水星 Mercury 30 HP EFI 3 CYL 0R106999 THRU 1R162636 - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-898126006 · 共 47 个部位 · 1513 条零件

1附件 2下罩 3凸轮轴/油泵 4手动夹紧支架 5动力升降与气动辅助夹紧支架 6曲轴、活塞及连杆 7气缸体 8气缸盖 9顶罩贴花-序列号0R991812及以下 10顶罩贴花-序列号0R991813及以上 11驱动轴壳体 12驱动轴壳体延长套件 13电气支架与盖板 14飞轮/ECU/线束总成 15燃油泵 16燃油轨与蒸汽分离器组件 17燃油轨与蒸汽分离器 18齿轮箱（驱动轴）-速比1.92:1 19齿轮箱（螺旋桨轴）-速比1.92:1 20进气/排气阀 21进气歧管 22喷泵单元 23喷水推进泵组件 24维护套件 25动力头衬垫组件 26动力升降/倾斜组件 27遥控转换套件-电启动25-30马力889246A33 28遥控转换套件-手动启动25-30马力889246A34 29反冲启动器 30反冲启动器组件 31维修/支撑材料 32换挡机构与换挡轴-0R505052及以下 33换挡机构与换挡轴-0R505053及以上 34喷泵换挡机构与换挡轴 35喷泵换挡连杆-遥控型 36喷泵换挡连杆-舵柄型 37启动马达与整流器 38启动马达组件 39手动旋转支架 40油门与转向连杆 41舵柄手柄 42舵柄转换套件25-30马力(889246A71)43舵柄转换套件25-30马力-879147A09 44舵柄转换套件25-30马力电启动-8M0051062 45舵柄转换套件25-30马力手动启动-8M0051061 46工具 47顶罩

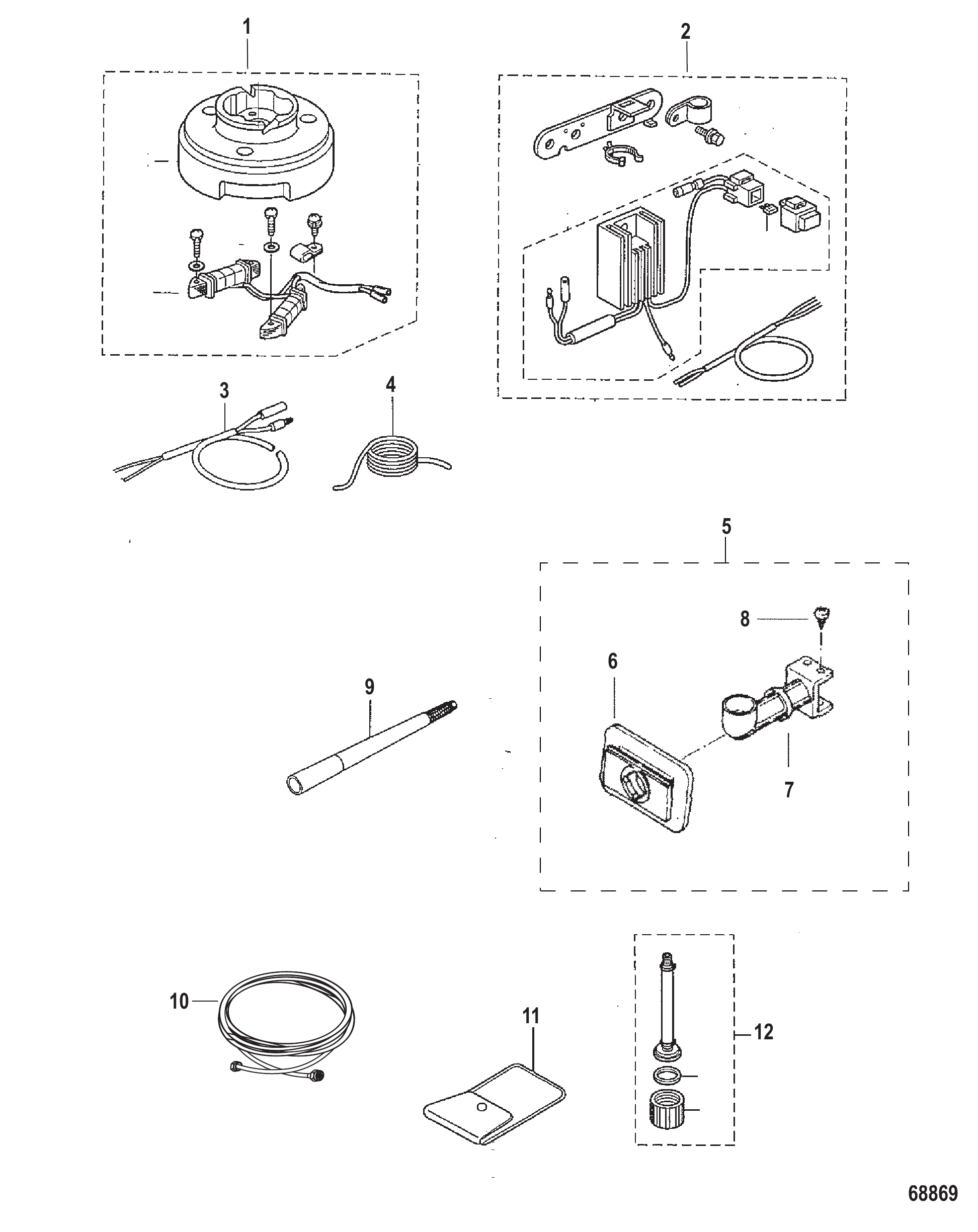

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
6	16113	密封板	PLATE Seal	1
7	NSS		NOT SOLD SEPARATE GUIDE	1
8	17173	螺钉	SCREW	4
9	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
9	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
10	8M0157822	6英尺软管适配器	HOSE 6 Foot Adapter	1
10	8M0158123	14英尺软管适配器	HOSE 14 Foot Adapter	1
11	803581	工具包	TOOL KIT	1
12	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
-	8M0097129	转向锁套件	STEERING LOCK KIT	1
-	8M0159418	丙烷罐支架	HOLDER Propane Tank	1
-	8M0169411	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

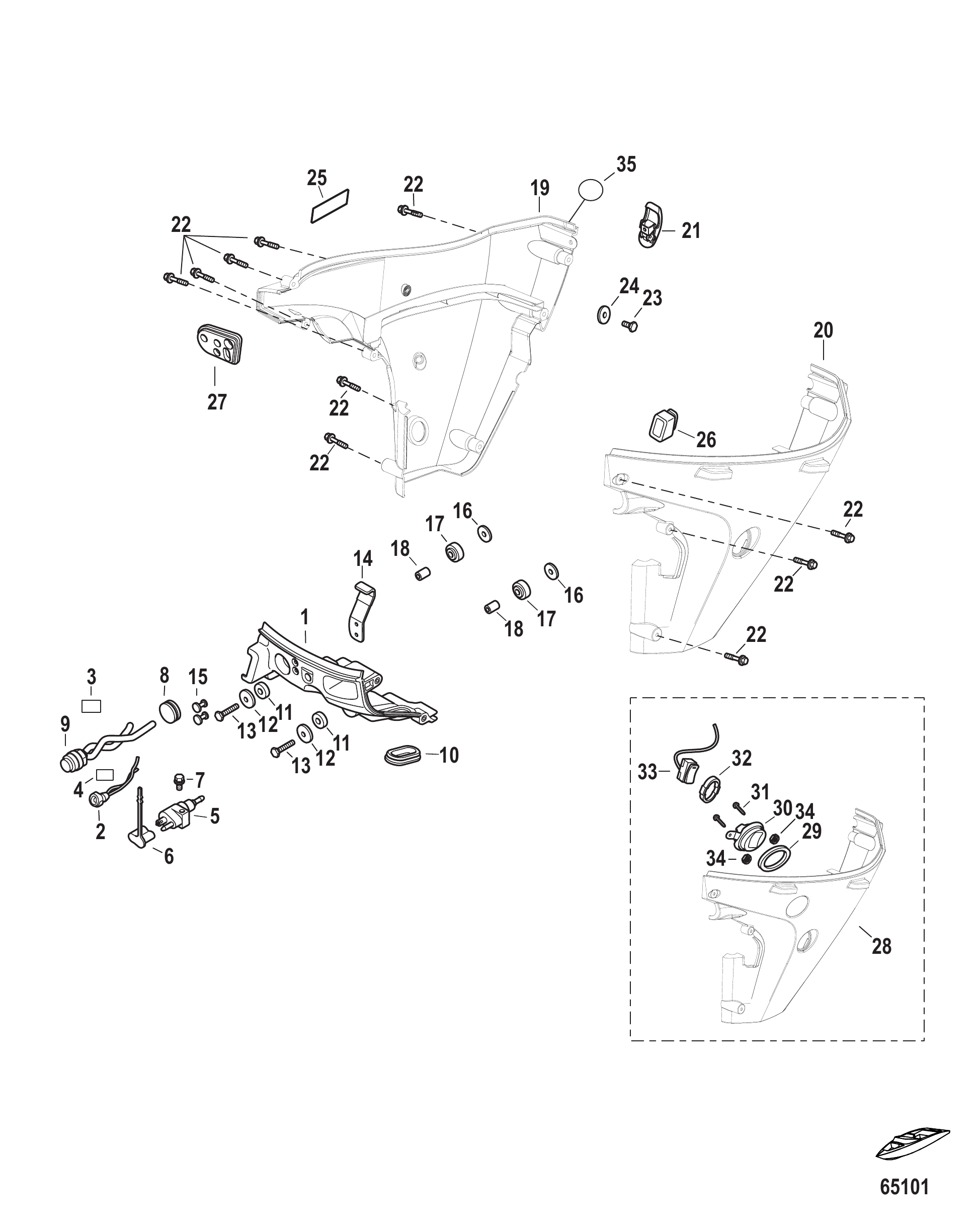

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0135860	前面板	FRONT PANEL	1
2	8M0135849	指示灯	PILOT LAMP	1
3	859278004	启动贴花	DECAL Start	1
4	8M0140126	发动机图标贴花	DECAL Engine Icon	1
5	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
5	8M0182334	燃油接头	CONNECTOR FUEL	1
6	878311	盖帽	CAP	1
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
8	16226	护孔环	GROMMET	1
9	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
10	8M0135850	护孔环	GROMMET	1
11	8537437	橡胶支座	MOUNT Rubber	2
12	898101960	橡胶垫圈	WASHER Rubber	2
12	8M0174563	肩螺栓	SHOULDER BOLT	2
13	8M0124428	螺栓	BOLT	2
14	8M0137379	前撑杆盖	COVER Front Stay	1
15	8M0137384	铆钉	RIVET	2
16	161404	垫圈	WASHER	2
17	8518153	护孔环	GROMMET	2
18	8M0139792	轴环	COLLAR	2
18	8M0174563	肩螺栓	SHOULDER BOLT	2
19	8M0134509	右舷驱动轴外壳盖	COVER Driveshaft Housing Starboard	1
19	8M0206074	驱动轴外壳盖 - 右舷	DSH COVER - STBD	1
20	8M0134510	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
21	8M0134512	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
22	8M0137380	螺栓	BOLT	10
23	8M0088179	螺栓	BOLT	1
23	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
24	898101937	垫圈	WASHER	1
25	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
25	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
26	8M0137837	护孔环	GROMMET	1
27	8M0137385	护孔环	GROMMET	1
27	8M0137381	护孔环	GROMMET	1
28	8M0134511	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
29	898101145	O型圈	O-RING	1
30	8M0141127	动力倾斜开关支架	PT SWITCH HOLDER	1
31	879194330	螺钉	SCREW	2
32	8M0139794	护孔环	GROMMET	1
33	8M0141124	动力倾斜开关	SWITCH POWER TILT	1
34	8M0137387	螺母	NUT	2
35	NSS	不单独销售	NOT SOLD SEPARATE	1

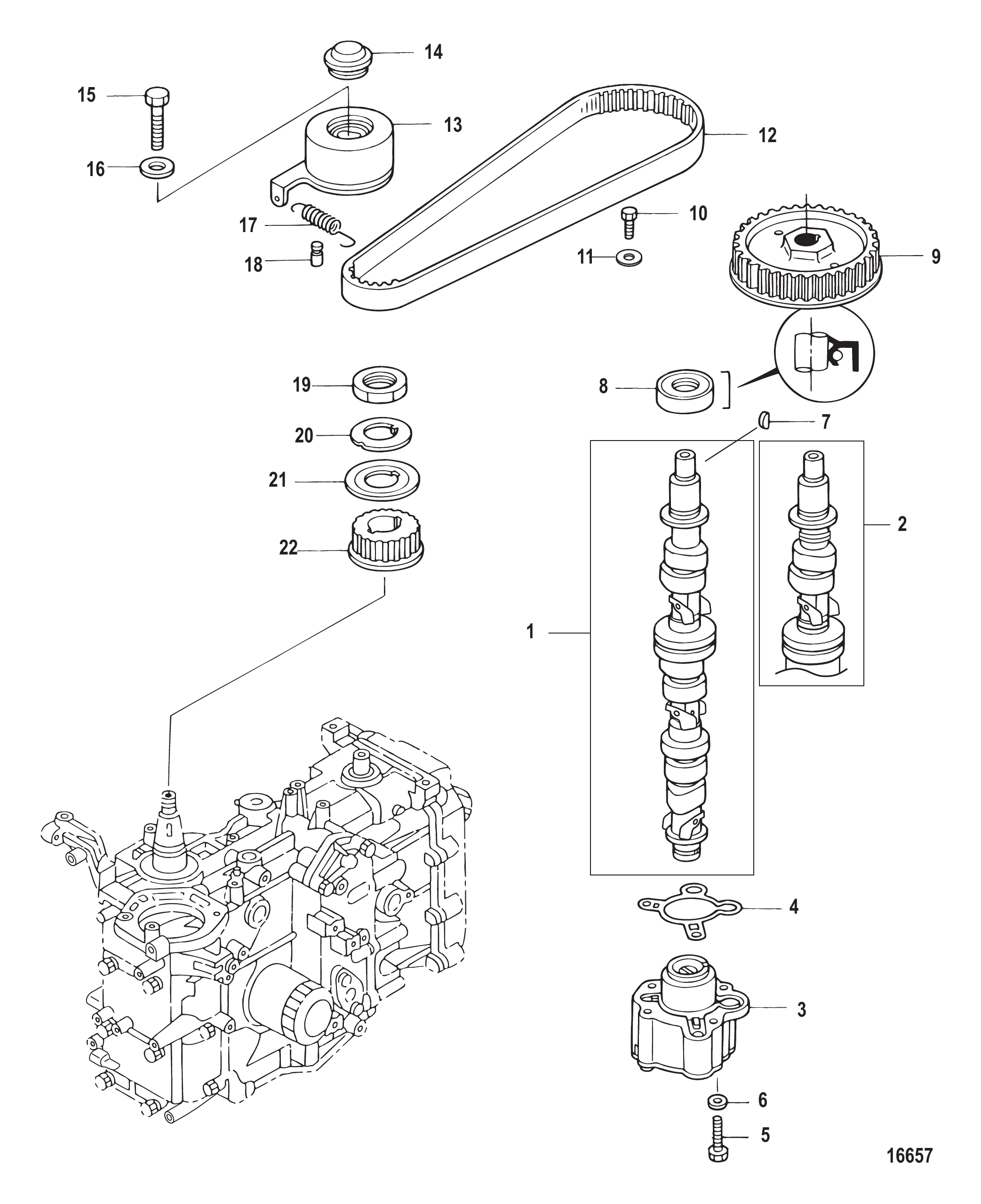

图 3凸轮轴/油泵 Camshaft/Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	898101T21	凸轮轴	CAMSHAFT	1
1	898103A83	凸轮轴	CAMSHAFT	1
2	898101T22	凸轮轴	CAMSHAFT	1
2	898103A85	凸轮轴	CAMSHAFT	1
3	834967T04	油泵总成	PUMP ASSEMBLY Oil	1
4	853523002	衬垫	GASKET	1
5	168308	螺栓	BOLT	3
6	895106	不锈钢垫圈	WASHER Stainless Steel	3
7	95229	键	KEY	1
8	825455001	油封	SEAL Oil	1
9	834973001	从动齿轮	GEAR Driven	1
10	803858001	螺栓	BOLT	1
11	895118	垫圈	WASHER	1
12	895120001	正时皮带	TIMING BELT	1
12	8M0072670	正时皮带	TIMING BELT	1
13	895265	皮带张紧器	TENSIONER Belt	1
14	895266	张紧器盖	COVER TENSIONER	1
15	898101011	螺钉	SCREW	1
16	895141	不锈钢垫圈	WASHER Stainless Steel	1
17	815093002	弹簧张紧器	SPRING Tensioner	1
18	851845001	挂钩	HOOK	1
19	855679002	螺母	NUT	1
20	823032001	锁紧垫圈	LOCKWASHER	1
21	895119001	安装板	PLATE	1
22	834955T02	驱动皮带轮	PULLEY Drive	1
-	898103T33	短缸体	SHORT BLOCK	1
-	898103A87	短缸体	SHORT BLOCK	1
-	8M0123819	长缸体总成	LONG BLOCK	1
-	898103T34	短缸体	SHORT BLOCK	1
-	8M0123817	长缸体总成	LONG BLOCK	1
-	898101A06	动力头衬垫套件	GASKET SET Powerhead	1

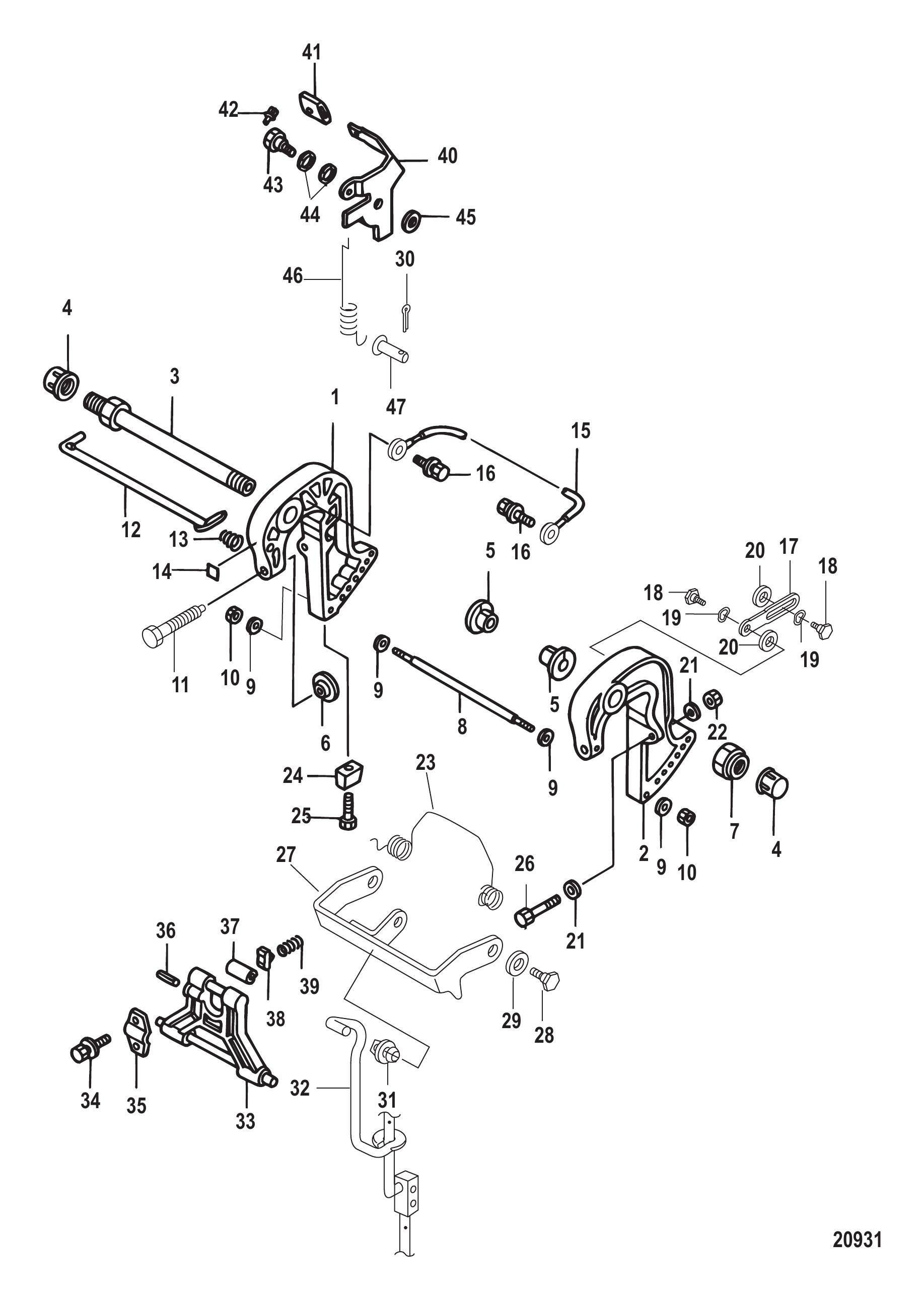

图 4手动夹紧支架 Clamp Brackets Manual

REF	零件编号	中文名称	英文名称	数量
1	898101T26	右舷夹箍支架(14MM螺纹)	CLAMP BRACKET Starboard, 14MM Thread	1
2	898101T25	左舷夹箍支架(14MM螺纹)	CLAMP BRACKET Port, 14MM Thread	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	盖形螺母	CAP NUT	2
5	8537435	衬套	BUSHING	2
6	95379	垫	PAD	2
7	853722029	尼龙螺母	NUT Nylon	1
8	898101044	定位销	PIN Space	1
9	895106	不锈钢垫圈	WASHER Stainless Steel	4
10	853722022	螺母	NUT	2
11	162635	夹具螺丝	CLAMP SCREW	2
12	898101207	推力杆	THRUST ROD	1
13	8126455	弹簧	SPRING	1
14	823701004	副驾驶贴花	DECAL Co-Pilot	1
15	898101089	电线接地至旋转支架	WIRE Ground To Swivel Bracket	1
16	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
17	898101209	限位块倾斜-左舷	STOPPER Tilt - Port	1
18	898101014	螺钉	SCREW	2
19	8537232	波形垫圈	WAVE WASHER	2
20	853701	垫圈至旋转支架	WASHER To Swivel Bracket	2
21	895106001	垫圈	WASHER	4
22	95374	尼龙螺母	NUT Nylon	4
23	898101263	弹簧	SPRING	1
24	804043	阳极块	ANODE	1
25	82304224	螺栓	BOLT	1
26	823042056	螺栓	BOLT	2
27	898103T28	倒车锁	LOCK Reverse	1
28	898101262	倒挡锁定轴	SHAFT Reverse Lock	1
29	895118002	垫圈	WASHER	2
30	81502610	开口销	COTTER PIN	1
31	853748	快拆连杆	SNAP Link Rod	1
32	898101151	连接杆	LINK	1
33	898101208	倾斜止动块	STOPPER Tilt	1
34	898101013	螺钉	SCREW	2
35	898101210	板倾斜限位器设置	PLATE Tilt Stopper Setting	1
36	95218016	弹簧销	PIN Spring	1
37	8251131	支架	BRACKET	1
38	853774	停机开关	STOP	1
39	953832	弹簧	SPRING	1
40	898103T39	倒车锁杆	LEVER Reverse Lock	1
41	898101234	倒挡锁杆握柄	GRIP Reverse Lock Lever	1
42	853776	按钮	BUTTON	1
43	803790001	肩螺栓	BOLT Shoulder	1
44	17641	波形垫圈	WAVE WASHER	2
45	895118002	垫圈	WASHER	1
46	898101379	弹簧	SPRING	1
47	898101378	销至旋转支架	PIN To Swivel Bracket	1

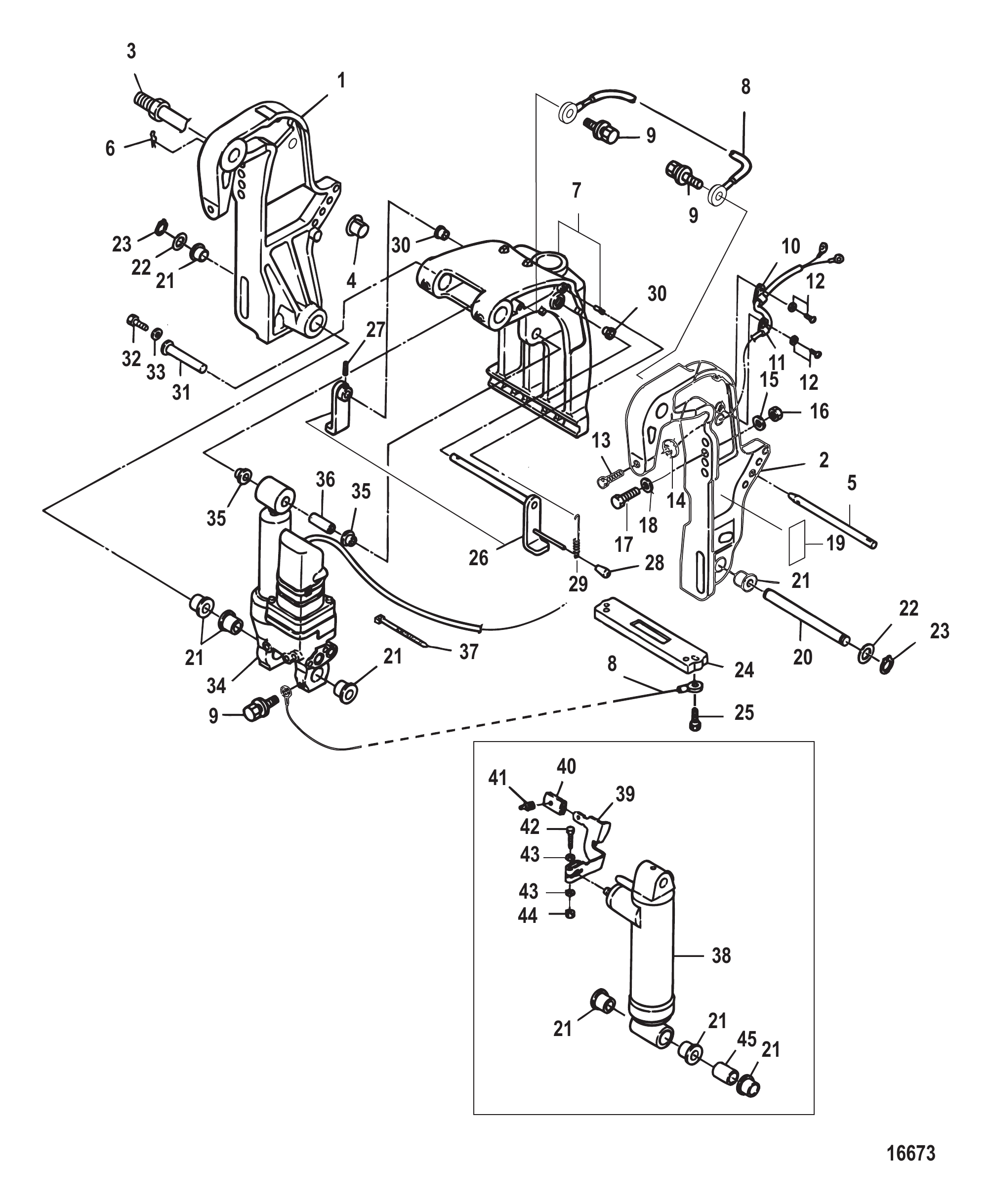

图 5动力升降与气动辅助夹紧支架 Clamp Brackets Power Trim and Gas Assist

REF	零件编号	中文名称	英文名称	数量
1	804038T01	右舷夹紧支架	CLAMP BRACKET Starboard	1
1	804038T02	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	804039T01	左舷夹紧支架	CLAMP BRACKET Port	1
2	804039T03	左舷夹紧支架	CLAMP BRACKET Port	1
2	804039T02	左舷夹紧支架	CLAMP BRACKET Port	1
2	804039T04	左舷夹紧支架	CLAMP BRACKET Port	1
3	853769001	倾斜管	TILT TUBE	1
4	161764	衬套	BUSHING	2
5	16198003	推力杆	THRUST ROD	1
6	8150266	开口销	COTTER PIN	1
7	813029T22	旋转支架	SWIVEL BRACKET	1
7	813029T24	旋转支架	SWIVEL BRACKET	1
7	813029T22	旋转支架	SWIVEL BRACKET	1
7	813029T24	旋转支架	SWIVEL BRACKET	1
8	898101089	接地线	WIRE Ground	2
9	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	3
10	953951	卡箍	CLAMP	1
11	898101244	卡箍	CLAMP	1
12	855544020	螺钉	SCREW	2
13	162635	夹具螺丝	CLAMP SCREW	2
14	95379	垫	PAD	2
15	898101216	垫圈	WASHER	4
16	95374002	螺母	NUT	4
17	802619	螺栓	BOLT	4
18	953928	垫圈	WASHER	4
19	NSS	非单独销售贴纸-发动机安全警告	NOT SOLD SEPARATE Decal-Secure Engine Warning	1
20	16085004	销下部	PIN Lower	1
21	161765	衬套	BUSHING	5 or 6
22	853822002	垫圈	WASHER	2
23	804027003	C形环	C RING	2
24	823912002	阳极块	ANODE	1
25	82304224	螺栓	BOLT	2
26	898101243	倾斜止动块	STOPPER Tilt	1
26	815094006	止动器	STOPPER	1
27	95218017	弹簧销	PIN Spring	1
28	16208	握把	GRIP	1
29	95383010	弹簧	SPRING	1
30	95286027	轴环	COLLAR	2
31	851874002	销气缸上部	PIN Cylinder Upper	1
32	823042038	螺栓	BOLT	1
33	16238	垫圈	WASHER	1
34	851873T03	动力升降/倾斜装置总成	POWER TRIM/TILT ASSEMBLY	1
35	16176009	衬套	BUSHING	2
36	16176010	衬套	BUSHING	1
37	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
38	898103T32	减震器	SHOCK ABSORBER	1
39	898101233	杠杆	LEVER	1
40	898101234	握把	GRIP	1
41	853776	按钮	BUTTON	1
42	16105	螺栓	BOLT	1
43	895106	不锈钢垫圈	WASHER Stainless Steel	2
44	853722022	螺母	NUT	1
45	898101235	轴环	COLLAR	1

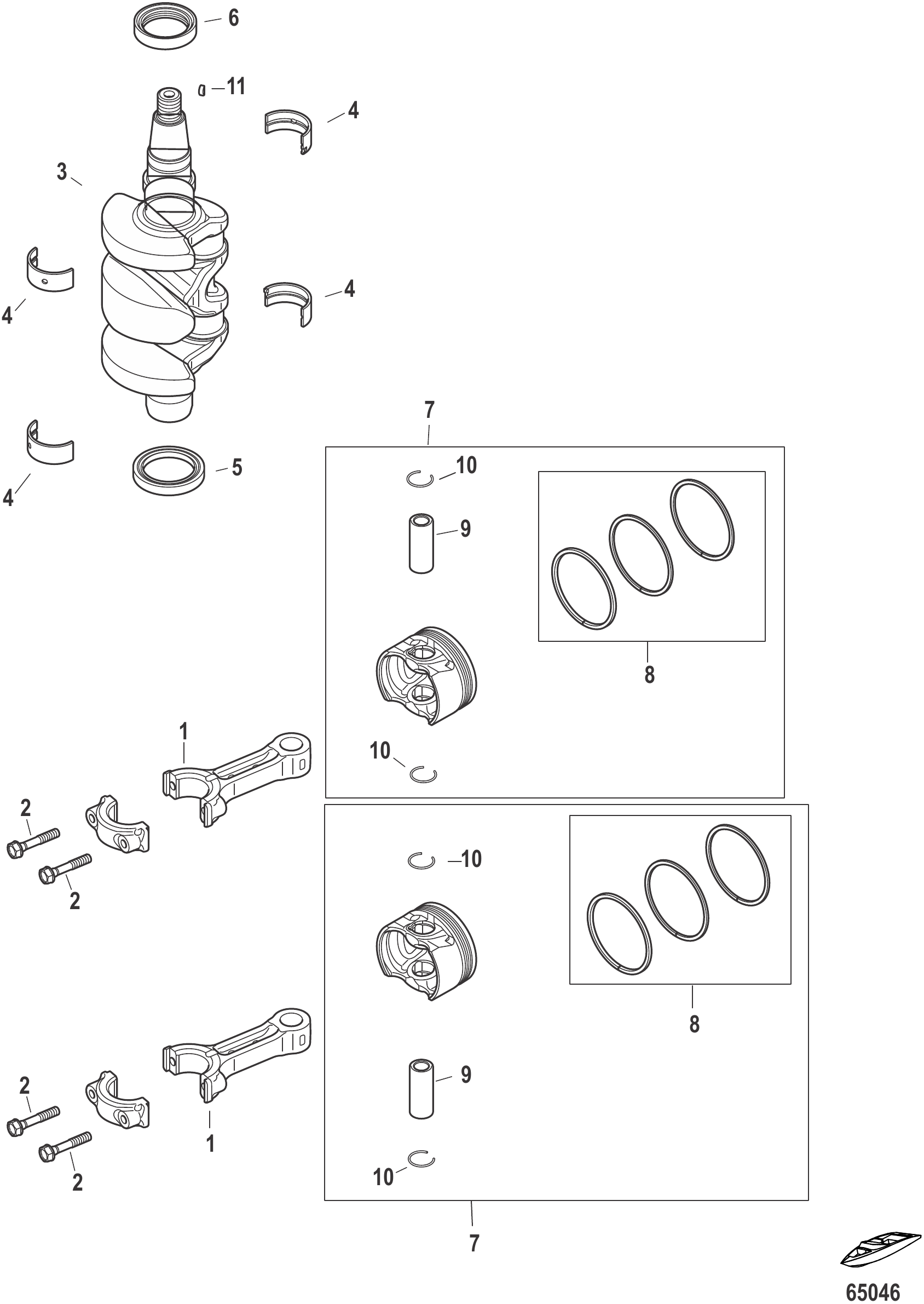

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0134430	连杆总成	CONNECTING ROD ASSEMBLY	2
2	8M0135582	连杆螺栓	BOLT Connecting Rod	2
3	8M0134431	曲轴	CRANKSHAFT	1
4	8M0135577	轴承	BEARING	AR
4	8M0135578	推力轴承	BEARING Thrust	AR
5	855681005	油封	SEAL Oil	1
6	898103114	油封	SEAL Oil	1
7	8M0134428	活塞总成	PISTON ASSEMBLY	2
8	8M0134429	活塞环组件	PISTON RING ASSEMBLY	2
9	8M0135581	活塞销	PIN Piston	2
10	160573	E型卡环	E RING	2
11	825666001	键	KEY	1
-	8M0136159	加大尺寸活塞总成	PISTON ASSEMBLY Oversized	2
-	8M0136161	加大尺寸活塞环总成	PISTON RING ASSEMBLY Oversized	2
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

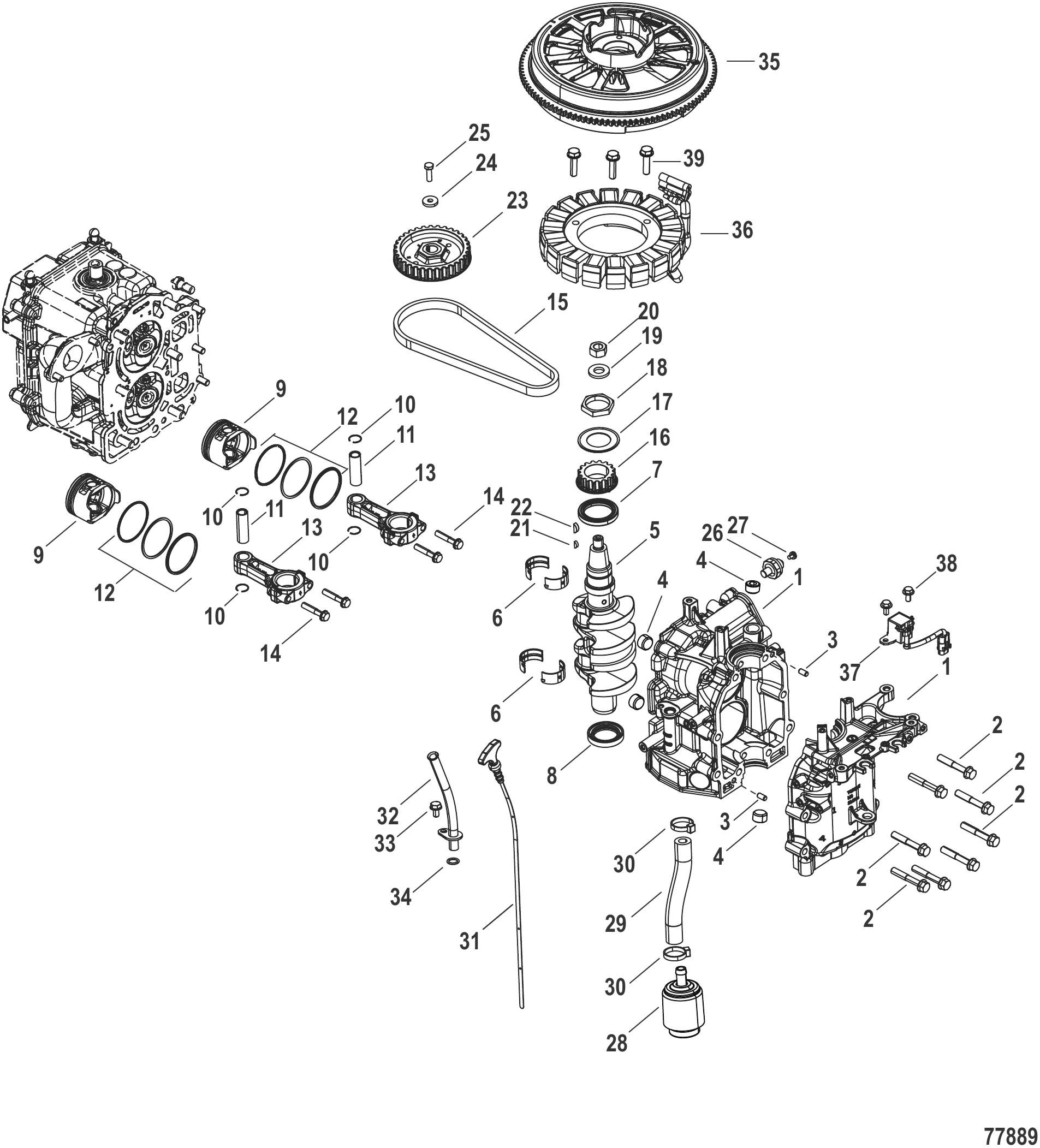

图 7气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223365	气缸体	CYLINDER BLOCK	1
2	8M0229968	螺栓	BOLT	8
3	16119	定位销	PIN Dowel	2
4	8M0186780	锥形塞	PLUG Taper	4
5	8M0223369	曲轴	CRANKSHAFT	1
6	8M0054681	轴承 - 1 对	BEARING- 1 PAIR	2
7	898103114	油封	SEAL Oil	1
8	855681001	油封	SEAL Oil	1
9	834963A02	活塞总成	PISTON ASSEMBLY	2
10	16057	卡扣	CLIP	4
11	825713002	活塞销	PIN Piston	2
12	803678T05	活塞环组	RING SET Piston	2
13	8M0125694	连杆总成	CONNECTING ROD ASSEMBLY	2
14	8035092	螺栓	BOLT	4
15	8M0223381	正时皮带	BELT TIMING	1
16	8M0186929	驱动皮带轮	DRIVE PULLEY	1
17	8M0223380	皮带导向器	GUIDE BELT	1
18	855679004	螺母	NUT	1
19	8M0186812	垫圈	WASHER	1
20	16071	螺母	NUT	1
21	95229	键	KEY	1
22	825666001	键	KEY	1
23	8M0186930	从动齿轮	GEAR Driven	1
24	895118	垫圈	WASHER	1
25	803858001	螺栓	BOLT	1
26	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
27	898101957	螺钉	SCREW	1
28	8M0229970	机油滤网	OIL STRAINER	1
29	8M0206068	软管	HOSE	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
31	8M0223378	油位表	GAUGE OIL LEVEL	1
32	8M0223379	油位导杆	GUIDE OIL LEVEL	1
33	8M0155474	螺钉	SCREW	1
34	804840007	O型圈	O-RING	1
35	8M0223429	飞轮总成	FLYWHEEL ASSEMBLY	1
36	8M0223430	交流发电机	ALTERNATOR	1
36	8M0134470	交流发电机	ALTERNATOR	1
37	8M0135822	脉冲线圈	COIL Pulsar	1
38	823042067	螺钉	SCREW	2
39	823042	螺栓	BOLT	3
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1

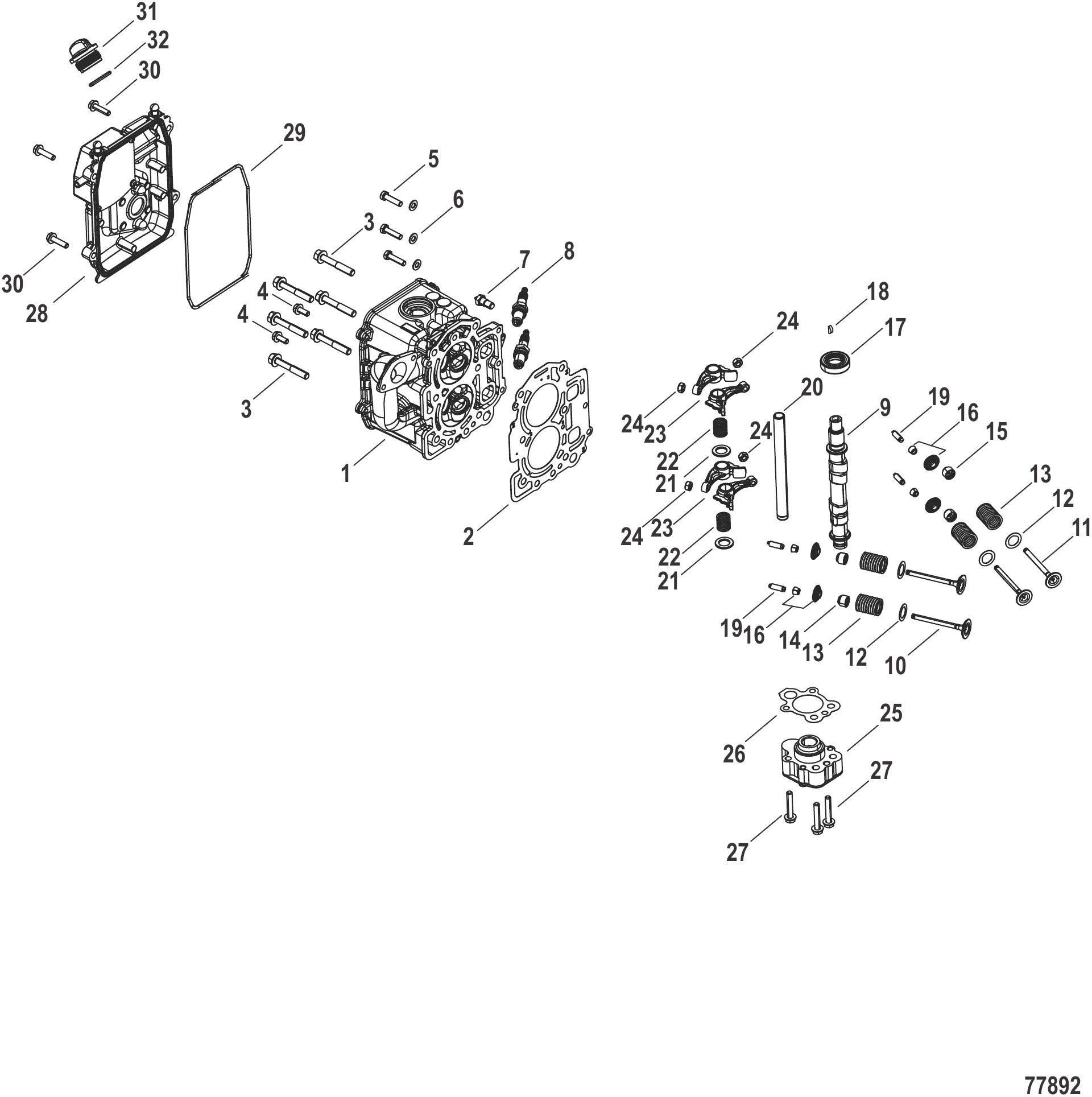

图 8气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223370	气缸盖	CYLINDER HEAD	1
2	8M0223373	气缸盖衬垫	GASKET Cylinder Head	1
3	8M0223366	螺栓	BOLT	6
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	8M0139438	螺栓	BOLT	3
6	16826	不锈钢垫圈	WASHER Stainless Steel	3
7	8M0186989	发动机温度传感器	SENSOR Engine Temperature	1
8	8M0204682	火花塞	SPARK PLUG	2
8	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
9	8M0223371	凸轮轴总成	CAMSHAFT ASSEMBLY	1
10	850838T01	进气阀	VALVE Intake	2
11	850839T01	排气阀	VALVE Exhaust	2
12	855959001	阀座	SEAT	4
13	803554005	气门弹簧	SPRING Valve	4
14	822647001	进气密封-黑色	SEAL Intake - Black	2
15	822647002	排气密封-绿色	SEAL Exhaust - Green	2
16	8M0152418	固定座总成	RETAINER ASSEMBLY	4
17	825455001	油封	SEAL Oil	1
18	95229	键	KEY	1
19	825046001	调节螺钉	SCREW Adjusting	4
20	8M0135584	摇臂轴	SHAFT Rocker Arm	1
21	895118001	垫圈	WASHER	2
22	825452001	弹簧	SPRING	2
23	8M0186926	摇臂	ROCKER ARM	4
24	826150001	调节螺母	NUT Adjusting	4
25	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
26	8M0223372	油泵衬垫	GASKET Oil Pump	1
27	8M0147119	螺栓	BOLT	3
28	8M0223376	气缸盖罩	COVER Cylinder Head Cover	1
29	803508017	衬垫	GASKET	1
30	823042	螺栓	BOLT	4
31	8M0135589	加油口盖	CAP Oil Fill	1
32	803513007	O型圈	O-RING	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

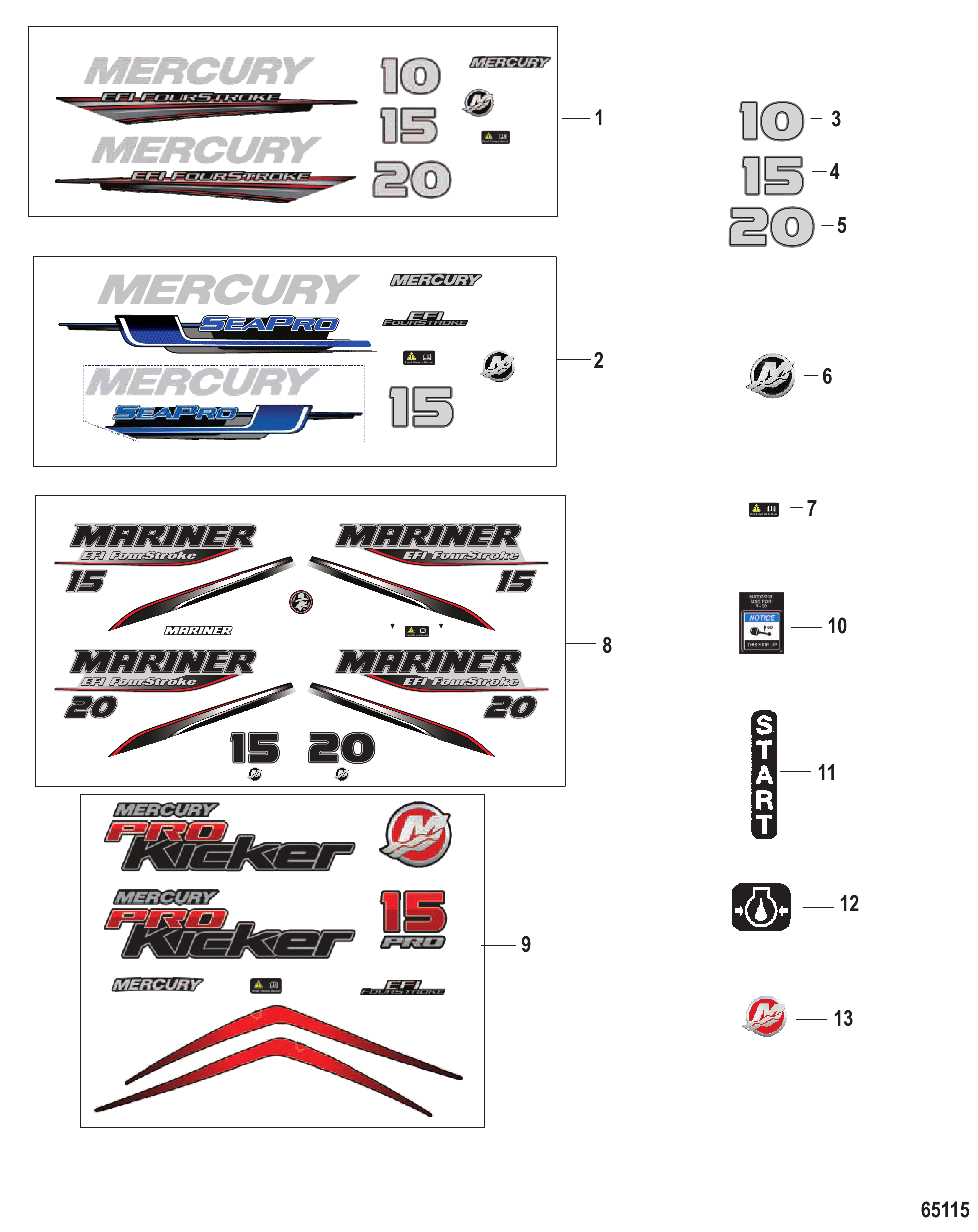

图 9顶罩贴花-序列号0R991812及以下 Decals Top Cowl - Serial #0R991812 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0132330	水星贴花套装	DECAL SET Mercury	1
2	8M0132331	SeaPro系列贴花套装	DECAL SET SeaPro	1
3	8M0082467	10马力贴花	DECAL Horsepower 10	1
4	8M0073690	15马力贴花	DECAL Horsepower 15	1
5	8M0073691	20马力贴花	DECAL Horsepower 20	1
6	8M0050645	M图标标贴	DECAL M-icon	1
7	8M0056643	阅读手册贴花	DECAL Read Manual	1
8	8M0132333	Mariner贴纸套装	DECAL SET Mariner	1
9	8M0132332	ProKicker贴花套装	DECAL SET ProKicker	1
10	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
10	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
11	859278004	启动贴花	DECAL Start	1
12	896854007	油压警示贴纸	DECAL Oil Pressure	1
13	8M0043700	M图标红色贴花（39毫米）	DECAL M-Icon, Red, 39mm	1
13	8M0188626	M图标红色贴花（39毫米）	DECAL M-ICON, Red, 39 mm	1

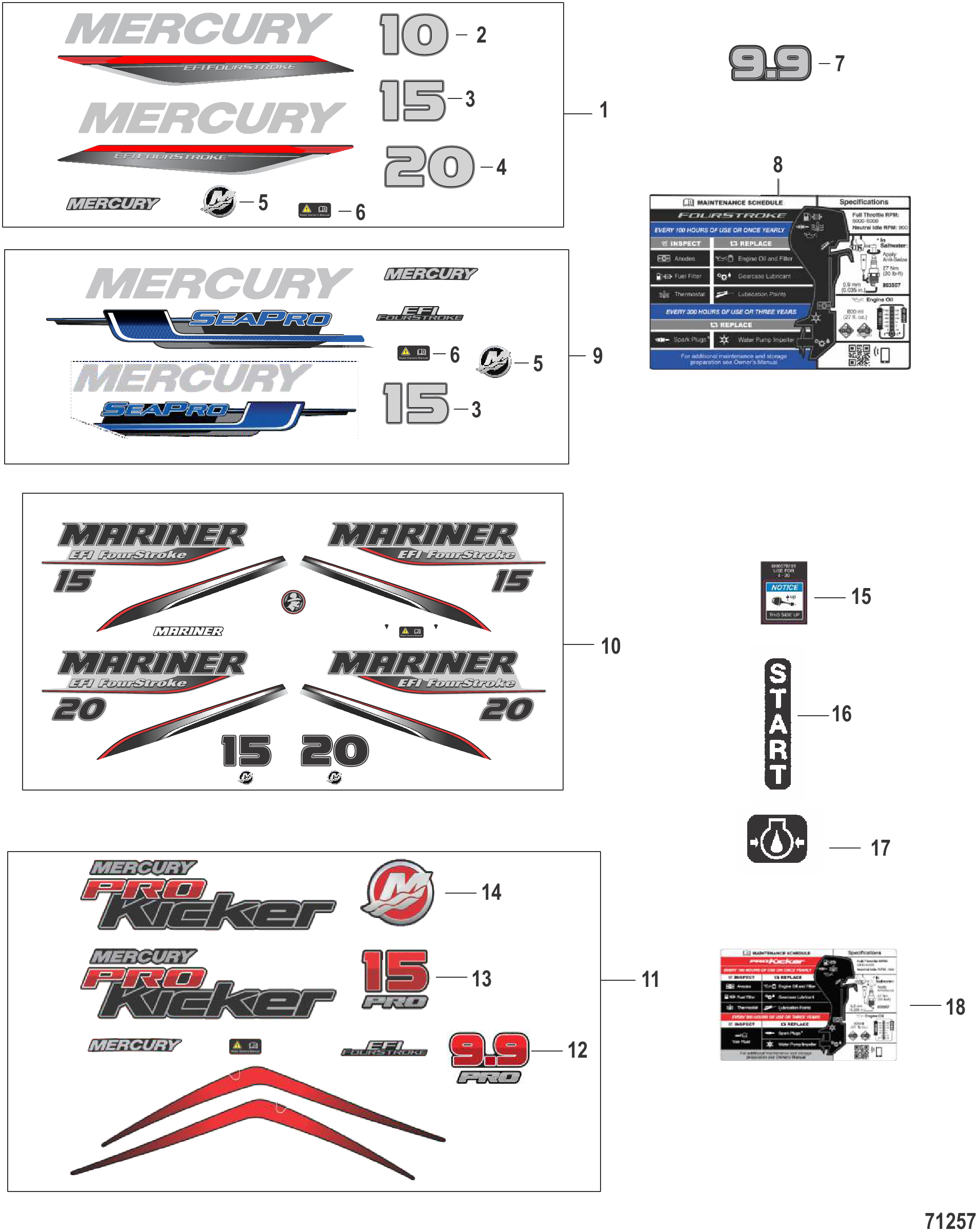

图 10顶罩贴花-序列号0R991813及以上 Decals Top Cowl - Serial #0R991813 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0170757	10/15/20马力贴花套装	DECAL SET 10, 15, 20 HP	1
2	8M0082467	10马力贴花	DECAL Horsepower 10	1
3	8M0073690	15马力贴花	DECAL Horsepower 15	1
4	8M0073691	20马力贴花	DECAL Horsepower 20	1
5	8M0050645	M图标标贴	DECAL M-icon	1
6	8M0056643	阅读手册贴花	DECAL Read Manual	1
7	8M0161263	9.9马力后贴花	DECAL Rear 9.9 HP	1
8	8M0180066	维护贴花	DECAL Maintenance	1
9	8M0132331	SeaPro系列贴花套装	DECAL SET SeaPro	1
10	8M0132333	Mariner贴纸套装	DECAL SET Mariner	1
11	8M0132332	ProKicker贴花套装	DECAL SET ProKicker	1
12	8M0173449	9.9 HP ProKicker尾部贴花	DECAL Rear, 9.9 HP ProKicker	1
13	8M0173831	15 HP Prokicker尾部贴花	DECAL Rear, 15 HP Prokicker	1
14	8M0043700	M图标红色贴花（39毫米）	DECAL M-Icon, Red, 39mm	1
14	8M0188626	M图标红色贴花（39毫米）	DECAL M-ICON, Red, 39 mm	1
15	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
15	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
16	859278004	启动贴花	DECAL Start	1
17	896854007	油压警示贴纸	DECAL Oil Pressure	1
18	8M0180068	9.9 ProKicker维护贴花	DECAL Maintenance, 9.9 ProKicker	1

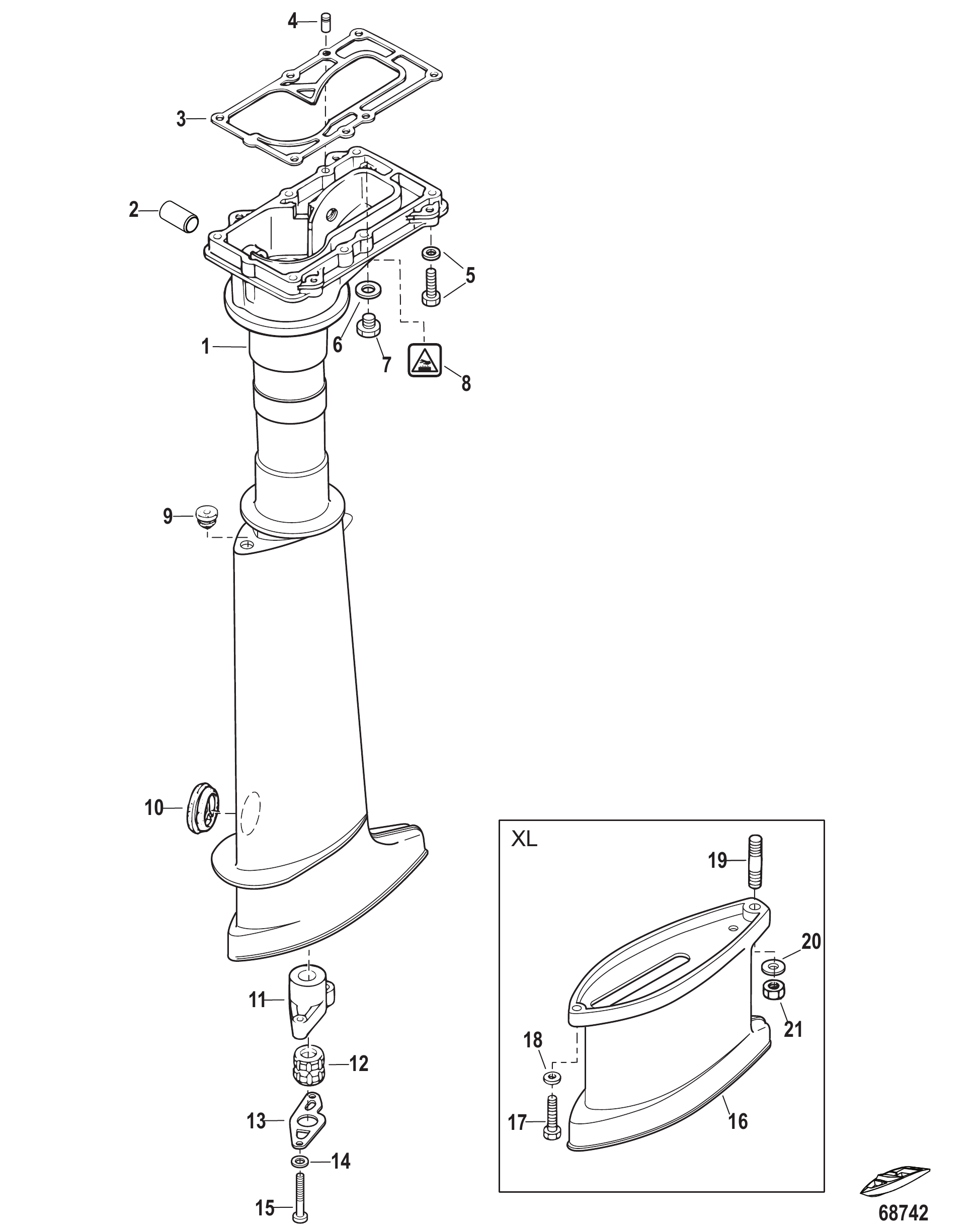

图 11驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	803591T1	驱动轴壳体	HOUSING Driveshaft	1
1	803591T2	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089108	驱动轴壳体	HOUSING Driveshaft	1
2	16114	衬套	BUSHING	1
3	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
4	16119	定位销	PIN Dowel	2
5	879194264	螺栓	BOLT	6
6	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
7	879194296	水堵	PLUG Water	1
8	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1
9	161181	护孔环	GROMMET	1
10	16117	护孔环	GROMMET	1
11	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	8M0063839	壳体总成	HOUSING ASSEMBLY	1
12	811214	衬套	BUSHING	1
12	898101329	衬套	BUSHING	1
13	16121	固定座	RETAINER	1
14	8M0108373	垫圈	WASHER	2
15	16122	螺钉	SCREW	2
15	16123	螺钉(25毫米)	SCREW (25 mm)	2
16	8M0063848	延伸壳体	EXTENSION HOUSING	1
17	8M0063849	螺栓	BOLT	1
18	879194338	垫圈	WASHER	1
19	8M0063850	螺柱	STUD	1
20	16192	垫圈	WASHER	1
21	8M0063863	螺母	NUT	1
-	8M0101710	动力头衬垫套件	GASKET SET Powerhead	1

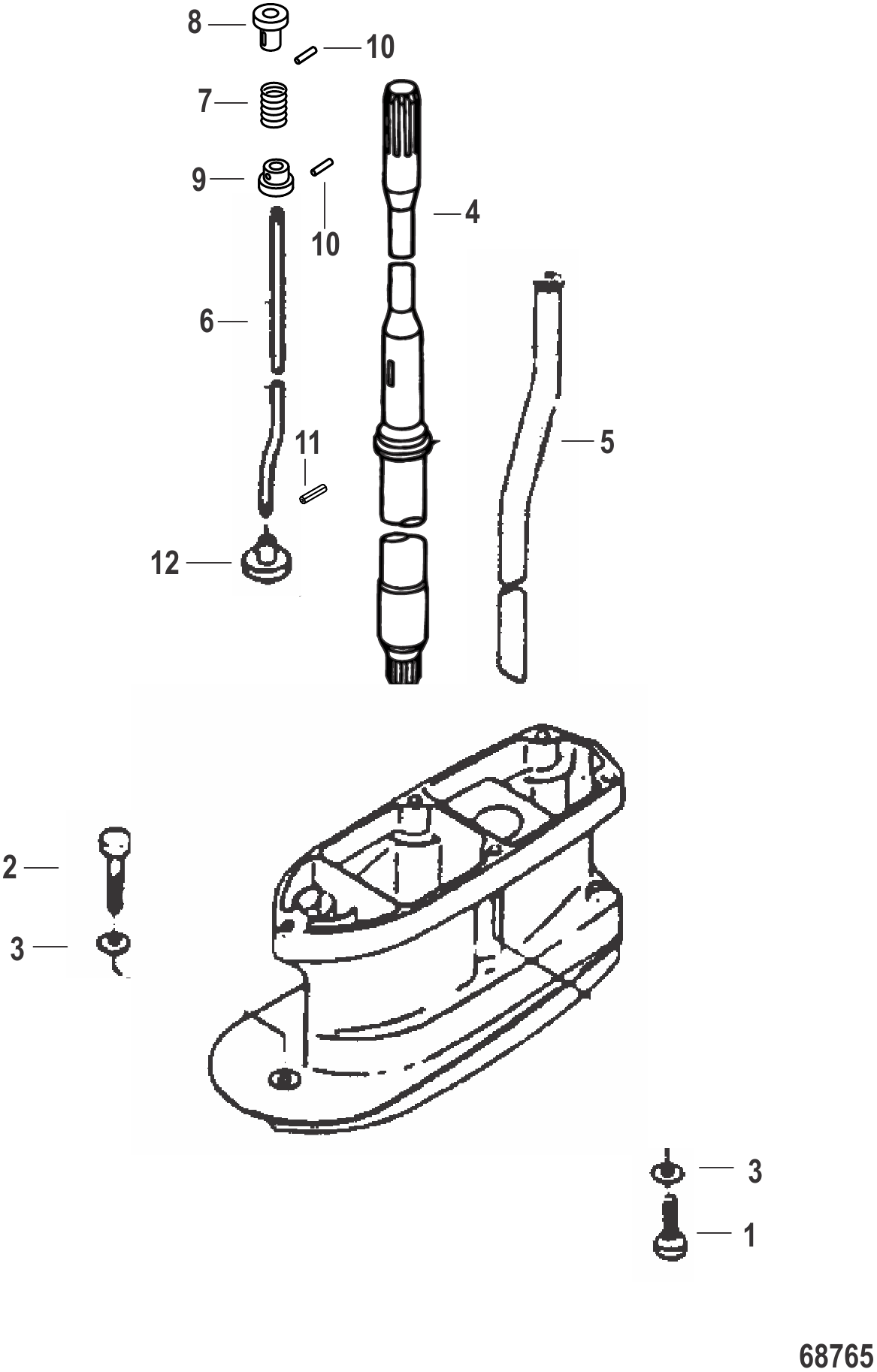

图 12驱动轴壳体延长套件 Driveshaft Housing Extension Kit

REF	零件编号	中文名称	英文名称	数量
-	8M0128829	超长延伸壳体套件	HOUSING KIT X-Long Extension	1
1	879194306	螺栓	BOLT	4
2	879194308	螺栓	BOLT	1
3	8M0135942	垫圈	WASHER	5
4	8M0157394	超长驱动轴	DRIVESHAFT XLong	1
5	NSS	不单独销售	NOT SOLD SEPARATE	1
6	8M0157391	超长换挡轴套件	SHIFT SHAFT KIT XLong	1
7	898103158	弹簧	SPRING	1
8	8M0070770	固定座	RETAINER	1
9	8M0070771	固定座	RETAINER	1
10	16175	销	PIN	2
11	16179	销	PIN	1
12	853794	固定座	RETAINER	1

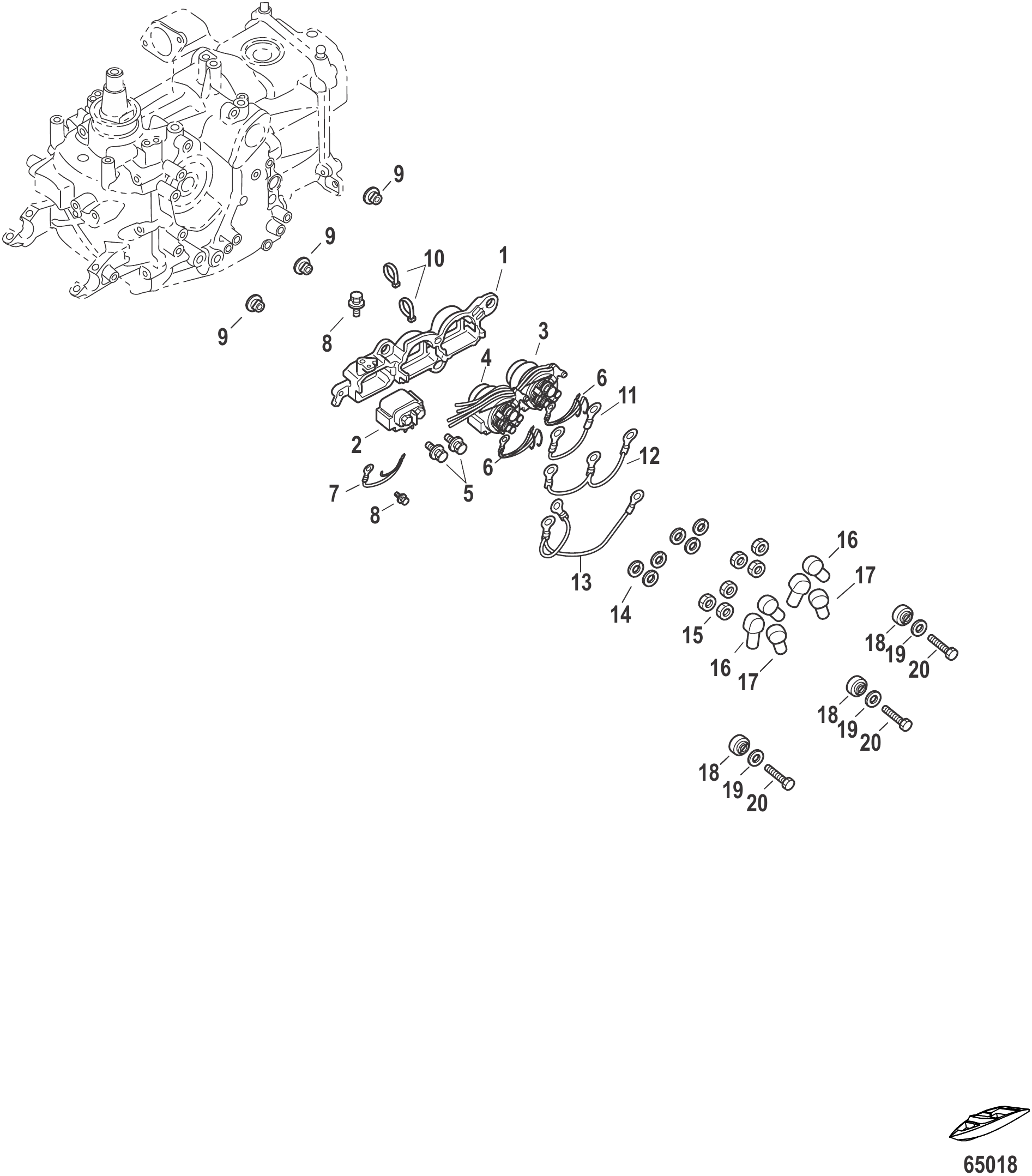

图 13电气支架与盖板 Electrical Bracket and Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0137329	支架	BRACKET	1
2	853809001	启动电磁阀	SOLENOID Starter	1
3	8518391	电磁开关	SOLENOID SWITCH	1
4	851839	电磁开关	SOLENOID SWITCH	1
5	823042059	螺栓	BOLT	2
6	8M0140106	抑制二极管	DIODE Supression	2
7	8M0140103	抑制二极管	DIODE Supression	1
8	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
9	8M0137298	轴环	COLLAR	3
10	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
11	853740	接地线	GROUND WIRE	1
12	8M0134473	线束总成	WIRE ASSEMBLY	1
13	8M0134474	线束总成	WIRE ASSEMBLY	1
14	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	6
15	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
16	853816004	红色护套	BOOT Red	4
17	8538161	盖帽	CAP	2
18	8M0135593	橡胶支座	MOUNT Rubber	3
19	953921	不锈钢垫圈	WASHER Stainless Steel	3
20	4000330	螺钉(M6x25)	SCREW (M6 x 25)	3
20	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3
-	8M0137846	电动启动套件	ELECTRIC START KIT	1

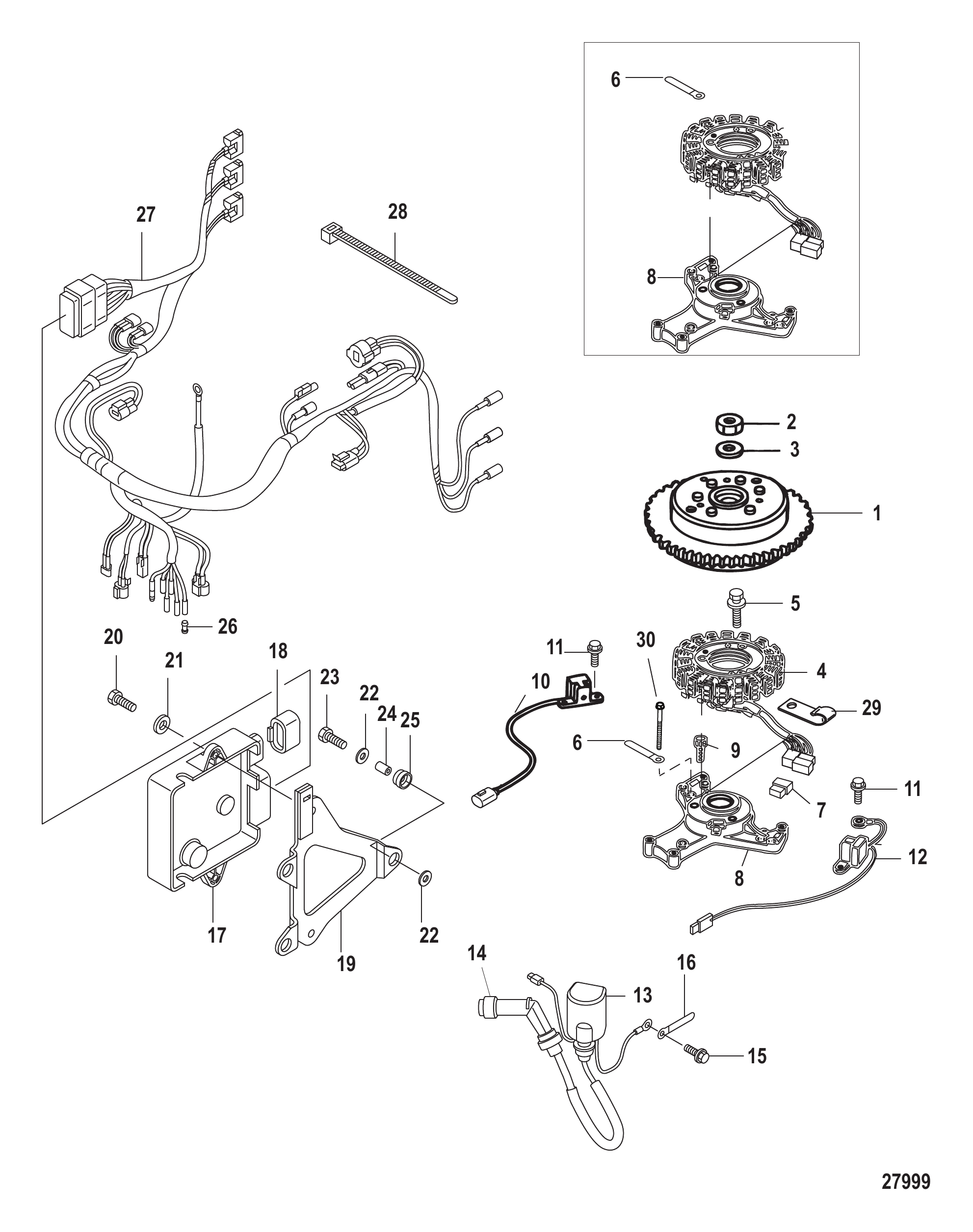

图 14飞轮/ECU/线束总成 Flywheel, ECU and Wiring Harness

REF	零件编号	中文名称	英文名称	数量
1	898101T64	飞轮	FLYWHEEL	1
2	851832	螺母	NUT	1
3	8539911	垫圈	WASHER	3
4	898101T01	交流发电机总成	ALTERNATOR ASSEMBLY	1
5	823042	螺栓	BOLT	3
6	95306	卡箍	CLAMP	3
7	898101138	堵头	PLUG	1
8	898101T30	线圈支架	BRACKET Coil	1
8	879147T10	支架	BRACKET	1
9	82304224	螺栓	BOLT	3
10	898101146	脉冲线圈	COIL Pulser	1
11	823042067	螺钉	SCREW	4
12	898101147	脉冲线圈	COIL Pulser	1
13	898103T	点火线圈	COIL Ignition	3
14	898101141	护套	BOOT	3
15	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
16	95306	卡箍	CLAMP	2
17	898101T56	发动机控制单元ECU	ECU Engine Control Unit	1
17	803560T04	发动机控制单元ECU	ECU Engine Control Unit	1
17	898101T57	发动机控制单元ECU	ECU Engine Control Unit	1
17	803560T06	发动机控制单元ECU	ECU Engine Control Unit	1
17	8M0108790	发动机控制单元ECU	ECU Engine Control Unit	1
17	8M0108791	发动机控制单元ECU	ECU Engine Control Unit	1
17	898101T53	发动机控制单元ECU	ECU Engine Control Unit	1
17	803560T05	发动机控制单元ECU	ECU Engine Control Unit	1
17	898101T54	发动机控制单元ECU	ECU Engine Control Unit	1
17	898101357	发动机控制单元ECU	ECU Engine Control Unit	1
17	803560T07	发动机控制单元ECU	ECU Engine Control Unit	1
18	898101139	堵头	PLUG	1
19	898101050	ECU支架	BRACKET ECU	1
20	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
21	895118002	垫圈	WASHER	2
22	895118002	垫圈	WASHER	6
23	823042040	不锈钢螺栓	BOLT Stainless Steel	3
24	952868	轴环	COLLAR	3
25	898101158	橡胶支座	MOUNT Rubber	3
26	853994	堵头	PLUG	3
27	898101T51	ECU线束总成	HARNESS ASSEMBLY ECU	1
27	898101T52	ECU线束总成	HARNESS ASSEMBLY ECU	1
28	898101111	扎带	TIE STRAP	4
29	803563	卡箍	CLAMP	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1

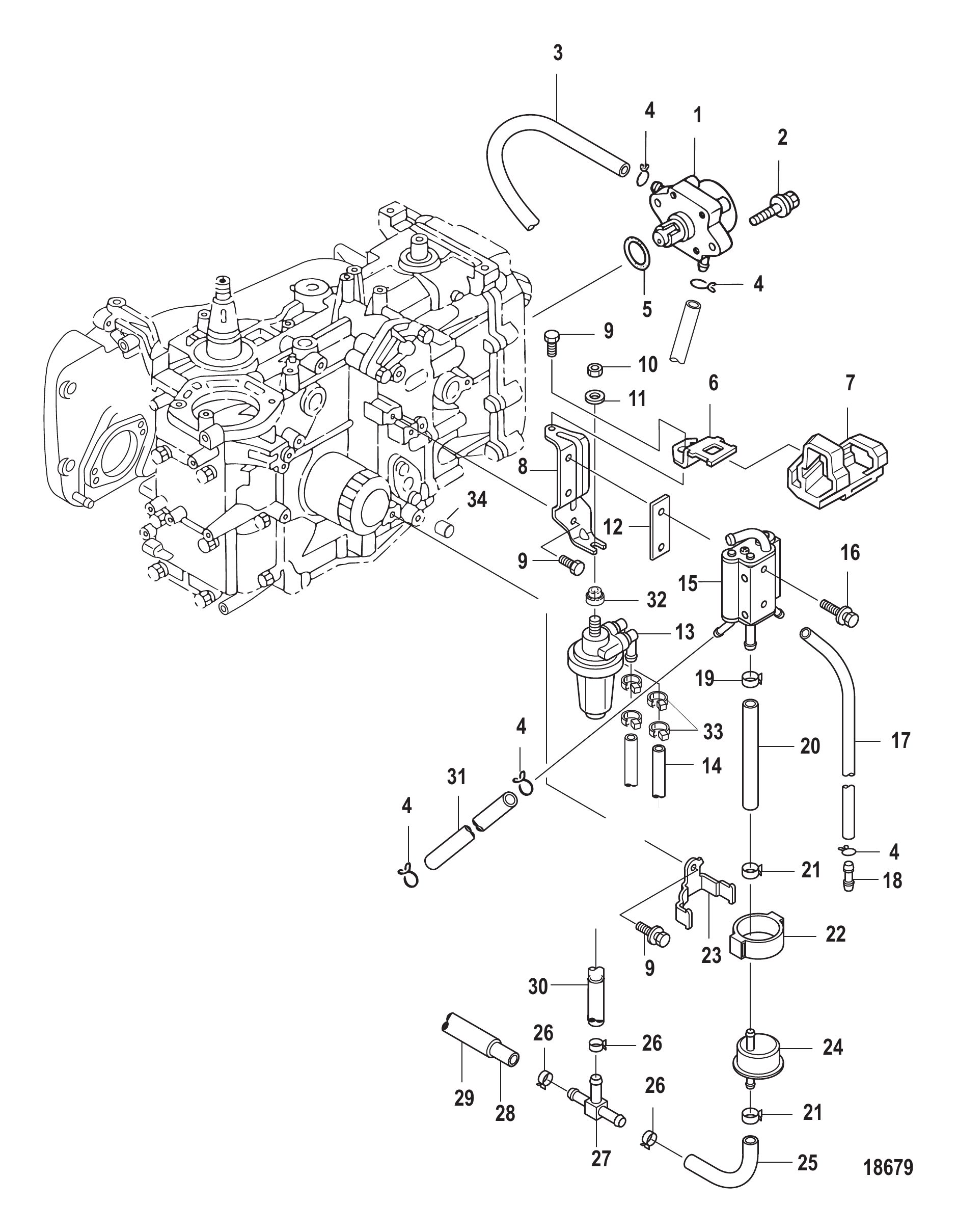

图 15燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	803529T04	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	825702002	不锈钢螺栓	BOLT Stainless Steel	2
3	804821004	燃油软管(600毫米)至蒸汽分离器	HOSE Fuel (600 mm) To Vapor Seperator	1
4	95395	不锈钢卡扣	CLIP Stainless Steel	AR
5	161313	O型圈	O-RING	1
6	898101222	支架	BRACKET	1
7	898101223	橡胶支座	MOUNT Rubber	1
8	898101033	安装板	PLATE	1
9	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
10	8537227	尼龙螺母	NUT Nylon	1
11	895118002	垫圈	WASHER	1
12	898101066	燃油冷却器衬垫	GASKET Fuel Cooler	1
13	898101T68	燃油滤清器	FILTER Fuel	1
14	898101266	燃油滤清器至燃油泵软管	HOSE Fuel Filter to Fuel Pump	1
15	898101T65	燃油冷却器	COOLER Fuel	1
16	82304230	螺栓	BOLT	2
17	898101156	橡胶软管(700毫米)燃油冷却器至水管接头	HOSE Rubber (700 mm) Fuel Cooler to Water Connector	1
18	898101219	连接器	CONNECTOR	1
19	898101237	卡箍	CLAMP	1
20	898101268	橡胶软管燃油冷却器至高压燃油滤清器	HOSE Rubber Fuel Cooler to High Pressure Fuel Filter	1
21	898101027	卡扣	CLIP	2
22	898101070	橡胶燃油滤清器支架	MOUNT Rubber-Fuel Filter	1
23	898101069	燃油滤清器支架	BRACKET Fuel Filter	1
24	898101093	高压燃油滤清器	FILTER Fuel-High Pressure	1
25	898101271	软管	HOSE	1
26	856880002	卡箍	CLAMP	3
27	898101211	接头	FITTING	1
28	898101269	橡胶软管至燃油轨	HOSE Rubber To Fuel Rail	1
29	898101104	套筒	SLEEVE	1
30	898101270	橡胶软管至蒸汽分离器	HOSE Rubber To Vapor Seperator	1
31	898101100	软管(600毫米)至气缸体	HOSE (600 mm) To Cylinder Block	1
31	8M0123808	软管	HOSE	1
32	898101274	轴环	COLLAR	1
33	898101275	扎带	TIE STRAP	4
34	898101925	锥形塞	TAPER PLUG	1

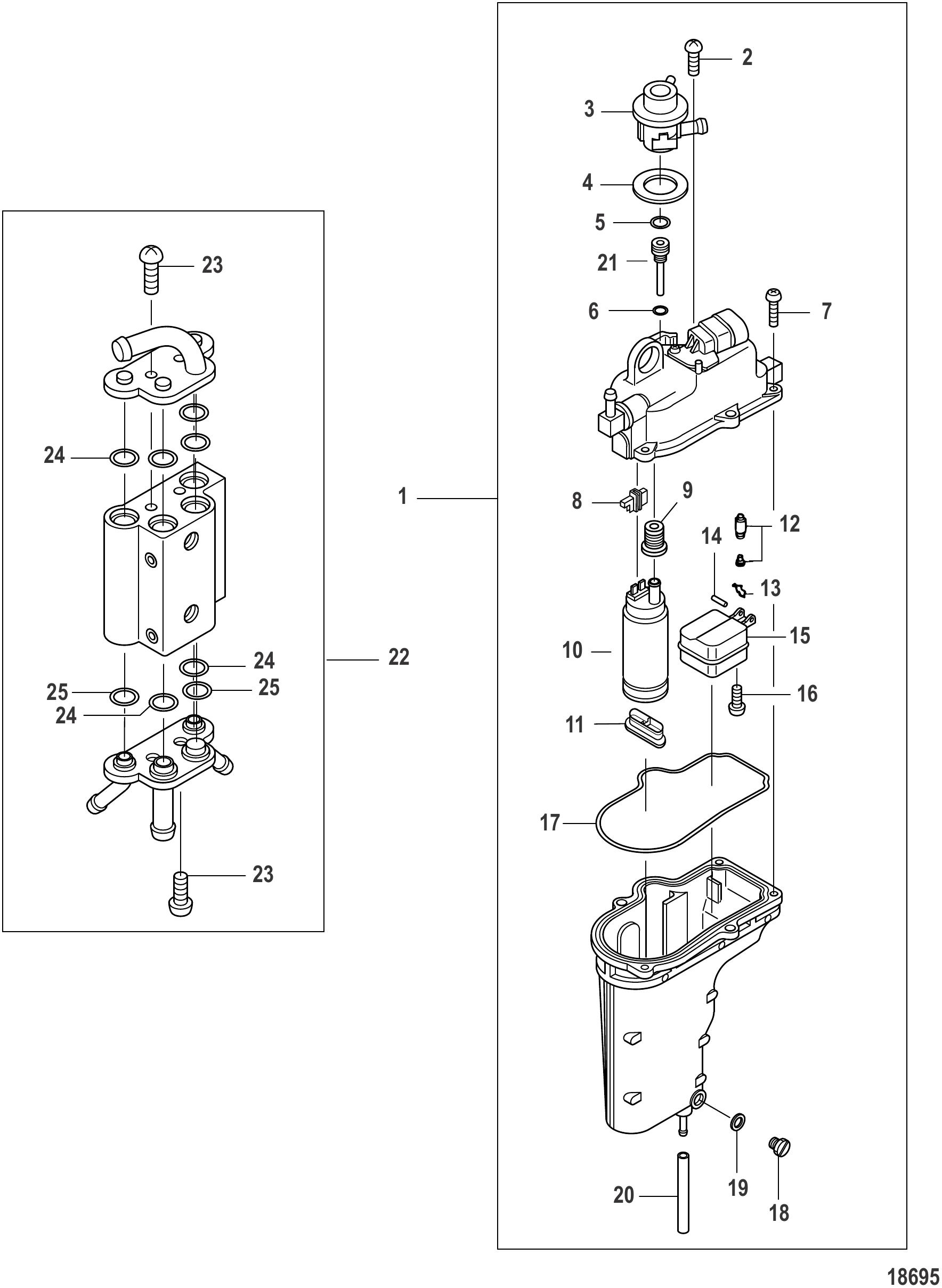

图 16燃油轨与蒸汽分离器组件 Fuel Rail and Vapor Separator Components

REF	零件编号	中文名称	英文名称	数量
1	898103T25	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
2	898101164	螺钉	SCREW	2
3	898101T76	燃油调节器	REGULATOR Fuel	1
4	898101085	护孔环	GROMMET	1
5	898101127	O型圈	O-RING	1
6	898101049	放油螺丝O型圈	O-RING Drain Screw	1
7	898101163	螺钉	SCREW	5
8	898101238	支架	HOLDER	1
9	898101240	护孔环	GROMMET	1
10	898101T67	燃油泵总成	PUMP ASSEMBLY Fuel	1
11	898101239	滤清器	FILTER	1
12	898101063	浮子阀	FLOAT VALVE	1
13	16255	卡扣	CLIP	1
14	16256004	浮子臂销	FLOAT Arm Pin	1
15	855430002	浮子	FLOAT	1
16	855544013	螺钉	SCREW	1
17	898101126	O型圈	O-RING	1
18	898101046	放油螺钉	SCREW Drain	1
19	898101048	放油螺丝O型圈	O-RING Drain Screw	1
20	898101102	软管(300毫米)	HOSE (300 mm)	1
21	NSS	不单独销售	NOT SOLD SEPARATE	1
22	898101T65	燃油冷却器	COOLER Fuel	1
23	16245	螺钉	SCREW	4
24	898101133	O型圈	O-RING	6
25	898101132	O型圈	O-RING	2

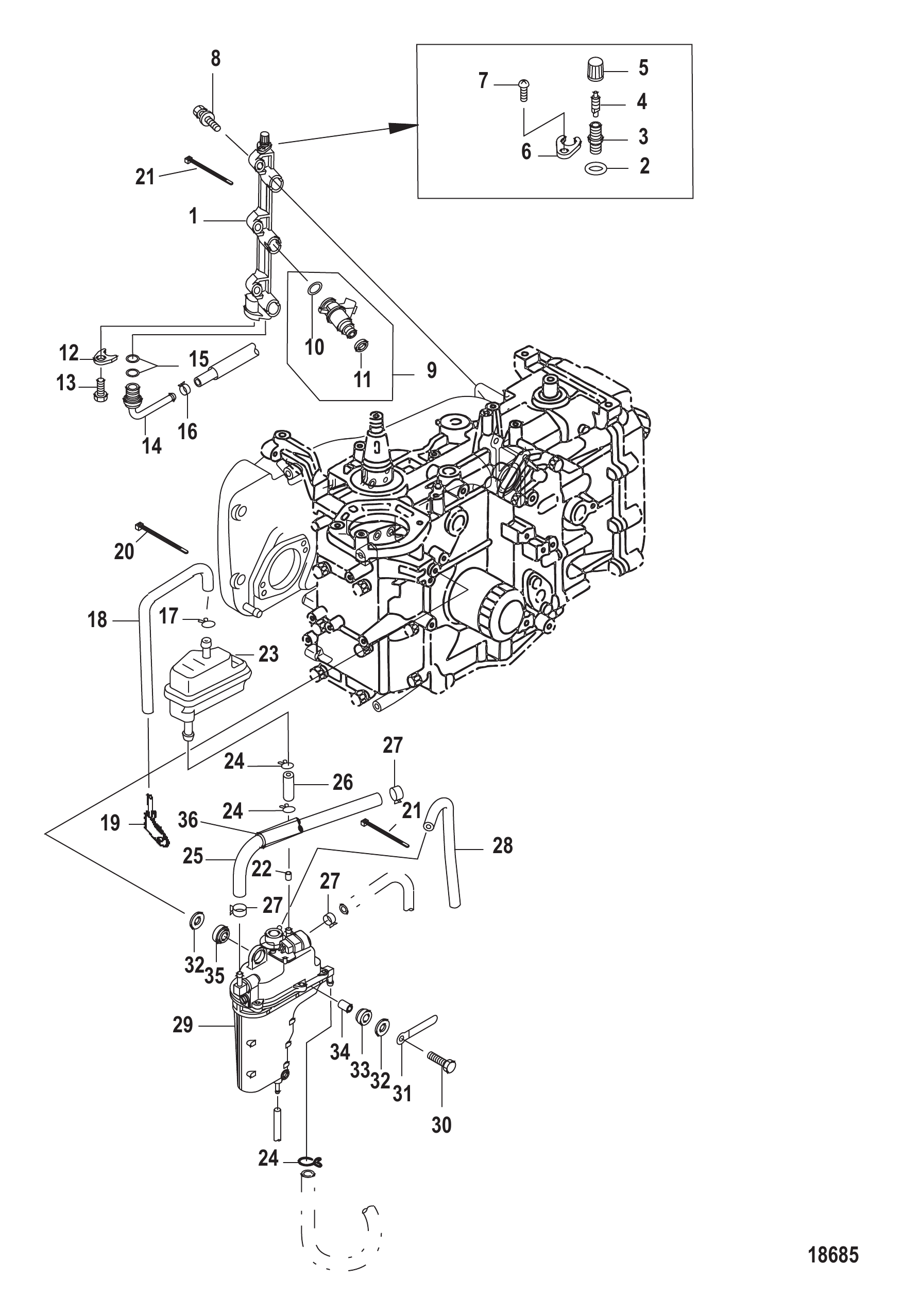

图 17燃油轨与蒸汽分离器 Fuel Rail and Vapor Seperator

REF	零件编号	中文名称	英文名称	数量
1	898101T75	燃油导轨	FUEL RAIL	1
2	898101131	O型圈	O-RING	1
3	898101108	连接器	CONNECTOR	1
4	898101212	阀门总成	VALVE ASSEMBLY	1
5	898101023	盖帽	CAP	1
6	898101079	安装板	PLATE	1
7	855544018	螺钉	SCREW	1
8	825702002	不锈钢螺栓	BOLT Stainless Steel	3
9	898101T74	燃油喷油器	INJECTOR Fuel	3
10	898101124	O型圈	O-RING	3
11	898101125	O型圈	O-RING	3
12	804830002	卡箍	CLAMP	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
14	898101120	管接头	NIPPLE	1
15	804840007	O型圈	O-RING	2
16	898101027	卡扣	CLIP	1
17	95224	卡扣	CLIP	1
18	898101272	带箭头橡胶软管(730毫米)通风口-底罩	HOSE Rubber with Arrow (730mm) Air Vent-Bottom Cowl	1
19	898261	通风接头	FITTING Vent	1
19	898261001	通风接头	FITTING Vent	1
20	898101111	扎带	TIE STRAP	1
21	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
22	898101273	节流孔	ORIFICE	1
23	898101224	空气通风总成	VENT ASSEMBLY Air	1
24	95395	不锈钢卡扣	CLIP Stainless Steel	3
25	898101267	橡胶软管至燃油冷却器	HOSE Rubber To Fuel Cooler	1
26	898101221	橡胶软管	HOSE Rubber	1
26	898101221	橡胶软管	HOSE Rubber	1
27	898101237	卡箍	CLAMP	3
28	898101229	橡胶软管(540毫米)至底罩(540毫米)	HOSE Rubber (540 mm) To Bottom Cowl (540mm)	1
29	898103T25	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
30	823042044	螺栓	BOLT	3
31	8035631	卡箍	CLAMP	1
32	161404	垫圈	WASHER	6
33	8537437	橡胶支座	MOUNT Rubber	3
34	8537154	隔套	SPACER	3
35	8518153	护孔环	GROMMET	3
36	898101260	保护套	SLEEVE Protective	1

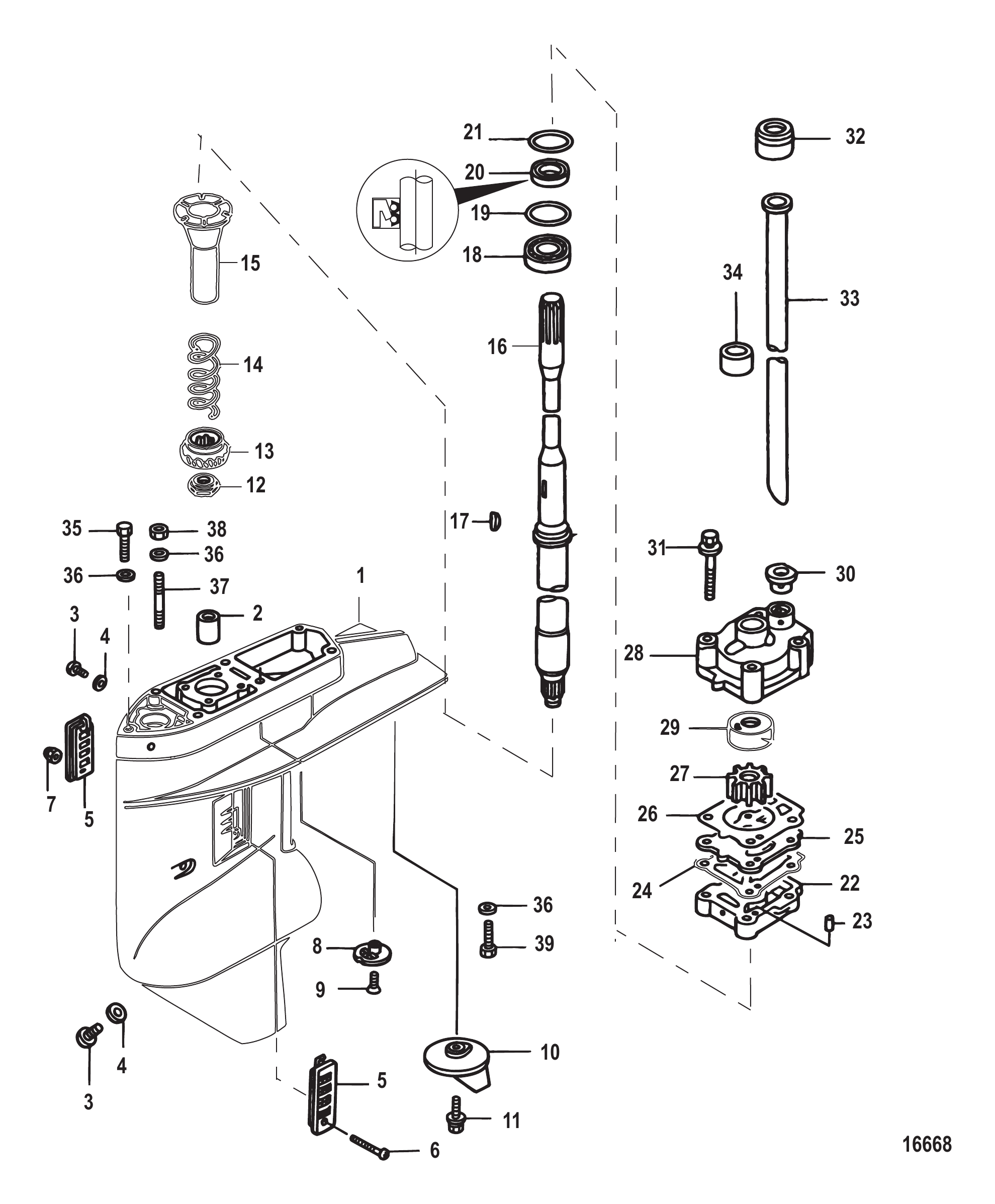

图 18齿轮箱（驱动轴）-速比1.92:1 Gear Housing Driveshaft-1.92:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	825132T22	齿轮箱总成完整短型	GEAR HOUSING ASSEMBLY Complete, Short	1
-	825132T23	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0157393	完整齿轮箱总成(超长型)	GEAR HOUSING ASSEMBLY Complete, XLong	1
1	825132T04	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8130484	滚针轴承	BEARING Needle	1
3	953683	堵头	PLUG	2
4	95220	衬垫	GASKET	2
5	853763	滤水器组	STRAINER SET Water	1
6	898101165	螺钉	SCREW	1
7	85372210	螺母	NUT	1
8	16133	滤水器	STRAINER Water	1
9	823042051	螺钉	SCREW	1
10	853762	平衡鳍板	TRIM TAB	1
11	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
12	85372211	螺母	NUT	1
13	16138T01	小齿轮(12齿)	GEAR Pinion (12 Teeth)	1
14	8126454	弹簧	SPRING	1
15	853765T	导套	GUIDE	1
16	803738T06	短传动轴	DRIVESHAFT Short	1
16	16136T02	长驱动轴	DRIVESHAFT Long	1
16	8M0157394	超长驱动轴	DRIVESHAFT XLong	1
17	161551	键	KEY	1
18	16128T02	轴承总成	BEARING ASSEMBLY	1
19	813276001	垫片(0.1)	SHIM (0.1)	AR
19	813276015	垫片(0.15)	SHIM (0.15)	AR
19	813276003	垫片(0.3)	SHIM (0.3)	AR
19	813276005	垫片(0.5)	SHIM (0.5)	AR
20	161622	油封	SEAL Oil	1
21	8537096	O型圈	O-RING	1
22	8260531	水泵下壳体	HOUSING Water Pump Lower	1
23	952188	定位销	PIN Dowel	2
24	161602	衬垫	GASKET	1
25	803753002	水泵导板	PLATE Water Pump Guide	1
26	16158010	衬垫	GASKET	1
27	161541	叶轮	IMPELLER	1
28	803750T05	水泵壳体	HOUSING Water Pump	1
29	803751002	泵壳衬套	Liner Pump Case	1
30	161681	下部密封件	SEAL Lower	1
31	823042046	螺栓	BOLT	4
32	804903001	上衬套	GROMMET Upper	1
33	803755006	水管	TUBE Water	1
33	803755007	水管	TUBE Water	1
34	851848008	橡胶软管（15毫米）	HOSE Rubber (15 mm)	1
35	803726001	螺栓	BOLT	1
36	895106001	垫圈	WASHER	5
37	823042049	双头螺栓	BOLT Stud	1
38	853722023	螺母	NUT	1
39	16695006	螺栓	BOLT	4
-	804908A01	齿轮箱垫片组	GASKET SET Gearcase	1
-	853792A07	水泵维修套件	REPAIR KIT Water Pump	1

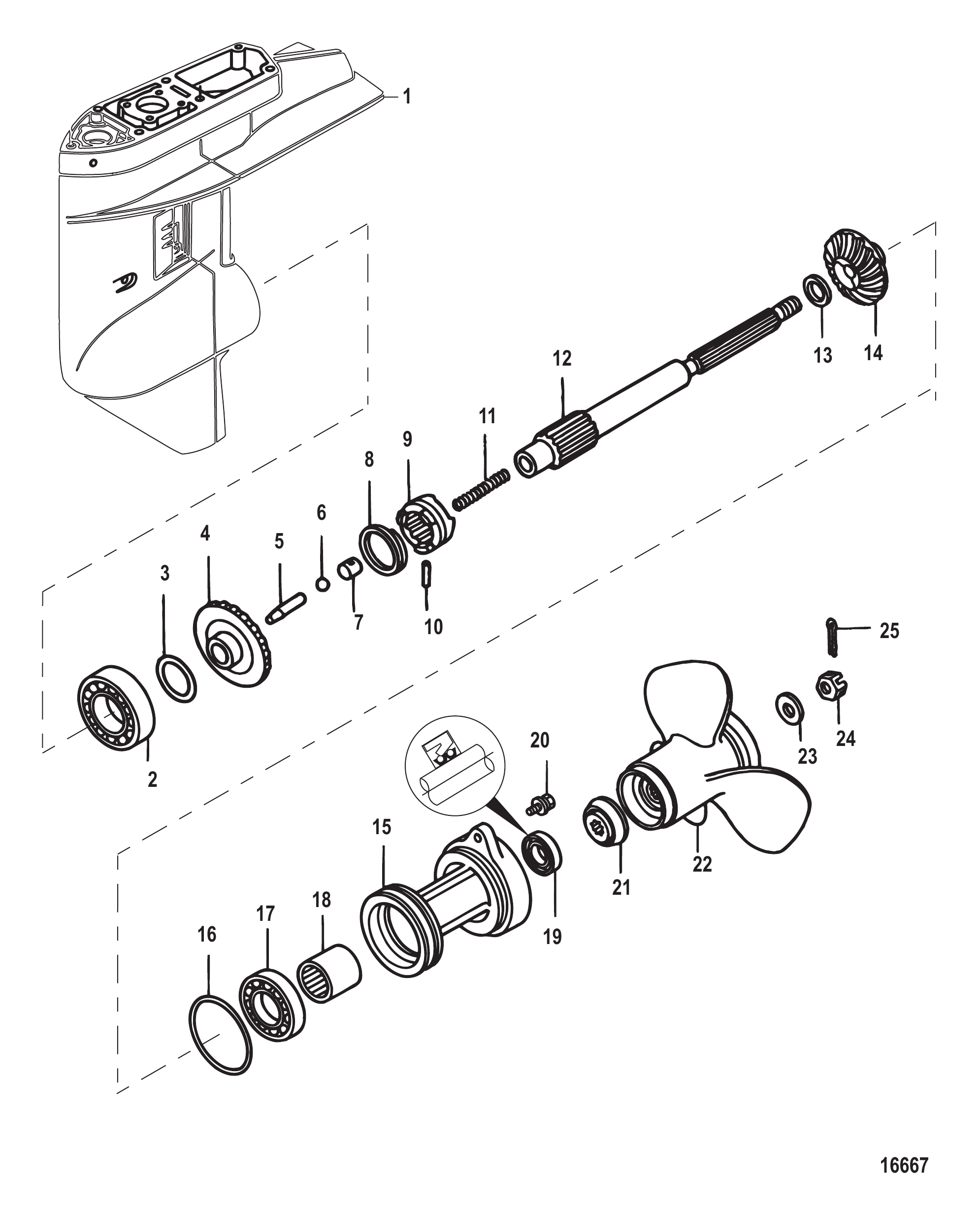

图 19齿轮箱（螺旋桨轴）-速比1.92:1 Gear Housing Propeller Shaft -1.92:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	825132T22	齿轮箱总成完整短型	GEAR HOUSING ASSEMBLY Complete, Short	1
-	825132T23	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0157393	完整齿轮箱总成(超长型)	GEAR HOUSING ASSEMBLY Complete, XLong	1
1	825132T04	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16128T01	轴承总成	BEARING ASSEMBLY	1
3	161631	垫片(0.1)	SHIM (0.1)	AR
3	8132761	垫片(0.15)	SHIM (0.15)	AR
4	812944T01	前进齿轮-23齿	GEAR Forward - 23 Teeth	1
5	161521	凸轮从动件	FOLLOWER Cam	1
6	161322	钢球	BALL Steel	1
7	853764	支架	HOLDER	1
8	8126453	弹簧	SPRING	1
9	898103T30	离合器	CLUTCH	1
10	161501	销	PIN	1
11	176672	弹簧	SPRING	1
12	19513T01	螺旋桨轴	PROPELLER SHAFT	1
13	161401	垫圈	WASHER	1
14	898103T29	倒车齿轮-23齿	GEAR Reverse - 23 Teeth	1
15	825119T01	轴承座总成	CARRIER ASSEMBLY Bearing	1
15	8M0070880	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	161311	O型圈	O-RING	1
17	16132T01	滚珠轴承	BEARING Ball	1
18	813048T05	滚针轴承	BEARING Needle	1
19	161301	油封	SEAL Oil	1
19	8M0079092	油封	SEAL Oil	2
20	823042050	螺栓	BOLT	2
21	161452	推力毂	THRUST HUB	1
22	896890A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	AR
22	896892A40	BLACK MAX螺旋桨	BLACK MAX PROPELLER	AR
22	896896A40	BLACK MAX螺旋桨	BLACK MAX PROPELLER	AR
22	896900A40	BLACK MAX螺旋桨	BLACK MAX PROPELLER	AR
23	161402	垫圈	WASHER	1
24	161471	螺旋桨螺母	PROP NUT	1
25	8150264	开口销	COTTER PIN	1
-	804908A01	齿轮箱垫片组	GASKET SET Gearcase	1
-	8M0149926	油封衬垫套件	GASKET OIL SEAL KIT	1
-	13914Q03	螺旋桨五金套件	HARDWARE KIT Prop	1

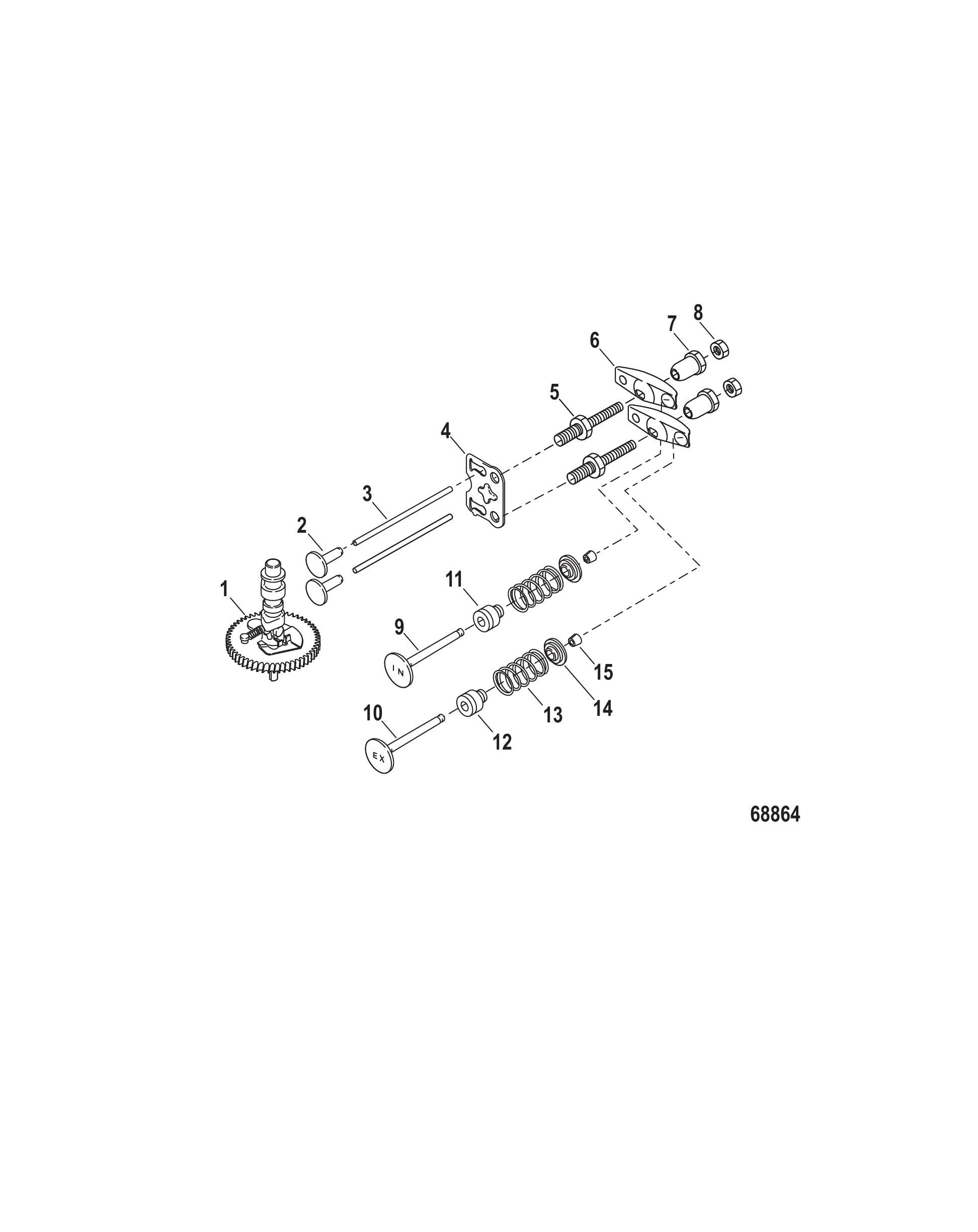

图 20进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056312	进气阀	VALVE Intake	1
10	8M0056316	排气阀	VALVE Exhaust	1
11	822647001	进气密封-黑色	SEAL Intake - Black	1
12	822647002	排气密封-绿色	SEAL Exhaust - Green	1
13	898101214	气门弹簧	SPRING Valve	2
14	8M0152418	固定座总成	RETAINER ASSEMBLY	2
15	NSS	不单独销售	NOT SOLD SEPARATE	4

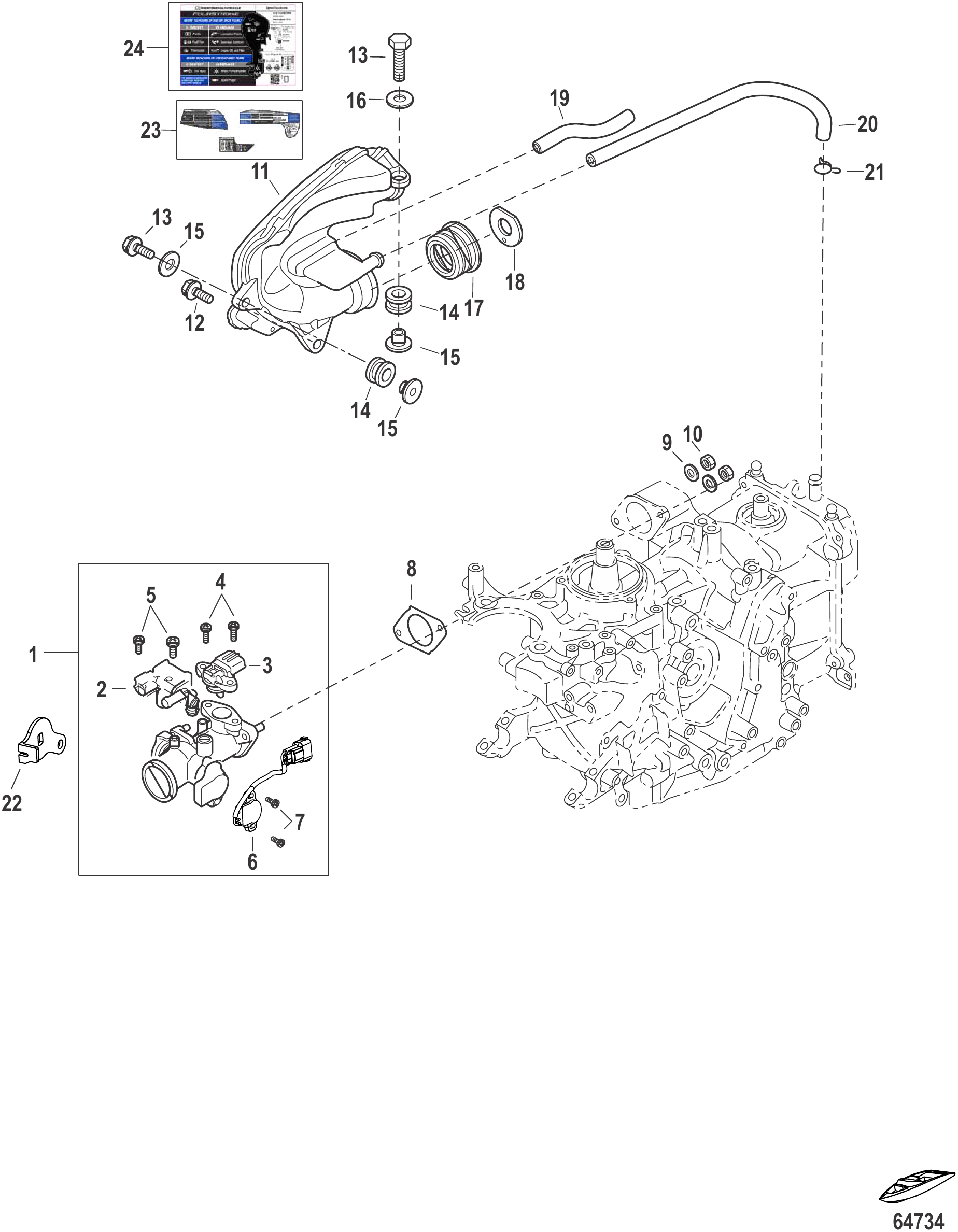

图 21进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0134461	节气门体总成	THROTTLE BODY ASSEMBLY	1
2	8M0132241	怠速空气控制电磁阀	SOLENOID IAC	1
3	8M0132303	温度歧管绝对压力传感器	SENSOR TMAP	1
4	855544024	螺栓	BOLT	2
5	8M0139039	螺钉	SCREW	2
6	8M0132180	节气门位置传感器	SENSOR Throttle Position	1
6	8M0153615	节气门位置	THROTTLE POSITION	1
7	8M0153617	螺钉	SCREW	2
8	898101981	衬垫	GASKET	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	8M0134462	进气消声器总成	INTAKE SILENCER ASSEMBLY	1
12	8M0102279	螺栓	BOLT	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8M0135593	橡胶支座	MOUNT Rubber	2
15	8M0137298	轴环	COLLAR	2
16	953921	不锈钢垫圈	WASHER Stainless Steel	2
17	8M0173453	限流器衬垫	GASKET Restrictor	1
17	8M0137301	衬垫	GASKET	1
18	8M0173451	限流器	RESTRICTOR	1
18	8M0137303	限流器	RESTRICTOR	1
19	8M0139041	软管	HOSE	1
20	8M0136227	呼吸管	HOSE Breather	1
21	952245	卡箍	CLAMP	1
22	8M0137319	节气门杆挡块	STOPPER Throttle Lever	1
23	8M0137391	定期维护标签	DECAL Schedule Maintenance	1
23	8M0137392	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0137393	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0137394	日本定期维护标签	DECAL Schedule Maintenance, Japan	1
23	8M0206080	定期维护标签	DECAL Schedule Maintenance	1
24	8M0206080	水星及日本机型定期维护标签	DECAL Schedule Maintenance Mercury and Japan Models	1
24	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
24	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

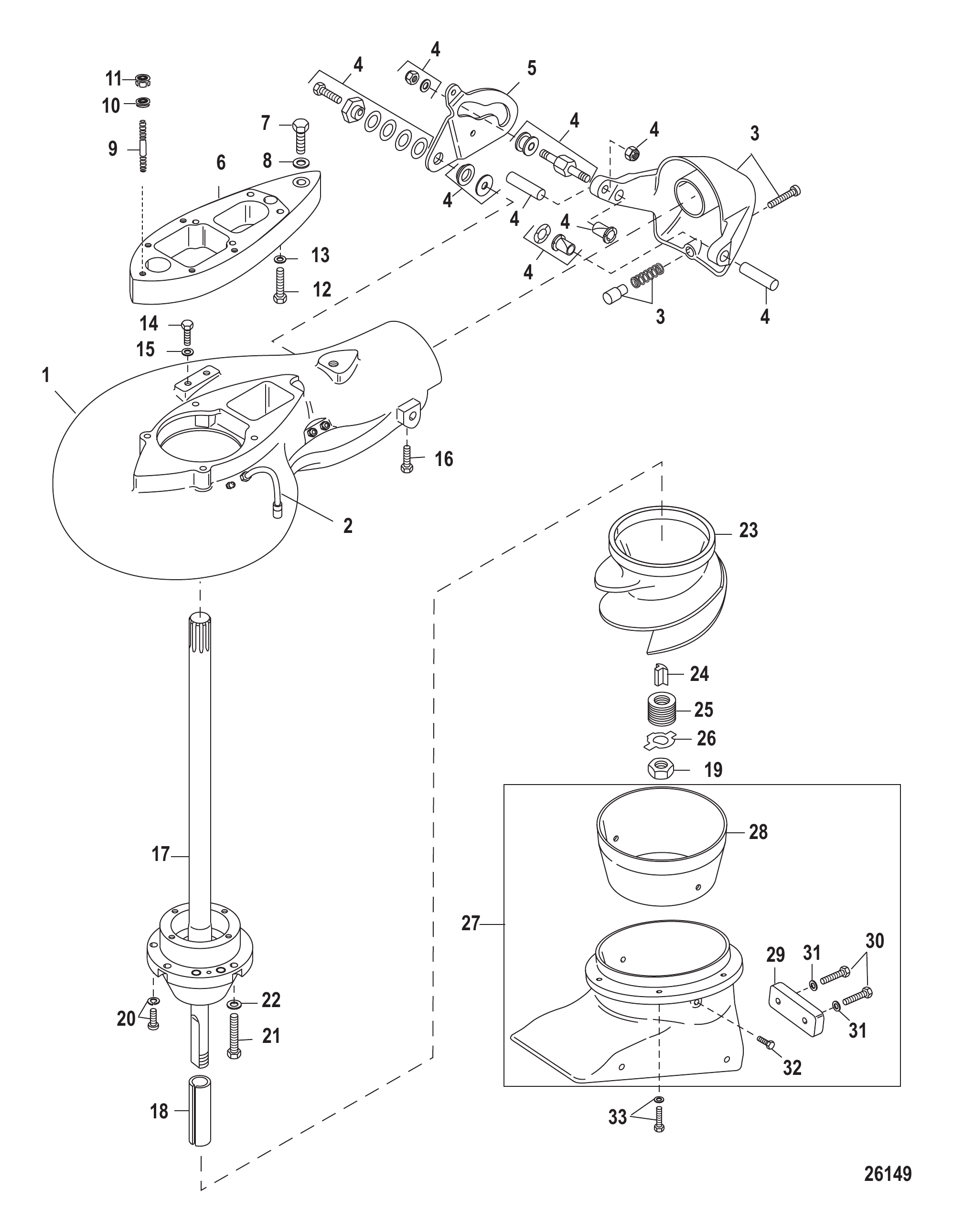

图 22喷泵单元 Jet Unit

REF	零件编号	中文名称	英文名称	数量
-	NSS	喷射单元总成(不单独销售)	NOT SOLD SEPARATE Jet Unit-Complete	1
1	889246T26	涡壳壳体	HOUSING Volute	1
2	827490	润滑油管	HOSE Lube	1
3	878378	倒车挡板(带缓冲)	GATE Reverse - With Bumper	1
4	878376	换挡连杆套件	SHIFT LINKAGE KIT	1
5	898101657	换挡凸轮	SHIFT CAM	1
6	889246024	适配板	ADAPTER PLATE	1
7	898101795	螺栓	BOLT	1
8	895141	不锈钢垫圈	WASHER Stainless Steel	1
9	823042049	双头螺栓	BOLT Stud	1
10	898101654	垫圈	WASHER	1
11	853722023	螺母	NUT	1
12	823042045	螺栓	BOLT	4
13	898101654	垫圈	WASHER	4
14	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
15	16826	不锈钢垫圈	WASHER Stainless Steel	2
16	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	1
17	889246T27	驱动轴	DRIVESHAFT	1
18	827189	套筒	SLEEVE	1
19	827190	螺母	NUT	1
20	878388001	螺钉	SCREW	1
21	823042076	螺栓	BOLT	4
22	898101654	垫圈	WASHER	4
23	855708T25	叶轮	IMPELLER	1
24	801405625	叶轮键	KEY Impeller	1
25	801404625	叶轮垫片	SHIM Impeller	1
26	801403625	锁紧垫圈	TAB WASHER	1
27	801412T01	进气壳体总成	HOUSING ASSEMBLY Intake	1
28	827188T04	衬套	LINER	1
29	889246A72	阳极套件	ANODE KIT	1
30	801432001	螺栓(M6x25)	BOLT (M6 x 25)	2
31	879652003	垫圈	WASHER	2
32	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	6

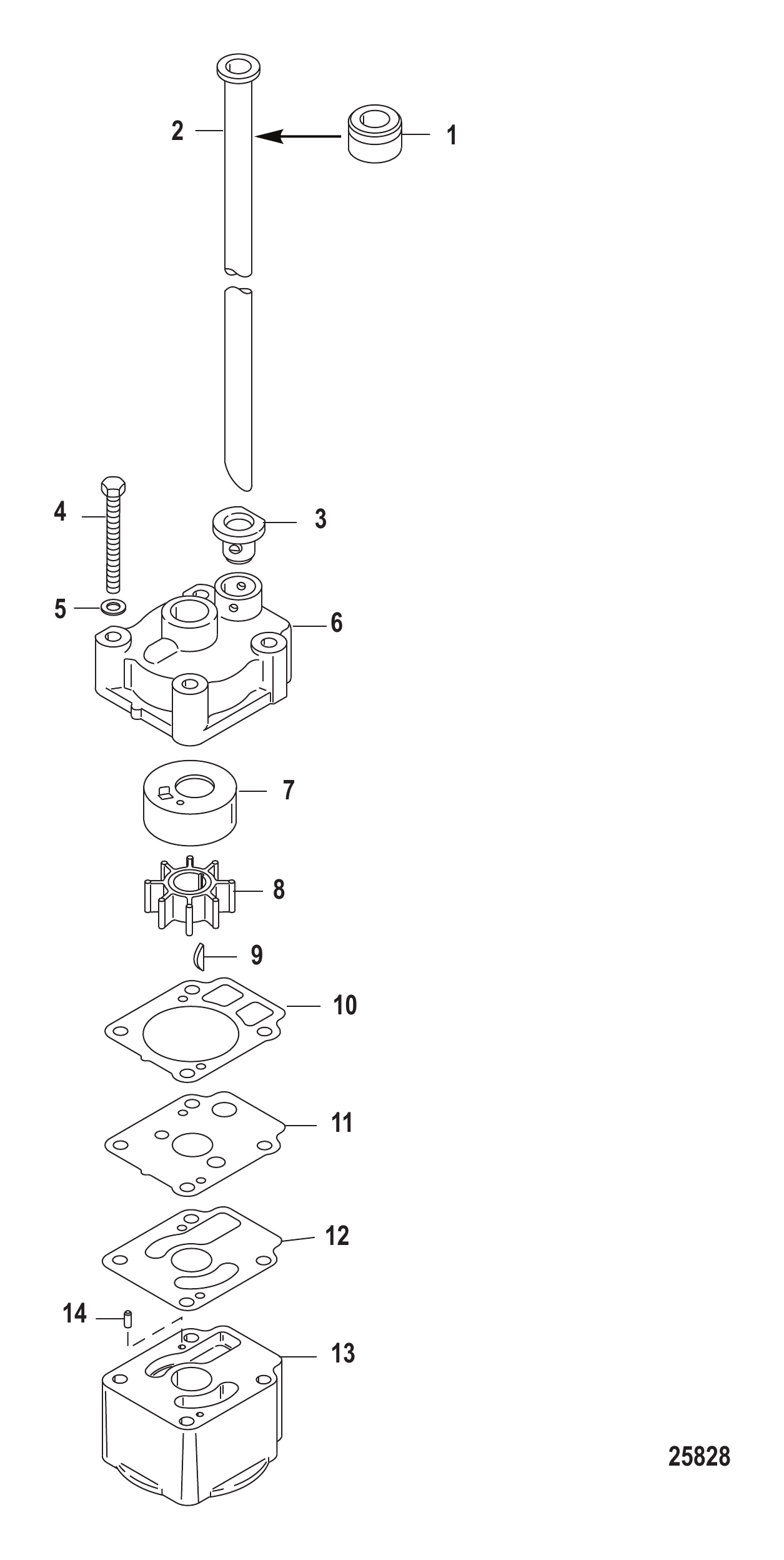

图 23喷水推进泵组件 Jet Water Pump Components

REF	零件编号	中文名称	英文名称	数量
1	804903001	护孔环	GROMMET	1
2	803755006	水管	TUBE Water	1
3	161681	密封件	SEAL	1
4	898101656	螺栓	BOLT	4
5	895106	不锈钢垫圈	WASHER Stainless Steel	4
6	803750005	水泵壳体	HOUSING Water Pump	1
7	803751002	泵壳衬套	Liner Pump Case	1
8	161541	叶轮	IMPELLER	1
9	161551	键	KEY	1
10	16158010	衬垫	GASKET	1
11	898101655	导流板	PLATE Guide	1
12	898101381	衬垫	GASKET	1
13	889246025	水泵壳体	HOUSING Water Pump	1
14	952188	定位销	PIN Dowel	2

图 24维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0151469	15-20 EFI保养套件(100小时)	SERVICE KIT 15-20 EFI (100 Hour)	1
-	8M0162831	四冲程机油滤清器总成	FILTER ASSY OIL 4 STROKE	1
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8537331	燃油滤清器	FILTER Fuel	1
-	8518151	O型圈	O-RING	1
-	895146	垫圈	WASHER	1
-	8M0075255	放油螺塞密封件	SEAL Drain Plug	2
-	8M0188617	密封件	SEAL	2
-	8M0151470	15-20 EFI保养套件(300小时)	SERVICE KIT 15-20 EFI (300 Hour)	1
-	8M0162831	四冲程机油滤清器总成	FILTER ASSY OIL 4 STROKE	1
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8537331	燃油滤清器	FILTER Fuel	1
-	8518151	O型圈	O-RING	1
-	895146	垫圈	WASHER	1
-	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
-	8M0139434	节温器	THERMOSTAT	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	803507	火花塞	SPARK PLUG	2
-	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
-	8M0135821	水泵维修全套组件	COMPLETE WATER PUMP KIT Repair	1
-	823913Q	阳极块	ANODE	2
-	875208	阳极块	ANODE	2

图 25动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0134437	气缸盖衬垫	GASKET Cylinder Head	1
-	8M0134455	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	803513007	O型圈	O-RING	1
-	8M0135580	排气衬垫	GASKET Exhaust	1
-	8M0228553	排气盖衬垫	GASKET EXHST CVR	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	8M0134519	动力头衬垫	GASKET Powerhead	1
-	855681005	油封	SEAL Oil	1
-	898103114	油封	SEAL Oil	1
-	898101981	衬垫	GASKET	1
-	16109003	O型圈	O-RING	1
-	8M0135588	油泵衬垫	GASKET Oil Pump	1
-	825455001	油封	SEAL Oil	1

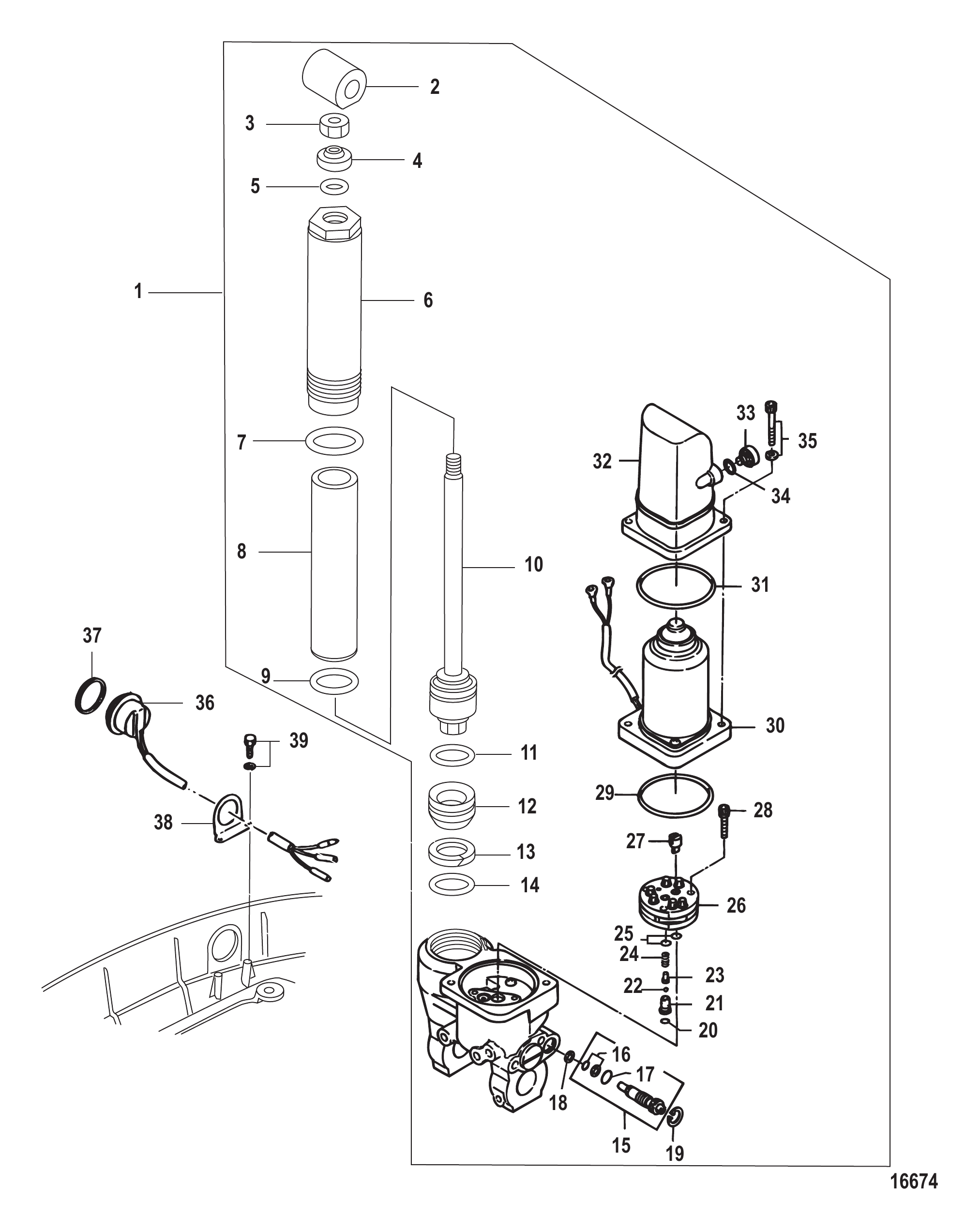

图 26动力升降/倾斜组件 Power Trim/Tilt Components

REF	零件编号	中文名称	英文名称	数量
1	851873T03	动力升降/倾斜装置总成	POWER TRIM/TILT ASSEMBLY	1
2	898101246	接头	JOINT	1
3	898101247	螺母	NUT	1
4	898101248	密封件	SEAL	1
5	898101249	O型圈	O-RING	1
6	898103T36	气缸	CYLINDER	1
7	898101254	O型圈	O-RING	1
8	898103T37	内管	TUBE Inner	1
9	898101255	O型圈	O-RING	1
10	898103T38	活塞连杆总成	ROD ASSEMBLY Piston	1
11	898101250	O型圈	O-RING	1
12	898101251	活塞	PISTON	1
13	898101252	环	RING	1
14	898101253	O型圈	O-RING	1
15	898101115	手动阀总成	MANUAL VALVE ASSEMBLY	1
16	898101167	密封件套装	SEAL SET	1
17	812641003	O型圈	O-RING	1
18	898101245	密封件	SEAL	1
19	804027002	C形环	C RING	1
20	803513009	O型圈	O-RING	1
21	898101213	阀座	SEAT Valve	1
22	898101005	钢球	BALL	1
23	898101180	弹簧座	SEAT Spring	1
24	898101176	弹簧	SPRING	1
25	161314	O型圈	O-RING	2
26	898103T12	泵	PUMP	1
27	851877001	联轴器	COUPLING	1
28	8518663	螺栓	BOLT	3
29	16131011	O型圈	O-RING	1
30	898103T31	电机总成	MOTOR ASSEMBLY	1
31	898101130	O型圈	O-RING	1
32	898103T15	储液罐	TANK Reservoir	1
33	898101024	盖总成	CAP ASSEMBLY	1
34	898101129	O型圈	O-RING	1
35	898101015	螺钉	SCREW	2
36	898103011	动力升降倾斜开关	SWITCH PTT	1
37	898101145	O型圈	O-RING	1
38	896630	开关支架	BRACKET Switch	1
39	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2

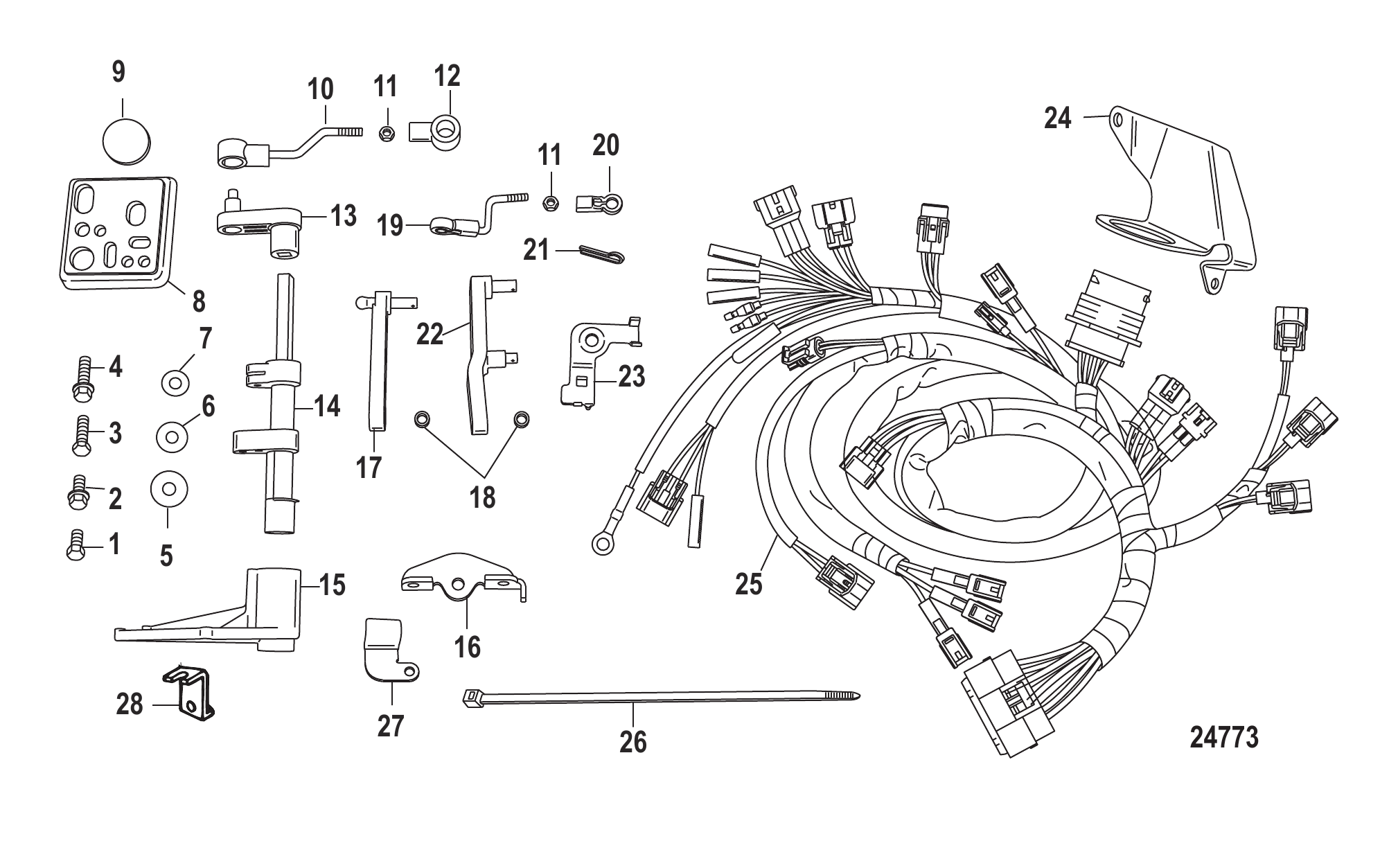

图 27遥控转换套件-电启动25-30马力889246A33 RC Conversion Kit-Electric Start 25-30 Hp 889246A33

REF	零件编号	中文名称	英文名称	数量
-	889246A33	遥控转换套件-电动型	CONVERSION KIT Remote Control-Electric	1
1	823042038	螺栓	BOLT	1
2	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
3	823042040	不锈钢螺栓	BOLT Stainless Steel	2
4	825702002	不锈钢螺栓	BOLT Stainless Steel	2
5	161404	垫圈	WASHER	1
6	898101218	塑料垫圈	WASHER Plastic	4
7	895118002	垫圈	WASHER	4
8	896115	控制线束护圈	GROMMET Control Cable	1
9	898101087	护孔环	GROMMET	1
10	898101113	换挡连杆	LINK ROD Shift	1
11	16081	不锈钢螺母	NUT Stainless Steel	2
12	892775	电缆接头	JOINT Cable	1
13	898101169	换挡臂	SHIFT ARM	1
14	898103T17	换档轴	SHIFT SHAFT	1
15	898103018	换挡杆杠杆支架	BRACKET Shift Rod Lever	1
16	898101004	臂支架	BRACKET Arm	2
17	9528624	轴环(9.3 mm)	COLLAR (9.3 mm)	2
18	898101196	节气门臂	ARM Throttle	1
19	898101114	油门连杆	LINK ROD Throttle	1
20	853745	盖帽	CAP	1
21	898101174	不锈钢开口销	COTTER PIN Stainless Steel	4
22	898101170	换挡臂	SHIFT ARM	1
23	898101231	卡箍	CLAMP	1
24	898101T19	支架	BRACKET	1
25	898101T52	ECU线束总成	HARNESS ASSEMBLY ECU	1
26	898101111	扎带	TIE STRAP	4
27	898101256	卡箍	CLAMP	1
28	898101184	启动器锁定线支架	BRACKET Starter Lock Cable	1

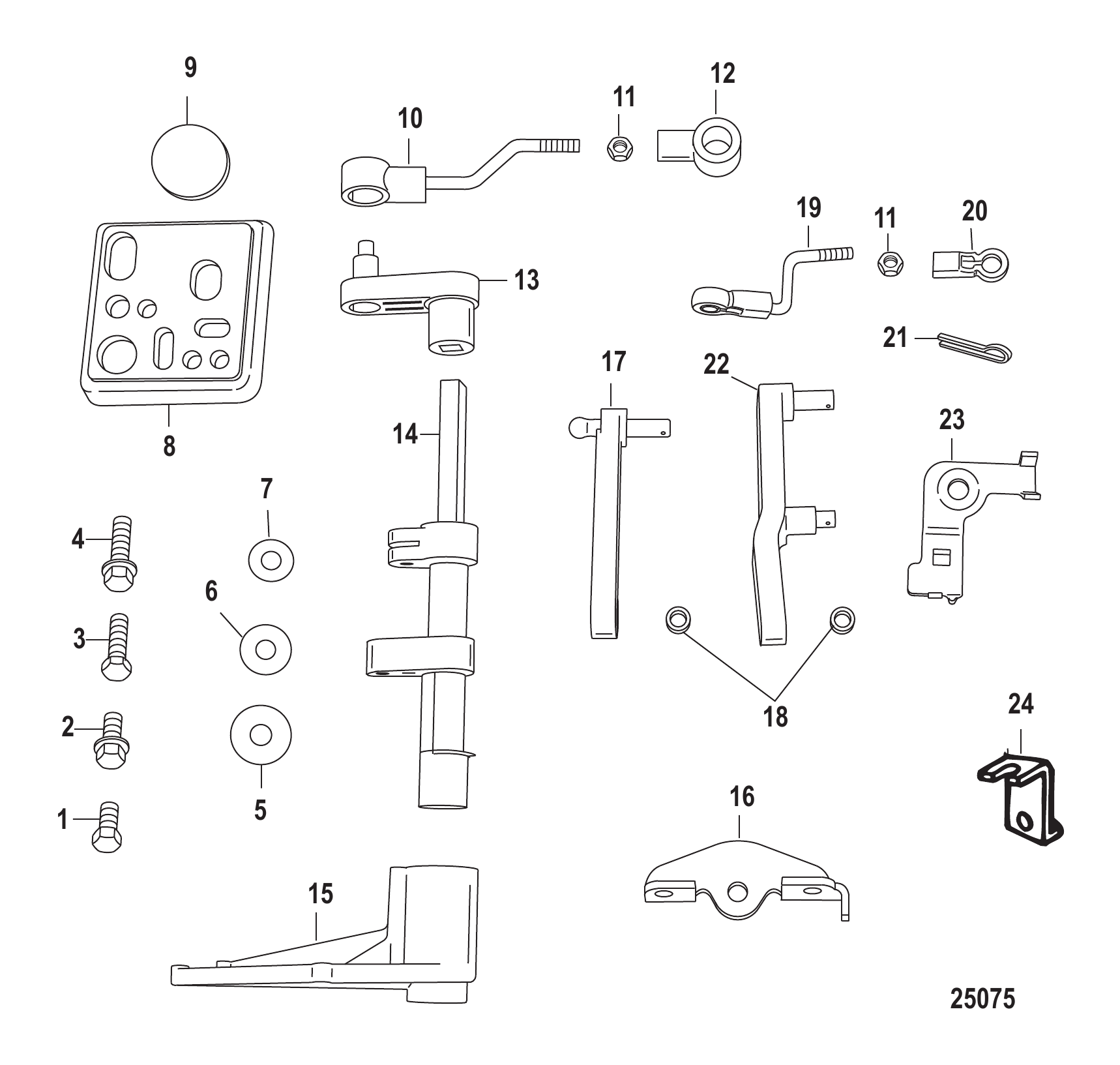

图 28遥控转换套件-手动启动25-30马力889246A34 RC Conversion Kit-Manual Start 25-30 Hp 889246A34

REF	零件编号	中文名称	英文名称	数量
-	889246A34	遥控转换套件-手动型	CONVERSION KIT Remote Control-Manual	1
1	823042038	螺栓	BOLT	1
2	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
3	823042040	不锈钢螺栓	BOLT Stainless Steel	2
4	825702002	不锈钢螺栓	BOLT Stainless Steel	2
5	161404	垫圈	WASHER	1
6	898101218	塑料垫圈	WASHER Plastic	4
7	895118002	垫圈	WASHER	4
8	896115	控制线束护圈	GROMMET Control Cable	1
9	898101087	护孔环	GROMMET	1
10	898101113	换挡连杆	LINK ROD Shift	1
11	16081	不锈钢螺母	NUT Stainless Steel	2
12	892775	电缆接头	JOINT Cable	1
13	898101169	换挡臂	SHIFT ARM	1
14	898103T17	换档轴	SHIFT SHAFT	1
15	898103018	换挡杆杠杆支架	BRACKET Shift Rod Lever	1
16	898101004	臂支架	BRACKET Arm	2
17	9528624	轴环(9.3 mm)	COLLAR (9.3 mm)	1
18	898101196	节气门臂	ARM Throttle	2
19	898101114	油门连杆	LINK ROD Throttle	1
20	853745	盖帽	CAP	1
21	898101174	不锈钢开口销	COTTER PIN Stainless Steel	4
22	898101170	换挡臂	SHIFT ARM	1
23	898101231	卡箍	CLAMP	1
24	898101T19	支架	BRACKET	1

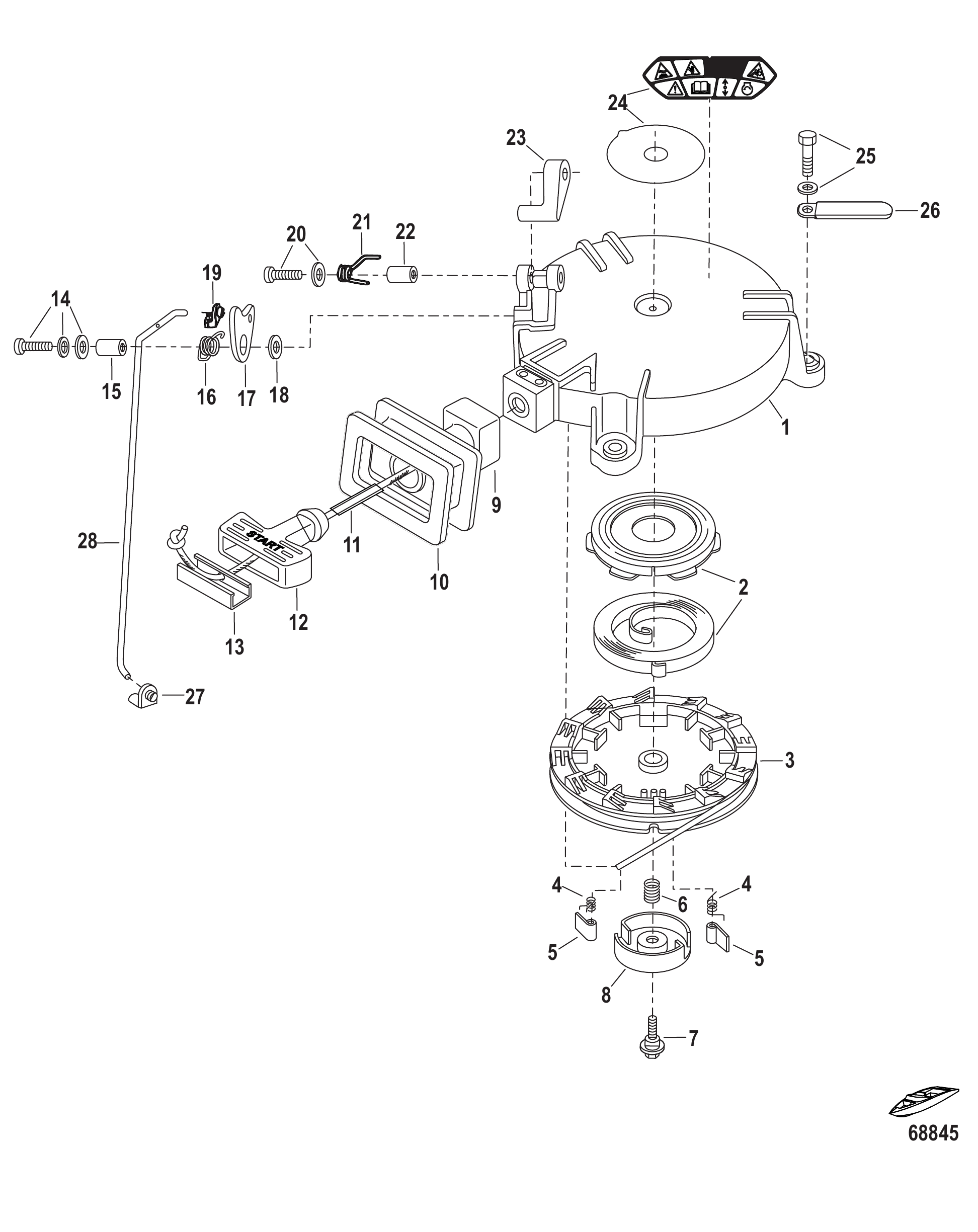

图 29反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	8M0056437	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	812632002	启动器壳体	HOUSING Starter	1
1	8M0227442	启动器壳体	STARTER CASE	1
2	812645T10	启动器弹簧组	SPRING SET Starter	1
3	812633002	启动器滑轮	SHEEVE Starter	1
4	812634003	回位弹簧	SPRING Return	2
5	8M0078324	棘轮	RATCHET	2
5	812635002	棘轮	RATCHET	2
6	812636001	弹簧	SPRING	1
7	812637001	螺栓	BOLT	1
8	8M0078325	摩擦片	FRICTION PLATE	1
9	8M0056340	密封板	PLATE Seal	1
10	8M0056963	护孔环	GROMMET	1
11	8M0110704	绳索	ROPE	1
12	804363001	起动手柄	HANDLE Starter	1
13	8M0084137	拉绳锚点	ROPE ANCHOR	1
14	855544	螺钉总成	SCREW ASSEMBLY	1
15	855545001	轴环	COLLAR	1
16	804366001	启动锁凸轮弹簧	SPRING Starter Lock Cam	1
17	8M0056338	启动锁凸轮	CAM Starter Lock	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1
19	17643002	快拆连杆	SNAP Link Rod	1
20	8555449	螺钉总成	SCREW ASSEMBLY	1
21	812645007	弹簧	SPRING	1
22	895130	轴环	COLLAR	1
23	8M0056339	启动锁闩	LATCH Starter Lock	1
24	8M0137310	警示贴花	DECAL Caution	1
24	8M0137311	警示贴花	DECAL Caution	1
25	898101992	螺栓总成	BOLT ASSEMBLY	3
26	8M0130961	卡箍	CLAMP	1
27	176431	快拆连杆	SNAP Link Rod	1
27	8M0169412	卡扣杆	SNAP ROD	1
28	8M0056432	启动锁杆	ROD Starter Lock	1
28	8M0223141	启动锁杆	START LOCK ROD	1

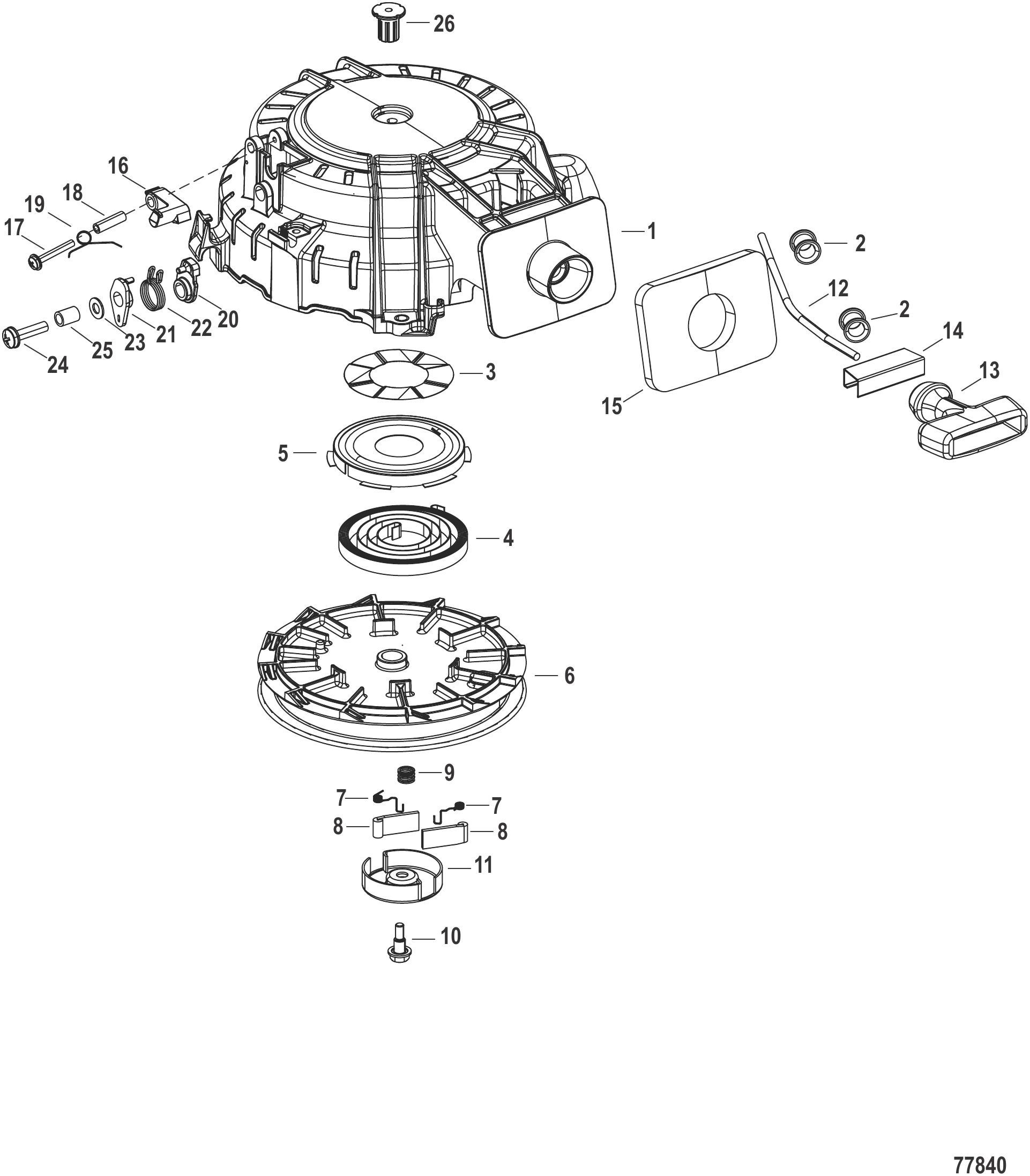

图 30反冲启动器组件 Recoil Starter Components

REF	零件编号	中文名称	英文名称	数量
1	8M0223405	反冲启动器总成	RECOIL STARTER ASSEMBLY	1
2	8M0223407	导绳器	ROPE GUIDE	2
3	895128	波形垫圈	WAVE WASHER	1
4	804024T07	启动弹簧	SPRING Starter	1
5	895129	壳体	HOUSING	1
6	803717001	卷轴	REEL	1
7	812634003	回位弹簧	SPRING Return	2
8	812635002	棘轮	RATCHET	2
9	812636001	弹簧	SPRING	1
10	812637001	螺栓	BOLT	1
11	812638001	摩擦片	FRICTION PLATE	1
12	8M0110704	绳索	ROPE	1
13	812640002	启动绳手柄	HANDLE Starter Rope	1
14	8M0084137	拉绳锚点	ROPE ANCHOR	1
15	8M0138706	启动器密封件	SEAL Starter	1
16	804031001	启动器联锁装置	INTERLOCK Starter	1
17	8555449	螺钉总成	SCREW ASSEMBLY	1
18	895130	轴环	COLLAR	1
19	812645007	弹簧	SPRING	1
20	803721003	凸轮	CAM	1
21	898101627	启动器锁定杆	LEVER Starter Lock	1
22	898101628	弹簧	SPRING	1
23	16826	不锈钢垫圈	WASHER Stainless Steel	1
24	855544021	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	1
25	855545004	轴环	COLLAR	1
26	803719	启动轴	SHAFT Starter	1

图 31维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0153256	操作手册	OPERATION MANUAL	1
-	8M0156927	5马力丙烷机型维修手册	SERVICE MANUAL 5HP Propane	1
-	8M0154337	5马力四冲程(丙烷)零件手册	PARTS MANUAL 5 HP 4-Stroke (Propane)	1

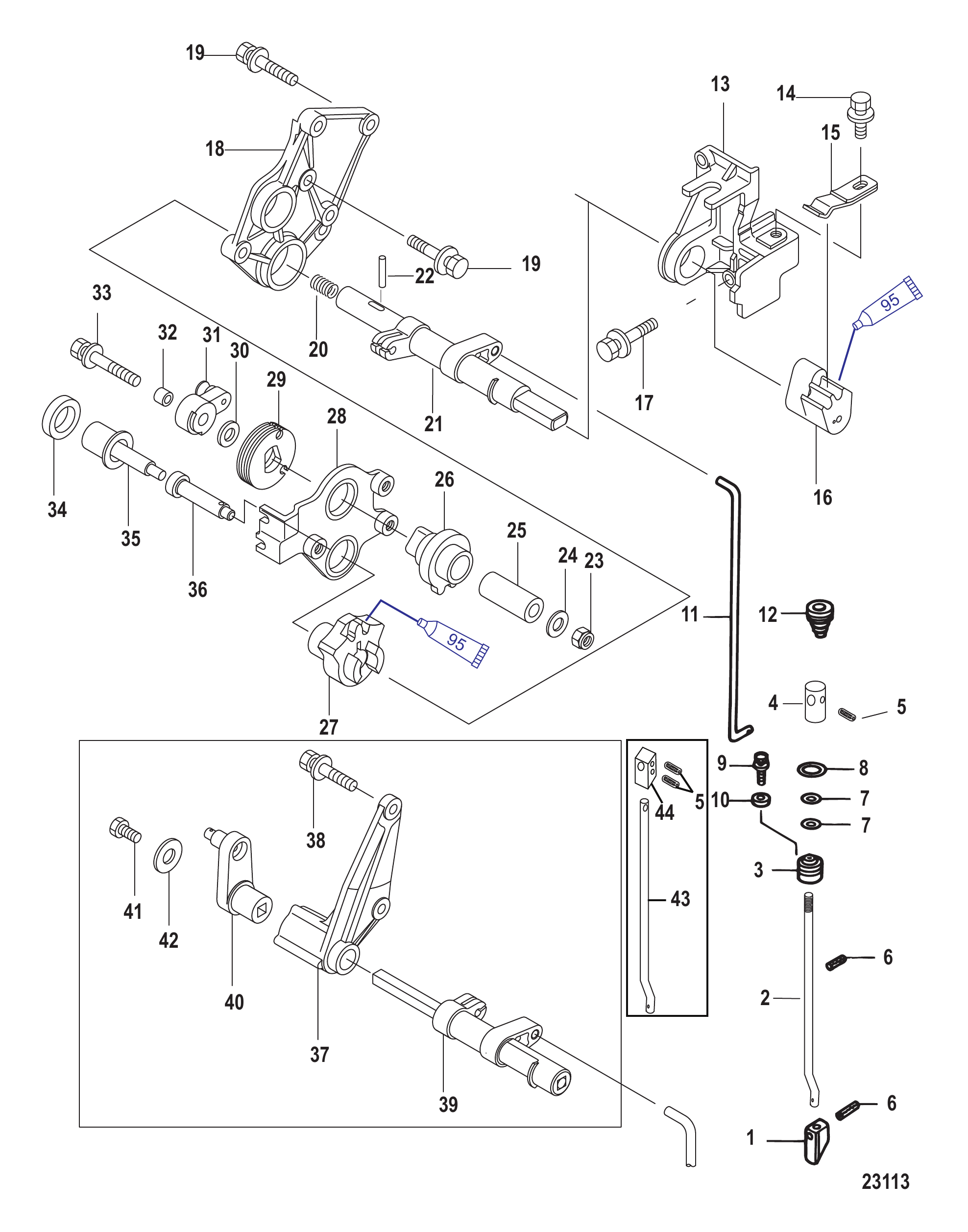

图 32换挡机构与换挡轴-0R505052及以下 Shift and Shift Shaft 0R505052 and Below

REF	零件编号	中文名称	英文名称	数量
1	898101028	完整齿轮箱的离合器凸轮组件	CAM Clutch Component of Complete Gear Housing	1
2	803760A16	完整齿轮箱的短凸轮杆套件	ROD KIT Cam - Short Component of Complete Gear Housing	1
2	803760A17	完整齿轮箱的长凸轮杆套件	ROD KIT Cam - Long Component of Complete Gear Housing	1
3	16176007	齿轮箱总成衬套	BUSHING Component of Complete Gear Housing	1
4	898101377	换挡杆接头	JOINT Shift Rod	1
5	952189	定位销	PIN Dowel	1 or 2
6	16179	齿轮箱总成销钉	PIN Component of Complete Gear Housing	2
7	161772	齿轮箱总成O型圈组件	O-RING Component of Complete Gear Housing	2
8	161782	齿轮箱总成O型圈组件	O-RING Component of Complete Gear Housing	1
9	82304234	齿轮箱总成螺栓	BOLT Component of Complete Gear Housing	1
10	895118002	齿轮箱总成垫圈	WASHER Component of Complete Gear Housing	1
11	898101172	换挡连杆	SHIFT ROD	1
12	16823	护孔环	GROMMET	1
13	898103026	支架	BRACKET	1
14	82304213	螺栓	BOLT	1
15	898101171	换挡杆限位器(不锈钢)	STOPPER Shift Lever - Stainless Steel	1
16	898101112	杠杆	LEVER	1
17	825702002	不锈钢螺栓	BOLT Stainless Steel	2
18	898101082	齿轮板	GEAR PLATE	1
19	825702002	不锈钢螺栓	BOLT Stainless Steel	6
20	813028003	弹簧	SPRING	1
21	898103T16	换档轴	SHIFT SHAFT	1
22	898101135	销	PIN	1
23	8537227	尼龙螺母	NUT Nylon	1
24	895106	不锈钢垫圈	WASHER Stainless Steel	1
25	895162	钢轴套	COLLAR Steel	1
26	895160	驱动齿轮	GEAR Drive	1
27	895161	从动齿轮	GEAR Driven	1
28	898101081	齿轮板	GEAR PLATE	1
29	804892002	节流鼓	DRUM Throttle	1
30	895118002	垫圈	WASHER	1
30	953921	不锈钢垫圈	WASHER Stainless Steel	1
31	898101203	节气门开启器	OPENER Throttle	1
32	895126	轴环(6毫米)	COLLAR (6 mm)	1
32	895126004	不锈钢轴套 (6.3 mm)	COLLAR Stainless Steel (6.3 mm)	1
33	82304222	不锈钢螺栓	BOLT Stainless Steel	1
34	898101166	橡胶护圈	GROMMET Rubber	1
35	898101110	旋钮	KNOB	1
36	898101109	接头	JOINT	1
37	898103018	换挡杆杠杆支架	BRACKET Shift Rod Lever	1
38	825702002	不锈钢螺栓	BOLT Stainless Steel	2
39	898103T17	换档轴	SHIFT SHAFT	1
40	898101169	换挡臂	SHIFT ARM	1
41	823042038	螺栓	BOLT	1
42	161404	垫圈	WASHER	1
43	803760006	齿轮箱总成凸轮杆	ROD Cam Component of Complete Gear Housing	1
43	803760007	齿轮箱总成凸轮杆	ROD Cam Component of Complete Gear Housing	1
44	898101173	换挡杆接头	JOINT Shift Rod	1
-	804908A01	齿轮箱垫片组	GASKET SET Gearcase	1

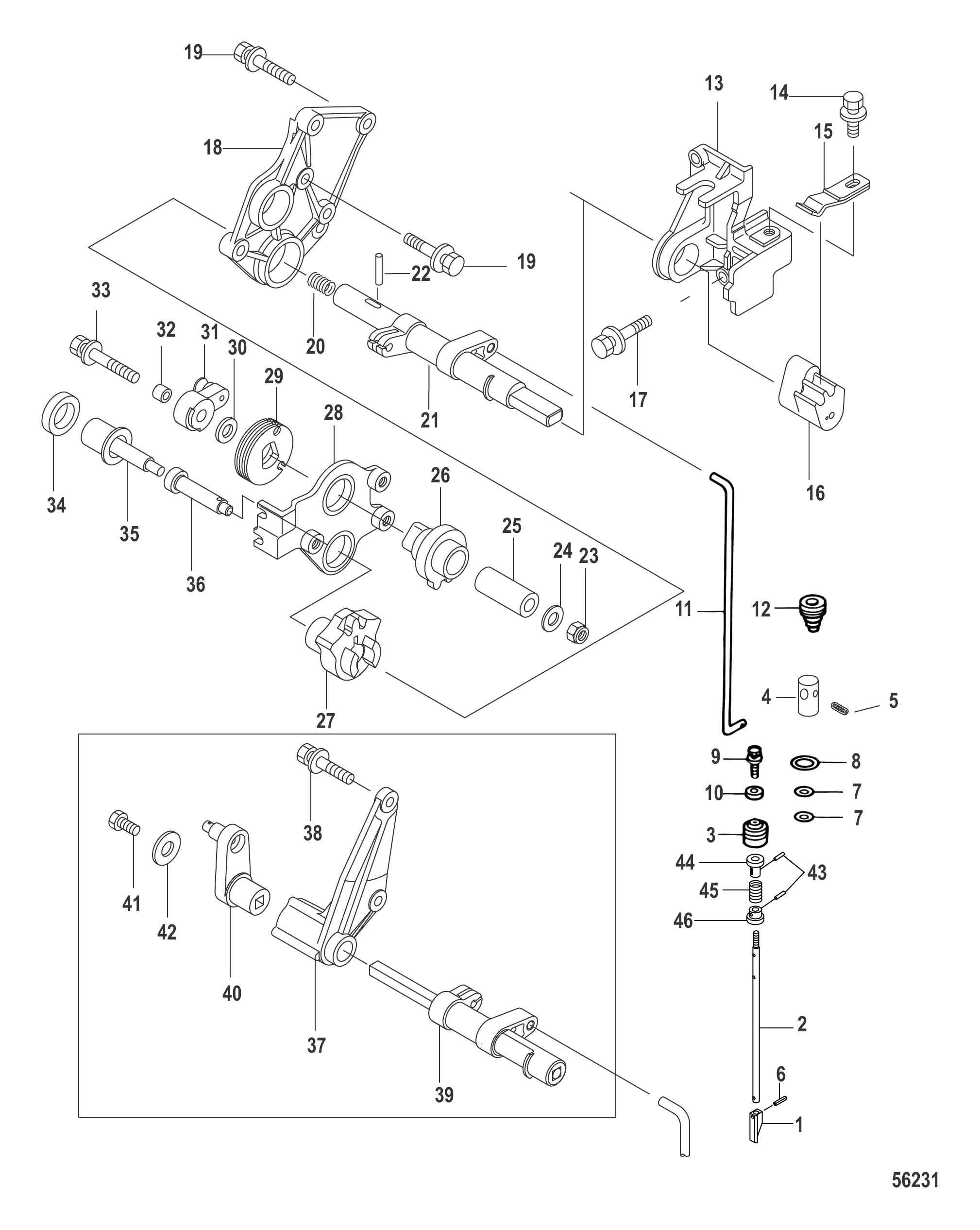

图 33换挡机构与换挡轴-0R505053及以上 Shift and Shift Shaft 0R505053 and Up

REF	零件编号	中文名称	英文名称	数量
1	898101028	完整齿轮箱的离合器凸轮组件	CAM Clutch Component of Complete Gear Housing	1
2	8M0078869	短换挡轴套件	SHIFT SHAFT KIT Short	1
2	8M0078865	换挡轴套件(长型)	SHIFT SHAFT KIT Long	1
2	8M0157391	超长换挡轴套件	SHIFT SHAFT KIT XLong	1
3	16176007	齿轮箱总成衬套	BUSHING Component of Complete Gear Housing	1
4	898101377	换挡杆接头	JOINT Shift Rod	1
5	952189	定位销	PIN Dowel	1 or 2
6	16179	齿轮箱总成销钉	PIN Component of Complete Gear Housing	1
7	161772	齿轮箱总成O型圈组件	O-RING Component of Complete Gear Housing	2
8	161782	齿轮箱总成O型圈组件	O-RING Component of Complete Gear Housing	1
9	82304234	齿轮箱总成螺栓	BOLT Component of Complete Gear Housing	1
10	895118002	齿轮箱总成垫圈	WASHER Component of Complete Gear Housing	1
11	898101172	换挡连杆	SHIFT ROD	1
12	16823	护孔环	GROMMET	1
13	898103026	支架	BRACKET	1
14	82304213	螺栓	BOLT	1
15	898101171	换挡杆限位器(不锈钢)	STOPPER Shift Lever - Stainless Steel	1
16	898101112	杠杆	LEVER	1
17	825702002	不锈钢螺栓	BOLT Stainless Steel	2
18	898101082	齿轮板	GEAR PLATE	1
19	825702002	不锈钢螺栓	BOLT Stainless Steel	6
20	813028003	弹簧	SPRING	1
21	898103T16	换档轴	SHIFT SHAFT	1
22	898101135	销	PIN	1
23	8537227	尼龙螺母	NUT Nylon	1
24	895106	不锈钢垫圈	WASHER Stainless Steel	1
25	895162	钢轴套	COLLAR Steel	1
26	895160	驱动齿轮	GEAR Drive	1
27	895161	从动齿轮	GEAR Driven	1
28	898101081	齿轮板	GEAR PLATE	1
29	804892002	节流鼓	DRUM Throttle	1
30	953921	不锈钢垫圈	WASHER Stainless Steel	1
31	898101203	节气门开启器	OPENER Throttle	1
32	895126004	不锈钢轴套 (6.3 mm)	COLLAR Stainless Steel (6.3 mm)	1
33	82304222	不锈钢螺栓	BOLT Stainless Steel	1
34	898101166	橡胶护圈	GROMMET Rubber	1
35	898101110	旋钮	KNOB	1
36	898101109	接头	JOINT	1
37	898103018	换挡杆杠杆支架	BRACKET Shift Rod Lever	1
38	825702002	不锈钢螺栓	BOLT Stainless Steel	2
39	898103T17	换档轴	SHIFT SHAFT	1
40	898101169	换挡臂	SHIFT ARM	1
41	823042038	螺栓	BOLT	1
42	161404	垫圈	WASHER	1
43	16175	销	PIN	2
44	898103156	上固定座	RETAINER Upper	1
45	898103158	弹簧	SPRING	1
46	898103157	下固定座	RETAINER Lower	1
-	804908A01	齿轮箱垫片组	GASKET SET Gearcase	1

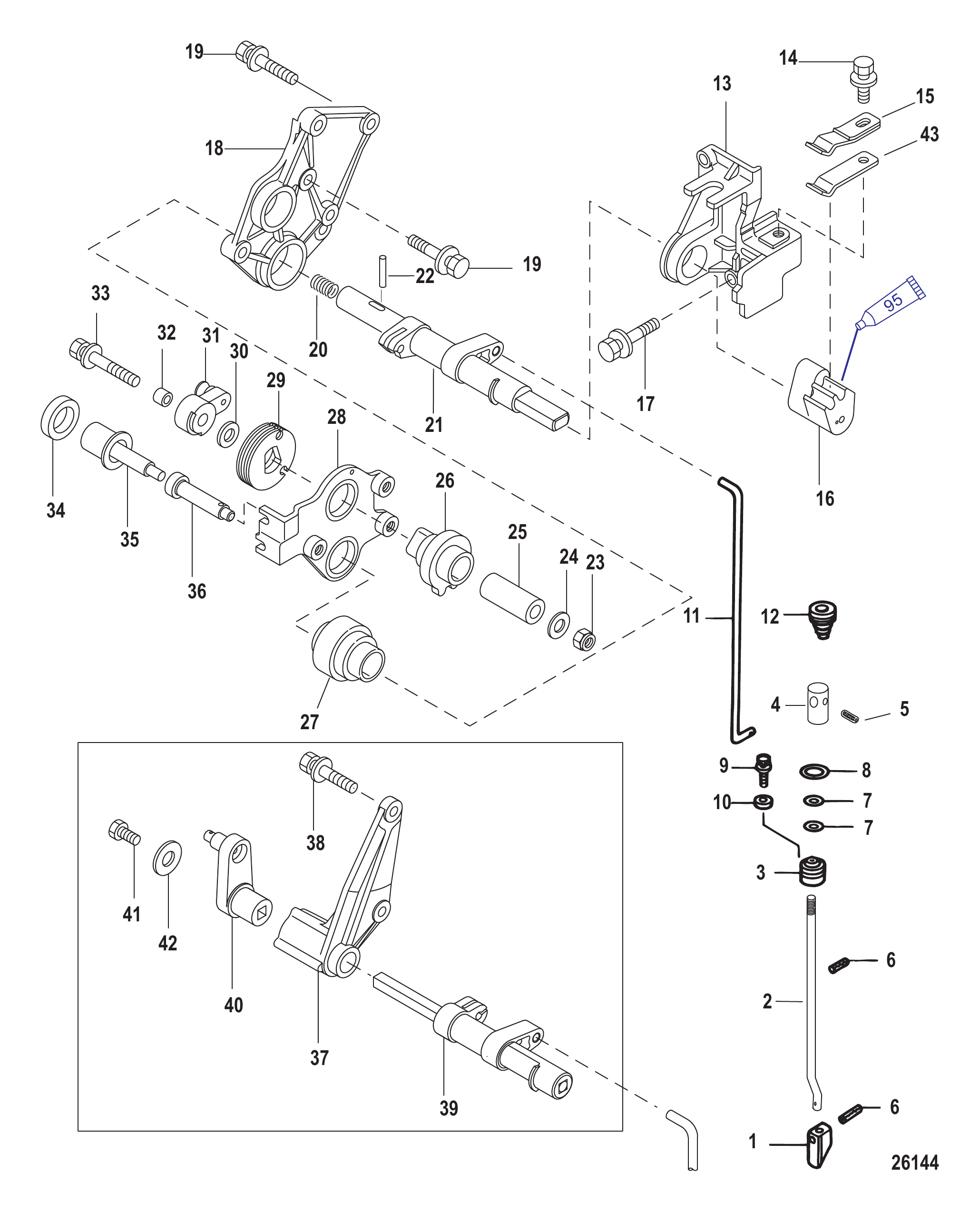

图 34喷泵换挡机构与换挡轴 Shift and Shift Shaft Jet

REF	零件编号	中文名称	英文名称	数量
1	898101028	离合器凸轮	CAM Clutch	1
2	803760A17	凸轮杆套件(长型)	ROD KIT Cam - Long	1
3	16176007	衬套	BUSHING	1
4	898101377	换挡杆接头	JOINT Shift Rod	1
5	952189	定位销	PIN Dowel	1
6	16179	销	PIN	2
7	161772	O型圈	O-RING	2
8	161782	O型圈	O-RING	1
9	82304234	螺栓	BOLT	1
10	895118002	垫圈	WASHER	1
11	898101172	换挡连杆	SHIFT ROD	1
12	16823	护孔环	GROMMET	1
13	898103026	支架	BRACKET	1
14	82304213	螺栓	BOLT	1
15	898101171	换挡杆限位器(不锈钢)	STOPPER Shift Lever - Stainless Steel	1
16	898101112	杠杆	LEVER	1
17	825702002	不锈钢螺栓	BOLT Stainless Steel	2
18	898101082	齿轮板	GEAR PLATE	1
19	825702002	不锈钢螺栓	BOLT Stainless Steel	6
20	813028003	弹簧	SPRING	1
21	898103T16	换档轴	SHIFT SHAFT	1
22	898101135	销	PIN	1
23	8537227	尼龙螺母	NUT Nylon	1
24	895106	不锈钢垫圈	WASHER Stainless Steel	1
25	895162	钢轴套	COLLAR Steel	1
26	895160	驱动齿轮	GEAR Drive	1
27	898101637	衬套	BUSHING	1
28	898101796	齿轮板	GEAR PLATE	1
29	804892002	节流鼓	DRUM Throttle	1
30	953921	不锈钢垫圈	WASHER Stainless Steel	1
31	898101203	节气门开启器	OPENER Throttle	1
32	895126004	不锈钢轴套 (6.3 mm)	COLLAR Stainless Steel (6.3 mm)	1
33	82304222	不锈钢螺栓	BOLT Stainless Steel	1
34	898101166	橡胶护圈	GROMMET Rubber	1
35	898101110	旋钮	KNOB	1
36	898101109	接头	JOINT	1
37	898103018	换挡杆杠杆支架	BRACKET Shift Rod Lever	1
38	825702002	不锈钢螺栓	BOLT Stainless Steel	2
39	898103T17	换档轴	SHIFT SHAFT	1
40	898101169	换挡臂	SHIFT ARM	1
41	823042038	螺栓	BOLT	1
42	161404	垫圈	WASHER	1
43	898101636	定位弹簧	SPRING Detent	1
-	804908A01	齿轮箱垫片组	GASKET SET Gearcase	1

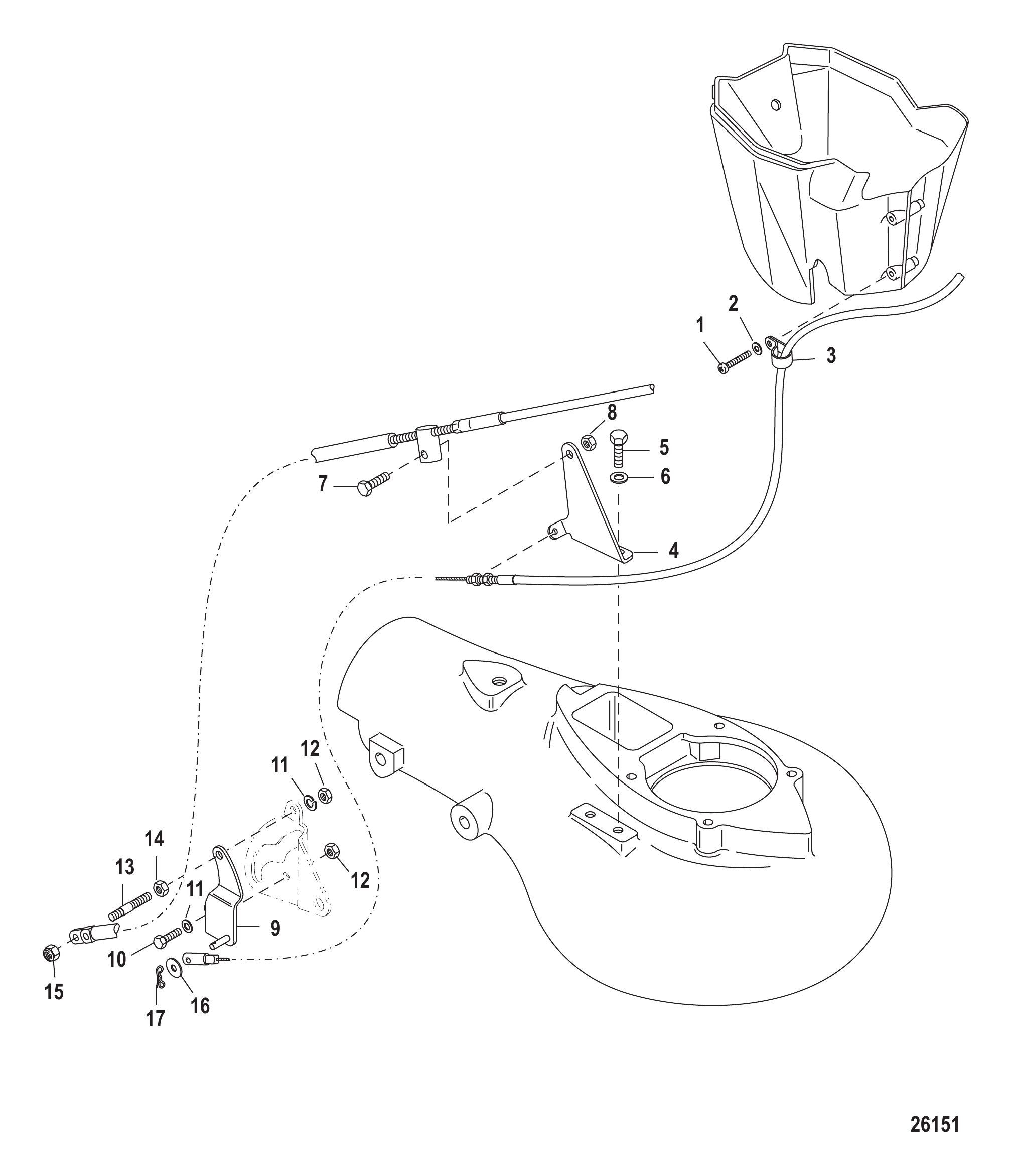

图 35喷泵换挡连杆-遥控型 Shift Linkage Jet-Remote Control

REF	零件编号	中文名称	英文名称	数量
1	898101192	自攻螺钉	SCREW Tapping	1
2	895106	不锈钢垫圈	WASHER Stainless Steel	1
3	953951	卡箍	CLAMP	1
4	8M0093149	支架	BRACKET	1
5	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
6	16826	不锈钢垫圈	WASHER Stainless Steel	2
7	17022	螺栓	BOLT	1
8	95374	尼龙螺母	NUT Nylon	1
9	898101647	支架	BRACKET	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
12	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
13	898101648	枢轴螺栓	BOLT Pivot	1
14	853722026	螺母	NUT	1
15	8537227	尼龙螺母	NUT Nylon	1
16	898101218	塑料垫圈	WASHER Plastic	1
17	8M0021224	蝶形夹	CLIP Bow-Tie	1

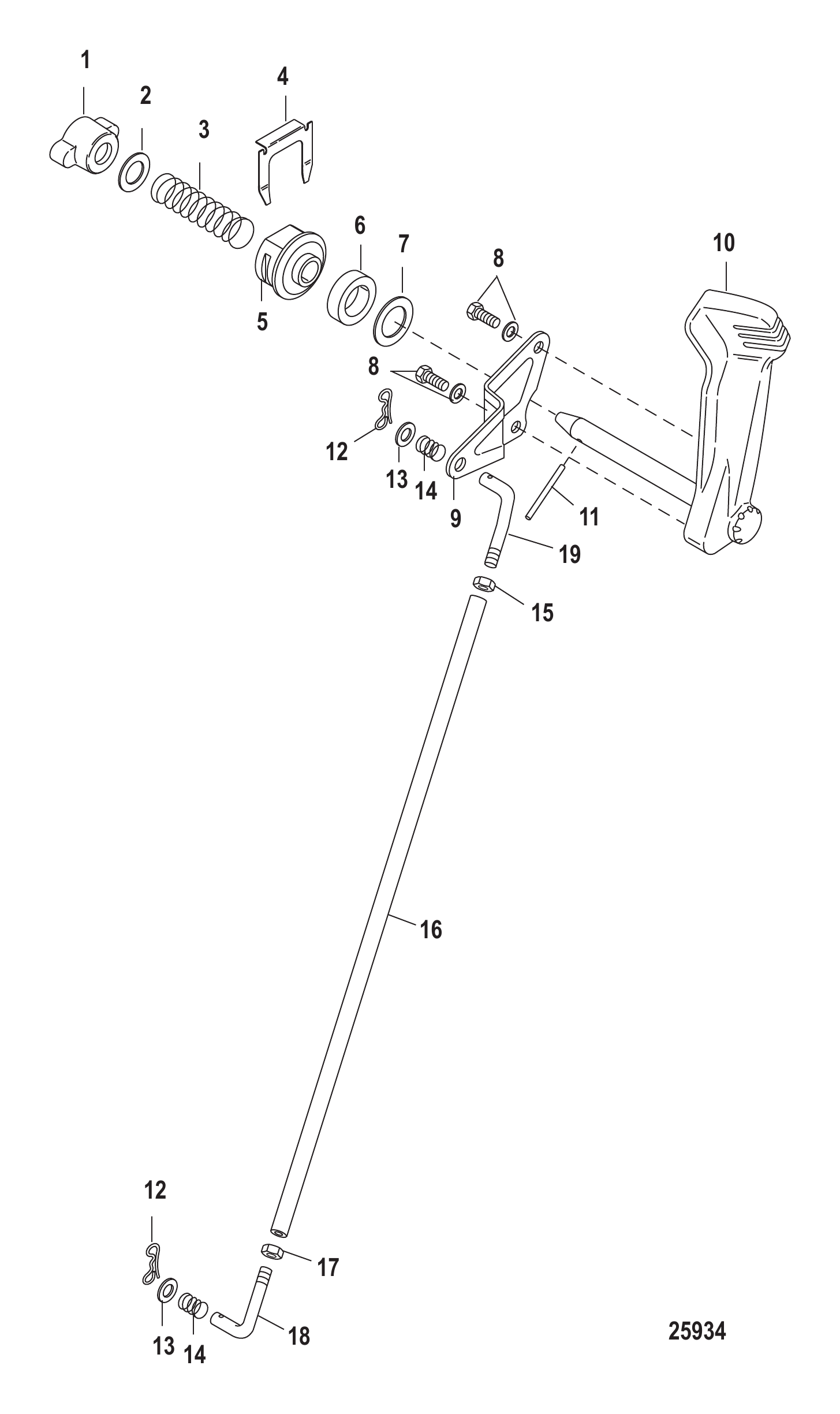

图 36喷泵换挡连杆-舵柄型 Shift Linkage Jet-Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	898101797	固定座	RETAINER	1
2	9539210	垫圈	WASHER	1
3	898101640	弹簧	SPRING	1
4	898101149	不锈钢固定座	RETAINER Stainless Steel	1
5	898101646	塑料衬套	BUSHING Plastic	1
6	16219004	密封件	SEAL	1
7	953922	垫圈	WASHER	1
8	161251	螺栓	BOLT	2
9	898101639	安装板	PLATE	1
10	898101638	换挡杆	LEVER Shift	1
11	898101135	销	PIN	1
12	8M0021224	蝶形夹	CLIP Bow-Tie	2
13	16819	锁紧垫圈	LOCKWASHER	2
14	898101645	弹簧	SPRING	2
15	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	898101641	换挡连杆	SHIFT ROD	1
17	898101644	螺母	NUT	1
18	898101643	连杆	LINK ROD	1
19	898101642	连杆	LINK ROD	1

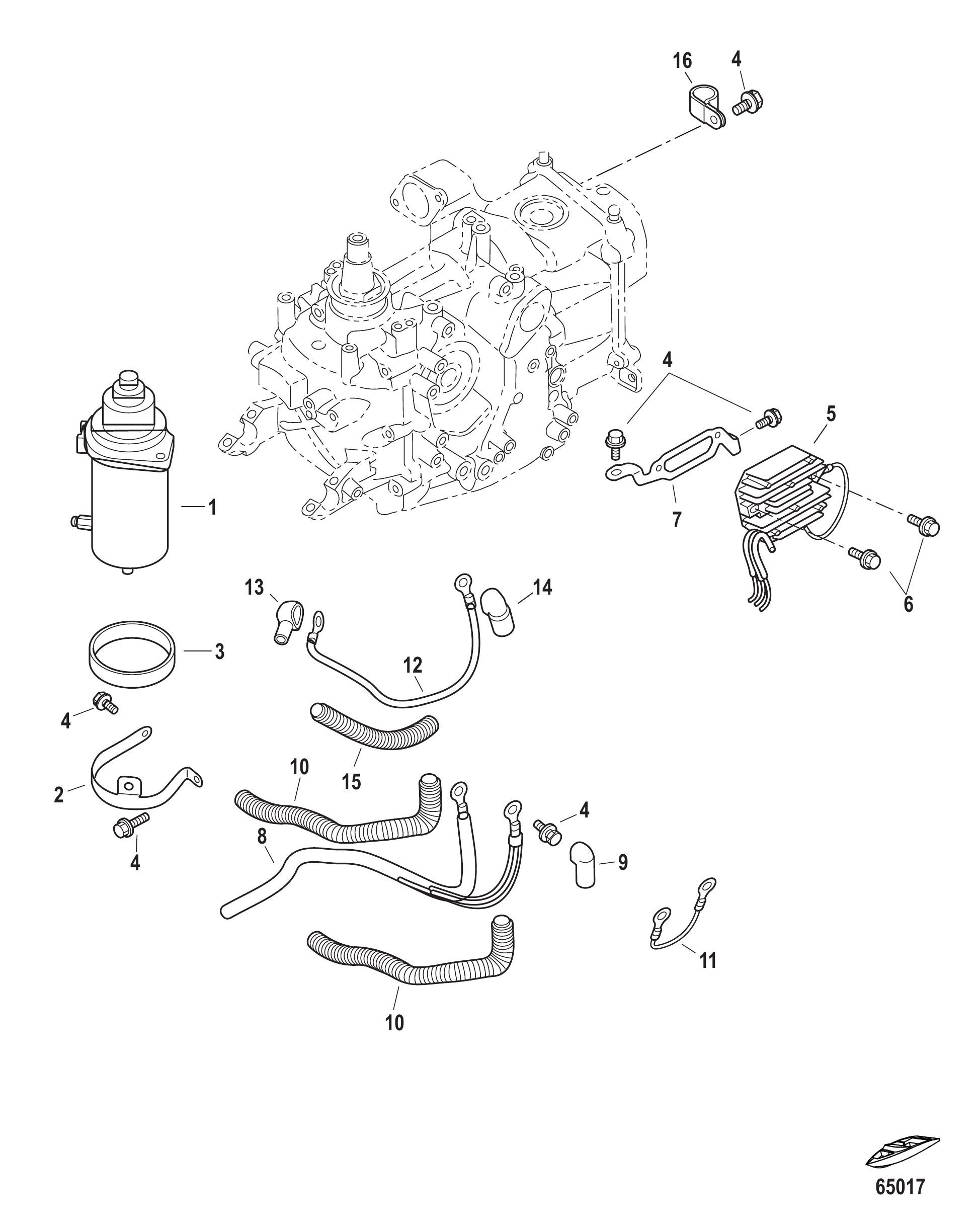

图 37启动马达与整流器 Starter Motor and Rectifier

REF	零件编号	中文名称	英文名称	数量
1	8M0134475	启动马达	STARTER MOTOR	1
1	8M0188336	启动电机总成	STARTER MOTOR ASY	1
1	8M0147039	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	8M0188334	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	8M0137335	启动电机固定带	BAND Starter Motor	1
3	851837	橡胶支座	MOUNT Rubber	1
4	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	6
5	8M0134477	整流器	RECTIFIER	1
6	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
7	8M0137336	整流器支架	BRACKET Rectifier	1
8	8M0134478	蓄电池电缆	BATTERY CABLE	1
9	853741001	端子盖	CAP Terminal	1
10	895108008	保护套	SLEEVE Protective	2
11	853740	接地线	GROUND WIRE	1
12	8M0137337	启动电缆	STARTER CABLE	1
13	853816003	红色护套	BOOT Red	1
14	853816002	护套	BOOT	1
15	853740018	保护套	SLEEVE Protective	1
16	953951	卡箍	CLAMP	1
-	8M0137846	电动启动套件	ELECTRIC START KIT	1
-	8M0137842	蓄电池充电套件	BATTERY CHARGING KIT	1

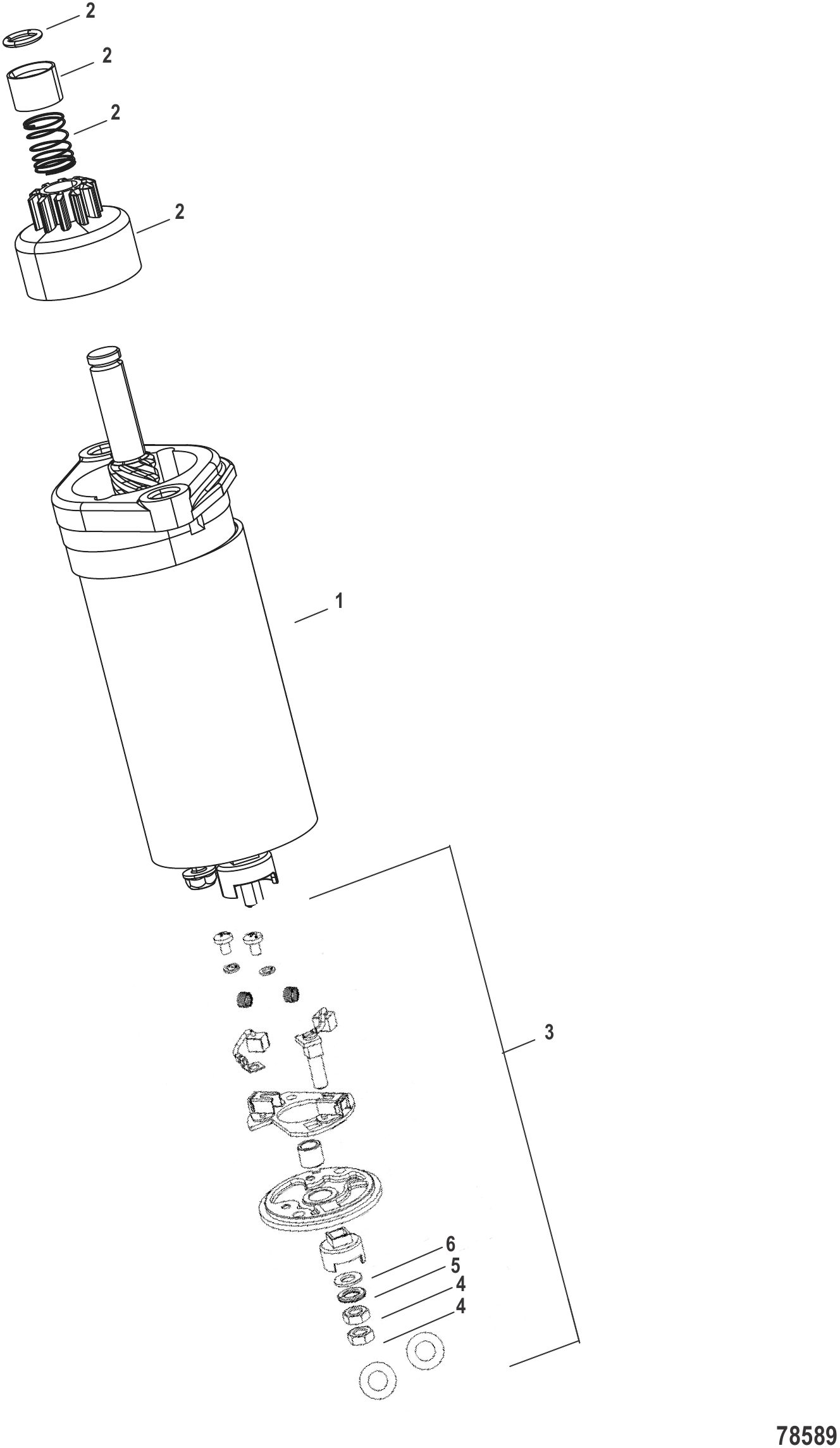

图 38启动马达组件 Starter Motor Components

REF	零件编号	中文名称	英文名称	数量
1	8M0223446	启动马达	STARTER MOTOR	1
2	8M0229580	小齿轮总成	PINION ASSEMBLY	1
3	8M0229582	电刷支架总成	BRUSH HOLDER ASSEMBLY	1
4	853722026	螺母	NUT	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
6	16826	不锈钢垫圈	WASHER Stainless Steel	1
-	8M0227805	电动启动套件	ELECTRIC START KIT	1

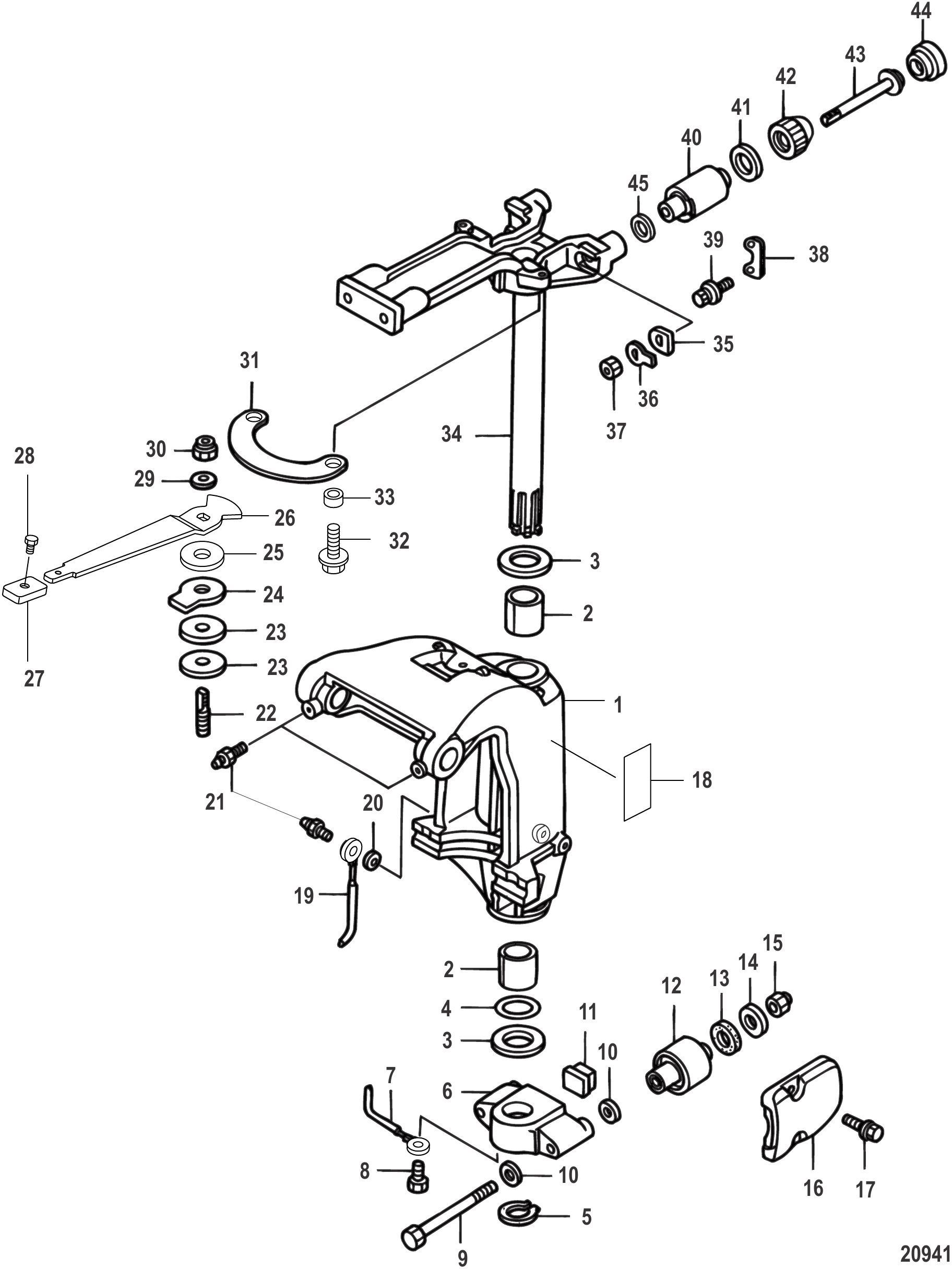

图 39手动旋转支架 Swivel Bracket Manual

REF	零件编号	中文名称	英文名称	数量
1	898103T21	旋转支架	SWIVEL BRACKET	1
2	16336007	衬套	BUSHING	2
3	803774004	推力板	THRUST PLATE	2
4	16109002	O型圈	O-RING	1
5	804027001	C形环	C-RING	1
6	853786T06	下轭架	YOKE Bottom	1
7	898101091	接地线	WIRE Ground	1
8	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
9	851866009	下螺栓	BOLT Lower	2
10	95392014	垫圈	WASHER	4
11	8537732	下橡胶减震器	RUBBER DAMPER Lower	1
12	8537712	下支架	MOUNT Lower	2
13	851867	垫圈	WASHER	2
14	953928	垫圈	WASHER	2
15	95374002	螺母	NUT	2
16	851869002	下盖	COVER Lower	2
17	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
18	NSS	非单独销售贴纸-发动机安全警告	NOT SOLD SEPARATE Decal-Secure Engine Warning	1
19	898101090	接地线	WIRE Ground	1
20	16826	不锈钢垫圈	WASHER Stainless Steel	1
21	824969	润滑脂接头	FITTING Grease	3
-	898103A92	副驾驶套件	CO-PILOT KIT	1
22	895140002	螺栓	BOLT	1
23	895173	圆盘	DISC	2
24	895146002	垫圈	WASHER	1
25	895146001	垫圈	WASHER	1
26	898101035	副驾驶手柄	HANDLE Co-Pilot	1
27	898101083	握把	GRIP	1
28	853776	按钮	BUTTON	1
29	895106001	垫圈	WASHER	1
30	95374	尼龙螺母	NUT Nylon	1
31	898101036	副驾驶板	PLATE Co-Pilot	1
32	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
33	898101031	轴环	COLLAR	2
34	853770T03	转向轴总成	SHAFT ASSEMBLY Steering	1
35	162382	垫圈	WASHER	2
36	853772002	锁板	PLATE Lock	2
37	898101121	螺母	NUT	2
38	898101161	安装固定座	RETAINER Mount	2
39	823042040	不锈钢螺栓	BOLT Stainless Steel	2
40	898101242	上橡胶支架	MOUNT Rubber Upper	2
41	853772003	上锁紧板	PLATE Upper Lock Upper	2
42	898101043	上橡胶减震器	DAMPER Rubber Upper	2
43	898101160	上部安装螺钉	SCREW Upper Mount	2
44	853773003	上减震器	DAMPER Upper	2
45	8M0162162	垫圈	WASHER	2

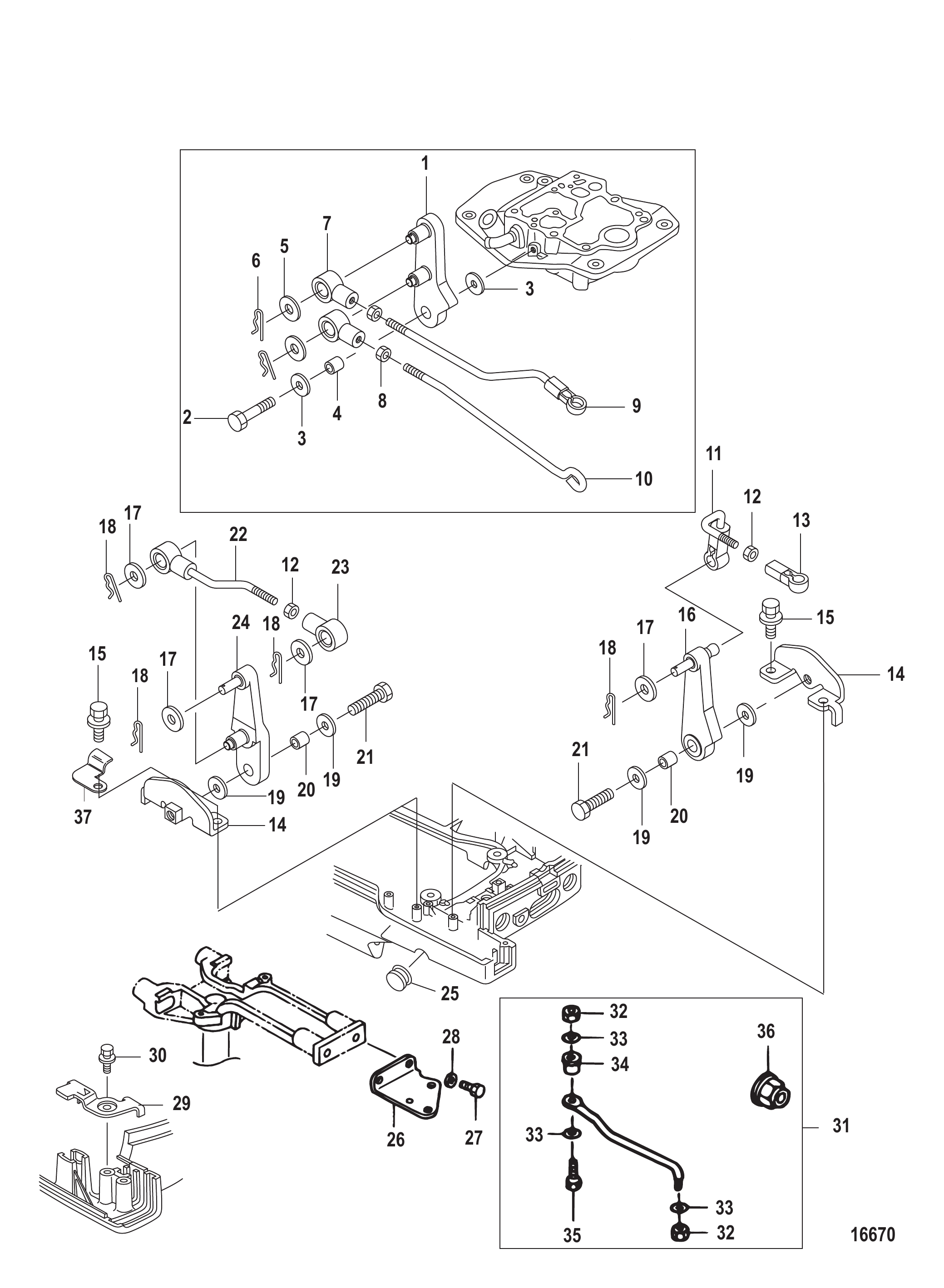

图 40油门与转向连杆 Throttle and Steering Linkage

REF	零件编号	中文名称	英文名称	数量
1	898101195	节气门臂	ARM Throttle	1
2	823042040	不锈钢螺栓	BOLT Stainless Steel	1
3	953921	不锈钢垫圈	WASHER Stainless Steel	2
4	95286029	不锈钢轴套(9.5毫米)	COLLAR (9.5 mm) Stainless Steel	1
5	898101218	塑料垫圈	WASHER Plastic	2
6	898101174	不锈钢开口销	COTTER PIN Stainless Steel	2
7	892775	电缆接头	JOINT Cable	2
8	16081	不锈钢螺母	NUT Stainless Steel	2
9	898101204	杆油门	ROD Throttle	1
10	898101205	油门杆(不锈钢)	ROD Throttle - Stainless Steel	1
11	898101114	油门连杆	LINK ROD Throttle	1
12	16081	不锈钢螺母	NUT Stainless Steel	1 or 2
13	853745	盖帽	CAP	1
14	898101004	换挡油门臂支架	BRACKET Arm Shift and Throttle	2
15	8248324	臂支架螺钉(M6x16)	SCREW (M6 x 16) Arm Bracket	2 or 4
16	898101196	节气门臂	ARM Throttle	1
17	898101218	塑料垫圈	WASHER Plastic	1 or 4
18	898101174	不锈钢开口销	COTTER PIN Stainless Steel	1 or 4
19	895118002	垫圈	WASHER	1 or 2
20	9528624	轴环(9.3 mm)	COLLAR (9.3 mm)	1 or 2
21	823042040	油门臂与换挡臂不锈钢螺栓	BOLT Stainless Steel Throttle Arm and Shift Arm	1 or 2
22	898101113	换挡连杆	LINK ROD Shift	1
23	892775	电缆接头	JOINT Cable	1
24	898101170	换挡臂	SHIFT ARM	1
25	898101087	护孔环	GROMMET	1
26	898101189	安装板	PLATE	1
27	898101012	螺钉	SCREW	2
28	895141	不锈钢垫圈	WASHER Stainless Steel	2
29	898101231	卡箍	CLAMP	1
30	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
31	898101045	转向拉杆	DRAG LINK	1
32	161473	尼龙螺母	NUT Nylon	2
33	9539210	垫圈	WASHER	3
34	853826001	隔套	SPACER	1
35	898101018	螺钉	SCREW	1
36	853825	盖帽	CAP	1
37	898101256	卡箍	CLAMP	1
-	898101A45	转向安装套件	ATTACHING KIT Steering	1

图 41舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	8M0228419	转向支架	BRACKET Steering	1
2	8M0151054	固定器/板	HOLDER / PLATE	1
3	8M0162938	螺钉	SCREW	1
4	8M0051404	橡胶垫圈	WASHER Rubber	2
5	8M0051403	塑料衬套	BUSHING Plastic	2
6	8M0051400	盖板	COVER	1
7	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
8	823042	螺栓	BOLT	1
9	8M0228416	舵柄手柄罩	COVER Tiller Handle	1
10	4001987	螺钉(M4×16)	SCREW (M4 x 16)	2
11	8M0051395	螺钉	SCREW	1
12	8M0051374	舵柄	TILLER HANDLE	1
13	8M0228423	铭牌-启动步骤	DECAL Start Procedure	1
14	8M0051375	盖塞	PLUG Cap	1
15	8M0051383	螺母	NUT	1
16	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
17	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
18	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
19	8M0228424	拉绳贴纸	DECAL Attach Lanyard	1
20	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
21	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
22	8M0051399	止动器	STOPPER	1
22	8M0245322	止动器	STOPPER	1
23	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
24	8M0151038	开关外壳	HOUSING-SWITCH	1
25	22740	卡扣	CLIP	1
26	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
27	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
28	8M0051379	油门轴	SHAFT Throttle	1
29	8M0221732	外握把	GRIP OUTER	1
30	8M0051380	支架	BRACKET	1
31	8M0051381	螺钉	SCREW	2
32	8M0051388	盖板	COVER	1
33	8M0051386	滑轮	PULLEY	1
34	8M0051387	壳体	HOUSING	1
35	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
36	8M0228421	换挡贴花	DECAL Shift	1
37	8M0051377	握把	GRIP	1
38	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
39	8M0228554	备用夹贴纸	DECAL Spare Clip	1
40	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
40	8M0234460	LAN/STRP 54 @2	LAN/STRP 54 @2	1
41	8M0229972	开关(动力升降)	SWITCH Power Trim	1
42	8M0228417	停机开关总成	STOP SWITCH ASSEMBLY	1
43	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
44	8M0228418	节气门拉索	CABLE Throttle	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

图 42舵柄转换套件25-30马力(889246A71) Tiller Handle Conversion Kit 25-30 Hp (889246A71)

REF	零件编号	中文名称	英文名称	数量
-	889246A71	舵柄-遥控转手柄模式改装套件	CONVERSION KIT Tiller Handle-Remote Control to Handle Model	1
1	NSS		NOT SOLD SEPARATE Tiller Handle Assembly	1
2	895141	不锈钢垫圈	WASHER Stainless Steel	2
3	895140	钢螺栓	BOLT Steel	2
4	NSS	齿轮总成(不单独销售)	NOT SOLD SEPARATE Gear Assembly	1
5	898101110	旋钮	KNOB	1
6	898101166	橡胶护圈	GROMMET Rubber	1
7	898101625	塑料堵头	PLUG Plastic	1
8	898101149	不锈钢固定座	RETAINER Stainless Steel	1
9	823042038	螺栓	BOLT	1
10	898101265	启动器锁线支架(不锈钢)	BRACKET Starter Lock Cable - Stainless Steel	1
11	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
12	825702002	不锈钢螺栓	BOLT Stainless Steel	3
13	823042040	不锈钢螺栓	BOLT Stainless Steel	1
14	953921	不锈钢垫圈	WASHER Stainless Steel	2
15	95286029	不锈钢轴套(9.5毫米)	COLLAR (9.5 mm) Stainless Steel	1
16	898101195	节气门臂	ARM Throttle	1
17	898101204	杆油门	ROD Throttle	1
18	898101205	油门杆(不锈钢)	ROD Throttle - Stainless Steel	1
19	898103T16	换档轴	SHIFT SHAFT	1
20	898101112	杠杆	LEVER	1
21	898101171	换挡杆限位器(不锈钢)	STOPPER Shift Lever - Stainless Steel	1
22	82304234	螺栓	BOLT	1
23	898101218	塑料垫圈	WASHER Plastic	2
24	898101174	不锈钢开口销	COTTER PIN Stainless Steel	2
25	859278003	仅节气门贴花	DECAL Throttle Only	1
26	892775	电缆接头	JOINT Cable	2
27	16081	不锈钢螺母	NUT Stainless Steel	2

图 43舵柄转换套件25-30马力-879147A09 Tiller Handle Conversion Kit 25-30 Hp - 879147A09

REF	零件编号	中文名称	英文名称	数量
-	879147A09	舵柄改装套件(电动遥控转电动手柄)	CONVERSION KIT Tiller Handle (Electric Remote Control to Electric Handle)	1
1	NSS		NOT SOLD SEPARATE Tiller Handle Assembly	1
2	895141	不锈钢垫圈	WASHER Stainless Steel	2
3	895140	钢螺栓	BOLT Steel	2
4	NSS	齿轮总成(不单独销售)	NOT SOLD SEPARATE Gear Assembly	1
5	898101110	旋钮	KNOB	1
6	898101166	橡胶护圈	GROMMET Rubber	1
7	898101625	塑料堵头	PLUG Plastic	1
8	898101149	不锈钢固定座	RETAINER Stainless Steel	1
9	823042038	螺栓	BOLT	1
10	898101265	启动器锁线支架(不锈钢)	BRACKET Starter Lock Cable - Stainless Steel	1
11	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
12	825702002	不锈钢螺栓	BOLT Stainless Steel	3
13	823042040	不锈钢螺栓	BOLT Stainless Steel	1
14	953921	不锈钢垫圈	WASHER Stainless Steel	2
15	95286029	不锈钢轴套(9.5毫米)	COLLAR (9.5 mm) Stainless Steel	1
16	898101195	节气门臂	ARM Throttle	1
17	898101204	杆油门	ROD Throttle	1
18	898101205	油门杆(不锈钢)	ROD Throttle - Stainless Steel	1
19	898103T16	换档轴	SHIFT SHAFT	1
20	898101112	杠杆	LEVER	1
21	898101171	换挡杆限位器(不锈钢)	STOPPER Shift Lever - Stainless Steel	1
22	82304234	螺栓	BOLT	1
23	898101218	塑料垫圈	WASHER Plastic	2
24	898101174	不锈钢开口销	COTTER PIN Stainless Steel	2
25	859278003	仅节气门贴花	DECAL Throttle Only	1
26	892775	电缆接头	JOINT Cable	2
27	16081	不锈钢螺母	NUT Stainless Steel	2
28	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
29	171711	空档开关总成	SWITCH ASSEMBLY Neutral	1
30	803841	执行器	ACTUATOR	1
31	898101134	报警器	ALARM	1
32	898101T51	ECU线束总成	HARNESS ASSEMBLY ECU	1
33	85372214	盖形螺母	CAP NUT	2
34	859278004	启动贴花	DECAL Start	1
-	898103A92	副驾驶套件	CO-PILOT KIT	1
35	895140002	螺栓	BOLT	1
36	895173	圆盘	DISC	2
37	895146002	垫圈	WASHER	1
38	895146001	垫圈	WASHER	1
39	898101035	副驾驶手柄	HANDLE Co-Pilot	1
40	898101083	握把	GRIP	1
41	853776	按钮	BUTTON	1
42	895106001	垫圈	WASHER	1
43	95374	尼龙螺母	NUT Nylon	1
44	898101036	副驾驶板	PLATE Co-Pilot	1
45	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
46	898101031	轴环	COLLAR	2

图 44舵柄转换套件25-30马力电启动-8M0051062 Tiller Handle Conversion Kit 25-30 Hp Electric - 8M0051062

REF	零件编号	中文名称	英文名称	数量
-	8M0051062	舵柄改装套件(电动遥控转电动手柄)	CONVERSION KIT Tiller Handle (Electric Remote Control to Electric Handle)	1
1	NSS	舵柄总成不单独销售	NOT SOLD SEPARATE TILLER HANDLE ASSEMBLY	1
2	8M0051374	舵柄	TILLER HANDLE	1
3	8M0051375	盖塞	PLUG Cap	1
4	8M0051377	握把	GRIP	1
5	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
6	8M0051376	橡胶握把	GRIP Rubber	1
7	896853008	舵柄换挡兔贴花	DECAL Tiller Handle Shift-Rabbit	1
8	8M0051379	油门轴	SHAFT Throttle	1
9	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
10	16080	不锈钢垫圈	WASHER Stainless Steel	1
11	8M0051388	盖板	COVER	1
12	8M0051386	滑轮	PULLEY	1
13	8M0051387	壳体	HOUSING	1
14	8M0051389	节气门拉索	CABLE Throttle	2
15	22740	卡扣	CLIP	1
16	8M0051381	螺钉	SCREW	1
17	8M0051380	支架	BRACKET	1
18	8M0051381	螺钉	SCREW	1
19	8M0051385	螺栓	BOLT	1
20	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
21	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
22	8M0051383	螺母	NUT	1
23	8M0051392	搬运手柄	HANDLE Carrying	1
24	8M0051400	盖板	COVER	1
25	8M0051401	不锈钢螺栓	BOLT Stainless Steel	1
26	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
27	892904006	舵柄锁释放贴花	DECAL Tiller Lock Release
28	8M0051406	停机开关总成	SWITCH ASSEMBLY Stop	1
29	120441	黄铜固定座	RETAINER Brass	1
30	8M0051403	塑料衬套	BUSHING Plastic	2
31	8M0051393	盖板	COVER	1
32	8M0051385	螺栓	BOLT	1
33	8M0051394	不锈钢螺钉 (M4 x 16)	SCREW Stainless Steel (M4 x 16)	2
34	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
35	8M0051383	螺母	NUT	1
36	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
37	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
38	8M0051404	橡胶垫圈	WASHER Rubber	2
39	895140	钢螺栓	BOLT Steel	2
40	895141	不锈钢垫圈	WASHER Stainless Steel	2
41	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
42	NSS	齿轮总成不单独销售 (仅节气门)	NOT SOLD SEPARATE GEAR ASSEMBLY, Throttle Only	1
43	898101082	齿轮板	GEAR PLATE	1
44	879194266	螺栓	BOLT	1
45	895126004	不锈钢轴套 (6.3 mm)	COLLAR Stainless Steel (6.3 mm)	1
46	898101203	节气门开启器	OPENER Throttle	1
47	953921	不锈钢垫圈	WASHER Stainless Steel	1
48	804892002	节流鼓	DRUM Throttle	1
49	898101081	齿轮板	GEAR PLATE	1
50	895160	驱动齿轮	GEAR Drive	1
51	895162	钢轴套	COLLAR Steel	1
52	895106	不锈钢垫圈	WASHER Stainless Steel	1
53	8537227	尼龙螺母	NUT Nylon	1
54	895161	从动齿轮	GEAR Driven	1
55	825702002	不锈钢螺栓	BOLT Stainless Steel	3
56	825702002	不锈钢螺栓	BOLT Stainless Steel	3
57	898103T16	换档轴	SHIFT SHAFT	1
58	898101112	杠杆	LEVER	1
59	898101171	换挡杆限位器(不锈钢)	STOPPER Shift Lever - Stainless Steel	1
60	82304234	螺栓	BOLT	1
61	898101149	不锈钢固定座	RETAINER Stainless Steel	1
62	898101625	塑料堵头	PLUG Plastic	1
63	898101166	橡胶护圈	GROMMET Rubber	1
64	898101110	旋钮	KNOB	1
65	859278003	仅节气门贴花	DECAL Throttle Only	1
66	85372214	盖形螺母	CAP NUT	2
67	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
68	859278004	启动贴花	DECAL Start	1
69	898101T51	ECU线束总成	HARNESS ASSEMBLY ECU	1
70	898101134	报警器	ALARM	1
71	171711	空档开关总成	SWITCH ASSEMBLY Neutral	1
72	803841	执行器	ACTUATOR	1
73	898101265	启动器锁线支架(不锈钢)	BRACKET Starter Lock Cable - Stainless Steel	1
74	823042038	螺栓	BOLT	1
-	898103A92	副驾驶套件	CO-PILOT KIT	1
75	853776	按钮	BUTTON	1
76	898101083	握把	GRIP	1
77	895140002	螺栓	BOLT	1
78	895173	圆盘	DISC	2
79	895146002	垫圈	WASHER	1
80	895146001	垫圈	WASHER	1
81	898101035	副驾驶手柄	HANDLE Co-Pilot	1
82	895106001	垫圈	WASHER	1
83	95374	尼龙螺母	NUT Nylon	1
84	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
85	898101031	轴环	COLLAR	2
86	898101036	副驾驶板	PLATE Co-Pilot	1
87	898101204	杆油门	ROD Throttle	1
88	898101205	油门杆(不锈钢)	ROD Throttle - Stainless Steel	1
89	16081	不锈钢螺母	NUT Stainless Steel	2
90	95286029	不锈钢轴套(9.5毫米)	COLLAR (9.5 mm) Stainless Steel	1
91	953921	不锈钢垫圈	WASHER Stainless Steel	2
92	823042040	不锈钢螺栓	BOLT Stainless Steel	1
93	892775	电缆接头	JOINT Cable	2
94	898101218	塑料垫圈	WASHER Plastic	2
95	898101174	不锈钢开口销	COTTER PIN Stainless Steel	2
96	898101195	节气门臂	ARM Throttle	1

图 45舵柄转换套件25-30马力手动启动-8M0051061 Tiller Handle Conversion Kit 25-30 Hp Manual - 8M0051061

REF	零件编号	中文名称	英文名称	数量
-	8M0051061	舵柄改装套件(手动遥控转手动手柄)	CONVERSION KIT Tiller Handle (Manual Remote Control to Manual Handle)	1
1	NSS	舵柄总成不单独销售	NOT SOLD SEPARATE TILLER HANDLE ASSEMBLY	1
2	8M0051374	舵柄	TILLER HANDLE	1
3	8M0051375	盖塞	PLUG Cap	1
4	8M0051377	握把	GRIP	1
5	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
6	8M0051376	橡胶握把	GRIP Rubber	1
7	896853008	舵柄换挡兔贴花	DECAL Tiller Handle Shift-Rabbit	1
8	8M0051379	油门轴	SHAFT Throttle	1
9	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
10	16080	不锈钢垫圈	WASHER Stainless Steel	1
11	8M0051388	盖板	COVER	1
12	8M0051386	滑轮	PULLEY	1
13	8M0051387	壳体	HOUSING	1
14	8M0051389	节气门拉索	CABLE Throttle	2
15	22740	卡扣	CLIP	1
16	8M0051381	螺钉	SCREW	1
17	8M0051380	支架	BRACKET	1
18	8M0051381	螺钉	SCREW	1
19	8M0051385	螺栓	BOLT	1
20	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
21	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
22	8M0051383	螺母	NUT	1
23	8M0051392	搬运手柄	HANDLE Carrying	1
24	8M0051400	盖板	COVER	1
25	8M0051401	不锈钢螺栓	BOLT Stainless Steel	1
26	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
27	892904006	舵柄锁释放贴花	DECAL Tiller Lock Release
28	8M0051406	停机开关总成	SWITCH ASSEMBLY Stop	1
29	120441	黄铜固定座	RETAINER Brass	1
30	8M0051403	塑料衬套	BUSHING Plastic	2
31	8M0051393	盖板	COVER	1
32	8M0051385	螺栓	BOLT	1
33	8M0051394	不锈钢螺钉 (M4 x 16)	SCREW Stainless Steel (M4 x 16)	2
34	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
35	8M0051383	螺母	NUT	1
36	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
37	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
38	8M0051404	橡胶垫圈	WASHER Rubber	2
39	895140	钢螺栓	BOLT Steel	2
40	895141	不锈钢垫圈	WASHER Stainless Steel	2
41	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
42	NSS	齿轮总成不单独销售 (仅节气门)	NOT SOLD SEPARATE GEAR ASSEMBLY, Throttle Only	1
43	898101082	齿轮板	GEAR PLATE	1
44	879194266	螺栓	BOLT	1
45	895126004	不锈钢轴套 (6.3 mm)	COLLAR Stainless Steel (6.3 mm)	1
46	898101203	节气门开启器	OPENER Throttle	1
47	953921	不锈钢垫圈	WASHER Stainless Steel	1
48	804892002	节流鼓	DRUM Throttle	1
49	898101081	齿轮板	GEAR PLATE	1
50	895160	驱动齿轮	GEAR Drive	1
51	895162	钢轴套	COLLAR Steel	1
52	895106	不锈钢垫圈	WASHER Stainless Steel	1
53	8537227	尼龙螺母	NUT Nylon	1
54	895161	从动齿轮	GEAR Driven	1
55	825702002	不锈钢螺栓	BOLT Stainless Steel	3
56	825702002	不锈钢螺栓	BOLT Stainless Steel	3
57	898103T16	换档轴	SHIFT SHAFT	1
58	898101112	杠杆	LEVER	1
59	898101171	换挡杆限位器(不锈钢)	STOPPER Shift Lever - Stainless Steel	1
60	82304234	螺栓	BOLT	1
61	898101149	不锈钢固定座	RETAINER Stainless Steel	1
62	898101625	塑料堵头	PLUG Plastic	1
63	898101166	橡胶护圈	GROMMET Rubber	1
64	898101110	旋钮	KNOB	1
65	859278003	仅节气门贴花	DECAL Throttle Only	1
66	898101265	启动器锁线支架(不锈钢)	BRACKET Starter Lock Cable - Stainless Steel	1
67	823042038	螺栓	BOLT	1
68	898101204	杆油门	ROD Throttle	1
69	898101205	油门杆(不锈钢)	ROD Throttle - Stainless Steel	1
70	16081	不锈钢螺母	NUT Stainless Steel	2
71	95286029	不锈钢轴套(9.5毫米)	COLLAR (9.5 mm) Stainless Steel	1
72	953921	不锈钢垫圈	WASHER Stainless Steel	2
73	823042040	不锈钢螺栓	BOLT Stainless Steel	1
74	892775	电缆接头	JOINT Cable	2
75	898101218	塑料垫圈	WASHER Plastic	2
76	898101174	不锈钢开口销	COTTER PIN Stainless Steel	2
77	898101195	节气门臂	ARM Throttle	1

图 46工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8539966	弹簧销工具	TOOL Spring Pin	1
2	8539968	弹簧销工具	TOOL Spring Pin	1
3	80313312	背隙测量夹具	CLAMP TOOL Backlash Measuring	1
4	803799A1	点火检测器	IGNITION CHECKER	1
5	8M0116860	背隙预载工具套件	BACKLASH PRELOAD TOOL KIT	1
6	85399612	扳手工具	WRENCH TOOL	1
7	8M0045588	插座	SOCKET	1
-	8M0183800	工具-飞轮	TOOL Flywheel	1
-	895191	曲轴固定工具	TOOL Crankshaft Holding	1
-	895192	活塞环压缩器工具	TOOL Piston Ring Compressor	1
-	895193002	离合器工具	TOOL Clutch	1
-	895193001	滚销工具	TOOL Roll Pin	1
-	853996021	背隙工具	TOOL Backlash	1
-	8M0168899	工具包	TOOL KIT	1
-	895195	驱动轴工具	TOOL Driveshaft	1
-	895195T01	滚针轴承工具	TOOL Needle Bearing	1
-	883704Q03	适配器组件	ADAPTER ASSEMBLY	1

图 47顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0223489	水星顶罩总成(无标识)	TOP COWL ASSEMBLY Mercury, Non-Decaled	1
2	8M0223493	导风罩	AIR GUIDE	1
3	NSS	不单独销售	NOT SOLD SEPARATE	1
4	8M0137384	铆钉	RIVET	2
5	8M0223490	上罩壳密封件	SEAL Top Cowl	1
