水星 Mercury 250 HP 4.6L V8 Verado 2B529482 & Up - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-8M0145606 · 共 40 个部位 · 1540 条零件

1装饰面板 2附件 3水星配件贴花 4适配板 5发电机安装/皮带 3B056352及以下 6发电机安装/皮带 3B056353及以上 7凸轮轴盖 8冷却系统 9曲轴、活塞及连杆 10气缸体 11气缸盖与凸轮轴 12贴花 13驱动轴延长套件 14驱动轴壳体-3B268654及以下 15驱动轴壳体-3B268655及以上 16电气系统 17排气系统 18飞轮 3B056352及以下 19飞轮 3B056353及以上 20燃油滤清器套件 21带水分传感器的船用燃油滤清器 22燃油供给模块组件 8M0132732 23燃油系统 24齿轮箱（驱动轴）-5.44鱼雷型（速比1.75/1.85）25齿轮箱（螺旋桨轴-反转）-5.44鱼雷型（速比1.75/1.85）26齿轮箱（螺旋桨轴-正转）-5.44鱼雷型（速比1.75/1.85）27点火系统 28进气系统设计I型 29进气系统设计II型 30底罩 31维护套件 32安装支架 33润滑油系统 34动力升降倾斜组件 35动力升降/艉板总成 36维修/支撑材料 37垫片组 8M0076745 38启动电机 39工具 40顶罩

图 1装饰面板 Accent Panel

REF	零件编号	中文名称	英文名称	数量
1	8M0142205	装饰罩总成（红线红）	ACCENT COWL ASSEMBLY Redline Red	1
1	8M0142206	装饰罩总成（太平洋蓝）	ACCENT COWL ASSEMBLY Pacific Blue	1
1	8M0142207	装饰罩总成（水星银）	ACCENT COWL ASSEMBLY Mercury Silver	1
1	8M0142208	装饰罩总成（石墨灰）	ACCENT COWL ASSEMBLY Graphite Grey	1
1	8M0142209	装饰罩总成（专业黑）	ACCENT COWL ASSEMBLY Pro Black	1
1	8M0142210	装饰罩总成（待喷涂）	ACCENT COWL ASSEMBLY Ready to Paint	1
2	8M0147920	水星标贴（银色）	DECAL Mercury, Silver	1
2	8M0147987	水星标贴（暗银色）	DECAL Mercury, Dark Silver	1
3	8M0142192	贴纸 250马力	DECAL 250 HP	1
3	8M0142193	贴纸 300马力	DECAL 300 HP	1
4	8M0217483	贴纸 250	DECAL 250	1
4	8M0217484	贴纸 300	DECAL 300	1
5	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
6	8M0214852	贴纸 250马力	DECAL 250 HP	1
6	8M0214853	贴纸 300马力	DECAL 300 HP	1
7	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
8	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
9	8M0217483	贴纸 250	DECAL 250	1
9	8M0217484	贴纸 300	DECAL 300	1
10	8M0214842	贴纸 V8	DECAL V8	1
11	8M0043703	M标志贴纸66mm黑色	DECAL M-Icon, 66 MM, Black	1
12	8M0142197	贴纸 300马力	DECAL 300 HP	1
13	8M0217487	贴纸 300 SeaPro	DECAL 300 SeaPro	1
14	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
15	8M0214857	贴纸 300马力	DECAL 300 HP	1
16	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
17	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
18	8M0217487	贴纸 300 SeaPro	DECAL 300 SeaPro	1
19	8M0214842	贴纸 V8	DECAL V8	1
20	8M0043703	M标志贴纸66mm黑色	DECAL M-Icon, 66 MM, Black	1

图 2附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0221496	存储罩 200-300马力	COVER-STORAGE 200-300HP	1
-	8M0228537	存储罩 200-300马力白色	COVER-STORAGE 200-300HP White	1
-	8M0228520	通风罩 250马力黑色	COVER-VENTED 250HP Black	1
-	8M0228521	通风罩 250马力白色	COVER-VENTED 250HP White	1
-	8M0228522	通风罩 300马力黑色	COVER-VENTED 300HP Black	1
-	8M0228523	通风罩 300马力白色	COVER-VENTED 300HP White	1
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0133491	舵柄总成大舵柄机械/动力转向	TILLER HANDLE ASSEMBLY Big Tiller Mechanical/Power Steer	1
-	8M0133492	舵柄总成大舵柄-DTS带动力转向	TILLER HANDLE ASSEMBLY Big Tiller - DTS with Power Steer	1
-	8M0141907	油门换挡二代电缆套件	CABLE KIT - THROTTLE AND SHIFT GEN II	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0143359	高级消音套件	SOUND CONTROL KIT Advanced	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件全套	CLAMP KIT Clamp Kit-Complete	1
-	8M0176702	发电机升级套件	UPGRADE KIT Alternator	1

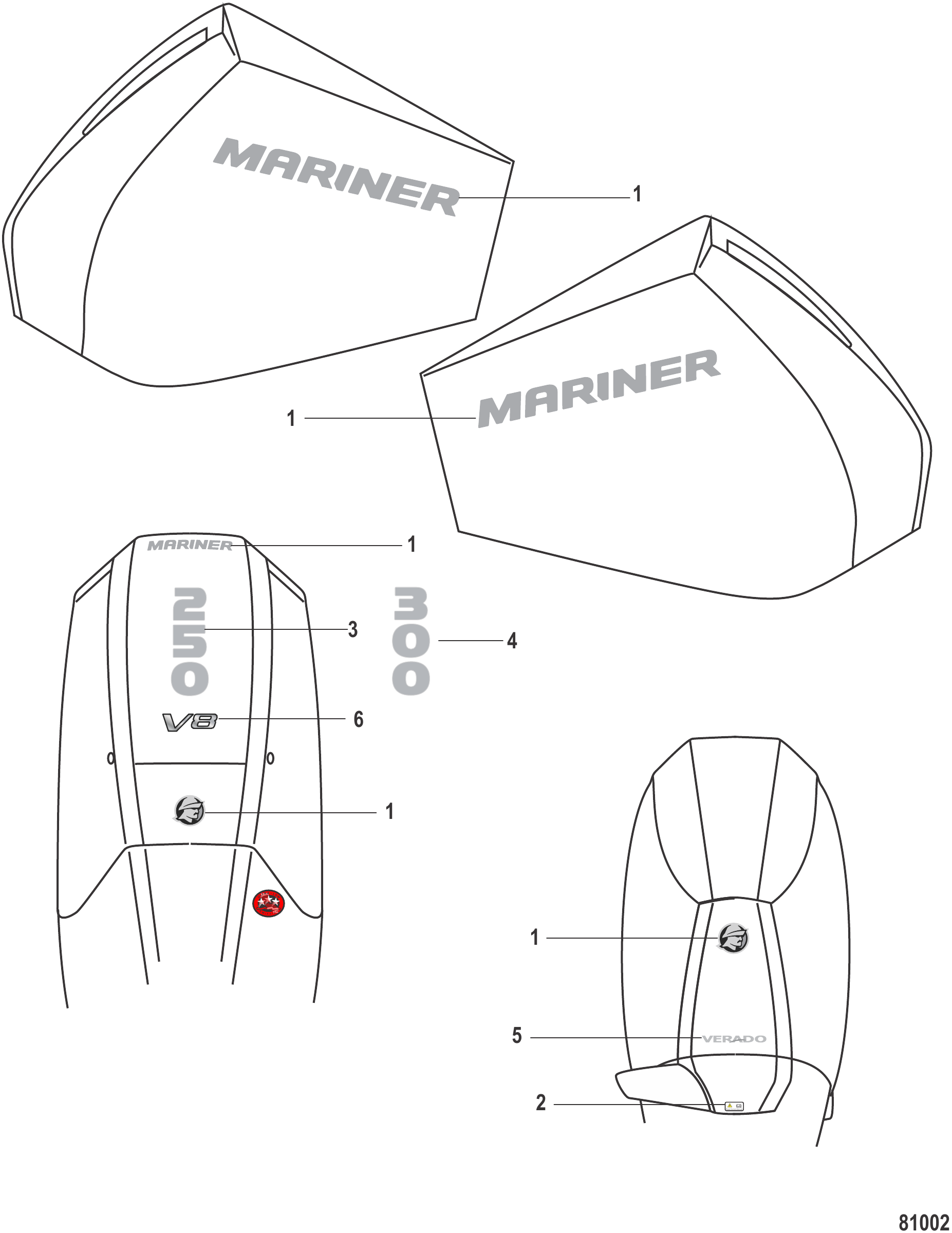

图 3水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242344	水手系列贴花套装(150-600马力)	DECAL SET Mariner, 150 - 600 HP	1
2	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
3	8M0217483	贴纸 250	DECAL 250	1
4	8M0217484	贴纸 300	DECAL 300	1
5	8M0178230	Verado贴纸	DECAL Verado	1
6	8M0214842	贴纸 V8	DECAL V8	1

图 4适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	8M0142749	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	3
3	8M0142755	隔音块	SOUND BLOCK	1
4	8M0142752	下盖密封条-右舷	SEAL Lower Cowl-Starboard	1
5	8M0142751	下盖前部密封条-左舷	SEAL Lower Cowl, Front, Port	1
6	8M0142754	下盖板-右舷	PLATE Lower Cowl-Starboard	1
7	8M0142753	下盖板-左舷	PLATE Lower Cowl-Port	1
8	8M0161407	螺丝（M5×18）	SCREW (M5 X 18)	10
9	8M0142750	护孔环	GROMMET	1
10	8M0142274	衬垫	GASKET	1
10	8M0205773	适配板衬垫	GASKET Adapter Plate	1
11	8M0142962	适配板密封件	SEAL Adapter Plate	1
12	8M0142710	排水罩	DRAIN Cowl	2
13	8M0142708	螺钉 (M6)	SCREW (M6)	1
14	8M0142748	接头	FITTING	1
15	8M0142619	软管	HOSE	1
16	8M0151155	尼龙按压式螺丝	SCREW Nylon Push In	2
17	8M0146103	喷淋软管总成	SPRAYER HOSE ASSEMBLY	1
18	8M0142618	冷却器出口软管	HOSE Mount Cooler Out	1
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
20	8M0142708	螺钉 (M6)	SCREW (M6)	12
21	8M0142746	双头螺栓 M10x81.5	STUD (M10 x 81.5)	14
22	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	14
-	8M0147117	动力头垫片套装	POWERHEAD GASKET SET	1

图 5发电机安装/皮带 3B056352及以下 Alternator Mounting/Belt 3B056352 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0142249	交流发电机 115安培	ALTERNATOR 115 AMP	1
2	8M0151156	隔套	SPACER	1
3	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
4	8M0142675	熔断式电缆总成	CABLE ASSEMBLY Fusable Link	1
4	8M0169564	熔断链接线组件	CABLE ASSEMBLY Fuseable Link	1
5	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
6	8M0142251	皮带	BELT	1
6	8M0218433	皮带	BELT	1
7	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	6
8	8M0142692	发电机支架	BRACKET Alternator	1
8	8M0237475	发电机支架	BRACKET Alternator	1
9	8M0142693	发电机支架	BRACKET Alternator	1
9	8M0237474	发电机支架	BRACKET Alternator	1
10	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2

图 6发电机安装/皮带 3B056353及以上 Alternator Mounting/Belt 3B056353 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0142249	交流发电机 115安培	ALTERNATOR 115 AMP	1
2	8M0151156	隔套	SPACER	1
3	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
4	8M0142675	熔断式电缆总成	CABLE ASSEMBLY Fusable Link	1
4	8M0169564	熔断链接线组件	CABLE ASSEMBLY Fuseable Link	1
5	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
6	8M0142251	皮带	BELT	1
6	8M0218433	皮带	BELT	1
7	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
8	826365	螺母 (M8)	NUT (M8)	4
9	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
10	8M0183795	中心支架	MOUNT CENTER	6
11	8M0142674	平垫圈	WASHER Plain	8
12	8M0142678	接地线总成	CABLE ASSEMBLY Ground	1
13	8M0142673	发电机支架	BRACKET Alternator	1
14	8M0142672	发电机支架	BRACKET Alternator	1
15	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2
16	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	4
16	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	4
-	8M0183802	飞轮套件	Flywheel Kit	1

图 7凸轮轴盖 Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0142282	右舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Starboard	1
1	8M0142281	左舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Port	1
2	8M0142284	右舷凸轮轴盖密封件	SEAL Camshaft Cover, Starboard	1
2	8M0142283	左舷凸轮轴盖密封件	SEAL Camshaft Cover, Port	1
3	8M0142285	火花塞密封圈	SEAL Spark Plug	4
4	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	38
4	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	38
5	8M0142472	左舷至右舷通气管	HOSE Port to Starboard Breather	1
6	855228	卡箍	CLAMP	4
7	8M0142473	右舷通气管至进气口软管	HOSE Starboard Breather to Intake	1
-	8M0147117	动力头垫片套装	POWERHEAD GASKET SET	1

图 8冷却系统 Cooling System

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	9
4	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
4	8M0187145	卡箍	CLAMP	1
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0137816	节温器	THERMOSTAT	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	8M0142512	滤网接头	FITTING Strainer	1
9	8M0172178	接头总成	FITTING ASSEMBLY	1
10	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	16
12	8M0142513	软管	HOSE	1
13	8M0142511	软管总成	HOSE ASSEMBLY	1
14	8M0142500	节温器出口软管	HOSE Thermostat Outlet	1
15	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
16	8M0142501	护孔环	GROMMET	2
17	8M0142515	滤水器	STRAINER Water	1
18	8M0142514	进口接头	FITTING Inlet	1
18	8M0173463	进口接头	FITTING Inlet	1
18	8M0173463	进口接头	FITTING Inlet	1
19	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
19	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
19	8M0204650	O型圈	O-RING	1
20	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
21	8M0142502	进水软管	HOSE Water Inlet	1
21	8M0172177	软管	HOSE	1
22	8M0142506	连接接头	FITTING Connector	1
23	8M0142504	软管	HOSE	1
24	8M0142507	Y型接头	Y FITTING	1
25	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
26	8M0142505	软管	HOSE	1
27	8M0142510	接头	FITTING	2
28	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	2
28	8M0204650	O型圈	O-RING	2
29	8M0142518	软管总成	HOSE ASSEMBLY	1
30	884546	护孔环	GROMMET	3
31	8M0142522	倒钩接头	FITTING Barbed	2
31	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
32	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	2
33	8M0142662	软管	HOSE	1
34	8M0142654	软管	HOSE	1
35	899145	绑带夹	CLIP Tie Strap	1
36	888523001	卡扣	CLIP	1
37	8M0142524	软管	HOSE	1
38	8M0142664	软管	HOSE	1
39	8M0142651	软管	HOSE	1
40	8M0142660	软管	HOSE	1
40	8M0153723	冲洗软管总成	HOSE FLUSH ASSY	1
41	8M0142661	软管	HOSE	1
42	8M0142529	软管	HOSE	1
42	8M0156634	软管	HOSE	1
43	855697	卡箍	CLAMP	1
43	8M0204696	卡箍	CLAMP	1
44	NSS	不单独销售	NOT SOLD SEPARATE	1
45	8M0142531	卡扣	CLIP	1
46	8M0142509	连接接头	FITTING Connector	1
-	8M0147117	动力头垫片套装	POWERHEAD GASKET SET	1

图 9曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0142417	曲轴	CRANKSHAFT	1
2	8M0147976	主轴承绿色	BEARING MAIN Green	AR
2	8M0147977	主轴承蓝色	BEARING MAIN Blue	AR
2	8M0147978	主轴承白色	BEARING MAIN White	AR
2	8M0147979	主轴承橙色	BEARING MAIN Orange	AR
3	8M0142386	挡圈	RING RETAINING	1
4	8M0142379	主轴承油封	SEAL Main Bearing	1
4	8M0168880	主轴承油封	SEAL Main Bearing	1
5	8M0142385	隔套	SPACER	1
6	8M0034912	O型圈 3.78×21.32	O-RING 3.78 X 21.32	1
7	8M0142424	止推垫圈	WASHER THRUST	2
8	8M0148077	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0217817	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0148078	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0217818	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0148079	连杆轴承(白色)	BEARING Connecting Rod, White	AR
8	8M0217819	连杆轴承(白色)	BEARING Connecting Rod, White	AR
9	8M0142575	活塞总成	PISTON ASSEMBLY	8
9	8M0200040	活塞总成	PISTON ASSEMBLY	8
10	8M0142381	活塞环组件	PISTON RING ASSEMBLY	8
11	8M0142383	卡簧	CIRCLIP	16
12	8M0142418	连杆	CONNECTING ROD	8
12	8M0159647	连杆	CONNECTING ROD	8
13	8M6002637	连杆螺栓	BOLT Connecting Rod	16
13	8M0159648	连杆螺栓	BOLT, CONNECTING ROD	16
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0171851	翻新动力头总成(不含电控模块)	REMAN POWERHEAD ASSEMBLY Dressed without PCM	1
-	8M0206534	翻新动力头总成(不含电控模块)	REMAN POWERHEAD ASSEMBLY Dressed without PCM	1
-	8M0147117	动力头垫片套装	POWERHEAD GASKET SET	1

图 10气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	8M0142344	气缸体	CYLINDER BLOCK	1
1	8M0208898	气缸体	CYLINDER BLOCK	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	8M0142349	气缸体盖	COVER Cylinder Block	1
4	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	5
5	8M0142352	18毫米螺塞	PLUG 18 MM	1
6	8M0142353	O型圈(0.614x0.070)	O-RING (0.614 x 0.070)	1
7	893540	定位销 8x12长	PIN Dowel, 8x12 long	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	2
9	8M0142348	盖板垫片	GASKET Cover Plate	1
10	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
11	8M0142347	螺钉(M10x96毫米)六角凸缘头	SCREW (M10 x 96 MM) HEX FLG HD	10
11	8M0168893	螺钉 M10x96	SCREW M10 x 96	10
12	8M0142346	螺钉(M11x107毫米)12角头	SCREW (M11 x 107 MM) 12 POINT HEX HEAD	10
13	8M0087454	30毫米螺塞	PLUG (30 mm)	1
14	8M0142409	平衡器螺塞	PLUG Balancer	1
15	8M0142421	平衡轴	BALANCE SHAFT	1
16	8M0142429	滚珠轴承	BEARING Ball	1
17	8M0142427	挡板	PLATE Retainer	1
18	8M0142428	螺钉(M5x12)六角凸缘	SCREW (M5 x 12) HEX FLG	2
19	8M0142426	定位销	PIN Dowel	1
20	8M0142423	螺钉(M8x1.25)六角凸缘带垫	SCREW (M8 x 1.25) HEX FL SEMS	1
21	8M0142422	链轮	SPROCKET	1
22	8M0142410	平衡器盖冲压件	COVER Balancer, Stamped	1
23	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	10
24	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
25	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
26	898836	棕色O型圈	O-RING Brown	1
26	8M0237361	O型圈	O-RING	1
27	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
27	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
28	8M0142399	凸轮驱动链条	CHAIN CAM DRIVE	1
29	8M0142395	凸轮螺栓 M12特殊左旋	CAM BOLT M12 Special Left Hand	2
30	8M0142390	凸轮轴链轮	SPROCKET Camshaft	2
31	8M0142400	短跨距导板	GUIDE SHORT SPAN	2
32	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	2
33	8M0142393	凸轮驱动导板	GUIDE Cam Drive	1
34	8M0142392	活动导板	GUIDE Moveable	1
35	8M0103821	螺钉	SCREW	4
36	8M0142459	左舷吊环	LIFTING EYE Port	1
37	8M0142448	右舷吊环	LIFTING EYE Starboard	1
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0185804	翻新长缸体 V8 250/300	REMAN LONG BLOCK V8 250/300	1
-	8M0171851	翻新动力头总成(不含电控模块)	REMAN POWERHEAD ASSEMBLY Dressed without PCM	1
-	8M0206534	翻新动力头总成(不含电控模块)	REMAN POWERHEAD ASSEMBLY Dressed without PCM	1
-	8M0147117	动力头垫片套装	POWERHEAD GASKET SET	1

图 11气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
1	8M0150214	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0221004	气缸盖总成	CYLINDER HEAD ASY	1
1	8M0150215	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
2	8M0142354	气门座-进气	VALVE Seat, Intake	16
3	8M0142355	气门座-排气	VALVE Seat, Exhaust	16
4	8M0142358	气门导管	VALVE Guide	32
5	NSS	不单独销售	NOT SOLD SEPARATE	18
6	892454035	螺栓（M6×36）	BOLT (M6 x 36)	36
6	8M0163131	M6螺钉	SCREW M6	36
7	8M0142357	专用塞(21毫米)	PLUG (21 MM) Special	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	12
9	8M0087451	堵头（18毫米）	PLUG (18 mm)	2
10	8M0087453	堵头(24毫米)	PLUG (24 MM)	6
11	8M0087454	30毫米螺塞	PLUG (30 mm)	2
12	8M0142364	气门键	VALVE Key	32
13	8M0142363	固定座	RETAINER	32
14	8M0142360	弹簧	SPRING	32
15	8M0142359	气门油封	SEAL Valve	32
16	8M0142361	进气阀	VALVE Intake	16
17	8M0142362	排气阀	VALVE Exhaust	16
18	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
19	8M0142367	张紧器	TENSIONER	2
20	8M0142366	凸轮间链条	CHAIN Cam to Cam	2
21	8M0142411	凸轮轴-排气右舷	CAMSHAFT Exhaust, Starboard	1
21	8M0142416	凸轮轴-排气左舷	CAMSHAFT Exhaust, Port	1
22	8M0142412	凸轮轴-进气右舷	CAMSHAFT Intake, Starboard	1
22	8M0142415	凸轮轴-进气左舷	CAMSHAFT Intake, Port	1
23	8M0142365	挺杆 (3.000)	TAPPET (3.000)	32/AR
23	8M0142431	挺杆 (3.015)	TAPPET (3.015)	32/AR
23	8M0142439	挺杆 (3.030)	TAPPET (3.030)	32/AR
23	8M0142440	挺杆 (3.045)	TAPPET (3.045)	32/AR
23	8M0142441	挺杆 (3.060)	TAPPET (3.060)	32/AR
23	8M0142438	挺杆 (3.075)	TAPPET (3.075)	32/AR
23	8M0142495	挺杆 (3.090)	TAPPET (3.090)	32/AR
23	8M0142492	挺杆 (3.105)	TAPPET (3.105)	32/AR
23	8M0142443	挺杆 (3.120)	TAPPET (3.120)	32/AR
23	8M0142447	挺杆 (3.135)	TAPPET (3.135)	32/AR
23	8M0142464	挺杆 (3.150)	TAPPET (3.150)	32/AR
23	8M0142465	挺杆 (3.165)	TAPPET (3.165)	32/AR
23	8M0142466	挺杆 (3.180)	TAPPET (3.180)	32/AR
23	8M0142487	挺杆 (3.195)	TAPPET (3.195)	32/AR
23	8M0142488	挺杆 (3.210)	TAPPET (3.210)	32/AR
23	8M0142489	挺杆 (3.225)	TAPPET (3.225)	32/AR
23	8M0142490	挺杆 (3.240)	TAPPET (3.240)	32/AR
23	8M0142491	挺杆 (3.255)	TAPPET (3.255)	32/AR
23	8M0142519	挺杆 (3.270)	TAPPET (3.270)	32/AR
23	8M0142520	挺杆 (3.285)	TAPPET (3.285)	32/AR
23	8M0142521	挺杆 (3.300)	TAPPET (3.300)	32/AR
23	8M0142525	挺杆 (3.315)	TAPPET (3.315)	32/AR
23	8M0142527	挺杆 (3.330)	TAPPET (3.330)	32/AR
23	8M0142532	挺杆 (3.345)	TAPPET (3.345)	32/AR
23	8M0142613	挺杆 (3.360)	TAPPET (3.360)	32/AR
23	8M0142252	挺杆 (3.375)	TAPPET (3.375)	32/AR
23	8M0142255	挺杆 (3.390)	TAPPET (3.390)	32/AR
23	8M0142256	挺杆 (3.405)	TAPPET (3.405)	32/AR
23	8M0142257	挺杆 (3.420)	TAPPET (3.420)	32/AR
23	8M0142258	挺杆 (3.435)	TAPPET (3.435)	32/AR
23	8M0142261	挺杆 (3.450)	TAPPET (3.450)	32/AR
23	8M0142263	挺杆 (3.465)	TAPPET (3.465)	32/AR
23	8M0142277	挺杆 (3.480)	TAPPET (3.480)	32/AR
23	8M0142291	挺杆 (3.495)	TAPPET (3.495)	32/AR
23	8M0142292	挺杆 (3.510)	TAPPET (3.510)	32/AR
23	8M0142666	挺杆 (3.525)	TAPPET (3.525)	32/AR
23	8M0142667	挺杆 (3.540)	TAPPET (3.540)	32/AR
23	8M0142668	挺杆 (3.555)	TAPPET (3.555)	32/AR
23	8M0142669	挺杆 (3.570)	TAPPET (3.570)	32/AR
23	8M0142670	挺杆 (3.585)	TAPPET (3.585)	32/AR
23	8M0142698	挺杆 (3.600)	TAPPET (3.600)	32/AR
23	8M0142699	挺杆 (3.615)	TAPPET (3.615)	32/AR
23	8M0142700	挺杆 (3.630)	TAPPET (3.630)	32/AR
23	8M0142701	挺杆 (3.645)	TAPPET (3.645)	32/AR
23	8M0142702	挺杆 (3.660)	TAPPET (3.660)	32/AR
23	8M0142703	挺杆 (3.675)	TAPPET (3.675)	32/AR
23	8M0142704	挺杆 (3.690)	TAPPET (3.690)	32/AR
24	8M0142369	螺钉 (M10 x 107) 内六角法兰头	SCREW (M10 x 107) TORX FLG HD	20
25	893754035	螺钉（M6×35）	SCREW (M6 X 35)	4
25	8M0205943	螺钉(M6x35)	SCREW (M6 x 35)	4
26	8M0142273	气缸盖衬垫	GASKET Cylinder Head	1
26	8M0142272	气缸盖衬垫	GASKET Cylinder Head	1
27	8M0142368	O型圈 (230 2.484 x .139)	O-RING (230 2.484 x .139)	1
28	8M0142537	排气歧管衬垫	GASKET Exhaust Manifold	1
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0171851	翻新动力头总成(不含电控模块)	REMAN POWERHEAD ASSEMBLY Dressed without PCM	1
-	8M0206534	翻新动力头总成(不含电控模块)	REMAN POWERHEAD ASSEMBLY Dressed without PCM	1
-	8M0147117	动力头垫片套装	POWERHEAD GASKET SET	1

图 12贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0142184	水星贴花套装	DECAL SET Mercury	1
1	8M0214843	水星贴花套装	DECAL SET Mercury	1
2	8M0214839	贴纸四冲程	DECAL Fourstroke	1
3	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
4	8M0214843	水星贴花套装	DECAL SET Mercury	1
5	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
5	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
6	8M0142192	贴纸 250马力	DECAL 250 HP	1
6	8M0214852	贴纸 250马力	DECAL 250 HP	1
6	8M0142193	贴纸 300马力	DECAL 300 HP	1
6	8M0214853	贴纸 300马力	DECAL 300 HP	1
7	8M0217483	贴纸 250	DECAL 250	1
7	8M0217484	贴纸 300	DECAL 300	1
8	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
9	8M0214852	贴纸 250马力	DECAL 250 HP	1
9	8M0214853	贴纸 300马力	DECAL 300 HP	1
10	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
11	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
12	8M0217483	贴纸 250	DECAL 250	1
12	8M0217484	贴纸 300	DECAL 300	1
13	8M0214842	贴纸 V8	DECAL V8	1
14	8M0043703	M标志贴纸66mm黑色	DECAL M-Icon, 66 MM, Black	1
15	8M0142185	贴纸套装 Sea Pro	DECAL SET Sea Pro	1
15	8M0214847	SeaPro系列贴花套装	DECAL SET SeaPro	1
16	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
17	8M0214839	贴纸四冲程	DECAL Fourstroke	1
18	8M0214847	SeaPro系列贴花套装	DECAL SET SeaPro	1
19	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
20	8M0142197	贴纸 300马力	DECAL 300 HP	1
20	8M0214857	贴纸 300马力	DECAL 300 HP	1
21	8M0217487	贴纸 300 SeaPro	DECAL 300 SeaPro	1
22	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
23	8M0214857	贴纸 300马力	DECAL 300 HP	1
24	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
25	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
26	8M0217487	贴纸 300 SeaPro	DECAL 300 SeaPro	1
27	8M0214842	贴纸 V8	DECAL V8	1
28	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
29	8M0187221	贴纸 3D圆圈黑色	DECAL 3D Circles, Black	1
30	8M0187223	贴纸 3D圆圈白色	DECAL 3D Circles, White	1
31	8M0142203	VERADO贴花, 白色	DECAL VERADO, White	1
32	8M0142204	VERADO贴花, 炭灰色	DECAL VERADO, Charcoal	1
33	8M0178230	Verado贴纸	DECAL Verado	1
34	8M0146963	AMS贴花	DECAL AMS	2

图 13驱动轴延长套件 Driveshaft Extension Kits

REF	零件编号	中文名称	英文名称	数量
1	8M0142779	5英寸黑色垫片总成	SPACER ASSEMBLY 5 IN Black	1
1	8M0235691	5英寸黑色驱动轴隔套套件	DSH SPACER KIT 5 IN Black	1
1	8M0147047	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
1	8M0228079	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
2	8M0042271	水管导向器	GUIDE Water Tube	1
2	8M0200169	水管导向器	GUIDE Water Tube	1
3	8M0142780	水管	TUBE Water	1
3	8M0200170	水管延长件	EXTENSION Water Tube	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
5	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
6	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
7	896895	螺母(M12)	NUT (M12)	5
8	8M0142787	10英寸黑色垫片总成	SPACER ASSEMBLY 10 IN Black	1
8	8M0230288	垫片套件 10英寸黑色	DSH SPACER KIT 10 IN Black	1
8	8M0147046	垫片总成 10英寸银色	SPACER ASSEMBLY 10 IN Silver	1
8	8M0230292	10英寸银色驱动轴垫片套件	DSH SPACER KIT 10 IN Silver	1
9	8M0042271	水管导向器	GUIDE Water Tube	1
9	8M0200169	水管导向器	GUIDE Water Tube	1
10	8M0142789	水管	WATER TUBE	1
10	8M0200173	水管延长件	EXTENSION Water Tube	1
11	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
12	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
13	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
14	896895	螺母(M12)	NUT (M12)	5
15	8M0146065	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0146066	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0146067	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
15	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
16	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
16	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
16	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1

图 14驱动轴壳体-3B268654及以下 Driveshaft Housing 3B268654 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0142776	驱动轴壳体（银色）	HOUSING Driveshaft, Silver	1
1	8M0208361	ORD 8M0200077	ORD 8M0200077	1
2	8M0142782	支架总成	BRACKET ASSEMBLY	1
3	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	1
4	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
5	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
6	8M0142714	接头	FITTING	1
7	8M0142778	安装缓冲垫圈	WASHER Mount Snubber	4
8	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
9	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
10	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
11	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
12	8M0142777	支架	BRACKET	2
12	8M0154653	安装支架	BRACKET MOUNT SUPPORT	2
12	8M0205786	安装支架	BRACKET Mount Support	2
12	8M0239529	安装支架	BRACKET MOUNT	2
13	8M0142580	螺钉	SCREW	6
13	8M0084475	螺钉 (M8 x 40)	SCREW (M8 x 40)	6
13	8M0200075	螺钉	SCREW	6
13	8M0211309	螺钉 M10 x 1.5 x 40 六角凸缘头	SCREW M10 x 1.5 x 40 HEX FLG HD	6
14	821327	定位销	PIN Dowel	2
15	8M0142784	换挡线束支架	BRACKET Shift Harness	1
16	8M0142785	换挡线束支架	BRACKET Shift Harness	1
17	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
18	8M0142253	换挡执行器	SHIFT ACTUATOR	1
18	8M0204944	换挡执行器	SHIFT ACTUATOR	1
19	8M0147857	联轴器轴	SHAFT Coupling	1
20	8M0142978	执行器密封件	SEAL ACTUATOR	1
21	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
21	8M0214940	扎带	TIE STRAP	1
22	8M0147674	换挡执行器线束护套	BOOT Shift Actuator Wires	1
23	8M0147675	卡扣	CLIP	1
24	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
24	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
24	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
25	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
26	896895	螺母(M12)	NUT (M12)	5
27	8M0200171	联轴器	COUPLING	1
28	8M0200170	水管延长件	EXTENSION Water Tube	1
28	8M0200173	水管延长件	EXTENSION Water Tube	1
29	8M0200169	水管导向器	GUIDE Water Tube	1
30	8M0200071	拉线总成	CABLE ASSEMBLY	1
31	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
32	8M0200079	卡箍	CLAMP	1
33	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
34	8M0222234	卡箍	CLAMP	1
35	8M0144417	螺钉(M6 x 16)	SCREW (M6 x 16)	2
-	8M0205845	传动轴壳体硬件升级套件	HARDWARE UPGRADE KIT Driveshaft Housing	1

图 15驱动轴壳体-3B268655及以上 Driveshaft Housing 3B268655 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0200077	驱动轴壳体	DRIVESHAFT HOUSING	1
2	8M0205786	安装支架	BRACKET Mount Support	2
2	8M0239529	安装支架	BRACKET MOUNT	2
3	8M0200075	螺钉	SCREW	6
3	8M0211309	螺钉 M10 x 1.5 x 40 六角凸缘头	SCREW M10 x 1.5 x 40 HEX FLG HD	6
4	8M0200071	拉线总成	CABLE ASSEMBLY	1
5	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
6	8M0200169	水管导向器	GUIDE Water Tube	1
7	8M0200170	水管延长件	EXTENSION Water Tube	1
7	8M0200173	水管延长件	EXTENSION Water Tube	1
8	8M0200171	联轴器	COUPLING	1
9	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
9	8M0144417	螺钉(M6 x 16)	SCREW (M6 x 16)	2
10	8M0200079	卡箍	CLAMP	2
10	8M0222234	卡箍	CLAMP	1
11	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
12	8M0142714	接头	FITTING	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
14	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
15	821327	定位销	PIN Dowel	2
16	8M0142784	换挡线束支架	BRACKET Shift Harness	1
17	8M0142785	换挡线束支架	BRACKET Shift Harness	1
18	8M0142778	安装缓冲垫圈	WASHER Mount Snubber	4
19	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
20	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
21	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
22	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
23	8M0142782	支架总成	BRACKET ASSEMBLY	1
24	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
24	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
24	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
25	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
26	896895	螺母(M12)	NUT (M12)	5
27	8M0147675	卡扣	CLIP	1
28	8M0147674	换挡执行器线束护套	BOOT Shift Actuator Wires	1
29	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
29	8M0214940	扎带	TIE STRAP	1
30	8M0142253	换挡执行器	SHIFT ACTUATOR	1
30	8M0204944	换挡执行器	SHIFT ACTUATOR	1
31	8M0142978	执行器密封件	SEAL ACTUATOR	1
32	8M0147857	联轴器轴	SHAFT Coupling	1
33	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
-	8M0205845	传动轴壳体硬件升级套件	HARDWARE UPGRADE KIT Driveshaft Housing	1

图 16电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0142260	DTS发动机线束	ENGINE HARNESS DTS	1
1	8M0245504	DTS发动机线束	ENGINE HARNESS DTS	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
4	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
5	859732	堵头	PLUG	1
6	859747	联轴器	COUPLER	1
6	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
7	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
8	896094A01	接头总成	FITTING ASSEMBLY	1
9	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
10	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
11	8M0142542	温度传感器	SENSOR Temperature	2
11	8M0205787	温度传感器	SENSOR Temperature	2
12	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
13	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	5
14	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	9
15	834985	护孔环	GROMMET	11
15	8M0190980	护孔环	GROMMET	11
16	8M0142684	继电器壳体	RELAY HOUSING	1
17	856954	衬套	BUSHING	9
18	8M0057697	立方体继电器	CUBE RELAY	5
18	8M0219829	立方体继电器	CUBE RELAY	5
19	891663001	温度传感器	SENSOR Temperature	1
20	892317001	O型圈	O-RING	1
21	8M0142578	传感器衬垫	GASKET MAT Sensor	1
22	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
23	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
24	892403	接头	FITTING	1
24	8M0207782	直通接头	FITTING Straight	1
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	3
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	2
26	875207	三通接头	TEE Fitting	1
26	8M0157114	三通接头 4毫米	FITTING TEE 4 MM	1
27	859747	联轴器	COUPLER	1
27	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
28	859732	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	859448T	接头	FITTING	1
31	8M0142265	油位传感器	SENSOR Oil Level	1
32	899145	绑带夹	CLIP Tie Strap	3
33	8M0142689	温度传感器	SENSOR Temperature	1
33	8M0161580	温度传感器	SENSOR Temperature	1
34	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
35	8M0142686	螺钉(M6x25)	SCREW (M6 x 25)	4
36	8M0096302	护孔环	GROMMET	4
37	858954	卡箍(0.625英寸)	CLIP (.625)	1
38	879962	卡扣	CLIP	4
39	8M0142685	电气板	PLATE Electrical	1
39	8M0153944	电气板	PLATE Electrical	1
40	8M0142479	电气板盖	COVER Electrical Plate	1
41	8M0148536	V8四冲程保养周期贴纸	DECAL V8 4 Stroke, Maintenance Schedule	1
42	8M0142695	氧传感器	SENSOR Oxygen	1
43	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
44	8M0011987	传感器	SENSOR	1
44	8M0233140	传感器	SENSOR	1
45	8M0142691	凸轮传感器支架	BRACKET Cam Sensor	1
46	8M0142808	PCM 250 V8 VERADO DTS	PCM 250 V8 VERADO DTS	1
46	8M0207593	PCM 250 V8 AMS DT	PCM 250 V8 AMS DT	1
46	8M0142964	PCM 300 V8 VERADO DTS	PCM 300 V8 VERADO DTS	1
46	8M0207603	PCM 300 V8 AMS DT	PCM 300 V8 AMS DT	1
46	8M0145773	PCM 300 V8 SEAPRO DTS版	PCM 300 V8 SEAPRO DTS	1
46	8M0207604	PCM 300 V8 SP AMS	PCM 300 V8 SP AMS	1
47	8M0147858	保险丝盒盖	COVER Fuse Box	1
48	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
49	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
49	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
50	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
51	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
52	42118	垫圈	WASHER	2
53	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
54	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
55	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
56	8M0142690	MAP传感器	SENSOR MAP	1
57	883066	夹子 (.865)	CLIP (.865)	1

图 17排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0142728	排气管	PIPE Exhaust	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
3	8M0142731	弯头接头	FITTING ELBOW	2
4	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	2
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	3
6	8M0142727	出水管	TUBE Water Outlet	1
7	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	1
8	8M0142725	进水口管	TUBE Water Inlet	1
9	8M0142719	滤网总成	STRAINER ASSEMBLY	1
10	8M0142720	密封件	SEAL	1
11	8M0142721	排气孔护圈	GROMMET Exhaust	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	6
13	8M0142726	螺钉 (M6)	SCREW (M6)	4
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
15	8M0142738	软管	HOSE	1
16	8M0142729	接头	FITTING	2
17	8M0142770	消声器总成	MUFFLER ASSEMBLY	1
18	8M0150862	夹耳卡箍	CLAMP Pinch Ear	1
19	8M0142356	螺钉 (M5 x 6)	SCREW (M5 x 6)	2
20	8M0142596	排气阀板	PLATE Exhaust Valve	1
21	8M0142595	排气阀轴	SHAFT Exhaust Valve	1
22	8M0142768	执行器	ACTUATOR	1
23	8M0142769	密封件	SEAL	1
24	8M0142773	联轴器	COUPLER	1
25	8M0157304	管口护圈	GROMMET TUBE OUTLET	1
26	8M0142740	护孔环	GROMMET	1
27	8M0142732	弯头接头	FITTING ELBOW	1
28	8M0142735	右舷消声器总成	MUFFLER ASSEMBLY Starboard	1
29	8M0142739	软管	HOSE	1
30	8M0142741	交叉软管, 怠速泄压	HOSE Crossover, Idle Relief	1
31	8M0142766	软管	HOSE	1
32	8M0142730	接头	FITTING	1
32	8M0157112	滤网接头	FITTING STRAINER	1
33	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
34	8M0142535	排气歧管	MANIFOLD Exhaust	1
34	8M0219003	上部排气歧管	MANIFOLD Exhaust, Upper	1
35	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
36	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
37	8M0142533	螺钉(M8×85)	SCREW (M8 x 85)	1
38	88552645	螺钉（M8X45）	SCREW (M8X45)	3
39	8M0142534	喷雾器接头	FITTING Sprayer	1
40	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
41	8M0142536	喷雾器接头	FITTING Sprayer	1
42	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
43	8M0142538	联轴器	COUPLING	2
43	8M0172179	排气总成联轴器	COUPLING Exhaust Assembly	2
44	8M0142541	卡箍 93.7毫米直径	CLAMP (93.7 MM DIA)	4
44	8M0161579	卡箍 93.7毫米	CLAMP 93.7 MM	4
45	8M0148727	乙烯基盖帽	CAP Vinyl	4
46	8M0149550	排气管	TUBE Exhaust	1
46	8M0172181	排气管	TUBE EXHAUST	1
47	8M0211272	排气联轴器	COUPLER Exhaust	1
48	8M0161414	O型圈	ORING	3
-	8M0147117	动力头垫片套装	POWERHEAD GASKET SET	1

图 18飞轮 3B056352及以下 Flywheel 3B056352 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0142245	飞轮	FLYWHEEL	1
2	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
3	8M0142389	飞轮塞	PLUG Flywheel	1
3	8M0207687	飞轮塞	PLUG Flywheel	1

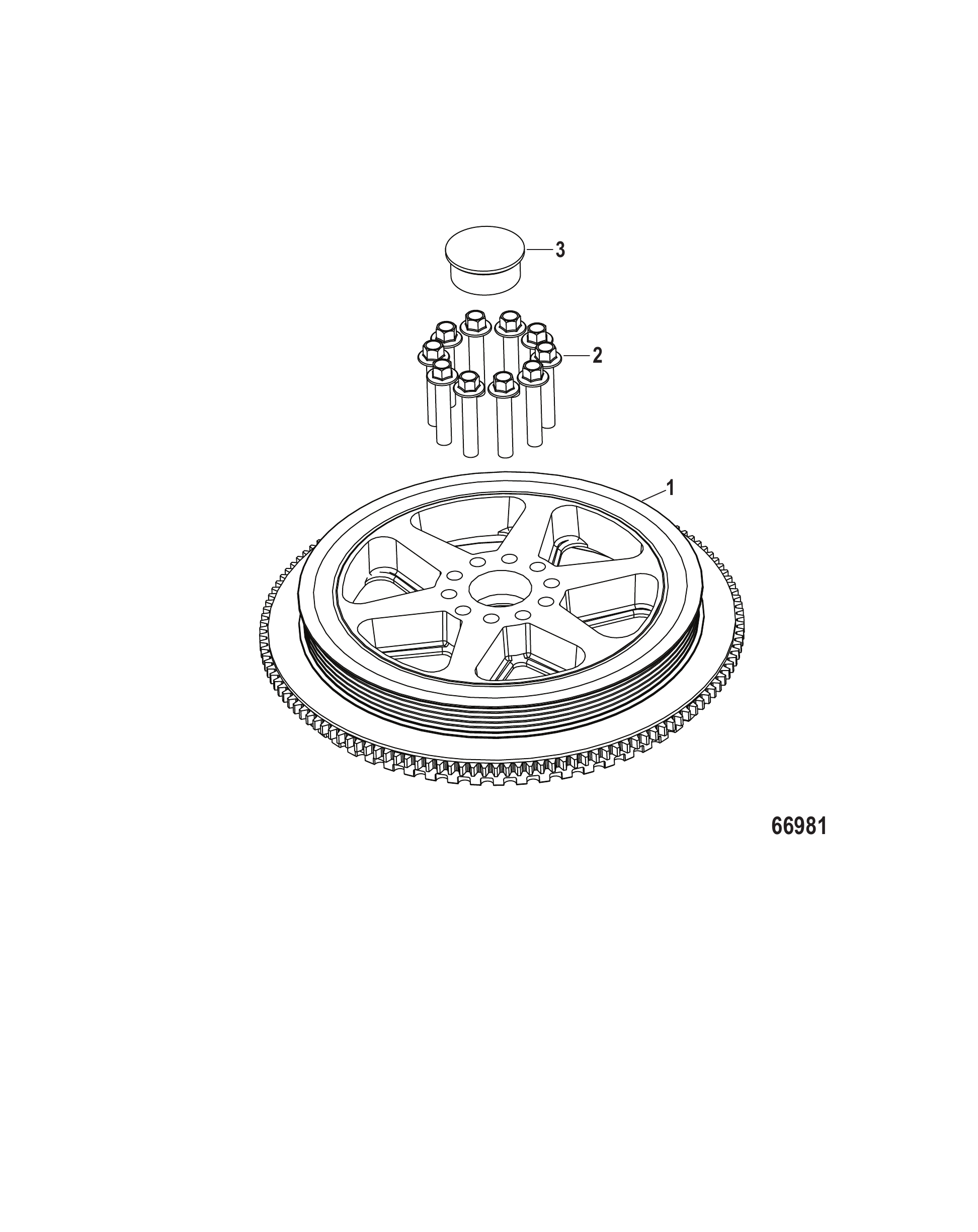

图 19飞轮 3B056353及以上 Flywheel 3B056353 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0175394	飞轮	FLYWHEEL	1
2	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
3	8M0142389	飞轮塞	PLUG Flywheel	1
3	8M0207687	飞轮塞	PLUG Flywheel	1
-	8M0183802	飞轮套件	Flywheel Kit	1

图 20燃油滤清器套件 Fuel Filter Kit

REF	零件编号	中文名称	英文名称	数量
1	8M0157707	远程安装燃油滤清器套件	FUEL FILTER KIT Remote Mounted	1
2	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
3	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
4	816133	接头	FITTING	1
5	8M0204657	堵头	PLUG	2
6	8M0204732	倒钩接头	CONNECTOR Barb	2
7	8M0214989	燃油含水传感器	SENSOR WIF	1
8	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
9	8M0240688	WIF传感器总成	SENSOR ASSEMBLY WIF	1
10	8M0152433	弯头接头	FITTING ELBOW	1

图 21带水分传感器的船用燃油滤清器 Fuel Filter with WIF- Boat Mounted

REF	零件编号	中文名称	英文名称	数量
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
1	8M0126144	燃油滤清器	FUEL FILTER	1
2	8M0142649	燃油含水传感器	SENSOR WIF	1
3	8M0152436	O型圈	O-RING	1
4	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
5	8M0152433	弯头接头	FITTING ELBOW	1
6	8M0146934	快速连接接头	FITTING Quick Connect	2
6	8M0152434	快速连接接头	FITTING Quick Connect	2
6	8M0215873	快速连接接头	FITTING Quick Connect	2
7	8M0152423	塑料卡扣支架	BRACKET Plastic Snap	1
8	8M0238774	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
9	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
10	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
11	816133	接头	FITTING	1
12	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
13	8M0243808	燃油含水传感器	SENSOR WIF	1
14	8M0204732	倒钩接头	CONNECTOR Barb	1
15	8M0204657	堵头	PLUG	2
16	8M0152433	弯头接头	FITTING ELBOW	1

图 22燃油供给模块组件 8M0132732 Fuel Supply Module Components 8M0132732

REF	零件编号	中文名称	英文名称	数量
-	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0053726	燃油供应模块上壳体	FSM TOP HOUSING	1
1	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	8M0130877	燃油供应模块盖	FSM CAP	1
8	8M0158425	燃油供应模块盖	FSM CAP	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管吸油	TUBE Suction	1
11	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
12	8M0103288	泵总成高压	PUMP ASSEMBLY High Pressure	1
13	8M0103289	泵总成低压	PUMP ASSEMBLY Low Pressure	1
14	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管燃油	TUBE Fuel	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	8M0130878	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
19	8M0158426	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M0086888	FSM线束间隔护圈	GROMMET FSM Harness Spacer	1
23	8M0103287	FSM线束总成	HARNESS ASSEMBLY FSM	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
25	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

图 23燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0161584	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
4	8M0231308	歧管参考下软管	HOSE Manifold Reference Lower	1
5	8M0142436	歧管参考上软管总成	HOSE ASSEMBLY Manifold Ref Upper	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0093068	软管	HOSE	1
7	8M0203774	软管歧管	HOSE MANIFOLD	1
8	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
9	8M0142475	左舷燃油轨盖	COVER Fuel Rail, Port	1
10	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
11	8M0142434	燃油轨左舷	FUEL RAIL Port	1
11	8M0220616	燃油轨左舷	FUEL RAIL Port	1
11	8M0142433	燃油轨右舷	FUEL RAIL Starboard	1
11	8M0220615	燃油轨右舷	FUEL RAIL Starboard	1
12	8M0046566	阀帽	CAP Valve	2
13	8M0142264	燃油喷射器	FUEL INJECTOR	8
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142476	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0142430	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to FSM	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
29	8M0208431	燃油入口套件3/8英寸转1/2英寸	FUEL INLET KIT 3/8 Inch to 1/2 Inch	1
30	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1
31	8M0221321	O型圈套件	ORING KIT	1

图 24齿轮箱（驱动轴）-5.44鱼雷型（速比1.75/1.85） Gear Housing, Driveshaft, 5.44 Torpedo (1.75 and 1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142323	齿轮箱总成银色 (外倾角) (标准长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard Long) (1.85)	1
-	8M0142324	齿轮箱总成银色 (外倾角) (标准加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard X-Long) (1.85)	1
-	8M0235835	GC XL 银色	GC XL SILVER	1
-	8M0142326	齿轮箱总成银色 (外倾角) (标准超长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard XX-Long) (1.85)	1
-	8M0235837	GC XXL 银色	GC XXL SILVER	1
-	8M0142328	齿轮箱总成银色 (外倾角) (反转向长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation Long) (1.85)	1
-	8M0228026	GC CL SILVER	GC CL SILVER	1
-	8M0142325	齿轮箱总成银色 (外倾角) (反转向加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation X-Long) (1.85)	1
-	8M0235836	GC CXL 银色	GC CXL SILVER	1
-	8M0142327	齿轮箱总成银色 (外倾角) (反转向超长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation XX-Long) (1.85)	1
-	8M0235838	GC CXXL SILVER	GC CXXL SILVER	1
-	8M0142335	齿轮箱总成银色 (外倾角长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber Long) (1.75)	1
-	8M0235846	GC L 银色外倾	GC L SILV CAMBER	1
-	8M0142337	齿轮箱总成银色 (外倾角) (标准加长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard X-Long) (1.75)	1
-	8M0235848	GC XL 银色外倾	GC XL SILV CAMBER	1
-	8M0142339	齿轮箱总成银色 (外倾角) (标准超长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard XX-Long) (1.75)	1
-	8M0235850	GC XXL 银色外倾	GC XXL SIL CAMBER	1
-	8M0142336	齿轮箱总成银色 (外倾角) (反转向长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation Long) (1.75)	1
-	8M0228034	GC CL银色C型	GC CL SILVER C	1
-	8M0142338	齿轮箱总成银色 (外倾角) (反转向加长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation X-Long) (1.75)	1
-	8M0235849	GC CXL银色弯度	GC CXL SIL CAMBER	1
-	8M0142340	齿轮箱总成银色 (外倾角) (反转向超长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation XX-Long) (1.75)	1
-	8M0235851	GC CXXL银色弯度	GC CXXL SLV CMBR	1
-	8M0142329	齿轮箱总成银色 (标准长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.75) (SeaPro)	1
-	8M0235840	GC SP L银色	GC SP L SILVER	1
-	8M0142331	齿轮箱总成银色 (标准加长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Standard X-Long) (1.75) (SeaPro)	1
-	8M0235842	GC SP XL银色	GC SP XL SILV	1
-	8M0142333	齿轮箱总成银色 (标准超长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Standard XX-Long) (1.75) (SeaPro)	1
-	8M0235844	GC SP XXL银色	GC SP XXL SILV	1
-	8M0142330	齿轮箱总成银色 (反转向长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation Long) (1.75) (SeaPro)	1
-	8M0228028	GC SP CL银色	GC SP CL SILV	1
-	8M0142332	齿轮箱总成银色 (反转向加长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation X-Long) (1.75) (SeaPro)	1
-	8M0235843	GC SP CXL银色	GC SP CXL SILV	1
-	8M0142334	齿轮箱总成银色 (反转向超长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation XX-Long) (1.75) (SeaPro)	1
-	8M0235845	GC SP CXXL银色	GC SP CXXL SILV	1
1	8M0145769	齿轮箱总成基础款, 银色 (外倾角) (标准)	GEAR HOUSING ASSEMBLY Basic, Silver (Camber) (Standard)	1
1	8M0228042	GC BASIC 银色凸轮	GC BASIC SIL CAM	1
1	8M0145770	齿轮箱总成基础款, 银色 (外倾角) (反转向)	GEAR HOUSING ASSEMBLY Basic, Silver (Camber) (Counter Rotation)	1
1	8M0228043	GC BASIC 银色凸轮	GC BASIC SIL CAM	1
1	8M0145772	齿轮箱总成基础型, 银色 (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Basic, Silver (1.75) (SeaPro)	1
1	8M0228044	GC BASIC SIL SP	GC BASIC SIL SP	1
2	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
2	8M0200103	防涡流板阳极 (镁)	ANODE Antivent Plate (Magnesium)	AR
3	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
4	8M0142878	螺塞	PLUG Screw	2
-	8M0146648	齿轮组（标准转向，前进/小齿轮 1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
-	8M0146659	反转向齿轮组, 前进/小齿轮1.75速比 (12/21)	GEAR SET Counter Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
-	8M0146649	标准转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
-	8M0146667	齿轮组反转向(前进/小齿轮1.85速比)(13/24)	GEAR SET Counter Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0046636	螺母	NUT	1
7	8M0062703	垫圈	WASHER	2
8	8M0045676	滚柱轴承	BEARING Roller	1
9	8M0146065	长型驱动轴套件	DRIVESHAFT KIT Long	1
9	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
9	8M0146066	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
9	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
9	8M0146067	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
9	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
10	8M0063268	垫片组	SHIM SET	1
11	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
12	8M0063267	垫片组	SHIM SET	1
13	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
14	8245191	固定座	RETAINER	1
15	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
16	880719	挡圈	RING Retaining	1
17	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
18	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
19	8M0142869	齿轮箱外壳盖	COVER HOUSING Gearcase	1
19	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
20	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	2
21	8M0112903	橡胶模压钢衬垫	GASKET Rubber Molded Steel	1
21	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
22	8172771	水泵上垫片	GASKET Water Pump, Upper	1
23	8172761	面板	FACEPLATE	1
23	8M0204709	面板	FACEPLATE	1
24	8M0032833	键	KEY	1
24	8M0204723	键	KEY	1
25	43026T2	叶轮	IMPELLER	1
26	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
27	8M0142435	联轴器水泵	COUPLING Water Pump	1
27	8M0200112	联轴器水泵	COUPLING Water Pump	1
28	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
28	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
29	8M0142851	V型面密封环	V RING Face Seal	1
30	8M0142712	O型圈 (0.796 x 0.139)	O-RING (0.796 x 0.139)	1
31	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
31	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
32	8M0142858	换挡轴(长型)	SHIFT SHAFT Long	1
32	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
32	8M0164968	换挡轴长型含衬套设计II	SHIFT SHAFT Long Includes Bushing Design II	1
32	8M0142865	换挡轴加长型	SHIFT SHAFT X-Long	1
32	8M0164969	加长型换挡轴	SHIFT SHAFT XLong	1
32	8M0164969	换挡轴加长型含衬套设计II	SHIFT SHAFT XLong Includes Bushing Design II	1
32	8M0142885	换档轴超长型	SHIFT SHAFT XX-Long	1
32	8M0164970	换档轴超长型	SHIFT SHAFT XX-Long	1
32	8M0164970	换挡轴超长型含衬套设计II	SHIFT SHAFT XX-Long Includes Bushing Design II	1
33	8M0142866	挡圈	RING Retaining	1
34	8M0142859	换挡轴衬套	BUSHING Shift Shaft	1
34	8M0164967	换挡轴衬套	BUSHING Shift Shaft	1
35	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
36	8M0046563	挡圈	RING Retaining	1
37	8164641	油封	SEAL Oil	1
37	8M0246145	油封	OIL SEAL	1
38	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
39	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
40	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	2
41	830749	密封件	SEAL	2
41	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
42	8M0142786	下部排气消声器	MUFFLER Lower Exhaust	1
42	8M0188206	下部排气消声器	MUFFLER Lower Exhaust	1
-	8M0205802	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237496	轴承座套件反转向12/21	BEARING CARRIER KIT Counter Rotation 12/21	1
-	8M0237497	轴承座套件反转向13/24	BEARING CARRIER KIT Counter Rotation 13/24	1

图 25齿轮箱（螺旋桨轴-反转）-5.44鱼雷型（速比1.75/1.85） Gear Housing, Prop Shaft - Counter Rotation, 5.44 Torpedo (1.75 and 1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142328	齿轮箱总成银色 (外倾角) (反转向长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation Long) (1.85)	1
-	8M0142325	齿轮箱总成银色 (外倾角) (反转向加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation X-Long) (1.85)	1
-	8M0235836	GC CXL 银色	GC CXL SILVER	1
-	8M0142327	齿轮箱总成银色 (外倾角) (反转向超长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation XX-Long) (1.85)	1
-	8M0235838	GC CXXL SILVER	GC CXXL SILVER	1
-	8M0142336	齿轮箱总成银色 (外倾角) (反转向长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation Long) (1.75)	1
-	8M0228034	GC CL银色C型	GC CL SILVER C	1
-	8M0142338	齿轮箱总成银色 (外倾角) (反转向加长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation X-Long) (1.75)	1
-	8M0235849	GC CXL银色弯度	GC CXL SIL CAMBER	1
-	8M0142340	齿轮箱总成银色 (外倾角) (反转向超长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Counter Rotation XX-Long) (1.75)	1
-	8M0235851	GC CXXL银色弯度	GC CXXL SLV CMBR	1
-	8M0142330	齿轮箱总成银色 (反转向长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation Long) (1.75) (SeaPro)	1
-	8M0228028	GC SP CL银色	GC SP CL SILV	1
-	8M0142332	齿轮箱总成银色 (反转向加长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation X-Long) (1.75) (SeaPro)	1
-	8M0235843	GC SP CXL银色	GC SP CXL SILV	1
-	8M0142334	齿轮箱总成银色 (反转向超长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation XX-Long) (1.75) (SeaPro)	1
-	8M0235845	GC SP CXXL银色	GC SP CXXL SILV	1
1	8M0142888	齿轮箱总成基础款银色	GEAR HOUSING ASSEMBLY Basic, Silver	1
1	8M0228040	GC BASIC SILVER	GC BASIC SILVER	1
1	8M0145770	齿轮箱总成基础款, 银色 (外倾角) (反转向)	GEAR HOUSING ASSEMBLY Basic, Silver (Camber) (Counter Rotation)	1
1	8M0228043	GC BASIC 银色凸轮	GC BASIC SIL CAM	1
1	8M0145772	齿轮箱总成基础型, 银色 (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Basic, Silver (1.75) (SeaPro)	1
1	8M0228044	GC BASIC SIL SP	GC BASIC SIL SP	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0063270	垫片组	SHIM SET	1
6	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
7	8M0051043	挡圈	RING Retaining	1
8	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0146676	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
10	8M0146668	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142877	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0142897	轴承座总成反转向1.75	BEARING CARRIER ASSEMBLY Counter Rotation, 1.75	1
19	8M0237496	轴承座套件反转向12/21	BEARING CARRIER KIT Counter Rotation 12/21	1
19	8M0146060	轴承座总成反转向1.85	BEARING CARRIER ASSEMBLY Counter Rotation, 1.85	1
19	8M0237497	轴承座套件反转向13/24	BEARING CARRIER KIT Counter Rotation 13/24	1
20	8M0146659	反转向齿轮组, 前进/小齿轮1.75速比 (12/21)	GEAR SET Counter Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
20	8M0146667	齿轮组反转向(前进/小齿轮1.85速比)(13/24)	GEAR SET Counter Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
21	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
22	8M0046569	止推环	RING Thrust	1
22	8M0161546	推力环	THRUST RING	1
23	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
24	888483	油封	SEAL Oil	2
24	8M0204700	油封	SEAL Oil	2
25	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
25	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
26	8M0064178	锁紧螺母	LOCK NUT	1
27	8M0146386	垫片组	SHIM SET	1
28	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
29	830749	密封件	SEAL	2
29	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
30	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
31	8M0108527	锁紧垫片	WASHER Tab	1
32	8M0111653	固定螺母	NUT Retainer	1
32	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
33	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
33	8M0180306	鱼雷形盖	COVER Torpedo	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237496	轴承座套件反转向12/21	BEARING CARRIER KIT Counter Rotation 12/21	1
-	8M0237497	轴承座套件反转向13/24	BEARING CARRIER KIT Counter Rotation 13/24	1

图 26齿轮箱（螺旋桨轴-正转）-5.44鱼雷型（速比1.75/1.85） Gear Housing, Prop Shaft - Standard Rotation, 5.44 Torpedo (1.75 and 1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142323	齿轮箱总成银色 (外倾角) (标准长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard Long) (1.85)	1
-	8M0142324	齿轮箱总成银色 (外倾角) (标准加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard X-Long) (1.85)	1
-	8M0235835	GC XL 银色	GC XL SILVER	1
-	8M0142326	齿轮箱总成银色 (外倾角) (标准超长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard XX-Long) (1.85)	1
-	8M0235837	GC XXL 银色	GC XXL SILVER	1
-	8M0142335	齿轮箱总成银色 (外倾角长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber Long) (1.75)	1
-	8M0235846	GC L 银色外倾	GC L SILV CAMBER	1
-	8M0142337	齿轮箱总成银色 (外倾角) (标准加长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard X-Long) (1.75)	1
-	8M0235848	GC XL 银色外倾	GC XL SILV CAMBER	1
-	8M0142339	齿轮箱总成银色 (外倾角) (标准超长型) (1.75)	GEAR HOUSING ASSEMBLY Silver (Camber) (Standard XX-Long) (1.75)	1
-	8M0235850	GC XXL 银色外倾	GC XXL SIL CAMBER	1
-	8M0142329	齿轮箱总成银色 (标准长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.75) (SeaPro)	1
-	8M0235840	GC SP L银色	GC SP L SILVER	1
-	8M0142331	齿轮箱总成银色 (标准加长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Standard X-Long) (1.75) (SeaPro)	1
-	8M0235842	GC SP XL银色	GC SP XL SILV	1
-	8M0142333	齿轮箱总成银色 (标准超长型) (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Silver (Standard XX-Long) (1.75) (SeaPro)	1
-	8M0235844	GC SP XXL银色	GC SP XXL SILV	1
1	8M0142888	齿轮箱总成基础款银色	GEAR HOUSING ASSEMBLY Basic, Silver	1
1	8M0228040	GC BASIC SILVER	GC BASIC SILVER	1
1	8M0145769	齿轮箱总成基础款, 银色 (外倾角) (标准)	GEAR HOUSING ASSEMBLY Basic, Silver (Camber) (Standard)	1
1	8M0228042	GC BASIC 银色凸轮	GC BASIC SIL CAM	1
1	8M0145772	齿轮箱总成基础型, 银色 (1.75) (SeaPro)	GEAR HOUSING ASSEMBLY Basic, Silver (1.75) (SeaPro)	1
1	8M0228044	GC BASIC SIL SP	GC BASIC SIL SP	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0146648	齿轮组（标准转向，前进/小齿轮 1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
5	8M0146649	标准转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142877	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0146058	轴承座总成标准转向1.75速比	BEARING CARRIER ASSEMBLY Standard Rotation, 1.75 Gear Ratio	1
19	8M0146059	轴承座总成正转向1.85速比	BEARING CARRIER ASSEMBLY Standard Rotation, 1.85 Gear Ratio	1
20	8M0142874	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
20	8M0146658	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
21	8M0142873	滚珠轴承	BEARING Ball	1
22	8M0142875	隔套	SPACER	1
23	8M0046569	止推环	RING Thrust	1
23	8M0161546	推力环	THRUST RING	1
24	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
25	888483	油封	SEAL Oil	2
25	8M0204700	油封	SEAL Oil	2
26	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
27	8M0146386	垫片组	SHIM SET	1
28	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
29	830749	密封件	SEAL	2
29	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
30	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
31	8M0108527	锁紧垫片	WASHER Tab	1
32	8M0111653	固定螺母	NUT Retainer	1
32	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
33	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
33	8M0180306	鱼雷形盖	COVER Torpedo	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 27点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0142697	火花塞导线	SPARK PLUG WIRES	1
2	8M0142671	导套	GUIDE	1
3	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	2
4	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	8
5	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	4
6	8M0135348	火花塞	SPARK PLUGS	8
6	8M0204737	火花塞	SPARK PLUG	8
7	8M0142694	线圈适配器线束	WIRE HARNESS Coil Adapter	1

图 28进气系统设计I型 Intake System Design I

REF	零件编号	中文名称	英文名称	数量
1	8M0142543	进气歧管	MANIFOLD Intake	1
1	8M0153610	进气歧管	INTAKE MANIFOLD	1
2	8M0142545	节气门体衬垫	GASKET Throttle Body	1
3	8M0142544	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0142552	隔离器	ISOLATER	1
4	8M0193548	隔离器总成	ISOLATER ASSEMBLY	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0109442	节气门体衬垫	GASKET Throttle Body	1
7	8M0114805	节气门体总成 80毫米	THROTTLE BODY ASSEMBLY 80 MM	1
7	8M0222358	节气门体 80毫米	THROTTLE BODY 80 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0147750	螺母 (M6)	NUT (M6)	4
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142247	进气口总成	AIR INLET ASSEMBLY	1
12	8M0058341	卡箍 (80-100毫米)	CLAMP (80-100MM)	1
13	8M0074363	盖帽	CAP	1
14	8M0142556	进气密封件	SEAL Inlet	1
15	8M0043701	M标志39mm小号	M-ICON 39MM - Small	1
16	8M0147749	进气滤网	INTAKE SCREEN	1
17	8M0142549	左舷进气歧管	RUNNERS INTAKE Port	1
17	8M0230991	左舷进气总管	MANIFOLD Intake Port	1
17	8M0142546	右舷进气歧管	RUNNERS INTAKE Starboard	1
17	8M0230992	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
18	8M0142548	进气歧管垫片	GASKET Intake Manifold	8
18	8M0231118	进气歧管垫片	GASKET Intake Manifold	8
19	8M0142547	流道稳压腔垫片	GASKET Runner Plenum	2
19	8M0231117	歧管至稳压箱衬垫	GASKET Runner to Plenum	2
20	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	14
21	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	10
22	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	16
23	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	6
24	8M0142477	进气歧管盖	COVER Intake Manifold	1
25	891663001	温度传感器	SENSOR Temperature	1
26	892317001	O型圈	O-RING	1
27	8M0142578	传感器衬垫	GASKET MAT Sensor	1
28	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
29	8M0142551	MAP传感器软管	HOSE MAP Sensor	1
30	8M0142569	警告标贴	DECAL Warning	1

图 29进气系统设计II型 Intake System Design II

REF	零件编号	中文名称	英文名称	数量
1	8M0153610	进气歧管	INTAKE MANIFOLD	1
1	8M0230993	底座盖	BEDPLATE COVER	1
2	8M0142545	节气门体衬垫	GASKET Throttle Body	1
3	8M0142544	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0142552	隔离器	ISOLATER	1
4	8M0193548	隔离器总成	ISOLATER ASSEMBLY	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0109442	节气门体衬垫	GASKET Throttle Body	1
7	8M0114805	节气门体总成 80毫米	THROTTLE BODY ASSEMBLY 80 MM	1
7	8M0222358	节气门体 80毫米	THROTTLE BODY 80 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0147750	螺母 (M6)	NUT (M6)	4
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142247	进气口总成	AIR INLET ASSEMBLY	1
12	8M0058341	卡箍 (80-100毫米)	CLAMP (80-100MM)	1
13	8M0074363	盖帽	CAP	1
14	8M0142556	进气密封件	SEAL Inlet	1
15	8M0043701	M标志39mm小号	M-ICON 39MM - Small	1
16	8M0147749	进气滤网	INTAKE SCREEN	1
17	8M0142549	左舷进气歧管	RUNNERS INTAKE Port	1
17	8M0230991	左舷进气总管	MANIFOLD Intake Port	1
17	8M0142546	右舷进气歧管	RUNNERS INTAKE Starboard	1
17	8M0230992	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
18	8M0142548	进气歧管垫片	GASKET Intake Manifold	8
18	8M0231118	进气歧管垫片	GASKET Intake Manifold	8
19	8M0142547	流道稳压腔垫片	GASKET Runner Plenum	2
19	8M0231117	歧管至稳压箱衬垫	GASKET Runner to Plenum	2
20	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	14
21	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	10
22	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	16
23	891663001	温度传感器	SENSOR Temperature	1
24	892317001	O型圈	O-RING	1
25	8M0142578	传感器衬垫	GASKET MAT Sensor	1
26	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
27	8M0142551	MAP传感器软管	HOSE MAP Sensor	1
28	8M0142569	警告标贴	DECAL Warning	1

图 30底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0142593	下部罩壳总成黑色（左右舷）	LOWER COWL ASSEMBLY Black, Port and Starboard	1
1	8M0142607	下部罩壳总成冷聚变款（左右舷）	LOWER COWL ASSEMBLY Cold Fusion, Port and Starboard	1
1	8M0142611	下部罩盖总成 Warm Fusion 左舷和右舷	LOWER COWL ASSEMBLY Warm Fusion, Port and Starboard	1
1	8M0142635	下部罩盖总成 Pearl Fusion 左舷和右舷	LOWER COWL ASSEMBLY Pearl Fusion, Port and Starboard	1
2	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	8
3	8M0142923	后挡板（左舷）	RETAINER Rear, Port	1
4	8M0142922	前挡板（左舷）	RETAINER Front, Port	1
5	8M0142967	前下部密封总成	SEAL LOWER FRONT ASSEMBLY	1
5	8M0159585	前部下密封套件	SEAL KIT Lower Front	1
6	8M0142919	撞板总成（左舷）	STRIKER ASSEMBLY Port	1
7	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	9
8	8M0142925	撞板总成（右舷）	STRIKER ASSEMBLY Starboard	1
9	8M0142930	后挡板（右舷）	RETAINER Rear, Starboard	1
10	8M0142929	前挡板（右舷）	RETAINER Front, Starboard	1
11	8M0142972	安装板	PLATE	1
12	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	2
13	888958001	嵌入式端口塞	PLUG Flush Port	1
13	8M0215105	嵌入式塞	PLUG Flush	1
14	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
14	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
15	889823001	嵌入式系绳插头	TETHER Flush Plug	1
15	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
16	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
17	8M0032848	开关固定座	RETAINER Switch	1
18	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
18	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
19	8M0142945	前导板（左舷）	GUIDE Front, Port	1
20	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	4
21	8M0142940	缓冲垫	BUMPER	2
22	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	8
22	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	8
23	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	2
24	8M0142709	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
24	8M0142717	下部前罩盖总成 Cold Fusion 白色	LOWER FRONT COWL ASSEMBLY Cold Fusion, White	1
24	8M0142718	下部前罩盖总成 Warm Fusion	LOWER FRONT COWL ASSEMBLY Warm Fusion	1
24	8M0142747	下部前罩盖总成 Pearl Fusion	LOWER FRONT COWL ASSEMBLY Pearl Fusion	1
25	8M0142932	前撞板总成	STRIKER ASSEMBLY Front	1
26	8M0142941	护孔环	GROMMET	1
27	8M0142936	支架盖	COVER CRADLE	1
NS	8M0142960	隔音毯	SOUND BLANKET	1
28	8M0187300	螺钉 M6 x 1	SCREW M6 x 1	16
28	8M0224250	M6x1 T30按钮头螺钉	SCREW M6 x 1, T30 Button Head	16
29	8M0147768	支架盖总成银色, 左舷和右舷	COVER CRADLE ASSEMBLY Silver, Port and Starboard	1
30	8M0142939	隔音毯	SOUND BLANKET	1
31	8M0142957	隔音毯	SOUND BLANKET	1
32	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	3
33	8M0142935	适配器	ADAPTER	1
34	8M0142934	防水护圈	GROMMET Ingress	1
34	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
35	8M0142944	前导板（右舷）	GUIDE Front, Starboard	1
36	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
36	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
37	8M0142933	螺钉(M6 x 40)	SCREW (M6 x 40)	1
37	8M0230975	螺丝 M6x40 六角法兰头	SCREW M6 x 40 HEX FLG	1
38	8M0142942	后导板（右舷）	GUIDE Rear, Starboard	1
39	8M0142223	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
39	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
39	8M0142225	后下部罩壳总成冷聚变款白色	LOWER REAR COWL ASSEMBLY Cold Fusion, White	1
39	8M0142226	下部后罩盖总成 Warm Fusion	LOWER REAR COWL ASSEMBLY Warm Fusion	1
39	8M0142227	下部后罩盖总成 Pearl Fusion	LOWER REAR COWL ASSEMBLY Pearl Fusion	1
40	8M0142943	后导板（左舷）	GUIDE Rear, Port	1
41	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
41	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
42	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	5
43	8M0149605	边缘保护套	SLEEVE Edge Protector	1

图 31维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0149929	100小时保养套件-V6/V8四冲程	100 HR MAINTENANCE KIT V6 and V8 4 stroke	1
-	8M0123025	机油滤清器	OIL FILTER	1
-	8M0106635	燃油滤清器	FUEL FILTER	1
-	830749	密封件	SEAL	1
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
-	8M0149932	300小时保养套件-V8四冲程	300 HR MAINTENANCE KIT V8 4 Stroke	1
-	8M0123025	机油滤清器	OIL FILTER	1
-	8M0106635	燃油滤清器	FUEL FILTER	1
-	830749	密封件	SEAL	2
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	8M0135348	火花塞	SPARK PLUGS	8
-	8M0204737	火花塞	SPARK PLUG	8
-	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
-	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
-	8M0187145	卡箍	CLAMP	1
-	8M0142251	皮带	BELT	1
-	8M0218433	皮带	BELT	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
-	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
-	8M0142878	螺塞	PLUG Screw	2
-	893404	阳极块	ANODE	4
-	8M0220986	配平阳极	ANODE Trim	4
-	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
-	880653	阳极块	ANODE	1
-	8M0220987	配平歧管阳极	ANODE Trim Manifold	1
-	889543016	螺栓	BOLT	4
-	8M0161430	平垫圈	WASHER Flat	6
-	8M0205955	水星阳极套件	ANODE KIT Mercury	1
-	8M0205956	快银阳极套件	ANODE KIT Quicksilver	1

图 32安装支架 Mount Cradle

REF	零件编号	中文名称	英文名称	数量
1	8M0142819	安装支架	MOUNT CRADLE	1
2	8M0142820	支架	BRACKET	1
3	8M0187300	螺钉 M6 x 1	SCREW M6 x 1	8
4	8M0142713	支撑盖帽	CAP Chap Support	2
5	8M0142981	螺丝 M14x2.00x100 六角法兰头	SCREW (M14x2.00x100) Hex Flg Hd	4
6	4010735	螺钉(M8×35)	SCREW (M8 x 35)	4
7	8M0142816	安装垫圈	WASHER Mount	4
8	8M0142711	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	4
9	8M0142813	上部支架	MOUNT Upper	4
10	8M0147872	定位销	PIN DOWEL	4
11	8M0142823	支架	SUPPORT	2
12	880650003	倾斜锁定轴	SHAFT Tilt Lock	1
13	880649002	倾斜锁杆	LEVER Tilt Lock	2
14	73194	滚销(.125 x 1.12)	PIN Roll (.125 x 1.12)	2
15	47968	弹簧	SPRING	2
16	889540A03	离合器套件	CLUTCH KIT	2
17	8806641	轴承（0.625英寸）	BEARING (.625 Inch)	2
18	8M0109693	倾斜锁止支架	BRACKET Tilt Lock	1
19	8M0076907	倾斜锁止垫	PAD Tilt Lock	1
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
21	8M0142710	排水罩	DRAIN Cowl	2
22	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
23	8M0147884	右舷密封嵌件	INSERT SEAL STBD	2
24	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
25	8M0142817	缓冲器	SNUBBER	2
26	8M0147892	泡沫支架	FOAM CRADLE	2
27	8M0147883	左舷密封嵌件	INSERT SEAL PORT	2
28	895390	倾斜销	TILT PIN	1
29	8M0142821	系缆孔销	PIN Rodeye	2
30	8M0085825	法兰轴颈轴承	BEARING Flanged Journal	4
31	821539	三叶销	PIN Trilobe	2
32	8M0164144	系缆孔销帽	PIN Rodeye Cap	1
33	8M0038931	挡圈	RING Retaining	1
34	889546	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
35	8M0142815	配平位置传感器	TRIM POSITION SENSOR	1
36	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
37	8M0151153	系缆孔销帽	RODEYE PIN CAP	1

图 33润滑油系统 Oil System

REF	零件编号	中文名称	英文名称	数量
1	8M0142467	加油口支架	BRACKET Oil Fill	1
2	8M0096302	护孔环	GROMMET	2
3	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	4
4	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
5	8M0142478	加油口颈	NECK Oil Fill	1
6	8M0142470	护孔环	GROMMET	1
7	8M0142290	机油盖	CAP Oil	1
8	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
8	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
9	8M6001459	卡箍 (45.5)	CLAMP (45.5)	2
10	8M0142469	机油加注软管	HOSE Oil Fill	1
10	8M0190557	机油加注软管	HOSE Oil Fill	1
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
12	8M0142468	机油加注管	TUBE Oil Fill	1
13	8M0044601	O型圈	O-RING	1
14	8M0142480	油尺上管	TUBE Dipstick- Upper	1
15	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	1
16	8M0142463	量油尺管	TUBE Dipstick	1
16	8M0237477	油尺管	TUBE OIL GAUGE	1
17	8M0142471	衬套 0.375英寸	GROMMET (0.375 IN)	1
17	8M0178207	护孔环	GROMMET	1
18	8M0142449	机油泵至滤清器油管	TUBE Oil Pump to Filter	1
18	8M0158591	机油泵至滤清器油管总成	OIL TUBE ASSEMBLY Pump to Filter	1
19	8M0142452	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0142450	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0171370	机油管密封件	SEAL Oil Tube	2
21	8M0142484	机油滤清器支架	BRACKET Oil FIlter	1
22	8M0142485	螺钉 (M6) 六角法兰	SCREW (M6) HX FLG	2
23	8M0142454	机油滴盘	OIL DRIP TRAY	1
24	8M0142457	滴盘软管	HOSE Drip tray	1
25	8M0142456	接头	FITTING	1
26	8M0143229	滴油盘塞	PLUG Drip Tray	1
27	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
28	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
29	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
30	8M0142482	适配器衬垫	GASKET Adapter	1
31	8M0142483	机油滤清器适配器	ADAPTER Oil Filter	1
31	8M0156635	机油滤清器适配器	ADAPTER Oil Filter	1
32	8M0142453	机油滤清器接头	FITTING Oil FIlter	1
33	8M0123025	机油滤清器	OIL FILTER	1
33	8M0176312	机油滤清器	OIL FILTER	1
34	8M0142576	量油尺	DIPSTICK	1
35	8M0142403	机油泵总成	OIL PUMP ASSEMBLY	1
36	8M0142408	定位销	DOWEL Pin	2
37	8M0142407	螺钉 (M6) 内六角平头 x 16长	SCREW (M6) HEX SOCKET FLAT X 16 LG	6
38	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
39	8M0142401	螺钉 (M6) 六角小头	SCREW (M6) HX FL REDUCED HEAD	4
40	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	2
40	8M0187146	卡箍	CLAMP	2
41	8M0142402	机油收集组件	OIL PICK UP ASSEMBLY	1
42	8M0142570	检查机油标贴	DECAL Check Engine Oil	1
-	8M0147117	动力头垫片套装	POWERHEAD GASKET SET	1

图 34动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
1	8M0118298	配平油缸套件	TRIM CYLINDER KIT	2
2	8M0118299	升降杆套件	TRIM ROD KIT	2
3	896158A01	O型圈套件	O-RING KIT	2
4	896159A01	活塞套件	PISTON KIT	2
5	896166A01	配平歧管套件	MANIFOLD KIT Trim	1
6	896165A01	配平止回套件PO型	CHECK KIT Trim PO	1
7	896160A01	O型圈套件	O-RING KIT	1
8	8M0010183	O型圈	O-RING	1
9	896163A01	配平泵套件	PUMP KIT Trim	1
10	896164A01	配平过滤器套件	TRIM FILTER KIT	1
11	896162A01	配平颈套件	TRIM NECK KIT	1
12	895854A01	O型圈套件	O-RING KIT	1
13	893419	盖套件	CAP KIT	1
14	893420A01	手动释放套件	MANUAL RELEASE KIT	1
15	8M0224410	O型圈套件	ORING KIT	1
16	8M0184377	卡环	SNAP RING	1
17	893408A01	配平销套件	PIN KIT Trim	1
18	896161A02	配平电机套件	TRIM MOTOR KIT	1
19	896167A01	储液罐套件	RESERVOIR KIT	1

图 35动力升降/艉板总成 Power Trim/Transom Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0147728	银色基座	PEDESTAL Silver	1
1	8M0234761	基座	PEDESTAL	1
2	8M0118141	转向油缸	STEERING CYLINDER	1
3	893409	固定座	RETAINER	2
3	8M0168425	固定座	RETAINER	2
4	895853	垫圈	WASHER	4
5	88509530	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
6	889552	-6 ORB转-6 ORFS接头(90度)	FITTING -6 ORB to -6 ORFS (90 Degree)	1
7	8M0141330	放气接头	FITTING Bleeder	1
8	889550	乙烯基放气帽	CAP Bleeder - Vinyl	2
9	880667	密封件	SEAL	1
9	8M0155530	基座密封件	SEAL Pedestal	1
10	8M0045604	转向油缸密封件套件	SEAL KIT Steering Cylinder	1
11	892524	接头	FITTING	2
12	8806621	轴承	BEARING	2
12	8M0217557	轴承	BEARING	2
13	880661	密封件	SEAL	2
13	8M0217558	密封件	SEAL	2
14	8806561	轴承	BEARING	2
14	8M0217560	推力轴承	BEARING Thrust	2
15	8M0147729	银色转向头	STEERING HEAD Silver	1
15	8M0200074	转向头	HEAD Steering	1
16	8806551	轴承(1.25英寸)	BEARING (1.25 Inch)	2
17	885094105	螺钉(M14x105)	SCREW (M14 x 105)	6
18	885112	垫圈	WASHER	7
18	8M0217559	垫圈	WASHER	7
19	8M0155769	接地带	GROUND STRAP	1
19	8M0214684	接地带	GROUND STRAP	1
20	889545	垫圈	WASHER	6
20	8M0161430	平垫圈	WASHER Flat	6
21	4010720	螺钉(M8 x 20)	SCREW (M8 x 20)	2
22	72397	垫圈	WASHER	2
23	8M0045157	导流板(黑色)	PLATE Deflector (Black)	1
24	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
25	893404	阳极块	ANODE	4
26	880660T02	转向管	TUBE Steering	1
26	8M0220571	转向管	TUBE-STEERING	1
27	885111	定位销(0.375x0.875英寸)	PIN Dowel (.375 x .875)	6/8
28	8M0142342	动力升降总成	POWER TRIM ASSEMBLY	1
29	895854	O型圈	O-RING	1
29	8M0217562	O型圈	O-RING	1
30	880653	阳极块	ANODE	1
31	889549	垫圈	WASHER	4
32	889543016	螺栓	BOLT	4
33	88510450	螺钉	SCREW	4
34	88238T24	拉线总成	CABLE ASSEMBLY	1
35	893405T	盖板	COVER	1
35	8M0217564	转向臂盖	COVER Steering Arm	1
36	880665T01	转向臂	ARM Steering	1
37	895390	倾斜销	TILT PIN	1
37	8M0228705	倾斜销	TILT PIN	1
38	8M0038931	挡圈	RING Retaining	1
39	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
40	8M0038370	螺钉(0.500-20x5.50英寸)	SCREW (.500-20 x 5.50)	4
41	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
41	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
42	895062	垫圈	WASHER	4
42	8M0204704	垫圈	WASHER	4
43	82671117	螺母(.500-20)	NUT (.500-20)	4
44	95925	堵头	PLUG	2
45	8M0043059	警告标贴	DECAL Warning	1
46	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
47	8M0104274	六角螺母(.500-20)黄铜	NUT (.500-20) HEX, Brass	6
47	8M0204734	六角螺母(.500-20)黄铜	NUT (.500-20) HEX, Brass	6
48	82671117	螺母(.500-20)	NUT (.500-20)	2
49	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
49	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
50	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	2
50	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	2
51	8M0142682	配平线束	WIRE HARNESS Trim	1

图 36维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0145606	零件手册 250/300 4.6L V8 四冲程 VERADO/300 4.6L V8 四冲程 SEAPRO VERADO	PARTS MANUAL 250/300 4.6L V8 4 Stroke VERADO/300 4.6L V8 4 Stroke SEAPRO VERADO	1
-	8M0142590	维修手册 4.6L V8 SeaPro	SERVICE MANUAL 4.6L V8 SeaPro	1
-	8M0182077	维修手册	SERVICE MANUAL	1
-	8M0145935	安装手册 V8 AMS	INSTALLATION MANUAL V8 AMS	1
-	8M0156798	安装手册	MANUAL-INSTALL	1
-	8M0145543	操作手册 V8 AMS DTS	OPERATION MANUAL V8 AMS DTS	1
-	8M0175493	操作手册	MANUAL-OPERATION	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

图 37垫片组 8M0076745 Shim Set 8M0076745

REF	零件编号	中文名称	英文名称	数量
-	8M0076745	垫片组	SHIM SET	1
-	8M0050423	垫片 .020	WASHER .020	1
-	8M0050424	垫片 .022	WASHER .022	1
-	8M0050425	垫片 .024	WASHER .024	1
-	8M0050427	垫片 .026	WASHER .026	1
-	8M0050428	垫片 .028	WASHER .028	1
-	8M0050429	垫片 .030	WASHER .030	1
-	8M0050430	垫片 .032	WASHER .032	1
-	8M0050431	垫片 .034	WASHER .034	1
-	8M0050432	垫片 .036	WASHER .036	1
-	8M0050433	垫片 0.038	WASHER .038	1
-	8M0050434	垫片 0.040	WASHER .040	1
-	8M0050435	垫片 0.042	WASHER .042	1
-	8M0050436	垫片 0.044	WASHER .044	1
-	8M0050437	垫片 0.046	WASHER .046	1
-	8M0050438	垫片 0.048	WASHER .048	1
-	8M0050439	垫片 0.050	WASHER .050	1

图 38启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	8M0142679	起动机	STARTER	1
2	8M0070367	管状支架 8MM	MOUNT - TUBULAR 8MM	6
2	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
3	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
4	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
5	8M0056666	起动机接地带	GROUND STRAP Starter	1
6	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
7	43430	垫圈	WASHER	3
8	8M0142896	螺钉(M8 x 80)	SCREW (M8 x 80)	2
8	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
9	88552645	螺钉（M8X45）	SCREW (M8X45)	1
10	8M0142680	热柱支架	BRACKET HOT STUD	1
11	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
12	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
13	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	4
14	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	2
15	8M0142681	电缆总成起动机-正极	CABLE ASSEMBLY Starter - Postitive	1
16	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
17	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
18	8M0146902	电缆总成起动机-负极	CABLE ASSEMBLY Starter - Negative	1
19	40011148	螺钉(M8 x 20)	SCREW (M8 x 20)	1
19	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
20	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
21	8M0142687	热柱盖	COVER Hot Stud	1

图 39工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0142969	换挡轴工具	SHIFT SHAFT TOOL	1
2	8M0142970	对正工具-预载驱动器	ALIGNMENT TOOL Preload Driver	1
3	8M0142973	换挡轴手柄工具	SHIFT SHAFT HANDLE TOOL	1
4	8M0142974	保持器压装夹具	RETAINER PRESS FIXTURE	1
5	8M0142976	工具-压装夹具底座	TOOL Press Fixture Base	1
6	8M0142983	轴工具-轴承座总成	SHAFT TOOL Bearing Carrier Assembly	1
7	8M0145393	工具-螺纹离合器总成	TOOL Threaded Clutch Assembly	1
8	8M0142559	齿轮总成固定夹具	HOLDING FIXTURE Gear Assembly	1
9	8M0142615	心轴-压装垫片	MANDREL Press Spacer	1
10	8M0142624	导板-轴承座	GUIDE PLATE Bearing Carrier	1
11	8M0142413	心轴-后齿轮轴承锥	MANDREL Rear Gear Bearing Cone	1
12	8M0142414	工具-齿轮总成驱动器	TOOL Gear Assembly Driver	1
13	8M0142636	轴承心轴	BEARING MANDREL	1
14	8M0146861	工具-飞轮	TOOL Flywheel	1
15	8M0146862	工具-张紧皮带	TOOL Stretch Belt	1
16	8M0129230	软管-放油	HOSE Oil Drain	1
17	8M0146935	安装工具-轴承卷轴	INSTALLATION TOOL Bearing Spool	1
18	8M0146936	拉拔器-上部支架	BAR MOUNT PULLER Upper	1
19	8M0147118	工具-推进轴	TOOL Propshaft	1
20	8M0147078	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
20	8M0193581	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
21	8M0130705	齿轮箱高度工具套件	GEARCASE HEIGHT TOOL KIT	1
22	8M0138392	CDS-G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS -G3	1
22	8M0153916	CDS G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS G3	1
23	8M0150597	工具-换挡执行器测试TEE线束	TOOL-SHIFT ACTUATOR Test TEE Harness	1
24	8M0160428	拉拔器板	PULLER PLATE	1
25	8M0163293	碎屑收集工具	TOOL Chip Catcher	1
26	8M0149526	钻模-2英寸5孔	DRILL BLOCK 2 Inch, 5 Hole	1
NS	883705T01	工具-发动机吊装带	STRAP TOOL Engine Lifting	1
NS	98234A2	钻孔夹具套件-艉板	DRILL FIXTURE KIT Transom	1
NS	8M0147671	工具-对正销上部支架	TOOL ALIGNMENT PIN UPPER MOUNT	1
NS	8M0145607	工具-拉杆器	TOOL Bar Puller	1
NS	8M0147116	工具-导向密封驱动器	TOOL GUIDE SEAL DRIVER	1
NS	8M0149553	工具-上部支架杆安装	TOOL Upper Mount Rod Installation	1
NS	8M0148868	扳手-AMS支架	WRENCH AMS Mount	1
NS	8M0148865	工具-齿轮安装	TOOL Install Gear	1
NS	8M0182653	工具-驱动对正	TOOL Drive Alignment	1
-	8M0235704	工具-动力输出轴套安装	TOOL SLEEVE INSTALLATION PTO	1
-	8M0235705	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235706	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235707	耐磨轴套安装	INSTALL WEAR SLEEVE	1

图 40顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0142172	顶罩总成-黑色不带马力标识贴纸	TOP COWL ASSEMBLY Black, Decaled without Horsepower	1
1	8M0231240	黑色顶罩	COWL TOP BLACK	1
1	8M0142174	顶罩总成-冷聚变色不带马力标识贴纸	TOP COWL ASSEMBLY Cold Fusion, Decaled without Horsepower	1
1	8M0231244	冷聚变色顶罩	COWL TOP CLD FSN	1
1	8M0142175	顶罩总成-暖聚变色不带马力标识贴纸	TOP COWL ASSEMBLY Warm Fusion, Decaled without Horsepower	1
1	8M0231245	顶盖护罩FSN	COWL TOP WRM FSN	1
1	8M0142176	顶罩总成-珍珠聚变色不带马力标识贴纸	TOP COWL ASSEMBLY Pearl Fusion, Decaled without Horsepower	1
1	8M0231246	珍珠聚变色顶罩	COWL TOP PRL FSN	1
1	8M0142177	顶盖总成（带标贴，无马力标识）	TOP COWL ASSEMBLY Decaled without Horsepower	1
1	8M0231247	Sea Pro顶罩	COWL TOP SEAPRO	1
2	8M0142904	校准支腿套件	ALIGNMENT LEG KIT	4
2	8M0240715	校准支腿套件	ALIGNMENT LEG KIT	4
3	8M0178589	螺丝M6×12	SCREW M6 x 12	8
4	8M0142916	左舷缓冲垫	BUMPER Port	1
5	8M0142915	右舷缓冲垫	BUMPER Starboard	1
6	8M0142906	上罩壳密封件	SEAL Top Cowl	1
6	8M0242486	上罩壳密封件	SEAL Top Cowl	1
7	8M0142242	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	8M0232582	罩壳锁扣总成	LATCH ASSEMBLY Cowl	1
8	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	10
9	8M0142903	卡扣	CLIP	7
10	8M0142955	螺丝（M5×0.8）	SCREW (M5 x 0.8)	2
11	8M0142954	卡扣	CLIP	2
12	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	8
13	8M0142956	隔音毯套装	SOUND BLANKET KIT	1
14	8M0219155	左/右舷边框总成	BEZEL ASSEBMBLY Port/Starboard	1
15	8M0142238	黑色门总成	DOOR ASSEMBLY Black	1
15	8M0157771	黑色门总成	DOOR ASSEMBLY Black	1
15	8M0142239	白色Cold Fusion门总成	DOOR ASSEMBLY Cold Fusion, White	1
15	8M0157772	冷聚变色门总成	DOOR ASSEMBLY Cold Fusion	1
15	8M0142240	暖聚变色门总成	DOOR ASSEMBLY Warm Fusion	1
15	8M0157773	暖风门总成	DOOR ASSY WARM	1
15	8M0142241	珍珠聚变色门总成	DOOR ASSEMBLY Pearl Fusion	1
16	8M0142913	定位器总成	KEEPER ASSEMBLY	1
17	8M0204400	自攻螺丝	SCREW Thread Forming	2
18	8M0142908	门密封条	SEAL Door	1
19	8M0148533	锁扣位置贴纸	DECAL Latch Position	1
20	8M0142907	按压式锁	LOCK PUSH	1
21	8M0142914	锁扣垫片组	SHIM SET Latch	1
22	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
23	8M0187755	导水器	WATER DIVERTER	1
