水星 Mercury 250 4.6L V8 APX 1E054548 & Up - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0236732 · 共 24 个部位 · 867 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件 舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1

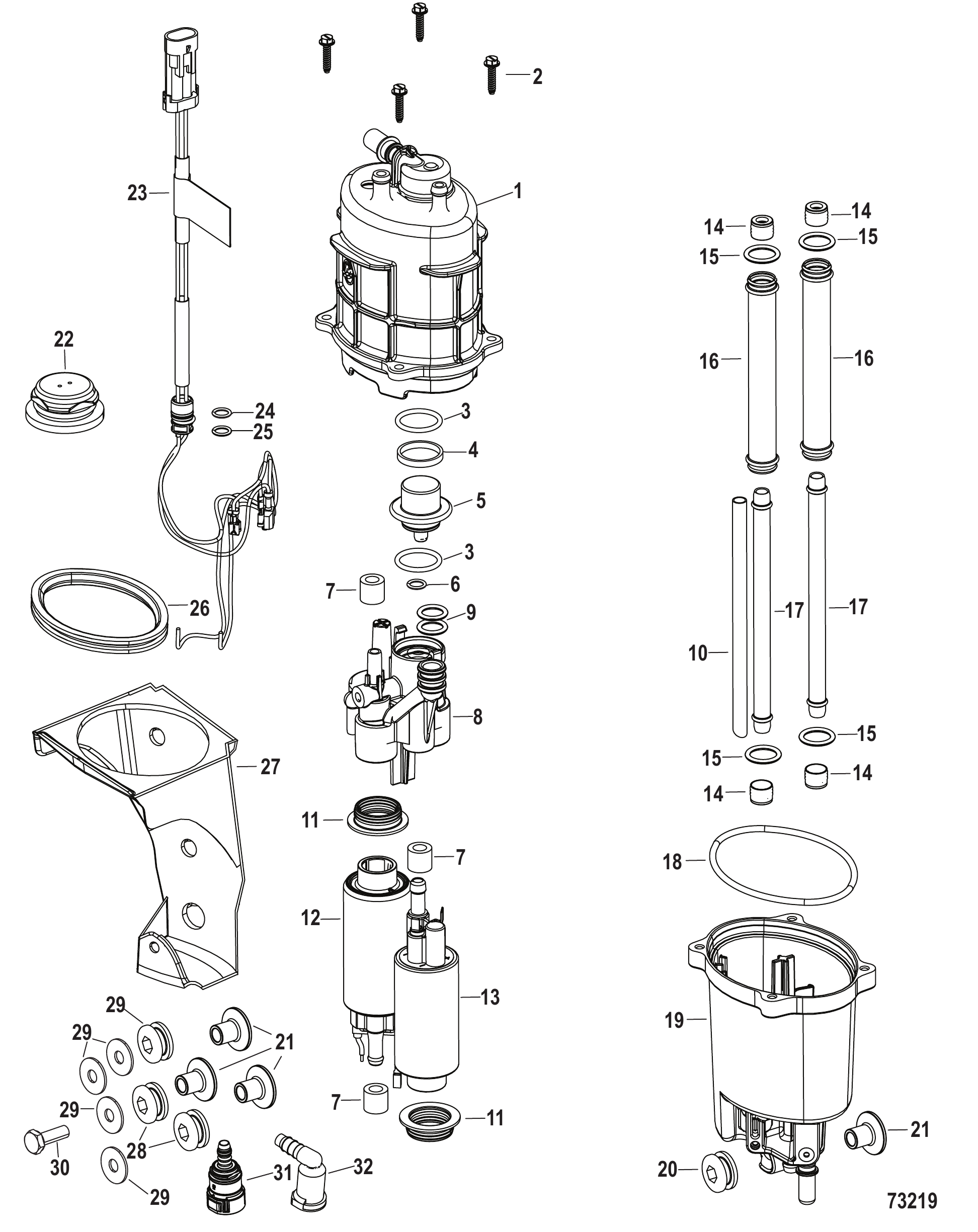

图 2附件:船载燃油供给模块/组件 - 8M0176311 Accessories: Fuel Supply Module Boat Mounted/Components - 8M0176311

REF	零件编号	中文名称	英文名称	数量
-	8M0176311	燃油泵总成	FUEL PUMP ASSEMBLY	1
1	8M0158344	燃油供应模块 上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	NSS	调节器总成（不单独销售）	NOT SOLD SEPARATE Regulator Assembly	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	3
8	NSS	不单独出售 FSM盖帽	NOT SOLD SEPARATE FSM Cap	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管 吸油	TUBE Suction	1
11	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	2
12	8M0103288	泵总成 高压	PUMP ASSEMBLY High Pressure	1
13	8M0103289	泵总成 低压	PUMP ASSEMBLY Low Pressure	1
14	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管 燃油	TUBE Fuel	2
18	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	1
19	8M0158426	燃油供应模块 下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	3
22	8M0086888	FSM线束护圈	GROMMET FSM Harness	1
23	8M0103287	FSM线束总成	HARNESS ASSEMBLY FSM	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
25	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
26	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
27	8M0176581	燃油供应模块支架	BRACKET Fuel Supply Module	1
28	8M0190980	护孔环	GROMMET	4
29	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	4
30	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
31	8M0230432	燃油接头	FITTING Fuel	1
32	8M0230431	燃油接头	FITTING Fuel	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1

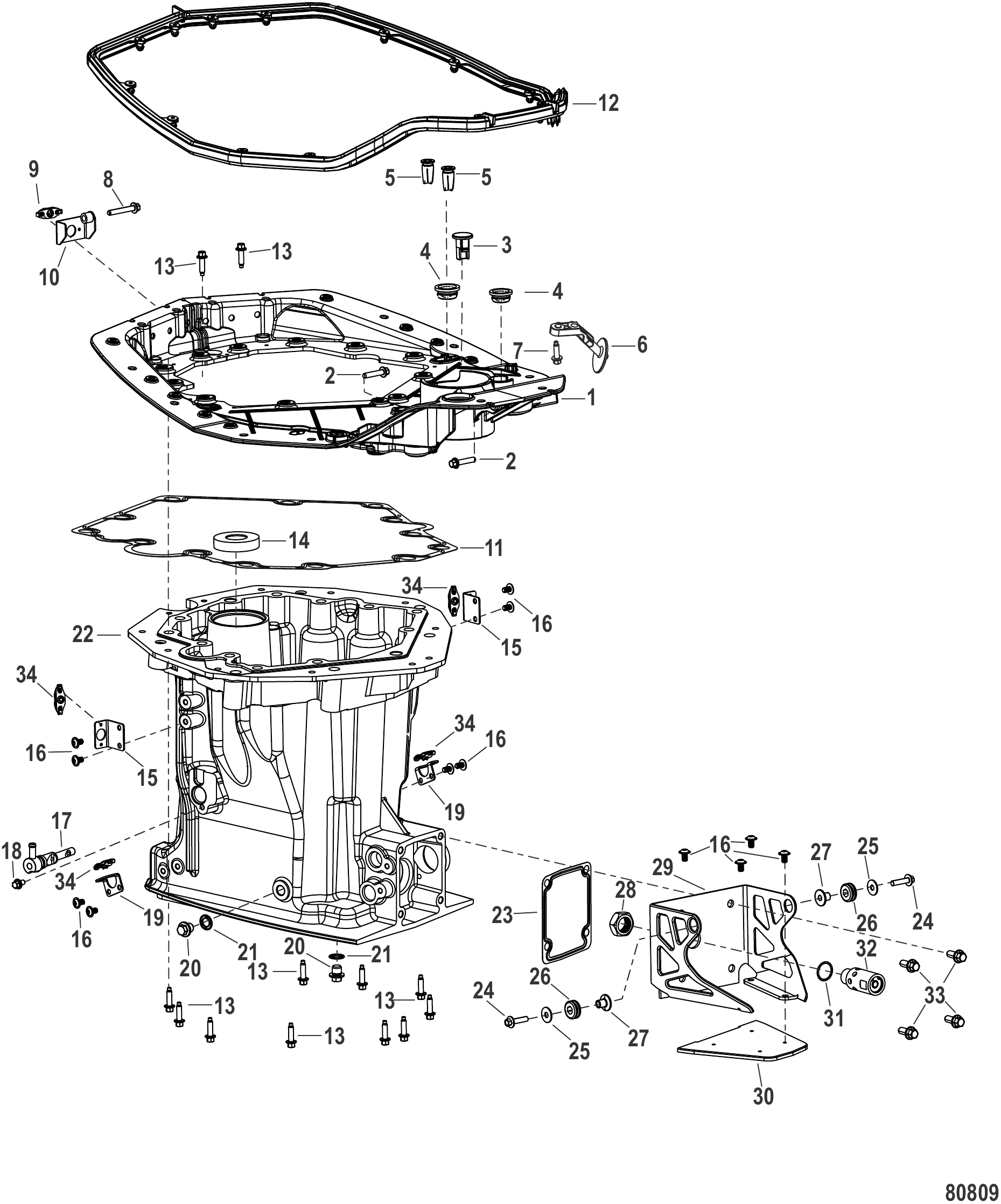

图 3适配板和驱动轴外壳 Adapter Plate and Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0176558	适配板	ADAPTER PLATE	1
2	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
3	8M0088815	面板塞	PLUG Panel	1
4	8M0142501	护孔环	GROMMET	2
5	8M0142710	排水罩	DRAIN Cowl	2
6	8M0142748	接头	FITTING	1
7	8M0142708	螺钉 (M6)	SCREW (M6)	1
8	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	1
9	8M0183114	DZUS插座	RECEPTACLE DZUS	1
10	8M0183077	驱动轴壳体支架	BRACKET Driveshaft Housing	1
11	8M0205773	适配板衬垫	GASKET Adapter Plate	1
12	8M0142962	适配板密封件	SEAL Adapter Plate	1
13	8M0142708	螺钉 (M6)	SCREW (M6)	12
14	8M0183101	驱动轴导套	PILOT Driveshaft	1
15	8M0183078	驱动轴壳体支架	BRACKET Driveshaft Housing	2
16	8M0183098	M6×1×10内六角圆头螺钉	SCREW M6 x 1 x 10 Socket Button	12
17	8M0142534	喷雾器接头	FITTING Sprayer	1
18	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
19	8M0183079	驱动轴壳体支架	BRACKET Driveshaft Housing	2
20	888592005	放油塞总成	PLUG ASSEMBLY Oil Drain	2
21	8M0188614	放油螺塞密封件	SEAL Drain Plug	2
22	8M0176557	驱动轴壳体	HOUSING Driveshaft	1
23	8M0176568	衬垫	GASKET	1
24	82130025	螺钉(M6x25)	SCREW (M6 x 25)	2
25	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	2
26	8M0190980	护孔环	GROMMET	2
27	856954	衬套	BUSHING	2
28	8M0207818	螺母	NUT	1
29	8M0183087	AVP垂直板	PLATE AVP Vertical	1
30	8M0183088	AVP水平板	PLATE AVP Horizontal	1
31	55801	O型圈	O-RING	1
32	8M0223839	提升阀总成	POPPET VALVE ASSEMBLY	1
33	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	4
34	8M0183114	DZUS插座	RECEPTACLE DZUS	4

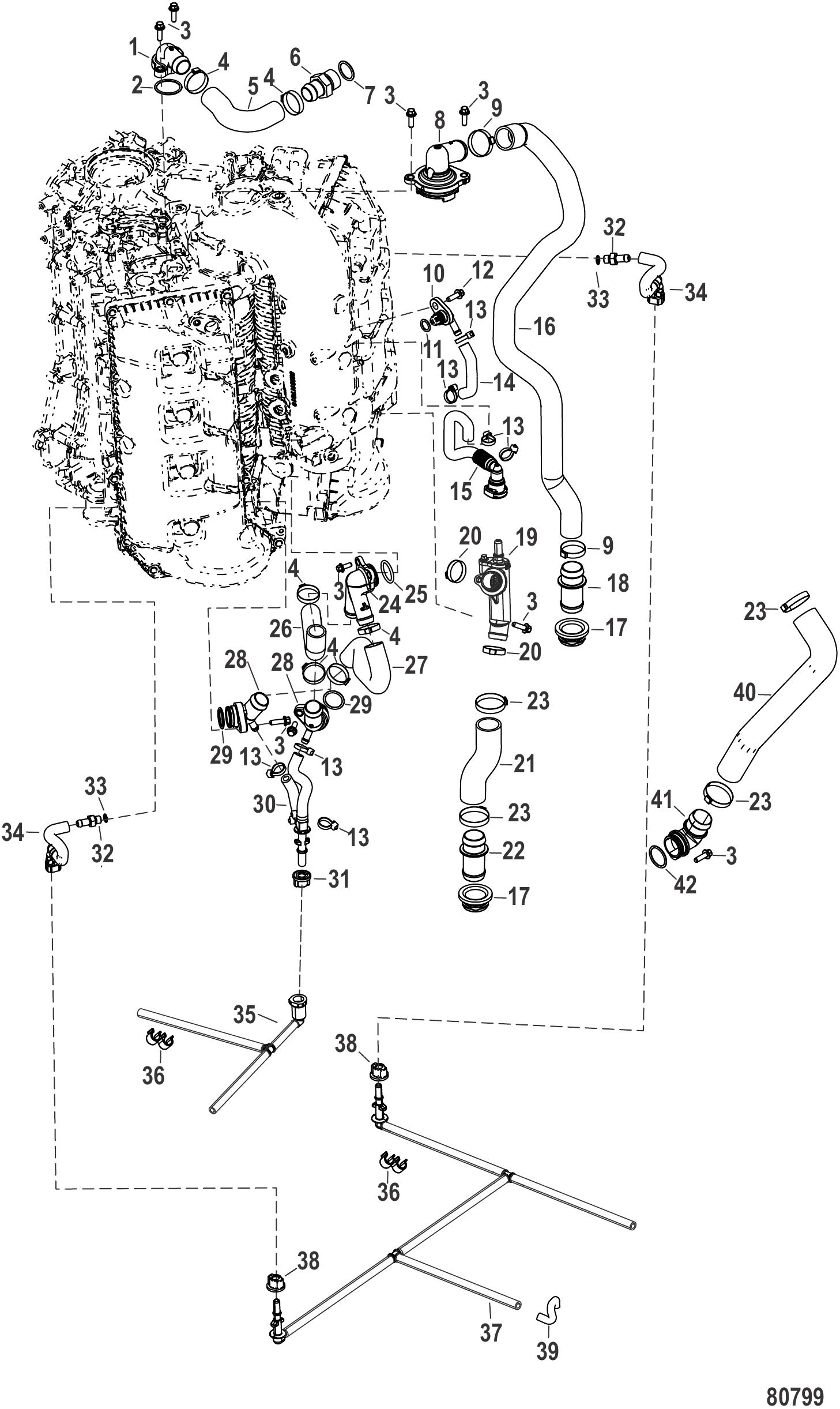

图 4冷却系统 Cooling System

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	9
4	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	8M0187145	卡箍	CLAMP	2
10	8M0172178	接头总成	FITTING ASSEMBLY	1
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
14	8M0142513	软管	HOSE	1
15	8M0142511	软管总成	HOSE ASSEMBLY	1
16	8M0142500	节温器出口软管	HOSE Thermostat Outlet	1
17	8M0142501	护孔环	GROMMET	2
18	8M0142509	连接接头	FITTING Connector	1
19	8M0173463	进口接头	FITTING Inlet	1
20	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
21	8M0172177	软管	HOSE	1
22	8M0142506	连接接头	FITTING Connector	1
23	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	4
24	8M0142507	Y型接头	Y FITTING	1
25	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
26	8M0142505	软管	HOSE	1
27	8M0142504	软管	HOSE	1
28	8M0142510	接头	FITTING	2
29	8M0204650	O型圈	O-RING	1
30	8M0142518	软管总成	HOSE ASSEMBLY	1
31	884546	护孔环	GROMMET	1
32	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
33	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	1
34	8M0142662	软管	HOSE	2
35	8M0183109	软管总成	HOSE ASSEMBLY	1
36	888523001	卡扣	CLIP	2
37	8M0183083	软管总成	HOSE ASSEMBLY	1
38	884546	护孔环	GROMMET	2
39	NSS	不单独出售-指示软管	NOT SOLD SEPARATE HOSE, Tell Tale	1
40	8M0183082	软管	HOSE	1
41	8M0142731	弯头接头	FITTING ELBOW	1
42	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1
-	NSS	不单独出售-完整长缸体总成	NOT SOLD SEPARATE Complete Long Block Assembly	1

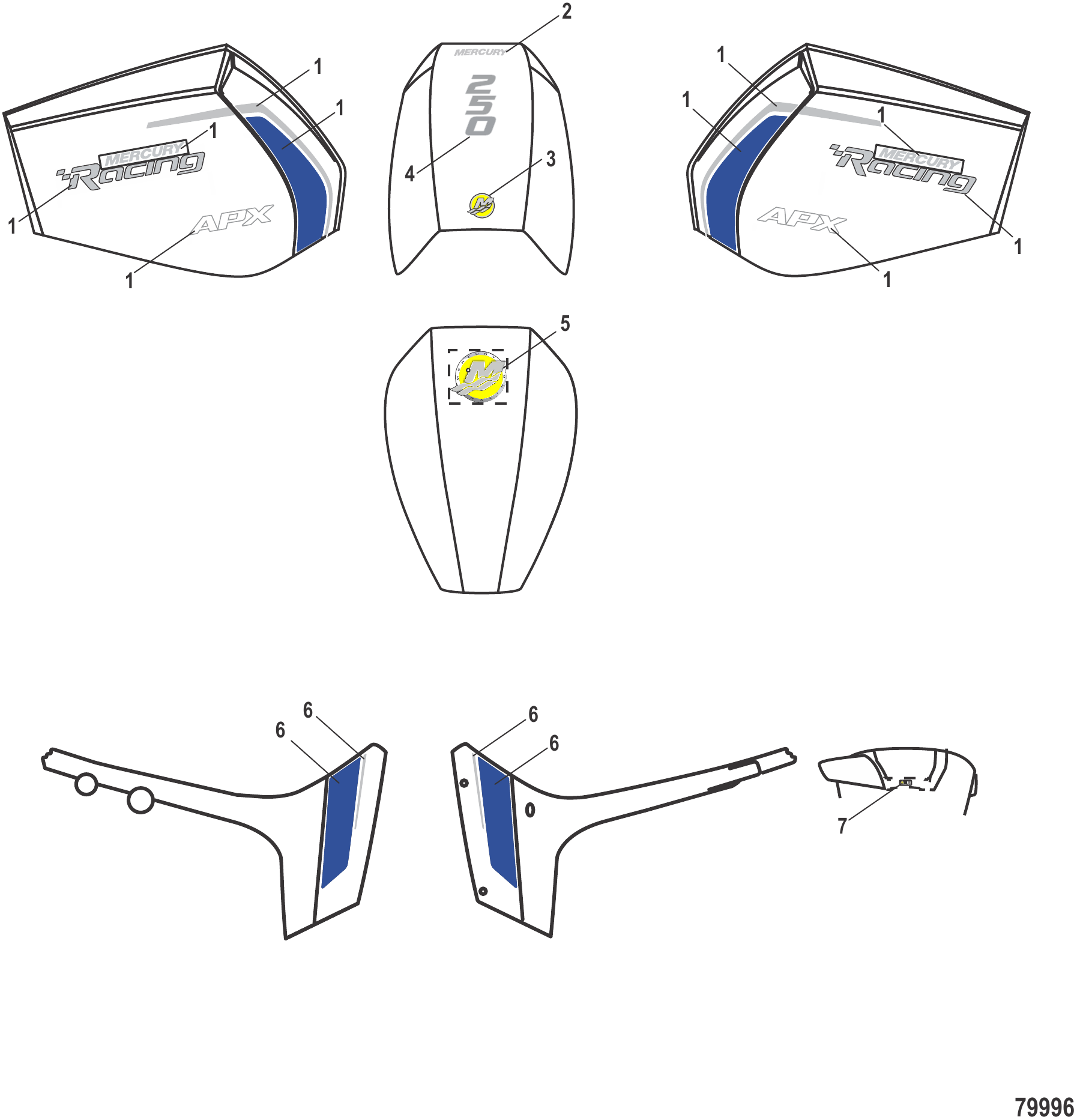

图 5贴花 上罩和下罩 Decals Top and Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0241991	贴纸组 250 APX	DECAL SET 250 APX	1
2	8M0147920	水星标贴（银色）	DECAL Mercury, Silver	1
3	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1
4	8M0241992	后部贴纸 250	DECAL Rear, 250	1
5	8M0237848	M图标贴纸（蓝色）	DECAL M-ICON, BLUE	1
6	8M0176585	护套贴纸组	DECAL SET Chap Set	1
7	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1

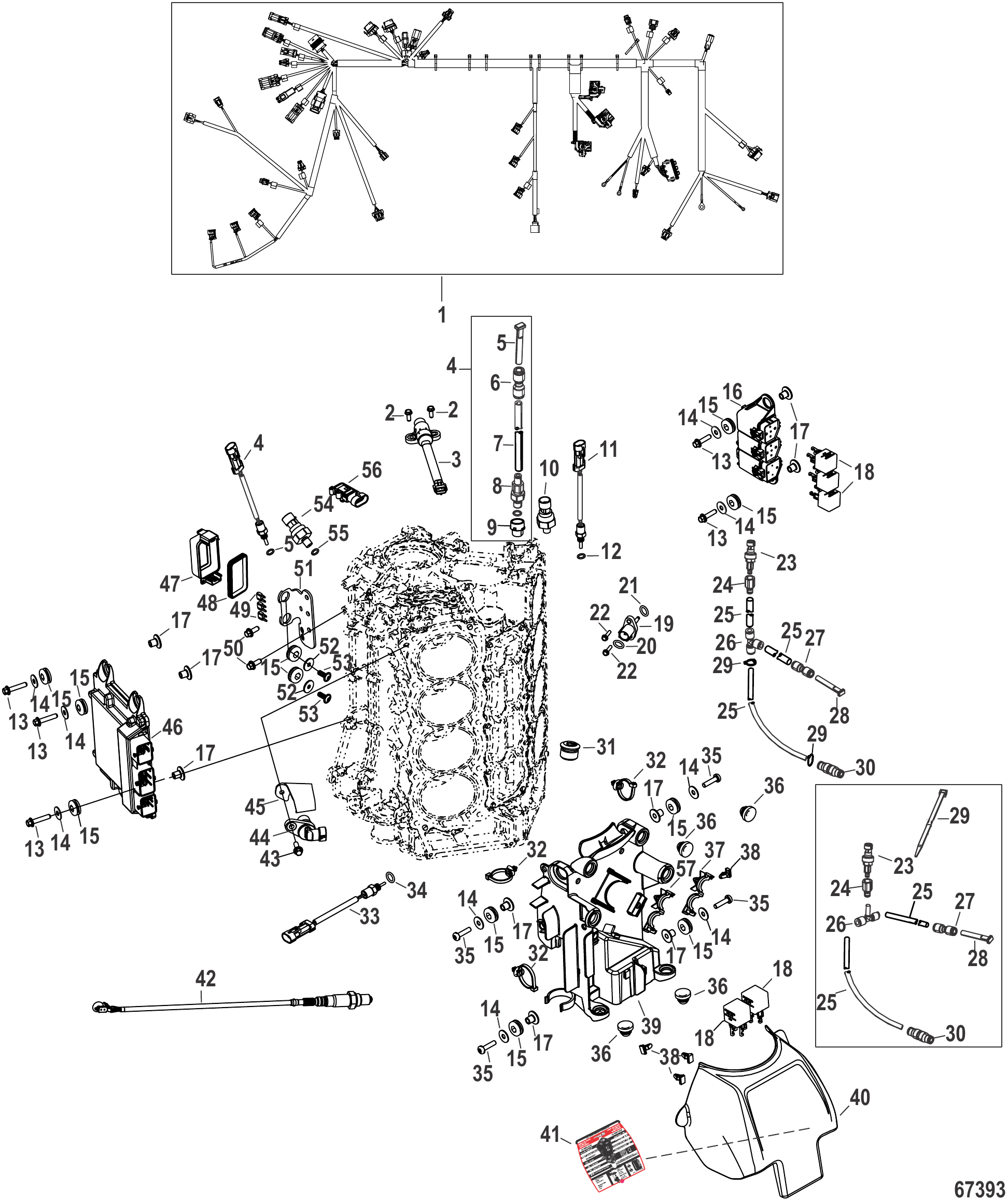

图 6电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0142259	发动机机械线束	ENGINE HARNESS Mechanical	1
1	8M0142260	DTS发动机线束	ENGINE HARNESS DTS	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
4	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
5	859732	堵头	PLUG	1
6	859747	联轴器	COUPLER	1
6	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
7	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
8	896094A01	接头总成	FITTING ASSEMBLY	1
9	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
10	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
11	8M0142542	温度传感器	SENSOR Temperature	2
11	8M0205787	温度传感器	SENSOR Temperature	2
12	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
13	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	5
14	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	9
15	834985	护孔环	GROMMET	11
15	8M0190980	护孔环	GROMMET	11
16	8M0142684	继电器壳体	RELAY HOUSING	1
17	856954	衬套	BUSHING	9
18	8M0057697	立方体继电器	CUBE RELAY	5
18	8M0219829	立方体继电器	CUBE RELAY	5
19	891663001	温度传感器	SENSOR Temperature	1
20	892317001	O型圈	O-RING	1
21	8M0142578	传感器衬垫	GASKET MAT Sensor	1
22	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
23	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
24	892403	接头	FITTING	1
24	8M0207782	直通接头	FITTING Straight	1
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	3
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	2
26	875207	三通接头	TEE Fitting	1
26	8M0157114	三通接头 4毫米	FITTING TEE 4 MM	1
27	859747	联轴器	COUPLER	1
27	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
28	859732	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	859448T	接头	FITTING	1
31	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
32	899145	绑带夹	CLIP Tie Strap	3
33	8M0142689	温度传感器	SENSOR Temperature	1
33	8M0161580	温度传感器	SENSOR Temperature	1
34	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
35	8M0142686	螺钉(M6x25)	SCREW (M6 x 25)	4
36	8M0096302	护孔环	GROMMET	4
37	858954	卡箍(0.625英寸)	CLIP (.625)	1
38	879962	卡扣	CLIP	4
39	8M0142685	电气板	PLATE Electrical	1
39	8M0153944	电气板	PLATE Electrical	1
40	8M0142479	电气板盖	COVER Electrical Plate	1
41	8M0149571	维护周期标贴	DECAL Maintenance Schedule	1
42	8M0142695	氧传感器	SENSOR Oxygen	1
43	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
44	8M0011987	传感器	SENSOR	1
44	8M0233140	传感器	SENSOR	1
45	8M0142691	凸轮传感器支架	BRACKET Cam Sensor	1
46	8M0207597	PCM 250R 机械式 CMS	PCM 250R MECH CMS	1
46	8M0207608	PCM 300R V8 机械式 CMS	PCM 300R V8 MECH CMS	1
46	8M0207602	PCM 300R DTS CMS	PCM 300R DTS CMS	1
47	8M0147858	保险丝盒盖	COVER Fuse Box	1
48	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
49	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
49	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
49	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
50	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
51	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
52	42118	垫圈	WASHER	2
53	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
54	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
55	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
56	8M0142690	MAP传感器	SENSOR MAP	1
57	883066	夹子 (.865)	CLIP (.865)	1

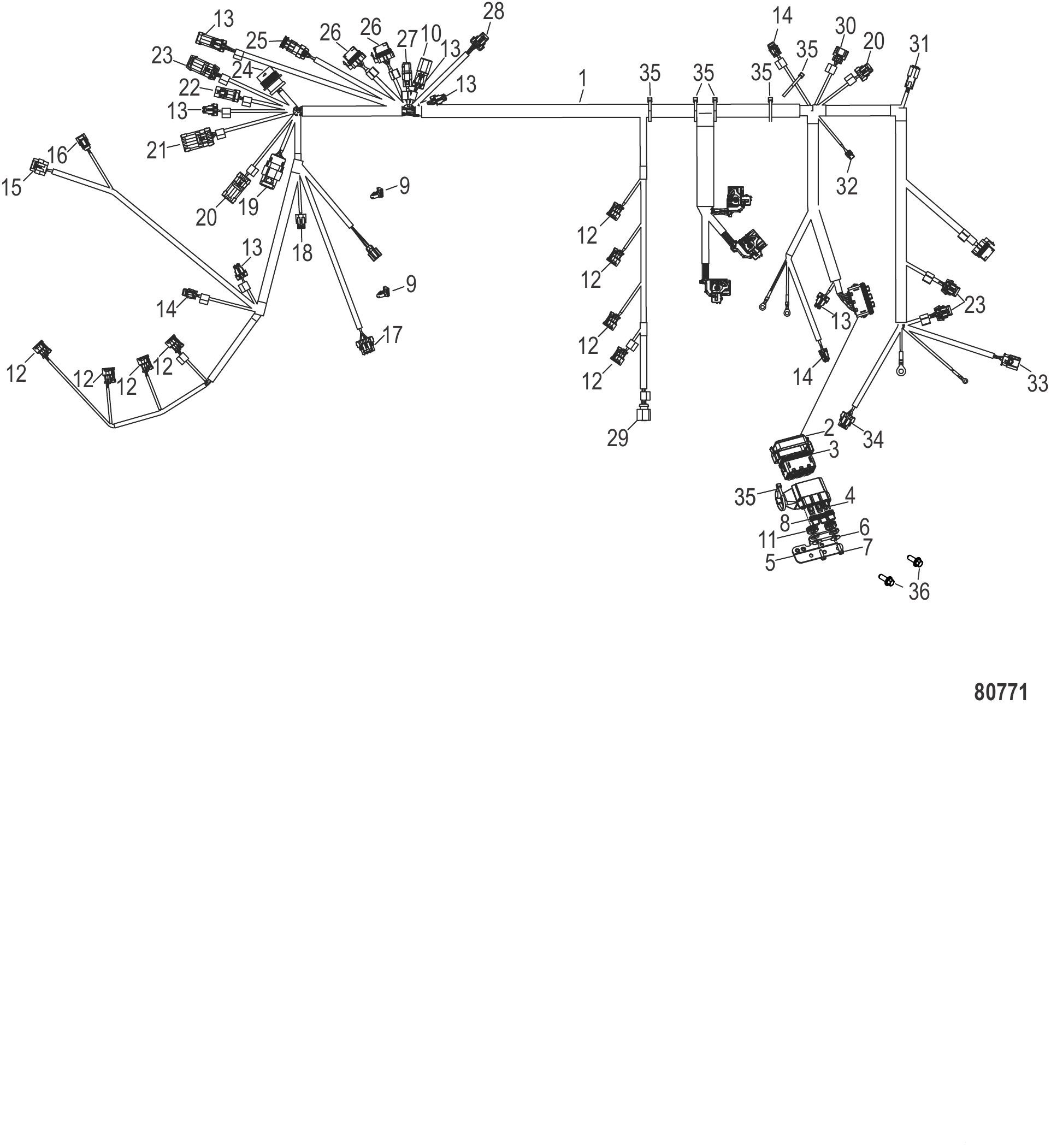

图 7发动机线束修理端 - 8M0142259 Engine Harness Harness Repair Ends - 8M0142259

REF	零件编号	中文名称	英文名称	数量
1	8M0142259	发动机机械线束	ENGINE HARNESS Mechanical	1
2	8M0159606	保险丝盒盖	COVER Fuse Box	1
3	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
4	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
4	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
4	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	2
4	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	6
5	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
6	42118	垫圈	WASHER	2
7	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
8	8M0190980	护孔环	GROMMET	2
9	879962	卡扣	CLIP	2
10	893388A01	电阻帽 - 2针, 120欧姆 (CAN 1, 2和3)	CAP Resistor - 2 Pin, 120 Ohm (CAN 1, 2 and 3)	1
11	8M0047886	保险丝座备用件	HOLDER Spare Fuse	3
12	8M0062019	线束维修套件	HARNESS REPAIR KIT	8
13	879346A32	线束维修套件	HARNESS REPAIR KIT	6
14	879346A39	线束维修套件	HARNESS REPAIR KIT	3
15	879346A51	线束维修套件	HARNESS REPAIR KIT	1
16	879346A45	线束维修套件	HARNESS REPAIR KIT	1
17	879346A52	线束维修套件	HARNESS REPAIR KIT	1
18	879346A41	线束维修套件	HARNESS REPAIR KIT	1
19	879346A31	线束维修	HARNESS REPAIR	1
20	879346A34	线束维修套件	HARNESS REPAIR KIT	2
21	879346T27	电阻帽 4位 220欧姆	RESISTOR CAP 4 POS 220 OHM	1
22	8M0050324	线束维修套件	HARNESS REPAIR KIT	1
23	879346A38	线束维修套件	HARNESS REPAIR KIT	3
24	8M0062009	线束维修套件	Harness Repair Kit	1
24	8M0126960	防水帽 - 14针母头	CAP Weather - 14 Pin Female	1
25	8M0182195	线束维修套件	HARNESS REPAIR KIT	1
26	879346A48	线束维修套件	HARNESS REPAIR KIT	2
27	8M0179610	线束维修	HARNESS REPAIR	1
28	879346A37	线束维修套件	HARNESS REPAIR KIT	1
29	879346A44	线束维修套件	HARNESS REPAIR KIT	1
30	879346A47	线束维修套件	HARNESS REPAIR KIT	1
31	8M0179594	线束维修套件	HARNESS REPAIR KIT	1
31	8M0221597	防水帽 6针公头DTM	WEATHER CAP 6 POS Male DTM	1
32	8M0169121	线束维修套件	HARNESS REPAIR KIT	1
33	8M0179595	线束维修套件	HARNESS REPAIR KIT	1
34	879346A35	线束维修套件	HARNESS REPAIR KIT	1
35	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	6
36	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2

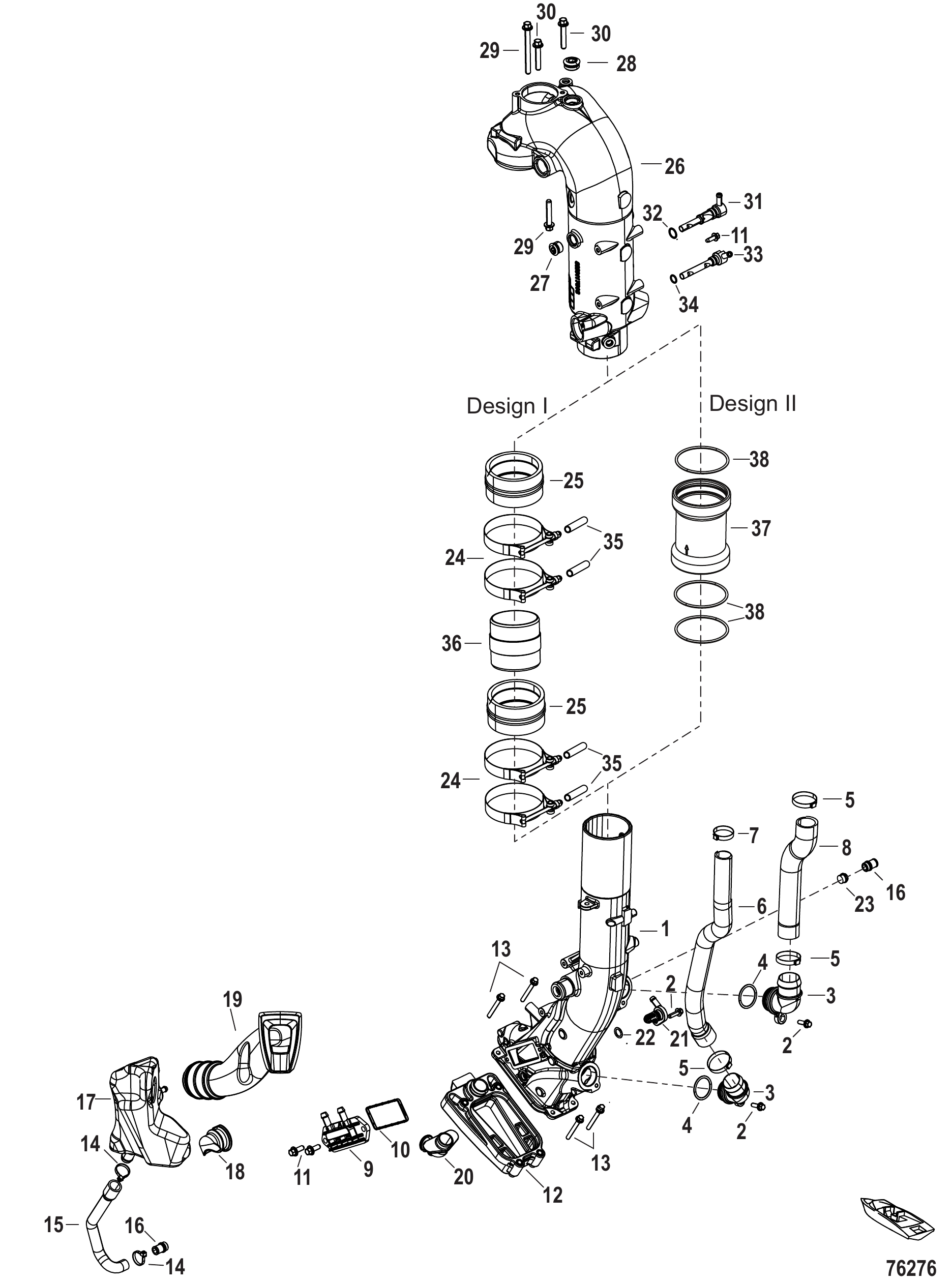

图 8排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0142728	排气管	PIPE Exhaust	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
3	8M0142731	弯头接头	FITTING ELBOW	2
4	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	2
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	3
6	8M0142727	出水管	TUBE Water Outlet	1
7	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	1
8	8M0142725	进水口管	TUBE Water Inlet	1
9	8M0142719	滤网总成	STRAINER ASSEMBLY	1
10	8M0142720	密封件	SEAL	1
11	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
12	8M0142721	排气孔护圈	GROMMET Exhaust	1
13	8M0142726	螺钉 (M6)	SCREW (M6)	4
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
15	8M0142738	软管	HOSE	1
16	8M0142729	接头	FITTING	2
17	8M0142792	左舷消音器	MUFFLER Port	1
18	8M0142740	护孔环	GROMMET	1
19	8M0155262	管口护圈	GROMMET TUBE OUTLET	1
20	8M0142732	弯头接头	FITTING ELBOW	1
21	8M0142730	接头	FITTING	1
21	8M0157112	滤网接头	FITTING STRAINER	1
22	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
23	8M0142793	放油塞	PLUG Drain	1
24	8M0142541	卡箍 93.7毫米直径	CLAMP (93.7 MM DIA)	4
24	8M0161579	卡箍 93.7毫米	CLAMP 93.7 MM	4
25	8M0142538	联轴器	COUPLING	2
25	8M0172179	排气总成联轴器	COUPLING Exhaust Assembly	2
26	8M0142535	排气歧管	MANIFOLD Exhaust	1
26	8M0219003	上部排气歧管	MANIFOLD Exhaust, Upper	1
27	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
28	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
29	8M0142533	螺钉(M8×85)	SCREW (M8 x 85)	1
30	88552645	螺钉（M8X45）	SCREW (M8X45)	3
31	8M0142534	喷雾器接头	FITTING Sprayer	1
32	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
33	8M0142536	喷雾器接头	FITTING Sprayer	1
34	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
35	8M0148727	乙烯基盖帽	CAP Vinyl	4
36	8M0172180	排气管	EXHAUST TUBE	1
37	8M0211273	排气联轴器	COUPLER Exhaust	1
38	8M0161414	O型圈	ORING	3
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

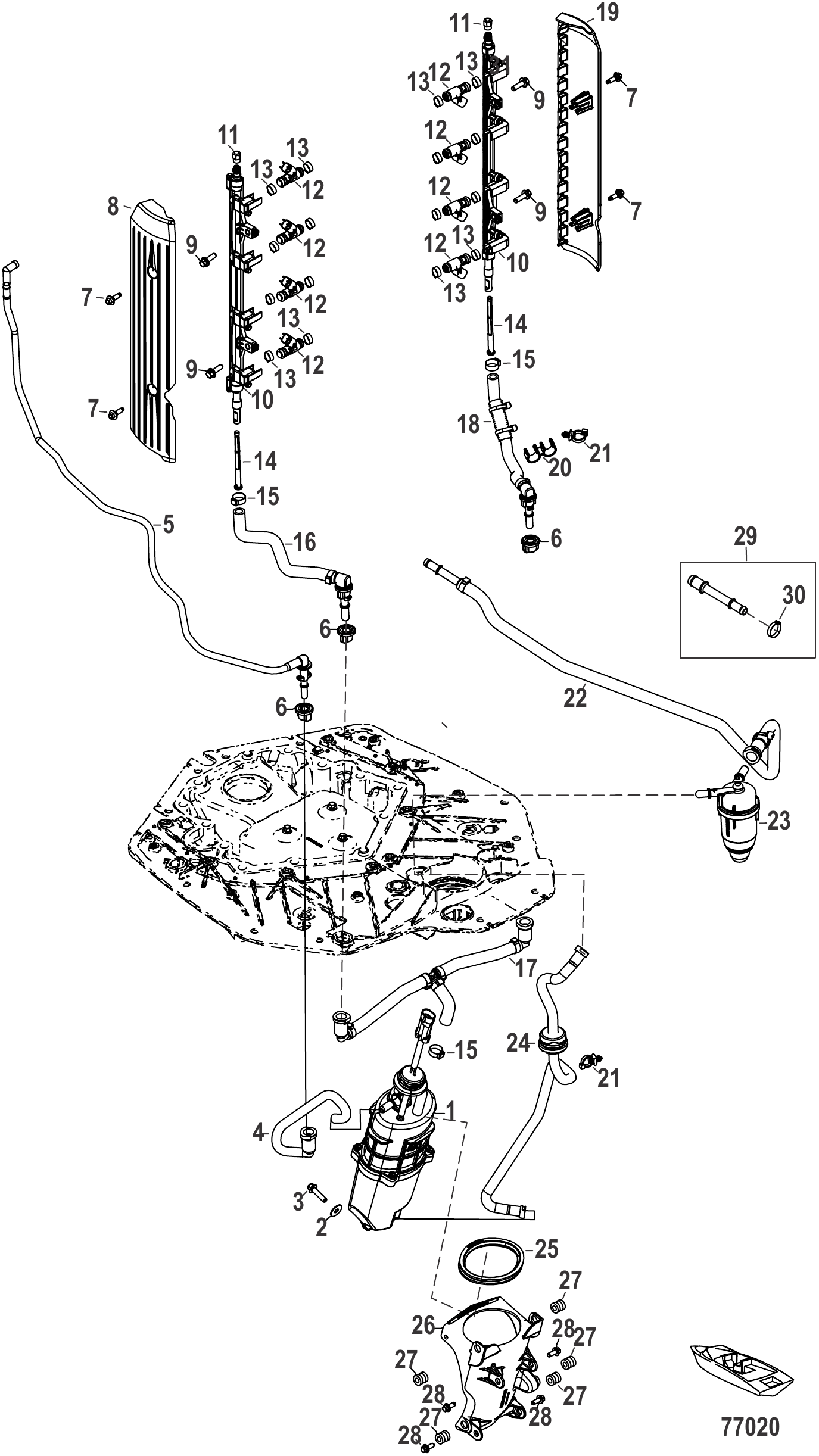

图 9燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
4	8M0231308	歧管参考下软管	HOSE Manifold Reference Lower	1
5	8M0142436	歧管参考上软管总成	HOSE ASSEMBLY Manifold Ref Upper	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
8	8M0142475	左舷燃油轨盖	COVER Fuel Rail, Port	1
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
10	8M0142434	燃油轨 左舷	FUEL RAIL Port	1
10	8M0220616	燃油轨 左舷	FUEL RAIL Port	1
10	8M0142433	燃油轨 右舷	FUEL RAIL Starboard	1
10	8M0220615	燃油轨 右舷	FUEL RAIL Starboard	1
11	8M0046566	阀帽	CAP Valve	2
12	8M0142264	燃油喷射器	FUEL INJECTOR	8
13	8M0221321	O型圈套件	ORING KIT	1
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142476	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0142430	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to FSM	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
29	8M0208431	燃油入口套件3/8英寸转1/2英寸	FUEL INLET KIT 3/8 Inch to 1/2 Inch	1
30	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1

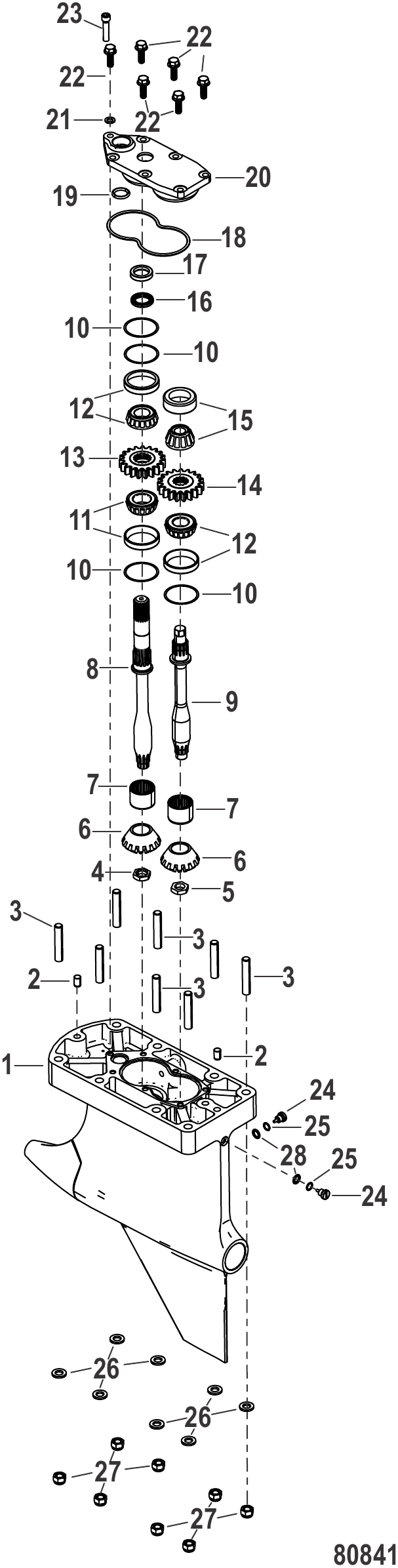

图 10齿轮箱驱动轴 Gear Housing, Driveshaft

REF	零件编号	中文名称	英文名称	数量
1	8M0176563	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	822107	定位销	PIN Dowel	2
3	57984	双头螺柱(.437-14/.437-20 x 2.380)	STUD (.437-14/.437-20 x 2.380)	8
4	35921	螺母(0.625-18)	NUT (.625-18)	1
5	818932	左旋螺母	NUT Left Hand	1
6	818931A2	齿轮组	GEAR SET	1
7	8M0051196	滚柱轴承	BEARING Roller	2
8	8M0183067	驱动轴	SHAFT Drive	1
9	8M0074006	从动轴	SHAFT Driven	1
10	8M0063268	垫片组	SHIM SET	1
11	38680T01	轴承杯/锥	BEARING Cup/Cone	1
12	38678T01	轴承杯/锥	BEARING Cup/Cone	2
13	8M0050949	齿轮(反转)	GEAR Counter Rotation	1
14	86640	标准旋转齿轮	GEAR Standard Rotation	1
15	38681A1	轴承总成	BEARING ASSEMBLY	1
16	16977	油封	SEAL Oil	1
17	8M0176564	油封	SEAL Oil	1
18	39695	O型圈	O-RING	1
19	35276	O型圈(.734 x .139)	O-RING (.734 x .139)	1
20	8M0183069	轴承板盖	COVER Bearing Plate	1
21	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	1
22	812618	不锈钢螺钉(.312-18 x 1.00)带尼龙垫	SCREW (.312-18 x 1.00) Stainless Steel With Nylon Patch	6
23	8M0183073	螺钉	SCREW	1
24	14834A3	磁性放油塞总成	PLUG ASSEMBLY Drain - Magnetic	2
25	8M0204684	橡胶O型圈	O-RING Rubber	1
26	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	8
27	82670815	螺母(.437-20)	NUT (.437-20)	8
28	8M0204693	放油螺塞密封件	SEAL Drain Plug	2

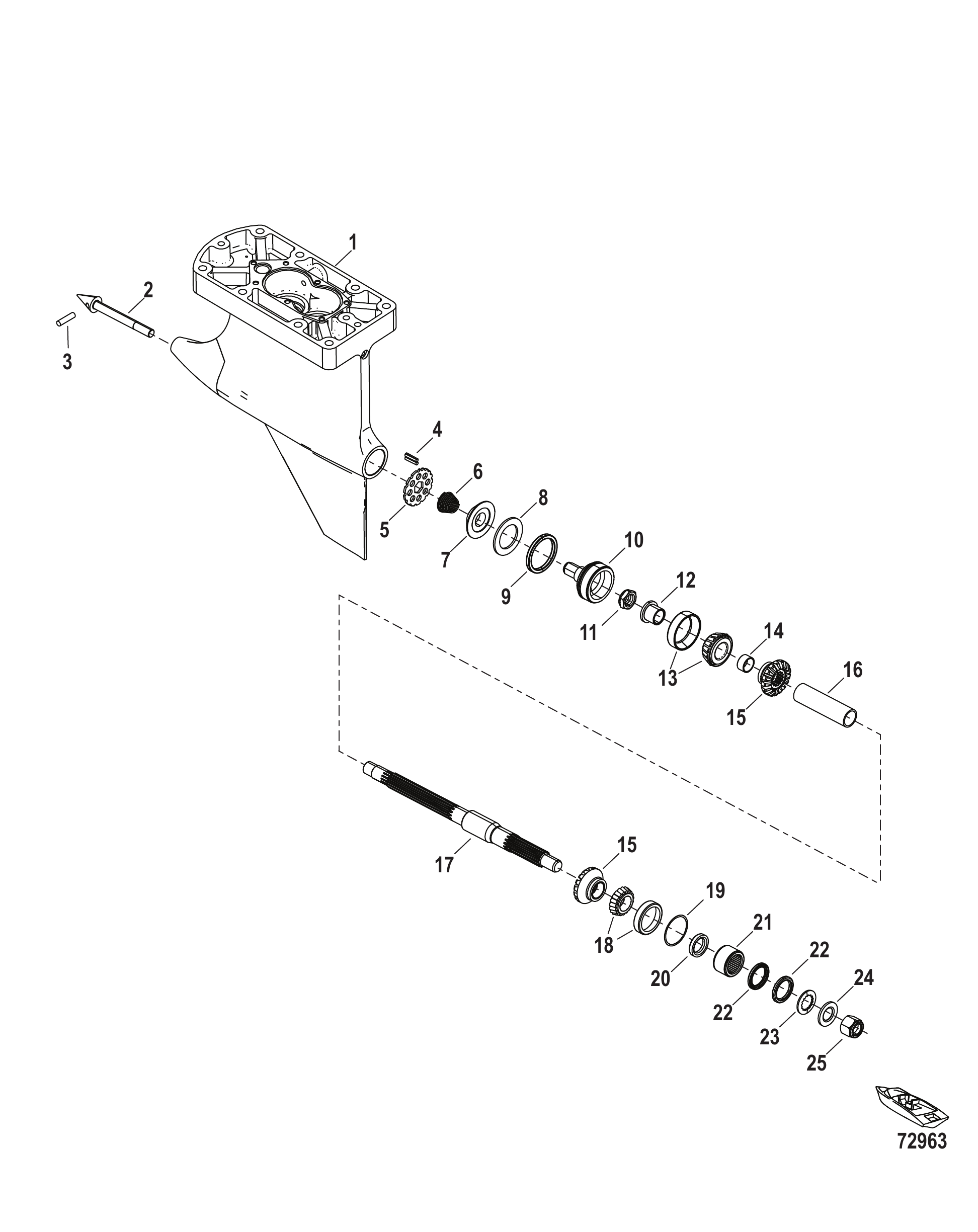

图 11齿轮箱推进轴 Gear Housing, Prop Shaft

REF	零件编号	中文名称	英文名称	数量
1	8M0176563	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	87265	螺钉	SCREW	1
3	65700	堵头	PLUG	1
4	NSS	槽销（不单独销售）	NOT SOLD SEPARATE Groove Pin	2
5	65682	圆盘	DISC	1
6	65691	弹簧	SPRING	1
7	65683	螺母	NUT	1
8	65690	垫圈	WASHER	1
9	85355	四角密封环	QUAD RING	1
10	NSS		NOT SOLD SEPARATE Stud, Anchor	1
11	8M2014641	螺母(.750-16)	NUT (.750-16)	1
12	85354	衬套	BUSHING	1
13	35924T1	轴承总成	BEARING ASSEMBLY	1
14	NSS	前齿轮套（不单独销售）	NOT SOLD SEPARATE Gear Sleeve, Front	1
15	818931A2	齿轮组	GEAR SET	1
16	39712	隔套	SPACER	1
17	8M0076741	螺旋桨轴	SHAFT Propeller	1
18	65695A1	轴承总成	BEARING ASSEMBLY	1
19	8M0063268	垫片组	SHIM SET	1
20	39696	垫圈	WASHER	1
21	8M0050403	滚柱轴承	BEARING Roller	1
22	16553	油封	SEAL Oil	2
23	39701	垫圈	WASHER	1
24	39698	垫圈	WASHER	1
25	NSS	螺旋桨螺母（不单独销售）	NOT SOLD SEPARATE Prop Nut	1

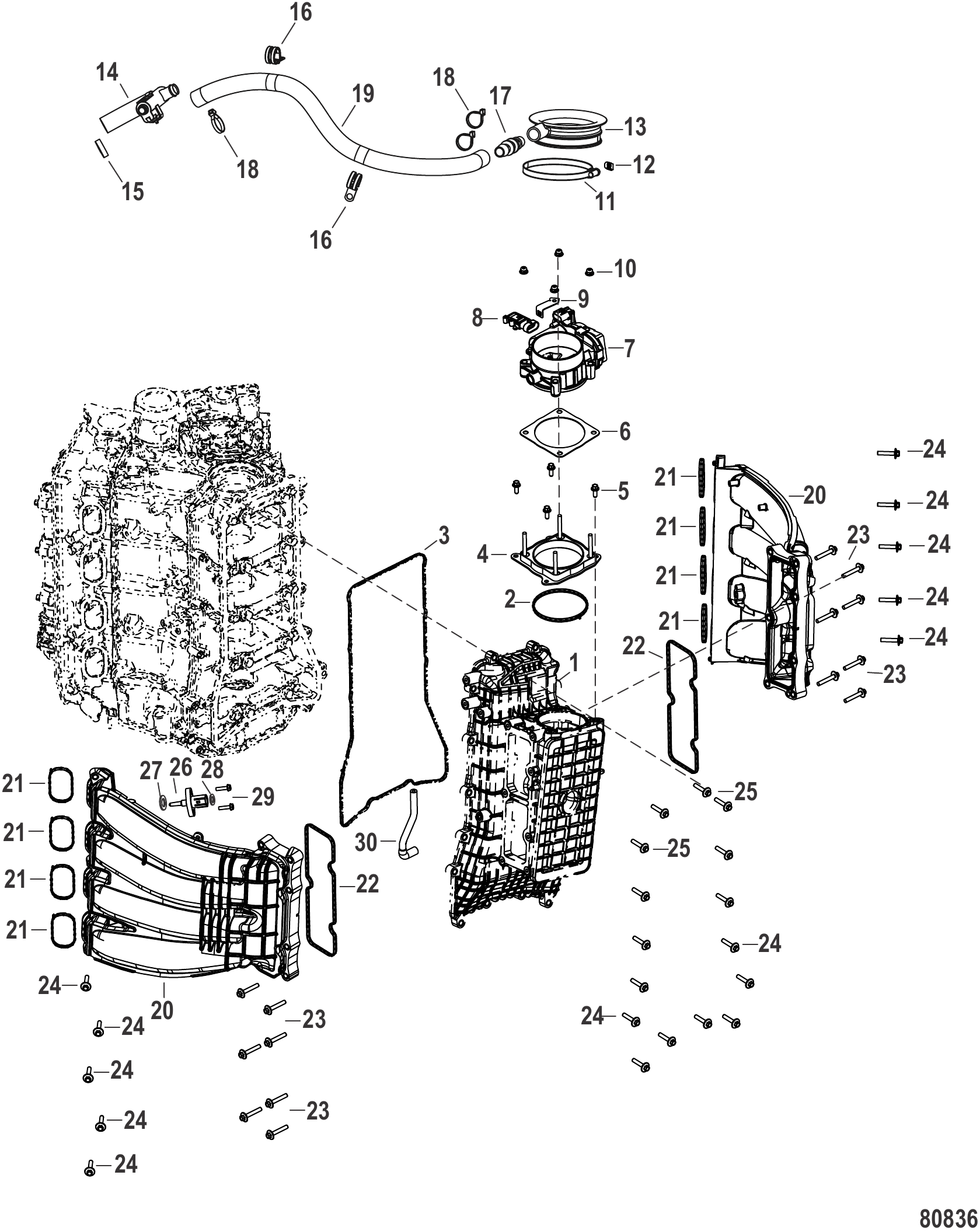

图 12进气系统 Intake System

REF	零件编号	中文名称	英文名称	数量
1	8M0230993	底座盖	BEDPLATE COVER Bedplate Cover	1
2	8M0231119	节气门体衬垫	GASKET Throttle Body	1
3	8M0230994	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0204942	隔离器	ISOLATER	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0142568	节气门体衬垫	GASKET Throttle Body	1
7	8M0222235	节气门体总成 64毫米	THROTTLE BODY ASSEMBLY 64 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142571	卡箍（70-90毫米）9毫米宽	CLAMP (70-90 MM) 9 MM WIDE	1
12	8M0074363	盖帽	CAP	1
13	8M0183106	进气孔护圈	GROMMET Intake	1
14	8M0183111	防翻滚阀套件	ROLLOVER VALVE KIT	1
15	855228	卡箍	CLAMP	1
16	843943	J型卡扣	J CLIP	2
17	NSS	不单独出售-软管连接器	NOT SOLD SEPARATE Coupler - Hose	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
19	NSS	管材(不单独销售)	NOT SOLD SEPARATE Tubing	1
20	8M0230991	左舷进气总管	MANIFOLD Intake Port	1
20	8M0230992	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
21	8M0231118	进气歧管垫片	GASKET Intake Manifold	4
22	8M0231117	歧管至稳压箱衬垫	GASKET Runner to Plenum	1
23	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	14
24	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	10
25	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	16
26	891663001	温度传感器	SENSOR Temperature	1
27	892317001	O型圈	O-RING	1
28	8M0142578	传感器衬垫	GASKET MAT Sensor	1
29	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
30	8M0142551	MAP传感器软管	HOSE MAP Sensor	1
-	NSS	不单独出售-完整长缸体总成	NOT SOLD SEPARATE Complete Long Block Assembly	1

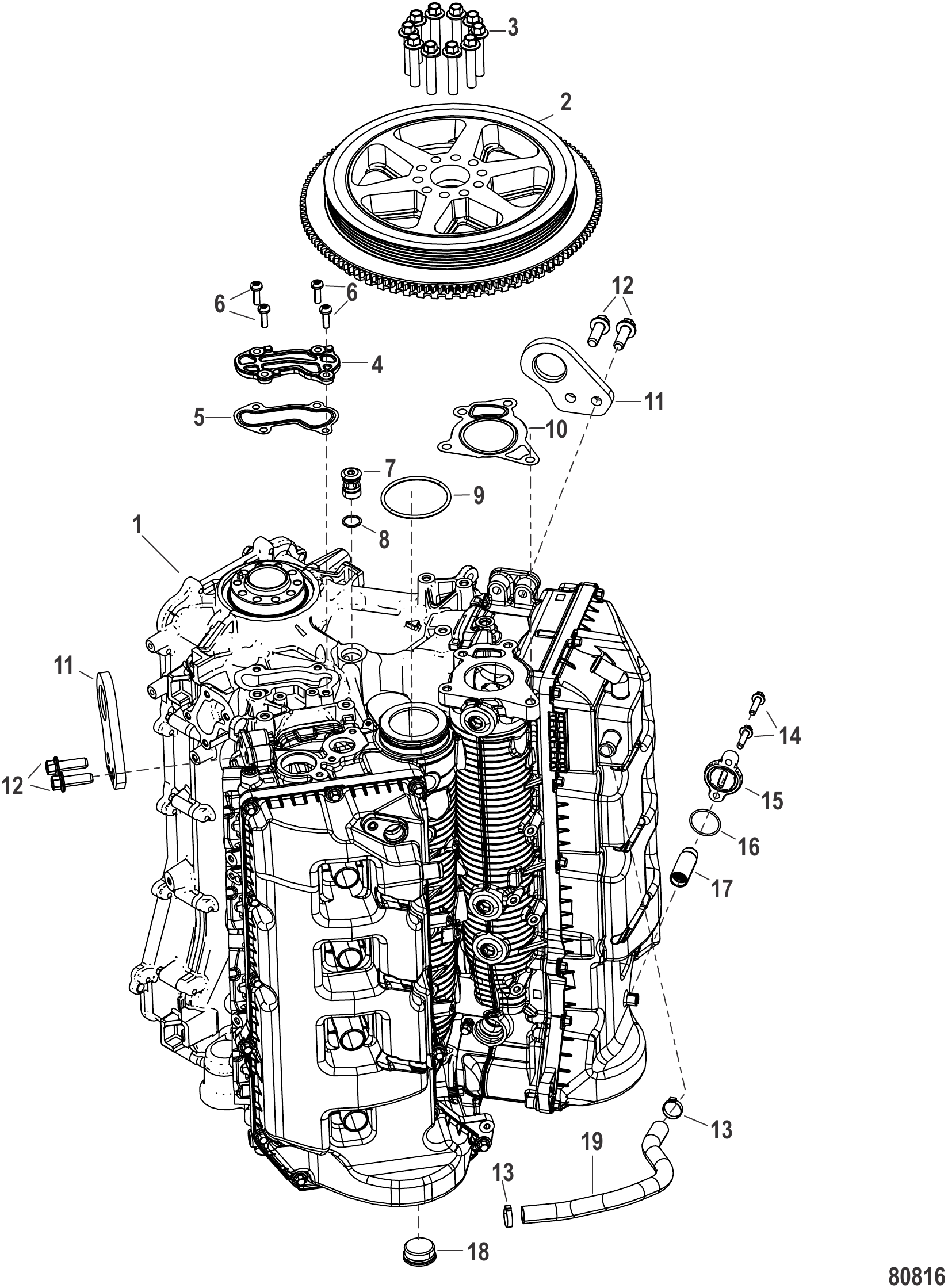

图 13长缸体总成组件 Long Block Assembly Components

REF	零件编号	中文名称	英文名称	数量
1	NSS	不单独出售-长缸体	NOT SOLD SEPARATE LONG BLOCK	1
2	8M0175394	飞轮	FLYWHEEL	1
3	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
4	8M0142349	气缸体盖	COVER Cylinder Block Cylinder Block	1
5	8M0142348	盖板垫片	GASKET Cover Plate	1
6	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
7	8M0142352	18毫米螺塞	PLUG 18 MM	1
8	8M0142353	O型圈(0.614x0.070)	O-RING (0.614 x 0.070)	1
9	8M0142368	O型圈 (230 2.484 x .139)	O-RING (230 2.484 x .139)	1
10	8M0142537	排气歧管衬垫	GASKET Exhaust Manifold	1
11	8M0183105	右舷吊环	LIFTING EYE Starboard	1
11	8M0183104	左舷吊环	LIFTING EYE Port	1
12	8M0103821	螺钉	SCREW	4
13	855228	卡箍	CLAMP	2
14	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
15	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
16	8M0237361	O型圈	O-RING	1
17	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
18	8M0087454	30毫米螺塞	PLUG (30 mm)	1
19	8M0142472	左舷至右舷通气管	HOSE Port to Starboard Breather	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

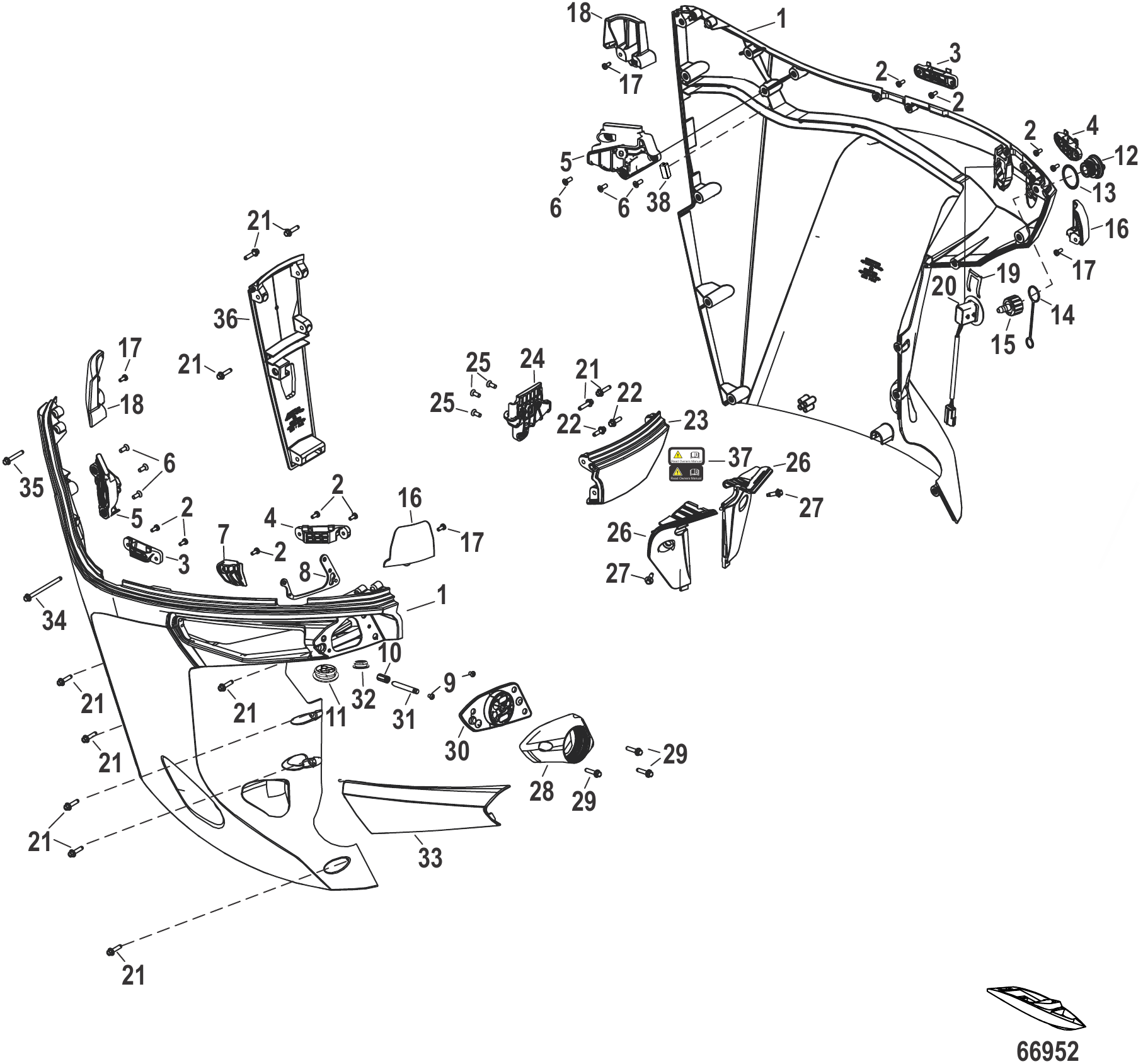

图 14底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0142219	下部罩壳总成 左舷和右舷	LOWER COWL ASSEMBLY Port and Starboard	1
1	8M0142217	下部罩壳总成黑色（左右舷）	LOWER COWL ASSEMBLY Black, Port and Starboard	1
1	8M0245395	下部罩盖总成 黑色 (左舷和右舷)	LOWER COWL ASSEMBLY Black (Port and Starboard)	1
1	8M0149569	下部罩壳总成 黑色 重型	LOWER COWL ASSEMBLY Black, Heavy Duty	1
1	8M0236687	护板总成 拉杆槽	CHAP ASSEMBLY, TIE BAR NOTCH	1
1	8M0236688	右舷转向槽护套总成	CHAP ASSEMBLY, STARBOARD STEER NOTCH	1
1	8M0236689	左舷转向槽护套总成	CHAP ASSEMBLY, PORT STEER NOTCH	1
2	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	9
3	8M0142923	后挡板（左舷）	RETAINER Rear, Port	1
3	8M0142930	后挡板（右舷）	RETAINER Rear, Starboard	1
4	8M0142922	前挡板（左舷）	RETAINER Front, Port	1
4	8M0142929	前挡板（右舷）	RETAINER Front, Starboard	1
5	8M0142919	撞板总成（左舷）	STRIKER ASSEMBLY Port	1
5	8M0142925	撞板总成（右舷）	STRIKER ASSEMBLY Starboard	1
6	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	6
7	8M0142928	缸体	BLOCK	1
8	8M0142946	安装板	PLATE	1
9	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	2
10	8M0142927	衬套	BUSHING	1
11	8M0247126	护孔环	GROMMET	1
12	888958001	嵌入式端口塞	PLUG Flush Port	1
12	8M0215105	嵌入式塞	PLUG Flush	1
13	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
13	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
14	889823001	嵌入式系绳插头	TETHER Flush Plug	1
14	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
15	885361A01	接头总成 冲洗	FITTING ASSEMBLY Flush	1
16	8M0142945	前导板（左舷）	GUIDE Front, Port	1
16	8M0142944	前导板（右舷）	GUIDE Front, Starboard	1
17	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	4
18	8M0142943	后导板（左舷）	GUIDE Rear, Port	1
18	8M0142942	后导板（右舷）	GUIDE Rear, Starboard	1
19	8M0032848	开关固定座	RETAINER Switch	1
20	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
20	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
21	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	11
21	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	11
22	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	2
23	8M0142229	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
23	8M0142228	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
23	8M0142228	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
24	8M0142932	前撞板总成	STRIKER ASSEMBLY Front	1
25	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	3
26	8M0142924	左舷盖	COVER Port	1
26	8M0142931	右舷盖	COVER Starboard	1
27	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
27	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
28	8M0142949	适配器	ADAPTER	1
29	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	3
30	8M0142948	衬套 机械版	GROMMET Mechanical	1
30	8M0142950	衬套 DTS版	GROMMET DTS	1
30	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
30	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
31	8M0146710	装配门销	PIN Rigging Door	1
32	8M0154581	微调传感器护圈	GROMMET Trim Sensor	1
33	8M0142582	装配门黑色	RIGGING DOOR Black	1
34	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
34	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
35	8M0142933	螺钉(M6 x 40)	SCREW (M6 x 40)	1
35	8M0230975	螺丝 M6x40 六角法兰头	SCREW M6 x 40 HEX FLG	1
36	8M0142224	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0142223	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
37	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
38	8M0149605	边缘保护套	SLEEVE Edge Protector	1

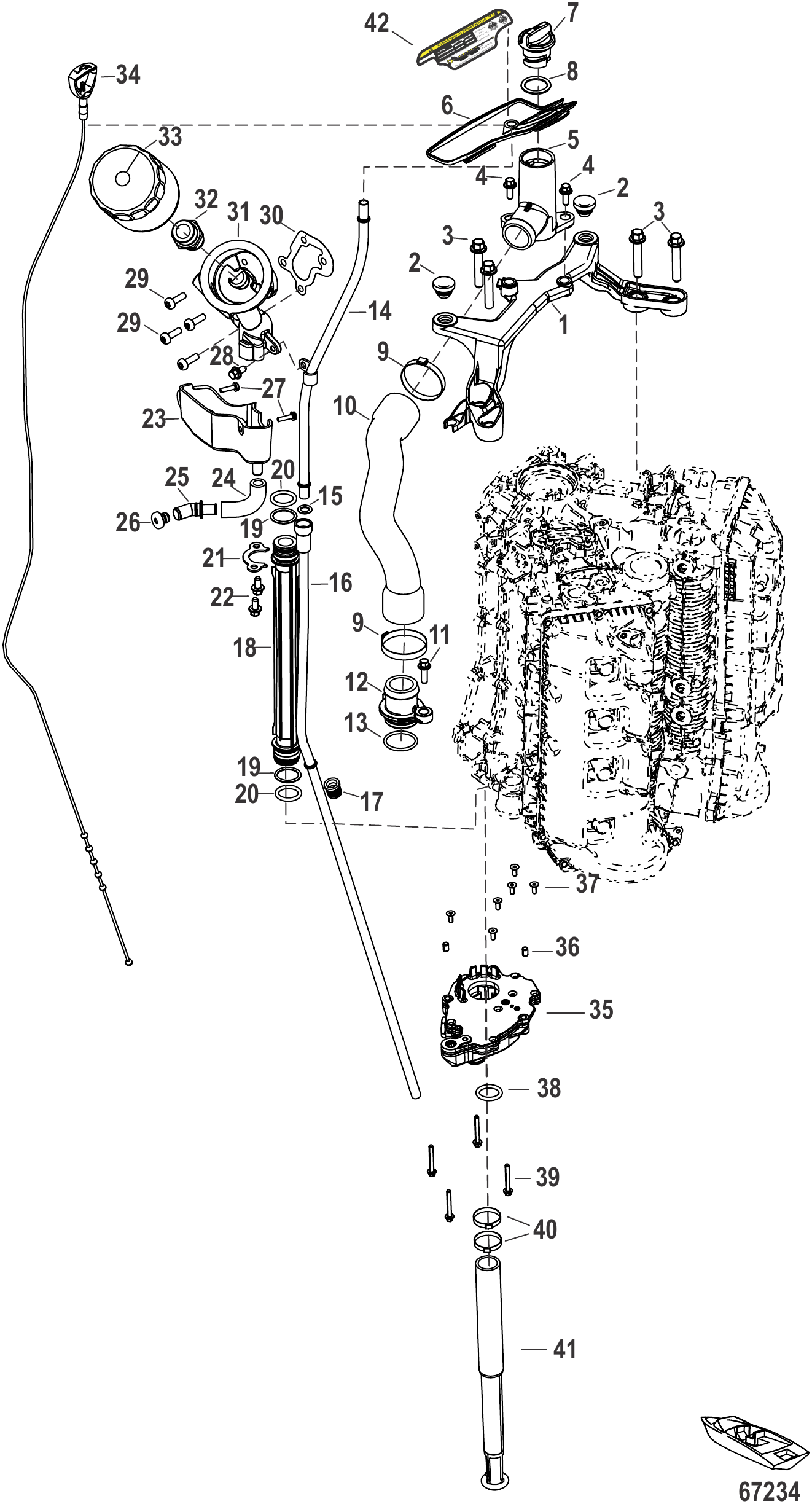

图 15润滑油系统 Oil System

REF	零件编号	中文名称	英文名称	数量
1	8M0142467	加油口支架	BRACKET Oil Fill	1
2	8M0096302	护孔环	GROMMET	2
3	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	4
4	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
5	8M0142478	加油口颈	NECK Oil Fill	1
6	8M0142470	护孔环	GROMMET	1
7	8M0142290	机油盖	CAP Oil	1
8	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
8	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
9	8M6001459	卡箍 (45.5)	CLAMP (45.5)	2
10	8M0142469	机油加注软管	HOSE Oil Fill	1
10	8M0190557	机油加注软管	HOSE Oil Fill	1
11	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
12	8M0142468	机油加注管	TUBE Oil Fill	1
13	8M0044601	O型圈	O-RING	1
14	8M0142480	油尺上管	TUBE Dipstick- Upper	1
15	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	1
16	8M0142463	量油尺管	TUBE Dipstick	1
16	8M0237477	油尺管	TUBE OIL GAUGE	1
17	8M0142471	衬套 0.375英寸	GROMMET (0.375 IN)	1
17	8M0178207	护孔环	GROMMET	1
18	8M0142449	机油泵至滤清器油管	TUBE Oil Pump to Filter	1
18	8M0158591	机油泵至滤清器油管总成	OIL TUBE ASSEMBLY Pump to Filter	1
19	8M0142452	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0142450	O型圈 (70硬度)	O-RING (70 Durometer)	2
20	8M0171370	机油管密封件	SEAL Oil Tube	2
21	8M0142484	机油滤清器支架	BRACKET Oil FIlter	1
22	8M0142485	螺钉 (M6) 六角法兰	SCREW (M6) HX FLG	2
23	8M0142454	机油滴盘	OIL DRIP TRAY	1
24	8M0142457	滴盘软管	HOSE Drip tray	1
25	8M0142456	接头	FITTING	1
26	8M0143229	滴油盘塞	PLUG Drip Tray	1
27	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
28	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
29	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
30	8M0142482	适配器衬垫	GASKET Adapter	1
31	8M0142483	机油滤清器适配器	ADAPTER Oil Filter	1
31	8M0156635	机油滤清器适配器	ADAPTER Oil Filter	1
32	8M0142453	机油滤清器接头	FITTING Oil FIlter	1
33	8M0123025	机油滤清器	OIL FILTER	1
33	8M0176312	机油滤清器	OIL FILTER	1
34	8M0142576	量油尺	DIPSTICK	1
35	8M0142403	机油泵总成	OIL PUMP ASSEMBLY	1
36	8M0142408	定位销	DOWEL Pin	2
37	8M0142407	螺钉 (M6) 内六角平头 x 16长	SCREW (M6) HEX SOCKET FLAT X 16 LG	6
38	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
39	8M0142401	螺钉 (M6) 六角小头	SCREW (M6) HX FL REDUCED HEAD	4
40	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	2
40	8M0187146	卡箍	CLAMP	2
41	8M0142402	机油收集组件	OIL PICK UP ASSEMBLY	1
42	8M0142570	检查机油标贴	DECAL Check Engine Oil	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

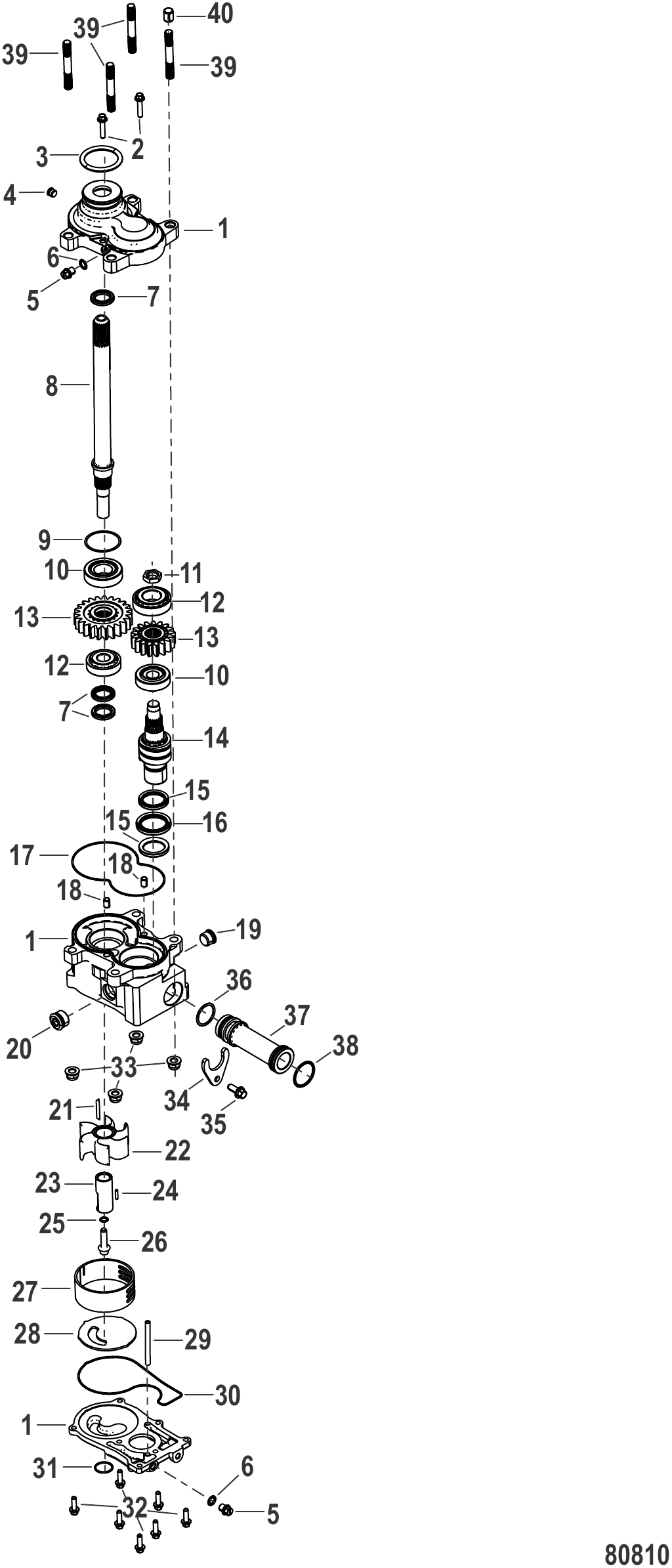

图 16超速档组件 Overdrive Components

REF	零件编号	中文名称	英文名称	数量
-	8M0183119	超速传动总成17/23	OVERDRIVE ASSEMBLY 17/23	AR
-	8M0187217	超速传动总成 18/22	OVERDRIVE ASSEMBLY 18/22	1
-	8M0183120	超速传动总成22/28	OVERDRIVE ASSEMBLY 22/28	AR
-	8M0183121	超速传动总成25/35	OVERDRIVE ASSEMBLY 25/35	AR
-	8M0187220	超速传动总成 26/34	OVERDRIVE ASSEMBLY 26/34	AR
1	8M0176565	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
3	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
4	8M0087446	堵头（10毫米）	PLUG (10 mm)	1
5	8M0240835	专用螺钉 .375-16	SCREW Special, .375-16	2
6	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
7	16977	油封	SEAL Oil	3
8	8M0181976	驱动轴	SHAFT Drive	1
9	8M0063268	垫片组	SHIM SET	1
10	8M0183115	锥形轴承	BEARING Taper	2
11	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
12	8M0183116	轴承	BEARING	2
13	8M0174316	齿轮组 17/23	GEAR SET 17/23	AR
13	8M0174319	齿轮组 18/22	GEAR SET 18/22	1
13	8M0174318	齿轮组 22/28	GEAR SET 22/28	AR
13	8M0174317	齿轮组 25/35	GEAR SET 25/35	AR
13	8M0187214	齿轮组 26/34	GEAR SET 26/34	AR
14	8M0181977	输出轴	SHAFT Output	1
15	8M0240446	水封	SEAL Water	2
16	8M0207365	隔套	SPACER	1
17	8M0183071	O型圈	O-RING	1
18	892228	定位销	PIN Dowel	2
19	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
20	8M0000696	磁性螺塞总成	PLUG ASSEMBLY Magnetic	1
21	8M0204723	键	KEY	1
22	43026T2	叶轮	IMPELLER	1
23	8M0183063	隔套	SPACER	1
24	8M0183064	定位销	PIN Dowel	1
25	8M0204683	O型圈(.070×.301内径)	O-Ring (.070 x .301 ID)	1
26	8M0187121	六角法兰螺丝 M8	SCREW Hex Flange M8	1
27	8M0183112	嵌件	INSERT	1
28	8M0183065	安装板	PLATE	1
29	8M0183068	管	TUBE	1
30	8M0183072	O型圈	O-RING	1
31	62701	O型圈	O-RING	1
32	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	7
33	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	4
34	8M0144993	固定座	RETAINER	1
35	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	1
36	864701	O型圈 (1.112 x .103)	O-RING (1.112 x .103)	1
37	NSS	不单独出售-水管	NOT SOLD SEPARATE Water Tube	1
38	65936	O型圈	O-RING	1
39	854309	双头螺柱 (M10 x 76)	STUD (M10 x 76)	4
40	821327	定位销	PIN Dowel	1

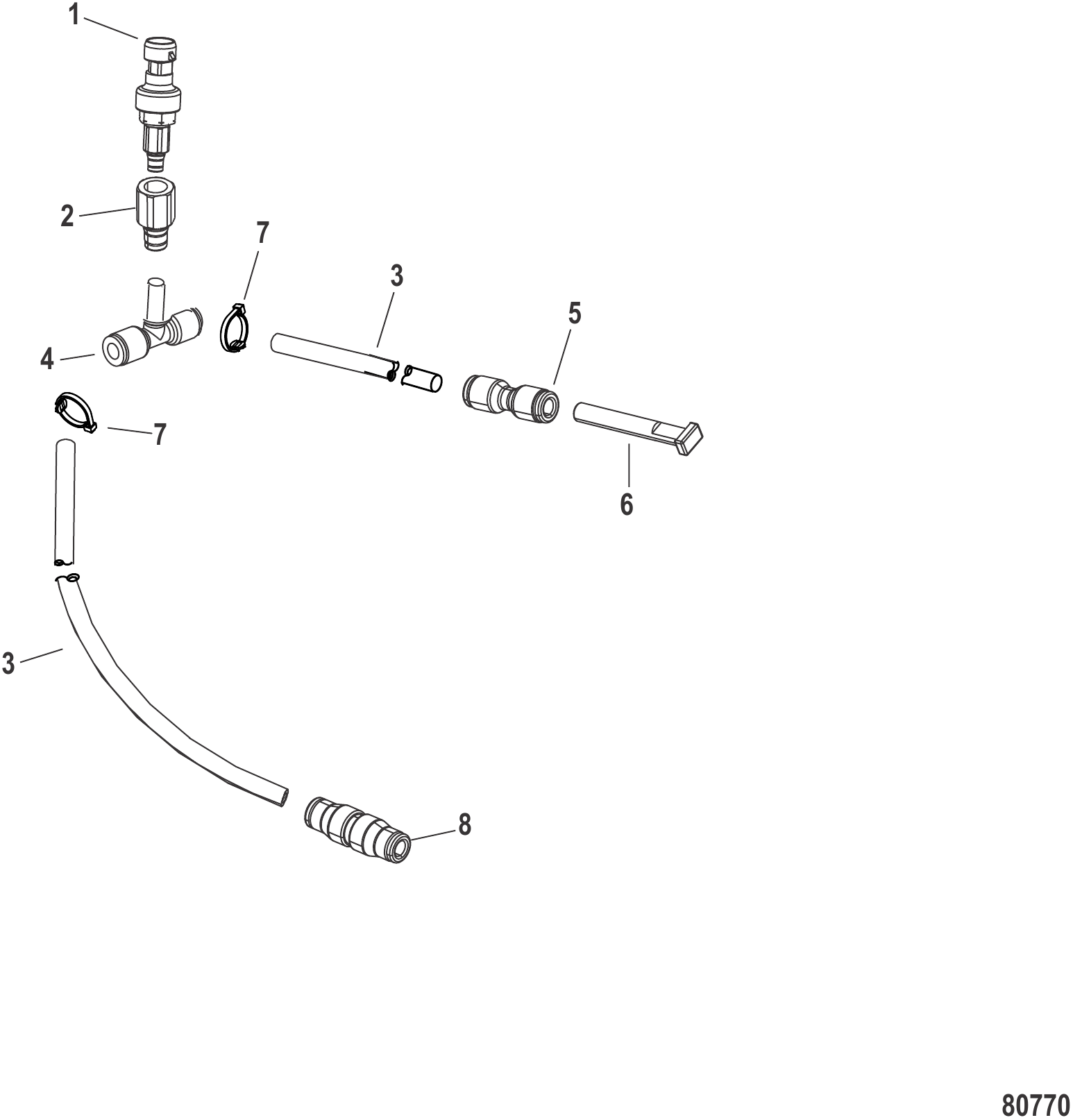

图 17皮托管压力传感器-881879T11 Sensor Pressure Pitot - 881879T11

REF	零件编号	中文名称	英文名称	数量
1	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
2	8M0207782	直通接头	FITTING Straight	1
3	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	2
4	8M0157114	三通接头 4毫米	FITTING TEE 4 MM	1
5	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
6	859732	堵头	PLUG	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
8	859448T	接头	FITTING	1

图 18维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0142639	零件手册250R/300R 4.6L V8四冲程	PARTS MANUAL 250R/300R 4.6L V8 4 Stroke	1
-	8M0146888	维修手册250R/300R/300R HD 4.6L V8	SERVICE MANUAL 250R/300R/300R HD 4.6L V8	1
-	8M0145934	安装手册V6/V8 CMS	INSTALLATION MANUAL V6/V8 CMS	1
-	8M0156797	安装手册V6(175-225)/V8(200-300)CMS	INSTALLATION MANUAL V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	300R HD安装手册	INSTALLATION MANUAL 300R HD	1
-	8M0156799	IM-300R HD CMS	IM-300R HD CMS	1
-	8M0145541	操作手册V6/V8 CMS机械式	OPERATION MANUAL V6/V8 CMS Mechanical	1
-	8M0175491	操作手册	MANUAL- OPERATION	1
-	8M0145542	操作手册V6/V8 CMS DTS	OPERATION MANUAL V6/V8 CMS DTS	1
-	8M0230588	操作手册150R和200R	OPERATION MANUAL 150R and 200R	1
-	8M0140585	300R CMS HD机械版操作手册	OPERATION MANUAL 300R CMS HD Mechanical	1
-	8M0175494	操作手册	MANUAL-OPERATION	1
-	8M0140789	300R CMS HD DTS版操作手册	OPERATION MANUAL 300R CMS HD DTS	1
-	8M0175495	操作手册	MANUAL-OPERATIONS	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

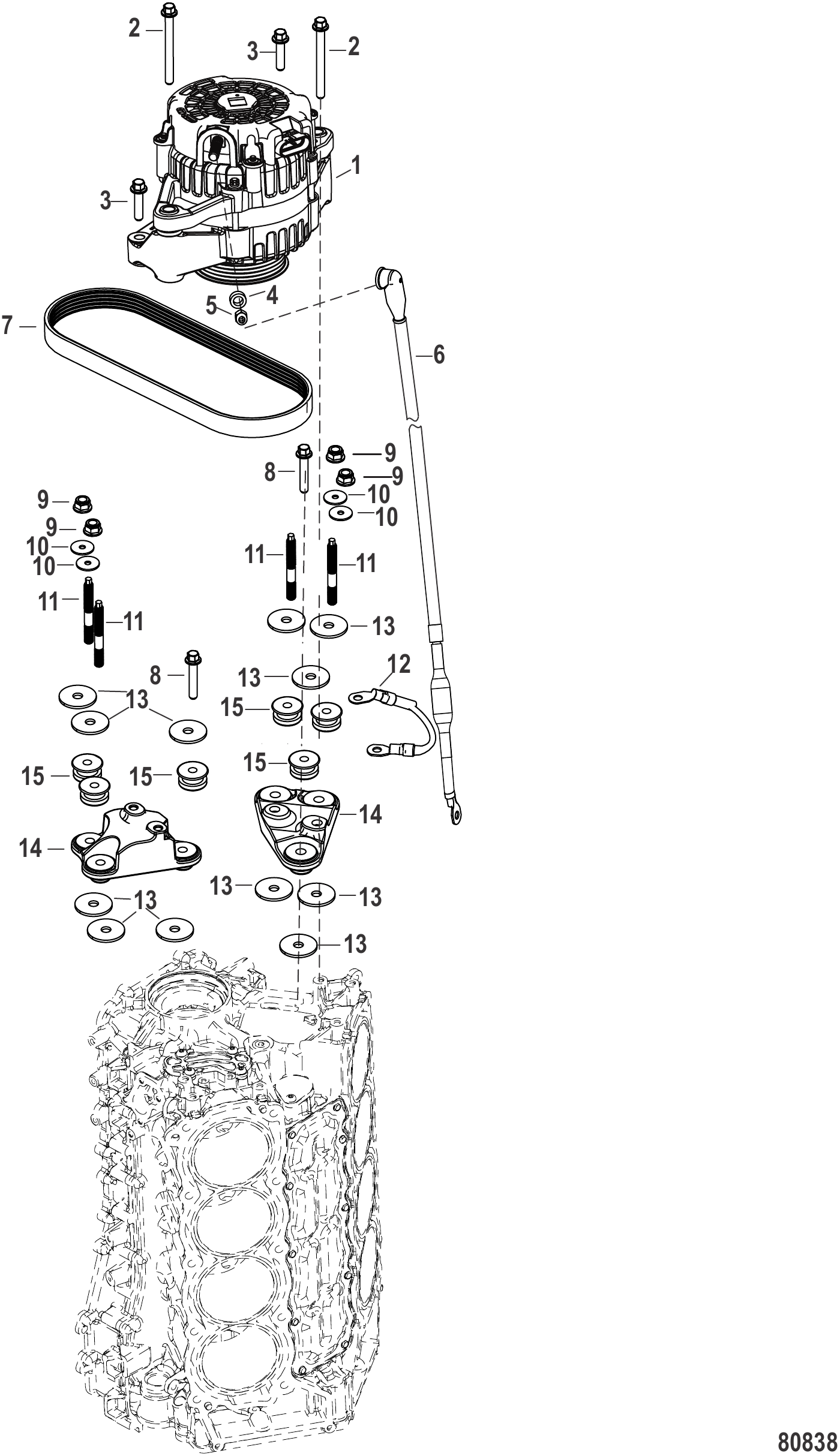

图 19启动系统-交流发电机 Starting System Alternator

REF	零件编号	中文名称	英文名称	数量
1	8M0205479	85安交流发电机	ALTERNATOR 85 AMP	1
2	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2
3	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
4	8M0151156	隔套	SPACER	1
5	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
6	8M0169564	熔断链接线组件	CABLE ASSEMBLY Fuseable Link	1
7	8M0218433	皮带	BELT	1
8	8M0145100	六角法兰螺丝 M8	SCREW M8 Hex Flange	2
9	826365	螺母 (M8)	NUT (M8)	4
10	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	4
11	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
12	8M0142678	接地线总成	CABLE ASSEMBLY Ground	1
13	8M0142674	平垫圈	WASHER Plain	12
14	8M0142673	发电机支架	BRACKET Alternator	1
14	8M0142672	发电机支架	BRACKET Alternator	1
15	8M0183795	中心支架	MOUNT CENTER	6

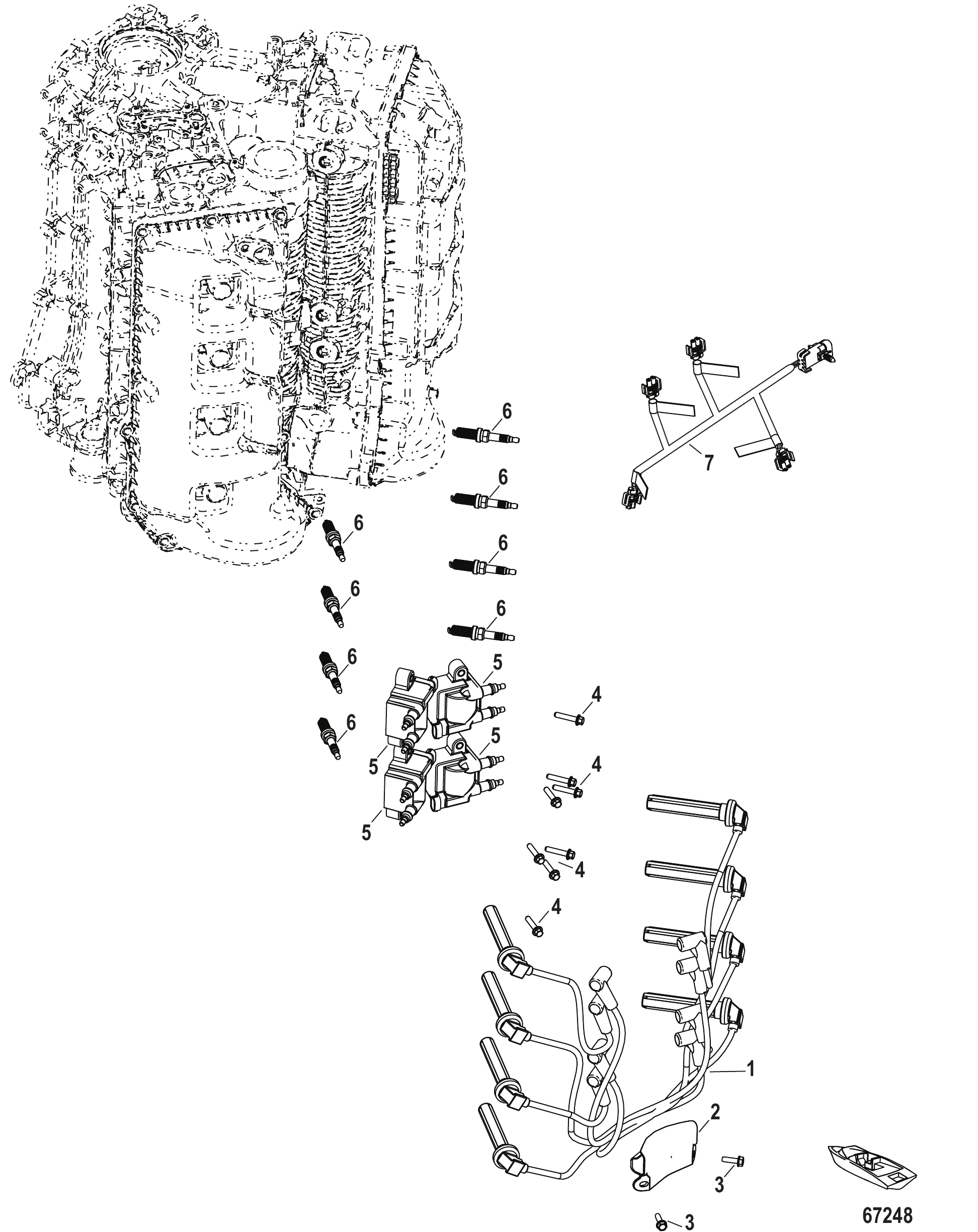

图 20启动系统-点火装置 Starting System Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0238746	火花塞线组	SPARK PLUG WIRES SET	1
2	8M0142671	导套	GUIDE	1
3	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	2
4	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	8
5	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	4
6	8M0204737	火花塞	SPARK PLUG	8
7	8M0142694	线圈适配器线束	WIRE HARNESS Coil Adapter	1
-	NSS	不单独出售-完整长缸体总成	NOT SOLD SEPARATE Complete Long Block Assembly	1

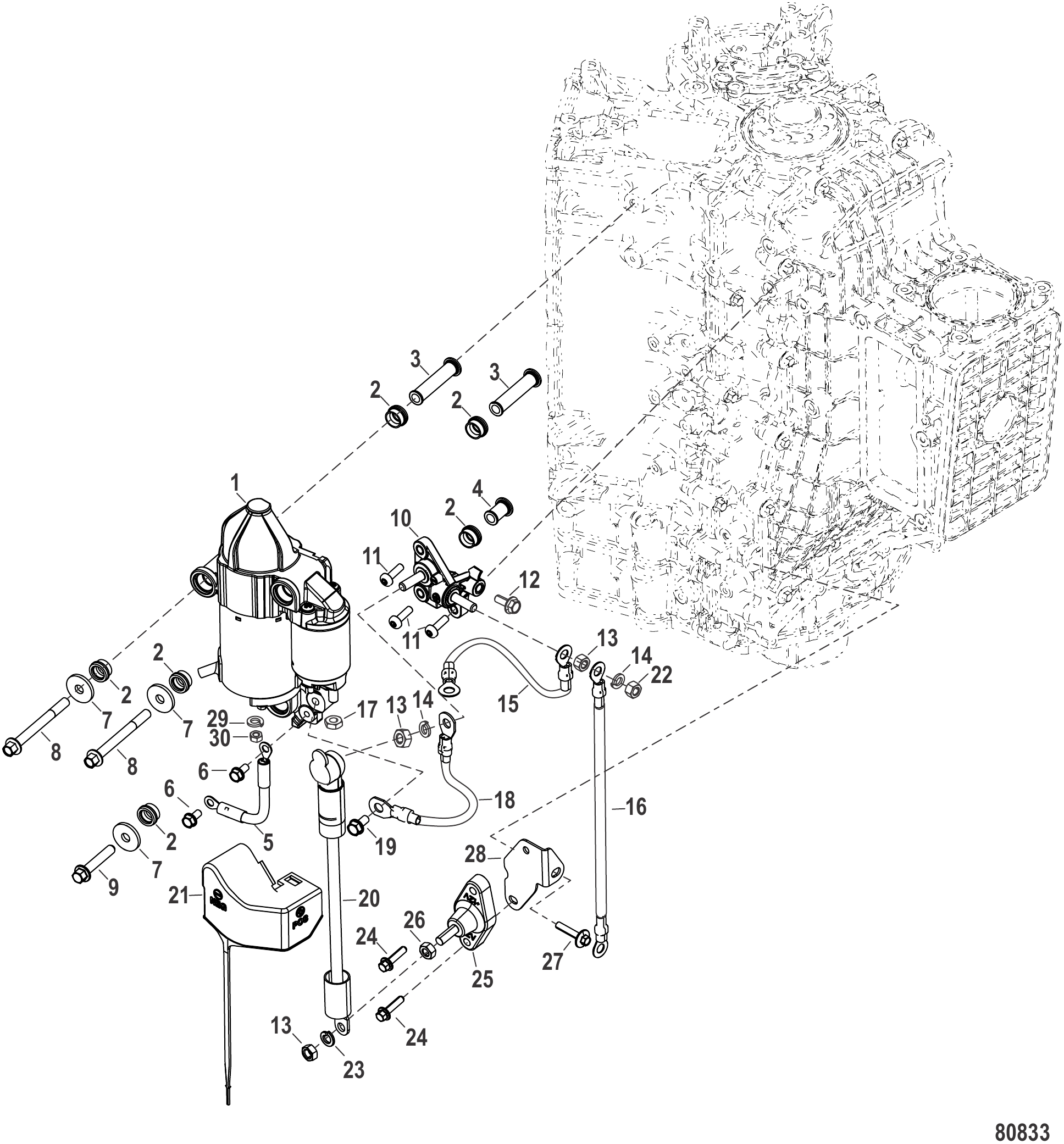

图 21启动系统-启动马达 Starting System Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	8M0199753	起动机	STARTER	1
2	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
3	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
4	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
5	8M0056666	起动机接地带	GROUND STRAP Starter	1
6	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	2
7	43430	垫圈	WASHER	3
8	8M0225000	螺钉(M8 x 80)	SCREW (M8 x 80)	2
9	88552645	螺钉（M8X45）	SCREW (M8X45)	1
10	8M0142680	热柱支架	BRACKET HOT STUD	1
11	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
12	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
13	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	3
14	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	2
15	8M0142681	电缆总成 起动机-正极	CABLE ASSEMBLY Starter - Postitive	1
16	NSS	不单独销售	NOT SOLD SEPARATE	AR
17	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
18	8M0146902	电缆总成 起动机-负极	CABLE ASSEMBLY Starter - Negative	1
19	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
20	8M0159604	启动机接地带	GROUND STRAP STARTER	1
21	8M0142687	热柱盖	COVER Hot Stud	1
22	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	AR
23	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	AR
24	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
25	875302A1	带电螺柱总成	HOT STUD ASSEMBLY	1
26	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
27	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
28	8M0183097	热柱支架	BRACKET Hot Stud	1
29	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
30	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
-	NSS	不单独出售-完整长缸体总成	NOT SOLD SEPARATE Complete Long Block Assembly	1

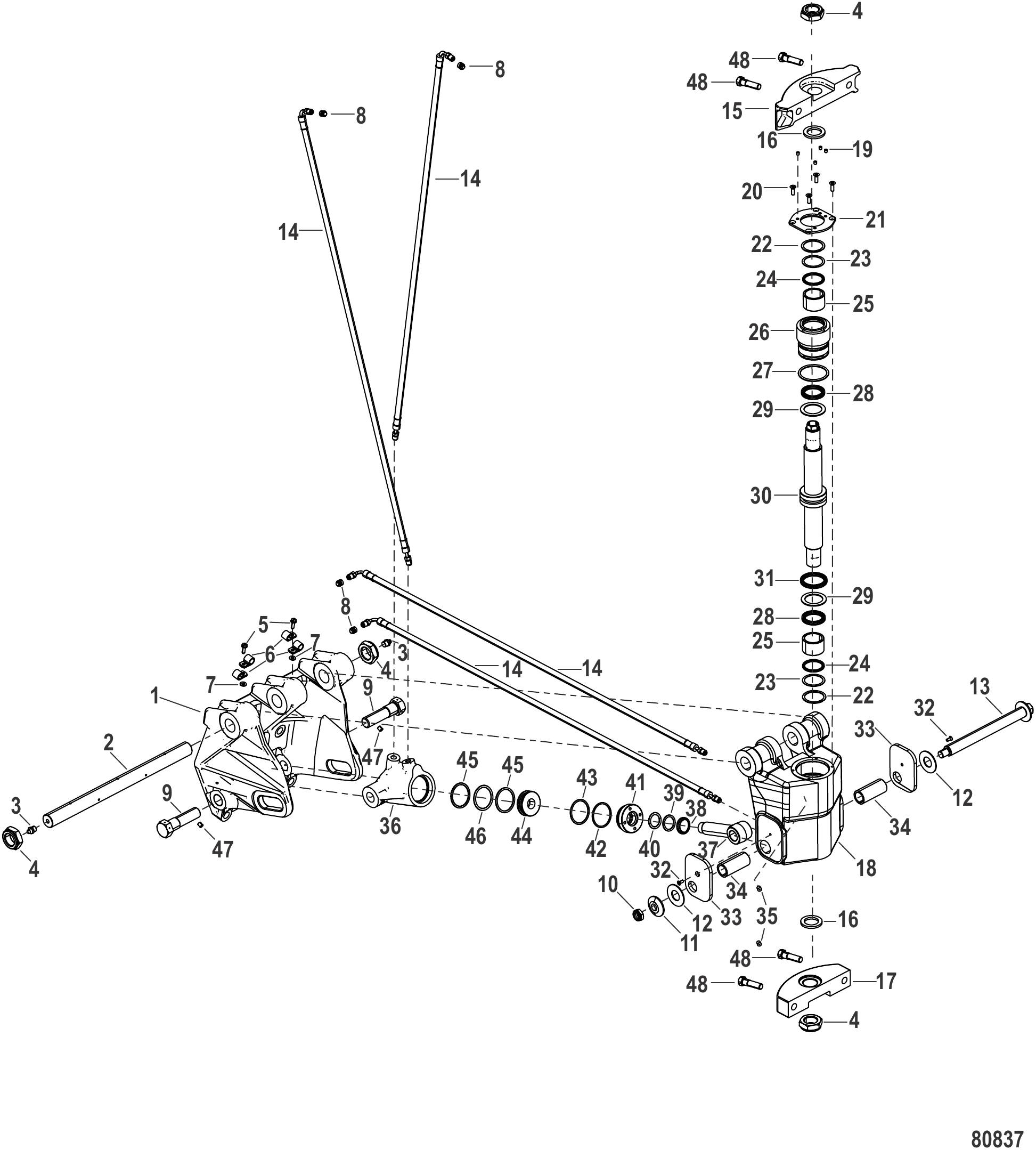

图 22旋转支架和艉板支架 Swivel and Transom Bracket

REF	零件编号	中文名称	英文名称	数量
-	8M0176554	艉板总成	TRANSOM ASSEMBLY	1
1	8M0176556	艉板支架	TRANSOM BRACKET	1
2	NSS	不单独出售-倾斜管	NOT SOLD SEPARATE Tilt Tube	1
3	NSS	不单独出售-黄油嘴	NOT SOLD SEPARATE Grease Fitting	2
4	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	4
5	77137	螺钉 (.190-16 x .620)	SCREW (.190-16 x .620)	2
6	848050	卡扣	CLIP	4
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68512	堵头	PLUG	4
9	44133	销	PIN	2
10	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	1
11	822076	固定座	RETAINER	1
12	59378	垫圈	WASHER	2
13	822075	调整销	PIN Trim	1
14	67032A36	液压软管	HOSE Hydraulic	4
15	8M0183080	上轭架	YOKE Top	1
16	8M0183074	垫圈	WASHER	2
17	8M0183066	下轭架	YOKE Bottom	1
18	8M0176555	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
19	8M0183100	螺钉	SCREW	4
20	8M0183103	螺钉	SCREW	4
21	8M0183094	安装板	PLATE	1
22	798701	挡圈	RING Retaining	2
23	79869	垫圈	WASHER	2
24	NSS		NOT SOLD SEPARATE Scraper	2
25	NSS	轴承（不单独销售）	NOT SOLD SEPARATE Bearing	2
26	NSS	不单独销售 导向件	NOT SOLD SEPARATE Guide	1
27	8M0183095	O型圈	O-RING	1
28	NSS		NOT SOLD SEPARATE Quad Ring	2
29	8M0183099	止推垫圈	WASHER Thrust	2
30	8M0183070	旋转支架杆	ROD Swivel Bracket	1
31	NSS		NOT SOLD SEPARATE Quad Ring	1
32	822037	螺钉	SCREW	2
33	441322	耐磨垫	WEAR PAD	1
33	441321	耐磨垫	WEAR PAD	1
34	NSS	轴承（不单独销售）	NOT SOLD SEPARATE Bearing	2
35	822103	注油孔盖	GREASE HOLE COVER	2
36	8M0183090	升降油缸总成	TRIM CYLINDER ASSEMBLY	1
37	8185162	配平杆	TRIM ROD	1
38	NSS		NOT SOLD SEPARATE Wiper	1
39	NSS		NOT SOLD SEPARATE Backup Ring	1
40	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
41	44123	固定座	RETAINER	1
42	NSS		NOT SOLD SEPARATE Backup RIng	1
43	NSS		NOT SOLD SEPARATE O-RIng	1
44	44125	动力配平活塞	PISTON Power Trim	1
45	NSS		NOT SOLD SEPARATE Backup RIng	2
46	11165	O型圈	O-RING	1
47	822103	注油孔盖	GREASE HOLE COVER	2
48	NSS	不单独出售-螺丝 M12×60	NOT SOLD SEPARATE Screw, M12 x 60	4
-	11167A1	O型圈套件	O-RING KIT	AR
-	11163A1	配平油缸修理包	REPAIR KIT Trim Cylinder	AR

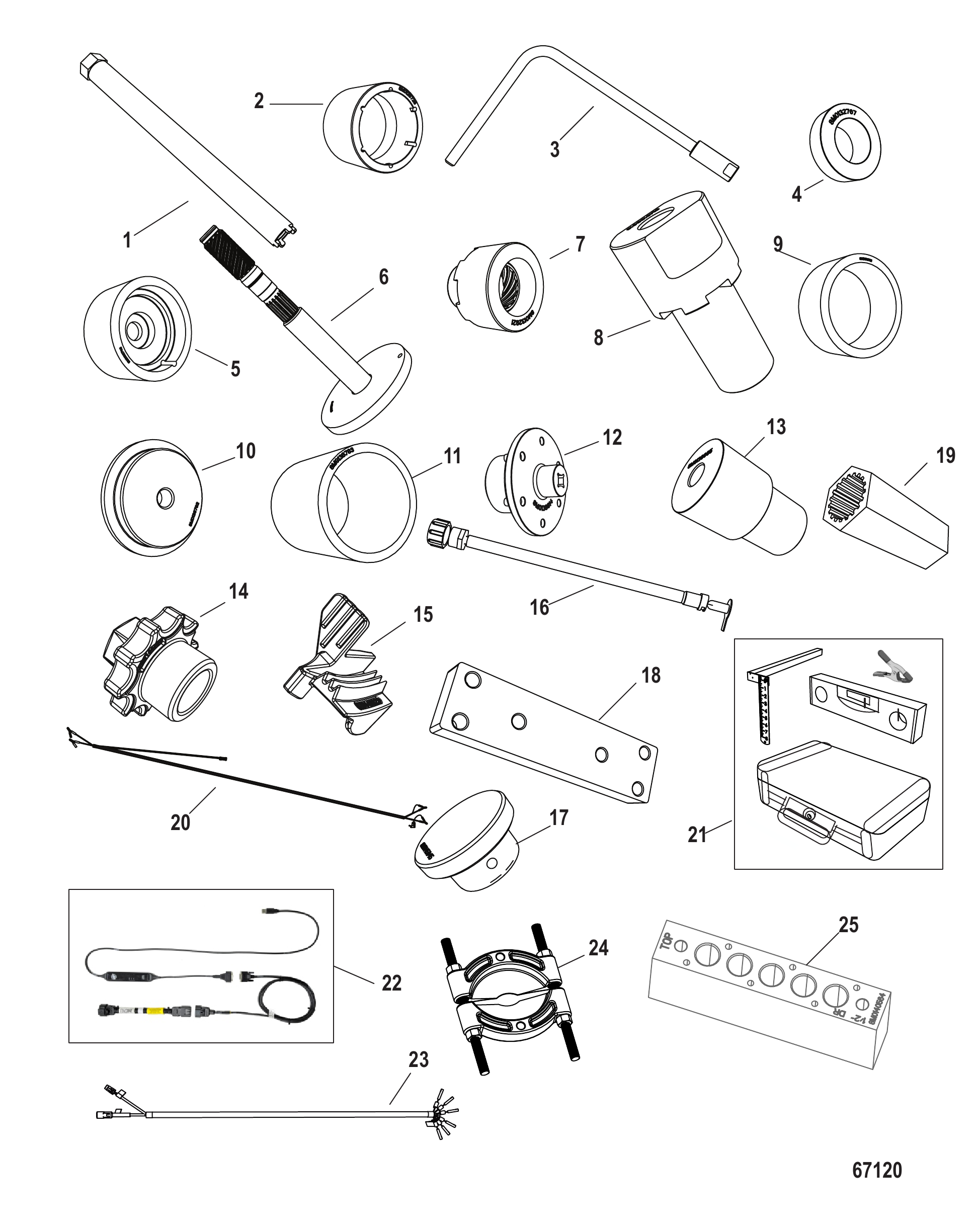

图 23工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0142969	换挡轴工具	SHIFT SHAFT TOOL	1
2	8M0142970	对正工具-预载驱动器	ALIGNMENT TOOL Preload Driver	1
3	8M0142973	换挡轴手柄工具	SHIFT SHAFT HANDLE TOOL	1
4	8M0142974	保持器压装夹具	RETAINER PRESS FIXTURE	1
5	8M0142976	工具-压装夹具底座	TOOL Press Fixture Base	1
6	8M0142983	轴工具-轴承座总成	SHAFT TOOL Bearing Carrier Assembly	1
7	8M0145393	工具-螺纹离合器总成	TOOL Threaded Clutch Assembly	1
8	8M0142559	齿轮总成固定夹具	HOLDING FIXTURE Gear Assembly	1
9	8M0142615	心轴-压装垫片	MANDREL Press Spacer	1
10	8M0142624	导板-轴承座	GUIDE PLATE Bearing Carrier	1
11	8M0142413	心轴-后齿轮轴承锥	MANDREL Rear Gear Bearing Cone	1
12	8M0142414	工具-齿轮总成驱动器	TOOL Gear Assembly Driver	1
13	8M0142636	轴承心轴	BEARING MANDREL	1
14	8M0146861	工具-飞轮	TOOL Flywheel	1
15	8M0146862	工具-张紧皮带	TOOL Stretch Belt	1
16	8M0129230	软管-放油	HOSE Oil Drain	1
17	8M0146935	安装工具-轴承卷轴	INSTALLATION TOOL Bearing Spool	1
18	8M0146936	拉拔器-上部支架	BAR MOUNT PULLER Upper	1
19	8M0147118	工具-推进轴	TOOL Propshaft	1
20	8M0147078	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
20	8M0193581	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
21	8M0130705	齿轮箱高度工具套件	GEARCASE HEIGHT TOOL KIT	1
22	8M0138392	CDS-G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS -G3	1
22	8M0153916	CDS G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS G3	1
NS	883705T01	工具-发动机吊装带	STRAP TOOL Engine Lifting	1
NS	98234A2	钻孔夹具套件-艉板	DRILL FIXTURE KIT Transom	1
NS	8M0147671	工具-对正销上部支架	TOOL ALIGNMENT PIN UPPER MOUNT	1
NS	8M0145607	工具-拉杆器	TOOL Bar Puller	1
NS	8M0147116	工具-导向密封驱动器	TOOL GUIDE SEAL DRIVER	1
NS	8M0149553	工具-上部支架杆安装	TOOL Upper Mount Rod Installation	1
NS	8M0148868	扳手-AMS支架	WRENCH AMS Mount	1
NS	8M0148865	工具-齿轮安装	TOOL Install Gear	1
NS	FT8950	测试套件	TESTER KIT	1
NS	58222A1	百分表工具	DIAL INDICATOR TOOL	1
NS	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
NS	8M0237356	适配器套件	ADAPTER KIT	1
NS	89897	固定工具-百分表	HOLDING TOOL Dial Indicator	1
NS	8M0039309	环安装工具	TOOL Ring Installer	1
NS	8M0046632	轴承座固定螺母套筒工具	TOOL Socket, Carrier Retainer Nut	1
NS	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
NS	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
NS	37241	通用拉拔板	PULLER PLATE Universal	1
NS	63209	加热灯	HEAT LAMP	1
NS	83165T	拉拔器总成	PULLER ASSEMBLY	1
NS	36571T	导向垫圈	PILOT WASHER	1
NS	888414T01	轴承/油封安装工具	BEARING / SEAL DRIVER	1
NS	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
NS	8M0070085	锁紧螺母工具	TOOL Retaining Nut	1
NS	861792	推力轴承	BEARING Thrust	1
NS	43506T	轴承固定工具	RETAINING TOOL Bearing	1
NS	889958T	传动轴固定工具	DRIVESHAFT HOLDING TOOL	1
NS	8M0142028	小齿轮螺母固定工具	TOOL Holder Pinion Nut	1
NS	8M0035594	螺旋桨轴固定工具	TOOL Propeller Shaft Holder	1
NS	8M0052590	上传动轴轴承安装工具	TOOL Driver, Upper Driveshaft Bearing	1
NS	8M0046348	小齿轮轴承拆卸工具	TOOL Bearing Driver, Pinion Removal	1
NS	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
NS	885592T	轴承杯安装工具	BEARING CUP DRIVER	1
NS	8M0046360	小齿轮轴承安装工具	TOOL Bearing Driver, Pinion Install	1
NS	8M0046443	小齿轮定位工具	TOOL Pinion Gear Locating	1
NS	8M0054594	小齿轮高度工具	TOOL-PINION HGT	1
NS	8M0059911	轴承座安装工具	INSTALLATION TOOL Bearing Carrier	1
NS	8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
NS	8M0182653	工具-驱动对正	TOOL Drive Alignment	1
-	8M0235704	工具-动力输出轴套安装	TOOL SLEEVE INSTALLATION PTO	1
-	8M0235705	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235706	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235707	耐磨轴套安装	INSTALL WEAR SLEEVE	1

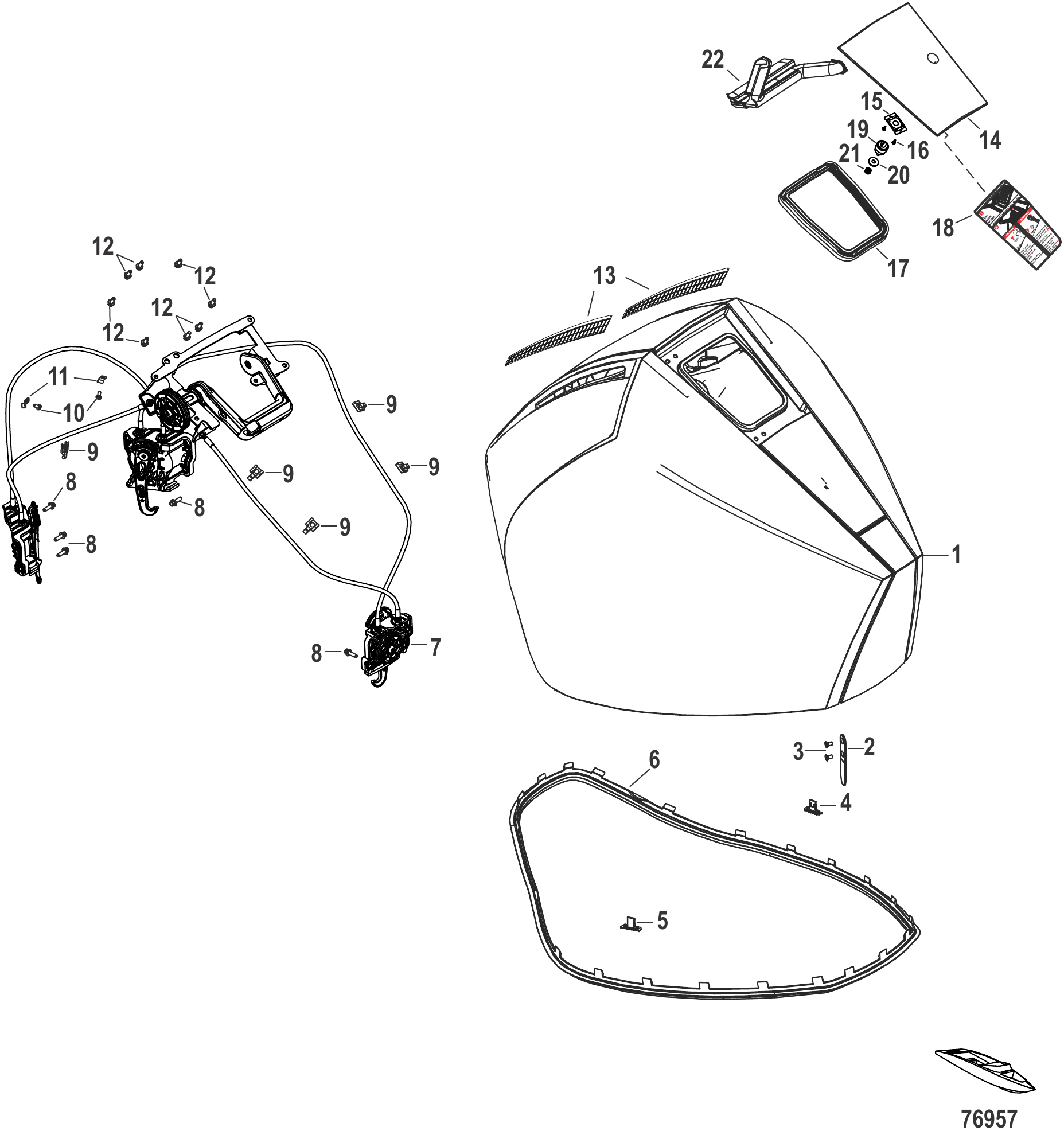

图 24顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0143491	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
1	8M0143492	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
1	8M0231250	黑色顶盖总成（带标贴，无装饰面板贴纸组）	TOP COWL ASSEMBLY Black, Decaled without Accent Panel Decal Set	1
2	8M0142904	校准支腿套件	ALIGNMENT LEG KIT	4
2	8M0240715	校准支腿套件	ALIGNMENT LEG KIT	4
3	8M0178589	螺丝M6×12	SCREW M6 x 12	2
4	8M0142916	左舷缓冲垫	BUMPER Port	1
5	8M0142915	右舷缓冲垫	BUMPER Starboard	1
6	8M0142906	上罩壳密封件	SEAL Top Cowl	1
6	8M0242486	上罩壳密封件	SEAL Top Cowl	1
7	8M0142242	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	8M0232582	罩壳锁扣总成	LATCH ASSEMBLY Cowl	1
8	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	10
9	8M0142903	卡扣	CLIP	7
10	8M0142955	螺丝（M5×0.8）	SCREW (M5 x 0.8)	2
11	8M0142954	卡扣	CLIP	2
12	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	8
13	8M0219155	左/右舷边框总成	BEZEL ASSEBMBLY Port/Starboard	1
14	8M0142238	黑色门总成	DOOR ASSEMBLY Black	1
14	8M0157771	黑色门总成	DOOR ASSEMBLY Black	1
15	8M0142913	定位器总成	KEEPER ASSEMBLY	1
16	8M0204400	自攻螺丝	SCREW Thread Forming	1
17	8M0142908	门密封条	SEAL Door	1
18	8M0148533	锁扣位置贴纸	DECAL Latch Position	1
19	8M0142907	按压式锁	LOCK PUSH	1
20	8M0142914	锁扣垫片组	SHIM SET Latch	1
21	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
22	8M0187755	导水器	WATER DIVERTER	1
