水星 Mercury 225 HP Verado 6 CYL 0P464488 THRU 0P520552 - 爆炸图零件明细

四冲程电喷 EFI · Belgium - Cat.# 90-896280007 · 共 33 个部位 · 1359 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0221495	储物盖 175-225马力	COVER-STORAGE 175-225HP	1
-	8M0228511	通风盖 200马力	COVER-VENTED 200HP	1
-	8M0228512	通风盖 225马力	COVER-VENTED 225HP	1
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0133491	舵柄总成大舵柄机械/动力转向	TILLER HANDLE ASSEMBLY Big Tiller Mechanical/Power Steer	1
-	8M0151561	BT机械臂总成	BT ARM ASY-MECH	1
-	8M0133492	舵柄总成大舵柄-DTS带动力转向	TILLER HANDLE ASSEMBLY Big Tiller - DTS with Power Steer	1
-	8M0151560	BT臂总成-DTS	BT ARM ASSY-DTS	1
-	8M0141907	油门换挡二代电缆套件	CABLE KIT - THROTTLE AND SHIFT GEN II	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0143359	高级消音套件	SOUND CONTROL KIT Advanced	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件全套	CLAMP KIT Clamp Kit-Complete	1
-	8M0176702	发电机升级套件	UPGRADE KIT Alternator	1

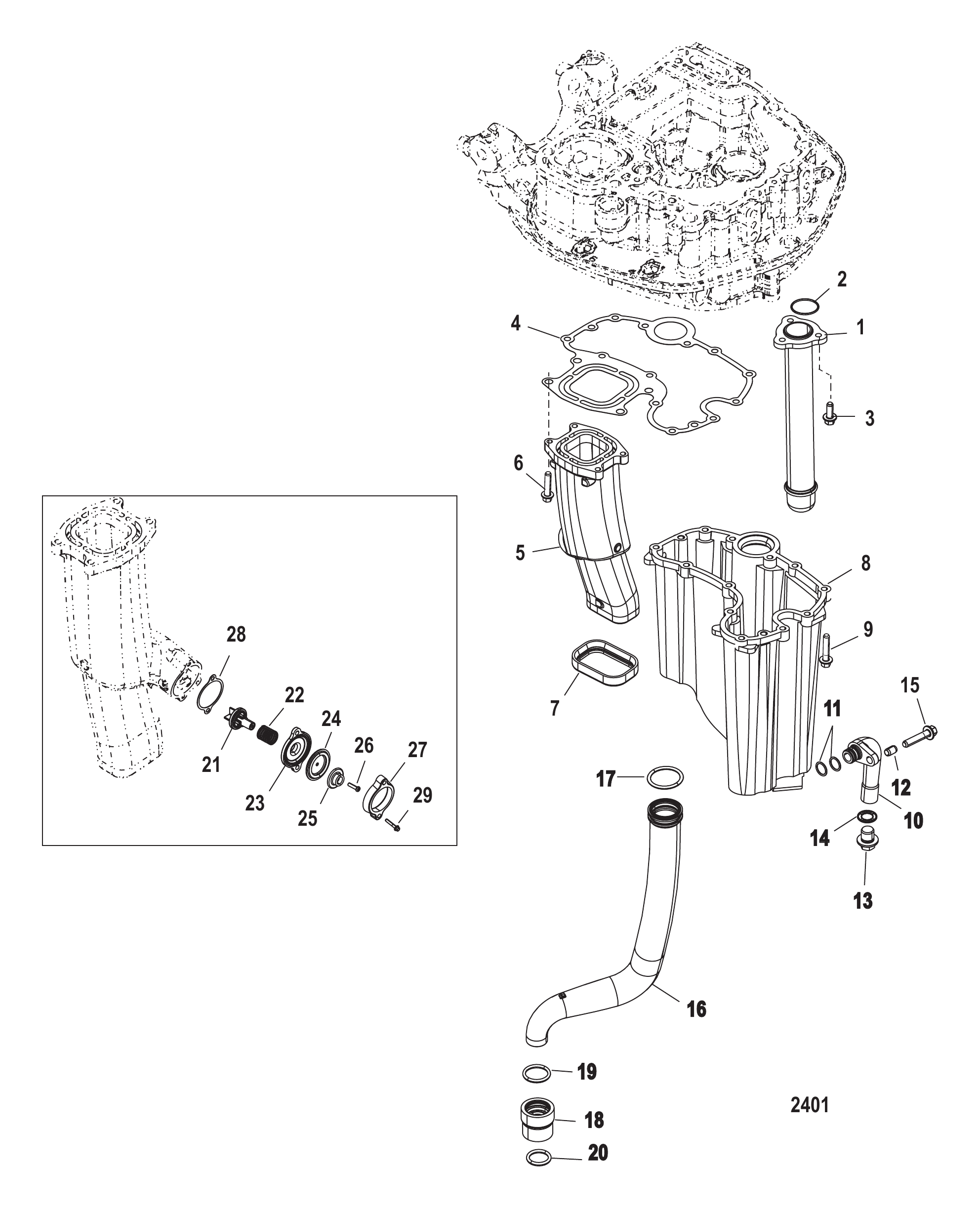

图 2下适配板 Adapter Plate-Lower

REF	零件编号	中文名称	英文名称	数量
1	887623T03	机油收集器总成	PICKUP ASSEMBLY Oil	1
2	846594	O型圈 (1.239 x .070) 黑色	O-RING (1.239 x .070) Black	1
2	8M0092943	O型圈橙色	O-RING Orange	1
3	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	889618001	衬垫油底壳	GASKET Oil Sump	1
5	880626T01	排气管总成	TUBE ASSEMBLY Exhaust	1
6	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
6	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
7	880629	排气管密封件	SEAL Exhaust Tube	1
8	880639T	油底壳总成	SUMP ASSEMBLY Oil	1
9	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	12
9	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	12
10	887753A02	排油管总成	TUBE ASSEMBLY Oil Drain	1
10	888513A02	排油管总成	TUBE ASSEMBLY Oil Drain	1
10	8M0082193	排油管总成	TUBE ASSEMBLY Oil Drain	1
11	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	2
12	892228	定位销	PIN Dowel	1
13	888592005	放油塞总成	PLUG ASSEMBLY Oil Drain	1
14	888593	放油螺塞密封件	SEAL Drain Plug	1
14	8M0188614	放油螺塞密封件	SEAL Drain Plug	1
15	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	1
15	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	1
16	885541A01	水管总成 (20.00英寸)	TUBE ASSEMBLY Water (20.00 Inch)	1
16	885541A02	水管总成 (25.00英寸)	TUBE ASSEMBLY Water (25.00 Inch)	1
16	885541A03	水管总成 (30.00英寸)	TUBE ASSEMBLY Water (30.00 Inch)	1
17	892445	O型圈	O-RING	1
18	887987A1	联轴器	COUPLING	1
18	8M0214983	联轴器总成	COUPLING ASSY	1
19	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
19	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
20	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
20	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
21	888913A01	提升阀总成	POPPET ASSEMBLY	1
21	8M0114707	提升阀总成	POPPET VALVE ASSY	1
22	64878	弹簧(黑色)	SPRING (Black)	1
23	893385001	固定座	RETAINER	1
24	648771	隔膜	DIAPHRAGM	1
25	889706	垫圈	WASHER	1
26	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
27	893384001	提升阀盖	COVER Poppet	1
28	889561	提升阀垫片	GASKET Poppet	1
29	88552535	不锈钢螺钉(M6×35mm)	SCREW (M6 x 35 mm) Stainless Steel	2
-	880552A06	动力头衬垫套件	GASKET SET Powerhead	1
-	880552A07	动力头衬垫套件	GASKET SET Powerhead	1
-	895247A06	动力头总成	POWERHEAD ASSEMBLY	1
-	895247R06	RM L6 GEN1 VERADO	RM L6 GEN1 VERADO	1

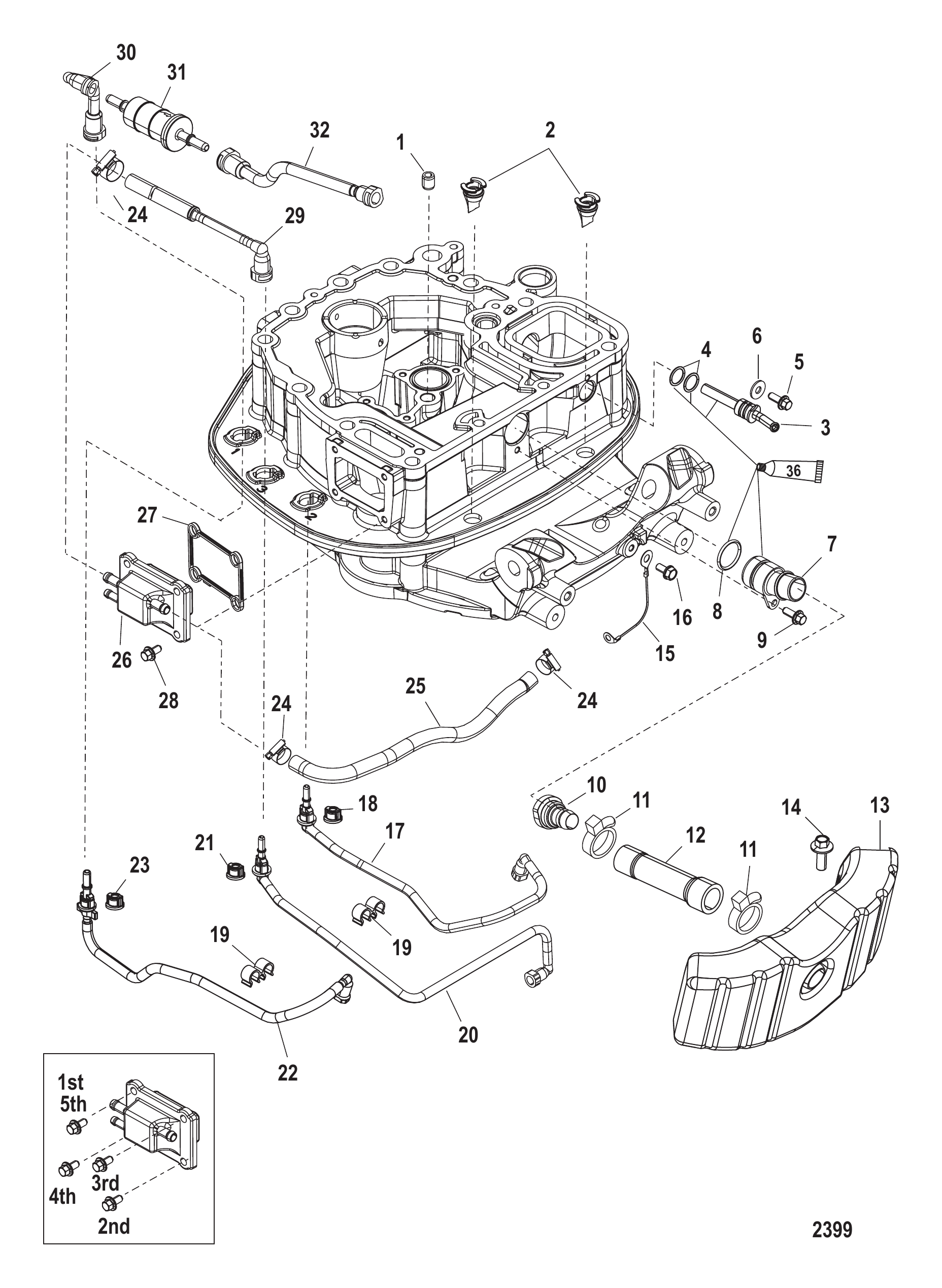

图 3适配板管路布置 Adapter Plate Hose Routings

REF	零件编号	中文名称	英文名称	数量
1	884474001	定位销 (12毫米)	PIN Dowel (12 mm)	1
2	888819002	排水罩	DRAIN Cowl	2
3	888461A01	配件套件	FITTING KIT	1
4	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	2
5	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	1
5	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
6	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
6	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
7	889792A01	怠速排气接头套件	FITTING KIT Idle Exhaust	1
8	889828	O型圈 0.924×0.103	O-RING (.924 x .103)	1
9	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	1
9	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
10	889846	接头	FITTING	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
12	888981001	怠速排气软管	HOSE Idle Exhaust	1
13	892384T	排气集气室	PLENUM Exhaust	1
14	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
15	88238A21	拉线总成	CABLE ASSEMBLY	1
16	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
17	884548	歧管参考软管-下部	HOSE Manifold Reference-Lower	1
17	8M0087120	软管	HOSE	1
18	884546	护孔环	GROMMET	1
19	888523001	卡扣	CLIP	2
20	884547	进水软管-下部	HOSE Water In-Lower	1
20	8M0087106	软管	HOSE	1
21	884546	护孔环	GROMMET	1
22	892241	燃油供应模块输出软管	HOSE Fuel Supply Module-Out	1
22	8M0087116	软管	HOSE	1
23	884546	护孔环	GROMMET	1
24	815504104	蜗杆卡箍	CLAMP Worm Gear	3
25	830757130	管材 (.312) (70.00英寸整卷) 裁切至21英寸	TUBING (.312) (70.00 Inches Bulk) Cut to 21 Inches	1
25	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
26	892562T01	歧管壳体	HOUSING Manifold	1
27	892117	密封件	SEAL	1
28	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
29	887756	进水软管-上部	HOSE Water In-Upper	1
30	887757	高压过滤器软管	HOSE Hi-Pressure Filter	1
30	8M0203762	燃油管路总成	FUEL LINE ASSY	1
31	879885T	燃油滤清器	FILTER Fuel	1
31	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
32	887758	高压滤清器至燃油轨软管	HOSE Hi-Pressure Filter To Fuel Rail	1
32	8M0203763	燃油管	FUEL LINE	1
-	880552A06	动力头衬垫套件	GASKET SET Powerhead	1
-	880552A07	动力头衬垫套件	GASKET SET Powerhead	1
-	895247A06	动力头总成	POWERHEAD ASSEMBLY	1
-	895247R06	RM L6 GEN1 VERADO	RM L6 GEN1 VERADO	1

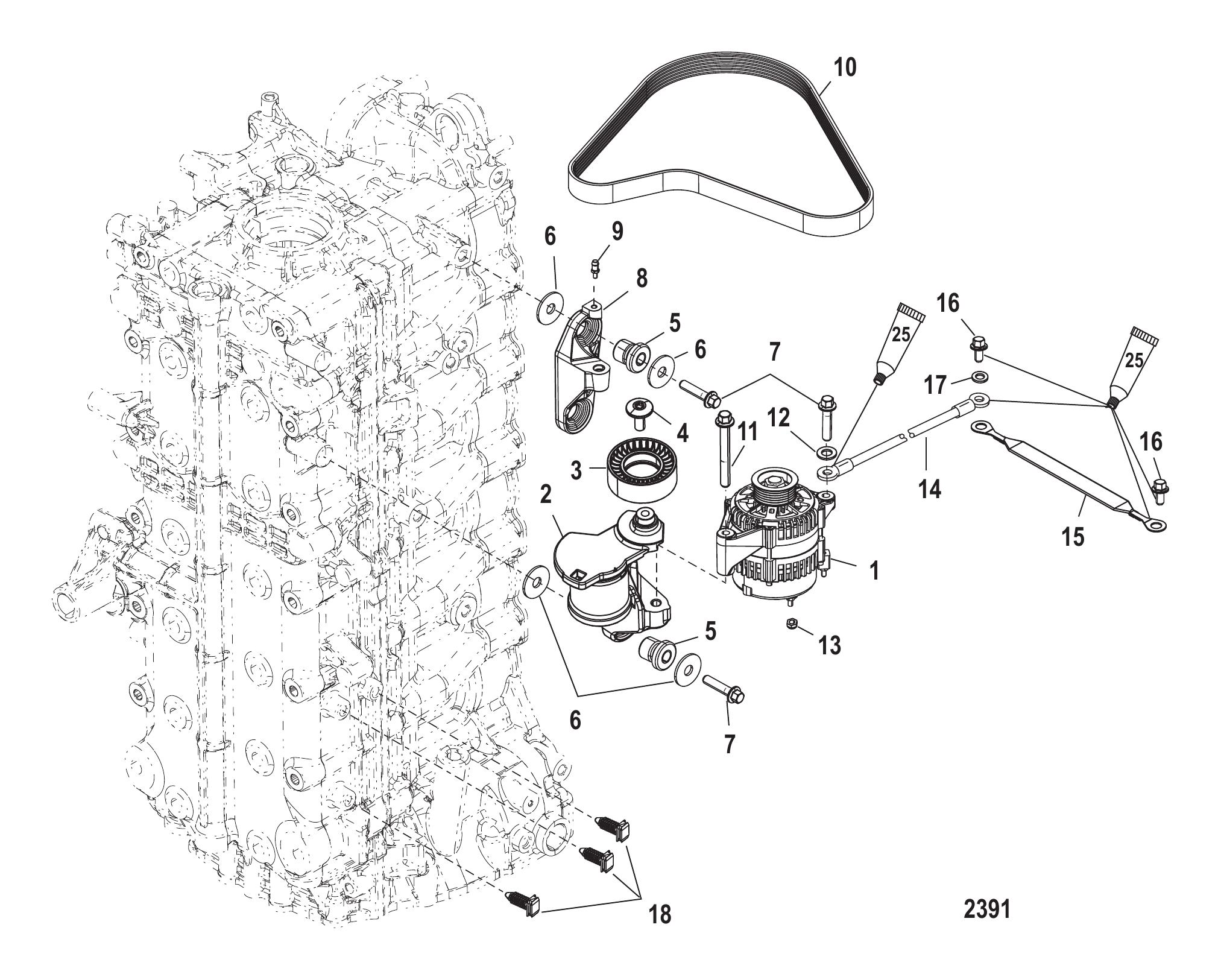

图 4发电机/皮带张紧器安装座 Alternator/Belt Tensioner Mounting

REF	零件编号	中文名称	英文名称	数量
1	892940T	70安培发电机	ALTERNATOR 70 Ampere	1
2	885349T05	皮带张紧器	BELT TENSIONER	1
2	8M0101707	皮带张紧器	BELT TENSIONER	1
3	885349500	滑轮	PULLEY	1
3	8M6003035	滑轮	PULLEY	1
4	885349501	螺钉	SCREW	1
5	855729	支架	MOUNT	4
6	845998	垫圈(0.406×1.250×0.089)	WASHER (.406 x 1.250 x .089)	8
7	88552745	螺丝(M10 x 45)	SCREW (M10 x 45)	5
7	8M0103823	六角法兰螺钉(M10×45)	SCREW (M10 x 45 Hex Flange)	5
8	88535303S	支架	BRACKET	1
8	8M0219204	支架	BRACKET	1
9	888517	销	PIN	1
10	880566014	驱动皮带	BELT Drive	1
10	8M0232583	蛇形皮带	BELT SERPENTINE	1
11	88552785	螺钉(M10×85)	SCREW (M10 x 85)	1
11	8M0103824	螺钉	SCREW	1
12	4002319	垫圈	WASHER	1
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	856583A09	拉线总成	CABLE ASSEMBLY	1
14	856583A12	拉线总成	CABLE ASSEMBLY	1
15	858414A04	铜编织电缆总成	CABLE ASSEMBLY Brass Braided	1
16	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
16	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
18	828991	卡扣	CLIP	3
18	828991T	卡扣	CLIP	3

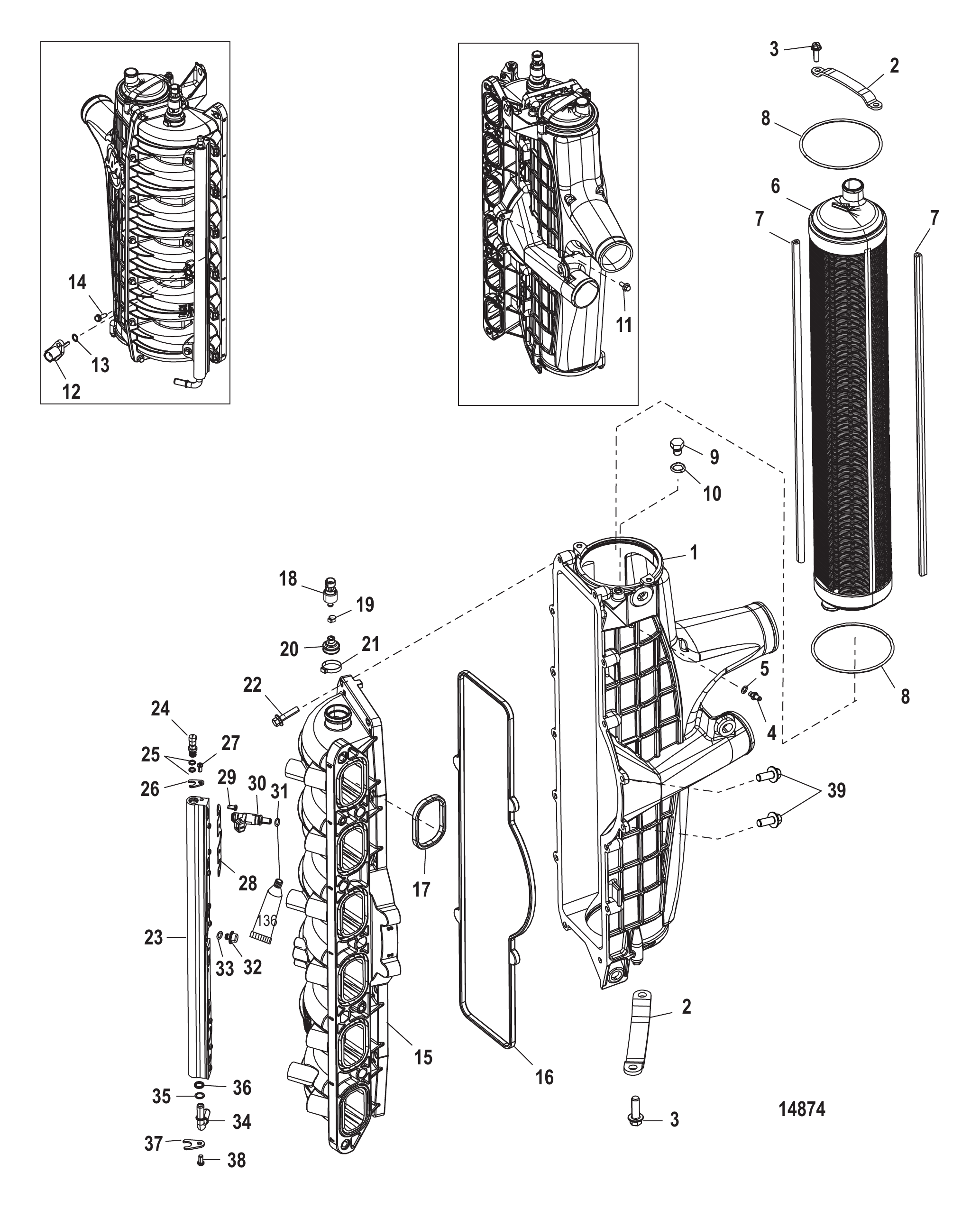

图 5增压冷却器/进气歧管 Charge Cooler/Intake Manfifold

REF	零件编号	中文名称	英文名称	数量
-	880608T06	集成空气/燃油模块总成	MODULE ASSEMBLY Intergrated Air/Fuel	1
-	880608T07	集成式空气燃油模块总成	MODULE ASSEMBLY Intergrated Air Fuel	1
-	8M0185613	IAFM	IAFM	1
1	880587A03	中冷器总成	CAC ASSEMBLY	1
1	8M0132388	中冷器总成	CAC ASSEMBLY	1
2	895032	绑带	STRAP	2
3	895336	螺钉(M6x18)	SCREW (M6 x 18)	4
3	8M0041014	螺钉(M6x18)	SCREW (M6 x 18)	4
4	895033	接头	FITTING	1
4	8M0039993	接头	FITTING	1
5	NSS	不单独销售 O型圈（895031套件部件）	NOT SOLD SEPARATE O-Ring (Part of 895031 Kit)	1
6	895030A01	堆叠组件	STACK ASSEMBLY	1
7	895031	密封件	SEAL	2
8	NSS	不单独销售 O型圈（895031套件部件）	NOT SOLD SEPARATE O-Ring (Part of 895031 Kit)	2
9	895034	接头	FITTING	1
9	8M0048079	8毫米塞	PLUG 8MM	1
10	NSS	不单独销售 O型圈（895031套件部件）	NOT SOLD SEPARATE O-Ring (Part of 895031 Kit)	1
11	895035	安装板	PLATE	1
12	891663001	温度传感器	SENSOR Temperature	1
13	892317001	O型圈	O-RING	1
14	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
15	880582T05	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
15	8M0041479	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
16	895019	密封件	SEAL	1
17	895020	密封件	SEAL	6
18	885548002	传感器	SENSOR	1
18	8M0234766	压力传感器	SENSOR PRESSURE	1
19	888988015	卡箍(15.7毫米进气压力传感器至护套)	CLAMP (15.7 mm) Map Sensor to Boot	1
19	8M0214911	卡箍@5	CLAMP @5	1
20	895021	护套	BOOT	1
20	892952500	护套	BOOT	1
21	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
21	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	1
22	895052	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	13
22	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
23	895022A01	燃油轨套件	FUEL RAIL KIT	1
23	8M0041080	燃油导轨总成	FUEL RAIL ASSEMBLY	1
24	895028A01	施拉德阀	VALVE Schrader	1
25	895056	O型圈	O-RING	2
26	895026	支架	BRACKET	1
27	895051	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
28	895024	支架	BRACKET	3
29	895051	螺钉 (M5 x 10)	SCREW (M5 x 10)	12
30	892811T01	燃油喷油器	INJECTOR Fuel	6
30	892811T02	燃油喷油器	INJECTOR Fuel	6
30	8M0006027	燃油喷油器	INJECTOR Fuel	6
30	8M0222278	燃油喷射器	FUEL INJECTOR	6
31	851889	O型圈	O-RING	12
32	895025	减震器	DAMPER	1
33	851889	O型圈	O-RING	1
34	895029A01	燃油进管套件	TUBE KIT Fuel Inlet	1
35	895055	垫圈	WASHER	1
36	895057	O型圈	O-RING	1
37	895027	支架	BRACKET	1
38	895051	螺钉 (M5 x 10)	SCREW (M5 x 10)	1

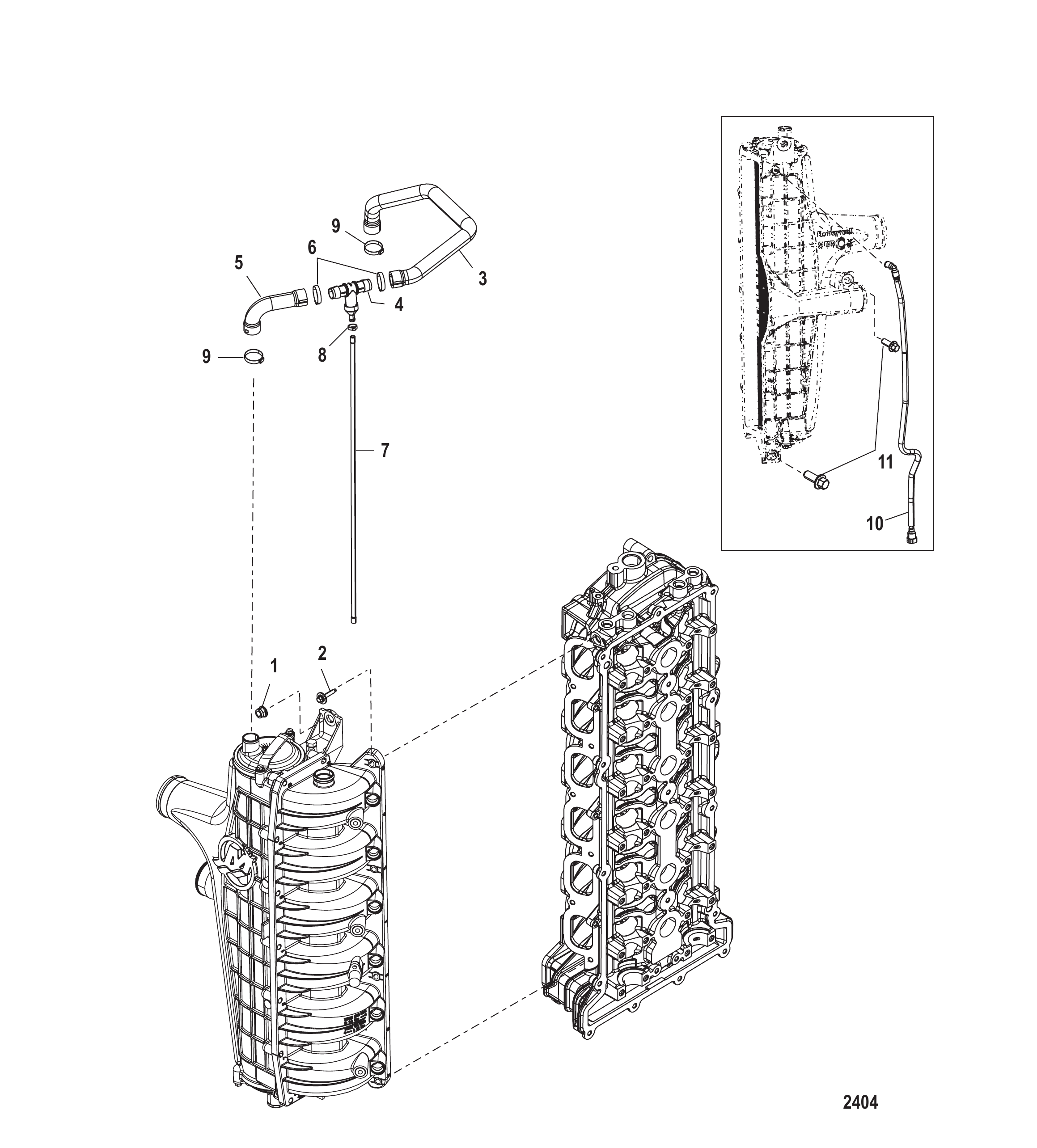

图 6增压冷却器/进气歧管管路布置 Charge Cooler/Intake Manifold Hose Routings

REF	零件编号	中文名称	英文名称	数量
1	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
2	892487001	螺钉	SCREW	7
2	8M0048051	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	7
-	NSS	不单独出售-软管总成	NOT SOLD SEPARATE Hose Assembly	1
3	889593001	软管	HOSE	1
4	889633A04	冲洗接头总成	FITTING ASSEMBLY Flushing	1
4	8M0188433	冲洗接头总成	FITTING ASY-FLUSH	1
5	889592001	软管	HOSE	1
6	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	2
6	8M0187145	卡箍	CLAMP	2
7	892967	软管	HOSE	1
8	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
9	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	2
9	8M0187145	卡箍	CLAMP	2
10	880529	增压歧管参考软管-上部	HOSE Boost Manifold Reference-Upper	1
10	8M0203767	软管歧管	HOSE MANIFOLD	1
11	88552730	螺钉 (M10 x 30)	SCREW (M10 x 30)	2
11	8M0103821	螺钉	SCREW	2

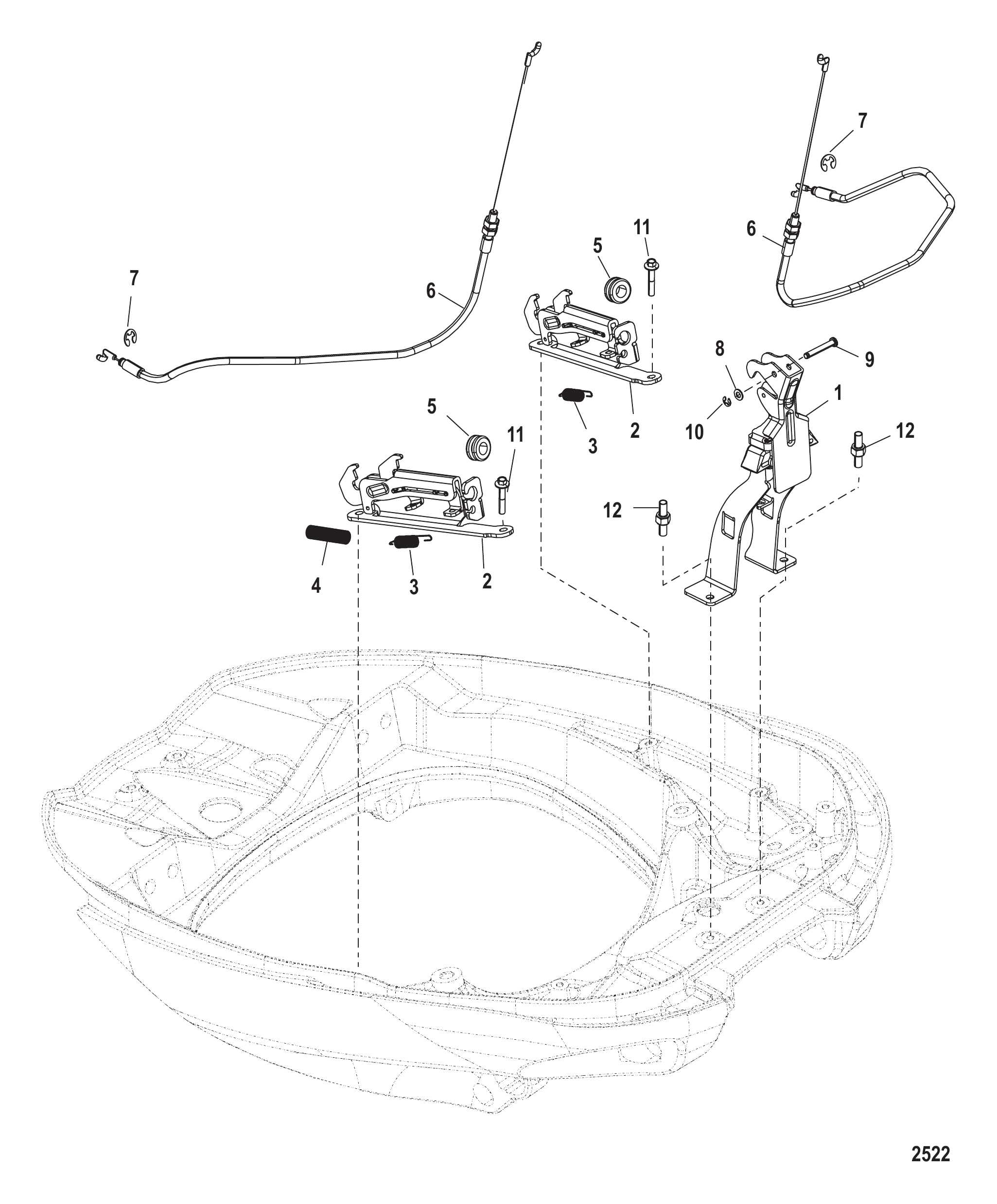

图 7外罩锁扣装置 Cowl Latching

REF	零件编号	中文名称	英文名称	数量
-	892062T02	前侧锁扣总成	LATCH ASSEMBLY Front and Side	1
1	888976T01	支架	BRACKET	1
2	888974A02	侧锁扣总成	SIDE LATCH ASSEMBLY	2
3	888996	弹簧	SPRING	4
4	896124	套筒	SLEEVE	4
5	828249	护孔环	GROMMET	2
6	889694	电缆	CABLE	2
6	8M0080491	电缆	CABLE	2
7	27290	挡圈	RING Retaining	2
8	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	1
9	893380	U型销	PIN Clevis	1
10	61319	E型卡环	E RING	1
11	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	4
12	889627	螺柱	STUD	2
12	8M0099404	螺柱	STUD	2

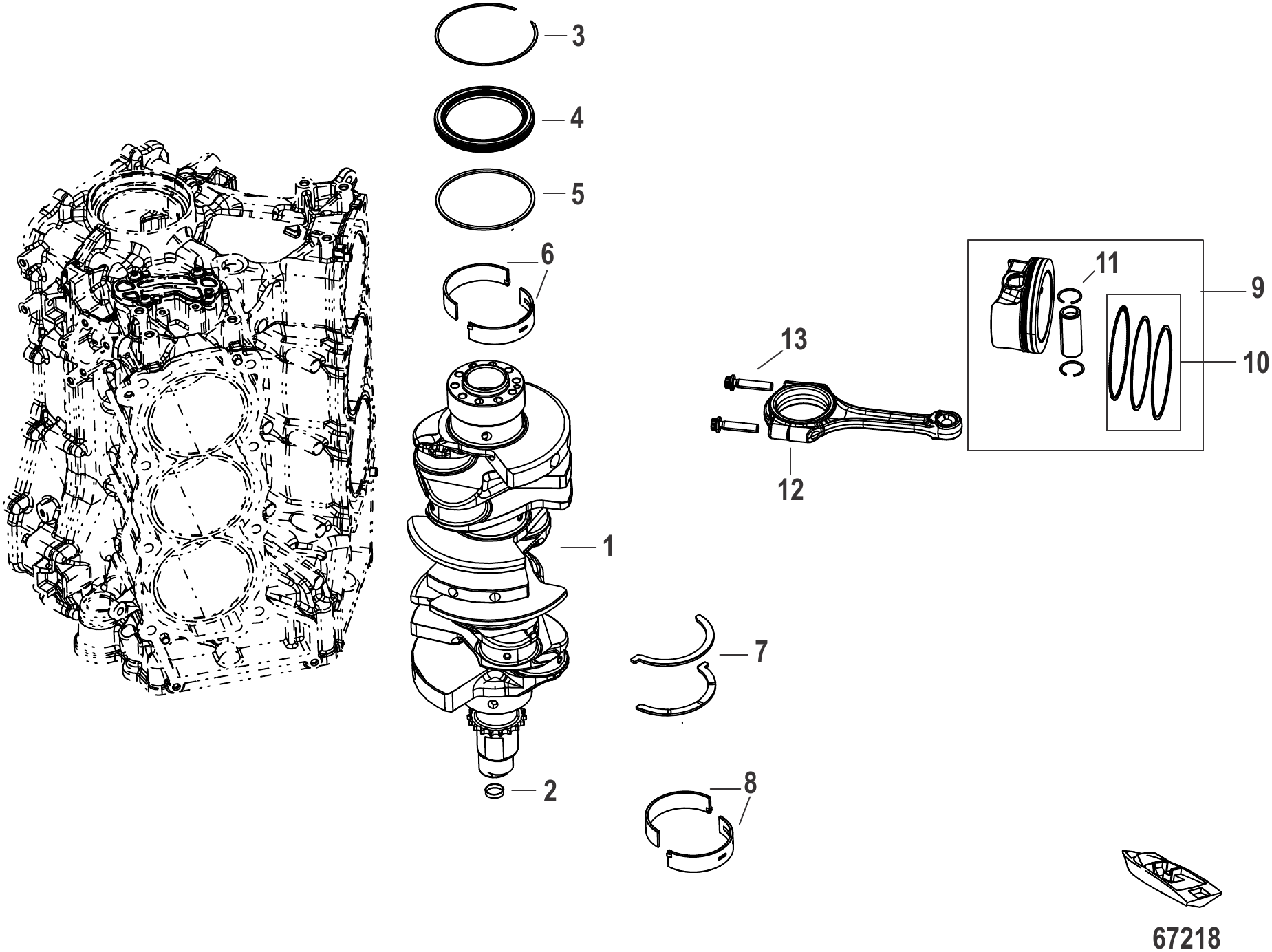

图 8曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0142387	曲轴	CRANKSHAFT	1
2	8M0034912	O型圈 3.78×21.32	O-RING 3.78 X 21.32	1
3	8M0142386	挡圈	RING RETAINING	1
4	8M0142379	主轴承油封	SEAL Main Bearing	1
4	8M0168880	主轴承油封	SEAL Main Bearing	1
5	8M0142385	隔套	SPACER	1
6	8M0147959	主轴承绿色	BEARING MAIN Green	AR
6	8M0147960	主轴承蓝色	BEARING MAIN Blue	AR
6	8M0147961	主轴承白色	BEARING MAIN White	AR
6	8M0147962	主轴承橙色	BEARING MAIN Orange	AR
7	8M0142380	止推垫圈	WASHER THRUST	2
8	8M0142539	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0217817	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0142351	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0217818	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0142597	连杆轴承(白色)	BEARING Connecting Rod, White	AR
8	8M0217819	连杆轴承(白色)	BEARING Connecting Rod, White	AR
9	8M0142575	活塞总成	PISTON ASSEMBLY	6
9	8M0200040	活塞总成	PISTON ASSEMBLY	6
10	8M0142381	活塞环组件	PISTON RING ASSEMBLY	6
11	8M0142383	卡簧	CIRCLIP	12
12	8M0142375	连杆	CONNECTING ROD	6
13	8M6002637	连杆螺栓	BOLT Connecting Rod	12
13	8M0159648	连杆螺栓	BOLT, CONNECTING ROD	12
-	8M0142278	长缸体总成	LONG BLOCK	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

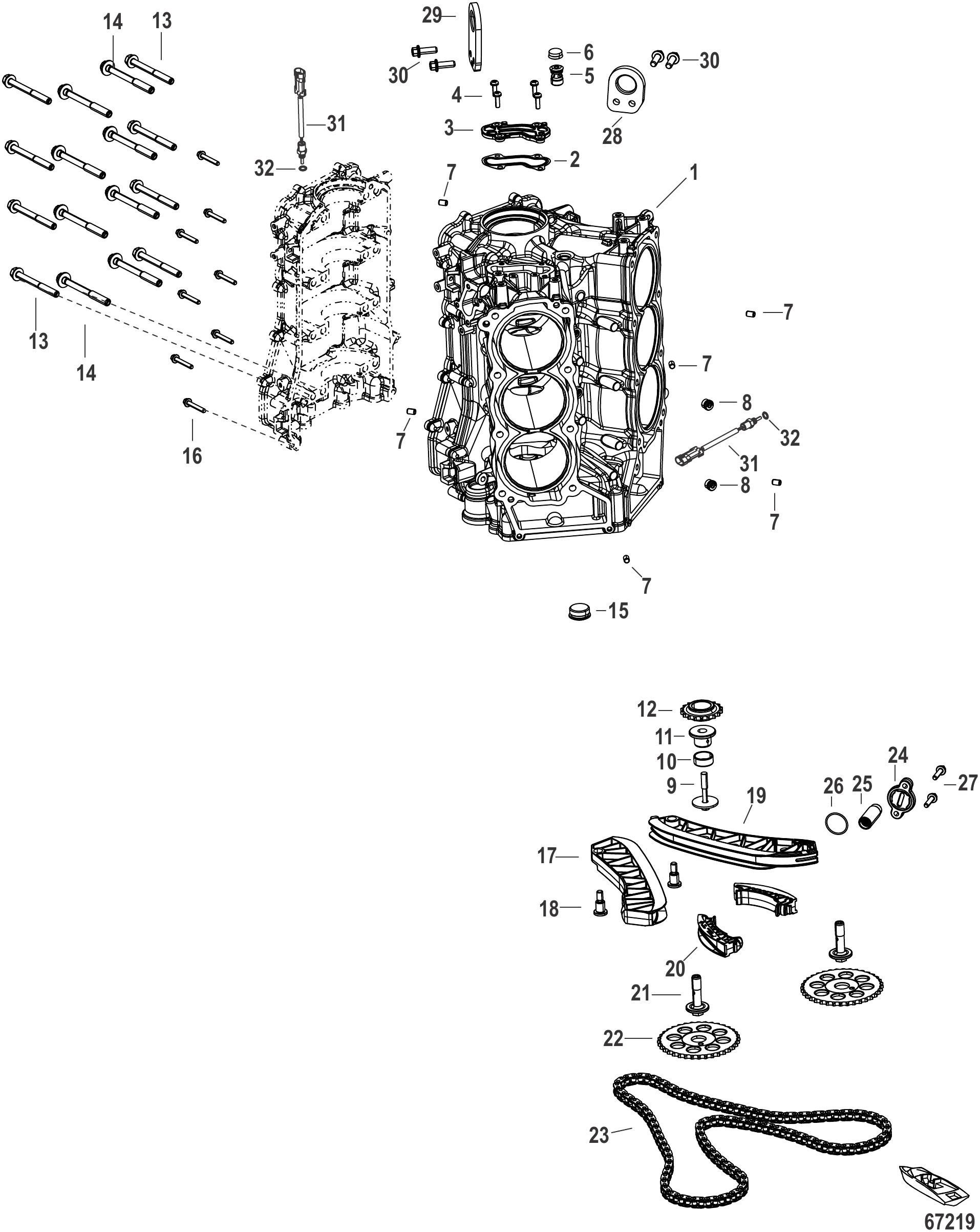

图 9气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	8M0142343	气缸体	CYLINDER BLOCK	1
1	8M0208897	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8M0142348	盖板垫片	GASKET Cover Plate	1
3	8M0142349	气缸体盖	COVER Cylinder Block	1
4	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
5	8M0142352	18毫米螺塞	PLUG 18 MM	1
6	8M0142353	O型圈(0.614x0.070)	O-RING (0.614 x 0.070)	1
7	893540	定位销 8x12长	PIN Dowel, 8x12 long	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	2
9	8M0142398	螺丝(M8x45)六角法兰	SCREW (M8 x 45) HEX FL	1
10	8M0142397	惰轮衬套	BUSHING Idler	1
11	8M0142396	惰轮轴颈	IDLER Journal	1
12	8M0142391	惰轮链轮	SPROCKET Idler	1
13	8M0142347	螺钉(M10x96毫米)六角凸缘头	SCREW (M10 x 96 MM) HEX FLG HD	8
13	8M0168893	螺钉 M10x96	SCREW M10 x 96	8
14	8M0142346	螺钉(M11x107毫米)12角头	SCREW (M11 x 107 MM) 12 POINT HEX HEAD	8
15	8M0087454	30毫米螺塞	PLUG (30 mm)	1
16	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	8
17	8M0142393	凸轮驱动导板	GUIDE Cam Drive	1
18	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	1
19	8M0142392	活动导板	GUIDE Moveable	1
20	8M0142400	短跨距导板	GUIDE SHORT SPAN	2
21	8M0142395	凸轮螺栓 M12特殊左旋	CAM BOLT M12 Special Left Hand	2
22	8M0142390	凸轮轴链轮	SPROCKET Camshaft	2
23	8M0142399	凸轮驱动链条	CHAIN CAM DRIVE	1
24	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
25	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
25	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
26	898836	棕色O型圈	O-RING Brown	1
26	8M0237361	O型圈	O-RING	1
27	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
28	8M0142448	右舷吊环	LIFTING EYE Starboard	1
29	8M0142600	左舷吊环	LIFTING EYE Port	1
30	8M0103821	螺钉	SCREW	4
31	8M0142542	温度传感器	SENSOR Temperature	2
31	8M0205787	温度传感器	SENSOR Temperature	2
32	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
-	8M0142278	长缸体总成	LONG BLOCK	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

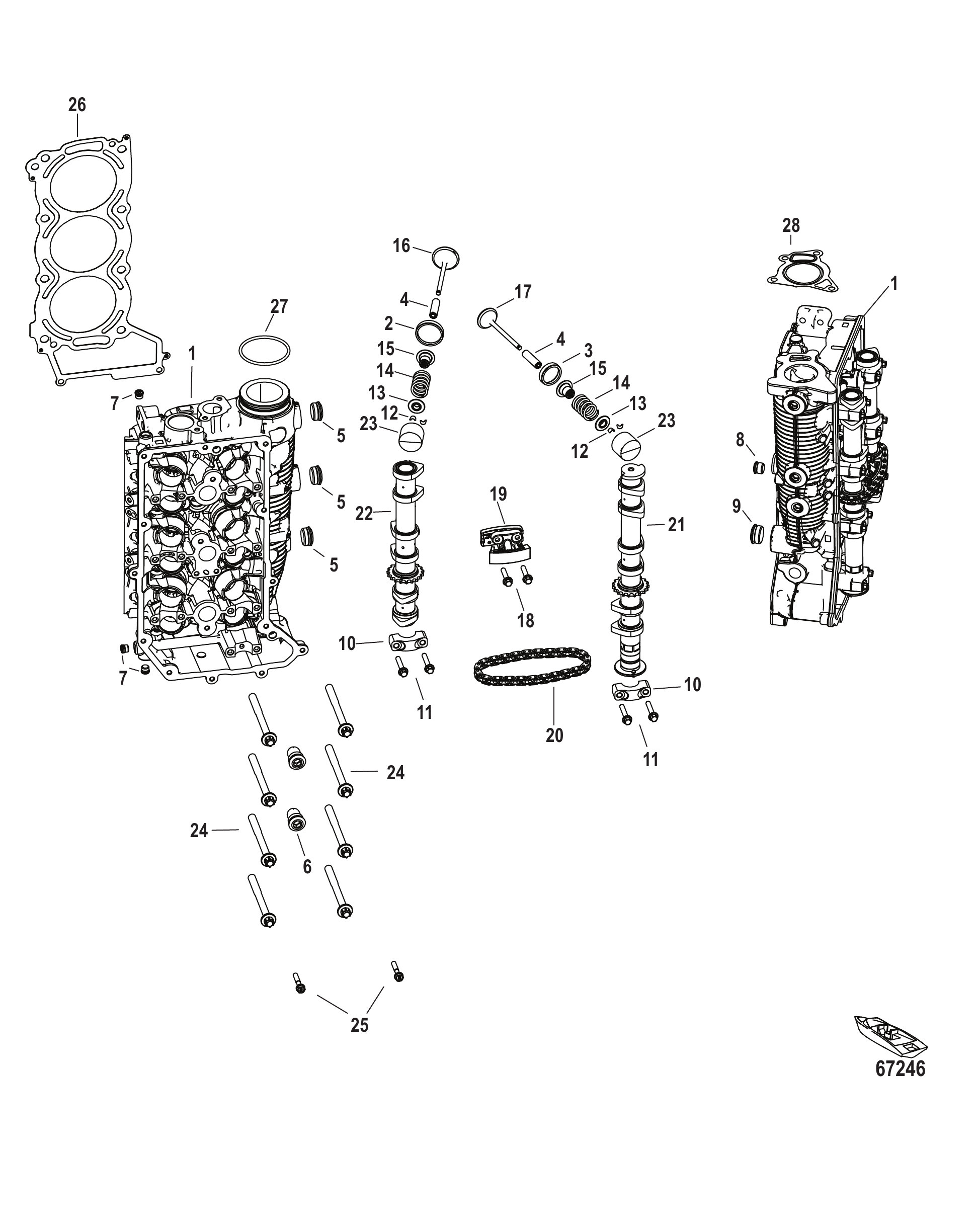

图 10气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
-	8M0150217	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
-	8M0221000	气缸盖总成(左舷)	CYLINDER HEAD ASSEMBLY Port	1
-	8M0150216	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
-	8M0221001	气缸盖总成(右舷)	CYLINDER HEAD ASSEMBLY Starboard	1
1	8M0148561	气缸盖总成基础型（左舷）	CYLINDER HEAD ASSEMBLY Basic-Port	1
1	8M0164962	气缸盖总成基础型（左舷）	CYLINDER HEAD ASSEMBLY Basic- Port	1
1	8M0148560	气缸盖总成基础型（右舷）	CYLINDER HEAD ASSEMBLY Basic-Starboard	1
1	8M0164963	气缸盖总成基础型（右舷）	CYLINDER HEAD ASSEMBLY Basic- Starboard	1
2	8M0142354	气门座-进气	VALVE Seat, Intake	12
3	8M0142355	气门座-排气	VALVE Seat, Exhaust	12
4	8M0142358	气门导管	VALVE Guide	24
5	8M0087453	堵头(24毫米)	PLUG (24 MM)	6
6	8M0142357	专用塞(21毫米)	PLUG (21 MM) Special	4
7	8M0087447	堵头(10毫米)	PLUG (10MM)	8
8	8M0087451	堵头（18毫米）	PLUG (18 mm)	2
9	8M0087454	30毫米螺塞	PLUG (30 mm)	2
10	NSS	不单独销售	NOT SOLD SEPARATE	14
11	892454035	螺栓（M6×36）	BOLT (M6 x 36)	28
11	8M0163131	M6螺钉	SCREW M6	28
12	8M0142364	气门键	VALVE Key	24
13	8M0142363	固定座	RETAINER	24
14	8M0142360	弹簧	SPRING	24
15	8M0142359	气门油封	SEAL Valve	24
16	8M0142361	进气阀	VALVE Intake	12
17	8M0142362	排气阀	VALVE Exhaust	12
18	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
19	8M0142367	张紧器	TENSIONER	2
20	8M0142366	凸轮间链条	CHAIN Cam to Cam	2
21	8M0142374	凸轮轴-排气左舷	CAMSHAFT Exhaust, Port	1
21	8M0142372	凸轮轴-排气右舷	CAMSHAFT Exhaust, Starboard	1
22	8M0142373	凸轮轴-进气左舷	CAMSHAFT Intake, Port	1
22	8M0142370	凸轮轴-进气右舷	CAMSHAFT Intake, Starboard	1
23	8M0142365	挺杆 (3.000)	TAPPET (3.000)	24/AR
23	8M0142431	挺杆 (3.015)	TAPPET (3.015)	24/AR
23	8M0142439	挺杆 (3.030)	TAPPET (3.030)	24/AR
23	8M0142440	挺杆 (3.045)	TAPPET (3.045)	24/AR
23	8M0142441	挺杆 (3.060)	TAPPET (3.060)	24/AR
23	8M0142438	挺杆 (3.075)	TAPPET (3.075)	24/AR
23	8M0142495	挺杆 (3.090)	TAPPET (3.090)	24/AR
23	8M0142492	挺杆 (3.105)	TAPPET (3.105)	24/AR
23	8M0142443	挺杆 (3.120)	TAPPET (3.120)	24/AR
23	8M0142447	挺杆 (3.135)	TAPPET (3.135)	24/AR
23	8M0142464	挺杆 (3.150)	TAPPET (3.150)	24/AR
23	8M0142465	挺杆 (3.165)	TAPPET (3.165)	24/AR
23	8M0142466	挺杆 (3.180)	TAPPET (3.180)	24/AR
23	8M0142487	挺杆 (3.195)	TAPPET (3.195)	24/AR
23	8M0142488	挺杆 (3.210)	TAPPET (3.210)	24/AR
23	8M0142489	挺杆 (3.225)	TAPPET (3.225)	24/AR
23	8M0142490	挺杆 (3.240)	TAPPET (3.240)	24/AR
23	8M0142491	挺杆 (3.255)	TAPPET (3.255)	24/AR
23	8M0142519	挺杆 (3.270)	TAPPET (3.270)	24/AR
23	8M0142520	挺杆 (3.285)	TAPPET (3.285)	24/AR
23	8M0142521	挺杆 (3.300)	TAPPET (3.300)	24/AR
23	8M0142525	挺杆 (3.315)	TAPPET (3.315)	24/AR
23	8M0142527	挺杆 (3.330)	TAPPET (3.330)	24/AR
23	8M0142532	挺杆 (3.345)	TAPPET (3.345)	24/AR
23	8M0142613	挺杆 (3.360)	TAPPET (3.360)	24/AR
23	8M0142252	挺杆 (3.375)	TAPPET (3.375)	24/AR
23	8M0142255	挺杆 (3.390)	TAPPET (3.390)	24/AR
23	8M0142256	挺杆 (3.405)	TAPPET (3.405)	24/AR
23	8M0142257	挺杆 (3.420)	TAPPET (3.420)	24/AR
23	8M0142258	挺杆 (3.435)	TAPPET (3.435)	24/AR
23	8M0142261	挺杆 (3.450)	TAPPET (3.450)	24/AR
23	8M0142263	挺杆 (3.465)	TAPPET (3.465)	24/AR
23	8M0142277	挺杆 (3.480)	TAPPET (3.480)	24/AR
23	8M0142291	挺杆 (3.495)	TAPPET (3.495)	24/AR
23	8M0142292	挺杆 (3.510)	TAPPET (3.510)	24/AR
23	8M0142666	挺杆 (3.525)	TAPPET (3.525)	24/AR
23	8M0142667	挺杆 (3.540)	TAPPET (3.540)	24/AR
23	8M0142668	挺杆 (3.555)	TAPPET (3.555)	24/AR
23	8M0142669	挺杆 (3.570)	TAPPET (3.570)	24/AR
23	8M0142670	挺杆 (3.585)	TAPPET (3.585)	24/AR
23	8M0142698	挺杆 (3.600)	TAPPET (3.600)	24/AR
23	8M0142699	挺杆 (3.615)	TAPPET (3.615)	24/AR
23	8M0142700	挺杆 (3.630)	TAPPET (3.630)	24/AR
23	8M0142701	挺杆 (3.645)	TAPPET (3.645)	24/AR
23	8M0142702	挺杆 (3.660)	TAPPET (3.660)	24/AR
23	8M0142703	挺杆 (3.675)	TAPPET (3.675)	24/AR
23	8M0142704	挺杆 (3.690)	TAPPET (3.690)	24/AR
24	8M0142369	螺钉 (M10 x 107) 内六角法兰头	SCREW (M10 x 107) TORX FLG HD	16
25	893754035	螺钉（M6×35）	SCREW (M6 X 35)	4
25	8M0205943	螺钉(M6x35)	SCREW (M6 x 35)	4
26	8M0142270	气缸盖衬垫（左舷）	GASKET Cylinder Head, Port	1
26	8M0142271	气缸盖衬垫（右舷）	GASKET Cylinder Head, Starboard	1
27	8M0142368	O型圈 (230 2.484 x .139)	O-RING (230 2.484 x .139)	1
28	8M0142537	排气歧管衬垫	GASKET Exhaust Manifold	1
-	8M0142278	长缸体总成	LONG BLOCK	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

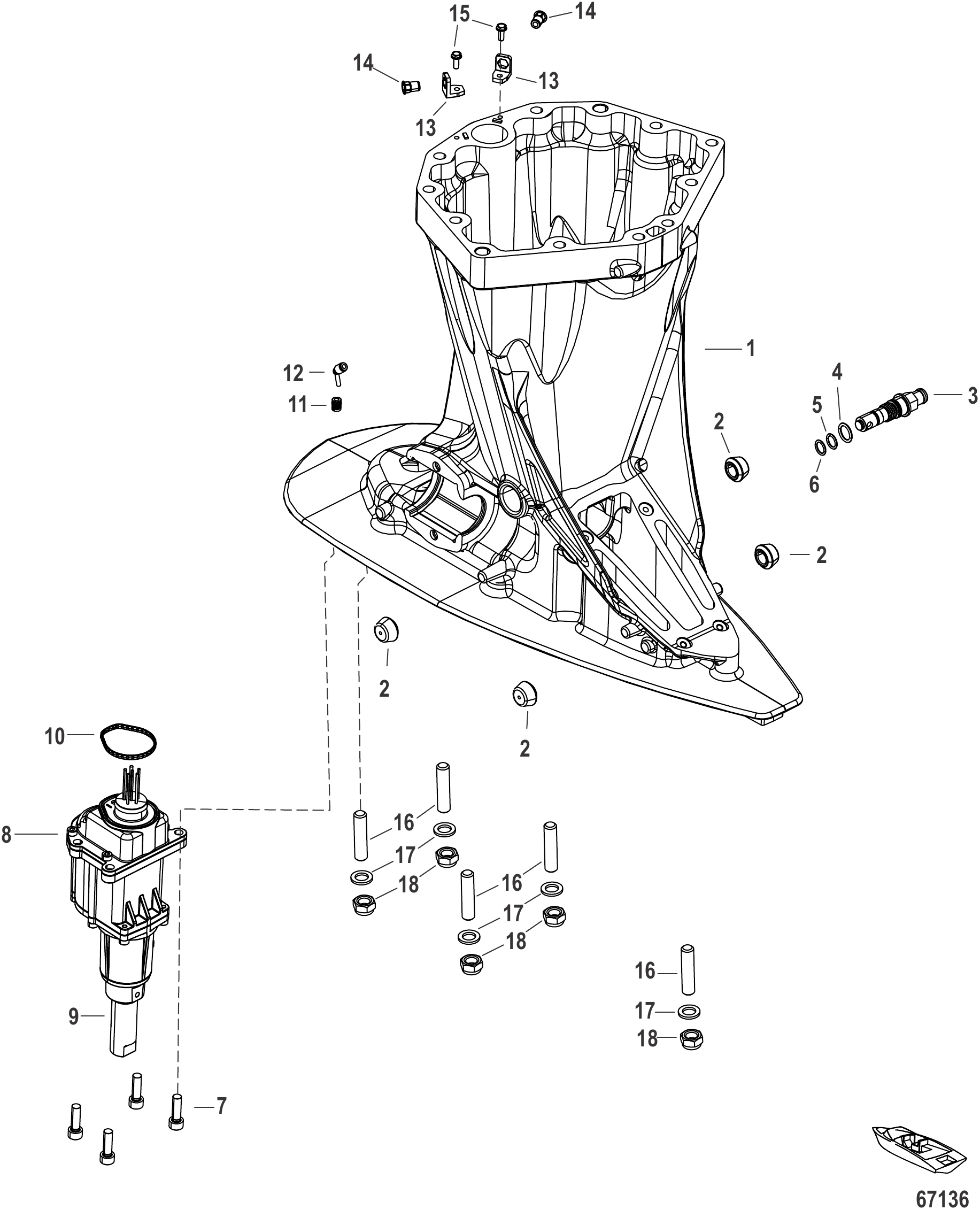

图 11驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0142775	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
1	8M0145916	驱动轴壳体（银色）	HOUSING Driveshaft, Silver	1
1	8M0228045	驱动轴壳体（银色）	HOUSING Driveshaft, Silver	1
2	8M0142713	支撑盖帽	CAP Chap Support	4
3	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
4	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
5	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
6	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
7	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
8	8M0142253	换挡执行器	SHIFT ACTUATOR	1
8	8M0204944	换挡执行器	SHIFT ACTUATOR	1
9	8M0147857	联轴器轴	SHAFT Coupling	1
10	8M0142978	执行器密封件	SEAL ACTUATOR	1
11	8M0142714	接头	FITTING	1
12	8M0155119	乐可利接头	FITTING Legris	1
13	8M0142715	围嘴安装支架	BRACKET Bib Mount	2
14	8M0142716	嵌件	INSERT	2
15	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
16	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
16	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
16	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
17	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
18	896895	螺母(M12)	NUT (M12)	5

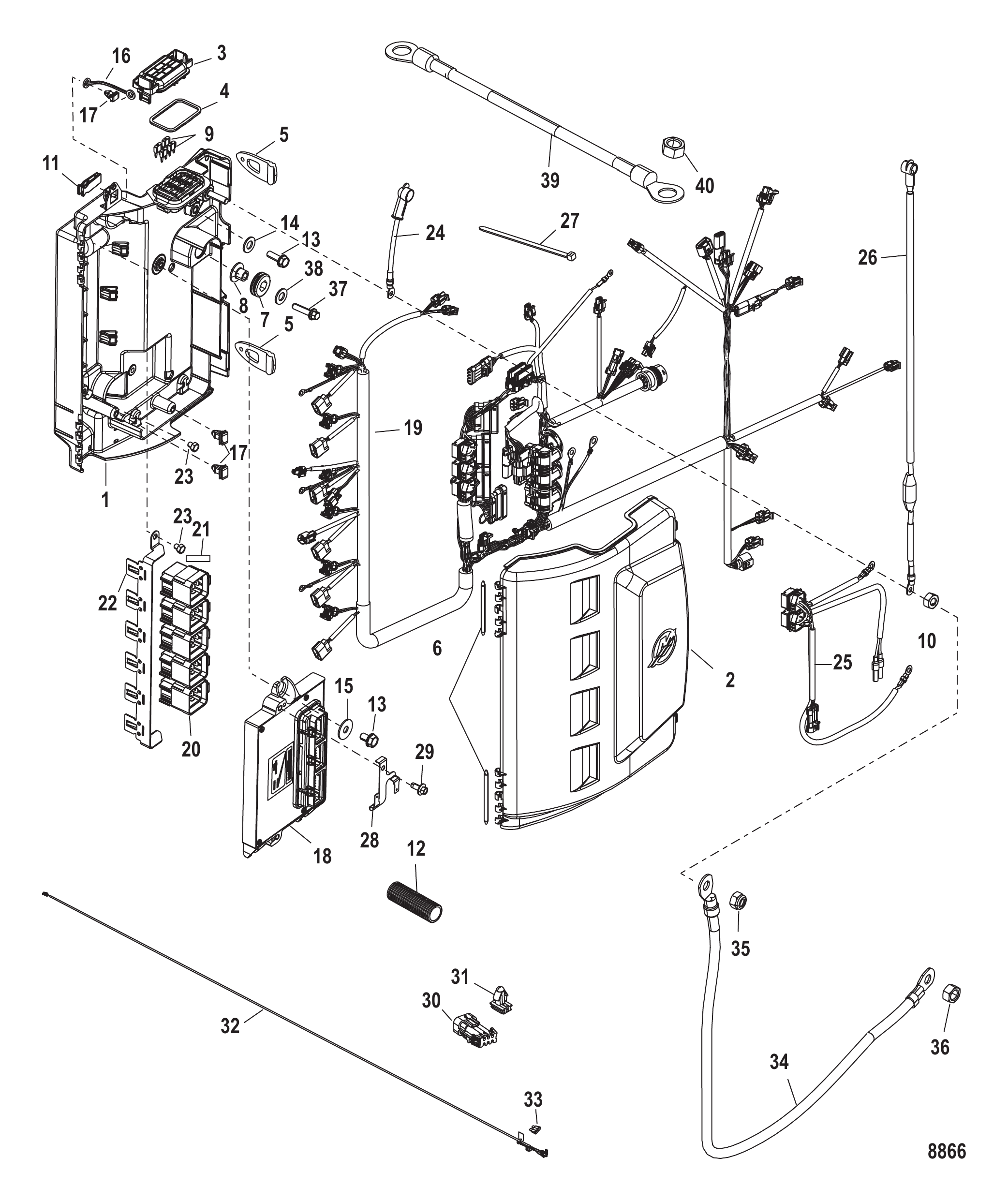

图 12电气箱组件 Electrical Box Components

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售电气箱总成	NOT SOLD SEPARATE Electrical Box-Complete	1
-	NSS	不单独销售电气箱	NOT SOLD SEPARATE Electrical Box	1
1	885560T03	电气箱底座	BASE Electrical Box	1
2	885561T	保险丝盒盖	COVER Fuse Box	1
3	888491	保险丝盖	COVER Fuse	1
3	8M0167280	保险丝盖	FUSE COVER	1
4	885583	密封件	SEAL	1
5	889531	绑带	STRAP	2
6	885584	铰链销	PIN Hinge	2
7	833155	护孔环	GROMMET	1
8	8502341	衬套	BUSHING	1
9	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	7
9	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	7
10	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
11	895099	保险丝拔取器	EXTRACTOR Fuse	1
12	828547753	导管（内径0.750英寸×3英尺散装）	CONDUIT (.750 Inside Diameter x 3.00 Feet Bulk)	1
13	40011146	螺钉（M8×13不锈钢）	SCREW (M8 x 13) Stainless Steel	2
14	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	1
15	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	1
16	892244	盖板固定带	STRAP Cover	1
17	879962	卡扣	CLIP	4
18	88555839T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790721T	PCM控制模块	PCM	1
18	88555843T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790721T	PCM控制模块	PCM	1
18	88555820T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790722T	PCM控制模块	PCM	1
18	88555840T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790723T	PCM控制模块	PCM	1
18	88555844T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790723T	PCM控制模块	PCM	1
18	88555821T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790724T	PCM控制模块	PCM	1
18	88555841T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790725T	PCM控制模块	PCM	1
18	88555845T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790725T	PCM控制模块	PCM	1
18	88555822T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790726T	PCM控制模块	PCM	1
18	88555842T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790727T	PCM控制模块	PCM	1
18	88555846T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790727T	PCM控制模块	PCM	1
18	88555823T	推进控制模块PCM	PCM Propulsion Control Module	1
18	89790728T	PCM控制模块	PCM	1
19	880616T05	发动机线束总成	HARNESS ASSEMBLY Engine	1
19	8M0082643	发动机线束总成	HARNESS ASSEMBLY Engine	1
-	NSS	不单独销售继电器支架总成	NOT SOLD SEPARATE Relay Bracket Assembly	1
20	882751A04	继电器总成	RELAY ASSEMBLY	4
21	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	4
22	889532	支架	BRACKET	1
23	40007103	螺钉 (M5 x 6)	SCREW (M5 x 6)	2
24	93388A17	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
25	819514A20	升降线束总成	HARNESS ASSEMBLY Trim	1
25	879345T34	升降线束总成	HARNESS ASSEMBLY Trim	1
26	8M0088927	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
27	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	6
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
28	891520001	卡扣	CLIP	1
29	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
30	877613A02	防水插头总成6针	CONNECTOR ASSEMBLY Weather Cap 6 Pin	1
31	879962	卡扣	CLIP	1
32	888416T03	线束总成	HARNESS ASSEMBLY	1
32	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
33	862646	褐色保险丝-5安培	FUSE Tan - 5 Ampere	1
34	88439A25	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
35	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	5
36	86226	螺母(.375-16 蓄电池正极电缆)	NUT (.375-16) Battery Cable-Positive	1
36	8M0204671	螺母	NUT	1
37	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
37	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
38	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	1
39	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
40	68292	螺母(.312-18 蓄电池负极电缆)	NUT (.312-18) Battery Cable-Negative	1
40	8M0204668	螺母(.312-18)	NUT (.312-18)	1

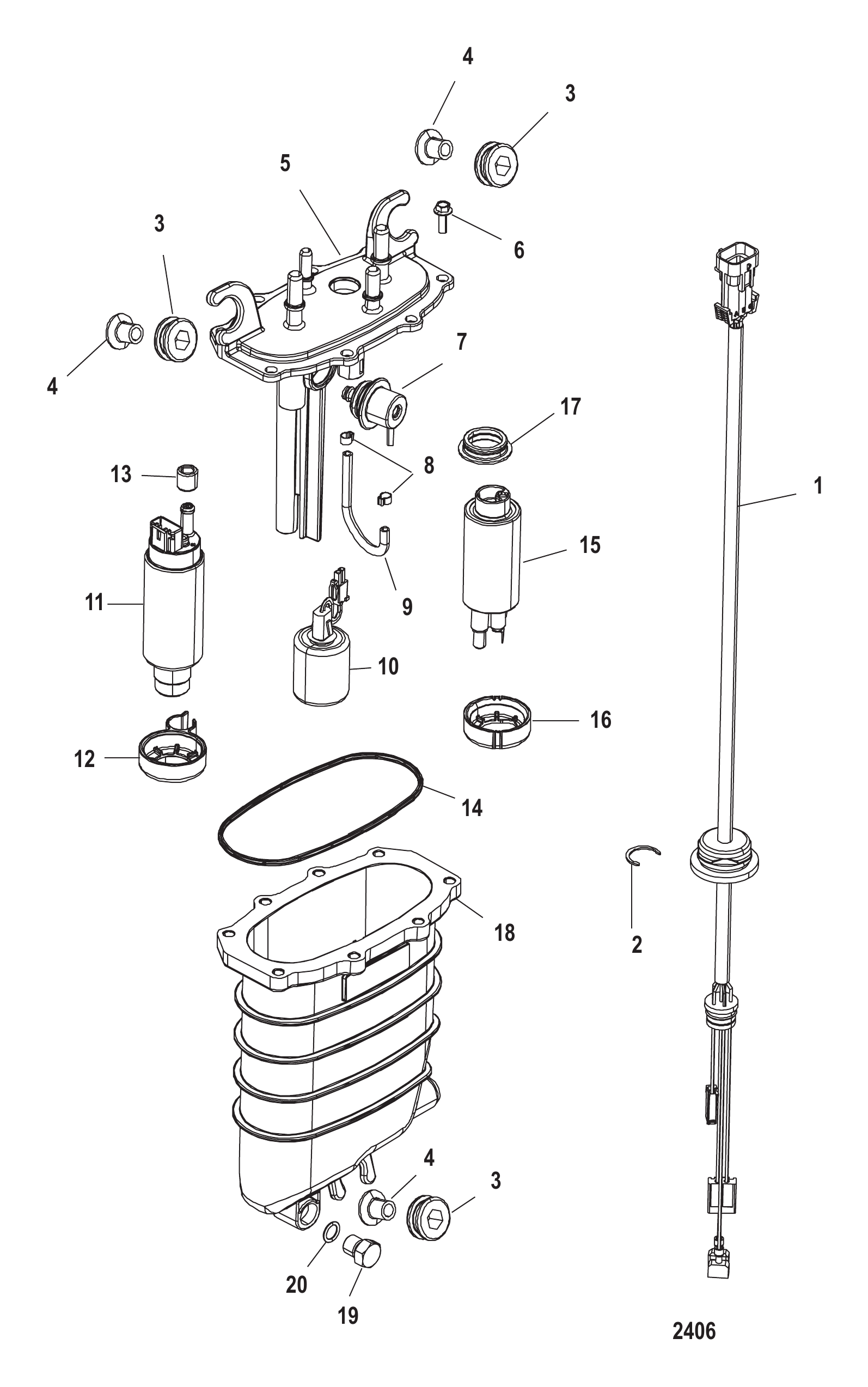

图 13燃油供给模块 Fuel Supply Module

REF	零件编号	中文名称	英文名称	数量
-	880596T02	燃油供应模块	MODULE Fuel Supply	1
1	880596514	线束总成	HARNESS ASSEMBLY	1
1	8M0130900	线束总成	HARNESS ASSY	1
2	880596515	卡扣	CLIP	1
3	855362001	护孔环	GROMMET	3
4	855364	衬套	BUSHING	3
5	880596T50	盖板套件	COVER KIT	1
6	880596513	螺钉	SCREW	8
7	880596503	带O型圈的调节器	REGULATOR With O-Rings	1
8	880596512	卡箍	CLAMP	2
9	880596511	软管	HOSE	1
9	880596A05	软管套件	HOSE KIT	1
10	880596522	浮子	FLOAT	1
10	8M6000359	浮子	FLOAT	1
11	880596T55	燃油泵总成-高压	PUMP ASSEMBLY Fuel - High Pressure	1
12	880596506	密封件	SEAL	1
13	880596507	密封件	SEAL	1
14	880596502	密封件	SEAL	1
15	880596T58	燃油提升泵套件	PUMP KIT Fuel - Lift	1
16	880596509	隔离器	ISOLATOR	1
17	880596510	密封件	SEAL	1
18	880596T51	壳体总成	HOUSING ASSEMBLY	1
18	880596501	壳体	HOUSING	1
19	880596516	堵头	PLUG	1
20	880596517	O型圈	O-RING	1
-	880596A01	密封修理包	REPAIR KIT Seal	1
-	889283A01	燃油灌注工具包	TOOL KIT Fuel Priming	1

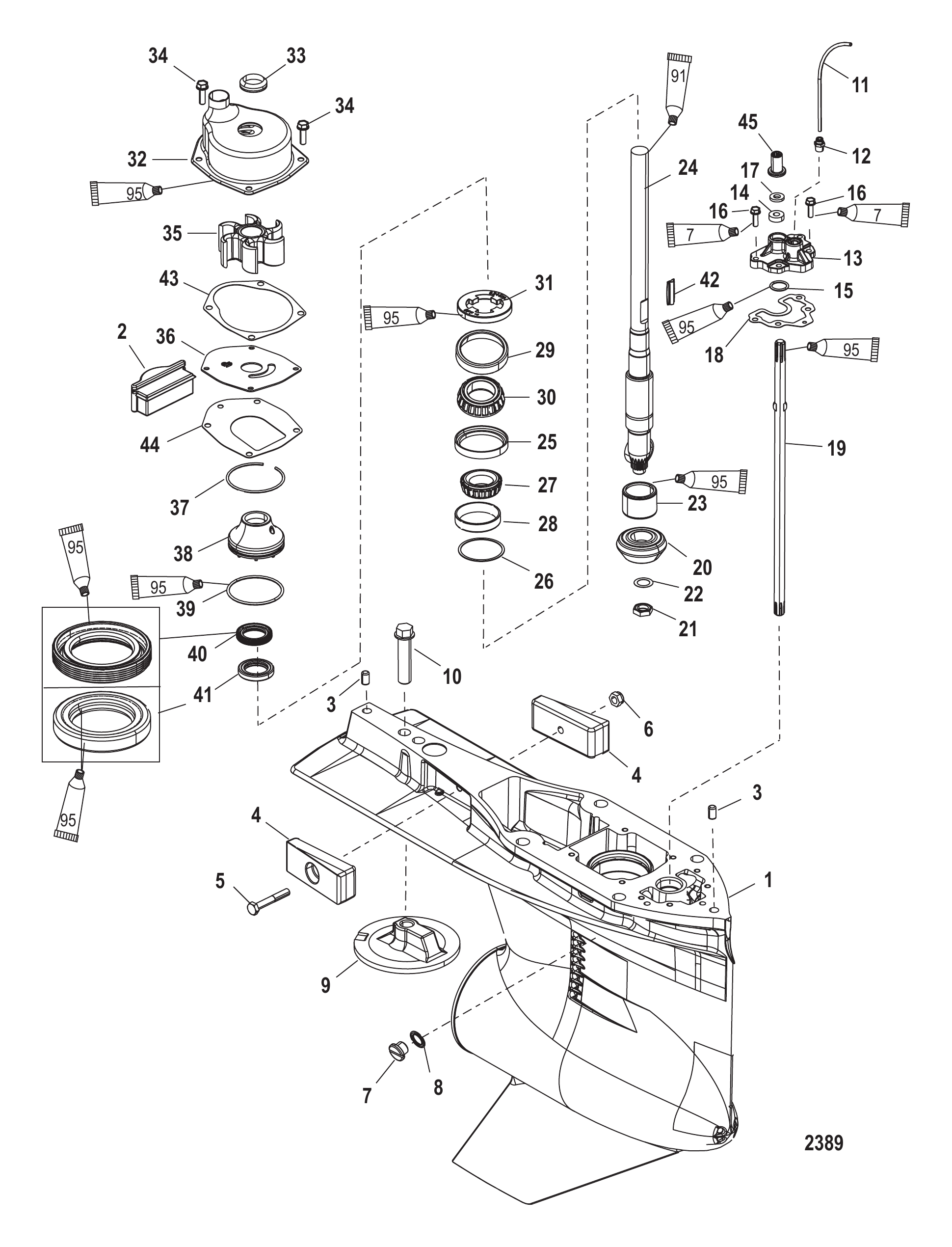

图 14齿轮箱（驱动轴）（标准/反向旋转） Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	零件编号	中文名称	英文名称	数量
0	880686T13	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	880686T14	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	8M0236256	GC L6 4S XL	GC L6 4S XL	1
0	880686T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	8M0236259	GC L6 4S XXL	GC L6 4S XXL	1
0	880686T18	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	880686T15	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	8M0236258	GC L6 4S CXL	GC L6 4S CXL	1
0	880686T17	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	8M0236260	GC L6 4S CXXL	GC L6 4S CXXL	1
1	880687T01	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0056631	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	821526001	填充块	FILLER BLOCK	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	826134Q	阳极块	ANODE	1
5	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
6	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
8	830749	密封件	SEAL	1
8	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
9	76214T5	阳极套件	ANODE KIT	1
9	76214Q5	阳极套件	ANODE KIT	1
10	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
10	8M0204686	螺钉	SCREW	1
11	85944975	管材(72英寸整卷)裁切7英寸(按需使用)	TUBING (72.00 Inches Bulk) Cut to 7 Inches (Use where Applicable)	1
11	85944975	管材(72英寸整卷)裁切12英寸(按需使用)	TUBING (72.00 Inches Bulk) Cut to 12 Inches (Use where Applicable)	1
11	85944975	管材(72英寸整卷)裁切17英寸(按需使用)	TUBING (72.00 Inches Bulk) Cut to 17 Inches (Use where Applicable)	1
12	881866	接头	FITTING	1
13	880703A1	盖总成	COVER ASSEMBLY	1
13	8M0047129	盖总成	COVER ASSEMBLY	1
14	8164641	油封	SEAL Oil	1
14	8M0246145	油封	OIL SEAL	1
15	896522	O型圈(799×.103)	O-RING (799 x .103)	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
17	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
18	880729	衬垫	GASKET	1
19	824145	换档轴	SHIFT SHAFT	1
20	NSS	不单独销售小齿轮13齿	NOT SOLD SEPARATE Pinion Gear 13 Teeth	1
21	35921	螺母(0.625-18)	NUT (.625-18)	1
22	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
23	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
24	888572	驱动轴	DRIVESHAFT	1
24	888573	驱动轴	DRIVESHAFT	1
24	888574	驱动轴	DRIVESHAFT	1
25	884327A02	垫片/轴承组件	SHIM/BEARING ASSEMBLY	1
26	38657A1	垫片组	SHIM ASSEMBLY	AR
26	8M0063268	垫片组	SHIM SET	AR
27	NSS	不单独销售滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
28	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
29	NSS	不单独销售滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
30	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
31	8245191	固定座	RETAINER	1
32	817275A09	水泵壳体-总成	HOUSING Water Pump-Complete	1
33	861415A1	密封套件	SEAL KIT	1
34	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
34	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
35	43026T2	叶轮	IMPELLER	1
36	8172761	面板	FACEPLATE	1
36	8M0204709	面板	FACEPLATE	1
37	880719	挡圈	RING Retaining	1
38	888909A1	油封座组件	CARRIER ASSEMBLY Oil Seal	1
38	8M0007131	油封座组件	CARRIER ASSEMBLY Oil Seal	1
39	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
39	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
40	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
41	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
42	43037	键	KEY	1
42	8M0204723	键	KEY	1
43	8172771	水泵上垫片	GASKET Water Pump, Upper	1
44	430331	衬垫	GASKET	1
45	43585	联轴器	COUPLING	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1

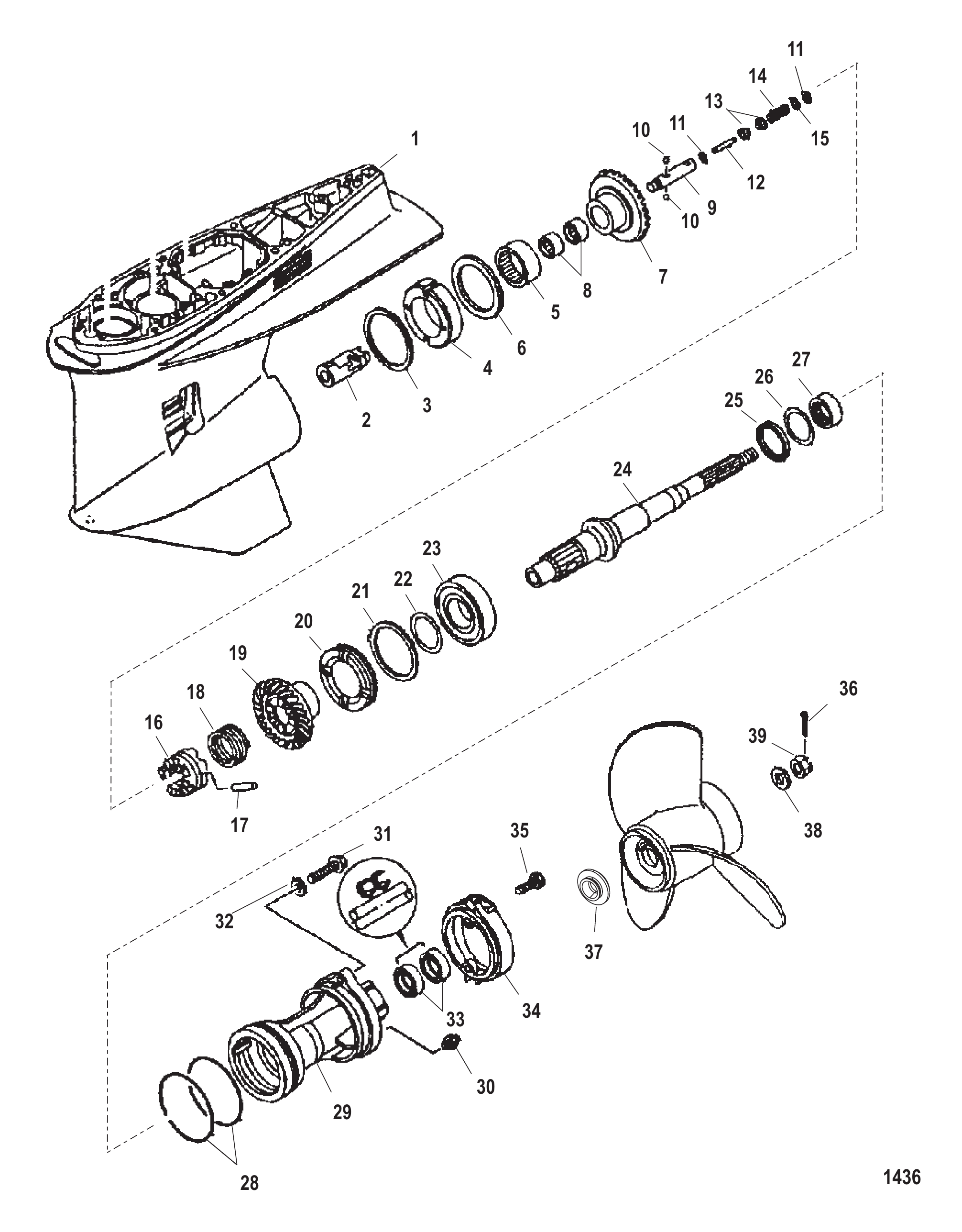

图 15齿轮箱螺旋桨轴-反向旋转 Gear Housing Propeller Shaft - Counter Rotation

REF	零件编号	中文名称	英文名称	数量
-	888680T4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T08	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T08	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T09	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T09	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	888680T1	齿轮箱总成(基础)	GEAR HOUSING ASSEMBLY Basic (Basic)	1
2	8887001	换挡器	SHIFTER	1
2	8M0120286	换挡器	SHIFTER	1
3	888713A1	垫片组	SHIM SET	AR
4	888716	隔套	SPACER	1
5	8886816	轴承	BEARING	1
6	8886817	轴承	BEARING	1
7	888707T1	倒挡齿轮	GEAR Reverse	1
7	888707T03	倒挡齿轮	GEAR Reverse	1
8	8886818	轴承	BEARING	2
8	8M0070189	轴承	BEARING	2
9	888701	换挡滑块	SHIFT SLIDE	1
10	82346M	钢球	BALL	2
11	8813142	螺母	NUT	2
12	888704	轴	SHAFT	1
13	888705	柱塞	PLUNGER	2
14	8887031	弹簧	SPRING	1
15	8043051	垫圈	WASHER	1
16	888702	离合器	CLUTCH	1
17	8886331	销	PIN	1
18	888703	弹簧	SPRING	1
19	888698T1	前进齿轮	GEAR Forward	1
19	888698T03	前进齿轮	GEAR Forward	1
20	889309	螺母	NUT	1
21	888717	锁紧垫圈	TAB WASHER	1
22	888767A1	垫片组	SHIM SET	AR
23	8886819	轴承	BEARING	1
24	8886991	螺旋桨轴	PROPELLER SHAFT	1
25	88868110	轴承	BEARING	1
26	888766A1	垫片组	SHIM SET	1
27	8886815	轴承	BEARING	1
28	8814373	O型圈	O-RING	2
29	888706T1	轴承座	CARRIER Bearing	1
30	8883741	润滑脂接头	FITTING Grease	1
31	8813111	螺栓	BOLT	2
31	8M0086362	螺栓@2	BOLT @2	2
32	8043053	垫圈	WASHER	2
33	8886941	油封	SEAL Oil	2
34	888708	盖帽	CAP	1
35	881816	螺栓(M8×20)	BOLT (M8 x 20)	2
36	887974	开口销	COTTER PIN	1
37	8539481	止推垫片	THRUST WASHER	1
38	887972	垫圈	WASHER	1
39	887973	螺旋桨螺母	PROP NUT	1
39	8M0214972	螺旋桨螺母	PROP NUT	1
-	888658A03	下部单元衬垫套件	GASKET SET Lower Unit	1
-	888658A04	下部单元衬垫套件	GASKET SET Lower Unit	1

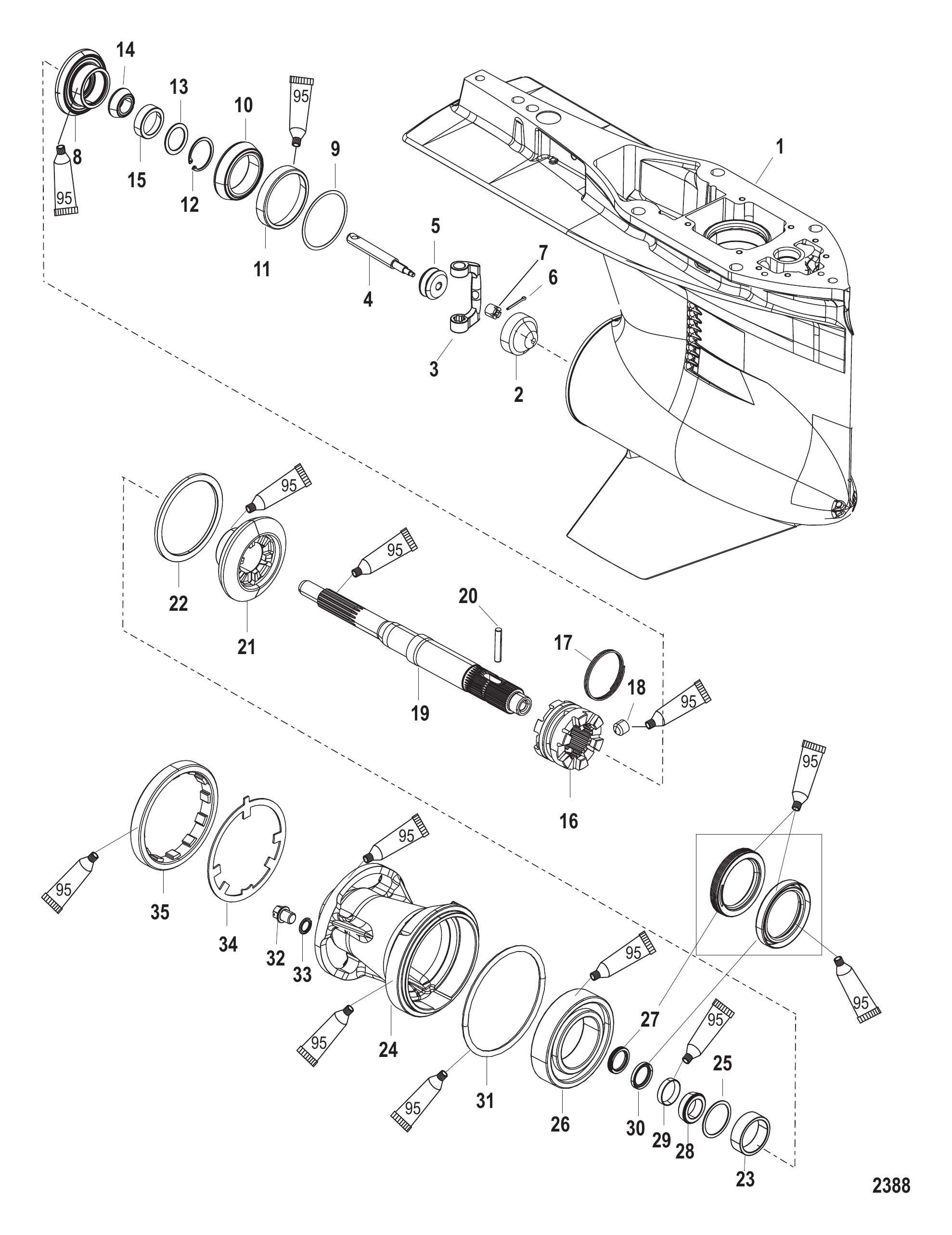

图 16齿轮箱螺旋桨轴-标准旋转 Gear Housing Propeller Shaft - Standard Rotation

REF	零件编号	中文名称	英文名称	数量
0	880686T13	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	880686T14	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	8M0236256	GC L6 4S XL	GC L6 4S XL	1
0	880686T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0	8M0236259	GC L6 4S XXL	GC L6 4S XXL	1
1	880687T01	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0056631	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	1
3	892075	换挡曲柄	CRANK Shifter	1
3	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A02	齿轮组(前进档与小齿轮)	GEAR SET Forward And Pinion	1
8	892595A05	前进/小齿轮组	GEAR SET Forward/Pinion	1
9	884328A01	垫片组	SHIM SET	AR
9	8M0063270	垫片组	SHIM SET	AR
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	23721	挡圈	RING Retaining	1
12	8M0051043	挡圈	RING Retaining	1
13	892805	止推垫片	THRUST WASHER	1
13	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
14	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
14	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	880714T	离合器	CLUTCH	1
17	30893	弹簧	SPRING	1
18	828356	定位销	PIN Detent	1
19	888530	螺旋桨轴	PROPELLER SHAFT	1
20	30632	十字销	PIN Cross	1
20	8M0100263	十字销	PIN Cross	1
21	880695A01	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
21	8M0142891	倒挡齿轮24齿	GEAR Reverse, 24T	1
22	880699	推力环	THRUST RING	1
23	891919001	止推隔套	SPACER Thrust	1
24	880696A08	轴承座总成	CARRIER ASSEMBLY Bearing	1
25	891936A01	垫片组	SHIM SET	AR
26	884329T	滚珠轴承	BEARING Ball	1
26	8M0142873	滚珠轴承	BEARING Ball	1
27	888483	油封	SEAL Oil	1
27	8M0204700	油封	SEAL Oil	1
28	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
28	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	896600	油封	SEAL Oil	1
30	8M0204700	油封	SEAL Oil	1
31	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
31	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
32	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	880697	键槽垫圈	KEYED WASHER	1
35	79448	固定座	RETAINER	1
35	8M2011027	固定座	RETAINER	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1

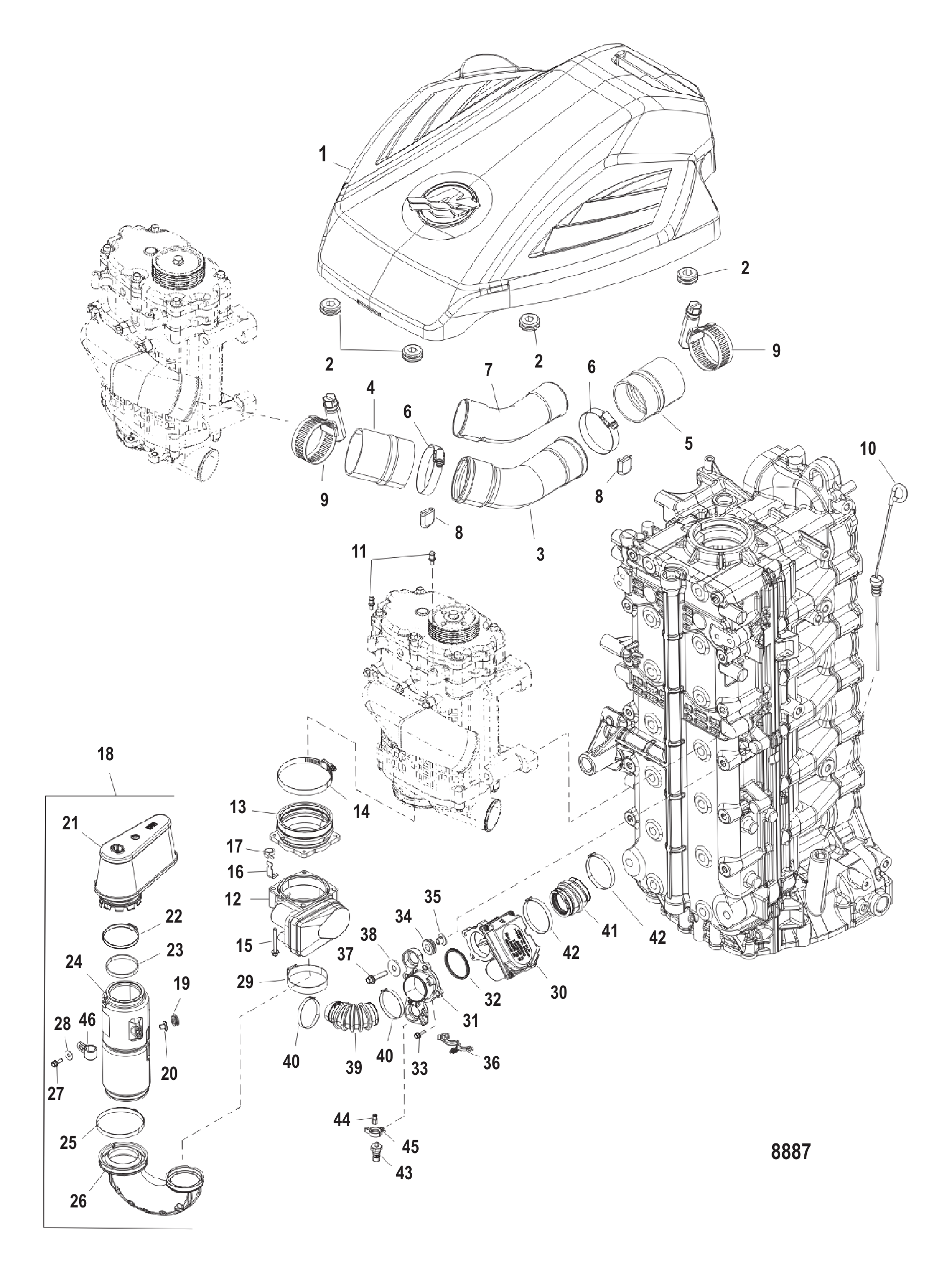

图 17进气系统组件 Induction Components

REF	零件编号	中文名称	英文名称	数量
1	887936T04	飞轮盖	COVER Flywheel	1
2	834985	护孔环	GROMMET	4
2	8M0190980	护孔环	GROMMET	4
3	893307A01	出管总成	TUBE OUTLET ASSEMBLY	1
3	8M0035481	热风管总成	TUBE ASSEMBLY Hot Air Duct	1
4	893389	软管(内径65)	HOSE (65 Inside Diameter)	1
4	8M0035481	热风管总成	TUBE ASSEMBLY Hot Air Duct	1
5	893390	软管(内径60)	HOSE (60 Inside Diameter)	1
5	8M0035481	热风管总成	TUBE ASSEMBLY Hot Air Duct	1
6	893342	卡箍	CLAMP	2
7	893391	软管套管	HOSE SLEEVE	1
7	8M0035481	热风管总成	TUBE ASSEMBLY Hot Air Duct	1
8	8079923	软管夹端盖	COVER Hose Clamp End	2
8	8M0074364	软管夹盖	COVER Hose Clamp	2
9	893342	卡箍	CLAMP	2
10	898022	机油尺	DIPSTICK Oil	1
11	888517	销	PIN	2
12	888991T03	电子节气门控制总成	THROTTLE CONTROL ASSEMBLY Electronic	1
12	8M0113515	节气门控制器	THROTTLE CONTROL	1
13	880576005	隔离器	ISOLATOR	1
13	8M0113513	ETC隔离器	ISOLATOR-ETC	1
14	815504256	蜗杆卡箍	CLAMP Worm Gear	1
15	88552550	不锈钢螺钉 (M6 x 50 mm)	SCREW (M6 x 50 mm) Stainless Steel	4
16	884353	支架	BRACKET	2
17	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
18	892383T05	进气总成	INTAKE ASSEMBLY Air	1
18	892383T06	进气总成	INTAKE ASSEMBLY Air	1
19	8349851	护孔环	GROMMET	1
20	856954	衬套	BUSHING	1
21	893318T01	空气滤清器	FILTER Air	1
21	893318T02	空气滤清器	FILTER Air	1
22	895842	卡箍	CLAMP	1
23	893317	衬垫	GASKET	1
24	892383001	谐振器	RESONATOR	1
24	8M0007183	谐振器	RESONATOR	1
25	888988027	卡箍	CLAMP	1
26	893314002	进气管	DUCT Inlet	1
27	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
27	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
28	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
29	888988016	卡箍（96.5毫米）	CLAMP (96.5 mm)	1
30	884408A07	电动增压控制阀套件	VALVE KIT Control - Electric Boost	1
30	884408A08	电动增压控制阀套件	VALVE KIT Control - Electric Boost	1
31	887939007	增压阀安装板	PLATE Boost Valve Mounting	1
32	892079	O型圈	O-RING	1
33	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	4
33	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	4
34	833155	护孔环	GROMMET	2
35	8502341	衬套	BUSHING	2
36	859376	卡扣	CLIP	1
37	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
37	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
38	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	2
39	887937006	前部软管	HOSE Front	1
40	888988002	卡箍(57.5毫米前电子增压控制)	CLAMP (57.5 mm) Front Electronic Boost Control	2
41	887938003	后管	TUBE Rear	1
42	888988004	卡箍(62.0毫米后电子增压控制)	CLAMP (62.0 mm) Rear Electronic Boost Control	2
43	881879A16	皮托管传感器总成	SENSOR ASSEMBLY Pitot	1
43	881879T25	皮托管传感器总成	SENSOR ASSEMBLY Pitot	1
44	892403	接头	FITTING	1
44	8M0207782	直通接头	FITTING Straight	1
45	883066	夹子 (.865)	CLIP (.865)	1
46	8589781	燃油软管卡箍（适用处使用）	CLIP Fuel Hose (Use where Applicable)	1

图 18润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
-	NOPART	无零件清单	NO PARTS LIST	1

图 19防腐电极套件 Mercathode Kit

REF	零件编号	中文名称	英文名称	数量
1	88334A2	防腐电极套件	MERCATHODE KIT	1
2	42600A09	防腐电极总成	MERCATHODE ASSEMBLY	1
3	22793	螺丝(#9-14x0.875)	SCREW (#9-14 x .875)	2
4	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
5	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
6	72958A5	电极总成	ELECTRODE ASSEMBLY	1
7	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
7	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
8	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	2
9	72957A5	阳极总成	ANODE ASSEMBLY	1
9	8M0181304	阳极总成	ANODE ASSY	1
10	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
10	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
11	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	2
12	79091	保险丝20安培	FUSE 20 Ampere	1
12	8M0207796	保险丝20安培	FUSE 20 AMP	1
13	95084A10	电缆总成(5.00英寸)红色	CABLE ASSEMBLY (5.00 Inches) Red	1
13	8M0207788	拉线总成	CABLE ASSEMBLY	1
14	95084A13	电缆总成(64.00英寸)	CABLE ASSEMBLY (64.00 Inches)	1
15	79138A8	电缆总成(72.00英寸)黑色	CABLE ASSEMBLY (72.00 Inches) Black	1

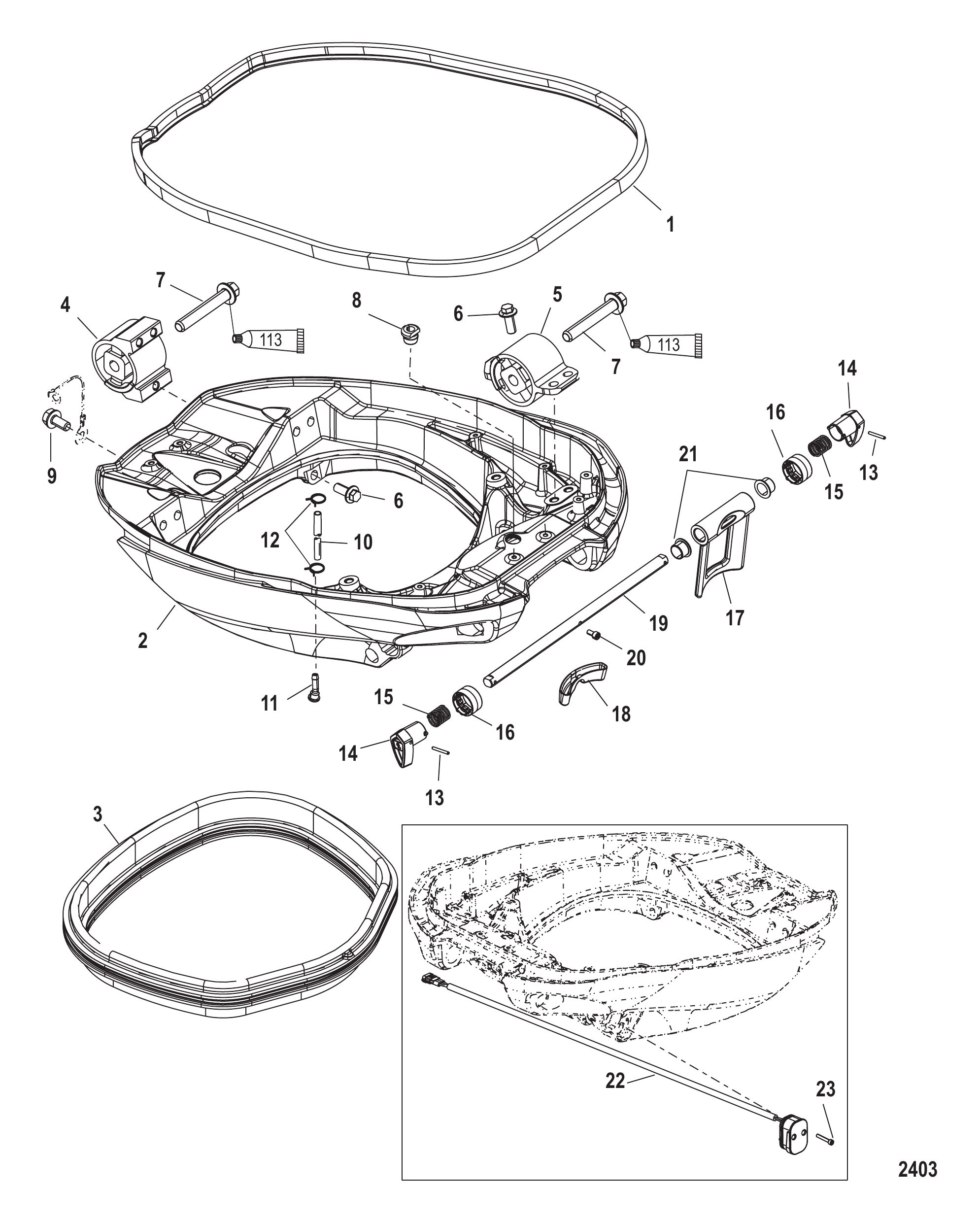

图 20安装支架 Mount Cradle

REF	零件编号	中文名称	英文名称	数量
1	885546002	密封件	SEAL	1
2	884887T04	安装支架	MOUNT CRADLE	1
2	884887T07	支架安装总成	CRADLE ASSEMBLY Mount	1
3	884888003	密封件	SEAL	1
3	8M0060014	密封件	SEAL	1
4	888538T	后安装座	MOUNT Rear	2
4	8M0103708	后安装座	MOUNT Rear	2
5	888535T	前安装座	MOUNT Front	2
5	8M0103365	前安装座	MOUNT Front	2
6	889745030	螺钉（M12×30）	SCREW (M12 x 30)	12
7	896531090	螺钉（M16×90）	SCREW (M16 x 90)	4
7	8M0103832	螺钉	SCREW	4
8	19565002	护孔环	GROMMET	1
9	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
10	830756109	软管（57英寸散装裁至35英寸）	HOSE (57.00 Inches Bulk) Cut to 35 Inches	1
10	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
11	895797	示踪管接头	FITTING Telltale	1
11	895797001	接头	FITTING	1
12	895851	卡箍(8英寸)	CLAMP (8.00 Inches)	2
13	73194	滚销(.125 x 1.12)	PIN Roll (.125 x 1.12)	2
14	880649002	倾斜锁杆	LEVER Tilt Lock	2
15	47968	弹簧	SPRING	2
16	889540A03	离合器套件	CLUTCH KIT	1
17	880651002	倾斜锁止支架	BRACKET Tilt Lock	1
17	8M0109693	倾斜锁止支架	BRACKET Tilt Lock	1
18	889539001	倾斜锁止垫	PAD Tilt Lock	1
18	8M0076907	倾斜锁止垫	PAD Tilt Lock	1
19	880650003	倾斜锁定轴	SHAFT Tilt Lock	1
20	889546	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
21	8806641	轴承（0.625英寸）	BEARING (.625 Inch)	2
22	888590002	升降位置传感器	SENSOR Trim Position	1
23	889547	螺丝(M5 x 30)	SCREW (M5 x 30)	2

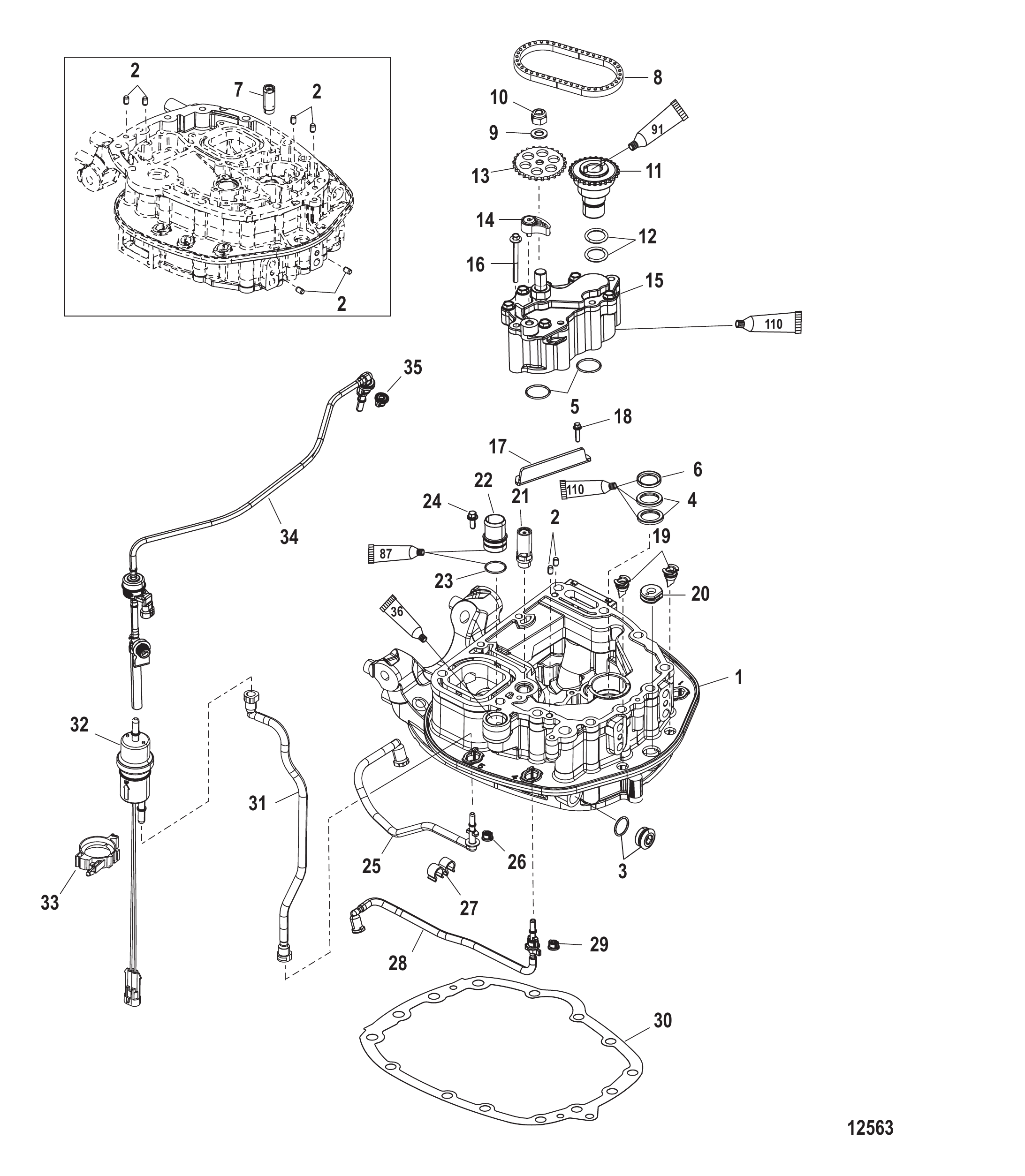

图 21机油泵/上适配板 Oil Pump/Adaptor Plate-Upper

REF	零件编号	中文名称	英文名称	数量
1	892126A01	适配板套件	ADAPTER PLATE KIT	1
2	892228	定位销	PIN Dowel	8
3	896951	堵头（24毫米）	PLUG (24 mm)	1
4	884462	水封	SEAL Water	2
5	887930	O型圈	O-RING	2
6	884461	油封	SEAL Oil	1
6	8M0033928	油封	SEAL Oil	1
7	884422A07	油泵泄压阀	PRESSURE RELIEF VALVE Oil Pump	1
8	884457	油泵驱动链条	CHAIN Oil Pump Drive	1
8	8M6002692	油泵驱动链条	CHAIN Oil Pump Drive	1
9	892491	垫圈	WASHER	1
10	892165	螺母	NUT	1
11	884458T06	油泵驱动轴	DRIVESHAFT Oil Pump	1
11	8M0217265	机油泵	OIL PUMP	1
12	895791	O型圈	O-RING	2
12	8M0034912	O型圈 3.78×21.32	O-RING 3.78 X 21.32	2
13	884456	从动链轮	SPROCKET Driven	1
14	884418A1	油泵驱动张紧器总成	TENSIONER ASSEMBLY Oil Pump Drive	1
15	884446T04	油泵总成	PUMP ASSEMBLY Oil	1
16	892455065	螺钉	SCREW	5
17	892335001	导油板	DEFLECTOR Oil	1
18	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
18	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
19	888819002	排水罩	DRAIN Cowl	2
20	888163	护孔环	GROMMET	1
21	884477A01	止回阀总成	CHECK VALVE ASSEMBLY	1
21	8M0062064	止回阀总成	CHECK VALVE ASSY.	1
22	885516004	泄放接头	FITTING Dump	1
22	8M0092321	EDP黑色接头	FITTING EDP Black	1
23	846594	O型圈 (1.239 x .070) 黑色	O-RING (1.239 x .070) Black	1
23	8M0092943	O型圈橙色	O-RING Orange	1
24	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	1
24	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
25	884549	下部通风软管	HOSE Vent-Lower	1
25	8M0087108	软管	HOSE	1
26	884546	护孔环	GROMMET	1
27	888523001	卡扣	CLIP	1
28	892240	燃油进油管至燃油供应模块	HOSE Fuel into Fuel Supply Module	1
28	8M0087118	软管	HOSE	1
29	884546	护孔环	GROMMET	1
30	889617001	衬垫	GASKET	1
31	8877551	燃油通风软管	HOSE Fuel-Vent	1
31	8M0225335	燃油通风软管	HOSE FUEL VENT	1
32	884545T01	通风罐总成	VENT CANISTER ASSEMBLY	1
32	8M0175814	通气罐总成	CANISTER-VENT ASY	1
33	853947	卡扣	CLIP	1
34	895775A01	燃油管路净化阀总成	VALVE ASSEMBLY Fuel Line Purge	1
34	8M0126303	净化通气总成	PURGE VENT ASSY	1
35	884546	护孔环	GROMMET	1
-	880552A06	动力头衬垫套件	GASKET SET Powerhead	1
-	880552A07	动力头衬垫套件	GASKET SET Powerhead	1
-	895247A06	动力头总成	POWERHEAD ASSEMBLY	1
-	895247R06	RM L6 GEN1 VERADO	RM L6 GEN1 VERADO	1

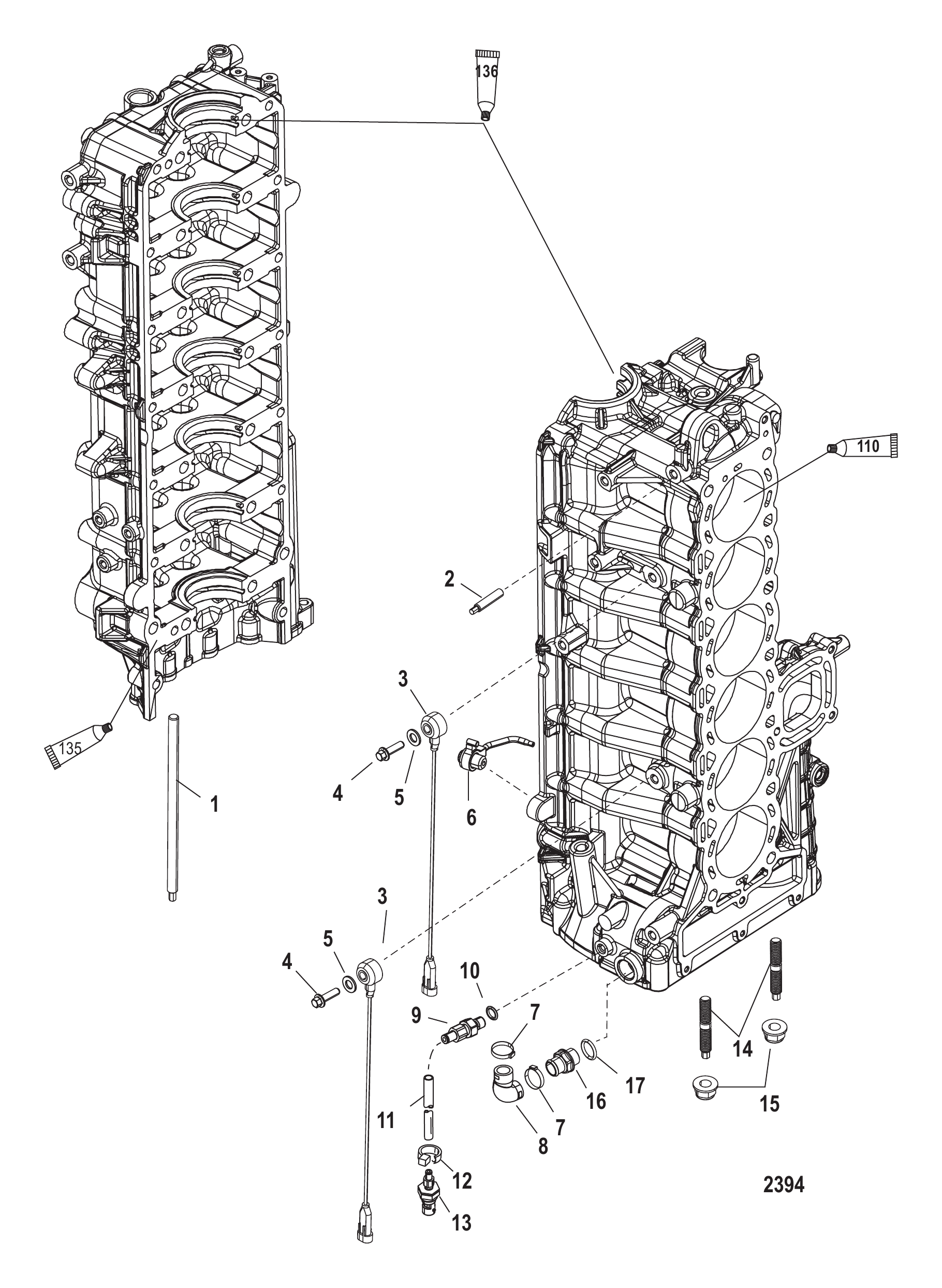

图 22左舷气缸体组件 Port Cylinder Block Components

REF	零件编号	中文名称	英文名称	数量
1	880668001	双头螺柱（M10×1.5）	STUD (M10 x 1.5)	10
2	888997001	螺柱	STUD	1
2	8M0022162	双头螺栓(M10×60)	STUD (M10 x 60)	1
3	878187	爆震传感器总成	SENSOR ASSEMBLY Knock	2
3	8M6003194	爆震传感器总成	SENSOR ASSEMBLY Knock	2
4	892086035	螺钉(M10 x 35)	SCREW (M10 x 35)	2
5	4002319	垫圈	WASHER	2
6	884268A1	机油喷嘴总成	JET ASSEMBLY Oil	6
7	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	2
7	8M0187145	卡箍	CLAMP	2
8	885544002	软管	HOSE	1
9	896094A01	接头总成	FITTING ASSEMBLY	1
10	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
10	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
11	85978571	水管(52.00英寸散装)至水压传感器-裁切至29英寸	TUBING (52.00 Inches Bulk) To Water Pressure Sensor - Cut to 29 Inches	1
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
13	881879A20	水压传感器总成	SENSOR ASSEMBLY Pressure Water Pressure	1
13	881879T26	传感器压力	SENSOR Pressure	1
14	888849001	双头螺栓(M8x49)	STUD (M8 x 49)	2
14	8M0000274	双头螺栓(M8x44)	STUD (M8 x 44)	2
15	826365	螺母 (M8)	NUT (M8)	2
16	885517A05	接头总成	FITTING ASSEMBLY	1
17	892077	O型圈	O-RING	1
-	880552A06	动力头衬垫套件	GASKET SET Powerhead	1
-	880552A07	动力头衬垫套件	GASKET SET Powerhead	1
-	895247A06	动力头总成	POWERHEAD ASSEMBLY	1
-	895247R06	RM L6 GEN1 VERADO	RM L6 GEN1 VERADO	1

图 23动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	887810A03	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A04	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A05	动力头衬垫套件	GASKET SET Powerhead	1
-	888209	节气门体衬垫	GASKET Throttle Body	6
-	804093	油尺管O型圈	O-RING Dipstick Tube	1
-	8886771	机油泵油封	SEAL Oil Oil Pump	1
-	8886774	油泵密封圈	SEAL Oil Pump	1
-	804144	凸轮轴油封	SEAL Oil Camshaft	2
-	804144001	油封	SEAL-OIL	2
-	887893	节气门体至缸体垫片	GASKET Throttle Body to Block	2
-	81990M	气缸体塞垫片	GASKET Cylinder Block Plug	1
-	887814	气缸体塞O型圈	O-RING Cylinder Block Plug	1
-	887805	气缸体盖衬垫	GASKET Cylinder Block Cover	1
-	8M0075276	衬垫	GASKET	1
-	887812	气缸体O型圈	O-RING Cylinder Block	3
-	858581	气缸体O型圈	O-RING Cylinder Block	2
-	62705001	O型圈	O-RING	2
-	887810	气缸体衬垫	GASKET Cylinder Block	1
-	887810010	衬垫	GASKET	1
-	887810011	衬垫	GASKET	1
-	887810011	衬垫	GASKET	1
-	887825	盖衬垫	GASKET Cover	1
-	887818	滤清器壳体垫片	GASKET Filter Housing	1
-	887822	壳体衬垫	GASKET Housing	1
-	825492	油塞O型圈	O-RING Oil Plug	1
-	8M0052669	O型圈	O-RING	1
-	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
-	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
-	887830	曲轴油封	SEAL Oil Crankshaft	1
-	887853	气缸盖罩垫片（右舷）	GASKET Cylinder Head Cover-Starboard	1
-	887855	气缸盖罩垫片（左舷）	GASKET Cylinder Head Cover-Port	1
-	887848	气缸盖垫片（右舷）	GASKET Cylinder Head-Starboard	1
-	8M6010318	气缸盖垫片（右舷）	HEAD GSKT STBD	1
-	8878481	气缸盖垫片（左舷）	GASKET Cylinder Head-Port	1
-	887848003	衬垫	GASKET	1
-	887861	排气内盖垫片（右舷）	GASKET Inner Exhaust Cover-Starboard	2
-	887861001	衬垫	GASKET	2
-	887861001	排气内盖垫片（右舷）	GASKET Inner Exhaust Cover-Starboard	2
-	887862	排气外盖垫片（右舷）	GASKET Outer Exhaust Cover-Starboard	2
-	887862001	衬垫	GASKET	2
-	887862001	排气外盖垫片（右舷）	GASKET Outer Exhaust Cover-Starboard	2
-	831246	排气盖密封垫圈	WASHER Sealing Exhaust Covers	4
-	881426	排气盖衬垫	GASKET Exhaust Covers	2

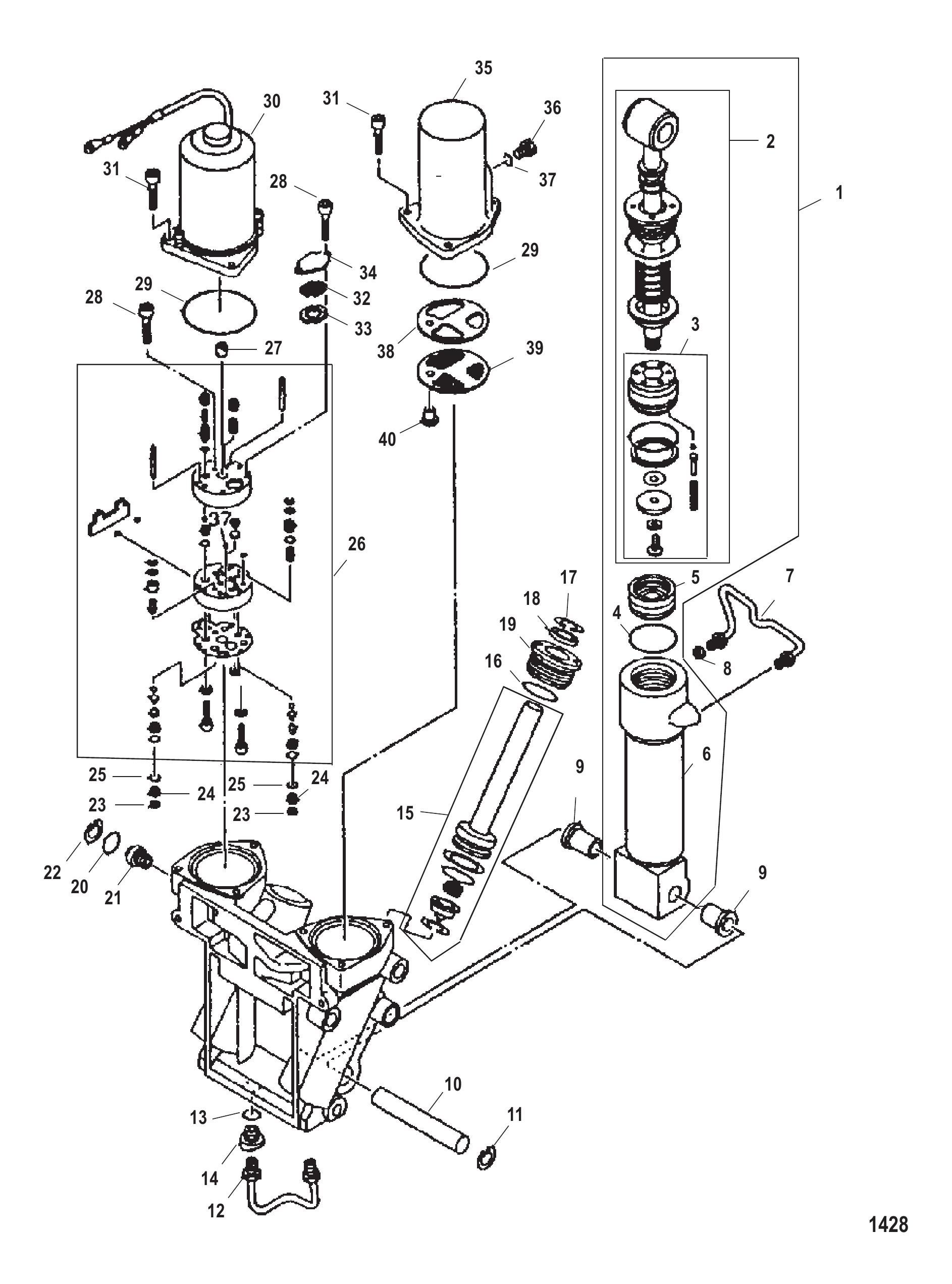

图 24动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	888626T2	完整动力升降总成	POWER TRIM ASSEMBLY Complete	1
-	8M0119206	动力微调	POWER TRIM	1
1	888626T1	动力倾斜装置总成	POWER TILT ASSEMBLY	1
2	888627T1	动力倾斜活塞总成	PISTON ASSEMBLY Power Tilt	1
2	888627T02	倾斜活塞总成	TILT PISTON ASSY	1
3	888627	活塞总成	PISTON ASSEMBLY	1
3	8M0121255	倾斜活塞总成	TILT PISTON ASSY	1
4	8883542	O型圈	O-RING	1
5	888628	活塞	PISTON	1
6	888629T	倾斜油缸	TILT CYLINDER	1
7	888630	管	TUBE	1
8	888631	堵头	PLUG	1
9	85281411	衬套	BUSHING	2
10	888633	销	PIN	1
11	888634	卡环	RING Snap	1
12	8886301	管	TUBE	1
12	8M0141333	管	TUBE	1
13	8883543	O型圈	O-RING	1
14	888632	螺栓	BOLT	1
15	888644T1	动力调整活塞总成	PISTON ASSEMBLY Power Trim	2
16	8883542	O型圈	O-RING	2
17	888642	卡环	RING Snap	2
18	888643	密封件	SEAL	2
18	8M0149897	密封件@2	SEAL @2	2
19	8886181	螺钉	SCREW	2
19	8M0091467	螺丝@2	SCREW @2	2
20	8883544	O型圈	O-RING	1
21	8886321	螺钉	SCREW	1
22	8886341	卡环	RING Snap	1
23	888635	滤清器	FILTER	2
24	888636	止动板	PLATE Stopper	2
25	8883545	O型圈	O-RING	2
26	888637T1	齿轮泵总成	PUMP ASSEMBLY Gear	1
27	888640	连接器	CONNECTOR	1
28	888639	螺栓	BOLT	3
29	8883531	O型圈	O-RING	2
30	888645T1	配平电机	TRIM MOTOR	1
30	888645T02	微调电机	MOTOR-TRIM	1
31	8886322	螺栓	BOLT	6
32	8886351	滤清器	FILTER	1
33	8886342	环	RING	1
34	888638	安装板	PLATE	1
35	888641T	储液罐体	RESERVOIR BODY	1
36	8886312	储液罐塞	RESERVOIR PLUG	1
37	8144961	O型圈	O-RING	1
38	8886021	隔套	SPACER	1
39	8886352	滤清器	FILTER	1
40	8886311	堵头	PLUG	1
-	888353A1	O型圈套件(动力调整)	O-RING KIT Power Trim	1

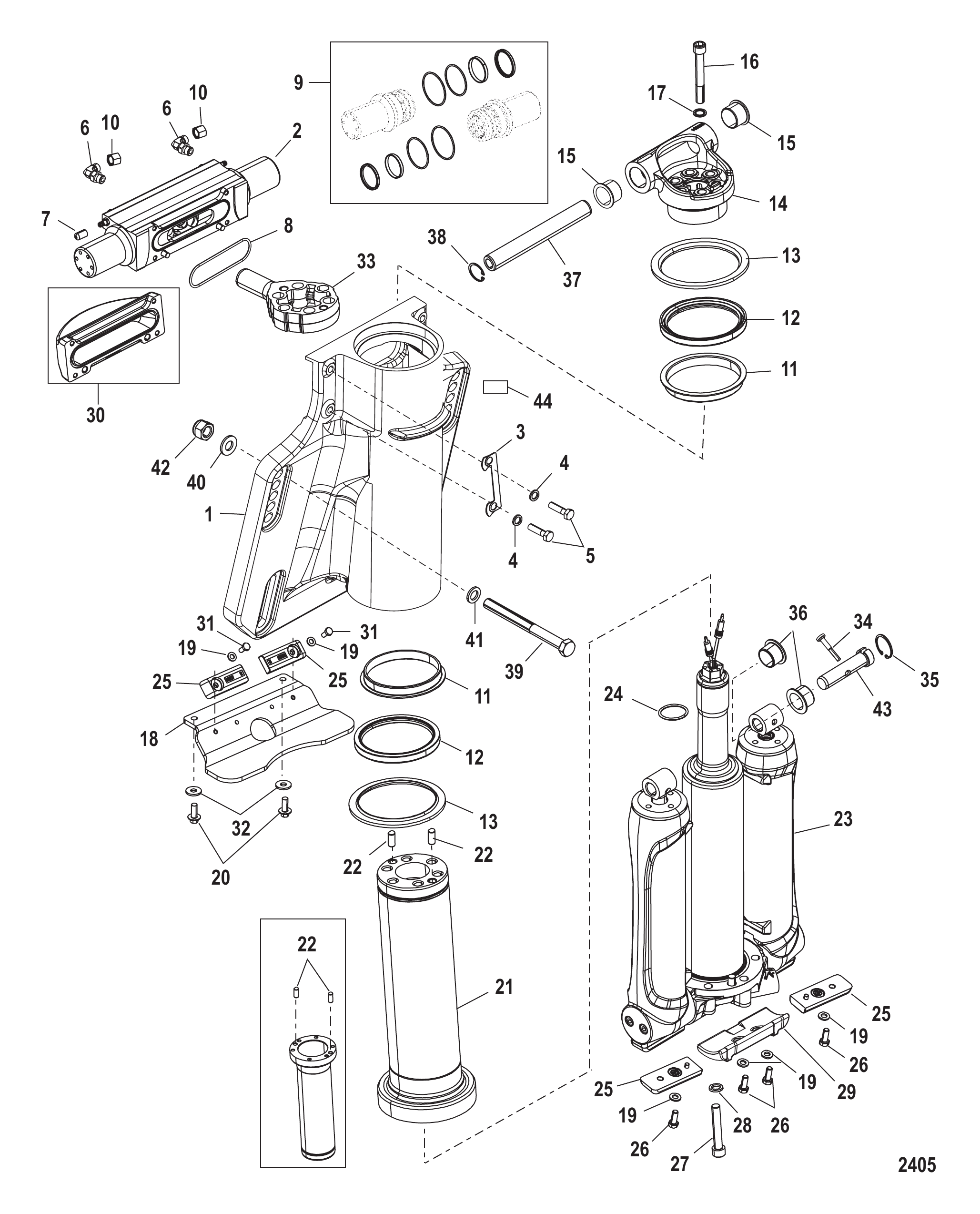

图 25动力升降/转向油缸 Power Trim/Steering Cylinder

REF	零件编号	中文名称	英文名称	数量
-	NSS	艉板总成(不单独销售)	NOT SOLD SEPARATE Transom Assembly	1
1	880652T	基座	PEDESTAL	1
1	880652T02	基座	PEDESTAL	1
2	896500A01	转向油缸套件	STEERING CYLINDER KIT	1
2	8M0118141	转向油缸	STEERING CYLINDER	1
3	893409	固定座	RETAINER	2
3	8M0168425	固定座	RETAINER	2
4	895853	垫圈	WASHER	4
5	88509530	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
6	889552	-6 ORB转-6 ORFS接头(90度)	FITTING -6 ORB to -6 ORFS (90 Degree)	1
7	889550	乙烯基放气帽	CAP Bleeder - Vinyl	2
8	880667	密封件	SEAL	1
8	8M0155530	基座密封件	SEAL Pedestal	1
9	896173A01	转向油缸密封件套件	SEAL KIT Steering Cylinder	1
9	8M0045604	转向油缸密封件套件	SEAL KIT Steering Cylinder	1
10	892524	接头	FITTING	2
11	8806621	轴承	BEARING	2
11	8M0217557	轴承	BEARING	2
12	880661	密封件	SEAL	2
12	8M0217558	密封件	SEAL	2
13	8806561	轴承	BEARING	2
13	8M0217560	推力轴承	BEARING Thrust	2
14	880654T02	转向头	HEAD Steering	1
14	880654T03	转向头	HEAD Steering	1
15	8806551	轴承(1.25英寸)	BEARING (1.25 Inch)	2
16	885094105	螺钉(M14x105)	SCREW (M14 x 105)	6
17	885112	垫圈	WASHER	6
17	8M0217559	垫圈	WASHER	6
18	896120T	导流板(银色)	PLATE Deflector (Silver)	1
18	8M0045157	导流板(黑色)	PLATE Deflector (Black)	1
19	889545	垫圈	WASHER	6
19	8M0161430	平垫圈	WASHER Flat	6
20	4010720	螺钉(M8 x 20)	SCREW (M8 x 20)	2
21	880660T01	转向管	TUBE Steering	1
21	8M0220571	转向管	TUBE-STEERING	1
22	885111	定位销(0.375x0.875英寸)	PIN Dowel (.375 x .875)	6/8
23	880658T	动力升降总成	POWER TRIM ASSEMBLY	1
23	880658T03	动力升降总成	POWER TRIM ASSEMBLY	1
23	880658T01	动力升降总成	POWER TRIM ASSEMBLY	1
23	880658T03	动力升降总成	POWER TRIM ASSEMBLY	1
24	895854	O型圈	O-RING	1
24	8M0217562	O型圈	O-RING	1
25	893404	阳极块	ANODE	4
25	8M0220986	配平阳极	ANODE Trim	4
26	889543016	螺栓	BOLT	4
27	88510450	螺钉	SCREW	6
28	889549	垫圈	WASHER	6
29	880653	阳极块	ANODE	1
29	8M0220987	配平歧管阳极	ANODE Trim Manifold	1
30	893405T	盖板	COVER	1
30	8M0217564	转向臂盖	COVER Steering Arm	1
31	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
32	72397	垫圈	WASHER	2
33	880665T01	转向臂	ARM Steering	1
34	821539	三叶销	PIN Trilobe	2
35	895304	挡圈	RING Retaining	2
36	8806641	轴承（0.625英寸）	BEARING (.625 Inch)	4
37	895390	倾斜销	TILT PIN	1
37	8M0228705	倾斜销	TILT PIN	1
38	885100	挡圈	RING Retaining	1
38	8M0038931	挡圈	RING Retaining	1
39	67755003	螺钉 (0.500-20 x 5.500)	SCREW (.500-20 x 5.500)	4
39	8M0038370	螺钉(0.500-20x5.50英寸)	SCREW (.500-20 x 5.50)	4
40	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
40	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
41	895062	垫圈	WASHER	4
41	8M0204704	垫圈	WASHER	4
42	82671117	螺母(.500-20)	NUT (.500-20)	4
43	884889002	销	PIN	2
43	8M0146467	销	PIN	2
44	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

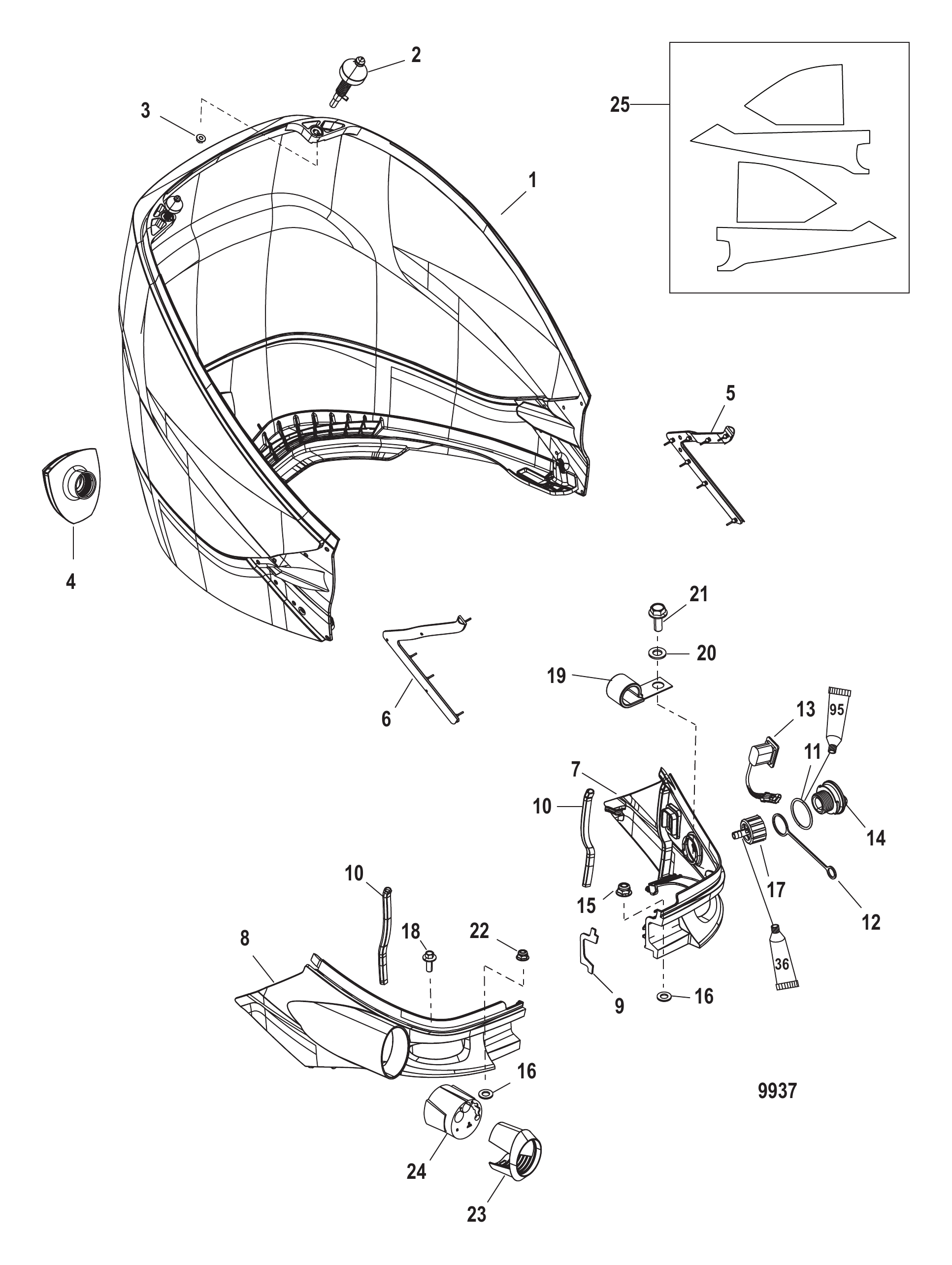

图 26后罩 Rear Cowl

REF	零件编号	中文名称	英文名称	数量
1	885358T02	后罩	COWL Rear	1
2	888961A01	销总成	PIN ASSEMBLY	2
3	892233	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
4	885360	怠速泄压阀	IDLE RELIEF	1
5	893343001	密封件(左舷)	SEAL Port (Port)	1
6	893344001	密封件(右舷)	SEAL Starboard (Starboard)	1
7	885356T02	进气口-左舷	INTAKE Air - Port (Port)	1
7	885356T03	ORD 885357T04	ORD 885357T04	1
8	885357T02	进气口-右舷	INTAKE Air - Starboard (Starboard)	1
8	885357T03	ORD 885357T04	ORD 885357T04	1
9	892315	衬垫	GASKET	1
10	897125	密封件	SEAL	2
10	8M0043266	密封件	SEAL	2
11	888957	O型圈	O-RING	1
12	889823001	嵌入式系绳插头	TETHER Flush Plug	1
12	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
13	896620001	升降倾斜开关	SWITCH Trim	1
13	8M0235191	升降倾斜开关	SWITCH Trim	1
14	888958001	左舷冲洗口堵头	PLUG Flush Port Flush	1
14	8M0215105	嵌入式塞	PLUG Flush	1
15	892233	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
16	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
17	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
18	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
19	858951A01	卡箍套件	CLAMP KIT	1
20	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
20	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
21	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
22	892233	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
23	895316	适配器	ADAPTER	1
23	8M0214997	适配器	ADAPTOR	1
24	897169	护孔环	GROMMET	1
24	8M0214987	护孔环	GROMMET	1

图 27维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0142637	零件手册175/200/225 3.4L V6四冲程/200 3.4L V6四冲程SEAPRO	PARTS MANUAL 175/200/225 3.4L V6 4 Stroke/ 200 3.4L V6 4 Stroke SEAPRO	1
-	8M0124302	维修手册175-300马力四冲程	SERVICE MANUAL 175-300 Hp FourStroke	1
-	8M0227198	维修手册V6/V8 CMS	SERVICE MANUAL V6/V8 CMS	1
-	8M0145934	安装手册V6/V8 CMS	INSTALLATION MANUAL V6/V8 CMS	1
-	8M0156797	安装手册V6(175-225)/V8(200-300)CMS	INSTALLATION MANUAL V6 (175-225), V8 (200-300) CMS	1
-	8M0145541	操作手册V6/V8 CMS机械式	OPERATION MANUAL V6/V8 CMS Mechanical	1
-	8M0175491	操作手册	MANUAL- OPERATION	1
-	8M0145542	操作手册V6/V8 CMS DTS	OPERATION MANUAL V6/V8 CMS DTS	1
-	8M0230588	操作手册150R和200R	OPERATION MANUAL 150R and 200R	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

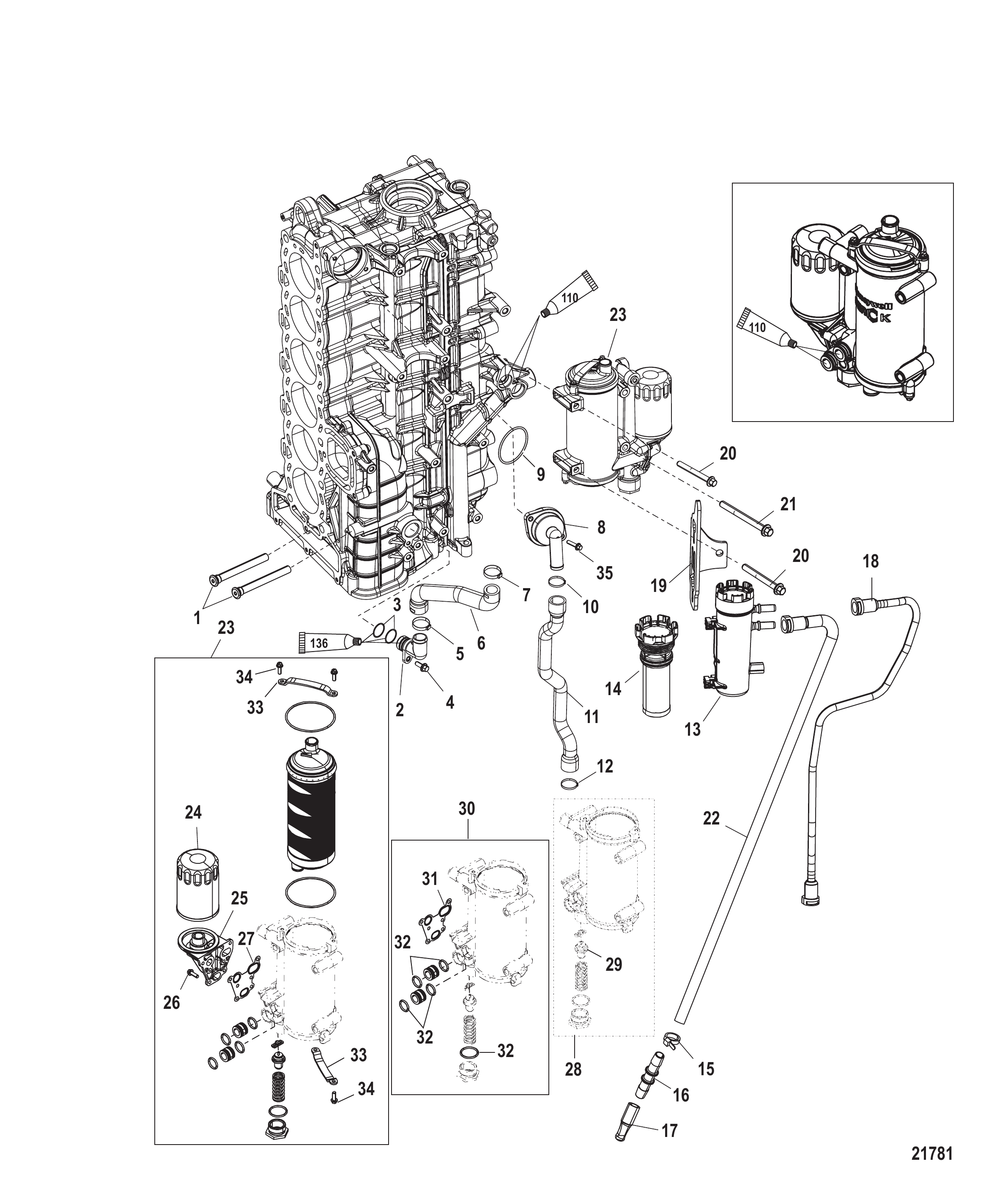

图 28右舷气缸体/机油冷却器 Starboard Cylinder Block/Oil Cooler

REF	零件编号	中文名称	英文名称	数量
1	892404A05	导水板总成	DEFLECTOR ASSEMBLY Water	2
2	885518A02	接头总成	FITTING ASSEMBLY	1
3	62701	O型圈	O-RING	2
4	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
4	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	1
6	888930003	软管	HOSE	1
7	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
7	8M0187145	卡箍	CLAMP	1
8	892864T04	节温器总成	THERMOSTAT ASSEMBLY	1
8	8M0174561	节温器总成	THERMOSTAT ASSY	1
9	892864500	O型圈	O-RING	1
9	8M0005958	O型圈	O-RING	1
10	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
10	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	1
11	892865	节温器软管	HOSE Thermostat	1
12	888988007	卡箍(42.5毫米)	CLAMP (42.5 mm)	1
13	892242T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
13	8M0062950	滤清器总成	FILTER ASSEMBLY	1
14	884380T	燃油滤清器	FILTER Fuel	1
14	8M0122423	水星燃油滤清器	FUEL FILTER Quicksilver	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
16	892356	连接器	CONNECTOR	1
17	863156	拉手片	GRAB TAB	1
18	880598	燃油至升压泵软管	HOSE Fuel to Lift Pump	1
18	8M0240714	燃油进油软管	HOSE FUEL INLET	1
19	892147001	支架	BRACKET	1
20	88552785	螺钉(M10×85)	SCREW (M10 x 85)	3
20	8M0103824	螺钉	SCREW	3
21	885527105	螺钉(M10x105)	SCREW (M10 x 105)	1
21	8M0103820	螺钉(M10x105)	SCREW (M10 x 105)	1
22	880597	燃油入口软管	HOSE Fuel Inlet	1
22	8M0043788	31.5英寸软管	HOSE 31.5 Inch	1
23	880640T10	集成式机油模块总成	MODULE ASSEMBLY Intergrated Oil - Complete	1
23	8M0132390	机油冷却模块	OIL COOLER MODULE	1
24	883701K01	机油滤清器	FILTER Oil	1
24	877769K01	机油滤清器(水星品牌)	FILTER Oil (Mercury Branded)	1
25	880640A05	集成式机油模块壳体总成	HOUSING ASSEMBLY Intergrated Oil Module	1
25	8M0046694	壳体总成	HOUSING ASSEMBLY	1
26	895336	螺钉(M6x18)	SCREW (M6 x 18)	6
26	8M0041014	螺钉(M6x18)	SCREW (M6 x 18)	6
27	880640500	衬垫	GASKET	1
27	8M0034568	衬垫	GASKET	1
28	880640A06	节温器/导套套件	THERMOSTAT/GUIDE KIT	1
29	880640508	节温器	THERMOSTAT	1
30	892801T53	大修套件	OVERHAUL KIT	1
31	880640500	衬垫	GASKET	1
31	8M0034568	衬垫	GASKET	1
32	880640A09	O型圈套件	O-RING KIT	1
32	8M0071635	O型圈套件	O-RING KIT	1
33	895032	绑带	STRAP	2
34	895336	螺钉(M6x18)	SCREW (M6 x 18)	4
34	8M0041014	螺钉(M6x18)	SCREW (M6 x 18)	4
35	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
35	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
-	880552A06	动力头衬垫套件	GASKET SET Powerhead	1
-	880552A07	动力头衬垫套件	GASKET SET Powerhead	1
-	895247A06	动力头总成	POWERHEAD ASSEMBLY	1
-	895247R06	RM L6 GEN1 VERADO	RM L6 GEN1 VERADO	1

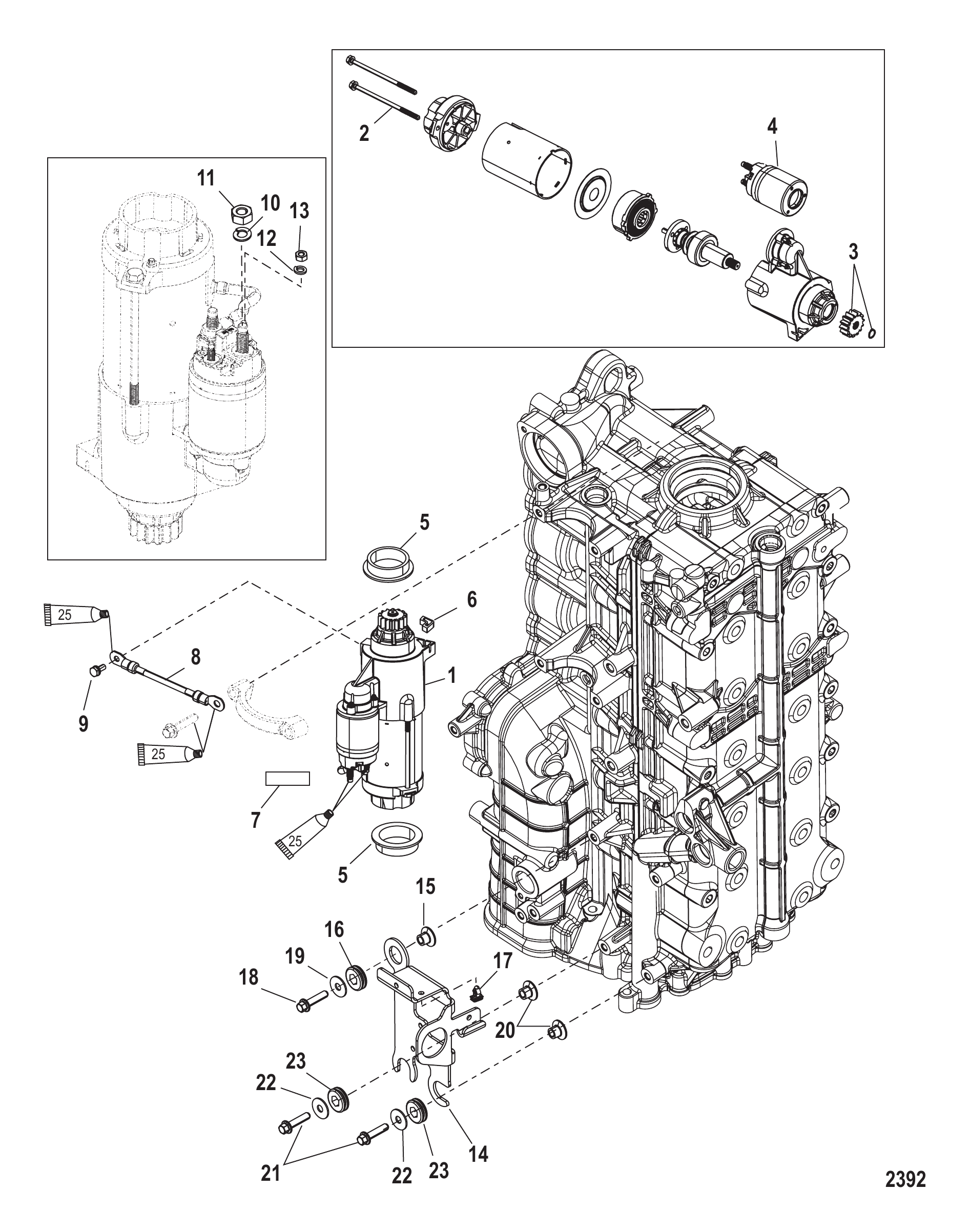

图 29启动电机/电缆支架安装 Starter Motor/Electrical Cable Bracket Mounting

REF	零件编号	中文名称	英文名称	数量
-	NSS	起动机总成(不单独销售)	NOT SOLD SEPARATE Starter Motor Assembly	1
1	892339T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	892339T01	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	NSS	不单独销售	NOT SOLD SEPARATE	2
3	880805A1	齿轮套件	GEAR KIT	1
4	809463A1	电磁阀组件	SOLENOID KIT	1
5	56703	轴环	COLLAR	2
5	8M0034918	轴环	COLLAR	2
6	879845	停机开关	STOP	1
6	8M0043276	停机开关	STOP	1
7	NSS	高压警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
8	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
9	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
10	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
10	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
13	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
14	889666A01	电缆支架	BRACKET Electrical Cable	1
15	8502341	衬套	BUSHING	1
16	833155	护孔环	GROMMET	1
17	879962	卡扣	CLIP	1
18	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
18	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
19	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	1
20	8502341	衬套	BUSHING	2
21	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
21	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
22	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	2
23	833155	护孔环	GROMMET	2
-	895247A06	动力头总成	POWERHEAD ASSEMBLY	1
-	895247R06	RM L6 GEN1 VERADO	RM L6 GEN1 VERADO	1

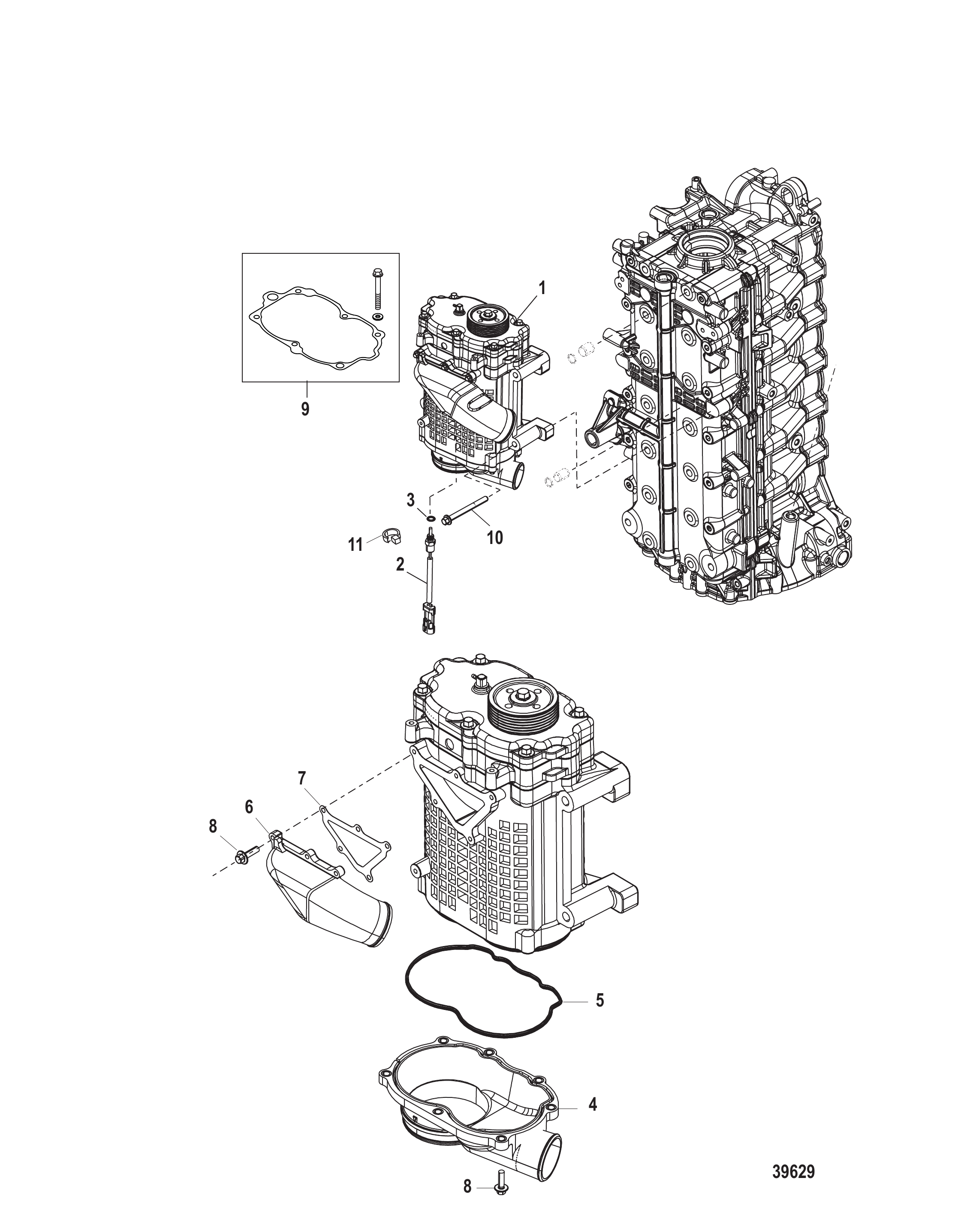

图 30增压器 SuperCharger

REF	零件编号	中文名称	英文名称	数量
1	898096A02	机械增压器套件	SUPERCHARGER KIT	1
2	885342001	传感器总成	SENSOR ASSEMBLY	1
2	8M0148668	传感器总成	SENSOR ASSEMBLY	1
3	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
3	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
4	888947A05	进气导管套件	DUCT KIT Inlet	1
5	888947501	衬垫	GASKET	1
6	888947A04	出口导管套件	OUTLET DUCT KIT	1
6	8M0060303	机械增压器套件	SUPERCHARGER KIT	1
7	888947504	衬垫	GASKET	1
8	888947502	螺栓	BOLT	9
9	847803A02	衬套/垫片套件	BUSHING/GASKET KIT	1
10	885527105	螺钉(M10x105)	SCREW (M10 x 105)	4
10	8M0103820	螺钉(M10x105)	SCREW (M10 x 105)	4
11	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1

图 31工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0142969	换挡轴工具	SHIFT SHAFT TOOL	1
2	8M0142970	对正工具-预载驱动器	ALIGNMENT TOOL Preload Driver	1
3	8M0142973	换挡轴手柄工具	SHIFT SHAFT HANDLE TOOL	1
4	8M0142974	保持器压装夹具	RETAINER PRESS FIXTURE	1
5	8M0142976	工具-压装夹具底座	TOOL Press Fixture Base	1
6	8M0142983	轴工具-轴承座总成	SHAFT TOOL Bearing Carrier Assembly	1
7	8M0145393	工具-螺纹离合器总成	TOOL Threaded Clutch Assembly	1
8	8M0142559	齿轮总成固定夹具	HOLDING FIXTURE Gear Assembly	1
9	8M0142615	心轴-压装垫片	MANDREL Press Spacer	1
10	8M0142624	导板-轴承座	GUIDE PLATE Bearing Carrier	1
11	8M0142413	心轴-后齿轮轴承锥	MANDREL Rear Gear Bearing Cone	1
12	8M0142414	工具-齿轮总成驱动器	TOOL Gear Assembly Driver	1
13	8M0142636	轴承心轴	BEARING MANDREL	1
14	8M0146861	工具-飞轮	TOOL Flywheel	1
15	8M0146862	工具-张紧皮带	TOOL Stretch Belt	1
16	8M0129230	软管-放油	HOSE Oil Drain	1
17	8M0146935	安装工具-轴承卷轴	INSTALLATION TOOL Bearing Spool	1
18	8M0146936	拉拔器-上部支架	BAR MOUNT PULLER Upper	1
19	8M0147118	工具-推进轴	TOOL Propshaft	1
20	8M0147078	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
20	8M0193581	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
21	8M0130705	齿轮箱高度工具套件	GEARCASE HEIGHT TOOL KIT	1
22	8M0138392	CDS-G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS -G3	1
22	8M0153916	CDS G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS G3	1
23	8M0150597	工具-换挡执行器测试TEE线束	TOOL-SHIFT ACTUATOR Test TEE Harness	1
24	8M0160428	拉拔器板	PULLER PLATE	1
25	8M0149526	钻模-2英寸5孔	DRILL BLOCK 2 Inch, 5 Hole	1
NS	883705T01	工具-发动机吊装带	STRAP TOOL Engine Lifting	1
NS	98234A2	钻孔夹具套件-艉板	DRILL FIXTURE KIT Transom	1
NS	8M0147671	工具-对正销上部支架	TOOL ALIGNMENT PIN UPPER MOUNT	1
NS	8M0145607	工具-拉杆器	TOOL Bar Puller	1
NS	8M0147116	工具-导向密封驱动器	TOOL GUIDE SEAL DRIVER	1
NS	8M0149553	工具-上部支架杆安装	TOOL Upper Mount Rod Installation	1
NS	8M0148868	扳手-AMS支架	WRENCH AMS Mount	1
NS	8M0148865	工具-齿轮安装	TOOL Install Gear	1
NS	8M0182653	工具-驱动对正	TOOL Drive Alignment	1
-	8M0235704	工具-动力输出轴套安装	TOOL SLEEVE INSTALLATION PTO	1
-	8M0235705	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235706	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235707	耐磨轴套安装	INSTALL WEAR SLEEVE	1

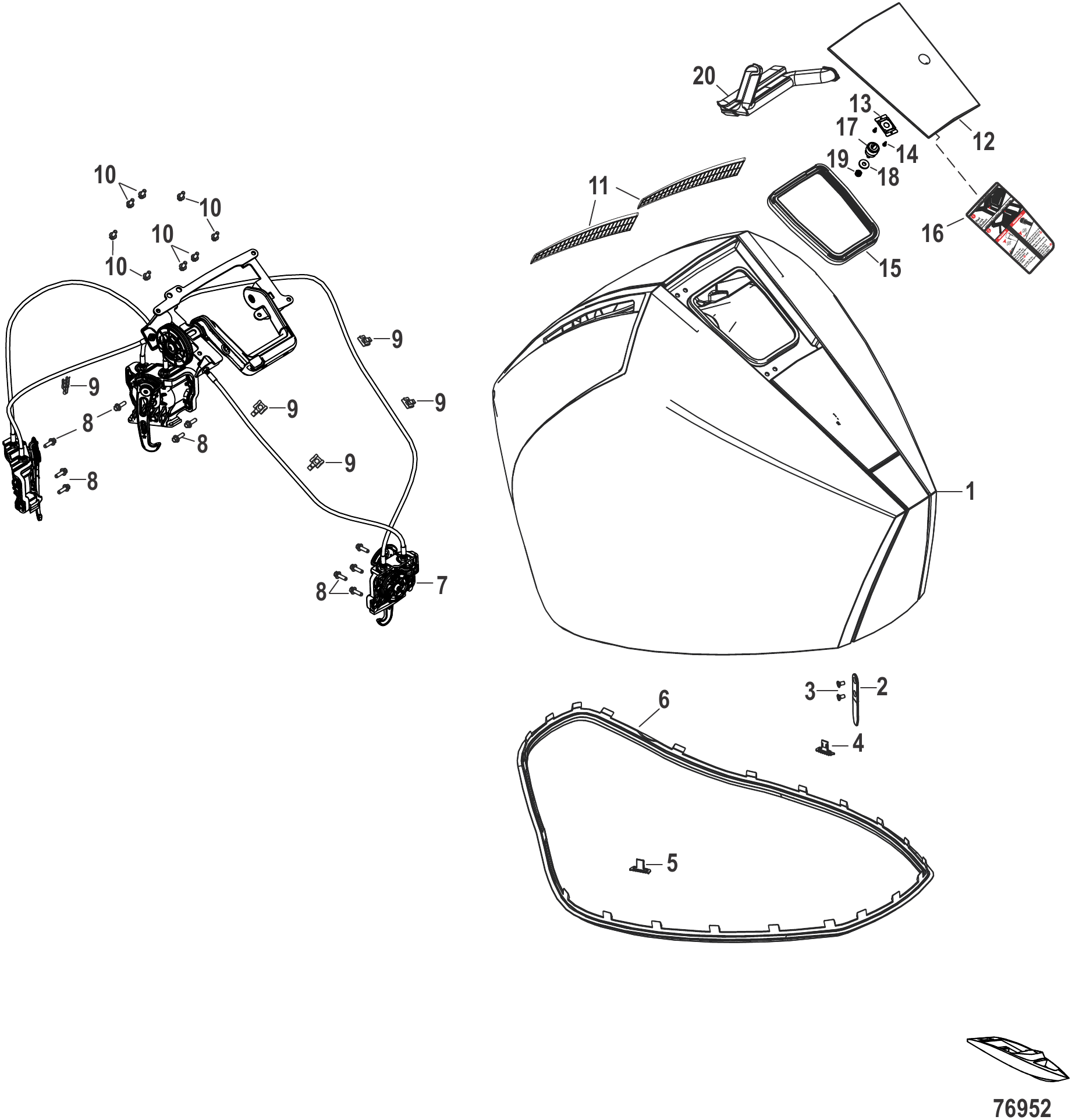

图 32顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0142178	顶罩总成-黑色不带马力标识贴纸	TOP COWL ASSEMBLY Black, Decaled without Horsepower	1
1	8M0231234	黑色顶罩	COWL TOP BLACK	1
1	8M0142180	顶罩总成-冷聚变色不带马力标识贴纸	TOP COWL ASSEMBLY Cold Fusion, Decaled without Horsepower	1
1	8M0231236	冷聚变色顶罩	COWL TOP CLD FSN	1
1	8M0142181	顶罩总成-暖聚变色不带马力标识贴纸	TOP COWL ASSEMBLY Warm Fusion, Decaled without Horsepower	1
1	8M0182317	暖聚变色顶罩	COWL TOP WM FSN	1
1	8M0142182	顶罩总成-珍珠聚变色不带马力标识贴纸	TOP COWL ASSEMBLY Pearl Fusion, Decaled without Horsepower	1
1	8M0231238	珍珠聚变色顶罩	COWL TOP PRL FSN	1
1	8M0142183	顶罩总成-Sea Pro型不带马力标识贴纸	TOP COWL ASSEMBLY Sea Pro Decaled without Horsepower	1
1	8M0182319	Sea Pro顶罩	COWL TOP SEAPRO	1
2	8M0142904	校准支腿套件	ALIGNMENT LEG KIT	4
2	8M0240715	校准支腿套件	ALIGNMENT LEG KIT	4
3	8M0178589	螺丝M6×12	SCREW M6 x 12	8
4	8M0142916	左舷缓冲垫	BUMPER Port	1
5	8M0142915	右舷缓冲垫	BUMPER Starboard	1
6	8M0173441	上罩壳密封件	SEAL Top Cowl	1
6	8M0242486	上罩壳密封件	SEAL Top Cowl	1
7	8M0142243	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	8M0183791	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
8	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	10
9	8M0142903	卡扣	CLIP	7
10	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	8
11	8M0219156	左/右舷装饰框总成	BEZEL ASSEMBLY Port/Starboard	1
12	8M0142233	黑色门总成	DOOR ASSEMBLY Black	1
12	8M0155319	黑色门总成	DOOR ASSEMBLY Black	1
12	8M0142234	冷聚变色门总成	DOOR ASSEMBLY Cold Fusion	1
12	8M0155320	冷聚变色门总成	DOOR ASSEMBLY Cold Fusion	1
12	8M0142235	暖聚变色门总成	DOOR ASSEMBLY Warm Fusion	1
12	8M0142236	珍珠聚变色门总成	DOOR ASSEMBLY Pearl Fusion	1
13	8M0142913	定位器总成	KEEPER ASSEMBLY	1
14	8M0204400	自攻螺丝	SCREW Thread Forming	2
15	8M0142908	门密封条	SEAL Door	1
16	8M0148533	锁扣位置贴纸	DECAL Latch Position	1
17	8M0142907	按压式锁	LOCK PUSH	1
18	8M0142914	锁扣垫片组	SHIM SET Latch	1
19	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	8M0187754	导水器	WATER DIVERTER	1

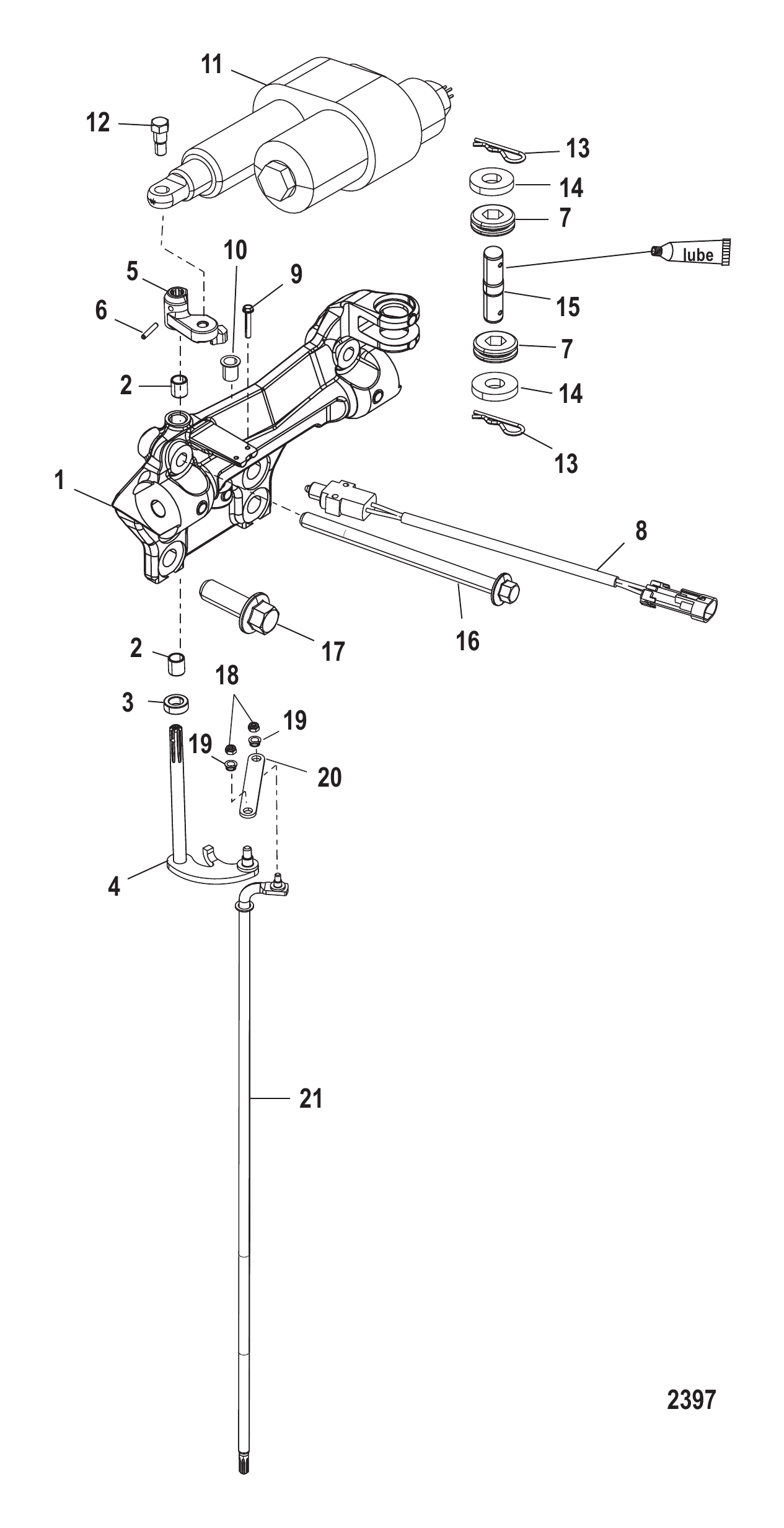

图 33上部换挡组件 Upper Shift Components

REF	零件编号	中文名称	英文名称	数量
-	888994T03	前安装支架总成	BRACKET ASSEMBLY Front Mount	1
1	NSS	不单独销售支架	NOT SOLD SEPARATE Bracket	1
2	892417	衬套	BUSHING	2
3	892049	隔套	SPACER	1
3	8M0047763	隔套	SPACER	1
4	885506001	换档轴	SHIFT SHAFT	1
4	8M0026131	换挡轴	SHAFT-SHIFT	1
5	889727001	曲柄摇臂	BELL CRANK	1
6	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
7	833155	护孔环	GROMMET	2
8	889514A01	开关	SWITCH	1
8	8M0207794	开关	SWITCH	1
9	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
10	85999	衬套	BUSHING	1
11	8M0048114	换挡执行器	SHIFT ACTUATOR	1
11	8M0124413	换挡执行器	SHIFT ACTUATOR	1
12	8855091	螺钉	SCREW	1
13	885512	开口销	COTTER PIN	2
14	885511003	垫圈	WASHER	2
15	895770	枢轴销	Pin Pivot	1
16	895811155	螺钉(M10×155)	SCREW (M10 x 155)	2
16	8M0207826	螺钉	SCREW	2
17	88510940	螺钉(M14)	SCREW (M14)	4
17	8M0103802	螺钉	SCREW	4
18	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
19	97896	衬套	BUSHING	2
20	885505	换挡轴连杆	LINK Shift Shaft	1
21	888987001	换挡轴(长型)	SHAFT Shift (Long)	1
21	8M0181378	上部换挡轴	SHAFT SHIFT UPPER	1
21	888987002	换挡轴（加长型）	SHIFT SHAFT (X-Long)	1
21	8M0183223	换挡轴上段	SHIFT SHAFT UPPER	1
21	888987003	换挡轴（超长型）	SHIFT SHAFT (XX-Long)	1
21	8M0180097	超长换挡轴	SHAFT SHIFT XXL	1
