水星 Mercury 225 HP EFI 0T653945 & Up - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-88876503 · 共 36 个部位 · 1424 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0221495	储物盖 175-225马力	COVER-STORAGE 175-225HP	1
-	8M0228511	通风盖 200马力	COVER-VENTED 200HP	1
-	8M0228512	通风盖 225马力	COVER-VENTED 225HP	1
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0133491	舵柄总成大舵柄机械/动力转向	TILLER HANDLE ASSEMBLY Big Tiller Mechanical/Power Steer	1
-	8M0151561	BT机械臂总成	BT ARM ASY-MECH	1
-	8M0133492	舵柄总成大舵柄-DTS带动力转向	TILLER HANDLE ASSEMBLY Big Tiller - DTS with Power Steer	1
-	8M0151560	BT臂总成-DTS	BT ARM ASSY-DTS	1
-	8M0141907	油门换挡二代电缆套件	CABLE KIT - THROTTLE AND SHIFT GEN II	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0143359	高级消音套件	SOUND CONTROL KIT Advanced	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件全套	CLAMP KIT Clamp Kit-Complete	1
-	8M0176702	发电机升级套件	UPGRADE KIT Alternator	1

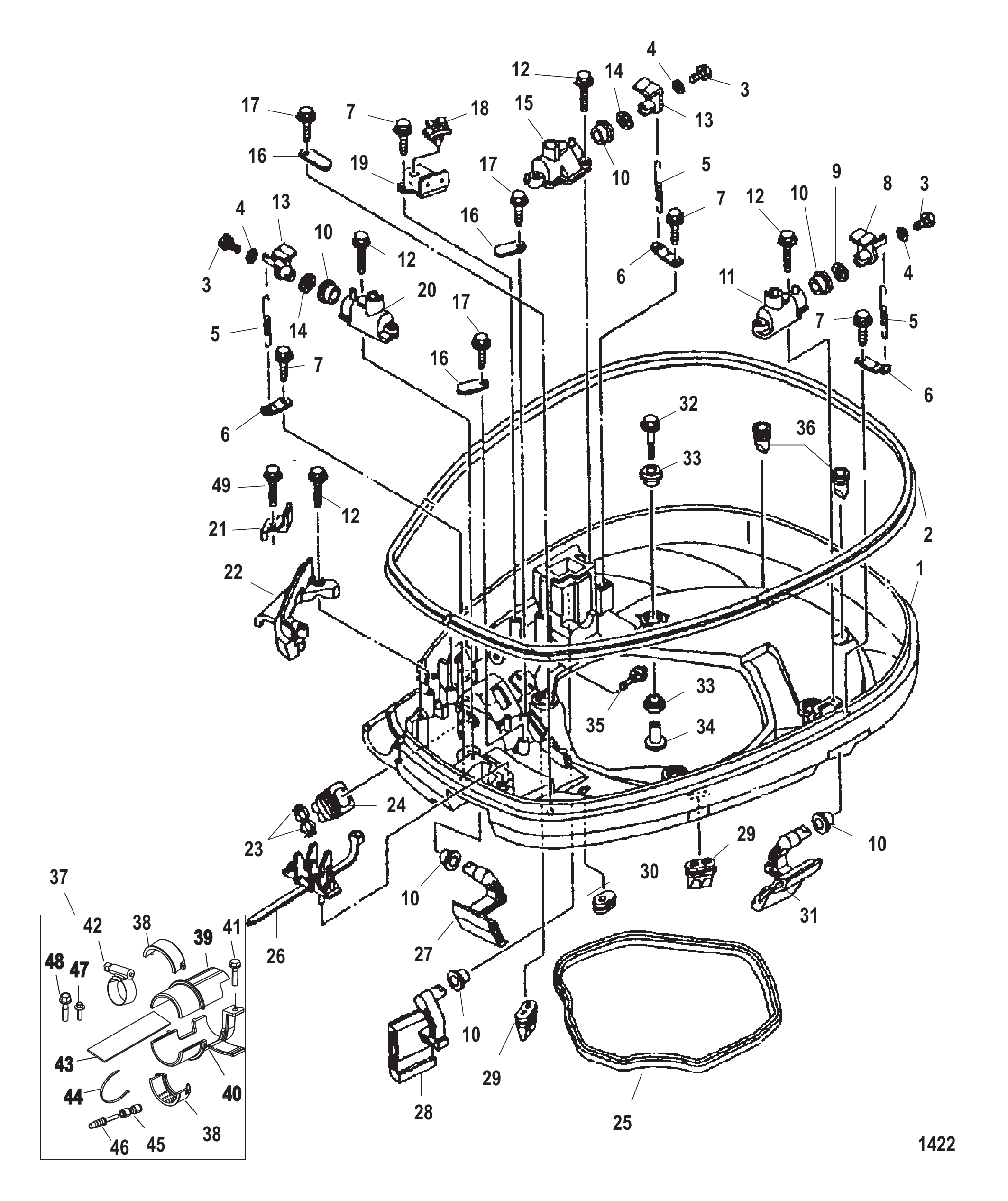

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	888343T	下机罩	BOTTOM COWL	1
1	888343T02	下机罩	BOTTOM COWL	1
1	888343T01	下机罩	BOTTOM COWL	1
1	888343T02	下机罩	BOTTOM COWL	1
1	888343T02	下机罩	BOTTOM COWL	1
2	888349	密封件	SEAL	1
3	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
4	804339	垫圈	WASHER	3
4	81794M	垫圈	WASHER	3
5	8041471	弹簧	SPRING	3
6	888366	弹簧钩	HOOK Spring	3
7	887807	螺栓	BOLT	4
8	8883641	杠杆	LEVER	1
9	888363	波形垫圈	WAVE WASHER	1
10	888362	衬套	BUSHING	6
11	888365	安装板	PLATE	1
12	888346	螺栓 (30毫米)	BOLT (30 mm)	8
13	888364	杠杆	LEVER	2
14	888363	波形垫圈	WAVE WASHER	2
15	888359	安装板	PLATE	1
15	888359002	ORD 888359A01	ORD 888359A01	1
15	888359A01	面板套件前部与右舷	PLATE KIT Front and Starboard	1
16	888356	安装板	PLATE	3
17	8883461	螺栓 (25毫米)	BOLT (25 mm)	3
18	804300	卡箍	CLAMP	1
19	888358	支架	BRACKET	1
19	888358001	支架	BRACKET	1
20	8883591	安装板	PLATE	1
20	NSS	不单独出售面板套件 (888359A01部件)	NOT SOLD SEPARATE Plate Kit (Part of 888359A01)	1
21	888345	固定座	RETAINER	1
22	888344	支架	BRACKET	1
22	888344A02	支架/密封套件	BRACKET/SEAL KIT	1
23	879650	卡箍	CLAMP	2
23	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
24	888353	护孔环	GROMMET	1
25	8883491	密封件	SEAL	1
26	881360	卡箍	CLAMP	1
27	888360	杠杆	LEVER	1
28	888361	杠杆	LEVER	1
29	8883471	护孔环	GROMMET	1
30	888354	护孔环	GROMMET	1
31	8883601	杠杆	LEVER	1
32	888350	螺栓	BOLT	4
33	888351	护孔环	GROMMET	8
34	888352	衬套	BUSHING	4
35	888355	接头	FITTING	1
36	8883541	护孔环	GROMMET	2
37	888481A1	索具套件	RIGGING KIT	1
38	888485	轴环	COLLAR	2
39	NSS	不单独出售卡箍-上部	NOT SOLD SEPARATE Clamp-Upper	1
40	NSS	下部夹具(不单独销售)	NOT SOLD SEPARATE Clamp-Lower	1
41	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
42	815504240	蜗杆卡箍	CLAMP Worm Gear	1
43	859343	泡沫垫	FOAM	1
44	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	4
45	859747	联轴器	COUPLER	1
45	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
46	859731	适配管接头	FITTING Adapter	2
46	8M0214970	接头	FITTING	2
47	82130012	螺丝 (M6 x 12) 正极电池电缆	SCREW (M6 x 12) Positive Battery Cable	1
48	81893420	螺丝 (M8 x 20) 负极电池电缆	SCREW (M8 x 20) Negative Battery Cable	1
49	804267	螺钉	SCREW	1

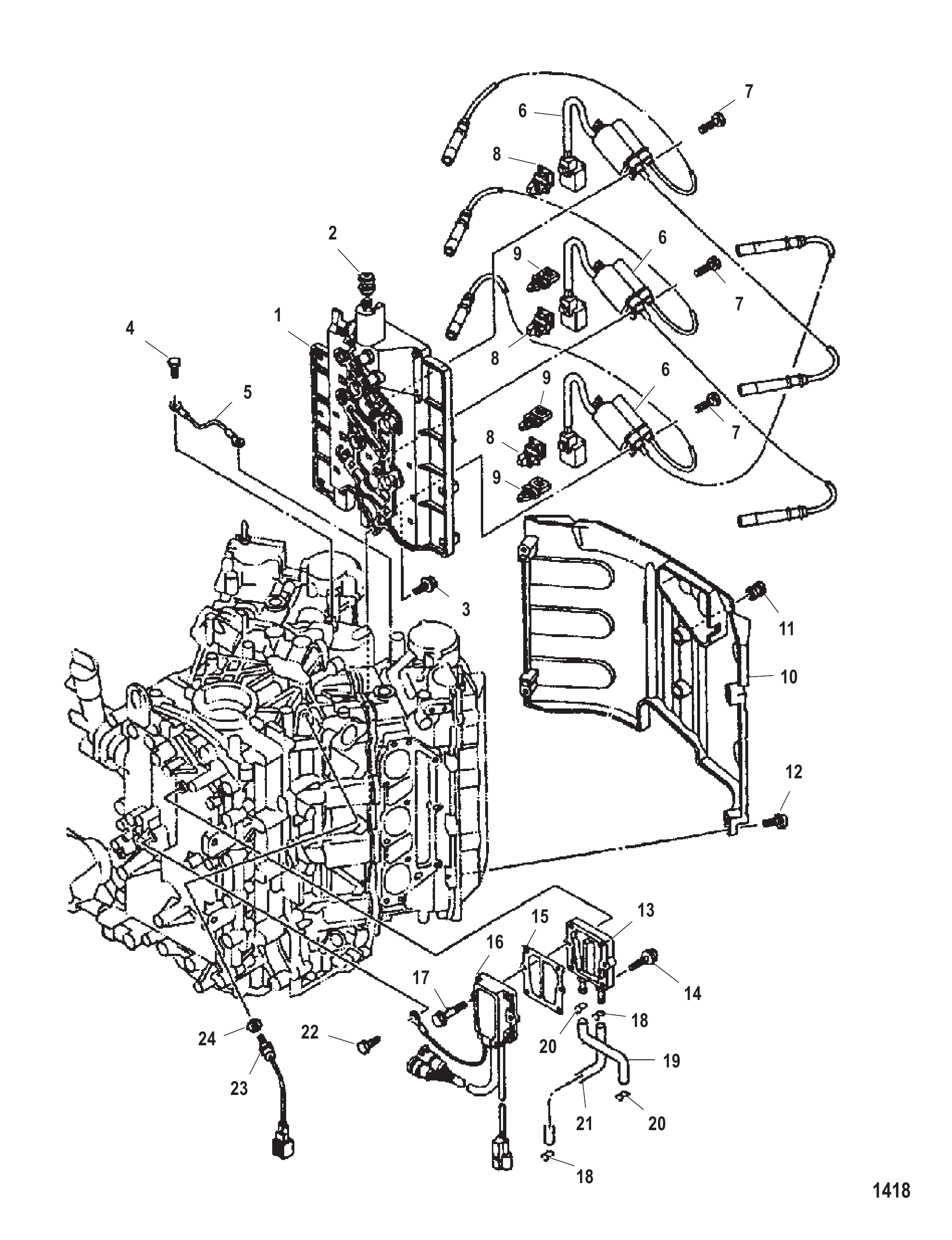

图 3线圈板总成 Coil Plate Assembly

REF	零件编号	中文名称	英文名称	数量
1	888307T	线圈板	PLATE Coil	1
2	97675M	护孔环	GROMMET	1
3	888308	螺栓	BOLT	6
4	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	2
5	888281	接地线	GROUND WIRE	1
6	888309	点火线圈	COIL Ignition	3
7	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	6
8	888310	卡箍	CLAMP	3
9	888311	卡箍	CLAMP	3
10	888312T	盖板	COVER	1
11	888304	护孔环	GROMMET	2
12	888313	螺栓	BOLT	4
13	888317	盖板	COVER	1
14	888318	螺栓	BOLT	4
15	888316	安装板	PLATE	1
16	888315A1	整流器/调节器总成	RECTIFIER/REGULATOR ASSEMBLY	1
16	8M0057158	整流器/调节器	RECTIFIER/REGULAT	1
17	88348935	螺钉(M6x35)	SCREW (M6 x 35)	2
17	8M0241960	螺钉	SCREW	2
18	98974M	卡扣	CLIP	2
19	888232	软管	HOSE	1
20	888233	卡扣	CLIP	2
21	888231	软管	HOSE	1
22	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
23	887809T	温度传感器	THERMOSENSOR	1
24	82220M	垫圈	WASHER	1

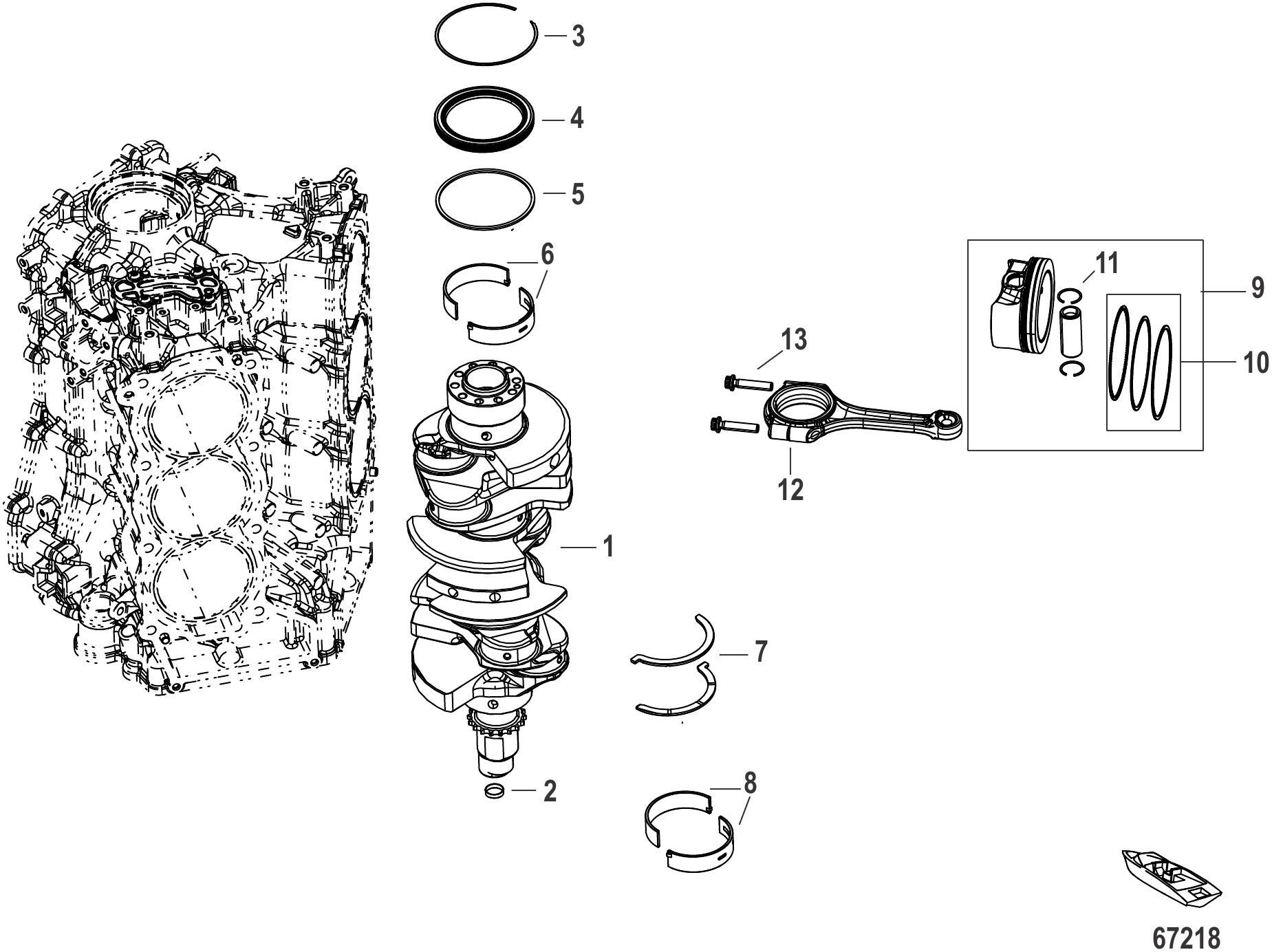

图 4曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0142387	曲轴	CRANKSHAFT	1
2	8M0034912	O型圈 3.78×21.32	O-RING 3.78 X 21.32	1
3	8M0142386	挡圈	RING RETAINING	1
4	8M0142379	主轴承油封	SEAL Main Bearing	1
4	8M0168880	主轴承油封	SEAL Main Bearing	1
5	8M0142385	隔套	SPACER	1
6	8M0147959	主轴承绿色	BEARING MAIN Green	AR
6	8M0147960	主轴承蓝色	BEARING MAIN Blue	AR
6	8M0147961	主轴承白色	BEARING MAIN White	AR
6	8M0147962	主轴承橙色	BEARING MAIN Orange	AR
7	8M0142380	止推垫圈	WASHER THRUST	2
8	8M0142539	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0217817	连杆轴承(绿色)	BEARING Connecting Rod, Green	AR
8	8M0142351	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0217818	连杆轴承(蓝色)	BEARING Connecting Rod, Blue	AR
8	8M0142597	连杆轴承(白色)	BEARING Connecting Rod, White	AR
8	8M0217819	连杆轴承(白色)	BEARING Connecting Rod, White	AR
9	8M0142575	活塞总成	PISTON ASSEMBLY	6
9	8M0200040	活塞总成	PISTON ASSEMBLY	6
10	8M0142381	活塞环组件	PISTON RING ASSEMBLY	6
11	8M0142383	卡簧	CIRCLIP	12
12	8M0142375	连杆	CONNECTING ROD	6
13	8M6002637	连杆螺栓	BOLT Connecting Rod	12
13	8M0159648	连杆螺栓	BOLT, CONNECTING ROD	12
-	8M0142278	长缸体总成	LONG BLOCK	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

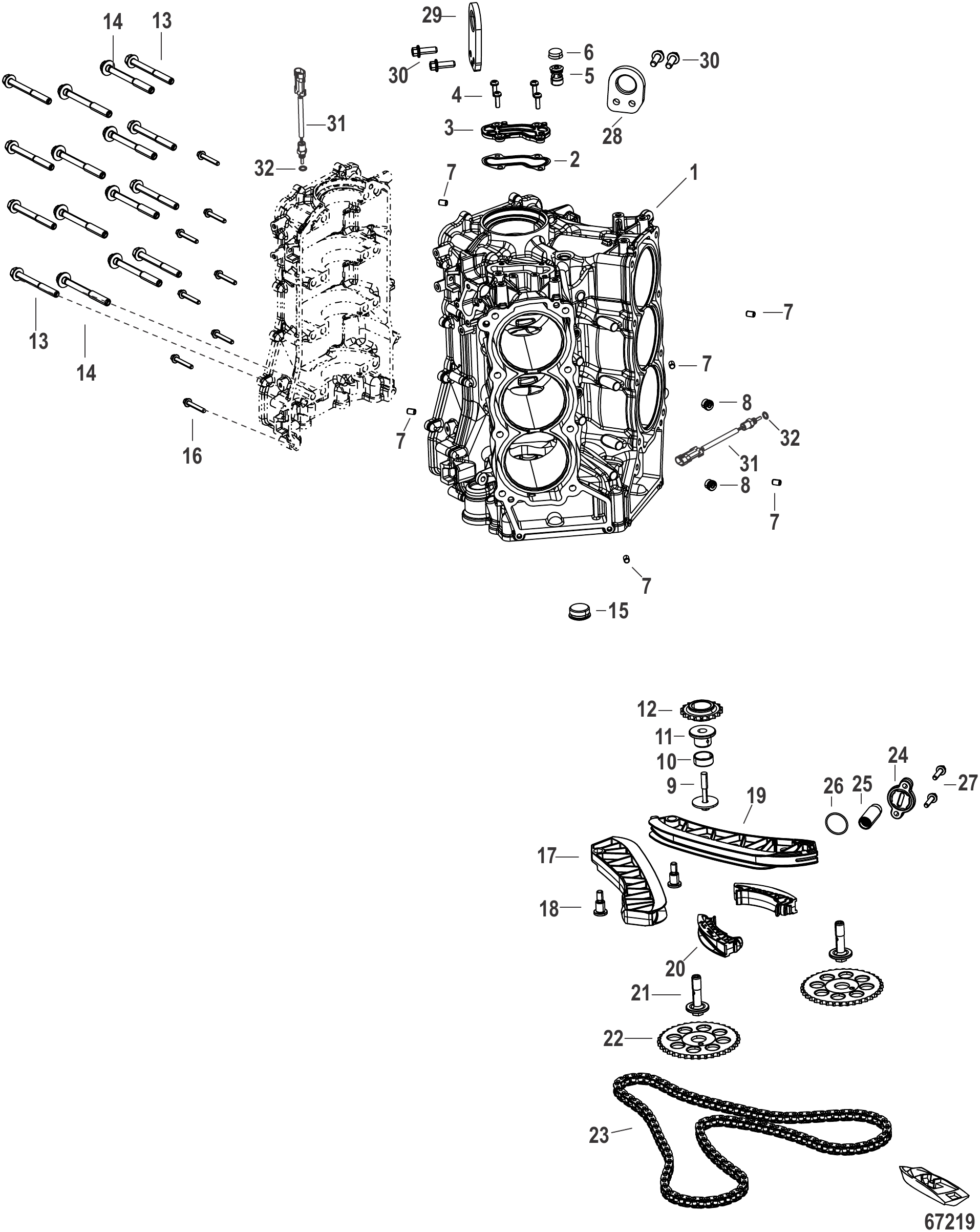

图 5气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	8M0142343	气缸体	CYLINDER BLOCK	1
1	8M0208897	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8M0142348	盖板垫片	GASKET Cover Plate	1
3	8M0142349	气缸体盖	COVER Cylinder Block	1
4	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
5	8M0142352	18毫米螺塞	PLUG 18 MM	1
6	8M0142353	O型圈(0.614x0.070)	O-RING (0.614 x 0.070)	1
7	893540	定位销 8x12长	PIN Dowel, 8x12 long	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	2
9	8M0142398	螺丝(M8x45)六角法兰	SCREW (M8 x 45) HEX FL	1
10	8M0142397	惰轮衬套	BUSHING Idler	1
11	8M0142396	惰轮轴颈	IDLER Journal	1
12	8M0142391	惰轮链轮	SPROCKET Idler	1
13	8M0142347	螺钉(M10x96毫米)六角凸缘头	SCREW (M10 x 96 MM) HEX FLG HD	8
13	8M0168893	螺钉 M10x96	SCREW M10 x 96	8
14	8M0142346	螺钉(M11x107毫米)12角头	SCREW (M11 x 107 MM) 12 POINT HEX HEAD	8
15	8M0087454	30毫米螺塞	PLUG (30 mm)	1
16	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	8
17	8M0142393	凸轮驱动导板	GUIDE Cam Drive	1
18	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	1
19	8M0142392	活动导板	GUIDE Moveable	1
20	8M0142400	短跨距导板	GUIDE SHORT SPAN	2
21	8M0142395	凸轮螺栓 M12特殊左旋	CAM BOLT M12 Special Left Hand	2
22	8M0142390	凸轮轴链轮	SPROCKET Camshaft	2
23	8M0142399	凸轮驱动链条	CHAIN CAM DRIVE	1
24	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
25	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
25	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
26	898836	棕色O型圈	O-RING Brown	1
26	8M0237361	O型圈	O-RING	1
27	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
28	8M0142448	右舷吊环	LIFTING EYE Starboard	1
29	8M0142600	左舷吊环	LIFTING EYE Port	1
30	8M0103821	螺钉	SCREW	4
31	8M0142542	温度传感器	SENSOR Temperature	2
31	8M0205787	温度传感器	SENSOR Temperature	2
32	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
-	8M0142278	长缸体总成	LONG BLOCK	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

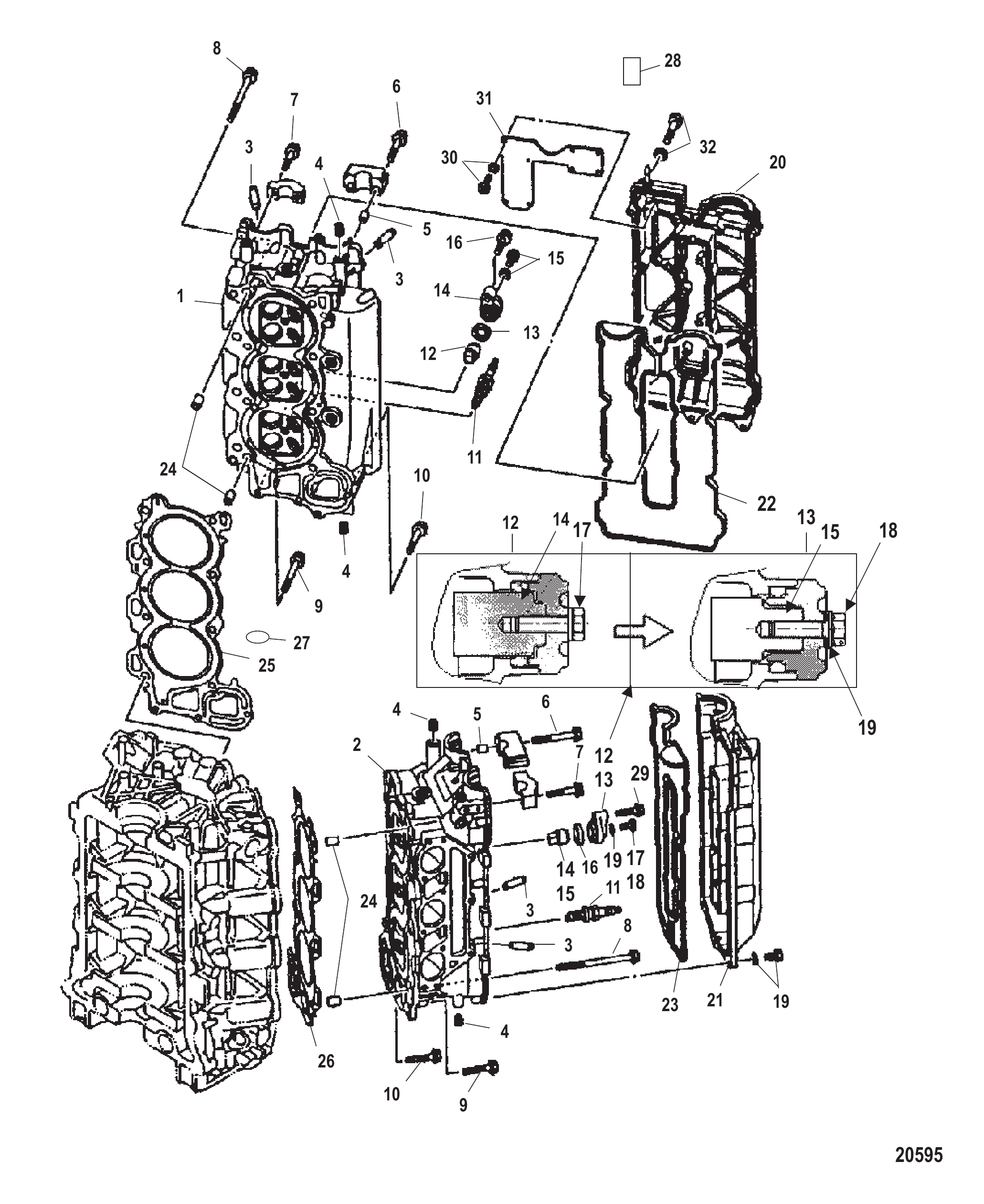

图 6气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	887844T2	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	887844T03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	887844T03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	887845T2	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	887845T03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	887845T03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
3	887846	导套	GUIDE	24
4	804111	堵头	PLUG	10
5	804113	定位销	PIN Dowel	4
6	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	4
7	804114	螺栓(M7×37)	BOLT (M7 x 37)	32
8	887849	螺钉	SCREW	16
9	881312	螺栓(M8×55)	BOLT (M8 x 55)	4
10	887850	螺栓	BOLT	2
11	859495	火花塞 NGK-LFR5A-11	SPARK PLUG (NGK-LFR5A-11)	6
11	859495Q	PG LFR5A-11 @10	PG LFR5A-11 @10	6
12	887847	盖板	COVER	4
12	887847A01	罩盖/阳极套件	COVER/ANODE KIT	4
13	887847A01	罩盖/阳极套件	COVER/ANODE KIT	4
14	804079	阳极块	ANODE	4
14	804079001	阳极块	ANODE	4
14	804079001	阳极块	ANODE	4
14	887847A01	罩盖/阳极套件	COVER/ANODE KIT	4
15	804079002	阳极 (含于参考号13)	ANODE (Included With Rererence #13)	4
16	804086	衬套（随参考号13提供）	GROMMET (Included With Rererence #13)	4
17	8524741	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
18	84830M	螺栓（随参考号13提供）	BOLT (Included With Rererence #13)	4
19	95610	垫片（随参考号13提供）	GASKET (Included With Rererence #13)	1
20	887851T	盖板（右舷）	COVER (Starboard)	1
21	887854T	盖板（左舷）	COVER (Port)	1
22	887853	垫片（右舷）	GASKET (Starboard)	1
23	887855	垫片（左舷）	GASKET (Port)	1
24	804116	轴环	COLLAR	4
24	8M0070515	定位销	DOWEL PIN	4
25	887848	垫片（右舷）	GASKET (Starboard)	1
25	8M6010318	气缸盖垫片（右舷）	HEAD GSKT STBD	1
26	8878481	垫片（左舷）	GASKET (Port)	1
26	887848003	衬垫	GASKET	1
27	888262001	水阀衬套	GROMMET Water Shutter	2
28	NSS	不单独销售贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
29	881431	螺栓(M8x40)	BOLT (M8 x 40)	4
30	804120	螺钉(M4 x 8)	SCREW (M4 x 8)	8
31	887852	安装板	PLATE	1
32	858530	螺栓 (M6 x 30)	BOLT (M6 x 30)	28
-	887844T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887844T07	气缸盖	HEAD-CYLINDER	1
-	887844T05	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887844T07	气缸盖	HEAD-CYLINDER	1
-	887844T06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887844T07	气缸盖	HEAD-CYLINDER	1
-	887845T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887845T07	气缸盖	HEAD-CYLINDER	1
-	887845T05	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887845T07	气缸盖	HEAD-CYLINDER	1
-	887845T06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887845T07	气缸盖	HEAD-CYLINDER	1
-	885225T03	动力头总成	POWERHEAD ASSEMBLY	1
-	885225T07	PH 225 HP 4S	PH 225 HP 4S	1
-	885225T05	动力头总成	POWERHEAD ASSEMBLY	1
-	885225T07	PH 225 HP 4S	PH 225 HP 4S	1
-	885225T06	动力头总成	POWERHEAD ASSEMBLY	1
-	885225T07	PH 225 HP 4S	PH 225 HP 4S	1
-	887810A03	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A04	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A05	动力头衬垫套件	GASKET SET Powerhead	1

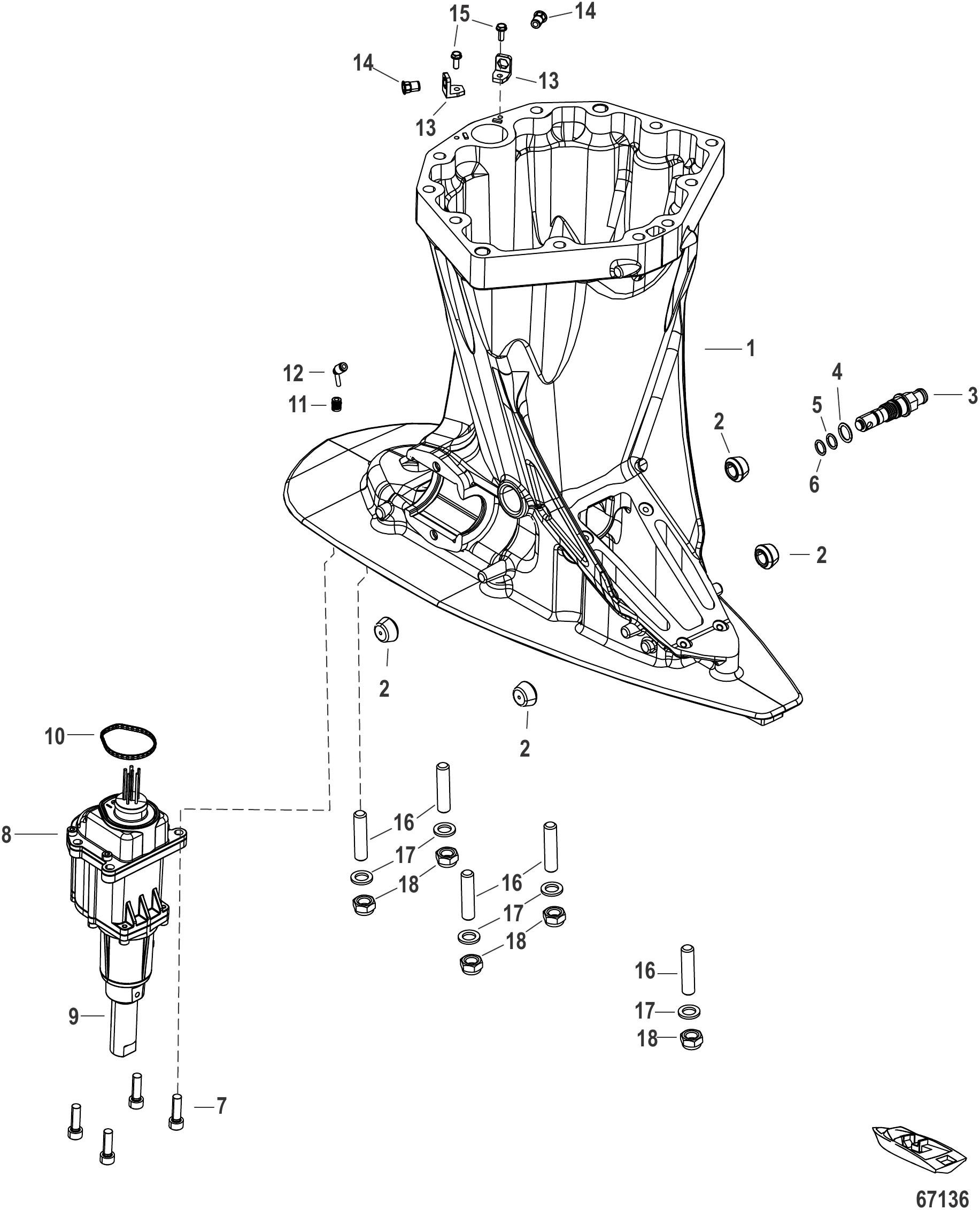

图 7驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0142775	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
1	8M0145916	驱动轴壳体（银色）	HOUSING Driveshaft, Silver	1
1	8M0228045	驱动轴壳体（银色）	HOUSING Driveshaft, Silver	1
2	8M0142713	支撑盖帽	CAP Chap Support	4
3	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
4	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
5	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
6	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
7	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
8	8M0142253	换挡执行器	SHIFT ACTUATOR	1
8	8M0204944	换挡执行器	SHIFT ACTUATOR	1
9	8M0147857	联轴器轴	SHAFT Coupling	1
10	8M0142978	执行器密封件	SEAL ACTUATOR	1
11	8M0142714	接头	FITTING	1
12	8M0155119	乐可利接头	FITTING Legris	1
13	8M0142715	围嘴安装支架	BRACKET Bib Mount	2
14	8M0142716	嵌件	INSERT	2
15	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
16	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
16	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
16	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
17	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
18	896895	螺母(M12)	NUT (M12)	5

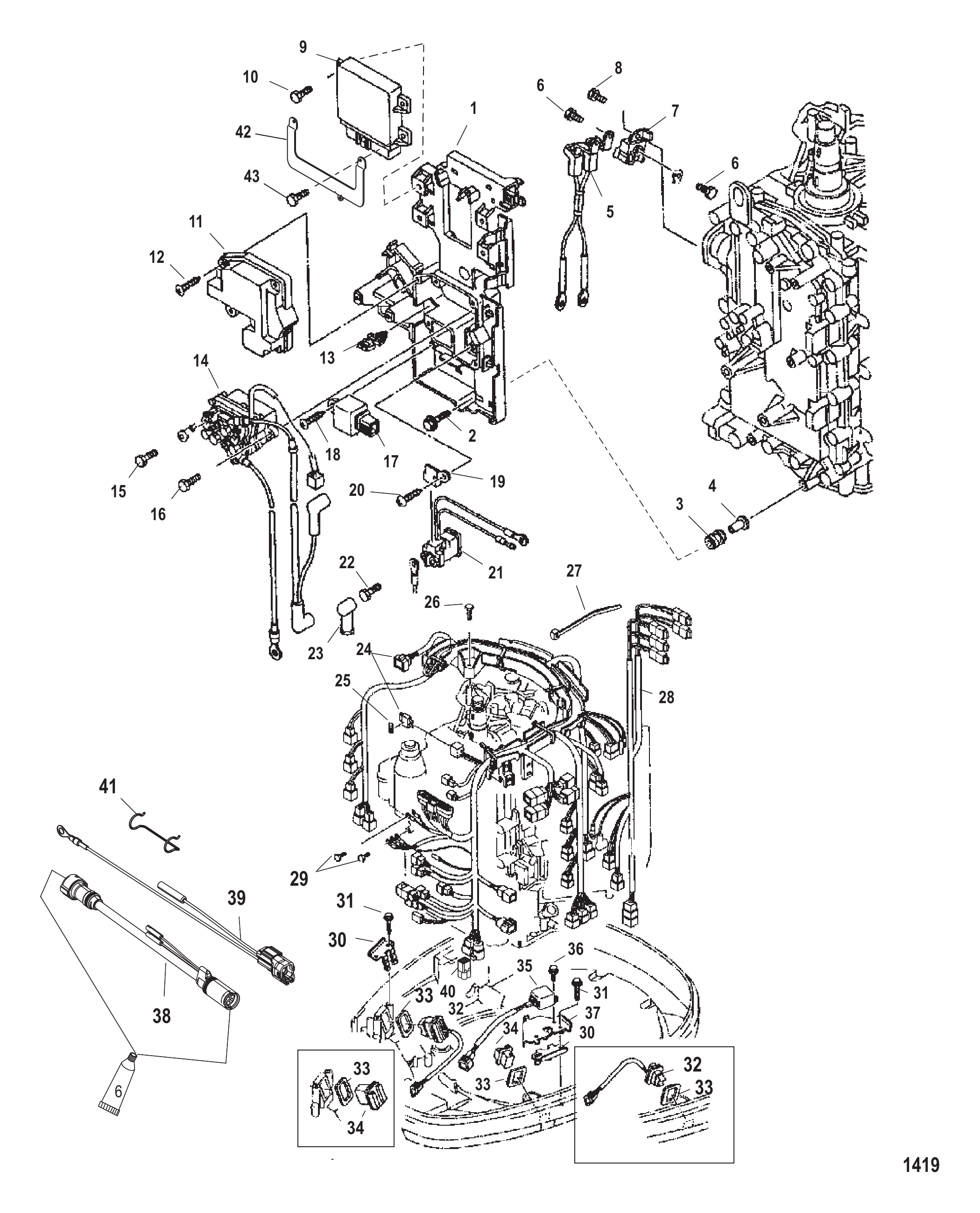

图 8电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	888319T	支架	BRACKET	1
2	804270	螺栓(M6×28)	BOLT (M6 x 28)	6
3	881304	护孔环	GROMMET	6
4	82851M	衬套	BUSHING	6
4	804344003	轴环	COLLAR	6
5	887955	电池电缆总成	CABLE ASSEMBLY Battery	1
6	8255012	螺栓	BOLT	2
7	888314	接线端子	TERMINAL	1
8	881816	螺栓(M8×20)	BOLT (M8 x 20)	2
9	888286T1	发动机控制单元ECU	ECU Engine Control Unit	1
9	888286T11	电控单元	ECU	1
9	888286T10	发动机控制单元ECU	ECU Engine Control Unit	1
9	888286T11	电控单元	ECU	1
10	811188M	螺栓(M6 x 16)	BOLT (M6 x 16)	2/4
10	811188T	螺栓	BOLT	2/4
11	888321	盖板	COVER	1
12	888322	螺钉	SCREW	4
13	888311	卡箍	CLAMP	2
14	888320T	继电器	RELAY	1
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	82500925	螺钉(M6x25)	SCREW (M6 x 25)	2
16	893745025	螺钉(M6x25)	SCREW (M6 x 25)	2
17	881350T	继电器	RELAY	1
18	881351	螺钉	SCREW	1
19	881353	卡箍	CLAMP	1
20	8813511	螺钉	SCREW	1
21	881352T	继电器	RELAY	1
21	8M0098898	继电器	RELAY	1
22	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
23	804284	护套	BOOT	1
23	804284001	护套	BOOT	1
24	888323A1	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
25	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	2
25	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	2
26	850879	螺栓(M6×35)	BOLT (M6 x 35)	2
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	6
28	888330A1	线束总成	HARNESS ASSEMBLY	1
-	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	83296930	迷你保险丝 - 绿色 - 30安培	FUSE Mini - Green - 30 Ampere	6
-	891825	保险丝盖（棕色）	COVER Fuse (Brown)	10
29	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
30	888328	支架	BRACKET	2
31	887807	螺栓	BOLT	4
32	888325A1	升降/倾斜开关总成	TRIM/TILT SWITCH ASSEMBLY	1
32	8M0119488	开关	SWITCH	1
33	888327	衬垫	GASKET	2
34	888326	盖板	COVER	1
35	888329A1	驱动总成	DRIVE ASSEMBLY	1
36	888332	螺栓	BOLT	1
37	888331	支架	BRACKET	1
38	858740A1	线束总成-遥控适配器	HARNESS ASSEMBLY Remote Adaptor	1
38	858740T07	线束总成-遥控适配器	HARNESS ASSEMBLY Remote Adaptor	1
39	888166A1	线束总成-升降发送器适配器	HARNESS ASSEMBLY Trim Sender Adaptor	1
40	859249T1	连接器	CONNECTOR	1
41	92753	固定座	RETAINER	1
42	892769	安装板	PLATE	1
43	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	2

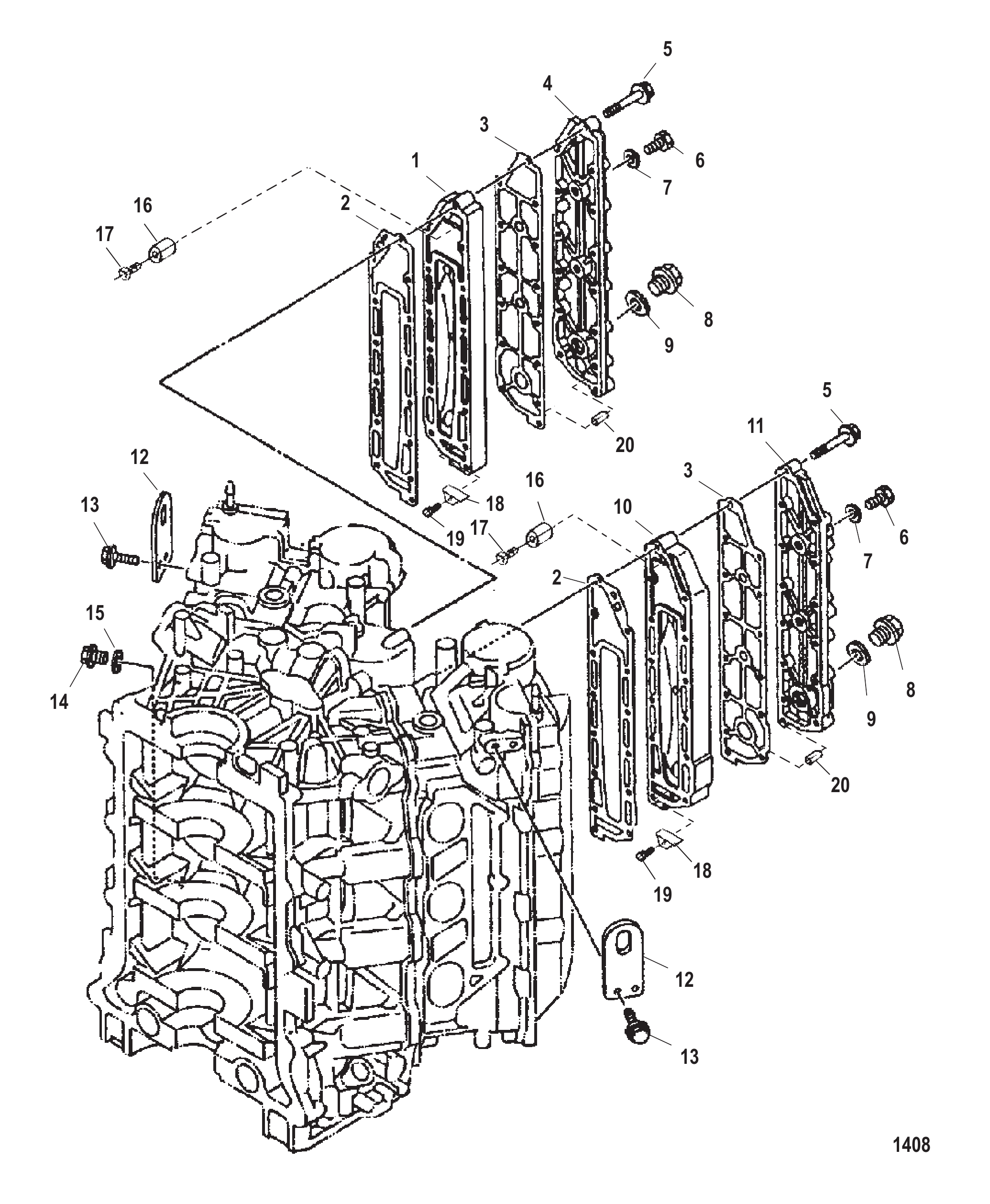

图 9排气盖 Exhaust Covers

REF	零件编号	中文名称	英文名称	数量
1	887857T	排气内盖（右舷）	COVER Exhaust - Inner (Starboard)	1
1	887857T01	排气内盖（右舷）	COVER Exhaust - Inner (Starboard)	1
2	887861	衬垫	GASKET	2
2	887861001	衬垫	GASKET	2
2	887861001	衬垫	GASKET	2
3	887862	衬垫	GASKET	2
3	887862001	衬垫	GASKET	2
3	887862001	衬垫	GASKET	2
4	887859T	排气外盖（右舷）	COVER Exhaust - Outer (Starboard)	1
4	887859T01	排气外盖（右舷）	COVER Exhaust - Outer (Starboard)	1
5	887863	螺栓	BOLT	28
6	83124714	螺栓	BOLT	4
7	831246	密封垫圈	WASHER Sealing	4
8	881425	螺钉	SCREW	2
9	881426	衬垫	GASKET	2
10	887858T	排气内盖（左舷）	COVER Exhaust - Inner (Port)	1
10	887858T01	排气内盖（左舷）	COVER Exhaust - Inner (Port)	1
11	887860T	排气外盖（左舷）	COVER Exhaust - Outer (Port)	1
11	887860T01	排气外盖（左舷）	COVER Exhaust - Outer (Port)	1
12	887864	吊环	LIFTING EYE	2
13	881428	螺栓(M6 x 16)	BOLT (M6 x 16)	4
14	825953	塞子 (M14 x 12)	PLUG (M14 x 12)	1
15	81990M	衬垫	GASKET	1
16	11761002	阳极块	ANODE	2
17	95209001	螺钉	SCREW	2
18	11761001	阳极块	ANODE	2
19	827443001	螺钉	SCREW	2
20	82154M	销	PIN	2
-	887844T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887844T07	气缸盖	HEAD-CYLINDER	1
-	887844T05	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887844T07	气缸盖	HEAD-CYLINDER	1
-	887844T06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887844T07	气缸盖	HEAD-CYLINDER	1
-	887845T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887845T07	气缸盖	HEAD-CYLINDER	1
-	887845T05	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887845T07	气缸盖	HEAD-CYLINDER	1
-	887845T06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887845T07	气缸盖	HEAD-CYLINDER	1
-	887810A03	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A04	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A05	动力头衬垫套件	GASKET SET Powerhead	1

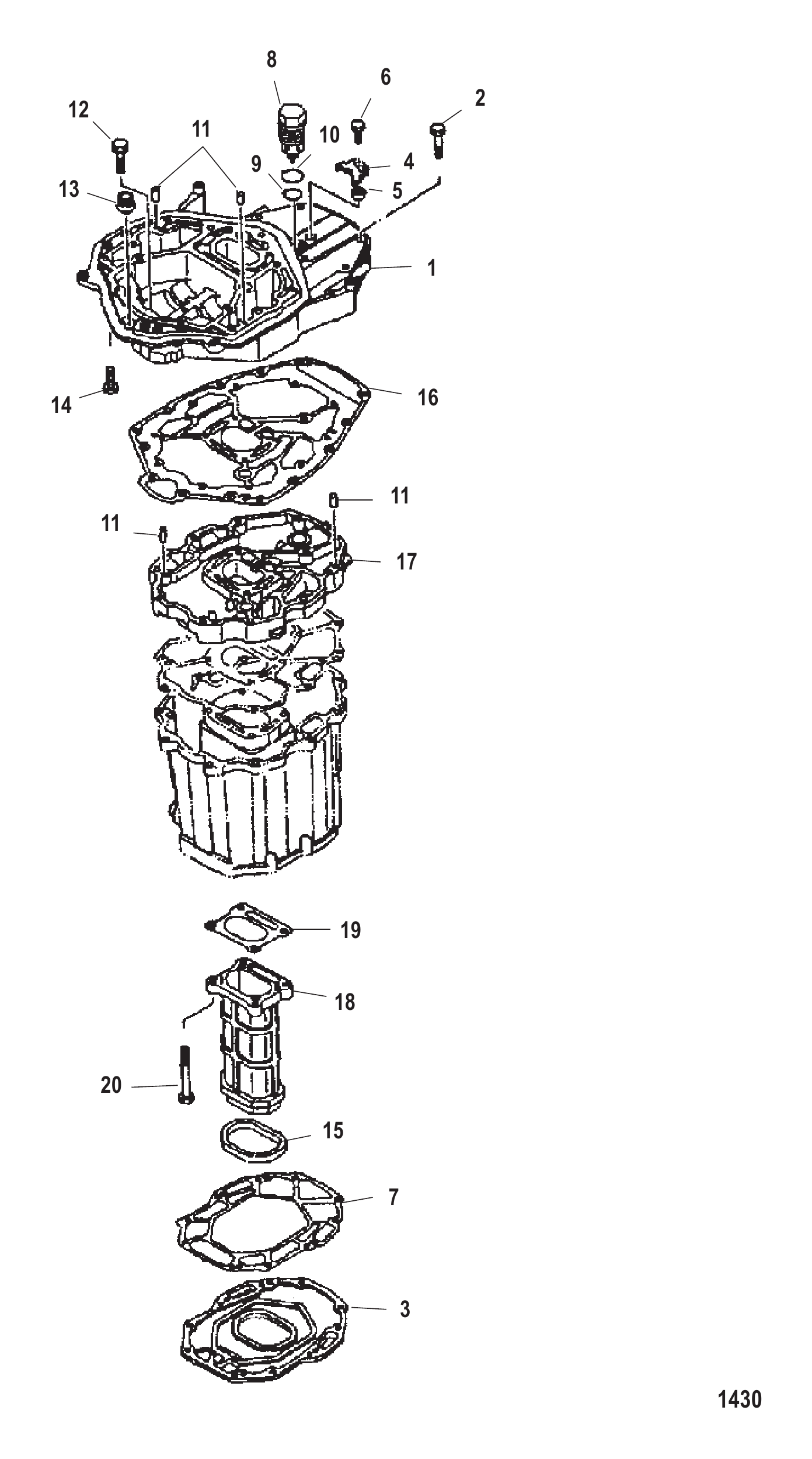

图 10排气歧管与排气板 Exhaust Manifold and Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	888653T	排气板	PLATE Exhaust	1
1	888653T02	排气板	PLATE Exhaust	1
1	888653T02	排气板	PLATE Exhaust	1
2	8041591	螺栓	BOLT	7
3	888661	安装板	PLATE	1
3	8M0080452	安装板	PLATE	1
4	888655	安装板	PLATE	1
5	8881931	轴环	COLLAR	1
6	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
7	8886581	衬垫	GASKET	1
8	888654A1	盖板	COVER	1
9	8878141	O型圈	O-RING	1
10	8261521	O型圈	O-RING	1
11	23784	定位销	PIN Dowel	4
12	8883501	螺栓	BOLT	2
13	8095501	护孔环	GROMMET	1
14	8041592	螺栓	BOLT	7
15	888660	密封件	SEAL	1
16	8886584	衬垫	GASKET	1
16	888658010	衬垫	GASKET	1
17	888656T	排气管延长段	EXTENSION Exhaust	1
17	888656T10	排气管延长段	EXTENSION Exhaust	1
18	888657T	排气歧管	MANIFOLD Exhaust	1
18	888657T10	排气歧管	MANIFOLD Exhaust	1
19	888658	衬垫	GASKET	1
20	8041593	螺栓	BOLT	4
-	888658A03	下部单元衬垫套件	GASKET SET Lower Unit	1
-	888658A04	下部单元衬垫套件	GASKET SET Lower Unit	1

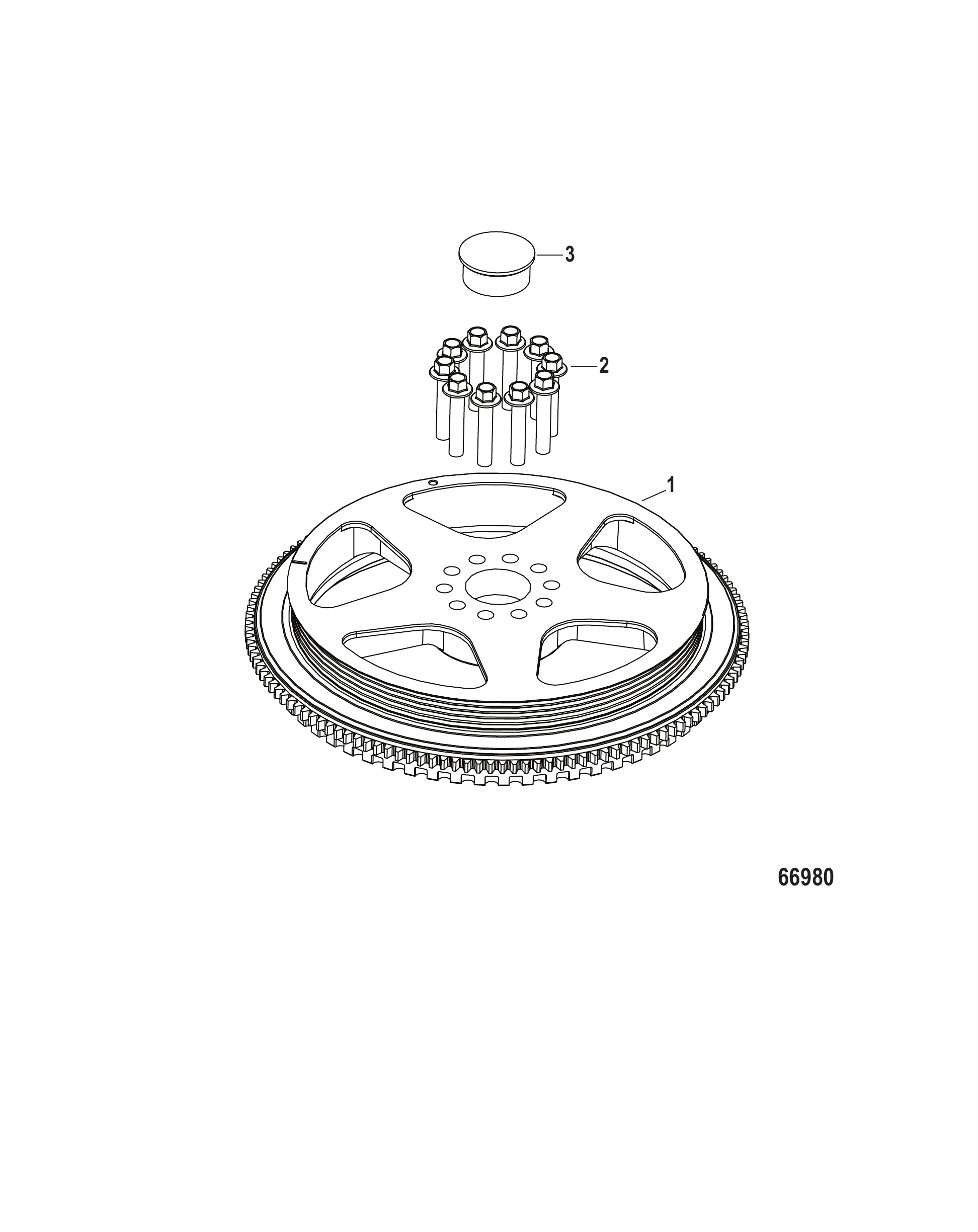

图 11飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0142244	飞轮	FLYWHEEL	1
2	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
3	8M0142389	飞轮塞	PLUG Flywheel	1
3	8M0207687	飞轮塞	PLUG Flywheel	1

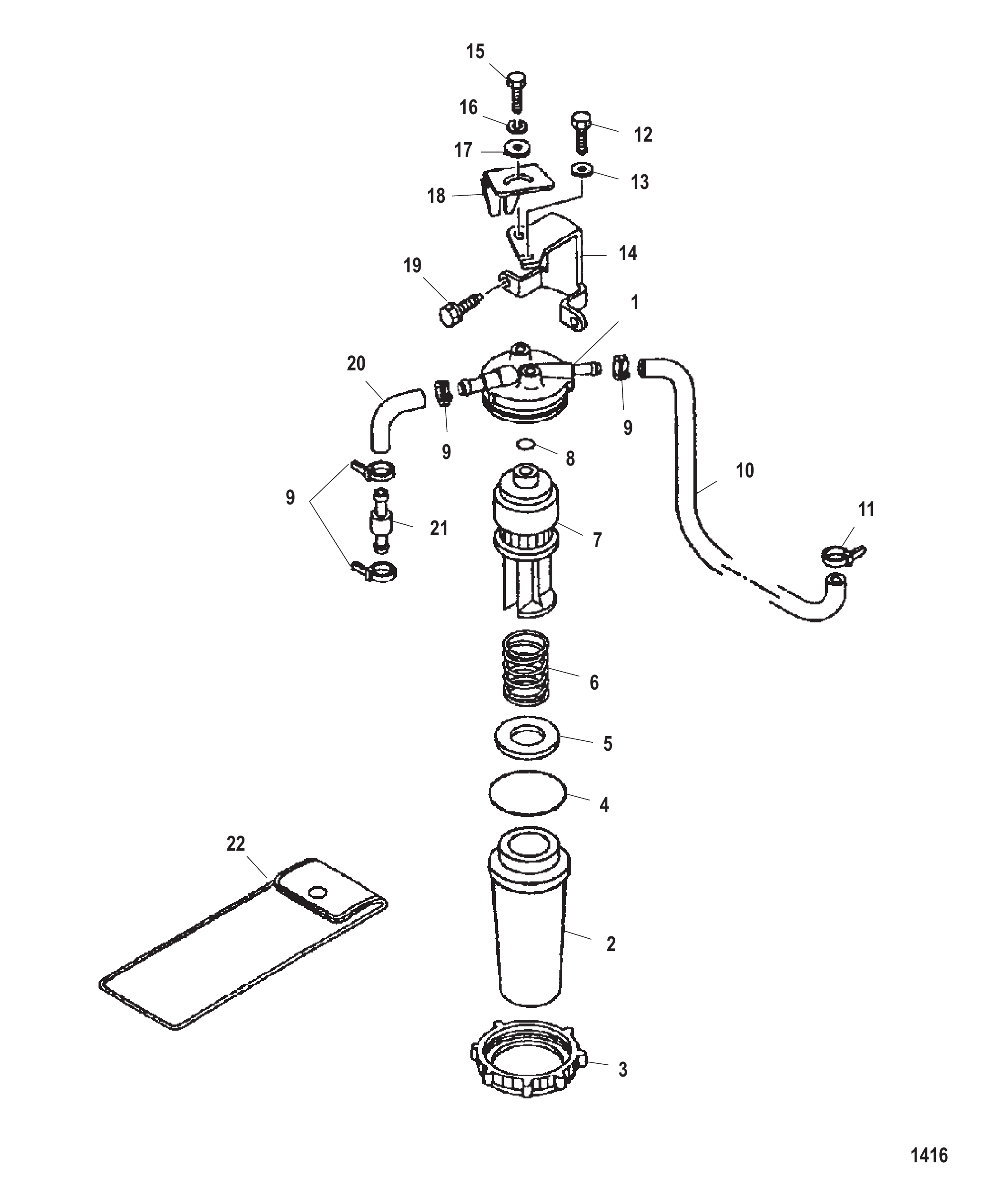

图 12燃油滤清器 Fuel Filter

REF	零件编号	中文名称	英文名称	数量
1	888289T1	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
1	888289T03	燃油滤清器总成	FILTER ASSY-FUEL	1
2	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
3	888290	螺母	NUT	1
4	888291	O型圈	O-RING	1
5	888293	浮子	FLOAT	1
6	888292	弹簧	SPRING	1
7	888289T2	滤芯	FILTER ELEMENT	1
8	888294	O型圈	O-RING	1
9	879650	卡箍	CLAMP	4
9	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	4
10	888298	软管	HOSE	1
11	879650	卡箍	CLAMP	1
11	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
12	84368M	螺栓	BOLT	1
13	881379	垫圈	WASHER	1
13	82214M	垫圈	WASHER	1
14	888296	支架	BRACKET	1
15	826957M	螺栓	BOLT	1
16	82212M	锁紧垫圈	LOCKWASHER	1
17	804339	垫圈	WASHER	1
17	81794M	垫圈	WASHER	1
18	888295	支架	BRACKET	1
19	888297	螺栓	BOLT	2
20	888288	软管	HOSE	1
21	888287	连接器	CONNECTOR	1
22	888299	工具包	TOOL KIT	1

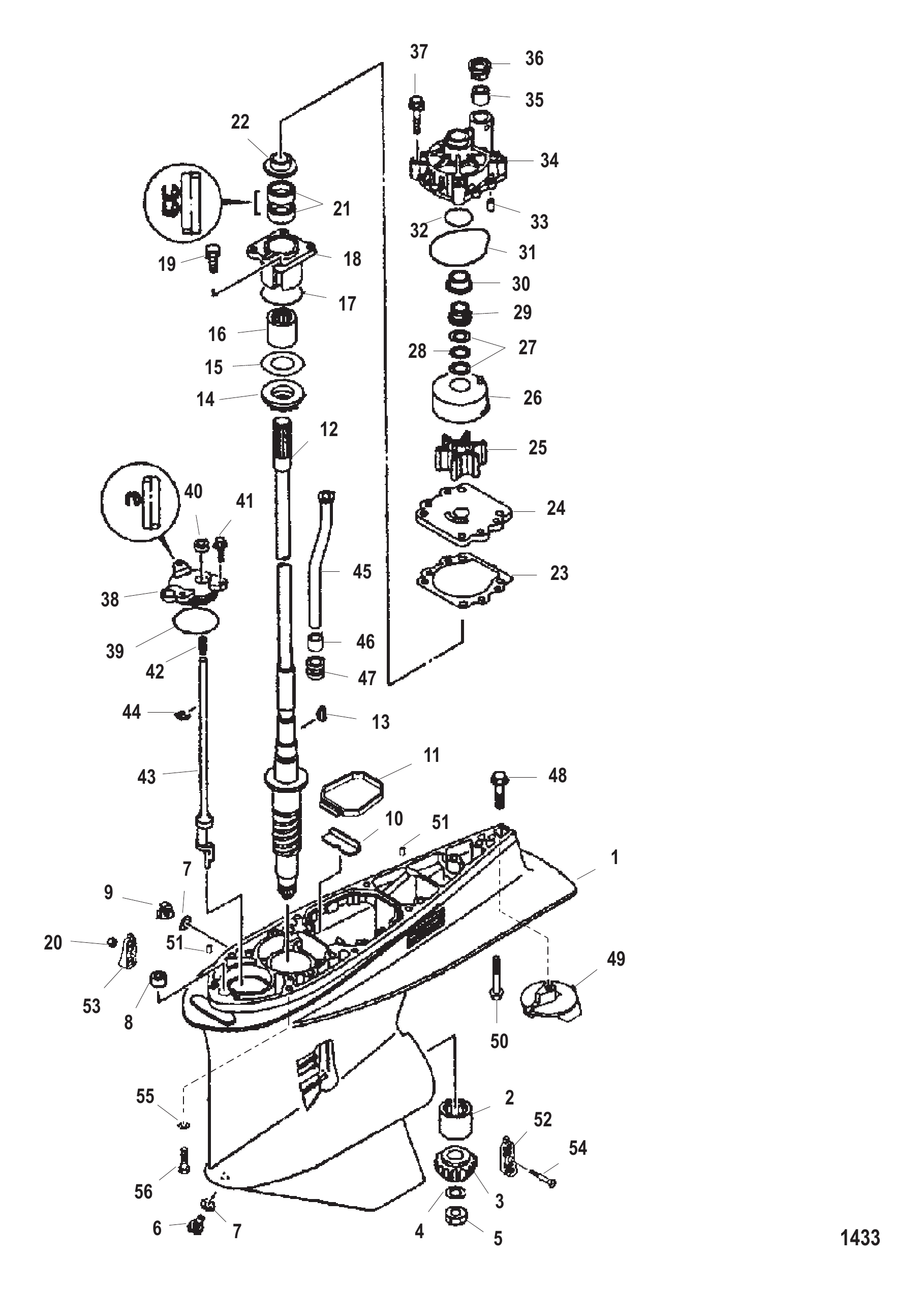

图 13齿轮箱(驱动轴)(正向/反向旋转) Gear Housing (Driveshaft)(standard/Counter Rotation)

REF	零件编号	中文名称	英文名称	数量
-	888680T2	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T06	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T06	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T3	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T07	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T07	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T08	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T08	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T09	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T09	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	888680T1	齿轮箱总成(基础)	GEAR HOUSING ASSEMBLY Basic (Basic)	1
2	888681	轴承	BEARING	1
3	888697	小齿轮	GEAR Pinion	1
3	888697T01	小齿轮	GEAR Pinion	1
3	8M0065219	小齿轮	GEAR-PINION	1
4	88838012	垫圈	WASHER	1
5	8813141	螺母	NUT	1
6	95632M	放油塞	PLUG Drain	1
6	95632010	放油塞	PLUG Drain	1
7	81987	衬垫	GASKET	2
8	81426M	密封件	SEAL	1
9	81924M	堵头	PLUG	1
10	888682	导套	GUIDE	1
10	8M0073425	导套	GUIDE	1
11	8886653	减震器	DAMPER	1
12	888696	驱动轴	DRIVESHAFT	1
12	8886961	驱动轴	DRIVESHAFT	1
13	8813421	键	KEY	1
14	8886813	轴承	BEARING	1
14	8M0080453	轴承	BEARING	1
15	888715A1	垫片组	SHIM SET	AR
16	8886812	轴承	BEARING	1
16	8M0054671	轴承	BEARING	1
17	8814372	O型圈	O-RING	1
18	888693	壳体	HOUSING	1
18	8M0132383	壳体	HOUSING	1
19	8878272	螺栓	BOLT	4
20	8528165	螺母	NUT	1
21	888694	油封	SEAL Oil	2
22	888695	盖板	COVER	1
23	888692	衬垫	GASKET	1
24	888691	外板	OUTER PLATE	1
24	8M0091465	外板	PLATE-OUTER	1
25	888689	叶轮	IMPELLER	1
26	888687	嵌件	INSERT	1
27	8556822	垫圈	WASHER	2
28	8883632	波形垫圈	WAVE WASHER	1
29	888690	隔套	SPACER	1
30	8886901	轴环	COLLAR	1
31	8255792	O型圈	O-RING	1
32	8814371	O型圈	O-RING	1
32	82274M	O型圈	O-RING	1
33	82364M	定位销	PIN Dowel	2
34	888686T	水泵壳体	HOUSING Water Pump	1
35	8886652	减震器	DAMPER	1
36	888688	盖板	COVER	1
37	8814231	螺栓	BOLT	4
38	888683	安装板	PLATE	1
39	8255791	O型圈	O-RING	1
40	82257M	油封	SEAL Oil	1
41	85277616	螺栓	BOLT	3
42	8266901	弹簧	SPRING	1
43	888684	换挡凸轮	SHIFT CAM	1
43	8886841	换挡凸轮	SHIFT CAM	1
44	82334M	卡环	RING Snap	1
45	888709	水管	TUBE Water	1
45	8M0087433	水管	WATER TUBE	1
45	88870910	水管	TUBE Water	1
45	8M0057157	水管	WATER TUBE	1
46	8886652	减震器	DAMPER	1
47	8886651	减震器	DAMPER	1
48	82801M	螺栓	BOLT	1
49	888712	平衡鳍板	TRIM TAB	1
50	8041171	螺栓	BOLT	1
50	8041172	螺栓	BOLT	1
51	8886631	定位销	PIN Dowel	2
52	888710	盖板	COVER	1
52	888710003	盖板	COVER	1
53	8887101	盖板	COVER	1
53	888710002	盖板	COVER	1
54	888711	螺钉	SCREW	1
55	814576M	垫圈	WASHER	7
55	82220M	垫圈	WASHER	7
56	888612	螺栓	BOLT	7
-	888658A03	下部单元衬垫套件	GASKET SET Lower Unit	1
-	888658A04	下部单元衬垫套件	GASKET SET Lower Unit	1
-	888687A1	水泵维修套件	REPAIR KIT Water Pump	1

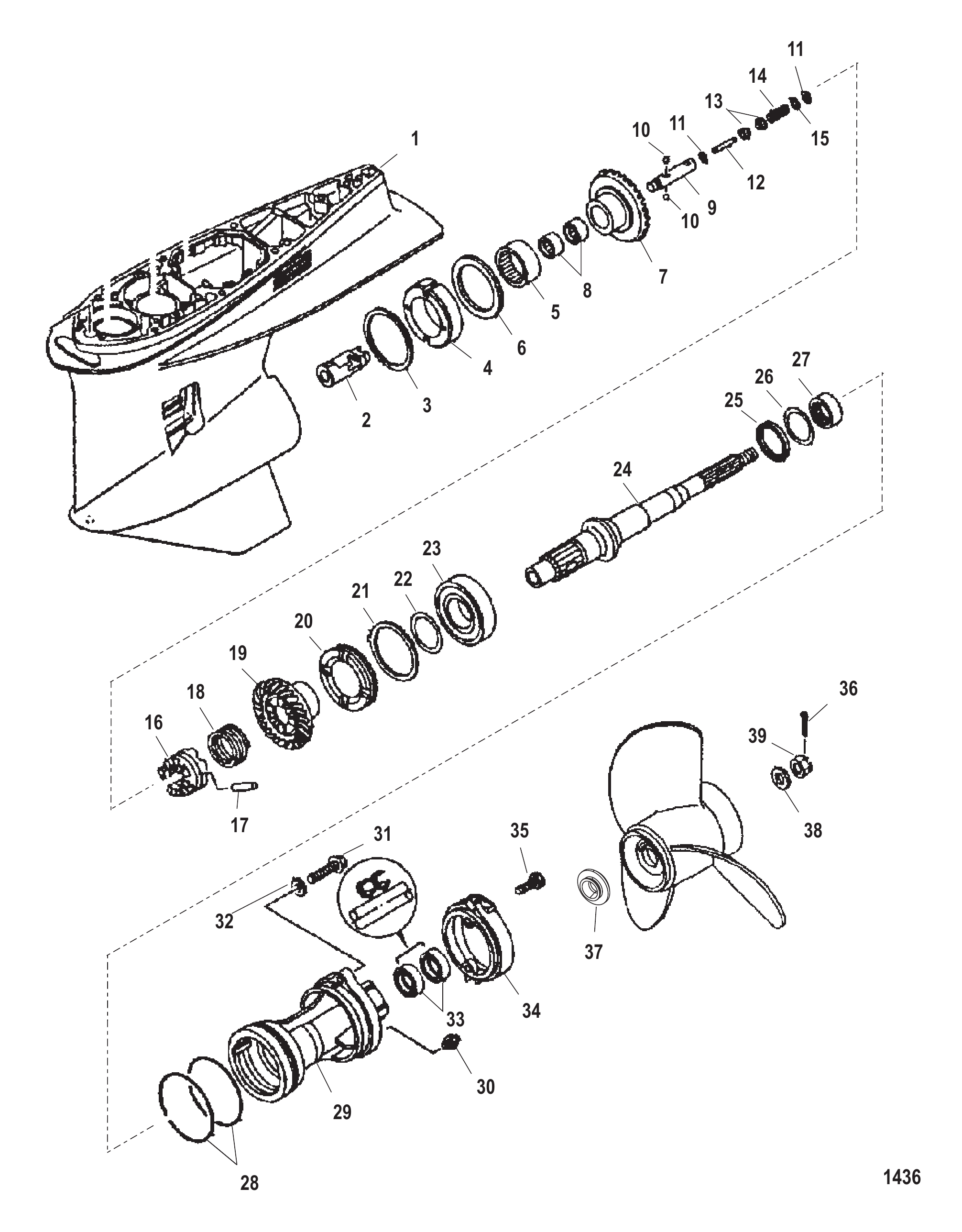

图 14齿轮箱螺旋桨轴-反向旋转 Gear Housing Propeller Shaft - Counter Rotation

REF	零件编号	中文名称	英文名称	数量
-	888680T4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T08	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T08	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T09	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T09	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	888680T1	齿轮箱总成(基础)	GEAR HOUSING ASSEMBLY Basic (Basic)	1
2	8887001	换挡器	SHIFTER	1
2	8M0120286	换挡器	SHIFTER	1
3	888713A1	垫片组	SHIM SET	AR
4	888716	隔套	SPACER	1
5	8886816	轴承	BEARING	1
6	8886817	轴承	BEARING	1
7	888707T1	倒挡齿轮	GEAR Reverse	1
7	888707T03	倒挡齿轮	GEAR Reverse	1
8	8886818	轴承	BEARING	2
8	8M0070189	轴承	BEARING	2
9	888701	换挡滑块	SHIFT SLIDE	1
10	82346M	钢球	BALL	2
11	8813142	螺母	NUT	2
12	888704	轴	SHAFT	1
13	888705	柱塞	PLUNGER	2
14	8887031	弹簧	SPRING	1
15	8043051	垫圈	WASHER	1
16	888702	离合器	CLUTCH	1
17	8886331	销	PIN	1
18	888703	弹簧	SPRING	1
19	888698T1	前进齿轮	GEAR Forward	1
19	888698T03	前进齿轮	GEAR Forward	1
20	889309	螺母	NUT	1
21	888717	锁紧垫圈	TAB WASHER	1
22	888767A1	垫片组	SHIM SET	AR
23	8886819	轴承	BEARING	1
24	8886991	螺旋桨轴	PROPELLER SHAFT	1
25	88868110	轴承	BEARING	1
26	888766A1	垫片组	SHIM SET	1
27	8886815	轴承	BEARING	1
28	8814373	O型圈	O-RING	2
29	888706T1	轴承座	CARRIER Bearing	1
30	8883741	润滑脂接头	FITTING Grease	1
31	8813111	螺栓	BOLT	2
31	8M0086362	螺栓@2	BOLT @2	2
32	8043053	垫圈	WASHER	2
33	8886941	油封	SEAL Oil	2
34	888708	盖帽	CAP	1
35	881816	螺栓(M8×20)	BOLT (M8 x 20)	2
36	887974	开口销	COTTER PIN	1
37	8539481	止推垫片	THRUST WASHER	1
38	887972	垫圈	WASHER	1
39	887973	螺旋桨螺母	PROP NUT	1
39	8M0214972	螺旋桨螺母	PROP NUT	1
-	888658A03	下部单元衬垫套件	GASKET SET Lower Unit	1
-	888658A04	下部单元衬垫套件	GASKET SET Lower Unit	1

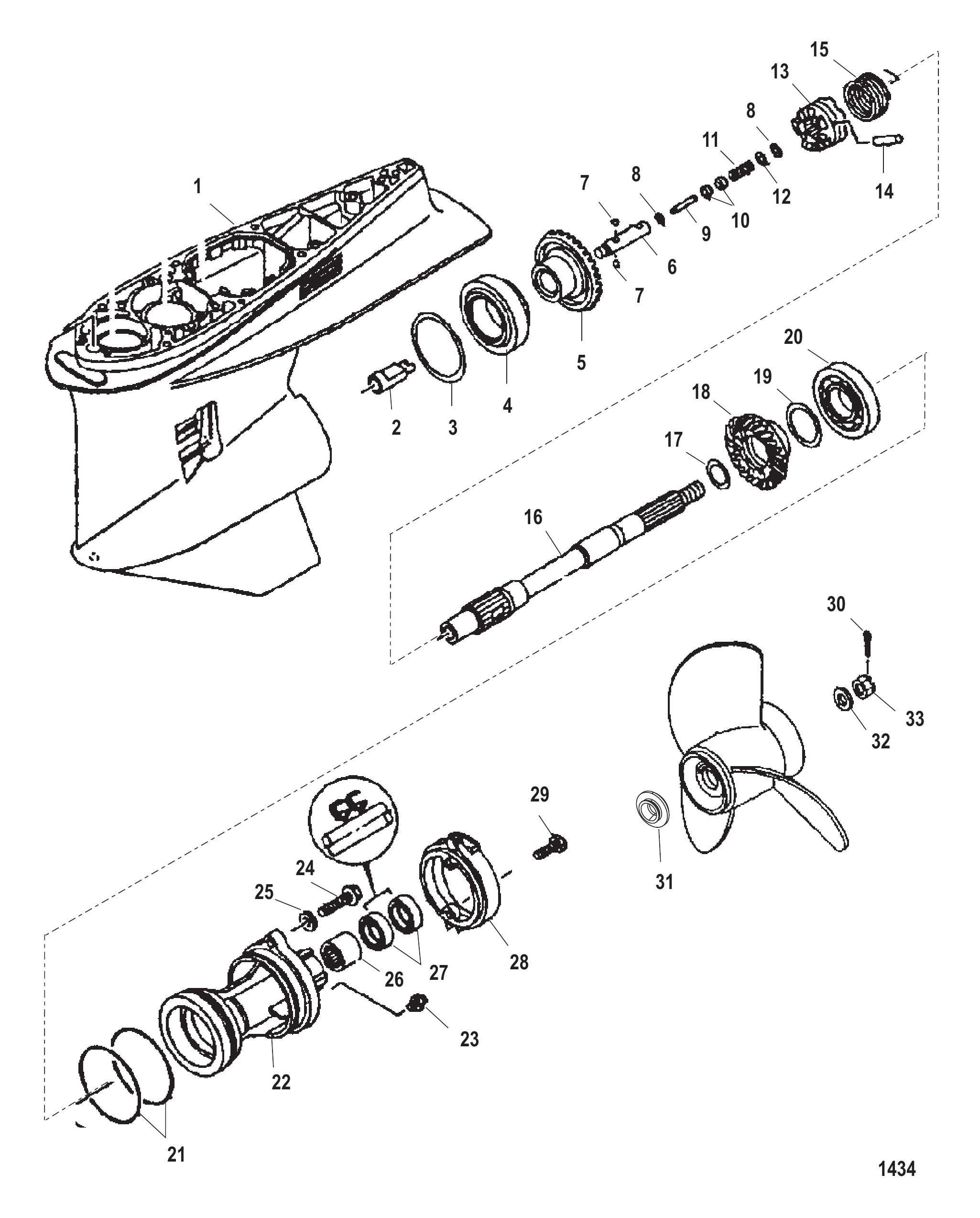

图 15齿轮箱螺旋桨轴-标准型 Gear Housing Propeller Shaft - Standard

REF	零件编号	中文名称	英文名称	数量
-	888680T2	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T06	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T06	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T3	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T07	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	888680T07	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	888680T1	齿轮箱总成(基础)	GEAR HOUSING ASSEMBLY Basic (Basic)	1
2	888700	换挡器	SHIFTER	1
3	888713A1	垫片组	SHIM SET	AR
4	8886811	轴承	BEARING	1
5	888698T	前进齿轮	GEAR Forward	1
5	888698T02	前进齿轮	GEAR Forward	1
5	8M0095244	前进齿轮	GEAR-FORWARD	1
6	888701	换挡滑块	SHIFT SLIDE	1
7	82346M	钢球	BALL	2
8	8813142	螺母	NUT	2
9	888704	轴	SHAFT	1
10	888705	柱塞	PLUNGER	2
11	8887031	弹簧	SPRING	1
12	8043051	垫圈	WASHER	1
13	888702	离合器	CLUTCH	1
14	8886331	销	PIN	1
15	888703	弹簧	SPRING	1
16	888699	螺旋桨轴	PROPELLER SHAFT	1
17	8043052	垫圈	WASHER	1
18	888707T	倒挡齿轮	GEAR Reverse	1
18	888707T02	倒挡齿轮	GEAR Reverse	1
19	888714A1	垫片组	SHIM SET	AR
20	8886814	轴承	BEARING	1
21	8814373	O型圈	O-RING	2
22	888706T	轴承座	CARRIER Bearing	1
23	8883741	润滑脂接头	FITTING Grease	1
24	8813111	螺栓	BOLT	2
24	8M0086362	螺栓@2	BOLT @2	2
25	8043053	垫圈	WASHER	2
26	8886815	轴承	BEARING	1
27	8886941	油封	SEAL Oil	2
28	888708	盖帽	CAP	1
29	881816	螺栓(M8×20)	BOLT (M8 x 20)	2
30	887974	开口销	COTTER PIN	1
31	8539481	止推垫片	THRUST WASHER	1
32	887972	垫圈	WASHER	1
33	887973	螺旋桨螺母	PROP NUT	1
33	8M0214972	螺旋桨螺母	PROP NUT	1
-	888658A03	下部单元衬垫套件	GASKET SET Lower Unit	1
-	888658A04	下部单元衬垫套件	GASKET SET Lower Unit	1

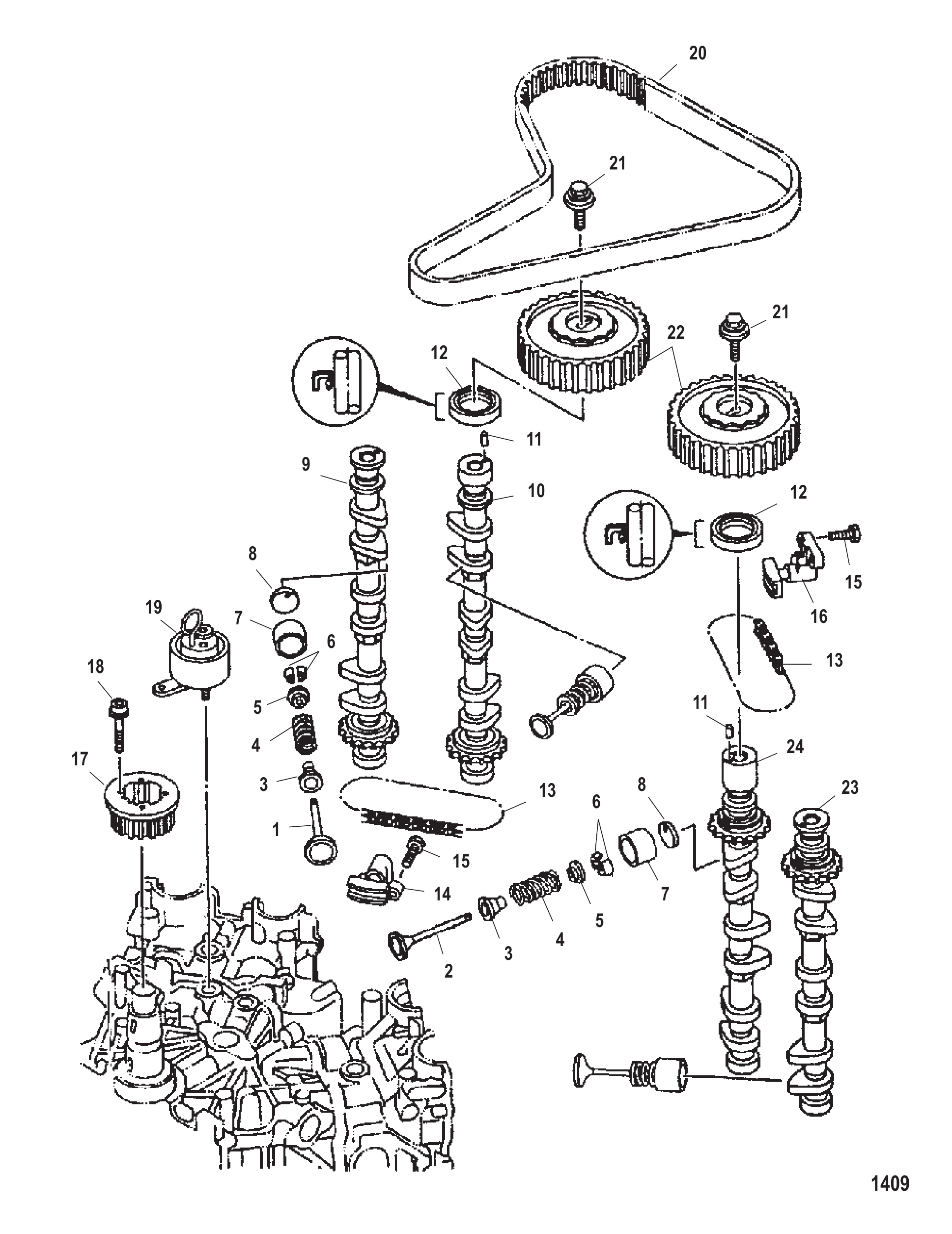

图 16进排气阀 Intake and Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	887865T	进气阀	VALVE Intake	12
2	887866T	排气阀	VALVE Exhaust	12
3	887870	阀座	SEAT	24
4	887867	内阀弹簧	SPRING Inner Valve	24
4	887867001	阀门弹簧	SPRING-VALVE	24
5	887868	固定座	RETAINER	24
5	887868001	固定座	RETAINER	24
5	887868001	固定座	RETAINER	24
6	887869	开口销	COTTER	48
7	887871	挺杆	LIFTER	24
8	887872	垫片	SHIM	AR
8	88787210	垫片	SHIM	AR
8	88787220	垫片	SHIM	AR
8	88787230	垫片	SHIM	AR
8	88787240	垫片	SHIM	AR
8	88787250	垫片	SHIM	AR
8	88787260	垫片	SHIM	AR
8	88787270	垫片	SHIM	AR
8	88787280	垫片	SHIM	AR
8	88787290	垫片	SHIM	AR
8	887872A	垫片	SHIM	AR
8	887872B	垫片	SHIM	AR
8	887872C	垫片	SHIM	AR
8	887872D	垫片	SHIM	AR
8	887872E	垫片	SHIM	AR
8	887872F	垫片	SHIM	AR
8	887872G	垫片	SHIM	AR
8	887872H	垫片	SHIM	AR
8	887872J	垫片	SHIM	AR
8	887872K	垫片	SHIM	AR
8	887872L	垫片	SHIM	AR
8	887872M	垫片	SHIM	AR
8	887872N	垫片	SHIM	AR
8	887872P	垫片	SHIM	AR
8	887872R	垫片	SHIM	AR
8	887872S	垫片	SHIM	AR
8	887872T	垫片	SHIM	AR
8	887872U	垫片	SHIM	AR
8	887872V	垫片	SHIM	AR
8	887872W	垫片	SHIM	AR
8	887872X	垫片	SHIM	AR
8	887872Y	垫片	SHIM	AR
8	887873	垫片	SHIM	AR
9	887874T	凸轮轴	CAMSHAFT	1
10	887875T	凸轮轴	CAMSHAFT	1
11	804141	定位销	PIN Dowel	2
12	804144	油封	SEAL Oil	2
12	804144001	油封	SEAL-OIL	2
13	887878	链条	CHAIN	2
14	887879	张紧器	TENSIONER	1
15	887881	螺栓	BOLT	4
16	887880	张紧器	TENSIONER	1
17	887885	驱动齿轮	GEAR Drive	1
18	887886	螺栓	BOLT	4
19	887884	张紧器	TENSIONER	1
19	887884001	张紧器	TENSIONER	1
20	887883	V型皮带	V BELT	1
21	804143	螺栓 M10×35	BOLT (M10 x 35)	2
21	804143001	螺栓	BOLT	2
22	887882	从动齿轮	GEAR Driven	2
23	887876T	凸轮轴	CAMSHAFT	1
24	887877T	凸轮轴	CAMSHAFT	1
-	887844T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887844T07	气缸盖	HEAD-CYLINDER	1
-	887844T05	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887844T07	气缸盖	HEAD-CYLINDER	1
-	887844T06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887844T07	气缸盖	HEAD-CYLINDER	1
-	887845T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887845T07	气缸盖	HEAD-CYLINDER	1
-	887845T05	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887845T07	气缸盖	HEAD-CYLINDER	1
-	887845T06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	887845T07	气缸盖	HEAD-CYLINDER	1
-	885225T03	动力头总成	POWERHEAD ASSEMBLY	1
-	885225T07	PH 225 HP 4S	PH 225 HP 4S	1
-	885225T05	动力头总成	POWERHEAD ASSEMBLY	1
-	885225T07	PH 225 HP 4S	PH 225 HP 4S	1
-	885225T06	动力头总成	POWERHEAD ASSEMBLY	1
-	885225T07	PH 225 HP 4S	PH 225 HP 4S	1
-	887810A03	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A04	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A05	动力头衬垫套件	GASKET SET Powerhead	1

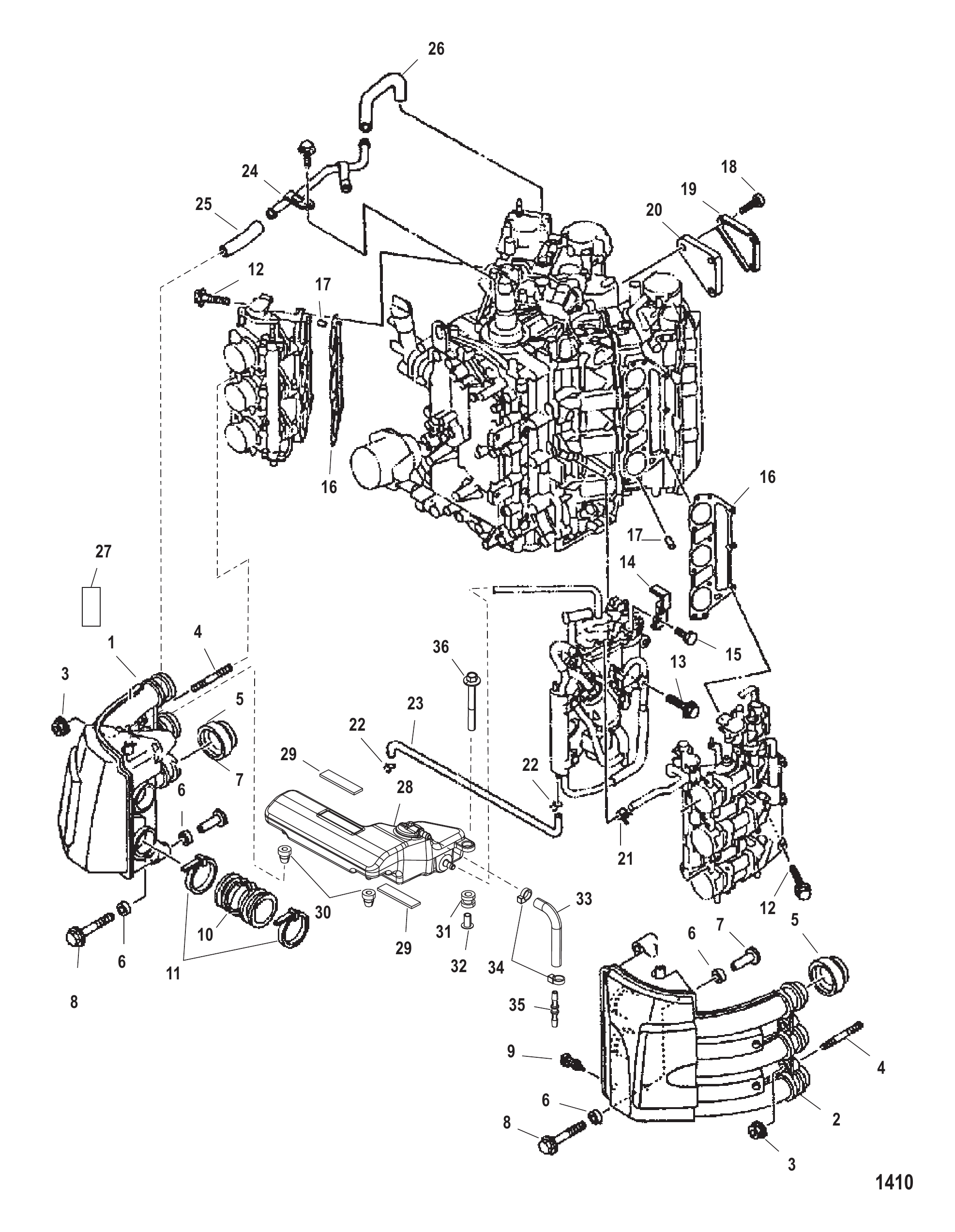

图 17进气消音器 Intake Silencer

REF	零件编号	中文名称	英文名称	数量
1	887896T	进气消声器（右舷）	SILENCER Intake (Starboard)	1
2	887897T	进气消声器（左舷）	SILENCER Intake (Port)	1
3	8528162	螺母	NUT	4
4	887889	螺柱	STUD	4
5	887899	密封件	SEAL	6
6	887900	衬套	BUSHING	8
7	888193	轴环	COLLAR	4
8	888192	螺栓	BOLT	4
9	880882T	温度传感器	THERMOSENSOR	1
10	887898	管	TUBE	2
11	827148M	卡箍	CLAMP	4
12	887894	螺栓	BOLT	18
13	887895	螺栓	BOLT	4
14	887887	安装板	PLATE	1
15	887888	螺栓	BOLT	1
16	887893	衬垫	GASKET	2
17	804160	销	PIN	4
18	8813511	螺钉	SCREW	3
19	887890	盖板	COVER	1
20	887891	减震器	DAMPER	1
21	881530	卡扣	CLIP	1
22	98974M	卡扣	CLIP	2
23	887892	软管	HOSE	1
24	888195	通风管	VENT PIPE	1
25	888196	软管	HOSE	1
26	888194	软管	HOSE	1
27	8272822	高压警告标贴	DECAL Warning High Voltage	1
28	888494T1	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
29	828706	缓冲垫	BUMPER	2
29	8M0043364	缓冲垫	BUMPER	2
30	45354	衬套	BUSHING	2
31	821555	护孔环	GROMMET	1
31	8M0153609	护孔环	GROMMET	1
32	82851M	衬套	BUSHING	1
32	804344003	轴环	COLLAR	1
33	830756109	软管（57英寸整料，需裁至26英寸）	HOSE (57.00 Inches Bulk) (Cut to 26 Inches)	1
33	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
35	858955	连接器	CONNECTOR	1
36	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	1
-	887810A03	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A04	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A05	动力头衬垫套件	GASKET SET Powerhead	1

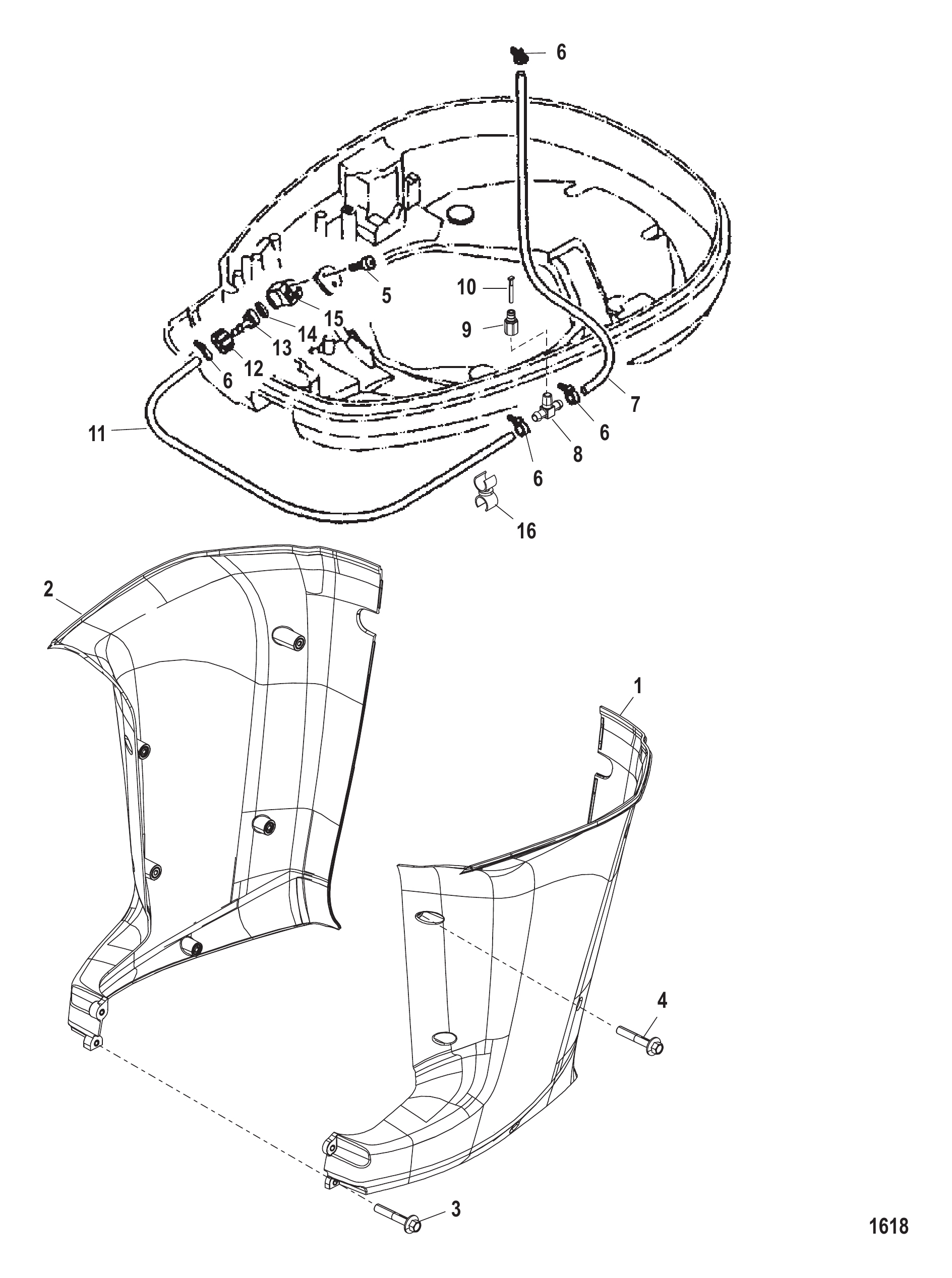

图 18下部外罩 Lower Cowling

REF	零件编号	中文名称	英文名称	数量
1	887915T	下罩壳（左舷）	COWLING Lower (Port)	1
1	887915T01	下罩壳	COWLING Lower	1
1	887915T01	下罩壳（左舷）	COWLING Lower (Port)	1
2	887914T	下罩壳（右舷）	COWLING Lower (Starboard)	1
2	887914T01	下罩壳	COWLING Lower	1
2	887914T01	下罩壳（右舷）	COWLING Lower (Starboard)	1
3	88797120	螺钉 (M6 x 20)	SCREW (M6 x 20)	11
4	88797135	螺钉(M6x35)	SCREW (M6 x 35)	1
5	888372	螺钉	SCREW	2
6	879650	卡箍	CLAMP	4
6	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	4
7	8883681	软管	HOSE	1
8	8585531	连接器	CONNECTOR	1
9	859431	接头	FITTING	1
9	8M0207782	直通接头	FITTING Straight	1
9	892403	接头	FITTING	1
9	8M0207782	直通接头	FITTING Straight	1
10	859732	堵头	PLUG	1
11	8883681	软管	HOSE	1
12	888370	接头	FITTING	1
13	8883701	接头	FITTING	1
14	888371	衬垫	GASKET	1
15	888369	接头	FITTING	1
16	888588	卡箍	CLAMP	1

图 19下部单元垫片组件 Lower Unit Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	888658A03	下部单元衬垫套件	GASKET SET Lower Unit	1
-	888658A04	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8886585	油底壳衬垫	GASKET Oil Pan	1
-	888658008	衬垫	GASKET	1
-	888658008	油底壳衬垫	GASKET Oil Pan	1
-	8886586	油底壳放油塞垫片	GASKET Oil Pan Plug	1
-	888677	机油滤网密封圈	SEAL Oil Strainer	1
-	8886581	油底壳衬垫	GASKET Oil Pan	1
-	8878141	盖板O型圈	O-RING Cover	1
-	8261521	盖板O型圈	O-RING Cover	1
-	888660	排气歧管密封圈	SEAL Exhaust Manifold	1
-	8886584	排气板衬垫	GASKET Exhaust Plate	1
-	888658010	排气板衬垫	GASKET Exhaust Plate	1
-	888658	排气歧管衬垫	GASKET Exhaust Manifold	1
-	8886582	消声器垫片	GASKET Muffler	1
-	8M0059037	衬垫	GASKET	1
-	8886601	消声器密封圈	SEAL Muffler	1
-	8886583	消声器垫片	GASKET Muffler	1
-	81987	放油塞垫片	GASKET Drain Plug	2
-	8814372	水泵壳体O型圈	O-RING Water Pump Housing	1
-	888694	水泵壳体油封	SEAL Oil Water Pump Housing	2
-	888692	水泵垫片	GASKET Water Pump	1
-	8255792	水泵O型圈	O-RING Water Pump	1
-	8814371	水泵O型圈	O-RING Water Pump	1
-	82274M	O型圈	O-RING	1
-	8886652	水泵减震器	DAMPER Water Pump	1
-	8255791	板O型圈	O-RING Plate	1
-	82257M	板油封	SEAL Oil Plate	1
-	8814373	轴承座O型圈	O-RING Bearing Carrier	2
-	8886941	轴承座油封	SEAL Oil Bearing Carrier	2
-	8886651	水管减震器	DAMPER Water Tube	1

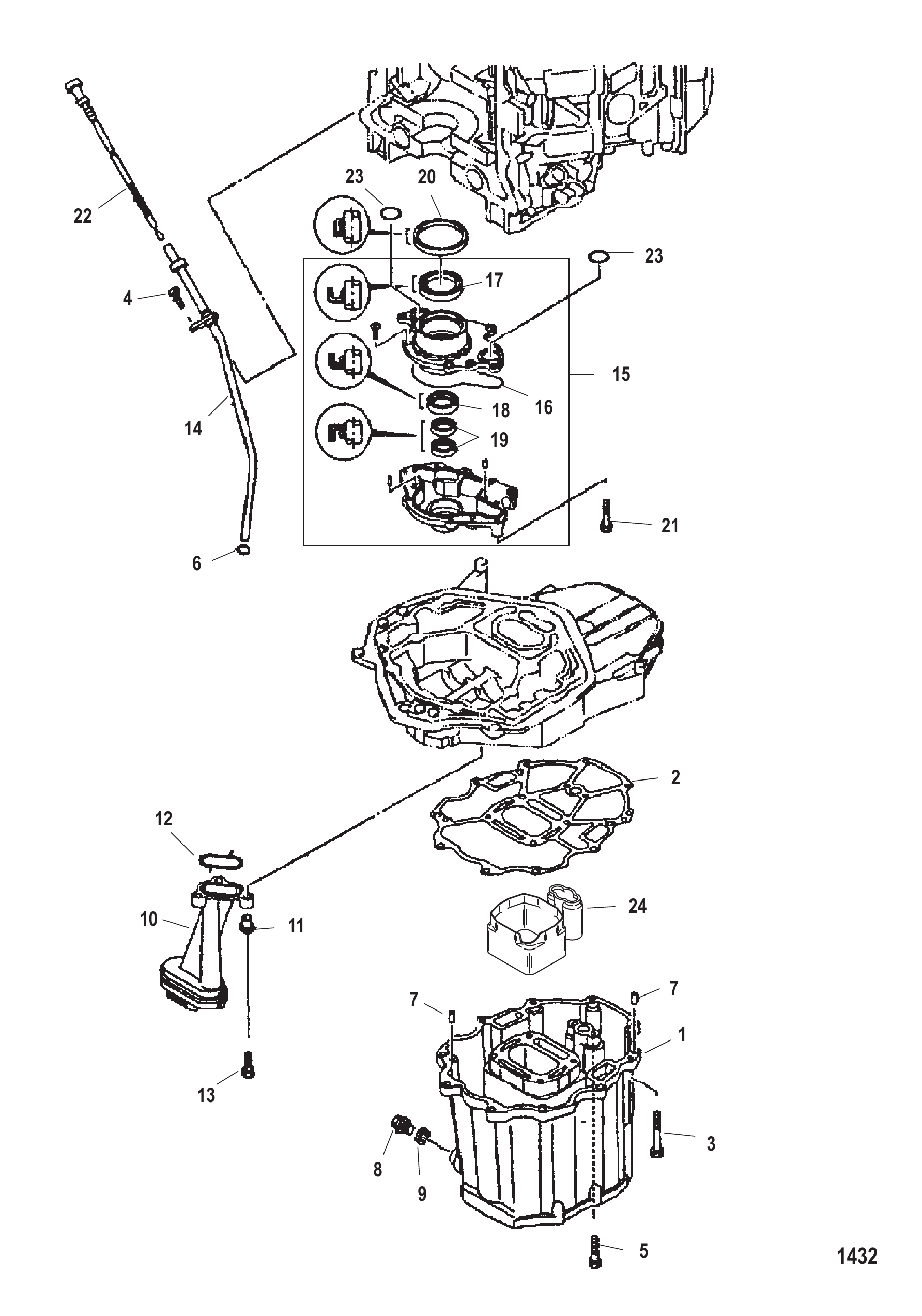

图 20油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	888675T	油底壳	PAN Oil	1
2	8886585	衬垫	GASKET	1
2	888658008	衬垫	GASKET	1
2	888658008	衬垫	GASKET	1
3	8041594	螺栓	BOLT	10
4	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
5	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
6	804093	O型圈	O-RING	1
7	23784	定位销	PIN Dowel	2
8	825953	塞子 (M14 x 12)	PLUG (M14 x 12)	1
9	8886586	衬垫	GASKET	1
10	888676T	机油滤网	STRAINER Oil	1
11	85281412	轴环	COLLAR	3
12	888677	密封件	SEAL	1
13	8041595	螺栓	BOLT	3
14	888679	油尺管	DIPSTICK TUBE	1
15	888677T1	油泵总成	PUMP ASSEMBLY Oil	1
15	888677T02	机油泵总成	PUMP ASSY-OIL	1
16	8886587	衬垫	GASKET	1
17	8886771	油封	SEAL Oil	1
18	8886772	油封	SEAL Oil	1
19	8886773	油封	SEAL Oil	2
20	8886774	密封件	SEAL	1
21	824832010	螺栓	BOLT	4
22	888678	量油尺	DIPSTICK	1
22	888678001	量油尺	DIPSTICK	1
23	887812	O型圈	O-RING	2
24	891746	橡胶密封件	SEAL Rubber	1
-	887810A03	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A04	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A05	动力头衬垫套件	GASKET SET Powerhead	1
-	888658A03	下部单元衬垫套件	GASKET SET Lower Unit	1
-	888658A04	下部单元衬垫套件	GASKET SET Lower Unit	1
-	885225T03	动力头总成	POWERHEAD ASSEMBLY	1
-	885225T07	PH 225 HP 4S	PH 225 HP 4S	1
-	885225T05	动力头总成	POWERHEAD ASSEMBLY	1
-	885225T07	PH 225 HP 4S	PH 225 HP 4S	1
-	885225T06	动力头总成	POWERHEAD ASSEMBLY	1
-	885225T07	PH 225 HP 4S	PH 225 HP 4S	1

图 21动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	887810A03	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A04	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A05	动力头衬垫套件	GASKET SET Powerhead	1
-	888209	节气门体衬垫	GASKET Throttle Body	6
-	804093	油尺管O型圈	O-RING Dipstick Tube	1
-	8886771	机油泵油封	SEAL Oil Oil Pump	1
-	8886774	油泵密封圈	SEAL Oil Pump	1
-	804144	凸轮轴油封	SEAL Oil Camshaft	2
-	804144001	油封	SEAL-OIL	2
-	887893	节气门体至缸体垫片	GASKET Throttle Body to Block	2
-	81990M	气缸体塞垫片	GASKET Cylinder Block Plug	1
-	887814	气缸体塞O型圈	O-RING Cylinder Block Plug	1
-	887805	气缸体盖衬垫	GASKET Cylinder Block Cover	1
-	8M0075276	衬垫	GASKET	1
-	887812	气缸体O型圈	O-RING Cylinder Block	3
-	858581	气缸体O型圈	O-RING Cylinder Block	2
-	62705001	O型圈	O-RING	2
-	887810	气缸体衬垫	GASKET Cylinder Block	1
-	887810010	衬垫	GASKET	1
-	887810011	衬垫	GASKET	1
-	887810011	衬垫	GASKET	1
-	887825	盖衬垫	GASKET Cover	1
-	887818	滤清器壳体垫片	GASKET Filter Housing	1
-	887822	壳体衬垫	GASKET Housing	1
-	825492	油塞O型圈	O-RING Oil Plug	1
-	8M0052669	O型圈	O-RING	1
-	90196	O型圈(0.921×0.139)油塞	O-RING (.921 x .139) Oil Plug	1
-	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
-	887830	曲轴油封	SEAL Oil Crankshaft	1
-	887853	气缸盖罩垫片（右舷）	GASKET Cylinder Head Cover-Starboard	1
-	887855	气缸盖罩垫片（左舷）	GASKET Cylinder Head Cover-Port	1
-	887848	气缸盖垫片（右舷）	GASKET Cylinder Head-Starboard	1
-	8M6010318	气缸盖垫片（右舷）	HEAD GSKT STBD	1
-	8878481	气缸盖垫片（左舷）	GASKET Cylinder Head-Port	1
-	887848003	衬垫	GASKET	1
-	887861	排气内盖垫片（右舷）	GASKET Inner Exhaust Cover-Starboard	2
-	887861001	衬垫	GASKET	2
-	887861001	排气内盖垫片（右舷）	GASKET Inner Exhaust Cover-Starboard	2
-	887862	排气外盖垫片（右舷）	GASKET Outer Exhaust Cover-Starboard	2
-	887862001	衬垫	GASKET	2
-	887862001	排气外盖垫片（右舷）	GASKET Outer Exhaust Cover-Starboard	2
-	831246	排气盖密封垫圈	WASHER Sealing Exhaust Covers	4
-	881426	排气盖衬垫	GASKET Exhaust Covers	2

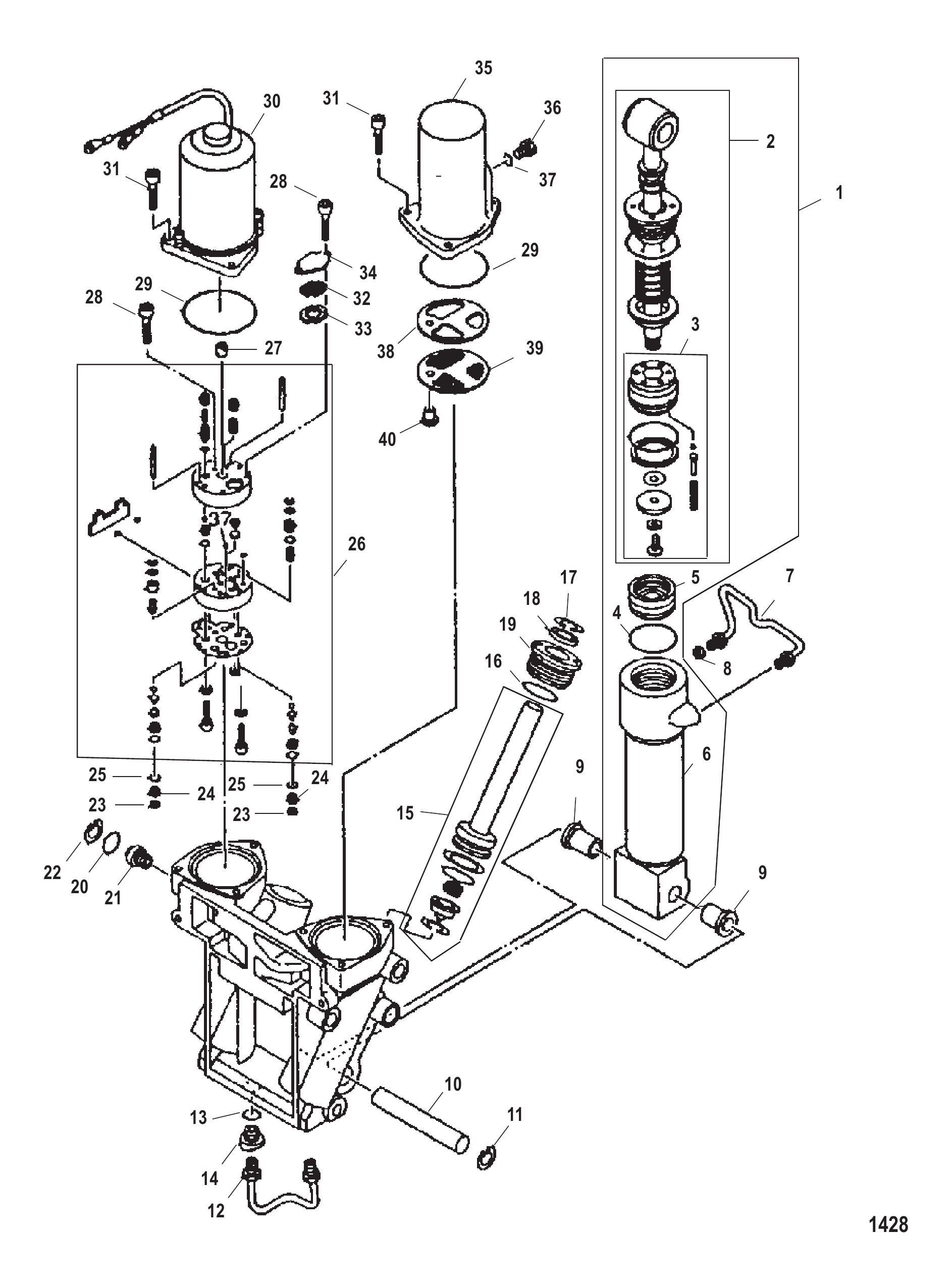

图 22动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	888626T2	完整动力升降总成	POWER TRIM ASSEMBLY Complete	1
-	8M0119206	动力微调	POWER TRIM	1
1	888626T1	动力倾斜装置总成	POWER TILT ASSEMBLY	1
2	888627T1	动力倾斜活塞总成	PISTON ASSEMBLY Power Tilt	1
2	888627T02	倾斜活塞总成	TILT PISTON ASSY	1
3	888627	活塞总成	PISTON ASSEMBLY	1
3	8M0121255	倾斜活塞总成	TILT PISTON ASSY	1
4	8883542	O型圈	O-RING	1
5	888628	活塞	PISTON	1
6	888629T	倾斜油缸	TILT CYLINDER	1
7	888630	管	TUBE	1
8	888631	堵头	PLUG	1
9	85281411	衬套	BUSHING	2
10	888633	销	PIN	1
11	888634	卡环	RING Snap	1
12	8886301	管	TUBE	1
12	8M0141333	管	TUBE	1
13	8883543	O型圈	O-RING	1
14	888632	螺栓	BOLT	1
15	888644T1	动力调整活塞总成	PISTON ASSEMBLY Power Trim	2
16	8883542	O型圈	O-RING	2
17	888642	卡环	RING Snap	2
18	888643	密封件	SEAL	2
18	8M0149897	密封件@2	SEAL @2	2
19	8886181	螺钉	SCREW	2
19	8M0091467	螺丝@2	SCREW @2	2
20	8883544	O型圈	O-RING	1
21	8886321	螺钉	SCREW	1
22	8886341	卡环	RING Snap	1
23	888635	滤清器	FILTER	2
24	888636	止动板	PLATE Stopper	2
25	8883545	O型圈	O-RING	2
26	888637T1	齿轮泵总成	PUMP ASSEMBLY Gear	1
27	888640	连接器	CONNECTOR	1
28	888639	螺栓	BOLT	3
29	8883531	O型圈	O-RING	2
30	888645T1	配平电机	TRIM MOTOR	1
30	888645T02	微调电机	MOTOR-TRIM	1
31	8886322	螺栓	BOLT	6
32	8886351	滤清器	FILTER	1
33	8886342	环	RING	1
34	888638	安装板	PLATE	1
35	888641T	储液罐体	RESERVOIR BODY	1
36	8886312	储液罐塞	RESERVOIR PLUG	1
37	8144961	O型圈	O-RING	1
38	8886021	隔套	SPACER	1
39	8886352	滤清器	FILTER	1
40	8886311	堵头	PLUG	1
-	888353A1	O型圈套件(动力调整)	O-RING KIT Power Trim	1

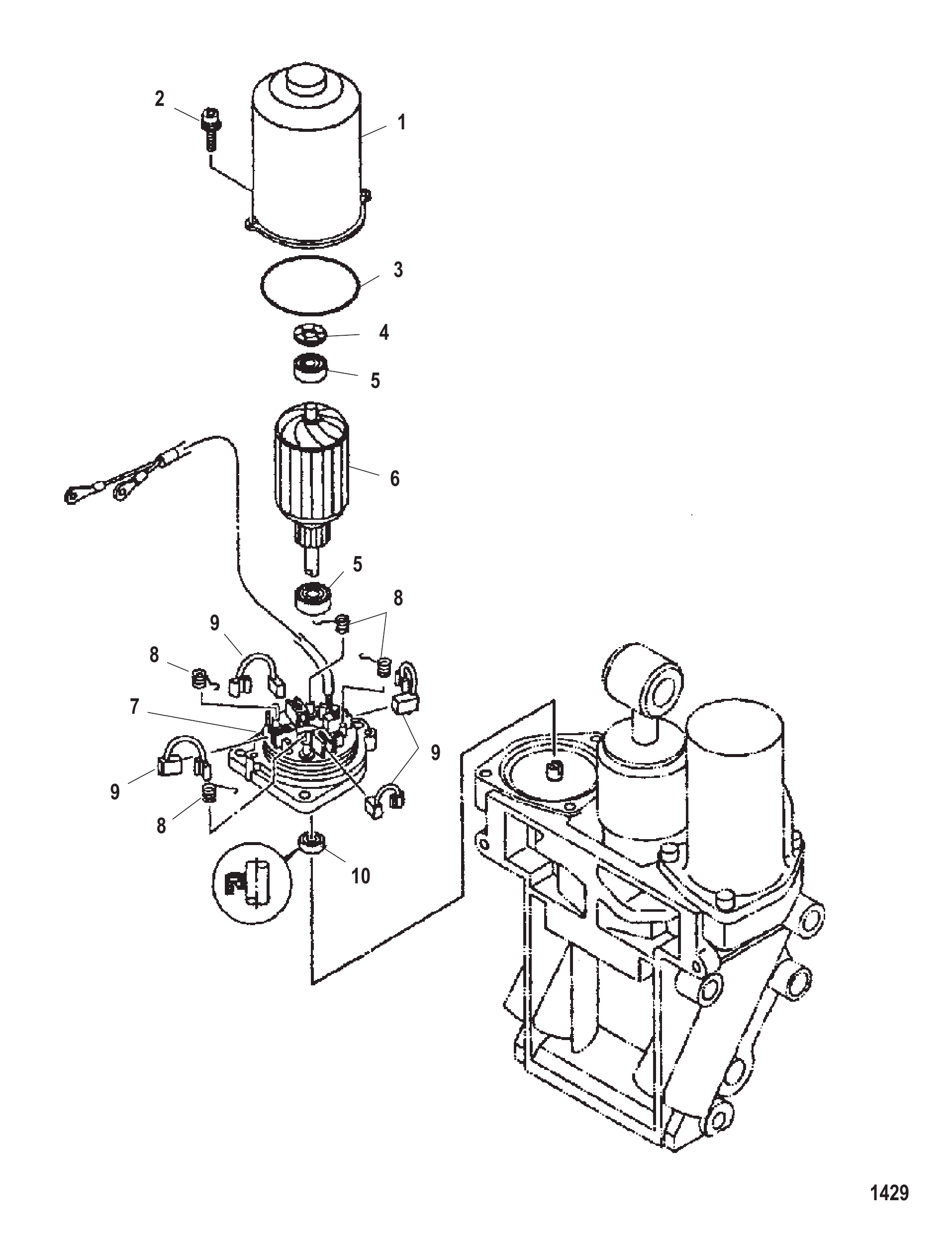

图 23动力升降倾斜电机 Power Trim Motor

REF	零件编号	中文名称	英文名称	数量
-	888645T1	配平电机	TRIM MOTOR	1
-	888645T02	微调电机	MOTOR-TRIM	1
1	888648	定子	STATOR	1
2	8886323	螺栓	BOLT	2
3	8883532	O型圈	O-RING	1
4	8883631	波形垫圈	WAVE WASHER	1
5	888646	轴承	BEARING	2
6	888647T	电枢	ARMATURE	1
7	888652T	端架	END FRAME	1
8	888651	电刷弹簧	SPRING Brush	4
9	888650	电刷	BRUSH	4
10	888649	油封	SEAL Oil	1

图 24维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0142637	零件手册175/200/225 3.4L V6四冲程/200 3.4L V6四冲程SEAPRO	PARTS MANUAL 175/200/225 3.4L V6 4 Stroke/ 200 3.4L V6 4 Stroke SEAPRO	1
-	8M0124302	维修手册175-300马力四冲程	SERVICE MANUAL 175-300 Hp FourStroke	1
-	8M0227198	维修手册V6/V8 CMS	SERVICE MANUAL V6/V8 CMS	1
-	8M0145934	安装手册V6/V8 CMS	INSTALLATION MANUAL V6/V8 CMS	1
-	8M0156797	安装手册V6(175-225)/V8(200-300)CMS	INSTALLATION MANUAL V6 (175-225), V8 (200-300) CMS	1
-	8M0145541	操作手册V6/V8 CMS机械式	OPERATION MANUAL V6/V8 CMS Mechanical	1
-	8M0175491	操作手册	MANUAL- OPERATION	1
-	8M0145542	操作手册V6/V8 CMS DTS	OPERATION MANUAL V6/V8 CMS DTS	1
-	8M0230588	操作手册150R和200R	OPERATION MANUAL 150R and 200R	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

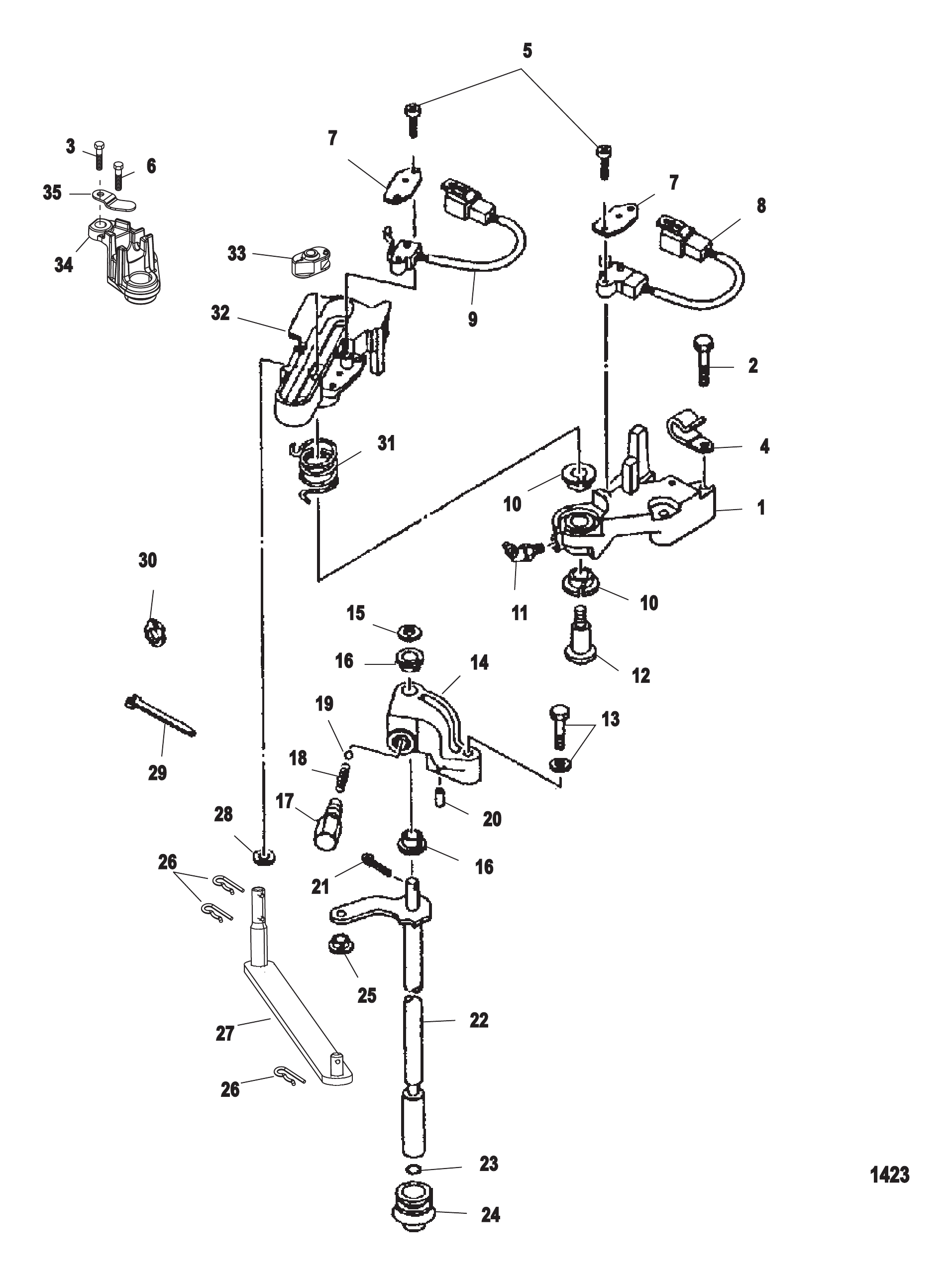

图 25换挡连杆 Shift Linkage

REF	零件编号	中文名称	英文名称	数量
1	888373	支架	BRACKET	1
2	850879	螺栓(M6×35)	BOLT (M6 x 35)	2
3	888346	螺栓 (30毫米)	BOLT (30 mm)	1
4	83577M	卡箍	CLAMP	1
5	888379	螺钉	SCREW	4
6	8883461	螺栓 (25毫米)	BOLT (25 mm)	1
7	888378	安装板	PLATE	2
8	888377A2	换挡开关总成	SHIFT SWITCH ASSEMBLY	1
9	888377A1	空挡开关总成	NEUTRAL SWITCH ASSEMBLY	1
10	81949M	衬套	BUSHING	2
11	888374	润滑脂接头	FITTING Grease	1
12	888375	螺栓	BOLT	1
13	8524742	螺栓	BOLT	1
14	888382	支架	BRACKET	1
15	8556821	垫圈	WASHER	1
16	8879001	衬套	BUSHING	2
17	80635M	固定座	RETAINER	1
18	82081M	弹簧	SPRING	1
19	92659M	钢球	BALL	1
20	82145M	销	PIN	1
21	82128M	销	PIN	1
22	888186A1	换挡手柄	GEAR SHIFT HANDLE	1
22	888186A2	换挡手柄	GEAR SHIFT HANDLE	1
23	8144961	O型圈	O-RING	1
24	8095501	护孔环	GROMMET	1
25	888381	衬套	BUSHING	1
26	82053M	发夹销	PIN Hair	3
27	888183A1	连杆总成	LINK ASSEMBLY	1
28	8149771	垫圈	WASHER	1
29	879650	卡箍	CLAMP	1
29	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
30	8556861	卡箍	CLAMP	1
31	888376	弹簧	SPRING	1
32	8883731	支架	BRACKET	1
33	888182	衬套	BUSHING	1
34	887956	锚支架	BRACKET Anchor	1
34	887956001	锚支架	BRACKET Anchor	1
34	887956001	锚支架	BRACKET Anchor	1
35	887958	固定座	RETAINER	1

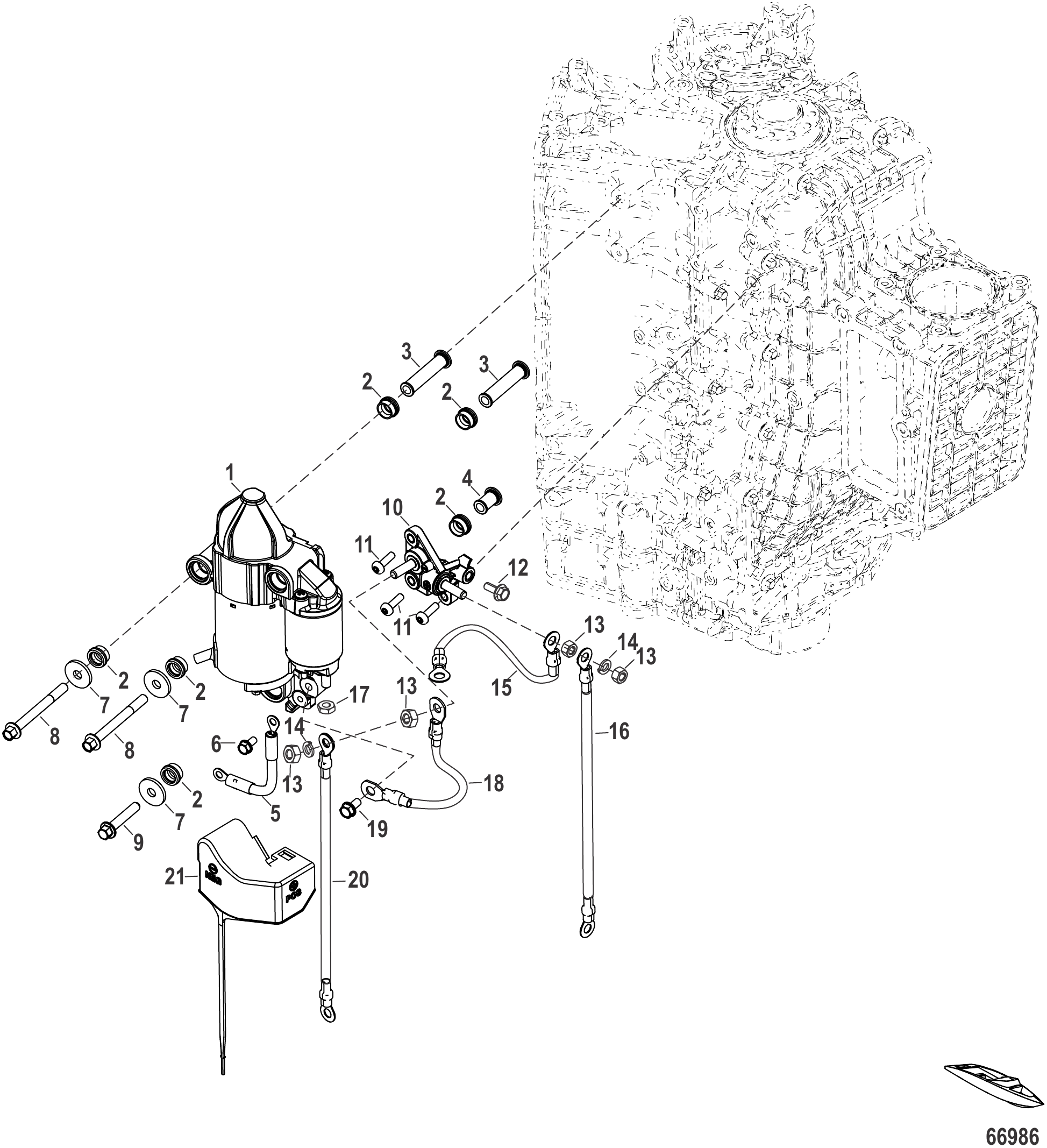

图 26启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	8M0142679	起动机	STARTER	1
2	8M0070367	管状支架 8MM	MOUNT - TUBULAR 8MM	6
2	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
3	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
4	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
5	8M0056666	起动机接地带	GROUND STRAP Starter	1
6	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
7	43430	垫圈	WASHER	3
8	8M0142896	螺钉(M8 x 80)	SCREW (M8 x 80)	2
8	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
9	88552645	螺钉（M8X45）	SCREW (M8X45)	1
10	8M0142680	热柱支架	BRACKET HOT STUD	1
11	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
12	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
13	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	4
14	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	2
15	8M0142681	电缆总成起动机-正极	CABLE ASSEMBLY Starter - Postitive	1
16	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
17	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
18	8M0146902	电缆总成起动机-负极	CABLE ASSEMBLY Starter - Negative	1
19	40011148	螺钉(M8 x 20)	SCREW (M8 x 20)	1
19	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
20	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
21	8M0142687	热柱盖	COVER Hot Stud	1

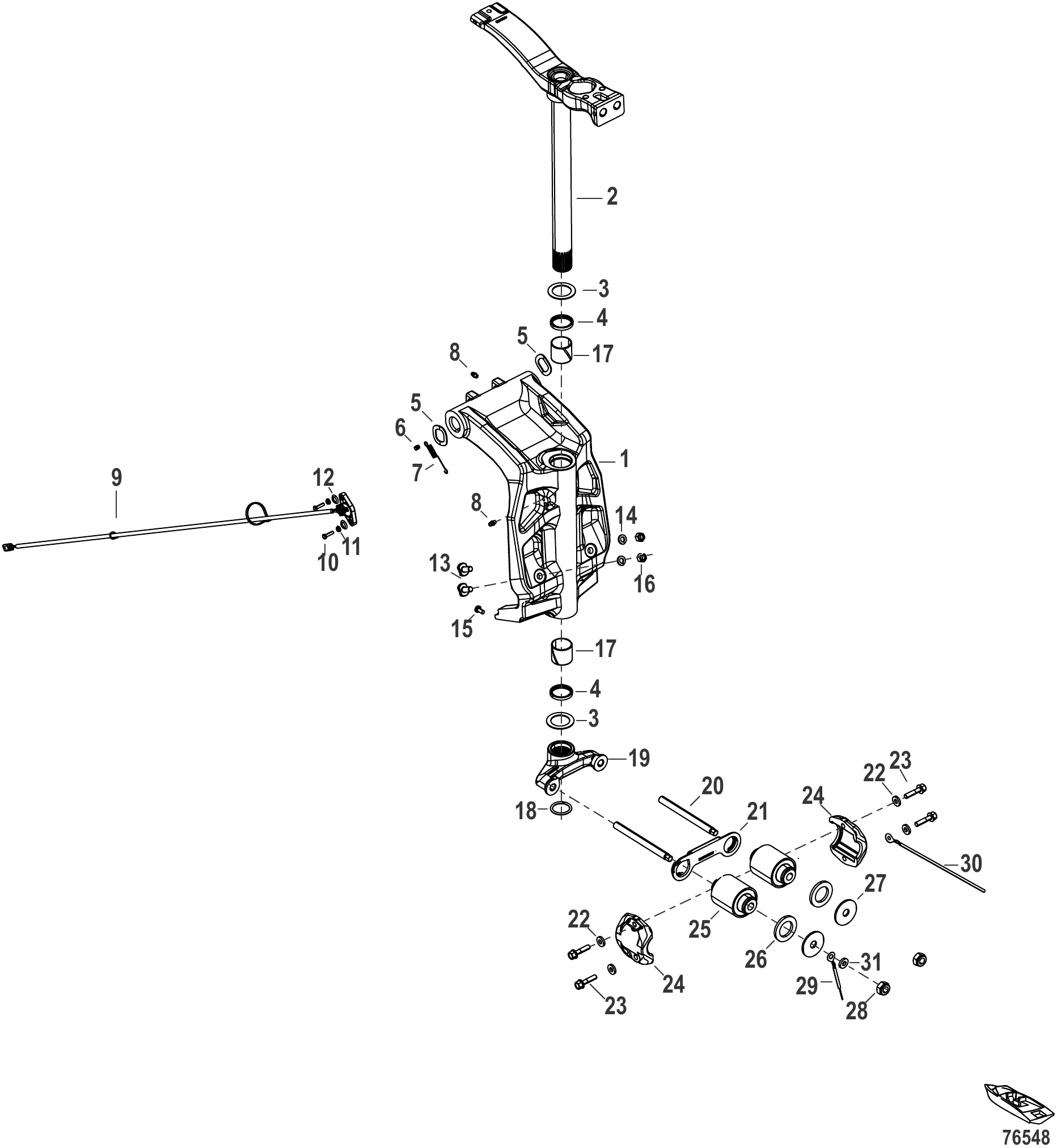

图 27旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	8M0142794	旋转支架	SWIVEL BRACKET	1
1	8M0156259	旋转支架	SWIVEL BRACKET	1
1	8M0161582	旋转支架	SWIVEL BRACKET	1
2	8M0142803	转向臂黑色	STEERING ARM Black	1
2	8M0146931	转向臂银色	STEERING ARM Silver	1
3	816432	止推垫片	THRUST WASHER	2
4	8M0034870	旋转管密封件	SEAL Swivel Tube	2
5	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
6	893709	销	PIN	1
7	830899	张力弹簧	SPRING Tension	1
8	74036	润滑脂接头	FITTING Grease	2
8	8M0169589	润滑脂接头	FITTING Grease	2
9	8M0142805	配平位置传感器	TRIM POSITION SENSOR	1
10	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
11	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
12	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
13	8M0045383	冲击板	STRIKER PLATE	2
14	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
15	73286	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
16	46335	螺母 (.375-24)	NUT (.375-24)	2
17	8M0141339	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	1
17	8M0220988	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	1
18	67684	挡圈	RING Retaining	1
19	8M0142797	轭架	YOKE	1
20	8M0142798	双头螺栓(M14 x 146)	STUD (M14 x 146)	2
21	8M0142796	缓冲器支架	MOUNT Snubber	1
22	847541	垫圈	WASHER	4
23	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
23	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
24	8M0142802	下支架盖	COVER Lower Mount	2
24	8M0241406	下支架盖	COVER Lower Mount	2
25	813771003	下支架	MOUNT Lower	2
26	8M0142795	垫圈(1.25 x 19)	WASHER (1.25 x 19)	2
27	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
28	896602	螺母(M14)	NUT (M14)	2
29	8M0142799	拉线总成	CABLE ASSEMBLY	1
30	8M0147677	电缆总成10英寸	CABLE ASSEMBLY 10 IN	1
30	8M0160545	电缆总成10英寸	CABLE ASSEMBLY 10 IN	1
31	825190	垫圈	WASHER	1

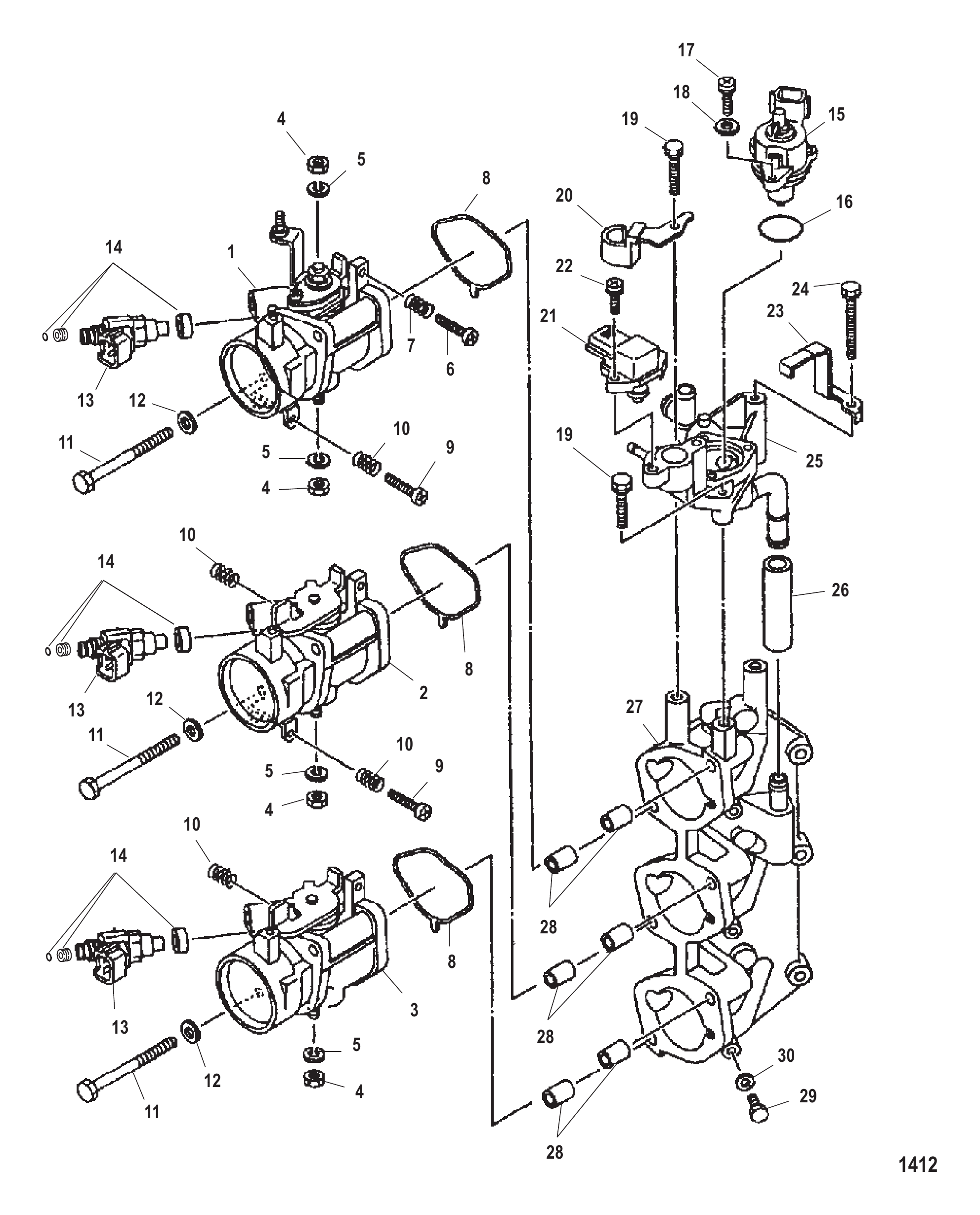

图 28节气门体(左舷) Throttle Body (Port)

REF	零件编号	中文名称	英文名称	数量
-	888201T5	节气门体总成(左舷)	THROTTLE BODY ASSEMBLY (Port)	1
1	888201T6	节气门体总成(顶部)	THROTTLE BODY ASSEMBLY Top	1
2	888201T7	节气门体总成(中部)	THROTTLE BODY ASSEMBLY Center	1
3	888201T8	节气门体总成(底部)	THROTTLE BODY ASSEMBLY Bottom	1
4	888202	螺母	NUT	4
5	82215M	锁紧垫圈	LOCKWASHER	4
6	881442	螺钉(顶部)	SCREW (Top)	1
7	881444	弹簧(顶部)	SPRING (Top)	1
8	888209	衬垫	GASKET	3
9	888213	螺钉	SCREW	2
10	881444	弹簧	SPRING	4
11	888211	螺栓	BOLT	6
12	881508	垫圈	WASHER	6
13	888212	喷油器总成	INJECTOR ASSEMBLY	3
14	885183A1	O型圈套件	O-RING KIT	3
15	881447T	控制阀	CONTROL VALVE	1
16	881448	O型圈	O-RING	1
17	881449	螺钉(M4 x 12)	SCREW (M4 x 12)	3
17	881449002	螺钉	SCREW	3
18	881450	垫圈	WASHER	3
19	888220	螺栓	BOLT	2
20	888224	安装板	PLATE	1
21	880885T	传感器压力	SENSOR Pressure	1
22	881509	螺丝(M5 x 15)	SCREW (M5 x 15)	2
23	888223	支架	BRACKET	1
24	888221	螺栓	BOLT	1
25	888219T	壳体	HOUSING	1
26	888222	软管	HOSE	1
27	888208T1	歧管	MANIFOLD	1
28	888210	定位销	PIN Dowel	6
29	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	3
30	827610	衬垫	GASKET	3
-	887810A03	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A04	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A05	动力头衬垫套件	GASKET SET Powerhead	1

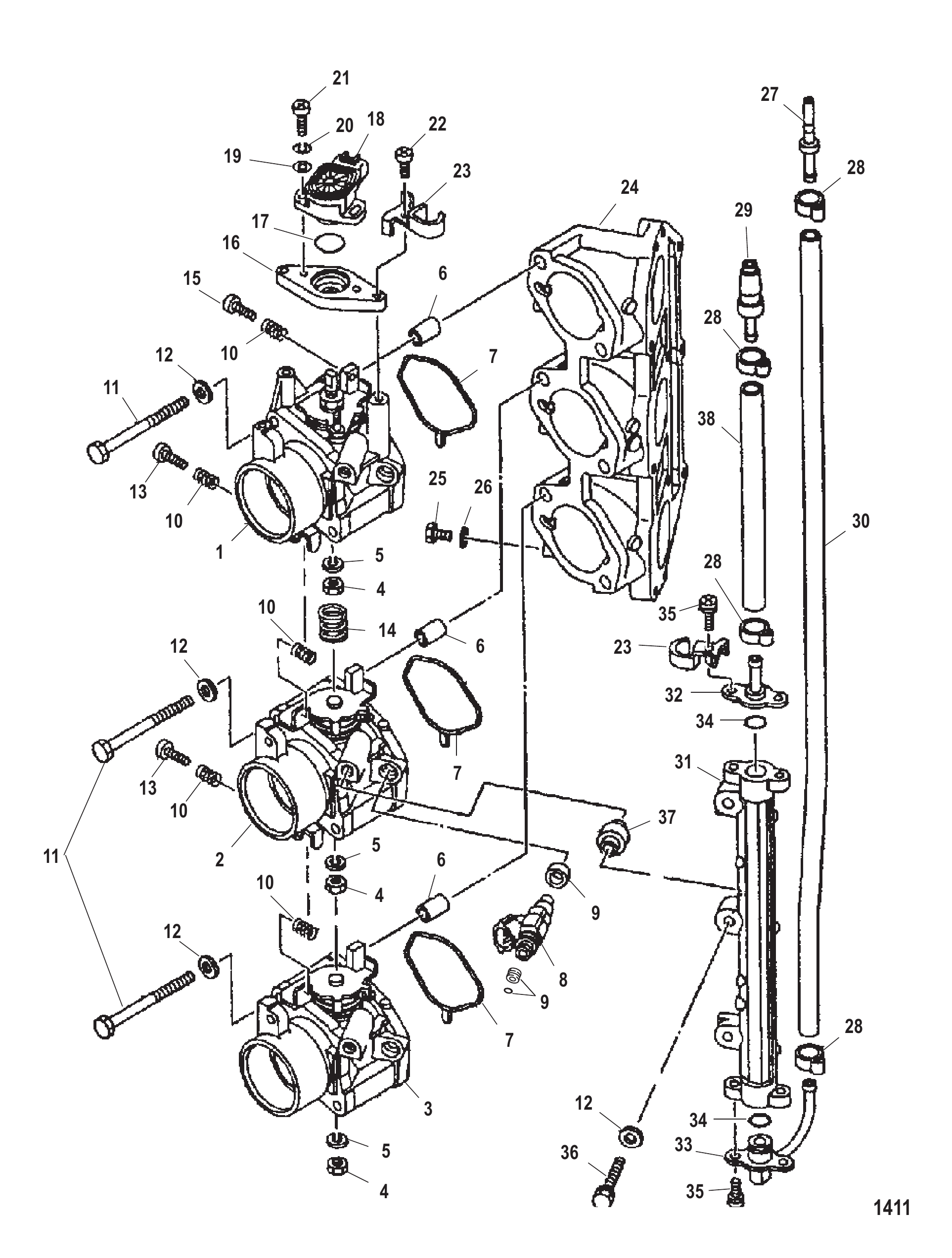

图 29节气门体(右舷) Throttle Body (Starboard)

REF	零件编号	中文名称	英文名称	数量
-	888201T1	节气门体总成(右舷)	THROTTLE BODY ASSEMBLY (Starboard)	1
1	888201T2	节气门体总成(顶部)	THROTTLE BODY ASSEMBLY Top	1
2	888201T3	节气门体总成(中部)	THROTTLE BODY ASSEMBLY Center	1
3	888201T4	节气门体总成(底部)	THROTTLE BODY ASSEMBLY Bottom	1
4	888202	螺母	NUT	3
5	82215M	锁紧垫圈	LOCKWASHER	3
6	888210	定位销	PIN Dowel	6
7	888209	衬垫	GASKET	3
8	888212	喷油器总成	INJECTOR ASSEMBLY	3
9	885183A1	O型圈套件	O-RING KIT	3
10	881444	弹簧	SPRING	5
11	888211	螺栓	BOLT	6
12	881508	垫圈	WASHER	9
13	888213	螺钉	SCREW	2
14	888217	弹簧	SPRING	1
15	881442	螺钉	SCREW	1
16	888203	隔板	SPACER PLATE	1
17	881504	O型圈	O-RING	1
18	888204T	节气门传感器总成	SENSOR ASSEMBLY Throttle	1
19	881450	垫圈	WASHER	2
20	82206M	锁紧垫圈	LOCKWASHER	2
21	881502	螺钉	SCREW	2
21	881502002	螺钉	SCREW	2
22	881524	螺钉（M6 x 12）	SCREW (M6 x 12)	2
23	888200	支架	BRACKET	2
24	888208T	歧管	MANIFOLD	1
25	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	3
26	827610	衬垫	GASKET	3
27	888216	连接器	CONNECTOR	1
28	881331	卡扣	CLIP	4
29	888215	连接器	CONNECTOR	1
30	888218	软管	HOSE	1
31	888205T1	燃油导轨总成	FUEL RAIL ASSEMBLY	1
32	888206	燃油板	PLATE Fuel	1
33	888207	燃油板	PLATE Fuel	1
34	881522	O型圈	O-RING	2
35	881509	螺丝(M5 x 15)	SCREW (M5 x 15)	4
36	881532	螺栓(M8×45)	BOLT (M8 x 45)	3
37	881526	轴环	COLLAR	3
38	888214	软管	HOSE	1
-	887810A03	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A04	动力头衬垫套件	GASKET SET Powerhead	1
-	887810A05	动力头衬垫套件	GASKET SET Powerhead	1

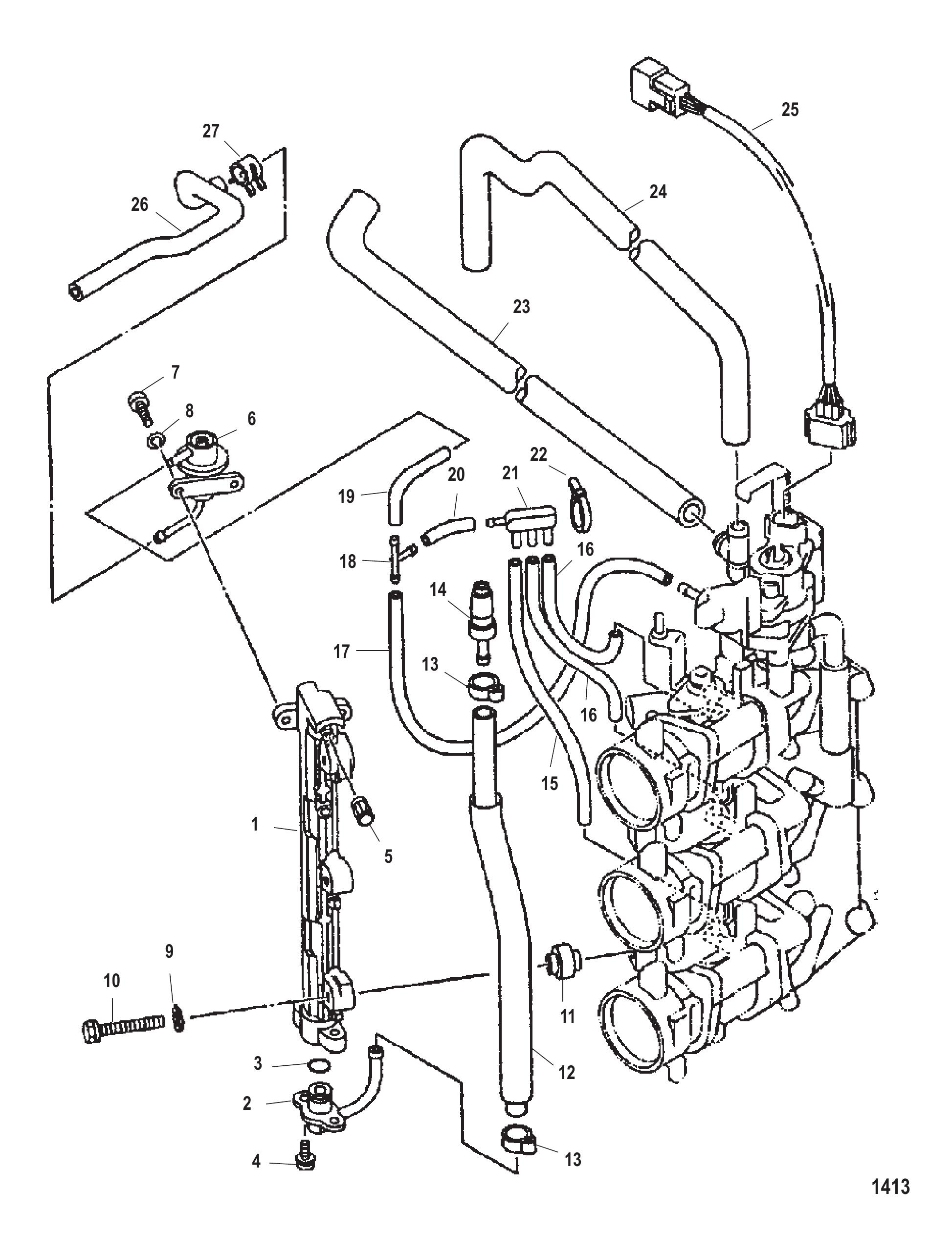

图 30节气门体管路布置 Throttle Body Hose Routing

REF	零件编号	中文名称	英文名称	数量
1	888225T1	燃油导轨总成	FUEL RAIL ASSEMBLY	1
2	888226	燃油板	PLATE Fuel	1
3	881522	O型圈	O-RING	1
4	881509	螺丝(M5 x 15)	SCREW (M5 x 15)	2
5	881520	盖帽	CAP	1
6	888227	燃油压力调节器	REGULATOR Fuel Pressure	1
7	881524	螺钉（M6 x 12）	SCREW (M6 x 12)	2
8	881525	锁紧垫圈	LOCKWASHER	2
9	881508	垫圈	WASHER	3
10	881532	螺栓(M8×45)	BOLT (M8 x 45)	3
11	881526	轴环	COLLAR	3
12	888230	软管	HOSE	1
13	881331	卡扣	CLIP	2
14	888215	连接器	CONNECTOR	1
15	888234	软管	HOSE	1
16	888234	软管	HOSE	2
17	888234	软管	HOSE	1
18	8815581	三通	TEE	1
19	888234	软管	HOSE	1
20	881554	软管	HOSE	1
21	888235	连接器	CONNECTOR	1
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
23	888229	软管	HOSE	1
24	888228	软管	HOSE	1
25	888237	线束总成	HARNESS ASSEMBLY	1
26	888236	软管	HOSE	1
27	881530	卡扣	CLIP	1

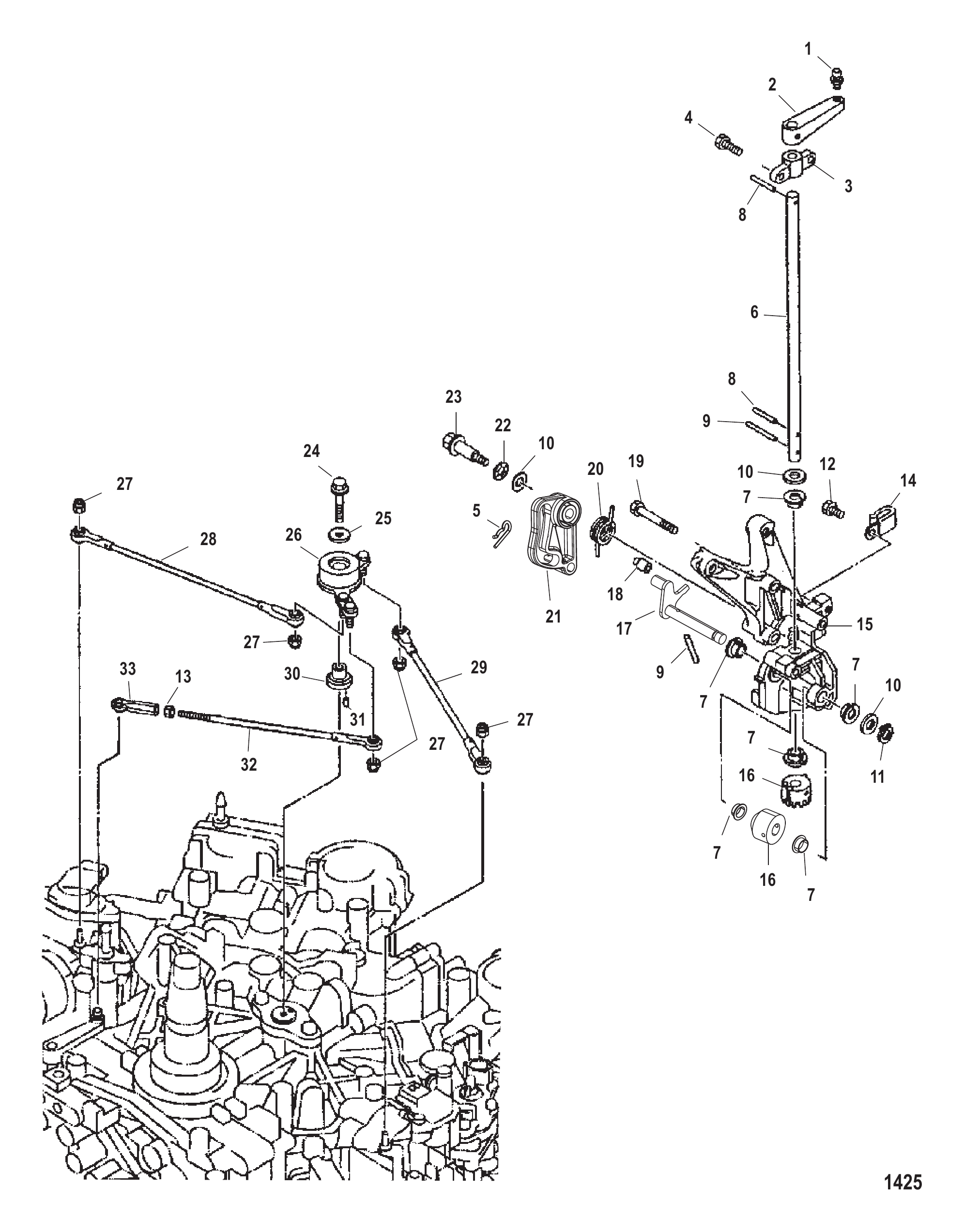

图 31节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	84305M	接头	JOINT	1
2	888387	磁电机控制杆	LEVER Magneto Control	1
3	83537M	支架	BRACKET	1
4	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
5	82053M	发夹销	PIN Hair	1
6	888386	油门控制轴	SHAFT Throttle Control	1
7	892661A02	衬套套装	BUSHING KIT	1
8	82149M	销(18.5毫米)	PIN (18.5 mm)	2
9	82151M	销	PIN	2
10	84974M	垫圈	WASHER	3
11	888383	卡簧	CIRCLIP	1
12	8255012	螺栓	BOLT	2
13	82388M	螺母 (M5)	NUT (M5)	1
14	8145521	卡箍	CLAMP	2
15	888388T	支架	BRACKET	1
16	888384	齿轮	GEAR	2
17	888452	节气门控制杆	LEVER Throttle Control	1
18	8813321	衬套	BUSHING	1
19	887827	螺栓	BOLT	5
20	804343	弹簧	SPRING	1
21	888179	节气门控制杆	LEVER Throttle Control	1
22	81868M	波形垫圈	WAVE WASHER	1
23	888389	螺栓	BOLT	1
24	11561M	螺栓	BOLT	1
25	94524M	垫圈	WASHER	1
26	888601	加速臂总成	ARM ASSEMBLY Accelerator	1
27	888604	螺母	NUT	5
28	888603	连接杆	LINK	1
28	888603002	连接杆	LINK	1
29	8886031	杆	ROD	1
29	888603003	杆	ROD	1
30	888602	衬套	BUSHING	1
31	82144M	销	PIN	1
32	888600	连杆	LINK ROD	1
32	888600001	连杆	LINK ROD	1
33	84100M	固定座	RETAINER	1

图 32工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0142969	换挡轴工具	SHIFT SHAFT TOOL	1
2	8M0142970	对正工具-预载驱动器	ALIGNMENT TOOL Preload Driver	1
3	8M0142973	换挡轴手柄工具	SHIFT SHAFT HANDLE TOOL	1
4	8M0142974	保持器压装夹具	RETAINER PRESS FIXTURE	1
5	8M0142976	工具-压装夹具底座	TOOL Press Fixture Base	1
6	8M0142983	轴工具-轴承座总成	SHAFT TOOL Bearing Carrier Assembly	1
7	8M0145393	工具-螺纹离合器总成	TOOL Threaded Clutch Assembly	1
8	8M0142559	齿轮总成固定夹具	HOLDING FIXTURE Gear Assembly	1
9	8M0142615	心轴-压装垫片	MANDREL Press Spacer	1
10	8M0142624	导板-轴承座	GUIDE PLATE Bearing Carrier	1
11	8M0142413	心轴-后齿轮轴承锥	MANDREL Rear Gear Bearing Cone	1
12	8M0142414	工具-齿轮总成驱动器	TOOL Gear Assembly Driver	1
13	8M0142636	轴承心轴	BEARING MANDREL	1
14	8M0146861	工具-飞轮	TOOL Flywheel	1
15	8M0146862	工具-张紧皮带	TOOL Stretch Belt	1
16	8M0129230	软管-放油	HOSE Oil Drain	1
17	8M0146935	安装工具-轴承卷轴	INSTALLATION TOOL Bearing Spool	1
18	8M0146936	拉拔器-上部支架	BAR MOUNT PULLER Upper	1
19	8M0147118	工具-推进轴	TOOL Propshaft	1
20	8M0147078	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
20	8M0193581	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
21	8M0130705	齿轮箱高度工具套件	GEARCASE HEIGHT TOOL KIT	1
22	8M0138392	CDS-G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS -G3	1
22	8M0153916	CDS G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS G3	1
23	8M0150597	工具-换挡执行器测试TEE线束	TOOL-SHIFT ACTUATOR Test TEE Harness	1
24	8M0160428	拉拔器板	PULLER PLATE	1
25	8M0149526	钻模-2英寸5孔	DRILL BLOCK 2 Inch, 5 Hole	1
NS	883705T01	工具-发动机吊装带	STRAP TOOL Engine Lifting	1
NS	98234A2	钻孔夹具套件-艉板	DRILL FIXTURE KIT Transom	1
NS	8M0147671	工具-对正销上部支架	TOOL ALIGNMENT PIN UPPER MOUNT	1
NS	8M0145607	工具-拉杆器	TOOL Bar Puller	1
NS	8M0147116	工具-导向密封驱动器	TOOL GUIDE SEAL DRIVER	1
NS	8M0149553	工具-上部支架杆安装	TOOL Upper Mount Rod Installation	1
NS	8M0148868	扳手-AMS支架	WRENCH AMS Mount	1
NS	8M0148865	工具-齿轮安装	TOOL Install Gear	1
NS	8M0182653	工具-驱动对正	TOOL Drive Alignment	1
-	8M0235704	工具-动力输出轴套安装	TOOL SLEEVE INSTALLATION PTO	1
-	8M0235705	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235706	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235707	耐磨轴套安装	INSTALL WEAR SLEEVE	1

图 33顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0142178	顶罩总成-黑色不带马力标识贴纸	TOP COWL ASSEMBLY Black, Decaled without Horsepower	1
1	8M0231234	黑色顶罩	COWL TOP BLACK	1
1	8M0142180	顶罩总成-冷聚变色不带马力标识贴纸	TOP COWL ASSEMBLY Cold Fusion, Decaled without Horsepower	1
1	8M0231236	冷聚变色顶罩	COWL TOP CLD FSN	1
1	8M0142181	顶罩总成-暖聚变色不带马力标识贴纸	TOP COWL ASSEMBLY Warm Fusion, Decaled without Horsepower	1
1	8M0182317	暖聚变色顶罩	COWL TOP WM FSN	1
1	8M0142182	顶罩总成-珍珠聚变色不带马力标识贴纸	TOP COWL ASSEMBLY Pearl Fusion, Decaled without Horsepower	1
1	8M0231238	珍珠聚变色顶罩	COWL TOP PRL FSN	1
1	8M0142183	顶罩总成-Sea Pro型不带马力标识贴纸	TOP COWL ASSEMBLY Sea Pro Decaled without Horsepower	1
1	8M0182319	Sea Pro顶罩	COWL TOP SEAPRO	1
2	8M0142904	校准支腿套件	ALIGNMENT LEG KIT	4
2	8M0240715	校准支腿套件	ALIGNMENT LEG KIT	4
3	8M0178589	螺丝M6×12	SCREW M6 x 12	8
4	8M0142916	左舷缓冲垫	BUMPER Port	1
5	8M0142915	右舷缓冲垫	BUMPER Starboard	1
6	8M0173441	上罩壳密封件	SEAL Top Cowl	1
6	8M0242486	上罩壳密封件	SEAL Top Cowl	1
7	8M0142243	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	8M0183791	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
8	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	10
9	8M0142903	卡扣	CLIP	7
10	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	8
11	8M0219156	左/右舷装饰框总成	BEZEL ASSEMBLY Port/Starboard	1
12	8M0142233	黑色门总成	DOOR ASSEMBLY Black	1
12	8M0155319	黑色门总成	DOOR ASSEMBLY Black	1
12	8M0142234	冷聚变色门总成	DOOR ASSEMBLY Cold Fusion	1
12	8M0155320	冷聚变色门总成	DOOR ASSEMBLY Cold Fusion	1
12	8M0142235	暖聚变色门总成	DOOR ASSEMBLY Warm Fusion	1
12	8M0142236	珍珠聚变色门总成	DOOR ASSEMBLY Pearl Fusion	1
13	8M0142913	定位器总成	KEEPER ASSEMBLY	1
14	8M0204400	自攻螺丝	SCREW Thread Forming	2
15	8M0142908	门密封条	SEAL Door	1
16	8M0148533	锁扣位置贴纸	DECAL Latch Position	1
17	8M0142907	按压式锁	LOCK PUSH	1
18	8M0142914	锁扣垫片组	SHIM SET Latch	1
19	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	8M0187754	导水器	WATER DIVERTER	1

图 34艉板支架 Transom Brackets

REF	零件编号	中文名称	英文名称	数量
1	888605T	艉板支架(左舷)	BRACKET Transom (Port)	1
2	888610T	艉板支架(右舷)	BRACKET Transom (Starboard)	1
3	888617	升降传感器	SENDER Trim	1
3	888617001	微调传感器	SENDER-TRIM	1
4	83870M	螺钉	SCREW	2
5	8556961	卡箍	CLAMP	2
6	8042671	螺钉	SCREW	1
7	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
7	8M0149747	螺钉	SCREW	4
8	8255012	螺栓	BOLT	1
9	8886123	螺栓	BOLT	8
10	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
10	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	82671117	螺母(.500-20)	NUT (.500-20)	4
12	82369M	接头	FITTING	1
13	81787M	螺母	NUT	1
13	879172252	螺母	NUT	1
14	8042642	垫圈	WASHER	2
15	888611	螺栓	BOLT	1
16	8042671	螺钉	SCREW	1
17	16716M	接地线	GROUND WIRE	1
18	804267	螺钉	SCREW	4
19	8886091	隔套	SPACER	1
20	888609	隔套	SPACER	1
21	8886121	螺栓(130 mm)	BOLT (130 mm)	4
21	8886122	螺栓(150 mm)	BOLT (150 mm)	2
22	8883802	垫圈	WASHER	8
23	8883803	垫圈	WASHER	4
24	17090M	螺母	NUT	8
25	888606	阳极块	ANODE	1
26	888607	安装板	PLATE	2
27	888608	接地线	GROUND WIRE	1
28	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
29	13541	公插头	PLUG Male	1
30	19624A1	密封套件	SEAL KIT	1
31	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1

图 35油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	888238T1	盖总成	COVER ASSEMBLY	1
1	888238T02	盖总成	COVER ASSEMBLY	1
2	888239	安装板	PLATE	1
3	8882391	安装板	PLATE	1
4	888240	螺钉	SCREW	2
5	881326	螺钉(M4×16)	SCREW (M4 x 16)	7
6	888265	堵头	PLUG	1
7	888248	软管	HOSE	2
8	888247	三通接头	FITTING Tee	1
9	888249	软管	HOSE	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
11	888245	针阀/阀座套件	NEEDLE/SEAT KIT	1
12	881318	O型圈	O-RING	1
13	881327	安装板	PLATE	1
14	804120	螺钉(M4 x 8)	SCREW (M4 x 8)	1
15	888244	浮子	FLOAT	1
16	881321	浮子销	PIN Float	1
17	888246T	燃油泵	PUMP Fuel	1
17	888246T01	燃油泵	PUMP Fuel	1
17	888246T01	燃油泵	PUMP Fuel	1
18	881323T	滤清器	FILTER	1
19	881324	盖板	COVER	1
20	881322	减震器	DAMPER	1
20	881322002	减震器	DAMPER	1
20	881322002	减震器	DAMPER	1
20	8M0070200	护孔环	GROMMET	1
21	881325	衬垫	GASKET	1
22	888241T1	蒸汽分离器总成	BODY ASSEMBLY Vapor Seperator	1
23	888242	放油塞	PLUG Drain	1
24	888243	垫圈	WASHER	1
25	888262	护孔环	GROMMET	4
26	888263	衬套	BUSHING	8
27	888252	支架	BRACKET	1
28	888253	衬套	BUSHING	2
29	888254	螺栓	BOLT	2
30	888251T	燃油泵	PUMP Fuel	1
30	888251T02	燃油泵	FUEL PUMP	1
30	888251T01	燃油泵	PUMP Fuel	1
30	888251T02	燃油泵	FUEL PUMP	1
31	881350T	继电器	RELAY	1
32	888256	隔套	SPACER	1
33	881525	锁紧垫圈	LOCKWASHER	1
34	888257	垫圈	WASHER	1
35	888264	螺母	NUT	1
36	888255T	安装板	PLATE	1
37	888261	螺栓	BOLT	3
38	888260	轴环	COLLAR	2
39	888259T	冷却器	COOLER	1
40	881533	垫圈	WASHER	2
41	888258	螺母	NUT	2

图 36蒸汽分离器管路布置 Vapor Separator Hose Routing

REF	零件编号	中文名称	英文名称	数量
1	888216	连接器	CONNECTOR	1
2	881331	卡扣	CLIP	3
3	888230	软管	HOSE	1
4	881559	卡扣	CLIP	6
5	881530	卡扣	CLIP	7
6	888272	软管	HOSE	1
7	888276	连接器	CONNECTOR	1
8	888284	支架	BRACKET	1
9	17661M	螺钉	SCREW	2
10	888274	卡扣	CLIP	4
11	888271	软管	HOSE	1
12	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	4
12	8M0214940	扎带	TIE STRAP	4
13	888277	软管	HOSE	1
14	888275	三通	TEE	1
15	888270	软管	HOSE	1
16	888266	止回阀	CHECK VALVE	1
17	888268	软管	HOSE	1
17	888268001	软管	HOSE
18	888283	卡箍	CLAMP	1
19	888269	软管	HOSE	1
19	888269001	软管	HOSE	1
20	888267	软管	HOSE	1
21	888279	燃油滤清器	FILTER Fuel	1
22	888280	盖板	COVER	1
22	888280001	盖板	COVER	1
23	888278	软管	HOSE	1
24	888282	连接器	CONNECTOR	1
25	76934A01	怠速熄火套件	IDLE STALL KIT	1
26	888273	三通	TEE	1
27	888267	软管	HOSE	1
