水星 Mercury 225 HP 3.4L V6 2B529482 & Up - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-8M0142637 · 共 41 个部位 · 1590 条零件

1装饰面板 2附件 3水星配件贴花 4适配板 5发电机安装座/皮带 6缸体水压套件（模拟/数字）7凸轮轴盖 8冷却系统 9曲轴、活塞及连杆 10气缸体 11气缸盖与凸轮轴 12贴花 13驱动轴延长套件 14驱动轴壳体 15电气系统 16排气系统 17飞轮 18带水分传感器的船用燃油滤清器 19燃油供给模块组件 8M0132732 20燃油系统 21齿轮箱驱动轴,5.44鱼雷型(1.85减速比)22齿轮箱推进轴-反转,5.44鱼雷型(1.85减速比)23齿轮箱推进轴-正转,5.44鱼雷型(1.85减速比)24齿轮箱驱动轴（4.80鱼雷型，1.85传动比）25齿轮箱推进轴-反转,4.80鱼雷型(1.85减速比)26齿轮箱螺旋桨轴（标准旋转，4.80鱼雷型，1.85传动比）27点火系统 28进气系统 29底罩 30维护套件 31润滑油系统 32动力升降组件 8M0225374（二代/三代设计）33动力升降组件塑料电机外壳 - 8M0142341/8M0164977(设计I型)34动力升降/艉板总成 35维修/支撑材料 36机械换挡系统 37垫片组 8M0076745 38启动电机 39旋转支架与转向臂 40工具 41顶罩

图 1装饰面板 Accent Panel

REF	零件编号	中文名称	英文名称	数量
1	8M0142211	装饰罩总成（红线红）	ACCENT COWL ASSEMBLY Redline Red	1
1	8M0142212	装饰罩总成（太平洋蓝）	ACCENT COWL ASSEMBLY Pacific Blue	1
1	8M0142213	装饰罩总成（水星银）	ACCENT COWL ASSEMBLY Mercury Silver	1
1	8M0142214	装饰罩总成（石墨灰）	ACCENT COWL ASSEMBLY Graphite Grey	1
1	8M0142215	装饰罩总成（专业黑）	ACCENT COWL ASSEMBLY Pro Black	1
1	8M0142216	装饰罩总成（待喷涂）	ACCENT COWL ASSEMBLY Ready to Paint	1
2	8M0147920	水星标贴（银色）	DECAL Mercury, Silver	1
2	8M0147987	水星标贴（暗银色）	DECAL Mercury, Dark Silver	1
3	8M0142189	后标贴套件（175马力）	DECAL SET Rear, 175 HP	1
3	8M0214844	标贴套件（175马力）	DECAL SET 175 HP	1
3	8M0142190	贴纸套装后部 200马力	DECAL SET Rear, 200 HP	1
3	8M0214845	贴纸套装后部 200马力	DECAL SET Rear, 200 HP	1
3	8M0142191	贴纸套装 225马力	DECAL SET 225 HP	1
3	8M0214846	贴纸 225马力	DECAL 225 HP	1
4	8M0217478	贴纸后部 175	DECAL Rear, 175	1
4	8M0217479	贴纸后部 200	DECAL Rear, 200	1
4	8M0217480	贴纸后部 225	DECAL Rear, 225	1
5	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
6	8M0214844	标贴套件（175马力）	DECAL SET 175 HP	1
6	8M0214845	贴纸套装后部 200马力	DECAL SET Rear, 200 HP	1
6	8M0214846	贴纸 225马力	DECAL 225 HP	1
7	8M0159716	贴纸 M标志 53毫米黑色	DECAL M Icon, 53 MM Black	1
8	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
9	8M0217478	贴纸后部 175	DECAL Rear, 175	1
9	8M0217479	贴纸后部 200	DECAL Rear, 200	1
9	8M0217480	贴纸后部 225	DECAL Rear, 225	1
10	8M0214841	贴纸 V6	DECAL V6	1
11	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
12	8M0142194	贴纸套装后部 200马力	DECAL SET Rear, 200 HP	1
13	8M0217481	贴纸后部 200 SeaPro	DECAL Rear, 200 SeaPro	1
14	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
15	8M0214848	贴纸套装 200马力	DECAL SET 200 HP	1
16	8M0159716	贴纸 M标志 53毫米黑色	DECAL M Icon, 53 MM Black	1
17	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
18	8M0217481	贴纸后部 200 SeaPro	DECAL Rear, 200 SeaPro	1
19	8M0214841	贴纸 V6	DECAL V6	1
20	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1

图 2附件 Accessories

零件编号	中文名称	英文名称	数量
892440A03	动力转向泵套件(12英尺)	PUMP KIT Power Steering (12 Feet)	1
8M0131262	动力转向泵套件(12英尺)	PUMP KIT Power Steering (12 Feet)	1
892440A04	动力转向泵套件(24英尺)	PUMP KIT Power Steering (24 Feet)	1
8M0131263	动力转向泵套件(24英尺)	PUMP KIT Power Steering (24 Feet)	1
892380A01	标准转向舵机套件(40cc)	STEERING HELM KIT Standard (40 cc)	1
8M0240080	标准舵机套件40CM	HELM KIT-STD 40CM	1
892557A01	标准转向舵机套件(32cc)	STEERING HELM KIT Standard (32 cc)	1
8M0240079	标准舵机套件32CM	HELM KIT-STD 32CM	1
892558A01	标准转向舵机套件(50cc)	STEERING HELM KIT Standard (50 cc)	1
8M0240081	标准舵机套件50CM	HELM KIT-STD 50CM	1
893395A01	嵌入式安装板 40厘米 3	PLATE Flush Mount 40 CM 3	1
875207	三通接头	TEE Fitting	1

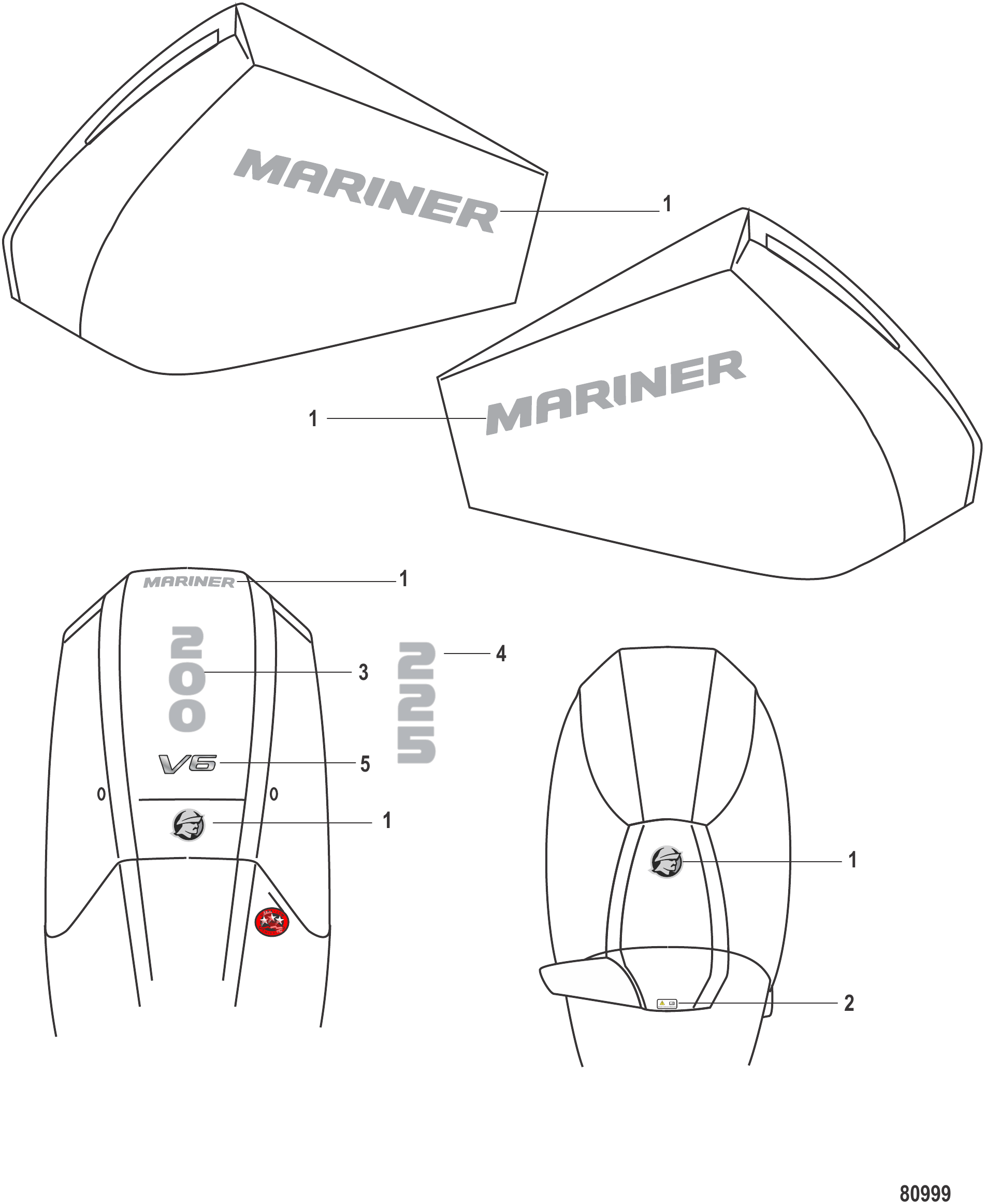

图 3水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242344	水手系列贴花套装(150-600马力)	DECAL SET Mariner, 150 - 600 HP	1
2	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
3	8M0217479	贴纸后部 200	DECAL Rear, 200	1
4	8M0217480	贴纸后部 225	DECAL Rear, 225	1
5	8M0214841	贴纸 V6	DECAL V6	1

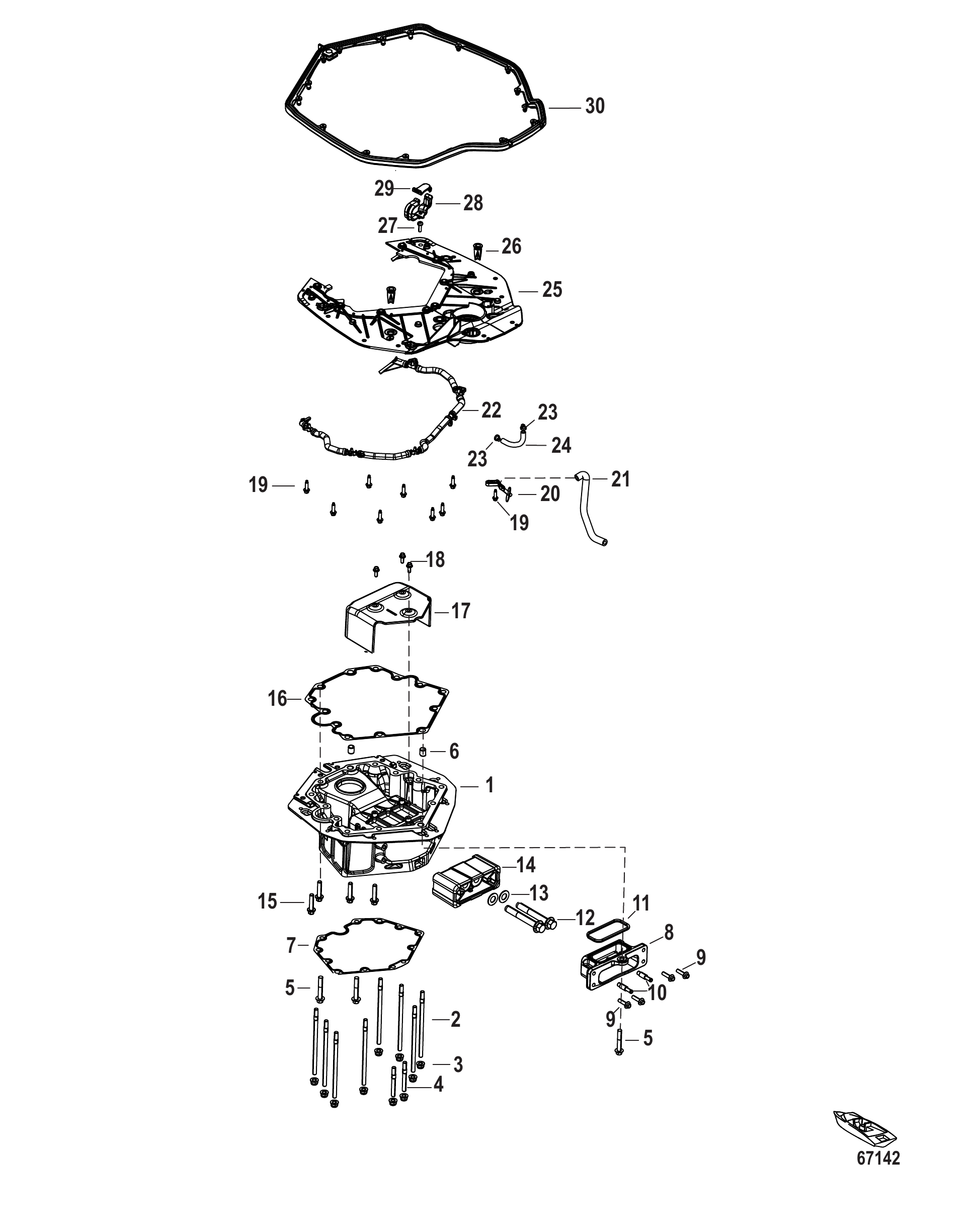

图 4适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	8M0142705	适配板	ADAPTER PLATE	1
1	8M0245487	适配板	ADAPTER PLATE	1
2	8M0142744	螺柱（M10×185）	STUD (M10 x 185)	8
3	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	10
4	8M0142746	双头螺栓 M10x81.5	STUD (M10 x 81.5)	2
4	8M0158595	双头螺柱(M10)	STUD (M10)	2
5	8M0069690	螺丝(M10×1.5×60)	SCREW (M10 X 1.5 X 60)	3
6	821327	定位销	PIN Dowel	2
7	8M0142275	衬垫	GASKET	1
8	8M0142742	上部安装支架	BRACKET Upper Mount	1
8	8M0239528	支架固定座	BRACKET Mount Retainer	1
9	4010730	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
9	8M0231451	六角法兰螺钉M8×30	SCREW M8 x 30 HEX FLG	4
10	8M0038205	直通接头	FITTING Straight	2
11	8M0142745	上部安装支架密封件	SEAL Upper Mount Bracket	1
12	8M0142981	螺丝 M14x2.00x100 六角法兰头	SCREW (M14x2.00x100) Hex Flg Hd	2
12	8M0230598	螺钉（M14×2×100 HX FLG）	SCREW (M14 x 2 x 100 HX FLG)	2
13	8M0142711	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
13	8M0224254	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
14	8M0142706	上支架	MOUNT UPPER	1
15	8M0103823	六角法兰螺钉(M10×45)	SCREW (M10 x 45 Hex Flange)	4
16	8M0142274	衬垫	GASKET	1
16	8M0205773	适配板衬垫	GASKET Adapter Plate	1
17	8M0142982	挡油板	SHIELD Oil Deflector	1
18	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
19	8M0142708	螺钉 (M6)	SCREW (M6)	9
20	8M0142748	接头	FITTING	1
21	8M0142619	软管	HOSE	1
22	8M0146171	喷雾器软管总成	HOSE ASSEMBLY Sprayer	1
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
24	8M0142618	冷却器出口软管	HOSE Mount Cooler Out	1
25	8M0142707	适配器板	PLATE Adapter	1
26	8M0142710	排水罩	DRAIN Cowl	2
27	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
28	8M0142831	底部锁扣	LATCH Bottom	1
29	8M0142832	顶部锁扣	LATCH Top	1
30	8M0142917	适配板密封件	SEAL Adapter Plate	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

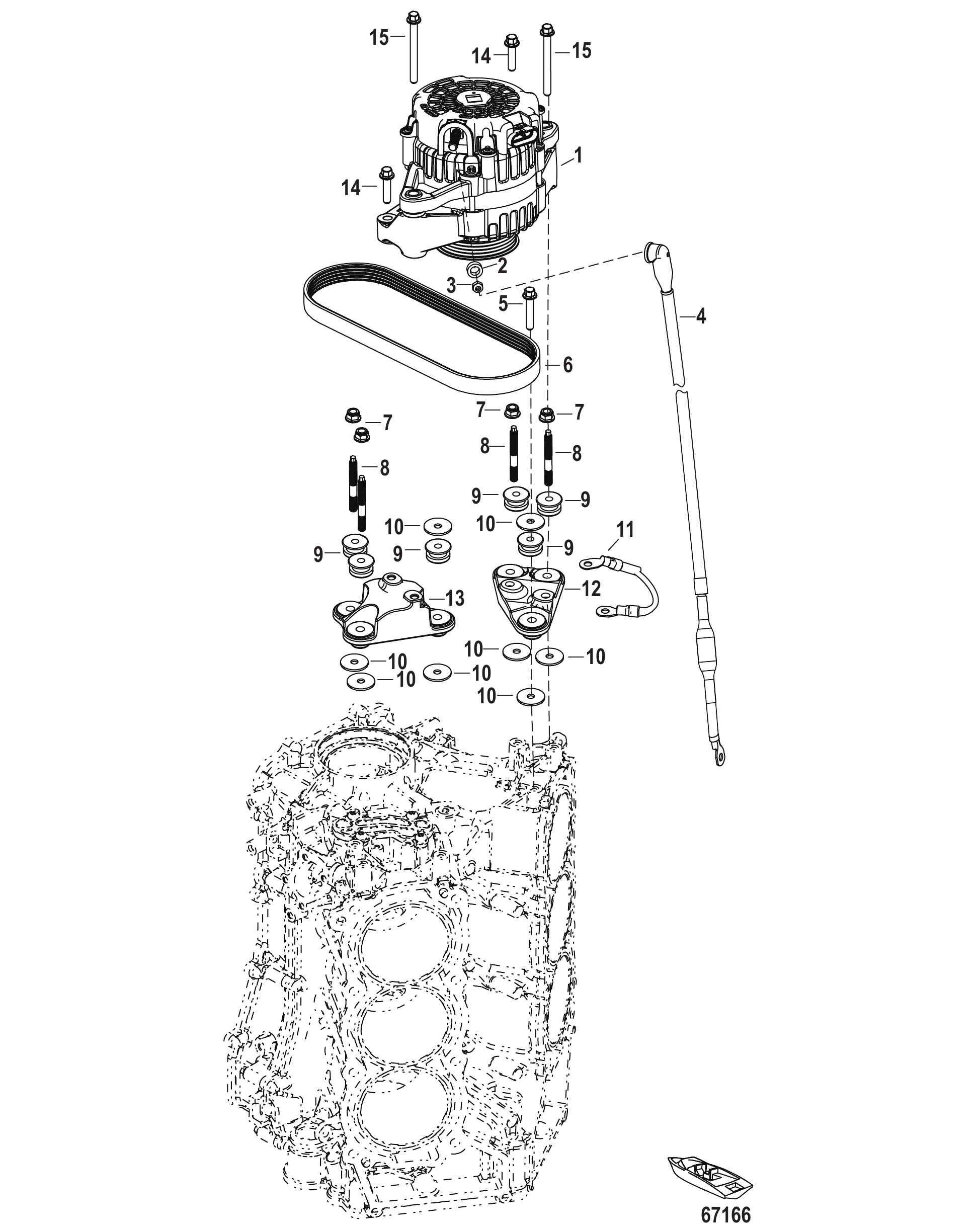

图 5发电机安装座/皮带 Alternator Mounting/Belt

REF	零件编号	中文名称	英文名称	数量
1	8M0142248	85安交流发电机	ALTERNATOR 85 AMP	1
1	8M0205479	85安交流发电机	ALTERNATOR 85 AMP	1
1	8M0176702	发电机升级套件	UPGRADE KIT Alternator	1
2	8M0151156	隔套	SPACER	1
3	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
4	8M0142675	熔断式电缆总成	CABLE ASSEMBLY Fusable Link	1
4	8M0169564	熔断链接线组件	CABLE ASSEMBLY Fuseable Link	1
5	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
6	8M0142251	皮带	BELT	1
6	8M0218433	皮带	BELT	1
7	826365	螺母 (M8)	NUT (M8)	4
8	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
9	8M0142676	支架	MOUNT	6
9	8M0183795	中心支架	MOUNT CENTER	6
10	8M0142674	平垫圈	WASHER Plain	8
11	8M0142678	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0142673	发电机支架	BRACKET Alternator	1
13	8M0142672	发电机支架	BRACKET Alternator	1
14	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
15	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2

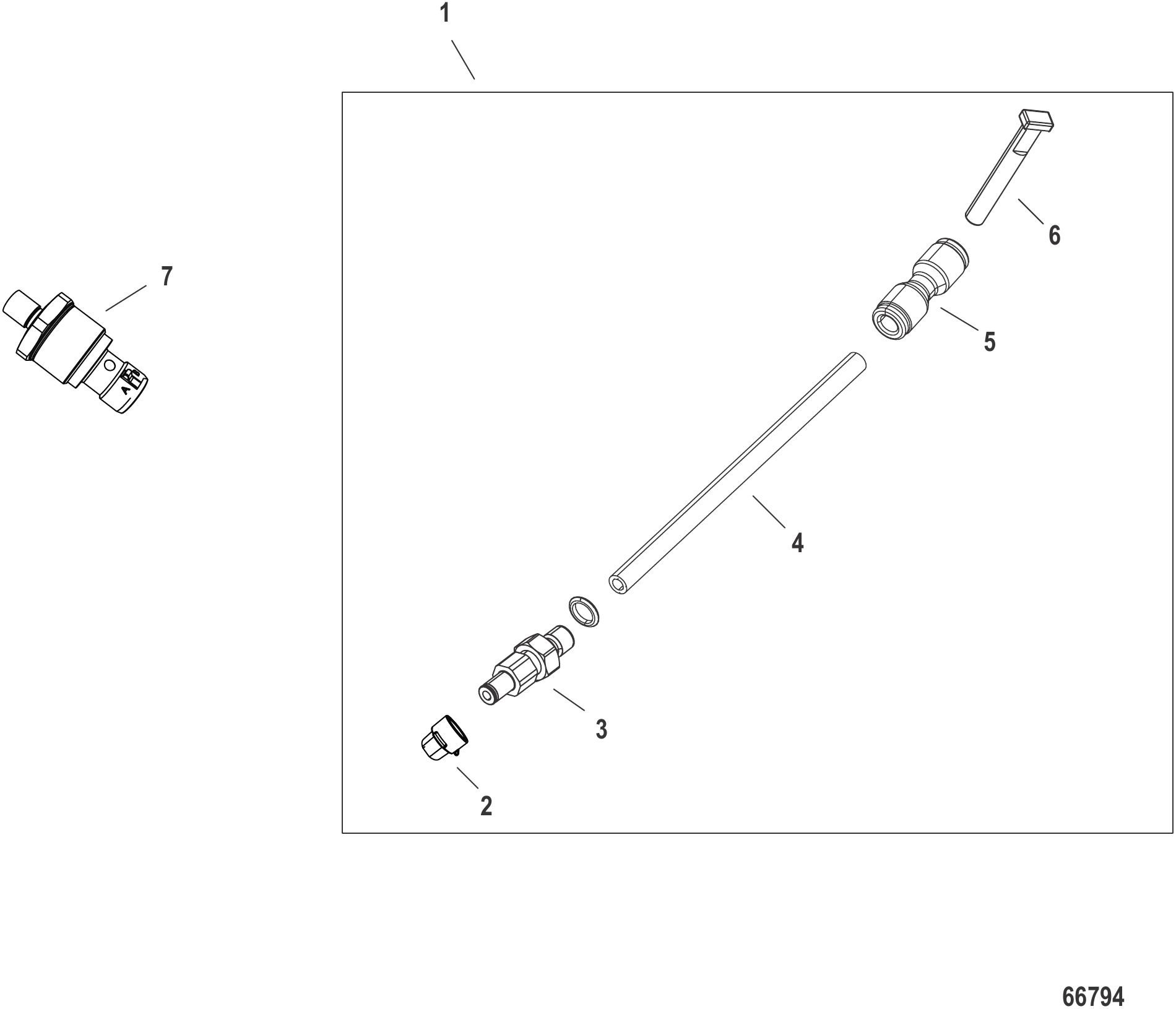

图 6缸体水压套件（模拟/数字） Block Water Pressure Kits Analog/Digital

REF	零件编号	中文名称	英文名称	数量
1	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
2	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
3	896094A01	接头总成	FITTING ASSEMBLY	1
4	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
5	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
6	859732	堵头	PLUG	1
7	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1

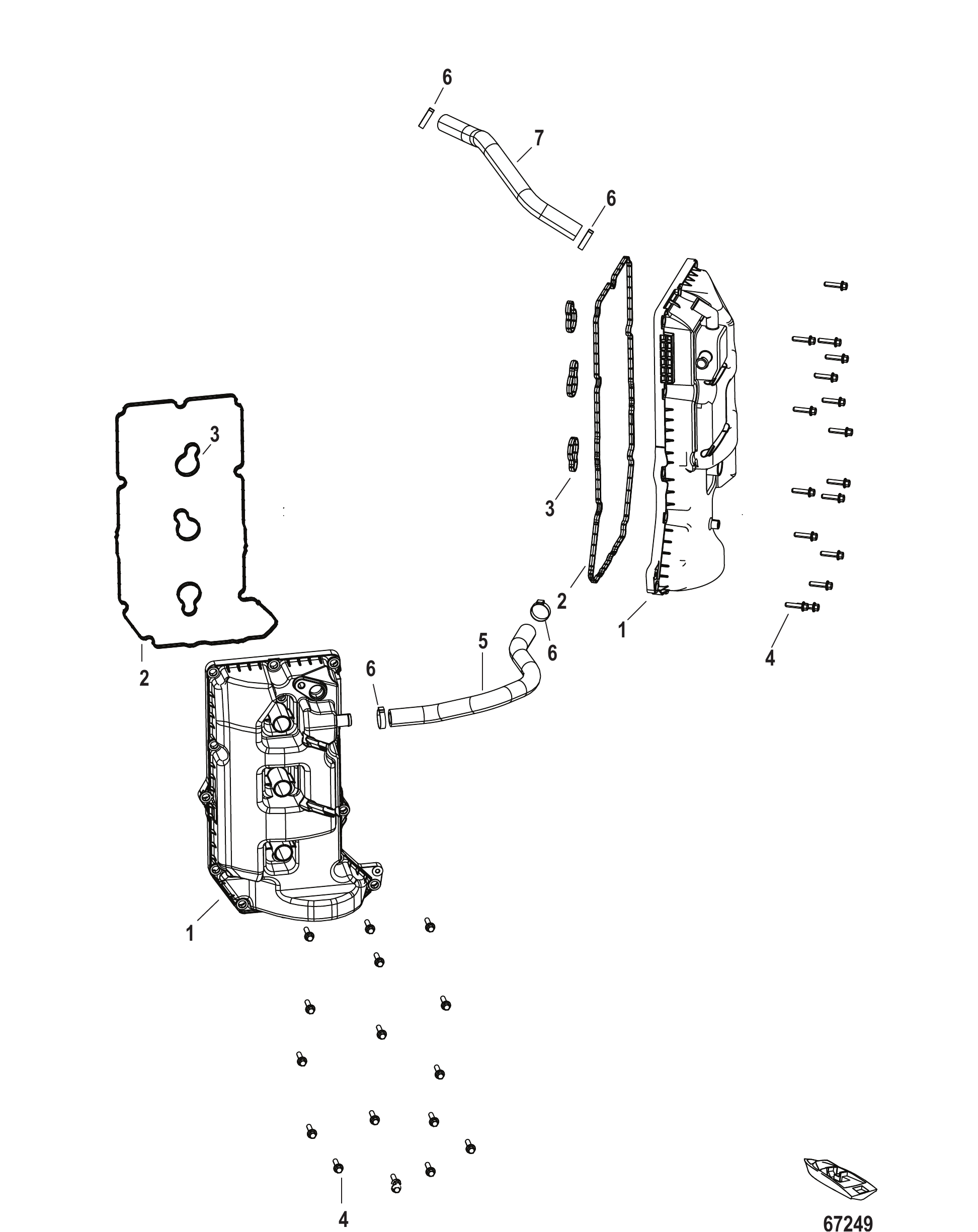

图 7凸轮轴盖 Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0142287	右舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Starboard	1
1	8M0142286	左舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Port	1
2	8M0142289	右舷凸轮轴盖密封件	SEAL Camshaft Cover, Starboard	1
2	8M0142288	左舷凸轮轴盖密封件	SEAL Camshaft Cover, Port	1
3	8M0142285	火花塞密封圈	SEAL Spark Plug	3
4	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	32
4	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	32
5	8M0142472	左舷至右舷通气管	HOSE Port to Starboard Breather	1
6	855228	卡箍	CLAMP	4
7	8M0142473	右舷通气管至进气口软管	HOSE Starboard Breather to Intake	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

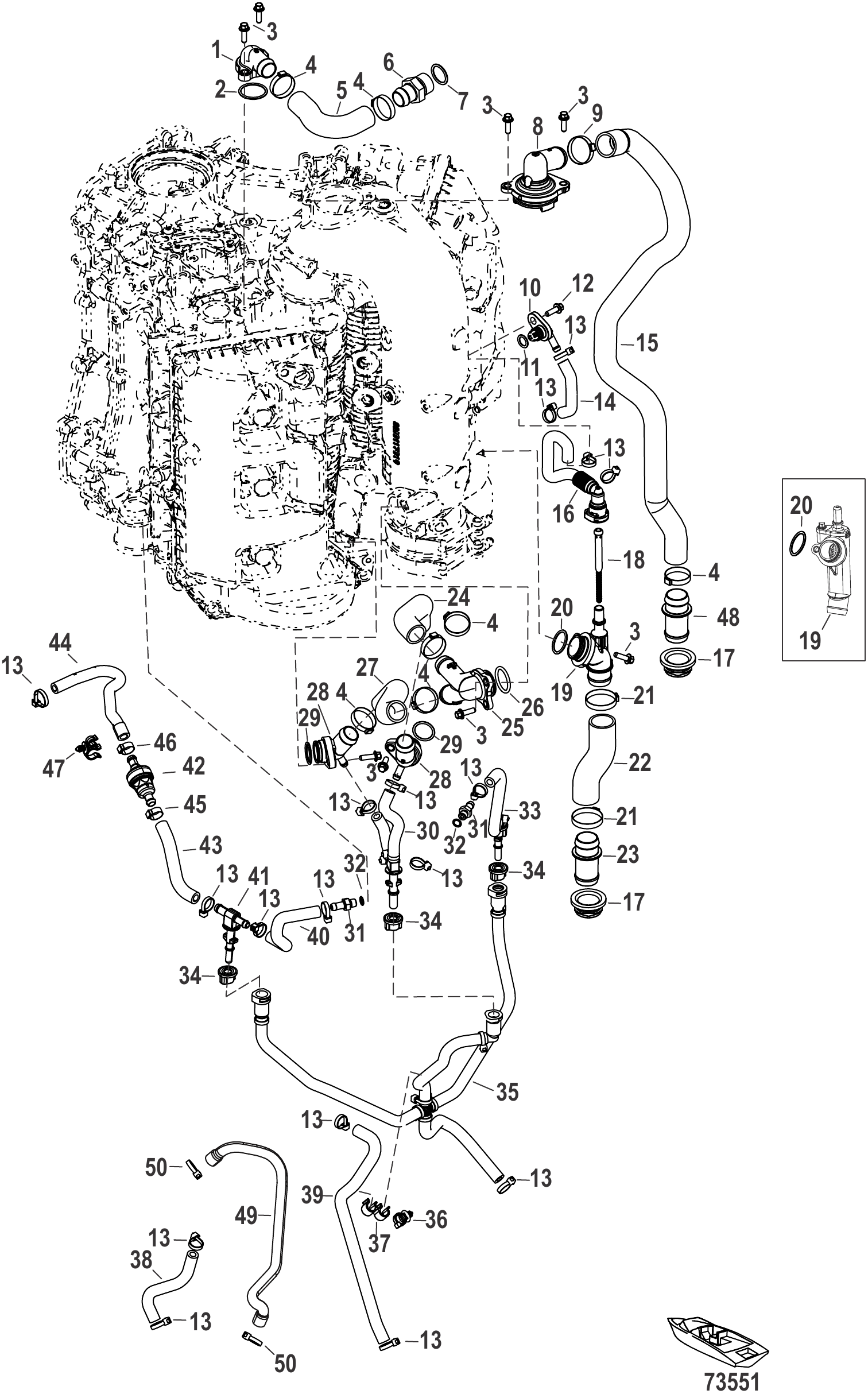

图 8冷却系统 Cooling System

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	8
4	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0137816	节温器	THERMOSTAT	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
9	8M0187145	卡箍	CLAMP	1
10	8M0142512	滤网接头	FITTING Strainer	1
10	8M0172178	接头总成	FITTING ASSEMBLY	1
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	16
14	8M0142513	软管	HOSE	1
15	8M0142610	节温器出口软管	HOSE Thermostat Outlet	1
16	8M0142511	软管总成	HOSE ASSEMBLY	1
17	8M0142501	护孔环	GROMMET	2
18	8M0142515	滤水器	STRAINER Water	1
19	8M0142514	进口接头	FITTING Inlet	1
19	8M0173463	进口接头	FITTING Inlet	1
19	8M0173463	进口接头	FITTING Inlet	1
20	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
20	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
20	8M0204650	O型圈	O-RING	1
21	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
22	8M0142612	软管	HOSE	1
22	8M0172176	软管	HOSE	1
23	8M0142506	连接接头	FITTING Connector	1
24	8M0142620	软管	HOSE	1
25	8M0142507	Y型接头	Y FITTING	1
26	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
27	8M0142621	软管	HOSE	1
28	8M0142510	接头	FITTING	2
29	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	2
29	8M0204650	O型圈	O-RING	2
30	8M0142518	软管总成	HOSE ASSEMBLY	1
31	8M0142522	倒钩接头	FITTING Barbed	2
31	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
32	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	2
33	8M0142498	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
33	8M0161583	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
34	884546	护孔环	GROMMET	3
35	8M0142486	软管总成	HOSE ASSEMBLY	1
36	899145	绑带夹	CLIP Tie Strap	1
37	888523001	卡扣	CLIP	1
38	8M0142524	软管	HOSE	1
39	8M0142617	软管	HOSE	1
40	8M0142496	左舷出水软管总成	HOSE ASSEMBLY Water Outlet, Port	1
41	8M0142497	冲洗排水接头	FITTING Flush Drain	1
42	8M0142528	软管总成	HOSE ASSEMBLY	1
42	8M0153722	软管总成	HOSE ASSEMBLY	1
43	8M0142530	软管总成	HOSE ASSEMBLY	1
44	8M0142529	软管	HOSE	1
44	8M0156634	软管	HOSE	1
45	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1
46	8M0204696	卡箍	CLAMP	1
47	8M0142531	卡扣	CLIP	1
48	8M0142509	连接接头	FITTING Connector	1
49	8M0183167	滤清器至歧管软管	HOSE Strainer to Manifold	1
50	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	2
-	8M0184184	直列式滤网套件	INLINE STRAINER KIT	1

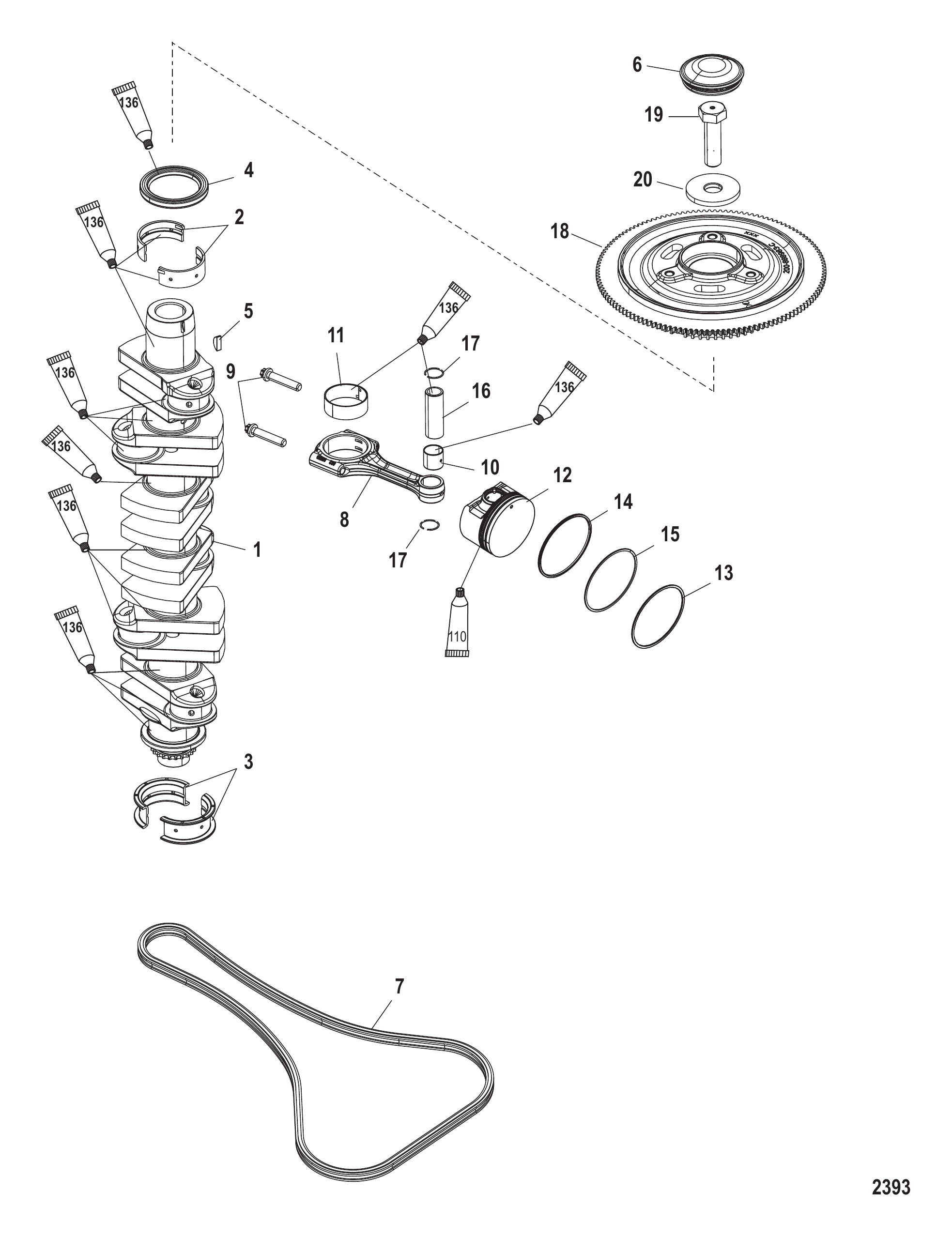

图 9曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	891644A04	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	895715T01	轴承绿色-上曲轴	BEARING Green-Upper Crankshaft	12/AR
2	897498T01	主轴承 - 绿色	BEARING Main - Green	12/AR
2	895715T02	轴承海军蓝-上曲轴	BEARING Navy Blue-Upper Crankshaft	12/AR
2	897498T02	主轴承 - 海军蓝	BEARING Main - Navy Blue	12/AR
2	895715T03	轴承白色-上曲轴	BEARING White-Upper Crankshaft	12/AR
2	897498T03	主轴承 - 白色	BEARING Main - White	12/AR
2	895715T04	轴承橙色-上曲轴	BEARING Orange-Upper Crankshaft	12/AR
2	897498T04	主轴承 - 橙色	BEARING Main - Orange	12/AR
3	895716T01	推力轴承-绿色-下曲轴	BEARING Thrust-Green-Lower Crankshaft	2/AR
3	8M0117003	轴承	BEARING	2/AR
3	895716T02	推力轴承-海军蓝-下曲轴	BEARING Thrust-Navy Blue-Lower Crankshaft	2/AR
3	892309T02	推力轴承 - 海军蓝	BEARING Thrust - Navy Blue	2/AR
3	895716T03	推力轴承-白色-下曲轴	BEARING Thrust-White-Lower Crankshaft	2/AR
3	892309T03	推力轴承 - 白色	BEARING Thrust - White	2/AR
3	895716T04	推力轴承-橙色-下曲轴	BEARING Thrust-Orange-Lower Crankshaft	2/AR
3	8M0117004	轴承	BEARING	2/AR
4	8805251	油封(主轴承顶部)	SEAL Top Main Bearing	1
4	8M0032912	密封件	SEAL	1
5	91800	半圆键	KEY Woodruff	1
6	885348	飞轮螺栓盖	CAP Flywheel Bolt	1
7	880556	链条	CHAIN	1
7	897797A02	张紧/链条套件	TENSION/CHAIN KT	1
8	881210T02	连杆总成	CONNECTING ROD ASSEMBLY	6
8	8M0103285	连杆总成	CONNECTING ROD ASSEMBLY	6
9	884441	螺栓	BOLT	12
10	881211	衬套	BUSHING	6
11	892005A01	连杆轴承-蓝色	BEARING Connecting Rod - Blue	12/AR
11	892005A02	连杆轴承-白色	BEARING Connecting Rod - White	12/AR
11	892005A03	连杆轴承-橙色	BEARING Connecting Rod - Orange	12/AR
12	896092T01	活塞总成	PISTON ASSEMBLY	6
12	897737T01	活塞总成	PISTON ASSEMBLY	6
13	881180A01	活塞环组	RING SET Piston	1
13	881180A02	活塞环组	RING SET Piston	1
14	NSS	活塞环-油环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Oil	6
15	NSS	活塞环-第二道(不单独销售)	NOT SOLD SEPARATE Piston Ring-2nd	6
16	NSS	活塞销（不单独销售）	NOT SOLD SEPARATE Piston Pin	6
17	881184	卡簧	CIRCLIP	12
18	888983T02	飞轮	FLYWHEEL	1
18	888983T03	飞轮总成	FLYWHEEL ASSEMBLY	1
19	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
19	8M0147042	螺栓	BOLT	1
20	880517	垫圈	WASHER	1
20	8M0090010	垫圈	WASHER	1
-	880552A05	动力头衬垫套件	GASKET SET Powerhead	1
-	880552A07	动力头衬垫套件	GASKET SET Powerhead	1
-	895247A05	动力头总成	POWERHEAD ASSEMBLY	1
-	895247A06	动力头总成	POWERHEAD ASSEMBLY	1

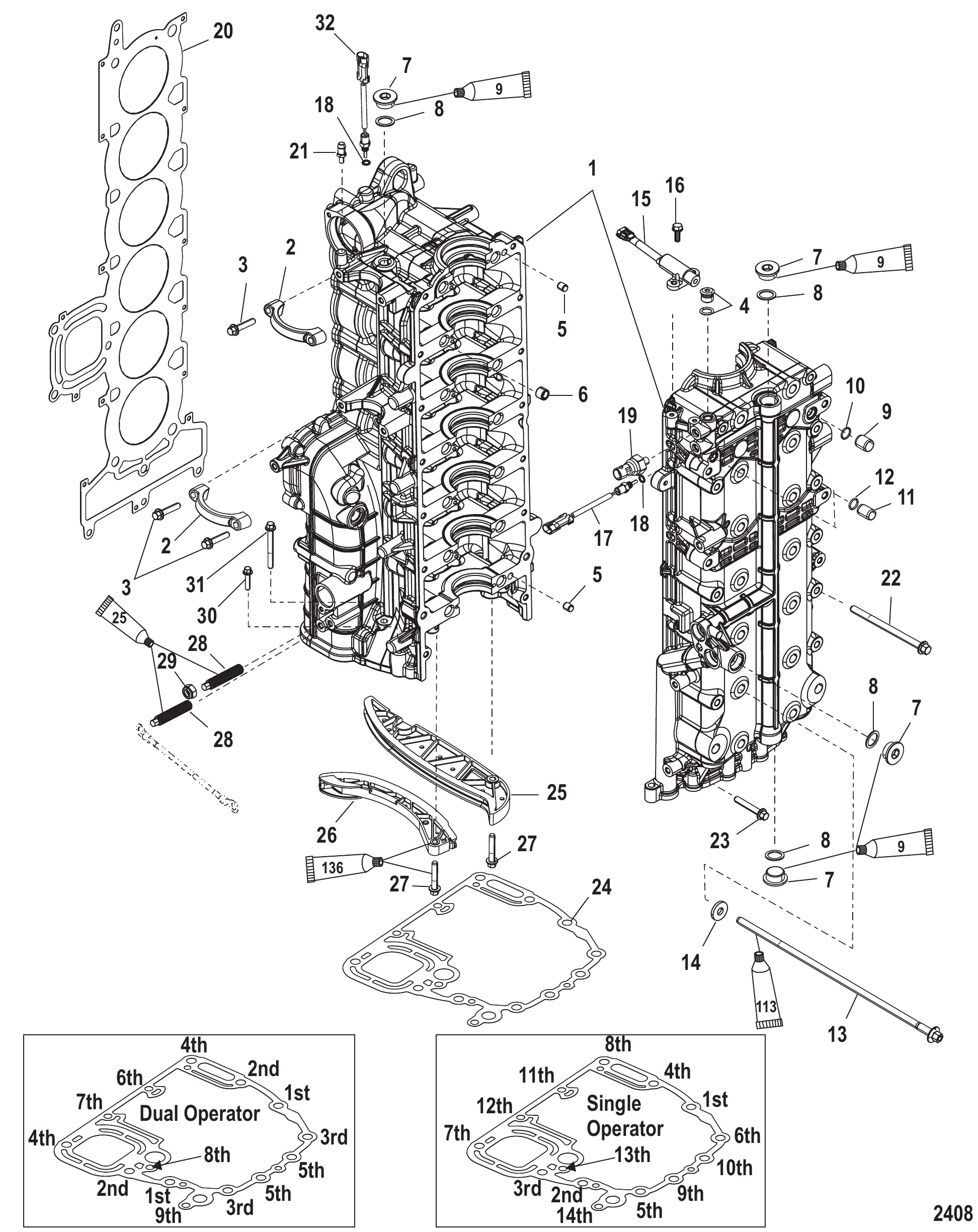

图 10气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	880506A08	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	880506A11	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8569662	起动机安装支架	BRACKET Mounting-Starter Motor	2
2	8M0111325	盖板	COVER	2
3	88552640	螺钉 (M8 x 40)	SCREW (M8 x 40)	4
3	8M0103815	螺钉	SCREW	4
4	889767	堵头（12毫米）	PLUG (12 mm)	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
6	893392001	减震器	DAMPER	14
7	881855001	堵头	PLUG	4
8	881856001	垫圈	WASHER	4
9	880524	定位销（14毫米）	PIN Dowel (14 MM)	1
10	884409	O型圈	O-RING	1
11	884424	定位销(11毫米)	PIN Dowel (11 mm)	1
12	884423	O型圈	O-RING	1
13	896923	螺钉（M10×342）	SCREW (M10 x 342)	14
13	8M4501000	螺钉（M10×342）	SCREW (M10 X 342)	14
14	892573001	垫圈	WASHER	14
15	8283582	传感器	SENSOR	1
15	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
16	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
17	885342001	传感器总成	SENSOR ASSEMBLY	1
17	8M0148668	传感器总成	SENSOR ASSEMBLY	1
18	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	2
18	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
19	889659002	机油压力传感器	SENSOR Oil Pressure	1
19	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
20	880552007	衬垫缸盖	GASKET Head	1
20	8M0033476	衬垫缸盖	GASKET Head	1
21	888517	销	PIN	1
22	895810115	螺钉(M8×115)	SCREW (M8 x 115)	12
22	8M0193831	螺丝@2	SCREW @2	12
23	895810050	螺钉(M8 x 50)	SCREW (M8 x 50)	2
23	8M0193659	螺钉	SCREW	2
24	880624003	缸体至适配器衬垫	GASKET Block to Adapter	1
25	880559	固定导套	GUIDE Fixed	1
26	880557	活动导板	GUIDE Moveable	1
27	892456045	螺钉	SCREW	2
28	888849002	螺柱	STUD	2
28	8M0022160	双头螺柱（M8×43）	STUD (M8 x 43)	2
29	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
30	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
30	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
31	88552675	螺钉 (M8 x 75)	SCREW (M8 x 75)	1
31	8M0103818	螺丝 (M8x75)	SCREW (M8 X 75)	1
32	885342001	传感器总成	SENSOR ASSEMBLY	1
32	8M0148668	传感器总成	SENSOR ASSEMBLY	1
-	880552A05	动力头衬垫套件	GASKET SET Powerhead	1
-	880552A07	动力头衬垫套件	GASKET SET Powerhead	1
-	895247A05	动力头总成	POWERHEAD ASSEMBLY	1
-	895247A06	动力头总成	POWERHEAD ASSEMBLY	1

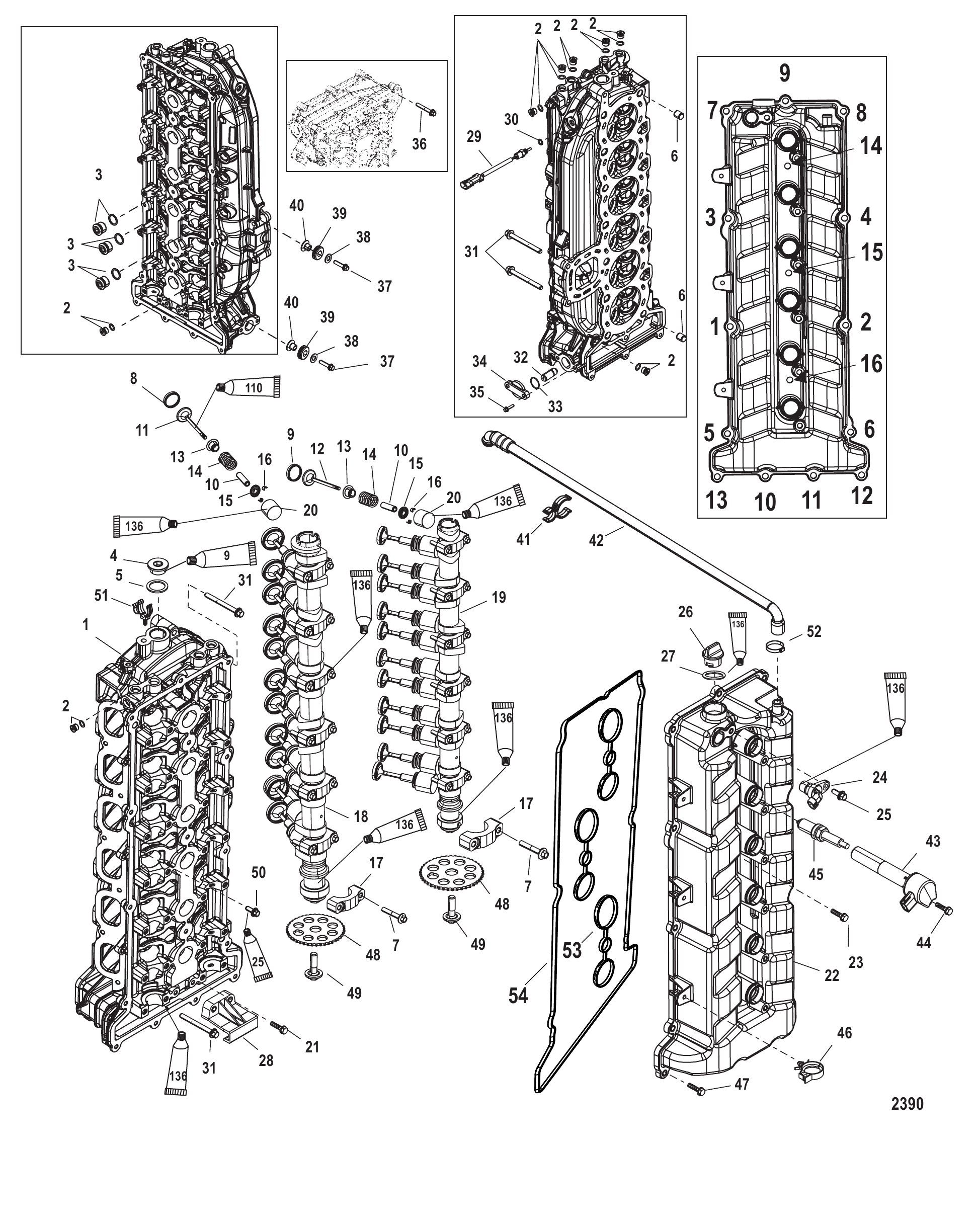

图 11气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
-	880536A10	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
1	880536A08	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0152336	气缸盖底座	CYLINDER HEAD BAS	1
2	889767	堵头（12毫米）	PLUG (12 mm)	8
3	891953	堵头（18毫米）	PLUG (18 mm)	3
4	881855001	堵头	PLUG	1
4	896951	堵头（24毫米）	PLUG (24 mm)	1
5	881856001	垫圈	WASHER	1
6	880524	定位销（14毫米）	PIN Dowel (14 MM)	2
7	892454035	螺栓（M6×36）	BOLT (M6 x 36)	28
7	8M0163131	M6螺钉	SCREW M6	28
8	880533	进气门座	SEAT Intake Valve	12
9	880535	排气门座	SEAT Exhaust Valve	12
9	8M0089477	排气门座	SEAT Exhaust Seat	12
10	880537	进排气门导管	GUIDE Intake Exhaust Valve Intake and Exhaust Valves	24
11	880539T	进气阀	VALVE Intake	12
11	898907	进气阀	VALVE Intake	12
12	880540T	排气阀	VALVE Exhaust	12
12	898908	排气阀	VALVE Exhaust	12
13	884410	密封阀与弹簧座	SEAL Valve and Spring Seat	24
13	8M0214986	密封件	SEAL	24
14	895815	进排气门弹簧	SPRING Intake and Exhaust Valve	24
14	8M0011503	弹簧	SPRING	24
15	880542A1	气门锁夹总成	RETAINER ASSEMBLY Valves	24
15	8M0908500	气门锁夹总成	RETAINER ASSEMBLY Valves	24
16	880543	键	KEY	48
17	NSS		NOT SOLD SEPARATE CAP	14
18	892112T02	进气凸轮轴	CAMSHAFT Intake	1
19	892113T02	排气凸轮轴	CAMSHAFT Exhaust	1
19	892113T04	排气凸轮轴	CAMSHAFT Exhaust	1
20	8805481	挺柱	TAPPET	24/AR
20	899912001	挺柱（2.996）	TAPPET (2.996)	24/AR
20	8805482	挺柱	TAPPET	24/AR
20	899912002	挺柱（3.021）	TAPPET (3.021)	24/AR
20	8805483	挺柱	TAPPET	24/AR
20	899912003	挺柱（3.046）	TAPPET (3.046)	24/AR
20	8805484	挺柱	TAPPET	24/AR
20	899912004	挺柱（3.071）	TAPPET (3.071)	24/AR
20	8805485	挺柱	TAPPET	24/AR
20	899912005	挺柱（3.096）	TAPPET (3.096)	24/AR
20	8805486	挺柱	TAPPET	24/AR
20	899912006	挺柱（3.118）	TAPPET (3.118)	24/AR
20	8805487	挺柱	TAPPET	24/AR
20	899912007	挺柱（3.138）	TAPPET (3.138)	24/AR
20	8805488	挺柱	TAPPET	24/AR
20	899912008	挺柱（3.158）	TAPPET (3.158)	24/AR
20	8805489	挺柱	TAPPET	24/AR
20	899912009	挺柱（3.178）	TAPPET (3.178)	24/AR
20	88054810	挺柱	TAPPET	24/AR
20	899912010	挺柱（3.198）	TAPPET (3.198)	24/AR
20	88054811	挺柱	TAPPET	24/AR
20	899912011	挺柱（3.218）	TAPPET (3.218)	24/AR
20	88054812	挺柱	TAPPET	24/AR
20	899912012	挺柱（3.238）	TAPPET (3.238)	24/AR
20	88054813	挺柱	TAPPET	24/AR
20	899912013	挺柱（3.258）	TAPPET (3.258)	24/AR
20	88054814	挺柱	TAPPET	24/AR
20	899912014	挺柱（3.278）	TAPPET (3.278)	24/AR
20	88054815	挺柱	TAPPET	24/AR
20	899912015	挺柱（3.298）	TAPPET (3.298)	24/AR
20	88054816	挺柱	TAPPET	24/AR
20	899912016	挺柱（3.318）	TAPPET (3.318)	24/AR
20	88054817	挺柱	TAPPET	24/AR
20	899912017	挺柱（3.338）	TAPPET (3.338)	24/AR
20	88054818	挺柱	TAPPET	24/AR
20	899912018	挺柱（3.358）	TAPPET (3.358)	24/AR
20	88054819	挺柱	TAPPET	24/AR
20	899912019	挺柱（3.378）	TAPPET (3.378)	24/AR
20	88054820	挺柱	TAPPET	24/AR
20	899912020	挺柱（3.398）	TAPPET (3.398)	24/AR
20	88054821	挺柱	TAPPET	24/AR
20	899912021	挺柱（3.418）	TAPPET (3.418)	24/AR
20	88054822	挺柱	TAPPET	24/AR
20	899912022	挺柱（3.438）	TAPPET (3.438)	24/AR
20	88054823	挺柱	TAPPET	24/AR
20	899912023	挺柱（3.458）	TAPPET (3.458)	24/AR
20	88054824	挺柱	TAPPET	24/AR
20	899912024	挺柱（3.478）	TAPPET (3.478)	24/AR
20	88054825	挺柱	TAPPET	24/AR
20	88054826	挺柱	TAPPET	24/AR
20	88054827	挺柱	TAPPET	24/AR
20	899912027	挺柱（3.538）	TAPPET (3.538)	24/AR
20	88054828	挺柱	TAPPET	24/AR
20	899912028	挺柱（3.558）	TAPPET (3.558)	24/AR
20	88054829	挺柱	TAPPET	24/AR
20	899912029	挺柱（3.578）	TAPPET (3.578)	24/AR
20	88054830	挺柱	TAPPET	24/AR
20	88054831	挺柱	TAPPET	24/AR
20	899912031	挺杆 (3.621)	TAPPET (3.621)	24/AR
20	88054832	挺柱	TAPPET	24/AR
20	88054833	挺柱	TAPPET	24/AR
20	899912033	挺杆 (3.671)	TAPPET (3.671)	24/AR
20	88054834	挺柱	TAPPET	24/AR
20	899912034	挺杆 (3.696)	TAPPET (3.696)	24/AR
20	88054835	挺柱	TAPPET	24/AR
21	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
22	892596T03	凸轮轴盖	COVER Camshaft	1
22	892596T04	凸轮盖总成	COVER ASSEMBLY Cam	1
23	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
23	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
24	880609	传感器总成	SENSOR ASSEMBLY	1
24	8M0233140	传感器	SENSOR	1
25	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
25	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
26	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
26	8M0240831	油塞	OIL PLUG	1
27	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
27	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
28	880558	短导杆	GUIDE Short	1
29	885342001	传感器总成	SENSOR ASSEMBLY	1
29	8M0148668	传感器总成	SENSOR ASSEMBLY	1
30	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
30	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
31	88552660	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
31	8M0103817	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
32	884404A1	张紧器总成	TENSIONER ASSEMBLY	1
32	897797A02	张紧/链条套件	TENSION/CHAIN KT	1
33	880631001	O型圈橙色	O-RING Orange	1
33	8M0237361	O型圈	O-RING	1
34	893338	张紧器端盖	END CAP Tensioner	1
34	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
35	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
35	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
36	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
37	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
37	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
38	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	2
39	833155	护孔环	GROMMET	2
40	8502341	衬套	BUSHING	2
41	892833	卡扣	CLIP	1
42	889591A03	呼吸软管	BREATHER HOSE	1
43	880615T01	线圈总成	COIL ASSEMBLY	6
44	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
44	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	6
45	889680001	火花塞 NGK-ILFR6G	SPARK PLUG NGK-ILFR6G	6
45	889246Q39	NGK-ILFR6GE火花塞	SPARK PLUG NGK-ILFR6GE	6
46	858954	卡箍(0.625英寸)	CLIP (.625)	3
47	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
47	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
48	880550	凸轮驱动链轮	SPROCKET Cam Drive	2
48	8M0241408	凸轮链轮	SPROCKET CAM	2
49	884403	螺钉 (M12 x 40)	SCREW (M12 x 40)	2
49	8M0237436	螺钉	SCREW	2
50	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
50	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
51	889746	卡扣	CLIP	1
52	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	1
53	892584	密封件	SEAL	1
54	892585	密封件	SEAL	1
-	880552A05	动力头衬垫套件	GASKET SET Powerhead	1
-	895247A05	动力头总成	POWERHEAD ASSEMBLY	1

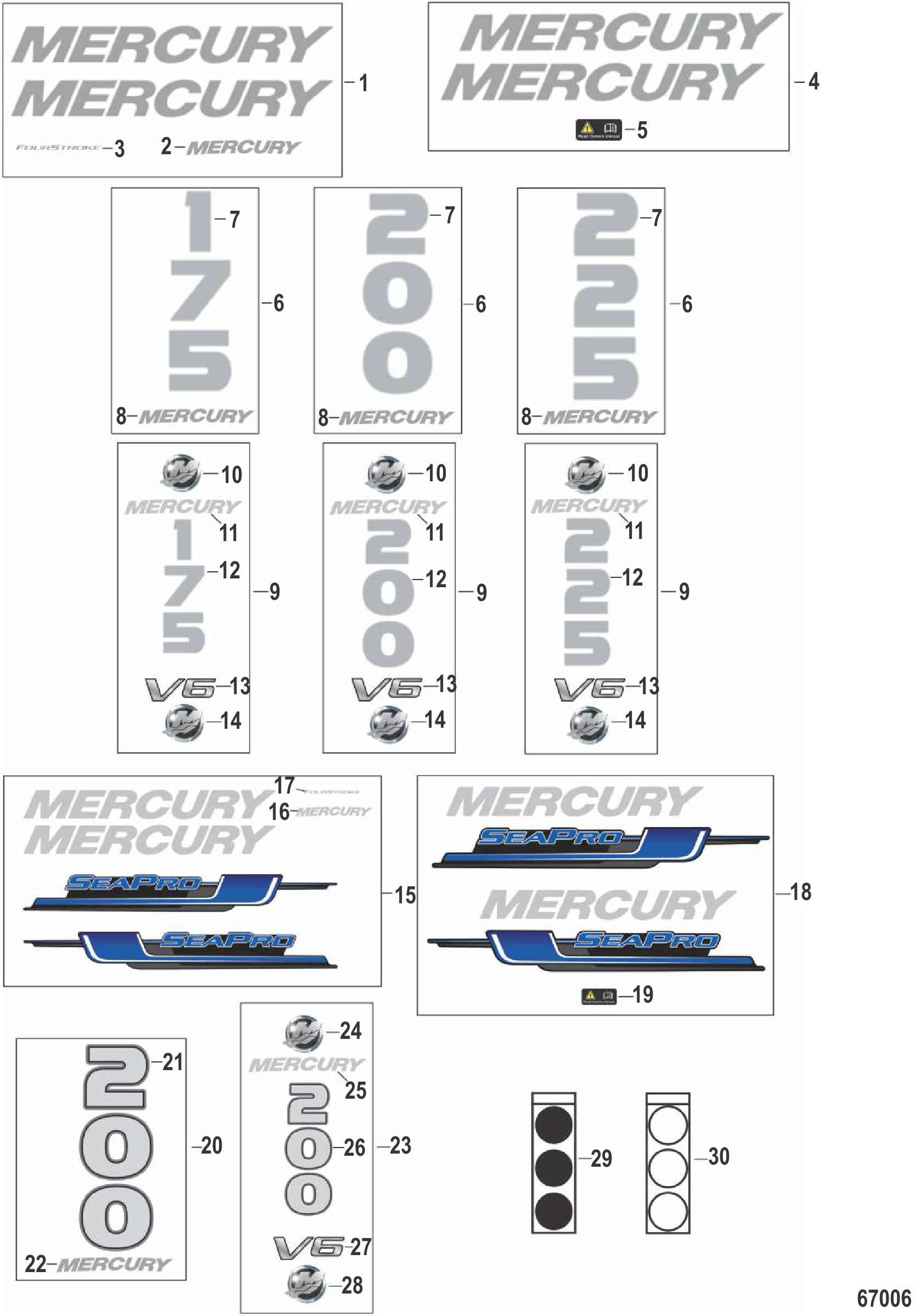

图 12贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0142184	水星贴花套装	DECAL SET Mercury	1
1	8M0214843	水星贴花套装	DECAL SET Mercury	1
2	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
3	8M0214839	贴纸四冲程	DECAL Fourstroke	1
4	8M0214843	水星贴花套装	DECAL SET Mercury	1
5	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
5	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
6	8M0142189	后标贴套件（175马力）	DECAL SET Rear, 175 HP	1
6	8M0214844	标贴套件（175马力）	DECAL SET 175 HP	1
6	8M0142190	贴纸套装后部 200马力	DECAL SET Rear, 200 HP	1
6	8M0214845	贴纸套装后部 200马力	DECAL SET Rear, 200 HP	1
6	8M0142191	贴纸套装 225马力	DECAL SET 225 HP	1
6	8M0214846	贴纸 225马力	DECAL 225 HP	1
7	8M0217478	贴纸后部 175	DECAL Rear, 175	1
7	8M0217479	贴纸后部 200	DECAL Rear, 200	1
7	8M0217480	贴纸后部 225	DECAL Rear, 225	1
8	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
9	8M0214844	标贴套件（175马力）	DECAL SET 175 HP	1
9	8M0214845	贴纸套装后部 200马力	DECAL SET Rear, 200 HP	1
9	8M0214846	贴纸 225马力	DECAL 225 HP	1
10	8M0159716	贴纸 M标志 53毫米黑色	DECAL M Icon, 53 MM Black	1
11	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
12	8M0217478	贴纸后部 175	DECAL Rear, 175	1
12	8M0217479	贴纸后部 200	DECAL Rear, 200	1
12	8M0217480	贴纸后部 225	DECAL Rear, 225	1
13	8M0214841	贴纸 V6	DECAL V6	1
14	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
15	8M0142185	贴纸套装 Sea Pro	DECAL SET Sea Pro	1
15	8M0214847	SeaPro系列贴花套装	DECAL SET SeaPro	1
16	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
17	8M0214839	贴纸四冲程	DECAL Fourstroke	1
18	8M0214847	SeaPro系列贴花套装	DECAL SET SeaPro	1
19	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
20	8M0142194	贴纸套装后部 200马力	DECAL SET Rear, 200 HP	1
21	8M0217481	贴纸后部 200 SeaPro	DECAL Rear, 200 SeaPro	1
22	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
23	8M0214848	贴纸套装 200马力	DECAL SET 200 HP	1
24	8M0159716	贴纸 M标志 53毫米黑色	DECAL M Icon, 53 MM Black	1
25	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
26	8M0217481	贴纸后部 200 SeaPro	DECAL Rear, 200 SeaPro	1
27	8M0214841	贴纸 V6	DECAL V6	1
28	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
29	8M0187221	贴纸 3D圆圈黑色	DECAL 3D Circles, Black	1
30	8M0187223	贴纸 3D圆圈白色	DECAL 3D Circles, White	1

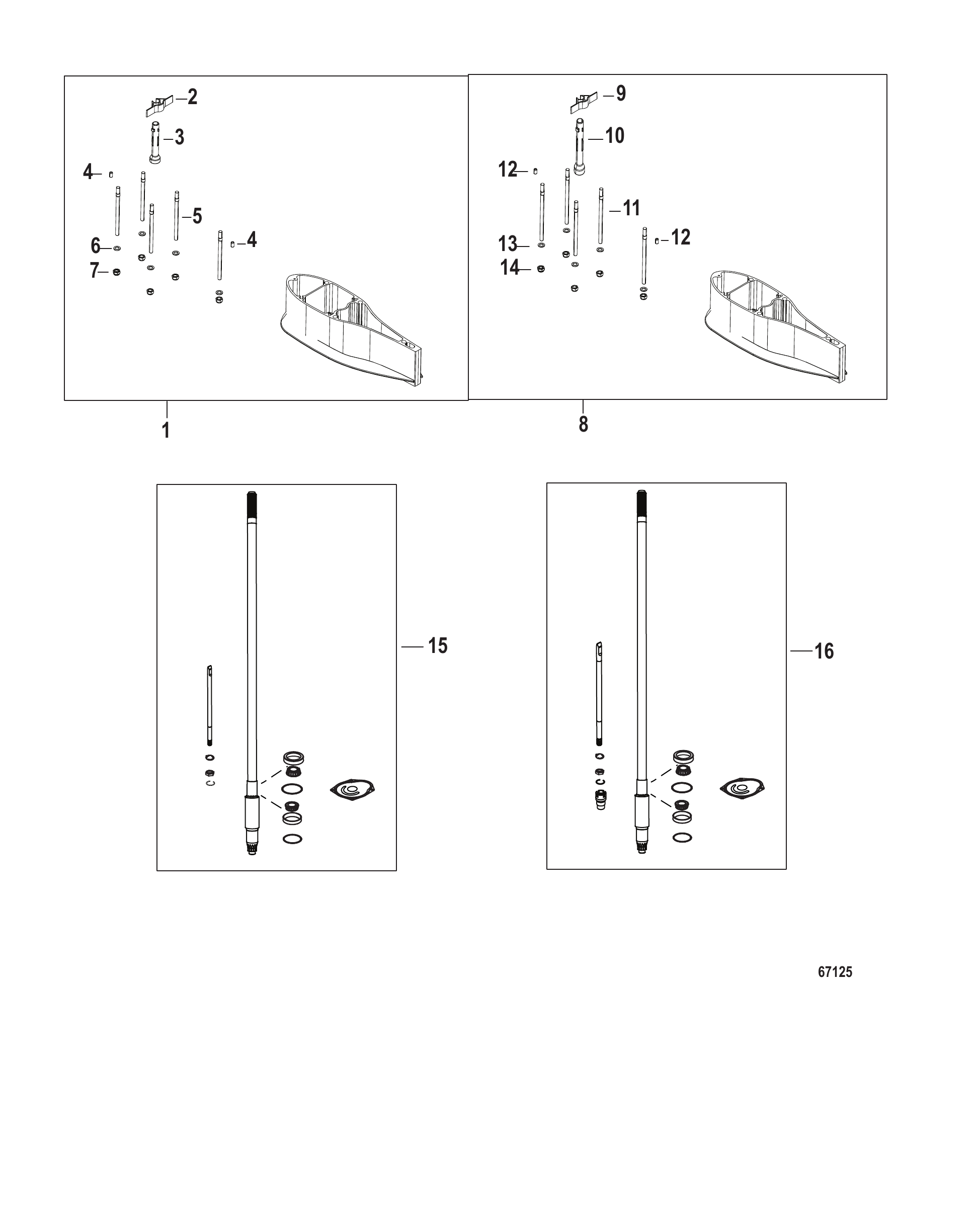

图 13驱动轴延长套件 Driveshaft Extension Kits

REF	零件编号	中文名称	英文名称	数量
1	8M0142779	5英寸黑色垫片总成	SPACER ASSEMBLY 5 IN Black	1
1	8M0235691	5英寸黑色驱动轴隔套套件	DSH SPACER KIT 5 IN Black	1
1	8M0147047	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
1	8M0228079	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
2	8M0042271	水管导向器	GUIDE Water Tube	1
3	8M0142780	水管	TUBE Water	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
5	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
6	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
7	896895	螺母(M12)	NUT (M12)	5
8	8M0142787	10英寸黑色垫片总成	SPACER ASSEMBLY 10 IN Black	1
8	8M0230288	垫片套件 10英寸黑色	DSH SPACER KIT 10 IN Black	1
8	8M0147046	垫片总成 10英寸银色	SPACER ASSEMBLY 10 IN Silver	1
8	8M0230292	10英寸银色驱动轴垫片套件	DSH SPACER KIT 10 IN Silver	1
9	8M0042271	水管导向器	GUIDE Water Tube	1
10	8M0142789	水管	WATER TUBE	1
11	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
12	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
13	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
14	896895	螺母(M12)	NUT (M12)	5
15	8M0146062	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0168203	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0146063	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0168206	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0146064	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
15	8M0168209	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
15	8M0146065	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0146066	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0146067	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
15	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
16	8M0168203	长型驱动轴套件	DRIVESHAFT KIT Long	1
16	8M0168206	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
16	8M0168209	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
16	8M0168205	长型驱动轴套件	DRIVESHAFT KIT Long	1
16	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
16	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1

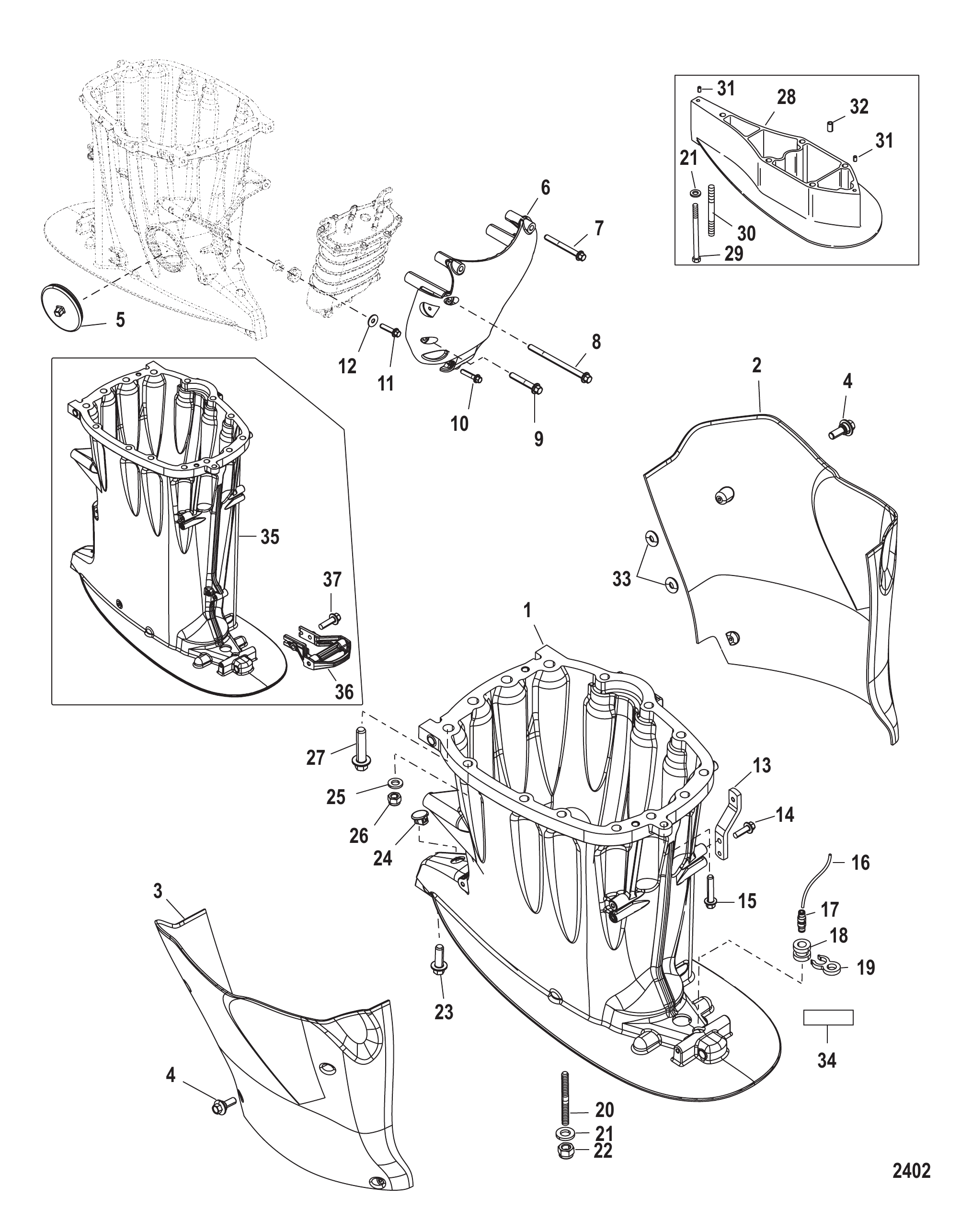

图 14驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	880646T01	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
1	8M0113286	DSH BLACK L	DSH BLACK L	1
2	885366T01	下部护套总成-左舷	CHAP ASSEMBLY Lower-Port	1
2	885365T03	加长护套总成-左右舷-黑色	CHAP ASSEMBLY Long - Port and Starboard, Black	1
2	885364T01	下部护套总成-左舷	CHAP ASSEMBLY Lower-Port	1
2	885363T04	超长/特超长护套总成-左右舷	CHAP ASSEMBLY X-Long/XX-Long - Port and Starboard	1
3	885365T01	下部护套总成-右舷	CHAP ASSEMBLY Lower-Starboard	1
3	885365T03	加长护套总成-左右舷-黑色	CHAP ASSEMBLY Long - Port and Starboard, Black	1
3	885363T01	下部护套总成-右舷	CHAP ASSEMBLY Lower-Starboard	1
3	885363T04	超长/特超长护套总成-左右舷	CHAP ASSEMBLY X-Long/XX-Long - Port and Starboard	1
4	892073	螺钉	SCREW	4
4	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	4
5	889568001	护孔环	GROMMET	1
6	889656T	蒸汽分离器罩	SHROUD Vapor Separator	1
6	889656T01	护罩	SHROUD	1
7	88552675	螺钉 (M8 x 75)	SCREW (M8 x 75)	2
7	8M0103818	螺丝 (M8x75)	SCREW (M8 X 75)	2
8	885526120	螺丝 (M8x120)	SCREW (M8 x 120)	2
8	8M0103812	螺钉	SCREW	2
9	88552650	螺钉(M8 x 50)	SCREW (M8 x 50)	2
9	8M0103816	螺丝 M8x50 六角法兰	SCREW M8 x 50 HEX FLG	2
10	88552640	螺钉 (M8 x 40)	SCREW (M8 x 40)	1
10	8M0103815	螺钉	SCREW	1
11	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
11	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
12	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	3
13	897784A01	上部护套支架套件	BRACKET KIT Upper Chap	2
14	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
14	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
15	88552630	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
15	8M0103813	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
16	85944975	管材 (72英寸整卷) 裁切至26英寸	TUBING (72.00 Inches Bulk) Cut to 26 Inches	1
17	859448	接头	FITTING	1
17	859448T	接头	FITTING	1
18	821555001	护孔环	GROMMET	1
18	8M0153609	护孔环	GROMMET	1
19	889831	固定座	RETAINER	1
20	856983	双头螺柱(M12 x 52)	STUD (M12 x 52)	4
20	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
21	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	4 or 5
22	857008	螺母(M12×1.75)	NUT (M12 x 1.75)	4
22	896895	螺母(M12)	NUT (M12)	4
23	88552835	螺钉(M12×35毫米)	SCREW (M12 x 35 MM)	1
23	8M0102995	螺丝 (M12)	SCREW (M12)	1
24	824928001	橡胶塞	PLUG Rubber	1
25	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	10
25	8M0214963	垫圈	WASHER	10
26	884412	螺母	NUT	10
27	88552845	螺丝 (M12x45)	SCREW (M12 x 45)	4
27	8M0103825	螺丝@2	SCREW @2	4
28	880647T	隔套	SPACER	1
28	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
29	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1
30	857009	双头螺柱（M12×179）	STUD (M12 x 179)	4
30	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
31	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
32	855623	衬套	BUSHING	1
33	896251	O型圈	O-RING	2
33	898033	卡扣	CLIP	2
34	NSS	非单独销售贴纸-放油口	NOT SOLD SEPARATE Decal-Oil Drain	1
35	880648T01	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
35	8M0113287	驱动轴壳体黑色加长型	DSH BLACK XL	1
36	891966006	外罩支架	BRACKET Cowl	2
37	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
37	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
-	895247A05	动力头总成	POWERHEAD ASSEMBLY	1
-	895247A06	动力头总成	POWERHEAD ASSEMBLY	1

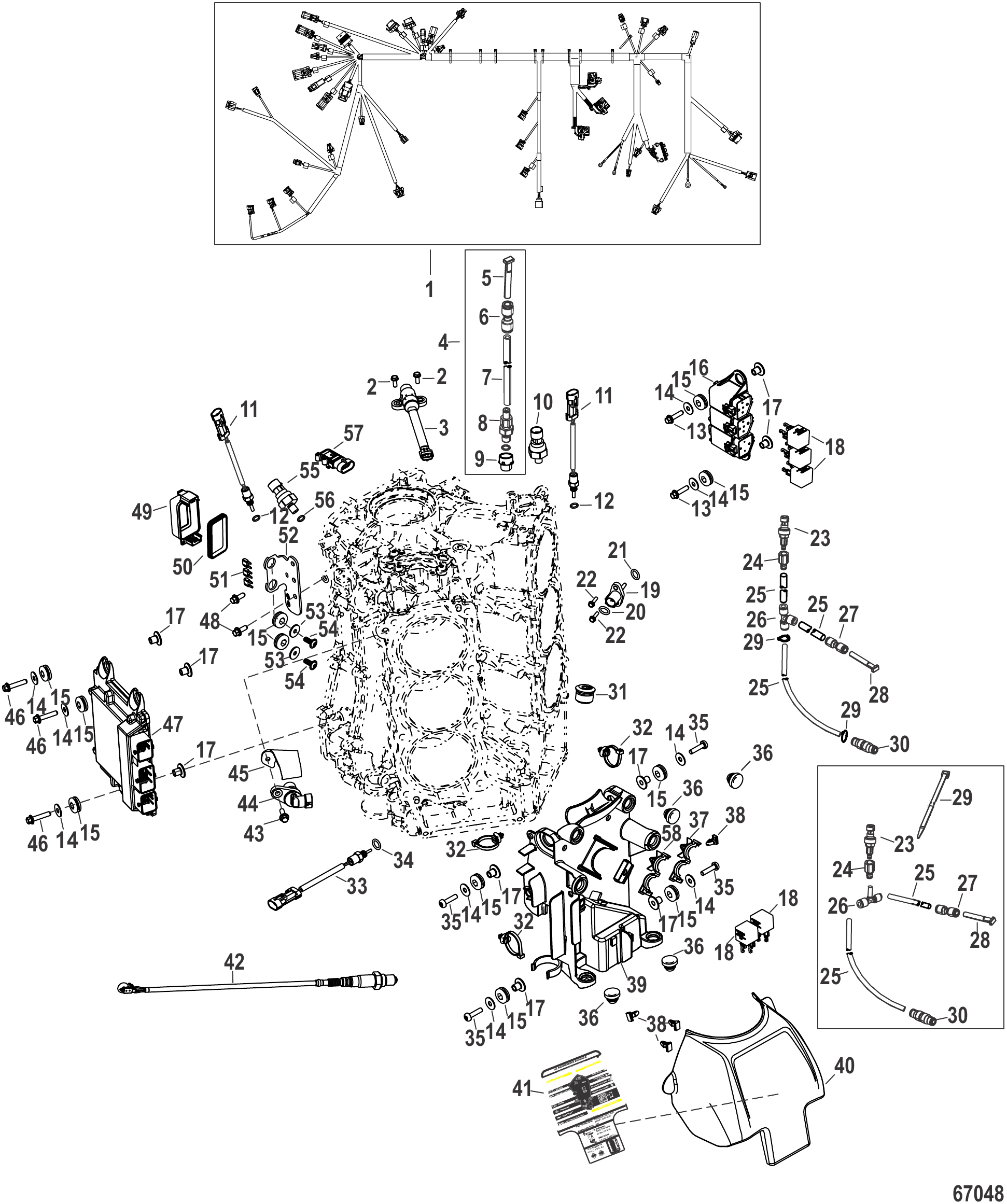

图 15电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0142254	发动机机械线束	ENGINE HARNESS Mechanical	1
1	8M0142262	DTS发动机线束	ENGINE HARNESS DTS	1
1	8M0245503	DTS发动机线束	ENGINE HARNESS DTS	1
1	8M0245503	DTS发动机线束	ENGINE HARNESS DTS	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
4	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
5	859732	堵头	PLUG	1
6	859747	联轴器	COUPLER	1
6	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
7	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
8	896094A01	接头总成	FITTING ASSEMBLY	1
9	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
10	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
11	8M0142542	温度传感器	SENSOR Temperature	2
11	8M0205787	温度传感器	SENSOR Temperature	2
12	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
13	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
14	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	9
15	834985	护孔环	GROMMET	11
15	8M0190980	护孔环	GROMMET	11
16	8M0142684	继电器壳体	RELAY HOUSING	1
17	856954	衬套	BUSHING	9
18	8M0057697	立方体继电器	CUBE RELAY	5
18	8M0219829	立方体继电器	CUBE RELAY	5
19	891663001	温度传感器	SENSOR Temperature	1
20	892317001	O型圈	O-RING	1
21	8M0142578	传感器衬垫	GASKET MAT Sensor	1
22	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
23	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
24	892403	接头	FITTING	1
24	8M0207782	直通接头	FITTING Straight	1
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	3
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	2
26	875207	三通接头	TEE Fitting	1
26	8M0157114	三通接头 4毫米	FITTING TEE 4 MM	1
27	859747	联轴器	COUPLER	1
27	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
28	859732	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	859448T	接头	FITTING	1
31	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
32	899145	绑带夹	CLIP Tie Strap	3
33	8M0142689	温度传感器	SENSOR Temperature	1
33	8M0161580	温度传感器	SENSOR Temperature	1
34	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
35	8M0142686	螺钉(M6x25)	SCREW (M6 x 25)	4
36	8M0096302	护孔环	GROMMET	4
37	858954	卡箍(0.625英寸)	CLIP (.625)	1
38	879962	卡扣	CLIP	4
39	8M0142685	电气板	PLATE Electrical	1
39	8M0153944	电气板	PLATE Electrical	1
40	8M0142608	电气板盖	COVER Electrical Plate	1
41	8M0142526	维护周期标贴	DECAL Maintenance Schedule	1
41	8M0148534	维护周期标贴	DECAL Maintenance Schedule	1
42	8M0142695	氧传感器	SENSOR Oxygen	1
43	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
44	8M0011987	传感器	SENSOR	1
44	8M0233140	传感器	SENSOR	1
45	8M0142691	凸轮传感器支架	BRACKET Cam Sensor	1
46	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	3
47	8M0142641	PCM 175 V6 机械版	PCM 175 V6 MECH	1
47	8M0207576	PCM 175 V6 机械版	PCM 175 V6 MECH	1
47	8M0142640	PCM 175 V6 DTS版	PCM 175 V6 DTS	1
47	8M0207575	PCM 175 V6 DTS版	PCM 175 V6 DTS	1
47	8M0142644	PCM 200 V6 DTS版	PCM 200 V6 DTS	1
47	8M0207579	PCM 200 DTS版	PCM 200 DTS	1
47	8M0142647	PCM 200 V6 SEAPRO 机械版	PCM 200 V6 SEAPRO MECH	1
47	8M0207580	PCM 200 SP 机械版	PCM 200 SP MECH	1
47	8M0142646	PCM 200 V6 SEAPRO DTS版	PCM 200 V6 SEAPRO DTS	1
47	8M0207578	PCM 200 V6 SP DTS版	PCM 200 V6 SP DTS	1
47	8M0142645	PCM 200 V6 机械版	PCM 200 V6 MECH	1
47	8M0207581	PCM 200 V6 机械版	PCM 200 V6 MECH	1
47	8M0142650	PCM 225 V6 机械版	PCM 225 V6 MECH	1
47	8M0207583	PCM 225 V6 机械版	PCM 225 V6 MECH	1
47	8M0142648	PCM 225 V6 DTS版	PCM 225 V6 DTS	1
47	8M0207582	PCM 225 V6 DTS版	PCM 225 V6 DTS	1
48	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
49	8M0147858	保险丝盒盖	COVER Fuse Box	1
50	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
51	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
51	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
51	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
51	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
52	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
53	42118	垫圈	WASHER	2
54	8M6003202	螺钉	SCREW	2
55	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
56	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
57	8M0142690	MAP传感器	SENSOR MAP	1
58	883066	夹子 (.865)	CLIP (.865)	1

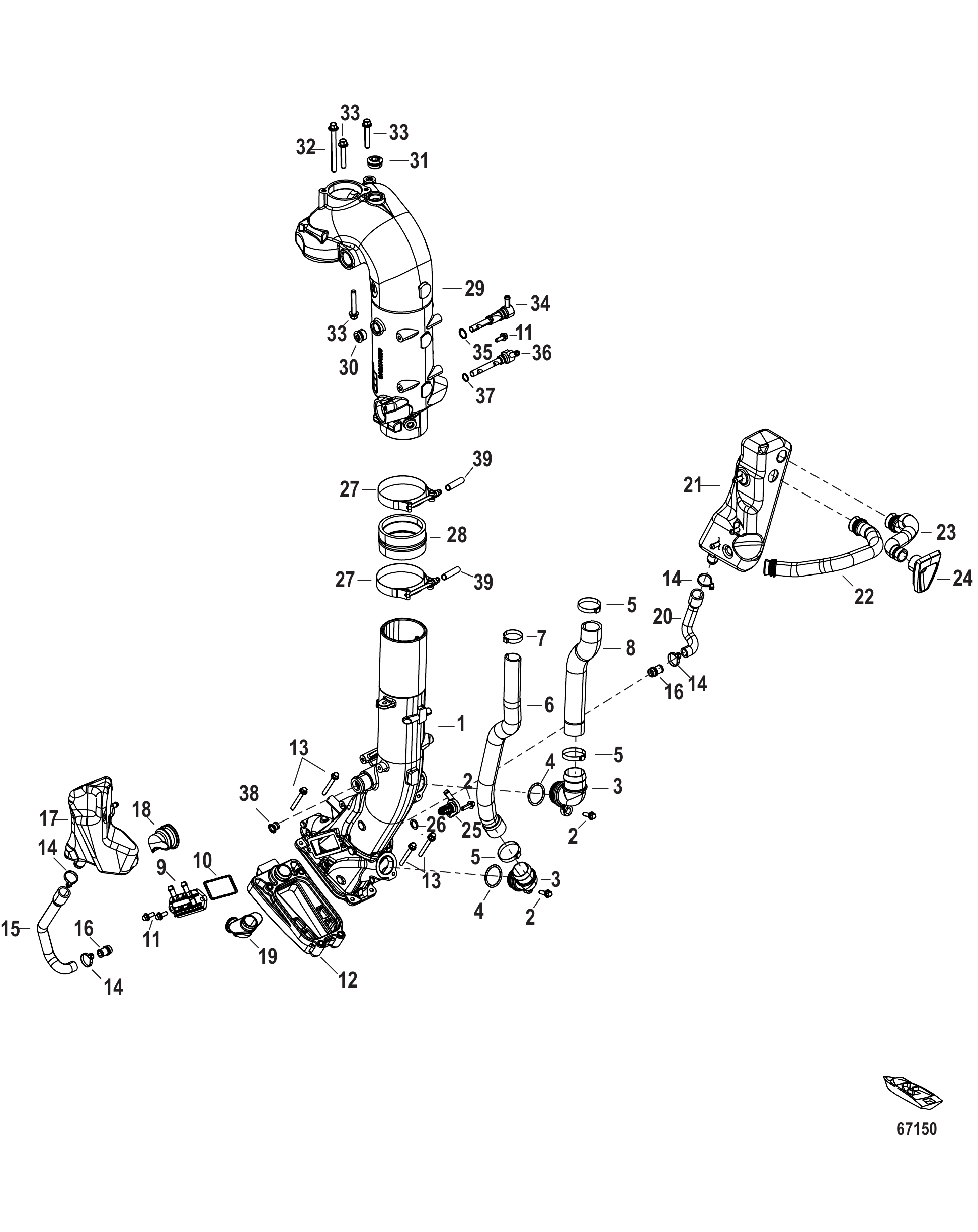

图 16排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0142728	排气管	PIPE Exhaust	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
3	8M0142731	弯头接头	FITTING ELBOW	2
4	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	2
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	3
6	8M0142727	出水管	TUBE Water Outlet	1
7	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	1
8	8M0142725	进水口管	TUBE Water Inlet	1
9	8M0142719	滤网总成	STRAINER ASSEMBLY	1
10	8M0142720	密封件	SEAL	1
11	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
12	8M0142721	排气孔护圈	GROMMET Exhaust	1
13	8M0142726	螺钉 (M6)	SCREW (M6)	4
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
15	8M0142738	软管	HOSE	1
16	8M0142729	接头	FITTING	2
17	8M0142734	左舷消声器总成	MUFFLER ASSEMBLY Port	1
18	8M0142740	护孔环	GROMMET	1
19	8M0142732	弯头接头	FITTING ELBOW	1
20	8M0142739	软管	HOSE	1
21	8M0142735	右舷消声器总成	MUFFLER ASSEMBLY Starboard	1
22	8M0142741	交叉软管, 怠速泄压	HOSE Crossover, Idle Relief	1
23	8M0142737	怠速泄压软管	HOSE Idle Relief	1
24	8M0142736	护孔环	GROMMET	1
25	8M0142730	接头	FITTING	1
25	8M0157112	滤网接头	FITTING STRAINER	1
26	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
27	8M0142541	卡箍 93.7毫米直径	CLAMP (93.7 MM DIA)	2
27	8M0161579	卡箍 93.7毫米	CLAMP 93.7 MM	2
28	8M0142538	联轴器	COUPLING	1
28	8M0172179	排气总成联轴器	COUPLING Exhaust Assembly	1
29	8M0142535	排气歧管	MANIFOLD Exhaust	1
29	8M0219003	上部排气歧管	MANIFOLD Exhaust, Upper	1
30	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
31	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
32	8M0142533	螺钉(M8×85)	SCREW (M8 x 85)	1
33	88552645	螺钉（M8X45）	SCREW (M8X45)	3
34	8M0142534	喷雾器接头	FITTING Sprayer	1
35	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
36	8M0142536	喷雾器接头	FITTING Sprayer	1
37	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
38	8M0142499	下部泄压消声器变径管	REDUCER Lower Relief Muffler	1
39	8M0148727	乙烯基盖帽	CAP Vinyl	2
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

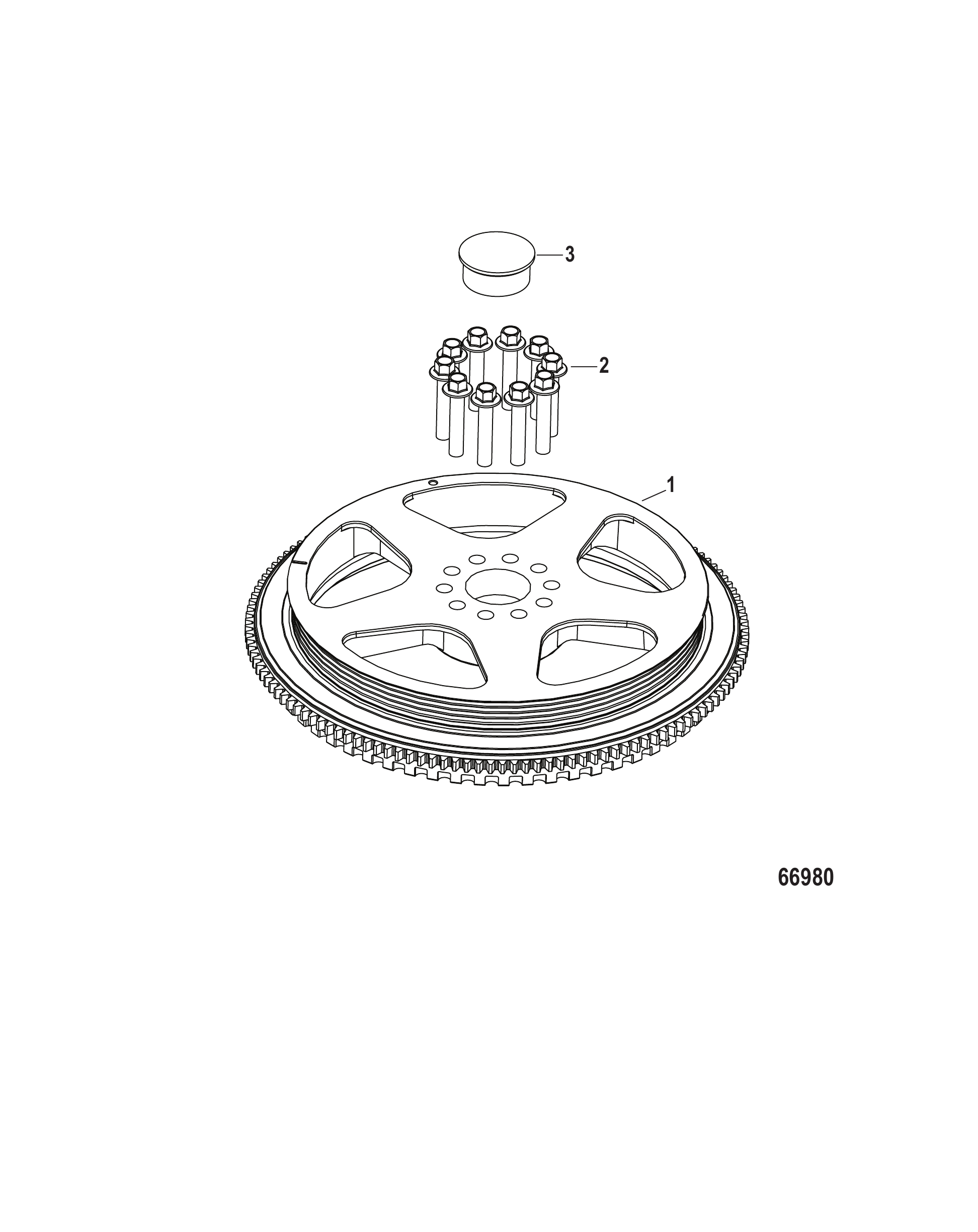

图 17飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0142244	飞轮	FLYWHEEL	1
2	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
3	8M0142389	飞轮塞	PLUG Flywheel	1
3	8M0207687	飞轮塞	PLUG Flywheel	1

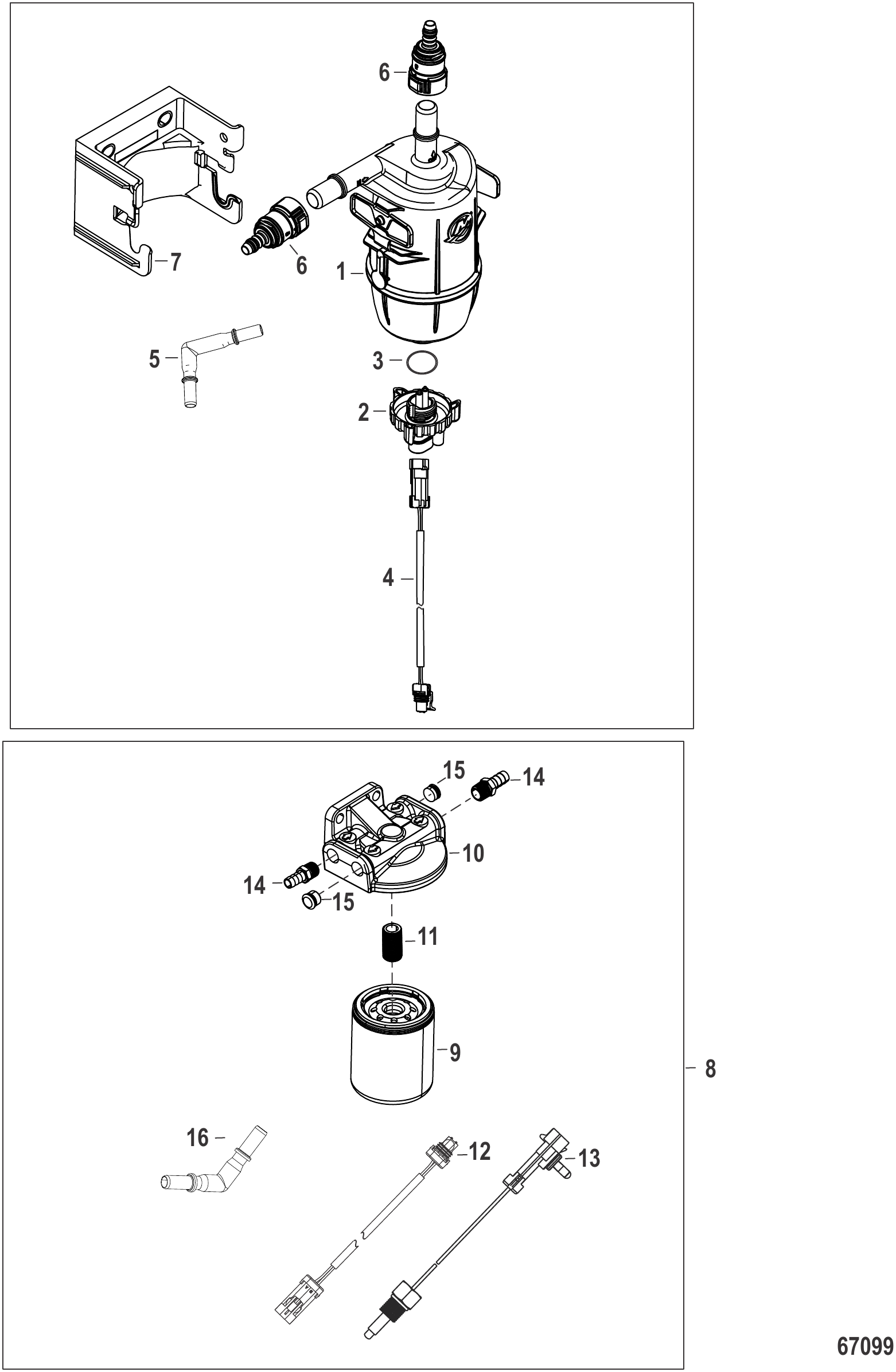

图 18带水分传感器的船用燃油滤清器 Fuel Filter with WIF- Boat Mounted

REF	零件编号	中文名称	英文名称	数量
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
1	8M0126144	燃油滤清器	FUEL FILTER	1
2	8M0142649	燃油含水传感器	SENSOR WIF	1
3	8M0152436	O型圈	O-RING	1
4	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
5	8M0152433	弯头接头	FITTING ELBOW	1
6	8M0146934	快速连接接头	FITTING Quick Connect	2
6	8M0152434	快速连接接头	FITTING Quick Connect	2
6	8M0215873	快速连接接头	FITTING Quick Connect	2
7	8M0152423	塑料卡扣支架	BRACKET Plastic Snap	1
8	8M0238774	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
9	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
10	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
11	816133	接头	FITTING	1
12	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
13	8M0243808	燃油含水传感器	SENSOR WIF	1
14	8M0204732	倒钩接头	CONNECTOR Barb	1
15	8M0204657	堵头	PLUG	2
16	8M0152433	弯头接头	FITTING ELBOW	1

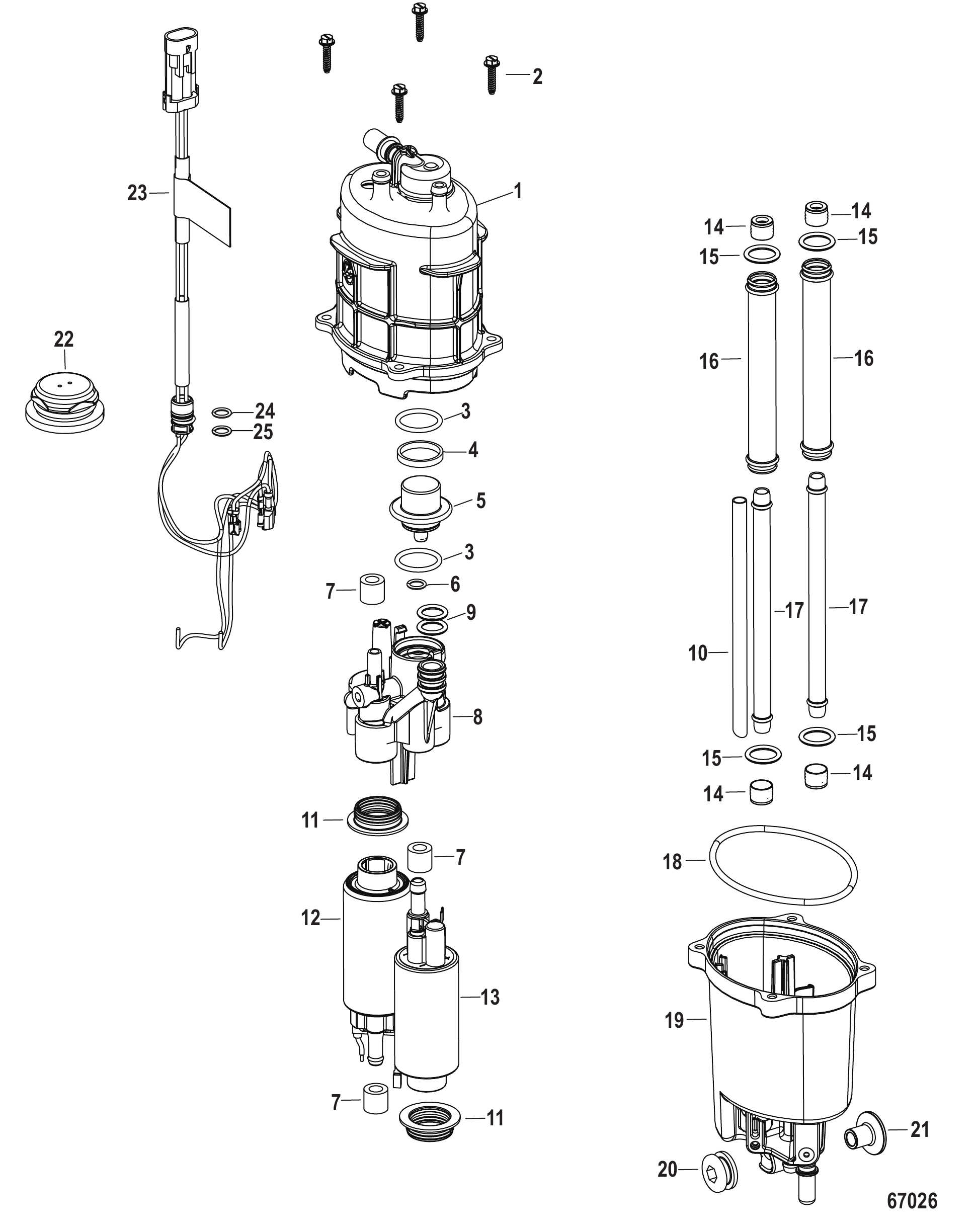

图 19燃油供给模块组件 8M0132732 Fuel Supply Module Components 8M0132732

REF	零件编号	中文名称	英文名称	数量
-	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0053726	燃油供应模块上壳体	FSM TOP HOUSING	1
1	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	8M0130877	燃油供应模块盖	FSM CAP	1
8	8M0158425	燃油供应模块盖	FSM CAP	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管吸油	TUBE Suction	1
11	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
12	8M0103288	泵总成高压	PUMP ASSEMBLY High Pressure	1
13	8M0103289	泵总成低压	PUMP ASSEMBLY Low Pressure	1
14	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管燃油	TUBE Fuel	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	8M0130878	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
19	8M0158426	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M0086888	FSM线束间隔护圈	GROMMET FSM Harness Spacer	1
23	8M0103287	FSM线束总成	HARNESS ASSEMBLY FSM	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
25	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

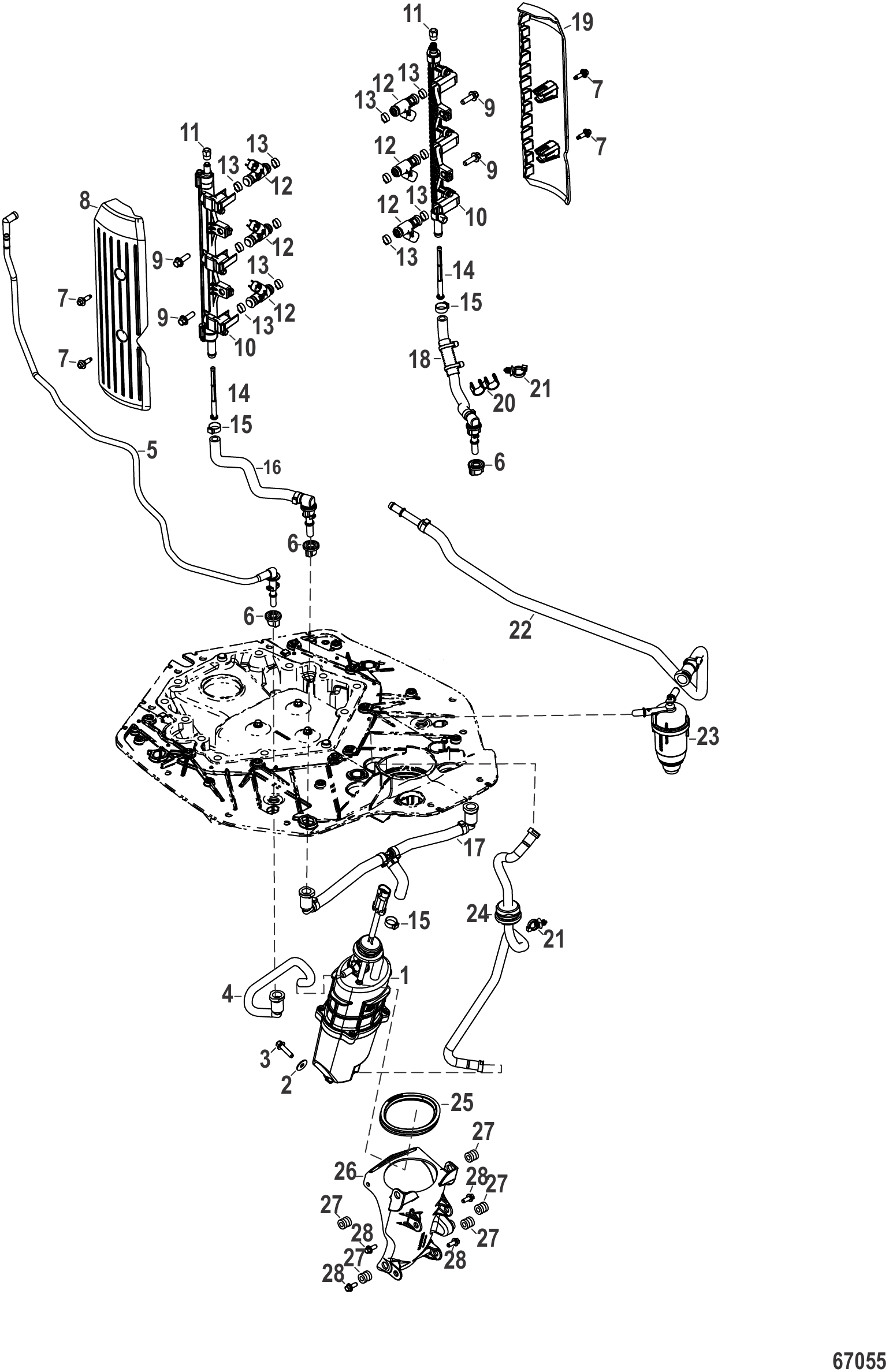

图 20燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0161584	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
4	8M0231308	歧管参考下软管	HOSE Manifold Reference Lower	1
5	8M0142436	歧管参考上软管总成	HOSE ASSEMBLY Manifold Ref Upper	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
8	8M0142604	左舷燃油轨盖	COVER Fuel Rail, Port	1
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
10	8M0142557	左舷燃油轨总成	FUEL RAIL ASSEMBLY Port	1
10	8M0219775	左舷燃油轨总成	FUEL RAIL ASSEMBLY Port	1
10	8M0142558	右舷燃油轨总成	FUEL RAIL ASSEMBLY Starboard	1
10	8M0219770	右舷燃油轨总成	FUEL RAIL ASSEMBLY Starboard	1
11	8M0046566	阀帽	CAP Valve	2
12	8M0142264	燃油喷射器	FUEL INJECTOR	6
13	8M0221321	O型圈套件	ORING KIT	1
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142605	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0142430	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to FSM	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4

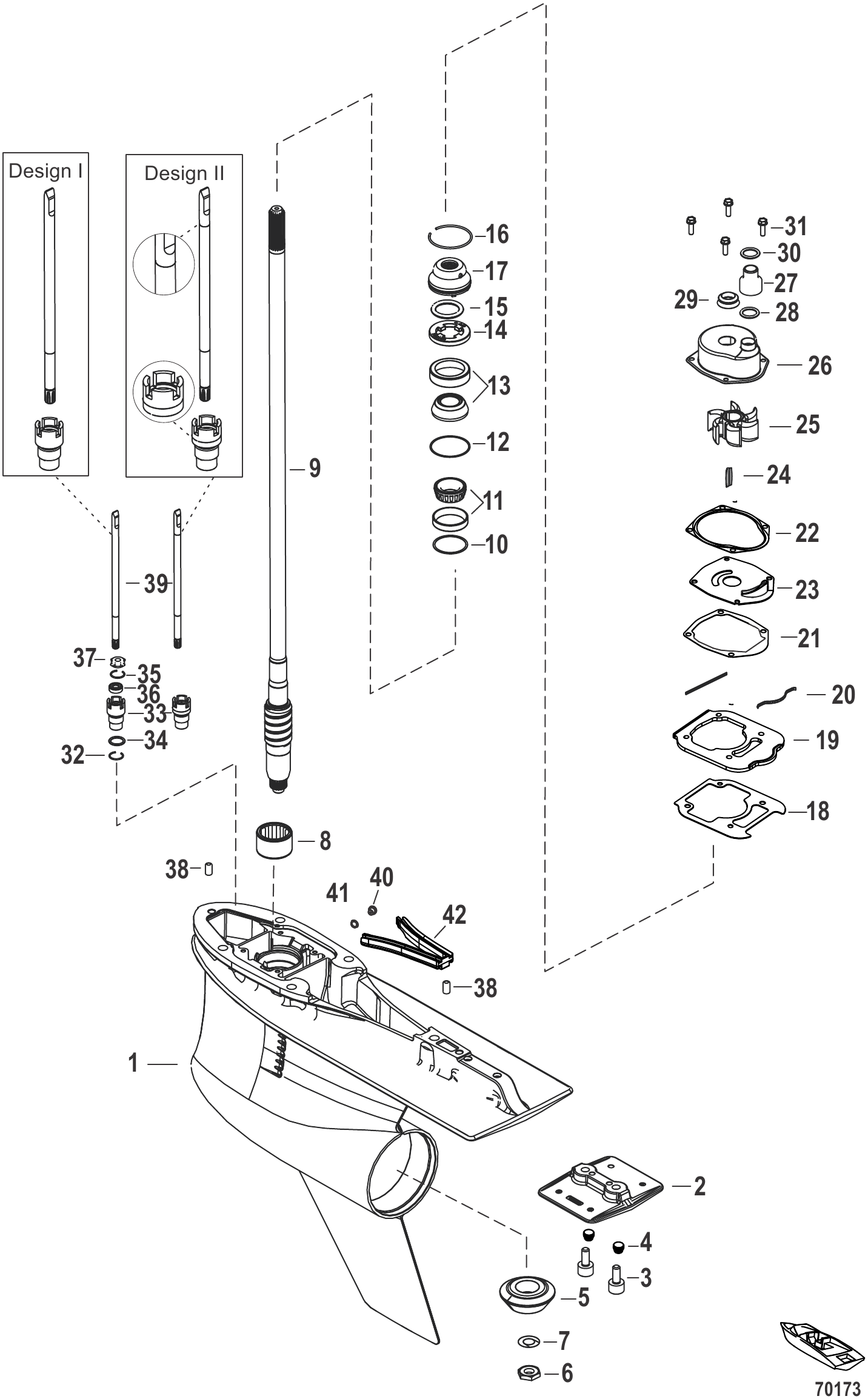

图 21齿轮箱驱动轴,5.44鱼雷型(1.85减速比) Gear Housing, Driveshaft, 5.44 Torpedo (1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142303	齿轮箱总成黑色(标准长型)(1.85)(SeaPro)	GEAR HOUSING ASSEMBLY Black (Standard Long) (1.85) (SeaPro)	1
-	8M0142304	齿轮箱总成黑色(标准加长型)(1.85)(SeaPro)	GEAR HOUSING ASSEMBLY Black (Standard X-Long) (1.85) (SeaPro)	1
-	8M0235814	GC SP XL BLK	GC SP XL BLK	1
-	8M0142305	齿轮箱总成黑色(反转向加长型)(1.85)(SeaPro)	GEAR HOUSING ASSEMBLY Black (Counter Rotation X-Long) (1.85) (SeaPro)	1
-	8M0235815	GC SP CXL BLK	GC SP CXL BLK	1
1	8M0145771	齿轮箱总成基础款黑色(SeaPro)	GEAR HOUSING ASSEMBLY Basic, Black (SeaPro)	1
2	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
2	8M0200103	防涡流板阳极 (镁)	ANODE Antivent Plate (Magnesium)	AR
3	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
4	8M0142878	螺塞	PLUG Screw	2
-	8M0146649	标准转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
-	8M0146667	齿轮组反转向(前进/小齿轮1.85速比)(13/24)	GEAR SET Counter Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0046636	螺母	NUT	1
7	8M0062703	垫圈	WASHER	2
8	8M0045676	滚柱轴承	BEARING Roller	1
9	8M0146065	长型驱动轴套件	DRIVESHAFT KIT Long	1
9	8M0168204	长型驱动轴套件	DRIVESHAFT KIT Long	1
9	8M0146066	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
9	8M0168208	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
9	8M0146067	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
9	8M0168210	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
10	8M0063268	垫片组	SHIM SET	1
11	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
12	8M0063267	垫片组	SHIM SET	1
13	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
14	8245191	固定座	RETAINER	1
15	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
16	880719	挡圈	RING Retaining	1
17	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
18	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
19	8M0142869	齿轮箱外壳盖	COVER HOUSING Gearcase	1
19	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
20	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	2
21	8M0112903	橡胶模压钢衬垫	GASKET Rubber Molded Steel	1
21	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
22	8172771	水泵上垫片	GASKET Water Pump, Upper	1
23	8172761	面板	FACEPLATE	1
23	8M0204709	面板	FACEPLATE	1
24	8M0032833	键	KEY	1
24	8M0204723	键	KEY	1
25	43026T2	叶轮	IMPELLER	1
26	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
27	8M0142435	联轴器水泵	COUPLING Water Pump	1
28	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
28	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
29	8M0142851	V型面密封环	V RING Face Seal	1
30	8M0142712	O型圈 (0.796 x 0.139)	O-RING (0.796 x 0.139)	1
31	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
31	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
32	8M0142858	换挡轴(长型)	SHIFT SHAFT Long	1
32	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
32	8M0164968	换档轴长型含衬套	SHIFT SHAFT Long Includes Bushing	1
32	8M0142865	换挡轴加长型	SHIFT SHAFT X-Long	1
32	8M0164969	加长型换挡轴	SHIFT SHAFT XLong	1
32	8M0164969	换档轴加长型含衬套	SHIFT SHAFT XLong Includes Bushing	1
32	8M0142885	换档轴超长型	SHIFT SHAFT XX-Long	1
32	8M0164970	换档轴超长型	SHIFT SHAFT XX-Long	1
32	8M0164970	换档轴超长型含衬套	SHIFT SHAFT XX-Long Includes Bushing	1
33	8M0142866	挡圈	RING Retaining	1
34	8M0142859	换挡轴衬套	BUSHING Shift Shaft	1
34	8M0164967	换挡轴衬套	BUSHING Shift Shaft	1
35	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
36	8M0046563	挡圈	RING Retaining	1
37	8164641	油封	SEAL Oil	1
37	8M0246145	油封	OIL SEAL	1
38	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
39	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
40	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	2
41	830749	密封件	SEAL	2
41	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
42	8M0142587	下部减压消音器塞	PLUG Lower Relief Muffler	1
-	8M0205802	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237497	轴承座套件反转向13/24	BEARING CARRIER KIT Counter Rotation 13/24	1

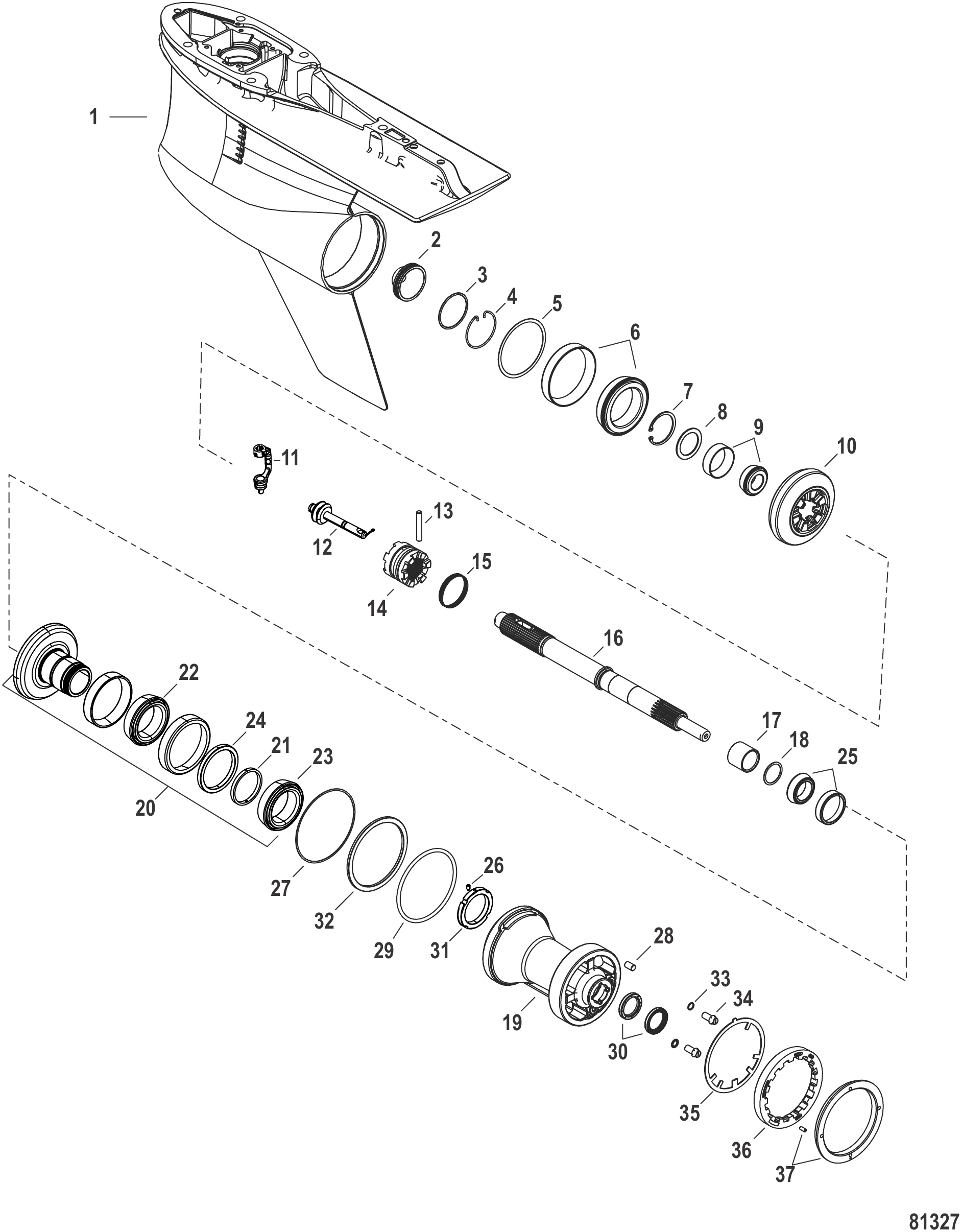

图 22齿轮箱推进轴-反转,5.44鱼雷型(1.85减速比) Gear Housing, Prop Shaft-Counter Rotation, 5.44 Torpedo (1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142305	齿轮箱总成黑色(反转向加长型)(1.85)(SeaPro)	GEAR HOUSING ASSEMBLY Black (Counter Rotation X-Long) (1.85) (SeaPro)	1
-	8M0235815	GC SP CXL BLK	GC SP CXL BLK	1
1	8M0145771	齿轮箱总成基础款黑色(SeaPro)	GEAR HOUSING ASSEMBLY Basic, Black (SeaPro)	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0063270	垫片组	SHIM SET	1
6	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
7	8M0051043	挡圈	RING Retaining	1
8	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0146668	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142877	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0146060	轴承座总成反转向1.85	BEARING CARRIER ASSEMBLY Counter Rotation, 1.85	1
19	8M0237497	轴承座套件反转向13/24	BEARING CARRIER KIT Counter Rotation 13/24	1
20	8M0146667	齿轮组反转向(前进/小齿轮1.85速比)(13/24)	GEAR SET Counter Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
21	8M0199863	隔套	SPACER	1
22	8M0199861	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
23	8M0199864	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
24	8M0142875	隔套	SPACER	1
25	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
26	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
26	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
27	8M0064178	锁紧螺母	LOCK NUT	1
28	8M0046569	止推环	RING Thrust	1
28	8M0161546	推力环	THRUST RING	1
29	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
30	888483	油封	SEAL Oil	2
30	8M0204700	油封	SEAL Oil	2
31	8M0146386	垫片组	SHIM SET	1
32	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
33	830749	密封件	SEAL	2
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
34	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
35	8M0108527	锁紧垫片	WASHER Tab	1
36	8M0111653	固定螺母	NUT Retainer	1
36	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
37	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
37	8M0180306	鱼雷形盖	COVER Torpedo	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237497	轴承座套件反转向13/24	BEARING CARRIER KIT Counter Rotation 13/24	1

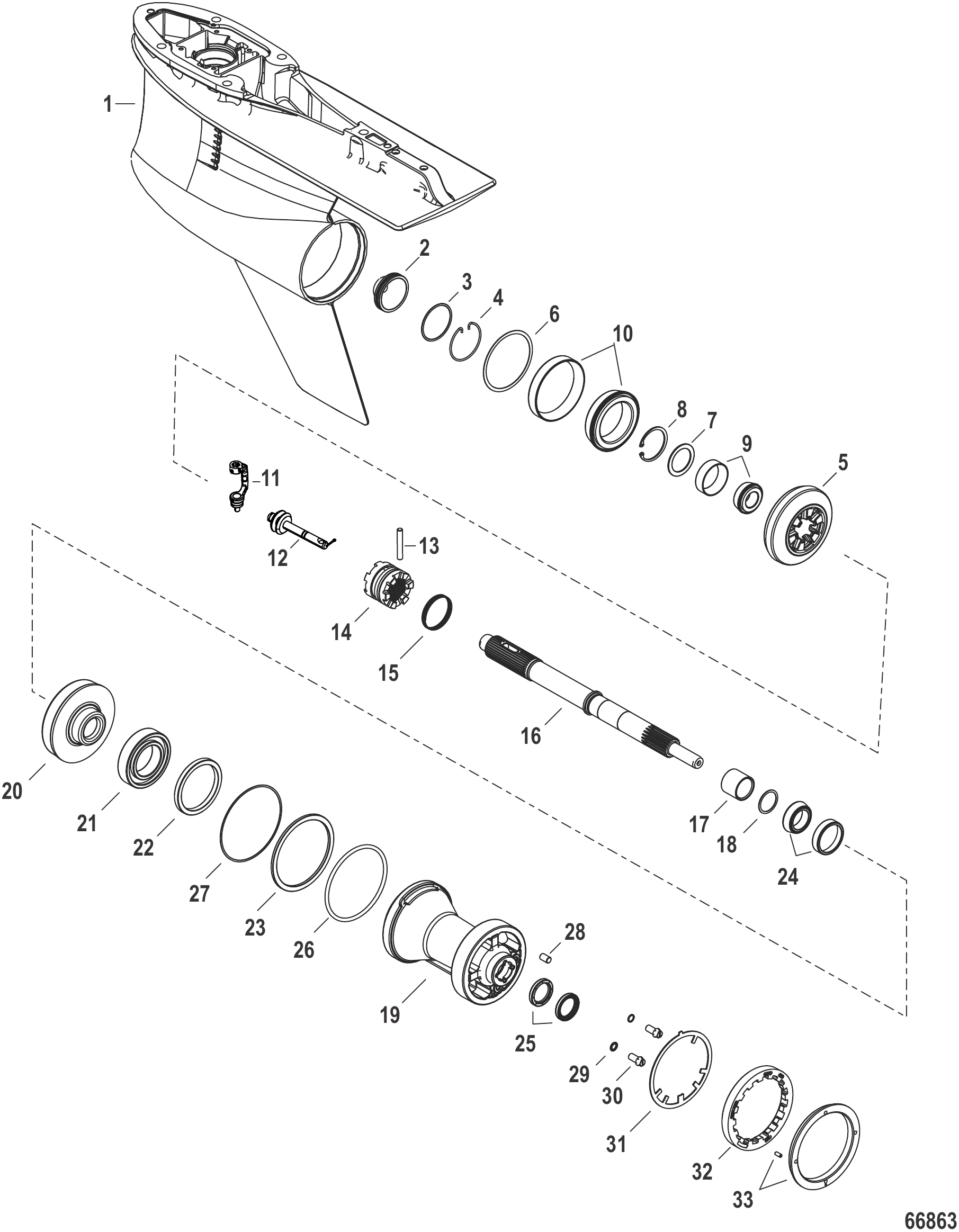

图 23齿轮箱推进轴-正转,5.44鱼雷型(1.85减速比) Gear Housing, Prop Shaft-Standard Rotation, 5.44 Torpedo (1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142303	齿轮箱总成黑色(标准长型)(1.85)(SeaPro)	GEAR HOUSING ASSEMBLY Black (Standard Long) (1.85) (SeaPro)	1
-	8M0142304	齿轮箱总成黑色(标准加长型)(1.85)(SeaPro)	GEAR HOUSING ASSEMBLY Black (Standard X-Long) (1.85) (SeaPro)	1
-	8M0235814	GC SP XL BLK	GC SP XL BLK	1
1	8M0145771	齿轮箱总成基础款黑色(SeaPro)	GEAR HOUSING ASSEMBLY Basic, Black (SeaPro)	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0146649	标准转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142877	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0146059	轴承座总成正转向1.85速比	BEARING CARRIER ASSEMBLY Standard Rotation, 1.85 Gear Ratio	1
20	8M0146658	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
21	8M0142873	滚珠轴承	BEARING Ball	1
22	8M0142875	隔套	SPACER	1
23	8M0046569	止推环	RING Thrust	1
23	8M0161546	推力环	THRUST RING	1
24	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
25	888483	油封	SEAL Oil	2
25	8M0204700	油封	SEAL Oil	2
26	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
27	8M0146386	垫片组	SHIM SET	1
28	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
29	830749	密封件	SEAL	2
29	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
30	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
31	8M0108527	锁紧垫片	WASHER Tab	1
32	8M0111653	固定螺母	NUT Retainer	1
32	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
33	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
33	8M0180306	鱼雷形盖	COVER Torpedo	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

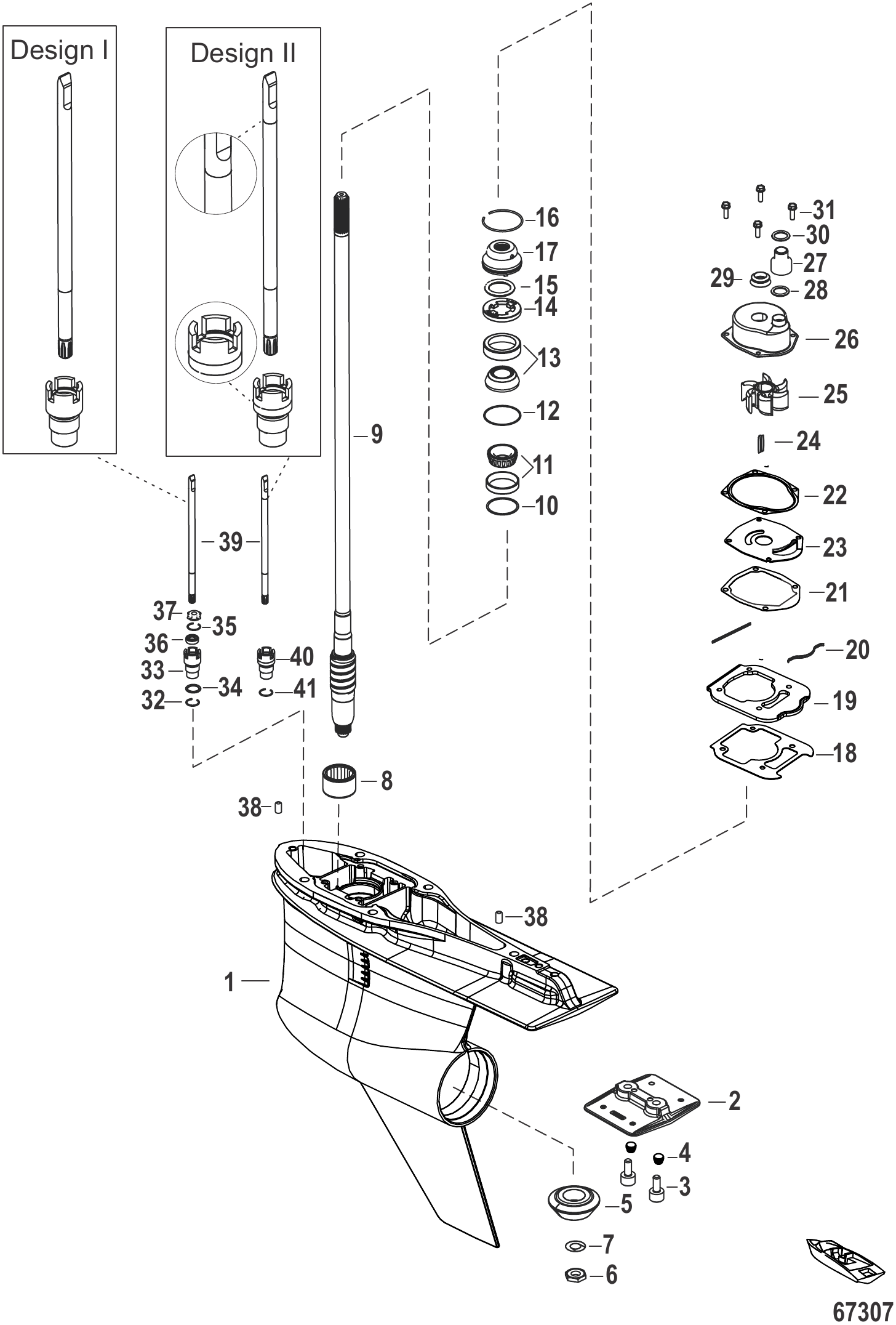

图 24齿轮箱驱动轴（4.80鱼雷型，1.85传动比） Gear Housing Driveshaft, 4.80 Torpedo (1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142293	齿轮箱总成黑色(标准长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Standard Long) (1.85)	1
-	8M0235804	GC L BLK	GC L BLK	1
-	8M0142295	齿轮箱总成黑色(标准加长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Standard X-Long) (1.85)	1
-	8M0235806	GC XL BLK	GC XL BLK	1
-	8M0142300	齿轮箱总成黑色(标准超长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Standard XX-Long) (1.85)	1
-	8M0235810	GC XXL BLK	GC XXL BLK	1
-	8M0142294	银色齿轮箱总成 (标准长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.85)	1
-	8M0235805	GC L SIL	GC L SIL	1
-	8M0142296	银色齿轮箱总成 (标准加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Standard X-Long) (1.85)	1
-	8M0235807	GC XL SIL	GC XL SIL	1
-	8M0142299	齿轮箱总成银色(标准超长型)(1.85)	GEAR HOUSING ASSEMBLY Silver (Standard XX-Long) (1.85)	1
-	8M0228013	GC XXL SIL	GC XXL SIL	1
-	8M0142297	齿轮箱总成黑色(反转向加长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Counter Rotation X-Long) (1.85)	1
-	8M0235808	GC CXL BLK	GC CXL BLK	1
-	8M0142301	齿轮箱总成黑色(反转向超长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Counter Rotation XX-Long) (1.85)	1
-	8M0142298	银色齿轮箱总成 (反转向加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation X-Long) (1.85)	1
-	8M0235809	GC CXL SIL	GC CXL SIL	1
-	8M0142302	齿轮箱总成银色(反转向超长型)(1.85)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation XX-Long) (1.85)	1
-	8M0235813	GC CXXL SIL	GC CXXL SIL	1
1	8M0142886	齿轮箱总成基础款黑色(4.8)	GEAR HOUSING ASSEMBLY Basic, Black (4.8)	1
1	8M0145768	基础型银色齿轮箱总成 (4.8)	GEAR HOUSING ASSEMBLY Basic, Silver (4.8)	1
1	8M0228041	基础型银色齿轮箱总成 (4.8)	GEAR HOUSING ASSEMBLY Basic, Silver (4.8)	1
2	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
2	8M0200103	防涡流板阳极 (镁)	ANODE Antivent Plate (Magnesium)	AR
3	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
4	8M0142878	螺塞	PLUG Screw	2
-	8M0146697	标准转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
-	8M0237501	齿轮组反转向(前进/小齿轮1.85速比)(13/24)	GEAR SET Counter Rotation, Forward/Pinion, 1.85 Ratio (13/24)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
7	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	8M0146062	长型驱动轴套件	DRIVESHAFT KIT Long	1
9	8M0168203	长型驱动轴套件	DRIVESHAFT KIT Long	1
9	8M0146063	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
9	8M0168206	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
9	8M0146064	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
9	8M0168209	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1
10	8M0063268	垫片组	SHIM SET	1
11	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
12	8M0063267	垫片组	SHIM SET	1
13	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
14	8245191	固定座	RETAINER	1
15	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
16	880719	挡圈	RING Retaining	1
17	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
18	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
19	8M0142869	齿轮箱外壳盖	COVER HOUSING Gearcase	1
19	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
20	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	2
21	8M0112903	橡胶模压钢衬垫	GASKET Rubber Molded Steel	1
21	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
22	8172771	水泵上垫片	GASKET Water Pump, Upper	1
23	8172761	面板	FACEPLATE	1
23	8M0204709	面板	FACEPLATE	1
24	8M0032833	键	KEY	1
24	8M0204723	键	KEY	1
25	43026T2	叶轮	IMPELLER	1
26	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
27	8M0142435	联轴器水泵	COUPLING Water Pump	1
28	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
28	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
29	8M0142851	V型面密封环	V RING Face Seal	1
30	8M0142712	O型圈 (0.796 x 0.139)	O-RING (0.796 x 0.139)	1
31	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
31	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
32	8M0142866	挡圈	RING Retaining	1
33	8M0142859	换挡轴衬套	BUSHING Shift Shaft	1
34	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
35	8M0046563	挡圈	RING Retaining	1
36	8164641	油封	SEAL Oil	1
36	8M0246145	油封	OIL SEAL	1
37	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
38	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
39	8M0142858	换挡轴(长型)	SHIFT SHAFT Long	1
39	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
39	8M0164968	换档轴长型含衬套	SHIFT SHAFT Long Includes Bushing	1
39	8M0142865	换挡轴加长型	SHIFT SHAFT X-Long	1
39	8M0164969	加长型换挡轴	SHIFT SHAFT XLong	1
39	8M0164969	换档轴加长型含衬套	SHIFT SHAFT XLong Includes Bushing	1
39	8M0142885	换档轴超长型	SHIFT SHAFT XX-Long	1
39	8M0164970	换档轴超长型	SHIFT SHAFT XX-Long	1
39	8M0164970	换档轴超长型含衬套	SHIFT SHAFT XX-Long Includes Bushing	1
40	8M0164967	换挡轴衬套	BUSHING Shift Shaft	1
41	8M0142866	挡圈	RING Retaining	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237498	轴承座套件（反转向）	BEARING CARRIER KIT Counter Rotation	1

图 25齿轮箱推进轴-反转,4.80鱼雷型(1.85减速比) Gear Housing Prop Shaft-Counter Rotation, 4.80 Torpedo (1.85 Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142297	齿轮箱总成黑色(反转向加长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Counter Rotation X-Long) (1.85)	1
-	8M0235808	GC CXL BLK	GC CXL BLK	1
-	8M0142301	齿轮箱总成黑色(反转向超长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Counter Rotation XX-Long) (1.85)	1
-	8M0142298	银色齿轮箱总成 (反转向加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation X-Long) (1.85)	1
-	8M0235809	GC CXL SIL	GC CXL SIL	1
-	8M0142302	齿轮箱总成银色(反转向超长型)(1.85)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation XX-Long) (1.85)	1
-	8M0235813	GC CXXL SIL	GC CXXL SIL	1
1	8M0142886	齿轮箱总成基础款黑色(4.8)	GEAR HOUSING ASSEMBLY Basic, Black (4.8)	1
1	8M0145768	基础型银色齿轮箱总成 (4.8)	GEAR HOUSING ASSEMBLY Basic, Silver (4.8)	1
1	8M0228041	基础型银色齿轮箱总成 (4.8)	GEAR HOUSING ASSEMBLY Basic, Silver (4.8)	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0063270	垫片组	SHIM SET	1
6	8M0142884	倒挡齿轮	GEAR Reverse	1
7	8M0051043	挡圈	RING Retaining	1
8	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142849	滑动离合器	CLUTCH Sliding	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142883	螺旋桨轴	SHAFT Prop	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0142881	轴承座	BEARING CARRIER	1
19	8M0237498	轴承座套件（反转向）	BEARING CARRIER KIT Counter Rotation	1
-	8M0237501	齿轮组反转向(前进/小齿轮1.85速比)(13/24)	GEAR SET Counter Rotation, Forward/Pinion, 1.85 Ratio (13/24)	1
20	8M0142882	前进齿轮	GEAR Forward	1
20	8M0149610	前进齿轮	GEAR Forward	1
21	8M0148384	前进齿轮轴承适配器	ADAPTER Bearing Forward Gear	1
22	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
23	8M0063269	垫片组	SHIM SET	1
24	815480	推力轴承	BEARING Thrust	1
25	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
26	880699	推力环	THRUST RING	1
27	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
28	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
29	888483	油封	SEAL Oil	2
29	8M0204700	油封	SEAL Oil	2
30	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
31	830749	密封件	SEAL	2
31	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
32	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
33	8M0142855	锁紧垫圈	TAB WASHER	1
34	8M2000347	固定座	RETAINER	1
34	8M0168577	轴承座固定环	RETAINER Bearing Carrier	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237498	轴承座套件（反转向）	BEARING CARRIER KIT Counter Rotation	1

图 26齿轮箱螺旋桨轴（标准旋转，4.80鱼雷型，1.85传动比） Gear Housing Prop Shaft - Standard Rotation, 4.80 Torpedo (1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142293	齿轮箱总成黑色(标准长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Standard Long) (1.85)	1
-	8M0235804	GC L BLK	GC L BLK	1
-	8M0142295	齿轮箱总成黑色(标准加长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Standard X-Long) (1.85)	1
-	8M0235806	GC XL BLK	GC XL BLK	1
-	8M0142300	齿轮箱总成黑色(标准超长型)(1.85)	GEAR HOUSING ASSEMBLY Black (Standard XX-Long) (1.85)	1
-	8M0235810	GC XXL BLK	GC XXL BLK	1
-	8M0142294	银色齿轮箱总成 (标准长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.85)	1
-	8M0235805	GC L SIL	GC L SIL	1
-	8M0142296	银色齿轮箱总成 (标准加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Standard X-Long) (1.85)	1
-	8M0235807	GC XL SIL	GC XL SIL	1
-	8M0142299	齿轮箱总成银色(标准超长型)(1.85)	GEAR HOUSING ASSEMBLY Silver (Standard XX-Long) (1.85)	1
-	8M0228013	GC XXL SIL	GC XXL SIL	1
1	8M0142886	齿轮箱总成基础款黑色(4.8)	GEAR HOUSING ASSEMBLY Basic, Black (4.8)	1
1	8M0145768	基础型银色齿轮箱总成 (4.8)	GEAR HOUSING ASSEMBLY Basic, Silver (4.8)	1
1	8M0228041	基础型银色齿轮箱总成 (4.8)	GEAR HOUSING ASSEMBLY Basic, Silver (4.8)	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0146697	标准转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142849	滑动离合器	CLUTCH Sliding	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142883	螺旋桨轴	SHAFT Prop	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0142890	轴承座	BEARING CARRIER	1
20	8M0142891	倒挡齿轮24齿	GEAR Reverse, 24T	1
21	8M0142873	滚珠轴承	BEARING Ball	1
22	888483	油封	SEAL Oil	2
22	8M0204700	油封	SEAL Oil	2
23	880699	推力环	THRUST RING	1
24	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
25	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
26	8M0063270	垫片组	SHIM SET	1
27	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
28	830749	密封件	SEAL	2
28	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
29	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
30	8M0142855	锁紧垫圈	TAB WASHER	1
31	8M2000347	固定座	RETAINER	1
31	8M0168577	轴承座固定环	RETAINER Bearing Carrier	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

图 27点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0142665	火花塞导线	SPARK PLUG WIRES	1
1	8M0238525	火花塞线束组	SPARK PLUG WIRE SET	1
2	8M0142671	导套	GUIDE	1
3	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	2
4	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
5	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	3
6	8M0135348	火花塞	SPARK PLUGS	6
6	8M0204737	火花塞	SPARK PLUG	6
7	8M0142683	线圈适配器线束	WIRE HARNESS Coil Adapter	1

图 28进气系统 Intake System

REF	零件编号	中文名称	英文名称	数量
1	8M0142562	底座盖板	COVER Bedplate	1
2	8M0142564	节气门体衬垫	GASKET Throttle Body	1
3	8M0142563	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0142567	隔离器总成	ISOLATOR ASSEMBLY	1
4	8M0204943	隔离器总成	ISOLATOR ASSEMBLY	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0142568	节气门体衬垫	GASKET Throttle Body	1
7	8M0142276	节气门体总成 64毫米	THROTTLE BODY ASSEMBLY 64 MM	1
7	8M0222235	节气门体总成 64毫米	THROTTLE BODY ASSEMBLY 64 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0147750	螺母 (M6)	NUT (M6)	4
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142246	进气口总成	AIR INLET ASSEMBLY	1
12	8M0142571	卡箍（70-90毫米）9毫米宽	CLAMP (70-90 MM) 9 MM WIDE	1
13	8M0074363	盖帽	CAP	1
14	8M0146102	节气门体密封件	SEAL Throttle Body	1
15	8M0043701	M标志39mm小号	M-ICON 39MM - Small	1
16	8M0147749	进气滤网	INTAKE SCREEN	1
17	8M0142565	进气歧管（左舷）	MANIFOLD Intake, Port	1
17	8M0240942	进气歧管（左舷）	MANIFOLD Intake, Port	1
17	8M0142560	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
18	8M0142548	进气歧管垫片	GASKET Intake Manifold	6
18	8M0231118	进气歧管垫片	GASKET Intake Manifold	6
19	8M0142561	流道稳压腔垫片	GASKET Runner Plenum	2
20	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	10
21	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	8
22	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	14
23	891663001	温度传感器	SENSOR Temperature	1
24	892317001	O型圈	O-RING	1
25	8M0142578	传感器衬垫	GASKET MAT Sensor	1
26	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
27	8M0142566	MAP传感器软管	HOSE MAP Sensor	1
28	8M0142569	警告标贴	DECAL Warning	1

图 29底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
-	885365T03	加长护套总成-左右舷-黑色	CHAP ASSEMBLY Long - Port and Starboard, Black	1
-	8M0090481	长型左右舷护板总成(冷融合)	CHAP ASSEMBLY Long - Port and Starboard, Cold Fusion	1
-	8M0090482	长型左右舷护板总成(暖融合)	CHAP ASSEMBLY Long - Port and Starboard, Warm Fusion	1
-	8M0119295	长型左右舷护板总成(珍珠融合)	CHAP ASSEMBLY Long - Port and Starboard, Pearl Fusion	1
-	885363T04	超长/特超长护套总成-左右舷	CHAP ASSEMBLY X-Long/XX-Long - Port and Starboard	1
-	8M0090483	加长/超长型左右舷护板总成(冷融合)	CHAP ASSEMBLY X-Long/XX-Long - Port and Starboard, Cold Fusion	1
-	8M0090484	加长/超长型左右舷护板总成(暖融合)	CHAP ASSEMBLY X-Long/XX-Long - Port and Starboard, Warm Fusion	1
-	8M0119294	加长/超长型左右舷护板总成(珍珠融合)	CHAP ASSEMBLY X-Long/XX-Long - Port and Starboard, Pearl Fusion	1
1	NSS	左舷下部护板(长型)不单独销售	NOT SOLD SEPARATE Lower Port Chap (Long)	1
1	NSS	左舷下部护板(加长-超长型)不单独销售	NOT SOLD SEPARATE Lower Port Chap (X-Long-XX-Long)	1
2	NSS	右舷下部护板(长型)不单独销售	NOT SOLD SEPARATE Lower Starboard Chap (Long)	1
2	NSS	右舷下部护板(加长-超长型)不单独销售	NOT SOLD SEPARATE Lower Starboard Chap (X-Long-XX-Long)	1
3	892073002	肩部螺钉(M6)长护板用	SHOULDER SCREW (M6) Long Chaps	8
3	892073002	肩部螺钉(M6)加长-超长护板用	SHOULDER SCREW (M6) X-Long - XX-Long Chaps	12
4	898033	卡扣	CLIP	1

图 30维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0097858	维修套件 200-350马力Verado 6缸(100小时)	SERVICE KIT 200-350 HP Verado 6 cyl (100 Hour)	1
-	877769K01	机油滤清器(水星品牌)	FILTER Oil (Mercury Branded)	1
-	8M0122424	燃油滤清器（水星）	FUEL FILTER Mercury	1
-	888593	密封件	SEAL	1
-	830749	密封件	SEAL	2
-	8M0097859	维修套件 200-300马力Verado 6缸(300小时)	SERVICE KIT 200-300 HP Verado 6 cyl (300 Hour)	1
-	877769K01	机油滤清器(水星品牌)	FILTER Oil (Mercury Branded)	1
-	8M0122424	燃油滤清器（水星）	FUEL FILTER Mercury	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	889246Q39	NGK-ILFR6GE火花塞	SPARK PLUG NGK-ILFR6GE	6
-	892864T04	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0100527	水泵维修套件	REPAIR KIT Water Pump	1
-	880566Q14	驱动皮带	BELT Drive	1
-	8M0126671	阳极套件-VERADO MPP	ANODE KIT-VERADO MPP	1
-	888593	密封件	SEAL	1
-	830749	密封件	SEAL	2
-	8M0120657	保养套件-100小时 200-400马力 L6 Verado	SERVICE KIT-100 HOUR 200-400 HP L6 Verado	1
-	877769K01	机油滤清器(水星品牌)	FILTER Oil (Mercury Branded)	1
-	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8M0090809	燃油轨滤网	SCREEN Fuel Rail	1
-	888593	密封件	SEAL	1
-	830749	密封件	SEAL	2
-	8M0133617	维护套件 L6 (300小时)	MAINTENANCE KIT L6 (300 Hr)	1
-	877769K01	机油滤清器(水星品牌)	FILTER Oil (Mercury Branded)	1
-	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8M0090809	燃油轨滤网	SCREEN Fuel Rail	1
-	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
-	889246Q39	NGK-ILFR6GE火花塞	SPARK PLUG NGK-ILFR6GE	6
-	892864T04	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0100527	水泵维修套件	REPAIR KIT Water Pump	1
-	880566Q14	驱动皮带	BELT Drive	1
-	8M0126671	阳极套件-VERADO MPP	ANODE KIT-VERADO MPP	1
-	888593	密封件	SEAL	1
-	830749	密封件	SEAL	2
-	8M0149428	维护套件 200-400马力 L6 SeaPro (300小时)	MAINTENANCE KIT 200-400 HP L6 SeaPro (300 Hr)	1
-	877769K01	机油滤清器(水星品牌)	FILTER Oil (Mercury Branded)	1
-	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8M0090809	燃油轨滤网	SCREEN Fuel Rail	1
-	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
-	889246Q39	NGK-ILFR6GE火花塞	SPARK PLUG NGK-ILFR6GE	6
-	892864T04	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0065072	水泵维修套件(上部)	WATER PUMP REPAIR KIT Upper	1
-	880566Q14	驱动皮带	BELT Drive	1
-	888593	密封件	SEAL	1
-	830749	密封件	SEAL	2
-	8M0149427	维护套件 200-350马力 L6 SeaPro (300小时)	MAINTENANCE KIT 200-350 L6 SeaPro (300 Hr)	1
-	8M0149428	维护套件 200-400马力 L6 SeaPro (300小时)	MAINTENANCE KIT 200-400 HP L6 SeaPro (300 Hr)	1

图 31润滑油系统 Oil System

REF	零件编号	中文名称	英文名称	数量
1	8M0142467	加油口支架	BRACKET Oil Fill	1
2	8M0096302	护孔环	GROMMET	2
3	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
4	826365	螺母 (M8)	NUT (M8)	4
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
6	8M0142478	加油口颈	NECK Oil Fill	1
7	8M0142470	护孔环	GROMMET	1
8	8M0142290	机油盖	CAP Oil	1
9	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
9	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
10	8M6001459	卡箍 (45.5)	CLAMP (45.5)	2
11	8M0142469	机油加注软管	HOSE Oil Fill	1
11	8M0190557	机油加注软管	HOSE Oil Fill	1
12	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
13	8M0142468	机油加注管	TUBE Oil Fill	1
14	8M0044601	O型圈	O-RING	1
15	8M0142480	油尺上管	TUBE Dipstick- Upper	1
16	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	1
17	8M0142602	量油尺管	TUBE Dipstick	1
17	8M0237365	量油尺管	TUBE Dipstick	1
18	8M0142471	衬套 0.375英寸	GROMMET (0.375 IN)	1
18	8M0178207	护孔环	GROMMET	1
19	8M0142606	管	TUBE	1
19	8M0158594	机油管	TUBE Oil	1
20	8M0142452	O型圈 (70硬度)	O-RING (70 Durometer)	2
21	8M0142450	O型圈 (70硬度)	O-RING (70 Durometer)	2
21	8M0171370	机油管密封件	SEAL Oil Tube	2
22	8M0142484	机油滤清器支架	BRACKET Oil FIlter	1
23	8M0142485	螺钉 (M6) 六角法兰	SCREW (M6) HX FLG	2
24	8M0142454	机油滴盘	OIL DRIP TRAY	1
25	8M0142457	滴盘软管	HOSE Drip tray	1
26	8M0142456	接头	FITTING	1
27	8M0143229	滴油盘塞	PLUG Drip Tray	1
28	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
29	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
30	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
31	8M0142482	适配器衬垫	GASKET Adapter	1
32	8M0142483	机油滤清器适配器	ADAPTER Oil Filter	1
32	8M0156635	机油滤清器适配器	ADAPTER Oil Filter	1
33	8M0142453	机油滤清器接头	FITTING Oil FIlter	1
34	8M0123025	机油滤清器	OIL FILTER	1
34	8M0176312	机油滤清器	OIL FILTER	1
35	8M0142601	量油尺	DIPSTICK	1
35	8M0235055	量油尺	DIPSTICK	1
36	8M0142403	机油泵总成	OIL PUMP ASSEMBLY	1
37	8M0142408	定位销	DOWEL Pin	2
38	8M0142407	螺钉 (M6) 内六角平头 x 16长	SCREW (M6) HEX SOCKET FLAT X 16 LG	6
39	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
40	8M0142401	螺钉 (M6) 六角小头	SCREW (M6) HX FL REDUCED HEAD	4
41	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	2
41	8M0187146	卡箍	CLAMP	2
42	8M0142402	机油收集组件	OIL PICK UP ASSEMBLY	1
43	8M0142570	检查机油标贴	DECAL Check Engine Oil	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

图 32动力升降组件 8M0225374（二代/三代设计） Power Trim Components 8M0225374 (Design II/III)

REF	零件编号	中文名称	英文名称	数量
-	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0225370	枢轴销套件	PIVOT PIN KIT	1
5	8M0225364	倾斜油缸套件	TILT CYLINDER KIT	1
6	8M0230946	销杆眼套件	PIN ROD EYE KIT	1
7	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
8	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
9	8M0225368	储液罐套件	RESERVOIR KIT	1
10	8M0225366	泵套件	PUMP KIT	1
10	8M0237525	泵套件	PUMP KIT	1
11	8M0225365	减震杆套件	SHOCK ROD KIT	1
12	8M0225367	升降杆套件	TRIM ROD KIT	2
13	8M0225372	重建套件	REBUILD KIT	1

图 33动力升降组件塑料电机外壳 - 8M0142341/8M0164977(设计I型) Power Trim Components Plastic Motor Housing - 8M0142341/8M0164977 (Design I)

REF	零件编号	中文名称	英文名称	数量
-	8M0142341	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0164977	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0143001	活塞总成	PISTON ASSEMBLY	1
13	8M0143003	端盖总成	END CAP ASSEMBLY	1
14	878264A1	储液罐套件	RESERVOIR KIT	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	8M0143004	泵套件	PUMP KIT	1
19	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
20	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
21	4002319	垫圈	WASHER	6
22	8M0094889	销	PIN	1
22	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
23	8M0143005	减震杆套件	SHOCK ROD KIT	1
23	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 34动力升降/艉板总成 Power Trim/Transom Assembly

REF	零件编号	中文名称	英文名称	数量
-	NSS	艉板总成(不单独销售)	NOT SOLD SEPARATE Transom Assembly	1
1	880652T02	基座	PEDESTAL	1
2	896500A01	转向油缸套件	STEERING CYLINDER KIT	1
3	893409	固定座	RETAINER	2
4	895853	垫圈	WASHER	4
5	88509530	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
6	889552	-6 ORB转-6 ORFS接头(90度)	FITTING -6 ORB to -6 ORFS (90 Degree)	1
7	889550	乙烯基放气帽	CAP Bleeder - Vinyl	2
8	880667	密封件	SEAL	1
9	8M0045604	转向油缸密封件套件	SEAL KIT Steering Cylinder	1
10	892524	接头	FITTING	2
11	8806621	轴承	BEARING	2
12	880661	密封件	SEAL	2
13	8806561	轴承	BEARING	2
14	8M0103373	转向头	HEAD Steering	1
15	8806551	轴承(1.25英寸)	BEARING (1.25 Inch)	2
16	885094105	螺钉(M14x105)	SCREW (M14 x 105)	6
17	885112	垫圈	WASHER	7
18	88238T23	拉线总成	CABLE ASSEMBLY	1
19	889545	垫圈	WASHER	6
20	4010720	螺钉(M8 x 20)	SCREW (M8 x 20)	2
21	72397	垫圈	WASHER	2
22	8M0045157	导流板(黑色)	PLATE Deflector (Black)	1
23	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
24	893404	阳极块	ANODE	4
24	8M0220986	配平阳极	ANODE Trim	4
25	880660T02	转向管	TUBE Steering	1
26	885111	定位销(0.375x0.875英寸)	PIN Dowel (.375 x .875)	6/8
27	880658T03	动力升降总成	POWER TRIM ASSEMBLY	1
27	8M0118296	动力升降总成	POWER TRIM ASSEMBLY	1
28	895854	O型圈	O-RING	1
29	880653	阳极块	ANODE	1
29	8M0220987	配平歧管阳极	ANODE Trim Manifold	1
30	889549	垫圈	WASHER	6
31	889543016	螺栓	BOLT	4
32	88510450	螺钉	SCREW	6
33	88238T24	拉线总成	CABLE ASSEMBLY	1
34	893405T	盖板	COVER	1
35	880665T01	转向臂	ARM Steering	1
36	895390	倾斜销	TILT PIN	1
37	8M0038931	挡圈	RING Retaining	1
38	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
39	8M0038370	螺钉(0.500-20x5.50英寸)	SCREW (.500-20 x 5.50)	4
40	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
41	895062	垫圈	WASHER	4
42	82671117	螺母(.500-20)	NUT (.500-20)	4
43	884889002	销	PIN	2
44	821539	三叶销	PIN Trilobe	2
45	895304	挡圈	RING Retaining	2
46	8M0085825	法兰轴颈轴承	BEARING Flanged Journal	4
47	NSS	不单独销售	NOT SOLD SEPARATE	2
48	8M0043059	警告标贴	DECAL Warning	1
49	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
50	8M0104274	六角螺母(.500-20)黄铜	NUT (.500-20) HEX, Brass	6
51	82671117	螺母(.500-20)	NUT (.500-20)	2
52	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
53	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	2

图 35维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	896280005	零件手册200/225/250/275四冲程Verado	PARTS MANUAL 200/225/250/275 4-Stroke Verado	1
-	10237050	用户手册	OWNERS MANUAL	1
-	10237051	用户手册	OWNERS MANUAL	1
-	10237051	用户手册	OWNERS MANUAL	1
-	896579T00	维修手册	SERVICE MANUAL	1
-	8M0082470	MNL-SERV 200-300V	MNL-SERV 200-300V	1
-	10238051	安装手册	INSTALLATION MANUAL	1
-	895282A05	EPA标签信息贴花	DECAL EPA Label Information	1

图 36机械换挡系统 Shift System Mechanical

REF	零件编号	中文名称	英文名称	数量
1	8M0142824	换挡油门支架	BRACKET Shift Throttle	1
2	4010620	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
3	899044	闩锁	LATCH	2
4	42975	传动螺钉	DRIVE SCREW	4
5	8M0142827	需求传感器线束	HARNESS Demand Sensor	2
6	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	4
7	8M0142826	油门弹簧	SPRING Throttle	1
8	8M0142828	臂总成	ARM ASSEMBLY	1
9	8M0173540	臂总成	ARM ASSEMBLY	1
10	8M0142825	固定座	RETAINER	2
11	825677	压入式螺母	PUSH NUT	2

图 37垫片组 8M0076745 Shim Set 8M0076745

REF	零件编号	中文名称	英文名称	数量
-	8M0076745	垫片组	SHIM SET	1
-	8M0050423	垫片 .020	WASHER .020	1
-	8M0050424	垫片 .022	WASHER .022	1
-	8M0050425	垫片 .024	WASHER .024	1
-	8M0050427	垫片 .026	WASHER .026	1
-	8M0050428	垫片 .028	WASHER .028	1
-	8M0050429	垫片 .030	WASHER .030	1
-	8M0050430	垫片 .032	WASHER .032	1
-	8M0050431	垫片 .034	WASHER .034	1
-	8M0050432	垫片 .036	WASHER .036	1
-	8M0050433	垫片 0.038	WASHER .038	1
-	8M0050434	垫片 0.040	WASHER .040	1
-	8M0050435	垫片 0.042	WASHER .042	1
-	8M0050436	垫片 0.044	WASHER .044	1
-	8M0050437	垫片 0.046	WASHER .046	1
-	8M0050438	垫片 0.048	WASHER .048	1
-	8M0050439	垫片 0.050	WASHER .050	1

图 38启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
-	NSS	起动机总成(不单独销售)	NOT SOLD SEPARATE Starter Motor Assembly	1
1	892339T01	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	NSS	螺钉组(不单独销售)	NOT SOLD SEPARATE Screws	2
3	880805A1	齿轮套件	GEAR KIT	1
4	809463A1	电磁阀组件	SOLENOID KIT	1
5	8M0065258	电刷组	BRUSH SET	1
6	8M0034918	轴环	COLLAR	2
7	8M0043276	停机开关	STOP	1
8	NSS	高压警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Waring-High Voltage	1
9	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
10	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
11	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
12	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
13	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
14	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1

图 39旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	8M0142794	旋转支架	SWIVEL BRACKET	1
1	8M0156259	旋转支架	SWIVEL BRACKET	1
1	8M0161582	旋转支架	SWIVEL BRACKET	1
2	8M0142803	转向臂黑色	STEERING ARM Black	1
2	8M0146931	转向臂银色	STEERING ARM Silver	1
3	816432	止推垫片	THRUST WASHER	2
4	8M0034870	旋转管密封件	SEAL Swivel Tube	2
5	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
6	893709	销	PIN	1
7	830899	张力弹簧	SPRING Tension	1
8	74036	润滑脂接头	FITTING Grease	2
8	8M0169589	润滑脂接头	FITTING Grease	2
9	8M0142805	配平位置传感器	TRIM POSITION SENSOR	1
10	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
11	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
12	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
13	8M0045383	冲击板	STRIKER PLATE	2
14	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
15	73286	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
16	46335	螺母 (.375-24)	NUT (.375-24)	2
17	8M0141339	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	1
17	8M0220988	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	1
18	67684	挡圈	RING Retaining	1
19	8M0142797	轭架	YOKE	1
20	8M0142798	双头螺栓(M14 x 146)	STUD (M14 x 146)	2
21	8M0142796	缓冲器支架	MOUNT Snubber	1
22	847541	垫圈	WASHER	4
23	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
23	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
24	8M0142802	下支架盖	COVER Lower Mount	2
24	8M0241406	下支架盖	COVER Lower Mount	2
25	813771003	下支架	MOUNT Lower	2
26	8M0142795	垫圈(1.25 x 19)	WASHER (1.25 x 19)	2
27	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
28	896602	螺母(M14)	NUT (M14)	2
29	8M0142799	拉线总成	CABLE ASSEMBLY	1
30	8M0147677	电缆总成10英寸	CABLE ASSEMBLY 10 IN	1
30	8M0160545	电缆总成10英寸	CABLE ASSEMBLY 10 IN	1
31	825190	垫圈	WASHER	1

图 40工具 Tools

零件编号	中文名称	英文名称	数量
895277001	扳手工具(75毫米x30)带槽	TOOL Wrench (75 mm x 30) Flute	1
889277Q03	扳手	WRENCH	1
809905001	扭矩转换扳手	WRENCH Torque Adapter	1
822778004	动力调整适配器工具	TOOL Adaptor Fitting-Power Trim	1
895343T01	飞轮拉拔器工具	TOOL Flywheel Puller	1
895343T02	飞轮拉拔器工具	TOOL Flywheel Puller	1
896504A01	舷外机吊装机构工具	TOOL ASSEMBLY OB Lifting Mech	1
889675A01	14针分流器工具	TOOL Shunt 14-Pin	1

图 41顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	885355T03	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0049999	ORD 100-8M0063711	ORD 100-8M0063711	1
1	885355T02	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0050000	顶罩-水星型	COWL-TOP MARINER	1
2	885354T	空气导流帽	CAP Air Dam	1
2	885354T01	空气导流帽-水星黑色款	CAP, Air Dam Mercury, Black	1
2	895838T	空气导流帽	CAP Air Dam	1
2	895838T01	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	888971	前锁扣槽	FRONT LATCH RECEIVER	1
4	885545	上罩壳密封件	SEAL Top Cowl	1
4	8M0111178	密封件	SEAL	1
5	888951	电缆	CABLE	1
5	8M0080461	锁扣拉索	CABLE Latch	1
6	888959	铰链销	PIN Hinge	1
7	888956	手控锁杆	LATCH Hand Lever	1
8	895373	弹簧	SPRING	1
9	888955	锁扣连杆	LINK Latch Connecting	1
10	26953	开口销	COTTER PIN	2
11	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
12	888952	联动臂	LINKAGE ARM	2
13	888953	弹簧	SPRING	2
14	822417	销	PIN	2
15	888950020	螺钉(M4x20毫米)(M4x1.75)	SCREW (M4 x 20 mm) (M4 x 1.75)	6
16	888970	左舷饰板	APPLIQUE Port	1
16	888970A01	饰板套件	APPLIQUE KIT	1
16	895839	左舷饰板	APPLIQUE Port	1
16	895839A01	饰板套件	APPLIQUE KIT	1
17	888969	右舷饰板	APPLIQUE Starboard	1
17	895840	右舷饰板	APPLIQUE Starboard	1
18	4010610	不锈钢螺钉(M6x10)	SCREW (M6 x 10) Stainless Steel	2
-	892564A05	贴花套件	DECAL SET	1
-	859271A05	贴花套件	DECAL SET	1
-	895252A05	贴花套件	DECAL SET	1
-	895253A05	贴花套件	DECAL SET	1
-	892571A05	贴花套件	DECAL SET	1
-	892571A07	贴花套件(水星200)	DECAL SET (Mariner 200)	1
-	892871A05	贴花套件	DECAL SET	1
-	892871A07	贴花套件(水星225)	DECAL SET (Mariner 225)	1
-	895254A05	贴花套件	DECAL SET	1
-	895254A07	贴花套件(水星250)	DECAL SET (Mariner 250)	1
-	895255A05	贴花套件	DECAL SET	1
-	895255A07	贴花套件(水星275)	DECAL SET (Mariner 275)	1
