水星 Mercury 200 HP 3.4L V6 APX 1E054353 & Up - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0181209 · 共 22 个部位 · 839 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0221495	储物盖 175-225马力	COVER-STORAGE 175-225HP	1
-	8M0228511	通风盖 200马力	COVER-VENTED 200HP	1
-	8M0228512	通风盖 225马力	COVER-VENTED 225HP	1
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0133491	舵柄总成 大舵柄机械/动力转向	TILLER HANDLE ASSEMBLY Big Tiller Mechanical/Power Steer	1
-	8M0151561	BT机械臂总成	BT ARM ASY-MECH	1
-	8M0133492	舵柄总成 大舵柄-DTS带动力转向	TILLER HANDLE ASSEMBLY Big Tiller - DTS with Power Steer	1
-	8M0151560	BT臂总成-DTS	BT ARM ASSY-DTS	1
-	8M0141907	油门换挡二代电缆套件	CABLE KIT - THROTTLE AND SHIFT GEN II	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0143359	高级消音套件	SOUND CONTROL KIT Advanced	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件 舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1
-	8M0176702	发电机升级套件	UPGRADE KIT Alternator	1

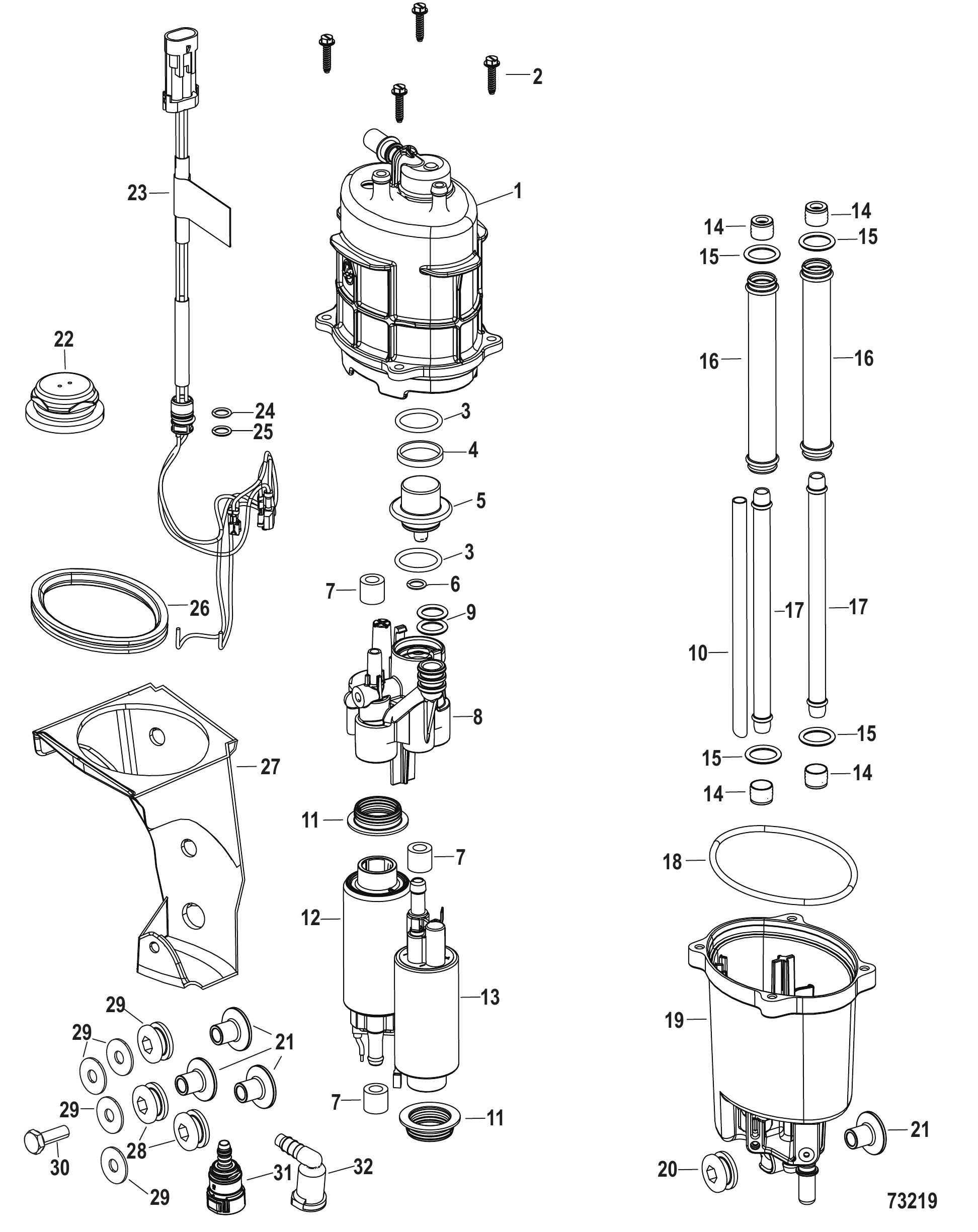

图 2附件:船载燃油供给模块/组件 - 8M0176311 Accessories: Fuel Supply Module Boat Mounted/Components - 8M0176311

REF	零件编号	中文名称	英文名称	数量
-	8M0176311	燃油泵总成	FUEL PUMP ASSEMBLY	1
1	8M0158344	燃油供应模块 上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	NSS	调节器总成（不单独销售）	NOT SOLD SEPARATE Regulator Assembly	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	3
8	NSS	不单独出售 FSM盖帽	NOT SOLD SEPARATE FSM Cap	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管 吸油	TUBE Suction	1
11	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	2
12	8M0103288	泵总成 高压	PUMP ASSEMBLY High Pressure	1
13	8M0103289	泵总成 低压	PUMP ASSEMBLY Low Pressure	1
14	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管 燃油	TUBE Fuel	2
18	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	1
19	8M0158426	燃油供应模块 下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	3
22	8M0086888	FSM线束护圈	GROMMET FSM Harness	1
23	8M0103287	FSM线束总成	HARNESS ASSEMBLY FSM	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
25	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
26	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
27	8M0176581	燃油供应模块支架	BRACKET Fuel Supply Module	1
28	8M0190980	护孔环	GROMMET	4
29	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	4
30	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
31	8M0230432	燃油接头	FITTING Fuel	1
32	8M0230431	燃油接头	FITTING Fuel	1
-	NSS	不单独销售	NOT SOLD SEPARATE	1

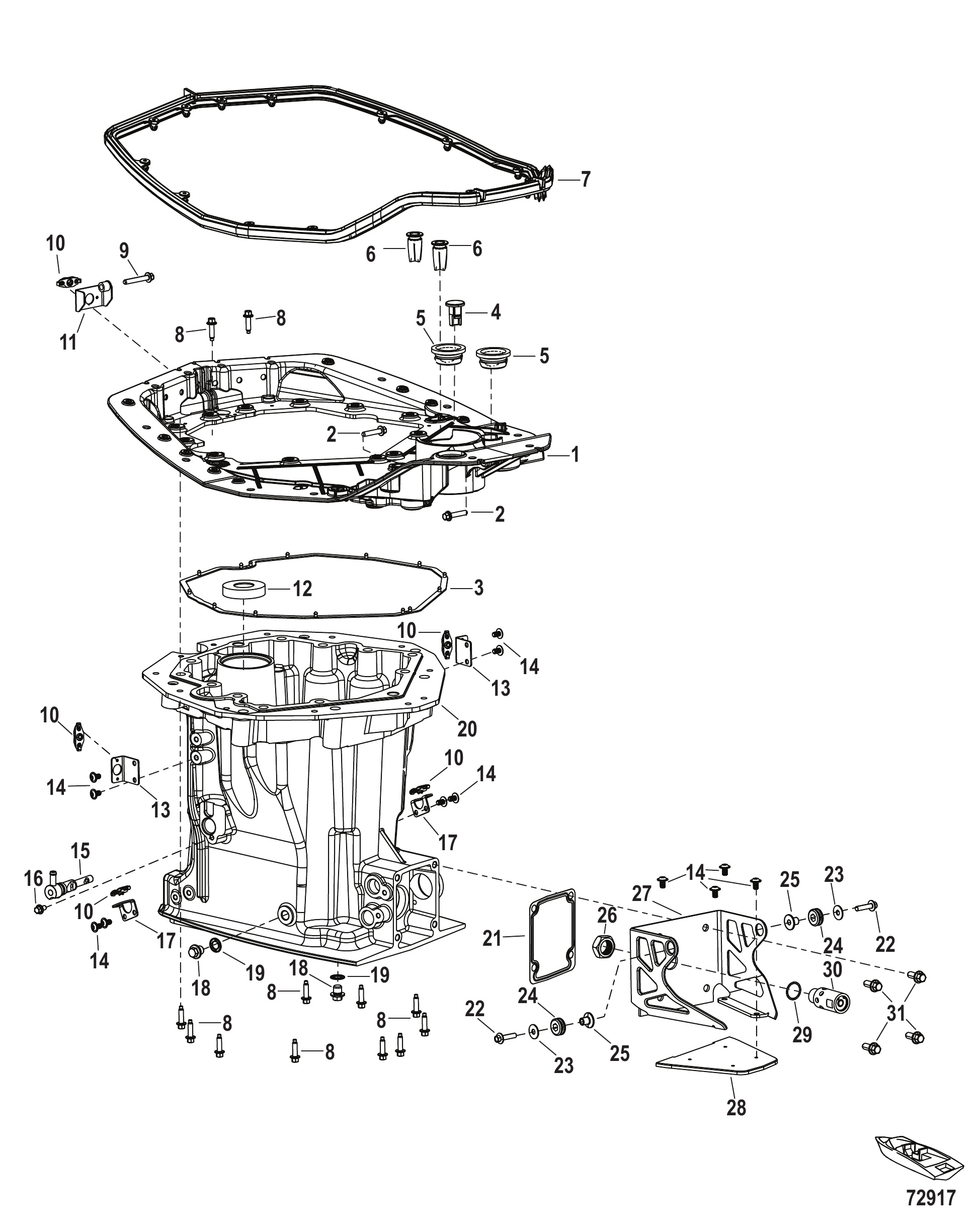

图 3适配板和驱动轴外壳 Adapter Plate and Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0176558	适配板	ADAPTER PLATE	1
2	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
3	NSS	不单独销售	NOT SOLD SEPARATE	1
4	8M0088815	面板塞	PLUG Panel	3
5	8M0142501	护孔环	GROMMET	2
6	8M0142710	排水罩	DRAIN Cowl	2
7	8M0142962	适配板密封件	SEAL Adapter Plate	1
8	8M0142708	螺钉 (M6)	SCREW (M6)	12
9	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	1
10	8M0183114	DZUS插座	RECEPTACLE DZUS	5
11	8M0183077	驱动轴壳体支架	BRACKET Driveshaft Housing	1
12	8M0183101	驱动轴导套	PILOT Driveshaft	1
13	8M0183078	驱动轴壳体支架	BRACKET Driveshaft Housing	2
14	8M0183098	M6×1×10内六角圆头螺钉	SCREW M6 x 1 x 10 Socket Button	12
15	8M0142534	喷雾器接头	FITTING Sprayer	1
16	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
17	8M0183079	驱动轴壳体支架	BRACKET Driveshaft Housing	2
18	888592005	放油塞总成	PLUG ASSEMBLY Oil Drain	2
19	888593	密封件	SEAL	2
19	8M0188614	放油螺塞密封件	SEAL Drain Plug	2
20	8M0176557	驱动轴壳体	HOUSING Driveshaft	1
21	8M0176568	衬垫	GASKET	1
22	82130025	螺钉(M6x25)	SCREW (M6 x 25)	2
23	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	2
24	834985	护孔环	GROMMET	2
24	8M0190980	护孔环	GROMMET	2
25	856954	衬套	BUSHING	2
26	8M0207818	螺母	NUT	1
27	8M0183087	AVP垂直板	PLATE AVP Vertical	1
28	8M0183088	AVP水平板	PLATE AVP Horizontal	1
29	55801	O型圈	O-RING	1
30	8M0176569	提升阀总成	POPPET VALVE ASSEMBLY	1
30	8M0223839	提升阀总成	POPPET VALVE ASSEMBLY	1
31	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	4

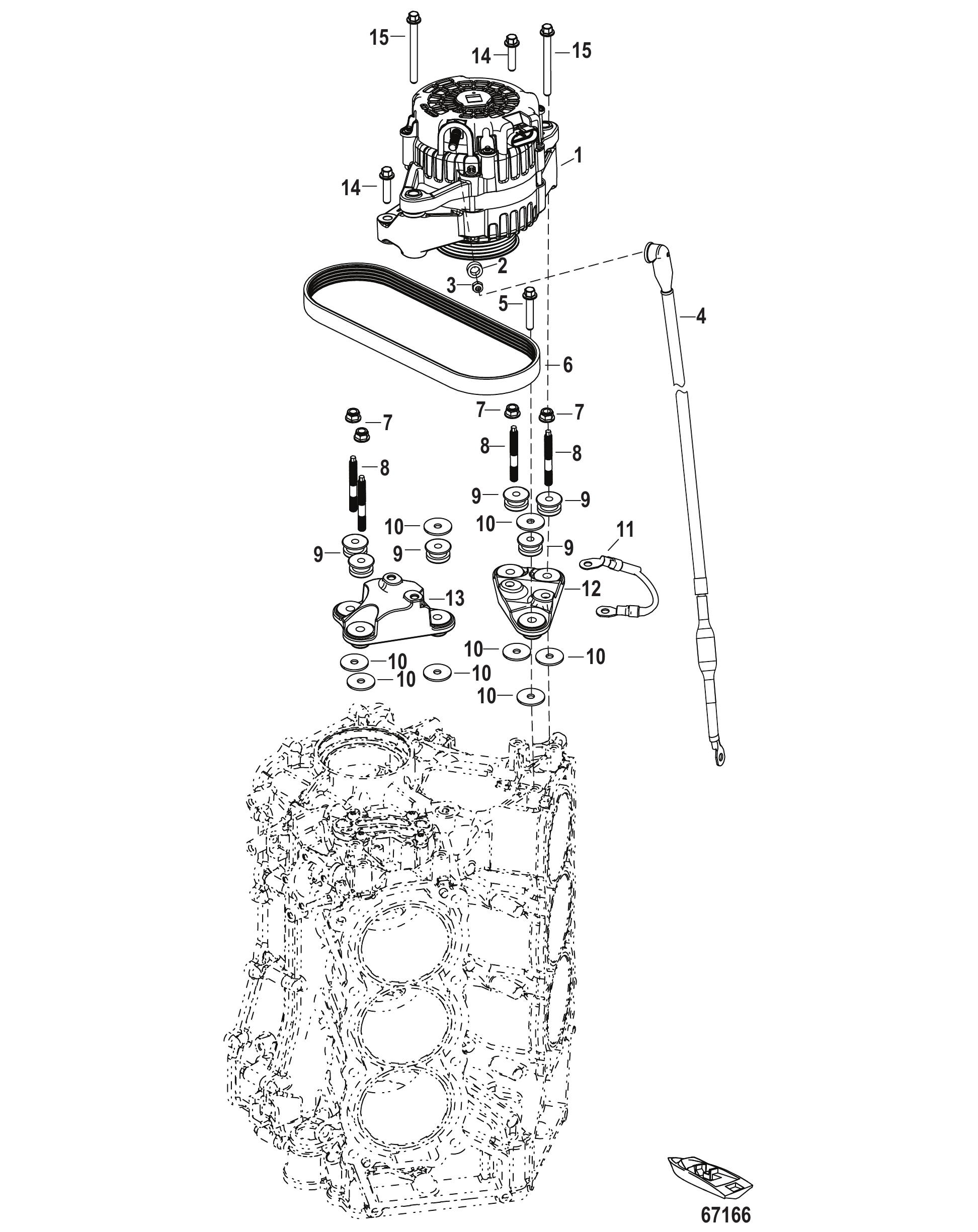

图 4发电机安装座/皮带 Alternator Mounting/Belt

REF	零件编号	中文名称	英文名称	数量
1	8M0142248	85安交流发电机	ALTERNATOR 85 AMP	1
1	8M0205479	85安交流发电机	ALTERNATOR 85 AMP	1
1	8M0176702	发电机升级套件	UPGRADE KIT Alternator	1
2	8M0151156	隔套	SPACER	1
3	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
4	8M0142675	熔断式电缆总成	CABLE ASSEMBLY Fusable Link	1
4	8M0169564	熔断链接线组件	CABLE ASSEMBLY Fuseable Link	1
5	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
6	8M0142251	皮带	BELT	1
6	8M0218433	皮带	BELT	1
7	826365	螺母 (M8)	NUT (M8)	4
8	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
9	8M0142676	支架	MOUNT	6
9	8M0183795	中心支架	MOUNT CENTER	6
10	8M0142674	平垫圈	WASHER Plain	8
11	8M0142678	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0142673	发电机支架	BRACKET Alternator	1
13	8M0142672	发电机支架	BRACKET Alternator	1
14	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
15	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2

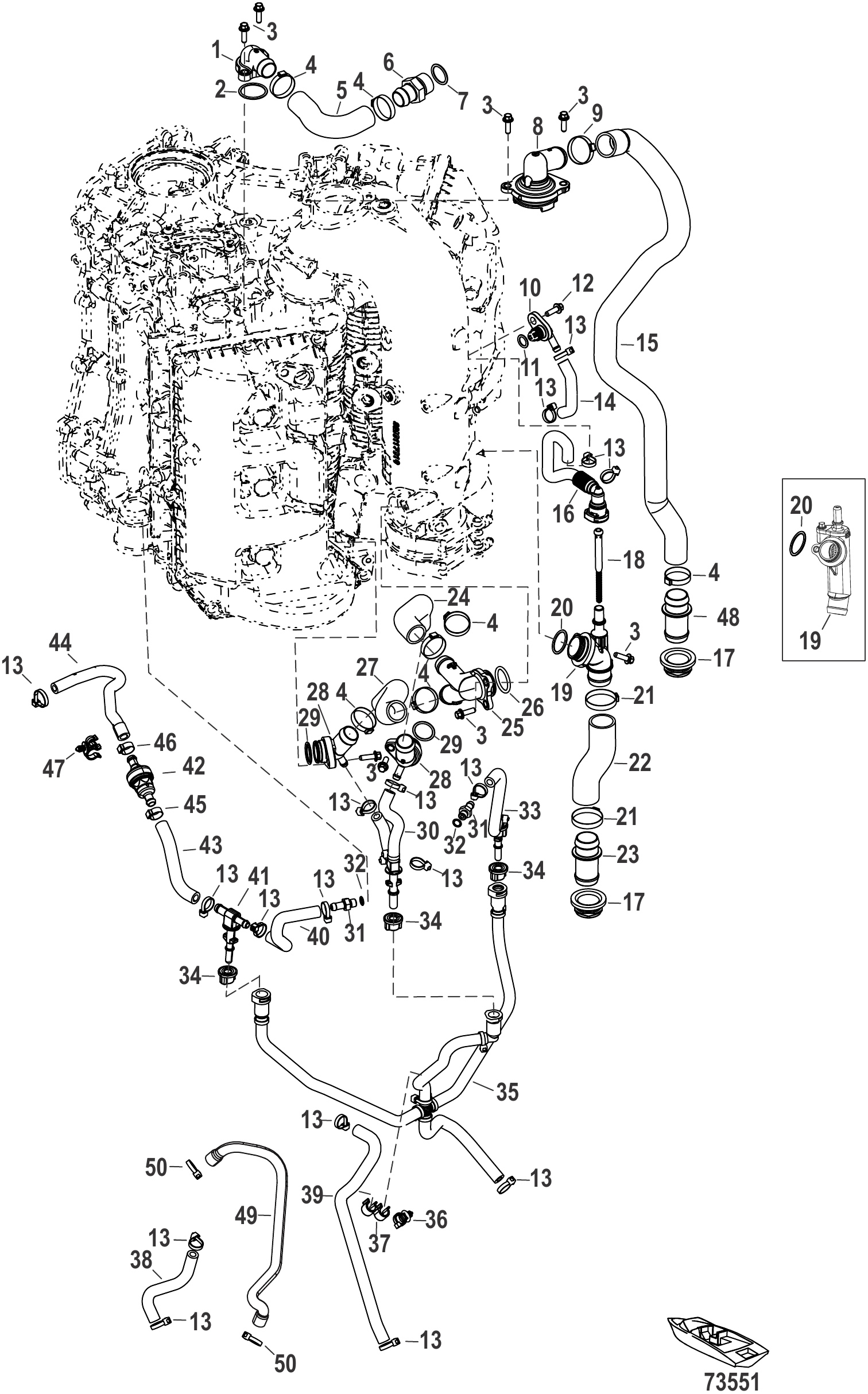

图 5冷却系统 Cooling System

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	8
4	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0137816	节温器	THERMOSTAT	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
9	8M0187145	卡箍	CLAMP	1
10	8M0142512	滤网接头	FITTING Strainer	1
10	8M0172178	接头总成	FITTING ASSEMBLY	1
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	16
14	8M0142513	软管	HOSE	1
15	8M0142610	节温器出口软管	HOSE Thermostat Outlet	1
16	8M0142511	软管总成	HOSE ASSEMBLY	1
17	8M0142501	护孔环	GROMMET	2
18	8M0142515	滤水器	STRAINER Water	1
19	8M0142514	进口接头	FITTING Inlet	1
19	8M0173463	进口接头	FITTING Inlet	1
19	8M0173463	进口接头	FITTING Inlet	1
20	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
20	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
20	8M0204650	O型圈	O-RING	1
21	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
22	8M0142612	软管	HOSE	1
22	8M0172176	软管	HOSE	1
23	8M0142506	连接接头	FITTING Connector	1
24	8M0142620	软管	HOSE	1
25	8M0142507	Y型接头	Y FITTING	1
26	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
27	8M0142621	软管	HOSE	1
28	8M0142510	接头	FITTING	2
29	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	2
29	8M0204650	O型圈	O-RING	2
30	8M0142518	软管总成	HOSE ASSEMBLY	1
31	8M0142522	倒钩接头	FITTING Barbed	2
31	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
32	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	2
33	8M0142498	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
33	8M0161583	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
34	884546	护孔环	GROMMET	3
35	8M0142486	软管总成	HOSE ASSEMBLY	1
36	899145	绑带夹	CLIP Tie Strap	1
37	888523001	卡扣	CLIP	1
38	8M0142524	软管	HOSE	1
39	8M0142617	软管	HOSE	1
40	8M0142496	左舷出水软管总成	HOSE ASSEMBLY Water Outlet, Port	1
41	8M0142497	冲洗排水接头	FITTING Flush Drain	1
42	8M0142528	软管总成	HOSE ASSEMBLY	1
42	8M0153722	软管总成	HOSE ASSEMBLY	1
43	8M0142530	软管总成	HOSE ASSEMBLY	1
44	8M0142529	软管	HOSE	1
44	8M0156634	软管	HOSE	1
45	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1
46	8M0204696	卡箍	CLAMP	1
47	8M0142531	卡扣	CLIP	1
48	8M0142509	连接接头	FITTING Connector	1
49	8M0183167	滤清器至歧管软管	HOSE Strainer to Manifold	1
50	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	2
-	8M0184184	直列式滤网套件	INLINE STRAINER KIT	1

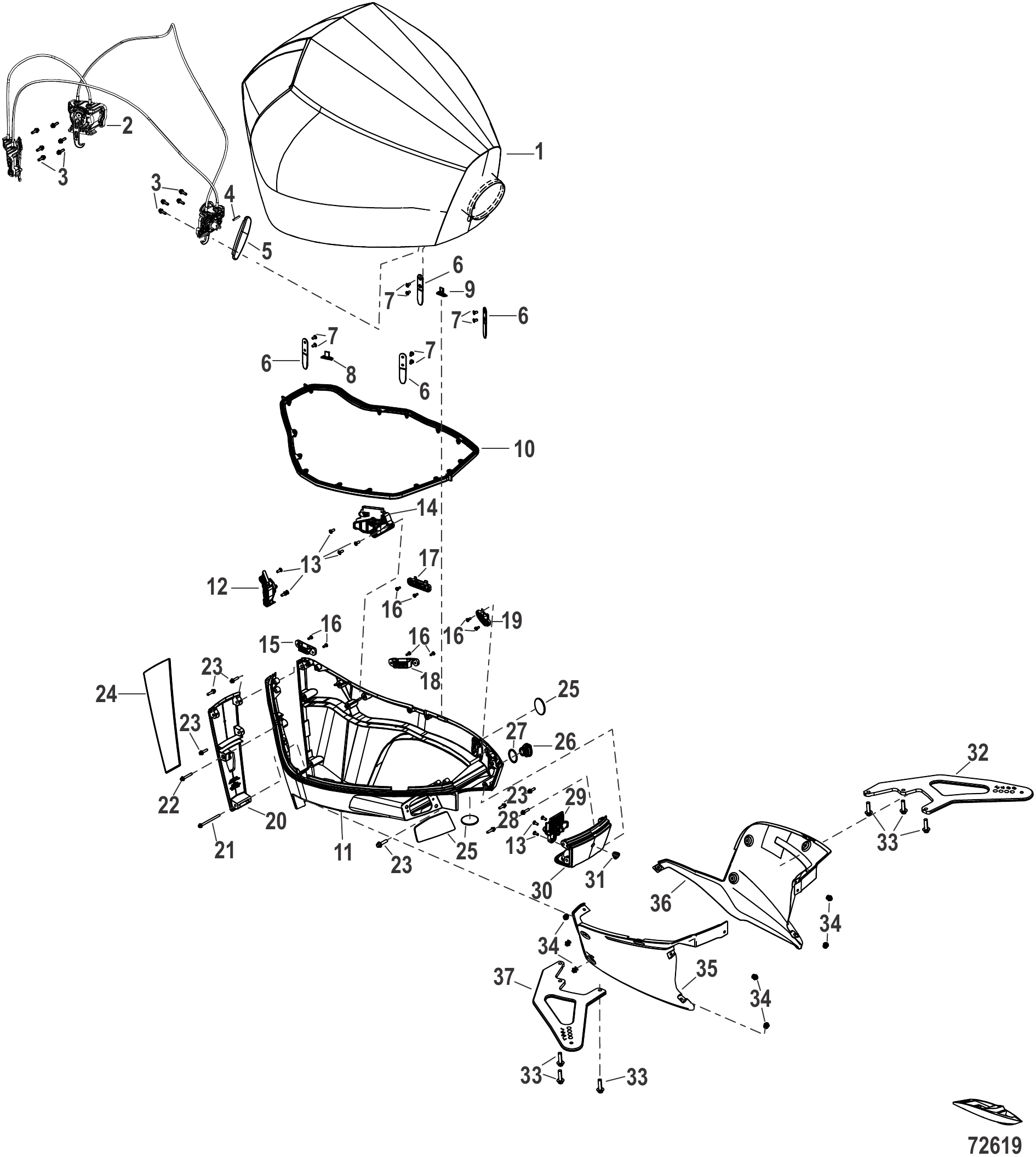

图 6外罩 Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0176575	顶盖总成	TOP COWL ASSEMBLY	1
2	NSS	锁闩总成不单独销售	NOT SOLD SEPARATE LATCH ASSEMBLY	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	10
4	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
5	8M0183075	闩锁手柄	HANDLE Latch	1
6	8M0142904	校准支腿套件	ALIGNMENT LEG KIT	4
6	8M0240715	校准支腿套件	ALIGNMENT LEG KIT	4
7	8M0178589	螺丝M6×12	SCREW M6 x 12	8
8	8M0142915	右舷缓冲垫	BUMPER Starboard	1
9	8M0142916	左舷缓冲垫	BUMPER Port	1
10	8M0182085	上罩壳密封件	SEAL Top Cowl	1
10	8M0242486	上罩壳密封件	SEAL Top Cowl	1
11	8M0176570	下罩总成（修边款）	LOWER COWL ASSEMBLY Trimmed	1
12	8M0142925	撞板总成（右舷）	STRIKER ASSEMBLY Starboard	1
13	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	9
14	8M0142919	撞板总成（左舷）	STRIKER ASSEMBLY Port	1
15	8M0142930	后挡板（右舷）	RETAINER Rear, Starboard	1
16	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	8
17	8M0142923	后挡板（左舷）	RETAINER Rear, Port	1
18	8M0142929	前挡板（右舷）	RETAINER Front, Starboard	1
19	8M0142922	前挡板（左舷）	RETAINER Front, Port	1
20	8M0142223	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
20	8M0245377	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
21	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
21	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
22	8M0142933	螺钉(M6 x 40)	SCREW (M6 x 40)	1
22	8M0230975	螺丝 M6x40 六角法兰头	SCREW M6 x 40 HEX FLG	1
23	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
23	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	6
24	8M0176572	装饰面板	ACCENT PANEL	1
25	8M0183089	盖板套件（圆盘/平板）	COVER KIT Disc/Plate	1
26	888958001	嵌入式端口塞	PLUG Flush Port	1
26	8M0215105	嵌入式塞	PLUG Flush	1
27	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
27	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
28	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	2
29	8M0142932	前撞板总成	STRIKER ASSEMBLY Front	1
30	NSS	前下罩（不单独销售）	NOT SOLD SEPARATE LOWER COWL, FRONT	1
31	8M0096302	护孔环	GROMMET	1
32	8M0176578	转向臂（左舷）	STEERING ARM Port	1
33	4010835	螺钉(M10×35)六角法兰-不锈钢	SCREW (M10 x 35) Hex Flange - Stainless Steel	6
34	8M0183113	DZUS紧固件套件	FASTENER KIT DZUS	1
35	8M0176574	驱动轴壳体盖（右舷）	COVER Driveshaft Housing, Starboard	1
36	8M0176573	驱动轴壳体盖（左舷）	COVER Driveshaft Housing, Port	1
37	8M0176577	转向臂（右舷）	STEERING ARM Starboard	1

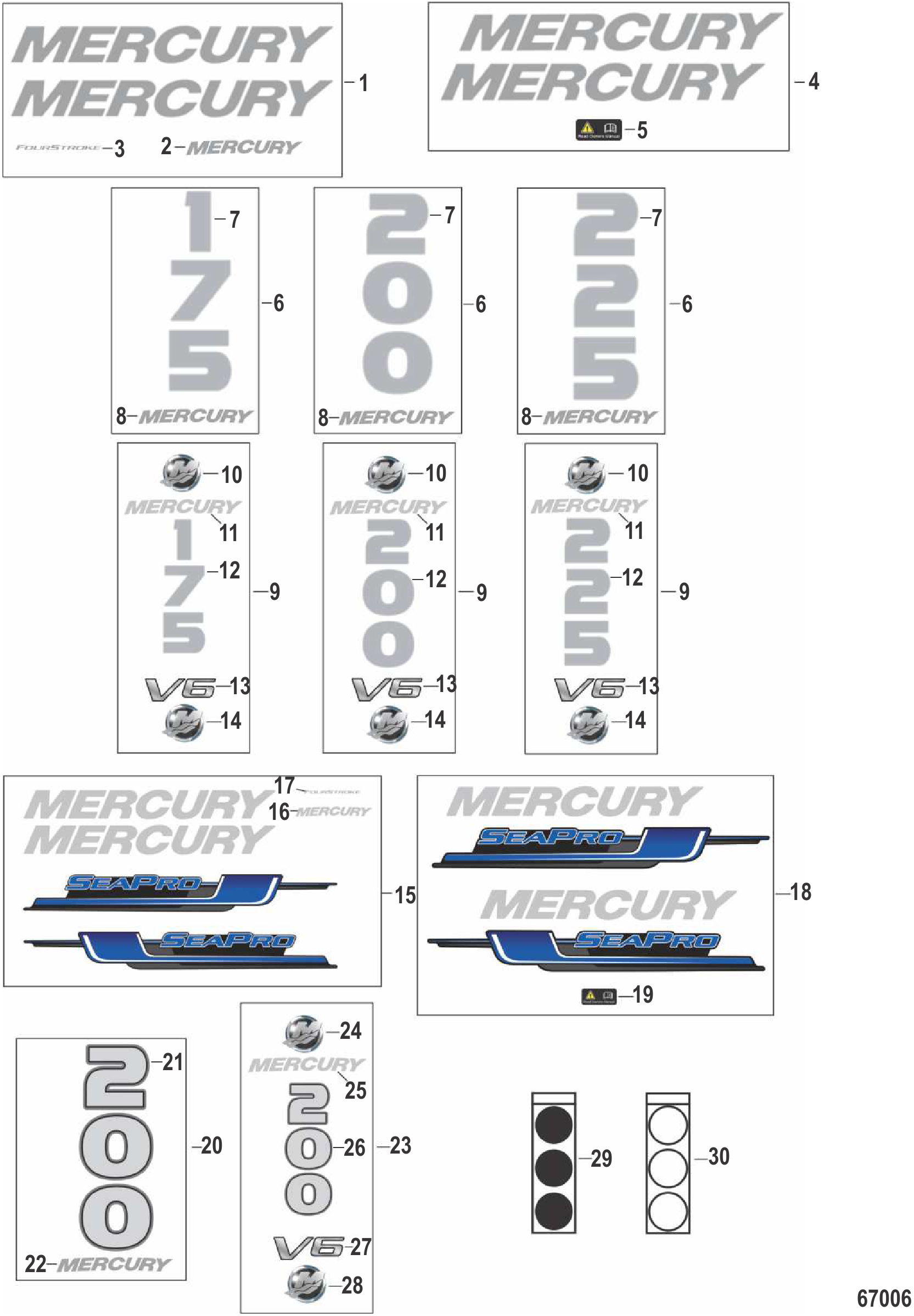

图 7贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0142184	水星贴花套装	DECAL SET Mercury	1
1	8M0214843	水星贴花套装	DECAL SET Mercury	1
2	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
3	8M0214839	贴纸 四冲程	DECAL Fourstroke	1
4	8M0214843	水星贴花套装	DECAL SET Mercury	1
5	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
5	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
6	8M0142189	后标贴套件（175马力）	DECAL SET Rear, 175 HP	1
6	8M0214844	标贴套件（175马力）	DECAL SET 175 HP	1
6	8M0142190	贴纸套装 后部 200马力	DECAL SET Rear, 200 HP	1
6	8M0214845	贴纸套装 后部 200马力	DECAL SET Rear, 200 HP	1
6	8M0142191	贴纸套装 225马力	DECAL SET 225 HP	1
6	8M0214846	贴纸 225马力	DECAL 225 HP	1
7	8M0217478	贴纸 后部 175	DECAL Rear, 175	1
7	8M0217479	贴纸 后部 200	DECAL Rear, 200	1
7	8M0217480	贴纸 后部 225	DECAL Rear, 225	1
8	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
9	8M0214844	标贴套件（175马力）	DECAL SET 175 HP	1
9	8M0214845	贴纸套装 后部 200马力	DECAL SET Rear, 200 HP	1
9	8M0214846	贴纸 225马力	DECAL 225 HP	1
10	8M0159716	贴纸 M标志 53毫米 黑色	DECAL M Icon, 53 MM Black	1
11	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
12	8M0217478	贴纸 后部 175	DECAL Rear, 175	1
12	8M0217479	贴纸 后部 200	DECAL Rear, 200	1
12	8M0217480	贴纸 后部 225	DECAL Rear, 225	1
13	8M0214841	贴纸 V6	DECAL V6	1
14	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
15	8M0142185	贴纸套装 Sea Pro	DECAL SET Sea Pro	1
15	8M0214847	SeaPro系列贴花套装	DECAL SET SeaPro	1
16	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
17	8M0214839	贴纸 四冲程	DECAL Fourstroke	1
18	8M0214847	SeaPro系列贴花套装	DECAL SET SeaPro	1
19	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
20	8M0142194	贴纸套装 后部 200马力	DECAL SET Rear, 200 HP	1
21	8M0217481	贴纸 后部 200 SeaPro	DECAL Rear, 200 SeaPro	1
22	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
23	8M0214848	贴纸套装 200马力	DECAL SET 200 HP	1
24	8M0159716	贴纸 M标志 53毫米 黑色	DECAL M Icon, 53 MM Black	1
25	8M0153042	水星标贴（银色）	DECAL Mercury, Silver	1
26	8M0217481	贴纸 后部 200 SeaPro	DECAL Rear, 200 SeaPro	1
27	8M0214841	贴纸 V6	DECAL V6	1
28	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
29	8M0187221	贴纸 3D圆圈 黑色	DECAL 3D Circles, Black	1
30	8M0187223	贴纸 3D圆圈 白色	DECAL 3D Circles, White	1

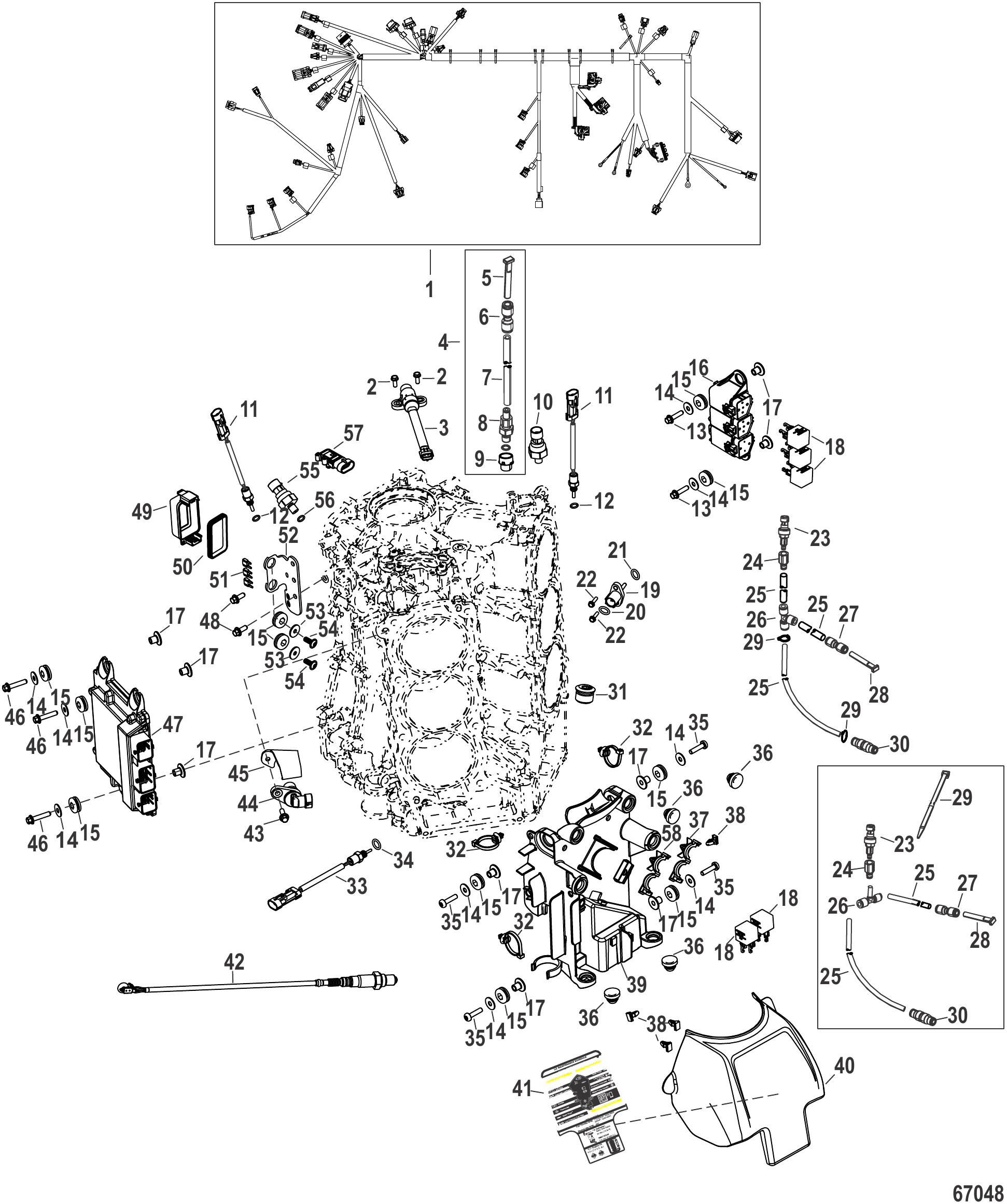

图 8电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0142254	发动机机械线束	ENGINE HARNESS Mechanical	1
1	8M0142262	DTS发动机线束	ENGINE HARNESS DTS	1
1	8M0245503	DTS发动机线束	ENGINE HARNESS DTS	1
1	8M0245503	DTS发动机线束	ENGINE HARNESS DTS	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
4	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
5	859732	堵头	PLUG	1
6	859747	联轴器	COUPLER	1
6	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
7	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
8	896094A01	接头总成	FITTING ASSEMBLY	1
9	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
10	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
11	8M0142542	温度传感器	SENSOR Temperature	2
11	8M0205787	温度传感器	SENSOR Temperature	2
12	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
13	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
14	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	9
15	834985	护孔环	GROMMET	11
15	8M0190980	护孔环	GROMMET	11
16	8M0142684	继电器壳体	RELAY HOUSING	1
17	856954	衬套	BUSHING	9
18	8M0057697	立方体继电器	CUBE RELAY	5
18	8M0219829	立方体继电器	CUBE RELAY	5
19	891663001	温度传感器	SENSOR Temperature	1
20	892317001	O型圈	O-RING	1
21	8M0142578	传感器衬垫	GASKET MAT Sensor	1
22	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
23	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
24	892403	接头	FITTING	1
24	8M0207782	直通接头	FITTING Straight	1
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	3
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	2
26	875207	三通接头	TEE Fitting	1
26	8M0157114	三通接头 4毫米	FITTING TEE 4 MM	1
27	859747	联轴器	COUPLER	1
27	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
28	859732	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	859448T	接头	FITTING	1
31	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
32	899145	绑带夹	CLIP Tie Strap	3
33	8M0142689	温度传感器	SENSOR Temperature	1
33	8M0161580	温度传感器	SENSOR Temperature	1
34	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
35	8M0142686	螺钉(M6x25)	SCREW (M6 x 25)	4
36	8M0096302	护孔环	GROMMET	4
37	858954	卡箍(0.625英寸)	CLIP (.625)	1
38	879962	卡扣	CLIP	4
39	8M0142685	电气板	PLATE Electrical	1
39	8M0153944	电气板	PLATE Electrical	1
40	8M0142608	电气板盖	COVER Electrical Plate	1
41	8M0142526	维护周期标贴	DECAL Maintenance Schedule	1
41	8M0148534	维护周期标贴	DECAL Maintenance Schedule	1
42	8M0142695	氧传感器	SENSOR Oxygen	1
43	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
44	8M0011987	传感器	SENSOR	1
44	8M0233140	传感器	SENSOR	1
45	8M0142691	凸轮传感器支架	BRACKET Cam Sensor	1
46	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	3
47	8M0142641	PCM 175 V6 机械版	PCM 175 V6 MECH	1
47	8M0207576	PCM 175 V6 机械版	PCM 175 V6 MECH	1
47	8M0142640	PCM 175 V6 DTS版	PCM 175 V6 DTS	1
47	8M0207575	PCM 175 V6 DTS版	PCM 175 V6 DTS	1
47	8M0142644	PCM 200 V6 DTS版	PCM 200 V6 DTS	1
47	8M0207579	PCM 200 DTS版	PCM 200 DTS	1
47	8M0142647	PCM 200 V6 SEAPRO 机械版	PCM 200 V6 SEAPRO MECH	1
47	8M0207580	PCM 200 SP 机械版	PCM 200 SP MECH	1
47	8M0142646	PCM 200 V6 SEAPRO DTS版	PCM 200 V6 SEAPRO DTS	1
47	8M0207578	PCM 200 V6 SP DTS版	PCM 200 V6 SP DTS	1
47	8M0142645	PCM 200 V6 机械版	PCM 200 V6 MECH	1
47	8M0207581	PCM 200 V6 机械版	PCM 200 V6 MECH	1
47	8M0142650	PCM 225 V6 机械版	PCM 225 V6 MECH	1
47	8M0207583	PCM 225 V6 机械版	PCM 225 V6 MECH	1
47	8M0142648	PCM 225 V6 DTS版	PCM 225 V6 DTS	1
47	8M0207582	PCM 225 V6 DTS版	PCM 225 V6 DTS	1
48	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
49	8M0147858	保险丝盒盖	COVER Fuse Box	1
50	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
51	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
51	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
51	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
51	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
52	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
53	42118	垫圈	WASHER	2
54	8M6003202	螺钉	SCREW	2
55	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
56	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
57	8M0142690	MAP传感器	SENSOR MAP	1
58	883066	夹子 (.865)	CLIP (.865)	1

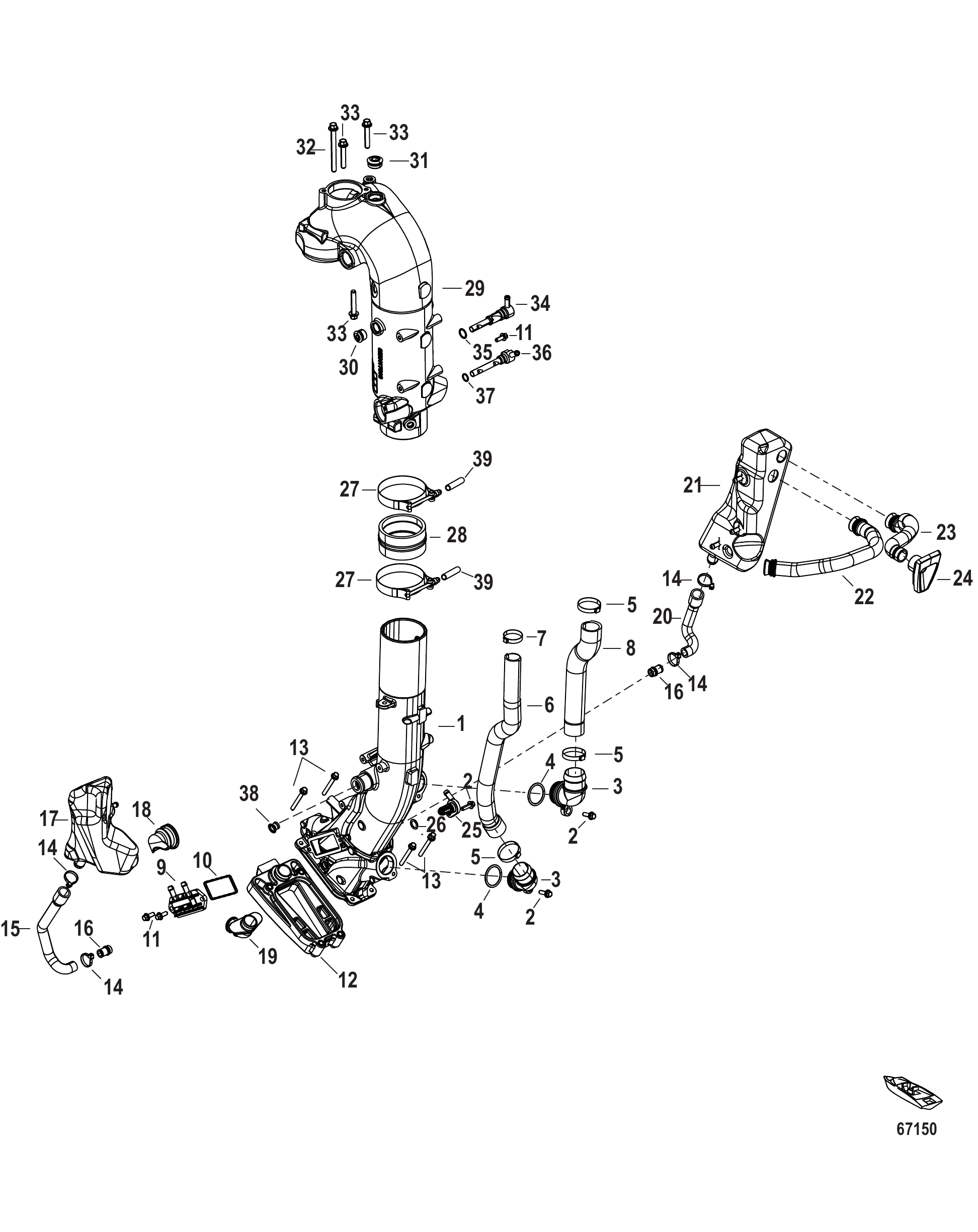

图 9排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0142728	排气管	PIPE Exhaust	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
3	8M0142731	弯头接头	FITTING ELBOW	2
4	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	2
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	3
6	8M0142727	出水管	TUBE Water Outlet	1
7	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	1
8	8M0142725	进水口管	TUBE Water Inlet	1
9	8M0142719	滤网总成	STRAINER ASSEMBLY	1
10	8M0142720	密封件	SEAL	1
11	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
12	8M0142721	排气孔护圈	GROMMET Exhaust	1
13	8M0142726	螺钉 (M6)	SCREW (M6)	4
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
15	8M0142738	软管	HOSE	1
16	8M0142729	接头	FITTING	2
17	8M0142734	左舷消声器总成	MUFFLER ASSEMBLY Port	1
18	8M0142740	护孔环	GROMMET	1
19	8M0142732	弯头接头	FITTING ELBOW	1
20	8M0142739	软管	HOSE	1
21	8M0142735	右舷消声器总成	MUFFLER ASSEMBLY Starboard	1
22	8M0142741	交叉软管, 怠速泄压	HOSE Crossover, Idle Relief	1
23	8M0142737	怠速泄压软管	HOSE Idle Relief	1
24	8M0142736	护孔环	GROMMET	1
25	8M0142730	接头	FITTING	1
25	8M0157112	滤网接头	FITTING STRAINER	1
26	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
27	8M0142541	卡箍 93.7毫米直径	CLAMP (93.7 MM DIA)	2
27	8M0161579	卡箍 93.7毫米	CLAMP 93.7 MM	2
28	8M0142538	联轴器	COUPLING	1
28	8M0172179	排气总成联轴器	COUPLING Exhaust Assembly	1
29	8M0142535	排气歧管	MANIFOLD Exhaust	1
29	8M0219003	上部排气歧管	MANIFOLD Exhaust, Upper	1
30	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
31	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
32	8M0142533	螺钉(M8×85)	SCREW (M8 x 85)	1
33	88552645	螺钉（M8X45）	SCREW (M8X45)	3
34	8M0142534	喷雾器接头	FITTING Sprayer	1
35	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
36	8M0142536	喷雾器接头	FITTING Sprayer	1
37	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
38	8M0142499	下部泄压消声器变径管	REDUCER Lower Relief Muffler	1
39	8M0148727	乙烯基盖帽	CAP Vinyl	2
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

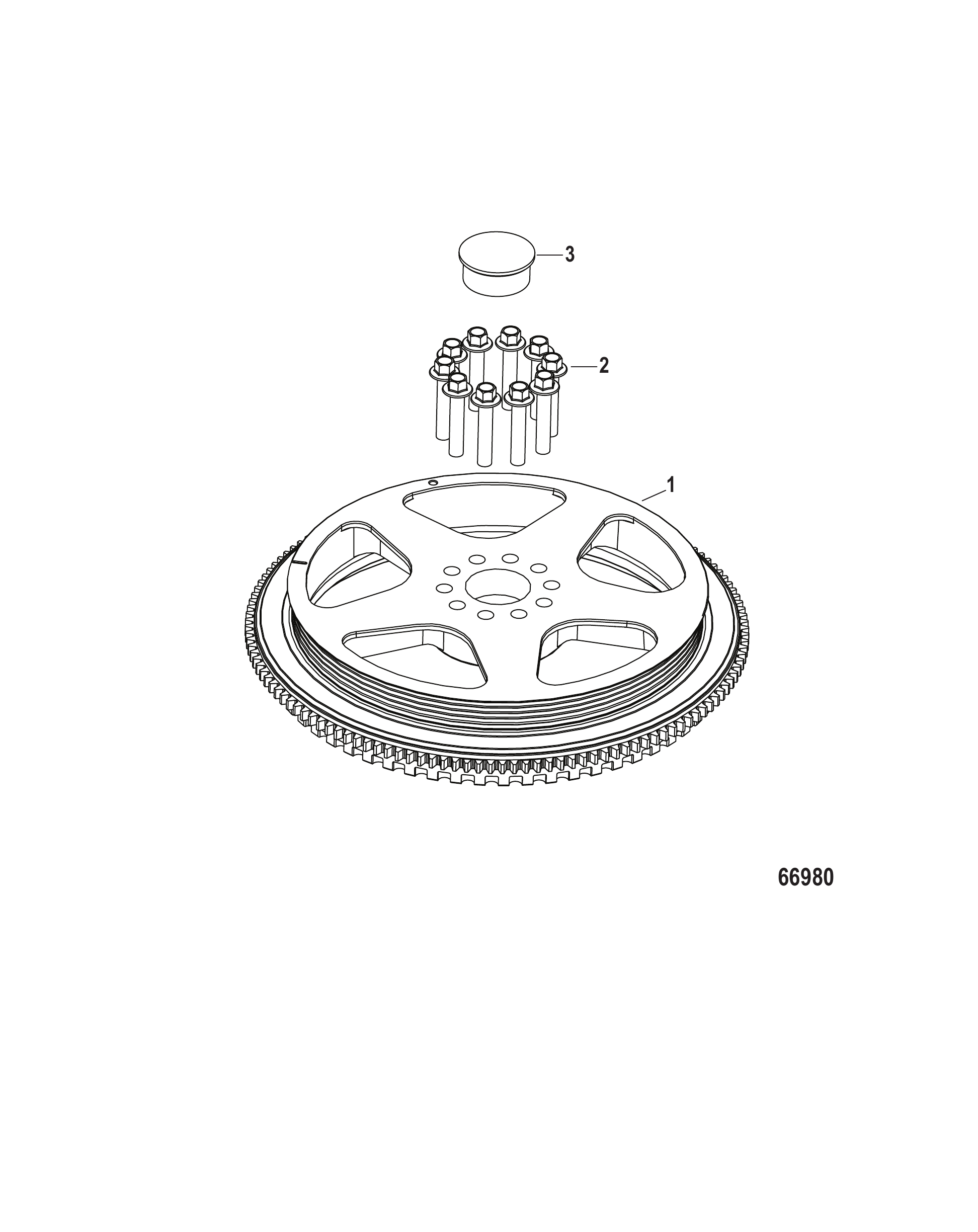

图 10飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0142244	飞轮	FLYWHEEL	1
2	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
3	8M0142389	飞轮塞	PLUG Flywheel	1
3	8M0207687	飞轮塞	PLUG Flywheel	1

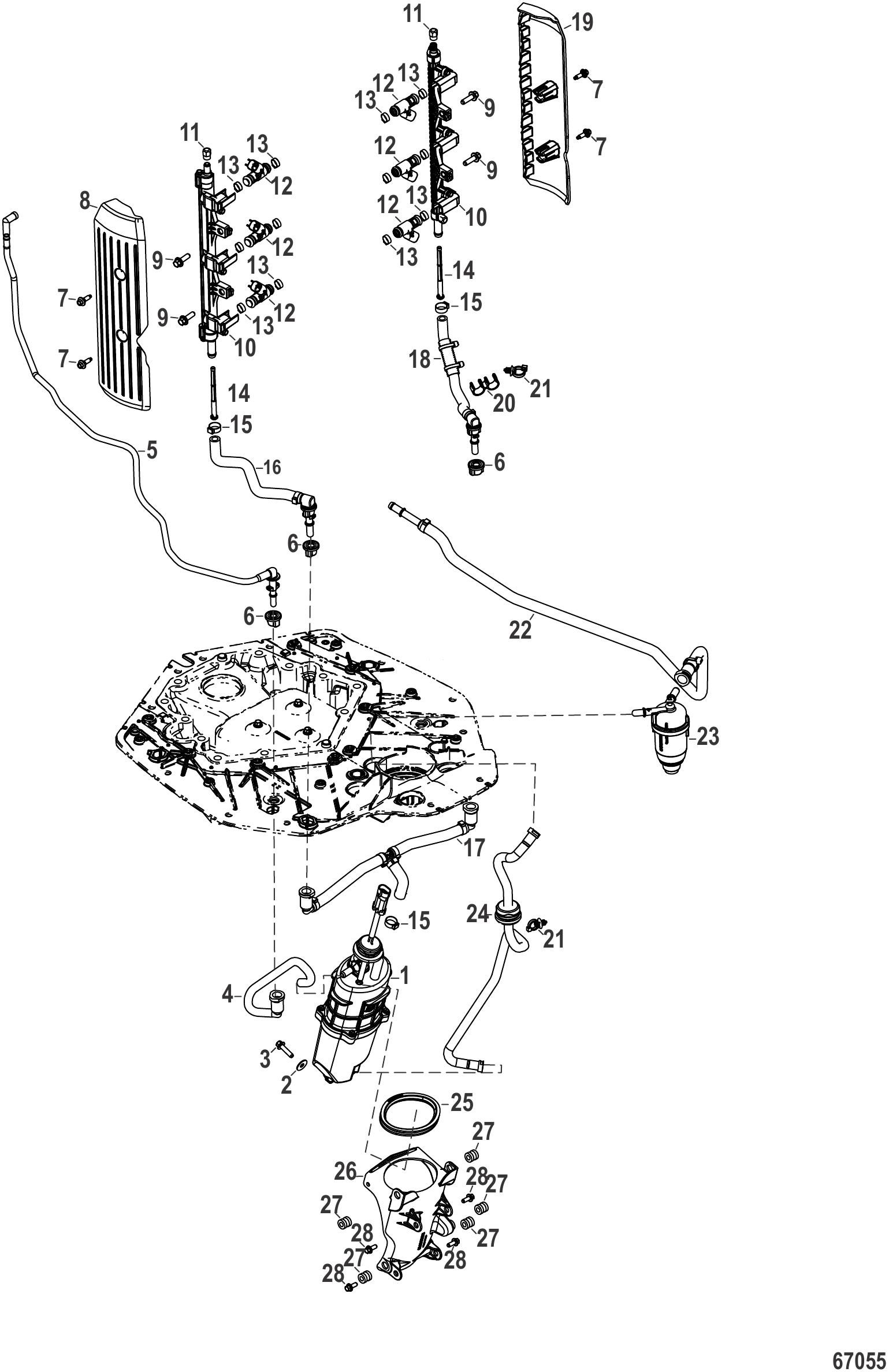

图 11燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0161584	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
4	8M0231308	歧管参考下软管	HOSE Manifold Reference Lower	1
5	8M0142436	歧管参考上软管总成	HOSE ASSEMBLY Manifold Ref Upper	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
8	8M0142604	左舷燃油轨盖	COVER Fuel Rail, Port	1
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
10	8M0142557	左舷燃油轨总成	FUEL RAIL ASSEMBLY Port	1
10	8M0219775	左舷燃油轨总成	FUEL RAIL ASSEMBLY Port	1
10	8M0142558	右舷燃油轨总成	FUEL RAIL ASSEMBLY Starboard	1
10	8M0219770	右舷燃油轨总成	FUEL RAIL ASSEMBLY Starboard	1
11	8M0046566	阀帽	CAP Valve	2
12	8M0142264	燃油喷射器	FUEL INJECTOR	6
13	8M0221321	O型圈套件	ORING KIT	1
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142605	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0142430	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to FSM	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4

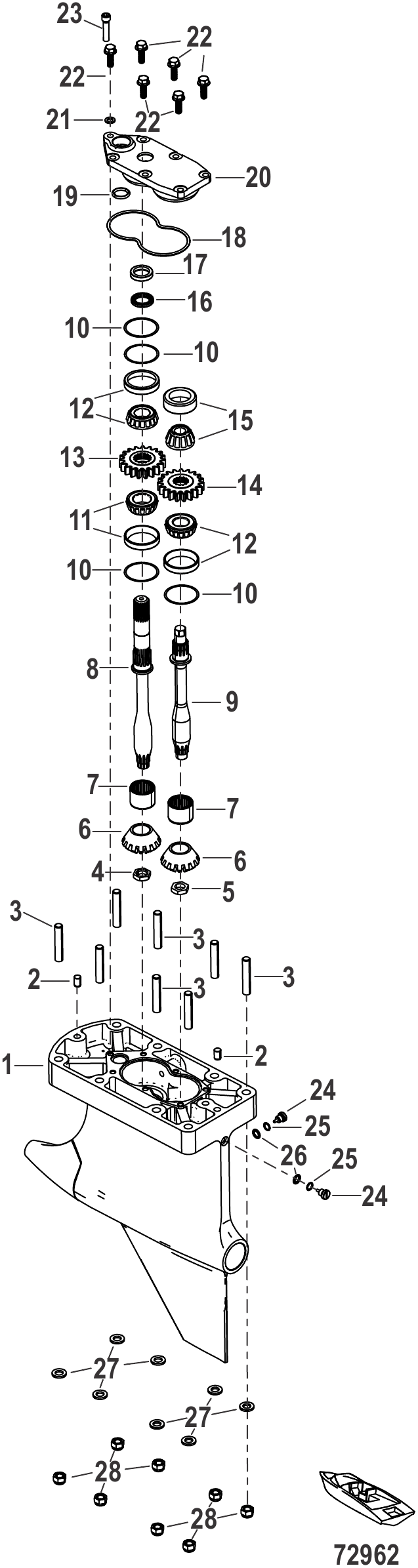

图 12齿轮箱驱动轴 Gear Housing, Driveshaft

REF	零件编号	中文名称	英文名称	数量
1	8M0176563	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	822107	定位销	PIN Dowel	2
3	57984	双头螺柱(.437-14/.437-20 x 2.380)	STUD (.437-14/.437-20 x 2.380)	8
4	35921	螺母(0.625-18)	NUT (.625-18)	1
5	818932	左旋螺母	NUT Left Hand	1
6	818931A2	齿轮组	GEAR SET	1
7	8M0051196	滚柱轴承	BEARING Roller	2
8	8M0183067	驱动轴	SHAFT Drive	1
9	8M0074006	从动轴	SHAFT Driven	1
10	8M0063268	垫片组	SHIM SET	AR
11	38680T01	轴承杯/锥	BEARING Cup/Cone	1
12	38678T01	轴承杯/锥	BEARING Cup/Cone	2
13	8M0050949	齿轮(反转)	GEAR Counter Rotation	1
14	86640	标准旋转齿轮	GEAR Standard Rotation	1
15	38681A1	轴承总成	BEARING ASSEMBLY	1
16	16977	油封	SEAL Oil	1
17	8M0176564	油封	SEAL Oil	1
18	39695	O型圈	O-RING	1
19	35276	O型圈(.734 x .139)	O-RING (.734 x .139)	1
20	8M0183069	轴承板盖	COVER Bearing Plate	1
21	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	1
22	812618	不锈钢螺钉(.312-18 x 1.00)带尼龙垫	SCREW (.312-18 x 1.00) Stainless Steel With Nylon Patch	6
23	8M0183073	螺钉	SCREW	1
24	14834A3	磁性放油塞总成	PLUG ASSEMBLY Drain - Magnetic	2
25	805726	橡胶O型圈	O-RING Rubber	2
25	8M0204684	橡胶O型圈	O-RING Rubber	2
26	830749	密封件	SEAL	2
26	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
27	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	8
28	82670815	螺母(.437-20)	NUT (.437-20)	8
-	8M0175995	左旋转左旋转换套件	CONVERSION KIT Left Hand to Left Hand	1
-	8M0234832	右旋转右旋转换套件	CONVERSION KIT Right Hand to Right Hand	1

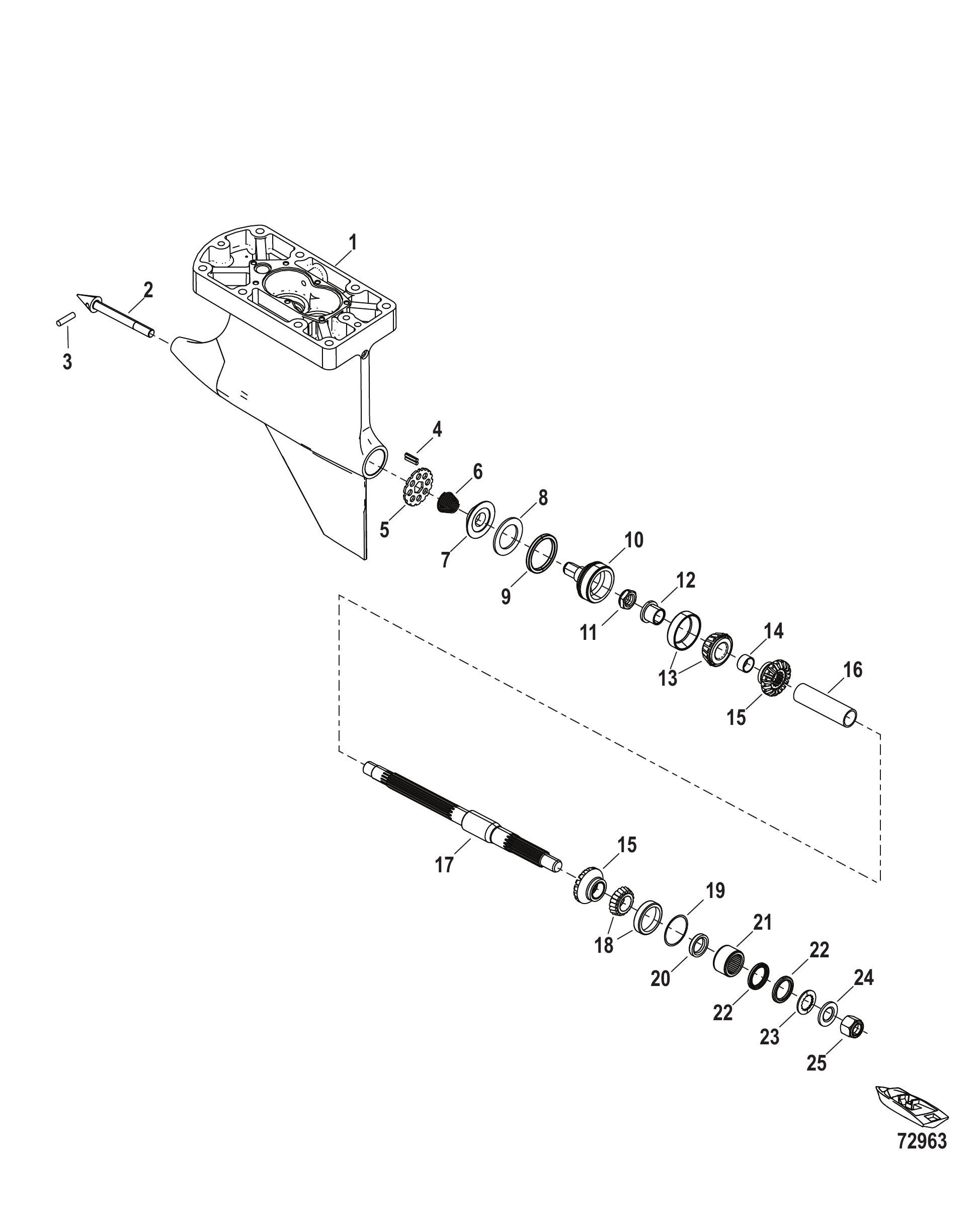

图 13齿轮箱推进轴 Gear Housing, Prop Shaft

REF	零件编号	中文名称	英文名称	数量
1	8M0176563	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	87265	螺钉	SCREW	1
3	65700	堵头	PLUG	1
4	NSS	槽销（不单独销售）	NOT SOLD SEPARATE Groove Pin	2
5	65682	圆盘	DISC	1
6	65691	弹簧	SPRING	1
7	65683	螺母	NUT	1
8	65690	垫圈	WASHER	1
9	85355	四角密封环	QUAD RING	1
10	NSS		NOT SOLD SEPARATE Stud, Anchor	1
11	8M2014641	螺母(.750-16)	NUT (.750-16)	1
12	85354	衬套	BUSHING	1
13	35924T1	轴承总成	BEARING ASSEMBLY	1
14	NSS	前齿轮套（不单独销售）	NOT SOLD SEPARATE Gear Sleeve, Front	1
15	818931A2	齿轮组	GEAR SET	1
16	39712	隔套	SPACER	1
17	8M0076741	螺旋桨轴	SHAFT Propeller	1
18	65695A1	轴承总成	BEARING ASSEMBLY	1
19	8M0063268	垫片组	SHIM SET	1
20	39696	垫圈	WASHER	1
21	8M0050403	滚柱轴承	BEARING Roller	1
22	16553	油封	SEAL Oil	2
23	39701	垫圈	WASHER	1
24	39698	垫圈	WASHER	1
25	NSS	螺旋桨螺母（不单独销售）	NOT SOLD SEPARATE Prop Nut	1

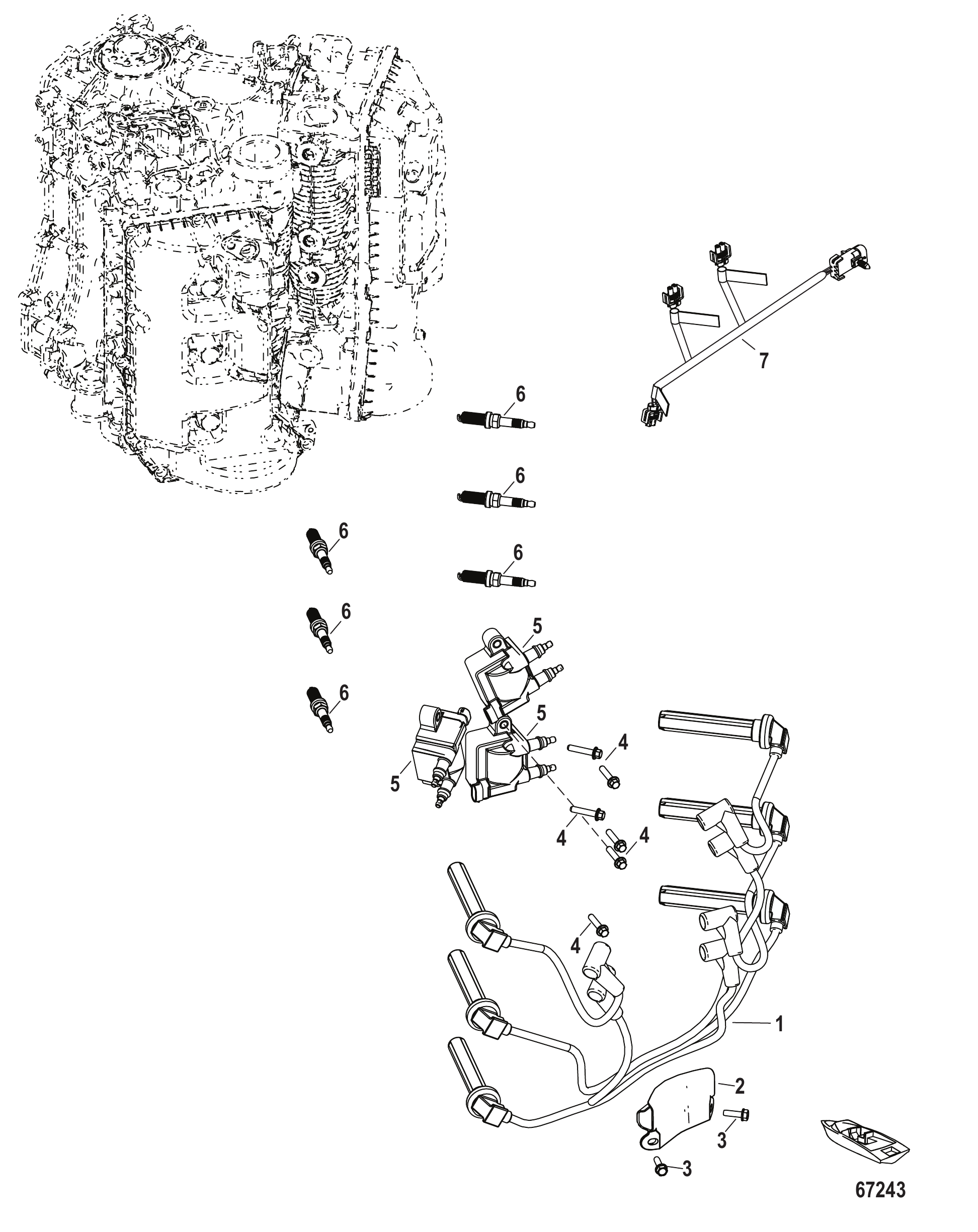

图 14点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0142665	火花塞导线	SPARK PLUG WIRES	1
1	8M0238525	火花塞线束组	SPARK PLUG WIRE SET	1
2	8M0142671	导套	GUIDE	1
3	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	2
4	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
5	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	3
6	8M0135348	火花塞	SPARK PLUGS	6
6	8M0204737	火花塞	SPARK PLUG	6
7	8M0142683	线圈适配器线束	WIRE HARNESS Coil Adapter	1

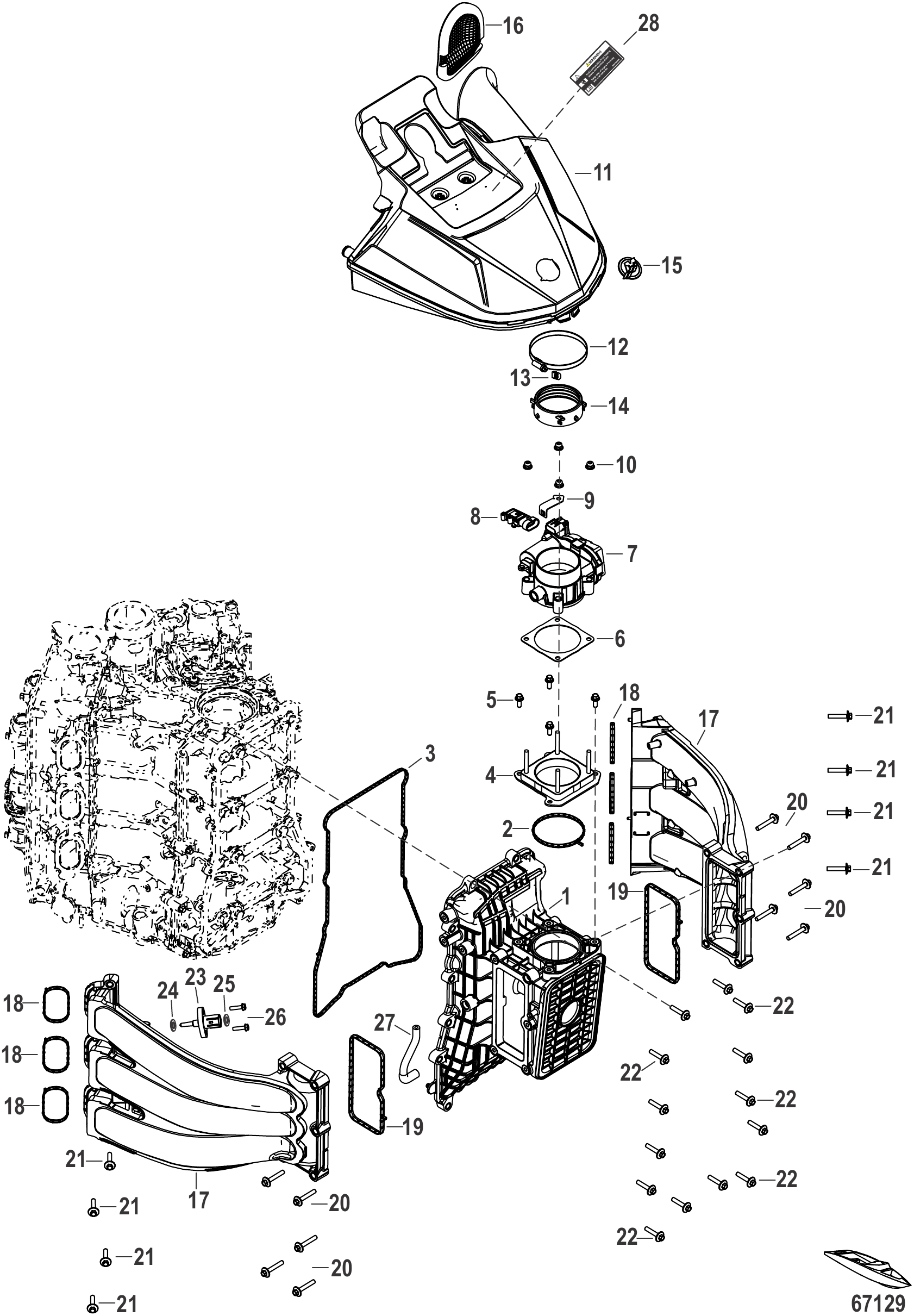

图 15进气系统 Intake System

REF	零件编号	中文名称	英文名称	数量
1	8M0142562	底座盖板	COVER Bedplate	1
2	8M0142564	节气门体衬垫	GASKET Throttle Body	1
3	8M0142563	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0142567	隔离器总成	ISOLATOR ASSEMBLY	1
4	8M0204943	隔离器总成	ISOLATOR ASSEMBLY	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0142568	节气门体衬垫	GASKET Throttle Body	1
7	8M0142276	节气门体总成 64毫米	THROTTLE BODY ASSEMBLY 64 MM	1
7	8M0222235	节气门体总成 64毫米	THROTTLE BODY ASSEMBLY 64 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0147750	螺母 (M6)	NUT (M6)	4
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142246	进气口总成	AIR INLET ASSEMBLY	1
12	8M0142571	卡箍（70-90毫米）9毫米宽	CLAMP (70-90 MM) 9 MM WIDE	1
13	8M0074363	盖帽	CAP	1
14	8M0146102	节气门体密封件	SEAL Throttle Body	1
15	8M0043701	M标志39mm小号	M-ICON 39MM - Small	1
16	8M0147749	进气滤网	INTAKE SCREEN	1
17	8M0142565	进气歧管（左舷）	MANIFOLD Intake, Port	1
17	8M0240942	进气歧管（左舷）	MANIFOLD Intake, Port	1
17	8M0142560	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
18	8M0142548	进气歧管垫片	GASKET Intake Manifold	6
18	8M0231118	进气歧管垫片	GASKET Intake Manifold	6
19	8M0142561	流道稳压腔垫片	GASKET Runner Plenum	2
20	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	10
21	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	8
22	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	14
23	891663001	温度传感器	SENSOR Temperature	1
24	892317001	O型圈	O-RING	1
25	8M0142578	传感器衬垫	GASKET MAT Sensor	1
26	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
27	8M0142566	MAP传感器软管	HOSE MAP Sensor	1
28	8M0142569	警告标贴	DECAL Warning	1

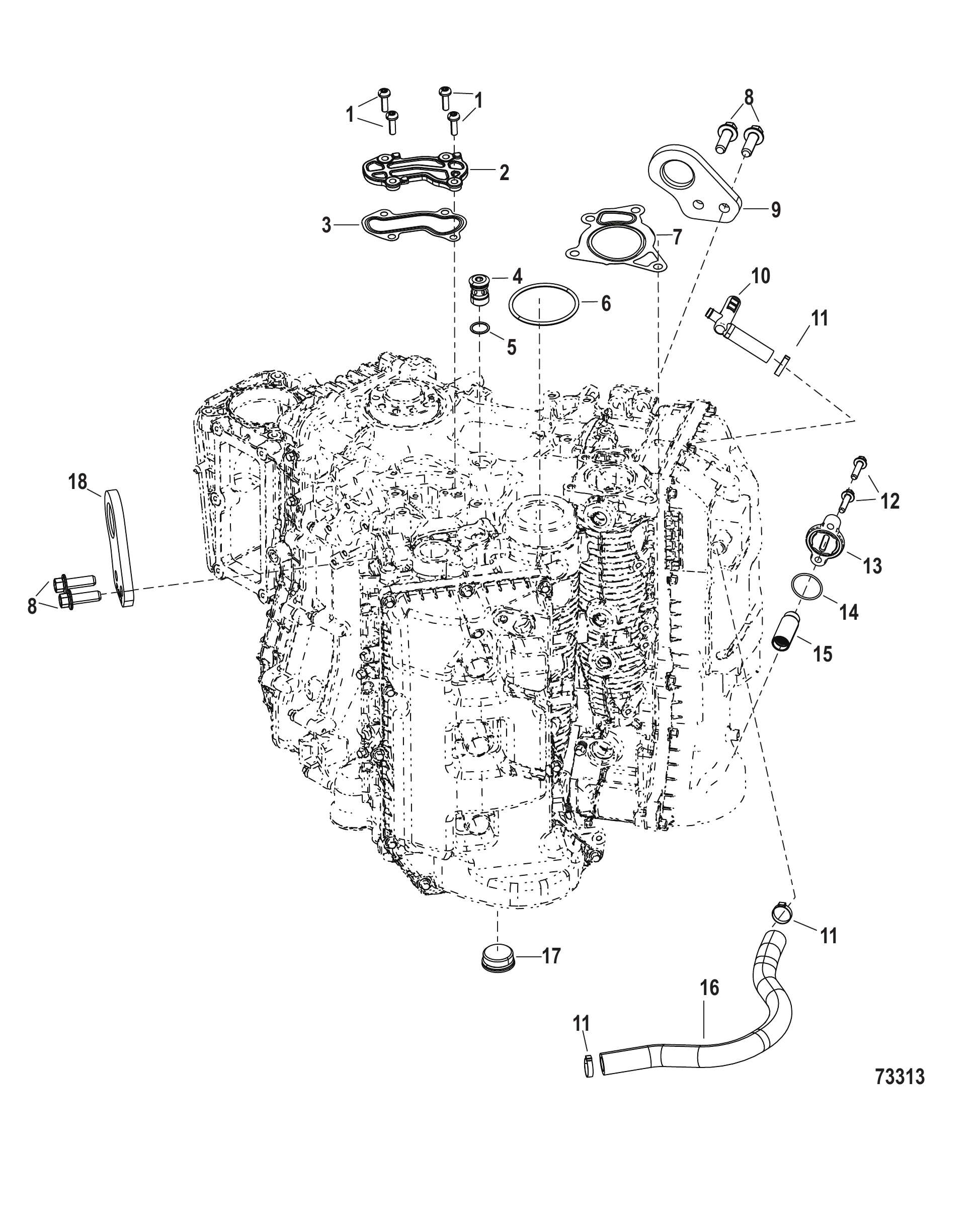

图 16长缸体 Long Block

REF	零件编号	中文名称	英文名称	数量
-	8M0183061	长缸体总成	LONG BLOCK	1
1	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
2	8M0142349	气缸体盖	COVER Cylinder Block	1
3	8M0142348	盖板垫片	GASKET Cover Plate	1
4	8M0142352	18毫米螺塞	PLUG 18 MM	1
5	8M0142353	O型圈(0.614x0.070)	O-RING (0.614 x 0.070)	1
6	8M0142368	O型圈 (230 2.484 x .139)	O-RING (230 2.484 x .139)	1
7	8M0142537	排气歧管衬垫	GASKET Exhaust Manifold	1
8	8M0103821	螺钉	SCREW	4
9	8M0183105	右舷吊环	LIFTING EYE Starboard	1
10	8M0183111	防翻滚阀套件	ROLLOVER VALVE KIT	1
11	855228	卡箍	CLAMP	3
12	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
13	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
14	898836	棕色O型圈	O-RING Brown	1
14	8M0237361	O型圈	O-RING	1
15	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
15	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
16	8M0142472	左舷至右舷通气管	HOSE Port to Starboard Breather	1
17	8M0087454	30毫米螺塞	PLUG (30 mm)	1
18	8M0183104	左舷吊环	LIFTING EYE Port	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

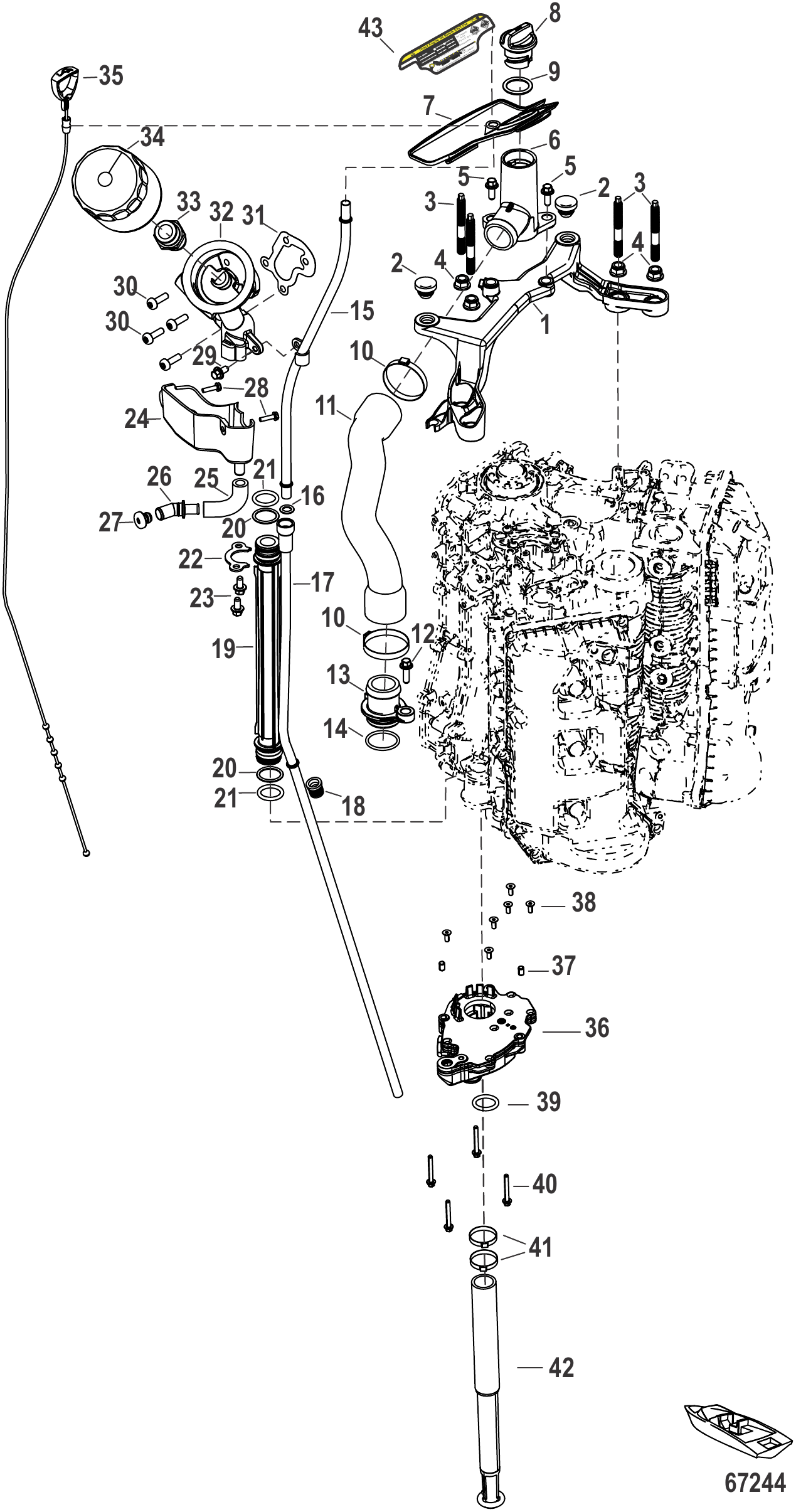

图 17润滑油系统 Oil System

REF	零件编号	中文名称	英文名称	数量
1	8M0142467	加油口支架	BRACKET Oil Fill	1
2	8M0096302	护孔环	GROMMET	2
3	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
4	826365	螺母 (M8)	NUT (M8)	4
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
6	8M0142478	加油口颈	NECK Oil Fill	1
7	8M0142470	护孔环	GROMMET	1
8	8M0142290	机油盖	CAP Oil	1
9	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
9	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
10	8M6001459	卡箍 (45.5)	CLAMP (45.5)	2
11	8M0142469	机油加注软管	HOSE Oil Fill	1
11	8M0190557	机油加注软管	HOSE Oil Fill	1
12	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
13	8M0142468	机油加注管	TUBE Oil Fill	1
14	8M0044601	O型圈	O-RING	1
15	8M0142480	油尺上管	TUBE Dipstick- Upper	1
16	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	1
17	8M0142602	量油尺管	TUBE Dipstick	1
17	8M0237365	量油尺管	TUBE Dipstick	1
18	8M0142471	衬套 0.375英寸	GROMMET (0.375 IN)	1
18	8M0178207	护孔环	GROMMET	1
19	8M0142606	管	TUBE	1
19	8M0158594	机油管	TUBE Oil	1
20	8M0142452	O型圈 (70硬度)	O-RING (70 Durometer)	2
21	8M0142450	O型圈 (70硬度)	O-RING (70 Durometer)	2
21	8M0171370	机油管密封件	SEAL Oil Tube	2
22	8M0142484	机油滤清器支架	BRACKET Oil FIlter	1
23	8M0142485	螺钉 (M6) 六角法兰	SCREW (M6) HX FLG	2
24	8M0142454	机油滴盘	OIL DRIP TRAY	1
25	8M0142457	滴盘软管	HOSE Drip tray	1
26	8M0142456	接头	FITTING	1
27	8M0143229	滴油盘塞	PLUG Drip Tray	1
28	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
29	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
30	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
31	8M0142482	适配器衬垫	GASKET Adapter	1
32	8M0142483	机油滤清器适配器	ADAPTER Oil Filter	1
32	8M0156635	机油滤清器适配器	ADAPTER Oil Filter	1
33	8M0142453	机油滤清器接头	FITTING Oil FIlter	1
34	8M0123025	机油滤清器	OIL FILTER	1
34	8M0176312	机油滤清器	OIL FILTER	1
35	8M0142601	量油尺	DIPSTICK	1
35	8M0235055	量油尺	DIPSTICK	1
36	8M0142403	机油泵总成	OIL PUMP ASSEMBLY	1
37	8M0142408	定位销	DOWEL Pin	2
38	8M0142407	螺钉 (M6) 内六角平头 x 16长	SCREW (M6) HEX SOCKET FLAT X 16 LG	6
39	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
40	8M0142401	螺钉 (M6) 六角小头	SCREW (M6) HX FL REDUCED HEAD	4
41	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	2
41	8M0187146	卡箍	CLAMP	2
42	8M0142402	机油收集组件	OIL PICK UP ASSEMBLY	1
43	8M0142570	检查机油标贴	DECAL Check Engine Oil	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

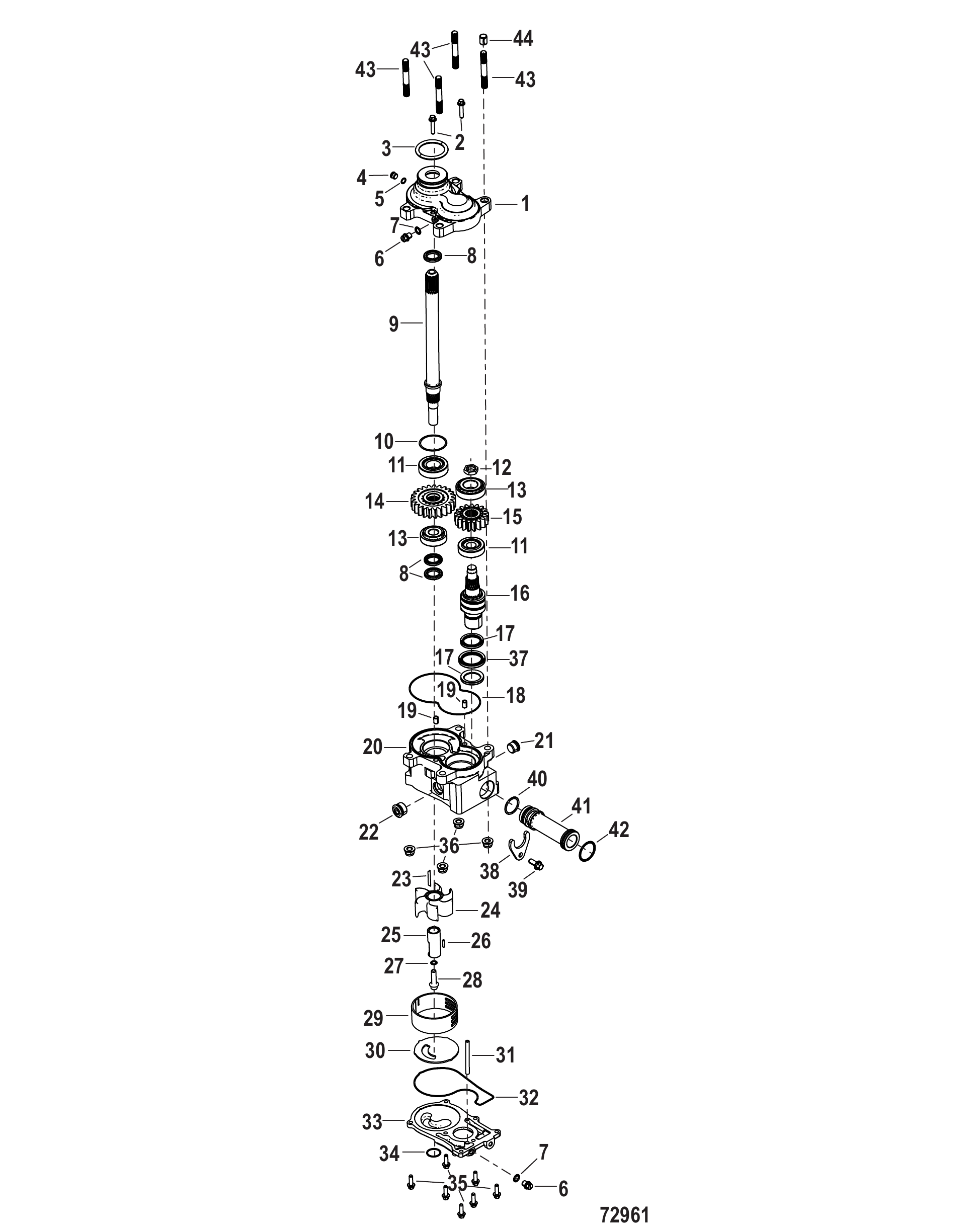

图 18超速档 Overdrive

REF	零件编号	中文名称	英文名称	数量
-	8M0183119	超速传动总成17/23	OVERDRIVE ASSEMBLY 17/23	1
-	8M0183120	超速传动总成22/28	OVERDRIVE ASSEMBLY 22/28	1
-	8M0183121	超速传动总成25/35	OVERDRIVE ASSEMBLY 25/35	1
-	8M0187217	超速传动总成 18/22	OVERDRIVE ASSEMBLY 18/22	1
-	8M0187220	超速传动总成 26/34	OVERDRIVE ASSEMBLY 26/34	1
1	8M0176565	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
3	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
4	8M0087446	堵头（10毫米）	PLUG (10 mm)	1
5	NSS	不单独销售	NOT SOLD SEPARATE	1
6	8M0240835	专用螺钉 .375-16	SCREW Special, .375-16	2
7	830749	密封件	SEAL	2
7	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
8	16977	油封	SEAL Oil	3
9	8M0181976	驱动轴	SHAFT Drive	1
10	8M0063268	垫片组	SHIM SET	1
11	8M0183115	锥形轴承	BEARING Taper	2
12	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
13	8M0183116	轴承	BEARING	2
-	8M0174316	齿轮组 17/23	GEAR SET 17/23	1
-	8M0174317	齿轮组 25/35	GEAR SET 25/35	1
-	8M0174318	齿轮组 22/28	GEAR SET 22/28	1
-	8M0174319	齿轮组 18/22	GEAR SET 18/22	1
-	8M0187214	齿轮组 26/34	GEAR SET 26/34	1
14	NSS	不单独销售	NOT SOLD SEPARATE	1
15	NSS	不单独销售	NOT SOLD SEPARATE	1
16	8M0181977	输出轴	SHAFT Output	1
17	8M0240446	水封	SEAL Water	2
18	8M0183071	O型圈	O-RING	1
19	892228	定位销	PIN Dowel	2
20	NSS	不单独销售	NOT SOLD SEPARATE	1
21	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
22	8M0000696	磁性螺塞总成	PLUG ASSEMBLY Magnetic	1
23	8M0032833	键	KEY	1
23	8M0204723	键	KEY	1
24	43026T2	叶轮	IMPELLER	1
25	8M0183063	隔套	SPACER	1
26	8M0183064	定位销	PIN Dowel	1
27	805063	O型圈(.301 x .070)	O-RING (.301 x .070)	1
27	8M0204683	O型圈(.070×.301内径)	O-Ring (.070 x .301 ID)	1
28	8M0076906	螺钉 (M8)	SCREW (M8)	1
29	8M0183112	嵌件	INSERT	1
30	8M0183065	安装板	PLATE	1
31	8M0183068	管	TUBE	1
32	8M0183072	O型圈	O-RING	1
33	NSS	不单独销售	NOT SOLD SEPARATE	1
34	62701	O型圈	O-RING	1
35	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	7
36	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	4
37	8M0207365	隔套	SPACER	1
38	8M0144993	固定座	RETAINER	1
39	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	1
40	864701	O型圈 (1.112 x .103)	O-RING (1.112 x .103)	1
41	NSS	不单独销售	NOT SOLD SEPARATE	1
42	65936	O型圈	O-RING	1
43	854309	双头螺柱 (M10 x 76)	STUD (M10 x 76)	4
44	821327	定位销	PIN Dowel	1

图 19维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0142637	零件手册175/200/225 3.4L V6四冲程/200 3.4L V6四冲程SEAPRO	PARTS MANUAL 175/200/225 3.4L V6 4 Stroke/ 200 3.4L V6 4 Stroke SEAPRO	1
-	8M0124302	维修手册175-300马力四冲程	SERVICE MANUAL 175-300 Hp FourStroke	1
-	8M0227198	维修手册V6/V8 CMS	SERVICE MANUAL V6/V8 CMS	1
-	8M0145934	安装手册V6/V8 CMS	INSTALLATION MANUAL V6/V8 CMS	1
-	8M0156797	安装手册V6(175-225)/V8(200-300)CMS	INSTALLATION MANUAL V6 (175-225), V8 (200-300) CMS	1
-	8M0145541	操作手册V6/V8 CMS机械式	OPERATION MANUAL V6/V8 CMS Mechanical	1
-	8M0175491	操作手册	MANUAL- OPERATION	1
-	8M0145542	操作手册V6/V8 CMS DTS	OPERATION MANUAL V6/V8 CMS DTS	1
-	8M0230588	操作手册150R和200R	OPERATION MANUAL 150R and 200R	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

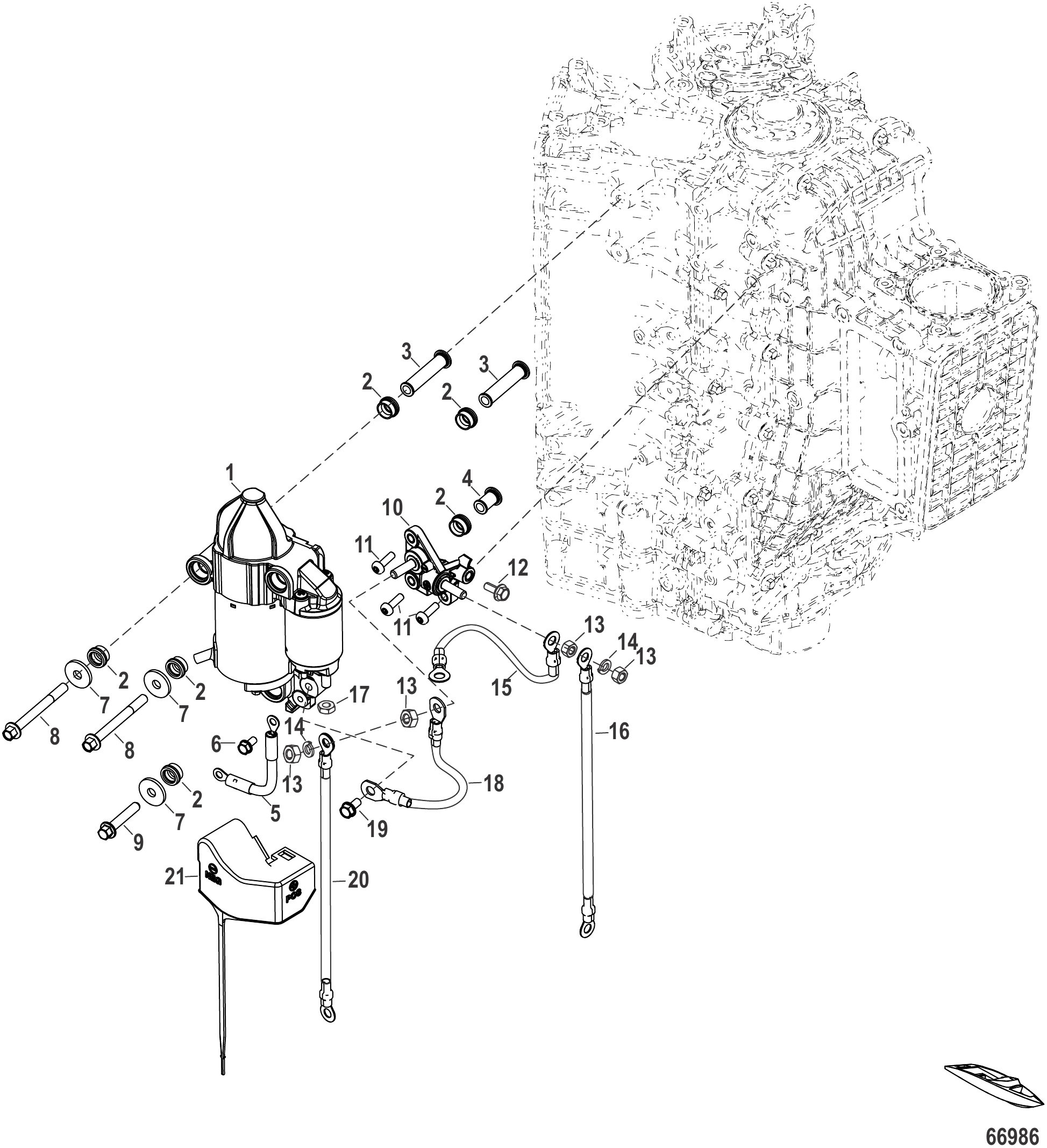

图 20启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	8M0142679	起动机	STARTER	1
2	8M0070367	管状支架 8MM	MOUNT - TUBULAR 8MM	6
2	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
3	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
4	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
5	8M0056666	起动机接地带	GROUND STRAP Starter	1
6	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
7	43430	垫圈	WASHER	3
8	8M0142896	螺钉(M8 x 80)	SCREW (M8 x 80)	2
8	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
9	88552645	螺钉（M8X45）	SCREW (M8X45)	1
10	8M0142680	热柱支架	BRACKET HOT STUD	1
11	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
12	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
13	8M0146003	螺母 M8 X 1.25 六角	NUT M8 x 1.25 Hex	4
14	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	2
15	8M0142681	电缆总成 起动机-正极	CABLE ASSEMBLY Starter - Postitive	1
16	88439A46	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
17	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
18	8M0146902	电缆总成 起动机-负极	CABLE ASSEMBLY Starter - Negative	1
19	40011148	螺钉(M8 x 20)	SCREW (M8 x 20)	1
19	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
20	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
21	8M0142687	热柱盖	COVER Hot Stud	1

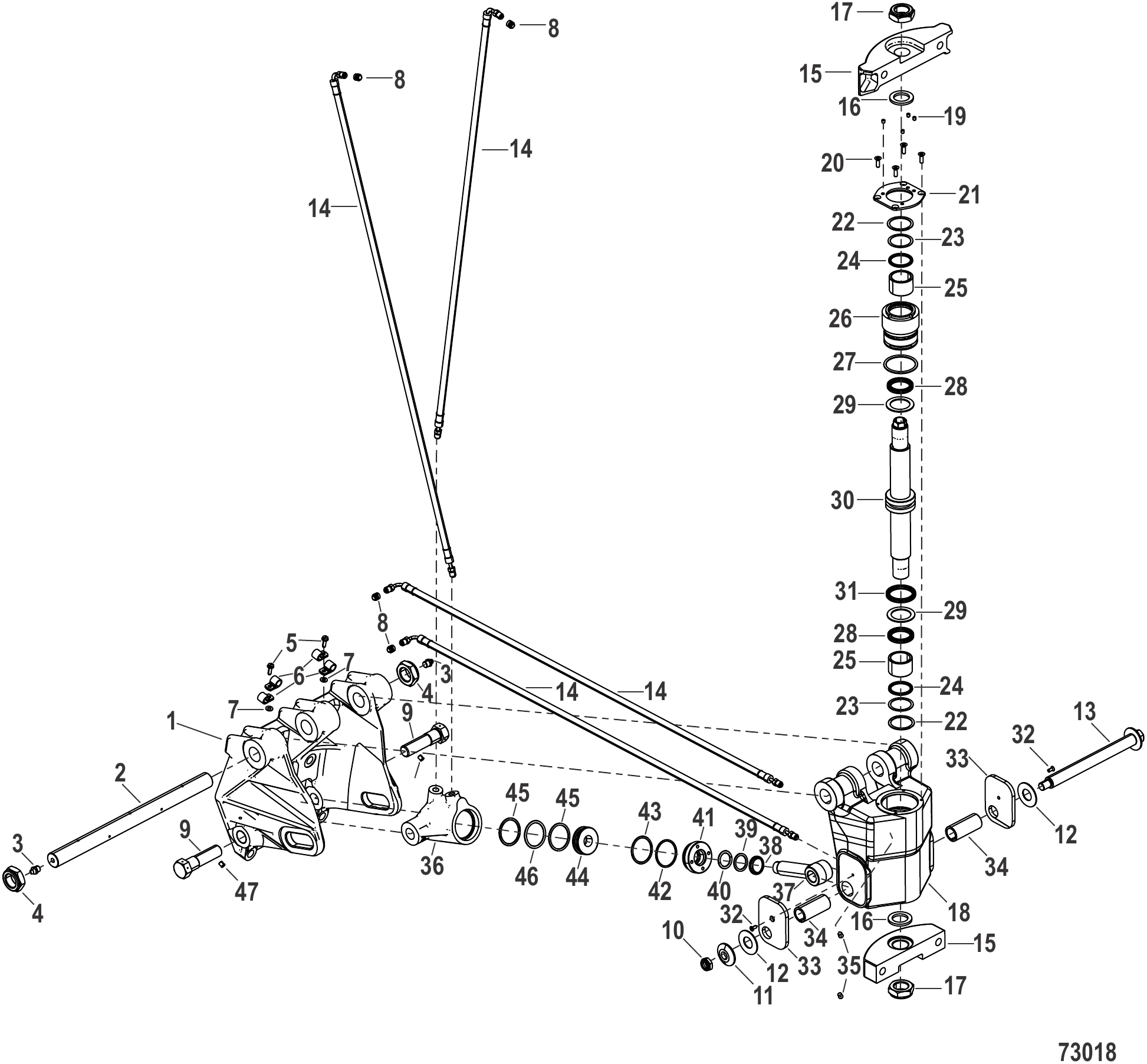

图 21旋转支架和艉板支架 Swivel and Transom Bracket

REF	零件编号	中文名称	英文名称	数量
-	8M0176554	艉板总成	TRANSOM ASSEMBLY	1
1	8M0176556	艉板支架	TRANSOM BRACKET	1
2	822106T01	倾斜管总成	TILT TUBE ASSEMBLY	1
3	NSS	不单独销售	NOT SOLD SEPARATE	2
4	8M0244417	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	2
5	77137	螺钉 (.190-16 x .620)	SCREW (.190-16 x .620)	2
6	848050	卡扣	CLIP	4
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68512	堵头	PLUG	4
9	44133	销	PIN	2
10	826709117	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	1
11	822076	固定座	RETAINER	1
12	59378	垫圈	WASHER	2
13	822075	调整销	PIN Trim	1
14	67032A36	液压软管	HOSE Hydraulic	4
15	8M0183080	上轭架	YOKE Top	1
15	8M0183066	下轭架	YOKE Bottom	1
16	8M0183074	垫圈	WASHER	2
17	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	2
18	8M0176555	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
19	8M0183100	螺钉	SCREW	4
20	8M0183103	螺钉	SCREW	4
21	8M0183094	安装板	PLATE	1
22	798701	挡圈	RING Retaining	2
23	79869	垫圈	WASHER	2
24	79879A1	维修套件	REPAIR KIT	2
25	NSS	不单独销售	NOT SOLD SEPARATE	2
26	NSS	不单独销售	NOT SOLD SEPARATE	1
27	8M0183095	O型圈	O-RING	1
28	NSS	不单独销售	NOT SOLD SEPARATE	2
29	8M0183099	止推垫圈	WASHER Thrust	2
30	8M0183070	旋转支架杆	ROD Swivel Bracket	1
31	NSS	不单独销售	NOT SOLD SEPARATE	1
32	822037	螺钉	SCREW	2
33	441322	耐磨垫	WEAR PAD	2
34	NSS	不单独销售	NOT SOLD SEPARATE	2
35	822103	注油孔盖	GREASE HOLE COVER	2
36	8M0183090	升降油缸总成	TRIM CYLINDER ASSEMBLY	1
37	8185162	配平杆	TRIM ROD	1
38	NSS	不单独销售	NOT SOLD SEPARATE	1
39	NSS	不单独销售	NOT SOLD SEPARATE	1
40	NSS	不单独销售	NOT SOLD SEPARATE	1
41	44123	固定座	RETAINER	1
42	NSS	不单独销售	NOT SOLD SEPARATE	1
43	NSS	不单独销售	NOT SOLD SEPARATE	1
44	44125	动力配平活塞	PISTON Power Trim	1
45	NSS	不单独销售	NOT SOLD SEPARATE	2
46	11165	O型圈	O-RING	1
47	822103	注油孔盖	GREASE HOLE COVER	2
-	11167A1	O型圈套件	O-RING KIT	AR
-	11163A1	配平油缸修理包	REPAIR KIT Trim Cylinder	AR

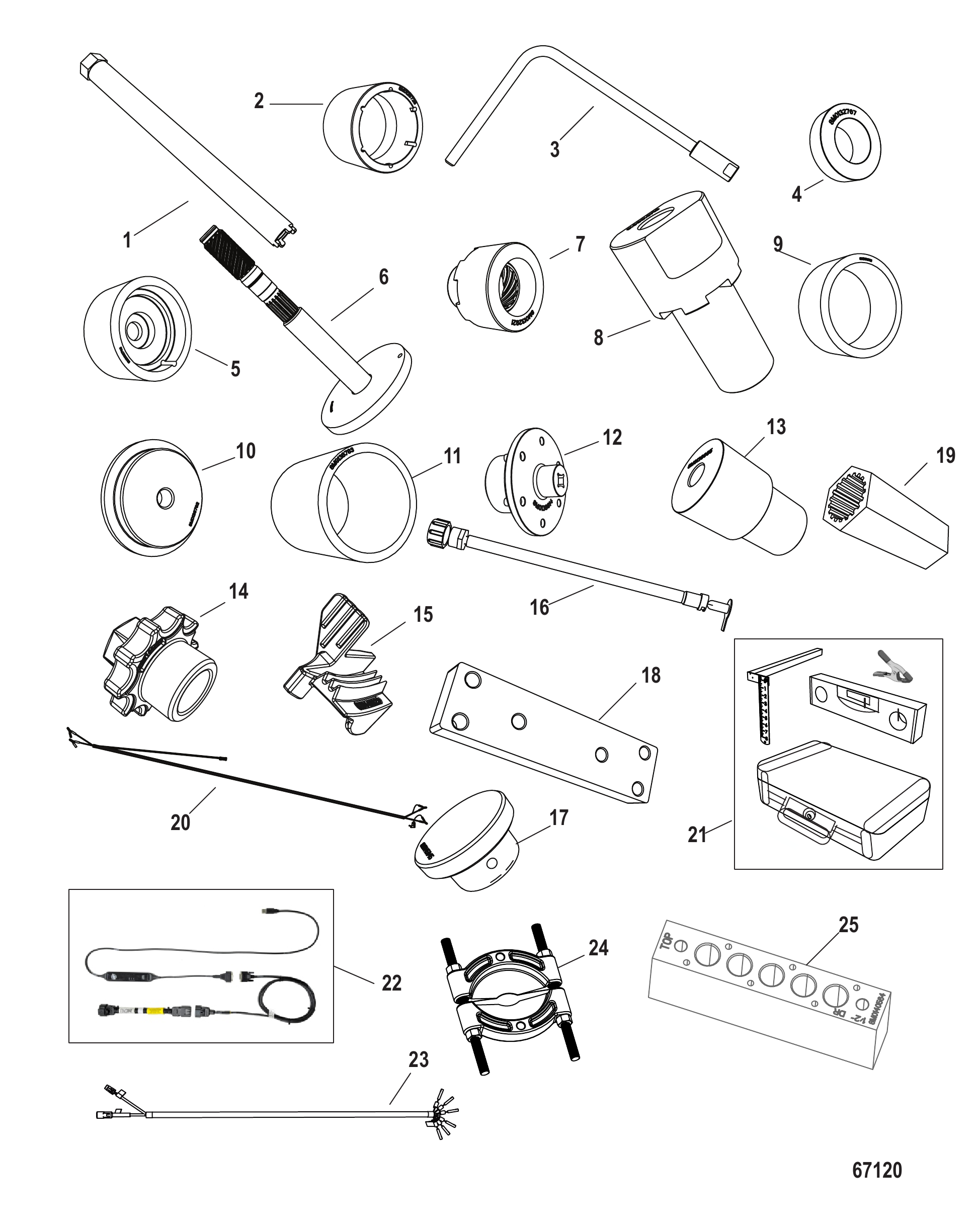

图 22工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0142969	换挡轴工具	SHIFT SHAFT TOOL	1
2	8M0142970	对正工具-预载驱动器	ALIGNMENT TOOL Preload Driver	1
3	8M0142973	换挡轴手柄工具	SHIFT SHAFT HANDLE TOOL	1
4	8M0142974	保持器压装夹具	RETAINER PRESS FIXTURE	1
5	8M0142976	工具-压装夹具底座	TOOL Press Fixture Base	1
6	8M0142983	轴工具-轴承座总成	SHAFT TOOL Bearing Carrier Assembly	1
7	8M0145393	工具-螺纹离合器总成	TOOL Threaded Clutch Assembly	1
8	8M0142559	齿轮总成固定夹具	HOLDING FIXTURE Gear Assembly	1
9	8M0142615	心轴-压装垫片	MANDREL Press Spacer	1
10	8M0142624	导板-轴承座	GUIDE PLATE Bearing Carrier	1
11	8M0142413	心轴-后齿轮轴承锥	MANDREL Rear Gear Bearing Cone	1
12	8M0142414	工具-齿轮总成驱动器	TOOL Gear Assembly Driver	1
13	8M0142636	轴承心轴	BEARING MANDREL	1
14	8M0146861	工具-飞轮	TOOL Flywheel	1
15	8M0146862	工具-张紧皮带	TOOL Stretch Belt	1
16	8M0129230	软管-放油	HOSE Oil Drain	1
17	8M0146935	安装工具-轴承卷轴	INSTALLATION TOOL Bearing Spool	1
18	8M0146936	拉拔器-上部支架	BAR MOUNT PULLER Upper	1
19	8M0147118	工具-推进轴	TOOL Propshaft	1
20	8M0147078	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
20	8M0193581	安装工具-配平线束	INSTALLATION TOOL Trim Harness	1
21	8M0130705	齿轮箱高度工具套件	GEARCASE HEIGHT TOOL KIT	1
22	8M0138392	CDS-G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS -G3	1
22	8M0153916	CDS G3诊断工具套件	DIAGNOSTIC TOOL KIT CDS G3	1
23	8M0150597	工具-换挡执行器测试TEE线束	TOOL-SHIFT ACTUATOR Test TEE Harness	1
24	8M0160428	拉拔器板	PULLER PLATE	1
25	8M0149526	钻模-2英寸5孔	DRILL BLOCK 2 Inch, 5 Hole	1
NS	883705T01	工具-发动机吊装带	STRAP TOOL Engine Lifting	1
NS	98234A2	钻孔夹具套件-艉板	DRILL FIXTURE KIT Transom	1
NS	8M0147671	工具-对正销上部支架	TOOL ALIGNMENT PIN UPPER MOUNT	1
NS	8M0145607	工具-拉杆器	TOOL Bar Puller	1
NS	8M0147116	工具-导向密封驱动器	TOOL GUIDE SEAL DRIVER	1
NS	8M0149553	工具-上部支架杆安装	TOOL Upper Mount Rod Installation	1
NS	8M0148868	扳手-AMS支架	WRENCH AMS Mount	1
NS	8M0148865	工具-齿轮安装	TOOL Install Gear	1
NS	8M0182653	工具-驱动对正	TOOL Drive Alignment	1
-	8M0235704	工具-动力输出轴套安装	TOOL SLEEVE INSTALLATION PTO	1
-	8M0235705	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235706	工具-耐磨轴套安装	TOOL INSTALL WEAR SLEEVE	1
-	8M0235707	耐磨轴套安装	INSTALL WEAR SLEEVE	1
