水星 Mercury 150R HP 3.4L V6 3B547096 & Up - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-8M0232213 · 共 42 个部位 · 1278 条零件

1装饰面板 2附件 3适配板 4发电机安装座/皮带 5缸体水压套件（模拟/数字）6凸轮轴盖 7冷却系统 8曲轴、活塞及连杆 9气缸体 10气缸盖与凸轮轴 11顶罩、装饰面板、底罩贴花 12驱动轴延长套件 13驱动轴壳体 14电气系统 15排气系统 16飞轮 17带水分传感器的船用燃油滤清器 18燃油供给模块组件 8M0161584 19燃油系统 20齿轮箱（螺旋桨轴反向旋转，Sport Master，1.75传动比）21齿轮箱驱动轴（4.80鱼雷型，1.85传动比）22齿轮箱驱动轴（Sport Master，1.75传动比）23齿轮箱驱动轴（Torque Master，1.75传动比）24齿轮箱螺旋桨轴（反向旋转，4.80鱼雷型，1.85传动比）25齿轮箱螺旋桨轴（标准旋转，Torque Master，1.75传动比）26齿轮箱螺旋桨轴（标准旋转，Sport Master，1.75传动比）27齿轮箱螺旋桨轴（标准旋转，4.80鱼雷型，1.85传动比）28点火系统 29进气系统 30底罩 31维护套件 32润滑油系统 33动力升降组件 8M0225374（二代/三代设计）34动力升降组件（塑料电机外壳，一代设计）35动力升降/艉板总成 36维修/支撑材料 37机械换挡系统 38垫片组 8M0076745 39启动电机 40旋转支架与转向臂 41工具 42顶罩

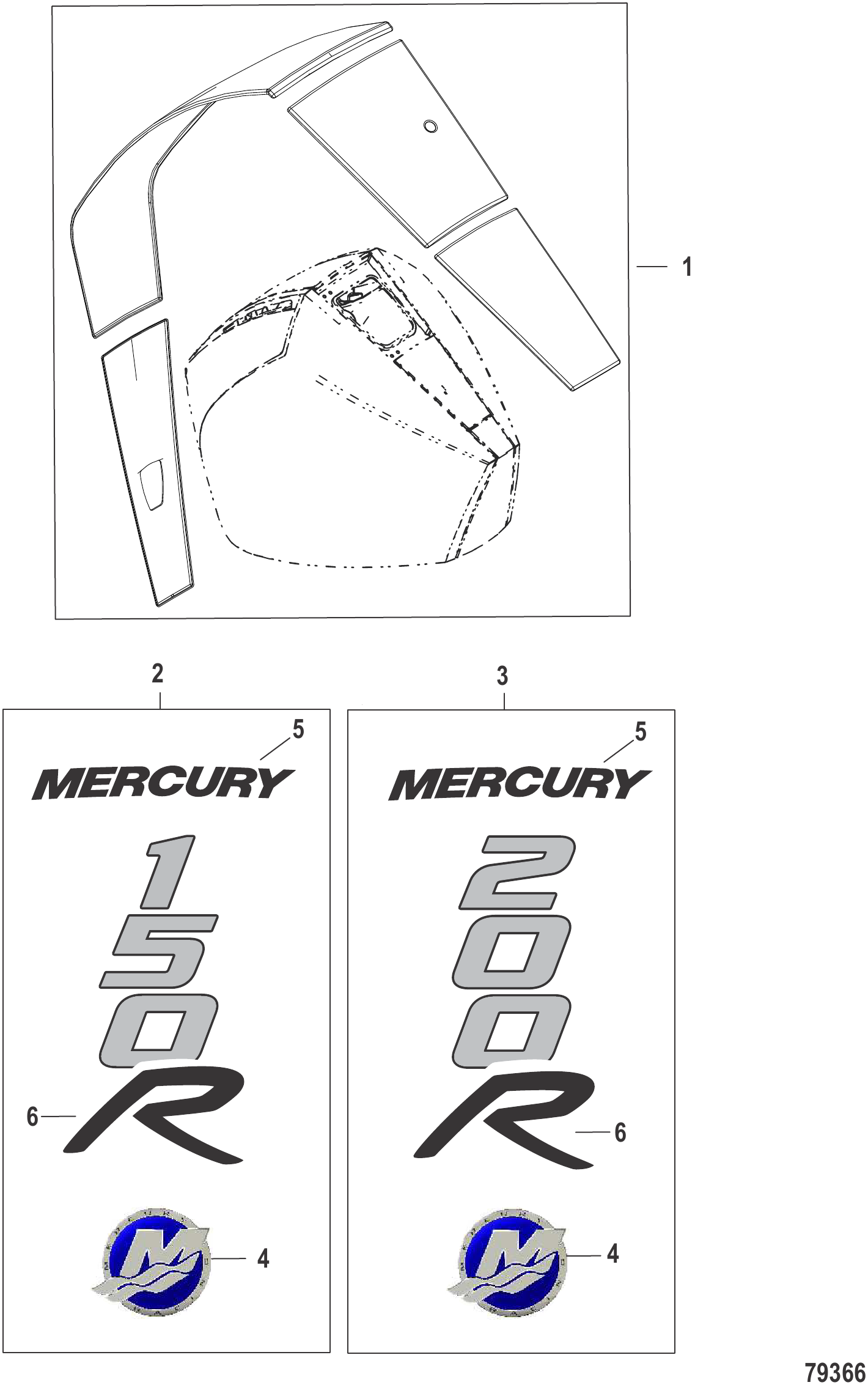

图 1装饰面板 Accent Panel

REF	零件编号	中文名称	英文名称	数量
1	8M0230743	装饰罩总成（魔鬼眼红, 150R）	ACCENT COWL ASSEMBLY Devil Eye Red, 150R	1
1	8M0230744	装饰罩总成（魔鬼眼红, 200R）	ACCENT COWL ASSEMBLY Devil Eye Red, 200R	1
2	8M0232368	装饰面板贴花套装（150R）	DECAL SET Accent Panel 150R	1
3	8M0232369	装饰面板贴花套装（200R）	DECAL SET Accent Panel 200R	1
4	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1
5	8M0149565	水星黑色贴花	DECAL Mercury, Black	1
6	8M0149568	黑色R贴花	DECAL Black, R	1

图 2附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	88334A2	防腐电极套件	MERCATHODE KIT	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1

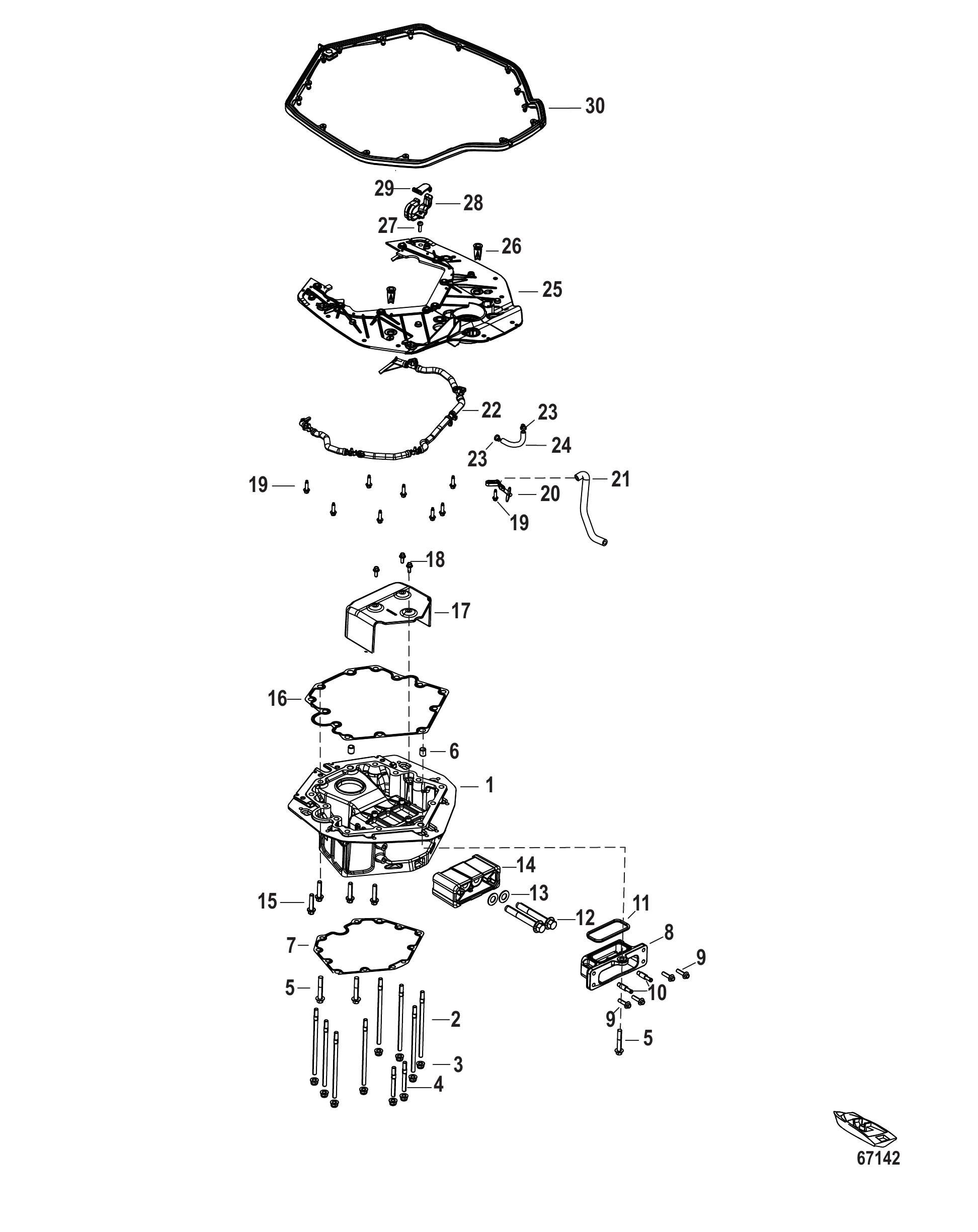

图 3适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	8M0173537	适配板	ADAPTER PLATE	1
2	8M0142744	螺柱（M10×185）	STUD (M10 x 185)	8
3	8M0142743	螺母(M10 x 1.5)	NUT (M10 x 1.5)	10
4	8M0158595	双头螺柱(M10)	STUD (M10)	2
5	8M0069690	螺丝(M10×1.5×60)	SCREW (M10 X 1.5 X 60)	3
6	821327	定位销	PIN Dowel	2
7	8M0142275	衬垫	GASKET	1
8	8M0142742	上部安装支架	BRACKET Upper Mount	1
9	4010730	螺钉 (M8 x 30)	SCREW (M8 x 30)	4
10	8M0038205	直通接头	FITTING Straight	2
11	8M0142745	上部安装支架密封件	SEAL Upper Mount Bracket	1
12	8M0230598	螺钉（M14×2×100 HX FLG）	SCREW (M14 x 2 x 100 HX FLG)	2
13	8M0224254	垫圈（28.4毫米×1.6毫米）	WASHER (28.4 MM x 1.6 MM)	2
14	8M0142706	上支架	MOUNT UPPER	1
14	8M0149560	刚性上部支架	MOUNT UPPER Stiff	1
15	8M0103823	六角法兰螺钉(M10×45)	SCREW (M10 x 45 Hex Flange)	4
16	8M0205773	适配板衬垫	GASKET Adapter Plate	1
17	8M0142982	挡油板	SHIELD Oil Deflector	1
18	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
19	8M0142708	螺钉 (M6)	SCREW (M6)	9
20	8M0142748	接头	FITTING	1
21	8M0142619	软管	HOSE	1
22	8M0146171	喷雾器软管总成	HOSE ASSEMBLY Sprayer	1
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
24	8M0142618	冷却器出口软管	HOSE Mount Cooler Out	1
25	8M0142707	适配器板	PLATE Adapter	1
26	8M0142710	排水罩	DRAIN Cowl	2
27	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
28	8M0142831	底部锁扣	LATCH Bottom	1
29	8M0142832	顶部锁扣	LATCH Top	1
30	8M0142917	适配板密封件	SEAL Adapter Plate	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

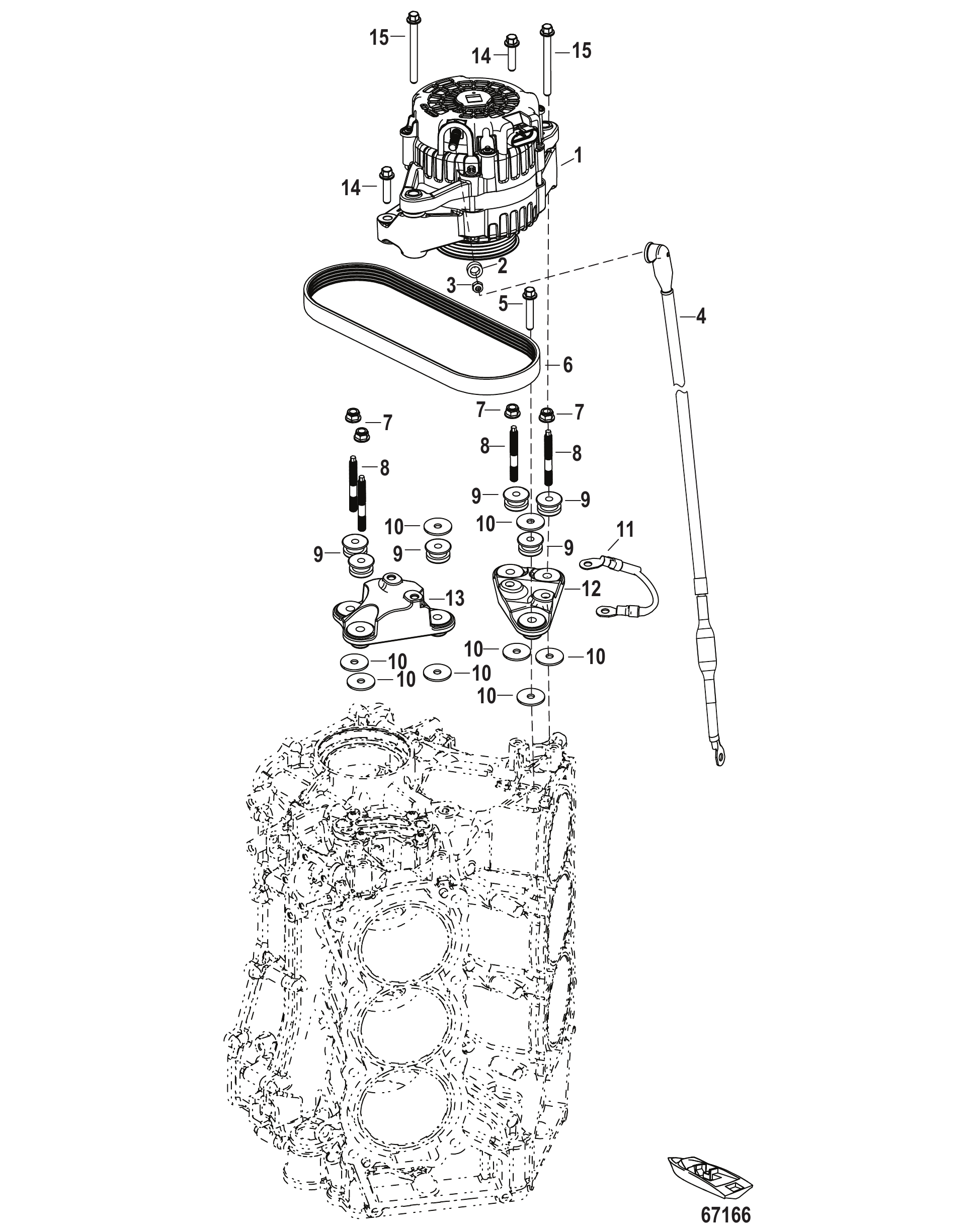

图 4发电机安装座/皮带 Alternator Mounting/Belt

REF	零件编号	中文名称	英文名称	数量
1	8M0205479	85安交流发电机	ALTERNATOR 85 AMP	1
1	8M0176702	发电机升级套件	UPGRADE KIT Alternator	1
2	8M0151156	隔套	SPACER	1
3	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
4	8M0142675	熔断式电缆总成	CABLE ASSEMBLY Fusable Link	1
5	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
6	8M0142251	皮带	BELT	1
7	826365	螺母 (M8)	NUT (M8)	4
8	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
9	8M0142676	支架	MOUNT	6
10	8M0142674	平垫圈	WASHER Plain	8
11	8M0142678	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0142673	发电机支架	BRACKET Alternator	1
13	8M0142672	发电机支架	BRACKET Alternator	1
14	8M0142460	六角法兰螺钉(M8×45)	SCREW (M8 x 45) Hex Flg	2
15	8M0142677	螺钉(M8×85)	SCREW (M8 x 85)	2

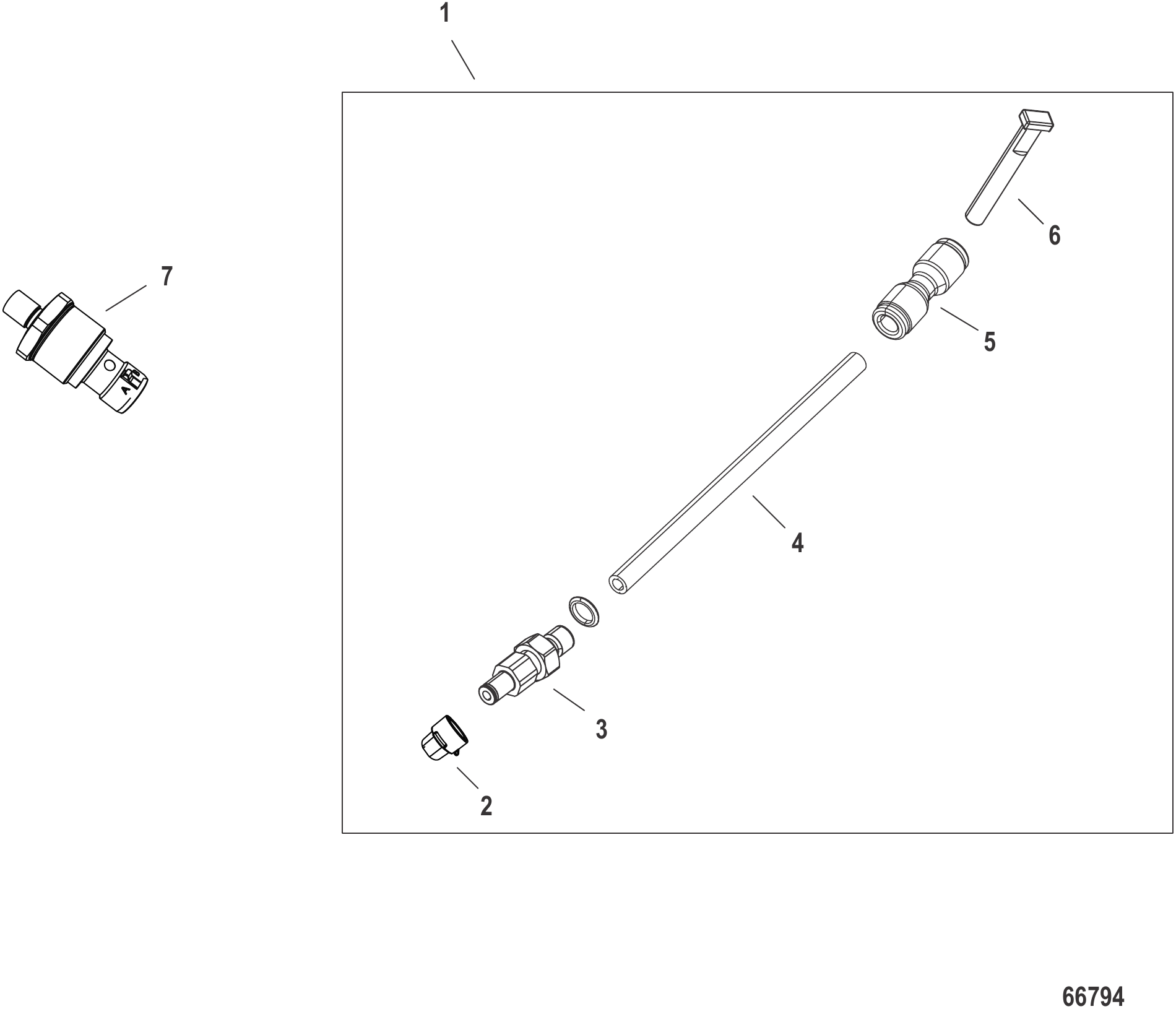

图 5缸体水压套件（模拟/数字） Block Water Pressure Kits Analog/Digital

REF	零件编号	中文名称	英文名称	数量
1	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
2	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
3	896094A01	接头总成	FITTING ASSEMBLY	1
4	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
5	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
6	859732	堵头	PLUG	1
7	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1

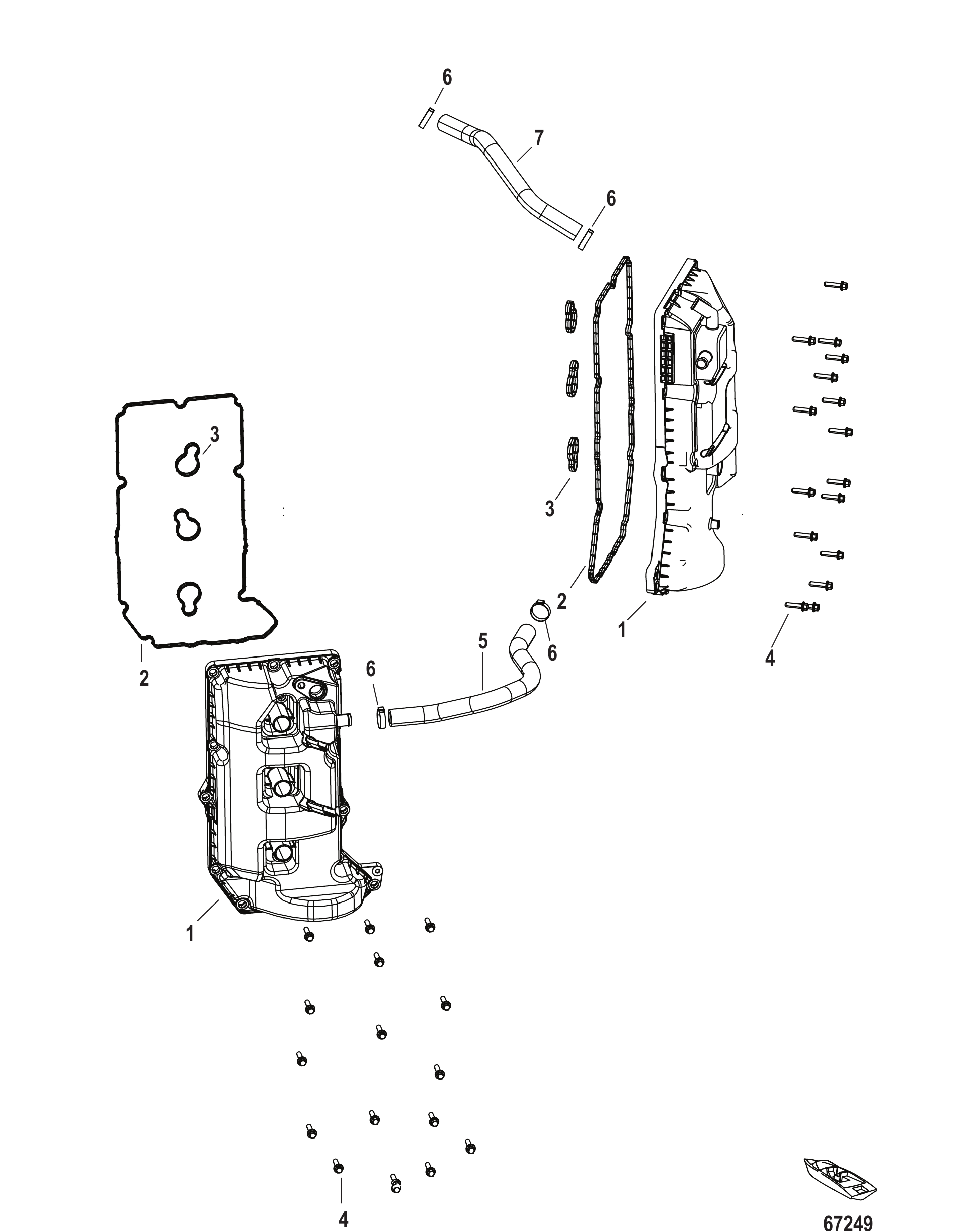

图 6凸轮轴盖 Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0142287	右舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Starboard	1
1	8M0142286	左舷凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY Port	1
2	8M0142289	右舷凸轮轴盖密封件	SEAL Camshaft Cover, Starboard	1
2	8M0142288	左舷凸轮轴盖密封件	SEAL Camshaft Cover, Port	1
3	8M0142285	火花塞密封圈	SEAL Spark Plug	3
4	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	32
5	8M0142472	左舷至右舷通气管	HOSE Port to Starboard Breather	1
6	855228	卡箍	CLAMP	4
7	8M0142473	右舷通气管至进气口软管	HOSE Starboard Breather to Intake	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0142278	长缸体总成	LONG BLOCK	1

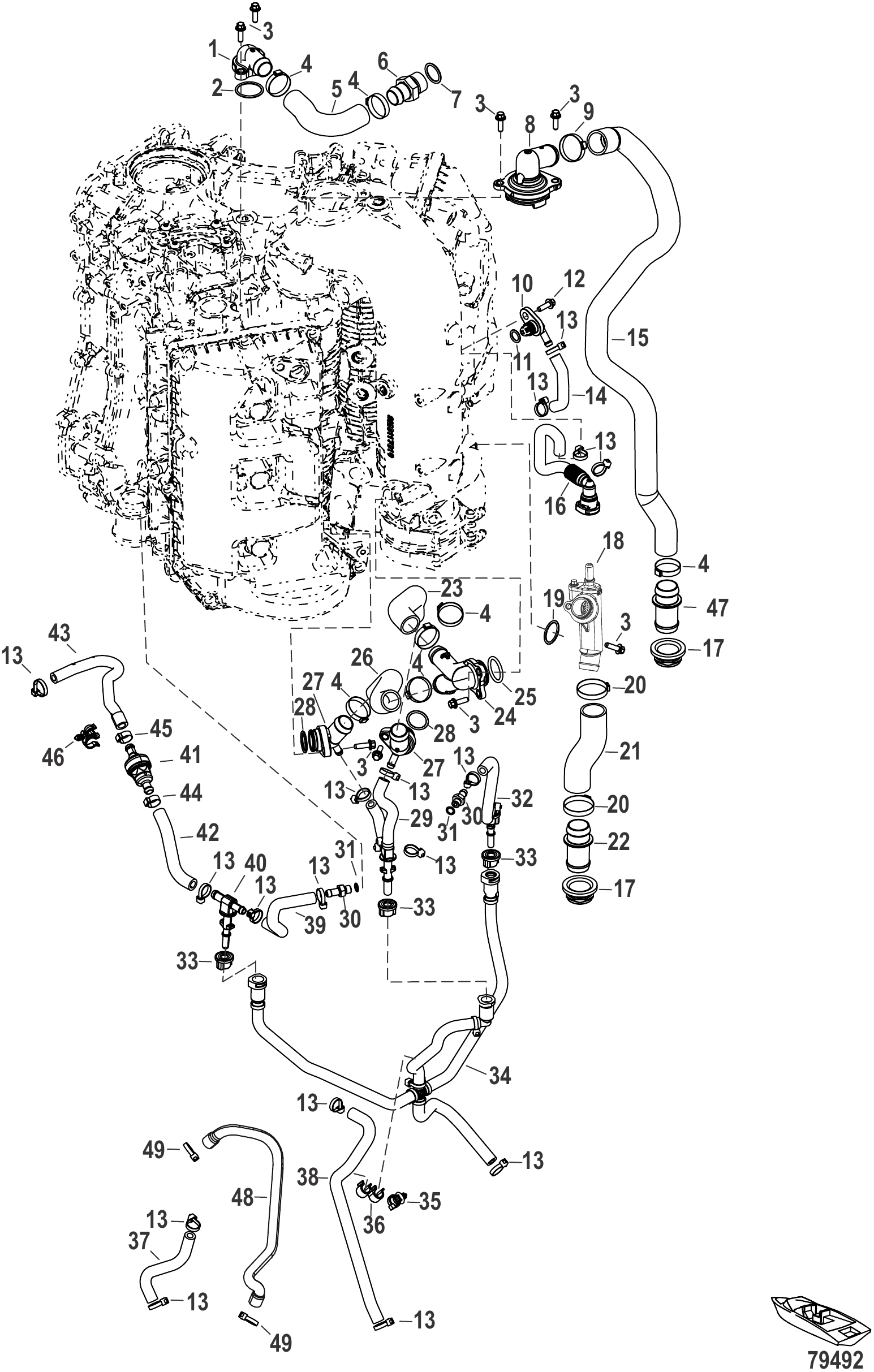

图 7冷却系统 Cooling System

REF	零件编号	中文名称	英文名称	数量
1	8M0142494	接头	FITTING	1
2	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
3	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	8
4	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	6
5	8M0142503	冷却软管	HOSE Cooling	1
6	8M0142516	倒钩接头	FITTING Barbed	1
7	8M0142517	O型圈(内径23.6×线径2.9)	O-RING (23.6 MM ID X 2.9 MM)	1
8	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
9	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
10	8M0172178	接头总成	FITTING ASSEMBLY	1
11	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	16
14	8M0142513	软管	HOSE	1
15	8M0142610	节温器出口软管	HOSE Thermostat Outlet	1
16	8M0142511	软管总成	HOSE ASSEMBLY	1
17	8M0142501	护孔环	GROMMET	2
18	8M0173463	进口接头	FITTING Inlet	1
19	8M0204650	O型圈	O-RING	1
20	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	2
21	8M0172176	软管	HOSE	1
22	8M0142506	连接接头	FITTING Connector	1
23	8M0142620	软管	HOSE	1
24	8M0142507	Y型接头	Y FITTING	1
25	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	1
26	8M0142621	软管	HOSE	1
27	8M0142510	接头	FITTING	2
28	8M0204650	O型圈	O-RING	2
29	8M0142518	软管总成	HOSE ASSEMBLY	1
30	8M0203912	M10×1.5接头	FITTING M10 x 1.5	2
31	8M0142523	O型圈(内径8.1×线径1.6)	O-RING (8.1 MM ID X 1.6MM)	2
32	8M0161583	右舷出水软管总成	HOSE ASSEMBLY Water Outlet, Starboard	1
33	884546	护孔环	GROMMET	3
34	8M0142486	软管总成	HOSE ASSEMBLY	1
35	899145	绑带夹	CLIP Tie Strap	1
36	888523001	卡扣	CLIP	1
37	8M0142524	软管	HOSE	1
38	8M0142617	软管	HOSE	1
39	8M0142496	左舷出水软管总成	HOSE ASSEMBLY Water Outlet, Port	1
40	8M0142497	冲洗排水接头	FITTING Flush Drain	1
41	8M0153722	软管总成	HOSE ASSEMBLY	1
42	8M0142530	软管总成	HOSE ASSEMBLY	1
43	8M0156634	软管	HOSE	1
44	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1
45	8M0204696	卡箍	CLAMP	1
46	8M0142531	卡扣	CLIP	1
47	8M0142509	连接接头	FITTING Connector	1
48	8M0183167	滤清器至歧管软管	HOSE Strainer to Manifold	1
49	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	2

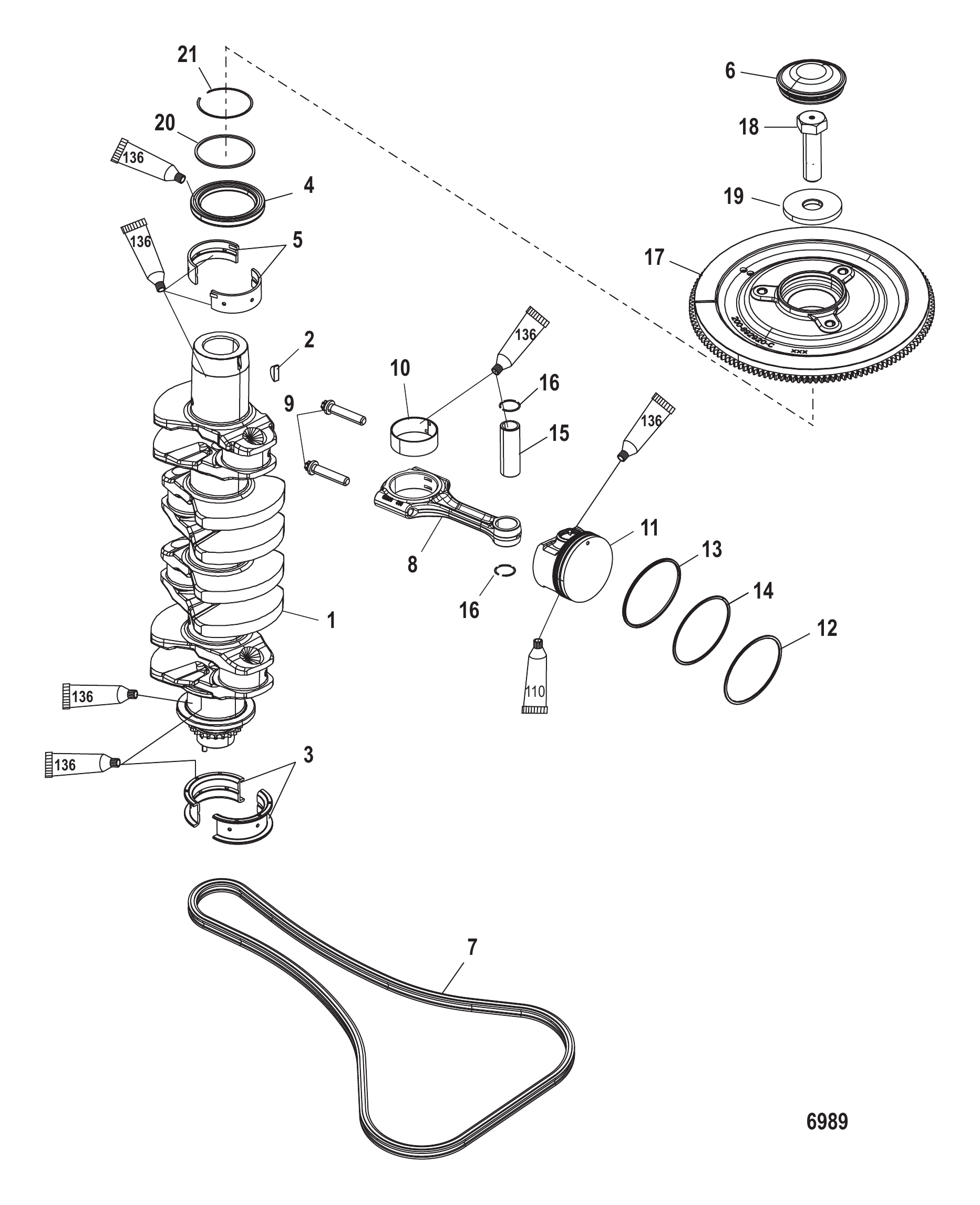

图 8曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	880514A02	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	91800	半圆键	KEY Woodruff	1
3	892309T01	推力轴承-绿色(曲轴下端)	BEARING Thrust - Green Crankshaft-Lower	2/AR
3	892309T02	推力轴承-海军蓝(曲轴下端)	BEARING Thrust - Navy Blue Crankshaft-Lower	2/AR
3	892309T03	推力轴承-白色(曲轴下端)	BEARING Thrust - White Crankshaft-Lower	2/AR
3	892309T04	推力轴承-橙色(曲轴下端)	BEARING Thrust - Orange Crankshaft-Lower	2/AR
4	8805251	油封(主轴承顶部)	SEAL Top Main Bearing	1
5	897498T05	主轴承-绿色(曲轴上端)	BEARING Main - Green Crankshaft-Upper	8
5	897498T06	主轴承-海军蓝(曲轴上端)	BEARING Main - Navy Blue Crankshaft-Upper	8
5	897498T07	主轴承-白色(曲轴上端)	BEARING Main - White Crankshaft-Upper	8
5	897498T08	主轴承-橙色(曲轴上端)	BEARING Main - Orange Crankshaft-Upper	8
6	885348	飞轮螺栓盖	CAP Flywheel Bolt	1
7	897796	链条(凸轮轴驱动滚子链)	CHAIN Roller Cam Drive	1
8	881210T02	连杆总成	CONNECTING ROD ASSEMBLY	4
9	884441	螺栓	BOLT	8
10	892005A01	连杆轴承-蓝色	BEARING Connecting Rod - Blue	8
10	892005A02	连杆轴承-白色	BEARING Connecting Rod - White	8
10	892005A03	连杆轴承-橙色	BEARING Connecting Rod - Orange	8
11	898499T02	活塞总成	PISTON ASSEMBLY	4
12	881180A02	活塞环组	RING SET Piston	4
13	NSS	油环（不单独销售）	NOT SOLD SEPARATE Oil Ring	4
14	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Second	4
15	NSS	活塞销（不单独销售）	NOT SOLD SEPARATE Piston Pin	4
16	896594	卡簧	CIRCLIP	8
17	892920T03	飞轮总成	FLYWHEEL ASSEMBLY	1
18	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
19	880517	垫圈	WASHER	1
20	896883	隔套	SPACER	1
21	896882	挡圈	RING Retaining	1
-	896142A06	动力头衬垫套件	GASKET SET Powerhead	1
-	896499A08	长缸体总成	LONG BLOCK ASSEMBLY	1

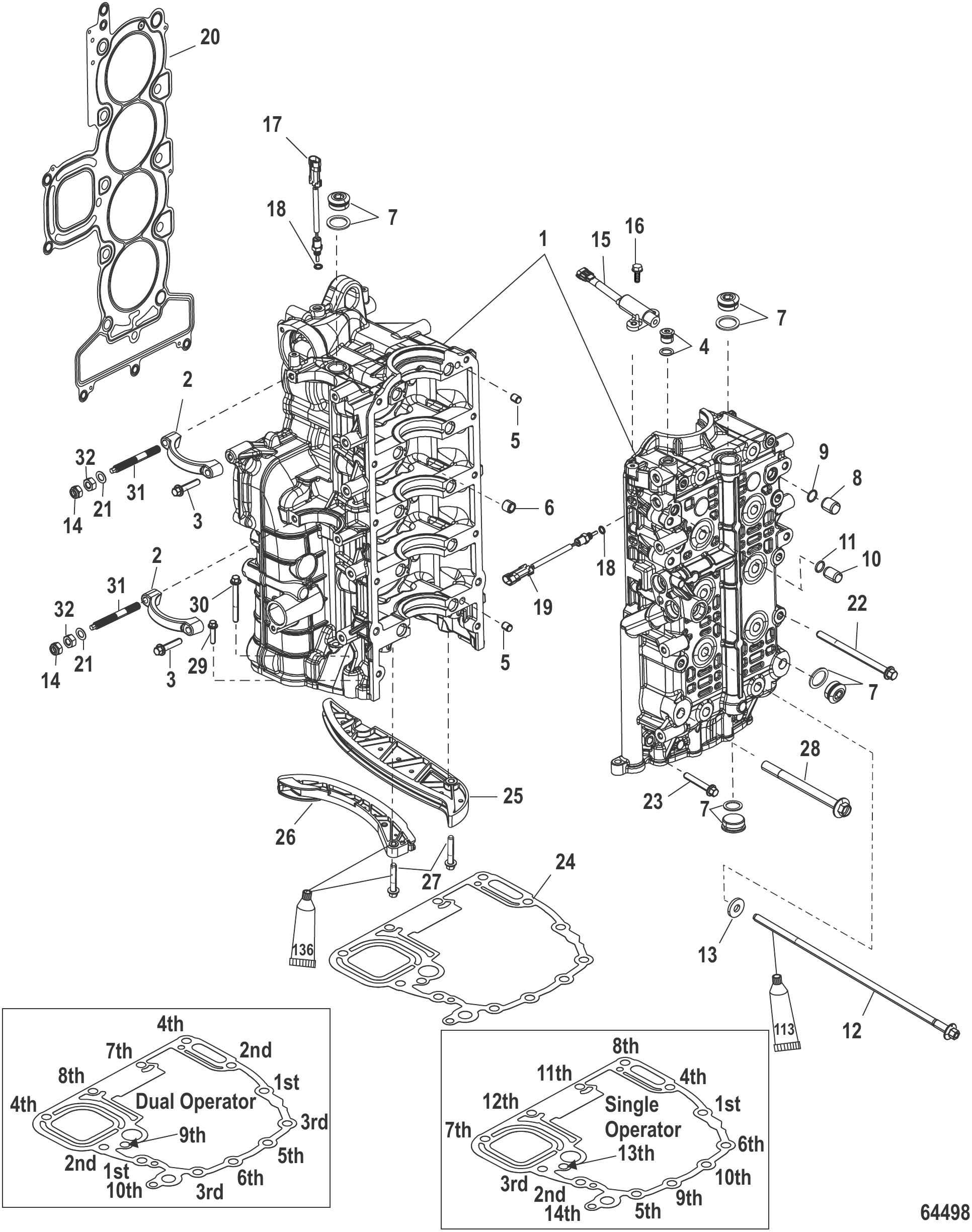

图 9气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	880504A13	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8569662	起动机安装支架	BRACKET Mounting-Starter Motor	2
3	88552640	螺钉 (M8 x 40)	SCREW (M8 x 40)	4
4	889767	堵头（12毫米）	PLUG (12 mm)	2
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
6	893392001	减震器	DAMPER	10
7	896951	堵头（24毫米）	PLUG (24 mm)	4
7	891953	堵头（18毫米）	PLUG (18 mm)	4
8	880524	定位销（14毫米）	PIN Dowel (14 MM)	1
9	884409	O型圈	O-RING	1
10	884424	定位销(11毫米)	PIN Dowel (11 mm)	1
11	884423	O型圈	O-RING	1
12	8M0021876	螺钉（M10×342）	SCREW (M10 x 342)	10
13	892573001	垫圈	WASHER	10
14	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
15	8283582	传感器	SENSOR	1
16	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
17	8M0010146	传感器	SENSOR	1
18	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
19	8M0010146	传感器	SENSOR	1
20	8M0024565	衬垫缸盖	GASKET Head	1
21	36001	垫圈	WASHER	2
22	895810115	螺钉(M8×115)	SCREW (M8 x 115)	8
23	895810050	螺钉(M8 x 50)	SCREW (M8 x 50)	2
24	896142	缸体至适配器衬垫	GASKET Block to Adapter	1
25	880559	固定导套	GUIDE Fixed	1
26	880557	活动导板	GUIDE Moveable	1
27	892456045	螺钉	SCREW	2
28	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
29	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
30	88552675	螺钉 (M8 x 75)	SCREW (M8 x 75)	1
31	888849003	双头螺柱(M8×1.5)	STUD (M8 x 1.5)	2
32	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
-	896142A06	动力头衬垫套件	GASKET SET Powerhead	1
-	896499A08	长缸体总成	LONG BLOCK ASSEMBLY	1

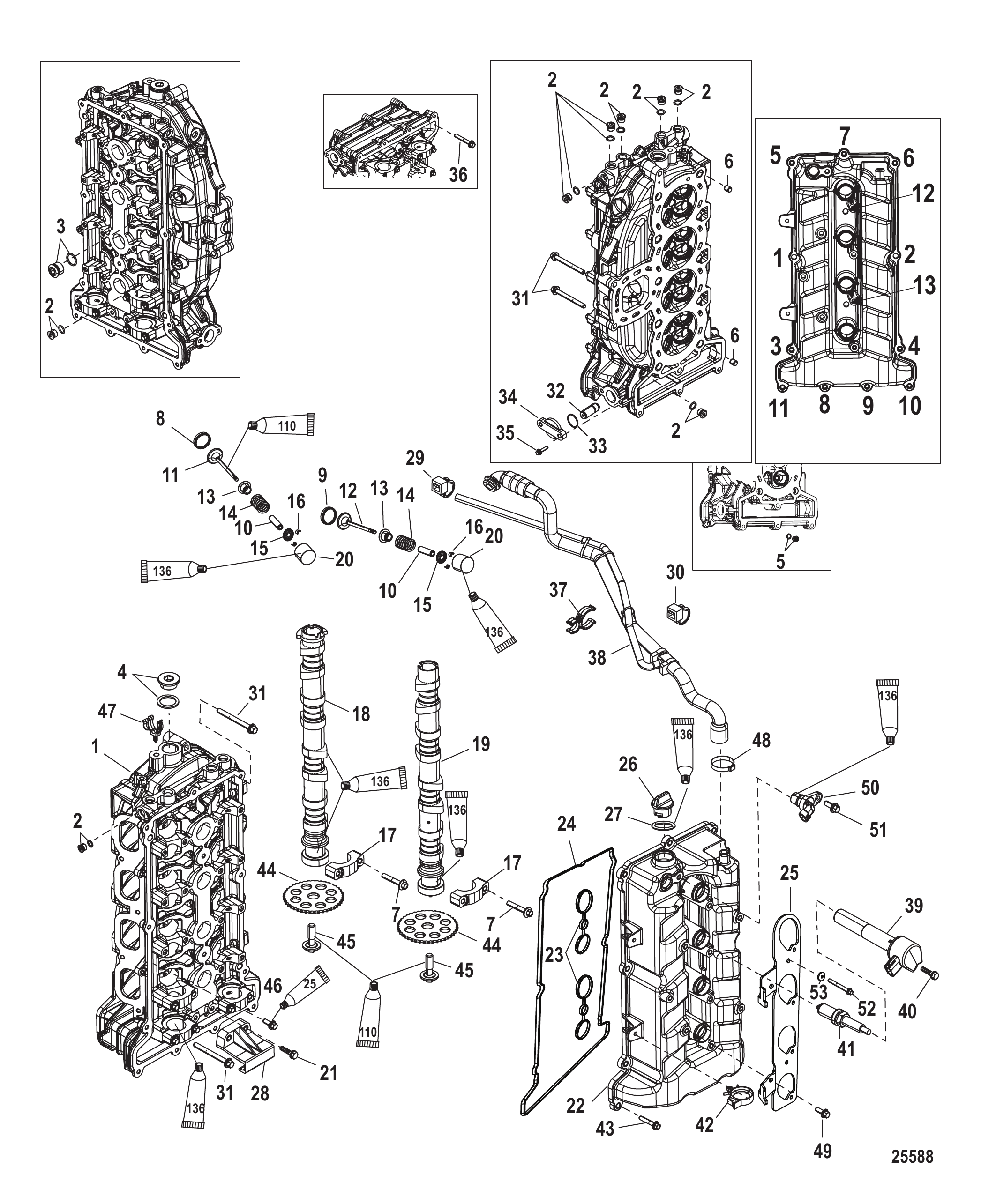

图 10气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
-	880534A08	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
1	880534A06	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	889767	堵头（12毫米）	PLUG (12 mm)	8
3	891953	堵头（18毫米）	PLUG (18 mm)	1
4	896951	堵头（24毫米）	PLUG (24 mm)	1
5	896576	堵头（10毫米）	PLUG (10 mm)	1
6	880524	定位销（14毫米）	PIN Dowel (14 MM)	2
7	892454035	螺栓（M6×36）	BOLT (M6 x 36)	20
8	880533	进气门座	SEAT Intake Valve	8
9	880535	排气门座	SEAT Exhaust Valve	8
10	880537	进排气门导管	GUIDE Intake Exhaust Valve Intake and Exhaust Valves	16
11	898907	进气阀	VALVE Intake	8
12	898908	排气阀	VALVE Exhaust	8
13	896880	气门油封	SEAL Valve	16
14	8M0011503	进排气门弹簧	SPRING Intake and Exhaust Valve	16
15	880542A1	气门锁夹总成	RETAINER ASSEMBLY Valves	16
16	880543	键	KEY	32
17	NSS		NOT SOLD SEPARATE CAP	10
18	898397A03	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
19	892862T02	排气凸轮轴总成	CAMSHAFT ASSEMBLY Exhaust	1
20	899912001	挺柱（2.996）	TAPPET (2.996)	16/AR
20	899912002	挺柱（3.021）	TAPPET (3.021)	16/AR
20	899912003	挺柱（3.046）	TAPPET (3.046)	16/AR
20	899912004	挺柱（3.071）	TAPPET (3.071)	16/AR
20	899912005	挺柱（3.096）	TAPPET (3.096)	16/AR
20	899912006	挺柱（3.118）	TAPPET (3.118)	16/AR
20	899912007	挺柱（3.138）	TAPPET (3.138)	16/AR
20	899912008	挺柱（3.158）	TAPPET (3.158)	16/AR
20	899912009	挺柱（3.178）	TAPPET (3.178)	16/AR
20	899912010	挺柱（3.198）	TAPPET (3.198)	16/AR
20	899912011	挺柱（3.218）	TAPPET (3.218)	16/AR
20	899912012	挺柱（3.238）	TAPPET (3.238)	16/AR
20	899912013	挺柱（3.258）	TAPPET (3.258)	16/AR
20	899912014	挺柱（3.278）	TAPPET (3.278)	16/AR
20	899912015	挺柱（3.298）	TAPPET (3.298)	16/AR
20	899912016	挺柱（3.318）	TAPPET (3.318)	16/AR
20	899912017	挺柱（3.338）	TAPPET (3.338)	16/AR
20	899912018	挺柱（3.358）	TAPPET (3.358)	16/AR
20	899912019	挺柱（3.378）	TAPPET (3.378)	16/AR
20	899912020	挺柱（3.398）	TAPPET (3.398)	16/AR
20	899912021	挺柱（3.418）	TAPPET (3.418)	16/AR
20	899912022	挺柱（3.438）	TAPPET (3.438)	16/AR
20	899912023	挺柱（3.458）	TAPPET (3.458)	16/AR
20	899912024	挺柱（3.478）	TAPPET (3.478)	16/AR
20	899912025	挺柱(3.498)	TAPPET (3.498)	16/AR
20	899912026	挺柱(3.518)	TAPPET (3.518)	16/AR
20	899912027	挺柱（3.538）	TAPPET (3.538)	16/AR
20	899912028	挺柱（3.558）	TAPPET (3.558)	16/AR
20	899912029	挺柱（3.578）	TAPPET (3.578)	16/AR
20	899912030	挺柱(3.598)	TAPPET (3.598)	16/AR
20	899912031	挺杆 (3.621)	TAPPET (3.621)	16/AR
20	899912032	挺柱(3.646)	TAPPET (3.646)	16/AR
20	899912033	挺杆 (3.671)	TAPPET (3.671)	16/AR
20	899912034	挺杆 (3.696)	TAPPET (3.696)	16/AR
20	899912035	挺柱(3.721)	TAPPET (3.721)	16/AR
21	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
22	880553T04	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
-	880553T06	凸轮盖	COVER Cam	1
23	892584	密封件	SEAL	2
24	892893	密封件	SEAL	1
25	8M0010625	线圈板	PLATE Coil	1
26	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
27	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
28	880558	短导杆	GUIDE Short	1
29	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
30	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	2
31	88552660	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
32	898463A01	张紧器总成	TENSIONER ASSEMBLY	1
33	898836	棕色O型圈(气缸盖总成部件)	O-RING Brown (Also part of Complete Cylinder Head)	1
34	893338	张紧器端盖	END CAP Tensioner	1
35	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
37	892833	卡扣	CLIP	1
38	892812A03	通气软管总成	HOSE ASSEMBLY Breather	1
39	880615T01	线圈总成	COIL ASSEMBLY	4
40	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
41	8M0006614	NGK-ILFR6GE火花塞	SPARK PLUG NGK-ILFR6GE	4
42	858954	卡箍(0.625英寸)	CLIP (.625)	2
43	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11
44	880550	凸轮驱动链轮	SPROCKET Cam Drive	2
45	884403	左旋螺钉(M12×40)	SCREW (M12 x 40) (Left Hand)	2
46	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	2
47	889746001	卡扣	CLIP	1
48	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	1
49	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	2
50	880609	传感器总成	SENSOR ASSEMBLY	1
51	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
52	88552585	不锈钢螺钉(M6×85)(凸轮轴盖总成包含)	SCREW (M6 x 85 mm) Stainless Steel (Included with Cam Cover Assembly)	2
53	8M0008232	垫圈(凸轮轴盖总成包含)	WASHER (Included with Cam Cover Assembly)	2
-	896142A06	动力头衬垫套件	GASKET SET Powerhead	1
-	896499A08	长缸体总成	LONG BLOCK ASSEMBLY	1

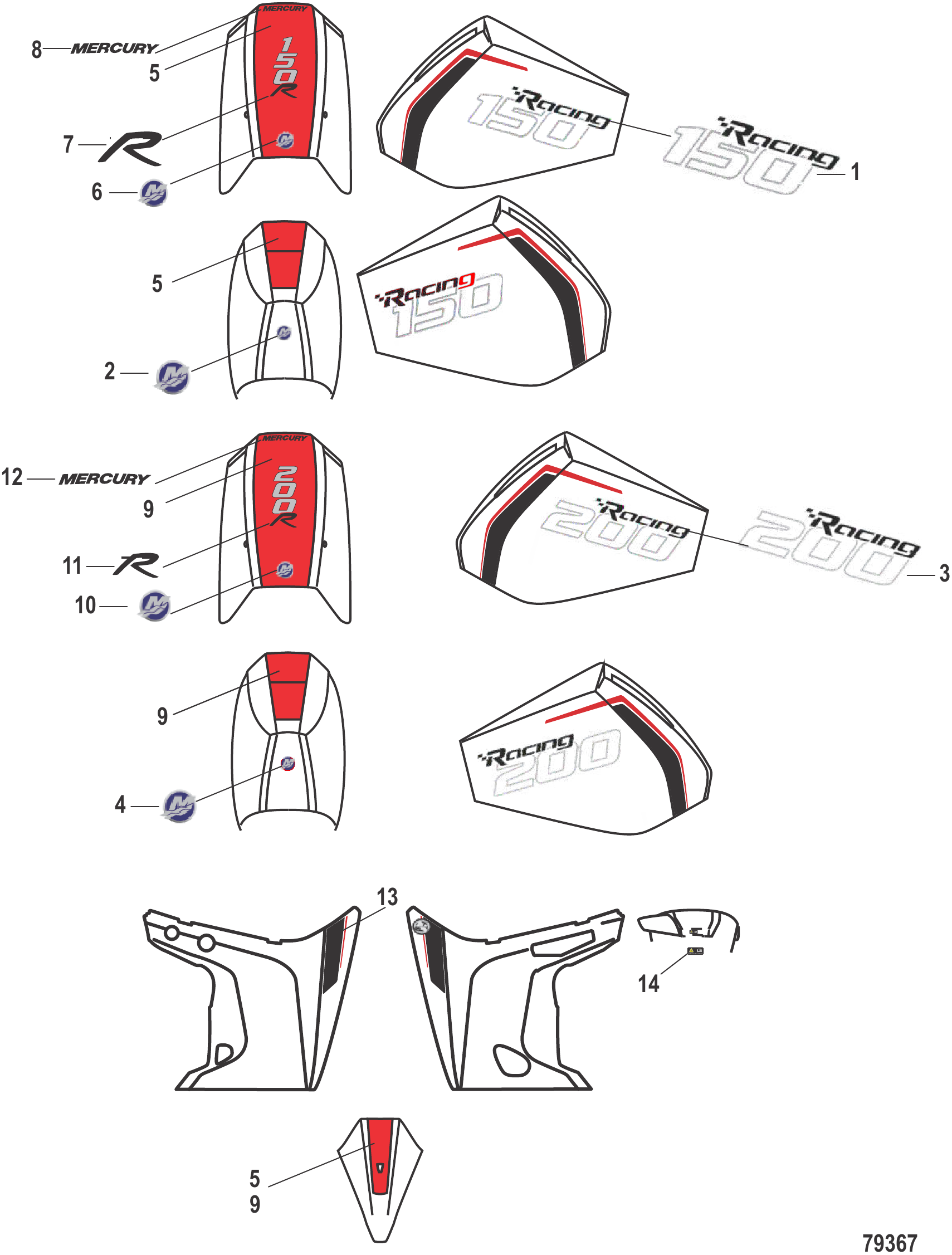

图 11顶罩、装饰面板、底罩贴花 Decals Top Cowl, Accent Panel, Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0231657	150R V6顶罩贴花套装	DECAL SET Top Cowl, 150R V6	1
2	8M0151525	M-ICON 53毫米赛车贴花	DECAL M-ICON 53 MM, Racing	1
3	8M0231658	200R V6顶罩贴花套装	DECAL SET Top Cowl, 200R V6	1
4	8M0151525	M-ICON 53毫米赛车贴花	DECAL M-ICON 53 MM, Racing	1
5	8M0232368	装饰面板贴花套装（150R）	DECAL SET Accent Panel 150R	1
6	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1
7	8M0149568	黑色R贴花	DECAL Black, R	1
8	8M0149565	水星黑色贴花	DECAL Mercury, Black	1
9	8M0232369	装饰面板贴花套装（200R）	DECAL SET Accent Panel 200R	1
10	8M0080153	M-ICON 66毫米赛车贴花	DECAL M-ICON 66 MM Racing	1
11	8M0149568	黑色R贴花	DECAL Black, R	1
12	8M0149565	水星黑色贴花	DECAL Mercury, Black	1
13	8M0143773	下护罩贴花套装	DECAL SET Lower Chaps	1
14	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
14	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1

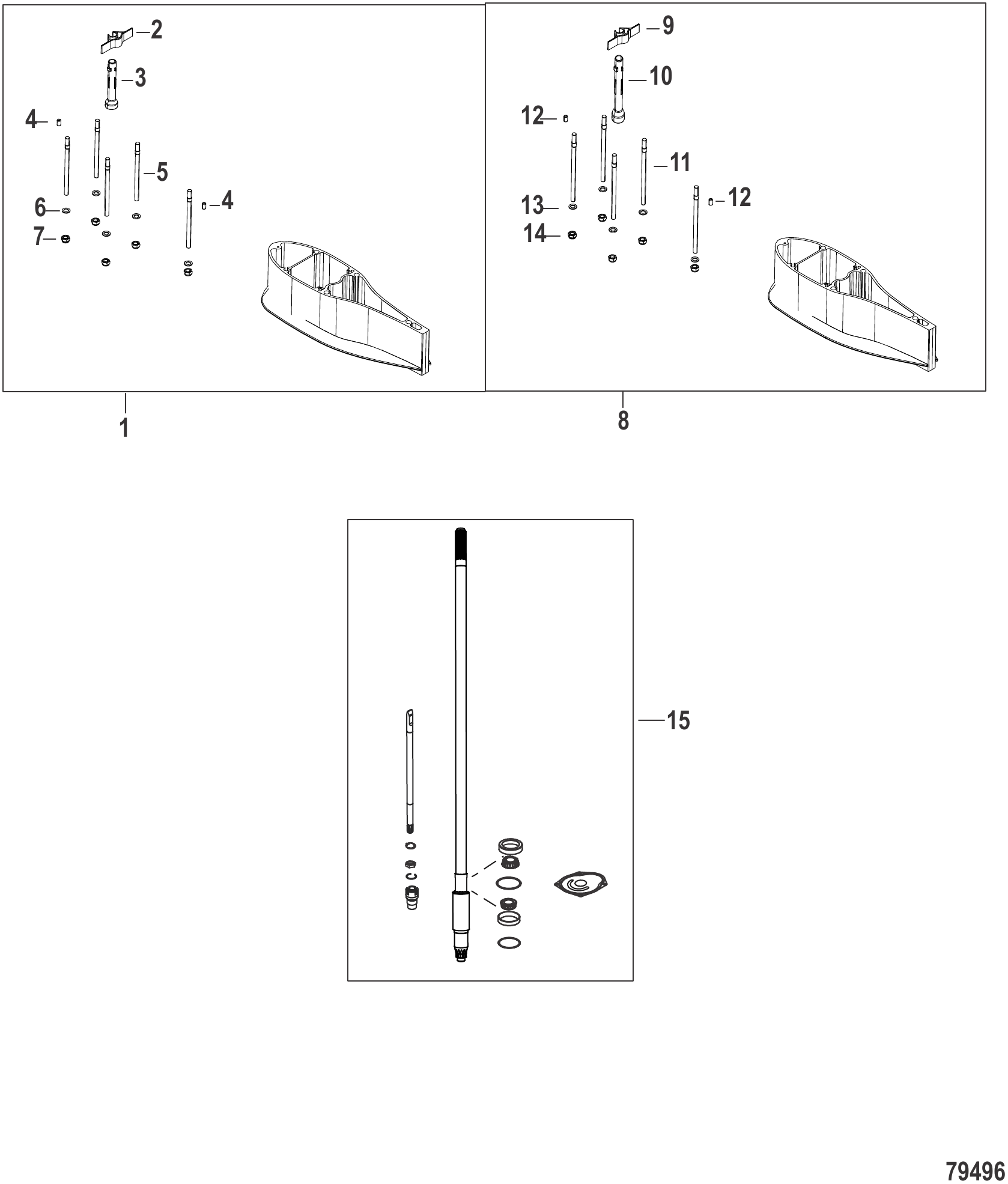

图 12驱动轴延长套件 Driveshaft Extension Kits

REF	零件编号	中文名称	英文名称	数量
1	8M0185982	5英寸黑色垫片总成	SPACER ASSEMBLY 5 IN Black	1
1	8M0228079	5英寸银色垫片总成	SPACER ASSEMBLY 5 IN Silver	1
2	8M0042271	水管导向器	GUIDE Water Tube	1
3	8M0142780	水管	TUBE Water	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
5	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5
6	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
7	896895	螺母(M12)	NUT (M12)	5
8	8M0142787	10英寸黑色垫片总成	SPACER ASSEMBLY 10 IN Black	1
8	8M0230292	10英寸银色驱动轴垫片套件	DSH SPACER KIT 10 IN Silver	1
9	8M0042271	水管导向器	GUIDE Water Tube	1
10	8M0142789	水管	WATER TUBE	1
11	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5
12	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
13	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
14	896895	螺母(M12)	NUT (M12)	5
15	8M0168203	长型驱动轴套件	DRIVESHAFT KIT Long	1
15	8M0168206	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
15	8M0168209	超长型驱动轴套件	DRIVESHAFT KIT XX-Long	1

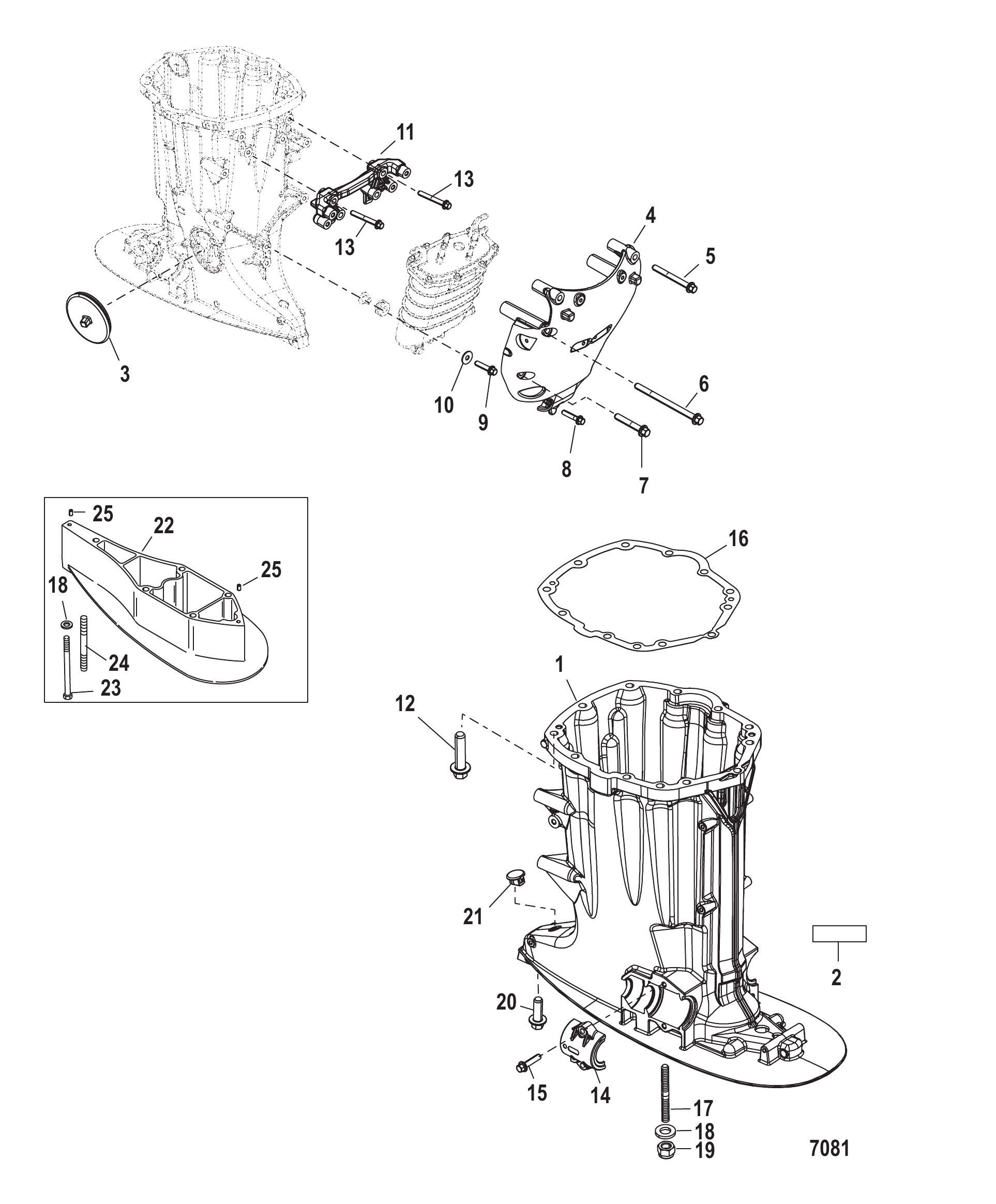

图 13驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	895305T01	驱动轴壳体	HOUSING Driveshaft	1
2	NSS	非单独销售贴纸-放油口	NOT SOLD SEPARATE Decal-Oil Drain	1
3	889568001	护孔环	GROMMET	1
4	889656T01	护罩	SHROUD	1
5	88552675	螺钉 (M8 x 75)	SCREW (M8 x 75)	2
6	885526120	螺丝 (M8x120)	SCREW (M8 x 120)	2
7	88552650	螺钉(M8 x 50)	SCREW (M8 x 50)	2
8	88552640	螺钉 (M8 x 40)	SCREW (M8 x 40)	1
9	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
10	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	3
11	896210004	支架	BRACKET	1
12	88552740	螺钉(M10×40)	SCREW (M10 x 40)	5
13	88552650	螺钉(M8 x 50)	SCREW (M8 x 50)	4
14	896095C01	下支座夹箍	CLAMP Lower Mount	2
15	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
16	895827	衬垫	GASKET	1
17	856983	双头螺柱(M12 x 52)	STUD (M12 x 52)	4
18	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	4 or 5
19	896895	螺母(M12)	NUT (M12)	4
20	88552835	螺钉(M12×35毫米)	SCREW (M12 x 35 MM)	1
21	824928001	橡胶塞(按需使用)	PLUG Rubber (Use where Applicable)	1
22	880647T02	隔套	SPACER	1
23	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1
24	857009	双头螺柱（M12×179）	STUD (M12 x 179)	4
25	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2

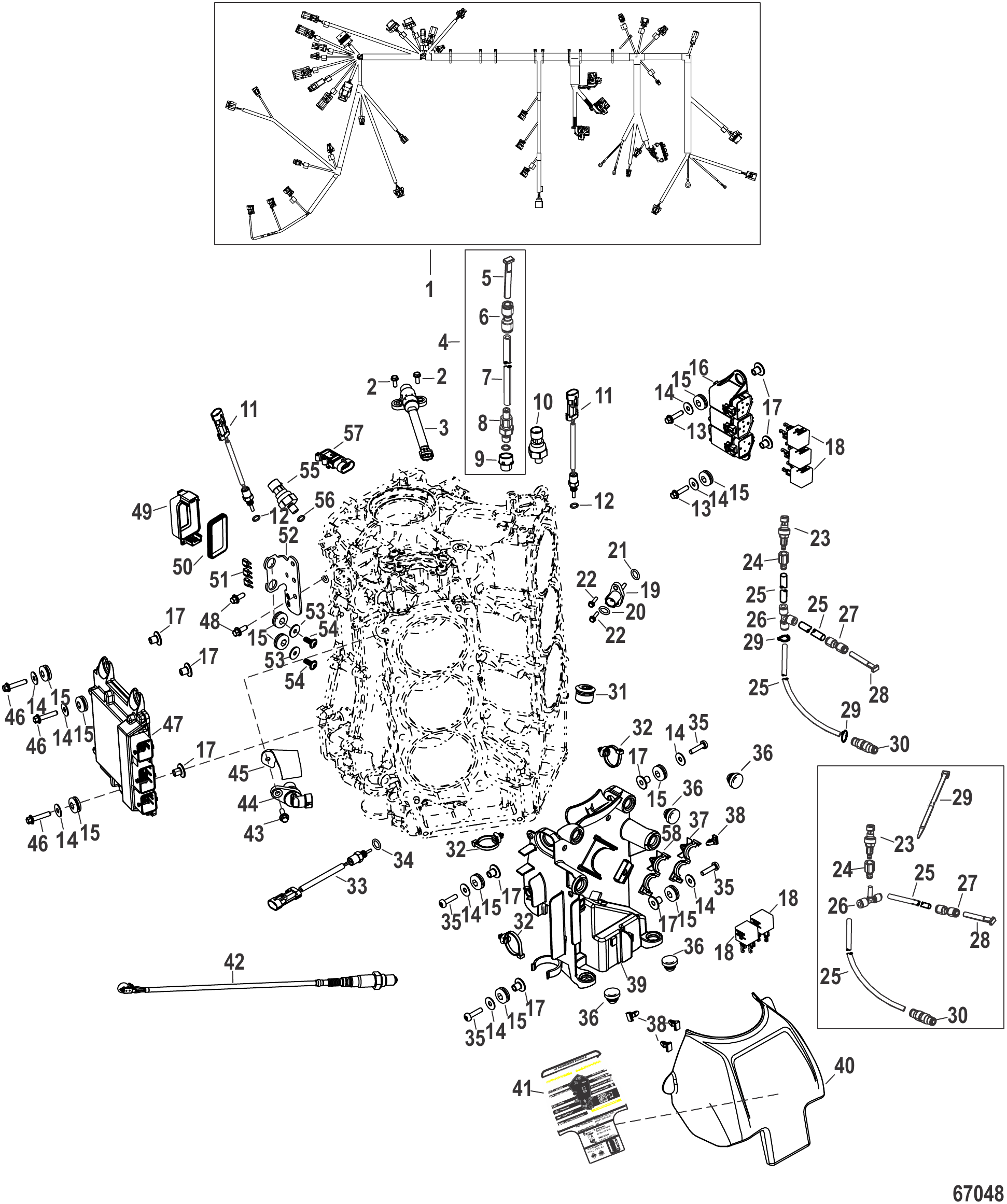

图 14电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0142262	DTS发动机线束	ENGINE HARNESS DTS	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
4	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
5	859732	堵头	PLUG	1
6	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
7	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
8	896094A01	接头总成	FITTING ASSEMBLY	1
9	8M0146147	3针连接器盖	CONNECTOR CAP 3 Pin	1
10	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
11	8M0205787	温度传感器	SENSOR Temperature	2
12	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
13	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
14	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	9
15	8M0190980	护孔环	GROMMET	11
16	8M0142684	继电器壳体	RELAY HOUSING	1
17	856954	衬套	BUSHING	9
18	8M0057697	立方体继电器	CUBE RELAY	5
19	891663001	温度传感器	SENSOR Temperature	1
20	892317001	O型圈	O-RING	1
21	8M0142578	传感器衬垫	GASKET MAT Sensor	1
22	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
23	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
24	8M0207782	直通接头	FITTING Straight	1
25	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	2
26	8M0157114	三通接头 4毫米	FITTING TEE 4 MM	1
27	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
28	859732	堵头	PLUG	1
29	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	859448T	接头	FITTING	1
31	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
32	899145	绑带夹	CLIP Tie Strap	3
33	8M0161580	温度传感器	SENSOR Temperature	1
34	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
35	8M0142686	螺钉(M6x25)	SCREW (M6 x 25)	4
36	8M0096302	护孔环	GROMMET	4
37	858954	卡箍(0.625英寸)	CLIP (.625)	1
38	879962	卡扣	CLIP	4
39	8M0153944	电气板	PLATE Electrical	1
40	8M0142608	电气板盖	COVER Electrical Plate	1
41	8M0231656	维护周期标贴	DECAL Maintenance Schedule	1
42	8M0142695	氧传感器	SENSOR Oxygen	1
43	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
44	8M0011987	传感器	SENSOR	1
45	8M0142691	凸轮传感器支架	BRACKET Cam Sensor	1
46	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	3
47	8M0231669	PCM 150R V6 DTS	PCM 150R V6 DTS	1
47	8M0231670	PCM 200R V6 DTS	PCM 200R V6 DTS	1
48	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
49	8M0147858	保险丝盒盖	COVER Fuse Box	1
50	8M0147903	保险丝盒密封垫	SEAL Fuse Box	1
51	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
51	83296910	迷你保险丝 - 红色 - 10安培	FUSE Mini - Red - 10 Ampere	1
51	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
52	8M0142455	保险丝盒支架	BRACKET Fuse Box	1
53	42118	垫圈	WASHER	2
54	8M6003202	螺钉	SCREW	2
55	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
56	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
57	8M0142690	MAP传感器	SENSOR MAP	1
58	883066	夹子 (.865)	CLIP (.865)	1

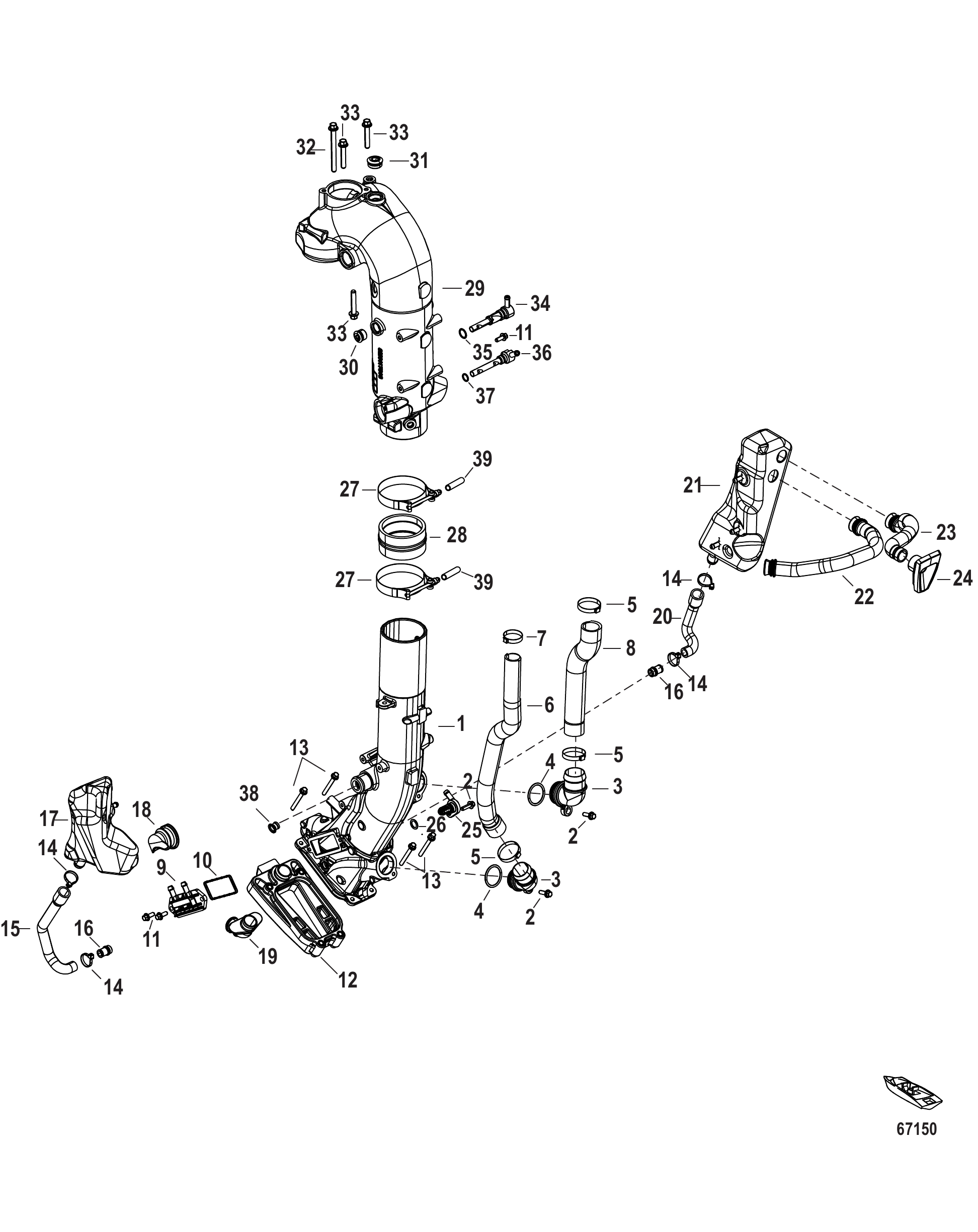

图 15排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0142728	排气管	PIPE Exhaust	1
2	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	3
3	8M0142731	弯头接头	FITTING ELBOW	2
4	86614	O型圈 (1.049 x 0.103)	O-RING (1.049 x .103)	1
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	3
6	8M0142727	出水管	TUBE Water Outlet	1
7	8M0028753	欧梯克卡箍(直径31.6)	CLAMP Oetiker (31.6 Diameter)	1
8	8M0142725	进水口管	TUBE Water Inlet	1
9	8M0142719	滤网总成	STRAINER ASSEMBLY	1
10	8M0142720	密封件	SEAL	1
11	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
12	8M0142721	排气孔护圈	GROMMET Exhaust	1
13	8M0142726	螺钉 (M6)	SCREW (M6)	4
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
15	8M0142738	软管	HOSE	1
16	8M0142729	接头	FITTING	2
17	8M0142734	左舷消声器总成	MUFFLER ASSEMBLY Port	1
18	8M0142740	护孔环	GROMMET	1
19	8M0142732	弯头接头	FITTING ELBOW	1
20	8M0142739	软管	HOSE	1
21	8M0142735	右舷消声器总成	MUFFLER ASSEMBLY Starboard	1
22	8M0142741	交叉软管, 怠速泄压	HOSE Crossover, Idle Relief	1
23	8M0142737	怠速泄压软管	HOSE Idle Relief	1
24	8M0142736	护孔环	GROMMET	1
25	8M0157112	滤网接头	FITTING STRAINER	1
26	201951	O型圈(0.487x0.103)	O-RING (.487 x .103)	1
27	8M0161579	卡箍 93.7毫米	CLAMP 93.7 MM	2
28	8M0172179	排气总成联轴器	COUPLING Exhaust Assembly	1
29	8M0219003	上部排气歧管	MANIFOLD Exhaust, Upper	1
30	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
31	8M0087453	堵头(24毫米)	PLUG (24 MM)	1
32	8M0142533	螺钉(M8×85)	SCREW (M8 x 85)	1
33	88552645	螺钉（M8X45）	SCREW (M8X45)	3
34	8M0142534	喷雾器接头	FITTING Sprayer	1
35	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
36	8M0142536	喷雾器接头	FITTING Sprayer	1
37	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
38	8M0142499	下部泄压消声器变径管	REDUCER Lower Relief Muffler	1
39	8M0148727	乙烯基盖帽	CAP Vinyl	2
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

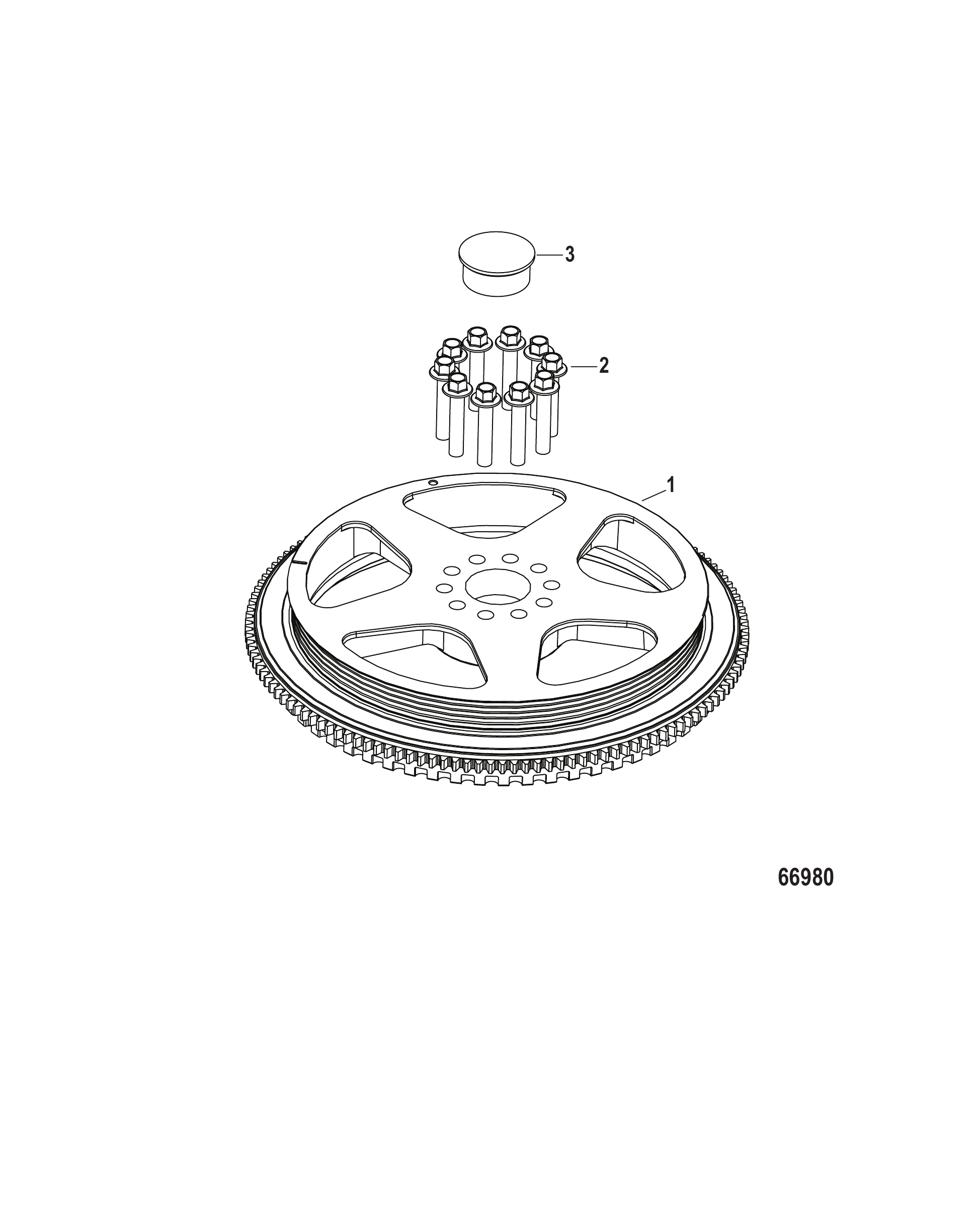

图 16飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8M0142244	飞轮	FLYWHEEL	1
2	8M0142384	螺丝 (M8 x 42) 六角法兰头	SCREW (M8 x 42) Hx Flg Head	10
3	8M0207687	飞轮塞	PLUG Flywheel	1

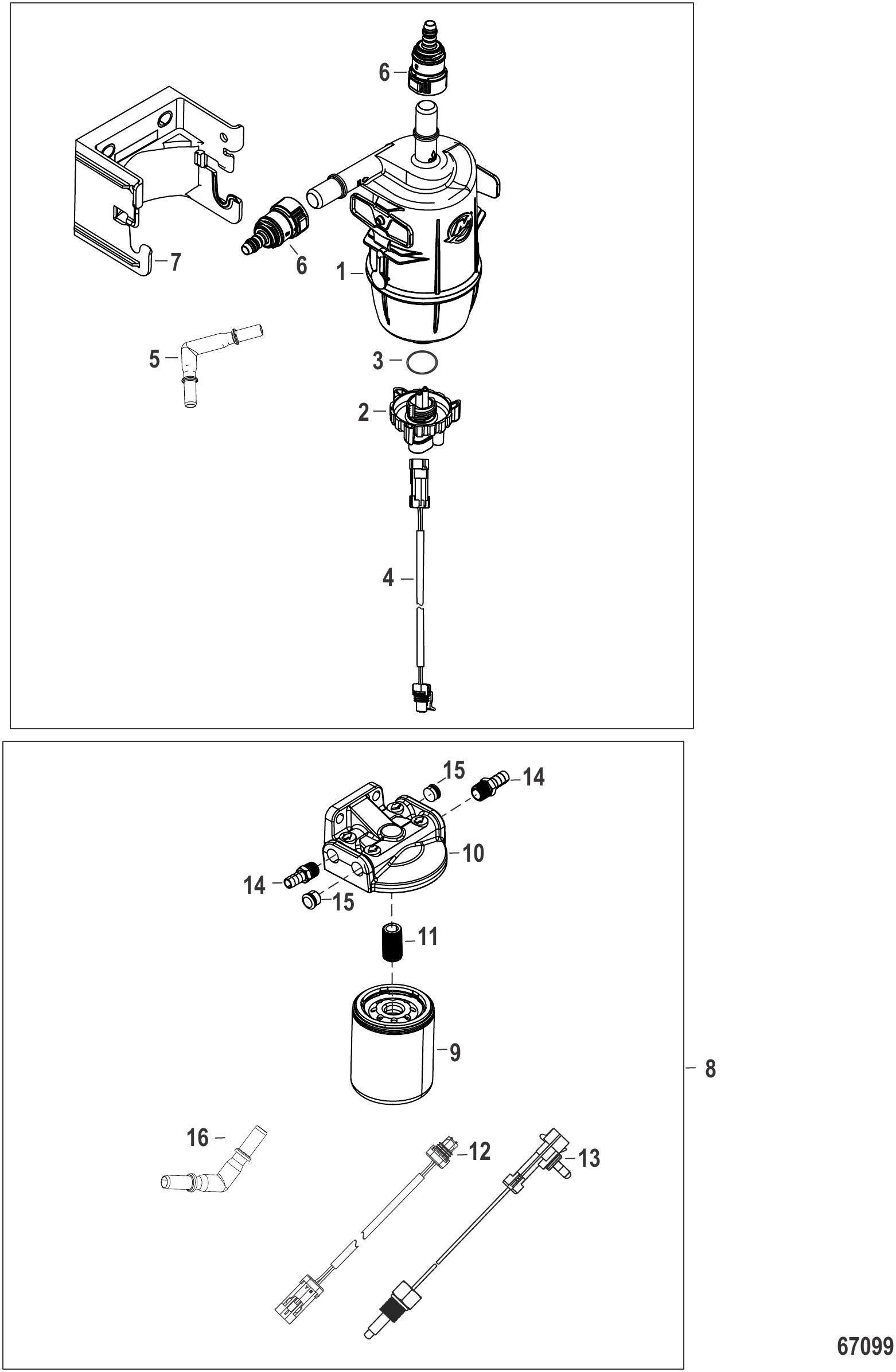

图 17带水分传感器的船用燃油滤清器 Fuel Filter with WIF- Boat Mounted

REF	零件编号	中文名称	英文名称	数量
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
1	8M0126144	燃油滤清器	FUEL FILTER	1
2	8M0142649	燃油含水传感器	SENSOR WIF	1
3	8M0152436	O型圈	O-RING	1
4	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
5	8M0152433	弯头接头	FITTING ELBOW	1
6	8M0146934	快速连接接头	FITTING Quick Connect	2
6	8M0215873	快速连接接头	FITTING Quick Connect	2
7	8M0152423	塑料卡扣支架	BRACKET Plastic Snap	1
8	8M0238774	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
9	8M0157616	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
10	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
11	816133	接头	FITTING	1
12	8M0042697	燃油滤清器传感器延长线束 (144英寸)	HARNESS Fuel Filter Sensor Extension (144 in)	1
13	8M0243808	燃油含水传感器	SENSOR WIF	1
14	8M0204732	倒钩接头	CONNECTOR Barb	2
15	8M0204657	堵头	PLUG	2
16	8M0152433	弯头接头	FITTING ELBOW	1

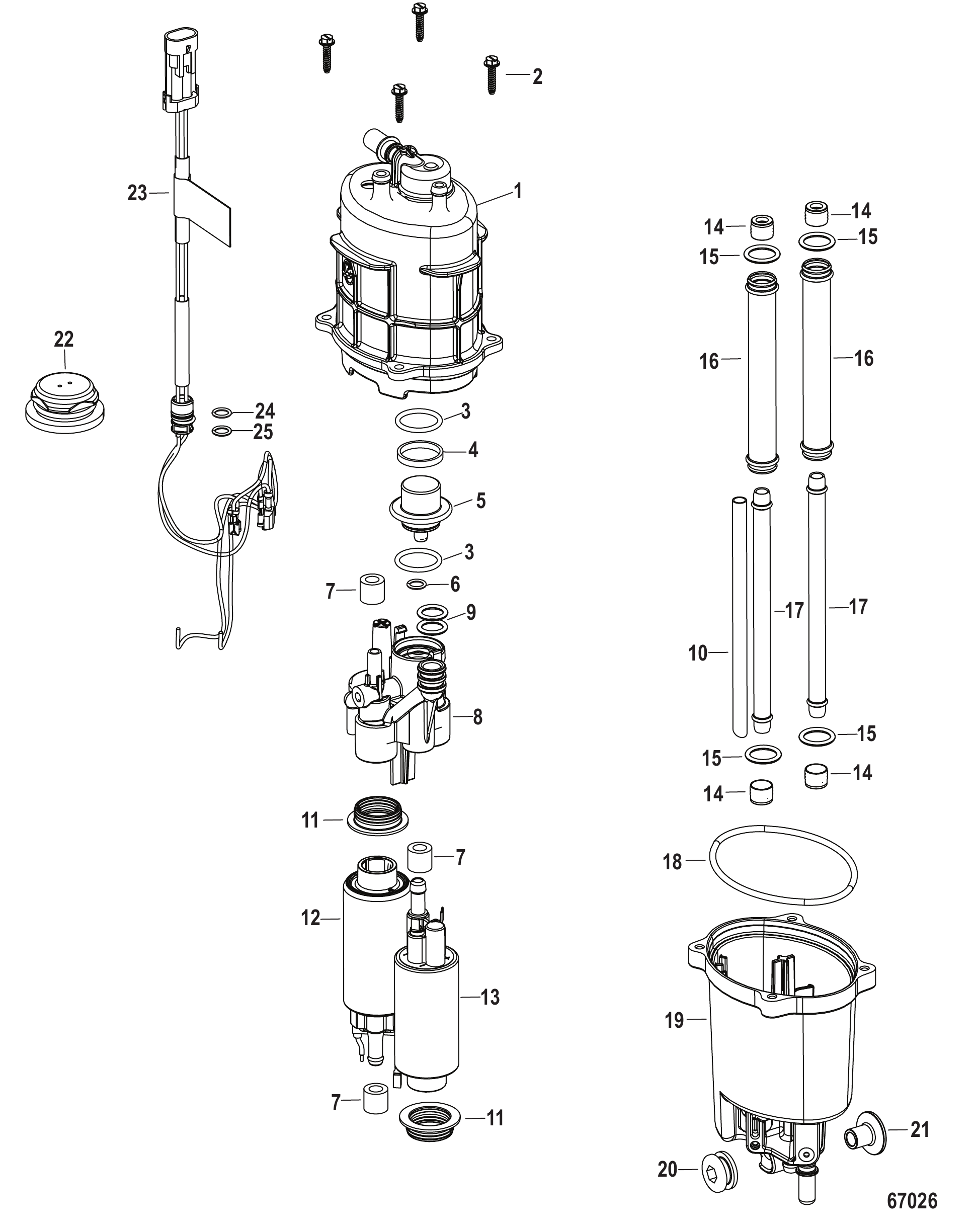

图 18燃油供给模块组件 8M0161584 Fuel Supply Module Components 8M0161584

REF	零件编号	中文名称	英文名称	数量
-	8M0161584	燃油供给模块	FUEL SUPPLY MODULE	1
1	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	NSS	不单独出售 FSM盖帽	NOT SOLD SEPARATE FSM Cap	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管吸油	TUBE Suction	1
11	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
12	NSS	不单独出售高压泵总成	NOT SOLD SEPARATE Pump Assembly High Pressure	1
13	NSS	不单独出售低压泵总成	NOT SOLD SEPARATE Pump Assembly Low Pressure	1
14	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管燃油	TUBE Fuel	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	NSS	不单独出售 FSM底壳	NOT SOLD SEPARATE FSM Bottom Housing	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M0086888	FSM线束间隔护圈	GROMMET FSM Harness Spacer	1
23	8M0103287	FSM线束总成	HARNESS ASSEMBLY FSM	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
25	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	FSM密封套件	FSM SEAL KIT FSM Seal Kit	1

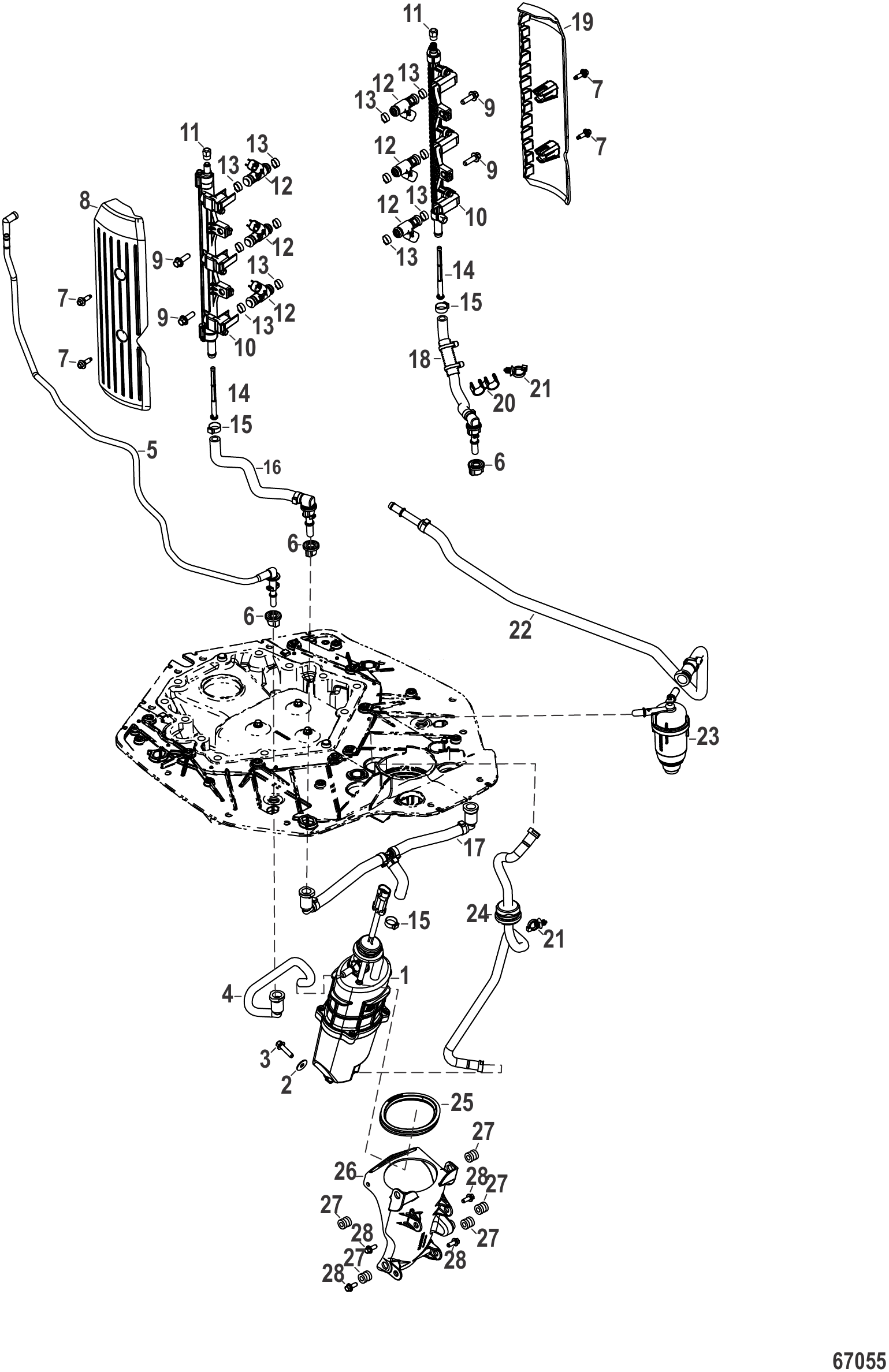

图 19燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0161584	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
8	8M0142604	左舷燃油轨盖	COVER Fuel Rail, Port	1
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
10	8M0219775	左舷燃油轨总成	FUEL RAIL ASSEMBLY Port	1
10	8M0219770	右舷燃油轨总成	FUEL RAIL ASSEMBLY Starboard	1
11	8M0046566	阀帽	CAP Valve	2
12	8M0142264	燃油喷射器	FUEL INJECTOR	6
13	8M0221321	O型圈套件	ORING KIT	1
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142605	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4

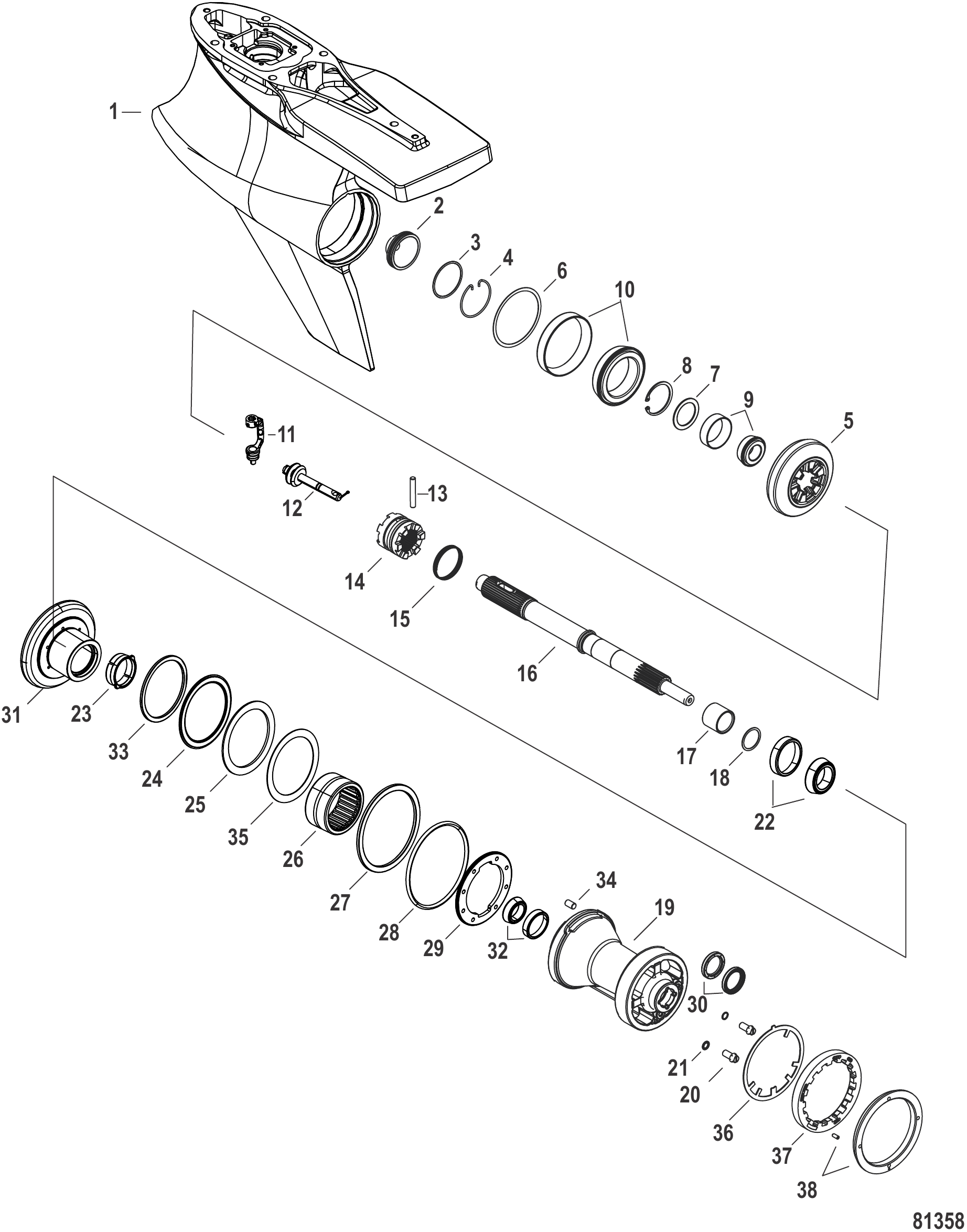

图 20齿轮箱（螺旋桨轴反向旋转，Sport Master，1.75传动比） Gear Housing, Prop Shaft-Counter Rotation, Sport Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0146121	齿轮箱壳体总成 (反转向长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Counter Rotation Long) (1.75) (Sport Master)	1
-	8M0236307	GC SM 1.75 CL	GC SM 1.75 CL	1
1	8M0168312	基础型Sport Master银色齿轮箱总成	GEAR HOUSING ASSEMBLY Basic Sport Master Silver	1
2	8M0142853	鱼雷形塞	PLUG Torpedo	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0053121	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
5	8M0146676	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0142857	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142764	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0117237	轴承座总成	BEARING CARRIER ASSEMBLY	1
19	8M0204764	轴承座总成	BEARING CARRIER ASSEMBLY	1
20	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
21	830749	密封件	SEAL	2
21	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
22	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
22	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
23	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
24	8M0050692	轴承	BEARING	1
25	8M0050688	垫圈	WASHER	1
26	8M0050704	滚针轴承	BEARING Needle	1
27	8M0046569	止推环	RING Thrust	1
27	8M0161546	推力环	THRUST RING	1
28	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
29	8M0056639	挡圈	RING Retainer	1
30	888483	油封	SEAL Oil	2
30	8M0204700	油封	SEAL Oil	2
31	8M0146659	反转向齿轮组, 前进/小齿轮1.75速比 (12/21)	GEAR SET Counter Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
32	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
33	8M0161546	推力环	THRUST RING	1
34	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
35	8M0053116	垫片组	SHIM SET	1
36	8M0108527	锁紧垫片	WASHER Tab	1
37	8M0111653	固定螺母	NUT Retainer	1
37	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
38	8M0050821	平齐式盖板套件, 标准型	COVER KIT Flush, Standard	1
38	8M0180306	鱼雷形盖	COVER Torpedo	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0204764	轴承座总成	BEARING CARRIER ASSEMBLY	1

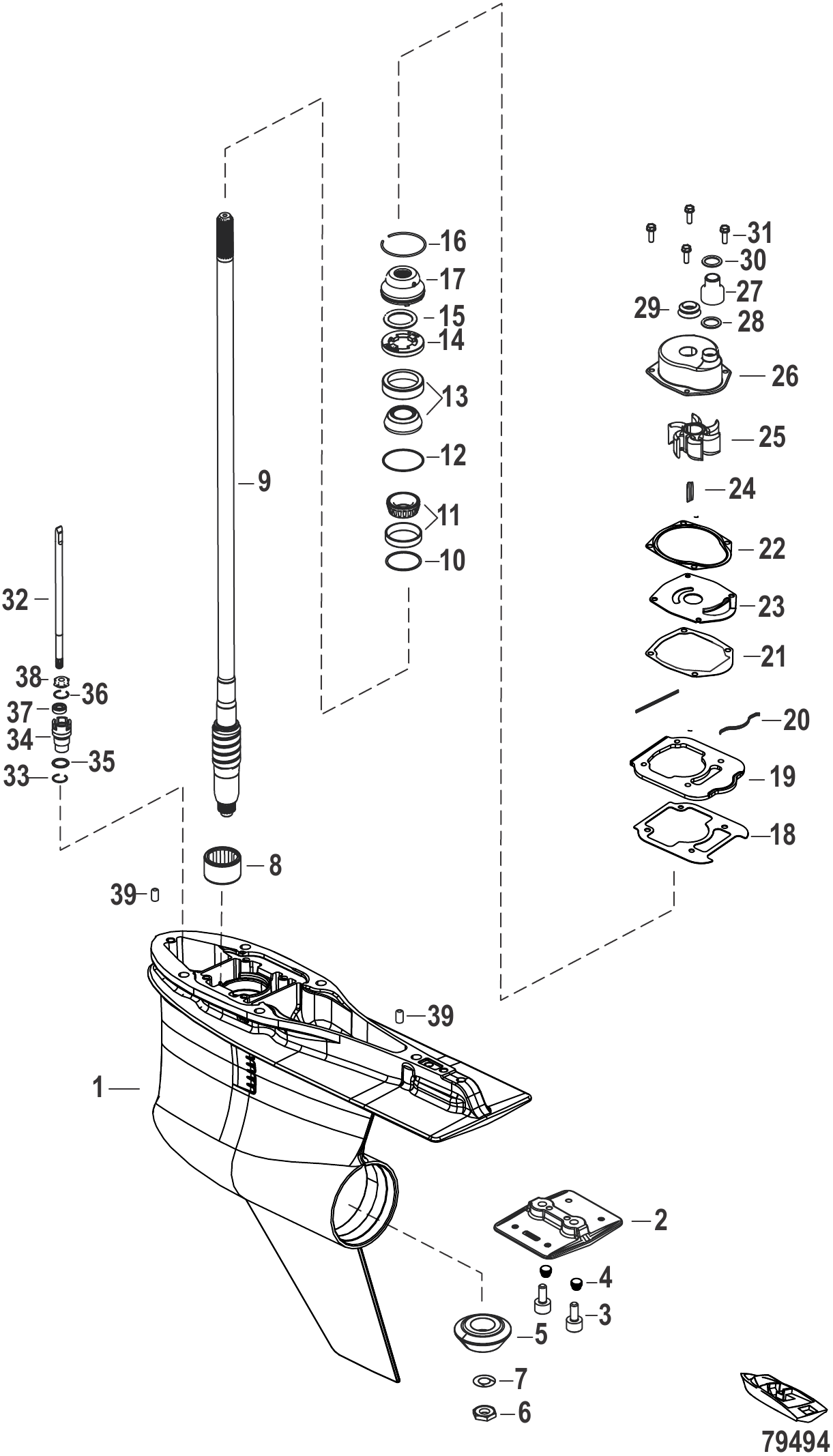

图 21齿轮箱驱动轴（4.80鱼雷型，1.85传动比） Gear Housing Driveshaft, 4.80 Torpedo (1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0228010	银色齿轮箱总成 (标准长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.85)	1
-	8M0228011	银色齿轮箱总成 (标准加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Standard X-Long) (1.85)	1
-	8M0228012	银色齿轮箱总成 (反转向加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation X-Long) (1.85)	1
1	8M0228041	基础型银色齿轮箱总成 (4.8)	GEAR HOUSING ASSEMBLY Basic, Silver (4.8)	1
2	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
2	8M0200103	防涡流板阳极 (镁)	ANODE Antivent Plate (Magnesium)	AR
3	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
4	8M0142878	螺塞	PLUG Screw	2
-	8M0146697	标准转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
-	8M0146698	反转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Counter Rotation, Foward/Pinion 1.85 (13/24)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
7	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	8M0168203	长型驱动轴套件	DRIVESHAFT KIT Long	1
9	8M0168206	加长型驱动轴套件	DRIVESHAFT KIT X-Long	1
10	8M0063268	垫片组	SHIM SET	1
11	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
12	8M0063267	垫片组	SHIM SET	1
13	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
14	8245191	固定座	RETAINER	1
15	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
16	880719	挡圈	RING Retaining	1
17	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
18	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
19	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
20	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	2
21	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	2
22	8172771	水泵上垫片	GASKET Water Pump, Upper	1
23	8M0204709	面板	FACEPLATE	1
24	8M0204723	键	KEY	1
25	43026T2	叶轮	IMPELLER	1
26	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
27	8M0142435	联轴器水泵	COUPLING Water Pump	1
28	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
29	8M0142851	V型面密封环	V RING Face Seal	1
30	8M0142712	O型圈 (0.796 x 0.139)	O-RING (0.796 x 0.139)	1
31	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
32	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
32	8M0164969	加长型换挡轴	SHIFT SHAFT XLong	1
33	8M0142866	挡圈	RING Retaining	1
34	8M0249400	换挡轴衬套	BUSHING Shift Shaft	1
35	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
36	8M0046563	挡圈	RING Retaining	1
37	8M0204708	油封	SEAL Oil	1
38	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
39	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237498	轴承座套件（反转向）	BEARING CARRIER KIT Counter Rotation	1

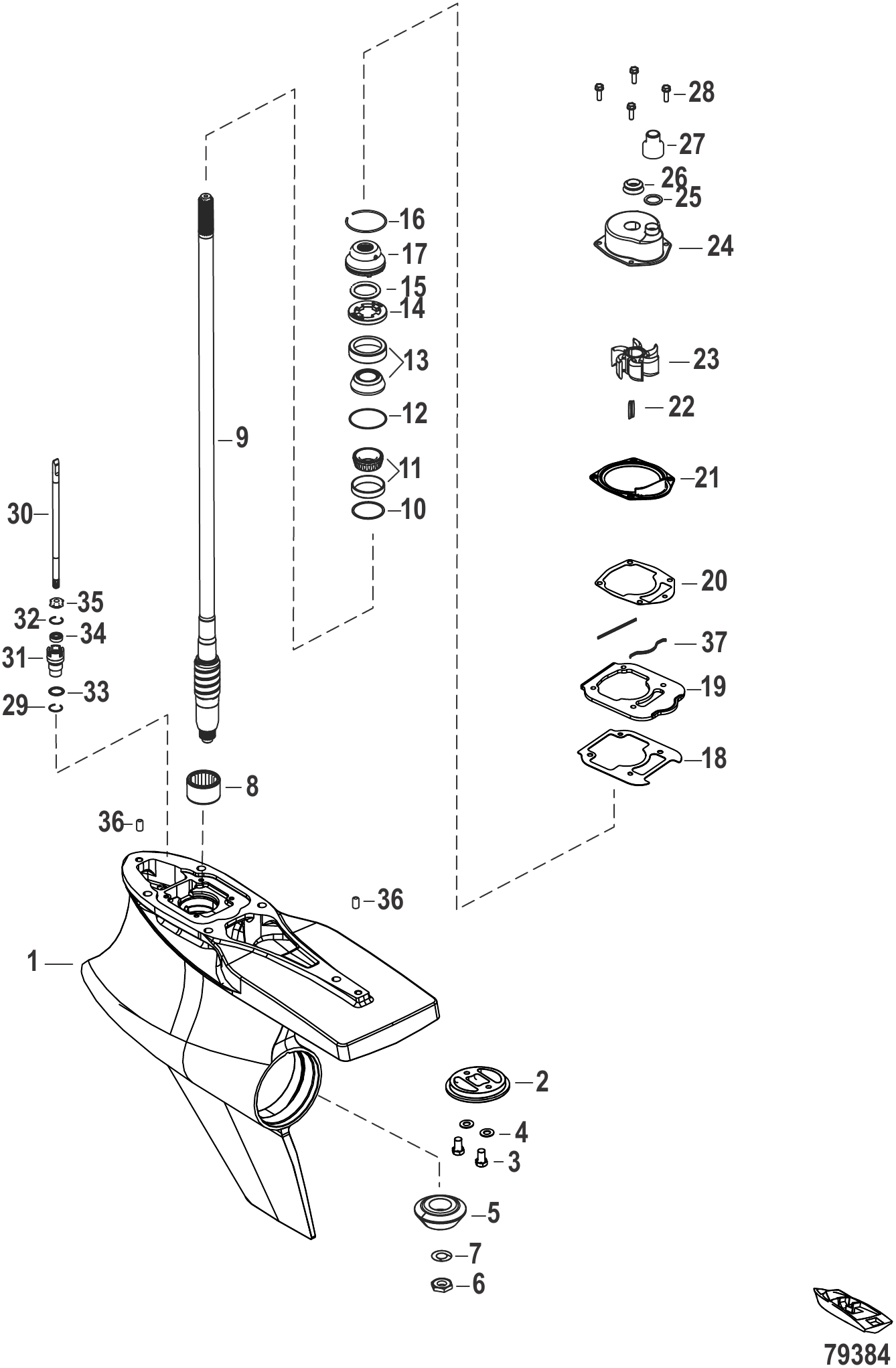

图 22齿轮箱驱动轴（Sport Master，1.75传动比） Gear Housing Driveshaft, Sport Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0146120	齿轮箱总成（标准长型）（1.75）（Sport Master）（银色）	GEAR HOUSING ASSEMBLY (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236306	GC SM 1.75	GC SM 1.75	1
-	8M0146128	齿轮箱总成（弧形）（标准长型）（1.75）（Sport Master）（银色）	GEAR HOUSING ASSEMBLY (Camber) (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236313	GC SM L 1.75 CMBR	GC SM L 1.75 CMBR	1
-	8M0146121	齿轮箱壳体总成 (反转向长型) (1.75) (Sport Master)	GEARCASE HOUSING ASSEMBLY (Counter Rotation Long) (1.75) (Sport Master)	1
-	8M0236307	GC SM 1.75 CL	GC SM 1.75 CL	1
1	8M0168312	基础型Sport Master银色齿轮箱总成	GEAR HOUSING ASSEMBLY Basic Sport Master Silver	1
1	8M0168313	齿轮箱总成基础型 Sport Master 弧形尾鳍银色	GEAR HOUSING ASSEMBLY Basic Sport Master Camber Skeg Silver	1
2	847635001	阳极块	ANODE	1
3	8M0036047	螺钉(0.375x0.62英寸)	SCREW (.375 x .62)	2
4	841388	垫圈(0.410x0.810x0.050英寸)不锈钢	WASHER (.410 x .810 x .050) Stainless Steel	2
-	8M0078258	齿轮组（标准转向，前进/小齿轮，1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
-	8M0146659	反转向齿轮组, 前进/小齿轮1.75速比 (12/21)	GEAR SET Counter Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
5	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
6	8M0046636	螺母	NUT	1
7	8M0062703	垫圈	WASHER	1
8	8M0045676	滚柱轴承	BEARING Roller	1
9	8M0149608	长型驱动轴总成	DRIVESHAFT ASSEMBLY Long	1
10	8M0063268	垫片组	SHIM SET	1
11	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
12	8M0063267	垫片组	SHIM SET	1
13	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
14	8245191	固定座	RETAINER	1
15	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
16	880719	挡圈	RING Retaining	1
17	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
18	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
19	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
20	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
21	8172771	水泵上垫片	GASKET Water Pump, Upper	1
22	8M0204723	键	KEY	1
23	43026Q02	叶轮	IMPELLER	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
26	8M0142851	V型面密封环	V RING Face Seal	1
27	8M0142435	联轴器水泵	COUPLING Water Pump	1
28	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
29	8M0142866	挡圈	RING Retaining	1
30	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
31	8M0249400	换挡轴衬套	BUSHING Shift Shaft	1
32	8M0046563	挡圈	RING Retaining	1
33	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
34	8M0204708	油封	SEAL Oil	1
34	8M0246145	油封	OIL SEAL	1
35	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
36	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
37	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	2
-	8M0205802	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

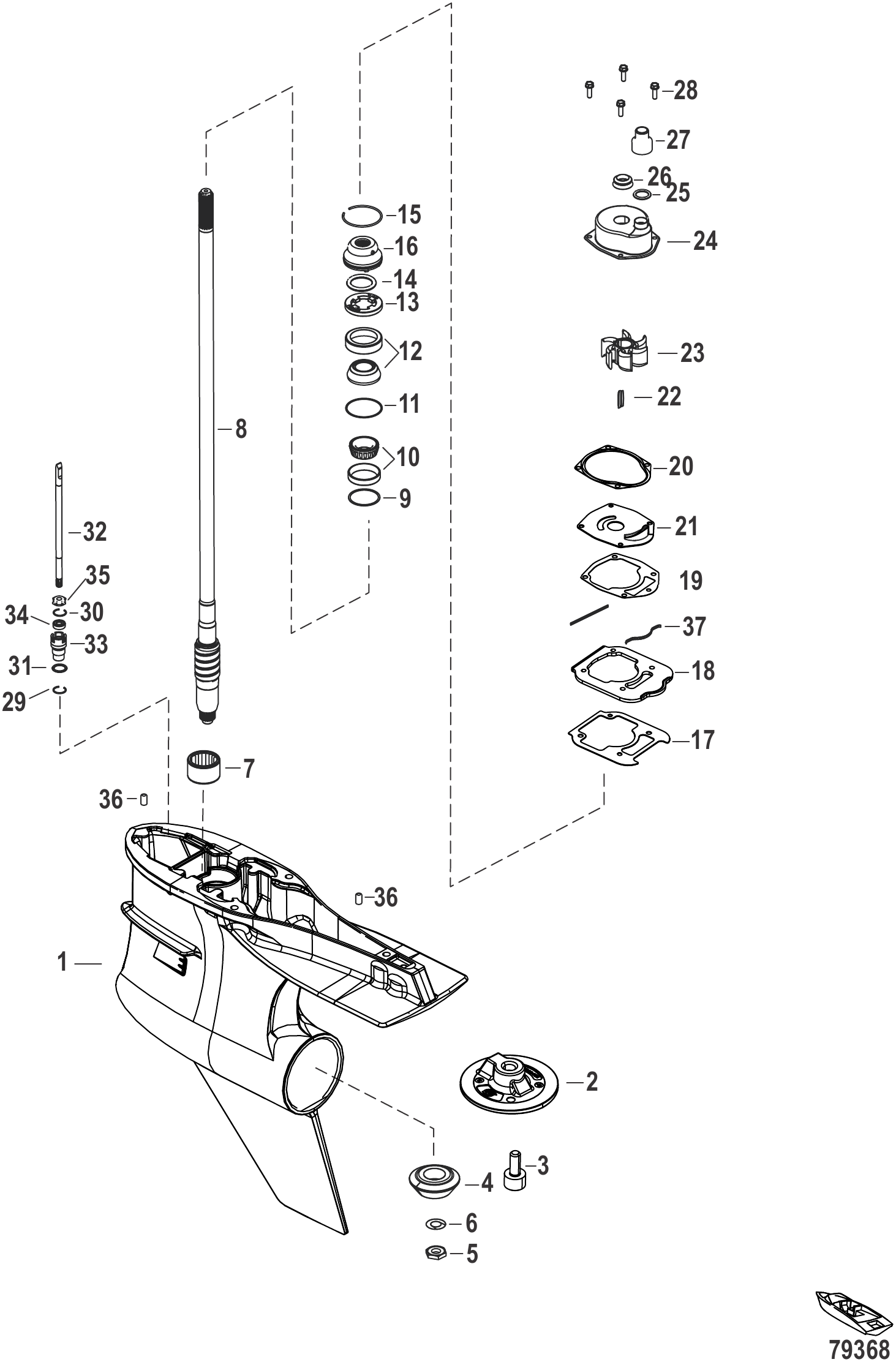

图 23齿轮箱驱动轴（Torque Master，1.75传动比） Gear Housing Driveshaft, Torque Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0228020	齿轮箱总成银色（标准长型）（1.75）（Torque Master）	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.75) (Torque Master)	1
-	8M0244527	齿轮箱总成-银色(标准转向长版)1.75速比	GEAR HOUSING ASSEMBLY Silver (Standard Rotation Long) 1.75 Gear Ratio	1
1	8M0228039	齿轮箱总成基础型银色（Torque Master）	GEAR HOUSING ASSEMBLY Basic, Silver (Torque Master)	1
2	8M0142847	阳极板	PLATE Anodic	1
3	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	1
-	8M0146696	齿轮组（标准转向，前进/小齿轮 1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
4	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
5	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
6	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
7	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
8	8M0146944	传动轴总成（杯/锥式）	DRIVESHAFT ASSEMBLY Cup/Cone	1
9	8M0063268	垫片组	SHIM SET	1
10	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
11	8M0063267	垫片组	SHIM SET	1
12	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
13	8245191	固定座	RETAINER	1
14	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
15	880719	挡圈	RING Retaining	1
16	8M0046297	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
17	8M0146938	水泵底座衬垫	GASKET Water Pump Base	1
18	8M0174560	齿轮箱壳体盖	COVER Gearcase Housing	1
19	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
20	8172771	水泵上垫片	GASKET Water Pump, Upper	1
21	8M0204709	面板	FACEPLATE	1
22	8M0204723	键	KEY	1
23	43026T2	叶轮	IMPELLER	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
26	8M0142851	V型面密封环	V RING Face Seal	1
27	8M0142435	联轴器水泵	COUPLING Water Pump	1
28	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
29	8M0046563	挡圈	RING Retaining	1
30	8M0142860	O型圈 .706 x .097	O-RING .706 x .097	1
31	8M0164968	换挡轴(长型)	SHIFT SHAFT Long	1
32	8M0142866	挡圈	RING Retaining	1
33	8M0249400	换挡轴衬套	BUSHING Shift Shaft	1
34	8M0204708	油封	SEAL Oil	1
34	8M0246145	油封	OIL SEAL	1
35	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
36	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
37	8M0142659	成型密封件, 执行器	SEAL Formed, Actuator	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

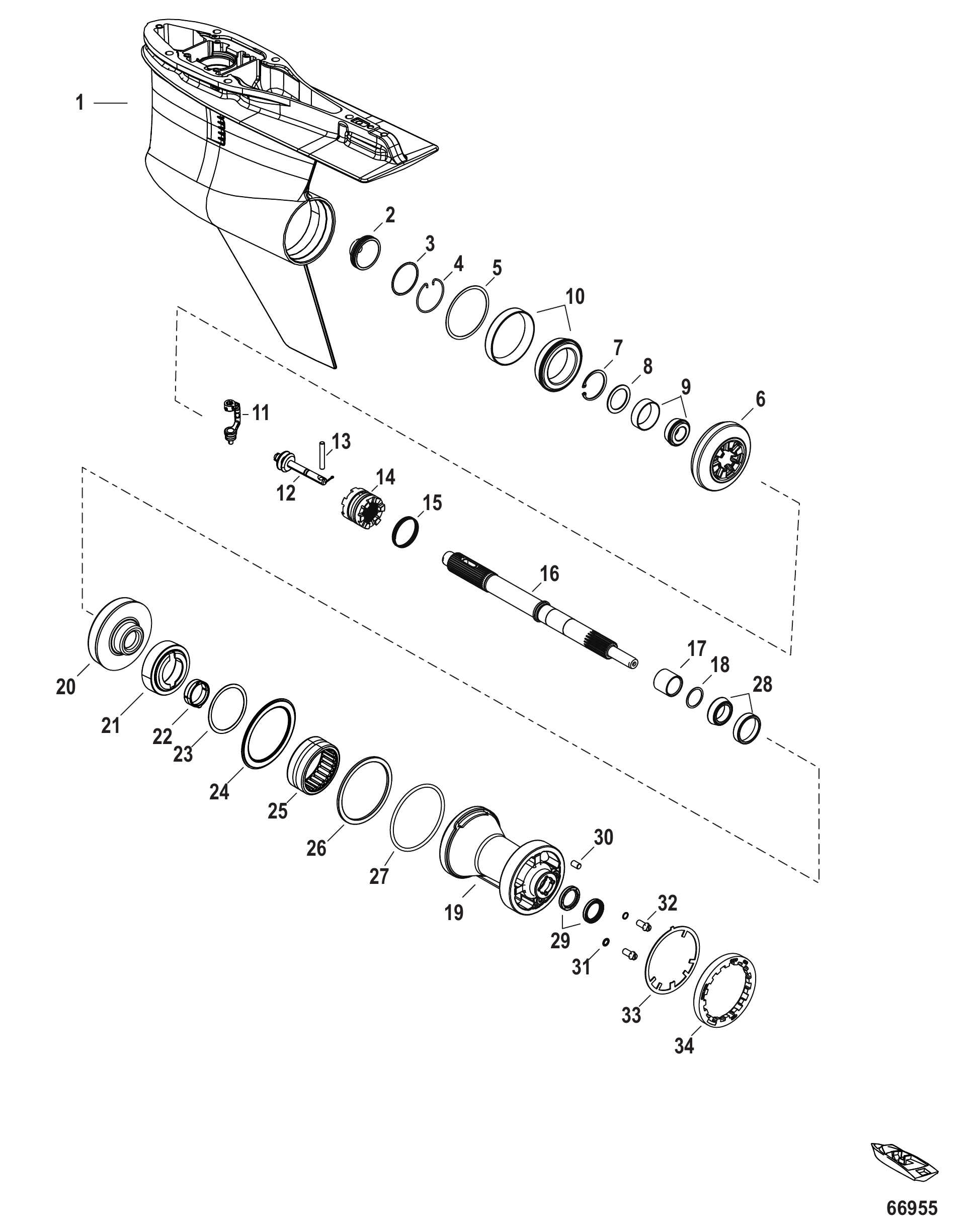

图 24齿轮箱螺旋桨轴（反向旋转，4.80鱼雷型，1.85传动比） Gear Housing Prop Shaft-Counter Rotation, 4.80 Torpedo (1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0228012	银色齿轮箱总成 (反转向加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Counter Rotation X-Long) (1.85)	1
-	8M0235809	GC CXL SIL	GC CXL SIL	1
1	8M0228041	基础型银色齿轮箱总成 (4.8)	GEAR HOUSING ASSEMBLY Basic, Silver (4.8)	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0063270	垫片组	SHIM SET	1
6	8M0142884	倒挡齿轮	GEAR Reverse	1
7	8M0051043	挡圈	RING Retaining	1
8	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0163111	阀芯总成	SPOOL ASSEMBLY	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142849	滑动离合器	CLUTCH Sliding	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142883	螺旋桨轴	SHAFT Prop	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0142881	轴承座	BEARING CARRIER	1
19	8M0237498	轴承座套件（反转向）	BEARING CARRIER KIT Counter Rotation	1
-	8M0146698	反转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Counter Rotation, Foward/Pinion 1.85 (13/24)	1
20	8M0149610	前进齿轮	GEAR Forward	1
21	8M0148384	前进齿轮轴承适配器	ADAPTER Bearing Forward Gear	1
22	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
23	8M0063269	垫片组	SHIM SET	1
24	815480	推力轴承	BEARING Thrust	1
25	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
26	880699	推力环	THRUST RING	1
27	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
28	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
29	8M0204700	油封	SEAL Oil	2
30	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
31	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
32	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
33	8M0142855	锁紧垫圈	TAB WASHER	1
34	8M0168577	轴承座固定环	RETAINER Bearing Carrier	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1
-	8M0237498	轴承座套件（反转向）	BEARING CARRIER KIT Counter Rotation	1

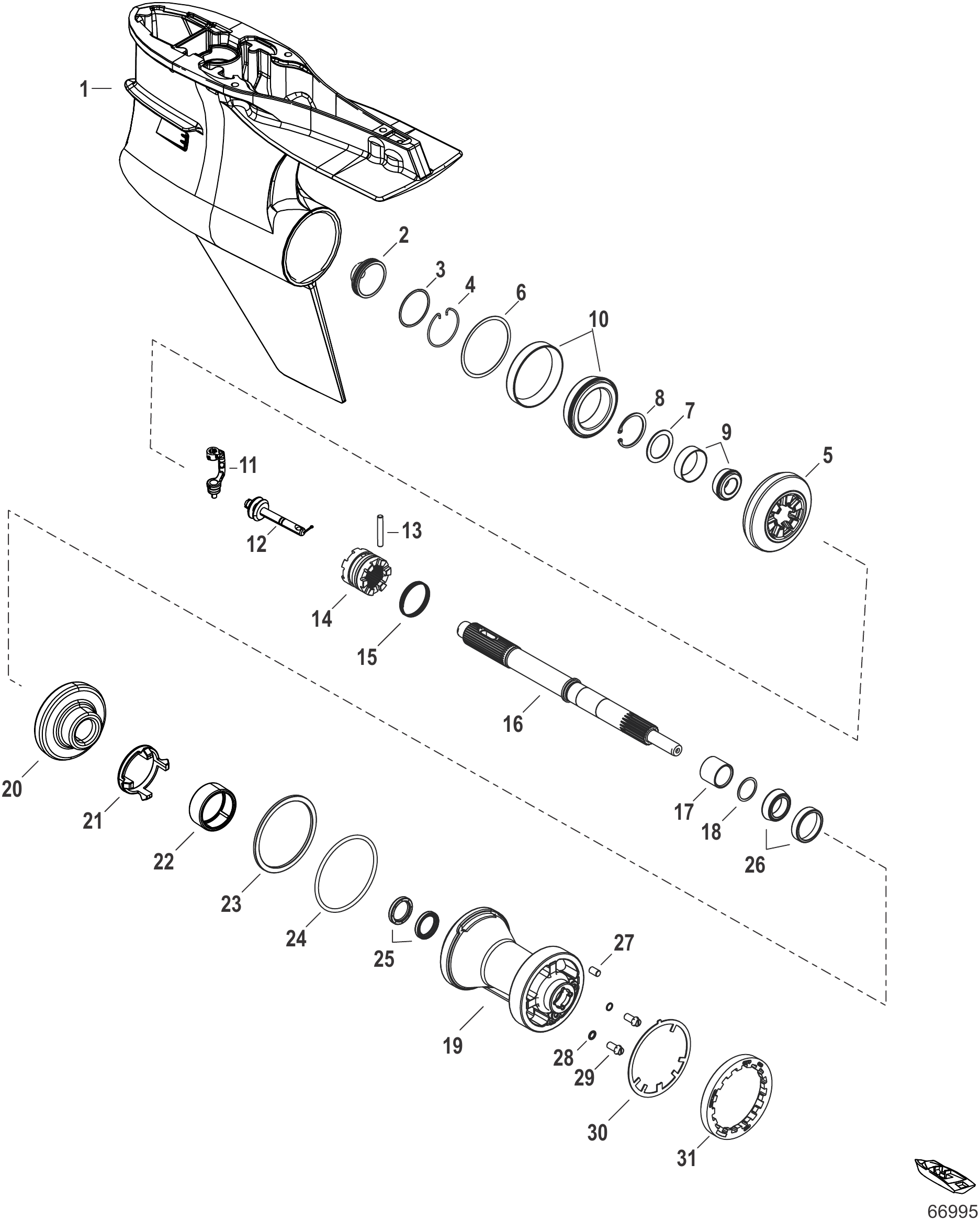

图 25齿轮箱螺旋桨轴（标准旋转，Torque Master，1.75传动比） Gear Housing Prop Shaft-Standard Rotation,Torque Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0142316	齿轮箱总成银色（标准长型）（1.75）（Torque Master）	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.75) (Torque Master)	1
-	8M0244527	齿轮箱总成-银色(标准转向长版)1.75速比	GEAR HOUSING ASSEMBLY Silver (Standard Rotation Long) 1.75 Gear Ratio	1
1	8M0142852	齿轮箱总成基础型银色（Torque Master）	GEAR HOUSING ASSEMBLY Basic, Silver (Torque Master)	1
1	8M0228039	齿轮箱总成基础型银色（Torque Master）	GEAR HOUSING ASSEMBLY Basic, Silver (Torque Master)	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	NSS	前进齿轮（不单独销售）	NOT SOLD SEPARATE Forward Gear	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142849	滑动离合器	CLUTCH Sliding	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142838	螺旋桨轴	PROPELLER SHAFT	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0142839	轴承座	BEARING CARRIER	1
20	8M0142841	倒挡齿轮	GEAR Reverse	1
21	8M0142846	齿轮挡圈	RETAINER GEAR	1
22	8M0142843	滚针轴承	BEARING NEEDLE	1
23	880699	推力环	THRUST RING	1
24	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
25	8M0204700	油封	SEAL Oil	2
26	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
27	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
28	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
29	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
30	8M0142855	锁紧垫圈	TAB WASHER	1
31	8M0168577	轴承座固定环	RETAINER Bearing Carrier	1
-	8M0146696	齿轮组（标准转向，前进/小齿轮 1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion 1.75 Ratio (12/21)	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

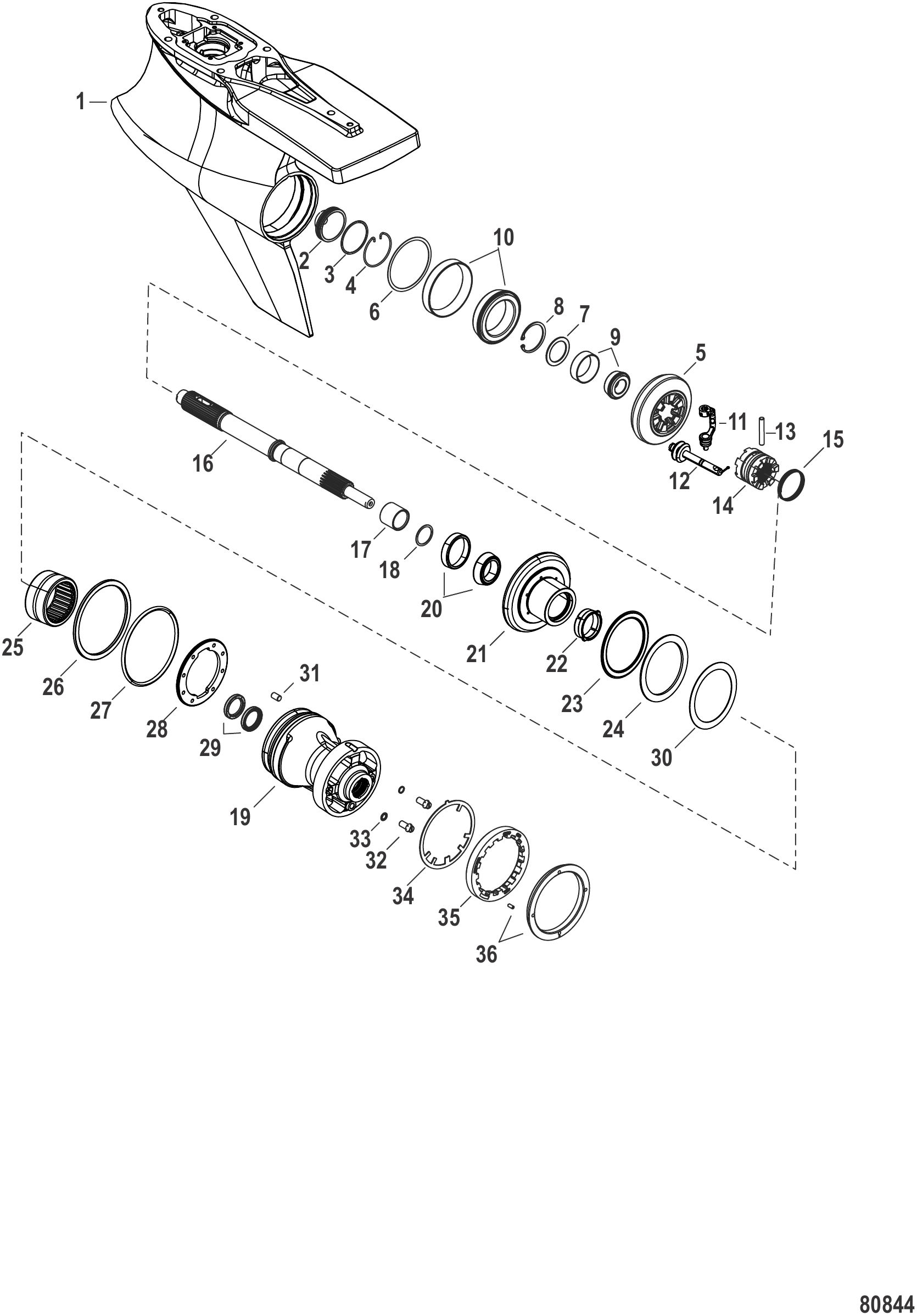

图 26齿轮箱螺旋桨轴（标准旋转，Sport Master，1.75传动比） Gear Housing Prop Shaft-Standard Rotation, Sport Master (1.75 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0146120	齿轮箱总成（标准长型）（1.75）（Sport Master）（银色）	GEAR HOUSING ASSEMBLY (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236306	GC SM 1.75	GC SM 1.75	1
-	8M0146128	齿轮箱总成（弧形）（标准长型）（1.75）（Sport Master）（银色）	GEAR HOUSING ASSEMBLY (Camber) (Standard Long) (1.75) (Sport Master) (Silver)	1
-	8M0236313	GC SM L 1.75 CMBR	GC SM L 1.75 CMBR	1
1	8M0168312	基础型Sport Master银色齿轮箱总成	GEAR HOUSING ASSEMBLY Basic Sport Master Silver	1
1	8M0168313	齿轮箱总成基础型 Sport Master 弧形尾鳍银色	GEAR HOUSING ASSEMBLY Basic Sport Master Camber Skeg Silver	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0046563	挡圈	RING Retaining	1
4	880719	挡圈	RING Retaining	1
5	8M0078258	齿轮组（标准转向，前进/小齿轮，1.75速比 12/21）	GEAR SET Standard Rotation, Forward/Pinion, 1.75 Ratio (12/21)	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0235942	阀芯	SPOOL	1
12	8M0242491	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142871	滑动式6爪离合器	CLUTCH Sliding 6 Jaw	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0156191	螺旋桨轴	SHAFT Propeller	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0117238	轴承座总成（标准转向）	BEARING CARRIER ASSEMBLY Standard Rotation	1
20	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
21	NSS	倒车齿轮(不单独销售)	NOT SOLD SEPARATE Reverse Gear	1
22	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
23	8M0050692	推力轴承	BEARING Thrust	1
24	8M0050688	止推垫圈	WASHER Thrust	1
25	8M0050704	滚针轴承	BEARING Needle	1
26	8M0161546	推力环	THRUST RING	1
27	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
28	8M0056639	挡圈	RING Retainer	1
29	8M0204700	油封	SEAL Oil	2
30	8M0242263	垫片组	SHIM SET	1
31	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
-	8M0077071	螺丝/密封套件	SCREW/SEAL KIT	2
32	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	8M0108527	锁紧垫片	WASHER Tab	1
35	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
36	8M0180308	盖板套件	COVER KIT	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

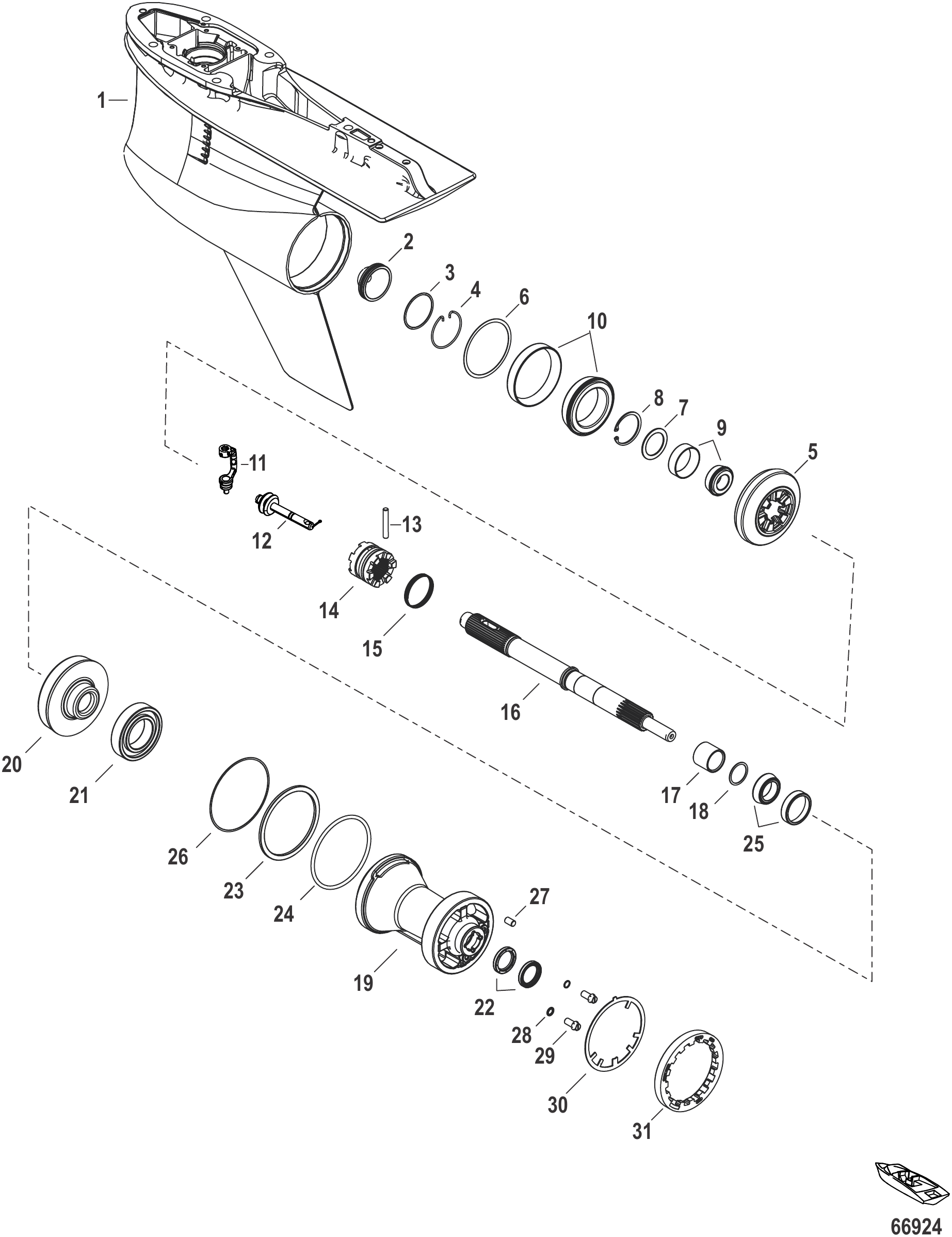

图 27齿轮箱螺旋桨轴（标准旋转，4.80鱼雷型，1.85传动比） Gear Housing Prop Shaft - Standard Rotation, 4.80 Torpedo (1.85 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0228010	银色齿轮箱总成 (标准长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Standard Long) (1.85)	1
-	8M0228011	银色齿轮箱总成 (标准加长型) (1.85)	GEAR HOUSING ASSEMBLY Silver (Standard X-Long) (1.85)	1
1	8M0228041	基础型银色齿轮箱总成 (4.8)	GEAR HOUSING ASSEMBLY Basic, Silver (4.8)	1
2	8M0157111	鱼雷形塞	PLUG Torpedo	1
3	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
4	880719	挡圈	RING Retaining	1
5	8M0146697	标准转向齿轮组, 前进/小齿轮1.85速比 (13/24)	GEAR SET Standard Rotation, Forward/Pinion 1.85 Ratio (13/24)	1
6	8M0063270	垫片组	SHIM SET	1
7	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
8	8M0051043	挡圈	RING Retaining	1
9	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
12	8M0163111	阀芯总成	SPOOL ASSEMBLY	1
13	8M0045493	十字销	PIN Cross	1
14	8M0142849	滑动离合器	CLUTCH Sliding	1
15	8M0050575	十字弹簧	SPRING Cross	1
16	8M0142883	螺旋桨轴	SHAFT Prop	1
17	8M0064306	止推隔套	SPACER Thrust	1
18	8M0076745	垫片组	SHIM SET	1
19	8M0142890	轴承座	BEARING CARRIER	1
20	8M0142891	倒挡齿轮24齿	GEAR Reverse, 24T	1
21	8M0142873	滚珠轴承	BEARING Ball	1
22	8M0204700	油封	SEAL Oil	2
23	880699	推力环	THRUST RING	1
24	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
25	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
26	8M0063270	垫片组	SHIM SET	1
27	8M0109164	销 3/8直径 x 0.625长	PIN 3/8 Dia x .625 LG	1
28	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
29	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	2
30	8M0142855	锁紧垫圈	TAB WASHER	1
31	8M0168577	轴承座固定环	RETAINER Bearing Carrier	1
-	8M0142979	齿轮箱密封套件	SEAL KIT Gearcase	1

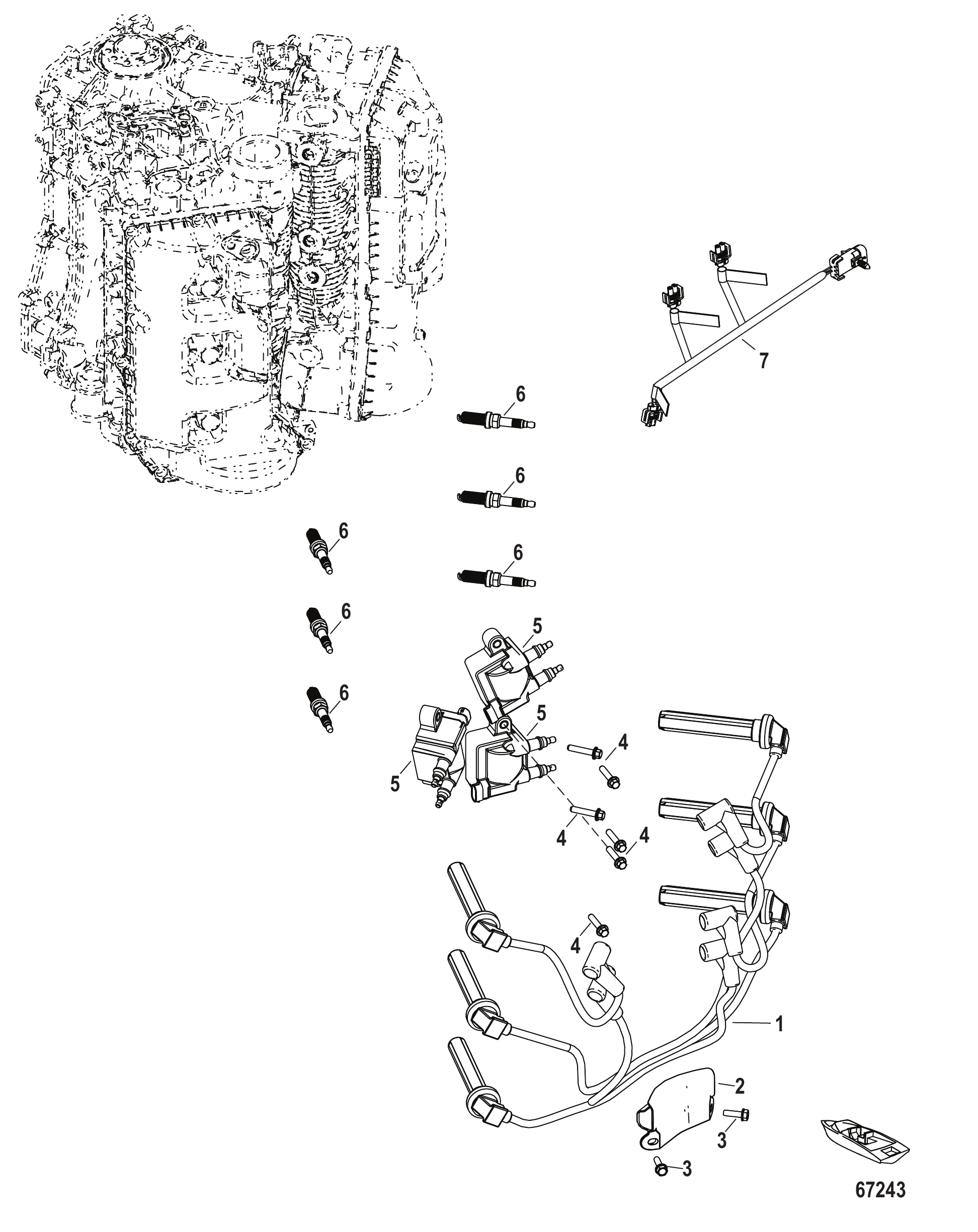

图 28点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0159116	火花塞导线	SPARK PLUG WIRES	1
2	8M0142671	导套	GUIDE	1
3	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	2
4	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
5	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	3
6	8M0204737	火花塞	SPARK PLUG	6
7	8M0142683	线圈适配器线束	WIRE HARNESS Coil Adapter	1

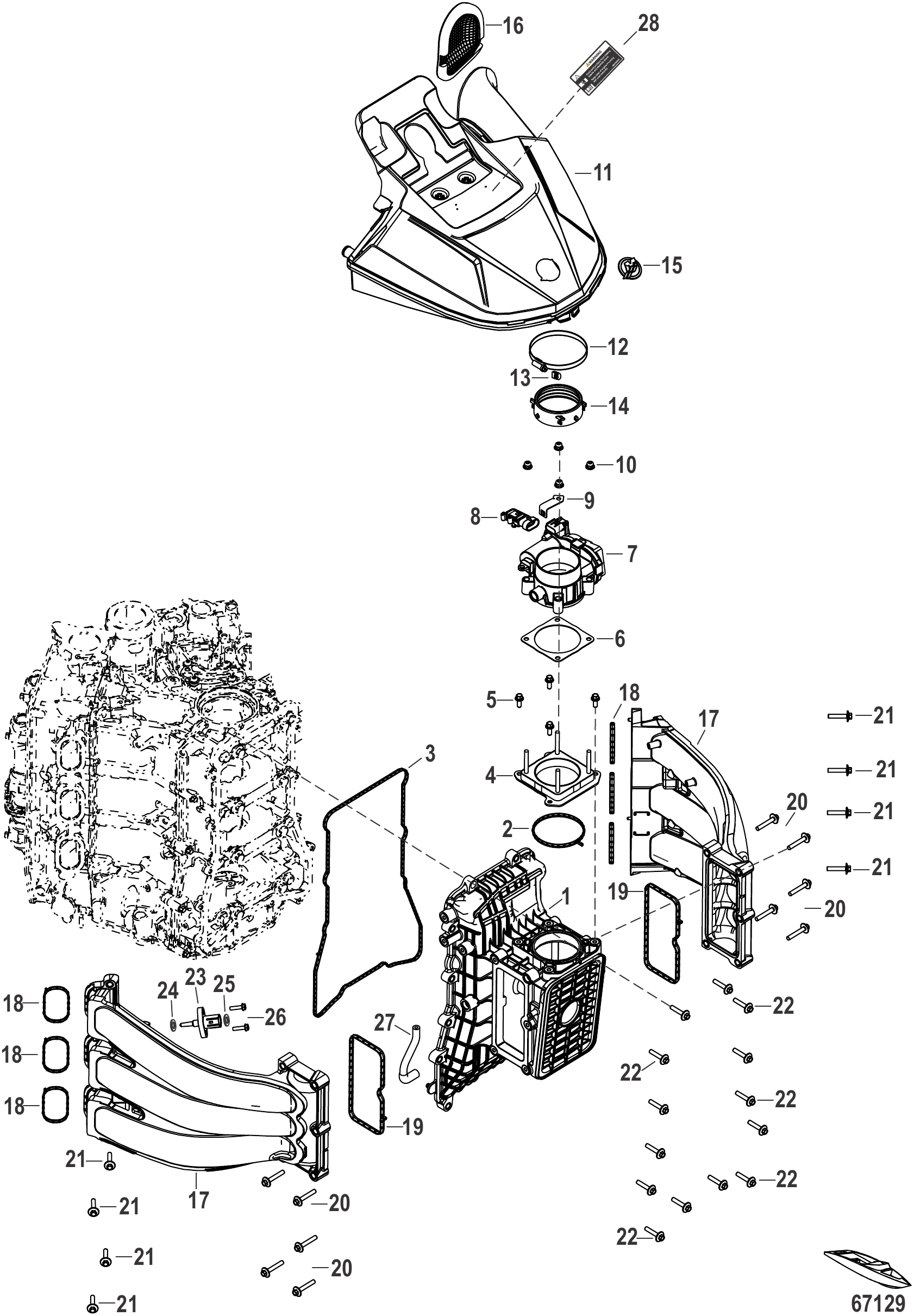

图 29进气系统 Intake System

REF	零件编号	中文名称	英文名称	数量
1	8M0142562	底座盖板	COVER Bedplate	1
2	8M0142564	节气门体衬垫	GASKET Throttle Body	1
3	8M0142563	曲轴箱盖垫片	GASKET Crankcase Cover	1
4	8M0204943	隔离器总成	ISOLATOR ASSEMBLY	1
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
6	8M0142568	节气门体衬垫	GASKET Throttle Body	1
7	8M0222235	节气门体总成 64毫米	THROTTLE BODY ASSEMBLY 64 MM	1
8	8M0142690	MAP传感器	SENSOR MAP	1
9	8M0142550	MAP传感器支架	BRACKET MAP Sensor	1
10	8M0227376	螺母 (M6)	NUT (M6)	4
11	8M0142246	进气口总成	AIR INLET ASSEMBLY	1
12	8M0142571	卡箍（70-90毫米）9毫米宽	CLAMP (70-90 MM) 9 MM WIDE	1
13	8M0074363	盖帽	CAP	1
14	8M0146102	节气门体密封件	SEAL Throttle Body	1
15	8M0080154	贴花 M-ICON 蓝色	DECAL M-ICON, Blue	1
16	8M0147749	进气滤网	INTAKE SCREEN	1
17	8M0142565	进气歧管（左舷）	MANIFOLD Intake, Port	1
17	8M0142560	进气歧管（右舷）	MANIFOLD Intake, Starboard	1
18	8M0142548	进气歧管垫片	GASKET Intake Manifold	6
19	8M0142561	流道稳压腔垫片	GASKET Runner Plenum	2
20	8M0142553	螺丝（M6 x 37）	SCREW (M6 x 37)	10
21	8M0142554	螺钉 (M6 x 30)	SCREW (M6 x 30)	8
22	8M0142555	螺钉 (M6 x 30)	SCREW (M6 x 30)	14
23	891663001	温度传感器	SENSOR Temperature	1
24	892317001	O型圈	O-RING	1
25	8M0142578	传感器衬垫	GASKET MAT Sensor	1
26	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
27	8M0142566	MAP传感器软管	HOSE MAP Sensor	1
28	8M0142569	警告标贴	DECAL Warning	1

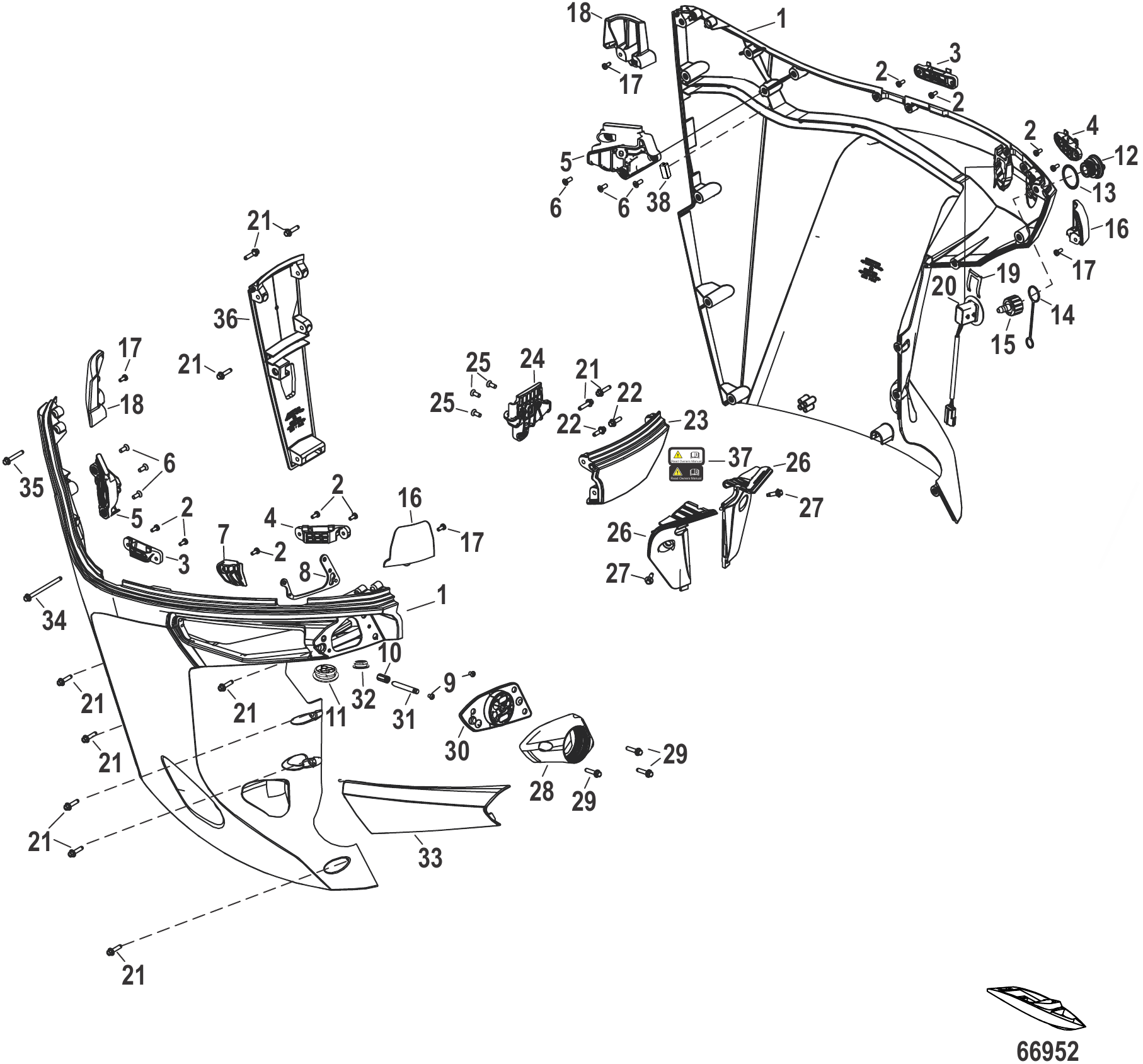

图 30底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0142217	下部罩壳总成黑色（左右舷）	LOWER COWL ASSEMBLY Black, Port and Starboard	1
1	8M0142220	下部罩壳总成冷聚变款（左右舷）	LOWER COWL ASSEMBLY Cold Fusion, Port and Starboard	1
2	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	9
3	8M0142923	后挡板（左舷）	RETAINER Rear, Port	1
3	8M0142930	后挡板（右舷）	RETAINER Rear, Starboard	1
4	8M0142922	前挡板（左舷）	RETAINER Front, Port	1
4	8M0142929	前挡板（右舷）	RETAINER Front, Starboard	1
5	8M0142919	撞板总成（左舷）	STRIKER ASSEMBLY Port	1
5	8M0142925	撞板总成（右舷）	STRIKER ASSEMBLY Starboard	1
6	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	6
7	8M0142928	缸体	BLOCK	1
8	8M0142946	安装板	PLATE	1
9	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	2
10	8M0142927	衬套	BUSHING	1
11	8M0247126	护孔环	GROMMET	1
12	8M0215105	嵌入式塞	PLUG Flush	1
13	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
14	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
15	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
16	8M0142945	前导板（左舷）	GUIDE Front, Port	1
16	8M0142944	前导板（右舷）	GUIDE Front, Starboard	1
17	8M0142918	螺钉(M5 x 12)	SCREW (M5 x 12)	4
18	8M0142942	后导板（右舷）	GUIDE Rear, Starboard	1
18	8M0142943	后导板（左舷）	GUIDE Rear, Port	1
19	8M0032848	开关固定座	RETAINER Switch	1
20	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
21	8M0204721	螺钉	SCREW	11
22	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	2
23	8M0142228	前下部罩壳总成黑色	LOWER FRONT COWL ASSEMBLY Black	1
23	8M0142230	前下部罩壳总成冷聚变款	LOWER FRONT COWL ASSEMBLY Cold Fusion	1
24	8M0142932	前撞板总成	STRIKER ASSEMBLY Front	1
25	8M0142921	螺丝（M6 X 16）	SCREW (M6 X 16)	3
26	8M0142924	左舷盖	COVER Port	1
26	8M0142931	右舷盖	COVER Starboard	1
27	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
28	8M0142949	适配器	ADAPTER	1
29	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	3
30	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
31	8M0146710	装配门销	PIN Rigging Door	1
32	8M0224722	微调传感器护圈	GROMMET Trim Sensor	1
33	8M0142582	装配门黑色	RIGGING DOOR Black	1
33	8M0142586	装配门冷聚变款	RIGGING DOOR Cold Fusion	1
34	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
35	8M0142933	螺钉(M6 x 40)	SCREW (M6 x 40)	1
36	8M0142223	后下部罩壳总成黑色	LOWER REAR COWL ASSEMBLY Black	1
36	8M0142225	后下部罩壳总成冷聚变款白色	LOWER REAR COWL ASSEMBLY Cold Fusion, White	1
37	8M0142577	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
37	8M0142371	黑色阅读手册贴花	DECAL Read Manual, Black	1
38	8M0149605	边缘保护套	SLEEVE Edge Protector	1

图 31维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0130835	维修套件 Verado 4缸（300小时）	SERVICE KIT Verado 4 cyl (300 Hour)	1
-	877767K01	机油滤清器	FILTER Oil	1
-	8M0122424	燃油滤清器（水星）	FUEL FILTER Mercury	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	888593	密封件	SEAL	1
-	8M0188614	放油螺塞密封件	SEAL Drain Plug	1
-	830749	密封件	SEAL	1
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
-	892864T04	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0174561	节温器总成	THERMOSTAT ASSY	1
-	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
-	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	1
-	889246Q39	NGK-ILFR6GE火花塞	SPARK PLUG NGK-ILFR6GE	4
-	8M0100527	水泵维修套件	REPAIR KIT Water Pump	1
-	880566Q14	驱动皮带	BELT Drive	1
-	8M0232583	蛇形皮带	BELT SERPENTINE	1
-	8M0107551	阳极套件 L4 Verado/OptiMax - MPP	ANODE KIT L4 Verado / OptiMax - MPP	1

图 32润滑油系统 Oil System

REF	零件编号	中文名称	英文名称	数量
1	8M0142467	加油口支架	BRACKET Oil Fill	1
2	8M0096302	护孔环	GROMMET	2
3	8M0022161	双头螺柱(M8×71.5)	STUD (M8 x 71.5)	4
4	826365	螺母 (M8)	NUT (M8)	4
5	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
6	8M0142478	加油口颈	NECK Oil Fill	1
7	8M0142470	护孔环	GROMMET	1
8	8M0142290	机油盖	CAP Oil	1
9	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
10	8M6001459	卡箍 (45.5)	CLAMP (45.5)	2
11	8M0190557	机油加注软管	HOSE Oil Fill	1
12	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	1
13	8M0142468	机油加注管	TUBE Oil Fill	1
14	8M0044601	O型圈	O-RING	1
15	8M0142480	油尺上管	TUBE Dipstick- Upper	1
16	8M0142481	O型圈 (0.362 x 0.103)	O-RING (0.362 x 0.103)	1
17	8M0142602	量油尺管	TUBE Dipstick	1
18	8M0178207	护孔环	GROMMET	1
19	8M0158594	机油管	TUBE Oil	1
20	8M0142452	O型圈 (70硬度)	O-RING (70 Durometer)	2
21	8M0171370	机油管密封件	SEAL Oil Tube	2
22	8M0142484	机油滤清器支架	BRACKET Oil FIlter	1
23	8M0142485	螺钉 (M6) 六角法兰	SCREW (M6) HX FLG	2
24	8M0142454	机油滴盘	OIL DRIP TRAY	1
25	8M0142457	滴盘软管	HOSE Drip tray	1
26	8M0142456	接头	FITTING	1
27	8M0143229	滴油盘塞	PLUG Drip Tray	1
28	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
29	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
30	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
31	8M0142482	适配器衬垫	GASKET Adapter	1
32	8M0156635	机油滤清器适配器	ADAPTER Oil Filter	1
33	8M0142453	机油滤清器接头	FITTING Oil FIlter	1
34	8M0123025	机油滤清器	OIL FILTER	1
34	8M0176312	机油滤清器	OIL FILTER	1
35	8M0142601	量油尺	DIPSTICK	1
36	8M0142403	机油泵总成	OIL PUMP ASSEMBLY	1
37	8M0142408	定位销	DOWEL Pin	2
38	8M0142407	螺钉 (M6) 内六角平头 x 16长	SCREW (M6) HEX SOCKET FLAT X 16 LG	6
39	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
40	8M0142401	螺钉 (M6) 六角小头	SCREW (M6) HX FL REDUCED HEAD	4
41	8M0187146	卡箍	CLAMP	2
42	8M0142402	机油收集组件	OIL PICK UP ASSEMBLY	1
43	8M0142570	检查机油标贴	DECAL Check Engine Oil	1
-	8M0142971	动力头衬垫套件	GASKET SET Powerhead	1

图 33动力升降组件 8M0225374（二代/三代设计） Power Trim Components 8M0225374 (Design II/III)

REF	零件编号	中文名称	英文名称	数量
-	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0225370	枢轴销套件	PIVOT PIN KIT	1
5	8M0225364	倾斜油缸套件	TILT CYLINDER KIT	1
6	8M0230946	销杆眼套件	PIN ROD EYE KIT	1
7	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
8	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
9	8M0225368	储液罐套件	RESERVOIR KIT	1
10	8M0225366	泵套件	PUMP KIT	1
10	8M0237525	泵套件	PUMP KIT	1
11	8M0225365	减震杆套件	SHOCK ROD KIT	1
12	8M0225367	升降杆套件	TRIM ROD KIT	2
13	8M0225372	重建套件	REBUILD KIT	1

图 34动力升降组件（塑料电机外壳，一代设计） Power Trim Components Plastic Motor Housing (Design I)

REF	零件编号	中文名称	英文名称	数量
-	8M0164977	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0143001	活塞总成	PISTON ASSEMBLY	1
13	8M0143003	端盖总成	END CAP ASSEMBLY	1
14	878264A1	储液罐套件	RESERVOIR KIT	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	8M0143004	泵套件	PUMP KIT	1
19	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
20	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
21	4002319	垫圈	WASHER	6
22	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
23	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 35动力升降/艉板总成 Power Trim/Transom Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0142800	支架艉板左舷	BRACKET Transom, Port	1
1	8M0156255	支架艉板左舷	BRACKET Transom, Port	1
2	8M0142801	支架艉板右舷	BRACKET Transom, Starboard	1
2	8M0156256	支架艉板右舷	BRACKET Transom, Starboard	1
3	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
4	4002319	垫圈	WASHER	6
5	8M0169588	润滑脂接头	FITTING Grease	1
6	99633	旋钮	KNOB	1
7	830900	压缩弹簧	SPRING Compression	1
8	65830	尼龙衬套	NYLINER	2
9	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
10	8M0146189	倾斜管锁紧螺母黑色	NUT TILT TUBE LOCK Black	1
10	8M0146190	倾斜管锁紧螺母银色	NUT TILT TUBE LOCK Silver	1
11	8M0142811	螺钉	SCREW	1
12	8M0147844	倾斜管	TILT TUBE	1
13	8M0142810	O型圈 (0.612 x 0.103)	O-RING (0.612 x .0103)	1
14	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
15	99615	槽销	PIN Groove	1
16	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
17	8M0084613	C形垫圈	C-WASHER	1
18	22740	卡扣	CLIP	2
19	8M0142809	倾斜管支架	BRACKET Tilt Tube	1
19	8M0147678	倾斜管支架	BRACKET Tilt Tube	1
20	826164	螺母 (.875-14)	NUT (.875-14)	1
21	8M0164977	动力升降总成	POWER TRIM ASSEMBLY	1
21	8M0225374	动力升降总成	POWER TRIM ASSEMBLY	1
22	8M0164978	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
22	8M0230946	销杆眼套件	PIN ROD EYE KIT	1
23	8M0079640	拉线总成	CABLE ASSEMBLY	1
24	8M0113176	螺钉	SCREW	1
25	8M0177279	螺钉(5/16-24×0.5英寸)	SCREW 5/16-24 x .5	1
25	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
26	821207	衬套	BUSHING	2
27	4002319	垫圈	WASHER	1
28	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
29	818298Q1	阳极套件	ANODE KIT	1
30	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
31	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
32	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
33	8M0142682	配平线束	WIRE HARNESS Trim	1
34	893709	销	PIN	1
35	830899	张力弹簧	SPRING Tension	1

图 36维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	898164008	零件手册 135/150/175/200 四冲程	PARTS MANUAL 135/150/175/200 4-Stroke	1
-	10249080	操作手册	OPERATION MANUAL	1
-	10249081	操作手册	OPERATION MANUAL	1
-	10249082	操作手册 135/150/175/200 Verado	OPERATION MANUAL 135/150/175/200 Verado	1
-	10249090	操作手册 135-200 Verado	OPERATION MANUAL 135-200 Verado	1
-	10249091	操作手册 135-200 Verado	OPERATION MANUAL 135-200 Verado	1
-	10249V80	用户手册比利时	OWNERS MANUAL Belgium	1
-	10250080	安装手册	INSTALLATION MANUAL	1
-	10250081	安装手册	INSTALLATION MANUAL	1
-	10250082	安装手册 135/150/175/200 Verado	INSTALLATION MANUAL 135/150/175/200 Verado	1
-	10250090	安装手册 135-200 Verado	INSTALL MANUAL 135-200 Verado	1
-	897928T00	维修手册套装	SERVICE MANUAL SET	1
-	898165A07	EPA标签信息贴花	DECAL EPA Label Information	1
-	898165A08	EPA标签信息贴花	DECAL EPA Label Information	1
-	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

图 37机械换挡系统 Shift System Mechanical

REF	零件编号	中文名称	英文名称	数量
1	8M0142824	换挡油门支架	BRACKET Shift Throttle	1
2	4010620	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
3	899044	闩锁	LATCH	2
4	42975	传动螺钉	DRIVE SCREW	4
5	8M0142827	需求传感器线束	HARNESS Demand Sensor	2
6	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	4
7	8M0142826	油门弹簧	SPRING Throttle	1
8	8M0142828	臂总成	ARM ASSEMBLY	1
9	8M0173540	臂总成	ARM ASSEMBLY	1
10	8M0142825	固定座	RETAINER	2
11	825677	压入式螺母	PUSH NUT	2

图 38垫片组 8M0076745 Shim Set 8M0076745

REF	零件编号	中文名称	英文名称	数量
-	8M0076745	垫片组	SHIM SET	1
-	8M0050423	垫片 .020	WASHER .020	1
-	8M0050424	垫片 .022	WASHER .022	1
-	8M0050425	垫片 .024	WASHER .024	1
-	8M0050427	垫片 .026	WASHER .026	1
-	8M0050428	垫片 .028	WASHER .028	1
-	8M0050429	垫片 .030	WASHER .030	1
-	8M0050430	垫片 .032	WASHER .032	1
-	8M0050431	垫片 .034	WASHER .034	1
-	8M0050432	垫片 .036	WASHER .036	1
-	8M0050433	垫片 0.038	WASHER .038	1
-	8M0050434	垫片 0.040	WASHER .040	1
-	8M0050435	垫片 0.042	WASHER .042	1
-	8M0050436	垫片 0.044	WASHER .044	1
-	8M0050437	垫片 0.046	WASHER .046	1
-	8M0050438	垫片 0.048	WASHER .048	1
-	8M0050439	垫片 0.050	WASHER .050	1

图 39启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	892339T01	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	NSS	贯穿螺栓(不单独销售)	NOT SOLD SEPARATE Thru Bolt	2
3	880805A1	齿轮套件	GEAR KIT	1
4	809463A1	电磁阀组件	SOLENOID KIT	1
5	8M0065258	电刷组	BRUSH SET	1
6	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
7	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
8	8272822	警告标贴	DECAL Warning	1
9	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
10	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
11	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
12	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
13	8M0034918	轴环	COLLAR	1
14	879845	停机开关	STOP	1

图 40旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	8710T20	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
2	33504	O型圈	O-RING	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	87735		SEAL Oil (Lower)	1
6	74036	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	896888T	下轭架	YOKE Bottom	1
10	67684	挡圈	RING Retaining	1
11	996301	冲击板	STRIKER PLATE	2
12	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
13	46335	螺母 (.375-24)	NUT (.375-24)	2
14	896217	螺栓(M14x175)	BOLT (M14 x 175)	2
15	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
16	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
17	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	4
18	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	4
19	813771003	下支架	MOUNT Lower	2
20	825190	垫圈	WASHER	2
21	896602	螺母(M14)	NUT (M14)	2
22	826432T10	旋转销总成	SWIVEL PIN ASSEMBLY	1
23	897991A01	安装总成	MOUNT ASSEMBLY	2
24	898443	止动垫圈	WASHER Retainer	2
25	898444001	套筒	SLEEVE	2
26	897731001	扳手螺母	NUT Spanner	2
27	897728	固定座	RETAINER	2
28	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
29	896602	螺母(M14)	NUT (M14)	2
30	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
31	896688001	数字式配平传感器总成	SENDER ASSEMBLY Trim Digital	1
32	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
33	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
34	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
35	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
36	88238T22	拉线总成	CABLE ASSEMBLY	1
37	22740	卡扣	CLIP	2
38	69205	C形垫圈	C WASHER	1
39	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
40	828547353	导管（内径0.350英寸×3英尺散装）（裁切至16英寸）	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (Cut to16 Inches)	1
41	92876A12	连杆总成	LINK ROD ASSEMBLY	1
42	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
43	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
44	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1

图 41工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	826525A1	转向舵机注油套件	FILLER KIT Steering Helm	1
2	44486A1	调整杆拆卸工具	REMOVAL TOOL Trim Rod	1
3	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
4	895343T02	飞轮拉拔器工具	TOOL Flywheel Puller	1
-	895346	螺栓	BOLT	1
5	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
6	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	895226	保险丝 5安	FUSE 5 Ampere	1
-	895227	保险丝 10安	FUSE 10 Ampere	1
-	8540111	探头	PROBE	1
-	8540131	接口模块	MODULE Interface	1
-	895225	堵头	PLUG	1
-	8540101	线束总成	HARNESS ASSEMBLY	1
-	802651	测试引线套装	TEST LEAD SET	1
7	74951	扳手	SPANNER WRENCH	1
8	881204003	技术手册数字终端参考	TECHNICAL MANUAL Digital Terminal Reference	1
9	822560A13	诊断测试仪线束组件	HARNESS ASSEMBLY Diagnostic Tester	1
10	825003A1	DDT诊断线束总成	CABLE ASSEMBLY DDT	1
11	803146A04	卡箍工具套件	CLAMP TOOL KIT	1
12	881834A1	仪表	GAUGE	1
13	892651A01	数字压力表	PRESSURE METER Digital	1
-	899883110	压力传感器 (P1-红色)	PRESSURE TRANSDUCER (P1-Red)	1
-	899883111	压力传感器 (P2-黑色)	PRESSURE TRANSDUCER (P2-Black)	1
14	90265A5	曲轴箱机油泵总成	PUMP ASSEMBLY Crankcase Oil	1
15	NA	不可用不随此型号销售	NOT AVAILABLE Not Sold With This Model	1
16	98234A2	钻孔夹具套件-艉板	DRILL FIXTURE KIT Transom	1
17	888462A1	拉线组件	PULLER ASSEMBLY Cable	1
18	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
19	822778A2	压力上升套件	UP PRESSURE KIT	1
19	822778A3	下压力套件	DOWN PRESSURE KIT	1
20	52915A6	测试仪表套件	TEST GAUGE KIT	1
-	822778A1	配平压力工具	TOOL Trim Pressure	1
21	44487T1	调整杆导向器拆卸工具	REMOVER TOOL Trim Rod Guide	1
-	881833A03	气油压力表套件	GAUGE KIT Air/Fuel Pressure	1
-	803803	O型圈	O-RING	1

图 42顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	895844T09	顶罩总成(水星款)	TOP COWL ASSEMBLY Mercury	1
1	895844T10	顶罩总成（水星款）	TOP COWL ASSEMBLY Mariner	1
1	8M0075362	顶盖总成 Mercury 无贴花	TOP COWL ASSEMBLY Mercury, Without decals	1
1	8M0075363	顶盖总成 Mariner 无贴花	TOP COWL ASSEMBLY Mariner, Without decals	1
2	895845T	空气导流帽	CAP Air Dam	1
2	895845T01	空气导流帽	CAP Air Dam	1
3	888950020	螺丝(M4×20毫米)	SCREW (M4 x 20 mm)	4
4	8M0020857	锁扣总成	STRIKER ASSEMBLY	1
5	82130014	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
6	897436	支架	BRACKET	1
7	897437T03	前锁扣组件	LATCH ASSEMBLY Front	1
8	897440	弹簧	SPRING	1
9	897441	U型销	PIN Clevis	1
10	27290	挡圈	RING Retaining	1
11	82130014	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
12	8M0000712	密封件	SEAL	1
13	897431A01	隔音毯套装	SOUND BLANKET KIT	1
-	892565A08	标贴套装 (通用)	DECAL SET (Generic)	1
-	892870A08	标贴套装 (通用)	DECAL SET (Generic)	1
-	892870A01	左右舷标贴套装	DECAL SET Port And Starboard	1
-	8M0024861	乙烯基透镜标贴	DECAL Vinyl Lenz	1
-	8M0024865	后标贴	DECAL Rear	1
-	892870003	后标贴	DECAL Rear	1
-	8M0024866	后标贴	DECAL Rear	1
-	8M0034096	后标贴	DECAL Rear	1
-	892870004	后标贴	DECAL Rear	1
-	8M0024867	后标贴	DECAL Rear	1
-	8M0034097	后标贴	DECAL Rear	1
-	892870005	后标贴	DECAL Rear	1
-	8M0024868	后标贴	DECAL Rear	1
-	8M0034098	后标贴	DECAL Rear	1
-	8M0024880	后标贴	DECAL Rear	1
