水星 Mercury 150 HP EFI Pro XS 2B550139 & Up - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0144672 · 共 34 个部位 · 1042 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	12092A19	传动轴延长套件 - 5英寸/128毫米	EXTENSION KIT Driveshaft - 5 Inch /128 mm	1
-	899699A01	75/90/115 EFI四冲程图解集	DIAGRAM SET 75/90/115 EFI 4-Stroke	1
-	858566A03	冲洗套件(海岸型)	FLUSH KIT Coastal	1
-	816366A50	转向手柄套件	STEERING HANDLE KIT	1
-	816366A52	转向手柄套件	HANDLE KIT Steering	1

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	881912T02	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	6
3	27132	衬套	BUSHING	1
4	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
5	19565002	护孔环	GROMMET	1
6	8M0005405	适配板衬垫	GASKET Adapter Plate	1
7	858572T01	油底壳	SUMP Oil	1
8	898468A01	排气管套件	TUBE KIT Exhaust	1
9	881295	O型圈	O-RING	1
10	89417004	护孔环	GROMMET	1
11	858575006	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	858575005	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
12	814080001	上密封件	SEAL Upper	1
13	858571T	机油吸油管	TUBE Oil Pick Up	1
14	859082	O型圈	O-RING	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
16	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
16	8M0214957	螺钉	SCREW	12
17	858573	密封件	SEAL	1
17	8M0039073	密封件	SEAL	1
18	8288181	放油塞	PLUG Drain	1
19	828816	衬垫	GASKET	1
19	8M0204692	衬垫@5	GASKET @5	1
20	82483213	螺钉(M6 x 60)	SCREW (M6 x 60)	4
21	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
22	898442	螺钉(M8 x 50)	SCREW (M8 x 50)	4
23	479452	堵头	PLUG	1
24	8M0048148	堵头	PLUG	1
25	888835A1	换档轴	SHIFT SHAFT	1
26	888840	换挡连杆	SHIFT LINK	1
27	888917	滚轮	ROLLER	1
28	891658	衬套	BUSHING	1
29	82053M	发夹销	PIN Hair	2
30	888832	垫圈	WASHER	1
31	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
32	26953	开口销	COTTER PIN	1
33	898844	排气管密封件(随排气管提供)	SEAL Exhaust Tube Included with Exhaust Tube	1
34	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
34	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
35	48323	堵头	PLUG	1
36	898103T91	排气集气室	PLENUM Exhaust	1
37	8M0001457	集气室密封件	SEAL Plenum	2
38	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	3
38	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	3
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

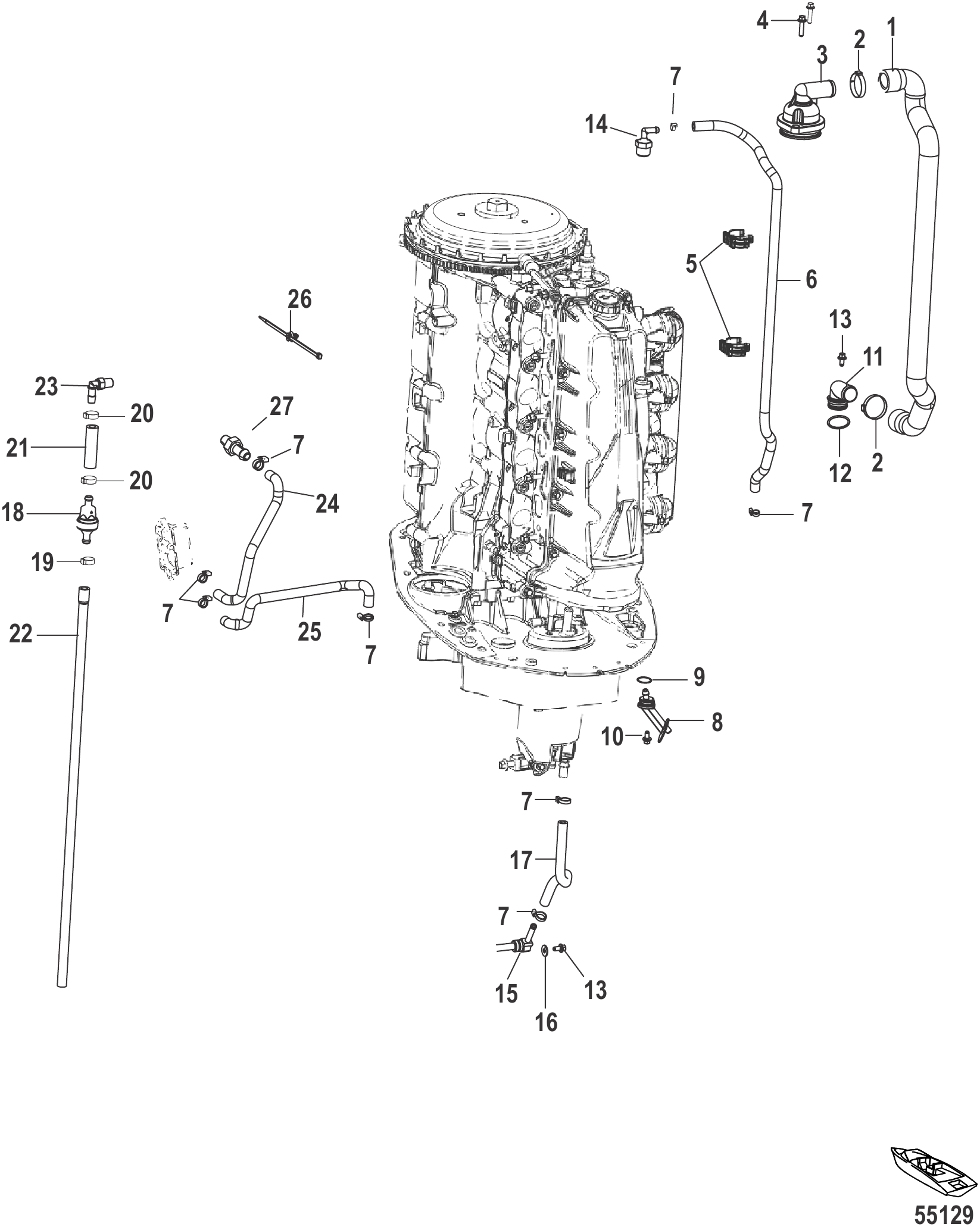

图 3冷却系统 Cooling

REF	零件编号	中文名称	英文名称	数量
1	8M0055699	软管	HOSE	1
2	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	AR
2	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	AR
3	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
5	8M0061994	卡扣	CLIP	2
6	8M0055698	软管	HOSE	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	8M0055215	示流器	TELLTALE	1
9	38101	O型圈 0.674×0.103	O-RING (.674 x .103)	1
10	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	1
11	8M0057408	接头	FITTING	1
12	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
12	8M0204650	O型圈	O-RING	1
13	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	1
13	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
14	8M0061328	卡扣式滤网	STRAINER Snap Fit	1
15	8M0050013	排气冷却接头	FITTING Exhaust Cooling	1
16	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
16	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
17	8M0045298	喷雾软管	HOSE Sprayer	1
18	8M0035700	冲洗系统软管总成	HOSE ASSEMBLY FLUSH SYSTEM	1
18	8M0102825	软管	HOSE	1
19	855697	卡箍	CLAMP	AR
19	8M0204696	卡箍	CLAMP	AR
20	888988022	卡箍	CLAMP	AR
21	8M0057620	冲洗软管	HOSE Flush	1
22	8M0057599	管材（内径8×外径14×840毫米）	TUBING (8 ID X 14 OD X 840 MM)	1
23	8M0075779	接头	FITTING	1
24	8M0056685	软管	HOSE	1
25	8M0056483	软管	HOSE	1
26	899145	绑带夹	CLIP Tie Strap	AR
27	291112	接头	FITTING	1

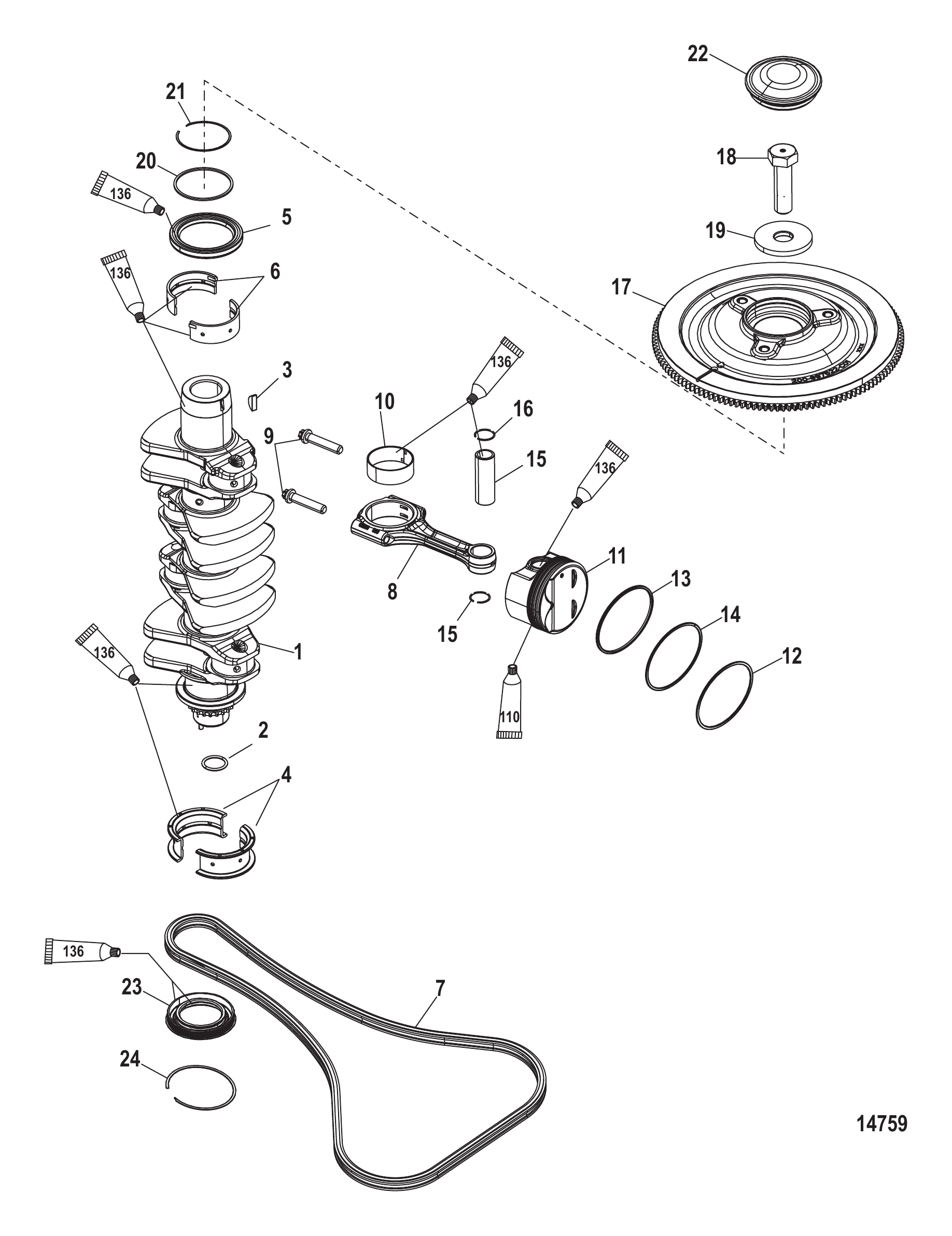

图 4曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	898051A04	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	889993001	O型圈	O-ring	1
3	91800	半圆键	KEY Woodruff	1
4	892309T01	推力轴承-绿色(曲轴下端)	BEARING Thrust - Green Crankshaft-Lower	2/AR
4	8M0117003	轴承	BEARING	2/AR
4	892309T02	推力轴承-海军蓝(曲轴下端)	BEARING Thrust - Navy Blue Crankshaft-Lower	2/AR
4	8M0117001	轴承	BEARING	2/AR
4	892309T03	推力轴承-白色(曲轴下端)	BEARING Thrust - White Crankshaft-Lower	2/AR
4	8M0117002	轴承	BEARING	2/AR
4	892309T04	推力轴承-橙色(曲轴下端)	BEARING Thrust - Orange Crankshaft-Lower	2/AR
4	8M0117004	轴承	BEARING	2/AR
5	8805251	油封(主轴承顶部)	SEAL Top Main Bearing	1
5	8M0032912	密封件	SEAL	1
6	897498T01	主轴承-绿色(曲轴上端)	BEARING Main - Green Crankshaft-Upper	4
6	897498T02	主轴承-海军蓝(曲轴上端)	BEARING Main - Navy Blue Crankshaft-Upper	4
6	897498T03	主轴承-白色(曲轴上端)	BEARING Main - White Crankshaft-Upper	4
6	897498T04	主轴承-橙色(曲轴上端)	BEARING Main - Orange Crankshaft-Upper	4
7	897796	链条(凸轮轴驱动滚子链)	CHAIN Roller Cam Drive	1
7	8M0103398	链条(凸轮轴驱动滚子链)	CHAIN Roller Cam Drive	1
8	881210T02	连杆总成	CONNECTING ROD ASSEMBLY	4
8	8M0103285	连杆总成	CONNECTING ROD ASSEMBLY	4
9	884441	螺栓	BOLT	8
10	892005A01	连杆轴承-蓝色	BEARING Connecting Rod - Blue	4
10	892005A02	连杆轴承-白色	BEARING Connecting Rod - White	4
10	892005A03	连杆轴承-橙色	BEARING Connecting Rod - Orange	4
11	898472T01	活塞总成(标准)	PISTON ASSEMBLY (Standard)	4
12	881180A03	活塞环套件(标准)	RING SET Piston (Standard)	4
12	881180A02	活塞环组	RING SET Piston	4
13	NSS	油环（不单独销售）	NOT SOLD SEPARATE Oil Ring	4
14	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Second	4
15	NSS	活塞销（不单独销售）	NOT SOLD SEPARATE Piston Pin	4
16	881184	卡簧	CIRCLIP	8
17	897522T04	飞轮总成	FLYWHEEL ASSEMBLY	1
18	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
18	8M0147042	螺栓	BOLT	1
19	8M0062178	垫圈 66 X 21 X 6.35 MM	WASHER 66 X 21 X 6.35 MM	1
19	8M0090010	垫圈	WASHER	1
20	896883	隔套	SPACER	1
21	896882	挡圈	RING Retaining	1
22	885348	盖帽	CAP	1
23	897540	油封	SEAL Oil	1
24	897785	挡圈	RING Retaining	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

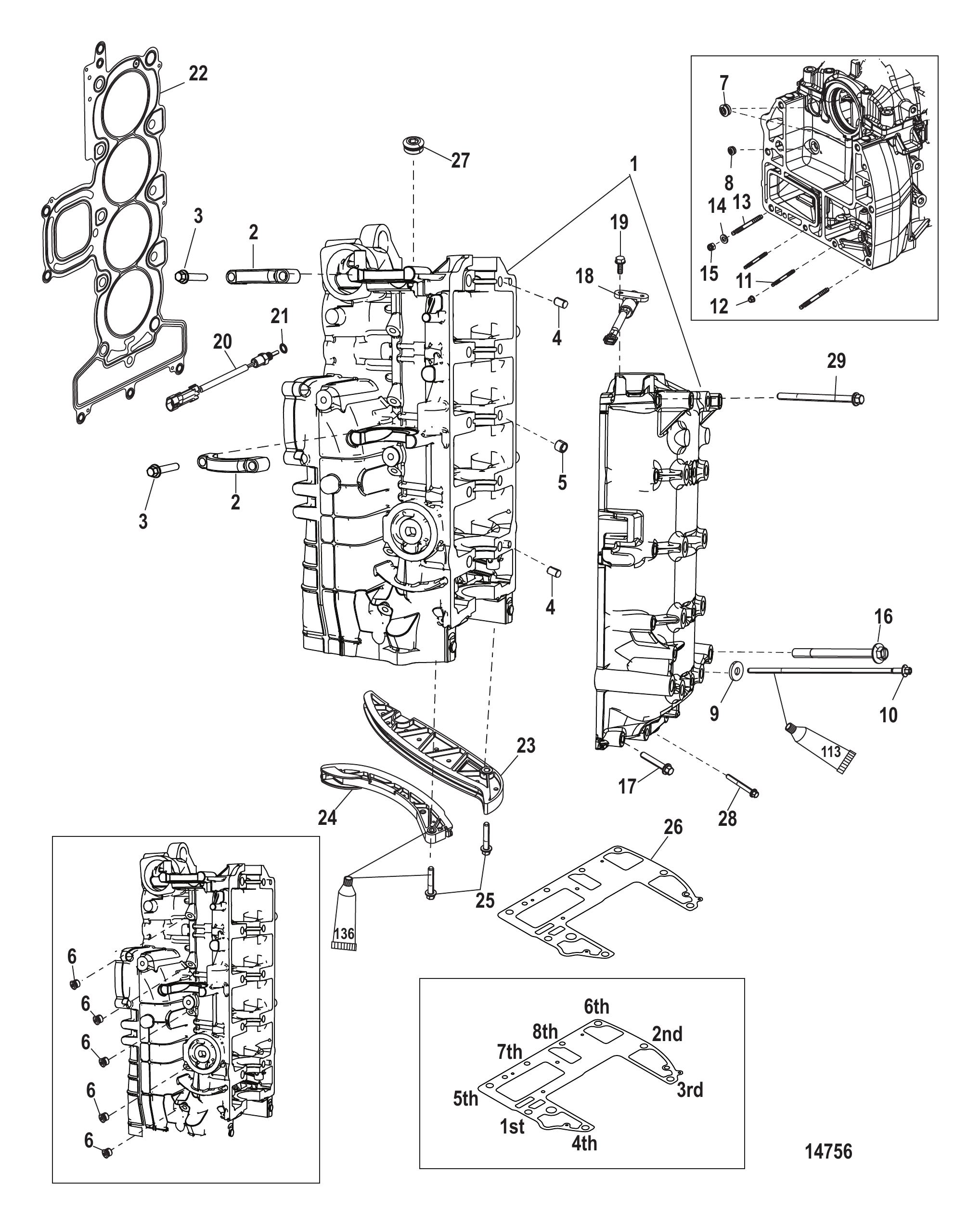

图 5气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	880504A12	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8M0007889	支架	BRACKET	2
3	88552640	螺钉（M8×40）注：长缸体套装中不再包含	SCREW (M8 x 40) NOTE:No Longer included with Longblock	4
3	8M0103815	螺钉	SCREW	4
4	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
5	893392001	减震器	DAMPER	10
6	8M0047994	堵头（12毫米）	PLUG (12 MM)	5
6	8M0087448	堵头×2	PLUG @2	5
7	896951	堵头（24毫米）	PLUG (24 mm)	2
8	8M0010474	堵头（14毫米）	PLUG (14 mm)	1
8	8M0087449	堵头（14毫米）	PLUG (14 mm)	1
9	892573001	垫圈	WASHER	10
10	896923	螺钉（M10×342）	SCREW (M10 x 342)	10
10	8M4501000	螺钉（M10×342）	SCREW (M10 X 342)	10
11	897599	双头螺柱（M8×55）	STUD (M8 x 55)	2
11	8M0000275	螺柱	STUD	2
12	826365	螺母 (M8)	NUT (M8)	2
13	897677	双头螺柱（M10×1.5）	STUD (M10 x 1.5)	6
13	8M0010471	双头螺柱×2	STUD @2	6
14	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
14	8M0214963	垫圈	WASHER	6
15	884412	螺母	NUT	6
16	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
16	8M0103829	螺钉	SCREW	2
17	895810050	螺钉(M8 x 50)	SCREW (M8 x 50)	2
17	8M0193659	螺钉	SCREW	2
18	8283582	传感器	SENSOR	1
18	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
19	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
20	885342002	传感器总成	SENSOR ASSEMBLY	1
20	8M0148668	传感器总成	SENSOR ASSEMBLY	1
21	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
22	896277006	衬垫 缸盖	GASKET Head	1
22	8M0024565	衬垫	GASKET	1
22	8M0024565	衬垫	GASKET	1
23	880559	固定导套	GUIDE Fixed	1
24	880557	活动导板	GUIDE Moveable	1
25	892456045	螺钉	SCREW	2
26	897534	缸体至适配器衬垫	GASKET Block to Adapter	1
26	8M0024563	衬垫	GASKET	1
26	8M0024563	缸体至适配器衬垫	GASKET Block to Adapter	1
27	891953	堵头（18毫米）	PLUG (18 mm)	1
28	895810070	螺钉(M8 x 70)	SCREW (M8 x 70)	2
29	895810090	螺钉（M8×90）	SCREW (M8 x 90)	8
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

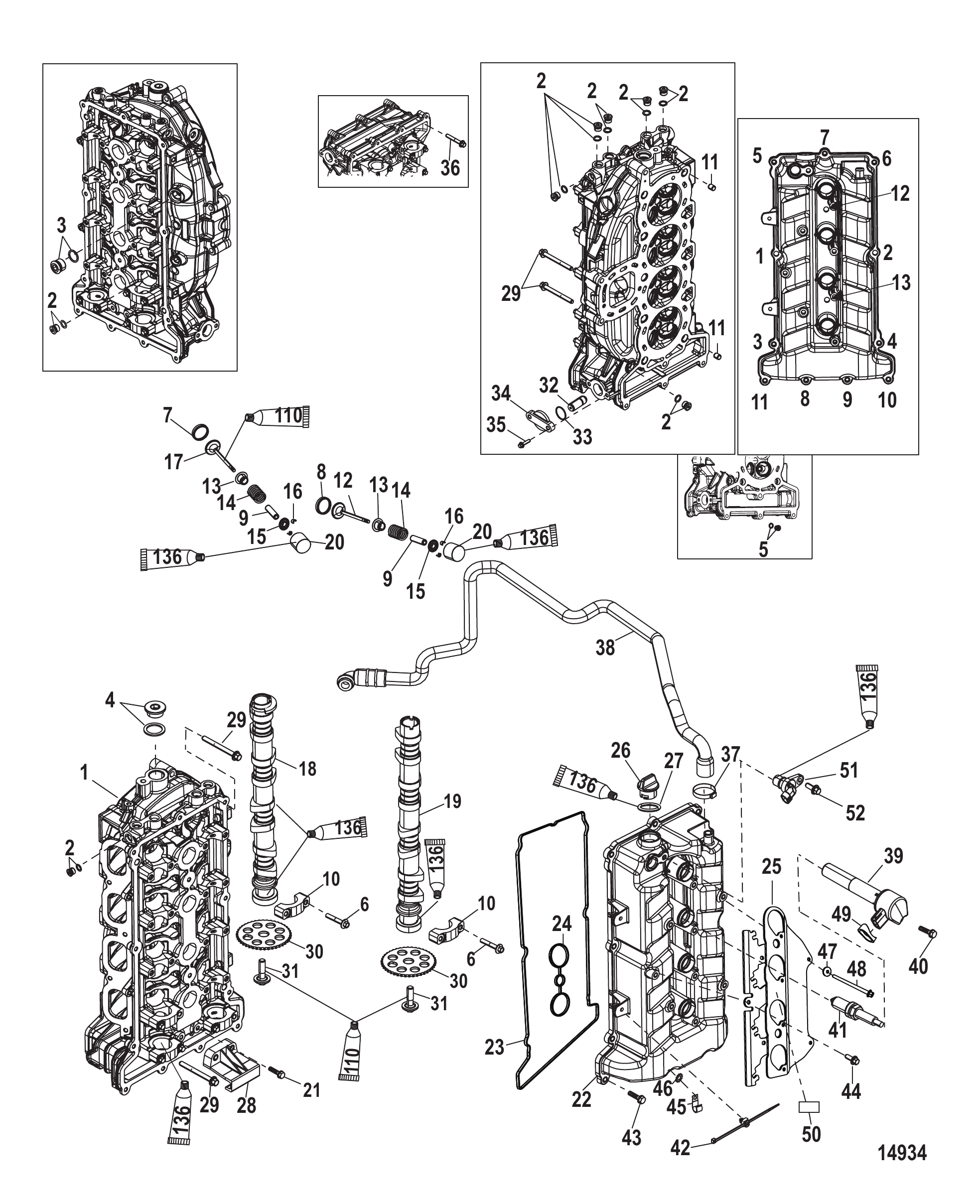

图 6气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
1	897954A03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	889767	堵头（12毫米）	PLUG (12 mm)	8
3	891953	堵头（18毫米）	PLUG (18 mm)	1
4	896951	堵头（24毫米）	PLUG (24 mm)	1
5	896576	堵头（10毫米）	PLUG (10 mm)	1
5	8M0087446	堵头（10毫米）	PLUG (10 mm)	1
6	892454035	螺栓（M6×36）	BOLT (M6 x 36)	20
6	8M0163131	M6螺钉	SCREW M6	20
7	880533	进气门座	SEAT Intake Valve	8
8	880535	排气门座	SEAT Exhaust Valve	8
8	8M0089477	排气门座	SEAT Exhaust Seat	8
9	880537	进排气门导管	GUIDE Intake Exhaust Valve Intake and Exhaust Valves	16
10	NSS		NOT SOLD SEPARATE CAP	10
11	880524	定位销（14毫米）	PIN Dowel (14 MM)	2
12	897630	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
13	896880	气门油封	SEAL Valve	16
13	8M0214986	密封件	SEAL	16
14	895815	进排气门弹簧	SPRING Intake and Exhaust Valve	16
14	8M0011503	弹簧	SPRING	16
15	880542A1	气门锁夹总成	RETAINER ASSEMBLY Valves	16
15	8M0908500	气门锁夹总成	RETAINER ASSEMBLY Valves	16
16	880543	键	KEY	32
17	897629	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
18	898397A03	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
18	898397A04	进气凸轮轴总成	CAMSHAFT INTK ASY	1
18	898397A02	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
19	898077A02	排气凸轮轴总成	CAMSHAFT ASSEMBLY Exhaust	1
20	8805481	挺柱	TAPPET	16/AR
20	899912001	挺柱（2.996）	TAPPET (2.996)	16/AR
20	8805482	挺柱	TAPPET	16/AR
20	899912002	挺柱（3.021）	TAPPET (3.021)	16/AR
20	8805483	挺柱	TAPPET	16/AR
20	899912003	挺柱（3.046）	TAPPET (3.046)	16/AR
20	8805484	挺柱	TAPPET	16/AR
20	899912004	挺柱（3.071）	TAPPET (3.071)	16/AR
20	8805485	挺柱	TAPPET	16/AR
20	899912005	挺柱（3.096）	TAPPET (3.096)	16/AR
20	8805486	挺柱	TAPPET	16/AR
20	899912006	挺柱（3.118）	TAPPET (3.118)	16/AR
20	8805487	挺柱	TAPPET	16/AR
20	899912007	挺柱（3.138）	TAPPET (3.138)	16/AR
20	8805488	挺柱	TAPPET	16/AR
20	899912008	挺柱（3.158）	TAPPET (3.158)	16/AR
20	8805489	挺柱	TAPPET	16/AR
20	899912009	挺柱（3.178）	TAPPET (3.178)	16/AR
20	88054810	挺柱	TAPPET	16/AR
20	899912010	挺柱（3.198）	TAPPET (3.198)	16/AR
20	88054811	挺柱	TAPPET	16/AR
20	899912011	挺柱（3.218）	TAPPET (3.218)	16/AR
20	88054812	挺柱	TAPPET	16/AR
20	899912012	挺柱（3.238）	TAPPET (3.238)	16/AR
20	88054813	挺柱	TAPPET	16/AR
20	899912013	挺柱（3.258）	TAPPET (3.258)	16/AR
20	88054814	挺柱	TAPPET	16/AR
20	899912014	挺柱（3.278）	TAPPET (3.278)	16/AR
20	88054815	挺柱	TAPPET	16/AR
20	899912015	挺柱（3.298）	TAPPET (3.298)	16/AR
20	88054816	挺柱	TAPPET	16/AR
20	899912016	挺柱（3.318）	TAPPET (3.318)	16/AR
20	88054817	挺柱	TAPPET	16/AR
20	899912017	挺柱（3.338）	TAPPET (3.338)	16/AR
20	88054818	挺柱	TAPPET	16/AR
20	899912018	挺柱（3.358）	TAPPET (3.358)	16/AR
20	88054819	挺柱	TAPPET	16/AR
20	899912019	挺柱（3.378）	TAPPET (3.378)	16/AR
20	88054820	挺柱	TAPPET	16/AR
20	899912020	挺柱（3.398）	TAPPET (3.398)	16/AR
20	88054821	挺柱	TAPPET	16/AR
20	899912021	挺柱（3.418）	TAPPET (3.418)	16/AR
20	88054822	挺柱	TAPPET	16/AR
20	899912022	挺柱（3.438）	TAPPET (3.438)	16/AR
20	88054823	挺柱	TAPPET	16/AR
20	899912023	挺柱（3.458）	TAPPET (3.458)	16/AR
20	88054824	挺柱	TAPPET	16/AR
20	899912024	挺柱（3.478）	TAPPET (3.478)	16/AR
20	88054825	挺柱	TAPPET	16/AR
20	88054826	挺柱	TAPPET	16/AR
20	88054827	挺柱	TAPPET	16/AR
20	899912027	挺柱（3.538）	TAPPET (3.538)	16/AR
20	88054828	挺柱	TAPPET	16/AR
20	899912028	挺柱（3.558）	TAPPET (3.558)	16/AR
20	88054829	挺柱	TAPPET	16/AR
20	899912029	挺柱（3.578）	TAPPET (3.578)	16/AR
20	88054830	挺柱	TAPPET	16/AR
20	88054831	挺柱	TAPPET	16/AR
20	899912031	挺杆 (3.621)	TAPPET (3.621)	16/AR
20	88054832	挺柱	TAPPET	16/AR
20	88054833	挺柱	TAPPET	16/AR
20	899912033	挺杆 (3.671)	TAPPET (3.671)	16/AR
20	88054834	挺柱	TAPPET	16/AR
20	899912034	挺杆 (3.696)	TAPPET (3.696)	16/AR
20	88054835	挺柱	TAPPET	16/AR
21	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
-	880553T06	凸轮盖	COVER Cam	1
23	892893	密封件	SEAL	1
24	892584	密封件	SEAL	2
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
26	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
26	8M0240831	油塞	OIL PLUG	1
27	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
27	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
28	880558	短导杆	GUIDE Short	1
29	88552660	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
29	8M0103817	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
30	880550	凸轮驱动链轮	SPROCKET Cam Drive	2
30	8M0241408	凸轮链轮	SPROCKET CAM	2
31	884403	螺钉 (M12 x 40)	SCREW (M12 x 40)	2
31	8M0237436	螺钉	SCREW	2
32	897797A01	张紧器总成	TENSIONER ASSEMBLY	1
32	898463A01	张紧器总成	TENSIONER ASSEMBLY	1
33	880631001	O型圈 橙色	O-RING Orange	1
33	8M0237361	O型圈	O-RING	1
34	893338	张紧器端盖	END CAP Tensioner	1
34	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
35	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
35	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
36	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
37	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	1
38	897673A01	通气软管总成	HOSE ASSEMBLY Breather	1
39	880615T01	线圈总成	COIL ASSEMBLY	4
40	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
40	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
41	898829001	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
41	8M0157328	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
42	899145	绑带夹	CLIP Tie Strap	2
43	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
43	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
44	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
44	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
45	55098	J型卡扣	J CLIP	1
45	8M0024808	J型夹	J-CLIP	1
46	93702	垫圈(.250外齿星形)	WASHER (.250 External Star)	1
47	8M0008232	垫圈	WASHER	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
49	8M0008642	防转橡胶环	RING Rubber Anti-Rotation	4
49	8M0119617	环形衬套@4	RING-GROMMET@4	4
50	8M0008936	线圈螺钉扭矩标贴	DECAL Coil Screw Torque	1
51	880609	传感器总成	SENSOR ASSEMBLY	1
52	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

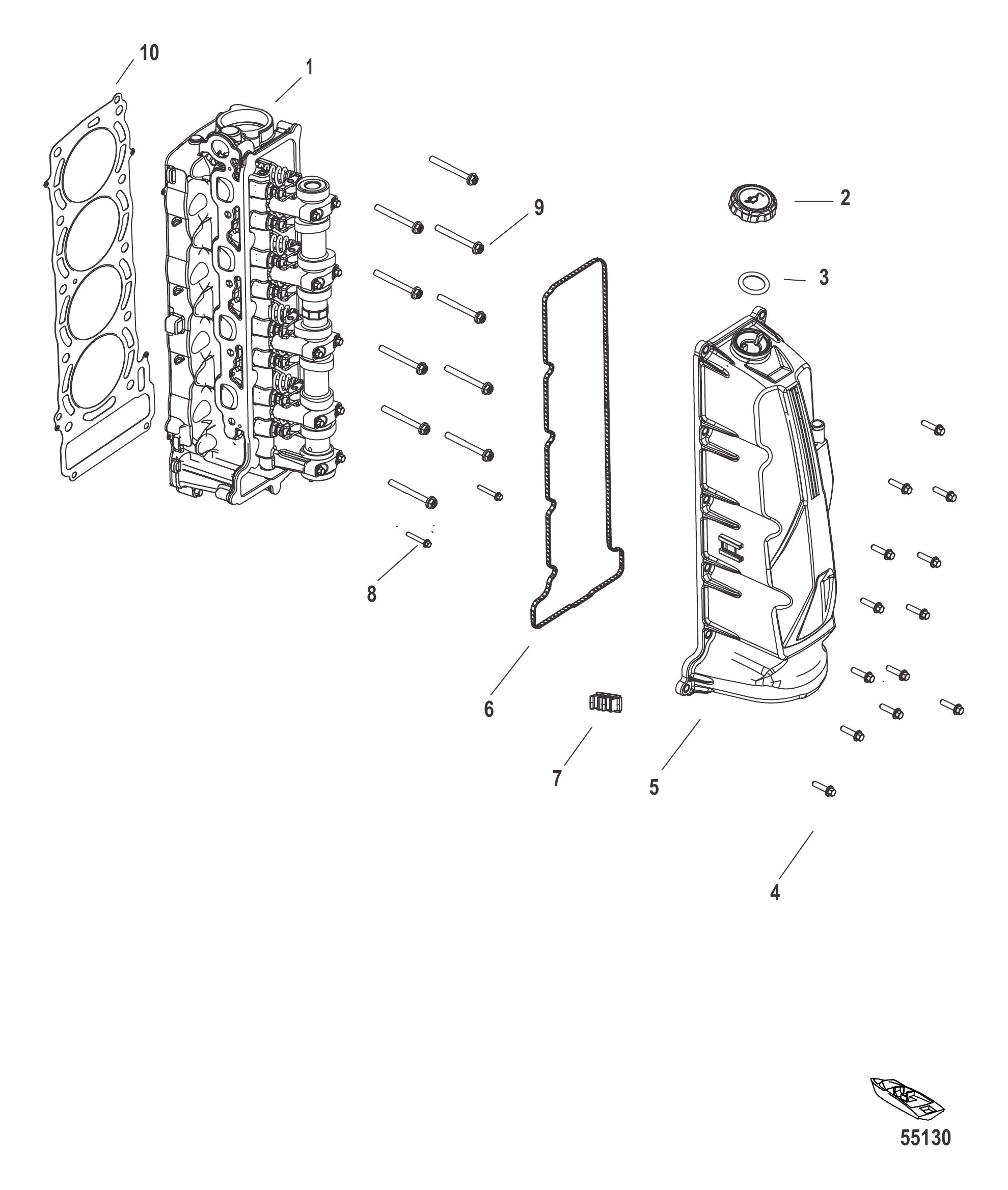

图 7气缸盖与凸轮轴盖 Cylinder Head and Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0094683	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0098627	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0091290	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0098628	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0121260	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
2	8M0065093	加油口盖	CAP Oil Fill	1
3	8M0043174	O型圈	O-RING	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
5	8M0088067	凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY	1
6	8M0069479	凸轮轴盖密封件	SEAL Camshaft Cover	1
7	8M0071081	线夹	CLIP -WIRE	1
8	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
8	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
9	8M0082895	螺丝 M10×1.5×95 六角头	SCREW (M10 X 1.5 X 95) HX HD	10
10	8M0090776	气缸盖衬垫	GASKET Cylinder Head	1

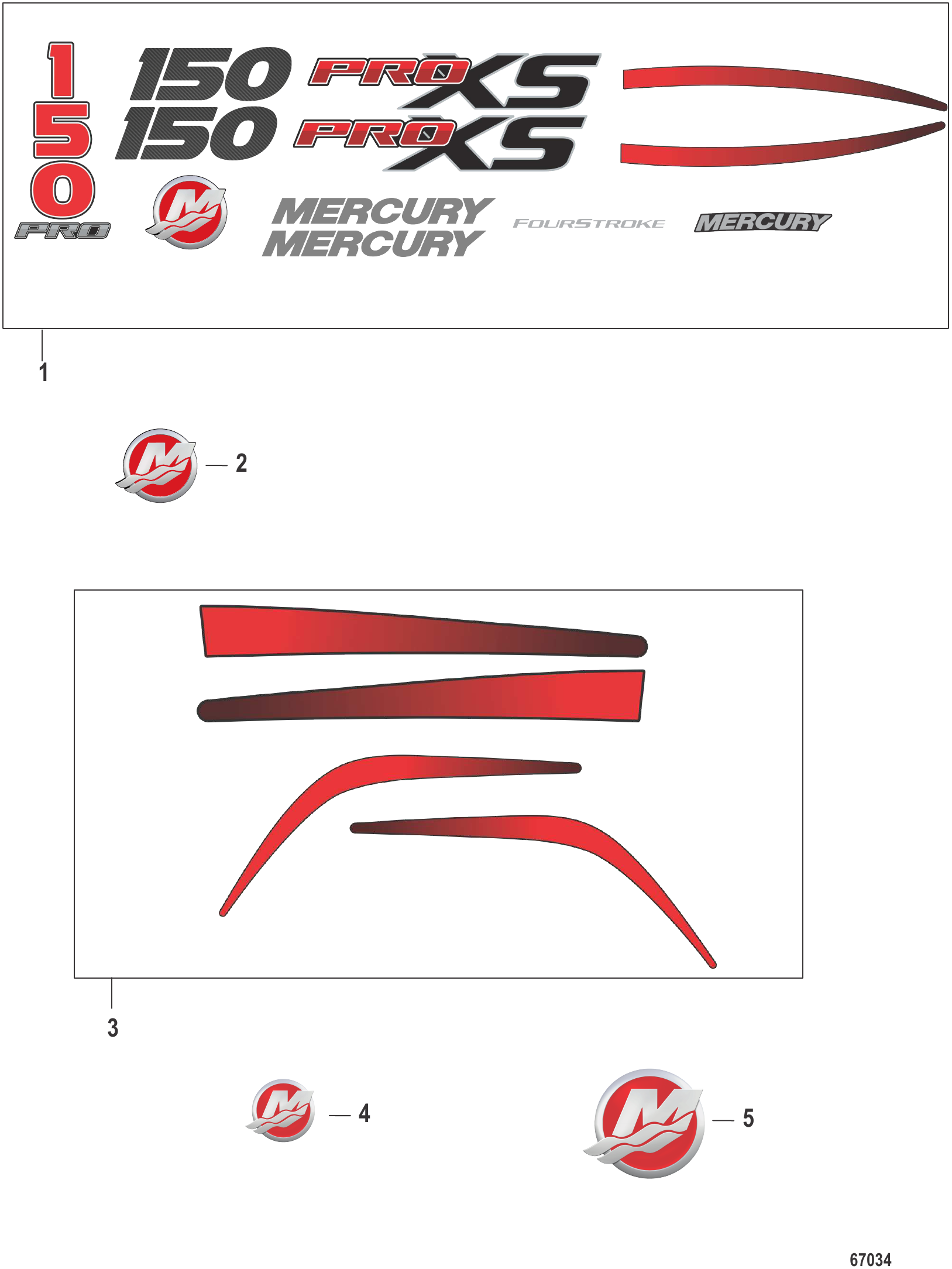

图 8贴花 上罩和下罩 Decals Top and Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0144448	顶罩贴花套件	DECAL SET Top Cowl	1
2	8M0178226	M图标贴纸(红色)	DECAL M-ICON, Red	1
3	8M0144449	贴花套装 Chaps	DECAL SET Chaps	1
4	8M0043700	M图标红色贴花（39毫米）	DECAL M-Icon, Red, 39mm	1
4	8M0188626	M图标红色贴花（39毫米）	DECAL M-ICON, Red, 39 mm	1
5	8M0085373	M图标贴纸 60mm 红色	DECAL M-Icon, 60mm Red	1

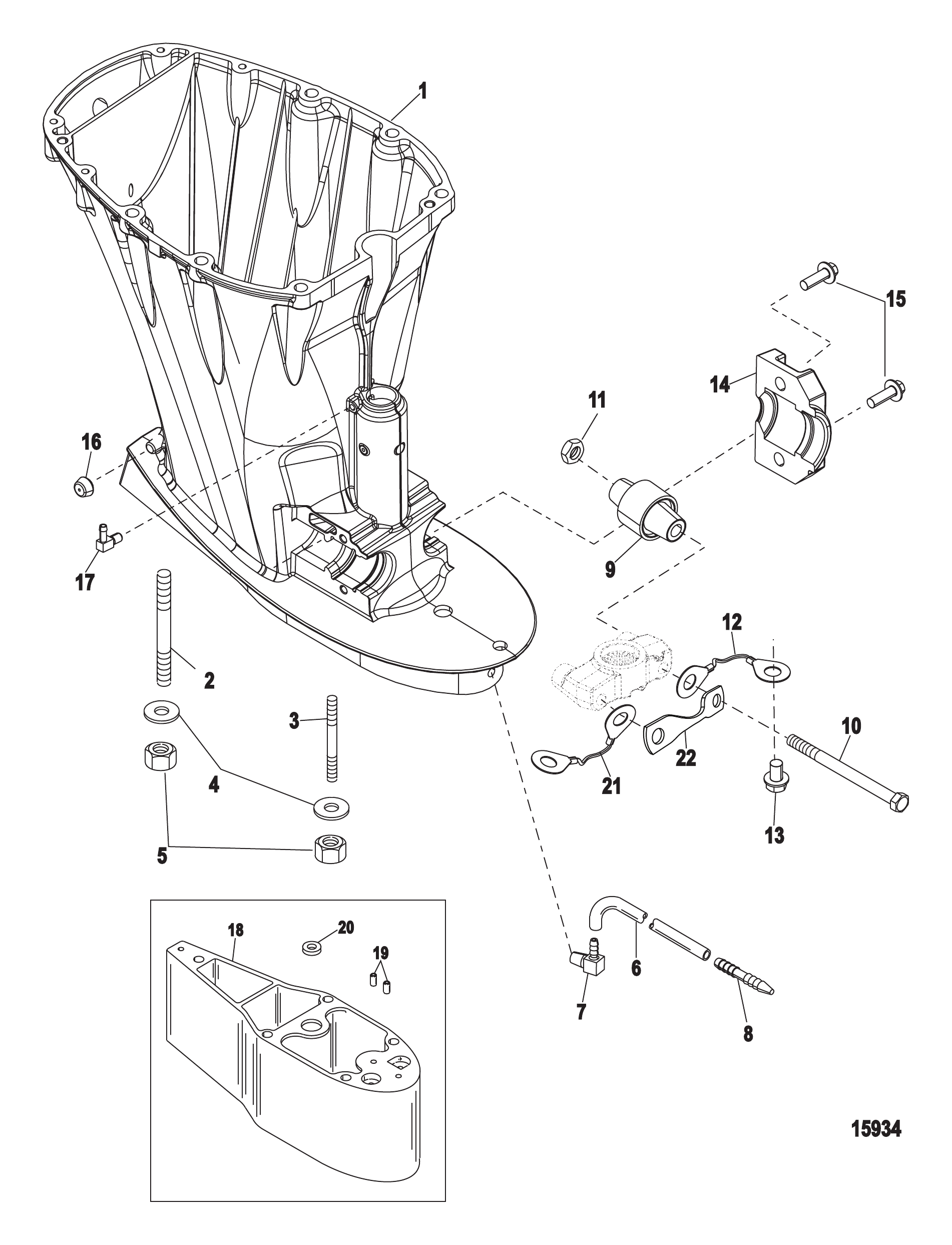

图 9驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	858576T04	驱动轴壳体	HOUSING Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	898801	支架	MOUNT	2
10	897925	螺丝(M12 x 145)	SCREW (M12 x 145)	2
11	897926	尼龙嵌件螺母(M12)	NUT (M12), Nylon Insert	2
12	88238A10	接地电缆总成至旋转支架	CABLE ASSEMBLY Ground To Swivel Bracket	1
13	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
14	858916T	卡箍	CLAMP	2
15	889833025	螺钉 (M8 x 25 毫米)	SCREW (M8 x 25 MM)	4
16	858745	盖帽	CAP	4
16	8M0142713	支撑盖帽	CAP Chap Support	4
17	855622	弯头接头	FITTING Elbow	1
18	12092A3	隔套套件	SPACER KIT	1
19	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
19	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
19	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
20	813745	隔套	SPACER	1
21	88238T22	拉线总成	CABLE ASSEMBLY	1
22	8M0009134	连续性接地带(下轭架)	STRAP Continuity, Lower Yoke	1

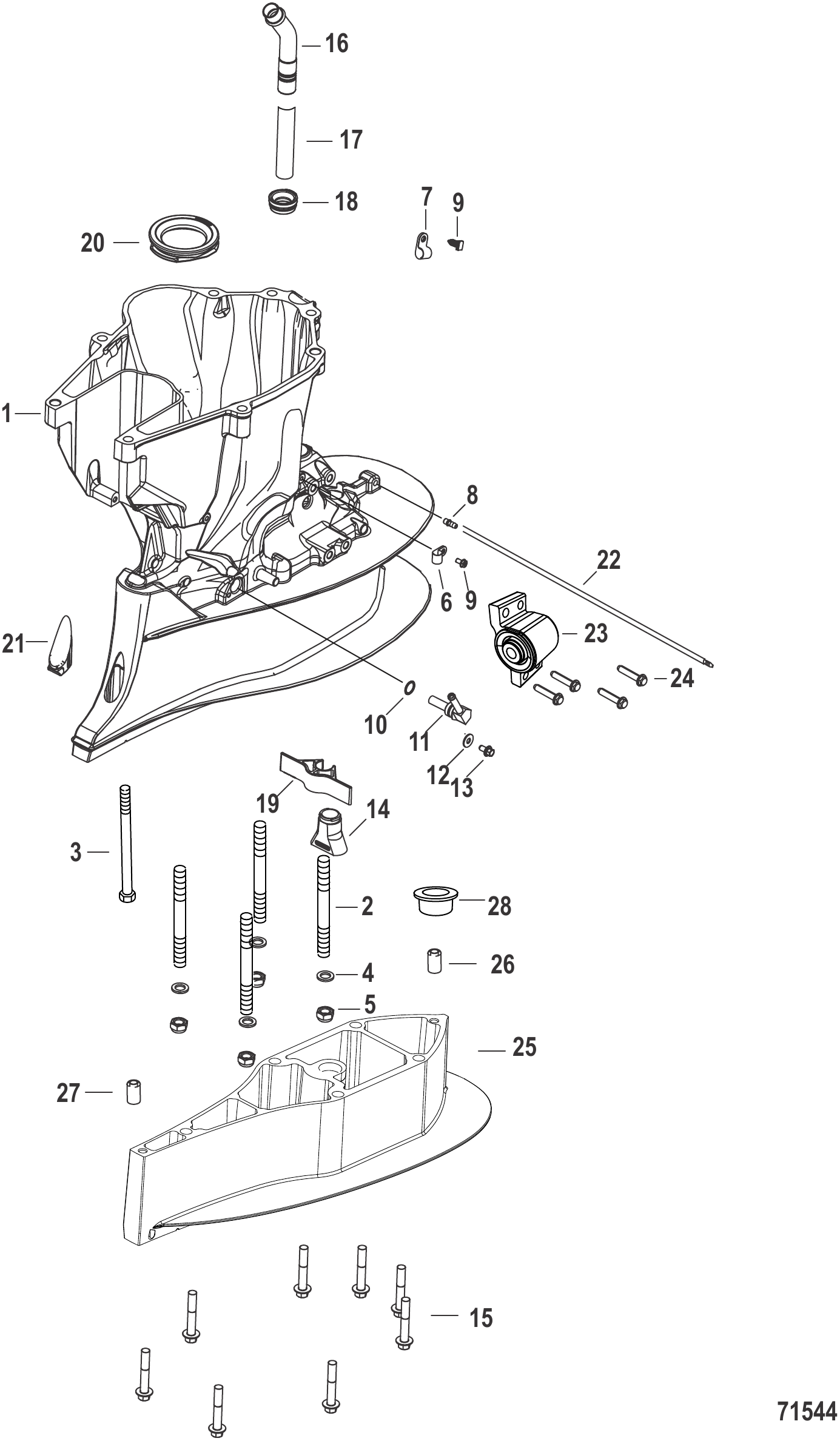

图 10驱动轴壳体-XL型号-2B753570及以上 Driveshaft Housing - XL Models -2B753570 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0063489	驱动轴壳体-长型	DRIVESHAFT HOUSING Long	1
2	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
3	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1
4	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
5	896895	螺母(M12)	NUT (M12)	4
6	8M0051768	线缆夹-0.375英寸	CLAMP Cable .375	1
7	24836	卡扣	CLIP	1
8	8M0062365	直通接头	FITTING Straight	1
9	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	2
10	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
11	8M0050013	排气冷却接头	FITTING Exhaust Cooling	1
12	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
12	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
13	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
14	8M0143836	换挡轴衬套	BUSHING Shift Shaft	1
15	8M0069690	螺丝(M10×1.5×60)	SCREW (M10 X 1.5 X 60)	8
16	8M0050520	水管-加长型	TUBE Water, X-Long	1
17	8M0050570	水管隔套-加长型	TUBE Water Spacer, X-long	1
17	8M0029215	水管	WATER TUBE	1
18	8M0035476	衬套 水管	GROMMET Water Tube	1
19	8M0042271	水管导向器	GUIDE Water Tube	1
20	8M0033182	排气管密封件	SEAL Exhaust Pipe	1
21	8M0053658	堵头-长型后驱动轴壳体	PLUG Long, Rear Driveshaft Housing	1
22	8M0057706	速度计软管组件	HOSE ASSEMBLY Speedometer	1
23	8M0057725	下减震座总成	LOWER MOUNT ASSEMBLY	2
24	8M0069689	螺钉(M10×1.5×40)六角法兰	SCREW (M10x1.5x40) Hex Flange	8
25	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
25	8M0146468	隔套-驱动轴壳体超长型银色	SPACER Driveshaft Housing X-Long, Silver	1
26	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
27	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
28	8M0061394	衬套	BUSHING	1
28	8M0029215	水管	WATER TUBE	1

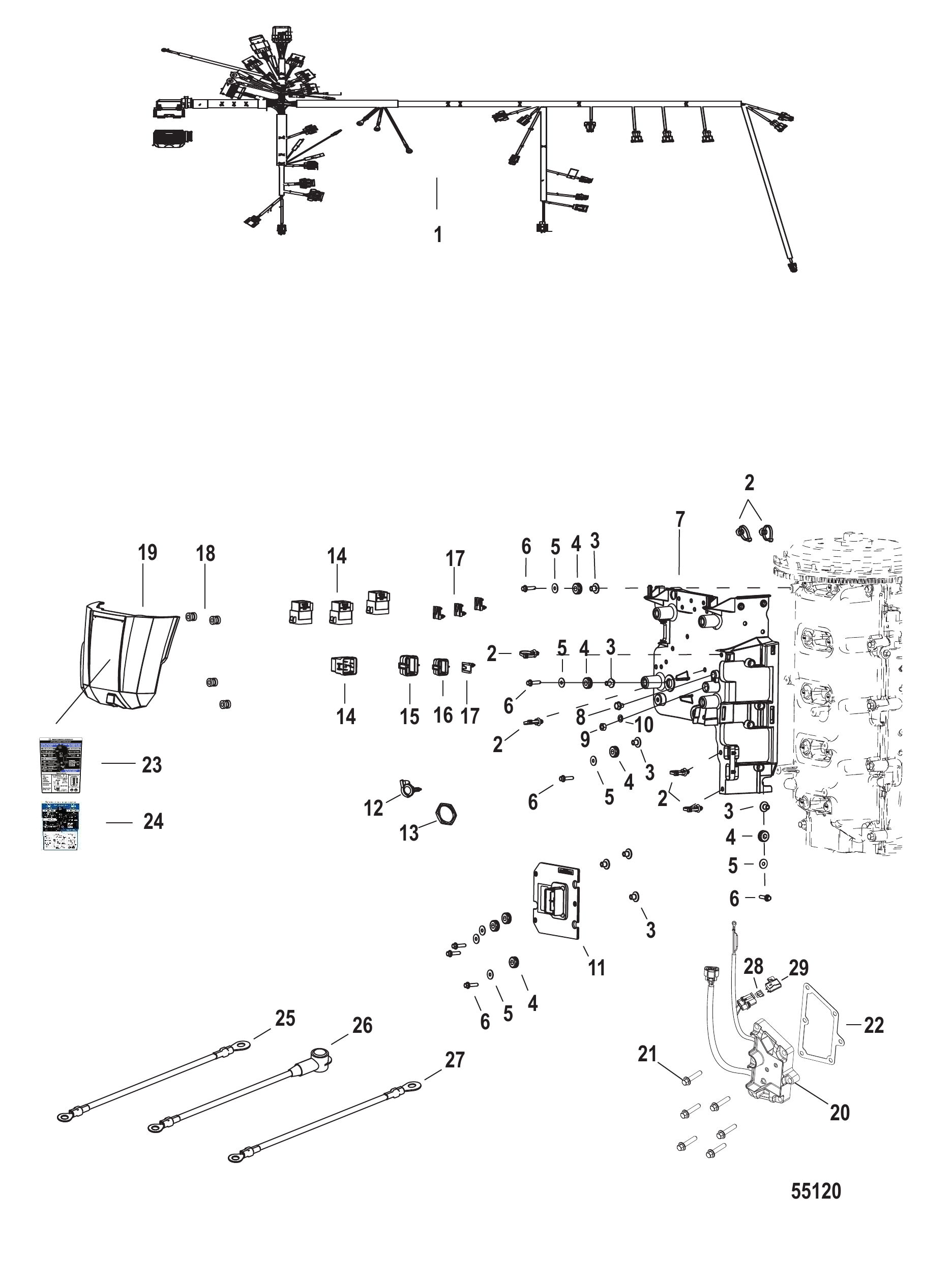

图 11电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0088060	主线束	WIRING HARNESS - MAIN	1
2	899145	绑带夹	CLIP Tie Strap	6
3	856954	衬套	BUSHING	7
4	834985	护孔环	GROMMET	7
4	8M0190980	护孔环	GROMMET	7
5	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	7
6	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
6	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
7	8M0092349	电气板	PLATE - ELECTRICAL	1
8	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
9	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
10	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
10	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0116532	ECM 65HP 四冲程喷泵	ECM 65HP 4S Jet	1
11	8M0168135	ECM-65HP FS JET	ECM-65HP FS JET	1
11	8M0088061	ECM 75HP 四冲程	ECM 75HP 4S	1
11	8M0168130	ECM-75HP FS	ECM-75HP FS	1
11	8M0098622	ECM 75HP 四冲程 SeaPro	ECM 75HP 4S SeaPro	1
11	8M0168127	ECM-75HP FS SEAPR	ECM-75HP FS SEAPR	1
11	8M0098515	ECM 80HP 四冲程	ECM 80HP 4S	1
11	8M0168131	ECM-80HP FS	ECM-80HP FS	1
11	8M0116533	ECM 80HP 四冲程喷泵	ECM 80HP 4S Jet	1
11	8M0168136	ECM-80HP FS JET	ECM-80HP FS JET	1
11	8M0088062	ECM 90HP 四冲程	ECM 90HP 4S	1
11	8M0168132	ECM-90HP FS	ECM-90HP FS	1
11	8M0098623	ECM 90HP 四冲程 SeaPro	ECM 90HP 4S SeaPro	1
11	8M0168128	ECM-90HP FS SEAPR	ECM-90HP FS SEAPR	1
11	8M0098517	ECM 100HP 四冲程	ECM 100HP 4S	1
11	8M0168133	ECM-100HP FS	ECM-100HP FS	1
11	8M0088063	ECM 115HP 四冲程	ECM 115HP 4S	1
11	8M0168134	ECM-115HP FS	ECM-115HP FS	1
11	8M0098624	ECM 115HP 四冲程 SeaPro	ECM 115HP 4S SeaPro	1
11	8M0168129	ECM-115HP FS SEAP	ECM-115HP FS SEAP	1
12	858954	卡箍(0.625英寸)	CLIP (.625)	1
13	889664	螺母(1.500-18)尼龙黑	NUT (1.500-18) Black Nylon	1
14	882751	继电器	RELAY	4
14	8M0219830	继电器	RELAY	4
15	8M0047885	保险丝盖(含备件)	FUSE COVER With Spares	1
16	858754	保险丝盖	COVER Fuse	1
17	8M6001733	继电器双钉卡扣	CLIP - RELAY, DOUBLE NAIL	4
18	821555001	护孔环	GROMMET	4
18	8M0153609	护孔环	GROMMET	4
19	8M0072821	电气板盖	COVER Electrical Plate	1
19	8M0163127	电气盖	COVER ELECTRIC	1
19	8M0100266	电气板盖	COVER, Electrical Plate	1
19	8M0163128	电气盖	COVER ELECTRICAL	1
20	8M0088351	电压调节器	VOLTAGE REGULATOR	1
20	8M0133642	电压调节器	VOLTAGE REGULATOR	1
21	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
21	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
22	8M0072790	电压调节器衬垫	GASKET Voltage Regulator	1
23	8M0098218	维护周期标贴	DECAL Maintenance Schedule	1
24	8M0094686	维护周期标贴	DECAL Maintenance Schedule	1
25	8M2100378	启动线束	HARNESS Starter	1
26	88439A35	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
27	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
28	8M6001923	40安保险丝	FUSE 40 AMP	1
29	828054	保险丝盖	COVER Fuse	1

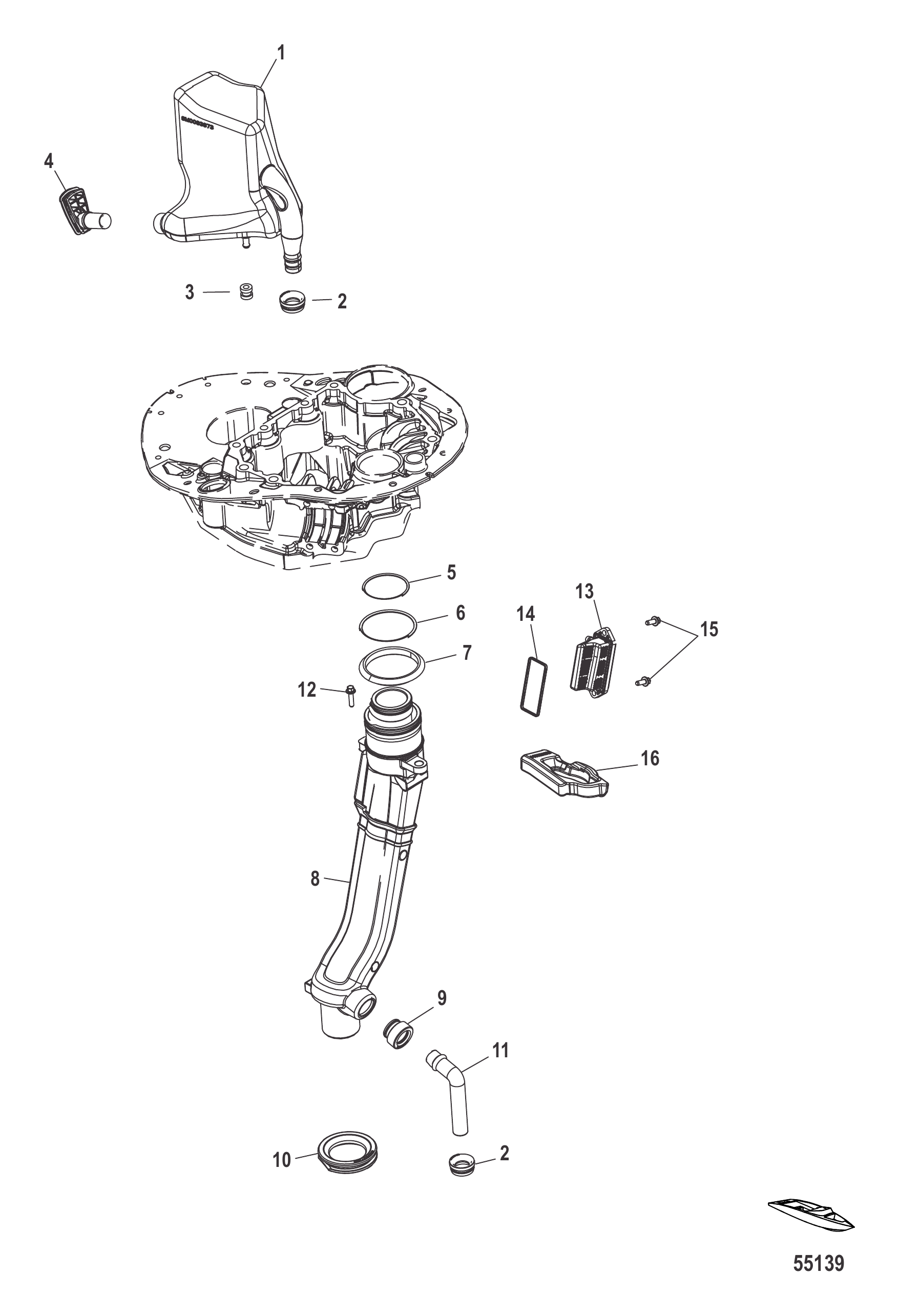

图 12排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0088068	消音器 怠速泄压	MUFFLER Idle Relief	1
2	8M0035476	衬套 水管	GROMMET Water Tube	2
3	821555001	护孔环	GROMMET	1
3	8M0153609	护孔环	GROMMET	1
4	8M0085666	护孔环	GROMMET	1
5	8M0053512	O型圈	O-RING	1
6	38106	O型圈	O-RING	1
7	8M0056686	密封件	SEAL	1
7	8M0240953	密封件 排气管	SEAL EXH PIPE	1
8	8M0091529	排气管	EXHAUST PIPE	1
8	8M0119778	排气管	EXHAUST PIPE	1
9	8M0034043	衬套 水管	GROMMET Water Tube	1
10	8M0057218	护孔环	GROMMET	1
11	8M0060404	水管 长型	TUBE Water, Long	1
12	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
12	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
13	8M0060392	滤网总成	STRAINER ASSEMBLY	1
13	8M0094282	滤网总成	STRAINER ASSEMBLY	1
14	8M0043365	密封件 滤网	SEAL Strainer	1
14	8M0142720	密封件	SEAL	1
15	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
15	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
16	8M0056684	密封件	SEAL	1

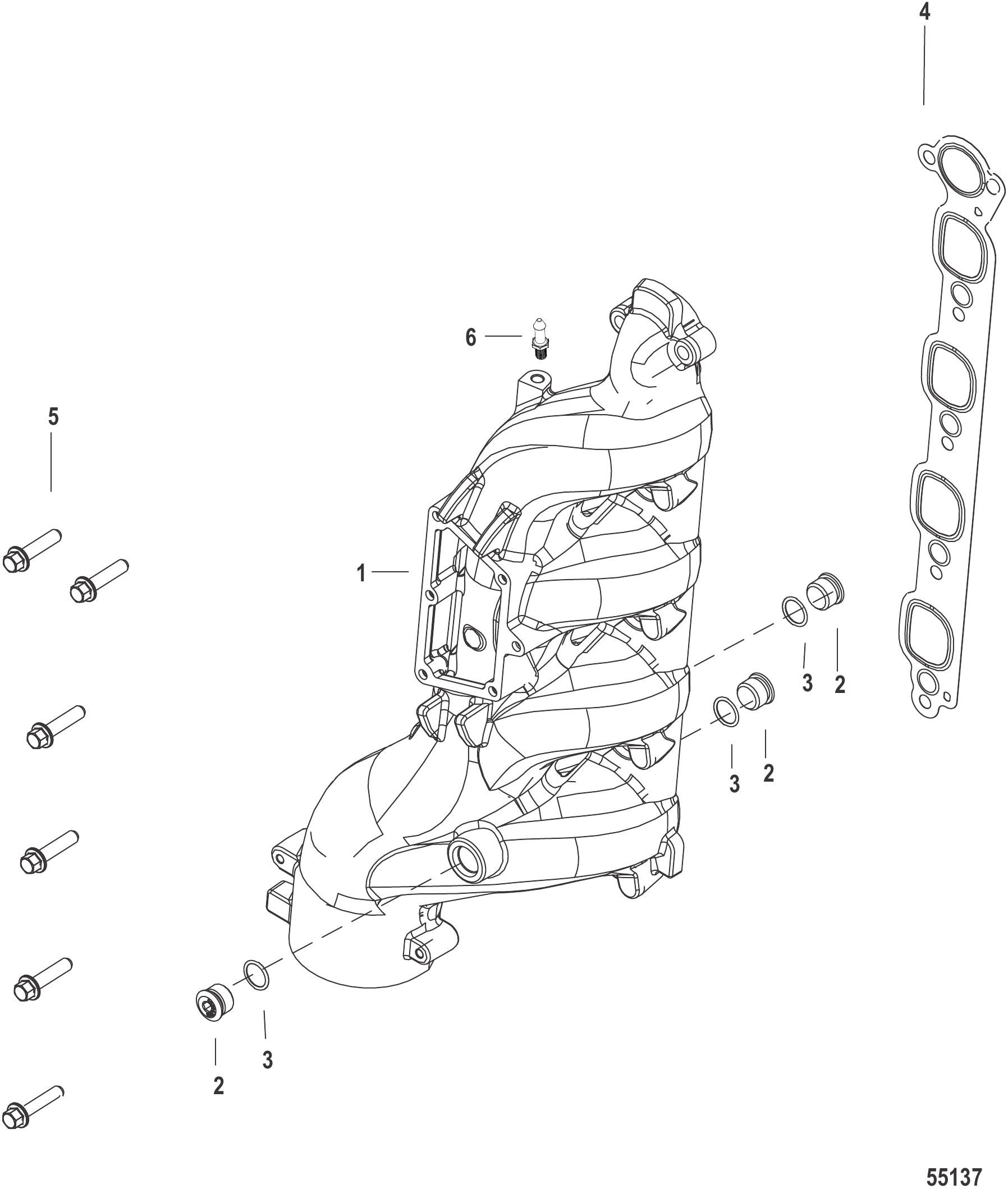

图 13排气歧管 Exhaust Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0090823	排气歧管总成	EXHAUST MANIFOLD ASSEMBLY	1
2	8M0047995	塞子 (18毫米)	PLUG (18 MM)	3
2	8M0087451	堵头（18毫米）	PLUG (18 mm)	3
3	NSS		NOT SOLD SEPARATE O-RING	3
4	8M0090822	衬垫	GASKET	1
5	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
5	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
6	8M0062044	销 安装	PIN Mounting	1

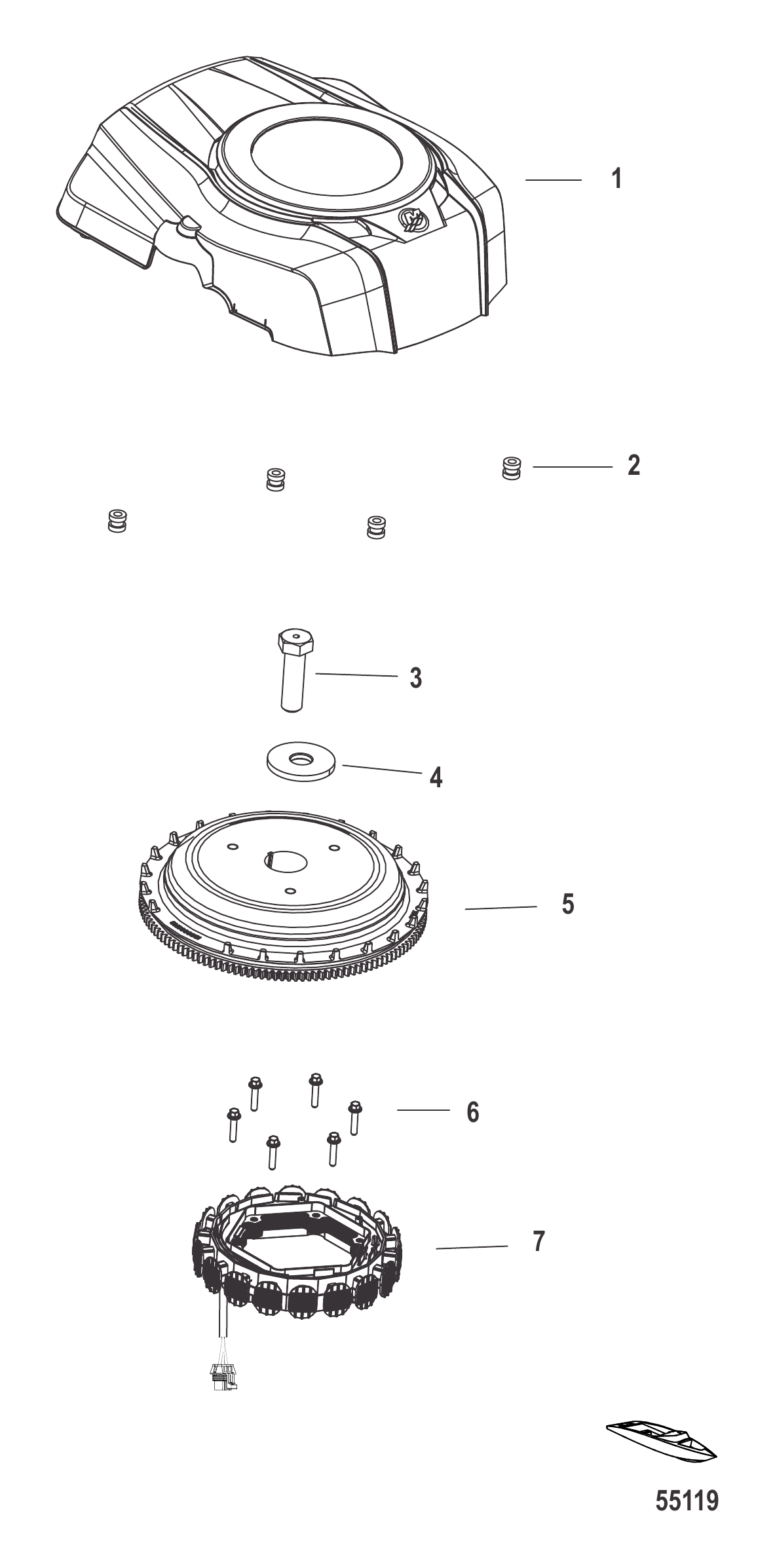

图 14飞轮与盖 Flywheel and Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0088058	飞轮盖	FLYWHEEL COVER	1
2	821555001	护孔环	GROMMET	4
2	8M0153609	护孔环	GROMMET	4
3	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
3	8M0147042	螺栓	BOLT	1
4	8M0071547	垫圈 (66 X 21 X 6.35毫米)	WASHER (66 X 21 X 6.35 MM)	1
4	8M0090010	垫圈	WASHER	1
5	8M0090795	飞轮总成	FLYWHEEL ASSEMBLY	1
5	8M0141336	飞轮总成	FLYWHEEL ASSEMBLY	1
6	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
6	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
7	8M0088059	定子总成 完整	STATOR ASSEMBLY Complete	1

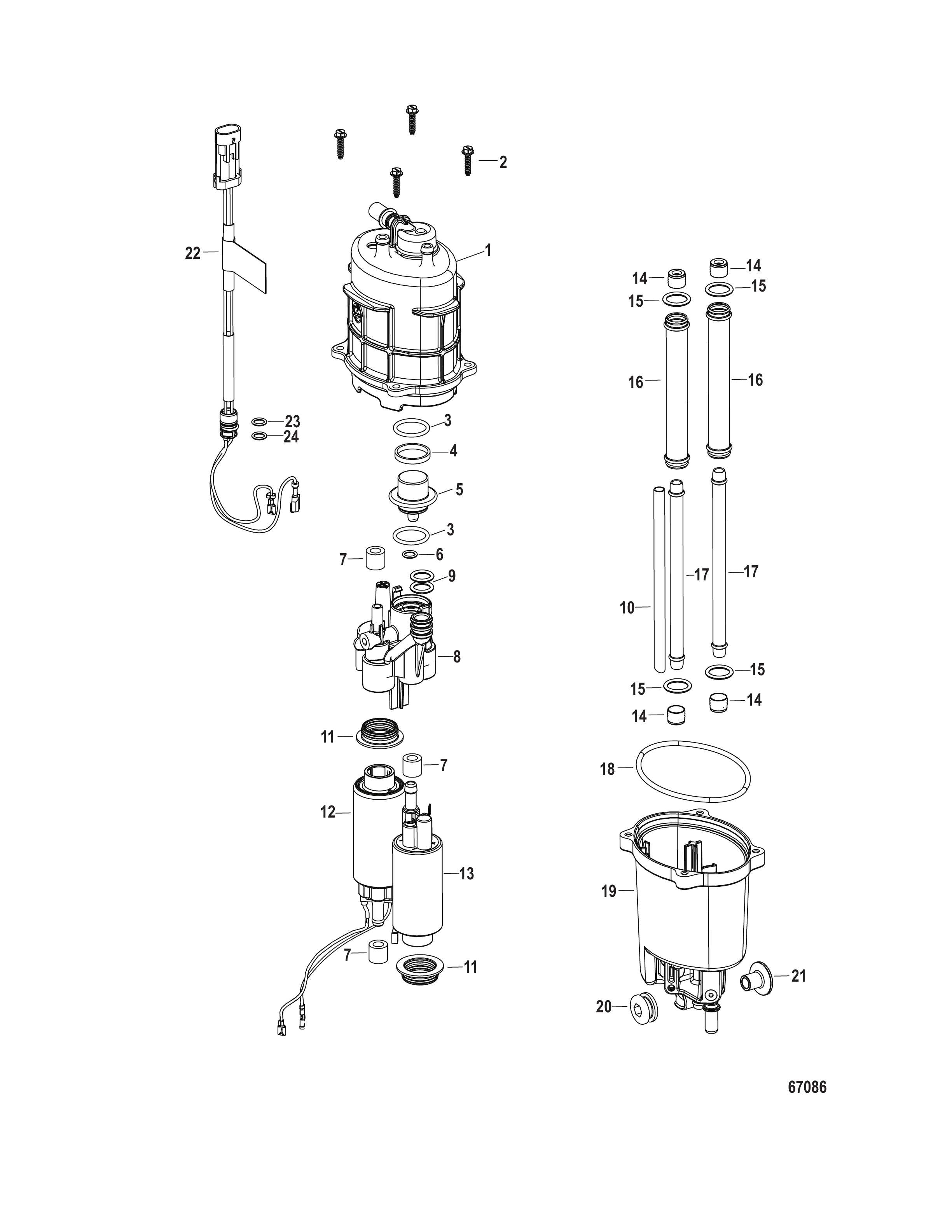

图 15燃油供给模块组件 8M0132733 - 2B458411和3B681564 Fuel Supply Module Components 8M0132733 - 2B458411 and 3B681564

REF	零件编号	中文名称	英文名称	数量
-	8M0132733	燃油供应模块 双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053726	燃油供应模块 上壳体	FSM TOP HOUSING	1
1	8M0158344	燃油供应模块 上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	3
8	8M0053727	燃油供应模块 盖	FSM CAP	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管 吸油	TUBE Suction	1
11	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	2
12	8M0062770	泵总成 高压	PUMP ASSY High Pressure	1
13	8M0062771	泵总成 低压	PUMP ASSY Low Pressure	1
14	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管 燃油	TUBE Fuel	2
18	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	1
19	8M0130878	燃油供应模块 下壳体	FSM BOTTOM HOUSING	1
19	8M0158426	燃油供应模块 下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M6004776	线束总成	HARNESS ASSEMBLY	1
23	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	燃油供应模块 密封件套装	FSM SEAL KIT	1

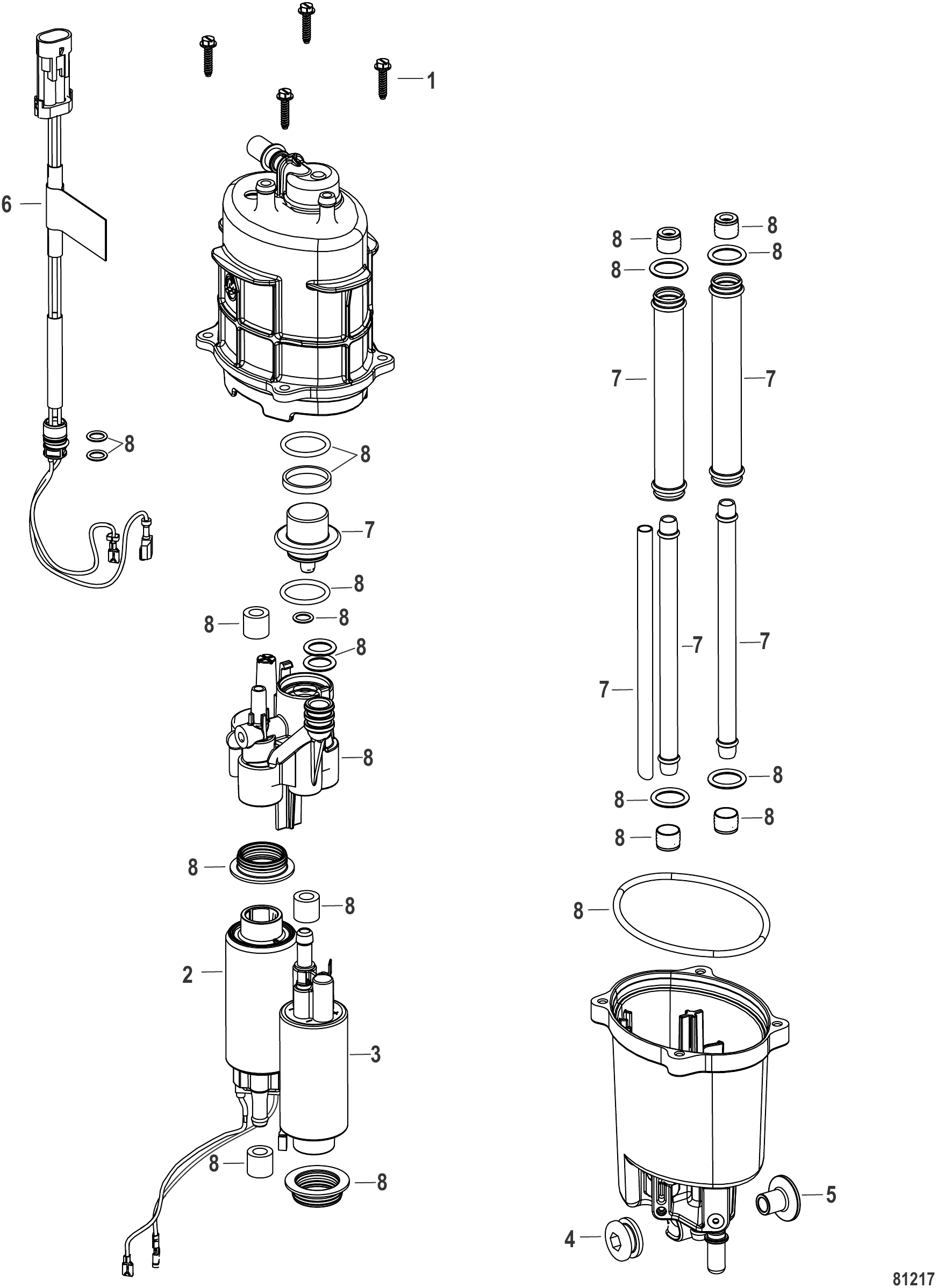

图 16燃油供给模块组件 8M0235171 - 3B681565及以上 Fuel Supply Module Components 8M0235171 - 3B681565 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0235171	燃油供应模块 双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
2	8M0245916	泵总成 高压	PUMP ASSEMBLY High Pressure	1
3	8M0245917	泵总成 低压	PUMP ASSEMBLY Low Pressure	1
4	895319	护孔环	GROMMET	1
5	856954	衬套	BUSHING	1
6	NSS	不单独出售 线束, 穿线	NOT SOLD SEPARATE Harness, Pass Thru	1
7	8M0245915	燃油供应模块 维修套装	FSM REPAIR KIT	1
8	8M0133370	燃油供应模块 密封件套装	FSM SEAL KIT	1

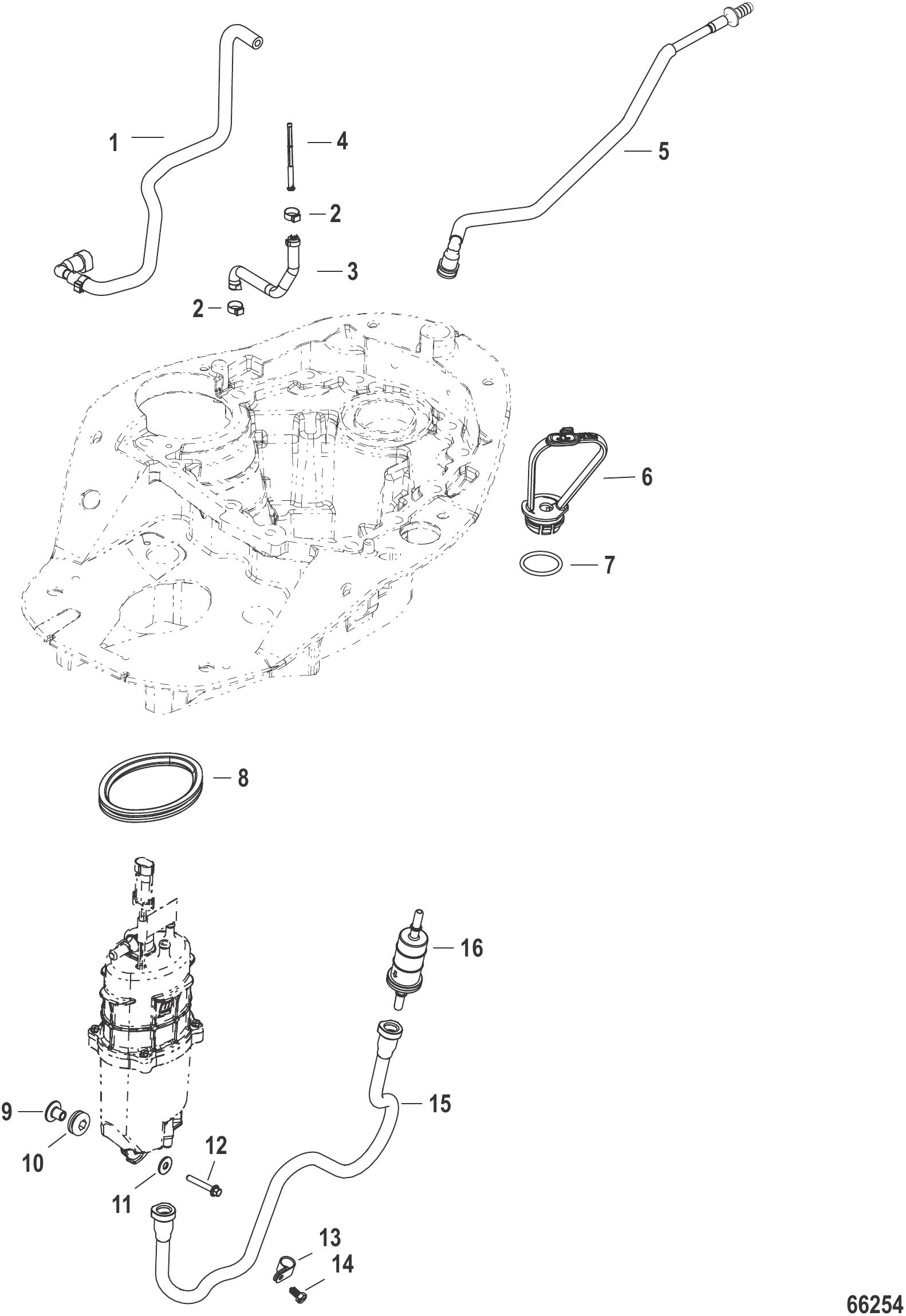

图 17燃油供给系统软管 Fuel Supply System Hoses

REF	零件编号	中文名称	英文名称	数量
1	8M0034897	歧管参考软管	HOSE Manifold Ref	1
2	855697	卡箍	CLAMP	2
2	8M0204696	卡箍	CLAMP	2
3	8M0095536	FSM至燃油轨软管	HOSE FSM to Fuel Rail	1
4	8M0090809	燃油轨滤网	SCREEN Fuel Rail	1
5	8M0096482	燃油管 进油口至滤清器	HOSE Fuel-Inlet to Filter	1
5	8M0203766	软管总成	HOSE ASSY	1
6	8M0057680	燃油滤清器固定座	RETAINER Fuel Filter	1
7	8M0240822	O型圈(0.921×0.139英寸)	O RING (.921 x .139)	1
8	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
9	856954	衬套	BUSHING	1
10	834985	护孔环	GROMMET	1
10	8M0190980	护孔环	GROMMET	1
11	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
12	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
13	8M0037098	软管卡箍	CLIP Hose	1
13	8M0224396	卡箍 软管	CLIP HOSE	1
14	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	1
15	8M0086989	燃油管 滤清器至燃油系统模块	HOSE Fuel-Filter to FSM	1
15	8M0203764	软管总成	HOSE ASSY	1
16	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1

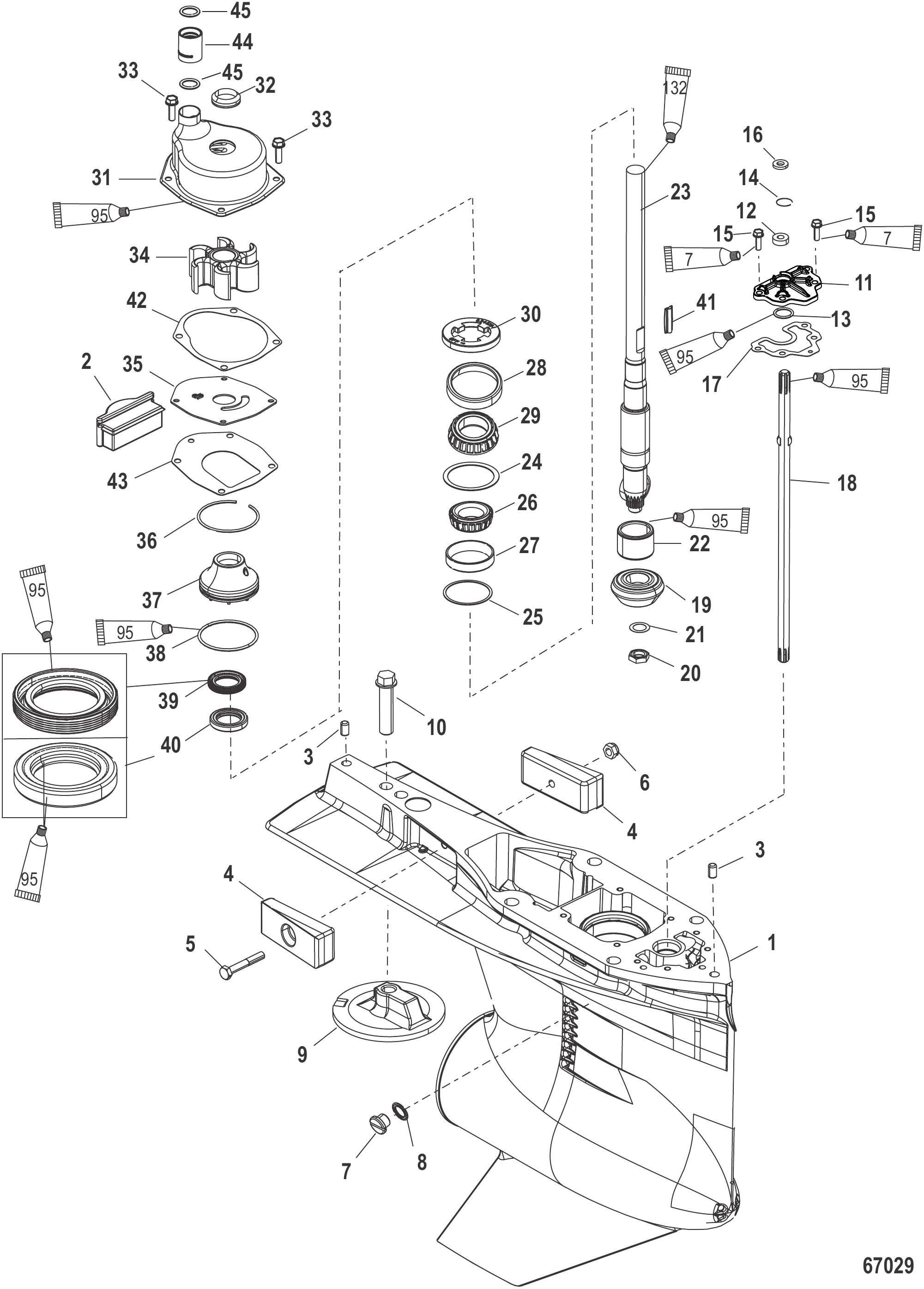

图 18齿轮箱驱动轴 4.08鱼雷型 2.08减速比 Gear Housing Driveshaft 4.08 Torpedo 2.08 Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0144441	齿轮箱总成 完整 长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0144442	齿轮箱总成 完整加长型	GEAR HOUSING ASSEMBLY Complete, XL	1
-	8M0236236	GC总成-XL银色	GC ASSY-XL SILVER	1
1	8M0145312	齿轮箱 基本型	GEARCASE Basic	1
1	8M0228058	齿轮箱-基础型	GEARCASE-BASIC	1
2	8M0010459	填充块	FILLER BLOCK	1
3	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
4	826134Q	阳极块	ANODE	1
5	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
6	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
8	830749	密封件	SEAL	1
8	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
9	76214T5	阳极套件	ANODE KIT	1
9	76214A6	阳极套件	ANODE KIT	1
9	76214Q5	阳极套件	ANODE KIT	1
10	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
10	8M0204686	螺钉	SCREW	1
11	8M0144416	盖总成	COVER ASSEMBLY	1
12	8164641	油封	SEAL Oil	1
12	8M0246145	油封	OIL SEAL	1
13	896522	O型圈(799×.103)	O-RING (799 x .103)	1
14	8M0046563	挡圈	RING Retaining	1
15	8M0144417	螺钉(M6 x 16)	SCREW (M6 x 16)	4
16	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
17	8M0144418	衬垫	GASKET	1
18	8M0144414	换挡轴(长型)	SHIFT SHAFT Long	1
18	8M0144415	换挡轴 加长型	SHIFT SHAFT X-Long	1
-	880709A02	齿轮组-前进/小齿轮标准转向2.08速比(12/25)	GEAR SET Forward/Pinion, Standard Rotation, 2.08 Ratio (12/25)	1
-	880709A03	齿轮组-前进/小齿轮标准转向2.08(12/25)	GEAR SET Forward/Pinion, Standard Rotation 2.08 (12/25)	1
19	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
20	35921	螺母(0.625-18)	NUT (.625-18)	1
21	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
22	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
23	8M0144407	长驱动轴	DRIVESHAFT Long	1
23	8M0144411	驱动轴-XL型	DRIVESHAFT XL	1
24	8M0063267	垫片组	SHIM SET	1
25	8M0063268	垫片组	SHIM SET	AR
26	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
26	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
27	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
28	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
28	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	8245191	固定座	RETAINER	1
31	817275A09	水泵壳体-总成	HOUSING Water Pump-Complete	1
32	861415A1	密封套件	SEAL KIT	1
33	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	4
33	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
34	43026T2	叶轮	IMPELLER	1
35	8172761	面板	FACEPLATE	1
35	8M0204709	面板	FACEPLATE	1
36	880719	挡圈	RING Retaining	1
37	8M0007131	油封座组件	CARRIER ASSEMBLY Oil Seal	1
38	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
38	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
39	NSS	不单独销售 油封	NOT SOLD SEPARATE Oil Seal	1
40	NSS	不单独销售 油封	NOT SOLD SEPARATE Oil Seal	1
41	8M0032833	键	KEY	1
41	8M0204723	键	KEY	1
42	8172771	水泵上垫片	GASKET Water Pump, Upper	1
43	8M0112903	橡胶模压钢衬垫	GASKET Rubber Molded Steel	1
43	8M0142616	衬垫 面板至齿轮箱	GASKET Face Plate to Gearcase	1
44	8M0036238	联轴器 水泵	COUPLING Water Pump	1
44	8M0214995	联轴器 水泵	COUPLING Water Pump	1
45	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
45	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
-	8M0146719	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1

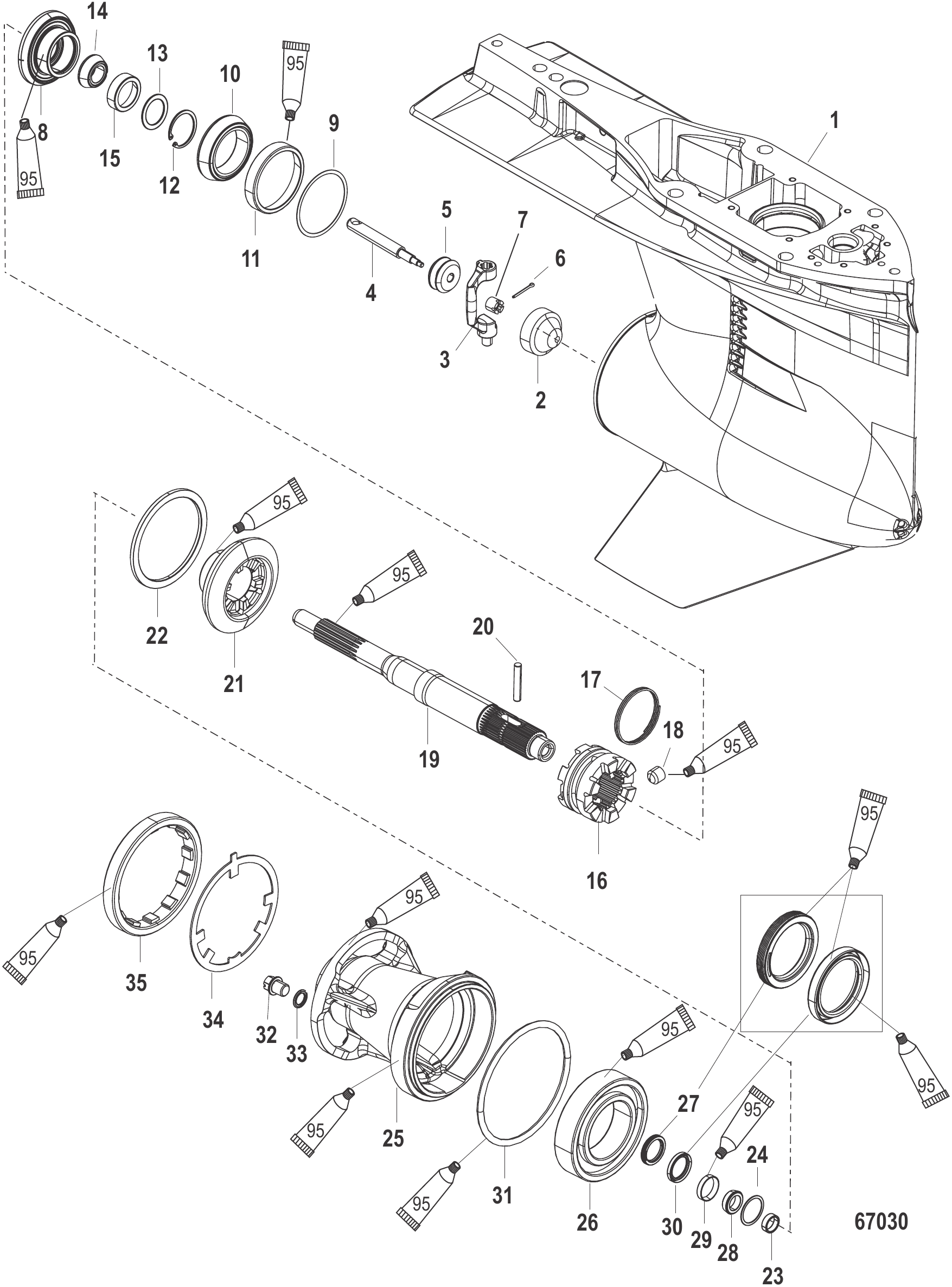

图 19齿轮箱螺旋桨轴 4.08鱼雷型 2.08减速比 Gear Housing Propeller Shaft 4.08 Torpedo 2.08 Ratio

REF	零件编号	中文名称	英文名称	数量
-	8M0144441	齿轮箱总成 完整 长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0144442	齿轮箱总成 完整加长型	GEAR HOUSING ASSEMBLY Complete, XL	1
-	8M0236236	GC总成-XL银色	GC ASSY-XL SILVER	1
1	8M0145312	齿轮箱 基本型	GEARCASE Basic	1
1	8M0228058	齿轮箱-基础型	GEARCASE-BASIC	1
2	NSS	不单独销售 塞	NOT SOLD SEPARATE Plug	1
3	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
3	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售 调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	880709A03	齿轮组-前进/小齿轮标准转向2.08(12/25)	GEAR SET Forward/Pinion, Standard Rotation 2.08 (12/25)	1
9	8M0063270	垫片组	SHIM SET	AR
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	8M0051043	挡圈	RING Retaining	1
13	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
14	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
14	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	880714T	离合器	CLUTCH	1
17	30893	弹簧	SPRING	1
18	828356	定位销	PIN Detent	1
19	8M0140446	螺旋桨轴	PROPELLER SHAFT	1
20	8M0100263	十字销	PIN Cross	1
21	8M0119541	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
22	880699	推力环	THRUST RING	1
23	8M0064306	止推隔套	SPACER Thrust	1
24	8M0076745	垫片组	SHIM SET	1
25	8M0083392	轴承座总成	CARRIER ASSEMBLY Bearing	1
26	8M0142873	滚珠轴承	BEARING Ball	1
27	888483	油封	SEAL Oil	1
27	8M0204700	油封	SEAL Oil	1
28	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
28	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	888483	油封	SEAL Oil	1
30	8M0204700	油封	SEAL Oil	1
31	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
31	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
32	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	880697	键槽垫圈	KEYED WASHER	1
35	8M2000347	固定座	RETAINER	1
35	8M0168577	轴承座固定环	RETAINER Bearing Carrier	1
-	8M0146719	齿轮箱密封套件	SEAL KIT Gear Housing	1

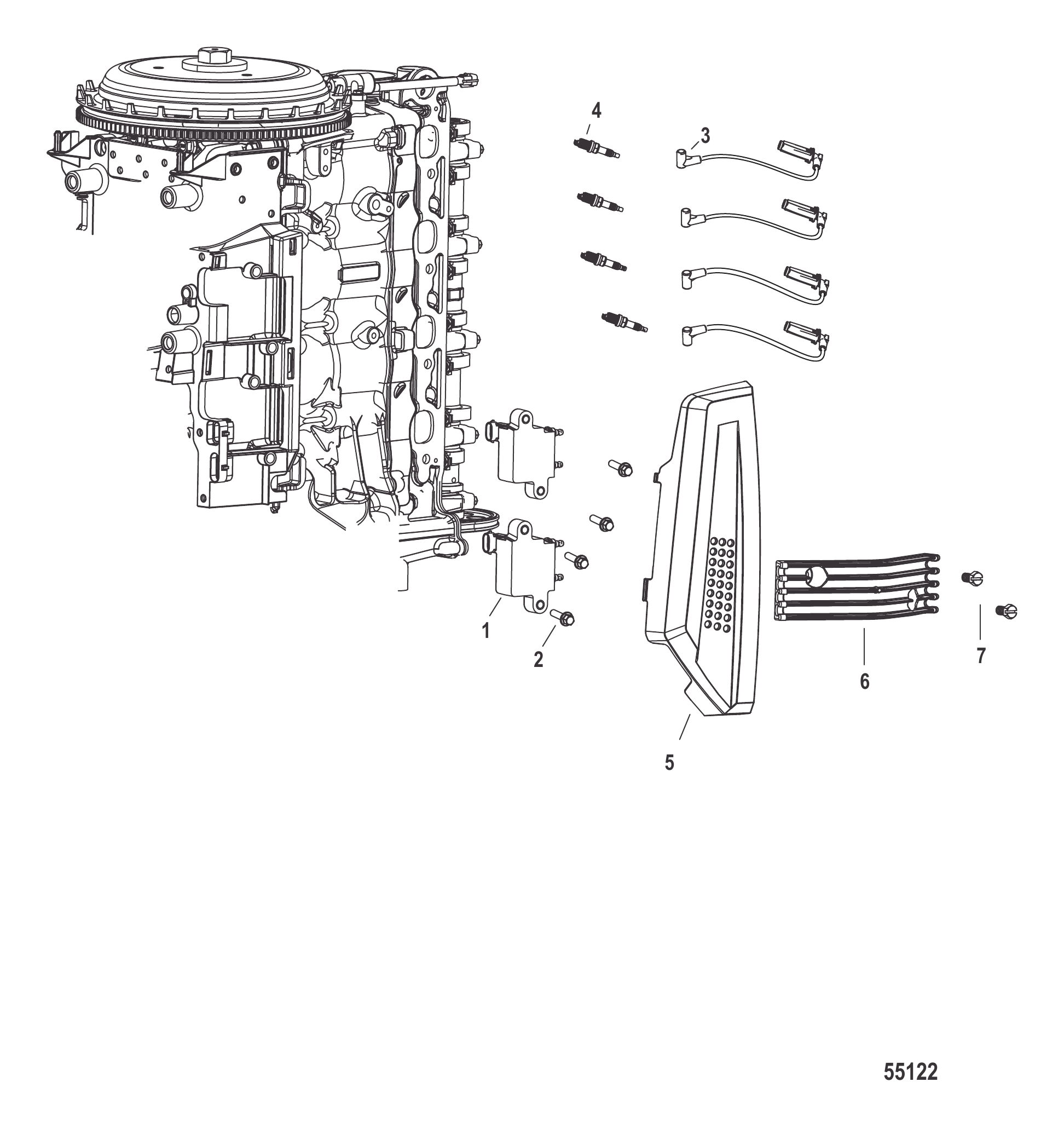

图 20点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	2
2	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
2	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
3	8M0088014	火花塞线束	SPARK PLUG Wire Set	1
4	8M0057936	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
4	8M0204728	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
5	8M0077655	线圈盖	COVER, COIL	1
5	8M0163125	线圈盖	COVER COIL	1
6	8M0060350	高压线托盘	TRAY High Tension Lead	1
7	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	2

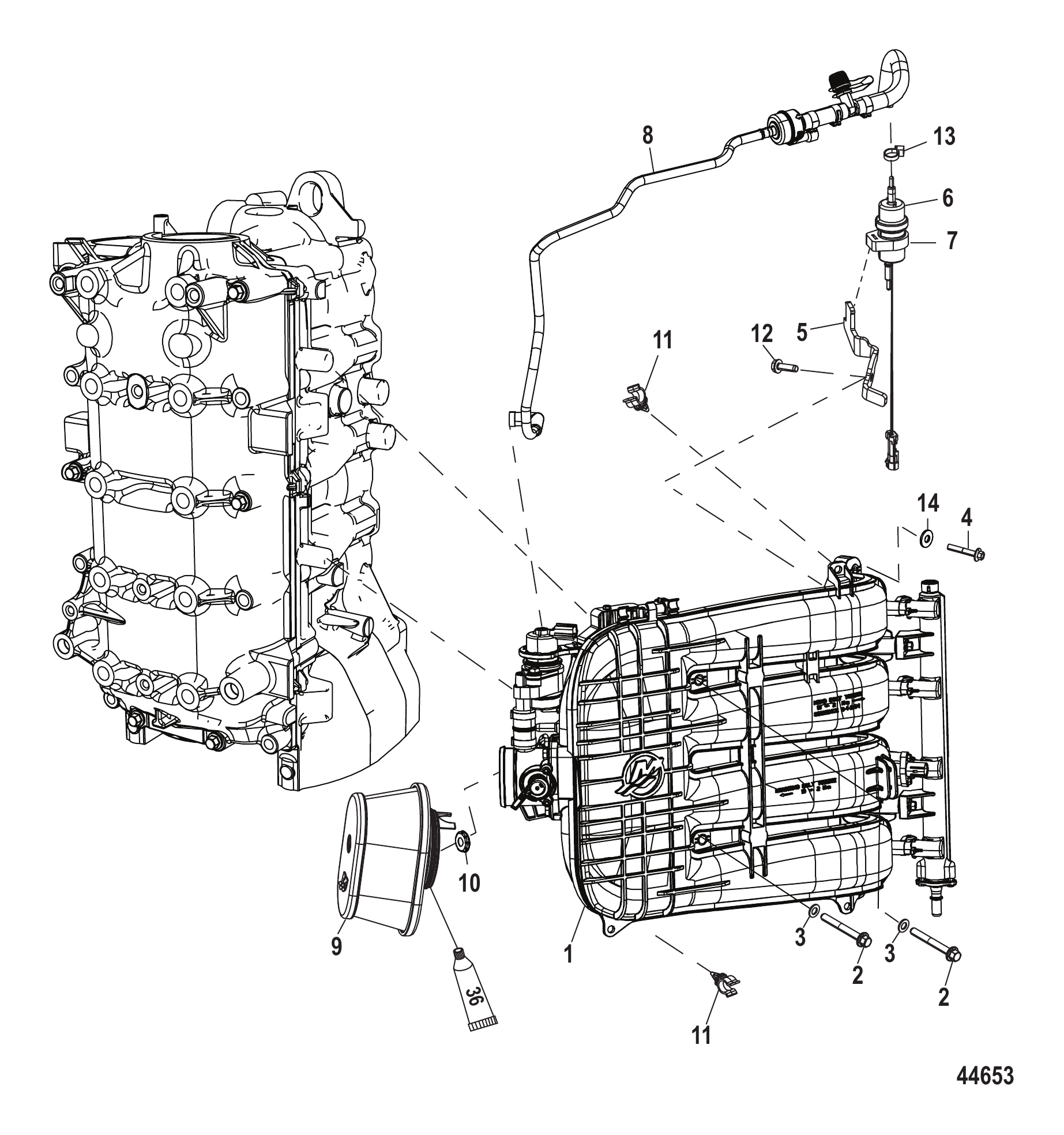

图 21集成式空燃模块 Integrated Air Fuel Module

REF	零件编号	中文名称	英文名称	数量
1	892952T04	进气流量测量总成	IAFM ASSEMBLY	1
1	892952T06	进气流量测量总成	IAFM ASSEMBLY	1
-	8M6002790	进气歧管	MANIFOLD Intake	1
2	88552550	不锈钢螺钉 (M6 x 50 mm)	SCREW (M6 x 50 mm) Stainless Steel	2
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
4	8M0048051	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	5
5	897646001	通气罐支架	BRACKET Vent Canister	1
6	884545A02	通气罐总成	CANISTER ASSEMBLY Vent	1
6	8M0175814	通气罐总成	CANISTER-VENT ASY	1
7	897434	护孔环	GROMMET	1
8	8M0001824	净化通气总成	PURGE VENT ASSEMBLY	1
8	8M0126307	净化通气总成	PURGE VENT ASSY	1
9	897575T01	空气滤清器	FILTER Air	1
9	8M0082911	空气滤清器	FILTER - AIR	1
10	8M0006918	限流板	RESTRICTOR PLATE	1
10	8M0032134	限流板	RESTRICTOR PLATE	1
10	8M0032134	限流板	RESTRICTOR PLATE	1
11	897559	卡扣	CLIP	1
12	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
14	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	5

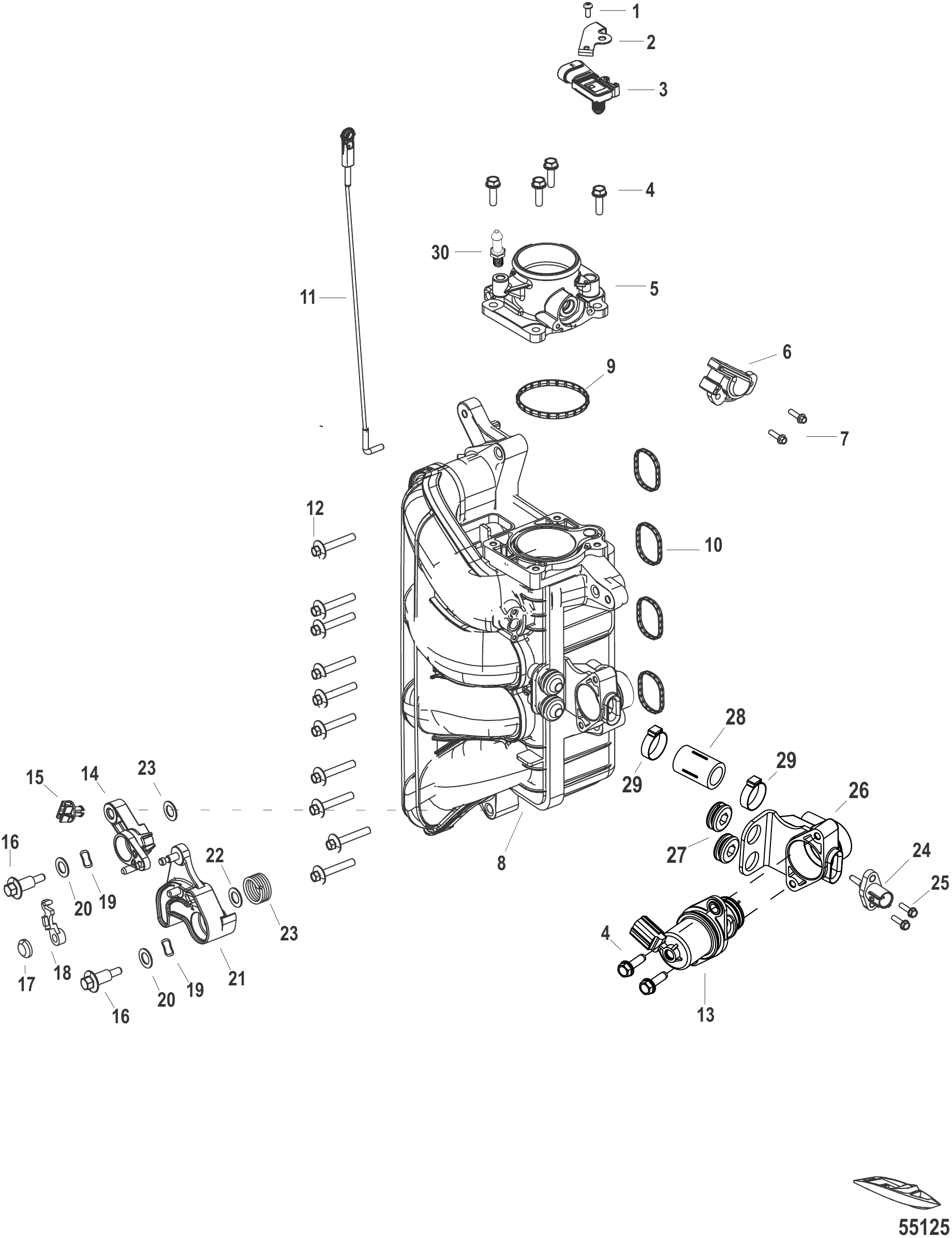

图 22集成式空燃模块组件 Integrated Air Fuel Module Components

REF	零件编号	中文名称	英文名称	数量
1	87775610	螺钉(M4×10)	SCREW (M4 X 10)	1
2	8M0060503	进气压力传感器支架	BRACKET Map Sensor	1
3	854445	MAP传感器	SENSOR MAP	1
3	8M0237529	MAP传感器	SENSOR MAP	1
4	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	6
5	8M0088066	节气门体总成	THROTTLE BODY ASSEMBLY	1
6	881070T	位置传感器	SENSOR Position	1
6	8M0125617	位置传感器	SENSOR Position	1
7	8M0063490	螺钉(M4×0.7×16mm)	SCREW (M4 X .7 X 16 MM)	2
8	8M0088065	进气歧管总成	INTAKE MANIFOLD ASSEMBLY	1
9	8M0061361	衬垫	GASKET	1
10	8M0061362	衬垫	GASKET	4
11	8M0059235	节气门连杆总成	LINK Throttle Assembly	1
12	8M0060385	六角法兰头螺钉(M6×1×37)	SCREW (M6 X 1 X 37) Hex Flg HD	10
13	897526T	怠速空气控制阀	IAC VALVE	1
13	8M0188118	怠速空气传感器	SENSOR IDLE AIR C	1
14	8M0077848	节气门随动杆总成	LEVER ASSEMBLY Throttle Follower	1
15	8M0077229	旋转衬套	BUSHING Swivel	1
16	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
17	825677	压入式螺母	PUSH NUT	1
18	822459	固定座	RETAINER	1
19	898093	波形垫圈	WASHER Wave	2
20	897937	垫圈	WASHER	2
21	8M0068644	节气门凸轮总成	THROTTLE CAM ASSEMBLY	1
21	8M0243636	节气门凸轮	CAM-THROTTLE	1
22	897936	垫圈	WASHER	2
23	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
24	891663001	温度传感器	SENSOR Temperature	1
25	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
26	8M0090814	怠速控制阀壳体	HOUSING IACV	1
27	834985	护孔环	GROMMET	2
27	8M0190980	护孔环	GROMMET	2
28	8M0057601	怠速控制阀软管	HOSE IACV	1
29	855228	卡箍	CLAMP	2
30	8M0062044	销 安装	PIN Mounting	1

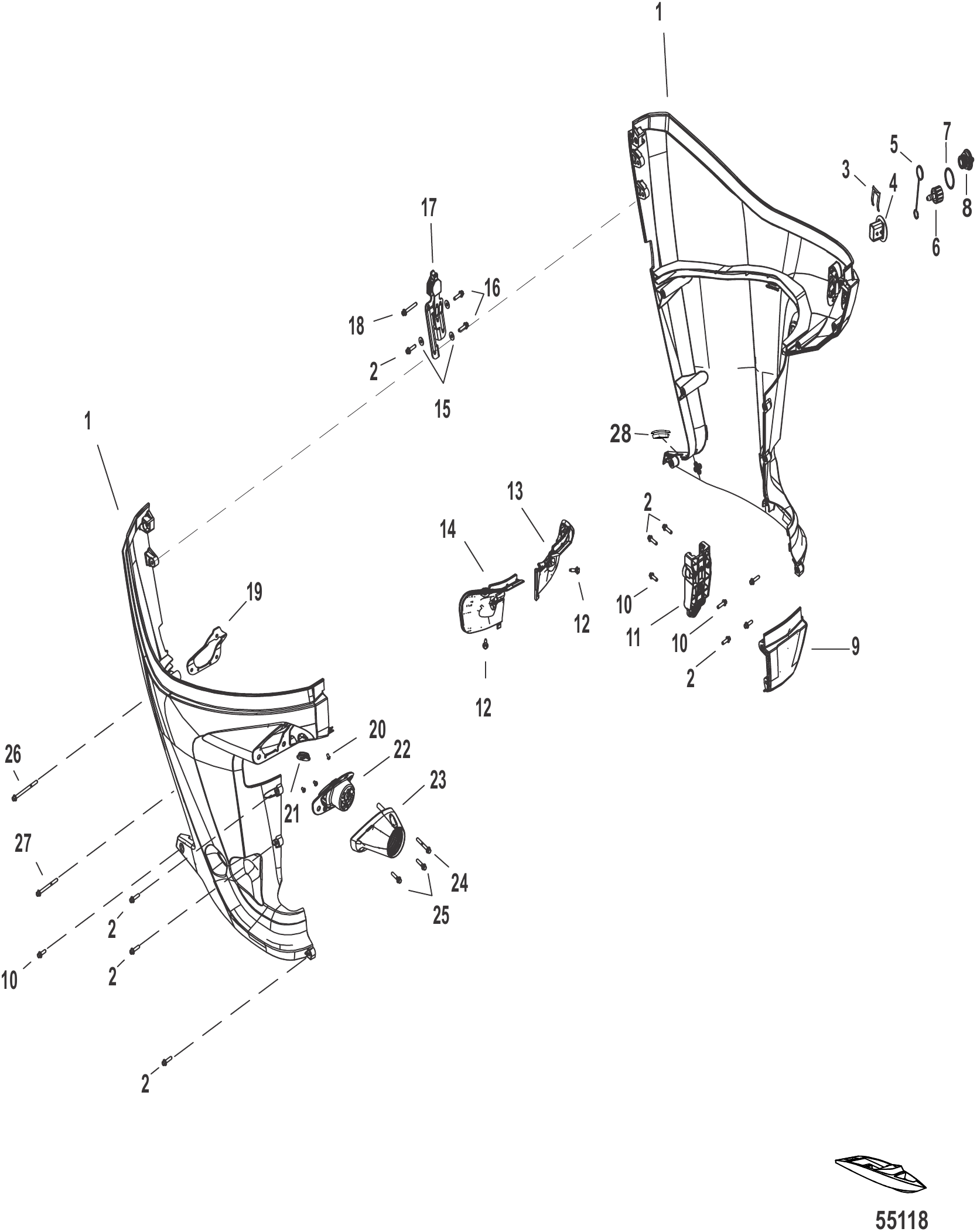

图 23底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0088280	左右下罩总成(无标牌)	LOWER COWL ASSEMBLY Port and Starboard ( NON DECALED )	1
2	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	11
2	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	11
3	8M0032848	开关固定座	RETAINER Switch	1
4	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
4	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
5	889823001	嵌入式系绳插头	TETHER Flush Plug	1
5	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
6	885361A01	接头总成 冲洗	FITTING ASSEMBLY Flush	1
7	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
7	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
8	888958001	嵌入式端口塞	PLUG Flush Port	1
8	8M0215105	嵌入式塞	PLUG Flush	1
9	8M0088281	前下罩总成	LOWER COWL ASSEMBLY Front	1
10	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	4
11	8M0055211	顶罩锁扣固定座	RETAINER - LATCH Top Cowl	1
12	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
12	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
13	8M0055216	右舷上支架盖	COVER Upper Mount Starboard	1
14	8M0055214	左舷上支架盖	COVER Upper Mount, Port	1
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
16	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
16	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
17	8M0055154	锁扣总成	STRIKER ASSEMBLY	1
18	88552545	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 mm) Stainless Steel	1
18	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	1
19	8M0055202	防水安装板	PLATE Ingress Mounting	1
20	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	3
21	8M0073102	线束护圈-配平传感器	GROMMET Trim Sensor Wires	1
22	8M0055208	防水护圈	GROMMET Ingress	1
23	8M0055209	软管转接器	ADAPTER Rigging Hose	1
24	8M0075736	六角法兰螺钉(M6×50)	SCREW (M6 X 50) Hex Flg	1
24	8M0230970	螺钉	SCREW	1
25	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	2
26	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
26	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
27	8M0030817	六角法兰螺钉(M6×70)	SCREW (M6 X 70) Hex Flg	1
27	8M0230978	螺钉	SCREW	1
28	8M0074531	阳极螺塞	PLUG Anode Screw	1

图 24润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
-	NOPART	无零件清单	NO PARTS LIST	1

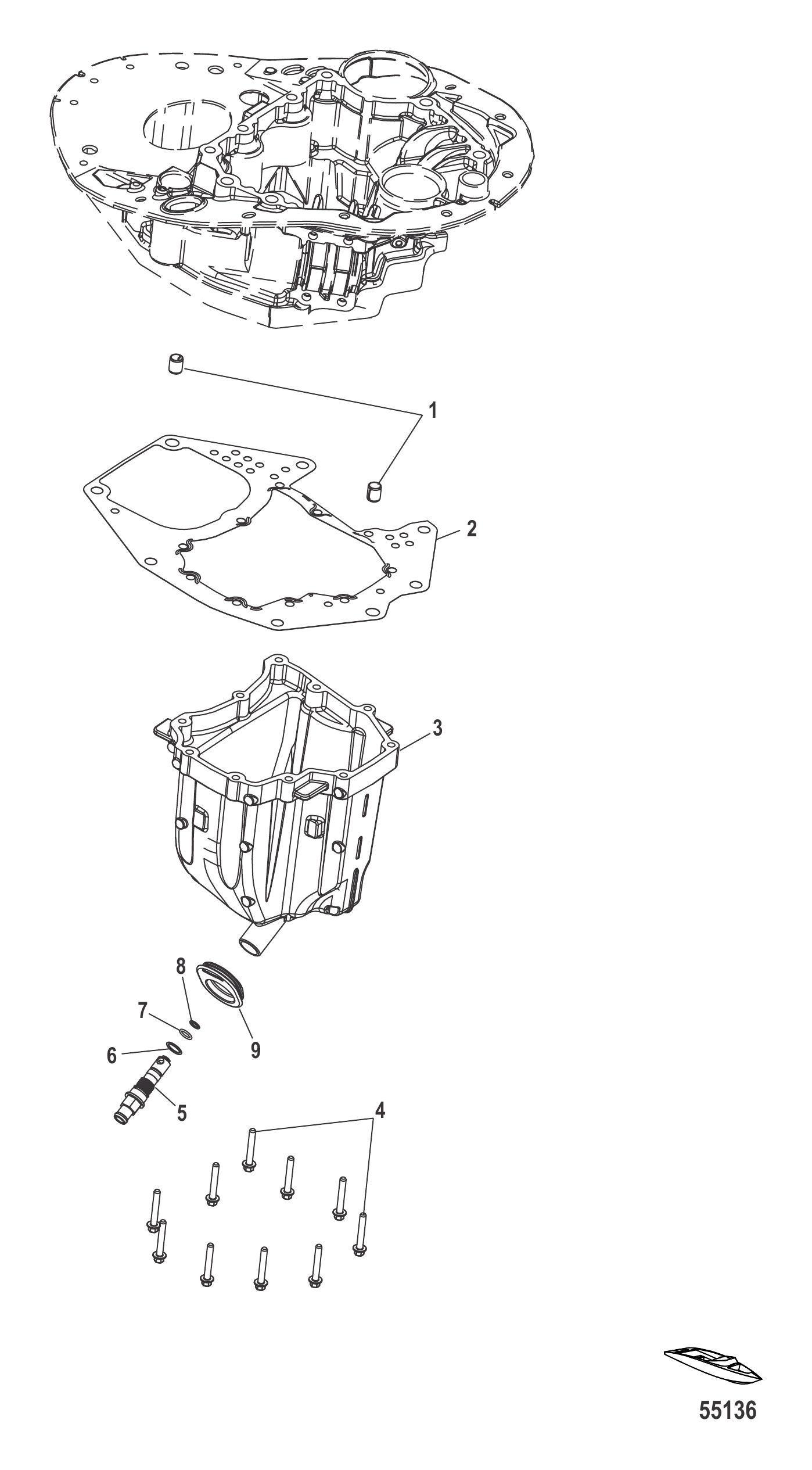

图 25油底壳 Oil Sump

REF	零件编号	中文名称	英文名称	数量
1	821327	定位销	PIN Dowel	2
2	8M0078540	衬垫	GASKET	1
3	8M0091528	油底壳	OIL SUMP	1
4	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
4	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
5	8M0064964	油塞总成	OIL PLUG ASSEMBLY	1
5	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
6	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
7	62706	O型圈(0.426×0.070)	O-RING (.426 x .070)	1
8	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
9	8M0068703	护孔环	GROMMET	1

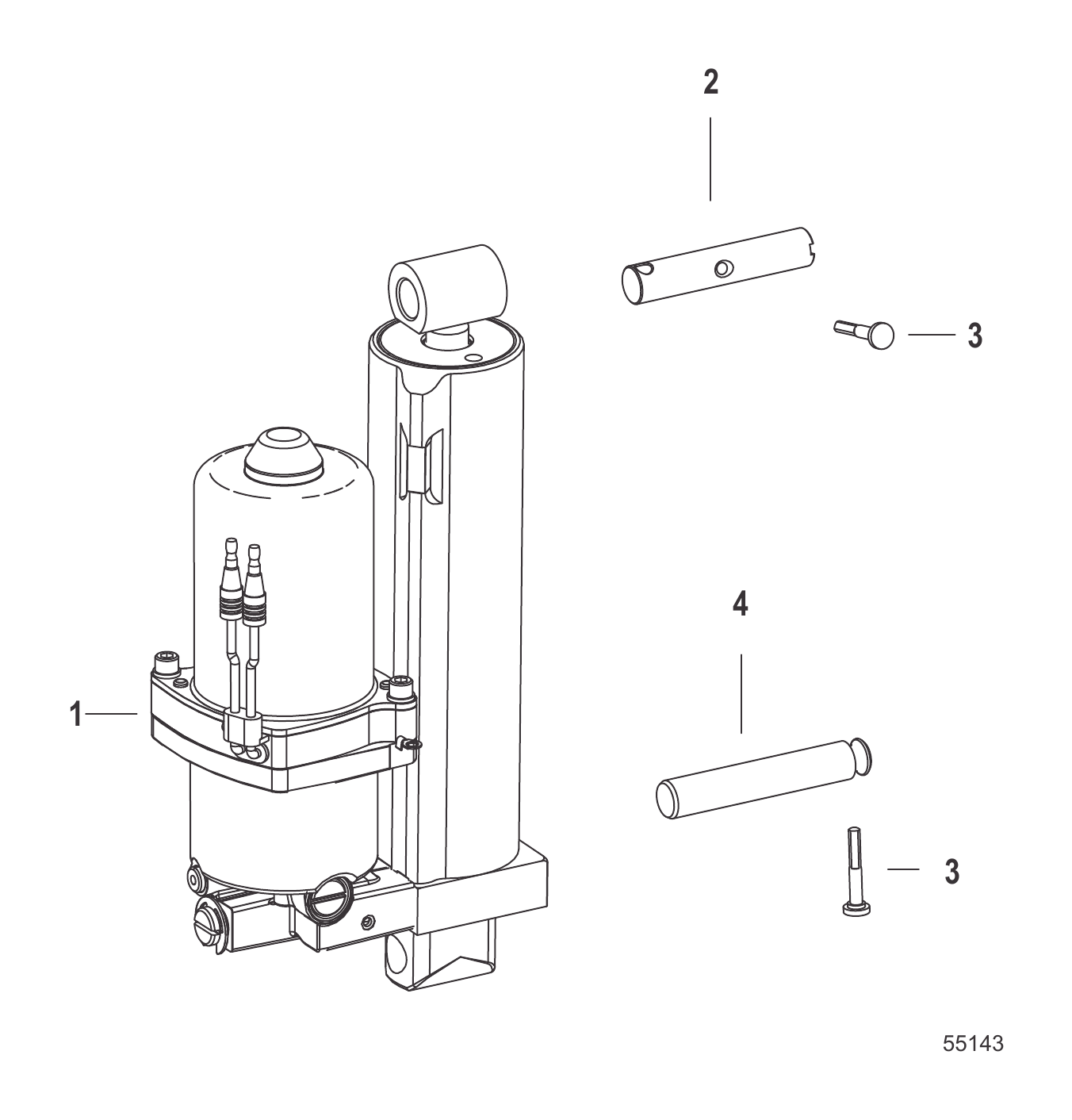

图 26动力配平总成 Power Trim Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0090335	动力调整装置总成(标准)	POWER TRIM ASSEMBLY Standard	1
2	8M0094357	减震杆销	PIN Shock Rod	1
2	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
3	821539	三叶销	PIN Trilobe	2
4	818898	锚销	PIN Anchor	1
-	8M0100502	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0171823	动力调整总成	POWER TRIM ASSY	1

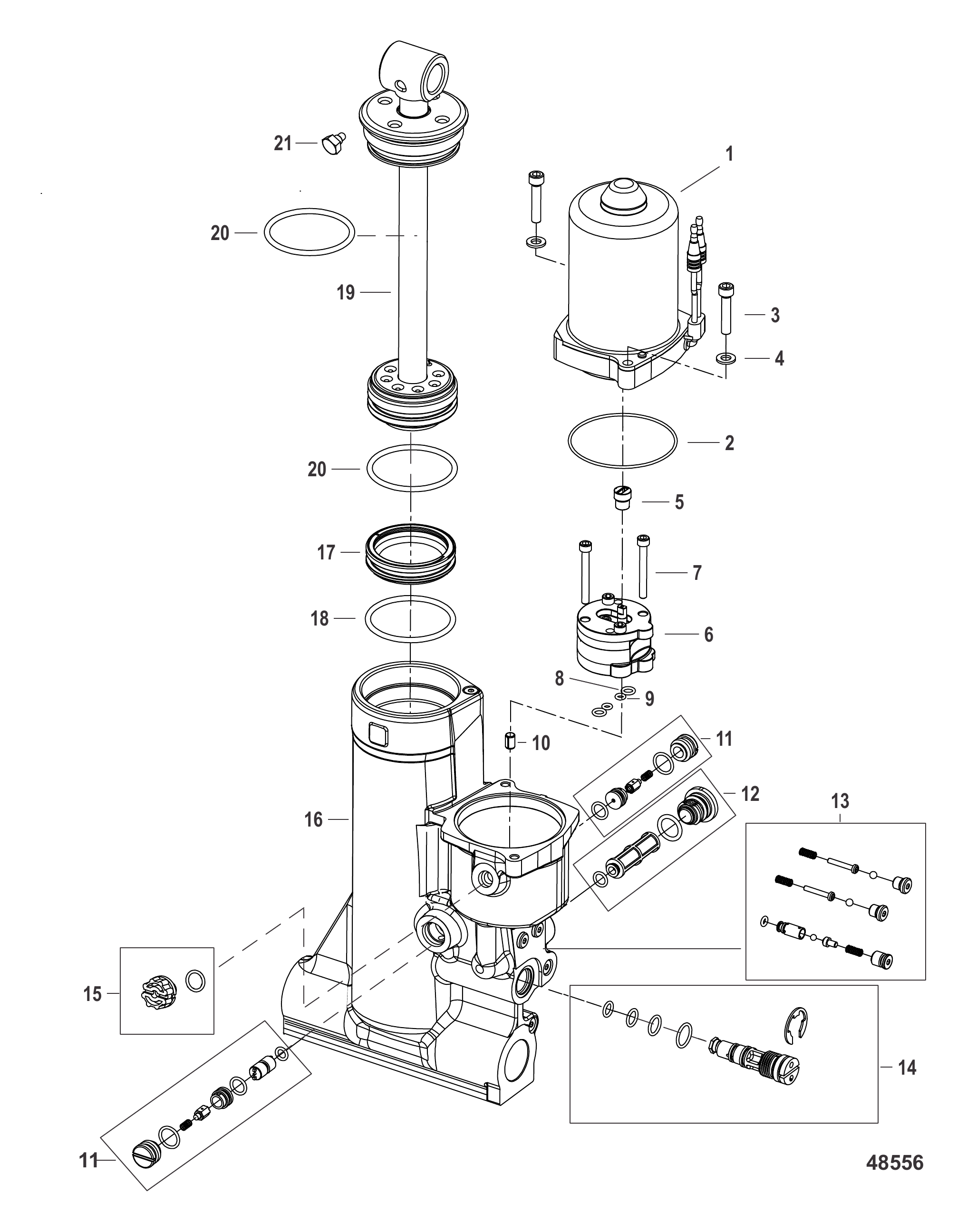

图 27动力升降总成组件 Power Trim Assembly Components

REF	零件编号	中文名称	英文名称	数量
1	8M0060140	动力升降装置电机套件	TRIM ASSEMBLY MOTOR KIT	1
2	NSS		NOT SOLD SEPARATE O-ring	1
3	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
4	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
5	8M0090403	驱动联轴器	COUPLING Drive	1
6	8M0060127	动力升降装置泵套件	TRIM ASSEMBLY PUMP KIT	1
7	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
8	NSS		NOT SOLD SEPARATE O-ring	2
9	NSS		NOT SOLD SEPARATE O-ring	2
10	NSS	不单独销售衬套	NOT SOLD SEPARATE Bushing	1
11	8M0060126	动力升降装置止回阀套件	TRIM ASSEMBLY PO CHECK KIT	1
12	8M0060143	动力升降装置滤清器套件	TRIM ASSEMBLY FILTER KIT	1
13	8M0060128	安全阀套件	RELIEF VALVE KIT	1
14	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	NSS	不单独销售	NOT SOLD SEPARATE	1
17	8M0060146	记忆活塞套件	MEMORY PISTON KIT	1
18	NSS		NOT SOLD SEPARATE O-ring, Component of 8M0060142	1
19	8M0060145	减震杆总成	SHOCK ROD ASSEMBLY	1
20	NSS		NOT SOLD SEPARATE O-ring, Component of 8M0060142	2
21	8M0050058	螺钉5/16-24 X .5	SCREW 5/16-24 X .5	1
21	8M0177279	螺钉(5/16-24×0.5英寸)	SCREW 5/16-24 x .5	1
-	8M0060142	升降油缸修理包	TRIM CYL REBUILD KIT	1
-	8M0057770	升降油缸密封件总成	TRIM CYLINDER SEAL KIT Complete	1
-	8M0127334	提升阀密封套件	POPPET SEAL KIT	1

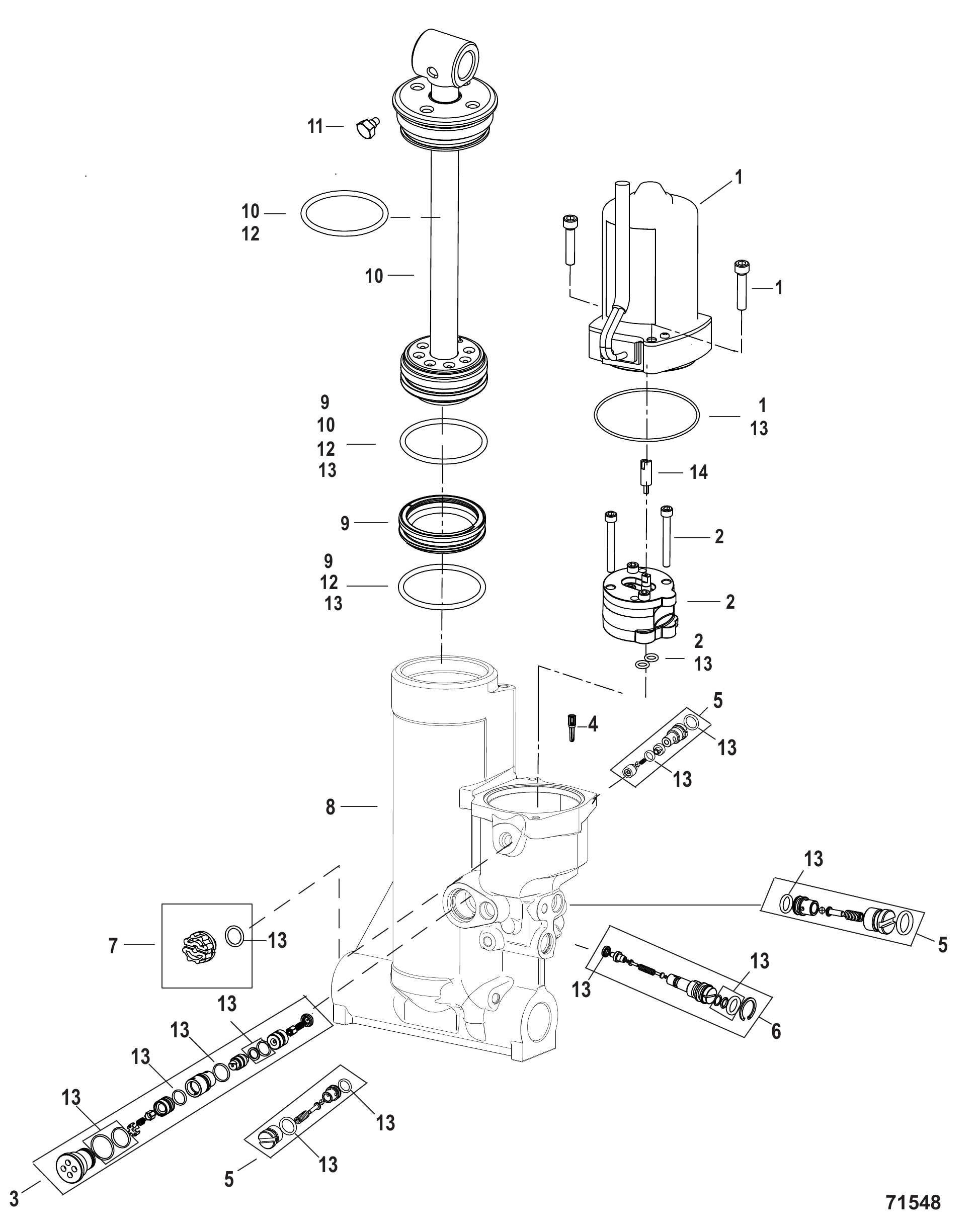

图 28动力升降总成组件 - 3B020121及以上 Power Trim Assembly Components - 3B020121 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0168227	电机套件	MOTOR KIT	1
2	8M0168234	泵套件	PUMP KIT	1
3	8M0168231	压力检查套件	PO CHECK KIT	1
4	8M0168230	滤清器套件	FILTER KIT	1
5	8M0168236	安全阀套件	RELIEF VALVE KIT	1
6	8M0168228	手动释放套件	MANUAL RELEASE KIT	1
6	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
7	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
8	NSS	不单独销售	NOT SOLD SEPARATE	1
9	8M0168238	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0168235	减震杆套件	SHOCK ROD KIT	1
11	8M0177279	螺钉(5/16-24×0.5英寸)	SCREW 5/16-24 x .5	1
12	8M0168229	升降油缸修理包	TRIM CYLINDER REBUILD KIT	1
13	8M0168225	密封套件	SEAL KIT	1
14	8M0168240	联轴器套件	COUPLER KIT	1

图 29维修/支持手册 Service/Support Manual

REF	零件编号	中文名称	英文名称	数量
-	8M0060852	零件手册(150匹四冲程/105匹喷泵)	PARTS MANUAL 150 4-Stroke, 105 Jet	1
-	8M0062182	操作手册(150匹电喷四冲程)	OPERATION MANUAL 150 EFI 4-Stroke	1
-	8M0231628	操作手册150PSX	MANUAL-OP 150PSX	1
-	8M0095296	操作手册(150匹四冲程SeaPro)	OPERATION MANUAL 150 4-Stroke SeaPro	1
-	8M0133889	操作手册	OPERATION MANUAL	1
-	8M0230528	操作手册(105匹喷泵)	OPERATION MANUAL 105 Jet	1
-	8M0060785	维修手册	SERVICE MANUAL	1
-	8M0168224	维修手册	SERVICE MANUAL	1
-	8M0061498	短缸体总成	SHORT BLOCK ASSEMBLY	1
-	8M0122812	短缸体总成	SHORT BLOCK ASSEMBLY	1

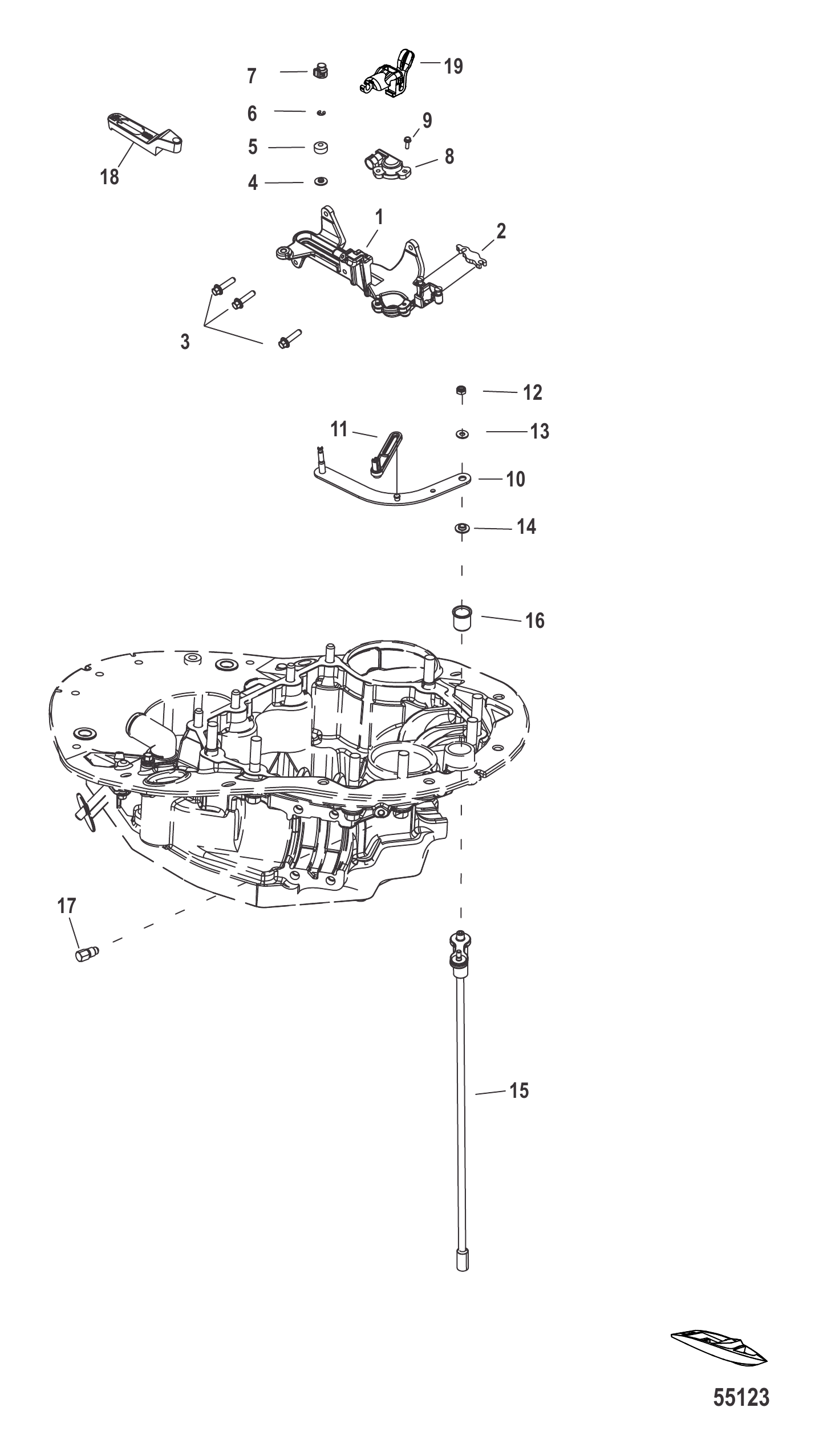

图 30换挡连杆 Shift Linkage

REF	零件编号	中文名称	英文名称	数量
1	8M0058458	换挡连杆支架总成	BRACKET ASSEMBLY Shift Link	1
2	899044	闩锁	LATCH	1
3	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0050560	垫圈	WASHER	1
5	8M0031453	滚轮	ROLLER	1
6	27290	挡圈	RING Retaining	1
7	8M0076452	固定座总成	RETAINER ASSEMBLY	1
7	8M0150203	固定座总成	RETAINER ASSEMBLY	1
8	8M0181784	换挡位置传感器	SENSOR Shift Position	1
9	4001186	六角垫圈头不锈钢螺钉(M4×13)	SCREW (M4 X 13) Hex Wash HD SS	1
10	8M0075152	换挡连杆	LINK Shift	1
11	8M0058943	传感器摇臂	LEVER Sensor	1
12	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
13	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
14	8M0035249	法兰衬套(内径6.452mm)	BUSHING (6.452 MM ID) Flanged	1
14	8M0237472	衬套	BUSHING	1
15	8M0060213	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
15	8M0199744	换挡轴总成	SHIFT SHAFT ASSY	1
16	8M0063632	法兰衬套	BUSHING Flanged	1
17	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
18	8M0104795	间隔垫片-换挡支架(仅限喷泵舷外机)	SPACER, SHIFT BRACKET Jet Outboards Only	1
19	8M0071176	控制电缆锁扣	LATCH Control Cable	1

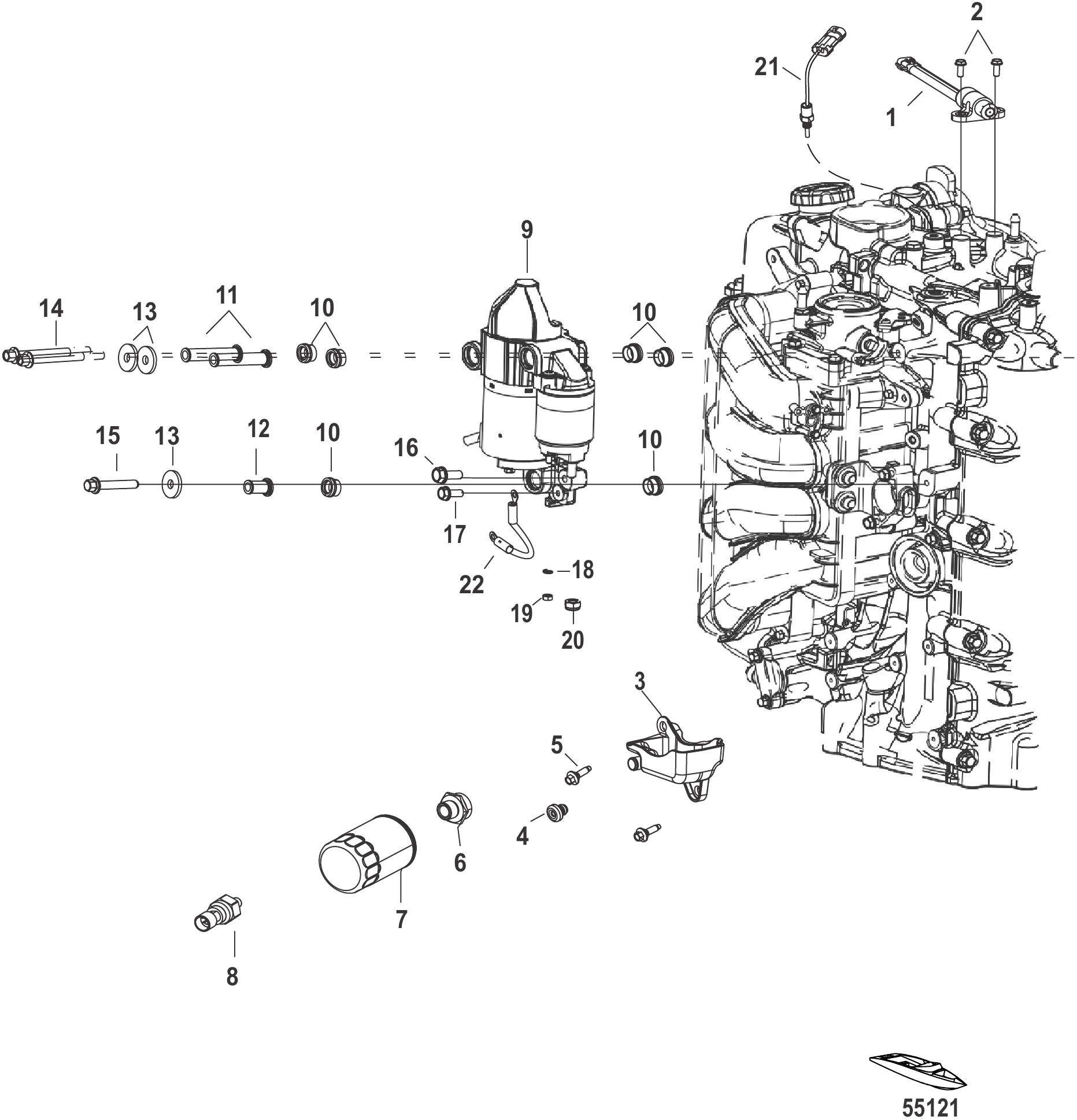

图 31启动马达/机油滤清器/传感器 Starter Motor/Oil Filter/Sensors

REF	零件编号	中文名称	英文名称	数量
1	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0090816	集油盘	TRAY - OIL DRIP	1
4	8M0049906	油盘螺塞	PLUG Oil Tray	1
4	8M0143229	滴油盘塞	PLUG Drip Tray	1
5	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	2
6	8M0071039	机油滤清器接头	FITTING - OIL FILTER	1
7	8M0162829	机油滤清器	FILTER Oil	1
7	8M0065103	机油滤清器	FILTER Oil	1
7	8M0162830	机油滤清器	FILTER OIL	1
8	8M6000634	压力传感器	PRESSURE SENSOR	1
8	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
9	8M0088064	启动马达	STARTER MOTOR	1
9	8M0166297	启动器总成	STARTER ASSY	1
10	8M0070367	管状支架 8MM	MOUNT - TUBULAR 8MM	6
10	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
11	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
12	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
13	43430	垫圈	WASHER	3
14	8M0071509	六角法兰螺栓(M8×80)	BOLT (M8 X 80) HEX FLG	2
14	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
15	88552645	螺钉（M8X45）	SCREW (M8X45)	1
16	40011148	螺钉(M8 x 20)	SCREW (M8 x 20)	1
16	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
17	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
18	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
19	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
20	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
21	885342002	传感器总成	SENSOR ASSEMBLY	1
21	8M0148668	传感器总成	SENSOR ASSEMBLY	1
22	8M0056666	起动机接地带	GROUND STRAP Starter	1

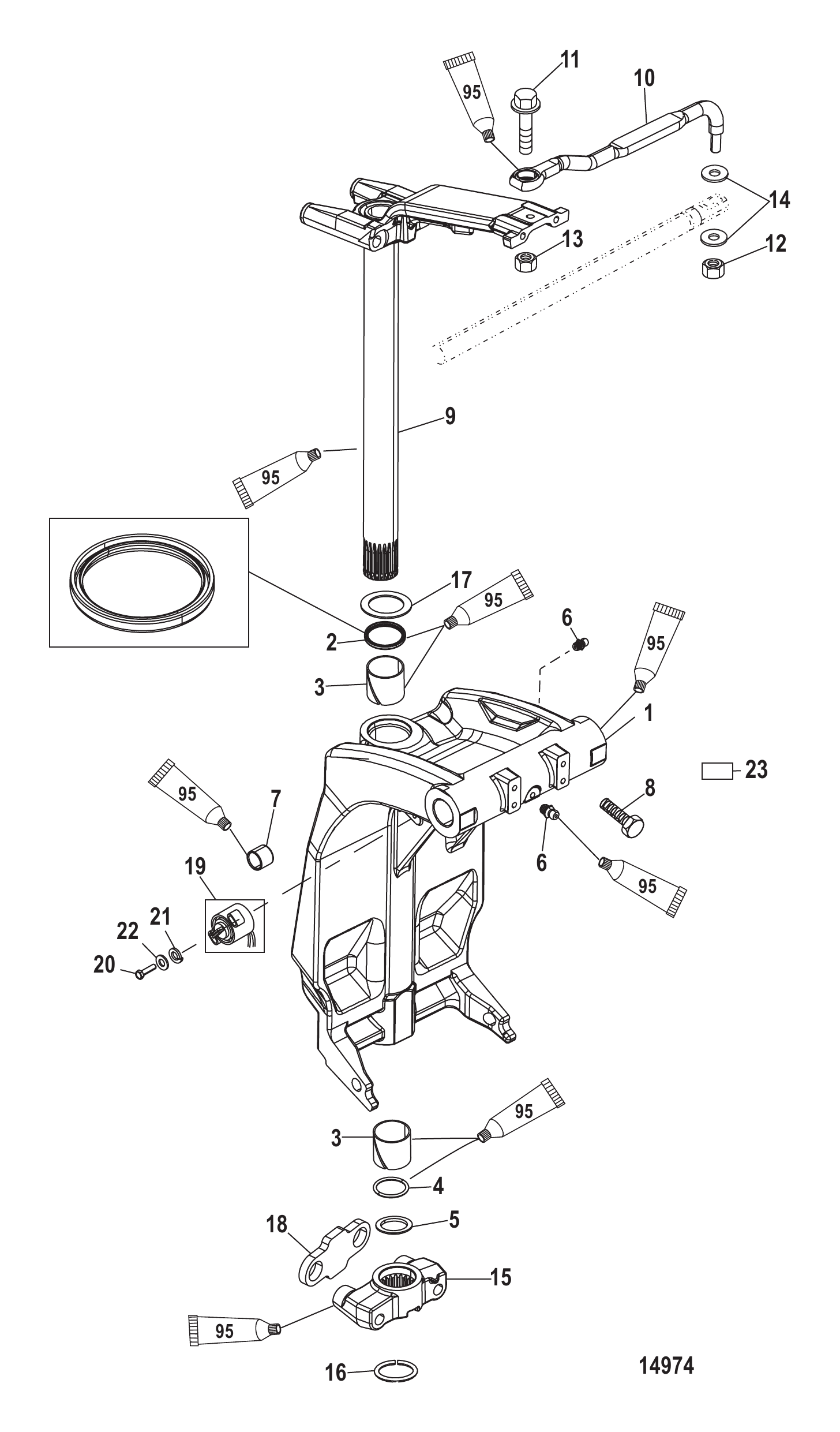

图 32旋转支架与旋转销 Swivel Bracket and Swivel Pin

REF	零件编号	中文名称	英文名称	数量
1	898032A03	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	87735	下油封	SEAL Oil Lower	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
13	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
13	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
14	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
15	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
16	67684	挡圈	RING Retaining	1
17	816432	止推垫片(含旋转支架)	THRUST WASHER Included with Swivel Bracket	1
18	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1
19	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
19	8M0074845	ORD 8M0098264	ORD 8M0098264	1
20	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
21	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
22	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
-	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

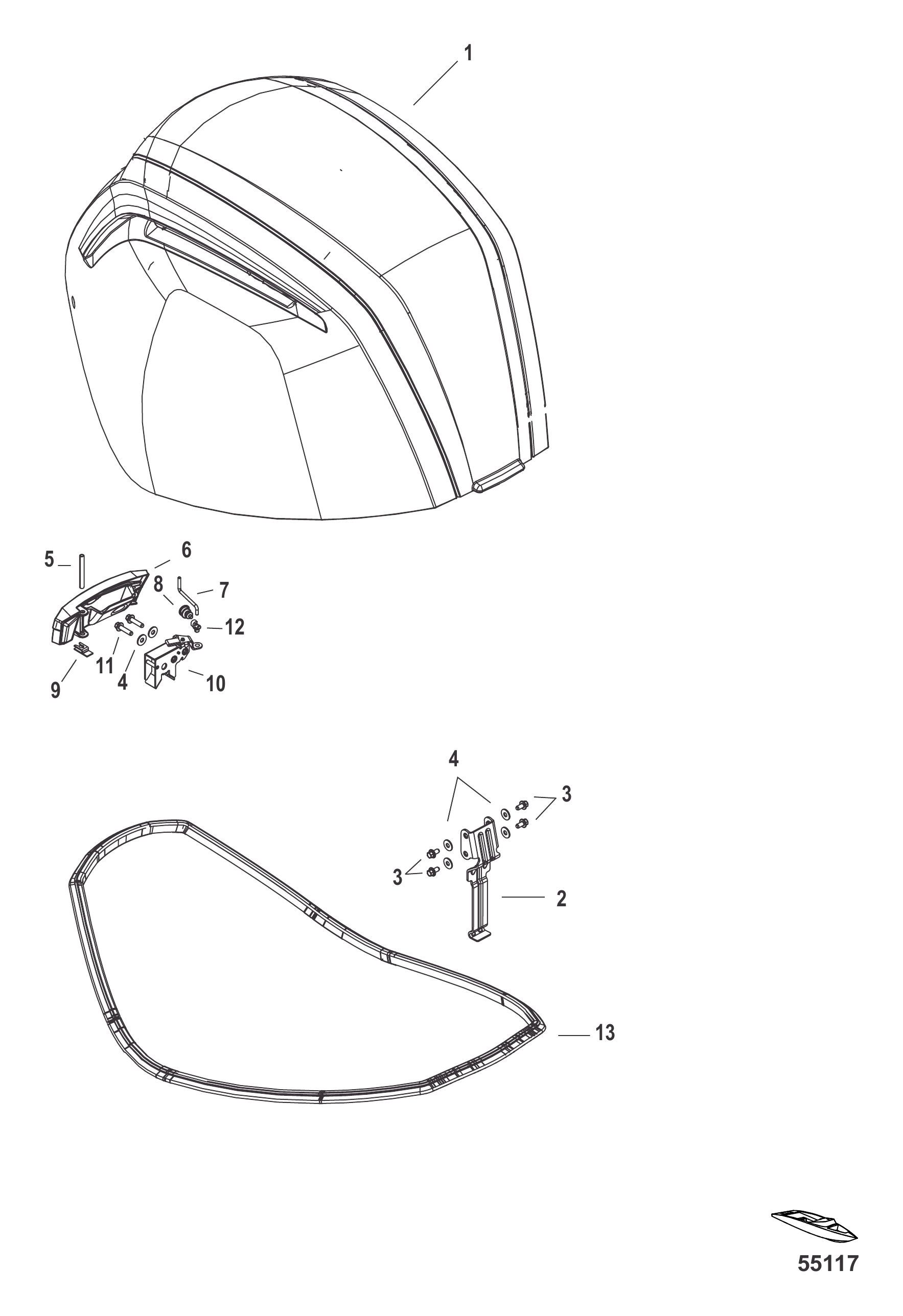

图 33顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0087994	顶部罩盖总成带水星贴花	TOP COWL ASSEMBLY Mercury Decaled	1
1	8M0159539	顶部罩盖总成带水星贴花	TOP COWL ASSEMBLY Mercury Decaled	1
1	8M0159539	顶部罩盖总成带水星贴花	TOP COWL ASSEMBLY Mercury Decaled	1
1	8M0090833	顶部罩盖总成水手版无贴花	TOP COWL ASSEMBLY Mariner, Non-Decaled	1
1	8M0091789	顶部罩盖总成黑色无贴花	TOP COWL ASSEMBLY Black, Non-Decaled	1
1	8M0087995	顶部罩盖总成灰色带贴花	TOP COWL ASSEMBLY Gray, Decaled	1
1	8M0096296	顶部罩盖总成水星SeaPro版带贴花无马力标识	TOP COWL ASSEMBLY Mercury, SeaPro Decaled without Horsepower	1
2	8M0055166	顶部罩盖前锁钩	HOOK Top Cowl Latch Front	1
3	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	4
3	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	4
4	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	6
4	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	6
5	8M0075859	弹簧槽销	PIN - SPRING, Slotted	1
6	8M0055191	锁柄	HANDLE, LATCH	1
6	8M0088853	锁柄	HANDLE, LATCH	1
7	8M0055189	后锁连杆	LINK - LATCH Rear	1
8	8M0056980	后锁密封	SEAL Rear Latch	1
9	8M0075694	卡扣夹	CLIP - SNAP	1
10	8M0055186	锁扣组件	LATCH ASSEMBLY	1
11	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
11	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
12	8M0006054	固定座	RETAINER	1
13	8M0087850	上罩壳密封件	SEAL Top Cowl	1

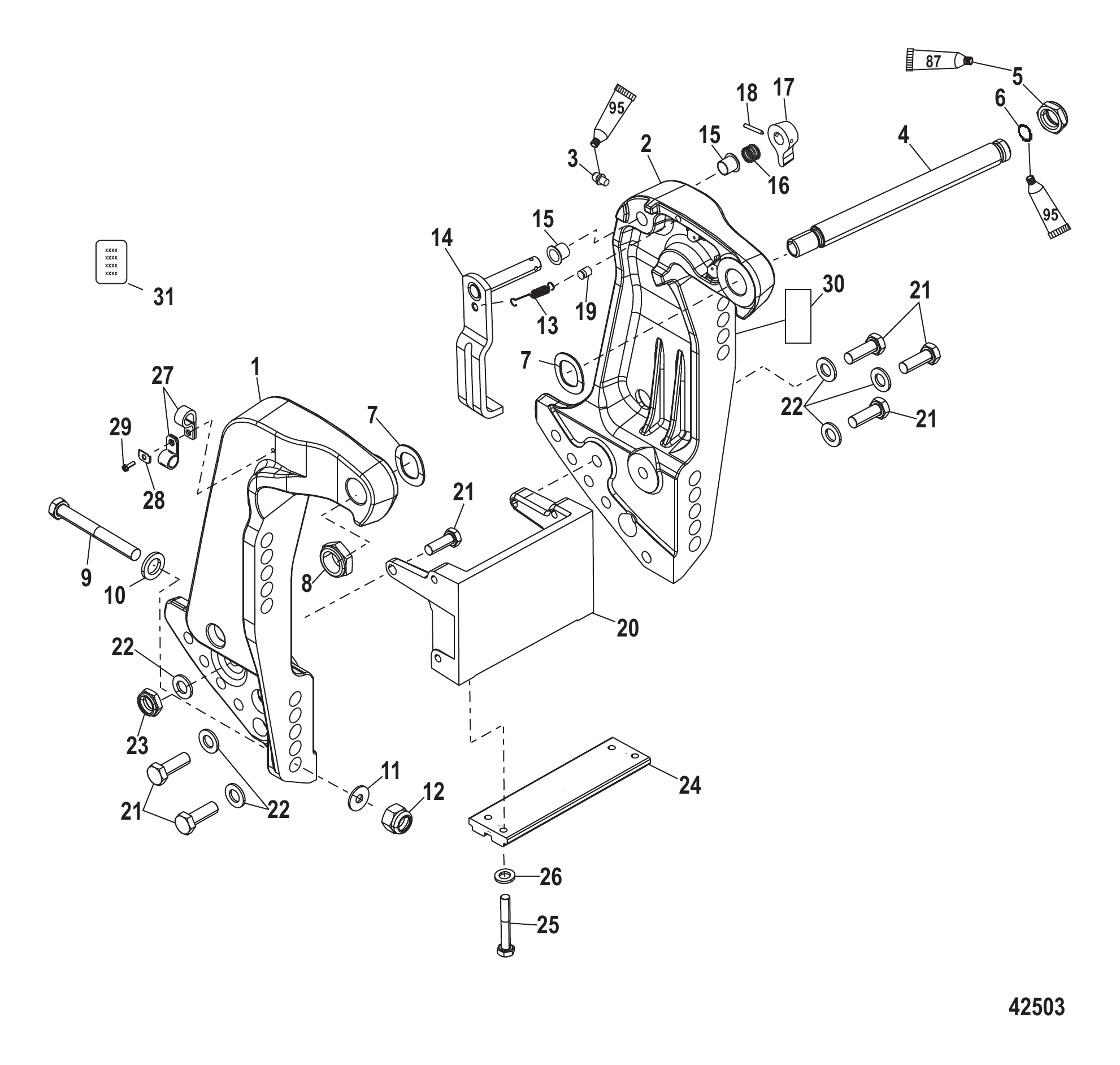

图 34艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	828334T02	艉板支架总成 - 右舷	BRACKET ASSEMBLY Transom - Starboard	1
2	828333T07	艉板支架总成-左舷	BRACKET ASSEMBLY Transom - Port	1
2	8M0045064	艉板支架套件	TRANSOM BRK KIT	1
3	98727	润滑脂加注口接头	FITTING Grease Port	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 内径0.612英寸×宽0.103英寸	O-Ring .612 IN I.D. x .103 IN Width	1
7	88750	波浪垫圈(1.62 x 1.05)	WASHER Wave (1.62 x 1.05) Wave	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	830899	张力弹簧	SPRING Tension	1
14	821176T02	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	8M0109798	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	左舷艉板支架附带销	PIN Included with Port Transom Bracket	1
19	893709	销	PIN	1
20	818771T1	锚支架	BRACKET Anchor	1
20	8M0086406	锚支架	BRACKET Anchor	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	40114	螺母(M10 x 1.5)	NUT (M10 x 1.5)	1
24	8182981	阳极块	ANODE	1
24	818298Q1	阳极套件	ANODE KIT	1
25	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
25	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
26	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
26	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
27	22740	卡扣	CLIP	2
28	69205	C形垫圈	C WASHER	1
28	8M0084613	C形垫圈	C-WASHER	1
29	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
30	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
31	8M0043059	警告标贴	DECAL Warning	1
