水星 Mercury 15 HP EFI 2 CYL (333cc) 0R833820 & Up - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0125267 · 共 38 个部位 · 1081 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
6	16113	密封板	PLATE Seal	1
7	NSS		NOT SOLD SEPARATE GUIDE	1
8	17173	螺钉	SCREW	4
9	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
9	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
10	8M0157822	6英尺软管适配器	HOSE 6 Foot Adapter	1
10	8M0158123	14英尺软管适配器	HOSE 14 Foot Adapter	1
11	803581	工具包	TOOL KIT	1
12	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
-	8M0097129	转向锁套件	STEERING LOCK KIT	1
-	8M0159418	丙烷罐支架	HOLDER Propane Tank	1
-	8M0169411	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242337	贴花套装 Mariner 2 - 9.9 马力	DECAL SET Mariner 2 - 9.9 HP	1
2	8M0073676	6马力尾部贴纸	DECAL Rear 6 HP	1
3	8M0225037	8马力后贴花	DECAL Rear 8 HP	1
4	8M0225038	9.9马力后贴花	DECAL Rear 9.9 HP	1
5	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
6	8M0180066	维护贴花	DECAL Maintenance	1
7	8M0225039	启动贴花	DECAL Start	1
8	12869	倾斜位置标贴	DECAL Tilt Position	1
9	128671	下倾限位贴花	DECAL Lower Tilt Limit	1

图 3下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0135860	前面板	FRONT PANEL	1
2	8M0135849	指示灯	PILOT LAMP	1
3	859278004	启动贴花	DECAL Start	1
4	8M0140126	发动机图标贴花	DECAL Engine Icon	1
5	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
5	8M0182334	燃油接头	CONNECTOR FUEL	1
6	878311	盖帽	CAP	1
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
8	16226	护孔环	GROMMET	1
9	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
10	8M0135850	护孔环	GROMMET	1
11	8537437	橡胶支座	MOUNT Rubber	2
12	898101960	橡胶垫圈	WASHER Rubber	2
12	8M0174563	肩螺栓	SHOULDER BOLT	2
13	8M0124428	螺栓	BOLT	2
14	8M0137379	前撑杆盖	COVER Front Stay	1
15	8M0137384	铆钉	RIVET	2
16	161404	垫圈	WASHER	2
17	8518153	护孔环	GROMMET	2
18	8M0139792	轴环	COLLAR	2
18	8M0174563	肩螺栓	SHOULDER BOLT	2
19	8M0134509	右舷驱动轴外壳盖	COVER Driveshaft Housing Starboard	1
19	8M0206074	驱动轴外壳盖 - 右舷	DSH COVER - STBD	1
20	8M0134510	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
21	8M0134512	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
22	8M0137380	螺栓	BOLT	10
23	8M0088179	螺栓	BOLT	1
23	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
24	898101937	垫圈	WASHER	1
25	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
25	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
26	8M0137837	护孔环	GROMMET	1
27	8M0137385	护孔环	GROMMET	1
27	8M0137381	护孔环	GROMMET	1
28	8M0134511	驱动轴外壳盖 - 左舷	COVER Driveshaft Housing Port	1
29	898101145	O型圈	O-RING	1
30	8M0141127	动力倾斜开关支架	PT SWITCH HOLDER	1
31	879194330	螺钉	SCREW	2
32	8M0139794	护孔环	GROMMET	1
33	8M0141124	动力倾斜开关	SWITCH POWER TILT	1
34	8M0137387	螺母	NUT	2
35	NSS	不单独销售	NOT SOLD SEPARATE	1

图 4凸轮轴和油泵 Camshaft and Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	8M0134433	凸轮轴	CAMSHAFT	1
2	95218015	凸轮轴销	PIN Camshaft	1
3	8M0134436	机油泵总成	OIL PUMP ASSY	1
4	8M0098606	螺栓	BOLT	3
4	8M0147119	螺栓	BOLT	3
5	8M0135588	油泵衬垫	GASKET Oil Pump	1
6	8M0135590	量油尺	DIPSTICK	1
7	8M0136228	量油尺管	TUBE Dipstick	1
8	804840007	O型圈	O-RING	1
9	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
10	834955T04	驱动皮带轮	PULLEY Drive	1
11	895119003	导套	GUIDE	1
12	823032004	锁紧垫圈	LOCKWASHER	1
13	855679004	螺母	NUT	1
14	8M0135591	正时皮带	BELT Timing	1
15	803858001	螺栓	BOLT	1
16	895118	垫圈	WASHER	1
17	95229	键	KEY	2
18	834973001	从动齿轮	GEAR Driven	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0140578	气缸盖总成	CYLINDER HEAD COMPLETE	1
-	8M0172931	气缸盖总成	CYL HEAD COMPLETE	1

图 5夹紧支架/旋转支架（手动倾斜） Clamp Brackets/Swivel Bracket Manual Tilt

REF	零件编号	中文名称	英文名称	数量
1	8M0134662	短型旋转支架总成	SWIVEL BRACKET ASSEMBLY Short	1
1	8M0134663	长型及加长型旋转支架总成	SWIVEL BRACKET ASSEMBLY Long and XLong	1
2	8M0137356	销	PIN	2
3	824969	润滑脂接头	FITTING Grease	3
4	898101091	接地线	WIRE Ground	1
5	8M0135835	倾斜止动器	TILT STOPPER	1
5	8M0149915	倾斜止动器	TILT STOPPER	1
6	898103104	弹簧销	PIN Spring	1
7	163364	衬套	BUSHING	1
8	853774	停机开关	STOP	1
9	953832	弹簧	SPRING	1
10	8M0140496	安装板	PLATE	1
10	8M0157137	定位板	SET PLATE	1
11	8M0106739	螺栓	BOLT	2
12	8M0134504	倒车锁	LOCK Reverse	1
13	8M0135840	倒挡锁弹簧	SPRING Reverse Lock	2
14	8M0135839	倒车锁连杆	LINK Reverse Lock	1
15	8037841	倒车锁杆	ROD Reverse Lock	1
16	8150261	开口销	COTTER PIN	2
17	8037461	弹簧	SPRING	1
18	8M0135837	倒车锁臂	ARM Reverse Lock	1
19	8M0135838	倒挡锁定轴	SHAFT Reverse Lock	1
20	160572	E型卡环	E RING	2
21	8M0135836	倒车锁杆	LEVER Reverse Lock	1
21	8M0242569	倒车锁杆	LEVER REV LOCK	1
22	898103106	握把	GRIP	1
23	8M0051399	止动器	STOPPER	1
23	8M0245322	止动器	STOPPER	1
24	803790001	肩螺栓	BOLT Shoulder	1
25	16192	垫圈	WASHER	1
26	898103107	衬套	BUSHING	1
27	953925	垫圈	WASHER	1
28	953921	不锈钢垫圈	WASHER Stainless Steel	1
-	8M0140877	副驾驶套件	CO PILOT KIT	1
29	8M0137358	螺栓	BOLT	1
30	168231	O型圈	O-RING	1
31	895173	圆盘	DISC	2
31	8M0145395	圆盘	DISC	2
32	8M0137359	间隔垫圈	WASHER Spacer	1
32	8M0145397	垫圈	WASHER	1
33	8M0135834	安装板	PLATE	1
34	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
35	8M0135833	手柄	HANDLE	1
36	895146001	垫圈	WASHER	1
37	8M0137357	垫圈	WASHER	1
38	95374001	尼龙螺母	NUT Nylon	1
39	8M0134502	右舷夹紧支架	CLAMP BRACKET Starboard	1
40	8M0134503	左舷夹紧支架	CLAMP BRACKET Port	1
41	823701004	副驾驶贴花	DECAL Co-Pilot	1
42	823913Q	阳极块	ANODE	2
43	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
44	8M0135830	间隔块	DISTANCE PIECE	1
45	16826	不锈钢垫圈	WASHER Stainless Steel	4
46	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
47	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
48	853722029	尼龙螺母	NUT Nylon	1
49	8537435	衬套	BUSHING	2
50	85372214	盖形螺母	CAP NUT	2
51	8M0135832	推力杆总成	THRUST ROD ASSEMBLY	1
52	815093003	弹簧	SPRING	1
53	815082002	搬运手柄	HANDLE Carrying	1
54	8M0060117	夹紧螺钉套件	CLAMP SCREW KIT	2
54	8M0176078	夹紧螺钉套件	CLAMP SCREW KIT	2
55	8M0137367	发动机安全贴花	DECAL Secure Engine	1
55	8M0191657	发动机安全贴花	DECAL Secure Engine	1
56	8M0094877	螺钉 (8 x 85毫米)	SCREW (8 x 85mm	2
57	16192	垫圈	WASHER	4
58	95374	尼龙螺母	NUT Nylon	2
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

图 6夹紧支架/旋转支架（动力倾斜） Clamp Brackets/Swivel Bracket Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	8M0134661	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0134659	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	8M0137368	销	PIN	1
3	95383010	弹簧	SPRING	1
4	95286027	轴环	COLLAR	2
5	8M0120641	倾斜止动器	TILT STOPPER	1
6	NSS	不单独销售	NOT SOLD SEPARATE	1
7	8M0091498	气缸销	PIN Cylinder	1
8	879194340	垫圈	WASHER	1
9	95218017	弹簧销	PIN Spring	1
10	8M0134507	动力倾斜装置总成	POWER TILT ASSEMBLY	1
10	8M0239089	动力升降倾斜装置	POWER TRIM/TILT	1
11	16176008	衬套	BUSHING	5
12	16176009	衬套	BUSHING	2
13	851874005	销	PIN	1
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
16	898101089	接地线	WIRE Ground	2
17	879194248	螺栓	BOLT	1
18	898101937	垫圈	WASHER	1
19	815030T05	右舷夹紧支架	CLAMP BRACKET Starboard	1
20	95374001	尼龙螺母	NUT Nylon	2
21	8M0135942	垫圈	WASHER	2
22	815051001	配平锁销	PIN Trim Lock	2
23	879194253	螺栓	BOLT	2
24	95375	垫圈	WASHER	2
25	875208	阳极块	ANODE	2
26	815031T03	左舷夹紧支架	CLAMP BRACKET Port	1
27	879194339	垫圈	WASHER	8
27	16192	垫圈	WASHER	8
28	8M0094877	螺钉 (8 x 85毫米)	SCREW (8 x 85mm	4
29	879194337	螺母	NUT	4
30	95375001	垫圈	WASHER	2
31	8M0060117	夹紧螺钉套件	CLAMP SCREW KIT	2
31	8M0176078	夹紧螺钉套件	CLAMP SCREW KIT	2
32	160572	E型卡环	E RING	1
33	8M0137367	发动机安全贴花	DECAL Secure Engine	1
33	8M0191657	发动机安全贴花	DECAL Secure Engine	1
34	8M0145399	舷外机绑带	STRAP Kicker	2
35	898101937	垫圈	WASHER	4
36	855545003	轴环	COLLAR	2
37	8M0135848	轴环	COLLAR	2
38	8M0145484	螺钉	SCREW	2
39	823042	螺栓	BOLT	2

图 7曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0134430	连杆总成	CONNECTING ROD ASSEMBLY	2
2	8M0135582	连杆螺栓	BOLT Connecting Rod	2
3	8M0134431	曲轴	CRANKSHAFT	1
4	8M0135577	轴承	BEARING	AR
4	8M0135578	推力轴承	BEARING Thrust	AR
5	855681005	油封	SEAL Oil	1
6	898103114	油封	SEAL Oil	1
7	8M0134428	活塞总成	PISTON ASSEMBLY	2
8	8M0134429	活塞环组件	PISTON RING ASSEMBLY	2
9	8M0135581	活塞销	PIN Piston	2
10	160573	E型卡环	E RING	2
11	825666001	键	KEY	1
-	8M0136159	加大尺寸活塞总成	PISTON ASSEMBLY Oversized	2
-	8M0136161	加大尺寸活塞环总成	PISTON RING ASSEMBLY Oversized	2
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

图 8气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223365	气缸体	CYLINDER BLOCK	1
2	8M0229968	螺栓	BOLT	8
3	16119	定位销	PIN Dowel	2
4	8M0186780	锥形塞	PLUG Taper	4
5	8M0223369	曲轴	CRANKSHAFT	1
6	8M0054681	轴承 - 1 对	BEARING- 1 PAIR	2
7	898103114	油封	SEAL Oil	1
8	855681001	油封	SEAL Oil	1
9	834963A02	活塞总成	PISTON ASSEMBLY	2
10	16057	卡扣	CLIP	4
11	825713002	活塞销	PIN Piston	2
12	803678T05	活塞环组	RING SET Piston	2
13	8M0125694	连杆总成	CONNECTING ROD ASSEMBLY	2
14	8035092	螺栓	BOLT	4
15	8M0223381	正时皮带	BELT TIMING	1
16	8M0186929	驱动皮带轮	DRIVE PULLEY	1
17	8M0223380	皮带导向器	GUIDE BELT	1
18	855679004	螺母	NUT	1
19	8M0186812	垫圈	WASHER	1
20	16071	螺母	NUT	1
21	95229	键	KEY	1
22	825666001	键	KEY	1
23	8M0186930	从动齿轮	GEAR Driven	1
24	895118	垫圈	WASHER	1
25	803858001	螺栓	BOLT	1
26	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
27	898101957	螺钉	SCREW	1
28	8M0229970	机油滤网	OIL STRAINER	1
29	8M0206068	软管	HOSE	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
31	8M0223378	油位表	GAUGE OIL LEVEL	1
32	8M0223379	油位导杆	GUIDE OIL LEVEL	1
33	8M0155474	螺钉	SCREW	1
34	804840007	O型圈	O-RING	1
35	8M0223429	飞轮总成	FLYWHEEL ASSEMBLY	1
36	8M0223430	交流发电机	ALTERNATOR	1
36	8M0134470	交流发电机	ALTERNATOR	1
37	8M0135822	脉冲线圈	COIL Pulsar	1
38	823042067	螺钉	SCREW	2
39	823042	螺栓	BOLT	3
-	8M0227805	电动启动套件	ELECTRIC START KIT	1
-	8M0227808	蓄电池充电套件	BATTERY CHARGING KIT	1

图 9气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	8M0223364	发动机长缸体	ENGINE LONG BLOCK	1
1	8M0223370	气缸盖	CYLINDER HEAD	1
2	8M0223373	气缸盖衬垫	GASKET Cylinder Head	1
3	8M0223366	螺栓	BOLT	6
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	8M0139438	螺栓	BOLT	3
6	16826	不锈钢垫圈	WASHER Stainless Steel	3
7	8M0186989	发动机温度传感器	SENSOR Engine Temperature	1
8	8M0204682	火花塞	SPARK PLUG	2
8	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
9	8M0223371	凸轮轴总成	CAMSHAFT ASSEMBLY	1
10	850838T01	进气阀	VALVE Intake	2
11	850839T01	排气阀	VALVE Exhaust	2
12	855959001	阀座	SEAT	4
13	803554005	气门弹簧	SPRING Valve	4
14	822647001	进气密封-黑色	SEAL Intake - Black	2
15	822647002	排气密封-绿色	SEAL Exhaust - Green	2
16	8M0152418	固定座总成	RETAINER ASSEMBLY	4
17	825455001	油封	SEAL Oil	1
18	95229	键	KEY	1
19	825046001	调节螺钉	SCREW Adjusting	4
20	8M0135584	摇臂轴	SHAFT Rocker Arm	1
21	895118001	垫圈	WASHER	2
22	825452001	弹簧	SPRING	2
23	8M0186926	摇臂	ROCKER ARM	4
24	826150001	调节螺母	NUT Adjusting	4
25	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
26	8M0223372	油泵衬垫	GASKET Oil Pump	1
27	8M0147119	螺栓	BOLT	3
28	8M0223376	气缸盖罩	COVER Cylinder Head Cover	1
29	803508017	衬垫	GASKET	1
30	823042	螺栓	BOLT	4
31	8M0135589	加油口盖	CAP Oil Fill	1
32	803513007	O型圈	O-RING	1
-	8M0227810	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0227353	8-9.9 EFI维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI (300 Hour)	1
-	8M0227355	8-9.9 EFI Command Thrust维护套件(300小时)	SERVICE KIT 8 - 9.9 EFI Command Thrust (300 Hour)	1

图 10顶罩贴花-序列号0R991812及以下 Decals Top Cowl - Serial #0R991812 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0132330	水星贴花套装	DECAL SET Mercury	1
2	8M0132331	SeaPro系列贴花套装	DECAL SET SeaPro	1
3	8M0082467	10马力贴花	DECAL Horsepower 10	1
4	8M0073690	15马力贴花	DECAL Horsepower 15	1
5	8M0073691	20马力贴花	DECAL Horsepower 20	1
6	8M0050645	M图标标贴	DECAL M-icon	1
7	8M0056643	阅读手册贴花	DECAL Read Manual	1
8	8M0132333	Mariner贴纸套装	DECAL SET Mariner	1
9	8M0132332	ProKicker贴花套装	DECAL SET ProKicker	1
10	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
10	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
11	859278004	启动贴花	DECAL Start	1
12	896854007	油压警示贴纸	DECAL Oil Pressure	1
13	8M0043700	M图标红色贴花（39毫米）	DECAL M-Icon, Red, 39mm	1
13	8M0188626	M图标红色贴花（39毫米）	DECAL M-ICON, Red, 39 mm	1

图 11顶罩贴花-序列号0R991813及以上 Decals Top Cowl - Serial #0R991813 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0170757	10/15/20马力贴花套装	DECAL SET 10, 15, 20 HP	1
2	8M0082467	10马力贴花	DECAL Horsepower 10	1
3	8M0073690	15马力贴花	DECAL Horsepower 15	1
4	8M0073691	20马力贴花	DECAL Horsepower 20	1
5	8M0050645	M图标标贴	DECAL M-icon	1
6	8M0056643	阅读手册贴花	DECAL Read Manual	1
7	8M0161263	9.9马力后贴花	DECAL Rear 9.9 HP	1
8	8M0180066	维护贴花	DECAL Maintenance	1
9	8M0132331	SeaPro系列贴花套装	DECAL SET SeaPro	1
10	8M0132333	Mariner贴纸套装	DECAL SET Mariner	1
11	8M0132332	ProKicker贴花套装	DECAL SET ProKicker	1
12	8M0173449	9.9 HP ProKicker尾部贴花	DECAL Rear, 9.9 HP ProKicker	1
13	8M0173831	15 HP Prokicker尾部贴花	DECAL Rear, 15 HP Prokicker	1
14	8M0043700	M图标红色贴花（39毫米）	DECAL M-Icon, Red, 39mm	1
14	8M0188626	M图标红色贴花（39毫米）	DECAL M-ICON, Red, 39 mm	1
15	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
15	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
16	859278004	启动贴花	DECAL Start	1
17	896854007	油压警示贴纸	DECAL Oil Pressure	1
18	8M0180068	9.9 ProKicker维护贴花	DECAL Maintenance, 9.9 ProKicker	1

图 12驱动轴壳体-序列号1R029247及以下 Driveshaft Housing Serial # 1R029247 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0134479	驱动轴外壳总成	DRIVESHAFT HOUSING ASSEMBLY	1
1	8M0134480	驱动轴外壳总成	DRIVESHAFT HOUSING ASSEMBLY	1
1	8M0134481	驱动轴外壳总成	DRIVESHAFT HOUSING ASSEMBLY	1
2	8M0137339	接头管	FITTING Nipple	1
3	8M0111615	放油螺塞螺栓	DRAIN PLUG BOLT	1
4	895146	垫圈	WASHER	1
5	16119	定位销	PIN Dowel	2
6	8036675	油封	SEAL Oil	1
7	8M0135799	橡胶密封件	SEAL Rubber	1
8	804899002	护孔环	GROMMET	1
9	898101330	定位销	PIN Dowel	2
10	8M0135712	短型水管	TUBE Water, Short	1
10	8M0135713	水管 长型	TUBE Water, Long	1
10	8M0135714	水管-加长型	TUBE Water, X-Long	1
11	881305004	护孔环	GROMMET	1
12	8M0135783	锁板	PLATE Lock	1
13	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
14	8M0135914	冲洗接头	FLUSH CONNECTOR	1
15	8M0137342	密封环	SEAL Ring	1
16	8M0135786	排气罩	COVER Exhaust	1
17	8M0135798	排气口衬垫	GASKET Exhaust, Port	1
18	8M0135787	安装板	PLATE	1
19	803698002	螺栓	BOLT	3
20	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
21	898101090	接地线	WIRE Ground	1
22	8M0088179	螺栓	BOLT	1
22	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
23	8M0135800	延伸壳体	HOUSING Extension	1
24	8M0137343	螺栓	BOLT	4
25	811314006	衬套	BUSHING	1
26	16121001	止动器	STOPPER	1
27	898101330	定位销	PIN Dowel	2
28	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2

图 13驱动轴壳体-序列号1R029248及以上 Driveshaft Housing Serial # 1R029248 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0229083	驱动轴外壳总成	DRIVESHAFT HOUSING ASSEMBLY	1
1	8M0229087	驱动轴外壳总成	DRIVESHAFT HOUSING ASSEMBLY	1
1	8M0229085	驱动轴外壳总成	DRIVESHAFT HOUSING ASSEMBLY	1
2	8M0137339	接头管	FITTING Nipple	1
3	8M0111615	放油螺塞螺栓	DRAIN PLUG BOLT	1
4	895146	垫圈	WASHER	1
5	16119	定位销	PIN Dowel	2
6	8036675	油封	SEAL Oil	1
7	8M0135799	橡胶密封件	SEAL Rubber	1
8	804899002	护孔环	GROMMET	1
9	898101330	定位销	PIN Dowel	2
10	8M0135712	短型水管	TUBE Water, Short	1
10	8M0135713	水管 长型	TUBE Water, Long	1
10	8M0135714	水管-加长型	TUBE Water, X-Long	1
11	881305004	护孔环	GROMMET	1
12	8M0135783	锁板	PLATE Lock	1
13	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
14	8M0135914	冲洗接头	FLUSH CONNECTOR	1
15	8M0137342	密封环	SEAL Ring	1
16	8M0229091	排气罩	COVER Exhaust	1
17	8M0247237	排气口衬垫	GASKET Exhaust, Port	1
18	8M0247239	安装板	PLATE	1
19	803698002	螺栓	BOLT	3
20	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	6
21	898101090	接地线	WIRE Ground	1
22	8M0088179	螺栓	BOLT	1
22	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
23	8M0135800	延伸壳体	HOUSING Extension	1
24	8M0137343	螺栓	BOLT	4
25	811314006	衬套	BUSHING	1
26	16121001	止动器	STOPPER	1
27	898101330	定位销	PIN Dowel	2
28	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2

图 14电气支架与盖板 Electrical Bracket and Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0137329	支架	BRACKET	1
2	853809001	启动电磁阀	SOLENOID Starter	1
3	8518391	电磁开关	SOLENOID SWITCH	1
4	851839	电磁开关	SOLENOID SWITCH	1
5	823042059	螺栓	BOLT	2
6	8M0140106	抑制二极管	DIODE Supression	2
7	8M0140103	抑制二极管	DIODE Supression	1
8	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
9	8M0137298	轴环	COLLAR	3
10	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
11	853740	接地线	GROUND WIRE	1
12	8M0134473	线束总成	WIRE ASSEMBLY	1
13	8M0134474	线束总成	WIRE ASSEMBLY	1
14	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	6
15	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
16	853816004	红色护套	BOOT Red	4
17	8538161	盖帽	CAP	2
18	8M0135593	橡胶支座	MOUNT Rubber	3
19	953921	不锈钢垫圈	WASHER Stainless Steel	3
20	4000330	螺钉(M6x25)	SCREW (M6 x 25)	3
20	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3
-	8M0137846	电动启动套件	ELECTRIC START KIT	1

图 15飞轮、ECU、线束 Flywheel, ECU, Wiring Harness

REF	零件编号	中文名称	英文名称	数量
1	8M0134469	飞轮	FLYWHEEL	1
2	8M0134470	交流发电机	ALTERNATOR	1
3	8M0135822	脉冲线圈	COIL Pulsar	1
4	823042067	螺钉	SCREW	2
5	851832001	金色螺母	NUT Gold	1
6	853991002	垫圈	WASHER	1
7	823042	螺栓	BOLT	9
8	8M0134471	线圈支架	BRACKET Coil	1
9	823042073	螺钉	SCREW	2
10	8M0130961	卡箍	CLAMP	1
11	16119	定位销	PIN Dowel	2
12	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	5
13	8M0173455	发动机控制单元ECU	ECU Engine Control Unit	1
13	8M0135815	发动机控制单元ECU	ECU Engine Control Unit	1
13	8M0135817	发动机控制单元ECU	ECU Engine Control Unit	1
13	8M0135819	发动机控制单元ECU	ECU Engine Control Unit	1
13	8M0139796	15 HP电子控制模块	ECM 15 HP	1
13	8M0139798	20 HP电子控制模块	ECM 20 HP	1
14	8M0137320	ECU支架	ECU HOLDER	1
14	8M0178674	ECU支架	ECU HOLDER	1
15	8M0137321	安装板	PLATE	1
16	8M0139432	安装板	PLATE	1
17	898101949	卡箍	CLAMP	2
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
19	8M0134517	线束总成	HARNESS ASSEMBLY	1
19	8M0185667	线束总成	HARNESS ASSY	1
19	8M0134518	线束总成	HARNESS ASSEMBLY	1
19	8M0185669	线束总成	HARNESS ASSY	1
20	853814002	保险丝20安培	FUSE 20 Ampere	1
21	853814003	15安培保险丝	FUSE 15 Ampere	1
22	8M0137322	电缆端子插头	PLUG Cable Terminal	1
23	8M0106928	护孔环	GROMMET	1
24	8M0135709	冷却液温度传感器	SENSOR Coolant Temperature	1
25	853994	堵头	PLUG	2
26	879705003	套筒	SLEEVE	1
27	803538	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
27	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
28	8M0134472	点火线圈	IGNITION COIL	1
29	898101141	护套	BOOT	2
29	8M0235238	护套	BOOT	2
30	898101134	报警器	ALARM	1
31	8M0137328	支架	BRACKET	1
32	8M0137325	端子盖	TERMINAL COVER	1
33	8M0137324	端子盖	TERMINAL COVER	1
-	8M0137846	电动启动套件	ELECTRIC START KIT	1

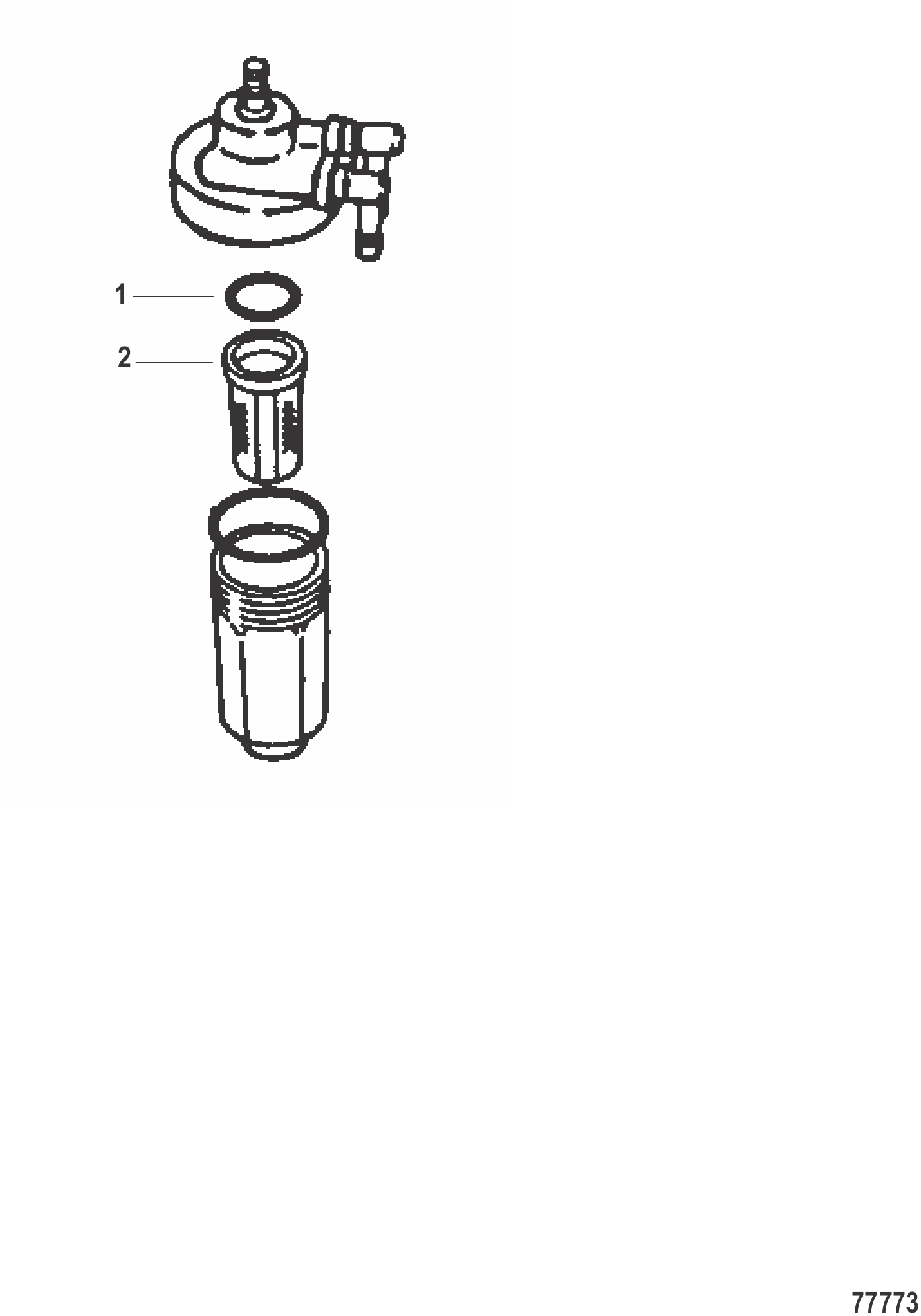

图 16燃油滤清器 Fuel Filter

REF	零件编号	中文名称	英文名称	数量
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
1	8518151	O型圈	O-RING	1
2	8537331	燃油滤清器	FILTER Fuel	1

图 17机械燃油泵与油管 Fuel Pump and Lines Mechanical

REF	零件编号	中文名称	英文名称	数量
1	803529T04	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	16109003	O型圈	O-RING	1
3	823042	螺栓	BOLT	2
4	8M0135705	燃油管	HOSE Fuel	1
4	8M0135703	燃油管	HOSE Fuel	1
4	8M0135705	燃油管	HOSE Fuel	1
5	8M0135706	燃油管	HOSE Fuel	1
5	8M0135704	燃油管	HOSE Fuel	1
5	8M0135706	燃油管	HOSE Fuel	1
6	8M0129429	软管夹	HOSE CLAMP	6
7	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
7	8537331	燃油滤清器	FILTER Fuel	1
7	8518151	O型圈	O-RING	1
8	8M0137308	燃油滤清器支架	HOLDER Fuel Filter	1
9	8M0138562	安装板	PLATE	1
10	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
11	8M0138567	卡箍	CLAMP	2
12	8M0069791	软管	HOSE	1
12	8M0135823	燃油管	HOSE Fuel	1
12	8M0069791	软管	HOSE	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

图 18燃油轨与蒸汽分离器 Fuel Rail and Vapor Separator

REF	零件编号	中文名称	英文名称	数量
1	8M0134458	燃油导轨总成	FUEL RAIL ASSEMBLY	1
2	8M0134459	喷油器总成	FUEL INJECTOR ASSEMBLY	2
3	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
4	883542001	阀门	VALVE	1
4	8M0225719	阀门	VALVE	1
5	805515001	阀帽	CAP Valve	1
6	8M0135592	接头管	FITTING Nipple	1
7	804840007	O型圈	O-RING	2
8	804830002	卡箍	CLAMP	1
-	8M0238936	密封套件	SEAL KIT	1
9	8M0138599	密封圈	SEAL RING	2
10	823042	螺栓	BOLT	2
11	8M0134460	绝缘体	INSULATOR	1
12	8M0134463	油气分离器总成	VAPOR SEPERATOR ASSEMBLY	1
13	8M0135593	橡胶支座	MOUNT Rubber	2
14	8M0137298	轴环	COLLAR	2
15	953921	不锈钢垫圈	WASHER Stainless Steel	2
16	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
16	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
17	8M0132344	燃油管	HOSE Fuel	1
18	898101237	卡箍	CLAMP	2
19	8M0132216	通风软管	HOSE Vent	1
20	8M0135701	通风软管	HOSE Vent	1
21	8M0135702	通风软管	HOSE Vent	1
22	8M0138568	卡箍	CLAMP	1
23	8M0138601	驱动轴壳体-燃油冷却器水管	HOSE Water DRIVESHAFT HOUSING-FUEL COOLER	2
24	8M0138603	怠速端口盖-接头冷却软管	HOSE Cooling IDLE PORT COVER-NIPPLE	1
25	8M0138605	怠速端口盖-燃油冷却器软管	HOSE Cooling IDLE PORT COVER-FUEL COOLER	1
26	8M0229095	怠速端口盖冷却软管	HOSE Cooling IDLE PORT COVER	1
27	8M0137341	接头管	FITTING Nipple	2
28	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
29	8M0057112	软管	HOSE	1

图 19齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	8M0128318	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0128320	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155377	齿轮箱 B L	GEAR HOUSING B L	1
-	8M0063900	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122305	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0188426	GC 5HP PROPN B L	GC 5HP PROPN B L	1
1	825132T30	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9621T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16124	衬套	BUSHING	1
3	8M0076367	驱动轴	DRIVESHAFT	1
3	8M0076368	驱动轴	DRIVESHAFT	1
3	8M0063847	驱动轴	DRIVESHAFT	1
4	95347	轴承	BEARING	1
5	16155	键	KEY	1
6	16169	水管	TUBE Water	1
6	16170	水管	TUBE Water	1
6	8M0063822	水管	TUBE Water	1
7	18876	护孔环	GROMMET	1
8	16171	密封件	SEAL	1
9	16168	密封件	SEAL	2
10	16167	软管	HOSE	1
10	8M0188428	下水管	WATER PIPE LOWER	1
11	8M0063198	螺栓	BOLT	4
12	16826	不锈钢垫圈	WASHER Stainless Steel	4
13	16156	水泵上壳体	HOUSING Upper Water Pump	1
13	8M0188429	水泵	PUMP WATER	1
14	16157	衬套	LINER	1
15	161543	叶轮	IMPELLER	1
15	8M0204676	叶轮	IMPELLER	1
16	16158009	衬垫	GASKET	1
16	8M0155369	衬垫	GASKET	1
17	16159	安装板	PLATE	1
18	16160004	衬垫	GASKET	1
19	826053T	壳体	HOUSING	1
20	16162	油封	SEAL Oil	1
21	161631	垫片(0.1)	SHIM (0.1)	AR
21	8132761	垫片(0.15)	SHIM (0.15)	AR
22	16164003	衬垫	GASKET	1
23	16192	垫圈	WASHER	1
24	879194306	螺栓	BOLT	1
25	16133	滤水器	STRAINER Water	1
26	16134	螺钉	SCREW	1
27	8M0122680	齿轮总成	GEAR ASSEMBLY	1
28	953683	堵头	PLUG	2
28	8M0229353	堵头	PLUG	2
29	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
30	8M0063198	螺栓	BOLT	1
31	16826	不锈钢垫圈	WASHER Stainless Steel	1
32	NSS	不单独销售 护孔环	NOT SOLD SEPARATE Grommet	2
-	16159A03	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1
-	8M0155395	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1
-	8M0157826	重型水泵叶轮套件	WATER IMPELLER KIT Heavy Duty	1
-	8M0134073	衬垫套件	GASKET SET	1
-	8M0188431	衬垫套件	GASKET SET	1

图 20齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	8M0128318	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0128320	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155377	齿轮箱 B L	GEAR HOUSING B L	1
-	8M0063900	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122305	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0188426	GC 5HP PROPN B L	GC 5HP PROPN B L	1
1	825132T30	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9621T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16128	滚珠轴承	BEARING Ball	1
3	16141	垫片(0.1)	SHIM (0.1)	AR
3	813277	垫片(0.15)	SHIM (0.15)	AR
4	8M0122680	齿轮总成	GEAR ASSEMBLY	2
5	16152	凸轮从动件	FOLLOWER Cam	1
6	16153	固定座	RETAINER	1
7	812946	离合器	CLUTCH	1
8	16150	离合器销	PIN Clutch	1
9	17667	弹簧	SPRING	1
10	195133	螺旋桨轴	PROPELLER SHAFT	1
11	16140	垫圈	WASHER	1
12	16132	滚珠轴承	BEARING Ball	1
13	16130	油封	SEAL Oil	1
14	16131	O型圈	O-RING	1
15	825118T	壳体	HOUSING	1
16	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
17	16145Q01	止推垫片	THRUST WASHER	1
18	812951A02	Black Max螺旋桨8.4×6右旋铝3叶-高推力	BLACK MAX PROPELLER 8.4 X 6 RH AL 3 BL - High Thrust	1
18	812949A02	Black Max螺旋桨7.8×7右旋铝3叶	BLACK MAX PROPELLER 7.8 X 7 RH AL 3 BL	1
18	812950A02	Black Max螺旋桨7.8×8右旋铝3叶	BLACK MAX PROPELLER 7.8 X 8 RH AL 3 BL	1
18	8M0081238	黑钻螺旋桨(7.9×6右旋)	BLACK DIAMOND (7.9 X 6 RH)	1
18	QA3182R	黑钻螺旋桨	BLACK DIAMOND PROPELLER	1
18	QA3184R	黑钻螺旋桨	BLACK DIAMOND PROPELLER	1
18	8M0081239	黑钻螺旋桨(7.8×9右旋)	BLACK DIAMOND (7.8 X 9 RH)	1
19	16146	垫圈	WASHER	1
20	16147	螺旋桨螺母	PROP NUT	1
21	815026	开口销	COTTER PIN	1
22	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
23	875208	方形阳极	ANODE (Square)	1
23	823912	圆形阳极	ANODE (Round)	1
-	8M0134073	衬垫套件	GASKET SET	1
-	8M0188431	衬垫套件	GASKET SET	1

图 21进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056312	进气阀	VALVE Intake	1
10	8M0056316	排气阀	VALVE Exhaust	1
11	822647001	进气密封-黑色	SEAL Intake - Black	1
12	822647002	排气密封-绿色	SEAL Exhaust - Green	1
13	898101214	气门弹簧	SPRING Valve	2
14	8M0152418	固定座总成	RETAINER ASSEMBLY	2
15	NSS	不单独销售	NOT SOLD SEPARATE	4

图 22进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0134461	节气门体总成	THROTTLE BODY ASSEMBLY	1
2	8M0132241	怠速空气控制电磁阀	SOLENOID IAC	1
3	8M0132303	温度歧管绝对压力传感器	SENSOR TMAP	1
4	855544024	螺栓	BOLT	2
5	8M0139039	螺钉	SCREW	2
6	8M0132180	节气门位置传感器	SENSOR Throttle Position	1
6	8M0153615	节气门位置	THROTTLE POSITION	1
7	8M0153617	螺钉	SCREW	2
8	898101981	衬垫	GASKET	1
9	16826	不锈钢垫圈	WASHER Stainless Steel	2
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
11	8M0134462	进气消声器总成	INTAKE SILENCER ASSEMBLY	1
12	8M0102279	螺栓	BOLT	1
13	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8M0135593	橡胶支座	MOUNT Rubber	2
15	8M0137298	轴环	COLLAR	2
16	953921	不锈钢垫圈	WASHER Stainless Steel	2
17	8M0173453	限流器衬垫	GASKET Restrictor	1
17	8M0137301	衬垫	GASKET	1
18	8M0173451	限流器	RESTRICTOR	1
18	8M0137303	限流器	RESTRICTOR	1
19	8M0139041	软管	HOSE	1
20	8M0136227	呼吸管	HOSE Breather	1
21	952245	卡箍	CLAMP	1
22	8M0137319	节气门杆挡块	STOPPER Throttle Lever	1
23	8M0137391	定期维护标签	DECAL Schedule Maintenance	1
23	8M0137392	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
23	8M0137393	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
23	8M0137394	日本定期维护标签	DECAL Schedule Maintenance, Japan	1
23	8M0206080	定期维护标签	DECAL Schedule Maintenance	1
24	8M0206080	水星及日本机型定期维护标签	DECAL Schedule Maintenance Mercury and Japan Models	1
24	8M0206083	SeaPro定期维护标签	DECAL Schedule Maintenance, SeaPro	1
24	8M0206085	ProKicker定期维护标签	DECAL Schedule Maintenance, ProKicker	1
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1

图 23维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0151469	15-20 EFI保养套件(100小时)	SERVICE KIT 15-20 EFI (100 Hour)	1
-	8M0162831	四冲程机油滤清器总成	FILTER ASSY OIL 4 STROKE	1
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8537331	燃油滤清器	FILTER Fuel	1
-	8518151	O型圈	O-RING	1
-	895146	垫圈	WASHER	1
-	8M0075255	放油螺塞密封件	SEAL Drain Plug	2
-	8M0188617	密封件	SEAL	2
-	8M0151470	15-20 EFI保养套件(300小时)	SERVICE KIT 15-20 EFI (300 Hour)	1
-	8M0162831	四冲程机油滤清器总成	FILTER ASSY OIL 4 STROKE	1
-	8M0134466	燃油滤清器总成	FUEL FILTER ASSEMBLY	1
-	8537331	燃油滤清器	FILTER Fuel	1
-	8518151	O型圈	O-RING	1
-	895146	垫圈	WASHER	1
-	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
-	8M0139434	节温器	THERMOSTAT	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	803507	火花塞	SPARK PLUG	2
-	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
-	8M0135821	水泵维修全套组件	COMPLETE WATER PUMP KIT Repair	1
-	823913Q	阳极块	ANODE	2
-	875208	阳极块	ANODE	2

图 24动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	8M0134438	动力头垫片套装	POWERHEAD GASKET SET	1
-	8M0134437	气缸盖衬垫	GASKET Cylinder Head	1
-	8M0134455	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	803513007	O型圈	O-RING	1
-	8M0135580	排气衬垫	GASKET Exhaust	1
-	8M0228553	排气盖衬垫	GASKET EXHST CVR	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	8M0134519	动力头衬垫	GASKET Powerhead	1
-	855681005	油封	SEAL Oil	1
-	898103114	油封	SEAL Oil	1
-	898101981	衬垫	GASKET	1
-	16109003	O型圈	O-RING	1
-	8M0135588	油泵衬垫	GASKET Oil Pump	1
-	825455001	油封	SEAL Oil	1

图 25动力倾斜组件 Power Tilt Components

REF	零件编号	中文名称	英文名称	数量
-	8M0223477	动力升降总成	POWER TRIM ASSEMBLY	1
1	896299A01	盖总成	CAP ASSEMBLY	1
2	1613110	O型圈	O-RING	1
3	896300A01	手动阀总成	MANUAL VALVE ASSEMBLY	1
4	812641003	O型圈	O-RING	1
5	16131013	O型圈	O-RING	1
6	804027002	C形环	C RING	1
7	898101245	密封件	SEAL	1
8	827672A04	安全阀总成	RELIEF VALVE ASSEMBLY	1
9	16131013	O型圈	O-RING	1
-	898101005	钢球	BALL	1
10	896301A01	阀门总成	VALVE ASSEMBLY	1
11	803513009	O型圈	O-RING	1
12	1613110	O型圈	O-RING	2
13	827674002	泵	PUMP	1
14	8518664	螺栓	BOLT	2
15	8518663	螺栓	BOLT	1
16	851876	滤清器	FILTER	1
17	851877001	联轴器	COUPLING	1
18	16131011	O型圈	O-RING	1
19	8M0223478	箍带	BAND	1
20	895143004	螺钉	SCREW	1
21	8M0223479	电机总成	MOTOR ASSEMBLY	1
22	8M0229981	电机支架总成	MOTOR BRACKET ASSEMBLY	1
23	891753T02	电枢总成	ARMATURE ASSEMBLY	1
24	896303T	壳体	HOUSING	1
25	879194330	螺钉	SCREW	2
26	822891001	油封	SEAL Oil	1
27	853807003	电刷	BRUSH	1
28	75384002	电刷弹簧	SPRING Brush	2
29	823031017	螺钉	SCREW	3
30	803838002	电刷架	HOLDER Brush	1
31	95237002	断电器	BREAKER	1
32	895157001	断路器支架	HOLDER Breaker	1
33	16131012	O型圈	O-RING	1
34	851866010	螺栓	BOLT	2

图 26反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	8M0056437	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	812632002	启动器壳体	HOUSING Starter	1
1	8M0227442	启动器壳体	STARTER CASE	1
2	812645T10	启动器弹簧组	SPRING SET Starter	1
3	812633002	启动器滑轮	SHEEVE Starter	1
4	812634003	回位弹簧	SPRING Return	2
5	8M0078324	棘轮	RATCHET	2
5	812635002	棘轮	RATCHET	2
6	812636001	弹簧	SPRING	1
7	812637001	螺栓	BOLT	1
8	8M0078325	摩擦片	FRICTION PLATE	1
9	8M0056340	密封板	PLATE Seal	1
10	8M0056963	护孔环	GROMMET	1
11	8M0110704	绳索	ROPE	1
12	804363001	起动手柄	HANDLE Starter	1
13	8M0084137	拉绳锚点	ROPE ANCHOR	1
14	855544	螺钉总成	SCREW ASSEMBLY	1
15	855545001	轴环	COLLAR	1
16	804366001	启动锁凸轮弹簧	SPRING Starter Lock Cam	1
17	8M0056338	启动锁凸轮	CAM Starter Lock	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1
19	17643002	快拆连杆	SNAP Link Rod	1
20	8555449	螺钉总成	SCREW ASSEMBLY	1
21	812645007	弹簧	SPRING	1
22	895130	轴环	COLLAR	1
23	8M0056339	启动锁闩	LATCH Starter Lock	1
24	8M0137310	警示贴花	DECAL Caution	1
24	8M0137311	警示贴花	DECAL Caution	1
25	898101992	螺栓总成	BOLT ASSEMBLY	3
26	8M0130961	卡箍	CLAMP	1
27	176431	快拆连杆	SNAP Link Rod	1
27	8M0169412	卡扣杆	SNAP ROD	1
28	8M0056432	启动锁杆	ROD Starter Lock	1
28	8M0223141	启动锁杆	START LOCK ROD	1

图 27遥控转换套件（舵柄转遥控）-8M0140122 Remote Control Conversion Kit Tiller to RC - 8M0140122

REF	零件编号	中文名称	英文名称	数量
-	8M0140122	遥控转换套件(手柄转遥控)	REMOTE CONTROL CONVERSION KIT (Handle to Remote Control)	1
1	853824A04	转向拉杆总成	DRAG LINK ASSEMBLY	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	851866007	螺栓	BOLT	1
4	161473	尼龙螺母	NUT Nylon	2
5	9539210	垫圈	WASHER	3
6	853825	盖帽	CAP	1
7	8M0137835	线缆支架	BRACKET Cable	1
8	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
9	8M0139043	线缆卡扣	CLIP Cable	1
10	823042059	螺栓	BOLT	1
11	8M0135855	节气门臂	ARM Throttle	1
11	8M0152360	节气门摇臂	THROTTLE ARM	1
12	8M0135912	节气门开启器	OPENER Throttle	1
13	8M0137299	轴环	COLLAR	1
14	953921	不锈钢垫圈	WASHER Stainless Steel	3
15	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
16	8M0137389	垫圈	WASHER	2
17	8M0021224	蝶形夹	CLIP Bow-Tie	2
18	8M0135911	换挡臂	ARM Shift	1
18	8M0152358	换挡臂	SHIFT ARM	1
19	8M0137300	轴环	COLLAR	1
20	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
20	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
21	8M0135854	换挡杆	ROD Shift Lever	1
21	8M0153467	换挡杆	SHIFT LEVER ROD	1
22	953925	垫圈	WASHER	2
23	8150262	开口销	COTTER PIN	2
24	8M0137385	护孔环	GROMMET	1
25	16226	护孔环	GROMMET	1
26	8M0135856	转向板	PLATE Steering	1
27	8M0135857	螺栓	BOLT	2
28	879194340	垫圈	WASHER	2

图 28维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0153256	操作手册	OPERATION MANUAL	1
-	8M0156927	5马力丙烷机型维修手册	SERVICE MANUAL 5HP Propane	1
-	8M0154337	5马力四冲程(丙烷)零件手册	PARTS MANUAL 5 HP 4-Stroke (Propane)	1

图 29启动马达与整流器 Starter Motor and Rectifier

REF	零件编号	中文名称	英文名称	数量
1	8M0134475	启动马达	STARTER MOTOR	1
1	8M0188336	启动电机总成	STARTER MOTOR ASY	1
1	8M0147039	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	8M0188334	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	8M0137335	启动电机固定带	BAND Starter Motor	1
3	851837	橡胶支座	MOUNT Rubber	1
4	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	6
5	8M0134477	整流器	RECTIFIER	1
6	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
7	8M0137336	整流器支架	BRACKET Rectifier	1
8	8M0134478	蓄电池电缆	BATTERY CABLE	1
9	853741001	端子盖	CAP Terminal	1
10	895108008	保护套	SLEEVE Protective	2
11	853740	接地线	GROUND WIRE	1
12	8M0137337	启动电缆	STARTER CABLE	1
13	853816003	红色护套	BOOT Red	1
14	853816002	护套	BOOT	1
15	853740018	保护套	SLEEVE Protective	1
16	953951	卡箍	CLAMP	1
-	8M0137846	电动启动套件	ELECTRIC START KIT	1
-	8M0137842	蓄电池充电套件	BATTERY CHARGING KIT	1

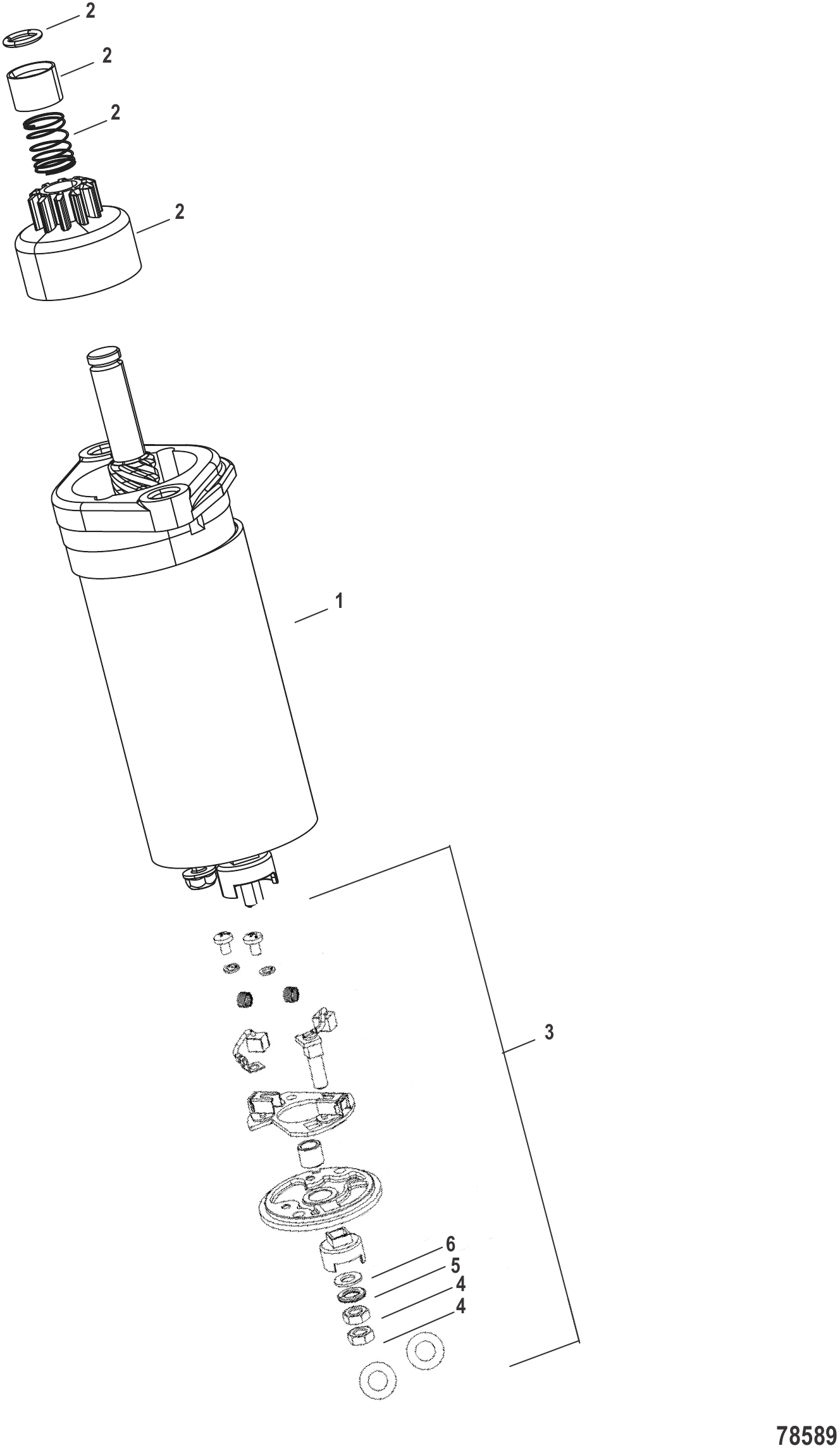

图 30启动马达组件 Starter Motor Components

REF	零件编号	中文名称	英文名称	数量
1	8M0223446	启动马达	STARTER MOTOR	1
2	8M0229580	小齿轮总成	PINION ASSEMBLY	1
3	8M0229582	电刷支架总成	BRUSH HOLDER ASSEMBLY	1
4	853722026	螺母	NUT	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
6	16826	不锈钢垫圈	WASHER Stainless Steel	1
-	8M0227805	电动启动套件	ELECTRIC START KIT	1

图 31转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	853770T02	旋转管	SWIVEL TUBE	1
1	853770T05	旋转管	SWIVEL TUBE	1
2	8M0223475	螺柱	STUD	2
3	8M0078457	上部安装组件	UPPER MOUNT SET	2
4	8M0150186	螺栓垫片套件	BOLT WASHER KIT	2
5	16826	不锈钢垫圈	WASHER Stainless Steel	2
6	16192	垫圈	WASHER	2
7	895167002	上减震器	DAMPER Upper	1
7	895167001	上减震器	DAMPER Upper	1
8	853722024	螺母	NUT	2
9	803776004	右舷支架	BRACKET Starboard	1
9	803776005	左舷支架	BRACKET Port	1
10	803775006	右舷/左舷安装座	MOUNT Starboard / Port	2
11	879194269	螺栓	BOLT	2
12	8M0155474	螺钉	SCREW	2
13	898101091	接地线	WIRE Ground	1
14	8M0226905	螺栓	BOLT	2
15	879194340	垫圈	WASHER	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

图 32遥控油门与换挡连杆 Throttle and Shift Linkage Remote Control

REF	零件编号	中文名称	英文名称	数量
1	853824A04	转向拉杆总成	DRAG LINK ASSEMBLY	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	851866007	螺栓	BOLT	1
4	161473	尼龙螺母	NUT Nylon	2
5	9539210	垫圈	WASHER	3
6	853825	盖帽	CAP	1
7	8M0135856	转向板	PLATE Steering	1
8	8M0135857	螺栓	BOLT	2
9	879194340	垫圈	WASHER	2
10	8M0134501	换挡杆轴	SHAFT Shift Lever	1
10	8M0153461	换档轴	SHIFT SHAFT	1
11	8M0135825	短换挡杆	ROD Shift, Short	1
11	8M0153463	短换挡杆	SHIFT ROD SHORT	1
11	8M0135826	长换挡杆	ROD Shift, Long	1
11	8M0153465	长换挡杆	SHIFT ROD LONG	1
12	8M0135827	换挡杆接头	JOINT Shift Rod	1
12	803767002	联轴器	COUPLER	1
13	16081	不锈钢螺母	NUT Stainless Steel	1
14	8M0137340	护孔环	GROMMET	1
15	8M0135911	换挡臂	ARM Shift	1
15	8M0152358	换挡臂	SHIFT ARM	1
16	953921	不锈钢垫圈	WASHER Stainless Steel	3
17	8M0137300	轴环	COLLAR	1
18	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
18	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
19	8M0135854	换挡杆	ROD Shift Lever	1
19	8M0153467	换挡杆	SHIFT LEVER ROD	1
20	953925	垫圈	WASHER	2
21	8150262	开口销	COTTER PIN	2
22	8M0137835	线缆支架	BRACKET Cable	1
23	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	3
24	8M0139043	线缆卡扣	CLIP Cable	1
25	823042059	螺栓	BOLT	1
26	8M0135855	节气门臂	ARM Throttle	1
26	8M0152360	节气门摇臂	THROTTLE ARM	1
27	8M0135912	节气门开启器	OPENER Throttle	1
28	8M0137299	轴环	COLLAR	1
29	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
30	8M0137389	垫圈	WASHER	2
31	8M0021224	蝶形夹	CLIP Bow-Tie	2
32	8M0135708	连杆总成	LINK ROD ASSEMBLY	1
33	8M0137318	杆 油门	ROD Throttle	1
34	853745	盖帽	CAP	2
35	16081	不锈钢螺母	NUT Stainless Steel	2

图 33舵柄油门与换挡连杆 Throttle and Shift Linkage Tiller

REF	零件编号	中文名称	英文名称	数量
1	8M0137317	油门线支架	BRACKET Throttle Wire	1
2	8M0140788	卡箍	CLAMP	1
3	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	7
4	8M0137313	弹簧	SPRING	1
5	953921	不锈钢垫圈	WASHER Stainless Steel	4
6	8M0135707	节气门鼓轮	THROTTLE DRUM	1
6	8M0147922	节气门鼓轮	THROTTLE DRUM	1
7	8M0137299	轴环	COLLAR	1
8	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
9	8M0135708	连杆总成	LINK ROD ASSEMBLY	1
10	8M0137318	杆 油门	ROD Throttle	1
11	853745	盖帽	CAP	2
12	16081	不锈钢螺母	NUT Stainless Steel	3
13	8M0137312	球头关节	BALL JOINT	1
14	8M0134501	换挡杆轴	SHAFT Shift Lever	1
14	8M0153461	换档轴	SHIFT SHAFT	1
15	8M0135825	短换挡杆	ROD Shift, Short	1
15	8M0153463	短换挡杆	SHIFT ROD SHORT	1
15	8M0135826	长换挡杆	ROD Shift, Long	1
15	8M0153465	长换挡杆	SHIFT ROD LONG	1
16	8M0135827	换挡杆接头	JOINT Shift Rod	1
16	803767002	联轴器	COUPLER	1
17	8M0137340	护孔环	GROMMET	1
18	8M0135811	支架	HOLDER	1
19	8M0135812	支架	HOLDER	1
20	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
21	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
22	8M0135810	换挡定位器支架	SHIFT DETENT Supporter	1
23	8M0127937	空档开关	SWITCH Neutral	1
24	803841	执行器	ACTUATOR	1
25	8M0135828	空挡开关支架	BRACKET Neutral Switch	1
25	8M0152342	空挡开关支架	BRACKET N SWITCH	1
26	8M0135809	换挡定位弹簧	SHIFT DETENT Spring	2
27	8M0135813	换挡臂	ARM Shift	1
28	8M0137300	轴环	COLLAR	1
29	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
29	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
30	8M0135854	换挡杆	ROD Shift Lever	1
30	8M0153467	换挡杆	SHIFT LEVER ROD	1
31	953925	垫圈	WASHER	2
32	8M0021224	蝶形夹	CLIP Bow-Tie	2

图 34舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	8M0228419	转向支架	BRACKET Steering	1
2	8M0151054	固定器/板	HOLDER / PLATE	1
3	8M0162938	螺钉	SCREW	1
4	8M0051404	橡胶垫圈	WASHER Rubber	2
5	8M0051403	塑料衬套	BUSHING Plastic	2
6	8M0051400	盖板	COVER	1
7	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
8	823042	螺栓	BOLT	1
9	8M0228416	舵柄手柄罩	COVER Tiller Handle	1
10	4001987	螺钉(M4×16)	SCREW (M4 x 16)	2
11	8M0051395	螺钉	SCREW	1
12	8M0051374	舵柄	TILLER HANDLE	1
13	8M0228423	铭牌-启动步骤	DECAL Start Procedure	1
14	8M0051375	盖塞	PLUG Cap	1
15	8M0051383	螺母	NUT	1
16	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
17	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
18	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
19	8M0228424	拉绳贴纸	DECAL Attach Lanyard	1
20	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
21	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
22	8M0051399	止动器	STOPPER	1
22	8M0245322	止动器	STOPPER	1
23	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
24	8M0151038	开关外壳	HOUSING-SWITCH	1
25	22740	卡扣	CLIP	1
26	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
27	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
28	8M0051379	油门轴	SHAFT Throttle	1
29	8M0221732	外握把	GRIP OUTER	1
30	8M0051380	支架	BRACKET	1
31	8M0051381	螺钉	SCREW	2
32	8M0051388	盖板	COVER	1
33	8M0051386	滑轮	PULLEY	1
34	8M0051387	壳体	HOUSING	1
35	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
36	8M0228421	换挡贴花	DECAL Shift	1
37	8M0051377	握把	GRIP	1
38	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
39	8M0228554	备用夹贴纸	DECAL Spare Clip	1
40	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
40	8M0234460	LAN/STRP 54 @2	LAN/STRP 54 @2	1
41	8M0229972	开关(动力升降)	SWITCH Power Trim	1
42	8M0228417	停机开关总成	STOP SWITCH ASSEMBLY	1
43	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
44	8M0228418	节气门拉索	CABLE Throttle	2
-	8M0226901	遥控转舵柄机型转换套件	CONVERSION KIT Remote Control Models to Tiller Models	1

图 35舵柄转换套件（遥控转舵柄）-8M0137854 Tiller Handle Conversion Kit RC to Tiller - 8M0137854

REF	零件编号	中文名称	英文名称	数量
-	8M0137854	舵柄转换套件(遥控转手柄)	CONVERSION KIT Tiller Handle, (Remote Control to Handle)	1
1	NSS	不单独销售	NOT SOLD SEPARATE	1
2	8M0137834	螺栓	BOLT	2
3	879194340	垫圈	WASHER	2
4	8M0137381	护孔环	GROMMET	1
5	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
6	859278004	启动贴花	DECAL Start	1
7	8M0127937	空档开关	SWITCH Neutral	1
8	8M0135828	空挡开关支架	BRACKET Neutral Switch	1
8	8M0152342	空挡开关支架	BRACKET N SWITCH	1
9	803841	执行器	ACTUATOR	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	7
11	8M0079131	插座	SOCKET	1
12	16192	垫圈	WASHER	2
13	95374	尼龙螺母	NUT Nylon	1
14	8M0021224	蝶形夹	CLIP Bow-Tie	2
15	823701004	副驾驶贴花	DECAL Co-Pilot	1
-	8M0140877	副驾驶套件	CO PILOT KIT	1
16	8M0137358	螺栓	BOLT	1
17	168231	O型圈	O-RING	1
18	895173	圆盘	DISC	2
18	8M0145395	圆盘	DISC	2
19	8M0137359	间隔垫圈	WASHER Spacer	1
19	8M0145397	垫圈	WASHER	1
20	8M0135834	安装板	PLATE	1
21	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
22	8M0135833	手柄	HANDLE	1
23	895146001	垫圈	WASHER	1
24	8M0137357	垫圈	WASHER	1
25	95374001	尼龙螺母	NUT Nylon	1
26	8M0137317	油门线支架	BRACKET Throttle Wire	1
27	8M0140788	卡箍	CLAMP	1
28	8M0137313	弹簧	SPRING	1
29	953921	不锈钢垫圈	WASHER Stainless Steel	4
30	8M0135707	节气门鼓轮	THROTTLE DRUM	1
30	8M0147922	节气门鼓轮	THROTTLE DRUM	1
31	8M0137299	轴环	COLLAR	1
32	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
33	8M0135813	换挡臂	ARM Shift	1
34	8M0137300	轴环	COLLAR	1
35	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
35	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
36	8M0135854	换挡杆	ROD Shift Lever	1
36	8M0153467	换挡杆	SHIFT LEVER ROD	1
37	953925	垫圈	WASHER	1

图 36工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8539966	弹簧销工具	TOOL Spring Pin	1
2	8539968	弹簧销工具	TOOL Spring Pin	1
3	80313312	背隙测量夹具	CLAMP TOOL Backlash Measuring	1
4	803799A1	点火检测器	IGNITION CHECKER	1
5	8M0116860	背隙预载工具套件	BACKLASH PRELOAD TOOL KIT	1
6	85399612	扳手工具	WRENCH TOOL	1
7	8M0045588	插座	SOCKET	1
-	8M0183800	工具-飞轮	TOOL Flywheel	1
-	895191	曲轴固定工具	TOOL Crankshaft Holding	1
-	895192	活塞环压缩器工具	TOOL Piston Ring Compressor	1
-	895193002	离合器工具	TOOL Clutch	1
-	895193001	滚销工具	TOOL Roll Pin	1
-	853996021	背隙工具	TOOL Backlash	1
-	8M0168899	工具包	TOOL KIT	1
-	895195	驱动轴工具	TOOL Driveshaft	1
-	895195T01	滚针轴承工具	TOOL Needle Bearing	1
-	883704Q03	适配器组件	ADAPTER ASSEMBLY	1
