水星 Mercury 135 HP EFI Verado 4 CYL 1B381712 THRU 1B517158 - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-898164007 · 共 36 个部位 · 1450 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	12092A19	传动轴延长套件 - 5英寸/128毫米	EXTENSION KIT Driveshaft - 5 Inch /128 mm	1
-	899699A01	75/90/115 EFI四冲程图解集	DIAGRAM SET 75/90/115 EFI 4-Stroke	1
-	858566A03	冲洗套件(海岸型)	FLUSH KIT Coastal	1
-	816366A50	转向手柄套件	STEERING HANDLE KIT	1
-	816366A52	转向手柄套件	HANDLE KIT Steering	1

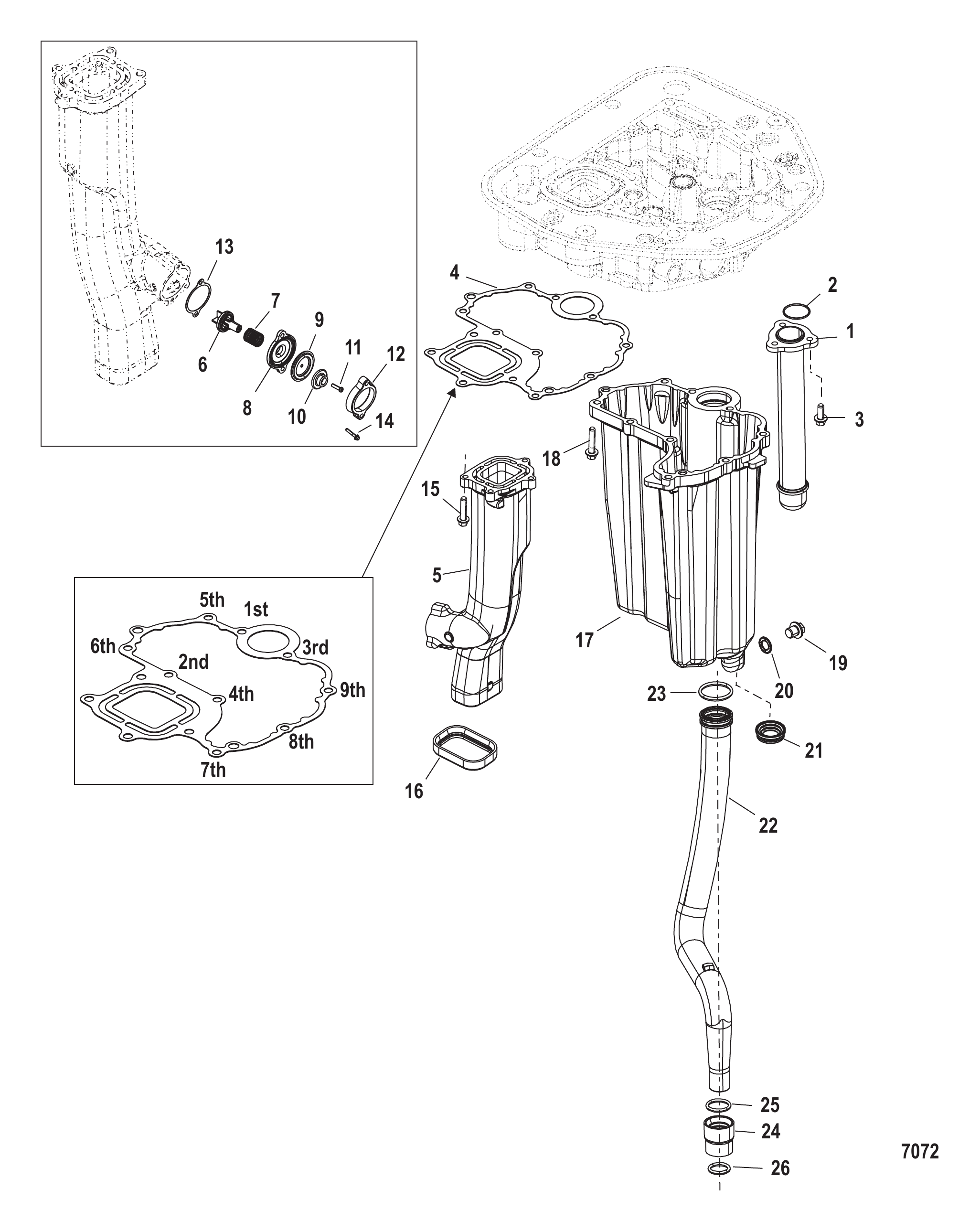

图 2下适配板 Adapter Plate-Lower

REF	零件编号	中文名称	英文名称	数量
1	896241	吸油管	TUBE Oil Pickup	1
2	38780	O型圈	O-RING	1
3	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	895822	衬垫油底壳	GASKET Oil Sump	1
5	895825T01	排气管总成	TUBE ASSEMBLY Exhaust	1
6	888913A01	提升阀总成	POPPET ASSEMBLY	1
6	8M0114707	提升阀总成	POPPET VALVE ASSY	1
7	64878	弹簧(黑色)	SPRING (Black)	1
8	893385001	固定座	RETAINER	1
9	648771	隔膜	DIAPHRAGM	1
10	889706	垫圈	WASHER	1
11	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
12	893384001	提升阀盖	COVER Poppet	1
13	889561	提升阀垫片	GASKET Poppet	1
14	88552535	不锈钢螺钉(M6×35mm)	SCREW (M6 x 35 mm) Stainless Steel	2
15	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
15	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
16	880629	排气管密封件	SEAL Exhaust Tube	1
17	895821T	油底壳总成	SUMP ASSEMBLY Oil	1
18	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	9
18	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	9
19	888592005	放油塞总成	PLUG ASSEMBLY Oil Drain	1
20	888593	密封件	SEAL	1
20	8M0188614	放油螺塞密封件	SEAL Drain Plug	1
21	896242	密封件	SEAL	1
22	896107A01	水管总成	TUBE ASSEMBLY Water	1
22	896107A02	水管总成	TUBE ASSEMBLY Water	1
23	892445	O型圈	O-RING	1
24	887987A1	联轴器	COUPLING	1
24	8M0214983	联轴器总成	COUPLING ASSY	1
25	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
25	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
26	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
26	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
-	896142A06	动力头衬垫套件	GASKET SET Powerhead	1
-	896142A07	衬垫套件	GASKET SET	1
-	896499A06	动力头总成	POWERHEAD ASSEMBLY	1
-	896499A07	长缸体总成	LONG BLOCK ASSEMBLY	1

图 3适配板管路布置 Adapter Plate Hose Routings

REF	零件编号	中文名称	英文名称	数量
1	896222	燃油管	HOSE Fuel	1
2	884546	护孔环	GROMMET	1
3	896227	软管	HOSE	1
3	8M0087082	软管	HOSE	1
4	884546	护孔环	GROMMET	1
5	896647	燃油管	HOSE Fuel	1
5	8M0087074	软管	HOSE	1
6	884546	护孔环	GROMMET	1
7	888523001	卡扣	CLIP	5
8	896240	燃油管	HOSE Fuel	1
8	8M0087084	软管	HOSE	1
9	884546	护孔环	GROMMET	1
10	896225	水管	HOSE Water	1
10	8M0087071	软管	HOSE	1
11	896226	至中冷器软管	HOSE To CAC	1
11	8M0087088	软管	HOSE	1
12	896223	燃油管	HOSE Fuel	1
12	8M0087068	软管	HOSE	1
13	879885T	燃油滤清器	FILTER Fuel	1
13	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
14	896224	燃油至油轨软管	HOSE Fuel To Fuel Rail	1
14	8M0087089	软管	HOSE	1
15	896646	软管	HOSE	1
15	8M0087073	软管	HOSE	1
16	884545A02	碳罐总成	CANISTER ASSEMBLY
16	8M0175814	通气罐总成	CANISTER-VENT ASY
17	897434	护孔环	GROMMET	1
18	896693A05	净化通风总成	VENT ASSEMBLY Purge	1
18	8M0126939	净化通风口	VENT - PURGE	1
19	897452	护孔环	GROMMET	1
20	815504104	蜗杆卡箍	CLAMP Worm Gear	1

图 4发电机/皮带张紧器安装座 Alternator/Belt Tensioner Mounting

REF	零件编号	中文名称	英文名称	数量
1	892940T	70安培发电机	ALTERNATOR 70 Ampere	1
2	885349T05	皮带张紧器	BELT TENSIONER	1
2	8M0101707	皮带张紧器	BELT TENSIONER	1
3	885349500	滑轮	PULLEY	1
3	8M6003035	滑轮	PULLEY	1
4	885349501	螺钉	SCREW	1
5	855729	支架	MOUNT	4
6	845998	垫圈(0.406×1.250×0.089)	WASHER (.406 x 1.250 x .089)	8
7	88552745	螺丝(M10 x 45)	SCREW (M10 x 45)	5
7	8M0103823	六角法兰螺钉(M10×45)	SCREW (M10 x 45 Hex Flange)	5
8	88535303S	发电机支架	BRACKET Alternator	1
8	8M0219204	支架	BRACKET	1
9	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
9	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
10	880566014	驱动皮带	BELT Drive	1
10	8M0232583	蛇形皮带	BELT SERPENTINE	1
11	88552785	螺钉(M10×85)	SCREW (M10 x 85)	1
11	8M0103824	螺钉	SCREW	1
12	4002319	垫圈	WASHER	1
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	856583A09	拉线总成	CABLE ASSEMBLY	1
14	856583A12	拉线总成	CABLE ASSEMBLY	1
15	858414A04	铜编织电缆总成	CABLE ASSEMBLY Brass Braided	1
16	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
16	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2

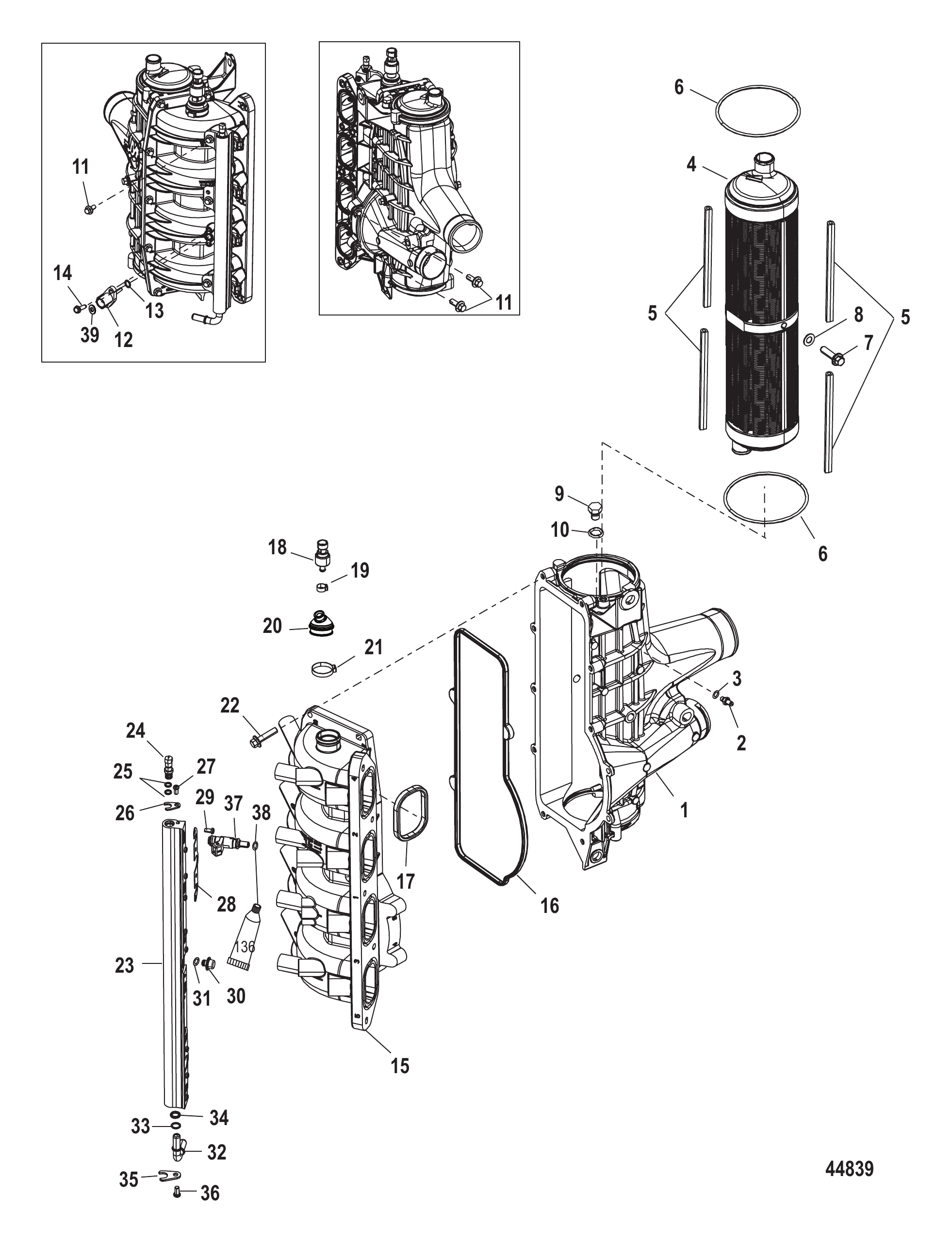

图 5增压冷却器/进气歧管 Charge Cooler/Intake Manifold

REF	零件编号	中文名称	英文名称	数量
-	892952T01	进气流量测量总成	IAFM ASSEMBLY	1
-	892952T03	进气流量测量总成	IAFM ASSEMBLY	1
-	8M0185612	IAFM	IAFM	1
1	892953A01	中冷器总成	CAC ASSEMBLY	1
1	8M0132387	中冷器总成	CAC ASSEMBLY	1
2	NSS	不单独出售接头	NOT SOLD SEPARATE Fitting	1
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
4	NSS	非单独销售堆叠组件	NOT SOLD SEPARATE Stack Assembly	1
5	NSS	非单独销售密封套件	NOT SOLD SEPARATE Seal Kit	4
6	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
7	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
8	NSS	不单独销售垫圈	NOT SOLD SEPARATE Washer	2
9	895034	接头	FITTING	1
9	8M0048079	8毫米塞	PLUG 8MM	1
10	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
11	895053	螺丝(M6x15)	SCREW (M6 x 15)	5
12	891663001	温度传感器	SENSOR Temperature	1
13	892317001	O型圈	O-RING	1
14	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
15	892954A01	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
15	8M0041478	歧管	MANIFOLD	1
16	896663	密封件	SEAL	1
17	895020	密封件	SEAL	6
18	885548002	传感器	SENSOR	1
18	8M0234766	压力传感器	SENSOR PRESSURE	1
19	888988015	卡箍(15.7毫米进气压力传感器至护套)	CLAMP (15.7 mm) Map Sensor to Boot	1
19	8M0214911	卡箍@5	CLAMP @5	1
20	892952500	护套	BOOT	1
21	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
21	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	1
22	895052	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	9
22	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	9
23	896503A01	燃油轨套件	FUEL RAIL KIT	1
23	8M0041074	燃油导轨总成	FUEL RAIL ASSEMBLY	1
24	895028A01	施拉德阀	VALVE Schrader	1
25	895056	O型圈	O-RING	2
26	895026	支架	BRACKET	1
27	895051	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
28	895024	支架	BRACKET	3
29	895051	螺钉 (M5 x 10)	SCREW (M5 x 10)	12
30	895025	减震器	DAMPER	1
31	851889	O型圈	O-RING	1
32	895029A01	燃油进管套件	TUBE KIT Fuel Inlet	1
33	895055	垫圈	WASHER	1
34	895057	O型圈	O-RING	1
35	895027	支架	BRACKET	1
36	895051	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
37	892811T02	燃油喷油器	INJECTOR Fuel	4
37	8M0222278	燃油喷射器	FUEL INJECTOR	4
37	8M0006027	燃油喷油器	INJECTOR Fuel	4
37	8M0222278	燃油喷射器	FUEL INJECTOR	4
38	851889	O型圈	O-RING	8
39	8M0006599	衬垫	GASKET	1
39	8M0041410	衬垫	GASKET	1

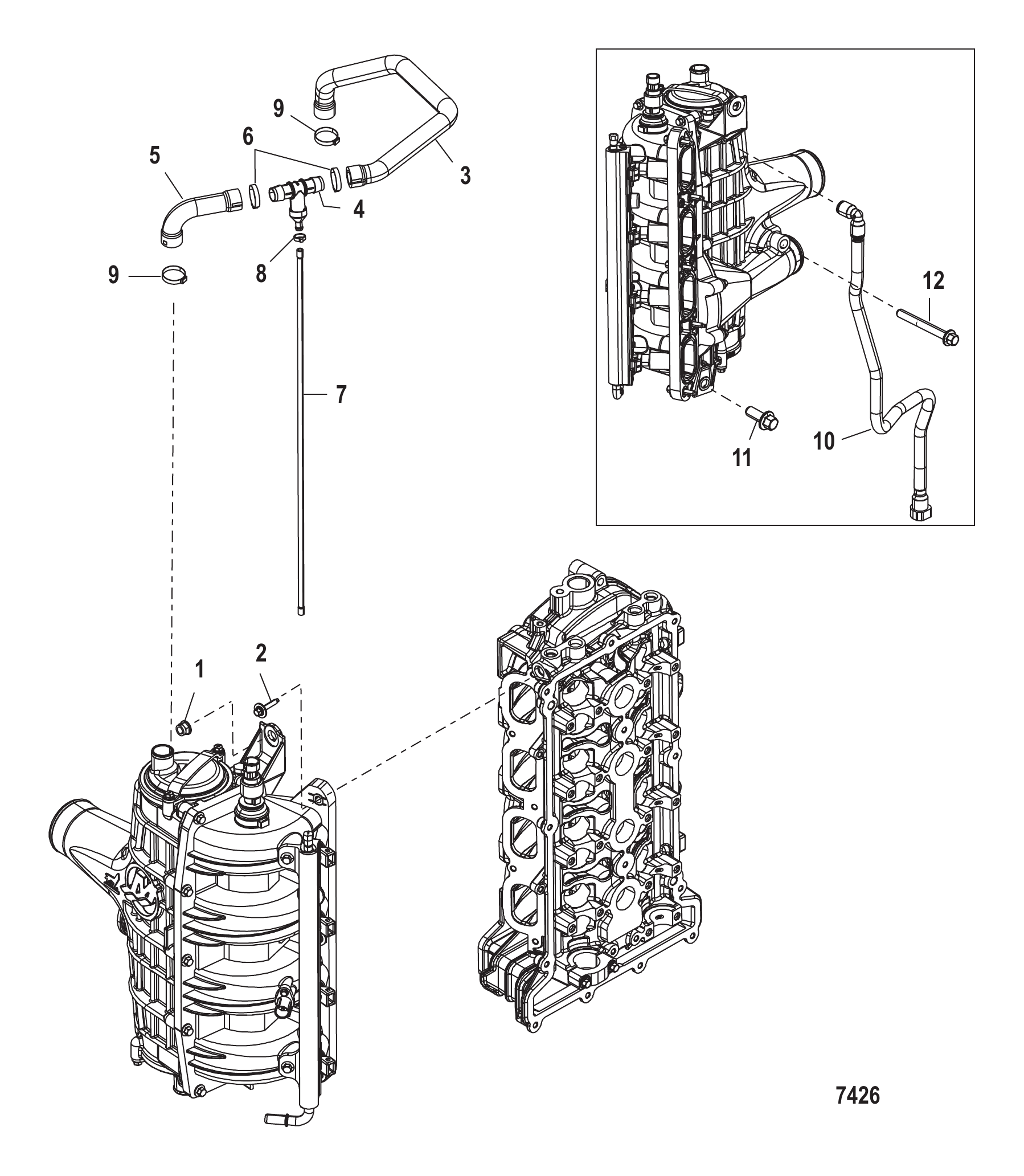

图 6增压冷却器/进气歧管管路布置 Charge Cooler/Intake Manifold Hose Routings

REF	零件编号	中文名称	英文名称	数量
1	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
2	892487001	螺钉	SCREW	5
2	8M0048051	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	5
-	NSS	软管总成(不单独销售)	NOT SOLD SEPARATE Hose Assembly-Complete	1
3	896255	软管	HOSE	1
4	889633A04	冲洗接头总成	FITTING ASSEMBLY Flushing	1
4	8M0188433	冲洗接头总成	FITTING ASY-FLUSH	1
5	889592001	软管	HOSE	1
6	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	2
6	8M0187145	卡箍	CLAMP	2
7	896257	软管	HOSE	1
8	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
9	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	2
9	8M0187145	卡箍	CLAMP	2
10	896226	上歧管参考软管	HOSE Manifold Reference-Upper	1
10	8M0087088	软管	HOSE	1
11	88552730	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
11	8M0103821	螺钉	SCREW	1
12	88552765	螺丝(M10x65)	SCREW (M10 x 65)	1

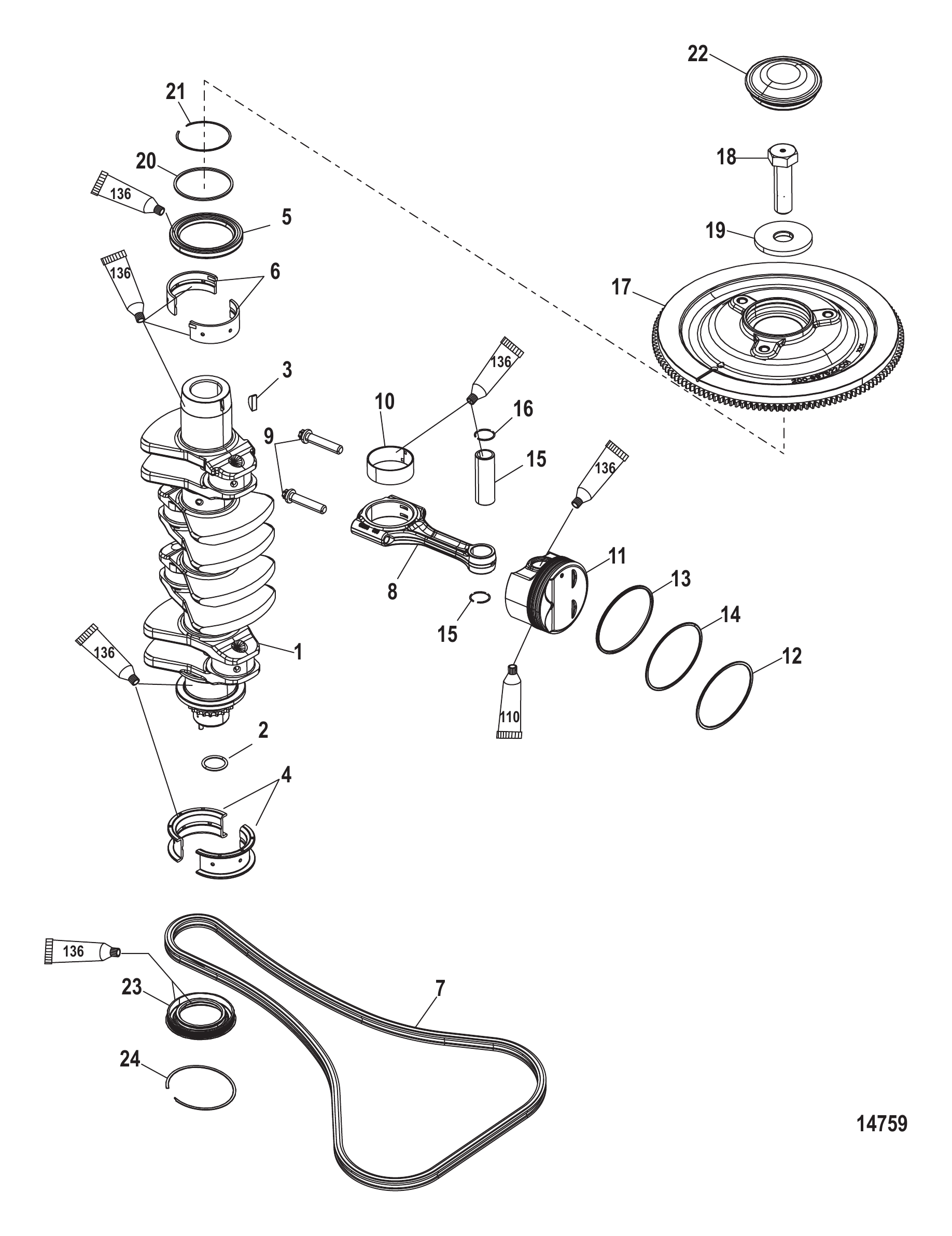

图 7曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	898051A04	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	889993001	O型圈	O-ring	1
3	91800	半圆键	KEY Woodruff	1
4	892309T01	推力轴承-绿色(曲轴下端)	BEARING Thrust - Green Crankshaft-Lower	2/AR
4	8M0117003	轴承	BEARING	2/AR
4	892309T02	推力轴承-海军蓝(曲轴下端)	BEARING Thrust - Navy Blue Crankshaft-Lower	2/AR
4	8M0117001	轴承	BEARING	2/AR
4	892309T03	推力轴承-白色(曲轴下端)	BEARING Thrust - White Crankshaft-Lower	2/AR
4	8M0117002	轴承	BEARING	2/AR
4	892309T04	推力轴承-橙色(曲轴下端)	BEARING Thrust - Orange Crankshaft-Lower	2/AR
4	8M0117004	轴承	BEARING	2/AR
5	8805251	油封(主轴承顶部)	SEAL Top Main Bearing	1
5	8M0032912	密封件	SEAL	1
6	897498T01	主轴承-绿色(曲轴上端)	BEARING Main - Green Crankshaft-Upper	4
6	897498T02	主轴承-海军蓝(曲轴上端)	BEARING Main - Navy Blue Crankshaft-Upper	4
6	897498T03	主轴承-白色(曲轴上端)	BEARING Main - White Crankshaft-Upper	4
6	897498T04	主轴承-橙色(曲轴上端)	BEARING Main - Orange Crankshaft-Upper	4
7	897796	链条(凸轮轴驱动滚子链)	CHAIN Roller Cam Drive	1
7	8M0103398	链条(凸轮轴驱动滚子链)	CHAIN Roller Cam Drive	1
8	881210T02	连杆总成	CONNECTING ROD ASSEMBLY	4
8	8M0103285	连杆总成	CONNECTING ROD ASSEMBLY	4
9	884441	螺栓	BOLT	8
10	892005A01	连杆轴承-蓝色	BEARING Connecting Rod - Blue	4
10	892005A02	连杆轴承-白色	BEARING Connecting Rod - White	4
10	892005A03	连杆轴承-橙色	BEARING Connecting Rod - Orange	4
11	898472T01	活塞总成(标准)	PISTON ASSEMBLY (Standard)	4
12	881180A03	活塞环套件(标准)	RING SET Piston (Standard)	4
12	881180A02	活塞环组	RING SET Piston	4
13	NSS	油环（不单独销售）	NOT SOLD SEPARATE Oil Ring	4
14	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Second	4
15	NSS	活塞销（不单独销售）	NOT SOLD SEPARATE Piston Pin	4
16	881184	卡簧	CIRCLIP	8
17	897522T04	飞轮总成	FLYWHEEL ASSEMBLY	1
18	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
18	8M0147042	螺栓	BOLT	1
19	8M0062178	垫圈 66 X 21 X 6.35 MM	WASHER 66 X 21 X 6.35 MM	1
19	8M0090010	垫圈	WASHER	1
20	896883	隔套	SPACER	1
21	896882	挡圈	RING Retaining	1
22	885348	盖帽	CAP	1
23	897540	油封	SEAL Oil	1
24	897785	挡圈	RING Retaining	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

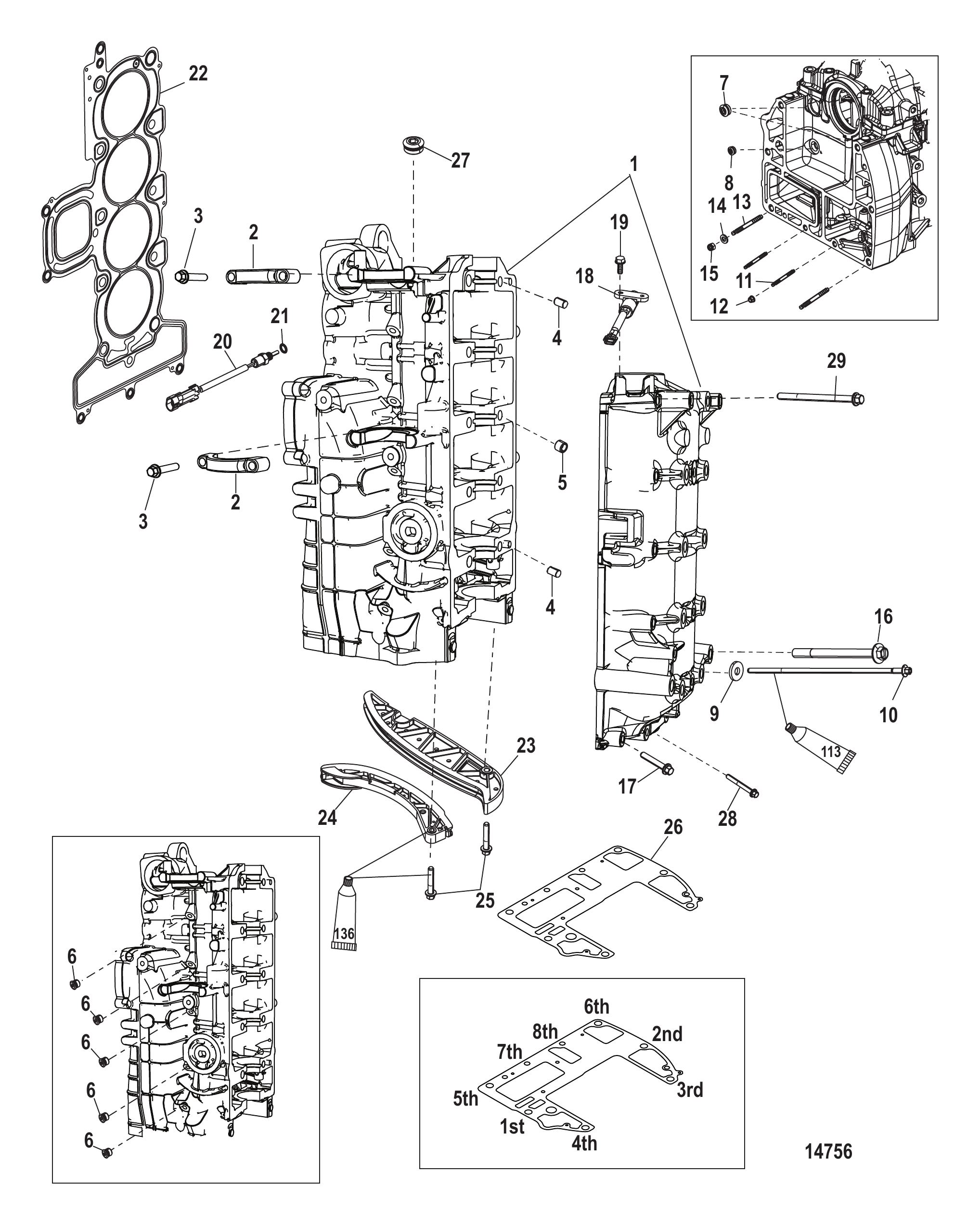

图 8气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	880504A12	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8M0007889	支架	BRACKET	2
3	88552640	螺钉（M8×40）注：长缸体套装中不再包含	SCREW (M8 x 40) NOTE:No Longer included with Longblock	4
3	8M0103815	螺钉	SCREW	4
4	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
5	893392001	减震器	DAMPER	10
6	8M0047994	堵头（12毫米）	PLUG (12 MM)	5
6	8M0087448	堵头×2	PLUG @2	5
7	896951	堵头（24毫米）	PLUG (24 mm)	2
8	8M0010474	堵头（14毫米）	PLUG (14 mm)	1
8	8M0087449	堵头（14毫米）	PLUG (14 mm)	1
9	892573001	垫圈	WASHER	10
10	896923	螺钉（M10×342）	SCREW (M10 x 342)	10
10	8M4501000	螺钉（M10×342）	SCREW (M10 X 342)	10
11	897599	双头螺柱（M8×55）	STUD (M8 x 55)	2
11	8M0000275	螺柱	STUD	2
12	826365	螺母 (M8)	NUT (M8)	2
13	897677	双头螺柱（M10×1.5）	STUD (M10 x 1.5)	6
13	8M0010471	双头螺柱×2	STUD @2	6
14	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
14	8M0214963	垫圈	WASHER	6
15	884412	螺母	NUT	6
16	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
16	8M0103829	螺钉	SCREW	2
17	895810050	螺钉(M8 x 50)	SCREW (M8 x 50)	2
17	8M0193659	螺钉	SCREW	2
18	8283582	传感器	SENSOR	1
18	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
19	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
20	885342002	传感器总成	SENSOR ASSEMBLY	1
20	8M0148668	传感器总成	SENSOR ASSEMBLY	1
21	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
22	896277006	衬垫缸盖	GASKET Head	1
22	8M0024565	衬垫	GASKET	1
22	8M0024565	衬垫	GASKET	1
23	880559	固定导套	GUIDE Fixed	1
24	880557	活动导板	GUIDE Moveable	1
25	892456045	螺钉	SCREW	2
26	897534	缸体至适配器衬垫	GASKET Block to Adapter	1
26	8M0024563	衬垫	GASKET	1
26	8M0024563	缸体至适配器衬垫	GASKET Block to Adapter	1
27	891953	堵头（18毫米）	PLUG (18 mm)	1
28	895810070	螺钉(M8 x 70)	SCREW (M8 x 70)	2
29	895810090	螺钉（M8×90）	SCREW (M8 x 90)	8
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

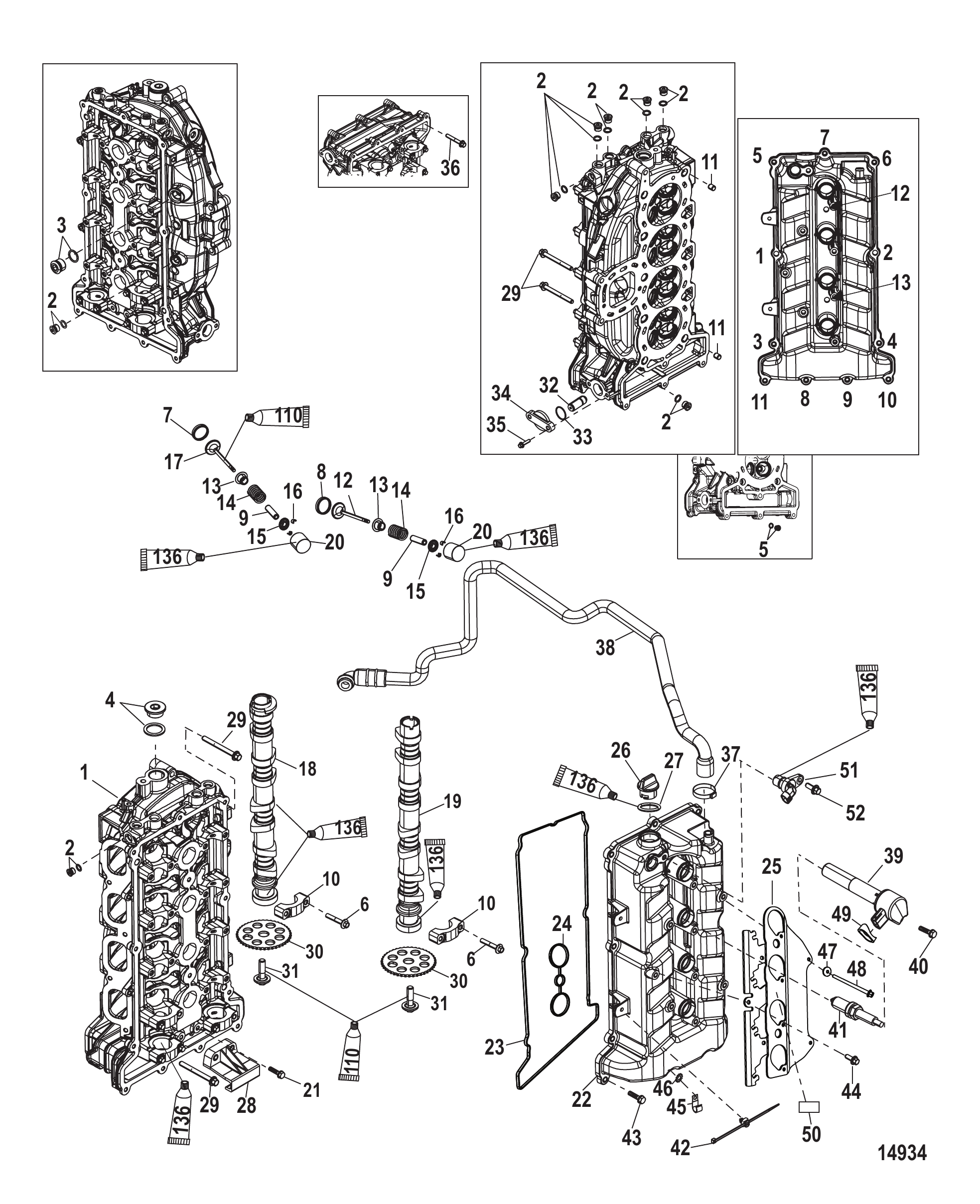

图 9气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
1	897954A03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	889767	堵头（12毫米）	PLUG (12 mm)	8
3	891953	堵头（18毫米）	PLUG (18 mm)	1
4	896951	堵头（24毫米）	PLUG (24 mm)	1
5	896576	堵头（10毫米）	PLUG (10 mm)	1
5	8M0087446	堵头（10毫米）	PLUG (10 mm)	1
6	892454035	螺栓（M6×36）	BOLT (M6 x 36)	20
6	8M0163131	M6螺钉	SCREW M6	20
7	880533	进气门座	SEAT Intake Valve	8
8	880535	排气门座	SEAT Exhaust Valve	8
8	8M0089477	排气门座	SEAT Exhaust Seat	8
9	880537	进排气门导管	GUIDE Intake Exhaust Valve Intake and Exhaust Valves	16
10	NSS		NOT SOLD SEPARATE CAP	10
11	880524	定位销（14毫米）	PIN Dowel (14 MM)	2
12	897630	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
13	896880	气门油封	SEAL Valve	16
13	8M0214986	密封件	SEAL	16
14	895815	进排气门弹簧	SPRING Intake and Exhaust Valve	16
14	8M0011503	弹簧	SPRING	16
15	880542A1	气门锁夹总成	RETAINER ASSEMBLY Valves	16
15	8M0908500	气门锁夹总成	RETAINER ASSEMBLY Valves	16
16	880543	键	KEY	32
17	897629	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
18	898397A03	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
18	898397A04	进气凸轮轴总成	CAMSHAFT INTK ASY	1
18	898397A02	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
19	898077A02	排气凸轮轴总成	CAMSHAFT ASSEMBLY Exhaust	1
20	8805481	挺柱	TAPPET	16/AR
20	899912001	挺柱（2.996）	TAPPET (2.996)	16/AR
20	8805482	挺柱	TAPPET	16/AR
20	899912002	挺柱（3.021）	TAPPET (3.021)	16/AR
20	8805483	挺柱	TAPPET	16/AR
20	899912003	挺柱（3.046）	TAPPET (3.046)	16/AR
20	8805484	挺柱	TAPPET	16/AR
20	899912004	挺柱（3.071）	TAPPET (3.071)	16/AR
20	8805485	挺柱	TAPPET	16/AR
20	899912005	挺柱（3.096）	TAPPET (3.096)	16/AR
20	8805486	挺柱	TAPPET	16/AR
20	899912006	挺柱（3.118）	TAPPET (3.118)	16/AR
20	8805487	挺柱	TAPPET	16/AR
20	899912007	挺柱（3.138）	TAPPET (3.138)	16/AR
20	8805488	挺柱	TAPPET	16/AR
20	899912008	挺柱（3.158）	TAPPET (3.158)	16/AR
20	8805489	挺柱	TAPPET	16/AR
20	899912009	挺柱（3.178）	TAPPET (3.178)	16/AR
20	88054810	挺柱	TAPPET	16/AR
20	899912010	挺柱（3.198）	TAPPET (3.198)	16/AR
20	88054811	挺柱	TAPPET	16/AR
20	899912011	挺柱（3.218）	TAPPET (3.218)	16/AR
20	88054812	挺柱	TAPPET	16/AR
20	899912012	挺柱（3.238）	TAPPET (3.238)	16/AR
20	88054813	挺柱	TAPPET	16/AR
20	899912013	挺柱（3.258）	TAPPET (3.258)	16/AR
20	88054814	挺柱	TAPPET	16/AR
20	899912014	挺柱（3.278）	TAPPET (3.278)	16/AR
20	88054815	挺柱	TAPPET	16/AR
20	899912015	挺柱（3.298）	TAPPET (3.298)	16/AR
20	88054816	挺柱	TAPPET	16/AR
20	899912016	挺柱（3.318）	TAPPET (3.318)	16/AR
20	88054817	挺柱	TAPPET	16/AR
20	899912017	挺柱（3.338）	TAPPET (3.338)	16/AR
20	88054818	挺柱	TAPPET	16/AR
20	899912018	挺柱（3.358）	TAPPET (3.358)	16/AR
20	88054819	挺柱	TAPPET	16/AR
20	899912019	挺柱（3.378）	TAPPET (3.378)	16/AR
20	88054820	挺柱	TAPPET	16/AR
20	899912020	挺柱（3.398）	TAPPET (3.398)	16/AR
20	88054821	挺柱	TAPPET	16/AR
20	899912021	挺柱（3.418）	TAPPET (3.418)	16/AR
20	88054822	挺柱	TAPPET	16/AR
20	899912022	挺柱（3.438）	TAPPET (3.438)	16/AR
20	88054823	挺柱	TAPPET	16/AR
20	899912023	挺柱（3.458）	TAPPET (3.458)	16/AR
20	88054824	挺柱	TAPPET	16/AR
20	899912024	挺柱（3.478）	TAPPET (3.478)	16/AR
20	88054825	挺柱	TAPPET	16/AR
20	88054826	挺柱	TAPPET	16/AR
20	88054827	挺柱	TAPPET	16/AR
20	899912027	挺柱（3.538）	TAPPET (3.538)	16/AR
20	88054828	挺柱	TAPPET	16/AR
20	899912028	挺柱（3.558）	TAPPET (3.558)	16/AR
20	88054829	挺柱	TAPPET	16/AR
20	899912029	挺柱（3.578）	TAPPET (3.578)	16/AR
20	88054830	挺柱	TAPPET	16/AR
20	88054831	挺柱	TAPPET	16/AR
20	899912031	挺杆 (3.621)	TAPPET (3.621)	16/AR
20	88054832	挺柱	TAPPET	16/AR
20	88054833	挺柱	TAPPET	16/AR
20	899912033	挺杆 (3.671)	TAPPET (3.671)	16/AR
20	88054834	挺柱	TAPPET	16/AR
20	899912034	挺杆 (3.696)	TAPPET (3.696)	16/AR
20	88054835	挺柱	TAPPET	16/AR
21	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
-	880553T06	凸轮盖	COVER Cam	1
23	892893	密封件	SEAL	1
24	892584	密封件	SEAL	2
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
26	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
26	8M0240831	油塞	OIL PLUG	1
27	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
27	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
28	880558	短导杆	GUIDE Short	1
29	88552660	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
29	8M0103817	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
30	880550	凸轮驱动链轮	SPROCKET Cam Drive	2
30	8M0241408	凸轮链轮	SPROCKET CAM	2
31	884403	螺钉 (M12 x 40)	SCREW (M12 x 40)	2
31	8M0237436	螺钉	SCREW	2
32	897797A01	张紧器总成	TENSIONER ASSEMBLY	1
32	898463A01	张紧器总成	TENSIONER ASSEMBLY	1
33	880631001	O型圈橙色	O-RING Orange	1
33	8M0237361	O型圈	O-RING	1
34	893338	张紧器端盖	END CAP Tensioner	1
34	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
35	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
35	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
36	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
37	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	1
38	897673A01	通气软管总成	HOSE ASSEMBLY Breather	1
39	880615T01	线圈总成	COIL ASSEMBLY	4
40	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
40	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
41	898829001	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
41	8M0157328	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
42	899145	绑带夹	CLIP Tie Strap	2
43	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
43	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
44	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
44	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
45	55098	J型卡扣	J CLIP	1
45	8M0024808	J型夹	J-CLIP	1
46	93702	垫圈(.250外齿星形)	WASHER (.250 External Star)	1
47	8M0008232	垫圈	WASHER	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
49	8M0008642	防转橡胶环	RING Rubber Anti-Rotation	4
49	8M0119617	环形衬套@4	RING-GROMMET@4	4
50	8M0008936	线圈螺钉扭矩标贴	DECAL Coil Screw Torque	1
51	880609	传感器总成	SENSOR ASSEMBLY	1
52	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

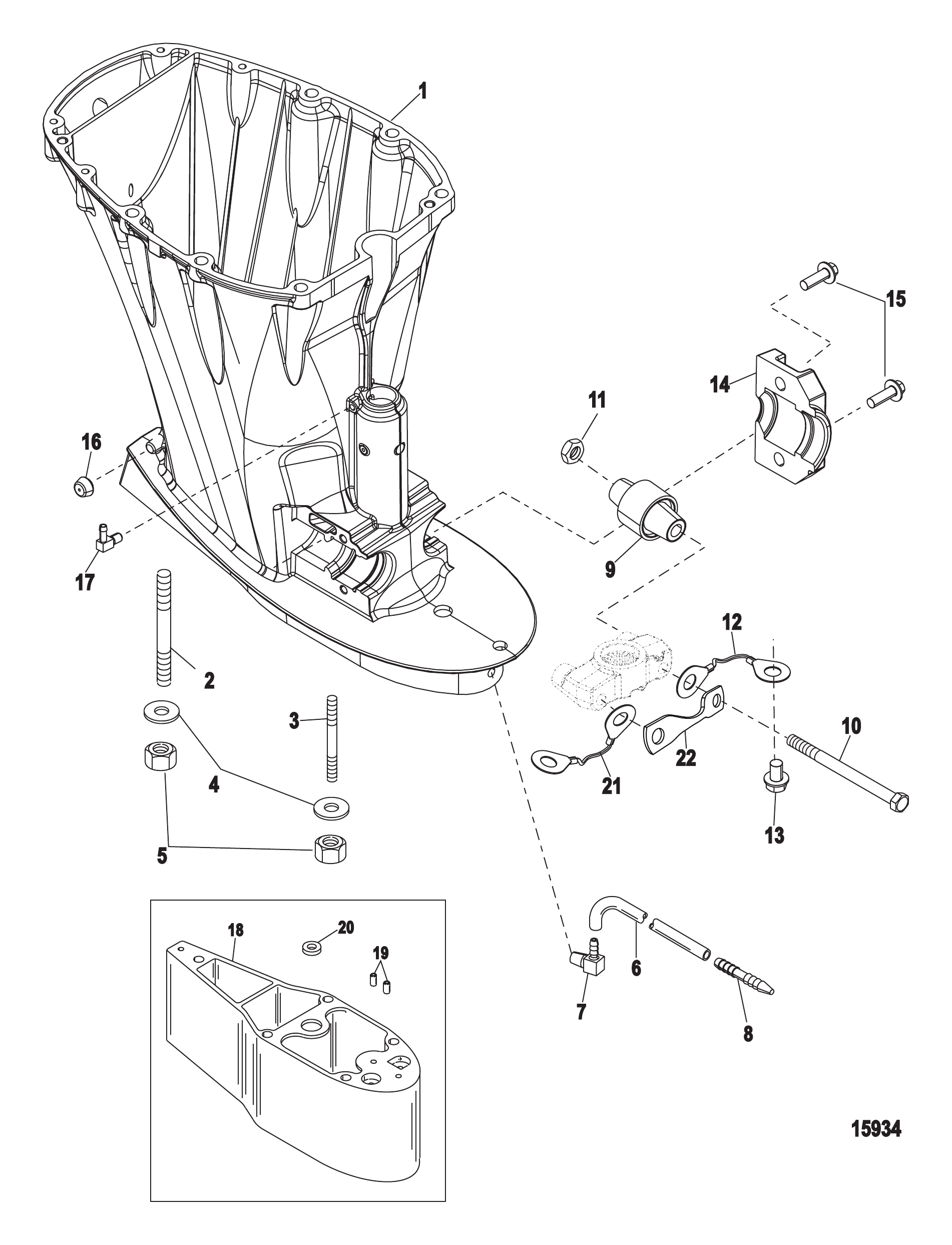

图 10驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	858576T04	驱动轴壳体	HOUSING Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	898801	支架	MOUNT	2
10	897925	螺丝(M12 x 145)	SCREW (M12 x 145)	2
11	897926	尼龙嵌件螺母(M12)	NUT (M12), Nylon Insert	2
12	88238A10	接地电缆总成至旋转支架	CABLE ASSEMBLY Ground To Swivel Bracket	1
13	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
14	858916T	卡箍	CLAMP	2
15	889833025	螺钉 (M8 x 25 毫米)	SCREW (M8 x 25 MM)	4
16	858745	盖帽	CAP	4
16	8M0142713	支撑盖帽	CAP Chap Support	4
17	855622	弯头接头	FITTING Elbow	1
18	12092A3	隔套套件	SPACER KIT	1
19	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
19	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
19	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
20	813745	隔套	SPACER	1
21	88238T22	拉线总成	CABLE ASSEMBLY	1
22	8M0009134	连续性接地带(下轭架)	STRAP Continuity, Lower Yoke	1

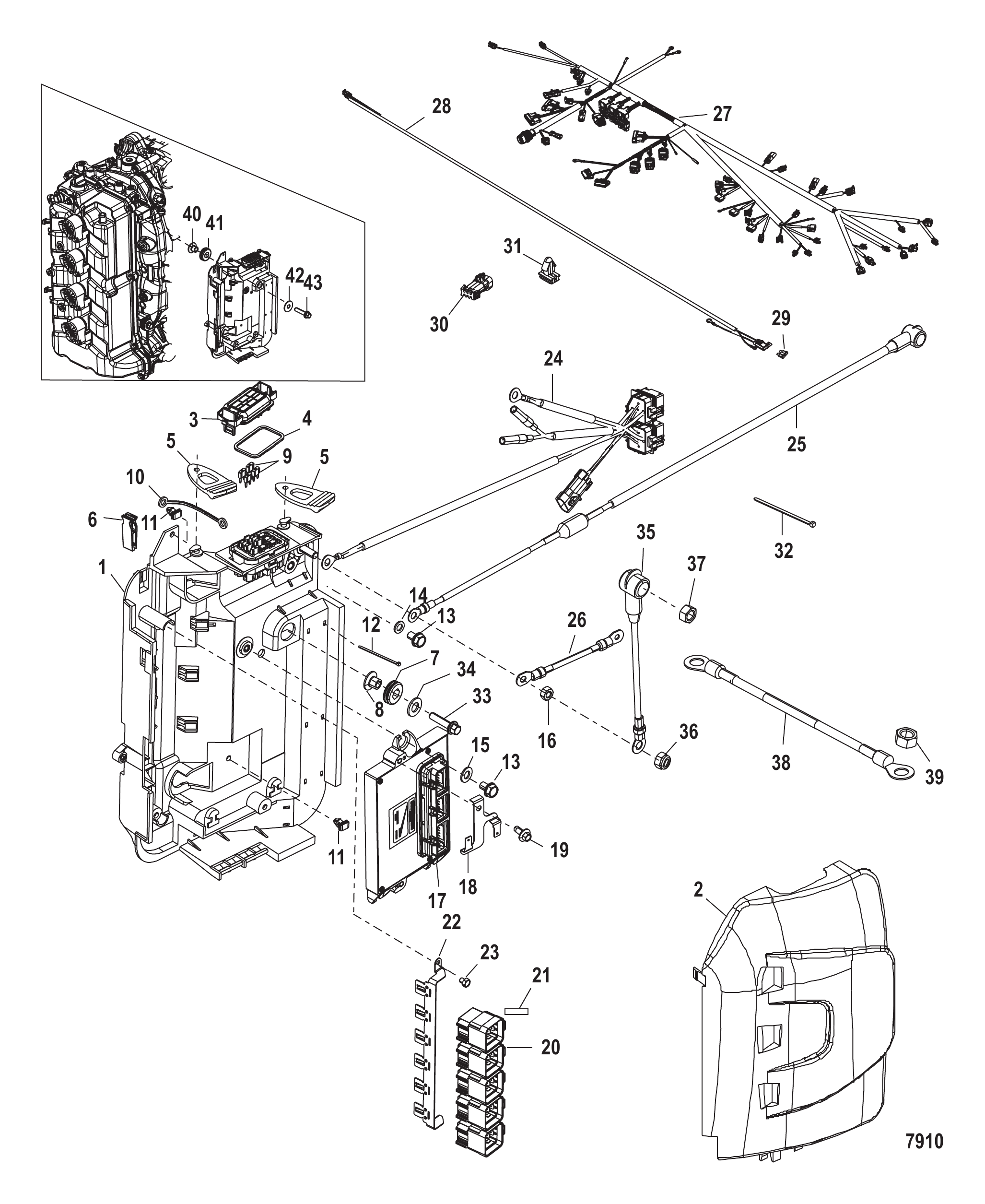

图 11电气箱组件 Electrical Box Components

REF	零件编号	中文名称	英文名称	数量
-	NSS	电气盒总成(不单独销售)	NOT SOLD SEPARATE Electrical Box Assembly-Complete	1
-	NSS	电气盒总成(不单独销售)	NOT SOLD SEPARATE Electrical Box Assembly	1
1	896230T01	电气盒总成	BOX ASSEMBLY Electrical	1
1	896230T02	底座	BASE	1
2	NSS	盖板(不单独销售)	NOT SOLD SEPARATE Cover	1
3	888491	盖板	COVER	1
3	8M0167280	保险丝盖	FUSE COVER	1
4	885583	密封件	SEAL	1
5	889531	绑带	STRAP	2
6	895099	保险丝拔取器	EXTRACTOR Fuse	1
7	833155	护孔环	GROMMET	1
8	8502341	衬套	BUSHING	1
9	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	7
9	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	7
10	892244	盖板固定带	STRAP Cover	1
11	892448	卡扣	CLIP	2
12	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	8
13	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	2
14	843108	垫圈（.330 x .560 x .060）不锈钢	WASHER (.330 x .560 x .060) Stainless Steel	1
15	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	1
16	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
17	88555824T	推进控制模块PCM	PCM Propulsion Control Module	1
17	89790729T	PCM控制模块	PCM	1
17	88555858T	推进控制模块PCM	PCM Propulsion Control Module	1
17	89790729T	PCM控制模块	PCM	1
17	88555827T	推进控制模块PCM	PCM Propulsion Control Module	1
17	89790730T	PCM控制模块	PCM	1
17	88555837T	推进控制模块PCM	PCM Propulsion Control Module	1
17	89790731T	PCM控制模块	PCM	1
17	88555859T	推进控制模块PCM	PCM Propulsion Control Module	1
17	89790731T	PCM控制模块	PCM	1
17	88555828T	推进控制模块PCM	PCM Propulsion Control Module	1
17	89790732T	PCM控制模块	PCM	1
17	88555838T	推进控制模块PCM	PCM Propulsion Control Module	1
17	89790733T	PCM控制模块	PCM	1
17	88555860T	推进控制模块PCM	PCM Propulsion Control Module	1
17	89790733T	PCM控制模块	PCM	1
18	891520001	卡扣	CLIP	1
19	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
-	NSS	继电器支架总成(不单独销售)	NOT SOLD SEPARATE Relay Bracket Assembly-Complete	1
20	882751A04	继电器总成	RELAY ASSEMBLY	5
21	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	5
22	889532	支架	BRACKET	1
23	40007103	螺钉 (M5 x 6)	SCREW (M5 x 6)	2
24	819514A23	升降线束总成	HARNESS ASSEMBLY Trim	1
25	892137T03	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
26	93388A19	拉线总成	CABLE ASSEMBLY	1
27	892579T12	发动机线束总成	HARNESS ASSEMBLY Engine	1
27	8M0132704	发动机线束总成	HARNESS ASSY-ENG	1
28	888416T03	线束总成	HARNESS ASSEMBLY	1
28	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
29	862646	褐色保险丝-5安培	FUSE Tan - 5 Ampere	1
30	877613A02	防水插头总成6针	CONNECTOR ASSEMBLY Weather Cap 6 Pin	1
31	879962	卡扣	CLIP	1
32	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
33	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
33	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
34	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	1
35	88439A25	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
36	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
37	86226	螺母(.375-16 蓄电池正极电缆)	NUT (.375-16) Battery Cable-Positive	1
37	8M0204671	螺母	NUT	1
38	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
39	68292	螺母(.312-18 蓄电池负极电缆)	NUT (.312-18) Battery Cable-Negative	1
39	8M0204668	螺母(.312-18)	NUT (.312-18)	1
40	8502341	衬套	BUSHING	2
41	833155	护孔环	GROMMET	2
42	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	2
43	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
43	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
-	896499A06	动力头总成	POWERHEAD ASSEMBLY	1
-	896499A07	长缸体总成	LONG BLOCK ASSEMBLY	1

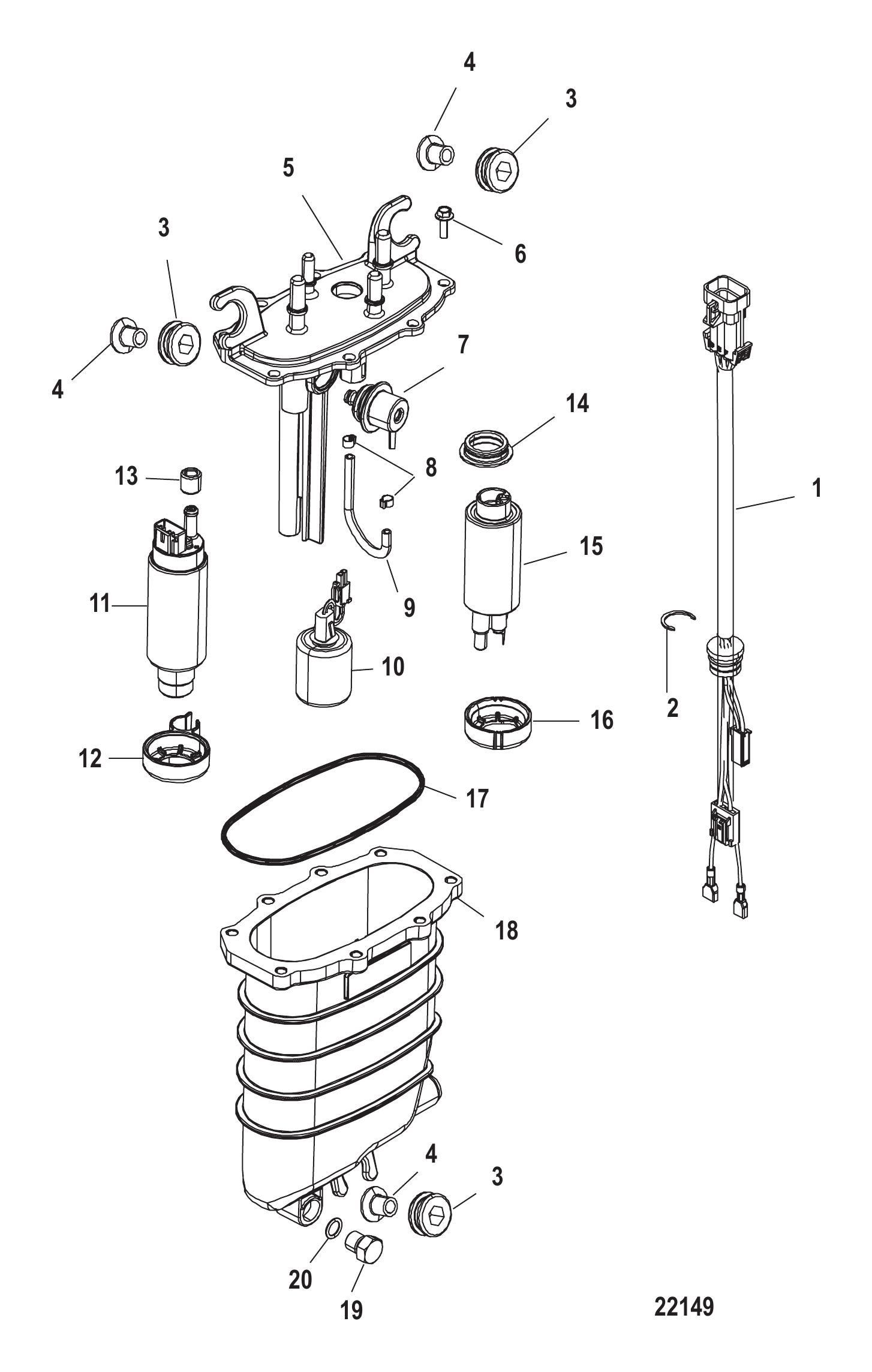

图 12燃油供给模块 Fuel Supply Module

REF	零件编号	中文名称	英文名称	数量
-	880133T08	燃油供应模块	MODULE Fuel Supply	1
1	880596526	线束总成	HARNESS ASSEMBLY	1
1	8M0130898	线束总成	HARNESS ASSY	1
2	880596515	卡扣	CLIP	1
3	855362001	护孔环	GROMMET	3
4	855364	衬套	BUSHING	3
5	880596T50	盖板套件	COVER KIT	1
6	880596513	螺钉	SCREW	8
7	880596503	带O型圈的调节器	REGULATOR With O-Rings	1
8	880596512	卡箍	CLAMP	2
9	880596511	软管	HOSE	1
9	880596A05	软管套件	HOSE KIT	1
10	880596524	浮子	FLOAT	1
10	8M6000359	浮子	FLOAT	1
11	880596T55	燃油泵总成-高压	PUMP ASSEMBLY Fuel - High Pressure	1
12	880596506	密封件	SEAL	1
13	880596507	密封件	SEAL	1
14	880596510	密封件	SEAL	1
15	880596T58	燃油提升泵套件	PUMP KIT Fuel - Lift	1
16	880596509	隔离器	ISOLATOR	1
17	880596502	密封件	SEAL	1
18	880596T53	壳体总成	HOUSING ASSEMBLY	1
18	880596523	壳体总成	HOUSING ASSY	1
19	880596516	堵头	PLUG	1
20	880596517	O型圈	O-RING	1
-	880596A01	密封修理包	REPAIR KIT Seal	1
-	889283A01	燃油灌注工具包	TOOL KIT Fuel Priming	1

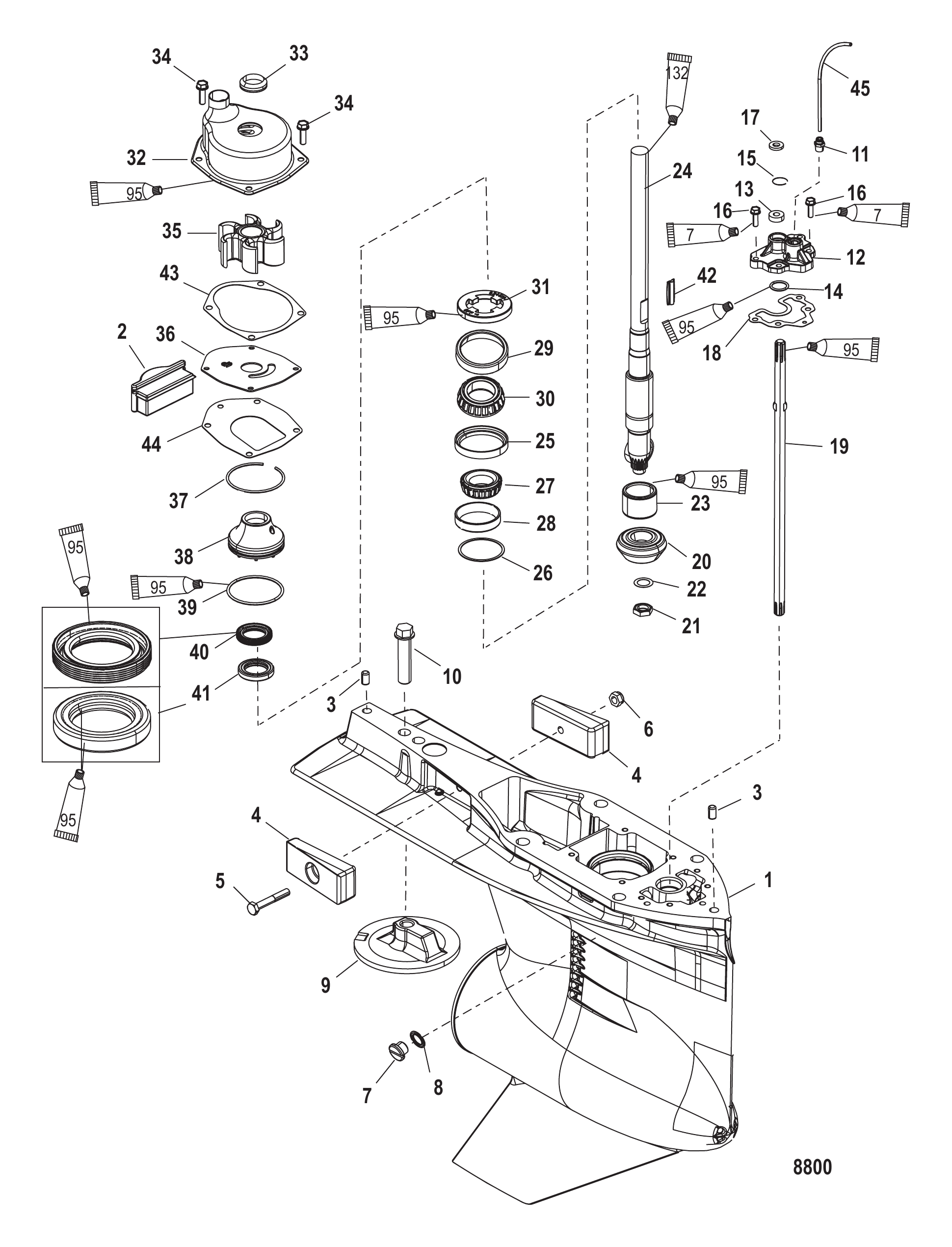

图 13齿轮箱（驱动轴）（标准/反向旋转） Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	零件编号	中文名称	英文名称	数量
-	880686T23	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0236262	GC L4 4S XL	GC L4 4S XL	1
-	880686T28	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0236263	GC L4 4S CXL	GC L4 4S CXL	1
1	880687T01	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0056631	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	821526001	填充块	FILLER BLOCK	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	826134Q	阳极块	ANODE	1
5	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
6	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
8	830749	密封件	SEAL	1
8	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
9	76214T5	阳极套件	ANODE KIT	1
9	76214Q5	阳极套件	ANODE KIT	1
10	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
10	8M0204686	螺钉	SCREW	1
11	881866	接头	FITTING	1
12	880703A1	盖总成	COVER ASSEMBLY	1
12	8M0047129	盖总成	COVER ASSEMBLY	1
13	8164641	油封	SEAL Oil	1
13	8M0246145	油封	OIL SEAL	1
14	896522	O型圈(799×.103)	O-RING (799 x .103)	1
15	8M0046563	挡圈	RING Retaining	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
17	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
18	880729	衬垫	GASKET	1
19	824145	换档轴	SHIFT SHAFT	1
20	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion Gear	1
21	35921	螺母(0.625-18)	NUT (.625-18)
22	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
23	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
24	895835	驱动轴	DRIVESHAFT	1
24	895836	驱动轴	DRIVESHAFT	1
25	884327A02	垫片/轴承组件	SHIM/BEARING ASSEMBLY	1
26	38657A1	垫片组	SHIM ASSEMBLY	AR
26	8M0063268	垫片组	SHIM SET	AR
27	NSS	不单独销售滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
28	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
29	NSS	不单独销售滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
30	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
31	8245191	固定座	RETAINER	1
32	817275A09	水泵壳体-总成	HOUSING Water Pump-Complete	1
33	861415A1	密封套件	SEAL KIT	1
34	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
34	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
35	43026T2	叶轮	IMPELLER	1
36	8172761	面板	FACEPLATE	1
36	8M0204709	面板	FACEPLATE	1
37	880719	挡圈	RING Retaining	1
38	888909A1	油封座组件	CARRIER ASSEMBLY Oil Seal	1
38	8M0007131	油封座组件	CARRIER ASSEMBLY Oil Seal	1
39	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
39	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
40	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
41	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
42	43037	键	KEY	1
42	8M0204723	键	KEY	1
43	8172771	水泵上垫片	GASKET Water Pump, Upper	1
44	430331	衬垫	GASKET	1
45	85944975	管材(72英寸散装)(截断至7英寸)	TUBING (72.00 Inches Bulk) (Cut to 7 Inches)	1
45	85944975	管材（72.00英寸整卷）（裁切至12英寸）	TUBING (72.00 Inches Bulk) (Cut to 12 Inches)	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1

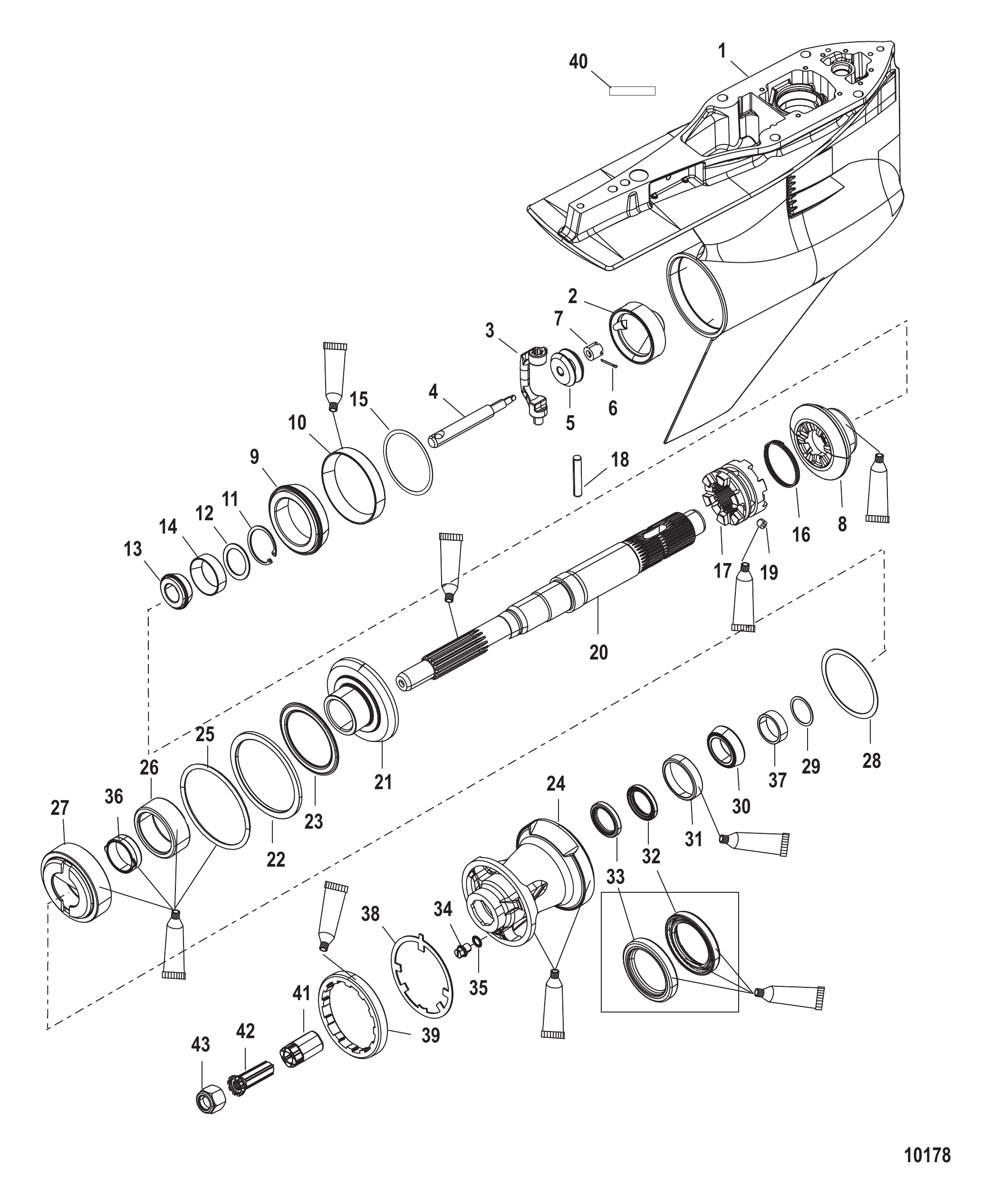

图 14齿轮箱螺旋桨轴-反向旋转 Gear Housing Propeller Shaft - Counter Rotation

REF	零件编号	中文名称	英文名称	数量
-	880686T28	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0236263	GC L4 4S CXL	GC L4 4S CXL	1
1	880687T01	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0056631	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	1
3	892075	换挡曲柄	CRANK Shifter	1
3	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	884337A02	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
9	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
11	23721	挡圈	RING Retaining	1
11	8M0051043	挡圈	RING Retaining	1
12	892805	止推垫片	THRUST WASHER	1
12	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
13	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
13	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
14	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
15	884328A01	垫片组	SHIM SET	AR
15	8M0063270	垫片组	SHIM SET	AR
16	30893	弹簧	SPRING	1
17	880714T	离合器	CLUTCH	1
18	30632	十字销	PIN Cross	1
18	8M0100263	十字销	PIN Cross	1
19	828356	定位销	PIN Detent	1
20	888530	螺旋桨轴	PROPELLER SHAFT	1
21	884335A01		GEAR SET Forward/Pinion, Counter Rotation, 1.92 Ratio (13/25)	1
21	884335A02	ORD 43-884335A03	ORD 43-884335A03	1
22	880699	推力环	THRUST RING	1
23	815480	推力轴承	BEARING Thrust	1
24	880696A10	轴承座总成	CARRIER ASSEMBLY Bearing	1
25	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
25	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
26	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
27	880728	轴承适配器	ADAPTER Bearing	1
27	8M0148384	前进齿轮轴承适配器	ADAPTER Bearing Forward Gear	1
28	47397A1	垫片组	SHIM SET	AR
29	891936A01	垫片组	SHIM SET	AR
30	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
30	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	896600	油封	SEAL Oil	1
32	8M0204700	油封	SEAL Oil	1
33	888483	油封	SEAL Oil	1
33	8M0204700	油封	SEAL Oil	1
34	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
35	830749	密封件	SEAL	1
35	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
36	892818	适配器	ADAPTER	1
36	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
37	891919001	止推隔套	SPACER Thrust	1
38	880697	键槽垫圈	KEYED WASHER	1
39	79448	固定座	RETAINER	1
39	8M2011027	固定座	RETAINER	1
40	NSS	不单独销售-反向旋转标识	NOT SOLD SEPARATE Decal-Counter Rotation	1
41	896233A01	驱动套总成	DRIVE SLEEVE ASSEMBLY	1
42	878584Q1	适配器	ADAPTER	1
42	8M0061986	适配器套件	ADAPTER KIT	1
43	52707T1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
43	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1

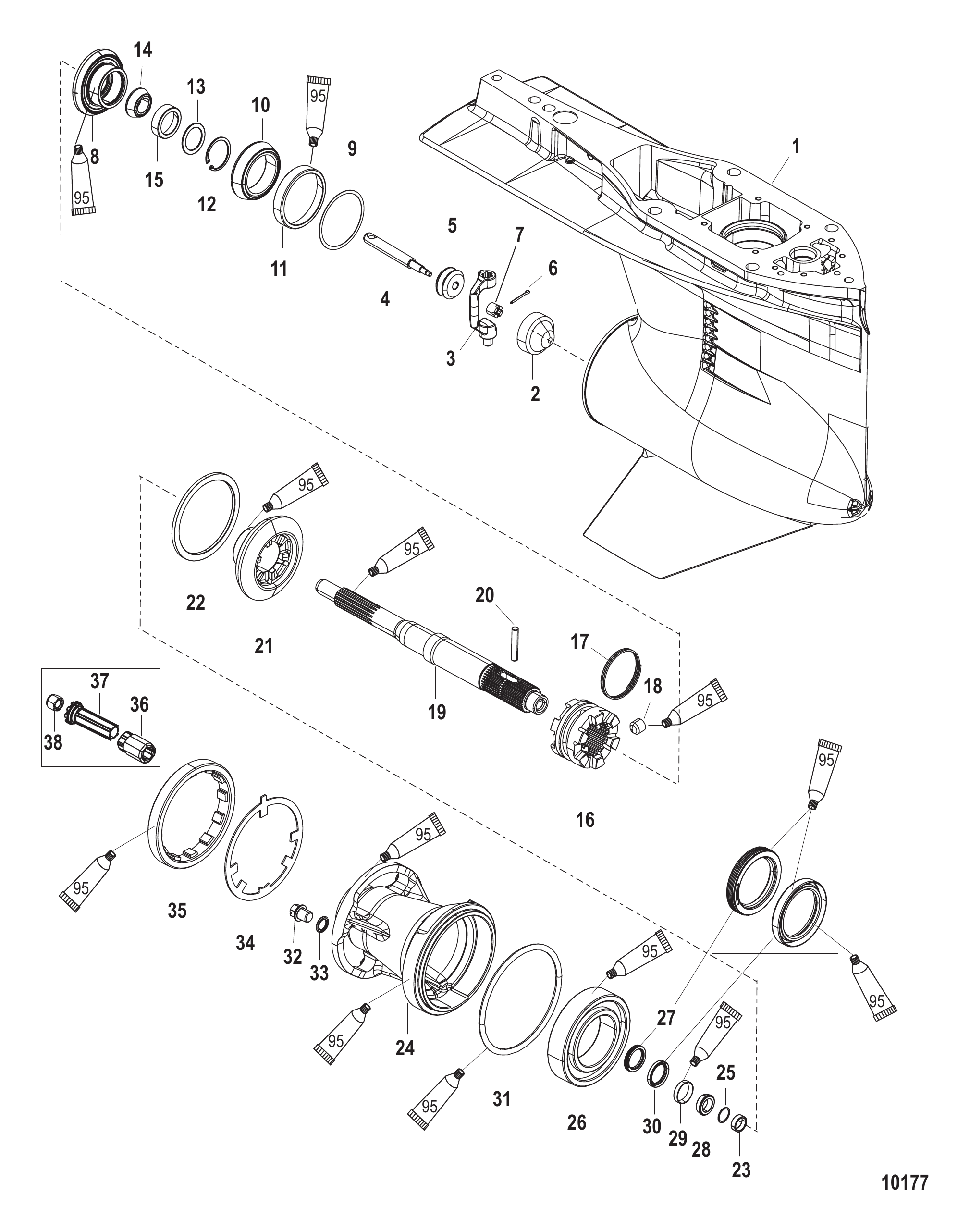

图 15齿轮箱螺旋桨轴-标准旋转 Gear Housing Propeller Shaft - Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	880686T23	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0236262	GC L4 4S XL	GC L4 4S XL	1
1	880687T01	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0056631	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	1
3	892075	换挡曲柄	CRANK Shifter	1
3	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	880709A02	齿轮组-前进/小齿轮标准转向2.08速比(12/25)	GEAR SET Forward/Pinion, Standard Rotation, 2.08 Ratio (12/25)	1
8	880709A03	齿轮组-前进/小齿轮标准转向2.08(12/25)	GEAR SET Forward/Pinion, Standard Rotation 2.08 (12/25)	1
9	884328A01	垫片组	SHIM SET	AR
9	8M0063270	垫片组	SHIM SET	AR
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	23721	挡圈	RING Retaining	1
12	8M0051043	挡圈	RING Retaining	1
13	892805	止推垫片	THRUST WASHER	1
13	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
14	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
14	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	880714T	离合器	CLUTCH	1
17	30893	弹簧	SPRING	1
18	828356	定位销	PIN Detent	1
19	888530	螺旋桨轴	PROPELLER SHAFT	1
20	30632	十字销	PIN Cross	1
20	8M0100263	十字销	PIN Cross	1
21	880710A02	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
21	8M0119541	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
22	880699	推力环	THRUST RING	1
23	891919001	止推隔套	SPACER Thrust	1
24	880696A08	轴承座总成	CARRIER ASSEMBLY Bearing	1
25	891936A01	垫片组	SHIM SET	AR
26	884329T	滚珠轴承	BEARING Ball	1
26	8M0142873	滚珠轴承	BEARING Ball	1
27	888483	油封	SEAL Oil	1
27	8M0204700	油封	SEAL Oil	1
28	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
28	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	896600	油封	SEAL Oil	1
30	8M0204700	油封	SEAL Oil	1
31	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
31	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
32	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	880697	键槽垫圈	KEYED WASHER	1
35	79448	固定座	RETAINER	1
35	8M2011027	固定座	RETAINER	1
36	896233A01	驱动套总成	DRIVE SLEEVE ASSEMBLY	1
37	878584Q1	适配器	ADAPTER	1
37	8M0061986	适配器套件	ADAPTER KIT	1
38	52707T1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
38	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1

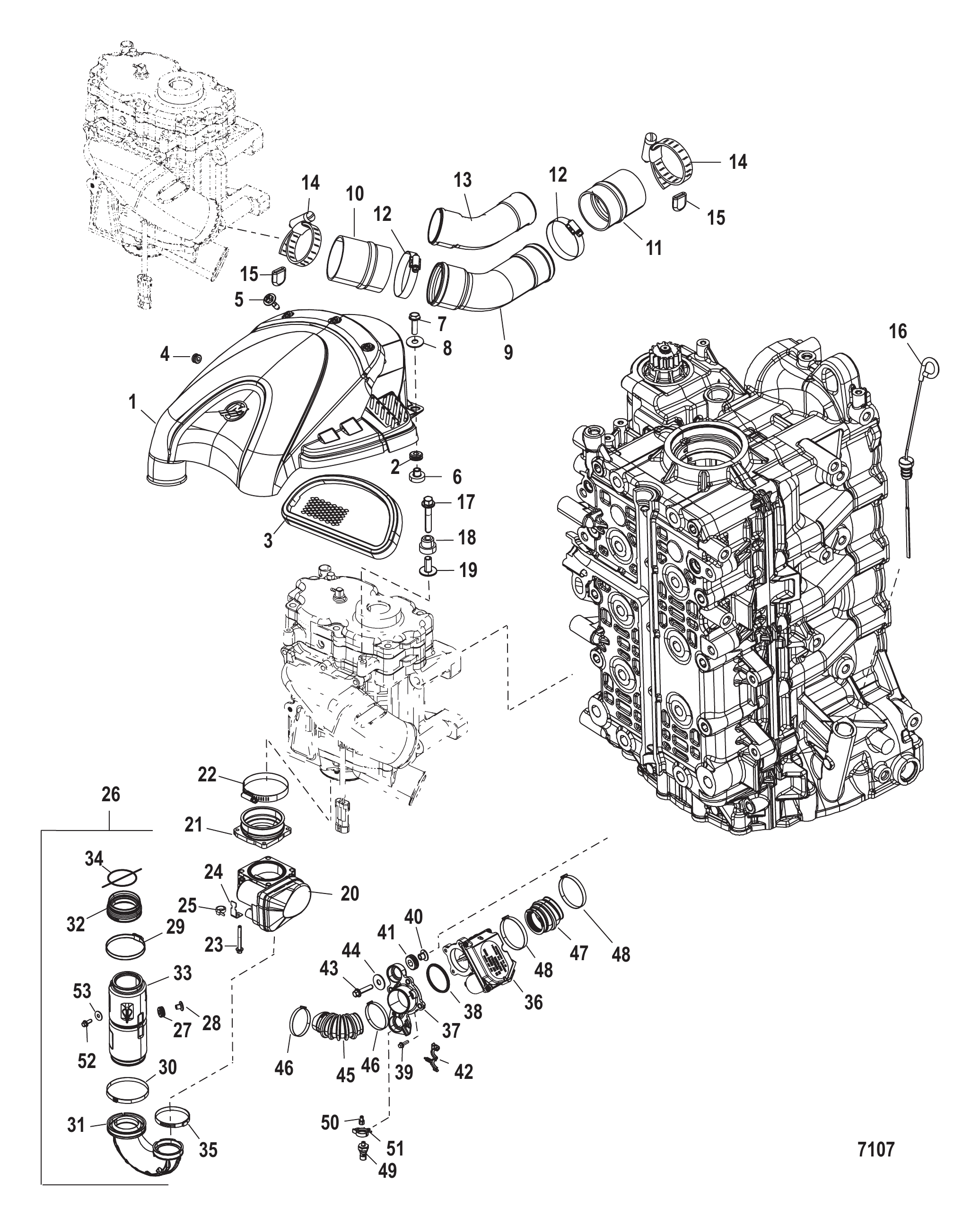

图 16进气系统组件 Induction Components

REF	零件编号	中文名称	英文名称	数量
1	896246T02	上进气总成	INTAKE ASSEMBLY Upper	1
2	8349851	护孔环	GROMMET	2
3	896247	滤清器	FILTER	1
4	20116	燃油通风软管衬套	GROMMET Fuel Vent Hose	1
5	897703	螺钉	SCREW	3
6	826618	衬套	BUSHING	2
7	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
8	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	2
9	893307A01	出管总成	TUBE OUTLET ASSEMBLY	1
9	8M0035481	热风管总成	TUBE ASSEMBLY Hot Air Duct	1
10	893389	软管(内径65)	HOSE (65 Inside Diameter)	1
10	8M0035481	热风管总成	TUBE ASSEMBLY Hot Air Duct	1
11	893390	软管(内径60)	HOSE (60 Inside Diameter)	1
11	8M0035481	热风管总成	TUBE ASSEMBLY Hot Air Duct	1
12	893342	卡箍	CLAMP	2
13	893391	软管套管	HOSE SLEEVE	1
13	8M0035481	热风管总成	TUBE ASSEMBLY Hot Air Duct	1
14	893342	卡箍	CLAMP	2
15	8079923	软管夹端盖	COVER Hose Clamp End	2
15	8M0074364	软管夹盖	COVER Hose Clamp	2
16	898022	机油尺	DIPSTICK Oil	1
17	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	1
17	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	1
18	813644002	护孔环	GROMMET	1
19	898445	衬套	BUSHING	1
20	892949T02	电子节气门控制总成	CONTROL ASSEMBLY Throttle - Electronic	1
21	892950T02	隔离器	ISOLATOR	1
22	815504244	蜗杆卡箍	CLAMP Worm Gear	1
23	88552550	不锈钢螺钉 (M6 x 50 mm)	SCREW (M6 x 50 mm) Stainless Steel	4
24	884353	支架	BRACKET	2
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
26	892383T51	下进气总成	INTAKE ASSEMBLY Lower	1
27	8349851	护孔环	GROMMET	1
28	856954	衬套	BUSHING	1
29	888988026	卡箍	CLAMP	1
30	888988027	卡箍	CLAMP	1
31	896245001	进气管	DUCT Inlet	1
31	892383T51	下进气总成	INTAKE ASSEMBLY Lower	1
32	896244	联轴器	COUPLER	1
33	NSS	谐振器(不单独销售)	NOT SOLD SEPARATE Resonator	1
34	896532	弹簧	SPRING	1
35	889691	欧梯克卡箍	CLAMP Oetiker	1
36	884408A07	电动增压控制阀套件	VALVE KIT Control - Electric Boost	1
36	884408A08	电动增压控制阀套件	VALVE KIT Control - Electric Boost	1
37	887939007	增压阀安装板	PLATE Boost Valve Mounting	1
38	892079	O型圈	O-RING	1
39	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	4
39	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	4
40	8502341	衬套	BUSHING	2
41	833155	护孔环	GROMMET	2
42	859376	卡扣	CLIP	1
43	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
43	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
44	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	2
45	892947	软管	HOSE	1
45	892947001	软管	HOSE	1
46	888988002	卡箍(57.5毫米前电子增压控制)	CLAMP (57.5 mm) Front Electronic Boost Control	2
47	887938003	后管	TUBE Rear	1
48	888988004	卡箍(62.0毫米后电子增压控制)	CLAMP (62.0 mm) Rear Electronic Boost Control	2
49	881879A16	皮托管传感器总成	SENSOR ASSEMBLY Pitot	1
49	881879T25	皮托管传感器总成	SENSOR ASSEMBLY Pitot	1
50	892403	接头	FITTING	1
50	8M0207782	直通接头	FITTING Straight	1
51	883066	夹子 (.865)	CLIP (.865)	1
52	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
52	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
53	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1

图 17润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
-	NOPART	无零件清单	NO PARTS LIST	1

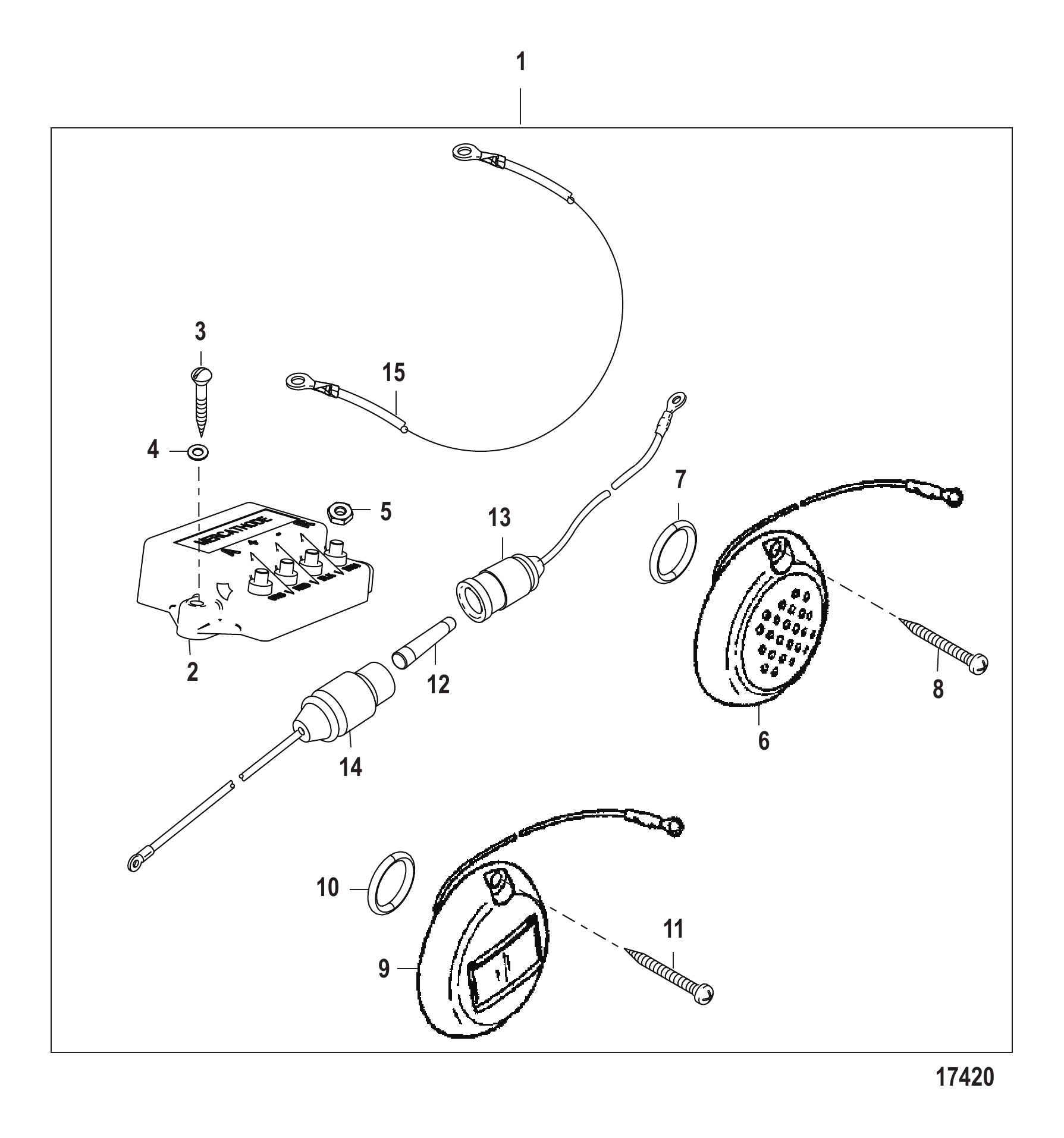

图 18防腐电极套件 Mercathode Kit

REF	零件编号	中文名称	英文名称	数量
1	88334A2	防腐电极套件	MERCATHODE KIT	1
2	42600A09	防腐电极总成	MERCATHODE ASSEMBLY	1
3	22793	螺丝(#9-14x0.875)	SCREW (#9-14 x .875)	2
4	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
5	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
6	72958A5	电极总成	ELECTRODE ASSEMBLY	1
7	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
7	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
8	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	2
9	72957A5	阳极总成	ANODE ASSEMBLY	1
9	8M0181304	阳极总成	ANODE ASSY	1
10	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
10	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
11	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	2
12	79091	保险丝20安培	FUSE 20 Ampere	1
12	8M0207796	保险丝20安培	FUSE 20 AMP	1
13	95084A10	电缆总成(5.00英寸)红色	CABLE ASSEMBLY (5.00 Inches) Red	1
13	8M0207788	拉线总成	CABLE ASSEMBLY	1
14	95084A13	电缆总成(64.00英寸)	CABLE ASSEMBLY (64.00 Inches)	1
15	79138A8	电缆总成(72.00英寸)黑色	CABLE ASSEMBLY (72.00 Inches) Black	1

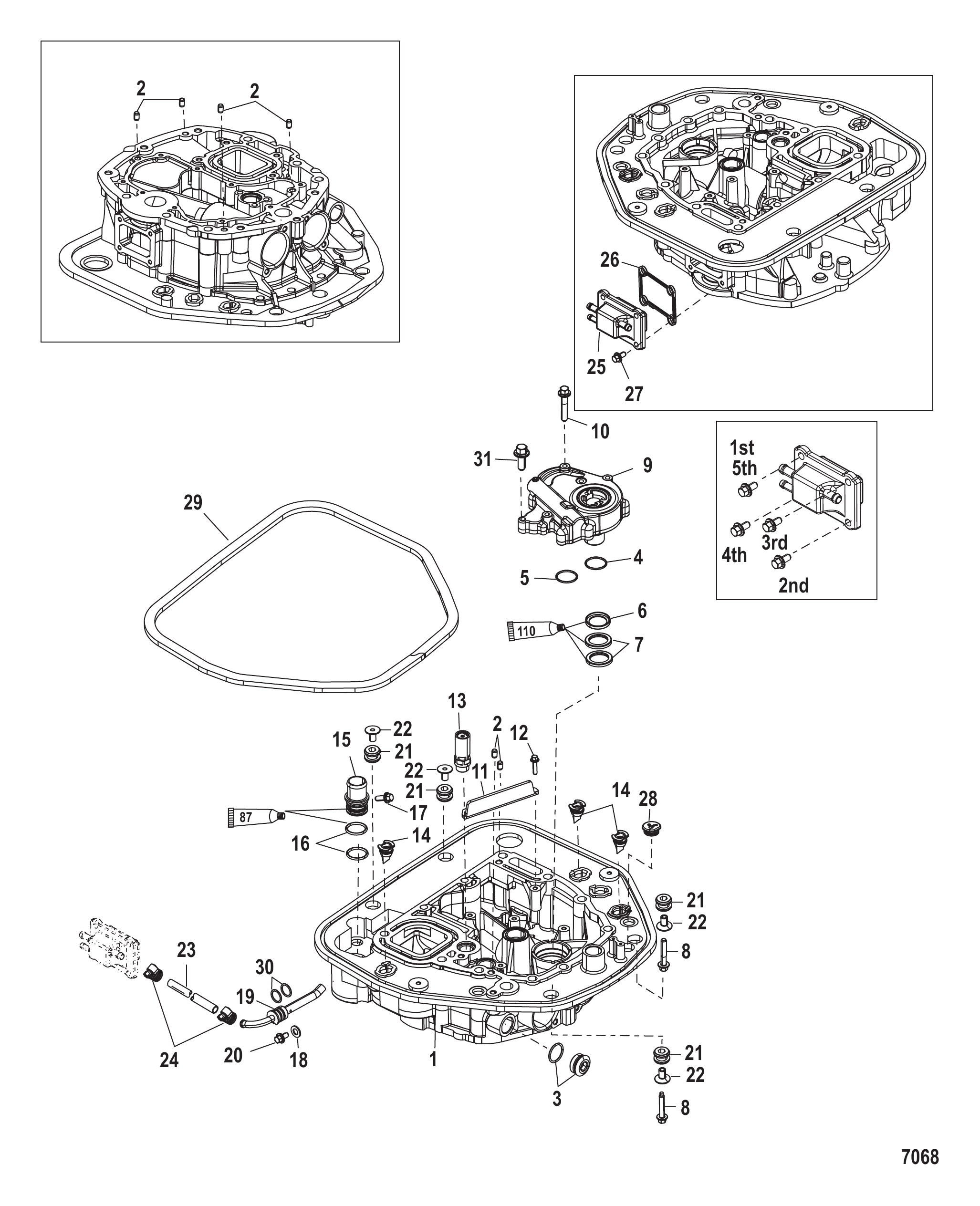

图 19机油泵/上适配板 Oil Pump/Adaptor Plate-Upper

REF	零件编号	中文名称	英文名称	数量
1	896689A01	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	892228	定位销	PIN Dowel	6
3	896951	堵头（24毫米）	PLUG (24 mm)	1
4	897134	O型圈(1.051x1.070)(进口)	O-RING (1.051 x 1.070) (Inlet)	1
5	897135	O型圈(0.864x0.070)(出口)	O-RING (.864 x .070) (Outlet)	1
6	884461	油封	SEAL Oil	1
6	8M0033928	油封	SEAL Oil	1
7	884462	水封	SEAL Water	2
8	897964	螺钉 (M6)	SCREW (M6)	4
9	892894T04	油泵总成	PUMP ASSEMBLY Oil	1
10	88552545	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 mm) Stainless Steel	4
10	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	4
11	892335001	导油板	DEFLECTOR Oil	Opt
12	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	Opt
12	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	Opt
13	884477A01	止回阀总成	CHECK VALVE ASSEMBLY	1
13	8M0062064	止回阀总成	CHECK VALVE ASSY.	1
14	888819002	排水罩	DRAIN Cowl	3
15	896934A02	泄流接头总成	FITTING ASSEMBLY Dump	1
16	26317	O型圈(1.109x0.139)	O-RING (1.109 x .139)	2
17	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
17	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
18	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
18	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
19	896547001	接头	FITTING	1
20	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	1
20	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
21	896671	护孔环	GROMMET	4
22	896670001	衬套	BUSHING	4
22	8M8023048	衬套	BUSHING	4
23	830757130	管材(0.312)(70英寸整卷)(裁切至21英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 21 Inches)	1
23	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
24	815504104	蜗杆卡箍	CLAMP Worm Gear	2
25	892562T01	歧管壳体	HOUSING Manifold	1
26	892117	密封件	SEAL	1
27	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
27	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
28	897433	护孔环	GROMMET	1
28	897433001	护孔环	GROMMET	1
29	896864001	适配板密封件	SEAL Adaptor Plate	1
30	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	2
31	88552535	不锈钢螺钉(M6×35mm)	SCREW (M6 x 35 mm) Stainless Steel	1
-	896142A06	动力头衬垫套件	GASKET SET Powerhead	1
-	896142A07	衬垫套件	GASKET SET	1
-	896499A06	动力头总成	POWERHEAD ASSEMBLY	1
-	896499A07	长缸体总成	LONG BLOCK ASSEMBLY	1

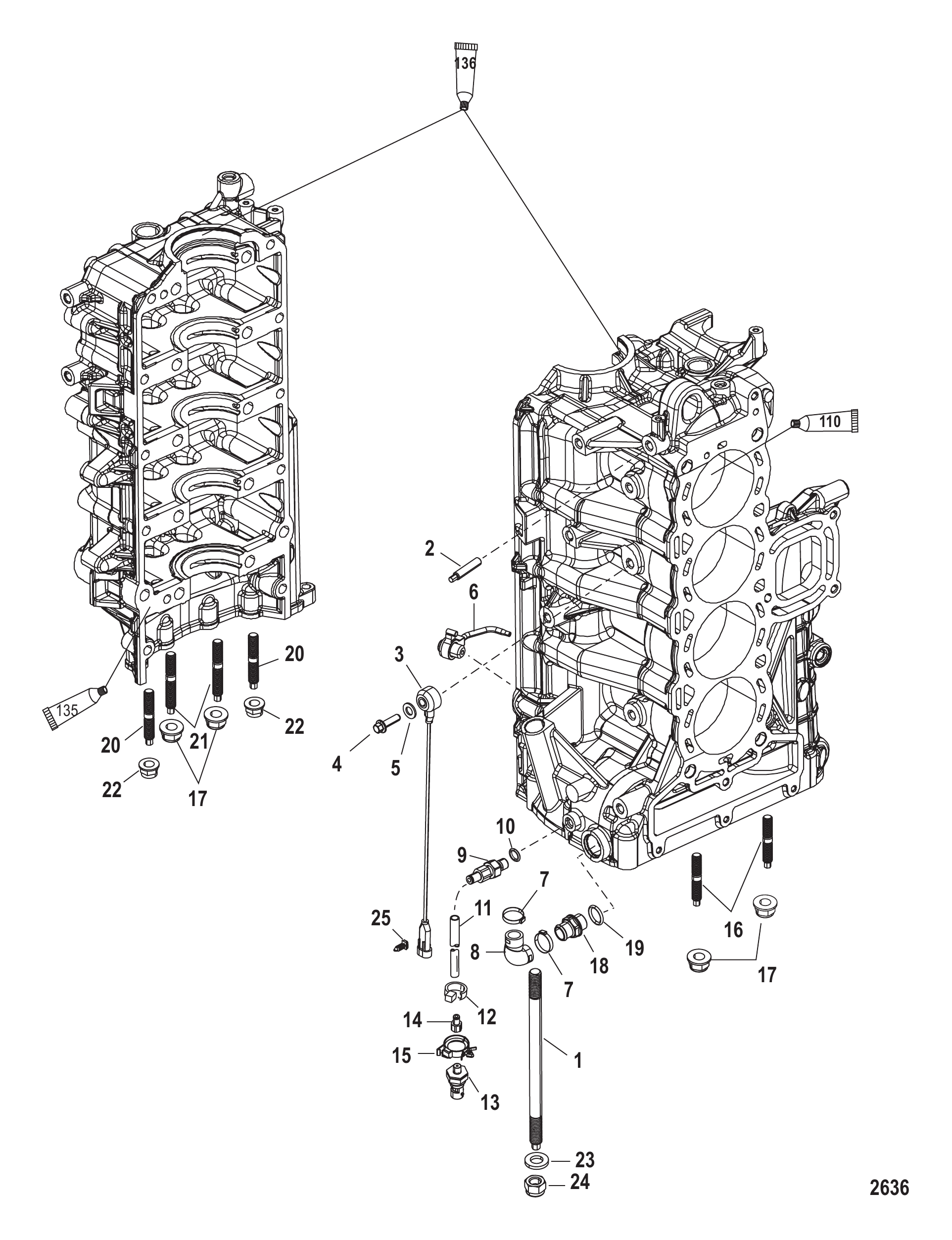

图 20左舷气缸体组件 Port Cylinder Block Components

REF	零件编号	中文名称	英文名称	数量
1	896148	双头螺栓(M10x175)	STUD (M10 x 175)	6
2	888997001	螺柱	STUD	1
2	8M0022162	双头螺栓(M10×60)	STUD (M10 x 60)	1
3	878187	爆震传感器总成	SENSOR ASSEMBLY Knock	1
3	8M6003194	爆震传感器总成	SENSOR ASSEMBLY Knock	1
4	892086035	螺钉(M10 x 35)	SCREW (M10 x 35)	1
5	4002319	垫圈	WASHER	1
6	884268A1	机油喷嘴总成	JET ASSEMBLY Oil	4
7	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	2
7	8M0187145	卡箍	CLAMP	2
8	885544002	软管	HOSE	1
9	896094A01	接头总成	FITTING ASSEMBLY	1
10	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
10	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
11	85978571	管材(52英寸整卷至水压传感器)(裁切至23.5英寸)	TUBING (52.00 Inches Bulk) To Water Pressure Sensor (Cut to 23.5 Inches)	1
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
13	881879A20	水压传感器总成	SENSOR ASSEMBLY Pressure Water
13	881879T26	传感器压力	SENSOR Pressure
14	892403	接头	FITTING	1
14	8M0207782	直通接头	FITTING Straight	1
15	883066	夹子 (.865)	CLIP (.865)	1
16	897598	双头螺栓(M8x49)	STUD (M8 x 49)	2
16	8M0000274	双头螺栓(M8x44)	STUD (M8 x 44)	2
17	826365	螺母 (M8)	NUT (M8)	4
18	885517A05	接头总成	FITTING ASSEMBLY	1
19	892077	O型圈	O-RING	1
20	896268	双头螺栓(M10x54)	STUD (M10 x 54)	2
20	8M0022166	双头螺栓(M10x57)	STUD (M10 x 57)	2
21	897599	双头螺柱（M8×55）	STUD (M8 x 55)	2
21	8M0000275	螺柱	STUD	2
22	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	2
23	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
23	8M0214963	垫圈	WASHER	6
24	884412	螺母	NUT	6
25	828991	卡扣	CLIP	1
25	828991T	卡扣	CLIP	1
-	896142A06	动力头衬垫套件	GASKET SET Powerhead	1
-	896142A07	衬垫套件	GASKET SET	1
-	896499A06	动力头总成	POWERHEAD ASSEMBLY	1
-	896499A07	长缸体总成	LONG BLOCK ASSEMBLY	1

图 21动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	62705001	O型圈	O-RING	2
-	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
-	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
-	8M0001457	集气室密封件	SEAL Plenum	2
-	8M0005405	衬垫	GASKET	1
-	8M0005958	O型圈	O-RING	1
-	804349004	油封	SEAL Oil	1
-	8M0036343	油封	SEAL-OIL	1
-	814080001	密封件	SEAL	1
-	828816	衬垫	GASKET	1
-	8M0204692	衬垫@5	GASKET @5	1
-	859082	O型圈	O-RING	1
-	8805251	密封件	SEAL	1
-	8M0032912	密封件	SEAL	1
-	880631001	O型圈橙色	O-RING Orange	1
-	8M0237361	O型圈	O-RING	1
-	881295	O型圈	O-RING	1
-	896277006	衬垫缸盖	GASKET Head	1
-	8M0024565	衬垫	GASKET	1
-	8M0024565	衬垫	GASKET	1
-	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
-	897534	衬垫	GASKET	1
-	8M0024563	衬垫	GASKET	1
-	8M0024563	衬垫	GASKET	1
-	897540	密封件	SEAL	1
-	898844	排气管密封件	SEAL Exhaust Tube	1

图 22动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

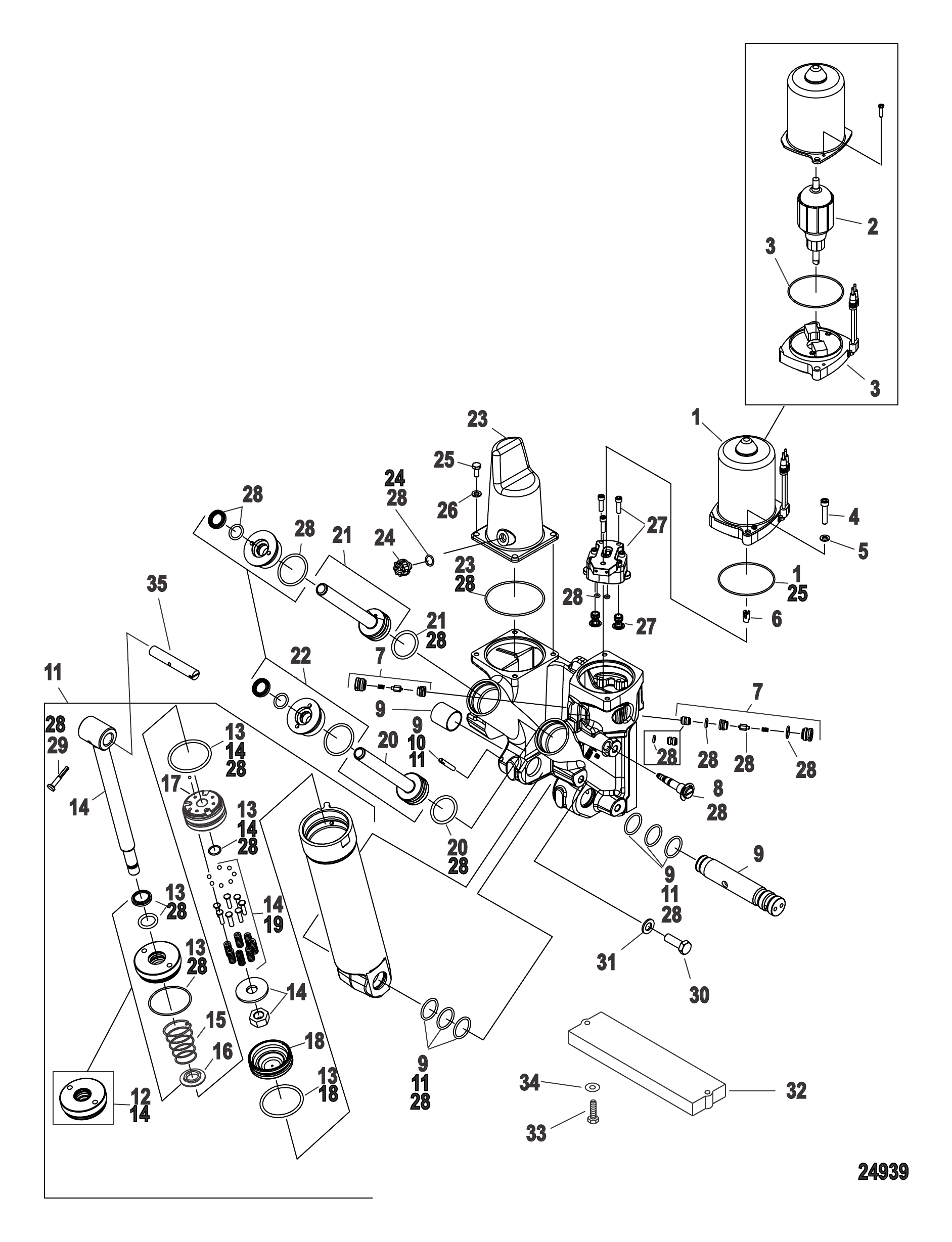

图 23动力升降组件金属马达壳 Power Trim Components Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	855998A07	完整动力升降总成	POWER TRIM ASSEMBLY Complete	1
1	878265A4	配平电机	TRIM MOTOR	1
1	8M0031551	配平电机	TRIM MOTOR	1
2	NSS	电枢(不单独销售)	NOT SOLD SEPARATE Armature	1
3	NSS	端架(不单独销售)	NOT SOLD SEPARATE End Frame	1
4	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
6	8782451	驱动轴	DRIVESHAFT	1
7	878410A1	压力检查套件	PO CHECK KIT	1
8	813442A2	手动释放总成 (含参考号#26)	MANUAL RELEASE ASSEMBLY (Includes Reference #26)	1
8	893929A01	安全阀套件	VALVE KIT Relief	1
9	878241A02	轴套件	SHAFT KIT	1
9	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
10	878267	销	PIN	1
11	898479A02	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
11	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
12	878239A1	导向套件 (含参考号#26)	GUIDE KIT (Includes Reference #26)	1
12	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
13	878409A1	O型圈套件 (含参考号#26)	O-RING KIT (Includes Reference #26)	1
13	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
14	NSS	减震杆套件(不单独销售)	NOT SOLD SEPARATE Shock Rod Kit	1
15	NSS	弹簧减震器(不单独销售)	NOT SOLD SEPARATE Spring-Damper	1
16	NSS	减震板(不单独销售)	NOT SOLD SEPARATE Plate-Damper	1
17	NSS	减震活塞(不单独销售)	NOT SOLD SEPARATE Shock Piston	1
18	878242A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
18	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
19	878406A1	止回阀修理包 (含参考号#26)	REPAIR KIT Check Valve (Includes Reference #26)	1
19	878406A02	止回阀修理包	REPAIR KIT Check Valve	1
20	878414A1	活塞总成(右舷)	PISTON ASSEMBLY (Starboard)	1
20	878414T01	活塞总成	PISTON ASSEMBLY	1
21	878413A1	活塞总成(左舷)	PISTON ASSEMBLY (Port)	1
22	878243A1	导向器总成	GUIDE ASSEMBLY	2
22	8M0021648	端盖总成	END CAP ASSEMBLY	2
23	878264A1	储液罐套件	RESERVOIR KIT	1
24	811613	塞子总成	PLUG ASSEMBLY	1
25	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
26	43450	垫圈	WASHER	4
26	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
27	892251A01	泵套件	PUMP KIT	1
28	878408A1	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
29	821539	三叶销	PIN Trilobe	1
30	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
31	4002319	垫圈	WASHER	6
32	818298Q1	阳极套件	ANODE KIT	1
33	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
33	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
34	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
34	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
35	99625003	上倾斜轴	SHAFT Upper Tilt	1

图 24动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

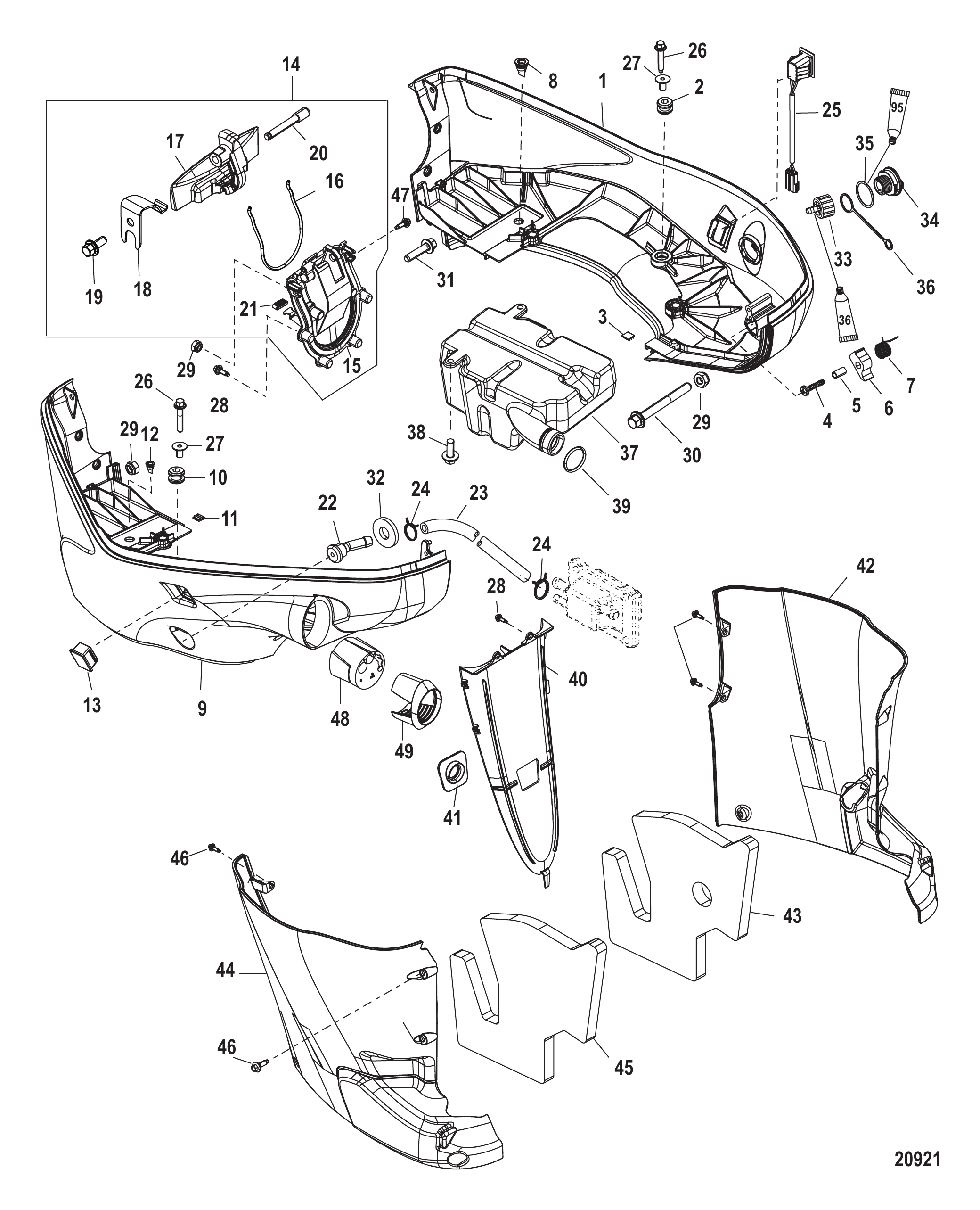

图 25后罩 Rear Cowl

REF	零件编号	中文名称	英文名称	数量
-	NSS	油底壳总成(不单独销售)	NOT SOLD SEPARATE Pan Assembly-Complete	1
1	895846T02	油底壳总成(左舷)	PAN ASSEMBLY Port	1
1	895846A04	油底壳总成(左舷)	PAN ASSEMBLY Port	1
2	896671	护孔环	GROMMET	1
3	896865	前油封	SEAL Front	1
3	8M0043277	密封件	SEAL	1
4	888950020	螺丝(M4×20毫米)	SCREW (M4 x 20 mm)	1
5	898408	隔套	SPACER	1
6	898354	棘爪	PAWL	1
7	898353	弹簧	SPRING	1
8	888819002	排水罩	DRAIN Cowl	1
9	895847T02	油底壳总成(右舷)	PAN ASSEMBLY Starboard	1
9	895847A05	油底壳总成(右舷)	PAN ASSEMBLY Starboard	1
10	896671	护孔环	GROMMET	1
11	896974	后油封	SEAL Back	1
11	8M0043278	密封件	SEAL	1
12	888819002	排水罩	DRAIN Cowl	1
13	897203	堵头	PLUG	1
14	NSS	锁扣总成(不单独销售)	NOT SOLD SEPARATE Latch Assembly-Complete	1
15	888448A02	检修面板总成	PANEL ASSEMBLY Access	1
15	888448A03	检修面板总成	PANEL ASSEMBLY Access	1
16	896927	密封件	SEAL	1
17	896928A01	轨道锁杆总成	LEVER ASSEMBLY Rail Latch	1
18	896933	片簧	SPRING Leaf	1
19	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	1
20	896932	杠杆销	PIN Lever	1
21	898476	锁扣按钮	BUTTON Latch	1
22	895797	接头	FITTING	1
22	895797001	接头	FITTING	1
23	830756109	软管(散装57英寸)(裁切至21英寸)	HOSE (57.00 Inches Bulk) (Cut to 21 Inches)	1
23	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
24	895851	卡箍(8英寸)	CLAMP (8.00 Inches)	2
25	896620001	升降倾斜开关	SWITCH Trim	1
25	8M0235191	升降倾斜开关	SWITCH Trim	1
26	897964	螺钉 (M6)	SCREW (M6)	2
27	896670001	衬套	BUSHING	2
27	8M8023048	衬套	BUSHING	2
28	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	6
28	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	6
29	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
30	897657055	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
31	897657025	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	1
32	892427	隔套	SPACER	1
33	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
34	888958001	嵌入式端口塞	PLUG Flush Port	1
34	8M0215105	嵌入式塞	PLUG Flush	1
35	888957	O型圈	O-RING	1
36	889823001	嵌入式系绳插头	TETHER Flush Plug	1
36	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
37	896925	排气集气室	PLENUM Exhaust	1
37	896925A01	排气集气室套件	PLENUM KIT Exhaust	1
37	896925A01	排气集气室套件	PLENUM KIT Exhaust	1
38	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
38	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
38	4010620	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
39	889828	O型圈 0.924×0.103	O-RING (.924 x .103)	1
40	896618A02	后盖总成	COVER ASSEMBLY Rear	1
41	896924	怠速排气套	BOOT Idle Exhaust	1
-	NSS	挡板总成(左右舷)(不单独销售)	NOT SOLD SEPARATE Chap Assembly (Starboard and Port)	1
42	896054T01	挡板总成(左舷)	CHAP ASSEMBLY Port	1
42	897593T02	挡板总成(左右舷)	CHAP ASSEMBLY Starboard and Port	1
43	897204	右舷隔音毯	SOUND BLANKET Starboard	1
44	896055T01	挡板总成(右舷)	CHAP ASSEMBLY Starboard	1
44	897593T02	挡板总成(左右舷)	CHAP ASSEMBLY Starboard and Port	1
45	897205	左舷隔音毯	SOUND BLANKET Port	1
46	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	12
46	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	12
47	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	2
48	897169	护孔环	GROMMET	1
48	8M0214987	护孔环	GROMMET	1
49	895316	适配器	ADAPTER	1
49	8M0214997	适配器	ADAPTOR	1

图 26后罩锁扣总成 Rear Cowl Latch Assembly

REF	零件编号	中文名称	英文名称	数量
1	NSS	锁闩总成不单独销售	NOT SOLD SEPARATE LATCH ASSEMBLY	1
2	888448A03	检修面板总成	PANEL ASSEMBLY Access	1
2	896617A04	后部锁闩套件	LATCH KIT Rear	1
3	896927	密封件	SEAL	1
4	896928A01	轨道锁杆总成	LEVER ASSEMBLY Rail Latch	1
5	896933	片簧	SPRING Leaf	1
6	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	1
7	896932	杠杆销	PIN Lever	1
8	898476	锁扣按钮	BUTTON Latch	1
9	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	1
9	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	1
10	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
11	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	2
-	896617A04	后部锁闩套件设计II升级套件	LATCH KIT Rear Design-II Up-Fit Kit	1
-	8M0113897	后锁闩总成	LATCH ASSY-REAR	1
12	879148T72	面板与锁闩总成	PANEL AND LATCH ASSEMBLY	1
13	8M0020855	检修面板	PANEL Access	1
13	8M0035175	检修面板	PANEL-ACCESS	1
14	8M0026713	密封件	SEAL	1
15	8M0020856	手柄	HANDLE	1
15	8M0034940	手柄	HANDLE	1
16	8M0020854	连接杆	LINK	1
17	8M0006056	后部锁闩总成	LATCH ASSEMBLY Rear	1
17	8M0041031	后锁闩总成	REAR LATCH ASSEMBLY	1
18	8M0006054	固定座	RETAINER	1
19	8M0006060	密封件	SEAL	1
20	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
20	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
21	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
21	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
22	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
23	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	6
23	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	6
24	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	2
25	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
26	8M0020857	锁扣总成	STRIKER ASSEMBLY	1
27	82130014	螺钉 (M6 x 14)	SCREW (M6 x 14)	2

图 27维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	898101362	75/80/90/100/115 EFI四冲程零件手册	PARTS MANUAL 75/80/90/100/115 EFI 4-Stroke	1
-	899185A01	75/90/115 EFI四冲程维修手册和图解集	SERVICE MANUAL AND DIAGRAM SET 75/90/115 EFI 4-Stroke	1
-	899185	75/90/115 EFI四冲程L4 NA维修手册(英文)	SERVICE MANUAL 75/90/115 EFI 4-Stroke L4 NA, English	1
-	8M0085380	SM O/B 75-115 L4	SM O/B 75-115 L4	1
-	899699A01	75/90/115 EFI四冲程图解集	DIAGRAM SET 75/90/115 EFI 4-Stroke	1
-	835450074	舷外机维修手册索引	INDEX Outboard Sevice Manual	1
-	8M0239139	INDEX-OB SERV MNL	INDEX-OB SERV MNL	1
-	10254070	EFI L4NA用户手册(英文)	OWNERS MANUAL EFI L4NA, English	1
-	10254080	75/90/115 EFI L4NA操作手册(英文)	OPERATION MANUAL 75/90/115 EFI L4NA, English	1
-	10254081	操作员手册	MANUAL-OPERATOR	1
-	10254090	75/90/115四冲程操作手册	OPERATION MANUAL 75/90/115 4-Stroke	1
-	8M0087582	操作手册	OPERATION MANUAL	1
-	10254V80	80/100/115 EFI L4NA操作手册(比利时欧盟)	OPERATION MANUAL 80/100/115 EFI L4NA, Belgium EU	1
-	8M0084953	安装手册	INSTALLATION MANUAL	1
-	879147A07	EPA标签信息贴花	DECAL EPA Label Information	1
-	804670A08	EPA标签信息贴花	DECAL EPA Label Information	1
-	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

图 28换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
-	NSS	执行器板总成（完整）不单独销售	NOT SOLD SEPARATE Actuator Plate Assembly-Complete	1
1	895739T	换挡支架	BRACKET Shift	1
2	855362001	护孔环	GROMMET	4
3	855364	衬套	BUSHING	4
4	8M0048114	换挡执行器	SHIFT ACTUATOR	1
4	8M0124413	换挡执行器	SHIFT ACTUATOR	1
5	884532001	衬套	BUSHING	1
6	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
6	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
7	898097	垫圈	WASHER	1
8	889661	橡胶垫圈	WASHER Rubber	1
9	888589	耐磨套	WEAR SLEEVE	1
10	88552660	螺钉 (M8 x 60)	SCREW (M8 x 60)	1
10	8M0103817	螺钉 (M8 x 60)	SCREW (M8 x 60)	1
11	898097	垫圈	WASHER	1
12	884554	衬套	BUSHING	1
13	895737	曲柄摇臂	BELL CRANK	1
14	895736	销	PIN	1
15	885569	开口环	SPLIT RING	1
16	NSS	开口销(不单独销售)(维修公告2003-10)	NOT SOLD SEPARATE Cotter Pin (Service Bulletin 2003-10)	1
17	884599	隔套	SPACER	2
18	88807A6	黑色电缆总成 (3.50 英寸)	CABLE ASSEMBLY (3.50 Inches) Black	1
19	896212	换挡滑轨	RAIL SHIFT SLIDE	1
20	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	2
21	898053A01	换挡滑块套件	SHIFT SLIDER KIT	1
22	884555	衬套	BUSHING	1
23	82104510	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
24	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
25	887901	衬套	BUSHING	1
26	828991T	卡扣	CLIP	1
27	898052	双头螺栓(含参考件21)	STUD (Included with Reference 21)	1
28	896551	衬套	BUSHING	1
29	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
30	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
31	895742	换挡连杆	SHIFT LINK	1
32	897563	换挡轴杆	LEVER Shift Shaft	1
32	8M0091613	杠杆	LEVER	1
32	897563001	换挡轴杆	LEVER Shift Shaft	1
32	8M0091614	杠杆	LEVER	1
33	74647	尼龙衬套	NYLINER	1
34	896551	衬套	BUSHING	1
35	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
36	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
37	889514A01	开关	SWITCH	1
37	8M0207794	开关	SWITCH	1
38	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
39	896550	双头螺柱（M8×50）	STUD (M8 x 50)	4
39	8M0022167	螺柱	STUD	4
40	4002318	垫圈 8.90 x 24.0x 2.4 不锈钢	WASHER 8.90 x 24.0x 2.4 PL SS	4
41	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	4
42	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	1
42	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	1

图 29右舷气缸体/机油冷却器 Starboard Cylinder Block/Oil Cooler

REF	零件编号	中文名称	英文名称	数量
1	892404A05	导水板总成	DEFLECTOR ASSEMBLY Water	2
2	885518A02	接头总成	FITTING ASSEMBLY	1
3	62701	O型圈	O-RING	2
4	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
4	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
5	888988011	卡箍(38.1毫米)	CLAMP (38.1 MM)	1
6	888930003	软管	HOSE	1
7	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
7	8M0187145	卡箍	CLAMP	1
8	892864T04	节温器总成	THERMOSTAT ASSEMBLY	1
8	8M0174561	节温器总成	THERMOSTAT ASSY	1
9	892864500	O型圈	O-RING	1
9	8M0005958	O型圈	O-RING	1
10	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
10	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	1
11	896059001	节温器软管	HOSE Thermostat	1
12	888988007	卡箍(42.5毫米)	CLAMP (42.5 mm)	1
13	892242T	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
13	8M0062950	滤清器总成	FILTER ASSEMBLY	1
14	884380T	燃油滤清器	FILTER Fuel	1
14	8M0122423	水星燃油滤清器	FUEL FILTER Quicksilver	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
16	892356	连接器	CONNECTOR	1
17	863156	拉手片	GRAB TAB	1
18	896239	燃油至升压泵软管	HOSE Fuel to Lift Pump	1
18	8M0087061	软管	HOSE	1
19	892147A01	支架总成	BRACKET ASSEMBLY	1
20	897126	支架	BRACKET	1
21	822003	衬套	BUSHING	2
22	834985	护孔环	GROMMET	2
22	8M0190980	护孔环	GROMMET	2
23	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	2
24	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
25	88552785	螺钉(M10×85)	SCREW (M10 x 85)	3
25	8M0103824	螺钉	SCREW	3
26	885527105	螺钉(M10x105)	SCREW (M10 x 105)	1
26	8M0103820	螺钉(M10x105)	SCREW (M10 x 105)	1
27	880597A01	燃油进口软管总成	HOSE ASSEMBLY Fuel Inlet	1
27	8M0045343	燃油进口软管总成,32.5英寸	HOSE ASSMEBLY Fuel Inlet, 32.5 Inch	1
28	892801T01	机油冷却器总成	COOLER ASSEMBLY Oil	1
28	8M0132389	机油冷却模块	OIL COOLER MODULE	1
29	896546T	机油滤清器	FILTER Oil	1
29	877767K01	机油滤清器	FILTER Oil	1
30	892801A50	集成式机油模块壳体总成	HOUSING ASSEMBLY Intergrated Oil Module	1
30	880640A05	集成式机油模块壳体总成	HOUSING ASSEMBLY Intergrated Oil Module	1
31	895336	螺钉(M6x18)	SCREW (M6 x 18)	6
31	8M0041014	螺钉(M6x18)	SCREW (M6 x 18)	6
32	880640500	衬垫	GASKET	1
32	8M0034568	衬垫	GASKET	1
33	880640A06	节温器/导套套件	THERMOSTAT/GUIDE KIT	1
34	880640508	节温器	THERMOSTAT	1
35	892801T51	大修套件	OVERHAUL KIT	1
35	892801T53	大修套件	OVERHAUL KIT	1
36	880640500	衬垫	GASKET	1
36	8M0034568	衬垫	GASKET	1
37	880640A09	O型圈套件	O-RING KIT	1
38	895032	绑带	STRAP	2
39	895336	螺钉(M6x18)	SCREW (M6 x 18)	4
40	897559	卡扣	CLIP	1
41	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2

图 30启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
-	NSS	启动器总成(不单独销售)	NOT SOLD SEPARATE Starter Assembly-Complete	1
1	892339T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	892339T01	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	NSS	贯穿螺栓(不单独销售)	NOT SOLD SEPARATE Thru Bolt	2
3	880805A1	齿轮套件	GEAR KIT	1
4	809463A1	电磁阀组件	SOLENOID KIT	1
5	8M0065258	电刷组	BRUSH SET	1
6	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
7	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
8	NSS	高压警告贴纸 (不单独销售)	NOT SOLD SEPARATE Decal-Warning-High Voltage	1
9	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
10	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
11	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
12	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
13	56703	轴环	COLLAR	2
13	8M0034918	轴环	COLLAR	2
14	879845	停机开关	STOP	1
14	8M0043276	停机开关	STOP	1

图 31转向油缸总成 Steering Cylinder Assembly

REF	零件编号	中文名称	英文名称	数量
-	898349A01	转向执行器总成-通用型	ACTUATOR ASSEMBLY Steering - Universal	1
1	898080A01	转向执行器总成	ACTUATOR ASSEMBLY Steering	1
1	8M0184531	启动执行器套件	KIT-STR ACT	1
2	898081A01	转向横拉杆总成	TIE ROD ASSEMBLY	1
3	898007001	吊耳板	PLATE Lifting Eye	1
4	898089	平垫圈	WASHER Flat	1
5	898087	尼龙嵌件螺母	NUT Nylon Insert	1
6	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
6	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
7	898086001	轴环	COLLAR	1
8	898090	垫圈	WASHER	2
9	898088	紧定螺钉	SET SCREW	1
10	898067	隔套	SPACER	1
11	898082A01	转向连杆总成-直臂	LINK ASSEMBLY Steering - Straight Arm	1
12	875273138	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	2
12	8M0214980	螺丝3/8-24 x 1.38六角头	SCREW 3/8-24 x 1.38 HEX HD	2

图 32增压器 SuperCharger

REF	零件编号	中文名称	英文名称	数量
1	892807T03	机械增压器	SUPERCHARGER	1
1	892807T03	机械增压器	SUPERCHARGER	1
1	8M0104460	机械增压器L4SC	SUPERCHARGER L4SC	1
1	898094T01	机械增压器	SUPER CHARGER	1
1	8M0104460	机械增压器L4SC	SUPERCHARGER L4SC	1
2	889659002	机油压力传感器	SENSOR Oil Pressure	1
2	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
3	888947A04	出口导管套件	OUTLET DUCT KIT	1
3	8M0060303	机械增压器套件	SUPERCHARGER KIT	1
4	888947504	衬垫	GASKET	1
5	888947502	螺栓	BOLT	9
6	885342001	传感器总成	SENSOR ASSEMBLY	1
6	8M0148668	传感器总成	SENSOR ASSEMBLY	1
7	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
7	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
8	888947A05	进气导管套件	DUCT KIT Inlet	1
9	888947501	衬垫	GASKET	1
10	847803A02	衬套/垫片套件	BUSHING/GASKET KIT	1
-	888947A10	机械增压器端盖套件	END CAP KIT Supercharger	1
-	8M0045222	机械增压器端盖套件	END CAP KIT Supercharger	1
11	885527105	螺钉(M10x105)	SCREW (M10 x 105)	4
11	8M0103820	螺钉(M10x105)	SCREW (M10 x 105)	4

图 33旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	896545A02	旋转支架	SWIVEL BRACKET	1
2	33504	O型圈	O-RING	1
2	8M0214926	O型圈 @10	O RING @10	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	87735		SEAL Oil (Lower)	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	896888T	下轭架	YOKE Bottom	1
10	67684	挡圈	RING Retaining	1
11	996301	冲击板	STRIKER PLATE	2
11	8M0045383	冲击板	STRIKER PLATE	2
12	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
13	46335	螺母 (.375-24)	NUT (.375-24)	2
14	896217	螺栓(M14x175)	BOLT (M14 x 175)	2
15	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
16	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
17	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	4
18	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	4
19	813771003	下支架	MOUNT Lower	2
20	825190	垫圈	WASHER	2
21	896602	螺母(M14)	NUT (M14)	2
22	826432T10	旋转销总成	SWIVEL PIN ASSEMBLY	1
22	8M0133581	旋转销	SWIVEL PIN	1
23	816385A03	上部安装总成	MOUNT ASSEMBLY Upper	2
23	897991A02	安装套件/衬套套件	MOUNT/SLEEVE KIT	2
23	897991A01	安装总成	MOUNT ASSEMBLY	2
24	898443	止动垫圈	WASHER Retainer	2
25	898444	安装衬套固定器	SLEEVE Mount Retainer	2
25	897991A02	安装套件/衬套套件	MOUNT/SLEEVE KIT	2
25	898444001	套筒	SLEEVE	2
26	897731001	扳手螺母	NUT Spanner	2
27	897728	固定座	RETAINER	2
28	88552520	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
28	8M0103806	螺钉(M6 x 20毫米)不锈钢	SCREW (M6 x 20 mm) Stainless Steel	2
29	896602	螺母(M14)	NUT (M14)	2
30	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
31	896688001	调整传感器总成	SENDER ASSEMBLY Trim	1
32	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
33	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
34	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
35	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
36	88238T22	拉线总成	CABLE ASSEMBLY	1
37	22740	卡扣	CLIP	1
38	69205	C形垫圈	C WASHER	1
38	8M0084613	C形垫圈	C-WASHER	1
39	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
40	828547353	导管（内径0.350英寸×3英尺散装）（裁切至16英寸）	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (Cut to16 Inches)	1

图 34工具 Tools

零件编号	中文名称	英文名称	数量
881824001	工具-故障指示灯	TOOL Malfunction Indicator Lamp	1
881824002	工具-定子线圈测试线束(6针)	TOOL Stator Coil Test Harness (6-Pin)	1
881824004	测试线束总成	HARNESS ASSEMBLY Test	1
881824003	工具-燃油压力表适配器	TOOL Fuel Pressure Gauge Adapter	1
8M0075272	仪表适配器	GAUGE ADAPTOR	1

图 35顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0087994	顶部罩盖总成带水星贴花	TOP COWL ASSEMBLY Mercury Decaled	1
1	8M0159539	顶部罩盖总成带水星贴花	TOP COWL ASSEMBLY Mercury Decaled	1
1	8M0159539	顶部罩盖总成带水星贴花	TOP COWL ASSEMBLY Mercury Decaled	1
1	8M0090833	顶部罩盖总成水手版无贴花	TOP COWL ASSEMBLY Mariner, Non-Decaled	1
1	8M0091789	顶部罩盖总成黑色无贴花	TOP COWL ASSEMBLY Black, Non-Decaled	1
1	8M0087995	顶部罩盖总成灰色带贴花	TOP COWL ASSEMBLY Gray, Decaled	1
1	8M0096296	顶部罩盖总成水星SeaPro版带贴花无马力标识	TOP COWL ASSEMBLY Mercury, SeaPro Decaled without Horsepower	1
2	8M0055166	顶部罩盖前锁钩	HOOK Top Cowl Latch Front	1
3	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	4
3	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	4
4	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	6
4	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	6
5	8M0075859	弹簧槽销	PIN - SPRING, Slotted	1
6	8M0055191	锁柄	HANDLE, LATCH	1
6	8M0088853	锁柄	HANDLE, LATCH	1
7	8M0055189	后锁连杆	LINK - LATCH Rear	1
8	8M0056980	后锁密封	SEAL Rear Latch	1
9	8M0075694	卡扣夹	CLIP - SNAP	1
10	8M0055186	锁扣组件	LATCH ASSEMBLY	1
11	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
11	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
12	8M0006054	固定座	RETAINER	1
13	8M0087850	上罩壳密封件	SEAL Top Cowl	1

图 36艉板支架 Transom Brackets

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈内径0.612英寸×宽0.103英寸	O-Ring .612 IN I.D. x .103 IN Width	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	99629T2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	830899	张力弹簧	SPRING Tension	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	销	PIN	1
19	893709	销	PIN	1
