水星 Mercury 115 HP EFI 0T178500 THRU 0T800999 - 爆炸图零件明细

四冲程电喷 EFI · USA - Cat.# 90-88183801 · 共 143 个部位 · 5382 条零件

图 1下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	878587A1	下罩总成	BOTTOM COWL ASSEMBLY	1
1	8M0107315	底部罩盖-左舷	COWL-BOTTOM, PORT	1
2	858743A2	下罩总成	BOTTOM COWL ASSEMBLY	1
2	8M0113913	右舷下罩B	COWL-LOWER STBD B	1
3	8253181	罩盖密封条(41英寸)	SEAL Cowl (41.00 Inches)	2
3	8M0109217	罩盖密封条	SEAL-COWL	2
4	878547T	嵌件	INSERT	1
5	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	8
6	831209	固定座	RETAINER	1
7	858742	怠速排气套	BOOT Idle Exhaust	1
8	859251	护孔环	GROMMET	1
8	8M0039078	护孔环	GROMMET	1
9	827948	接头	FITTING	1
10	855576	垫圈	WASHER	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	6
12	830756109	软管(57英寸整卷)(裁切至5英寸长度)	HOSE (57.00 Inches Bulk) (Cut To 5.00 Inch Length)	1
12	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
13	881535	软管(32.00英寸)	HOSE (32.00 Inches)	1
14	9912688	管材(36.00英寸散装)(26.00英寸)	TUBING (36.00 Inches Bulk) (26.00 Inch)	1
15	817518	三通	TEE	1
16	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
17	8587411	护孔环	GROMMET	1
17	889724	护孔环	GROMMET	1
18	856990	开关总成	SWITCH ASSEMBLY	1
18	8M0235192	微调开关	SWITCH TRIM	1
19	824868	螺钉(M6×75)	SCREW (M6 x 75)	1
20	821253F1	前手柄黑色	FRONT HANDLE Black	1
20	889740A02	手柄套件	HANDLE KIT	1
21	33589	衬套	BUSHING	2
22	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
23	8219423	棘爪	PAWL	1
24	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	1
25	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
26	13541	公插头	PLUG Male	2

图 2曲轴活塞与连杆 Crankshaft Pistons And Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	880894T	曲轴	CRANKSHAFT	1
2	8040992	油封	SEAL Oil	1
3	8041002	油封	SEAL Oil	1
4	804101T	轴承	BEARING	4
4	804101T10	轴承	BEARING	4
4	804101T20	轴承	BEARING	4
5	804102T	轴承	BEARING	5
5	804102T10	轴承	BEARING	5
5	804102T20	轴承	BEARING	5
5	804102T30	轴承	BEARING	5
6	804103T	轴承	BEARING	1
6	804103T10	轴承	BEARING	1
6	804103T20	轴承	BEARING	1
7	880895T1	活塞总成	PISTON ASSEMBLY	4
7	880895A14	活塞/连杆总成	PISTON/CONN ROD	4
7	880895T10	活塞总成	PISTON ASSEMBLY	AR
7	880895A16	活塞/连杆总成	PISTON/CONN ROD	AR
8	880896	螺栓(M8 x 38)	BOLT (M8 x 38)	8
9	880897T1	活塞环组	RING SET Piston	4
9	880897T02	活塞环组	RING SET Piston	4
9	880898T1	活塞环组	RING SET Piston	AR
9	880898T02	活塞环组	RING SET Piston	AR
10	880899T	轴承	BEARING	8
10	880899T10	轴承	BEARING	8
10	880899T20	轴承	BEARING	8
10	880899T30	轴承	BEARING	8
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 3气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	881422T1	气缸体	CYLINDER BLOCK	1
1	881422T05	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	82364M	定位销	PIN Dowel	10
3	8587321	衬垫	GASKET	1
3	858732002	气缸体衬垫	GASKET Cylinder Block	1
4	881423	螺栓(M8×55)	BOLT (M8 x 55)	10
4	8M0101617	螺栓	BOLT	10
5	804072	螺栓 (M10 x 135)	BOLT (M10 x 135)	10
6	855690	护孔环	GROMMET	1
7	804073	吊环	LIFTING EYE	2
8	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
9	825953	塞子 (M14 x 12)	PLUG (M14 x 12)	1
10	81990M	衬垫	GASKET	1
11	822626Q2	机油滤清器	FILTER Oil	1
11	8M0162830	机油滤清器	FILTER OIL	1
12	804097	螺栓	BOLT	1
13	881424T	外排气罩	COVER Outer Exhaust	1
13	881424T02	排气盖	COVER-EXHAUST	1
14	804076	衬垫	GASKET	1
14	804076003	衬垫	GASKET	1
15	881427	螺栓 (M6 x 30)	BOLT (M6 x 30)	18
16	881425	螺钉	SCREW	1
17	881426	衬垫	GASKET	1
18	NSS	阳极 (不单独销售)	NOT SOLD SEPARATE Anode	1
19	804086	护孔环	GROMMET	1
20	804085	盖板	COVER	1
20	804085A01	罩盖/阳极套件	COVER/ANODE KIT	1
21	8524741	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
22	827207	螺栓 (M8 x 25)	BOLT (M8 x 25)	2
23	804082	护孔环	GROMMET	1
24	804080	压力控制阀	VALVE Pressure Control	1
24	804080001	阀门	VALVE	1
25	804081	弹簧	SPRING	1
26	804084	衬垫	GASKET	1
27	804083	盖板	COVER	1
27	804083001	盖板	COVER	1
28	881428	螺栓(M6 x 16)	BOLT (M6 x 16)	3
29	804089	卡扣	CLIP	1
30	804088	软管	HOSE	1
31	879650	卡箍	CLAMP	1
31	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
32	8587331	螺柱	STUD	6
33	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
33	8M0214963	垫圈	WASHER	6
34	40140	螺母(M10)	NUT (M10)	6
35	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
35	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
36	881600	橡胶盖	CAP Rubber	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 4气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	881310T2	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	881310T08	气缸盖总成基础款	CYLINDER HEAD ASSEMBLY Basic	1
2	804110	导向销	PIN Guide	16
3	804111	堵头	PLUG	4
4	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	4
5	804113	定位销	PIN Dowel	4
6	804114	螺栓(M7×37)	BOLT (M7 x 37)	16
7	881311	螺栓(M10×145)	BOLT (M10 x 145)	10
8	804116	轴环	COLLAR	2
8	8M0070515	定位销	DOWEL PIN	2
9	8041151	衬垫	GASKET	1
10	83124714	螺栓	BOLT	4
11	831246	密封垫圈	WASHER Sealing	4
12	881312	螺栓(M8×55)	BOLT (M8 x 55)	5
13	NSS	阳极 (不单独销售)	NOT SOLD SEPARATE Anode	2
14	804086	护孔环	GROMMET	2
15	804085	盖板	COVER	2
15	804085A01	罩盖/阳极套件	COVER/ANODE KIT	2
16	8524741	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
17	827207	螺栓 (M8 x 25)	BOLT (M8 x 25)	4
18	881284	火花塞	SPARK PLUG	4
18	881284Q	PG LFR6A-11 @10	PG LFR6A-11 @10	4
19	881429	节温器	THERMOSTAT	1
19	8M6013864	节温器	THERMOSTAT	1
20	881430	节温器盖	COVER Thermostat	1
20	8041271	节温器盖	THERMOSTAT COVER	1
21	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
22	881313T1	盖板套件	COVER KIT	1
23	804119	通气盖	COVER Breather	1
24	804120	螺钉(M4 x 8)	SCREW (M4 x 8)	8
25	804123	衬垫	GASKET	1
26	855690	护孔环	GROMMET	2
27	858530	螺栓 (M6 x 30)	BOLT (M6 x 30)	14
28	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
28	8M0240831	油塞	OIL PLUG	1
29	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
30	858752	盖板	COVER	1
30	858752001	盖板	COVER	1
31	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	5
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 5驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
1	858576T2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A13	速度计传感器总成	PICK UP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1

图 6电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	881363T	盖板	COVER	1
1	881363A01	盖/支架套件	COVER/BRACKET KIT	1
2	881364T2	线束总成	HARNESS ASSEMBLY	1
2	881364T04	线束	HARNESS	1
2	881364T1	线束总成	HARNESS ASSEMBLY	1
2	881364T04	线束	HARNESS	1
3	804291	保险丝20安培	FUSE 20 Ampere	4
3	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
4	80429110	30安保险丝	FUSE 30 Ampere	4
4	8M0057159	30A保险丝	FUSE-30A	4
0	891824010	保险丝盖	COVER Fuse	4
0	891824020	保险丝盖	COVER Fuse	4
5	804289	保险丝拔取器	PULLER Fuse	1
6	881362	支架	BRACKET	1
7	8813511	螺钉	SCREW	1
8	881352T	继电器	RELAY	1
8	8M0098898	继电器	RELAY	1
9	82214M	垫圈	WASHER	2
10	881355	锁紧垫圈	LOCKWASHER	2
10	82212M	锁紧垫圈	LOCKWASHER	2
11	881354	螺钉	SCREW	2
11	96671M	螺钉	SCREW	2
12	804284	护套	BOOT	2
12	804284001	护套	BOOT	2
13	881350T	继电器	RELAY	1
14	881351	螺钉	SCREW	1
15	881353	卡箍	CLAMP	1
16	8813511	螺钉	SCREW	1
17	881359T	支架	BRACKET	1
17	881363A01	盖/支架套件	COVER/BRACKET KIT	1
18	881361	卡箍	CLAMP	1
19	881360	卡箍	CLAMP	1
20	804270	螺栓(M6×28)	BOLT (M6 x 28)	5
21	881304	护孔环	GROMMET	5
22	82851M	衬套	BUSHING	5
22	804344003	轴环	COLLAR	5
23	881356T1	继电器总成	RELAY ASSEMBLY	1
23	882751A3	升降继电器套件	RELAY KIT Trim	1
24	881357	引线	LEAD WIRE	1
25	881358	盖帽	CAP	1
26	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
27	825702	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
27	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
28	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
29	88439A33	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
30	88439A10	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
31	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
32	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
32	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
33	858723T1	适配器/升降线束总成	HARNESS ASSEMBLY Adapter/Trim	1
34	858914T1	升降马达适配器线束总成	HARNESS ASSEMBLY Trim Motor Adaptor	1
35	858740T4	遥控适配器线束总成	HARNESS ASSEMBLY Adapter Assembly Remote	1
36	92753	固定座	RETAINER	1
37	859249T1	连接器	CONNECTOR	1
38	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
39	8272822	高压警告标贴	DECAL Warning High Voltage	1
40	881865	挂档启动警示标贴	DECAL Caution-Start in Gear Start in Gear	1
41	828151A2	升降继电器套件	TRIM RELAY KIT	1
41	882751A3	升降继电器套件	RELAY KIT Trim	1
42	826802A24	升降线束总成	HARNESS ASSEMBLY Trim	1
43	828151A1	继电器总成	RELAY ASSEMBLY	2
43	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
44	818967	护孔环	GROMMET	1
44	8M0207785	护孔环	GROMMET	1
45	818968	衬套	BUSHING	1
45	8M0214955	衬套	BUSHING	1
46	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
47	828102	支架	BRACKET	1
47	8M0207771	安装支架	BRACKET Mounting	1
48	824868	螺钉(M6×75)	SCREW (M6 x 75)	1
49	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
49	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
50	823807	衬套	BUSHING	1

图 7排气板 Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	858582T	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	7
3	880090	接头	FITTING	1
4	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
5	126021	护孔环	GROMMET	1
5	12602002	护孔环	GROMMET	1
6	8585831	衬垫	GASKET	1
7	858572T	油底壳	SUMP Oil	1
7	858572T01	油底壳	SUMP Oil	1
8	858584A1	排气管总成	TUBE ASSEMBLY Exhaust	1
9	881295	O型圈	O-RING	1
10	894171	护孔环	GROMMET	1
10	89417004	护孔环	GROMMET	1
11	858575	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	8585751	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
12	814080	上密封件	SEAL Upper	1
12	814080001	密封件	SEAL	1
13	858571T	机油吸油管	TUBE Oil Pick Up	1
14	859082	O型圈	O-RING	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
16	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
16	8M0214957	螺钉	SCREW	12
17	8596021	量油尺	DIPSTICK	1
18	48237	衬套	BUSHING	1
19	858577A2	换档轴	SHIFT SHAFT	1
19	858577A3	换档杆总成	LEVER ASSY-SHIFT	1
20	859177A3	换挡连杆	SHIFT LINK	1
21	NSS	不单独销售衬套	NOT SOLD SEPARATE Bushing	1
22	879997	换档滑块	SHIFT SLIDER	1
23	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
24	813745	隔套	SPACER	1
24	11289	隔套	SPACER	1
25	43585	联轴器	COUPLING	1
26	859746	开口销	COTTER PIN	2
27	858573	密封件	SEAL	1
27	8M0039073	密封件	SEAL	1
28	8288181	放油塞	PLUG Drain	1
29	828816	衬垫	GASKET	1
29	8M0204692	衬垫@5	GASKET @5	1
30	82483213	螺钉(M6 x 60)	SCREW (M6 x 60)	4

图 8飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	881343T1	飞轮盖	FLYWHEEL COVER	1
2	804348	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
3	825665	轴环	COLLAR	4
4	11416M	护孔环	GROMMET	2
4	11416T	护孔环	GROMMET	2
5	804265	六角螺母(36毫米)	NUT Hex (36 mm)	1
5	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
5	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
6	8042641	平板垫圈	WASHER Plate	1
6	804264	垫圈	WASHER	1
6	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
7	881335T	飞轮	FLYWHEEL	1
-	881336T1	定子套件	STATOR KIT	1
8	881337T	脉冲线圈	COIL Pulser	1
9	881336T2	定子	STATOR	1
10	881338	螺丝(M6×28)	SCREW (M6 x 28)	3
11	881339	螺钉(M4 x 8)	SCREW (M4 x 8)	1
11	881339002	螺钉	SCREW	1
12	881340	卡箍	CLAMP	1
13	804603	螺栓 (M6 x 30)	BOLT (M6 x 30)	4
14	825010	定位销	PIN Dowel	2
15	881341	转子	ROTOR	1
16	881342	键	KEY	1
17	804266	正时板	TIMING PLATE	1
17	804266001	正时板	PLATE Timing	1
18	804267	螺钉	SCREW	1
19	NSS	非单独销售标贴-空挡警告	NOT SOLD SEPARATE Decal, Warning Neutral	1
20	NSS	非单独销售标贴-飞轮旋转警告	NOT SOLD SEPARATE Decal, Warning Spinning Flywheel	1
21	NSS	非单独销售标贴-维修指引	NOT SOLD SEPARATE Decal, Servicing Referral	1
22	NSS	非单独销售标贴-机油阀门	NOT SOLD SEPARATE Decal, Engine Oil, Valve	1
23	NSS	非单独销售标贴-紧急启动	NOT SOLD SEPARATE Decal, Emergency Starting	1
24	881839A01	EPA标签信息贴花	DECAL EPA Label Information	1
24	881839A02	EPA标签信息贴花	Decal EPA Label Information	1
24	881839A03	EPA标签信息贴花	DECAL EPA Label Information	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 9喷油嘴 Fuel Injection Nozzle

REF	零件编号	中文名称	英文名称	数量
1	880888T	燃油压力调节器	REGULATOR Fuel Pressure	1
1	880888T02	燃油压力调节器	REGULATOR Fuel Pressure	1
2	881524	螺钉（M6 x 12）	SCREW (M6 x 12)	2
3	881525	锁紧垫圈	LOCKWASHER	2
4	881531	卡扣	CLIP	4
5	881528	软管	HOSE	1
6	881509	螺丝(M5 x 15)	SCREW (M5 x 15)	2
7	881530	卡扣	CLIP	2
8	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	4
9	827610	衬垫	GASKET	4
10	888260	轴环	COLLAR	3
11	881527T	冷却器	COOLER	1
11	881527T01	冷却器	COOLER	1
12	881507	螺栓(M6x25)	BOLT (M6 x 25)	2
13	881533	垫圈	WASHER	3
14	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	2
14	8M0214940	扎带	TIE STRAP	2
15	881536	软管	HOSE	1
16	881529	软管	HOSE	1
17	879650	卡箍	CLAMP	1
17	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
18	881518T	输送管	DELIVERY PIPE	1
19	880887T1	喷油器	INJECTOR	4
20	885183A1	O型圈套件	O-RING KIT	1
21	881520	盖帽	CAP	1
22	881534	螺栓(M6 x 10)	BOLT (M6 x 10)	1
23	881532	螺栓(M8×45)	BOLT (M8 x 45)	2
24	881508	垫圈	WASHER	2
25	881526	轴环	COLLAR	2
26	881521T	管接头	NIPPLE	1
27	881522	O型圈	O-RING	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881440T1	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1
-	881440T2	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1

图 10喷油泵 Fuel Injection Pump

REF	零件编号	中文名称	英文名称	数量
-	881315T1	蒸汽分离器	VAPOR SEPERATOR	1
-	881315T05	蒸汽分离器	VAPOR SEPERATOR	1
-	881315T2	蒸汽分离器	VAPOR SEPERATOR	1
-	881315T05	蒸汽分离器	VAPOR SEPERATOR	1
1	881316T1	盖板	COVER	1
1	881316T2	盖板	COVER	1
1	881316T2	盖板	COVER	1
2	881318	O型圈	O-RING	1
3	881329	针阀套件	NEEDLE VALVE KIT	1
4	NSS	阀座(不单独销售)	NOT SOLD SEPARATE Seat	1
5	881320	浮子	FLOAT	1
6	881321	浮子销	PIN Float	1
7	881319T	本体	BODY	1
8	881327	安装板	PLATE	1
9	8813261	螺丝(M3 x 8)	SCREW (M3 x 8)	1
10	881326	螺钉(M4×16)	SCREW (M4 x 16)	7
11	881325	衬垫	GASKET	1
12	881322	减震器	DAMPER	1
12	881322002	减震器	DAMPER	1
13	880889T	燃油泵	PUMP Fuel	1
13	8M0123823	ORD 8M6010289	ORD 8M6010289	1
14	881323T	滤清器	FILTER	1
15	881324	盖板	COVER	1
16	8813262	放油螺钉	SCREW Drain	1
17	881328	衬垫	GASKET	1
18	881330A1	软管套件	HOSE KIT	1
18	881330A02	软管套件	HOSE KIT	1
19	881331	卡扣	CLIP	2
20	881559	卡扣	CLIP	5
21	881565	软管	HOSE	1
22	881560	软管	HOSE	2
23	881558	三通	TEE	5
23	8815581	三通	TEE	5
23	8815581	三通	TEE	5
24	881554	软管	HOSE	1
25	881554	软管	HOSE	1
26	881554	软管	HOSE	1
27	881554	软管	HOSE	6
28	881555	软管	HOSE	1
29	881557	软管	HOSE	1
30	881556	软管	HOSE	1
31	8813221	减震器	DAMPER	3
32	881332	轴环	COLLAR	6
-	881440T1	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1
-	881440T2	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1

图 11燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	880890T1	燃油泵	PUMP Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	879650	卡箍	CLAMP	2
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543	软管	HOSE	1
16	881543002	油管	TUBING	1
17	881542	支架	BRACKET	1
18	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	8528161	螺母	NUT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	879650	卡箍	CLAMP	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	804260	支架	BRACKET	1
27	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	2
28	804113	定位销	PIN Dowel	2
29	84292M	垫圈	WASHER	2
30	804257	燃油转换杆	LEVER Fuel Change	1
31	881334	轴	SHAFT	1
32	804259	销	PIN	2
32	82738M	滚销	PIN-ROLL	2
33	830757130	管材(.312)(70英寸整卷)裁切至55英寸长度	TUBING (.312) (70.00 Inches Bulk) Cut to 55.00 Inch Length.	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	822769	连接器	CONNECTOR	1
36	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
37	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1

图 12齿轮箱（螺旋桨轴，2.07:1）（序列号0T590053及以下） Gear Housing (Propshaft) (2.07:1) (S/N-0T590053 And Below)

REF	零件编号	中文名称	英文名称	数量
-	9011G67	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011G72	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011J4	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	859473A4	前进齿轮总成(29齿)	GEAR ASSEMBLY Forward (29 Teeth)	1
4	881260A5	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
5	30895T	滚针轴承	BEARING Needle	1
6	856823	挡圈	RING Retaining	1
7	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
8	44530	钢球	BALL	3
9	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide	1
10	850327	弹簧	SPRING	1
11	850048T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
12	8M0100263	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	850308	螺旋桨轴	PROPELLER SHAFT	1
14	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
15	850036T	倒车齿轮-29齿	GEAR Reverse - 29 Teeth	1
16	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168901	轴承座总成	CARRIER ASSY.	1
17	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
17	8M0214974	O型圈	O RING	1
18	30956T	滚针轴承	BEARING Needle	1
19	70080	内部油封	SEAL Oil Inner	1
19	8M0205728	密封件	SEAL	1
20	70081	外油封	SEAL Oil Outer	1
20	8M0205729	密封件	SEAL	1
21	12578T	滚柱轴承	BEARING Roller	1
22	12577	止推垫片	THRUST WASHER	1
23	12576	推力轴承	BEARING Thrust	1
24	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
24	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
25	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
26	401378	螺母 (M8)	NUT (M8)	2
27	44491A1	垫片组	SHIM SET	1
27	8M0063266	垫片组	SHIM SET	1
28	8227731	螺纹嵌件	INSERT Threaded	2
29	NSS	非单独销售标识贴-齿轮箱识别	NOT SOLD SEPARATE Decal, Gear Housing Identification	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	803496T1	轴承密封套件(不含前轴承)	BEARING AND SEAL KIT Without Forward Bearing	1
-	803496T2	轴承/油封套件（不含前轴承）	BEARING/SEAL KIT Without Forward Bearing	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1

图 13齿轮箱（螺旋桨轴，2.07:1）（序列号0T590054及以上） Gear Housing (Propshaft) (2.07:1) (S/N-0T590054 And Up)

REF	零件编号	中文名称	英文名称	数量
-	9011J2	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011J4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	881260A3	前进齿轮-29齿	GEAR Forward - 29 Teeth	1
5	30895T	滚针轴承	BEARING Needle	1
6	856823	挡圈	RING Retaining	1
7	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
8	44530	钢球	BALL	3
9	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide	1
10	850327	弹簧	SPRING	1
11	850048T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
12	8M0100263	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	850308	螺旋桨轴	PROPELLER SHAFT	1
14	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
15	850036T	倒车齿轮-29齿	GEAR Reverse - 29 Teeth	1
16	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168901	轴承座总成	CARRIER ASSY.	1
17	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
17	8M0214974	O型圈	O RING	1
18	30956T	滚针轴承	BEARING Needle	1
19	70080	内部油封	SEAL Oil Inner	1
19	8M0205728	密封件	SEAL	1
20	70081	外油封	SEAL Oil Outer	1
20	8M0205729	密封件	SEAL	1
21	12578T	滚柱轴承	BEARING Roller	1
22	12577	止推垫片	THRUST WASHER	1
23	12576	推力轴承	BEARING Thrust	1
24	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
24	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
25	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
26	401378	螺母 (M8)	NUT (M8)	2
27	44491A1	垫片组	SHIM SET	1
27	8M0063266	垫片组	SHIM SET	1
28	8227731	螺纹嵌件	INSERT Threaded	2
29	NSS	非单独销售标识贴-齿轮箱小齿轮凹痕	NOT SOLD SEPARATE Decal, Gear Housing Pinion Indentation	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	803496T2	轴承/油封套件（不含前轴承）	BEARING/SEAL KIT Without Forward Bearing	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1

图 14齿轮箱驱动轴（2.07:1）（序列号0T590053及以下） Gear Housing Driveshaft (2.07:1) (S/N-0T590053 And Below)

REF	零件编号	中文名称	英文名称	数量
-	9011G67	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011G72	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011J4	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(0.375x0.625)前部	PIN Dowel - With Hole (.375 x .625) Front	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191832	垫圈	WASHER	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	19672T	小齿轮(14齿)	GEAR Pinion (14 Teeth)	1
15	881260A5	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	42677A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
18	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	1
19	8M0063265	垫片组	SHIM SET	1
20	858765T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	878575T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035	上部油封	SEAL Oil Upper	1
26	8M0245495	油封	OIL SEAL	1
27	43036	下油封	SEAL Oil Lower	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
32	430232	密封件	SEAL	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	853908A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	45710	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	816575	端面密封	FACE SEAL	1
42	861415	端面密封	SEAL Face	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	803496T1	轴承与油封套件(不含前进轴承)	BEARING AND SEAL KIT (Without Forward Bearing)	1
-	803496T2	轴承/密封件套件(不含前轴承)	BEARING/SEAL KIT (Without Forward Bearing)	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

图 15齿轮箱驱动轴（2.07:1）（序列号0T590054及以上） Gear Housing Driveshaft (2.07:1) (S/N-0T590054 And Up)

REF	零件编号	中文名称	英文名称	数量
-	9011J2	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011J4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(0.375x0.625)前部	PIN Dowel - With Hole (.375 x .625) Front	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191832	垫圈	WASHER	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	非单独销售滚针轴承	NOT SOLD SEPARATE Neeedle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS	非单独销售小齿轮(14齿)	NOT SOLD SEPARATE Pinion Gear, (14 Teeth)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	1
19	8M0063265	垫片组	SHIM SET	1
20	858765T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	878575T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035	上部油封	SEAL Oil Upper	1
26	8M0245495	油封	OIL SEAL	1
27	43036	下油封	SEAL Oil Lower	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
32	430232	密封件	SEAL	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	853908A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	816575	端面密封	FACE SEAL	1
42	861415	端面密封	SEAL Face	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	803496T2	轴承/油封套件（不含前轴承）	BEARING/SEAL KIT Without Forward Bearing	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

图 16点火组件 Ignition Components

REF	零件编号	中文名称	英文名称	数量
1	880891T11	发动机控制单元ECU	ECU Engine Control Unit	1
1	880891T14	发动机控制单元ECU	ECU Engine Control Unit	1
1	880891T1	发动机控制总成	CONTROL ASSEMBLY Engine	1
1	880891T14	发动机控制单元ECU	ECU Engine Control Unit	1
2	804270	螺栓(M6×28)	BOLT (M6 x 28)	4
3	881304	护孔环	GROMMET	4
4	82851M	衬套	BUSHING	4
4	804344003	轴环	COLLAR	4
5	881346T	整流器/调节器总成	RECTIFIER/REGULATOR ASSEMBLY	1
6	853536	螺栓(M6x25)	BOLT (M6 x 25)	2
7	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
8	880893T10	点火线圈	COIL Ignition	1
8	8M0123821	点火线圈	IGNITION COIL	1
9	880892T	点火线圈	COIL Ignition	1
9	8M0121257	点火线圈	IGNITION COIL	1
10	881345	安装板	PLATE	2
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
12	853536	螺栓(M6x25)	BOLT (M6 x 25)	4
13	804276	卡箍	CLAMP	2
14	804277	卡箍	CLAMP	2

图 17进气系统 Intake

REF	零件编号	中文名称	英文名称	数量
1	880886T	歧管	MANIFOLD	1
2	881513	O型圈	O-RING	4
3	881512	定位销	PIN Dowel	4
4	881507	螺栓(M6x25)	BOLT (M6 x 25)	3
5	881441T2	节气门体总成	THROTTLE BODY ASSEMBLY	1
5	881441T4	节气门体总成	THROTTLE BODY ASSEMBLY	1
5	881441T4	节气门体总成	THROTTLE BODY ASSEMBLY	1
6	881444	弹簧	SPRING	1
7	881445	螺钉	SCREW	2
8	881510	螺栓(M8×70)	BOLT (M8 x 70)	6
9	881508	垫圈	WASHER	9
10	881441T1	节气门体总成	THROTTLE BODY ASSEMBLY	1
10	881441T3	节气门体总成	THROTTLE BODY ASSEMBLY	1
10	881441T3	节气门体总成	THROTTLE BODY ASSEMBLY	1
11	881442	螺钉	SCREW	1
12	881444	弹簧	SPRING	2
13	881443	螺钉	SCREW	1
14	881445	螺钉	SCREW	2
15	881514	连杆接头	LINK JOINT	1
16	881515	连杆接头	LINK JOINT	1
17	83763M	螺母	NUT	1
18	880884T	节气门传感器	SENSOR Throttle	1
19	881504	O型圈	O-RING	1
20	881502	螺钉	SCREW	2
20	881502002	螺钉	SCREW	2
21	881450	垫圈	WASHER	2
22	881516	支架	BRACKET	1
23	881971A1	螺钉	SCREW	3
24	879194021	软管	HOSE	1
-	880883T1	控制阀总成	CONTROL VALVE ASSEMBLY	1
25	881446T	本体	BODY	1
26	881447T	控制阀	CONTROL VALVE	1
27	881448	O型圈	O-RING	1
28	881449	螺钉(M4 x 12)	SCREW (M4 x 12)	3
28	881449002	螺钉	SCREW	3
29	881450	垫圈	WASHER	3
30	881501T	滤清器	FILTER	1
31	880885T	传感器压力	SENSOR Pressure	1
32	881509	螺丝(M5 x 15)	SCREW (M5 x 15)	2
33	881505	螺栓(M6×24)	BOLT (M6 x 24)	1
34	881506	螺栓(M6×60)	BOLT (M6 x 60)	2
35	881517T1	线束总成	HARNESS ASSEMBLY	1
-	881440T1	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1
-	881440T2	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1

图 18进排气门 Intake And Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	804145	V型皮带	V BELT	1
2	804143	螺栓 M10×35	BOLT (M10 x 35)	2
2	804143001	螺栓	BOLT	2
3	804142T	从动齿轮	GEAR Driven	2
4	804144	油封	SEAL Oil	2
4	804144001	油封	SEAL-OIL	2
5	804141	定位销	PIN Dowel	2
6	804140T	凸轮轴	CAMSHAFT	1
6	8M0057172	凸轮轴	CAMSHAFT	1
7	804139T	凸轮轴	CAMSHAFT	1
8	804128T	进气阀	VALVE Intake	8
9	804129T	排气阀	VALVE Exhaust	8
10	804130	阀座	SEAT	16
11	804136	密封件	SEAL	8
12	804137	密封件	SEAL	8
13	804131	气门弹簧	SPRING Valve	16
14	804132	固定座	RETAINER	16
15	804135	开口销阀	COTTER VALVE	32
16	804138T	气门挺杆	LIFTER Valve	16
17	8046071	垫片	SHIM	AR
17	8046072	垫片	SHIM	AR
17	8046073	垫片	SHIM	AR
17	8046074	垫片	SHIM	AR
17	8046075	垫片	SHIM	AR
17	8046076	垫片	SHIM	AR
17	8046077	垫片	SHIM	AR
17	8046078	垫片	SHIM	AR
17	8046079	垫片	SHIM	AR
17	80460710	垫片	SHIM	AR
17	80460711	垫片	SHIM	AR
17	80460712	垫片	SHIM	AR
17	80460713	垫片	SHIM	AR
17	80460714	垫片	SHIM	AR
17	80460715	垫片	SHIM	AR
17	80460716	垫片	SHIM	AR
17	80460717	垫片	SHIM	AR
17	804608	垫片	SHIM	AR
17	80460810	垫片	SHIM	AR
17	80460820	垫片	SHIM	AR
17	80460830	垫片	SHIM	AR
17	80460840	调整垫	PAD Adjusting	AR
17	80460850	垫片	SHIM	AR
17	80460860	垫片	SHIM	AR
17	80460870	垫片	SHIM	AR
17	80460880	垫片	SHIM	AR
18	804149	阀板	PLATE Valve	1
19	804153	键	KEY	1
20	804146	张紧器	TENSIONER	1
21	804150	螺栓 M10×45	BOLT (M10 x 45)	1
22	804147	弹簧	SPRING	1
23	804148	软管	HOSE	1
24	804151T	驱动齿轮	GEAR Drive	1
25	881314	螺母 M40	NUT (M40)	1
25	881314003	螺母	NUT	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 19进气消音器 Intake Silencer

REF	零件编号	中文名称	英文名称	数量
1	881436T	进气消音器	SILENCER Intake	1
2	880882T	温度传感器	THERMOSENSOR	1
3	881437	O型圈	O-RING	4
4	804165	螺栓(M6 x 16)	BOLT (M6 x 16)	6
5	881816	螺栓(M8×20)	BOLT (M8 x 20)	2
6	881439	支架	BRACKET	1
7	881434	支架	BRACKET	2
7	8M0059034	支架	BRACKET	2
8	881435	螺栓 (M6 x 20)	BOLT (M6 x 20)	8
9	881010T	进气消音器	INDUCTION SILENCER	1
9	892849	进气消音器	INDUCTION SILENCER	1
10	881269	支架	BRACKET	1
11	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
11	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
12	804160	销	PIN	2
13	881433	衬垫	GASKET	1
14	804162	通气管	BREATHER PIPE	1
15	804163	卡箍	CLAMP	2
16	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	2
17	804089	卡扣	CLIP	1
18	879650	卡箍	CLAMP	1
18	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
19	881438	螺栓(M6×105)	BOLT (M6 x 105)	2
20	881431	螺栓(M8x40)	BOLT (M8 x 40)	5
21	881822	滤网	SCREEN	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 20点火开关钥匙图 Key Chart Ignition Switch

零件编号	中文名称	英文名称	数量
894911	点火钥匙(1A)	KEY Ignition (1A)	1
894912	点火钥匙(1B)	KEY Ignition (1B)	1
894913	点火钥匙(1C)	KEY Ignition (1C)	1
894914	点火钥匙(1D)	KEY Ignition (1D)	1
894915	点火钥匙(1E)	KEY Ignition (1E)	1
894916	点火钥匙(1F)	KEY Ignition (1F)	1
894917	点火钥匙(2A)	KEY Ignition (2A)	1
894918	点火钥匙(2B)	KEY Ignition (2B)	1
894919	点火钥匙(2C)	KEY Ignition (2C)	1
8949110	点火钥匙(2D)	KEY Ignition (2D)	1
8949111	点火钥匙(2E)	KEY Ignition (2E)	1
8949112	点火钥匙(2F)	KEY Ignition (2F)	1

图 21机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
2	479452	堵头	PLUG	1
3	858581	O型圈	O-RING	2
3	62705001	O型圈	O-RING	2
4	858580	定位销	PIN Dowel	2
4	41275M	定位销	PIN Dowel	2
5	881900T	支架	MOUNT	1
5	881900T03	支架	MOUNT	1
6	42974	螺栓(M12×175)	BOLT (M12 x 175)	2
6	8M0238139	螺钉	SCREW	2
7	934161	氯丁橡胶垫圈	WASHER Neoprene	2
7	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
8	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
8	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
9	859129	螺母(M12)	NUT (M12)	2
9	896963	螺母(M12)	NUT (M12)	2
10	4010750	螺钉(M8 x 50)	SCREW (M8 x 50)	8
11	858579T3	油泵	PUMP Oil	1
12	858719	螺栓(M6 x 45)	BOLT (M6 x 45)	6
12	8M0052670	螺钉	SCREW	6
13	804349	密封件	SEAL	1
14	878562T2	换挡连杆支架	BRACKET Shift Linkage	1
14	878562T8	支架	BRACKET	1
15	42975	传动螺钉	DRIVE SCREW	2
16	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
17	878560	杯套	CUP	1
18	98889	闩锁	LATCH	1
19	8238053	密封件	SEAL	1
19	8M0043168	密封件	SEAL	1
20	879996A1	开关	SWITCH	1
20	8M0052930	开关总成	SWITCH ASSEMBLY	1
21	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2

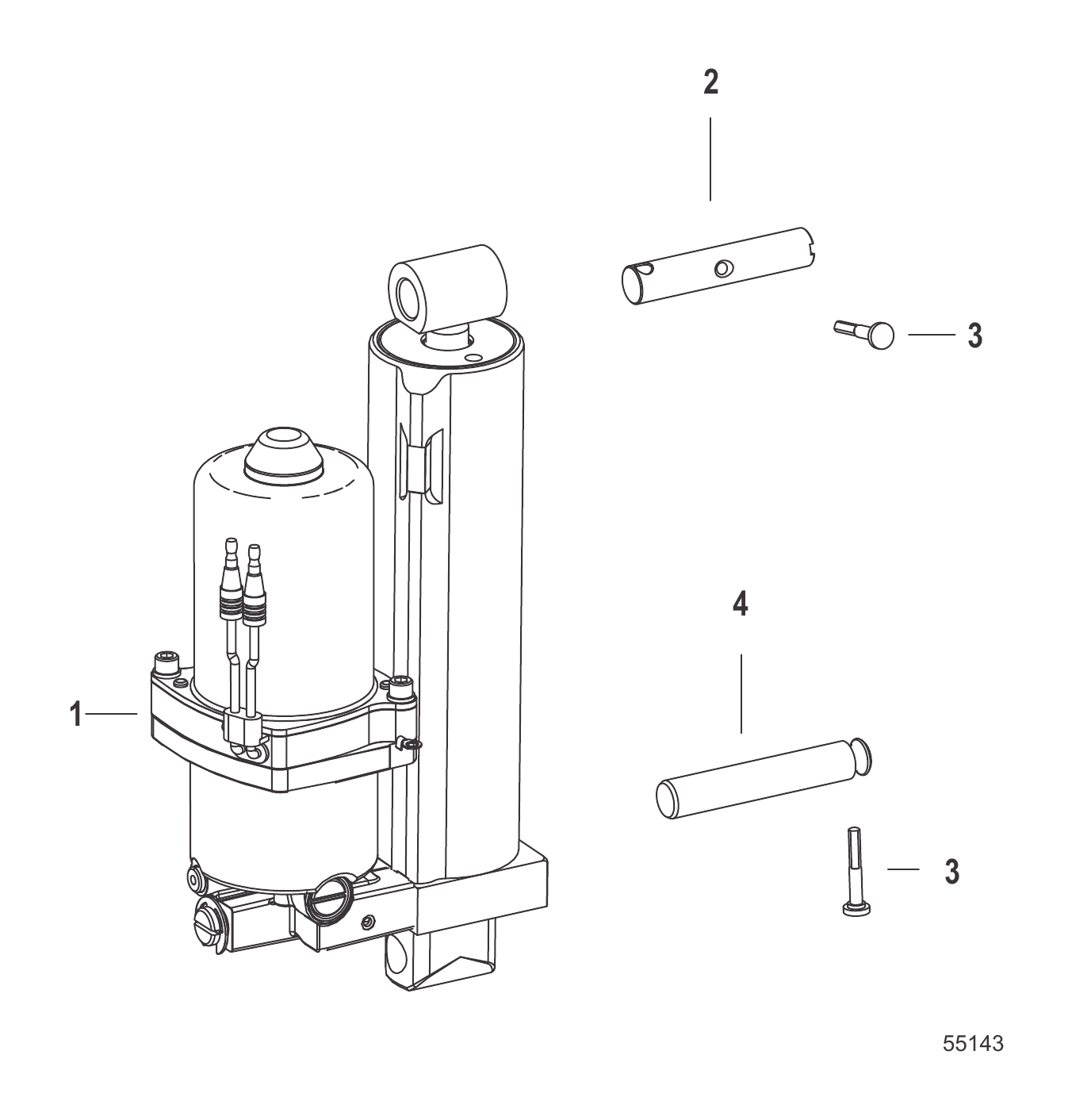

图 22动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	830250T3	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	8M0171818	动力调整总成	POWER TRIM ASSY	1
1	811666A1	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	809872A2	O型圈维修包	O-RING KIT Rebuild	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	811669A1	气缸总成	CYLINDER ASSEMBLY	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
5	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
5	893905A02	阀套件	VALVE KIT	1
6	809874A1	泵总成	PUMP ASSEMBLY	1
6	893906A02	泵总成	PUMP ASSEMBLY	1
7	809885A2	电机套件	MOTOR KIT	1
7	893907A02	电机套件	MOTOR KIT	1
8	8134351	堵头	PLUG	1
9	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
9	893929A01	安全阀套件	VALVE KIT Relief	1
10	809875A1	歧管套件	MANIFOLD KIT	1
10	893909A02	歧管套件	MANIFOLD KIT	1
11	809876A1	电机螺钉套件	SCREW KIT Motor	1
12	88238A18	拉线总成	CABLE ASSEMBLY	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
-	809880A1	完整配平O型圈套件	O-RING KIT Complete Trim	1
-	893914A02	O型圈套件	O-RING KIT	1
16	821539	三叶销	PIN Trilobe	2
17	818898	锚销	PIN Anchor	1
18	996251	轴	SHAFT	1
18	99625002	轴	SHAFT	1
19	22740	卡扣	CLIP	2
20	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
21	69205	C形垫圈	C WASHER	1
21	8M0084613	C形垫圈	C-WASHER	1

图 23传感器 Sensors

REF	零件编号	中文名称	英文名称	数量
1	804295T	温度传感器	THERMOSENSOR	1
2	804296	固定座	RETAINER	1
3	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	2
3	811188T	螺栓	BOLT	2
4	8042971	衬垫	GASKET	1
5	83577M	卡箍	CLAMP	1
6	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
7	881366	安装板	PLATE	1
8	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
9	8042941	安装板	PLATE	1
10	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	2
10	811188T	螺栓	BOLT	2
11	881365T1	线束总成	HARNESS ASSEMBLY	1
11	881364T05	线束总成	HARNESS ASSEMBLY	1
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	6
13	879650	卡箍	CLAMP	1
13	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
14	8043071	油压开关	SWITCH Oil Pressure	1
15	881367A1	引线	LEAD WIRE	1
16	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 24维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
88183801	零件手册-115EFI(四冲程)	PARTS MANUAL 115 EFI (4-Stroke) Parts Manual	1
881980	维修手册	SERVICE MANUAL	1
881980R03	SM O/B 115 EFI 4S	SM O/B 115 EFI 4S	1
10225030	用户手册	OWNERS MANUAL	1
858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
8M0038610	带注油球的燃油软管总成(9英尺)	HOSE ASSEMBLY Fuel (9 Feet) With Primer Bulb	1
880177	组合扳手工具(10毫米)	SCRENCH TOOL (10 mm)	1
881828	星形头工具套件	STARBIT TOOL KIT	1
881649A01	贴花套件	DECAL SET	1
881649A05	贴花套件	DECAL SET	1
881840A01	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A05	贴花套件	DECAL SET	1
881650A01	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881702A01	贴花套件	DECAL SET	1
881839A01	EPA标签信息贴花	DECAL EPA Label Information	1
881839A02	EPA标签信息贴花	Decal EPA Label Information	1
881839A03	EPA标签信息贴花	DECAL EPA Label Information	1
816834A1	转速表	TACHOMETER	1
816932A1	温度表	TEMPERATURE GAUGE	1
86306	适配器	ADAPTER	1
86306A01	适配器	ADAPTER	1
817054A3	水压表总成	GAUGE ASSEMBLY Water Pressure	1
821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
8M0074845	ORD 8M0098264	ORD 8M0098264	1
92876A8	转向安装套件	ATTACHING KIT Steering	1
92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
883040A1	转速表模块套件	TACH MODULE KIT	1

图 25启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
-	881368T1	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	881368T2	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	881368T2	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	804314T	定子	STATOR	1
2	804313T	电枢	ARMATURE	1
3	881369T1	电刷支架总成	HOLDER ASSEMBLY Brush	1
4	804316	电刷组	BRUSH SET	1
5	804317	弹簧	SPRING	4
6	881370T	支架	BRACKET	1
7	804337	螺钉(M4×16)	SCREW (M4 x 16)	2
8	804335	贯穿螺栓(M6×120)	THRU BOLT (M6 x 120)	2
9	804321T1	齿轮套件	GEAR KIT	1
10	804322	离合器	CLUTCH	1
11	804330	垫圈套件	WASHER KIT	1
12	804324	支架	BRACKET	1
13	804326	齿圈	RING GEAR	1
14	804327	衬垫	GASKET	1
15	804325	轴承	BEARING	1
16	804323	小齿轮轴	SHAFT Pinion	1
17	804329	惰轮	IDLER GEAR	3
17	804329001	惰轮	GEAR Idler	3
18	804328	支架	BRACKET	1
19	804331T	盖板	COVER	1
20	804336	螺栓(M6×52)	BOLT (M6 x 52)	2
21	804319	小齿轮	PINION	1
22	804320	小齿轮止动组	STOP SET Pinion	1
23	804332	杠杆套件	LEVER KIT	1
24	804334	盖板	COVER	1
25	881371T	启动继电器	RELAY Starter	1
25	881371T1	启动继电器	RELAY Starter	1
25	881371T1	启动继电器	RELAY Starter	1
26	804605	螺栓(M8×45)	BOLT (M8 x 45)	3
27	881373	接线端子	TERMINAL	1
28	881377	锁紧垫圈	LOCKWASHER	1
29	82382M	螺母	NUT	1
30	881372	螺母	NUT	1
31	881374	盖板	COVER	1

图 26转向手柄套件 Steering Handle Kit

REF	零件编号	中文名称	英文名称	数量
-	816366A31	转向手柄套件	STEERING HANDLE KIT	1
-	816366A42	转向手柄套件	STEERING HANDLE KIT	1
-	816366A32	转向手柄套件	STEERING HANDLE KIT	1
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
NS	74036	润滑脂接头	FITTING Grease	1
NS	8M0169589	润滑脂接头	FITTING Grease	1
2	429922	衬套	BUSHING	2
2	42992T02	衬套	BUSHING	2
3	48414	壳体	HOUSING	1
4	48519	安装板	PLATE	1
5	48518	衬垫	GASKET	1
6	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
7	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	3
8	12013	卡箍	CLAMP	1
8	889729	卡箍	CLAMP	1
9	40007112	螺钉(M5 x 40)	SCREW (M5 x 40)	2
10	816874	蝶形螺母 (#10-32)	WING NUT (#10-32) Wing	1
11	823609A15	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	823609A5	停机开关总成	SWITCH ASSEMBLY Stop	1
12	8M0104612	开关总成	SWITCH ASSY	1
13	NSS	绝缘件(不单独销售)	NOT SOLD SEPARATE Insulator	1
14	12018A4	油门拉线管总成	TUBE ASSEMBLY Throttle	1
15	NSS	驱动轮(不单独销售)	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	弹性销(不单独销售)	NOT SOLD SEPARATE Roll Pin	1
17	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
18	99589	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	648552	卡扣	CLIP	2
20	40140	螺母(M10)	NUT (M10)	1
21	8885241	导管 (9.03 英寸)	CONDUIT (9.03 Inches)	1
22	895665	导向管	GUIDE TUBE	1
23	89578	节流阀执行器筒	BARREL Throttle Actuator	1
24	824081	紧定螺钉(#10-32)	SET SCREW (#10-32)	1
25	12019003	拉线总成	CABLE ASSEMBLY	1
26	43433	电缆导向器	GUIDE Cable	1
26	8M0204660	导套	GUIDE	1
27	20007	电缆端锚	ANCHOR Cable End	1
28	20518	紧定螺钉(#8-32)	SET SCREW (#8-32)	2
28	8M0204644	螺钉组	SCREW SET	2
29	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
30	48416	盖帽	CAP	1
31	4002319	垫圈	WASHER	1
32	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
33	146011	隔套	SPACER	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
35	NSS	不单独出售节流阀贴花	NOT SOLD SEPARATE Decal, Throttle	1
36	889724	软管电缆护圈	GROMMET Hose Cable	1

图 27转向手柄套件组件 Steering Handle Kit Components

REF	零件编号	中文名称	英文名称	数量
-	816366A31	转向手柄套件	STEERING HANDLE KIT	1
-	816366A42	转向手柄套件	STEERING HANDLE KIT	1
-	816366A32	转向手柄套件	STEERING HANDLE KIT	1
1	816366T08	手柄支架	HANDLE Bracket	1
1	816366T10	手柄支架	HANDLE Bracket	1
2	881261	螺钉（.313-24 x 3.50）	SCREW (.313-24 x 3.50)	2
3	42981	锁紧垫圈	TAB WASHER	2
4	822263	隔套	SPACER	1
5	12649A4	线束总成	HARNESS ASSEMBLY	1
6	88107A5	钥匙开关套件（含钥匙）	SWITCH KIT Key With Keys	1
7	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
8	13541	公插头	PLUG Male	1
9	121051	护孔环	GROMMET	1
10	12014	堵头	PLUG	1
10	889730	堵头	PLUG	1
11	120441	黄铜固定座	RETAINER Brass	1
11	8M0032846	黄铜固定座	RETAINER Brass	1
12	8158041	盖板	COVER	1
13	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	5
14	11083A4	停机开关总成	SWITCH ASSEMBLY Stop	1
15	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
16	11149A3	拉线总成	CABLE ASSEMBLY	1
17	889528T01	喇叭总成	HORN ASSEMBLY	1
18	18286A19	配平开关套件(25英尺)	SWITCH KIT Trim (25.00 Feet) Trim	1
19	813960A3	开关	SWITCH	1
19	8M0052927	开关总成	SWITCH ASSY	1
20	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	2
21	648551	卡箍	CLAMP	1
22	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
24	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
24	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
25	48419	拉杆端头	ROD END	1
25	48419T	杆端-2.16英寸	ROD END-2.16 IN	1
25	48419001	拉杆端头	ROD END	1
25	48419T01	杆端接头（2.66英寸）	ROD END (2.66 Inches)	1
26	495637	换挡杆	ROD Shift	1
27	26856	衬套	BUSHING	1
28	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	1
29	25191	开口销	COTTER PIN Cotter	1
30	8163677	换挡杆	LEVER Shift	1
31	58152	双头螺柱(0.375-24×1.125)	STUD (.375-24 x 1.125)	1
31	8M0034452	螺柱	STUD	1
32	98530	旋钮	KNOB	1
33	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
34	8159831	衬套	BUSHING	1
35	823970	垫圈	WASHER	1
36	824610	塑料垫圈	WASHER Plastic	1
37	814803	垫圈	WASHER	1
38	8158051	锁紧垫圈	TAB WASHER	1
39	4000357	螺钉 (M8 x 45)	SCREW (M8 x 45)	1
40	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
41	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
42	52155A1	螺母总成	NUT ASSEMBLY	1
42	8M0103848	螺母总成	NUT ASSEMBLY	1
43	36137	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	1
44	821621	叉形旋钮	KNOB Prong	1
45	873491	连杆	ROD Link	1
46	26841	衬套	BUSHING	1
47	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
47	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
48	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
49	64015	螺母 (.250-20)	NUT (.250-20)	1

图 28旋转支架与转向臂 Swivel Bracket And Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	818904T1	旋转支架	SWIVEL BRACKET	1
2	87735	下油封	SEAL Oil Lower	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A26	旋转销总成	SWIVEL PIN ASSEMBLY	1
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A10	连杆总成	LINK ROD ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
13	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
14	42961A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
14	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
15	67684	挡圈	RING Retaining	1
16	816432	止推垫片	THRUST WASHER	1
17	NSS	不单独销售贴纸, 序列号覆膜	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	下轭缓冲垫	BUMPER Bottom Yoke	1
18	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1
19	88882	上轭缓冲垫	BUMPER Top Yoke	1

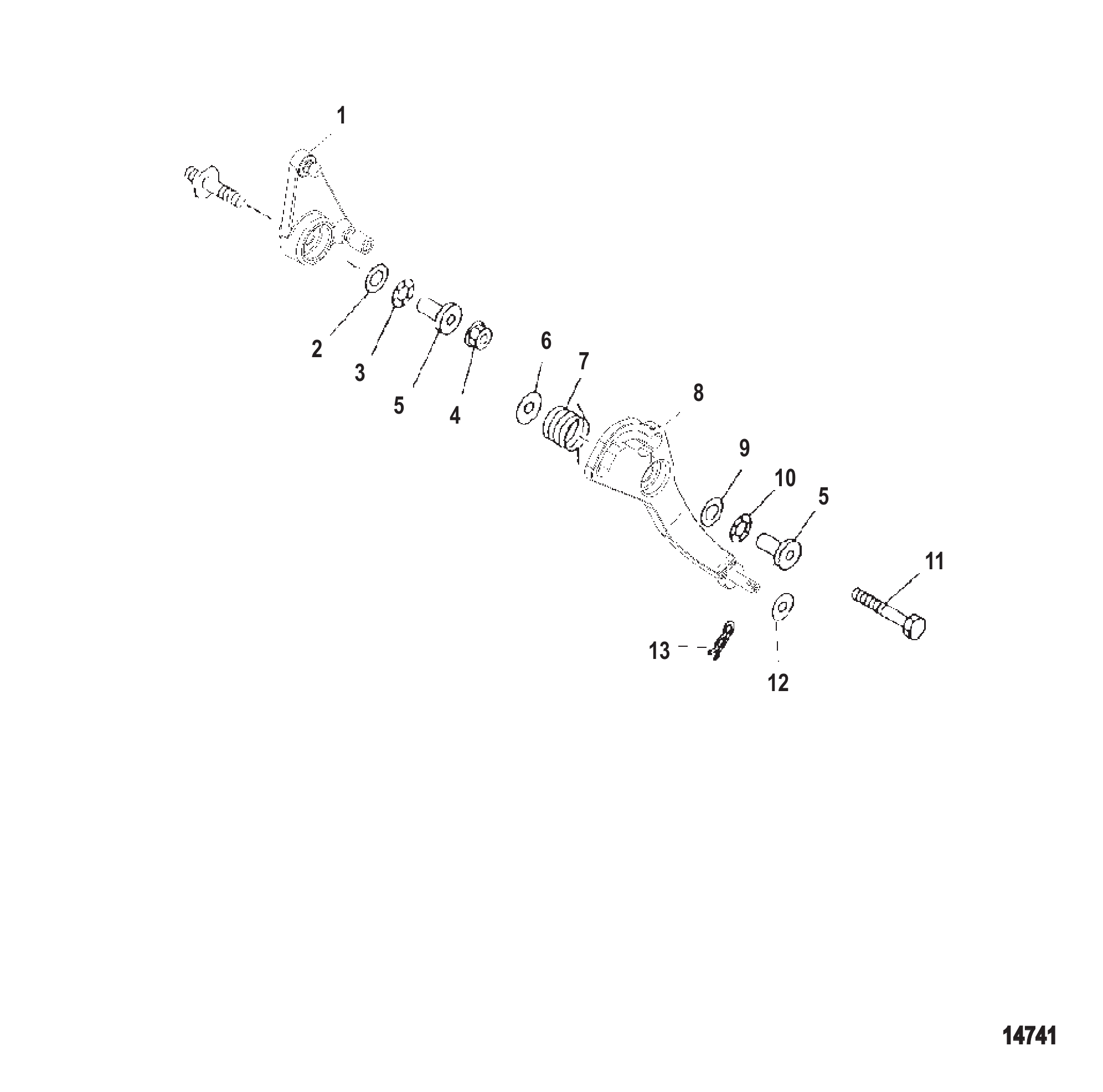

图 29油门杆与连杆 Throttle Lever And Linkage

REF	零件编号	中文名称	英文名称	数量
1	878550	油门杆	LEVER Throttle	1
2	84974M	垫圈	WASHER	1
3	81868M	波形垫圈	WAVE WASHER	1
4	8528162	螺母	NUT	1
5	881378	轴环	COLLAR	2
6	94524M	垫圈	WASHER	1
7	804343	弹簧	SPRING	1
8	878548	节气门控制杆	LEVER Throttle Control	1
9	84974M	垫圈	WASHER	1
10	81868M	波形垫圈	WAVE WASHER	1
11	881375	螺栓 (M6 x 30)	BOLT (M6 x 30)	1
12	35459	垫圈	WASHER	1
13	859746	开口销	COTTER PIN	1

图 30工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
1	8M0161873	固定工具	HOLDER TOOL	1
2	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
2	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
3	99379	正时灯	TIMING LIGHT	1
4	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
5	850439T1	八腔测试仪	TESTER Eight Chamber	1
6	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
6	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
7	881825	曲轴位置传感器测试线束总成	HARNESS ASSEMBLY Crank Position Sensor Test	1
8	875216	电刷固定工具	HOLDER TOOL Brush	1
9	881824	定子线圈测试线束总成	HARNESS ASSEMBLY Stator Coil Test	1
9	881824004	测试线束总成	HARNESS ASSEMBLY Test	1
10	881827	节气门位置测试线束总成	HARNESS ASSEMBLY Throttle Position Test	1
11	881826	点火线圈测试线束总成	HARNESS ASSEMBLY Ignition Coil Test	1
12	8098712	化油器真空调校工具	VACUUMMATE TOOL Carburetor Tuner	1
13	881833A2	空气/燃油压力表	GAUGE Air/Fuel Pressure	1
13	881833A03	气油压力表套件	GAUGE KIT Air/Fuel Pressure	1
14	881834A1	仪表	GAUGE	1
15	NSS	非单独销售真空表	NOT SOLD SEPARATE Migh VAC Vacuum Gage	1
16	99056A1	故障指示灯	MALFUNCTION INDICATOR LAMP	1
17	881828	星形头工具套件	STARBIT TOOL KIT	1
18	804774	气门导管拆装工具	REMOVER/INSTALLER TOOL Valve Guide	1
18	804774001	气门导管工具	TOOL-VALVE GUIDE	1
19	804775	气门导管铰刀工具	REAMER TOOL Valve Guide	1
20	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
21	NSS	不单独销售气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
22	802653Q1	机油滤清器扳手	WRENCH Oil Filter	1
22	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
23	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
24	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
25	804770A1	曲轴固定工具	HOLDER TOOL Crankshaft	1
26	875215A1	传动轴衬套安装工具	INSTALLER TOOL Driveshaft Bushing	1
27	881847T	套筒(76mm深)	SOCKET (76 mm Deep)	1

图 31工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
28	74951	扳手	SPANNER WRENCH	1
29	NSS	非单独销售锁环钳	NOT SOLD SEPARATE Lock Ring Pliers	1
30	NSS	非单独销售膨胀杆	NOT SOLD SEPARATE Expanding Rod	1
31	NSS	非单独销售夹头	NOT SOLD SEPARATE Collet	1
32	63209	加热灯	HEAT LAMP	1
33	12349A2	小齿轮定位工具	LOCATION TOOL Pinion	1
33	12349A05	小齿轮定位工具	TOOL Pinion Locating	1
34	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
35	13949	油封安装工具	DRIVER TOOL Oil Seal	1
36	14308T1	轴承座圈工具	RACE TOOL Bearing	1
36	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
37	14309T1	轴承安装工具	INSTALLATION TOOL Bearing	1
37	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
38	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
39	14311A2	轴承预紧工具	PRE LOAD TOOL Bearing	1
39	14311A04	预紧力工具	TOOL Preload	1
40	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
41	196601	背隙测量仪	INDICATOR TOOL Backlash	1
42	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
43	31108T	油封驱动器	DRIVER Oil Seal	1
44	36569T	驱动头工具	DRIVE HEAD TOOL	1
45	804776A1	传动轴固定工具	HOLDING TOOL Driveshaft	1
46	31229	轴	SHAFT	1
47	24156	螺母(0.625-18)	NUT (.625-18)	1
48	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
49	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
50	37241	通用拉拔板	PULLER PLATE Universal	1
51	37350T	导向心轴	PILOT MANDREL	1
52	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
53	58222A1	百分表工具	DIAL INDICATOR TOOL	1
54	78473	背隙测量仪	INDICATOR TOOL Backlash	1
54	8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
55	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
56	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
56	8M0237356	适配器套件	ADAPTER KIT	1
57	83165T	拉拔器总成	PULLER ASSEMBLY	1
58	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
59	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1

图 32顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	827328T9	顶盖总成	TOP COWL ASSEMBLY	1
1	827328T10	顶盖总成	TOP COWL ASSEMBLY	1
2	821256T1	黑色进气口	INLET Air - Black	1
2	821256T03	进气口	INLET Air	1
2	821256T2	银色进气口	INLET Air - Silver	1
3	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
4	859356A1	隔音毯套装	SOUND BLANKET KIT	1
4	859356A02	隔音毯套装	SOUND BLANKET KIT	1
5	NSS	不单独销售隔音毯	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	不单独销售隔音毯	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	不单独销售隔音毯	NOT SOLD SEPARATE Sound Blanket	2
8	823865	盖塞	CAP PLUG	2
9	831207T10	手柄	HANDLE	1
9	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
10	812707	衬套	BUSHING	2
11	831214	隔套	SPACER	1
12	12134	波形垫圈	WASHER Wave	1
13	F481777	凸轮锁轴	CAM Latch Shaft	1
13	8M0001081	凸轮	CAM	1
14	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
14	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
15	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
16	821249M2	前支架	BRACKET Front	3
16	8M0036792	支架	BRACKET	3
17	815477	缓冲器锁扣	BUMPER Latch	3
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
19	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
20	8237951	挡圈	RING Retaining	1
21	815263	滚轮	ROLLER	1
21	8M0207770	滚轮@3	ROLLER @3	1
22	8155381	滚动销	PIN Roll	1
23	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
23	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
24	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
25	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
26	12066Q9	绳索	ROPE	1
26	12066Q10	启动绳@2	ROPE-STARTER@2	1

图 33艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	828334F1	艉板支架	BRACKET Transom	1
1	828334T02	艉板支架总成 - 右舷	BRACKET ASSEMBLY Transom - Starboard	1
2	828333A3	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	828333T07	艉板支架总成-左舷	BRACKET ASSEMBLY Transom - Port	1
3	98727	润滑脂接头	FITTING Grease	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	99170A2	倾斜管套件	TUBE KIT Tilt	1
4	826125A1	倾斜管	TILT TUBE	1
4	826125A1	倾斜管	TILT TUBE	1
5	859133	螺母(1.00-14)	NUT (1.00-14)	1
5	82671327	螺母(1.0-14)	NUT (1.0-14)	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	858869	螺母 (.875-14)	NUT (.875-14)	1
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	830899	张力弹簧	SPRING Tension	1
14	821176T1	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	8M0109798	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	销	PIN	1
19	893709	销	PIN	1
20	818771T1	锚支架	BRACKET Anchor	1
20	8M0086406	锚支架	BRACKET Anchor	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	40114	螺母(M10 x 1.5)	NUT (M10 x 1.5)	1
24	818298Q1	阳极套件	ANODE KIT	1
25	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
25	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
26	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
26	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2

图 34下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	878587A02	左舷下罩总成	BOTTOM COWL ASSEMBLY Port	1
2	898490	左舷隔音毯	SOUND BLANKET Port	1
3	828706	缓冲垫	BUMPER	1
3	8M0043364	缓冲垫	BUMPER	1
4	8M0001077	泡沫衬垫(含于下罩内)	GASKET Foam Included in bottom cowls.	1
5	897658T	嵌件	INSERT	1
6	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
6	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
7	858743A04	右舷下罩总成	BOTTOM COWL ASSEMBLY Starboard	1
7	8M0107318	机罩-底部右舷	COWL-BOTTOM, STBD	1
8	898491	右舷隔音毯	SOUND BLANKET Starboard	1
9	828706	缓冲垫	BUMPER	1
9	8M0043364	缓冲垫	BUMPER	1
10	8M0000540	泡沫衬垫(含于下罩内)	GASKET Foam Included in bottom cowls.	1
11	8M0000413	罩盖密封条(41英寸)	SEAL Cowl (41.00 Inches)	1
11	8M0111278	密封件	SEAL	1
12	889724	护孔环	GROMMET	1
13	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	8
14	831209	固定座	RETAINER	1
15	898805	怠速排气套	BOOT Idle Exhaust	1
16	896620001	升降倾斜开关	SWITCH Trim	1
16	8M0235191	升降倾斜开关	SWITCH Trim	1
17	889740A02	手柄套件	HANDLE KIT	1
18	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
18	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
19	33589	衬套	BUSHING	2
19	33589	衬套	BUSHING	1
20	8M0001595	黑色衬套	BUSHING Black	1
21	8219423	棘爪	PAWL	1
22	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	1
23	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
24	9912688	管材 (36.00英寸散装)	TUBING (36.00 Inches Bulk)	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	8
26	898029	异径接头	FITTING Reducer	1
27	827948	接头	FITTING	1
28	8M0047428	软管(内径0.25英寸，57英寸散装)	HOSE (.25 inch ID, 57.00 Inches Bulk)	2
28	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	2
29	8M0039078	护孔环	GROMMET	1
30	817518	三通	TEE	1
31	881535	软管(32.00英寸)	HOSE (32.00 Inches)	1
32	855576	垫圈	WASHER	1

图 35水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242343	水星75-115四冲程贴花套装	DECAL SET Mariner 75-115 4S	1
2	8M0056643	阅读手册贴花	DECAL Read Manual	1
3	8M0080233	75马力尾部贴花	DECAL Rear, 75 HP	1
4	8M0080235	90马力尾部贴花	DECAL Rear, 90 HP	1
5	8M0080237	115马力尾部贴花	DECAL Rear, 115 HP	1
6	8M0088310	指令推力贴花	DECAL Command Thrust	1

图 36工具2 Tools 2

REF	零件编号	中文名称	英文名称	数量
28	74951	扳手	SPANNER WRENCH	1
29	NSS	非单独销售锁环钳	NOT SOLD SEPARATE Lock Ring Pliers	1
30	NSS	非单独销售膨胀杆	NOT SOLD SEPARATE Expanding Rod	1
31	NSS	非单独销售夹头	NOT SOLD SEPARATE Collet	1
32	63209	加热灯	HEAT LAMP	1
33	12349A2	小齿轮定位工具	LOCATION TOOL Pinion	1
33	12349A05	小齿轮定位工具	TOOL Pinion Locating	1
34	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
35	13949	油封安装工具	DRIVER TOOL Oil Seal	1
36	14308T1	轴承座圈工具	RACE TOOL Bearing	1
36	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
37	14309T1	轴承安装工具	INSTALLATION TOOL Bearing	1
37	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
38	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1
39	14311A2	轴承预紧工具	PRE LOAD TOOL Bearing	1
39	14311A04	预紧力工具	TOOL Preload	1
40	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
41	196601	背隙测量仪	INDICATOR TOOL Backlash	1
42	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
43	31108T	油封驱动器	DRIVER Oil Seal	1
44	36569T	驱动头工具	DRIVE HEAD TOOL	1
45	804776A1	传动轴固定工具	HOLDING TOOL Driveshaft	1
46	31229	轴	SHAFT	1
47	24156	螺母(0.625-18)	NUT (.625-18)	1
48	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
49	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
50	37241	通用拉拔板	PULLER PLATE Universal	1
51	37350T	导向心轴	PILOT MANDREL	1
52	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
53	58222A1	百分表工具	DIAL INDICATOR TOOL	1
54	78473	背隙测量仪	INDICATOR TOOL Backlash	1
54	8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
55	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
56	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
56	8M0237356	适配器套件	ADAPTER KIT	1
57	83165T	拉拔器总成	PULLER ASSEMBLY	1
58	856875A1	轴承安装工具	INSTALLATION TOOL Bearing	1
59	877321A1	轴承安装工具	INSTALLATION TOOL Bearing	1

图 37飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	881343T1	飞轮盖	FLYWHEEL COVER	1
2	804348	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
3	825665	轴环	COLLAR	4
4	11416M	护孔环	GROMMET	2
4	11416T	护孔环	GROMMET	2
5	804265	六角螺母(36毫米)	NUT Hex (36 mm)	1
5	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
5	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
6	8042641	平板垫圈	WASHER Plate	1
6	804264	垫圈	WASHER	1
6	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
7	881335T	飞轮	FLYWHEEL	1
-	881336T1	定子套件	STATOR KIT	1
8	881337T	脉冲线圈	COIL Pulser	1
9	881336T2	定子	STATOR	1
10	881338	螺丝(M6×28)	SCREW (M6 x 28)	3
11	881339	螺钉(M4 x 8)	SCREW (M4 x 8)	1
11	881339002	螺钉	SCREW	1
12	881340	卡箍	CLAMP	1
13	804603	螺栓 (M6 x 30)	BOLT (M6 x 30)	4
14	825010	定位销	PIN Dowel	2
15	881341	转子	ROTOR	1
16	881342	键	KEY	1
17	804266	正时板	TIMING PLATE	1
17	804266001	正时板	PLATE Timing	1
18	804267	螺钉	SCREW	1
19	NSS	非单独销售标贴-空挡警告	NOT SOLD SEPARATE Decal, Warning Neutral	1
20	NSS	非单独销售标贴-飞轮旋转警告	NOT SOLD SEPARATE Decal, Warning Spinning Flywheel	1
21	NSS	非单独销售标贴-维修指引	NOT SOLD SEPARATE Decal, Servicing Referral	1
22	NSS	非单独销售标贴-机油阀门	NOT SOLD SEPARATE Decal, Engine Oil, Valve	1
23	NSS	非单独销售标贴-紧急启动	NOT SOLD SEPARATE Decal, Emergency Starting	1
24	881839A01	EPA标签信息贴花	DECAL EPA Label Information	1
24	881839A02	EPA标签信息贴花	Decal EPA Label Information	1
24	881839A03	EPA标签信息贴花	DECAL EPA Label Information	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 38工具1 Tools 1

REF	零件编号	中文名称	英文名称	数量
1	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
1	8M0161873	固定工具	HOLDER TOOL	1
2	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
2	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
3	99379	正时灯	TIMING LIGHT	1
4	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
5	850439T1	八腔测试仪	TESTER Eight Chamber	1
6	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
6	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
7	881825	曲轴位置传感器测试线束总成	HARNESS ASSEMBLY Crank Position Sensor Test	1
8	875216	电刷固定工具	HOLDER TOOL Brush	1
9	881824	定子线圈测试线束总成	HARNESS ASSEMBLY Stator Coil Test	1
9	881824004	测试线束总成	HARNESS ASSEMBLY Test	1
10	881827	节气门位置测试线束总成	HARNESS ASSEMBLY Throttle Position Test	1
11	881826	点火线圈测试线束总成	HARNESS ASSEMBLY Ignition Coil Test	1
12	8098712	化油器真空调校工具	VACUUMMATE TOOL Carburetor Tuner	1
13	881833A2	空气/燃油压力表	GAUGE Air/Fuel Pressure	1
13	881833A03	气油压力表套件	GAUGE KIT Air/Fuel Pressure	1
14	881834A1	仪表	GAUGE	1
15	NSS	非单独销售真空表	NOT SOLD SEPARATE Migh VAC Vacuum Gage	1
16	99056A1	故障指示灯	MALFUNCTION INDICATOR LAMP	1
17	881828	星形头工具套件	STARBIT TOOL KIT	1
18	804774	气门导管拆装工具	REMOVER/INSTALLER TOOL Valve Guide	1
18	804774001	气门导管工具	TOOL-VALVE GUIDE	1
19	804775	气门导管铰刀工具	REAMER TOOL Valve Guide	1
20	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
21	NSS	不单独销售气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
22	802653Q1	机油滤清器扳手	WRENCH Oil Filter	1
22	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
23	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
24	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
25	804770A1	曲轴固定工具	HOLDER TOOL Crankshaft	1
26	875215A1	传动轴衬套安装工具	INSTALLER TOOL Driveshaft Bushing	1
27	881847T	套筒(76mm深)	SOCKET (76 mm Deep)	1

图 39燃油供给模块 Fuel Supply Module

REF	零件编号	中文名称	英文名称	数量
-	880133T08	燃油供应模块	MODULE Fuel Supply	1
-	8M0130897	燃油供应模块	FUEL SUPPLY MOD	1
1	880596526	线束总成	HARNESS ASSEMBLY	1
1	8M0130898	线束总成	HARNESS ASSY	1
2	880596515	卡扣	CLIP	1
3	855362001	护孔环	GROMMET	3
4	855364	衬套	BUSHING	3
5	880596T50	盖板套件	COVER KIT	1
6	880596513	螺钉	SCREW	8
7	880596503	带O型圈的调节器	REGULATOR With O-Rings	1
8	880596512	卡箍	CLAMP	2
9	880596511	软管	HOSE	1
9	880596A05	软管套件	HOSE KIT	1
10	880596524	浮子	FLOAT	1
10	8M6000359	浮子	FLOAT	1
11	880596T55	燃油泵总成-高压	PUMP ASSEMBLY Fuel - High Pressure	1
12	880596506	密封件	SEAL	1
13	880596507	密封件	SEAL	1
14	880596510	密封件	SEAL	1
15	880596T58	燃油提升泵套件	PUMP KIT Fuel - Lift	1
16	880596509	隔离器	ISOLATOR	1
17	880596502	密封件	SEAL	1
18	880596T53	壳体总成	HOUSING ASSEMBLY	1
18	880596523	壳体总成	HOUSING ASSY	1
19	880596516	堵头	PLUG	1
20	880596517	O型圈	O-RING	1
-	880596A01	密封修理包	REPAIR KIT Seal	1
-	889283A01	燃油灌注工具包	TOOL KIT Fuel Priming	1

图 40附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	887767K03	启停开关套件 - 三路	SWITCH KIT Start/Stop - Triple	1
-	8M0117133	仪表板安装启停开关面板-三引擎	START/STOP SWITCH PAD Dash Mount - Triple	1
-	852400	冲洗接头	FLUSH COUPLING	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	889223K34	转速表/速度表套件	TACHOMETER / SPEEDOMETER KIT	1
-	8M0063203	KT-TACH/SPD 80GRY	KT-TACH/SPD 80GRY	1
-	889223K32	转速表/速度表套件	TACHOMETER / SPEEDOMETER KIT	1
-	889222K23	转速表套件 0-7000转灰色表盘	TACHOMETER KIT 0-7000 RPM Gray Face	1
-	8M6001270	转速表套件-7K灰色	TACH KIT-7K GRAY	1
-	889222K22	转速表套件0-7000转-白色表盘	TACHOMETER KIT 0-7000 RPM White Face	1
-	41729A3	软管延长套件	HOSE EXTENSION KIT	1
-	877561A2	适配器线束总成	HARNESS ASSEMBLY Adapter	1
-	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
-	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
-	887979A2	倾斜限位开关套件	SWITCH KIT Tilt Limit	1
1	8742A22	遥控机油箱总成	TANK ASSEMBLY Remote Oil	1
1	8742A21	遥控机油箱总成	TANK ASSEMBLY Remote Oil	1
2	12335A1	支架套件	BRACKET KIT	1
3	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
4	12320	支架	BRACKET	2
5	79968	螺丝(#12-11 x .750)	SCREW (#12-11 x .750)	4
6	43298A2	盖总成	CAP ASSEMBLY	1
7	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
8	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
8	816190A5	带传感器的吸油总成	OIL PICK UP ASSEMBLY With Sender	1
9	43298A2	盖总成	CAP ASSEMBLY	1
10	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
11	99802	管	TUBE	12
12	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
14	17334A2	视觉警告系统	VISUAL WARNING SYSTEM	1
15	17429	灯	LAMP	1
16	76424	支架	BRACKET	1
17	55422	双头螺柱 (#10-32 x 2.00)	STUD (#10-32 x 2.00)	2
18	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
19	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
20	15969A09	甲板加油套件	DECK FILL KIT Oil	1
21	15969A13	甲板加油套件	DECK FILL KIT Oil	1
22	15966	安装板	PLATE	1
23	815504228	蜗杆卡箍	CLAMP Worm Gear	2
23	8M0232395	软管卡箍	CLAMP HOSE	2
24	15967	加油口适配器	ADAPTER Oil Filler	1
25	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
26	850719	软管(100.00英尺整卷)	HOSE (100.00 Feet Bulk)	AR
27	812497A2	二极管总成	DIODE ASSEMBLY	1
27	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
28	19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
29	NSS	不单独销售	NOT SOLD SEPARATE	1
30	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
31	813679	适配器	ADAPTER	1
32	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
33	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
34	18321	安装夹	CLAMP Mounting	1
35	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
36	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
37	79146	固定座	RETAINER	1
38	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
39	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
40	8M0032846	黄铜开关固定座	RETAINER Brass Switch	1
41	88334A2	防腐电极套件	MERCATHODE KIT	1
41	8M0180081	防腐电极套件	MERCATHODE KIT	1
42	22793	螺丝(#9-14x0.875)	SCREW (#9-14 x .875)	2
43	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
44	72958A5	电极总成	ELECTRODE ASSEMBLY	1
45	72957A5	阳极总成	ANODE ASSEMBLY	1
45	8M0181304	阳极总成	ANODE ASSY	1
46	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
46	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
47	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	4
48	79091	保险丝20安培	FUSE 20 Ampere	1
48	8M0207796	保险丝20安培	FUSE 20 AMP	1
49	95084A10	电缆总成(5.00英寸)红色	CABLE ASSEMBLY (5.00 Inches) Red	1
49	8M0207788	拉线总成	CABLE ASSEMBLY	1
50	95084A13	电缆总成(64.00英寸)	CABLE ASSEMBLY (64.00 Inches)	1
51	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
52	79138A8	电缆总成(72.00英寸)黑色	CABLE ASSEMBLY (72.00 Inches) Black	1

图 41顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	827328T9	顶盖总成	TOP COWL ASSEMBLY	1
1	827328T10	顶盖总成	TOP COWL ASSEMBLY	1
2	821256T1	黑色进气口	INLET Air - Black	1
2	821256T03	进气口	INLET Air	1
2	821256T2	银色进气口	INLET Air - Silver	1
3	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
4	859356A1	隔音毯套装	SOUND BLANKET KIT	1
4	859356A02	隔音毯套装	SOUND BLANKET KIT	1
5	NSS	不单独销售隔音毯	NOT SOLD SEPARATE Sound Blanket	1
6	NSS	不单独销售隔音毯	NOT SOLD SEPARATE Sound Blanket	1
7	NSS	不单独销售隔音毯	NOT SOLD SEPARATE Sound Blanket	2
8	823865	盖塞	CAP PLUG	2
9	831207T10	手柄	HANDLE	1
9	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
10	812707	衬套	BUSHING	2
11	831214	隔套	SPACER	1
12	12134	波形垫圈	WASHER Wave	1
13	F481777	凸轮锁轴	CAM Latch Shaft	1
13	8M0001081	凸轮	CAM	1
14	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
14	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
15	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
16	821249M2	前支架	BRACKET Front	3
16	8M0036792	支架	BRACKET	3
17	815477	缓冲器锁扣	BUMPER Latch	3
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
19	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
20	8237951	挡圈	RING Retaining	1
21	815263	滚轮	ROLLER	1
21	8M0207770	滚轮@3	ROLLER @3	1
22	8155381	滚动销	PIN Roll	1
23	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
23	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
24	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
25	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
26	12066Q9	绳索	ROPE	1
26	12066Q10	启动绳@2	ROPE-STARTER@2	1

图 42进排气门 Intake And Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	804145	V型皮带	V BELT	1
2	804143	螺栓 M10×35	BOLT (M10 x 35)	2
2	804143001	螺栓	BOLT	2
3	804142T	从动齿轮	GEAR Driven	2
4	804144	油封	SEAL Oil	2
4	804144001	油封	SEAL-OIL	2
5	804141	定位销	PIN Dowel	2
6	804140T	凸轮轴	CAMSHAFT	1
6	8M0057172	凸轮轴	CAMSHAFT	1
7	804139T	凸轮轴	CAMSHAFT	1
8	804128T	进气阀	VALVE Intake	8
9	804129T	排气阀	VALVE Exhaust	8
10	804130	阀座	SEAT	16
11	804136	密封件	SEAL	8
12	804137	密封件	SEAL	8
13	804131	气门弹簧	SPRING Valve	16
14	804132	固定座	RETAINER	16
15	804135	开口销阀	COTTER VALVE	32
16	804138T	气门挺杆	LIFTER Valve	16
17	8046071	垫片	SHIM	AR
17	8046072	垫片	SHIM	AR
17	8046073	垫片	SHIM	AR
17	8046074	垫片	SHIM	AR
17	8046075	垫片	SHIM	AR
17	8046076	垫片	SHIM	AR
17	8046077	垫片	SHIM	AR
17	8046078	垫片	SHIM	AR
17	8046079	垫片	SHIM	AR
17	80460710	垫片	SHIM	AR
17	80460711	垫片	SHIM	AR
17	80460712	垫片	SHIM	AR
17	80460713	垫片	SHIM	AR
17	80460714	垫片	SHIM	AR
17	80460715	垫片	SHIM	AR
17	80460716	垫片	SHIM	AR
17	80460717	垫片	SHIM	AR
17	804608	垫片	SHIM	AR
17	80460810	垫片	SHIM	AR
17	80460820	垫片	SHIM	AR
17	80460830	垫片	SHIM	AR
17	80460840	调整垫	PAD Adjusting	AR
17	80460850	垫片	SHIM	AR
17	80460860	垫片	SHIM	AR
17	80460870	垫片	SHIM	AR
17	80460880	垫片	SHIM	AR
18	804149	阀板	PLATE Valve	1
19	804153	键	KEY	1
20	804146	张紧器	TENSIONER	1
21	804150	螺栓 M10×45	BOLT (M10 x 45)	1
22	804147	弹簧	SPRING	1
23	804148	软管	HOSE	1
24	804151T	驱动齿轮	GEAR Drive	1
25	881314	螺母 M40	NUT (M40)	1
25	881314003	螺母	NUT	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 43曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
-	887767K03	启停开关套件 - 三路	SWITCH KIT Start/Stop - Triple	1
-	8M0117133	仪表板安装启停开关面板-三引擎	START/STOP SWITCH PAD Dash Mount - Triple	1
-	852400	冲洗接头	FLUSH COUPLING	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	889223K34	转速表/速度表套件	TACHOMETER / SPEEDOMETER KIT	1
-	8M0063203	KT-TACH/SPD 80GRY	KT-TACH/SPD 80GRY	1
-	889223K32	转速表/速度表套件	TACHOMETER / SPEEDOMETER KIT	1
-	889222K23	转速表套件 0-7000转灰色表盘	TACHOMETER KIT 0-7000 RPM Gray Face	1
-	8M6001270	转速表套件-7K灰色	TACH KIT-7K GRAY	1
-	889222K22	转速表套件0-7000转-白色表盘	TACHOMETER KIT 0-7000 RPM White Face	1
-	41729A3	软管延长套件	HOSE EXTENSION KIT	1
-	877561A2	适配器线束总成	HARNESS ASSEMBLY Adapter	1
-	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
-	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
-	887979A2	倾斜限位开关套件	SWITCH KIT Tilt Limit	1
1	8742A22	遥控机油箱总成	TANK ASSEMBLY Remote Oil	1
1	8742A21	遥控机油箱总成	TANK ASSEMBLY Remote Oil	1
2	12335A1	支架套件	BRACKET KIT	1
3	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
4	12320	支架	BRACKET	2
5	79968	螺丝(#12-11 x .750)	SCREW (#12-11 x .750)	4
6	43298A2	盖总成	CAP ASSEMBLY	1
7	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
8	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
8	816190A5	带传感器的吸油总成	OIL PICK UP ASSEMBLY With Sender	1
9	43298A2	盖总成	CAP ASSEMBLY	1
10	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
11	99802	管	TUBE	12
12	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
14	17334A2	视觉警告系统	VISUAL WARNING SYSTEM	1
15	17429	灯	LAMP	1
16	76424	支架	BRACKET	1
17	55422	双头螺柱 (#10-32 x 2.00)	STUD (#10-32 x 2.00)	2
18	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
19	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
20	15969A09	甲板加油套件	DECK FILL KIT Oil	1
21	15969A13	甲板加油套件	DECK FILL KIT Oil	1
22	15966	安装板	PLATE	1
23	815504228	蜗杆卡箍	CLAMP Worm Gear	2
23	8M0232395	软管卡箍	CLAMP HOSE	2
24	15967	加油口适配器	ADAPTER Oil Filler	1
25	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
26	850719	软管(100.00英尺整卷)	HOSE (100.00 Feet Bulk)	AR
27	812497A2	二极管总成	DIODE ASSEMBLY	1
27	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
28	19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
29	NSS	不单独销售	NOT SOLD SEPARATE	1
30	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
31	813679	适配器	ADAPTER	1
32	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
33	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
34	18321	安装夹	CLAMP Mounting	1
35	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
36	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
37	79146	固定座	RETAINER	1
38	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
39	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
40	8M0032846	黄铜开关固定座	RETAINER Brass Switch	1
41	88334A2	防腐电极套件	MERCATHODE KIT	1
41	8M0180081	防腐电极套件	MERCATHODE KIT	1
42	22793	螺丝(#9-14x0.875)	SCREW (#9-14 x .875)	2
43	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
44	72958A5	电极总成	ELECTRODE ASSEMBLY	1
45	72957A5	阳极总成	ANODE ASSEMBLY	1
45	8M0181304	阳极总成	ANODE ASSY	1
46	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
46	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
47	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	4
48	79091	保险丝20安培	FUSE 20 Ampere	1
48	8M0207796	保险丝20安培	FUSE 20 AMP	1
49	95084A10	电缆总成(5.00英寸)红色	CABLE ASSEMBLY (5.00 Inches) Red	1
49	8M0207788	拉线总成	CABLE ASSEMBLY	1
50	95084A13	电缆总成(64.00英寸)	CABLE ASSEMBLY (64.00 Inches)	1
51	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
52	79138A8	电缆总成(72.00英寸)黑色	CABLE ASSEMBLY (72.00 Inches) Black	1

图 44电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0088060	主线束	WIRING HARNESS - MAIN	1
2	899145	绑带夹	CLIP Tie Strap	6
3	856954	衬套	BUSHING	7
4	834985	护孔环	GROMMET	7
4	8M0190980	护孔环	GROMMET	7
5	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	7
6	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
6	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
7	8M0092349	电气板	PLATE - ELECTRICAL	1
8	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
9	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
10	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
10	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0116532	ECM 65HP 四冲程喷泵	ECM 65HP 4S Jet	1
11	8M0168135	ECM-65HP FS JET	ECM-65HP FS JET	1
11	8M0088061	ECM 75HP 四冲程	ECM 75HP 4S	1
11	8M0168130	ECM-75HP FS	ECM-75HP FS	1
11	8M0098622	ECM 75HP 四冲程 SeaPro	ECM 75HP 4S SeaPro	1
11	8M0168127	ECM-75HP FS SEAPR	ECM-75HP FS SEAPR	1
11	8M0098515	ECM 80HP 四冲程	ECM 80HP 4S	1
11	8M0168131	ECM-80HP FS	ECM-80HP FS	1
11	8M0116533	ECM 80HP 四冲程喷泵	ECM 80HP 4S Jet	1
11	8M0168136	ECM-80HP FS JET	ECM-80HP FS JET	1
11	8M0088062	ECM 90HP 四冲程	ECM 90HP 4S	1
11	8M0168132	ECM-90HP FS	ECM-90HP FS	1
11	8M0098623	ECM 90HP 四冲程 SeaPro	ECM 90HP 4S SeaPro	1
11	8M0168128	ECM-90HP FS SEAPR	ECM-90HP FS SEAPR	1
11	8M0098517	ECM 100HP 四冲程	ECM 100HP 4S	1
11	8M0168133	ECM-100HP FS	ECM-100HP FS	1
11	8M0088063	ECM 115HP 四冲程	ECM 115HP 4S	1
11	8M0168134	ECM-115HP FS	ECM-115HP FS	1
11	8M0098624	ECM 115HP 四冲程 SeaPro	ECM 115HP 4S SeaPro	1
11	8M0168129	ECM-115HP FS SEAP	ECM-115HP FS SEAP	1
12	858954	卡箍(0.625英寸)	CLIP (.625)	1
13	889664	螺母(1.500-18)尼龙黑	NUT (1.500-18) Black Nylon	1
14	882751	继电器	RELAY	4
14	8M0219830	继电器	RELAY	4
15	8M0047885	保险丝盖(含备件)	FUSE COVER With Spares	1
16	858754	保险丝盖	COVER Fuse	1
17	8M6001733	继电器双钉卡扣	CLIP - RELAY, DOUBLE NAIL	4
18	821555001	护孔环	GROMMET	4
18	8M0153609	护孔环	GROMMET	4
19	8M0072821	电气板盖	COVER Electrical Plate	1
19	8M0163127	电气盖	COVER ELECTRIC	1
19	8M0100266	电气板盖	COVER, Electrical Plate	1
19	8M0163128	电气盖	COVER ELECTRICAL	1
20	8M0088351	电压调节器	VOLTAGE REGULATOR	1
20	8M0133642	电压调节器	VOLTAGE REGULATOR	1
21	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
21	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
22	8M0072790	电压调节器衬垫	GASKET Voltage Regulator	1
23	8M0098218	维护周期标贴	DECAL Maintenance Schedule	1
24	8M0094686	维护周期标贴	DECAL Maintenance Schedule	1
25	8M2100378	启动线束	HARNESS Starter	1
26	88439A35	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
27	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
28	8M6001923	40安保险丝	FUSE 40 AMP	1
29	828054	保险丝盖	COVER Fuse	1

图 45旋转支架与转向臂 Swivel Bracket And Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	818904T1	旋转支架	SWIVEL BRACKET	1
2	87735	下油封	SEAL Oil Lower	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A26	旋转销总成	SWIVEL PIN ASSEMBLY	1
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A10	连杆总成	LINK ROD ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
13	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
14	42961A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
14	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
15	67684	挡圈	RING Retaining	1
16	816432	止推垫片	THRUST WASHER	1
17	NSS	不单独销售贴纸, 序列号覆膜	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	下轭缓冲垫	BUMPER Bottom Yoke	1
18	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1
19	88882	上轭缓冲垫	BUMPER Top Yoke	1

图 46驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	880894T	曲轴	CRANKSHAFT	1
2	8040992	油封	SEAL Oil	1
3	8041002	油封	SEAL Oil	1
4	804101T	轴承	BEARING	4
4	804101T10	轴承	BEARING	4
4	804101T20	轴承	BEARING	4
5	804102T	轴承	BEARING	5
5	804102T10	轴承	BEARING	5
5	804102T20	轴承	BEARING	5
5	804102T30	轴承	BEARING	5
6	804103T	轴承	BEARING	1
6	804103T10	轴承	BEARING	1
6	804103T20	轴承	BEARING	1
7	880895T1	活塞总成	PISTON ASSEMBLY	4
7	880895A14	活塞/连杆总成	PISTON/CONN ROD	4
7	880895T10	活塞总成	PISTON ASSEMBLY	AR
7	880895A16	活塞/连杆总成	PISTON/CONN ROD	AR
8	880896	螺栓(M8 x 38)	BOLT (M8 x 38)	8
9	880897T1	活塞环组	RING SET Piston	4
9	880897T02	活塞环组	RING SET Piston	4
9	880898T1	活塞环组	RING SET Piston	AR
9	880898T02	活塞环组	RING SET Piston	AR
10	880899T	轴承	BEARING	8
10	880899T10	轴承	BEARING	8
10	880899T20	轴承	BEARING	8
10	880899T30	轴承	BEARING	8
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 47点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	2
2	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
2	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
3	8M0088014	火花塞线束	SPARK PLUG Wire Set	1
4	8M0057936	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
4	8M0204728	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
5	8M0077655	线圈盖	COVER, COIL	1
5	8M0163125	线圈盖	COVER COIL	1
6	8M0060350	高压线托盘	TRAY High Tension Lead	1
7	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	2

图 48舵柄罩及电气组件（中置式SeaPro） Tiller Handle Cover and Electrical (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161144	舵柄手柄罩(SeaPro版)	COVER Tiller Handle (SeaPro)	1
2	8M0161140	舵柄贴纸	DECAL Tiller Handle	1
3	8M0161363	显示器-无缓速控制	DISPLAY No Troll Control	1
4	8M0161141	螺钉M4×0.7×6.0	SCREW M4x0.7x6.0	6
5	8M0161121	线束总成	HARNESS ASSEMBLY	1
6	8M0161118	线缆扎带扣	CLIP Cable Tie	2
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
8	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
9	8M0161120	安全开关拉绳总成	SWITCH LANYARD ASSEMBLY	1
10	8M0161296	拉绳贴纸	DECAL Attach Lanyard	1
11	8M0161295	备用夹贴纸	DECAL Spare Clip	1
12	8M0138447	备用拉绳叉夹	CLIP Lanyard Fork, Spare	1
13	8M0144930	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
13	8M0210763	报警器	ALARM	1
14	8M0034874	螺丝(M3 x 0.5)	SCREW (M3 x 0.5)	2
15	8M0161116	空档开关	NEUTRAL SWITCH	1
16	8M0034875	螺母(M3 x 0.5六角)	NUT (M3 x 0.5 Hex)	2
17	4001987	螺钉(M4×16)	SCREW (M4 x 16)	9
18	8M0161119	微调开关总成	TRIM SWITCH ASSEMBLY	1

图 49排气板 Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	858582T	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	7
3	880090	接头	FITTING	1
4	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
5	126021	护孔环	GROMMET	1
5	12602002	护孔环	GROMMET	1
6	8585831	衬垫	GASKET	1
7	858572T	油底壳	SUMP Oil	1
7	858572T01	油底壳	SUMP Oil	1
8	858584A1	排气管总成	TUBE ASSEMBLY Exhaust	1
9	881295	O型圈	O-RING	1
10	894171	护孔环	GROMMET	1
10	89417004	护孔环	GROMMET	1
11	858575	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	8585751	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
12	814080	上密封件	SEAL Upper	1
12	814080001	密封件	SEAL	1
13	858571T	机油吸油管	TUBE Oil Pick Up	1
14	859082	O型圈	O-RING	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
16	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
16	8M0214957	螺钉	SCREW	12
17	8596021	量油尺	DIPSTICK	1
18	48237	衬套	BUSHING	1
19	858577A2	换档轴	SHIFT SHAFT	1
19	858577A3	换档杆总成	LEVER ASSY-SHIFT	1
20	859177A3	换挡连杆	SHIFT LINK	1
21	NSS	不单独销售衬套	NOT SOLD SEPARATE Bushing	1
22	879997	换档滑块	SHIFT SLIDER	1
23	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
24	813745	隔套	SPACER	1
24	11289	隔套	SPACER	1
25	43585	联轴器	COUPLING	1
26	859746	开口销	COTTER PIN	2
27	858573	密封件	SEAL	1
27	8M0039073	密封件	SEAL	1
28	8288181	放油塞	PLUG Drain	1
29	828816	衬垫	GASKET	1
29	8M0204692	衬垫@5	GASKET @5	1
30	82483213	螺钉(M6 x 60)	SCREW (M6 x 60)	4

图 50点火开关钥匙图 Key Chart Ignition Switch

零件编号	中文名称	英文名称	数量
894911	点火钥匙(1A)	KEY Ignition (1A)	1
894912	点火钥匙(1B)	KEY Ignition (1B)	1
894913	点火钥匙(1C)	KEY Ignition (1C)	1
894914	点火钥匙(1D)	KEY Ignition (1D)	1
894915	点火钥匙(1E)	KEY Ignition (1E)	1
894916	点火钥匙(1F)	KEY Ignition (1F)	1
894917	点火钥匙(2A)	KEY Ignition (2A)	1
894918	点火钥匙(2B)	KEY Ignition (2B)	1
894919	点火钥匙(2C)	KEY Ignition (2C)	1
8949110	点火钥匙(2D)	KEY Ignition (2D)	1
8949111	点火钥匙(2E)	KEY Ignition (2E)	1
8949112	点火钥匙(2F)	KEY Ignition (2F)	1

图 51集成式空燃模块组件 Intergrated Air Fuel Module Components

REF	零件编号	中文名称	英文名称	数量
-	892952T04	进气流量测量总成	IAFM ASSEMBLY	1
-	892952T06	进气流量测量总成	IAFM ASSEMBLY	1
-	892952T06	进气流量测量总成	IAFM ASSEMBLY	1
1	8M6002790	进气歧管	MANIFOLD Intake	1
2	851889	O型圈	O-RING	8
3	8M0006027	燃油喷油器	INJECTOR Fuel	4
3	8M0222278	燃油喷射器	FUEL INJECTOR	4
4	898103T97	燃油导轨总成	FUEL RAIL ASSEMBLY	1
5	897445502	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
6	891663001	温度传感器	SENSOR Temperature	1
7	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	3
8	897445503	固定支架	BRACKET Retaining	1
9	854445	MAP传感器	SENSOR MAP	1
9	8M0237529	MAP传感器	SENSOR MAP	1
10	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	5
11	897526T	怠速空气控制阀	IAC VALVE	1
11	8M0188118	怠速空气传感器	SENSOR IDLE AIR C	1
12	8M0005933	卡箍	CLAMP	4
12	8M0236717	卡箍	CLAMP	4
13	8M0005528	怠速空气排放软管	HOSE Idle Air Discharge	1
14	8M0005529	歧管壳体	HOUSING Manifold	1
15	8M0005527	怠速空气供给软管	HOSE Idle Air Feed	1
16	898103T98	节气门体总成	THROTTLE BODY ASSEMBLY	1
17	881070T	位置传感器	SENSOR Position	1
17	8M0125617	位置传感器	SENSOR Position	1
18	8M0009542	螺丝套件(M5×17)含2颗螺丝	SCREW KIT (M5 x 17) Contains 2 Screws	1
19	897445505	密封件(4件装)	SEAL Bulk Pack of 4 seals.	1

图 52加热握把 Heated Grip

REF	零件编号	中文名称	英文名称	数量
-	8M0158400	加热握把套件	HEATED GRIP KIT	1
1	8M0158048	加热握把总成	GRIP ASSEMBLY Heated	1
2	8M0161146	加热握把按钮	HEATED GRIP BUTTON	1

图 53电气板组件序列号1B723943及以上 Electrical Plate Components Serial Number 1B723943 and Up

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售-电气板总成(完整)	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	897619T01	电气板	PLATE Electrical	1
2	856954	衬套	BUSHING	2
3	834985	护孔环	GROMMET	2
3	8M0190980	护孔环	GROMMET	2
4	879962	卡扣	CLIP	4
5	893768T	安装板	PLATE	1
6	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
7	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
8	8M0010250	支架	BRACKET	1
9	825096T01	启动电磁阀	SOLENOID Starter	1
9	8M0098898	继电器	RELAY	1
10	859172	卡箍	CLAMP	1
11	892579T14	发动机线束总成	HARNESS ASSEMBLY Engine	1
-	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
-	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
-	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	858754	保险丝盖	COVER Fuse	2
12	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
12	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
14	880787	黄色绝缘护套	BOOT Insulator - Yellow	1
15	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
16	819514T27	升降线束总成	HARNESS ASSEMBLY Trim	1
17	93388T22	线缆总成(黑色)	CABLE ASSEMBLY Black	1
18	899145	绑带夹	CLIP Tie Strap	2
19	898454	卡扣 (19 mm)	CLIP (19 mm)	1
20	882751	继电器	RELAY	3
20	8M0219830	继电器	RELAY	3
21	865205	卡扣	CLIP	3
22	875302A1	带电螺柱总成	HOT STUD ASSEMBLY	1
23	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
24	93388T20	线缆总成(黑色)	CABLE ASSEMBLY Black	1
25	878231T05	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
26	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
27	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
28	85172	垫圈	WASHER	1
29	NSS	电池标签(不单独销售)	NOT SOLD SEPARATE Tag-Battery	1

图 54排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0088068	消音器怠速泄压	MUFFLER Idle Relief	1
2	8M0035476	衬套水管	GROMMET Water Tube	2
3	821555001	护孔环	GROMMET	1
3	8M0153609	护孔环	GROMMET	1
4	8M0085666	护孔环	GROMMET	1
5	8M0053512	O型圈	O-RING	1
6	38106	O型圈	O-RING	1
7	8M0056686	密封件	SEAL	1
7	8M0240953	密封件排气管	SEAL EXH PIPE	1
8	8M0091529	排气管	EXHAUST PIPE	1
8	8M0119778	排气管	EXHAUST PIPE	1
9	8M0034043	衬套水管	GROMMET Water Tube	1
10	8M0057218	护孔环	GROMMET	1
11	8M0060404	水管长型	TUBE Water, Long	1
12	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
12	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
13	8M0060392	滤网总成	STRAINER ASSEMBLY	1
13	8M0094282	滤网总成	STRAINER ASSEMBLY	1
14	8M0043365	密封件滤网	SEAL Strainer	1
14	8M0142720	密封件	SEAL	1
15	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
15	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
16	8M0056684	密封件	SEAL	1

图 55齿轮箱（螺旋桨轴，2.07:1）（序列号0T590054及以上） Gear Housing (Propshaft) (2.07:1) (S/N-0T590054 And Up)

REF	零件编号	中文名称	英文名称	数量
-	9011J2	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011J4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	881260A3	前进齿轮-29齿	GEAR Forward - 29 Teeth	1
5	30895T	滚针轴承	BEARING Needle	1
6	856823	挡圈	RING Retaining	1
7	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
8	44530	钢球	BALL	3
9	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide	1
10	850327	弹簧	SPRING	1
11	850048T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
12	8M0100263	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	850308	螺旋桨轴	PROPELLER SHAFT	1
14	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
15	850036T	倒车齿轮-29齿	GEAR Reverse - 29 Teeth	1
16	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168901	轴承座总成	CARRIER ASSY.	1
17	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
17	8M0214974	O型圈	O RING	1
18	30956T	滚针轴承	BEARING Needle	1
19	70080	内部油封	SEAL Oil Inner	1
19	8M0205728	密封件	SEAL	1
20	70081	外油封	SEAL Oil Outer	1
20	8M0205729	密封件	SEAL	1
21	12578T	滚柱轴承	BEARING Roller	1
22	12577	止推垫片	THRUST WASHER	1
23	12576	推力轴承	BEARING Thrust	1
24	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
24	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
25	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
26	401378	螺母 (M8)	NUT (M8)	2
27	44491A1	垫片组	SHIM SET	1
27	8M0063266	垫片组	SHIM SET	1
28	8227731	螺纹嵌件	INSERT Threaded	2
29	NSS	非单独销售标识贴-齿轮箱小齿轮凹痕	NOT SOLD SEPARATE Decal, Gear Housing Pinion Indentation	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	803496T2	轴承/油封套件（不含前轴承）	BEARING/SEAL KIT Without Forward Bearing	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1

图 56机油泵 Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
2	479452	堵头	PLUG	1
3	858581	O型圈	O-RING	2
3	62705001	O型圈	O-RING	2
4	858580	定位销	PIN Dowel	2
4	41275M	定位销	PIN Dowel	2
5	881900T	支架	MOUNT	1
5	881900T03	支架	MOUNT	1
6	42974	螺栓(M12×175)	BOLT (M12 x 175)	2
6	8M0238139	螺钉	SCREW	2
7	934161	氯丁橡胶垫圈	WASHER Neoprene	2
7	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
8	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
8	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
9	859129	螺母(M12)	NUT (M12)	2
9	896963	螺母(M12)	NUT (M12)	2
10	4010750	螺钉(M8 x 50)	SCREW (M8 x 50)	8
11	858579T3	油泵	PUMP Oil	1
12	858719	螺栓(M6 x 45)	BOLT (M6 x 45)	6
12	8M0052670	螺钉	SCREW	6
13	804349	密封件	SEAL	1
14	878562T2	换挡连杆支架	BRACKET Shift Linkage	1
14	878562T8	支架	BRACKET	1
15	42975	传动螺钉	DRIVE SCREW	2
16	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
17	878560	杯套	CUP	1
18	98889	闩锁	LATCH	1
19	8238053	密封件	SEAL	1
19	8M0043168	密封件	SEAL	1
20	879996A1	开关	SWITCH	1
20	8M0052930	开关总成	SWITCH ASSEMBLY	1
21	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2

图 57顶罩贴花 Decals-Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0088056	贴标套件-水星	DECAL SET - MERCURY	1
1	8M0156748	贴纸套装 Mercury 65-150马力 4冲程	DECAL SET Mercury 65-150 HP 4S	1
2	8M0088310	贴纸指挥推进 MERCURY	DECAL Command Thrust MERCURY	1
3	8M0073701	贴纸喷射动力 MERCURY	DECAL Jet Power MERCURY	1
4	8M0080470	贴纸尾部, 65马力 MERCURY	DECAL Rear, 65 HP MERCURY	1
5	8M0080233	贴纸尾部, 75马力 MERCURY	DECAL Rear, 75 HP MERCURY	1
6	8M0080234	贴纸尾部, 80马力 MERCURY	DECAL Rear, 80 HP MERCURY	1
7	8M0080235	贴纸尾部, 90马力 MERCURY	DECAL Rear, 90 HP MERCURY	1
8	8M0080236	贴纸尾部, 100马力 MERCURY	DECAL Rear, 100 HP MERCURY	1
9	8M0080237	贴纸尾部, 115马力 MERCURY	DECAL Rear, 115 HP MERCURY	1
10	8M0043705	贴纸 M标志, 60毫米黑色罩-前部, MERCURY	DECAL M-Icon, 60 mm Black Cowl-Front, MERCURY	1
11	8M0080152	贴纸 M标志, 29毫米把手-后部, MERCURY	DECAL M-ICON, 29 mm Handle-Rear, MERCURY	1
12	8M0056643	阅读手册贴花	DECAL Read Manual	1
13	8M0156748	贴纸套装 Mercury 65-150马力 4冲程	DECAL SET Mercury 65-150 HP 4S	1
14	8M0159890	贴纸 Lenz Mercury	DECAL Lenz Mercury	1
15	8M0098614	SeaPro系列贴花套装	DECAL SET SeaPro	1
16	8M0080233	75马力尾部贴花	DECAL Rear, 75 HP	1
17	8M0080235	90马力尾部贴花	DECAL Rear, 90 HP	1
18	8M0080237	115马力尾部贴花	DECAL Rear, 115 HP	1
19	8M0088057	贴花套装水手	DECAL SET MARINER	1
20	8M0088334	贴纸套装左舷右舷及尾部, 75马力 MARINER	DECAL SET Port Starboard and Rear, 75 HP MARINER	1
21	8M0088335	贴纸套装左舷右舷及尾部, 80马力 MARINER	DECAL SET Port Starboard and Rear, 80 HP MARINER	1
22	8M0088336	贴纸套装左舷右舷及尾部, 90马力 MARINER	DECAL SET Port Starboard and Rear, 90 HP MARINER	1
23	8M0088337	贴纸套装左舷右舷及尾部, 100马力 MARINER	DECAL SET Port Starboard and Rear, 100 HP MARINER	1
24	8M0088338	贴纸套装左舷右舷及尾部, 115马力 MARINER	DECAL SET Port Starboard and Rear, 115 HP MARINER	1

图 58转向手柄套件组件 Steering Handle Kit Components

REF	零件编号	中文名称	英文名称	数量
-	816366A31	转向手柄套件	STEERING HANDLE KIT	1
-	816366A42	转向手柄套件	STEERING HANDLE KIT	1
-	816366A32	转向手柄套件	STEERING HANDLE KIT	1
1	816366T08	手柄支架	HANDLE Bracket	1
1	816366T10	手柄支架	HANDLE Bracket	1
2	881261	螺钉（.313-24 x 3.50）	SCREW (.313-24 x 3.50)	2
3	42981	锁紧垫圈	TAB WASHER	2
4	822263	隔套	SPACER	1
5	12649A4	线束总成	HARNESS ASSEMBLY	1
6	88107A5	钥匙开关套件（含钥匙）	SWITCH KIT Key With Keys	1
7	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
8	13541	公插头	PLUG Male	1
9	121051	护孔环	GROMMET	1
10	12014	堵头	PLUG	1
10	889730	堵头	PLUG	1
11	120441	黄铜固定座	RETAINER Brass	1
11	8M0032846	黄铜固定座	RETAINER Brass	1
12	8158041	盖板	COVER	1
13	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	5
14	11083A4	停机开关总成	SWITCH ASSEMBLY Stop	1
15	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
16	11149A3	拉线总成	CABLE ASSEMBLY	1
17	889528T01	喇叭总成	HORN ASSEMBLY	1
18	18286A19	配平开关套件(25英尺)	SWITCH KIT Trim (25.00 Feet) Trim	1
19	813960A3	开关	SWITCH	1
19	8M0052927	开关总成	SWITCH ASSY	1
20	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	2
21	648551	卡箍	CLAMP	1
22	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
24	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
24	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
25	48419	拉杆端头	ROD END	1
25	48419T	杆端-2.16英寸	ROD END-2.16 IN	1
25	48419001	拉杆端头	ROD END	1
25	48419T01	杆端接头（2.66英寸）	ROD END (2.66 Inches)	1
26	495637	换挡杆	ROD Shift	1
27	26856	衬套	BUSHING	1
28	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	1
29	25191	开口销	COTTER PIN Cotter	1
30	8163677	换挡杆	LEVER Shift	1
31	58152	双头螺柱(0.375-24×1.125)	STUD (.375-24 x 1.125)	1
31	8M0034452	螺柱	STUD	1
32	98530	旋钮	KNOB	1
33	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
34	8159831	衬套	BUSHING	1
35	823970	垫圈	WASHER	1
36	824610	塑料垫圈	WASHER Plastic	1
37	814803	垫圈	WASHER	1
38	8158051	锁紧垫圈	TAB WASHER	1
39	4000357	螺钉 (M8 x 45)	SCREW (M8 x 45)	1
40	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
41	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
42	52155A1	螺母总成	NUT ASSEMBLY	1
42	8M0103848	螺母总成	NUT ASSEMBLY	1
43	36137	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	1
44	821621	叉形旋钮	KNOB Prong	1
45	873491	连杆	ROD Link	1
46	26841	衬套	BUSHING	1
47	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
47	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
48	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
49	64015	螺母 (.250-20)	NUT (.250-20)	1

图 59进气消音器 Intake Silencer

REF	零件编号	中文名称	英文名称	数量
1	881436T	进气消音器	SILENCER Intake	1
2	880882T	温度传感器	THERMOSENSOR	1
3	881437	O型圈	O-RING	4
4	804165	螺栓(M6 x 16)	BOLT (M6 x 16)	6
5	881816	螺栓(M8×20)	BOLT (M8 x 20)	2
6	881439	支架	BRACKET	1
7	881434	支架	BRACKET	2
7	8M0059034	支架	BRACKET	2
8	881435	螺栓 (M6 x 20)	BOLT (M6 x 20)	8
9	881010T	进气消音器	INDUCTION SILENCER	1
9	892849	进气消音器	INDUCTION SILENCER	1
10	881269	支架	BRACKET	1
11	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
11	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
12	804160	销	PIN	2
13	881433	衬垫	GASKET	1
14	804162	通气管	BREATHER PIPE	1
15	804163	卡箍	CLAMP	2
16	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	2
17	804089	卡扣	CLIP	1
18	879650	卡箍	CLAMP	1
18	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
19	881438	螺栓(M6×105)	BOLT (M6 x 105)	2
20	881431	螺栓(M8x40)	BOLT (M8 x 40)	5
21	881822	滤网	SCREEN	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 60进气系统 Intake

REF	零件编号	中文名称	英文名称	数量
1	880886T	歧管	MANIFOLD	1
2	881513	O型圈	O-RING	4
3	881512	定位销	PIN Dowel	4
4	881507	螺栓(M6x25)	BOLT (M6 x 25)	3
5	881441T2	节气门体总成	THROTTLE BODY ASSEMBLY	1
5	881441T4	节气门体总成	THROTTLE BODY ASSEMBLY	1
5	881441T4	节气门体总成	THROTTLE BODY ASSEMBLY	1
6	881444	弹簧	SPRING	1
7	881445	螺钉	SCREW	2
8	881510	螺栓(M8×70)	BOLT (M8 x 70)	6
9	881508	垫圈	WASHER	9
10	881441T1	节气门体总成	THROTTLE BODY ASSEMBLY	1
10	881441T3	节气门体总成	THROTTLE BODY ASSEMBLY	1
10	881441T3	节气门体总成	THROTTLE BODY ASSEMBLY	1
11	881442	螺钉	SCREW	1
12	881444	弹簧	SPRING	2
13	881443	螺钉	SCREW	1
14	881445	螺钉	SCREW	2
15	881514	连杆接头	LINK JOINT	1
16	881515	连杆接头	LINK JOINT	1
17	83763M	螺母	NUT	1
18	880884T	节气门传感器	SENSOR Throttle	1
19	881504	O型圈	O-RING	1
20	881502	螺钉	SCREW	2
20	881502002	螺钉	SCREW	2
21	881450	垫圈	WASHER	2
22	881516	支架	BRACKET	1
23	881971A1	螺钉	SCREW	3
24	879194021	软管	HOSE	1
-	880883T1	控制阀总成	CONTROL VALVE ASSEMBLY	1
25	881446T	本体	BODY	1
26	881447T	控制阀	CONTROL VALVE	1
27	881448	O型圈	O-RING	1
28	881449	螺钉(M4 x 12)	SCREW (M4 x 12)	3
28	881449002	螺钉	SCREW	3
29	881450	垫圈	WASHER	3
30	881501T	滤清器	FILTER	1
31	880885T	传感器压力	SENSOR Pressure	1
32	881509	螺丝(M5 x 15)	SCREW (M5 x 15)	2
33	881505	螺栓(M6×24)	BOLT (M6 x 24)	1
34	881506	螺栓(M6×60)	BOLT (M6 x 60)	2
35	881517T1	线束总成	HARNESS ASSEMBLY	1
-	881440T1	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1
-	881440T2	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1

图 61舵柄后支架总成（中置式SeaPro） Tiller Handle Rear Bracket Assembly (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161096	带倾斜锁的后支架总成	BRACKET Rear Assembly with Tilt Lock	1
2	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
3	8M0161103	倾斜杆	LEVER Tilt	2
4	8M0161099	轴承衬套	BUSHING Bearing	2
5	8M0161683	倾斜凹槽凸轮	DENT CAM Tilt	1
6	8M0161684	锁紧片	LOCKING TAB	1
7	8M0161687	槽销	GROOVED PIN	1
8	8M0161686	倾斜轴	TILT SHAFT	1
9	8M0161685	压缩弹簧	SPRING Compression	1
10	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
11	8M0136052	螺钉	SCREW	1
11	8M0157385	螺钉	SCREW	1
12	8M0136057	盖形螺母	NUT Cap	1
13	40140	螺母(M10)	NUT (M10)	1
14	4002319	垫圈	WASHER	2
15	8M0161098	趾部夹	CLAMP Toe	1
15	8M0224370	趾部夹	CLAMP Toe	1
16	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
17	8M0161147	下支架	LOWER BRACKET	1
17	8M0224368	下支架	BRACKET Lower	1
18	8M0136054	螺栓	BOLT	1
19	8M0136060	E型卡环	E RING	1
20	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
21	8M0161101	螺丝M10 X 1.5六角头不锈钢	SCREW M10 X 1.5 HEX HD S.S	1
22	8M0161102	调节螺丝	SCREW Adjustment	1
22	8M0153724	螺钉	SCREW	1
23	8M0051399	止动器	STOPPER	1
23	8M0245322	止动器	STOPPER	1
24	8M0161100	衬套	BUSHING	2
25	8M0031370	衬套	BUSHING	1

图 62齿轮箱（螺旋桨轴，2.07:1）（序列号0T590053及以下） Gear Housing (Propshaft) (2.07:1) (S/N-0T590053 And Below)

REF	零件编号	中文名称	英文名称	数量
-	9011G67	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011G72	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011J4	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	859473A4	前进齿轮总成(29齿)	GEAR ASSEMBLY Forward (29 Teeth)	1
4	881260A5	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
5	30895T	滚针轴承	BEARING Needle	1
6	856823	挡圈	RING Retaining	1
7	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
8	44530	钢球	BALL	3
9	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide	1
10	850327	弹簧	SPRING	1
11	850048T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
12	8M0100263	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	850308	螺旋桨轴	PROPELLER SHAFT	1
14	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
15	850036T	倒车齿轮-29齿	GEAR Reverse - 29 Teeth	1
16	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168901	轴承座总成	CARRIER ASSY.	1
17	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
17	8M0214974	O型圈	O RING	1
18	30956T	滚针轴承	BEARING Needle	1
19	70080	内部油封	SEAL Oil Inner	1
19	8M0205728	密封件	SEAL	1
20	70081	外油封	SEAL Oil Outer	1
20	8M0205729	密封件	SEAL	1
21	12578T	滚柱轴承	BEARING Roller	1
22	12577	止推垫片	THRUST WASHER	1
23	12576	推力轴承	BEARING Thrust	1
24	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
24	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
25	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
26	401378	螺母 (M8)	NUT (M8)	2
27	44491A1	垫片组	SHIM SET	1
27	8M0063266	垫片组	SHIM SET	1
28	8227731	螺纹嵌件	INSERT Threaded	2
29	NSS	非单独销售标识贴-齿轮箱识别	NOT SOLD SEPARATE Decal, Gear Housing Identification	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	803496T1	轴承密封套件(不含前轴承)	BEARING AND SEAL KIT Without Forward Bearing	1
-	803496T2	轴承/油封套件（不含前轴承）	BEARING/SEAL KIT Without Forward Bearing	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1

图 63转向手柄套件组件 816366A52 Steering Handle Kit Components 816366A52

REF	零件编号	中文名称	英文名称	数量
-	816366A52	转向手柄套件	HANDLE KIT Steering
1	816366T10	手柄支架	HANDLE Bracket	1
2	881261	螺钉（.313-24 x 3.50）	SCREW (.313-24 x 3.50)	2
3	42981	锁紧垫圈	TAB WASHER	2
4	822263	隔套	SPACER	1
5	12649T11	线束总成	HARNESS ASSEMBLY	1
6	88107A5	钥匙开关套件	SWITCH KIT Key	1
7	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
8	13541	公插头	PLUG Male	1
9	121051	护孔环	GROMMET	1
10	889730	堵头	PLUG	1
11	120441	黄铜固定座	RETAINER Brass	1
11	8M0032846	黄铜固定座	RETAINER Brass	1
12	8158041	盖板	COVER	1
13	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	5
14	11083A4	停机开关总成	SWITCH ASSEMBLY Stop	1
15	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
15	15920T54	拉绳总成	LANYARD ASSEMBLY	1
16	11149A3	拉线总成	CABLE ASSEMBLY	1
17	889528T01	喇叭总成	HORN ASSEMBLY	1
18	18286A46	配平开关套件(25英尺)	SWITCH KIT Trim (25 ft.)	1
19	8M0033667	开关	SWITCH	1
19	8M0052941	开关	SWITCH	1
20	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	2
21	648551	卡箍	CLAMP	2
22	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
24	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
24	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
25	48419001	拉杆端头	ROD END	1
25	48419T01	杆端接头（2.66英寸）	ROD END (2.66 Inches)	1
26	495637	换挡杆	ROD Shift	1
27	26856	衬套	BUSHING	1
28	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	1
29	25191	开口销	COTTER PIN	1
30	8M0033001	杠杆	LEVER	1
31	58152	双头螺柱(0.375-24×1.125)	STUD (.375-24 x 1.125)	1
31	8M0034452	螺柱	STUD	1
32	98530	旋钮	KNOB	1
33	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
34	8159831	衬套	BUSHING	1
35	823970	垫圈	WASHER	1
36	824610	塑料垫圈	WASHER Plastic	1
37	814803	垫圈	WASHER	1
38	8158051	锁紧垫圈	TAB WASHER	1
39	4000357	螺钉 (M8 x 45)	SCREW (M8 x 45)	1
40	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
41	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
42	52155A1	螺母总成	NUT ASSEMBLY	1
42	8M0103848	螺母总成	NUT ASSEMBLY	1
43	36137	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	1
44	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
45	821621	叉形旋钮	KNOB Prong	1
46	873491	杆	ROD	1
47	26841	衬套	BUSHING	1
48	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
48	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
49	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
49	64015	螺母 (.250-20)	NUT (.250-20)	1
-	894911	点火钥匙(1A)	KEY Ignition (1A)	1
-	894912	点火钥匙(1B)	KEY Ignition (1B)	1
-	894913	点火钥匙(1C)	KEY Ignition (1C)	1
-	894914	点火钥匙(1D)	KEY Ignition (1D)	1
-	894915	点火钥匙(1E)	KEY Ignition (1E)	1
-	894916	点火钥匙(1F)	KEY Ignition (1F)	1
-	894917	点火钥匙(2A)	KEY Ignition (2A)	1
-	894918	点火钥匙(2B)	KEY Ignition (2B)	1
-	894919	点火钥匙(2C)	KEY Ignition (2C)	1
-	8949110	点火钥匙(2D)	KEY Ignition (2D)	1
-	8949111	点火钥匙(2E)	KEY Ignition (2E)	1
-	8949112	点火钥匙(2F)	KEY Ignition (2F)	1

图 64转向手柄套件 816366A52 Steering Handle Kit 816366A52

REF	零件编号	中文名称	英文名称	数量
-	816366A52	转向手柄套件	HANDLE KIT Steering	1
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
NS	74036	润滑脂接头	FITTING Grease	1
NS	8M0169589	润滑脂接头	FITTING Grease	1
2	429922	衬套	BUSHING	2
2	42992T02	衬套	BUSHING	2
3	48414	壳体	HOUSING	1
4	48519	安装板	PLATE	1
5	48518	衬垫	GASKET	1
6	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
7	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	3
8	889729	卡箍	CLAMP	1
9	40007112	螺钉(M5 x 40)	SCREW (M5 x 40)	2
10	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	1
11	823609A15	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	823609A5	停机开关总成	SWITCH ASSEMBLY Stop	1
12	8M0104612	开关总成	SWITCH ASSY	1
13	NSS	绝缘件(不单独销售)	NOT SOLD SEPARATE Insulator	1
14	12018A4	油门拉线管总成	TUBE ASSEMBLY Throttle	1
15	NSS	驱动轮(不单独销售)	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	弹性销(不单独销售)	NOT SOLD SEPARATE Roll Pin	1
17	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
18	99589003	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	648552	卡扣	CLIP	2
20	40140	螺母(M10)	NUT (M10)	1
21	8885241	导管 (9.03 英寸)	CONDUIT (9.03 Inches)	1
22	89566T07	导管	GUIDE Tube	1
23	89578	节流阀执行筒	BARREL Throttle Acutator	1
24	824081	紧定螺钉(#10-32)	SET SCREW (#10-32)	1
25	12019T05	拉线总成	CABLE ASSEMBLY	1
26	43433	电缆导向器	GUIDE Cable	1
26	8M0204660	导套	GUIDE	1
27	20007	电缆端锚	ANCHOR Cable End	1
28	20518	紧定螺钉(#8-32)	SET SCREW (#8-32)	2
28	8M0204644	螺钉组	SCREW SET	2
29	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
30	48416	盖帽	CAP	1
31	4002319	垫圈	WASHER	1
32	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
33	146011	隔套	SPACER	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
35	NSS	节气门标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Throttle	1

图 65燃油供给模块组件 8M0132733-2B494019至3B694498 Fuel Supply Module Components 8M0132733 - 2B494019 thru 3B694498

REF	零件编号	中文名称	英文名称	数量
-	8M0132733	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
-	8M0235171	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053726	燃油供应模块上壳体	FSM TOP HOUSING	1
1	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	8M0053727	燃油供应模块盖	FSM CAP	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管吸油	TUBE Suction	1
11	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
12	8M0062770	泵总成高压	PUMP ASSY High Pressure	1
13	8M0062771	泵总成低压	PUMP ASSY Low Pressure	1
14	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管燃油	TUBE Fuel	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	8M0130878	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
19	8M0158426	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M6004776	线束总成	HARNESS ASSEMBLY	1
23	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

图 66维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
88183801	零件手册-115EFI(四冲程)	PARTS MANUAL 115 EFI (4-Stroke) Parts Manual	1
881980	维修手册	SERVICE MANUAL	1
881980R03	SM O/B 115 EFI 4S	SM O/B 115 EFI 4S	1
10225030	用户手册	OWNERS MANUAL	1
858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
8M0038610	带注油球的燃油软管总成(9英尺)	HOSE ASSEMBLY Fuel (9 Feet) With Primer Bulb	1
880177	组合扳手工具(10毫米)	SCRENCH TOOL (10 mm)	1
881828	星形头工具套件	STARBIT TOOL KIT	1
881649A01	贴花套件	DECAL SET	1
881649A05	贴花套件	DECAL SET	1
881840A01	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A05	贴花套件	DECAL SET	1
881650A01	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881702A01	贴花套件	DECAL SET	1
881839A01	EPA标签信息贴花	DECAL EPA Label Information	1
881839A02	EPA标签信息贴花	Decal EPA Label Information	1
881839A03	EPA标签信息贴花	DECAL EPA Label Information	1
816834A1	转速表	TACHOMETER	1
816932A1	温度表	TEMPERATURE GAUGE	1
86306	适配器	ADAPTER	1
86306A01	适配器	ADAPTER	1
817054A3	水压表总成	GAUGE ASSEMBLY Water Pressure	1
821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
8M0074845	ORD 8M0098264	ORD 8M0098264	1
92876A8	转向安装套件	ATTACHING KIT Steering	1
92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
883040A1	转速表模块套件	TACH MODULE KIT	1

图 67燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	880890T1	燃油泵	PUMP Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	879650	卡箍	CLAMP	2
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543	软管	HOSE	1
16	881543002	油管	TUBING	1
17	881542	支架	BRACKET	1
18	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	8528161	螺母	NUT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	879650	卡箍	CLAMP	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	804260	支架	BRACKET	1
27	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	2
28	804113	定位销	PIN Dowel	2
29	84292M	垫圈	WASHER	2
30	804257	燃油转换杆	LEVER Fuel Change	1
31	881334	轴	SHAFT	1
32	804259	销	PIN	2
32	82738M	滚销	PIN-ROLL	2
33	830757130	管材(.312)(70英寸整卷)裁切至55英寸长度	TUBING (.312) (70.00 Inches Bulk) Cut to 55.00 Inch Length.	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	822769	连接器	CONNECTOR	1
36	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
37	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1

图 68油门杆与连杆 Throttle Lever And Linkage

REF	零件编号	中文名称	英文名称	数量
1	878550	油门杆	LEVER Throttle	1
2	84974M	垫圈	WASHER	1
3	81868M	波形垫圈	WAVE WASHER	1
4	8528162	螺母	NUT	1
5	881378	轴环	COLLAR	2
6	94524M	垫圈	WASHER	1
7	804343	弹簧	SPRING	1
8	878548	节气门控制杆	LEVER Throttle Control	1
9	84974M	垫圈	WASHER	1
10	81868M	波形垫圈	WAVE WASHER	1
11	881375	螺栓 (M6 x 30)	BOLT (M6 x 30)	1
12	35459	垫圈	WASHER	1
13	859746	开口销	COTTER PIN	1

图 69维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0097856	保养套件75-115马力四冲程(100小时)	SERVICE KIT 75-115 HP 4S (100 Hour)	1
-	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	828816	衬垫	GASKET	1
-	8M0204692	衬垫@5	GASKET @5	1
-	830749	密封件	SEAL	2
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	8M0097857	保养套件75-115马力四冲程(300小时)	SERVICE KIT 75-115HP 4S (300 Hour)	1
-	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	855697	卡箍	CLAMP	1
-	8M0204696	卡箍	CLAMP	1
-	828816	衬垫	GASKET	1
-	830749	密封件	SEAL	2
-	8M0157328	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
-	892864T06	节温器及壳体总成	THERMOSTAT AND HOUSING ASSEMBLY Thermostat	1
-	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0100527	水泵维修套件	REPAIR KIT Water Pump	1
-	897574Q01	皮带	BELT	1
-	818298T1	阳极套件	ANODE KIT	1
-	826134T	阳极块	ANODE	2

图 70动力配平总成 Power Trim Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0090335	动力调整装置总成(标准)	POWER TRIM ASSEMBLY Standard	1
1	8M0171818	动力调整总成	POWER TRIM ASSY	1
2	8M0094357	减震杆销	PIN Shock Rod	1
2	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
3	821539	三叶销	PIN Trilobe	2
4	818898	锚销	PIN Anchor	1
-	8M0100502	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0171823	动力调整总成	POWER TRIM ASSY	1

图 71齿轮箱-螺旋桨轴2.38:1标准旋转 Gear Housing, Propeller Shaft 2.38:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088073	齿轮箱总成CT长型	GEARCASE Complete CT Long	1
-	8M0088075	齿轮箱总成CT加长型	GEARCASE Complete CT X-Long	1
-	8M0099915	齿轮箱总成CT L型	GEARCASE Complete CT L	1
-	8M0099916	齿轮箱总成CT XL型	GEARCASE Complete CT XL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0094474	齿轮组标准旋转(前进/小齿轮2.38速比13/31)	GEAR SET Standard Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
3	8M0057742	滚针轴承	BEARING Needle	1
4	8M0029306	挡圈	RING Retaining	1
5	8M0057724	圆锥滚子轴承总成	BEARING ASSY Roller, Taper	1
5	8M0237367	轴承总成	BEARING ASSY	1
6	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
7	8M0063269	垫片组	SHIM SET	1
8	8M0057749	离合器操纵杆(设计1型)	ROD Clutch Actuator Design 1	1
9	8M0072550	凸轮随动件(右旋)	FOLLOWER Cam, (RH)	1
10	8M0077490	换档凸轮	CAM Shift	1
11	8M0094479	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
12	8M0045759	十字销	PIN Cross	1
13	8M0047945	固定弹簧	SPRING Retaining	1
14	8M0088077	螺旋桨轴(右旋)	SHAFT Propeller (RH)	1
15	8M0094481	倒车齿轮31齿	GEAR Reverse 31T	1
16	860081	轴承	BEARING	1
16	88957T	滚珠轴承	BEARING Ball	1
17	8M0030779	推力环	THRUST RING	1
18	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
19	8M0030856	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219208	轴承座套筒	SPOOL-BRNG CRRIER	1
19	8M0098463	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219208	轴承座套筒	SPOOL-BRNG CRRIER	1
20	30956T	滚针轴承	BEARING Needle	1
21	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	1
22	830749	密封件	SEAL	1
22	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
23	14077	油封	SEAL Oil	1
24	76868	密封件	SEAL	1
24	8M0248882	油封@5	SEAL-OIL @5	1
24	12224	渔线切割密封件	SEAL Fish Line Cutting	1
25	8M0030784	垫圈带键	WASHER Keyed	1
26	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
26	8M0168885	轴承固定座	RETAINER BEARING	1
27	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
27	8M0187255	套管@5	SLEEVE @5	1
28	8M0120367	双作用换挡执行器套件(设计2型)	ACTUATOR KIT Double Acting Shift Design 2	1
29	8M0102962	离合器作动杆	ROD CLUTCH ACTUATOR	1
30	8M0029113	十字销	PIN Cross	1
31	8M0096707	压缩弹簧	SPRING Compression	2
32	8M0084245	弹簧定位销	PIN Spring Locator	1
33	824108	隔套	SPACER	1
-	8M0060147	尾鳍	SKEG	1
-	8M0088081	齿轮箱密封套件	GEARCASE SEAL KIT	1

图 72舵柄换挡与油门组件（中置式SeaPro） Tiller Handle Shift and Throttle Components (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
1	8M0161094	舵柄底盘	CHASSIS Tiller	1
2	8M0161107	换挡手柄盖	COVER Shift Handle	1
3	8M0161106	螺钉	SCREW	1
4	4002319	垫圈	WASHER	1
5	8M0161105	换挡手柄总成	SHIFT HANDLE ASSEMBLY	1
6	8M0161110	法兰衬套	FLANGE BUSHING	1
7	8M0161126	油门管	THROTTLE TUBE	1
-	8M0166001	握把总成	GRIP ASSEMBLY	1
8	NSS	内握把不单独销售	NOT SOLD SEPARATE INNER GRIP	1
9	NSS	外握把不单独销售	NOT SOLD SEPARATE OUTER GRIP	1
10	8M0161124	动力微调开关面板	BEZEL Power Trim Switch	1
10	8M0161145	无动力微调开关面板	BEZEL No Power Trim Switch	1
11	8M0161104	螺丝(M4 x 0.7 x 12)平头内六角	SCREW (M4 x 0.7 x 12), SOC FLAT HD	2
12	8M0161109	换挡安装支架	BRACKET Shift Mounting	1
13	8M0161113	螺丝M6X1.0X10	SCREW M6X1.0X10	7
14	8M0085515	螺丝(#8 - 32 x .375)	SCREW (#8 - 32 x .375)	2
15	8M0161111	法兰衬套	FLANGE BUSHING	2
16	8M0161108	换挡杆	SHIFT LEVER	1
17	NSS	螺柱不单独销售	NOT SOLD SEPARATE STUD	1
18	8M0161114	定位器总成	DETENT ASSEMBLY	1
19	NSS		NOT SOLD SEPARATE SPRING	1
20	NSS		NOT SOLD SEPARATE GUIDE	1
21	NSS		NOT SOLD SEPARATE ROLLER	1
22	26811	开口销	COTTER PIN	3
23	8M0161131	摩擦夹	FRICTION CLAMP	1
24	8M0161112	换挡安装支架	BRACKET Shift Mounting	1
25	8M0161137	摩擦旋钮	FRICTION KNOB	1
26	8M0161138	油门摩擦贴纸	DECAL Throttle Friction	1
27	8M0161136	开口销	COTTER PIN	1
28	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
28	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
29	29641	E型卡环	E RING	1
30	8M0161258	小齿轮	PINION	2
31	8M0161139	油门齿轮总成	THROTTLE GEAR ASSEMBLY	1
32	8M0161125	卡箍	CLAMP	1
33	8M0161130	油门支架	THROTTLE BRACKET	1
34	8M0161128	U型销	PIN Clevis	1
35	8M0161115	线束支架	BRACKET HARNESS	1
36	8M0161134	垫圈	WASHER	2
37	8M0161135	螺丝M4x16	SCREW M4x16	2
38	8M0161133	衬套	BUSHING	2
39	8M0161132	枕形支撑	PILLOW SUPPORT	1
40	8M0161127	开口销	PIN Split Lock	1
41	8M0161129	油门轴	THROTTLE SHAFT	1

图 73集成式空燃模块组件 Integrated Air Fuel Module Components

REF	零件编号	中文名称	英文名称	数量
1	87775610	螺钉(M4×10)	SCREW (M4 X 10)	1
2	8M0060503	进气压力传感器支架	BRACKET Map Sensor	1
3	854445	MAP传感器	SENSOR MAP	1
3	8M0237529	MAP传感器	SENSOR MAP	1
4	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	6
5	8M0088066	节气门体总成	THROTTLE BODY ASSEMBLY	1
6	881070T	位置传感器	SENSOR Position	1
6	8M0125617	位置传感器	SENSOR Position	1
7	8M0063490	螺钉(M4×0.7×16mm)	SCREW (M4 X .7 X 16 MM)	2
8	8M0088065	进气歧管总成	INTAKE MANIFOLD ASSEMBLY	1
9	8M0061361	衬垫	GASKET	1
10	8M0061362	衬垫	GASKET	4
11	8M0059235	节气门连杆总成	LINK Throttle Assembly	1
12	8M0060385	六角法兰头螺钉(M6×1×37)	SCREW (M6 X 1 X 37) Hex Flg HD	10
13	897526T	怠速空气控制阀	IAC VALVE	1
13	8M0188118	怠速空气传感器	SENSOR IDLE AIR C	1
14	8M0077848	节气门随动杆总成	LEVER ASSEMBLY Throttle Follower	1
15	8M0077229	旋转衬套	BUSHING Swivel	1
16	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
17	825677	压入式螺母	PUSH NUT	1
18	822459	固定座	RETAINER	1
19	898093	波形垫圈	WASHER Wave	2
20	897937	垫圈	WASHER	2
21	8M0068644	节气门凸轮总成	THROTTLE CAM ASSEMBLY	1
21	8M0243636	节气门凸轮	CAM-THROTTLE	1
22	897936	垫圈	WASHER	2
23	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
24	891663001	温度传感器	SENSOR Temperature	1
25	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
26	8M0090814	怠速控制阀壳体	HOUSING IACV	1
27	834985	护孔环	GROMMET	2
27	8M0190980	护孔环	GROMMET	2
28	8M0057601	怠速控制阀软管	HOSE IACV	1
29	855228	卡箍	CLAMP	2
30	8M0062044	销安装	PIN Mounting	1

图 74底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0088280	左右下罩总成(无标牌)	LOWER COWL ASSEMBLY Port and Starboard ( NON DECALED )	1
1	8M0135963	CHAP总成	CHAP ASSEMBLY	1
2	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	11
2	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	11
3	8M0032848	开关固定座	RETAINER Switch	1
4	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
4	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
5	889823001	嵌入式系绳插头	TETHER Flush Plug	1
5	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
6	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
7	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
7	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
8	888958001	嵌入式端口塞	PLUG Flush Port	1
8	8M0215105	嵌入式塞	PLUG Flush	1
9	8M0088281	前下罩总成	LOWER COWL ASSEMBLY Front	1
10	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	4
11	8M0055211	顶罩锁扣固定座	RETAINER - LATCH Top Cowl	1
12	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
12	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
13	8M0055216	右舷上支架盖	COVER Upper Mount Starboard	1
14	8M0055214	左舷上支架盖	COVER Upper Mount, Port	1
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
16	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
16	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
17	8M0055154	锁扣总成	STRIKER ASSEMBLY	1
18	88552545	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 mm) Stainless Steel	1
18	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	1
19	8M0055202	防水安装板	PLATE Ingress Mounting	1
20	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	3
21	8M0073102	线束护圈-配平传感器	GROMMET Trim Sensor Wires	1
22	8M0055208	防水护圈	GROMMET Ingress	1
23	8M0055209	软管转接器	ADAPTER Rigging Hose	1
24	8M0075736	六角法兰螺钉(M6×50)	SCREW (M6 X 50) Hex Flg	1
24	8M0230970	螺钉	SCREW	1
25	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	2
26	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
26	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
27	8M0030817	六角法兰螺钉(M6×70)	SCREW (M6 X 70) Hex Flg	1
27	8M0230978	螺钉	SCREW	1
28	8M0074531	阳极螺塞	PLUG Anode Screw	1

图 75点火组件 Ignition Components

REF	零件编号	中文名称	英文名称	数量
1	880891T11	发动机控制单元ECU	ECU Engine Control Unit	1
1	880891T14	发动机控制单元ECU	ECU Engine Control Unit	1
1	880891T1	发动机控制总成	CONTROL ASSEMBLY Engine	1
1	880891T14	发动机控制单元ECU	ECU Engine Control Unit	1
2	804270	螺栓(M6×28)	BOLT (M6 x 28)	4
3	881304	护孔环	GROMMET	4
4	82851M	衬套	BUSHING	4
4	804344003	轴环	COLLAR	4
5	881346T	整流器/调节器总成	RECTIFIER/REGULATOR ASSEMBLY	1
6	853536	螺栓(M6x25)	BOLT (M6 x 25)	2
7	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
8	880893T10	点火线圈	COIL Ignition	1
8	8M0123821	点火线圈	IGNITION COIL	1
9	880892T	点火线圈	COIL Ignition	1
9	8M0121257	点火线圈	IGNITION COIL	1
10	881345	安装板	PLATE	2
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
12	853536	螺栓(M6x25)	BOLT (M6 x 25)	4
13	804276	卡箍	CLAMP	2
14	804277	卡箍	CLAMP	2

图 76气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	881310T2	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	881310T08	气缸盖总成基础款	CYLINDER HEAD ASSEMBLY Basic	1
2	804110	导向销	PIN Guide	16
3	804111	堵头	PLUG	4
4	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	4
5	804113	定位销	PIN Dowel	4
6	804114	螺栓(M7×37)	BOLT (M7 x 37)	16
7	881311	螺栓(M10×145)	BOLT (M10 x 145)	10
8	804116	轴环	COLLAR	2
8	8M0070515	定位销	DOWEL PIN	2
9	8041151	衬垫	GASKET	1
10	83124714	螺栓	BOLT	4
11	831246	密封垫圈	WASHER Sealing	4
12	881312	螺栓(M8×55)	BOLT (M8 x 55)	5
13	NSS	阳极 (不单独销售)	NOT SOLD SEPARATE Anode	2
14	804086	护孔环	GROMMET	2
15	804085	盖板	COVER	2
15	804085A01	罩盖/阳极套件	COVER/ANODE KIT	2
16	8524741	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
17	827207	螺栓 (M8 x 25)	BOLT (M8 x 25)	4
18	881284	火花塞	SPARK PLUG	4
18	881284Q	PG LFR6A-11 @10	PG LFR6A-11 @10	4
19	881429	节温器	THERMOSTAT	1
19	8M6013864	节温器	THERMOSTAT	1
20	881430	节温器盖	COVER Thermostat	1
20	8041271	节温器盖	THERMOSTAT COVER	1
21	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
22	881313T1	盖板套件	COVER KIT	1
23	804119	通气盖	COVER Breather	1
24	804120	螺钉(M4 x 8)	SCREW (M4 x 8)	8
25	804123	衬垫	GASKET	1
26	855690	护孔环	GROMMET	2
27	858530	螺栓 (M6 x 30)	BOLT (M6 x 30)	14
28	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
28	8M0240831	油塞	OIL PLUG	1
29	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
30	858752	盖板	COVER	1
30	858752001	盖板	COVER	1
31	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	5
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 77气缸盖与凸轮轴盖 Cylinder Head and Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0094683	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0098627	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0091290	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0098628	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0121260	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
2	8M0065093	加油口盖	CAP Oil Fill	1
3	8M0043174	O型圈	O-RING	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
5	8M0088067	凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY	1
6	8M0069479	凸轮轴盖密封件	SEAL Camshaft Cover	1
7	8M0071081	线夹	CLIP -WIRE	1
8	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
8	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
9	8M0082895	螺丝 M10×1.5×95 六角头	SCREW (M10 X 1.5 X 95) HX HD	10
10	8M0090776	气缸盖衬垫	GASKET Cylinder Head	1

图 78齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	888845T06	齿轮箱总成-长型-2.07:1	GEAR HOUSING ASSEMBLY Complete - Long - 2.07:1	1
-	888845T07	齿轮箱总成-加长型-2.07:1	GEAR HOUSING ASSEMBLY Complete - X-Long - 2.07:1	1
-	888845T08	齿轮箱总成-长型-2.33:1	GEAR HOUSING ASSEMBLY Complete - Long - 2.33:1	1
-	888845T09	齿轮箱总成-加长型-2.33:1	GEAR HOUSING ASSEMBLY Complete - X-Long - 2.33:1	1
1	888845T	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(0.375x0.625)前部	PIN Dowel - With Hole (.375 x .625) Front	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191833	密封件	SEAL	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS	小齿轮(不单独销售)-前进齿轮套件部件	NOT SOLD SEPARATE Pinion Gear - Part of Forward Gear Kits	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
18	44492A1	垫片组	SHIM SET	1
18	8M0063265	垫片组	SHIM SET	1
19	897679T01	长型驱动轴总成	DRIVESHAFT ASSEMBLY Long	1
19	897680T01	驱动轴总成 X加长型	DRIVESHAFT ASSEMBLY X-Long	1
20	42461A1	套筒/环套件	SLEEVE/RING KIT	1
21	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
22	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
22	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	430331	衬垫	GASKET	1
24	430472	衬垫	GASKET	1
24	8M0214931	衬垫	GASKET	1
25	43035	上部油封	SEAL Oil Upper	1
25	8M0245495	油封	OIL SEAL	1
26	43036	下油封	SEAL Oil Lower	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
29	8172761	面板	FACEPLATE	1
29	8M0204709	面板	FACEPLATE	1
30	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	430232	密封件	SEAL	1
32	43037	键	KEY	1
32	8M0204723	键	KEY	1
33	43026T2	叶轮	IMPELLER	1
34	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
35	861415	端面密封	SEAL Face	1
35	816575A2	密封套件	SEAL KIT	1
36	884563A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	891637	衬套	BUSHING	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	881260A3	前进齿轮-29齿	GEAR Forward - 29 Teeth	1
-	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1

图 795英寸驱动轴壳体延长套件 12092A19 Extension Kit-5 Inch Driveshaft Housing 12092A19

REF	零件编号	中文名称	英文名称	数量
-	12092A19	传动轴延长套件 - 5英寸/128毫米	EXTENSION KIT Driveshaft - 5 Inch /128 mm	1
1	12092A3	隔套套件	SPACER KIT	1
2	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
4	903503	双头螺柱(M10×190)	STUD (M10 x 190)	4
5	903502	双头螺柱(M10×227)	STUD (M10 x 227)	1
6	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
6	8M0214963	垫圈	WASHER	5
7	40140	螺母(M10)	NUT (M10)	5
8	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
8	8M0214974	O型圈	O RING	1
9	830749	密封件	SEAL	3
9	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
10	8289371	水管	TUBE Water	1
10	8M4501430	水管	TUBE Water	1
11	430232	密封件	SEAL	2
12	8172771	水泵上垫片	GASKET Water Pump, Upper	1
13	430331	衬垫	GASKET	1
14	430472	衬垫	GASKET	1
14	8M0214931	衬垫	GASKET	1
15	897680T01	驱动轴总成 X加长型	DRIVESHAFT ASSEMBLY X-Long	1
16	884565A00	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
17	29641	E型卡环	E RING	1
18	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
18	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1

图 80油门支架总成 Throttle Bracket Assembly

REF	零件编号	中文名称	英文名称	数量
1	897763T01	节气门支架总成	BRACKET ASSEMBLY Throttle	1
1	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
1	897763T01	节气门支架总成	BRACKET ASSEMBLY Throttle	1
1	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
1	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
1	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
2	42975	传动螺钉	DRIVE SCREW	2
3	824015	筒形保持杯	CUP Barrel Retainer	1
4	898048T	控制电缆锁扣	LATCH Control Cable	1
5	897765T01	节气门随动杆总成	LEVER ASSEMBLY Throttle Follower	1
6	897936	垫圈	WASHER	2
7	897937	垫圈	WASHER	2
8	898093	波形垫圈	WASHER Wave	2
9	897935	隔套	SPACER	2
10	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
10	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	2
11	8M0008288	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
12	8M0001157	蝴蝶夹销	PIN Bow Tie Clip	1
13	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1

图 81启动马达/机油滤清器/传感器 Starter Motor/Oil Filter/Sensors

REF	零件编号	中文名称	英文名称	数量
1	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
2	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
3	8M0090816	集油盘	TRAY - OIL DRIP	1
4	8M0049906	油盘螺塞	PLUG Oil Tray	1
4	8M0143229	滴油盘塞	PLUG Drip Tray	1
5	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	2
6	8M0071039	机油滤清器接头	FITTING - OIL FILTER	1
7	8M0162829	机油滤清器	FILTER Oil	1
7	8M0065103	机油滤清器	FILTER Oil	1
7	8M0162830	机油滤清器	FILTER OIL	1
8	8M6000634	压力传感器	PRESSURE SENSOR	1
8	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
9	8M0088064	启动马达	STARTER MOTOR	1
9	8M0166297	启动器总成	STARTER ASSY	1
10	8M0070367	管状支架 8MM	MOUNT - TUBULAR 8MM	6
10	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
11	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
12	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1
13	43430	垫圈	WASHER	3
14	8M0071509	六角法兰螺栓(M8×80)	BOLT (M8 X 80) HEX FLG	2
14	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
15	88552645	螺钉（M8X45）	SCREW (M8X45)	1
16	40011148	螺钉(M8 x 20)	SCREW (M8 x 20)	1
16	8M0214929	螺钉(M8 x 20)	SCREW (M8 x 20)	1
17	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
18	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
19	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
20	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
21	885342002	传感器总成	SENSOR ASSEMBLY	1
21	8M0148668	传感器总成	SENSOR ASSEMBLY	1
22	8M0056666	起动机接地带	GROUND STRAP Starter	1

图 82齿轮箱-驱动轴2.07:1标准旋转 Gear Housing, Driveshaft 2.07:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088072	齿轮箱总成长型	GEARCASE Complete Long	1
-	8M0088074	齿轮箱总成加长型	GEARCASE Complete X-Long	1
1	8M0091538	齿轮箱基本型	GEARCASE Basic	1
2	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
3	830749	密封件	SEAL	1
3	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
9	8M0204686	螺钉	SCREW	1
10	8M0091534	平衡鳍板	TRIM TAB	1
10	8M0231857	平衡鳍板	TRIM TAB	1
11	8M0069658	换挡轴下部, 长型	SHIFT SHAFT Lower, Long	1
11	8M0053078	换挡轴下部, 加长型	SHIFT SHAFT Lower, X-Long	1
12	29641	E型卡环	E RING	1
13	8M0029306	挡圈	RING Retaining	1
14	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
15	8164641	油封	SEAL Oil	1
15	8M0246145	油封	OIL SEAL	1
16	813696A2	衬套总成	BUSHING ASSEMBLY	1
17	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
18	8M0090831	长驱动轴	DRIVESHAFT Long	1
18	8M0094341	加长驱动轴	DRIVESHAFT X-Long	1
19	8M0036238	联轴器水泵	COUPLING Water Pump	1
19	8M0214995	联轴器水泵	COUPLING Water Pump	1
20	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
20	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
21	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
21	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
22	8M2014338	端面密封	SEAL Face	1
22	8M0142851	V型面密封环	V RING Face Seal	1
23	8M0010459	填充块	FILLER BLOCK	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	8M0032833	键	KEY	1
25	8M0204723	键	KEY	1
26	43026T2	叶轮	IMPELLER	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	8172761	面板	FACEPLATE	1
28	8M0204709	面板	FACEPLATE	1
29	8M0050720	衬垫	GASKET	1
29	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
30	880719	挡圈	RING Retaining	1
31	8M0057748	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
32	89238	油封	SEAL Oil	2
33	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
33	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
34	853651	固定座	RETAINER	1
35	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
36	NSS	锥体(不单独销售)	NOT SOLD SEPARATE Cone	1
37	8M0063267	垫片组	SHIM SET	1
38	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
38	8M0166756	轴承总成	BEARING ASSEMBLY	1
39	8M0063268	垫片组	SHIM SET	1
40	8M0090828	滚针轴承	BEARING Needle Roller	1
-	8M0094470	齿轮组标准旋转(前进/小齿轮2.07速比14/29)	GEAR SET Stanard Rotation, Forward/Pinion 2.07 Ratio (14/29)	1
41	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
42	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
43	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
-	8M0090442	尾鳍	SKEG	1
-	8M0094529	水泵维修包(全套)	COMPLETE WATER PUMP REPAIR KIT	1
-	8M0094530	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0088080	齿轮箱密封套件	GEARCASE SEAL KIT	1
-	8M0061040	水泵上修包	REPAIR KIT Water Pump-Upper	1

图 83喷射泵与喷射组件 Jet Pump and Components Jet

REF	零件编号	中文名称	英文名称	数量
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1
1	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
2	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	4
2	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
3	8M0025709	水泵叶轮	IMPELLER Water Pump	1
3	43026T2	叶轮	IMPELLER	1
4	8172771	水泵上垫片	GASKET Water Pump, Upper	1
5	8172761	面板	FACEPLATE	1
5	8M0204709	面板	FACEPLATE	1
6	430331	衬垫	GASKET	1
7	8M0032833	键	KEY	1
7	8M0204723	键	KEY	1
8	8M2014338	端面密封	SEAL Face	1
8	8M0142851	V型面密封环	V RING Face Seal	1
-	8M0112712	喷射泵套件	JET PUMP KIT	1
-	8M0091607	喷泵总成	JET PUMP ASSEMBLY	1
-	8M0112712	喷射泵套件	JET PUMP KIT	1
-	8M0104795	换挡支架垫片	SPACER, SHIFT BRACKET	1
-	8M0082528	第二代油门换挡拉线-5英尺	THROTTLE AND SHIFT CABLE GEN2 - 5 ft.	1
-	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
-	8M0204686	螺钉	SCREW	1

图 84齿轮箱驱动轴（2.07:1）（序列号0T590053及以下） Gear Housing Driveshaft (2.07:1) (S/N-0T590053 And Below)

REF	零件编号	中文名称	英文名称	数量
-	9011G67	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011G72	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011J4	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(0.375x0.625)前部	PIN Dowel - With Hole (.375 x .625) Front	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191832	垫圈	WASHER	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	19672T	小齿轮(14齿)	GEAR Pinion (14 Teeth)	1
15	881260A5	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	42677A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
18	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	1
19	8M0063265	垫片组	SHIM SET	1
20	858765T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	878575T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035	上部油封	SEAL Oil Upper	1
26	8M0245495	油封	OIL SEAL	1
27	43036	下油封	SEAL Oil Lower	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
32	430232	密封件	SEAL	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	853908A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	45710	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	816575	端面密封	FACE SEAL	1
42	861415	端面密封	SEAL Face	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	803496T1	轴承与油封套件(不含前进轴承)	BEARING AND SEAL KIT (Without Forward Bearing)	1
-	803496T2	轴承/密封件套件(不含前轴承)	BEARING/SEAL KIT (Without Forward Bearing)	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

图 85二代动力配平总成 Power Trim Assembly Design II

REF	零件编号	中文名称	英文名称	数量
1	8M0090335	动力调整装置总成(标准)	POWER TRIM ASSEMBLY Standard	1
1	8M0171818	动力调整总成	POWER TRIM ASSY	1
2	8M0094357	减震杆销	PIN Shock Rod	1
2	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
3	821539	三叶销	PIN Trilobe	2
4	818898	锚销	PIN Anchor	1

图 86齿轮箱螺旋桨轴-2.07:1减速比 Gear Housing Propeller Shaft - 2.07:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
1	880894T	曲轴	CRANKSHAFT	1
2	8040992	油封	SEAL Oil	1
3	8041002	油封	SEAL Oil	1
4	804101T	轴承	BEARING	4
4	804101T10	轴承	BEARING	4
4	804101T20	轴承	BEARING	4
5	804102T	轴承	BEARING	5
5	804102T10	轴承	BEARING	5
5	804102T20	轴承	BEARING	5
5	804102T30	轴承	BEARING	5
6	804103T	轴承	BEARING	1
6	804103T10	轴承	BEARING	1
6	804103T20	轴承	BEARING	1
7	880895T1	活塞总成	PISTON ASSEMBLY	4
7	880895A14	活塞/连杆总成	PISTON/CONN ROD	4
7	880895T10	活塞总成	PISTON ASSEMBLY	AR
7	880895A16	活塞/连杆总成	PISTON/CONN ROD	AR
8	880896	螺栓(M8 x 38)	BOLT (M8 x 38)	8
9	880897T1	活塞环组	RING SET Piston	4
9	880897T02	活塞环组	RING SET Piston	4
9	880898T1	活塞环组	RING SET Piston	AR
9	880898T02	活塞环组	RING SET Piston	AR
10	880899T	轴承	BEARING	8
10	880899T10	轴承	BEARING	8
10	880899T20	轴承	BEARING	8
10	880899T30	轴承	BEARING	8
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 87齿轮箱-螺旋桨轴2.38:1反向旋转 Gear Housing, Propeller Shaft 2.38:1 Counter Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0102751	齿轮箱总成CT CL型	GEARCASE Complete, CT CL	1
-	8M0088076	齿轮箱总成CT CXL型	GEARCASE Complete CT CXL	1
-	8M0099917	齿轮箱总成CT CXL型	GEARCASE Complete, CT CXL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0094500	倒车齿轮31齿	GEAR Reverse 31T	1
2	8M0108312	倒车齿轮套件	GEAR KIT-REVERSE	1
3	8M0094502	内卡环	RING Internal Retaining	1
4	8M0064432	止推垫圈	WASHER Thrust	1
5	8M0094499	圆锥滚子轴承组	BEARING SET Taper Roller	1
6	NSS	不单独销售	NOT SOLD SEPARATE	1
7	815480	推力轴承	BEARING Thrust	1
8	815481	止推垫片	THRUST WASHER	1
9	8M0094497	滚针轴承	BEARING Needle Roller	1
10	8M0064369	倒车齿轮轴承适配器	BEARING ADAPTER Reverse Gear	1
11	8M0031018	凸轮随动件(反向旋转)	FOLLOWER Cam, Counter Rotation	1
12	8M0077490	换档凸轮	CAM Shift	1
13	8M0057749	离合器操纵杆(设计1型)	ROD Clutch Actuator Design 1	1
14	8M0094479	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
15	8M0047945	固定弹簧	SPRING Retaining	1
16	8M0045759	十字销	PIN Cross	1
17	8M0094483	齿轮组反向旋转(前进/小齿轮2.38速比13/31)	GEAR SET Counter Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
18	8M0094485	圆锥滚子轴承组	TAPERED ROLLER BEARING SET	2
19	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	2
20	8M0094486	前进齿轮轴承适配器	ADAPTER Bearing, Forward Gear	1
21	8M0064177	止推垫圈	WASHER Thrust	1
22	8M0094488	锁紧螺母	LOCK NUT	1
22	8M0064178	锁紧螺母	LOCK NUT	1
23	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
23	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
24	8M0094490	垫片组	SHIM SET	1
24	8M0239650	垫片组	SHIM SET	1
25	8M0088079	螺旋桨轴(反向旋转)	PROPELLER SHAFT Counter Rotation	1
26	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
27	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
27	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
28	NSS	锥体(不单独销售)	NOT SOLD SEPARATE Cone	1
29	8M0094495	轴承座(反向旋转)	BEARING CARRIER Counter Rotation	1
30	8M0064306	止推隔套	SPACER Thrust	1
31	888483	油封	SEAL Oil	2
31	8M0204700	油封	SEAL Oil	2
32	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	8M0030784	垫圈带键	WASHER Keyed	1
35	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
35	8M0187255	套管@5	SLEEVE @5	1
36	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
36	8M0168885	轴承固定座	RETAINER BEARING	1
37	8M0120367	双作用换挡执行器套件(设计2型)	ACTUATOR KIT Double Acting Shift Design 2	1
38	8M0102962	离合器作动杆	ROD CLUTCH ACTUATOR	1
39	8M0029113	十字销	PIN Cross	1
40	8M0096707	压缩弹簧	SPRING Compression	2
41	8M0084245	弹簧定位销	PIN Spring Locator	1
42	8M0076745	垫片组	SHIM SET	1

图 88顶罩 1B943219及以上 Top Cowl 1B943219 and above

REF	零件编号	中文名称	英文名称	数量
1	899341T02	顶罩总成（水星款）	TOP COWL ASSEMBLY Mariner	1
1	8M0075361	顶盖总成 Mariner 无贴花	TOP COWL ASSEMBLY Mariner, Without decals	1
1	8M0074089	顶罩总成(水星款)	TOP COWL ASSEMBLY Mercury	1
1	8M0075360	顶盖总成 Mercury 无贴花	TOP COWL ASSEMBLY Mercury, Without decals	1
1	8M0075360	顶盖总成 Mercury 无贴花	TOP COWL ASSEMBLY Mercury, Without decals	1
1	8M0075361	顶盖总成 Mariner 无贴花	TOP COWL ASSEMBLY Mariner, Without decals	1
2	897529T	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	897529T01	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	888950020	螺丝(M4×20毫米)	SCREW (M4 x 20 mm)	4
4	8M0000346	隔音罩总成	SOUND BLANKET ASSEMBLY	1
5	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
6	812707	衬套	BUSHING	2
7	12134	波形垫圈	WASHER Wave	1
8	8M0001081	凸轮	CAM	1
9	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
9	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
10	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	3
10	8M0042643	垫圈(.520 x .850 x .060) 尼龙黑色	WASHER (.520 x .850 x .060) Nylon, Black	3
11	815477	缓冲器锁扣	BUMPER Latch	2
12	897975	背板	PLATE Backing	1
13	821249M2	前支架	BRACKET Front	1
13	8M0036792	支架	BRACKET	1
14	815477	缓冲器锁扣	BUMPER Latch	1
15	8155381	滚动销	PIN Roll	1
16	815263	滚轮	ROLLER	1
16	8M0207770	滚轮@3	ROLLER @3	1
17	8237951	挡圈	RING Retaining	1
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
19	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
20	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
21	NSS	不单独销售	NOT SOLD SEPARATE	1
-	8M0074090	80/100贴花套件	DECAL SET 80/100	1
-	8M0107468	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0063366	马力贴花(80)	DECAL Horsepower (80)	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0063368	马力贴花(100)	DECAL Horsepower (100)	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0074092	75/90/115贴花套件	DECAL SET 75/90/115	1
-	8M0107468	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0063365	马力贴花(75)	DECAL Horsepower (75)	1
-	8M0063367	马力贴花(90)	DECAL Horsepower (90)	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0063369	马力贴花(115)	DECAL Horsepower (115)	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	898822001	水手75全包围贴花	DECAL Wrap Mariner 75	1
-	898822002	水手80全包围贴花	DECAL Wrap Mariner 80	1
-	898822003	水手90全包围贴花	DECAL Wrap Mariner 90	1
-	898822004	水手100全包围贴花	DECAL Wrap Mariner 100	1
-	898822005	水手115全包围贴花	DECAL Wrap Mariner 115	1
-	8M0043706	贴标 M-图标 60mm 黑色	DECAL M-Icon, 60mm Black	1

图 89油门杆及联动装置 Throttle Lever and Linkage

REF	零件编号	中文名称	英文名称	数量
1	878550	油门杆	LEVER Throttle	1
2	84974M	垫圈	WASHER	1
3	81868M	波形垫圈	WAVE WASHER	1
4	8528162	螺母	NUT	1
5	881378	轴环	COLLAR	2
6	94524M	垫圈	WASHER	1
7	804343	弹簧	SPRING	1
8	878548	节气门控制杆	LEVER Throttle Control	1
9	84974M	垫圈	WASHER	1
10	81868M	波形垫圈	WAVE WASHER	1
11	881375	螺栓 (M6 x 30)	BOLT (M6 x 30)	1
12	35459	垫圈	WASHER	1
13	859746	开口销	COTTER PIN	1

图 90无水分离传感器的燃油滤清器套件-SeaPro Water Separator Fuel Filter Kit Without WIF Sensor-SeaPro

REF	零件编号	中文名称	英文名称	数量
-	8M0097838	燃油滤清器套件	FUEL FILTER KIT	1
1	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
2	8M0116793	燃油滤清器套件	FUEL FILTER KIT	1
3	8M0021044	滤杯	BOWL	1
3	8M0214990	滤清器杯体	FILTER BOWL	1
4	8M0103095	油水分离滤清器(11/16-16螺纹)	FILTER Fuel-Water Separating (11/16-16 Thread)	1
4	8M0146203	滤芯(11/16英寸)	ELEMENT 11/16 IN	1
5	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
5	8M0204657	堵头	PLUG	2
6	8M0086290	倒钩接头	CONNECTOR Barb	2
6	8M0204732	倒钩接头	CONNECTOR Barb	2
7	815504105	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2
7	8M0188618	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2

图 91曲轴活塞与连杆 Crankshaft Pistons And Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	880894T	曲轴	CRANKSHAFT	1
2	8040992	油封	SEAL Oil	1
3	8041002	油封	SEAL Oil	1
4	804101T	轴承	BEARING	4
4	804101T10	轴承	BEARING	4
4	804101T20	轴承	BEARING	4
5	804102T	轴承	BEARING	5
5	804102T10	轴承	BEARING	5
5	804102T20	轴承	BEARING	5
5	804102T30	轴承	BEARING	5
6	804103T	轴承	BEARING	1
6	804103T10	轴承	BEARING	1
6	804103T20	轴承	BEARING	1
7	880895T1	活塞总成	PISTON ASSEMBLY	4
7	880895A14	活塞/连杆总成	PISTON/CONN ROD	4
7	880895T10	活塞总成	PISTON ASSEMBLY	AR
7	880895A16	活塞/连杆总成	PISTON/CONN ROD	AR
8	880896	螺栓(M8 x 38)	BOLT (M8 x 38)	8
9	880897T1	活塞环组	RING SET Piston	4
9	880897T02	活塞环组	RING SET Piston	4
9	880898T1	活塞环组	RING SET Piston	AR
9	880898T02	活塞环组	RING SET Piston	AR
10	880899T	轴承	BEARING	8
10	880899T10	轴承	BEARING	8
10	880899T20	轴承	BEARING	8
10	880899T30	轴承	BEARING	8
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 92工具 Tools

零件编号	中文名称	英文名称	数量
881824001	工具-故障指示灯	TOOL Malfunction Indicator Lamp	1
881824002	工具-定子线圈测试线束(6针)	TOOL Stator Coil Test Harness (6-Pin)	1
881824004	测试线束总成	HARNESS ASSEMBLY Test	1
881824003	工具-燃油压力表适配器	TOOL Fuel Pressure Gauge Adapter	1
8M0075272	仪表适配器	GAUGE ADAPTOR	1

图 93燃油供给模块软管 Fuel Supply Module Hoses

REF	零件编号	中文名称	英文名称	数量
1	8348084	滤网	STRAINER	1
2	897775	滤清器至燃油供应模块软管	HOSE Block Strainer to Fuel Supply Module	1
2	8M0040122	软管	HOSE	1
2	8M0040122	滤清器至燃油供应模块软管	HOSE Block Strainer to Fuel Supply Module	1
3	897795A01	燃油供应模块出口软管总成	HOSE ASSEMBLY Fuel Supply Module Outlet	1
4	897649001	燃油供应模块至高压燃油滤清器软管	HOSE Fuel Supply Module to High Pressure Fuel Filter	1
4	8M0072517	软管	HOSE	1
4	8M0012211	燃油供应模块至高压燃油滤清器软管	HOSE Fuel Supply Module to High Pressure Fuel Filter	1
4	8M0072517	软管	HOSE	1
4	8M0043800	燃油供应模块至高压燃油滤清器软管	HOSE Fuel Supply Module to High Pressure Fuel Filter	1
4	8M0072517	软管	HOSE	1
5	879885T	燃油滤清器	FILTER Fuel	2
5	879885Q	燃油管路滤清器	FILTER Fuel In-Line	2
6	8M0008617	滤清器至油轨软管	HOSE Filter to Rail	1
6	8M0072519	软管	HOSE	1
6	8M0043801	滤清器至油轨软管	HOSE Filter to Rail	1
6	8M0072519	软管	HOSE	1
7	830756109	软管(散装57.00英寸)裁切至8.25英寸	HOSE (57.00 Inches Bulk) Cut to 8.25 Inches	1
7	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
8	897654002	燃油供应模块至通气罐软管	HOSE Fuel Supply Module to Vent Cannister	1
8	8M0072516	软管	HOSE	1
8	8M0012212	燃油供应模块至通气罐软管	HOSE Fuel Supply Module to Vent Cannister	1
8	8M0072516	软管	HOSE	1
9	888988015	卡箍 (15.7 mm)	CLAMP (15.7 mm)	3
9	8M0214911	卡箍@5	CLAMP @5	3
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
11	859251	护孔环	GROMMET	1
11	8M0039078	护孔环	GROMMET	1
12	888523001	卡扣	CLIP	1
13	8M0000915	滤清器至燃油供应模块软管	HOSE Filter to Fuel Supply Module	1
13	8M0072518	软管	HOSE	1
13	8M0012213	滤清器至燃油供应模块软管	HOSE Filter to Fuel Supply Module	1
13	8M0072518	软管	HOSE	1
13	8M0043799	滤清器至燃油供应模块软管	HOSE Filter to Fuel Supply Module	1
13	8M0072518	软管	HOSE	1
14	8M0000914	燃油入口软管	HOSE Fuel Inlet	1
14	8M0043798	软管	HOSE	1
14	8M0043798	燃油入口软管	HOSE Fuel Inlet	1
15	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
16	814634	卡箍	CLAMP	3
17	8M0007865	尼龙管	TUBE Nylon	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
19	888988028	卡箍 (16.2 mm)	CLAMP (16.2 mm)	1
19	8M0204696	卡箍	CLAMP	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

图 94一代动力配平组件 Power Trim Components Design I

REF	零件编号	中文名称	英文名称	数量
-	898447T01	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	8M0171818	动力调整总成	POWER TRIM ASSY	1
1	8M0005542	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	809872A2	O型圈维修包	O-RING KIT Rebuild	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	811669A1	气缸总成	CYLINDER ASSEMBLY	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
5	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
5	893905A02	阀套件	VALVE KIT	1
6	809874A1	泵总成	PUMP ASSEMBLY	1
6	893906A02	泵总成	PUMP ASSEMBLY	1
7	809885A2	电机套件	MOTOR KIT	1
7	893907A02	电机套件	MOTOR KIT	1
8	8134351	储液罐塞	PLUG Reservoir	1
9	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
9	893929A01	安全阀套件	VALVE KIT Relief	1
10	809875A1	歧管套件	MANIFOLD KIT	1
10	893909A02	歧管套件	MANIFOLD KIT	1
11	809876A1	电机螺钉套件	SCREW KIT Motor	1
12	88238A18	拉线总成	CABLE ASSEMBLY	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
-	809880A1	完整配平O型圈套件	O-RING KIT Complete Trim	1
-	893914A02	O型圈套件	O-RING KIT	1
16	821539	三叶销	PIN Trilobe	2
17	818898	锚销	PIN Anchor	1
18	99625002	轴	SHAFT	1
-	8M0127334	提升阀密封套件	POPPET SEAL KIT	1

图 95交流发电机/右舷气缸体组件 Alternator/Starboard Cylinder Block Components

REF	零件编号	中文名称	英文名称	数量
1	897755T	交流发电机	ALTERNATOR	1
1	8M6013463	交流发电机	ALTERNATOR	1
2	897568T01	支架	BRACKET	1
3	82130145	螺丝(M10 x 45)	SCREW (M10 x 45)	3
4	845998	垫圈(0.406×1.250×0.089)	WASHER (.406 x 1.250 x .089)	6
5	899019	支架	MOUNT	3
6	897574001	皮带	BELT	1
6	897574Q01	皮带	BELT	1
7	82446155	螺钉(M10×55)	SCREW (M10 x 55)	2
8	4002319	垫圈	WASHER	1
9	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
10	897559153	卡扣(15.3毫米)	CLIP (15.3 mm)	1
11	856583T12	接地线总成	CABLE ASSEBMLY Ground	1
12	8M0007202	锁紧垫圈适用处使用	TAB WASHER Use where Applicable	1
13	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
13	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
14	897447002	机油压力传感器	SENSOR Oil Pressure	1
14	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
15	8M0001051	量油尺	DIPSTICK	1
16	892864T06	节温器及壳体总成	THERMOSTAT AND HOUSING ASSEMBLY Thermostat	1
16	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
17	8M0005958	O型圈	O-RING	1
18	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
18	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	1
19	897668	节温器泄流软管	HOSE Thermostat Dump	1
20	850896	卡箍 (28.6)	CLAMP (28.6)	1
21	897670A01	泄流接头总成	FITTING ASSEMBLY Dump	1
22	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
22	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
23	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
23	877761Q01	机油滤清器(快银品牌)	FILTER Oil Quicksilver Branded	1
24	897672	机油滤清器接头	FITTING Oil Filter	1
24	8M0073011	接头	FITTING	1
25	897126A01	支架总成	BRACKET ASSEMBLY	1
26	834985	护孔环	GROMMET	2
26	8M0190980	护孔环	GROMMET	2
27	822003	衬套	BUSHING	2
28	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
28	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
29	858779	垫圈（0.265×0.750×0.048）	WASHER (.265 x .750 x .048)	2
30	897559	卡扣	CLIP	1
31	897642T01	飞轮盖	COVER Flywheel	1
32	821555001	护孔环	GROMMET	3
32	8M0153609	护孔环	GROMMET	3
33	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
34	897757	销	PIN	1
35	897674	堵头(M10×1.5)	PLUG (M10 x 1.5)	1
35	8M0087447	堵头(10毫米)	PLUG (10MM)	1
36	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
37	821555001	护孔环	GROMMET	1
37	8M0153609	护孔环	GROMMET	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

图 96舷外机海岸冲洗套件 Coastal Flush Kit Outboard

REF	零件编号	中文名称	英文名称	数量
-	858566A03	冲洗套件(海岸型)	FLUSH KIT Coastal	1
1	898452	接头	FITTING	1
2	897795	软管	HOSE	1
3	858955	连接器	CONNECTOR	1
4	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
5	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
5	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
6	857176	联轴器主体	COUPLING BODY	1
7	858240	系绳盖	CAP Tethered	1
8	857175	联轴器插芯	COUPLING INSERT	1

图 97垫片组 8M0076745 Shim Set 8M0076745

REF	零件编号	中文名称	英文名称	数量
-	8M0076745	垫片组	SHIM SET	1
-	8M0050423	垫片 .020	WASHER .020	1
-	8M0050424	垫片 .022	WASHER .022	1
-	8M0050425	垫片 .024	WASHER .024	1
-	8M0050427	垫片 .026	WASHER .026	1
-	8M0050428	垫片 .028	WASHER .028	1
-	8M0050429	垫片 .030	WASHER .030	1
-	8M0050430	垫片 .032	WASHER .032	1
-	8M0050431	垫片 .034	WASHER .034	1
-	8M0050432	垫片 .036	WASHER .036	1
-	8M0050433	垫片 0.038	WASHER .038	1
-	8M0050434	垫片 0.040	WASHER .040	1
-	8M0050435	垫片 0.042	WASHER .042	1
-	8M0050436	垫片 0.044	WASHER .044	1
-	8M0050437	垫片 0.046	WASHER .046	1
-	8M0050438	垫片 0.048	WASHER .048	1
-	8M0050439	垫片 0.050	WASHER .050	1

图 98传感器与线束 Sensors and Harness

REF	零件编号	中文名称	英文名称	数量
-	887767K03	启停开关套件 - 三路	SWITCH KIT Start/Stop - Triple	1
-	8M0117133	仪表板安装启停开关面板-三引擎	START/STOP SWITCH PAD Dash Mount - Triple	1
-	852400	冲洗接头	FLUSH COUPLING	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	889223K34	转速表/速度表套件	TACHOMETER / SPEEDOMETER KIT	1
-	8M0063203	KT-TACH/SPD 80GRY	KT-TACH/SPD 80GRY	1
-	889223K32	转速表/速度表套件	TACHOMETER / SPEEDOMETER KIT	1
-	889222K23	转速表套件 0-7000转灰色表盘	TACHOMETER KIT 0-7000 RPM Gray Face	1
-	8M6001270	转速表套件-7K灰色	TACH KIT-7K GRAY	1
-	889222K22	转速表套件0-7000转-白色表盘	TACHOMETER KIT 0-7000 RPM White Face	1
-	41729A3	软管延长套件	HOSE EXTENSION KIT	1
-	877561A2	适配器线束总成	HARNESS ASSEMBLY Adapter	1
-	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
-	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
-	887979A2	倾斜限位开关套件	SWITCH KIT Tilt Limit	1
1	8742A22	遥控机油箱总成	TANK ASSEMBLY Remote Oil	1
1	8742A21	遥控机油箱总成	TANK ASSEMBLY Remote Oil	1
2	12335A1	支架套件	BRACKET KIT	1
3	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
4	12320	支架	BRACKET	2
5	79968	螺丝(#12-11 x .750)	SCREW (#12-11 x .750)	4
6	43298A2	盖总成	CAP ASSEMBLY	1
7	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
8	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
8	816190A5	带传感器的吸油总成	OIL PICK UP ASSEMBLY With Sender	1
9	43298A2	盖总成	CAP ASSEMBLY	1
10	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
11	99802	管	TUBE	12
12	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
14	17334A2	视觉警告系统	VISUAL WARNING SYSTEM	1
15	17429	灯	LAMP	1
16	76424	支架	BRACKET	1
17	55422	双头螺柱 (#10-32 x 2.00)	STUD (#10-32 x 2.00)	2
18	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
19	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
20	15969A09	甲板加油套件	DECK FILL KIT Oil	1
21	15969A13	甲板加油套件	DECK FILL KIT Oil	1
22	15966	安装板	PLATE	1
23	815504228	蜗杆卡箍	CLAMP Worm Gear	2
23	8M0232395	软管卡箍	CLAMP HOSE	2
24	15967	加油口适配器	ADAPTER Oil Filler	1
25	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
26	850719	软管(100.00英尺整卷)	HOSE (100.00 Feet Bulk)	AR
27	812497A2	二极管总成	DIODE ASSEMBLY	1
27	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
28	19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
29	NSS	不单独销售	NOT SOLD SEPARATE	1
30	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
31	813679	适配器	ADAPTER	1
32	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
33	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
34	18321	安装夹	CLAMP Mounting	1
35	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
36	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
37	79146	固定座	RETAINER	1
38	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
39	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
40	8M0032846	黄铜开关固定座	RETAINER Brass Switch	1
41	88334A2	防腐电极套件	MERCATHODE KIT	1
41	8M0180081	防腐电极套件	MERCATHODE KIT	1
42	22793	螺丝(#9-14x0.875)	SCREW (#9-14 x .875)	2
43	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
44	72958A5	电极总成	ELECTRODE ASSEMBLY	1
45	72957A5	阳极总成	ANODE ASSEMBLY	1
45	8M0181304	阳极总成	ANODE ASSY	1
46	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
46	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
47	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	4
48	79091	保险丝20安培	FUSE 20 Ampere	1
48	8M0207796	保险丝20安培	FUSE 20 AMP	1
49	95084A10	电缆总成(5.00英寸)红色	CABLE ASSEMBLY (5.00 Inches) Red	1
49	8M0207788	拉线总成	CABLE ASSEMBLY	1
50	95084A13	电缆总成(64.00英寸)	CABLE ASSEMBLY (64.00 Inches)	1
51	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
52	79138A8	电缆总成(72.00英寸)黑色	CABLE ASSEMBLY (72.00 Inches) Black	1

图 99气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
1	897954A03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0110154	气缸盖总成	CYLINDER HEAD ASY	1
2	889767	堵头（12毫米）	PLUG (12 mm)	8
3	891953	堵头（18毫米）	PLUG (18 mm)	1
4	896951	堵头（24毫米）	PLUG (24 mm)	1
5	896576	堵头（10毫米）	PLUG (10 mm)	1
5	8M0087446	堵头（10毫米）	PLUG (10 mm)	1
6	892454035	螺栓（M6×36）	BOLT (M6 x 36)	20
6	8M0163131	M6螺钉	SCREW M6	20
7	880533	进气门座	SEAT Intake Valve	8
8	880535	排气门座	SEAT Exhaust Valve	8
8	8M0089477	排气门座	SEAT Exhaust Seat	8
9	880537	进排气门导管	GUIDE Intake Exhaust Valve Intake and Exhaust Valves	16
10	NSS		NOT SOLD SEPARATE CAP	10
11	880524	定位销（14毫米）	PIN Dowel (14 MM)	2
12	897630	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
13	896880	气门油封	SEAL Valve	16
13	8M0214986	密封件	SEAL	16
14	895815	进排气门弹簧	SPRING Intake and Exhaust Valve	16
14	8M0011503	弹簧	SPRING	16
15	880542A1	气门锁夹总成	RETAINER ASSEMBLY Valves	16
15	8M0908500	气门锁夹总成	RETAINER ASSEMBLY Valves	16
16	880543	键	KEY	32
17	897629	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
18	898397A03	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
18	898397A04	进气凸轮轴总成	CAMSHAFT INTK ASY	1
18	898397A02	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
19	898077A02	排气凸轮轴总成	CAMSHAFT ASSEMBLY Exhaust	1
20	8805481	挺柱	TAPPET	16/AR
20	899912001	挺柱（2.996）	TAPPET (2.996)	16/AR
20	8805482	挺柱	TAPPET	16/AR
20	899912002	挺柱（3.021）	TAPPET (3.021)	16/AR
20	8805483	挺柱	TAPPET	16/AR
20	899912003	挺柱（3.046）	TAPPET (3.046)	16/AR
20	8805484	挺柱	TAPPET	16/AR
20	899912004	挺柱（3.071）	TAPPET (3.071)	16/AR
20	8805485	挺柱	TAPPET	16/AR
20	899912005	挺柱（3.096）	TAPPET (3.096)	16/AR
20	8805486	挺柱	TAPPET	16/AR
20	899912006	挺柱（3.118）	TAPPET (3.118)	16/AR
20	8805487	挺柱	TAPPET	16/AR
20	899912007	挺柱（3.138）	TAPPET (3.138)	16/AR
20	8805488	挺柱	TAPPET	16/AR
20	899912008	挺柱（3.158）	TAPPET (3.158)	16/AR
20	8805489	挺柱	TAPPET	16/AR
20	899912009	挺柱（3.178）	TAPPET (3.178)	16/AR
20	88054810	挺柱	TAPPET	16/AR
20	899912010	挺柱（3.198）	TAPPET (3.198)	16/AR
20	88054811	挺柱	TAPPET	16/AR
20	899912011	挺柱（3.218）	TAPPET (3.218)	16/AR
20	88054812	挺柱	TAPPET	16/AR
20	899912012	挺柱（3.238）	TAPPET (3.238)	16/AR
20	88054813	挺柱	TAPPET	16/AR
20	899912013	挺柱（3.258）	TAPPET (3.258)	16/AR
20	88054814	挺柱	TAPPET	16/AR
20	899912014	挺柱（3.278）	TAPPET (3.278)	16/AR
20	88054815	挺柱	TAPPET	16/AR
20	899912015	挺柱（3.298）	TAPPET (3.298)	16/AR
20	88054816	挺柱	TAPPET	16/AR
20	899912016	挺柱（3.318）	TAPPET (3.318)	16/AR
20	88054817	挺柱	TAPPET	16/AR
20	899912017	挺柱（3.338）	TAPPET (3.338)	16/AR
20	88054818	挺柱	TAPPET	16/AR
20	899912018	挺柱（3.358）	TAPPET (3.358)	16/AR
20	88054819	挺柱	TAPPET	16/AR
20	899912019	挺柱（3.378）	TAPPET (3.378)	16/AR
20	88054820	挺柱	TAPPET	16/AR
20	899912020	挺柱（3.398）	TAPPET (3.398)	16/AR
20	88054821	挺柱	TAPPET	16/AR
20	899912021	挺柱（3.418）	TAPPET (3.418)	16/AR
20	88054822	挺柱	TAPPET	16/AR
20	899912022	挺柱（3.438）	TAPPET (3.438)	16/AR
20	88054823	挺柱	TAPPET	16/AR
20	899912023	挺柱（3.458）	TAPPET (3.458)	16/AR
20	88054824	挺柱	TAPPET	16/AR
20	899912024	挺柱（3.478）	TAPPET (3.478)	16/AR
20	88054825	挺柱	TAPPET	16/AR
20	88054826	挺柱	TAPPET	16/AR
20	88054827	挺柱	TAPPET	16/AR
20	899912027	挺柱（3.538）	TAPPET (3.538)	16/AR
20	88054828	挺柱	TAPPET	16/AR
20	899912028	挺柱（3.558）	TAPPET (3.558)	16/AR
20	88054829	挺柱	TAPPET	16/AR
20	899912029	挺柱（3.578）	TAPPET (3.578)	16/AR
20	88054830	挺柱	TAPPET	16/AR
20	88054831	挺柱	TAPPET	16/AR
20	899912031	挺杆 (3.621)	TAPPET (3.621)	16/AR
20	88054832	挺柱	TAPPET	16/AR
20	88054833	挺柱	TAPPET	16/AR
20	899912033	挺杆 (3.671)	TAPPET (3.671)	16/AR
20	88054834	挺柱	TAPPET	16/AR
20	899912034	挺杆 (3.696)	TAPPET (3.696)	16/AR
20	88054835	挺柱	TAPPET	16/AR
21	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
-	880553T06	凸轮盖	COVER Cam	1
23	892893	密封件	SEAL	1
24	892584	密封件	SEAL	2
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
26	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
26	8M0240831	油塞	OIL PLUG	1
27	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
27	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
28	880558	短导杆	GUIDE Short	1
29	88552660	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
29	8M0103817	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
30	880550	凸轮驱动链轮	SPROCKET Cam Drive	2
30	8M0241408	凸轮链轮	SPROCKET CAM	2
31	884403	螺钉 (M12 x 40)	SCREW (M12 x 40)	2
31	8M0237436	螺钉	SCREW	2
32	897797A01	张紧器总成	TENSIONER ASSEMBLY	1
32	898463A01	张紧器总成	TENSIONER ASSEMBLY	1
33	880631001	O型圈橙色	O-RING Orange	1
33	8M0237361	O型圈	O-RING	1
34	893338	张紧器端盖	END CAP Tensioner	1
34	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
35	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
35	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
36	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
37	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	1
38	897673A01	通气软管总成	HOSE ASSEMBLY Breather	1
39	880615T01	线圈总成	COIL ASSEMBLY	4
40	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
40	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
41	898829001	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
41	8M0157328	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
42	899145	绑带夹	CLIP Tie Strap	2
43	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
43	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
44	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
44	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
45	55098	J型卡扣	J CLIP	1
45	8M0024808	J型夹	J-CLIP	1
46	93702	垫圈(.250外齿星形)	WASHER (.250 External Star)	1
47	8M0008232	垫圈	WASHER	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
49	8M0008642	防转橡胶环	RING Rubber Anti-Rotation	4
49	8M0119617	环形衬套@4	RING-GROMMET@4	4
50	8M0008936	线圈螺钉扭矩标贴	DECAL Coil Screw Torque	1
51	880609	传感器总成	SENSOR ASSEMBLY	1
52	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

图 100顶罩 1B943218及以下 Top Cowl 1B943218 and below

REF	零件编号	中文名称	英文名称	数量
1	899341T01	顶罩总成(水星款)	TOP COWL ASSEMBLY Mercury	1
1	8M0050004	ORD 100-8M0075360	ORD 100-8M0075360	1
1	899341T02	顶罩总成（水星款）	TOP COWL ASSEMBLY Mariner	1
1	8M0075361	顶盖总成 Mariner 无贴花	TOP COWL ASSEMBLY Mariner, Without decals	1
1	8M0075360	顶盖总成 Mercury 无贴花	TOP COWL ASSEMBLY Mercury, Without decals	1
1	8M0075361	顶盖总成 Mariner 无贴花	TOP COWL ASSEMBLY Mariner, Without decals	1
2	897529T	空气挡板盖(水星)	CAP Air Dam - Mercury	1
2	897529T01	空气导流帽-水星型	CAP Air Dam - Mariner	1
3	888950020	螺丝(M4×20毫米)	SCREW (M4 x 20 mm)	4
4	8M0000346	隔音罩总成	SOUND BLANKET ASSEMBLY	1
5	831207T10	手柄	HANDLE	1
5	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
5	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
6	812707	衬套	BUSHING	2
7	12134	波形垫圈	WASHER Wave	1
8	8M0001081	凸轮	CAM	1
9	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
9	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
10	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	3
10	8M0042643	垫圈(.520 x .850 x .060) 尼龙黑色	WASHER (.520 x .850 x .060) Nylon, Black	3
11	815477	缓冲器锁扣	BUMPER Latch	2
12	897975	背板	PLATE Backing	1
13	821249M2	前支架	BRACKET Front	1
13	8M0036792	支架	BRACKET	1
14	815477	缓冲器锁扣	BUMPER Latch	1
15	8155381	滚动销	PIN Roll	1
16	815263	滚轮	ROLLER	1
16	8M0207770	滚轮@3	ROLLER @3	1
17	8237951	挡圈	RING Retaining	1
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
19	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
20	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
20	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
21	897924A01	后透镜及图案贴花总成	DECAL Back Lenz and Graphic Assembly	1
21	8M0022127	ORD 8M0114993	ORD 8M0114993	1
-	889246A01	水星75贴花套件	DECAL SET Mercury 75	1
-	8M0063408	ORD 37-8M0114993	ORD 37-8M0114993	1
-	8M0061175	马力贴花(75)	DECAL Horsepower (75)	1
-	8M0115000	服务套件贴纸	DECAL-SERVICE KIT	1
-	889246A02	水星80贴花套件	DECAL SET Mercury 80	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0061176	马力贴花(80)	DECAL Horsepower (80)	1
-	889246A03	水星90贴花套件	DECAL SET Mercury 90	1
-	8M0063408	ORD 37-8M0114993	ORD 37-8M0114993	1
-	8M0061177	马力贴花(90)	DECAL Horsepower (90)	1
-	8M0115000	服务套件贴纸	DECAL-SERVICE KIT	1
-	8M0114993	服务套件贴纸	DECAL-SERVICE KIT	1
-	889246A04	水星100贴花套件	DECAL SET Mercury 100	1
-	8M0063419	ORD 37-8M0114993	ORD 37-8M0114993	1
-	8M0061178	马力贴花(100)	DECAL Horsepower (100)	1
-	889246A05	水星115贴花套件	DECAL SET Mercury 115	1
-	8M0063408	ORD 37-8M0114993	ORD 37-8M0114993	1
-	8M0061180	马力贴花115	DECAL Horsepower 115	1
-	8M0115000	服务套件贴纸	DECAL-SERVICE KIT	1
-	898822001	水手75全包围贴花	DECAL Wrap Mariner 75	1
-	898822002	水手80全包围贴花	DECAL Wrap Mariner 80	1
-	898822003	水手90全包围贴花	DECAL Wrap Mariner 90	1
-	898822004	水手100全包围贴花	DECAL Wrap Mariner 100	1
-	898822005	水手115全包围贴花	DECAL Wrap Mariner 115	1
-	8592712	M图标贴花	DECAL M Icon	1
-	8M0133054	贴花	DECAL	1

图 101曲轴活塞与连杆 Crankshaft PISTONS AND CONNECTING RODS

REF	零件编号	中文名称	英文名称	数量
1	880894T	曲轴	CRANKSHAFT	1
2	8040992	油封	SEAL Oil	1
3	8041002	油封	SEAL Oil	1
4	804101T	轴承	BEARING	4
4	804101T10	轴承	BEARING	4
4	804101T20	轴承	BEARING	4
5	804102T	轴承	BEARING	5
5	804102T10	轴承	BEARING	5
5	804102T20	轴承	BEARING	5
5	804102T30	轴承	BEARING	5
6	804103T	轴承	BEARING	1
6	804103T10	轴承	BEARING	1
6	804103T20	轴承	BEARING	1
7	880895T1	活塞总成	PISTON ASSEMBLY	4
7	880895A14	活塞/连杆总成	PISTON/CONN ROD	4
7	880895T10	活塞总成	PISTON ASSEMBLY	AR
7	880895A16	活塞/连杆总成	PISTON/CONN ROD	AR
8	880896	螺栓(M8 x 38)	BOLT (M8 x 38)	8
9	880897T1	活塞环组	RING SET Piston	4
9	880897T02	活塞环组	RING SET Piston	4
9	880898T1	活塞环组	RING SET Piston	AR
9	880898T02	活塞环组	RING SET Piston	AR
10	880899T	轴承	BEARING	8
10	880899T10	轴承	BEARING	8
10	880899T20	轴承	BEARING	8
10	880899T30	轴承	BEARING	8
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 102排气歧管 Exhaust Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0090823	排气歧管总成	EXHAUST MANIFOLD ASSEMBLY	1
1	8M0164310	排气歧管	MANIFOLD EXHAUST	1
2	8M0047995	塞子 (18毫米)	PLUG (18 MM)	3
2	8M0087451	堵头（18毫米）	PLUG (18 mm)	3
3	NSS		NOT SOLD SEPARATE O-RING	3
4	8M0090822	衬垫	GASKET	1
5	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
5	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
6	8M0062044	销安装	PIN Mounting	1

图 103油底壳 Oil Sump

REF	零件编号	中文名称	英文名称	数量
1	821327	定位销	PIN Dowel	2
2	8M0078540	衬垫	GASKET	1
3	8M0091528	油底壳	OIL SUMP	1
4	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
4	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
5	8M0064964	油塞总成	OIL PLUG ASSEMBLY	1
5	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
6	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
7	62706	O型圈(0.426×0.070)	O-RING (.426 x .070)	1
8	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
9	8M0068703	护孔环	GROMMET	1

图 104适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
-	887767K03	启停开关套件 - 三路	SWITCH KIT Start/Stop - Triple	1
-	8M0117133	仪表板安装启停开关面板-三引擎	START/STOP SWITCH PAD Dash Mount - Triple	1
-	852400	冲洗接头	FLUSH COUPLING	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	889223K34	转速表/速度表套件	TACHOMETER / SPEEDOMETER KIT	1
-	8M0063203	KT-TACH/SPD 80GRY	KT-TACH/SPD 80GRY	1
-	889223K32	转速表/速度表套件	TACHOMETER / SPEEDOMETER KIT	1
-	889222K23	转速表套件 0-7000转灰色表盘	TACHOMETER KIT 0-7000 RPM Gray Face	1
-	8M6001270	转速表套件-7K灰色	TACH KIT-7K GRAY	1
-	889222K22	转速表套件0-7000转-白色表盘	TACHOMETER KIT 0-7000 RPM White Face	1
-	41729A3	软管延长套件	HOSE EXTENSION KIT	1
-	877561A2	适配器线束总成	HARNESS ASSEMBLY Adapter	1
-	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
-	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
-	887979A2	倾斜限位开关套件	SWITCH KIT Tilt Limit	1
1	8742A22	遥控机油箱总成	TANK ASSEMBLY Remote Oil	1
1	8742A21	遥控机油箱总成	TANK ASSEMBLY Remote Oil	1
2	12335A1	支架套件	BRACKET KIT	1
3	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
4	12320	支架	BRACKET	2
5	79968	螺丝(#12-11 x .750)	SCREW (#12-11 x .750)	4
6	43298A2	盖总成	CAP ASSEMBLY	1
7	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
8	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
8	816190A5	带传感器的吸油总成	OIL PICK UP ASSEMBLY With Sender	1
9	43298A2	盖总成	CAP ASSEMBLY	1
10	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
11	99802	管	TUBE	12
12	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
14	17334A2	视觉警告系统	VISUAL WARNING SYSTEM	1
15	17429	灯	LAMP	1
16	76424	支架	BRACKET	1
17	55422	双头螺柱 (#10-32 x 2.00)	STUD (#10-32 x 2.00)	2
18	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
19	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
20	15969A09	甲板加油套件	DECK FILL KIT Oil	1
21	15969A13	甲板加油套件	DECK FILL KIT Oil	1
22	15966	安装板	PLATE	1
23	815504228	蜗杆卡箍	CLAMP Worm Gear	2
23	8M0232395	软管卡箍	CLAMP HOSE	2
24	15967	加油口适配器	ADAPTER Oil Filler	1
25	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
26	850719	软管(100.00英尺整卷)	HOSE (100.00 Feet Bulk)	AR
27	812497A2	二极管总成	DIODE ASSEMBLY	1
27	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
28	19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
29	NSS	不单独销售	NOT SOLD SEPARATE	1
30	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
31	813679	适配器	ADAPTER	1
32	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
33	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
34	18321	安装夹	CLAMP Mounting	1
35	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
36	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
37	79146	固定座	RETAINER	1
38	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
39	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
40	8M0032846	黄铜开关固定座	RETAINER Brass Switch	1
41	88334A2	防腐电极套件	MERCATHODE KIT	1
41	8M0180081	防腐电极套件	MERCATHODE KIT	1
42	22793	螺丝(#9-14x0.875)	SCREW (#9-14 x .875)	2
43	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
44	72958A5	电极总成	ELECTRODE ASSEMBLY	1
45	72957A5	阳极总成	ANODE ASSEMBLY	1
45	8M0181304	阳极总成	ANODE ASSY	1
46	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
46	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
47	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	4
48	79091	保险丝20安培	FUSE 20 Ampere	1
48	8M0207796	保险丝20安培	FUSE 20 AMP	1
49	95084A10	电缆总成(5.00英寸)红色	CABLE ASSEMBLY (5.00 Inches) Red	1
49	8M0207788	拉线总成	CABLE ASSEMBLY	1
50	95084A13	电缆总成(64.00英寸)	CABLE ASSEMBLY (64.00 Inches)	1
51	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
52	79138A8	电缆总成(72.00英寸)黑色	CABLE ASSEMBLY (72.00 Inches) Black	1

图 105换挡连杆 Shift Linkage

REF	零件编号	中文名称	英文名称	数量
1	8M0058458	换挡连杆支架总成	BRACKET ASSEMBLY Shift Link	1
2	899044	闩锁	LATCH	1
3	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0050560	垫圈	WASHER	1
5	8M0031453	滚轮	ROLLER	1
6	27290	挡圈	RING Retaining	1
7	8M0076452	固定座总成	RETAINER ASSEMBLY	1
7	8M0150203	固定座总成	RETAINER ASSEMBLY	1
8	8M0181784	换挡位置传感器	SENSOR Shift Position	1
9	4001186	六角垫圈头不锈钢螺钉(M4×13)	SCREW (M4 X 13) Hex Wash HD SS	1
10	8M0075152	换挡连杆	LINK Shift	1
11	8M0058943	传感器摇臂	LEVER Sensor	1
12	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
13	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
14	8M0035249	法兰衬套(内径6.452mm)	BUSHING (6.452 MM ID) Flanged	1
14	8M0237472	衬套	BUSHING	1
15	8M0060213	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
15	8M0199744	换挡轴总成	SHIFT SHAFT ASSY	1
16	8M0063632	法兰衬套	BUSHING Flanged	1
17	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
18	8M0104795	间隔垫片-换挡支架(仅限喷泵舷外机)	SPACER, SHIFT BRACKET Jet Outboards Only	1
19	8M0071176	控制电缆锁扣	LATCH Control Cable	1

图 106电气板组件序列号1B723942及以下 Electrical Plate Component Serial Number 1B723942 and Below

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售-电气板总成(完整)	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	897619T01	电气板	PLATE Electrical	1
2	856954	衬套	BUSHING	2
3	834985	护孔环	GROMMET	2
3	8M0190980	护孔环	GROMMET	2
4	879962	卡扣	CLIP	4
5	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
6	822179	护孔环	GROMMET	2
7	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
8	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
9	813938	盖形螺母(#10-32)	CAP NUT (#10-32)	2
10	859172	卡箍	CLAMP	1
11	892579T13	发动机线束总成	HARNESS ASSEMBLY Engine	1
-	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
-	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
-	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
-	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	858754	保险丝盖	COVER Fuse	2
12	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
12	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
13	68292	螺母(.312-18)	NUT (.312-18)	2
13	8M0204668	螺母(.312-18)	NUT (.312-18)	2
14	880787	黄色绝缘护套	BOOT Insulator - Yellow	1
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
15	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	AR
15	8M0214940	扎带	TIE STRAP	AR
16	819514T24	升降线束总成	HARNESS ASSEMBLY Trim	1
17	93388T21	线缆总成(黑色)	CABLE ASSEMBLY Black	1
18	899145	绑带夹	CLIP Tie Strap	2
19	898454	卡扣 (19 mm)	CLIP (19 mm)	1
20	882751	继电器	RELAY	3
20	8M0219830	继电器	RELAY	3
21	865205	卡扣	CLIP	3
22	875302A1	带电螺柱总成	HOT STUD ASSEMBLY	1
23	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
24	93388T20	线缆总成(黑色)	CABLE ASSEMBLY Black	1
25	878231T05	保险丝线束总成	HARNESS ASSEMBLY Fuse	1
26	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
27	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
28	85172	垫圈	WASHER	1
29	NSS	电池标签(不单独销售)	NOT SOLD SEPARATE Tag-Battery	1

图 107启动电机 1B759588及以上 Starter Motor 1B759588 and Up

REF	零件编号	中文名称	英文名称	数量
1	879345T77	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
2	898890T01	拉线总成	CABLE ASSEMBLY	1
3	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
4	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
5	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
6	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
6	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
7	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
7	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
8	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
9	69034	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW AND LOCKWASHER (.312-18 x 1.00)	1
9	30225	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW WITH LOCKWASHER (.312-18 x 1.00)	1
10	8M0047039	隔套	SPACER	4
11	8M0047038	支架	MOUNT	8
11	8M0073891	支架	MOUNT	8
12	88552645	螺钉（M8X45）	SCREW (M8X45)	4
13	814634	卡箍	CLAMP	1
14	43430	垫圈	WASHER	4
15	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	2
16	8M0040205	卡箍	CLAMP	2

图 108艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	828334F1	艉板支架	BRACKET Transom	1
1	828334T02	艉板支架总成 - 右舷	BRACKET ASSEMBLY Transom - Starboard	1
2	828333A3	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	828333T07	艉板支架总成-左舷	BRACKET ASSEMBLY Transom - Port	1
3	98727	润滑脂接头	FITTING Grease	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	99170A2	倾斜管套件	TUBE KIT Tilt	1
4	826125A1	倾斜管	TILT TUBE	1
4	826125A1	倾斜管	TILT TUBE	1
5	859133	螺母(1.00-14)	NUT (1.00-14)	1
5	82671327	螺母(1.0-14)	NUT (1.0-14)	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	858869	螺母 (.875-14)	NUT (.875-14)	1
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	830899	张力弹簧	SPRING Tension	1
14	821176T1	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	8M0109798	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	销	PIN	1
19	893709	销	PIN	1
20	818771T1	锚支架	BRACKET Anchor	1
20	8M0086406	锚支架	BRACKET Anchor	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	40114	螺母(M10 x 1.5)	NUT (M10 x 1.5)	1
24	818298Q1	阳极套件	ANODE KIT	1
25	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
25	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
26	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
26	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2

图 109冷却系统 Cooling

REF	零件编号	中文名称	英文名称	数量
1	8M0055699	软管	HOSE	1
2	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	AR
2	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	AR
3	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
5	8M0061994	卡扣	CLIP	2
6	8M0055698	软管	HOSE	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	8M0055215	示流器	TELLTALE	1
9	38101	O型圈 0.674×0.103	O-RING (.674 x .103)	1
10	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	1
11	8M0057408	接头	FITTING	1
12	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
12	8M0204650	O型圈	O-RING	1
13	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	1
13	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
14	8M0061328	卡扣式滤网	STRAINER Snap Fit	1
15	8M0050013	排气冷却接头	FITTING Exhaust Cooling	1
16	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
16	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
17	8M0045298	喷雾软管	HOSE Sprayer	1
18	8M0035700	冲洗系统软管总成	HOSE ASSEMBLY FLUSH SYSTEM	1
18	8M0102825	软管	HOSE	1
19	855697	卡箍	CLAMP	AR
19	8M0204696	卡箍	CLAMP	AR
20	888988022	卡箍	CLAMP	AR
21	8M0057620	冲洗软管	HOSE Flush	1
22	8M0057599	管材（内径8×外径14×840毫米）	TUBING (8 ID X 14 OD X 840 MM)	1
23	8M0075779	接头	FITTING	1
24	8M0056685	软管	HOSE	1
25	8M0056483	软管	HOSE	1
26	899145	绑带夹	CLIP Tie Strap	AR
27	291112	接头	FITTING	1

图 110动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
1	804145	V型皮带	V BELT	1
2	804143	螺栓 M10×35	BOLT (M10 x 35)	2
2	804143001	螺栓	BOLT	2
3	804142T	从动齿轮	GEAR Driven	2
4	804144	油封	SEAL Oil	2
4	804144001	油封	SEAL-OIL	2
5	804141	定位销	PIN Dowel	2
6	804140T	凸轮轴	CAMSHAFT	1
6	8M0057172	凸轮轴	CAMSHAFT	1
7	804139T	凸轮轴	CAMSHAFT	1
8	804128T	进气阀	VALVE Intake	8
9	804129T	排气阀	VALVE Exhaust	8
10	804130	阀座	SEAT	16
11	804136	密封件	SEAL	8
12	804137	密封件	SEAL	8
13	804131	气门弹簧	SPRING Valve	16
14	804132	固定座	RETAINER	16
15	804135	开口销阀	COTTER VALVE	32
16	804138T	气门挺杆	LIFTER Valve	16
17	8046071	垫片	SHIM	AR
17	8046072	垫片	SHIM	AR
17	8046073	垫片	SHIM	AR
17	8046074	垫片	SHIM	AR
17	8046075	垫片	SHIM	AR
17	8046076	垫片	SHIM	AR
17	8046077	垫片	SHIM	AR
17	8046078	垫片	SHIM	AR
17	8046079	垫片	SHIM	AR
17	80460710	垫片	SHIM	AR
17	80460711	垫片	SHIM	AR
17	80460712	垫片	SHIM	AR
17	80460713	垫片	SHIM	AR
17	80460714	垫片	SHIM	AR
17	80460715	垫片	SHIM	AR
17	80460716	垫片	SHIM	AR
17	80460717	垫片	SHIM	AR
17	804608	垫片	SHIM	AR
17	80460810	垫片	SHIM	AR
17	80460820	垫片	SHIM	AR
17	80460830	垫片	SHIM	AR
17	80460840	调整垫	PAD Adjusting	AR
17	80460850	垫片	SHIM	AR
17	80460860	垫片	SHIM	AR
17	80460870	垫片	SHIM	AR
17	80460880	垫片	SHIM	AR
18	804149	阀板	PLATE Valve	1
19	804153	键	KEY	1
20	804146	张紧器	TENSIONER	1
21	804150	螺栓 M10×45	BOLT (M10 x 45)	1
22	804147	弹簧	SPRING	1
23	804148	软管	HOSE	1
24	804151T	驱动齿轮	GEAR Drive	1
25	881314	螺母 M40	NUT (M40)	1
25	881314003	螺母	NUT	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 111喷油嘴 Fuel Injection Nozzle

REF	零件编号	中文名称	英文名称	数量
1	880888T	燃油压力调节器	REGULATOR Fuel Pressure	1
1	880888T02	燃油压力调节器	REGULATOR Fuel Pressure	1
2	881524	螺钉（M6 x 12）	SCREW (M6 x 12)	2
3	881525	锁紧垫圈	LOCKWASHER	2
4	881531	卡扣	CLIP	4
5	881528	软管	HOSE	1
6	881509	螺丝(M5 x 15)	SCREW (M5 x 15)	2
7	881530	卡扣	CLIP	2
8	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	4
9	827610	衬垫	GASKET	4
10	888260	轴环	COLLAR	3
11	881527T	冷却器	COOLER	1
11	881527T01	冷却器	COOLER	1
12	881507	螺栓(M6x25)	BOLT (M6 x 25)	2
13	881533	垫圈	WASHER	3
14	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	2
14	8M0214940	扎带	TIE STRAP	2
15	881536	软管	HOSE	1
16	881529	软管	HOSE	1
17	879650	卡箍	CLAMP	1
17	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
18	881518T	输送管	DELIVERY PIPE	1
19	880887T1	喷油器	INJECTOR	4
20	885183A1	O型圈套件	O-RING KIT	1
21	881520	盖帽	CAP	1
22	881534	螺栓(M6 x 10)	BOLT (M6 x 10)	1
23	881532	螺栓(M8×45)	BOLT (M8 x 45)	2
24	881508	垫圈	WASHER	2
25	881526	轴环	COLLAR	2
26	881521T	管接头	NIPPLE	1
27	881522	O型圈	O-RING	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881440T1	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1
-	881440T2	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1

图 112齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	888845T06	齿轮箱总成-长型-2.07:1	GEAR HOUSING ASSEMBLY Complete - Long - 2.07:1	1
-	888845T07	齿轮箱总成-加长型-2.07:1	GEAR HOUSING ASSEMBLY Complete - X-Long - 2.07:1	1
-	888845T08	齿轮箱总成-长型-2.33:1	GEAR HOUSING ASSEMBLY Complete - Long - 2.33:1	1
-	888845T09	齿轮箱总成-加长型-2.33:1	GEAR HOUSING ASSEMBLY Complete - X-Long - 2.33:1	1
1	888845T	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	8227731	螺纹嵌件	INSERT Threaded	2
3	888807	凸轮从动件总成	FOLLOWER ASSEMBLY Cam	1
4	19917	换档凸轮	CAM Shift	1
4	8M4504018	换档凸轮	CAM SHIFT	1
5	888806	离合器作动杆	ROD Clutch Actuator	1
6	78905	十字销	PIN Cross	1
6	8M0084243	十字销	PIN Cross	1
7	78906	弹簧定位销	PIN Spring Locator	1
7	8M0084245	弹簧定位销	PIN Spring Locator	1
8	79910	弹簧	SPRING	1
9	78910	垫圈	WASHER	1
10	44491A1	垫片组	SHIM SET	1
10	8M0063266	垫片组	SHIM SET	1
11	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
12	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
13	881260A3	前进齿轮-29齿	GEAR Forward - 29 Teeth	1
13	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
14	30895T	滚针轴承	BEARING Needle	1
15	856823	挡圈	RING Retaining	1
16	888805T	离合器	CLUTCH	1
17	888804	螺旋桨轴	PROPELLER SHAFT	1
17	8M0140444	螺旋桨轴	SHAFT Propeller	1
18	30893	弹簧	SPRING	1
19	889991T	倒车齿轮(29齿)	GEAR Reverse (29 Teeth)	1
19	889990T	倒挡齿轮	GEAR Reverse	1
20	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
20	8M0168901	轴承座总成	CARRIER ASSY.	1
21	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
21	8M0214974	O型圈	O RING	1
22	30956T	滚针轴承	BEARING Needle	1
23	70080	内部油封	SEAL Oil Inner	1
23	8M0205728	密封件	SEAL	1
24	70081	外油封	SEAL Oil Outer	1
24	8M0205729	密封件	SEAL	1
25	12578T	滚柱轴承	BEARING Roller	1
26	12577	止推垫片	THRUST WASHER	1
27	12576	推力轴承	BEARING Thrust	1
28	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
28	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
29	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
30	401378	螺母 (M8)	NUT (M8)	2
31	NSS	不单独销售贴纸-齿轮箱小齿轮标识	NOT SOLD SEPARATE Decal-Gearcase Pinion Identification	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	881260A3	前进齿轮-29齿	GEAR Forward - 29 Teeth	1
-	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
-	803496T2	轴承/油封套件	BEARING/SEAL KIT	1
-	888805A00	离合器与凸轮从动件维修套件	REPAIR KIT Clutch And Cam Follower	1

图 113燃油供给系统-软管与模块 Fuel Supply System-Hoses and Module

REF	零件编号	中文名称	英文名称	数量
1	8M0090809	燃油轨滤网	SCREEN Fuel Rail	1
2	855697	卡箍	CLAMP	AR
2	8M0204696	卡箍	CLAMP	AR
3	8M0079868	软管	HOSE	1
3	8M0237471	软管燃油供应模块至导轨	HOSE FSM TO RAIL	1
4	8M0060614	软管	HOSE	1
4	8M0203774	软管歧管	HOSE MANIFOLD	1
5	8M0073119	软管	HOSE	1
5	8M0203770	软管总成	HOSE ASSY	1
6	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
7	8M0063572	软管	HOSE	1
8	8M0061494	软管	HOSE	1
8	8M0203769	软管总成	HOSE ASSY	1
9	8M0037098	软管卡箍	CLIP Hose	2
9	8M0224396	卡箍软管	CLIP HOSE	2
10	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	2
11	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
12	8M0057676	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
12	8M0235171	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
13	834985	护孔环	GROMMET	1
13	8M0190980	护孔环	GROMMET	1
14	856954	衬套	BUSHING	1
15	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
15	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
16	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
17	8M6002064	接头 8毫米	FITTING 8MM	1
17	8M6002065	接头 10毫米	FITTING 10MM	1

图 114舵柄套件组件（中置式SeaPro） Tiller Handle Kit Components (Mid Mount SeaPro)

REF	零件编号	中文名称	英文名称	数量
-	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
1	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
2	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
3	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
4	26841	衬套	BUSHING	2
5	873491	杆	ROD	1
6	8M0103848	螺母总成	NUT ASSEMBLY	1
7	821621	叉形旋钮	KNOB Prong	1
8	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
9	56500	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	1
10	875273138	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	1
10	8M0214980	螺丝3/8-24 x 1.38六角头	SCREW 3/8-24 x 1.38 HEX HD	1
11	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
12	8M0161159	锁紧垫圈	TAB WASHER	1
13	8M0161158	锁紧垫圈	TAB WASHER	1
14	8M0161157	螺钉	SCREW	2
15	8M0124369	拉绳总成54英寸	LANYARD ASSEMBLY 54 in	1
15	8M0164892	拉绳总成54英寸	LANYARD ASSEMBLY 54 Inches	1
16	8M0161150	换挡油门线套件75-115马力	SHIFT AND THROTTLE CABLE KIT 75-115 HP	1

图 115齿轮箱-驱动轴2.38:1标准/反向旋转 Gear Housing, Driveshaft 2.38:1 Standard/Counter Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088073	齿轮箱总成CT长型	GEARCASE Complete CT Long	1
-	8M0099915	齿轮箱总成CT L型	GEARCASE Complete CT L	1
-	8M0102751	齿轮箱总成CT CL型	GEARCASE Complete, CT CL	1
-	8M0088075	齿轮箱总成CT加长型	GEARCASE Complete CT X-Long	1
-	8M0099916	齿轮箱总成CT XL型	GEARCASE Complete CT XL	1
-	8M0088076	齿轮箱总成CT CXL型	GEARCASE Complete CT CXL	1
-	8M0099917	齿轮箱总成CT CXL型	GEARCASE Complete, CT CXL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
3	830749	密封件	SEAL	1
3	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
9	8M0204686	螺钉	SCREW	1
10	76214Q5	阳极套件	ANODE KIT	1
11	8M0031504	换挡轴加长型	SHIFT SHAFT X-Long	1
11	8M0140439	换挡轴-XL	SHIFT SHAFT-XL	1
11	8M0031503	换挡轴(长型)	SHIFT SHAFT Long	1
12	29641	E型卡环	E RING	1
13	8M0029306	挡圈	RING Retaining	1
14	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
15	8164641	油封	SEAL Oil	1
15	8M0246145	油封	OIL SEAL	1
16	813696A2	衬套总成	BUSHING ASSEMBLY	1
17	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
18	8M0094476	长驱动轴	DRIVESHAFT Long	1
18	8M0094340	加长驱动轴	DRIVESHAFT X-Long	1
19	8M0036238	联轴器水泵	COUPLING Water Pump	1
19	8M0214995	联轴器水泵	COUPLING Water Pump	1
20	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
20	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
21	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
21	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
22	8M2014338	端面密封	SEAL Face	1
22	8M0142851	V型面密封环	V RING Face Seal	1
23	8M0010459	填充块	FILLER BLOCK	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	8M0032833	键	KEY	1
25	8M0204723	键	KEY	1
26	43026T2	叶轮	IMPELLER	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	8172761	面板	FACEPLATE	1
28	8M0204709	面板	FACEPLATE	1
29	8M0050720	衬垫	GASKET	1
29	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
30	880719	挡圈	RING Retaining	1
31	8M0057748	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
32	89238	油封	SEAL Oil	2
33	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
33	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
34	853651	固定座	RETAINER	1
35	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
36	NSS	锥体(不单独销售)	NOT SOLD SEPARATE Cone	1
37	8M0063267	垫片组	SHIM SET	1
38	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
38	8M0166756	轴承总成	BEARING ASSEMBLY	1
39	8M0063268	垫片组	SHIM SET	1
40	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
-	8M0094474	齿轮组标准旋转(前进/小齿轮2.38速比13/31)	GEAR SET Standard Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
-	8M0094483	齿轮组反向旋转(前进/小齿轮2.38速比13/31)	GEAR SET Counter Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
41	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
42	8M0064033	特殊垫片0.865×0.635	WASHER .865 X .635 SPECIAL	1
43	87364	螺母	NUT	1
-	8M0094529	水泵维修包(全套)	COMPLETE WATER PUMP REPAIR KIT	1
-	8M0094530	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0088081	齿轮箱密封套件	GEARCASE SEAL KIT	1
-	8M0061040	水泵上修包	REPAIR KIT Water Pump-Upper	1

图 116齿轮箱-螺旋桨轴2.07:1标准旋转 Gear Housing, Propeller Shaft 2.07:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088072	齿轮箱总成长型	GEARCASE Complete Long	1
-	8M0088074	齿轮箱总成加长型	GEARCASE Complete X-Long	1
1	8M0091538	齿轮箱基本型	GEARCASE Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0094470	齿轮组标准旋转(前进/小齿轮2.07速比14/29)	GEAR SET Stanard Rotation, Forward/Pinion 2.07 Ratio (14/29)	1
3	8M0057742	滚针轴承	BEARING Needle	1
4	8M0071554	挡圈	RING Retaining	1
5	8M0094472	圆锥滚子轴承组	TAPERED ROLLER BEARING, SET	1
6	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
7	8M0063266	垫片组	SHIM SET	1
8	8M0057749	离合器作动杆	ROD Clutch Actuator	1
9	8M0072550	凸轮随动件(右旋)	FOLLOWER Cam, (RH)	1
10	8M0077490	换档凸轮	CAM Shift	1
11	8M0065168	滑动离合器	CLUTCH Sliding	1
12	8M0065417	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	8M0088077	螺旋桨轴(右旋)	SHAFT Propeller (RH)	1
15	8M0090832	倒车齿轮29齿	GEAR Reverse 29T	1
16	8M0065430	滚珠轴承	BEARING Ball	1
16	8M0203752	球轴承	BEARING BALL	1
17	8M0053099	推力环	THRUST RING	1
18	8M0065566	O型圈	O-RING	1
19	8M0065046	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219207	线轴-轴承座	SPOOL-BNG CARRIER	1
20	30956T	滚针轴承	BEARING Needle	1
21	8M0077071	螺丝/密封套件	SCREW/SEAL KIT	1
22	830749	密封件	SEAL	1
22	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
23	14077	油封	SEAL Oil	1
24	76868	密封件	SEAL	1
24	8M0248882	油封@5	SEAL-OIL @5	1
24	12224	渔线切割密封件	SEAL Fish Line Cutting	1
25	8M0032502	垫圈带键	WASHER Keyed	1
26	8M0069653	轴承座固定环	BEARING CARRIER Retainer	1
26	8M0185683	轴承固定座	RETAINER BEARING	1
27	8M0070256	螺旋桨孔衬套	SLEEVE Prop Bore	1
27	8M0214998	螺旋桨轴套	SLEEVE-PROP BORE	1
-	8M0090442	尾鳍	SKEG	1
-	8M0088080	齿轮箱密封套件	GEARCASE SEAL KIT	1

图 117润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
-	NOPART	无零件清单	NO PARTS LIST	1

图 118驱动轴壳体 Drive Shaft Housing

REF	零件编号	中文名称	英文名称	数量
1	858576T2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A13	速度计传感器总成	PICK UP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1

图 119转速表套件（艉板与舵机安装） Tachometer Kits Transom and Helm Mount

REF	零件编号	中文名称	英文名称	数量
1	8M0104733	转速表套件-艉板安装型	TACHOMETER KIT Transom Mount	1
1	8M0095036	转速表套件-艉板安装型	TACHOMETER KIT Transom Mount	1
2	8M2100452	10针数据延长线束	HARNESS Data Extension 10 Pin	1
3	8M0099412	仪表外壳	GAUGE HOUSING	1
4	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
5	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
5	8M0214969	黑色边框	BEZEL-BLACK	1
6	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
7	14742	螺丝(.250-20 x 1.25)	SCREW (.250-20 x 1.25)	4
8	57807	不锈钢螺钉(#10-16 x 0.750)	SCREW (#10-16 x .750) Stainless Steel	8
9	69205	C形垫圈	C WASHER	8
9	8M0084613	C形垫圈	C-WASHER	8
10	22875	卡扣	CLIP	8
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0095037	转速表套件7K-舵机安装(黑色)	TACHOMETER KIT 7 K -Helm Mount (Black)	1
13	8M0055044	转速表线束V6.0	HARNESS Tachometer, V 6.0	1
14	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
15	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
15	8M0214969	黑色边框	BEZEL-BLACK	1

图 120进排气阀 Intake and Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	804145	V型皮带	V BELT	1
2	804143	螺栓 M10×35	BOLT (M10 x 35)	2
2	804143001	螺栓	BOLT	2
3	804142T	从动齿轮	GEAR Driven	2
4	804144	油封	SEAL Oil	2
4	804144001	油封	SEAL-OIL	2
5	804141	定位销	PIN Dowel	2
6	804140T	凸轮轴	CAMSHAFT	1
6	8M0057172	凸轮轴	CAMSHAFT	1
7	804139T	凸轮轴	CAMSHAFT	1
8	804128T	进气阀	VALVE Intake	8
9	804129T	排气阀	VALVE Exhaust	8
10	804130	阀座	SEAT	16
11	804136	密封件	SEAL	8
12	804137	密封件	SEAL	8
13	804131	气门弹簧	SPRING Valve	16
14	804132	固定座	RETAINER	16
15	804135	开口销阀	COTTER VALVE	32
16	804138T	气门挺杆	LIFTER Valve	16
17	8046071	垫片	SHIM	AR
17	8046072	垫片	SHIM	AR
17	8046073	垫片	SHIM	AR
17	8046074	垫片	SHIM	AR
17	8046075	垫片	SHIM	AR
17	8046076	垫片	SHIM	AR
17	8046077	垫片	SHIM	AR
17	8046078	垫片	SHIM	AR
17	8046079	垫片	SHIM	AR
17	80460710	垫片	SHIM	AR
17	80460711	垫片	SHIM	AR
17	80460712	垫片	SHIM	AR
17	80460713	垫片	SHIM	AR
17	80460714	垫片	SHIM	AR
17	80460715	垫片	SHIM	AR
17	80460716	垫片	SHIM	AR
17	80460717	垫片	SHIM	AR
17	804608	垫片	SHIM	AR
17	80460810	垫片	SHIM	AR
17	80460820	垫片	SHIM	AR
17	80460830	垫片	SHIM	AR
17	80460840	调整垫	PAD Adjusting	AR
17	80460850	垫片	SHIM	AR
17	80460860	垫片	SHIM	AR
17	80460870	垫片	SHIM	AR
17	80460880	垫片	SHIM	AR
18	804149	阀板	PLATE Valve	1
19	804153	键	KEY	1
20	804146	张紧器	TENSIONER	1
21	804150	螺栓 M10×45	BOLT (M10 x 45)	1
22	804147	弹簧	SPRING	1
23	804148	软管	HOSE	1
24	804151T	驱动齿轮	GEAR Drive	1
25	881314	螺母 M40	NUT (M40)	1
25	881314003	螺母	NUT	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 121驱动轴壳体延长套件指令推力2.38:1 DriveShaft Housing Extension Kit Command Thrust 2.38:1

REF	零件编号	中文名称	英文名称	数量
-	8M0092061	延长套件	EXTENSION KIT	1
-	8M0105090	传动轴壳体延长套件	EXTENSION KIT Driveshaft Housing	1
1	8M0071622	间隔套驱动轴壳体	SPACER Driveshaft Housing	1
1	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
2	8M0094340	加长驱动轴	DRIVESHAFT X-Long	1
3	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
4	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
4	8M0166756	轴承总成	BEARING ASSEMBLY	1
5	8M0063267	垫片组	SHIM SET	1
6	8M0063268	垫片组	SHIM SET	1
7	8M0029215	水管	WATER TUBE	1
8	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
9	87364	螺母	NUT	1
10	866233001	面板	FACEPLATE	1
11	8M0031504	换挡轴加长型	SHIFT SHAFT X-Long	1
11	8M0140439	换挡轴-XL	SHIFT SHAFT-XL	1
12	8M0030784	垫圈带键	WASHER Keyed	1
13	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
14	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
15	896895	螺母(M12)	NUT (M12)	4
16	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
17	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1

图 122转向手柄套件 Steering Handle Kit

REF	零件编号	中文名称	英文名称	数量
-	816366A31	转向手柄套件	STEERING HANDLE KIT	1
-	816366A42	转向手柄套件	STEERING HANDLE KIT	1
-	816366A32	转向手柄套件	STEERING HANDLE KIT	1
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
NS	74036	润滑脂接头	FITTING Grease	1
NS	8M0169589	润滑脂接头	FITTING Grease	1
2	429922	衬套	BUSHING	2
2	42992T02	衬套	BUSHING	2
3	48414	壳体	HOUSING	1
4	48519	安装板	PLATE	1
5	48518	衬垫	GASKET	1
6	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
7	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	3
8	12013	卡箍	CLAMP	1
8	889729	卡箍	CLAMP	1
9	40007112	螺钉(M5 x 40)	SCREW (M5 x 40)	2
10	816874	蝶形螺母 (#10-32)	WING NUT (#10-32) Wing	1
11	823609A15	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	823609A5	停机开关总成	SWITCH ASSEMBLY Stop	1
12	8M0104612	开关总成	SWITCH ASSY	1
13	NSS	绝缘件(不单独销售)	NOT SOLD SEPARATE Insulator	1
14	12018A4	油门拉线管总成	TUBE ASSEMBLY Throttle	1
15	NSS	驱动轮(不单独销售)	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	弹性销(不单独销售)	NOT SOLD SEPARATE Roll Pin	1
17	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
18	99589	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	648552	卡扣	CLIP	2
20	40140	螺母(M10)	NUT (M10)	1
21	8885241	导管 (9.03 英寸)	CONDUIT (9.03 Inches)	1
22	895665	导向管	GUIDE TUBE	1
23	89578	节流阀执行器筒	BARREL Throttle Actuator	1
24	824081	紧定螺钉(#10-32)	SET SCREW (#10-32)	1
25	12019003	拉线总成	CABLE ASSEMBLY	1
26	43433	电缆导向器	GUIDE Cable	1
26	8M0204660	导套	GUIDE	1
27	20007	电缆端锚	ANCHOR Cable End	1
28	20518	紧定螺钉(#8-32)	SET SCREW (#8-32)	2
28	8M0204644	螺钉组	SCREW SET	2
29	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
30	48416	盖帽	CAP	1
31	4002319	垫圈	WASHER	1
32	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
33	146011	隔套	SPACER	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
35	NSS	不单独出售节流阀贴花	NOT SOLD SEPARATE Decal, Throttle	1
36	889724	软管电缆护圈	GROMMET Hose Cable	1

图 123燃油供给模块安装件 Fuel Supply Module Mounting

REF	零件编号	中文名称	英文名称	数量
1	880133T08	燃油供应模块	MODULE Fuel Supply	1
1	8M0130897	燃油供应模块	FUEL SUPPLY MOD	1
2	897567T	燃油供应模块支架	BRACKET Fuel Supply Module	1
3	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
3	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
4	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	3
5	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
5	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
6	899145	绑带夹	CLIP Tie Strap	2
7	897763T01	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T01	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
7	897763T03	节气门支架总成	BRACKET ASSEMBLY Throttle	1
8	88552620	螺钉(M8 x 20)	SCREW (M8 x 20)	3
9	897559	卡扣	CLIP	1
10	8M0005986	拉线总成	CABLE ASSEMBLY	1
11	35459	垫圈	WASHER	1
12	210711	开口销	COTTER PIN	1

图 124喷油泵 Fuel Injection Pump

REF	零件编号	中文名称	英文名称	数量
-	881315T1	蒸汽分离器	VAPOR SEPERATOR	1
-	881315T05	蒸汽分离器	VAPOR SEPERATOR	1
-	881315T2	蒸汽分离器	VAPOR SEPERATOR	1
-	881315T05	蒸汽分离器	VAPOR SEPERATOR	1
1	881316T1	盖板	COVER	1
1	881316T2	盖板	COVER	1
1	881316T2	盖板	COVER	1
2	881318	O型圈	O-RING	1
3	881329	针阀套件	NEEDLE VALVE KIT	1
4	NSS	阀座(不单独销售)	NOT SOLD SEPARATE Seat	1
5	881320	浮子	FLOAT	1
6	881321	浮子销	PIN Float	1
7	881319T	本体	BODY	1
8	881327	安装板	PLATE	1
9	8813261	螺丝(M3 x 8)	SCREW (M3 x 8)	1
10	881326	螺钉(M4×16)	SCREW (M4 x 16)	7
11	881325	衬垫	GASKET	1
12	881322	减震器	DAMPER	1
12	881322002	减震器	DAMPER	1
13	880889T	燃油泵	PUMP Fuel	1
13	8M0123823	ORD 8M6010289	ORD 8M6010289	1
14	881323T	滤清器	FILTER	1
15	881324	盖板	COVER	1
16	8813262	放油螺钉	SCREW Drain	1
17	881328	衬垫	GASKET	1
18	881330A1	软管套件	HOSE KIT	1
18	881330A02	软管套件	HOSE KIT	1
19	881331	卡扣	CLIP	2
20	881559	卡扣	CLIP	5
21	881565	软管	HOSE	1
22	881560	软管	HOSE	2
23	881558	三通	TEE	5
23	8815581	三通	TEE	5
23	8815581	三通	TEE	5
24	881554	软管	HOSE	1
25	881554	软管	HOSE	1
26	881554	软管	HOSE	1
27	881554	软管	HOSE	6
28	881555	软管	HOSE	1
29	881557	软管	HOSE	1
30	881556	软管	HOSE	1
31	8813221	减震器	DAMPER	3
32	881332	轴环	COLLAR	6
-	881440T1	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1
-	881440T2	进气总成	INTAKE ASSEMBLY	1
-	881440T04	进气总成	INTAKE ASSEMBLY	1

图 125集成式空燃模块 Integrated Air Fuel Module

REF	零件编号	中文名称	英文名称	数量
1	892952T04	进气流量测量总成	IAFM ASSEMBLY	1
1	892952T06	进气流量测量总成	IAFM ASSEMBLY	1
1	892952T06	进气流量测量总成	IAFM ASSEMBLY	1
-	8M6002790	进气歧管	MANIFOLD Intake	1
2	88552550	不锈钢螺钉 (M6 x 50 mm)	SCREW (M6 x 50 mm) Stainless Steel	2
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
4	8M0048051	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	5
5	897646001	通气罐支架	BRACKET Vent Canister	1
6	884545A02	通气罐总成	CANISTER ASSEMBLY Vent	1
6	8M0175814	通气罐总成	CANISTER-VENT ASY	1
7	897434	护孔环	GROMMET	1
8	8M0001824	净化通气总成	PURGE VENT ASSEMBLY	1
8	8M0126307	净化通气总成	PURGE VENT ASSY	1
9	897575T01	空气滤清器	FILTER Air	1
9	8M0082911	空气滤清器	FILTER - AIR	1
10	8M0006918	限流板	RESTRICTOR PLATE	1
10	8M0032134	限流板	RESTRICTOR PLATE	1
10	8M0032134	限流板	RESTRICTOR PLATE	1
11	897559	卡扣	CLIP	1
12	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
14	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	5

图 126气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	881422T1	气缸体	CYLINDER BLOCK	1
1	881422T05	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	82364M	定位销	PIN Dowel	10
3	8587321	衬垫	GASKET	1
3	858732002	气缸体衬垫	GASKET Cylinder Block	1
4	881423	螺栓(M8×55)	BOLT (M8 x 55)	10
4	8M0101617	螺栓	BOLT	10
5	804072	螺栓 (M10 x 135)	BOLT (M10 x 135)	10
6	855690	护孔环	GROMMET	1
7	804073	吊环	LIFTING EYE	2
8	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
9	825953	塞子 (M14 x 12)	PLUG (M14 x 12)	1
10	81990M	衬垫	GASKET	1
11	822626Q2	机油滤清器	FILTER Oil	1
11	8M0162830	机油滤清器	FILTER OIL	1
12	804097	螺栓	BOLT	1
13	881424T	外排气罩	COVER Outer Exhaust	1
13	881424T02	排气盖	COVER-EXHAUST	1
14	804076	衬垫	GASKET	1
14	804076003	衬垫	GASKET	1
15	881427	螺栓 (M6 x 30)	BOLT (M6 x 30)	18
16	881425	螺钉	SCREW	1
17	881426	衬垫	GASKET	1
18	NSS	阳极 (不单独销售)	NOT SOLD SEPARATE Anode	1
19	804086	护孔环	GROMMET	1
20	804085	盖板	COVER	1
20	804085A01	罩盖/阳极套件	COVER/ANODE KIT	1
21	8524741	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
22	827207	螺栓 (M8 x 25)	BOLT (M8 x 25)	2
23	804082	护孔环	GROMMET	1
24	804080	压力控制阀	VALVE Pressure Control	1
24	804080001	阀门	VALVE	1
25	804081	弹簧	SPRING	1
26	804084	衬垫	GASKET	1
27	804083	盖板	COVER	1
27	804083001	盖板	COVER	1
28	881428	螺栓(M6 x 16)	BOLT (M6 x 16)	3
29	804089	卡扣	CLIP	1
30	804088	软管	HOSE	1
31	879650	卡箍	CLAMP	1
31	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
32	8587331	螺柱	STUD	6
33	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
33	8M0214963	垫圈	WASHER	6
34	40140	螺母(M10)	NUT (M10)	6
35	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
35	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
36	881600	橡胶盖	CAP Rubber	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 127电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	881363T	盖板	COVER	1
1	881363A01	盖/支架套件	COVER/BRACKET KIT	1
2	881364T2	线束总成	HARNESS ASSEMBLY	1
2	881364T04	线束	HARNESS	1
2	881364T1	线束总成	HARNESS ASSEMBLY	1
2	881364T04	线束	HARNESS	1
3	804291	保险丝20安培	FUSE 20 Ampere	4
3	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
4	80429110	30安保险丝	FUSE 30 Ampere	4
4	8M0057159	30A保险丝	FUSE-30A	4
0	891824010	保险丝盖	COVER Fuse	4
0	891824020	保险丝盖	COVER Fuse	4
5	804289	保险丝拔取器	PULLER Fuse	1
6	881362	支架	BRACKET	1
7	8813511	螺钉	SCREW	1
8	881352T	继电器	RELAY	1
8	8M0098898	继电器	RELAY	1
9	82214M	垫圈	WASHER	2
10	881355	锁紧垫圈	LOCKWASHER	2
10	82212M	锁紧垫圈	LOCKWASHER	2
11	881354	螺钉	SCREW	2
11	96671M	螺钉	SCREW	2
12	804284	护套	BOOT	2
12	804284001	护套	BOOT	2
13	881350T	继电器	RELAY	1
14	881351	螺钉	SCREW	1
15	881353	卡箍	CLAMP	1
16	8813511	螺钉	SCREW	1
17	881359T	支架	BRACKET	1
17	881363A01	盖/支架套件	COVER/BRACKET KIT	1
18	881361	卡箍	CLAMP	1
19	881360	卡箍	CLAMP	1
20	804270	螺栓(M6×28)	BOLT (M6 x 28)	5
21	881304	护孔环	GROMMET	5
22	82851M	衬套	BUSHING	5
22	804344003	轴环	COLLAR	5
23	881356T1	继电器总成	RELAY ASSEMBLY	1
23	882751A3	升降继电器套件	RELAY KIT Trim	1
24	881357	引线	LEAD WIRE	1
25	881358	盖帽	CAP	1
26	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
27	825702	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
27	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
28	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
29	88439A33	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
30	88439A10	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
31	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
32	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
32	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
33	858723T1	适配器/升降线束总成	HARNESS ASSEMBLY Adapter/Trim	1
34	858914T1	升降马达适配器线束总成	HARNESS ASSEMBLY Trim Motor Adaptor	1
35	858740T4	遥控适配器线束总成	HARNESS ASSEMBLY Adapter Assembly Remote	1
36	92753	固定座	RETAINER	1
37	859249T1	连接器	CONNECTOR	1
38	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
39	8272822	高压警告标贴	DECAL Warning High Voltage	1
40	881865	挂档启动警示标贴	DECAL Caution-Start in Gear Start in Gear	1
41	828151A2	升降继电器套件	TRIM RELAY KIT	1
41	882751A3	升降继电器套件	RELAY KIT Trim	1
42	826802A24	升降线束总成	HARNESS ASSEMBLY Trim	1
43	828151A1	继电器总成	RELAY ASSEMBLY	2
43	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
44	818967	护孔环	GROMMET	1
44	8M0207785	护孔环	GROMMET	1
45	818968	衬套	BUSHING	1
45	8M0214955	衬套	BUSHING	1
46	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
47	828102	支架	BRACKET	1
47	8M0207771	安装支架	BRACKET Mounting	1
48	824868	螺钉(M6×75)	SCREW (M6 x 75)	1
49	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
49	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
50	823807	衬套	BUSHING	1

图 128启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
-	881368T1	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	881368T2	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	881368T2	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	804314T	定子	STATOR	1
2	804313T	电枢	ARMATURE	1
3	881369T1	电刷支架总成	HOLDER ASSEMBLY Brush	1
4	804316	电刷组	BRUSH SET	1
5	804317	弹簧	SPRING	4
6	881370T	支架	BRACKET	1
7	804337	螺钉(M4×16)	SCREW (M4 x 16)	2
8	804335	贯穿螺栓(M6×120)	THRU BOLT (M6 x 120)	2
9	804321T1	齿轮套件	GEAR KIT	1
10	804322	离合器	CLUTCH	1
11	804330	垫圈套件	WASHER KIT	1
12	804324	支架	BRACKET	1
13	804326	齿圈	RING GEAR	1
14	804327	衬垫	GASKET	1
15	804325	轴承	BEARING	1
16	804323	小齿轮轴	SHAFT Pinion	1
17	804329	惰轮	IDLER GEAR	3
17	804329001	惰轮	GEAR Idler	3
18	804328	支架	BRACKET	1
19	804331T	盖板	COVER	1
20	804336	螺栓(M6×52)	BOLT (M6 x 52)	2
21	804319	小齿轮	PINION	1
22	804320	小齿轮止动组	STOP SET Pinion	1
23	804332	杠杆套件	LEVER KIT	1
24	804334	盖板	COVER	1
25	881371T	启动继电器	RELAY Starter	1
25	881371T1	启动继电器	RELAY Starter	1
25	881371T1	启动继电器	RELAY Starter	1
26	804605	螺栓(M8×45)	BOLT (M8 x 45)	3
27	881373	接线端子	TERMINAL	1
28	881377	锁紧垫圈	LOCKWASHER	1
29	82382M	螺母	NUT	1
30	881372	螺母	NUT	1
31	881374	盖板	COVER	1

图 129齿轮箱驱动轴（2.07:1）（序列号0T590054及以上） Gear Housing Driveshaft (2.07:1) (S/N-0T590054 And Up)

REF	零件编号	中文名称	英文名称	数量
-	9011J2	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011J4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(0.375x0.625)前部	PIN Dowel - With Hole (.375 x .625) Front	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191832	垫圈	WASHER	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	非单独销售滚针轴承	NOT SOLD SEPARATE Neeedle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS	非单独销售小齿轮(14齿)	NOT SOLD SEPARATE Pinion Gear, (14 Teeth)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	1
19	8M0063265	垫片组	SHIM SET	1
20	858765T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	878575T1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035	上部油封	SEAL Oil Upper	1
26	8M0245495	油封	OIL SEAL	1
27	43036	下油封	SEAL Oil Lower	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
32	430232	密封件	SEAL	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	853908A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	816575	端面密封	FACE SEAL	1
42	861415	端面密封	SEAL Face	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	803496T2	轴承/油封套件（不含前轴承）	BEARING/SEAL KIT Without Forward Bearing	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

图 130飞轮与盖 Flywheel and Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0088058	飞轮盖	FLYWHEEL COVER	1
1	8M0163126	飞轮盖	FLYWHEEL COVER	1
2	821555001	护孔环	GROMMET	4
2	8M0153609	护孔环	GROMMET	4
3	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
3	8M0147042	螺栓	BOLT	1
4	8M0071547	垫圈 (66 X 21 X 6.35毫米)	WASHER (66 X 21 X 6.35 MM)	1
4	8M0090010	垫圈	WASHER	1
5	8M0090795	飞轮总成	FLYWHEEL ASSEMBLY	1
5	8M0141336	飞轮总成	FLYWHEEL ASSEMBLY	1
6	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
6	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
7	8M0088059	定子总成完整	STATOR ASSEMBLY Complete	1

图 131钥匙开关/钥匙图表-3位(897716K01)单用途 Key Switch / Key Chart - 3 Position (897716K01) Single Application

REF	零件编号	中文名称	英文名称	数量
1	897716K01	点火开关套件(3位)含钥匙	SWITCH KIT Ignition (3 Position) With Keys	1
2	897716001	塑料钥匙开关螺母	NUT Plastic-Key Switch	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	1
-	899203A01	标牌/垫片套件	DECAL/WASHER KIT	2
3	8M0233647	防转垫片	WASHER Anti-Rotation	1
4	899203	启停开关标牌	DECAL On/Off/Start	1
5	897716451	点火钥匙套装(451)带水星标志	KEY SET Ignition (451) with Mercury Logo	AR
5	897716457	点火钥匙套装(457)带水星标志	KEY SET Ignition (457) with Mercury Logo	AR
5	897716460	点火钥匙套装(460)带水星标志	KEY SET Ignition (460) with Mercury Logo	AR
5	897716461	点火钥匙套装(461)带水星标志	KEY SET Ignition (461) with Mercury Logo	AR
5	897716462	点火钥匙套装(462)带水星标志	KEY SET Ignition (462) with Mercury Logo	AR
5	897716463	点火钥匙套装(463)带水星标志	KEY SET Ignition (463) with Mercury Logo	AR
5	897716821	点火钥匙套装(821)带水星标志	KEY SET Ignition (821) with Mercury Logo	AR
5	897716827	点火钥匙套装(827)带水星标志	KEY SET Ignition (827) with Mercury Logo	AR
5	897716830	点火钥匙套装(830)带水星标志	KEY SET Ignition (830) with Mercury Logo	AR
5	897716831	点火钥匙套装(831)带水星标志	KEY SET Ignition (831) with Mercury Logo	AR
5	897716832	点火钥匙套装(832)带水星标志	KEY SET Ignition (832) with Mercury Logo	AR
5	897716833	点火钥匙套装(833)带水星标志	KEY SET Ignition (833) with Mercury Logo	AR
5	897716841	点火钥匙套装(841)带水星标志	KEY SET Ignition (841) with Mercury Logo	AR
5	897716847	点火钥匙套装(847)带水星标志	KEY SET Ignition (847) with Mercury Logo	AR
5	897716850	点火钥匙套装(850)带水星标志	KEY SET Ignition (850) with Mercury Logo	AR
5	897716851	点火钥匙套装(851)带水星标志	KEY SET Ignition (851) with Mercury Logo	AR
5	897716852	点火钥匙套装(852)带水星标志	KEY SET Ignition (852) with Mercury Logo	AR
5	897716853	点火钥匙套装(853)带水星标志	KEY SET Ignition (853) with Mercury Logo	AR
6	76629	内齿锁紧垫片(0.750)	LOCKWASHER Internal Tooth (.750)	1
6	8M0207779	锁紧垫圈	LOCKWASHER	1
7	8M0189945	钥匙盖总成	KEYS CAP ASSEMBLY	1
8	8M0161143	钥匙盖	CAP Key	1
-	879305A01	三档钥匙开关壳体套件	Housing Kit 3-Position Keyswitch Housing	1

图 132动力升降总成组件 Power Trim Assembly - Components

REF	零件编号	中文名称	英文名称	数量
1	8M0089943	歧管套件	MANIFOLD KIT	1
2	893929A01	安全阀套件	VALVE KIT Relief	1
3	8M0089945	阀套件	VALVE KIT	1
4	8M0090404	配平限位阀套件	VALVE KIT Trim Limit	1
5	833063	O型圈	O-RING	2
6	8M0055260	定位销	DOWEL PINS	3
7	811613	塞子总成	PLUG ASSEMBLY	1
8	833047	螺钉(0.250-20×2.250)	SCREW (.250-20 x 2.250)	2
9	8M0089941	气缸总成	CYLINDER ASSEMBLY	1
10	88238A13	拉线总成	CABLE ASSEMBLY	1
10	8M0207768	拉线总成	CABLE ASSEMBLY	1
11	8M6002690	螺钉	SCREW	1
11	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
12	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
12	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0100509	记忆活塞总成	PISTON ASSEMBLY Memory	1
12	8M0171825	记忆活塞套件	MEMORY PISTON KIT	1
13	893902A01	O型圈套件	O-RING KIT	1
13	8M0171819	O型圈套件	O-RING KIT	1
14	8M0089942	减震杆套件	SHOCK ROD KIT	1
14	8M0171821	减震杆套件	SHOCK ROD KIT	1
14	8M0139007	减震杆套件	SHOCK ROD KIT	1
14	8M0171824	减震杆套件	SHOCK ROD KIT	1
15	8M0089946	螺钉套件(完整调整)	SCREW KIT Complete Trim	1
16	8M0089940	电机套件	MOTOR KIT	1
16	8M0142591	电机套件	MOTOR KIT	1
17	8M0090403	驱动联轴器	COUPLING Drive	1
18	8M0089944	泵总成	PUMP ASSEMBLY	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
-	8M0171820	O型圈套件	O-RING KIT	1
-	8M0127334	提升阀密封套件	POPPET SEAL KIT	1

图 133旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	818904T1	旋转支架	SWIVEL BRACKET	1
1	8M0220957	旋转支架总成	SWIVEL BRKT ASSY	1
2	87735	下油封	SEAL Oil Lower	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A26	旋转销总成	SWIVEL PIN ASSEMBLY	1
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A10	连杆总成	LINK ROD ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
13	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
14	42961A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
14	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
15	67684	挡圈	RING Retaining	1
16	816432	止推垫片	THRUST WASHER	1
17	NSS	不单独销售贴纸, 序列号覆膜	NOT SOLD SEPARATE Decal, Serial Overlaminate	1
18	11288	下轭缓冲垫	BUMPER Bottom Yoke	1
18	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1
19	88882	上轭缓冲垫	BUMPER Top Yoke	1

图 134动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	830250T3	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
-	8M0171818	动力调整总成	POWER TRIM ASSY	1
1	811666A1	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	809872A2	O型圈维修包	O-RING KIT Rebuild	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	811669A1	气缸总成	CYLINDER ASSEMBLY	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
5	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
5	893905A02	阀套件	VALVE KIT	1
6	809874A1	泵总成	PUMP ASSEMBLY	1
6	893906A02	泵总成	PUMP ASSEMBLY	1
7	809885A2	电机套件	MOTOR KIT	1
7	893907A02	电机套件	MOTOR KIT	1
8	8134351	堵头	PLUG	1
9	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
9	893929A01	安全阀套件	VALVE KIT Relief	1
10	809875A1	歧管套件	MANIFOLD KIT	1
10	893909A02	歧管套件	MANIFOLD KIT	1
11	809876A1	电机螺钉套件	SCREW KIT Motor	1
12	88238A18	拉线总成	CABLE ASSEMBLY	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	809878A1	滤清器套件	FILTER KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	809879A1	提升阀套件	POPPET KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
-	809880A1	完整配平O型圈套件	O-RING KIT Complete Trim	1
-	893914A02	O型圈套件	O-RING KIT	1
16	821539	三叶销	PIN Trilobe	2
17	818898	锚销	PIN Anchor	1
18	996251	轴	SHAFT	1
18	99625002	轴	SHAFT	1
19	22740	卡扣	CLIP	2
20	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
21	69205	C形垫圈	C WASHER	1
21	8M0084613	C形垫圈	C-WASHER	1

图 135燃油供给模块组件 8M0235171-3B694499及以上 Fuel Supply Module Components 8M0235171 - 3B694499 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0235171	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
2	8M0245916	泵总成高压	PUMP ASSEMBLY High Pressure	1
3	8M0245917	泵总成低压	PUMP ASSEMBLY Low Pressure	1
4	895319	护孔环	GROMMET	1
5	856954	衬套	BUSHING	1
6	NSS	不单独出售线束, 穿线	NOT SOLD SEPARATE Harness, Pass Thru	1
7	8M0245915	燃油供应模块维修套装	FSM REPAIR KIT	1
8	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

图 136启动电机 1B759587及以下 Starter Motor 1B759587 and Below

REF	零件编号	中文名称	英文名称	数量
-	897525T03	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	897525T05	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
-	897525T05	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
-	879150A85	启动电机套件	STARTER MOTOR KIT	1
1	8M0001391	启动电机轴套	COLLAR Starter Motor	2
1	8M0034918	轴环	COLLAR	2
2	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
3	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
4	8M0007871	橡胶止挡	STOP Rubber	1
5	898890T01	拉线总成	CABLE ASSEMBLY	1
6	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
7	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
8	8272822	警告标贴	DECAL Warning	1
9	898103T94	卡箍	CLAMP	1
9	879150A85	启动电机套件	STARTER MOTOR KIT	1
10	898103T95	卡箍	CLAMP	1
10	879150A85	启动电机套件	STARTER MOTOR KIT	1
11	8M0008081	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
12	8M0008110	盖形螺母	NUT Acorn	1
13	8M0008112	垫片(外径8毫米×187毫米)	WASHER (8 mm Outside Diameter x 187 mm)	2

图 137带WIF传感器的水分离燃油滤清器套件 Water Separating Fuel Filter Kit With WIF Sensor

REF	零件编号	中文名称	英文名称	数量
-	8M0109543	燃油滤清器套件-远程油水分离型	FUEL FILTER KIT Remote Water Seperating	1
1	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
2	809096	油水分离式燃油滤清器总成	FILTER Fuel-Water Separating Fuel Filter Assembly	1
2	8M0116793	燃油滤清器套件	FUEL FILTER KIT	1
3	8M0021044	滤杯	BOWL	1
3	8M0214990	滤清器杯体	FILTER BOWL	1
4	8M0103095	油水分离滤清器(11/16-16螺纹)	FILTER Fuel-Water Separating (11/16-16 Thread)	1
4	8M0146203	滤芯(11/16英寸)	ELEMENT 11/16 IN	1
5	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
5	8M0204657	堵头	PLUG	2
6	8M0086290	倒钩接头	CONNECTOR Barb	2
6	8M0204732	倒钩接头	CONNECTOR Barb	2
7	855697	卡箍	CLAMP	2
7	8M0204696	卡箍	CLAMP	2
8	8M0021043	传感器总成燃油和水	SENSOR ASSEMBLY Fuel and Water	1
8	8M0214989	燃油含水传感器	SENSOR WIF	1
9	8M0060420	线束(6针)	HARNESS 6 Pin	1
10	8M0060421	线束转接器	HARNESS Adapter	1

图 138传感器 Sensors

REF	零件编号	中文名称	英文名称	数量
1	804295T	温度传感器	THERMOSENSOR	1
2	804296	固定座	RETAINER	1
3	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	2
3	811188T	螺栓	BOLT	2
4	8042971	衬垫	GASKET	1
5	83577M	卡箍	CLAMP	1
6	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
7	881366	安装板	PLATE	1
8	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
9	8042941	安装板	PLATE	1
10	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	2
10	811188T	螺栓	BOLT	2
11	881365T1	线束总成	HARNESS ASSEMBLY	1
11	881364T05	线束总成	HARNESS ASSEMBLY	1
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	6
13	879650	卡箍	CLAMP	1
13	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
14	8043071	油压开关	SWITCH Oil Pressure	1
15	881367A1	引线	LEAD WIRE	1
16	804604	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 139燃油供给模块组件 8M0057676-2B494018及以下 Fuel Supply Module Components 8M0057676 - 2B494018 and Below

REF	零件编号	中文名称	英文名称	数量
-	8M0057676	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
-	8M0235171	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
2	8M0053726	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
4	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
4	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
5	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
9	8M0053727	燃油供应模块盖	FSM CAP	1
10	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
11	8M0062771	泵总成低压	PUMP ASSY Low Pressure	1
12	8M0062770	泵总成高压	PUMP ASSY High Pressure	1
13	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
14	8M0053735	油管燃油	TUBE Fuel	2
14	8M0119250	管	TUBE	2
15	8M0053755	油管吸油	TUBE Suction	1
16	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
17	8M0053734	水管	TUBE Water	2
17	8M0120073	管	TUBE	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	8M0053725	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
19	8M0132733	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
20	8M6001398	线束总成	ELECTRICAL HARNESS ASSEMBLY	1
20	8M6004776	线束总成	HARNESS ASSEMBLY	1
21	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
22	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
23	NSS		NOT SOLD SEPARATE Spacer	1
-	8M0057679	燃油供应模块密封件套装	FSM SEAL KIT	1

图 140动力配平总成-二代组件 Power Trim Assembly - Components Design II

REF	零件编号	中文名称	英文名称	数量
1	8M0089943	歧管套件	MANIFOLD KIT	1
2	893929A01	安全阀套件	VALVE KIT Relief	1
3	8M0089945	阀套件	VALVE KIT	1
4	8M0090404	配平限位阀套件	VALVE KIT Trim Limit	1
5	833063	O型圈	O-RING	2
6	8M0055260	定位销	DOWEL PINS	3
7	811613	塞子总成	PLUG ASSEMBLY	1
8	833047	螺钉(0.250-20×2.250)	SCREW (.250-20 x 2.250)	2
9	8M0089941	气缸总成	CYLINDER ASSEMBLY	1
10	88238A13	拉线总成	CABLE ASSEMBLY	1
10	8M0207768	拉线总成	CABLE ASSEMBLY	1
11	8M6002690	螺钉	SCREW	1
11	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
12	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
12	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
13	893902A01	O型圈套件	O-RING KIT	1
13	8M0171819	O型圈套件	O-RING KIT	1
14	8M0089942	减震杆套件	SHOCK ROD KIT	1
14	8M0171821	减震杆套件	SHOCK ROD KIT	1
15	8M0089946	螺钉套件(完整调整)	SCREW KIT Complete Trim	1
16	8M0089940	电机套件	MOTOR KIT	1
16	8M0142591	电机套件	MOTOR KIT	1
17	8M0090403	驱动联轴器	COUPLING Drive	1
18	8M0089944	泵总成	PUMP ASSEMBLY	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
-	8M0171820	O型圈套件	O-RING KIT	1
-	8M0127334	提升阀密封套件	POPPET SEAL KIT	1

图 141齿轮箱（驱动轴，2.07:1传动比） Gear Housing (Driveshaft)(2.07:1Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
1	880894T	曲轴	CRANKSHAFT	1
2	8040992	油封	SEAL Oil	1
3	8041002	油封	SEAL Oil	1
4	804101T	轴承	BEARING	4
4	804101T10	轴承	BEARING	4
4	804101T20	轴承	BEARING	4
5	804102T	轴承	BEARING	5
5	804102T10	轴承	BEARING	5
5	804102T20	轴承	BEARING	5
5	804102T30	轴承	BEARING	5
6	804103T	轴承	BEARING	1
6	804103T10	轴承	BEARING	1
6	804103T20	轴承	BEARING	1
7	880895T1	活塞总成	PISTON ASSEMBLY	4
7	880895A14	活塞/连杆总成	PISTON/CONN ROD	4
7	880895T10	活塞总成	PISTON ASSEMBLY	AR
7	880895A16	活塞/连杆总成	PISTON/CONN ROD	AR
8	880896	螺栓(M8 x 38)	BOLT (M8 x 38)	8
9	880897T1	活塞环组	RING SET Piston	4
9	880897T02	活塞环组	RING SET Piston	4
9	880898T1	活塞环组	RING SET Piston	AR
9	880898T02	活塞环组	RING SET Piston	AR
10	880899T	轴承	BEARING	8
10	880899T10	轴承	BEARING	8
10	880899T20	轴承	BEARING	8
10	880899T30	轴承	BEARING	8
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

图 142驱动轴壳体延长套件标准2.07:1 DriveShaft Housing Extension Kit Standard 2.07:1

REF	零件编号	中文名称	英文名称	数量
-	8M0092054	延长套件	EXTENSION KIT	1
-	8M0105089	传动轴壳体延长套件	EXTENSION KIT Driveshaft Housing	1
1	8M0071622	间隔套驱动轴壳体	SPACER Driveshaft Housing	1
1	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
2	8M0094341	加长驱动轴	DRIVESHAFT X-Long	1
3	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
4	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
4	8M0166756	轴承总成	BEARING ASSEMBLY	1
5	8M0063267	垫片组	SHIM SET	1
6	8M0063268	垫片组	SHIM SET	1
7	8M0029215	水管	WATER TUBE	1
8	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
9	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
10	866233001	面板	FACEPLATE	1
11	8M0053078	换挡轴下部, 加长型	SHIFT SHAFT Lower, X-Long	1
12	8M0030784	垫圈带键	WASHER Keyed	1
13	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
14	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
15	896895	螺母(M12)	NUT (M12)	4
16	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
17	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1

图 143旋转支架与旋转销 Swivel Bracket and Swivel Pin

REF	零件编号	中文名称	英文名称	数量
1	898032A03	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0220957	旋转支架总成	SWIVEL BRKT ASSY	1
2	87735	下油封	SEAL Oil Lower	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
13	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
13	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
14	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
15	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
16	67684	挡圈	RING Retaining	1
17	816432	止推垫片(含旋转支架)	THRUST WASHER Included with Swivel Bracket	1
18	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1
19	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
19	8M0074845	ORD 8M0098264	ORD 8M0098264	1
20	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
21	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
22	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
-	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
