水星 Mercury 115 HP EFI Pro XS 2B225488 & Up - 爆炸图零件明细

四冲程 电喷 EFI · USA - Cat.# 90-8M0114280 · 共 37 个部位 · 1212 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	12092A19	传动轴延长套件 - 5英寸/128毫米	EXTENSION KIT Driveshaft - 5 Inch /128 mm	1
-	899699A01	75/90/115 EFI四冲程图解集	DIAGRAM SET 75/90/115 EFI 4-Stroke	1
-	858566A03	冲洗套件(海岸型)	FLUSH KIT Coastal	1
-	816366A50	转向手柄套件	STEERING HANDLE KIT	1
-	816366A52	转向手柄套件	HANDLE KIT Steering	1

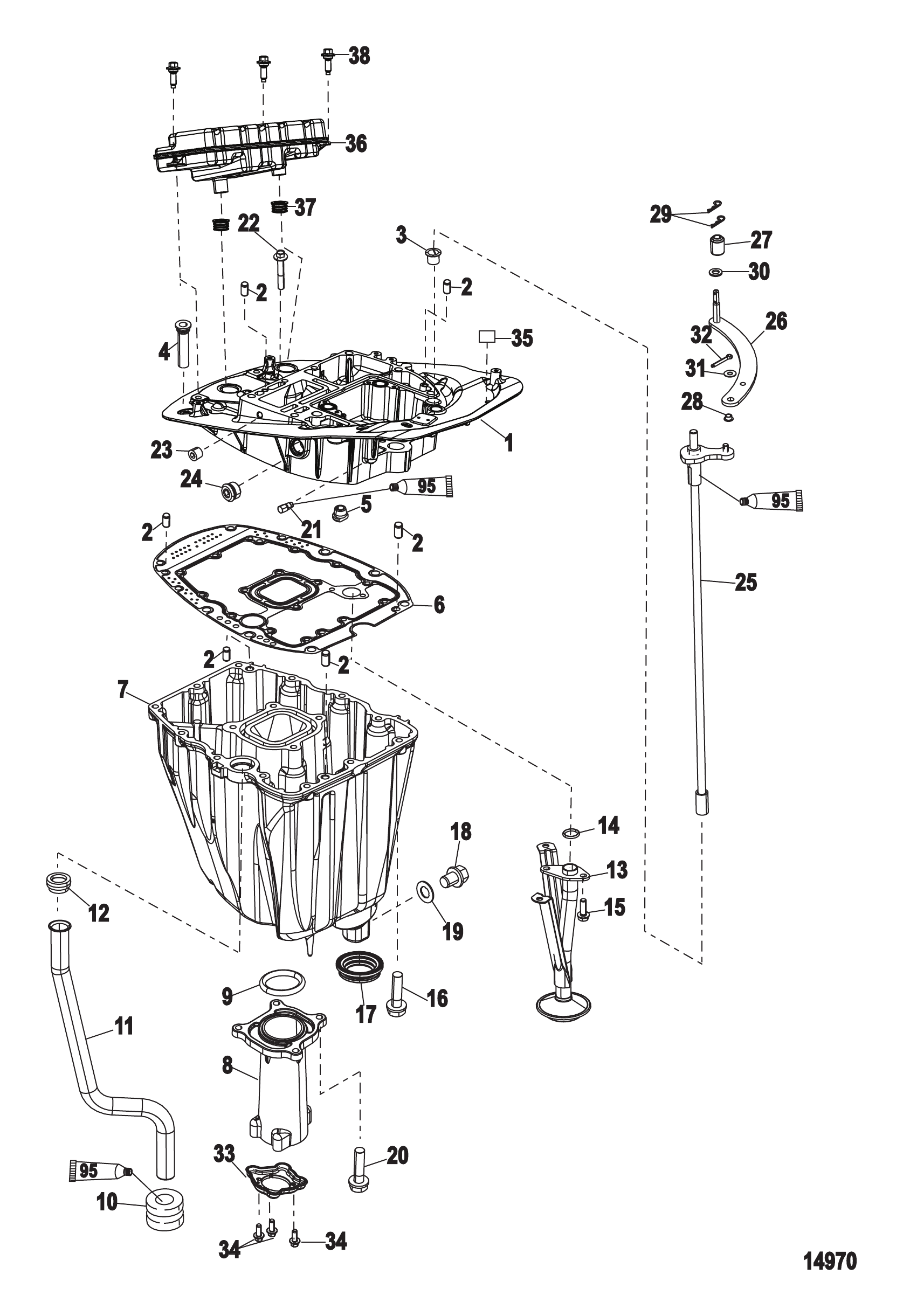

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	881912T02	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	6
3	27132	衬套	BUSHING	1
4	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
5	19565002	护孔环	GROMMET	1
6	8M0005405	适配板衬垫	GASKET Adapter Plate	1
7	858572T01	油底壳	SUMP Oil	1
8	898468A01	排气管套件	TUBE KIT Exhaust	1
9	881295	O型圈	O-RING	1
10	89417004	护孔环	GROMMET	1
11	858575006	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	858575005	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
12	814080001	上密封件	SEAL Upper	1
13	858571T	机油吸油管	TUBE Oil Pick Up	1
14	859082	O型圈	O-RING	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
16	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
16	8M0214957	螺钉	SCREW	12
17	858573	密封件	SEAL	1
17	8M0039073	密封件	SEAL	1
18	8288181	放油塞	PLUG Drain	1
19	828816	衬垫	GASKET	1
19	8M0204692	衬垫@5	GASKET @5	1
20	82483213	螺钉(M6 x 60)	SCREW (M6 x 60)	4
21	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
22	898442	螺钉(M8 x 50)	SCREW (M8 x 50)	4
23	479452	堵头	PLUG	1
24	8M0048148	堵头	PLUG	1
25	888835A1	换档轴	SHIFT SHAFT	1
26	888840	换挡连杆	SHIFT LINK	1
27	888917	滚轮	ROLLER	1
28	891658	衬套	BUSHING	1
29	82053M	发夹销	PIN Hair	2
30	888832	垫圈	WASHER	1
31	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
32	26953	开口销	COTTER PIN	1
33	898844	排气管密封件(随排气管提供)	SEAL Exhaust Tube Included with Exhaust Tube	1
34	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
34	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	3
35	48323	堵头	PLUG	1
36	898103T91	排气集气室	PLENUM Exhaust	1
37	8M0001457	集气室密封件	SEAL Plenum	2
38	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	3
38	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	3
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

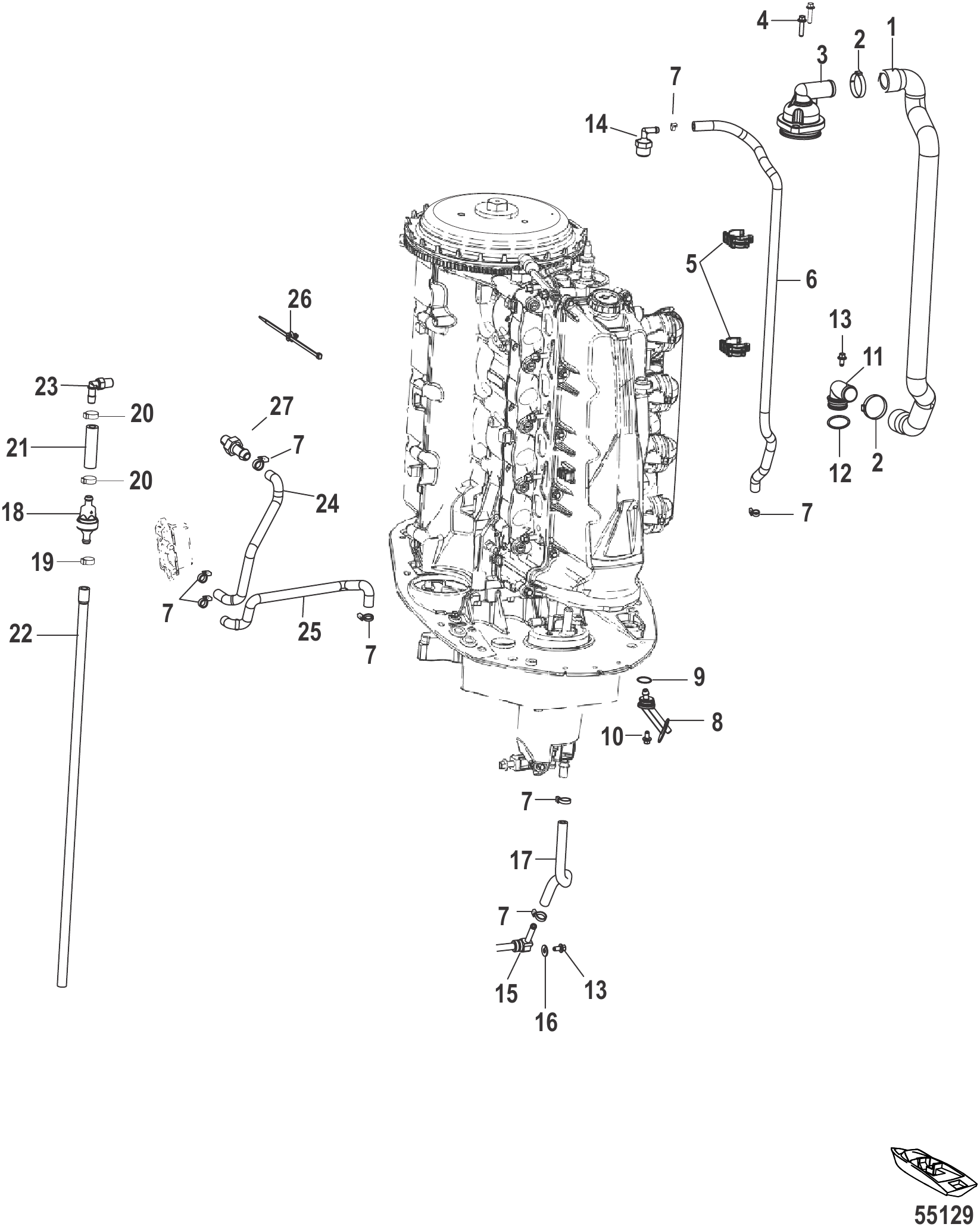

图 3冷却系统 Cooling

REF	零件编号	中文名称	英文名称	数量
1	8M0055699	软管	HOSE	1
2	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	AR
2	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	AR
3	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
5	8M0061994	卡扣	CLIP	2
6	8M0055698	软管	HOSE	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	8M0055215	示流器	TELLTALE	1
9	38101	O型圈 0.674×0.103	O-RING (.674 x .103)	1
10	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	1
11	8M0057408	接头	FITTING	1
12	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
12	8M0204650	O型圈	O-RING	1
13	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	1
13	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
14	8M0061328	卡扣式滤网	STRAINER Snap Fit	1
15	8M0050013	排气冷却接头	FITTING Exhaust Cooling	1
16	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
16	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
17	8M0045298	喷雾软管	HOSE Sprayer	1
18	8M0035700	冲洗系统软管总成	HOSE ASSEMBLY FLUSH SYSTEM	1
18	8M0102825	软管	HOSE	1
19	855697	卡箍	CLAMP	AR
19	8M0204696	卡箍	CLAMP	AR
20	888988022	卡箍	CLAMP	AR
21	8M0057620	冲洗软管	HOSE Flush	1
22	8M0057599	管材（内径8×外径14×840毫米）	TUBING (8 ID X 14 OD X 840 MM)	1
23	8M0075779	接头	FITTING	1
24	8M0056685	软管	HOSE	1
25	8M0056483	软管	HOSE	1
26	899145	绑带夹	CLIP Tie Strap	AR
27	291112	接头	FITTING	1

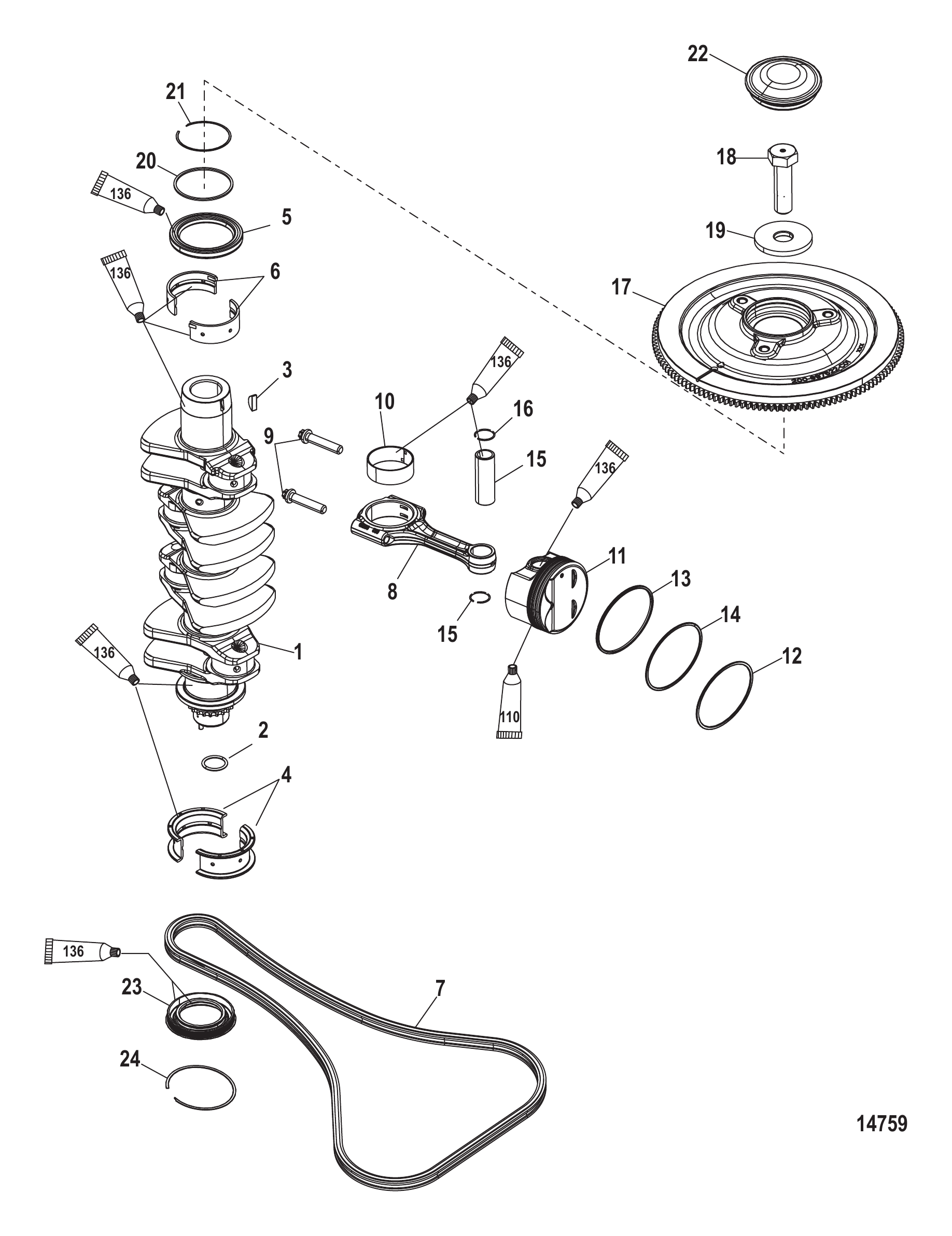

图 4曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	898051A04	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	889993001	O型圈	O-ring	1
3	91800	半圆键	KEY Woodruff	1
4	892309T01	推力轴承-绿色(曲轴下端)	BEARING Thrust - Green Crankshaft-Lower	2/AR
4	8M0117003	轴承	BEARING	2/AR
4	892309T02	推力轴承-海军蓝(曲轴下端)	BEARING Thrust - Navy Blue Crankshaft-Lower	2/AR
4	8M0117001	轴承	BEARING	2/AR
4	892309T03	推力轴承-白色(曲轴下端)	BEARING Thrust - White Crankshaft-Lower	2/AR
4	8M0117002	轴承	BEARING	2/AR
4	892309T04	推力轴承-橙色(曲轴下端)	BEARING Thrust - Orange Crankshaft-Lower	2/AR
4	8M0117004	轴承	BEARING	2/AR
5	8805251	油封(主轴承顶部)	SEAL Top Main Bearing	1
5	8M0032912	密封件	SEAL	1
6	897498T01	主轴承-绿色(曲轴上端)	BEARING Main - Green Crankshaft-Upper	4
6	897498T02	主轴承-海军蓝(曲轴上端)	BEARING Main - Navy Blue Crankshaft-Upper	4
6	897498T03	主轴承-白色(曲轴上端)	BEARING Main - White Crankshaft-Upper	4
6	897498T04	主轴承-橙色(曲轴上端)	BEARING Main - Orange Crankshaft-Upper	4
7	897796	链条(凸轮轴驱动滚子链)	CHAIN Roller Cam Drive	1
7	8M0103398	链条(凸轮轴驱动滚子链)	CHAIN Roller Cam Drive	1
8	881210T02	连杆总成	CONNECTING ROD ASSEMBLY	4
8	8M0103285	连杆总成	CONNECTING ROD ASSEMBLY	4
9	884441	螺栓	BOLT	8
10	892005A01	连杆轴承-蓝色	BEARING Connecting Rod - Blue	4
10	892005A02	连杆轴承-白色	BEARING Connecting Rod - White	4
10	892005A03	连杆轴承-橙色	BEARING Connecting Rod - Orange	4
11	898472T01	活塞总成(标准)	PISTON ASSEMBLY (Standard)	4
12	881180A03	活塞环套件(标准)	RING SET Piston (Standard)	4
12	881180A02	活塞环组	RING SET Piston	4
13	NSS	油环（不单独销售）	NOT SOLD SEPARATE Oil Ring	4
14	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Second	4
15	NSS	活塞销（不单独销售）	NOT SOLD SEPARATE Piston Pin	4
16	881184	卡簧	CIRCLIP	8
17	897522T04	飞轮总成	FLYWHEEL ASSEMBLY	1
18	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
18	8M0147042	螺栓	BOLT	1
19	8M0062178	垫圈 66 X 21 X 6.35 MM	WASHER 66 X 21 X 6.35 MM	1
19	8M0090010	垫圈	WASHER	1
20	896883	隔套	SPACER	1
21	896882	挡圈	RING Retaining	1
22	885348	盖帽	CAP	1
23	897540	油封	SEAL Oil	1
24	897785	挡圈	RING Retaining	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

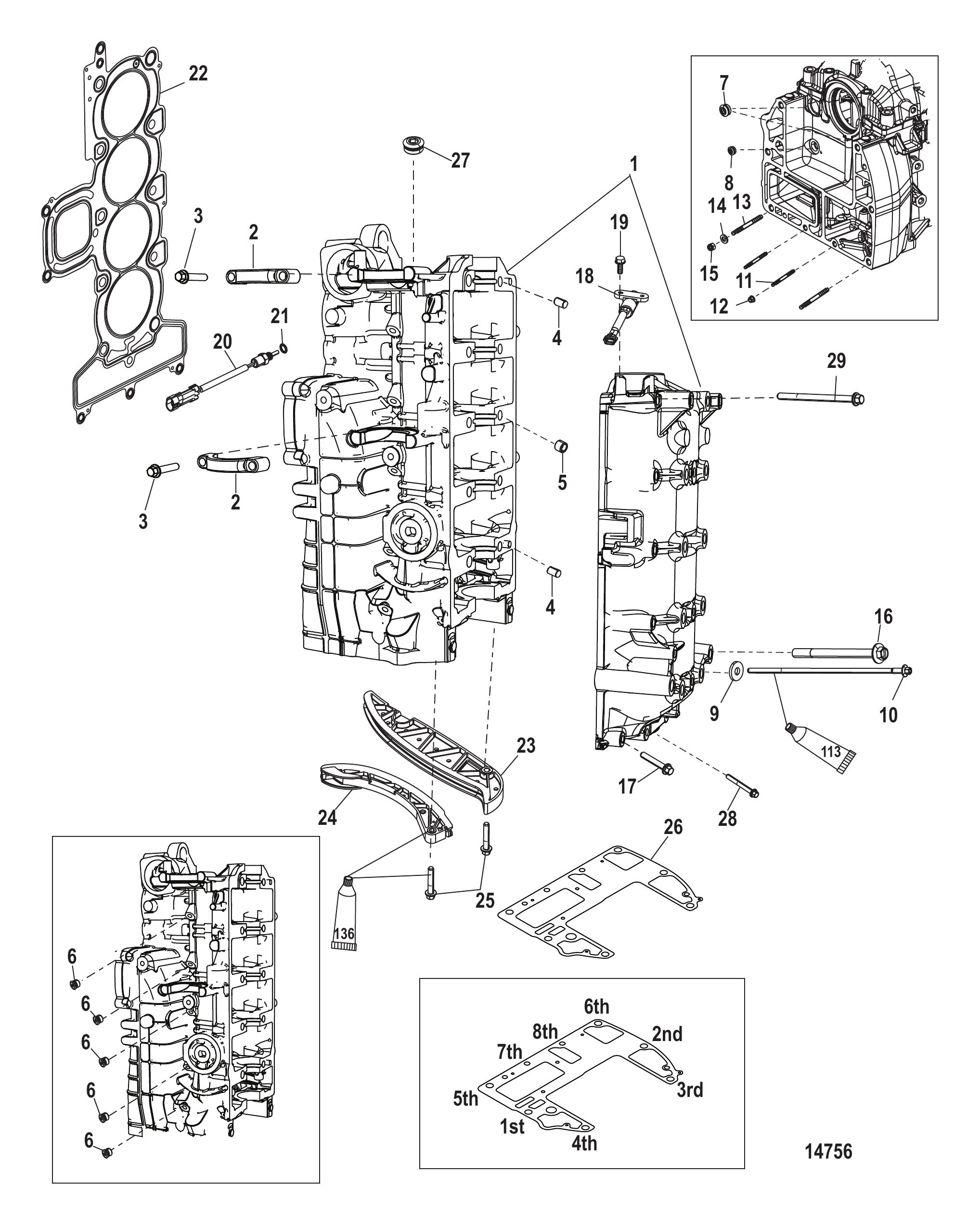

图 5气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	880504A12	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8M0007889	支架	BRACKET	2
3	88552640	螺钉（M8×40）注：长缸体套装中不再包含	SCREW (M8 x 40) NOTE:No Longer included with Longblock	4
3	8M0103815	螺钉	SCREW	4
4	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
5	893392001	减震器	DAMPER	10
6	8M0047994	堵头（12毫米）	PLUG (12 MM)	5
6	8M0087448	堵头×2	PLUG @2	5
7	896951	堵头（24毫米）	PLUG (24 mm)	2
8	8M0010474	堵头（14毫米）	PLUG (14 mm)	1
8	8M0087449	堵头（14毫米）	PLUG (14 mm)	1
9	892573001	垫圈	WASHER	10
10	896923	螺钉（M10×342）	SCREW (M10 x 342)	10
10	8M4501000	螺钉（M10×342）	SCREW (M10 X 342)	10
11	897599	双头螺柱（M8×55）	STUD (M8 x 55)	2
11	8M0000275	螺柱	STUD	2
12	826365	螺母 (M8)	NUT (M8)	2
13	897677	双头螺柱（M10×1.5）	STUD (M10 x 1.5)	6
13	8M0010471	双头螺柱×2	STUD @2	6
14	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
14	8M0214963	垫圈	WASHER	6
15	884412	螺母	NUT	6
16	892086120	螺钉（M10×120）	SCREW (M10 x 120)	2
16	8M0103829	螺钉	SCREW	2
17	895810050	螺钉(M8 x 50)	SCREW (M8 x 50)	2
17	8M0193659	螺钉	SCREW	2
18	8283582	传感器	SENSOR	1
18	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
19	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
20	885342002	传感器总成	SENSOR ASSEMBLY	1
20	8M0148668	传感器总成	SENSOR ASSEMBLY	1
21	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
22	896277006	衬垫 缸盖	GASKET Head	1
22	8M0024565	衬垫	GASKET	1
22	8M0024565	衬垫	GASKET	1
23	880559	固定导套	GUIDE Fixed	1
24	880557	活动导板	GUIDE Moveable	1
25	892456045	螺钉	SCREW	2
26	897534	缸体至适配器衬垫	GASKET Block to Adapter	1
26	8M0024563	衬垫	GASKET	1
26	8M0024563	缸体至适配器衬垫	GASKET Block to Adapter	1
27	891953	堵头（18毫米）	PLUG (18 mm)	1
28	895810070	螺钉(M8 x 70)	SCREW (M8 x 70)	2
29	895810090	螺钉（M8×90）	SCREW (M8 x 90)	8
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	8M8033014	PH L4NA 4S	PH L4NA 4S	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

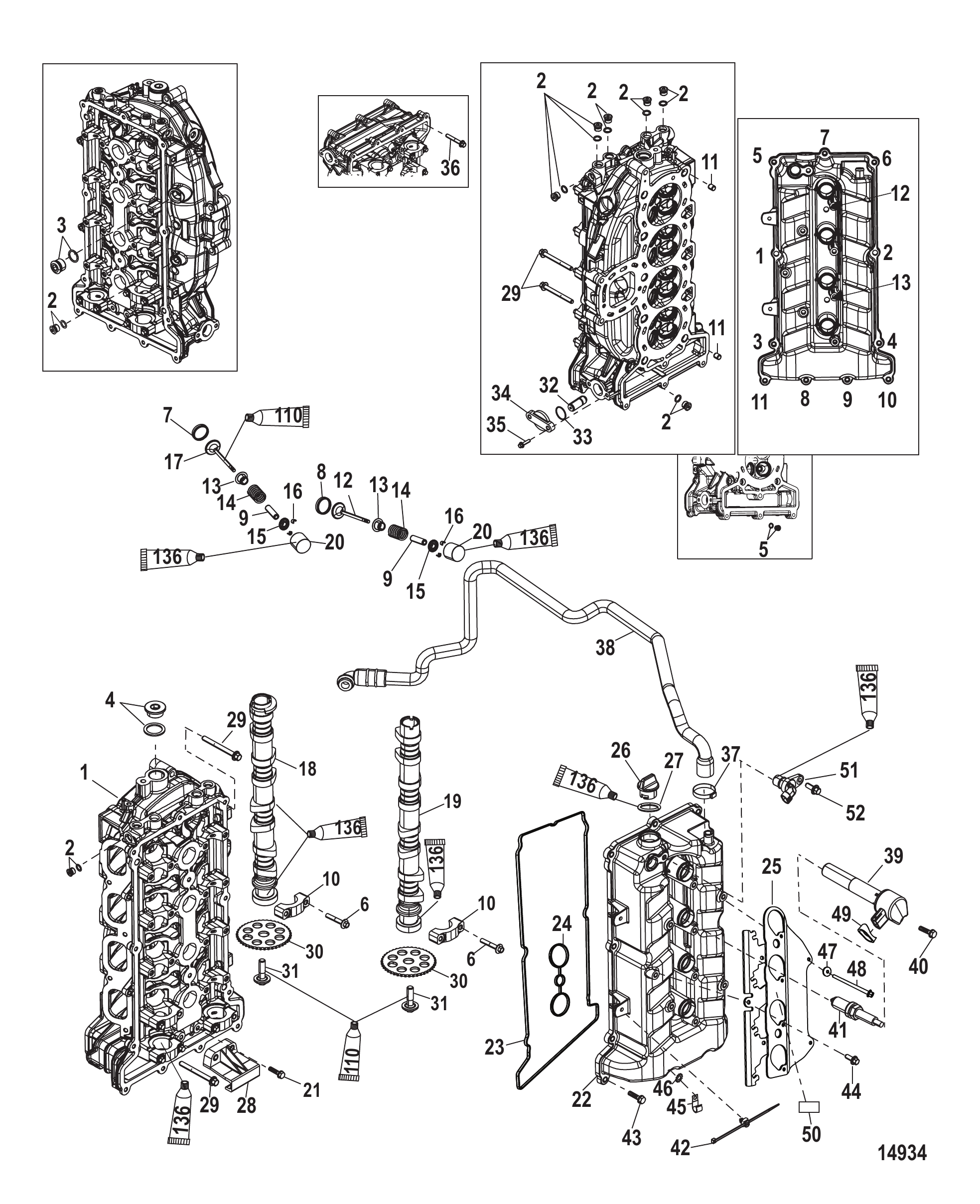

图 6气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
1	897954A03	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	889767	堵头（12毫米）	PLUG (12 mm)	8
3	891953	堵头（18毫米）	PLUG (18 mm)	1
4	896951	堵头（24毫米）	PLUG (24 mm)	1
5	896576	堵头（10毫米）	PLUG (10 mm)	1
5	8M0087446	堵头（10毫米）	PLUG (10 mm)	1
6	892454035	螺栓（M6×36）	BOLT (M6 x 36)	20
6	8M0163131	M6螺钉	SCREW M6	20
7	880533	进气门座	SEAT Intake Valve	8
8	880535	排气门座	SEAT Exhaust Valve	8
8	8M0089477	排气门座	SEAT Exhaust Seat	8
9	880537	进排气门导管	GUIDE Intake Exhaust Valve Intake and Exhaust Valves	16
10	NSS		NOT SOLD SEPARATE CAP	10
11	880524	定位销（14毫米）	PIN Dowel (14 MM)	2
12	897630	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
12	898908	排气阀	VALVE Exhaust	8
13	896880	气门油封	SEAL Valve	16
13	8M0214986	密封件	SEAL	16
14	895815	进排气门弹簧	SPRING Intake and Exhaust Valve	16
14	8M0011503	弹簧	SPRING	16
15	880542A1	气门锁夹总成	RETAINER ASSEMBLY Valves	16
15	8M0908500	气门锁夹总成	RETAINER ASSEMBLY Valves	16
16	880543	键	KEY	32
17	897629	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
17	898907	进气阀	VALVE Intake	8
18	898397A03	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
18	898397A04	进气凸轮轴总成	CAMSHAFT INTK ASY	1
18	898397A02	进气凸轮轴总成	CAMSHAFT ASSEMBLY Intake	1
19	898077A02	排气凸轮轴总成	CAMSHAFT ASSEMBLY Exhaust	1
20	8805481	挺柱	TAPPET	16/AR
20	899912001	挺柱（2.996）	TAPPET (2.996)	16/AR
20	8805482	挺柱	TAPPET	16/AR
20	899912002	挺柱（3.021）	TAPPET (3.021)	16/AR
20	8805483	挺柱	TAPPET	16/AR
20	899912003	挺柱（3.046）	TAPPET (3.046)	16/AR
20	8805484	挺柱	TAPPET	16/AR
20	899912004	挺柱（3.071）	TAPPET (3.071)	16/AR
20	8805485	挺柱	TAPPET	16/AR
20	899912005	挺柱（3.096）	TAPPET (3.096)	16/AR
20	8805486	挺柱	TAPPET	16/AR
20	899912006	挺柱（3.118）	TAPPET (3.118)	16/AR
20	8805487	挺柱	TAPPET	16/AR
20	899912007	挺柱（3.138）	TAPPET (3.138)	16/AR
20	8805488	挺柱	TAPPET	16/AR
20	899912008	挺柱（3.158）	TAPPET (3.158)	16/AR
20	8805489	挺柱	TAPPET	16/AR
20	899912009	挺柱（3.178）	TAPPET (3.178)	16/AR
20	88054810	挺柱	TAPPET	16/AR
20	899912010	挺柱（3.198）	TAPPET (3.198)	16/AR
20	88054811	挺柱	TAPPET	16/AR
20	899912011	挺柱（3.218）	TAPPET (3.218)	16/AR
20	88054812	挺柱	TAPPET	16/AR
20	899912012	挺柱（3.238）	TAPPET (3.238)	16/AR
20	88054813	挺柱	TAPPET	16/AR
20	899912013	挺柱（3.258）	TAPPET (3.258)	16/AR
20	88054814	挺柱	TAPPET	16/AR
20	899912014	挺柱（3.278）	TAPPET (3.278)	16/AR
20	88054815	挺柱	TAPPET	16/AR
20	899912015	挺柱（3.298）	TAPPET (3.298)	16/AR
20	88054816	挺柱	TAPPET	16/AR
20	899912016	挺柱（3.318）	TAPPET (3.318)	16/AR
20	88054817	挺柱	TAPPET	16/AR
20	899912017	挺柱（3.338）	TAPPET (3.338)	16/AR
20	88054818	挺柱	TAPPET	16/AR
20	899912018	挺柱（3.358）	TAPPET (3.358)	16/AR
20	88054819	挺柱	TAPPET	16/AR
20	899912019	挺柱（3.378）	TAPPET (3.378)	16/AR
20	88054820	挺柱	TAPPET	16/AR
20	899912020	挺柱（3.398）	TAPPET (3.398)	16/AR
20	88054821	挺柱	TAPPET	16/AR
20	899912021	挺柱（3.418）	TAPPET (3.418)	16/AR
20	88054822	挺柱	TAPPET	16/AR
20	899912022	挺柱（3.438）	TAPPET (3.438)	16/AR
20	88054823	挺柱	TAPPET	16/AR
20	899912023	挺柱（3.458）	TAPPET (3.458)	16/AR
20	88054824	挺柱	TAPPET	16/AR
20	899912024	挺柱（3.478）	TAPPET (3.478)	16/AR
20	88054825	挺柱	TAPPET	16/AR
20	88054826	挺柱	TAPPET	16/AR
20	88054827	挺柱	TAPPET	16/AR
20	899912027	挺柱（3.538）	TAPPET (3.538)	16/AR
20	88054828	挺柱	TAPPET	16/AR
20	899912028	挺柱（3.558）	TAPPET (3.558)	16/AR
20	88054829	挺柱	TAPPET	16/AR
20	899912029	挺柱（3.578）	TAPPET (3.578)	16/AR
20	88054830	挺柱	TAPPET	16/AR
20	88054831	挺柱	TAPPET	16/AR
20	899912031	挺杆 (3.621)	TAPPET (3.621)	16/AR
20	88054832	挺柱	TAPPET	16/AR
20	88054833	挺柱	TAPPET	16/AR
20	899912033	挺杆 (3.671)	TAPPET (3.671)	16/AR
20	88054834	挺柱	TAPPET	16/AR
20	899912034	挺杆 (3.696)	TAPPET (3.696)	16/AR
20	88054835	挺柱	TAPPET	16/AR
21	892454030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T02	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553T05	凸轮盖总成	COVER ASSEMBLY Cam	1
22	880553T06	凸轮盖	COVER Cam	1
22	880553A07	凸轮盖总成	COVER ASSEMBLY Cam	1
-	880553T06	凸轮盖	COVER Cam	1
23	892893	密封件	SEAL	1
24	892584	密封件	SEAL	2
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0008370	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
25	8M0010552	线圈板总成	PLATE ASSEMBLY Coil	1
26	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
26	8M0240831	油塞	OIL PLUG	1
27	90196	O型圈 (.921 x .139)	O-RING (.921 x .139)	1
27	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
28	880558	短导杆	GUIDE Short	1
29	88552660	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
29	8M0103817	螺钉 (M8 x 60)	SCREW (M8 x 60)	4
30	880550	凸轮驱动链轮	SPROCKET Cam Drive	2
30	8M0241408	凸轮链轮	SPROCKET CAM	2
31	884403	螺钉 (M12 x 40)	SCREW (M12 x 40)	2
31	8M0237436	螺钉	SCREW	2
32	897797A01	张紧器总成	TENSIONER ASSEMBLY	1
32	898463A01	张紧器总成	TENSIONER ASSEMBLY	1
33	880631001	O型圈 橙色	O-RING Orange	1
33	8M0237361	O型圈	O-RING	1
34	893338	张紧器端盖	END CAP Tensioner	1
34	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
35	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
35	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
36	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
36	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	3
37	888988019	卡箍 (22.6 mm)	CLAMP (22.6 mm)	1
38	897673A01	通气软管总成	HOSE ASSEMBLY Breather	1
39	880615T01	线圈总成	COIL ASSEMBLY	4
40	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
40	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
41	898829001	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
41	8M0157328	火花塞 (NGK# LFR4A-E)	SPARK PLUG (NGK# LFR4A-E)	4
42	899145	绑带夹	CLIP Tie Strap	2
43	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
43	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	11 or 13
44	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	3
44	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	3
45	55098	J型卡扣	J CLIP	1
45	8M0024808	J型夹	J-CLIP	1
46	93702	垫圈(.250外齿星形)	WASHER (.250 External Star)	1
47	8M0008232	垫圈	WASHER	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	8M0008535	螺丝(M6 x 90)	SCREW (M6 x 90)	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
48	88552585	不锈钢螺钉 (M6 x 85 mm)	SCREW (M6 x 85 mm) Stainless Steel	2
49	8M0008642	防转橡胶环	RING Rubber Anti-Rotation	4
49	8M0119617	环形衬套@4	RING-GROMMET@4	4
50	8M0008936	线圈螺钉扭矩标贴	DECAL Coil Screw Torque	1
51	880609	传感器总成	SENSOR ASSEMBLY	1
52	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	1
-	897534A07	动力头衬垫套件	GASKET SET Powerhead	1
-	897148A09	长缸体总成 75/80/90/100	LONG BLOCK ASSEMBLY 75/80/90/100	1
-	897148A08	长缸体总成 115	LONG BLOCK ASSEMBLY 115	1

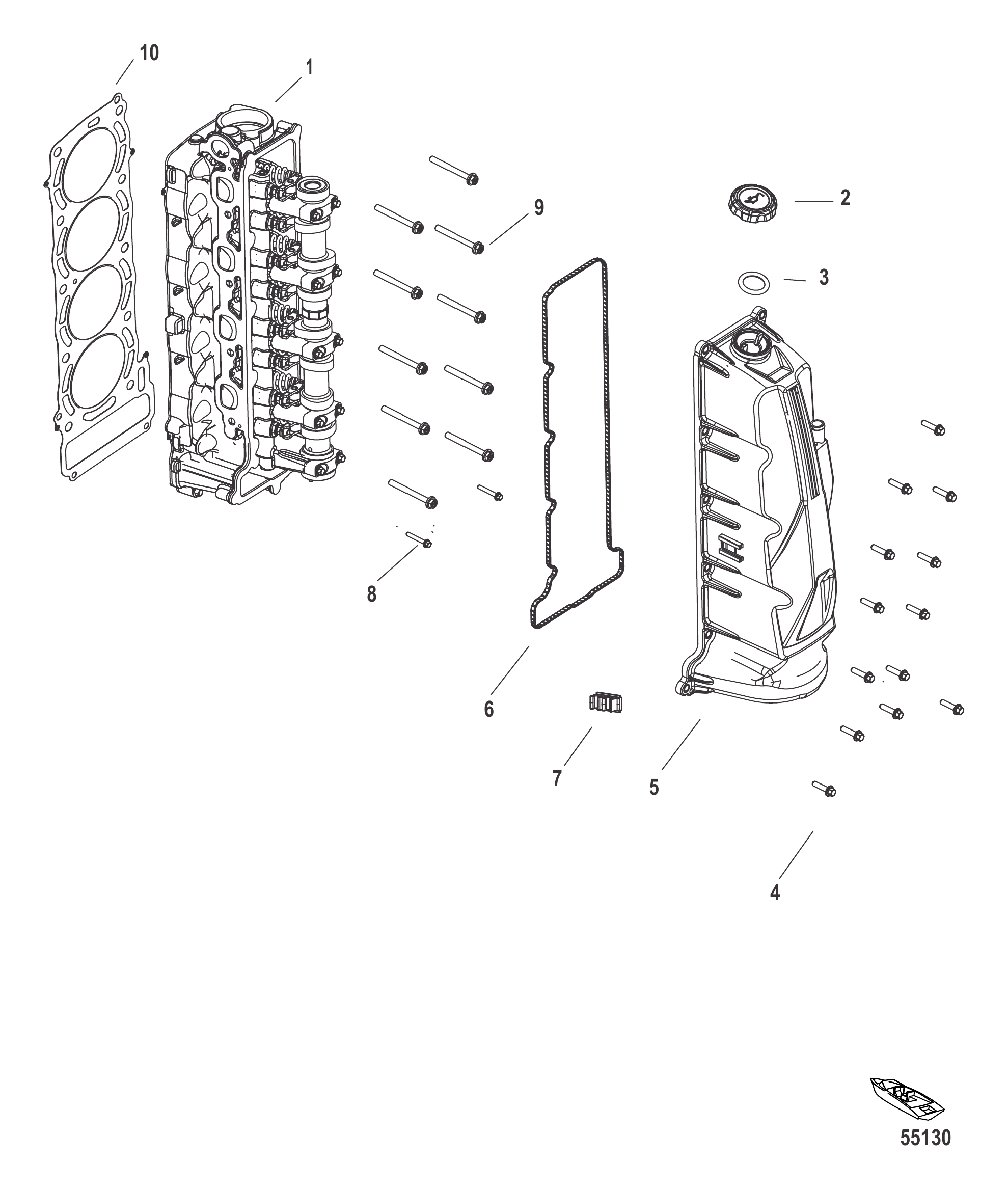

图 7气缸盖与凸轮轴盖 Cylinder Head and Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0094683	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0098627	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0091290	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0098628	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0121260	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
2	8M0065093	加油口盖	CAP Oil Fill	1
3	8M0043174	O型圈	O-RING	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
5	8M0088067	凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY	1
6	8M0069479	凸轮轴盖密封件	SEAL Camshaft Cover	1
7	8M0071081	线夹	CLIP -WIRE	1
8	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
8	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
9	8M0082895	螺丝 M10×1.5×95 六角头	SCREW (M10 X 1.5 X 95) HX HD	10
10	8M0090776	气缸盖衬垫	GASKET Cylinder Head	1

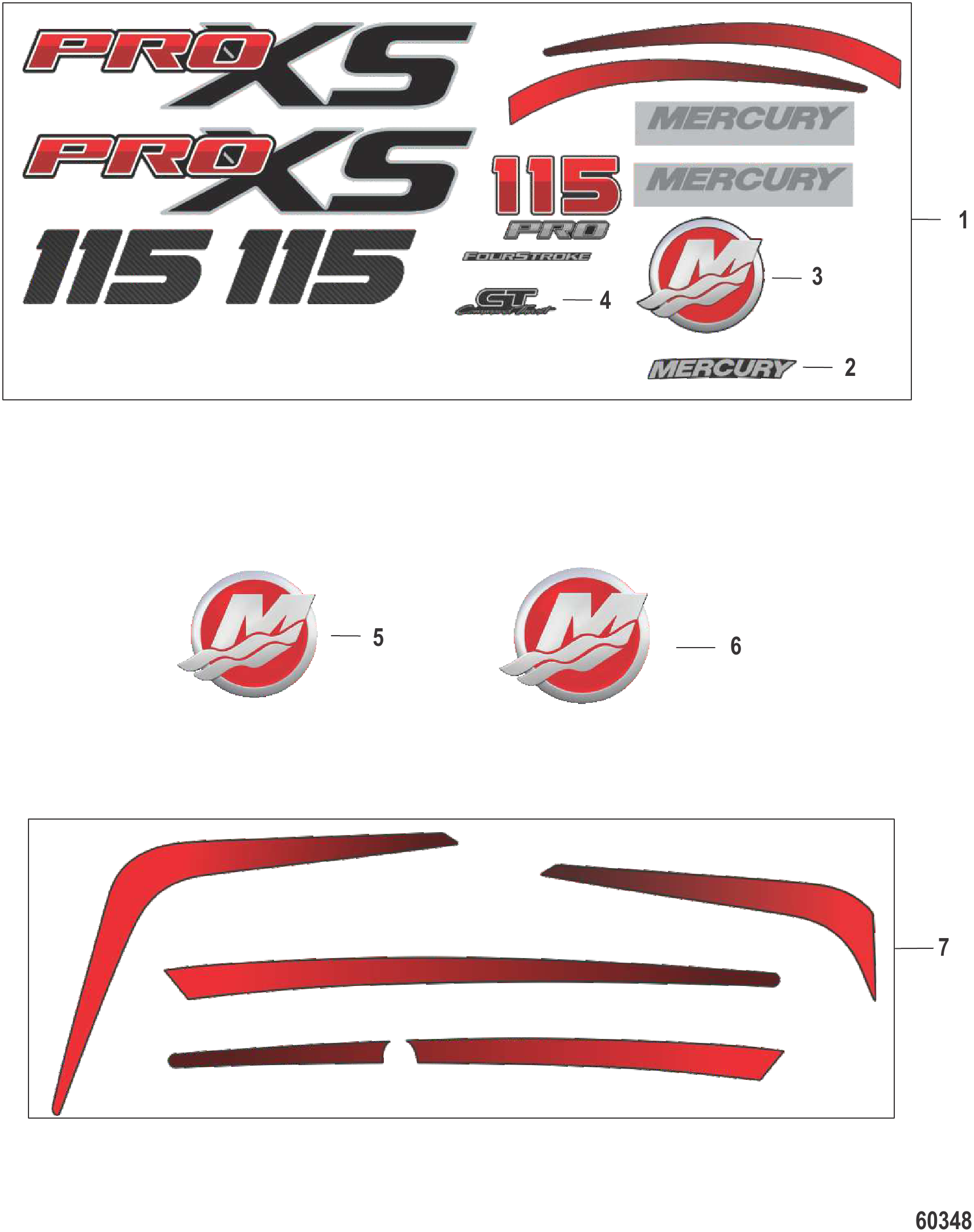

图 8顶罩与底罩贴花 Decals-Top and Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0114440	115马力Pro XS上罩壳贴纸套件	DECAL SET Top Cowl 115 HP Pro XS	1
2	8M0159890	贴纸 Lenz Mercury	DECAL Lenz Mercury	1
3	8M0178226	M图标贴纸(红色)	DECAL M-ICON, Red	1
4	8M0159386	CT标识贴纸-指令推力	DECAL CT - Command Thrust	1
5	8M0080155	M图标贴纸 29 MM 红色	DECAL - M ICON 29 MM Red	1
6	8M0085373	M图标贴纸 60mm 红色	DECAL M-Icon, 60mm Red	1
7	8M0114441	115马力Pro XS下罩壳贴纸套件	DECAL SET Lower Cowl 115 HP Pro XS	1

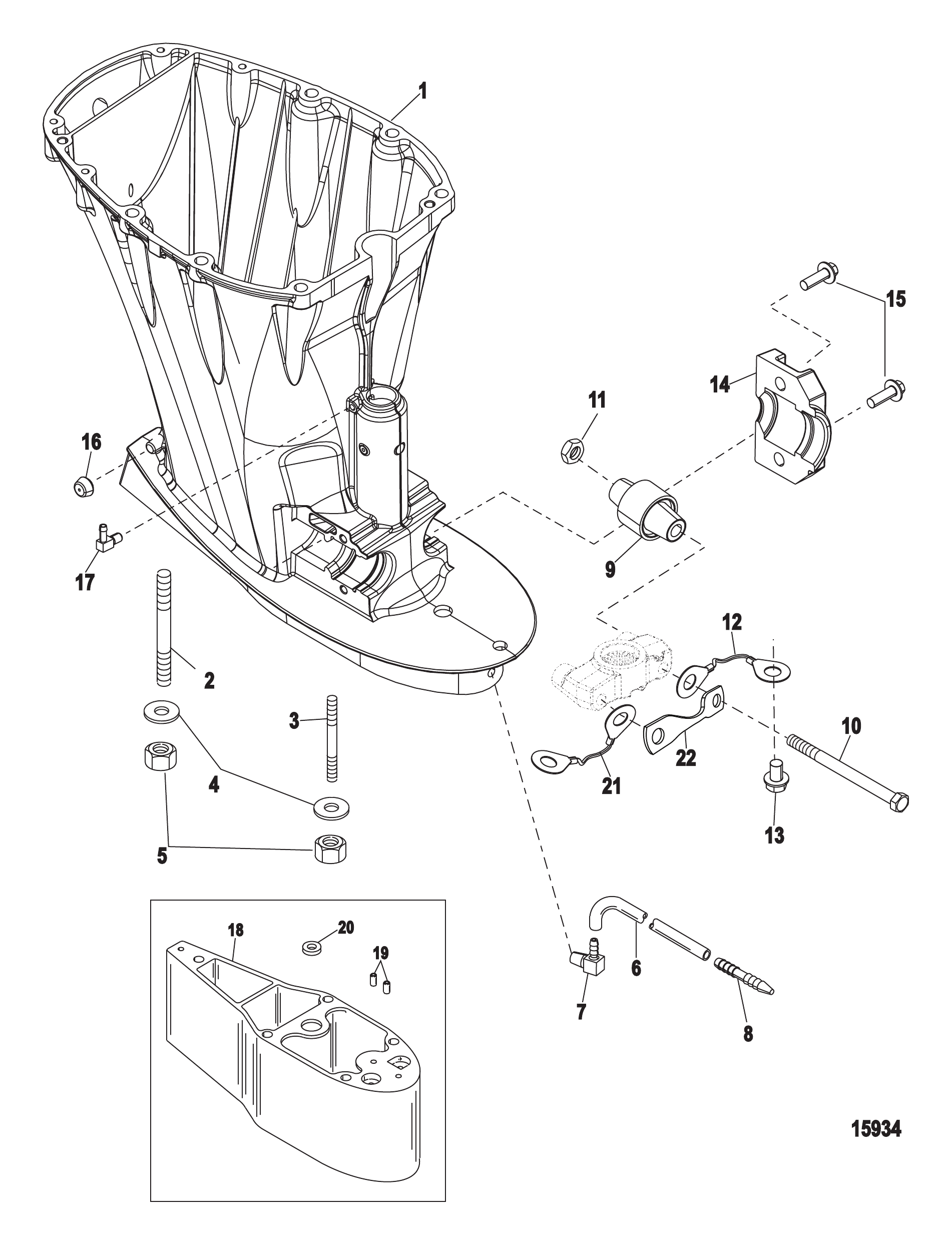

图 9驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	858576T04	驱动轴壳体	HOUSING Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	898801	支架	MOUNT	2
10	897925	螺丝(M12 x 145)	SCREW (M12 x 145)	2
11	897926	尼龙嵌件螺母(M12)	NUT (M12), Nylon Insert	2
12	88238A10	接地电缆总成至旋转支架	CABLE ASSEMBLY Ground To Swivel Bracket	1
13	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
14	858916T	卡箍	CLAMP	2
15	889833025	螺钉 (M8 x 25 毫米)	SCREW (M8 x 25 MM)	4
16	858745	盖帽	CAP	4
16	8M0142713	支撑盖帽	CAP Chap Support	4
17	855622	弯头接头	FITTING Elbow	1
18	12092A3	隔套套件	SPACER KIT	1
19	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
19	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
19	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
20	813745	隔套	SPACER	1
21	88238T22	拉线总成	CABLE ASSEMBLY	1
22	8M0009134	连续性接地带(下轭架)	STRAP Continuity, Lower Yoke	1

图 10驱动轴壳体延长套件 指令推力2.38:1 DriveShaft Housing Extension Kit Command Thrust 2.38:1

REF	零件编号	中文名称	英文名称	数量
-	8M0092061	延长套件	EXTENSION KIT	1
1	8M0071622	间隔套 驱动轴壳体	SPACER Driveshaft Housing	1
1	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
2	8M0094340	加长驱动轴	DRIVESHAFT X-Long	1
3	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
4	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
4	8M0166756	轴承总成	BEARING ASSEMBLY	1
5	8M0063267	垫片组	SHIM SET	1
6	8M0063268	垫片组	SHIM SET	1
7	8M0029215	水管	WATER TUBE	1
8	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
9	87364	螺母	NUT	1
10	866233001	面板	FACEPLATE	1
11	8M0031504	换挡轴 加长型	SHIFT SHAFT X-Long	1
11	8M0140439	换挡轴-XL	SHIFT SHAFT-XL	1
12	8M0030784	垫圈 带键	WASHER Keyed	1
13	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
14	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
15	896895	螺母(M12)	NUT (M12)	4
16	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
17	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1

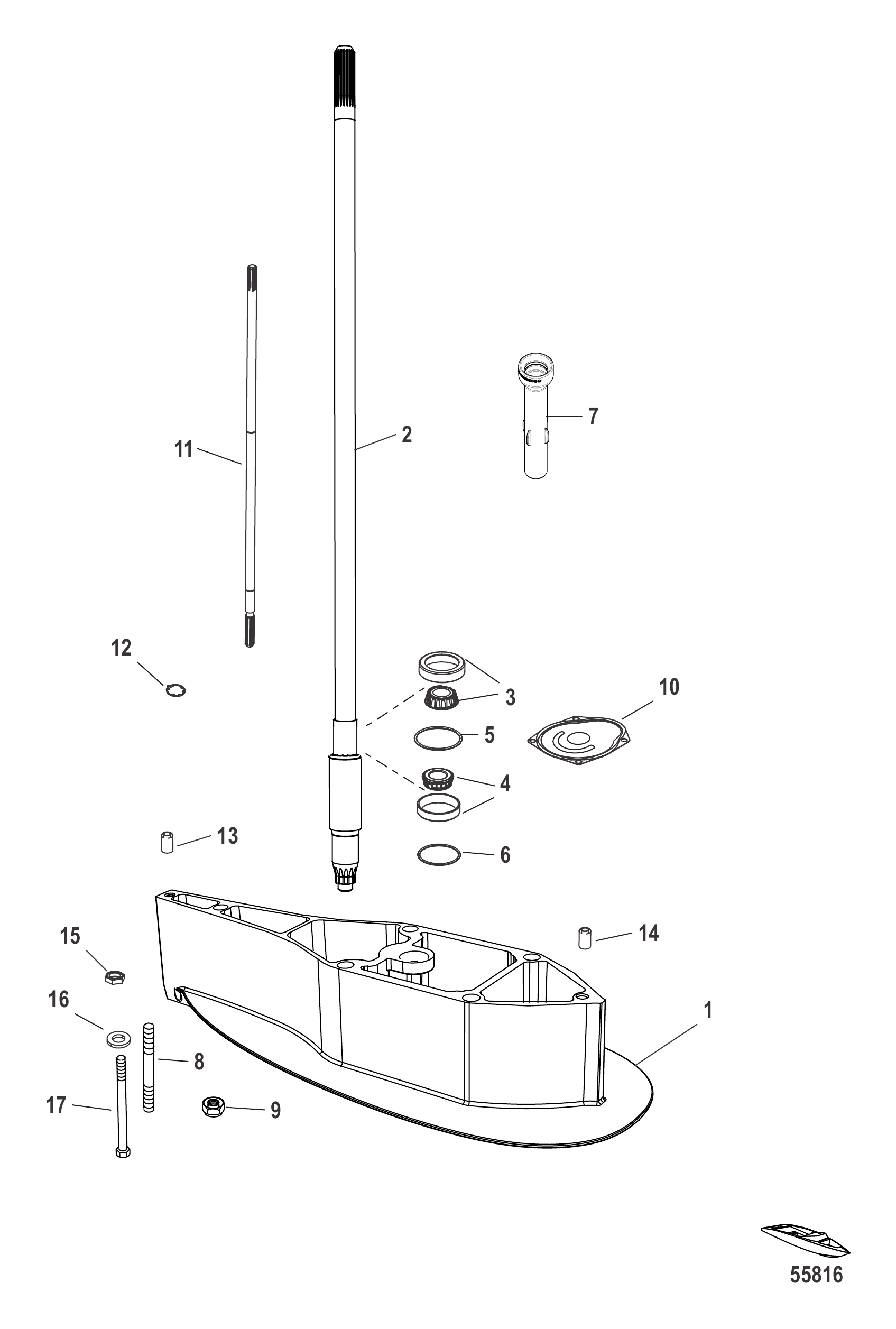

图 11驱动轴壳体延长套件 标准2.07:1 DriveShaft Housing Extension Kit Standard 2.07:1

REF	零件编号	中文名称	英文名称	数量
-	8M0092054	延长套件	EXTENSION KIT	1
1	8M0071622	间隔套 驱动轴壳体	SPACER Driveshaft Housing	1
1	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
2	8M0094341	加长驱动轴	DRIVESHAFT X-Long	1
3	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
4	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
4	8M0166756	轴承总成	BEARING ASSEMBLY	1
5	8M0063267	垫片组	SHIM SET	1
6	8M0063268	垫片组	SHIM SET	1
7	8M0029215	水管	WATER TUBE	1
8	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
9	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
10	866233001	面板	FACEPLATE	1
11	8M0053078	换挡轴 下部, 加长型	SHIFT SHAFT Lower, X-Long	1
12	8M0030784	垫圈 带键	WASHER Keyed	1
13	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
14	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
15	896895	螺母(M12)	NUT (M12)	4
16	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
17	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1

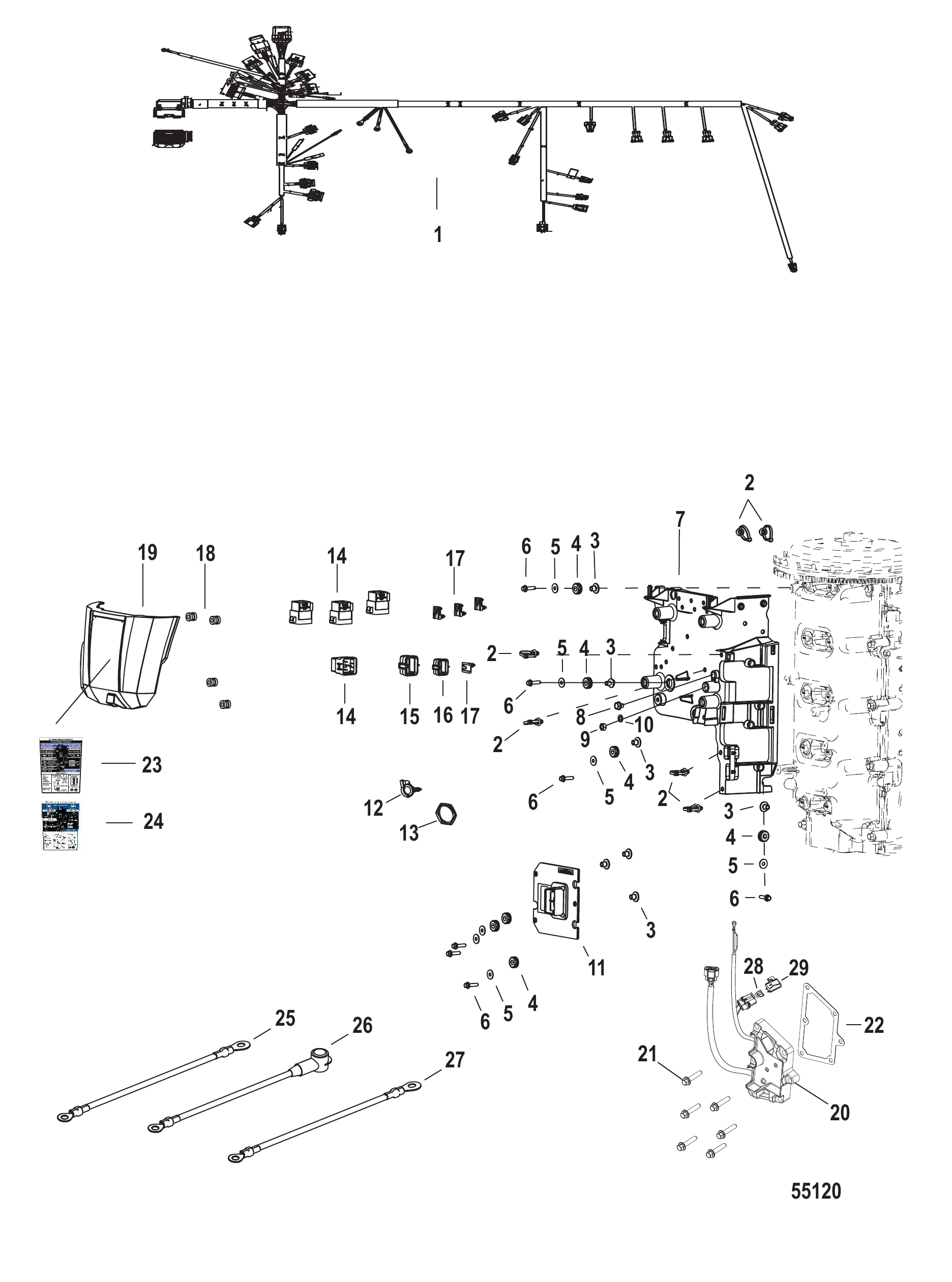

图 12电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0088060	主线束	WIRING HARNESS - MAIN	1
2	899145	绑带夹	CLIP Tie Strap	6
3	856954	衬套	BUSHING	7
4	834985	护孔环	GROMMET	7
4	8M0190980	护孔环	GROMMET	7
5	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	7
6	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
6	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
7	8M0092349	电气板	PLATE - ELECTRICAL	1
8	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
9	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
10	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
10	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0116532	ECM 65HP 四冲程喷泵	ECM 65HP 4S Jet	1
11	8M0168135	ECM-65HP FS JET	ECM-65HP FS JET	1
11	8M0088061	ECM 75HP 四冲程	ECM 75HP 4S	1
11	8M0168130	ECM-75HP FS	ECM-75HP FS	1
11	8M0098622	ECM 75HP 四冲程 SeaPro	ECM 75HP 4S SeaPro	1
11	8M0168127	ECM-75HP FS SEAPR	ECM-75HP FS SEAPR	1
11	8M0098515	ECM 80HP 四冲程	ECM 80HP 4S	1
11	8M0168131	ECM-80HP FS	ECM-80HP FS	1
11	8M0116533	ECM 80HP 四冲程喷泵	ECM 80HP 4S Jet	1
11	8M0168136	ECM-80HP FS JET	ECM-80HP FS JET	1
11	8M0088062	ECM 90HP 四冲程	ECM 90HP 4S	1
11	8M0168132	ECM-90HP FS	ECM-90HP FS	1
11	8M0098623	ECM 90HP 四冲程 SeaPro	ECM 90HP 4S SeaPro	1
11	8M0168128	ECM-90HP FS SEAPR	ECM-90HP FS SEAPR	1
11	8M0098517	ECM 100HP 四冲程	ECM 100HP 4S	1
11	8M0168133	ECM-100HP FS	ECM-100HP FS	1
11	8M0088063	ECM 115HP 四冲程	ECM 115HP 4S	1
11	8M0168134	ECM-115HP FS	ECM-115HP FS	1
11	8M0098624	ECM 115HP 四冲程 SeaPro	ECM 115HP 4S SeaPro	1
11	8M0168129	ECM-115HP FS SEAP	ECM-115HP FS SEAP	1
12	858954	卡箍(0.625英寸)	CLIP (.625)	1
13	889664	螺母(1.500-18)尼龙黑	NUT (1.500-18) Black Nylon	1
14	882751	继电器	RELAY	4
14	8M0219830	继电器	RELAY	4
15	8M0047885	保险丝盖(含备件)	FUSE COVER With Spares	1
16	858754	保险丝盖	COVER Fuse	1
17	8M6001733	继电器双钉卡扣	CLIP - RELAY, DOUBLE NAIL	4
18	821555001	护孔环	GROMMET	4
18	8M0153609	护孔环	GROMMET	4
19	8M0072821	电气板盖	COVER Electrical Plate	1
19	8M0163127	电气盖	COVER ELECTRIC	1
19	8M0100266	电气板盖	COVER, Electrical Plate	1
19	8M0163128	电气盖	COVER ELECTRICAL	1
20	8M0088351	电压调节器	VOLTAGE REGULATOR	1
20	8M0133642	电压调节器	VOLTAGE REGULATOR	1
21	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
21	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
22	8M0072790	电压调节器衬垫	GASKET Voltage Regulator	1
23	8M0098218	维护周期标贴	DECAL Maintenance Schedule	1
24	8M0094686	维护周期标贴	DECAL Maintenance Schedule	1
25	8M2100378	启动线束	HARNESS Starter	1
26	88439A35	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
27	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
28	8M6001923	40安保险丝	FUSE 40 AMP	1
29	828054	保险丝盖	COVER Fuse	1

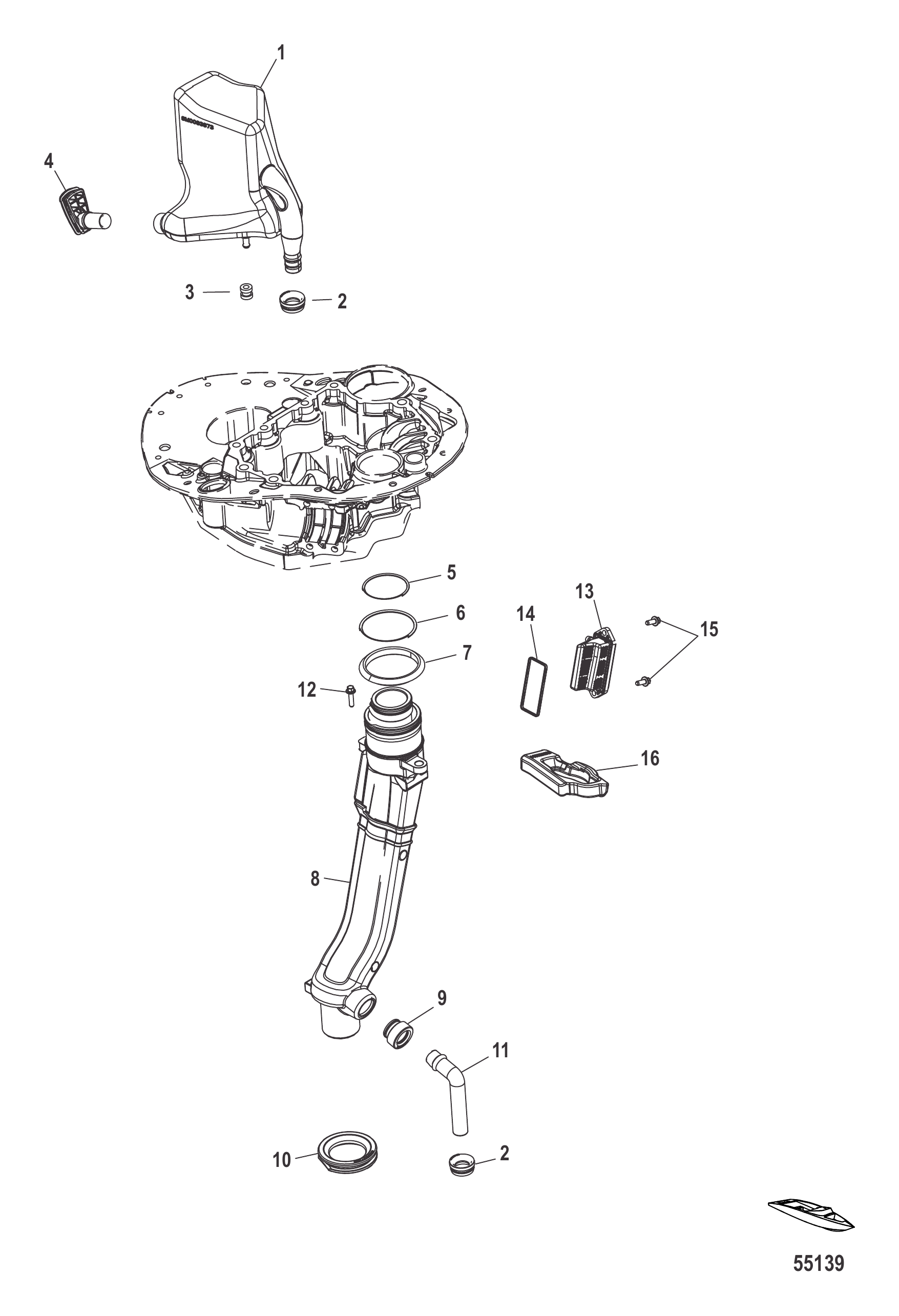

图 13排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0088068	消音器 怠速泄压	MUFFLER Idle Relief	1
2	8M0035476	衬套 水管	GROMMET Water Tube	2
3	821555001	护孔环	GROMMET	1
3	8M0153609	护孔环	GROMMET	1
4	8M0085666	护孔环	GROMMET	1
5	8M0053512	O型圈	O-RING	1
6	38106	O型圈	O-RING	1
7	8M0056686	密封件	SEAL	1
7	8M0240953	密封件 排气管	SEAL EXH PIPE	1
8	8M0091529	排气管	EXHAUST PIPE	1
8	8M0119778	排气管	EXHAUST PIPE	1
9	8M0034043	衬套 水管	GROMMET Water Tube	1
10	8M0057218	护孔环	GROMMET	1
11	8M0060404	水管 长型	TUBE Water, Long	1
12	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
12	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
13	8M0060392	滤网总成	STRAINER ASSEMBLY	1
13	8M0094282	滤网总成	STRAINER ASSEMBLY	1
14	8M0043365	密封件 滤网	SEAL Strainer	1
14	8M0142720	密封件	SEAL	1
15	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
15	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
16	8M0056684	密封件	SEAL	1

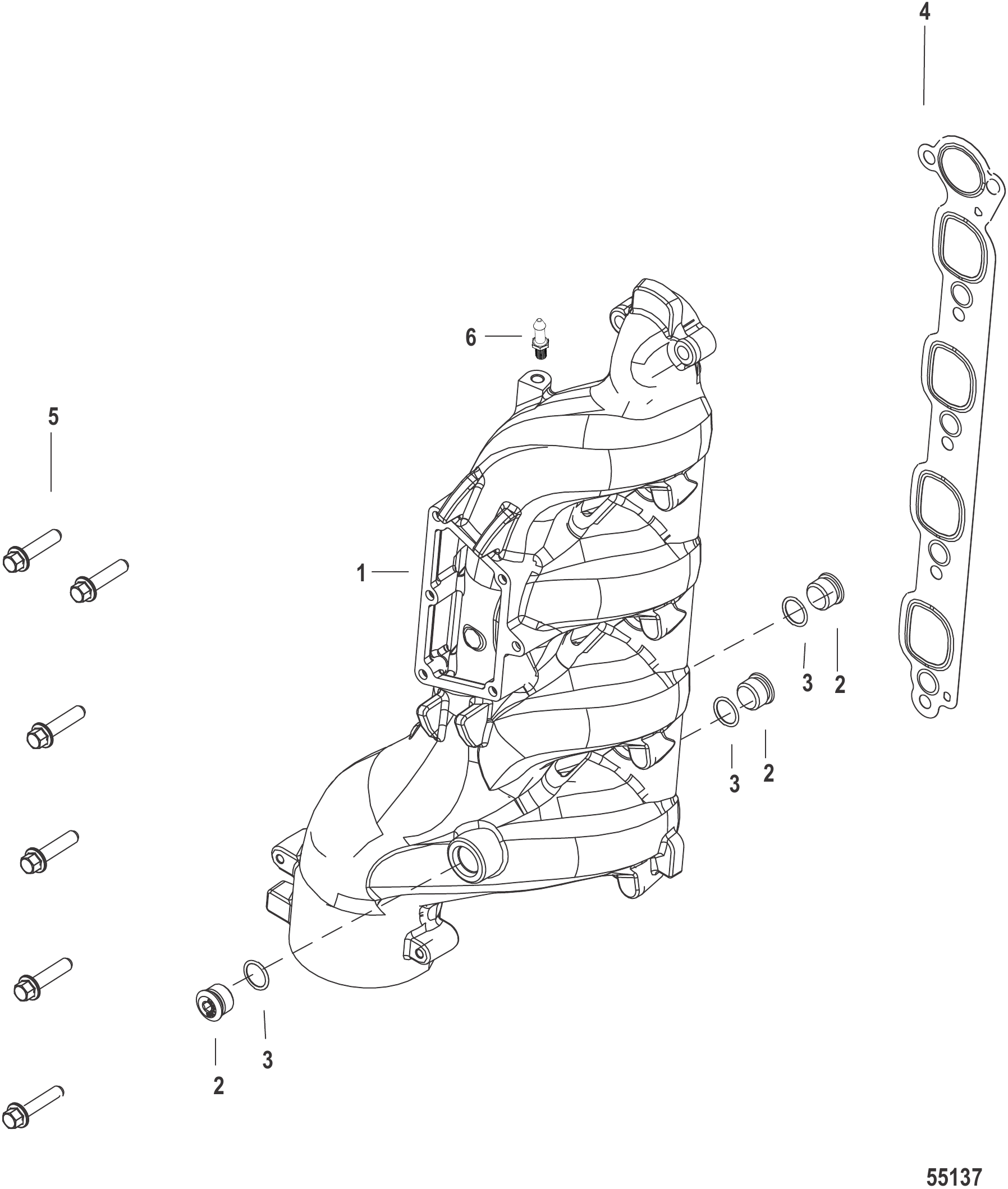

图 14排气歧管 Exhaust Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0090823	排气歧管总成	EXHAUST MANIFOLD ASSEMBLY	1
2	8M0047995	塞子 (18毫米)	PLUG (18 MM)	3
2	8M0087451	堵头（18毫米）	PLUG (18 mm)	3
3	NSS		NOT SOLD SEPARATE O-RING	3
4	8M0090822	衬垫	GASKET	1
5	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
5	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
6	8M0062044	销 安装	PIN Mounting	1

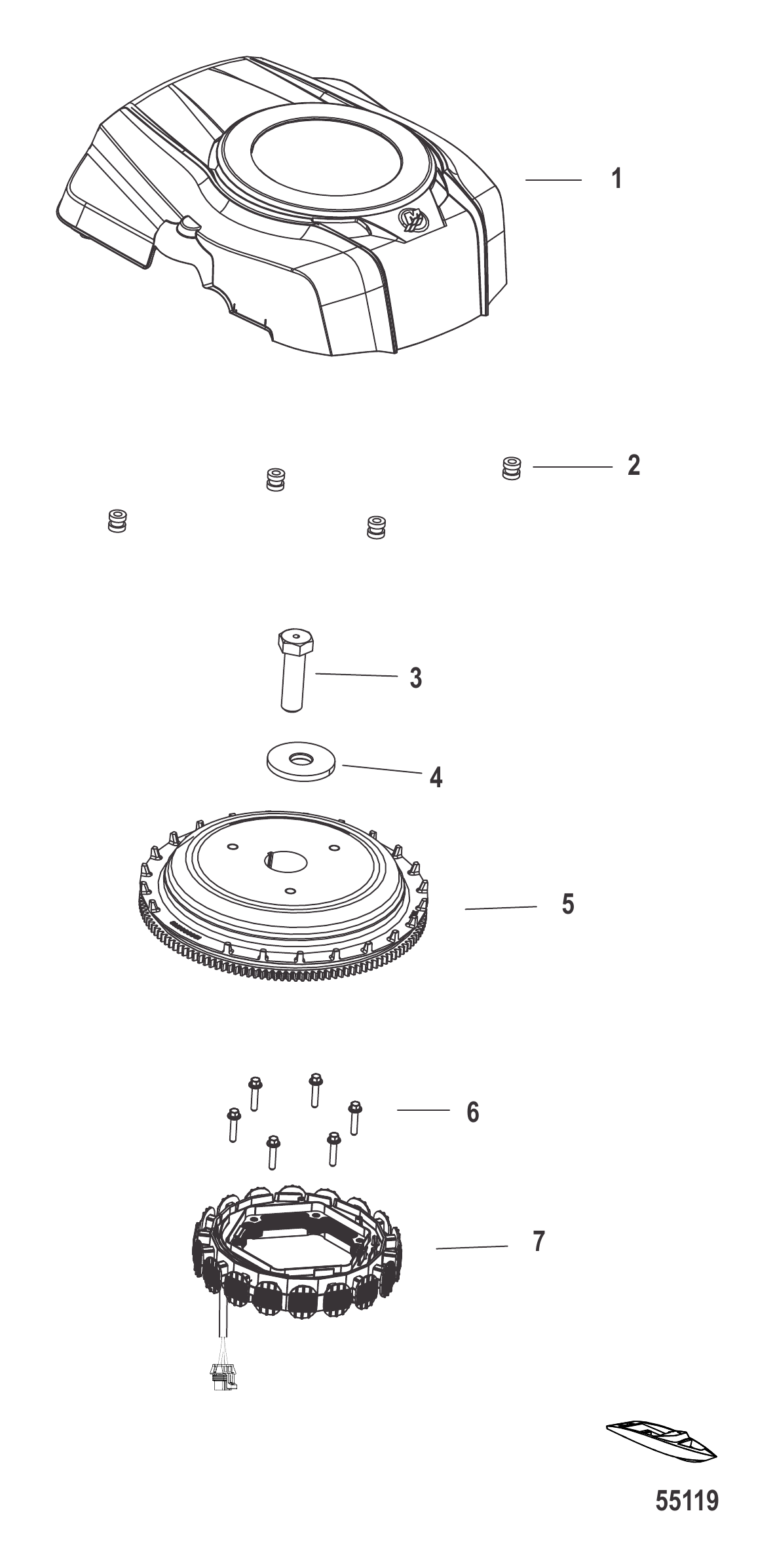

图 15飞轮与盖 Flywheel and Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0088058	飞轮盖	FLYWHEEL COVER	1
2	821555001	护孔环	GROMMET	4
2	8M0153609	护孔环	GROMMET	4
3	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
3	8M0147042	螺栓	BOLT	1
4	8M0071547	垫圈 (66 X 21 X 6.35毫米)	WASHER (66 X 21 X 6.35 MM)	1
4	8M0090010	垫圈	WASHER	1
5	8M0090795	飞轮总成	FLYWHEEL ASSEMBLY	1
5	8M0141336	飞轮总成	FLYWHEEL ASSEMBLY	1
6	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
6	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
7	8M0088059	定子总成 完整	STATOR ASSEMBLY Complete	1

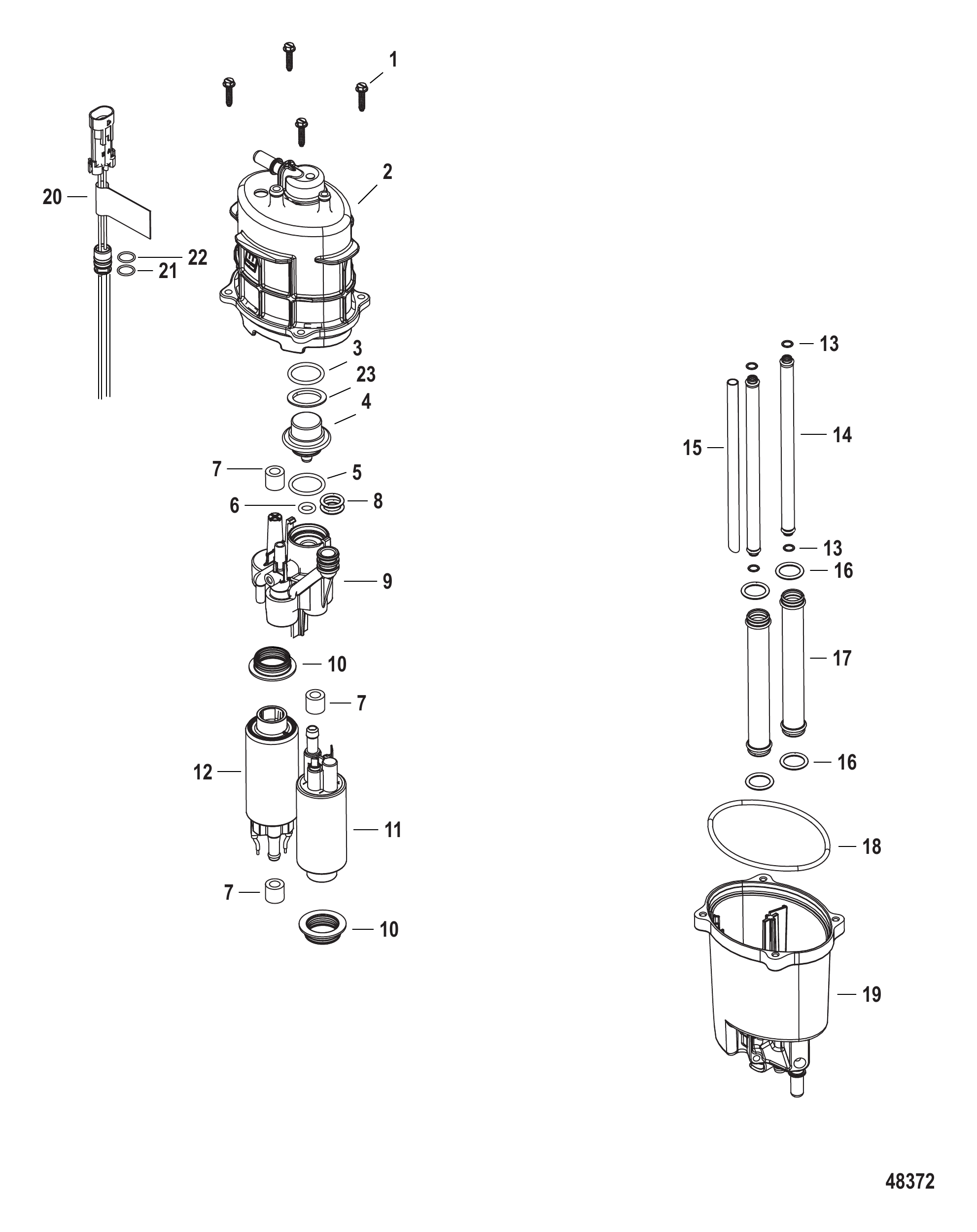

图 16燃油供给模块组件 8M0057676-2B494018及以下 Fuel Supply Module Components 8M0057676 - 2B494018 and Below

REF	零件编号	中文名称	英文名称	数量
-	8M0057676	燃油供应模块 双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
2	8M0053726	燃油供应模块 上壳体	FSM TOP HOUSING	1
2	8M0158344	燃油供应模块 上壳体	FSM TOP HOUSING	1
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
4	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
4	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
5	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	3
8	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
9	8M0053727	燃油供应模块 盖	FSM CAP	1
10	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	2
11	8M0062771	泵总成 低压	PUMP ASSY Low Pressure	1
12	8M0062770	泵总成 高压	PUMP ASSY High Pressure	1
13	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
14	8M0053735	油管 燃油	TUBE Fuel	2
14	8M0119250	管	TUBE	2
15	8M0053755	油管 吸油	TUBE Suction	1
16	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
17	8M0053734	水管	TUBE Water	2
17	8M0120073	管	TUBE	2
18	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	1
19	8M0053725	燃油供应模块 下壳体	FSM BOTTOM HOUSING	1
19	8M0132733	燃油供应模块 双泵	FUEL SUPPLY MODULE Dual Pump	1
20	8M6001398	线束总成	ELECTRICAL HARNESS ASSEMBLY	1
20	8M6004776	线束总成	HARNESS ASSEMBLY	1
21	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
22	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
23	NSS		NOT SOLD SEPARATE Spacer	1
-	8M0057679	燃油供应模块 密封件套装	FSM SEAL KIT	1

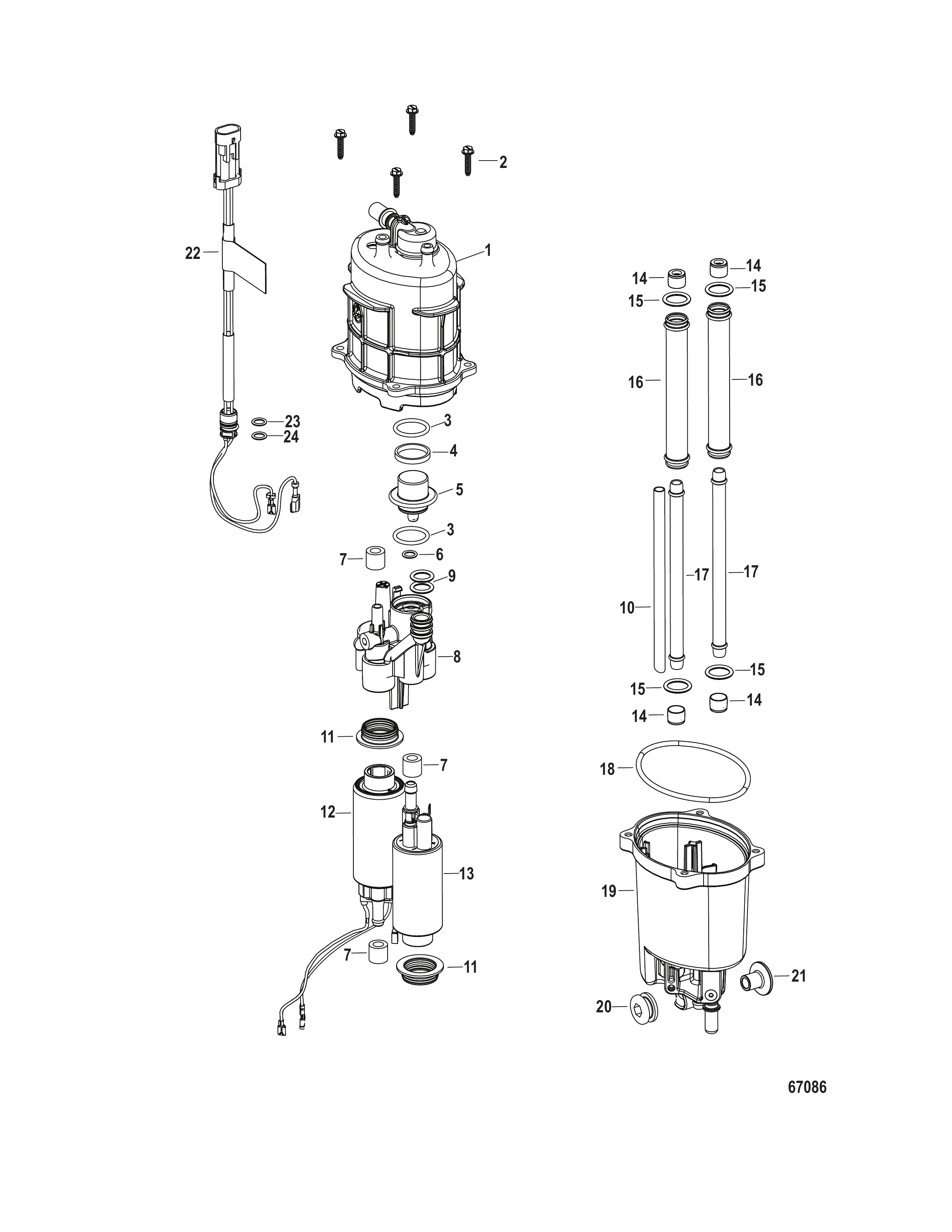

图 17燃油供给模块组件 8M0132733-2B494019至3B694498 Fuel Supply Module Components 8M0132733 - 2B494019 thru 3B694498

REF	零件编号	中文名称	英文名称	数量
-	8M0132733	燃油供应模块 双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053726	燃油供应模块 上壳体	FSM TOP HOUSING	1
1	8M0158344	燃油供应模块 上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	3
8	8M0053727	燃油供应模块 盖	FSM CAP	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管 吸油	TUBE Suction	1
11	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	2
12	8M0062770	泵总成 高压	PUMP ASSY High Pressure	1
13	8M0062771	泵总成 低压	PUMP ASSY Low Pressure	1
14	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管 燃油	TUBE Fuel	2
18	NSS	不单独销售 密封件	NOT SOLD SEPARATE Seal	1
19	8M0130878	燃油供应模块 下壳体	FSM BOTTOM HOUSING	1
19	8M0158426	燃油供应模块 下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M6004776	线束总成	HARNESS ASSEMBLY	1
23	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	燃油供应模块 密封件套装	FSM SEAL KIT	1

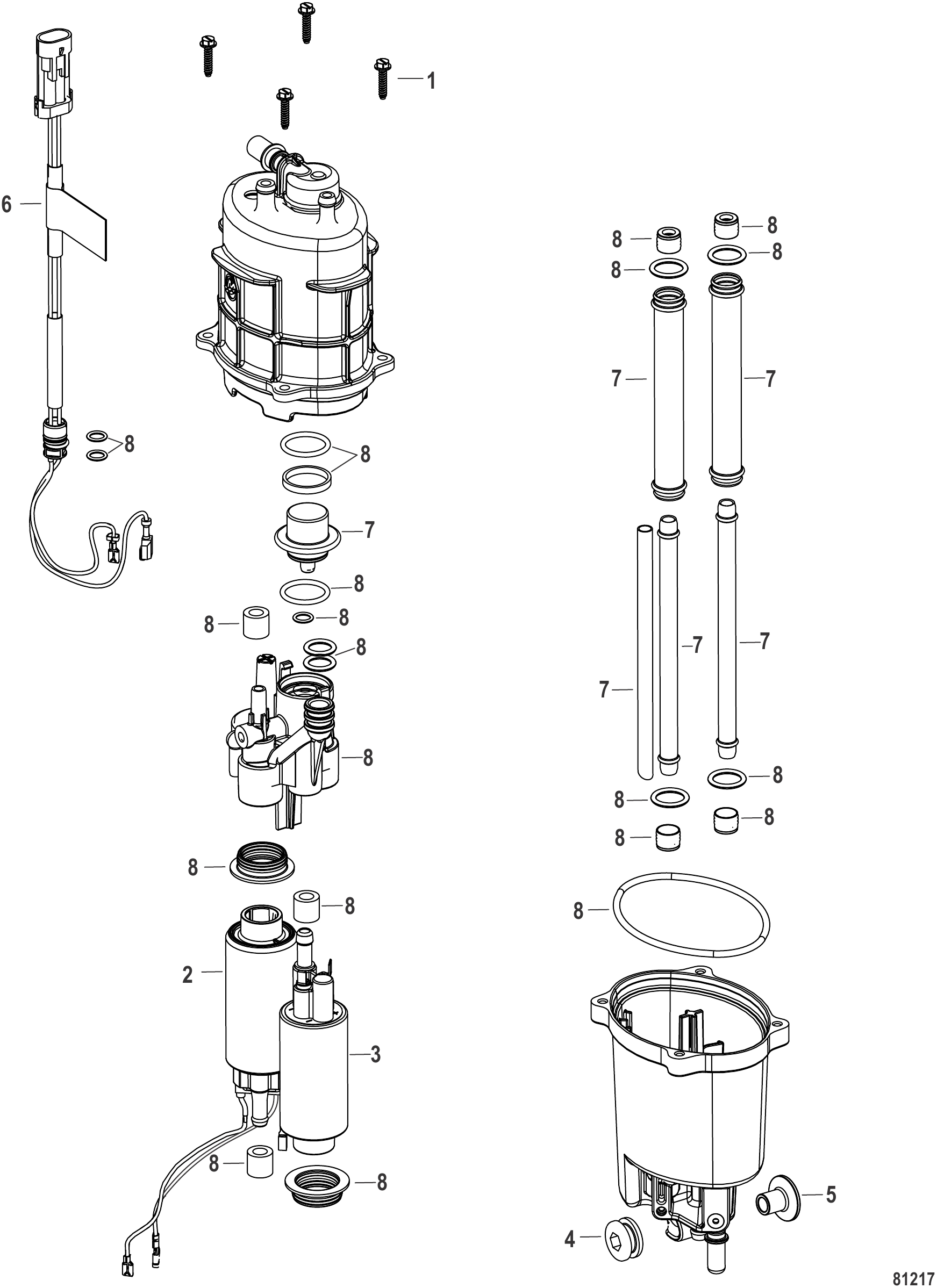

图 18燃油供给模块组件 8M0235171-3B694499及以上 Fuel Supply Module Components 8M0235171 - 3B694499 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0235171	燃油供应模块 双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
2	8M0245916	泵总成 高压	PUMP ASSEMBLY High Pressure	1
3	8M0245917	泵总成 低压	PUMP ASSEMBLY Low Pressure	1
4	895319	护孔环	GROMMET	1
5	856954	衬套	BUSHING	1
6	NSS	不单独出售 线束, 穿线	NOT SOLD SEPARATE Harness, Pass Thru	1
7	8M0245915	燃油供应模块 维修套装	FSM REPAIR KIT	1
8	8M0133370	燃油供应模块 密封件套装	FSM SEAL KIT	1

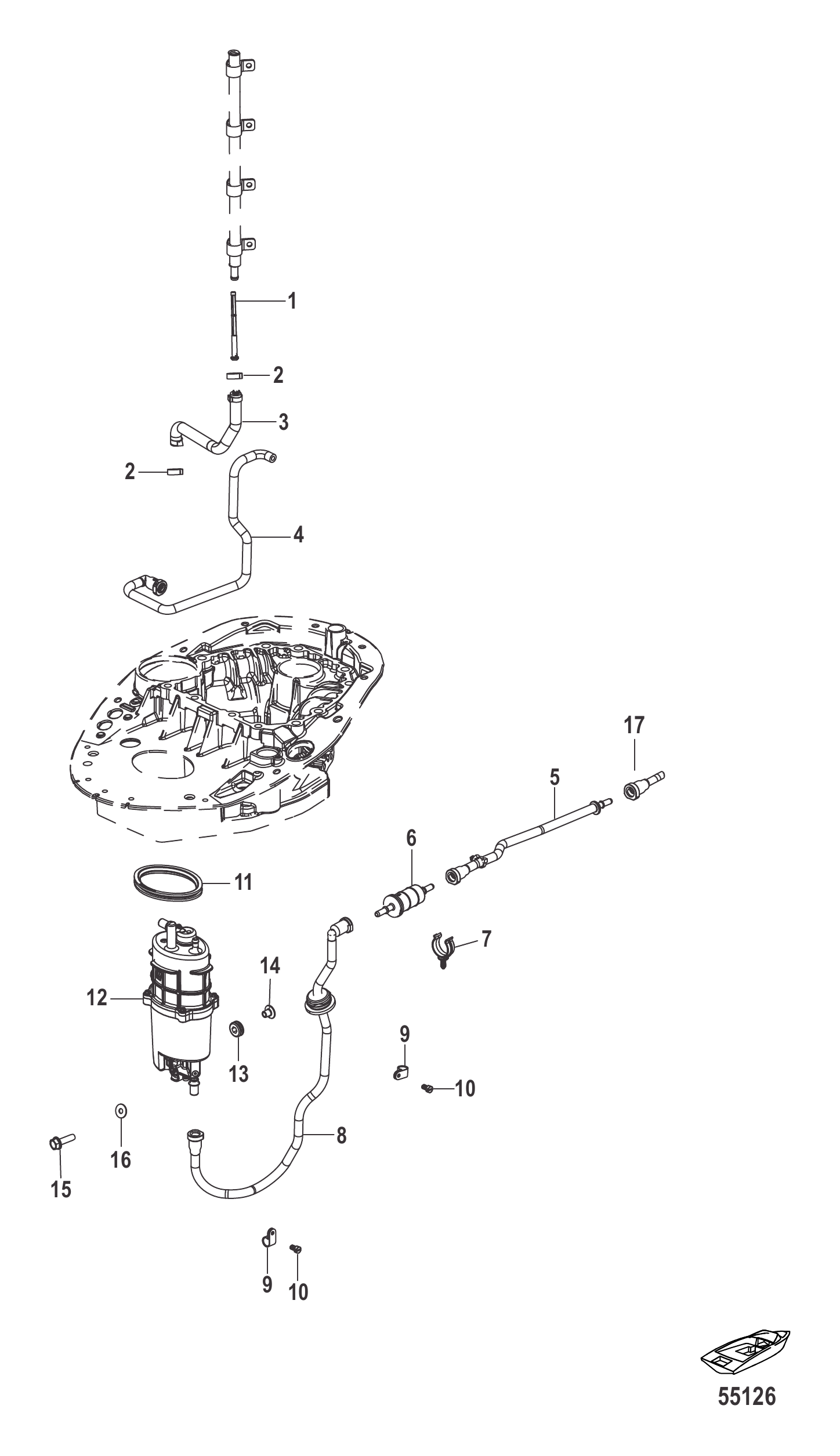

图 19燃油供给系统-软管与模块 Fuel Supply System-Hoses and Module

REF	零件编号	中文名称	英文名称	数量
1	8M0090809	燃油轨滤网	SCREEN Fuel Rail	1
2	855697	卡箍	CLAMP	AR
2	8M0204696	卡箍	CLAMP	AR
3	8M0079868	软管	HOSE	1
3	8M0237471	软管 燃油供应模块至导轨	HOSE FSM TO RAIL	1
4	8M0060614	软管	HOSE	1
4	8M0203774	软管 歧管	HOSE MANIFOLD	1
5	8M0073119	软管	HOSE	1
5	8M0203770	软管总成	HOSE ASSY	1
6	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
7	8M0063572	软管	HOSE	1
8	8M0061494	软管	HOSE	1
8	8M0203769	软管总成	HOSE ASSY	1
9	8M0037098	软管卡箍	CLIP Hose	2
9	8M0224396	卡箍 软管	CLIP HOSE	2
10	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	2
11	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
12	8M0057676	燃油供应模块 双泵	FUEL SUPPLY MODULE Dual Pump	1
12	8M0235171	燃油供应模块 双泵	FUEL SUPPLY MODULE Dual Pump	1
13	834985	护孔环	GROMMET	1
13	8M0190980	护孔环	GROMMET	1
14	856954	衬套	BUSHING	1
15	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
15	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
16	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
17	8M6002064	接头 8毫米	FITTING 8MM	1
17	8M6002065	接头 10毫米	FITTING 10MM	1

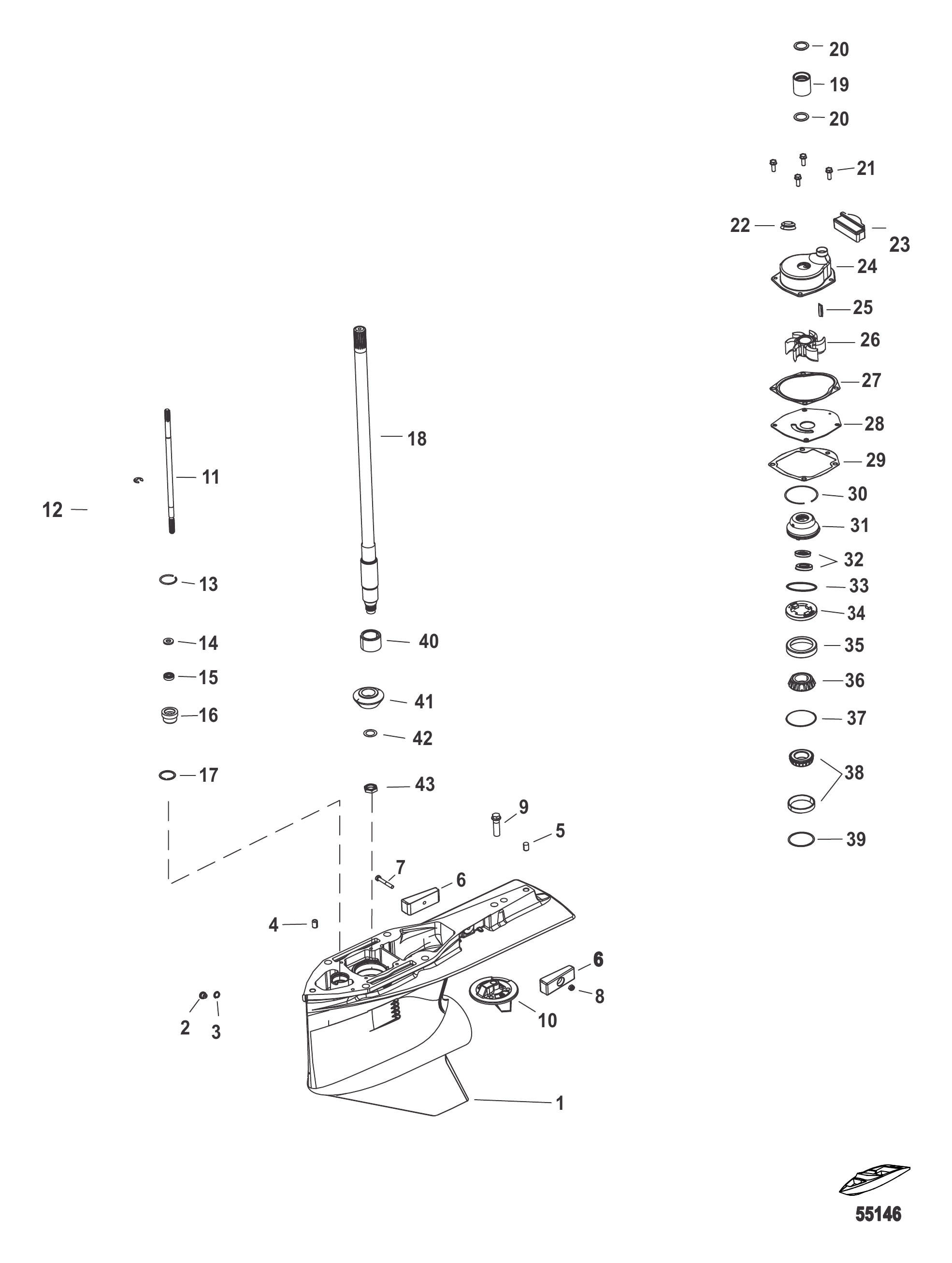

图 20齿轮箱-驱动轴2.07:1标准旋转 Gear Housing, Driveshaft 2.07:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088072	齿轮箱总成 长型	GEARCASE Complete Long	1
-	8M0088074	齿轮箱总成 加长型	GEARCASE Complete X-Long	1
1	8M0091538	齿轮箱 基本型	GEARCASE Basic	1
2	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
3	830749	密封件	SEAL	1
3	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
9	8M0204686	螺钉	SCREW	1
10	8M0091534	平衡鳍板	TRIM TAB	1
10	8M0231857	平衡鳍板	TRIM TAB	1
11	8M0069658	换挡轴 下部, 长型	SHIFT SHAFT Lower, Long	1
11	8M0053078	换挡轴 下部, 加长型	SHIFT SHAFT Lower, X-Long	1
12	29641	E型卡环	E RING	1
13	8M0029306	挡圈	RING Retaining	1
14	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
15	8164641	油封	SEAL Oil	1
15	8M0246145	油封	OIL SEAL	1
16	813696A2	衬套总成	BUSHING ASSEMBLY	1
17	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
18	8M0090831	长驱动轴	DRIVESHAFT Long	1
18	8M0094341	加长驱动轴	DRIVESHAFT X-Long	1
19	8M0036238	联轴器 水泵	COUPLING Water Pump	1
19	8M0214995	联轴器 水泵	COUPLING Water Pump	1
20	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
20	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
21	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
21	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
22	8M2014338	端面密封	SEAL Face	1
22	8M0142851	V型面密封环	V RING Face Seal	1
23	8M0010459	填充块	FILLER BLOCK	1
24	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
25	8M0032833	键	KEY	1
25	8M0204723	键	KEY	1
26	43026T2	叶轮	IMPELLER	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	8172761	面板	FACEPLATE	1
28	8M0204709	面板	FACEPLATE	1
29	8M0050720	衬垫	GASKET	1
29	8M0142616	衬垫 面板至齿轮箱	GASKET Face Plate to Gearcase	1
30	880719	挡圈	RING Retaining	1
31	8M0057748	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
32	89238	油封	SEAL Oil	2
33	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
33	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
34	853651	固定座	RETAINER	1
35	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
36	NSS	锥体(不单独销售)	NOT SOLD SEPARATE Cone	1
37	8M0063267	垫片组	SHIM SET	1
38	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
38	8M0166756	轴承总成	BEARING ASSEMBLY	1
39	8M0063268	垫片组	SHIM SET	1
40	8M0090828	滚针轴承	BEARING Needle Roller	1
-	8M0094470	齿轮组标准旋转(前进/小齿轮2.07速比14/29)	GEAR SET Stanard Rotation, Forward/Pinion 2.07 Ratio (14/29)	1
41	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
42	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
43	8M0071654	螺母 (.625-18 HX)	NUT (.625-18 HX)	1
-	8M0090442	尾鳍	SKEG	1
-	8M0094529	水泵维修包(全套)	COMPLETE WATER PUMP REPAIR KIT	1
-	8M0094530	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0088080	齿轮箱密封套件	GEARCASE SEAL KIT	1
-	8M0061040	水泵上修包	REPAIR KIT Water Pump-Upper	1

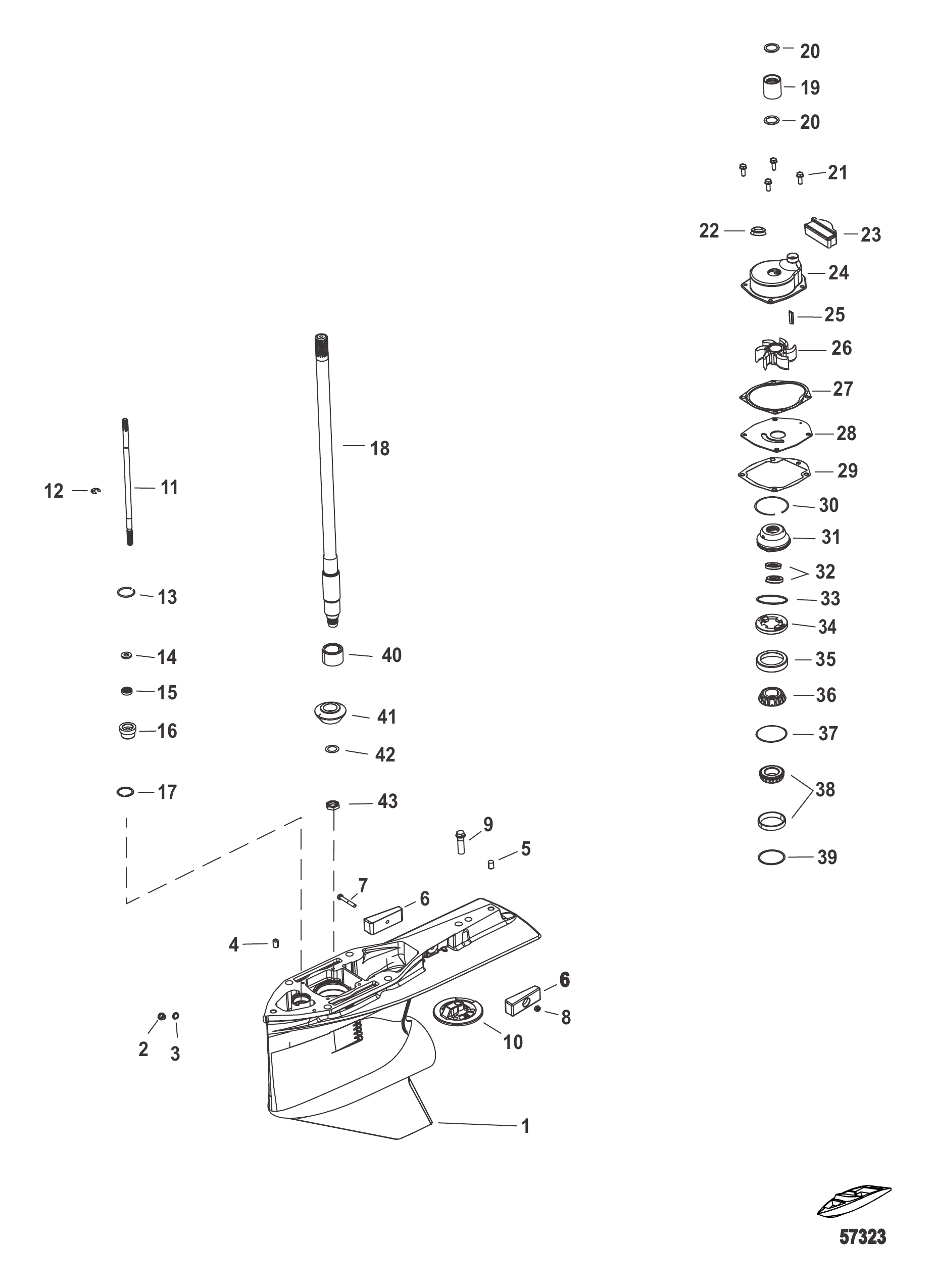

图 21齿轮箱（驱动轴，2.38:1标准旋转） Gear Housing, Driveshaft 2.38:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088073	齿轮箱总成CT长型	GEARCASE Complete CT Long	1
-	8M0144825	齿轮箱总成CT长型	GEARCASE Complete CT Long	1
-	8M0227982	GC ASY-L SLVR CT	GC ASY-L SLVR CT	1
-	8M0088075	齿轮箱总成CT加长型	GEARCASE Complete CT X-Long	1
-	8M0144826	齿轮箱总成CT加长型	GEARCASE Complete CT X-Long	1
-	8M0227983	GC ASY-XL SLVR CT	GC ASY-XL SLVR CT	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0145314	齿轮箱基体(CT)	GEAR HOUSING Basic (CT)	1
1	8M0227984	齿轮箱基体 CT	GEARCASE-BASIC CT	1
2	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
3	830749	密封件	SEAL	1
3	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
9	8M0204686	螺钉	SCREW	1
10	76214Q5	阳极套件	ANODE KIT	1
11	8M0031503	换挡轴(长型)	SHIFT SHAFT Long	1
11	8M0031504	换挡轴 加长型	SHIFT SHAFT X-Long	1
11	8M0140439	换挡轴-XL	SHIFT SHAFT-XL	1
12	29641	E型卡环	E RING	1
13	8M0029306	挡圈	RING Retaining	1
14	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
15	8164641	油封	SEAL Oil	1
15	8M0246145	油封	OIL SEAL	1
16	813696A2	衬套总成	BUSHING ASSEMBLY	1
17	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
18	8M0094476	长驱动轴	DRIVESHAFT Long	1
18	8M0094340	加长驱动轴	DRIVESHAFT X-Long	1
19	8M0036238	联轴器 水泵	COUPLING Water Pump	1
19	8M0214995	联轴器 水泵	COUPLING Water Pump	1
20	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
20	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
21	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
21	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
22	8M2014338	端面密封	SEAL Face	1
22	8M0142851	V型面密封环	V RING Face Seal	1
23	8M0010459	填充块	FILLER BLOCK	1
24	8172752	水泵壳体-总成	HOUSING Water Pump-Complete	1
25	8M0032833	键	KEY	1
25	8M0204723	键	KEY	1
26	43026T2	叶轮	IMPELLER	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	8172761	面板	FACEPLATE	1
28	8M0204709	面板	FACEPLATE	1
29	8M0050720	衬垫	GASKET	1
29	8M0142616	衬垫 面板至齿轮箱	GASKET Face Plate to Gearcase	1
30	880719	挡圈	RING Retaining	1
31	8M0057748	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
32	89238	油封	SEAL Oil	2
33	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
33	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
34	853651	固定座	RETAINER	1
35	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
36	NSS	锥体(不单独销售)	NOT SOLD SEPARATE Cone	1
37	8M0063267	垫片组	SHIM SET	1
38	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
38	8M0166756	轴承总成	BEARING ASSEMBLY	1
39	8M0063268	垫片组	SHIM SET	1
40	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
-	8M0094474	齿轮组标准旋转(前进/小齿轮2.38速比13/31)	GEAR SET Standard Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
41	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
42	8M0064033	特殊垫片0.865×0.635	WASHER .865 X .635 SPECIAL	1
43	87364	螺母	NUT	1
-	8M0094529	水泵维修包(全套)	COMPLETE WATER PUMP REPAIR KIT	1
-	8M0100526	QS型水泵叶轮维修包	REPAIR KIT Water Impeller QS	1
-	8M0100527	MPP型水泵维修包	REPAIR KIT Water Pump MPP	1
-	8M0088081	齿轮箱密封套件	GEARCASE SEAL KIT	1
-	8M0061040	水泵上修包	REPAIR KIT Water Pump-Upper	1

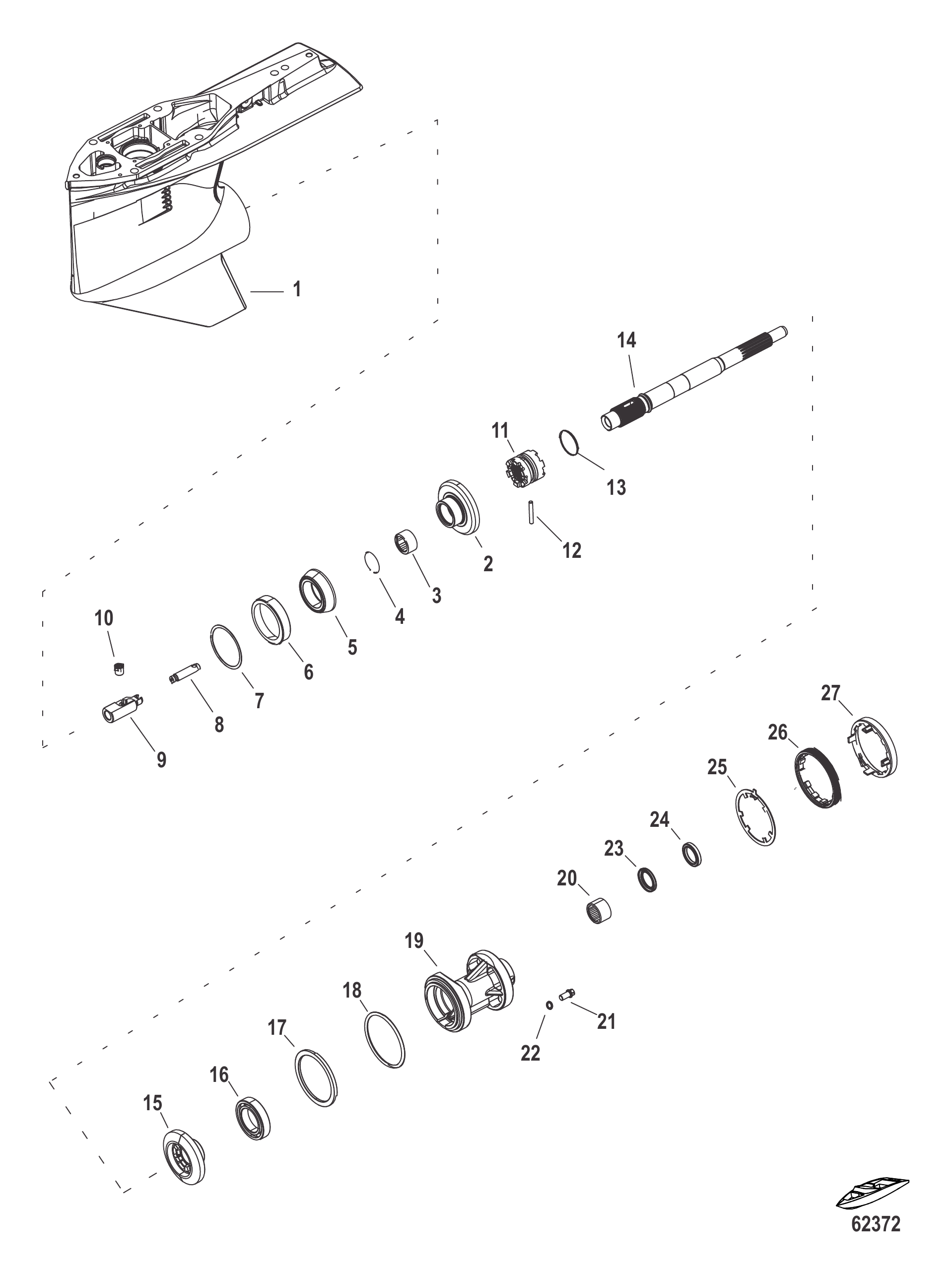

图 22齿轮箱-螺旋桨轴2.07:1标准旋转 Gear Housing, Propeller Shaft 2.07:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088072	齿轮箱总成 长型	GEARCASE Complete Long	1
-	8M0088074	齿轮箱总成 加长型	GEARCASE Complete X-Long	1
1	8M0091538	齿轮箱 基本型	GEARCASE Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0094470	齿轮组标准旋转(前进/小齿轮2.07速比14/29)	GEAR SET Stanard Rotation, Forward/Pinion 2.07 Ratio (14/29)	1
3	8M0057742	滚针轴承	BEARING Needle	1
4	8M0071554	挡圈	RING Retaining	1
5	8M0094472	圆锥滚子轴承组	TAPERED ROLLER BEARING, SET	1
6	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
7	8M0063266	垫片组	SHIM SET	1
8	8M0057749	离合器作动杆	ROD Clutch Actuator	1
9	8M0072550	凸轮随动件(右旋)	FOLLOWER Cam, (RH)	1
10	8M0077490	换档凸轮	CAM Shift	1
11	8M0065168	滑动离合器	CLUTCH Sliding	1
12	8M0065417	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	8M0088077	螺旋桨轴(右旋)	SHAFT Propeller (RH)	1
15	8M0090832	倒车齿轮29齿	GEAR Reverse 29T	1
16	8M0065430	滚珠轴承	BEARING Ball	1
16	8M0203752	球轴承	BEARING BALL	1
17	8M0053099	推力环	THRUST RING	1
18	8M0065566	O型圈	O-RING	1
19	8M0065046	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219207	线轴-轴承座	SPOOL-BNG CARRIER	1
20	30956T	滚针轴承	BEARING Needle	1
21	8M0077071	螺丝/密封套件	SCREW/SEAL KIT	1
22	830749	密封件	SEAL	1
22	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
23	14077	油封	SEAL Oil	1
24	76868	密封件	SEAL	1
24	8M0248882	油封@5	SEAL-OIL @5	1
24	12224	渔线切割密封件	SEAL Fish Line Cutting	1
25	8M0032502	垫圈 带键	WASHER Keyed	1
26	8M0069653	轴承座固定环	BEARING CARRIER Retainer	1
26	8M0185683	轴承固定座	RETAINER BEARING	1
27	8M0070256	螺旋桨孔衬套	SLEEVE Prop Bore	1
27	8M0214998	螺旋桨轴套	SLEEVE-PROP BORE	1
-	8M0090442	尾鳍	SKEG	1
-	8M0088080	齿轮箱密封套件	GEARCASE SEAL KIT	1

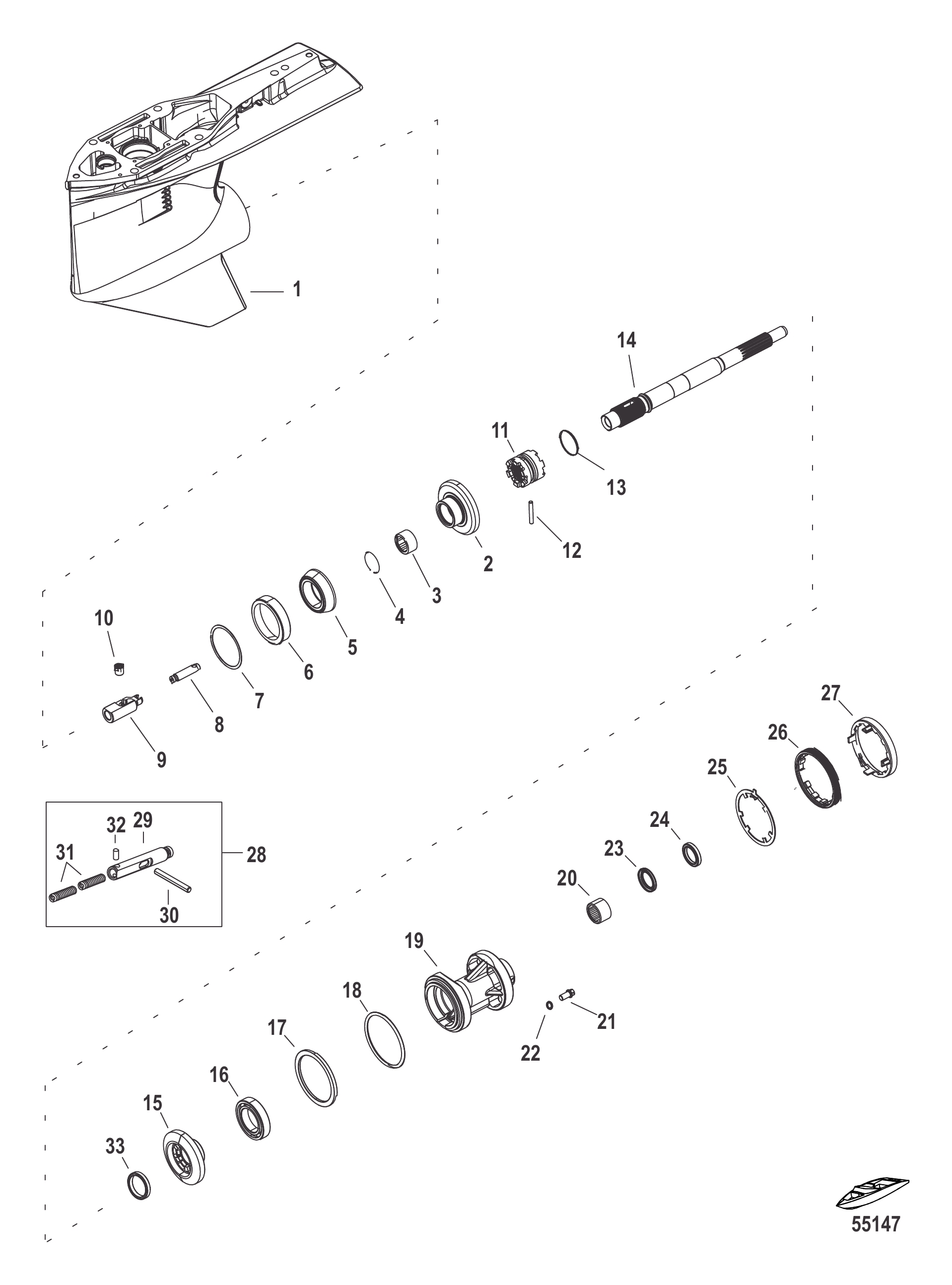

图 23齿轮箱-螺旋桨轴2.38:1标准旋转 Gear Housing, Propeller Shaft 2.38:1 Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	8M0088073	齿轮箱总成CT长型	GEARCASE Complete CT Long	1
-	8M0088075	齿轮箱总成CT加长型	GEARCASE Complete CT X-Long	1
-	8M0099915	齿轮箱总成CT L型	GEARCASE Complete CT L	1
-	8M0099916	齿轮箱总成CT XL型	GEARCASE Complete CT XL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0094474	齿轮组标准旋转(前进/小齿轮2.38速比13/31)	GEAR SET Standard Rotation, Forward/Pinion 2.38 Ratio (13/31)	1
3	8M0057742	滚针轴承	BEARING Needle	1
4	8M0029306	挡圈	RING Retaining	1
5	8M0057724	圆锥滚子轴承总成	BEARING ASSY Roller, Taper	1
5	8M0237367	轴承总成	BEARING ASSY	1
6	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
7	8M0063269	垫片组	SHIM SET	1
8	8M0057749	离合器操纵杆(设计1型)	ROD Clutch Actuator Design 1	1
9	8M0072550	凸轮随动件(右旋)	FOLLOWER Cam, (RH)	1
10	8M0077490	换档凸轮	CAM Shift	1
11	8M0094479	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
12	8M0045759	十字销	PIN Cross	1
13	8M0047945	固定弹簧	SPRING Retaining	1
14	8M0088077	螺旋桨轴(右旋)	SHAFT Propeller (RH)	1
15	8M0094481	倒车齿轮31齿	GEAR Reverse 31T	1
16	860081	轴承	BEARING	1
16	88957T	滚珠轴承	BEARING Ball	1
17	8M0030779	推力环	THRUST RING	1
18	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
19	8M0030856	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219208	轴承座套筒	SPOOL-BRNG CRRIER	1
19	8M0098463	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219208	轴承座套筒	SPOOL-BRNG CRRIER	1
20	30956T	滚针轴承	BEARING Needle	1
21	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	1
22	830749	密封件	SEAL	1
22	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
23	14077	油封	SEAL Oil	1
24	76868	密封件	SEAL	1
24	8M0248882	油封@5	SEAL-OIL @5	1
24	12224	渔线切割密封件	SEAL Fish Line Cutting	1
25	8M0030784	垫圈 带键	WASHER Keyed	1
26	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
26	8M0168885	轴承固定座	RETAINER BEARING	1
27	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
27	8M0187255	套管@5	SLEEVE @5	1
28	8M0120367	双作用换挡执行器套件(设计2型)	ACTUATOR KIT Double Acting Shift Design 2	1
29	8M0102962	离合器作动杆	ROD CLUTCH ACTUATOR	1
30	8M0029113	十字销	PIN Cross	1
31	8M0096707	压缩弹簧	SPRING Compression	2
32	8M0084245	弹簧定位销	PIN Spring Locator	1
33	824108	隔套	SPACER	1
-	8M0060147	尾鳍	SKEG	1
-	8M0088081	齿轮箱密封套件	GEARCASE SEAL KIT	1

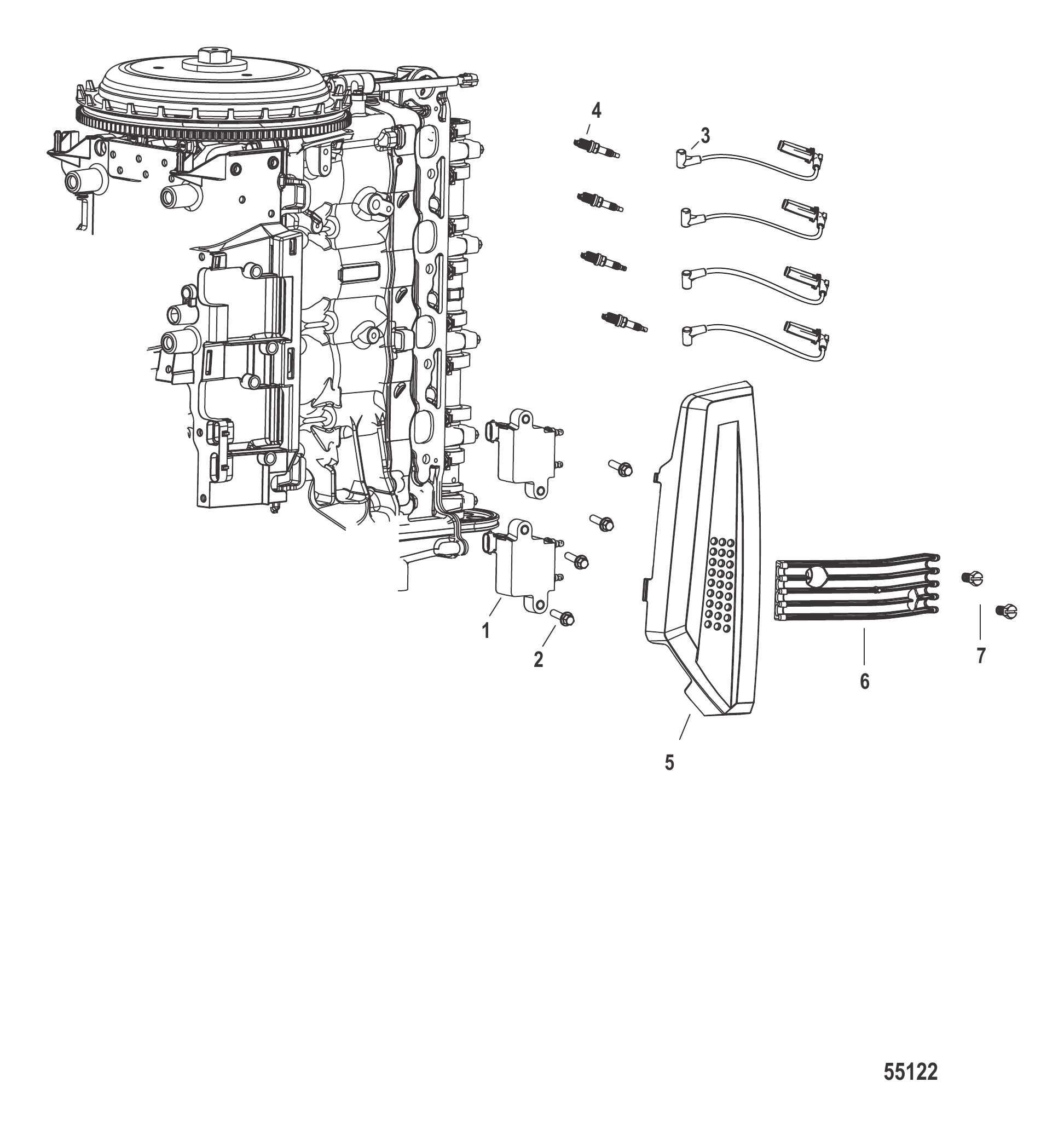

图 24点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	2
2	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
2	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
3	8M0088014	火花塞线束	SPARK PLUG Wire Set	1
4	8M0057936	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
4	8M0204728	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
5	8M0077655	线圈盖	COVER, COIL	1
5	8M0163125	线圈盖	COVER COIL	1
6	8M0060350	高压线托盘	TRAY High Tension Lead	1
7	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	2

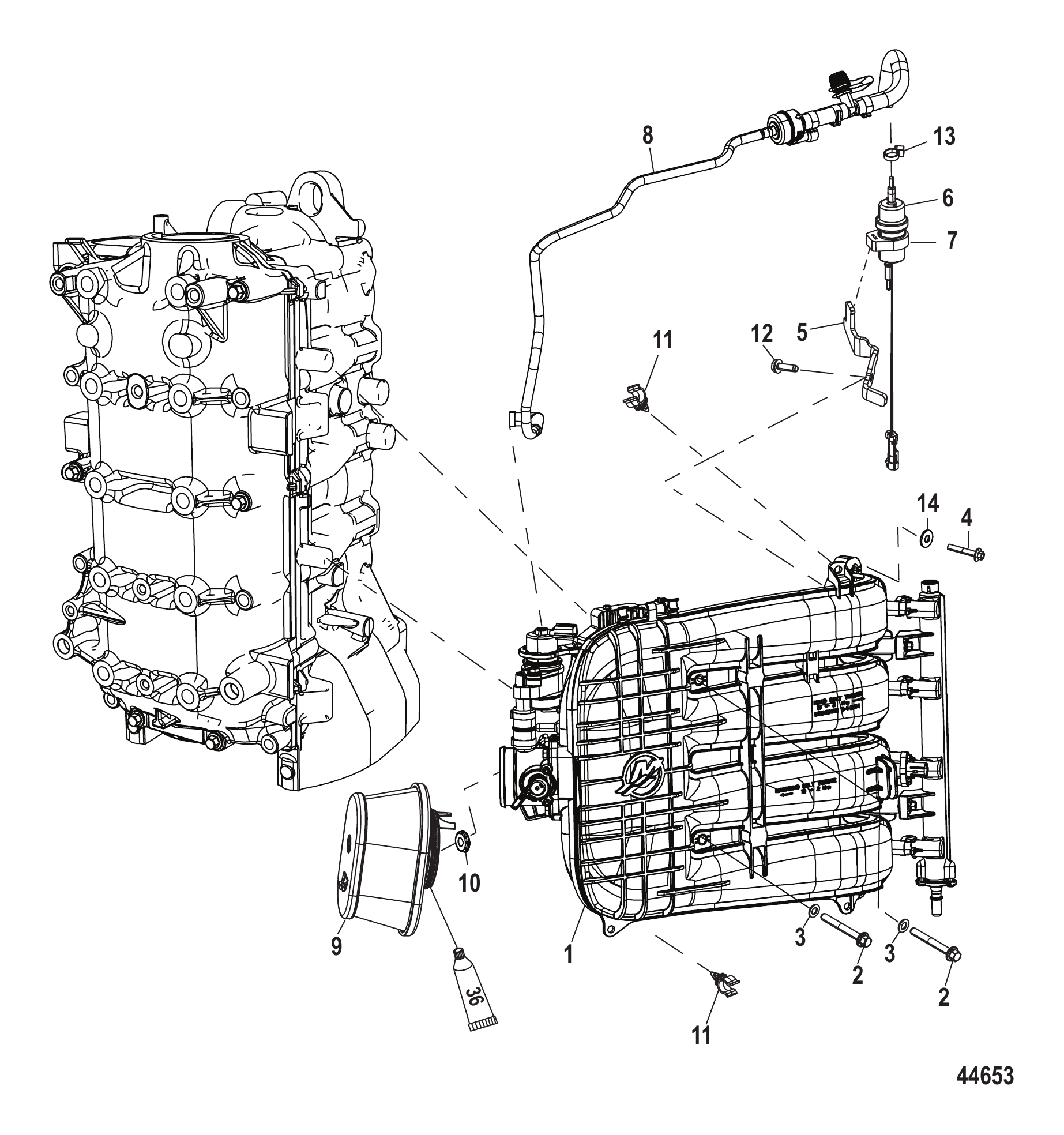

图 25集成式空燃模块 Integrated Air Fuel Module

REF	零件编号	中文名称	英文名称	数量
1	892952T04	进气流量测量总成	IAFM ASSEMBLY	1
1	892952T06	进气流量测量总成	IAFM ASSEMBLY	1
-	8M6002790	进气歧管	MANIFOLD Intake	1
2	88552550	不锈钢螺钉 (M6 x 50 mm)	SCREW (M6 x 50 mm) Stainless Steel	2
3	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
3	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
4	8M0048051	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	5
5	897646001	通气罐支架	BRACKET Vent Canister	1
6	884545A02	通气罐总成	CANISTER ASSEMBLY Vent	1
6	8M0175814	通气罐总成	CANISTER-VENT ASY	1
7	897434	护孔环	GROMMET	1
8	8M0001824	净化通气总成	PURGE VENT ASSEMBLY	1
8	8M0126307	净化通气总成	PURGE VENT ASSY	1
9	897575T01	空气滤清器	FILTER Air	1
9	8M0082911	空气滤清器	FILTER - AIR	1
10	8M0006918	限流板	RESTRICTOR PLATE	1
10	8M0032134	限流板	RESTRICTOR PLATE	1
10	8M0032134	限流板	RESTRICTOR PLATE	1
11	897559	卡扣	CLIP	1
12	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
14	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	5

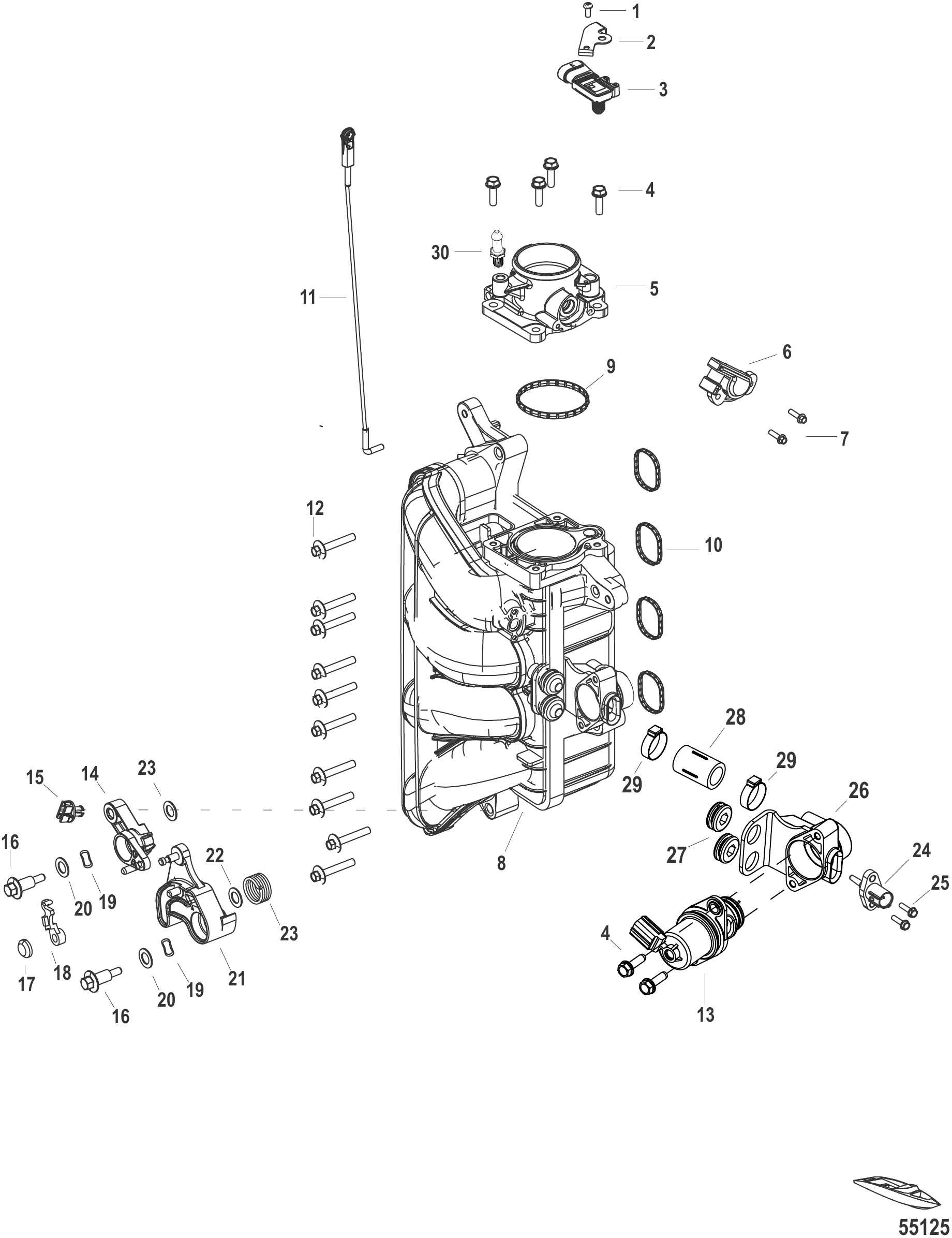

图 26集成式空燃模块组件 Integrated Air Fuel Module Components

REF	零件编号	中文名称	英文名称	数量
1	87775610	螺钉(M4×10)	SCREW (M4 X 10)	1
2	8M0060503	进气压力传感器支架	BRACKET Map Sensor	1
3	854445	MAP传感器	SENSOR MAP	1
3	8M0237529	MAP传感器	SENSOR MAP	1
4	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	6
5	8M0088066	节气门体总成	THROTTLE BODY ASSEMBLY	1
6	881070T	位置传感器	SENSOR Position	1
6	8M0125617	位置传感器	SENSOR Position	1
7	8M0063490	螺钉(M4×0.7×16mm)	SCREW (M4 X .7 X 16 MM)	2
8	8M0088065	进气歧管总成	INTAKE MANIFOLD ASSEMBLY	1
9	8M0061361	衬垫	GASKET	1
10	8M0061362	衬垫	GASKET	4
11	8M0059235	节气门连杆总成	LINK Throttle Assembly	1
12	8M0060385	六角法兰头螺钉(M6×1×37)	SCREW (M6 X 1 X 37) Hex Flg HD	10
13	897526T	怠速空气控制阀	IAC VALVE	1
13	8M0188118	怠速空气传感器	SENSOR IDLE AIR C	1
14	8M0077848	节气门随动杆总成	LEVER ASSEMBLY Throttle Follower	1
15	8M0077229	旋转衬套	BUSHING Swivel	1
16	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
17	825677	压入式螺母	PUSH NUT	1
18	822459	固定座	RETAINER	1
19	898093	波形垫圈	WASHER Wave	2
20	897937	垫圈	WASHER	2
21	8M0068644	节气门凸轮总成	THROTTLE CAM ASSEMBLY	1
21	8M0243636	节气门凸轮	CAM-THROTTLE	1
22	897936	垫圈	WASHER	2
23	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
24	891663001	温度传感器	SENSOR Temperature	1
25	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
26	8M0090814	怠速控制阀壳体	HOUSING IACV	1
27	834985	护孔环	GROMMET	2
27	8M0190980	护孔环	GROMMET	2
28	8M0057601	怠速控制阀软管	HOSE IACV	1
29	855228	卡箍	CLAMP	2
30	8M0062044	销 安装	PIN Mounting	1

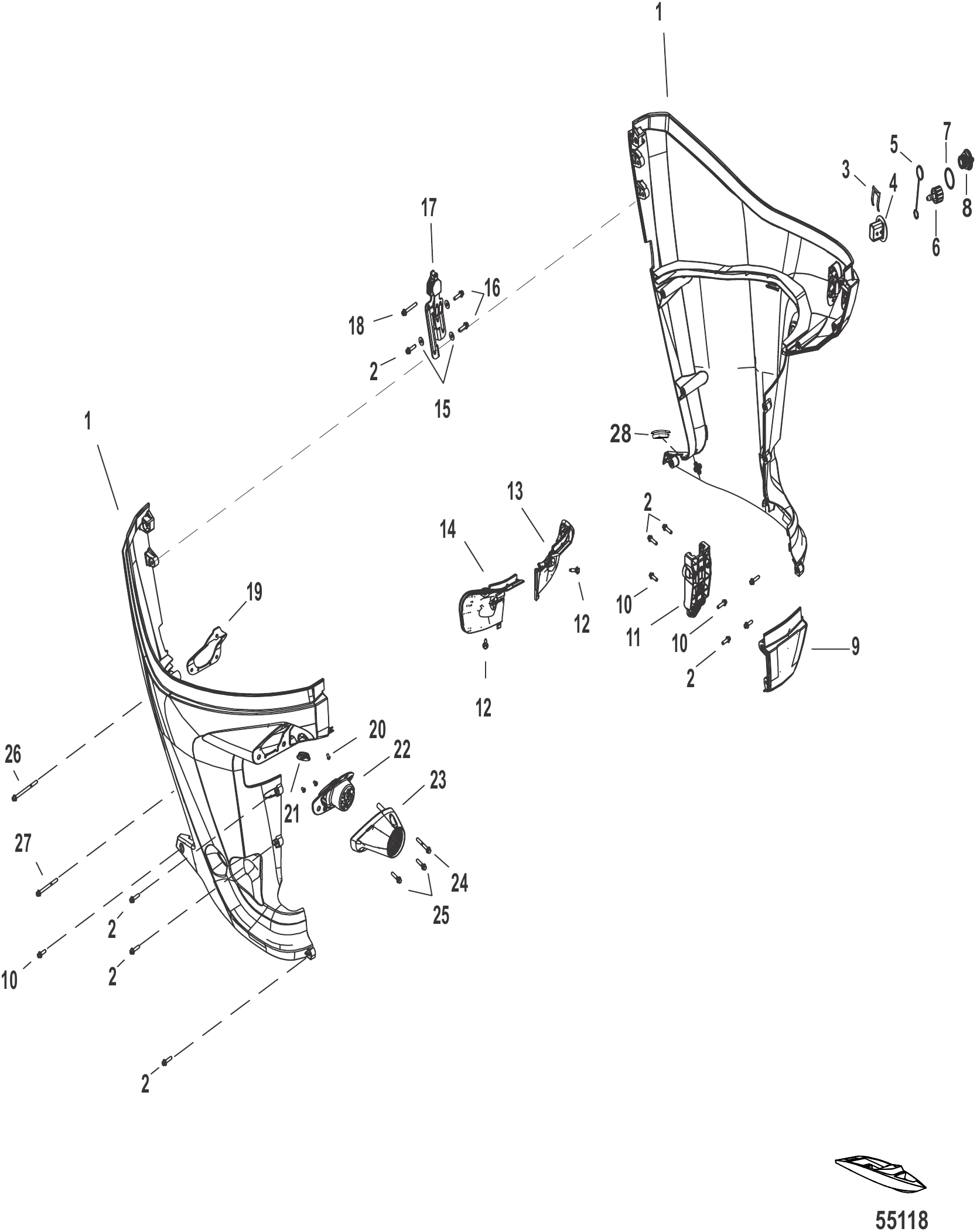

图 27底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0088280	左右下罩总成(无标牌)	LOWER COWL ASSEMBLY Port and Starboard ( NON DECALED )	1
2	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	11
2	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	11
3	8M0032848	开关固定座	RETAINER Switch	1
4	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
4	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
5	889823001	嵌入式系绳插头	TETHER Flush Plug	1
5	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
6	885361A01	接头总成 冲洗	FITTING ASSEMBLY Flush	1
7	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
7	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
8	888958001	嵌入式端口塞	PLUG Flush Port	1
8	8M0215105	嵌入式塞	PLUG Flush	1
9	8M0088281	前下罩总成	LOWER COWL ASSEMBLY Front	1
10	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	4
11	8M0055211	顶罩锁扣固定座	RETAINER - LATCH Top Cowl	1
12	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
12	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
13	8M0055216	右舷上支架盖	COVER Upper Mount Starboard	1
14	8M0055214	左舷上支架盖	COVER Upper Mount, Port	1
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
16	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
16	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
17	8M0055154	锁扣总成	STRIKER ASSEMBLY	1
18	88552545	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 mm) Stainless Steel	1
18	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	1
19	8M0055202	防水安装板	PLATE Ingress Mounting	1
20	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	3
21	8M0073102	线束护圈-配平传感器	GROMMET Trim Sensor Wires	1
22	8M0055208	防水护圈	GROMMET Ingress	1
23	8M0055209	软管转接器	ADAPTER Rigging Hose	1
24	8M0075736	六角法兰螺钉(M6×50)	SCREW (M6 X 50) Hex Flg	1
24	8M0230970	螺钉	SCREW	1
25	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	2
26	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
26	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
27	8M0030817	六角法兰螺钉(M6×70)	SCREW (M6 X 70) Hex Flg	1
27	8M0230978	螺钉	SCREW	1
28	8M0074531	阳极螺塞	PLUG Anode Screw	1

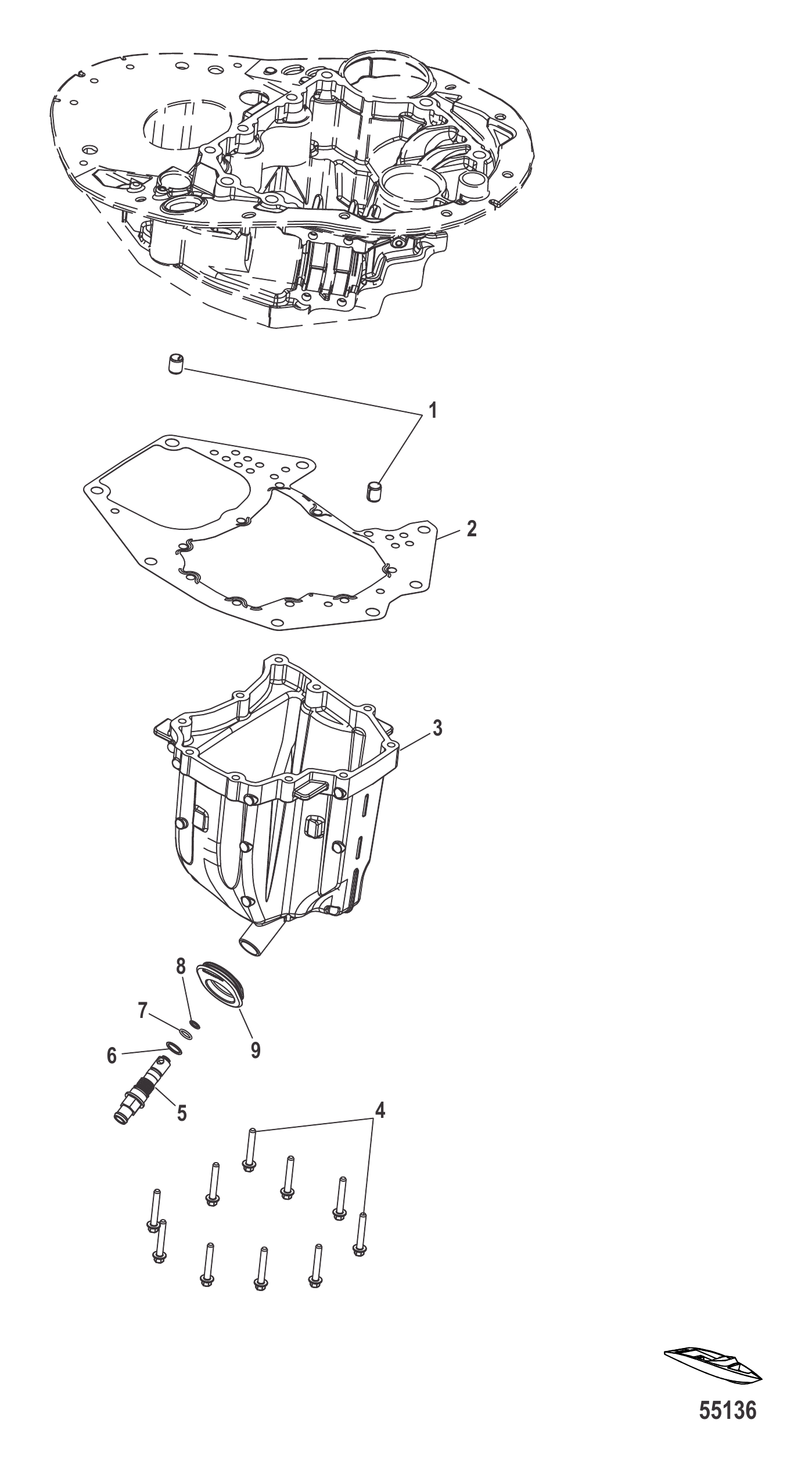

图 28油底壳 Oil Sump

REF	零件编号	中文名称	英文名称	数量
1	821327	定位销	PIN Dowel	2
2	8M0078540	衬垫	GASKET	1
3	8M0091528	油底壳	OIL SUMP	1
4	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
4	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
5	8M0064964	油塞总成	OIL PLUG ASSEMBLY	1
5	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
6	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
7	62706	O型圈(0.426×0.070)	O-RING (.426 x .070)	1
8	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
9	8M0068703	护孔环	GROMMET	1

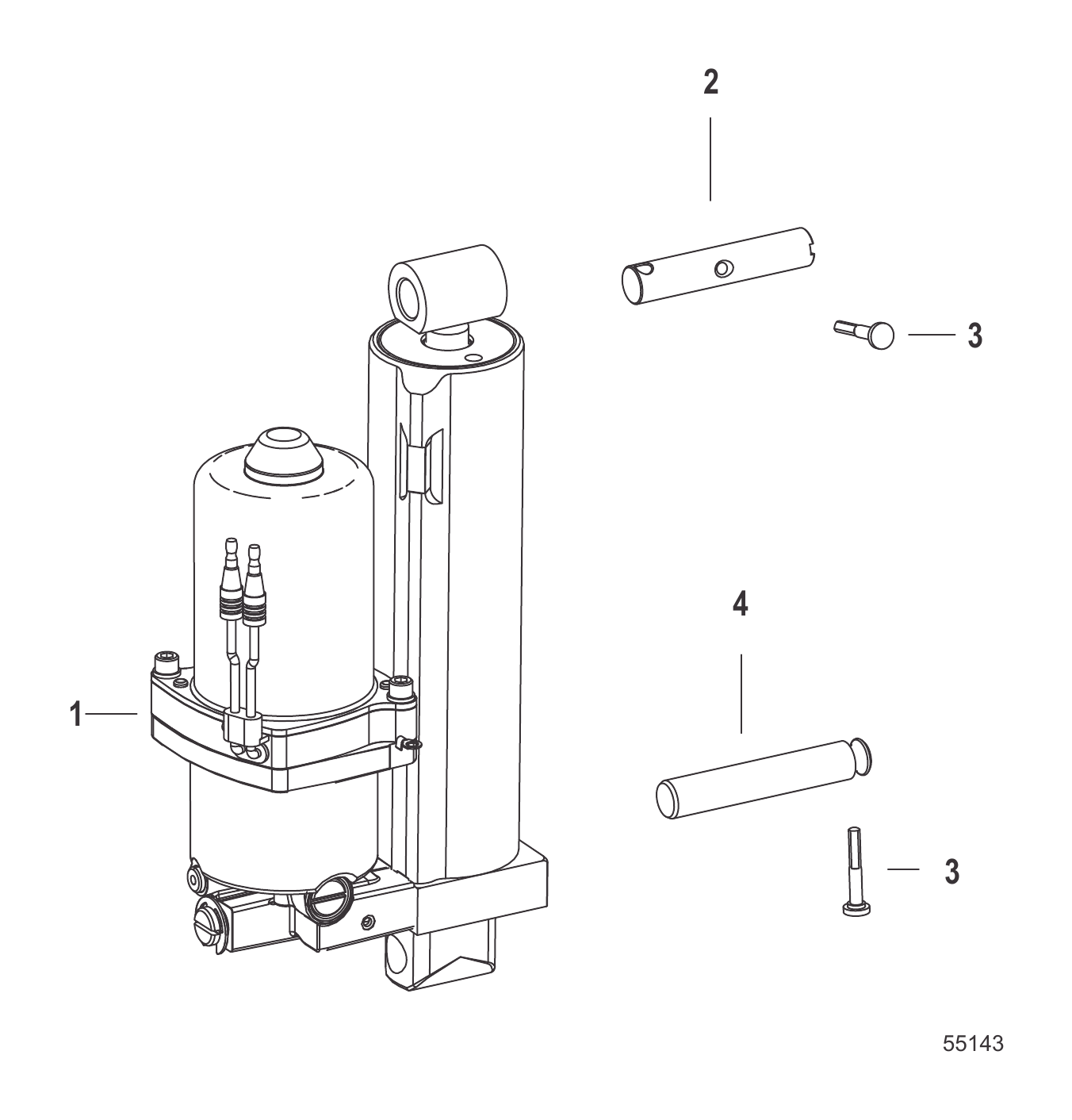

图 29动力配平总成 Power Trim Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0090335	动力调整装置总成(标准)	POWER TRIM ASSEMBLY Standard	1
2	8M0094357	减震杆销	PIN Shock Rod	1
2	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
3	821539	三叶销	PIN Trilobe	2
4	818898	锚销	PIN Anchor	1
-	8M0100502	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0171823	动力调整总成	POWER TRIM ASSY	1

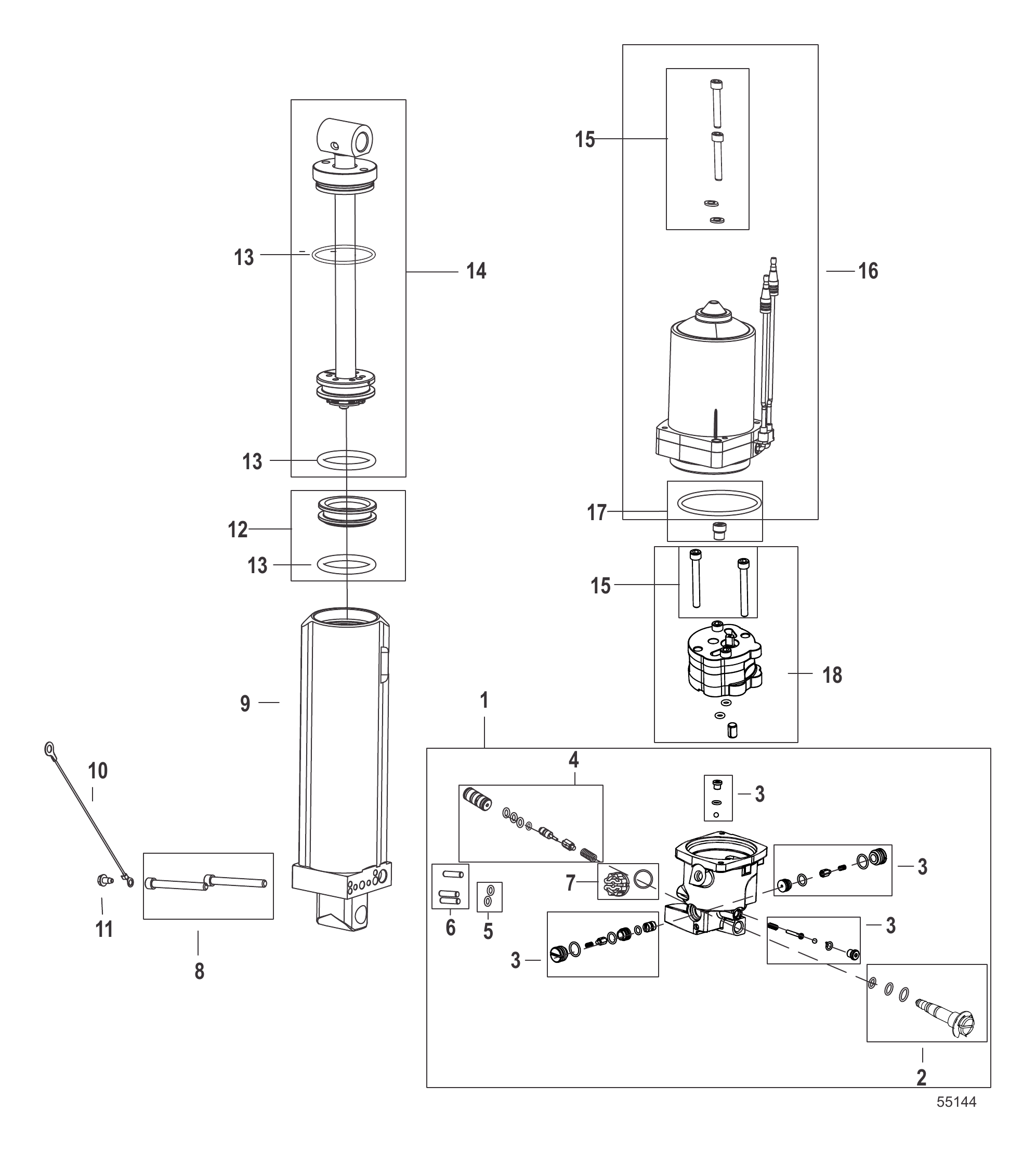

图 30动力升降总成组件 Power Trim Assembly - Components

REF	零件编号	中文名称	英文名称	数量
1	8M0089943	歧管套件	MANIFOLD KIT	1
2	893929A01	安全阀套件	VALVE KIT Relief	1
3	8M0089945	阀套件	VALVE KIT	1
4	8M0090404	配平限位阀套件	VALVE KIT Trim Limit	1
5	833063	O型圈	O-RING	2
6	8M0055260	定位销	DOWEL PINS	3
7	811613	塞子总成	PLUG ASSEMBLY	1
8	833047	螺钉(0.250-20×2.250)	SCREW (.250-20 x 2.250)	2
9	8M0089941	气缸总成	CYLINDER ASSEMBLY	1
10	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
10	8M0207768	拉线总成	CABLE ASSEMBLY	1
11	8M6002690	螺钉	SCREW	1
11	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
12	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
12	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0100509	记忆活塞总成	PISTON ASSEMBLY Memory	1
12	8M0171825	记忆活塞套件	MEMORY PISTON KIT	1
13	893902A01	O型圈套件	O-RING KIT	1
13	8M0171819	O型圈套件	O-RING KIT	1
14	8M0089942	减震杆套件	SHOCK ROD KIT	1
14	8M0171821	减震杆套件	SHOCK ROD KIT	1
14	8M0139007	减震杆套件	SHOCK ROD KIT	1
14	8M0171824	减震杆套件	SHOCK ROD KIT	1
15	8M0089946	螺钉套件(完整调整)	SCREW KIT Complete Trim	1
16	8M0089940	电机套件	MOTOR KIT	1
16	8M0142591	电机套件	MOTOR KIT	1
17	8M0090403	驱动联轴器	COUPLING Drive	1
18	8M0089944	泵总成	PUMP ASSEMBLY	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
-	8M0171820	O型圈套件	O-RING KIT	1
-	8M0127334	提升阀密封套件	POPPET SEAL KIT	1

图 31维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	898101362	75/80/90/100/115 EFI四冲程零件手册	PARTS MANUAL 75/80/90/100/115 EFI 4-Stroke	1
-	899185A01	75/90/115 EFI四冲程维修手册和图解集	SERVICE MANUAL AND DIAGRAM SET 75/90/115 EFI 4-Stroke	1
-	899185	75/90/115 EFI四冲程L4 NA维修手册(英文)	SERVICE MANUAL 75/90/115 EFI 4-Stroke L4 NA, English	1
-	8M0085380	SM O/B 75-115 L4	SM O/B 75-115 L4	1
-	899699A01	75/90/115 EFI四冲程图解集	DIAGRAM SET 75/90/115 EFI 4-Stroke	1
-	835450074	舷外机维修手册索引	INDEX Outboard Sevice Manual	1
-	8M0239139	INDEX-OB SERV MNL	INDEX-OB SERV MNL	1
-	10254070	EFI L4NA用户手册(英文)	OWNERS MANUAL EFI L4NA, English	1
-	10254080	75/90/115 EFI L4NA操作手册(英文)	OPERATION MANUAL 75/90/115 EFI L4NA, English	1
-	10254081	操作员手册	MANUAL-OPERATOR	1
-	10254090	75/90/115四冲程操作手册	OPERATION MANUAL 75/90/115 4-Stroke	1
-	8M0087582	操作手册	OPERATION MANUAL	1
-	10254V80	80/100/115 EFI L4NA操作手册(比利时欧盟)	OPERATION MANUAL 80/100/115 EFI L4NA, Belgium EU	1
-	8M0084953	安装手册	INSTALLATION MANUAL	1
-	879147A07	EPA标签信息贴花	DECAL EPA Label Information	1
-	804670A08	EPA标签信息贴花	DECAL EPA Label Information	1
-	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

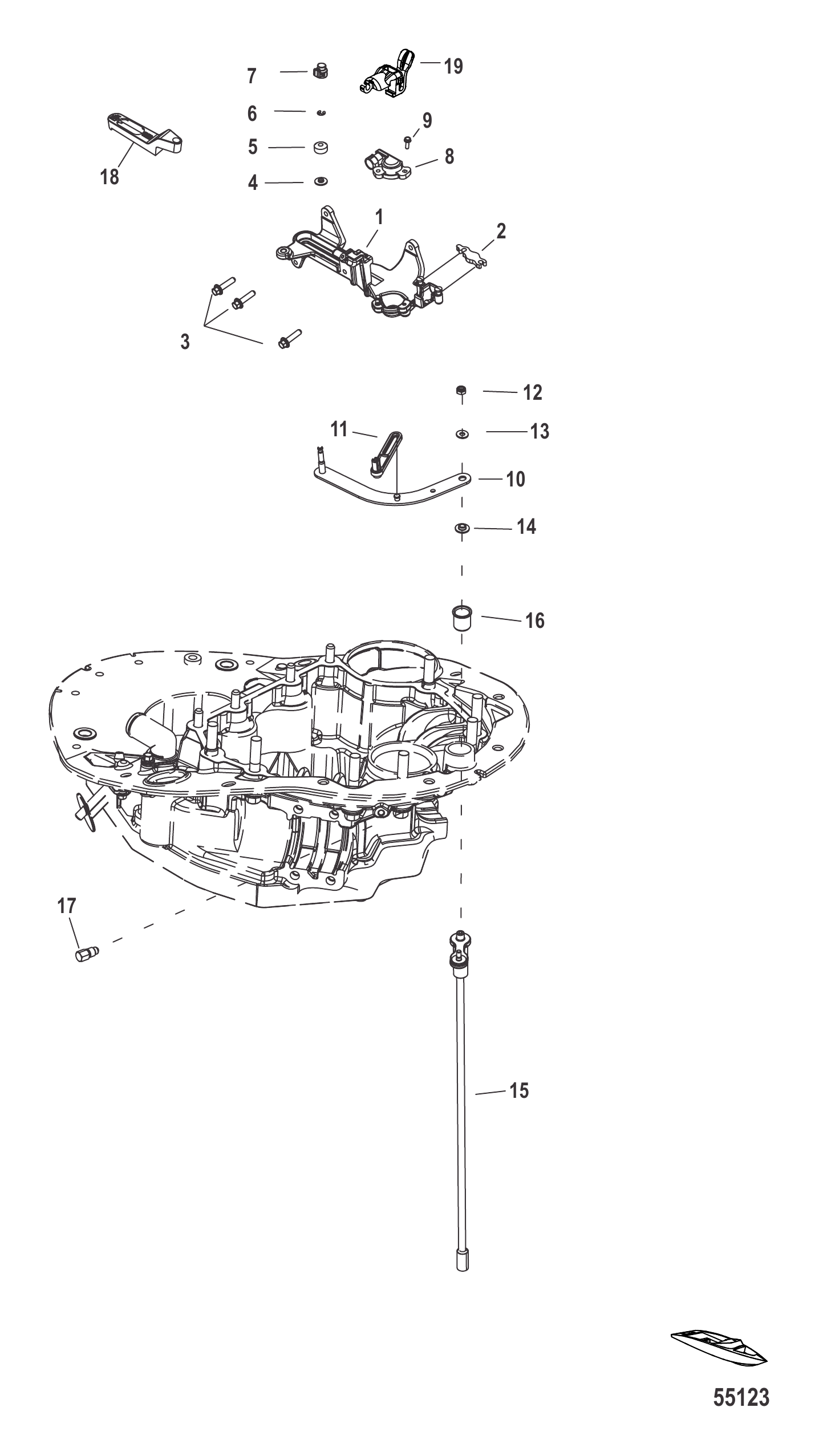

图 32换挡连杆 Shift Linkage

REF	零件编号	中文名称	英文名称	数量
1	8M0058458	换挡连杆支架总成	BRACKET ASSEMBLY Shift Link	1
2	899044	闩锁	LATCH	1
3	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0050560	垫圈	WASHER	1
5	8M0031453	滚轮	ROLLER	1
6	27290	挡圈	RING Retaining	1
7	8M0076452	固定座总成	RETAINER ASSEMBLY	1
7	8M0150203	固定座总成	RETAINER ASSEMBLY	1
8	8M0181784	换挡位置传感器	SENSOR Shift Position	1
9	4001186	六角垫圈头不锈钢螺钉(M4×13)	SCREW (M4 X 13) Hex Wash HD SS	1
10	8M0075152	换挡连杆	LINK Shift	1
11	8M0058943	传感器摇臂	LEVER Sensor	1
12	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
13	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
14	8M0035249	法兰衬套(内径6.452mm)	BUSHING (6.452 MM ID) Flanged	1
14	8M0237472	衬套	BUSHING	1
15	8M0060213	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
15	8M0199744	换挡轴总成	SHIFT SHAFT ASSY	1
16	8M0063632	法兰衬套	BUSHING Flanged	1
17	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
18	8M0104795	间隔垫片-换挡支架(仅限喷泵舷外机)	SPACER, SHIFT BRACKET Jet Outboards Only	1
19	8M0071176	控制电缆锁扣	LATCH Control Cable	1
