水星 Mercury 105 HP EFI Jet 3B672358 & Up - 爆炸图零件明细

四冲程电喷 EFI · Cat.# 90-8M0060852 · 共 58 个部位 · 1846 条零件

1附件 2水星配件贴花 3适配板 4冷却系统 5曲轴、活塞及连杆 6气缸体 7气缸盖与凸轮轴 8气缸盖与凸轮轴盖 9顶罩贴花 10驱动轴壳体 11驱动轴壳体-XL型号-2B753570及以上 12驱动轴壳体延长套件SeaPro（3B111734及以下）13标准驱动轴壳体延长套件 14双缆连接套件 15电气系统 16排气系统 17排气歧管 18飞轮与盖 19燃油供给模块组件 8M0057676 - 2B458410及以下 20燃油供给模块组件 8M0132733 - 2B458411和3B681564 21燃油供给模块组件 8M0235171 - 3B681565及以上 22燃油供给系统软管及模块 23齿轮箱壳体（驱动轴，逆时针旋转2.08速比）SEAPRO 3B111735及以上 24齿轮箱壳体（驱动轴，顺时针旋转2.08速比）SEAPRO 3B111735及以上 25齿轮箱壳体（驱动轴，顺/逆时针旋转1.92速比）26齿轮箱壳体（螺旋桨轴，逆时针旋转1.92速比）2B172248及以下 27齿轮箱壳体（螺旋桨轴，逆时针旋转1.92速比）2B172249至2B205521 28齿轮箱壳体（螺旋桨轴，逆时针旋转1.92速比）2B205522及以上 29齿轮箱壳体（螺旋桨轴，逆时针旋转1.92速比）SEAPRO 3B111734及以下 30齿轮箱壳体（螺旋桨轴，逆时针旋转2.08速比）SEAPRO 3B111735及以上 31齿轮箱壳体（螺旋桨轴，顺时针旋转1.92速比）离合器标记8M0045760 32齿轮箱壳体（螺旋桨轴，顺时针旋转1.92速比）离合器标记8M0073249 33齿轮箱壳体（螺旋桨轴，顺时针旋转1.92速比）SEAPRO 3B111735及以上 34齿轮箱壳体（螺旋桨轴，顺时针旋转2.08速比）SEAPRO 3B111734及以下 35点火系统 36集成式空燃模块 37集成式空燃模块组件 38喷水泵 39喷水泵组件 40底罩 41维护套件 42油底壳 43动力配平总成 44动力升降总成组件-2B752836及以下 45动力升降总成组件-2B752837及以上 46SC1000转速表套件（艉板与舵机安装）47维修/支持手册 48换挡连杆 49垫片组 8M0076745 50启动马达/机油滤清器/传感器（标号8M0074530）51启动马达/机油滤清器/传感器（标号8M0079328）52旋转支架与转轴（非SeaPro）53旋转支架与转轴（SeaPro）54工具 55顶罩 56艉板支架 57无水分离传感器的燃油滤清器套件-SeaPro 58带WIF传感器的水分离燃油滤清器套件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0221491	存储盖(75-115马力)	COVER-STORAGE 75-115HP	1
-	8M0228505	通风盖(75马力)	COVER-VENTED 75HP	1
-	8M0228506	通风盖(80马力)	COVER-VENTED 80HP	1
-	8M0228507	通风盖(90马力)	COVER-VENTED 90HP	1
-	8M0228508	通风盖(100马力)	COVER-VENTED 100HP	1
-	8M0228509	通风盖(115马力)	COVER-VENTED 115HP	1
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1

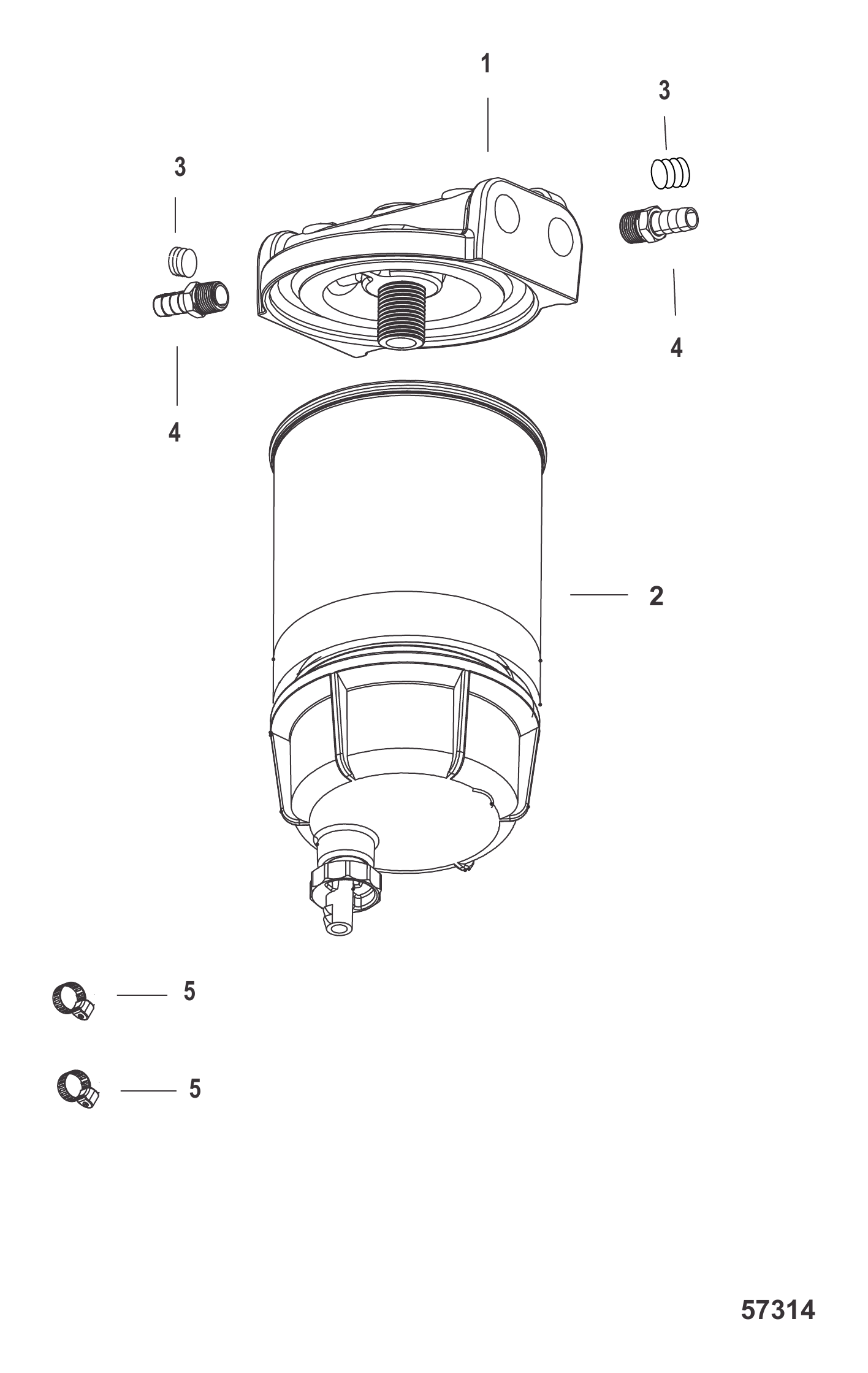

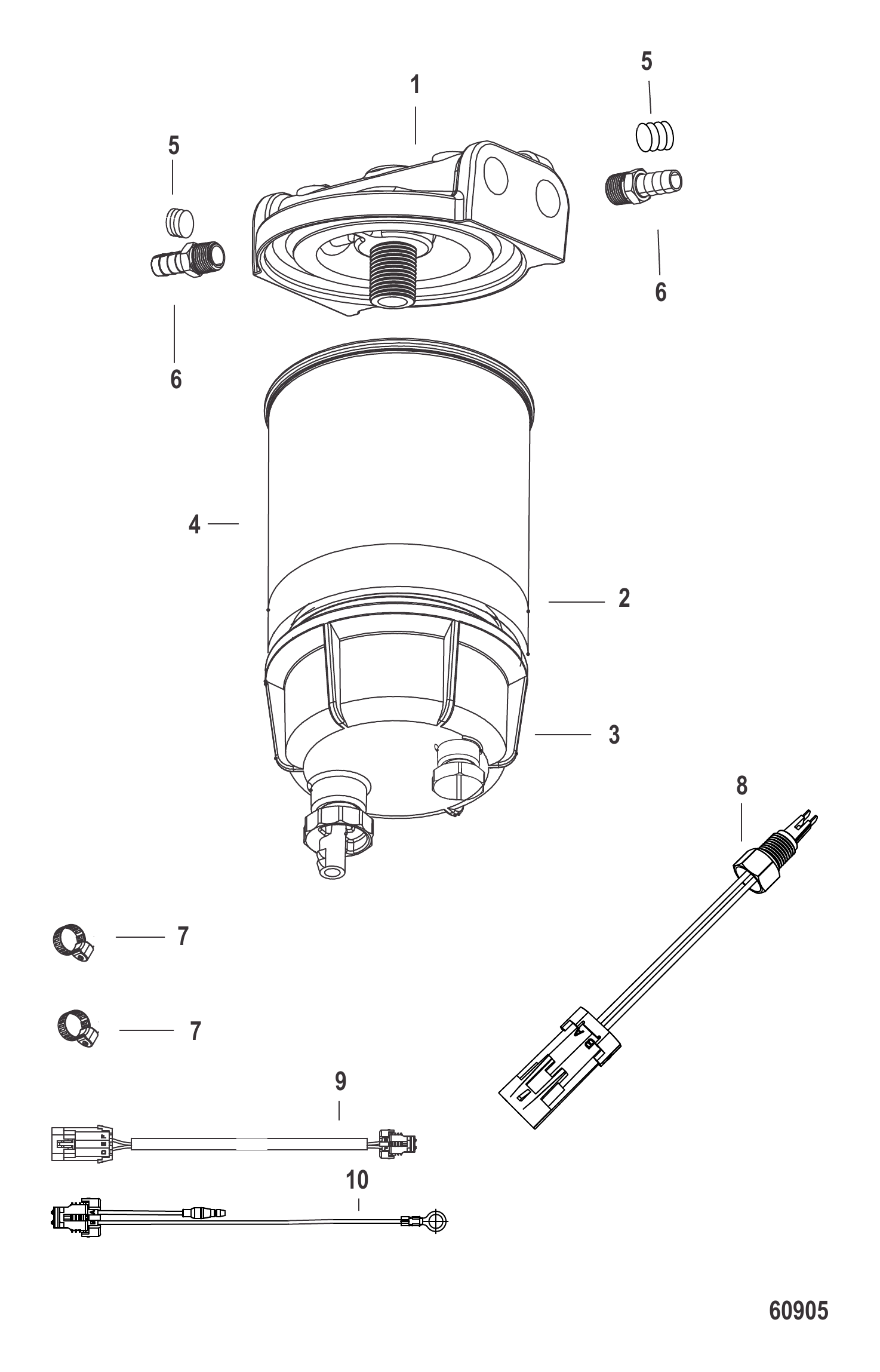

-	8M0075215	船用电子水位传感式油水分离燃油滤清器套件	WATER SEPARATING FUEL FILTER KIT With Electronic Water Sensor Vessel Mounted	1
-	8M0109543	燃油滤清器套件-远程油水分离型	FUEL FILTER KIT Remote Water Seperating	1
-	8M0100102	船用电子水位传感式燃油滤清器远程油水检测套件	REMOTE WATER IN FUEL FILTER KIT With Electronic Water Sensor Vessel Mounted	1
-	8M0109543	燃油滤清器套件-远程油水分离型	FUEL FILTER KIT Remote Water Seperating	1
-	8M0091534	平衡鳍板	TRIM TAB	1
-	8M0231857	平衡鳍板	TRIM TAB	1
-	8M0092054	标准延长套件(2.07:1)	EXTENSION KIT Standard 2.07:1	1
-	8M0105089	传动轴壳体延长套件	EXTENSION KIT Driveshaft Housing	1
-	8M0092061	指令推力延长套件(2.38:1)	EXTENSION KIT Command Thrust 2.38:1	1
-	8M0105090	传动轴壳体延长套件	EXTENSION KIT Driveshaft Housing	1
-	8M0090442	标准尾鳍(2.07:1)	SKEG Standard 2.07:1	1
-	8M0060147	指令推力尾鳍(2.38:1)	SKEG Command Thrust 2.38:1	1
-	8M0088822	索具软管套件	HOSE KIT Rigging	1
-	8M0087542	A2D模拟数字转换配平限制套件	TRIM LIMIT KIT-A2D Analog to Digital Conversion	1
-	8M0118725	配平限制套件A2D型	TRIM LIMIT KT-A2D	1
-	8M0089111	数字式气缸体水压传感器	SENDER Cylinder Block Water Pressure, Digital	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0088855	模拟式气缸体水压软管总成	HOSE ASSEMBLY Cylinder Block Water Pressure, Analog	1
-	8M0090447	数字皮托管压力传感器套件	PRESSURE SENSOR KIT Digital Pitot	1

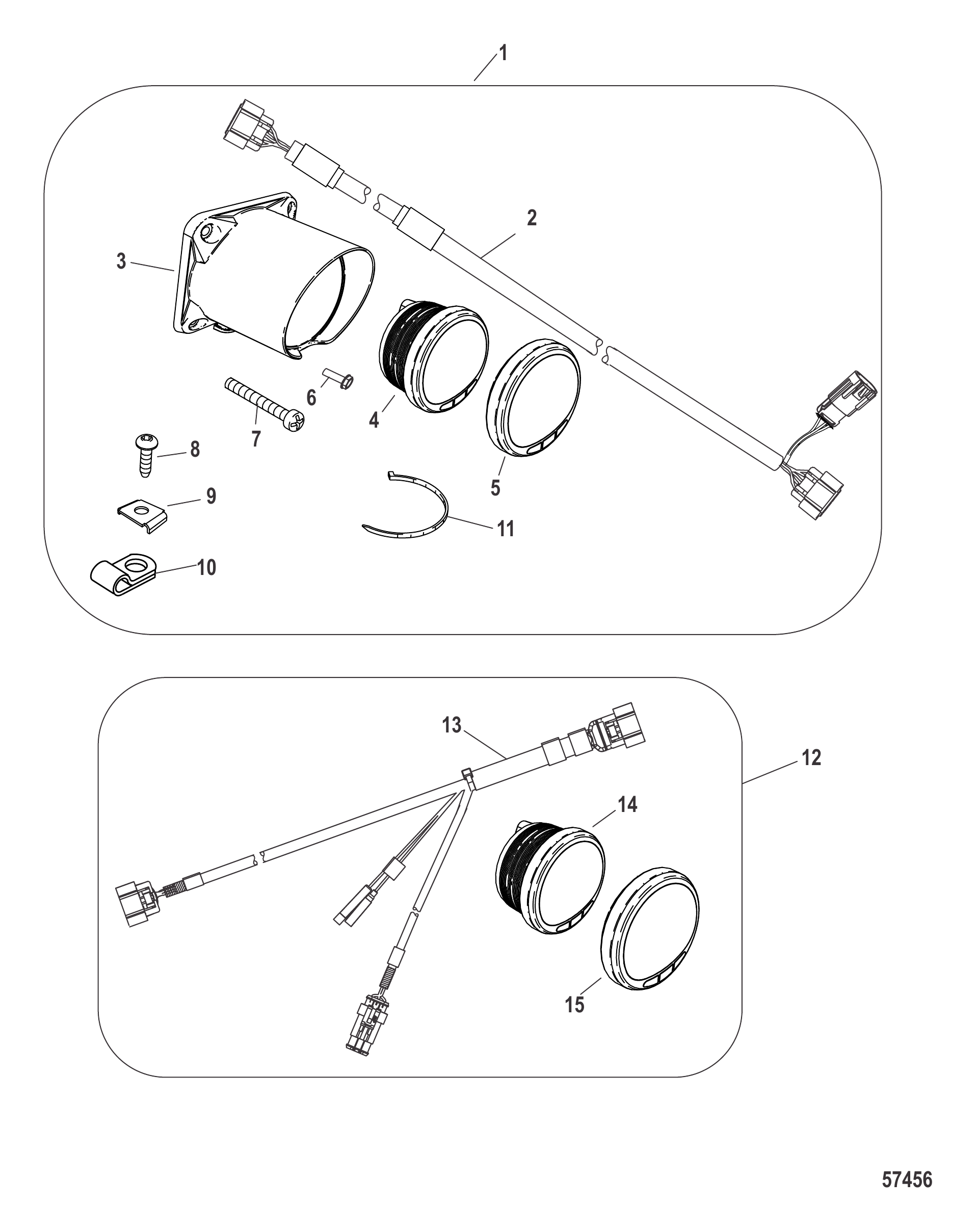

-	8M0104733	转速表套件-艉板安装型	TACHOMETER KIT Transom Mount	1
-	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1

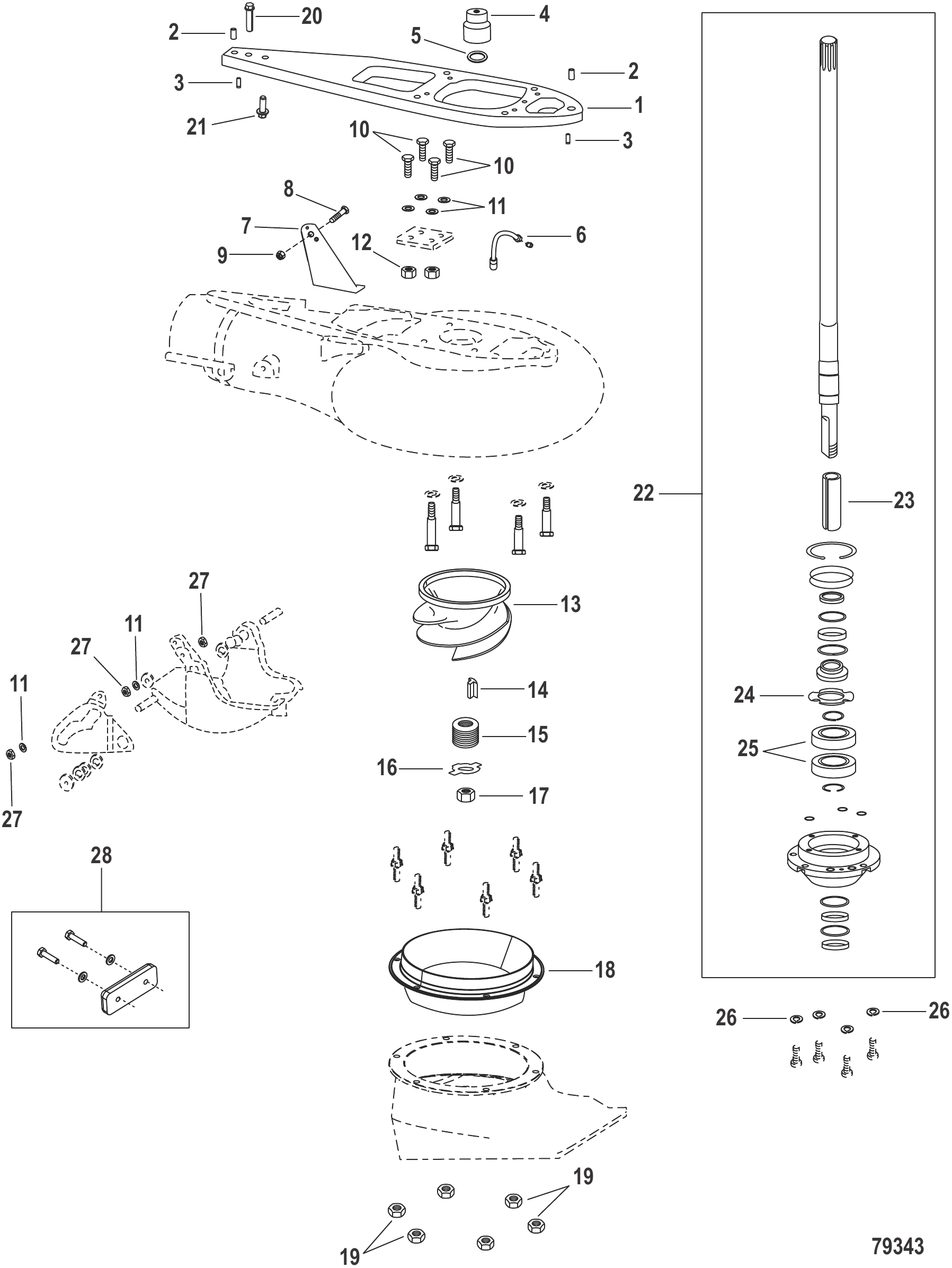

-	8M0091607	喷泵总成	JET PUMP ASSEMBLY	1
-	8M0112712	喷射泵套件	JET PUMP KIT	1
-	8M0082528	第二代油门换挡拉线-5英尺	THROTTLE AND SHIFT CABLE GEN2 - 5 ft.	1
-	8M0098513	换挡支架垫片	SPACER Shift Bracket	1
-	8M0225356	卡箍套件全套	CLAMP KIT Clamp Kit-Complete	1
-	8M0109722	数字配平传感器改装套件	TRIM SENDER DIGITAL RETRO KIT	1
-	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
-	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
-	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
-	8M0111837	数模转换器	DIGITAL / ANALOG CONVERTER	1
-	899625K04	配平限制开关套件	SWITCH KIT Trim Limit	1
-	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
-	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
-	13541	公插头	PLUG Male	1
-	13540	母头护帽	CAP Female	1

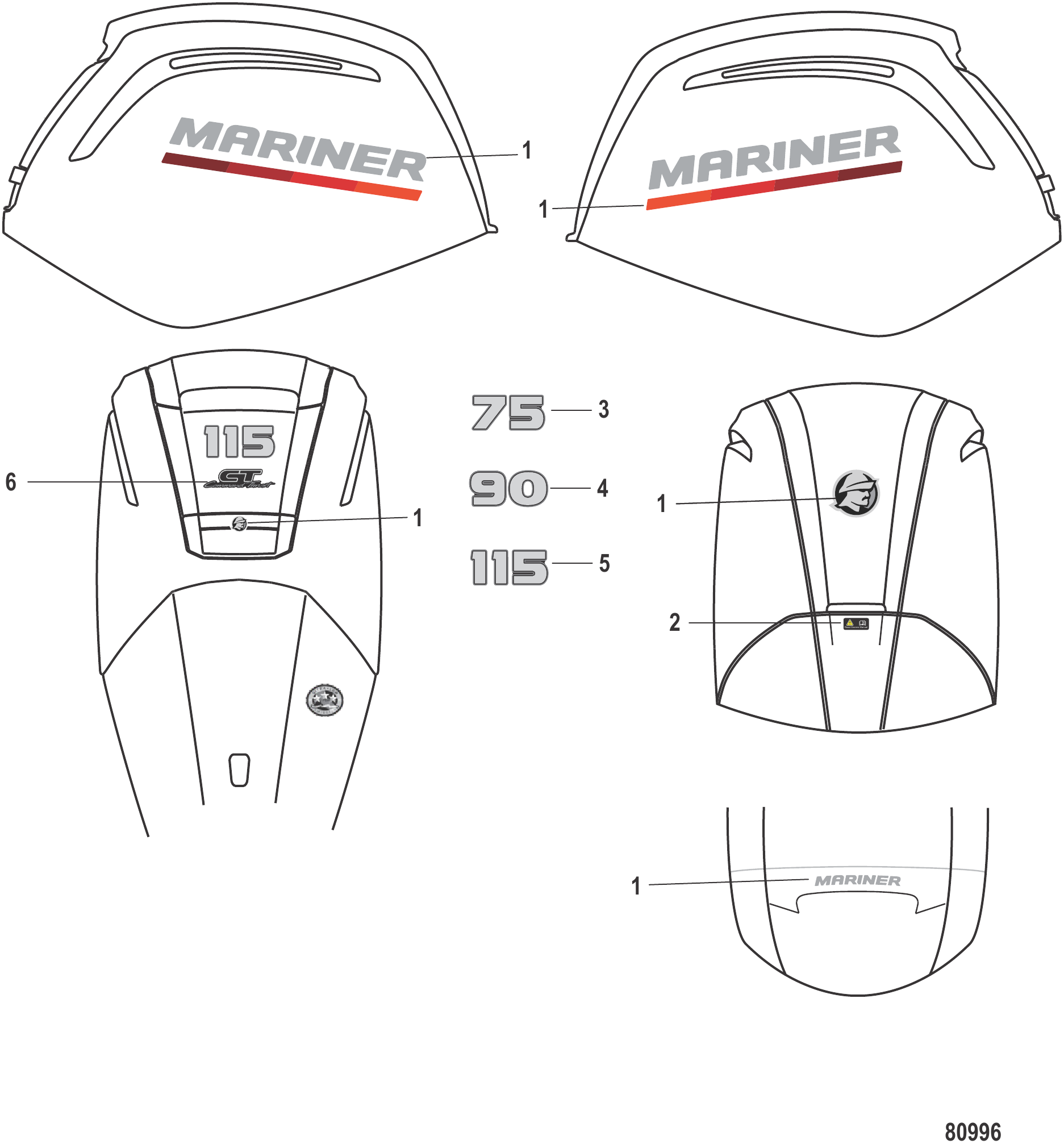

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242343	水星75-115四冲程贴花套装	DECAL SET Mariner 75-115 4S	1
2	8M0056643	阅读手册贴花	DECAL Read Manual	1
3	8M0080233	75马力尾部贴花	DECAL Rear, 75 HP	1
4	8M0080235	90马力尾部贴花	DECAL Rear, 90 HP	1
5	8M0080237	115马力尾部贴花	DECAL Rear, 115 HP	1
6	8M0088310	指令推力贴花	DECAL Command Thrust	1

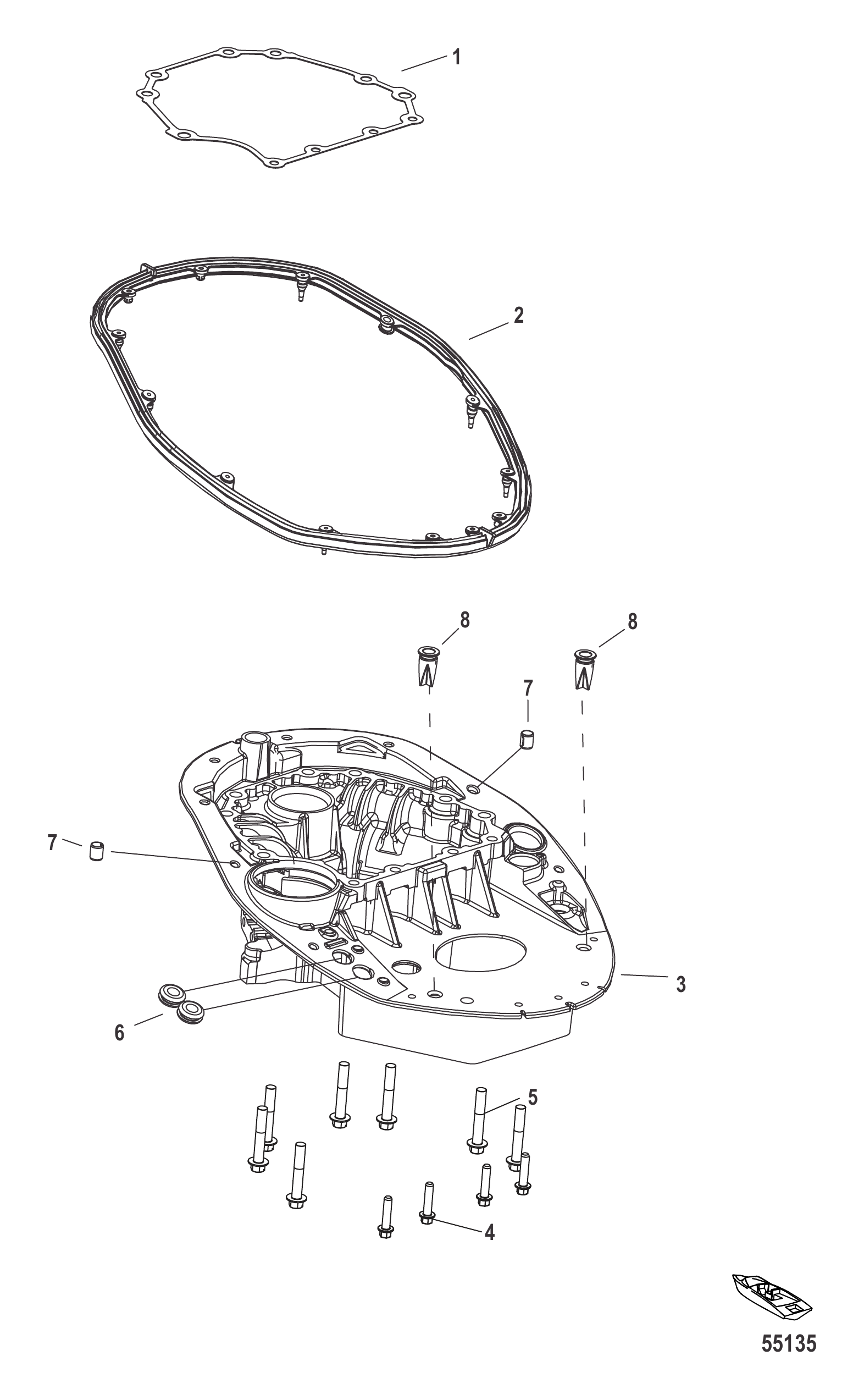

图 3适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	8M0088745	适配板/块衬垫	GASKET Adapter Plate/Block	1
2	8M0055179	适配板密封件	SEAL Adapter Plate	1
3	8M0091526	适配板	ADAPTER PLATE	1
3	8M0173538	适配板	ADAPTOR PLATE	1
4	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
4	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
5	8M0069690	螺丝(M10×1.5×60)	SCREW (M10 X 1.5 X 60)	7
6	8M0058484	护孔环	GROMMET	2
7	821327	定位销	PIN Dowel	2
8	8M0038275	排水罩	DRAIN Cowl	2
8	8M0142710	排水罩	DRAIN Cowl	2

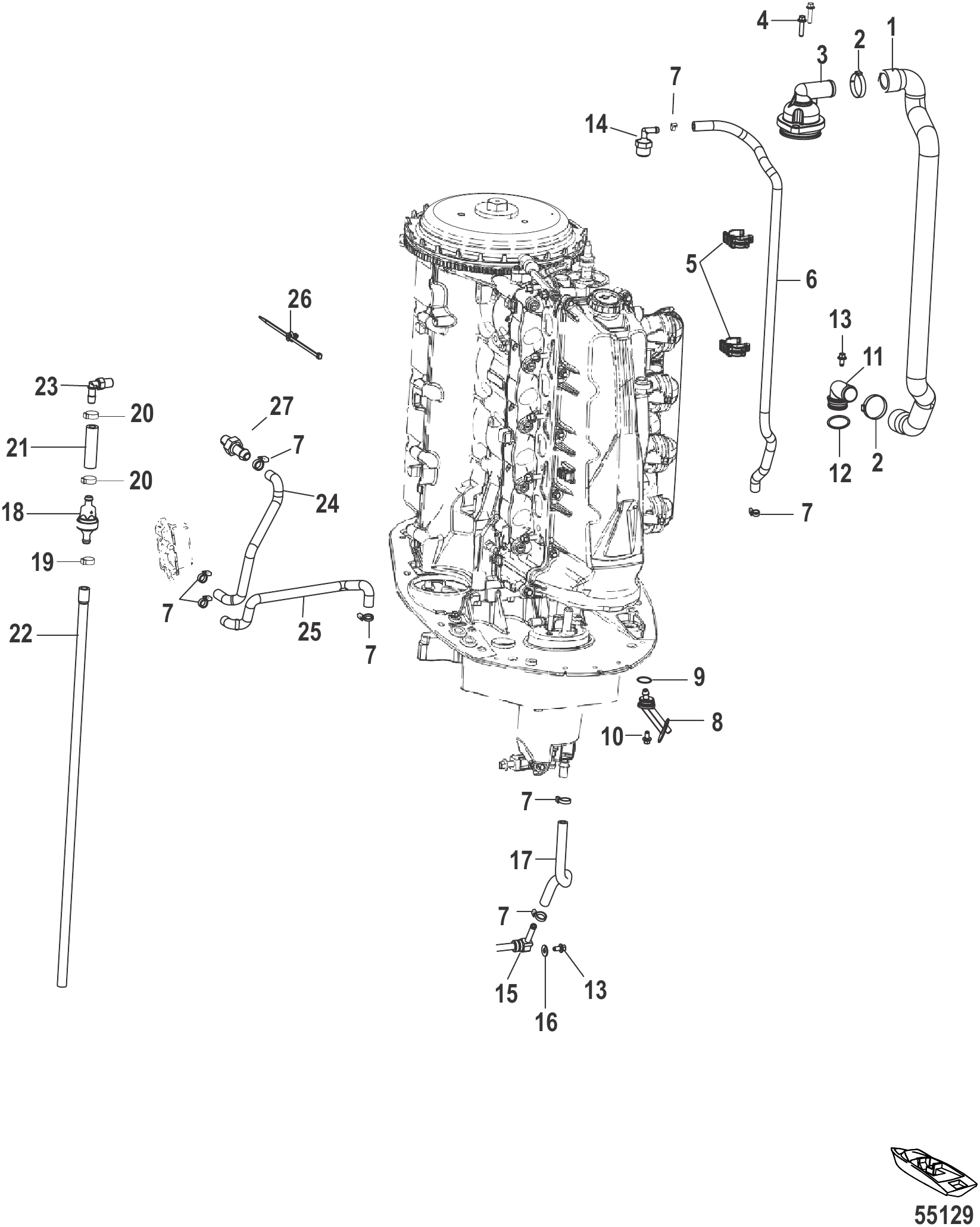

图 4冷却系统 Cooling

REF	零件编号	中文名称	英文名称	数量
1	8M0055699	软管	HOSE	1
2	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	AR
2	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	AR
3	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
5	8M0061994	卡扣	CLIP	2
6	8M0055698	软管	HOSE	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	8M0055215	示流器	TELLTALE	1
9	38101	O型圈 0.674×0.103	O-RING (.674 x .103)	1
10	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	1
11	8M0057408	接头	FITTING	1
12	29845	O型圈 0.924×0.103	O-RING (.924 x .103)	1
12	8M0204650	O型圈	O-RING	1
13	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	1
13	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
14	8M0061328	卡扣式滤网	STRAINER Snap Fit	1
15	8M0050013	排气冷却接头	FITTING Exhaust Cooling	1
16	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
16	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
17	8M0045298	喷雾软管	HOSE Sprayer	1
18	8M0035700	冲洗系统软管总成	HOSE ASSEMBLY FLUSH SYSTEM	1
18	8M0102825	软管	HOSE	1
19	855697	卡箍	CLAMP	AR
19	8M0204696	卡箍	CLAMP	AR
20	888988022	卡箍	CLAMP	AR
21	8M0057620	冲洗软管	HOSE Flush	1
22	8M0057599	管材（内径8×外径14×840毫米）	TUBING (8 ID X 14 OD X 840 MM)	1
23	8M0075779	接头	FITTING	1
24	8M0056685	软管	HOSE	1
25	8M0056483	软管	HOSE	1
26	899145	绑带夹	CLIP Tie Strap	AR
27	291112	接头	FITTING	1

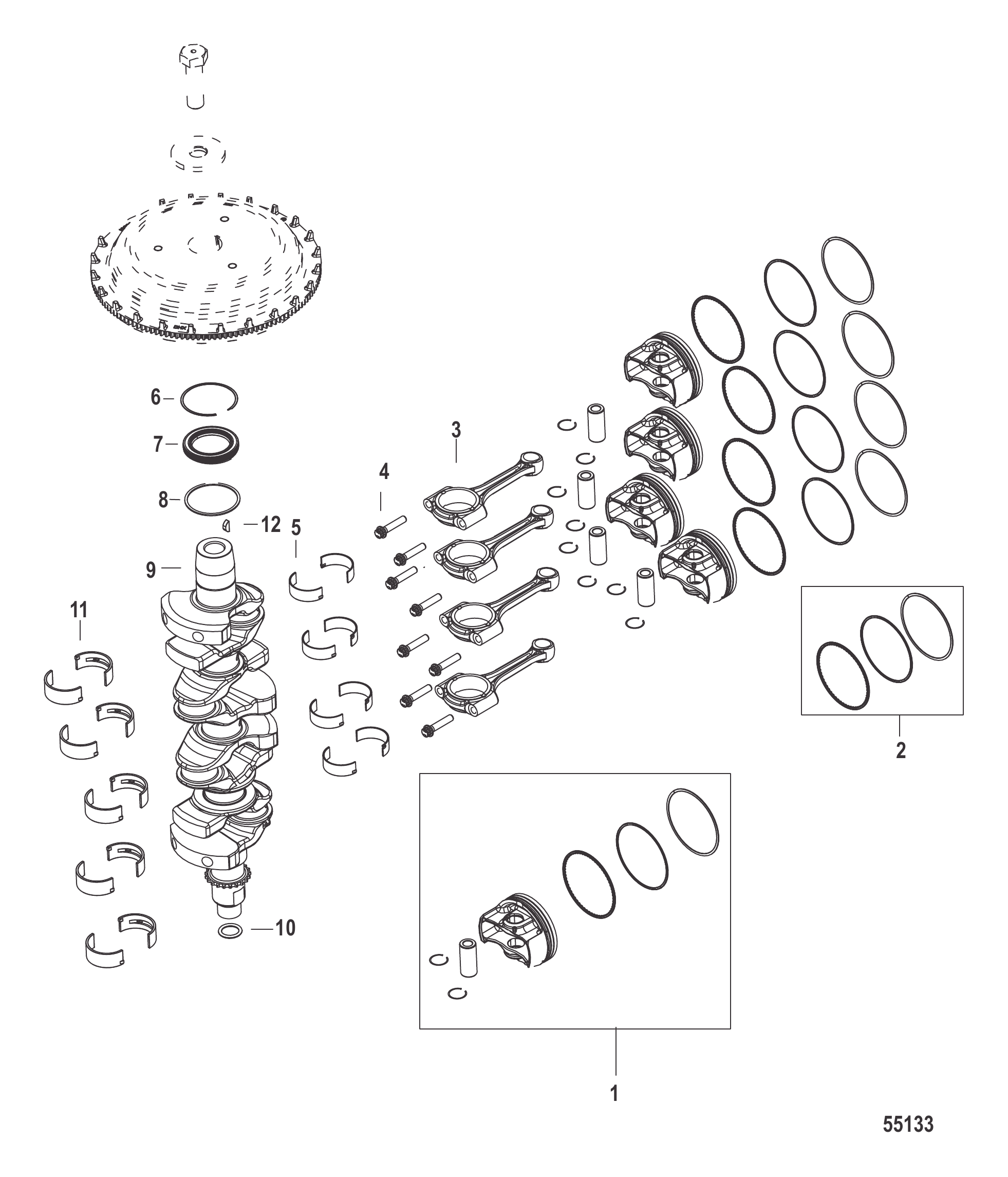

图 5曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8M0090781	活塞总成	PISTON ASSEMBLY	4
1	8M0166300	活塞总成(加大0.02)	PISTON ASSEMBLY Oversized, .02	4
1	8M0166301	活塞总成(加大0.03)	PISTON ASSEMBLY Oversized .03	4
2	8M0090783	活塞环套装	RING SET - PISTON	4
2	8M0166304	活塞环组(加大0.02)	PISTON RING SET Oversized .02	4
2	8M0166305	活塞环组(加大0.03)	PISTON RING SET Oversized .03	4
3	8M0090778	连杆总成	CONNECTING ROD ASSEMBLY	4
3	8M0107011	连杆总成	CONNECTING ROD ASSEMBLY	4
4	8M6002637	连杆螺栓	BOLT Connecting Rod	8
4	8M0159648	连杆螺栓	BOLT, CONNECTING ROD	8
5	8M0090780	连杆轴承(橙色)	CONNECTING ROD BEARING Orange	AR
5	8M0091376	连杆轴承(白色)	CONNECTING ROD BEARING White	AR
5	8M0091377	连杆轴承(蓝色)	CONNECTING ROD BEARING Blue	AR
6	8M0057585	挡圈	RING Retaining	1
7	8M6002225	油封(主轴承顶部)	SEAL Top Main Bearing	1
8	8M0057586	密封垫片	SPACER Seal	1
9	8M0090777	曲轴总成	CRANKSHAFT ASSEMBLY	1
10	8M0034912	O型圈 3.78×21.32	O-RING 3.78 X 21.32	1
11	8M0090779	主轴承(橙色)	MAIN BEARING Orange	AR
11	8M0090797	主轴承(白色)	MAIN BEARING White	AR
11	8M0091378	主轴承(蓝色)	MAIN BEARING Blue	AR
11	8M0091379	主轴承(绿色)	MAIN BEARING Green	AR
12	91800	半圆键	KEY Woodruff	1

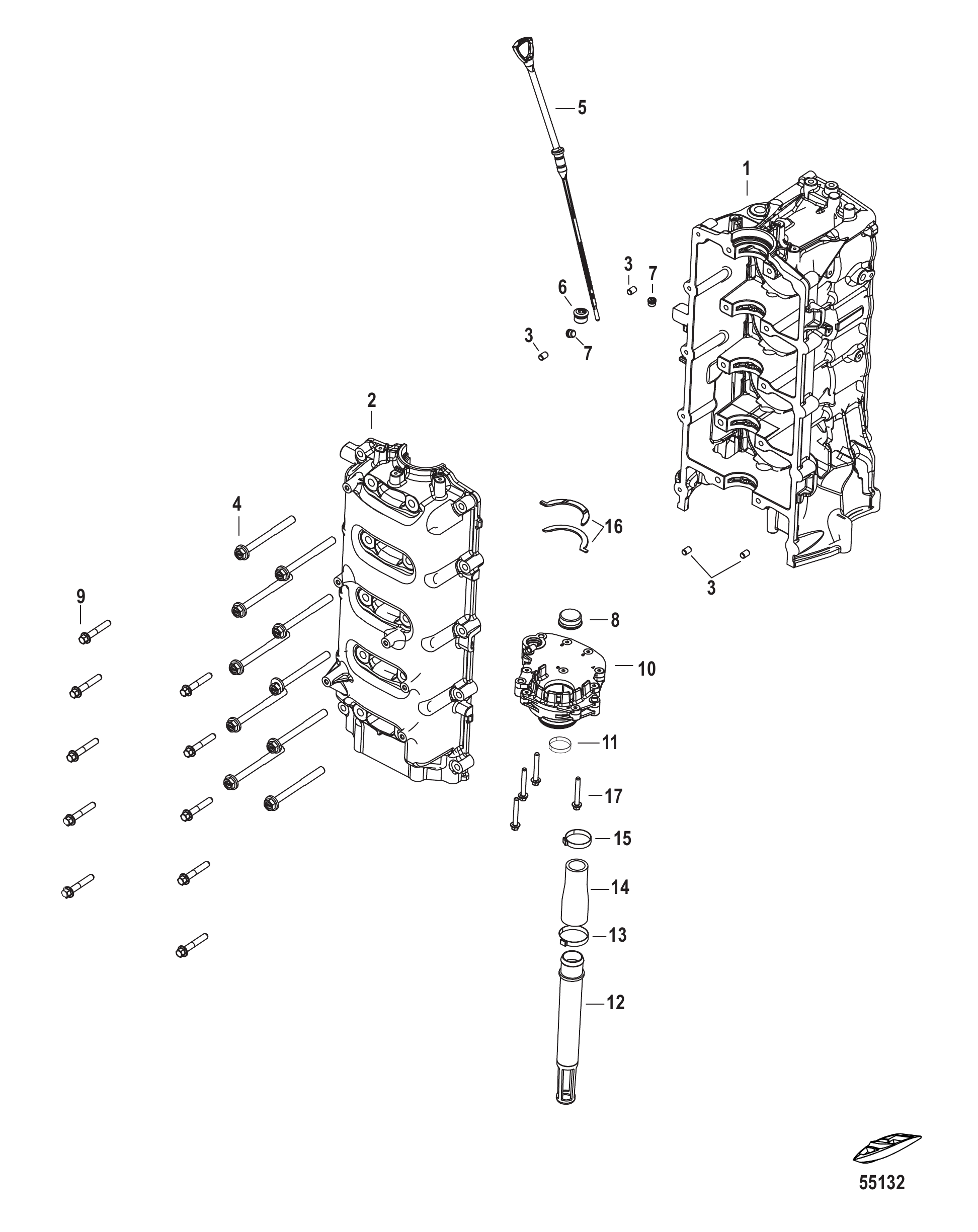

图 6气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	8M0091361	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	893540	定位销 8x12长	PIN Dowel, 8x12 long	4
4	8M0059955	螺丝(M10×1.5×110)	SCREW (M10 X 1.5 X 110)	10
5	8M0060353	机油尺总成	OIL DIPSTICK ASSEMBLY	1
6	8M0047995	塞子 (18毫米)	PLUG (18 MM)	1
6	8M0087451	堵头（18毫米）	PLUG (18 mm)	1
7	8M0048146	堵头(10毫米)	PLUG (10MM)	2
7	8M0087447	堵头(10毫米)	PLUG (10MM)	2
8	8M0047997	堵头(30毫米)	PLUG (30 MM)	1
8	8M0087454	30毫米螺塞	PLUG (30 mm)	1
9	895810050	螺钉(M8 x 50)	SCREW (M8 x 50)	10
9	8M0193659	螺钉	SCREW	10
10	8M0090808	机油泵总成	OIL PUMP ASSEMBLY	1
10	8M0117703	机油泵总成	OIL PUMP ASSEMBLY	1
11	8M6001577	O型圈(M6×46)	O-RING M6 X 46	1
-	8M0090807	机油收集器总成	OIL PICKUP ASSEMBLY	1
12	8M0048484	机油吸油管总成	OIL PICKUP TUBE ASSEMBLY	1
12	8M0090807	机油收集器总成	OIL PICKUP ASSEMBLY	1
13	8M6000385	卡箍(39.6毫米)	CLAMP (39.6 MM)	1
13	8M0187146	卡箍	CLAMP	1
14	8M0078615	机油吸油软管	HOSE - OIL PICKUP	1
15	8M6003156	卡箍(34毫米)	CLAMP (34 mm)	1
16	8M6002402	推力轴承	BEARING - THRUST	2
17	88552545	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 mm) Stainless Steel	4
17	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	4
-	8M0059003	长缸体总成	LONG BLOCK ASSEMBLY	1
-	8M0122427	长缸体总成	LONG BLOCK ASSEMBLY	1
-	8M0122427	长缸体总成	LONG BLOCK ASSEMBLY	1
-	8M0058847	长缸体总成(75-100马力)	LONG BLOCK ASSEMBLY (75 -100 HP)	1
-	8M0114714	LB 75-100 HP 4S	LB 75-100 HP 4S	1
-	8M0090765	短缸体总成	SHORT BLOCK ASSEMBLY	1

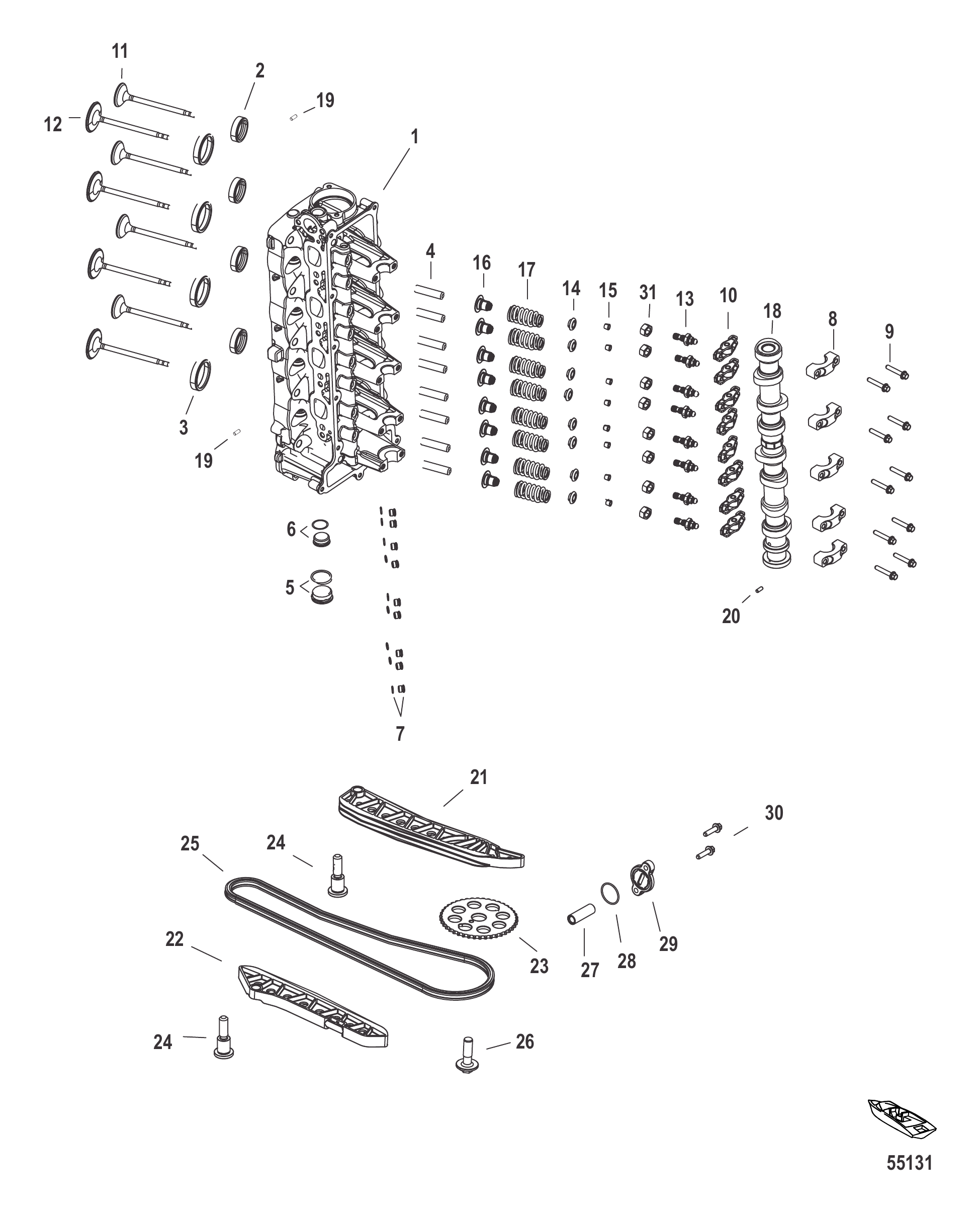

图 7气缸盖与凸轮轴 Cylinder Head and Camshaft

REF	零件编号	中文名称	英文名称	数量
-	8M0094683	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190640	气缸盖	CYLINDER HEAD	1
-	8M0098627	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190640	气缸盖	CYLINDER HEAD	1
-	8M0091290	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190641	气缸盖	CYLINDER HEAD	1
-	8M0098628	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190641	气缸盖	CYLINDER HEAD	1
-	8M0121260	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0091291	气缸盖总成(裸件)	CYLINDER HEAD ASSEMBLY Bare	1
2	8M0056611	排气门座	SEAT Exhaust Valve	4
3	8M0056610	进气门座	SEAT Intake Valve	4
4	8M0054533	气门导管	GUIDE Valve	8
5	8M0047997	堵头(30毫米)	PLUG (30 MM)	1
5	8M0087454	30毫米螺塞	PLUG (30 mm)	1
6	8M0047996	堵头(24毫米)	PLUG (24 MM)	2
6	8M0087453	堵头(24毫米)	PLUG (24 MM)	2
7	8M0047992	堵头(10毫米)	PLUG (10 MM)	9
7	8M0087446	堵头（10毫米）	PLUG (10 mm)	9
8	NSS	不单独销售	NOT SOLD SEPARATE	4
9	892454035	螺栓（M6×36）	BOLT (M6 x 36)	10
9	8M0163131	M6螺钉	SCREW M6	10
10	8M6106000	滚子摇臂	ROLLER FINGER FOLLOWER	8
11	8M0090772	排气阀	VALVE Exhaust	4
11	8M0098633	排气阀	VALVE Exhaust	4
11	8M0098633	排气阀	VALVE Exhaust	1
12	8M0090774	进气阀	VALVE Intake	4
12	8M0098632	进气阀	VALVE Intake	4
12	8M0098632	进气阀	VALVE Intake	4
13	8M0073719	双头螺柱-球端(M9×1)	STUD Ball End, (M9 X 1)	8
14	8M0054536	气门弹簧座	RETAINER Valve	8
15	8M0054537	气门键	KEY Valve	16
16	8M6105000	气门杆油封组件	SEAL ASSEMBLY Valve Stem	8
16	8M0185671	气门杆油封	SEAL VALVE STEM	8
17	8M6102000	气门弹簧	SPRING Valve	8
18	8M0094684	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0183246	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0098630	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0183246	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0090775	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0161588	凸轮轴	CAMSHAFT	1
18	8M0098631	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0161588	凸轮轴	CAMSHAFT	1
18	8M0121261	凸轮轴总成	CAMSHAFT ASSEMBLY	1
18	8M0161588	凸轮轴	CAMSHAFT	1
19	8M0084726	定位销	PIN Dowel	2
20	8M0058695	定位销	PIN Dowel	1
21	8M0090800	链条导板	CHAIN BLADE	1
22	8M0090799	链条导轨	CHAIN GUIDE	1
23	880550	链轮	SPROCKET	1
23	8M0241408	凸轮链轮	SPROCKET CAM	1
24	8M0061165	螺钉-带肩(M8×1.25)	SCREW - SHOULDER (M8 X 1.25)	2
24	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	2
25	8M0090806	凸轮轴驱动链条	CHAIN Cam Drive	1
25	8M0128085	凸轮轴驱动链条	CHAIN-CAM DRIVE	1
26	8M0021532	螺钉(M12×40毫米)	SCREW (M12 x 40 MM)	1
26	8M0237436	螺钉	SCREW	1
27	8M0057657	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
28	898836	棕色O型圈	O-RING Brown	1
28	8M0237361	O型圈	O-RING	1
29	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
30	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
30	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
31	8M0072563	六角螺母	NUT HEX	8

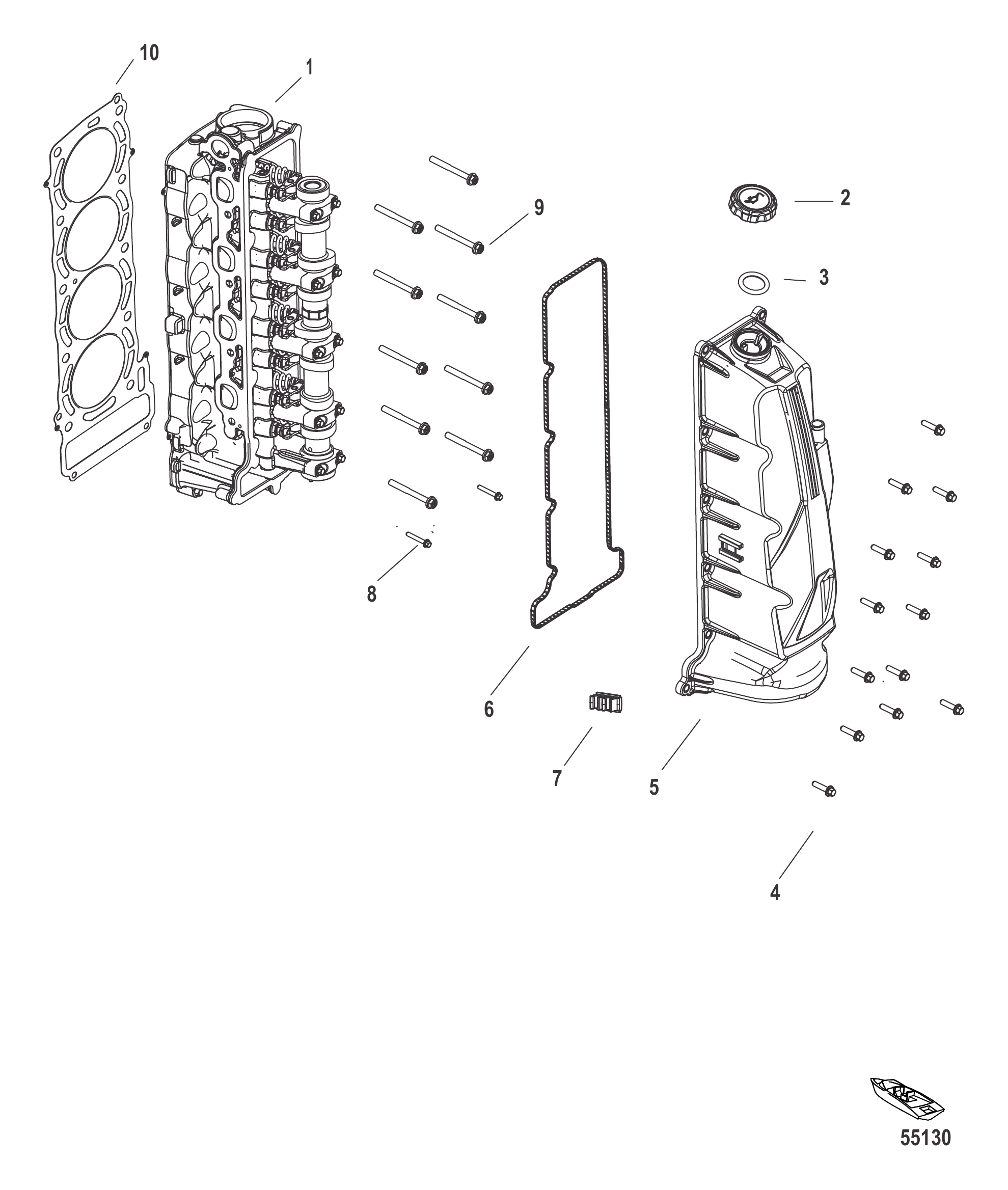

图 8气缸盖与凸轮轴盖 Cylinder Head and Camshaft Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0094683	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0098627	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190640	气缸盖	CYLINDER HEAD	1
1	8M0091290	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0098628	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
1	8M0121260	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	8M0190641	气缸盖	CYLINDER HEAD	1
2	8M0065093	加油口盖	CAP Oil Fill	1
3	8M0043174	O型圈	O-RING	1
4	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
4	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	13
5	8M0088067	凸轮轴盖总成	CAMSHAFT COVER ASSEMBLY	1
6	8M0069479	凸轮轴盖密封件	SEAL Camshaft Cover	1
7	8M0071081	线夹	CLIP -WIRE	1
8	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
8	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	2
9	8M0082895	螺丝 M10×1.5×95 六角头	SCREW (M10 X 1.5 X 95) HX HD	10
10	8M0090776	气缸盖衬垫	GASKET Cylinder Head	1

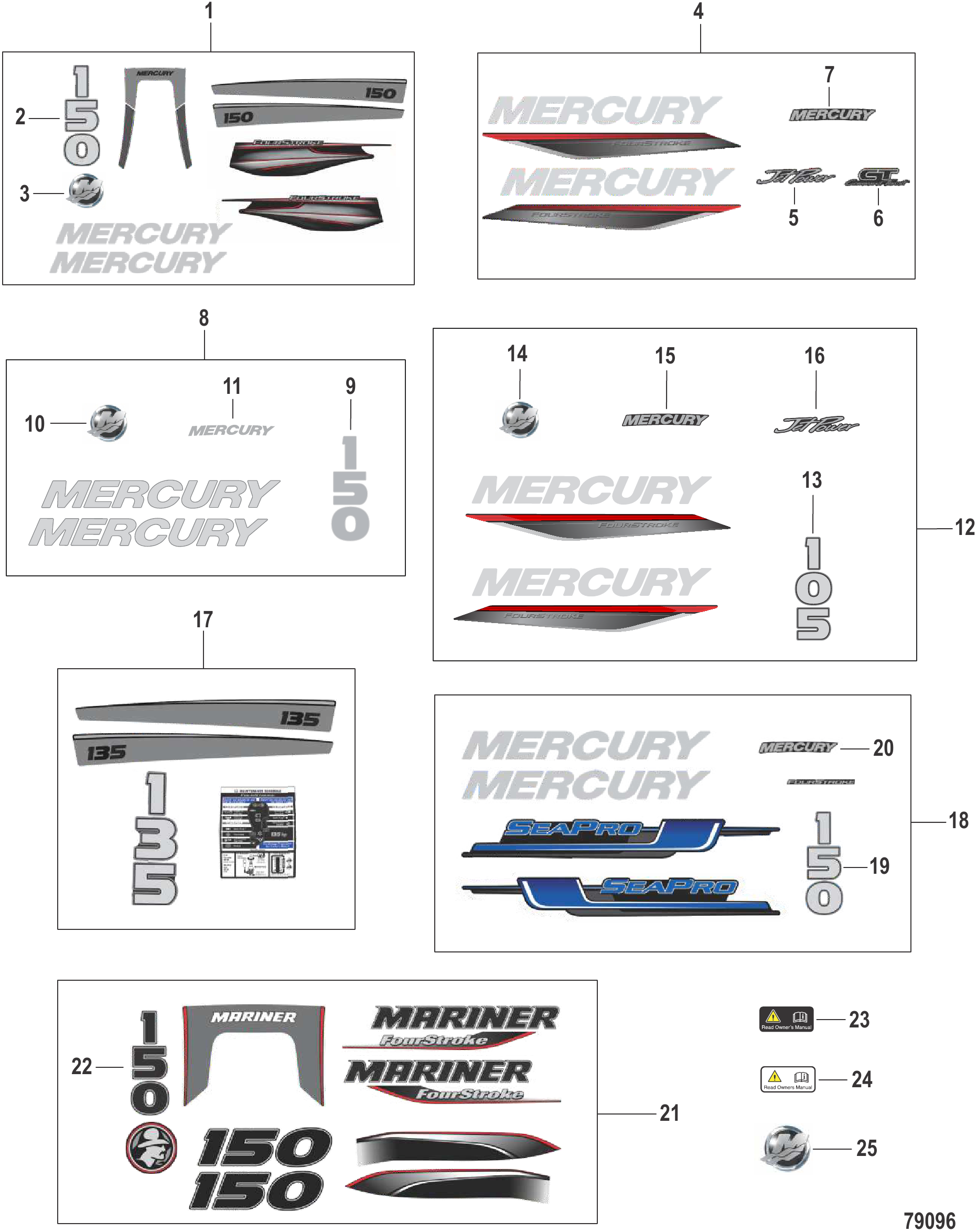

图 9顶罩贴花 Decals Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0057762	水星贴花套装	DECAL SET Mercury	1
2	8M0153658	贴纸-尾部150马力	DECAL Rear 150 HP	1
3	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
4	8M0156748	贴纸套装 Mercury 65-150马力 4冲程	DECAL SET Mercury 65-150 HP 4S	1
5	8M0063354	喷泵驱动贴纸	DECAL Jet Drive	1
6	8M0088310	指令推力贴花	DECAL Command Thrust	1
7	8M0159890	贴纸 Lenz Mercury	DECAL Lenz Mercury	1
8	8M0231197	贴纸套装-150马力银色	DECAL SET 150 HP, Silver	1
9	8M0230776	贴纸-尾部150马力银色	DECAL Rear 150 HP, Silver	1
10	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
11	8M0159890	贴纸 Lenz Mercury	DECAL Lenz Mercury	1
12	8M0230775	贴纸套装-喷泵版	DECAL SET Jet	1
13	8M0230774	贴纸-尾部105马力喷泵版	DECAL Rear 105 HP, Jet	1
14	8M0043705	贴纸-M标志60毫米黑色	DECAL M-Icon, 60 mm Black	1
15	8M0159890	贴纸 Lenz Mercury	DECAL Lenz Mercury	1
16	8M0073701	贴纸-喷泵动力	DECAL Jet Power	1
17	8M0059744	贴纸套装-135马力四冲程	DECAL SET 135HP 4S	1
18	8M0098615	贴纸套装-SeaPro 150马力	DECAL SET SeaPro 150HP	1
19	8M0153658	贴纸-尾部150马力	DECAL Rear 150 HP	1
20	8M0159890	贴纸 Lenz Mercury	DECAL Lenz Mercury	1
21	8M0057719	Mariner贴纸套装	DECAL SET Mariner	1
22	8M0153760	贴纸-尾部150马力水手版	DECAL Rear 150 HP, Mariner	1
23	8M0056643	阅读手册贴花	DECAL Read Manual	1
24	8M0231196	贴纸-阅读手册透明版	DECAL Read Manual, Clear	1
25	8M0043701	M标志39mm小号	M-ICON 39MM - Small	1

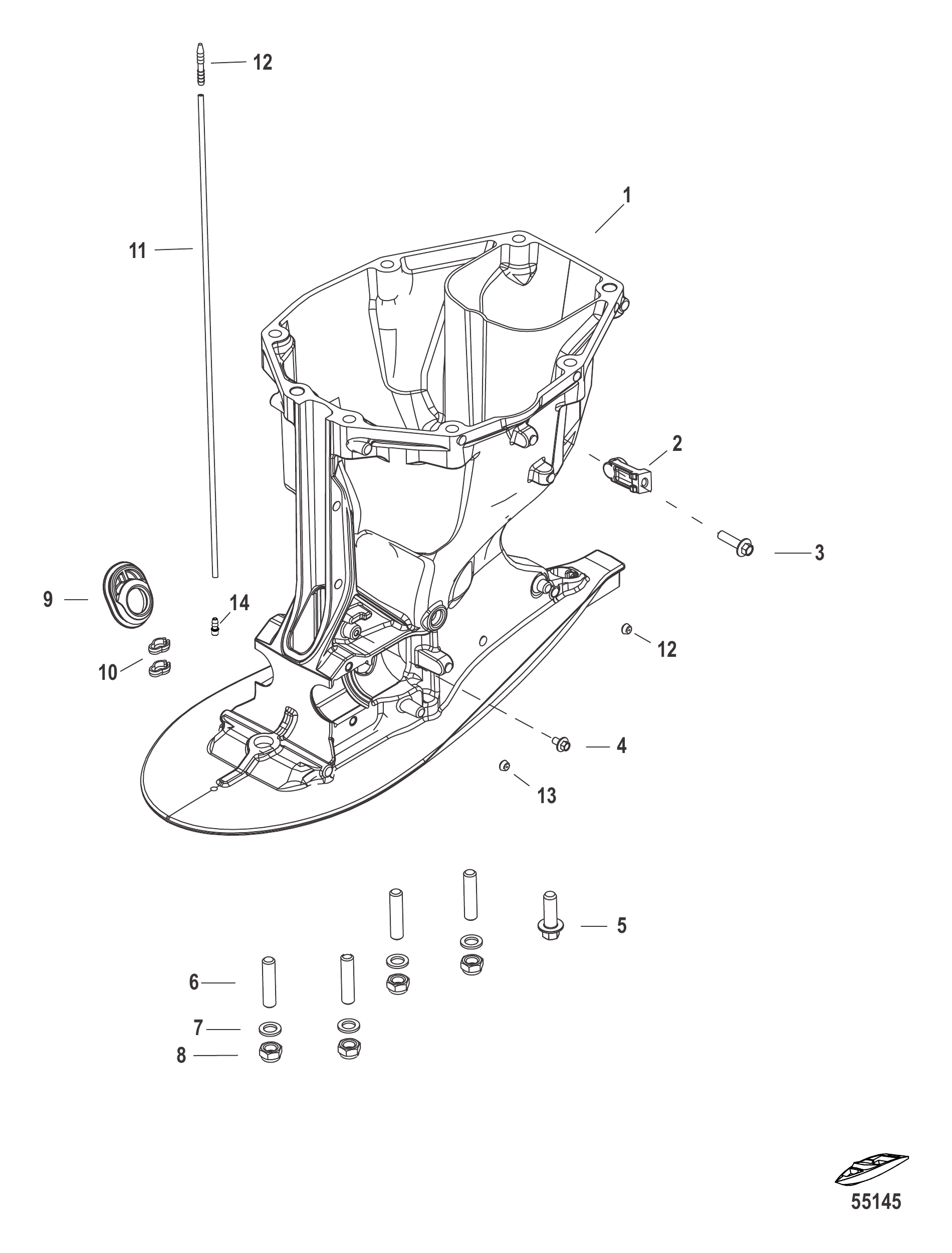

图 10驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0091527	驱动轴壳体-长型	DRIVESHAFT HOUSING Long	1
2	8M0090787	燃油供给模块支架	BRACKET FSM	1
2	8M0237470	燃油供给模块支架	BRACKET FSM	1
3	4010730	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
3	8M0231451	六角法兰螺钉M8×30	SCREW M8 x 30 HEX FLG	1
4	4010610	不锈钢螺钉(M6x10)	SCREW (M6 x 10) Stainless Steel	1
5	8M0071178	螺丝 (M12)	SCREW (M12)	1
5	8M0102995	螺丝 (M12)	SCREW (M12)	1
6	8M0070951	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
7	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	4
8	896895	螺母(M12)	NUT (M12)	4
9	8M0068703	护孔环	GROMMET	1
10	818557001	卡箍	CLAMP	2
11	8M0057706	速度计软管组件	HOSE ASSEMBLY Speedometer	1
12	85822T	直通接头	CONNECTOR Straight	1
13	8M0039082	支撑盖帽	CAP Chap Support	4
13	8M0142713	支撑盖帽	CAP Chap Support	4
14	13035002	接头	FITTING	1
14	8M0181450	接头	FITTING	1

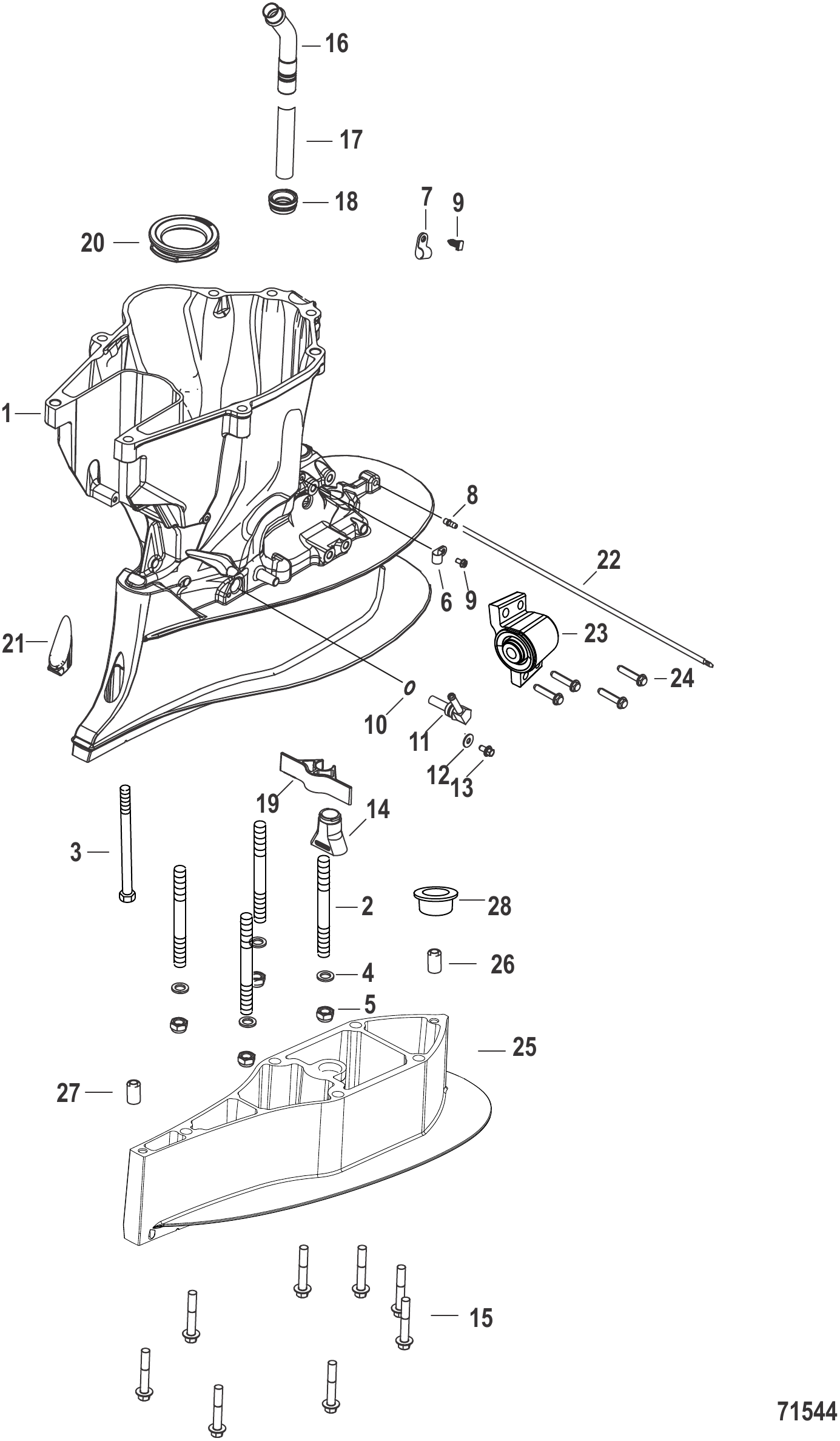

图 11驱动轴壳体-XL型号-2B753570及以上 Driveshaft Housing - XL Models -2B753570 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0063489	驱动轴壳体-长型	DRIVESHAFT HOUSING Long	1
2	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
3	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1
4	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
5	896895	螺母(M12)	NUT (M12)	4
6	8M0051768	线缆夹-0.375英寸	CLAMP Cable .375	1
7	24836	卡扣	CLIP	1
8	8M0062365	直通接头	FITTING Straight	1
9	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	2
10	892446	O型圈(14×1.78毫米)	O-RING (14 X 1.78 MM)	1
11	8M0050013	排气冷却接头	FITTING Exhaust Cooling	1
12	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
12	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
13	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	1
14	8M0143836	换挡轴衬套	BUSHING Shift Shaft	1
15	8M0069690	螺丝(M10×1.5×60)	SCREW (M10 X 1.5 X 60)	8
16	8M0050520	水管-加长型	TUBE Water, X-Long	1
17	8M0050570	水管隔套-加长型	TUBE Water Spacer, X-long	1
17	8M0029215	水管	WATER TUBE	1
18	8M0035476	衬套水管	GROMMET Water Tube	1
19	8M0042271	水管导向器	GUIDE Water Tube	1
20	8M0033182	排气管密封件	SEAL Exhaust Pipe	1
21	8M0053658	堵头-长型后驱动轴壳体	PLUG Long, Rear Driveshaft Housing	1
22	8M0057706	速度计软管组件	HOSE ASSEMBLY Speedometer	1
23	8M0057725	下减震座总成	LOWER MOUNT ASSEMBLY	2
24	8M0069689	螺钉(M10×1.5×40)六角法兰	SCREW (M10x1.5x40) Hex Flange	8
25	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
25	8M0146468	隔套-驱动轴壳体超长型银色	SPACER Driveshaft Housing X-Long, Silver	1
26	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
27	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
28	8M0061394	衬套	BUSHING	1
28	8M0029215	水管	WATER TUBE	1

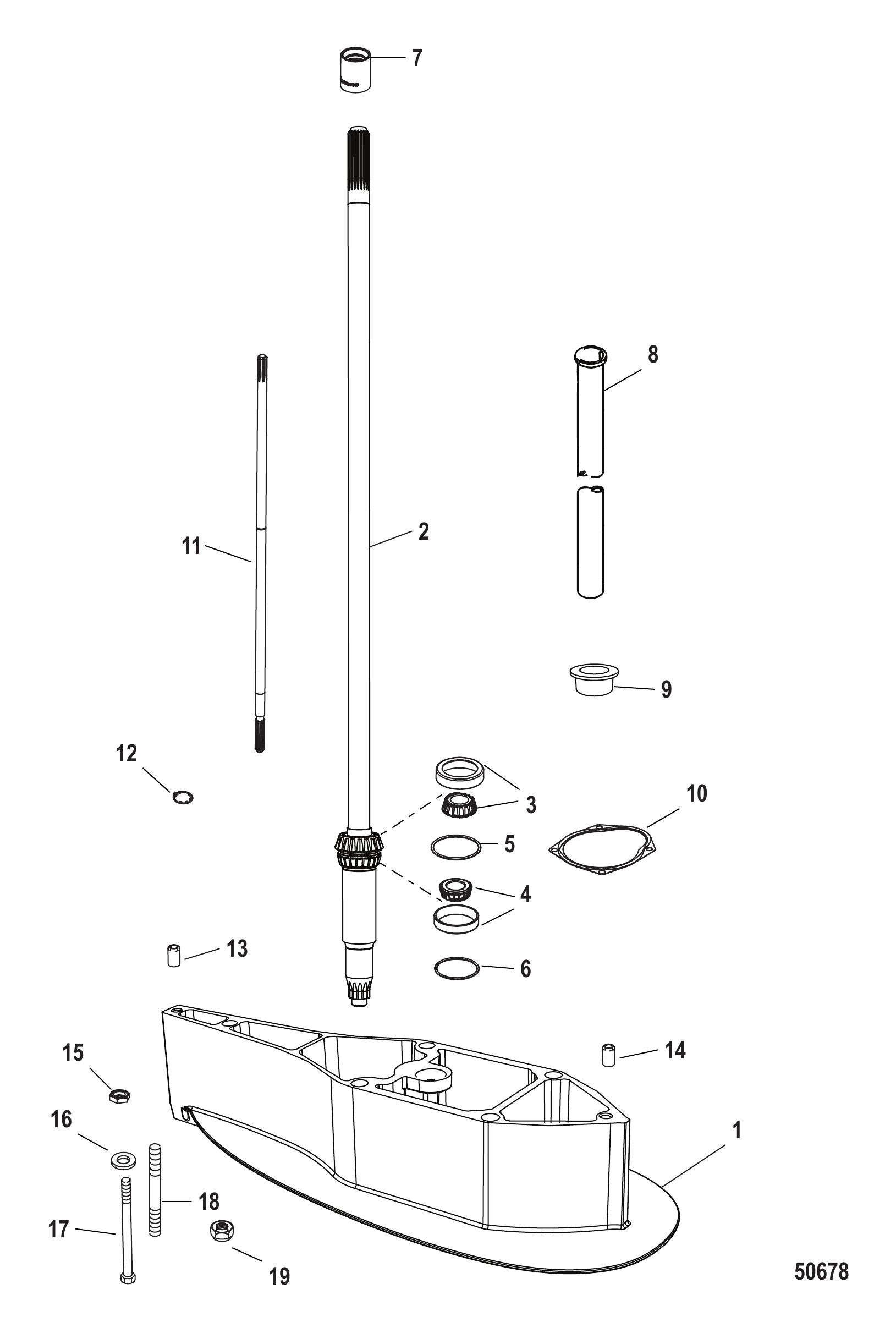

图 12驱动轴壳体延长套件SeaPro（3B111734及以下） Driveshaft Housing Extension Kit SeaPro (3B111734 and Below)

REF	零件编号	中文名称	英文名称	数量
-	8M0060269	延长套件-驱动轴壳体L转XL	EXTENSION KIT, Driveshaft Housing Convert L to XL	1
1	8M0071622	间隔套驱动轴壳体	SPACER Driveshaft Housing	1
1	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
2	8M0063505	加长驱动轴	DRIVESHAFT X-Long	1
3	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
4	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
4	8M0166756	轴承总成	BEARING ASSEMBLY	1
5	8M0053110	垫片组	SHIM SET	1
5	8M0063267	垫片组	SHIM SET	1
6	8M0063268	垫片组	SHIM SET	1
7	8M0036238	联轴器水泵	COUPLING Water Pump	1
7	8M0214995	联轴器水泵	COUPLING Water Pump	1
8	8M0050570	水管隔套-加长型	TUBE Water Spacer, X-long	1
8	8M0029215	水管	WATER TUBE	1
9	8M0061394	衬套	BUSHING	1
9	8M0029215	水管	WATER TUBE	1
10	8172771	水泵上垫片	GASKET Water Pump, Upper	1
11	8M0031504	换挡轴加长型	SHIFT SHAFT X-Long	1
11	8M0140439	换挡轴-XL	SHIFT SHAFT-XL	1
12	8M0030784	垫圈带键	WASHER Keyed	1
13	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
14	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
14	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
15	896895	螺母(M12)	NUT (M12)	4
16	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
17	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1
18	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
19	35921	螺母(0.625-18)	NUT (.625-18)	1

图 13标准驱动轴壳体延长套件 Driveshaft Housing Extension Kit Standard

REF	零件编号	中文名称	英文名称	数量
-	8M0060269	延长套件-驱动轴壳体L转XL	EXTENSION KIT, Driveshaft Housing Convert L to XL	1
1	8M0071622	间隔套驱动轴壳体	SPACER Driveshaft Housing	1
1	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
2	8M0063505	加长驱动轴	DRIVESHAFT X-Long	1
3	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
4	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
4	8M0166756	轴承总成	BEARING ASSEMBLY	1
5	8M0053110	垫片组	SHIM SET	1
5	8M0063267	垫片组	SHIM SET	1
6	8M0063268	垫片组	SHIM SET	1
7	8M0036238	联轴器水泵	COUPLING Water Pump	1
7	8M0214995	联轴器水泵	COUPLING Water Pump	1
8	8M0050570	水管隔套-加长型	TUBE Water Spacer, X-long	1
8	8M0029215	水管	WATER TUBE	1
9	8M0061394	衬套	BUSHING	1
9	8M0029215	水管	WATER TUBE	1
10	8172771	水泵上垫片	GASKET Water Pump, Upper	1
11	8M0031504	换挡轴加长型	SHIFT SHAFT X-Long	1
11	8M0140439	换挡轴-XL	SHIFT SHAFT-XL	1
12	8M0030784	垫圈带键	WASHER Keyed	1
13	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
14	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
14	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
15	896895	螺母(M12)	NUT (M12)	4
16	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
17	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1
18	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
19	35921	螺母(0.625-18)	NUT (.625-18)	1

图 14双缆连接套件 Dual Cable Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A8	转向安装套件	ATTACHING KIT Steering	1
1	41055A1	支架总成	BRACKET ASSEMBLY	1
2	715651	转向拉索套管	TUBE Steering Cable	1
3	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
4	821203	锁紧垫圈	LOCKWASHER	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
7	78968	内锁紧垫圈 (.250)	LOCKWASHER Internal (.250)	4
8	850791T	联轴器	COUPLER	1
9	73732	螺钉 (.375-24 x 1.120)	SCREW (.375-24 x 1.120)	2
10	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
11	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	3
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	3

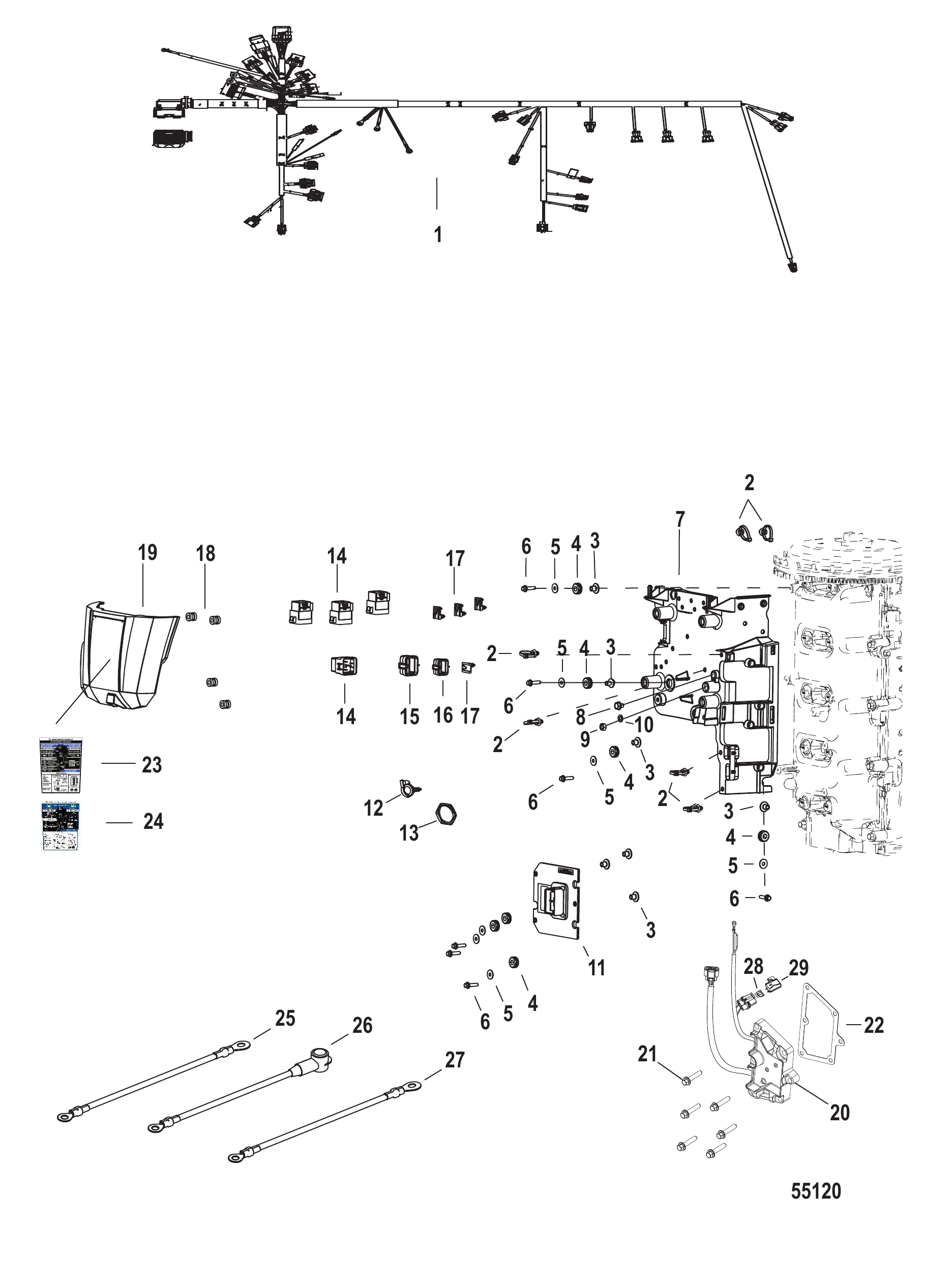

图 15电气系统 Electrical

REF	零件编号	中文名称	英文名称	数量
1	8M0088060	主线束	WIRING HARNESS - MAIN	1
2	899145	绑带夹	CLIP Tie Strap	6
3	856954	衬套	BUSHING	7
4	834985	护孔环	GROMMET	7
4	8M0190980	护孔环	GROMMET	7
5	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	7
6	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
6	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
7	8M0092349	电气板	PLATE - ELECTRICAL	1
8	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
9	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
10	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
10	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0116532	ECM 65HP 四冲程喷泵	ECM 65HP 4S Jet	1
11	8M0168135	ECM-65HP FS JET	ECM-65HP FS JET	1
11	8M0088061	ECM 75HP 四冲程	ECM 75HP 4S	1
11	8M0168130	ECM-75HP FS	ECM-75HP FS	1
11	8M0098622	ECM 75HP 四冲程 SeaPro	ECM 75HP 4S SeaPro	1
11	8M0168127	ECM-75HP FS SEAPR	ECM-75HP FS SEAPR	1
11	8M0098515	ECM 80HP 四冲程	ECM 80HP 4S	1
11	8M0168131	ECM-80HP FS	ECM-80HP FS	1
11	8M0116533	ECM 80HP 四冲程喷泵	ECM 80HP 4S Jet	1
11	8M0168136	ECM-80HP FS JET	ECM-80HP FS JET	1
11	8M0088062	ECM 90HP 四冲程	ECM 90HP 4S	1
11	8M0168132	ECM-90HP FS	ECM-90HP FS	1
11	8M0098623	ECM 90HP 四冲程 SeaPro	ECM 90HP 4S SeaPro	1
11	8M0168128	ECM-90HP FS SEAPR	ECM-90HP FS SEAPR	1
11	8M0098517	ECM 100HP 四冲程	ECM 100HP 4S	1
11	8M0168133	ECM-100HP FS	ECM-100HP FS	1
11	8M0088063	ECM 115HP 四冲程	ECM 115HP 4S	1
11	8M0168134	ECM-115HP FS	ECM-115HP FS	1
11	8M0098624	ECM 115HP 四冲程 SeaPro	ECM 115HP 4S SeaPro	1
11	8M0168129	ECM-115HP FS SEAP	ECM-115HP FS SEAP	1
12	858954	卡箍(0.625英寸)	CLIP (.625)	1
13	889664	螺母(1.500-18)尼龙黑	NUT (1.500-18) Black Nylon	1
14	882751	继电器	RELAY	4
14	8M0219830	继电器	RELAY	4
15	8M0047885	保险丝盖(含备件)	FUSE COVER With Spares	1
16	858754	保险丝盖	COVER Fuse	1
17	8M6001733	继电器双钉卡扣	CLIP - RELAY, DOUBLE NAIL	4
18	821555001	护孔环	GROMMET	4
18	8M0153609	护孔环	GROMMET	4
19	8M0072821	电气板盖	COVER Electrical Plate	1
19	8M0163127	电气盖	COVER ELECTRIC	1
19	8M0100266	电气板盖	COVER, Electrical Plate	1
19	8M0163128	电气盖	COVER ELECTRICAL	1
20	8M0088351	电压调节器	VOLTAGE REGULATOR	1
20	8M0133642	电压调节器	VOLTAGE REGULATOR	1
21	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
21	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
22	8M0072790	电压调节器衬垫	GASKET Voltage Regulator	1
23	8M0098218	维护周期标贴	DECAL Maintenance Schedule	1
24	8M0094686	维护周期标贴	DECAL Maintenance Schedule	1
25	8M2100378	启动线束	HARNESS Starter	1
26	88439A35	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
27	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
28	8M6001923	40安保险丝	FUSE 40 AMP	1
29	828054	保险丝盖	COVER Fuse	1

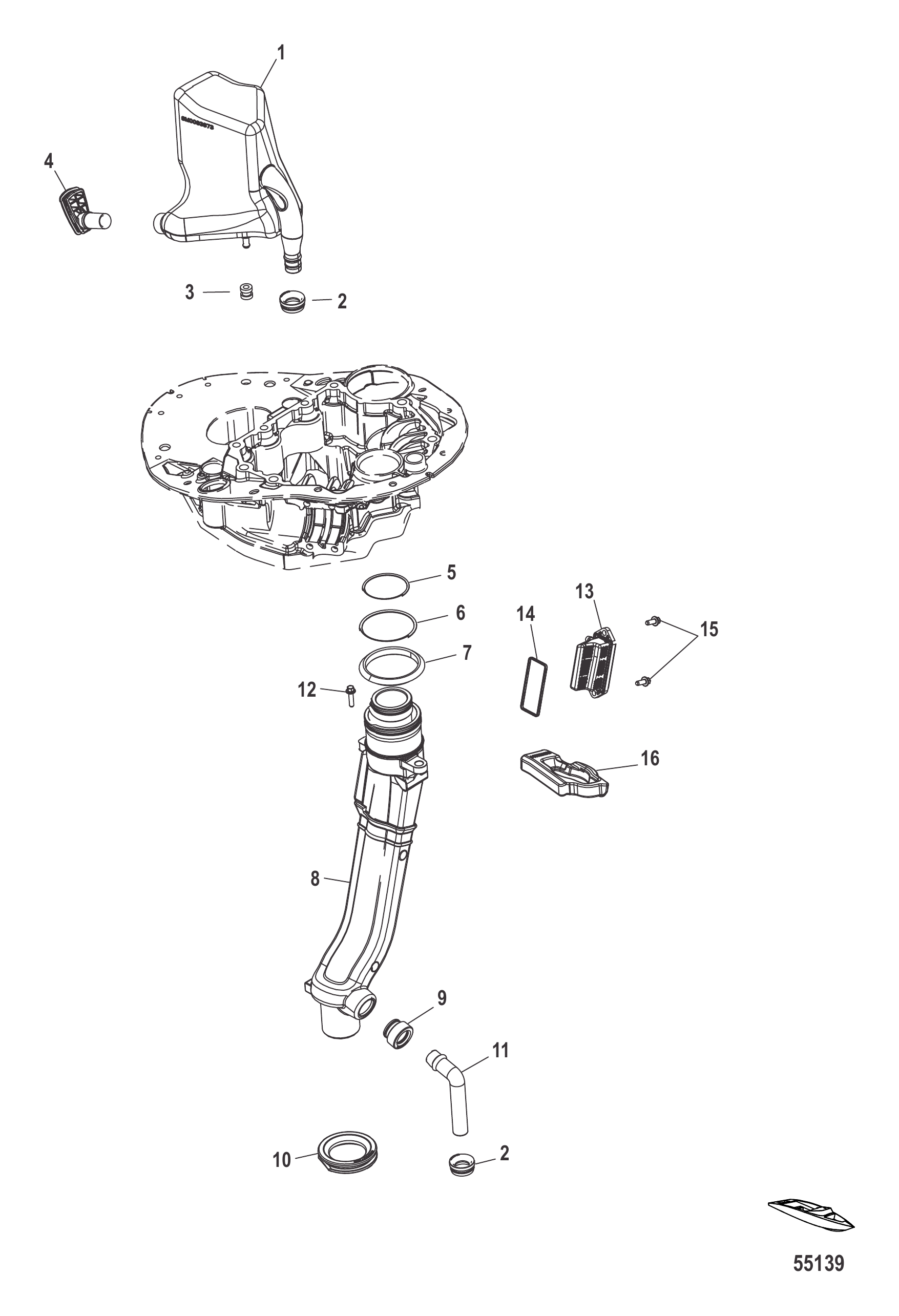

图 16排气系统 Exhaust

REF	零件编号	中文名称	英文名称	数量
1	8M0088068	消音器怠速泄压	MUFFLER Idle Relief	1
2	8M0035476	衬套水管	GROMMET Water Tube	2
3	821555001	护孔环	GROMMET	1
3	8M0153609	护孔环	GROMMET	1
4	8M0085666	护孔环	GROMMET	1
5	8M0053512	O型圈	O-RING	1
6	38106	O型圈	O-RING	1
7	8M0056686	密封件	SEAL	1
7	8M0240953	密封件排气管	SEAL EXH PIPE	1
8	8M0091529	排气管	EXHAUST PIPE	1
8	8M0119778	排气管	EXHAUST PIPE	1
9	8M0034043	衬套水管	GROMMET Water Tube	1
10	8M0057218	护孔环	GROMMET	1
11	8M0060404	水管长型	TUBE Water, Long	1
12	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
12	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
13	8M0060392	滤网总成	STRAINER ASSEMBLY	1
13	8M0094282	滤网总成	STRAINER ASSEMBLY	1
14	8M0043365	密封件滤网	SEAL Strainer	1
14	8M0142720	密封件	SEAL	1
15	88552516	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
15	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	2
16	8M0056684	密封件	SEAL	1

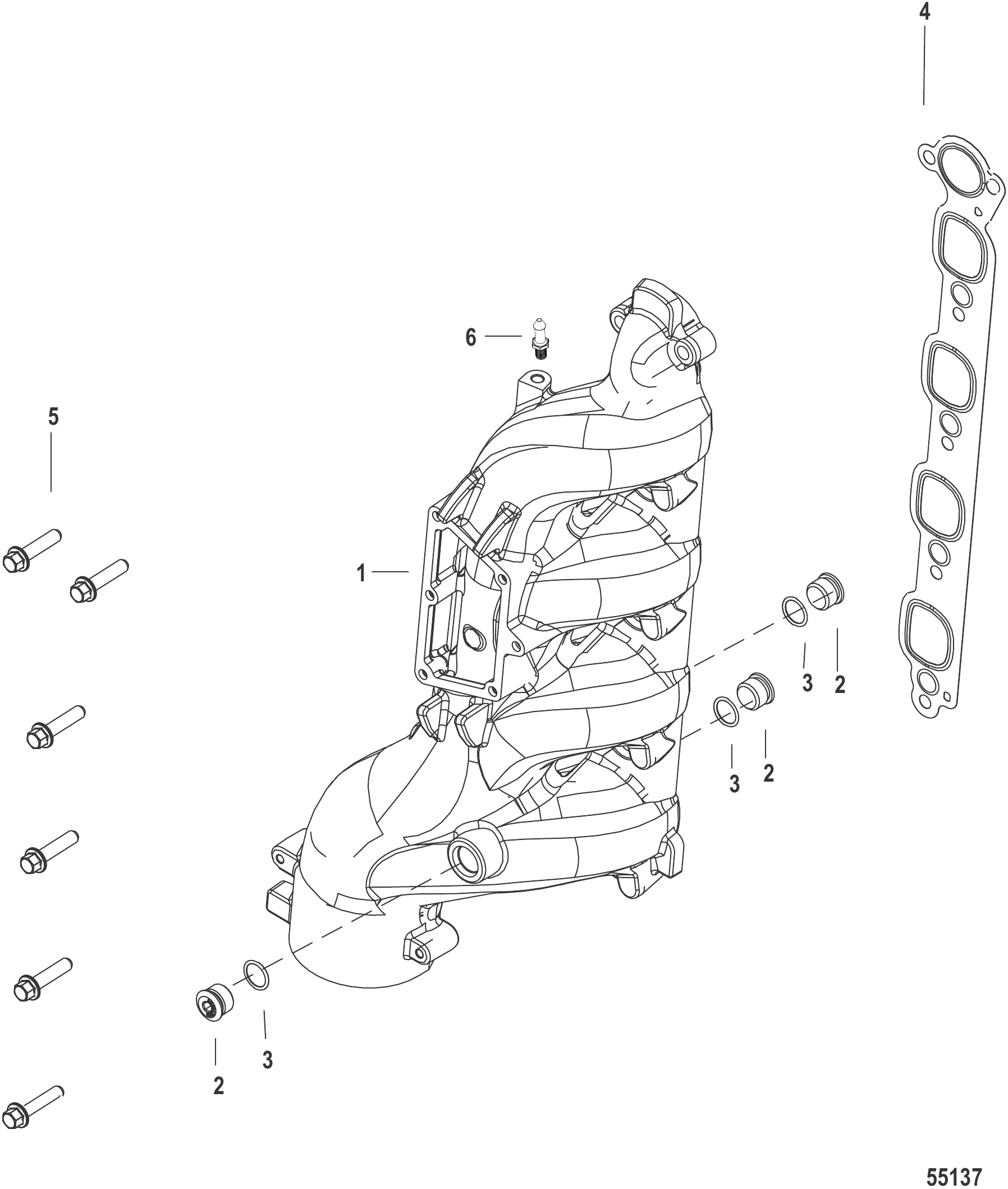

图 17排气歧管 Exhaust Manifold

REF	零件编号	中文名称	英文名称	数量
1	8M0090823	排气歧管总成	EXHAUST MANIFOLD ASSEMBLY	1
2	8M0047995	塞子 (18毫米)	PLUG (18 MM)	3
2	8M0087451	堵头（18毫米）	PLUG (18 mm)	3
3	NSS		NOT SOLD SEPARATE O-RING	3
4	8M0090822	衬垫	GASKET	1
5	88552635	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
5	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
6	8M0062044	销安装	PIN Mounting	1

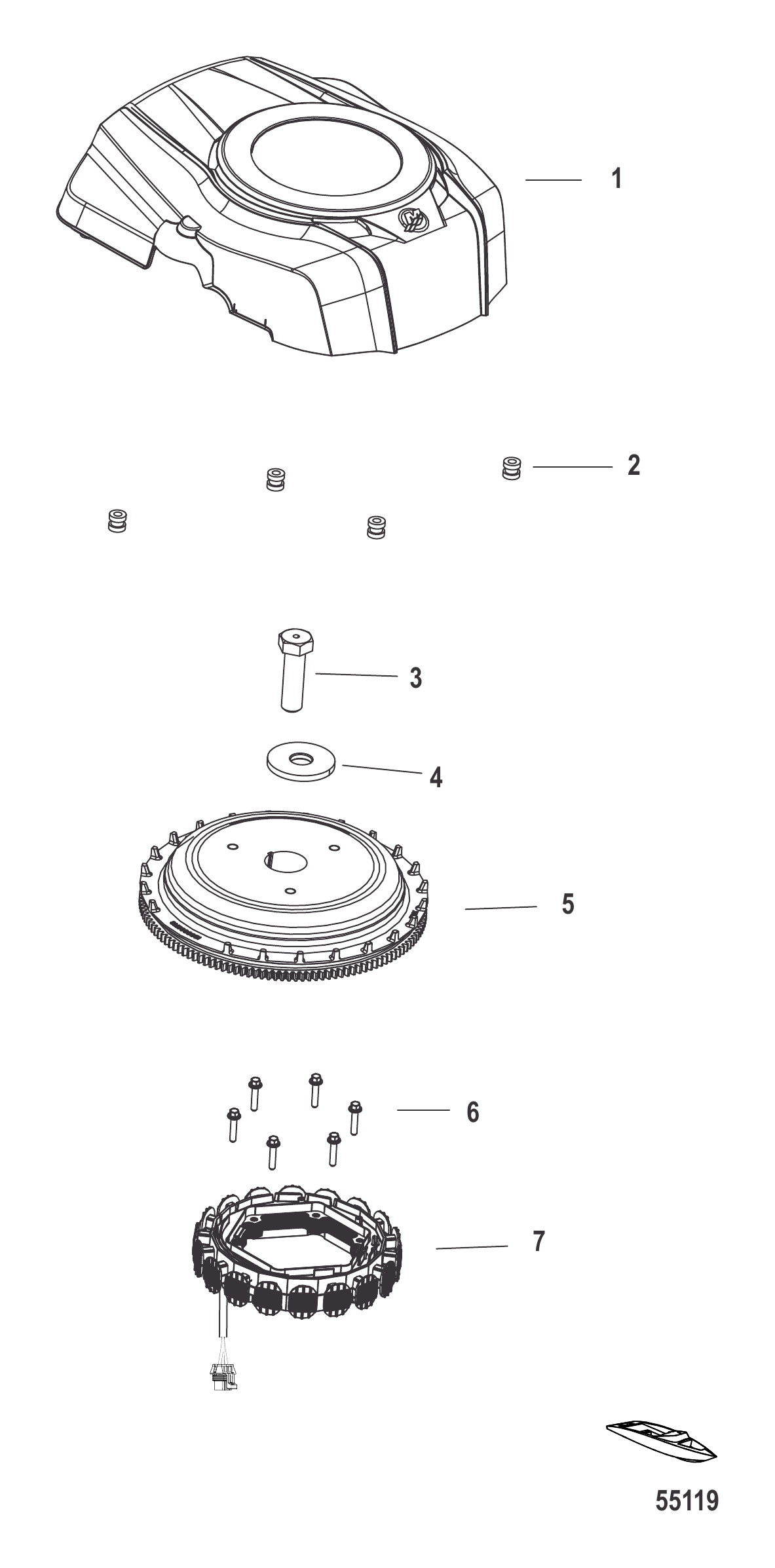

图 18飞轮与盖 Flywheel and Cover

REF	零件编号	中文名称	英文名称	数量
1	8M0088058	飞轮盖	FLYWHEEL COVER	1
2	821555001	护孔环	GROMMET	4
2	8M0153609	护孔环	GROMMET	4
3	880515	螺栓(M20×68)	BOLT (M20 x 68)	1
3	8M0147042	螺栓	BOLT	1
4	8M0071547	垫圈 (66 X 21 X 6.35毫米)	WASHER (66 X 21 X 6.35 MM)	1
4	8M0090010	垫圈	WASHER	1
5	8M0090795	飞轮总成	FLYWHEEL ASSEMBLY	1
5	8M0141336	飞轮总成	FLYWHEEL ASSEMBLY	1
6	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
6	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
7	8M0088059	定子总成完整	STATOR ASSEMBLY Complete	1

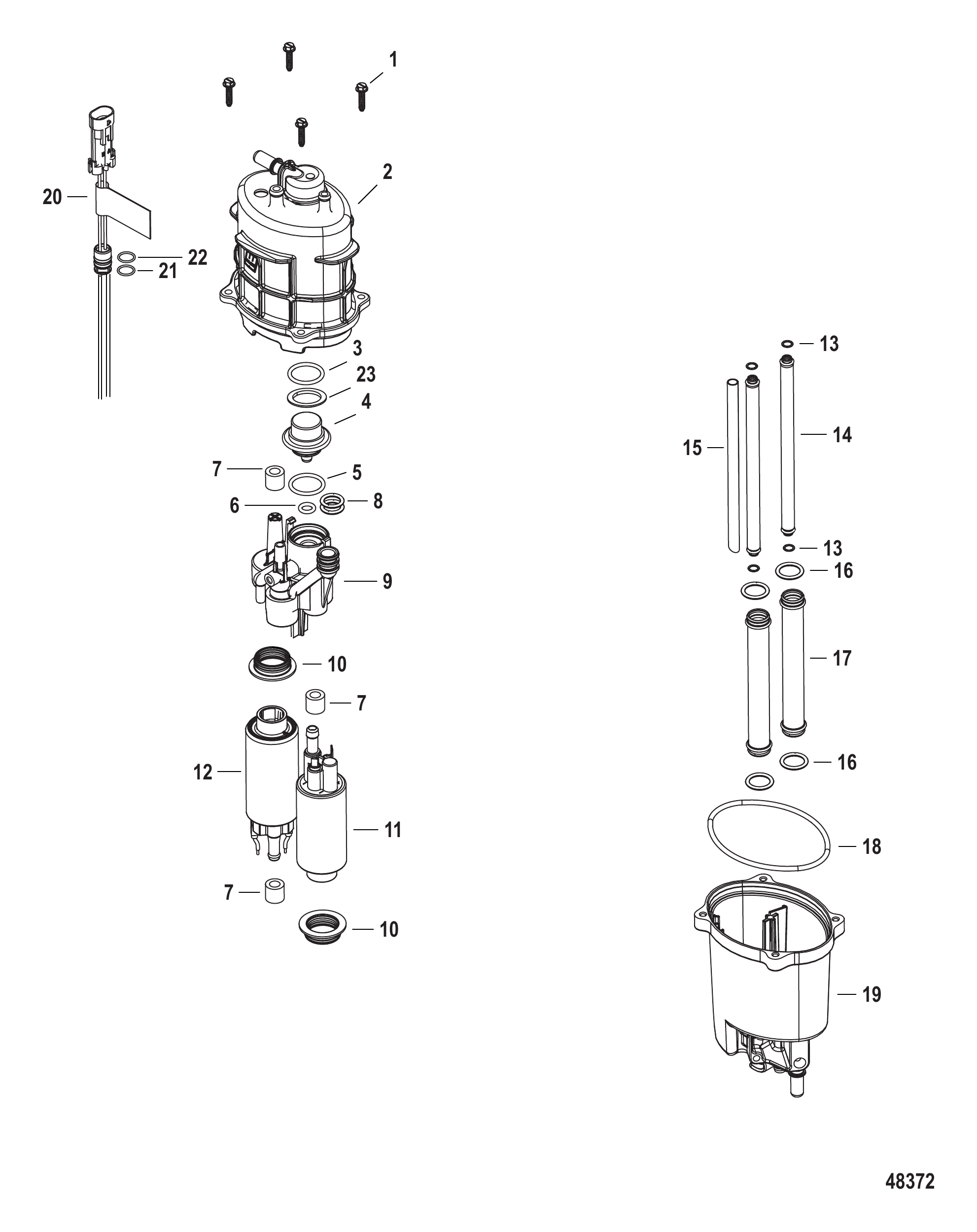

图 19燃油供给模块组件 8M0057676 - 2B458410及以下 Fuel Supply Module Components 8M0057676 - 2B458410 and Below

REF	零件编号	中文名称	英文名称	数量
-	8M0057676	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
2	8M0053726	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
4	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
4	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
5	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
9	8M0053727	燃油供应模块盖	FSM CAP	1
10	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
11	8M0062771	泵总成低压	PUMP ASSY Low Pressure	1
12	8M0062770	泵总成高压	PUMP ASSY High Pressure	1
13	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
14	8M0053735	油管燃油	TUBE Fuel	2
14	8M0119250	管	TUBE	2
15	8M0053755	油管吸油	TUBE Suction	1
16	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
17	8M0053734	水管	TUBE Water	2
17	8M0120073	管	TUBE	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	8M0053725	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
19	8M0132733	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
20	8M6001398	线束总成	ELECTRICAL HARNESS ASSEMBLY	1
20	8M6004776	线束总成	HARNESS ASSEMBLY	1
21	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
22	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
23	NSS		NOT SOLD SEPARATE Spacer	1
-	8M0057679	燃油供应模块密封件套装	FSM SEAL KIT	1

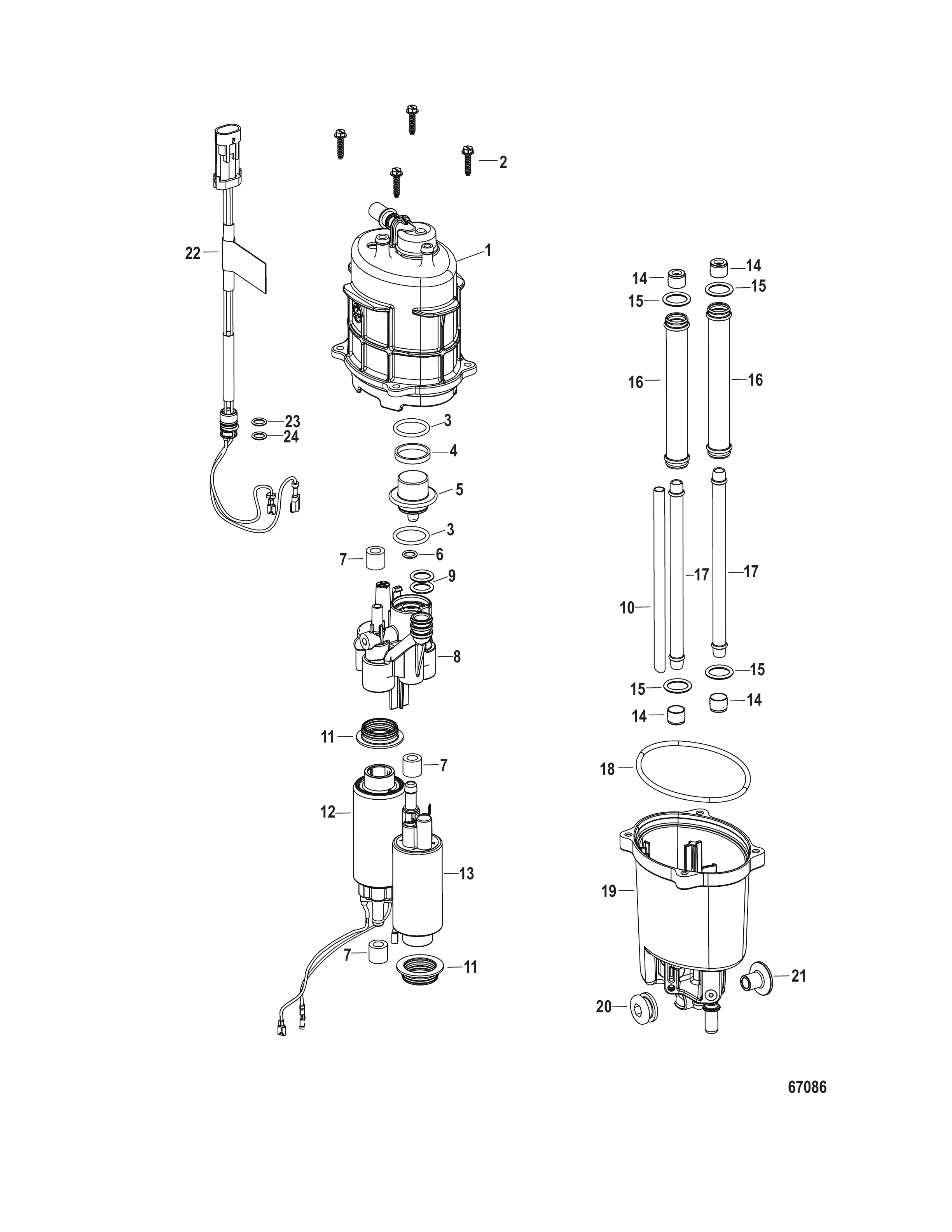

图 20燃油供给模块组件 8M0132733 - 2B458411和3B681564 Fuel Supply Module Components 8M0132733 - 2B458411 and 3B681564

REF	零件编号	中文名称	英文名称	数量
-	8M0132733	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053726	燃油供应模块上壳体	FSM TOP HOUSING	1
1	8M0158344	燃油供应模块上壳体	FSM TOP HOUSING	1
2	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
3	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
4	NSS		NOT SOLD SEPARATE Spacer	1
5	8M0053749	调节器总成	REGULATOR ASSEMBLY	1
5	8M0242586	调节器总成	REGULATOR ASSEMBLY	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	3
8	8M0053727	燃油供应模块盖	FSM CAP	1
9	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	2
10	8M0053755	油管吸油	TUBE Suction	1
11	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
12	8M0062770	泵总成高压	PUMP ASSY High Pressure	1
13	8M0062771	泵总成低压	PUMP ASSY Low Pressure	1
14	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	4
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	4
16	8M0120073	水管	TUBE Water	2
17	8M0130873	油管燃油	TUBE Fuel	2
18	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
19	8M0130878	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
19	8M0158426	燃油供应模块下壳体	FSM BOTTOM HOUSING	1
20	895319	护孔环	GROMMET	1
21	856954	衬套	BUSHING	1
22	8M6004776	线束总成	HARNESS ASSEMBLY	1
23	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
24	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

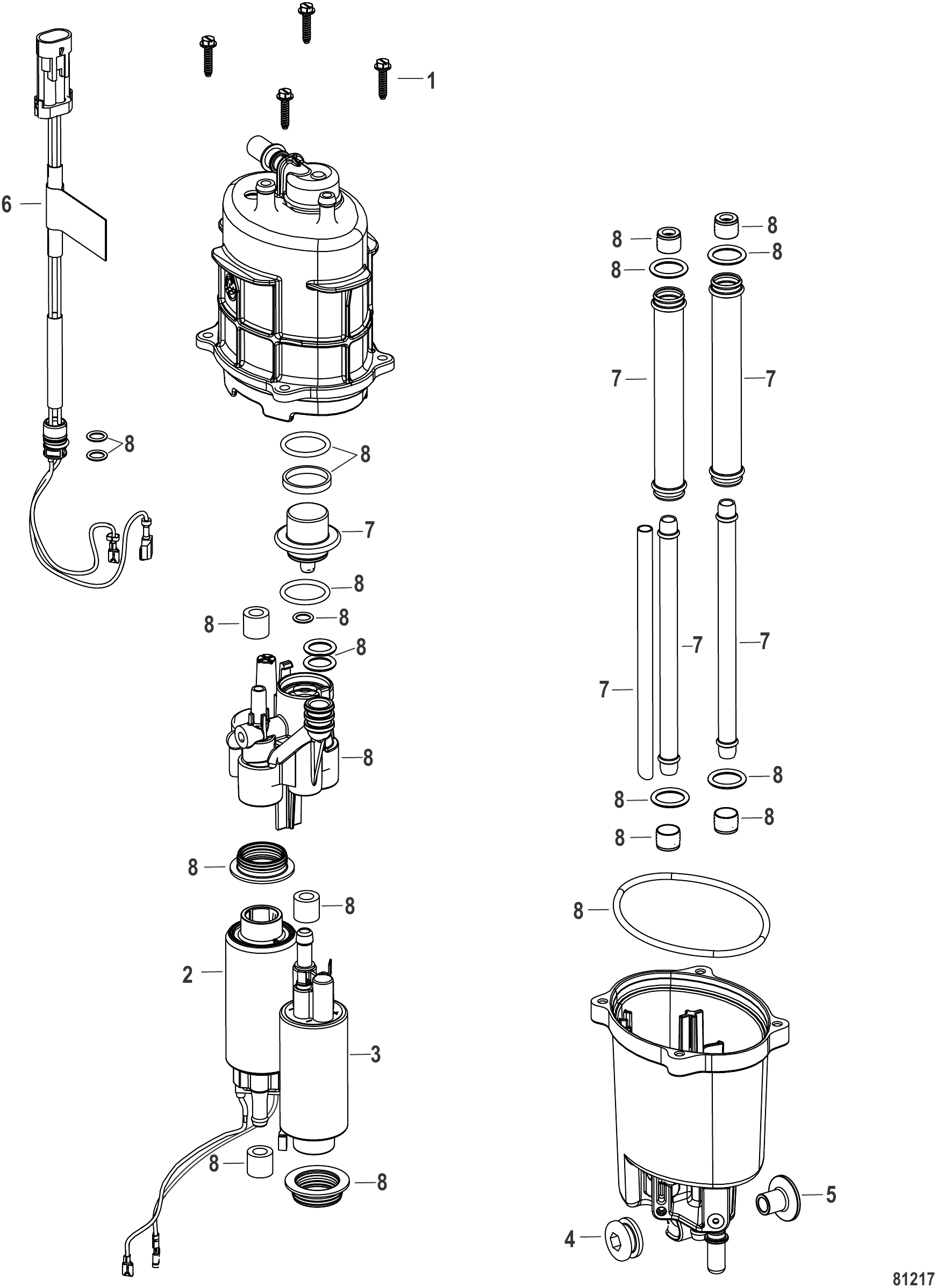

图 21燃油供给模块组件 8M0235171 - 3B681565及以上 Fuel Supply Module Components 8M0235171 - 3B681565 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0235171	燃油供应模块双泵	FUEL SUPPLY MODULE Dual Pump	1
1	8M0053756	螺钉 Plastite W/ HX WSR HD	SCREW Plastite W/ HX WSR HD	4
2	8M0245916	泵总成高压	PUMP ASSEMBLY High Pressure	1
3	8M0245917	泵总成低压	PUMP ASSEMBLY Low Pressure	1
4	895319	护孔环	GROMMET	1
5	856954	衬套	BUSHING	1
6	NSS	不单独出售线束, 穿线	NOT SOLD SEPARATE Harness, Pass Thru	1
7	8M0245915	燃油供应模块维修套装	FSM REPAIR KIT	1
8	8M0133370	燃油供应模块密封件套装	FSM SEAL KIT	1

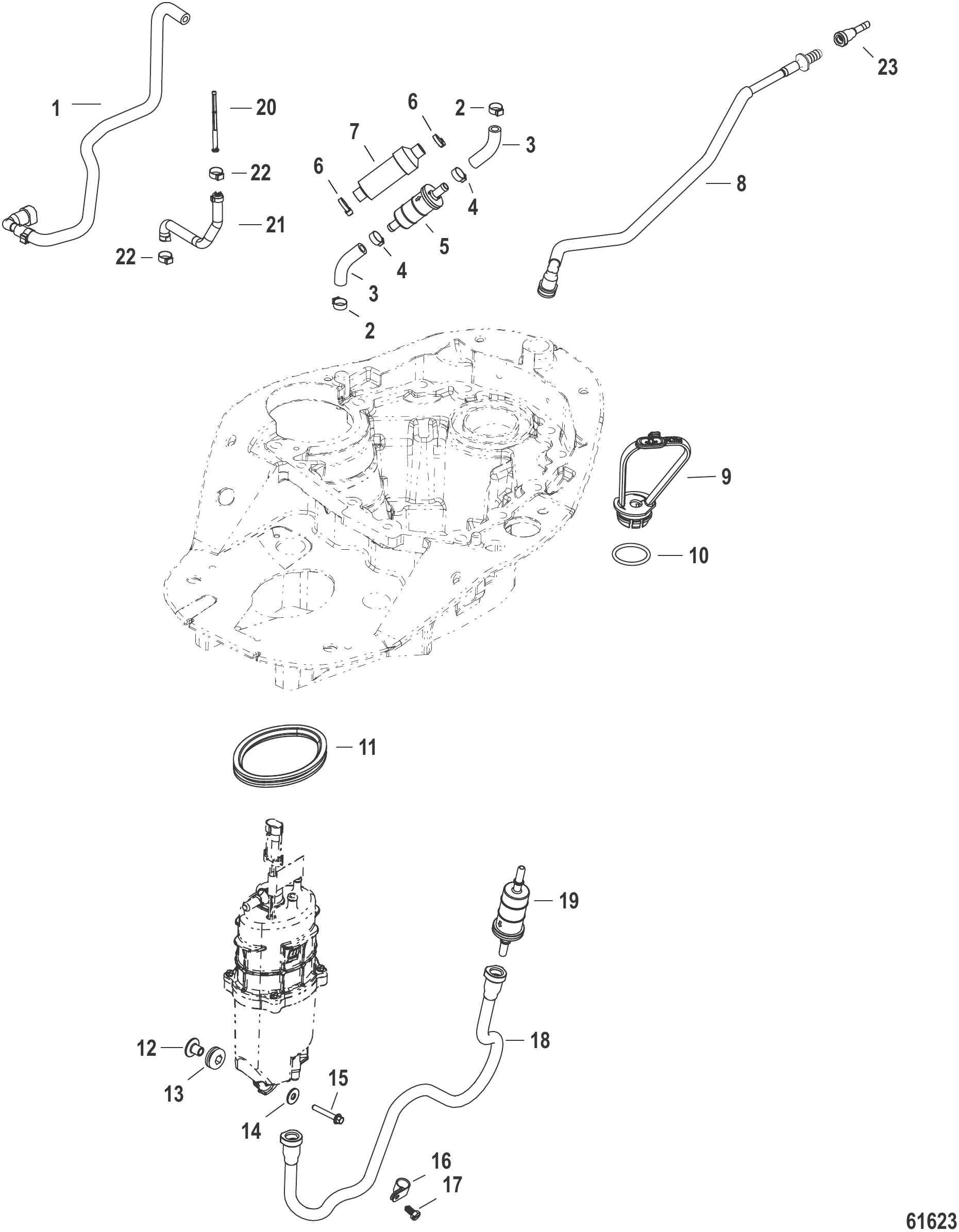

图 22燃油供给系统软管及模块 Fuel Supply System hoses and module

REF	零件编号	中文名称	英文名称	数量
1	8M0034897	歧管参考软管	HOSE Manifold Ref	1
2	888988028	卡箍 (16.2 mm)	CLAMP (16.2 mm)	2
2	8M0204696	卡箍	CLAMP	2
3	8M0028121	FSM至油轨软管	HOSE FSM to Rail	2
3	8M0095536	FSM至燃油轨软管	HOSE FSM to Fuel Rail	2
3	8M0154660	燃油滤清器套件	FUEL FILTER KIT	2
4	888988028	卡箍 (16.2 mm)	CLAMP (16.2 mm)	2
4	8M0204696	卡箍	CLAMP	2
5	8M0057677	燃油滤清器-直列式	FUEL FILTER Inline	1
5	8M0154660	燃油滤清器套件	FUEL FILTER KIT	1
6	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
7	8M0059106	静态套筒-直径19.05	SLEEVE Static, Dia 19.05	1
7	8M0154660	燃油滤清器套件	FUEL FILTER KIT	1
8	8M0028125	燃油软管-进口至滤清器	HOSE Fuel- Inlet to Filter	1
8	8M0203766	软管总成	HOSE ASSY	1
9	8M0057680	燃油滤清器固定座	RETAINER Fuel Filter	1
10	8M0240822	O型圈(0.921×0.139英寸)	O RING (.921 x .139)	1
11	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
12	856954	衬套	BUSHING	1
13	834985	护孔环	GROMMET	1
13	8M0190980	护孔环	GROMMET	1
14	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
15	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
15	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
16	8M0037098	软管卡箍	CLIP Hose	1
16	8M0224396	卡箍软管	CLIP HOSE	1
17	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	1
18	8M0028127	燃油软管-滤清器至FSM	HOSE Fuel- Filter to FSM	1
18	8M0203764	软管总成	HOSE ASSY	1
19	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	8M0154660	燃油滤清器套件	FUEL FILTER KIT	1
20	8M0090809	燃油轨滤网	SCREEN Fuel Rail	1
21	8M0095536	FSM至燃油轨软管	HOSE FSM to Fuel Rail	1
22	855697	卡箍	CLAMP	2
22	8M0204696	卡箍	CLAMP	2
23	8M6002065	接头 10毫米	FITTING 10MM	1

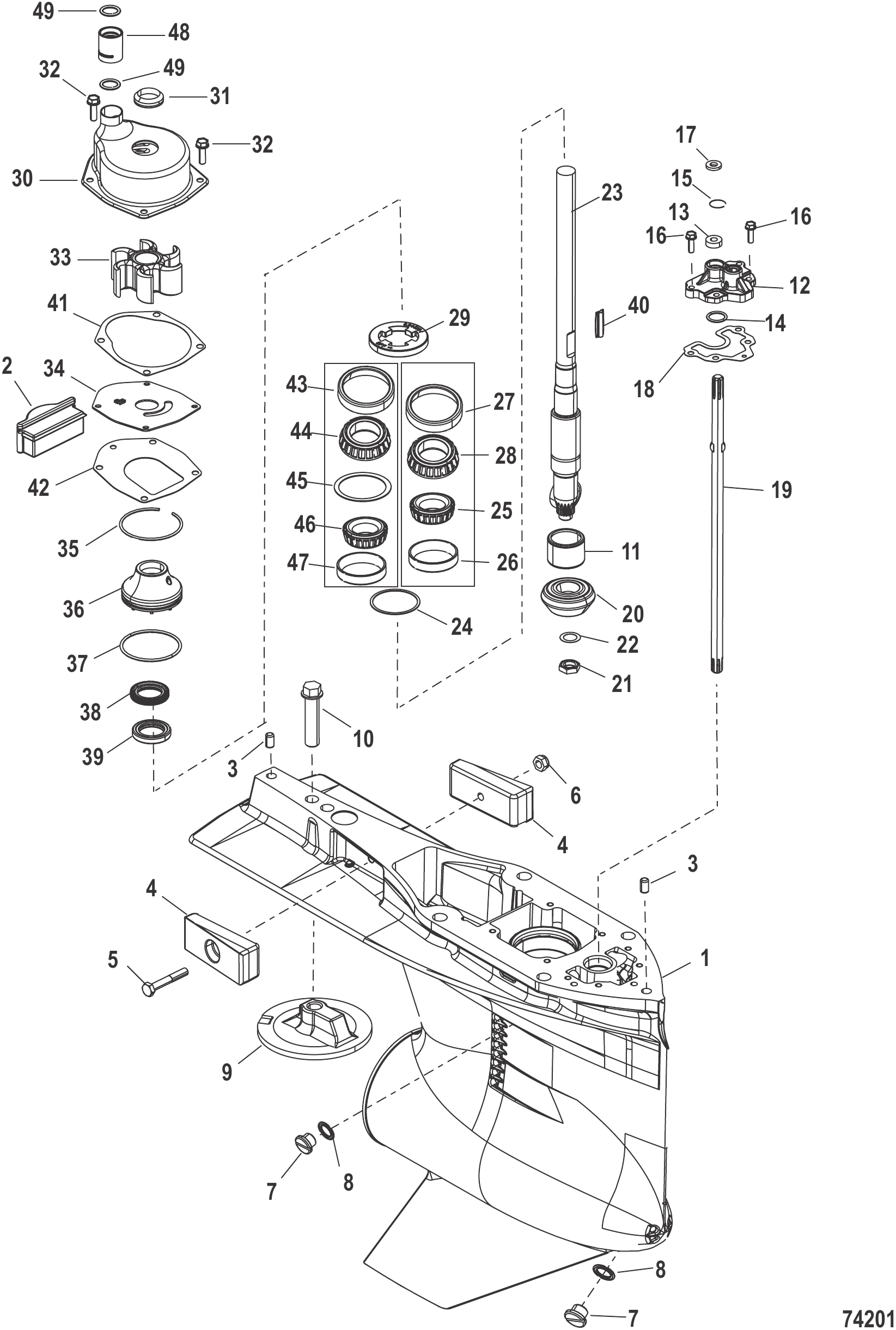

图 23齿轮箱壳体（驱动轴，逆时针旋转2.08速比）SEAPRO 3B111735及以上 Gear Housing, Driveshaft, Counter Rotation (2.08 Ratio) SEAPRO 3B111735 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0187303	齿轮箱总成-完整CXL型2.04:1	GEAR HOUSING ASSEMBLY Complete, CXL, 2.04:1	1
-	8M0236155	GC 150 CXL SEAPRO	GC 150 CXL SEAPRO	1
1	8M0190046	齿轮箱基本型	GEARCASE Basic	1
2	8M0010459	填充块	FILLER BLOCK	1
3	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
4	826134Q	阳极块	ANODE	1
5	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
6	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	2
8	830749	密封件	SEAL	2
8	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
9	76214T5	阳极套件	ANODE KIT	AR
9	76214A6	阳极套件	ANODE KIT	AR
9	76214Q5	阳极套件	ANODE KIT	AR
10	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
10	8M0204686	螺钉	SCREW	1
11	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
12	8M0144416	盖总成	COVER ASSEMBLY	1
13	8164641	油封	SEAL Oil	1
13	8M0246145	油封	OIL SEAL	1
14	896522	O型圈(799×.103)	O-RING (799 x .103)	1
15	8M0046563	挡圈	RING Retaining	1
16	8M0144417	螺钉(M6 x 16)	SCREW (M6 x 16)	4
17	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
18	8M0144418	衬垫	GASKET	1
19	8M0144415	换挡轴加长型	SHIFT SHAFT X-Long	1
-	8M0065268	齿轮组-前进/小齿轮反转向1.92速比(13/25)	GEAR SET Forward/Pinion, Counter Rotation, 1.92 Ration (13/25)	1
20	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
21	35921	螺母(0.625-18)	NUT (.625-18)	1
22	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
23	8M0144411	驱动轴-XL型	DRIVESHAFT XL	1
24	8M0063268	垫片组	SHIM SET	AR
25	NSS	不单独销售滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
26	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
27	NSS	不单独销售滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
28	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
29	8245191	固定座	RETAINER	1
30	817275A09	水泵壳体-总成	HOUSING Water Pump-Complete	1
31	861415A1	密封套件	SEAL KIT	1
32	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
32	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
33	43026T2	叶轮	IMPELLER	1
34	8172761	面板	FACEPLATE	1
34	8M0204709	面板	FACEPLATE	1
35	880719	挡圈	RING Retaining	1
36	8M0007131	油封座组件	CARRIER ASSEMBLY Oil Seal	1
37	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
37	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
38	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
39	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
40	8M0032833	键	KEY	1
40	8M0204723	键	KEY	1
41	8172771	水泵上垫片	GASKET Water Pump, Upper	1
42	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
43	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
43	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
44	NSS		NOT SOLD SEPARATE CUP	1
45	8M0063267	垫片组	SHIM SET	AR
46	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
46	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
47	NSS		NOT SOLD SEPARATE CUP	1
48	8M0036238	联轴器水泵	COUPLING Water Pump	1
48	8M0214995	联轴器水泵	COUPLING Water Pump	1
49	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
49	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1

图 24齿轮箱壳体（驱动轴，顺时针旋转2.08速比）SEAPRO 3B111735及以上 Gear Housing, Driveshaft, Standard Rotation (2.08 Ratio) SEAPRO 3B111735 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0187301	齿轮箱总成-完整L型2.08:1	GEAR HOUSING ASSEMBLY Complete, L, 2.08:1	1
-	8M0187302	齿轮箱总成-完整超长型2.08:1	GEAR HOUSING ASSEMBLY Complete, X-Long, 2.08:1	1
-	8M0236153	GC 150 XL SEAPRO	GC 150 XL SEAPRO	1
1	8M0190046	齿轮箱基本型	GEARCASE Basic	1
2	8M0010459	填充块	FILLER BLOCK	1
3	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	2
4	826134Q	阳极块	ANODE	1
5	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
6	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	2
8	830749	密封件	SEAL	2
8	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
9	76214T5	阳极套件	ANODE KIT	1
9	76214A6	阳极套件	ANODE KIT	1
9	76214Q5	阳极套件	ANODE KIT	1
10	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
10	8M0204686	螺钉	SCREW	1
11	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
12	8M0144416	盖总成	COVER ASSEMBLY	1
13	8164641	油封	SEAL Oil	1
13	8M0246145	油封	OIL SEAL	1
14	896522	O型圈(799×.103)	O-RING (799 x .103)	1
15	8M0046563	挡圈	RING Retaining	1
16	8M0144417	螺钉(M6 x 16)	SCREW (M6 x 16)	4
17	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
18	8M0144418	衬垫	GASKET	1
19	8M0144414	换挡轴(长型)	SHIFT SHAFT Long	1
19	8M0144415	换挡轴加长型	SHIFT SHAFT X-Long	1
-	880709A02	齿轮组-前进/小齿轮标准转向2.08速比(12/25)	GEAR SET Forward/Pinion, Standard Rotation, 2.08 Ratio (12/25)	1
-	880709A03	齿轮组-前进/小齿轮标准转向2.08(12/25)	GEAR SET Forward/Pinion, Standard Rotation 2.08 (12/25)	1
20	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
21	35921	螺母(0.625-18)	NUT (.625-18)	1
22	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
23	8M0144407	长驱动轴	DRIVESHAFT Long	1
23	8M0144411	驱动轴-XL型	DRIVESHAFT XL	1
24	8M0063267	垫片组	SHIM SET	1
25	8M0063268	垫片组	SHIM SET	AR
26	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
26	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
27	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
28	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
28	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	8245191	固定座	RETAINER	1
31	817275A09	水泵壳体-总成	HOUSING Water Pump-Complete	1
32	861415A1	密封套件	SEAL KIT	1
33	8M4503518	螺钉(M6×1.0×20)	SCREW (M6 X 1.0 X 20)	4
33	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
34	43026T2	叶轮	IMPELLER	1
35	8172761	面板	FACEPLATE	1
35	8M0204709	面板	FACEPLATE	1
36	880719	挡圈	RING Retaining	1
37	8M0007131	油封座组件	CARRIER ASSEMBLY Oil Seal	1
38	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
38	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
39	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
40	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
41	8M0032833	键	KEY	1
41	8M0204723	键	KEY	1
42	8172771	水泵上垫片	GASKET Water Pump, Upper	1
43	8M0112903	橡胶模压钢衬垫	GASKET Rubber Molded Steel	1
43	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
44	8M0036238	联轴器水泵	COUPLING Water Pump	1
44	8M0214995	联轴器水泵	COUPLING Water Pump	1
45	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
45	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
-	8M0146719	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1

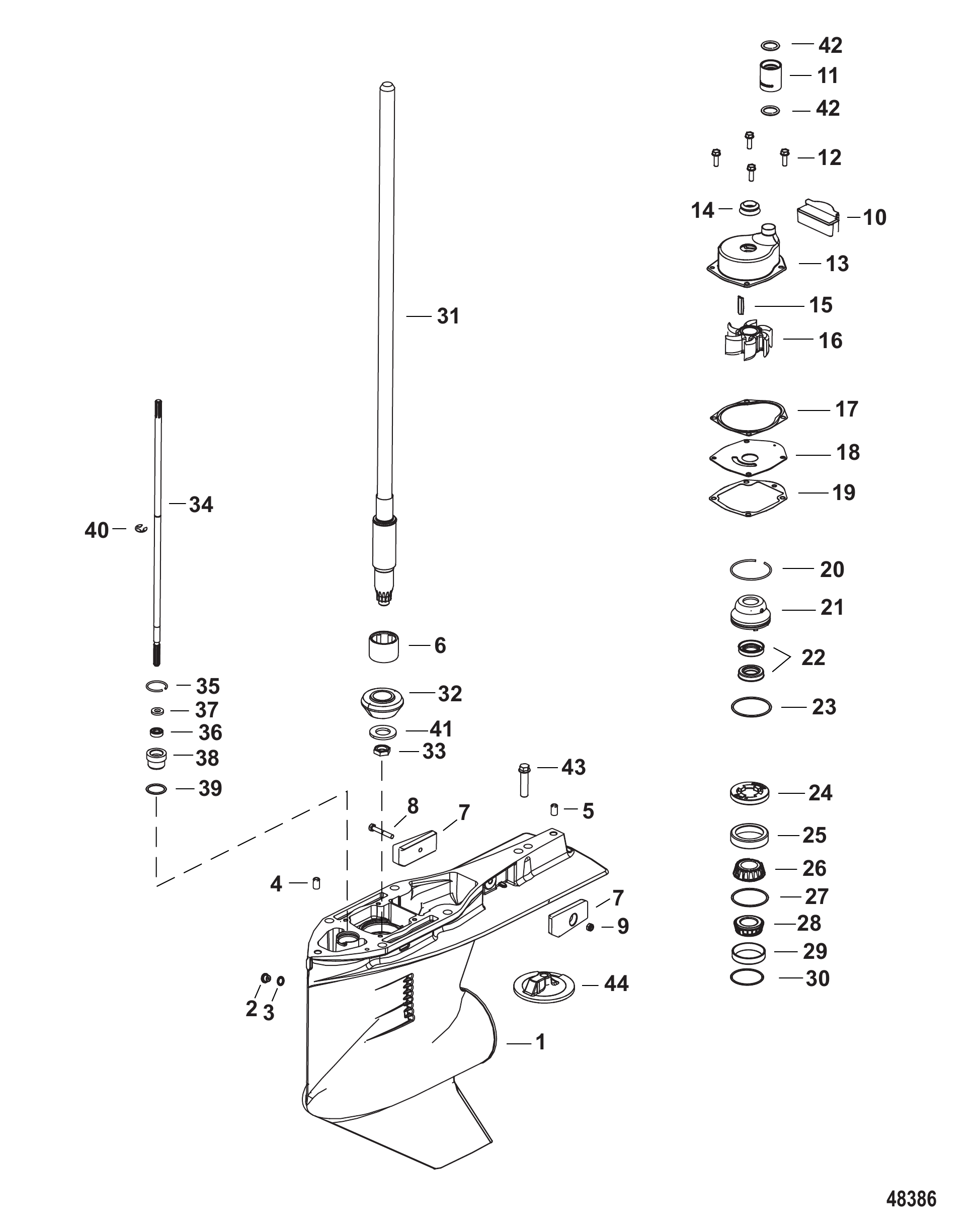

图 25齿轮箱壳体（驱动轴，顺/逆时针旋转1.92速比） Gear Housing, Driveshaft Standard/Counter Rotation (1.92 Ratio)

REF	零件编号	中文名称	英文名称	数量
-	8M0057746	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0099218	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0099218	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0230763	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0099909	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0061028	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
-	8M0099221	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
-	8M0099221	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
-	8M0230764	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
-	8M0099910	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
-	8M0061029	齿轮箱总成(完整), CXL型	GEAR HOUSING ASSEMBLY Complete, CXL	1
-	8M0107156	齿轮箱总成(完整), CXL型	GEAR HOUSING ASSEMBLY Complete, CXL	1
-	8M0107156	齿轮箱总成(完整), CXL型	GEAR HOUSING ASSEMBLY Complete, CXL	1
-	8M0230765	齿轮箱总成(完整), CXL型	GEAR HOUSING ASSEMBLY Complete, CXL	1
-	8M0099914	齿轮箱总成(完整), CXL型	GEAR HOUSING ASSEMBLY Complete, CXL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0231097	基本齿轮箱	GEAR HOUSING Basic	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
3	830749	密封件	SEAL	1
3	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
4	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
4	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
6	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
7	826134Q	阳极块	ANODE	2
8	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	8M0010459	填充块	FILLER BLOCK	1
11	8M0036238	联轴器水泵	COUPLING Water Pump	1
11	8M0214995	联轴器水泵	COUPLING Water Pump	1
12	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
12	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
13	817275A10	水泵壳体套件	HOUSING KIT Water Pump	1
14	8M2014338	端面密封	SEAL Face	1
14	8M0142851	V型面密封环	V RING Face Seal	1
-	8M0057717	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
15	8M0032833	键	KEY	1
15	8M0204723	键	KEY	1
16	43026T2	叶轮	IMPELLER	1
17	8172771	水泵上垫片	GASKET Water Pump, Upper	1
18	8172761	面板	FACEPLATE	1
18	8M0204709	面板	FACEPLATE	1
19	8M0050720	衬垫	GASKET	1
19	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1
20	880719	挡圈	RING Retaining	1
21	8M0057748	油封载体总成	OIL SEAL CARRIER ASSEMBLY	1
22	89238	油封	SEAL Oil	2
23	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
23	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
24	853651	固定座	RETAINER	1
25	33138A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
26	NSS	不单独销售	NOT SOLD SEPARATE	1
27	8M0053110	垫片组	SHIM SET	1
27	8M0063267	垫片组	SHIM SET	1
28	77420A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
28	8M0166756	轴承总成	BEARING ASSEMBLY	1
29	NSS	不单独销售	NOT SOLD SEPARATE	1
30	38657A1	垫片组	SHIM ASSEMBLY	1
30	8M0063268	垫片组	SHIM SET	1
31	8M0063505	加长驱动轴	DRIVESHAFT X-Long	1
31	8M0063503	长驱动轴	DRIVESHAFT Long	1
-	8M0057741	前进/小齿轮组(标准旋转, 1.92速比 13/25)	GEAR SET Forward/Pinion, Standard Rotation, 1.92 Ratio (13/25)	1
-	8M0096703	齿轮组	GEAR SET	1
-	8M0096704	前进/小齿轮组(标准旋转, 1.92速比 13/25)	GEAR SET Forward/Pinion, Standard Rotation, 1.92 Ratio (13/25)	1
-	8M0065268	齿轮组-前进/小齿轮反转向1.92速比(13/25)	GEAR SET Forward/Pinion, Counter Rotation, 1.92 Ration (13/25)	1
-	8M0107833	前进/小齿轮组(反向旋转, 1.92速比 13/25)	GEAR SET Forward/PInion, Counter Rotation, 1.92 Ratio (13/25)	1
32	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion	1
33	35921	螺母(0.625-18)	NUT (.625-18)	1
34	8M0031504	换挡轴加长型	SHIFT SHAFT X-Long	1
34	8M0140439	换挡轴-XL	SHIFT SHAFT-XL	1
34	8M0031503	换挡轴(长型)	SHIFT SHAFT Long	1
35	8M0029306	挡圈	RING Retaining	1
36	8164641	油封	SEAL Oil	1
36	8M0246145	油封	OIL SEAL	1
37	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
38	813696A2	衬套总成	BUSHING ASSEMBLY	1
39	45258	O型圈 (.987 x .103)	O-RING (.987 x .103)	1
40	29641	E型卡环	E RING	1
41	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
42	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
42	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
43	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
43	8M0204686	螺钉	SCREW	1
44	76214Q5	阳极套件	ANODE KIT	1
-	8M0057715	水泵维修包(全套)	COMPLETE WATER PUMP REPAIR KIT	1
-	8M0094529	水泵维修包(全套)	COMPLETE WATER PUMP REPAIR KIT	1
-	8M0057716	齿轮箱密封套件	GEARCASE SEAL KIT	1
-	8M0061040	水泵上修包	REPAIR KIT Water Pump-Upper	1
-	8M0060147	尾鳍	SKEG	1

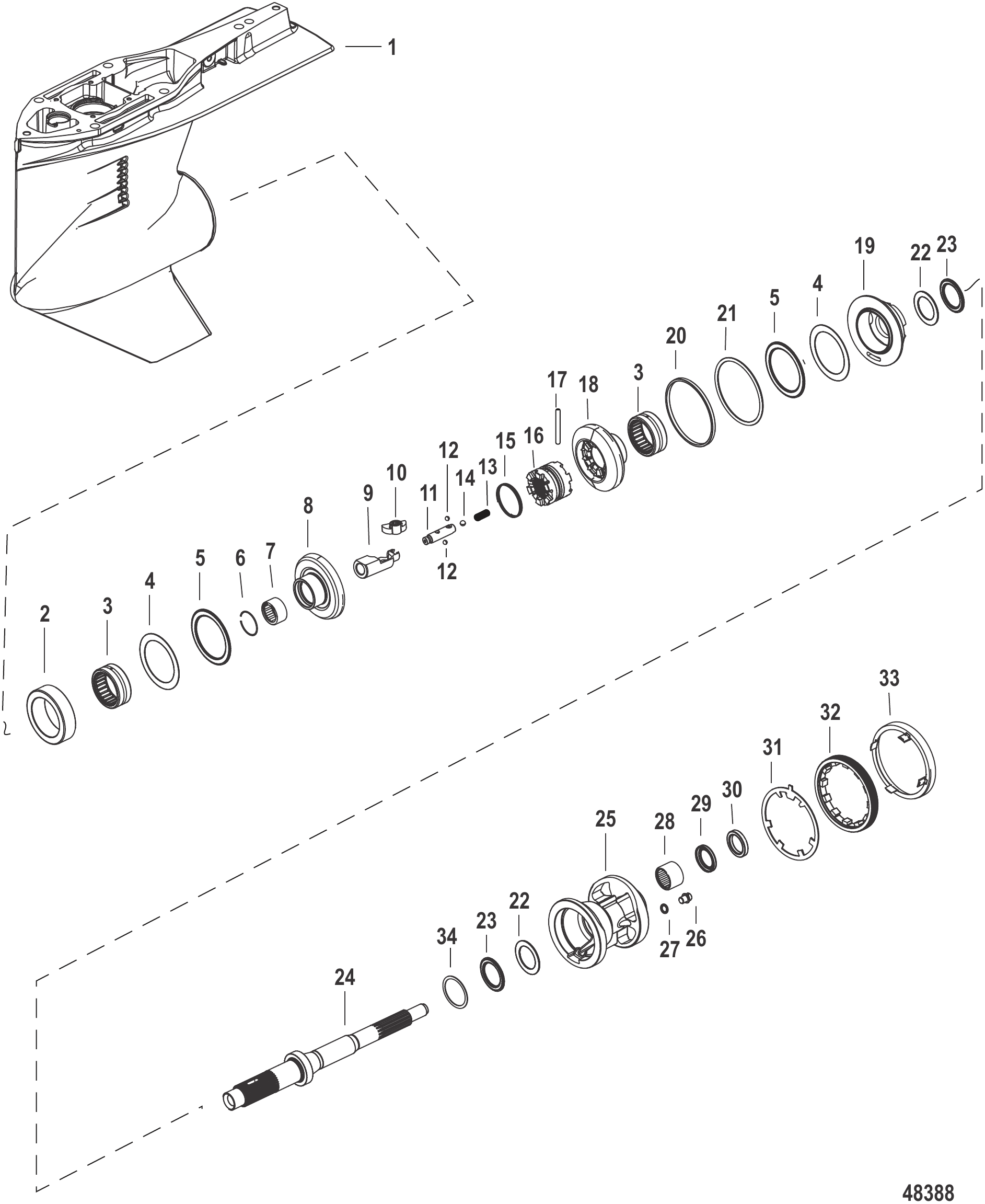

图 26齿轮箱壳体（螺旋桨轴，逆时针旋转1.92速比）2B172248及以下 Gear Housing, Propeller Shaft, Counter Rotation (1.92 Ratio) 2B172248 and Below

REF	零件编号	中文名称	英文名称	数量
-	8M0061029	齿轮箱总成(完整), CXL型	GEAR HOUSING ASSEMBLY Complete, CXL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0031508	倒挡齿轮适配器	ADAPTER Reverse Gear	1
3	814653001	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	2
3	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	2
4	815481	止推垫片	THRUST WASHER	2
5	815480	推力轴承	BEARING Thrust	2
6	8M0031506	挡圈	RING Retaining	1
6	8M0071554	挡圈	RING Retaining	1
7	8M0057742	滚针轴承	BEARING Needle	1
8	8M0065074	倒挡齿轮(25齿, 反向旋转)	GEAR Reverse, 25T, Counter Rotation	1
9	8M0031291	凸轮从动件	FOLLOWER, CAM	1
9	8M0105207	左舷换挡凸轮套件	SHIFT CAM KIT LH	1
10	8M0031224	换档凸轮	CAM Shift	1
11	8M0057749	离合器作动杆	ROD Clutch Actuator	1
12	8M0054823	球轴承(0.2500英寸直径) 已停产-无需更换	BALL BEARING .2500 dia NLA - No Longer Required	1
13	8M0058020	压缩弹簧(外径0.305英寸) 已停产-无需更换	SPRING Compression .305 OD NLA - No Longer Required	1
14	8M0054824	球轴承(0.3125英寸直径) 已停产-无需更换	BALL BEARING .3125 dia NLA - No Longer Required	1
15	8M0047945	固定弹簧	SPRING Retaining	1
16	NSS	不单独销售	NOT SOLD SEPARATE	1
17	8M0045759	十字销	PIN Cross	1
18	8M0065268	齿轮组-前进/小齿轮反转向1.92速比(13/25)	GEAR SET Forward/Pinion, Counter Rotation, 1.92 Ration (13/25)	1
19	8M0031509	前进齿轮轴承适配器	BEARING ADAPTER Forward Gear	1
20	8M0038346	垫片5.316	SHIM 5.316	AR
20	8M0038347	垫片5.366	SHIM 5.366	AR
20	8M0038348	垫片5.416	SHIM 5.416	AR
20	8M0038349	垫片5.466	SHIM 5.466	AR
20	8M0038350	垫片5.516	SHIM 5.516	AR
20	8M0038351	垫片5.566	SHIM 5.566	AR
20	8M0038352	垫片5.616	SHIM 5.616	AR
20	8M0038353	垫片5.666	SHIM 5.666	AR
20	8M0038354	垫片5.716	SHIM 5.716	AR
20	8M0038355	垫片5.766	SHIM 5.766	AR
20	8M0038356	垫片5.816	SHIM 5.816	AR
21	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
22	18448	止推垫片	THRUST WASHER	2
23	15842	推力轴承	BEARING Thrust	2
24	8M0061835	螺旋桨轴(反向旋转)	PROPELLER SHAFT Counter Rotation	1
24	8M0073789	左舷螺旋桨轴	SHAFT-PROP LH	1
25	8M0031510	轴承座(反向旋转)	BEARING CARRIER Counter Rotation	1
26	880717A01	螺钉/密封套件 .38英寸长	SCREW/SEAL KIT .38 Inch Long	1
26	8M0077071	螺钉/密封套件 .75英寸长	SCREW/SEAL KIT .75 Inch Long	1
27	830749	密封件	SEAL	1
27	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
28	30956T	滚针轴承	BEARING Needle	1
29	14077	油封	SEAL Oil	1
30	76868	密封件	SEAL	1
30	8M0248882	油封@5	SEAL-OIL @5	1
31	8M0030784	垫圈带键	WASHER Keyed	1
32	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
32	8M0168885	轴承固定座	RETAINER BEARING	1
33	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
33	8M0187255	套管@5	SLEEVE @5	1
34	8M0076745	垫片组	SHIM SET	1

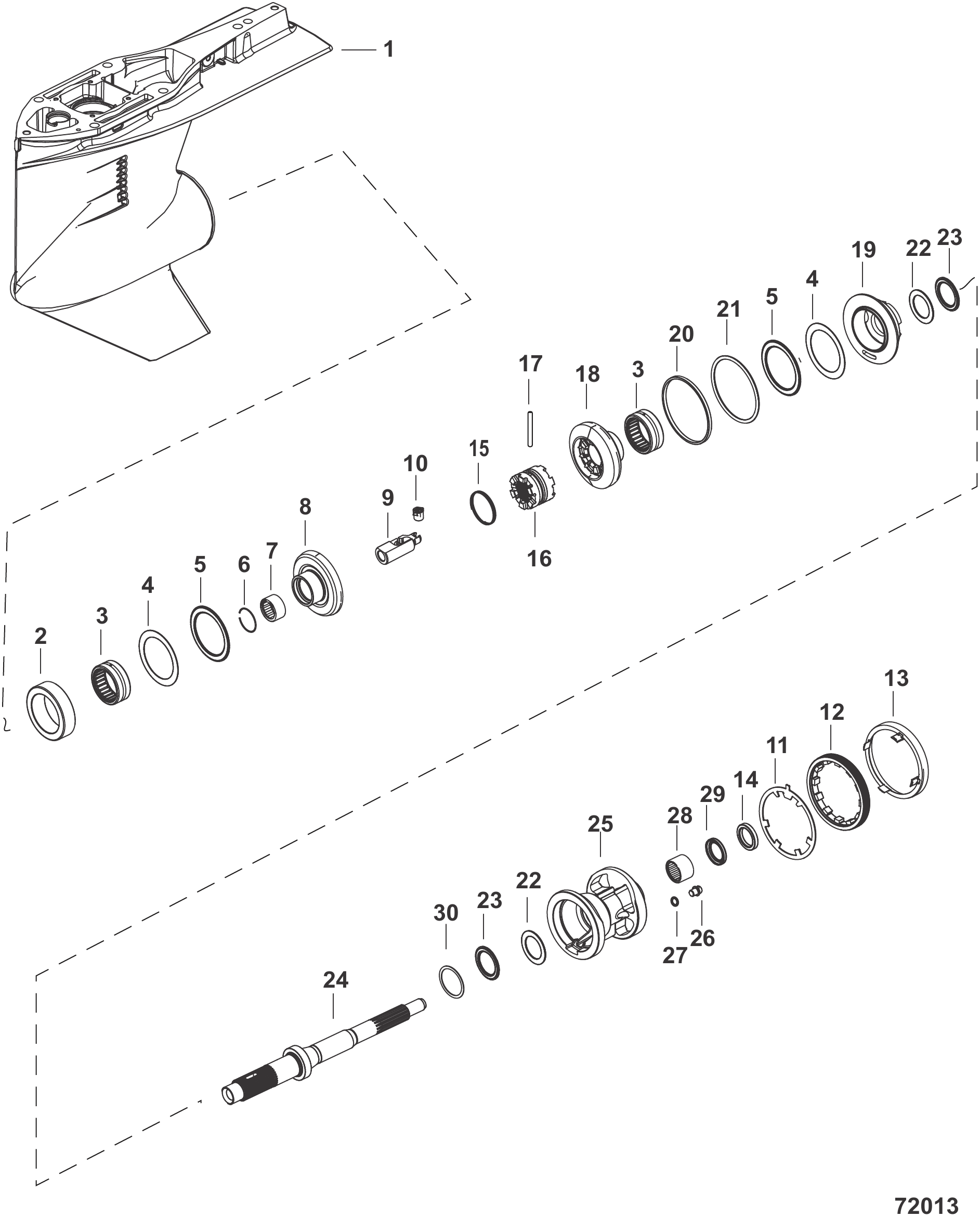

图 27齿轮箱壳体（螺旋桨轴，逆时针旋转1.92速比）2B172249至2B205521 Gear Housing, Propeller Shaft, Counter Rotation (1.92 Ratio) 2B172249 thru 2B205521

REF	零件编号	中文名称	英文名称	数量
-	8M0061029	齿轮箱总成(完整), CXL型	GEAR HOUSING ASSEMBLY Complete, CXL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0031508	倒挡齿轮适配器	ADAPTER Reverse Gear	1
3	814653001	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	2
3	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	2
4	815481	止推垫片	THRUST WASHER	2
5	815480	推力轴承	BEARING Thrust	2
6	8M0031506	挡圈	RING Retaining	1
6	8M0071554	挡圈	RING Retaining	1
7	8M0057742	滚针轴承	BEARING Needle	1
8	8M0065074	倒挡齿轮(25齿, 反向旋转)	GEAR Reverse, 25T, Counter Rotation	1
9	8M0031018	凸轮随动件(反向旋转)	FOLLOWER Cam, Counter Rotation	1
10	8M0077490	换档凸轮	CAM Shift	1
11	8M0030784	垫圈带键	WASHER Keyed	1
12	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
12	8M0168885	轴承固定座	RETAINER BEARING	1
13	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
13	8M0187255	套管@5	SLEEVE @5	1
14	76868	密封件	SEAL	1
14	8M0248882	油封@5	SEAL-OIL @5	1
15	8M0047945	固定弹簧	SPRING Retaining	1
16	NSS	离合器(不单独销售)	NOT SOLD SEPARATE Clutch	1
17	8M0045759	十字销	PIN Cross	1
18	8M0065268	齿轮组-前进/小齿轮反转向1.92速比(13/25)	GEAR SET Forward/Pinion, Counter Rotation, 1.92 Ration (13/25)	1
19	8M0031509	前进齿轮轴承适配器	BEARING ADAPTER Forward Gear	1
20	8M0038346	垫片5.316	SHIM 5.316	AR
20	8M0038347	垫片5.366	SHIM 5.366	AR
20	8M0038348	垫片5.416	SHIM 5.416	AR
20	8M0038349	垫片5.466	SHIM 5.466	AR
20	8M0038350	垫片5.516	SHIM 5.516	AR
20	8M0038351	垫片5.566	SHIM 5.566	AR
20	8M0038352	垫片5.616	SHIM 5.616	AR
20	8M0038353	垫片5.666	SHIM 5.666	AR
20	8M0038354	垫片5.716	SHIM 5.716	AR
20	8M0038355	垫片5.766	SHIM 5.766	AR
20	8M0038356	垫片5.816	SHIM 5.816	AR
21	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
22	18448	止推垫片	THRUST WASHER	2
23	15842	推力轴承	BEARING Thrust	2
24	8M0061835	螺旋桨轴(反向旋转)	PROPELLER SHAFT Counter Rotation	1
24	8M0073789	左舷螺旋桨轴	SHAFT-PROP LH	1
25	8M0031510	轴承座(反向旋转)	BEARING CARRIER Counter Rotation	1
26	880717A01	螺钉/密封套件 .38英寸长	SCREW/SEAL KIT .38 Inch Long	1
26	8M0077071	螺钉/密封套件 .75英寸长	SCREW/SEAL KIT .75 Inch Long	1
27	830749	密封件	SEAL	1
27	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
28	30956T	滚针轴承	BEARING Needle	1
29	14077	油封	SEAL Oil	1
30	8M0076745	垫片组	SHIM SET	1

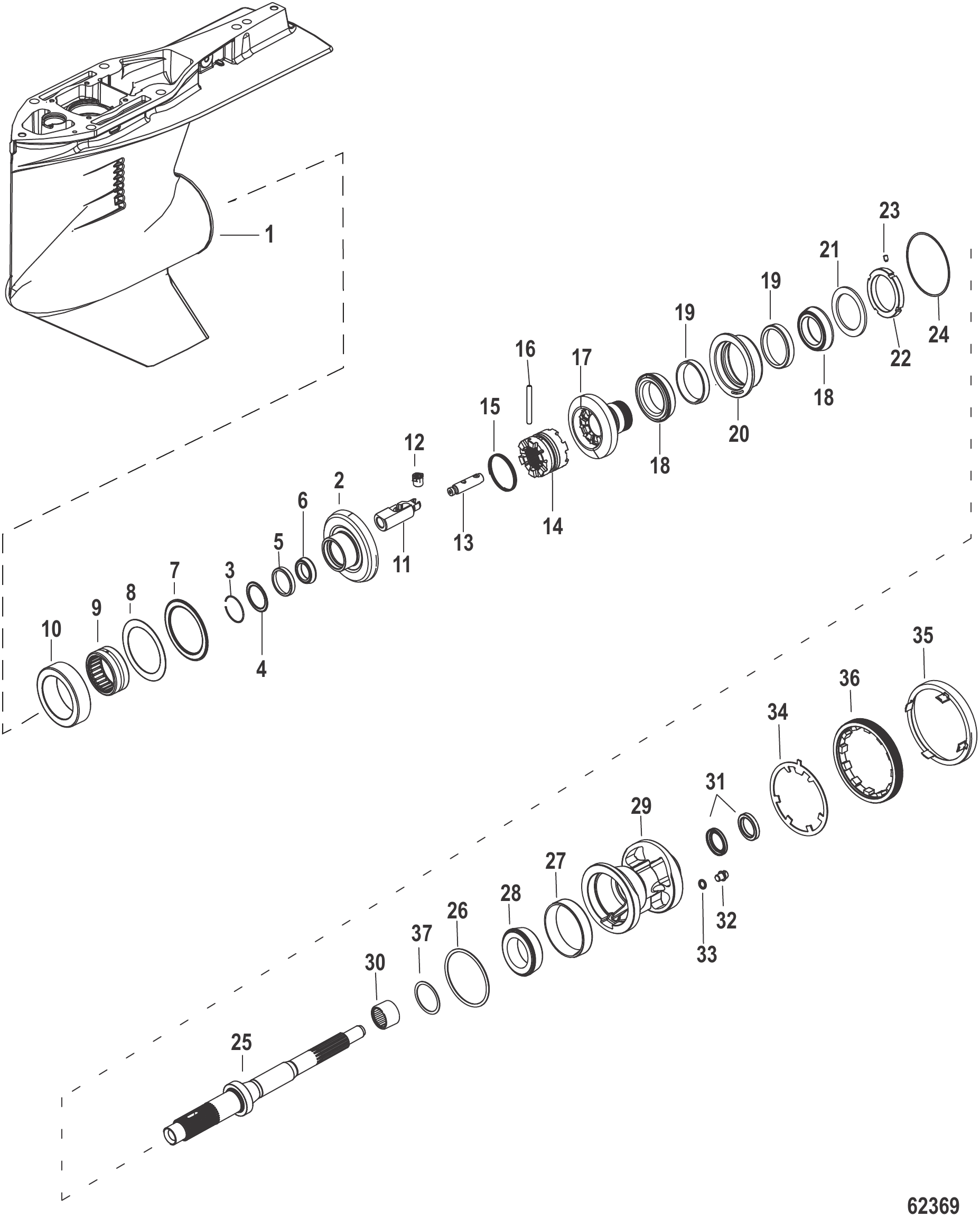

图 28齿轮箱壳体（螺旋桨轴，逆时针旋转1.92速比）2B205522及以上 Gear Housing, Propeller Shaft, Counter Rotation (1.92 Ratio) 2B205522 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0107156	齿轮箱总成(完整), CXL型	GEAR HOUSING ASSEMBLY Complete, CXL	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0107834	倒挡齿轮套件(25齿)	GEAR KIT Reverse 25T	1
3	8M0094502	内卡环	RING Internal Retaining	1
4	8M0064432	止推垫圈	WASHER Thrust	1
5	8M0094499	圆锥滚子轴承组	BEARING SET Taper Roller	1
6	NSS	不单独销售	NOT SOLD SEPARATE	1
7	815480	推力轴承	BEARING Thrust	1
8	815481	止推垫片	THRUST WASHER	1
9	8M0094497	滚针轴承	BEARING Needle Roller	1
10	8M0064369	倒车齿轮轴承适配器	BEARING ADAPTER Reverse Gear	1
11	8M0031018	凸轮随动件(反向旋转)	FOLLOWER Cam, Counter Rotation	1
12	8M0077490	换档凸轮	CAM Shift	1
13	8M0057749	离合器作动杆	ROD Clutch Actuator	1
14	8M0094479	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
15	8M0047945	固定弹簧	SPRING Retaining	1
16	8M0045759	十字销	PIN Cross	1
17	8M0107833	前进/小齿轮组(反向旋转, 1.92速比 13/25)	GEAR SET Forward/PInion, Counter Rotation, 1.92 Ratio (13/25)	1
18	8M0094485	圆锥滚子轴承组	TAPERED ROLLER BEARING SET	2
19	NSS	不单独销售	NOT SOLD SEPARATE	2
20	8M0094486	前进齿轮轴承适配器	ADAPTER Bearing, Forward Gear	1
21	8M0064177	止推垫圈	WASHER Thrust	1
22	8M0094488	锁紧螺母	LOCK NUT	1
22	8M0064178	锁紧螺母	LOCK NUT	1
23	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
23	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
24	8M0094490	垫片组	SHIM SET	1
24	8M0239650	垫片组	SHIM SET	1
25	8M0088079	螺旋桨轴(反向旋转)	PROPELLER SHAFT Counter Rotation	1
26	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
27	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
27	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
28	NSS	不单独销售	NOT SOLD SEPARATE	1
29	8M0094495	轴承座(反向旋转)	BEARING CARRIER Counter Rotation	1
30	8M0064306	止推隔套	SPACER Thrust	1
31	888483	油封	SEAL Oil	2
31	8M0204700	油封	SEAL Oil	2
32	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	8M0030784	垫圈带键	WASHER Keyed	1
35	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
35	8M0187255	套管@5	SLEEVE @5	1
36	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
36	8M0168885	轴承固定座	RETAINER BEARING	1
37	8M0076745	垫片组	SHIM SET	1

图 29齿轮箱壳体（螺旋桨轴，逆时针旋转1.92速比）SEAPRO 3B111734及以下 Gear Housing, Propeller Shaft, Counter Rotation (1.92 Ratio) SEAPRO 3B111734 and Down

REF	零件编号	中文名称	英文名称	数量
-	8M0099914	齿轮箱总成(完整), CXL型	GEAR HOUSING ASSEMBLY Complete, CXL	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0107834	倒挡齿轮套件(25齿)	GEAR KIT Reverse 25T	1
3	8M0094502	内卡环	RING Internal Retaining	1
4	8M0064432	止推垫圈	WASHER Thrust	1
5	8M0094499	圆锥滚子轴承组	BEARING SET Taper Roller	1
6	NSS	轴承锥体(不单独销售)	NOT SOLD SEPARATE CONE, Bearing	1
7	815480	推力轴承	BEARING Thrust	1
8	815481	止推垫片	THRUST WASHER	1
9	8M0094497	滚针轴承	BEARING Needle Roller	1
10	8M0064369	倒车齿轮轴承适配器	BEARING ADAPTER Reverse Gear	1
11	8M0031018	凸轮随动件(反向旋转)	FOLLOWER Cam, Counter Rotation	1
12	8M0077490	换档凸轮	CAM Shift	1
13	8M0057749	离合器操纵杆(设计1型)	ROD Clutch Actuator Design 1	1
14	8M0094479	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
15	8M0047945	固定弹簧	SPRING Retaining	1
16	8M0045759	十字销	PIN Cross	1
17	8M0107833	前进/小齿轮组(反向旋转, 1.92速比 13/25)	GEAR SET Forward/PInion, Counter Rotation, 1.92 Ratio (13/25)	1
18	8M0094485	圆锥滚子轴承组	TAPERED ROLLER BEARING SET	2
19	NSS	轴承杯(不单独销售)	NOT SOLD SEPARATE CUP, Bearing	2
20	8M0094486	前进齿轮轴承适配器	ADAPTER Bearing, Forward Gear	1
21	8M0064177	止推垫圈	WASHER Thrust	1
22	8M0094488	锁紧螺母	LOCK NUT	1
22	8M0064178	锁紧螺母	LOCK NUT	1
23	8M0066130	半圆头定位螺钉组	SCREW- HALF DOG POINT SET	1
23	8M0233826	半圆头定位螺钉组	SCREW-HALF DOG POINT SET	1
24	8M0094490	垫片组	SHIM SET	1
24	8M0239650	垫片组	SHIM SET	1
25	8M0088079	螺旋桨轴(反向旋转)	PROPELLER SHAFT Counter Rotation	1
26	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
27	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
27	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
28	NSS	轴承锥体(不单独销售)	NOT SOLD SEPARATE CONE, Bearing	1
29	8M0094495	轴承座(反向旋转)	BEARING CARRIER Counter Rotation	1
30	8M0064306	止推隔套	SPACER Thrust	1
31	888483	油封	SEAL Oil	2
31	8M0204700	油封	SEAL Oil	2
32	8M0071653	特殊螺钉0.375-16 UNC	SCREW Special, .375-16 UNC	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	8M0030784	垫圈带键	WASHER Keyed	1
35	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
35	8M0187255	套管@5	SLEEVE @5	1
36	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
36	8M0168885	轴承固定座	RETAINER BEARING	1
37	67892002	磁性螺钉	SCREW Magnetic	1
38	830749	密封件	SEAL	1
38	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
39	8M0120367	双作用换挡执行器套件(设计2型)	ACTUATOR KIT Double Acting Shift Design 2	1
40	8M0102962	离合器作动杆	ROD CLUTCH ACTUATOR	1
41	8M0029113	十字销	PIN Cross	1
42	8M0096707	压缩弹簧	SPRING Compression	2
43	8M0084245	弹簧定位销	PIN Spring Locator	1
44	8M0076745	垫片组	SHIM SET	1

图 30齿轮箱壳体（螺旋桨轴，逆时针旋转2.08速比）SEAPRO 3B111735及以上 Gear Housing, Propeller Shaft, Counter Rotation (2.08 Ratio) SEAPRO 3B111735 and UP

REF	零件编号	中文名称	英文名称	数量
-	8M0187303	齿轮箱总成-完整CXL型2.04:1	GEAR HOUSING ASSEMBLY Complete, CXL, 2.04:1	1
-	8M0236155	GC 150 CXL SEAPRO	GC 150 CXL SEAPRO	1
1	8M0190046	齿轮箱基本型	GEARCASE Basic	1
2	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	1
3	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
3	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	884337A02	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
9	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
11	23721	挡圈	RING Retaining	1
11	8M0051043	挡圈	RING Retaining	1
12	892805	止推垫片	THRUST WASHER	1
12	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
13	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
13	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
14	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
15	884328A01	垫片组	SHIM SET	1
15	8M0063270	垫片组	SHIM SET	1
16	30893	弹簧	SPRING	1
17	880714T	离合器	CLUTCH	1
18	30632	十字销	PIN Cross	1
18	8M0100263	十字销	PIN Cross	1
19	828356	定位销	PIN Detent	1
20	8M0069774	螺旋桨轴	PROPELLER SHAFT	1
20	8M0140446	螺旋桨轴	PROPELLER SHAFT	1
21	884335A01		GEAR SET Forward/Pinion, Counter Rotation, 1.92 Ratio (13/25)	1
21	884335A02	ORD 43-884335A03	ORD 43-884335A03	1
22	880699	推力环	THRUST RING	1
23	815480	推力轴承	BEARING Thrust	1
24	8M0076745	垫片组	SHIM SET	1
25	8M0086846	轴承座总成	CARRIER ASSEMBLY Bearing	1
26	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
26	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
27	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
28	880728	轴承适配器	ADAPTER Bearing	1
28	8M0148384	前进齿轮轴承适配器	ADAPTER Bearing Forward Gear	1
29	47397A1	垫片组	SHIM SET	1
30	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
30	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	896600	油封	SEAL Oil	1
32	8M0204700	油封	SEAL Oil	1
33	888483	油封	SEAL Oil	1
33	8M0204700	油封	SEAL Oil	1
34	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
35	830749	密封件	SEAL	1
35	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
36	892818	适配器	ADAPTER	1
36	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
37	8M0064306	止推隔套	SPACER Thrust	1
38	880697	键槽垫圈	KEYED WASHER	1
39	79448	固定座	RETAINER	1
39	8M2011027	固定座	RETAINER	1
40	NSS	不单独销售-反向旋转标识	NOT SOLD SEPARATE Decal-Counter Rotation	1
41	896233A01	驱动套总成	DRIVE SLEEVE ASSEMBLY	1
42	878584Q1	适配器	ADAPTER	1
42	8M0061986	适配器套件	ADAPTER KIT	1
43	52707T1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
43	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 31齿轮箱壳体（螺旋桨轴，顺时针旋转1.92速比）离合器标记8M0045760 Gear Housing, Propeller Shaft, Standard Rotation (1.92 Ratio) Clutch Stamp 8M0045760

REF	零件编号	中文名称	英文名称	数量
-	8M0057746	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0061028	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
-	8M0099221	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0057741	前进/小齿轮组(标准旋转, 1.92速比 13/25)	GEAR SET Forward/Pinion, Standard Rotation, 1.92 Ratio (13/25)	1
2	8M0096703	齿轮组	GEAR SET	1
3	8M0057742	滚针轴承	BEARING Needle	1
4	8M0031506	挡圈	RING Retaining	1
4	8M0071554	挡圈	RING Retaining	1
5	8M0057724	圆锥滚子轴承总成	BEARING ASSY Roller, Taper	1
5	8M0237367	轴承总成	BEARING ASSY	1
6	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
7	47397A1	垫片组	SHIM SET	1
8	8M0032320	凸轮从动件(右舷)	FOLLOWER Cam, Right Hand	1
8	8M0105206	右舷换挡凸轮套件	SHIFT CAM KIT RH	1
9	8M0031224	换档凸轮	CAM Shift	1
10	8M0057749	离合器作动杆	ROD Clutch Actuator	1
11	8M0054823	球轴承(0.2500英寸直径) 已停产-无需更换	BALL BEARING .2500 dia NLA - No Longer Required	2
12	8M0058020	压缩弹簧(外径0.305英寸) 已停产-无需更换	SPRING Compression .305 OD NLA - No Longer Required	1
13	8M0054824	球轴承(0.3125英寸直径) 已停产-无需更换	BALL BEARING .3125 dia NLA - No Longer Required	1
14	8M0047945	固定弹簧	SPRING Retaining	1
15	8M0045760	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
15	8M0096703	齿轮组	GEAR SET	1
16	8M0045759	十字销	PIN Cross	1
17	8M0057750	螺旋桨轴(右舷)	SHAFT Propeller, Right Hand	1
17	8M0088077	螺旋桨轴(右旋)	SHAFT Propeller (RH)	1
18	824108	隔套	SPACER	1
19	8M0061763	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
20	88957T	滚珠轴承	BEARING Ball	1
21	8M0030779	推力环	THRUST RING	1
22	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
23	8M0030856	轴承座套筒	SPOOL Bearing Carrier	1
23	8M0219208	轴承座套筒	SPOOL-BRNG CRRIER	1
24	30956T	滚针轴承	BEARING Needle	1
25	880717A01	螺钉/密封套件 .38英寸长	SCREW/SEAL KIT .38 Inch Long	1
25	8M0077071	螺钉/密封套件 .75英寸长	SCREW/SEAL KIT .75 Inch Long	1
26	830749	密封件	SEAL	1
26	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
27	14077	油封	SEAL Oil	1
28	76868	密封件	SEAL	1
28	8M0248882	油封@5	SEAL-OIL @5	1
28	12224	渔线切割密封件	SEAL Fish Line Cutting	1
29	8M0030784	垫圈带键	WASHER Keyed	1
30	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
30	8M0168885	轴承固定座	RETAINER BEARING	1
31	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
31	8M0187255	套管@5	SLEEVE @5	1

图 32齿轮箱壳体（螺旋桨轴，顺时针旋转1.92速比）离合器标记8M0073249 Gear Housing, Propeller Shaft, Standard Rotation (1.92 Ratio) Clutch Stamp 8M0073249

REF	零件编号	中文名称	英文名称	数量
-	8M0099218	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0099221	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
1	8M0057747	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0096704	前进/小齿轮组(标准旋转, 1.92速比 13/25)	GEAR SET Forward/Pinion, Standard Rotation, 1.92 Ratio (13/25)	1
3	8M0057742	滚针轴承	BEARING Needle	1
4	8M0031506	挡圈	RING Retaining	1
4	8M0071554	挡圈	RING Retaining	1
5	8M0057724	圆锥滚子轴承总成	BEARING ASSY Roller, Taper	1
5	8M0237367	轴承总成	BEARING ASSY	1
6	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
7	47397A1	垫片组	SHIM SET	1
8	8M0057749	离合器作动杆	ROD Clutch Actuator	1
9	8M0032320	凸轮从动件(右舷)	FOLLOWER Cam, Right Hand	1
9	8M0105206	右舷换挡凸轮套件	SHIFT CAM KIT RH	1
9	8M0072550	凸轮随动件(右旋)	FOLLOWER Cam, (RH)	1
10	8M0031224	Desmonic换挡凸轮	CAM Shift Desmonic	1
10	8M0077490	换挡凸轮摇臂	CAM Shift Bellcrank	1
11	8M0094479	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
12	8M0045759	十字销	PIN Cross	1
13	8M0047945	固定弹簧	SPRING Retaining	1
14	8M0057750	螺旋桨轴(右舷)	SHAFT Propeller, Right Hand	1
14	8M0088077	螺旋桨轴(右旋)	SHAFT Propeller (RH)	1
15	8M0096705	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
16	88957T	滚珠轴承	BEARING Ball	1
17	8M0030779	推力环	THRUST RING	1
18	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
19	8M0030856	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219208	轴承座套筒	SPOOL-BRNG CRRIER	1
20	30956T	滚针轴承	BEARING Needle	1
21	880717A01	螺钉/密封套件 .38英寸长	SCREW/SEAL KIT .38 Inch Long	1
21	8M0077071	螺钉/密封套件 .75英寸长	SCREW/SEAL KIT .75 Inch Long	1
22	830749	密封件	SEAL	1
22	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
23	14077	油封	SEAL Oil	1
24	76868	密封件	SEAL	1
24	8M0248882	油封@5	SEAL-OIL @5	1
24	12224	渔线切割密封件	SEAL Fish Line Cutting	1
25	8M0030784	垫圈带键	WASHER Keyed	1
26	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
26	8M0168885	轴承固定座	RETAINER BEARING	1
27	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
27	8M0187255	套管@5	SLEEVE @5	1
28	824108	隔套	SPACER	1

图 33齿轮箱壳体（螺旋桨轴，顺时针旋转1.92速比）SEAPRO 3B111735及以上 Gear Housing, Propeller Shaft, Standard Rotation (1.92 Ratio) SEAPRO 3B111735 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0187301	齿轮箱总成-完整L型2.08:1	GEAR HOUSING ASSEMBLY Complete, L, 2.08:1	1
-	8M0187302	齿轮箱总成-完整超长型2.08:1	GEAR HOUSING ASSEMBLY Complete, X-Long, 2.08:1	1
-	8M0236153	GC 150 XL SEAPRO	GC 150 XL SEAPRO	1
1	8M0190046	齿轮箱基本型	GEARCASE Basic	1
2	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	1
3	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
3	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	880709A03	齿轮组-前进/小齿轮标准转向2.08(12/25)	GEAR SET Forward/Pinion, Standard Rotation 2.08 (12/25)	1
9	8M0063270	垫片组	SHIM SET	AR
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	8M0051043	挡圈	RING Retaining	1
13	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
14	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
14	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	880714T	离合器	CLUTCH	1
17	30893	弹簧	SPRING	1
18	828356	定位销	PIN Detent	1
19	8M0140446	螺旋桨轴	PROPELLER SHAFT	1
20	8M0100263	十字销	PIN Cross	1
21	8M0119541	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
22	880699	推力环	THRUST RING	1
23	8M0064306	止推隔套	SPACER Thrust	1
24	8M0076745	垫片组	SHIM SET	1
25	8M0083392	轴承座总成	CARRIER ASSEMBLY Bearing	1
26	8M0142873	滚珠轴承	BEARING Ball	1
27	888483	油封	SEAL Oil	1
27	8M0204700	油封	SEAL Oil	1
28	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
28	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	888483	油封	SEAL Oil	1
30	8M0204700	油封	SEAL Oil	1
31	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
31	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
32	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	880697	键槽垫圈	KEYED WASHER	1
35	8M2000347	固定座	RETAINER	1
35	8M0168577	轴承座固定环	RETAINER Bearing Carrier	1
-	8M0146719	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 34齿轮箱壳体（螺旋桨轴，顺时针旋转2.08速比）SEAPRO 3B111734及以下 Gear Housing, Propeller Shaft, Standard Rotation (2.08 Ratio) SEAPRO 3B111734 and Below

REF	零件编号	中文名称	英文名称	数量
-	8M0099909	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	8M0099910	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
1	8M0099907	基本齿轮箱	GEAR HOUSING Basic	1
2	8M0096704	前进/小齿轮组(标准旋转, 1.92速比 13/25)	GEAR SET Forward/Pinion, Standard Rotation, 1.92 Ratio (13/25)	1
3	8M0057742	滚针轴承	BEARING Needle	1
4	8M0031506	挡圈	RING Retaining	1
4	8M0071554	挡圈	RING Retaining	1
5	8M0057724	圆锥滚子轴承总成	BEARING ASSY Roller, Taper	1
5	8M0237367	轴承总成	BEARING ASSY	1
6	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
7	47397A1	垫片组	SHIM SET	1
8	8M0057749	离合器操纵杆(设计1型)	ROD Clutch Actuator Design 1	1
9	8M0072550	凸轮随动件(右旋)	FOLLOWER Cam, (RH)	1
10	8M0077490	换挡凸轮摇臂	CAM Shift Bellcrank	1
11	8M0094479	滑动离合器(6爪)	CLUTCH Sliding, 6 Jaw	1
12	8M0045759	十字销	PIN Cross	1
13	8M0047945	固定弹簧	SPRING Retaining	1
14	8M0057750	螺旋桨轴(右舷)	SHAFT Propeller, Right Hand	1
14	8M0088077	螺旋桨轴(右旋)	SHAFT Propeller (RH)	1
15	8M0096705	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
16	8M0030779	推力环	THRUST RING	1
17	88957T	滚珠轴承	BEARING Ball	1
18	8M0030845	O型圈3.975×0.210	O-RING 3.975X.210	1
19	8M0030856	轴承座套筒	SPOOL Bearing Carrier	1
19	8M0219208	轴承座套筒	SPOOL-BRNG CRRIER	1
20	30956T	滚针轴承	BEARING Needle	1
21	880717A01	螺钉/密封套件 .38英寸长	SCREW/SEAL KIT .38 Inch Long	1
21	8M0077071	螺钉/密封套件 .75英寸长	SCREW/SEAL KIT .75 Inch Long	1
22	830749	密封件	SEAL	1
22	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
23	14077	油封	SEAL Oil	1
24	76868	密封件	SEAL	1
24	8M0248882	油封@5	SEAL-OIL @5	1
24	12224	渔线切割密封件	SEAL Fish Line Cutting	1
25	8M0030784	垫圈带键	WASHER Keyed	1
26	8M0030785	轴承座固定环	RETAINER Bearing Carrier	1
26	8M0168885	轴承固定座	RETAINER BEARING	1
27	8M0054695	螺旋桨孔衬套	SLEEVE Propeller Bore	1
27	8M0187255	套管@5	SLEEVE @5	1
28	67892002	磁性螺钉	SCREW Magnetic	1
29	830749	密封件	SEAL	1
29	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
30	8M0120367	双作用换挡执行器套件(设计2型)	ACTUATOR KIT Double Acting Shift Design 2	1
31	8M0102962	离合器作动杆	ROD CLUTCH ACTUATOR	1
32	8M0029113	十字销	PIN Cross	1
33	8M0096707	压缩弹簧	SPRING Compression	2
34	8M0084245	弹簧定位销	PIN Spring Locator	1
35	824108	隔套	SPACER	1

图 35点火系统 Ignition

REF	零件编号	中文名称	英文名称	数量
1	8M0044991	双输出点火线圈	IGNITION COIL Ignition Dual Output	2
2	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
2	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	4
3	8M0088014	火花塞线束	SPARK PLUG Wire Set	1
4	8M0057936	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
4	8M0204728	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
5	8M0077655	线圈盖	COVER, COIL	1
5	8M0163125	线圈盖	COVER COIL	1
6	8M0060350	高压线托盘	TRAY High Tension Lead	1
7	88552514	不锈钢螺钉(M6×14mm)	SCREW (M6 x 14 mm) Stainless Steel	2

图 36集成式空燃模块 Integrated Air Fuel Module

REF	零件编号	中文名称	英文名称	数量
1	8M0090812	喇叭口总成	BELL MOUTH ASSEMBLY	1
2	8M0061853	限流器	RESTRICTOR	1
3	855228	卡箍	CLAMP	1
4	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	4
5	8M0080425	燃油导轨总成	RAIL ASSEMBLY Fuel	1
5	8M0185168	燃油导轨总成	FUEL RAIL ASSY	1
6	8M6002428	燃油喷射器	FUEL INJECTOR	4
6	8M0222144	多点喷射燃油喷射器	FUEL INJECTOR MPI	4
7	879150A09	密封套件	SEAL KIT	2
8	8M2001570	卡扣	CLIP	4

图 37集成式空燃模块组件 Integrated Air Fuel Module Components

REF	零件编号	中文名称	英文名称	数量
1	87775610	螺钉(M4×10)	SCREW (M4 X 10)	1
2	8M0060503	进气压力传感器支架	BRACKET Map Sensor	1
3	854445	MAP传感器	SENSOR MAP	1
3	8M0237529	MAP传感器	SENSOR MAP	1
4	897445501	螺丝(M6×20毫米)	SCREW (M6 x 20 MM)	6
5	8M0088066	节气门体总成	THROTTLE BODY ASSEMBLY	1
6	881070T	位置传感器	SENSOR Position	1
6	8M0125617	位置传感器	SENSOR Position	1
7	8M0063490	螺钉(M4×0.7×16mm)	SCREW (M4 X .7 X 16 MM)	2
8	8M0088065	进气歧管总成	INTAKE MANIFOLD ASSEMBLY	1
9	8M0061361	衬垫	GASKET	1
10	8M0061362	衬垫	GASKET	4
11	8M0059235	节气门连杆总成	LINK Throttle Assembly	1
12	8M0060385	六角法兰头螺钉(M6×1×37)	SCREW (M6 X 1 X 37) Hex Flg HD	10
13	897526T	怠速空气控制阀	IAC VALVE	1
13	8M0188118	怠速空气传感器	SENSOR IDLE AIR C	1
14	8M0077848	节气门随动杆总成	LEVER ASSEMBLY Throttle Follower	1
15	8M0077229	旋转衬套	BUSHING Swivel	1
16	8M0071815	节气门杠杆台阶螺栓	BOLT Shoulder, Throttle Lever	2
17	825677	压入式螺母	PUSH NUT	1
18	822459	固定座	RETAINER	1
19	898093	波形垫圈	WASHER Wave	2
20	897937	垫圈	WASHER	2
21	8M0068644	节气门凸轮总成	THROTTLE CAM ASSEMBLY	1
21	8M0243636	节气门凸轮	CAM-THROTTLE	1
22	897936	垫圈	WASHER	2
23	897535005	节流凸轮回位弹簧	SPRING Throttle Cam Return	1
24	891663001	温度传感器	SENSOR Temperature	1
25	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
26	8M0090814	怠速控制阀壳体	HOUSING IACV	1
27	834985	护孔环	GROMMET	2
27	8M0190980	护孔环	GROMMET	2
28	8M0057601	怠速控制阀软管	HOSE IACV	1
29	855228	卡箍	CLAMP	2
30	8M0062044	销安装	PIN Mounting	1

图 38喷水泵 Jet Pump

REF	零件编号	中文名称	英文名称	数量
-	8M0230771	喷泵总成	JET PUMP ASSEMBLY	1
1	8M0231567	适配板	ADAPTER PLATE	1
2	8M0204929	定位销(0.375×0.875英寸)	PIN (0.375 x 0.875) Dowel	2
3	8M0084627	定位销(0.1875×0.5英寸)	PIN (0.1875 x 0.5) Dowel	2
4	8M0236653	联轴器	COUPLER	1
5	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
6	827490	润滑油管	HOSE Lube	1
7	801410	电缆支架	BRACKET Cable Support	1
8	60411	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	1
9	82670910	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	1
10	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	4
11	879652003	垫圈	WASHER	6
12	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
13	8M0231569	叶轮(7.375英寸)	IMPELLER (7.375)	1
14	8M0231570	叶轮T型半圆键(1/2)	KEY (1/2 Round) Impeller Tee	1
15	801404875	叶轮垫片	SHIM Impeller	7
16	801403875	锁紧垫圈	TAB WASHER	1
17	8271901	螺母	NUT	1
18	855771	衬套	LINER	1
19	82670910	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	6
20	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
20	8M0204686	螺钉	SCREW	1
21	8M0102995	螺丝 (M12)	SCREW (M12)	1
22	8M0231568	驱动轴总成	DRIVESHAFT ASSEMBLY	1
23	8271891	套筒	SLEEVE	1
24	8796522	止推垫片	THRUST WASHER	1
25	8796531	滚珠轴承	BEARING Ball	2
26	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
27	35888	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	3
28	889246A72	阳极套件	ANODE KIT	1
-	8M0190470	EXTREME润滑脂QS型(14盎司)	EXTREME GREASE QS, 14 oz	1
-	8M0240199	2-4-C润滑剂@10	LUBE 2-4-C @10	1

图 39喷水泵组件 Jet Waterpump Components

REF	零件编号	中文名称	英文名称	数量
1	NSS	不单独销售	NOT SOLD SEPARATE	1
2	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	3
3	8M0214995	联轴器水泵	COUPLING Water Pump	1
4	NSS	不单独销售	NOT SOLD SEPARATE	1
5	8M0142851	V型面密封环	V RING Face Seal	1
6	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
7	8M0204723	键	KEY	1
8	43026T2	叶轮	IMPELLER	1
9	8172771	水泵上垫片	GASKET Water Pump, Upper	1
10	8M0204709	面板	FACEPLATE	1
11	8M0142616	衬垫面板至齿轮箱	GASKET Face Plate to Gearcase	1

图 40底罩 Lower Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0088280	左右下罩总成(无标牌)	LOWER COWL ASSEMBLY Port and Starboard ( NON DECALED )	1
2	8M0022324	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	11
2	8M0230977	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	11
3	8M0032848	开关固定座	RETAINER Switch	1
4	8M0037225	圆形微调开关面板	TRIM SWITCH Round Bezel	1
4	8M0235190	圆形微调开关面板	TRIM SWITCH Round Bezel	1
5	889823001	嵌入式系绳插头	TETHER Flush Plug	1
5	8M0224266	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
6	885361A01	接头总成冲洗	FITTING ASSEMBLY Flush	1
7	8M0047301	嵌入式插槽密封件	SEAL Flush Plug Pocket	1
7	8M0219168	嵌入式系绳插头	TETHER Flush Plug	1
8	888958001	嵌入式端口塞	PLUG Flush Port	1
8	8M0215105	嵌入式塞	PLUG Flush	1
9	8M0088281	前下罩总成	LOWER COWL ASSEMBLY Front	1
10	8M0073002	六角法兰螺钉(M6×20)	SCREW (M6 X 20), Hex Flg	4
11	8M0055211	顶罩锁扣固定座	RETAINER - LATCH Top Cowl	1
12	892073002	台阶螺丝 (M6)	SHOULDER SCREW (M6)	2
12	8M0230980	螺丝 (M6x14) 六角法兰B型	SCREW (M6 x 14) Hex Flange B	2
13	8M0055216	右舷上支架盖	COVER Upper Mount Starboard	1
14	8M0055214	左舷上支架盖	COVER Upper Mount, Port	1
15	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
15	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
16	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
16	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
17	8M0055154	锁扣总成	STRIKER ASSEMBLY	1
18	88552545	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 mm) Stainless Steel	1
18	8M0103810	不锈钢螺钉(M6×45mm)	SCREW (M6 x 45 MM) Stainless Steel	1
19	8M0055202	防水安装板	PLATE Ingress Mounting	1
20	8M0047718	螺钉(M5×8mm)	SCREW (M5 X 8MM)	3
21	8M0073102	线束护圈-配平传感器	GROMMET Trim Sensor Wires	1
22	8M0055208	防水护圈	GROMMET Ingress	1
23	8M0055209	软管转接器	ADAPTER Rigging Hose	1
24	8M0075736	六角法兰螺钉(M6×50)	SCREW (M6 X 50) Hex Flg	1
24	8M0230970	螺钉	SCREW	1
25	8M0075735	六角法兰螺钉(M6×30)	SCREW (M6 X 30) Hex Flg	2
26	8M0071078	六角法兰螺钉(M6×85)	SCREW (M6 X 85) Hex Flg	1
26	8M0230974	六角法兰螺钉M6×85	SCREW M6 x 85 HEX FLG	1
27	8M0030817	六角法兰螺钉(M6×70)	SCREW (M6 X 70) Hex Flg	1
27	8M0230978	螺钉	SCREW	1
28	8M0074531	阳极螺塞	PLUG Anode Screw	1

图 41维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0097854	保养套件75-115马力四冲程(100小时)	SERVICE KIT 75-115 HP 4S (100 Hour)	1
-	8M0162829	机油滤清器	FILTER Oil	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	830749	密封件	SEAL	1
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
-	8M0097855	保养套件75-115马力四冲程(300小时)	SERVICE KIT 75-115HP 4S (300 Hour)	1
-	8M0162829	机油滤清器	FILTER Oil	1
-	8M0057936	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
-	8M0204728	火花塞NGK ZFR5F	SPARK PLUG NGK ZFR5F	4
-	8M0090819	节温器总成	THERMOSTAT ASSEMBLY	1
-	8M0100527	水泵维修套件	REPAIR KIT Water Pump	1
-	818298T1	阳极套件	ANODE KIT	1
-	879885Q	燃油管路滤清器	FILTER Fuel In-Line	1
-	8M0090809	燃油轨滤网	SCREEN Fuel Rail	1
-	855697	卡箍	CLAMP	1
-	8M0204696	卡箍	CLAMP	1
-	830749	密封件	SEAL	2
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	826134T	阳极块	ANODE	2
-	888988001	卡箍(36.1毫米)	CLAMP (36.1 mm)	1
-	8M0204719	卡箍 36.1毫米	CLAMP 36.1 MM	1

图 42油底壳 Oil Sump

REF	零件编号	中文名称	英文名称	数量
1	821327	定位销	PIN Dowel	2
2	8M0078540	衬垫	GASKET	1
3	8M0091528	油底壳	OIL SUMP	1
4	88552540	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
4	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
5	8M0064964	油塞总成	OIL PLUG ASSEMBLY	1
5	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
6	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
7	62706	O型圈(0.426×0.070)	O-RING (.426 x .070)	1
8	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
9	8M0068703	护孔环	GROMMET	1

图 43动力配平总成 Power Trim Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0090335	动力调整装置总成(标准)	POWER TRIM ASSEMBLY Standard	1
2	8M0094357	减震杆销	PIN Shock Rod	1
2	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
3	821539	三叶销	PIN Trilobe	2
4	818898	锚销	PIN Anchor	1
-	8M0100502	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0171823	动力调整总成	POWER TRIM ASSY	1

图 44动力升降总成组件-2B752836及以下 Power Trim Assembly Components - 2B752836 and Below

REF	零件编号	中文名称	英文名称	数量
1	8M0060140	动力升降装置电机套件	TRIM ASSEMBLY MOTOR KIT	1
2	NSS	O型圈(不单独销售, 部件号8M0057770组件)	NOT SOLD SEPARATE O-ring, Component of 8M0057770	1
3	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
4	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
5	8782451	驱动轴	DRIVESHAFT	1
6	8M0060127	动力升降装置泵套件	TRIM ASSEMBLY PUMP KIT	1
7	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
8	NSS		NOT SOLD SEPARATE O-ring	2
9	NSS		NOT SOLD SEPARATE O-ring	2
10	NSS	不单独销售衬套	NOT SOLD SEPARATE Bushing	1
11	8M0060126	动力升降装置止回阀套件	TRIM ASSEMBLY PO CHECK KIT	1
12	8M0060143	动力升降装置滤清器套件	TRIM ASSEMBLY FILTER KIT	1
13	8M0060128	安全阀套件	RELIEF VALVE KIT	1
14	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	NSS	不单独销售	NOT SOLD SEPARATE	1
17	8M0060146	记忆活塞套件	MEMORY PISTON KIT	1
18	NSS		NOT SOLD SEPARATE O-ring, Component of 8M0060142	1
19	8M0060145	减震杆总成	SHOCK ROD ASSEMBLY	1
20	NSS		NOT SOLD SEPARATE O-ring,Component of 8M0060142	2
21	8M0050058	螺钉5/16-24 X .5	SCREW 5/16-24 X .5	1
21	8M0177279	螺钉(5/16-24×0.5英寸)	SCREW 5/16-24 x .5	1
-	8M0060142	升降油缸修理包	TRIM CYL REBUILD KIT	1
-	8M0057770	升降油缸密封件总成	TRIM CYLINDER SEAL KIT Complete	1
-	8M0127334	提升阀密封套件	POPPET SEAL KIT	1

图 45动力升降总成组件-2B752837及以上 Power Trim Assembly Components - 2B752837 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0168227	电机套件	MOTOR KIT	1
2	8M0168234	泵套件	PUMP KIT	1
3	8M0168231	压力检查套件	PO CHECK KIT	1
4	8M0168230	滤清器套件	FILTER KIT	1
5	8M0168236	安全阀套件	RELIEF VALVE KIT	1
6	8M0168228	手动释放套件	MANUAL RELEASE KIT	1
6	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
7	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
8	NSS	不单独销售	NOT SOLD SEPARATE	1
9	8M0168238	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0168235	减震杆套件	SHOCK ROD KIT	1
11	8M0050058	螺钉5/16-24 X .5	SCREW 5/16-24 X .5	1
11	8M0177279	螺钉(5/16-24×0.5英寸)	SCREW 5/16-24 x .5	1
12	8M0168229	升降油缸修理包	TRIM CYLINDER REBUILD KIT	1
13	8M0168225	密封套件	SEAL KIT	1
14	8M0168240	联轴器套件	COUPLER KIT	1

图 46SC1000转速表套件（艉板与舵机安装） SC1000 Tachometer Kit Transom and Helm Mount

REF	零件编号	中文名称	英文名称	数量
1	8M0104733	转速表套件-艉板安装型	TACHOMETER KIT Transom Mount	1
1	8M0095036	转速表套件-艉板安装型	TACHOMETER KIT Transom Mount	1
2	8M2100452	10针数据延长线束	HARNESS Data Extension 10 Pin	1
3	8M0099412	仪表外壳	GAUGE HOUSING	1
4	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
5	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
5	8M0214969	黑色边框	BEZEL-BLACK	1
6	895054	螺丝(M4×16毫米)	SCREW (M4 x 16 mm)	2
7	14742	螺丝(.250-20 x 1.25)	SCREW (.250-20 x 1.25)	4
8	57807	不锈钢螺钉(#10-16 x 0.750)	SCREW (#10-16 x .750) Stainless Steel	8
9	69205	C形垫圈	C WASHER	8
9	8M0084613	C形垫圈	C-WASHER	8
10	22875	卡扣	CLIP	8
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0097226	转速表套件舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0095037	转速表套件7K-舵机安装(黑色)	TACHOMETER KIT 7 K -Helm Mount (Black)	1
13	8M0055044	转速表线束V6.0	HARNESS Tachometer, V 6.0	1
14	NSS	转速表7K-黑色(不单独销售)	NOT SOLD SEPARATE TACHOMETER 7K - Black	1
15	8590741	仪表边框(85mm)黑色	BEZEL (85 mm) Black	1
15	8M0214969	黑色边框	BEZEL-BLACK	1

图 47维修/支持手册 Service/Support Manual

REF	零件编号	中文名称	英文名称	数量
-	8M0060852	零件手册(150匹四冲程/105匹喷泵)	PARTS MANUAL 150 4-Stroke, 105 Jet	1
-	8M0062182	操作手册(150匹电喷四冲程)	OPERATION MANUAL 150 EFI 4-Stroke	1
-	8M0231628	操作手册150PSX	MANUAL-OP 150PSX	1
-	8M0095296	操作手册(150匹四冲程SeaPro)	OPERATION MANUAL 150 4-Stroke SeaPro	1
-	8M0133889	操作手册	OPERATION MANUAL	1
-	8M0230528	操作手册(105匹喷泵)	OPERATION MANUAL 105 Jet	1
-	8M0060785	维修手册	SERVICE MANUAL	1
-	8M0168224	维修手册	SERVICE MANUAL	1
-	8M0061498	短缸体总成	SHORT BLOCK ASSEMBLY	1
-	8M0122812	短缸体总成	SHORT BLOCK ASSEMBLY	1

图 48换挡连杆 Shift Linkage

REF	零件编号	中文名称	英文名称	数量
1	8M0058458	换挡连杆支架总成	BRACKET ASSEMBLY Shift Link	1
2	899044	闩锁	LATCH	1
3	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	3
4	8M0050560	垫圈	WASHER	1
5	8M0031453	滚轮	ROLLER	1
6	27290	挡圈	RING Retaining	1
7	8M0076452	固定座总成	RETAINER ASSEMBLY	1
7	8M0150203	固定座总成	RETAINER ASSEMBLY	1
8	8M0181784	换挡位置传感器	SENSOR Shift Position	1
9	4001186	六角垫圈头不锈钢螺钉(M4×13)	SCREW (M4 X 13) Hex Wash HD SS	1
10	8M0075152	换挡连杆	LINK Shift	1
11	8M0058943	传感器摇臂	LEVER Sensor	1
12	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
13	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
14	8M0035249	法兰衬套(内径6.452mm)	BUSHING (6.452 MM ID) Flanged	1
14	8M0237472	衬套	BUSHING	1
15	8M0060213	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
15	8M0199744	换挡轴总成	SHIFT SHAFT ASSY	1
16	8M0063632	法兰衬套	BUSHING Flanged	1
17	888823001	换挡定位装置总成	SHIFT DETENT ASSEMBLY	1
18	8M0104795	间隔垫片-换挡支架(仅限喷泵舷外机)	SPACER, SHIFT BRACKET Jet Outboards Only	1
19	8M0071176	控制电缆锁扣	LATCH Control Cable	1

图 49垫片组 8M0076745 Shim Set 8M0076745

REF	零件编号	中文名称	英文名称	数量
-	8M0076745	垫片组	SHIM SET	1
-	8M0050423	垫片 .020	WASHER .020	1
-	8M0050424	垫片 .022	WASHER .022	1
-	8M0050425	垫片 .024	WASHER .024	1
-	8M0050427	垫片 .026	WASHER .026	1
-	8M0050428	垫片 .028	WASHER .028	1
-	8M0050429	垫片 .030	WASHER .030	1
-	8M0050430	垫片 .032	WASHER .032	1
-	8M0050431	垫片 .034	WASHER .034	1
-	8M0050432	垫片 .036	WASHER .036	1
-	8M0050433	垫片 0.038	WASHER .038	1
-	8M0050434	垫片 0.040	WASHER .040	1
-	8M0050435	垫片 0.042	WASHER .042	1
-	8M0050436	垫片 0.044	WASHER .044	1
-	8M0050437	垫片 0.046	WASHER .046	1
-	8M0050438	垫片 0.048	WASHER .048	1
-	8M0050439	垫片 0.050	WASHER .050	1

图 50启动马达/机油滤清器/传感器（标号8M0074530） Starter Motor/Oil Filter/Sensors Starter Labeled 8M0074530

REF	零件编号	中文名称	英文名称	数量
1	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
2	8M0039451	机油滤清器排油托盘	TRAY Oil Filter Drain	1
3	8M0049906	油盘螺塞	PLUG Oil Tray	1
3	8M0143229	滴油盘塞	PLUG Drip Tray	1
4	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
5	8283582	曲轴位置传感器	SENSOR Crank position	1
5	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
6	885342002	水温传感器总成	SENSOR ASSEMBLY Block water temp	1
6	8M0148668	传感器总成	SENSOR ASSEMBLY	1
7	8M0062119	螺丝(M8×80)	SCREW (M8 X 80)	2
7	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
8	88552645	螺钉（M8X45）	SCREW (M8X45)	1
9	43430	垫圈	WASHER	3
10	8M0070367	启动机管状支架8mm(8M0096343组件)	MOUNT - TUBULAR 8MM Component of Starter 8M0096343	6
10	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
11	8M0096343	启动机隔离支架(喷漆)	STARTER Isolation Mount - Painted	1
11	8M0187292	起动机	STARTER	1
12	8M0070369	垫圈(内径8.3×外径11.8)(8M0096343组件)	SPACER (8.3 I.D. X 11.8 O.D.) Component of Starter 8M0096343	2
13	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
14	81893420	螺钉(M8 x 20)	SCREW (M8 x 20)	1
15	8M6000634	机油压力传感器	PRESSURE SENSOR Oil	1
15	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
16	8M0056666	起动机接地带	GROUND STRAP Starter	1
17	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	2
18	897672	接头	FITTING	1
18	8M0073011	接头	FITTING	1
19	8M0070368	垫圈(内径8.3×外径11.8)(8M0096343组件)	SPACER (8.3 I.D. X 11.8 O.D.) Component of Starter 8M0096343	1

图 51启动马达/机油滤清器/传感器（标号8M0079328） Starter Motor/Oil Filter/Sensors Starter Labeled 8M0079328

REF	零件编号	中文名称	英文名称	数量
1	877761K01	机油滤清器(水星品牌)	FILTER Oil Mercury Branded	1
2	8M0039451	机油滤清器排油托盘	TRAY Oil Filter Drain	1
3	8M0049906	油盘螺塞	PLUG Oil Tray	1
3	8M0143229	滴油盘塞	PLUG Drip Tray	1
4	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
5	8283582	曲轴位置传感器	SENSOR Crank position	1
5	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
6	885342002	水温传感器总成	SENSOR ASSEMBLY Block water temp	1
6	8M0148668	传感器总成	SENSOR ASSEMBLY	1
7	8M0062119	螺丝(M8×80)	SCREW (M8 X 80)	2
7	8M0188530	螺钉 M8 X 80 六角凸缘头	SCREW M8 X 80 HEX FLG HD	2
8	88552645	螺钉（M8X45）	SCREW (M8X45)	1
9	43430	垫圈	WASHER	3
10	8M0070367	管状支架 8MM	MOUNT - TUBULAR 8MM	6
10	8M0154659	管状支架 8MM	MOUNT TUBULAR 8 mm	6
11	8M0061073	启动机隔离支架(喷漆)	STARTER Isolation Mount - Painted	1
11	8M0080274	8M0096343	ORDER 8M0096343	1
12	8M0070369	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	2
13	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
14	81893420	螺钉(M8 x 20)	SCREW (M8 x 20)	1
15	8M6000634	机油压力传感器	PRESSURE SENSOR Oil	1
15	8M0142688	压力传感器(机油/水)	SENSOR Pressure (Oil/Water)	1
16	8M0056666	起动机接地带	GROUND STRAP Starter	1
17	8M0012661	螺丝 M6×14 六角法兰不锈钢	SCREW M6 x 14 HEX FLG SS	2
18	897672	接头	FITTING	1
18	8M0073011	接头	FITTING	1
19	8M0070368	垫圈（内径8.3 X 外径11.8）	SPACER (8.3 I.D. X 11.8 O.D.)	1

图 52旋转支架与转轴（非SeaPro） Swivel Bracket and Swivel Pin Non SeaPro

REF	零件编号	中文名称	英文名称	数量
1	8M0045781	六角法兰螺丝M14×2.0-115	SCREW M14x2.0-115 HX FLG HD	2
2	8M0052629	上减震座缓冲垫圈	WASHER Upper Mount Snubber	2
2	8M0065195	六角法兰螺丝(M14×2×115)	SCREW (M14x2x115) Hex Flange	2
2	8M0240824	螺钉	SCREW	2
3	8M0047986	六角法兰螺丝(M10×1.5×40)	SCREW (M10X1.5X40) Hex Flange	6
3	8M0069689	螺钉(M10×1.5×40)六角法兰	SCREW (M10x1.5x40) Hex Flange	6
3	8M0069689	螺钉(M10×1.5×40)六角法兰	SCREW (M10x1.5x40) Hex Flange	6
4	8M0057723	上部支架	MOUNT Upper	2
4	8M0143228	上支架	MOUNT UPPER	2
4	NSS	重型支架(不单独销售)	NOT SOLD SEPARATE Extreme Duty Mounts	1
5	8M0057743	转向管总成	STEERING TUBE ASSEMBLY	1
5	8M0133457	黑色转向管总成	STEERING TUBE ASSEMBLY Black	1
6	896602	螺母(M14)	NUT (M14)	2
7	847401	螺丝(#10-24×0.380)	SCREW (#10-24 x .380)	1
8	24836	卡扣	CLIP	1
9	8M0056607	C形垫圈	C-WASHER	1
9	8M0084612	C形垫圈	C-WASHER	1
10	8M0052523	配平传感器总成	TRIM SENSOR ASSEMBLY	1
10	8M0076463	配平传感器总成	TRIM SENSOR ASSEMBLY	1
11	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
12	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
13	8M0057751	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
13	8M0220953	旋转支架总成	SWIVEL BRAKT ASSY	1
13	8M0230756	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
14	8M0059091	倾斜销轴承(内径26.38×长42)	BEARING Tilt pin 26.38IDX42LG	2
15	74036	润滑脂接头	FITTING Grease	1
15	8M0169589	润滑脂接头	FITTING Grease	1
16	8M0034861	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	2
16	8M0220988	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	2
17	8M0034870	旋转管密封件	SEAL Swivel Tube	2
18	816432	止推垫片	THRUST WASHER	2
19	4000325	螺丝(M6 x 8)	SCREW (M6 x 8)	1
20	8M0057726	下轭架	YOKE Bottom	1
21	825190	垫圈	WASHER	2
22	8M0045787	六角法兰螺丝M14×2.0×155	SCREW M14X2.00 X 155 HEX FLG HD	2
22	8M0069492	六角法兰螺栓(M14×2×155)	BOLT (M14x2x155) Hex Flange	2
22	8M0069492	六角法兰螺栓(M14×2×155)	BOLT (M14x2x155) Hex Flange	2
23	8M0057725	下减震座总成	LOWER MOUNT ASSEMBLY	2
23	NSS	重型下部支架(不单独销售)	NOT SOLD SEPARATE Extreme Duty Lower Mounts	2
24	8M0052453	下部支架缓冲垫圈	WASHER Lower Mount Snubber	2
24	8M0219210	垫圈	WASHER	2
25	8M0045788	下部支架缓冲垫圈(内径14.4)	WASHER Lower Mount Snubber 14.4ID	2
25	8M0069499	垫圈	WASHER	2
25	8M0069499	垫圈	WASHER	2
26	8M0062747	拉线总成	CABLE ASSEMBLY	1
27	896602	螺母(M14)	NUT (M14)	2
28	4000326	螺钉（M6 x 12）	SCREW (M6 x 12)	1
29	8M0050046	拉线总成	CABLE ASSEMBLY	1
30	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
30	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
31	8M0049816	配平导线护套	RETAINER Trim Lead	1
32	8M0032692	法兰轴颈轴承	FLANGED JOURNAL BEARING	2
32	8M0081024	剖分式轴颈轴承	SPLIT JOURNAL BEARING	2
32	8M0081024	剖分式轴颈轴承	SPLIT JOURNAL BEARING	2
33	67684	挡圈	RING Retaining	1
34	8M0047986	六角法兰螺丝(M10×1.5×40)	SCREW (M10X1.5X40) Hex Flange	8
34	8M0069689	螺钉(M10×1.5×40)六角法兰	SCREW (M10x1.5x40) Hex Flange	8
34	8M0069689	螺钉(M10×1.5×40)六角法兰	SCREW (M10x1.5x40) Hex Flange	8
35	4010610	不锈钢螺钉(M6x10)	SCREW (M6 x 10) Stainless Steel	1
36	92876A12	连杆总成	LINK ROD ASSEMBLY	1
37	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
38	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
38	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
39	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
-	8M0081029	重型支架套件	KIT Extreme Duty Mount	1

图 53旋转支架与转轴（SeaPro） Swivel Bracket and Swivel Pin SeaPro

REF	零件编号	中文名称	英文名称	数量
1	8M0065195	六角法兰螺丝(M14×2×115)	SCREW (M14x2x115) Hex Flange	2
2	8M0052629	上减震座缓冲垫圈	WASHER Upper Mount Snubber	2
3	8M0096222	上部支架垫圈	WASHER UPPER MOUNT	2
4	8M0047986	六角法兰螺丝(M10×1.5×40)	SCREW (M10X1.5X40) Hex Flange	6
4	8M0069689	螺钉(M10×1.5×40)六角法兰	SCREW (M10x1.5x40) Hex Flange	6
5	8M0096244	上减震座	MOUNTS - UPPER	2
5	8M0111054	上减震座	MOUNTS - UPPER	2
6	8M0057743	转向管总成	STEERING TUBE ASSEMBLY	1
6	8M0133457	黑色转向管总成	STEERING TUBE ASSEMBLY Black	1
7	896602	螺母(M14)	NUT (M14)	2
8	847401	螺丝(#10-24×0.380)	SCREW (#10-24 x .380)	1
9	24836	卡扣	CLIP	1
10	8M0056607	C形垫圈	C-WASHER	1
10	8M0084612	C形垫圈	C-WASHER	1
11	8M0052523	配平传感器总成	TRIM SENSOR ASSEMBLY	1
11	8M0076463	配平传感器总成	TRIM SENSOR ASSEMBLY	1
12	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
13	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
14	8M0057751	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
14	8M0220953	旋转支架总成	SWIVEL BRAKT ASSY	1
15	8M0059091	倾斜销轴承(内径26.38×长42)	BEARING Tilt pin 26.38IDX42LG	2
16	74036	润滑脂接头	FITTING Grease	1
16	8M0169589	润滑脂接头	FITTING Grease	1
17	8M0034861	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	2
17	8M0220988	旋转管枢轴衬套	BUSHING Swivel Tube Pivot	2
18	8M0034870	旋转管密封件	SEAL Swivel Tube	2
19	816432	止推垫片	THRUST WASHER	2
20	4000325	螺丝(M6 x 8)	SCREW (M6 x 8)	1
21	8M0057726	下轭架	YOKE Bottom	1
22	825190	垫圈	WASHER	2
23	8M0045787	六角法兰螺丝M14×2.0×155	SCREW M14X2.00 X 155 HEX FLG HD	2
23	8M0069492	六角法兰螺栓(M14×2×155)	BOLT (M14x2x155) Hex Flange	2
24	8M0057725	下减震座总成	LOWER MOUNT ASSEMBLY	2
25	8M0052453	下部支架缓冲垫圈	WASHER Lower Mount Snubber	2
25	8M0219210	垫圈	WASHER	2
26	8M0045788	下部支架缓冲垫圈(内径14.4)	WASHER Lower Mount Snubber 14.4ID Lower Mount Snubber	2
26	8M0069499	垫圈	WASHER	2
27	8M0062747	拉线总成	CABLE ASSEMBLY	1
28	896602	螺母(M14)	NUT (M14)	2
29	4000326	螺钉（M6 x 12）	SCREW (M6 x 12)	1
30	8M0050046	拉线总成	CABLE ASSEMBLY	1
31	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
31	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
32	8M0049816	配平导线护套	RETAINER Trim Lead	1
33	8M0081024	剖分式轴颈轴承	SPLIT JOURNAL BEARING	2
34	67684	挡圈	RING Retaining	1
35	8M0047986	六角法兰螺丝(M10×1.5×40)	SCREW (M10X1.5X40) Hex Flange	8
35	8M0069689	螺钉(M10×1.5×40)六角法兰	SCREW (M10x1.5x40) Hex Flange	8
36	4010610	不锈钢螺钉(M6x10)	SCREW (M6 x 10) Stainless Steel	1
37	92876A12	连杆总成	LINK ROD ASSEMBLY	1
38	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
39	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
39	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
40	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2

图 54工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8M0039811	右旋心轴	MANDREL Right hand rotation	1
2	8M0045643	斜交销工具	BEVELED CROSS PIN TOOL	1
-	8M0057704	销止动/执行器工具	PIN STOP/ACTUATOR TOOL	1
3	8M0045644	销止动安装工具	PIN STOP INSTALLATION TOOL	1
4	8M0045645	执行器组装工具	ACTUATOR ASSEMBLY TOOL	1
5	8M0060057	左旋心轴	MANDREL Left hand rotation	1
6	8M0057712	小齿轮高度工具套件	PINION HEIGHT TOOL KIT	1
6	8M0089163	小齿轮工具套件	TOOL KIT-PINION	1
-	8M0057713	小齿轮高度工具升级套件	PINION HEIGHT TOOL UPGRADE KIT	1
-	8M0089165	工具升级套件	TOOL KIT-UPGRADE	1
-	NSS	轴定位盘(不单独销售)	NOT SOLD SEPARATE Arbor Locating Disk	1
-	NSS	小齿轮定位套(不单独销售)	NOT SOLD SEPARATE Pinion Locating Sleeve	1
-	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	8M0057767	轴承杯/适配器工具套件	TOOL KIT,BEARING CUP/ADPT	1
-	8M0057768	轴承杯/适配器工具升级套件	BEARING CUP/ADPT TOOL UPGRADE KIT	1
-	NSS	护圈安装工具(不单独销售)	NOT SOLD SEPARATE Retainer Installer Tool	1
-	NSS	安装导向器(不单独销售)	NOT SOLD SEPARATE Installer Pilot	1
8	8M0054662	配平压力工具	TRIM PRESSURE TOOL	1
8	8M0061797	配平压力工具底部组件	TRIM PRESSURE TOOL Bottom	1
9	8M0062937	O型圈套装(双工具适用)	O-RING SET Complete for both tools	1
10	8M0062360	驱动轴承拆卸工具	TOOL Drive Bearing Removal	1
11	8M0083568	配平销轴承工具套件	TOOL KIT Trim Pin Bearing	1
-	8M0174164	止回阀塞工具	TOOL Check Valve Plug	1

图 55顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	8M0087994	顶部罩盖总成带水星贴花	TOP COWL ASSEMBLY Mercury Decaled	1
1	8M0159539	顶部罩盖总成带水星贴花	TOP COWL ASSEMBLY Mercury Decaled	1
1	8M0159539	顶部罩盖总成带水星贴花	TOP COWL ASSEMBLY Mercury Decaled	1
1	8M0090833	顶部罩盖总成水手版无贴花	TOP COWL ASSEMBLY Mariner, Non-Decaled	1
1	8M0091789	顶部罩盖总成黑色无贴花	TOP COWL ASSEMBLY Black, Non-Decaled	1
1	8M0087995	顶部罩盖总成灰色带贴花	TOP COWL ASSEMBLY Gray, Decaled	1
1	8M0096296	顶部罩盖总成水星SeaPro版带贴花无马力标识	TOP COWL ASSEMBLY Mercury, SeaPro Decaled without Horsepower	1
2	8M0055166	顶部罩盖前锁钩	HOOK Top Cowl Latch Front	1
3	88552512	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 mm) Stainless Steel	4
3	8M0103804	不锈钢螺钉 (M6 x 12 mm)	SCREW (M6 x 12 MM) Stainless Steel	4
4	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	6
4	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	6
5	8M0075859	弹簧槽销	PIN - SPRING, Slotted	1
6	8M0055191	锁柄	HANDLE, LATCH	1
6	8M0088853	锁柄	HANDLE, LATCH	1
7	8M0055189	后锁连杆	LINK - LATCH Rear	1
8	8M0056980	后锁密封	SEAL Rear Latch	1
9	8M0075694	卡扣夹	CLIP - SNAP	1
10	8M0055186	锁扣组件	LATCH ASSEMBLY	1
11	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
11	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
12	8M0006054	固定座	RETAINER	1
13	8M0087850	上罩壳密封件	SEAL Top Cowl	1

图 56艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	99633	旋钮	KNOB	1
2	99615	槽销	PIN Groove	1
3	830900	压缩弹簧	SPRING Compression	1
4	65830	尼龙衬套	NYLINER	2
5	821176T02	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
5	8M0109798	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
6	830899	张力弹簧	SPRING Tension	1
7	893709	销	PIN	1
8	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
9	45711	O型圈内径0.612英寸×宽0.103英寸	O-Ring .612 IN I.D. x .103 IN Width	1
10	826125A1	倾斜管	TILT TUBE	1
11	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
12	826164	螺母 (.875-14)	NUT (.875-14)	1
12	8M0231351	锁紧螺母	NUT Lock	1
13	69205	C形垫圈	C WASHER	1
13	8M0084613	C形垫圈	C-WASHER	1
14	22740	卡扣	CLIP	2
15	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
16	98727	润滑脂接头	FITTING Grease	1
16	8M0169588	润滑脂接头	FITTING Grease	1
17	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
17	8M0149747	螺钉	SCREW	4
18	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
18	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
19	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
19	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
20	82671117	螺母(.500-20)	NUT (.500-20)	4
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	5
22	4002319	垫圈	WASHER	6
23	40114	螺母(M10 x 1.5)	NUT (M10 x 1.5)	1
24	8M0086406	锚支架	BRACKET Anchor	1
25	818298Q1	阳极套件	ANODE KIT	1
26	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
26	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
27	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
27	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
28	8M0091532	右舷艉板支架	TRANSOM BRACKET Starboard	1
28	8M0127680	艉板支架S	TRANSOM BRACKET S	1
29	8M0091531	左舷艉板支架	TRANSOM BRACKET Port	1
29	8M0127679	艉板支架P型	TRANSOM BRACKET P	1

图 57无水分离传感器的燃油滤清器套件-SeaPro Water Separating Fuel Filter Kit Without WIF Sensor-SeaPro

REF	零件编号	中文名称	英文名称	数量
-	8M0097838	燃油滤清器套件	FUEL FILTER KIT	1
1	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
2	NSS	燃油滤清器总成(不单独销售)	NOT SOLD SEPARATE Fuel Filter Assembly	1
3	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
3	8M0204657	堵头	PLUG	2
4	8M0086290	倒钩接头	CONNECTOR Barb	2
4	8M0204732	倒钩接头	CONNECTOR Barb	2
5	815504105	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2
5	8M0188618	蜗轮卡箍(11-18毫米)	CLAMP Worm Gear (11-18 mm)	2

图 58带WIF传感器的水分离燃油滤清器套件 Water Separating Fuel Filter Kit With WIF Sensor

REF	零件编号	中文名称	英文名称	数量
-	8M0109543	燃油滤清器套件-远程油水分离型	FUEL FILTER KIT Remote Water Seperating	1
1	8M0095674	燃油滤清器底座总成	BASE ASSEMBLY Fuel Filter	1
2	809096	油水分离式燃油滤清器总成	FILTER Fuel-Water Separating Fuel Filter Assembly	1
2	8M0116793	燃油滤清器套件	FUEL FILTER KIT	1
3	8M0021044	滤杯	BOWL	1
3	8M0214990	滤清器杯体	FILTER BOWL	1
4	8M0103095	油水分离滤清器(11/16-16螺纹)	FILTER Fuel-Water Separating (11/16-16 Thread)	1
4	8M0146203	滤芯(11/16英寸)	ELEMENT 11/16 IN	1
5	36373	六角堵头（.375-18）-钢制	PLUG (.375-18) Hex - Steel	2
5	8M0204657	堵头	PLUG	2
6	8M0086290	倒钩接头	CONNECTOR Barb	2
6	8M0204732	倒钩接头	CONNECTOR Barb	2
7	855697	卡箍	CLAMP	2
7	8M0204696	卡箍	CLAMP	2
8	8M0021043	传感器总成燃油和水	SENSOR ASSEMBLY Fuel and Water	1
8	8M0214989	燃油含水传感器	SENSOR WIF	1
9	8M0060420	线束(6针)	HARNESS 6 Pin	1
10	8M0060421	线束转接器	HARNESS Adapter	1
