水星 Mercury 10 HP EFI 2 CYL (333cc) 0R936270 THRU 1R280495 - 爆炸图零件明细

四冲程 电喷 EFI · Cat.# 90-8M0154337 · 共 21 个部位 · 573 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
6	16113	密封板	PLATE Seal	1
7	NSS		NOT SOLD SEPARATE GUIDE	1
8	17173	螺钉	SCREW	4
9	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
9	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
10	8M0157822	6英尺软管适配器	HOSE 6 Foot Adapter	1
10	8M0158123	14英尺软管适配器	HOSE 14 Foot Adapter	1
11	803581	工具包	TOOL KIT	1
12	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
-	8M0097129	转向锁套件	STEERING LOCK KIT	1
-	8M0159418	丙烷罐支架	HOLDER Propane Tank	1
-	8M0169411	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

图 2夹紧支架 Clamp Brackets

REF	零件编号	中文名称	英文名称	数量
1	813029T9	前旋转支架	SWIVEL BRACKET Front	1
2	883300T	后旋转支架	SWIVEL BRACKET Rear	1
3	9622T6	右舷夹紧支架	CLAMP BRACKET Starboard	1
4	96231	左舷夹紧支架	CLAMP BRACKET Port	1
5	898101337	螺钉	SCREW	1
6	95375	垫圈	WASHER	2
7	16192	垫圈	WASHER	1
8	95374	尼龙螺母	NUT Nylon	1
9	16198004	推力杆	THRUST ROD	1
10	815093003	弹簧	SPRING	1
11	161951	弹簧	SPRING	1
12	16197	垫圈	WASHER	1
13	16196	螺钉	SCREW	1
14	8035821	推力板	THRUST PLATE	2
15	8035674	下轴套	BUSHING Lower	1
16	8M0124744	摩擦带总成	FRICTION BAND ASSEMBLY	1
17	8M0124305	衬套	BUSHING	1
18	8035672	衬套 上部	BUSHING Upper	1
19	803582	推力板	THRUST PLATE	1
20	8M0102279	螺栓	BOLT	4
21	883302	蝶形螺母	WING NUT	1
22	953921	不锈钢垫圈	WASHER Stainless Steel	1
23	953839	弹簧	SPRING	1
24	824969	润滑脂接头	FITTING Grease	2
25	161931	间隔板	DISTANCE PLATE	1
26	16194	螺钉	SCREW	2
27	82304223	螺栓	BOLT	2
28	16216	弹簧	SPRING	1
29	16215	弹簧	SPRING	1
30	162133	倒车锁臂	ARM Reverse Lock	1
31	8M0056352	倾斜止动器总成	STOPPER ASSEMBLY Tilt	1
32	8M0090337	握把	GRIP	1
33	825113	衬套	BUSHING	2
34	16210002	定位板	SET PLATE	1
35	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
36	8M0156642	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
37	NSS		NOT SOLD SEPARATE Clamp screw	2
38	NSS	非单独销售衬垫	NOT SOLD SEPARATE Pad	2
39	NSS	非单独销售衬垫	NOT SOLD SEPARATE Pad	2
40	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2

图 3遥控转换套件-5四冲程 Conversion Kit-Remote Control 5 FourStroke

REF	零件编号	中文名称	英文名称	数量
-	8M0062241	遥控转换套件	REMOTE CONTROL CONVERSION KIT	1
1	8M0056547	燃油滤清器-水分分离器	FUEL FILTER Water Seperator	1
2	853733A1	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
3	8M0057044	支架	BRACKET	1
4	823042059	螺栓	BOLT	1
5	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
6	4002217	垫圈	WASHER	1
7	8M0057046	软管	HOSE	1
8	8M0057045	软管	HOSE	1
9	8M0129429	软管夹	HOSE CLAMP	4
10	803563005	卡箍	CLAMP	1
11	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
12	953951	卡箍	CLAMP	1
13	8M0062260	油门拉线	THROTTLE WIRE	1
14	8M0062262	线缆固定架	HOLDER-CABLE	1
15	898101992	螺栓总成	BOLT ASSEMBLY	1
16	82304223	螺栓	BOLT	1
17	8M0062258	油门线支架	BRACKET Throttle Wire	1
18	8M0062173	护孔环	GROMMET	1
19	898101309	衬套	BUSHING	1
20	8M0062261	节气门鼓轮	THROTTLE DRUM	1
21	898101937	垫圈	WASHER	1
22	8537227	尼龙螺母	NUT Nylon	2
23	16220	衬套	BUSHING	1
24	16219	密封件	SEAL	1
25	8M0062269	节气门杆	THROTTLE LEVER	1
26	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
27	898101327	螺钉	SCREW	1
28	892775	电缆接头	JOINT Cable	1
29	161404	垫圈	WASHER	1
30	8M0062172	Y型线束	Y-HARNESS	1
31	17029	垫圈	WASHER	2
32	8M0062268	停机线束(5900毫米)	STOP HARNESS (5900 mm)	1
32	8M0062265	停机线束(2000毫米)	STOP HARNESS (2000 mm)	OPT
32	8M0062266	停机线束(3200毫米)	STOP HARNESS (3200 mm)	OPT
32	8M0062267	停机线束(3900毫米)	STOP HARNESS (3900 mm)	OPT
33	8M0062270	弹簧销	SPRING PIN	1
34	17031	锁止销	PIN Lock	1
35	17032	弹簧	SPRING	1
36	17030	套筒	SLEEVE	1
37	8M0062263	换挡杆	SHIFT LEVER	1
38	803509014	螺栓	BOLT	1
39	8M0062259	线缆夹组件	CABLE CLIP ASSEMBLY	1
40	82304221	螺栓	BOLT	2
41	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
42	885154	护孔环	GROMMET	1
43	8M0062264	护孔环	GROMMET	1
44	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
45	17025	锁紧垫圈	LOCKWASHER	2
46	16192	垫圈	WASHER	2
47	8M0062171	安装板	PLATE	1
48	95374	尼龙螺母	NUT Nylon	2

图 4下罩壳 Cowling Bottom

REF	零件编号	中文名称	英文名称	数量
1	8M0147037	下罩壳	COWL Lower	1
2	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
3	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
4	16085	销	PIN	1
5	8M0056363	护孔环	GROMMET	1
6	953871	护孔环	GROMMET	1
7	803567	衬套	BUSHING	2
8	803566	隔套	SPACER	1
9	804508	垫圈	WASHER	1
10	803996T07	舵柄	TILLER HANDLE	1
11	8M0154525	铭牌-启动步骤	DECAL Start Procedure	1
12	8M0056353	护孔环	GROMMET	1
13	8M0056359	护孔环	GROMMET	1
14	823054	拉绳	LANYARD	1
15	8M0157228	燃油接头盖	CAP Fuel Fitting	1
16	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
17	895106003	垫圈	WASHER	1
18	8M0157230	燃油接头	FITTING Fuel	1
19	8M0157232	燃油接头转接器	ADAPTER Fuel Fitting	1
20	8M0155479	卡箍	CLAMP	2
21	8M0157317	软管	HOSE	1
22	8M0155131	阻风门拉杆	ROD Choke	1
23	8M0056364	衬套	BUSHING	1
24	8M0056382	贴花	DECAL	1
25	896854007	油压警示贴纸	DECAL Oil Pressure	1
26	898101952	螺栓	BOLT	2
27	8M0056372	盖板	COVER	1
28	8M0157824	保护套	PROTECTIVE SLEEVE	1
29	8M0056371	节气门拉线	THROTTLE CABLE	2
30	8M0056341	警告灯	WARNING LAMP	1
31	8M0155467	固定座	RETAINER	1
32	823042067	螺钉	SCREW	1
33	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
34	855551	护孔环	GROMMET	1
35	8M0056358	护孔环	GROMMET	1
36	898101952	螺栓	BOLT	4
-	8M0081456	铭牌套装(水星款下罩)	DECAL SET Mercury, Lower Cowl	1

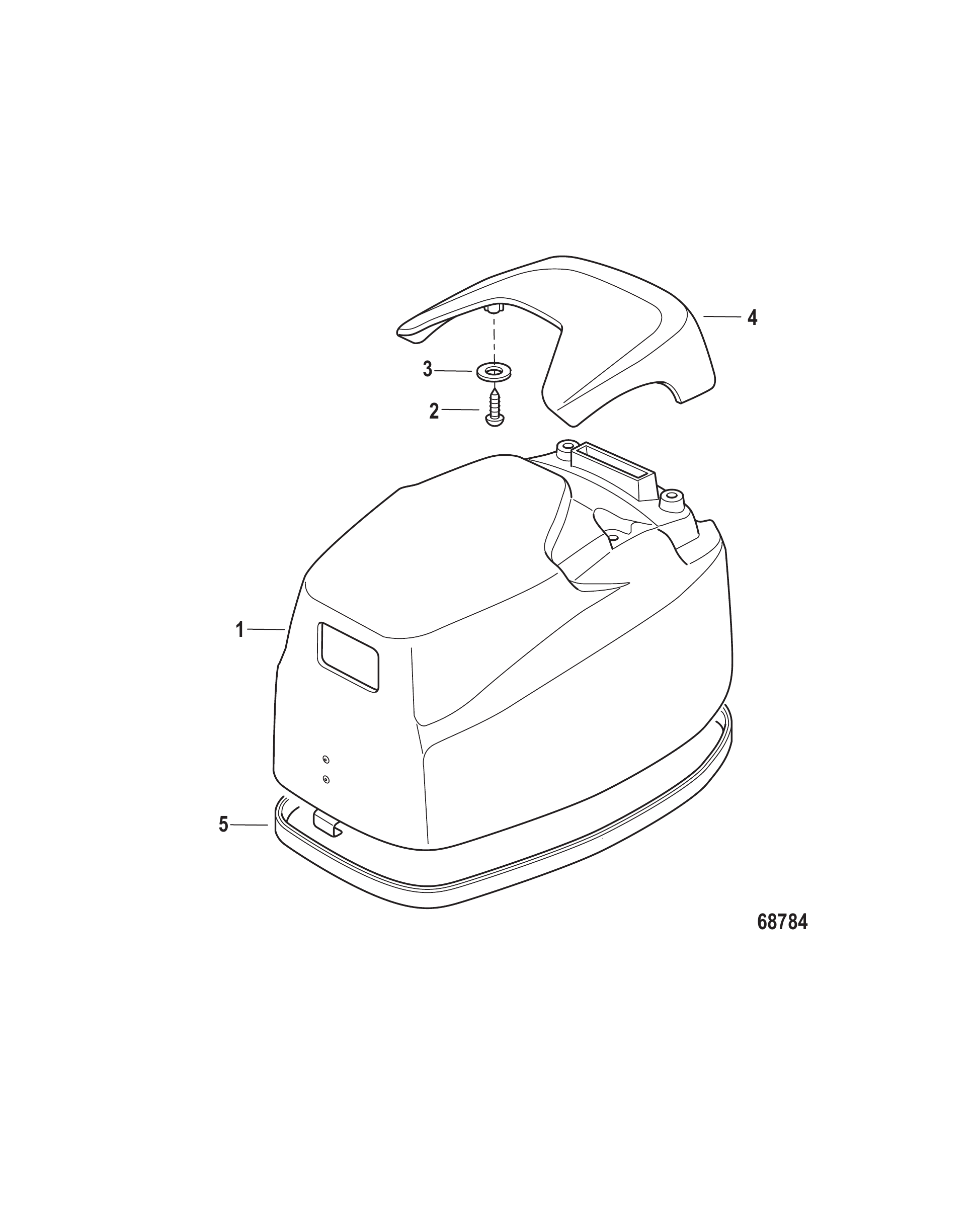

图 5上罩壳 Cowling Top

REF	零件编号	中文名称	英文名称	数量
1	8M0155483	无标贴上罩壳总成	COWL ASSEMBLY Top Non-decaled	1
2	8M0056377	螺钉	SCREW	4
3	16826	不锈钢垫圈	WASHER Stainless Steel	4
4	8M0056435	外罩把手-黑色	COWL HANDLE Black	1
5	8107512	密封件	SEAL	1

图 6曲轴箱盖 Crankcase Cover

REF	零件编号	中文名称	英文名称	数量
1	803531T	油底壳	PAN Oil	1
2	803508014	衬垫	GASKET	1
3	803535	控制柱塞	CONTROL PLUNGER	1
4	8035541	弹簧	SPRING	1
5	168231	O型圈	O-RING	1
6	803536	阀座	SEAT	1
7	168287	螺栓(M6 x 16)	BOLT (M6 x 16)	3
8	803537	盖板	COVER	1
9	16119	定位销	PIN Dowel	2
10	803541	杯套	CUP	1
11	803542	滤网	STRAINER	1
12	803540	滤网壳体	HOUSING Strainer	1
13	160721	垫圈	WASHER	2
14	855558	螺钉(M5×16)	SCREW (M5 x 16)	2
15	8035202	密封件	SEAL	2
16	82303110	螺钉(M5×16)	SCREW (M5 x 16)	1
17	803543	止动器	STOPPER	1
18	952237	油管	TUBING	1
19	803538	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
20	8035135	护孔环	GROMMET	1
21	810755007	螺栓	BOLT	3
22	8M0056310	引线	LEAD WIRE	1
23	803532001	排气板	PLATE Exhaust	1
24	803508015	衬垫	GASKET	1
25	168306	螺栓(M6x40)	BOLT (M6 x 40)	3
26	8035331	外转子	ROTOR Outer	1
27	162563	销	PIN	1
28	803533	内转子	ROTOR Inner	1
29	803513010	O型圈	O-RING	1
30	803534	盖板	COVER	1
31	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
32	8150162	壳体	HOUSING	1
33	8M0101649	密封件	SEAL	2
34	815018	隔套	SPACER	1
35	8M0152378	曲轴箱衬垫	GASKET Crankcase	1
36	8M0101648	密封件	SEAL	1
37	8035161	垫圈	WASHER	1
38	803509021	螺栓	BOLT	1
39	8150685	螺栓(M8x40)	BOLT (M8 x 40)	6
-	8M0155489	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0155485	长缸体总成	LONG BLOCK	1

图 7曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	803515T	曲轴	CRANKSHAFT	1
2	803516	垫圈	WASHER	1
3	16053	键	KEY	1
4	8M0124936	连杆	CONNECTING ROD	1
5	8035092	螺栓	BOLT	2
6	804768A03	活塞总成	PISTON ASSEMBLY	1
6	8M0094922	活塞总成	PISTON ASSEMBLY	1
7	160573	E型卡环	E RING	2
8	898103113	活塞销	PIN Piston	1
9	803518T01	活塞环组	RING SET Piston	1
9	803518T02	活塞环组	RING SET Piston	AR
10	NSS	油环（不单独销售）	NOT SOLD SEPARATE Oil Ring	1
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Second	1

图 8气缸盖/气缸体 Cylinder Head/Block

REF	零件编号	中文名称	英文名称	数量
1	8M0056302	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8M0071347	接头	FITTING	1
3	8M0056305	支架	BRACKET	1
4	8230319	螺栓	BOLT	1
5	8M0056304	卡扣	CLIP	1
6	803508021	衬垫	GASKET	1
7	898101285	油封	SEAL Oil	1
8	804370	垫圈	WASHER	2
9	804369	通气管	BREATHER TUBE	2
10	803511002	通气盖	COVER Breather	1
11	8230319	螺栓	BOLT	2
12	82304220	螺栓总成 (M6 x 35)	BOLT ASSEMBLY (M6 x 35)	1
13	953921	不锈钢垫圈	WASHER Stainless Steel	1
14	803573	轴环	COLLAR	1
15	8M0056320	节气门开启器	OPENER Throttle	1
16	803574	杆 油门	ROD Throttle	1
17	82304235	螺栓(M6 x 45)	BOLT (M6 x 45)	2
18	803571	节流鼓	DRUM Throttle	1
19	8M0056318	节温器盖	CAP Thermostat	1
20	853702005	衬垫	GASKET	1
21	804540	节温器 126华氏度/52摄氏度	THERMOSTAT 126 Degrees Fehrenheit/52 Degrees Celsius	1
22	166954	螺栓	BOLT	4
23	953921	不锈钢垫圈	WASHER Stainless Steel	4
24	803510	盖板	COVER	1
25	8035082	衬垫	GASKET	1
26	855677006	螺钉	SCREW	2
27	803507	火花塞	SPARK PLUG	1
28	8035091	螺栓(M8×60)	BOLT (M8 x 60)	2
29	803508012	衬垫	GASKET	1
30	8M0158098	气缸盖总成	CYLINDER HEAD Complete	1
30	8M0155462	气缸盖基件	CYLINDER HEAD Basic	1
31	803508	衬垫	GASKET	1
32	16119	定位销	PIN Dowel	2
33	803512	加注口盖	CAP Filler	1
34	803513	O型圈	O-RING	1
35	952245	卡箍	CLAMP	2
36	952235	油管	TUBING	1
37	161324	滚珠轴承	BEARING Ball	1
-	8M0155489	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0155485	长缸体总成	LONG BLOCK	1

图 9贴花 Decals

REF	零件编号	中文名称	英文名称	数量
1	8M0154342	上罩壳贴纸套件	DECAL Top Cowl Kit	1
2	8M0073675	5马力贴纸	DECAL Horsepower 5	1
3	8M0073679	帆动力贴纸	DECAL Sailpower	1
4	8M0157118	丙烷标识贴纸	DECAL Propane	1
5	8M0050645	M图标标贴	DECAL M-icon	1
6	8M0154353	维护贴花	DECAL Maintenance	1
7	8M0081456	铭牌套装(水星款下罩)	DECAL SET Mercury, Lower Cowl	1
8	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
9	896854007	油压警示贴纸	DECAL Oil Pressure	1
10	8M0154525	铭牌-启动步骤	DECAL Start Procedure	1
11	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1

图 10驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	803591T1	驱动轴壳体	HOUSING Driveshaft	1
1	803591T2	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089108	驱动轴壳体	HOUSING Driveshaft	1
2	16114	衬套	BUSHING	1
3	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
4	16119	定位销	PIN Dowel	2
5	879194264	螺栓	BOLT	6
6	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
7	879194296	水堵	PLUG Water	1
8	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1
9	161181	护孔环	GROMMET	1
10	16117	护孔环	GROMMET	1
11	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	8M0063839	壳体总成	HOUSING ASSEMBLY	1
12	811214	衬套	BUSHING	1
12	898101329	衬套	BUSHING	1
13	16121	固定座	RETAINER	1
14	8M0108373	垫圈	WASHER	2
15	16122	螺钉	SCREW	2
15	16123	螺钉(25毫米)	SCREW (25 mm)	2
16	8M0063848	延伸壳体	EXTENSION HOUSING	1
17	8M0063849	螺栓	BOLT	1
18	879194338	垫圈	WASHER	1
19	8M0063850	螺柱	STUD	1
20	16192	垫圈	WASHER	1
21	8M0063863	螺母	NUT	1
-	8M0101710	动力头衬垫套件	GASKET SET Powerhead	1

图 11电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
-	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
1	803557T02	飞轮	FLYWHEEL	1
2	8M0056334	交流发电机线圈	ALTERNATOR COIL	1
3	16123	螺钉(25毫米)	SCREW (25 mm)	4
4	16080	不锈钢垫圈	WASHER Stainless Steel	4
5	16821	螺钉	SCREW	1
6	16060	卡箍	CLAMP	1
7	16072	垫圈	WASHER	1
8	16071	螺母	NUT	1
9	8M0056379	点火器总成	IGNITER ASSEMBLY	1
10	803560001	护套	BOOT	1
11	879194264	螺栓	BOLT	2
12	953951	卡箍	CLAMP	1
13	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	3
-	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
14	8M0056345	支架	BRACKET	1
15	953951	卡箍	CLAMP	1
16	16223	螺栓(M6x14)	BOLT (M6 x 14)	4
17	898101949	卡箍	CLAMP	1
18	8M0056344	整流器总成	RECTIFIER ASSEMBLY	1
19	8M0056347	保险丝	FUSE	1
20	8M0128523	盖帽	CAP	1
21	16822	延长线束	HARNESS Extension	1
22	16823	护孔环	GROMMET	1
23	8M0061629	连接器	CONNECTOR	1
24	803564	保护套	PROTECTIVE SLEEVE	1
25	8M0130961	卡箍	CLAMP	1
26	953951	卡箍	CLAMP	1
27	8M0056341	警告灯	WARNING LAMP	1
28	8M0056342	拉绳开关总成	LANYARD SWITCH ASSEMBLY	1
29	823054	拉绳	LANYARD	1

图 12发动机衬垫套件 Engine Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	8M0155489	动力头衬垫套件	GASKET SET Powerhead	1
-	803508	气缸盖衬垫	GASKET Cylinder Head	1
-	803508012	排气盖衬垫	GASKET Exhaust Cover	1
-	8035082	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	853702005	节温器盖/支架垫片	GASKET Thermostat Cover/Bracket	1
-	803508021	盖衬垫	GASKET Cap	1
-	803513	加注口盖O型圈	O-RING Filler Cap	1
-	898101285	气缸体油封	SEAL Oil Cylinder Block	1
-	803508013	混合器衬垫	GASKET Mixer	2
-	8035133	进气歧管O型圈	O-RING Inlet Manifold	1
-	8M0101648	下部密封件	SEAL Lower	1
-	803508014	油底壳衬垫	GASKET Oil Pan	1
-	803508015	排气板衬垫	GASKET Exhaust Plate	1
-	803513010	机油泵盖O型圈	O-RING Oil Pump Cover	1
-	8035134	油底壳盖O型圈	O-RING Oil Pan Cover	1
-	168231	油底壳座O型圈	O-RING Oil Pan Seat	1
-	8M0101649	曲轴箱密封件	SEAL Crankcase	1
-	8M0152378	曲轴箱气缸盖衬垫	GASKET Crankcase Crankcase Head	1
-	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1

图 13齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	8M0128318	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0128320	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155377	齿轮箱 B L	GEAR HOUSING B L	1
-	8M0063900	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122305	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0188426	GC 5HP PROPN B L	GC 5HP PROPN B L	1
1	825132T30	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9621T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16124	衬套	BUSHING	1
3	8M0076367	驱动轴	DRIVESHAFT	1
3	8M0076368	驱动轴	DRIVESHAFT	1
3	8M0063847	驱动轴	DRIVESHAFT	1
4	95347	轴承	BEARING	1
5	16155	键	KEY	1
6	16169	水管	TUBE Water	1
6	16170	水管	TUBE Water	1
6	8M0063822	水管	TUBE Water	1
7	18876	护孔环	GROMMET	1
8	16171	密封件	SEAL	1
9	16168	密封件	SEAL	2
10	16167	软管	HOSE	1
10	8M0188428	下水管	WATER PIPE LOWER	1
11	8M0063198	螺栓	BOLT	4
12	16826	不锈钢垫圈	WASHER Stainless Steel	4
13	16156	水泵上壳体	HOUSING Upper Water Pump	1
13	8M0188429	水泵	PUMP WATER	1
14	16157	衬套	LINER	1
15	161543	叶轮	IMPELLER	1
15	8M0204676	叶轮	IMPELLER	1
16	16158009	衬垫	GASKET	1
16	8M0155369	衬垫	GASKET	1
17	16159	安装板	PLATE	1
18	16160004	衬垫	GASKET	1
19	826053T	壳体	HOUSING	1
20	16162	油封	SEAL Oil	1
21	161631	垫片(0.1)	SHIM (0.1)	AR
21	8132761	垫片(0.15)	SHIM (0.15)	AR
22	16164003	衬垫	GASKET	1
23	16192	垫圈	WASHER	1
24	879194306	螺栓	BOLT	1
25	16133	滤水器	STRAINER Water	1
26	16134	螺钉	SCREW	1
27	8M0122680	齿轮总成	GEAR ASSEMBLY	1
28	953683	堵头	PLUG	2
28	8M0229353	堵头	PLUG	2
29	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
30	8M0063198	螺栓	BOLT	1
31	16826	不锈钢垫圈	WASHER Stainless Steel	1
32	NSS	不单独销售 护孔环	NOT SOLD SEPARATE Grommet	2
-	16159A03	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1
-	8M0155395	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1
-	8M0157826	重型水泵叶轮套件	WATER IMPELLER KIT Heavy Duty	1
-	8M0134073	衬垫套件	GASKET SET	1
-	8M0188431	衬垫套件	GASKET SET	1

图 14齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	8M0128318	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0128320	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155377	齿轮箱 B L	GEAR HOUSING B L	1
-	8M0063900	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122305	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0188426	GC 5HP PROPN B L	GC 5HP PROPN B L	1
1	825132T30	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9621T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16128	滚珠轴承	BEARING Ball	1
3	16141	垫片(0.1)	SHIM (0.1)	AR
3	813277	垫片(0.15)	SHIM (0.15)	AR
4	8M0122680	齿轮总成	GEAR ASSEMBLY	2
5	16152	凸轮从动件	FOLLOWER Cam	1
6	16153	固定座	RETAINER	1
7	812946	离合器	CLUTCH	1
8	16150	离合器销	PIN Clutch	1
9	17667	弹簧	SPRING	1
10	195133	螺旋桨轴	PROPELLER SHAFT	1
11	16140	垫圈	WASHER	1
12	16132	滚珠轴承	BEARING Ball	1
13	16130	油封	SEAL Oil	1
14	16131	O型圈	O-RING	1
15	825118T	壳体	HOUSING	1
16	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
17	16145Q01	止推垫片	THRUST WASHER	1
18	812951A02	Black Max螺旋桨8.4×6右旋铝3叶-高推力	BLACK MAX PROPELLER 8.4 X 6 RH AL 3 BL - High Thrust	1
18	812949A02	Black Max螺旋桨7.8×7右旋铝3叶	BLACK MAX PROPELLER 7.8 X 7 RH AL 3 BL	1
18	812950A02	Black Max螺旋桨7.8×8右旋铝3叶	BLACK MAX PROPELLER 7.8 X 8 RH AL 3 BL	1
18	8M0081238	黑钻螺旋桨(7.9×6右旋)	BLACK DIAMOND (7.9 X 6 RH)	1
18	QA3182R	黑钻螺旋桨	BLACK DIAMOND PROPELLER	1
18	QA3184R	黑钻螺旋桨	BLACK DIAMOND PROPELLER	1
18	8M0081239	黑钻螺旋桨(7.8×9右旋)	BLACK DIAMOND (7.8 X 9 RH)	1
19	16146	垫圈	WASHER	1
20	16147	螺旋桨螺母	PROP NUT	1
21	815026	开口销	COTTER PIN	1
22	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
23	875208	方形阳极	ANODE (Square)	1
23	823912	圆形阳极	ANODE (Round)	1
-	8M0134073	衬垫套件	GASKET SET	1
-	8M0188431	衬垫套件	GASKET SET	1

图 15进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056312	进气阀	VALVE Intake	1
10	8M0056316	排气阀	VALVE Exhaust	1
11	822647001	进气密封-黑色	SEAL Intake - Black	1
12	822647002	排气密封-绿色	SEAL Exhaust - Green	1
13	898101214	气门弹簧	SPRING Valve	2
14	8M0152418	固定座总成	RETAINER ASSEMBLY	2
15	NSS	不单独销售	NOT SOLD SEPARATE	4

图 16混合器与进气总成 Mixer and Intake Assembly

REF	零件编号	中文名称	英文名称	数量
1	8M0162347	混合器总成	MIXER ASSEMBLY	1
2	803526T	空气消声器	SILENCER Air	1
3	803527	火焰抑制器	FLAME ARRESTOR	1
4	952868	轴环	COLLAR	2
5	16826	不锈钢垫圈	WASHER Stainless Steel	2
6	898103229	螺钉	SCREW	2
7	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	952245	卡箍	CLAMP	2
9	804371	轴环	COLLAR	1
10	803528	支架	BRACKET	1
11	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
12	803508013	衬垫	GASKET	2
13	80350810	绝缘垫片	GASKET Insulator	1
14	8035133	O型圈	O-RING	1
15	803530	进气歧管	MANIFOLD Inlet	1
16	8150684	螺栓(M6x25)	BOLT (M6 x 25)	2
17	952235	通气管	TUBING Breather	1
18	8M0155480	空气滤清器	FILTER Air	1
19	8M0155481	软管	HOSE	1
20	8M0155471	切断阀总成	SHUT-OFF VALVE ASSEMBLY	1
21	8M0155479	卡箍	CLAMP	4
22	8M0155475	调节器至切断阀软管	HOSE Regulator to Shut off Valve	1
23	8M0155474	螺钉	SCREW	8
24	8M0155473	安装支架	BRACKET Mounting	1
25	8M0155472	调节器总成	REGULATOR ASSEMBLY	1
26	8M0157317	连接器至调节器软管	HOSE Connector to Regulator	1
27	8M0157232	燃油接头转接器	ADAPTER Fuel Fitting	1
28	8M0157230	燃油接头	FITTING Fuel	1
29	8M0157228	燃油接头盖	CAP Fuel Fitting	1
30	8M0155478	卡箍	CLAMP	2
31	8M0155476	切断阀至混合器软管(真空)	HOSE Shut off Valve to Mixer (Vacuum)	1
32	8M0155477	切断阀至混合器软管总成(燃油)	HOSE ASSEMBLY Shut off Valve to Mixer (Fuel)	1
33	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
34	8M0155469	安装板	PLATE	1
35	803513	O型圈	O-RING	1
36	8M0155470	固定座	RETAINER	1
-	8M0155491	海拔调节套件	ALTITUDE ADJUSTMENT KIT	1

图 17反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	8M0056437	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	812632002	启动器壳体	HOUSING Starter	1
1	8M0227442	启动器壳体	STARTER CASE	1
2	812645T10	启动器弹簧组	SPRING SET Starter	1
3	812633002	启动器滑轮	SHEEVE Starter	1
4	812634003	回位弹簧	SPRING Return	2
5	8M0078324	棘轮	RATCHET	2
5	812635002	棘轮	RATCHET	2
6	812636001	弹簧	SPRING	1
7	812637001	螺栓	BOLT	1
8	8M0078325	摩擦片	FRICTION PLATE	1
9	8M0056340	密封板	PLATE Seal	1
10	8M0056963	护孔环	GROMMET	1
11	8M0110704	绳索	ROPE	1
12	804363001	起动手柄	HANDLE Starter	1
13	8M0084137	拉绳锚点	ROPE ANCHOR	1
14	855544	螺钉总成	SCREW ASSEMBLY	1
15	855545001	轴环	COLLAR	1
16	804366001	启动锁凸轮弹簧	SPRING Starter Lock Cam	1
17	8M0056338	启动锁凸轮	CAM Starter Lock	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1
19	17643002	快拆连杆	SNAP Link Rod	1
20	8555449	螺钉总成	SCREW ASSEMBLY	1
21	812645007	弹簧	SPRING	1
22	895130	轴环	COLLAR	1
23	8M0056339	启动锁闩	LATCH Starter Lock	1
24	8M0137310	警示贴花	DECAL Caution	1
24	8M0137311	警示贴花	DECAL Caution	1
25	898101992	螺栓总成	BOLT ASSEMBLY	3
26	8M0130961	卡箍	CLAMP	1
27	176431	快拆连杆	SNAP Link Rod	1
27	8M0169412	卡扣杆	SNAP ROD	1
28	8M0056432	启动锁杆	ROD Starter Lock	1
28	8M0223141	启动锁杆	START LOCK ROD	1

图 18维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0153256	操作手册	OPERATION MANUAL	1
-	8M0156927	5马力丙烷机型维修手册	SERVICE MANUAL 5HP Propane	1
-	8M0154337	5马力四冲程(丙烷)零件手册	PARTS MANUAL 5 HP 4-Stroke (Propane)	1

图 19换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	853994	堵头	PLUG	1
2	8M0056365	护孔环	GROMMET	1
3	898101937	垫圈	WASHER	2
4	8M0056366	换挡杆	SHIFT LEVER	1
5	8M0056367	轴环	COLLAR	1
6	8M0056368	垫圈	WASHER	1
7	8M0056369	螺钉	SCREW	1
8	8M0021224	蝶形夹	CLIP Bow-Tie	1
9	8M0085389	杆	ROD	1
10	8M0056380	换挡轴连杆	SHIFT SHAFT Linkage	1
11	8M0056351	销	PIN	1
12	812937	止动器	STOPPER	1
13	8M0056349	弹簧	SPRING	1
14	16181	O型圈	O-RING	2
15	16188	销	PIN	1
16	16189	开口销	COTTER PIN	1
17	16185	螺栓	BOLT	1
18	16114	衬套	BUSHING	1
19	16184	杠杆	LEVER	1
20	16186	换挡连杆	SHIFT ROD	1
20	8M0056348	换档轴	SHIFT SHAFT	1
21	8M0044705	换挡连杆	SHIFT ROD	1
21	8M0058365	换挡连杆	SHIFT ROD	1
21	8M0063821	换挡连杆	SHIFT ROD	1
22	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
23	16190	联轴器套装	JOINT Set	1
24	16826	不锈钢垫圈	WASHER Stainless Steel	1
25	823042	螺栓	BOLT	1
26	16165	固定座	RETAINER	1
27	161771	O型圈	O-RING	1
28	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
29	16178	O型圈	O-RING	1
30	16175	销	PIN	1
31	8M0090459	离合器凸轮	CLUTCH CAM	1

图 20专用工具 Special Tools

REF	零件编号	中文名称	英文名称	数量
1	24937T01	固定工具	HOLDER TOOL	1
2	99379	正时灯	TIMING LIGHT	1
3	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
4	99750A1	万用表	MULTI METER	1
5	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
6	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
7	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
8	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	37299Q2	黄油枪	GREASE GUN	1

图 21舵柄组件 Tiller Handle Components

REF	零件编号	中文名称	英文名称	数量
1	803996T07	舵柄	TILLER HANDLE	1
2	16085	销	PIN	1
3	898101313	油门轴	SHAFT Throttle	1
4	16338	支架	BRACKET	1
5	879194329	螺钉	SCREW	1
6	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
7	898101311	摩擦片	FRICTION PIECE	1
8	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
9	8M0051383	螺母	NUT	1
10	8M0056370	油门标识贴纸	DECAL Throttle	1
11	16094	螺钉	SCREW	1
12	853775003	握把	GRIP	1
13	803569	橡胶轴	SHAFT Rubber	1
14	898101309	衬套	BUSHING	1
