水星 Mercury 9.9 HP Carb (209cc) 0P325500 THRU 1R279944 - 爆炸图零件明细

四冲程化油器 · Belgium - Cat.# 90-892644A05 · 共 53 个部位 · 2573 条零件

1附件 2水星配件贴花 3转向连杆安装套件17024A03 4电缆连接器套件898289A20 5凸轮轴和油泵 6化油器0R676745及以下 7化油器0R676746及以上 8非动力倾斜夹紧支架 9动力倾斜夹紧支架 10转换套件895284A01 11转换套件895284A02 12罩壳序列号0R548600及以下 13罩壳序列号0R548601至0R734915 14罩壳序列号0R734916及以上 15曲轴、活塞及连杆0R310614及以下 16曲轴、活塞及连杆0R310615及以上 17气缸体 18气缸盖 19铭牌序列号0R548600及以下 20铭牌序列号0R548601至0R734915 21铭牌序列号0R734916及以上 22驱动轴壳体 23驱动轴壳体-强力推进型 24电启动型号电气组件 25电启动转换套件895298A01 26燃油箱 27齿轮箱驱动轴 28齿轮箱驱动轴-强力推进型 29齿轮箱螺旋桨轴 30齿轮箱螺旋桨轴-强力推进型 31点火组件 32进排气阀 33进气歧管和燃油泵 34维护套件 35动力倾斜组件 36反冲启动器 37维修/支撑材料 38换挡部件 39换挡组件-强力推进型 40启动电机组件803835T02 41启动电机组件8M0223446 42非动力倾斜旋转支架 43动力倾斜旋转支架 449.9马力遥控型号油门/换挡联动装置 45舵柄手柄 46舵柄转换套件-电动9.9马力889246A79 47舵柄转换套件8/9.9马力手动896289A01 48舵柄转换套件9.9马力电动-8M0051063 49舵柄转换套件9.9马力电动-8M0051064 50舵柄转换套件9.9马力电动-8M0051066 519.9马力电动舵柄转换套件 889246A86 529.9马力电动舵柄转换套件 896289A02 53工具

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	828038A1	充电套件电池整流器	CHARGING KIT Battery Rectifier	A/R
-	831257A1	副驾驶套件	CO-PILOT KIT	A/R
-	828003A1	电启动改装套件	CONVERSION KIT Electric Start	A/R
-	828032A1	延长套件	EXTENSION KIT	A/R
-	828032A2	延长套件	EXTENSION KIT	A/R
-	12612A2	冲洗附件	FLUSHING ATTACHMENT	A/R
-	12612Q2	冲洗附件	FLUSHING ATTACHMENT	A/R
-	827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	A/R
-	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	A/R
-	84125T	电压调节器	REGULATOR Voltage	A/R
-	14171A2	电机锁	MOTOR LOCK	A/R
-	14171Q2	电机锁	MOTOR LOCK	A/R
-	828000A12	机油箱	OIL Case	A/R
-	802833Q1	机油	OIL	A/R
-	96086	火花塞扳手/螺丝刀	WRENCH/SCREWDRIVER Spark Plug	A/R
-	8M0026088	火花塞扳手	PLUG WRENCH	A/R
-	828020A1	遥控器安装套件	ATTACHING KIT Remote Control	A/R
-	828022A2	线束总成遥控装置	HARNESS ASSEMBLY Remote Control	A/R
-	831259A1	转换套件	CONVERSION KIT	A/R
-	828030A3	舵柄套件	TILLER HANDLE KIT	A/R
-	828030A4	舵柄套件	TILL HANDLE KIT	A/R
-	828004A1	舵柄转换套件	CONVERSION KIT Tiller Handle	A/R

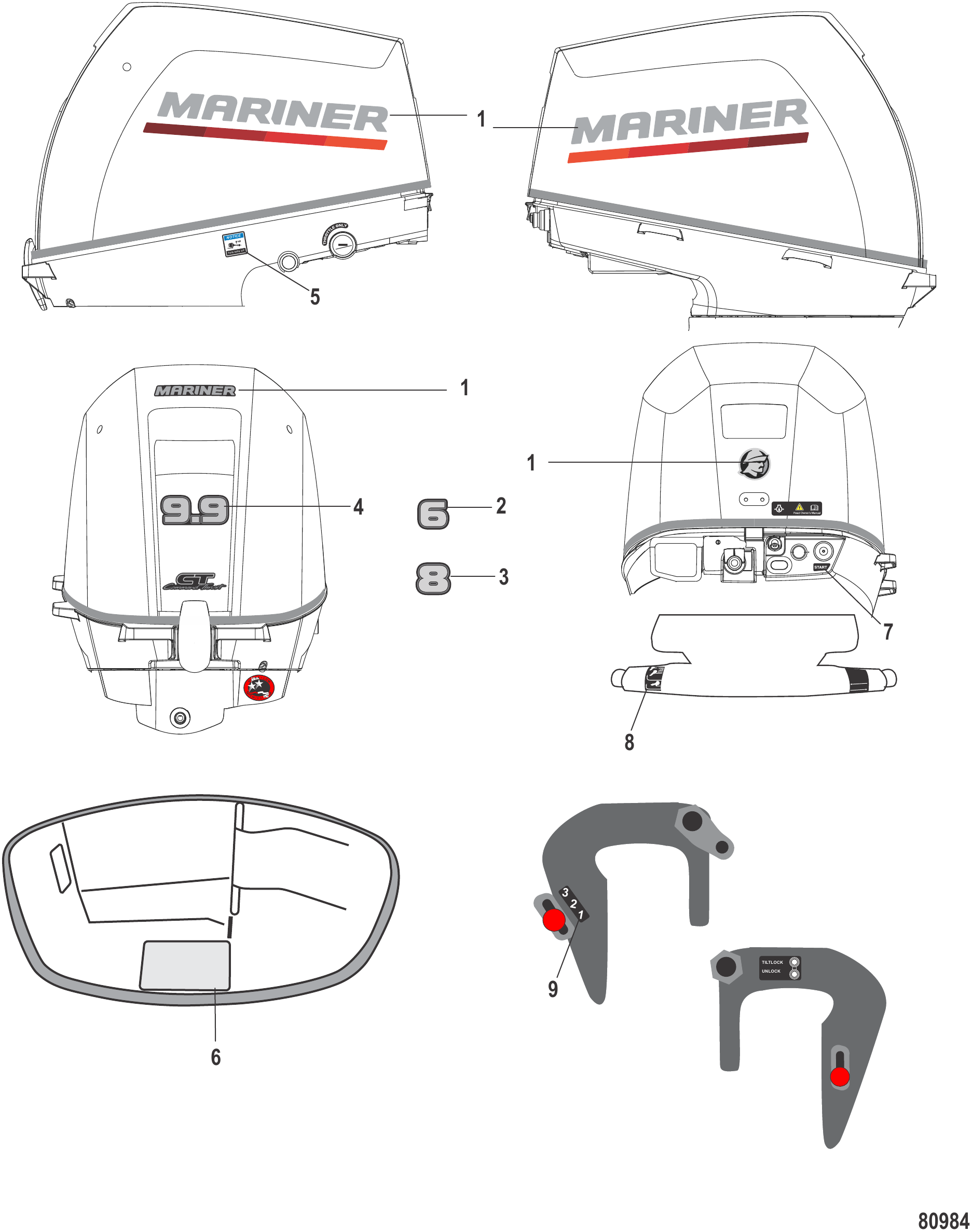

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242337	贴花套装 Mariner 2 - 9.9 马力	DECAL SET Mariner 2 - 9.9 HP	1
2	8M0073676	6马力尾部贴纸	DECAL Rear 6 HP	1
3	8M0225037	8马力后贴花	DECAL Rear 8 HP	1
4	8M0225038	9.9马力后贴花	DECAL Rear 9.9 HP	1
5	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
6	8M0180066	维护贴花	DECAL Maintenance	1
7	8M0225039	启动贴花	DECAL Start	1
8	12869	倾斜位置标贴	DECAL Tilt Position	1
9	128671	下倾限位贴花	DECAL Lower Tilt Limit	1

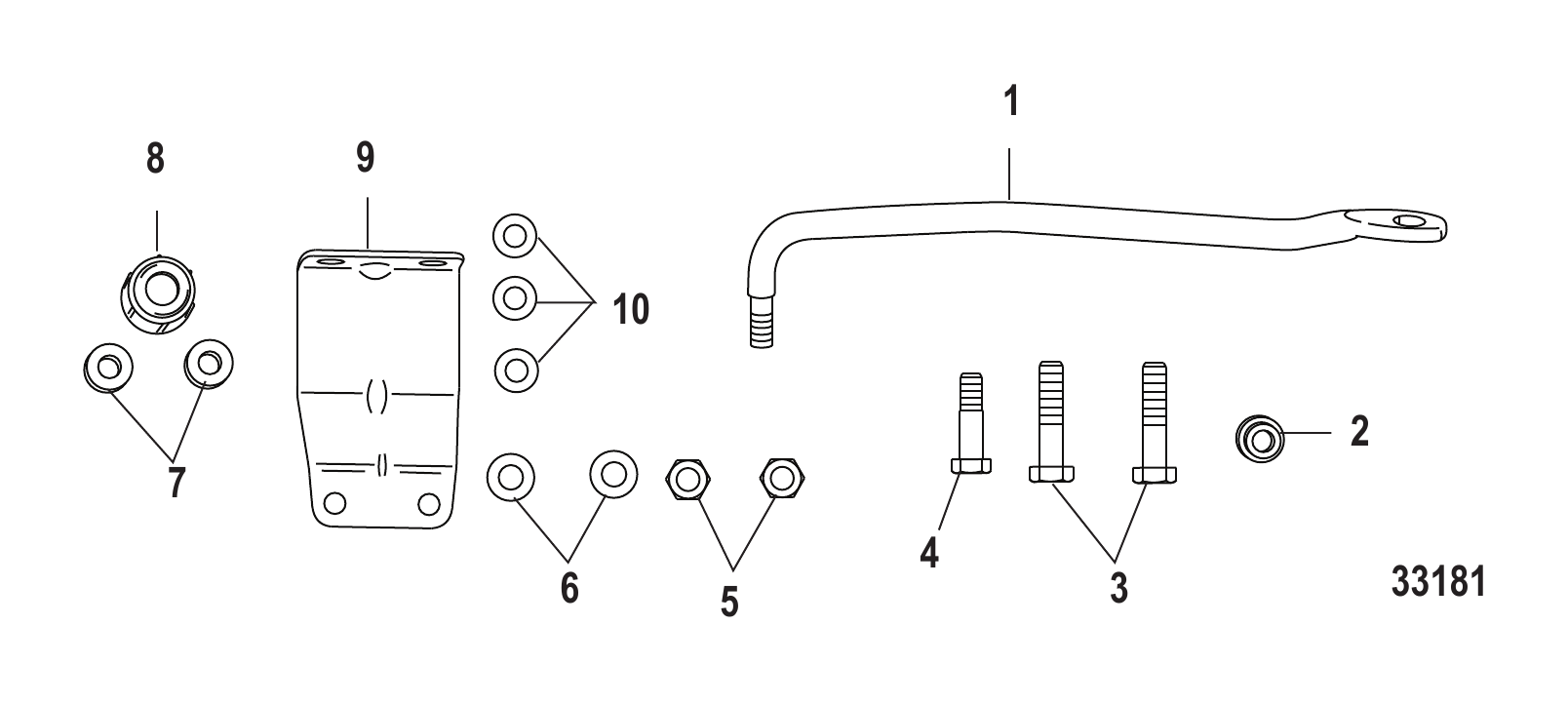

图 3转向连杆安装套件17024A03 Attaching Kit-Steering Link Rod 17024A03

REF	零件编号	中文名称	英文名称	数量
-	17024A03	转向连杆安装套件	STEER LINK ROD ATTACHING KIT	1
1	NSS	转向连杆(不单独销售)	NOT SOLD SEPARATE Steering Link Rod	1
2	853826001	隔套	SPACER	1
2	8M0127351	转向板	STEERING PLATE	1
3	804367001	螺栓	BOLT	2
3	879194311	螺栓	BOLT	2
4	851866007	螺栓	BOLT	1
5	161473	尼龙螺母	NUT Nylon	2
6	895141	不锈钢垫圈	WASHER Stainless Steel	2
6	879194340	垫圈	WASHER	2
7	95286026	隔套	SPACER	2
8	853825	盖帽	CAP	1
9	17024003	转向支架	BRACKET Steering	1
10	9539210	垫圈	WASHER	3

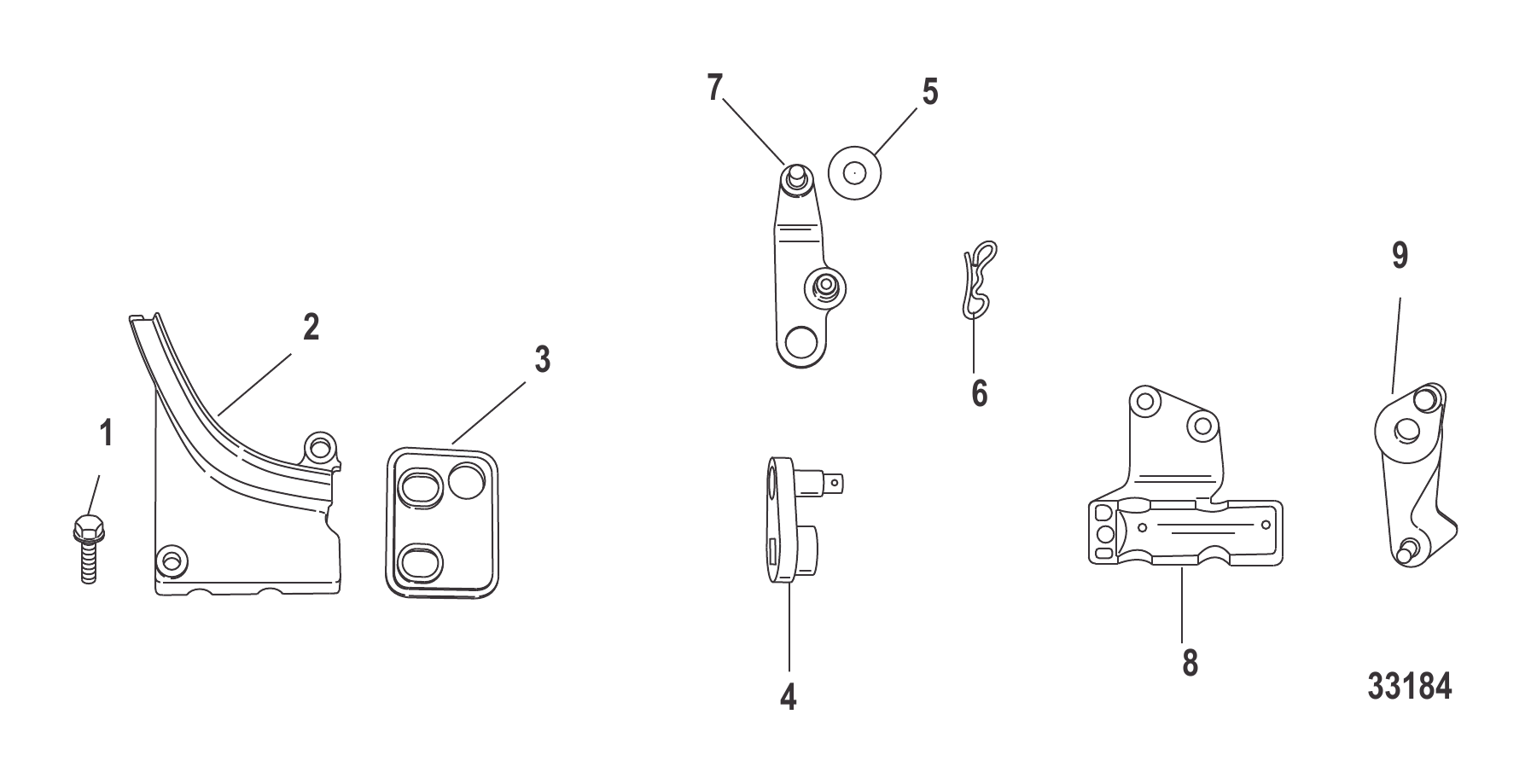

图 4电缆连接器套件898289A20 Cable Connector Kit 898289A20

REF	零件编号	中文名称	英文名称	数量
-	898289A20	电缆连接器套件	CONNECTOR KIT Cable	1
1	825702002	不锈钢螺栓	BOLT Stainless Steel	1
1	823042	螺栓	BOLT	1
2	898101651	盖板	COVER	1
3	898101902	护孔环	GROMMET	1
4	898101904	换挡杆	LEVER Shift	1
5	953925	垫圈	WASHER	2
6	898101920	开口销	COTTER PIN	4
6	8M0021224	蝶形夹	CLIP Bow-Tie	4
7	898101903	换挡臂	ARM Shift	1
8	898101635	支架	BRACKET	1
9	898101905	油门杆	LEVER Throttle	1

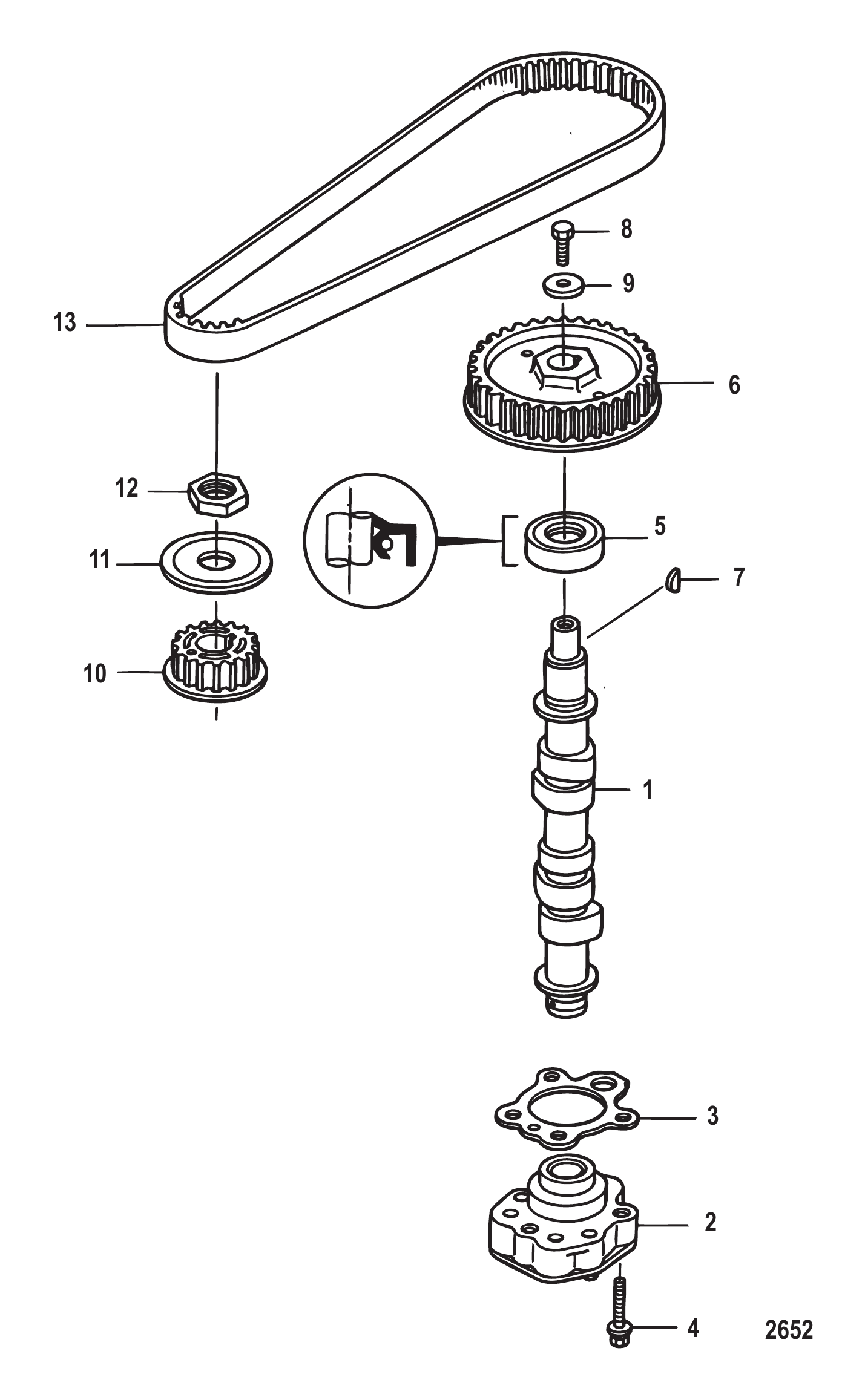

图 5凸轮轴和油泵 Camshaft and Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	834956001	凸轮轴	CAMSHAFT	1
1	834956005	凸轮轴	CAMSHAFT	1
1	8M0170577	凸轮轴总成	CAMSHAFT ASSY	1
2	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
3	853523001	油泵衬垫	GASKET Oil Pump	1
3	8M0229932	衬垫	GASKET	1
4	850879001	螺栓	BOLT	3
5	825455001	油封	SEAL Oil	1
6	834973001	从动齿轮	GEAR Driven	1
7	95229	键	KEY	1
8	803858001	螺栓	BOLT	1
9	895118	垫圈	WASHER	1
10	834955001	驱动齿轮	GEAR Drive	1
11	895119	皮带导槽	BELT GUIDE	1
12	855679001	螺母	NUT	1
13	895120	正时皮带	TIMING BELT	1
-	835427A04	动力头衬垫套件	GASKET SET Powerhead	1
-	895188T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	895188T06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	8M0046065	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	835430T06	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	835430T07	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	835430T07	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1

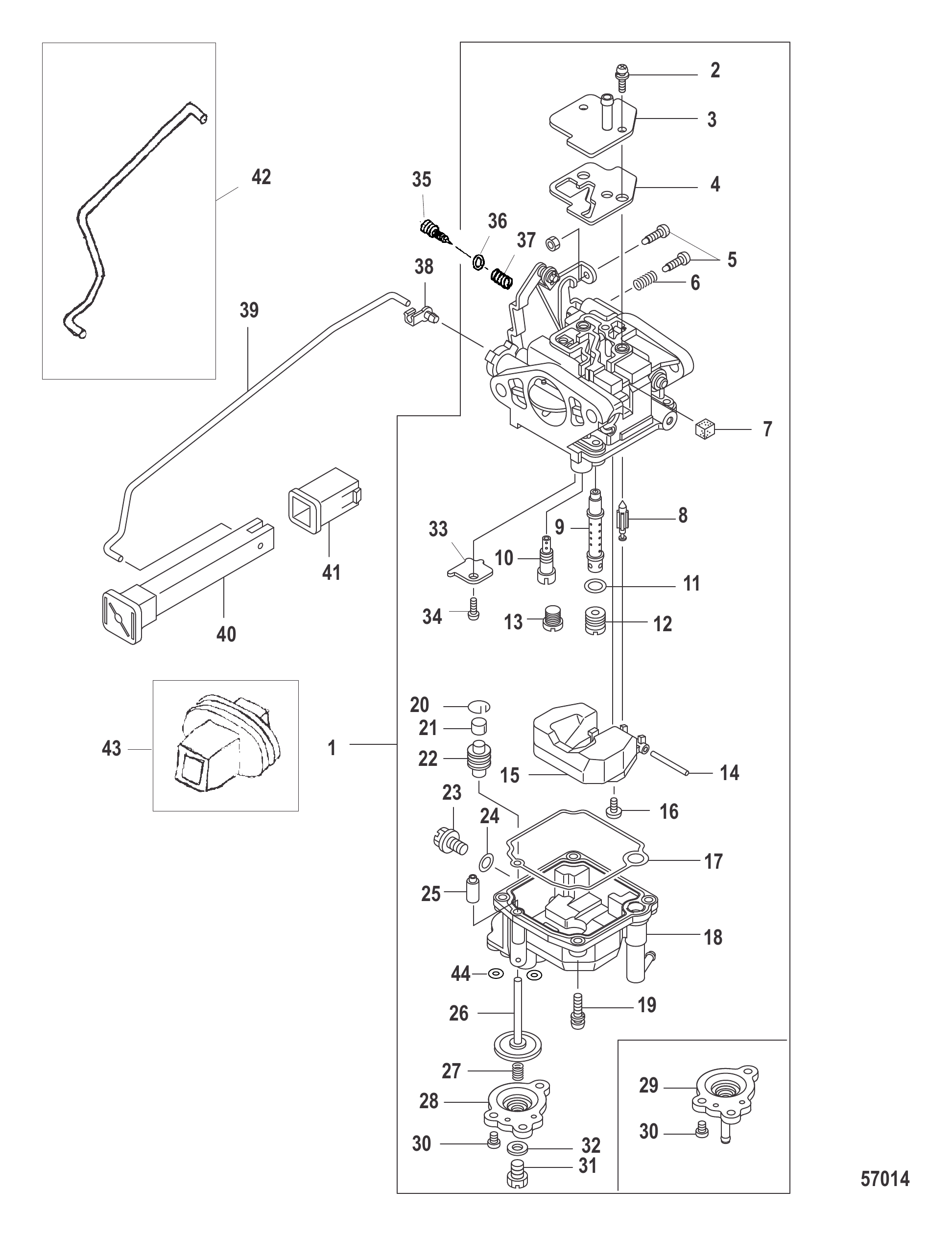

图 6化油器0R676745及以下 Carburetor 0R676745 and Below

REF	零件编号	中文名称	英文名称	数量
1	895110T01	化油器	CARBURETOR	1
1	895110T11	化油器	CARBURETOR	1
1	895110T11	化油器	CARBURETOR	1
1	8M0104462	化油器	CARBURETOR	1
1	895110A03	化油器	CARBURETOR	1
1	895110T15	化油器	CARBURETOR	1
1	895110A13	化油器	CARBURETOR	1
1	895110T15	化油器	CARBURETOR	1
1	895110A18	化油器	CARBURETOR	1
1	895110T15	化油器	CARBURETOR	1
1	895110T15	化油器	CARBURETOR	1
1	8M0104464	化油器	CARBURETOR	1
1	8M0104462	化油器	CARBURETOR	1
1	895110T02	化油器	CARBURETOR	1
1	8M0108371	化油器	CARBURETOR	1
1	895110T12	化油器	CARBURETOR	1
1	8M0108371	化油器	CARBURETOR	1
1	895110A04	化油器	CARBURETOR	1
1	8M0108372	ORD 8M0108371	ORD 8M0108371	1
1	895110A14	化油器	CARBURETOR	1
1	8M0108372	ORD 8M0108371	ORD 8M0108371	1
1	895110A19	化油器	CARBURETOR	1
1	8M0108372	ORD 8M0108371	ORD 8M0108371	1
1	895110A16	化油器	CARBURETOR	1
1	8M0108372	ORD 8M0108371	ORD 8M0108371	1
1	895111T01	化油器	CARBURETOR	1
1	895111T05	化油器	CARBURETOR	1
1	895111T05	化油器	CARBURETOR	1
1	8M0104461	化油器	CARBURETOR	1
1	895111A02	化油器	CARBURETOR	1
1	895111A06	化油器	CARBURETOR	1
1	895111A06	化油器	CARBURETOR	1
1	8M0104463	ORD 8M0104461	ORD 8M0104461	1
1	895111A03	化油器	CARBURETOR	1
1	895111A07	化油器	CARBURETOR	1
1	895111A07	化油器	CARBURETOR	1
1	8M0150183	化油器	CARBURETOR	1
1	895111A04	化油器	CARBURETOR	1
1	895111A06	化油器	CARBURETOR	1
1	895111A08	化油器	CARBURETOR	1
1	895111A06	化油器	CARBURETOR	1
2	809571003	螺钉	SCREW	2
3	855540002	盖板	COVER	1
4	855541003	衬垫	GASKET	1
5	803509012	怠速调节螺钉(15毫米)	SCREW Idle Adjustment (15 mm)	2
5	803509A17	螺钉弹簧套装(18毫米)	SCREW AND SPRING KIT (18 mm)	2
5	803509A17	螺钉弹簧套装(18毫米)	SCREW AND SPRING KIT (18 mm)	2
6	16264003	弹簧 (14毫米)	SPRING (14 mm)	1
6	162641	弹簧(11毫米)	SPRING (11 mm)	1
6	803509A17	螺钉弹簧套装(18毫米)	SCREW AND SPRING KIT (18 mm)	1
7	895112	护孔环	GROMMET	1
7	895112002	护孔环	GROMMET	1
8	809570002	浮子阀	FLOAT VALVE	1
9	802700003	主喷管	MAIN NOZZLE	1
9	802700003	主喷管	MAIN NOZZLE	1
9	802700008	主喷管	MAIN NOZZLE	1
9	802700004	主喷管	MAIN NOZZLE	1
9	802700007	主喷管	MAIN NOZZLE	1
10	803689003	怠速量孔(#39)	JET Pilot (#39)	1
10	803689006	怠速量孔(#37)	JET Pilot (#37)	1
10	803689003	怠速量孔(#39)	JET Pilot (#39)	1
10	803689007	怠速量孔(#40)	JET Pilot (#40)	1
11	825057004	O型圈	O-RING	1
12	802701004	主量孔(#92)	JET Main (#92)	1
12	8M0172936	主量孔	JET MAIN	1
12	802701004	主量孔(#92)	JET Main (#92)	1
12	8M0172936	主量孔	JET MAIN	1
12	802701009	主量孔(#93)	JET Main (#93)	1
12	802701005	主量孔(#76)	JET Main (#76)	1
12	802701008	主量孔(#71)	JET Main (#71)	1
13	802702001	堵头	PLUG	1
13	802702002	堵头	PLUG	1
13	802702002	堵头	PLUG	1
14	162561	浮子臂销	PIN Float Arm	1
15	162532	浮子	FLOAT	1
16	16196	螺钉	SCREW	1
17	802699002	衬垫	GASKET	1
18	802690004	浮子室	FLOAT BOWL	1
18	802690004	浮子室	FLOAT BOWL	1
18	802694010	浮子室	FLOAT BOWL	1
18	802690009	浮子室	FLOAT BOWL	1
18	802690009	浮子室	FLOAT BOWL	1
18	802694011	浮子室	FLOAT BOWL	1
18	802694010	浮子室	FLOAT BOWL	1
19	16260	螺钉(M4 x 12)	SCREW (M4 x 12)	4
20	895113	挡圈	RING Retaining	1
20	8M0123420	挡圈	RING-RETAINING	1
21	895114	盖帽	CAP	1
22	895115	橡胶护套	BOOT Rubber	1
23	809578005	放油螺钉	SCREW Drain	1
24	802691	衬垫	GASKET	1
25	851812005	止回阀	CHECK VALVE	1
26	853830001	柱塞	PLUNGER	1
27	895116	弹簧	SPRING	1
28	895117001	盖板	COVER	1
29	895117	盖板	COVER	1
30	855544013	螺钉	SCREW	3
31	803509013	放油螺钉	SCREW Drain	1
32	855567002	衬垫	GASKET	1
33	802705001	安装板	PLATE	1
34	851813002	螺钉	SCREW	1
35	803509010	导向螺钉	SCREW Pilot	1
36	895132001	O型圈	O-RING	1
37	16266004	弹簧	SPRING	1
38	16333	卡扣拉杆	ROD Snap	1
39	855561007	阻风门连杆	ROD Choke Link	1
40	855565	阻风门旋钮	KNOB Choke	1
40	8M0155127	阻风门拉杆	ROD CHOKE	1
40	855565	阻风门旋钮	KNOB Choke	1
40	8M0155127	阻风门拉杆	ROD CHOKE	1
40	855565001	阻风门旋钮	KNOB Choke	1
40	8M0155127	阻风门拉杆	ROD CHOKE	1
40	855565001	阻风门旋钮	KNOB Choke	1
40	8M0155127	阻风门拉杆	ROD CHOKE	1
41	851858005	衬套	BUSHING	1
41	8M0231329	衬套	BUSHING	1
42	855561008	阻风门连杆	ROD Choke Link	1
42	8M0121496	连杆	LINK ROD	1
43	881305007	护孔环	GROMMET	1
44	898103224	O型圈	O-RING	2
-	8M0044576	化油器修理包	KIT Carb Repair	1

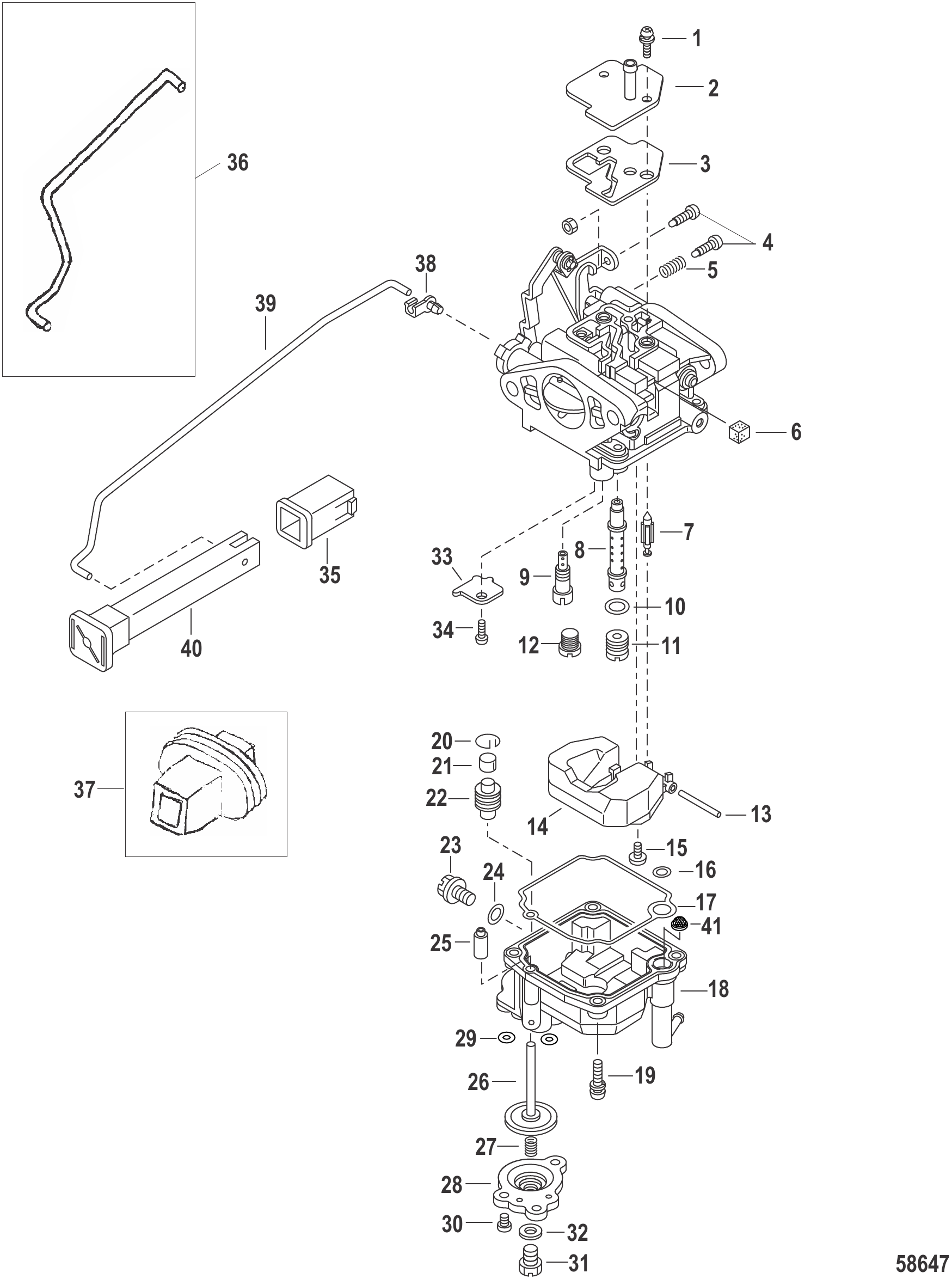

图 7化油器0R676746及以上 Carburetor 0R676746 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0104462	化油器	CARBURETOR	1
-	8M0167272	化油器	CARBURETOR	1
-	8M0173875	化油器	CARBURETOR	1
-	8M0176126	化油器总成	CARBURETOR ASSY	1
-	8M0104464	化油器	CARBURETOR	1
-	8M0108371	化油器	CARBURETOR	1
-	8M0104462	化油器	CARBURETOR	1
-	895110T12	化油器	CARBURETOR	1
-	8M0108371	化油器	CARBURETOR	1
-	8M0108371	化油器	CARBURETOR	1
-	8M0167273	化油器	CARBURETOR	1
-	8M0173877	化油器	CARBURETOR	1
-	8M0176130	化油器总成	CARBURETOR ASSY	1
-	895110A16	化油器	CARBURETOR	1
-	8M0108372	ORD 8M0108371	ORD 8M0108371	1
-	8M0104461	化油器	CARBURETOR	1
-	8M0174374	化油器	CARBURETOR	1
-	8M0174374	化油器	CARBURETOR	1
-	8M0150183	化油器	CARBURETOR	1
-	8M0176128	化油器总成	CARBURETOR ASSY	1
1	809571003	螺钉	SCREW	2
2	855540002	盖板	COVER	1
3	855541003	衬垫	GASKET	1
4	803509012	怠速调节螺钉(15毫米)	SCREW Idle Adjustment (15 mm)	2
4	803509A17	螺钉弹簧套装(18毫米)	SCREW AND SPRING KIT (18 mm)	2
4	803509A17	螺钉弹簧套装(18毫米)	SCREW AND SPRING KIT (18 mm)	2
5	16264003	弹簧 (14毫米)	SPRING (14 mm)	1
5	162641	弹簧(11毫米)	SPRING (11 mm)	1
5	803509A17	螺钉弹簧套装(18毫米)	SCREW AND SPRING KIT (18 mm)	1
6	895112	护孔环	GROMMET	1
6	895112002	护孔环	GROMMET	1
7	809570002	浮子阀	FLOAT VALVE	1
8	802700003	主喷管	MAIN NOZZLE	1
8	8M0173873	主喷管	MAIN NOZZLE	1
8	802700008	主喷管	MAIN NOZZLE	1
8	802700004	主喷管	MAIN NOZZLE	1
9	803689003	怠速量孔(#39)	JET Pilot (#39)	1
9	803689007	怠速量孔(#40)	JET Pilot (#40)	1
10	825057004	O型圈	O-RING	1
11	802701004	主量孔(#92)	JET Main (#92)	1
11	8M0172936	主量孔	JET MAIN	1
11	802701009	主量孔(#93)	JET Main (#93)	1
11	802701005	主量孔(#76)	JET Main (#76)	1
12	802702002	堵头	PLUG	1
12	802702002	堵头	PLUG	1
13	162561	浮子臂销	PIN Float Arm	1
14	162532	浮子	FLOAT	1
15	16196	螺钉	SCREW	1
16	8M0174323	O型圈	O-Ring	1
17	802699002	衬垫	GASKET	1
18	802690004	浮子室	FLOAT BOWL	1
18	802694010	浮子室	FLOAT BOWL	1
18	802690009	浮子室	FLOAT BOWL	1
18	802694011	浮子室	FLOAT BOWL	1
18	802694010	浮子室	FLOAT BOWL	1
19	16260	螺钉(M4 x 12)	SCREW (M4 x 12)	4
20	895113	挡圈	RING Retaining	1
20	8M0123420	挡圈	RING-RETAINING	1
21	895114	盖帽	CAP	1
22	895115	橡胶护套	BOOT Rubber	1
23	809578005	放油螺钉	SCREW Drain	1
24	802691	衬垫	GASKET	1
25	851812005	止回阀	CHECK VALVE	1
26	853830001	柱塞	PLUNGER	1
27	895116	弹簧	SPRING	1
28	895117001	盖板	COVER	1
29	898103224	O型圈	O-RING	2
30	855544013	螺钉	SCREW	3
31	803509013	放油螺钉	SCREW Drain	1
32	855567002	衬垫	GASKET	1
33	802705001	安装板	PLATE	1
34	851813002	螺钉	SCREW	1
35	851858005	衬套	BUSHING	1
35	8M0231329	衬套	BUSHING	1
36	855561008	阻风门连杆	ROD Choke Link	1
36	8M0121496	连杆	LINK ROD	1
37	881305007	护孔环	GROMMET	1
38	16333	卡扣拉杆	ROD Snap	1
39	855561007	阻风门连杆	ROD Choke Link	1
40	855565001	阻风门旋钮	KNOB Choke	1
40	8M0155127	阻风门拉杆	ROD CHOKE	1
41	898101988	燃油滤清器	FILTER Fuel	1
-	8M0044576	化油器修理包	KIT Carb Repair	1

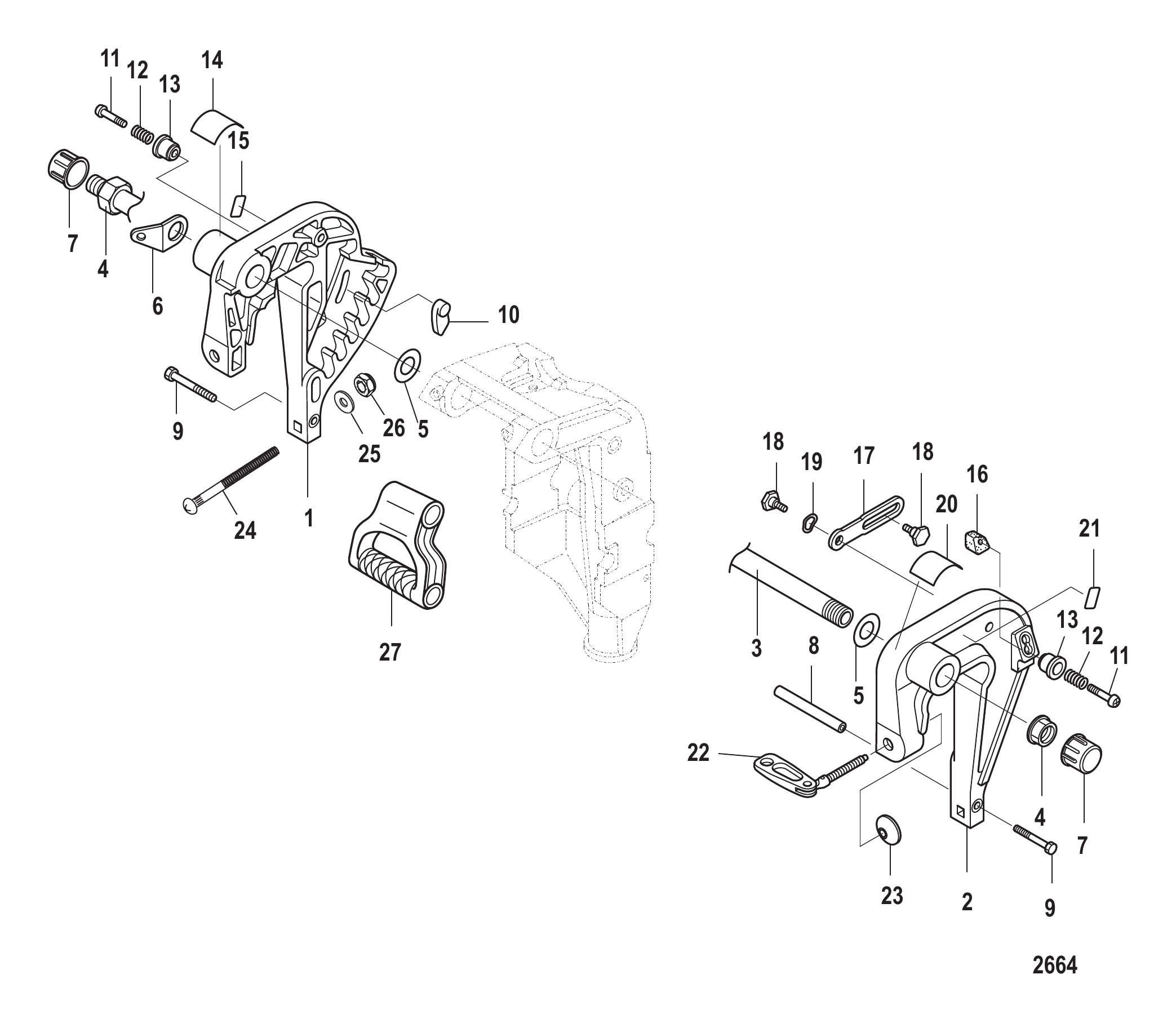

图 8非动力倾斜夹紧支架 Clamp Brackets Non-Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	815030T02	右舷夹紧支架	CLAMP BRACKET Starboard	1
1	815030T06	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	815031T02	左舷夹紧支架	CLAMP BRACKET Port	1
2	815031T06	左舷夹紧支架	CLAMP BRACKET Port	1
2	815031T06	左舷夹紧支架	CLAMP BRACKET Port	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372213	螺母	NUT	2
4	853722029	尼龙螺母	NUT Nylon	2
5	95375001	垫圈	WASHER	2
6	895163	安装板	PLATE	1
6	895163002	安装板	PLATE	1
7	85372214	盖形螺母	CAP NUT	2
8	803771001	隔套	SPACER	1
9	82304222	不锈钢螺栓	BOLT Stainless Steel	2
9	8M0102279	螺栓	BOLT	2
10	895164	配平位置设定凸轮	CAM Trim Position Setting	1
11	855544015	螺钉	SCREW	2
12	813028004	弹簧	SPRING	2
13	815096001	旋钮	KNOB	2
14	NSS	配平位置贴花(不单独销售)	NOT SOLD SEPARATE Decal-Trim Position	1
15	128671	下倾限位贴花	DECAL Lower Tilt Limit	1
16	895165	倾斜锁定装置	TILT LOCK	1
17	895169	倾斜带	TILT STRAP	2
18	895170	螺栓	BOLT	2
19	8537232	波形垫圈	WAVE WASHER	2
20	NSS	导向器(不单独销售)	NOT SOLD SEPARATE Pilot	1
21	NSS	倾斜锁(不单独销售)	NOT SOLD SEPARATE Tilt Lock	1
22	804042A02	蝶形螺钉总成 14毫米螺纹规格	THUMB SCREW ASSEMBLY 14 MM Thread Size	2
22	8M0054653	ORD 10-8M0060117	ORD 10-8M0060117	2
23	95379	垫	PAD	2
-	92729A49	艉板安装五金套件	HARDWARE KIT Transom Mounting	1
24	43216	螺栓 (0.250-20 x 3.50)	BOLT (.250-20 x 3.50)	2
25	67983	垫圈	WASHER	2
26	8267118	螺母 (.250-20)	NUT (.250-20)	2
27	815082002	搬运手柄	HANDLE Carrying	1

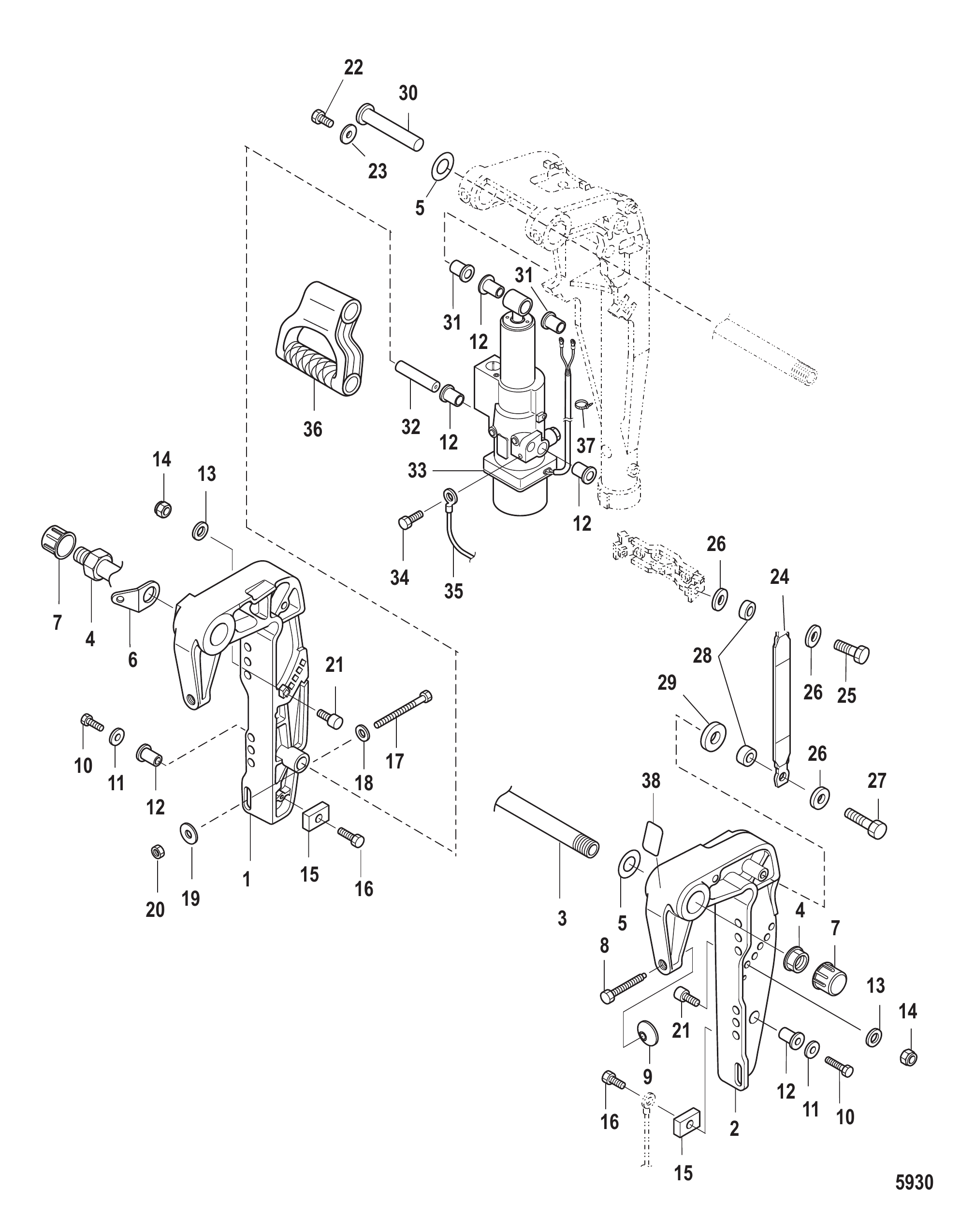

图 9动力倾斜夹紧支架 Clamp Brackets Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	815030T03	右舷夹紧支架	CLAMP BRACKET Starboard	1
1	815030T04	右舷夹紧支架	CLAMP BRACKET Starboard	1
1	815030T05	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	815031T03	左舷夹紧支架	CLAMP BRACKET Port	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372213	螺母	NUT	2
4	853722029	尼龙螺母	NUT Nylon	2
5	95375001	垫圈	WASHER	2
6	895163	安装板	PLATE	1
6	895163002	安装板	PLATE	1
7	85372214	盖形螺母	CAP NUT	2
8	162635	夹具螺丝	CLAMP SCREW	2
8	8M0060119	夹紧螺钉套件	CLAMP SCREW KIT	2
9	95379	垫	PAD	1
10	823042062	螺栓	BOLT	2
10	879194253	螺栓	BOLT	2
11	95375	垫圈	WASHER	2
12	16176008	衬套	BUSHING	5
13	853701	垫圈	WASHER	2
13	8M0135942	垫圈	WASHER	2
14	95374001	尼龙螺母	NUT Nylon	2
15	875208	阳极块	ANODE	2
16	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
17	823042063	螺栓	BOLT	2
17	8M0094877	螺钉 (8 x 85毫米)	SCREW (8 x 85mm	2
18	895106001	垫圈	WASHER	2
18	16192	垫圈	WASHER	2
19	16140012	垫圈	WASHER	2
20	853722023	螺母	NUT	2
20	879194337	螺母	NUT	2
21	815051001	配平锁销	PIN Trim Lock	2
22	823042038	螺栓	BOLT	1
22	879194248	螺栓	BOLT	1
23	16238	垫圈	WASHER	1
23	898101937	垫圈	WASHER	1
24	896297	束带总成	STRAP ASSEMBLY	2
24	896297001	束带总成	STRAP ASSEMBLY	2
24	896297001	束带总成	STRAP ASSEMBLY	2
25	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
26	895118002	垫圈	WASHER	6
26	953921	不锈钢垫圈	WASHER Stainless Steel	6
27	823042039	螺栓	BOLT	2
27	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
28	855545003	轴环	COLLAR	4
29	16238	垫圈	WASHER	2
29	898101937	垫圈	WASHER	2
30	851874002	气缸销	PIN Cylinder	1
30	8M0091498	气缸销	PIN Cylinder	1
31	16176009	衬套	BUSHING	2
32	851874003	气缸下销	PIN Cylinder-Lower	1
32	851874005	销	PIN	1
33	896298T01	动力倾斜装置总成	POWER TILT ASSEMBLY	1
34	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	3
35	8537401	接地线	GROUND WIRE	1
35	898101089	接地线	WIRE Ground	1
36	815082002	搬运手柄	HANDLE Carrying	1
37	95332001	箍带	BAND	2
37	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
37	815044001	箍带	BAND	2
37	69356	扎带 (8.18英寸)	TIE STRAP (8.18 Inches)	2
38	823701004	副驾驶贴花	DECAL Co-Pilot	1
-	896297A01	启动束带套件	KICKER STRAP KIT	1

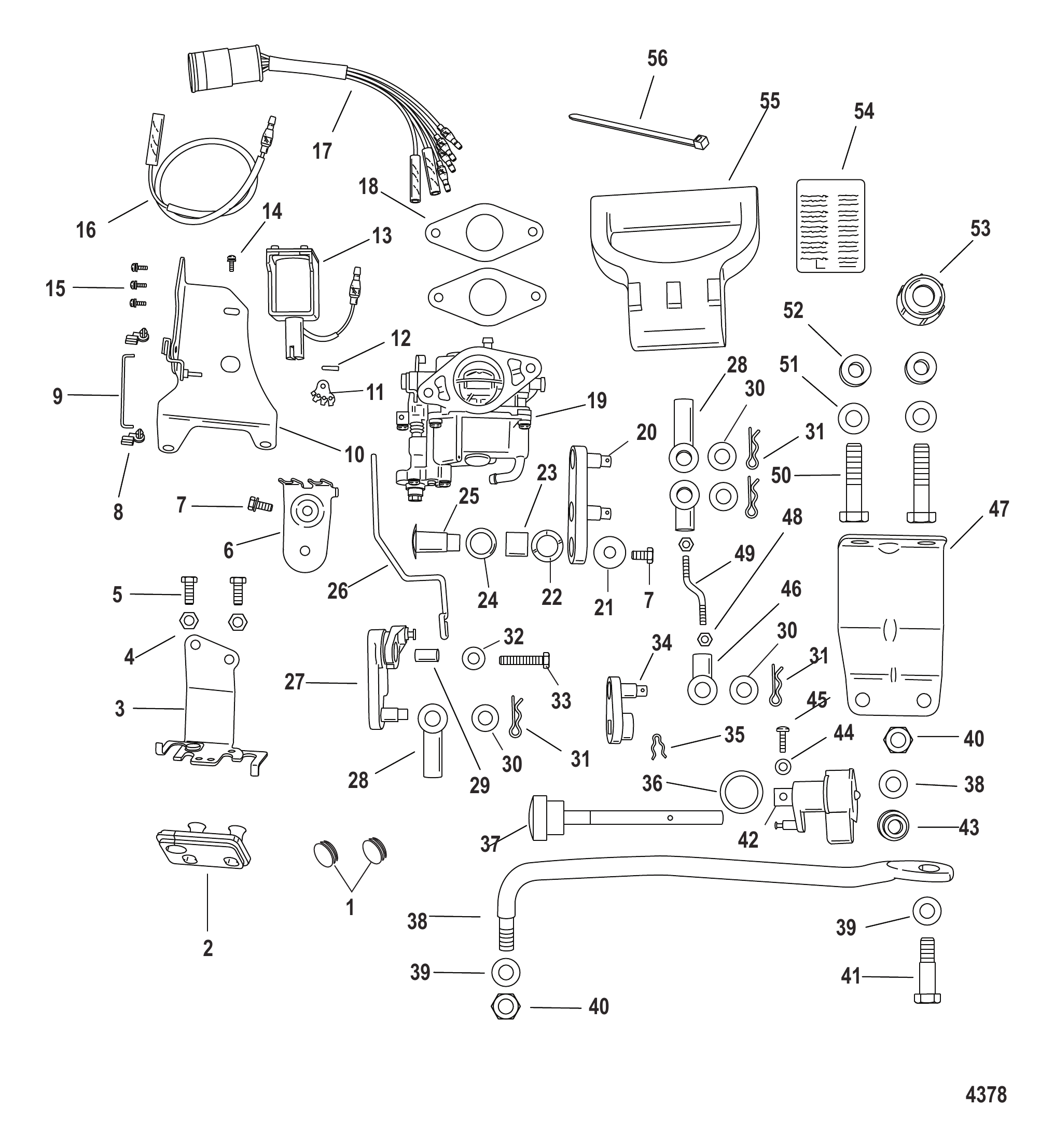

图 10转换套件895284A01 Conversion Kit 895284A01

REF	零件编号	中文名称	英文名称	数量
-	895284A01	电动舵柄转电动遥控转换套件	CONVERSION KIT Remote Control Electric Tiller to Electric Remote	1
1	16226	护孔环	GROMMET	2
2	895175001	护孔环	GROMMET	1
3	803875001	支架	BRACKET	1
4	853722022	螺母	NUT	2
4	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
5	823042037	螺栓	BOLT	2
5	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
6	853739003	支架	BRACKET	1
7	82304234	螺栓	BOLT	2
7	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
8	853748001	快拆连杆	SNAP Link Rod	2
9	853747007	连杆	LINK ROD	1
10	895127	支架	BRACKET	1
11	853831	挂钩	HOOK	1
12	952189	定位销	PIN Dowel	1
13	853829A02	阻风门电磁阀总成	SOLENOID ASSEMBLY Choke	1
14	16122	螺钉	SCREW	1
14	823042067	螺钉	SCREW	1
15	162454	螺钉	SCREW	3
16	892770	电缆	CABLE	1
17	895221A01	电气线束总成	HARNESS ASSEMBLY Electrical	1
18	835383001	衬垫	GASKET	1
19	895110T02	化油器	CARBURETOR	1
19	8M0108371	化油器	CARBURETOR	1
20	892773	换挡臂	SHIFT ARM	1
21	161404	垫圈	WASHER	1
22	16221	波形垫圈	WAVE WASHER	1
23	16220	衬套	BUSHING	1
24	16219	密封件	SEAL	1
25	17640001	肩部螺钉	SHOULDER SCREW	1
26	803574001	杆油门	ROD Throttle	1
27	804892001	节流鼓	DRUM Throttle	1
28	8537452	电缆接头座	SOCKET Cable Joint	2
28	8M0079131	插座	SOCKET	2
29	8537154	隔套	SPACER	1
29	853715007	隔套	SPACER	1
30	953925	垫圈	WASHER	4
31	8150262	开口销	COTTER PIN	4
32	953925	垫圈	WASHER	1
33	823042044	螺栓	BOLT	1
33	16830	螺栓	BOLT	1
34	803763002	换挡杆	LEVER Shift	1
35	851863	卡扣	CLIP	1
36	16219003	密封件	SEAL	1
37	851865001	换档轴	SHIFT SHAFT	1
37	851865003	换档轴	SHIFT SHAFT	1
38	NSS	转向连杆(不单独销售)	NOT SOLD SEPARATE Steering Link Rod	1
39	9539210	垫圈	WASHER	3
40	161473	尼龙螺母	NUT Nylon	2
41	851866007	螺栓	BOLT	1
42	803768003	换挡定位器	SHIFT DETENT	1
43	853826001	隔套	SPACER	1
43	8M0127351	转向板	STEERING PLATE	1
44	16335	垫圈	WASHER	1
45	855544014	螺钉	SCREW	1
46	892775	电缆接头	JOINT Cable	2
47	17024003	转向支架	BRACKET Steering	1
48	8537225	螺母	NUT	2
48	16081	不锈钢螺母	NUT Stainless Steel	2
49	892774	换挡杆	ROD Shift Lever	1
50	804367001	螺栓	BOLT	2
50	879194311	螺栓	BOLT	2
51	895141	不锈钢垫圈	WASHER Stainless Steel	2
51	879194340	垫圈	WASHER	2
52	95286026	隔套	SPACER	2
53	853825	盖帽	CAP	1
54	895275	接线图贴纸	DECAL Wiring Diagram	1
55	815082002	搬运手柄	HANDLE Carrying	1
56	95332001	箍带	BAND	1
56	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1

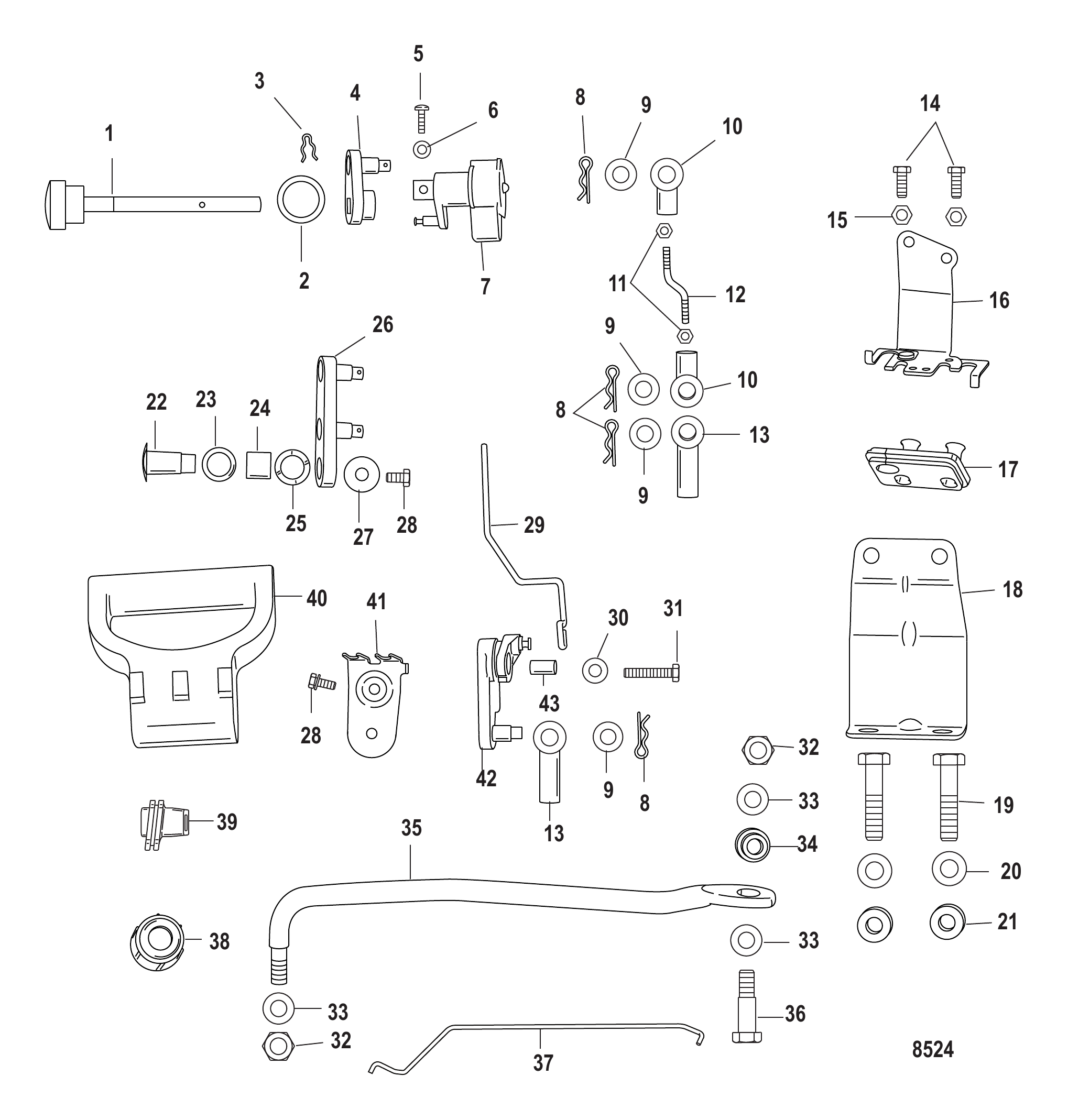

图 11转换套件895284A02 Conversion Kit 895284A02

REF	零件编号	中文名称	英文名称	数量
-	895284A02	手动舵柄转手动遥控转换套件	CONVERSION KIT Remote Control Manual Tiller to Manual Remote	1
1	851865001	换档轴	SHIFT SHAFT	1
1	851865003	换档轴	SHIFT SHAFT	1
2	16219003	密封件	SEAL	1
3	851863	卡扣	CLIP	1
4	803763002	换挡杆	LEVER Shift	1
5	855544014	螺钉	SCREW	1
6	16335	垫圈	WASHER	1
7	803768003	换挡定位器	SHIFT DETENT	1
8	8150262	开口销	COTTER PIN	4
9	953925	垫圈	WASHER	5
10	892775	电缆接头	JOINT Cable	2
11	8537225	螺母	NUT	2
11	16081	不锈钢螺母	NUT Stainless Steel	2
12	892774	换挡杆	ROD Shift Lever	1
13	8537452	电缆接头座	SOCKET Cable Joint	2
13	8M0079131	插座	SOCKET	2
14	823042037	螺栓	BOLT	2
14	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
15	853722022	螺母	NUT	2
15	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
16	803875001	支架	BRACKET	1
17	895175001	护孔环	GROMMET	1
18	17024003	转向支架	BRACKET Steering	1
19	804367001	螺栓	BOLT	2
19	879194311	螺栓	BOLT	2
20	895141	不锈钢垫圈	WASHER Stainless Steel	2
20	879194340	垫圈	WASHER	2
21	95286026	隔套	SPACER	2
22	17640001	肩部螺钉	SHOULDER SCREW	1
23	16219	密封件	SEAL	1
24	16220	衬套	BUSHING	1
25	16221	波形垫圈	WAVE WASHER	1
26	892773	换挡臂	SHIFT ARM	1
27	161404	垫圈	WASHER	1
28	82304234	螺栓	BOLT	2
28	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
29	803574001	杆油门	ROD Throttle	1
30	161404	垫圈	WASHER	1
31	823042044	螺栓	BOLT	1
31	16830	螺栓	BOLT	1
32	161473	尼龙螺母	NUT Nylon	2
33	9539210	垫圈	WASHER	3
34	853826001	隔套	SPACER	1
34	8M0127351	转向板	STEERING PLATE	1
35	NSS	转向连杆(不单独销售)	NOT SOLD SEPARATE Steering Link Rod	1
36	851866007	螺栓	BOLT	1
37	855561008	阻风门连杆	ROD Choke Link	1
37	8M0121496	连杆	LINK ROD	1
38	853825	盖帽	CAP	1
39	881305007	护孔环	GROMMET	1
40	815082002	搬运手柄	HANDLE Carrying	1
41	853739003	支架	BRACKET	1
42	804892001	节流鼓	DRUM Throttle	1
43	8537154	隔套	SPACER	1
43	853715007	隔套	SPACER	1

图 12罩壳序列号0R548600及以下 Cowling SN 0R548600 and Below

REF	零件编号	中文名称	英文名称	数量
1	803580T06	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0062042	后部上罩总成	COWL ASSY-BACK FT	1
1	8M0058611	顶部上罩总成(无贴花)	TOP COWL ASSEMBLY No decals	1
1	8M0074491	顶部上罩总成	TOP COWL ASSEM	1
1	803580T08	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0062233	灰色顶部上罩	TOP COWL-GRAY	1
1	8M0058623	顶部上罩总成(无贴花)	TOP COWL ASSEMBLY No decals	1
1	8M0062233	灰色顶部上罩	TOP COWL-GRAY	1
2	895123	空气导流板	GUIDE Air	1
3	895178	密封件	SEAL	1
3	8M0105122	密封组件	SEAL ASSEMBLY	1
3	8M0079766	密封件	SEAL	1
3	8M0111073	密封组件	SEAL ASSEMBLY	1
3	8M0157116	罩壳密封套件	COWL SEAL KIT	1
4	853778T06	下机罩	BOTTOM COWL	1
4	853777A08	下部上罩套件	COWL KIT-LOWER	1
4	853777T07	下机罩	BOTTOM COWL	1
4	8M0130005	下机罩	BOTTOM COWL	1
4	853777T07	下机罩	BOTTOM COWL	1
4	8M0130005	下机罩	BOTTOM COWL	1
5	825702002	不锈钢螺栓	BOLT Stainless Steel	4
5	823042	螺栓	BOLT	4
6	817015001	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
6	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
6	8M0062099	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
6	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	82304234	螺栓	BOLT	1
7	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
8	8129603	管接头	NIPPLE	1
8	898101961	管接头	NIPPLE	1
9	898101651	盖板	COVER	1
9	898101651	盖板	COVER	1
10	823042037	螺栓	BOLT	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
10	823042037	螺栓	BOLT	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
11	895175	护孔环	GROMMET	1
12	898101902	护孔环	GROMMET	1
12	898101902	护孔环	GROMMET	1
13	895176	启动联锁电缆支架	BRACKET Starter Interlock Cable	1
14	82304234	螺栓	BOLT	1
14	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
15	162284	护孔环	GROMMET	1
16	16226	护孔环	GROMMET	1
17	853709008	电池线束护圈	GROMMET Battery Cable	1
18	851850008	油门线护圈	GROMMET Throttle Cable	1
19	16226	护孔环	GROMMET	1
20	853709007	换挡杆护圈	GROMMET Shift Rod	2
21	895124	启动泵总成	PUMP ASSEMBLY Priming	1
22	895177	螺母	NUT	1
23	851848007	橡胶软管 (300 mm)	HOSE Rubber (300 mm)	1
23	879194473	油管	TUBING	1
24	95224	卡扣	CLIP	2
25	95306	卡箍	CLAMP	1
25	8M0130961	卡箍	CLAMP	1
26	82304234	螺栓	BOLT	1
26	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
27	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
27	8M0182334	燃油接头	CONNECTOR FUEL	1
28	825702002	不锈钢螺栓	BOLT Stainless Steel	1
28	823042	螺栓	BOLT	1
29	878311	盖帽	CAP	1
30	851848003	软管(330毫米)	HOSE (330 mm)	1
30	879194470	软管	HOSE	1
31	95395	不锈钢卡扣	CLIP Stainless Steel	2
32	853752003	支架	BRACKET	1
33	825702002	不锈钢螺栓	BOLT Stainless Steel	1
33	823042	螺栓	BOLT	1
33	825702002	不锈钢螺栓	BOLT Stainless Steel	1
33	823042	螺栓	BOLT	1
34	95306	卡箍	CLAMP	1
34	8M0130961	卡箍	CLAMP	1
35	895174	换挡杆支架盖	COVER Shift Lever Bracket	1
36	895175001	护孔环	GROMMET	1
37	898103161	节流孔	ORFICE	1

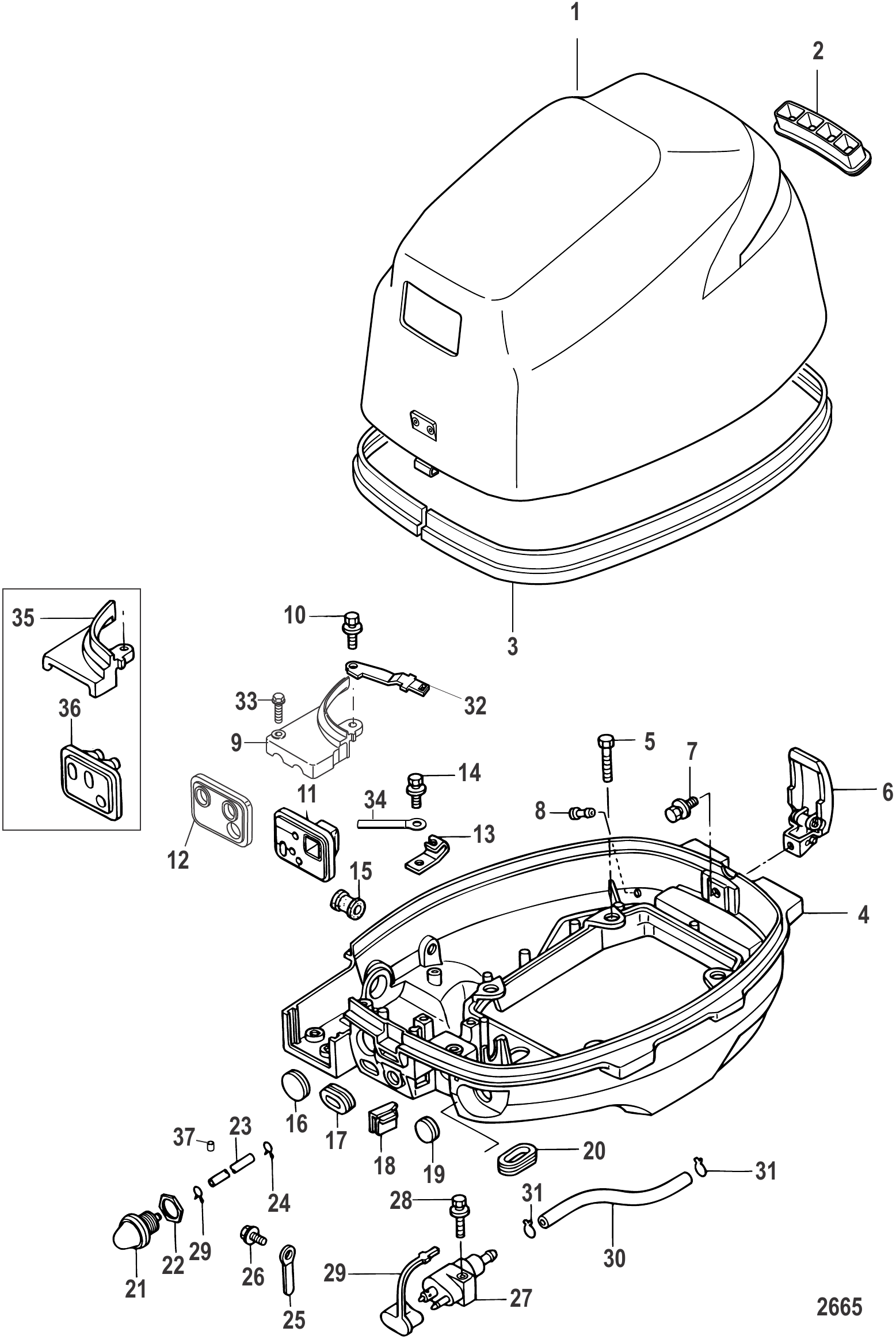

图 13罩壳序列号0R548601至0R734915 Cowling SN 0R548601 thru 0R734915

REF	零件编号	中文名称	英文名称	数量
1	8M0058611	顶部上罩总成(无贴花)	TOP COWL ASSEMBLY No decals	1
1	8M0074491	顶部上罩总成	TOP COWL ASSEM	1
1	8M0058623	顶部上罩总成(无贴花)	TOP COWL ASSEMBLY No decals	1
1	8M0062233	灰色顶部上罩	TOP COWL-GRAY	1
2	895123	空气导流板	GUIDE Air	1
3	8M0079766	密封件	SEAL	1
3	8M0111073	密封组件	SEAL ASSEMBLY	1
3	8M0157116	罩壳密封套件	COWL SEAL KIT	1
4	853777T07	下机罩	BOTTOM COWL	1
4	8M0130005	下机罩	BOTTOM COWL	1
4	853777T07	下机罩	BOTTOM COWL	1
4	8M0130005	下机罩	BOTTOM COWL	1
5	825702002	不锈钢螺栓	BOLT Stainless Steel	4
5	823042	螺栓	BOLT	4
6	8M0062099	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
6	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	82304234	螺栓	BOLT	1
7	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
8	8129603	管接头	NIPPLE	1
8	898101961	管接头	NIPPLE	1
9	898101651	盖板	COVER	1
9	898101651	盖板	COVER	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
11	895175	护孔环	GROMMET	1
12	898101902	护孔环	GROMMET	1
12	898101902	护孔环	GROMMET	1
13	895176	启动联锁电缆支架	BRACKET Starter Interlock Cable	1
14	82304234	螺栓	BOLT	1
14	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
15	162284	护孔环	GROMMET	1
16	16226	护孔环	GROMMET	1
16	16226	护孔环	GROMMET	A/R
17	853709008	电池线束护圈	GROMMET Battery Cable	1
18	851850008	油门线护圈	GROMMET Throttle Cable	1
19	16226	护孔环	GROMMET	1
20	853709007	换挡杆护圈	GROMMET Shift Rod	2
21	895124	启动泵总成	PUMP ASSEMBLY Priming	1
22	895177	螺母	NUT	1
23	851848007	橡胶软管 (300 mm)	HOSE Rubber (300 mm)	1
23	879194473	油管	TUBING	1
24	95224	卡扣	CLIP	2
25	95306	卡箍	CLAMP	1
25	8M0130961	卡箍	CLAMP	1
26	82304234	螺栓	BOLT	1
26	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
27	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
27	8M0182334	燃油接头	CONNECTOR FUEL	1
28	825702002	不锈钢螺栓	BOLT Stainless Steel	1
28	823042	螺栓	BOLT	1
29	878311	盖帽	CAP	1
30	851848003	软管(330毫米)	HOSE (330 mm)	1
30	879194470	软管	HOSE	1
31	95395	不锈钢卡扣	CLIP Stainless Steel	2
32	853752003	支架	BRACKET	1
33	825702002	不锈钢螺栓	BOLT Stainless Steel	1
33	823042	螺栓	BOLT	1
33	825702002	不锈钢螺栓	BOLT Stainless Steel	1
33	823042	螺栓	BOLT	1
34	95306	卡箍	CLAMP	1
34	8M0130961	卡箍	CLAMP	1
35	895174	换挡杆支架盖	COVER Shift Lever Bracket	1
36	895175001	护孔环	GROMMET	1
37	898103161	节流孔	ORFICE	1

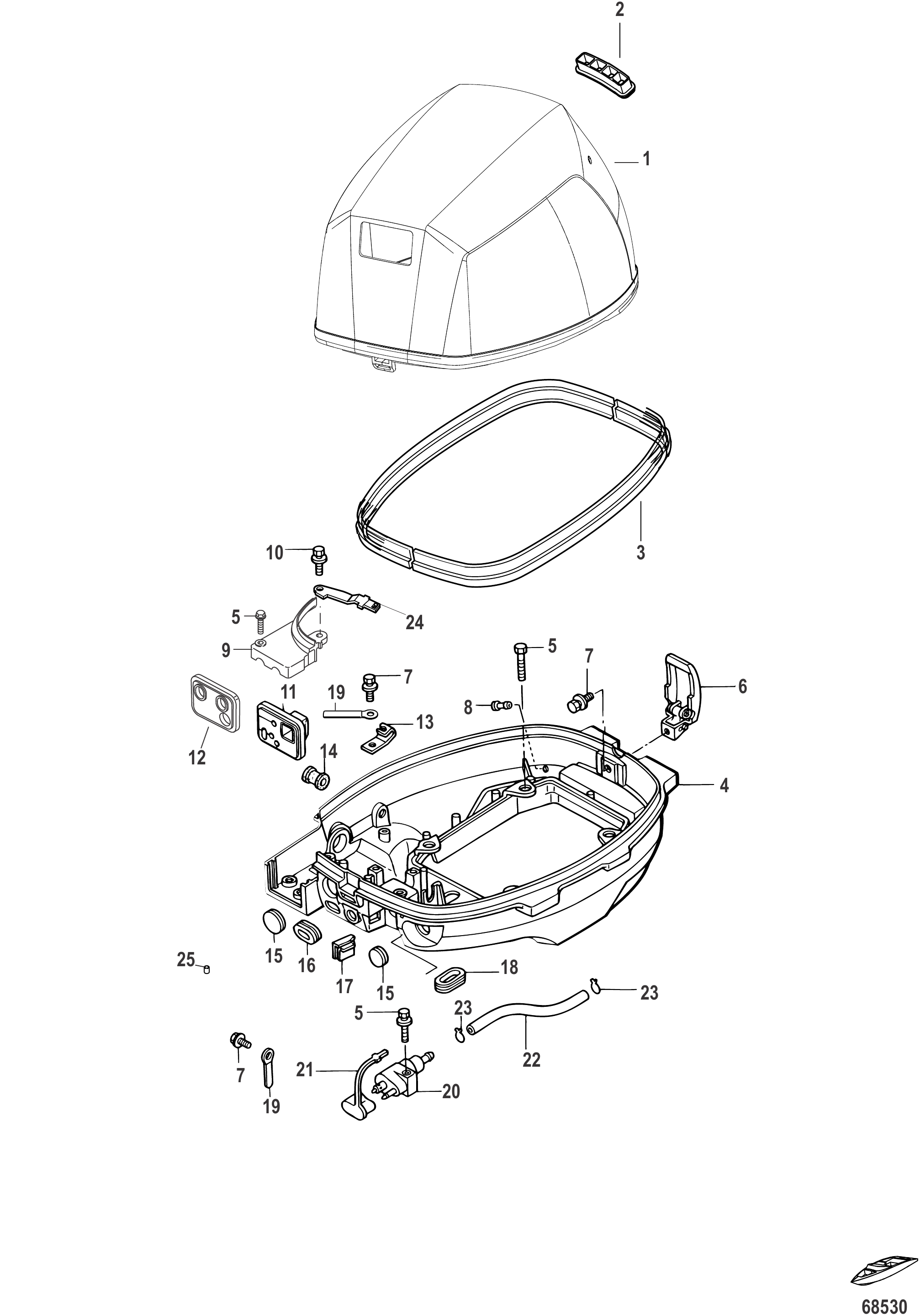

图 14罩壳序列号0R734916及以上 Cowling SN 0R734916 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0117942	顶盖总成（水星无标版）	TOP COWL ASSEMBLY Mercury, Non Decaled	1
1	8M0117944	顶盖总成（马林无标版）	TOP COWL ASSEMBLY Mariner, Non Decaled	1
2	895123	空气导流板	GUIDE Air	1
2	8M0138724	导风罩	AIR GUIDE	1
3	8M0079766	密封件	SEAL	1
3	8M0111073	密封组件	SEAL ASSEMBLY	1
3	8M0157116	罩壳密封套件	COWL SEAL KIT	1
4	853777T07	下机罩	BOTTOM COWL	1
4	8M0130005	下机罩	BOTTOM COWL	1
5	879194263	螺栓	BOLT	6
5	823042	螺栓	BOLT	6
6	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
7	879194261	螺栓	BOLT	3
7	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	3
8	898101961	管接头	NIPPLE	1
9	898101651	盖板	COVER	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
11	895175	护孔环	GROMMET	1
12	898101902	护孔环	GROMMET	1
13	895176	启动联锁电缆支架	BRACKET Starter Interlock Cable	1
14	162284	护孔环	GROMMET	1
15	16226	护孔环	GROMMET	2
16	853709008	电池线束护圈	GROMMET Battery Cable	1
17	851850008	油门线护圈	GROMMET Throttle Cable	1
18	853709007	换挡杆护圈	GROMMET Shift Rod	2
19	95306	卡箍	CLAMP	2
19	8M0130961	卡箍	CLAMP	2
20	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
20	8M0182334	燃油接头	CONNECTOR FUEL	1
21	878311	盖帽	CAP	1
22	8M0057113	油管	TUBING	1
22	8M0127685	燃油管	HOSE Fuel	1
23	95395	不锈钢卡扣	CLIP Stainless Steel	2
24	853752003	支架	BRACKET	1
25	898103161	节流孔	ORFICE	1

图 15曲轴、活塞及连杆0R310614及以下 Crankshaft, Pistons and Connecting Rods 0R310614 and Below

REF	零件编号	中文名称	英文名称	数量
1	834957T01	曲轴	CRANKSHAFT	1
2	834960T07	黑色轴承	BEARING Black	A/R
2	8M0054680	轴承 - 1 对	BEARING- 1 PAIR	A/R
2	834960T08	棕色轴承	BEARING Brown	A/R
2	8M0054681	轴承 - 1 对	BEARING- 1 PAIR	A/R
3	834963A02	活塞总成	PISTON ASSEMBLY	2
3	834963A04	活塞总成	PISTON ASSEMBLY	2
3	834963T01	活塞总成	PISTON ASSEMBLY	2
3	834963A02	活塞总成	PISTON ASSEMBLY	2
3	834963T04	活塞总成	PISTON ASSEMBLY	AR
3	834963A04	活塞总成	PISTON ASSEMBLY	AR
4	8M0080346	活塞环组	RING SET Piston	2
4	803678T05	活塞环组	RING SET Piston	2
4	803678T06	活塞环组	RING SET Piston	AR
4	834963A04	活塞总成	PISTON ASSEMBLY	AR
5	825713001	活塞销	PIN Piston	2
5	825713002	活塞销	PIN Piston	2
6	16057	活塞销卡簧	CLIP Piston Pin	4
7	834961002	连杆总成	CONNECTING ROD ASSEMBLY	2
7	8M0046021	ORD 8M0046020	ORD 8M0046020	2
8	803509011	螺栓	BOLT	4
8	8035092	螺栓	BOLT	4
9	825666001	键	KEY	1
10	825666002	驱动皮带轮键	KEY Drive Pulley	1
10	825666001	键	KEY	1
11	855681001	油封	SEAL Oil	2
-	835427A04	动力头衬垫套件	GASKET SET Powerhead	1
-	895188T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	895188T06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1

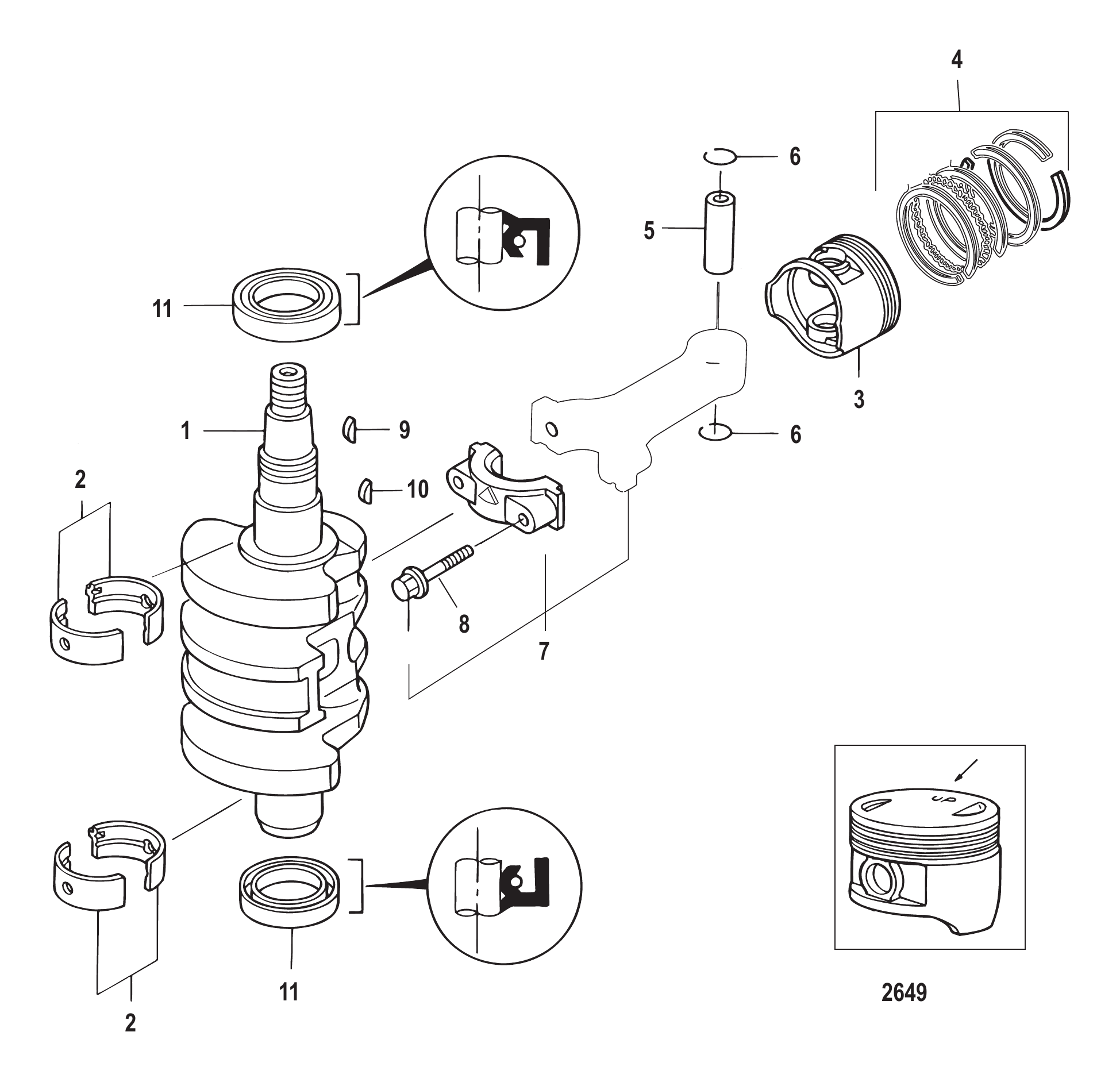

图 16曲轴、活塞及连杆0R310615及以上 Crankshaft, Pistons and Connecting Rods 0R310615 and Up

REF	零件编号	中文名称	英文名称	数量
1	834957T01	曲轴	CRANKSHAFT	1
2	834960T07	黑色轴承	BEARING Black	A/R
2	8M0054680	轴承 - 1 对	BEARING- 1 PAIR	A/R
2	834960T08	棕色轴承	BEARING Brown	A/R
2	8M0054681	轴承 - 1 对	BEARING- 1 PAIR	A/R
3	834963A02	活塞总成	PISTON ASSEMBLY	2
3	834963A04	活塞总成	PISTON ASSEMBLY	2
3	834963T01	活塞总成	PISTON ASSEMBLY	2
3	834963A02	活塞总成	PISTON ASSEMBLY	2
3	834963T04	活塞总成	PISTON ASSEMBLY	AR
3	834963A04	活塞总成	PISTON ASSEMBLY	AR
4	8M0080346	活塞环组	RING SET Piston	1
4	803678T05	活塞环组	RING SET Piston	1
4	803678T06	活塞环组	RING SET Piston	AR
4	834963A04	活塞总成	PISTON ASSEMBLY	AR
5	825713001	活塞销	PIN Piston	2
5	825713002	活塞销	PIN Piston	2
6	16057	活塞销卡簧	CLIP Piston Pin	4
7	8M0046020	连杆总成	CONNECTING ROD ASSEMBLY	2
7	8M0125694	连杆总成	CONNECTING ROD ASSEMBLY	2
8	8035092	螺栓	BOLT	4
9	825666001	键	KEY	1
10	825666002	驱动皮带轮键	KEY Drive Pulley	1
10	825666001	键	KEY	1
11	855681001	油封	SEAL Oil	2
-	835427A04	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0046065	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1

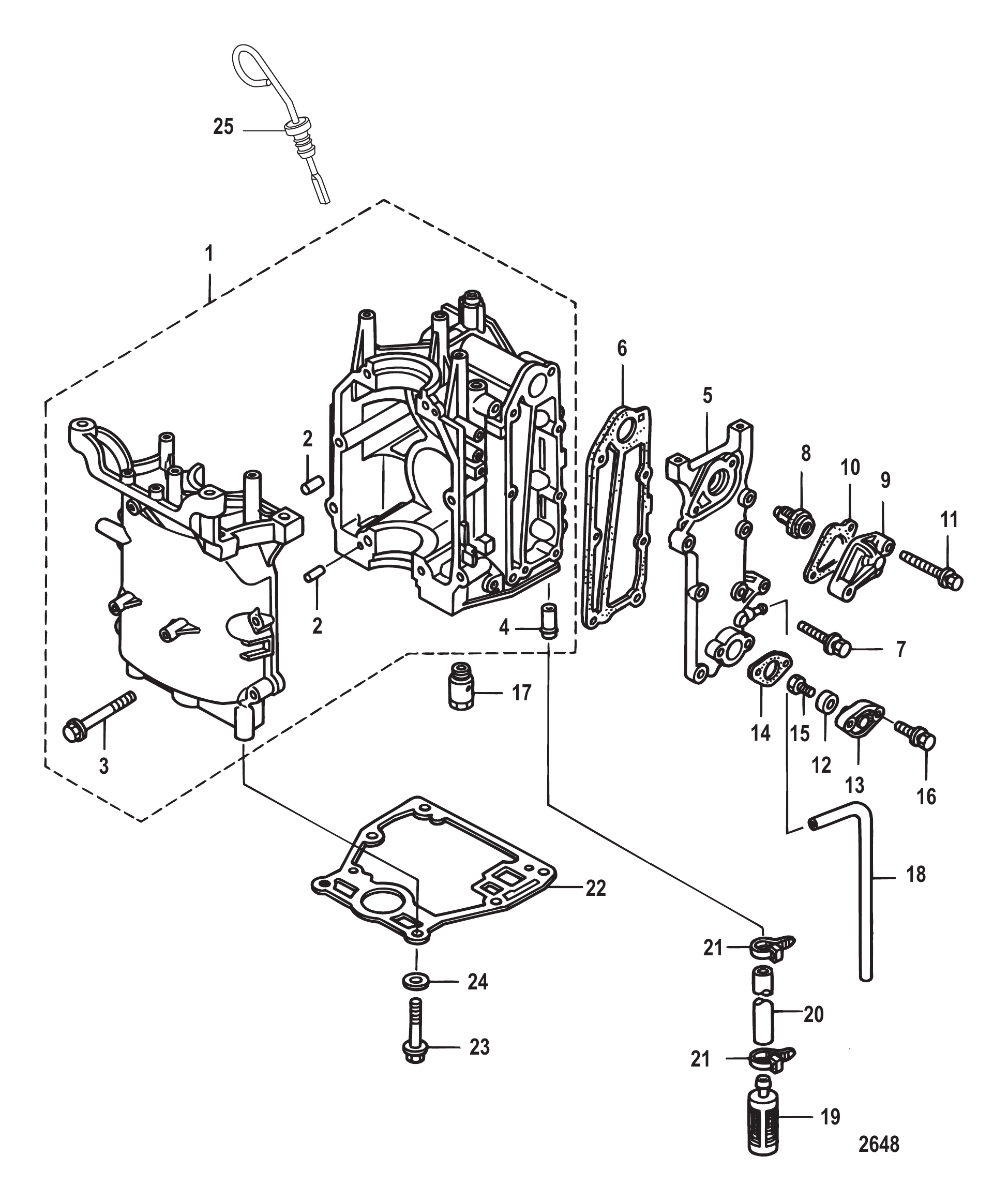

图 17气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	815013T06	气缸体	CYLINDER BLOCK	1
2	16119	定位销	PIN Dowel	2
3	855677001	螺栓	BOLT	8
3	855677005	螺栓	BOLT	8
4	822644001	接头管	FITTING Nipple	1
5	834953001	排气罩	COVER Exhaust	1
6	834952001	排气盖衬垫	GASKET Exhaust Cover	1
7	825702002	不锈钢螺栓	BOLT Stainless Steel	5
7	823042	螺栓	BOLT	5
8	855676002	60度节温器	THERMOSTAT 60 Degrees	1
8	8M0119207	60度节温器	THERMOSTAT 60 Degrees	1
8	855676005	71度节温器	THERMOSTAT 71 Degrees	1
8	8M0119207	60度节温器	THERMOSTAT 60 Degrees	1
9	8537052	节温器盖	CAP Thermostat Thermostat	1
10	853702005	节温器盖衬垫	GASKET Thermostat Cap	1
10	8M0214960	衬垫	GASKET	1
11	82304222	不锈钢螺栓	BOLT Stainless Steel	2
11	8M0102279	螺栓	BOLT	2
12	823912	阳极块	ANODE	1
13	895151	阳极塞	PLUG Anode	1
13	895151001	阳极块	ANODE	1
14	895150	衬垫	GASKET	1
14	895150001	衬垫	GASKET	1
15	823042037	螺栓	BOLT	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
15	823042037	螺栓	BOLT	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
16	82304233	螺栓	BOLT	2
16	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	82304233	螺栓	BOLT	2
16	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
17	803535002	柱塞	PLUNGER	1
17	898101142	柱塞	PLUNGER	1
17	803535002	柱塞	PLUNGER	1
17	898101142	柱塞	PLUNGER	1
17	803535003	柱塞	PLUNGER	1
17	898101142	柱塞	PLUNGER	1
17	803535003	柱塞	PLUNGER	1
17	898101142	柱塞	PLUNGER	1
18	851848003	软管(330毫米)	HOSE (330 mm)	1
18	879194470	软管	HOSE	1
19	895152	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152002	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152002	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152002	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152002	机油滤网总成	STRAINER ASSEMBLY Oil	1
20	895153	软管(120毫米)	HOSE (120 mm)	1
20	8M0057115	软管	HOSE	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
22	835427003	底座衬垫	GASKET Base	1
22	8M0229930	衬垫	GASKET	1
23	895140001	螺栓	BOLT	6
23	898103228	螺栓	BOLT	6
24	895106001	垫圈	WASHER	6
24	16192	垫圈	WASHER	6
25	803512001	量油尺	DIPSTICK	1
-	835427A04	动力头衬垫套件	GASKET SET Powerhead	1
-	895188T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	895188T06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	8M0046065	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1

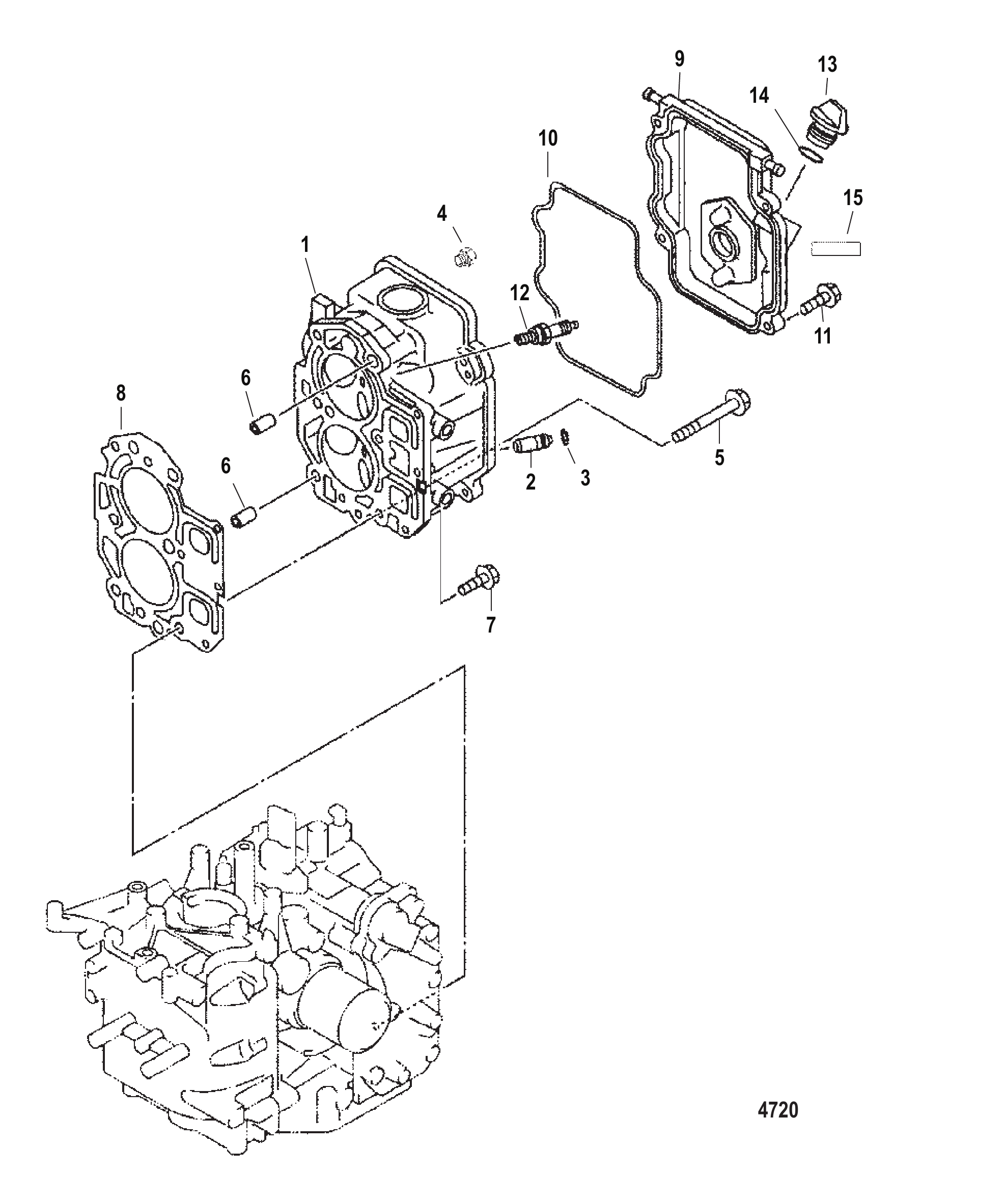

图 18气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	835430A1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430T08	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430A1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430A2	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430T08	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	850835	进气导板	GUIDE Intake	4
3	825038	卡簧	CIRCLIP	4
4	822644	管塞	PIPE PLUG	3
5	855677	螺栓(M8 x 78)	BOLT (M8 x 78)	6
6	825689	定位销	PIN Dowel	2
7	82500925	螺钉(M6x25)	SCREW (M6 x 25)	3
7	893745025	螺钉(M6x25)	SCREW (M6 x 25)	3
8	850836	衬垫	GASKET	1
8	8M0052705	衬垫	GASKET	1
9	834954	盖板	COVER	1
10	850837	密封件	SEAL	1
11	825702	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
11	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
12	827858	火花塞 NGK-DPR6EA-9	SPARK PLUG NGK-DPR6EA-9	2
12	827858Q	PG DPR6EA-9 @10	PG DPR6EA-9 @10	2
13	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
13	8M0240831	油塞	OIL PLUG	1
14	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
15	NSS	不单独销售贴纸-推荐发动机油/阀门清洁	NOT SOLD SEPARATE Decal-recomm. Eng. Oil/Valve Cle.	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	879783A01	动力头总成	POWERHEAD ASSEMBLY	1
-	835427A00	动力头衬垫套件	GASKET SET Powerhead	1

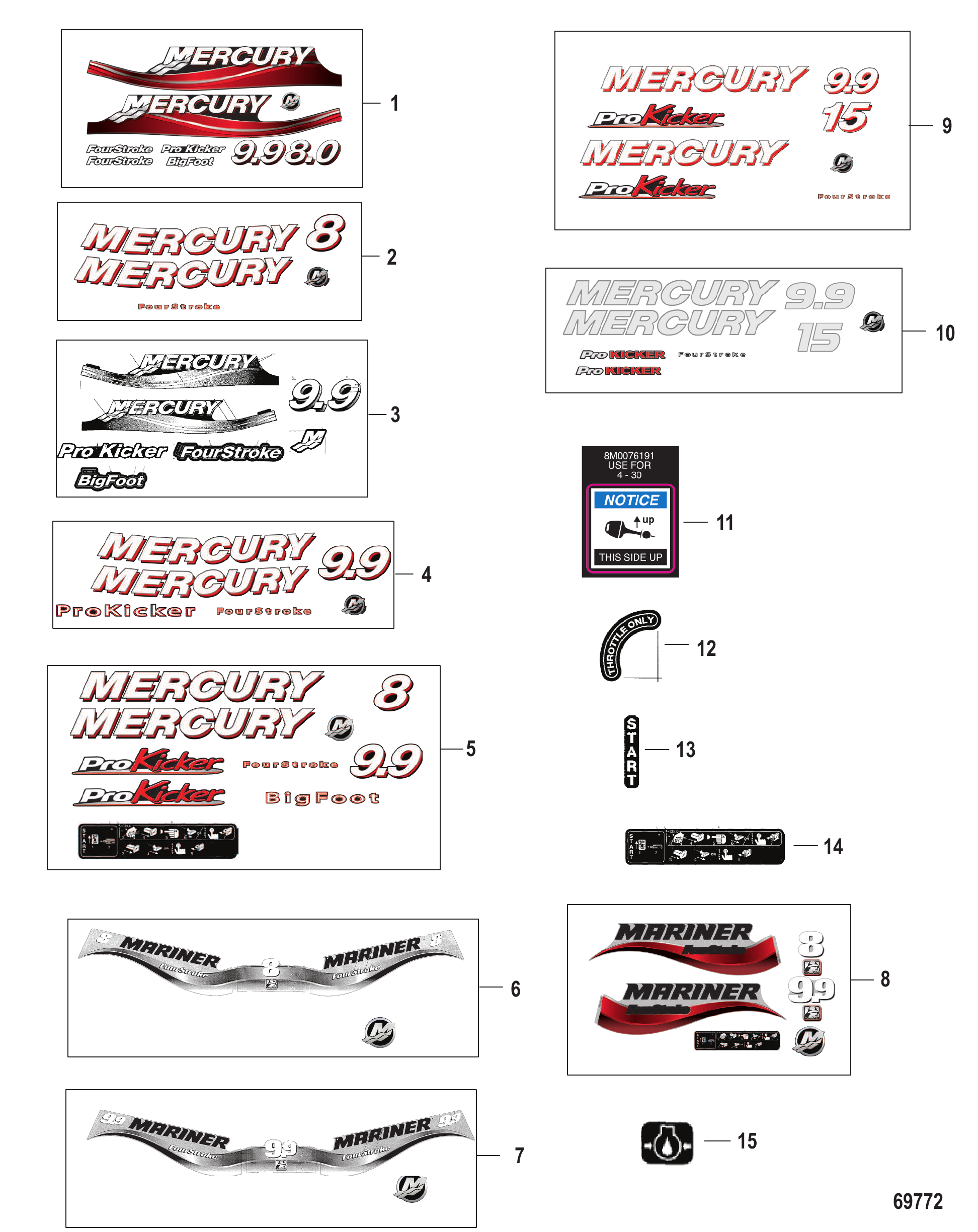

图 19铭牌序列号0R548600及以下 Decals SN 0R548600 and Below

REF	零件编号	中文名称	英文名称	数量
-	895196A05	贴花套件	DECAL SET	1
1	8M0085378	贴花套件	DECAL SET	1
2	895196A06	贴花套件	DECAL SET	1
3	895197A05	贴花套件	DECAL SET	1
3	8M0085378	贴花套件	DECAL SET	1
4	895197A06	贴花套件	DECAL SET	1
4	8M0072625	贴花套装（水星8-9.9马力）	DECAL SET Mercury, 8-9.9	1
5	8M0072625	贴花套装（水星8-9.9马力）	DECAL SET Mercury, 8-9.9	1
6	895198A05	贴花套件	DECAL SET	1
7	895199A05	贴花套件	DECAL SET	1
8	8M0072624	贴花套装（马林8-9.9马力）	DECAL SET Mariner, 8-9.9	1
9	8M0031100	贴花套件	DECAL SET	1
10	879147A00	贴花套件	DECAL SET	1
11	892904010	此面朝上提示贴	DECAL Notice-This Side Up	1
11	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
12	859278003	仅节气门贴花	DECAL Throttle Only	1
13	859278004	启动贴花	DECAL Start	1
14	892904007	启动贴花	DECAL Start	1
15	892904005	油压警示贴纸	DECAL Oil Pressure	1

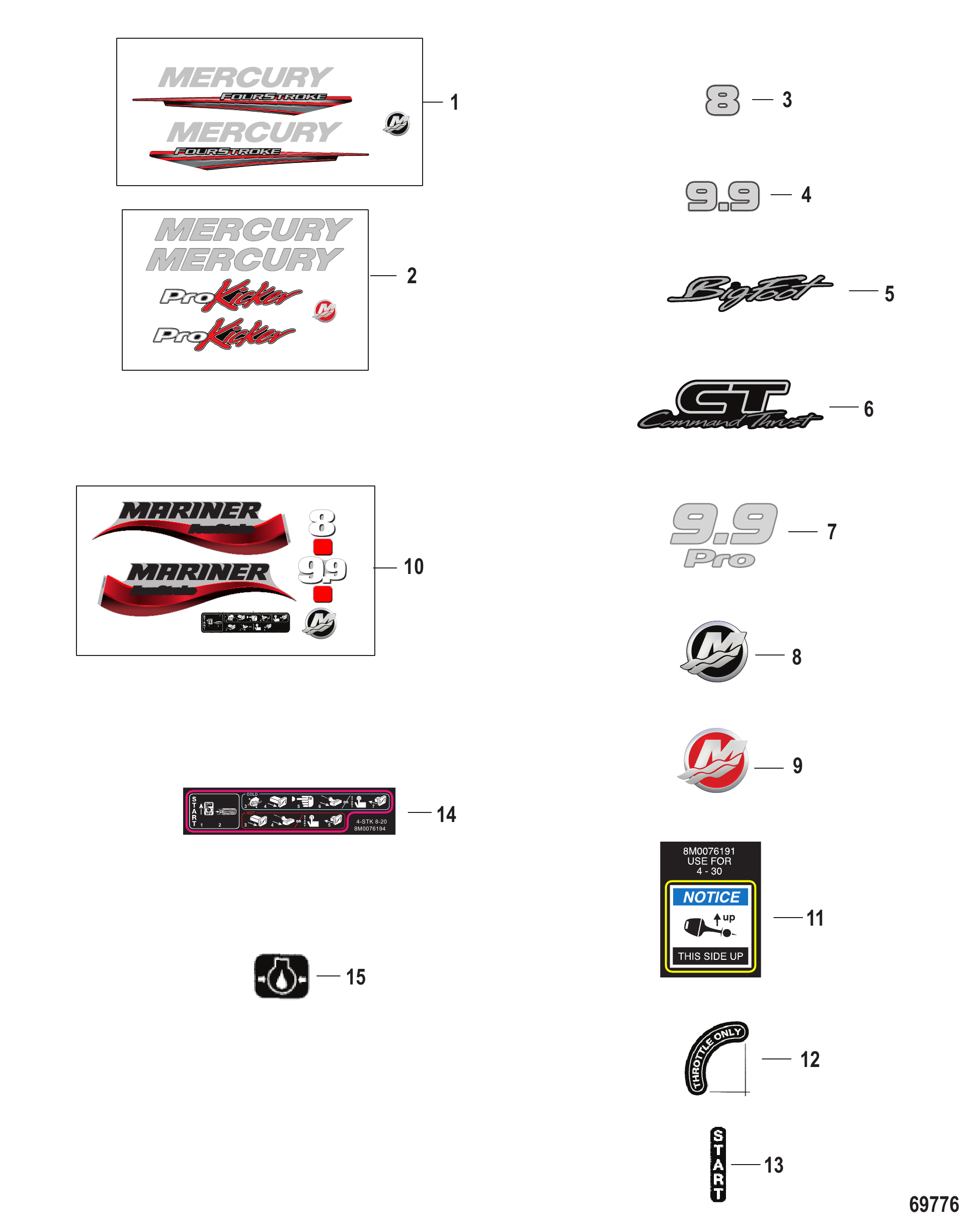

图 20铭牌序列号0R548601至0R734915 Decals SN 0R548601 thru 0R734915

REF	零件编号	中文名称	英文名称	数量
1	8M0081473	水星贴纸套件-顶罩	DECAL SET Mercury, Top Cowl	1
2	8M0081475	贴花套装（水星顶盖专业踢脚版）	DECAL SET Mercury, Top Cowl, ProKicker	1
3	8M0073681	8马力标识贴花	DECAL Horsepower 8	1
4	8M0073682	9.9马力标识贴花	DECAL Horsepower 9.9	1
5	8M0073685	大脚标识贴花	DECAL BigFoot	1
6	8M0088310	指令推力贴花	DECAL Command Thrust	1
7	8M0073687	9.9马力专业版标识贴花	DECAL Horsepower 9.9 Pro	1
8	8M0050645	M图标标贴	DECAL M-icon	1
9	8M0043700	M图标红色贴花（39毫米）	DECAL M-Icon, Red, 39mm	1
9	8M0188626	M图标红色贴花（39毫米）	DECAL M-ICON, Red, 39 mm	1
10	8M0072624	贴花套装（马林8-9.9马力）	DECAL SET Mariner, 8-9.9	1
11	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
11	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
12	859278003	仅节气门贴花	DECAL Throttle Only	1
13	859278004	启动贴花	DECAL Start	1
14	8M0076194	铭牌-启动步骤	DECAL Start Procedure	1
15	892904005	油压警示贴纸	DECAL Oil Pressure	1

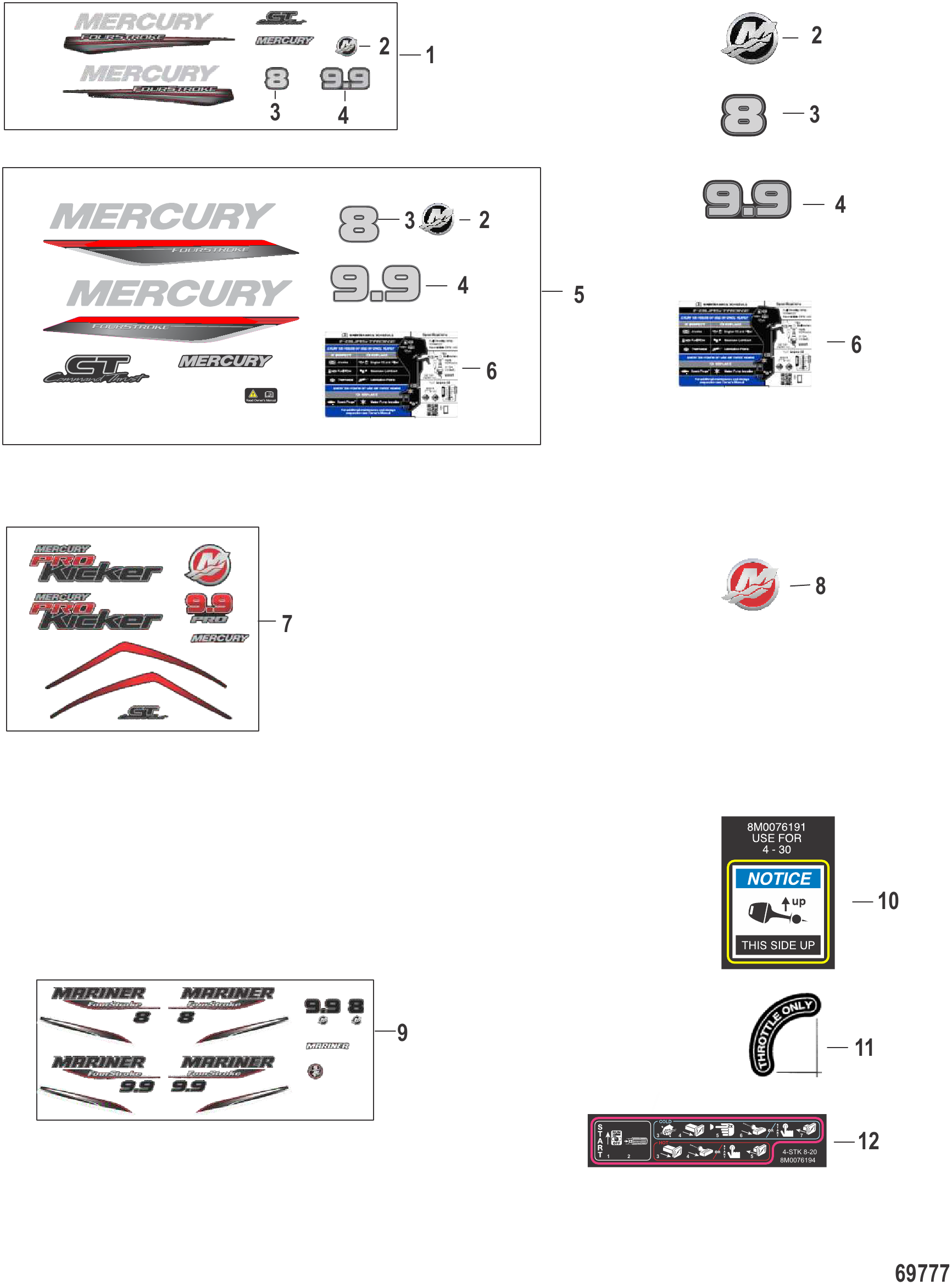

图 21铭牌序列号0R734916及以上 Decals SN 0R734916 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0117945	水星顶盖贴花套装	DECAL SET - MERCURY Top Cowl	1
2	8M0050645	M图标标贴	DECAL M-icon	1
3	8M0161262	8马力后贴花	DECAL Rear 8 HP	1
4	8M0161263	9.9马力后贴花	DECAL Rear 9.9 HP	1
5	8M0170756	8/9.9马力贴花套装	DECAL SET 8, 9.9 HP	1
6	8M0180066	维护贴花	DECAL Maintenance	1
7	8M0117946	水星专业踢脚顶盖贴花套装	DECAL SET - MERCURY PRO KICKER Top Cowl	1
8	8M0043700	M图标红色贴花（39毫米）	DECAL M-Icon, Red, 39mm	1
8	8M0188626	M图标红色贴花（39毫米）	DECAL M-ICON, Red, 39 mm	1
9	8M0117947	马林顶盖贴花套装	DECAL SET - MARINER Top Cowl	1
10	8M0076191	此面朝上警示贴花	DECAL NOTICE THIS SIDE UP	1
10	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
11	859278003	仅节气门贴花	DECAL Throttle Only	1
12	8M0076194	铭牌-启动步骤	DECAL Start Procedure	1

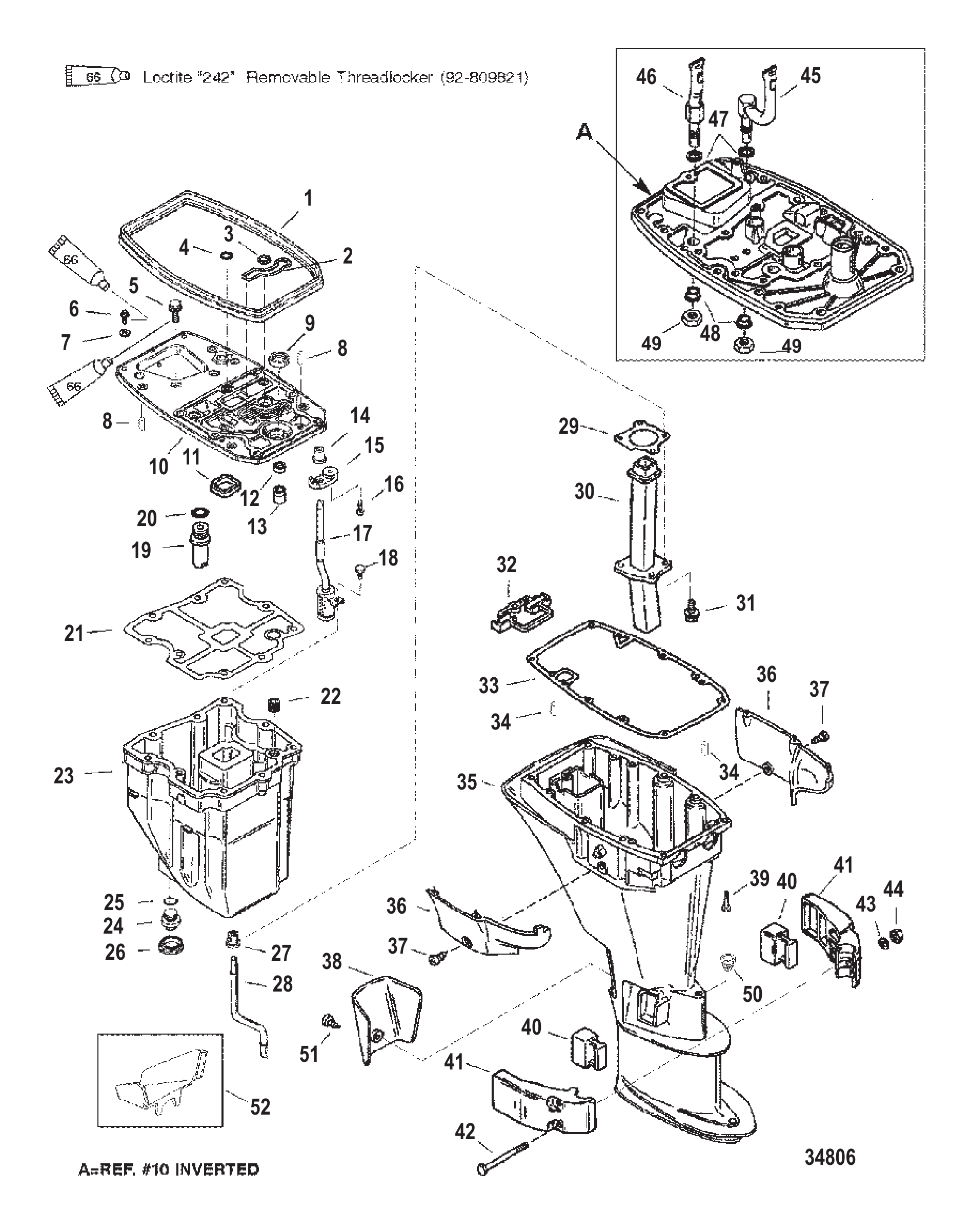

图 22驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	825807	橡胶密封件	SEAL Rubber	1
2	825806	密封件	SEAL	1
3	825805	减震器	DAMPER	1
4	825804	O型圈	O-RING	1
5	825773	螺栓	BOLT	9
6	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
6	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
7	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
7	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
8	82364M	定位销	PIN Dowel	2
9	827406	油封	SEAL Oil	1
10	825574A2	排气导板总成	GUIDE ASSEMBLY Exhaust	1
11	825771	密封件	SEAL	1
12	85023	油封	SEAL Oil	2
13	827395	密封壳体	HOUSING Seal	1
14	825580	密封件	SEAL	1
15	825581	导套	GUIDE	1
16	825582	螺钉	SCREW	1
17	825766	滤网	STRAINER	1
18	825767	螺栓	BOLT	1
19	825578A1	安全阀总成	RELIEF VALVE ASSEMBLY	1
20	825579	O型圈	O-RING	1
21	8257741	油底壳衬垫	GASKET Oil Pan	1
22	825765	密封件	SEAL	1
23	825764	油底壳	PAN Oil	1
24	825769	放油塞	PLUG Drain	1
25	825770	O型圈	O-RING	1
26	825768	减震器	DAMPER	1
27	827241	密封件	SEAL	1
28	825775	水管	TUBE Water	1
28	826035	水管	TUBE Water	1
29	8258281	衬垫	GASKET	1
30	825772	排气歧管	MANIFOLD Exhaust	1
30	825772T	排气歧管	MANIFOLD-EXH.	1
31	825773	螺栓	BOLT	4
32	825777	盖板	COVER	1
33	8257781	衬垫	GASKET	1
34	82364M	定位销	PIN Dowel	2
35	825538F1	壳体总成	HOUSING ASSEMBLY	1
35	825835F1	壳体总成	HOUSING ASSEMBLY	1
36	825796F1	盖板	COVER	1
36	825797F1	盖板	COVER	1
37	4007841	自攻螺丝	SCREW Self-Tapping	2
38	825798F1	放油盖	COVER Oil Drain	1
39	830106	螺钉 (M8 x 40)	SCREW (M8 x 40)	6
40	421892	支架	MOUNT	2
40	8M0039074	支架	MOUNT	2
41	42374F6	安装盖	COVER Mount	2
42	4009238	螺丝(M6 x 80)	SCREW (M6 x 80)	2
43	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
44	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
45	826682	管道	PIPE	1
46	825575	管道	PIPE	1
47	84273M	垫圈	WASHER	2
48	827336	衬套	BUSHING	2
49	84282M	螺母	NUT	2
50	827947	密封件	SEAL	1
51	40056105	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
52	828364	放油漏斗	FUNNEL Oil Drain	1
-	825847A95	衬垫套件	GASKET SET	1

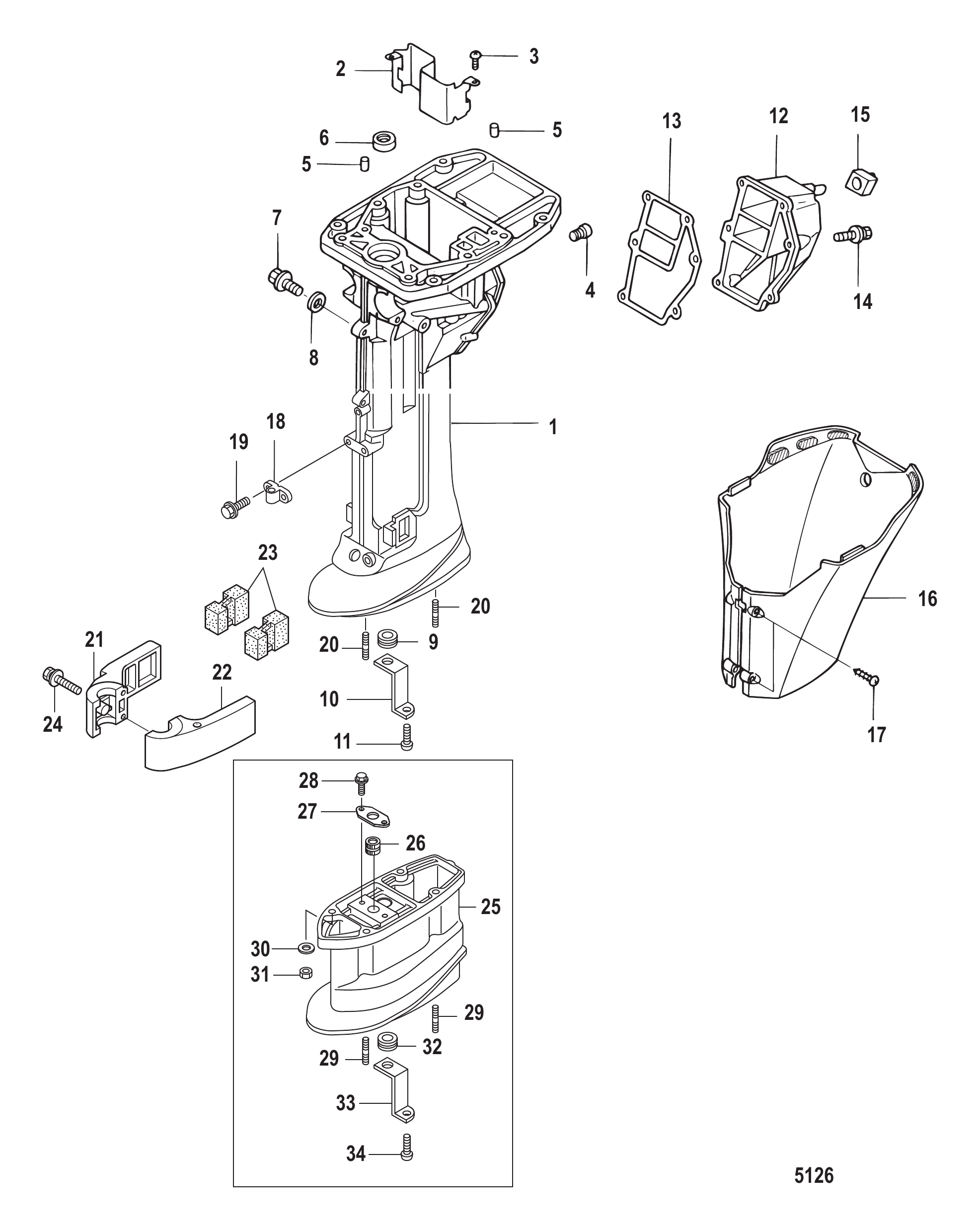

图 23驱动轴壳体-强力推进型 Driveshaft Housing Command Thrust

REF	零件编号	中文名称	英文名称	数量
1	803724T04	驱动轴壳体	HOUSING Driveshaft	1
2	895135	导板	GUIDE PLATE	1
2	895135001	导板	GUIDE PLATE	1
2	895135	导板	GUIDE PLATE	1
2	895135001	导板	GUIDE PLATE	1
2	895135001	导板	GUIDE PLATE	1
2	895135001	导板	GUIDE PLATE	1
3	8555441	螺钉	SCREW	2
4	803593	堵头	PLUG	1
5	16119	定位销	PIN Dowel	2
6	85370712	油封	SEAL Oil	1
7	895136	螺栓	BOLT	1
7	8M0111615	放油螺塞螺栓	DRAIN PLUG BOLT	1
8	895146	垫圈	WASHER	1
9	881305004	护孔环	GROMMET	1
10	810753005	锁紧板	LOCK PLATE	1
11	895143001	螺钉	SCREW	1
11	823042067	螺钉	SCREW	1
12	895147T	怠速孔盖	COVER Idle Port	1
12	8M0157277	盖板	COVER	1
13	895148	衬垫	GASKET	1
14	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	6
15	881305003	护孔环	GROMMET	1
16	895149T	驱动轴外壳盖	COVER Driveshaft Housing	1
17	162572	自攻螺钉	SCREW Tapping	2
18	853794001	凸轮杆支架	HOLDER Cam Rod	1
19	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
20	853718004	螺柱	STUD	4
20	879194301	双头螺栓	STUD BOLT	4
21	803776004	右舷支架	BRACKET Starboard	1
22	803776005	左舷支架	BRACKET Port	1
23	803775006	右舷/左舷下部支架	MOUNT Starboard / Port Lower	2
24	823042046	螺栓	BOLT	2
24	879194269	螺栓	BOLT	2
-	853783A05	驱动轴外壳加长套件	DRIVESHAFT HOUSING KIT X-Long Extension	1
25	853783T05	延伸壳体	HOUSING Extension	1
26	811214001	衬套	BUSHING	1
27	16121001	止动器	STOPPER	1
28	82304234	螺栓	BOLT	2
28	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
29	853718004	螺柱	STUD	4
29	879194301	双头螺栓	STUD BOLT	4
30	853701	垫圈	WASHER	4
30	8M0135942	垫圈	WASHER	4
31	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	4
32	881305004	护孔环	GROMMET	1
33	810753005	锁紧板	LOCK PLATE	1
34	895143001	螺钉	SCREW	1
34	823042067	螺钉	SCREW	1

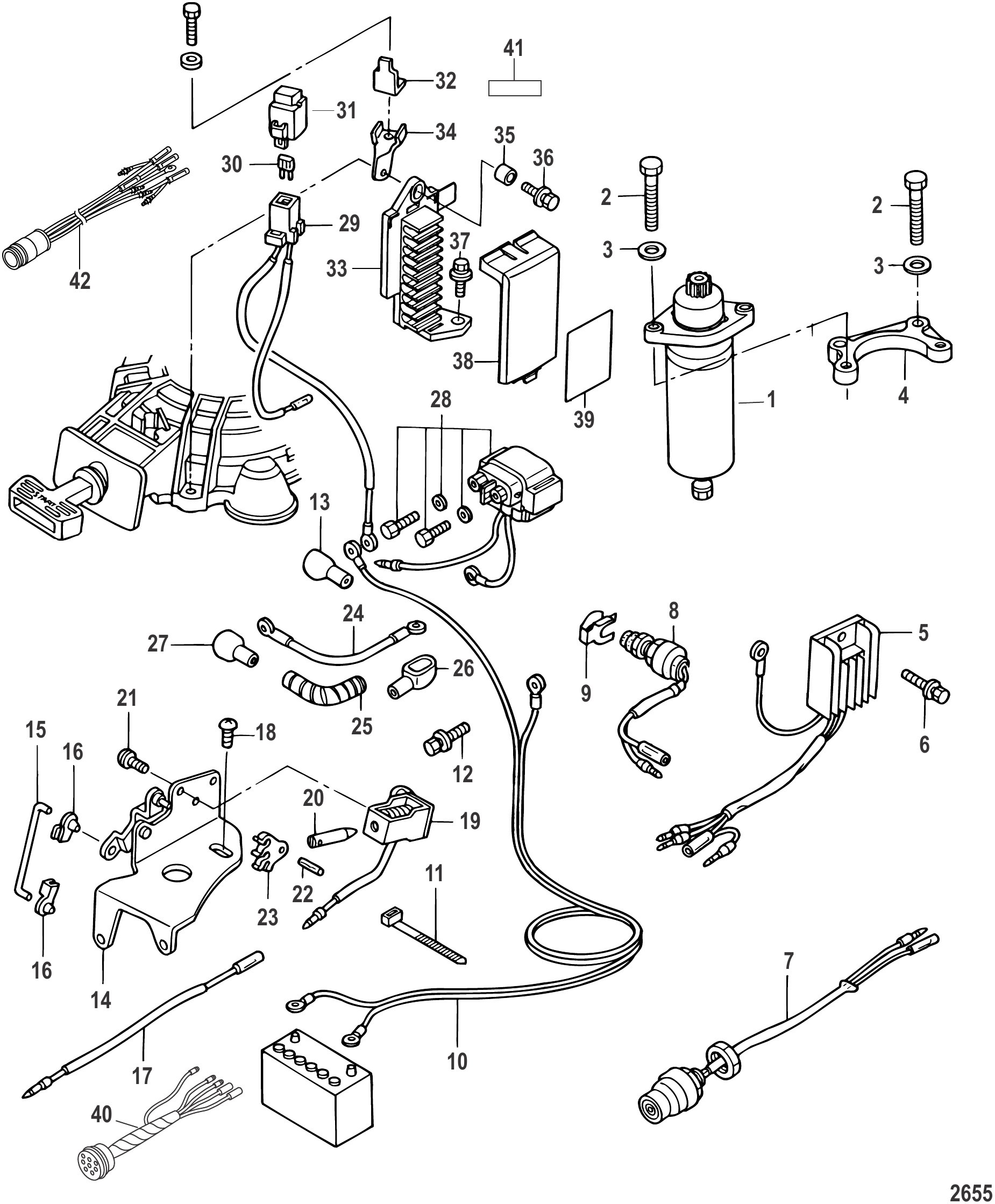

图 24电启动型号电气组件 Electrical Components Electric Start Models

REF	零件编号	中文名称	英文名称	数量
1	803835T02	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	853531002	螺栓	BOLT	4
3	895106001	垫圈	WASHER	4
3	16192	垫圈	WASHER	4
4	853817001	启动马达支架	BRACKET Starter Motor	1
4	8M0055575	支架	BRACKET	1
5	853811008	整流器	RECTIFIER	1
6	804368	不锈钢螺栓	BOLT Stainless Steel	1
6	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
6	804368	不锈钢螺栓	BOLT Stainless Steel	1
6	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
6	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
6	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
7	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
8	803840	空档开关	SWITCH Neutral	1
8	8M0127937	空档开关	SWITCH Neutral	1
9	803841	空档开关执行器	ACTUATOR Neutral Switch	1
10	853815A02	电池线束总成（2000毫米）	CABLE ASSEMBLY Battery (2000 mm)	1
10	898101T06	电池电缆总成	CABLE ASSEMBLY Battery	1
10	853815A03	电池线束总成（2500毫米）	CABLE ASSEMBLY Battery (2500 mm)	1
10	898101T06	电池电缆总成	CABLE ASSEMBLY Battery	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
12	823042041	螺栓	BOLT	1
12	879194260	螺栓	BOLT	1
13	853816002	护套	BOOT	1
14	895127	阻风门电磁阀支架	BRACKET Choke Solenoid	1
15	853747007	连杆	LINK ROD	1
16	853748001	快拆连杆	SNAP Link Rod	2
17	892770	电缆	CABLE	1
18	16122	螺钉	SCREW	1
18	823042067	螺钉	SCREW	1
19	853829A02	阻风门电磁阀总成	SOLENOID ASSEMBLY Choke	1
20	853830	柱塞	PLUNGER	1
21	162454	螺钉	SCREW	3
22	952189	定位销	PIN Dowel	1
23	853831	挂钩	HOOK	1
24	8538151	启动机电缆总成	CABLE ASSEMBLY Starter	1
24	8M0069818	接地电缆	CABLE Ground	1
25	895108001	保护套	PROTECTIVE SLEEVE	1
26	853816003	红色护套	BOOT Red	1
27	853816004	红色护套	BOOT Red	1
28	853809001	启动电磁阀	SOLENOID Starter	1
29	892778A01	保险丝线束总成	CABLE ASSEMBLY Fuse	1
30	853814002	保险丝20安培	FUSE 20 Ampere	1
31	8M0128523	盖帽	CAP	1
32	892779	支架	BRACKET	1
33	895125	线缆端子支架	BRACKET Cable Terminals	1
33	8M0070130	支架	HOLDER	1
34	892779001	支架	BRACKET	1
34	892779002	支架	BRACKET	1
35	895126	轴环(6毫米)	COLLAR (6 mm)	1
36	82304234	螺栓	BOLT	1
36	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
37	804368	不锈钢螺栓	BOLT Stainless Steel	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
37	804368	不锈钢螺栓	BOLT Stainless Steel	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
37	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
38	851835001	盖板	COVER	1
38	8M0070126	盖板	COVER	1
39	895275002	接线图贴纸	DECAL Wiring Diagram	1
39	895275003	接线图贴纸	DECAL Wiring Diagram	1
39	895275003	接线图贴纸	DECAL Wiring Diagram	1
40	895221A01	电气线束总成	HARNESS ASSEMBLY Electrical	1
41	892904011	挂档启动贴纸	DECAL Start in Gear	1
42	803884A02	线束总成	HARNESS ASSEMBLY	1

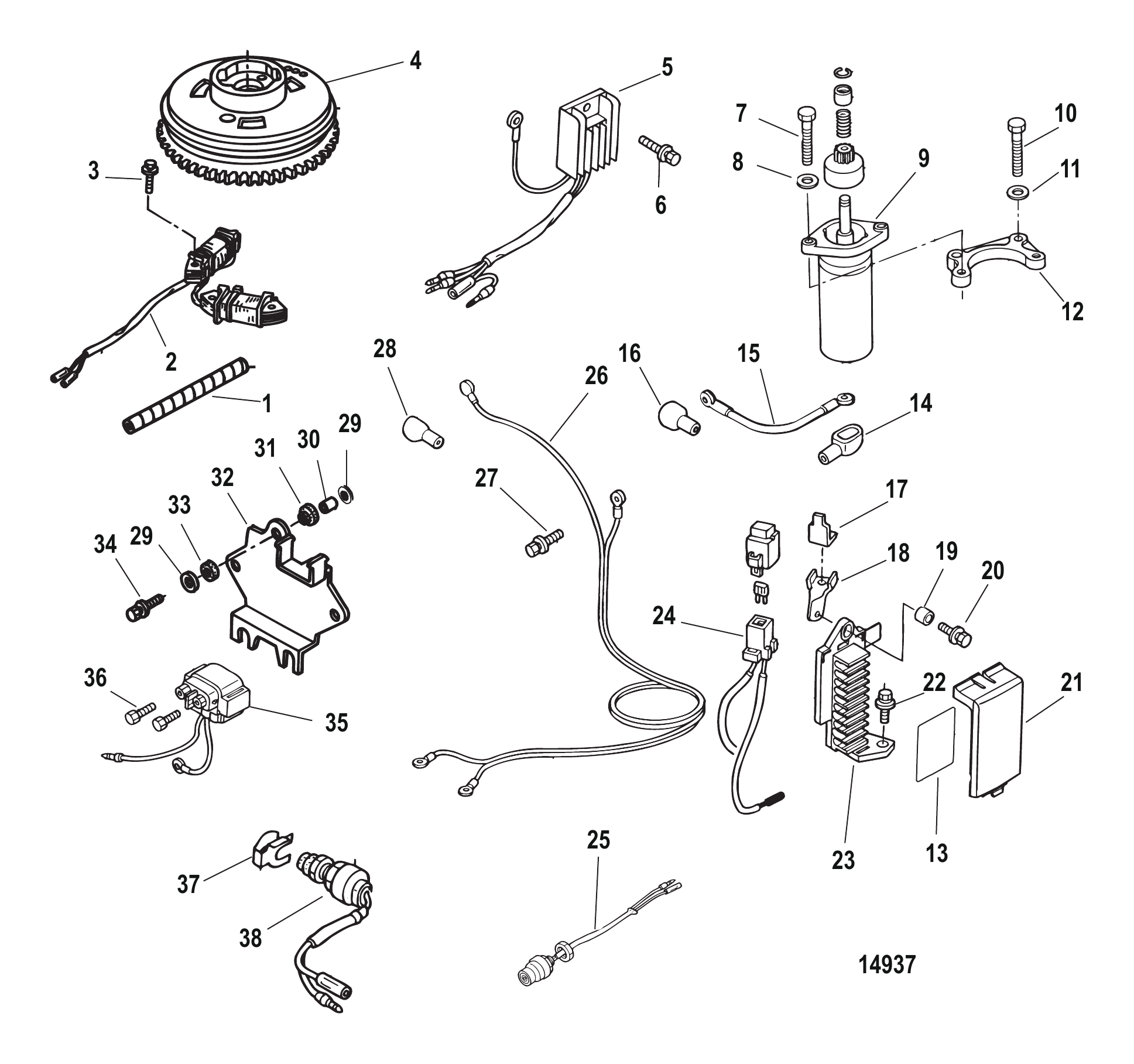

图 25电启动转换套件895298A01 Electric Start Conversion Kit 895298A01

REF	零件编号	中文名称	英文名称	数量
-	895298A01	手动转电动启动改装套件	CONVERSION KIT Electric Start Manual to Electric	1
1	895108001	保护套	PROTECTIVE SLEEVE	1
2	855944T01	交流发电机线圈	COIL Alternator	1
3	82304224	螺栓	BOLT	4
3	879194264	螺栓	BOLT	4
4	803577T01	飞轮	FLYWHEEL	1
5	853811008	整流器	RECTIFIER	1
6	803840	空档开关	SWITCH Neutral	1
6	8M0127937	空档开关	SWITCH Neutral	1
7	853531002	螺栓	BOLT	2
8	895106001	垫圈	WASHER	2
8	16192	垫圈	WASHER	2
9	803835T02	启动电机总成	STARTER MOTOR ASSEMBLY	1
9	8M0223446	启动马达	STARTER MOTOR	1
10	853531002	螺栓	BOLT	2
11	895106001	垫圈	WASHER	2
11	16192	垫圈	WASHER	2
12	853817001	支架	BRACKET	1
12	8M0055575	支架	BRACKET	1
13	NSS	接线图贴花（不单独销售）	NOT SOLD SEPARATE Decal, Wiring Diagram	1
14	853816003	红色护套	BOOT Red	1
15	8538151	启动机电缆总成	CABLE ASSEMBLY Starter	1
15	8M0069818	接地电缆	CABLE Ground	1
16	853816004	红色护套	BOOT Red	1
17	892779	支架	BRACKET	1
18	892779001	支架	BRACKET	1
18	892779002	支架	BRACKET	1
19	895126	轴环(6毫米)	COLLAR (6 mm)	1
20	82304234	螺栓	BOLT	1
20	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
21	851835001	盖板	COVER	1
21	8M0070126	盖板	COVER	1
22	804368	不锈钢螺栓	BOLT Stainless Steel	1
22	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
23	895125	支架	BRACKET	1
23	8M0070130	支架	HOLDER	1
24	892778A01	保险丝线束总成	CABLE ASSEMBLY Fuse	1
25	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
26	853815A03	电池线束总成（2500毫米）	CABLE ASSEMBLY Battery (2500 mm)	1
26	898101T06	电池电缆总成	CABLE ASSEMBLY Battery	1
27	823042041	螺栓	BOLT	1
27	879194260	螺栓	BOLT	1
28	853816002	护套	BOOT	1
29	895118002	垫圈	WASHER	6
29	953921	不锈钢垫圈	WASHER Stainless Steel	6
30	952868	轴环	COLLAR	3
31	851815005	护孔环	GROMMET	3
32	835403003	支架	BRACKET	1
32	835403006	支架	BRACKET	1
33	953923	橡胶垫圈	WASHER Rubber	3
34	823042040	不锈钢螺栓	BOLT Stainless Steel	3
34	16705	螺栓	BOLT	3
35	853809001	启动电磁阀	SOLENOID Starter	1
36	823042059	螺栓	BOLT	2
37	803841	执行器	ACTUATOR	1
38	803840	空档开关	SWITCH Neutral	1
38	8M0127937	空档开关	SWITCH Neutral	1

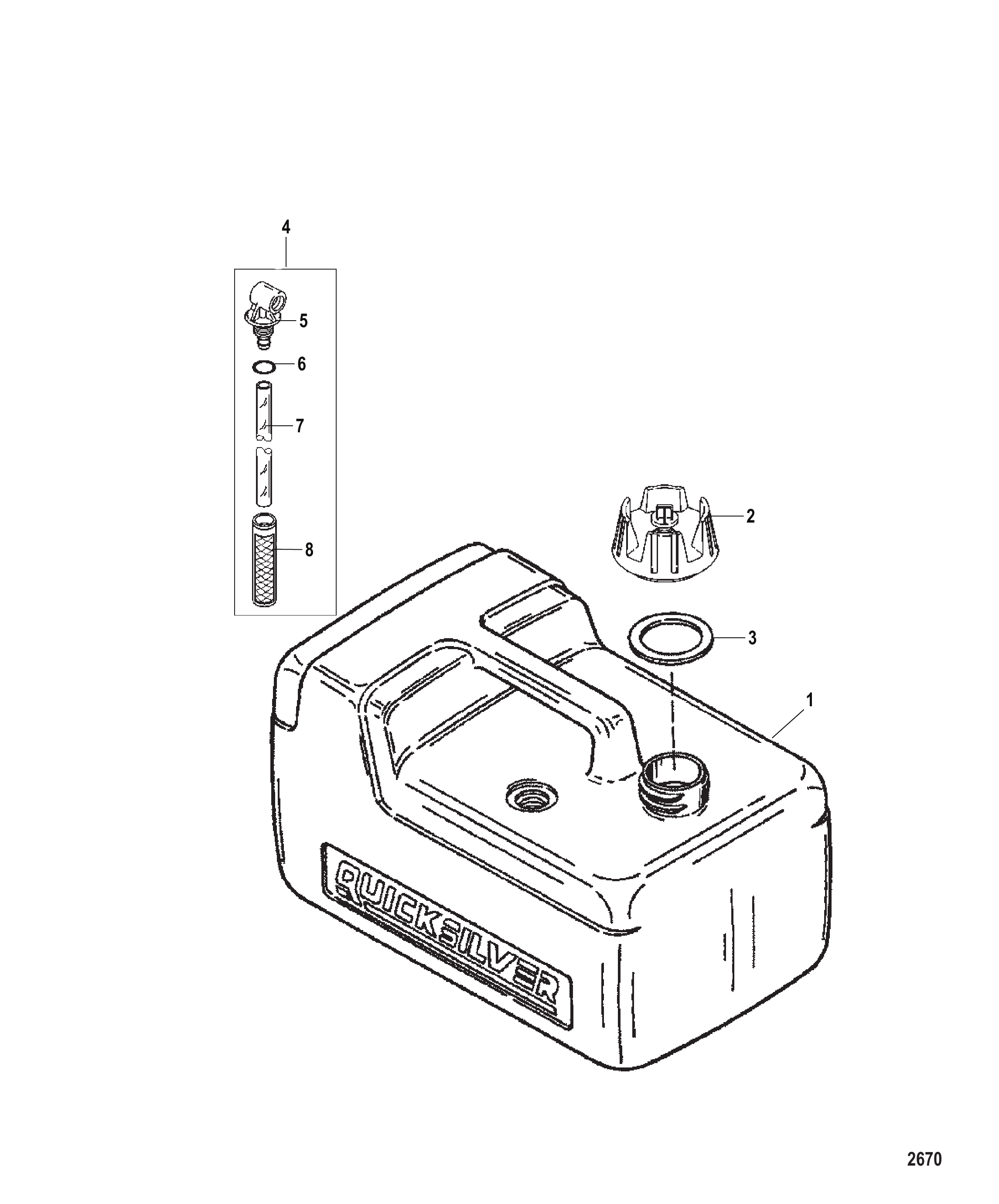

图 26燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	859060A2	燃油箱总成	TANK ASSEMBLY Fuel	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	823531A1	燃油连接套件	CONNECTOR KIT Fuel	1
4	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
5	NSS	连接器(不单独销售)	NOT SOLD SEPARATE Connector	1
6	823533	O型圈	O-RING	1
7	NSS	不单独销售管路	NOT SOLD SEPARATE Tube	1
8	823534	滤网	SCREEN	1

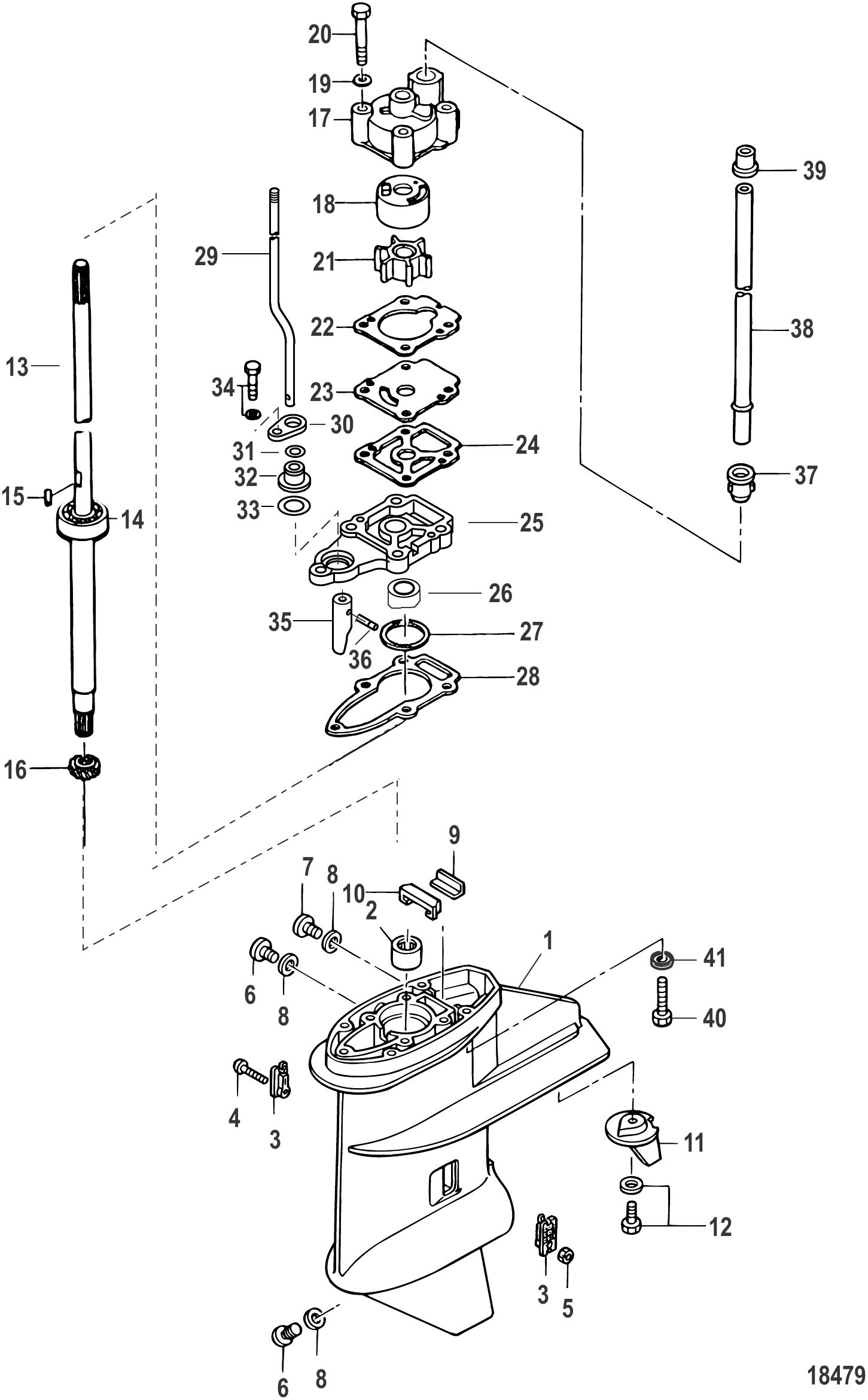

图 27齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	895154T02	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158631	GC 8/9.9 4S短型	GC 8/9.9 4S SHORT	1
-	8M0135929	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158631	GC 8/9.9 4S短型	GC 8/9.9 4S SHORT	1
-	895154T03	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158633	GC 8/9.9 4S长型	GC 8/9.9 4S LONG	1
-	8M0135931	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158633	GC 8/9.9 4S长型	GC 8/9.9 4S LONG	1
-	8M0135933	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	895154T01	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0158623	齿轮箱总成(完整基础型)	GEAR HOUSING ASSEMBLY Complete, Basic	1
2	803675004	滚柱轴承	BEARING Roller	1
2	8M0158609	轴承	BEARING	1
3	803730001	滤水器	STRAINER Water	2
4	17635	螺钉	SCREW	1
5	85372216	螺母	NUT	1
5	85372210	螺母	NUT	1
6	953683	堵头	PLUG	2
6	8M0229353	堵头	PLUG	2
7	953683	水堵	PLUG Water	1
7	8M0229353	堵头	PLUG	1
8	95220	衬垫	GASKET	3
8	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	3
9	895155	水封	SEAL Water	1
10	895156	水封板	PLATE Water Seal	1
11	853762T01	平衡鳍板	TRIM TAB	1
12	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
13	803738004	驱动轴	DRIVESHAFT	1
13	8M0158625	短驱动轴	DRIVESHAFT SHORT	1
13	803738005	驱动轴	DRIVESHAFT	1
13	8M0158627	长驱动轴	DRIVESHAFT LONG	1
13	16136008	驱动轴	DRIVESHAFT	1
14	161326	滚珠轴承	BEARING Ball	1
15	9521811	滚柱销-不锈钢	PIN Roll - Stainless Steel	1
16	8037401	小齿轮	GEAR Pinion	1
16	8M0156176	锥齿轮B	BEVEL GEAR B	1
17	803750A02	水泵上壳体总成	HOUSING ASSEMBLY Upper Water Pump	1
18	8037511	不锈钢水泵衬套	LINER Stainless Steel Water Pump	1
19	895106	不锈钢垫圈	WASHER Stainless Steel	4
19	16826	不锈钢垫圈	WASHER Stainless Steel	4
20	161268	不锈钢螺栓	BOLT Stainless Steel	4
20	879194305	螺栓	BOLT	4
21	8037481	叶轮	IMPELLER	1
21	8M0214945	叶轮	IMPELLER	1
22	161585	衬垫	GASKET	1
22	8M0072137	泵壳衬垫	GASKET Pump Case	1
23	8037531	不锈钢导板	GUIDE PLATE Stainless Steel	1
24	161586	衬垫	GASKET	1
24	8M0072138	导板衬垫	GASKET Guide Plate	1
25	803750A01	水泵下座总成	BASE ASSEMBLY Water Pump Lower	1
26	95348	油封	SEAL Oil	1
27	8537955	垫片	SHIM	AR
28	161587	下衬垫	GASKET Lower	1
28	8M0072139	衬垫	GASKET	1
29	803760004	下换挡轴	SHIFT SHAFT Lower	1
29	803760005	下换挡轴	SHIFT SHAFT Lower	1
29	16186008	加长凸轮杆	ROD Cam - X-Long	1
30	16165	固定座	RETAINER	1
31	161771	O型圈	O-RING	1
32	16176	衬套	BUSHING	1
32	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
33	16178	O型圈	O-RING	1
34	825702002	不锈钢螺栓	BOLT Stainless Steel	1
34	823042	螺栓	BOLT	1
35	16172	凸轮	CAM	1
35	8M0090459	离合器凸轮	CLUTCH CAM	1
36	8150263	开口销	COTTER PIN	1
37	804903	下部索环	GROMMET Lower	1
38	803755004	水管	TUBE Water	1
38	803755005	水管	TUBE Water	1
38	16170008	水管	TUBE Water	1
39	804899002	上衬套	GROMMET Upper	1
40	804367002	螺栓	BOLT	4
40	16201	螺栓	BOLT	4
41	895106	不锈钢垫圈	WASHER Stainless Steel	4
41	16826	不锈钢垫圈	WASHER Stainless Steel	4
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1
-	8M0130156	衬垫套件	GASKET SET	1
-	803750A03	水泵套件-完整	PUMP KIT Water - Complete	1
-	853792T06		REPAIR KIT Water Pump - Chrome	1
-	853792T11	镀铬水泵维修包	REPAIR KIT Water Pump, Chrome	1
-	803748K01	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	803748Q01	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1

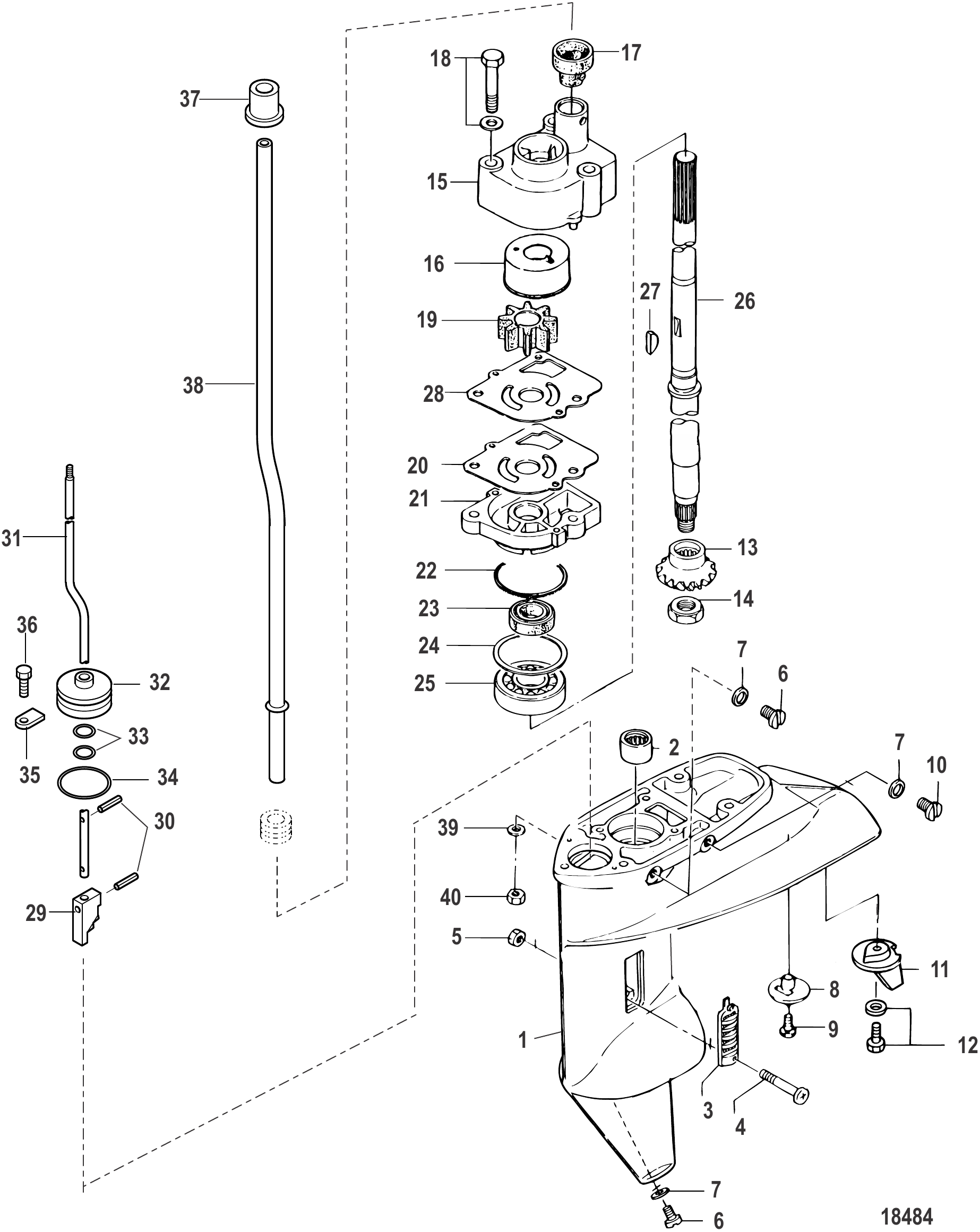

图 28齿轮箱驱动轴-强力推进型 Gear Housing Driveshaft - Command Thrust

REF	零件编号	中文名称	英文名称	数量
-	895154T07	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070884	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	895154T09	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070884	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	895154T08	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070895	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
-	895154T10	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070895	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
1	895154T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0070873	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	160521	滚针轴承	BEARING Needle	1
3	803730	滤水器	STRAINER Water	2
3	803730002	滤水器	STRAINER Water	2
4	17635	螺钉	SCREW	1
5	85372216	螺母	NUT	1
5	85372210	螺母	NUT	1
6	953683	堵头	PLUG	2
6	8M0229353	堵头	PLUG	2
7	95220	衬垫	GASKET	3
7	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	3
8	16133	滤水器	STRAINER Water	1
9	16134	螺钉	SCREW	1
10	953683	堵头	PLUG	1
10	8M0229353	堵头	PLUG	1
11	853762T01	平衡鳍板	TRIM TAB	1
12	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
13	803740T02	小齿轮	GEAR Pinion	1
14	85372211	螺母	NUT	1
15	803750A05	水泵上壳体总成	HOUSING ASSEMBLY Upper Water Pump	1
16	803751	水泵衬套	LINER Water Pump	1
17	8036674	密封件	SEAL	1
18	823042046	螺栓	BOLT	3
18	879194269	螺栓	BOLT	3
19	803748	叶轮	IMPELLER	1
19	8M0214944	叶轮	IMPELLER	1
20	8M0075040	衬垫	GASKET	1
21	803750A04	水泵底座总成	BASE ASSEMBLY Water Pump	1
22	8537096	O型圈	O-RING	1
23	803752	油封	SEAL Oil	1
24	813276001	垫片(0.1)	SHIM (0.1)	AR
24	813276015	垫片(0.15)	SHIM (0.15)	AR
24	813276003	垫片(0.3)	SHIM (0.3)	AR
24	813276005	垫片(0.5)	SHIM (0.5)	AR
25	161325	加长外壳套件滚珠轴承组件	BEARING Ball Component of X-Long Extension Housing Kit	1
25	16132T05	滚珠轴承	BEARING Ball	1
26	803738T09	驱动轴	DRIVESHAFT	1
26	803738T10	加长外壳套件驱动轴组件	DRIVESHAFT Component of X-Long Extension Housing Kit	1
27	803749	键	KEY	1
27	8M0173418	键	KEY	1
28	803753	导板	GUIDE PLATE	1
29	161722	凸轮	CAM	1
29	8M0172382	离合器凸轮	CLUTCH CAM	1
29	898101028	离合器凸轮	CAM Clutch	1
29	8M0172382	离合器凸轮	CLUTCH CAM	1
29	161722	凸轮	CAM	1
29	8M0172382	离合器凸轮	CLUTCH CAM	1
29	898101028	离合器凸轮	CAM Clutch	1
29	8M0172382	离合器凸轮	CLUTCH CAM	1
30	16179	销	PIN	2
31	803760010	凸轮杆	ROD Cam	1
31	803760011	凸轮杆	ROD Cam	1
32	803761	衬套	BUSHING	1
33	161772	O型圈	O-RING	2
34	8537096	O型圈	O-RING	1
35	803762	卡箍	CLAMP	1
36	82304228	螺钉	SCREW	1
36	898103153	螺栓	BOLT	1
37	804899002	护孔环	GROMMET	1
38	803755T10	水管	TUBE Water	1
38	803755T11	加长外壳套件水管组件	TUBE Water Component of X-Long Extension Housing Kit	1
39	853701	垫圈	WASHER	4
39	8M0135942	垫圈	WASHER	4
40	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	4
-	803728A99	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082884	衬垫套件	GASKET SET	1
-	803750A06	水泵套件-完整	PUMP KIT Water - Complete	1
-	8M0122064	水泵套件-完整	PUMP KIT Water - Complete	1
-	803748K02	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	803748Q02	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

图 29齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	895154T02	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158631	GC 8/9.9 4S短型	GC 8/9.9 4S SHORT	1
-	8M0135929	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158631	GC 8/9.9 4S短型	GC 8/9.9 4S SHORT	1
-	895154T03	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158633	GC 8/9.9 4S长型	GC 8/9.9 4S LONG	1
-	8M0135931	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158633	GC 8/9.9 4S长型	GC 8/9.9 4S LONG	1
-	8M0135933	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	895154T01	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0158623	齿轮箱总成(完整基础型)	GEAR HOUSING ASSEMBLY Complete, Basic	1
2	8037331	滚珠轴承	BEARING Ball	1
3	16141	垫片(0.1)	SHIM (0.1)	AR
3	813277	垫片(0.15)	SHIM (0.15)	AR
4	8037391	前进齿轮	GEAR Forward	1
4	8M0156174	锥齿轮总成	BEVEL GEAR ASSEMBLY	1
5	16152	凸轮从动件	FOLLOWER Cam	1
6	8537642	弹簧挡圈	RETAINER Spring	1
7	8037451	离合器	CLUTCH	1
8	16150	离合器销	PIN Clutch	1
9	892777002	弹簧(58毫米)	SPRING (58 mm)	1
10	803744002	螺旋桨轴	PROPELLER SHAFT	1
10	8M0070782	螺旋桨轴	PROPELLER SHAFT	1
11	16140	垫圈	WASHER	1
12	8037411	倒挡齿轮	GEAR Reverse	1
12	8M0156178	锥齿轮C	BEVEL GEAR C	1
13	803732T03	轴承座总成	CARRIER ASSEMBLY Bearing	1
13	8M0070876	轴承座	CARRIER-BEARING	1
14	16128	滚珠轴承	BEARING Ball	1
15	16131	O型圈	O-RING	1
16	16130	油封	SEAL Oil	1
17	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
18	803743002	推力座	THRUST HOLDER	1
18	8M0131240	推力座	THRUST HOLDER	1
19	895180A10	螺旋桨 (8.5 x 6.5)	PROPELLER (8.5 x 6.5)	OPT.
19	897610A10	BLMX 8.9X6.5	BLMX 8.9X6.5	OPT.
19	895181A10	螺旋桨 (8.9 x 7)	PROPELLER (8.9 x 7)	OPT.
19	897614A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	OPT.
19	895182A10	螺旋桨 (8.5 x 7.5)	PROPELLER (8.5 x 7.5)	1
19	897614A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
19	895183A10	螺旋桨 (8.9 x 8.3)	PROPELLER (8.9 x 8.3)	1
19	897618A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
19	895184A10	螺旋桨 (8.9 x 10)	PROPELLER (8.9 x 10)	OPT.
19	897620A10	BLKMAX 8.9X9.5 RH	BLKMAX 8.9X9.5 RH	OPT.
20	16146	垫圈	WASHER	1
21	16147	螺旋桨螺母	PROP NUT	1
22	815026	开口销	COTTER PIN	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1
-	8M0130156	衬垫套件	GASKET SET	1
-	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1

图 30齿轮箱螺旋桨轴-强力推进型 Gear Housing Propeller Shaft - Command Thrust

REF	零件编号	中文名称	英文名称	数量
-	895154T07	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070884	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	895154T09	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070884	齿轮箱总成完整长型	GEAR HOUSING ASSEMBLY Complete, Long	1
-	895154T08	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070895	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
-	895154T10	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0070895	齿轮箱总成（完整加长版）	GEAR HOUSING ASSEMBLY Complete, X-Long	1
1	895154T06	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0070873	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16132T01	滚珠轴承	BEARING Ball	1
3	803739T02	前进齿轮	GEAR Forward	1
3	8M0183177	前进齿轮	FORWARD GEAR	1
4	803747	推杆	PUSH ROD	1
5	853764	支架	HOLDER	1
5	853764003	固定座	RETAINER	1
6	803746	弹簧	SPRING	1
7	803745	离合器	CLUTCH	1
8	160851	销	PIN	1
9	176672	弹簧	SPRING	1
10	803744T03	螺旋桨轴	PROPELLER SHAFT	1
10	8M0088568	螺旋桨轴	PROPELLER SHAFT	1
11	803742	垫圈	WASHER	1
12	803741T02	倒挡齿轮	GEAR Reverse	1
12	803741T03	倒挡齿轮	GEAR Reverse	1
13	803732T04	轴承座总成	CARRIER ASSEMBLY Bearing	1
13	8M0070877	轴承座	CARRIER-BEARING	1
14	803735	O型圈	O-RING	1
14	8M0087846	O型圈	O-RING	1
15	16132T01	滚珠轴承	BEARING Ball	1
16	803734	滚针轴承	BEARING Needle	1
17	161622	油封	SEAL Oil	1
18	825702002	不锈钢螺栓	BOLT Stainless Steel	2
18	823042	螺栓	BOLT	2
19	803743	推力座	THRUST HOLDER
19	8M0143215	推力座	THRUST HOLDER
20	812948A10	黑锋螺旋桨10x7	BLACK MAX PROPELLER 10 x 7	1
20	812950A10	黑锋螺旋桨10x7	BLACK MAX PROPELLER 10 x 7	1
21	161402	垫圈	WASHER	1
22	161471	螺旋桨螺母	PROP NUT	1
23	8150264	开口销	COTTER PIN	1
-	803728A99	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082884	衬垫套件	GASKET SET	1

图 31点火组件 Ignition Components

REF	零件编号	中文名称	英文名称	数量
1	803577T01	飞轮	FLYWHEEL	1
1	803577T05	飞轮	FLYWHEEL	1
2	16071	螺母	NUT	1
3	16072	垫圈	WASHER	1
4	803844T01	点火线圈	COIL Ignition	1
5	82304224	螺栓	BOLT	2
5	879194264	螺栓	BOLT	2
6	855944T01	交流发电机线圈	COIL Alternator	1
7	82304213	螺栓	BOLT	4
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
7	82304213	螺栓	BOLT	4
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
7	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
8	16066004	曲轴位置传感器	SENSOR Crank Position	1
9	878388	不锈钢螺钉	SCREW Stainless Steel	2
9	8M0051381	螺钉	SCREW	2
10	95306	卡箍	CLAMP	1
10	8M0130961	卡箍	CLAMP	1
11	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
12	895108001	保护套	PROTECTIVE SLEEVE	1
13	803559A02	点火线圈总成	COIL ASSEMBLY Ignition	1
13	8M0238104	点火线圈	IGNITION COIL	1
14	803560	护套	BOOT	2
14	803560001	护套	BOOT	2
15	825702002	不锈钢螺栓	BOLT Stainless Steel	2
15	823042	螺栓	BOLT	2
16	835401T02	CD单元总成	CD UNIT ASSEMBLY	1
16	8M0104467	CD单元总成	CD UNIT ASSEMBLY	1
16	8M0104467	CD单元总成	CD UNIT ASSEMBLY	1
17	803509014	螺栓	BOLT	2
18	895118002	垫圈	WASHER	2
18	953921	不锈钢垫圈	WASHER Stainless Steel	2
19	895121A01	CD线束总成	HARNESS ASSEMBLY CD	1
20	878053	护孔环	GROMMET	1
20	8M0106928	护孔环	GROMMET	1
21	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
22	853994	堵头	PLUG	2
23	879705003	套筒	SLEEVE	1
24	8035631	卡箍	CLAMP	1
24	803563005	卡箍	CLAMP	1
25	82304234	螺栓	BOLT	1
25	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
26	803538	油压开关总成	SWITCH ASSEMBLY Oil Pressure Oil Pressure	1
26	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
27	835403002	支架	BRACKET	1
27	835403005	支架	BRACKET	1
28	823042039	螺栓	BOLT	3
28	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3
29	895118002	垫圈	WASHER	6
29	953921	不锈钢垫圈	WASHER Stainless Steel	6
30	953923	橡胶垫圈	WASHER Rubber	3
31	851815005	护孔环	GROMMET	3
32	952868	轴环	COLLAR	3
33	895122A01	拉线总成	CABLE ASSEMBLY	1
34	853994	堵头	PLUG	1
35	804057001	指示灯	PILOT LAMP	1
35	804057002	指示灯	PILOT LAMP	1
36	892395A01	停机开关总成	SWITCH ASSEMBLY Stop	1
37	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
38	120441	黄铜固定座	RETAINER Brass	1
38	8M0032846	黄铜固定座	RETAINER Brass	1
39	835403003	支架	BRACKET	1
39	835403006	支架	BRACKET	1
40	823042040	不锈钢螺栓	BOLT Stainless Steel	3
40	16705	螺栓	BOLT	3
41	8035631	卡箍	CLAMP	1
41	803563005	卡箍	CLAMP	1
42	895118002	垫圈	WASHER	6
42	953921	不锈钢垫圈	WASHER Stainless Steel	6
43	953923	橡胶垫圈	WASHER Rubber	3
44	851815005	护孔环	GROMMET	3
45	952868	轴环	COLLAR	3
46	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
47	851839T02	电磁阀开关总成	SWITCH ASSEMBLY Solenoid	1
48	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
49	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
50	853815004	引线	LEAD WIRE	1
51	8537407	电缆	CABLE	1
52	8537408	黑色电缆	CABLE Black	1
53	853816004	红色护套	BOOT Red	3

图 32进排气阀 Intake and Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	850838T01	进气阀	VALVE Intake	2
2	850839T01	排气阀	VALVE Exhaust	2
3	822647001	进气密封-黑色	SEAL Intake - Black	2
4	822647002	排气密封-绿色	SEAL Exhaust - Green	2
5	803554005	气门弹簧	SPRING Valve	4
6	855959001	气门弹簧座	SEAT Valve Spring	4
7	822650001	固定座	RETAINER	4
7	8M0152418	固定座总成	RETAINER ASSEMBLY	4
8	803556	气门锁夹	KEEPER Valve	8
8	8M0152418	固定座总成	RETAINER ASSEMBLY	8
9	850841002	摇臂	ROCKER ARM	4
9	8M0081793	摇臂	ROCKER ARM	4
10	825046001	调节螺钉	SCREW Adjusting	4
11	826150001	调节螺母	NUT Adjusting	4
12	850842001	摇臂轴	ROCKER ARM SHAFT	1
13	825452001	弹簧	SPRING	2
14	895118001	垫圈	WASHER	2
-	895188T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	895188T06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	8M0046065	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	835430T06	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	835430T07	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	835430T07	气缸盖总成完整件	CYLINDER HEAD ASSEMBLY Complete	1

图 33进气歧管和燃油泵 Intake Manifold and Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	835385T01	进气歧管	MANIFOLD Intake	1
2	853525001	衬垫	GASKET	1
3	8150263	开口销	COTTER PIN	2
4	853531001	螺栓	BOLT	6
5	895106	不锈钢垫圈	WASHER Stainless Steel	6
5	16826	不锈钢垫圈	WASHER Stainless Steel	6
6	953951	卡箍	CLAMP	1
7	835383001	化油器衬垫	GASKET Carburetor	2
8	853526001	绝缘体	INSULATOR	1
9	835386001	空气箱	BOX Air	1
10	825057003	O型圈	O-RING	1
11	855809	螺栓 (M6 x 100)	BOLT (M6 x 100)	2
11	8M0100009	螺栓	BOLT	2
12	895106	不锈钢垫圈	WASHER Stainless Steel	2
12	16826	不锈钢垫圈	WASHER Stainless Steel	2
13	851848004	通气管 (200 mm)	HOSE (200 mm) Breather	1
13	879194471	软管	HOSE	1
14	895108001	保护套	PROTECTIVE SLEEVE	1
15	895109	溢流管	HOSE Overflow	1
16	851848005	燃油管 (260 mm)	HOSE (260 mm) Fuel	1
16	879194470	软管	HOSE	1
16	8M0127687	燃油管	HOSE Fuel	1
17	895108	保护软管	PROTECTIVE TUBING	2
18	95395	不锈钢卡扣	CLIP Stainless Steel	4
19	16248	燃油滤清器	FILTER Fuel	1
19	8M0157133	燃油滤清器	FILTER Fuel	1
20	803513	O型圈	O-RING	1
21	8555448	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
21	855544021	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	2
22	95394010	油管(185 mm)	TUBING (185 mm)	1
22	879194470	软管	HOSE	1
23	851848010	橡胶管 (160 mm)	TUBING Rubber (160 mm)	1
23	879194470	软管	HOSE	1
24	851848006	燃油管 (150 mm)	HOSE (150 mm) Fuel	1
24	879194470	软管	HOSE	1
24	8M0127686	燃油管	HOSE Fuel	1
25	NSS	泵总成不单独销售	NOT SOLD SEPARATE PUMP ASSEMBLY	1
26	803529T07	燃油泵总成(仅完整件)	PUMP ASSEMBLY Fuel-Complete Only	1
27	851812003	黑色止回阀	CHECK VALVE Black	1
28	851812004	白色止回阀	CHECK VALVE White	1
29	855569003	衬垫	GASKET	1
30	853731003	隔膜	DIAPHRAGM	1
31	895107	螺钉	SCREW	2
32	895107001	螺钉	SCREW	4
-	835427A04	动力头衬垫套件	GASKET SET Powerhead	1
-	851812A01	膜片组件	DIAPHRAGM KIT	1

图 34维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0120837	F8/9.9马力标准保养包(300小时)	SERVICE KIT F8/9.9 Hp Standard (300 Hour)	1
-	8M0157133	燃油滤清器	FILTER Fuel	1
-	895146	垫圈	WASHER	1
-	8M0075255	放油螺塞密封件	SEAL Drain Plug	2
-	8M0188617	密封件	SEAL	2
-	8M0119207	60度节温器	THERMOSTAT 60 Degrees	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	803507	火花塞	SPARK PLUG	2
-	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	2
-	803748K01	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	823912	阳极块	ANODE	1
-	8M0120867	F8/9.9马力Command Thrust保养包(300小时)	SERVICE KIT F8/9.9 Hp Command Thrust (300 Hour)	1
-	8M0157133	燃油滤清器	FILTER Fuel	1
-	895146	垫圈	WASHER	1
-	8M0075255	放油螺塞密封件	SEAL Drain Plug	2
-	8M0119207	60度节温器	THERMOSTAT 60 Degrees	1
-	803507	火花塞	SPARK PLUG	2
-	803748K02	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	823912	阳极块	ANODE	1
-	853702005	衬垫	GASKET	1

图 35动力倾斜组件 Power Tilt Components

REF	零件编号	中文名称	英文名称	数量
-	896298T01	动力倾斜装置总成	POWER TILT ASSEMBLY	1
1	896299A01	盖总成	CAP ASSEMBLY	1
2	1613110	O型圈	O-RING	1
3	896300A01	手动阀总成	MANUAL VALVE ASSEMBLY	1
4	812641003	O型圈	O-RING	1
5	16131013	O型圈	O-RING	1
6	804027002	C形环	C RING	1
7	95392015	密封垫圈	WASHER Sealing	1
7	898101245	密封件	SEAL	1
8	827672A04	安全阀总成	RELIEF VALVE ASSEMBLY	1
9	16131011	O型圈	O-RING	1
10	896301A01	阀门总成	VALVE ASSEMBLY	1
11	803513009	O型圈	O-RING	1
12	1613110	O型圈	O-RING	2
13	827674002	泵	PUMP	1
14	8518664	螺栓	BOLT	2
15	8518663	螺栓	BOLT	1
16	851876	滤清器	FILTER	1
17	851877001	联轴器	COUPLING	1
18	16131011	O型圈	O-RING	1
19	815044001	箍带	BAND	1
19	69356	扎带 (8.18英寸)	TIE STRAP (8.18 Inches)	1
20	803698001	螺钉	SCREW	1
21	896302T01	电机支架总成	BRACKET ASSEMBLY Motor	1
22	822891001	油封	SEAL Oil	1
23	853807003	电刷	BRUSH	1
24	75384002	电刷弹簧	SPRING Brush	2
25	823031017	螺钉	SCREW	3
26	803838002	电刷架	HOLDER Brush	1
27	95237002	断电器	BREAKER	1
28	895157001	断路器支架	HOLDER Breaker	1
29	16131012	O型圈	O-RING	1
30	891753T02	电枢总成	ARMATURE ASSEMBLY	1
31	896303T	壳体	HOUSING	1
32	895143003	螺钉	SCREW	2
32	879194330	螺钉	SCREW	2
33	851866010	螺栓	BOLT	2

图 36反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	803716T04	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T04	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T06	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T06	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0138720	反冲启动器	RECOIL STARTER	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	803716T03	启动器壳体	HOUSING Starter	1
2	803716T05	启动器壳体	HOUSING Starter	1
2	803716T03	启动器壳体	HOUSING Starter	1
2	803716T05	启动器壳体	HOUSING Starter	1
2	803716T05	启动器壳体	HOUSING Starter	1
2	803716T05	启动器壳体	HOUSING Starter	1
3	895128	波形垫圈	WAVE WASHER	1
4	804024T07	启动弹簧	SPRING Starter	1
5	895129	启动弹簧壳体	HOUSING Starter Spring	1
6	803717001	卷轴	REEL	1
7	812635002	棘轮	RATCHET	2
8	812634003	回位弹簧	SPRING Return	2
9	812636001	弹簧	SPRING	1
10	812638001	摩擦片	FRICTION PLATE	1
11	812637001	螺栓	BOLT	1
12	850057002	启动绳	ROPE Starter	1
12	8M0110704	绳索	ROPE	1
13	812640002	启动绳手柄	HANDLE Starter Rope	1
14	853755001	拉绳锚点	ROPE ANCHOR	1
14	8M0084137	拉绳锚点	ROPE ANCHOR	1
15	803720001	启动器密封件	SEAL Starter	1
15	8M0138706	启动器密封件	SEAL Starter	1
15	8M0138706	启动器密封件	SEAL Starter	1
16	804031001	启动器联锁装置	INTERLOCK Starter	1
17	8555449	螺钉总成	SCREW ASSEMBLY	1
18	895130	轴环	COLLAR	1
19	812645007	启动联锁弹簧	SPRING Starter Interock	1
20	803721002	启动联锁凸轮	CAM Starter Interlock	1
20	895131A06	联锁线缆套件	CABLE KIT-INTERLK	1
20	803721002	启动联锁凸轮	CAM Starter Interlock	1
20	895131A06	联锁线缆套件	CABLE KIT-INTERLK	1
20	803721003	启动联锁凸轮	CAM Starter Interlock	1
20	803721003	启动联锁凸轮	CAM Starter Interlock	1
21	895106	不锈钢垫圈	WASHER Stainless Steel	1
21	16826	不锈钢垫圈	WASHER Stainless Steel	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
22	855544021	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	1
22	855544021	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	1
23	855545001	轴环	COLLAR	1
23	855545001	轴环	COLLAR	1
23	855545002	轴环	COLLAR	1
23	855545004	轴环	COLLAR	1
23	855545002	轴环	COLLAR	1
23	855545004	轴环	COLLAR	1
24	898101627	启动器锁定杆	LEVER Starter Lock	1
24	898101627	启动器锁定杆	LEVER Starter Lock	1
25	898101628	弹簧	SPRING	1
25	898101628	弹簧	SPRING	1
26	895131A01	启动联锁线缆总成	CABLE ASSEMBLY Starter Interlock	1
26	895131A06	联锁线缆套件	CABLE KIT-INTERLK	1
27	803762	卡箍	CLAMP	1
28	895132	黑色O型圈	O-RING Black	1
28	8M0085099	O型圈	ORING	1
29	16257003	不锈钢自攻螺钉	SCREW Tapping - Stainless Steel	1
30	895133	盖板	COVER	1
31	881305001	橡胶护圈	GROMMET Rubber	1
32	881305002	护孔环	GROMMET	2
33	NSS	火花塞电阻标签不单独销售	NOT SOLD SEPARATE Decal-Resistance Spark Plug	1
34	NSS	不单独销售贴花-警示	NOT SOLD SEPARATE Decal-Caution	1
35	823042039	螺栓	BOLT	3
35	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3
36	895118002	垫圈	WASHER	3
36	953921	不锈钢垫圈	WASHER Stainless Steel	3

图 37维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
803014	零件手册 8 Bodensee 四冲程	PARTS MANUAL 8 Bodensee 4-Stroke	1
827857R1	维修手册	SERVICE MANUAL	1
10108980	用户手册	OWNERS MANUAL	1
809727A98	贴花套件	DECAL SET	1
809727A00	贴花套件	DECAL SET	1
809710A98	贴花套件	DECAL SET	1

图 38换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	803767002	联轴器	COUPLER	1
2	16081	不锈钢螺母	NUT Stainless Steel	1
3	804906001	倒车锁	LOCK Reverse	1
4	895143002	螺钉	SCREW	1
4	879194329	螺钉	SCREW	1
5	803766003	上换挡轴	SHIFT SHAFT Upper	1
5	8M0229576	上换挡轴	SHIFT SHAFT Upper	1
6	803768002	换挡定位器	SHIFT DETENT	1
7	855544014	螺钉	SCREW	1
8	16335	垫圈	WASHER	1
9	895157	支架	BRACKET	1
10	82304234	螺栓	BOLT	2
10	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
11	8518641	卡箍	CLAMP	1
11	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
12	803756002	换挡定位器	SHIFT DETENT	1
13	82304234	螺栓	BOLT	1
13	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
14	892771	轴	SHAFT	1
15	16085003	销	PIN	1
16	813028003	弹簧	SPRING	1
17	895159	齿轮板	GEAR PLATE	1
18	825702002	不锈钢螺栓	BOLT Stainless Steel	3
18	823042	螺栓	BOLT	3
19	895158	齿轮板	GEAR PLATE	1
20	895161	从动齿轮	GEAR Driven	1
21	16219002	密封件	SEAL	1
22	892772	旋钮	KNOB	1
23	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
24	803574002	杆油门	ROD Throttle	1
25	82304222	不锈钢螺栓	BOLT Stainless Steel	1
25	8M0102279	螺栓	BOLT	1
26	895126	轴环(6毫米)	COLLAR (6 mm)	1
27	803572001	节气门开启器	OPENER Throttle	1
28	895118002	垫圈	WASHER	1
28	953921	不锈钢垫圈	WASHER Stainless Steel	1
29	804892002	节流鼓	DRUM Throttle	1
29	895101401	节流鼓	DRUM Throttle	1
30	895160	驱动齿轮	GEAR Drive	1
30	895101400	驱动齿轮	GEAR Drive	1
31	895162	钢轴套	COLLAR Steel	1
31	895162001	钢轴套	COLLAR Steel	1
32	895106	不锈钢垫圈	WASHER Stainless Steel	1
32	16826	不锈钢垫圈	WASHER Stainless Steel	1
33	8537226	螺母	NUT	1
33	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
34	851865001	换档轴	SHIFT SHAFT	1
34	851865003	换档轴	SHIFT SHAFT	1
35	16219003	密封件	SEAL	1
36	803763002	换挡杆	LEVER Shift	1
37	851863	卡扣	CLIP	1
38	803768003	换挡定位器	SHIFT DETENT	1
39	810753004	止动器	STOPPER	1
40	855544018	螺钉	SCREW	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1
-	8M0130156	衬垫套件	GASKET SET	1

图 39换挡组件-强力推进型 Shift Components Command Thrust

REF	零件编号	中文名称	英文名称	数量
1	803766003	上换挡轴	SHIFT SHAFT Upper	1
2	804906001	倒车锁	LOCK Reverse	1
3	895143002	螺钉	SCREW	1
3	879194329	螺钉	SCREW	1
4	16081	不锈钢螺母	NUT Stainless Steel	1
5	803767002	联轴器	COUPLER	1
6	810753004	止动器	STOPPER	1
7	855544018	螺钉	SCREW	1
8	802971001	换挡定位器	SHIFT DETENT	1
9	855544014	螺钉	SCREW	1
10	16335	垫圈	WASHER	1
11	895157	支架	BRACKET	1
12	82304234	螺栓	BOLT	2
12	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
13	892771	轴	SHAFT	1
14	16085003	销	PIN	1
15	813028003	弹簧	SPRING	1
16	8518641	卡箍	CLAMP	1
16	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
16	803756003	卡箍	CLAMP	1
16	8518641	卡箍	CLAMP	1
16	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
16	803756003	卡箍	CLAMP	1
17	803756002	换挡定位器	SHIFT DETENT	1
17	803756004	换挡定位器	SHIFT DETENT	1
17	803756002	换挡定位器	SHIFT DETENT	1
17	803756004	换挡定位器	SHIFT DETENT	1
18	82304234	螺栓	BOLT	1
18	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
19	803756004	换挡定位器	SHIFT DETENT	1
19	803756004	换挡定位器	SHIFT DETENT	1
20	895159	齿轮板	GEAR PLATE	1
21	825702002	不锈钢螺栓	BOLT Stainless Steel	3
21	823042	螺栓	BOLT	3
22	895158	齿轮板	GEAR PLATE	1
23	895161	从动齿轮	GEAR Driven	1
24	16219002	密封件	SEAL	1
25	892772	旋钮	KNOB	1
26	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
27	803574002	杆油门	ROD Throttle	1
28	82304222	不锈钢螺栓	BOLT Stainless Steel	1
28	8M0102279	螺栓	BOLT	1
29	895126	轴环(6毫米)	COLLAR (6 mm)	1
30	803572001	节气门开启器	OPENER Throttle	1
31	895118002	垫圈	WASHER	1
31	953921	不锈钢垫圈	WASHER Stainless Steel	1
32	804892002	节流鼓	DRUM Throttle	1
32	895101401	节流鼓	DRUM Throttle	1
33	895160	驱动齿轮	GEAR Drive	1
33	895101400	驱动齿轮	GEAR Drive	1
34	895162	钢轴套	COLLAR Steel	1
34	895162001	钢轴套	COLLAR Steel	1
35	895106	不锈钢垫圈	WASHER Stainless Steel	1
35	16826	不锈钢垫圈	WASHER Stainless Steel	1
36	8537227	尼龙螺母	NUT Nylon	1
37	851865003	换档轴	SHIFT SHAFT	1
38	16219003	密封件	SEAL	1
39	803763005	换挡杆	LEVER Shift	1
39	898101904	换挡杆	LEVER Shift	1
39	803763005	换挡杆	LEVER Shift	1
39	898101904	换挡杆	LEVER Shift	1
40	851863	卡扣	CLIP	1
41	802971002	换挡定位器	SHIFT DETENT	1
-	803728A99	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082884	衬垫套件	GASKET SET	1

图 40启动电机组件803835T02 Starter Motor Components 803835T02

REF	零件编号	中文名称	英文名称	数量
-	803835T02	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	803836	小齿轮	PINION	1
2	803837A02	正负极电刷套件	BRUSH KIT Positive and Negative	1
3	NSS	电刷（不单独销售）	NOT SOLD SEPARATE Brush	1
4	803838001	电刷架	HOLDER Brush	1

图 41启动电机组件8M0223446 Starter Motor Components 8M0223446

REF	零件编号	中文名称	英文名称	数量
1	8M0223446	启动马达	STARTER MOTOR	1
2	8M0229580	小齿轮总成	PINION ASSEMBLY	1
3	8M0229582	电刷支架总成	BRUSH HOLDER ASSEMBLY	1
4	853722026	螺母	NUT	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
6	16826	不锈钢垫圈	WASHER Stainless Steel	1

图 42非动力倾斜旋转支架 Swivel Bracket Non-Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	813029T14	旋转支架	SWIVEL BRACKET	1
1	813029T14	旋转支架	SWIVEL BRACKET	1
1	813029T20	旋转支架	SWIVEL BRACKET	1
1	813029T20	旋转支架	SWIVEL BRACKET	1
1	813029T20	旋转支架	SWIVEL BRACKET	1
1	813029T17	旋转支架	SWIVEL BRACKET	1
1	813029T21	旋转支架	SWIVEL BRACKET	1
1	813029T17	旋转支架	SWIVEL BRACKET	1
1	813029T21	旋转支架	SWIVEL BRACKET	1
1	813029T21	旋转支架	SWIVEL BRACKET	1
1	813029T21	旋转支架	SWIVEL BRACKET	1
2	163363	衬套	BUSHING	2
3	161091	O型圈	O-RING	1
4	803774	推力板	THRUST PLATE	2
5	824969	润滑脂接头	FITTING Grease	3
6	803780001	调整销座	CARRIER Trim Pin	1
7	892777003	弹簧	SPRING	1
8	815094A03	倾斜限位套件	STOPPER KIT Tilt	1
9	16057005	E型卡环	E RING	1
9	16057004	E型卡环	E RING	1
10	895168	垫圈	WASHER	1
11	892777005	弹簧	SPRING	1
12	815094002	上调整销座轴	SHAFT Trim Pin Carrier - Upper	1
13	160572	E型卡环	E RING	2
14	804905001	倒挡锁弹簧	SPRING Reverse Lock	1
15	804045002	倒挡锁钩	HOOK Reverse Lock	1
15	8M0075731	倒挡钩	HOOK Reverse	1
15	804045002	倒挡锁钩	HOOK Reverse Lock	1
15	8M0075731	倒挡钩	HOOK Reverse	1
15	8M0075118	锁钩及卡扣套件	KIT Lock hook and clips	1
15	8M0075118	锁钩及卡扣套件	KIT Lock hook and clips	1
16	8M0075116	倒挡锁钩卡扣	CLIP Reverse Lock Hook	1
17	895140002	副驾驶螺栓	BOLT Co-Pilot	1
18	895173	副驾驶盘	DISC Co-Pilot	2
18	8M0145395	圆盘	DISC	2
19	895146002	副驾驶垫圈	WASHER Co-Pilot	1
20	895146001	垫圈	WASHER	1
21	895171	副驾驶手柄	HANDLE Co-Pilot	1
22	895106001	垫圈	WASHER	1
22	16192	垫圈	WASHER	1
23	95374	尼龙螺母	NUT Nylon	1
24	853770T02	旋转管	SWIVEL TUBE	1
24	853770T05	旋转管	SWIVEL TUBE	1
25	895172	副驾驶板	PLATE Co-Pilot	1
26	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
27	895166	螺柱	STUD	2
27	895166002	螺柱	STUD	2
28	853771004	上橡胶支架	MOUNT Rubber Upper	2
28	853771007	ORD 8M0078457	ORD 8M0078457	2
29	823042045	螺栓	BOLT	4
29	879194254	螺栓	BOLT	4
29	823042061	螺栓	BOLT	4
29	810755007	螺栓	BOLT	4
30	895106001	垫圈	WASHER	2
30	16192	垫圈	WASHER	2
31	895167	上减震器	DAMPER Upper	1
31	895167001	上减震器	DAMPER Upper	1
31	895167001	上上减震器	DAMPER Upper Upper	1
32	853722023	螺母	NUT	2
32	879194337	螺母	NUT	2
32	853722024	螺母	NUT	2
33	17024003	转向支架	BRACKET Steering	1
34	95286026	隔套	SPACER	2
35	804367001	螺栓	BOLT	2
35	879194311	螺栓	BOLT	2
36	895141	不锈钢垫圈	WASHER Stainless Steel	2
36	879194340	垫圈	WASHER	2
37	853824A03	转向连杆套装	DRAG LINK KIT	1
38	NSS	连杆（不单独销售）	NOT SOLD SEPARATE Link rod	1
39	851866007	螺栓	BOLT	1
40	9539210	垫圈	WASHER	3
41	853826001	隔套	SPACER	1
41	8M0127351	转向板	STEERING PLATE	1
42	161473	尼龙螺母	NUT Nylon	2
43	853825	盖帽	CAP	1

图 43动力倾斜旋转支架 Swivel Bracket Power Tilt

REF	零件编号	中文名称	英文名称	数量
1	813029T18	旋转支架	SWIVEL BRACKET	1
2	16336009	衬套上部	BUSHING Upper	1
3	163363	衬套	BUSHING	1
4	803774	推力板	THRUST PLATE	2
5	161091	O型圈	O-RING	1
6	824969	润滑脂接头	FITTING Grease	3
7	878357	接地线总成	CABLE ASSEMBLY Ground	1
7	898101091	接地线	WIRE Ground	1
8	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
9	95383010	弹簧	SPRING	1
10	823042045	螺栓	BOLT	1
10	879194254	螺栓	BOLT	1
11	953831	弹簧	SPRING	1
12	815094004	倾斜止动块	STOPPER Tilt	1
12	8M0120641	倾斜止动器	TILT STOPPER	1
13	95286027	轴环	COLLAR	2
14	16208	握把	GRIP	1
14	16207A3	倾斜止动套件	TILT STOP KIT	1
15	95218017	弹簧销	PIN Spring	1
16	813026002	摩擦片	FRICTION PIECE	1
17	168261	垫圈	WASHER	1
18	895171	手柄	HANDLE	1
19	895140002	螺栓	BOLT	1
20	895173	圆盘	DISC	2
20	8M0145395	圆盘	DISC	2
21	895146002	垫圈	WASHER	1
22	895146001	垫圈	WASHER	1
23	895106001	垫圈	WASHER	1
23	16192	垫圈	WASHER	1
24	95374	尼龙螺母	NUT Nylon	1
25	853770T05	旋转管	SWIVEL TUBE	1
26	895172	安装板	PLATE	1
27	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
28	895166	螺柱	STUD	2
28	895166002	螺柱	STUD	2
29	8M0078458	重型上支架套装	UPPER MOUNT SET HD	1
30	895167002	上减震器	DAMPER Upper	1
31	823042061	螺栓	BOLT	4
31	810755007	螺栓	BOLT	4
32	895106001	垫圈	WASHER	2
32	16192	垫圈	WASHER	2
33	853722024	螺母	NUT	2

图 449.9马力遥控型号油门/换挡联动装置 Throttle/Shift Linkage 9.9 Remote Models

REF	零件编号	中文名称	英文名称	数量
1	898101635	支架	BRACKET	1
1	898101635	支架	BRACKET	1
2	823042037	螺栓	BOLT	2
2	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
2	823042037	螺栓	BOLT	2
2	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
2	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
2	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
2	82304233	螺栓	BOLT	2
2	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
2	82304233	螺栓	BOLT	2
2	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
3	853722022	螺母	NUT	2
3	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
4	17640001	肩部螺钉	SHOULDER SCREW	1
5	16219	密封件	SEAL	1
6	16220	衬套	BUSHING	1
7	853739003	支架	BRACKET	1
8	82304234	螺栓	BOLT	1
8	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
9	898101905	油门杆	LEVER Throttle	1
9	898101905	油门杆	LEVER Throttle	1
10	8537154	隔套	SPACER	1
10	853715007	隔套	SPACER	1
11	898101218	塑料垫圈	WASHER Plastic	2
11	898101218	塑料垫圈	WASHER Plastic	2
12	898101920	开口销	COTTER PIN	2
12	8M0021224	蝶形夹	CLIP Bow-Tie	2
12	898101920	开口销	COTTER PIN	2
12	8M0021224	蝶形夹	CLIP Bow-Tie	2
13	803574001	杆油门	ROD Throttle	1
14	823042044	螺栓	BOLT	1
14	16830	螺栓	BOLT	1
15	895118002	垫圈	WASHER	1
15	953921	不锈钢垫圈	WASHER Stainless Steel	1
16	16221	波形垫圈	WAVE WASHER	1
17	898101903	换挡臂	ARM Shift	1
17	898101903	换挡臂	ARM Shift	1
18	82304234	螺栓	BOLT	1
18	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
19	161404	垫圈	WASHER	1
20	8150262	开口销	COTTER PIN	2
20	8150262	开口销	COTTER PIN	2
20	898101920	开口销	COTTER PIN	2
20	8M0021224	蝶形夹	CLIP Bow-Tie	2
20	898101920	开口销	COTTER PIN	2
20	8M0021224	蝶形夹	CLIP Bow-Tie	2
21	892774	换挡杆	ROD Shift Lever	1
22	892775	电缆接头	JOINT Cable	2
23	8537225	螺母	NUT	2
23	16081	不锈钢螺母	NUT Stainless Steel	2
24	953925	垫圈	WASHER	2
24	953925	垫圈	WASHER	2
24	898101218	塑料垫圈	WASHER Plastic	2
24	898101218	塑料垫圈	WASHER Plastic	2
25	803875001	支架	BRACKET	1
25	803875001	支架	BRACKET	1
26	804892001	节流鼓	DRUM Throttle	1
26	804892004	节流鼓	DRUM Throttle	1
26	804892004	节流鼓	DRUM Throttle	1
27	8537452	电缆接头座	SOCKET Cable Joint	2
27	8M0079131	插座	SOCKET	2
27	8537452	电缆接头座	SOCKET Cable Joint	2
27	8M0079131	插座	SOCKET	2
28	953925	垫圈	WASHER	2
28	953925	垫圈	WASHER	2
29	8150262	开口销	COTTER PIN	2
29	8150262	开口销	COTTER PIN	2
30	892773	换挡臂	SHIFT ARM	1
30	892773001	换挡臂	SHIFT ARM	1
30	892773001	换挡臂	SHIFT ARM	1

图 45舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
-	821468T65	舵柄总成	TILLER HANDLE ASSEMBLY	1
1	822148A3	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	432429	节气门拉索	CABLE Throttle	2
5	43242T09	节气门拉索	CABLE-THROTTLE	2
6	9600910	套筒	SLEEVE	1
7	821468A66	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
9	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
10	821972	节气门旋钮	KNOB Throttle	1
10	821972T	节气门旋钮	KNOB Throttle	1
11	96203	弹簧	SPRING	1
12	821971	节气门锁	LOCK Throttle	1
12	892995	节气门锁	LOCK Throttle	1
13	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
13	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
14	821463A1	舵柄管	TILLER TUBE	1
14	821463T01	舵柄管	TUBE-TILLER	1
15	8242003	贴花	DECAL	1
16	821465	节气门手柄	HANDLE Throttle	1
17	99589	握把	GRIP	1
17	8M0221732	外握把	GRIP OUTER	1
18	823609A9	停机开关总成	SWITCH ASSEMBLY Stop	1
18	8M0104613	开关总成	SWITCH ASSY	1
19	822441	固定座	RETAINER	1
20	823939	衬套	BUSHING	2
21	822145	垫圈	WASHER	2
22	826792	波形垫圈	WAVE WASHER	1
23	822146	垫圈	WASHER	1
24	822841F1	转向臂支架	BRACKET Steering Arm	1
25	4000384	螺钉(M10×80)	SCREW (M10 x 80)	2
26	826648	安装板	PLATE	1
27	8239172	壳体	HOUSING	1
27	889734	开关壳体	HOUSING Switch	1
27	889734	开关壳体	HOUSING Switch	1
28	824918	卡扣	CLIP	1
29	823609A8	开关总成	SWITCH ASSEMBLY	1
30	855262	启动贴花	DECAL Start	1

图 46舵柄转换套件-电动9.9马力889246A79 Tiller Handle Conversion Kit-Electric 9.9 Hp 889246A79

REF	零件编号	中文名称	英文名称	数量
-	889246A79	舵柄套件	TILLER HANDLE KIT	1
1	895174	盖板	COVER	1
2	85372214	盖形螺母	CAP NUT	2
3	895175	护孔环	GROMMET	1
4	895140	钢螺栓	BOLT Steel	2
4	8M0058362	钢螺栓	BOLT Steel	2
5	895141	不锈钢垫圈	WASHER Stainless Steel	2
5	879194340	垫圈	WASHER	2
6	NSS	节流阀总成（不单独销售）	NOT SOLD SEPARATE Throttle Only Assembly	1
7	16219002	密封件	SEAL	1
8	802971001	换挡定位器	SHIFT DETENT	1
9	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
10	859278004	启动贴花	DECAL Start	1
11	859278003	仅节气门贴花	DECAL Throttle Only	1
12	NSS	接线图贴纸（不单独销售）	NOT SOLD SEPARATE Wiring Diagram Decal	1
13	803574002	杆油门	ROD Throttle	1
14	855561007	阻风门连杆	ROD Choke Link	1
15	95224	卡扣	CLIP	2
16	851848007	橡胶软管 (300 mm)	HOSE Rubber (300 mm)	1
16	879194473	油管	TUBING	1
17	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
18	895177	螺母	NUT	1
19	82304234	螺栓	BOLT	1
19	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
20	895124	启动泵总成	PUMP ASSEMBLY Priming	1
21	895110T11	化油器	CARBURETOR	1
21	8M0104462	化油器	CARBURETOR	1
22	16333	卡扣拉杆	ROD Snap	1
23	835383001	衬垫	GASKET	2
24	162284	护孔环	GROMMET	1
25	95306	卡箍	CLAMP	1
25	8M0130961	卡箍	CLAMP	1
26	851858005	衬套	BUSHING	1
26	8M0231329	衬套	BUSHING	1
27	855565001	阻风门旋钮	KNOB Choke	1
27	8M0155127	阻风门拉杆	ROD CHOKE	1
28	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
29	803840	空档开关	SWITCH Neutral	1
29	8M0127937	空档开关	SWITCH Neutral	1
30	803841	执行器	ACTUATOR	1
31	NSS		NOT SOLD SEPARATE Tiller Handle Assembly	1

图 47舵柄转换套件8/9.9马力手动896289A01 Tiller Handle Conversion Kit 8/9.9 Hp Manual 896289A01

REF	零件编号	中文名称	英文名称	数量
-	896289A01	舵柄套件	TILLER HANDLE KIT	1
1	NSS		NOT SOLD SEPARATE Tiller Handle Assembly	1
2	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
3	895141	不锈钢垫圈	WASHER Stainless Steel	2
3	879194340	垫圈	WASHER	2
4	895140	钢螺栓	BOLT Steel	2
4	8M0058362	钢螺栓	BOLT Steel	2
5	804368	不锈钢螺栓	BOLT Stainless Steel	2
5	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
6	NSS	节流阀总成（不单独销售）	NOT SOLD SEPARATE Throttle Assembly	1
7	802971001	换挡定位器	SHIFT DETENT	1
8	803574002	杆油门	ROD Throttle	1
9	855561007	阻风门连杆	ROD Choke Link	1
10	162284	护孔环	GROMMET	1
11	895175	护孔环	GROMMET	1
12	851858005	衬套	BUSHING	1
12	8M0231329	衬套	BUSHING	1
13	85372214	倾斜管盖螺母	CAP NUT Tilt Tube	2
14	853709008	护孔环	GROMMET	1
15	16219002	密封件	SEAL	1
16	NSS	副驾驶贴纸（不单独销售）	NOT SOLD SEPARATE Decal, Co-Pilot	1
17	859278003	仅节气门贴花	DECAL Throttle Only	1

图 48舵柄转换套件9.9马力电动-8M0051063 Tiller Handle Conversion Kit 9.9 Hp Electric - 8M0051063

REF	零件编号	中文名称	英文名称	数量
-	8M0051063	舵柄转换套件，EPA（电动遥控转电动手柄）	CONVERSION KIT Tiller Handle, EPA (Electric Remote Control to Electric Handle)	1
1	NSS	舵柄总成不单独销售	NOT SOLD SEPARATE TILLER HANDLE ASSEMBLY	1
2	8M0051374	舵柄	TILLER HANDLE	1
3	8M0051375	盖塞	PLUG Cap	1
4	8M0051377	握把	GRIP	1
5	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
6	8M0051376	橡胶握把	GRIP Rubber	1
6	8M0221732	外握把	GRIP OUTER	1
7	896853008	舵柄换挡兔贴花	DECAL Tiller Handle Shift-Rabbit	1
8	8M0051379	油门轴	SHAFT Throttle	1
9	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
10	16080	不锈钢垫圈	WASHER Stainless Steel	1
10	8M0108373	垫圈	WASHER	1
11	8M0051388	盖板	COVER	1
12	8M0051386	滑轮	PULLEY	1
13	8M0051387	壳体	HOUSING	1
14	8M0051390	节气门拉索	CABLE Throttle	2
14	8M0228418	节气门拉索	CABLE Throttle	2
15	22740	卡扣	CLIP	1
16	8M0051381	螺钉	SCREW	1
17	8M0051380	支架	BRACKET	1
18	8M0051381	螺钉	SCREW	1
19	8M0051385	螺栓	BOLT	1
19	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
20	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
21	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
22	8M0051383	螺母	NUT	1
23	8M0051392	搬运手柄	HANDLE Carrying	1
24	8M0051400	盖板	COVER	1
25	8M0051401	不锈钢螺栓	BOLT Stainless Steel	1
25	823042	螺栓	BOLT	1
26	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
27	892904006	舵柄锁释放贴花	DECAL Tiller Lock Release	1
28	8M0051406	停机开关总成	SWITCH ASSEMBLY Stop	1
28	892395A01	停机开关总成	SWITCH ASSEMBLY Stop	1
29	120441	黄铜固定座	RETAINER Brass	1
29	8M0032846	黄铜固定座	RETAINER Brass	1
30	8M0051403	塑料衬套	BUSHING Plastic	2
31	8M0051393	盖板	COVER	1
32	8M0051385	螺栓	BOLT	1
32	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
33	8M0051394	不锈钢螺钉 (M4 x 16)	SCREW Stainless Steel (M4 x 16)	2
33	8M0136037	螺钉	SCREW	2
34	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
35	8M0051383	螺母	NUT	1
36	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
37	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
38	8M0051404	橡胶垫圈	WASHER Rubber	2
39	895140	钢螺栓	BOLT Steel	2
39	8M0058362	钢螺栓	BOLT Steel	2
40	895141	不锈钢垫圈	WASHER Stainless Steel	2
40	879194340	垫圈	WASHER	2
41	NSS	节流阀齿轮总成（不单独销售）	NOT SOLD SEPARATE GEAR ASEMBLY, Throttle Only	1
42	82304222	不锈钢螺栓	BOLT Stainless Steel	1
42	8M0102279	螺栓	BOLT	1
43	895126	轴环(6毫米)	COLLAR (6 mm)	1
44	803572001	节气门开启器	OPENER Throttle	1
45	895118002	垫圈	WASHER	1
45	953921	不锈钢垫圈	WASHER Stainless Steel	1
46	804892002	节流鼓	DRUM Throttle	1
46	895101401	节流鼓	DRUM Throttle	1
47	895158	齿轮板	GEAR PLATE	1
48	895160	驱动齿轮	GEAR Drive	1
48	895101400	驱动齿轮	GEAR Drive	1
49	895162	钢轴套	COLLAR Steel	1
49	895162001	钢轴套	COLLAR Steel	1
50	895106	不锈钢垫圈	WASHER Stainless Steel	1
50	16826	不锈钢垫圈	WASHER Stainless Steel	1
51	8537226	螺母	NUT	1
51	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
52	825702002	不锈钢螺栓	BOLT Stainless Steel	3
52	823042	螺栓	BOLT	3
53	16085003	销	PIN	1
54	855544014	螺钉	SCREW	1
55	16335	垫圈	WASHER	1
56	803768002	换挡定位器	SHIFT DETENT	1
57	892771	轴	SHAFT	1
58	813028003	弹簧	SPRING	1
59	895159	齿轮板	GEAR PLATE	1
60	895161	从动齿轮	GEAR Driven	1
61	892772	旋钮	KNOB	1
62	16219002	密封件	SEAL	1
63	895110T11	化油器	CARBURETOR	1
63	8M0104462	化油器	CARBURETOR	1
64	851848007	橡胶软管 (300 mm)	HOSE Rubber (300 mm)	1
64	879194473	油管	TUBING	1
65	95224	卡扣	CLIP	2
66	895124	启动泵总成	PUMP ASSEMBLY Priming	1
67	82304234	螺栓	BOLT	1
67	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
68	803574002	杆油门	ROD Throttle	1
69	855561007	阻风门连杆	ROD Choke Link	1
70	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
71	803840	空档开关	SWITCH Neutral	1
71	8M0127937	空档开关	SWITCH Neutral	1
72	803841	执行器	ACTUATOR	1
73	895177	螺母	NUT	1
74	802971001	换挡定位器	SHIFT DETENT	1
75	162284	护孔环	GROMMET	1
76	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
77	95306	卡箍	CLAMP	1
77	8M0130961	卡箍	CLAMP	1
78	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
79	895174	盖板	COVER	1
80	NSS	不单独销售	NOT SOLD SEPARATE	1
81	859278003	仅节气门贴花	DECAL Throttle Only	1
82	859278004	启动贴花	DECAL Start	1
83	85372214	盖形螺母	CAP NUT	2
84	895175001	护孔环	GROMMET	1
85	855565001	阻风门旋钮	KNOB Choke	1
85	8M0155127	阻风门拉杆	ROD CHOKE	1
86	851858005	衬套	BUSHING	1
86	8M0231329	衬套	BUSHING	1
87	16333	卡扣拉杆	ROD Snap	1
88	835383001	衬垫	GASKET	2

图 49舵柄转换套件9.9马力电动-8M0051064 Tiller Handle Conversion Kit 9.9 Hp Electric - 8M0051064

REF	零件编号	中文名称	英文名称	数量
-	8M0051064	舵柄转换套件，EU（电动遥控转电动手柄）	CONVERSION KIT Tiller Handle, EU (Electric Remote Control to Electric Handle)	1
1	NSS	舵柄总成不单独销售	NOT SOLD SEPARATE TILLER HANDLE ASSEMBLY	1
2	8M0051374	舵柄	TILLER HANDLE	1
3	8M0051375	盖塞	PLUG Cap	1
4	8M0051377	握把	GRIP	1
5	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
6	8M0051376	橡胶握把	GRIP Rubber	1
6	8M0221732	外握把	GRIP OUTER	1
7	896853008	舵柄换挡兔贴花	DECAL Tiller Handle Shift-Rabbit	1
8	8M0051379	油门轴	SHAFT Throttle	1
9	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
10	16080	不锈钢垫圈	WASHER Stainless Steel	1
10	8M0108373	垫圈	WASHER	1
11	8M0051388	盖板	COVER	1
12	8M0051386	滑轮	PULLEY	1
13	8M0051387	壳体	HOUSING	1
14	8M0051390	节气门拉索	CABLE Throttle	2
14	8M0228418	节气门拉索	CABLE Throttle	2
15	22740	卡扣	CLIP	1
16	8M0051381	螺钉	SCREW	1
17	8M0051380	支架	BRACKET	1
18	8M0051381	螺钉	SCREW	1
19	8M0051385	螺栓	BOLT	1
19	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
20	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
21	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
22	8M0051383	螺母	NUT	1
23	8M0051392	搬运手柄	HANDLE Carrying	1
24	8M0051400	盖板	COVER	1
25	8M0051401	不锈钢螺栓	BOLT Stainless Steel	1
25	823042	螺栓	BOLT	1
26	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
27	892904006	舵柄锁释放贴花	DECAL Tiller Lock Release	1
28	8M0051406	停机开关总成	SWITCH ASSEMBLY Stop	1
28	892395A01	停机开关总成	SWITCH ASSEMBLY Stop	1
29	120441	黄铜固定座	RETAINER Brass	1
29	8M0032846	黄铜固定座	RETAINER Brass	1
30	8M0051403	塑料衬套	BUSHING Plastic	2
31	8M0051393	盖板	COVER	1
32	8M0051385	螺栓	BOLT	1
32	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
33	8M0051394	不锈钢螺钉 (M4 x 16)	SCREW Stainless Steel (M4 x 16)	2
33	8M0136037	螺钉	SCREW	2
34	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
35	8M0051383	螺母	NUT	1
36	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
37	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
38	8M0051404	橡胶垫圈	WASHER Rubber	2
39	895140	钢螺栓	BOLT Steel	2
39	8M0058362	钢螺栓	BOLT Steel	2
40	895141	不锈钢垫圈	WASHER Stainless Steel	2
40	879194340	垫圈	WASHER	2
41	NSS	齿轮总成不单独销售 (仅节气门)	NOT SOLD SEPARATE GEAR ASSEMBLY, Throttle Only	1
42	82304222	不锈钢螺栓	BOLT Stainless Steel	1
42	8M0102279	螺栓	BOLT	1
43	895126	轴环(6毫米)	COLLAR (6 mm)	1
44	803572001	节气门开启器	OPENER Throttle	1
45	895118002	垫圈	WASHER	1
45	953921	不锈钢垫圈	WASHER Stainless Steel	1
46	804892002	节流鼓	DRUM Throttle	1
46	895101401	节流鼓	DRUM Throttle	1
47	895158	齿轮板	GEAR PLATE	1
48	895160	驱动齿轮	GEAR Drive	1
48	895101400	驱动齿轮	GEAR Drive	1
49	895162	钢轴套	COLLAR Steel	1
49	895162001	钢轴套	COLLAR Steel	1
50	895106	不锈钢垫圈	WASHER Stainless Steel	1
50	16826	不锈钢垫圈	WASHER Stainless Steel	1
51	8537226	螺母	NUT	1
51	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
52	825702002	不锈钢螺栓	BOLT Stainless Steel	3
52	823042	螺栓	BOLT	3
53	16085003	销	PIN	1
54	855544014	螺钉	SCREW	1
55	16335	垫圈	WASHER	1
56	803768002	换挡定位器	SHIFT DETENT	1
57	892771	轴	SHAFT	1
58	813028003	弹簧	SPRING	1
59	895159	齿轮板	GEAR PLATE	1
60	895161	从动齿轮	GEAR Driven	1
61	892772	旋钮	KNOB	1
62	16219002	密封件	SEAL	1
63	895110T15	化油器	CARBURETOR	1
63	8M0104464	化油器	CARBURETOR	1
63	8M0104462	化油器	CARBURETOR	1
64	851848007	橡胶软管 (300 mm)	HOSE Rubber (300 mm)	1
64	879194473	油管	TUBING	1
65	95224	卡扣	CLIP	2
66	895124	启动泵总成	PUMP ASSEMBLY Priming	1
67	82304234	螺栓	BOLT	1
67	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
68	803574002	杆油门	ROD Throttle	1
69	855561007	阻风门连杆	ROD Choke Link	1
70	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
71	803840	空档开关	SWITCH Neutral	1
71	8M0127937	空档开关	SWITCH Neutral	1
72	803841	执行器	ACTUATOR	1
73	895177	螺母	NUT	1
74	802971001	换挡定位器	SHIFT DETENT	1
75	162284	护孔环	GROMMET	1
76	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
77	95306	卡箍	CLAMP	1
77	8M0130961	卡箍	CLAMP	1
78	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
79	895174	盖板	COVER	1
80	NSS	不单独销售	NOT SOLD SEPARATE	1
81	859278003	仅节气门贴花	DECAL Throttle Only	1
82	859278004	启动贴花	DECAL Start	1
83	85372214	盖形螺母	CAP NUT	2
84	895175001	护孔环	GROMMET	1
85	855565001	阻风门旋钮	KNOB Choke	1
85	8M0155127	阻风门拉杆	ROD CHOKE	1
86	851858005	衬套	BUSHING	1
86	8M0231329	衬套	BUSHING	1
87	16333	卡扣拉杆	ROD Snap	1
88	835383001	衬垫	GASKET	2

图 50舵柄转换套件9.9马力电动-8M0051066 Tiller Handle Conversion Kit 9.9 Hp Electric - 8M0051066

REF	零件编号	中文名称	英文名称	数量
-	8M0051066	舵柄转换套件	CONVERSION KIT Tiller Handle	1
1	NSS	舵柄总成不单独销售	NOT SOLD SEPARATE TILLER HANDLE ASSEMBLY	1
2	8M0051374	舵柄	TILLER HANDLE	1
3	8M0051375	盖塞	PLUG Cap	1
4	8M0051377	握把	GRIP	1
5	8M0051405	停机开关总成	SWITCH ASSEMBLY Stop	1
6	8M0051376	橡胶握把	GRIP Rubber	1
6	8M0221732	外握把	GRIP OUTER	1
7	896853008	舵柄换挡兔贴花	DECAL Tiller Handle Shift-Rabbit	1
8	8M0051379	油门轴	SHAFT Throttle	1
9	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
10	16080	不锈钢垫圈	WASHER Stainless Steel	1
10	8M0108373	垫圈	WASHER	1
11	8M0051388	盖板	COVER	1
12	8M0051386	滑轮	PULLEY	1
13	8M0051387	壳体	HOUSING	1
14	8M0051390	节气门拉索	CABLE Throttle	2
14	8M0228418	节气门拉索	CABLE Throttle	2
15	22740	卡扣	CLIP	1
16	8M0051381	螺钉	SCREW	1
17	8M0051380	支架	BRACKET	1
18	8M0051381	螺钉	SCREW	1
19	8M0051385	螺栓	BOLT	1
19	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
20	8M0051382	油门摩擦夹	CLAMP Friction - Throttle	1
21	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
22	8M0051383	螺母	NUT	1
23	8M0051392	搬运手柄	HANDLE Carrying	1
24	8M0051400	盖板	COVER	1
25	8M0051401	不锈钢螺栓	BOLT Stainless Steel	1
25	823042	螺栓	BOLT	1
26	8M0051402	不锈钢螺栓	BOLT Stainless Steel	1
27	892904006	舵柄锁释放贴花	DECAL Tiller Lock Release	1
28	8M0051406	停机开关总成	SWITCH ASSEMBLY Stop	1
28	892395A01	停机开关总成	SWITCH ASSEMBLY Stop	1
29	120441	黄铜固定座	RETAINER Brass	1
29	8M0032846	黄铜固定座	RETAINER Brass	1
30	8M0051403	塑料衬套	BUSHING Plastic	2
31	8M0051393	盖板	COVER	1
32	8M0051385	螺栓	BOLT	1
32	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
33	8M0051394	不锈钢螺钉 (M4 x 16)	SCREW Stainless Steel (M4 x 16)	2
33	8M0136037	螺钉	SCREW	2
34	8M0051396	舵柄锁杆 - 不锈钢	LEVER Tiller Lock - Stainless Steel	1
35	8M0051383	螺母	NUT	1
36	8M0051397	不锈钢轴套	COLLAR Stainless Steel	1
37	8M0051398	不锈钢弹簧	SPRING Stainless Steel	1
38	8M0051404	橡胶垫圈	WASHER Rubber	2
39	895140	钢螺栓	BOLT Steel	2
39	8M0058362	钢螺栓	BOLT Steel	2
40	895141	不锈钢垫圈	WASHER Stainless Steel	2
40	879194340	垫圈	WASHER	2
41	NSS	齿轮总成不单独销售 (仅节气门)	NOT SOLD SEPARATE GEAR ASSEMBLY, Throttle Only	1
42	82304222	不锈钢螺栓	BOLT Stainless Steel	1
42	8M0102279	螺栓	BOLT	1
43	895126	轴环(6毫米)	COLLAR (6 mm)	1
44	803572001	节气门开启器	OPENER Throttle	1
45	895118002	垫圈	WASHER	1
45	953921	不锈钢垫圈	WASHER Stainless Steel	1
46	804892002	节流鼓	DRUM Throttle	1
46	895101401	节流鼓	DRUM Throttle	1
47	895158	齿轮板	GEAR PLATE	1
48	895160	驱动齿轮	GEAR Drive	1
48	895101400	驱动齿轮	GEAR Drive	1
49	895162	钢轴套	COLLAR Steel	1
49	895162001	钢轴套	COLLAR Steel	1
50	895106	不锈钢垫圈	WASHER Stainless Steel	1
50	16826	不锈钢垫圈	WASHER Stainless Steel	1
51	8537226	螺母	NUT	1
51	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
52	825702002	不锈钢螺栓	BOLT Stainless Steel	3
52	823042	螺栓	BOLT	3
53	16085003	销	PIN	1
54	855544014	螺钉	SCREW	1
55	16335	垫圈	WASHER	1
56	803768002	换挡定位器	SHIFT DETENT	1
57	892771	轴	SHAFT	1
58	813028003	弹簧	SPRING	1
59	895159	齿轮板	GEAR PLATE	1
60	895161	从动齿轮	GEAR Driven	1
61	892772	旋钮	KNOB	1
62	16219002	密封件	SEAL	1
63	895110T11	化油器	CARBURETOR	1
63	8M0104462	化油器	CARBURETOR	1
64	851848007	橡胶软管 (300 mm)	HOSE Rubber (300 mm)	1
64	879194473	油管	TUBING	1
65	95224	卡扣	CLIP	2
66	895124	启动泵总成	PUMP ASSEMBLY Priming	1
67	82304234	螺栓	BOLT	1
67	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
68	803574002	杆油门	ROD Throttle	1
69	855561007	阻风门连杆	ROD Choke Link	1
70	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
71	803840	空档开关	SWITCH Neutral	1
71	8M0127937	空档开关	SWITCH Neutral	1
72	803841	执行器	ACTUATOR	1
73	895177	螺母	NUT	1
74	802971001	换挡定位器	SHIFT DETENT	1
75	162284	护孔环	GROMMET	1
76	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
77	95306	卡箍	CLAMP	1
77	8M0130961	卡箍	CLAMP	1
78	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
79	NSS	不单独销售	NOT SOLD SEPARATE	1
80	859278003	仅节气门贴花	DECAL Throttle Only	1
81	859278004	启动贴花	DECAL Start	1
82	85372214	盖形螺母	CAP NUT	2
83	895175	护孔环	GROMMET	1
84	855565001	阻风门旋钮	KNOB Choke	1
84	8M0155127	阻风门拉杆	ROD CHOKE	1
85	851858005	衬套	BUSHING	1
85	8M0231329	衬套	BUSHING	1
86	16333	卡扣拉杆	ROD Snap	1
87	835383001	衬垫	GASKET	2

图 519.9马力电动舵柄转换套件 889246A86 Tiller Handle Conversion Kit 9.9 Hp Electric 889246A86

REF	零件编号	中文名称	英文名称	数量
-	889246A86	舵柄转换套件	CONVERSION KIT Tiller Handle	1
1	895174	盖板	COVER	1
2	85372214	盖形螺母	CAP NUT	2
3	895175001	护孔环	GROMMET	1
4	895140	钢螺栓	BOLT Steel	2
4	8M0058362	钢螺栓	BOLT Steel	2
5	895141	不锈钢垫圈	WASHER Stainless Steel	2
5	879194340	垫圈	WASHER	2
6	NSS	节流阀总成（不单独销售）	NOT SOLD SEPARATE Throttle Only Assembly	1
7	16219002	密封件	SEAL	1
8	802971001	换挡定位器	SHIFT DETENT	1
9	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
10	859278004	启动贴花	DECAL Start	1
11	859278003	仅节气门贴花	DECAL Throttle Only	1
12	NSS	接线图贴纸（不单独销售）	NOT SOLD SEPARATE Wiring Diagram Decal	1
13	803574002	杆油门	ROD Throttle	1
14	855561007	阻风门连杆	ROD Choke Link	1
15	95224	卡扣	CLIP	2
16	851848007	橡胶软管 (300 mm)	HOSE Rubber (300 mm)	1
16	879194473	油管	TUBING	1
17	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1
18	895177	螺母	NUT	1
19	82304234	螺栓	BOLT	1
19	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
20	895124	启动泵总成	PUMP ASSEMBLY Priming	1
21	895110T15	化油器	CARBURETOR	1
21	8M0104464	化油器	CARBURETOR	1
21	8M0104462	化油器	CARBURETOR	1
22	16333	卡扣拉杆	ROD Snap	1
23	835383001	衬垫	GASKET	2
24	162284	护孔环	GROMMET	1
25	95306	卡箍	CLAMP	1
25	8M0130961	卡箍	CLAMP	1
26	851858005	衬套	BUSHING	1
26	8M0231329	衬套	BUSHING	1
27	855565001	阻风门旋钮	KNOB Choke	1
27	8M0155127	阻风门拉杆	ROD CHOKE	1
28	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
29	803840	空档开关	SWITCH Neutral	1
29	8M0127937	空档开关	SWITCH Neutral	1
30	803841	执行器	ACTUATOR	1
31	NSS		NOT SOLD SEPARATE Tiller Handle Assembly	1

图 529.9马力电动舵柄转换套件 896289A02 Tiller Handle Conversion Kit 9.9 Hp Electric 896289A02

REF	零件编号	中文名称	英文名称	数量
-	896289A02	舵柄套件	TILLER HANDLE KIT	1
1	NSS		NOT SOLD SEPARATE Tiller Handle Assembly	1
2	895140	钢螺栓	BOLT Steel	2
2	8M0058362	钢螺栓	BOLT Steel	2
3	895141	不锈钢垫圈	WASHER Stainless Steel	2
3	879194340	垫圈	WASHER	2
4	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
5	NSS	节流阀总成（不单独销售）	NOT SOLD SEPARATE Throttle Assembly	1
6	802971001	换挡定位器	SHIFT DETENT	1
7	16219002	密封件	SEAL	1
8	NSS	接线图贴花（不单独销售）	NOT SOLD SEPARATE Decal, Wiring Diagram	1
9	NSS	节流阀贴纸（不单独销售）	NOT SOLD SEPARATE Decal, Throttle Only	1
10	NSS	启动贴纸（不单独销售）	NOT SOLD SEPARATE Decal, Start	1
11	804368	不锈钢螺栓	BOLT Stainless Steel	2
11	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
12	835383001	衬垫	GASKET	2
13	803574002	杆油门	ROD Throttle	1
14	855561007	阻风门连杆	ROD Choke Link	1
15	162284	护孔环	GROMMET	1
16	16333	卡扣拉杆	ROD Snap	1
17	895110T01	化油器	CARBURETOR	1
17	895110T11	化油器	CARBURETOR	1
18	895177	螺母	NUT	1
19	95224	卡扣	CLIP	2
20	895124	启动泵总成	PUMP ASSEMBLY Priming	1
21	82304234	螺栓	BOLT	1
21	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
22	895175	护孔环	GROMMET	1
23	95306	卡箍	CLAMP	1
23	8M0130961	卡箍	CLAMP	1
24	851858005	衬套	BUSHING	1
24	8M0231329	衬套	BUSHING	1
25	855565	阻风门旋钮	KNOB Choke	1
25	8M0155127	阻风门拉杆	ROD CHOKE	1
26	803841	执行器	ACTUATOR	1
27	803840	空档开关	SWITCH Neutral	1
27	8M0127937	空档开关	SWITCH Neutral	1
28	851848007	橡胶软管 (300 mm)	HOSE Rubber (300 mm)	1
28	879194473	油管	TUBING	1
29	853820A02	启动开关总成	SWITCH ASSEMBLY Start	1

图 53工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	NSS	机油滤清器扳手不单独销售 (本地获取)	NOT SOLD SEPARATE Oil Filter Wrench (Obtain Locally)	1
2	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
2	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
3	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
3	8M0161873	固定工具	HOLDER TOOL	1
4	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
6	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
7	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
7	809495001	气门导管工具	TOOL Valve Guide	1
8	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
9	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
10	NSS	气门座切割套件不单独销售 (本地获取)	NOT SOLD SEPARATE Valve Seat Cutter Kit (Obtain Locally)	1
11	828999	扳手	WRENCH	1
12	37241	通用拉拔板	PULLER PLATE Universal	1
13	83165T	拉拔器总成	PULLER ASSEMBLY	1
14	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
15	13664	轴承座安装工具, 6/15马力	INSTALLER TOOL Bearing Carrier, 6/15 Hp	1
15	938431	轴承座安装工具	INSTALLER TOOL Bearing Carrier	1
15	93843T1	轴承座安装工具	INSTALLER TOOL Bearing Carrier	1
16	824788A1	轴承拆卸工具	REMOVAL TOOL Bearing	1
17	824790A1	驱动轴衬套安装工具	INSTALLATION TOOL Driveshaft Bushing	1
18	13658T	心轴	MANDREL	1
19	824787	衬套拆卸工具	REMOVAL TOOL Bushing	1
20	824785T1	衬套和密封安装工具	INSTALLER TOOL Bushing And Seal	1
21	29310	安装板	PLATE	1
22	NSS	膨胀杆不单独销售 (Snap-On #CG40-4)	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40-4)	1
23	NSS	夹头 (爪)(Snap-On #CG40A6) 不单独销售	NOT SOLD SEPARATE Collet (Jaws)(Snap-On #CG40A6)	1
24	FT8950	测试套件	TESTER KIT	1
