水星 Mercury 6 HP Carb 0R000001 THRU 0R067089 - 爆炸图零件明细

四冲程 化油器 · USA - Cat.# 90-803599 · 共 28 个部位 · 1002 条零件

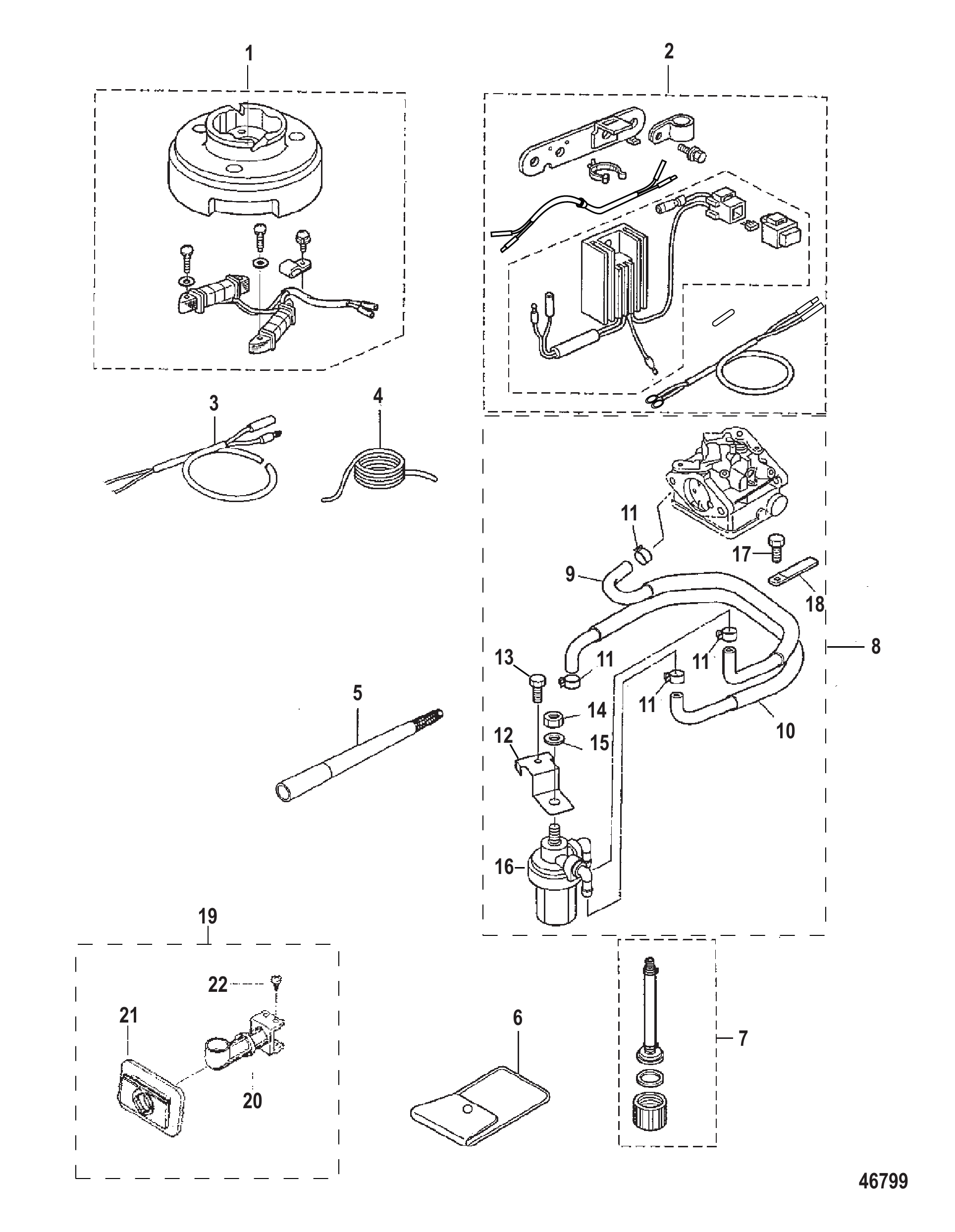

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
2	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
3	17175	线束总成	HARNESS ASSEMBLY	1
4	16230	安全绳	SAFETY ROPE	1
5	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
5	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1
6	803581	工具包	TOOL KIT	1
7	8M0057047	冲洗附件	FLUSHING ATTACHMENT	1
8	8M0056547	燃油滤清器-水分分离器	FUEL FILTER Water Seperator	1
9	8M0057045	软管	HOSE	1
10	8M0057046	软管	HOSE	1
11	851817004	卡扣	CLIP	4
11	8M0129429	软管夹	HOSE CLAMP	4
12	8M0057044	支架	BRACKET	1
13	823042059	螺栓	BOLT	1
14	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
15	4002217	垫圈	WASHER	1
16	853733A1	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
17	NSS	不单独销售	NOT SOLD SEPARATE
18	803563005	卡箍	CLAMP	1
19	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
20	NSS		NOT SOLD SEPARATE GUIDE	1
21	16113	密封板	PLATE Seal	1
22	17173	螺钉	SCREW	4
-	8M0097129	转向锁套件	STEERING LOCK KIT	1

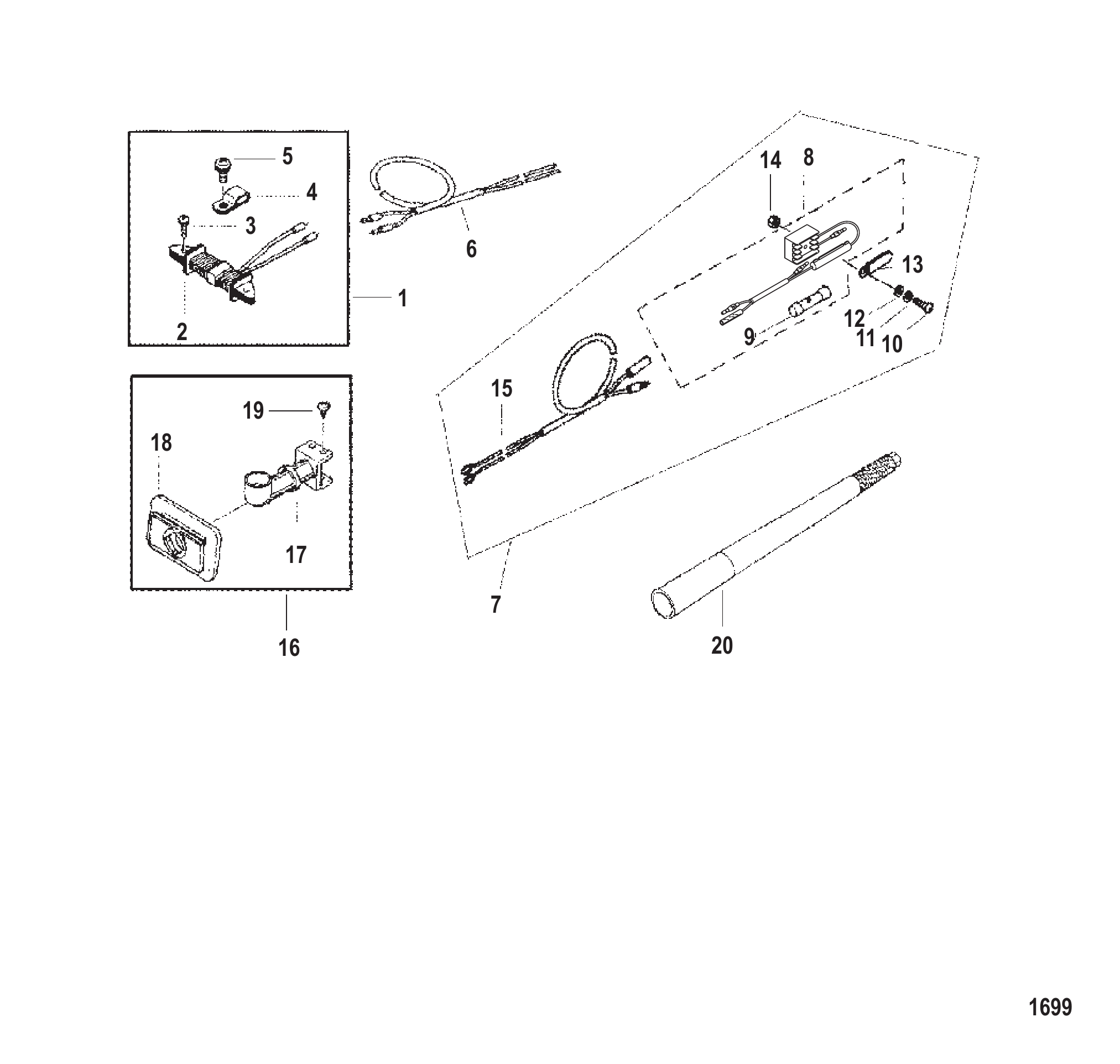

图 2附件零件 Accessory Parts

REF	零件编号	中文名称	英文名称	数量
1	16837A2	交流发电机套件	ALTERNATOR KIT	1
2	16074T	交流发电机	ALTERNATOR	1
3	16059	螺钉	SCREW	2
4	16060	卡箍	CLAMP	1
5	16821	螺钉	SCREW	1
6	17175	线束总成	HARNESS ASSEMBLY	1
7	16838A4	充电套件 电池整流器	CHARGING KIT Battery Rectifier	1
8	16076	整流器	RECTIFIER	1
8	16076A1	整流器套装	RECTIFIER KIT	1
8	16076A1	整流器套装	RECTIFIER KIT	1
9	16077	保险丝	FUSE	1
10	16123	螺钉(25毫米)	SCREW (25 mm)	1
10	16078	螺钉	SCREW	1
11	16079	锁紧垫圈	LOCKWASHER	1
12	16080	不锈钢垫圈	WASHER Stainless Steel	1
12	8M0108373	垫圈	WASHER	1
13	813275	卡箍	CLAMP	1
14	16081	不锈钢螺母	NUT Stainless Steel	1
15	16082	蓄电池电缆	CABLE Battery	1
16	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
17	NSS	不单独销售 导向件	NOT SOLD SEPARATE Guide	1
18	16113	密封板	PLATE Seal	1
19	17173	螺钉	SCREW	4
20	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
20	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1

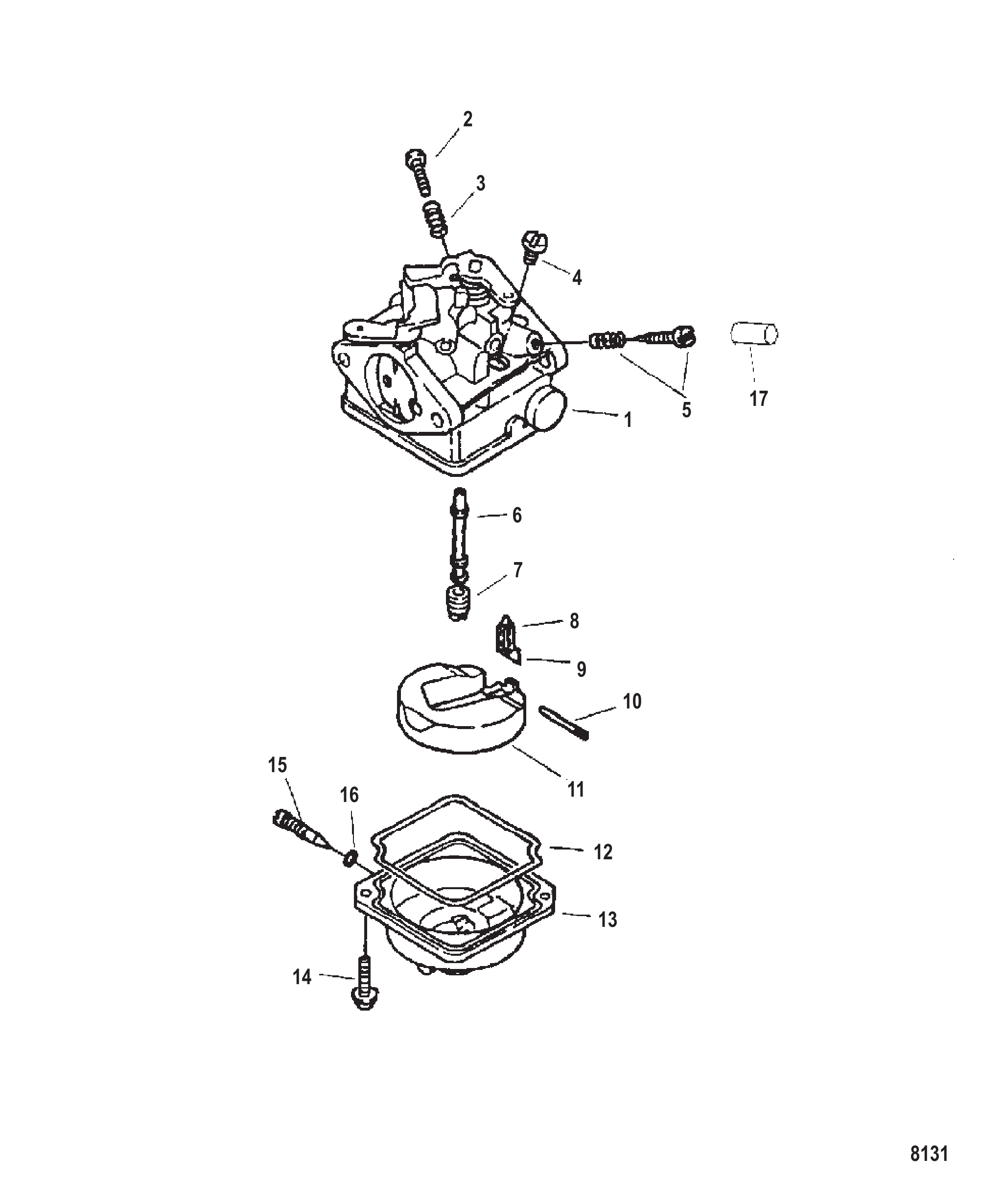

图 3化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	803819T1	化油器	CARBURETOR	1
1	803819T2	化油器	CARBURETOR	1
1	879817A1	化油器	CARBURETOR	1
1	879658A1	化油器	CARBURETOR	1
1	803522T1	化油器	CARBURETOR	1
1	803522T2	化油器	CARBURETOR	1
1	879818A1	化油器	CARBURETOR	1
1	879659A1	化油器	CARBURETOR	1
1	804766T1	化油器	CARBURETOR	1
1	804766T2	化油器	CARBURETOR	1
1	804766T2	化油器	CARBURETOR	1
1	879819A1	化油器	CARBURETOR	1
1	879660A1	化油器	CARBURETOR	1
2	8035095	螺钉	SCREW	1
3	803554	弹簧	SPRING	1
4	8035241	怠速量孔	PILOT JET	1
4	803524	怠速量孔	PILOT JET	1
4	8035243	怠速量孔(#38)	JET Pilot (#38)	1
4	8035242	怠速量孔	PILOT JET	1
4	8035241	怠速量孔	PILOT JET	1
5	8035094	导向螺钉总成	SCREW ASSEMBLY Pilot	1
5	8035098	导向螺钉总成	SCREW ASSEMBLY Pilot	1
5	8035099	导向螺钉总成	SCREW ASSEMBLY Pilot	1
6	8126505	主喷管	MAIN NOZZLE	1
6	8126507	主喷管	MAIN NOZZLE	1
6	8126504	主喷管	MAIN NOZZLE	1
6	8126509	主喷管	MAIN NOZZLE	1
6	8126507	主喷管	MAIN NOZZLE	1
6	81265011	主喷管	MAIN NOZZLE	1
6	8126508	主喷管	MAIN NOZZLE	1
6	8126509	主喷管	MAIN NOZZLE	1
6	81265011	主喷管	MAIN NOZZLE	1
6	8126506	主喷管	MAIN NOZZLE	1
6	81265010	主喷管	MAIN NOZZLE	1
6	879660A1	化油器	CARBURETOR	1
7	162502	主量孔(#70)	JET Main (#70)	1
7	162505	主量孔(#60)	JET Main (#60)	1
7	162508	主量孔(#65)	JET Main (#65)	1
7	162509	主量孔(#62)	JET Main (#62)	1
7	162506	主量孔(#75)	JET Main (#75)	1
7	162507	主量孔(#68)	JET Main (#68)	1
8	162543	铜质浮子阀	FLOAT VALVE Brass	1
9	803525	不锈钢卡扣	CLIP Stainless Steel	1
10	162562	不锈钢浮子销	PIN Float - Stainless Steel	1
11	162533	浮子	FLOAT	1
12	8035084	橡胶衬垫	GASKET Rubber	1
13	16258T5	浮子室	FLOAT BOWL	1
14	16260	螺钉(M4 x 12)	SCREW (M4 x 12)	2
15	8035093	放油螺钉(M5×6)	SCREW Drain (M5 x 6)	1
16	8035131	橡胶O型圈	O-RING Rubber	1
17	881837	堵头	PLUG	1
17	881836	堵头	PLUG	1
-	803508A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0114820	动力头衬垫	POWERHEAD GASKET	1
-	803508A05	动力头衬垫套件	GASKET SET Powerhead	1

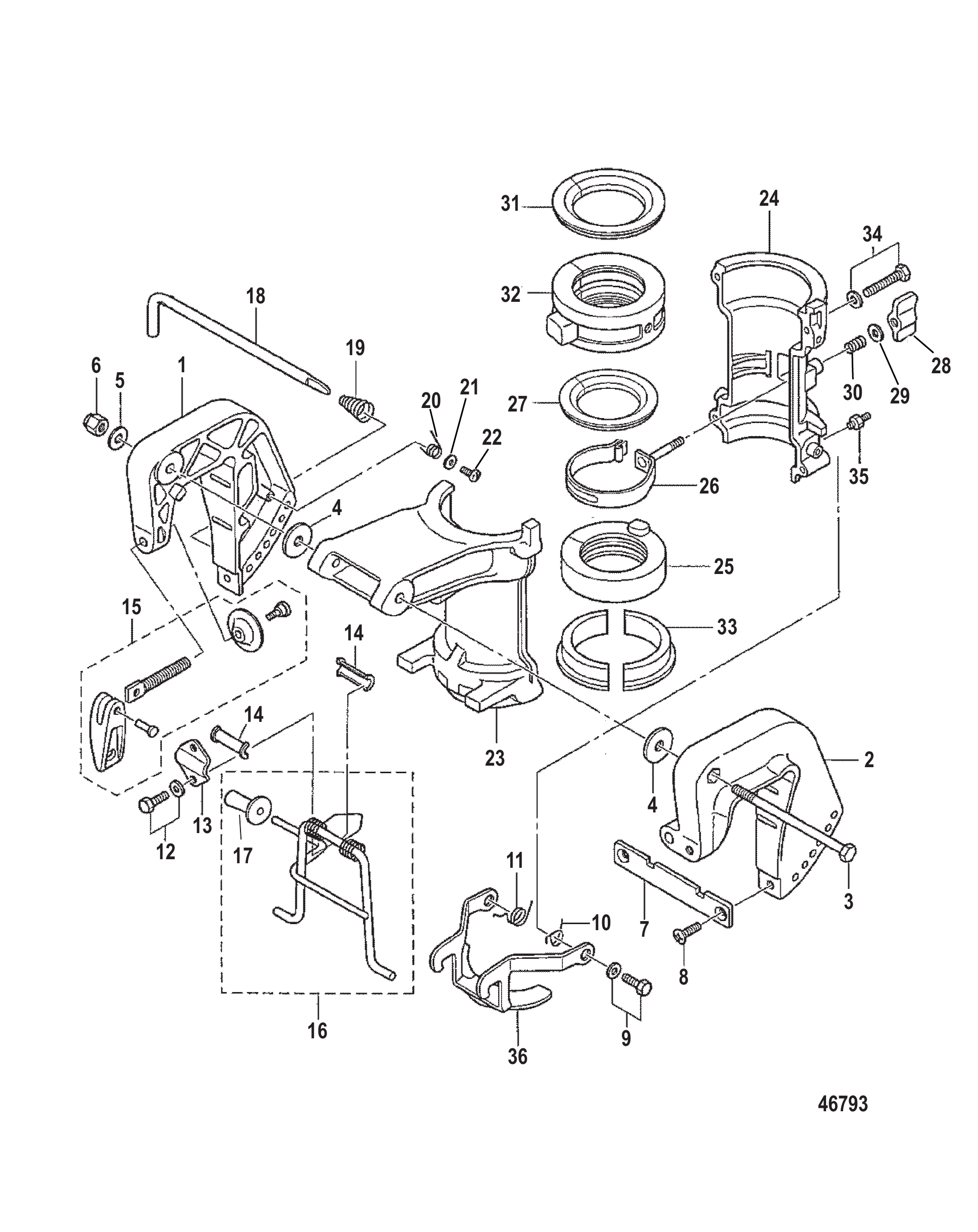

图 4夹紧支架 Clamp Brackets

REF	零件编号	中文名称	英文名称	数量
1	9622T6	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	96231	左舷夹紧支架	CLAMP BRACKET Port	1
3	95373	螺栓	BOLT	1
3	898101337	螺钉	SCREW	1
4	95375	垫圈	WASHER	2
5	16192	垫圈	WASHER	1
6	95374	尼龙螺母	NUT Nylon	1
7	161931	间隔板	DISTANCE PLATE	1
8	16194	螺钉	SCREW	2
9	82304223	螺栓	BOLT	2
10	16216	弹簧	SPRING	1
11	16215	弹簧	SPRING	1
12	162111	螺栓	BOLT	2
12	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
13	16210	定位板	SET PLATE	1
13	16210002	定位板	SET PLATE	1
14	825113	衬套	BUSHING	2
15	8M0056355	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
15	8M0060114	夹紧螺钉套件	CLAMP SCREW KIT	2
16	8M0056352	倾斜止动器总成	STOPPER ASSEMBLY Tilt	1
17	8M0090337	握把	GRIP	1
18	16198004	推力杆	THRUST ROD	1
19	815093003	弹簧	SPRING	1
20	161951	弹簧	SPRING	1
21	16197	垫圈	WASHER	1
22	16196	螺钉	SCREW	1
23	813029T9	前旋转支架	SWIVEL BRACKET Front	1
24	883300T	后旋转支架	SWIVEL BRACKET Rear	1
25	8035674	下轴套	BUSHING Lower	1
26	883301001	摩擦带	FRICTION BAND	1
26	8M0124744	摩擦带总成	FRICTION BAND ASSEMBLY	1
26	8M0124744	摩擦带总成	FRICTION BAND ASSEMBLY	1
27	8M0124305	衬套	BUSHING	1
28	883302	蝶形螺母	WING NUT	1
29	953921	不锈钢垫圈	WASHER Stainless Steel	1
30	953839	弹簧	SPRING	1
31	803582	推力板	THRUST PLATE	1
32	8035672	衬套 上部	BUSHING Upper	1
33	8035821	推力板	THRUST PLATE	2
34	879194266	螺栓	BOLT	4
34	8M0102279	螺栓	BOLT	4
35	824969	润滑脂接头	FITTING Grease	2
36	162133	倒车锁臂	ARM Reverse Lock	1

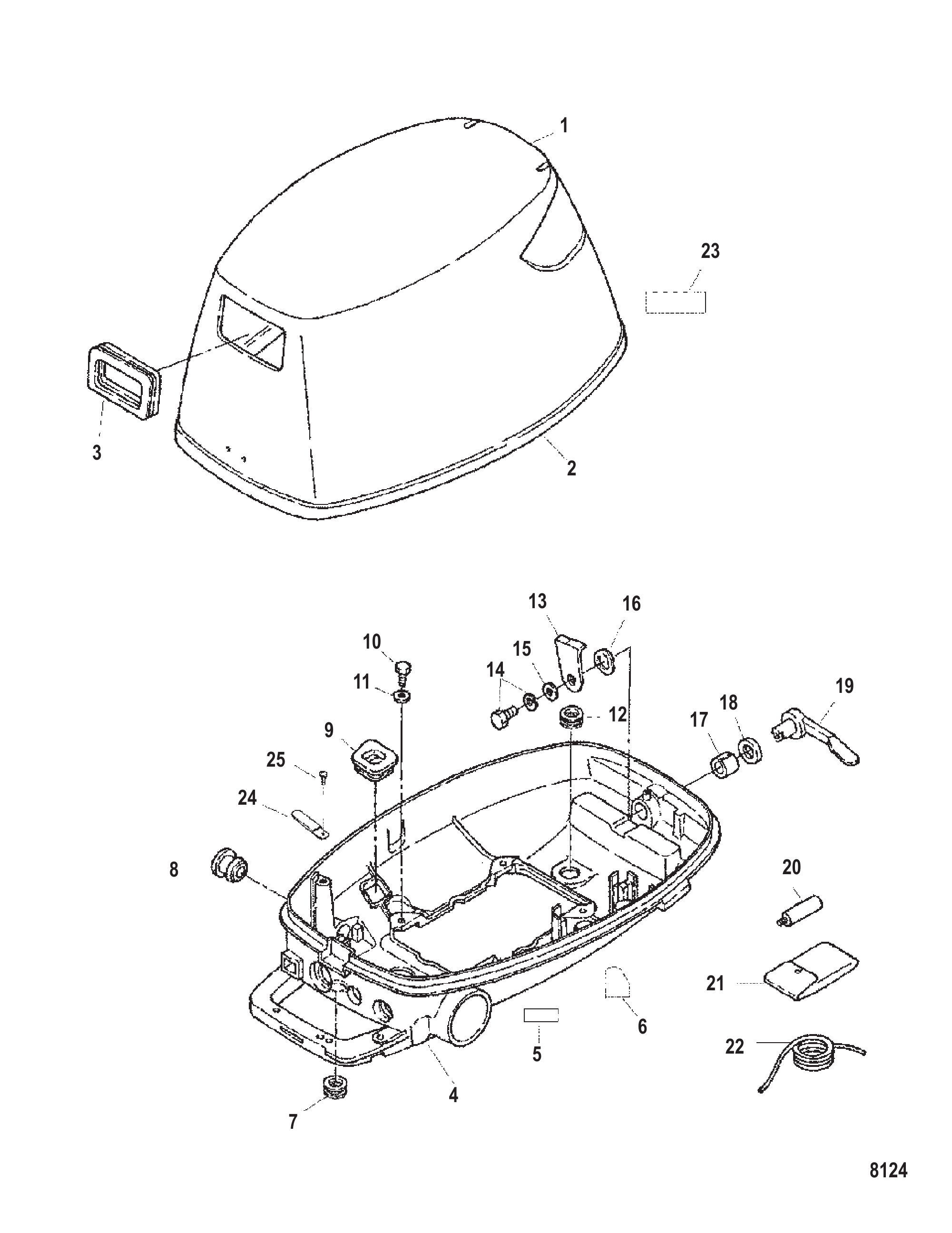

图 5外罩 Cowling

REF	零件编号	中文名称	英文名称	数量
1	803580T1	顶盖总成	TOP COWL ASSEMBLY	1
1	803580T2	顶盖总成	TOP COWL ASSEMBLY	1
1	803580T4	顶盖总成	TOP COWL ASSEMBLY	1
1	803580T5	顶盖总成	TOP COWL ASSEMBLY	1
2	8107512	密封件	SEAL	1
3	162282	橡胶密封件	SEAL Rubber	1
4	803578T	下机罩	BOTTOM COWL	1
4	803578T02	下机罩	BOTTOM COWL	1
4	803578T1	下机罩	BOTTOM COWL	1
5	8156931	燃油杆远程断油标识贴	DECAL Fuel Lever Remote Fuel Shut-Off	1
6	879706	燃油杆贴花	DECAL Fuel Lever	1
7	16226	护孔环	GROMMET	1
8	16225	护孔环	GROMMET	1
9	16231	护孔环	GROMMET	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	4
11	16826	不锈钢垫圈	WASHER Stainless Steel	4
12	953871	护孔环	GROMMET	1
13	803579	盖钩	COVER HOOK	1
14	162111	螺栓	BOLT	1
14	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
15	953921	不锈钢垫圈	WASHER Stainless Steel	1
16	16221	波形垫圈	WAVE WASHER	1
17	16220	衬套	BUSHING	1
18	16219	密封件	SEAL	1
19	162181	挂钩杆	HOOK LEVER	1
20	16841A2	冲洗附件	FLUSHING ATTACHMENT	1
20	16841Q02	冲洗套件	FLUSHING KIT	1
21	803581	工具包	TOOL KIT	1
22	16230	安全绳	SAFETY ROPE	1
23	85698518	EPA标签信息贴花	DECAL EPA Label Information	1
23	804651A00	EPA标签信息贴花	DECAL EPA Label Information	1
23	804651A01	EPA标签信息贴花	DECAL EPA Label Information	1
23	804651A02	EPA标签信息贴花	DECAL EPA Label Information	1
23	804651A03	EPA标签信息贴花	DECAL EPA Label Information	1
23	804651A04	EPA标签信息贴花	DECAL EPA Label Information	1
23	804651A05	EPA标签信息贴花	DECAL EPA Label Information	1
24	813275	卡箍	CLAMP	1
25	16827	螺钉	SCREW	1
-	8240877	燃油杆贴花	DECAL Fuel Lever	1

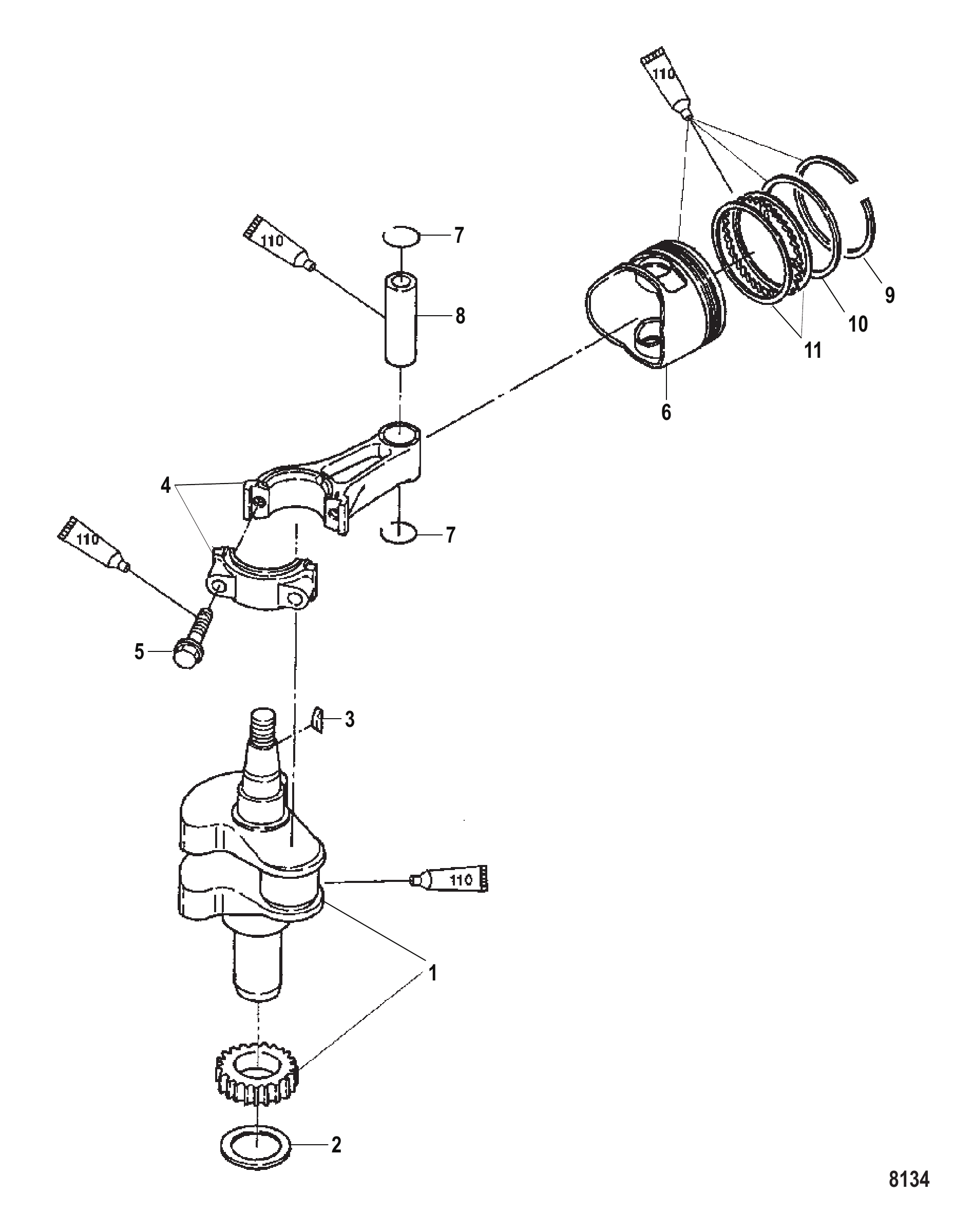

图 6曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	803515T	曲轴	CRANKSHAFT	1
2	803516	垫圈	WASHER	1
3	16053	键	KEY	1
4	813047A1	连杆	CONNECTING ROD	1
4	8M0124936	连杆	CONNECTING ROD	1
5	8035092	螺栓	BOLT	2
6	804768A03	活塞总成	PISTON ASSEMBLY	1
6	804768A04	活塞总成	PISTON ASSEMBLY	1
6	8M0094922	活塞总成	PISTON ASSEMBLY	1
7	160573	E型卡环	E RING	2
8	803521	活塞销	PIN Piston	1
8	898103113	活塞销	PIN Piston	1
9	803518T01	活塞环组	RING SET Piston	1
9	803518T02	活塞环组	RING SET Piston	AR
10	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Second	1
11	NSS	油环（不单独销售）	NOT SOLD SEPARATE Oil Ring	1

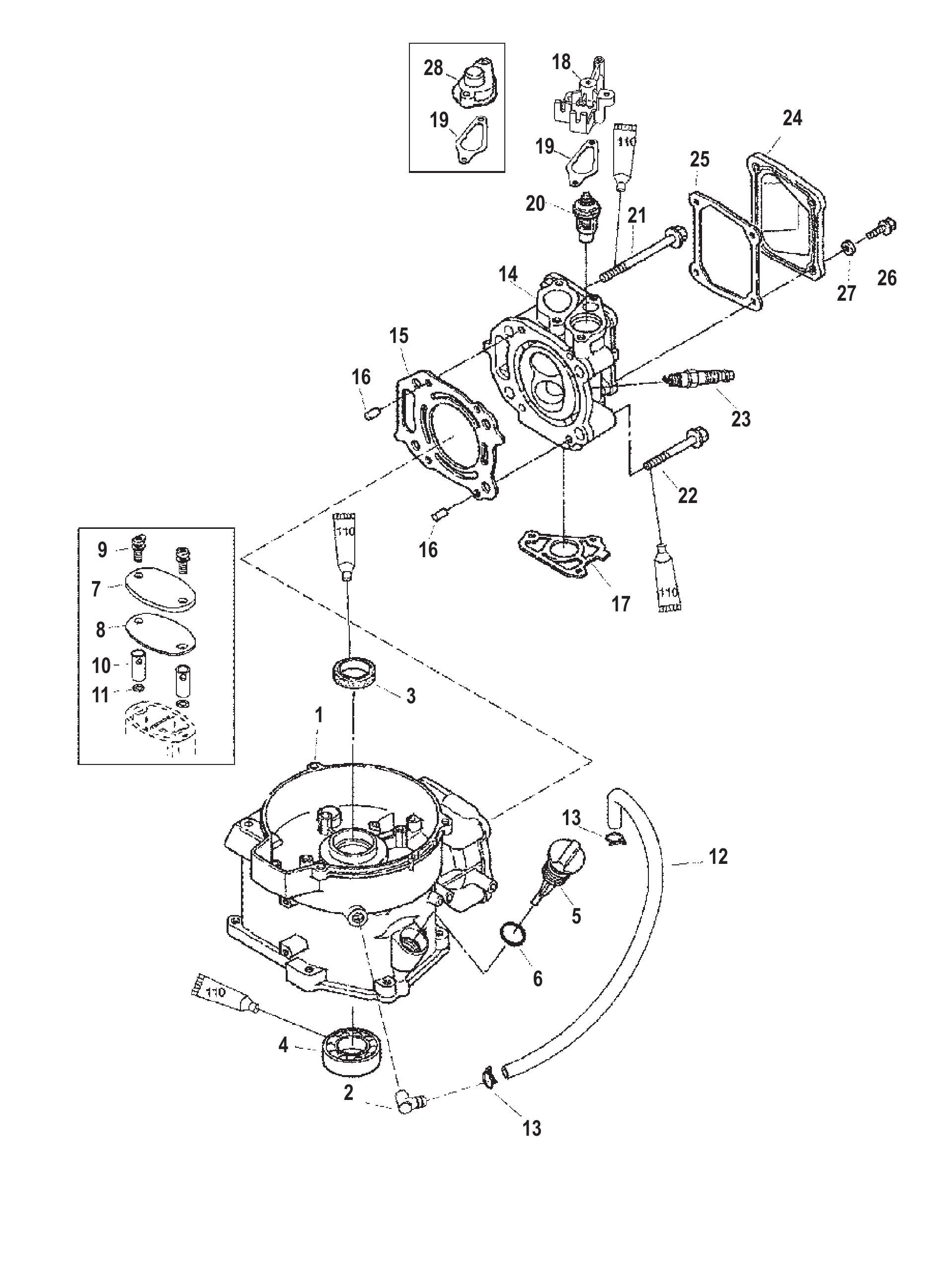

图 7气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	815013T2	气缸体	CYLINDER BLOCK	1
2	878314	接头	FITTING	1
2	8M0071347	接头	FITTING	1
3	803514	油封	SEAL Oil	1
3	898101285	油封	SEAL Oil	1
4	161324	滚珠轴承	BEARING Ball	1
5	803512	加注口盖	CAP Filler	1
6	803513	O型圈	O-RING	1
7	803511	盖帽	CAP	1
8	80350811	衬垫	GASKET	1
9	8230319	螺栓	BOLT	2
10	804369	通气管	BREATHER TUBE	2
11	804370	垫圈	WASHER	2
12	952235	油管	TUBING	1
13	952245	卡箍	CLAMP	2
14	804767T	气缸盖	CYLINDER HEAD	1
14	8M0119549	气缸盖	HEAD-CYLINDER	1
14	9630T4	气缸盖	CYLINDER HEAD	1
14	804767T	气缸盖	CYLINDER HEAD	1
14	8M0119549	气缸盖	HEAD-CYLINDER	1
15	803508	衬垫	GASKET	1
16	16119	定位销	PIN Dowel	2
17	8035081	衬垫	GASKET	1
17	803508012	衬垫	GASKET	1
18	853705003	节温器盖	COVER Thermostat	1
18	853705006	节温器盖	CAP Thermostat	1
19	853702	衬垫	GASKET	1
19	8M0214960	衬垫	GASKET	1
20	804540	节温器 (126°F)(52°C)	THERMOSTAT (126 Degrees F)(52 Degrees C)	1
20	8M0228409	节温器	THERMOSTAT	1
21	803509	螺栓(M8×90)	BOLT (M8 x 90)	2
22	8035091	螺栓(M8×60)	BOLT (M8 x 60)	2
22	855677002	螺栓	BOLT	2
23	803507	火花塞 (NGK#DCPR6E)	SPARK PLUG (NGK#DCPR6E)	1
23	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	1
24	803510	盖板	COVER	1
25	8035082	衬垫	GASKET	1
26	168283	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
27	953921	不锈钢垫圈	WASHER Stainless Steel	4
28	8537052	节温器盖	CAP Thermostat	1
-	803508A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0114820	动力头衬垫	POWERHEAD GASKET	1
-	803508A05	动力头衬垫套件	GASKET SET Powerhead	1
-	804797T1	动力头总成	POWERHEAD ASSEMBLY	1
-	804797A05	PH 4 4S	PH 4 4S	1
-	804798T1	动力头总成	POWERHEAD ASSEMBLY	1
-	804797A05	PH 4 4S	PH 4 4S	1
-	803595T1	动力头总成	POWERHEAD ASSEMBLY	1
-	804797T1	动力头总成	POWERHEAD ASSEMBLY	1
-	804797T1	动力头总成	POWERHEAD ASSEMBLY	1
-	804797A05	PH 4 4S	PH 4 4S	1

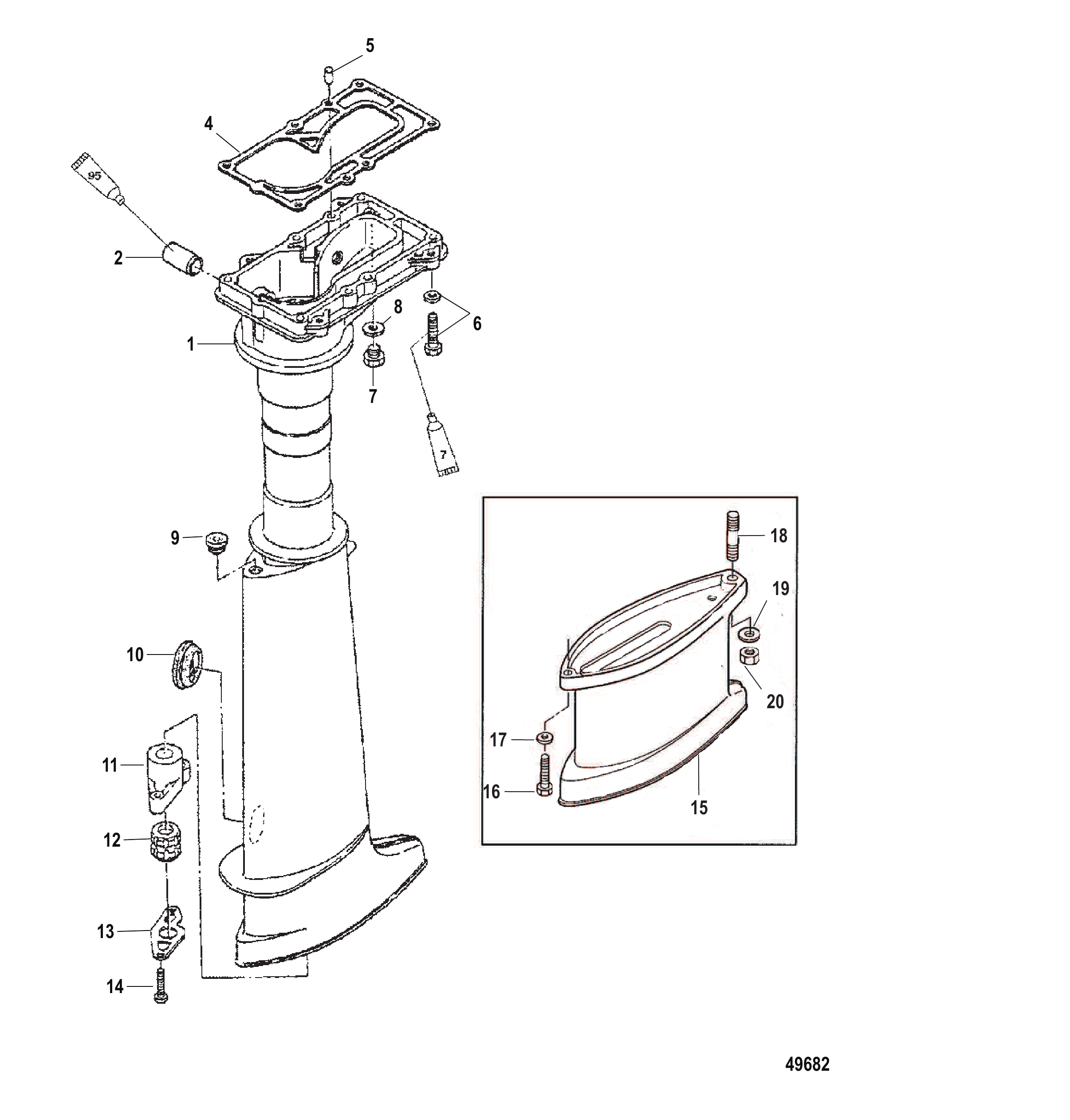

图 8驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	803591T1	驱动轴壳体	HOUSING Driveshaft	1
1	803591T2	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089108	驱动轴壳体	HOUSING Driveshaft	1
2	16114	衬套	BUSHING	1
4	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
5	16119	定位销	PIN Dowel	2
6	879194264	螺栓	BOLT	6
7	879194296	水堵	PLUG Water	1
8	95220	衬垫	GASKET	1
8	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
9	161181	护孔环	GROMMET	1
10	16117	护孔环	GROMMET	1
11	827663A1	壳体总成	HOUSING ASSEMBLY	1
11	8M0063839	壳体总成	HOUSING ASSEMBLY	1
12	811214	衬套	BUSHING	1
13	16121	固定座	RETAINER	1
14	16122	螺钉	SCREW	2
14	823042067	螺钉	SCREW	2
14	16123	螺钉(25毫米)	SCREW (25 mm)	2
15	8M0063848	延伸壳体	EXTENSION HOUSING	1
16	8M0063849	螺栓	BOLT	1
17	879194338	垫圈	WASHER	1
17	16826	不锈钢垫圈	WASHER Stainless Steel	1
18	8M0063850	螺柱	STUD	1
19	879194339	垫圈	WASHER	1
19	16192	垫圈	WASHER	1
20	8M0063863	螺母	NUT	1
-	803508T06	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0152380	衬垫套件PH	GASKET SET PH	1

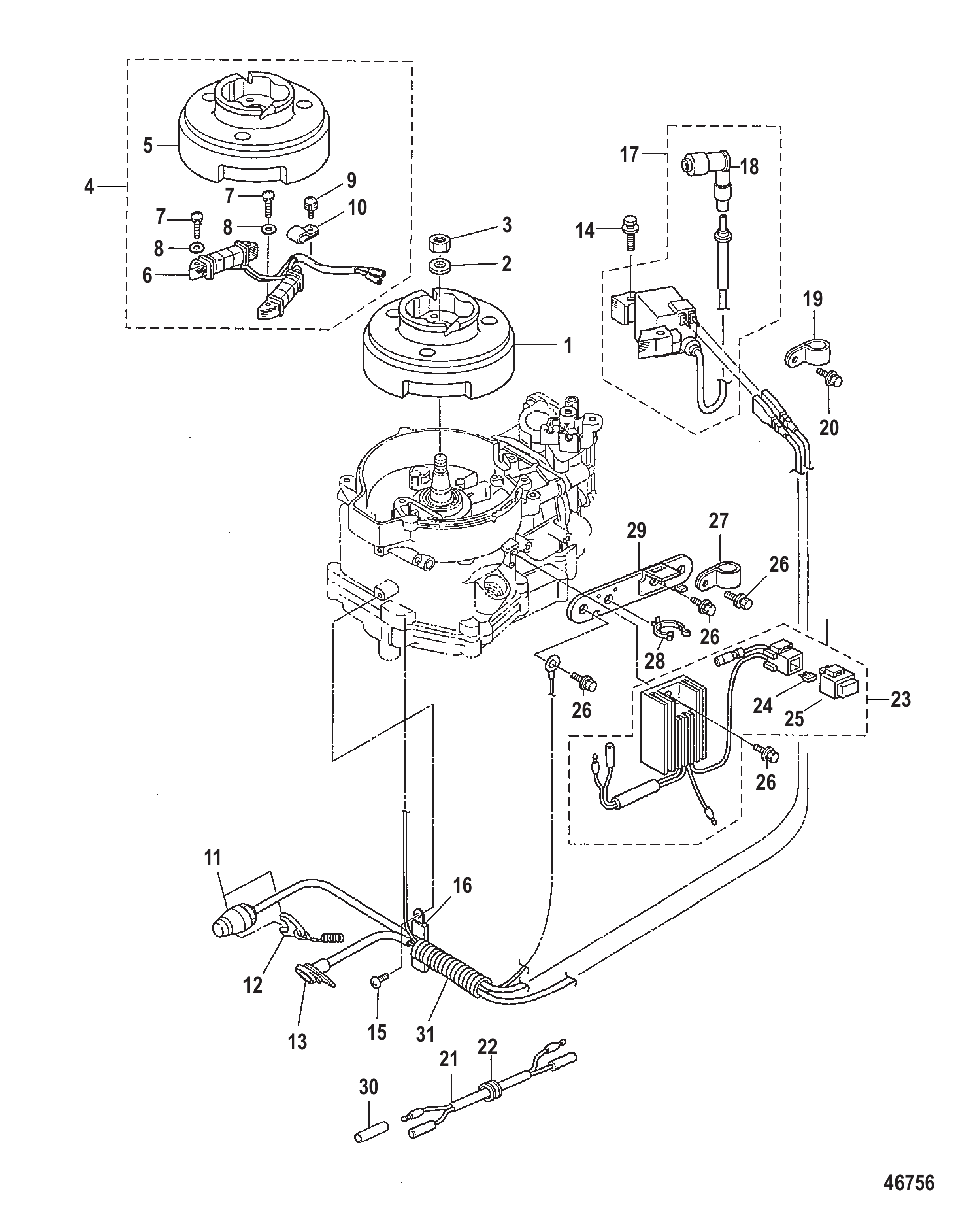

图 9电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	803557T01	飞轮 (无照明线圈用)	FLYWHEEL Use without Lighting Coil	1
1	803557T02	飞轮 (带照明线圈用)	FLYWHEEL Use with Lighting Coil	1
2	16072	垫圈	WASHER	1
3	16071	螺母	NUT	1
4	8M0056548	照明线圈套件	LIGHTING COIL KIT	1
5	803557T02	飞轮	FLYWHEEL	1
6	8M0056334	交流发电机线圈	ALTERNATOR COIL	1
7	16123	螺钉(25毫米)	SCREW (25 mm)	4
8	16080	不锈钢垫圈	WASHER Stainless Steel	4
8	8M0108373	垫圈	WASHER	4
9	16821	螺钉	SCREW	1
10	16060	卡箍	CLAMP	1
11	8M0056342	拉绳开关总成	LANYARD SWITCH ASSEMBLY	1
12	823054	拉绳	LANYARD	1
13	8M0056341	警告灯	WARNING LAMP	1
14	879194264	螺栓	BOLT	2
15	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
16	95306	卡箍	CLAMP	1
16	8M0130961	卡箍	CLAMP	1
17	8M0056379	点火器总成	IGNITER ASSEMBLY	1
17	8M0235246	点火器(含帽)	IGNITER W/R-CAP	1
18	803560001	护套	BOOT	1
19	953951	卡箍	CLAMP	1
20	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
-	8M0056549	蓄电池充电套件	BATTERY CHARGING KIT	1
21	16822	延长线束	HARNESS Extension	1
22	16823	护孔环	GROMMET	1
23	8M0056344	整流器总成	RECTIFIER ASSEMBLY	1
24	8M0056347	保险丝	FUSE	1
25	8M0128523	盖帽	CAP	1
26	16223	螺栓(M6x14)	BOLT (M6 x 14)	4
27	953951	卡箍	CLAMP	1
28	898101949	卡箍	CLAMP	1
29	8M0056345	支架	BRACKET	1
30	8M0061629	连接器	CONNECTOR	1
31	803564	保护套	PROTECTIVE SLEEVE	1
31	853740018	保护套	SLEEVE Protective	1

图 10发动机衬垫套件 Engine Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	803508T06	动力头衬垫套件	GASKET SET Powerhead	1
-	8035131	化油器放油螺钉橡胶O型圈	O-RING Rubber Carburetor Drain Screw	1
-	8035133	进气歧管O型圈	O-RING Inlet Manifold	1
-	803508013	化油器衬垫	GASKET Carburetor	2
-	898101285	气缸体油封	SEAL Oil Cylinder Block	1
-	803513	加注口盖O型圈	O-RING Filler Cap	1
-	803508021	盖衬垫	GASKET Cap	1
-	803508	气缸盖衬垫	GASKET Cylinder Head	1
-	803508012	气缸盖衬垫	GASKET Cylinder Head	1
-	853702005	节温器盖/支架垫片	GASKET Thermostat Cover/Bracket	1
-	8M0214960	衬垫	GASKET	1
-	8035082	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	803508015	排气板衬垫	GASKET Exhaust Plate	1
-	8035134	油底壳盖O型圈	O-RING Oil Pan Cover	1
-	803508014	油底壳衬垫	GASKET Oil Pan	1
-	168231	油底壳座O型圈	O-RING Oil Pan Seat	1
-	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1

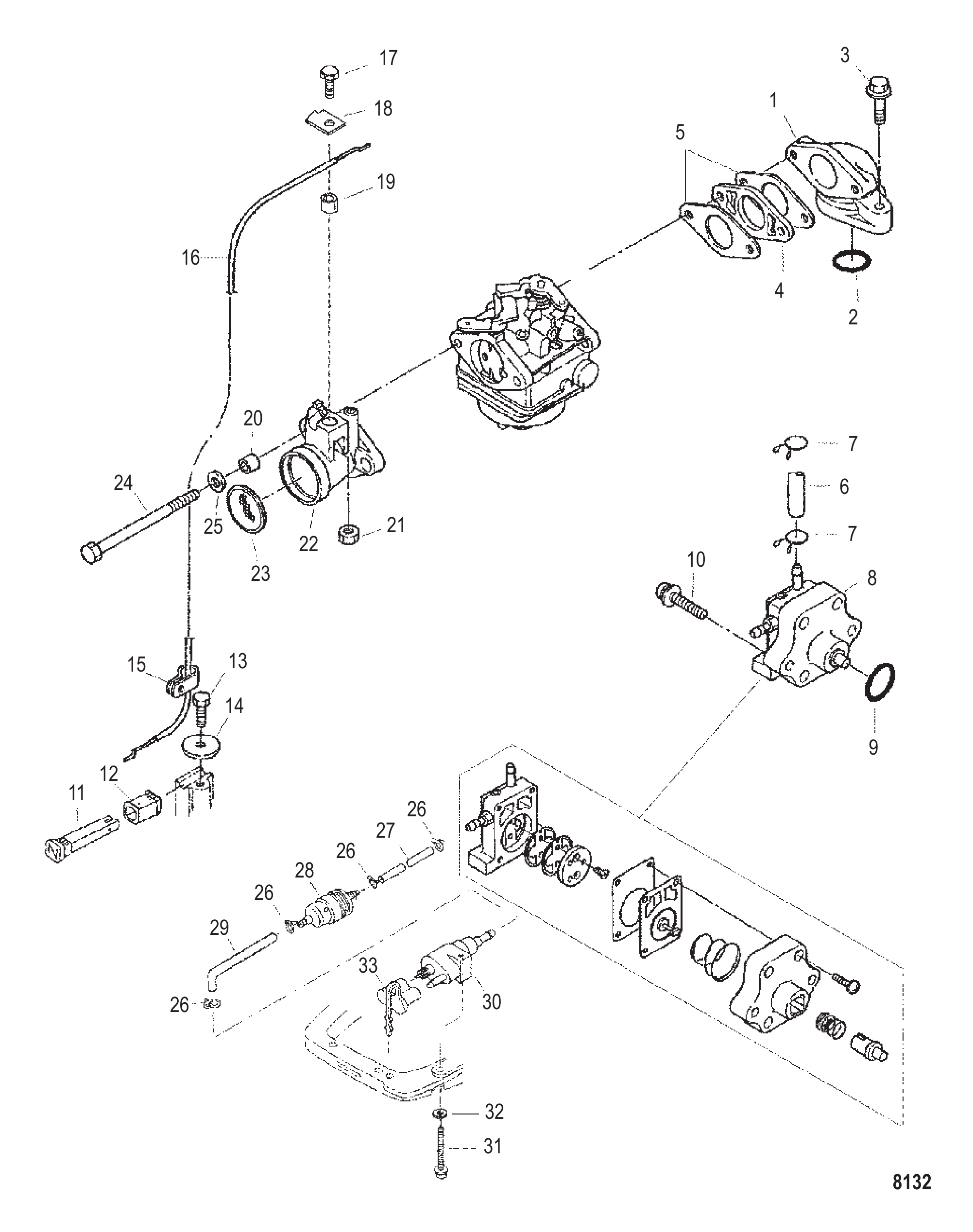

图 11燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	803530	进气歧管	MANIFOLD Inlet	1
2	8035133	O型圈	O-RING	1
3	8150684	螺栓(M6x25)	BOLT (M6 x 25)	2
4	80350810	绝缘垫片	GASKET Insulator	1
5	8035085	衬垫	GASKET	2
5	803508013	衬垫	GASKET	2
6	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	1
6	8M0057113	油管	TUBING	1
7	95395	不锈钢卡扣	CLIP Stainless Steel	1
8	803529T1	燃油泵	PUMP Fuel	1
8	803529T06	燃油泵	PUMP Fuel	1
8	803529T02	燃油泵	PUMP Fuel	1
8	803529T06	燃油泵	PUMP Fuel	1
9	803513	O型圈	O-RING	1
10	8555448	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
11	804646	阻风门拉杆	ROD Choke	1
11	8M0155131	阻风门拉杆	ROD Choke	1
12	804647	衬套	BUSHING	1
12	8M0047187	衬套	BUSHING	1
13	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
14	161404	垫圈	WASHER	1
15	953951	卡箍	CLAMP	1
16	8276225	阻风门拉线	LINK WIRE Choke	1
17	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	803528	支架	BRACKET	1
19	804371	轴环	COLLAR	1
19	804371001	轴环	COLLAR	1
20	952868	轴环	COLLAR	2
21	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
22	803526T	空气消声器	SILENCER Air	1
23	803527	火焰抑制器	FLAME ARRESTOR	1
24	16329	螺栓(M6 x 85)	BOLT (M6 x 85)	2
24	855809003	螺栓	BOLT	2
25	16826	不锈钢垫圈	WASHER Stainless Steel	2
26	95395	不锈钢卡扣	CLIP Stainless Steel	4
27	8780541	管材 (170毫米)	TUBING (170 mm)	1
27	8M0079503	ORD 879194470	ORD 879194470	1
28	16248	燃油滤清器	FILTER Fuel	1
28	8M0157133	燃油滤清器	FILTER Fuel	1
29	878054	油管	TUBING	1
30	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
30	8M0182334	燃油接头	CONNECTOR FUEL	1
31	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
32	16826	不锈钢垫圈	WASHER Stainless Steel	1
33	878311	盖帽	CAP	1
-	803508A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0114820	动力头衬垫	POWERHEAD GASKET	1
-	803508A05	动力头衬垫套件	GASKET SET Powerhead	1

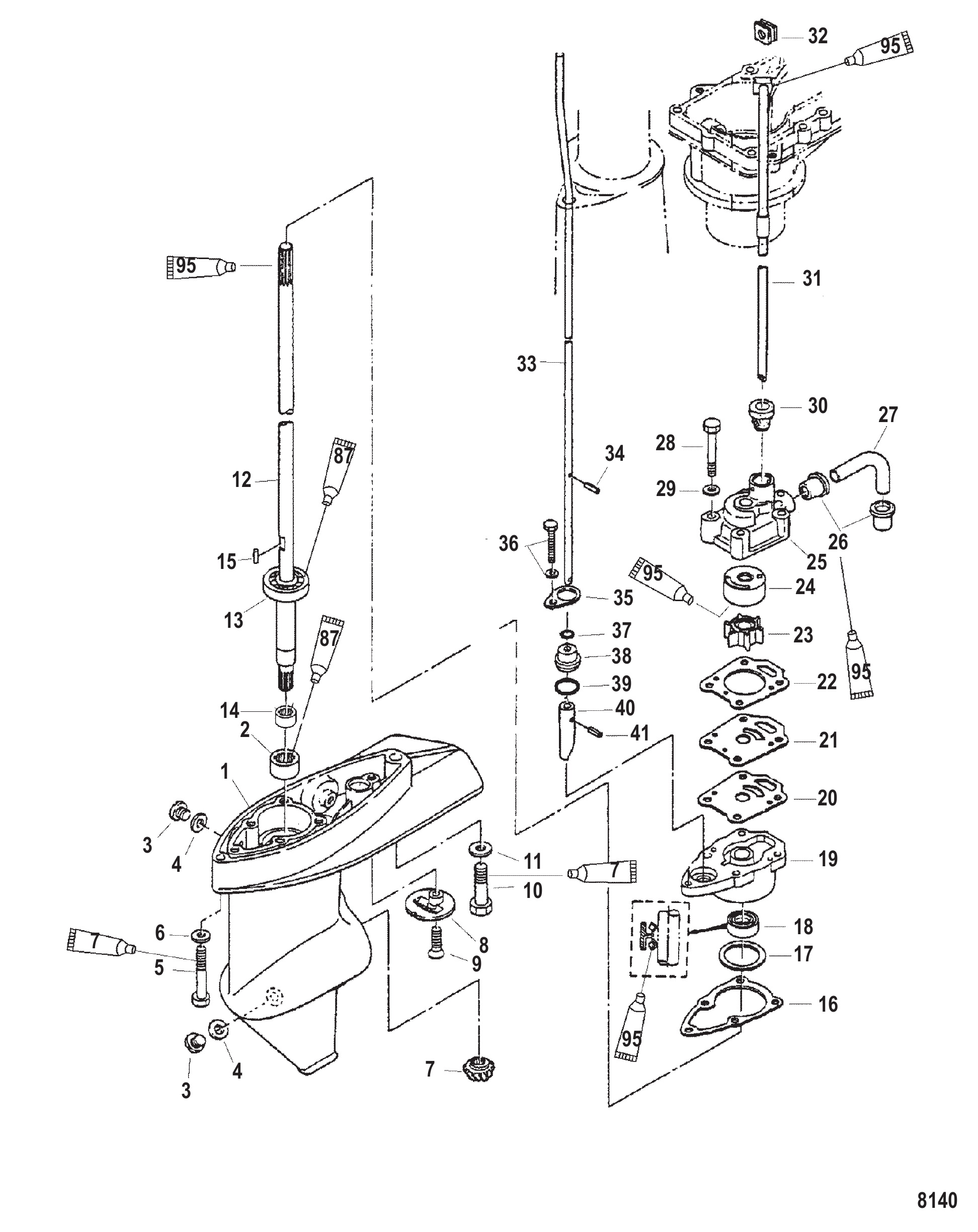

图 12齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	825132T15	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0128318	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155375	齿轮箱 B SH	GEAR HOUSING B SH	1
-	825132T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155373	GC 4-5 2S B L	GC 4-5 2S B L	1
-	8M0128320	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155377	齿轮箱 B L	GEAR HOUSING B L	1
-	8M0063900	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9621T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122308	GC 4-5-6 2S 4S L	GC 4-5-6 2S 4S L	1
-	8M0128322	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0188426	GC 5HP PROPN B L	GC 5HP PROPN B L	1
1	825132T30	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9621T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16124	衬套	BUSHING	1
3	953683	堵头	PLUG	2
3	8M0229353	堵头	PLUG	2
4	95220	衬垫	GASKET	2
4	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
5	161251	螺栓	BOLT	1
5	8M0063198	螺栓	BOLT	1
6	16826	不锈钢垫圈	WASHER Stainless Steel	1
7	16138	齿轮	GEAR	1
7	8M0122680	齿轮总成	GEAR ASSEMBLY	1
8	16133	滤水器	STRAINER Water	1
9	16134	螺钉	SCREW	1
10	16126	螺栓	BOLT	1
11	16192	垫圈	WASHER	1
12	161351	驱动轴	DRIVESHAFT	1
12	8M0076367	驱动轴	DRIVESHAFT	1
12	161361	驱动轴	DRIVESHAFT	1
12	8M0076368	驱动轴	DRIVESHAFT	1
12	8M0063847	驱动轴	DRIVESHAFT	1
13	95347	轴承	BEARING	1
14	NSS	不单独销售	NOT SOLD SEPARATE	1
15	16155	键	KEY	1
16	16164003	衬垫	GASKET	1
17	161631	垫片(0.1)	SHIM (0.1)	AR
17	8132761	垫片(0.15)	SHIM (0.15)	AR
18	16162	油封	SEAL Oil	1
19	826053T	壳体	HOUSING	1
20	16160004	衬垫	GASKET	1
21	16159	安装板	PLATE	1
22	16158009	衬垫	GASKET	1
22	8M0155369	衬垫	GASKET	1
23	161543	叶轮	IMPELLER	1
23	8M0204676	叶轮	IMPELLER	1
24	16157	衬套	LINER	1
25	16156	水泵上壳体	HOUSING Upper Water Pump	1
25	8M0188429	水泵	PUMP WATER	1
26	16168	密封件	SEAL	2
27	16167	软管	HOSE	1
27	8M0188428	下水管	WATER PIPE LOWER	1
28	161251	螺栓	BOLT	4
28	8M0063198	螺栓	BOLT	4
29	16826	不锈钢垫圈	WASHER Stainless Steel	4
30	16171	密封件	SEAL	1
31	16169	水管	TUBE Water	1
31	16170	水管	TUBE Water	1
31	8M0063822	水管	TUBE Water	1
32	18876	护孔环	GROMMET	1
33	16173	凸轮杆	CAM ROD	1
33	8M0044705	换挡连杆	SHIFT ROD	1
33	16174	凸轮杆	CAM ROD	1
33	8M0058365	换挡连杆	SHIFT ROD	1
33	8M0063821	换挡连杆	SHIFT ROD	1
34	16179	销	PIN	1
35	16165	固定座	RETAINER	1
36	823042	螺栓	BOLT	1
37	161771	O型圈	O-RING	1
38	16176	衬套	BUSHING	1
38	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
39	16178	O型圈	O-RING	1
40	16172	凸轮	CAM	1
40	8M0090459	离合器凸轮	CLUTCH CAM	1
41	16175	销	PIN	1
-	16159A03	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1
-	8M0155395	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1
-	8M0157826	重型水泵叶轮套件	WATER IMPELLER KIT Heavy Duty	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0188431	衬垫套件	GASKET SET	1

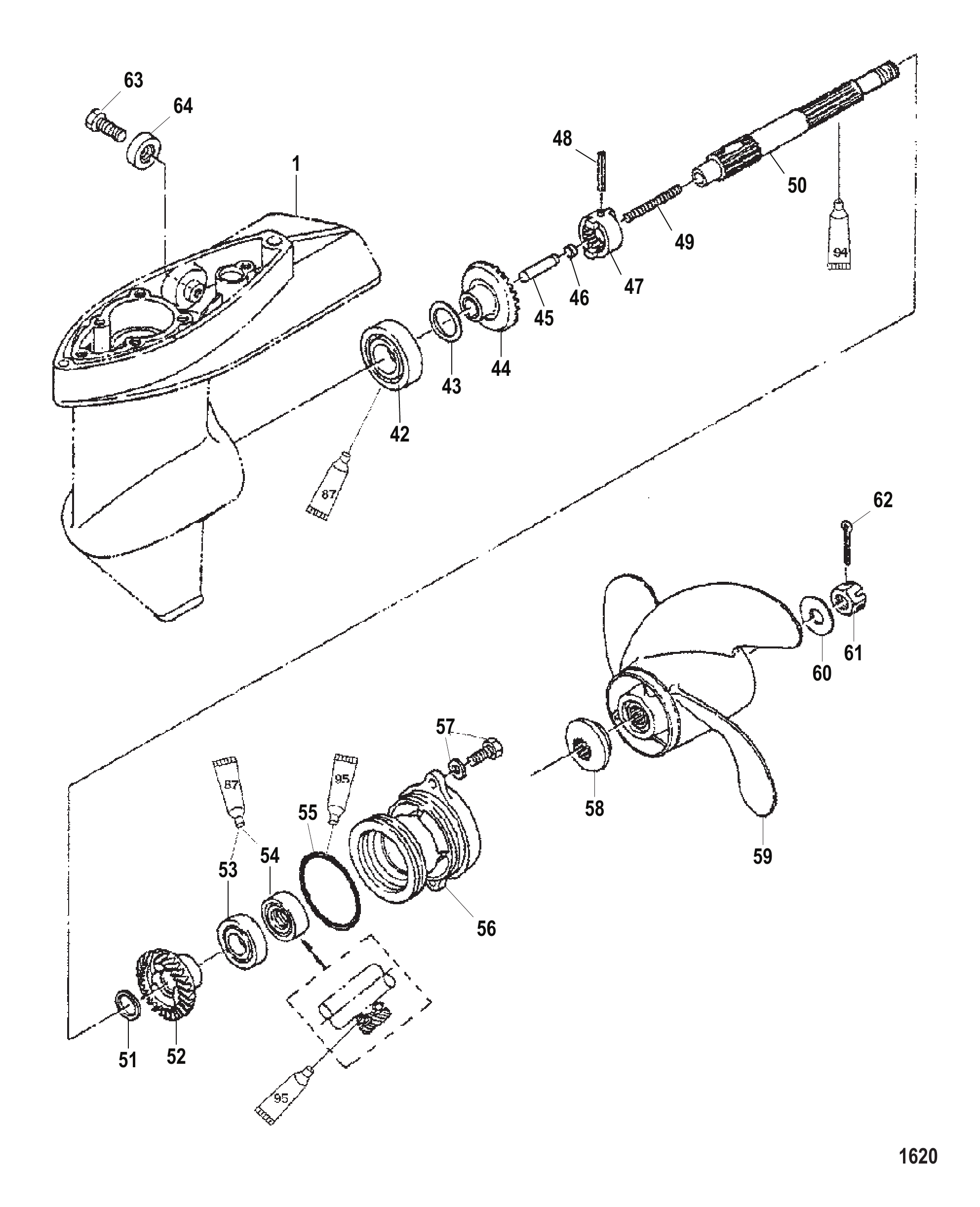

图 13齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	825132T15	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0128318	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155375	齿轮箱 B SH	GEAR HOUSING B SH	1
-	825132T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155373	GC 4-5 2S B L	GC 4-5 2S B L	1
-	8M0128320	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155377	齿轮箱 B L	GEAR HOUSING B L	1
-	8M0063900	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9621T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122308	GC 4-5-6 2S 4S L	GC 4-5-6 2S 4S L	1
-	8M0128322	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0188426	GC 5HP PROPN B L	GC 5HP PROPN B L	1
1	825132T30	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9621T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
42	16128	滚珠轴承	BEARING Ball	1
43	16141	垫片(0.1)	SHIM (0.1)	AR
43	813277	垫片(0.15)	SHIM (0.15)	AR
44	812944	齿轮	GEAR	1
44	8M0122680	齿轮总成	GEAR ASSEMBLY	1
45	16152	凸轮从动件	FOLLOWER Cam	1
46	16153	固定座	RETAINER	1
47	812946	离合器	CLUTCH	1
48	16150	离合器销	PIN Clutch	1
49	17667	弹簧	SPRING	1
50	195133	螺旋桨轴	PROPELLER SHAFT	1
51	16140	垫圈	WASHER	1
52	8129451	倒挡齿轮	GEAR Reverse	1
52	8M0122680	齿轮总成	GEAR ASSEMBLY	1
53	16132	滚珠轴承	BEARING Ball	1
54	16130	油封	SEAL Oil	1
55	16131	O型圈	O-RING	1
56	825118T	壳体	HOUSING	1
57	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
58	16145Q01	止推垫片	THRUST WASHER	1
59	16144A01	螺旋桨	PROPELLER	1
59	16144A01	螺旋桨	PROPELLER	1
59	8M0081143	BLKMAX 7.9X6 RH	BLKMAX 7.9X6 RH	1
59	812951A02	Black Max螺旋桨8.4×6右旋铝3叶-高推力	BLACK MAX PROPELLER 8.4 X 6 RH AL 3 BL - High Thrust	1
59	812949A02	Black Max螺旋桨7.8×7右旋铝3叶	BLACK MAX PROPELLER 7.8 X 7 RH AL 3 BL	1
59	812950A02	Black Max螺旋桨7.8×8右旋铝3叶	BLACK MAX PROPELLER 7.8 X 8 RH AL 3 BL	1
59	812950A03	螺旋桨	PROPELLER	1
59	8M0081238	黑钻螺旋桨(7.9×6右旋)	BLACK DIAMOND (7.9 X 6 RH)	1
59	QA3182R	黑钻螺旋桨	BLACK DIAMOND PROPELLER	1
59	QA3184R	黑钻螺旋桨	BLACK DIAMOND PROPELLER	1
59	8M0081239	黑钻螺旋桨(7.8×9右旋)	BLACK DIAMOND (7.8 X 9 RH)	1
60	16146	垫圈	WASHER	1
61	16147	螺旋桨螺母	PROP NUT	1
62	815026	开口销	COTTER PIN	1
63	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
64	875208	方形阳极	ANODE (Square)	1
64	823912	圆形阳极	ANODE (Round)	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0188431	衬垫套件	GASKET SET	1

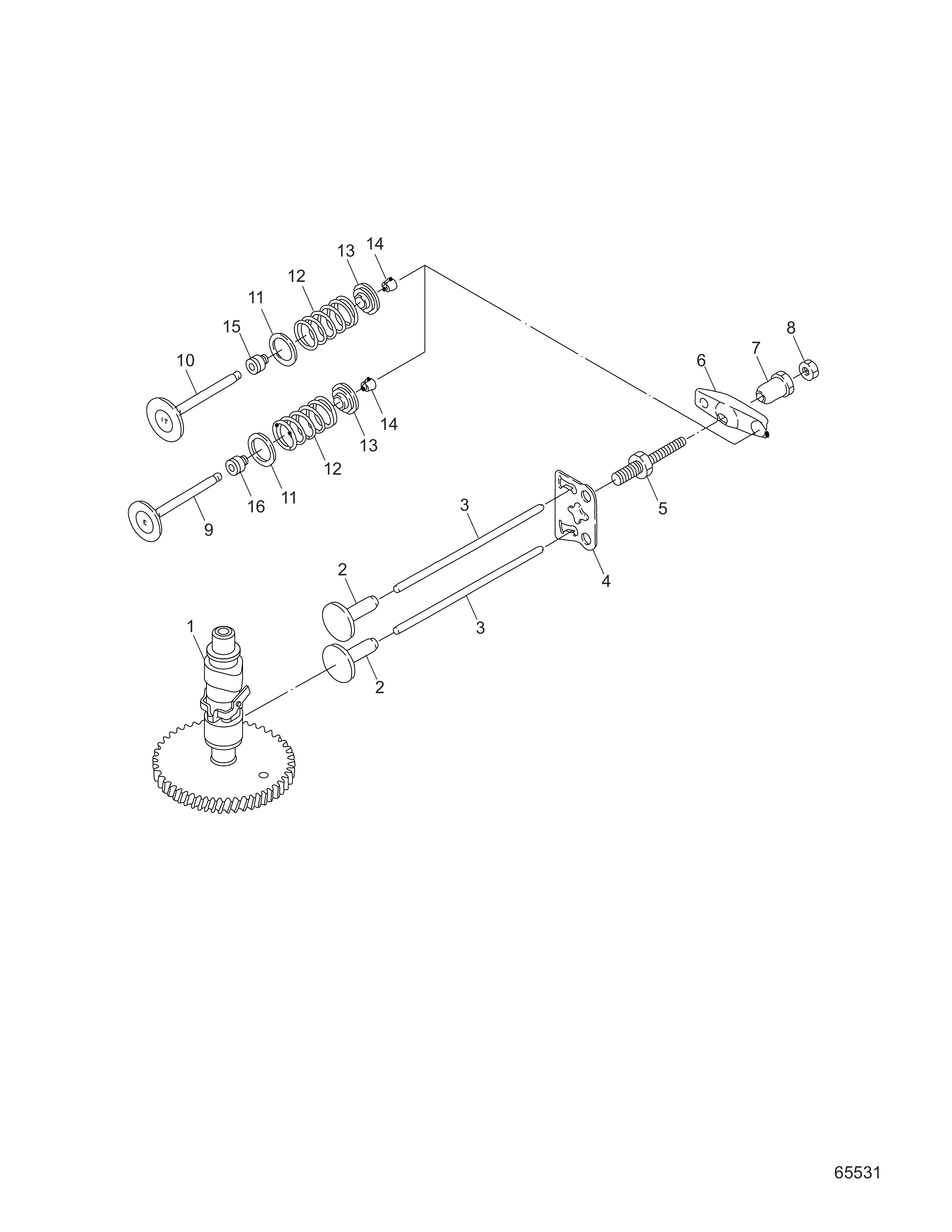

图 14进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056316	排气阀	VALVE Exhaust	1
10	8M0056312	进气阀	VALVE Intake	1
11	803598	阀座	SEAT	2
11	8M0158660	气门弹簧座	SEAT VALVE SPRING	2
12	898101214	气门弹簧	SPRING Valve	2
13	803555	固定座	RETAINER	2
13	8M0152418	固定座总成	RETAINER ASSEMBLY	2
14	803556	气门锁夹	KEEPER Valve	4
14	8M0152418	固定座总成	RETAINER ASSEMBLY	4
15	822647001	进气密封-黑色	SEAL Intake - Black	1
16	822647002	排气密封-绿色	SEAL Exhaust - Green	1

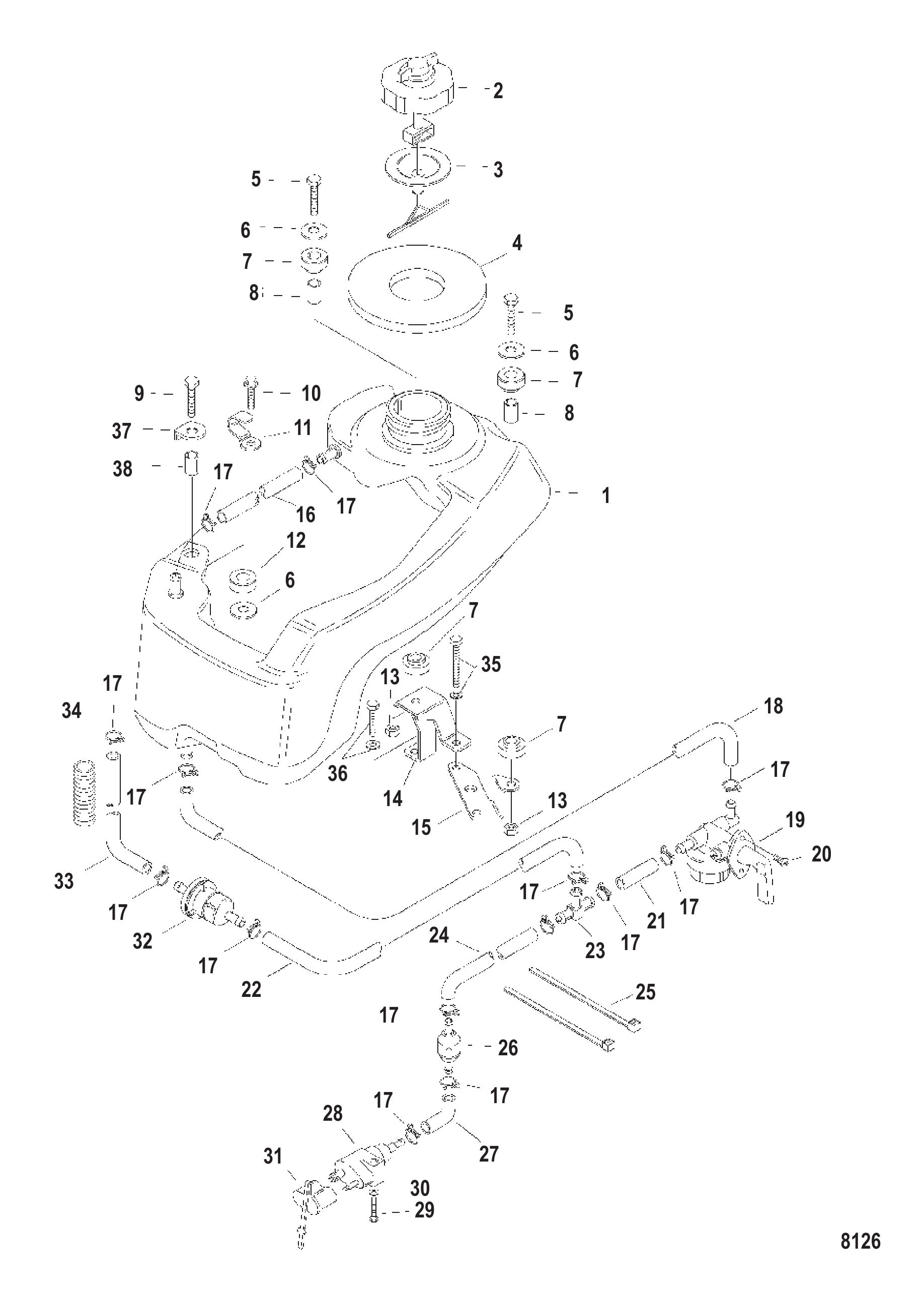

图 15内置燃油箱 Intergral Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	878355A1	燃油箱总成	TANK ASSEMBLY Fuel	1
1	878355A2	燃油箱总成	TANK ASSEMBLY Fuel	1
2	878352A1	燃油盖总成	CAP ASSEMBLY Fuel	1
2	8M0056977	盖总成	CAP ASSEMBLY	1
2	878352A2	燃油盖总成	CAP ASSEMBLY Fuel	1
2	8M0058610	ORD 8M0126977	ORD 8M0126977	1
3	878353	衬垫	GASKET	1
3	8M0126977	燃油箱盖	CAP-FUEL TANK	1
4	878354	密封件	SEAL	1
5	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
5	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
6	161404	垫圈	WASHER	4
7	8537437	橡胶支座	MOUNT Rubber	4
8	8537154	隔套	SPACER	2
8	853715007	隔套	SPACER	2
9	16705	螺栓	BOLT	1
10	878388	不锈钢螺钉	SCREW Stainless Steel	1
10	8M0051381	螺钉	SCREW	1
11	813275	卡箍	CLAMP	1
12	881305	橡胶支座	MOUNT Rubber	1
13	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	AR
14	878350	支架	BRACKET	1
15	878351	支架	BRACKET	1
16	953949	燃油管(1000毫米)(9.875英寸)	LINE Fuel (1000 mm) (9.875 Inch)	1
16	8M0057113	油管	TUBING	1
17	95395	不锈钢卡扣	CLIP Stainless Steel	14
18	953949	燃油管(1000毫米)(14.00英寸)	LINE Fuel (1000 mm) (14.00 Inch)	1
18	8M0057113	油管	TUBING	1
19	878387	燃油旋塞总成	FUEL COCK ASSEMBLY	1
20	815046	不锈钢螺钉	SCREW Stainless Steel	2
21	953949	燃油管(1000毫米)(1.375英寸)	LINE Fuel (1000 mm) (1.375 Inch)	1
21	8M0057113	油管	TUBING	1
22	953949	燃油管(1000毫米)(8.50英寸)	LINE Fuel (1000 mm) (8.50 Inch)	1
22	8M0057113	油管	TUBING	1
23	73318	塑料三通	TEE Plastic	1
24	953949	燃油管(1000毫米)(5.25英寸)	LINE Fuel (1000 mm) (5.25 Inch)	1
24	8M0057113	油管	TUBING	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
26	815048	塑料接头	CONNECTOR Plastic	1
27	815049	橡胶软管(1.75英寸)	HOSE Rubber (1.75 Inch)	1
27	8M0168427	软管	HOSE	1
28	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
28	8M0182334	燃油接头	CONNECTOR FUEL	1
29	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
30	16826	不锈钢垫圈	WASHER Stainless Steel	1
31	878311	盖帽	CAP	1
32	16248	燃油滤清器	FILTER Fuel	1
32	8M0157133	燃油滤清器	FILTER Fuel	1
33	17668	软管(7.125英寸)	HOSE (7.125 Inch)	1
34	8797051	套筒	SLEEVE	1
35	82304235	螺栓(M6 x 45)	BOLT (M6 x 45)	1
35	82304221	螺栓	BOLT	1
36	162232	螺栓	BOLT	1
36	8230421	螺栓	BOLT	1
37	881306	安装板	PLATE	1
38	881307	隔套	SPACER	1
38	881307001	隔套	SPACER	1

图 16润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
NOPART	NO PARTS LIST

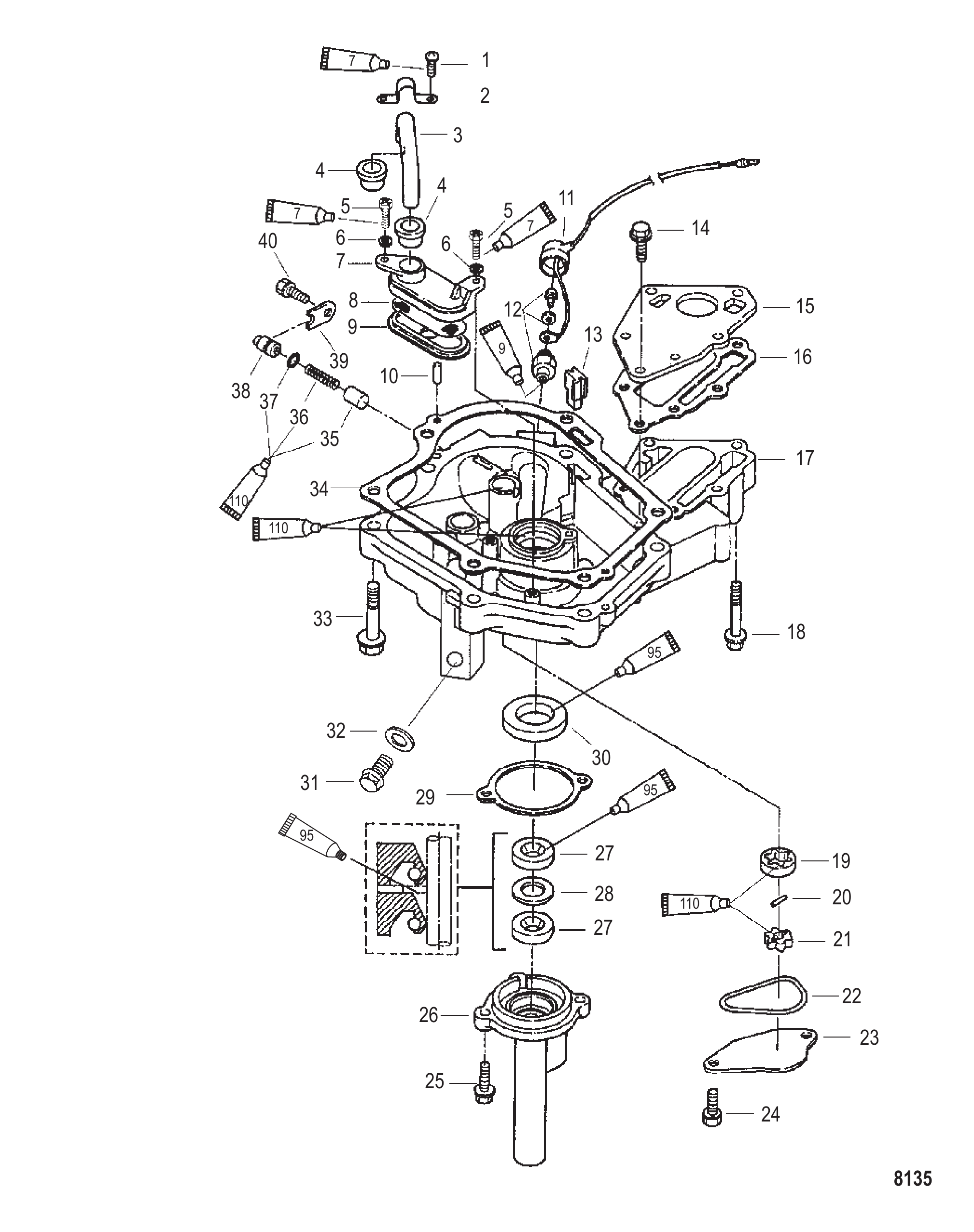

图 17油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	82303110	螺钉(M5×16)	SCREW (M5 x 16)	1
2	803543	止动器	STOPPER	1
3	952237	油管	TUBING	1
4	8035202	密封件	SEAL	2
5	855558	螺钉(M5×16)	SCREW (M5 x 16)	2
6	160721	垫圈	WASHER	2
7	803540	滤网壳体	HOUSING Strainer	1
8	803542	滤网	STRAINER	1
9	803541	杯套	CUP	1
10	16119	定位销	PIN Dowel	2
11	8M0056310	引线	LEAD WIRE	1
12	803538	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
12	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
13	8035135	护孔环	GROMMET	1
14	810755007	螺栓	BOLT	3
14	8M0150186	螺栓垫片套件	BOLT WASHER KIT	3
15	803532001	排气板	PLATE Exhaust	1
16	803508015	衬垫	GASKET	1
17	803531T	油底壳	PAN Oil	1
17	8M0227936	油底壳	OIL PAN	1
18	810755011	螺栓	BOLT	3
18	168306	螺栓(M6x40)	BOLT (M6 x 40)	3
19	8035331	外转子	ROTOR Outer	1
20	162563	销	PIN	1
21	803533	内转子	ROTOR Inner	1
22	803513010	O型圈	O-RING	1
23	803534	盖板	COVER	1
24	168287	螺栓(M6 x 16)	BOLT (M6 x 16)	2
25	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
26	8150162	壳体	HOUSING	1
27	8M0056309	密封件	SEAL	2
27	8M0101649	密封件	SEAL	2
28	815018	隔套	SPACER	1
29	16704	衬垫	GASKET	1
29	8M0152378	曲轴箱衬垫	GASKET Crankcase	1
30	8537077	油封	SEAL Oil	1
30	8M0056308	油封	OIL SEAL	1
31	803509021	螺栓	BOLT	1
32	8035161	垫圈	WASHER	1
33	8150685	螺栓(M8x40)	BOLT (M8 x 40)	6
34	803508014	衬垫	GASKET	1
35	803535	控制柱塞	CONTROL PLUNGER	1
36	8035541	弹簧	SPRING	1
37	168231	O型圈	O-RING	1
38	803536	阀座	SEAT	1
39	803537	盖板	COVER	1
40	168287	螺栓(M6 x 16)	BOLT (M6 x 16)	1
-	803508T06	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0152380	衬垫套件PH	GASKET SET PH	1
-	8M0057360	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0227448	LB 4-6马力四冲程	LB 4-6 HP 4S	1

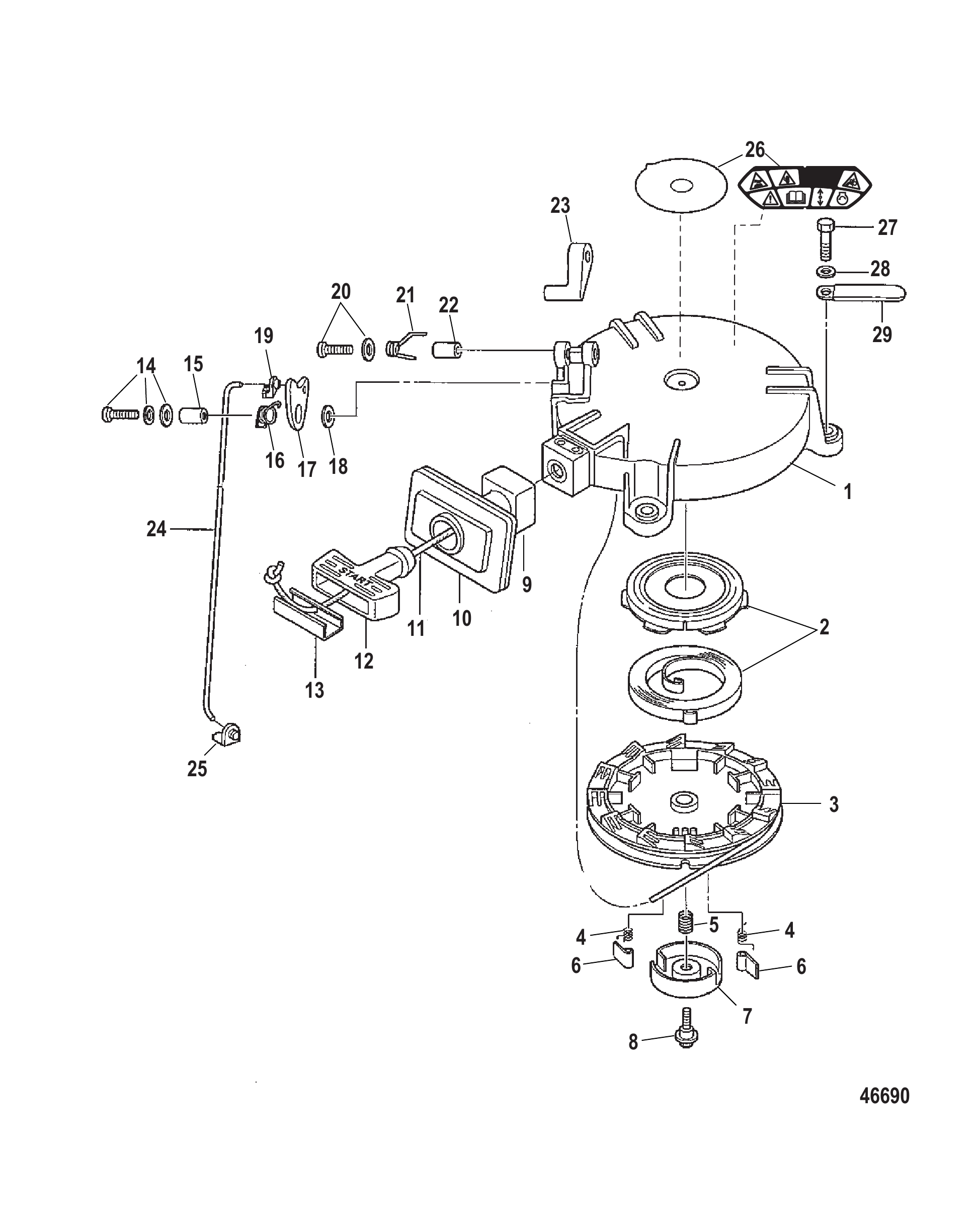

图 18反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	8M0056437	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	812632002	启动器壳体	HOUSING Starter	1
1	8M0227442	启动器壳体	STARTER CASE	1
2	812645T10	启动器弹簧组	SPRING SET Starter	1
3	812633002	启动器滑轮	SHEEVE Starter	1
4	812634003	回位弹簧	SPRING Return	2
5	812636001	弹簧	SPRING	1
6	812635002	棘轮	RATCHET	2
7	812638001	摩擦片	FRICTION PLATE	1
8	812637001	螺栓	BOLT	1
9	8M0056340	密封板	PLATE Seal	1
10	8M0056963	护孔环	GROMMET	1
11	850057Q02	绳索	ROPE	1
11	8M0110704	绳索	ROPE	1
12	804363001	起动手柄	HANDLE Starter	1
13	853755001	拉绳锚点	ROPE ANCHOR	1
13	8M0084137	拉绳锚点	ROPE ANCHOR	1
14	855544	螺钉总成	SCREW ASSEMBLY	1
15	855545001	轴环	COLLAR	1
16	804366001	启动锁凸轮弹簧	SPRING Starter Lock Cam	1
17	8M0056338	启动锁凸轮	CAM Starter Lock	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1
19	17643002	快拆连杆	SNAP Link Rod	1
20	8555449	螺钉总成	SCREW ASSEMBLY	1
21	812645007	弹簧	SPRING	1
22	895130	轴环	COLLAR	1
23	8M0056339	启动锁闩	LATCH Starter Lock	1
24	8M0056432	启动锁杆	ROD Starter Lock	1
24	8M0223141	启动锁杆	START LOCK ROD	1
25	176431	快拆连杆	SNAP Link Rod	1
25	8M0169412	卡扣杆	SNAP ROD	1
26	8M0137310	警示贴花	DECAL Caution	1
26	8M0137311	警示贴花	DECAL Caution	1
27	810755004	螺栓	BOLT	3
27	810755	螺钉	SCREW	3
27	898101992	螺栓总成	BOLT ASSEMBLY	3
28	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
29	95306	卡箍	CLAMP	1
29	8M0130961	卡箍	CLAMP	1

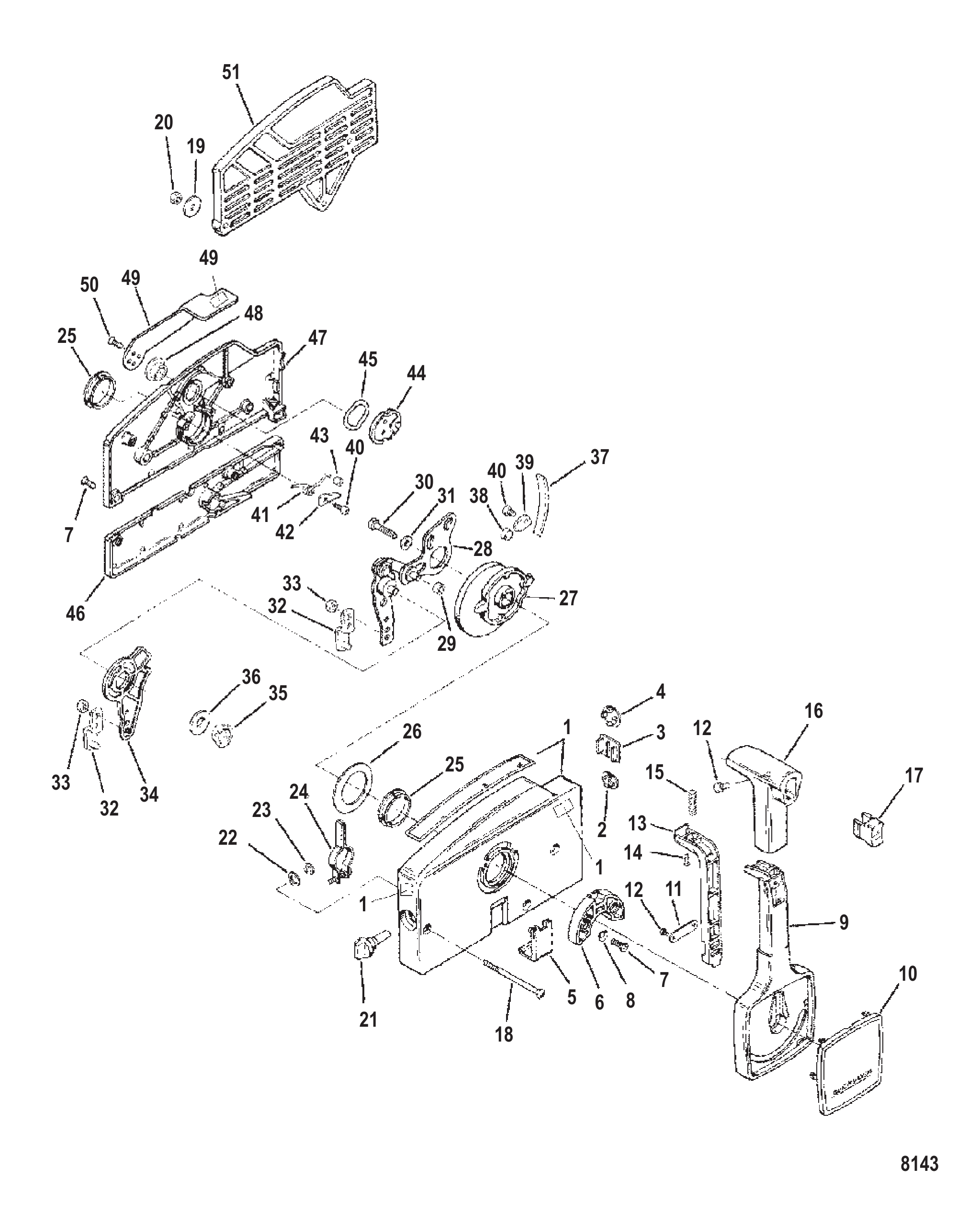

图 19遥控装置 Remote Control

REF	零件编号	中文名称	英文名称	数量
-	16908A1	遥控装置	REMOTE CONTROL	1
1	16910A1	前壳体套件含标贴-前部	HOUSING KIT Front With Decals-Front	1
2	89774	堵头	PLUG	1
3	17192	停机开关孔塞	PLUG Stop Switch Hole	1
4	17191	线束孔塞	PLUG Wire Harness Hole	1
5	16917	盖板	COVER	1
6	16899	空档锁支架	HOLDER Neutral Lock	1
6	16899T	空档锁支架	HOLDER Neutral Lock	1
7	40118107	螺钉（M5×18）	SCREW (M5 x 18)	7
8	16923	外锁紧垫圈	LOCKWASHER External	2
9	16913T	杠杆	LEVER	1
10	16916A1	盖总成含标贴	CAP ASSEMBLY With Decal	1
11	16921	锁杆支架	BRACKET Lock Bar Support	1
12	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
13	16915	锁臂	LOCK ARM	1
14	40056105	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
15	16924	弹簧	SPRING	1
16	16914	握把	GRIP	1
17	17016	堵头	PLUG	1
18	40116110	螺钉（M6×110）	SCREW (M6 x 110)	3
18	40116110T	螺钉（M6×110）	SCREW (M6 x 110)	3
19	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
20	401196	螺母 (M6)	NUT (M6)	3
21	16920	制动调节器	BRAKE ADJUSTER	1
22	16896	垫圈	WASHER	1
23	13194	挡圈	RING Retaining	1
24	16895	制动臂总成	ARM ASSEMBLY Brake	1
25	16875	轴承(1.750内径)	BEARING (1.750 Inside Diameter) (1.750 ID)	2
26	16874	垫圈	WASHER	1
27	16892T	驱动齿轮	GEAR Drive	1
28	850724A2	板/螺柱总成	PLATE/STUD ASSEMBLY	1
29	16873	凸轮滚轮	ROLLER Cam	1
30	4007154	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
31	12038	垫圈	WASHER	1
31	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
32	85899A1	卡箍总成	CLIP ASSEMBLY	2
33	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
34	16918A3	换挡总成	GEAR SHIFT ASSEMBLY	1
35	16868	轴承(0.750内径)	BEARING (.750 Inside Diameter) (.750 ID)	1
36	16870	垫圈	WASHER	1
37	16882	弹簧	SPRING	5
38	16879	定位滚轮	ROLLER Detent	1
39	16880	卡扣	CLIP	1
40	4005683	螺钉（M4×6）	SCREW (M4 x 6)	2
41	16888	弹簧	SPRING	1
42	16886	卡扣	CLIP	1
43	16884	滚轮	ROLLER	1
44	16883	鼓轮总成	DRUM ASSEMBLY	1
45	16922	波形垫圈	WAVE WASHER	1
46	16912T	下盖	COVER Bottom	1
46	881170A8	手动启动遥控器（无动力升降）	REMOTE CONTROL Manual Start - Non Power Trim	1
47	16911T	上盖	COVER Top	1
48	16887	轴承(0.810内径)	BEARING (.810 Inside Diameter) (.810 ID)	1
49	16919A1	带贴花杆总成	LEVER ASSEMBLY With Decal	1
50	40118106	螺钉(M5 x 12)	SCREW (M5 x 12)	2
51	17063T	隔套	SPACER	1

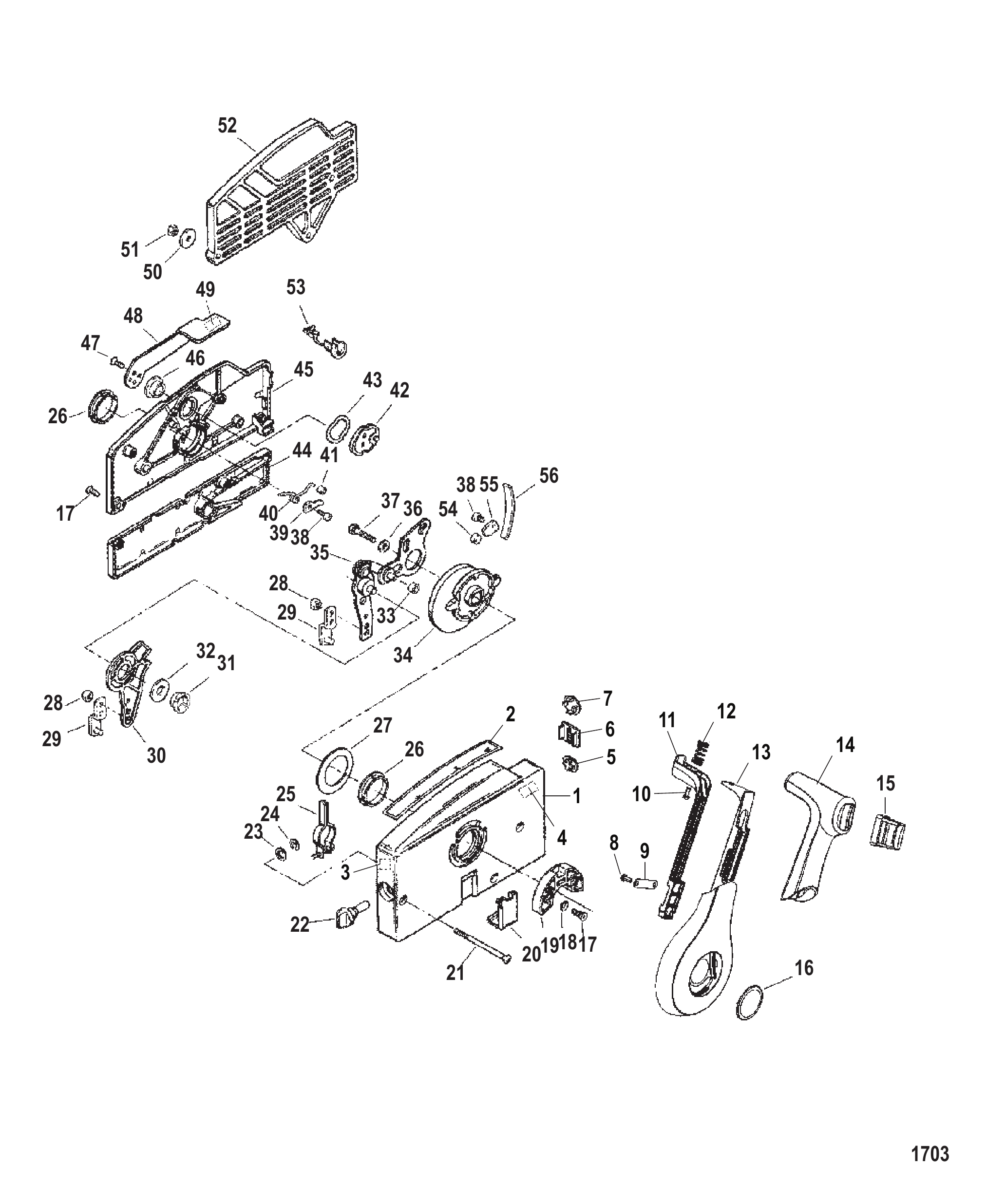

图 20遥控器4000侧装式 Remote Control 4000 Side Mount

REF	零件编号	中文名称	英文名称	数量
-	881170A8	手动启动遥控器（无动力升降）	REMOTE CONTROL Manual Start - Non Power Trim	1
1	NSS	不单独销售-前壳体	NOT SOLD SEPARATE Housing-Front	1
2	NSS	不单独销售-前进空倒标贴	NOT SOLD SEPARATE Decal-F-N-R	1
3	NSS	不单独销售-油门摩擦标贴	NOT SOLD SEPARATE Decal-Throttle Friction	1
4	NSS	不单独销售-运行/关闭标贴	NOT SOLD SEPARATE Decal-Run/Off	1
5	89774	钥匙开关孔塞	PLUG Key Switch Hole	1
6	17192	停机开关孔塞	PLUG Stop Switch Hole	1
7	17191	线束孔塞	PLUG Wire Harness Hole	1
8	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
9	16921	锁杆支架	BRACKET Lock Bar Support	1
10	87775510	螺钉（M4×10）	SCREW (M4 x 10)	1
11	881138	红色锁杆	LOCK BAR Red	1
11	8M0207317	黑色锁杆	LOCK BAR-BLACK	1
12	16924	弹簧	SPRING	1
13	881148T04	手柄套件	HANDLE KIT	1
13	8M0205858	非升降手柄套件	HDL KIT-NON-TRIM	1
14	8811411	握把	GRIP	1
15	881146	堵头	PLUG	1
16	881137A1	盖/贴花总成	CAP/DECAL ASSEMBLY	1
17	40118107	螺钉（M5×18）	SCREW (M5 x 18)	7
18	16923	外锁紧垫圈	LOCKWASHER External	2
19	16899T	空档锁支架	HOLDER Neutral Lock	1
20	16917	盖板	COVER	1
21	40116110T	螺钉（M6×110）	SCREW (M6 x 110)	3
22	881145	油门摩擦旋钮	KNOB Throttle Friction	1
23	16896	垫圈	WASHER	1
24	13194	挡圈	RING Retaining	1
25	16895	制动臂总成	ARM ASSEMBLY Brake	1
26	16875	轴承(内径1.750)	BEARING (1.750 Inside Diameter)	2
27	16874	垫圈	WASHER	1
28	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
29	85899A1	卡箍总成	CLIP ASSEMBLY	2
30	NSS	不单独出售换挡总成	NOT SOLD SEPARATE Gear Shift Assembly	1
31	16868	轴承(内径0.750)	BEARING (.750 Inside Diameter)	1
32	16870	垫圈	WASHER	1
33	16873	凸轮滚轮	ROLLER Cam	1
34	NSS	不单独出售驱动齿轮	NOT SOLD SEPARATE Drive Gear	1
35	NSS	不单独销售 板/螺柱总成	NOT SOLD SEPARATE Plate/Stud Assembly	1
36	12038	垫圈	WASHER	1
36	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
37	4007154	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
38	4005683	螺钉（M4×6）	SCREW (M4 x 6)	2
39	16886	卡扣	CLIP	1
40	16888	弹簧	SPRING	1
41	16884	滚轮	ROLLER	1
42	16883	鼓轮总成	DRUM ASSEMBLY	1
43	16922	波形垫圈	WAVE WASHER	1
44	NSS	不单独销售 底盖	NOT SOLD SEPARATE Cover-Bottom	1
45	NSS	不单独销售 顶盖	NOT SOLD SEPARATE Cover-Top	1
46	16887	轴承(内径0.810)	BEARING (.810 Inside Diameter)	1
47	40118106	螺钉(M5 x 12)	SCREW (M5 x 12)	2
48	16919A1	杠杆总成	LEVER ASSEMBLY	1
49	NSS	不单独销售 快怠速提升贴花	NOT SOLD SEPARATE Decal-Lift for Fast Idle	1
50	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
51	401196	螺母 (M6)	NUT (M6)	3
52	17063T	隔套	SPACER	1
53	71942	衬套	BUSHING	1
54	16879	定位滚轮	ROLLER Detent	1
55	16880	卡扣定位器	CLIP Detent	1
56	16882	定位弹簧	SPRING Detent	5

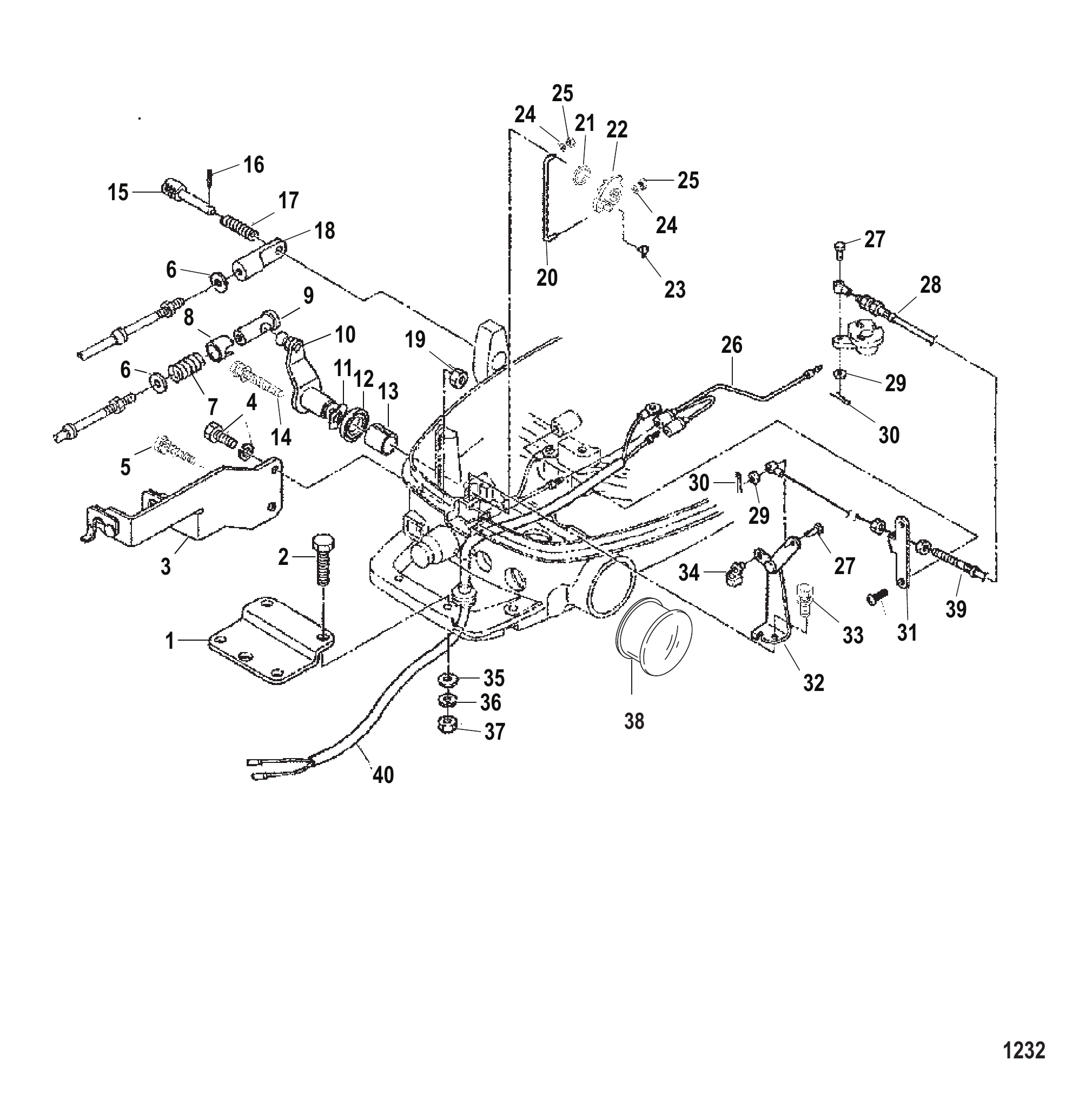

图 21遥控安装套件 Remote Control Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	803583A2	遥控器安装套件	ATTACHING KIT Remote Control	1
-	8M0172938	安装套件	ATTACHING KIT	1
-	803583A4	遥控器安装套件	ATTACHING KIT Remote Control	1
-	8M0172938	安装套件	ATTACHING KIT	1
1	170242	转向钩板	PLATE Steering Hook	1
1	8M0062171	安装板	PLATE	1
2	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
3	17023	支架	BRACKET	1
4	8230421	螺栓	BOLT	1
5	162233	螺钉	SCREW	1
6	17029	垫圈	WASHER	2
7	17028	弹簧	SPRING	1
8	17027	盖帽	CAP	1
9	17026	支架	BRACKET	1
10	804357	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
11	16221	波形垫圈	WAVE WASHER	1
12	16219	密封件	SEAL	1
13	16220	衬套	BUSHING	1
14	162232	螺栓	BOLT	1
15	17031	锁止销	PIN Lock	1
16	17033	销	PIN	1
17	17032	弹簧	SPRING	1
18	17030	套筒	SLEEVE	1
19	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
20	803584	油门连杆	ROD Throttle Link	1
21	16849	轴环	COLLAR	1
22	803585	油门连杆杆	LEVER Throttle Link	1
23	804993A1	螺母套件	NUT KIT	1
24	804992	垫圈	WASHER	2
25	804993	垫圈	WASHER	2
26	17035	线束总成	HARNESS ASSEMBLY	1
27	803588	销	PIN	2
28	803587	节气门拉索	CABLE Throttle	1
29	16335	垫圈	WASHER	2
30	16189	开口销	COTTER PIN	2
31	803590	支架	BRACKET	1
32	803589	油门连杆	LINK Throttle	1
33	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
34	16333	卡扣拉杆	ROD Snap	1
35	16192	垫圈	WASHER	2
36	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
37	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
38	885154	护孔环	GROMMET	1
39	855544	螺钉总成	SCREW ASSEMBLY	2
40	17162	线束总成(5.9M)	HARNESS ASSEMBLY (5.9M)	1

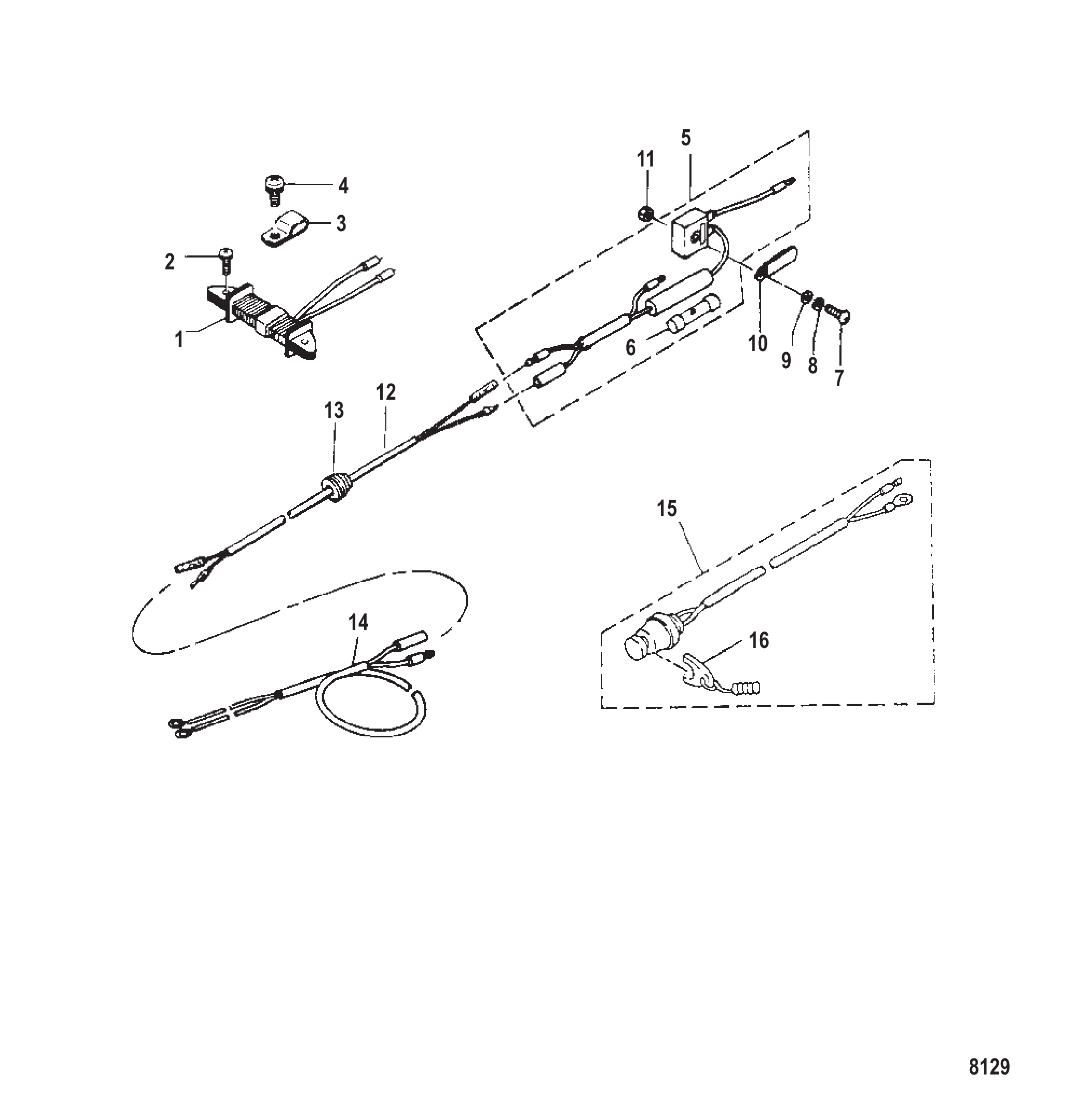

图 22帆动力/帆伴侣组件 Sailpower/Sailmate Components

REF	零件编号	中文名称	英文名称	数量
1	16074T	交流发电机	ALTERNATOR	1
2	16059	螺钉	SCREW	2
3	16060	卡箍	CLAMP	1
4	16821	螺钉	SCREW	1
5	16076	整流器	RECTIFIER	1
5	16076A1	整流器套装	RECTIFIER KIT	1
5	16076A1	整流器套装	RECTIFIER KIT	1
6	16077	保险丝	FUSE	1
7	16123	螺钉(25毫米)	SCREW (25 mm)	1
7	16078	螺钉	SCREW	1
8	16079	锁紧垫圈	LOCKWASHER	1
9	16080	不锈钢垫圈	WASHER Stainless Steel	1
9	8M0108373	垫圈	WASHER	1
10	813275	卡箍	CLAMP	1
11	16081	不锈钢螺母	NUT Stainless Steel	1
12	16822	延长线束	HARNESS Extension	1
13	16823	护孔环	GROMMET	1
14	16082	蓄电池电缆	CABLE Battery	1
15	823037A1	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
15	823037A04	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
15	823037A04	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
16	823054	拉绳	LANYARD	1

图 23维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0056559	零件手册 4/5/6 四冲程	PARTS MANUAL 4/5/6 4-Stroke	1
-	8M0055686	操作手册 4/5/6 四冲程	OPERATION MANUAL 4/5/6 4-Stroke	1
-	8M0165090	操作手册	MANUAL-OPERATIONS	1
-	879276001	维修手册 4/5/6 四冲程	SERVICE MANUAL 4/5/6 4-Stroke	1
-	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

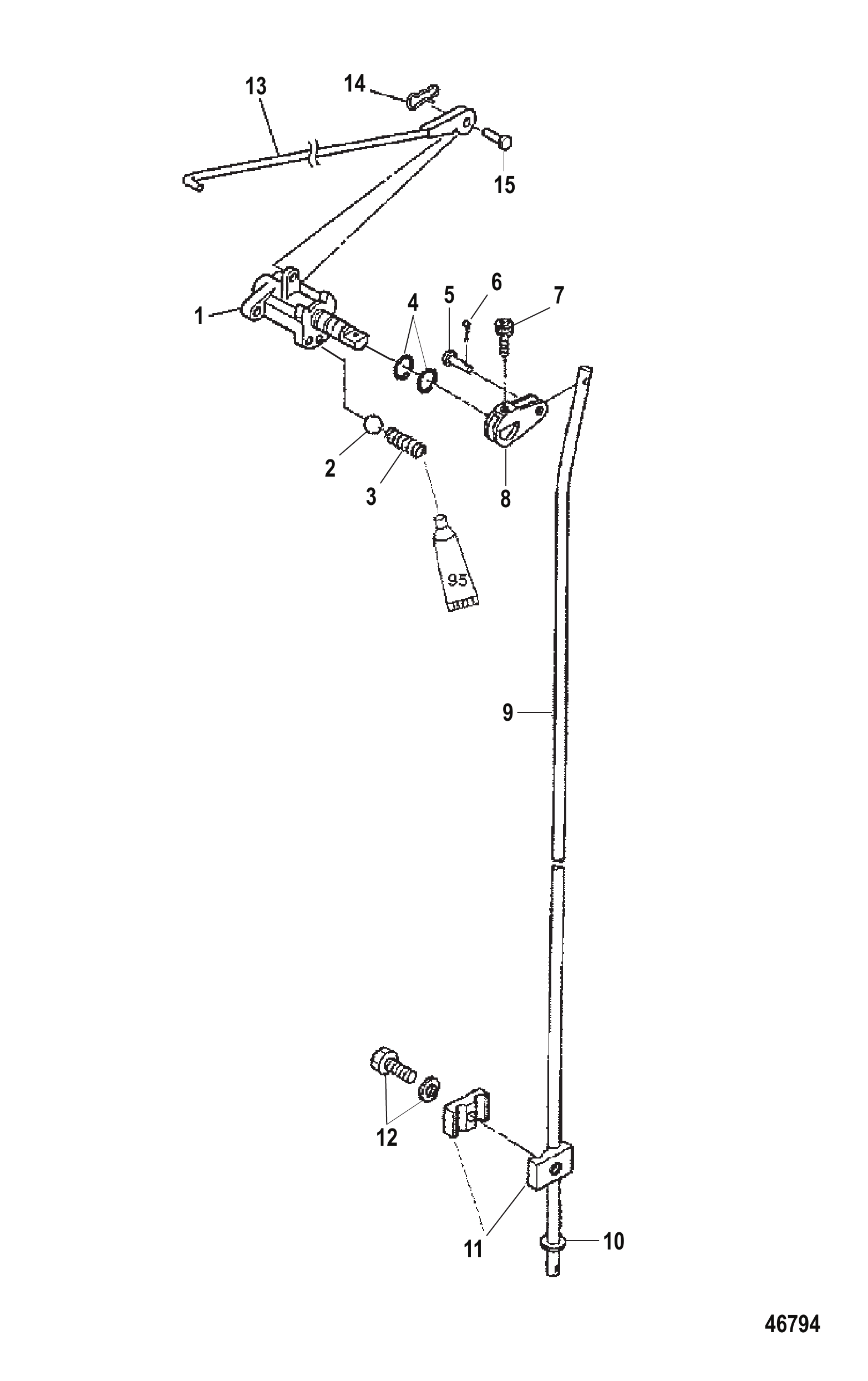

图 24换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	8M0056380	换挡轴连杆	SHIFT SHAFT Linkage	1
2	812937	止动器	STOPPER	1
3	8M0056349	弹簧	SPRING	1
4	16181	O型圈	O-RING	2
5	16188	销	PIN	1
6	16189	开口销	COTTER PIN	1
7	16185	螺栓	BOLT	1
8	16184	杠杆	LEVER	1
9	16186	换挡连杆	SHIFT ROD	1
9	8M0056348	换档轴	SHIFT SHAFT	1
10	16826	不锈钢垫圈	WASHER Stainless Steel	1
11	16190	联轴器套装	JOINT Set	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
13	8M0056350	杆	ROD	1
13	8M0085389	杆	ROD	1
14	8M0021224	蝶形夹	CLIP Bow-Tie	1
15	8M0056351	销	PIN	1

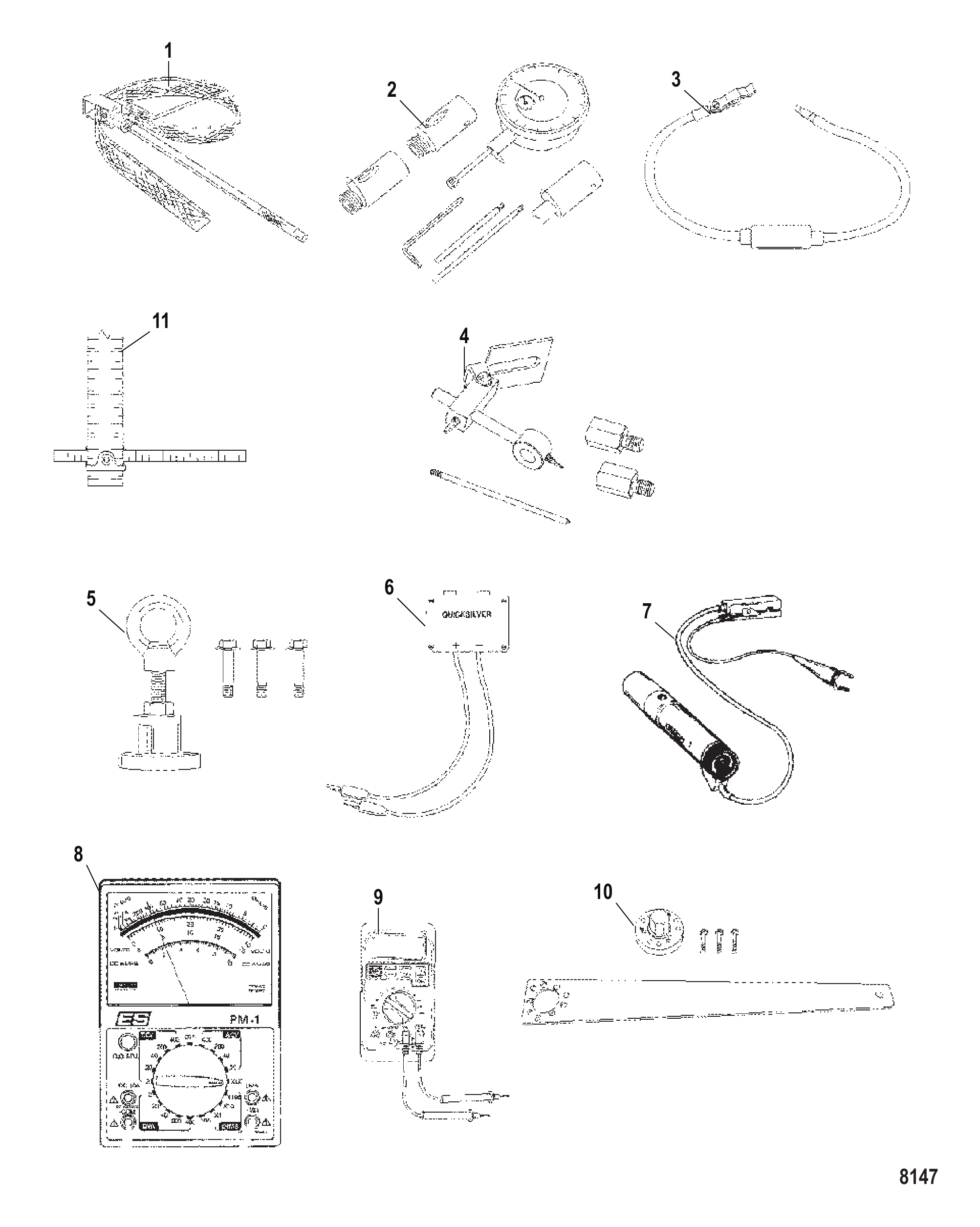

图 25专用工具 Special Tools

REF	零件编号	中文名称	英文名称	数量
1	24937A1	固定工具	HOLDER TOOL	1
2	58222A1	百分表工具	DIAL INDICATOR TOOL	1
3	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
4	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
4	8M0237356	适配器套件	ADAPTER KIT	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
7	99379	正时灯	TIMING LIGHT	1
8	99750A1	万用表	MULTI METER	1
9	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
10	804552	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
10	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
11	37299Q2	黄油枪	GREASE GUN	1
-	8M0167279	压装工具	PRESS TOOL	1

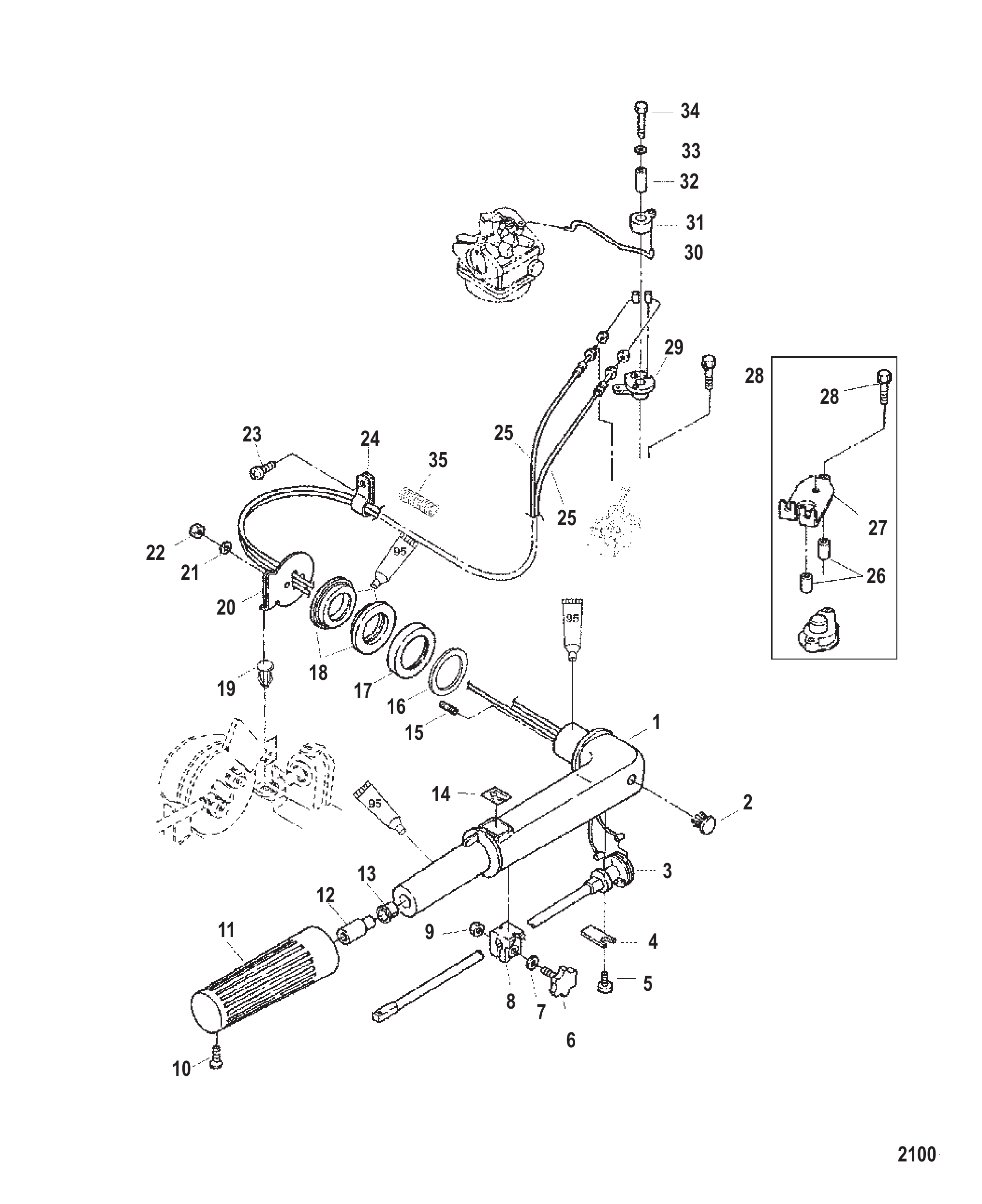

图 26转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
-	803565T1	转向手柄套件	HANDLE KIT Steering	1
1	803565T	转向手柄	HANDLE Steering	1
2	16085	销	PIN	1
3	16093	油门轴	SHAFT Throttle	1
4	16338	支架	BRACKET	1
5	16827	螺钉	SCREW	1
6	16087	调节螺钉	SCREW Adjusting	1
7	16826	不锈钢垫圈	WASHER Stainless Steel	1
8	813026	摩擦片	FRICTION PIECE	1
9	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	16094	螺钉	SCREW	1
11	16086	握把	GRIP	1
12	803569	橡胶轴	SHAFT Rubber	1
13	8035671	衬套	BUSHING	1
14	16090	贴花	DECAL	1
14	8M0097201	舵柄贴花	DECAL Tiller	1
15	815028	双头螺栓	STUD BOLT	2
16	804508	垫圈	WASHER	1
17	803566	隔套	SPACER	1
18	803567	衬套	BUSHING	2
19	16085	销	PIN	1
20	8035681	止动器	STOPPER	1
21	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
22	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
23	16827	螺钉	SCREW	1
24	953951	卡箍	CLAMP	1
25	803570	油门拉线	WIRE Throttle	2
25	803570001	油门拉线	WIRE Throttle	1
26	8035731	轴环	COLLAR	2
27	803575	支架	BRACKET	1
28	82304235	螺栓(M6 x 45)	BOLT (M6 x 45)	2
28	82304221	螺栓	BOLT	2
29	803571	节流鼓	DRUM Throttle	1
30	803574	杆 油门	ROD Throttle	1
31	803572	节气门开启器	OPENER Throttle	1
32	803573	轴环	COLLAR	1
33	953921	不锈钢垫圈	WASHER Stainless Steel	1
34	82304220	螺栓总成 (M6 x 35)	BOLT ASSEMBLY (M6 x 35)	1
35	803564	保护套	PROTECTIVE SLEEVE	1
35	853740018	保护套	SLEEVE Protective	1

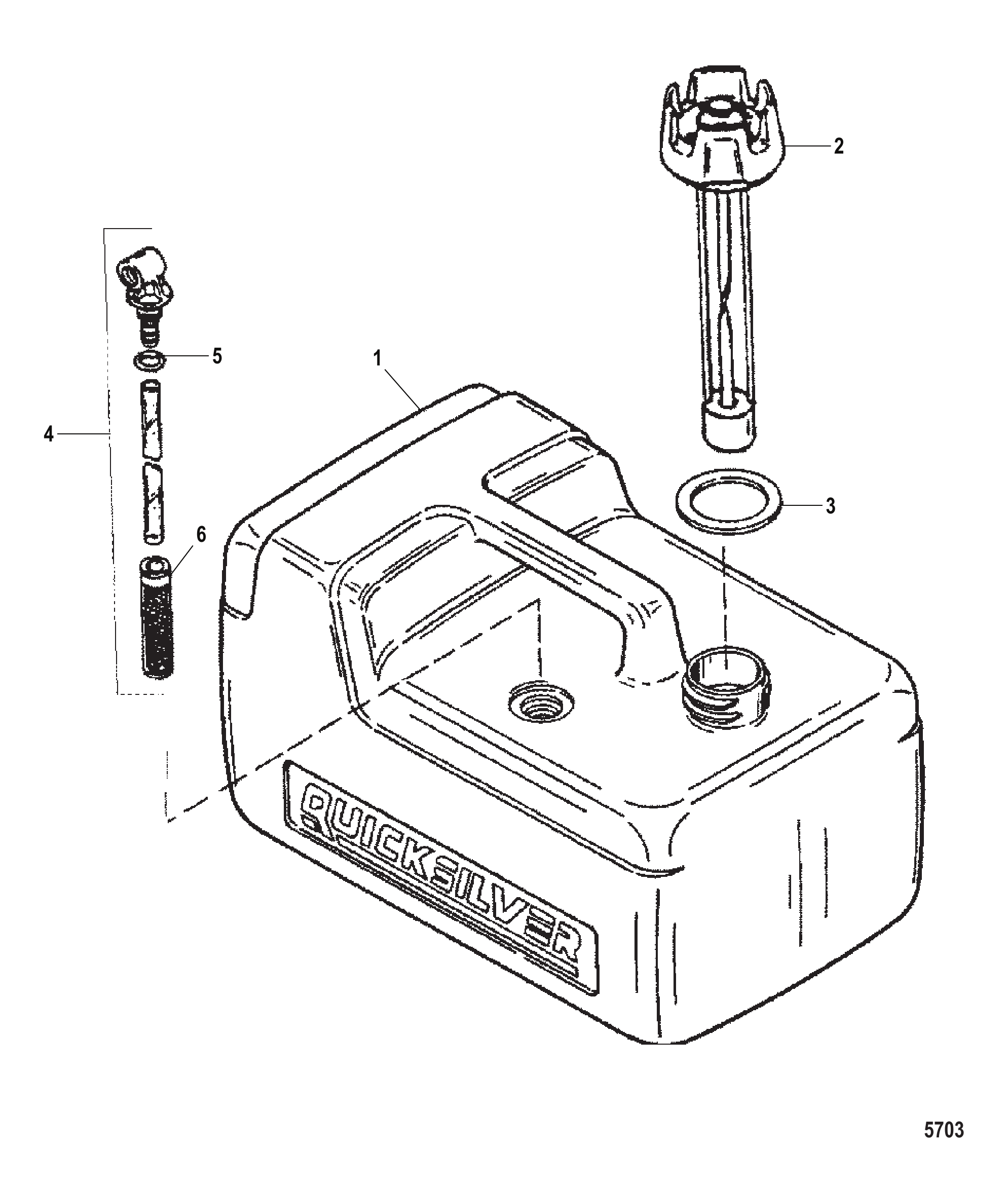

图 27燃油箱总成(塑料-3.2加仑) Tank Assembly Fuel (Plastic - 3.2 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	859061A1	燃油箱总成	TANK ASSEMBLY Fuel	1
2	823535	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	823531A1	燃油连接套件	CONNECTOR KIT Fuel	1
4	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
5	823533	O型圈	O-RING	1
6	823534	滤网	SCREEN	1

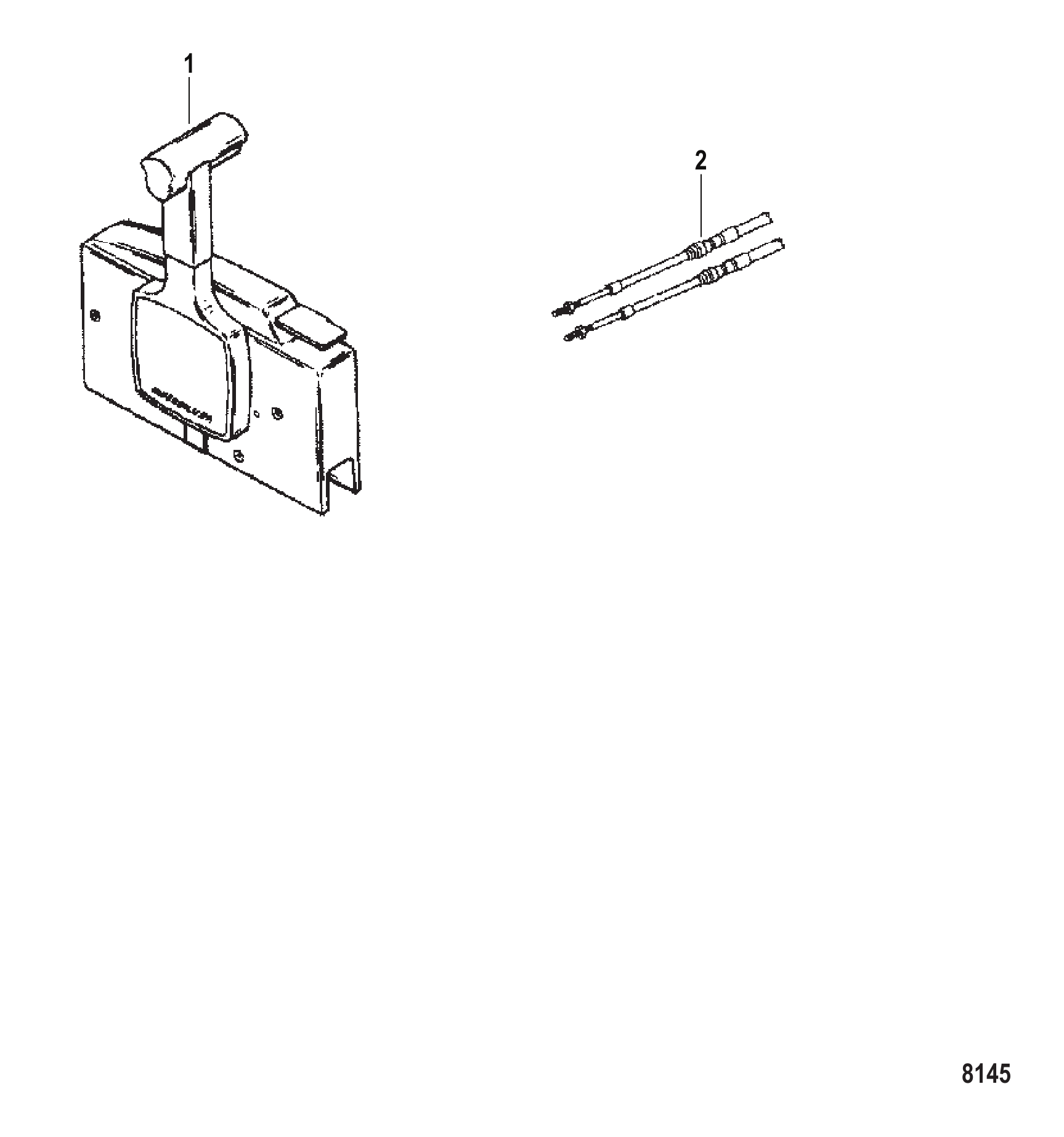

图 28油门换挡拉线 Throttle Shift Cables

REF	零件编号	中文名称	英文名称	数量
1	881170A8	手动启动遥控器（无动力升降）	REMOTE CONTROL Manual Start - Non Power Trim	1
2	896143A05	油门换挡线总成 - 5英尺	CABLE ASSEMBLY Throttle Shift - 5 Feet	2
2	8M0085942	T/S拉索G1 5FT	CABLE T/S G1 5FT	2
2	896143A06	油门换挡线总成 - 6英尺	CABLE ASSEMBLY Throttle Shift - 6 Feet	2
2	8M0085940	T/S拉索G1 6FT	CABLE T/S G1 6FT	2
2	896143A07	油门换挡线总成 - 7英尺	CABLE ASSEMBLY Throttle Shift - 7 Feet	2
2	8M0085964	T/S拉索G1 7FT	CABLE T/S G1 7FT	2
2	896143A08	油门换挡线总成 - 8英尺	CABLE ASSEMBLY Throttle Shift - 8 Feet	2
2	8M0085941	T/S拉索G1 8FT	CABLE T/S G1 8FT	2
2	896143A09	油门换挡线总成 - 9英尺	CABLE ASSEMBLY Throttle Shift - 9 Feet	2
2	8M0085946	T/S拉索G1 9FT	CABLE T/S G1 9FT	2
2	896143A10	油门换挡线总成 - 10英尺	CABLE ASSEMBLY Throttle Shift - 10 Feet	2
2	8M0085937	T/S拉索G1 10FT	CABLE T/S G1 10FT	2
2	896143A11	油门换挡线总成 - 11英尺	CABLE ASSEMBLY Throttle Shift - 11 Feet	2
2	8M0085951	T/S拉索G1 11FT	CABLE T/S G1 11FT	2
2	896143A12	油门换挡线总成 - 12英尺	CABLE ASSEMBLY Throttle Shift - 12 Feet	2
2	8M0085949	T/S拉索G1 12FT	CABLE T/S G1 12FT	2
2	896143A13	油门换挡线总成 - 13英尺	CABLE ASSEMBLY Throttle Shift - 13 Feet	2
2	8M0085952	T/S拉索G1 13FT	CABLE T/S G1 13FT	2
2	896143A14	油门换挡线总成 - 14英尺	CABLE ASSEMBLY Throttle Shift - 14 Feet	2
2	8M0085945	T/S拉索G1 14FT	CABLE T/S G1 14FT	2
2	896143A15	油门换挡线总成 - 15英尺	CABLE ASSEMBLY Throttle Shift - 15 Feet	2
2	8M0085960	T/S拉索G1 15FT	CABLE T/S G1 15FT	2
2	896143A16	油门换挡线总成 - 16英尺	CABLE ASSEMBLY Throttle Shift - 16 Feet	2
2	8M0085963	T/S拉索G1 16FT	CABLE T/S G1 16FT	2
2	896143A17	油门换挡线总成 - 17英尺	CABLE ASSEMBLY Throttle Shift - 17 Feet	2
2	8M0085956	T/S拉索G1 17FT	CABLE T/S G1 17FT	2
2	896143A18	油门换挡线总成 - 18英尺	CABLE ASSEMBLY Throttle Shift - 18 Feet	2
2	8M0085947	T/S拉索G1 18FT	CABLE T/S G1 18FT	2
2	896143A19	油门换挡线总成 - 19英尺	CABLE ASSEMBLY Throttle Shift - 19 Feet	2
2	8M0085954	T/S拉索G1 19FT	CABLE T/S G1 19FT	2
2	896143A20	油门换挡线总成 - 20英尺	CABLE ASSEMBLY Throttle Shift - 20 Feet	2
2	8M0085957	T/S拉索G1 20FT	CABLE T/S G1 20FT	2
2	896143A22	油门换挡线总成 - 22英尺	CABLE ASSEMBLY Throttle Shift - 22 Feet	2
2	8M0085959	T/S拉索G1 22FT	CABLE T/S G1 22FT	2
2	896143A24	油门换挡线总成 - 24英尺	CABLE ASSEMBLY Throttle Shift - 24 Feet	2
2	8M0085943	T/S拉索G1 24FT	CABLE T/S G1 24FT	2
2	896143A26	油门换挡线总成 - 26英尺	CABLE ASSEMBLY Throttle Shift - 26 Feet	2
2	8M0085950	T/S拉索G1 26FT	CABLE T/S G1 26FT	2
2	896143A28	油门换挡线总成 - 28英尺	CABLE ASSEMBLY Throttle Shift - 28 Feet	2
2	8M0085938	T/S拉索G1 28FT	CABLE T/S G1 28FT	2
2	896143A30	油门换挡线总成 - 30英尺	CABLE ASSEMBLY Throttle Shift - 30 Feet	2
2	8M0085953	T/S拉索G1 30FT	CABLE T/S G1 30FT	2
2	896143A32	油门换挡拉索总成 - 32英尺	CABLE ASSEMBLY Throttle Shift - 32 Feet	2
2	896143A34	油门换挡拉索总成 - 34英尺	CABLE ASSEMBLY Throttle Shift - 34 Feet	2
2	896143A36	油门换挡拉索总成 - 36英尺	CABLE ASSEMBLY Throttle Shift - 36 Feet	2
2	896143A38	油门换挡拉索总成 - 38英尺	CABLE ASSEMBLY Throttle Shift - 38 Feet	2
2	896143A40	油门换挡拉索总成 - 40英尺	CABLE ASSEMBLY Throttle Shift - 40 Feet	2
