水星 Mercury 5 HP Carb JCI 0R560794 & Up - 爆炸图零件明细

四冲程 化油器 · International - Cat.# 90-8M0056559 · 共 26 个部位 · 921 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件 舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1

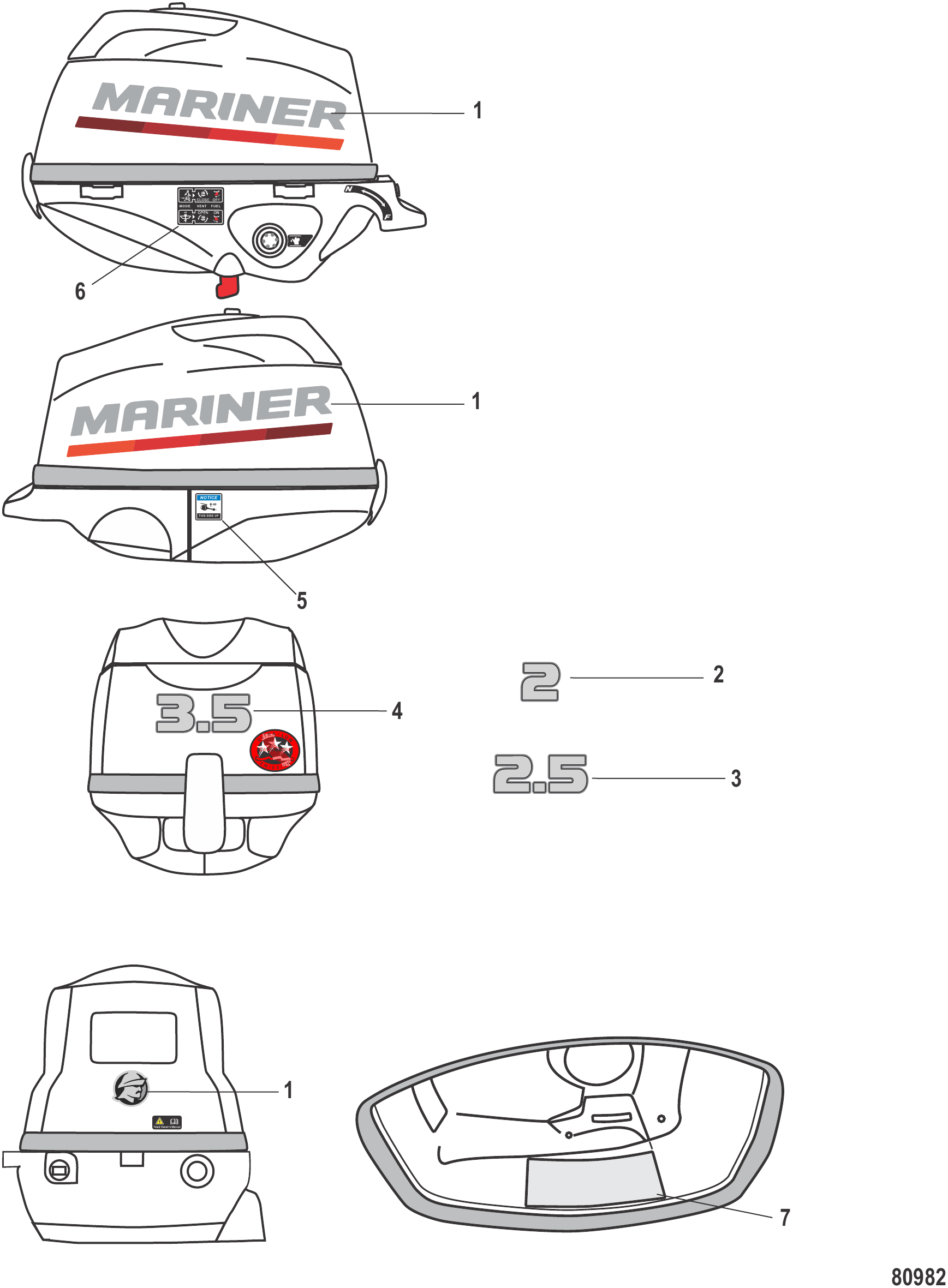

图 2配件贴纸 Mariner Accessories Decal Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242337	贴花套装 Mariner 2 - 9.9 马力	DECAL SET Mariner 2 - 9.9 HP	1
2	8M0073688	标贴-15马力专业版	DECAL Horsepower 15 Pro	1
3	8M0073669	标贴-2.5马力	DECAL Horsepower 2.5	1
4	8M0073670	铭牌-功率3.5马力	DECAL Horsepower 3.5	1
5	8M0163794	铭牌-此面向上	DECAL Notice This Side Up	1
6	8M0089675	燃油杆贴花	DECAL Fuel Lever	1
7	8M0180062	铭牌-保养(2/2.5/3.5马力)	DECAL Maintenance, 2/2.5/3.5	1

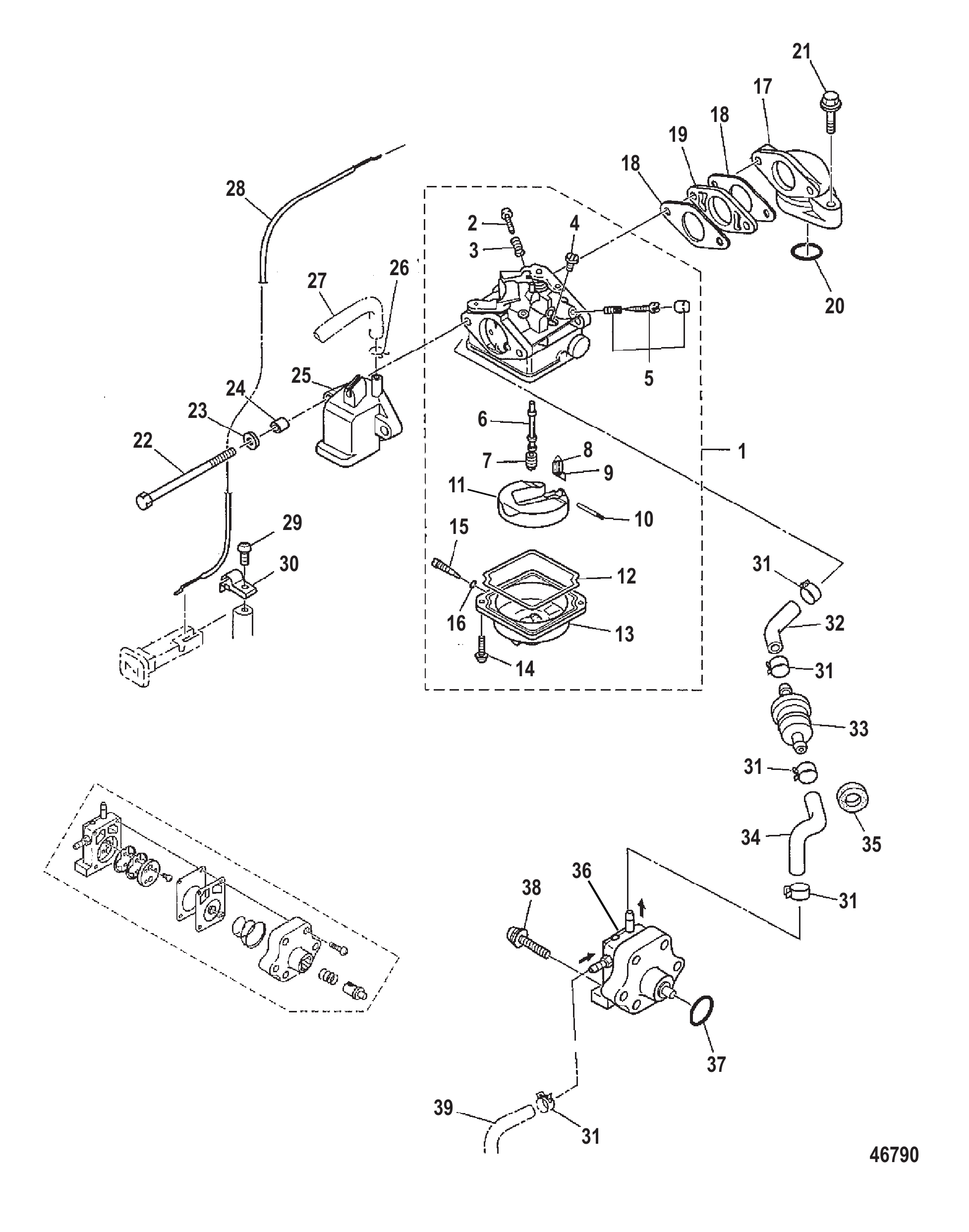

图 3化油器及燃油系统 Carburetor and Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0053670	化油器 4马力	CARBURETOR 4 Horsepower	1
1	8M0053669	化油器 5马力	CARBURETOR 5 Horsepower	1
1	8M0167270	化油器	CARBURETOR	1
1	8M0053668	化油器 6马力	CARBURETOR 6 Horsepower	1
1	8M0167271	化油器	CARBURETOR	1
2	8035095	螺钉	SCREW	1
3	803554	弹簧	SPRING	1
4	8035243	引导喷口 (#38) 4马力	JET Pilot (#38) 4 Horsepower	1
5	8M0056327	引导螺钉总成 4马力	SCREW ASSEMBLY Pilot 4 Horsepower	1
5	803509019	引导螺钉总成 5/6马力	SCREW ASSEMBLY Pilot 5/6 Horsepower	1
6	8M0056322	主喷管 4马力	MAIN NOZZLE 4 Horsepower	1
6	8M0056323	主喷管 5马力	MAIN NOZZLE 5 Horsepower	1
6	8M0056324	主喷管 6马力	MAIN NOZZLE 6 Horsepower	1
7	8M0056325	主喷口 (#62) 4马力	JET Main (#62) 4 Horsepower	1
7	16250011	主喷口 (#68) 5马力	JET Main (#68) 5 Horsepower	1
7	8M0056326	主喷口 (#70) 6马力	JET Main (#70) 6 Horsepower	1
8	162543	铜质浮子阀	FLOAT VALVE Brass	1
9	803525	不锈钢卡扣	CLIP Stainless Steel	1
10	162562	不锈钢浮子销	PIN Float - Stainless Steel	1
11	162533	浮子	FLOAT	1
12	8035084	橡胶衬垫	GASKET Rubber	1
13	16258T5	浮子室	FLOAT BOWL	1
14	16260	螺钉(M4 x 12)	SCREW (M4 x 12)	2
15	8035093	放油螺钉(M5×6)	SCREW Drain (M5 x 6)	1
16	8035131	橡胶O型圈	O-RING Rubber	1
17	803530	进气歧管	MANIFOLD Inlet	1
18	803508013	衬垫	GASKET	2
19	80350810	绝缘垫片	GASKET Insulator	1
20	8035133	O型圈	O-RING	1
21	8150684	螺栓(M6x25)	BOLT (M6 x 25)	1
22	855809003	螺栓	BOLT	2
23	16826	不锈钢垫圈	WASHER Stainless Steel	2
24	952868	轴环	COLLAR	2
25	8M0056336	消声器	SILENCER	1
26	952245	卡箍	CLAMP	1
27	952235	油管	TUBING	1
28	8M0056329	阻风门拉线	CHOKE WIRE	1
29	16122	螺钉	SCREW	1
29	823042067	螺钉	SCREW	1
30	8M0056330	卡扣	CLIP	1
31	851817004	卡扣	CLIP	5
31	8M0129429	软管夹	HOSE CLAMP	5
32	8M0056332	软管	HOSE	1
33	16248	燃油滤清器	FILTER Fuel	1
33	8M0157133	燃油滤清器	FILTER Fuel	1
34	8M0056331	软管	HOSE	1
35	953923	橡胶垫圈	WASHER Rubber	1
36	803529T06	燃油泵	PUMP Fuel	1
37	803513	O型圈	O-RING	1
38	855544	螺钉总成	SCREW ASSEMBLY	2
39	8M0069791	软管	HOSE	1
-	8M0044575	化油器修理包	KIT Carb Repair	1

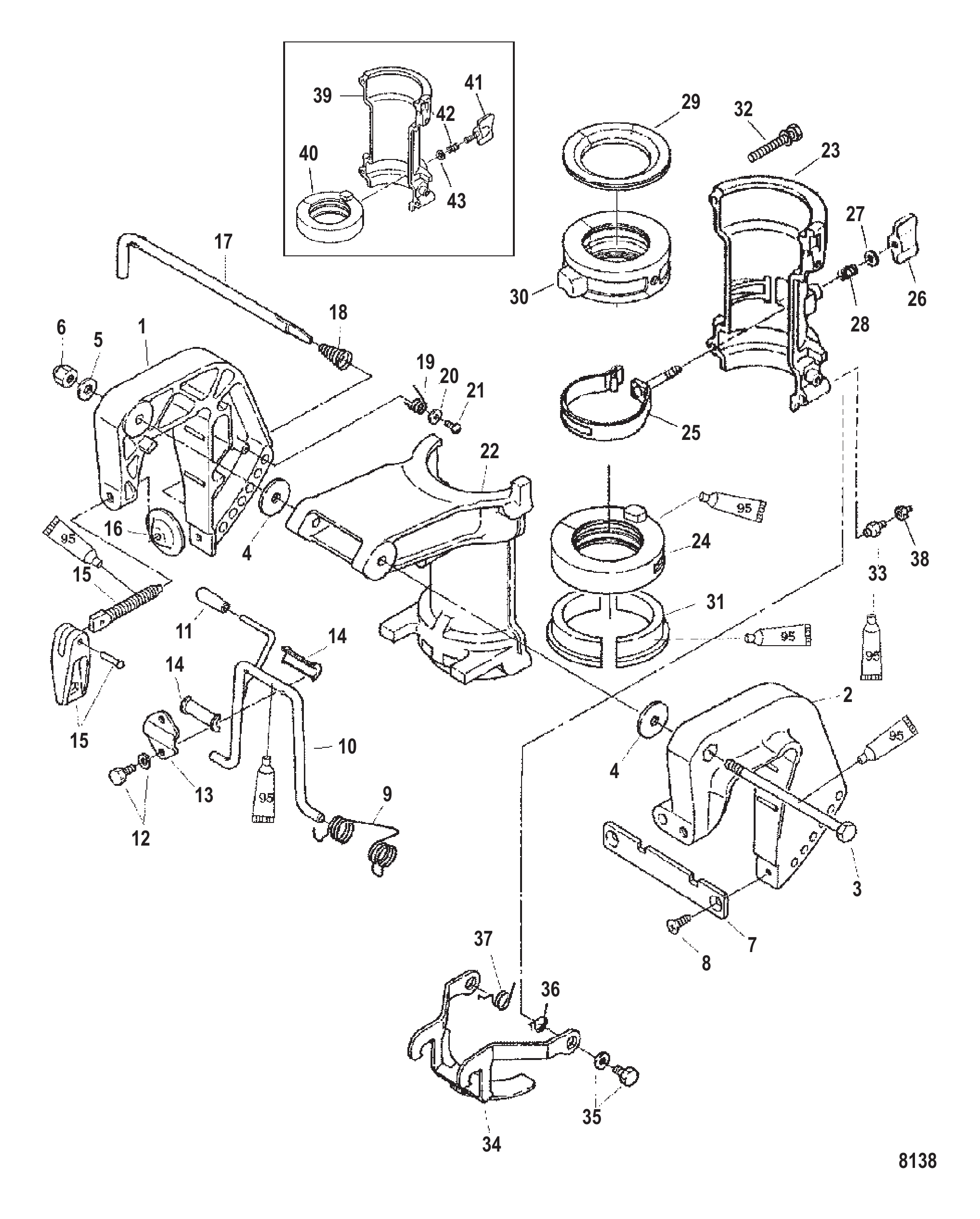

图 4夹紧支架 Clamp Brackets

REF	零件编号	中文名称	英文名称	数量
1	9622T6	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	96231	左舷夹紧支架	CLAMP BRACKET Port	1
3	95373	螺栓	BOLT	1
3	898101337	螺钉	SCREW	1
4	95375	垫圈	WASHER	2
5	16192	垫圈	WASHER	1
6	815088	螺母 (M8)	NUT (M8)	1
6	95374	尼龙螺母	NUT Nylon	1
7	161931	间隔板	DISTANCE PLATE	1
8	16194	螺钉	SCREW	2
9	16212	弹簧	SPRING	1
10	825112A3	倾斜止动器总成	STOPPER ASSEMBLY Tilt	1
10	8M0045584	倾斜止动块	STOP-TILT	1
11	162081	握把	GRIP	1
11	8M0090337	握把	GRIP	1
12	162111	螺栓	BOLT	2
12	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
13	16210	定位板	SET PLATE	1
13	16210002	定位板	SET PLATE	1
14	825113	衬套	BUSHING	2
15	16200	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
15	8M0059063	螺钉	SCREW	2
16	95379	垫	PAD	2
17	16198	推力杆	THRUST ROD	1
17	16198004	推力杆	THRUST ROD	1
18	8150931	弹簧	SPRING	1
18	815093003	弹簧	SPRING	1
19	161951	弹簧	SPRING	1
20	16197	垫圈	WASHER	1
21	16196	螺钉	SCREW	1
22	813029T9	旋转支架	SWIVEL BRACKET	1
23	883300T	旋转支架	SWIVEL BRACKET	1
24	8035674	下轴套	BUSHING Lower	1
25	883301	摩擦带	FRICTION BAND	1
25	8M0124744	摩擦带总成	FRICTION BAND ASSEMBLY	1
26	883302	蝶形螺母	WING NUT	1
27	953921	不锈钢垫圈	WASHER Stainless Steel	1
28	953839	弹簧	SPRING	1
29	803582	推力板	THRUST PLATE	1
30	8035672	衬套 上部	BUSHING Upper	1
31	8035821	推力板	THRUST PLATE	2
32	82304222	不锈钢螺栓	BOLT Stainless Steel	4
32	8M0102279	螺栓	BOLT	4
33	824969	润滑脂接头	FITTING Grease	2
34	162133	倒车锁臂	ARM Reverse Lock	1
35	82304223	螺栓	BOLT	2
36	16216	弹簧	SPRING	1
37	16215	弹簧	SPRING	1
38	808599	盖帽	CAP	2
39	813029T10	旋转支架	SWIVEL BRACKET	1
40	8035673	下轴套	BUSHING Lower	1
41	162061	调节螺钉	SCREW Adjusting	1
41	8M0155324	螺钉垫片套件	SCREW WASHER KIT	1
42	953838	弹簧	SPRING	1
43	16826	不锈钢垫圈	WASHER Stainless Steel	1

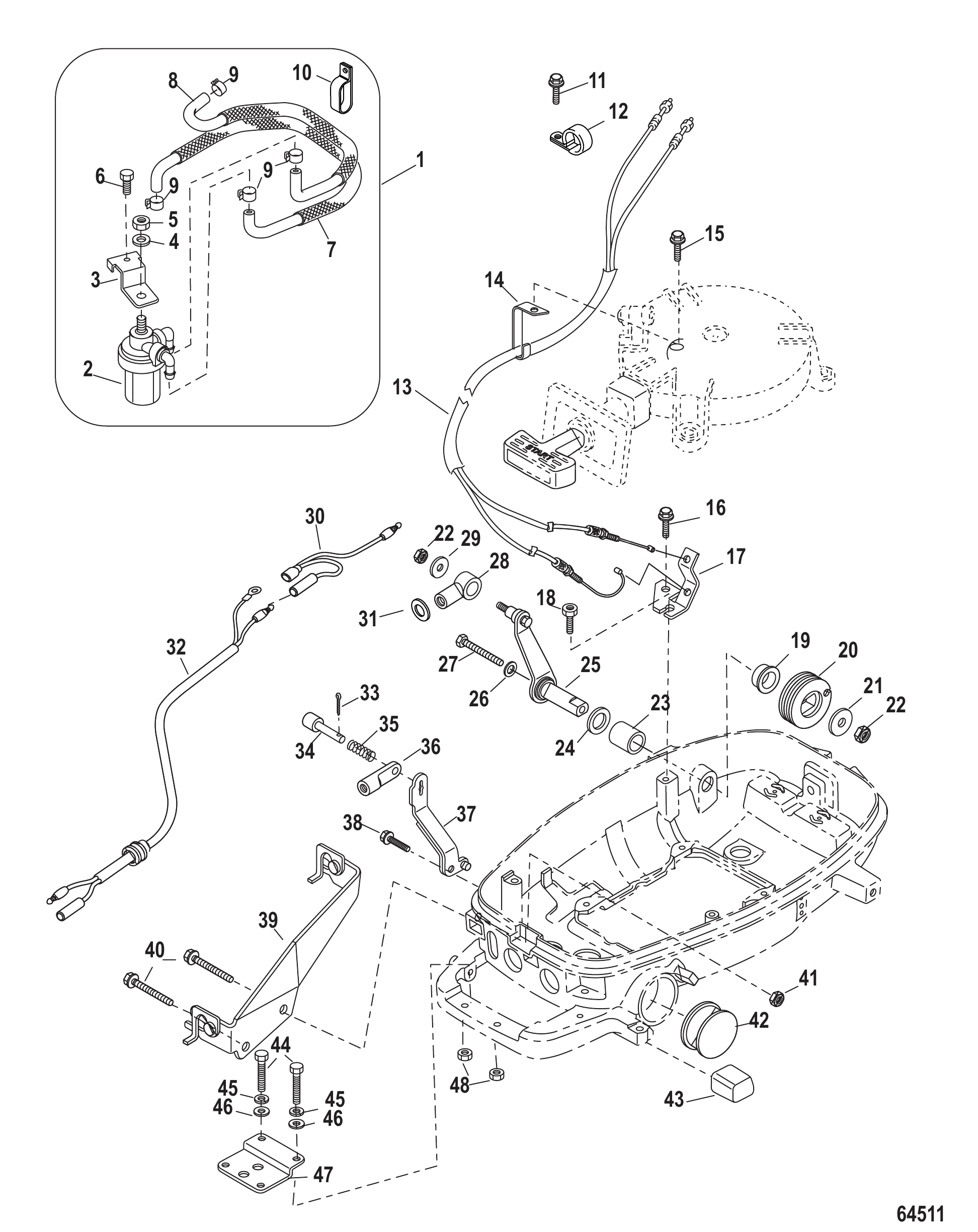

图 5遥控转换套件-4/5/6四冲程 Conversion Kit-Remote Control 4/5/6 FourStroke

REF	零件编号	中文名称	英文名称	数量
-	8M0062241	遥控转换套件	REMOTE CONTROL CONVERSION KIT	1
1	8M0056547	燃油滤清器-水分分离器	FUEL FILTER Water Seperator	1
2	853733A1	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
3	8M0057044	支架	BRACKET	1
4	823042059	螺栓	BOLT	1
5	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
6	4002217	垫圈	WASHER	1
7	8M0057046	软管	HOSE	1
8	8M0057045	软管	HOSE	1
9	8M0129429	软管夹	HOSE CLAMP	4
10	803563005	卡箍	CLAMP	1
11	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
12	953951	卡箍	CLAMP	1
13	8M0062260	油门拉线	THROTTLE WIRE	1
14	8M0062262	线缆固定架	HOLDER-CABLE	1
15	898101992	螺栓总成	BOLT ASSEMBLY	1
16	82304223	螺栓	BOLT	1
17	8M0062258	油门线支架	BRACKET Throttle Wire	1
18	8M0062173	护孔环	GROMMET	1
19	898101309	衬套	BUSHING	1
20	8M0062261	节气门鼓轮	THROTTLE DRUM	1
21	898101937	垫圈	WASHER	1
22	8537227	尼龙螺母	NUT Nylon	2
23	16220	衬套	BUSHING	1
24	16219	密封件	SEAL	1
25	8M0062269	节气门杆	THROTTLE LEVER	1
26	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
27	898101327	螺钉	SCREW	1
28	892775	电缆接头	JOINT Cable	1
29	161404	垫圈	WASHER	1
30	8M0062172	Y型线束	Y-HARNESS	1
31	17029	垫圈	WASHER	2
32	8M0062268	停机线束(5900毫米)	STOP HARNESS (5900 mm)	1
32	8M0062265	停机线束(2000毫米)	STOP HARNESS (2000 mm)	OPT
32	8M0062266	停机线束(3200毫米)	STOP HARNESS (3200 mm)	OPT
32	8M0062267	停机线束(3900毫米)	STOP HARNESS (3900 mm)	OPT
33	8M0062270	弹簧销	SPRING PIN	1
34	17031	锁止销	PIN Lock	1
35	17032	弹簧	SPRING	1
36	17030	套筒	SLEEVE	1
37	8M0062263	换挡杆	SHIFT LEVER	1
38	803509014	螺栓	BOLT	1
39	8M0062259	线缆夹组件	CABLE CLIP ASSEMBLY	1
40	82304221	螺栓	BOLT	2
41	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
42	885154	护孔环	GROMMET	1
43	8M0062264	护孔环	GROMMET	1
44	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
45	17025	锁紧垫圈	LOCKWASHER	2
46	16192	垫圈	WASHER	2
47	8M0062171	安装板	PLATE	1
48	95374	尼龙螺母	NUT Nylon	2

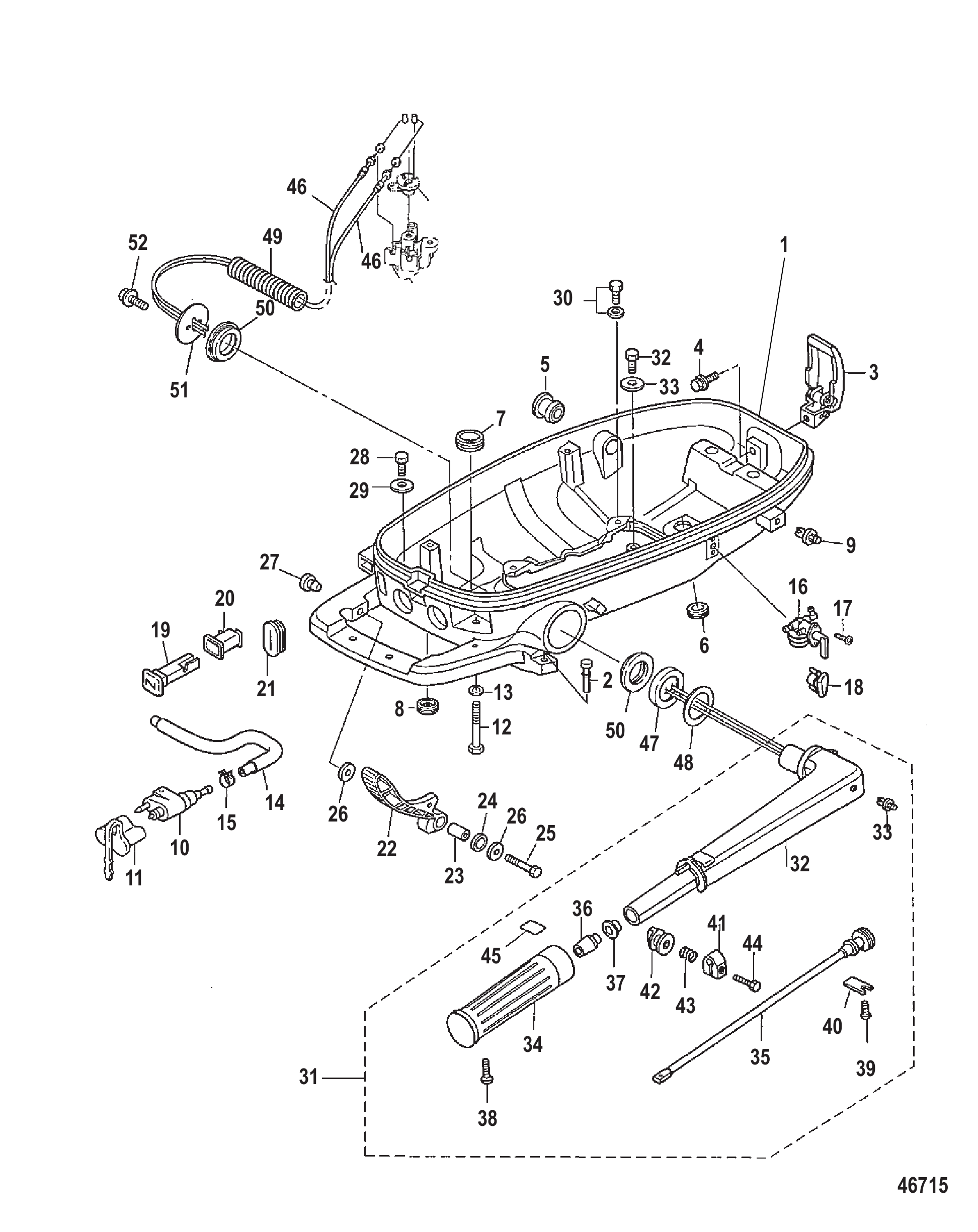

图 6下罩壳 Cowling Bottom

REF	零件编号	中文名称	英文名称	数量
1	8M0056357	下机罩	BOTTOM COWL	1
2	8M0056353	护孔环	GROMMET	1
3	8M0056354	锁扣组件	LATCH ASSEMBLY	1
3	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
5	8M0056358	护孔环	GROMMET	1
6	953871	护孔环	GROMMET	1
7	855551	护孔环	GROMMET	1
8	8M0056359	护孔环	GROMMET	1
9	16085	销	PIN	1
10	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
10	8M0182334	燃油接头	CONNECTOR FUEL	1
11	878311	盖帽	CAP	1
12	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
12	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
13	16826	不锈钢垫圈	WASHER Stainless Steel	1
14	8M0056360	软管	HOSE	1
15	8M0056361	卡扣	CLIP	1
15	8M0129429	软管夹	HOSE CLAMP	1
16	878387	燃油旋塞总成	FUEL COCK ASSEMBLY	1
17	8M0056362	螺钉	SCREW	2
18	8M0056363	护孔环	GROMMET	1
19	804646	阻风门拉杆	ROD Choke	1
19	8M0155131	阻风门拉杆	ROD Choke	1
20	8M0056364	衬套	BUSHING	1
21	8M0056365	护孔环	GROMMET	1
22	8M0056366	换挡杆	SHIFT LEVER	1
23	8M0056367	轴环	COLLAR	1
24	8M0056368	垫圈	WASHER	1
25	8M0056369	螺钉	SCREW	1
26	898101937	垫圈	WASHER	2
27	853994	堵头	PLUG	1
28	16223	螺栓(M6x14)	BOLT (M6 x 14)	2
29	898101937	垫圈	WASHER	2
30	898101952	螺栓	BOLT	4
30	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
31	803996T08	舵柄套件	TILLER HANDLE KIT	1
31	8M0123135	舵柄	TILLER HANDLE	1
32	803996T07	舵柄	TILLER HANDLE	1
33	16085	销	PIN	1
34	853775003	握把	GRIP	1
35	898101313	油门轴	SHAFT Throttle	1
36	803569	橡胶轴	SHAFT Rubber	1
37	898101309	衬套	BUSHING	1
38	16094	螺钉	SCREW	1
39	879194329	螺钉	SCREW	1
40	16338	支架	BRACKET	1
41	898101311	摩擦片	FRICTION PIECE	1
42	892776	螺母	NUT	1
42	8M0051383	螺母	NUT	1
43	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
44	879194250	螺栓	BOLT	1
44	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
45	8M0056370	油门标识贴纸	DECAL Throttle	1
46	8M0056371	节气门拉线	THROTTLE CABLE	2
47	803566	隔套	SPACER	1
48	804508	垫圈	WASHER	1
49	803564	保护套	PROTECTIVE SLEEVE	1
49	853740018	保护套	SLEEVE Protective	1
50	803567	衬套	BUSHING	2
51	8M0056372	盖板	COVER	1
52	898101952	螺栓	BOLT	2
52	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2

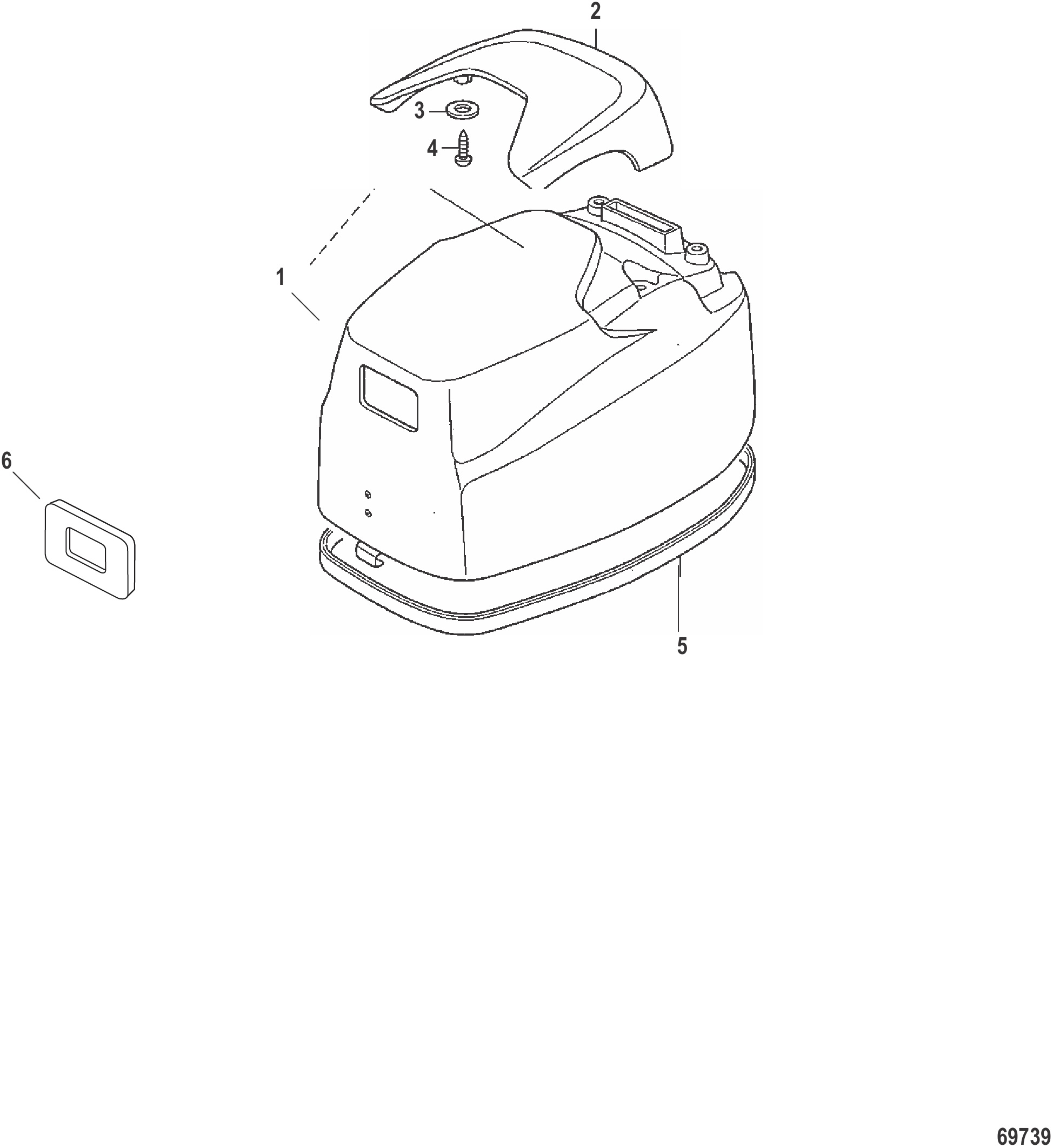

图 7上罩壳 Cowling Top

REF	零件编号	中文名称	英文名称	数量
1	8M0056433	外罩组件-黑色	COWL ASSEMBLY Black	1
1	8M0056434	外罩组件-银色	COWL ASSEMBLY Silver	1
2	8M0056435	外罩把手-黑色	COWL HANDLE Black	1
2	8M0056436	外罩把手-银色	COWL HANDLE Silver	1
3	8M0056377	螺钉	SCREW	4
4	8M0056378	垫圈	WASHER	4
4	16826	不锈钢垫圈	WASHER Stainless Steel	4
5	8107512	密封件	SEAL	1
6	8M0056963	护孔环	GROMMET	1

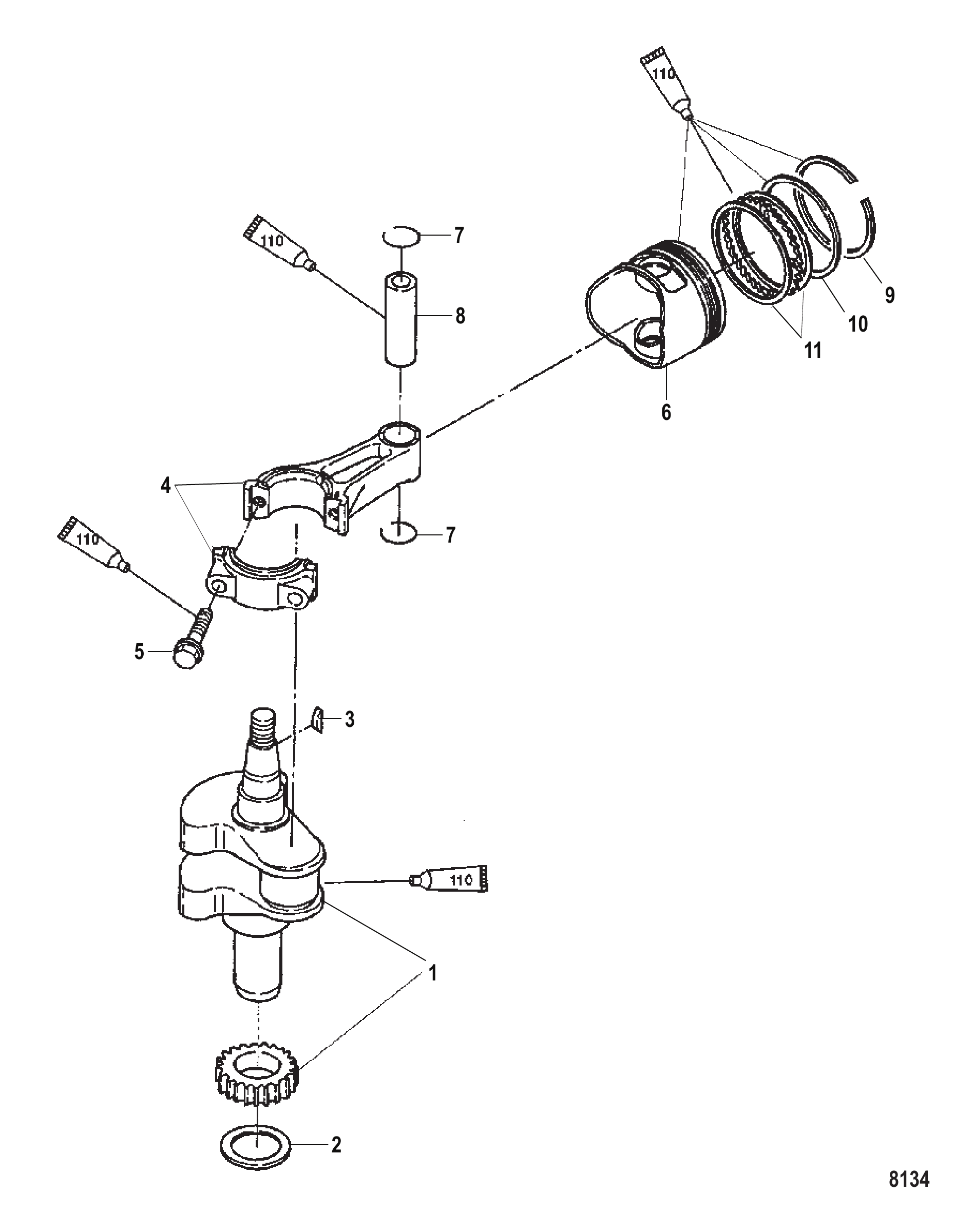

图 8曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	803515T	曲轴	CRANKSHAFT	1
2	803516	垫圈	WASHER	1
3	16053	键	KEY	1
4	813047A1	连杆	CONNECTING ROD	1
4	8M0124936	连杆	CONNECTING ROD	1
5	8035092	螺栓	BOLT	2
6	804768A03	活塞总成	PISTON ASSEMBLY	1
6	804768T3	活塞	PISTON	1
6	804768A03	活塞总成	PISTON ASSEMBLY	1
6	804768T2	活塞	PISTON	1
6	804768T3	活塞	PISTON	1
6	804768T	活塞	PISTON	1
6	804768T3	活塞	PISTON	1
6	804768A04	活塞总成	PISTON ASSEMBLY	1
6	8M0094922	活塞总成	PISTON ASSEMBLY	1
6	804768T4	活塞	PISTON	1
6	804768A04	活塞总成	PISTON ASSEMBLY	1
6	804768T1	活塞	PISTON	AR
6	804768T4	活塞	PISTON	AR
6	803517T	活塞	PISTON	1
6	803517T1	活塞	PISTON	AR
6	804768T	活塞	PISTON	1
6	804768T3	活塞	PISTON	1
6	804768T1	活塞	PISTON	AR
6	804768T4	活塞	PISTON	AR
7	160573	E型卡环	E RING	2
8	803521	活塞销	PIN Piston	1
8	898103113	活塞销	PIN Piston	1
-	803518T01	活塞环组	RING SET Piston	1
-	803518T02	活塞环组	RING SET Piston	AR
9	803518	活塞环-顶环	RING Piston - Top	1
9	803518T01	活塞环组	RING SET Piston	1
9	8035181	活塞环-顶环	RING Piston - Top	AR
10	803519	活塞环-第二环	RING Piston - Second	1
10	803518T01	活塞环组	RING SET Piston	1
10	8035191	活塞环-第二环	RING Piston - Second	AR
11	803520	油环	RING Oil	1
11	8035201	油环	RING Oil	AR
11	803518T02	活塞环组	RING SET Piston	AR

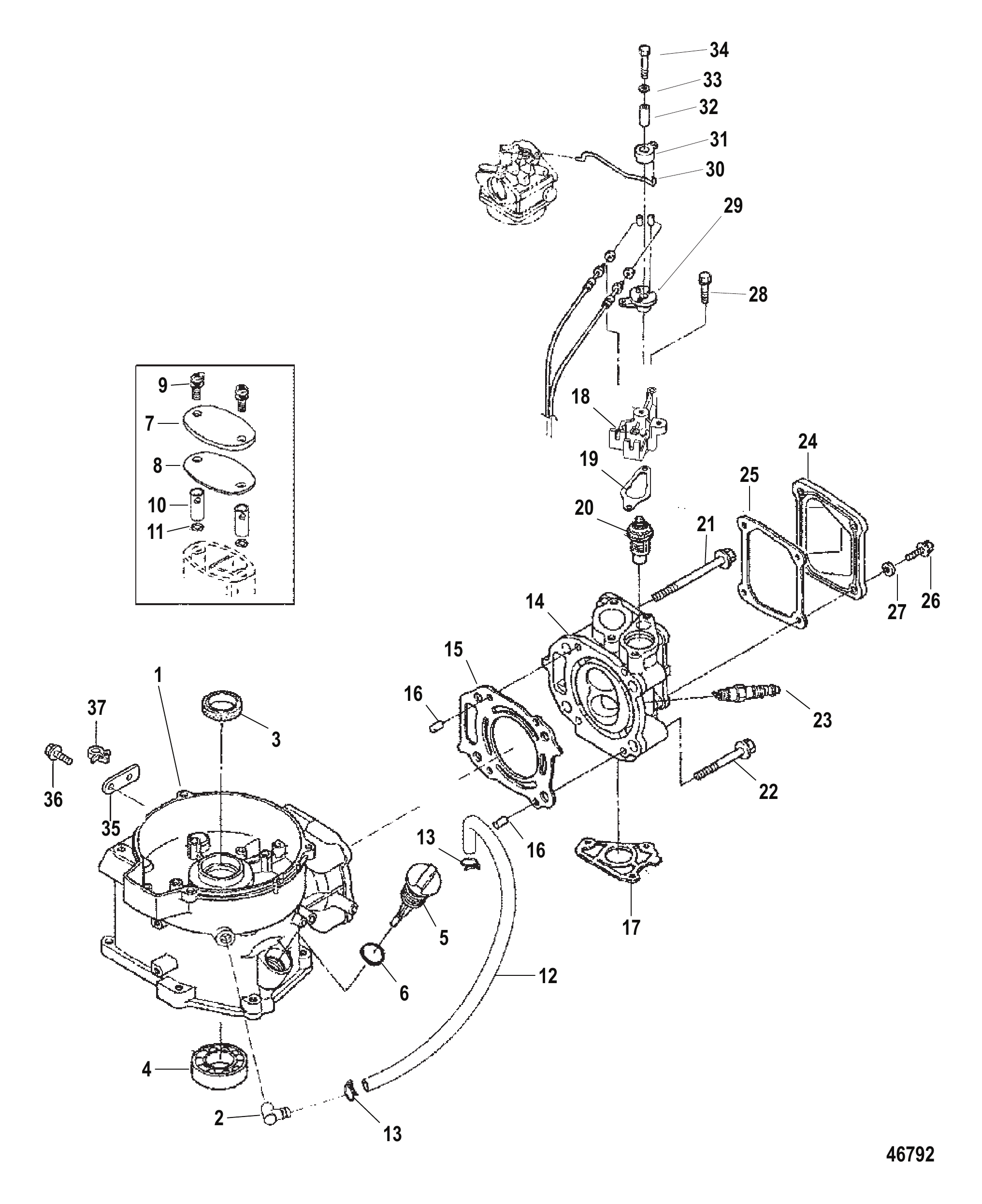

图 9气缸盖/气缸体 Cylinder Head/Block

REF	零件编号	中文名称	英文名称	数量
1	8M0056302	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	878314	接头	FITTING	1
2	8M0071347	接头	FITTING	1
3	898101285	油封	SEAL Oil	1
4	161324	滚珠轴承	BEARING Ball	1
5	803512	加注口盖	CAP Filler	1
6	803513	O型圈	O-RING	1
7	803511002	通气盖	COVER Breather	1
8	803508021	衬垫	GASKET	1
9	8230319	螺栓	BOLT	2
10	804369	通气管	BREATHER TUBE	2
11	804370	垫圈	WASHER	2
12	952235	油管	TUBING	1
13	952245	卡箍	CLAMP	2
14	804767T	气缸盖	CYLINDER HEAD	1
14	8M0119549	气缸盖	HEAD-CYLINDER	1
15	803508	衬垫	GASKET	1
16	16119	定位销	PIN Dowel	2
17	803508012	衬垫	GASKET	1
18	8M0056318	节温器盖	CAP Thermostat	1
19	853702005	衬垫	GASKET	1
19	8M0214960	衬垫	GASKET	1
20	804540	节温器 126华氏度/52摄氏度	THERMOSTAT 126 Degrees Fehrenheit/52 Degrees Celsius	1
20	8M0228409	节温器	THERMOSTAT	1
21	803509	螺栓(M8×90)	BOLT (M8 x 90)	2
22	8035091	螺栓(M8×60)	BOLT (M8 x 60)	2
22	855677002	螺栓	BOLT	2
23	803507	火花塞	SPARK PLUG	1
23	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	1
24	803510	盖板	COVER	1
25	8035082	衬垫	GASKET	1
26	166954	螺栓	BOLT	4
27	953921	不锈钢垫圈	WASHER Stainless Steel	4
28	82304235	螺栓(M6 x 45)	BOLT (M6 x 45)	2
29	803571	节流鼓	DRUM Throttle	1
30	803574	杆 油门	ROD Throttle	1
31	8M0056320	节气门开启器	OPENER Throttle	1
32	803573	轴环	COLLAR	1
33	953921	不锈钢垫圈	WASHER Stainless Steel	1
34	82304220	螺栓总成 (M6 x 35)	BOLT ASSEMBLY (M6 x 35)	1
35	8M0056305	支架	BRACKET	1
36	8230319	螺栓	BOLT	1
37	8M0056304	卡扣	CLIP	1
-	803508T06	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0152380	衬垫套件PH	GASKET SET PH	1
-	8M0057360	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0227448	LB 4-6马力四冲程	LB 4-6 HP 4S	1

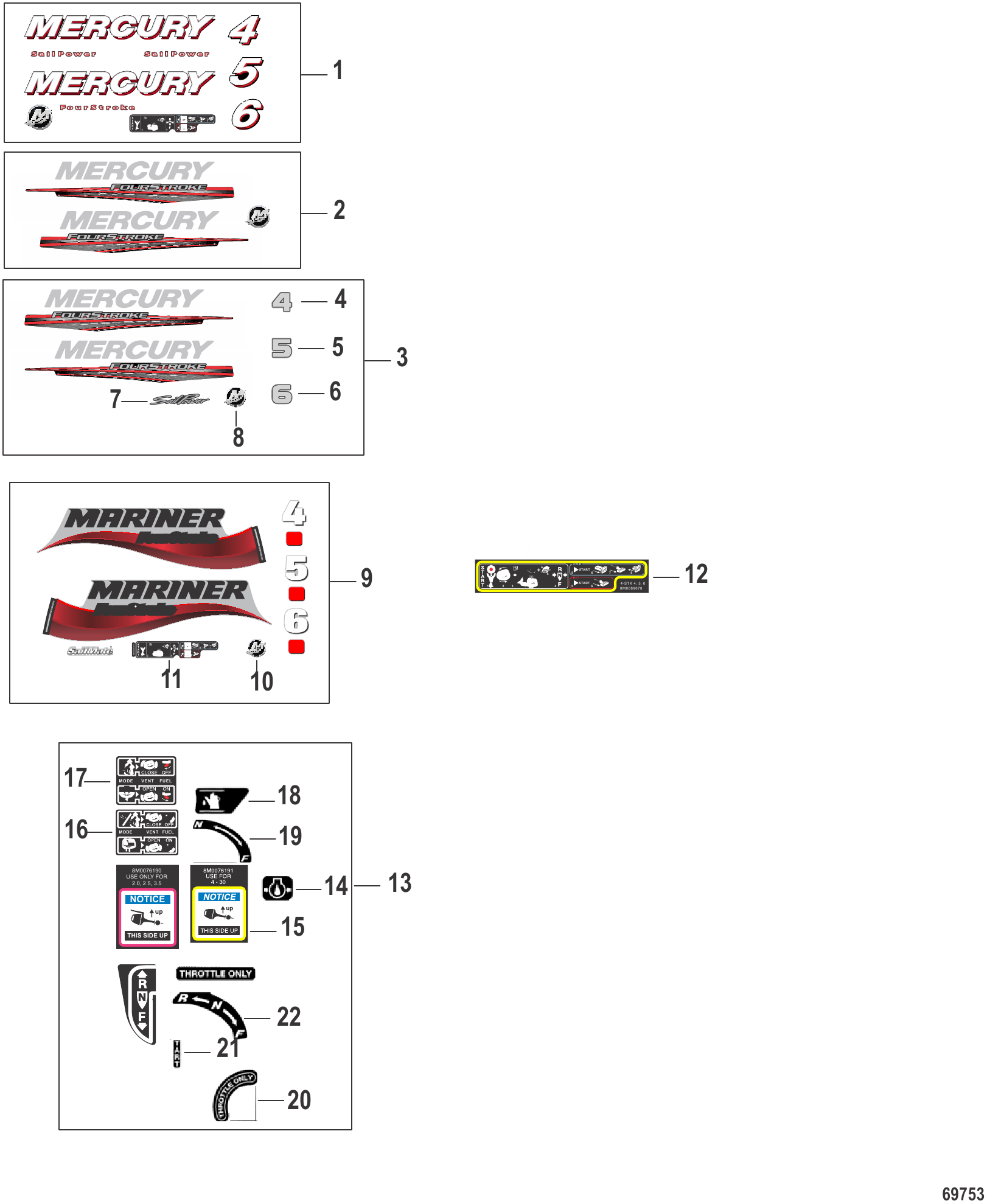

图 10铭牌序列号0R991812及以下 Decals Serial #0R991812 and Below

REF	零件编号	中文名称	英文名称	数量
-	8M0057104	水星贴花套装	DECAL SET Mercury	1
1	8M0098720	水星贴花套装	DECAL SET Mercury	1
2	8M0081470	水星贴纸套件-顶罩	DECAL SET Mercury, Top Cowl	1
3	8M0161226	水星贴花套装	DECAL SET Mercury	1
4	8M0073674	4马力贴纸	DECAL Horsepower 4	1
5	8M0073675	5马力贴纸	DECAL Horsepower 5	1
6	8M0073676	6马力尾部贴纸	DECAL Rear 6 HP	1
7	8M0073679	帆动力贴纸	DECAL Sailpower	1
8	8M0050645	M图标标贴	DECAL M-icon	1
9	8M0057105	Mariner贴纸套装	DECAL SET Mariner	1
10	8592711	M图标贴花	DECAL M-Icon	1
10	8M0085745	M图标贴花	DECAL-M-ICON	1
11	8M0046013	铭牌-启动步骤	DECAL Start Procedure	1
12	8M0076193	铭牌-启动步骤	DECAL Start Procedure	1
12	8M0089678	启动标贴	DECAL- START	1
13	8M0081456	铭牌套装(水星款下罩)	DECAL SET Mercury, Lower Cowl	1
14	896854007	油压警示贴纸	DECAL Oil Pressure	1
15	892904010	此面朝上提示贴	DECAL Notice-This Side Up	1
15	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
16	8M0089676	燃油阀门贴纸	DECAL Fuel Valve	1
17	8M0089675	燃油杆贴花	DECAL Fuel Lever	1
18	896851013	铭牌-机油油位	DECAL Oil Lever	1
19	896851012	铭牌-档位(N-R)	DECAL Shift (N-R)	1
20	859278003	仅节气门贴花	DECAL Throttle Only	1
21	859278004	启动贴花	DECAL Start	1
22	8M0012079	换挡贴花	DECAL Shift	1

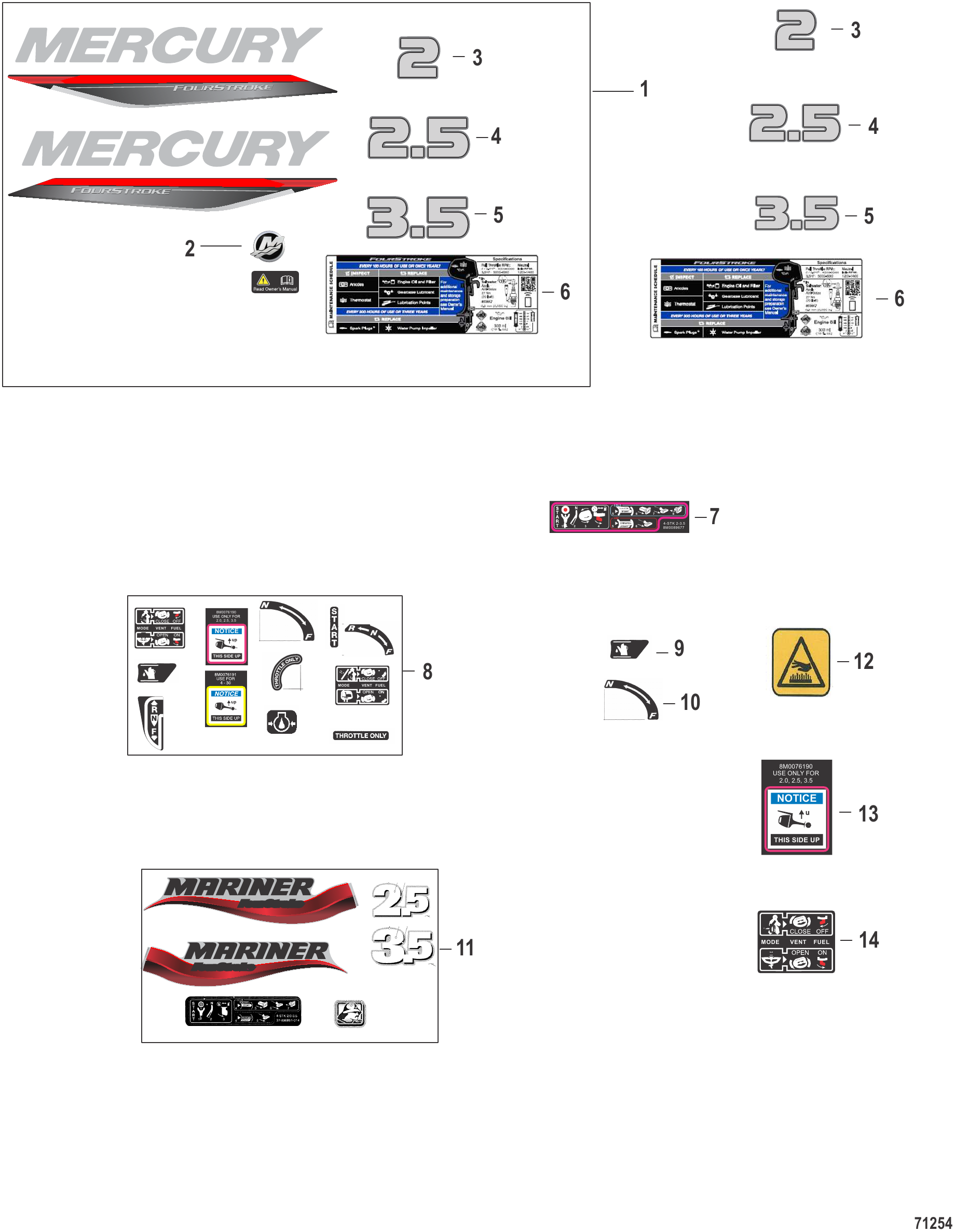

图 11贴花（序列号0R991813及以上） Decals Serial #0R991813 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0170753	铭牌套装(2/2.5/3马力)	DECAL SET 2. 2.5, 3 HP	1
2	8M0050645	M图标标贴	DECAL M-icon	1
3	8M0073668	铭牌-功率2马力	DECAL Horsepower 2	1
4	8M0073669	标贴-2.5马力	DECAL Horsepower 2.5	1
5	8M0073670	铭牌-功率3.5马力	DECAL Horsepower 3.5	1
6	8M0180062	铭牌-保养(2/2.5/3.5马力)	DECAL Maintenance, 2/2.5/3.5	1
7	8M0076192	铭牌-启动步骤	DECAL Start Procedure	1
7	8M0089677	启动标贴	DECAL- START	1
8	8M0081456	铭牌套装(水星款下罩)	DECAL SET Mercury, Lower Cowl	1
9	896851013	铭牌-机油油位	DECAL Oil Lever	1
10	896851012	铭牌-档位(N-R)	DECAL Shift (N-R)	1
11	8M0072621	铭牌套装(马林纳款2.5-3.5马力)	DECAL SET Mariner, 2.5-3.5	1
12	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1
13	8M0163794	铭牌-此面向上	DECAL Notice This Side Up	1
14	8M0089675	燃油杆贴花	DECAL Fuel Lever	1

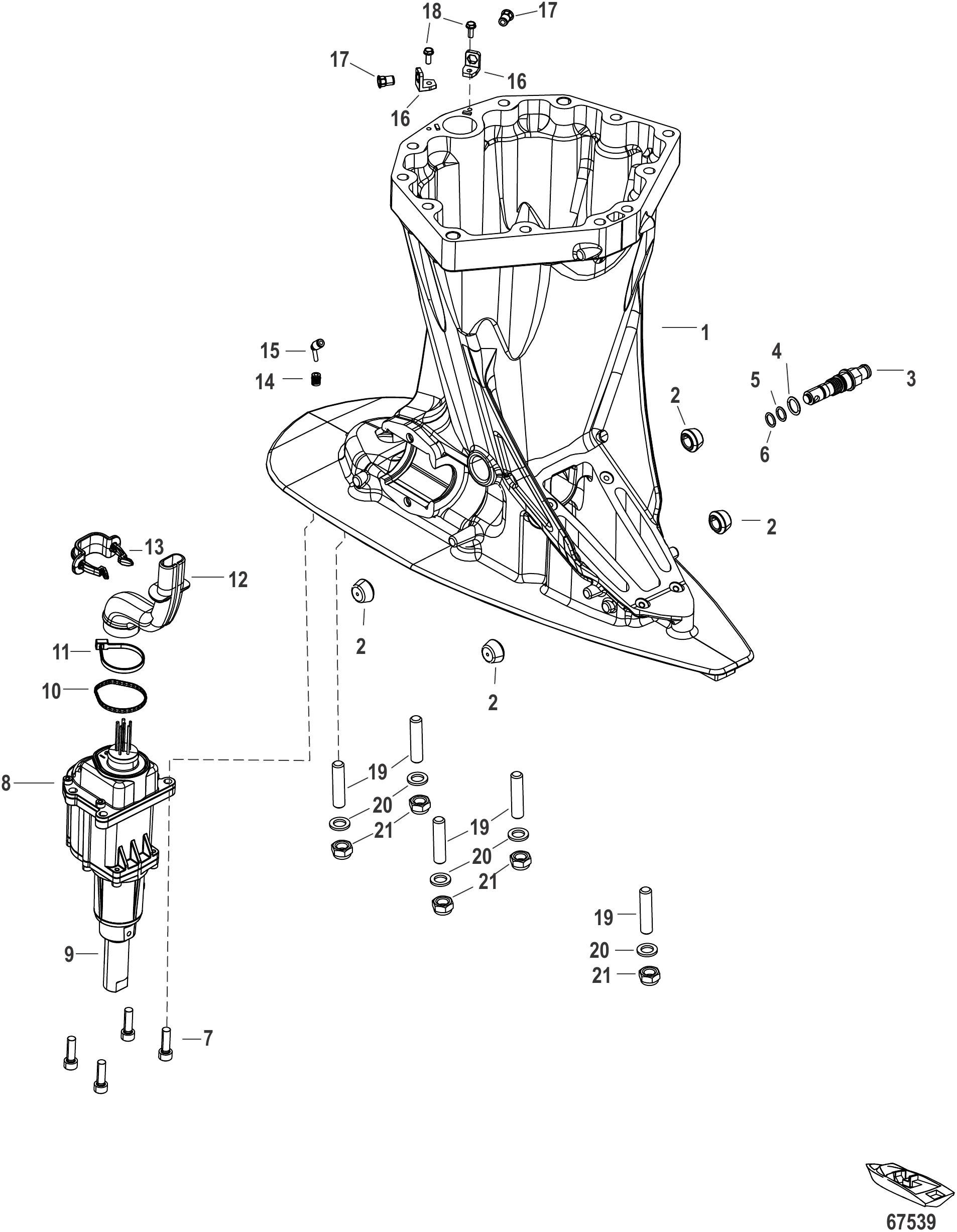

图 12驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0142775	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
2	8M0142713	支撑盖帽	CAP Chap Support	4
3	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
4	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
5	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
6	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
7	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
8	8M0142253	换挡执行器	SHIFT ACTUATOR	1
8	8M0204944	换挡执行器	SHIFT ACTUATOR	1
9	8M0147857	联轴器轴	SHAFT Coupling	1
10	8M0142978	执行器密封件	SEAL ACTUATOR	1
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0147674	换挡执行器线束护套	BOOT Shift Actuator Wires	1
13	8M0147675	卡扣	CLIP	1
14	8M0142714	接头	FITTING	1
15	8M0155119	乐可利接头	FITTING Legris	1
16	8M0142715	围嘴安装支架	BRACKET Bib Mount	2
17	8M0142716	嵌件	INSERT	2
18	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
19	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
19	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5/AR
19	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5/AR
20	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5/AR
21	896895	螺母(M12)	NUT (M12)	5/AR

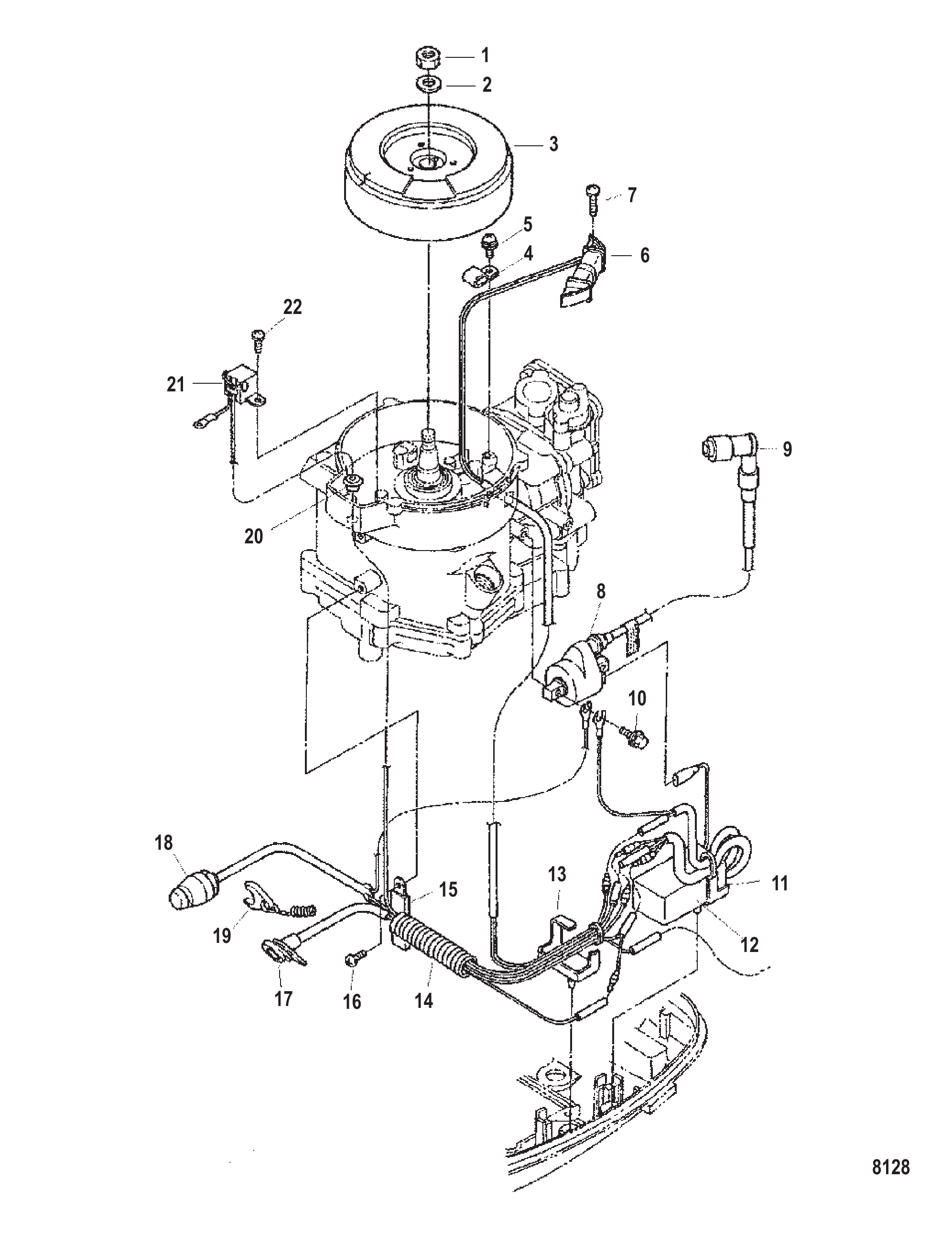

图 13电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	16071	螺母	NUT	1
2	16072	垫圈	WASHER	1
3	803557T	飞轮	FLYWHEEL	1
4	16060	卡箍	CLAMP	1
5	16821	螺钉	SCREW	1
6	803844T	励磁线圈	COIL Exciter	1
7	16059	螺钉	SCREW	2
8	803559T1	点火线圈	COIL Ignition	1
9	803560	护套	BOOT	1
9	803560001	护套	BOOT	1
10	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
11	878062	减震器	DAMPER	1
12	803558T1	CD单元	CD UNIT	1
12	803558T02	CD单元	CD UNIT	1
12	803558T02	CD单元	CD UNIT	1
13	878061	前减震器	FRONT DAMPER	1
14	879705	套筒	SLEEVE	1
15	803563	卡箍	CLAMP	1
15	803563005	卡箍	CLAMP	1
15	8035631	卡箍	CLAMP	1
15	803563005	卡箍	CLAMP	1
15	95306	卡箍	CLAMP	1
15	8M0130961	卡箍	CLAMP	1
15	813275	卡箍	CLAMP	1
16	16827	螺钉	SCREW	1
17	803562	警告灯	WARNING LAMP	1
18	823037A3	停机开关总成	SWITCH ASSEMBLY Stop	1
18	823037A05	停机开关总成	SWITCH ASSEMBLY Stop	1
18	823037A05	停机开关总成	SWITCH ASSEMBLY Stop	1
19	823054	拉绳	LANYARD	1
20	16068	护孔环	GROMMET	1
21	803561	脉冲线圈	COIL Pulser	1
22	82303110	螺钉(M5×16)	SCREW (M5 x 16)	2

图 14发动机衬垫套件 Engine Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	803508T06	动力头衬垫套件	GASKET SET Powerhead	1
-	8035131	化油器放油螺钉橡胶O型圈	O-RING Rubber Carburetor Drain Screw	1
-	8035133	进气歧管O型圈	O-RING Inlet Manifold	1
-	803508013	化油器衬垫	GASKET Carburetor	2
-	898101285	气缸体油封	SEAL Oil Cylinder Block	1
-	803513	加注口盖O型圈	O-RING Filler Cap	1
-	803508021	盖衬垫	GASKET Cap	1
-	803508	气缸盖衬垫	GASKET Cylinder Head	1
-	803508012	气缸盖衬垫	GASKET Cylinder Head	1
-	853702005	节温器盖/支架垫片	GASKET Thermostat Cover/Bracket	1
-	8M0214960	衬垫	GASKET	1
-	8035082	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	803508015	排气板衬垫	GASKET Exhaust Plate	1
-	8035134	油底壳盖O型圈	O-RING Oil Pan Cover	1
-	803508014	油底壳衬垫	GASKET Oil Pan	1
-	168231	油底壳座O型圈	O-RING Oil Pan Seat	1
-	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1

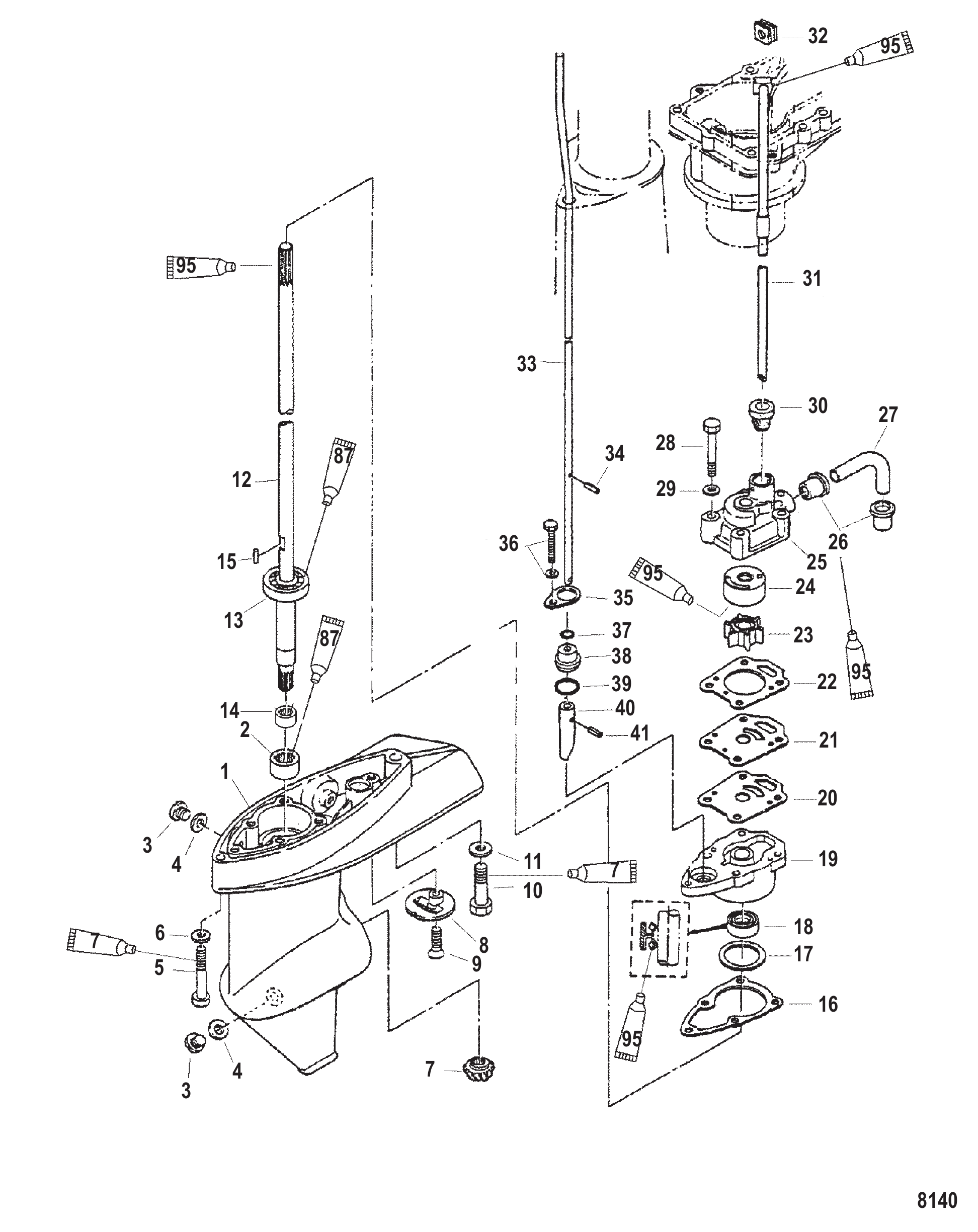

图 15齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	825132T15	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0128318	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155375	齿轮箱 B SH	GEAR HOUSING B SH	1
-	825132T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155373	GC 4-5 2S B L	GC 4-5 2S B L	1
-	8M0128320	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155377	齿轮箱 B L	GEAR HOUSING B L	1
-	8M0063900	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9621T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122308	GC 4-5-6 2S 4S L	GC 4-5-6 2S 4S L	1
-	8M0128322	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0188426	GC 5HP PROPN B L	GC 5HP PROPN B L	1
1	825132T30	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9621T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	16124	衬套	BUSHING	1
3	953683	堵头	PLUG	2
3	8M0229353	堵头	PLUG	2
4	95220	衬垫	GASKET	2
4	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
5	161251	螺栓	BOLT	1
5	8M0063198	螺栓	BOLT	1
6	16826	不锈钢垫圈	WASHER Stainless Steel	1
7	16138	齿轮	GEAR	1
7	8M0122680	齿轮总成	GEAR ASSEMBLY	1
8	16133	滤水器	STRAINER Water	1
9	16134	螺钉	SCREW	1
10	16126	螺栓	BOLT	1
11	16192	垫圈	WASHER	1
12	161351	驱动轴	DRIVESHAFT	1
12	8M0076367	驱动轴	DRIVESHAFT	1
12	161361	驱动轴	DRIVESHAFT	1
12	8M0076368	驱动轴	DRIVESHAFT	1
12	8M0063847	驱动轴	DRIVESHAFT	1
13	95347	轴承	BEARING	1
14	NSS	不单独销售	NOT SOLD SEPARATE	1
15	16155	键	KEY	1
16	16164003	衬垫	GASKET	1
17	161631	垫片(0.1)	SHIM (0.1)	AR
17	8132761	垫片(0.15)	SHIM (0.15)	AR
18	16162	油封	SEAL Oil	1
19	826053T	壳体	HOUSING	1
20	16160004	衬垫	GASKET	1
21	16159	安装板	PLATE	1
22	16158009	衬垫	GASKET	1
22	8M0155369	衬垫	GASKET	1
23	161543	叶轮	IMPELLER	1
23	8M0204676	叶轮	IMPELLER	1
24	16157	衬套	LINER	1
25	16156	水泵上壳体	HOUSING Upper Water Pump	1
25	8M0188429	水泵	PUMP WATER	1
26	16168	密封件	SEAL	2
27	16167	软管	HOSE	1
27	8M0188428	下水管	WATER PIPE LOWER	1
28	161251	螺栓	BOLT	4
28	8M0063198	螺栓	BOLT	4
29	16826	不锈钢垫圈	WASHER Stainless Steel	4
30	16171	密封件	SEAL	1
31	16169	水管	TUBE Water	1
31	16170	水管	TUBE Water	1
31	8M0063822	水管	TUBE Water	1
32	18876	护孔环	GROMMET	1
33	16173	凸轮杆	CAM ROD	1
33	8M0044705	换挡连杆	SHIFT ROD	1
33	16174	凸轮杆	CAM ROD	1
33	8M0058365	换挡连杆	SHIFT ROD	1
33	8M0063821	换挡连杆	SHIFT ROD	1
34	16179	销	PIN	1
35	16165	固定座	RETAINER	1
36	823042	螺栓	BOLT	1
37	161771	O型圈	O-RING	1
38	16176	衬套	BUSHING	1
38	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
39	16178	O型圈	O-RING	1
40	16172	凸轮	CAM	1
40	8M0090459	离合器凸轮	CLUTCH CAM	1
41	16175	销	PIN	1
-	16159A03	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1
-	8M0155395	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1
-	8M0157826	重型水泵叶轮套件	WATER IMPELLER KIT Heavy Duty	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0188431	衬垫套件	GASKET SET	1

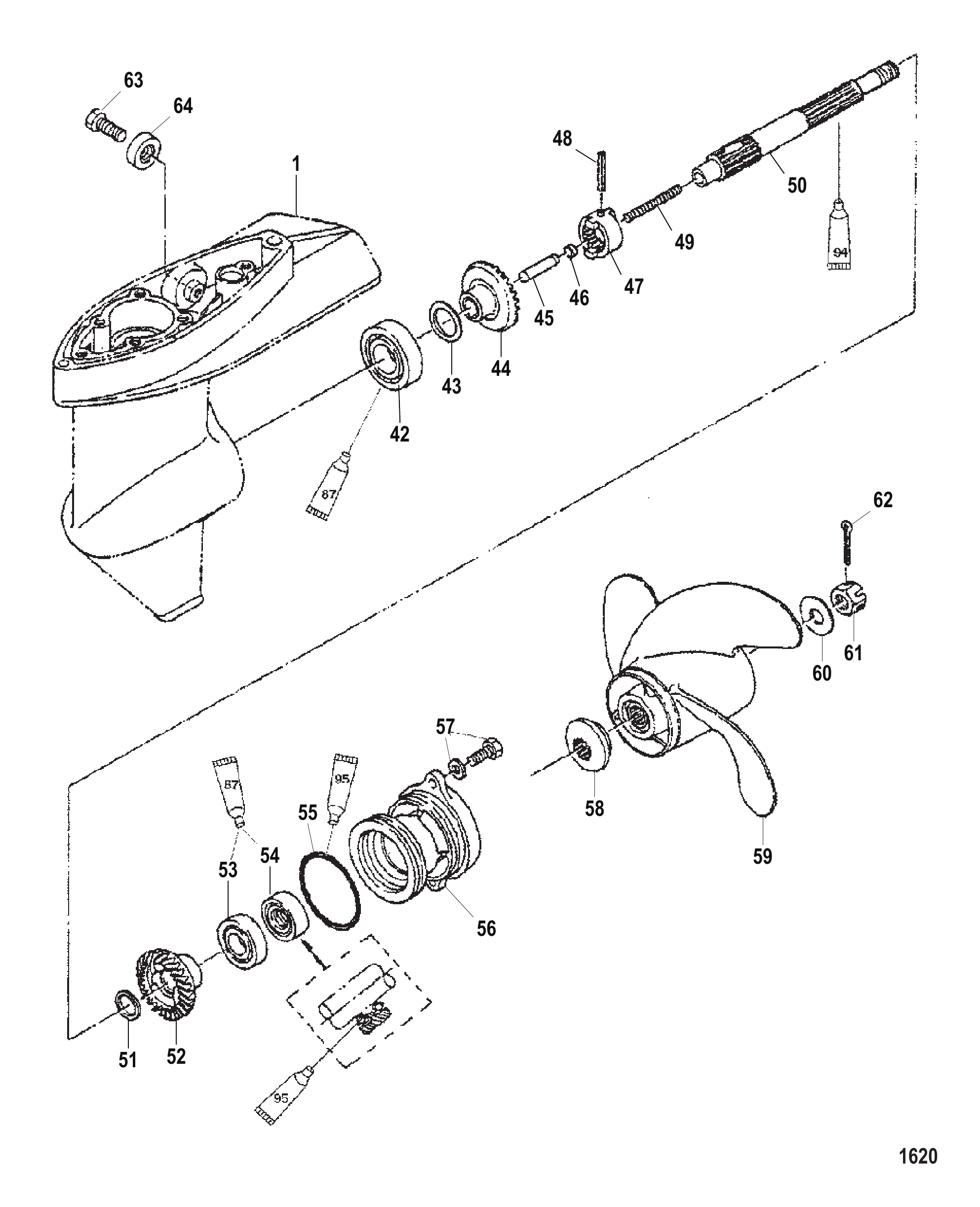

图 16齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	825132T15	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0128318	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155375	齿轮箱 B SH	GEAR HOUSING B SH	1
-	825132T16	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155373	GC 4-5 2S B L	GC 4-5 2S B L	1
-	8M0128320	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0155377	齿轮箱 B L	GEAR HOUSING B L	1
-	8M0063900	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9621T5	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0122308	GC 4-5-6 2S 4S L	GC 4-5-6 2S 4S L	1
-	8M0128322	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0188426	GC 5HP PROPN B L	GC 5HP PROPN B L	1
1	825132T30	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9621T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
42	16128	滚珠轴承	BEARING Ball	1
43	16141	垫片(0.1)	SHIM (0.1)	AR
43	813277	垫片(0.15)	SHIM (0.15)	AR
44	812944	齿轮	GEAR	1
44	8M0122680	齿轮总成	GEAR ASSEMBLY	1
45	16152	凸轮从动件	FOLLOWER Cam	1
46	16153	固定座	RETAINER	1
47	812946	离合器	CLUTCH	1
48	16150	离合器销	PIN Clutch	1
49	17667	弹簧	SPRING	1
50	195133	螺旋桨轴	PROPELLER SHAFT	1
51	16140	垫圈	WASHER	1
52	8129451	倒挡齿轮	GEAR Reverse	1
52	8M0122680	齿轮总成	GEAR ASSEMBLY	1
53	16132	滚珠轴承	BEARING Ball	1
54	16130	油封	SEAL Oil	1
55	16131	O型圈	O-RING	1
56	825118T	壳体	HOUSING	1
57	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
58	16145Q01	止推垫片	THRUST WASHER	1
59	16144A01	螺旋桨	PROPELLER	1
59	16144A01	螺旋桨	PROPELLER	1
59	8M0081143	BLKMAX 7.9X6 RH	BLKMAX 7.9X6 RH	1
59	812951A02	Black Max螺旋桨8.4×6右旋铝3叶-高推力	BLACK MAX PROPELLER 8.4 X 6 RH AL 3 BL - High Thrust	1
59	812949A02	Black Max螺旋桨7.8×7右旋铝3叶	BLACK MAX PROPELLER 7.8 X 7 RH AL 3 BL	1
59	812950A02	Black Max螺旋桨7.8×8右旋铝3叶	BLACK MAX PROPELLER 7.8 X 8 RH AL 3 BL	1
59	812950A03	螺旋桨	PROPELLER	1
59	8M0081238	黑钻螺旋桨(7.9×6右旋)	BLACK DIAMOND (7.9 X 6 RH)	1
59	QA3182R	黑钻螺旋桨	BLACK DIAMOND PROPELLER	1
59	QA3184R	黑钻螺旋桨	BLACK DIAMOND PROPELLER	1
59	8M0081239	黑钻螺旋桨(7.8×9右旋)	BLACK DIAMOND (7.8 X 9 RH)	1
60	16146	垫圈	WASHER	1
61	16147	螺旋桨螺母	PROP NUT	1
62	815026	开口销	COTTER PIN	1
63	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
64	875208	方形阳极	ANODE (Square)	1
64	823912	圆形阳极	ANODE (Round)	1
-	95220A2	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	8M0188431	衬垫套件	GASKET SET	1

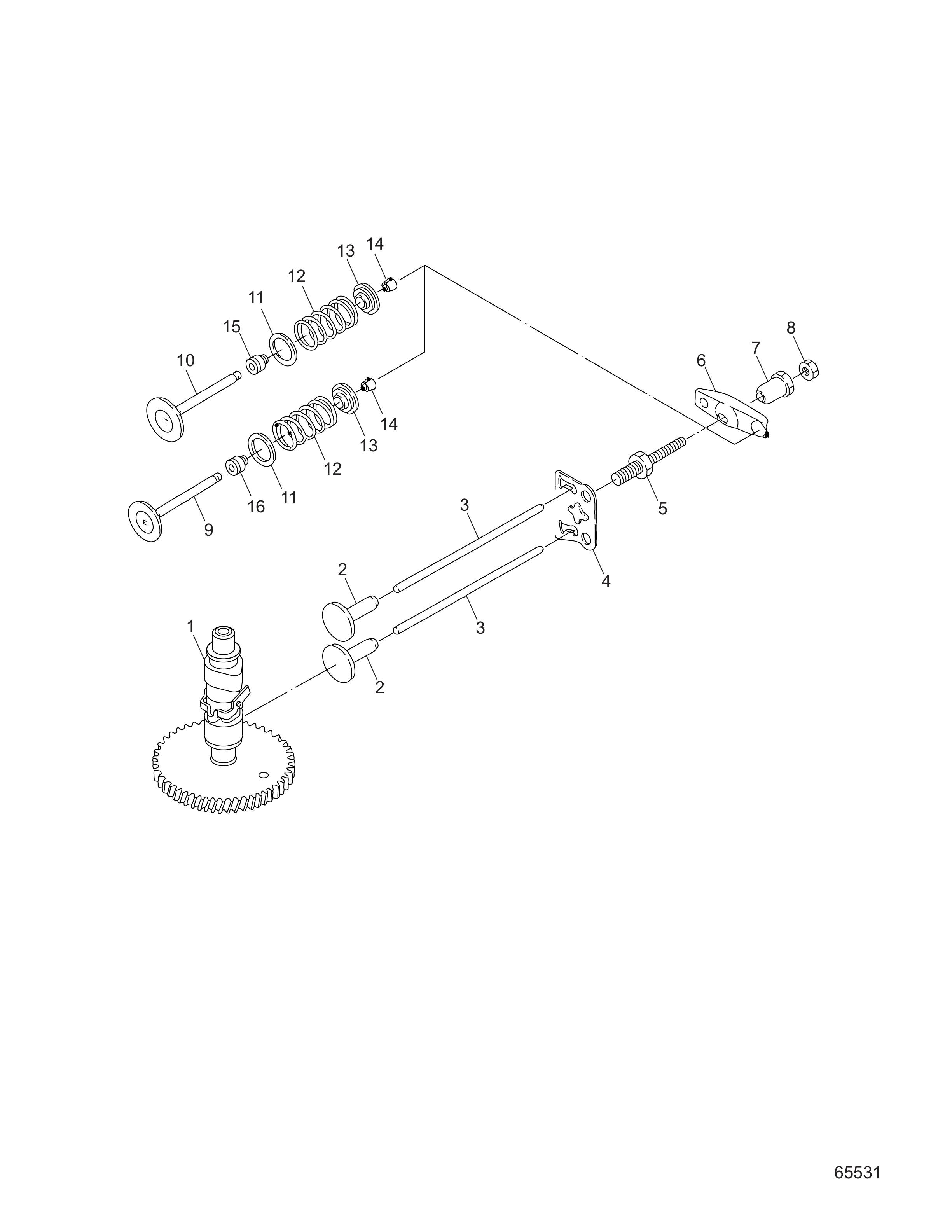

图 17进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T03	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551001	螺母	NUT	2
9	8M0056316	排气阀	VALVE Exhaust	1
10	8M0056312	进气阀	VALVE Intake	1
11	803598	阀座	SEAT	2
11	8M0158660	气门弹簧座	SEAT VALVE SPRING	2
12	898101214	气门弹簧	SPRING Valve	2
13	803555	固定座	RETAINER	2
13	8M0152418	固定座总成	RETAINER ASSEMBLY	2
14	803556	气门锁夹	KEEPER Valve	4
14	8M0152418	固定座总成	RETAINER ASSEMBLY	4
15	822647001	进气密封-黑色	SEAL Intake - Black	1
16	822647002	排气密封-绿色	SEAL Exhaust - Green	1

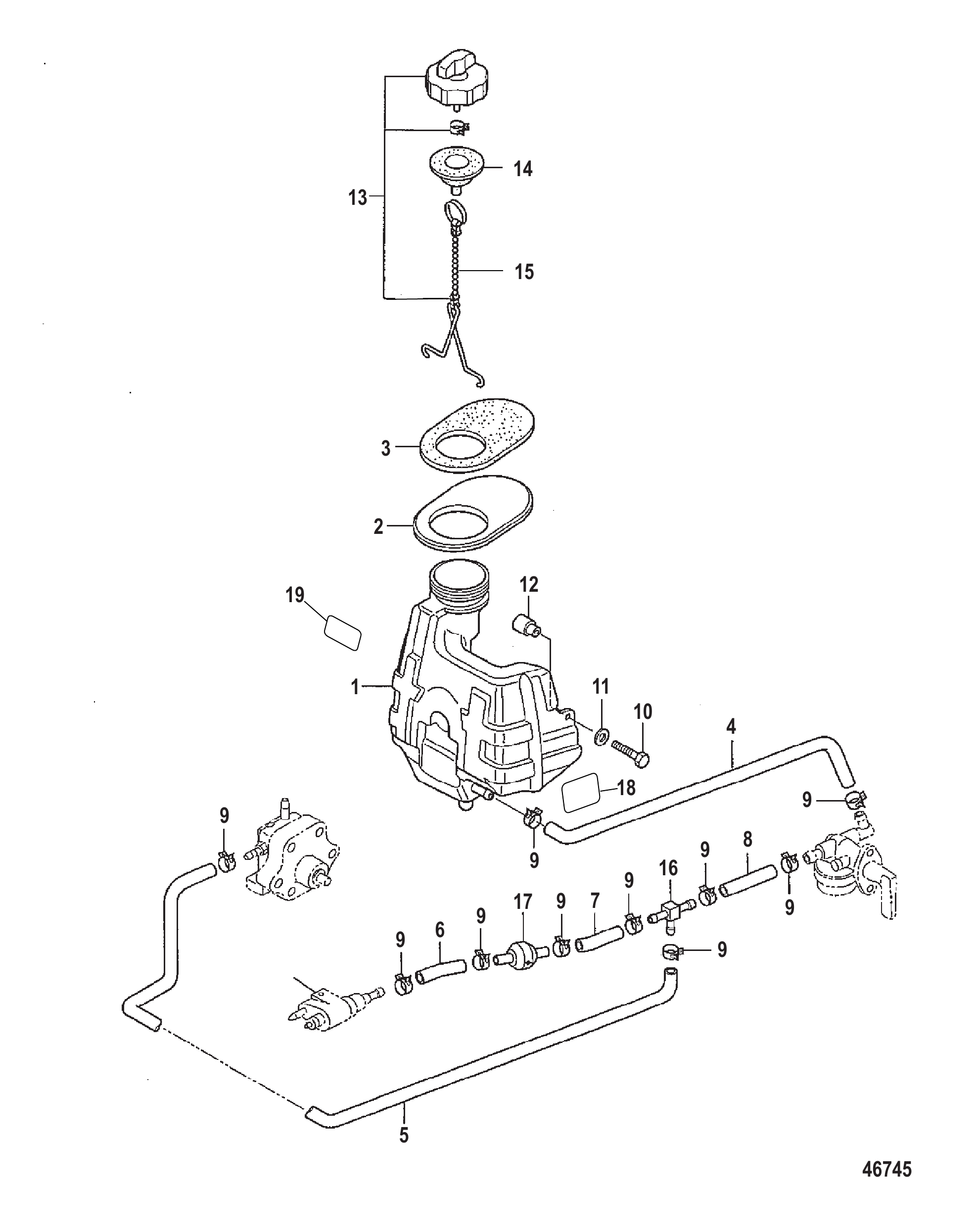

图 18内置燃油箱 Integral Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	8M0056966	燃油箱	FUEL TANK	1
1	8M0072284	燃油箱	FUEL TANK	1
1	8M0170575	燃油箱	TANK FUEL	1
2	8M0056967	密封板	SEALING PLATE	1
2	8M0097064	安装板	PLATE	1
3	8M0056968	密封件	SEAL	1
4	8M0056969	软管	HOSE	1
5	8M0069791	软管	HOSE	1
6	8M0056972	软管	HOSE	1
7	8M0056973	软管	HOSE	1
8	8M0056975	软管	HOSE	1
9	851817004	卡扣	CLIP	10
9	8M0129429	软管夹	HOSE CLAMP	10
10	16830	螺栓	BOLT	2
11	898101937	垫圈	WASHER	2
12	8M0056976	隔套	SPACER	2
13	8M0056977	盖总成	CAP ASSEMBLY	1
13	8M0126977	燃油箱盖	CAP-FUEL TANK	1
13	8M0072276	盖总成	CAP ASSEMBLY	1
14	8M0056978	衬垫	GASKET	1
15	851845	挂钩	HOOK	1
15	8M0126977	燃油箱盖	CAP-FUEL TANK	1
16	73318	塑料三通	TEE Plastic	1
17	815048	塑料接头	CONNECTOR Plastic	1
18	8M0056979	贴花	DECAL	1
18	8M0137390	铭牌-发动机机油	DECAL Engine Oil	1
19	8M0056965	紧急启动贴纸	DECAL Emergency Start	1
19	8M0183197	紧急启动贴纸	DECAL Emergency Start	1

图 19维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0120836	F4/5/6马力保养套件(300小时)	SERVICE KIT F4/5/6 Hp (300 Hour)	1
-	8M0157133	燃油滤清器	FILTER Fuel	1
-	8035161	垫圈	WASHER	1
-	8M0075255	放油螺塞密封件	SEAL Drain Plug	1
-	8M0188617	密封件	SEAL	1
-	804540	节温器	THERMOSTAT	1
-	8M0228409	节温器	THERMOSTAT	1
-	853702005	衬垫	GASKET	1
-	8M0214960	衬垫	GASKET	1
-	803507	火花塞	SPARK PLUG	1
-	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	1
-	8M0155395	水泵叶轮维修套件	WATER IMPELLER REPAIR KIT	1
-	875208	阳极块	ANODE	1

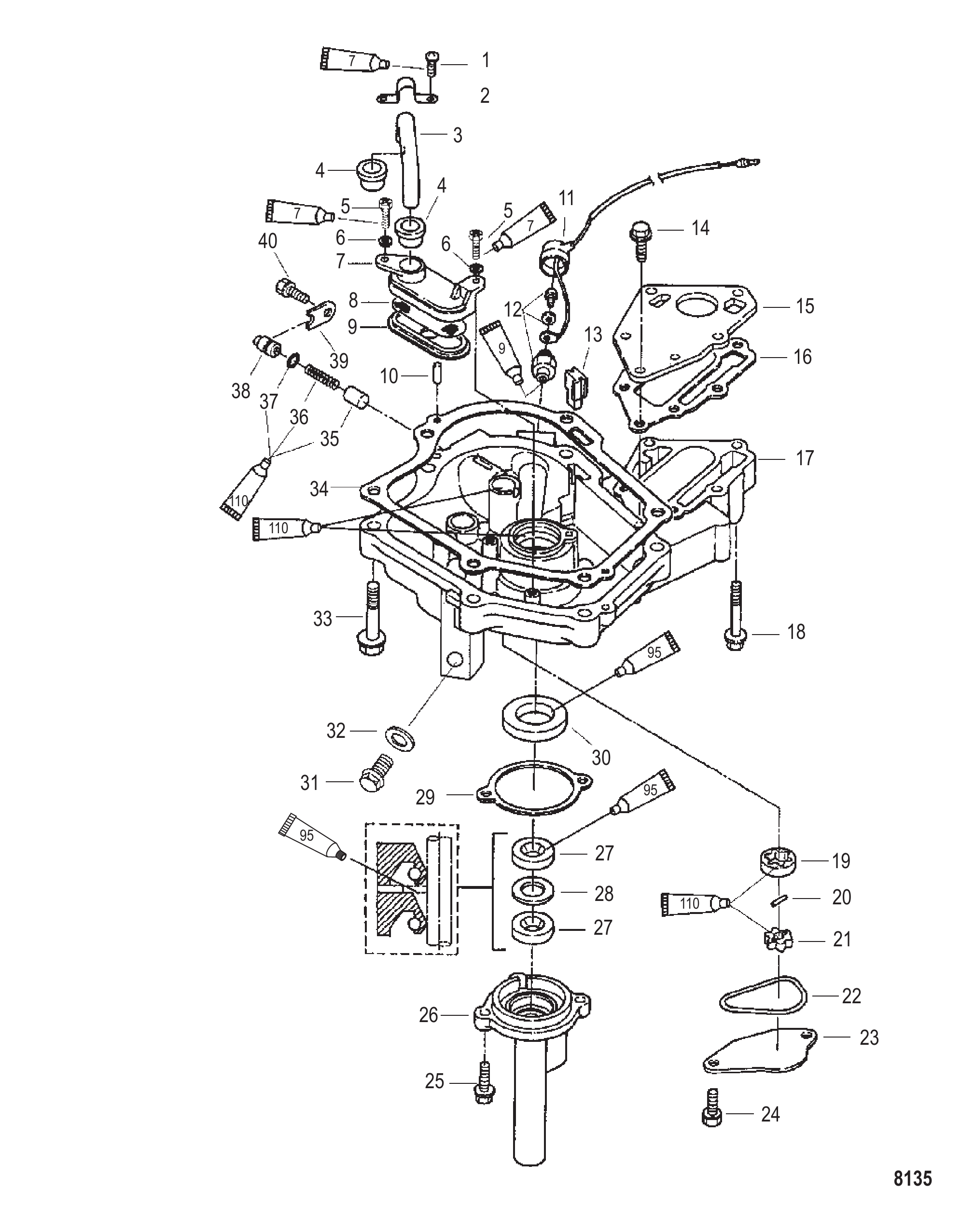

图 20油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	82303110	螺钉(M5×16)	SCREW (M5 x 16)	1
2	803543	止动器	STOPPER	1
3	952237	油管	TUBING	1
4	8035202	密封件	SEAL	2
5	855558	螺钉(M5×16)	SCREW (M5 x 16)	2
6	160721	垫圈	WASHER	2
7	803540	滤网壳体	HOUSING Strainer	1
8	803542	滤网	STRAINER	1
9	803541	杯套	CUP	1
10	16119	定位销	PIN Dowel	2
11	8M0056310	引线	LEAD WIRE	1
12	803538	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
12	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
13	8035135	护孔环	GROMMET	1
14	810755007	螺栓	BOLT	3
14	8M0150186	螺栓垫片套件	BOLT WASHER KIT	3
15	803532001	排气板	PLATE Exhaust	1
16	803508015	衬垫	GASKET	1
17	803531T	油底壳	PAN Oil	1
17	8M0227936	油底壳	OIL PAN	1
18	810755011	螺栓	BOLT	3
18	168306	螺栓(M6x40)	BOLT (M6 x 40)	3
19	8035331	外转子	ROTOR Outer	1
20	162563	销	PIN	1
21	803533	内转子	ROTOR Inner	1
22	803513010	O型圈	O-RING	1
23	803534	盖板	COVER	1
24	168287	螺栓(M6 x 16)	BOLT (M6 x 16)	2
25	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
26	8150162	壳体	HOUSING	1
27	8M0056309	密封件	SEAL	2
27	8M0101649	密封件	SEAL	2
28	815018	隔套	SPACER	1
29	16704	衬垫	GASKET	1
29	8M0152378	曲轴箱衬垫	GASKET Crankcase	1
30	8537077	油封	SEAL Oil	1
30	8M0056308	油封	OIL SEAL	1
31	803509021	螺栓	BOLT	1
32	8035161	垫圈	WASHER	1
33	8150685	螺栓(M8x40)	BOLT (M8 x 40)	6
34	803508014	衬垫	GASKET	1
35	803535	控制柱塞	CONTROL PLUNGER	1
36	8035541	弹簧	SPRING	1
37	168231	O型圈	O-RING	1
38	803536	阀座	SEAT	1
39	803537	盖板	COVER	1
40	168287	螺栓(M6 x 16)	BOLT (M6 x 16)	1
-	803508T06	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0152380	衬垫套件PH	GASKET SET PH	1
-	8M0057360	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0227448	LB 4-6马力四冲程	LB 4-6 HP 4S	1

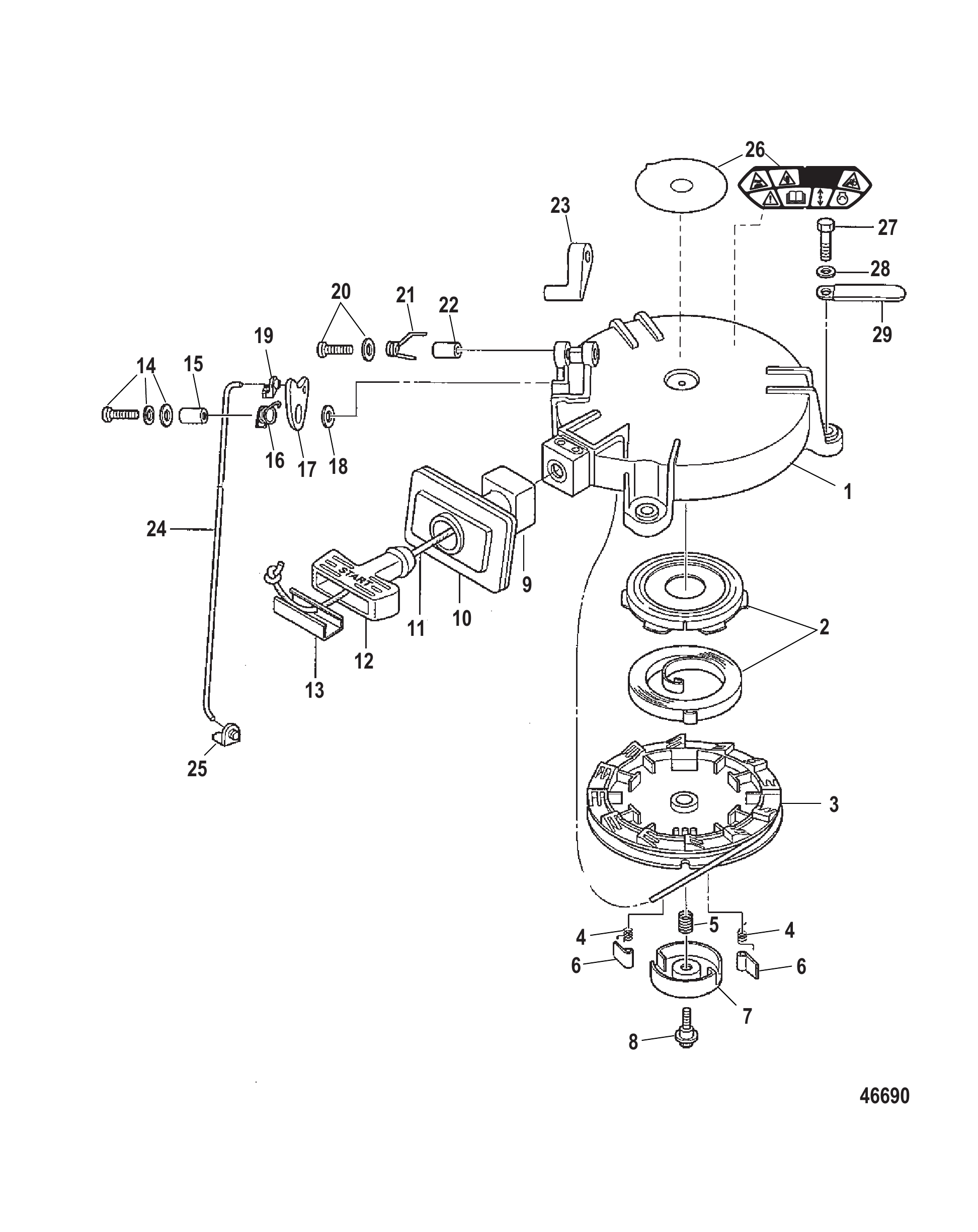

图 21反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	8M0056437	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	812632002	启动器壳体	HOUSING Starter	1
1	8M0227442	启动器壳体	STARTER CASE	1
2	812645T10	启动器弹簧组	SPRING SET Starter	1
3	812633002	启动器滑轮	SHEEVE Starter	1
4	812634003	回位弹簧	SPRING Return	2
5	812636001	弹簧	SPRING	1
6	812635002	棘轮	RATCHET	2
7	812638001	摩擦片	FRICTION PLATE	1
8	812637001	螺栓	BOLT	1
9	8M0056340	密封板	PLATE Seal	1
10	8M0056963	护孔环	GROMMET	1
11	850057Q02	绳索	ROPE	1
11	8M0110704	绳索	ROPE	1
12	804363001	起动手柄	HANDLE Starter	1
13	853755001	拉绳锚点	ROPE ANCHOR	1
13	8M0084137	拉绳锚点	ROPE ANCHOR	1
14	855544	螺钉总成	SCREW ASSEMBLY	1
15	855545001	轴环	COLLAR	1
16	804366001	启动锁凸轮弹簧	SPRING Starter Lock Cam	1
17	8M0056338	启动锁凸轮	CAM Starter Lock	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1
19	17643002	快拆连杆	SNAP Link Rod	1
20	8555449	螺钉总成	SCREW ASSEMBLY	1
21	812645007	弹簧	SPRING	1
22	895130	轴环	COLLAR	1
23	8M0056339	启动锁闩	LATCH Starter Lock	1
24	8M0056432	启动锁杆	ROD Starter Lock	1
24	8M0223141	启动锁杆	START LOCK ROD	1
25	176431	快拆连杆	SNAP Link Rod	1
25	8M0169412	卡扣杆	SNAP ROD	1
26	8M0137310	警示贴花	DECAL Caution	1
26	8M0137311	警示贴花	DECAL Caution	1
27	810755004	螺栓	BOLT	3
27	810755	螺钉	SCREW	3
27	898101992	螺栓总成	BOLT ASSEMBLY	3
28	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
29	95306	卡箍	CLAMP	1
29	8M0130961	卡箍	CLAMP	1

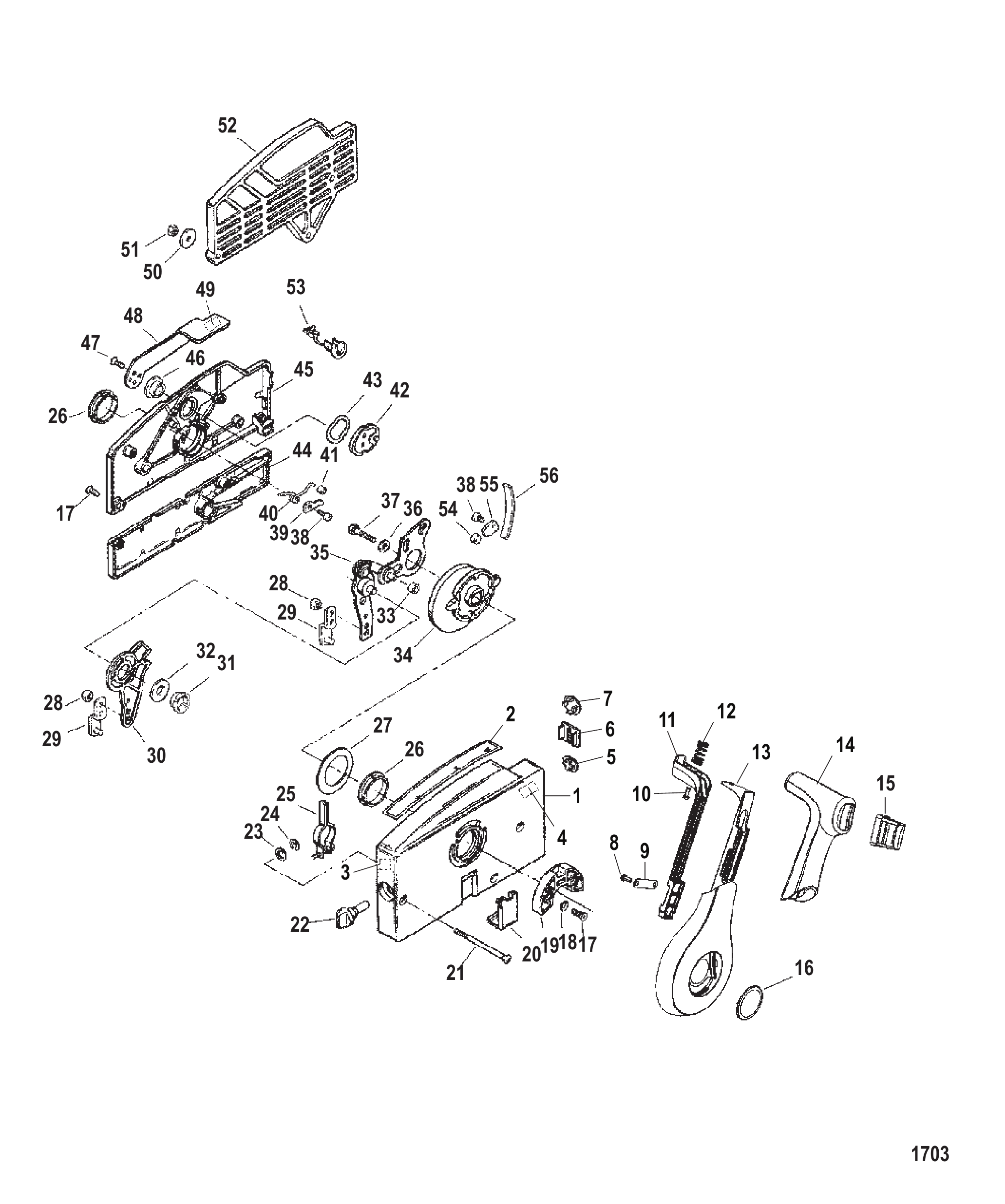

图 22遥控器4000侧装式 Remote Control 4000 Side Mount

REF	零件编号	中文名称	英文名称	数量
-	881170A8	手动启动遥控器（无动力升降）	REMOTE CONTROL Manual Start - Non Power Trim	1
1	NSS	不单独销售-前壳体	NOT SOLD SEPARATE Housing-Front	1
2	NSS	不单独销售-前进空倒标贴	NOT SOLD SEPARATE Decal-F-N-R	1
3	NSS	不单独销售-油门摩擦标贴	NOT SOLD SEPARATE Decal-Throttle Friction	1
4	NSS	不单独销售-运行/关闭标贴	NOT SOLD SEPARATE Decal-Run/Off	1
5	89774	钥匙开关孔塞	PLUG Key Switch Hole	1
6	17192	停机开关孔塞	PLUG Stop Switch Hole	1
7	17191	线束孔塞	PLUG Wire Harness Hole	1
8	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
9	16921	锁杆支架	BRACKET Lock Bar Support	1
10	87775510	螺钉（M4×10）	SCREW (M4 x 10)	1
11	881138	红色锁杆	LOCK BAR Red	1
11	8M0207317	黑色锁杆	LOCK BAR-BLACK	1
12	16924	弹簧	SPRING	1
13	881148T04	手柄套件	HANDLE KIT	1
13	8M0205858	非升降手柄套件	HDL KIT-NON-TRIM	1
14	8811411	握把	GRIP	1
15	881146	堵头	PLUG	1
16	881137A1	盖/贴花总成	CAP/DECAL ASSEMBLY	1
17	40118107	螺钉（M5×18）	SCREW (M5 x 18)	7
18	16923	外锁紧垫圈	LOCKWASHER External	2
19	16899T	空档锁支架	HOLDER Neutral Lock	1
20	16917	盖板	COVER	1
21	40116110T	螺钉（M6×110）	SCREW (M6 x 110)	3
22	881145	油门摩擦旋钮	KNOB Throttle Friction	1
23	16896	垫圈	WASHER	1
24	13194	挡圈	RING Retaining	1
25	16895	制动臂总成	ARM ASSEMBLY Brake	1
26	16875	轴承(内径1.750)	BEARING (1.750 Inside Diameter)	2
27	16874	垫圈	WASHER	1
28	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
29	85899A1	卡箍总成	CLIP ASSEMBLY	2
30	NSS	不单独出售换挡总成	NOT SOLD SEPARATE Gear Shift Assembly	1
31	16868	轴承(内径0.750)	BEARING (.750 Inside Diameter)	1
32	16870	垫圈	WASHER	1
33	16873	凸轮滚轮	ROLLER Cam	1
34	NSS	不单独出售驱动齿轮	NOT SOLD SEPARATE Drive Gear	1
35	NSS	不单独销售 板/螺柱总成	NOT SOLD SEPARATE Plate/Stud Assembly	1
36	12038	垫圈	WASHER	1
36	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
37	4007154	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
38	4005683	螺钉（M4×6）	SCREW (M4 x 6)	2
39	16886	卡扣	CLIP	1
40	16888	弹簧	SPRING	1
41	16884	滚轮	ROLLER	1
42	16883	鼓轮总成	DRUM ASSEMBLY	1
43	16922	波形垫圈	WAVE WASHER	1
44	NSS	不单独销售 底盖	NOT SOLD SEPARATE Cover-Bottom	1
45	NSS	不单独销售 顶盖	NOT SOLD SEPARATE Cover-Top	1
46	16887	轴承(内径0.810)	BEARING (.810 Inside Diameter)	1
47	40118106	螺钉(M5 x 12)	SCREW (M5 x 12)	2
48	16919A1	杠杆总成	LEVER ASSEMBLY	1
49	NSS	不单独销售 快怠速提升贴花	NOT SOLD SEPARATE Decal-Lift for Fast Idle	1
50	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
51	401196	螺母 (M6)	NUT (M6)	3
52	17063T	隔套	SPACER	1
53	71942	衬套	BUSHING	1
54	16879	定位滚轮	ROLLER Detent	1
55	16880	卡扣定位器	CLIP Detent	1
56	16882	定位弹簧	SPRING Detent	5

图 23维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0056559	零件手册 4/5/6 四冲程	PARTS MANUAL 4/5/6 4-Stroke	1
-	8M0055686	操作手册 4/5/6 四冲程	OPERATION MANUAL 4/5/6 4-Stroke	1
-	8M0165090	操作手册	MANUAL-OPERATIONS	1
-	879276001	维修手册 4/5/6 四冲程	SERVICE MANUAL 4/5/6 4-Stroke	1
-	NSS	贴纸-EPA(2009年起)(不单独销售)	NOT SOLD SEPARATE DECAL, EPA (2009 & Up)	1

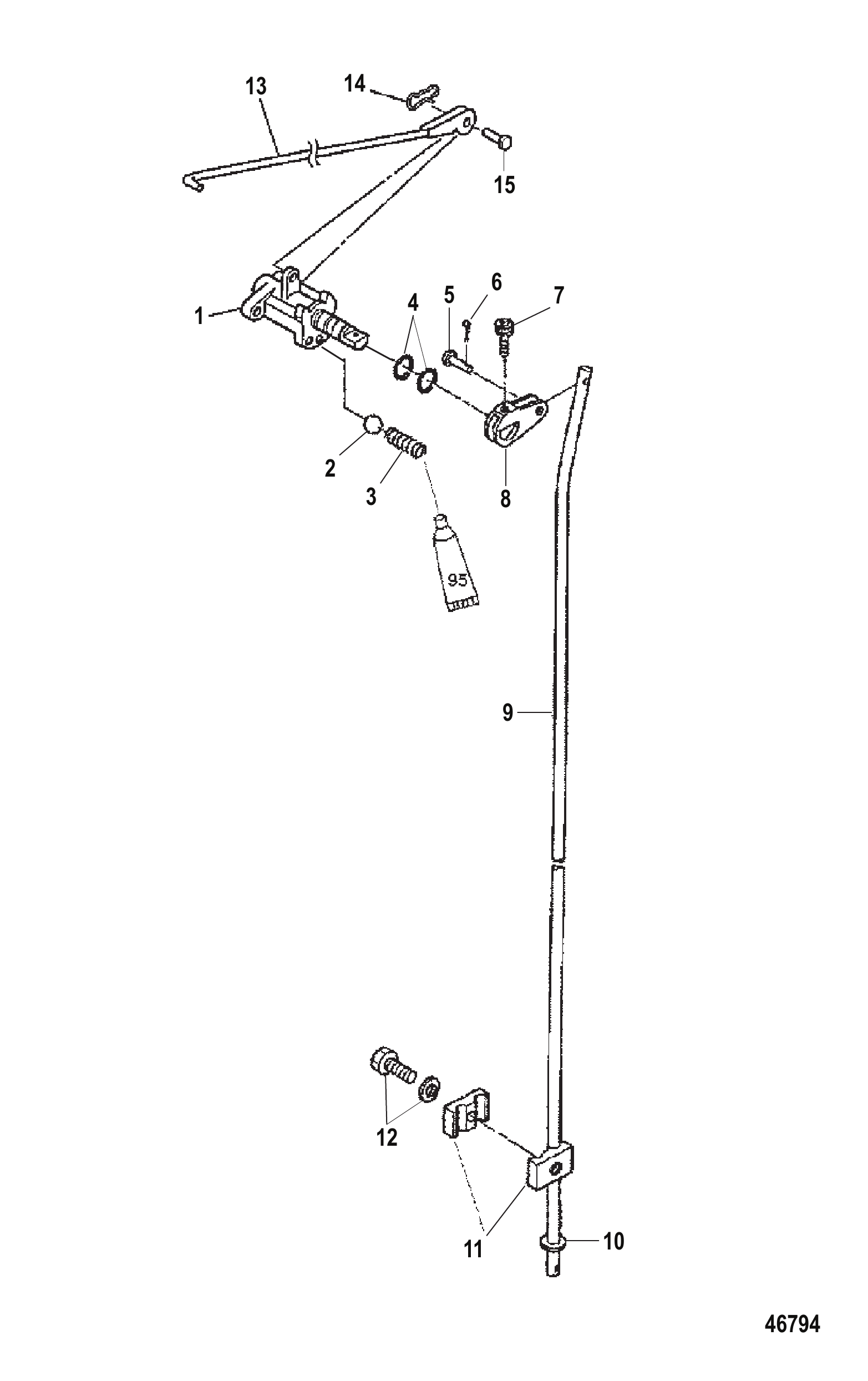

图 24换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	8M0056380	换挡轴连杆	SHIFT SHAFT Linkage	1
2	812937	止动器	STOPPER	1
3	8M0056349	弹簧	SPRING	1
4	16181	O型圈	O-RING	2
5	16188	销	PIN	1
6	16189	开口销	COTTER PIN	1
7	16185	螺栓	BOLT	1
8	16184	杠杆	LEVER	1
9	16186	换挡连杆	SHIFT ROD	1
9	8M0056348	换档轴	SHIFT SHAFT	1
10	16826	不锈钢垫圈	WASHER Stainless Steel	1
11	16190	联轴器套装	JOINT Set	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
13	8M0056350	杆	ROD	1
13	8M0085389	杆	ROD	1
14	8M0021224	蝶形夹	CLIP Bow-Tie	1
15	8M0056351	销	PIN	1

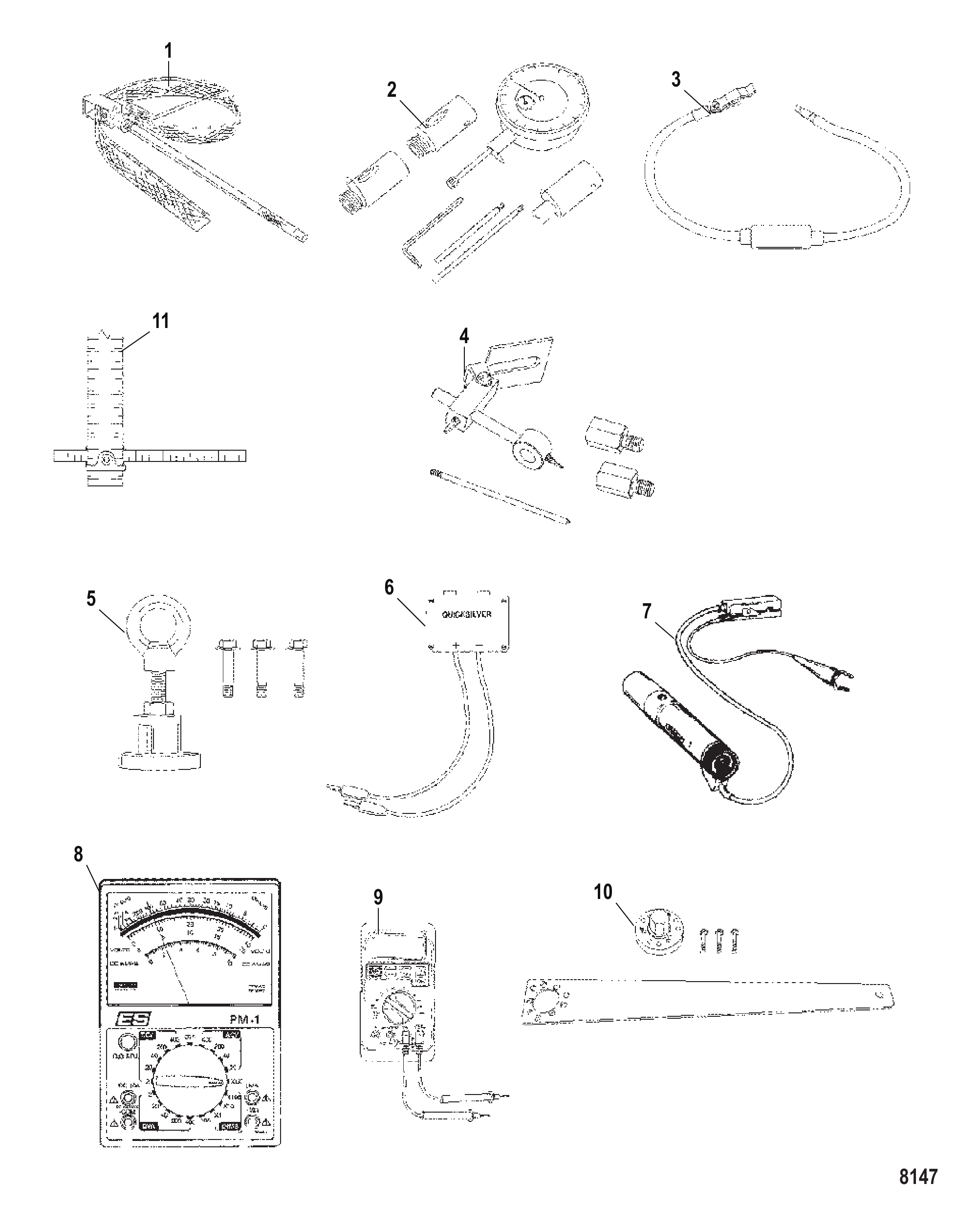

图 25专用工具 Special Tools

REF	零件编号	中文名称	英文名称	数量
1	24937A1	固定工具	HOLDER TOOL	1
2	58222A1	百分表工具	DIAL INDICATOR TOOL	1
3	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
4	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
4	8M0237356	适配器套件	ADAPTER KIT	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
7	99379	正时灯	TIMING LIGHT	1
8	99750A1	万用表	MULTI METER	1
9	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
10	804552	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
10	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
11	37299Q2	黄油枪	GREASE GUN	1
-	8M0167279	压装工具	PRESS TOOL	1

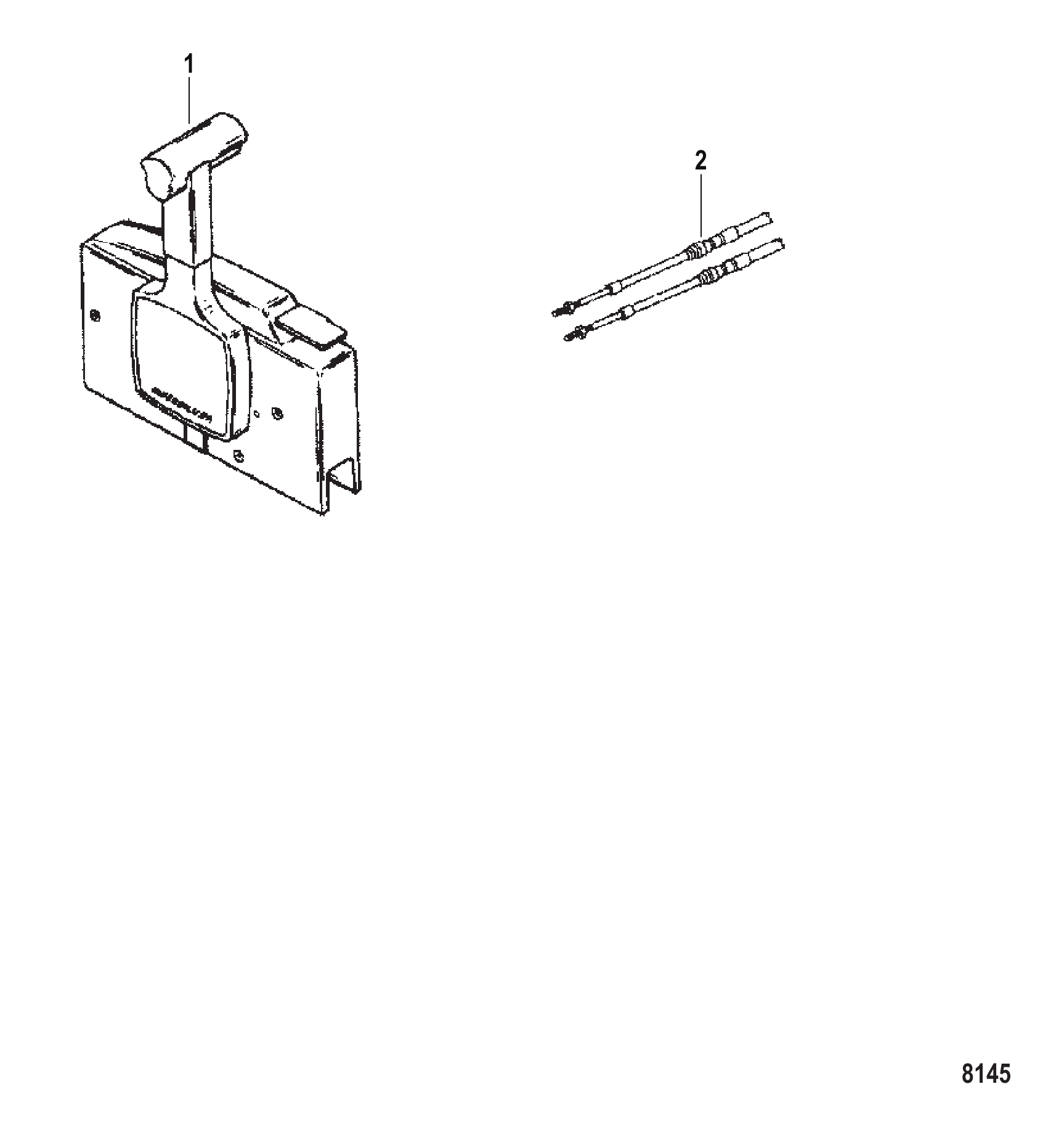

图 26油门换挡拉线 Throttle Shift Cables

REF	零件编号	中文名称	英文名称	数量
1	881170A8	手动启动遥控器（无动力升降）	REMOTE CONTROL Manual Start - Non Power Trim	1
2	896143A05	油门换挡线总成 - 5英尺	CABLE ASSEMBLY Throttle Shift - 5 Feet	2
2	8M0085942	T/S拉索G1 5FT	CABLE T/S G1 5FT	2
2	896143A06	油门换挡线总成 - 6英尺	CABLE ASSEMBLY Throttle Shift - 6 Feet	2
2	8M0085940	T/S拉索G1 6FT	CABLE T/S G1 6FT	2
2	896143A07	油门换挡线总成 - 7英尺	CABLE ASSEMBLY Throttle Shift - 7 Feet	2
2	8M0085964	T/S拉索G1 7FT	CABLE T/S G1 7FT	2
2	896143A08	油门换挡线总成 - 8英尺	CABLE ASSEMBLY Throttle Shift - 8 Feet	2
2	8M0085941	T/S拉索G1 8FT	CABLE T/S G1 8FT	2
2	896143A09	油门换挡线总成 - 9英尺	CABLE ASSEMBLY Throttle Shift - 9 Feet	2
2	8M0085946	T/S拉索G1 9FT	CABLE T/S G1 9FT	2
2	896143A10	油门换挡线总成 - 10英尺	CABLE ASSEMBLY Throttle Shift - 10 Feet	2
2	8M0085937	T/S拉索G1 10FT	CABLE T/S G1 10FT	2
2	896143A11	油门换挡线总成 - 11英尺	CABLE ASSEMBLY Throttle Shift - 11 Feet	2
2	8M0085951	T/S拉索G1 11FT	CABLE T/S G1 11FT	2
2	896143A12	油门换挡线总成 - 12英尺	CABLE ASSEMBLY Throttle Shift - 12 Feet	2
2	8M0085949	T/S拉索G1 12FT	CABLE T/S G1 12FT	2
2	896143A13	油门换挡线总成 - 13英尺	CABLE ASSEMBLY Throttle Shift - 13 Feet	2
2	8M0085952	T/S拉索G1 13FT	CABLE T/S G1 13FT	2
2	896143A14	油门换挡线总成 - 14英尺	CABLE ASSEMBLY Throttle Shift - 14 Feet	2
2	8M0085945	T/S拉索G1 14FT	CABLE T/S G1 14FT	2
2	896143A15	油门换挡线总成 - 15英尺	CABLE ASSEMBLY Throttle Shift - 15 Feet	2
2	8M0085960	T/S拉索G1 15FT	CABLE T/S G1 15FT	2
2	896143A16	油门换挡线总成 - 16英尺	CABLE ASSEMBLY Throttle Shift - 16 Feet	2
2	8M0085963	T/S拉索G1 16FT	CABLE T/S G1 16FT	2
2	896143A17	油门换挡线总成 - 17英尺	CABLE ASSEMBLY Throttle Shift - 17 Feet	2
2	8M0085956	T/S拉索G1 17FT	CABLE T/S G1 17FT	2
2	896143A18	油门换挡线总成 - 18英尺	CABLE ASSEMBLY Throttle Shift - 18 Feet	2
2	8M0085947	T/S拉索G1 18FT	CABLE T/S G1 18FT	2
2	896143A19	油门换挡线总成 - 19英尺	CABLE ASSEMBLY Throttle Shift - 19 Feet	2
2	8M0085954	T/S拉索G1 19FT	CABLE T/S G1 19FT	2
2	896143A20	油门换挡线总成 - 20英尺	CABLE ASSEMBLY Throttle Shift - 20 Feet	2
2	8M0085957	T/S拉索G1 20FT	CABLE T/S G1 20FT	2
2	896143A22	油门换挡线总成 - 22英尺	CABLE ASSEMBLY Throttle Shift - 22 Feet	2
2	8M0085959	T/S拉索G1 22FT	CABLE T/S G1 22FT	2
2	896143A24	油门换挡线总成 - 24英尺	CABLE ASSEMBLY Throttle Shift - 24 Feet	2
2	8M0085943	T/S拉索G1 24FT	CABLE T/S G1 24FT	2
2	896143A26	油门换挡线总成 - 26英尺	CABLE ASSEMBLY Throttle Shift - 26 Feet	2
2	8M0085950	T/S拉索G1 26FT	CABLE T/S G1 26FT	2
2	896143A28	油门换挡线总成 - 28英尺	CABLE ASSEMBLY Throttle Shift - 28 Feet	2
2	8M0085938	T/S拉索G1 28FT	CABLE T/S G1 28FT	2
2	896143A30	油门换挡线总成 - 30英尺	CABLE ASSEMBLY Throttle Shift - 30 Feet	2
2	8M0085953	T/S拉索G1 30FT	CABLE T/S G1 30FT	2
2	896143A32	油门换挡拉索总成 - 32英尺	CABLE ASSEMBLY Throttle Shift - 32 Feet	2
2	896143A34	油门换挡拉索总成 - 34英尺	CABLE ASSEMBLY Throttle Shift - 34 Feet	2
2	896143A36	油门换挡拉索总成 - 36英尺	CABLE ASSEMBLY Throttle Shift - 36 Feet	2
2	896143A38	油门换挡拉索总成 - 38英尺	CABLE ASSEMBLY Throttle Shift - 38 Feet	2
2	896143A40	油门换挡拉索总成 - 40英尺	CABLE ASSEMBLY Throttle Shift - 40 Feet	2
