水星 Mercury 4 HP Carb 0R411838 & Up - 爆炸图零件明细

四冲程 化油器 · USA - Cat.# 90-8M0056559 · 共 26 个部位 · 952 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件 舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1

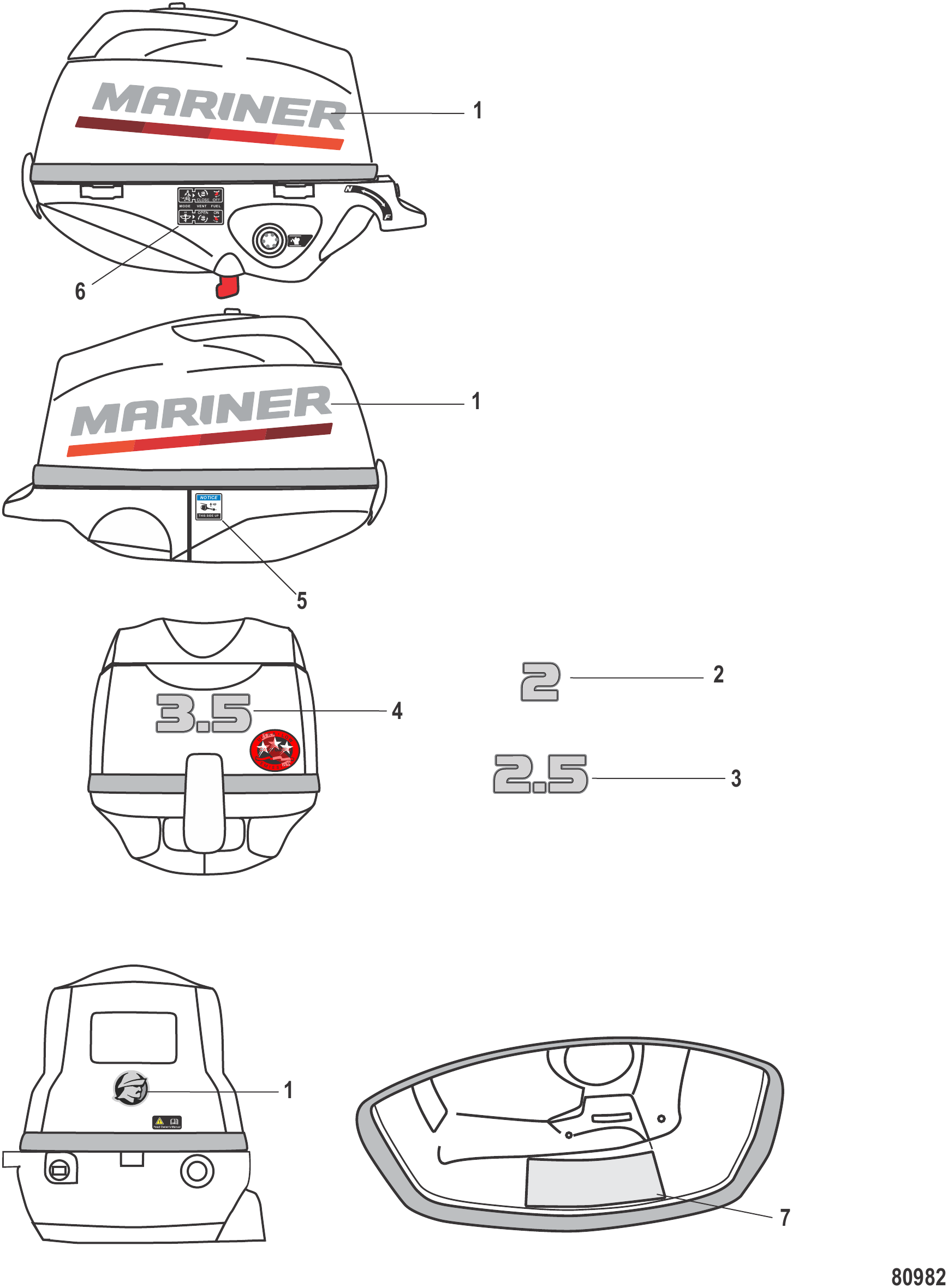

图 2配件贴纸 Mariner Accessories Decal Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242337	贴花套装 Mariner 2 - 9.9 马力	DECAL SET Mariner 2 - 9.9 HP	1
2	8M0073688	标贴-15马力专业版	DECAL Horsepower 15 Pro	1
3	8M0073669	标贴-2.5马力	DECAL Horsepower 2.5	1
4	8M0073670	铭牌-功率3.5马力	DECAL Horsepower 3.5	1
5	8M0163794	铭牌-此面向上	DECAL Notice This Side Up	1
6	8M0089675	燃油杆贴花	DECAL Fuel Lever	1
7	8M0180062	铭牌-保养(2/2.5/3.5马力)	DECAL Maintenance, 2/2.5/3.5	1

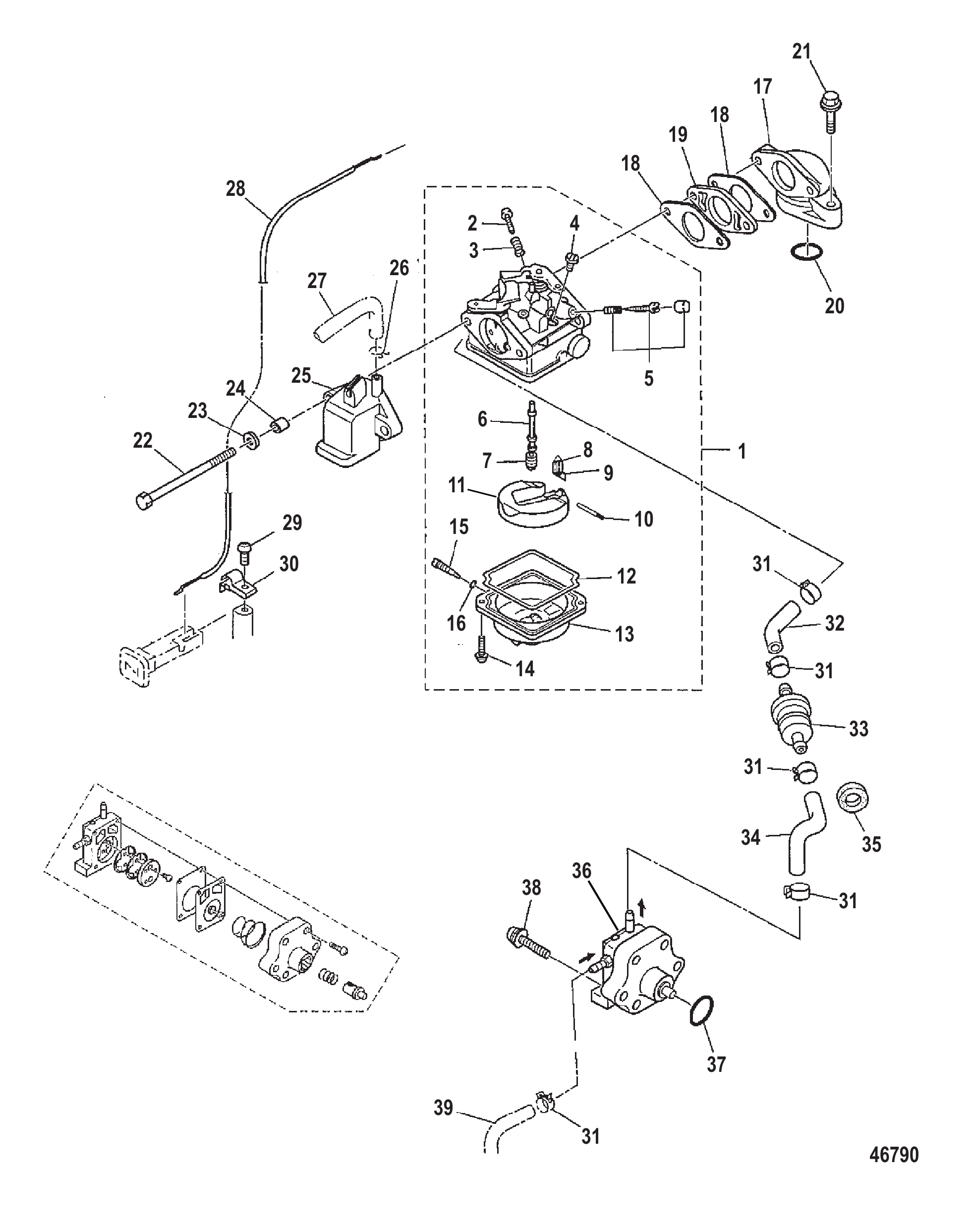

图 3化油器及燃油系统 Carburetor and Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0053670	化油器 4马力	CARBURETOR 4 Horsepower	1
1	8M0053669	化油器 5马力	CARBURETOR 5 Horsepower	1
1	8M0167270	化油器	CARBURETOR	1
1	8M0053668	化油器 6马力	CARBURETOR 6 Horsepower	1
1	8M0167271	化油器	CARBURETOR	1
2	8035095	螺钉	SCREW	1
3	803554	弹簧	SPRING	1
4	8035243	引导喷口 (#38) 4马力	JET Pilot (#38) 4 Horsepower	1
5	8M0056327	引导螺钉总成 4马力	SCREW ASSEMBLY Pilot 4 Horsepower	1
5	803509019	引导螺钉总成 5/6马力	SCREW ASSEMBLY Pilot 5/6 Horsepower	1
6	8M0056322	主喷管 4马力	MAIN NOZZLE 4 Horsepower	1
6	8M0056323	主喷管 5马力	MAIN NOZZLE 5 Horsepower	1
6	8M0056324	主喷管 6马力	MAIN NOZZLE 6 Horsepower	1
7	8M0056325	主喷口 (#62) 4马力	JET Main (#62) 4 Horsepower	1
7	16250011	主喷口 (#68) 5马力	JET Main (#68) 5 Horsepower	1
7	8M0056326	主喷口 (#70) 6马力	JET Main (#70) 6 Horsepower	1
8	162543	铜质浮子阀	FLOAT VALVE Brass	1
9	803525	不锈钢卡扣	CLIP Stainless Steel	1
10	162562	不锈钢浮子销	PIN Float - Stainless Steel	1
11	162533	浮子	FLOAT	1
12	8035084	橡胶衬垫	GASKET Rubber	1
13	16258T5	浮子室	FLOAT BOWL	1
14	16260	螺钉(M4 x 12)	SCREW (M4 x 12)	2
15	8035093	放油螺钉(M5×6)	SCREW Drain (M5 x 6)	1
16	8035131	橡胶O型圈	O-RING Rubber	1
17	803530	进气歧管	MANIFOLD Inlet	1
18	803508013	衬垫	GASKET	2
19	80350810	绝缘垫片	GASKET Insulator	1
20	8035133	O型圈	O-RING	1
21	8150684	螺栓(M6x25)	BOLT (M6 x 25)	1
22	855809003	螺栓	BOLT	2
23	16826	不锈钢垫圈	WASHER Stainless Steel	2
24	952868	轴环	COLLAR	2
25	8M0056336	消声器	SILENCER	1
26	952245	卡箍	CLAMP	1
27	952235	油管	TUBING	1
28	8M0056329	阻风门拉线	CHOKE WIRE	1
29	16122	螺钉	SCREW	1
29	823042067	螺钉	SCREW	1
30	8M0056330	卡扣	CLIP	1
31	851817004	卡扣	CLIP	5
31	8M0129429	软管夹	HOSE CLAMP	5
32	8M0056332	软管	HOSE	1
33	16248	燃油滤清器	FILTER Fuel	1
33	8M0157133	燃油滤清器	FILTER Fuel	1
34	8M0056331	软管	HOSE	1
35	953923	橡胶垫圈	WASHER Rubber	1
36	803529T06	燃油泵	PUMP Fuel	1
37	803513	O型圈	O-RING	1
38	855544	螺钉总成	SCREW ASSEMBLY	2
39	8M0069791	软管	HOSE	1
-	8M0044575	化油器修理包	KIT Carb Repair	1

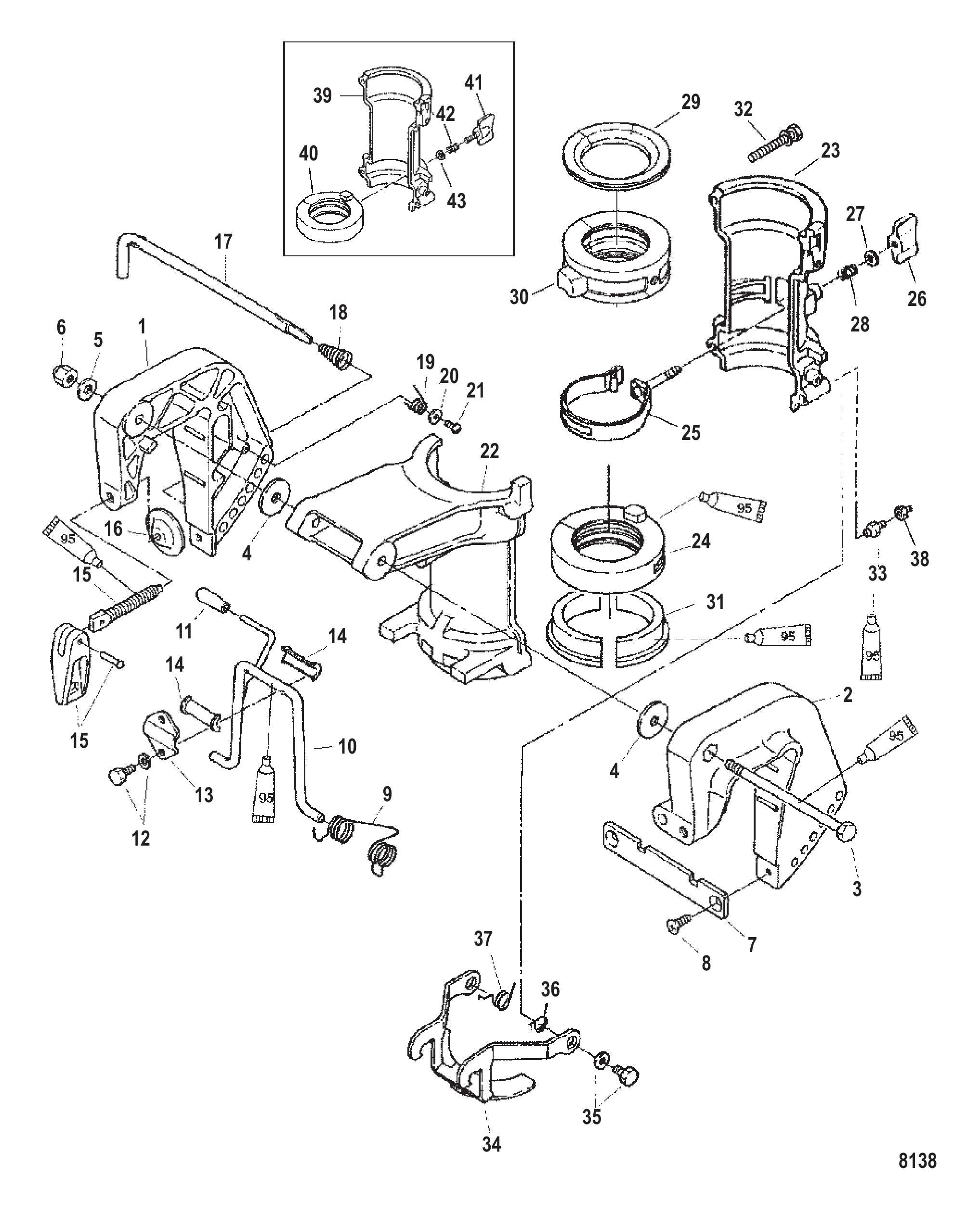

图 4夹紧支架 Clamp Brackets

REF	零件编号	中文名称	英文名称	数量
1	9622T6	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	96231	左舷夹紧支架	CLAMP BRACKET Port	1
3	95373	螺栓	BOLT	1
3	898101337	螺钉	SCREW	1
4	95375	垫圈	WASHER	2
5	16192	垫圈	WASHER	1
6	815088	螺母 (M8)	NUT (M8)	1
6	95374	尼龙螺母	NUT Nylon	1
7	161931	间隔板	DISTANCE PLATE	1
8	16194	螺钉	SCREW	2
9	16212	弹簧	SPRING	1
10	825112A3	倾斜止动器总成	STOPPER ASSEMBLY Tilt	1
10	8M0045584	倾斜止动块	STOP-TILT	1
11	162081	握把	GRIP	1
11	8M0090337	握把	GRIP	1
12	162111	螺栓	BOLT	2
12	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
13	16210	定位板	SET PLATE	1
13	16210002	定位板	SET PLATE	1
14	825113	衬套	BUSHING	2
15	16200	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
15	8M0059063	螺钉	SCREW	2
16	95379	垫	PAD	2
17	16198	推力杆	THRUST ROD	1
17	16198004	推力杆	THRUST ROD	1
18	8150931	弹簧	SPRING	1
18	815093003	弹簧	SPRING	1
19	161951	弹簧	SPRING	1
20	16197	垫圈	WASHER	1
21	16196	螺钉	SCREW	1
22	813029T9	旋转支架	SWIVEL BRACKET	1
23	883300T	旋转支架	SWIVEL BRACKET	1
24	8035674	下轴套	BUSHING Lower	1
25	883301	摩擦带	FRICTION BAND	1
25	8M0124744	摩擦带总成	FRICTION BAND ASSEMBLY	1
26	883302	蝶形螺母	WING NUT	1
27	953921	不锈钢垫圈	WASHER Stainless Steel	1
28	953839	弹簧	SPRING	1
29	803582	推力板	THRUST PLATE	1
30	8035672	衬套 上部	BUSHING Upper	1
31	8035821	推力板	THRUST PLATE	2
32	82304222	不锈钢螺栓	BOLT Stainless Steel	4
32	8M0102279	螺栓	BOLT	4
33	824969	润滑脂接头	FITTING Grease	2
34	162133	倒车锁臂	ARM Reverse Lock	1
35	82304223	螺栓	BOLT	2
36	16216	弹簧	SPRING	1
37	16215	弹簧	SPRING	1
38	808599	盖帽	CAP	2
39	813029T10	旋转支架	SWIVEL BRACKET	1
40	8035673	下轴套	BUSHING Lower	1
41	162061	调节螺钉	SCREW Adjusting	1
41	8M0155324	螺钉垫片套件	SCREW WASHER KIT	1
42	953838	弹簧	SPRING	1
43	16826	不锈钢垫圈	WASHER Stainless Steel	1

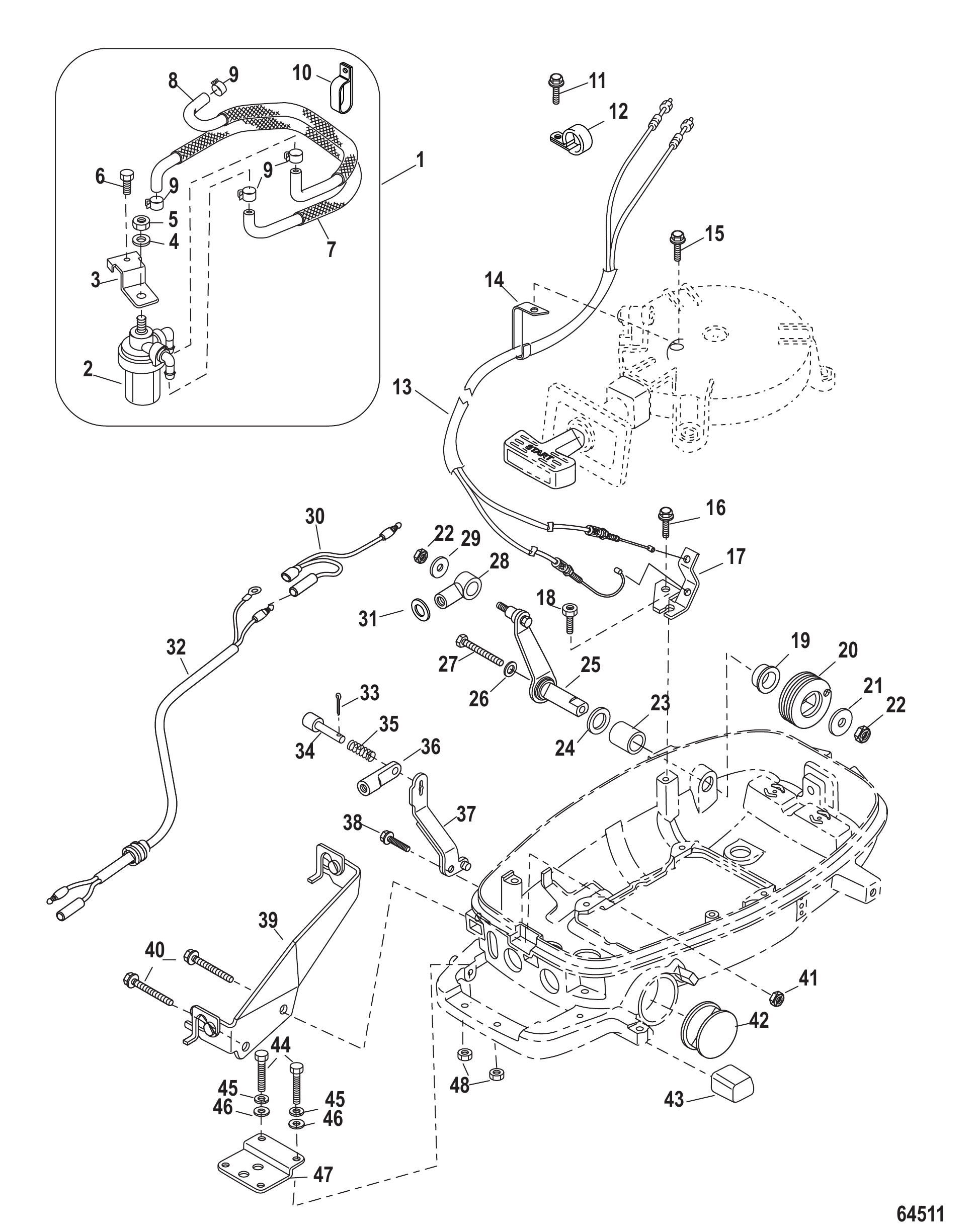

图 5遥控转换套件-4/5/6四冲程 Conversion Kit-Remote Control 4/5/6 FourStroke

REF	零件编号	中文名称	英文名称	数量
-	8M0062241	遥控转换套件	REMOTE CONTROL CONVERSION KIT	1
1	8M0056547	燃油滤清器-水分分离器	FUEL FILTER Water Seperator	1
2	853733A1	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
3	8M0057044	支架	BRACKET	1
4	823042059	螺栓	BOLT	1
5	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
6	4002217	垫圈	WASHER	1
7	8M0057046	软管	HOSE	1
8	8M0057045	软管	HOSE	1
9	8M0129429	软管夹	HOSE CLAMP	4
10	803563005	卡箍	CLAMP	1
11	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
12	953951	卡箍	CLAMP	1
13	8M0062260	油门拉线	THROTTLE WIRE	1
14	8M0062262	线缆固定架	HOLDER-CABLE	1
15	898101992	螺栓总成	BOLT ASSEMBLY	1
16	82304223	螺栓	BOLT	1
17	8M0062258	油门线支架	BRACKET Throttle Wire	1
18	8M0062173	护孔环	GROMMET	1
19	898101309	衬套	BUSHING	1
20	8M0062261	节气门鼓轮	THROTTLE DRUM	1
21	898101937	垫圈	WASHER	1
22	8537227	尼龙螺母	NUT Nylon	2
23	16220	衬套	BUSHING	1
24	16219	密封件	SEAL	1
25	8M0062269	节气门杆	THROTTLE LEVER	1
26	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
27	898101327	螺钉	SCREW	1
28	892775	电缆接头	JOINT Cable	1
29	161404	垫圈	WASHER	1
30	8M0062172	Y型线束	Y-HARNESS	1
31	17029	垫圈	WASHER	2
32	8M0062268	停机线束(5900毫米)	STOP HARNESS (5900 mm)	1
32	8M0062265	停机线束(2000毫米)	STOP HARNESS (2000 mm)	OPT
32	8M0062266	停机线束(3200毫米)	STOP HARNESS (3200 mm)	OPT
32	8M0062267	停机线束(3900毫米)	STOP HARNESS (3900 mm)	OPT
33	8M0062270	弹簧销	SPRING PIN	1
34	17031	锁止销	PIN Lock	1
35	17032	弹簧	SPRING	1
36	17030	套筒	SLEEVE	1
37	8M0062263	换挡杆	SHIFT LEVER	1
38	803509014	螺栓	BOLT	1
39	8M0062259	线缆夹组件	CABLE CLIP ASSEMBLY	1
40	82304221	螺栓	BOLT	2
41	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
42	885154	护孔环	GROMMET	1
43	8M0062264	护孔环	GROMMET	1
44	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
45	17025	锁紧垫圈	LOCKWASHER	2
46	16192	垫圈	WASHER	2
47	8M0062171	安装板	PLATE	1
48	95374	尼龙螺母	NUT Nylon	2

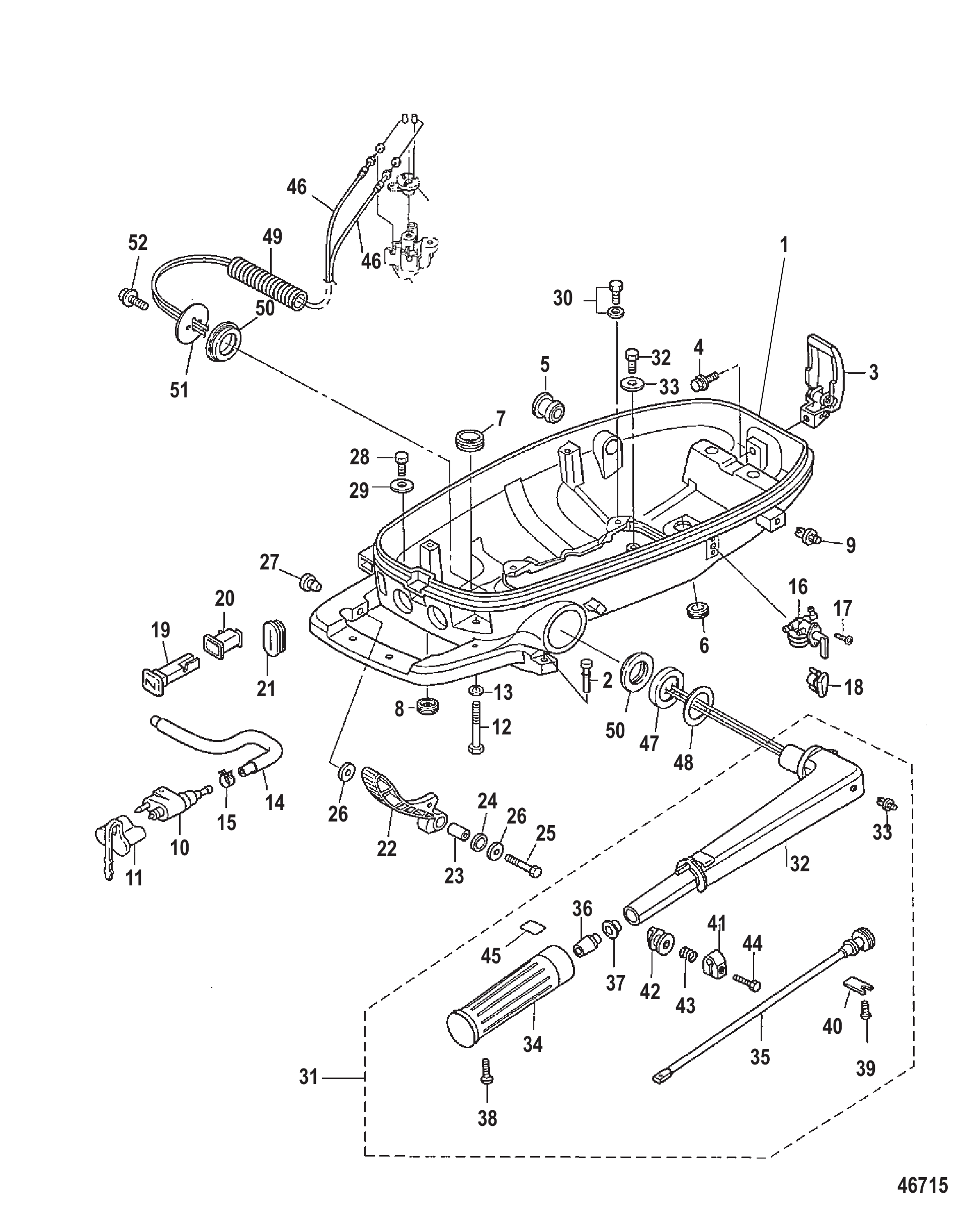

图 6下罩壳 Cowling Bottom

REF	零件编号	中文名称	英文名称	数量
1	8M0056357	下机罩	BOTTOM COWL	1
2	8M0056353	护孔环	GROMMET	1
3	8M0056354	锁扣组件	LATCH ASSEMBLY	1
3	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
4	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
5	8M0056358	护孔环	GROMMET	1
6	953871	护孔环	GROMMET	1
7	855551	护孔环	GROMMET	1
8	8M0056359	护孔环	GROMMET	1
9	16085	销	PIN	1
10	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
10	8M0182334	燃油接头	CONNECTOR FUEL	1
11	878311	盖帽	CAP	1
12	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
12	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
13	16826	不锈钢垫圈	WASHER Stainless Steel	1
14	8M0056360	软管	HOSE	1
15	8M0056361	卡扣	CLIP	1
15	8M0129429	软管夹	HOSE CLAMP	1
16	878387	燃油旋塞总成	FUEL COCK ASSEMBLY	1
17	8M0056362	螺钉	SCREW	2
18	8M0056363	护孔环	GROMMET	1
19	804646	阻风门拉杆	ROD Choke	1
19	8M0155131	阻风门拉杆	ROD Choke	1
20	8M0056364	衬套	BUSHING	1
21	8M0056365	护孔环	GROMMET	1
22	8M0056366	换挡杆	SHIFT LEVER	1
23	8M0056367	轴环	COLLAR	1
24	8M0056368	垫圈	WASHER	1
25	8M0056369	螺钉	SCREW	1
26	898101937	垫圈	WASHER	2
27	853994	堵头	PLUG	1
28	16223	螺栓(M6x14)	BOLT (M6 x 14)	2
29	898101937	垫圈	WASHER	2
30	898101952	螺栓	BOLT	4
30	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
31	803996T08	舵柄套件	TILLER HANDLE KIT	1
31	8M0123135	舵柄	TILLER HANDLE	1
32	803996T07	舵柄	TILLER HANDLE	1
33	16085	销	PIN	1
34	853775003	握把	GRIP	1
35	898101313	油门轴	SHAFT Throttle	1
36	803569	橡胶轴	SHAFT Rubber	1
37	898101309	衬套	BUSHING	1
38	16094	螺钉	SCREW	1
39	879194329	螺钉	SCREW	1
40	16338	支架	BRACKET	1
41	898101311	摩擦片	FRICTION PIECE	1
42	892776	螺母	NUT	1
42	8M0051383	螺母	NUT	1
43	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
44	879194250	螺栓	BOLT	1
44	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
45	8M0056370	油门标识贴纸	DECAL Throttle	1
46	8M0056371	节气门拉线	THROTTLE CABLE	2
47	803566	隔套	SPACER	1
48	804508	垫圈	WASHER	1
49	803564	保护套	PROTECTIVE SLEEVE	1
49	853740018	保护套	SLEEVE Protective	1
50	803567	衬套	BUSHING	2
51	8M0056372	盖板	COVER	1
52	898101952	螺栓	BOLT	2
52	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2

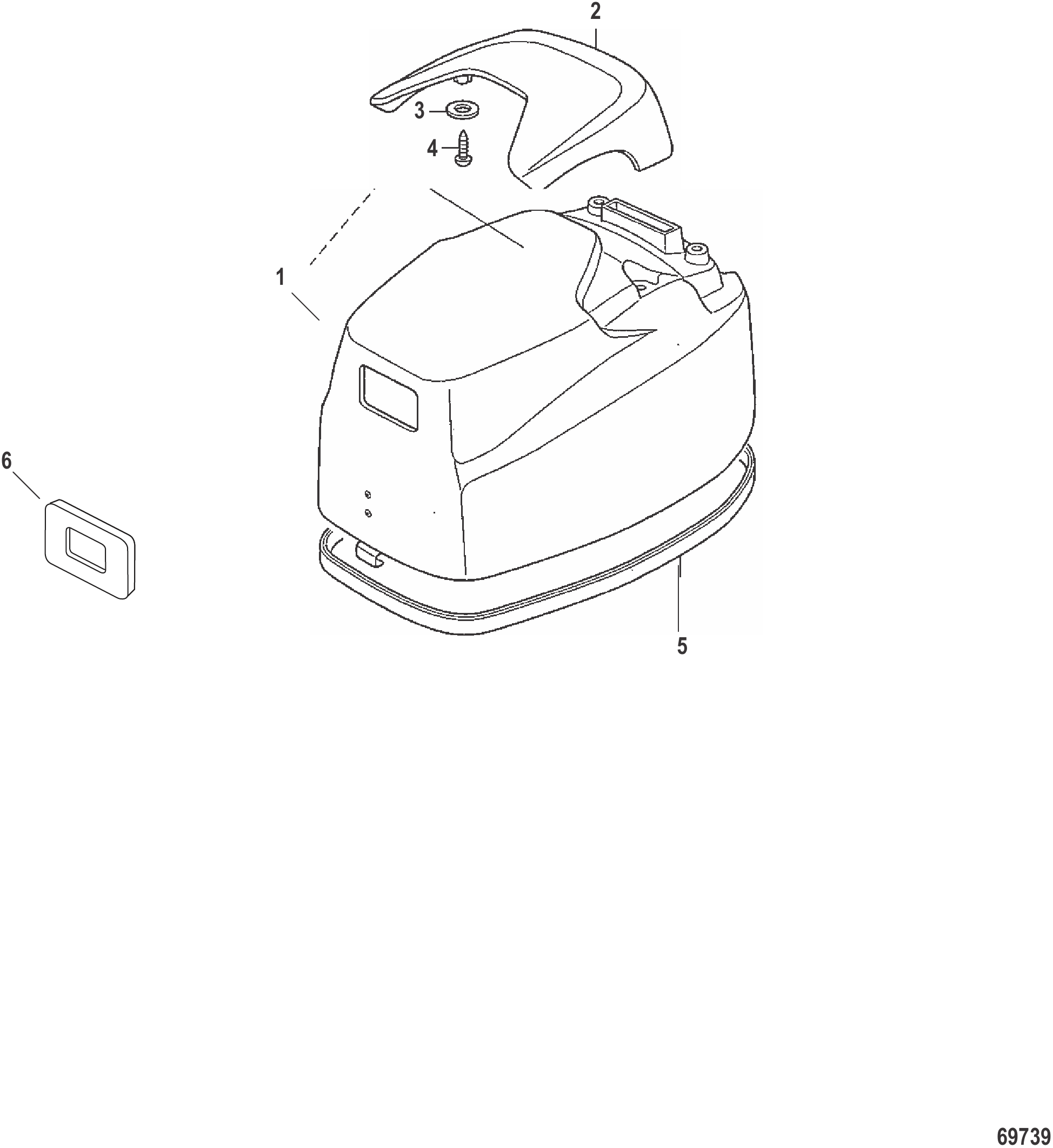

图 7上罩壳 Cowling Top

REF	零件编号	中文名称	英文名称	数量
1	8M0056433	外罩组件-黑色	COWL ASSEMBLY Black	1
1	8M0056434	外罩组件-银色	COWL ASSEMBLY Silver	1
2	8M0056435	外罩把手-黑色	COWL HANDLE Black	1
2	8M0056436	外罩把手-银色	COWL HANDLE Silver	1
3	8M0056377	螺钉	SCREW	4
4	8M0056378	垫圈	WASHER	4
4	16826	不锈钢垫圈	WASHER Stainless Steel	4
5	8107512	密封件	SEAL	1
6	8M0056963	护孔环	GROMMET	1

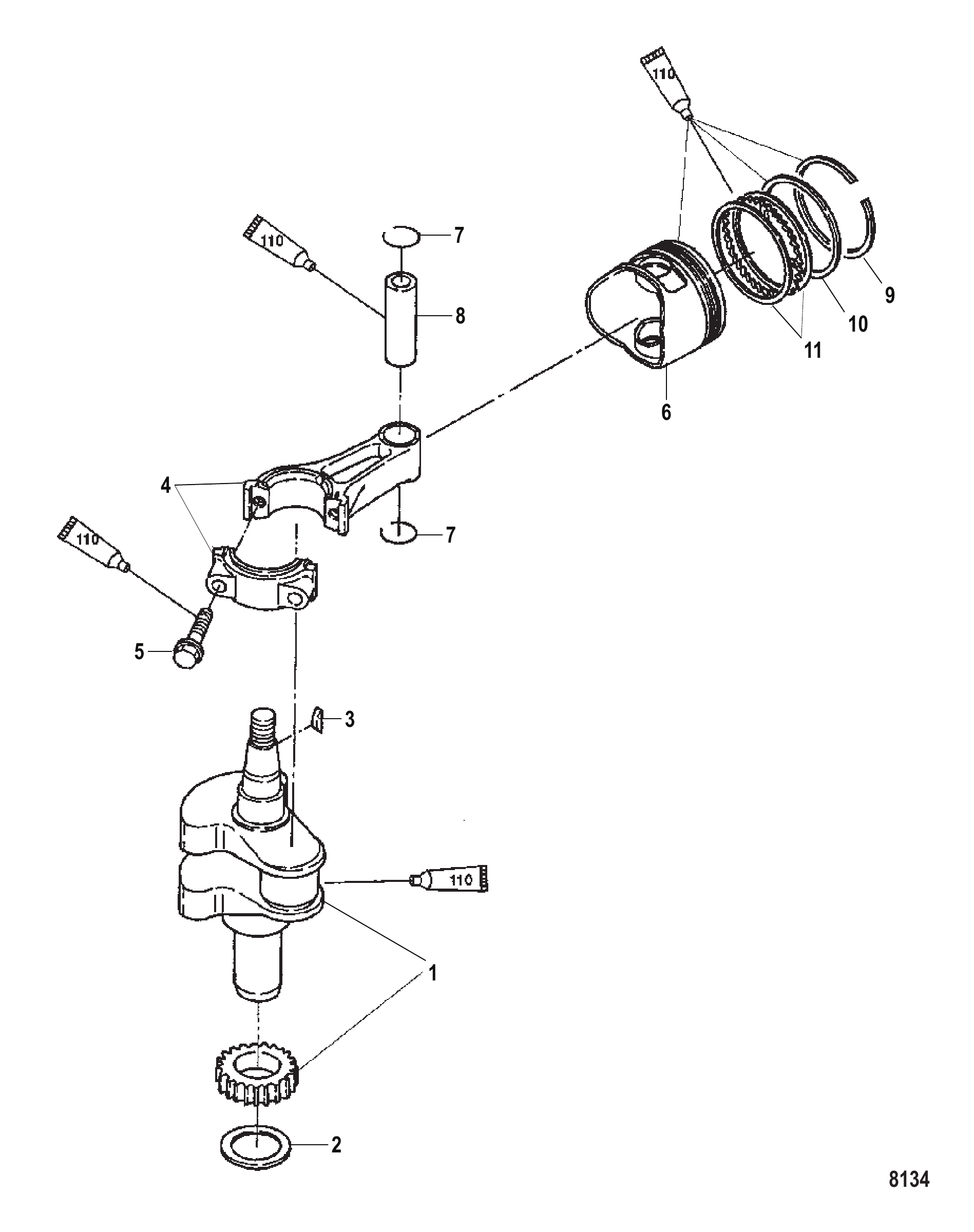

图 8曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	803515T	曲轴	CRANKSHAFT	1
2	803516	垫圈	WASHER	1
3	16053	键	KEY	1
4	813047A1	连杆	CONNECTING ROD	1
4	8M0124936	连杆	CONNECTING ROD	1
5	8035092	螺栓	BOLT	2
6	804768A03	活塞总成	PISTON ASSEMBLY	1
6	804768T3	活塞	PISTON	1
6	804768A03	活塞总成	PISTON ASSEMBLY	1
6	804768T2	活塞	PISTON	1
6	804768T3	活塞	PISTON	1
6	804768T	活塞	PISTON	1
6	804768T3	活塞	PISTON	1
6	804768A04	活塞总成	PISTON ASSEMBLY	1
6	8M0094922	活塞总成	PISTON ASSEMBLY	1
6	804768T4	活塞	PISTON	1
6	804768A04	活塞总成	PISTON ASSEMBLY	1
6	804768T1	活塞	PISTON	AR
6	804768T4	活塞	PISTON	AR
6	803517T	活塞	PISTON	1
6	803517T1	活塞	PISTON	AR
6	804768T	活塞	PISTON	1
6	804768T3	活塞	PISTON	1
6	804768T1	活塞	PISTON	AR
6	804768T4	活塞	PISTON	AR
7	160573	E型卡环	E RING	2
8	803521	活塞销	PIN Piston	1
8	898103113	活塞销	PIN Piston	1
-	803518T01	活塞环组	RING SET Piston	1
-	803518T02	活塞环组	RING SET Piston	AR
9	803518	活塞环-顶环	RING Piston - Top	1
9	803518T01	活塞环组	RING SET Piston	1
9	8035181	活塞环-顶环	RING Piston - Top	AR
10	803519	活塞环-第二环	RING Piston - Second	1
10	803518T01	活塞环组	RING SET Piston	1
10	8035191	活塞环-第二环	RING Piston - Second	AR
11	803520	油环	RING Oil	1
11	8035201	油环	RING Oil	AR
11	803518T02	活塞环组	RING SET Piston	AR

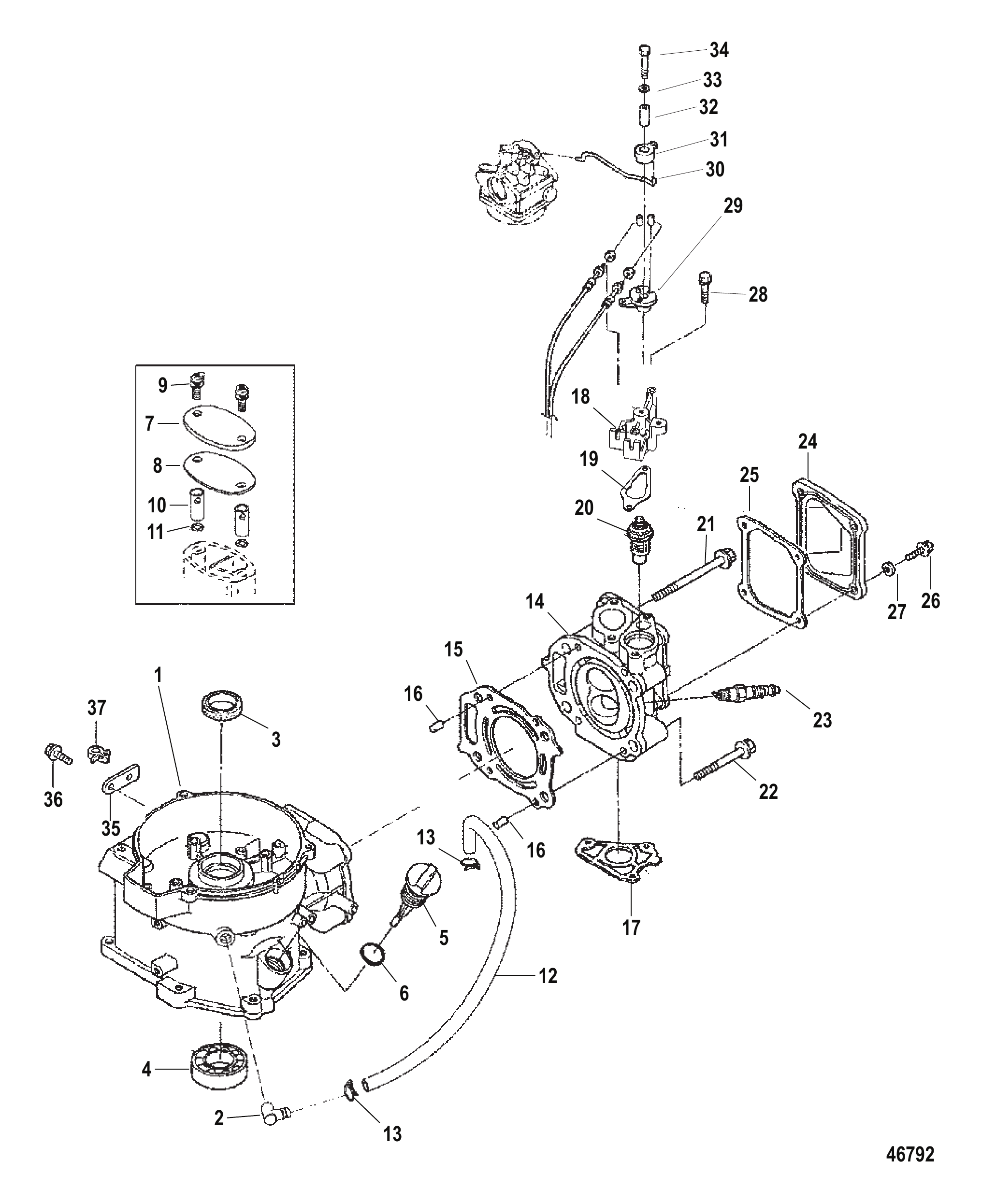

图 9气缸盖/气缸体 Cylinder Head/Block

REF	零件编号	中文名称	英文名称	数量
1	8M0056302	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	878314	接头	FITTING	1
2	8M0071347	接头	FITTING	1
3	898101285	油封	SEAL Oil	1
4	161324	滚珠轴承	BEARING Ball	1
5	803512	加注口盖	CAP Filler	1
6	803513	O型圈	O-RING	1
7	803511002	通气盖	COVER Breather	1
8	803508021	衬垫	GASKET	1
9	8230319	螺栓	BOLT	2
10	804369	通气管	BREATHER TUBE	2
11	804370	垫圈	WASHER	2
12	952235	油管	TUBING	1
13	952245	卡箍	CLAMP	2
14	804767T	气缸盖	CYLINDER HEAD	1
14	8M0119549	气缸盖	HEAD-CYLINDER	1
15	803508	衬垫	GASKET	1
16	16119	定位销	PIN Dowel	2
17	803508012	衬垫	GASKET	1
18	8M0056318	节温器盖	CAP Thermostat	1
19	853702005	衬垫	GASKET	1
19	8M0214960	衬垫	GASKET	1
20	804540	节温器 126华氏度/52摄氏度	THERMOSTAT 126 Degrees Fehrenheit/52 Degrees Celsius	1
20	8M0228409	节温器	THERMOSTAT	1
21	803509	螺栓(M8×90)	BOLT (M8 x 90)	2
22	8035091	螺栓(M8×60)	BOLT (M8 x 60)	2
22	855677002	螺栓	BOLT	2
23	803507	火花塞	SPARK PLUG	1
23	8M0234113	火花塞 DCPR6E @4	PLUG DCPR6E @4	1
24	803510	盖板	COVER	1
25	8035082	衬垫	GASKET	1
26	166954	螺栓	BOLT	4
27	953921	不锈钢垫圈	WASHER Stainless Steel	4
28	82304235	螺栓(M6 x 45)	BOLT (M6 x 45)	2
29	803571	节流鼓	DRUM Throttle	1
30	803574	杆 油门	ROD Throttle	1
31	8M0056320	节气门开启器	OPENER Throttle	1
32	803573	轴环	COLLAR	1
33	953921	不锈钢垫圈	WASHER Stainless Steel	1
34	82304220	螺栓总成 (M6 x 35)	BOLT ASSEMBLY (M6 x 35)	1
35	8M0056305	支架	BRACKET	1
36	8230319	螺栓	BOLT	1
37	8M0056304	卡扣	CLIP	1
-	803508T06	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0152380	衬垫套件PH	GASKET SET PH	1
-	8M0057360	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0227448	LB 4-6马力四冲程	LB 4-6 HP 4S	1

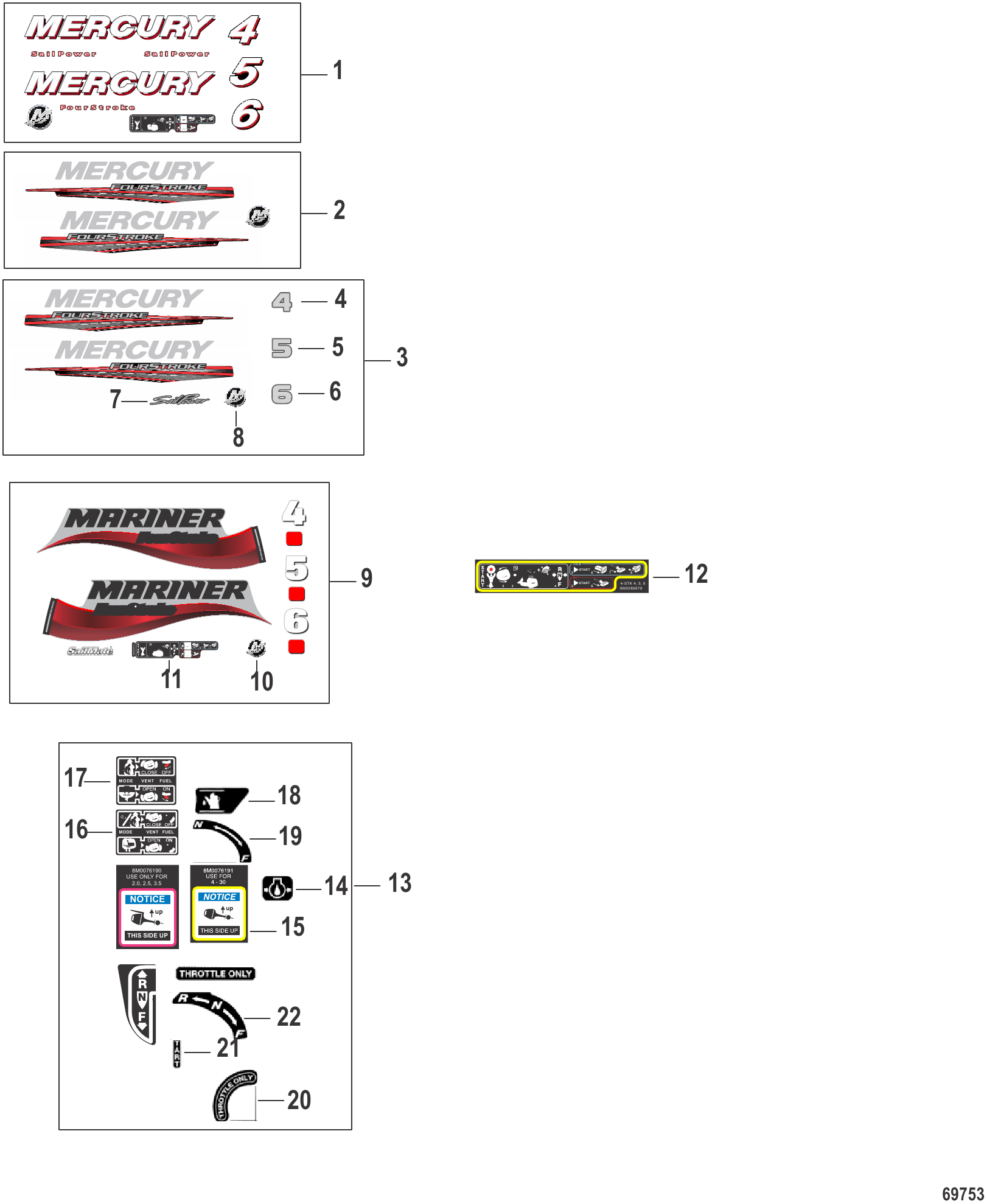

图 10铭牌序列号0R991812及以下 Decals Serial #0R991812 and Below

REF	零件编号	中文名称	英文名称	数量
-	8M0057104	水星贴花套装	DECAL SET Mercury	1
1	8M0098720	水星贴花套装	DECAL SET Mercury	1
2	8M0081470	水星贴纸套件-顶罩	DECAL SET Mercury, Top Cowl	1
3	8M0161226	水星贴花套装	DECAL SET Mercury	1
4	8M0073674	4马力贴纸	DECAL Horsepower 4	1
5	8M0073675	5马力贴纸	DECAL Horsepower 5	1
6	8M0073676	6马力尾部贴纸	DECAL Rear 6 HP	1
7	8M0073679	帆动力贴纸	DECAL Sailpower	1
8	8M0050645	M图标标贴	DECAL M-icon	1
9	8M0057105	Mariner贴纸套装	DECAL SET Mariner	1
10	8592711	M图标贴花	DECAL M-Icon	1
10	8M0085745	M图标贴花	DECAL-M-ICON	1
11	8M0046013	铭牌-启动步骤	DECAL Start Procedure	1
12	8M0076193	铭牌-启动步骤	DECAL Start Procedure	1
12	8M0089678	启动标贴	DECAL- START	1
13	8M0081456	铭牌套装(水星款下罩)	DECAL SET Mercury, Lower Cowl	1
14	896854007	油压警示贴纸	DECAL Oil Pressure	1
15	892904010	此面朝上提示贴	DECAL Notice-This Side Up	1
15	8M0157275	铭牌-此面向上	DECAL Notice This Side Up	1
16	8M0089676	燃油阀门贴纸	DECAL Fuel Valve	1
17	8M0089675	燃油杆贴花	DECAL Fuel Lever	1
18	896851013	铭牌-机油油位	DECAL Oil Lever	1
19	896851012	铭牌-档位(N-R)	DECAL Shift (N-R)	1
20	859278003	仅节气门贴花	DECAL Throttle Only	1
21	859278004	启动贴花	DECAL Start	1
22	8M0012079	换挡贴花	DECAL Shift	1

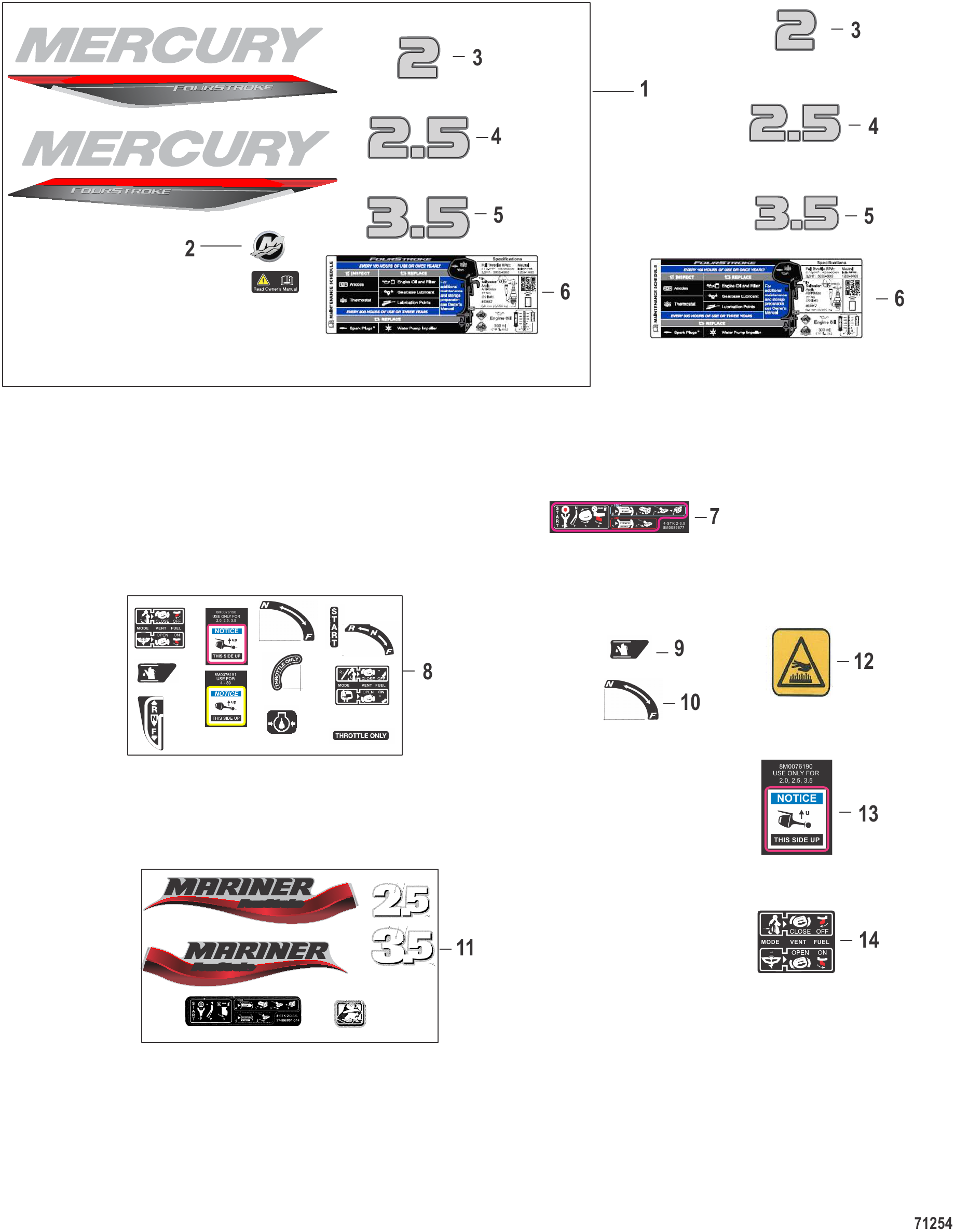

图 11贴花（序列号0R991813及以上） Decals Serial #0R991813 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0170753	铭牌套装(2/2.5/3马力)	DECAL SET 2. 2.5, 3 HP	1
2	8M0050645	M图标标贴	DECAL M-icon	1
3	8M0073668	铭牌-功率2马力	DECAL Horsepower 2	1
4	8M0073669	标贴-2.5马力	DECAL Horsepower 2.5	1
5	8M0073670	铭牌-功率3.5马力	DECAL Horsepower 3.5	1
6	8M0180062	铭牌-保养(2/2.5/3.5马力)	DECAL Maintenance, 2/2.5/3.5	1
7	8M0076192	铭牌-启动步骤	DECAL Start Procedure	1
7	8M0089677	启动标贴	DECAL- START	1
8	8M0081456	铭牌套装(水星款下罩)	DECAL SET Mercury, Lower Cowl	1
9	896851013	铭牌-机油油位	DECAL Oil Lever	1
10	896851012	铭牌-档位(N-R)	DECAL Shift (N-R)	1
11	8M0072621	铭牌套装(马林纳款2.5-3.5马力)	DECAL SET Mariner, 2.5-3.5	1
12	8M0129225	铭牌-高温警示	DECAL High Temperature Caution	1
13	8M0163794	铭牌-此面向上	DECAL Notice This Side Up	1
14	8M0089675	燃油杆贴花	DECAL Fuel Lever	1

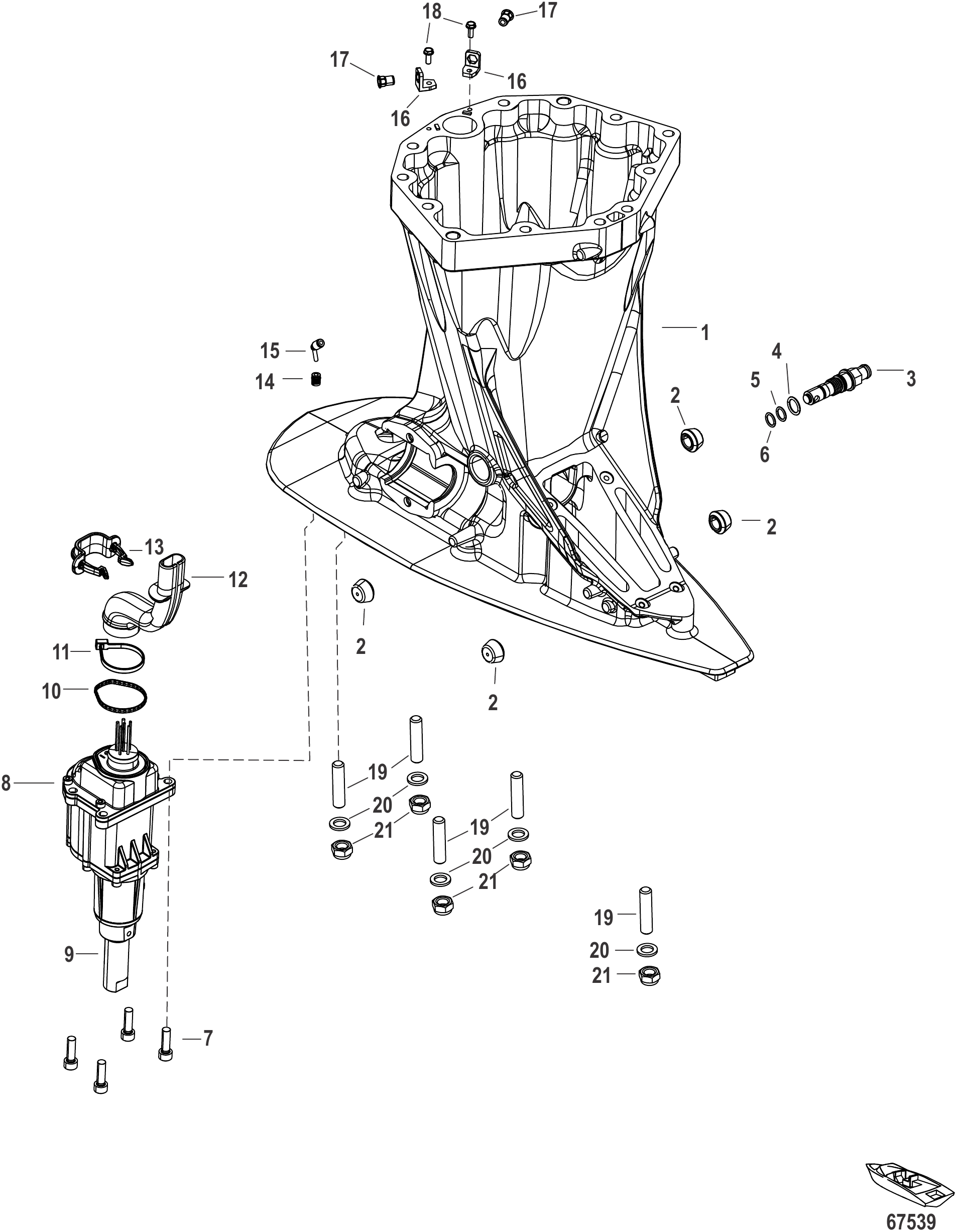

图 12驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0142775	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
2	8M0142713	支撑盖帽	CAP Chap Support	4
3	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
4	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
5	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
6	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
7	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
8	8M0142253	换挡执行器	SHIFT ACTUATOR	1
8	8M0204944	换挡执行器	SHIFT ACTUATOR	1
9	8M0147857	联轴器轴	SHAFT Coupling	1
10	8M0142978	执行器密封件	SEAL ACTUATOR	1
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0147674	换挡执行器线束护套	BOOT Shift Actuator Wires	1
13	8M0147675	卡扣	CLIP	1
14	8M0142714	接头	FITTING	1
15	8M0155119	乐可利接头	FITTING Legris	1
16	8M0142715	围嘴安装支架	BRACKET Bib Mount	2
17	8M0142716	嵌件	INSERT	2
18	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
19	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
19	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5/AR
19	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5/AR
20	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5/AR
21	896895	螺母(M12)	NUT (M12)	5/AR

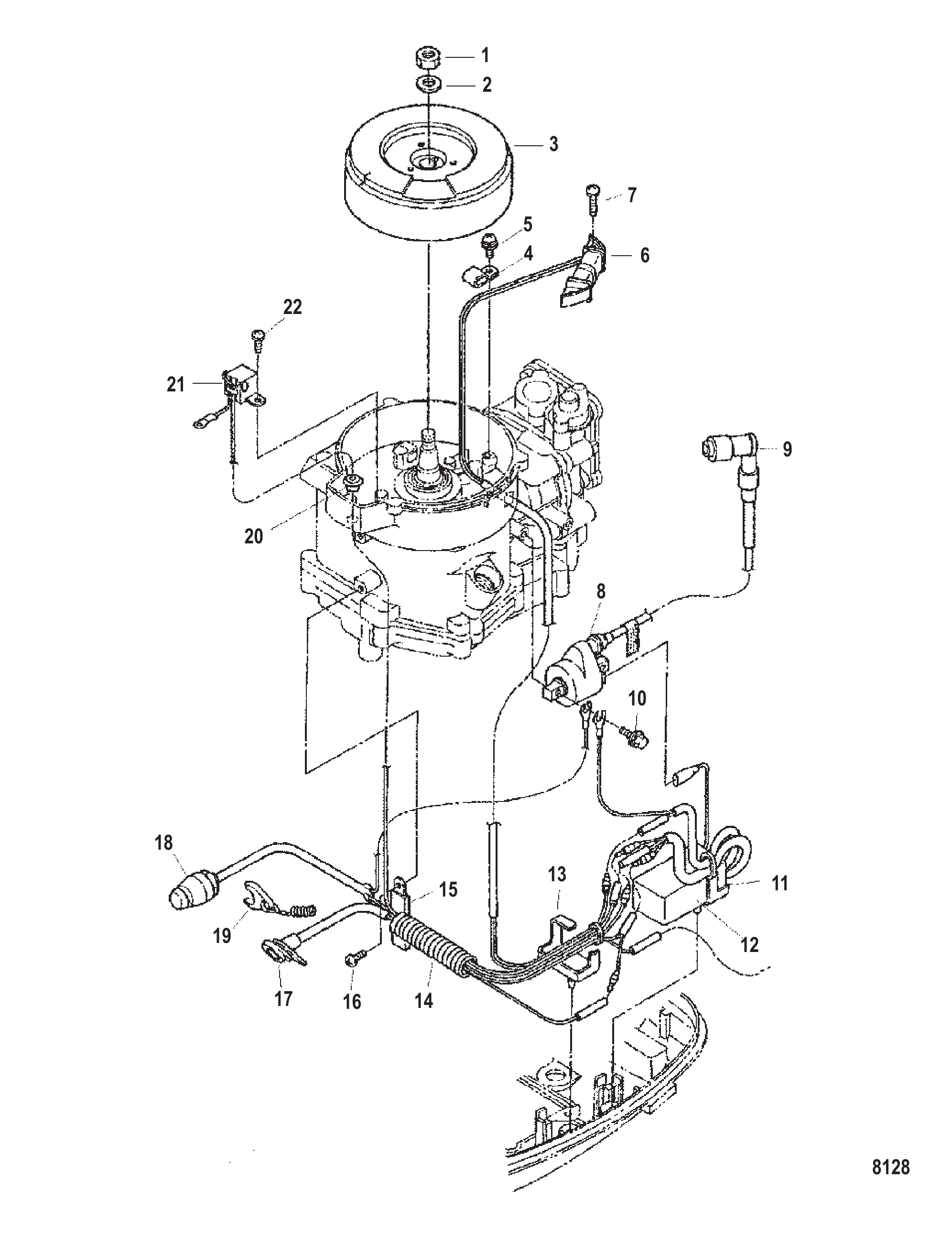

图 13电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	16071	螺母	NUT	1
2	16072	垫圈	WASHER	1
3	803557T	飞轮	FLYWHEEL	1
4	16060	卡箍	CLAMP	1
5	16821	螺钉	SCREW	1
6	803844T	励磁线圈	COIL Exciter	1
7	16059	螺钉	SCREW	2
8	803559T1	点火线圈	COIL Ignition	1
9	803560	护套	BOOT	1
9	803560001	护套	BOOT	1
10	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
11	878062	减震器	DAMPER	1
12	803558T1	CD单元	CD UNIT	1
12	803558T02	CD单元	CD UNIT	1
12	803558T02	CD单元	CD UNIT	1
13	878061	前减震器	FRONT DAMPER	1
14	879705	套筒	SLEEVE	1
15	803563	卡箍	CLAMP	1
15	803563005	卡箍	CLAMP	1
15	8035631	卡箍	CLAMP	1
15	803563005	卡箍	CLAMP	1
15	95306	卡箍	CLAMP	1
15	8M0130961	卡箍	CLAMP	1
15	813275	卡箍	CLAMP	1
16	16827	螺钉	SCREW	1
17	803562	警告灯	WARNING LAMP	1
18	823037A3	停机开关总成	SWITCH ASSEMBLY Stop	1
18	823037A05	停机开关总成	SWITCH ASSEMBLY Stop	1
18	823037A05	停机开关总成	SWITCH ASSEMBLY Stop	1
19	823054	拉绳	LANYARD	1
20	16068	护孔环	GROMMET	1
21	803561	脉冲线圈	COIL Pulser	1
22	82303110	螺钉(M5×16)	SCREW (M5 x 16)	2

图 14发动机衬垫套件 Engine Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	803508A99	动力头衬垫套件	GASKET SET Powerhead	1
-	803508A05	动力头衬垫套件	GASKET SET Powerhead	1
-	8035131	化油器放油螺钉橡胶O型圈	O-RING Rubber Carburetor Drain Screw	1
-	8035133	进气歧管O型圈	O-RING Inlet Manifold	1
-	8035085	化油器衬垫	GASKET Carburetor	2
-	803508013	衬垫	GASKET	2
-	803514	气缸体油封	SEAL Oil Cylinder Block	1
-	898101285	油封	SEAL Oil	1
-	803513	加注口盖O型圈	O-RING Filler Cap	1
-	80350811	盖衬垫	GASKET Cap	1
-	803508	气缸盖衬垫	GASKET Cylinder Head	1
-	8035081	气缸盖衬垫	GASKET Cylinder Head	1
-	803508012	衬垫	GASKET	1
-	853702	节温器盖/支架垫片	GASKET Thermostat Cover/Bracket	1
-	8M0214960	衬垫	GASKET	1
-	8035082	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	8035088	排气板衬垫	GASKET Exhaust Plate	1
-	803508015	衬垫	GASKET	1
-	8035134	油底壳盖O型圈	O-RING Oil Pan Cover	1
-	8035087	油底壳衬垫	GASKET Oil Pan	1
-	803508014	衬垫	GASKET	1
-	168231	油底壳座O型圈	O-RING Oil Pan Seat	1
-	8035089	驱动轴壳体垫片	GASKET DriveShaft Housing	1
-	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1

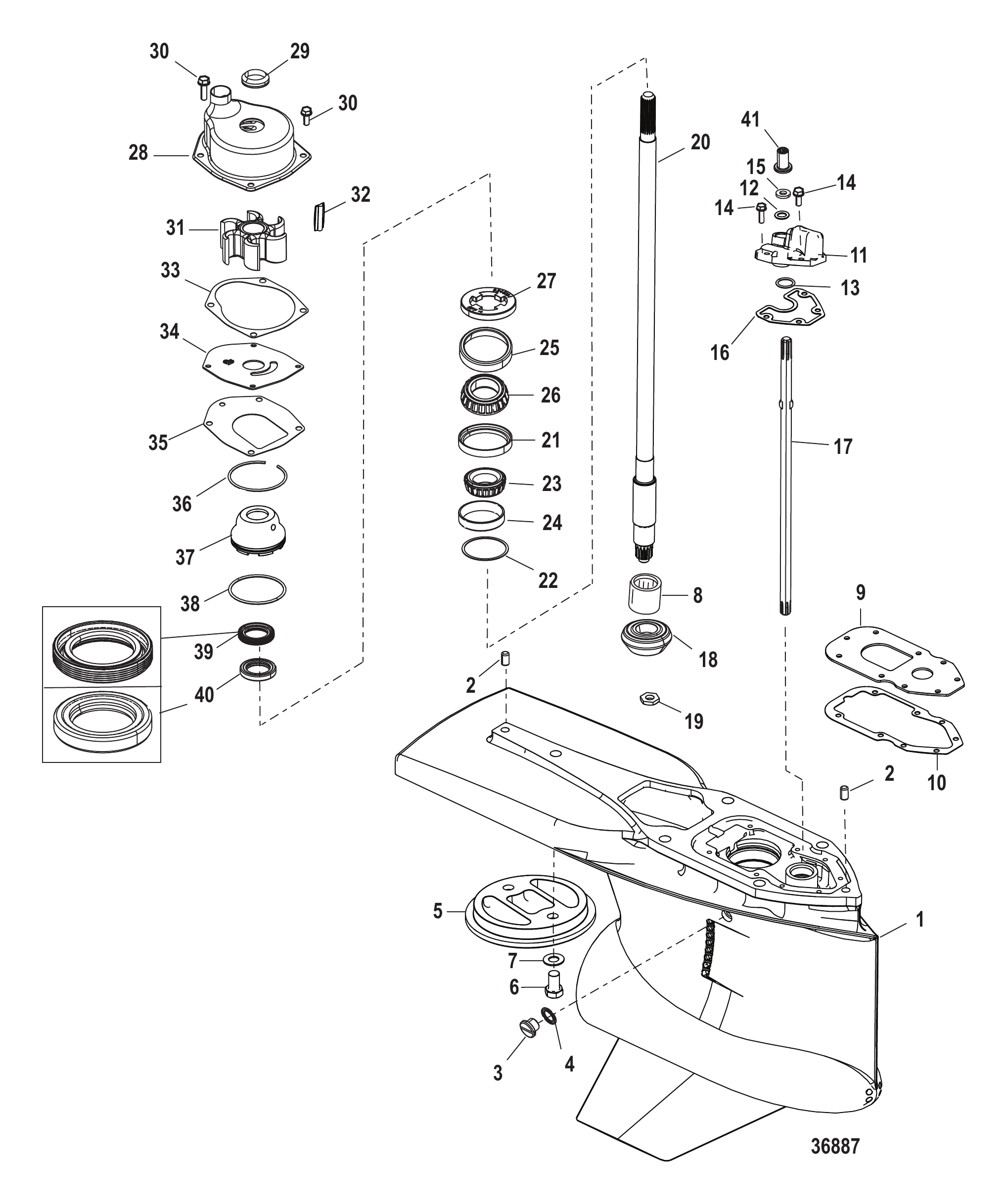

图 15齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	880686T60	齿轮箱总成-标准型-长轴	GEAR HOUSING ASSEMBLY Complete-Standard-Long	1
-	880686T61	齿轮箱总成-标准型-加长轴	GEAR HOUSING ASSEMBLY Complete-Standard-X-Long	1
-	880686T63	齿轮箱总成-标准型-超长轴	GEAR HOUSING ASSEMBLY Complete-Standard-XX-Long	1
-	8M0049872	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T65	齿轮箱总成-反转型-长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation-Long	1
-	880686T62	齿轮箱总成-反转型-加长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation X-Long	1
-	8M0049871	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T64	齿轮箱总成-反转型-超长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation-XX-Long	1
1	880686T66	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
3	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
4	830749	密封件	SEAL	1
4	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
5	847635001	阳极块	ANODE	1
6	8M0036047	螺钉(0.375x0.62英寸)	SCREW (.375 x .62)	2
7	841388	垫圈(0.410x0.810x0.050英寸)不锈钢	WASHER (.410 x .810 x .050) Stainless Steel	2
8	817072	滚柱轴承	BEARING Roller	1
9	8M0033810	水道板	PLATE Water Passge	1
10	8M0033809	水泵垫片	GASKET Water Pump	1
11	8M8022275	换挡轴盖总成	COVER ASSEMBLY Shift Shaft	1
12	8164641	油封	SEAL Oil	1
12	8M0246145	油封	OIL SEAL	1
13	896522	O型圈(799×.103)	O-RING (799 x .103)	1
14	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
14	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
15	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
16	8M0033641	衬垫	GASKET	1
17	824145	换档轴	SHIFT SHAFT	1
18	NSS	不单独销售-16齿小齿轮	NOT SOLD SEPARATE Pinion Gear 16 Teeth	1
19	8M0030976	螺母	NUT	1
20	888572T01	长驱动轴	DRIVESHAFT Long	1
20	888573T01	加长驱动轴	DRIVESHAFT X-Long	1
20	888574T01	传动轴 超长型	DRIVESHAFT XX-Long	1
21	884327A02	垫片/轴承组件	SHIM/BEARING ASSEMBLY	1
22	38657A1	垫片组	SHIM ASSEMBLY	AR
22	8M0063268	垫片组	SHIM SET	AR
23	NSS	不单独销售 滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
24	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
25	NSS	不单独销售 滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
26	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
27	8245191	固定座	RETAINER	1
28	817275A13	水泵总成(完整)	WATER PUMP ASSEMBLY Complete	1
29	861415A1	密封套件	SEAL KIT	1
30	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
30	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
31	43026T2	叶轮	IMPELLER	1
32	8M0032833	键	KEY	1
32	8M0204723	键	KEY	1
33	8172771	水泵上垫片	GASKET Water Pump, Upper	1
34	8172761	面板	FACEPLATE	1
34	8M0204709	面板	FACEPLATE	1
35	430331	衬垫	GASKET	1
36	880719	挡圈	RING Retaining	1
37	8M8022274	油封座组件	CARRIER ASSEMBLY Oil Seal	1
37	8M8023745	托架总成	CARRIER ASSY	1
38	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
38	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
39	NSS	不单独销售 油封	NOT SOLD SEPARATE Oil Seal	1
40	NSS	不单独销售 油封	NOT SOLD SEPARATE Oil Seal	1
41	43585	联轴器	COUPLING	1
-	830749A02	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1

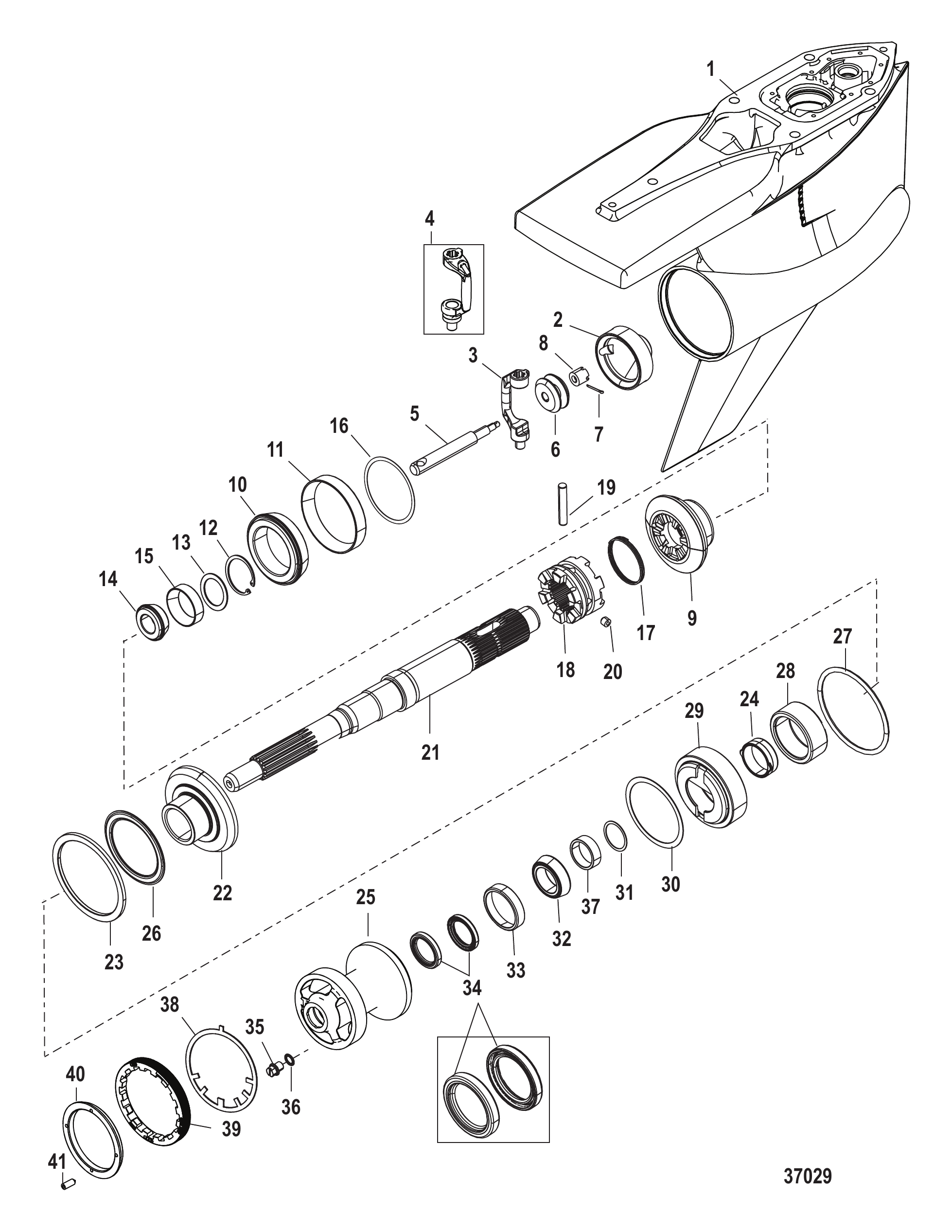

图 16齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	880686T60	齿轮箱总成-标准型-长轴	GEAR HOUSING ASSEMBLY Complete-Standard-Long	1
-	880686T61	齿轮箱总成-标准型-加长轴	GEAR HOUSING ASSEMBLY Complete-Standard-X-Long	1
-	880686T63	齿轮箱总成-标准型-超长轴	GEAR HOUSING ASSEMBLY Complete-Standard-XX-Long	1
-	8M0049872	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T65	齿轮箱总成-反转型-长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation-Long	1
-	880686T62	齿轮箱总成-反转型-加长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation X-Long	1
-	8M0049871	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T64	齿轮箱总成-反转型-超长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation-XX-Long	1
1	880686T66	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	NSS	不单独销售 塞	NOT SOLD SEPARATE Plug	1
3	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
4	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
5	19755T7	阀芯总成	SPOOL ASSEMBLY	1
5	8M0235940	阀芯总成	SPOOL ASSY	1
6	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
7	469501	开口销	COTTER PIN	1
8	NSS	不单独销售 调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
9	892595A06	前进齿轮套件	GEAR KIT Forward	1
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	23721	挡圈	RING Retaining	1
12	8M0051043	挡圈	RING Retaining	1
13	892805	止推垫片	THRUST WASHER	1
13	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
14	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
14	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	884328A01	垫片组	SHIM SET	AR
16	8M0063270	垫片组	SHIM SET	AR
17	30893	弹簧	SPRING	1
18	880714T02	离合器	CLUTCH	1
19	8M0020941	十字销	PIN Cross	1
19	8M0100263	十字销	PIN Cross	1
20	828356	定位销	PIN Detent	1
21	888530T01	螺旋桨轴	PROPELLER SHAFT	1
22	880707A03	倒档与小齿轮组	GEAR SET Reverse and Pinion	1
23	8M0030983	止推垫圈	WASHER Thrust	1
24	892818	适配器	ADAPTER	1
24	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
25	8M8023633	轴承座总成	CARRIER ASSEMBLY Bearing	1
26	815480	推力轴承	BEARING Thrust	1
27	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
28	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
29	880728	轴承适配器	ADAPTER Bearing	1
29	8M0148384	前进齿轮轴承适配器	ADAPTER Bearing Forward Gear	1
30	47397A1	垫片组	SHIM SET	AR
31	891936A01	垫片组	SHIM SET	AR
32	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
32	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
33	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
34	888483	油封	SEAL Oil	2
34	8M0204700	油封	SEAL Oil	2
35	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
36	830749	密封件	SEAL	1
36	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
37	891919001	止推隔套	SPACER Thrust	1
38	8M0027416	锁紧垫圈	TAB WASHER	1
39	8M0001491	固定螺母	NUT Retainer	1
39	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
-	8M8023718	齐平式盖板套件-标准型	COVER KIT Flush-Standard	1
-	8M8023719	齐平式盖板套件-0.03英寸加长型	COVER KIT Flush-.03 Extension	1
40	8M0033816	盖板	COVER	1
41	8M0036819	紧定螺钉(10-32)	SET SCREW (10-32)	1
-	830749A02	齿轮箱密封套件	SEAL KIT Gear Housing	1

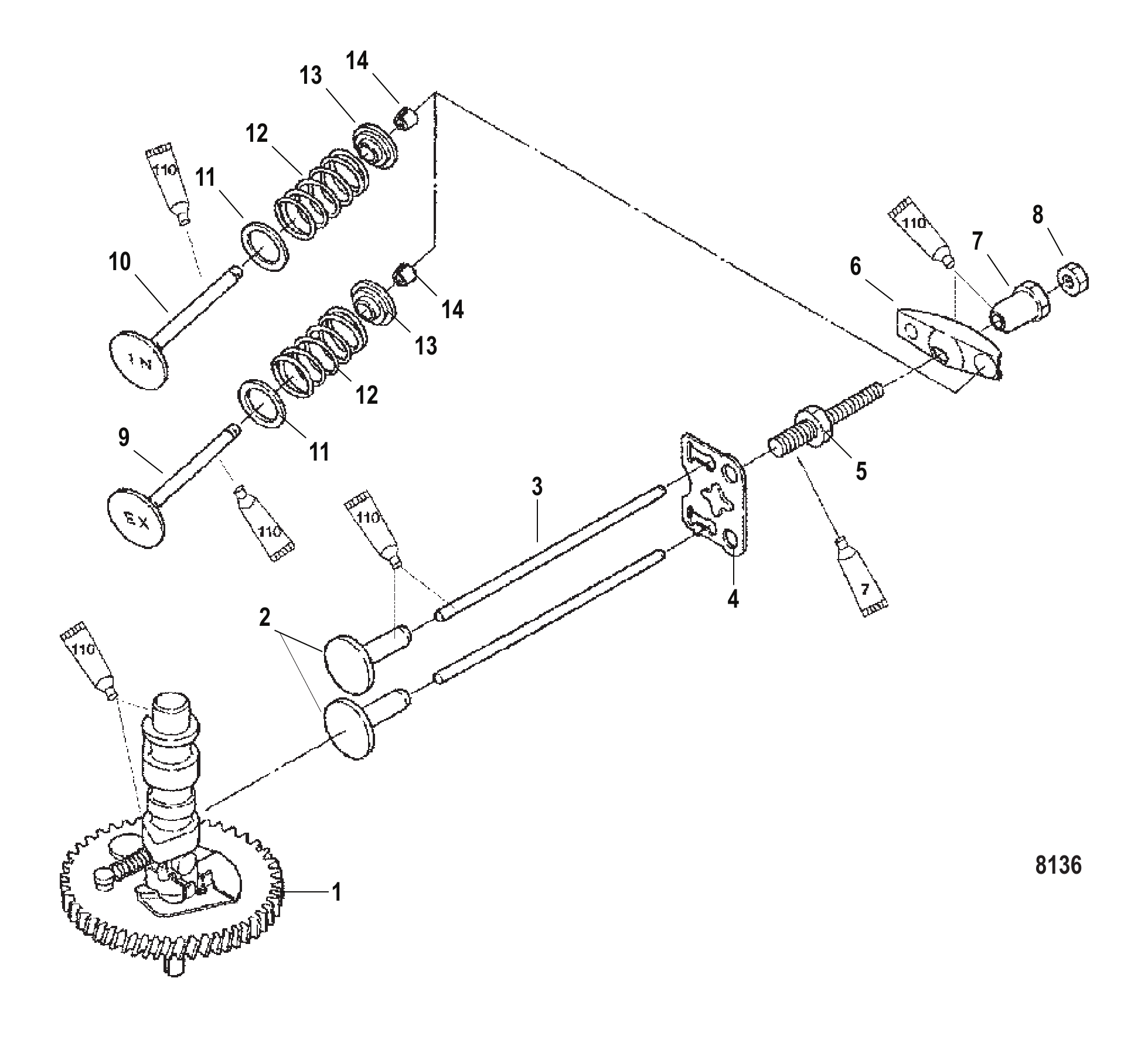

图 17进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T2	凸轮轴	CAMSHAFT	1
1	8M0147019	凸轮轴	CAMSHAFT	1
1	803545T1	凸轮轴	CAMSHAFT	1
1	803545T	凸轮轴	CAMSHAFT	1
1	803545T2	凸轮轴	CAMSHAFT	1
1	8M0147019	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	803549	摇臂	ROCKER ARM	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551	螺母	NUT	2
8	803551001	螺母	NUT	2
9	803553T	排气阀	VALVE Exhaust	1
9	8M0056316	排气阀	VALVE Exhaust	1
10	803552T	进气阀	VALVE Intake	1
10	8M0056312	进气阀	VALVE Intake	1
11	803598	阀座	SEAT	2
11	8M0158660	气门弹簧座	SEAT VALVE SPRING	2
12	8035544	弹簧	SPRING	2
12	898101214	气门弹簧	SPRING Valve	2
13	803555	固定座	RETAINER	2
13	8M0152418	固定座总成	RETAINER ASSEMBLY	2
14	803556	气门锁夹	KEEPER Valve	4
14	8M0152418	固定座总成	RETAINER ASSEMBLY	4

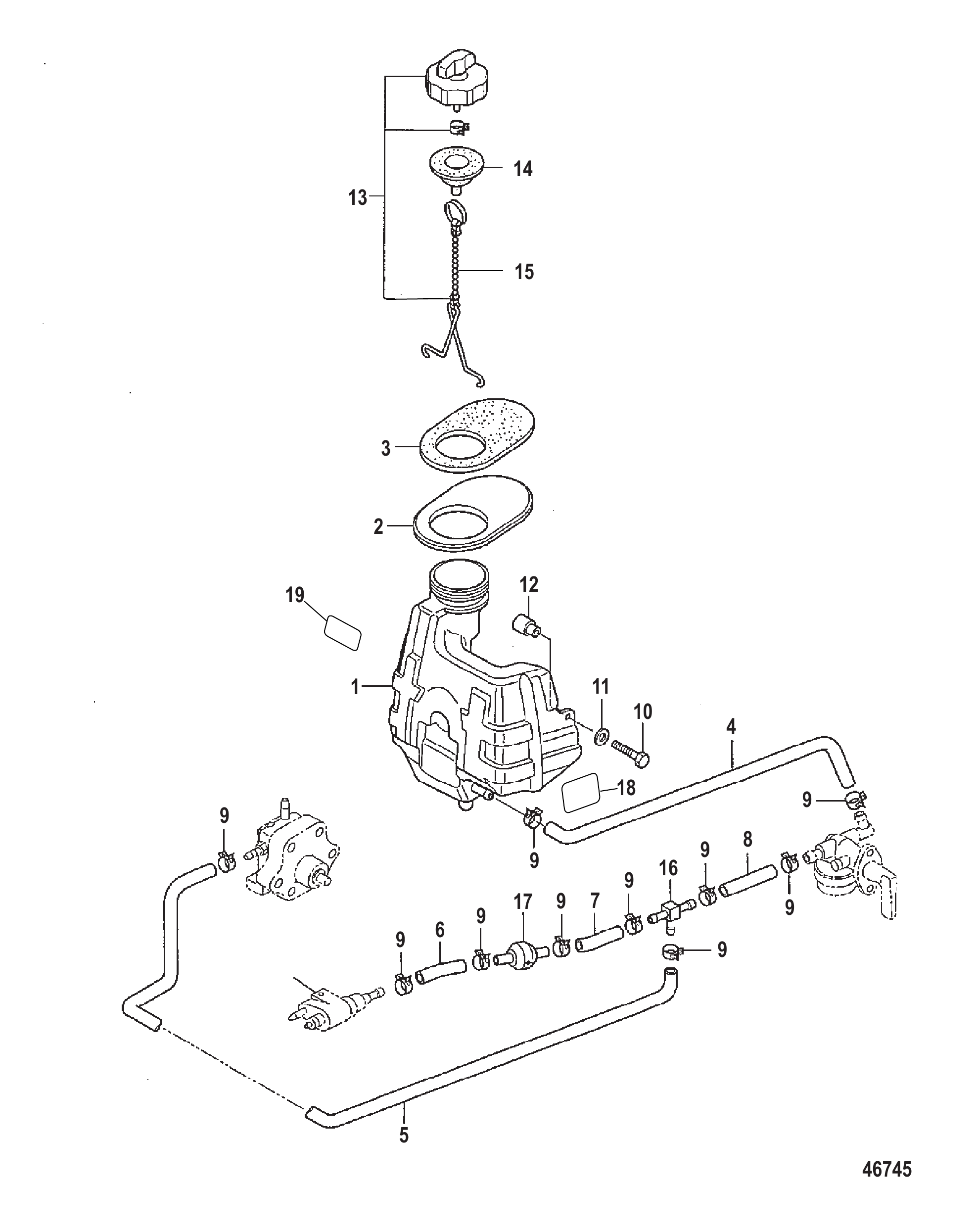

图 18内置燃油箱 Integral Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	8M0056966	燃油箱	FUEL TANK	1
1	8M0072284	燃油箱	FUEL TANK	1
1	8M0170575	燃油箱	TANK FUEL	1
2	8M0056967	密封板	SEALING PLATE	1
2	8M0097064	安装板	PLATE	1
3	8M0056968	密封件	SEAL	1
4	8M0056969	软管	HOSE	1
5	8M0069791	软管	HOSE	1
6	8M0056972	软管	HOSE	1
7	8M0056973	软管	HOSE	1
8	8M0056975	软管	HOSE	1
9	851817004	卡扣	CLIP	10
9	8M0129429	软管夹	HOSE CLAMP	10
10	16830	螺栓	BOLT	2
11	898101937	垫圈	WASHER	2
12	8M0056976	隔套	SPACER	2
13	8M0056977	盖总成	CAP ASSEMBLY	1
13	8M0126977	燃油箱盖	CAP-FUEL TANK	1
13	8M0072276	盖总成	CAP ASSEMBLY	1
14	8M0056978	衬垫	GASKET	1
15	851845	挂钩	HOOK	1
15	8M0126977	燃油箱盖	CAP-FUEL TANK	1
16	73318	塑料三通	TEE Plastic	1
17	815048	塑料接头	CONNECTOR Plastic	1
18	8M0056979	贴花	DECAL	1
18	8M0137390	铭牌-发动机机油	DECAL Engine Oil	1
19	8M0056965	紧急启动贴纸	DECAL Emergency Start	1
19	8M0183197	紧急启动贴纸	DECAL Emergency Start	1

图 19维护套件 Maintenance Kits

REF	零件编号	中文名称	英文名称	数量
-	8M0149929	100小时保养套件-V6/V8四冲程	100 HR MAINTENANCE KIT V6 and V8 4 stroke	1
-	8M0123025	机油滤清器	OIL FILTER	1
-	8M0106635	燃油滤清器	FUEL FILTER	1
-	830749	密封件	SEAL	1
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
-	8M0149932	300小时保养套件-V8四冲程	300 HR MAINTENANCE KIT V8 4 Stroke	1
-	8M0123025	机油滤清器	OIL FILTER	1
-	8M0106635	燃油滤清器	FUEL FILTER	1
-	830749	密封件	SEAL	2
-	8M0204693	放油螺塞密封件	SEAL Drain Plug	2
-	8M0135348	火花塞	SPARK PLUGS	8
-	8M0204737	火花塞	SPARK PLUG	8
-	8M0162139	节温器总成	THERMOSTAT ASSEMBLY	1
-	888988008	卡箍(34.6毫米)	CLAMP (34.6 MM)	1
-	8M0187145	卡箍	CLAMP	1
-	8M0142251	皮带	BELT	1
-	8M0218433	皮带	BELT	1
-	8M0142980	叶轮维修套件	IMPELLER REPAIR KIT	1
-	8M0205803	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0137814	防涡流阳极板(铝)	ANODE Antivent Plate (Aluminum)	1
-	8M0142850	螺钉(M10×25)	SCREW (M10 X 25)	2
-	8M0142878	螺塞	PLUG Screw	2
-	893404	阳极块	ANODE	4
-	8M0220986	配平阳极	ANODE Trim	4
-	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
-	880653	阳极块	ANODE	1
-	8M0220987	配平歧管阳极	ANODE Trim Manifold	1
-	889543016	螺栓	BOLT	4
-	8M0161430	平垫圈	WASHER Flat	6
-	8M0205955	水星阳极套件	ANODE KIT Mercury	1
-	8M0205956	快银阳极套件	ANODE KIT Quicksilver	1

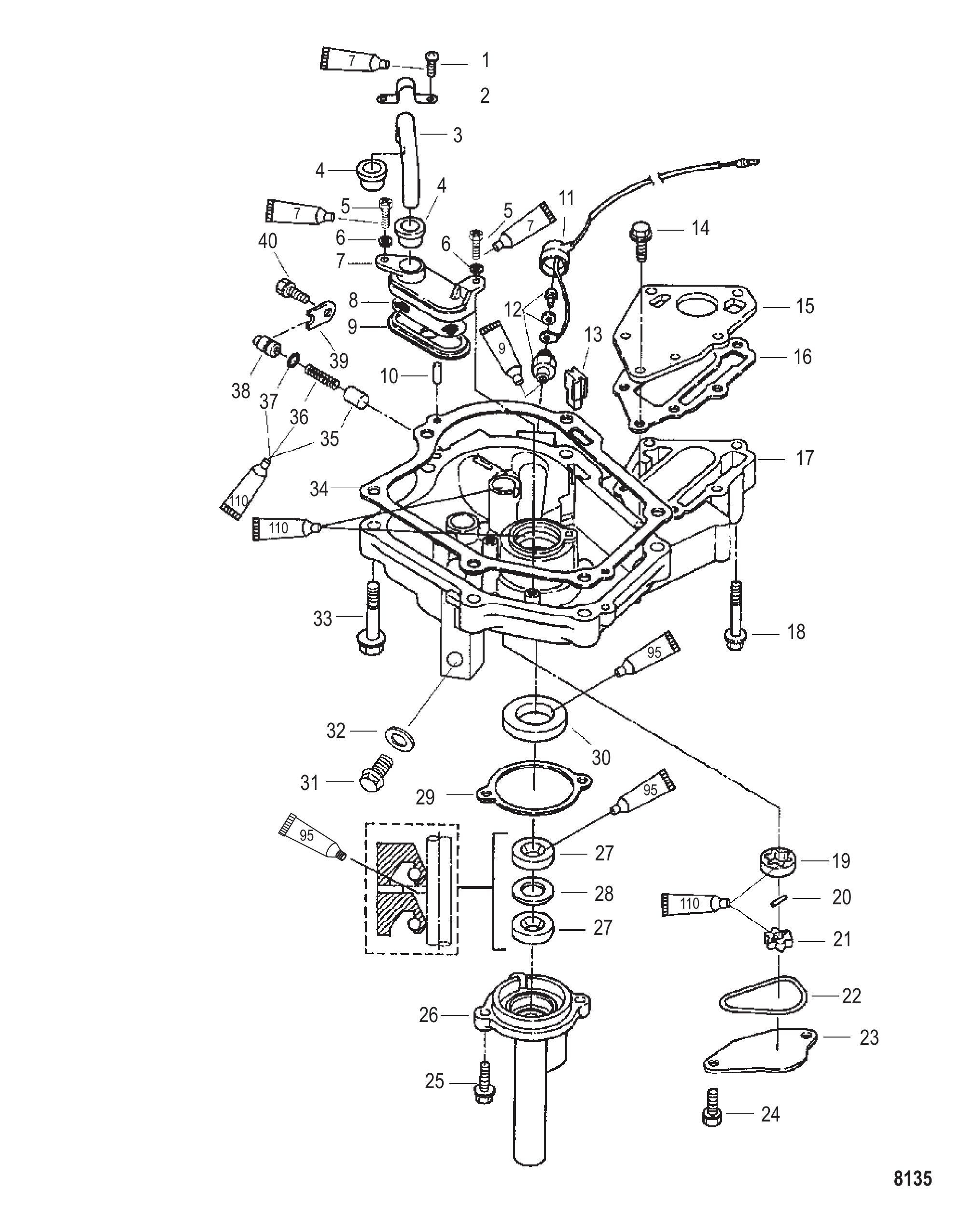

图 20油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	82303110	螺钉(M5×16)	SCREW (M5 x 16)	1
2	803543	止动器	STOPPER	1
3	952237	油管	TUBING	1
4	8035202	密封件	SEAL	2
5	855558	螺钉(M5×16)	SCREW (M5 x 16)	2
6	160721	垫圈	WASHER	2
7	803540	滤网壳体	HOUSING Strainer	1
8	803542	滤网	STRAINER	1
9	803541	杯套	CUP	1
10	16119	定位销	PIN Dowel	2
11	803539	引线	LEAD WIRE	1
12	803538	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
12	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
13	8035135	护孔环	GROMMET	1
14	168305	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
14	810755007	螺栓	BOLT	3
15	803532	排气板	PLATE Exhaust	1
15	803532001	排气板	PLATE Exhaust	1
16	8035088	衬垫	GASKET	1
16	803508015	衬垫	GASKET	1
17	803531T	油底壳	PAN Oil	1
17	8M0227936	油底壳	OIL PAN	1
17	803531T01	油底壳	PAN Oil	1
17	8M0227936	油底壳	OIL PAN	1
18	168306	螺栓(M6x40)	BOLT (M6 x 40)	3
19	8035331	外转子	ROTOR Outer	1
20	162563	销	PIN	1
21	803533	内转子	ROTOR Inner	1
22	8035134	O型圈	O-RING	1
22	803513010	O型圈	O-RING	1
23	803534	盖板	COVER	1
24	168287	螺栓(M6 x 16)	BOLT (M6 x 16)	2
25	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
26	8150162	壳体	HOUSING	1
27	16703	油封	SEAL Oil	2
27	8M0101649	密封件	SEAL	2
28	815018	隔套	SPACER	1
29	16704	衬垫	GASKET	1
29	8M0152378	曲轴箱衬垫	GASKET Crankcase	1
30	8537077	油封	SEAL Oil	1
30	8M0056308	油封	OIL SEAL	1
31	8035096	螺栓	BOLT	1
31	803509021	螺栓	BOLT	1
32	8035161	垫圈	WASHER	1
33	8150685	螺栓(M8x40)	BOLT (M8 x 40)	6
34	8035087	衬垫	GASKET	1
34	803508014	衬垫	GASKET	1
35	803535	控制柱塞	CONTROL PLUNGER	1
36	8035541	弹簧	SPRING	1
37	168231	O型圈	O-RING	1
38	803536	阀座	SEAT	1
39	803537	盖板	COVER	1
40	168287	螺栓(M6 x 16)	BOLT (M6 x 16)	1
-	803508A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0114820	动力头衬垫	POWERHEAD GASKET	1
-	803508A05	动力头衬垫套件	GASKET SET Powerhead	1

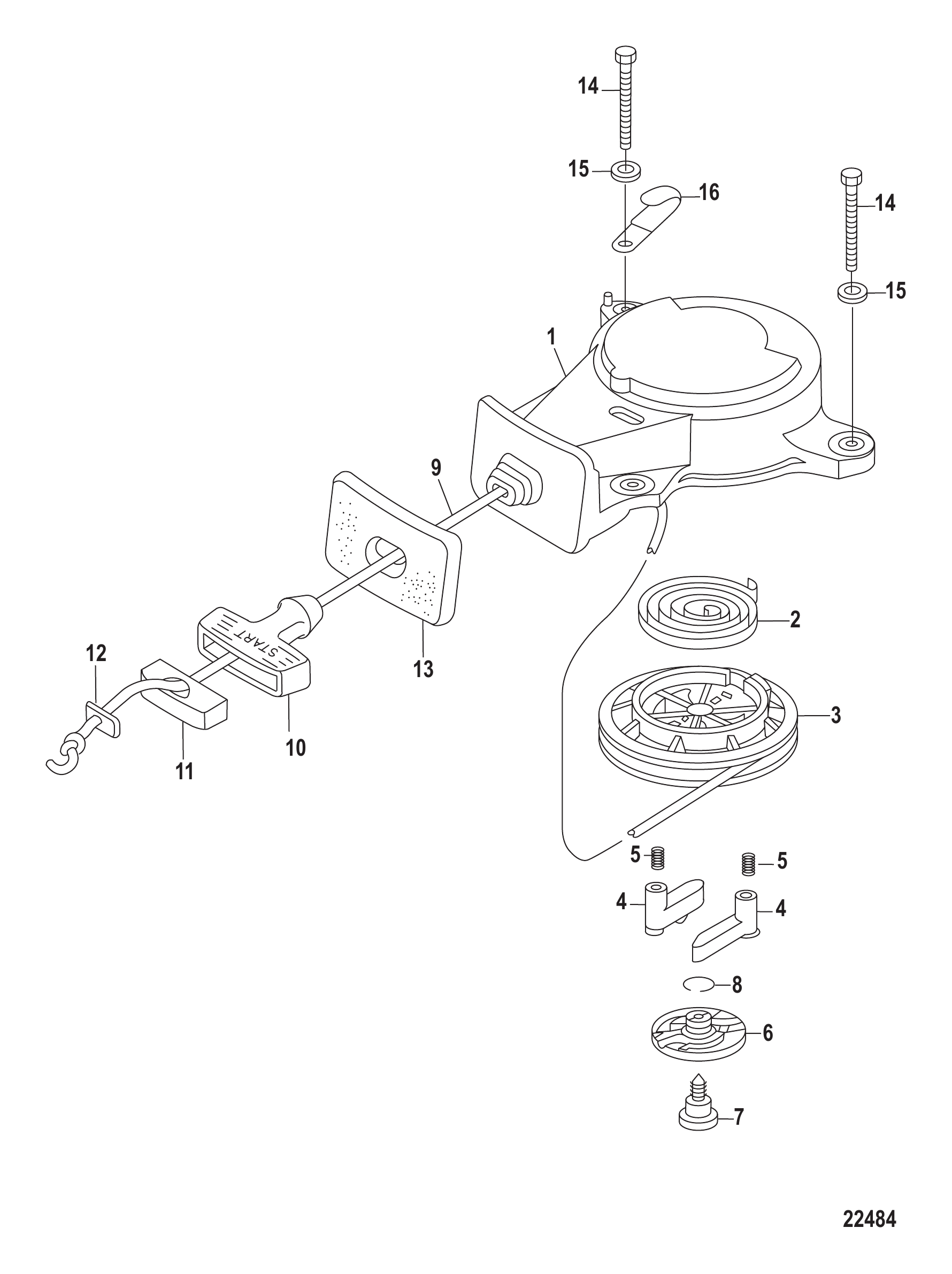

图 21反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	898103T61	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	898101316	弹簧	SPRING	1
3	898101317	卷轴	REEL	1
4	898101318	棘轮	RATCHET	2
5	898101319	回位弹簧	SPRING Return	2
6	898101320	摩擦片	PLATE Friction	1
7	898101321	螺钉	SCREW	1
8	898101322	摩擦弹簧	SPRING Friction	1
9	8M0160482	启动绳	ROPE Starter	1
10	898101324	起动手柄	HANDLE Starter	1
11	898101325	锚绳	ANCHOR Rope	1
12	898101366	锚绳板	PLATE Rope Anchor	1
13	803720001	启动器密封件	SEAL Starter	1
13	8M0138706	启动器密封件	SEAL Starter	1
14	898101327	螺钉	SCREW	3
15	895118002	垫圈	WASHER	3
15	953921	不锈钢垫圈	WASHER Stainless Steel	3
16	8035631	卡箍	CLAMP	1
16	803563005	卡箍	CLAMP	1
-	898103193	干扰贴花	DECAL Interferance	1

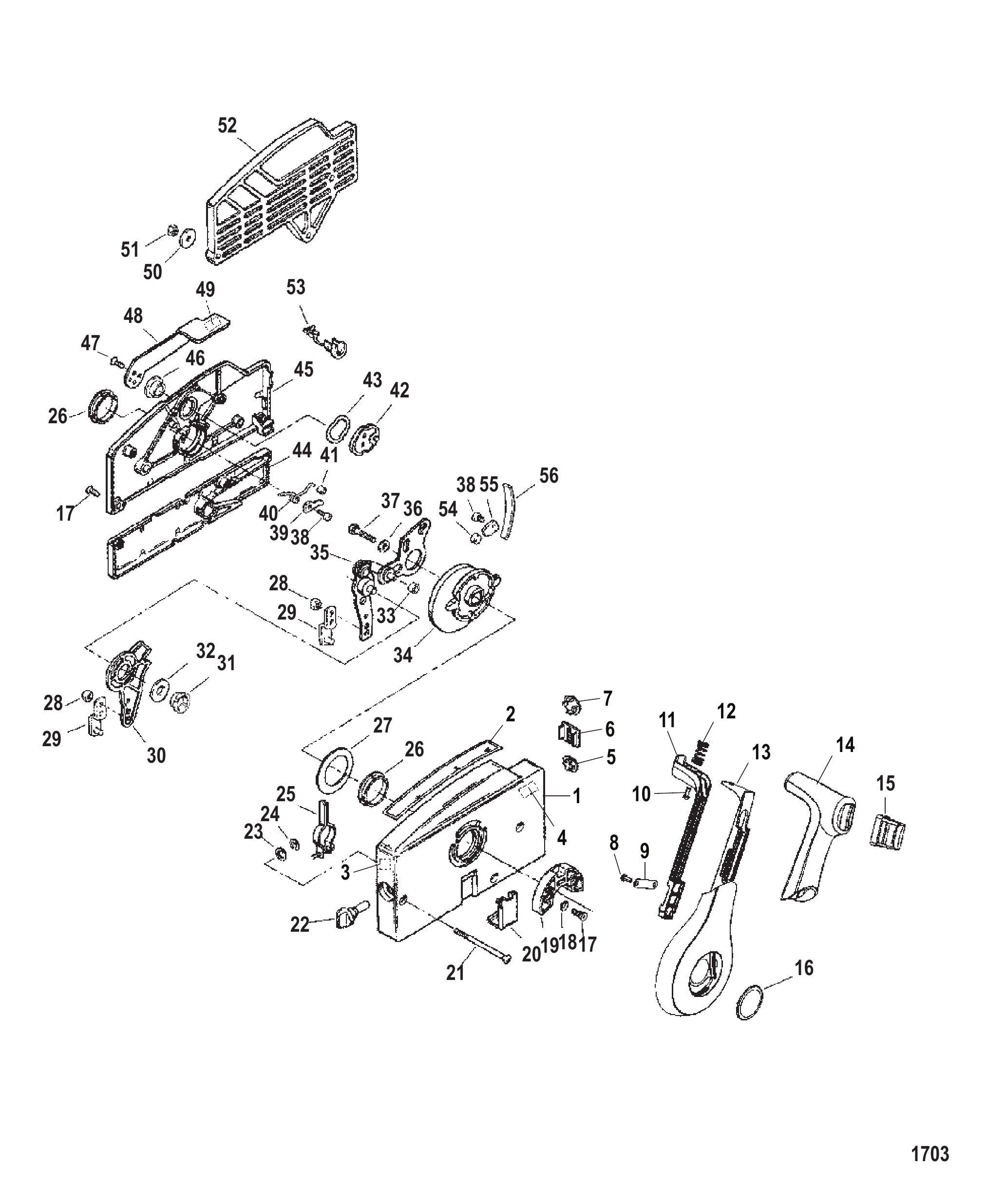

图 22遥控器4000侧装式 Remote Control 4000 Side Mount

REF	零件编号	中文名称	英文名称	数量
-	881170A8	手动启动遥控器（无动力升降）	REMOTE CONTROL Manual Start - Non Power Trim	1
-	8M0178530	遥控装置	REMOTE CONTROL	1
1	NSS	不单独销售-前壳体	NOT SOLD SEPARATE Housing-Front	1
2	NSS	不单独销售-前进空倒标贴	NOT SOLD SEPARATE Decal-F-N-R	1
3	NSS	不单独销售-油门摩擦标贴	NOT SOLD SEPARATE Decal-Throttle Friction	1
4	NSS	不单独销售-运行/关闭标贴	NOT SOLD SEPARATE Decal-Run/Off	1
5	89774	钥匙开关孔塞	PLUG Key Swith Hole	1
6	17192	停机开关孔塞	PLUG Stop Switch Hole	1
7	17191	线束孔塞	PLUG Wire Harness Hole	1
8	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
9	16921	锁杆支架	BRACKET Lock Bar Support	1
10	87775510	螺钉（M4×10）	SCREW (M4 x 10)	1
11	881138	红色锁杆	LOCK BAR Red	1
11	8M0207317	黑色锁杆	LOCK BAR-BLACK	1
12	16924	弹簧	SPRING	1
13	881139T2	轮毂手柄	HUB Handle	1
14	8811411	握把	GRIP	1
15	881146	堵头	PLUG	1
16	881137A1	盖/贴花总成	CAP/DECAL ASSEMBLY	1
17	40118107	螺钉（M5×18）	SCREW (M5 x 18)	7
18	16923	外锁紧垫圈	LOCKWASHER External	2
19	16899	空档锁支架	HOLDER Neutral Lock	1
19	16899T	空档锁支架	HOLDER Neutral Lock	1
20	16917	盖板	COVER	1
21	40116110	螺钉（M6×110）	SCREW (M6 x 110)	3
21	40116110T	螺钉（M6×110）	SCREW (M6 x 110)	3
22	881145	油门摩擦旋钮	KNOB Throttle Friction	1
23	16896	垫圈	WASHER	1
24	13194	挡圈	RING Retaining	1
25	16895	制动臂总成	ARM ASSEMBLY Brake	1
26	16875	轴承(1.750内径)	BEARING (1.750 Inside Diameter) (1.750 ID)	2
27	16874	垫圈	WASHER	1
28	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
29	85899A1	卡箍总成	CLIP ASSEMBLY	2
30	NSS	不单独出售换挡总成	NOT SOLD SEPARATE Gear Shift Assembly	1
31	16868	轴承(0.750内径)	BEARING (.750 Inside Diameter) (.750 ID)	1
32	16870	垫圈	WASHER	1
33	16873	凸轮滚轮	ROLLER Cam	1
34	NSS	不单独出售驱动齿轮	NOT SOLD SEPARATE Drive Gear	1
35	NSS	不单独销售 板/螺柱总成	NOT SOLD SEPARATE Plate/Stud Assembly	1
36	12038	垫圈	WASHER	1
36	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
37	4007154	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
38	4005683	螺钉（M4×6）	SCREW (M4 x 6)	2
39	16886	卡扣	CLIP	1
40	16888	弹簧	SPRING	1
41	16884	滚轮	ROLLER	1
42	16883	鼓轮总成	DRUM ASSEMBLY	1
43	16922	波形垫圈	WAVE WASHER	1
44	NSS	不单独销售 底盖	NOT SOLD SEPARATE Cover-Bottom	1
45	NSS	不单独销售 顶盖	NOT SOLD SEPARATE Cover-Top	1
46	16887	轴承(0.810内径)	BEARING (.810 Inside Diameter) (.810 ID)	1
47	40118106	螺钉(M5 x 12)	SCREW (M5 x 12)	2
48	16919A1	杠杆总成	LEVER ASSEMBLY	1
49	NSS	不单独销售 快怠速提升贴花	NOT SOLD SEPARATE Decal-Lift for Fast Idle	1
50	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
51	401196	螺母 (M6)	NUT (M6)	3
52	17063T	隔套	SPACER	1
53	71942	衬套	BUSHING	1
54	16879	定位滚轮	ROLLER Detent	1
55	16880	卡扣定位器	CLIP Detent	1
56	16882	定位弹簧	SPRING Detent	5

图 23维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0142639	零件手册250R/300R 4.6L V8四冲程	PARTS MANUAL 250R/300R 4.6L V8 4 Stroke	1
-	8M0146888	维修手册250R/300R/300R HD 4.6L V8	SERVICE MANUAL 250R/300R/300R HD 4.6L V8	1
-	8M0145934	安装手册V6/V8 CMS	INSTALLATION MANUAL V6/V8 CMS	1
-	8M0156797	安装手册V6(175-225)/V8(200-300)CMS	INSTALLATION MANUAL V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	300R HD安装手册	INSTALLATION MANUAL 300R HD	1
-	8M0156799	IM-300R HD CMS	IM-300R HD CMS	1
-	8M0145541	操作手册V6/V8 CMS机械式	OPERATION MANUAL V6/V8 CMS Mechanical	1
-	8M0175491	操作手册	MANUAL- OPERATION	1
-	8M0145542	操作手册V6/V8 CMS DTS	OPERATION MANUAL V6/V8 CMS DTS	1
-	8M0230588	操作手册150R和200R	OPERATION MANUAL 150R and 200R	1
-	8M0140585	300R CMS HD机械版操作手册	OPERATION MANUAL 300R CMS HD Mechanical	1
-	8M0175494	操作手册	MANUAL-OPERATION	1
-	8M0140789	300R CMS HD DTS版操作手册	OPERATION MANUAL 300R CMS HD DTS	1
-	8M0175495	操作手册	MANUAL-OPERATIONS	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

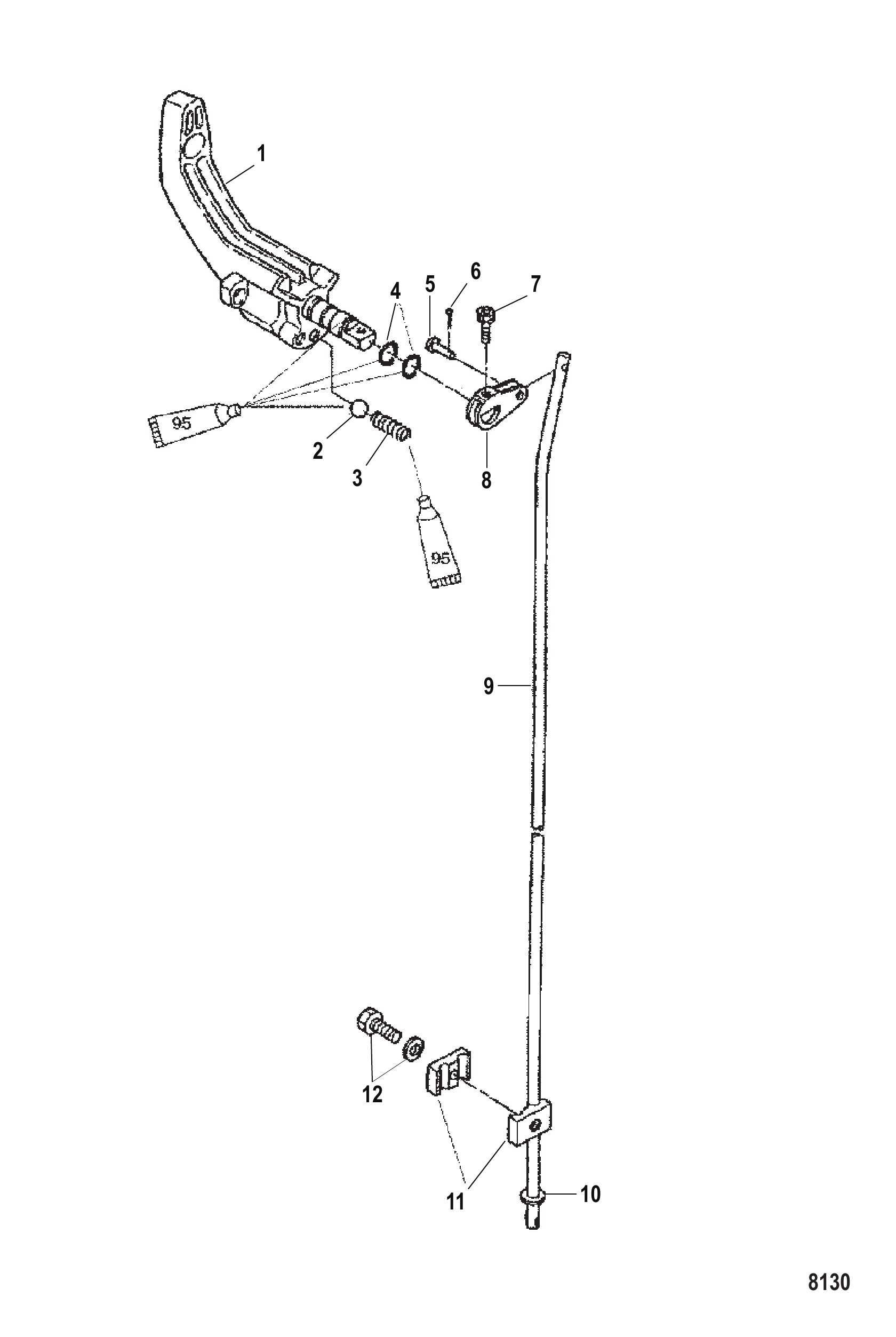

图 24换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	803594	换挡杆	LEVER Shift	1
2	812937	止动器	STOPPER	1
3	813028	弹簧	SPRING	1
4	16181	O型圈	O-RING	2
5	16188	销	PIN	1
6	16189	开口销	COTTER PIN	1
7	16185	螺栓	BOLT	1
8	16184	杠杆	LEVER	1
9	16186	换挡连杆	SHIFT ROD	1
9	16187	换挡连杆	SHIFT ROD	1
10	16826	不锈钢垫圈	WASHER Stainless Steel	1
11	16190	联轴器套装	JOINT Set	1
12	82304213	螺栓	BOLT	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1

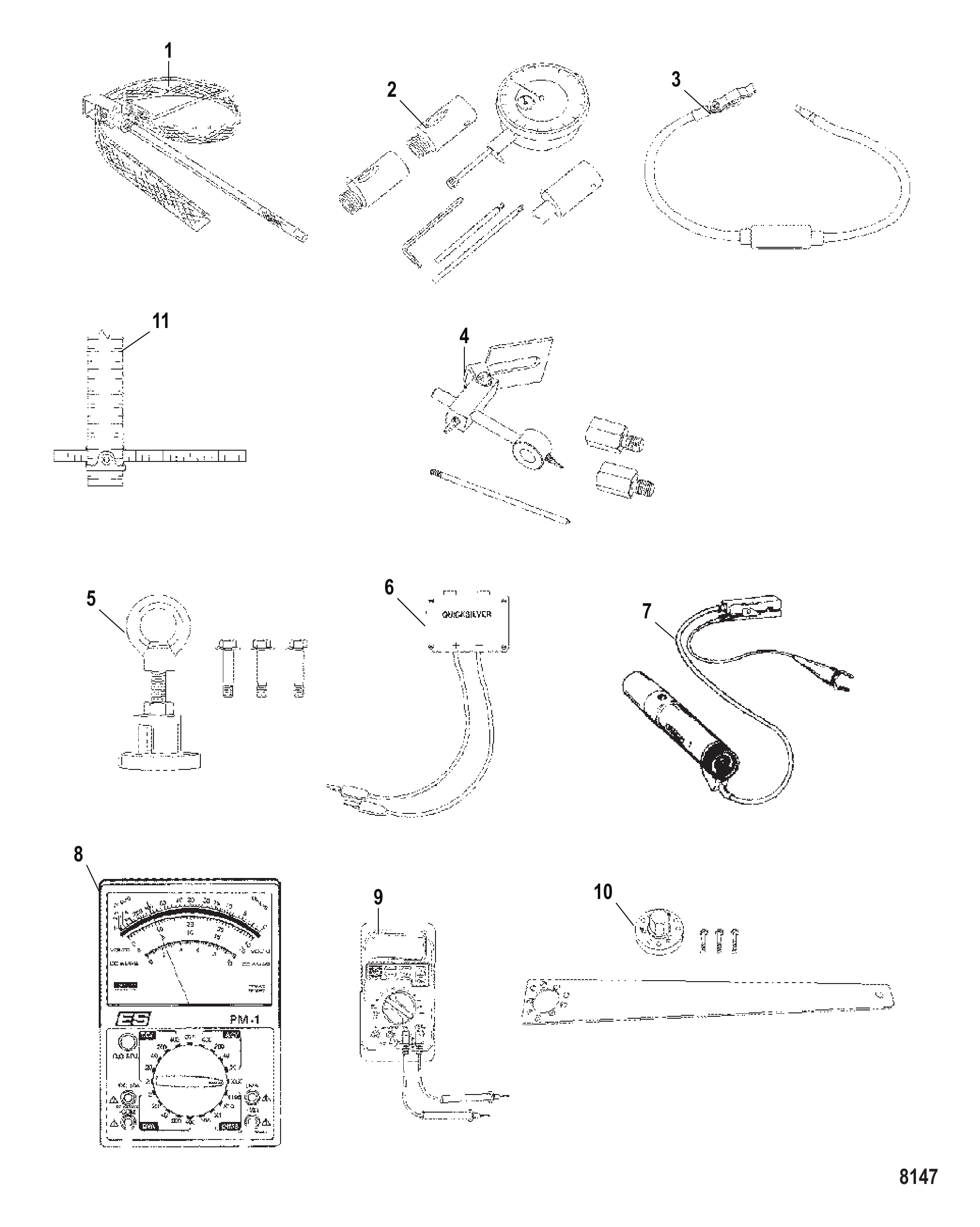

图 25专用工具 Special Tools

REF	零件编号	中文名称	英文名称	数量
1	24937A1	固定工具	HOLDER TOOL	1
2	58222A1	百分表工具	DIAL INDICATOR TOOL	1
3	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
4	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
4	8M0237356	适配器套件	ADAPTER KIT	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
7	99379	正时灯	TIMING LIGHT	1
8	99750A1	万用表	MULTI METER	1
9	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
9	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
10	804552	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
10	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
11	37299Q2	黄油枪	GREASE GUN	1

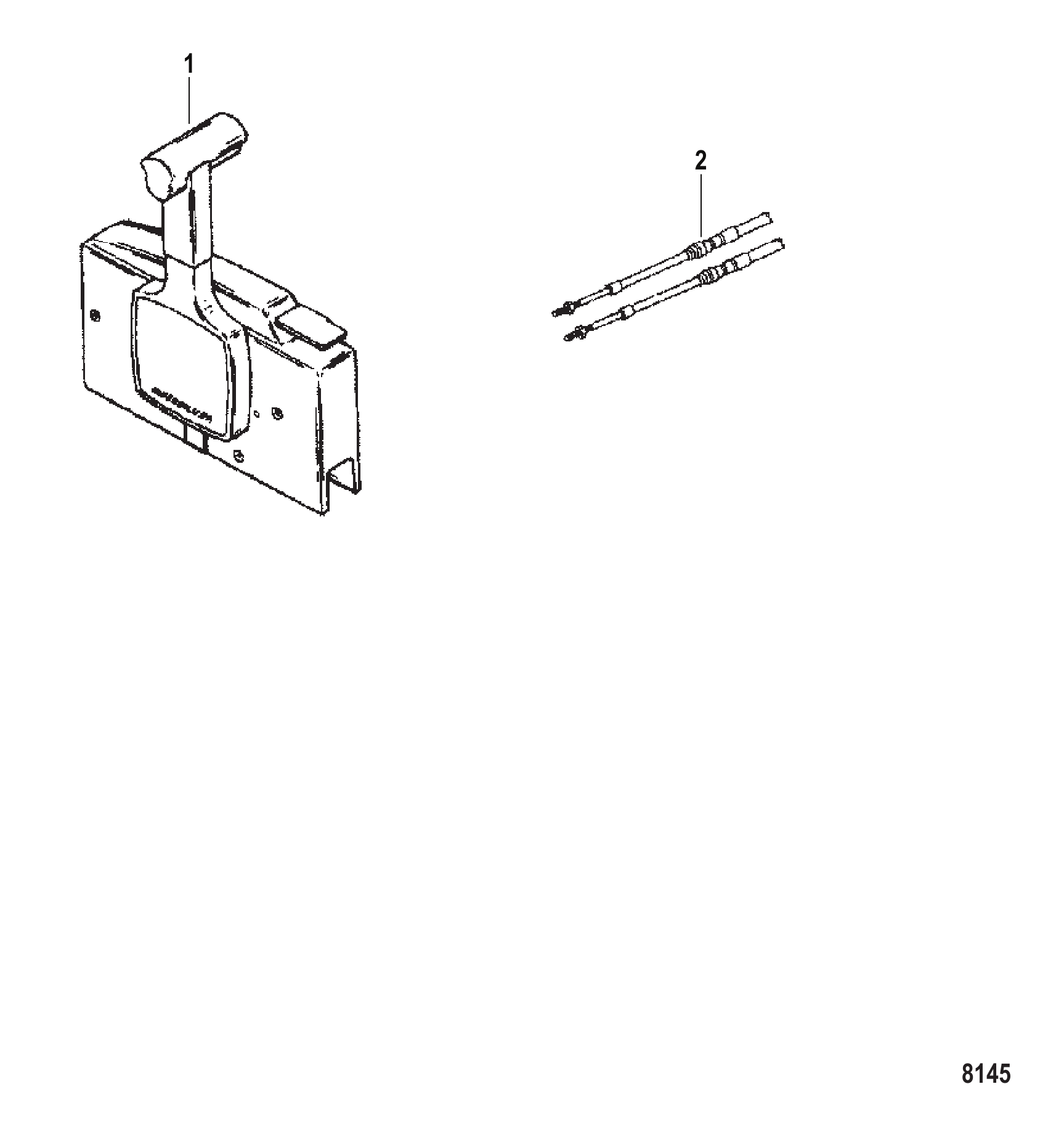

图 26油门换挡拉线 Throttle Shift Cables

REF	零件编号	中文名称	英文名称	数量
1	16908A1	遥控装置	REMOTE CONTROL	1
1	8M0178530	遥控装置	REMOTE CONTROL	1
2	8098945	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085942	T/S拉索G1 5FT	CABLE T/S G1 5FT	2
2	8098946	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085940	T/S拉索G1 6FT	CABLE T/S G1 6FT	2
2	8098947	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085964	T/S拉索G1 7FT	CABLE T/S G1 7FT	2
2	8098948	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085941	T/S拉索G1 8FT	CABLE T/S G1 8FT	2
2	8098949	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085946	T/S拉索G1 9FT	CABLE T/S G1 9FT	2
2	80989410	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085937	T/S拉索G1 10FT	CABLE T/S G1 10FT	2
2	80989411	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085951	T/S拉索G1 11FT	CABLE T/S G1 11FT	2
2	80989412	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085949	T/S拉索G1 12FT	CABLE T/S G1 12FT	2
2	80989413	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085952	T/S拉索G1 13FT	CABLE T/S G1 13FT	2
2	80989414	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085945	T/S拉索G1 14FT	CABLE T/S G1 14FT	2
2	80989415	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085960	T/S拉索G1 15FT	CABLE T/S G1 15FT	2
2	80989416	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085963	T/S拉索G1 16FT	CABLE T/S G1 16FT	2
2	80989417	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085956	T/S拉索G1 17FT	CABLE T/S G1 17FT	2
2	80989418	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085947	T/S拉索G1 18FT	CABLE T/S G1 18FT	2
2	80989419	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085954	T/S拉索G1 19FT	CABLE T/S G1 19FT	2
2	80989420	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085957	T/S拉索G1 20FT	CABLE T/S G1 20FT	2
2	80989422	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085959	T/S拉索G1 22FT	CABLE T/S G1 22FT	2
2	80989424	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085943	T/S拉索G1 24FT	CABLE T/S G1 24FT	2
2	80989426	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085950	T/S拉索G1 26FT	CABLE T/S G1 26FT	2
2	80989428	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085938	T/S拉索G1 28FT	CABLE T/S G1 28FT	2
2	80989430	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085953	T/S拉索G1 30FT	CABLE T/S G1 30FT	2
2	80989432	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	896143A32	油门换挡拉索总成 - 32英尺	CABLE ASSEMBLY Throttle Shift - 32 Feet	2
2	80989434	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	896143A34	油门换挡拉索总成 - 34英尺	CABLE ASSEMBLY Throttle Shift - 34 Feet	2
2	80989436	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	896143A36	油门换挡拉索总成 - 36英尺	CABLE ASSEMBLY Throttle Shift - 36 Feet	2
2	80989438	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	896143A38	油门换挡拉索总成 - 38英尺	CABLE ASSEMBLY Throttle Shift - 38 Feet	2
2	80989440	油门/换挡线缆总成	CABLE ASSEMBLY Throttle/Shift	2
2	896143A40	油门换挡拉索总成 - 40英尺	CABLE ASSEMBLY Throttle Shift - 40 Feet	2
