水星 Mercury 4 HP Carb 0R067090 THRU 0R411837 - 爆炸图零件明细

四冲程 化油器 · USA - Cat.# 90-803599006 · 共 27 个部位 · 994 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	8M0236724	快速冲洗连接套件	FLUSH QUICK CONNECT KIT	1
-	893395A01	嵌入式安装板	PLATE Flush Mount	1
-	875207	三通接头	TEE Fitting	1
-	892486K08	模拟转换套件	CONVERSION KIT Analog	1
-	899785K04	附件电源线束总成(30英尺)	HARNESS ASSEMBLY Accessory Power (30 Feet)	1
-	880717A01	齿轮箱螺丝/密封套件	SCREW/SEAL KIT Gearcase	1
-	88439A50	电池电缆组	CABLE SET Battery	1
-	8M0210761	电池电缆组(12英尺)	CABLE SET (12 ft) Battery	1
-	8M0133542	电池电缆套件(12英尺)	CABLE KIT (12 ft) Battery	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	44357T2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	881150K1	双进水口冲洗密封套件	SEAL KIT Flush - Dual Water Pickup	1
-	899712A01	连续性电缆套件	CABLE KIT Continuity	1
-	8M0131810	MP警报罩套件(镀铬边框)	MP ALERT COWL KIT (Chrome Bezel)	1
-	8M0072341	MP警报边框-椭圆形(镀铬)	BEZEL MP Alert - Oval (Chrome)	1
-	8M0138978	MP警报边框(暖融白)	BEZEL MP Alert (Warm Fusion White)	1
-	8M0142265	油位传感器	SENSOR Oil Level	1
-	8M0145987	重新供电方案线束套件	HARNESS KIT Re-power Plan	1
-	8M0142696	压力传感器-DTS	SENSOR Pressure-DTS	1
-	8M0145165	模拟水压块套件	BLOCK WATER PRESSURE KIT Analog	1
-	8M0146953	大孔衬套-机械式	GROMMET Large Hole, Mechanical	1
-	8M0146954	大孔衬套-DTS CMS	GROMMET Large Hole, DTS CMS	1
-	8M0146955	大孔衬套-DTS	GROMMET Large Hole, DTS	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	8M0135386	船用燃油滤清器套件	FUEL FILTER KIT Boat Mounted	1
-	8M0126144	燃油滤清器	FUEL FILTER	1
-	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
-	889244T01	线束总成 DTS清洁电源(25英尺)	HARNESS ASSEMBLY DTS Clean Power (25 Feet)	1
-	8M0207790	DTS清洁电源线束总成(25英尺)	HARNESS ASSEMBLY DTS Clean Power, 25 Feet	1
-	8M0127682	操舵电源线束总成(15英尺)	POWER HARNESS ASSEMBLY Helm (15 feet)	1
-	8M0127681	操舵电源线束总成(10英尺)	POWER HARNESS ASSEMBLY Helm (10 feet)	1
-	896333T25	线束总成(25英尺)	HARNESS ASSEMBLY (25 Feet)	1
-	896305001	支架	BRACKET	1
-	896392	垫圈	WASHER	1
-	67755A22	艉板螺栓套件(2.50英寸)	BOLT KIT Transom (2.50 Inch)	1
-	67755A26	艉板螺栓套件(3.50英寸)	BOLT KIT Transom (3.50 Inch)	1
-	67755A13	艉板螺栓套件(4.50英寸)	BOLT KIT Transom (4.50 Inch)	1
-	67755A14	艉板螺栓套件(5.50英寸)	BOLT KIT Transom (5.50 Inch)	1
-	67755A15	艉板螺栓套件(6.50英寸)	BOLT KIT Transom (6.50 Inch)	1
-	67755A17	艉板螺栓套件(7.50英寸)	BOLT KIT Transom (7.50 Inch)	1
-	67755A18	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0149614	艉板螺栓套件(8.00英寸)	BOLT KIT Transom (8.00 Inches)	1
-	8M0109756	艉板螺栓双螺母套件	DOUBLE NUT KIT Transom Bolt	1
-	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	1
-	895062	垫圈	WASHER	1
-	8M0204704	垫圈	WASHER	1
-	82671117	螺母(.500-20)	NUT (.500-20)	1
-	8M0097226	转速表套件 舵机安装	TACHOMETER KIT Helm Mount	1
-	8M0150994	接头连接套件	FITTING CONNECTOR KIT	1
-	8M0225356	卡箍套件 全套	CLAMP KIT Clamp Kit-Complete	1

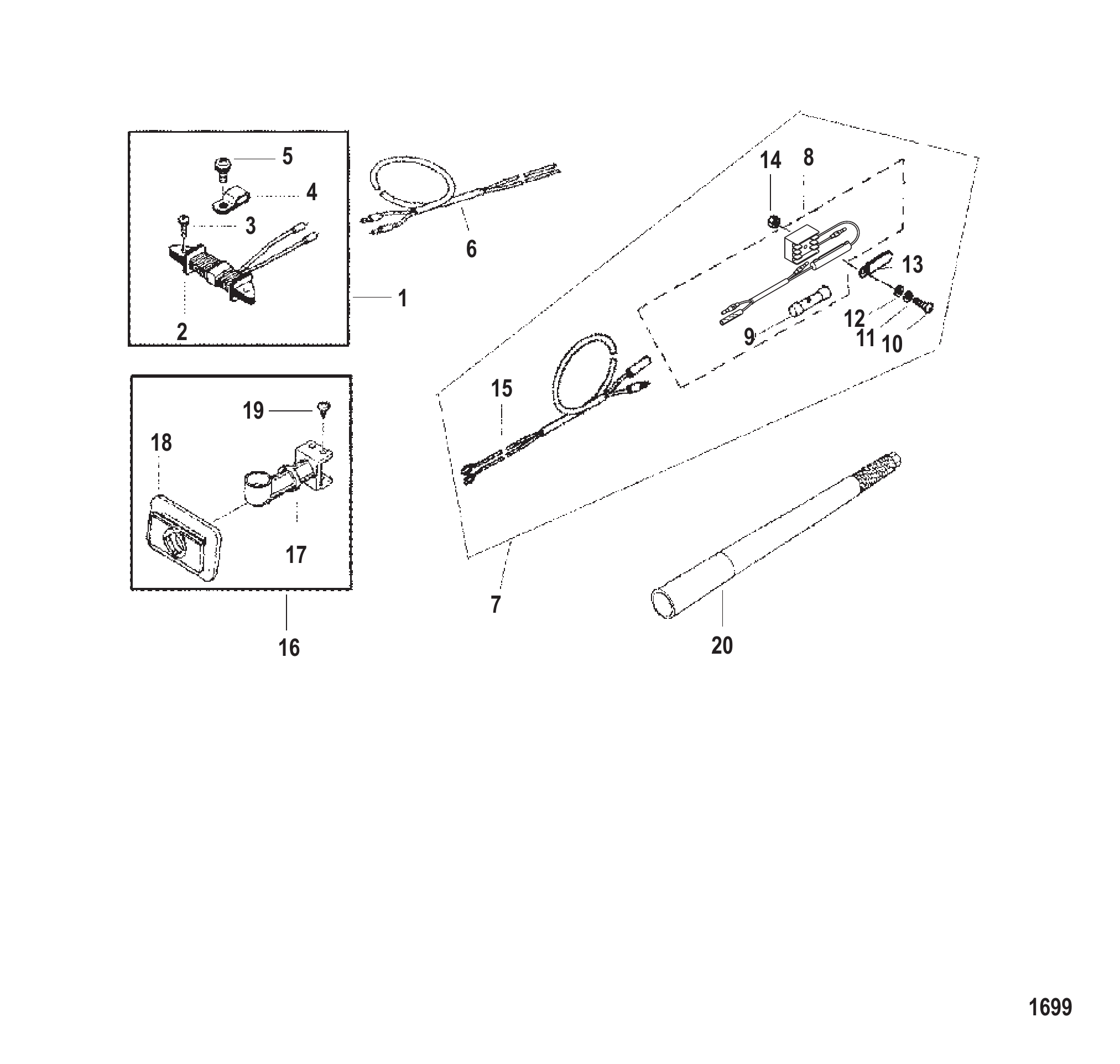

图 2附件零件 Accessory Parts

REF	零件编号	中文名称	英文名称	数量
1	16837A2	交流发电机套件	ALTERNATOR KIT	1
2	16074T	交流发电机	ALTERNATOR	1
3	16059	螺钉	SCREW	2
4	16060	卡箍	CLAMP	1
5	16821	螺钉	SCREW	1
6	17175	线束总成	HARNESS ASSEMBLY	1
7	16838A4	充电套件 电池整流器	CHARGING KIT Battery Rectifier	1
8	16076	整流器	RECTIFIER	1
8	16076A1	整流器套装	RECTIFIER KIT	1
8	16076A1	整流器套装	RECTIFIER KIT	1
9	16077	保险丝	FUSE	1
10	16123	螺钉(25毫米)	SCREW (25 mm)	1
10	16078	螺钉	SCREW	1
11	16079	锁紧垫圈	LOCKWASHER	1
12	16080	不锈钢垫圈	WASHER Stainless Steel	1
12	8M0108373	垫圈	WASHER	1
13	813275	卡箍	CLAMP	1
14	16081	不锈钢螺母	NUT Stainless Steel	1
15	16082	蓄电池电缆	CABLE Battery	1
16	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
17	NSS	不单独销售 导向件	NOT SOLD SEPARATE Guide	1
18	16113	密封板	PLATE Seal	1
19	17173	螺钉	SCREW	4
20	853828	手柄(0.8米)	HANDLE (0.8 Meters)	1
20	8538281	手柄(1.0米)	HANDLE (1.0 Meters)	1

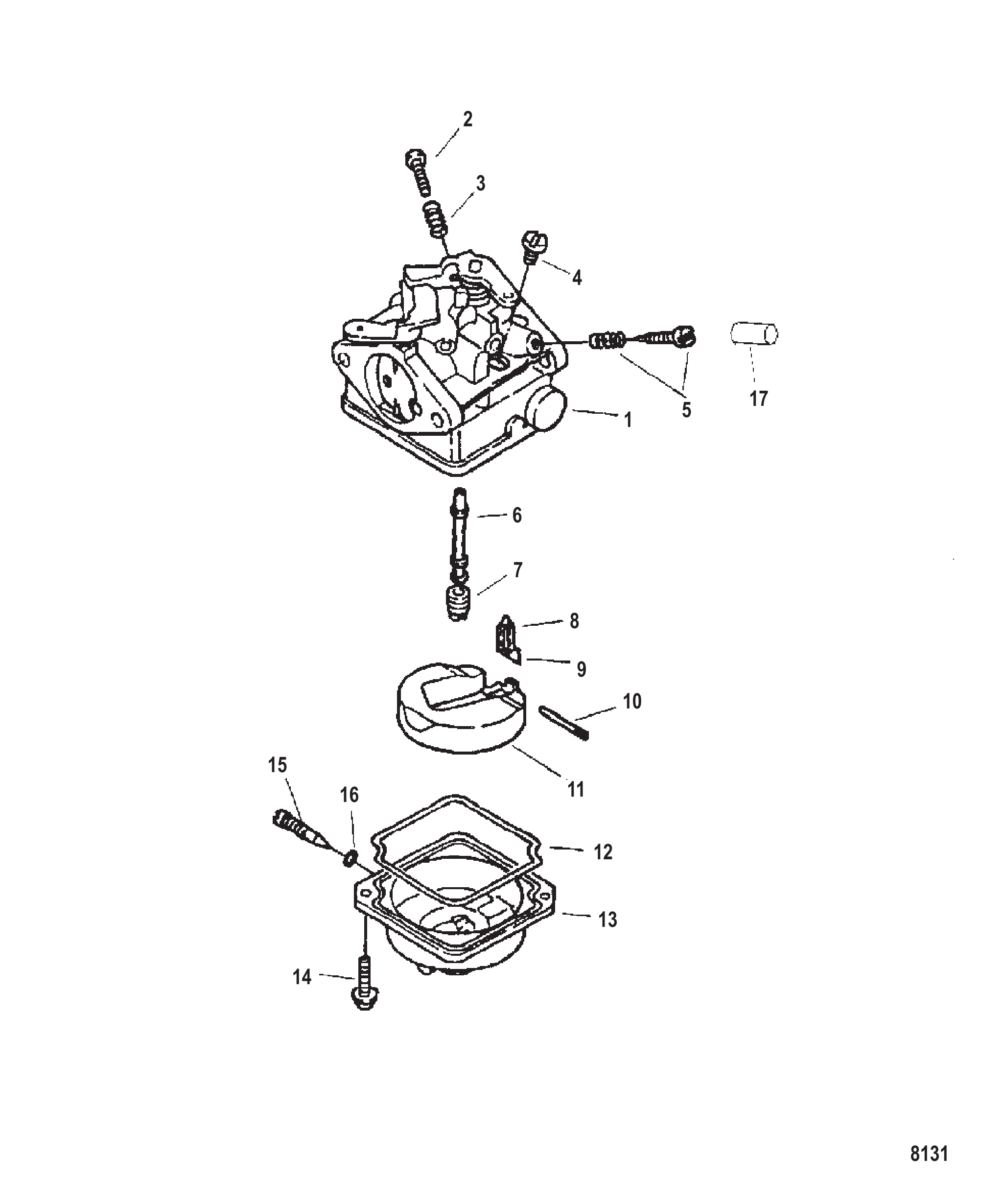

图 3化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	803819T1	化油器	CARBURETOR	1
1	803819T2	化油器	CARBURETOR	1
1	879817A1	化油器	CARBURETOR	1
1	879658A1	化油器	CARBURETOR	1
1	803522T1	化油器	CARBURETOR	1
1	803522T2	化油器	CARBURETOR	1
1	879818A1	化油器	CARBURETOR	1
1	879659A1	化油器	CARBURETOR	1
1	804766T1	化油器	CARBURETOR	1
1	804766T2	化油器	CARBURETOR	1
1	804766T2	化油器	CARBURETOR	1
1	879819A1	化油器	CARBURETOR	1
1	879660A1	化油器	CARBURETOR	1
2	8035095	螺钉	SCREW	1
3	803554	弹簧	SPRING	1
4	8035241	怠速量孔	PILOT JET	1
4	803524	怠速量孔	PILOT JET	1
4	8035243	怠速量孔(#38)	JET Pilot (#38)	1
4	8035242	怠速量孔	PILOT JET	1
4	8035241	怠速量孔	PILOT JET	1
5	8035094	导向螺钉总成	SCREW ASSEMBLY Pilot	1
5	8035098	导向螺钉总成	SCREW ASSEMBLY Pilot	1
5	8035099	导向螺钉总成	SCREW ASSEMBLY Pilot	1
6	8126505	主喷管	MAIN NOZZLE	1
6	8126507	主喷管	MAIN NOZZLE	1
6	8126504	主喷管	MAIN NOZZLE	1
6	8126509	主喷管	MAIN NOZZLE	1
6	8126507	主喷管	MAIN NOZZLE	1
6	81265011	主喷管	MAIN NOZZLE	1
6	8126508	主喷管	MAIN NOZZLE	1
6	8126509	主喷管	MAIN NOZZLE	1
6	81265011	主喷管	MAIN NOZZLE	1
6	8126506	主喷管	MAIN NOZZLE	1
6	81265010	主喷管	MAIN NOZZLE	1
6	879660A1	化油器	CARBURETOR	1
7	162502	主量孔(#70)	JET Main (#70)	1
7	162505	主量孔(#60)	JET Main (#60)	1
7	162508	主量孔(#65)	JET Main (#65)	1
7	162509	主量孔(#62)	JET Main (#62)	1
7	162506	主量孔(#75)	JET Main (#75)	1
7	162507	主量孔(#68)	JET Main (#68)	1
8	162543	铜质浮子阀	FLOAT VALVE Brass	1
9	803525	不锈钢卡扣	CLIP Stainless Steel	1
10	162562	不锈钢浮子销	PIN Float - Stainless Steel	1
11	162533	浮子	FLOAT	1
12	8035084	橡胶衬垫	GASKET Rubber	1
13	16258T5	浮子室	FLOAT BOWL	1
14	16260	螺钉(M4 x 12)	SCREW (M4 x 12)	2
15	8035093	放油螺钉(M5×6)	SCREW Drain (M5 x 6)	1
16	8035131	橡胶O型圈	O-RING Rubber	1
17	881837	堵头	PLUG	1
17	881836	堵头	PLUG	1
-	803508A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0114820	动力头衬垫	POWERHEAD GASKET	1
-	803508A05	动力头衬垫套件	GASKET SET Powerhead	1

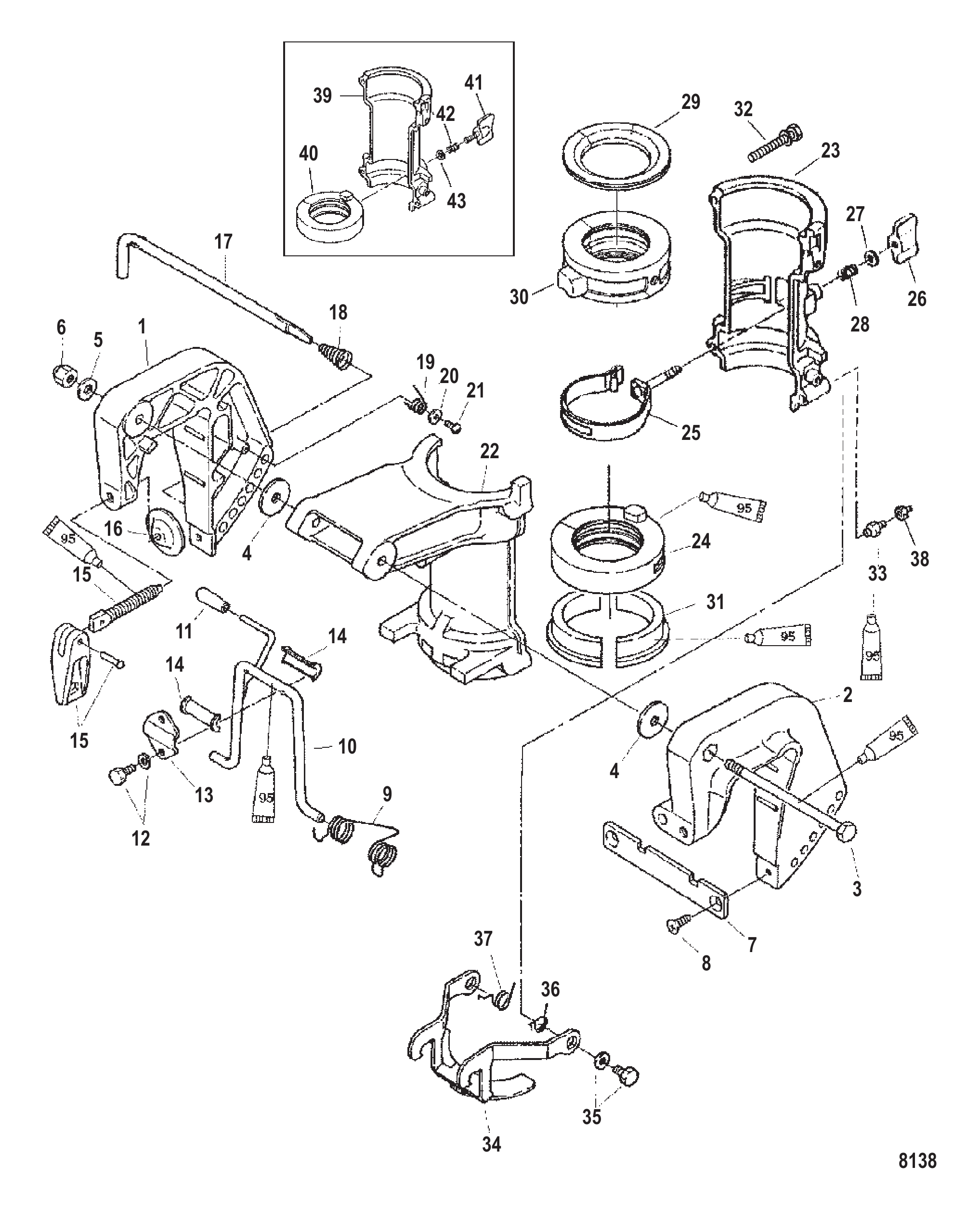

图 4夹紧支架 Clamp Brackets

REF	零件编号	中文名称	英文名称	数量
1	9622T6	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	96231	左舷夹紧支架	CLAMP BRACKET Port	1
3	95373	螺栓	BOLT	1
3	898101337	螺钉	SCREW	1
4	95375	垫圈	WASHER	2
5	16192	垫圈	WASHER	1
6	815088	螺母 (M8)	NUT (M8)	1
6	95374	尼龙螺母	NUT Nylon	1
7	161931	间隔板	DISTANCE PLATE	1
8	16194	螺钉	SCREW	2
9	16212	弹簧	SPRING	1
10	825112A3	倾斜止动器总成	STOPPER ASSEMBLY Tilt	1
10	8M0045584	倾斜止动块	STOP-TILT	1
11	162081	握把	GRIP	1
11	8M0090337	握把	GRIP	1
12	162111	螺栓	BOLT	2
12	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
13	16210	定位板	SET PLATE	1
13	16210002	定位板	SET PLATE	1
14	825113	衬套	BUSHING	2
15	16200	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
15	8M0059063	螺钉	SCREW	2
16	95379	垫	PAD	2
17	16198	推力杆	THRUST ROD	1
17	16198004	推力杆	THRUST ROD	1
18	8150931	弹簧	SPRING	1
18	815093003	弹簧	SPRING	1
19	161951	弹簧	SPRING	1
20	16197	垫圈	WASHER	1
21	16196	螺钉	SCREW	1
22	813029T9	旋转支架	SWIVEL BRACKET	1
23	883300T	旋转支架	SWIVEL BRACKET	1
24	8035674	下轴套	BUSHING Lower	1
25	883301	摩擦带	FRICTION BAND	1
25	8M0124744	摩擦带总成	FRICTION BAND ASSEMBLY	1
26	883302	蝶形螺母	WING NUT	1
27	953921	不锈钢垫圈	WASHER Stainless Steel	1
28	953839	弹簧	SPRING	1
29	803582	推力板	THRUST PLATE	1
30	8035672	衬套 上部	BUSHING Upper	1
31	8035821	推力板	THRUST PLATE	2
32	82304222	不锈钢螺栓	BOLT Stainless Steel	4
32	8M0102279	螺栓	BOLT	4
33	824969	润滑脂接头	FITTING Grease	2
34	162133	倒车锁臂	ARM Reverse Lock	1
35	82304223	螺栓	BOLT	2
36	16216	弹簧	SPRING	1
37	16215	弹簧	SPRING	1
38	808599	盖帽	CAP	2
39	813029T10	旋转支架	SWIVEL BRACKET	1
40	8035673	下轴套	BUSHING Lower	1
41	162061	调节螺钉	SCREW Adjusting	1
41	8M0155324	螺钉垫片套件	SCREW WASHER KIT	1
42	953838	弹簧	SPRING	1
43	16826	不锈钢垫圈	WASHER Stainless Steel	1

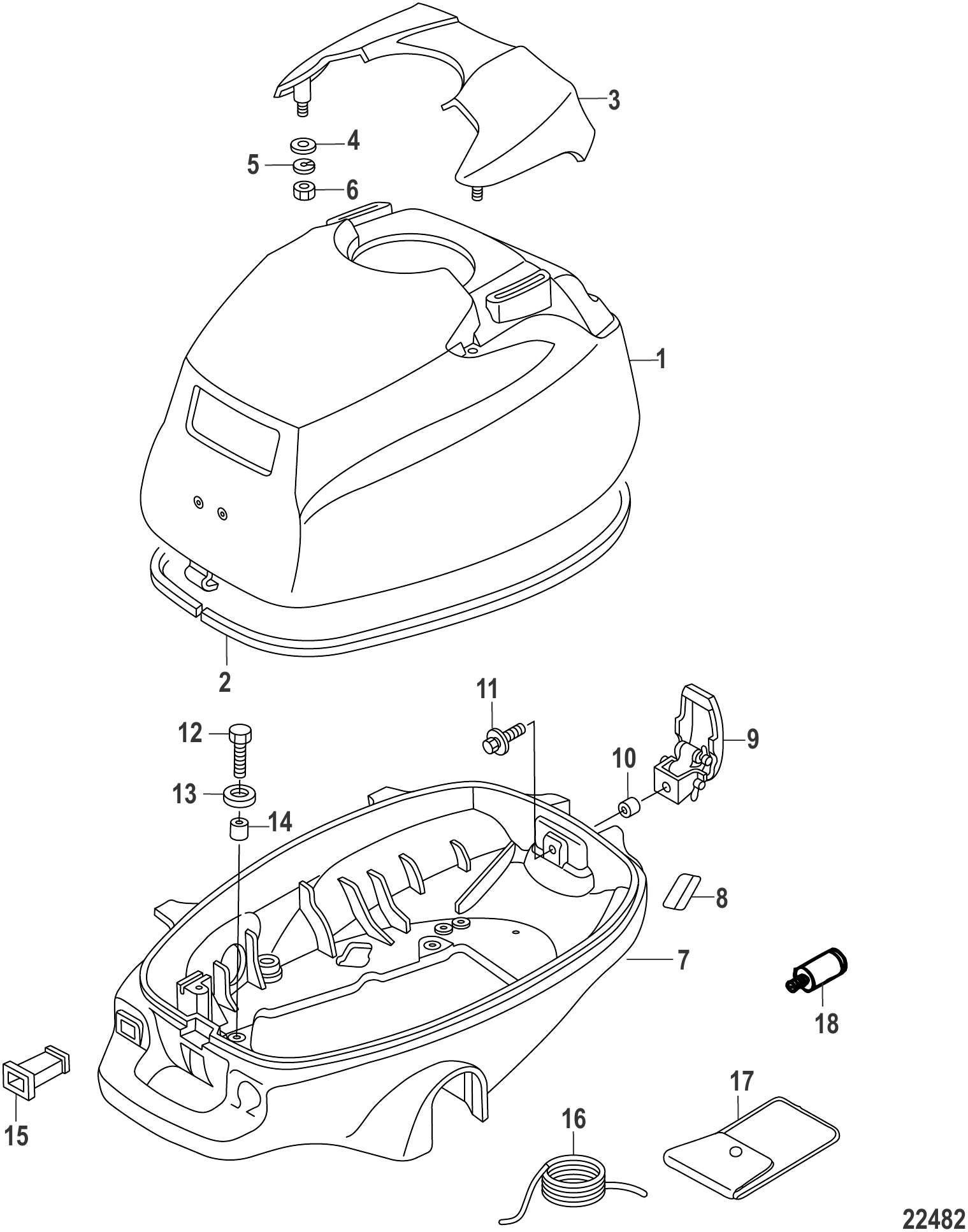

图 5外罩 Cowling

REF	零件编号	中文名称	英文名称	数量
1	898103T78	顶罩总成(水星款)	TOP COWL ASSEMBLY Mercury	1
1	8M0061798	顶罩总成-黑色无标	TOP COWL ASSEMBLY Black, no decals	1
1	8M0130974	顶罩总成	TOP COWL ASSY	1
1	898103T80	顶罩总成（水星款）	TOP COWL ASSEMBLY Mariner	1
1	8M0130976	灰色顶罩	TOP COWL GRAY	1
1	8M0058617	顶罩总成-银色无标	TOP COWL ASSEMBLY Silver, no decals	1
1	8M0130976	灰色顶罩	TOP COWL GRAY	1
2	898101348	罩盖密封件	SEAL Cowl	1
2	8M0105122	密封组件	SEAL ASSEMBLY	1
2	8M0072631	密封件	SEAL	1
2	8M0111073	密封组件	SEAL ASSEMBLY	1
2	8M0157116	罩壳密封套件	COWL SEAL KIT	1
3	898103T77	倾斜手柄(水星款)	HANDLE Tilt Mercury	1
3	8M0130969	倾斜手柄(水星款)	HANDLE Tilt, Mercury	1
3	898103T79	倾斜手柄(马林纳款)	HANDLE Tilt Mariner	1
3	8M0130971	倾斜手柄(马林纳款)	HANDLE Tilt, Mariner	1
4	895106	不锈钢垫圈	WASHER Stainless Steel	4
4	16826	不锈钢垫圈	WASHER Stainless Steel	4
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
6	853722022	螺母	NUT	4
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
7	898103T76	下机罩	BOTTOM COWL	1
7	8M0224582	下机罩	BOTTOM COWL	1
8	NSS	火花塞标贴(不单独销售)	NOT SOLD SEPARATE Decal-Spark Plug	1
9	817015001	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
9	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
9	817015005	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
9	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
9	8M0063135	罩壳锁扣总成	COWL LATCH ASSEMBLY	1
10	952868	轴环	COLLAR	1
11	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
12	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	4
13	895118002	垫圈	WASHER	4
13	953921	不锈钢垫圈	WASHER Stainless Steel	4
14	9528611	轴环	COLLAR	4
15	898101373	衬套	BUSHING	1
16	16230	安全绳	SAFETY ROPE	1
17	803581	工具包	TOOL KIT	1
18	16841A2	冲洗附件	FLUSHING ATTACHMENT	1
18	16841Q02	冲洗套件	FLUSHING KIT	1

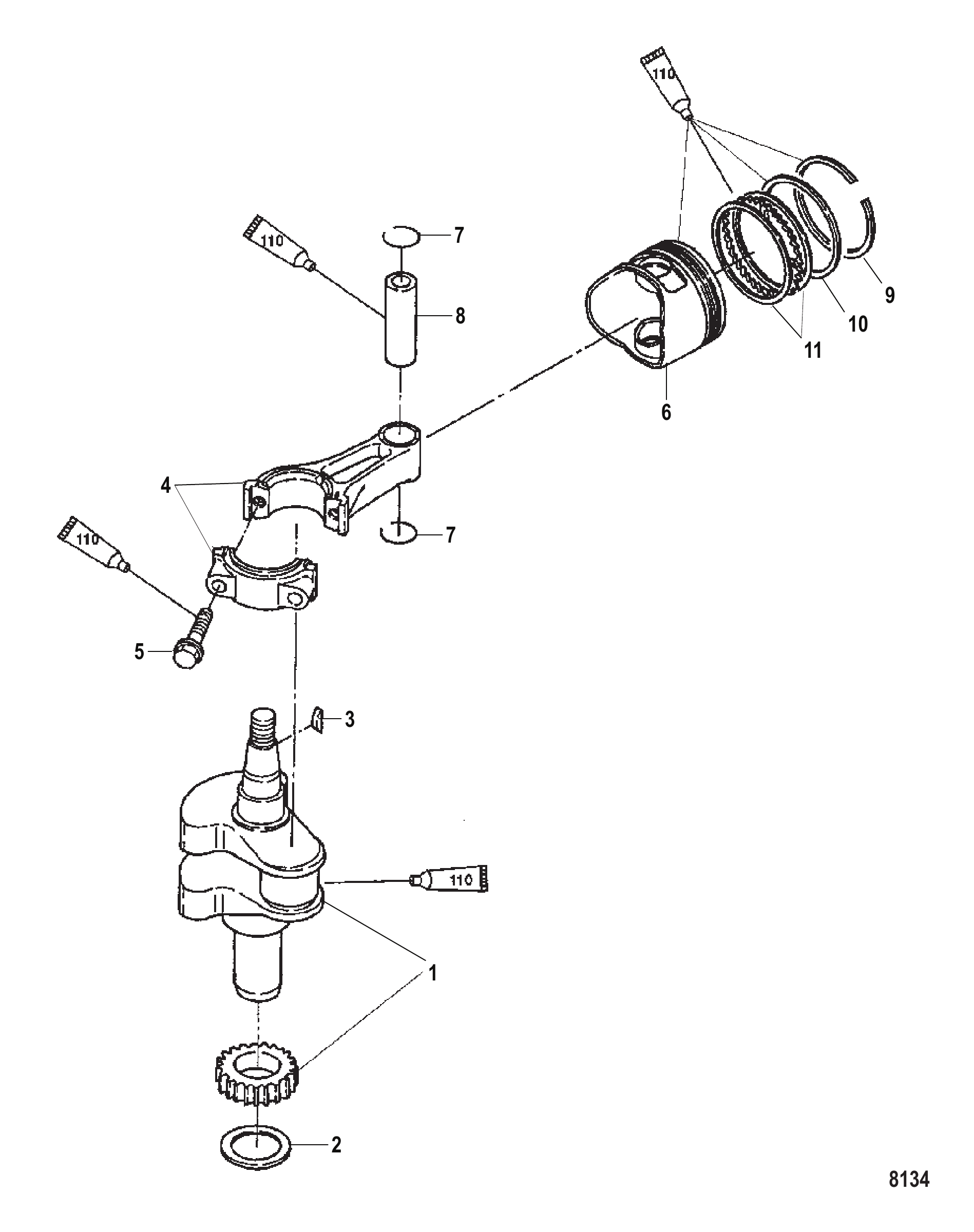

图 6曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	803515T	曲轴	CRANKSHAFT	1
2	803516	垫圈	WASHER	1
3	16053	键	KEY	1
4	813047A1	连杆	CONNECTING ROD	1
4	8M0124936	连杆	CONNECTING ROD	1
5	8035092	螺栓	BOLT	2
6	804768A03	活塞总成	PISTON ASSEMBLY	1
6	804768T3	活塞	PISTON	1
6	804768A03	活塞总成	PISTON ASSEMBLY	1
6	804768T2	活塞	PISTON	1
6	804768T3	活塞	PISTON	1
6	804768T	活塞	PISTON	1
6	804768T3	活塞	PISTON	1
6	804768A04	活塞总成	PISTON ASSEMBLY	1
6	8M0094922	活塞总成	PISTON ASSEMBLY	1
6	804768T4	活塞	PISTON	1
6	804768A04	活塞总成	PISTON ASSEMBLY	1
6	804768T1	活塞	PISTON	AR
6	804768T4	活塞	PISTON	AR
6	803517T	活塞	PISTON	1
6	803517T1	活塞	PISTON	AR
6	804768T	活塞	PISTON	1
6	804768T3	活塞	PISTON	1
6	804768T1	活塞	PISTON	AR
6	804768T4	活塞	PISTON	AR
7	160573	E型卡环	E RING	2
8	803521	活塞销	PIN Piston	1
8	898103113	活塞销	PIN Piston	1
-	803518T01	活塞环组	RING SET Piston	1
-	803518T02	活塞环组	RING SET Piston	AR
9	803518	活塞环-顶环	RING Piston - Top	1
9	803518T01	活塞环组	RING SET Piston	1
9	8035181	活塞环-顶环	RING Piston - Top	AR
10	803519	活塞环-第二环	RING Piston - Second	1
10	803518T01	活塞环组	RING SET Piston	1
10	8035191	活塞环-第二环	RING Piston - Second	AR
11	803520	油环	RING Oil	1
11	8035201	油环	RING Oil	AR
11	803518T02	活塞环组	RING SET Piston	AR

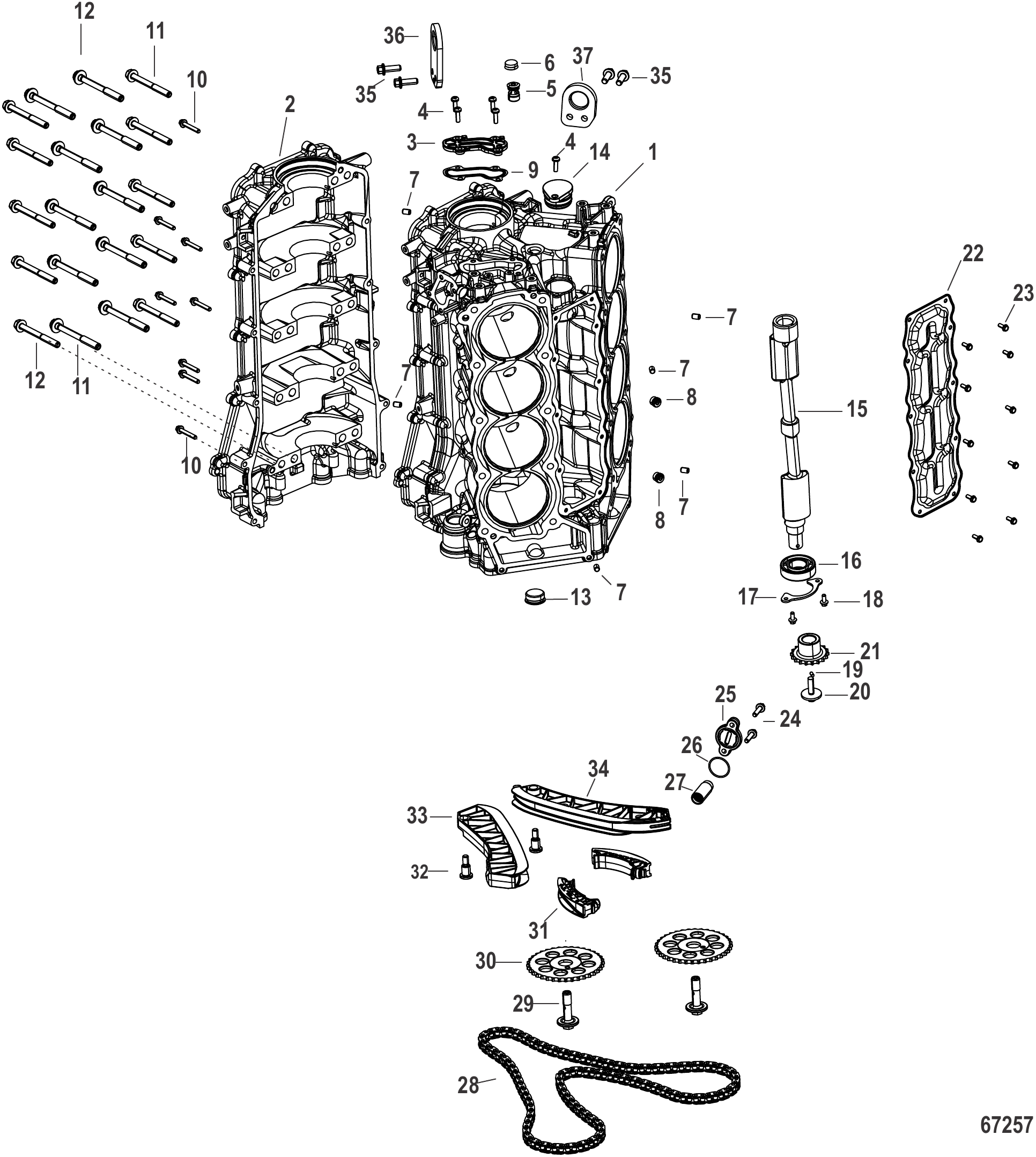

图 7气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	8M0142344	气缸体	CYLINDER BLOCK	1
2	NSS	不单独销售	NOT SOLD SEPARATE	1
3	8M0142349	气缸体盖	COVER Cylinder Block	1
4	8M0080651	螺钉 (M6 x 20)	SCREW (M6 x 20)	5
5	8M0142352	18毫米螺塞	PLUG 18 MM	1
6	8M0142353	O型圈(0.614x0.070)	O-RING (0.614 x 0.070)	1
7	893540	定位销 8x12长	PIN Dowel, 8x12 long	6
8	8M0087447	堵头(10毫米)	PLUG (10MM)	2
9	8M0142348	盖板垫片	GASKET Cover Plate	1
10	8M0103809	螺钉(M6x40毫米)不锈钢	SCREW (M6 x 40 mm) Stainless Steel	10
11	8M0142347	螺钉(M10x96毫米)六角凸缘头	SCREW (M10 x 96 MM) HEX FLG HD	10
11	8M0168893	螺钉 M10x96	SCREW M10 x 96	10
12	8M0142346	螺钉(M11x107毫米)12角头	SCREW (M11 x 107 MM) 12 POINT HEX HEAD	10
13	8M0087454	30毫米螺塞	PLUG (30 mm)	1
14	8M0142409	平衡器螺塞	PLUG Balancer	1
15	8M0142421	平衡轴	BALANCE SHAFT	1
16	8M0142429	滚珠轴承	BEARING Ball	1
17	8M0142427	挡板	PLATE Retainer	1
18	8M0142428	螺钉(M5x12)六角凸缘	SCREW (M5 x 12) HEX FLG	2
19	8M0142426	定位销	PIN Dowel	1
20	8M0142423	螺钉(M8x1.25)六角凸缘带垫	SCREW (M8 x 1.25) HEX FL SEMS	1
21	8M0142422	链轮	SPROCKET	1
22	8M0142410	平衡器盖 冲压件	COVER Balancer, Stamped	1
23	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	10
24	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	2
25	8M0064752	凸轮张紧器端盖	END CAP Cam Tensioner	1
26	898836	棕色O型圈	O-RING Brown	1
26	8M0237361	O型圈	O-RING	1
27	8M0142394	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
27	8M0231253	正时链条张紧器总成	TENSIONER ASSEMBLY Timing Chain	1
28	8M0142399	凸轮驱动链条	CHAIN CAM DRIVE	1
29	8M0142395	凸轮螺栓 M12特殊左旋	CAM BOLT M12 Special Left Hand	2
30	8M0142390	凸轮轴链轮	SPROCKET Camshaft	2
31	8M0142400	短跨距导板	GUIDE SHORT SPAN	2
32	8M0086569	台阶螺钉(M8x1.25)	SCREW Shoulder (M8 x 1.25)	2
33	8M0142393	凸轮驱动导板	GUIDE Cam Drive	1
34	8M0142392	活动导板	GUIDE Moveable	1
35	8M0103821	螺钉	SCREW	4
36	8M0142459	左舷吊环	LIFTING EYE Port	1
37	8M0142448	右舷吊环	LIFTING EYE Starboard	1
-	8M0142279	长缸体总成	LONG BLOCK	1
-	8M0149557	长缸体总成	LONG BLOCK	1
-	8M0149551	动力头垫片套装	POWERHEAD GASKET SET	1

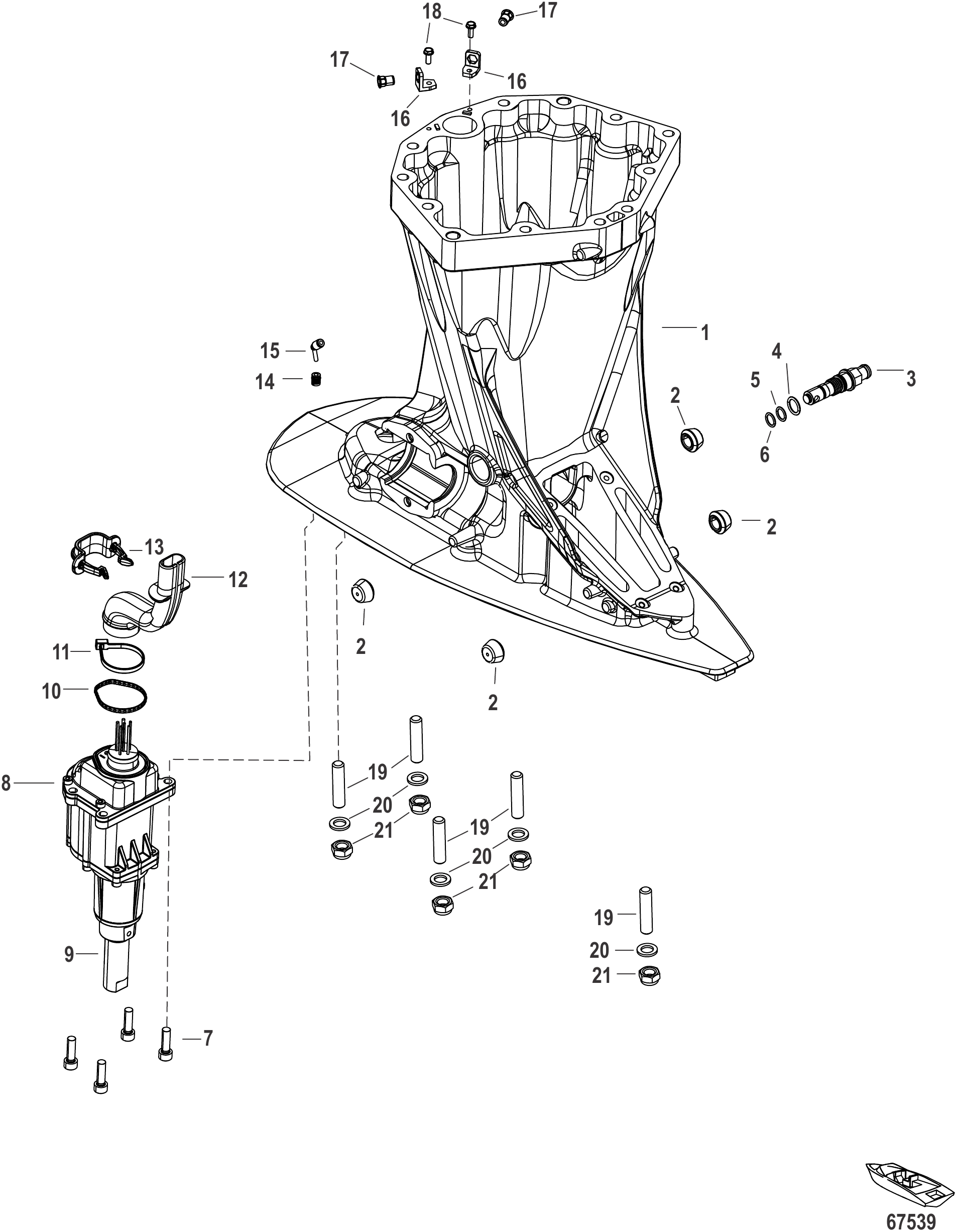

图 8驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8M0142775	驱动轴壳体-黑色	HOUSING Driveshaft, Black	1
2	8M0142713	支撑盖帽	CAP Chap Support	4
3	8M0112869	油塞总成	OIL PLUG ASSEMBLY	1
4	85045	O型圈(.551 x .070)	O-RING (.551 x .070)	1
5	863006	O型圈(10.82x1.78)	O-RING (10.82 x 1.78)	1
6	8M0036228	O型圈(8.1x1.6)	O-RING (8.1 X 1.6)	1
7	8M0142829	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
8	8M0142253	换挡执行器	SHIFT ACTUATOR	1
8	8M0204944	换挡执行器	SHIFT ACTUATOR	1
9	8M0147857	联轴器轴	SHAFT Coupling	1
10	8M0142978	执行器密封件	SEAL ACTUATOR	1
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	1
11	8M0214940	扎带	TIE STRAP	1
12	8M0147674	换挡执行器线束护套	BOOT Shift Actuator Wires	1
13	8M0147675	卡扣	CLIP	1
14	8M0142714	接头	FITTING	1
15	8M0155119	乐可利接头	FITTING Legris	1
16	8M0142715	围嘴安装支架	BRACKET Bib Mount	2
17	8M0142716	嵌件	INSERT	2
18	40011106	不锈钢螺钉(M5x13)	SCREW (M5 x 13) Stainless Steel	2
19	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	5
19	8M0142781	双头螺柱（M12×179）	STUD (M12 x 179)	5/AR
19	8M0142788	双头螺柱(M12x306)	STUD (M12 x 306)	5/AR
20	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5/AR
21	896895	螺母(M12)	NUT (M12)	5/AR

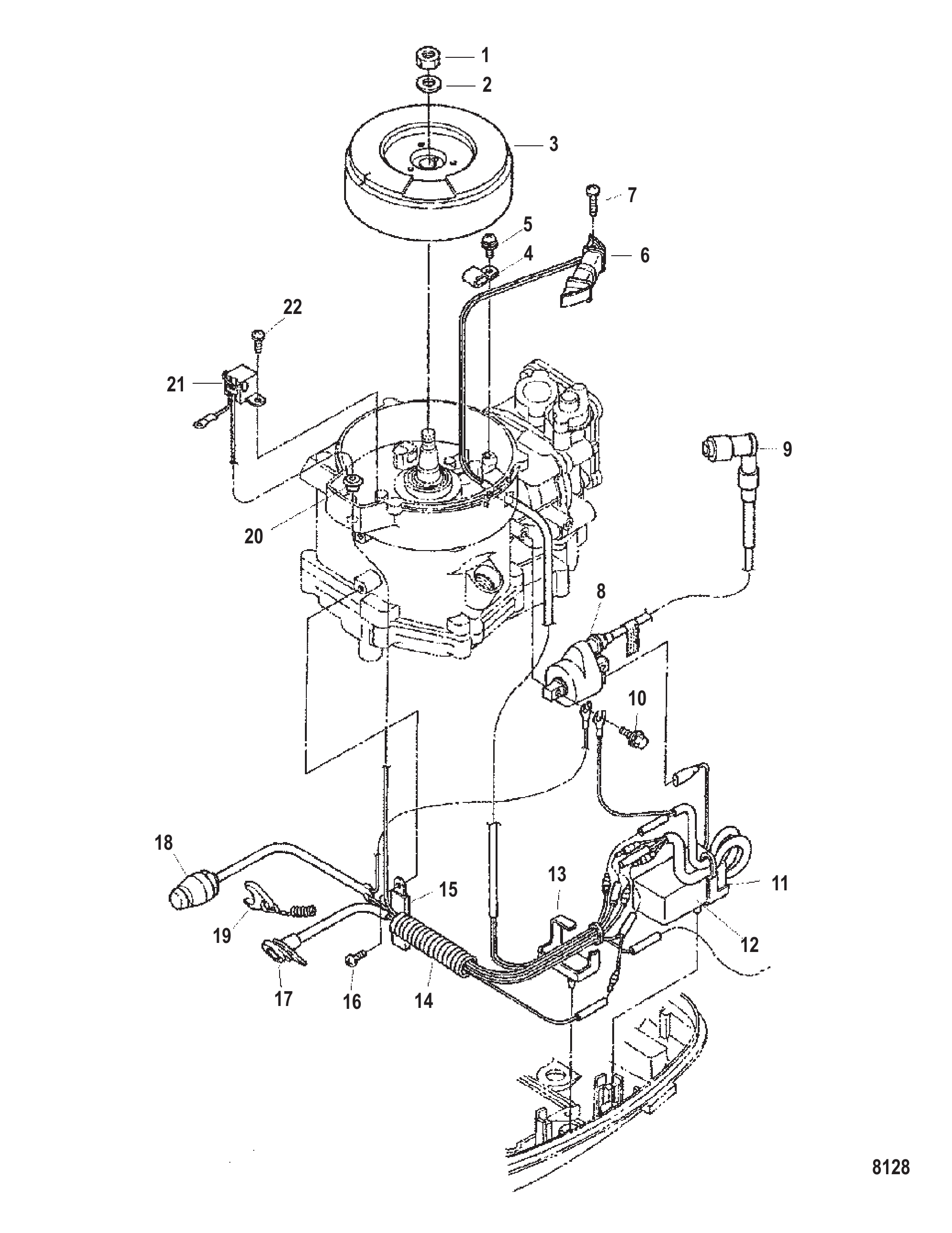

图 9电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	16071	螺母	NUT	1
2	16072	垫圈	WASHER	1
3	803557T	飞轮	FLYWHEEL	1
4	16060	卡箍	CLAMP	1
5	16821	螺钉	SCREW	1
6	803844T	励磁线圈	COIL Exciter	1
7	16059	螺钉	SCREW	2
8	803559T1	点火线圈	COIL Ignition	1
9	803560	护套	BOOT	1
9	803560001	护套	BOOT	1
10	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
11	878062	减震器	DAMPER	1
12	803558T1	CD单元	CD UNIT	1
12	803558T02	CD单元	CD UNIT	1
12	803558T02	CD单元	CD UNIT	1
13	878061	前减震器	FRONT DAMPER	1
14	879705	套筒	SLEEVE	1
15	803563	卡箍	CLAMP	1
15	803563005	卡箍	CLAMP	1
15	8035631	卡箍	CLAMP	1
15	803563005	卡箍	CLAMP	1
15	95306	卡箍	CLAMP	1
15	8M0130961	卡箍	CLAMP	1
15	813275	卡箍	CLAMP	1
16	16827	螺钉	SCREW	1
17	803562	警告灯	WARNING LAMP	1
18	823037A3	停机开关总成	SWITCH ASSEMBLY Stop	1
18	823037A05	停机开关总成	SWITCH ASSEMBLY Stop	1
18	823037A05	停机开关总成	SWITCH ASSEMBLY Stop	1
19	823054	拉绳	LANYARD	1
20	16068	护孔环	GROMMET	1
21	803561	脉冲线圈	COIL Pulser	1
22	82303110	螺钉(M5×16)	SCREW (M5 x 16)	2

图 10发动机衬垫套件 Engine Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	803508A99	动力头衬垫套件	GASKET SET Powerhead	1
-	803508A05	动力头衬垫套件	GASKET SET Powerhead	1
-	8035131	化油器放油螺钉橡胶O型圈	O-RING Rubber Carburetor Drain Screw	1
-	8035133	进气歧管O型圈	O-RING Inlet Manifold	1
-	8035085	化油器衬垫	GASKET Carburetor	2
-	803508013	衬垫	GASKET	2
-	803514	气缸体油封	SEAL Oil Cylinder Block	1
-	898101285	油封	SEAL Oil	1
-	803513	加注口盖O型圈	O-RING Filler Cap	1
-	80350811	盖衬垫	GASKET Cap	1
-	803508	气缸盖衬垫	GASKET Cylinder Head	1
-	8035081	气缸盖衬垫	GASKET Cylinder Head	1
-	803508012	衬垫	GASKET	1
-	853702	节温器盖/支架垫片	GASKET Thermostat Cover/Bracket	1
-	8M0214960	衬垫	GASKET	1
-	8035082	气缸盖罩衬垫	GASKET Cylinder Head Cover	1
-	8035088	排气板衬垫	GASKET Exhaust Plate	1
-	803508015	衬垫	GASKET	1
-	8035134	油底壳盖O型圈	O-RING Oil Pan Cover	1
-	8035087	油底壳衬垫	GASKET Oil Pan	1
-	803508014	衬垫	GASKET	1
-	168231	油底壳座O型圈	O-RING Oil Pan Seat	1
-	8035089	驱动轴壳体垫片	GASKET DriveShaft Housing	1
-	803508016	驱动轴壳体衬垫	GASKET Driveshaft Housing	1

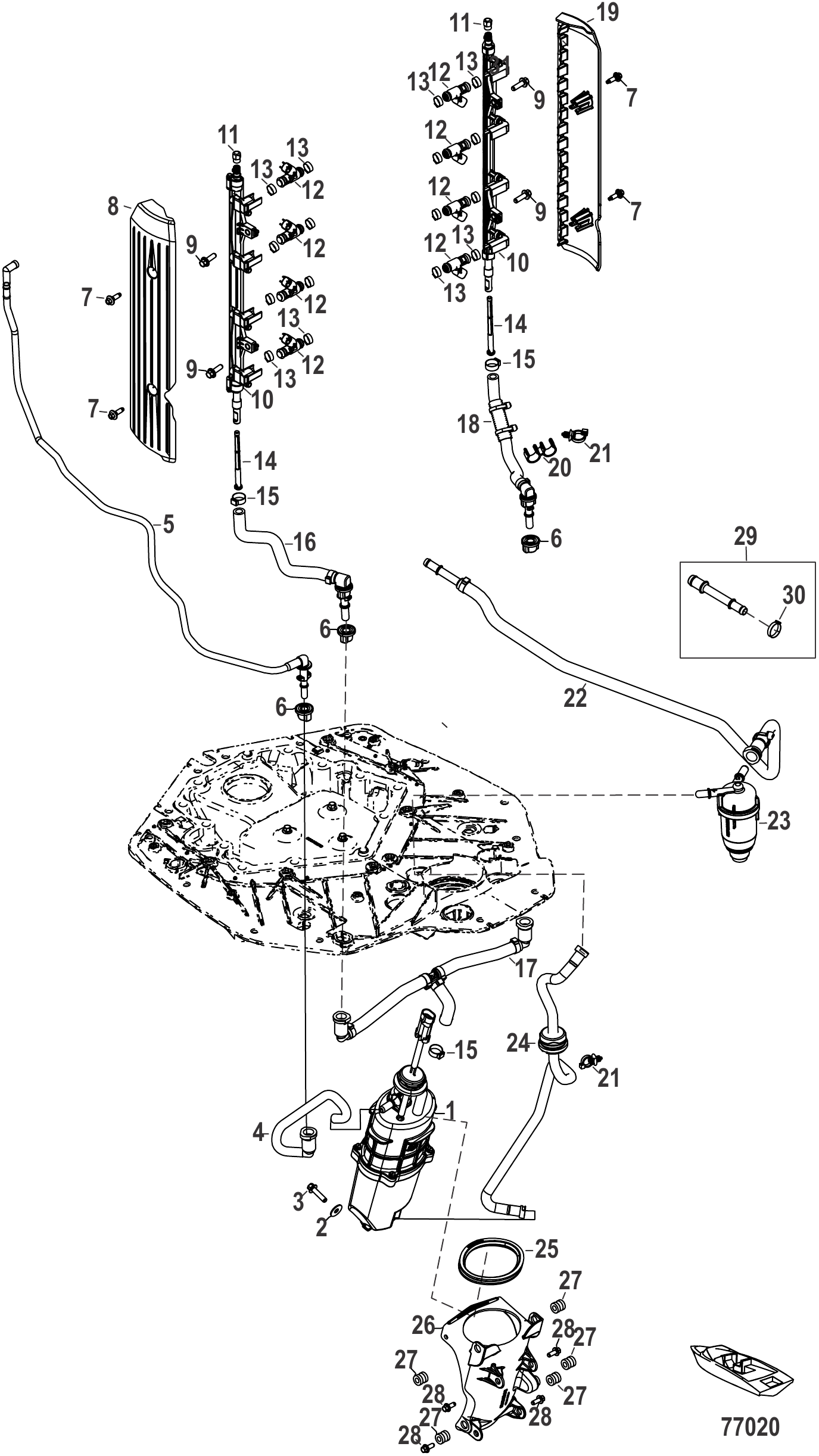

图 11燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	8M0132732	燃油供给模块	FUEL SUPPLY MODULE	1
2	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
3	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	1
4	8M0142432	进气至燃油模块软管	HOSE Intake to FSM	1
4	8M0231308	歧管参考下软管	HOSE Manifold Reference Lower	1
5	8M0142436	歧管参考上软管总成	HOSE ASSEMBLY Manifold Ref Upper	1
5	8M0203775	上部歧管参考软管	HOSE Manifold Reference, Upper	1
6	884546	护孔环	GROMMET	3
7	8M0005773	螺钉(M6x14)带肩六角凸缘不锈钢	SCREW (M6 x 14) Shoulder HEX FLG SS	4
8	8M0142475	左舷燃油轨盖	COVER Fuel Rail, Port	1
9	8M0142830	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
10	8M0142434	燃油轨 左舷	FUEL RAIL Port	1
10	8M0220616	燃油轨 左舷	FUEL RAIL Port	1
10	8M0142433	燃油轨 右舷	FUEL RAIL Starboard	1
10	8M0220615	燃油轨 右舷	FUEL RAIL Starboard	1
11	8M0046566	阀帽	CAP Valve	2
12	8M0142264	燃油喷射器	FUEL INJECTOR	8
13	8M0221321	O型圈套件	ORING KIT	1
14	8M0090809	燃油轨滤网	SCREEN Fuel Rail	2
15	8M0142585	卡箍(16.2x7x0.6毫米)	CLAMP (16.2 x 7 x .6 MM)	3
16	8M0142442	燃油供给模块至左舷轨软管总成	HOSE ASSEMBLY FSM To Port Rail	1
17	8M0142437	燃油供给模块至燃油轨软管总成	HOSE ASSEMBLY FSM To Fuel Rail	1
18	8M0142444	燃油供给模块至右舷轨软管总成	HOSE ASSEMBLY FSM To Starboard Rail	1
19	8M0142476	右舷燃油轨盖	COVER Fuel Rail, Starboard	1
20	8M0142445	卡扣	CLIP	1
21	899145	绑带夹	CLIP Tie Strap	2
22	8M0142446	罩壳至燃油供给模块软管总成	HOSE ASSEMBLY Cowl to FSM	1
23	8M0106635	燃油滤清器	FUEL FILTER	1
23	8M0176313	燃油滤清器	FUEL FILTER	1
24	8M0142430	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to FSM	1
24	8M0203776	燃油滤清器至燃油供给模块软管	HOSE Fuel Filter to Fuel Supply Module	1
25	8M0037209	燃油供给模块固定衬套	GROMMET FSM Retainer	1
26	8M0142722	燃油供给模块支架	BRACKET FSM	1
27	8M0142724	护孔环	GROMMET	5
28	8M0103805	螺丝 (M6 x 16毫米) 不锈钢	SCREW (M6 x 16 mm) Stainless Steel	4
29	8M0208431	燃油入口套件3/8英寸转1/2英寸	FUEL INLET KIT 3/8 Inch to 1/2 Inch	1
30	8M0157397	欧梯克卡箍17.5	CLAMP Oetiker, 17.5	1

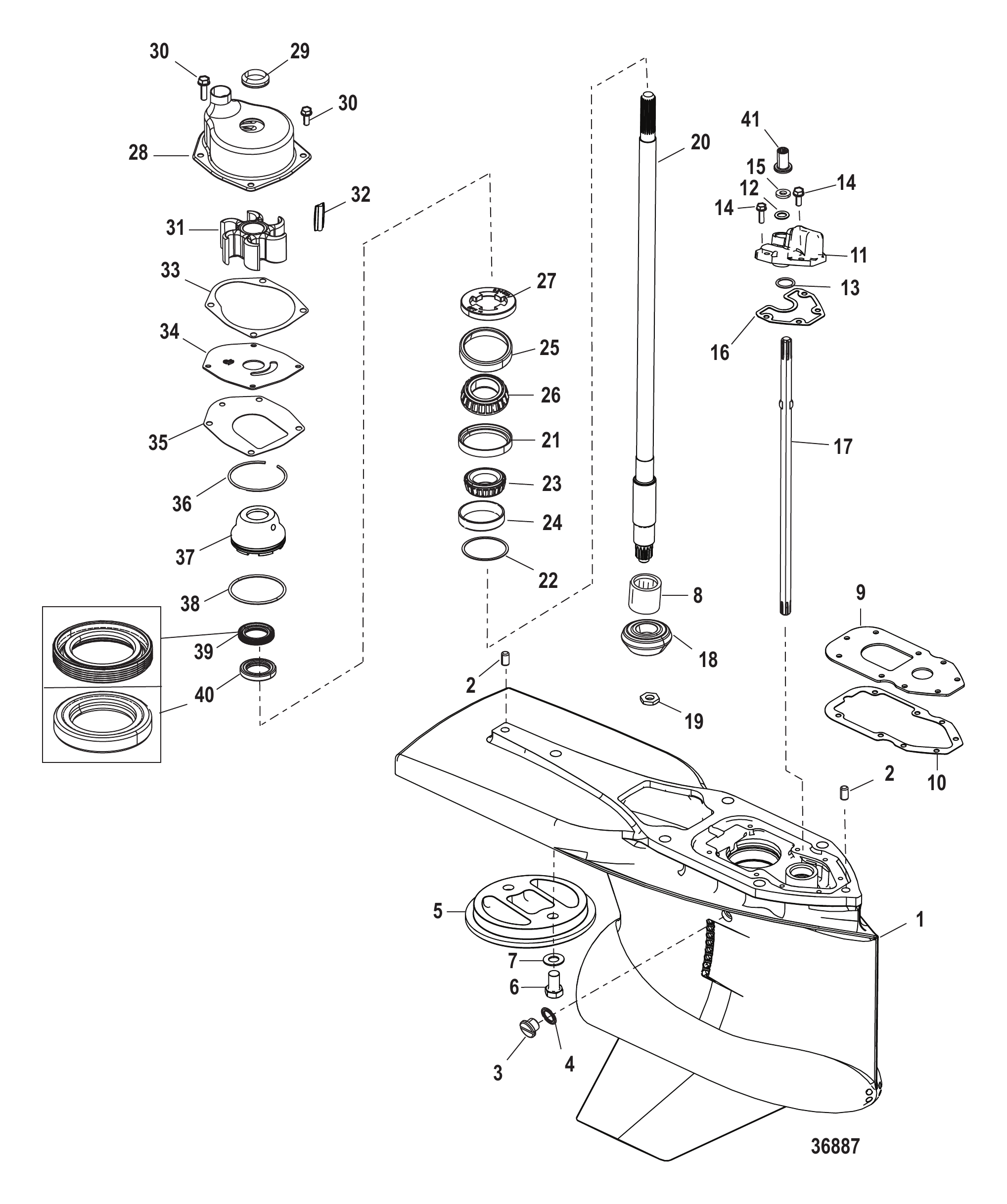

图 12齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	880686T60	齿轮箱总成-标准型-长轴	GEAR HOUSING ASSEMBLY Complete-Standard-Long	1
-	880686T61	齿轮箱总成-标准型-加长轴	GEAR HOUSING ASSEMBLY Complete-Standard-X-Long	1
-	880686T63	齿轮箱总成-标准型-超长轴	GEAR HOUSING ASSEMBLY Complete-Standard-XX-Long	1
-	8M0049872	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T65	齿轮箱总成-反转型-长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation-Long	1
-	880686T62	齿轮箱总成-反转型-加长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation X-Long	1
-	8M0049871	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T64	齿轮箱总成-反转型-超长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation-XX-Long	1
1	880686T66	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
3	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
4	830749	密封件	SEAL	1
4	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
5	847635001	阳极块	ANODE	1
6	8M0036047	螺钉(0.375x0.62英寸)	SCREW (.375 x .62)	2
7	841388	垫圈(0.410x0.810x0.050英寸)不锈钢	WASHER (.410 x .810 x .050) Stainless Steel	2
8	817072	滚柱轴承	BEARING Roller	1
9	8M0033810	水道板	PLATE Water Passge	1
10	8M0033809	水泵垫片	GASKET Water Pump	1
11	8M8022275	换挡轴盖总成	COVER ASSEMBLY Shift Shaft	1
12	8164641	油封	SEAL Oil	1
12	8M0246145	油封	OIL SEAL	1
13	896522	O型圈(799×.103)	O-RING (799 x .103)	1
14	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
14	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
15	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
16	8M0033641	衬垫	GASKET	1
17	824145	换档轴	SHIFT SHAFT	1
18	NSS	不单独销售-16齿小齿轮	NOT SOLD SEPARATE Pinion Gear 16 Teeth	1
19	8M0030976	螺母	NUT	1
20	888572T01	长驱动轴	DRIVESHAFT Long	1
20	888573T01	加长驱动轴	DRIVESHAFT X-Long	1
20	888574T01	传动轴 超长型	DRIVESHAFT XX-Long	1
21	884327A02	垫片/轴承组件	SHIM/BEARING ASSEMBLY	1
22	38657A1	垫片组	SHIM ASSEMBLY	AR
22	8M0063268	垫片组	SHIM SET	AR
23	NSS	不单独销售 滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
24	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
25	NSS	不单独销售 滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
26	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
27	8245191	固定座	RETAINER	1
28	817275A13	水泵总成(完整)	WATER PUMP ASSEMBLY Complete	1
29	861415A1	密封套件	SEAL KIT	1
30	1993720	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
30	8M0204706	螺丝M6x20六角	SCREW M6 x 20 Hex	4
31	43026T2	叶轮	IMPELLER	1
32	8M0032833	键	KEY	1
32	8M0204723	键	KEY	1
33	8172771	水泵上垫片	GASKET Water Pump, Upper	1
34	8172761	面板	FACEPLATE	1
34	8M0204709	面板	FACEPLATE	1
35	430331	衬垫	GASKET	1
36	880719	挡圈	RING Retaining	1
37	8M8022274	油封座组件	CARRIER ASSEMBLY Oil Seal	1
37	8M8023745	托架总成	CARRIER ASSY	1
38	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
38	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
39	NSS	不单独销售 油封	NOT SOLD SEPARATE Oil Seal	1
40	NSS	不单独销售 油封	NOT SOLD SEPARATE Oil Seal	1
41	43585	联轴器	COUPLING	1
-	830749A02	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1

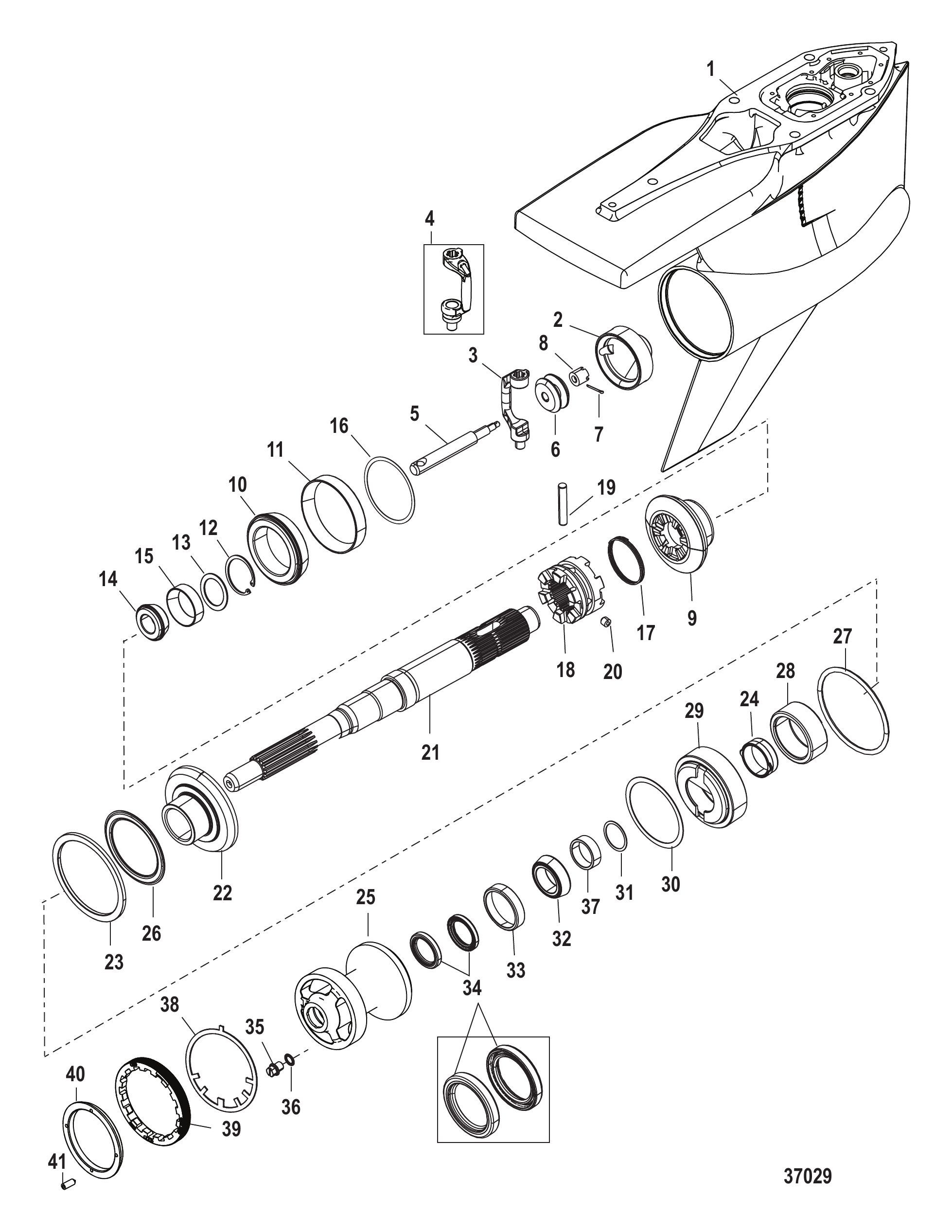

图 13齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	880686T60	齿轮箱总成-标准型-长轴	GEAR HOUSING ASSEMBLY Complete-Standard-Long	1
-	880686T61	齿轮箱总成-标准型-加长轴	GEAR HOUSING ASSEMBLY Complete-Standard-X-Long	1
-	880686T63	齿轮箱总成-标准型-超长轴	GEAR HOUSING ASSEMBLY Complete-Standard-XX-Long	1
-	8M0049872	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T65	齿轮箱总成-反转型-长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation-Long	1
-	880686T62	齿轮箱总成-反转型-加长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation X-Long	1
-	8M0049871	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T64	齿轮箱总成-反转型-超长轴	GEAR HOUSING ASSEMBLY Complete-Counter Rotation-XX-Long	1
1	880686T66	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	NSS	不单独销售 塞	NOT SOLD SEPARATE Plug	1
3	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
4	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
5	19755T7	阀芯总成	SPOOL ASSEMBLY	1
5	8M0235940	阀芯总成	SPOOL ASSY	1
6	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
7	469501	开口销	COTTER PIN	1
8	NSS	不单独销售 调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
9	892595A06	前进齿轮套件	GEAR KIT Forward	1
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	23721	挡圈	RING Retaining	1
12	8M0051043	挡圈	RING Retaining	1
13	892805	止推垫片	THRUST WASHER	1
13	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
14	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
14	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	884328A01	垫片组	SHIM SET	AR
16	8M0063270	垫片组	SHIM SET	AR
17	30893	弹簧	SPRING	1
18	880714T02	离合器	CLUTCH	1
19	8M0020941	十字销	PIN Cross	1
19	8M0100263	十字销	PIN Cross	1
20	828356	定位销	PIN Detent	1
21	888530T01	螺旋桨轴	PROPELLER SHAFT	1
22	880707A03	倒档与小齿轮组	GEAR SET Reverse and Pinion	1
23	8M0030983	止推垫圈	WASHER Thrust	1
24	892818	适配器	ADAPTER	1
24	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
25	8M8023633	轴承座总成	CARRIER ASSEMBLY Bearing	1
26	815480	推力轴承	BEARING Thrust	1
27	8M0000190	O型圈(4.475x0.210英寸)	O-RING (4.475 x .210)	1
28	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
29	880728	轴承适配器	ADAPTER Bearing	1
29	8M0148384	前进齿轮轴承适配器	ADAPTER Bearing Forward Gear	1
30	47397A1	垫片组	SHIM SET	AR
31	891936A01	垫片组	SHIM SET	AR
32	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
32	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
33	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
34	888483	油封	SEAL Oil	2
34	8M0204700	油封	SEAL Oil	2
35	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
36	830749	密封件	SEAL	1
36	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
37	891919001	止推隔套	SPACER Thrust	1
38	8M0027416	锁紧垫圈	TAB WASHER	1
39	8M0001491	固定螺母	NUT Retainer	1
39	8M0162798	轴承座固定环	RETAINER Bearing Carrier	1
-	8M8023718	齐平式盖板套件-标准型	COVER KIT Flush-Standard	1
-	8M8023719	齐平式盖板套件-0.03英寸加长型	COVER KIT Flush-.03 Extension	1
40	8M0033816	盖板	COVER	1
41	8M0036819	紧定螺钉(10-32)	SET SCREW (10-32)	1
-	830749A02	齿轮箱密封套件	SEAL KIT Gear Housing	1

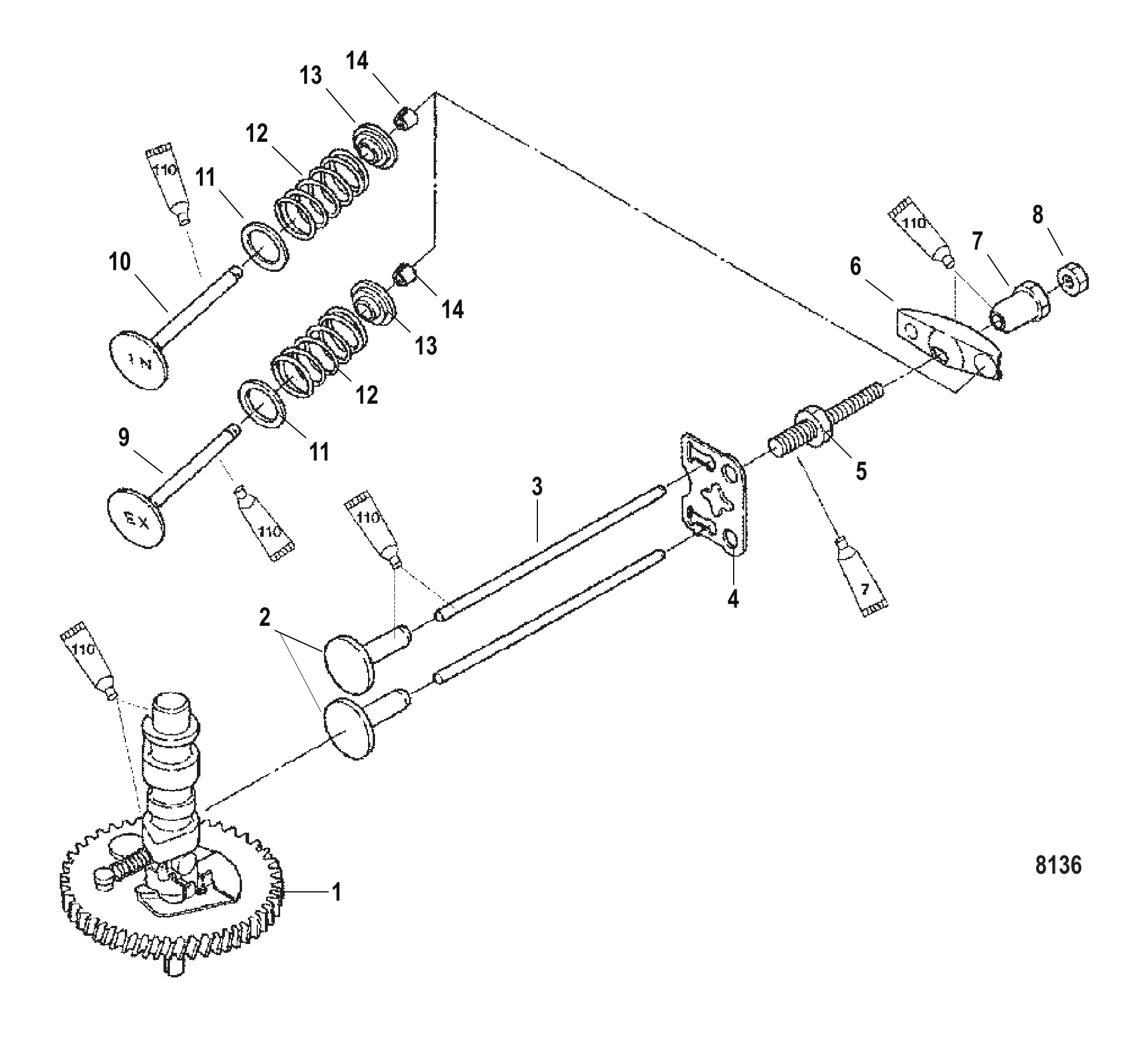

图 14进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	803545T2	凸轮轴	CAMSHAFT	1
1	8M0147019	凸轮轴	CAMSHAFT	1
1	803545T1	凸轮轴	CAMSHAFT	1
1	803545T	凸轮轴	CAMSHAFT	1
1	803545T2	凸轮轴	CAMSHAFT	1
1	8M0147019	凸轮轴	CAMSHAFT	1
2	803546	挺杆	LIFTER	2
3	803547	推杆	PUSH ROD	2
4	803548	安装板	PLATE	1
5	8035097	螺栓	BOLT	2
6	803549	摇臂	ROCKER ARM	2
6	8M0056319	摇臂	ROCKER ARM	2
7	803550	枢轴	PIVOT	2
8	803551	螺母	NUT	2
8	803551001	螺母	NUT	2
9	803553T	排气阀	VALVE Exhaust	1
9	8M0056316	排气阀	VALVE Exhaust	1
10	803552T	进气阀	VALVE Intake	1
10	8M0056312	进气阀	VALVE Intake	1
11	803598	阀座	SEAT	2
11	8M0158660	气门弹簧座	SEAT VALVE SPRING	2
12	8035544	弹簧	SPRING	2
12	898101214	气门弹簧	SPRING Valve	2
13	803555	固定座	RETAINER	2
13	8M0152418	固定座总成	RETAINER ASSEMBLY	2
14	803556	气门锁夹	KEEPER Valve	4
14	8M0152418	固定座总成	RETAINER ASSEMBLY	4

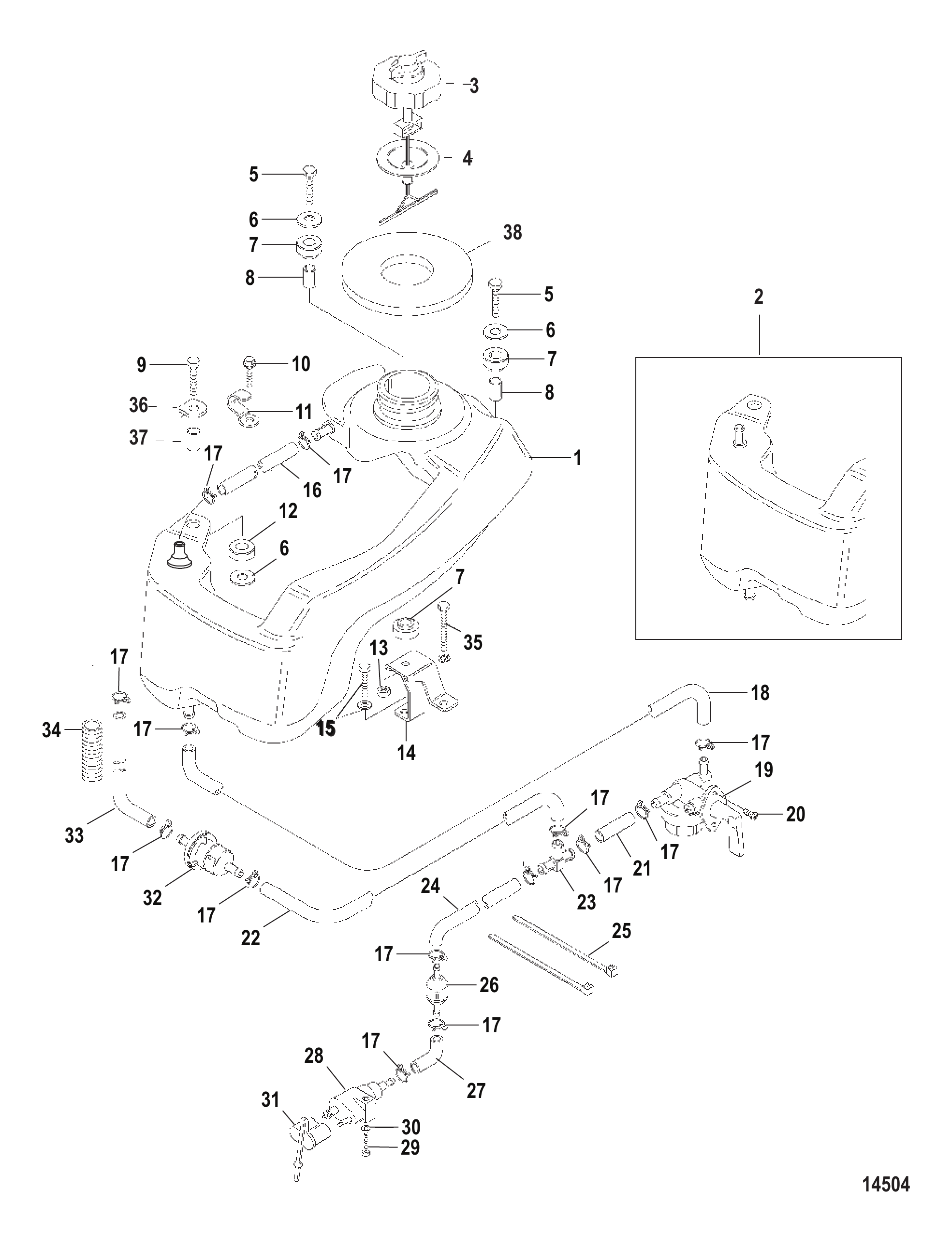

图 154马力内置燃油箱 Integral Fuel Tank 4 Horsepower

REF	零件编号	中文名称	英文名称	数量
1	889246T45	燃油箱总成	TANK ASSEMBLY Fuel	1
2	878355A1	燃油箱总成	TANK ASSEMBLY Fuel	1
2	889246T45	燃油箱总成	TANK ASSEMBLY Fuel	1
2	878355A2	燃油箱总成	TANK ASSEMBLY Fuel	1
3	878352A1	燃油盖总成	CAP ASSEMBLY Fuel	1
3	8M0056977	盖总成	CAP ASSEMBLY	1
3	878352A2	燃油盖总成	CAP ASSEMBLY Fuel	1
3	8M0058610	ORD 8M0126977	ORD 8M0126977	1
4	878353	衬垫	GASKET	1
4	8M0126977	燃油箱盖	CAP-FUEL TANK	1
5	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
5	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
6	161404	垫圈	WASHER	4
7	8537437	橡胶支座	MOUNT Rubber	4
8	8537154	隔套	SPACER	2
8	853715007	隔套	SPACER	2
9	16705	螺栓	BOLT	1
10	878388	不锈钢螺钉	SCREW Stainless Steel	1
10	8M0051381	螺钉	SCREW	1
11	813275	卡箍	CLAMP	1
12	881305	橡胶支座	MOUNT Rubber	1
13	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	AR
14	878350	支架	BRACKET	1
15	823042060	螺栓	BOLT	1
16	953949	燃油管 (1000毫米) 截至9.875英寸	LINE Fuel (1000 mm) Cut to 9.875 Inches	1
16	8M0057113	油管	TUBING	1
17	95395	不锈钢卡扣	CLIP Stainless Steel	14
18	953949	燃油管 (1000毫米) 截至14.00英寸	LINE Fuel (1000 mm) Cut to 14.00 Inches	1
18	8M0057113	油管	TUBING	1
19	878387	燃油旋塞总成	FUEL COCK ASSEMBLY	1
20	815046	不锈钢螺钉	SCREW Stainless Steel	2
21	953949	燃油管 (1000毫米) 截至1.375英寸	LINE Fuel (1000 mm) Cut to 1.375 Inches	1
21	8M0057113	油管	TUBING	1
22	953949	燃油管 (1000毫米) 截至8.50英寸	LINE Fuel (1000 mm) Cut to 8.50 Inches	1
22	8M0057113	油管	TUBING	1
23	73318	塑料三通	TEE Plastic	1
24	953949	燃油管 (1000毫米) 截至5.25英寸	LINE Fuel (1000 mm) Cut to 5.25 Inches	1
24	8M0057113	油管	TUBING	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
26	815048	塑料接头	CONNECTOR Plastic	1
27	815049	橡胶软管 1.75英寸	HOSE Rubber 1.75 Inch	1
27	8M0168427	软管	HOSE	1
28	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
28	8M0182334	燃油接头	CONNECTOR FUEL	1
29	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
30	16826	不锈钢垫圈	WASHER Stainless Steel	1
31	878311	盖帽	CAP	1
32	16248	燃油滤清器	FILTER Fuel	1
32	8M0157133	燃油滤清器	FILTER Fuel	1
33	17668	软管 7.125英寸	HOSE 7.125 Inch	1
34	8797051	套筒	SLEEVE	1
35	82304235	螺栓 (M6 x 45)	BOLT (M6 x 45) (M6 x 45)	1
36	881306	安装板	PLATE	1
37	881307	隔套	SPACER	1
37	881307001	隔套	SPACER	1
38	878354	密封件	SEAL	1

图 16润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
-	NOPART	无零件清单	NO PARTS LIST	1

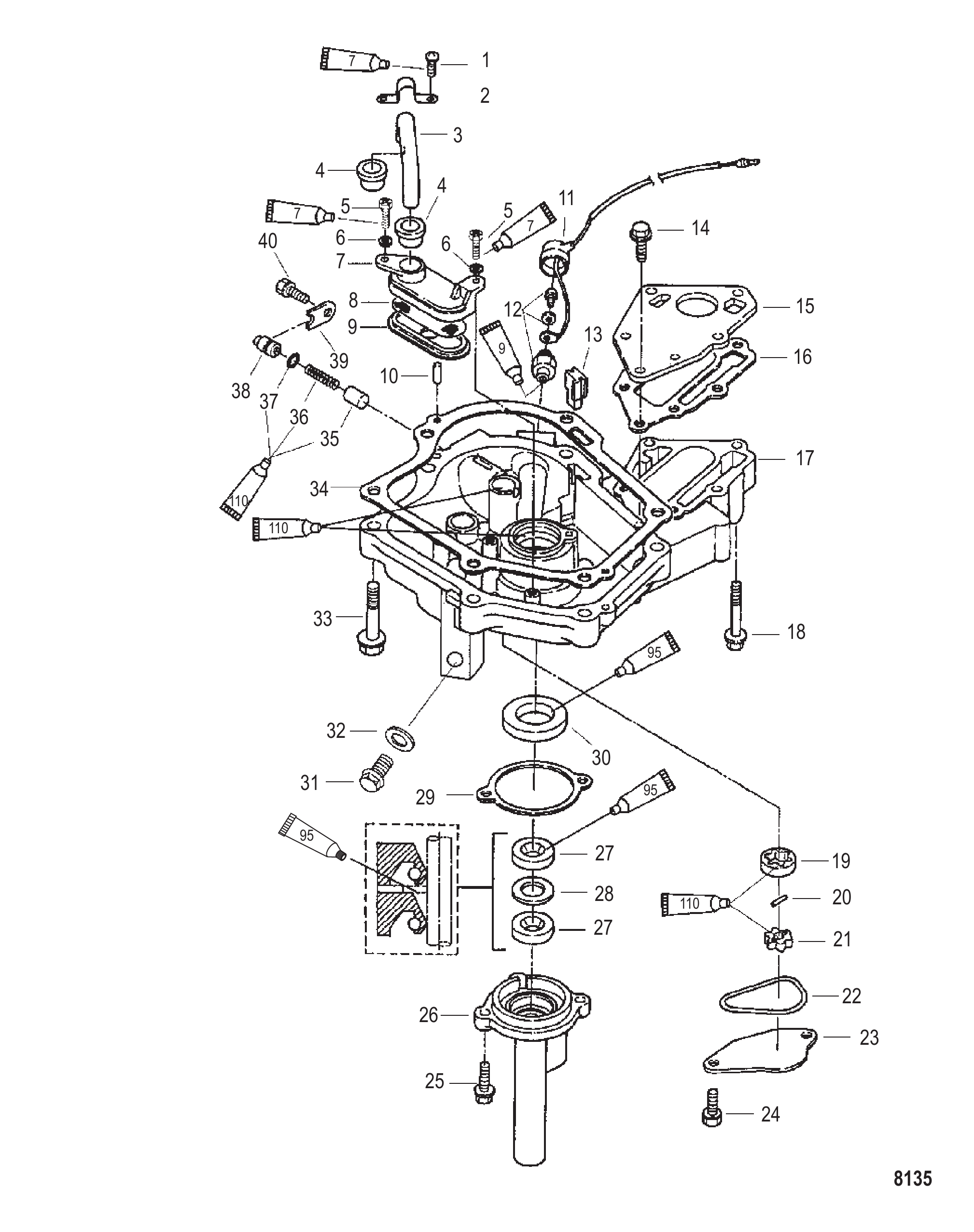

图 17油底壳 Oil Pan

REF	零件编号	中文名称	英文名称	数量
1	82303110	螺钉(M5×16)	SCREW (M5 x 16)	1
2	803543	止动器	STOPPER	1
3	952237	油管	TUBING	1
4	8035202	密封件	SEAL	2
5	855558	螺钉(M5×16)	SCREW (M5 x 16)	2
6	160721	垫圈	WASHER	2
7	803540	滤网壳体	HOUSING Strainer	1
8	803542	滤网	STRAINER	1
9	803541	杯套	CUP	1
10	16119	定位销	PIN Dowel	2
11	803539	引线	LEAD WIRE	1
12	803538	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
12	8M0163139	油压开关总成	SWITCH ASSEMBLY Oil Pressure	1
13	8035135	护孔环	GROMMET	1
14	168305	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
14	810755007	螺栓	BOLT	3
15	803532	排气板	PLATE Exhaust	1
15	803532001	排气板	PLATE Exhaust	1
16	8035088	衬垫	GASKET	1
16	803508015	衬垫	GASKET	1
17	803531T	油底壳	PAN Oil	1
17	8M0227936	油底壳	OIL PAN	1
17	803531T01	油底壳	PAN Oil	1
17	8M0227936	油底壳	OIL PAN	1
18	168306	螺栓(M6x40)	BOLT (M6 x 40)	3
19	8035331	外转子	ROTOR Outer	1
20	162563	销	PIN	1
21	803533	内转子	ROTOR Inner	1
22	8035134	O型圈	O-RING	1
22	803513010	O型圈	O-RING	1
23	803534	盖板	COVER	1
24	168287	螺栓(M6 x 16)	BOLT (M6 x 16)	2
25	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
26	8150162	壳体	HOUSING	1
27	16703	油封	SEAL Oil	2
27	8M0101649	密封件	SEAL	2
28	815018	隔套	SPACER	1
29	16704	衬垫	GASKET	1
29	8M0152378	曲轴箱衬垫	GASKET Crankcase	1
30	8537077	油封	SEAL Oil	1
30	8M0056308	油封	OIL SEAL	1
31	8035096	螺栓	BOLT	1
31	803509021	螺栓	BOLT	1
32	8035161	垫圈	WASHER	1
33	8150685	螺栓(M8x40)	BOLT (M8 x 40)	6
34	8035087	衬垫	GASKET	1
34	803508014	衬垫	GASKET	1
35	803535	控制柱塞	CONTROL PLUNGER	1
36	8035541	弹簧	SPRING	1
37	168231	O型圈	O-RING	1
38	803536	阀座	SEAT	1
39	803537	盖板	COVER	1
40	168287	螺栓(M6 x 16)	BOLT (M6 x 16)	1
-	803508A99	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0114820	动力头衬垫	POWERHEAD GASKET	1
-	803508A05	动力头衬垫套件	GASKET SET Powerhead	1

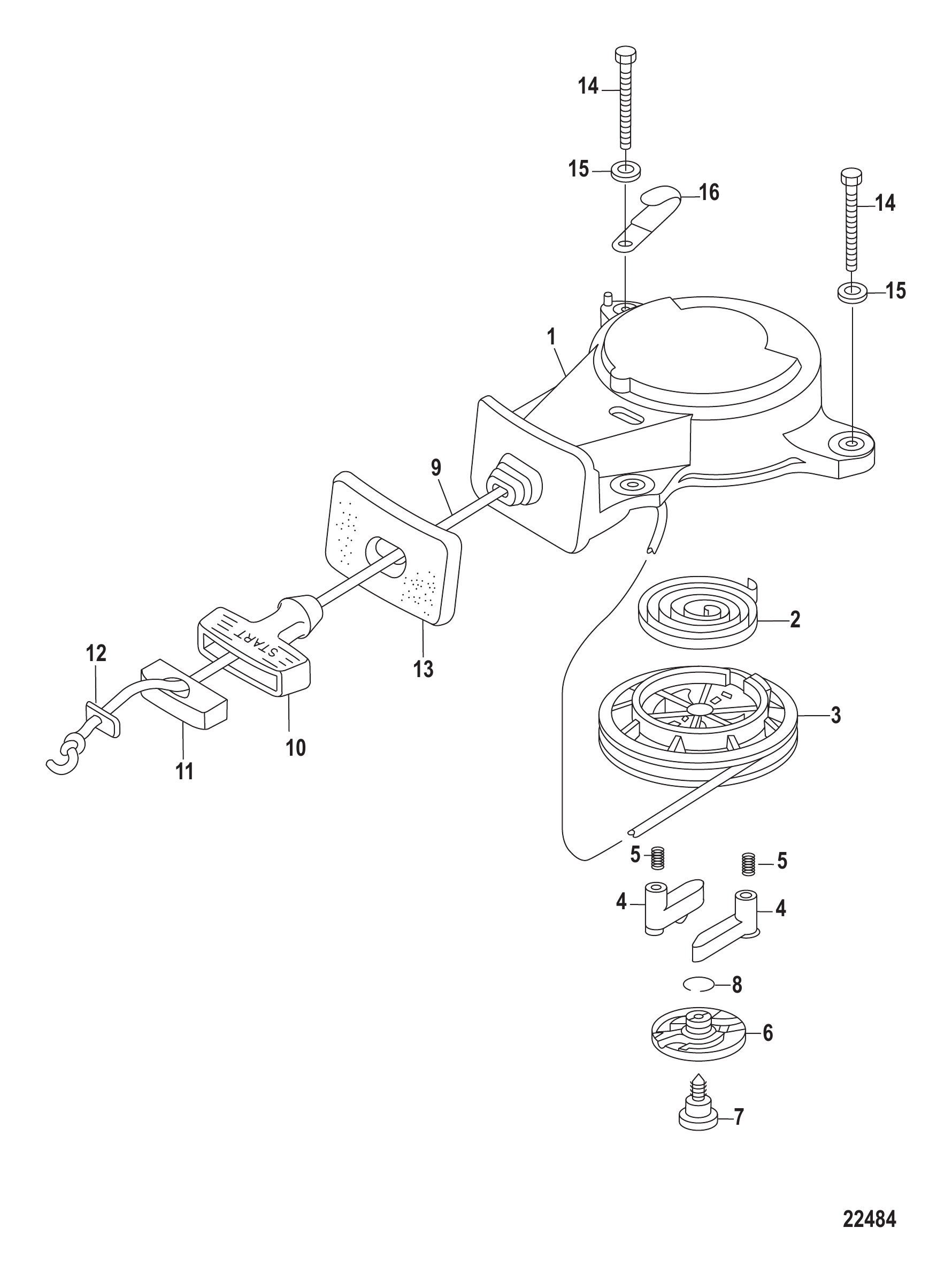

图 18反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	898103T61	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	898101316	弹簧	SPRING	1
3	898101317	卷轴	REEL	1
4	898101318	棘轮	RATCHET	2
5	898101319	回位弹簧	SPRING Return	2
6	898101320	摩擦片	PLATE Friction	1
7	898101321	螺钉	SCREW	1
8	898101322	摩擦弹簧	SPRING Friction	1
9	8M0160482	启动绳	ROPE Starter	1
10	898101324	起动手柄	HANDLE Starter	1
11	898101325	锚绳	ANCHOR Rope	1
12	898101366	锚绳板	PLATE Rope Anchor	1
13	803720001	启动器密封件	SEAL Starter	1
13	8M0138706	启动器密封件	SEAL Starter	1
14	898101327	螺钉	SCREW	3
15	895118002	垫圈	WASHER	3
15	953921	不锈钢垫圈	WASHER Stainless Steel	3
16	8035631	卡箍	CLAMP	1
16	803563005	卡箍	CLAMP	1
-	898103193	干扰贴花	DECAL Interferance	1

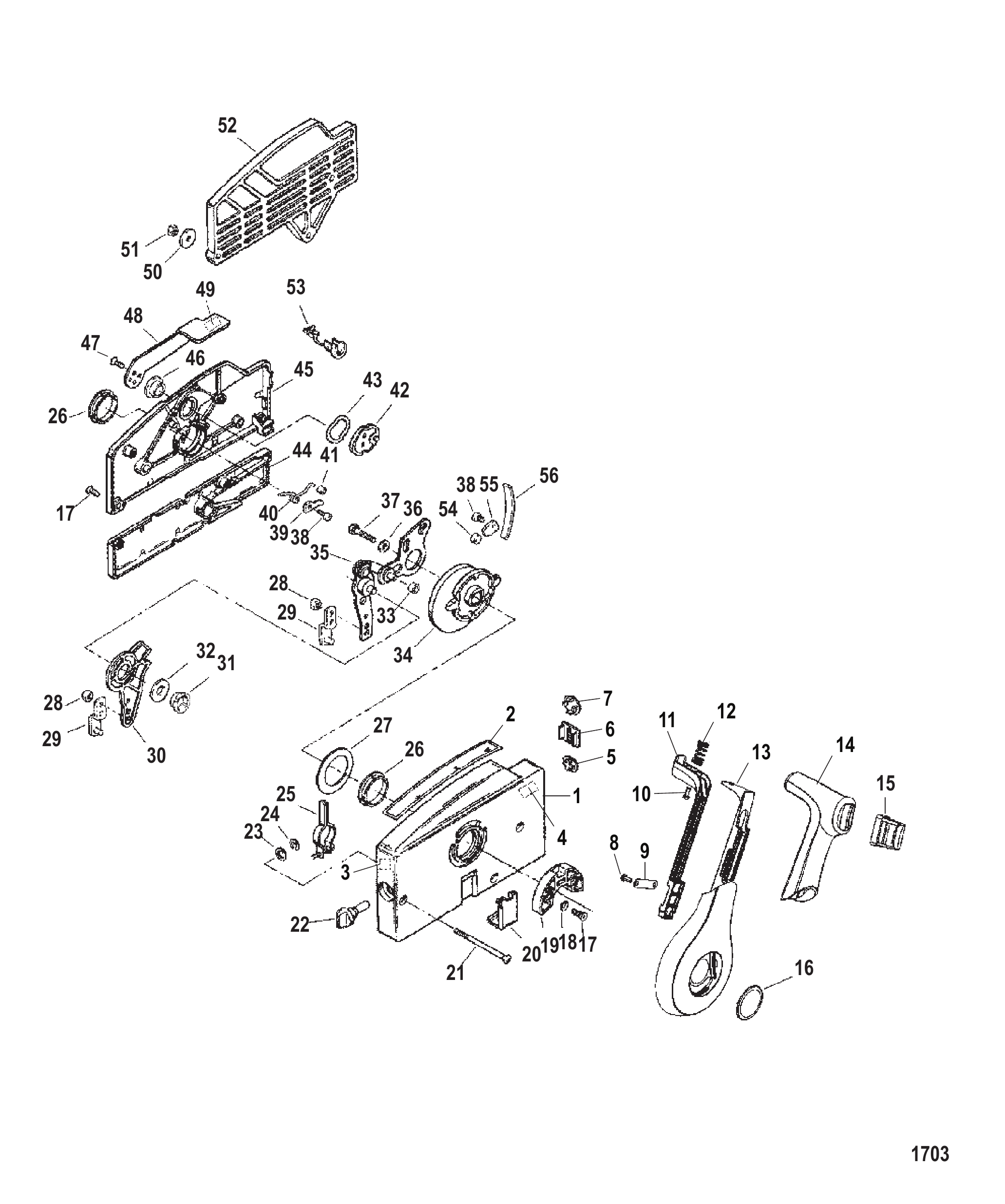

图 19遥控器4000侧装式 Remote Control 4000 Side Mount

REF	零件编号	中文名称	英文名称	数量
-	881170A8	手动启动遥控器（无动力升降）	REMOTE CONTROL Manual Start - Non Power Trim	1
-	8M0178530	遥控装置	REMOTE CONTROL	1
1	NSS	不单独销售-前壳体	NOT SOLD SEPARATE Housing-Front	1
2	NSS	不单独销售-前进空倒标贴	NOT SOLD SEPARATE Decal-F-N-R	1
3	NSS	不单独销售-油门摩擦标贴	NOT SOLD SEPARATE Decal-Throttle Friction	1
4	NSS	不单独销售-运行/关闭标贴	NOT SOLD SEPARATE Decal-Run/Off	1
5	89774	钥匙开关孔塞	PLUG Key Swith Hole	1
6	17192	停机开关孔塞	PLUG Stop Switch Hole	1
7	17191	线束孔塞	PLUG Wire Harness Hole	1
8	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
9	16921	锁杆支架	BRACKET Lock Bar Support	1
10	87775510	螺钉（M4×10）	SCREW (M4 x 10)	1
11	881138	红色锁杆	LOCK BAR Red	1
11	8M0207317	黑色锁杆	LOCK BAR-BLACK	1
12	16924	弹簧	SPRING	1
13	881139T2	轮毂手柄	HUB Handle	1
14	8811411	握把	GRIP	1
15	881146	堵头	PLUG	1
16	881137A1	盖/贴花总成	CAP/DECAL ASSEMBLY	1
17	40118107	螺钉（M5×18）	SCREW (M5 x 18)	7
18	16923	外锁紧垫圈	LOCKWASHER External	2
19	16899	空档锁支架	HOLDER Neutral Lock	1
19	16899T	空档锁支架	HOLDER Neutral Lock	1
20	16917	盖板	COVER	1
21	40116110	螺钉（M6×110）	SCREW (M6 x 110)	3
21	40116110T	螺钉（M6×110）	SCREW (M6 x 110)	3
22	881145	油门摩擦旋钮	KNOB Throttle Friction	1
23	16896	垫圈	WASHER	1
24	13194	挡圈	RING Retaining	1
25	16895	制动臂总成	ARM ASSEMBLY Brake	1
26	16875	轴承(1.750内径)	BEARING (1.750 Inside Diameter) (1.750 ID)	2
27	16874	垫圈	WASHER	1
28	401385	不锈钢螺母(M5)	NUT (M5) Stainless Steel	2
29	85899A1	卡箍总成	CLIP ASSEMBLY	2
30	NSS	不单独出售换挡总成	NOT SOLD SEPARATE Gear Shift Assembly	1
31	16868	轴承(0.750内径)	BEARING (.750 Inside Diameter) (.750 ID)	1
32	16870	垫圈	WASHER	1
33	16873	凸轮滚轮	ROLLER Cam	1
34	NSS	不单独出售驱动齿轮	NOT SOLD SEPARATE Drive Gear	1
35	NSS	不单独销售 板/螺柱总成	NOT SOLD SEPARATE Plate/Stud Assembly	1
36	12038	垫圈	WASHER	1
36	8M0207778	垫圈（0.344×0.625×0.063英寸）	WASHER .344 x .625 x.063	1
37	4007154	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
38	4005683	螺钉（M4×6）	SCREW (M4 x 6)	2
39	16886	卡扣	CLIP	1
40	16888	弹簧	SPRING	1
41	16884	滚轮	ROLLER	1
42	16883	鼓轮总成	DRUM ASSEMBLY	1
43	16922	波形垫圈	WAVE WASHER	1
44	NSS	不单独销售 底盖	NOT SOLD SEPARATE Cover-Bottom	1
45	NSS	不单独销售 顶盖	NOT SOLD SEPARATE Cover-Top	1
46	16887	轴承(0.810内径)	BEARING (.810 Inside Diameter) (.810 ID)	1
47	40118106	螺钉(M5 x 12)	SCREW (M5 x 12)	2
48	16919A1	杠杆总成	LEVER ASSEMBLY	1
49	NSS	不单独销售 快怠速提升贴花	NOT SOLD SEPARATE Decal-Lift for Fast Idle	1
50	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	3
51	401196	螺母 (M6)	NUT (M6)	3
52	17063T	隔套	SPACER	1
53	71942	衬套	BUSHING	1
54	16879	定位滚轮	ROLLER Detent	1
55	16880	卡扣定位器	CLIP Detent	1
56	16882	定位弹簧	SPRING Detent	5

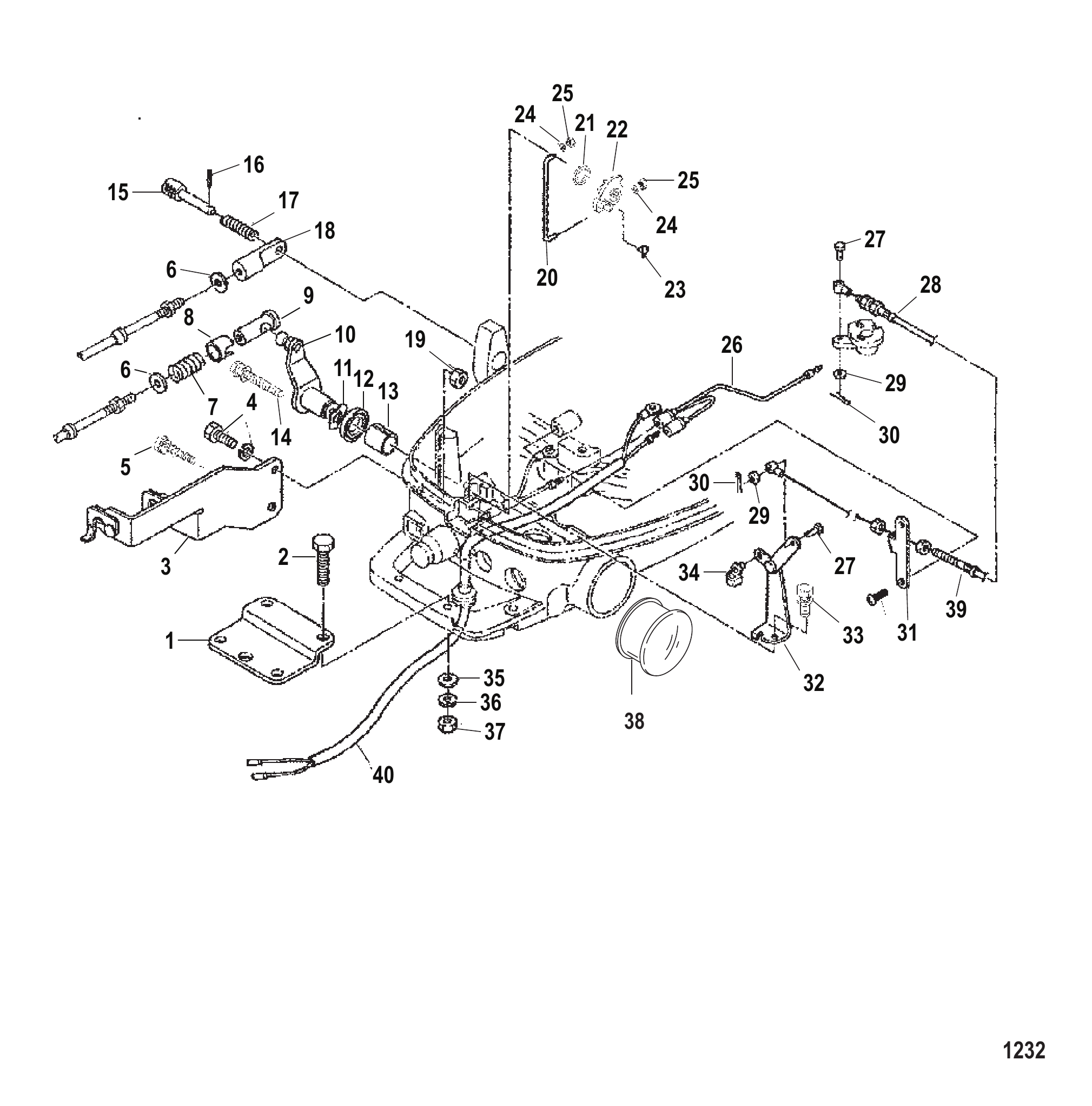

图 20遥控安装套件 Remote Control Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	803583A2	遥控器安装套件	ATTACHING KIT Remote Control	1
-	8M0172938	安装套件	ATTACHING KIT	1
-	803583A4	遥控器安装套件	ATTACHING KIT Remote Control	1
-	8M0172938	安装套件	ATTACHING KIT	1
1	170242	转向钩板	PLATE Steering Hook	1
1	8M0062171	安装板	PLATE	1
2	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
3	17023	支架	BRACKET	1
4	8230421	螺栓	BOLT	1
5	162233	螺钉	SCREW	1
6	17029	垫圈	WASHER	2
7	17028	弹簧	SPRING	1
8	17027	盖帽	CAP	1
9	17026	支架	BRACKET	1
10	804357	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
11	16221	波形垫圈	WAVE WASHER	1
12	16219	密封件	SEAL	1
13	16220	衬套	BUSHING	1
14	162232	螺栓	BOLT	1
15	17031	锁止销	PIN Lock	1
16	17033	销	PIN	1
17	17032	弹簧	SPRING	1
18	17030	套筒	SLEEVE	1
19	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
20	803584	油门连杆	ROD Throttle Link	1
21	16849	轴环	COLLAR	1
22	803585	油门连杆杆	LEVER Throttle Link	1
23	804993A1	螺母套件	NUT KIT	1
24	804992	垫圈	WASHER	2
25	804993	垫圈	WASHER	2
26	17035	线束总成	HARNESS ASSEMBLY	1
27	803588	销	PIN	2
28	803587	节气门拉索	CABLE Throttle	1
29	16335	垫圈	WASHER	2
30	16189	开口销	COTTER PIN	2
31	803590	支架	BRACKET	1
32	803589	油门连杆	LINK Throttle	1
33	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
34	16333	卡扣拉杆	ROD Snap	1
35	16192	垫圈	WASHER	2
36	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
37	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
38	885154	护孔环	GROMMET	1
39	855544	螺钉总成	SCREW ASSEMBLY	2
40	17162	线束总成(5.9M)	HARNESS ASSEMBLY (5.9M)	1

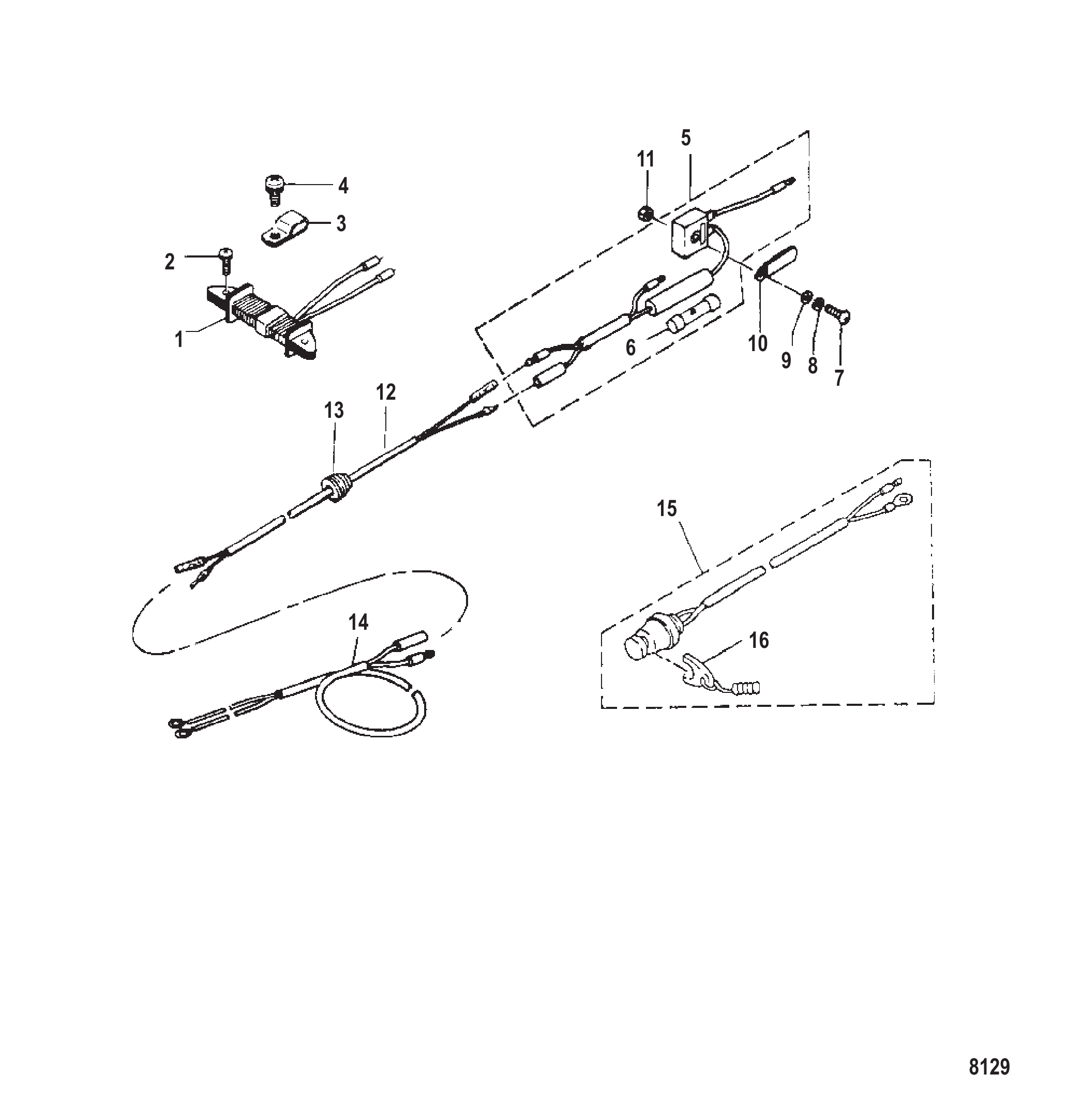

图 21帆动力/帆伴侣组件 Sailpower/Sailmate Components

REF	零件编号	中文名称	英文名称	数量
1	16074T	交流发电机	ALTERNATOR	1
2	16059	螺钉	SCREW	2
3	16060	卡箍	CLAMP	1
4	16821	螺钉	SCREW	1
5	16076	整流器	RECTIFIER	1
5	16076A1	整流器套装	RECTIFIER KIT	1
5	16076A1	整流器套装	RECTIFIER KIT	1
6	16077	保险丝	FUSE	1
7	16123	螺钉(25毫米)	SCREW (25 mm)	1
7	16078	螺钉	SCREW	1
8	16079	锁紧垫圈	LOCKWASHER	1
9	16080	不锈钢垫圈	WASHER Stainless Steel	1
9	8M0108373	垫圈	WASHER	1
10	813275	卡箍	CLAMP	1
11	16081	不锈钢螺母	NUT Stainless Steel	1
12	16822	延长线束	HARNESS Extension	1
13	16823	护孔环	GROMMET	1
14	16082	蓄电池电缆	CABLE Battery	1
15	823037A1	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
15	823037A04	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
15	823037A04	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
16	823054	拉绳	LANYARD	1

图 22维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	8M0142639	零件手册250R/300R 4.6L V8四冲程	PARTS MANUAL 250R/300R 4.6L V8 4 Stroke	1
-	8M0146888	维修手册250R/300R/300R HD 4.6L V8	SERVICE MANUAL 250R/300R/300R HD 4.6L V8	1
-	8M0145934	安装手册V6/V8 CMS	INSTALLATION MANUAL V6/V8 CMS	1
-	8M0156797	安装手册V6(175-225)/V8(200-300)CMS	INSTALLATION MANUAL V6 (175-225), V8 (200-300) CMS	1
-	8M0140588	300R HD安装手册	INSTALLATION MANUAL 300R HD	1
-	8M0156799	IM-300R HD CMS	IM-300R HD CMS	1
-	8M0145541	操作手册V6/V8 CMS机械式	OPERATION MANUAL V6/V8 CMS Mechanical	1
-	8M0175491	操作手册	MANUAL- OPERATION	1
-	8M0145542	操作手册V6/V8 CMS DTS	OPERATION MANUAL V6/V8 CMS DTS	1
-	8M0230588	操作手册150R和200R	OPERATION MANUAL 150R and 200R	1
-	8M0140585	300R CMS HD机械版操作手册	OPERATION MANUAL 300R CMS HD Mechanical	1
-	8M0175494	操作手册	MANUAL-OPERATION	1
-	8M0140789	300R CMS HD DTS版操作手册	OPERATION MANUAL 300R CMS HD DTS	1
-	8M0175495	操作手册	MANUAL-OPERATIONS	1
-	8M0146617	诊断维修手册	SERVICE MANUAL Diagnostic	1
-	8M0182076	诊断手册	DIAGNOSTIC MANUAL	1
-	NSS	不单独销售贴纸, EPA	NOT SOLD SEPARATE DECAL, EPA	1

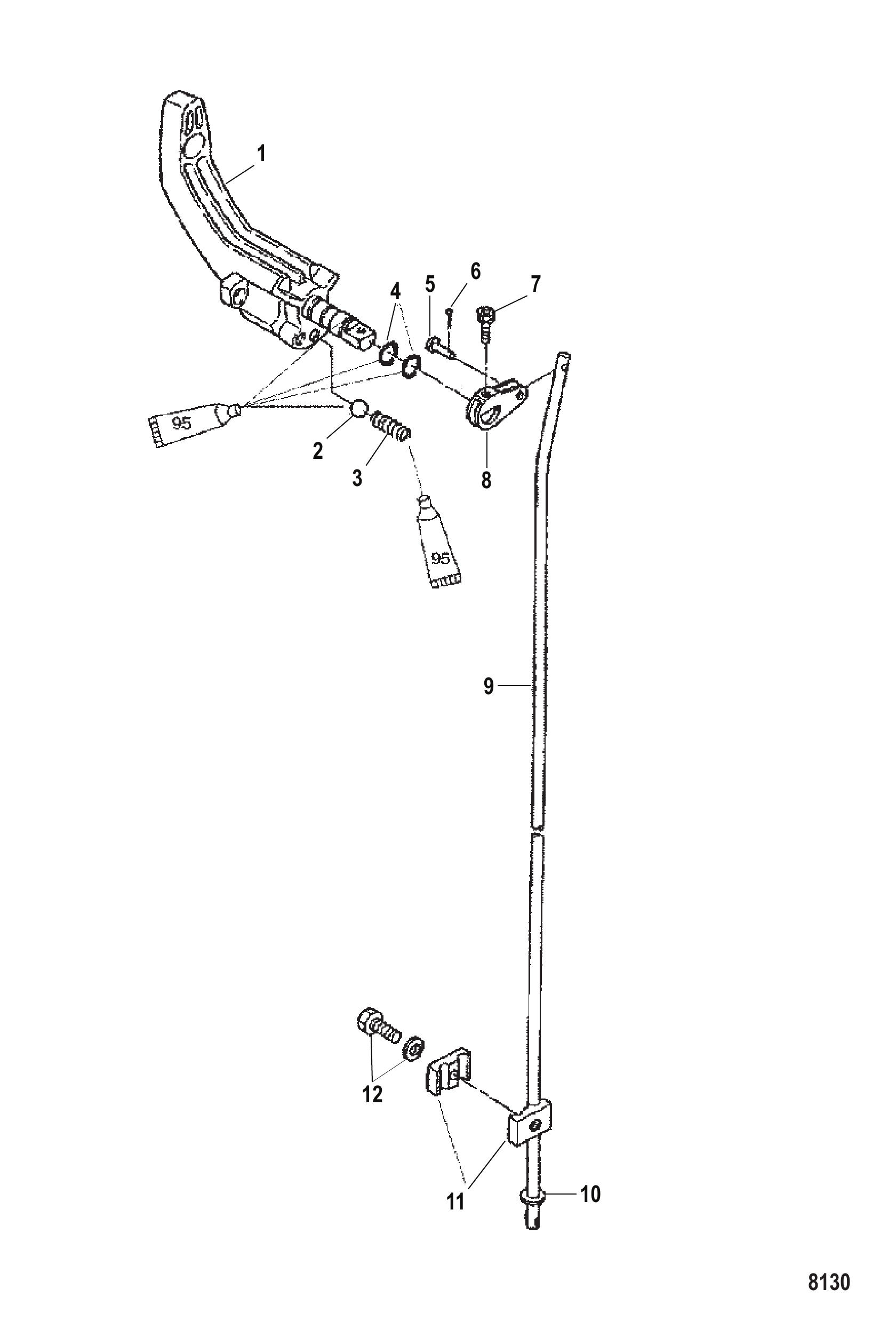

图 23换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	803594	换挡杆	LEVER Shift	1
2	812937	止动器	STOPPER	1
3	813028	弹簧	SPRING	1
4	16181	O型圈	O-RING	2
5	16188	销	PIN	1
6	16189	开口销	COTTER PIN	1
7	16185	螺栓	BOLT	1
8	16184	杠杆	LEVER	1
9	16186	换挡连杆	SHIFT ROD	1
9	16187	换挡连杆	SHIFT ROD	1
10	16826	不锈钢垫圈	WASHER Stainless Steel	1
11	16190	联轴器套装	JOINT Set	1
12	82304213	螺栓	BOLT	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1

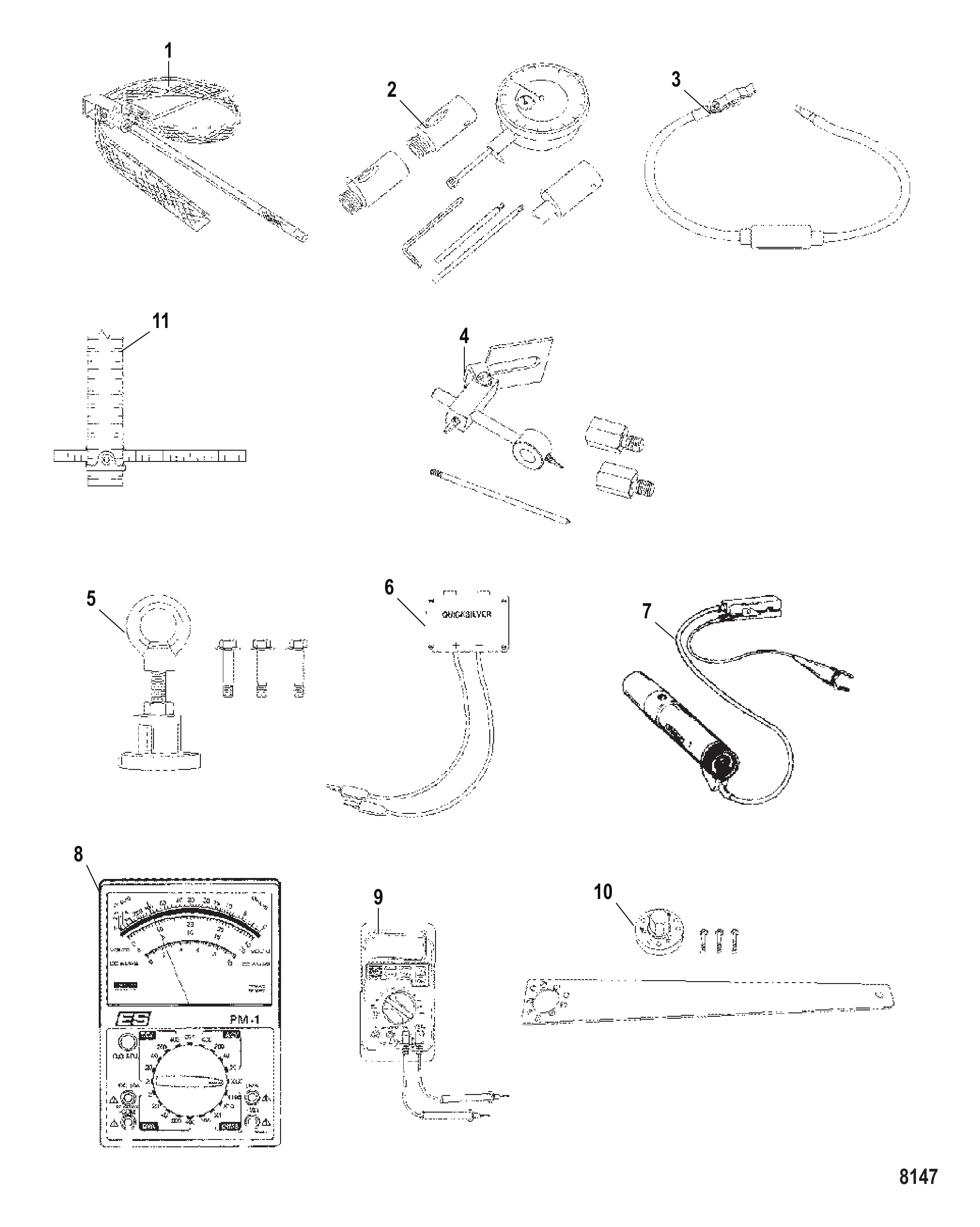

图 24专用工具 Special Tools

REF	零件编号	中文名称	英文名称	数量
1	24937A1	固定工具	HOLDER TOOL	1
2	58222A1	百分表工具	DIAL INDICATOR TOOL	1
3	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
4	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
4	8M0237356	适配器套件	ADAPTER KIT	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
7	99379	正时灯	TIMING LIGHT	1
8	99750A1	万用表	MULTI METER	1
9	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
9	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
10	804552	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
10	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
11	37299Q2	黄油枪	GREASE GUN	1

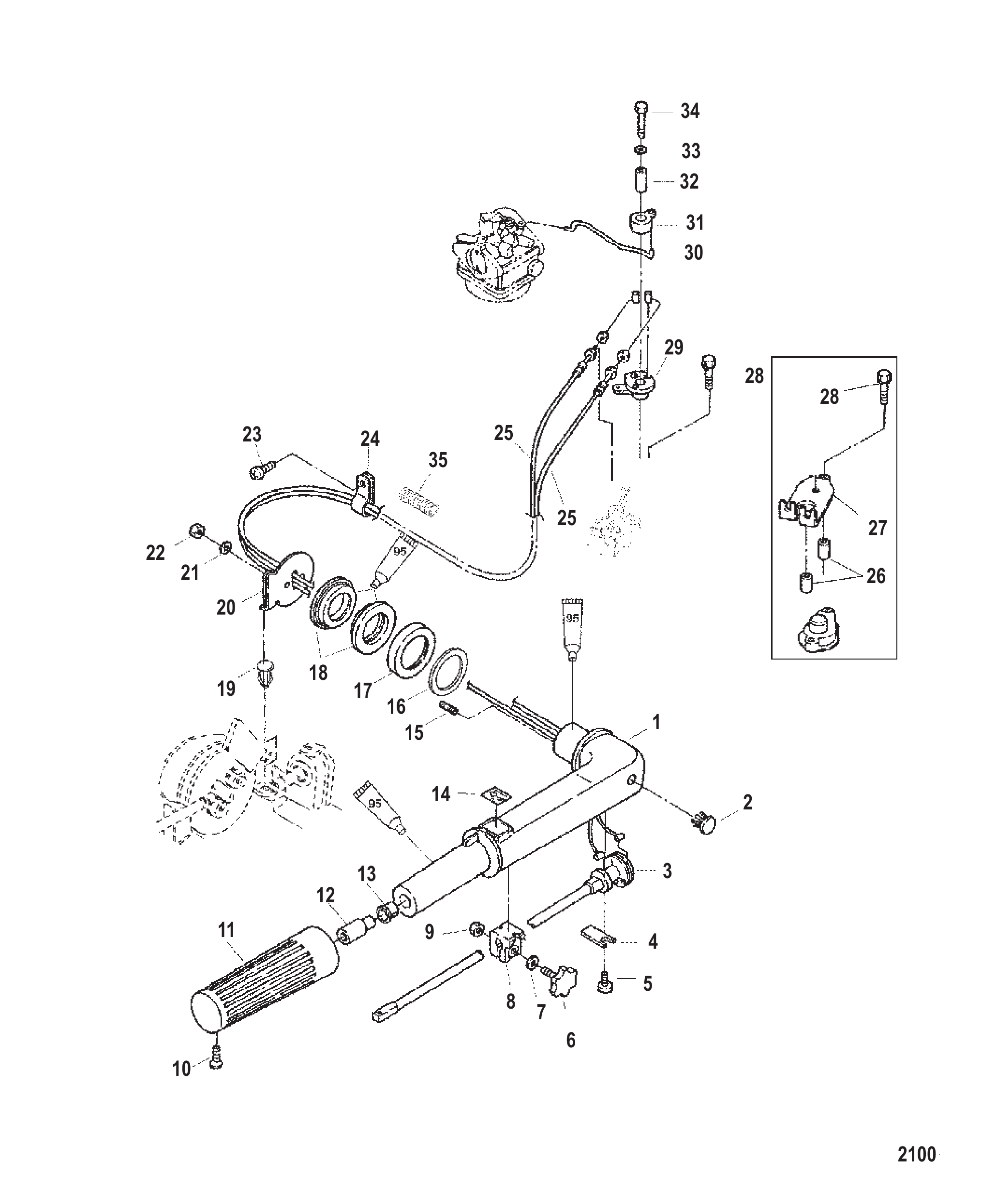

图 25转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
-	803565T1	转向手柄套件	HANDLE KIT Steering	1
1	803565T	转向手柄	HANDLE Steering	1
2	16085	销	PIN	1
3	16093	油门轴	SHAFT Throttle	1
4	16338	支架	BRACKET	1
5	16827	螺钉	SCREW	1
6	16087	调节螺钉	SCREW Adjusting	1
7	16826	不锈钢垫圈	WASHER Stainless Steel	1
8	813026	摩擦片	FRICTION PIECE	1
9	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	16094	螺钉	SCREW	1
11	16086	握把	GRIP	1
12	803569	橡胶轴	SHAFT Rubber	1
13	8035671	衬套	BUSHING	1
14	16090	贴花	DECAL	1
14	8M0097201	舵柄贴花	DECAL Tiller	1
15	815028	双头螺栓	STUD BOLT	2
16	804508	垫圈	WASHER	1
17	803566	隔套	SPACER	1
18	803567	衬套	BUSHING	2
19	16085	销	PIN	1
20	8035681	止动器	STOPPER	1
21	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
22	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
23	16827	螺钉	SCREW	1
24	953951	卡箍	CLAMP	1
25	803570	油门拉线	WIRE Throttle	2
25	803570001	油门拉线	WIRE Throttle	1
26	8035731	轴环	COLLAR	2
27	803575	支架	BRACKET	1
28	82304235	螺栓(M6 x 45)	BOLT (M6 x 45)	2
28	82304221	螺栓	BOLT	2
29	803571	节流鼓	DRUM Throttle	1
30	803574	杆 油门	ROD Throttle	1
31	803572	节气门开启器	OPENER Throttle	1
32	803573	轴环	COLLAR	1
33	953921	不锈钢垫圈	WASHER Stainless Steel	1
34	82304220	螺栓总成 (M6 x 35)	BOLT ASSEMBLY (M6 x 35)	1
35	803564	保护套	PROTECTIVE SLEEVE	1
35	853740018	保护套	SLEEVE Protective	1

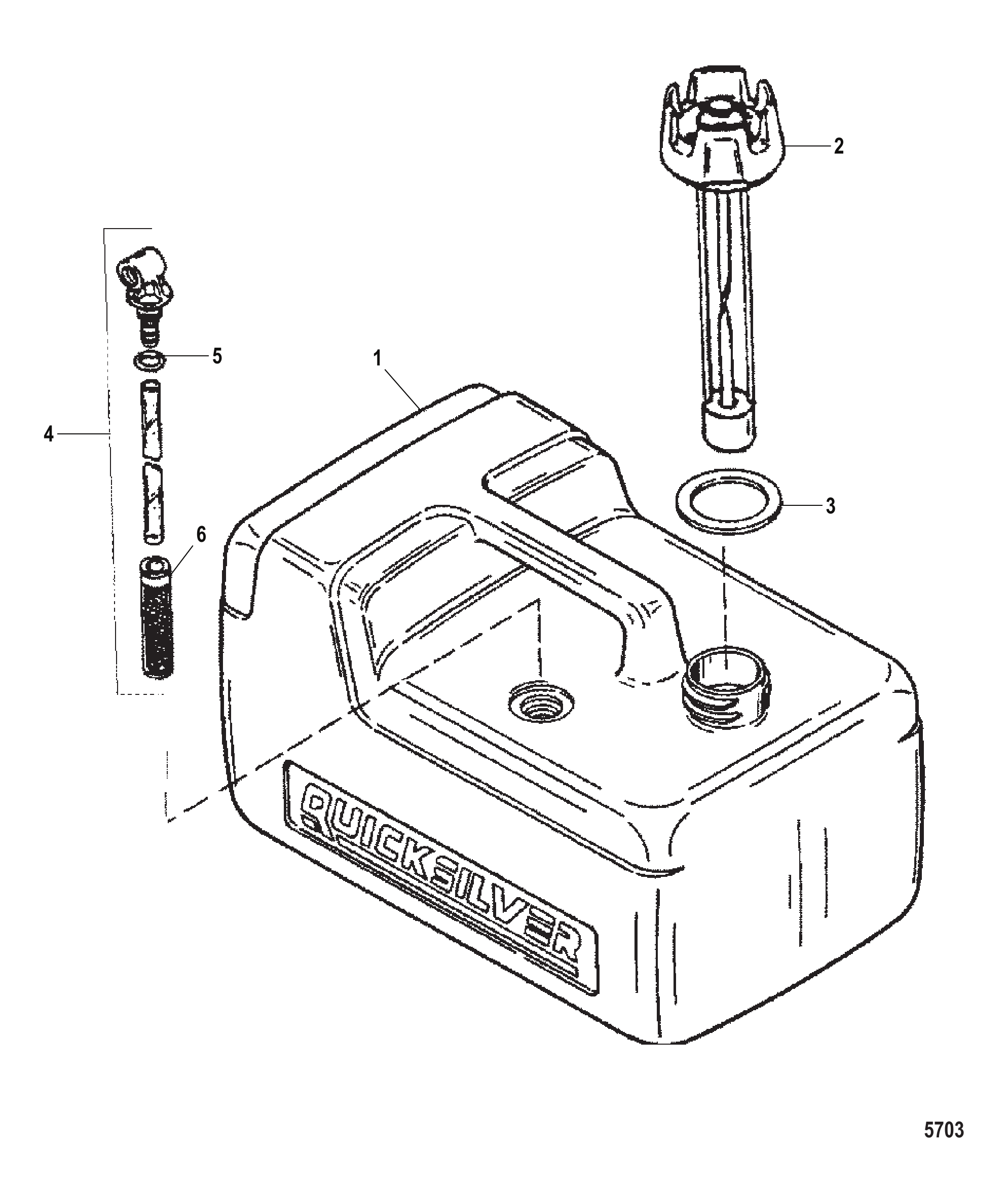

图 26燃油箱总成-塑料-3.2加仑 Tank Assembly Fuel - Plastic - 3.2 Gallon

REF	零件编号	中文名称	英文名称	数量
1	859061A1	燃油箱总成	TANK ASSEMBLY Fuel	1
2	823535	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	823531A1	燃油连接套件	CONNECTOR KIT Fuel	1
4	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
5	823533	O型圈	O-RING	1
6	823534	滤网	SCREEN	1

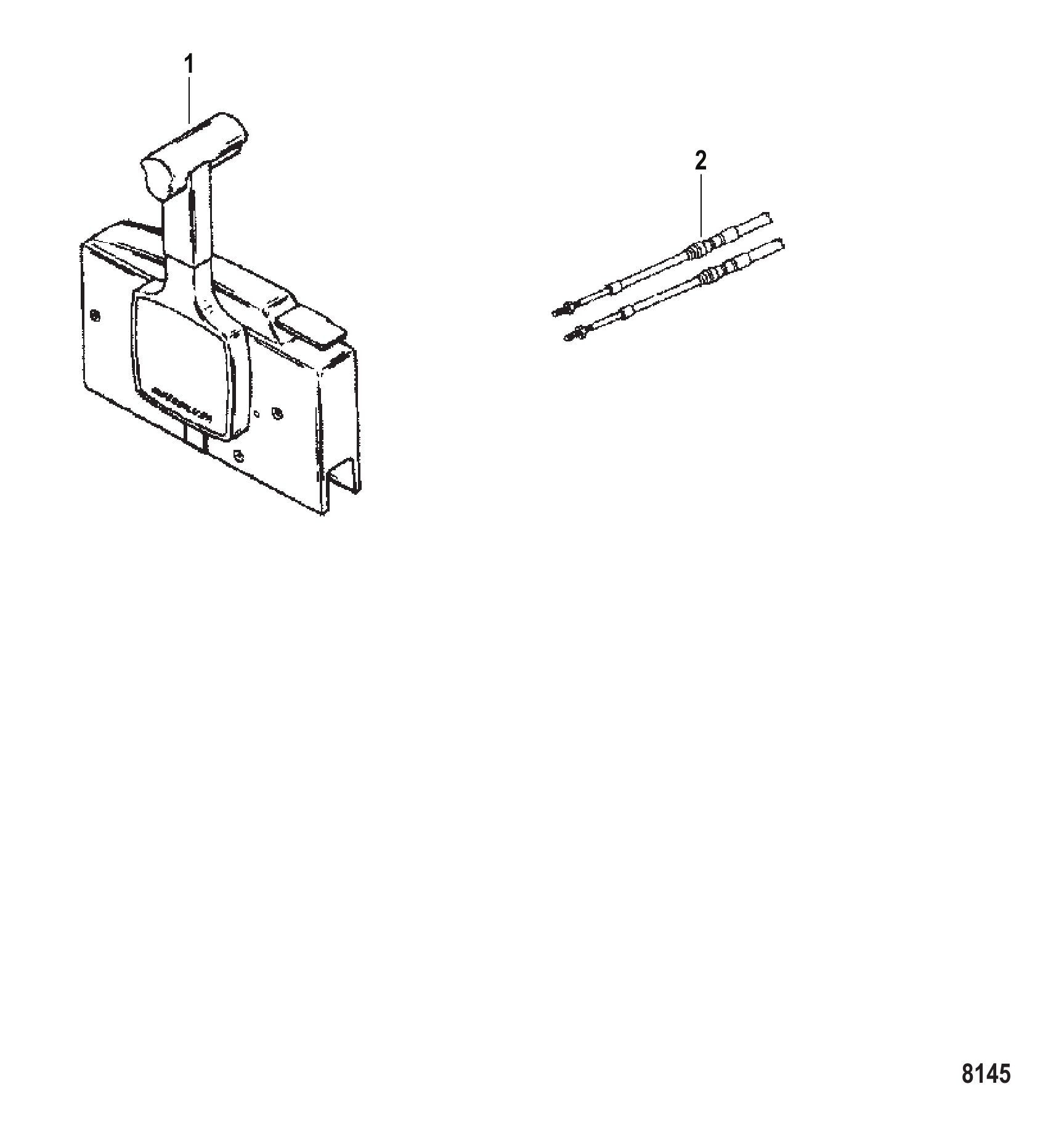

图 27油门换挡拉线 Throttle Shift Cables

REF	零件编号	中文名称	英文名称	数量
1	16908A1	遥控装置	REMOTE CONTROL	1
1	8M0178530	遥控装置	REMOTE CONTROL	1
2	8098945	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085942	T/S拉索G1 5FT	CABLE T/S G1 5FT	2
2	8098946	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085940	T/S拉索G1 6FT	CABLE T/S G1 6FT	2
2	8098947	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085964	T/S拉索G1 7FT	CABLE T/S G1 7FT	2
2	8098948	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085941	T/S拉索G1 8FT	CABLE T/S G1 8FT	2
2	8098949	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085946	T/S拉索G1 9FT	CABLE T/S G1 9FT	2
2	80989410	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085937	T/S拉索G1 10FT	CABLE T/S G1 10FT	2
2	80989411	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085951	T/S拉索G1 11FT	CABLE T/S G1 11FT	2
2	80989412	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085949	T/S拉索G1 12FT	CABLE T/S G1 12FT	2
2	80989413	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085952	T/S拉索G1 13FT	CABLE T/S G1 13FT	2
2	80989414	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085945	T/S拉索G1 14FT	CABLE T/S G1 14FT	2
2	80989415	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085960	T/S拉索G1 15FT	CABLE T/S G1 15FT	2
2	80989416	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085963	T/S拉索G1 16FT	CABLE T/S G1 16FT	2
2	80989417	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085956	T/S拉索G1 17FT	CABLE T/S G1 17FT	2
2	80989418	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085947	T/S拉索G1 18FT	CABLE T/S G1 18FT	2
2	80989419	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085954	T/S拉索G1 19FT	CABLE T/S G1 19FT	2
2	80989420	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085957	T/S拉索G1 20FT	CABLE T/S G1 20FT	2
2	80989422	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085959	T/S拉索G1 22FT	CABLE T/S G1 22FT	2
2	80989424	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085943	T/S拉索G1 24FT	CABLE T/S G1 24FT	2
2	80989426	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085950	T/S拉索G1 26FT	CABLE T/S G1 26FT	2
2	80989428	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085938	T/S拉索G1 28FT	CABLE T/S G1 28FT	2
2	80989430	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	8M0085953	T/S拉索G1 30FT	CABLE T/S G1 30FT	2
2	80989432	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	896143A32	油门换挡拉索总成 - 32英尺	CABLE ASSEMBLY Throttle Shift - 32 Feet	2
2	80989434	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	896143A34	油门换挡拉索总成 - 34英尺	CABLE ASSEMBLY Throttle Shift - 34 Feet	2
2	80989436	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	896143A36	油门换挡拉索总成 - 36英尺	CABLE ASSEMBLY Throttle Shift - 36 Feet	2
2	80989438	油门换挡拉索总成	CABLE ASSEMBLY Throttle Shift	2
2	896143A38	油门换挡拉索总成 - 38英尺	CABLE ASSEMBLY Throttle Shift - 38 Feet	2
2	80989440	油门/换挡线缆总成	CABLE ASSEMBLY Throttle/Shift	2
2	896143A40	油门换挡拉索总成 - 40英尺	CABLE ASSEMBLY Throttle Shift - 40 Feet	2
