水星 Mercury 30 HP Carb 3 CYL 0T409000 THRU 1B226999 - 爆炸图零件明细

四冲程化油器 · USA - Cat.# 90-80394102 · 共 39 个部位 · 1441 条零件

1附件 2适配板 3下罩 4凸轮轴/油泵 5化油器 6曲轴、活塞及连杆 7气缸体 8气缸盖 9驱动轴壳体 10电气组件 11飞轮 12燃油管路 13燃油泵 14齿轮箱（驱动轴）（2:1传动比）15齿轮箱（驱动轴 - 2.31:1 - 序列号0T625303及以下）16齿轮箱（驱动轴 - 2.33:1 - 序列号0T625304及以上）17齿轮箱（螺旋桨轴 - 2.31:1 - 序列号0T625303及以下）18齿轮箱（螺旋桨轴 - 2.33:1 - 序列号0T625304及以上）19齿轮箱螺旋桨轴 - 2:1传动比 20进气系统 21进气/排气阀 22连杆机构（电动大脚型）23连杆机构（手动大脚型）24连杆机构（非大脚型）25手动启动器 26手动倾斜装置 27动力头衬垫组件 28动力升降 29维修/支撑材料 30启动电机 31转向臂 32旋转支架 33舵柄手柄 34工具1 35工具2 36工具3 37顶罩 38艉板支架 39配平开关套件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	828000A12	机油箱	OIL Case	A/R
-	828019A1	油压传感器套件	SENDER KIT Oil Pressure	A/R
-	8M0068785	油压适配器套件	ADPT KIT-OIL PRES	A/R
-	822573A12	动力升降倾斜传感器套件	SENDER KIT Power Trim	A/R
-	822344A8	动力调整套件	POWER TRIM KIT	A/R
-	822344A13	动力调整套件	POWER TRIM KIT	A/R
-	15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	A/R
-	828533A2	手动倾斜辅助套件	MANUAL TILT ASSIST KIT	A/R
-	816667A2	转向支架总成	BRACKET ASSEMBLY Steering	A/R
-	821455A10	25马力四冲程舵柄手柄套件	TILLER HANDLE KIT 25 Hp 4-Stroke	A/R
-	821455A26	25马力四冲程舵柄手柄套件	TILLER HANDLE KIT 25 Hp 4-Stroke	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	A/R
-	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	A/R
-	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	A/R
-	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	A/R
-	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	A/R

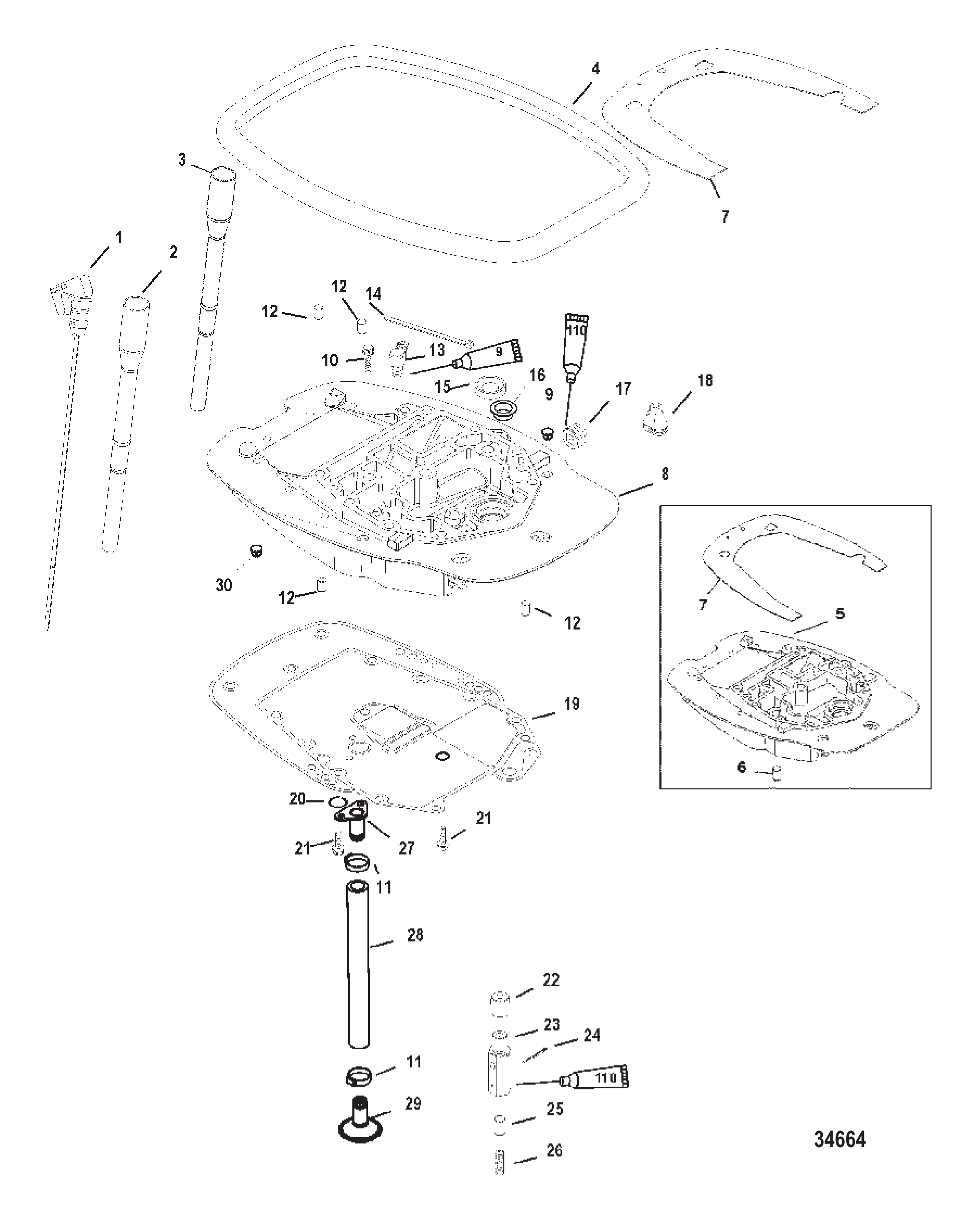

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	825990	量油尺	DIPSTICK	1
2	825989	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
3	8259892	油尺管	DIPSTICK TUBE	1
3	825989003	油尺管	DIPSTICK TUBE	1
4	8560552	密封件	SEAL	1
5	8252284	适配板	ADAPTER PLATE	1
5	825228A24	适配板套件	ADAPTOR PLATE KIT	1
6	23784	定位销	PIN Dowel	1
7	8289151	隔热罩	HEAT SHIELD	1
8	825228T6	适配板	ADAPTER PLATE	1
8	825228A17	适配板总成	ADAPTER PLATE ASSEMBLY	1
8	825228T9	适配板套件	ADAPTER PLATE KIT	1
8	825228A17	适配板总成	ADAPTER PLATE ASSEMBLY	1
9	822464	堵头	PLUG	1
10	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
11	855228	卡箍	CLAMP	2
12	23784	定位销	PIN Dowel	4
13	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
15	828932	油封	SEAL Oil	1
16	856743	衬套	BUSHING	1
17	384072	管塞	PLUG Pipe	1
17	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
18	822408	护孔环	GROMMET	1
18	822408001	护孔环	GROMMET	1
19	8252513	衬垫	GASKET	1
19	8M0213113	适配板垫片	GASKET Adaptor Plate	1
20	845746	O型圈	O-RING	1
21	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
21	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
22	856592	导油板	DEFLECTOR Oil	1
23	825295A1	机油减压阀体总成	BODY ASSEMBLY Oil Pressure Relief	1
23	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
24	45882	开口销	COTTER PIN	1
25	8252151	柱塞	PLUNGER	1
26	825216	弹簧	SPRING	1
27	854789	机油集滤器顶板	PLATE Oil Pickup-Top	1
27	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
28	854793	机油集滤器软管	HOSE Oil Pickup	1
29	854791	挡板	BAFFLE	1
29	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
30	822464	堵头	PLUG	1

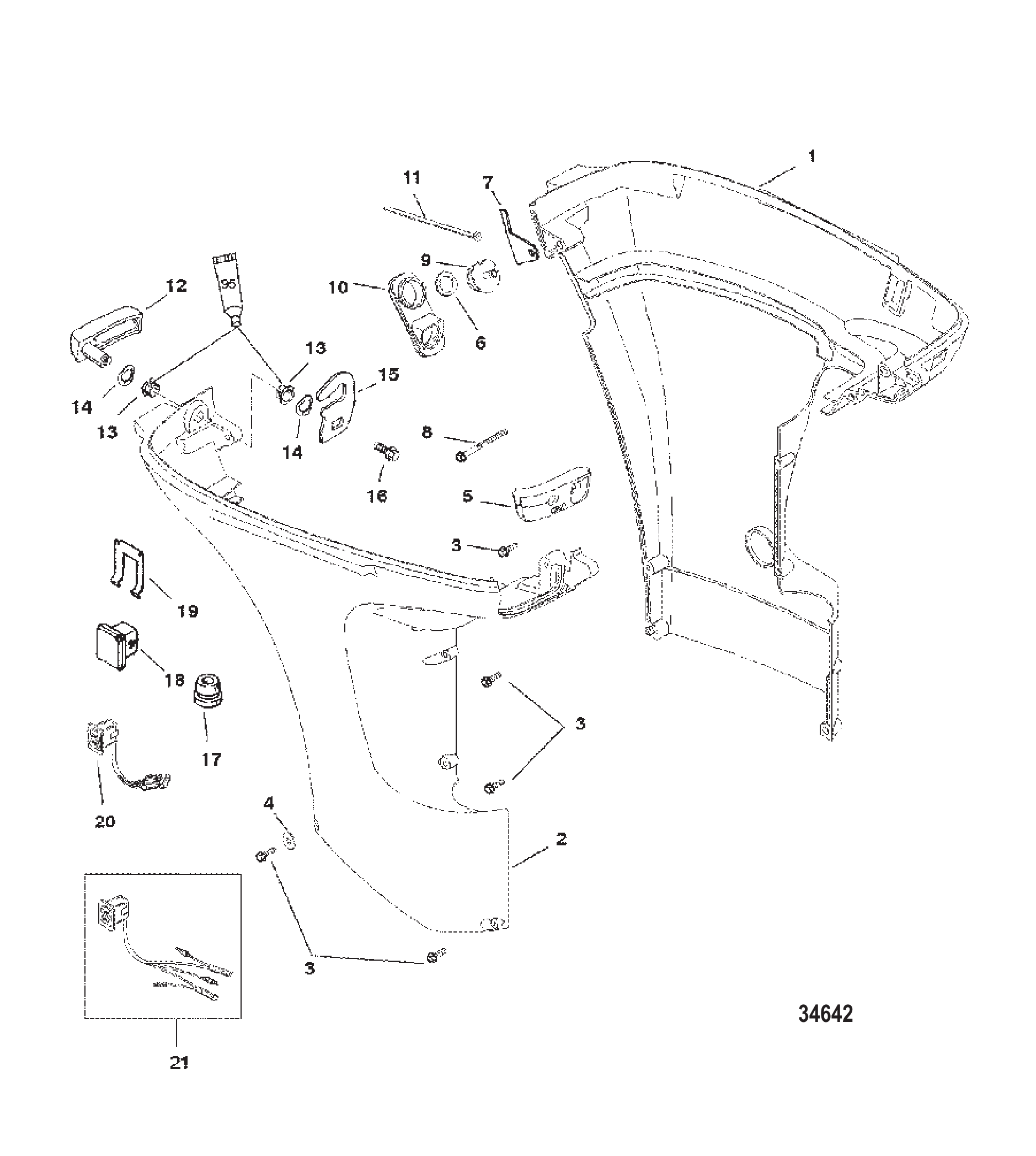

图 3下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	852554T1	下机罩	BOTTOM COWL	1
1	852554F2	下机罩	BOTTOM COWL	1
1	852554T2	机罩底部左舷-灰色	COWL-BOT-PORT-GRA	1
1	826277T1	下机罩	BOTTOM COWL	1
1	826277T2	下机罩	BOTTOM COWL	1
1	826277T1	下机罩	BOTTOM COWL	1
2	852555T1	下机罩	BOTTOM COWL	1
2	852555T5	下机罩	BOTTOM COWL	1
2	852555F2	下机罩	BOTTOM COWL	1
2	852555T2	机罩底部右舷-灰色	COWL-BOT-STBD-GRA	1
2	826278T3	下机罩	BOTTOM COWL	1
2	826278T7	下机罩	BOTTOM COWL	1
2	826278T4	下机罩	BOTTOM COWL	1
2	826278T3	下机罩	BOTTOM COWL	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	6
4	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
5	825238	密封件	SEAL	1
5	825238002	密封件	SEAL	1
6	855576	垫圈	WASHER	1
7	855627	衬垫	GASKET	1
8	82684460	螺钉(M6 x 60)	SCREW (M6 x 60)	1
9	827948	接头	FITTING	1
10	826273	护套	BOOT	1
10	826273001	护套	BOOT	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
12	825782F1	罩壳锁杆	LEVER Cowl Latch	1
12	825782F2	罩壳锁杆	LEVER Cowl Latch	1
12	825782F1	罩壳锁杆	LEVER Cowl Latch	1
13	812707	衬套	BUSHING	2
14	12134	波形垫圈	WASHER Wave	2
15	825783	锁钩	LATCH HOOK	1
15	893766	锁钩	HOOK Latch	1
16	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	19564	护孔环	GROMMET	1
17	8M0179867	护孔环	GROMMET	1
17	19565	护孔环	GROMMET	1
17	19565002	护孔环	GROMMET	1
18	8128301	堵头	PLUG	1
18	812830T01	堵头	PLUG	1
19	8124431	固定座	RETAINER	1
19	8M0032848	开关固定座	RETAINER Switch	1
20	8569901	升降倾斜开关	SWITCH Trim	1
20	8M0235191	升降倾斜开关	SWITCH Trim	1
21	856990	开关总成	SWITCH ASSEMBLY	1
21	8M0235192	微调开关	SWITCH TRIM	1

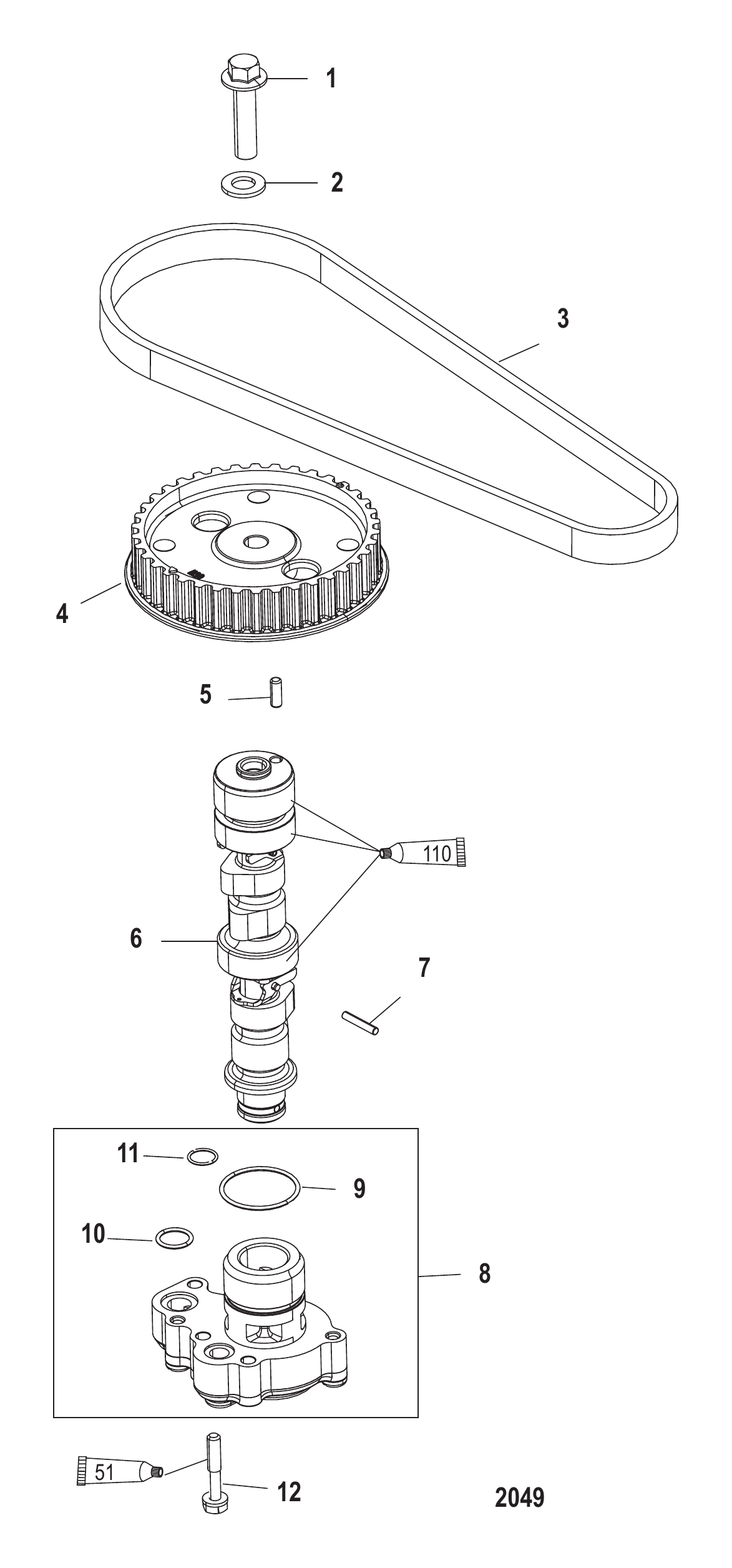

图 4凸轮轴/油泵 Camshaft/Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
2	4002319	垫圈	WASHER	1
3	831294	正时皮带	BELT Timing	1
3	8M0151040	正时皮带	BELT Timing	1
4	833104	从动齿轮	GEAR Driven	1
4	8331043	从动齿轮	GEAR Driven	1
5	825956	定位销	PIN Dowel	1
6	830275T1	凸轮轴	CAMSHAFT	1
6	853894A2	凸轮轴	CAMSHAFT	1
7	826149	销	PIN	1
8	852388T1	油泵总成	PUMP ASSEMBLY Oil	1
9	826152	O型圈	O-RING	1
10	826154	O型圈	O-RING	1
11	826153	O型圈	O-RING	1
12	82500935	螺钉(M6x35)	SCREW (M6 x 35)	4
12	8M0241960	螺钉	SCREW	4
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1
-	830271T3	气缸盖	CYLINDER HEAD	1
-	830271T4	气缸盖	CYLINDER HEAD	1

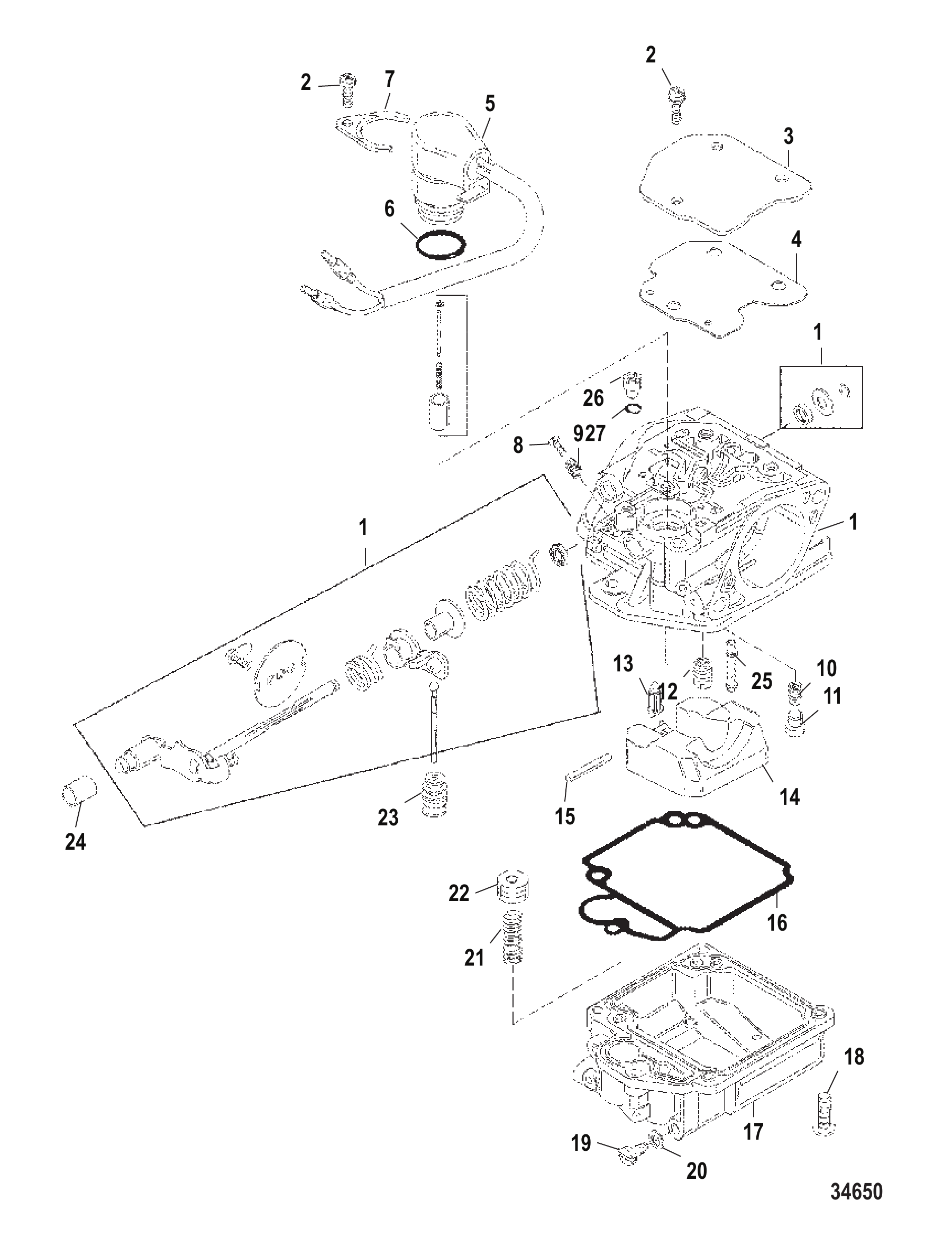

图 5化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	830276T7	化油器	CARBURETOR	1
1	830276A18	化油器	CARBURETOR	1
2	854246	螺钉	SCREW	4
3	854245	安装板	PLATE	1
4	NSS		NOT SOLD SEPARATE Plate	1
5	854254T	加浓装置	ENRICHENER	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	854255	安装板	PLATE	1
8	8542461	螺钉	SCREW	1
9	854249	弹簧	SPRING	1
10	855406	怠速量孔(#50)	JET Pilot (#50)	1
11	854248	橡胶塞	PLUG Rubber	1
12	8554061	主量孔(#110)	JET Main (#110)	1
12	8554063	主量孔(#105)	JET Main (#105)	1
13	854247	浮子阀	VALVE Float	1
14	854253	浮子	FLOAT	1
15	NSS		NOT SOLD SEPARATE Float Pin	1
16	NSS	垫片(不单独销售)	NOT SOLD SEPARATE Gasket	1
17	854252	浮子室	FLOAT BOWL	1
18	8542463	螺钉	SCREW	4
19	8542462	放油螺钉	SCREW Drain	1
20	NSS	不单独销售垫圈	NOT SOLD SEPARATE Washer	1
21	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
22	854251	柱塞	PLUNGER	1
23	NSS	橡胶盖(不单独销售)	NOT SOLD SEPARATE Cap-Rubber	1
24	854244	轴环	COLLAR	1
25	854250	主喷管	MAIN NOZZLE	1
25	8542501	主喷管	MAIN NOZZLE	1
26	8554064	量孔(PO)	JET (PO)	1
27	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	854256	化油器维修套件	REPAIR KIT Carburetor	1

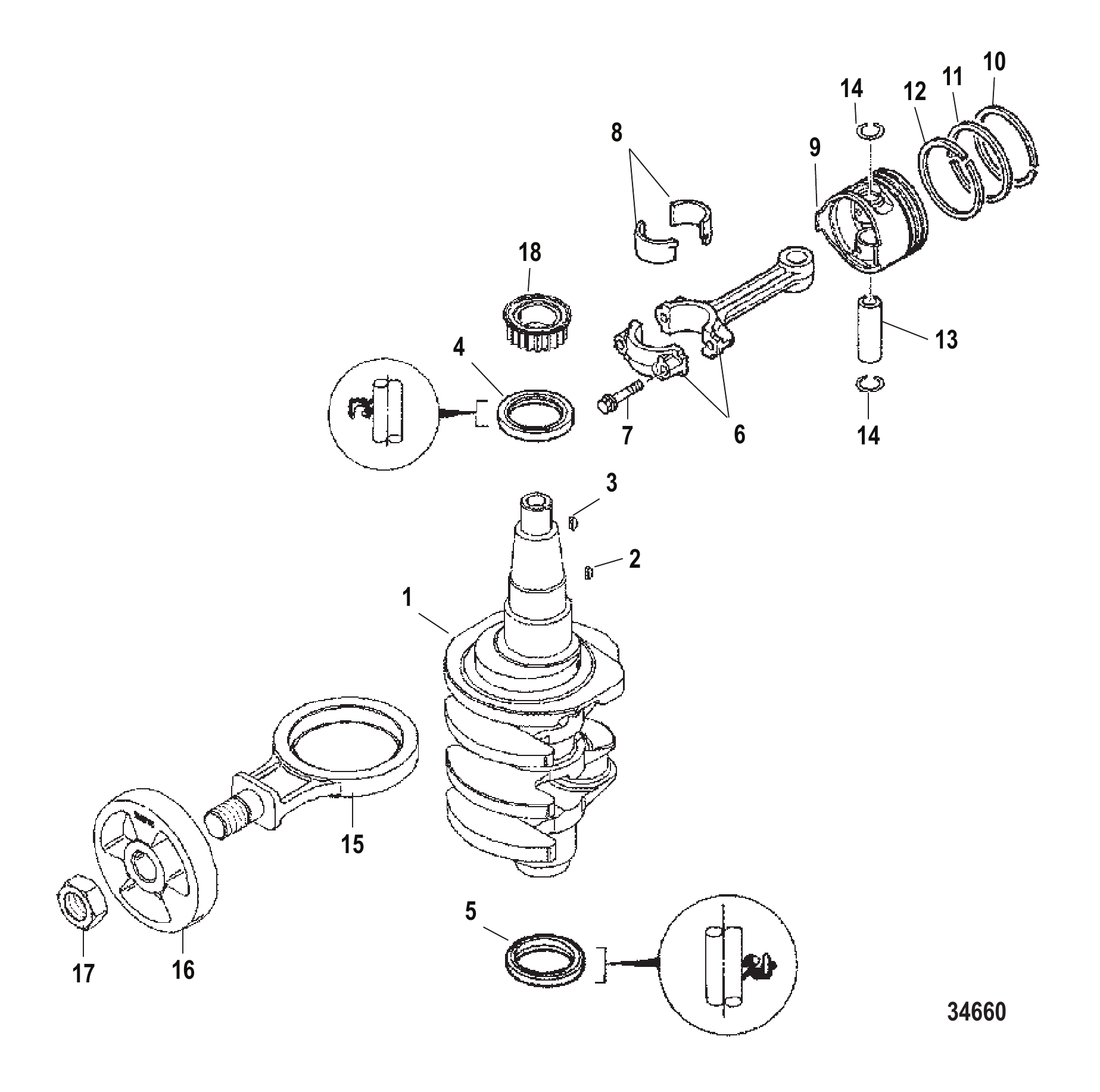

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	830269A1	曲轴	CRANKSHAFT	1
2	18856M	键	KEY	1
2	893761	键	KEY	1
3	91800	半圆键	KEY Woodruff	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T	连杆	CONNECTING ROD	2
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	2
7	825019	螺栓	BOLT	4
7	8M0049884	螺栓	BOLT	4
8	825021	棕色轴承	BEARING Brown	4
8	893630	棕色轴承	BEARING Brown	4
8	8250211	黑色轴承	BEARING Black	4
8	893630001	黑色轴承	BEARING Black	4
8	8250212	蓝色轴承	BEARING Blue	4
8	893630002	蓝色轴承	BEARING Blue	4
9	856064A1	活塞总成	PISTON ASSEMBLY	2
9	893524T08	活塞总成	PISTON ASSEMBLY	2
9	8560642	活塞	PISTON	2
9	893524T01	活塞总成	PISTON ASSEMBLY	2
9	8560643	活塞	PISTON	2
9	893524T02	活塞总成	PISTON ASSEMBLY	2
10	833099A1	活塞环组	RING SET Piston	2
10	893525A01	活塞环组	RING SET Piston	2
10	833100T2	活塞顶环	RING Piston Top	2
10	893525A02	活塞环组	RING SET Piston	2
10	833100T3	活塞顶环	RING Piston Top	2
10	893525A03	环组	RING SET Ring	2
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Second	2
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Second	2
11	NSS	第二道活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring-Second	2
12	8331011	油环	RING Oil	2
12	893950	环	RING	2
12	NSS	活塞油环(不单独销售)	NOT SOLD SEPARATE Ring-Oil - Piston	2
13	825016	活塞销	PIN Piston	2
13	893863	活塞销	PIN Piston	2
14	825017	固定座	RETAINER	4
14	893529	活塞销挡圈	RETAINER Piston Pin	4
15	831876A1	平衡杆	BALANCE ROD	1
16	8318751	活塞	PISTON	1
16	831875T2	活塞	PISTON	1
17	81773M	螺母	NUT	1
17	893789	螺母	NUT	1
18	833102T	驱动齿轮	GEAR Drive	1
-	854236T00	动力头总成	POWERHEAD ASSEMBLY	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

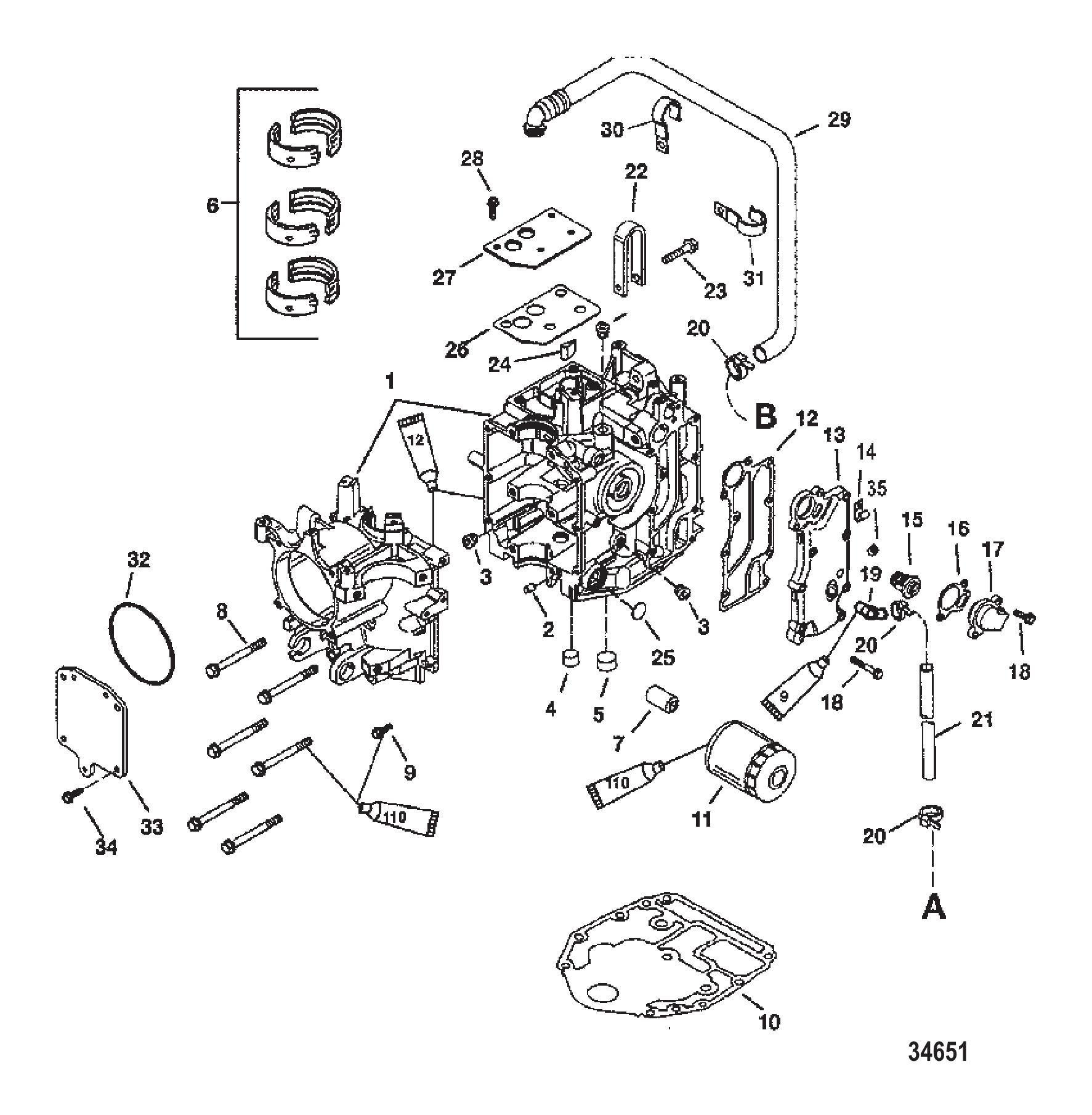

图 7气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	830267T3	气缸体	CYLINDER BLOCK	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	384072	管塞(1/2-14)	PLUG Pipe (1/2-14)	1
4	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
5	416222	管塞(3/4-14)	PIPE PLUG (3/4-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	825024	棕色轴承	BEARING Brown	6
6	893631	主轴承-棕色	BEARING Main - Brown	6
6	8250241	黑色轴承	BEARING Black	6
6	893631001	主轴承-黑色	BEARING Main - Black	6
6	8250242	蓝色轴承	BEARING Blue	6
6	893631002	主轴承-蓝色	BEARING Main - Blue	6
7	822625	管接头(M20)	NIPPLE (M20)	1
8	82506182	螺钉(M8×82)	SCREW (M8 x 82)	6
9	82500935	螺钉(M6x35)	SCREW (M6 x 35)	6
9	8M0241960	螺钉	SCREW	6
10	8252312	衬垫	GASKET	1
10	8M0069692	衬垫	GASKET	1
11	822626A2	机油滤清器总成	FILTER ASSEMBLY Oil	1
11	8M0162830	机油滤清器	FILTER OIL	1
12	830298	衬垫	GASKET	1
13	830299T4	排气罩	COVER Exhaust	1
13	883336T1	排气罩	COVER Exhaust	1
13	830299T2	排气罩	COVER Exhaust	1
14	65292	J型卡扣	J CLIP	1
14	8M0024808	J型夹	J-CLIP	1
15	825212	节温器	THERMOSTAT	1
15	855676003	节温器 (60C/140F)	THERMOSTAT (60C/140F)	1
16	824853	衬垫	GASKET	1
16	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
17	825031C	盖板	COVER	1
17	8M0188835	节温器盖	COVER Thermostat	1
18	88348935	螺钉(M6x35)	SCREW (M6 x 35)	9
18	8M0241960	螺钉	SCREW	9
19	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
21	83075780	管材(28英寸整料)裁切至11英寸	TUBING (28.00 Inches Bulk) Cut to 11 Inches	1
21	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
22	8525601	吊环	LIFTING EYE	1
22	893697	吊环	LIFTING EYE	1
23	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
24	8548091	呼吸器滤清器	FILTER Breather	1
25	NSS	不单独销售序列号塞	NOT SOLD SEPARATE Plug-Serial Number	1
26	854780	呼吸器盖垫片	GASKET Breather Cover	1
26	832734A2	通气阀盖	BREATHER COVER	1
27	8327341	通气阀盖	BREATHER COVER	1
27	832734A2	通气阀盖	BREATHER COVER	1
28	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
28	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
29	77653A3	软管	HOSE	1
29	77653A6	软管	HOSE	1
30	55098	J型卡扣	J CLIP	1
30	8M0024808	J型夹	J-CLIP	1
31	65292	J型卡扣	J CLIP	1
31	8M0024808	J型夹	J-CLIP	1
32	854722	O型圈	O-RING	1
33	8556692	盖板	COVER	1
34	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
34	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
35	479452	堵头	PLUG	1
-	854236T00	动力头总成	POWERHEAD ASSEMBLY	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

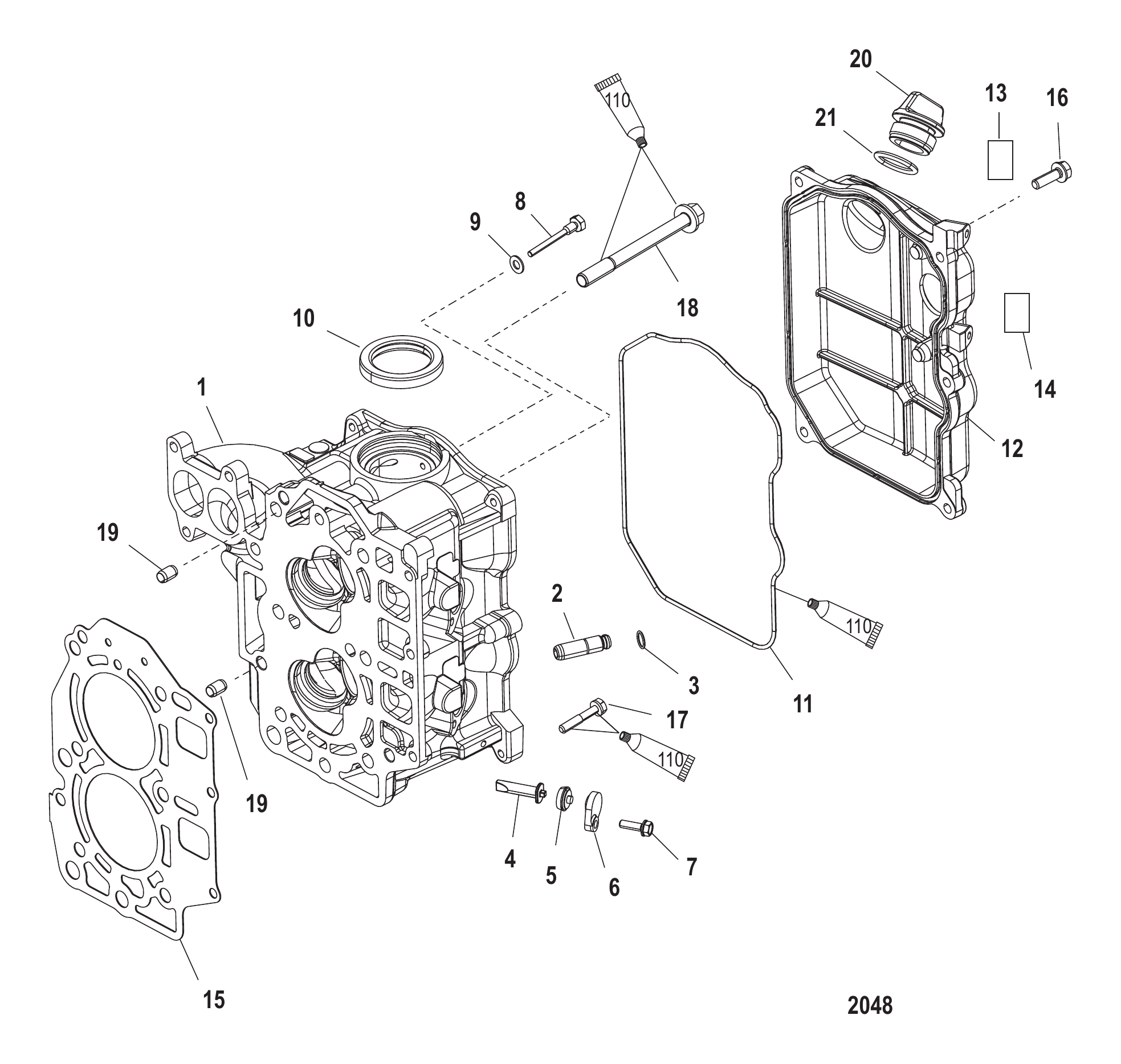

图 8气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	830271T3	气缸盖	CYLINDER HEAD	1
-	830271T4	气缸盖	CYLINDER HEAD	1
1	830271T2	气缸盖	CYLINDER HEAD	1
2	825037	导套	GUIDE	4
2	8M0054272	气门导管	GUIDE - VALVE	4
3	825038	卡簧	CIRCLIP	4
4	826887M	阳极块	ANODE	2
5	825040	护孔环	GROMMET	2
6	826888M	盖板	COVER	2
7	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
8	827607	螺栓	BOLT	1
9	827610	衬垫	GASKET	1
10	825048	油封	SEAL Oil	1
11	833103	O型圈	O-RING	1
12	830272A1	盖板	COVER	1
13	NSS	不单独销售贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
14	NSS	不单独销售贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
15	830270	衬垫	GASKET	1
15	8M0049885	衬垫	GASKET	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	5
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	5
17	82500925	螺钉(M6x25)	SCREW (M6 x 25)	3
17	893745025	螺钉(M6x25)	SCREW (M6 x 25)	3
18	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	6
18	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	6
19	825010	定位销	PIN Dowel	2
20	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
20	8M0240831	油塞	OIL PLUG	1
21	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	854236T00	动力头总成	POWERHEAD ASSEMBLY	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

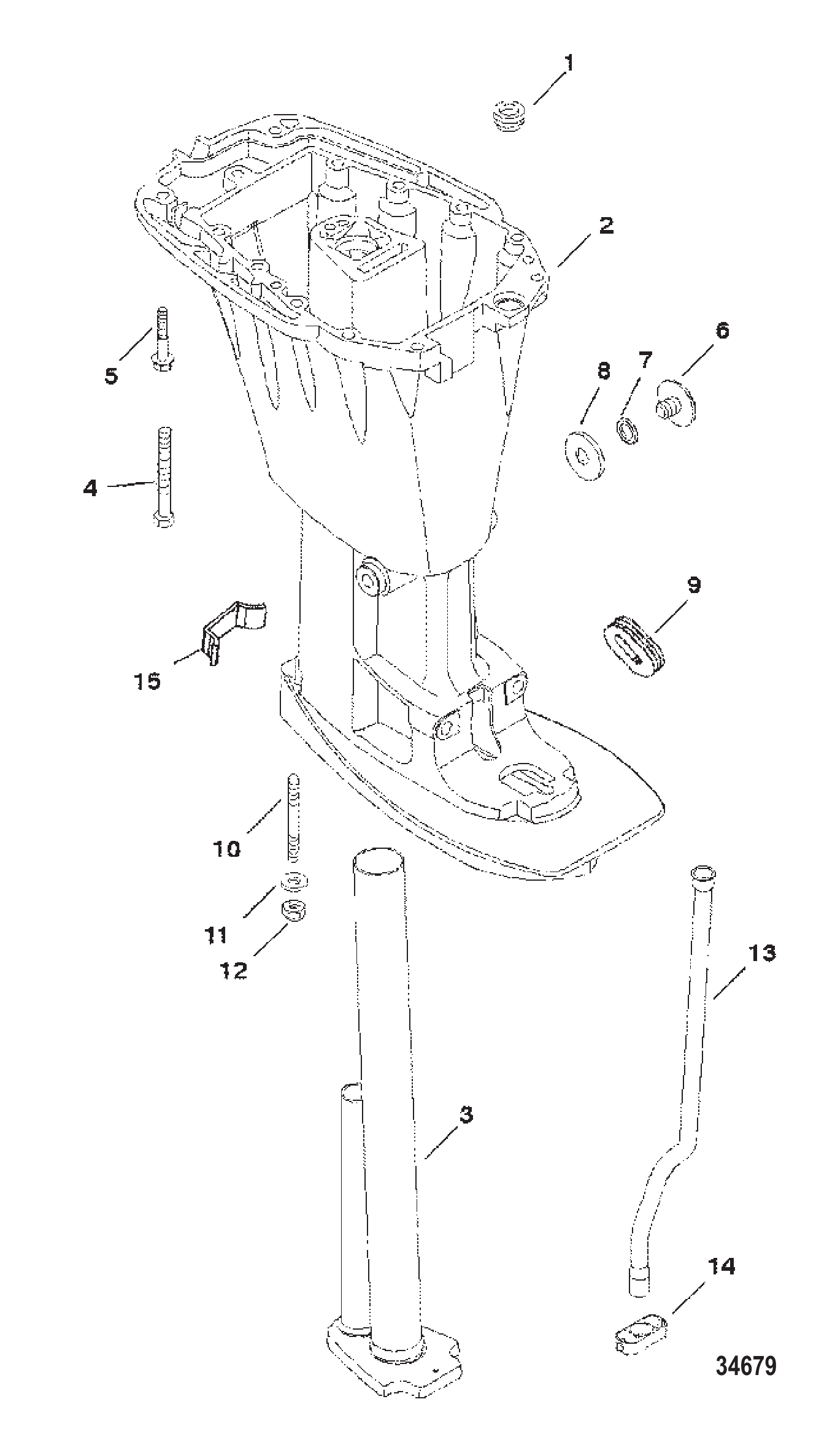

图 9驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	42941	水管密封件	SEAL Water Tube	1
2	850168T5	驱动轴壳体	HOUSING Driveshaft	1
2	850168T3	驱动轴壳体	HOUSING Driveshaft	1
2	850168T4	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T7	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T6	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
3	NSS	排气管(不单独销售)	NOT SOLD SEPARATE Exhaust Pipe	1
3	NSS	排气管(不单独销售)	NOT SOLD SEPARATE Exhaust Pipe	1
4	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
5	85467845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
6	8288181	放油塞	PLUG Drain	1
7	828816	衬垫	GASKET	1
7	8M0204692	衬垫@5	GASKET @5	1
8	826276	缓冲垫	BUMPER	2
9	828817	护孔环	GROMMET	1
9	8M0151042	护孔环	GROMMET	1
10	823984	螺柱（M10×50）	STUD (M10 x 50)	1
11	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
11	8M0214963	垫圈	WASHER	1
12	40140	螺母(M10)	NUT (M10)	1
13	850169	水管	TUBE Water	1
13	897970A01	水管/密封件套件-短型	TUBE/SEAL KIT Water - Short	1
13	8252501	水管	TUBE Water	1
13	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
14	828529	导套	GUIDE	1
15	828706	缓冲垫	BUMPER	1
15	8M0043364	缓冲垫	BUMPER	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

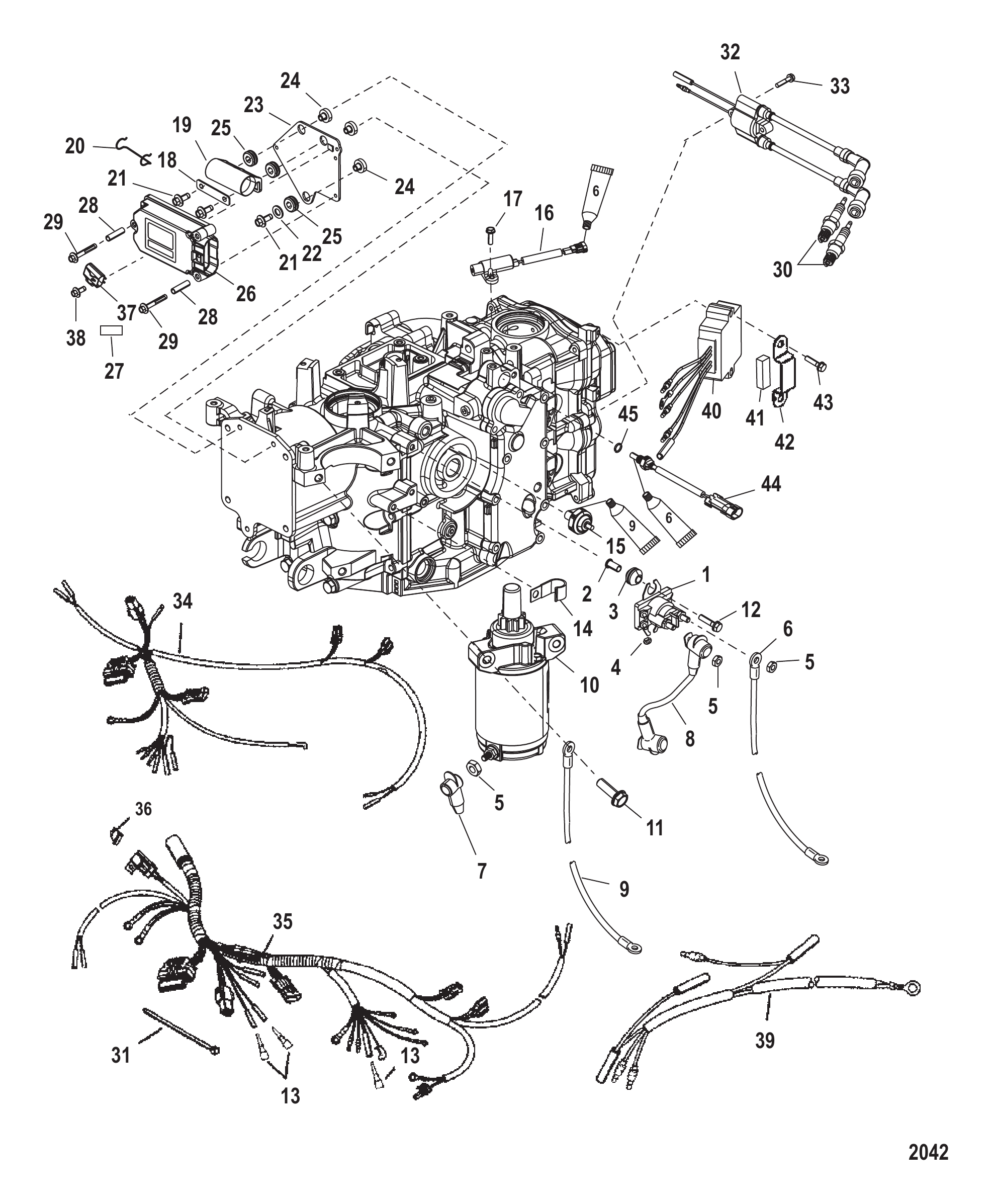

图 10电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	850187T1	电磁阀总成(电动)	SOLENOID ASSEMBLY (Electric)	1
2	818968	衬套(电动)	BUSHING (Electric)	2
2	8M0214955	衬套	BUSHING	2
3	818967	电线护圈	GROMMET (Electric)	2
3	8M0207785	护孔环	GROMMET	2
4	26419	黄铜螺母(#8-32)(电动)	NUT (#8-32) Brass (Electric)	2
5	94330	黄铜螺母(0.250-20)(电动)	NUT (.250-20) Brass (Electric)	3
6	88439A9	蓄电池正极电缆总成(电动)	CABLE ASSEMBLY Battery - Positive (Electric)	1
7	880786	红色绝缘护套(电动)	BOOT Insulator - Red (Electric)	1
8	93388A16	电缆总成(8.50英寸)(电动)	CABLE ASSEMBLY (8.50 Inches) (Electric)	1
9	88439A4		CABLE ASSEMBLY Battery - Negative (Electric)	1
10	859169T	启动电机总成(电动)	STARTER MOTOR ASSEMBLY (Electric)	1
10	893886T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	888151T	启动电机总成(电动)	STARTER MOTOR ASSEMBLY (Electric)	1
10	893886T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	893886T	启动电机总成(电动)	STARTER MOTOR ASSEMBLY (Electric)	1
11	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
11	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
12	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
13	13541	公插头（非动力升降型）	PLUG Male (Non Power Trim)	AR
14	55098	J型卡扣（手动型）	J CLIP (Manual)	1
14	8M0024808	J型夹	J-CLIP	1
15	8280401	压力开关	PRESSURE SWITCH	1
15	8M0098207	油压开关	SWITCH Oil Pressure	1
16	8283582	传感器	SENSOR	1
16	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
17	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
18	856040	支架（电动型）	BRACKET (Electric)	1
19	856836	固定座（电动型）	RETAINER (Electric)	1
19	856836001	固定座	RETAINER	1
19	856836001	固定座（电动型）	RETAINER (Electric)	1
20	92753	固定座（电动型）	RETAINER (Electric)	1
21	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
22	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
22	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
23	856837	安装板	PLATE	1
24	826618	衬套	BUSHING	3
25	834985	护孔环	GROMMET	3
25	8M0190980	护孔环	GROMMET	3
26	87843301S	发动机控制模块ECM	ECM Engine Control Module	1
27	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1
28	8539201	衬套	BUSHING	3
29	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	3
30	827858	火花塞 NGK-DPR6EA-9	SPARK PLUG NGK-DPR6EA-9	2
30	827858Q	PG DPR6EA-9 @10	PG DPR6EA-9 @10	2
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
32	859738T1	点火线圈总成	COIL ASSEMBLY Ignition	1
33	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
34	859201T1	发动机线束总成（手动型）	HARNESS ASSEMBLY Engine Wiring (Manual)	1
35	859202T2	发动机线束总成（电动型）	HARNESS ASSEMBLY Engine Wiring (Electric)	1
36	812619	黄色保险丝-20安培（电动型）	FUSE Yellow - 20 Ampere (Electric)	1
37	828054	保险丝盖（电动型）	COVER Fuse (Electric)	1
38	82129110	螺丝（M6×10）（电动型）	SCREW (M6 x 10) (Electric)	1
39	852375A6	延长线束总成（电动手柄）	HARNESS ASSEMBLY Extension (Electric Handle)	1
40	883071T1	电压调节器（电动型）	REGULATOR Voltage (Electric)	1
41	8308971	泡沫垫（电动型）	FOAM PAD (Electric)	1
42	858413	支架（电动型）	BRACKET (Electric)	1
42	893771	连接器支架	BRACKET Connector	1
43	8248329	螺丝（M6×40）（电动型）	SCREW (M6 x 40) (Electric)	2
44	858535	温度传感器总成	SENSOR ASSEMBLY Temperature	1
44	8M0214984	温度传感器	SENSOR Temperature	1
44	889575	传感器总成	SENSOR ASSEMBLY	1
44	8M0214984	温度传感器	SENSOR Temperature	1
45	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
-	896539T50	适配器线束总成（8转14针）	HARNESS ASSEMBLY Adaptor (8 to 14 Pin)	1
-	633001	14针插头至飞轮罩卡箍	CLAMP 14 Pin Connector to Flywheel Cover	1
-	854236T00	动力头总成	POWERHEAD ASSEMBLY	1

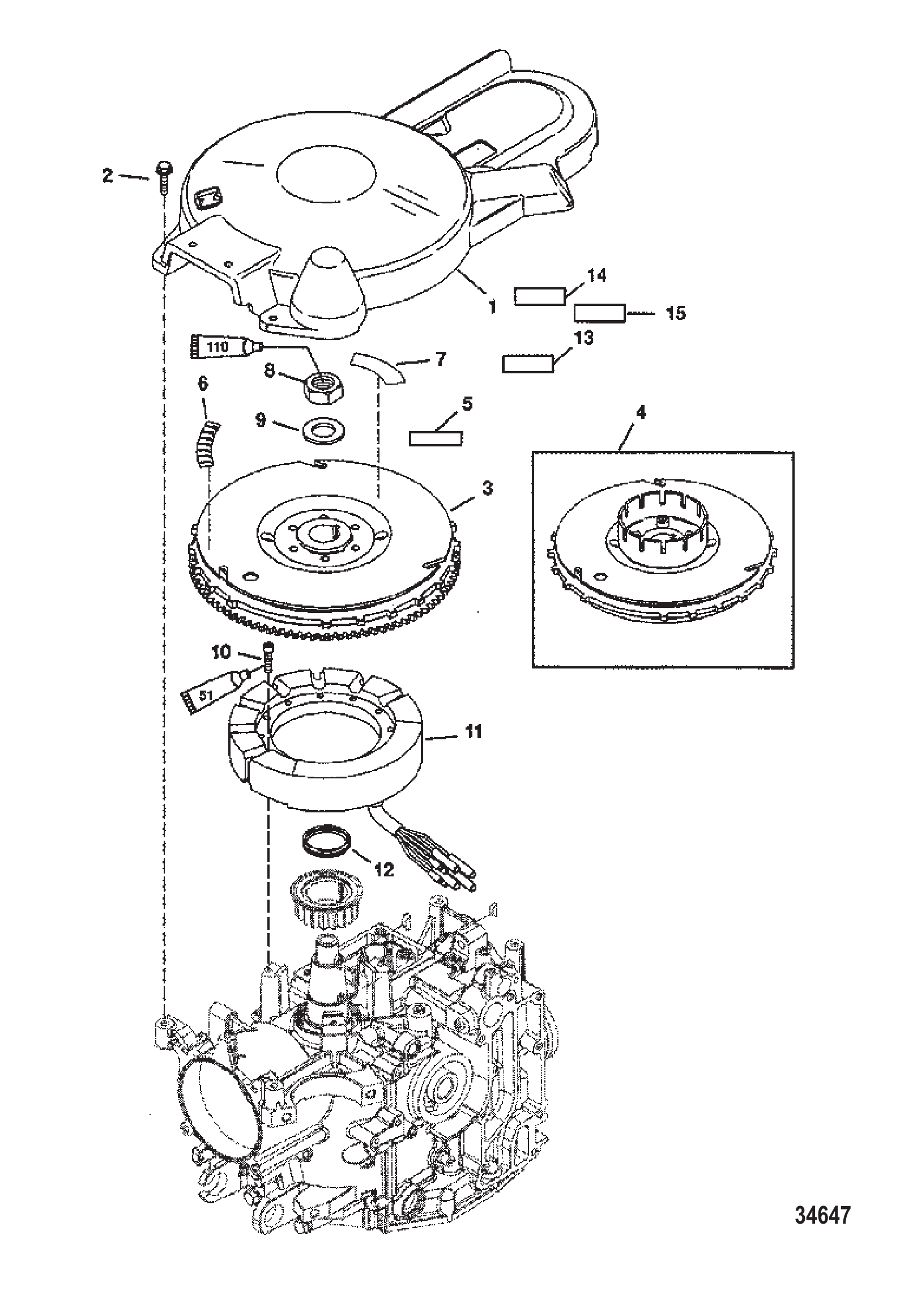

图 11飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8552231	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	832010T14	飞轮	FLYWHEEL	1
3	832010T32	飞轮总成	FLYWHEEL ASY	1
4	832010T16	飞轮	FLYWHEEL	1
4	832010T27	飞轮	FLYWHEEL	1
5	NSS	非单独销售警示贴-飞轮旋转	NOT SOLD SEPARATE Decal-Warning-Spinning Flywheel	1
6	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
7	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
8	81773M	螺母	NUT	1
8	893789	螺母	NUT	1
9	84436M	垫圈	WASHER	1
9	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
10	4007325	螺丝(M5 x 25)	SCREW (M5 x 25)	3
11	852386A4	定子	STATOR	1
11	852386T8	定子总成	STATOR ASSY	1
11	852386T6	定子	STATOR	1
10	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
11	852387A4	定子	STATOR	1
11	852387T9	定子总成	STATOR ASSY	1
11	852387T7	定子	STATOR	1
12	834838	负荷环	LOAD RING	1
13	NSS	非单独销售博登湖认证贴	NOT SOLD SEPARATE Decal-Bodensee Certification	1
14	856985A21	EPA标签信息贴花	DECAL EPA Label Information	1
14	804653A00	EPA标签信息贴花	DECAL EPA Label Information	1
14	804653A01	EPA标签信息贴花	DECAL EPA Label Information	1
15	NSS	非单独销售覆膜贴	NOT SOLD SEPARATE Decal-Overlaminate	1

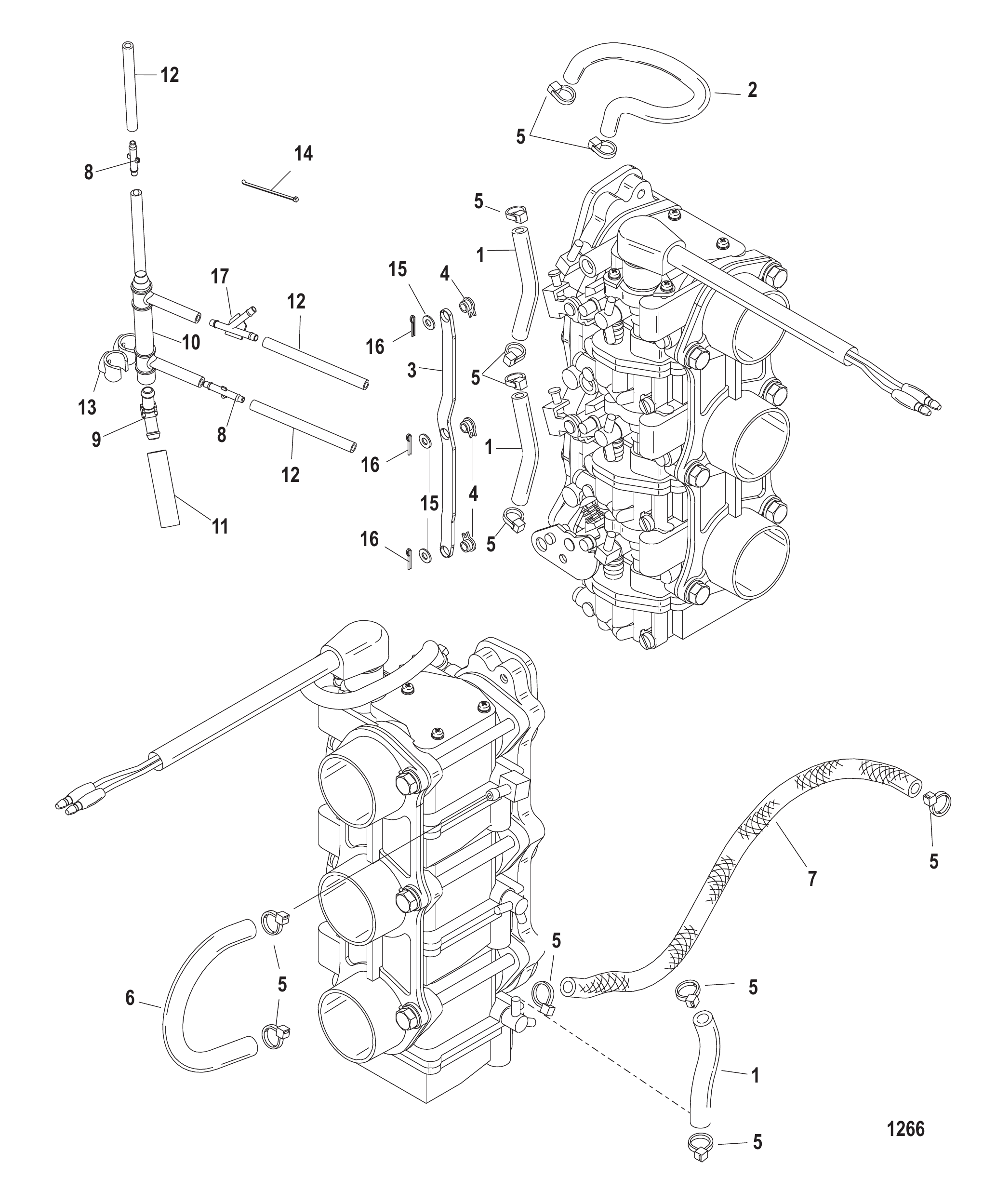

图 12燃油管路 Fuel Lines

REF	零件编号	中文名称	英文名称	数量
1	856607	软管	HOSE	3
2	856609	软管	HOSE	1
3	856610	连杆机构	LINKAGE	1
4	803896	衬套	BUSHING	3
5	856608	扎带	TIE STRAP	12
6	856613	软管	HOSE	1
7	856611	软管及套管	HOSE and SLEEVE	1
8	822771	连接器	CONNECTOR	2
9	878404	45度弯头	FITTING 45 Degree	1
10	878423	软管	HOSE	1
11	85682239	管材(17.00英寸整料)(裁切至3-1/2英寸)	TUBING (17.00 Inches Bulk) (Cut to 3-1/2 Inches)	1
12	87822990	软管(90毫米)	HOSE (90MM)	3
13	878425	卡扣	CLIP	1
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
15	8542592	垫圈	WASHER	3
16	880850	开口销	COTTER PIN	3
17	878593	Y型接头	Y-CONNECTOR	1

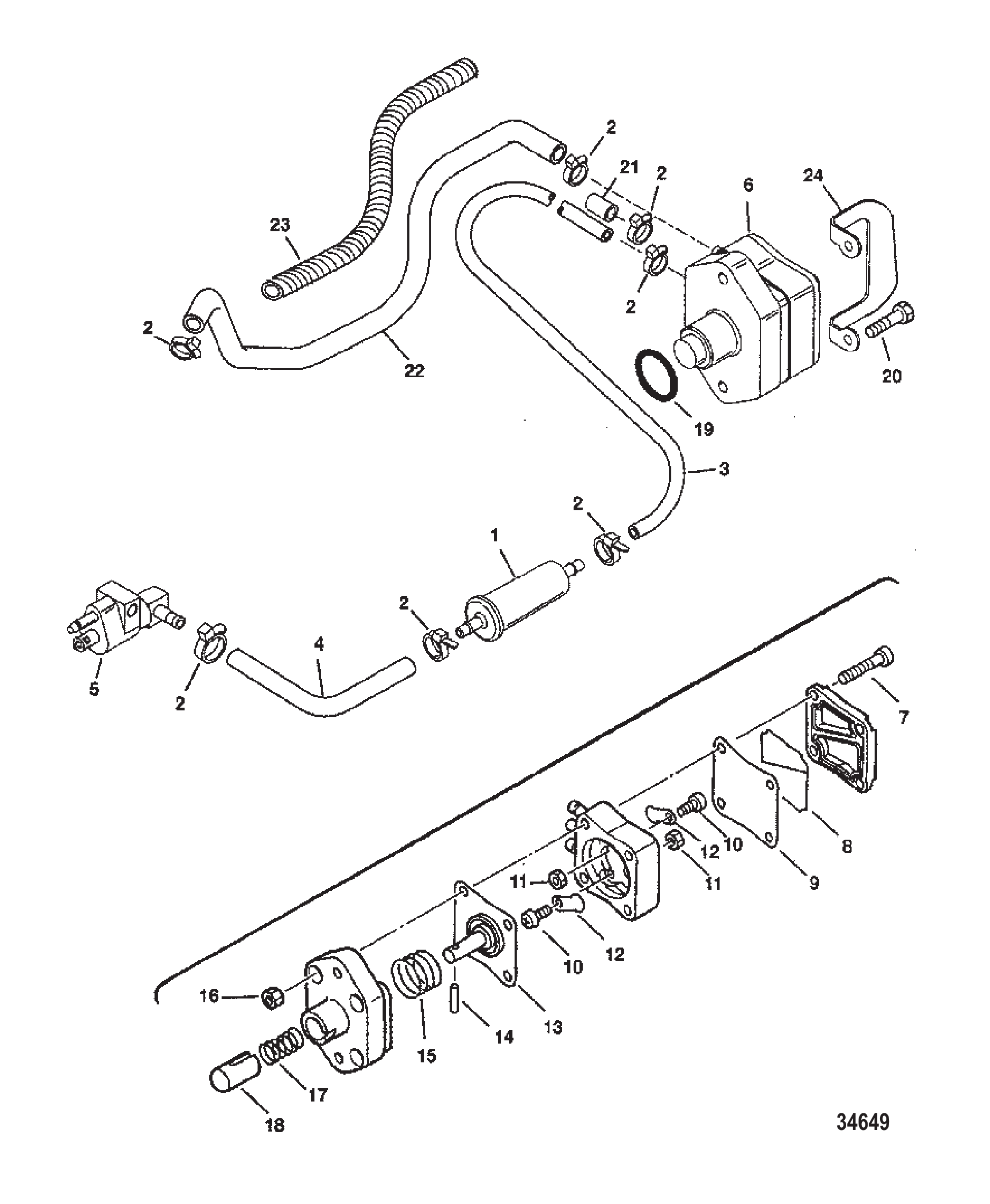

图 13燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	877565T1	燃油滤清器	FILTER Fuel	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
3	830756109	软管(57英寸整卷)裁至16英寸	HOSE (57.00 Inches Bulk) Cut to 16 Inches	1
3	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
4	830756109	软管(57英寸整卷)裁至19英寸	HOSE (57.00 Inches Bulk) Cut to 19 Inches	1
4	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
5	816856A4	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
5	8M0148585	连接器总成	CONNECTOR ASY	1
-	16524	燃油接头O型圈	O-RING Fuel Connector	1
6	826398T3	燃油泵	PUMP Fuel	1
7	809564	螺钉 (M5 x 35)	SCREW (M5 x 35)	4
8	809565	盖板	COVER	1
9	8095611	隔膜	DIAPHRAGM	1
10	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
11	82537M	螺母	NUT	2
12	41888M	止回阀	CHECK VALVE	2
13	8095612	隔膜	DIAPHRAGM	1
14	8095661	销	PIN	1
15	809562	弹簧	SPRING	1
16	82388M	螺母 (M5)	NUT (M5)	4
17	8095621	弹簧	SPRING	1
18	8095631	柱塞	PLUNGER	1
19	825492	O型圈	O-RING	1
19	8M0052669	O型圈	O-RING	1
20	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
21	854310	堵头	PLUG	1
22	854304	浮子室软管	HOSE To Float Bowl	1
23	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
24	8566031	导流罩	DEFLECTOR Cowl	1
24	8M0007776	导流罩	DEFLECTOR Cowl	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

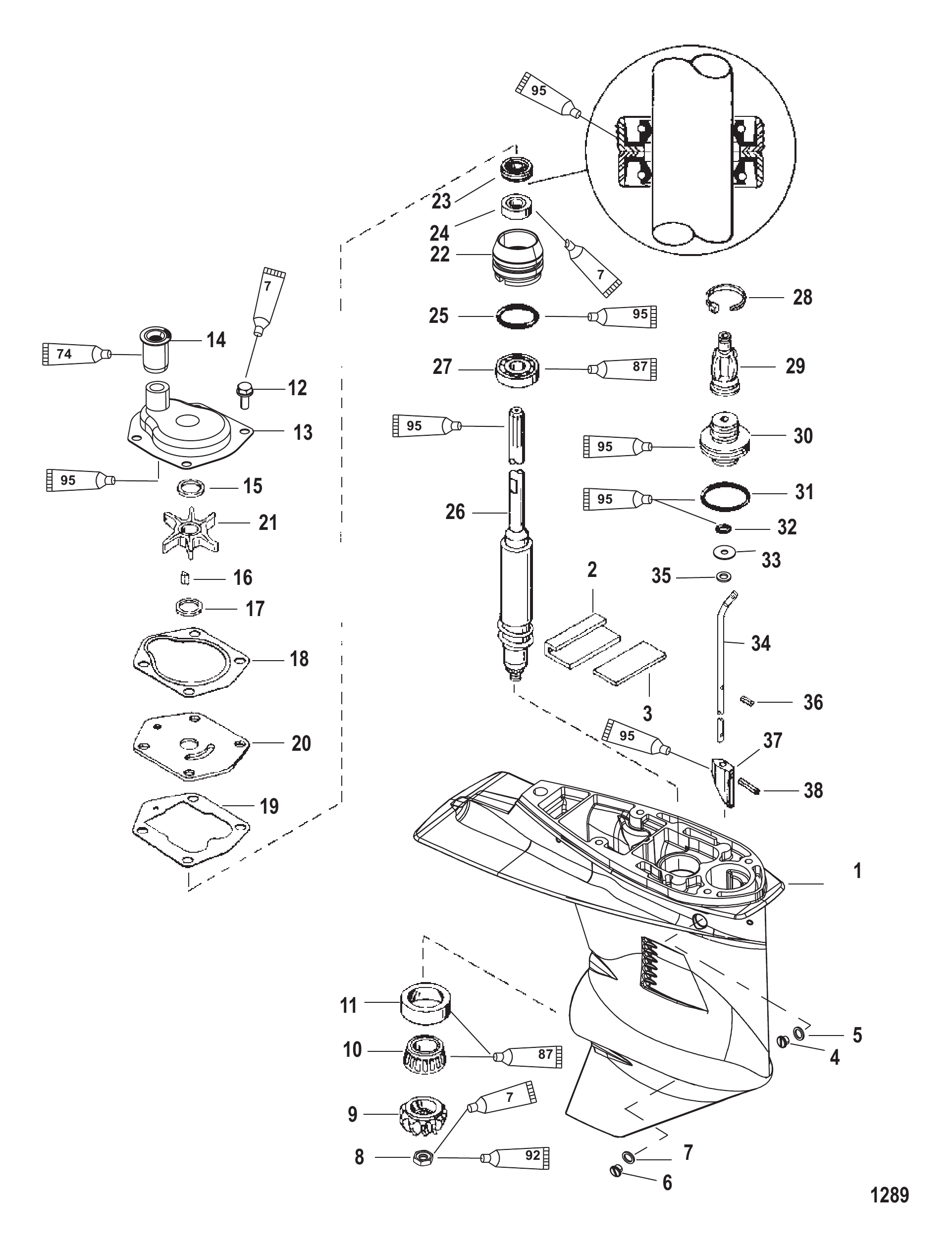

图 14齿轮箱（驱动轴）（2:1传动比） Gear Housing (Driveshaft)(2:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	821306T54	齿轮箱总成(3.44英寸/87.37毫米鱼雷直径)完整	GEAR HOUSING ASSEMBLY (3.44 Inch/87.37 mm Torpedo Diameter) Complete	1
-	821306T17	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	818226A1	密封/板套件	SEAL/PLATE KIT	1
3	NSS		NOT SOLD SEPARATE Plate	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
4	79953Q04	放油螺钉套件	SCREW KIT Drain	1
5	191833	密封件	SEAL	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
6	79953Q04	放油螺钉套件	SCREW KIT Drain	1
7	191833	密封件	SEAL	1
7	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
8	55910	螺母(.437-20)	NUT (.437-20)	1
9	821326T1	小齿轮-13齿	GEAR Pinion - 13 Teeth	1
10	821321A2	轴承总成	BEARING ASSEMBLY	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
13	821351A3	水泵上壳体总成	HOUSING ASSEMBLY Water Pump Upper	1
14	887774	水管密封件	SEAL Water Tube	1
14	8M0151044	水管接头	COUPLING Water Tube	1
14	8235471	密封件	SEAL	1
15	8M0027721	垫圈	WASHER	1
15	8M0204722	垫圈	WASHER	1
16	85119	键	KEY	1
16	8M0214993	键@5	KEY @5	1
17	8M0027721	垫圈	WASHER	1
17	8M0204722	垫圈	WASHER	1
18	822189	水泵上衬垫	GASKET Upper Water Pump	1
19	822217	水泵下部衬垫	GASKET Lower Water Pump (LOWER)	1
19	8M0214956	衬垫	GASKET	1
20	8213542	面板	FACE PLATE	1
21	8508910	叶轮	IMPELLER	1
21	8M0204712	叶轮	IMPELLER	1
22	821307A2	水泵底座总成	BASE ASSEMBLY Water Pump	1
23	821309	密封件	SEAL	1
23	8M0248704	油封	SEAL OIL	1
24	821310	密封件	SEAL	1
25	821308	O型圈(1.421 x 0.139)	O-RING (1.421 x .139)	1
26	826193T2	驱动轴	DRIVESHAFT	1
26	826194A1	驱动轴	DRIVESHAFT	1
27	821311	滚珠轴承	BEARING Ball	1
28	823548T	扎带	TIE STRAP	1
28	8M0064024	扎带（100条装）	CABLE TIE @100	1
29	822158	护套	BOOT	1
30	821827	固定座	RETAINER	1
31	26855	O型圈(1.609 x 0.139)	O-RING (1.609 x .139)	1
32	85594	O型圈(.239 x .174)	O-RING (.239 x .174)	1
33	814803	垫圈	WASHER	1
34	827865A2	换档轴	SHIFT SHAFT	1
34	827865A1	换档轴	SHIFT SHAFT	1
35	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
35	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
36	85593	销(.078 x .437)	PIN (.078 x .437)	1
37	8213161	换档凸轮	CAM Shift	1
38	822369	销(0.125 x 0.625)	PIN (.125 x .625)	1
-	823547A03	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	821354A04	水泵维修套件	REPAIR KIT Water Pump	1

图 15齿轮箱（驱动轴 - 2.31:1 - 序列号0T625303及以下） Gear Housing (Driveshaft - 2.31:1 - S/N-0T625303 and below

REF	零件编号	中文名称	英文名称	数量
-	9011G43	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(.375 x .625)(前)	PIN Dowel - With Hole (.375 x .625) (FRONT)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191832	垫圈	WASHER	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(.375 x .625)(后)	PIN Dowel - Without Hole (.375 x .625) (REAR)	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	44484T	小齿轮(13齿)	GEAR Pinion (13 Teeth)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	42677A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	AR
19	8M0063265	垫片组	SHIM SET	AR
20	854808A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	不单独销售环形密封件	NOT SOLD SEPARATE Ring Seal	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035	油封(上)	SEAL Oil (UPPER)	1
26	8M0245495	油封	OIL SEAL	1
27	43036	油封(下)	SEAL Oil (LOWER)	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	8M0214957	螺钉	SCREW	4
32	43023	密封件	SEAL	1
32	8M0204658	密封件	SEAL	1
32	887774	水管密封件	SEAL Water Tube	1
32	8M0151044	水管接头	COUPLING Water Tube	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	45710	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
42	816575	端面密封	FACE SEAL	1
42	861415	端面密封	SEAL Face	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A09	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113801	水泵维修套件	REPAIR KIT Water Pump	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

图 16齿轮箱（驱动轴 - 2.33:1 - 序列号0T625304及以上） Gear Housing (Driveshaft - 2.33:1 - S/N-0T625304 and up)

REF	零件编号	中文名称	英文名称	数量
-	9011G86	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(.375 x .625)(前)	PIN Dowel - With Hole (.375 x .625) (FRONT)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	191833	密封件	SEAL	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(.375 x .625)(后)	PIN Dowel - Without Hole (.375 x .625) (REAR)	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	NSS	不单独销售小齿轮(12齿)(43-882813A3部件)	NOT SOLD SEPARATE Pinion Gear (12 Teeth)(Part of 43-882813A3)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	AR
19	8M0063265	垫片组	SHIM SET	AR
20	854808A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	不单独销售环形密封件	NOT SOLD SEPARATE Ring Seal	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035	油封(上)	SEAL Oil (UPPER)	1
26	8M0245495	油封	OIL SEAL	1
27	43036	油封(下)	SEAL Oil (LOWER)	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	8M0214957	螺钉	SCREW	4
32	43023	密封件	SEAL	1
32	8M0204658	密封件	SEAL	1
32	887774	水管密封件	SEAL Water Tube	1
32	8M0151044	水管接头	COUPLING Water Tube	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
42	816575	端面密封	FACE SEAL	1
42	861415	端面密封	SEAL Face	1
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A09	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113801	水泵维修套件	REPAIR KIT Water Pump	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

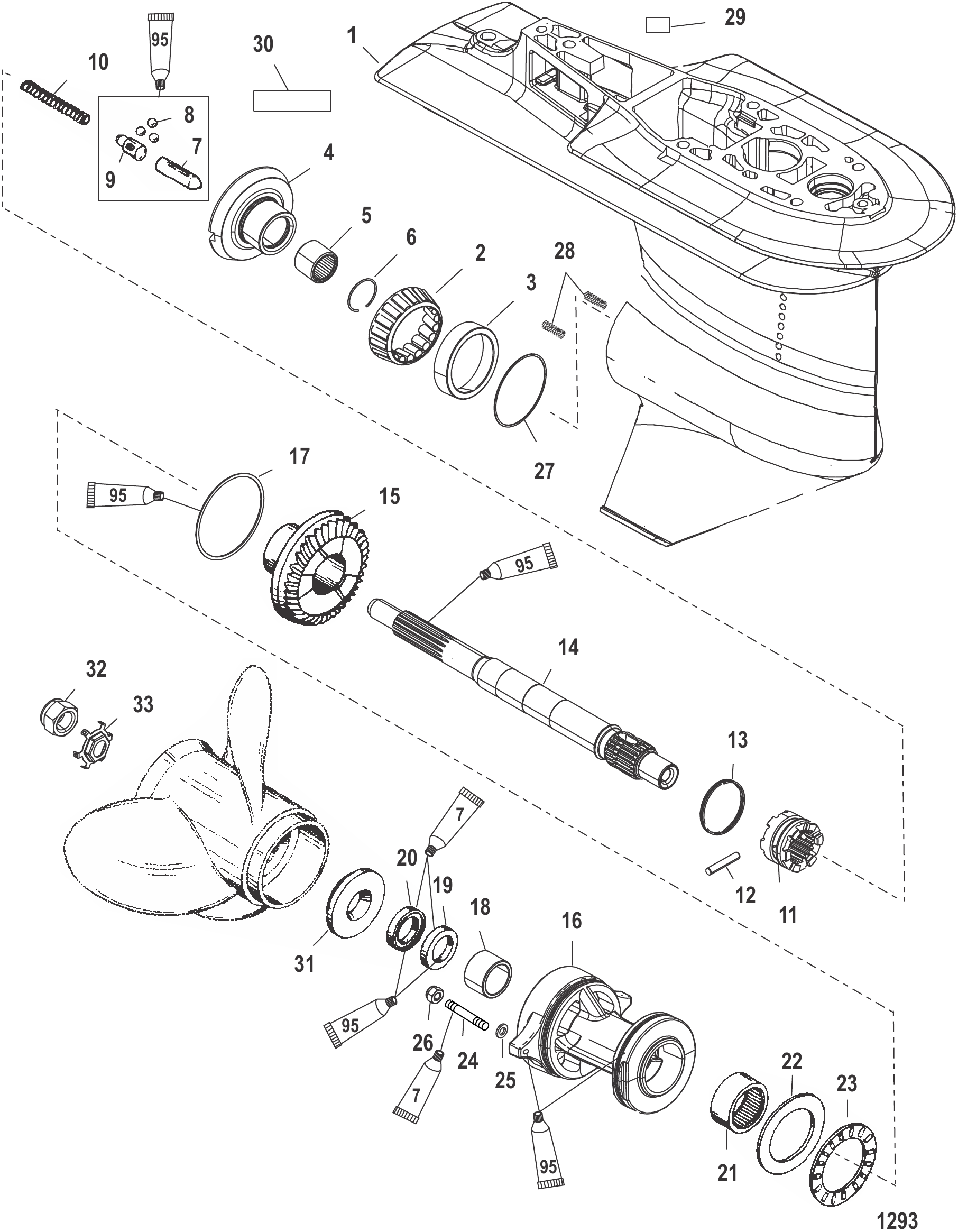

图 17齿轮箱（螺旋桨轴 - 2.31:1 - 序列号0T625303及以下） Gear Housing (Prop Shaft - 2.31:1 - S/N-0T625303 and below)

REF	零件编号	中文名称	英文名称	数量
-	9011G43	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	859472A3	前进齿轮总成-30齿	GEAR ASSEMBLY Forward - 30 Teeth	1
5	30895T	滚针轴承	BEARING Needle	1
6	856823	挡圈	RING Retaining	1
7	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
8	44530	钢球	BALL	3
9	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide
10	850327	弹簧	SPRING	1
11	850048T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	850308	螺旋桨轴	PROPELLER SHAFT	1
15	850034T	倒车齿轮(30齿)	GEAR Reverse (30 Teeth)	1
16	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
17	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
18	30956T	滚针轴承	BEARING Needle	1
19	70080	油封(内)	SEAL Oil (INNER)	1
20	70081	油封(外)	SEAL Oil (OUTER)	1
21	12578T	滚柱轴承	BEARING Roller	1
22	12577	止推垫片	THRUST WASHER	1
23	12576	推力轴承	BEARING Thrust	1
24	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
25	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
26	401378	螺母 (M8)	NUT (M8)	2
27	44491A1	垫片组	SHIM SET	AR
28	8227731	螺纹嵌件	INSERT Threaded	2
29	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
30	NSS	不单独销售贴纸-螺旋桨操作	NOT SOLD SEPARATE Decal-Prop Operation	1
31	13191A1	止推垫片	THRUST WASHER	1
32	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
33	816629	锁紧垫圈	TAB WASHER	1
34	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
35	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 18齿轮箱（螺旋桨轴 - 2.33:1 - 序列号0T625304及以上） Gear Housing (Prop Shaft - 2.33:1 - S/N-0T625304 and up)

REF	零件编号	中文名称	英文名称	数量
-	9011G86	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	882813A3	前进齿轮与小齿轮套件(28齿)	GEAR KIT Forward And Pinion 28 Teeth	1
5	30895T	滚针轴承	BEARING Needle	1
6	856823	挡圈	RING Retaining	1
7	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
8	44530	钢球	BALL	3
9	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide	1
10	850327	弹簧	SPRING	1
11	850048T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
12	8M0100263	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	850308	螺旋桨轴	PROPELLER SHAFT	1
14	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
15	882814T	倒车齿轮-28齿	GEAR Reverse - 28 Teeth	1
16	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168901	轴承座总成	CARRIER ASSY.	1
17	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
17	8M0214974	O型圈	O RING	1
18	30956T	滚针轴承	BEARING Needle	1
19	70080	油封(内)	SEAL Oil (INNER)	1
19	8M0205728	密封件	SEAL	1
20	70081	油封(外)	SEAL Oil (OUTER)	1
20	8M0205729	密封件	SEAL	1
21	12578T	滚柱轴承	BEARING Roller	1
22	12577	止推垫片	THRUST WASHER	1
23	12576	推力轴承	BEARING Thrust	1
24	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
24	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
25	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
26	401378	螺母 (M8)	NUT (M8)	2
27	44491A1	垫片组	SHIM SET	AR
27	8M0063266	垫片组	SHIM SET	AR
28	8227731	螺纹嵌件	INSERT Threaded	2
29	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
30	NSS		NOT SOLD SEPARATE Decal-Prop operation	1
31	13191A1	止推垫片	THRUST WASHER	1
31	13191Q01	止推垫片	THRUST WASHER	1
32	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
33	816629	锁紧垫圈	TAB WASHER	1
33	816629Q	锁紧垫圈	TAB WASHER	1
34	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
35	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
35	8M0214963	垫圈	WASHER	4
-	43035A05	齿轮箱密封套件	SEAL KIT Gear Housing	1

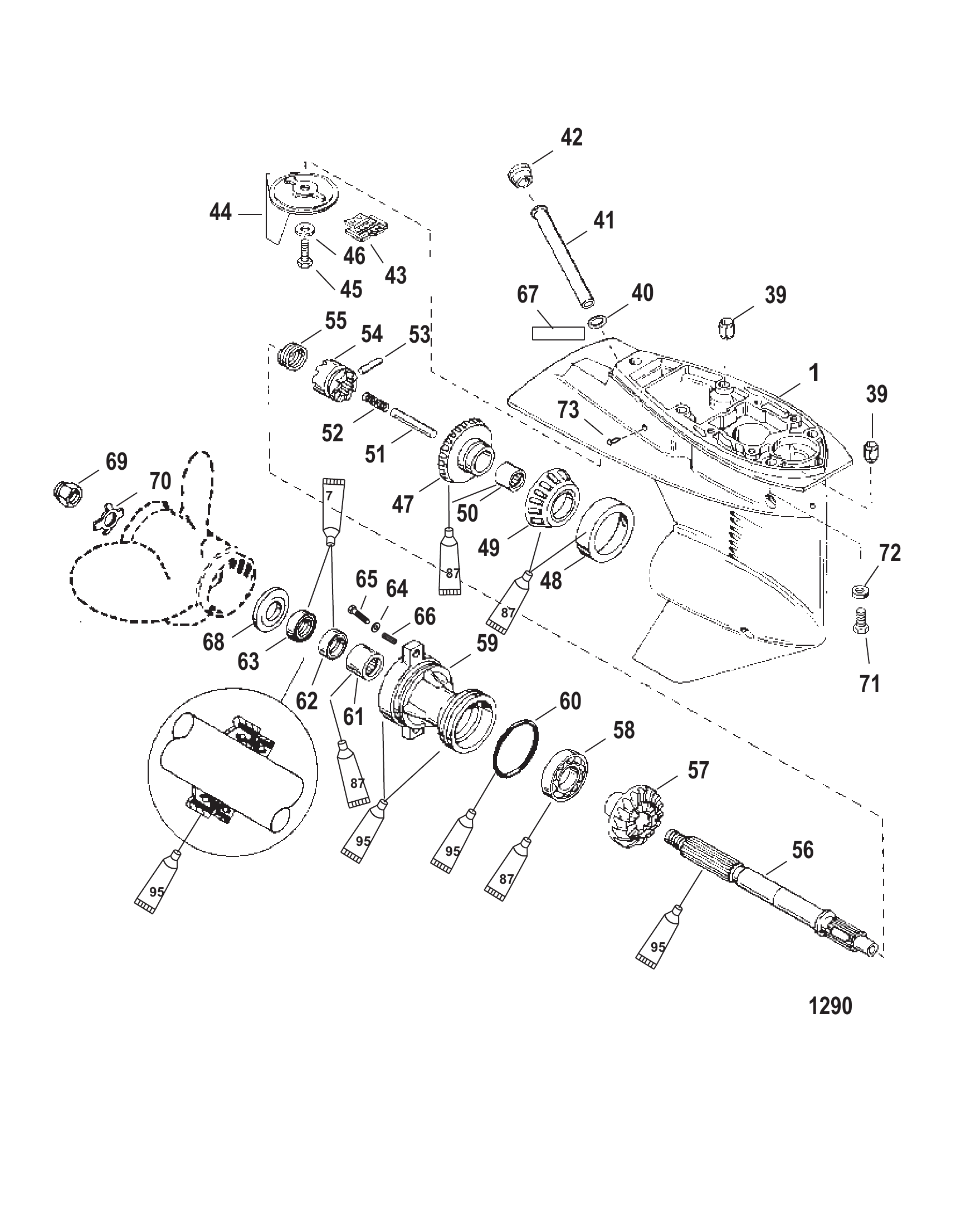

图 19齿轮箱螺旋桨轴 - 2:1传动比 Gear Housing Propeller Shaft - 2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	821306T54	齿轮箱总成(3.44英寸/87.37毫米鱼雷直径)完整	GEAR HOUSING ASSEMBLY (3.44 Inch/87.37 mm Torpedo Diameter) Complete	1
-	821306T17	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
39	821327	定位销	PIN Dowel	2
40	823942	衬垫	GASKET	1
41	821828	管	TUBE	1
42	824928	橡胶塞	PLUG Rubber	1
43	821829	滤网	SCREEN	1
44	822157T2	平衡鳍板	TRIM TAB	1
45	82497020	螺钉(M8 x 20)	SCREW (M8 x 20)	1
46	72397	垫圈	WASHER	1
47	821315T1	前进齿轮总成-26齿	GEAR ASSEMBLY Forward - 26 Teeth	1
48	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
49	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
50	41326	滚柱轴承	BEARING Roller	1
51	821578	凸轮从动件	FOLLOWER Cam	1
52	8261991	弹簧	SPRING	1
53	85093	销	PIN	1
54	821314T	离合器	CLUTCH	1
55	38114	弹簧	SPRING	1
56	8215772	螺旋桨轴	PROPELLER SHAFT	1
57	821312T1	倒档齿轮-26齿	GEAR Reverse - 26 Teeth	1
58	20839T	滚珠轴承	BEARING Ball	1
59	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
60	815460	O型圈	O-RING	1
61	21700	滚针轴承	BEARING Needle	1
62	69188	油封	SEAL Oil	1
63	69189	油封	SEAL Oil	1
64	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
65	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
66	8227731	螺纹嵌件	INSERT Threaded	2
67	NSS	不单独销售贴花(2:1)	NOT SOLD SEPARATE Decal (2:1)	1
68	73345A1	止推垫片	THRUST WASHER	1
69	69578A1	螺旋桨螺母套件	PROP NUT KIT	1
70	76281	锁紧垫圈	TAB WASHER	1
71	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
72	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
73	95925	堵头	PLUG	1
-	823547A2	密封套件	SEAL KIT	1

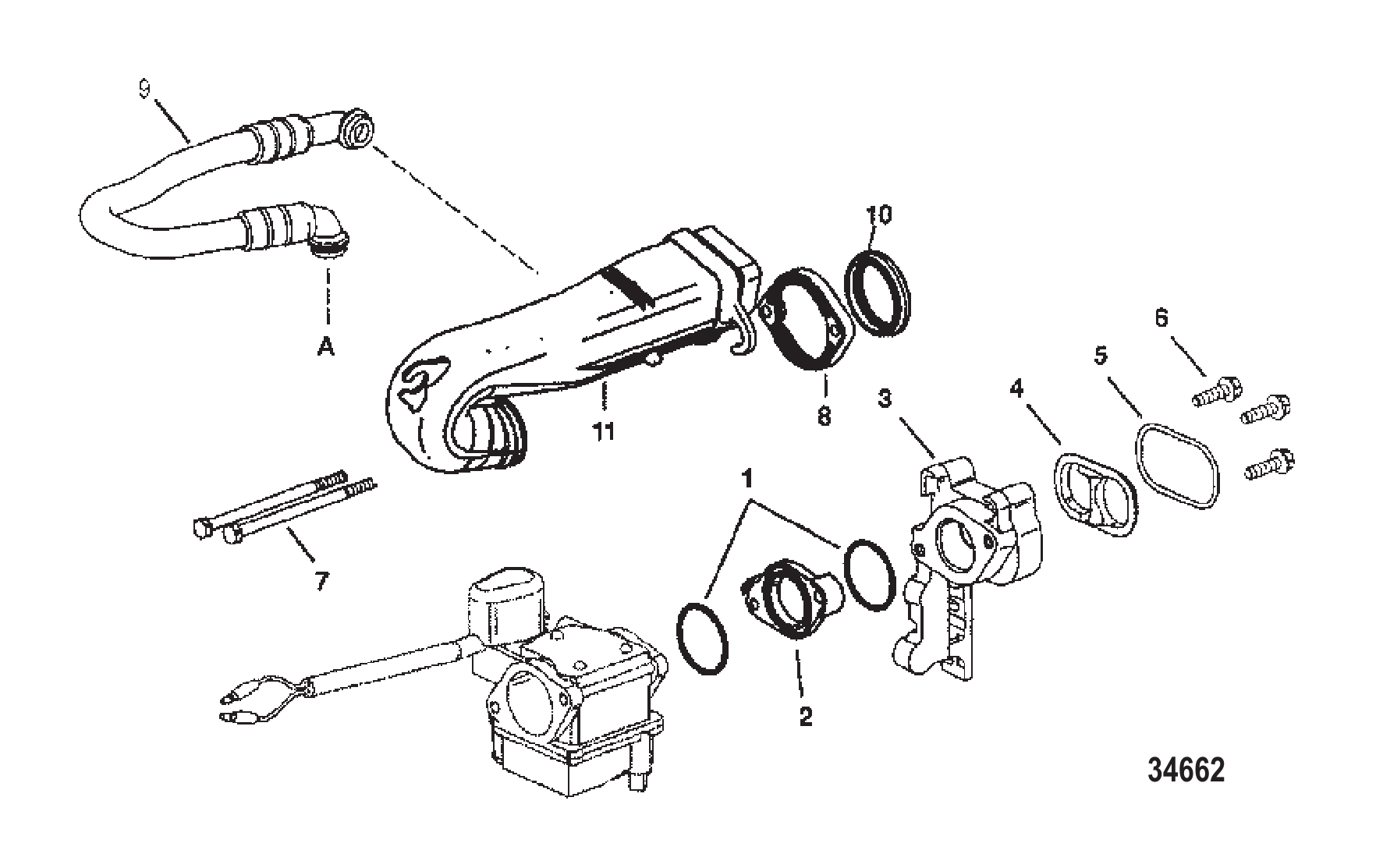

图 20进气系统 Intake

REF	零件编号	中文名称	英文名称	数量
1	33466	O型圈	O-RING	2
2	8536451	化油器隔离器	ISOLATOR Carburetor	1
3	830277F	扩散器	DIFFUSER	1
3	830277F01	扩散器	DIFFUSER	1
4	855219	嵌件	INSERT	1
5	878431	密封件	SEAL	1
6	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
7	821704100	螺丝M6 x 100	SCREW M6 x 100	2
8	855838	卡箍	CLAMP
9	854787A1	通气软管总成	HOSE ASSEMBLY Breather	1
10	855837	密封件	SEAL	1
11	832011A2	进气总成	INTAKE ASSEMBLY Air	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

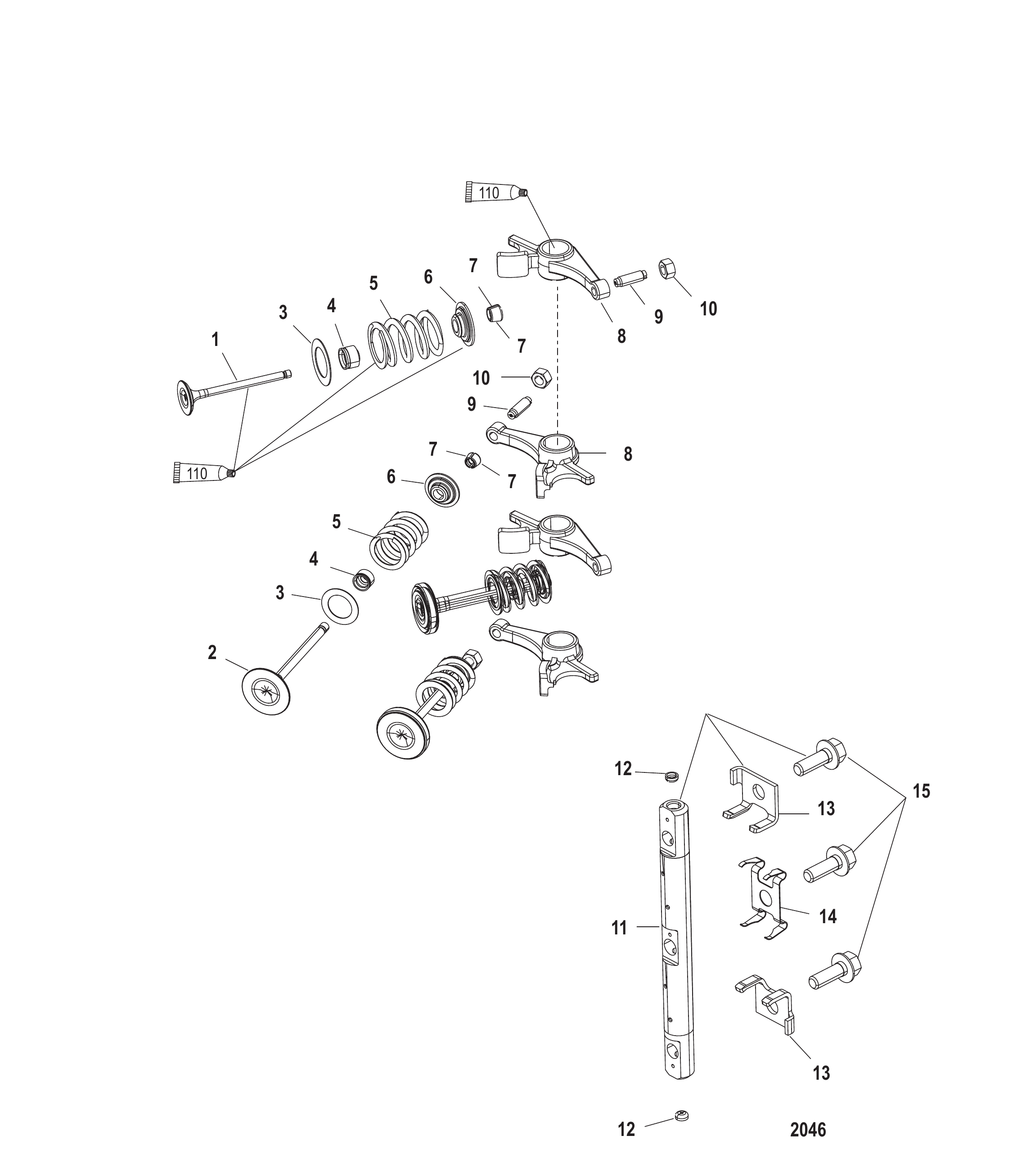

图 21进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	822649T	排气阀	VALVE Exhaust	2
2	832990T1	进气阀	VALVE Intake	2
3	825044	气门弹簧垫圈	WASHER Valve Spring	4
4	822647	气门杆油封	SEAL Valve Stem	4
5	823678	外气门弹簧	SPRING Valve Outer	4
6	822650	固定座	RETAINER	4
6	893553	固定座	RETAINER	4
7	822651	键	KEY	8
7	893554	键	KEY	8
8	825045A2	摇臂	ROCKER ARM	4
8	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	4
9	825046	螺钉	SCREW	4
9	825045A2	摇臂	ROCKER ARM	4
10	826150	螺母	NUT	4
11	830274	摇臂轴	SHAFT Rocker	1
11	8M0011790	摇臂轴	SHAFT-ROCKER	1
12	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	2
13	825050	支架	BRACKET	2
14	825052	弹簧	SPRING	1
15	82641030	螺钉 (M8 x 30)	SCREW (M8 x 30)	3
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1
-	830271T3	气缸盖	CYLINDER HEAD	1
-	830271T4	气缸盖	CYLINDER HEAD	1

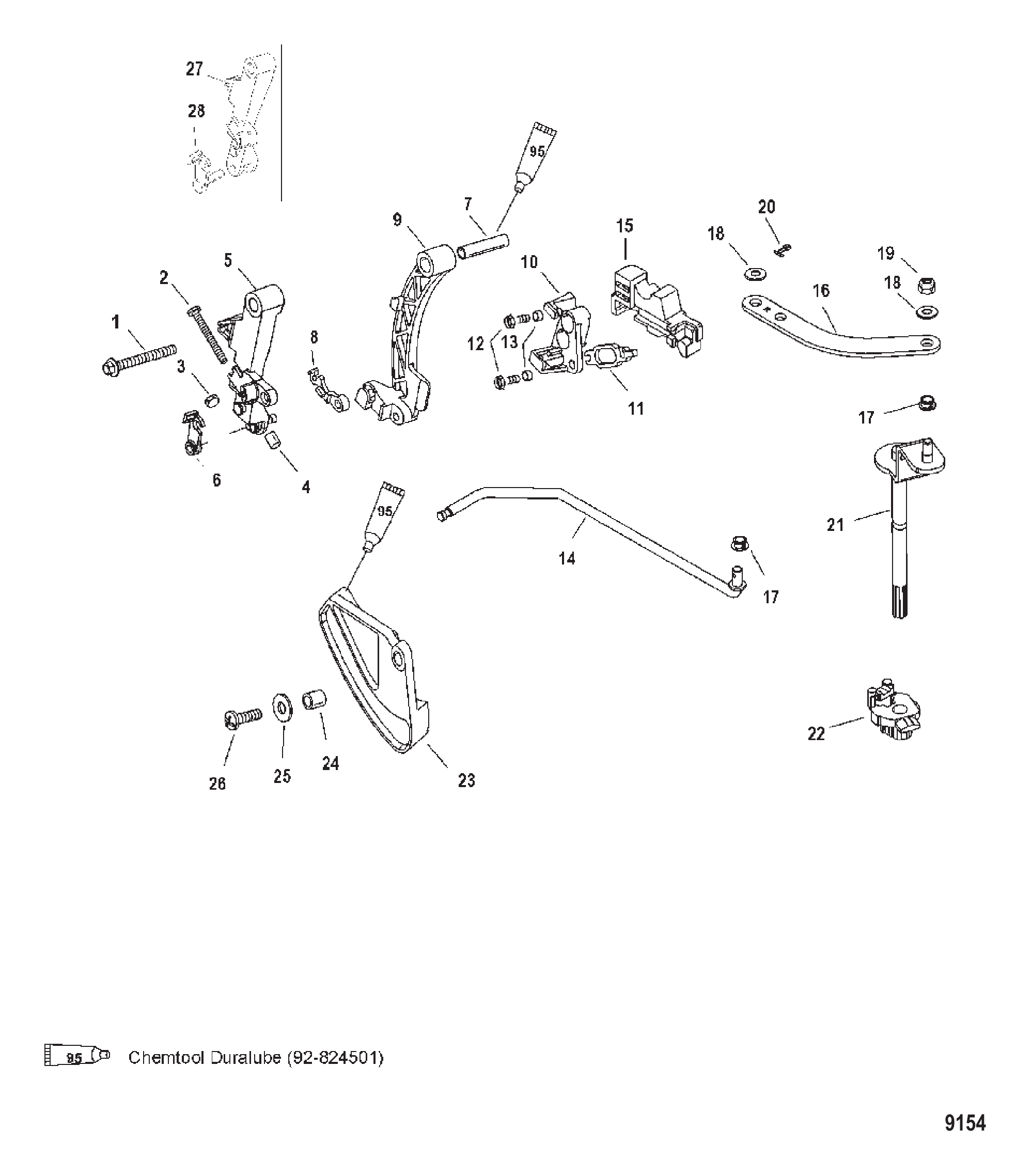

图 22连杆机构（电动大脚型） Linkage (Electric Bigfoot)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	883160	固定座	RETAINER	1
7	825078	衬套	BUSHING	1
8	822459	固定座	RETAINER	1
9	8259571	换挡杆	LEVER Shift	1
10	827706	支架	BRACKET	1
11	98889	闩锁	LATCH	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
13	15885	套筒	SLEEVE	2
14	850162	换挡连杆	SHIFT ROD	1
15	8501631	换挡杆导套	GUIDE Shift Rod	1
16	850255A1	换挡连杆	SHIFT LINK	1
17	48475	衬套	BUSHING	2
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
19	8268336	螺母 (M6)	NUT (M6)	1
20	21071	开口销	COTTER PIN	1
21	850166A1	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
22	850165	衬套	BUSHING	1
23	8535853	节气门凸轮	CAM Throttle	1
24	309772	隔套	SPACER	1
25	4002314	垫圈	WASHER	1
26	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1
27	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
28	826587	固定座	RETAINER	1

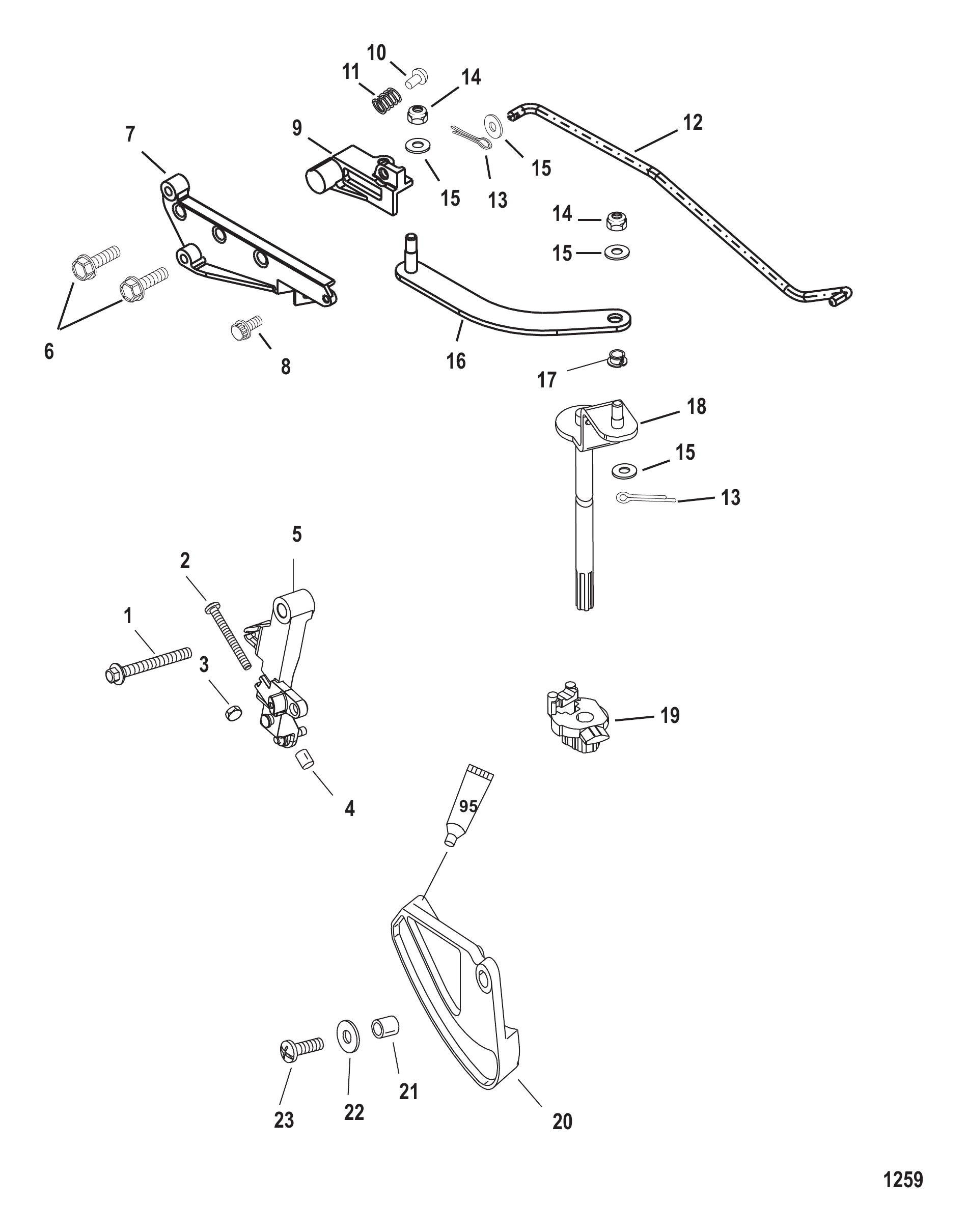

图 23连杆机构（手动大脚型） Linkage (Manual Bigfoot)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	8147763	螺钉(M6 x 60)	SCREW (M6 x 60)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
7	858245	换挡导板	SHIFT GUIDE	1
8	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
9	858246	换挡滑块	SHIFT SLIDE	1
10	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
11	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
12	858247	换挡连杆	SHIFT ROD	1
13	210711	开口销	COTTER PIN	2
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
16	858248	换挡连杆	SHIFT LINK	1
17	48475	衬套	BUSHING	1
18	850166T2	换挡轴杆总成	LEVER ASSEMBLY Shift Shaft	1
19	850165	衬套	BUSHING	1
20	8535853	节气门凸轮	CAM Throttle	1
21	309772	隔套	SPACER	1
22	4002314	垫圈	WASHER	1
23	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1

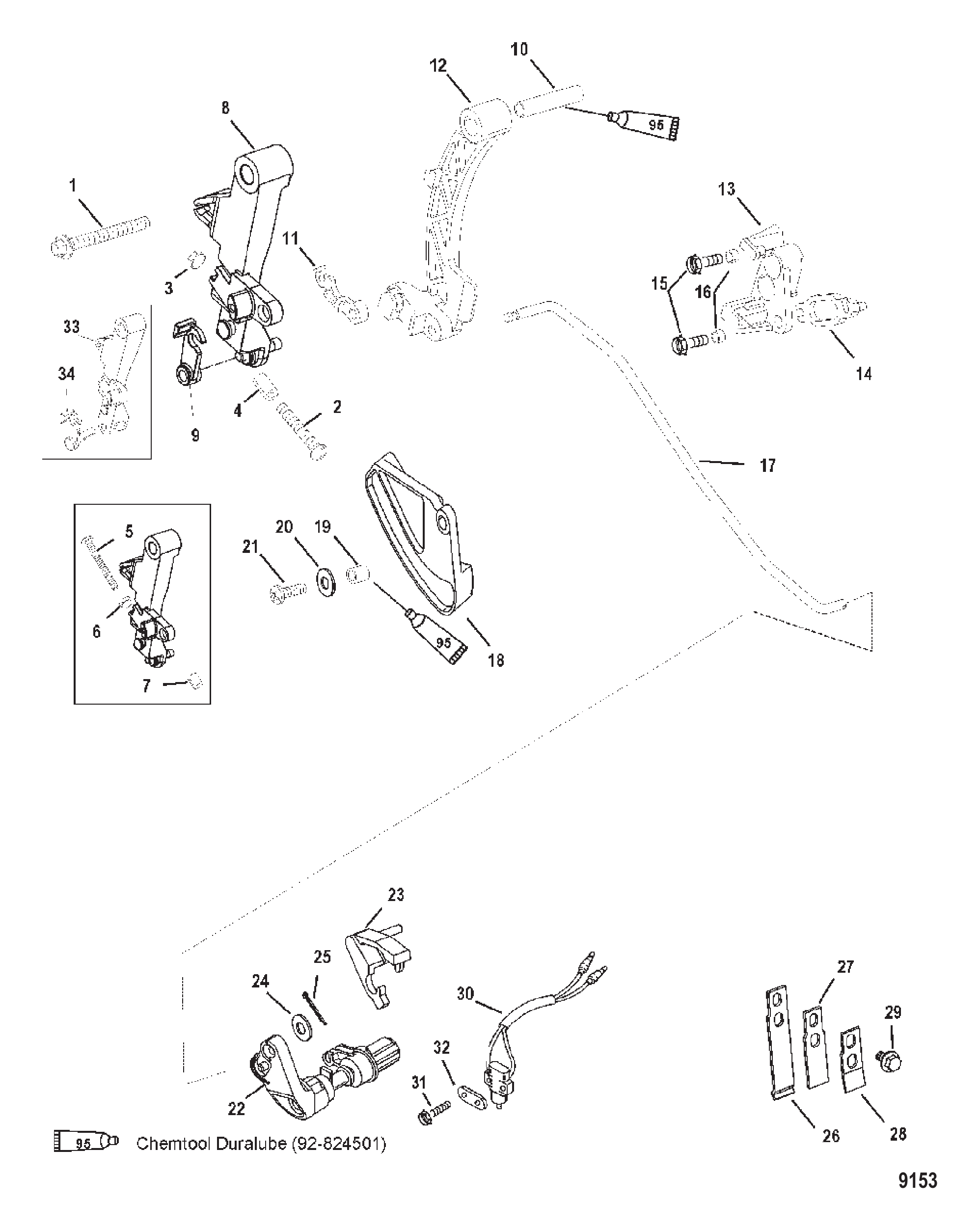

图 24连杆机构（非大脚型） Linkage (Non Bigfoot)

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	823807	衬套	BUSHING	1
5	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
6	401196	螺母 (M6)	NUT (M6)	1
7	42942	盖帽	CAP	1
8	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
9	883160	固定座	RETAINER	1
10	825078	衬套	BUSHING	1
11	822459	固定座	RETAINER	1
12	8259571	换挡杆	LEVER Shift	1
13	827706	支架	BRACKET	1
14	98889	闩锁	LATCH	1
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	15885	套筒	SLEEVE	2
17	826271	换挡连杆	SHIFT ROD	1
18	8535853	节气门凸轮	CAM Throttle	1
19	309772	隔套	SPACER	1
20	4002314	垫圈	WASHER	1
21	40056107	螺钉(M5×16)	SCREW (M5 x 16)	1
22	826588A4	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
23	8277071	固定座	RETAINER	1
24	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
25	21071	开口销	COTTER PIN	1
26	826077	定位弹簧	SPRING Detent	1
27	824993	背衬弹簧	SPRING Backing	2
28	824994	板簧	SPRING Plate	1
29	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
30	813960A3	开关	SWITCH	1
31	4001168	不锈钢螺丝(M3.5 x 20)	SCREW (M3.5 x 20) Stainless Steel	2
32	824923	安装板	PLATE	1
33	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
34	826587	固定座	RETAINER	1

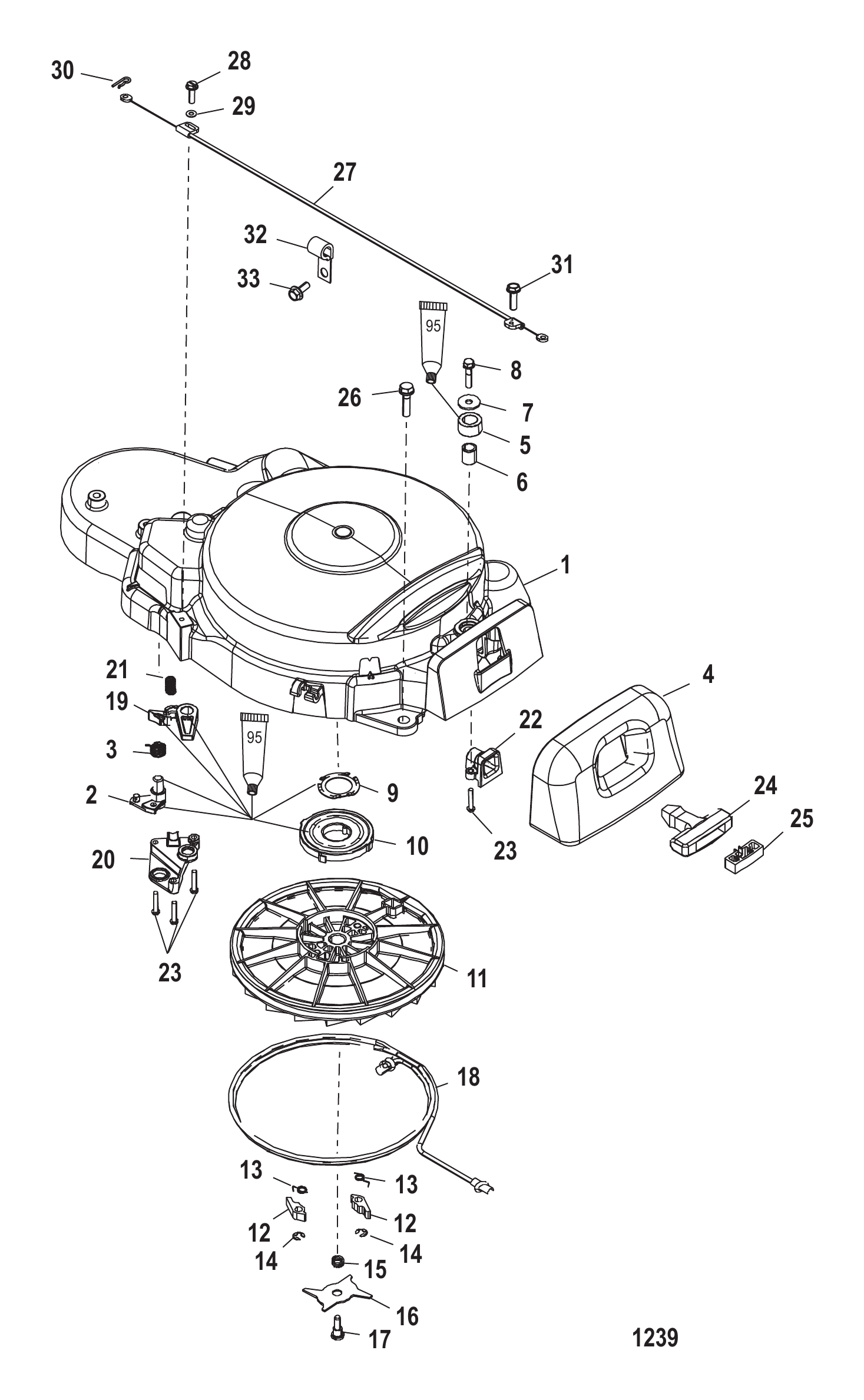

图 25手动启动器 Manual Starter

REF	零件编号	中文名称	英文名称	数量
-	835253T6	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	835253A8	反冲启动器外壳总成	HOUSING ASSEMBLY Recoil	1
1	835253A12	反冲启动器外壳总成	HOUSING ASSEMBLY Recoil	1
2	8167122	凸轮	CAM	1
2	8167121	凸轮	CAM	1
2	816712T01	凸轮	CAM	1
3	8267911	弹簧	SPRING	1
3	826791	弹簧	SPRING	1
4	835255	密封件	SEAL	1
4	8M0026455	密封件	SEAL	1
5	835256	滚轮	ROLLER	1
5	835256T	滚轮	ROLLER	1
6	852987	衬套	BUSHING	1
6	852987T	衬套	BUSHING	1
7	826414	垫圈	WASHER	1
7	826414T	垫圈	WASHER	1
8	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
9	826229	锁紧垫圈	LOCKWASHER	1
10	868571	弹簧	SPRING	1
10	86857T01	弹簧	SPRING	1
11	854317T5	启动器滑轮总成	SHEAVE ASSEMBLY Starter	1
11	854317A2	启动器滑轮总成	SHEAVE ASSEMBLY Starter	1
11	854317T5	启动器滑轮总成	SHEAVE ASSEMBLY Starter	1
12	868501	凸轮	CAM	2
13	868512	弹簧	SPRING	2
13	86851T02	弹簧 @2	SPRING @2	2
14	868491	挡圈	RING Retaining	2
14	86849T01	环 @2	RING @2	2
15	868523	弹簧	SPRING	1
16	868531	凸轮	CAM	1
16	86853T01	凸轮	CAM	1
17	826253	螺钉(.250-20 x .625)	SCREW (.250-20 x .625)	1
18	12066A9	绳索	ROPE	1
18	12066Q10	启动绳@2	ROPE-STARTER@2	1
19	856073	联锁杆	LEVER Interlock	1
20	856072	固定座	RETAINER	1
20	856072T	固定座	RETAINER	1
21	8561383	弹簧	SPRING	1
21	856138T03	弹簧	SPRING	1
22	854779	衬套	BUSHING	1
22	854779T	衬套	BUSHING	1
23	8182491	螺钉(#10-16 x 1.00)	SCREW (#10-16 x 1.00)	5
24	85174A1	手柄总成	HANDLE ASSEMBLY	1
25	NSS	不单独销售	NOT SOLD SEPARATE	1
26	8248326	螺钉 (M6 x 25)	SCREW (M6 x 25 mm) (M6 X 25)	4
27	856754	联锁电缆	CABLE Interlock	1
28	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
29	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	1
30	26811	开口销	COTTER PIN	1
31	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
32	54457	J型卡扣	J CLIP	1
33	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1

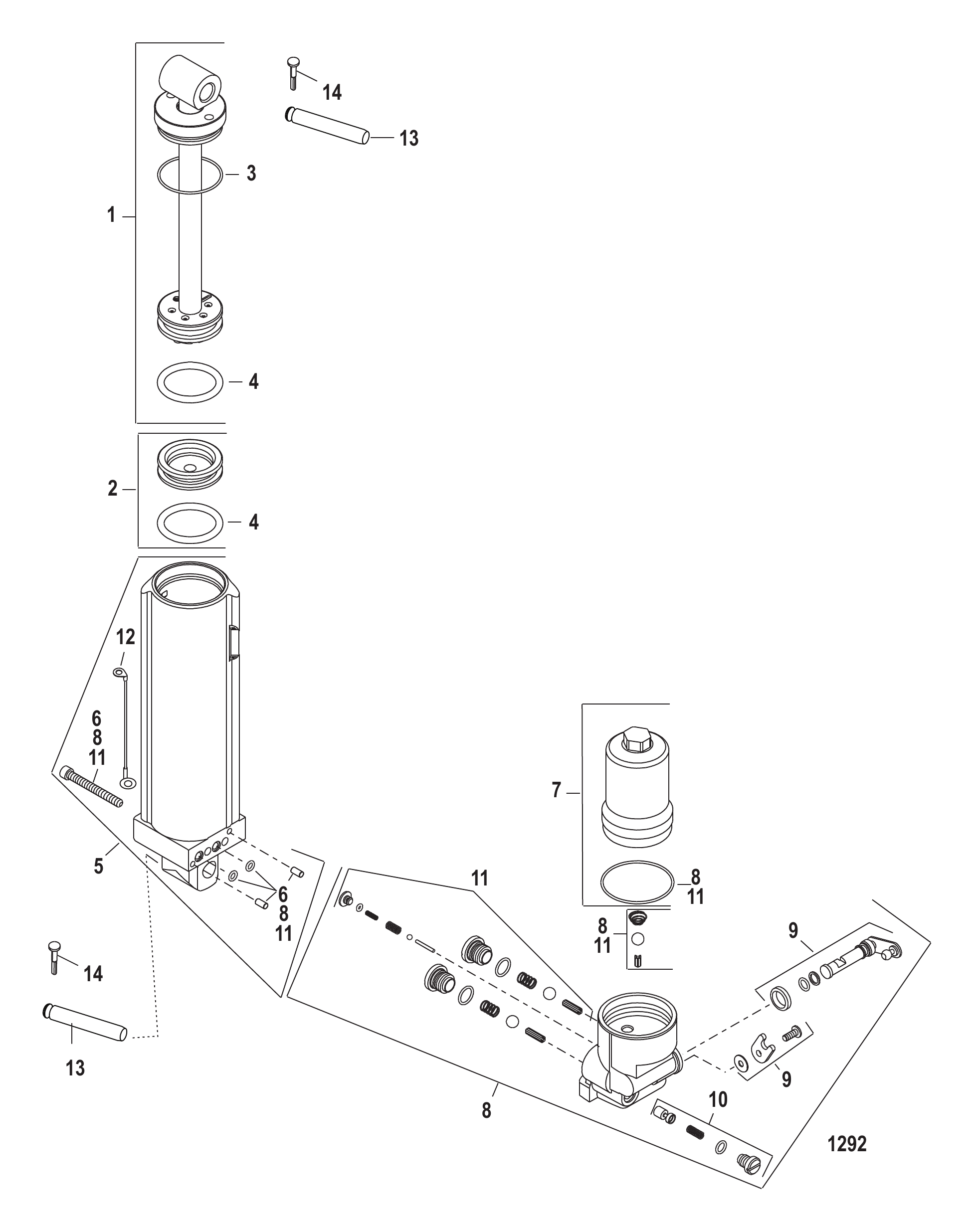

图 26手动倾斜装置 Manual Tilt

REF	零件编号	中文名称	英文名称	数量
-	830050T3	手动配平总成	MANUAL TRIM ASSEMBLY	1
1	813427A4	减震杆总成	SHOCK ROD ASSEMBLY	1
2	813430A1	配平记忆活塞总成	PISTON ASSEMBLY Trim Memory	1
3	809872A1	气缸O型圈套件	O-RING KIT Cylinder	1
4	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	2
5	811224A1	气缸总成	CYLINDER ASSEMBLY	1
6	813433A2	螺钉与密封套件	SCREW AND SEAL KIT	1
7	813454A2	蓄能器总成	ACCUMULATOR ASSEMBLY	1
8	813455T4	阀体总成	VALVE BODY ASSEMBLY	1
9	813457A3	凸轮套件	CAM KIT	1
10	809881A1	速度阀套件	VALVE KIT Velocity	1
11	809882A1	维修套件	REPAIR KIT	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
-	809880A2	O型圈套件	O-RING KIT	1
13	19607	销	PIN	2
14	821539	三叶销	PIN Trilobe	2

图 27动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	830270A02	衬垫套件	GASKET SET	1
0	33466	化油器隔离器O型圈	O-RING Carb Isolator	2
0	878431	扩散器密封件	SEAL Diffuser	1
0	822647	气门杆密封件	SEAL Valve Stem Valve Stem	4
0	8252312	气缸体衬垫	GASKET Cylinder Block	1
0	8M0069692	衬垫	GASKET	1
0	830298	排气盖衬垫	GASKET Exhaust Cover	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	832734A2	通气阀盖	BREATHER COVER	1
0	8547801	呼吸器盖垫片	GASKET Breather Cover	1
0	854722	O型圈(98MM x 2MM)	O-RING (98MM x 2MM)	1
0	825048	气缸盖油封	SEAL Oil Cylinder Head	1
0	833103	气缸盖罩O型圈	O-RING Cylinder Head Cover	1
0	830270	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0049885	衬垫	GASKET	1
0	826152	油泵O型圈	O-RING Oil Pump	1
0	826154	油泵O型圈	O-RING Oil Pump	1
0	826153	油泵O型圈	O-RING Oil Pump	1
0	825027	曲轴上密封	SEAL Crankshaft-Top	1
0	8M0151047	油封	SEAL Oil	1
0	832013	曲轴下密封	SEAL Crankshaft-Bottom	1
0	8M0151048	油封	SEAL Oil	1
0	825492	燃油泵O型圈	O-RING Fuel Pump	1
0	8M0052669	O型圈	O-RING	1
0	825492	气缸盖罩塞O型圈	O-RING Cylinder Head Cover Plug	1
0	8M0052669	O型圈	O-RING	1
0	90196	O型圈(.921 x .139)气缸盖罩塞	O-RING (.921 x .139) Cylinder Head Cover Plug	1
0	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
0	828816	驱动轴壳体塞衬垫	GASKET Driveshaft Housing Plug	1
0	8M0204692	衬垫@5	GASKET @5	1

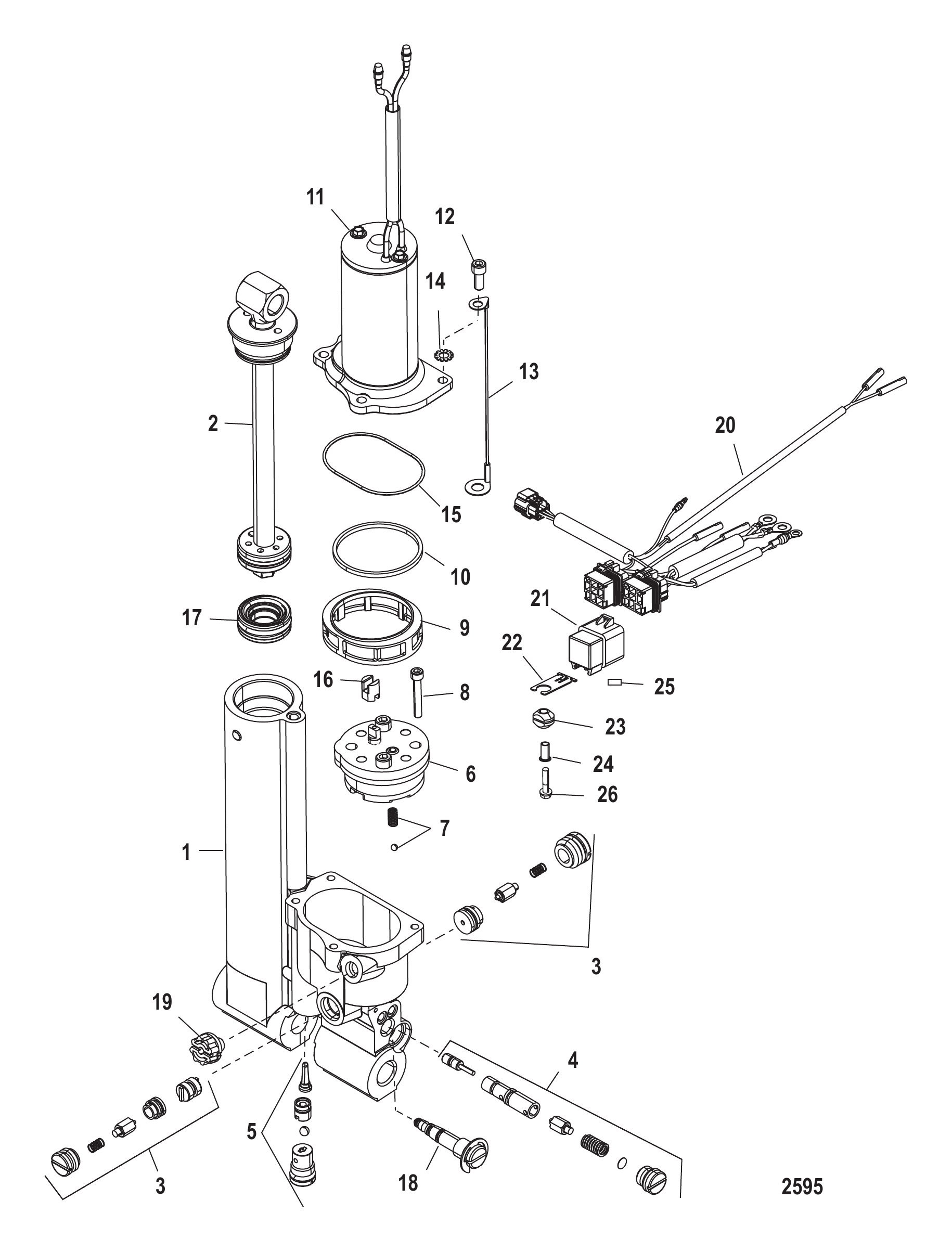

图 28动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
1	822344T5	动力升降总成	POWER TRIM ASSEMBLY	1
-	827668A1	O型圈套件	O-RING KIT	1
2	827670A2	减震杆总成	SHOCK ROD ASSEMBLY	1
2	893931A01	减震杆总成	SHOCK ROD ASSY	1
3	827671A1	先导止回阀总成	PILOT CHECK ASSEMBLY	1
4	827672A1	倾斜泄压阀总成	TILT RELIEF VALVE ASSEMBLY	1
5	827673A1	吸入阀座总成	SEAT ASSEMBLY Suction	1
6	827674A1	泵总成	PUMP ASSEMBLY	1
7	NSS		NOT SOLD SEPARATE Spring/Down Relief Ball	1
8	NSS	非单独销售螺丝(10-32 x 1.25英寸)	NOT SOLD SEPARATE Screw (10-32 x 1.25 Inches)	2
9	NSS		NOT SOLD SEPARATE Filter	1
10	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
11	827675A1	电机总成	MOTOR ASSEMBLY	1
12	NSS	非单独销售螺丝(1/4-28 x 5/8英寸)	NOT SOLD SEPARATE Screw (1/4-28 x 5/8 Inches)	4
13	88238A15	拉线总成	CABLE ASSEMBLY	1
14	NSS	非单独销售锁紧垫圈	NOT SOLD SEPARATE Lockwasher	1
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
16	NSS		NOT SOLD SEPARATE Coupler	1
17	827676	活塞记忆	PISTON Memory	1
18	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
18	893929A01	安全阀套件	VALVE KIT Relief	1
19	811613	塞子总成	PLUG ASSEMBLY	1
-	826802T22	线束/继电器总成-升降	HARNESS/RELAY ASSEMBLY Trim	1
-	826802T28	升降线束总成	HARNESS ASSEMBLY Trim	1
-	826802A14	线束/继电器总成-升降	HARNESS/RELAY ASSEMBLY Trim	1
20	826802T20	升降线束总成	HARNESS ASSEMBLY Trim	1
20	826802A9	升降线束总成	HARNESS ASSEMBLY Trim	1
21	828151A1	继电器总成	RELAY ASSEMBLY	1
21	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	1
22	828102	支架	BRACKET	2
22	8M0207771	安装支架	BRACKET Mounting	2
23	818967	护孔环	GROMMET	2
23	8M0207785	护孔环	GROMMET	2
24	818968	衬套	BUSHING	2
24	8M0214955	衬套	BUSHING	2
25	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	2
26	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2

图 29维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	854693A00	贴花套件	DECAL SET	1
-	854692A98	贴花套件	DECAL SET	1
-	854692A03	贴花套件	DECAL SET	1
-	854692A01	贴花套件	DECAL SET	1
-	854692A03	贴花套件	DECAL SET	1
-	856144A98	贴花套件	DECAL SET	1
-	856985A21	EPA标签信息贴花	DECAL EPA Label Information	1
-	804653A00	EPA标签信息贴花	DECAL EPA Label Information	1
-	804653A01	EPA标签信息贴花	DECAL EPA Label Information	1
-	85632A40	螺旋桨	PROPELLER	1
-	85632A45	BLMX 10.9X11	BLMX 10.9X11	1
-	859065A3	燃油箱总成	TANK ASSEMBLY Fuel	1
-	859651A1	燃油箱总成	TANK ASSEMBLY Fuel	1
-	8M0083541	螺丝（M10×16）	SCREW (M10 x 16)	1
-	803015	零件手册25（四冲程）	PARTS MANUAL 25 (4-Stroke)	1
-	854785R1	维修手册	SERVICE MANUAL	1
-	854785R2	维修手册	SERVICE MANUAL	1
-	10183010	用户手册	OWNERS MANUAL	1
-	10206010	用户手册	OWNERS MANUAL	1

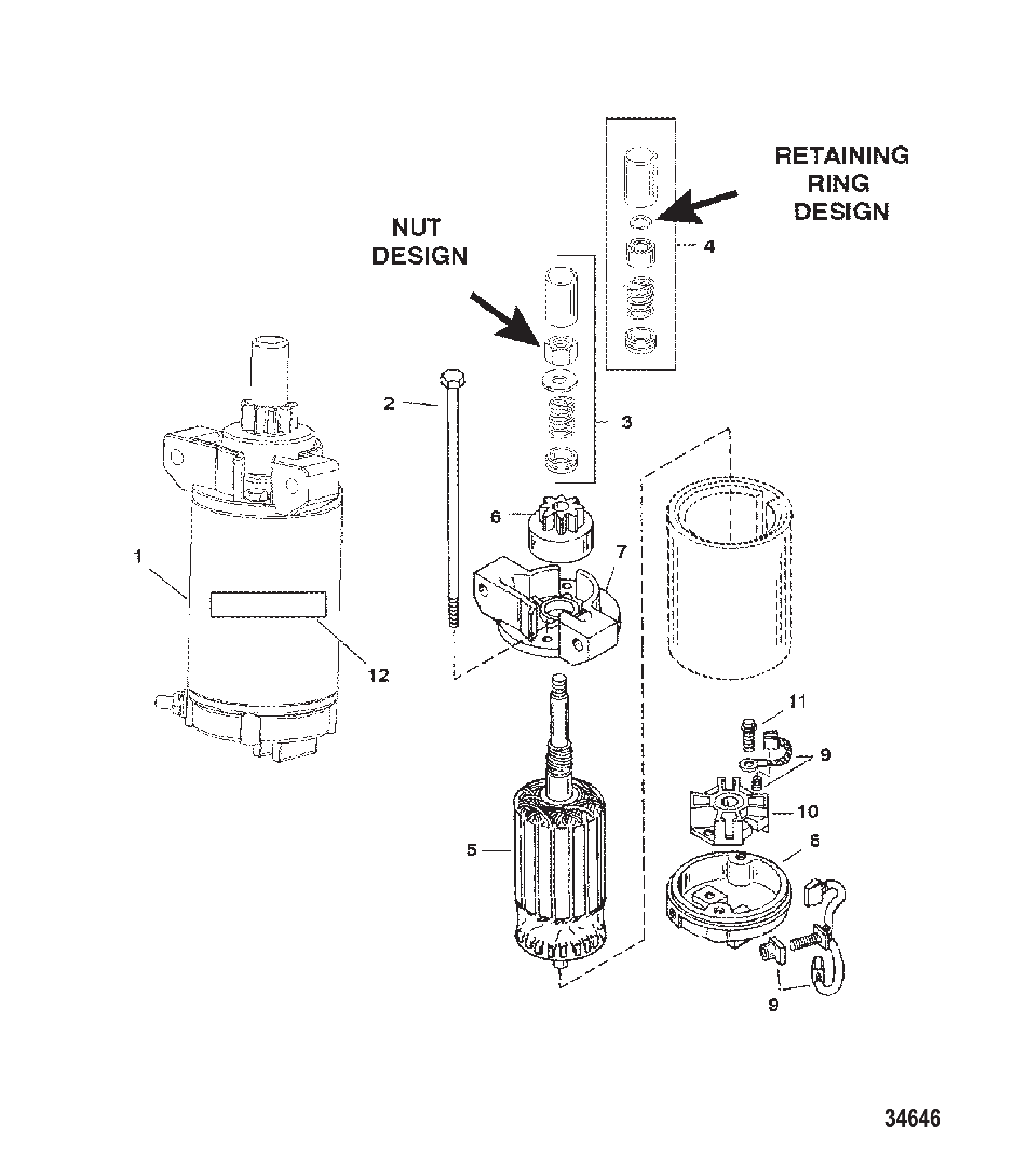

图 30启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	859169T	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	965662	贯穿螺栓	THRU BOLT	1
3	906433	驱动套件	DRIVE KIT	1
3	891752	驱动套件	DRIVE KIT	1
4	906432	驱动套件	DRIVE KIT	1
5	8236383	电枢	ARMATURE	1
5	8236385	电枢	ARMATURE	1
6	68575T2	小齿轮	PINION	1
7	8236392	驱动端盖	DRIVE CAP	1
8	8119011	换向器端盖	CAP Commutator	1
9	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
10	61787	支架	HOLDER	1
10	898265014	电刷支架	HOLDER-BRUSH	1
11	F15158	螺钉	SCREW	2
12	8272822	高压警告标贴	DECAL Warning High Voltage	1

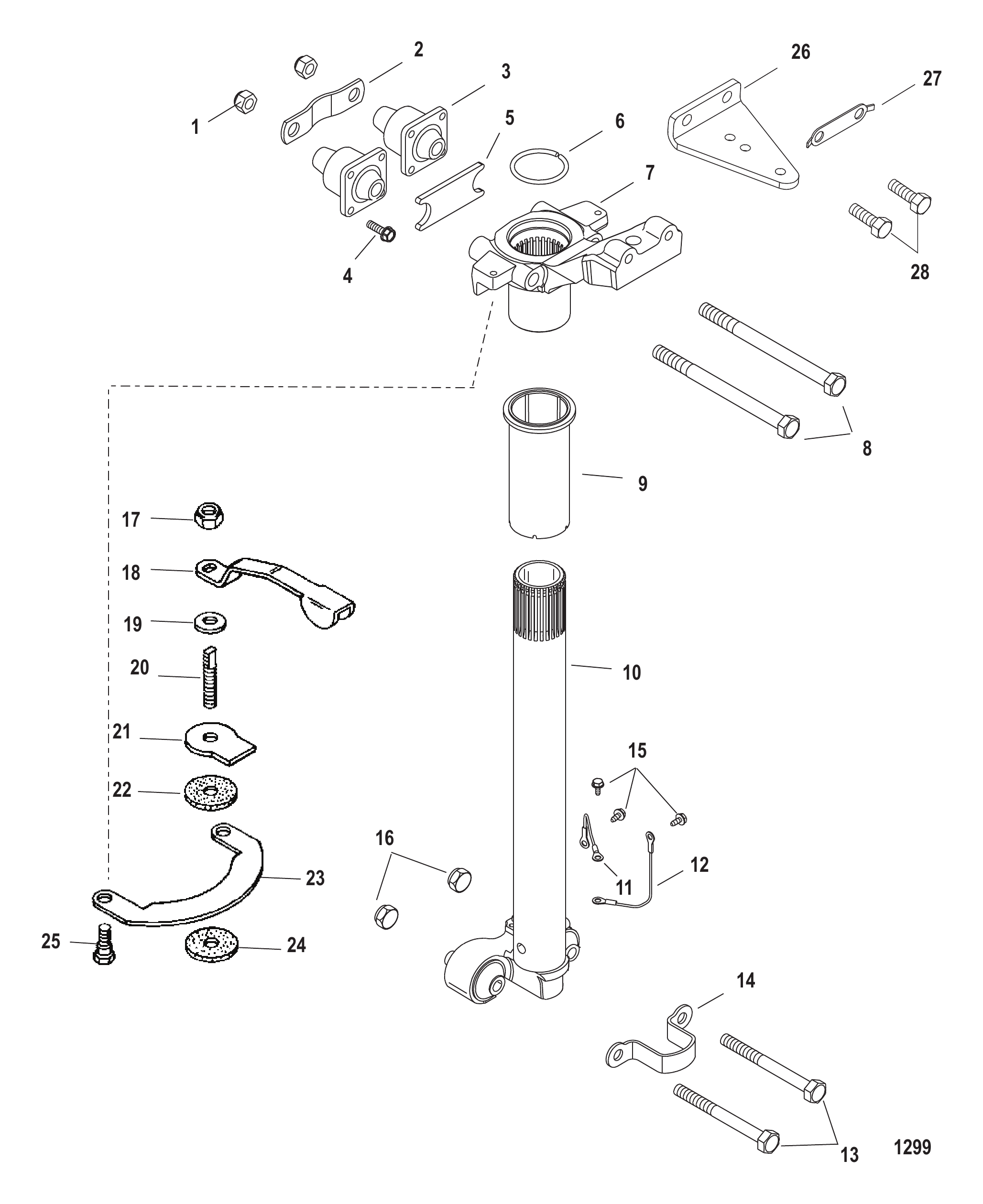

图 31转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	859129	螺母(M12)	NUT (M12)	2
2	8279231	绑带	STRAP	1
2	893773002	上安装带	STRAP Upper Mount	1
3	826267T3	支架	MOUNT	2
4	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	8
4	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	8
5	826658	缓冲垫	BUMPER	1
5	8M0156878	缓冲垫	BUMPER	1
6	89531	挡圈	RING Retaining	1
7	825222F3	转向臂	ARM Steering	1
7	8M0118183	转向臂	ARM Steering	1
7	825222F4	转向臂	ARM Steering	1
7	8M0118183	转向臂	ARM Steering	1
8	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
8	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
9	8279973	隔套	SPACER	1
9	8279971	隔套	SPACER	1
10	850175A1	旋转管	SWIVEL TUBE	1
10	826233T3	旋转管	SWIVEL TUBE	1
11	88238A4	拉线总成	CABLE ASSEMBLY	1
11	88238T01	拉线总成	CABLE ASSEMBLY	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
13	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	2
14	828985	支架	BRACKET	1
14	893703	下安装带	STRAP Lower Mount	1
15	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	3
15	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
16	40140	螺母(M10)	NUT (M10)	2
17	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
17	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
18	823792	杠杆	LEVER	1
19	29330	垫圈	WASHER	1
20	821961	杆螺纹	ROD Threaded	1
21	821957	制动板	BRAKE PLATE	1
22	8165621	圆盘	DISC	1
23	823791	安装板	PLATE	1
23	8M0007471	旋转头板	PLATE Swivel Head	1
24	8165621	圆盘	DISC	1
25	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
26	816667F3	支架	BRACKET	1
26	8M0184092	支架	BRACKET	1
27	816669F1	锁紧垫圈	TAB WASHER	1
27	8M0009820	锁紧垫圈	TAB WASHER	1
28	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	2

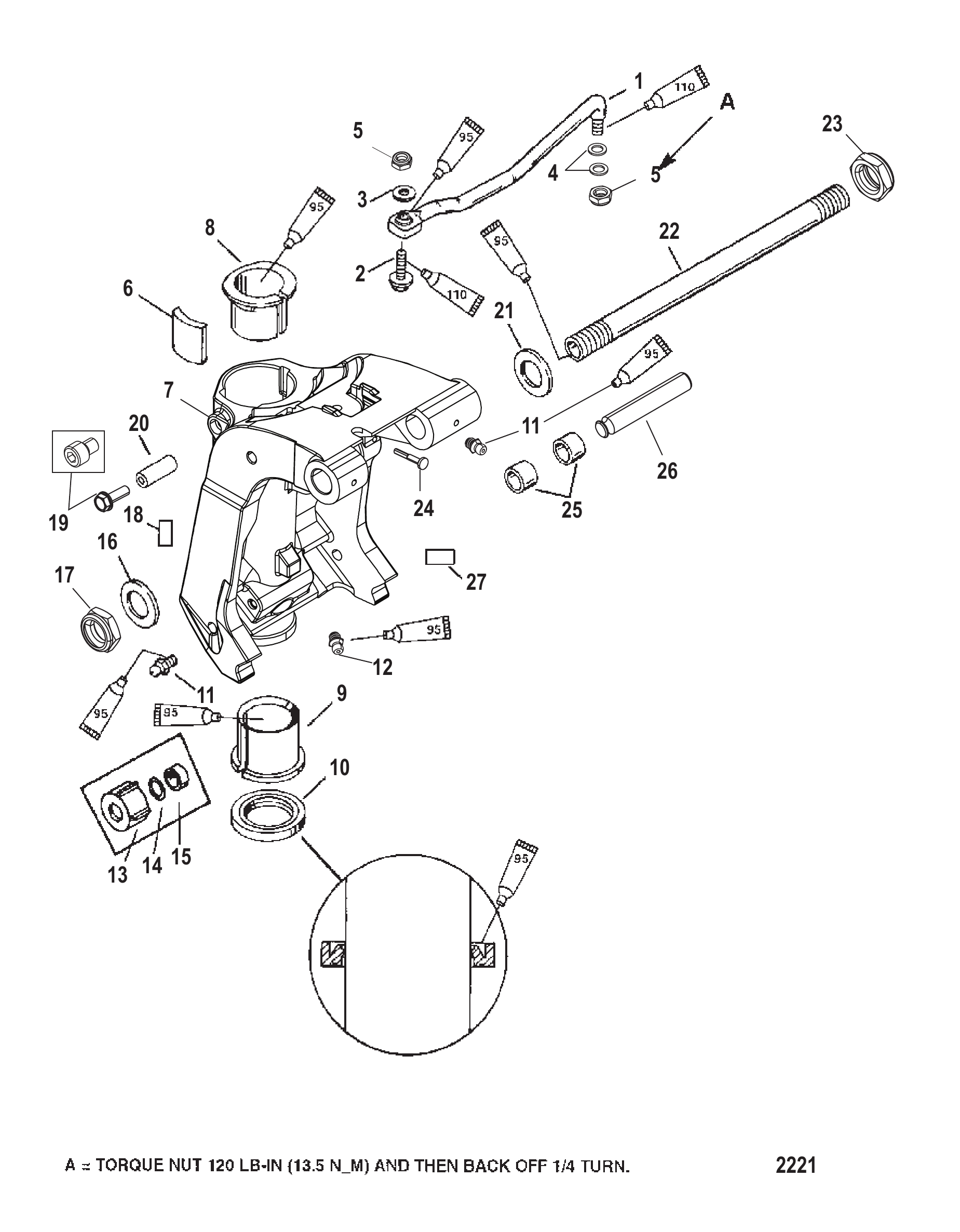

图 32旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
3	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
6	822397	滑块	PUCK	1
7	821772T8	旋转支架	SWIVEL BRACKET	1
7	827402T5	旋转支架	SWIVEL BRACKET	1
7	821772T9	旋转支架	SWIVEL BRACKET	1
7	827402T6	ORD 3410-827402T5	ORD 3410-827402T5	1
8	8217711	衬套	BUSHING	1
9	821777	下轴套	BUSHING Lower	1
10	822404	密封件	SEAL	1
10	8M0205512	密封件	SEAL	1
11	74036	润滑脂接头	FITTING Grease	3
11	8M0169589	润滑脂接头	FITTING Grease	3
12	74036	润滑脂接头	FITTING Grease	1
12	8M0169589	润滑脂接头	FITTING Grease	1
13	19624A1	密封套件	SEAL KIT	1
14	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
15	78861	隔套	SPACER	1
16	19619	垫圈	WASHER	1
17	30499	螺母（7/8-14）	NUT (7/8-14) (.875-14)	1
17	858869	螺母 (.875-14)	NUT (.875-14)	1
18	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
19	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
19	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
20	8282451	密封件	SEAL	1
21	19619	垫圈	WASHER	1
22	19614	倾斜管	TILT TUBE	1
22	8M0041938	倾斜管	TILT TUBE	1
23	30499	螺母(7/8-14)	NUT (7/8-14)	1
23	858869	螺母 (.875-14)	NUT (.875-14)	1
24	821539	三叶销	PIN Trilobe	1
25	823507	衬套	BUSHING	2
26	822480	销轴上部	PIN Pivot Upper	1
27	8237011	副驾驶贴花	DECAL Co-Pilot	1

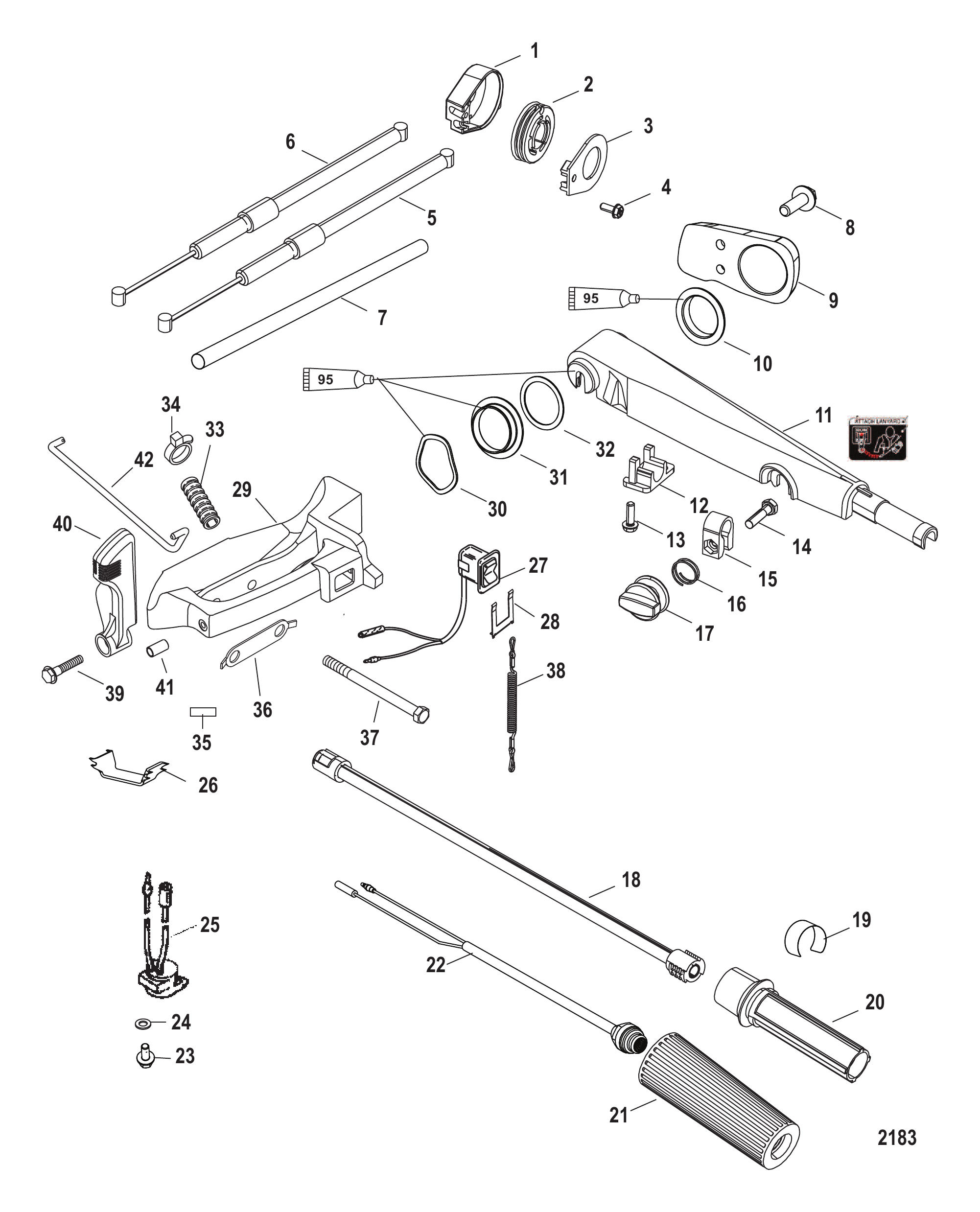

图 33舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	822148A8	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	4324214	油门线总成（26.50英寸）	CABLE ASSEMBLY Throttle (26.50 Inches)	1
6	4324215	油门线总成（27.50英寸）	CABLE ASSEMBLY Throttle (27.50 Inches)	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	82526225	螺钉 (M8 x 25毫米)	SCREW (M8 x 25 mm)	2
9	822407F1	盖板	COVER	1
9	8M0072298	盖板	COVER	1
9	822407F2	盖板	COVER	1
10	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
11	822325T1	转向手柄臂	ARM Steering Handle	1
11	822325T2	转向手柄臂	ARM Steering Handle	1
11	822325T1	转向手柄臂	ARM Steering Handle	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
11	828813T2	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
12	822441	固定座	RETAINER	1
13	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	821971	节气门锁	LOCK Throttle	1
15	892995	节气门锁	LOCK Throttle	1
16	96203	弹簧	SPRING	1
17	821972	节气门旋钮	KNOB Throttle	1
17	821972T	节气门旋钮	KNOB Throttle	1
18	821463A1	舵柄管	TILLER TUBE	1
18	821463T01	舵柄管	TUBE-TILLER	1
18	821463A2	舵柄管	TILLER TUBE	1
18	8M0138696	舵柄管	TILLER TUBE	1
19	8242004	贴花	DECAL	1
20	821465	节气门手柄	HANDLE Throttle	1
21	99589	握把	GRIP	1
21	8M0221732	外握把	GRIP OUTER	1
22	823609A2	停止开关	SWITCH Stop	1
22	8M0104611	开关总成	SWITCH ASSY	1
22	823609A13	停机开关总成	SWITCH ASSEMBLY Stop	1
22	8M0104614	停止开关	SWITCH Stop	1
23	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
24	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
24	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
25	816492A8	报警器	ALARM	1
25	8M0088388	警报器总成	ALARM ASSY	1
26	823687	卡扣	CLIP	2
27	11083A31	停止开关	SWITCH Stop	1
27	11083A15	停止开关	SWITCH Stop	1
27	11083A31	停止开关	SWITCH Stop	1
28	120441	黄铜固定座	RETAINER Brass	1
28	8M0032846	黄铜固定座	RETAINER Brass	1
29	821455A4	舵柄支架	BRACKET Tiller	1
29	821455A5	舵柄支架	BRACKET Tiller	1
29	821455A4	舵柄支架	BRACKET Tiller	1
30	826792	波形垫圈	WAVE WASHER	1
31	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
32	827314	垫圈	WASHER	1
33	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	NSS	不单独出售-换挡贴纸（前进-空挡-倒车）	NOT SOLD SEPARATE Decal-Shift (F-N-R)	1
36	816669F1	锁紧垫圈	TAB WASHER	1
36	8M0009820	锁紧垫圈	TAB WASHER	1
37	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2
38	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
39	40011151	不锈钢螺钉(M8×35)	SCREW (M8 x 35) Stainless Steel	1
40	830180	手柄	HANDLE	1
40	830180A01	换挡手柄套件	HANDLE KIT Shift	1
41	830181	衬套	BUSHING	1
42	8301821	换挡连杆	SHIFT ROD	1

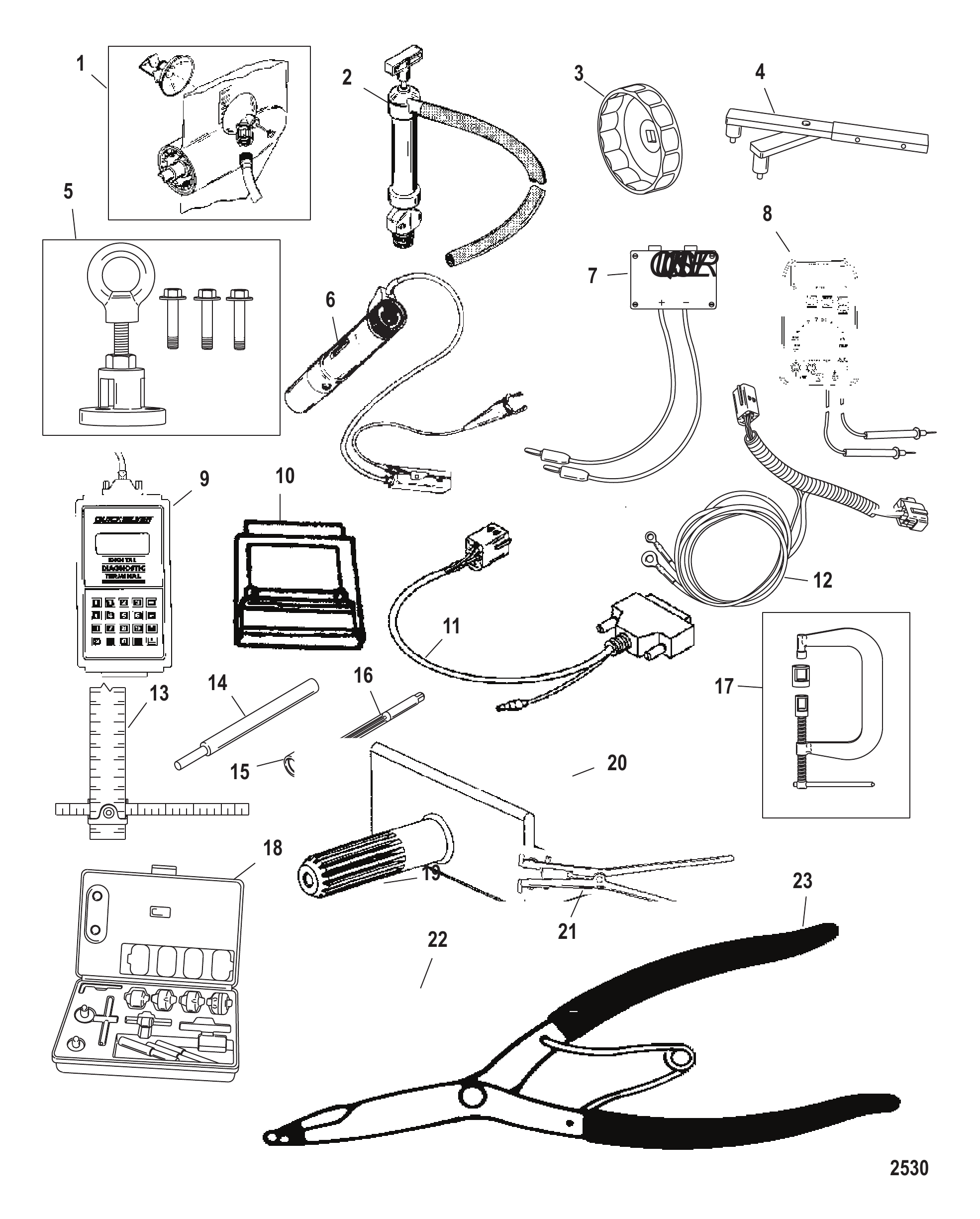

图 34工具1 Tools 1

REF	零件编号	中文名称	英文名称
1	44357Q2	冲洗附件	FLUSHING ATTACHMENT
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil
3	802653Q1	机油滤清器扳手	WRENCH Oil Filter
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel
4	8M0161873	固定工具	HOLDER TOOL
5	83164M	飞轮拉拔器	FLYWHEEL PULLER
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER
6	99379	正时灯	TIMING LIGHT
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage
8	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT
8	892647A01	DMT万用表套件	MULTI-METER KIT DMT
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER
10	8226086	模块	CARTRIDGE
11	822560A7	适配器线束总成	HARNESS ASSEMBLY Adaptor
12	822560A10	适配器线束总成	HARNESS ASSEMBLY Adaptor
13	36392	化油器量具	GAUGE TOOL Carburetor
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide
14	809495001	气门导管工具	TOOL Valve Guide
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring
18	NSS		NOT SOLD SEPARATE Valve Seat cutter Kit
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring
20	827001A1	动力头支架工具	STAND TOOL Powerhead
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring
22	74951	扳手	SPANNER WRENCH
23	822778A3	下压力套件	DOWN PRESSURE KIT

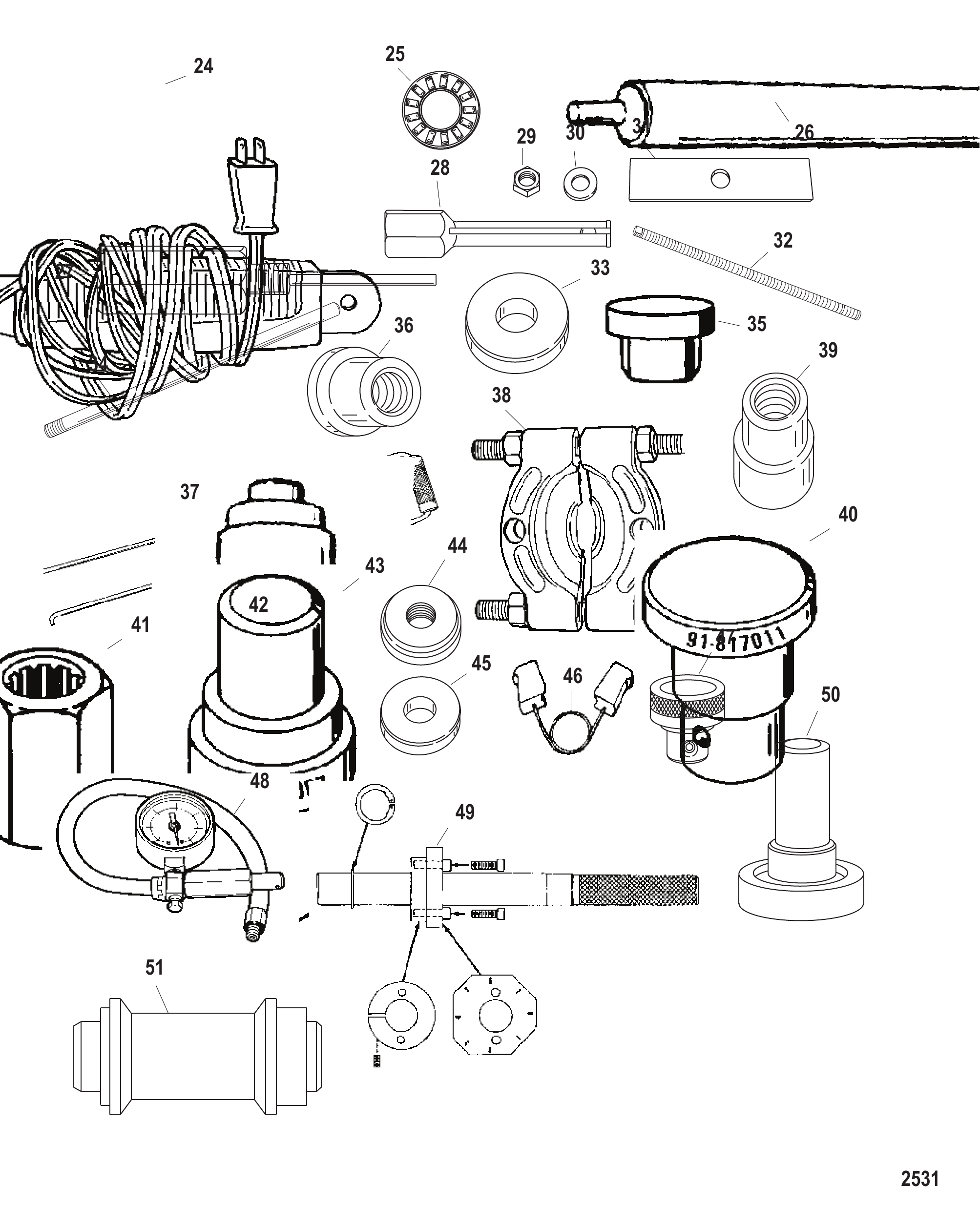

图 35工具2 Tools 2

REF	零件编号	中文名称	英文名称
24	63209	加热灯	HEAT LAMP
25	85560	推力轴承	BEARING Thrust
26	13779	轴承拆卸工具	REMOVER TOOL Bearing
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing
27	NSS	不单独销售膨胀杆(P/N-CG-41-11)	NOT SOLD SEPARATE Expanding rod (P/N-CG-41-11)
28	NSS	不单独销售夹头(P/N-CG-41-14)	NOT SOLD SEPARATE Collet (P/N-CG-41-14)
29	24156	螺母(0.625-18)	NUT (.625-18)
30	34961	垫圈	WASHER
31	29310	安装板	PLATE
32	31229	轴	SHAFT
33	36571T	导向垫圈	PILOT WASHER
34	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings
35	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER
36	36569T	驱动头工具	DRIVE HEAD TOOL
37	27780	拉拔器	PULLER
38	37241	通用拉拔板	PULLER PLATE Universal
39	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER
40	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing
41	83180M	传动轴固定工具	HOLDING TOOL Driveshaft
42	825197T	油封安装工具	INSTALLER TOOL Oil Seal
43	817007T	密封安装工具	INSTALLER TOOL Seal
44	825198	心轴	MANDREL
45	825199	导向器	PILOT
46	825200A1	弹簧钩具	HOOK TOOL Spring
47	826872	轴承安装工具	INSTALLER TOOL Bearing
48	FT8950	测试套件	TESTER KIT
49	12349A2	小齿轮定位工具	LOCATION TOOL Pinion
49	12349A05	小齿轮定位工具	TOOL Pinion Locating
49	12349A05	小齿轮定位工具	TOOL Pinion Locating
50	13945	轴承安装工具	INSTALLATION TOOL Bearing
51	13949	油封安装工具	DRIVER TOOL Oil Seal

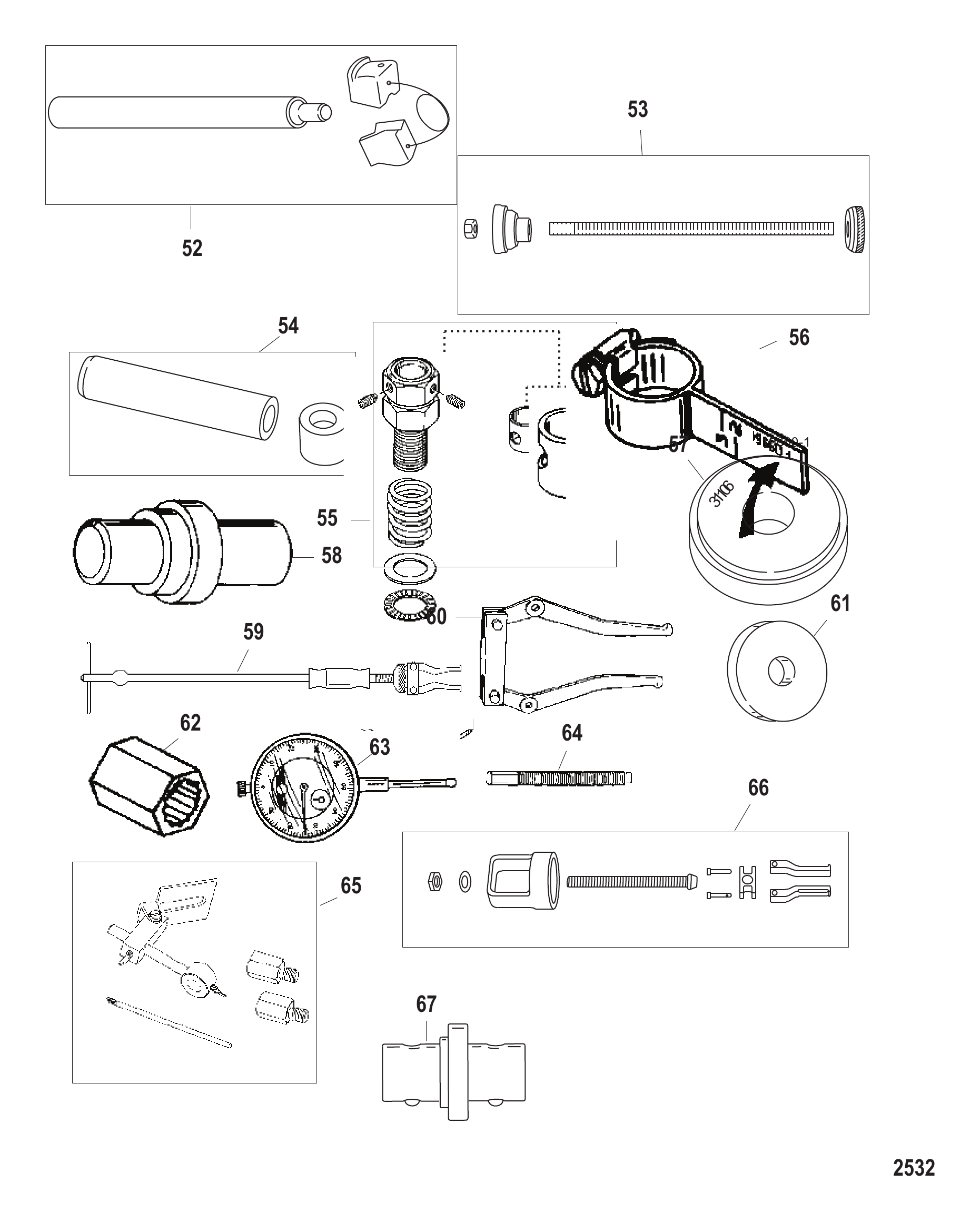

图 36工具3 Tools 3

REF	零件编号	中文名称	英文名称
52	14308T1	轴承座圈工具	RACE TOOL Bearing
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER
52	14308T02	轴承座圈驱动器	BEARING RACE DRIVER
53	14309T1	轴承安装工具	INSTALLATION TOOL Bearing
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing
53	14309T02	轴承安装工具	INSTALLATION TOOL Bearing
54	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER
55	14311A2	轴承预紧工具	PRE LOAD TOOL Bearing
55	14311A04	预紧力工具	TOOL Preload
55	14311A04	预紧力工具	TOOL Preload
56	78473	背隙测量仪	INDICATOR TOOL Backlash
56	8M0053505	背隙指示工具	TOOL Indicator, Backlash
57	31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup
58	31108T	油封驱动器	DRIVER Oil Seal
59	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer
60	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY
61	37350T	导向心轴	PILOT MANDREL
62	56775T	传动轴固定工具	HOLDING TOOL Driveshaft
63	58222A1	百分表工具	DIAL INDICATOR TOOL
64	85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier
65	83155	千分表转接套件	ADAPTER KIT Dial Indicator
65	8M0237356	适配器套件	ADAPTER KIT
66	83165T	拉拔器总成	PULLER ASSEMBLY
67	856875A1	轴承安装工具	INSTALLATION TOOL Bearing
-	852151A1	工具包	TOOL KIT
-	8M0162977	工具包	TOOL KIT

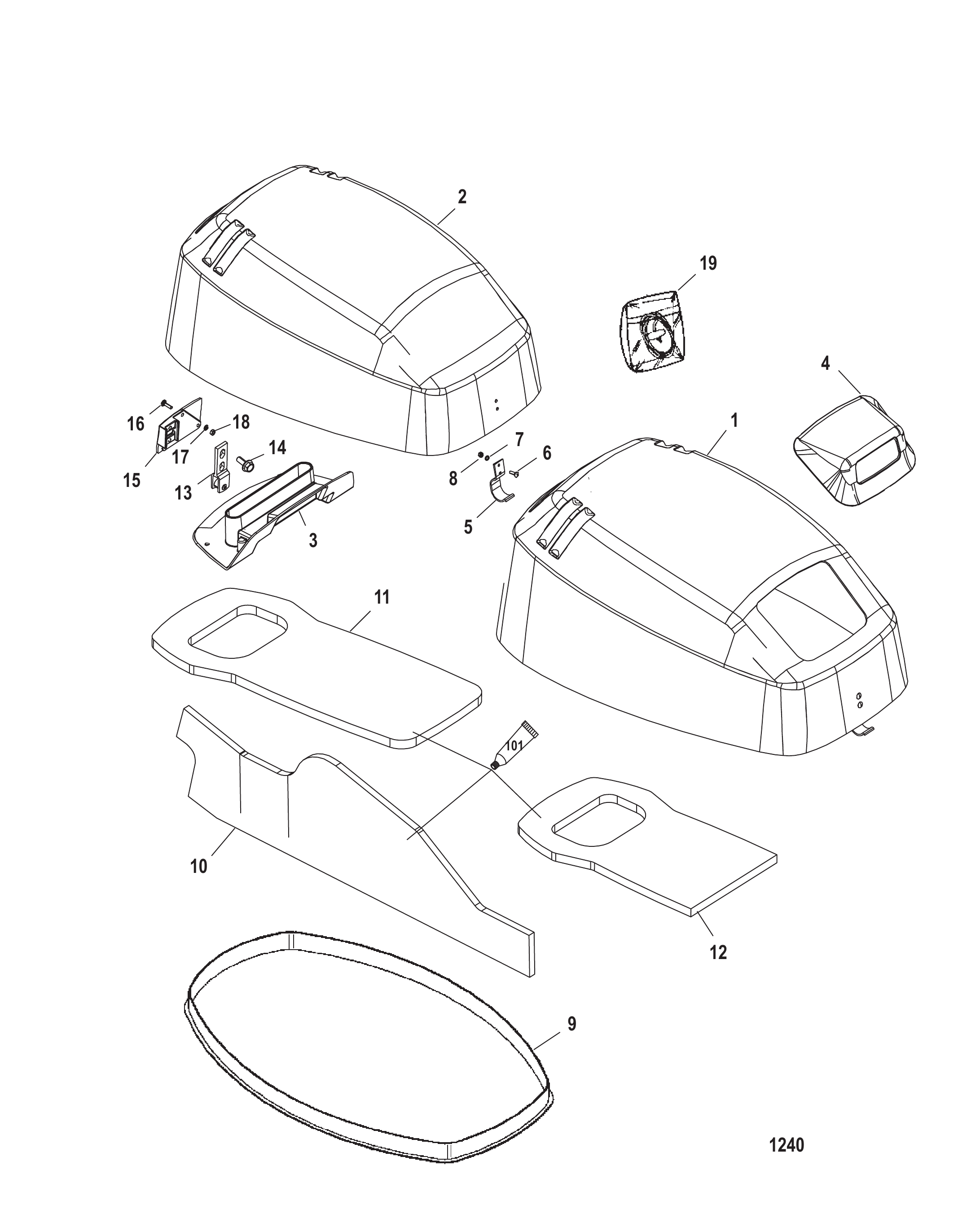

图 37顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	830562T5	顶盖总成	TOP COWL ASSEMBLY	1
1	830562T6	顶盖总成	TOP COWL ASSEMBLY	1
2	830562T7	顶盖总成	TOP COWL ASSEMBLY	1
2	830562T8	顶盖总成	TOP COWL ASSEMBLY	1
3	NSS	不单独销售进气插入件	NOT SOLD SEPARATE Induction Insert	1
4	NSS	非单独销售机罩嵌件	NOT SOLD SEPARATE Cowl Inset	1
5	826291F1	闩锁	LATCH	1
5	826291F2	闩锁	LATCH	1
5	826291F1	闩锁	LATCH	1
6	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
7	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
8	8237515	螺母(M4)	NUT (M4)	2
9	8255662	密封件	SEAL	1
9	8M0153618	整流罩密封件	SEAL COWL	1
10	855334A1	隔音毯套装	SOUND BLANKET KIT	1
10	852556A02	隔音毯套装	SOUND BLANKET KIT	1
11	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
12	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
13	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
13	893763	滚轮锁扣支架	BRACKET Roller Latch	1
14	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
15	8224261	支架	BRACKET	1
15	8M0038412	外罩支架	BRACKET-COWL	1
16	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
17	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
18	8237515	螺母(M4)	NUT (M4)	3
19	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

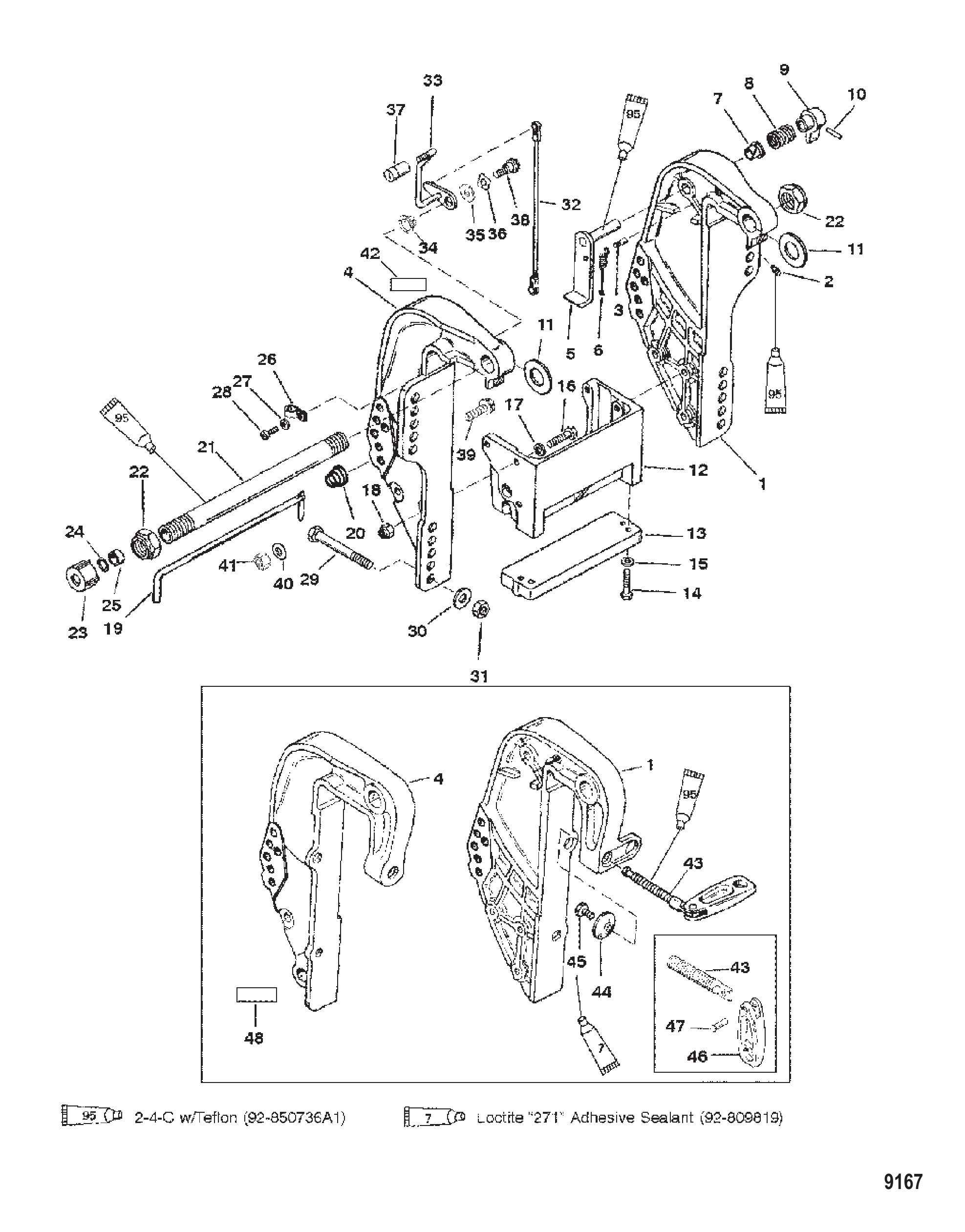

图 38艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	822868A1	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8M0084195	支架-卡箍-黑色	BRACKET-CLAMP-BLK	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865F2	艉板支架	BRACKET Transom	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
4	822867F1	夹箍支架	CLAMP BRACKET	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
9	812709	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486F5	锚支架	BRACKET Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298A1	阳极套件	ANODE KIT	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
17	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
18	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
19	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
19	8M0026068	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
20	821461	弹簧	SPRING	1
21	19614	倾斜管	TILT TUBE	1
21	8M0041938	倾斜管	TILT TUBE	1
22	30499	螺母(7/8-14)	NUT (7/8-14)	2
22	858869	螺母 (.875-14)	NUT (.875-14)	2
23	19624A1	密封套件	SEAL KIT	1
24	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
25	78861	隔套	SPACER	1
26	22740	卡扣	CLIP	2
27	69205	C形垫圈	C WASHER	1
27	8M0084613	C形垫圈	C-WASHER	1
28	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
29	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
30	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
30	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
31	82671117	螺母(.500-20)	NUT (.500-20)	4
32	1938525	连接杆	LINK	1
32	8M0084737	连接杆	LINK	1
33	19615A4	倾斜杆总成	LEVER ASSEMBLY Tilt	1
33	19615A05	倾斜杆总成	LEVER ASSEMBLY Tilt	1
34	812707	衬套	BUSHING	1
35	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	1
35	8M0042643	垫圈(.520 x .850 x .060) 尼龙黑色	WASHER (.520 x .850 x .060) Nylon, Black	1
36	99611	波形垫圈	WAVE WASHER	1
37	19621	倾斜旋钮	TILT KNOB	1
37	8M0007469	倾斜旋钮	KNOB Tilt	1
38	19611	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	1
39	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
40	4002319	垫圈	WASHER	2
41	13914	螺母(M10)	NUT (M10)	2
41	40140	螺母(M10)	NUT (M10)	2
42	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
43	818883A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	1
44	818884	垫圈	WASHER	1
45	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
46	NSS	不单独销售手柄	NOT SOLD SEPARATE Handle	1
47	NSS	不单独销售铆钉	NOT SOLD SEPARATE Rivet	1
48	NSS	警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Warning	1

图 39配平开关套件 Trim Swith Kit

REF	零件编号	中文名称	英文名称	数量
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
1	18861	固定座	RETAINER	1
2	814820	适配器	ADAPTER	1
3	NSS	开关(不单独销售)	NOT SOLD SEPARATE Switch	1
4	79091	保险丝20安培	FUSE 20 Ampere	1
4	8M0207796	保险丝20安培	FUSE 20 AMP	1
5	95084A2	拉线总成	CABLE ASSEMBLY	1
6	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
7	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
7	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2
