水星 Mercury 25 HP Carb 0T409000 THRU 1B344298 - 爆炸图零件明细

四冲程 化油器 · USA - Cat.# 90-80301502 · 共 31 个部位 · 1194 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	828000A12	机油箱	OIL Case	A/R
-	828019A1	油压传感器套件	SENDER KIT Oil Pressure	A/R
-	8M0068785	油压适配器套件	ADPT KIT-OIL PRES	A/R
-	822573A12	动力升降倾斜传感器套件	SENDER KIT Power Trim	A/R
-	822344A8	动力调整套件	POWER TRIM KIT	A/R
-	822344A13	动力调整套件	POWER TRIM KIT	A/R
-	15000A7	钥匙开关套件 远程点火	KEY SWITCH KIT Remote Ignition	A/R
-	828533A2	手动倾斜辅助套件	MANUAL TILT ASSIST KIT	A/R
-	816667A2	转向支架总成	BRACKET ASSEMBLY Steering	A/R
-	821455A10	25马力四冲程舵柄手柄套件	TILLER HANDLE KIT 25 Hp 4-Stroke	A/R
-	821455A26	25马力四冲程舵柄手柄套件	TILLER HANDLE KIT 25 Hp 4-Stroke	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	A/R
-	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	A/R
-	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	A/R
-	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	A/R
-	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	A/R

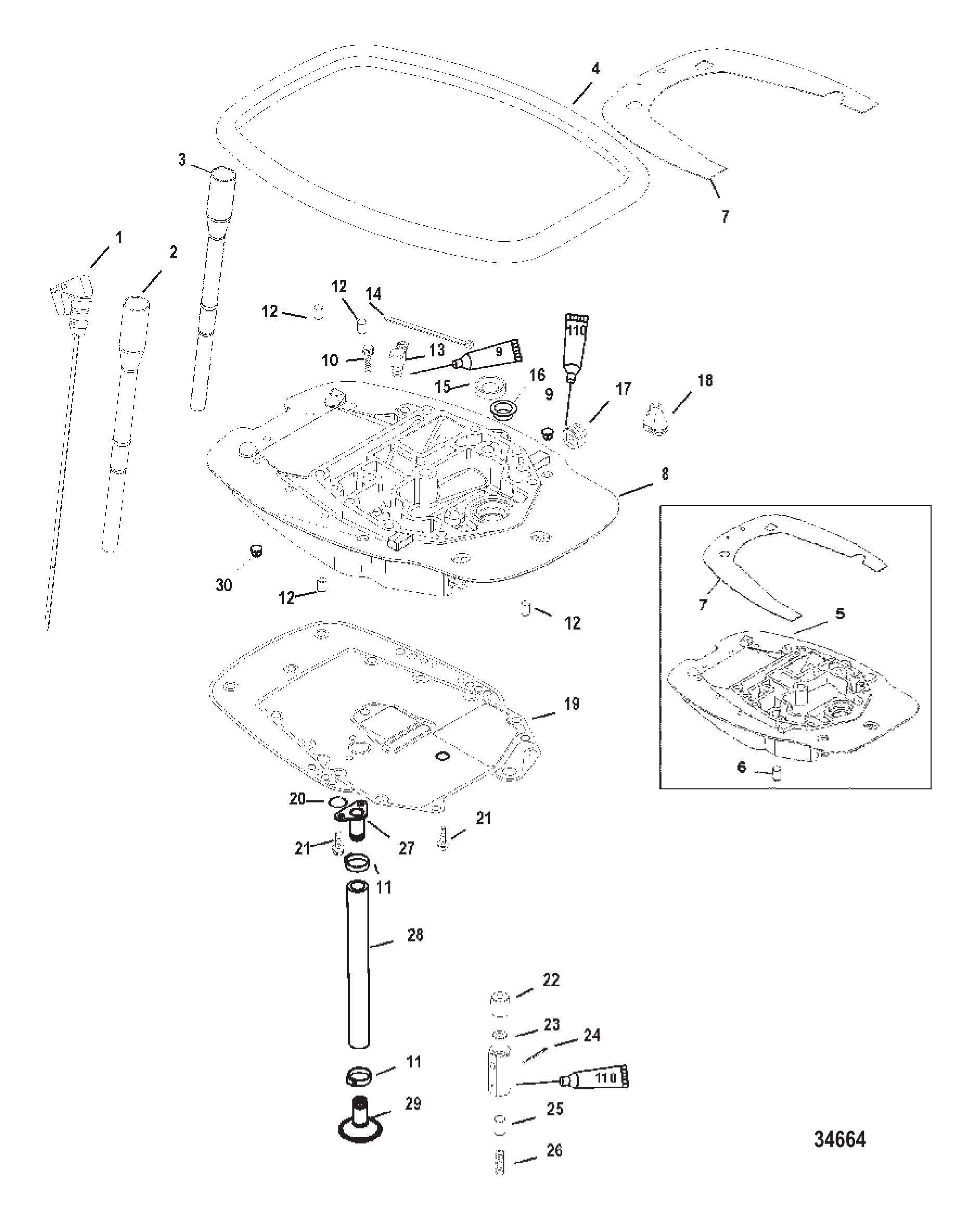

图 2适配板 Adapter Plate

REF	零件编号	中文名称	英文名称	数量
1	825990	量油尺	DIPSTICK	1
2	825989	油尺管	DIPSTICK TUBE	1
2	825989003	油尺管	DIPSTICK TUBE	1
3	8259892	油尺管	DIPSTICK TUBE	1
3	825989003	油尺管	DIPSTICK TUBE	1
4	8560552	密封件	SEAL	1
5	8252284	适配板	ADAPTER PLATE	1
5	825228A24	适配板套件	ADAPTOR PLATE KIT	1
6	23784	定位销	PIN Dowel	1
7	8289151	隔热罩	HEAT SHIELD	1
8	825228T6	适配板	ADAPTER PLATE	1
8	825228A17	适配板总成	ADAPTER PLATE ASSEMBLY	1
8	825228T9	适配板套件	ADAPTER PLATE KIT	1
8	825228A17	适配板总成	ADAPTER PLATE ASSEMBLY	1
9	822464	堵头	PLUG	1
10	4007455	螺钉 (M6 x 55)	SCREW (M6 x 55)	1
11	855228	卡箍	CLAMP	2
12	23784	定位销	PIN Dowel	4
13	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
15	828932	油封	SEAL Oil	1
16	856743	衬套	BUSHING	1
17	384072	管塞	PLUG Pipe	1
17	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
18	822408	护孔环	GROMMET	1
18	822408001	护孔环	GROMMET	1
19	8252513	衬垫	GASKET	1
19	8M0213113	适配板垫片	GASKET Adaptor Plate	1
20	845746	O型圈	O-RING	1
21	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
21	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
22	856592	导油板	DEFLECTOR Oil	1
23	825295A1	机油减压阀体总成	BODY ASSEMBLY Oil Pressure Relief	1
23	8M0210772	机油减压阀	OIL PRESSURE RELIEF	1
24	45882	开口销	COTTER PIN	1
25	8252151	柱塞	PLUNGER	1
26	825216	弹簧	SPRING	1
27	854789	机油集滤器顶板	PLATE Oil Pickup-Top	1
27	893765	顶部机油集滤器板	PLATE Top Oil Pickup	1
28	854793	机油集滤器软管	HOSE Oil Pickup	1
29	854791	挡板	BAFFLE	1
29	893700	机油集滤器挡板	BAFFLE Oil Pick-up	1
30	822464	堵头	PLUG	1

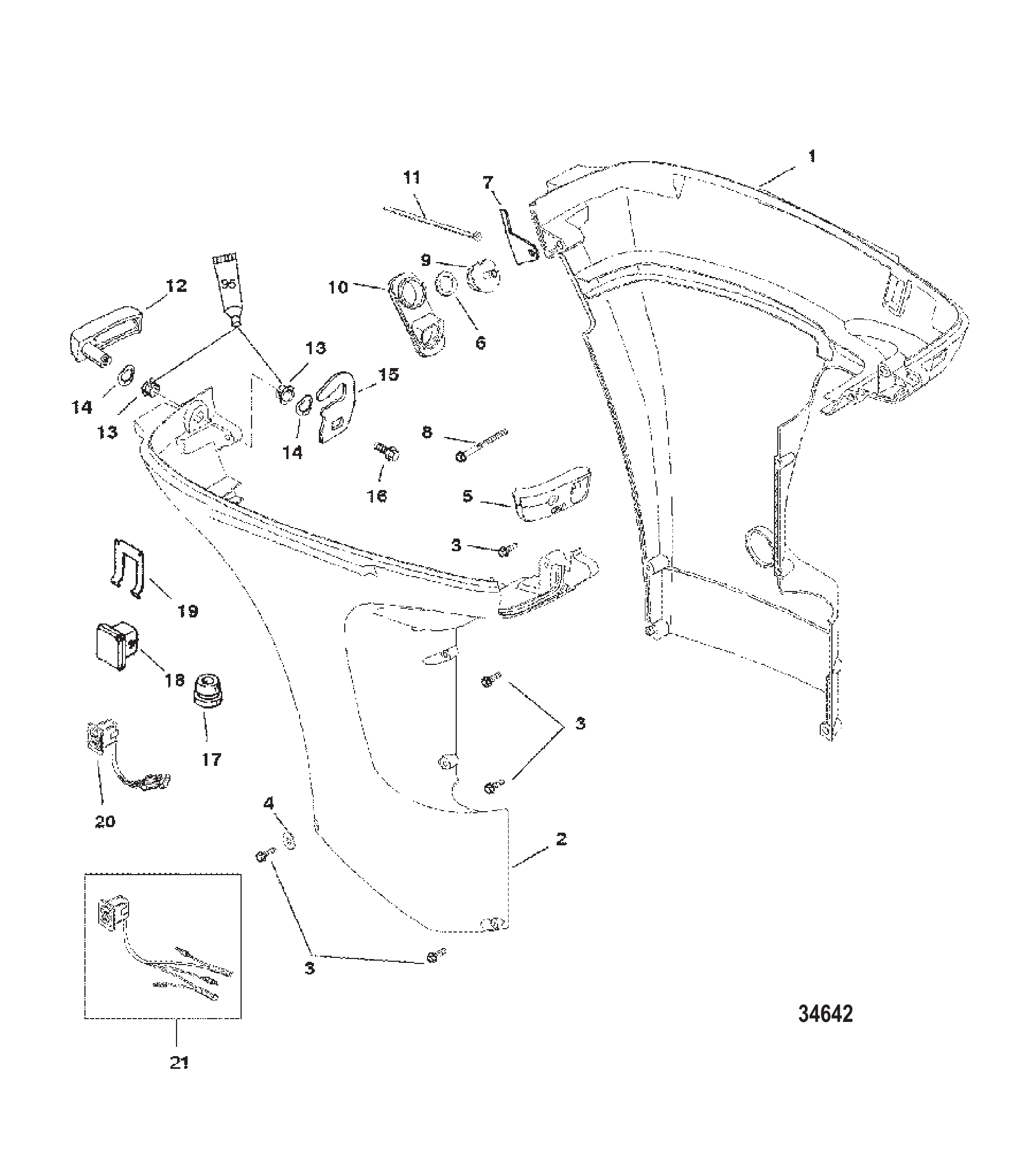

图 3下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	852554T1	下机罩	BOTTOM COWL	1
1	852554F2	下机罩	BOTTOM COWL	1
1	852554T2	机罩底部左舷-灰色	COWL-BOT-PORT-GRA	1
1	826277T1	下机罩	BOTTOM COWL	1
1	826277T2	下机罩	BOTTOM COWL	1
1	826277T1	下机罩	BOTTOM COWL	1
2	852555T1	下机罩	BOTTOM COWL	1
2	852555T5	下机罩	BOTTOM COWL	1
2	852555F2	下机罩	BOTTOM COWL	1
2	852555T2	机罩底部右舷-灰色	COWL-BOT-STBD-GRA	1
2	826278T3	下机罩	BOTTOM COWL	1
2	826278T7	下机罩	BOTTOM COWL	1
2	826278T4	下机罩	BOTTOM COWL	1
2	826278T3	下机罩	BOTTOM COWL	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	6
4	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
5	825238	密封件	SEAL	1
5	825238002	密封件	SEAL	1
6	855576	垫圈	WASHER	1
7	855627	衬垫	GASKET	1
8	82684460	螺钉(M6 x 60)	SCREW (M6 x 60)	1
9	827948	接头	FITTING	1
10	826273	护套	BOOT	1
10	826273001	护套	BOOT	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
12	825782F1	罩壳锁杆	LEVER Cowl Latch	1
12	825782F2	罩壳锁杆	LEVER Cowl Latch	1
12	825782F1	罩壳锁杆	LEVER Cowl Latch	1
13	812707	衬套	BUSHING	2
14	12134	波形垫圈	WASHER Wave	2
15	825783	锁钩	LATCH HOOK	1
15	893766	锁钩	HOOK Latch	1
16	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	19564	护孔环	GROMMET	1
17	8M0179867	护孔环	GROMMET	1
17	19565	护孔环	GROMMET	1
17	19565002	护孔环	GROMMET	1
18	8128301	堵头	PLUG	1
18	812830T01	堵头	PLUG	1
19	8124431	固定座	RETAINER	1
19	8M0032848	开关固定座	RETAINER Switch	1
20	8569901	升降倾斜开关	SWITCH Trim	1
20	8M0235191	升降倾斜开关	SWITCH Trim	1
21	856990	开关总成	SWITCH ASSEMBLY	1
21	8M0235192	微调开关	SWITCH TRIM	1

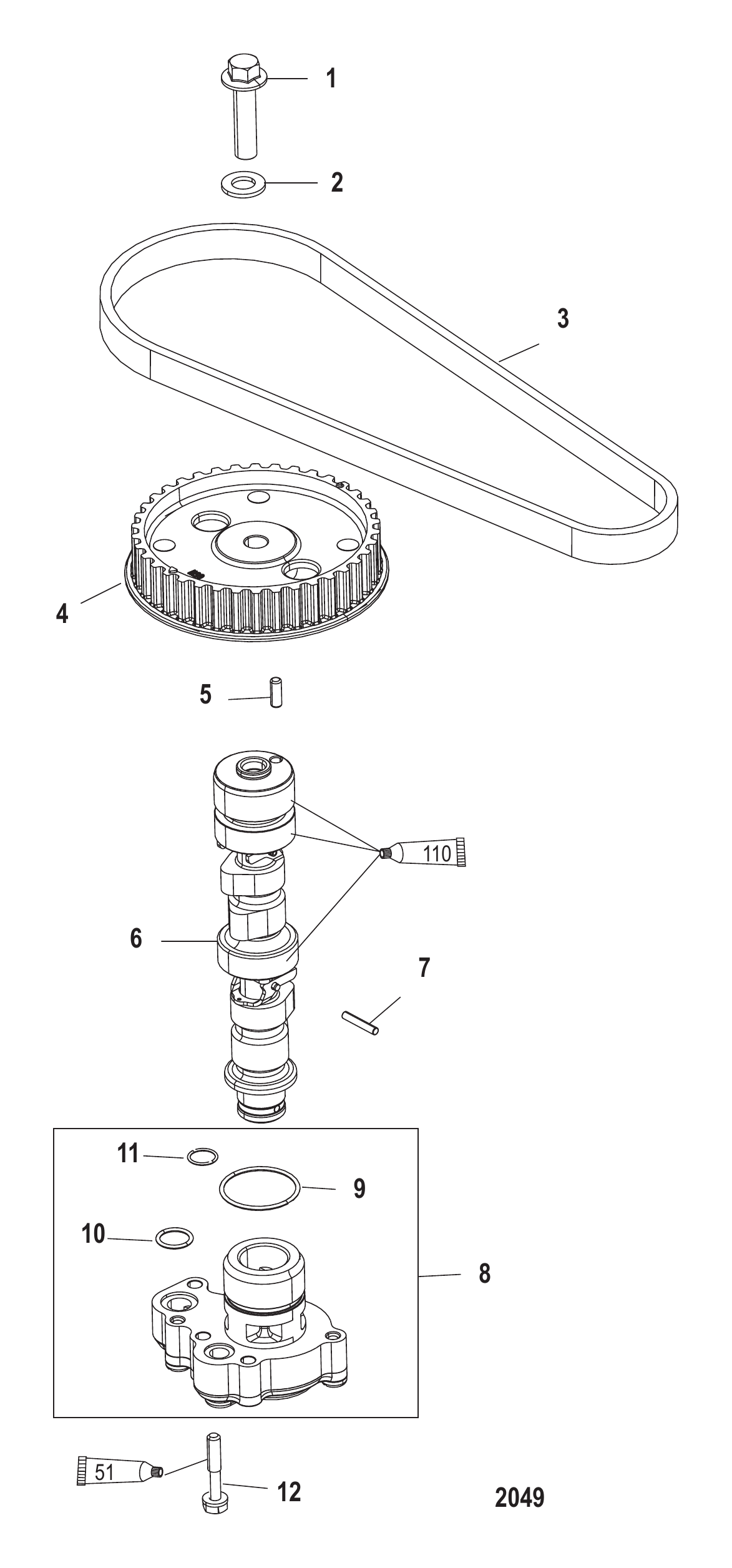

图 4凸轮轴/油泵 Camshaft/Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	82761140	螺钉(M10×40)	SCREW (M10 x 40)	1
2	4002319	垫圈	WASHER	1
3	831294	正时皮带	BELT Timing	1
3	8M0151040	正时皮带	BELT Timing	1
4	833104	从动齿轮	GEAR Driven	1
4	8331043	从动齿轮	GEAR Driven	1
5	825956	定位销	PIN Dowel	1
6	830275T1	凸轮轴	CAMSHAFT	1
6	853894A2	凸轮轴	CAMSHAFT	1
7	826149	销	PIN	1
8	852388T1	油泵总成	PUMP ASSEMBLY Oil	1
9	826152	O型圈	O-RING	1
10	826154	O型圈	O-RING	1
11	826153	O型圈	O-RING	1
12	82500935	螺钉(M6x35)	SCREW (M6 x 35)	4
12	8M0241960	螺钉	SCREW	4
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1
-	830271T3	气缸盖	CYLINDER HEAD	1
-	830271T4	气缸盖	CYLINDER HEAD	1

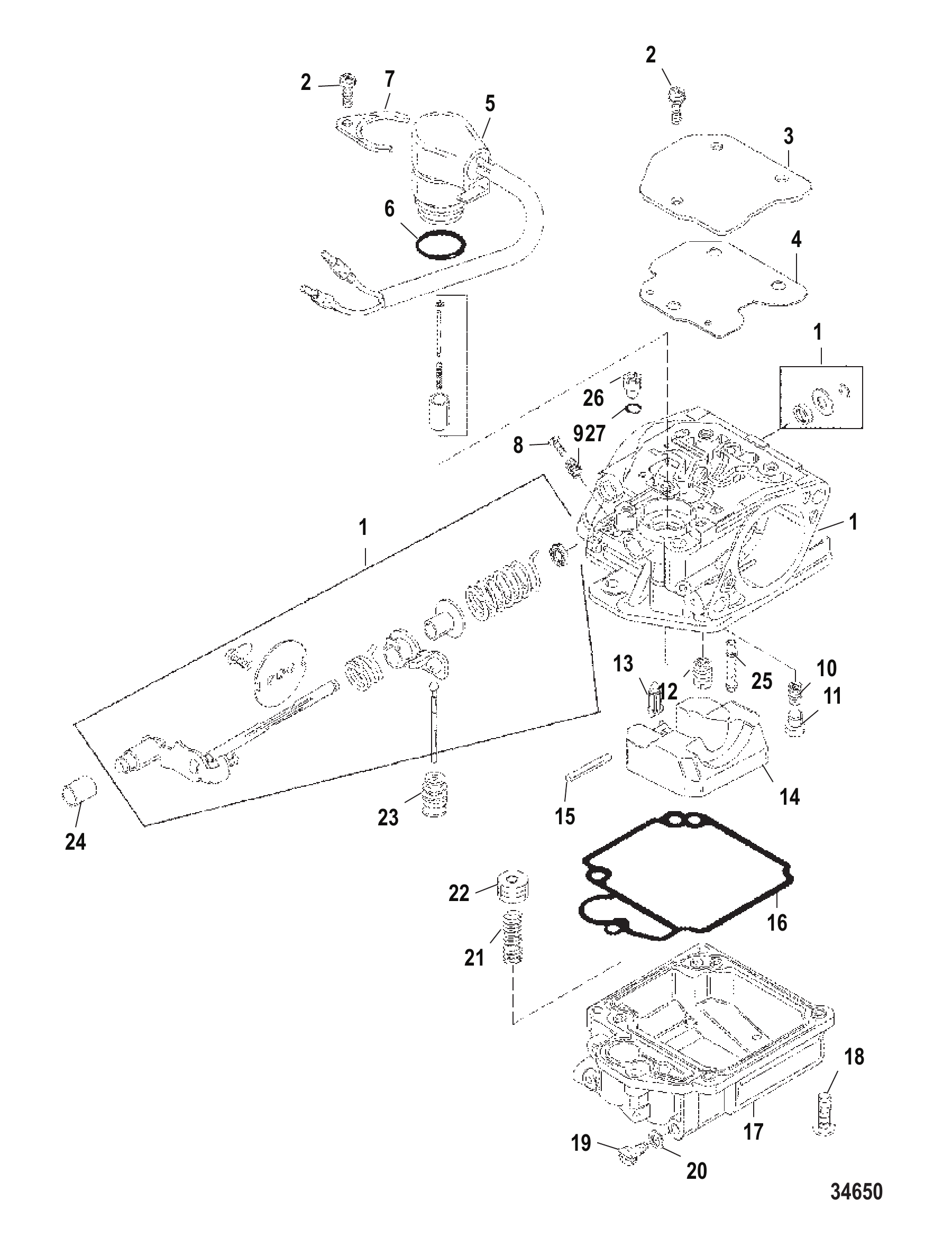

图 5化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	830276T7	化油器	CARBURETOR	1
1	830276A18	化油器	CARBURETOR	1
2	854246	螺钉	SCREW	4
3	854245	安装板	PLATE	1
4	NSS		NOT SOLD SEPARATE Plate	1
5	854254T	加浓装置	ENRICHENER	1
6	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
7	854255	安装板	PLATE	1
8	8542461	螺钉	SCREW	1
9	854249	弹簧	SPRING	1
10	855406	怠速量孔(#50)	JET Pilot (#50)	1
11	854248	橡胶塞	PLUG Rubber	1
12	8554061	主量孔(#110)	JET Main (#110)	1
12	8554063	主量孔(#105)	JET Main (#105)	1
13	854247	浮子阀	VALVE Float	1
14	854253	浮子	FLOAT	1
15	NSS		NOT SOLD SEPARATE Float Pin	1
16	NSS	垫片(不单独销售)	NOT SOLD SEPARATE Gasket	1
17	854252	浮子室	FLOAT BOWL	1
18	8542463	螺钉	SCREW	4
19	8542462	放油螺钉	SCREW Drain	1
20	NSS	不单独销售垫圈	NOT SOLD SEPARATE Washer	1
21	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
22	854251	柱塞	PLUNGER	1
23	NSS	橡胶盖(不单独销售)	NOT SOLD SEPARATE Cap-Rubber	1
24	854244	轴环	COLLAR	1
25	854250	主喷管	MAIN NOZZLE	1
25	8542501	主喷管	MAIN NOZZLE	1
26	8554064	量孔(PO)	JET (PO)	1
27	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	854256	化油器维修套件	REPAIR KIT Carburetor	1

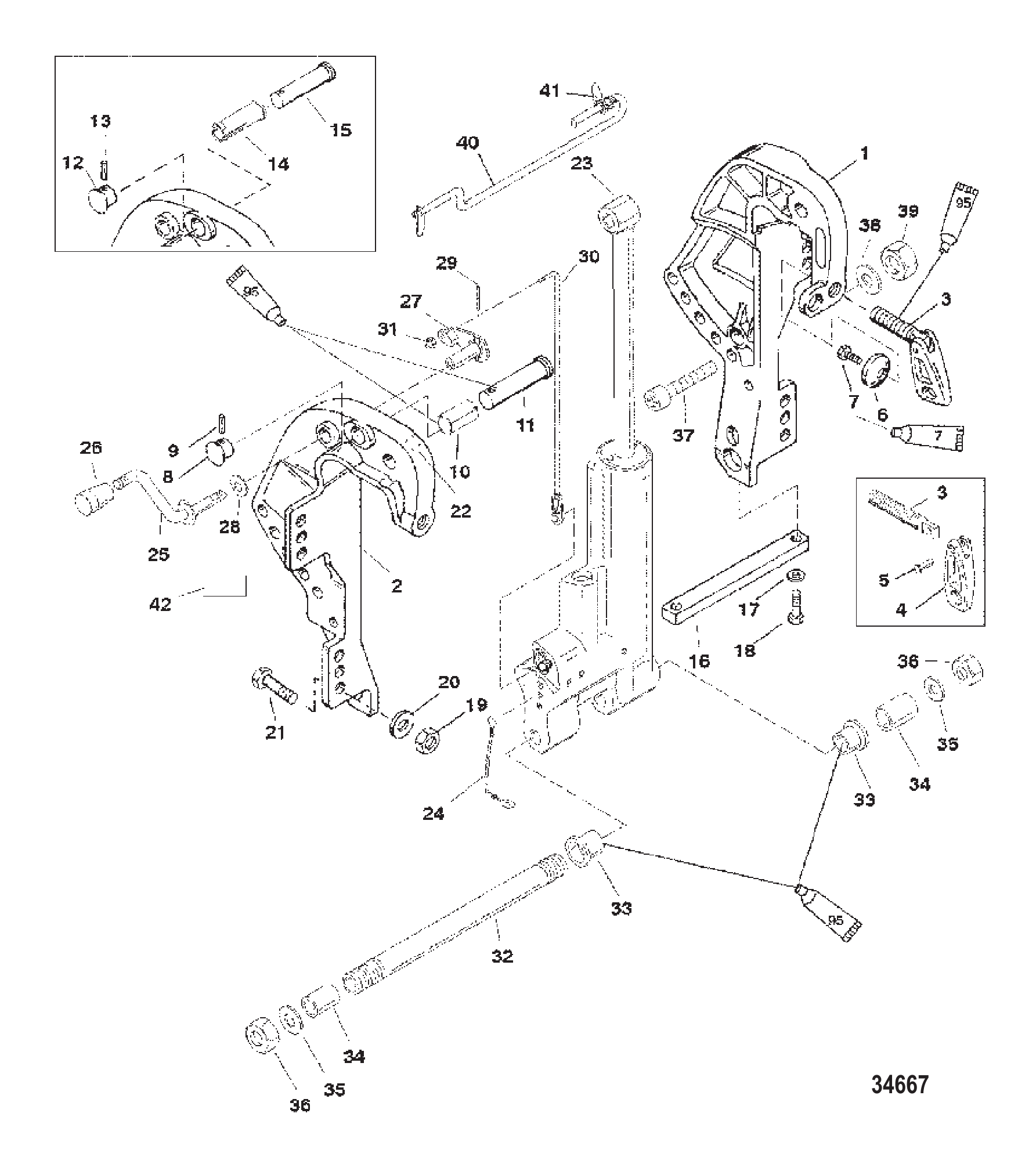

图 6夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	821773T1	夹箍支架	CLAMP BRACKET	1
1	821773A2	夹箍支架	CLAMP BRACKET	1
2	821774A1	夹箍支架	CLAMP BRACKET	1
2	821774T8	夹箍支架	CLAMP BRACKET	1
2	821774A2	夹箍支架	CLAMP BRACKET	1
2	821774T9	夹箍支架	CLAMP BRACKET	1
2	821774T8	夹箍支架	CLAMP BRACKET	1
2	821774T9	夹箍支架	CLAMP BRACKET	1
2	821774T8	夹箍支架	CLAMP BRACKET	1
3	818883A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
4	NSS	不单独销售手柄	NOT SOLD SEPARATE Handle	2
5	NSS	不单独销售铆钉	NOT SOLD SEPARATE Rivet	2
6	818884	垫圈	WASHER	2
7	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
8	8224011	盖帽	CAP	1
9	25810	销	PIN	1
10	86637	轴承	BEARING	1
11	8224002	销	PIN	1
12	822401	盖帽	CAP	1
13	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
14	823589	衬套	BUSHING	1
15	8224001	销	PIN	1
16	825271	阳极块	ANODE	1
16	8252711	阳极块	ANODE	1
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
18	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
18	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
19	82671117	螺母(.500-20)	NUT (.500-20)	4
20	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
20	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
21	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
22	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
23	828533T1	液压辅助配平	TRIM HYDRAULIC ASSIST	1
24	88238A11	拉线总成	CABLE ASSEMBLY	1
25	828924	倾斜杆	LEVER Tilt	1
26	19621	倾斜旋钮	TILT KNOB	1
26	8M0007469	倾斜旋钮	KNOB Tilt	1
27	828930	杠杆臂	ARM Lever	1
28	31030	波形垫圈	WAVE WASHER	1
29	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
30	8289961	连接杆	LINK	1
31	29488	螺母 (#10-32)	NUT (#10-32)	1
31	8M0204718	螺母	NUT	1
32	822481	锚定销(14毫米)	PIN Anchor (14 mm)	1
32	822481001	销(14毫米)	PIN (14 mm)	1
33	822482	衬套	BUSHING	2
34	822484	衬套	BUSHING	2
35	825190	垫圈	WASHER	2
36	826712	螺母	NUT	2
37	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
38	4002319	垫圈	WASHER	2
39	40140	螺母(M10)	NUT (M10)	2
40	853923A1	销	PIN	1
41	821461	弹簧	SPRING	1
42	NSS	警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Warning	1

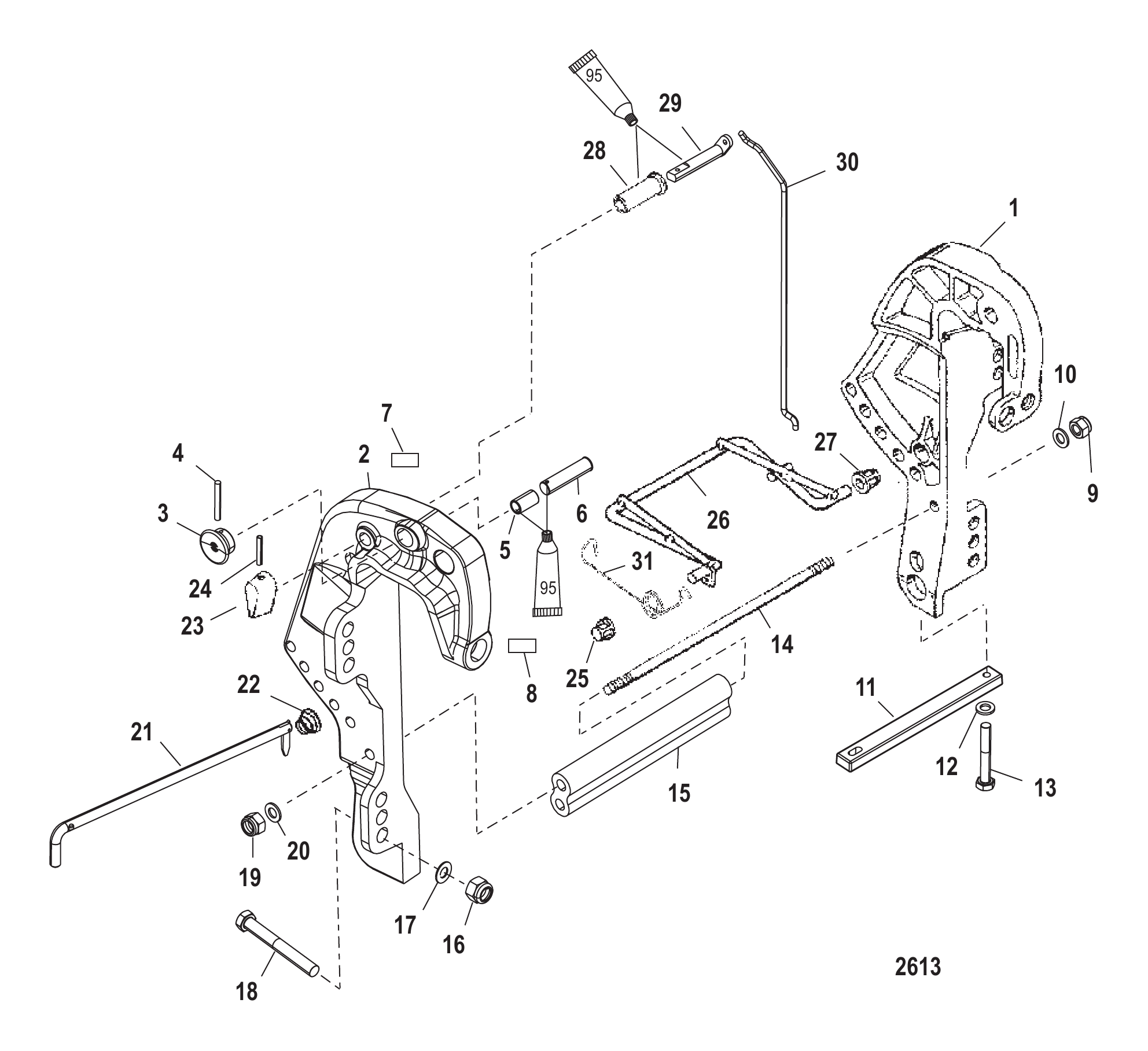

图 7夹紧支架（遥控） Clamp Bracket (Remote Control)

REF	零件编号	中文名称	英文名称	数量
1	821773T1	夹箍支架	CLAMP BRACKET	1
2	821774T8	夹箍支架	CLAMP BRACKET	1
3	8224011	盖帽	CAP	1
4	25810	销	PIN	1
5	86637	轴承	BEARING	1
6	8224002	销	PIN	1
7	NSS	不单独出售-浅水贴纸	NOT SOLD SEPARATE Decal-Shallow Water	1
8	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
9	40140	螺母(M10)	NUT (M10)	1
10	4002319	垫圈	WASHER	1
11	8252711	阳极块	ANODE	1
12	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
12	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
13	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
13	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
14	823656	双头螺柱(M10x277)	STUD (M10 x 277)	1
14	8M0034459	螺柱	STUD	1
15	824952	隔套	SPACER	1
16	82671117	螺母(.500-20)	NUT (.500-20)	4
17	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
17	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
18	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
19	40140	螺母(M10)	NUT (M10)	2
20	4002319	垫圈	WASHER	1
21	821457A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
21	8M0026103	倾斜锁止销总成	PIN ASY-TILT LOCK	1
22	821461	弹簧	SPRING	1
23	822409	杠杆	LEVER	1
24	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
25	824858	衬套(塑料)	BUSHING (PLASTIC)	1
26	878580	塑料杆	ROD Plastic	1
27	824858	衬套(塑料)	BUSHING (PLASTIC)	1
28	823812	衬套	BUSHING	1
29	822411	臂	ARM	1
30	8224122	连杆	LINK ROD	1
30	878563	连杆	LINK ROD	1
30	878563	连杆	LINK ROD	1
30	878563	连杆	LINK ROD	1
31	832085A1	弹簧	SPRING	1

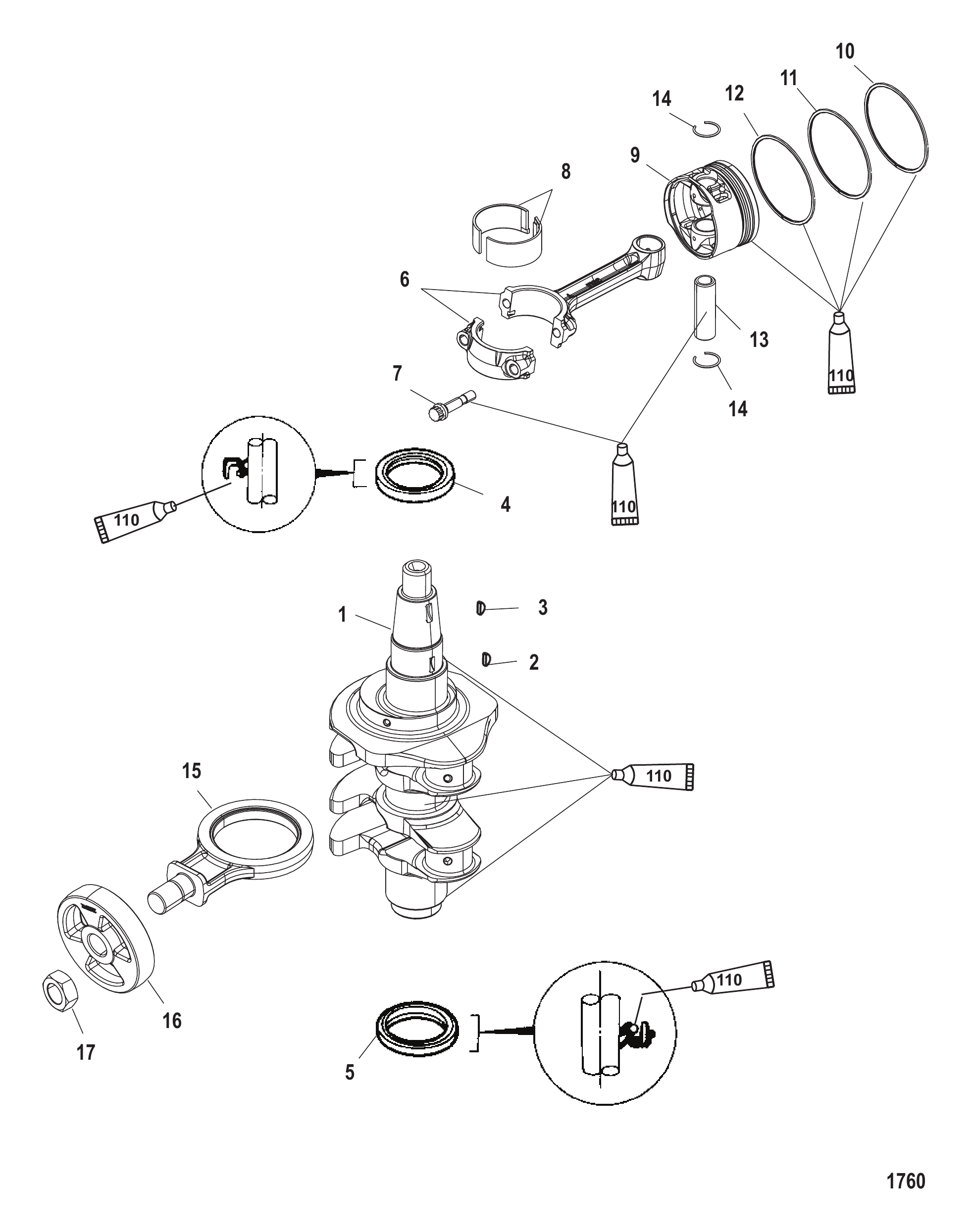

图 8曲轴 Crankshaft

REF	零件编号	中文名称	英文名称	数量
1	830269A1	曲轴	CRANKSHAFT	1
2	18856M	键	KEY	1
2	893761	键	KEY	1
3	91800	半圆键	KEY Woodruff	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T	连杆	CONNECTING ROD	2
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	2
6	856065T1	连杆	CONNECTING ROD	2
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	2
7	825019	螺栓	BOLT	4
7	8M0049884	螺栓	BOLT	4
8	825021	棕色轴承	BEARING Brown	4
8	893630	棕色轴承	BEARING Brown	4
8	8250211	黑色轴承	BEARING Black	4
8	893630001	黑色轴承	BEARING Black	4
8	8250212	蓝色轴承	BEARING Blue	4
8	893630002	蓝色轴承	BEARING Blue	4
9	856064A1	活塞总成	PISTON ASSEMBLY	2
9	893524T08	活塞总成	PISTON ASSEMBLY	2
9	8560642	活塞	PISTON	2
9	893524T01	活塞总成	PISTON ASSEMBLY	2
9	8560643	活塞	PISTON	2
9	893524T02	活塞总成	PISTON ASSEMBLY	2
10	833099A1	活塞环组(顶部)	RING SET Piston (TOP)	2
10	893525A01	活塞环组	RING SET Piston	2
10	833100T2	活塞环(顶部)	RING Piston (TOP)	2
10	893525A02	活塞环组	RING SET Piston	2
10	833100T3	活塞环(顶部)	RING Piston (TOP)	2
10	893525A03	环组	RING SET Ring	2
11	NSS	非单独销售活塞环(第二道)	NOT SOLD SEPARATE Piston Ring (2nd)	2
11	NSS	非单独销售活塞环(第二道)	NOT SOLD SEPARATE Piston Ring (2nd)	2
12	8331011	活塞油环	RING Oil Piston Oil Ring	2
12	893950	环	RING	2
12	NSS	非单独销售活塞油环	NOT SOLD SEPARATE Piston Oil Ring	2
13	825016	活塞销	PIN Piston	2
13	893863	活塞销	PIN Piston	2
14	825017	固定座	RETAINER	4
14	893529	活塞销挡圈	RETAINER Piston Pin	4
15	831876A1	平衡杆	BALANCE ROD	1
16	831875T2	活塞	PISTON	1
17	81773M	螺母	NUT	1
17	893789	螺母	NUT	1
-	854236T00	动力头总成	POWERHEAD ASSEMBLY	1
-	830270A02	衬垫套件	GASKET SET	1

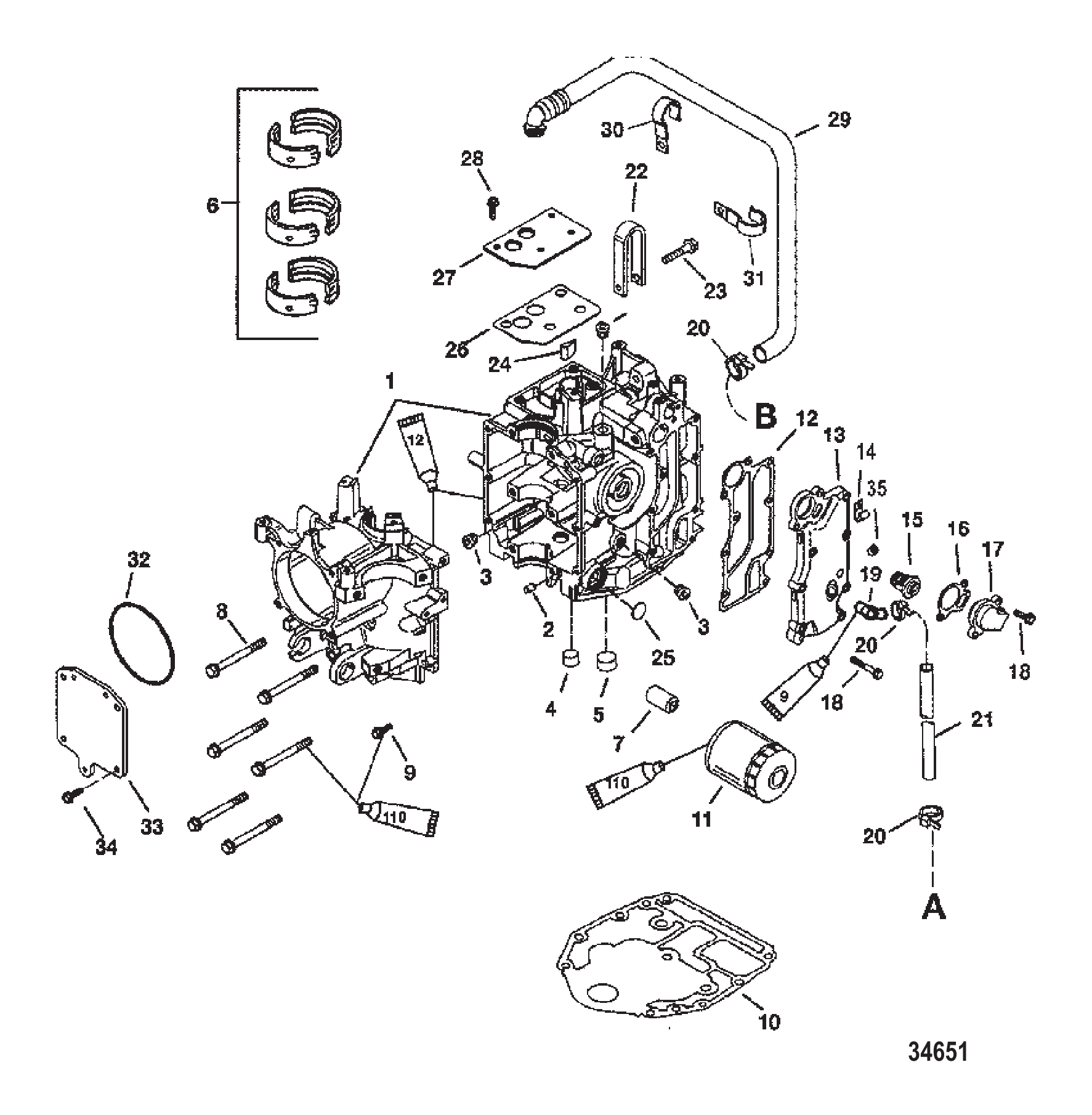

图 9气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	830267T3	气缸体	CYLINDER BLOCK	1
2	825010	定位销	PIN Dowel	2
3	479452	堵头	PLUG	3
4	384072	管塞(1/2-14)	PLUG Pipe (1/2-14)	1
4	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
5	416222	管塞(3/4-14)	PIPE PLUG (3/4-14)	1
5	416223	管塞(0.750-14)	PLUG Pipe (.750-14)	1
6	825024	棕色轴承	BEARING Brown	6
6	893631	主轴承-棕色	BEARING Main - Brown	6
6	8250241	黑色轴承	BEARING Black	6
6	893631001	主轴承-黑色	BEARING Main - Black	6
6	8250242	蓝色轴承	BEARING Blue	6
6	893631002	主轴承-蓝色	BEARING Main - Blue	6
7	822625	管接头(M20)	NIPPLE (M20)	1
8	82506182	螺钉(M8×82)	SCREW (M8 x 82)	6
9	82500935	螺钉(M6x35)	SCREW (M6 x 35)	6
9	8M0241960	螺钉	SCREW	6
10	8252312	衬垫	GASKET	1
10	8M0069692	衬垫	GASKET	1
11	822626A2	机油滤清器总成	FILTER ASSEMBLY Oil	1
11	8M0162830	机油滤清器	FILTER OIL	1
12	830298	衬垫	GASKET	1
13	830299T4	排气罩	COVER Exhaust	1
13	883336T1	排气罩	COVER Exhaust	1
13	830299T2	排气罩	COVER Exhaust	1
14	65292	J型卡扣	J CLIP	1
14	8M0024808	J型夹	J-CLIP	1
15	825212	节温器	THERMOSTAT	1
15	855676003	节温器 (60C/140F)	THERMOSTAT (60C/140F)	1
16	824853	衬垫	GASKET	1
16	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
17	825031C	盖板	COVER	1
17	8M0188835	节温器盖	COVER Thermostat	1
18	88348935	螺钉(M6x35)	SCREW (M6 x 35)	9
18	8M0241960	螺钉	SCREW	9
19	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
21	83075780	管材(28英寸整料)裁切至11英寸	TUBING (28.00 Inches Bulk) Cut to 11 Inches	1
21	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
22	8525601	吊环	LIFTING EYE	1
22	893697	吊环	LIFTING EYE	1
23	857139	螺钉(M8×35)	SCREW (M8 x 35)	1
24	8548091	呼吸器滤清器	FILTER Breather	1
25	NSS	不单独销售序列号塞	NOT SOLD SEPARATE Plug-Serial Number	1
26	854780	呼吸器盖垫片	GASKET Breather Cover	1
26	832734A2	通气阀盖	BREATHER COVER	1
27	8327341	通气阀盖	BREATHER COVER	1
27	832734A2	通气阀盖	BREATHER COVER	1
28	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
28	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
29	77653A3	软管	HOSE	1
29	77653A6	软管	HOSE	1
30	55098	J型卡扣	J CLIP	1
30	8M0024808	J型夹	J-CLIP	1
31	65292	J型卡扣	J CLIP	1
31	8M0024808	J型夹	J-CLIP	1
32	854722	O型圈	O-RING	1
33	8556692	盖板	COVER	1
34	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
34	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
35	479452	堵头	PLUG	1
-	854236T00	动力头总成	POWERHEAD ASSEMBLY	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

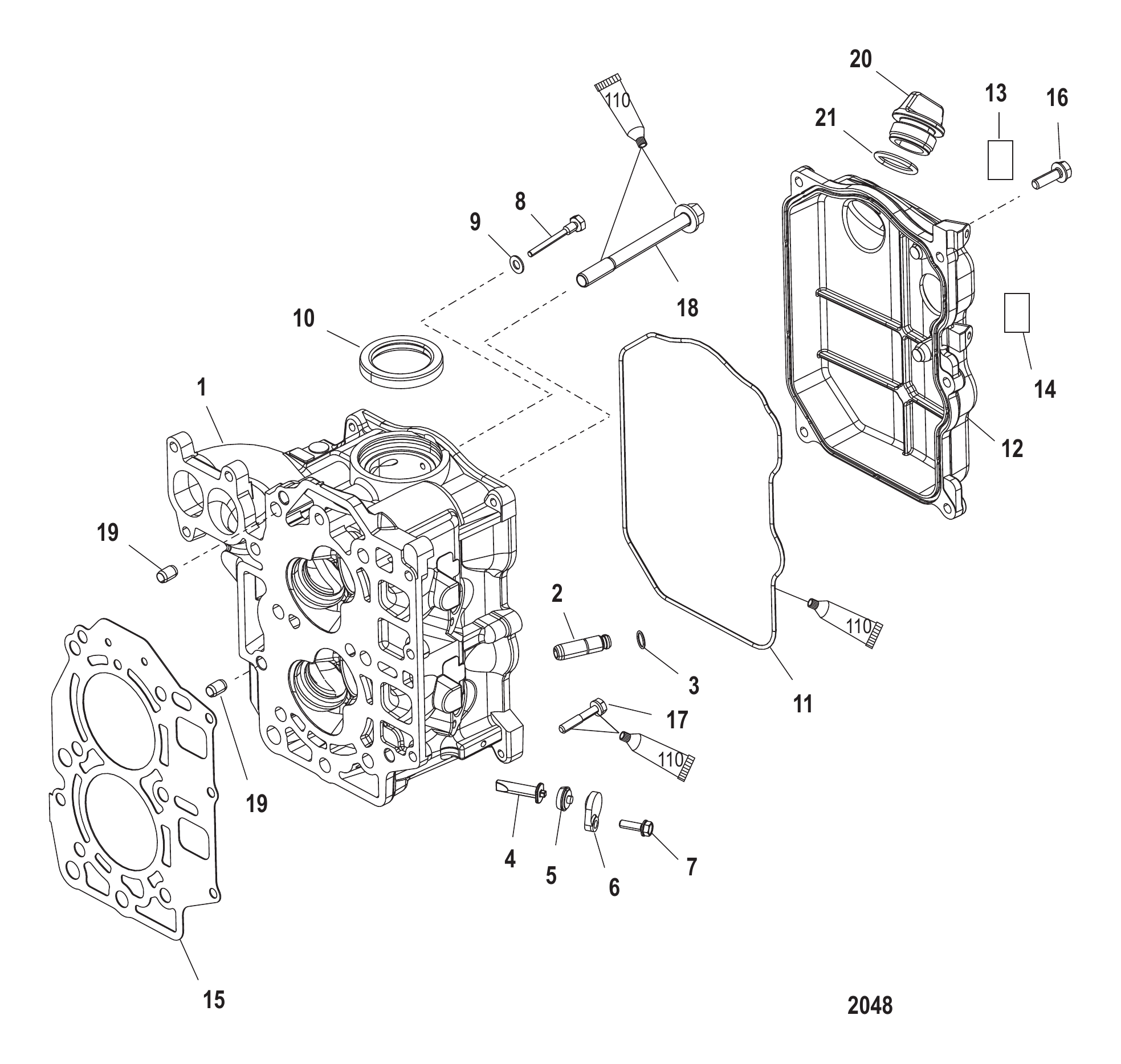

图 10气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
-	830271T3	气缸盖	CYLINDER HEAD	1
-	830271T4	气缸盖	CYLINDER HEAD	1
1	830271T2	气缸盖	CYLINDER HEAD	1
2	825037	导套	GUIDE	4
2	8M0054272	气门导管	GUIDE - VALVE	4
3	825038	卡簧	CIRCLIP	4
4	826887M	阳极块	ANODE	2
5	825040	护孔环	GROMMET	2
6	826888M	盖板	COVER	2
7	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
7	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
8	827607	螺栓	BOLT	1
9	827610	衬垫	GASKET	1
10	825048	油封	SEAL Oil	1
11	833103	O型圈	O-RING	1
12	830272A1	盖板	COVER	1
13	NSS	不单独销售 贴花-维修参考	NOT SOLD SEPARATE Decal-Servicing Referral	1
14	NSS	不单独销售 贴纸-机油/气门间隙	NOT SOLD SEPARATE Decal-Engine Oil/Valve Clearance	1
15	830270	衬垫	GASKET	1
15	8M0049885	衬垫	GASKET	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	5
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	5
17	82500925	螺钉(M6x25)	SCREW (M6 x 25)	3
17	893745025	螺钉(M6x25)	SCREW (M6 x 25)	3
18	82503395	螺钉（M9 x 95）	SCREW (M9 x 95)	6
18	893747095	螺钉（M9 X 95）	SCREW (M9 X 95)	6
19	825010	定位销	PIN Dowel	2
20	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
20	8M0240831	油塞	OIL PLUG	1
21	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
-	854236T00	动力头总成	POWERHEAD ASSEMBLY	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

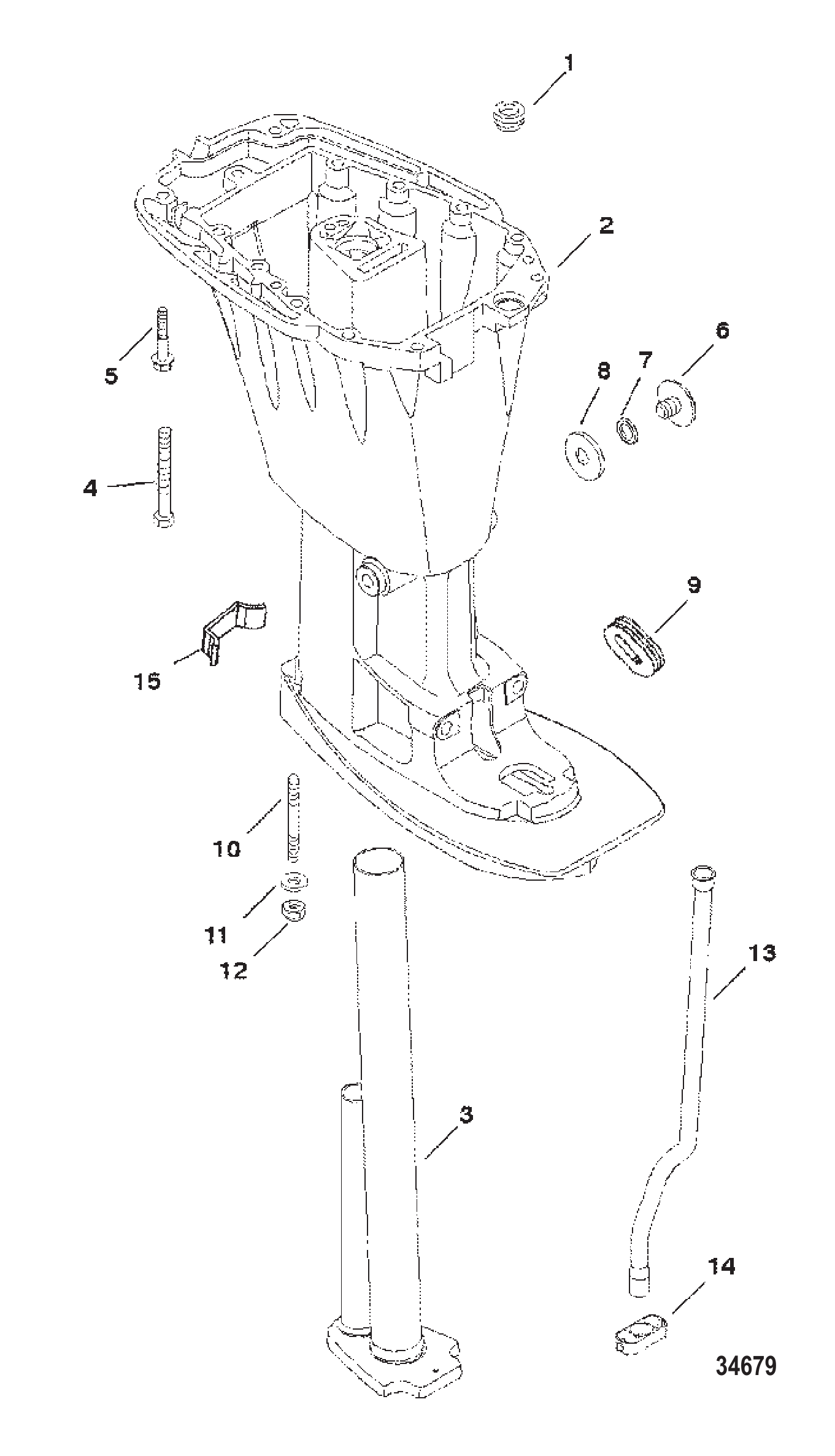

图 11驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	42941	水管密封件	SEAL Water Tube	1
2	850168T5	驱动轴壳体	HOUSING Driveshaft	1
2	850168T3	驱动轴壳体	HOUSING Driveshaft	1
2	850168T4	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T7	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T6	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	825218T5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
3	NSS	排气管(不单独销售)	NOT SOLD SEPARATE Exhaust Pipe	1
3	NSS	排气管(不单独销售)	NOT SOLD SEPARATE Exhaust Pipe	1
4	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
5	85467845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
5	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
6	8288181	放油塞	PLUG Drain	1
7	828816	衬垫	GASKET	1
7	8M0204692	衬垫@5	GASKET @5	1
8	826276	缓冲垫	BUMPER	2
9	828817	护孔环	GROMMET	1
9	8M0151042	护孔环	GROMMET	1
10	823984	螺柱（M10×50）	STUD (M10 x 50)	1
11	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
11	8M0214963	垫圈	WASHER	1
12	40140	螺母(M10)	NUT (M10)	1
13	850169	水管	TUBE Water	1
13	897970A01	水管/密封件套件-短型	TUBE/SEAL KIT Water - Short	1
13	8252501	水管	TUBE Water	1
13	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
14	828529	导套	GUIDE	1
15	828706	缓冲垫	BUMPER	1
15	8M0043364	缓冲垫	BUMPER	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

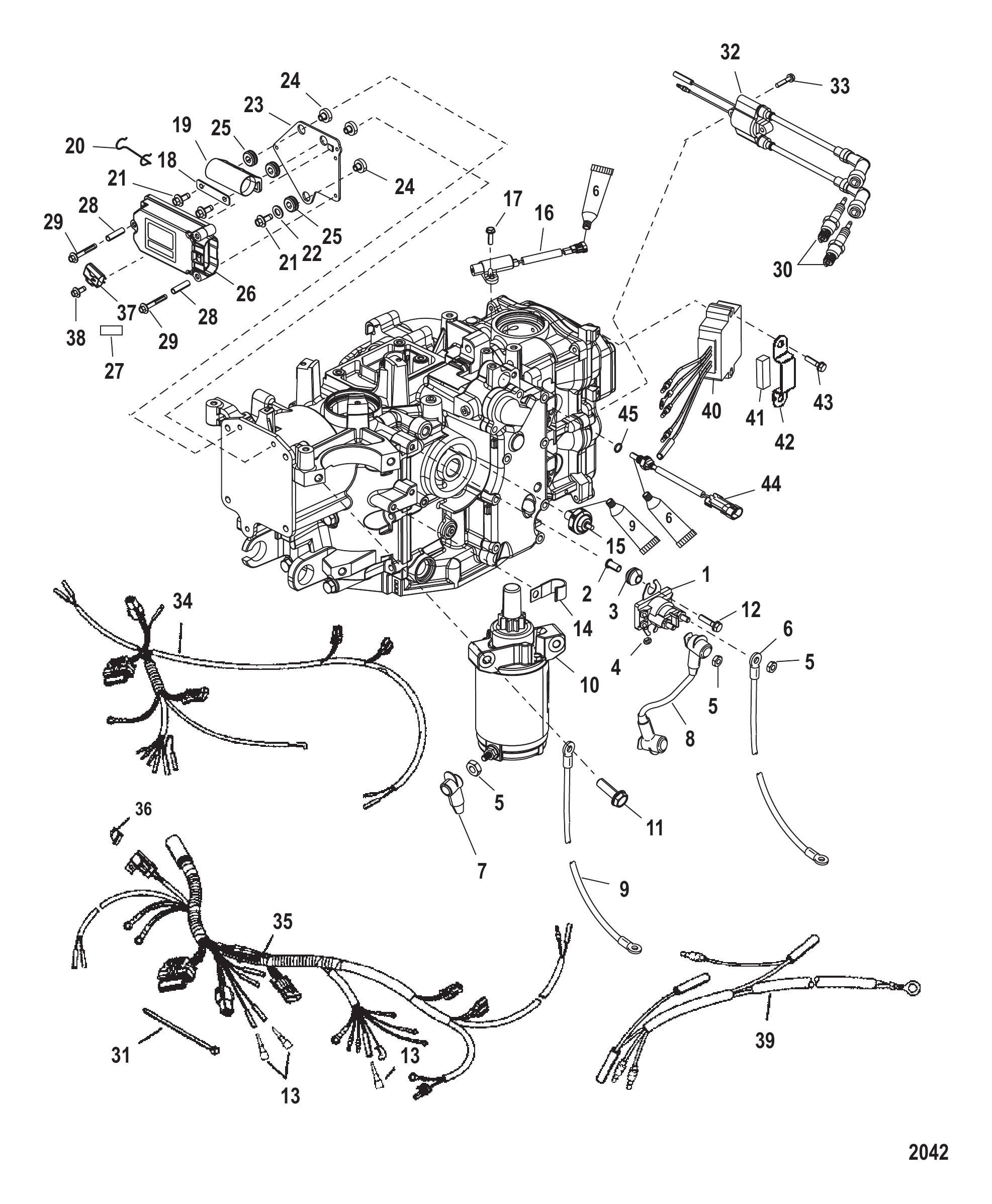

图 12电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	850187T1	电磁阀总成(电动)	SOLENOID ASSEMBLY (Electric)	1
2	818968	衬套(电动)	BUSHING (Electric)	2
2	8M0214955	衬套	BUSHING	2
3	818967	电线护圈	GROMMET (Electric)	2
3	8M0207785	护孔环	GROMMET	2
4	26419	黄铜螺母(#8-32)(电动)	NUT (#8-32) Brass (Electric)	2
5	94330	黄铜螺母(0.250-20)(电动)	NUT (.250-20) Brass (Electric)	3
6	88439A9	蓄电池正极电缆总成(电动)	CABLE ASSEMBLY Battery - Positive (Electric)	1
7	880786	红色绝缘护套(电动)	BOOT Insulator - Red (Electric)	1
8	93388A16	电缆总成(8.50英寸)(电动)	CABLE ASSEMBLY (8.50 Inches) (Electric)	1
9	88439A4		CABLE ASSEMBLY Battery - Negative (Electric)	1
10	859169T	启动电机总成(电动)	STARTER MOTOR ASSEMBLY (Electric)	1
10	893886T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	888151T	启动电机总成(电动)	STARTER MOTOR ASSEMBLY (Electric)	1
10	893886T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	893886T	启动电机总成(电动)	STARTER MOTOR ASSEMBLY (Electric)	1
11	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
11	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
12	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
13	13541	公插头（非动力升降型）	PLUG Male (Non Power Trim)	AR
14	55098	J型卡扣（手动型）	J CLIP (Manual)	1
14	8M0024808	J型夹	J-CLIP	1
15	8280401	压力开关	PRESSURE SWITCH	1
15	8M0098207	油压开关	SWITCH Oil Pressure	1
16	8283582	传感器	SENSOR	1
16	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
17	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
18	856040	支架（电动型）	BRACKET (Electric)	1
19	856836	固定座（电动型）	RETAINER (Electric)	1
19	856836001	固定座	RETAINER	1
19	856836001	固定座（电动型）	RETAINER (Electric)	1
20	92753	固定座（电动型）	RETAINER (Electric)	1
21	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
22	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
22	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
23	856837	安装板	PLATE	1
24	826618	衬套	BUSHING	3
25	834985	护孔环	GROMMET	3
25	8M0190980	护孔环	GROMMET	3
26	87843301S	发动机控制模块ECM	ECM Engine Control Module	1
27	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1
28	8539201	衬套	BUSHING	3
29	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	3
30	827858	火花塞 NGK-DPR6EA-9	SPARK PLUG NGK-DPR6EA-9	2
30	827858Q	PG DPR6EA-9 @10	PG DPR6EA-9 @10	2
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
32	859738T1	点火线圈总成	COIL ASSEMBLY Ignition	1
33	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
34	859201T1	发动机线束总成（手动型）	HARNESS ASSEMBLY Engine Wiring (Manual)	1
35	859202T2	发动机线束总成（电动型）	HARNESS ASSEMBLY Engine Wiring (Electric)	1
36	812619	黄色保险丝-20安培（电动型）	FUSE Yellow - 20 Ampere (Electric)	1
37	828054	保险丝盖（电动型）	COVER Fuse (Electric)	1
38	82129110	螺丝（M6×10）（电动型）	SCREW (M6 x 10) (Electric)	1
39	852375A6	延长线束总成（电动手柄）	HARNESS ASSEMBLY Extension (Electric Handle)	1
40	883071T1	电压调节器（电动型）	REGULATOR Voltage (Electric)	1
41	8308971	泡沫垫（电动型）	FOAM PAD (Electric)	1
42	858413	支架（电动型）	BRACKET (Electric)	1
42	893771	连接器支架	BRACKET Connector	1
43	8248329	螺丝（M6×40）（电动型）	SCREW (M6 x 40) (Electric)	2
44	858535	温度传感器总成	SENSOR ASSEMBLY Temperature	1
44	8M0214984	温度传感器	SENSOR Temperature	1
44	889575	传感器总成	SENSOR ASSEMBLY	1
44	8M0214984	温度传感器	SENSOR Temperature	1
45	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
-	896539T50	适配器线束总成（8转14针）	HARNESS ASSEMBLY Adaptor (8 to 14 Pin)	1
-	633001	14针插头至飞轮罩卡箍	CLAMP 14 Pin Connector to Flywheel Cover	1
-	854236T00	动力头总成	POWERHEAD ASSEMBLY	1

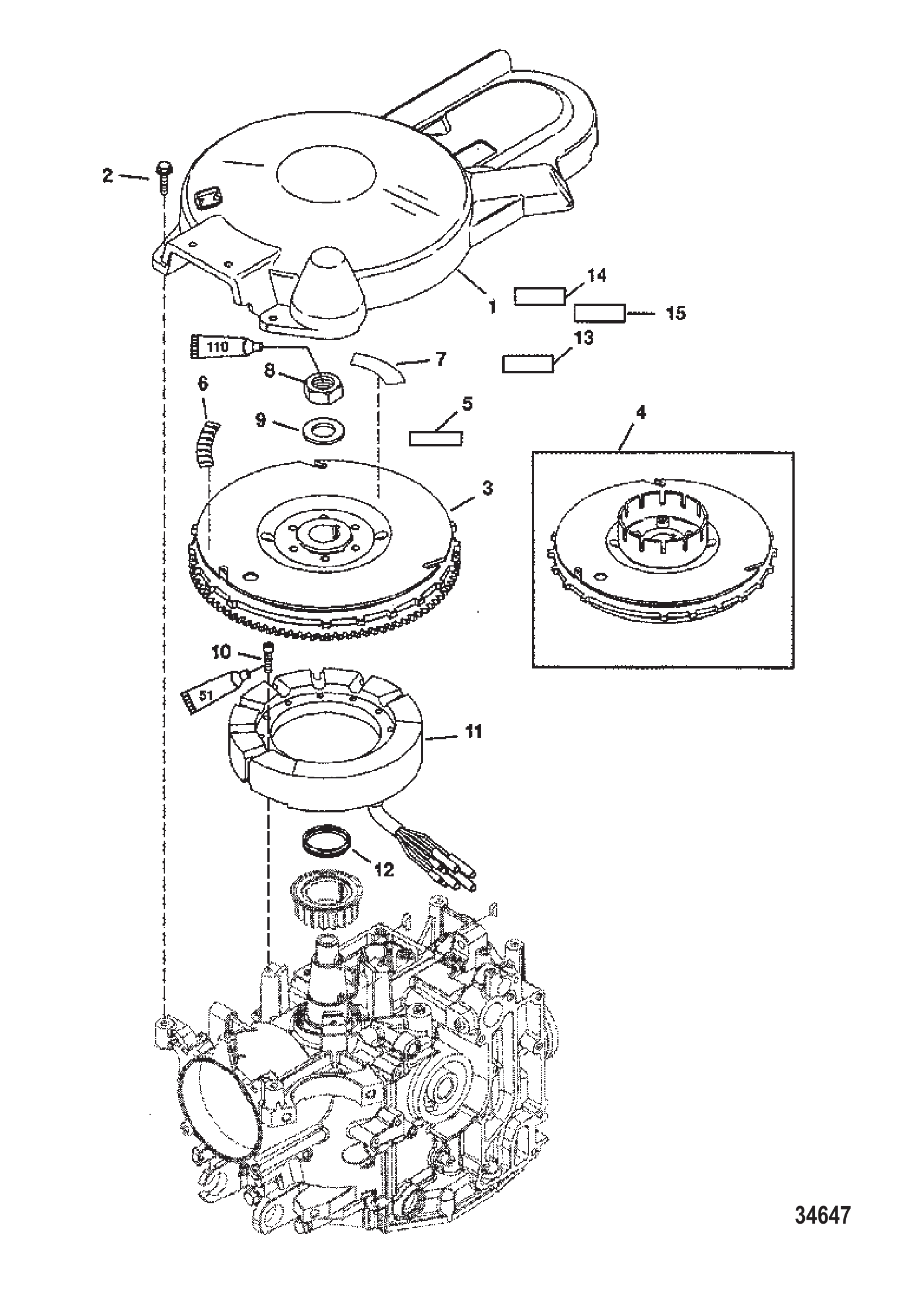

图 13飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8552231	飞轮盖	FLYWHEEL COVER	1
2	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
3	832010T14	飞轮	FLYWHEEL	1
3	832010T32	飞轮总成	FLYWHEEL ASY	1
4	832010T16	飞轮	FLYWHEEL	1
4	832010T27	飞轮	FLYWHEEL	1
5	NSS	非单独销售警示贴-飞轮旋转	NOT SOLD SEPARATE Decal-Warning-Spinning Flywheel	1
6	NSS	非单独销售正时标记贴	NOT SOLD SEPARATE Decal-Timing Marks	1
7	NSS	非单独销售空档警示贴	NOT SOLD SEPARATE Decal-Warning-Neutral	1
8	81773M	螺母	NUT	1
8	893789	螺母	NUT	1
9	84436M	垫圈	WASHER	1
9	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
10	4007325	螺丝(M5 x 25)	SCREW (M5 x 25)	3
11	852386A4	定子	STATOR	1
11	852386T8	定子总成	STATOR ASSY	1
11	852386T6	定子	STATOR	1
10	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	3
11	852387A4	定子	STATOR	1
11	852387T9	定子总成	STATOR ASSY	1
11	852387T7	定子	STATOR	1
12	834838	负荷环	LOAD RING	1
13	NSS	非单独销售博登湖认证贴	NOT SOLD SEPARATE Decal-Bodensee Certification	1
14	856985A21	EPA标签信息贴花	DECAL EPA Label Information	1
14	804653A00	EPA标签信息贴花	DECAL EPA Label Information	1
14	804653A01	EPA标签信息贴花	DECAL EPA Label Information	1
15	NSS	非单独销售覆膜贴	NOT SOLD SEPARATE Decal-Overlaminate	1

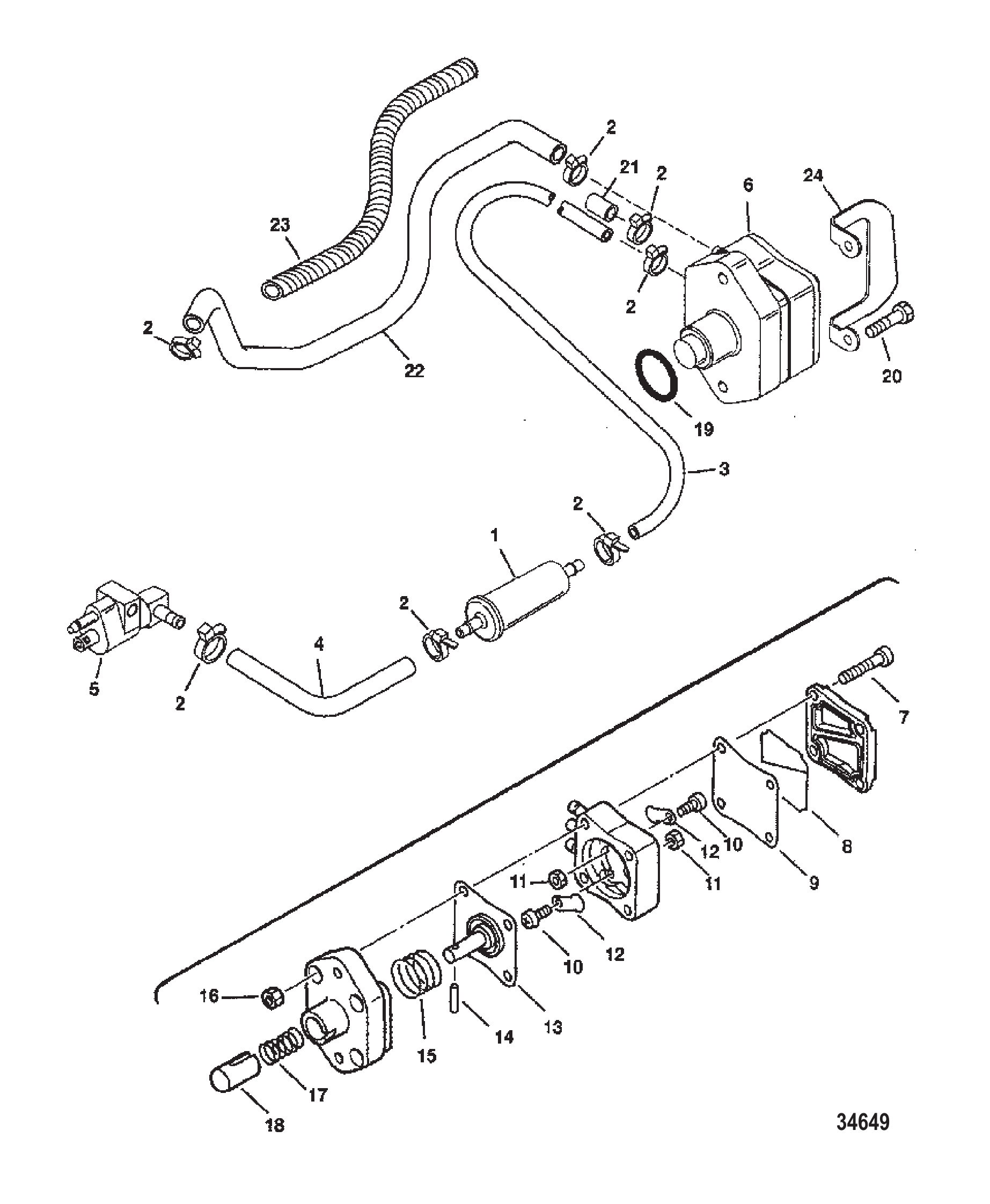

图 14燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	877565T1	燃油滤清器	FILTER Fuel	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
3	830756109	软管(57英寸整卷)裁至16英寸	HOSE (57.00 Inches Bulk) Cut to 16 Inches	1
3	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
4	830756109	软管(57英寸整卷)裁至19英寸	HOSE (57.00 Inches Bulk) Cut to 19 Inches	1
4	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
5	816856A4	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
5	8M0148585	连接器总成	CONNECTOR ASY	1
-	16524	燃油接头O型圈	O-RING Fuel Connector	1
6	826398T3	燃油泵	PUMP Fuel	1
7	809564	螺钉 (M5 x 35)	SCREW (M5 x 35)	4
8	809565	盖板	COVER	1
9	8095611	隔膜	DIAPHRAGM	1
10	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
11	82537M	螺母	NUT	2
12	41888M	止回阀	CHECK VALVE	2
13	8095612	隔膜	DIAPHRAGM	1
14	8095661	销	PIN	1
15	809562	弹簧	SPRING	1
16	82388M	螺母 (M5)	NUT (M5)	4
17	8095621	弹簧	SPRING	1
18	8095631	柱塞	PLUNGER	1
19	825492	O型圈	O-RING	1
19	8M0052669	O型圈	O-RING	1
20	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
21	854310	堵头	PLUG	1
22	854304	浮子室软管	HOSE To Float Bowl	1
23	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
24	8566031	导流罩	DEFLECTOR Cowl	1
24	8M0007776	导流罩	DEFLECTOR Cowl	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

图 15齿轮箱（驱动轴）（2.41:1传动比） Gear Housing (Driveshaft)(2.41:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	821306T30	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T32	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	818226A1	密封/板套件	SEAL/PLATE KIT	1
3	NSS		NOT SOLD SEPARATE Plate	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
4	79953Q04	放油螺钉套件	SCREW KIT Drain	1
5	191833	密封件	SEAL	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
6	79953Q04	放油螺钉套件	SCREW KIT Drain	1
6	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
6	8M0058389	放油螺钉套件	SCREW KIT Drain	1
7	191833	密封件	SEAL	1
7	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
8	828490	螺母	NUT	1
9	NSS	非单独销售小齿轮12齿(43-833000A2部件)	NOT SOLD SEPARATE Pinion Gear 12 Teeth (Part of 43-833000A2)	1
10	821321A2	轴承总成	BEARING ASSEMBLY	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
13	821351A3	水泵上壳体总成	HOUSING ASSEMBLY Water Pump Upper	1
14	887774	水管密封件	SEAL Water Tube	1
14	8M0151044	水管接头	COUPLING Water Tube	1
14	8235471	密封件	SEAL	1
15	8M0027721	垫圈	WASHER	1
15	8M0204722	垫圈	WASHER	1
16	85119	键	KEY	1
16	8M0214993	键@5	KEY @5	1
17	8M0027721	垫圈	WASHER	1
17	8M0204722	垫圈	WASHER	1
18	822189	水泵上衬垫	GASKET Upper Water Pump	1
19	822217	水泵下部衬垫	GASKET Lower Water Pump (LOWER)	1
19	8M0214956	衬垫	GASKET	1
20	8213542	面板	FACE PLATE	1
21	8508910	叶轮	IMPELLER	1
21	8M0204712	叶轮	IMPELLER	1
22	821307A2	水泵底座总成	BASE ASSEMBLY Water Pump	1
23	821309	密封件	SEAL	1
23	8M0248704	油封	SEAL OIL	1
24	821310	密封件	SEAL	1
25	821308	O型圈(1.421 x 0.139)	O-RING (1.421 x .139)	1
26	850177A1	驱动轴	DRIVESHAFT	1
26	832987A1	驱动轴	DRIVESHAFT	1
27	821311	滚珠轴承	BEARING Ball	1
28	823548T	扎带	TIE STRAP	1
28	8M0064024	扎带（100条装）	CABLE TIE @100	1
29	822158	护套	BOOT	1
30	821827	固定座	RETAINER	1
31	26855	O型圈(1.609 x 0.139)	O-RING (1.609 x .139)	1
32	85594	O型圈(.239 x .174)	O-RING (.239 x .174)	1
33	814803	垫圈	WASHER	1
34	827865A2	换档轴	SHIFT SHAFT	1
34	827865A1	换档轴	SHIFT SHAFT	1
35	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
35	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
36	85593	销(.078 x .437)	PIN (.078 x .437)	1
37	8213161	换档凸轮	CAM Shift	1
38	822369	销(0.125 x 0.625)	PIN (.125 x .625)	1
-	821354A04	水泵维修套件	REPAIR KIT Water Pump	1
-	823547A03	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 16齿轮箱（螺旋桨轴）（2.41:1传动比） Gear Housing (PROPELLER SHAFT)(2.41:1 GEAR RATIO)

REF	零件编号	中文名称	英文名称	数量
-	821306T30	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	821306T32	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
39	821327	定位销	PIN Dowel	2
40	823942	衬垫	GASKET	1
41	821828	管	TUBE	1
41	8M0026108	管	TUBE	1
42	824928	橡胶塞	PLUG Rubber	1
42	824928001	橡胶塞	PLUG Rubber	1
42	824928001	橡胶塞	PLUG Rubber	1
43	821829	滤网	SCREEN	1
44	822157T2	平衡鳍板	TRIM TAB	1
45	82497020	螺钉(M8 x 20)	SCREW (M8 x 20)	1
46	72397	垫圈	WASHER	1
47	833000A2	前进齿轮总成(29齿)	GEAR ASSEMBLY Forward (29 TEETH)	1
48	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
48	8M0103470	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
49	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
50	41326	滚柱轴承	BEARING Roller	1
51	821578	凸轮从动件	FOLLOWER Cam	1
52	8261991	弹簧	SPRING	1
53	85093	销	PIN	1
53	8M0020999	十字销	PIN CROSS	1
54	821314T	离合器	CLUTCH	1
55	38114	弹簧	SPRING	1
56	8215772	螺旋桨轴	PROPELLER SHAFT	1
56	8M0140441	螺旋桨轴	PROP SHAFT	1
57	833001T	倒车齿轮（29齿）	GEAR Reverse (29 TEETH)	1
58	20839T	滚珠轴承	BEARING Ball	1
59	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
59	8M0168900	轴承座	BEARING CARRIER	1
60	815460	O型圈	O-RING	1
61	21700	滚针轴承	BEARING Needle	1
62	69188	油封	SEAL Oil	1
62	8M0205511	油封	SEAL Oil	1
63	69189	油封	SEAL Oil	1
63	8M0203757	油封	SEAL Oil	1
64	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
65	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
66	8227731	螺纹嵌件	INSERT Threaded	2
67	NSS	非单独销售标识贴(2.42:1)(12 x 29)	NOT SOLD SEPARATE Decal (2.42:1)(12 x 29)	1
68	73345A1	止推垫片	THRUST WASHER	1
69	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
70	76281	锁紧垫圈	TAB WASHER	1
70	8M0214942	锁紧垫片	WASHER Tab	1
71	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
72	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
72	8M0214963	垫圈	WASHER	4
73	95925	堵头	PLUG	1
-	823547A03	齿轮箱密封套件	SEAL KIT Gear Housing	1

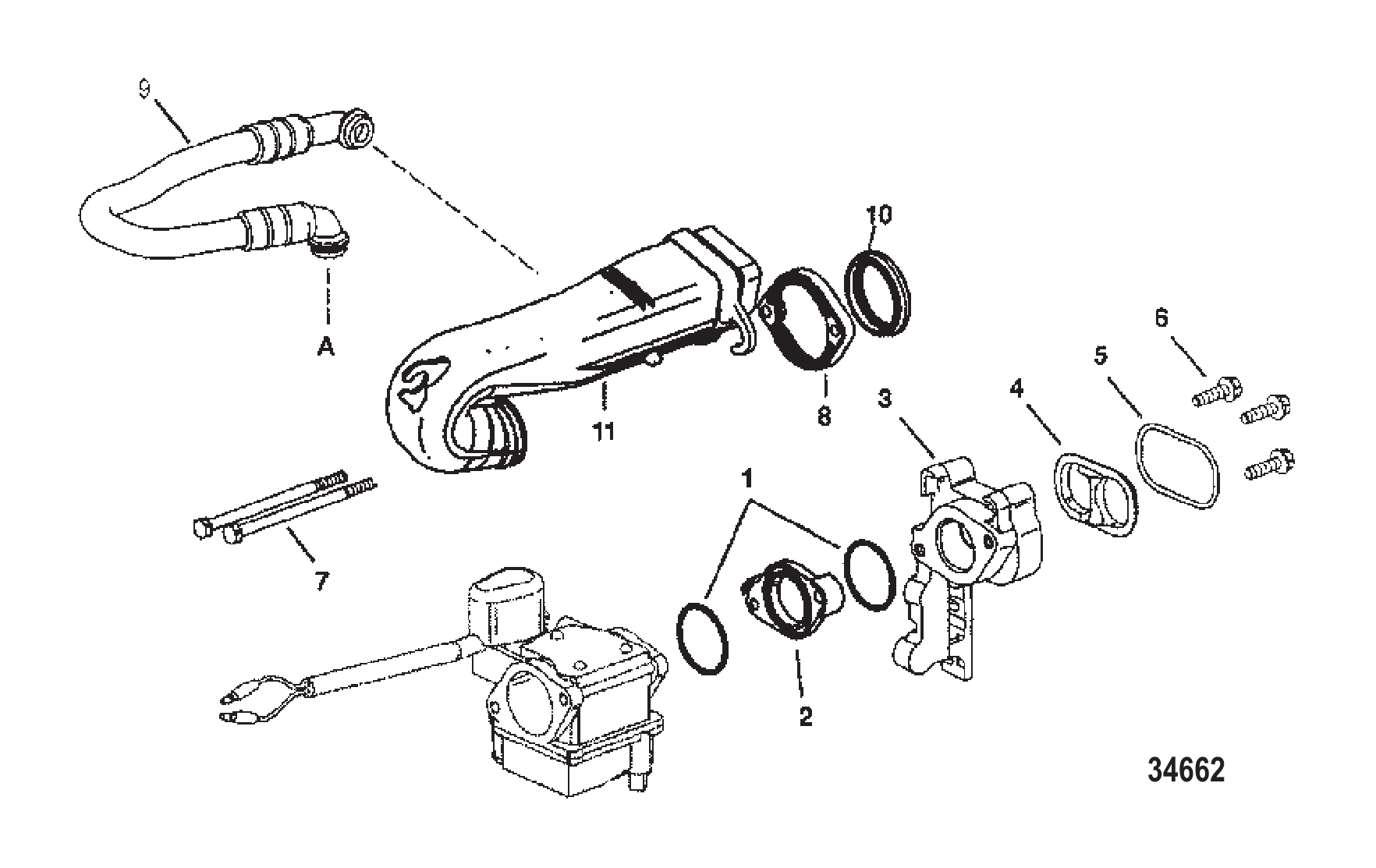

图 17进气系统 Intake

REF	零件编号	中文名称	英文名称	数量
1	33466	O型圈	O-RING	2
2	8536451	化油器隔离器	ISOLATOR Carburetor	1
3	830277F	扩散器	DIFFUSER	1
3	830277F01	扩散器	DIFFUSER	1
4	855219	嵌件	INSERT	1
5	878431	密封件	SEAL	1
6	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	3
7	821704100	螺丝M6 x 100	SCREW M6 x 100	2
8	855838	卡箍	CLAMP
9	854787A1	通气软管总成	HOSE ASSEMBLY Breather	1
10	855837	密封件	SEAL	1
11	832011A2	进气总成	INTAKE ASSEMBLY Air	1
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1

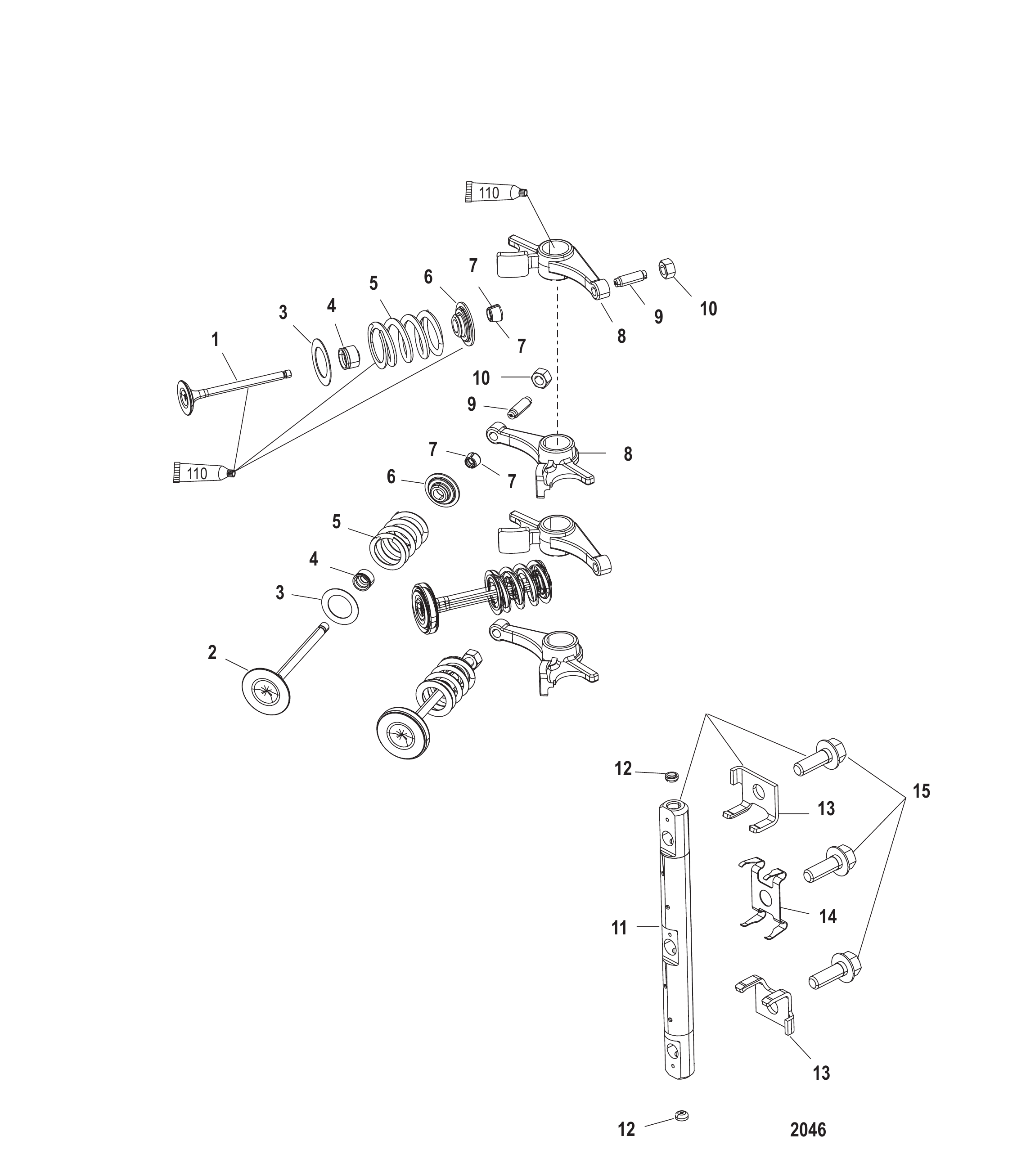

图 18进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	822649T	排气阀	VALVE Exhaust	2
2	832990T1	进气阀	VALVE Intake	2
3	825044	气门弹簧垫圈	WASHER Valve Spring	4
4	822647	气门杆油封	SEAL Valve Stem	4
5	823678	外气门弹簧	SPRING Valve Outer	4
6	822650	固定座	RETAINER	4
6	893553	固定座	RETAINER	4
7	822651	键	KEY	8
7	893554	键	KEY	8
8	825045A2	摇臂	ROCKER ARM	4
8	898821A01	摇臂总成	ROCKER ARM ASSEMBLY	4
9	825046	螺钉	SCREW	4
9	825045A2	摇臂	ROCKER ARM	4
10	826150	螺母	NUT	4
11	830274	摇臂轴	SHAFT Rocker	1
11	8M0011790	摇臂轴	SHAFT-ROCKER	1
12	NSS	不单独销售 塞	NOT SOLD SEPARATE Plug	2
13	825050	支架	BRACKET	2
14	825052	弹簧	SPRING	1
15	82641030	螺钉 (M8 x 30)	SCREW (M8 x 30)	3
-	830270A98	衬垫套件	GASKET SET	1
-	830270A02	衬垫套件	GASKET SET	1
-	830271T3	气缸盖	CYLINDER HEAD	1
-	830271T4	气缸盖	CYLINDER HEAD	1

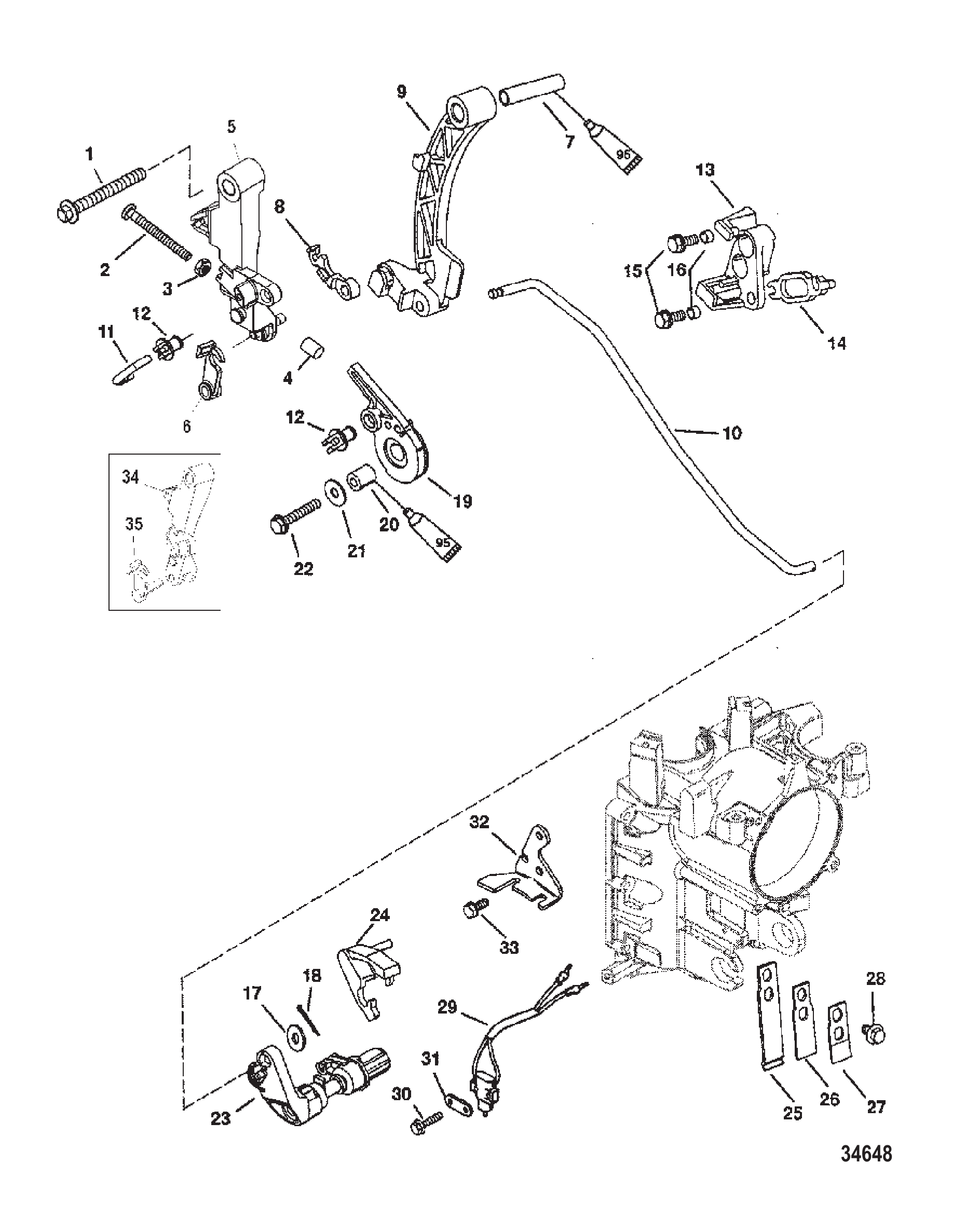

图 19联动机构 Linkage

REF	零件编号	中文名称	英文名称	数量
1	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
2	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
3	401196	螺母 (M6)	NUT (M6)	1
4	42942	盖帽	CAP	1
5	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
6	883160	固定座	RETAINER	1
7	825078	衬套	BUSHING	1
8	822459	固定座	RETAINER	1
9	8259571	换挡杆	LEVER Shift	1
10	826271	换挡连杆	SHIFT ROD	1
10	882820	换挡连杆	SHIFT ROD	1
11	830307	杆 油门	ROD Throttle	1
12	932481	衬套	BUSHING	2
12	8M0215006	旋转衬套	BUSHING Swivel	2
13	827706	支架	BRACKET	1
13	827706A4	支架	BRACKET	1
14	98889	闩锁	LATCH	1
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	15885	套筒	SLEEVE	2
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
18	21071	开口销	COTTER PIN	1
18	210711	开口销	COTTER PIN	1
19	830305	节气门凸轮	CAM Throttle	1
20	822389	衬套	BUSHING	1
21	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
21	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
22	40011131	螺钉(M6 x 35) 不锈钢	SCREW (M6 x 35) Stainless Steel	1
23	826588A4	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
24	8277071	固定座	RETAINER	1
25	826077	定位弹簧	SPRING Detent	1
26	824993	背衬弹簧	SPRING Backing	2
27	824994	板簧	SPRING Plate	1
28	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
29	813960A3	开关	SWITCH	1
29	8M0052927	开关总成	SWITCH ASSY	1
30	4001168	不锈钢螺丝(M3.5 x 20)	SCREW (M3.5 x 20) Stainless Steel	2
30	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
31	824923	安装板	PLATE	1
32	8214943	支架	BRACKET	1
33	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
34	822682A4	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
35	826587	固定座	RETAINER	1

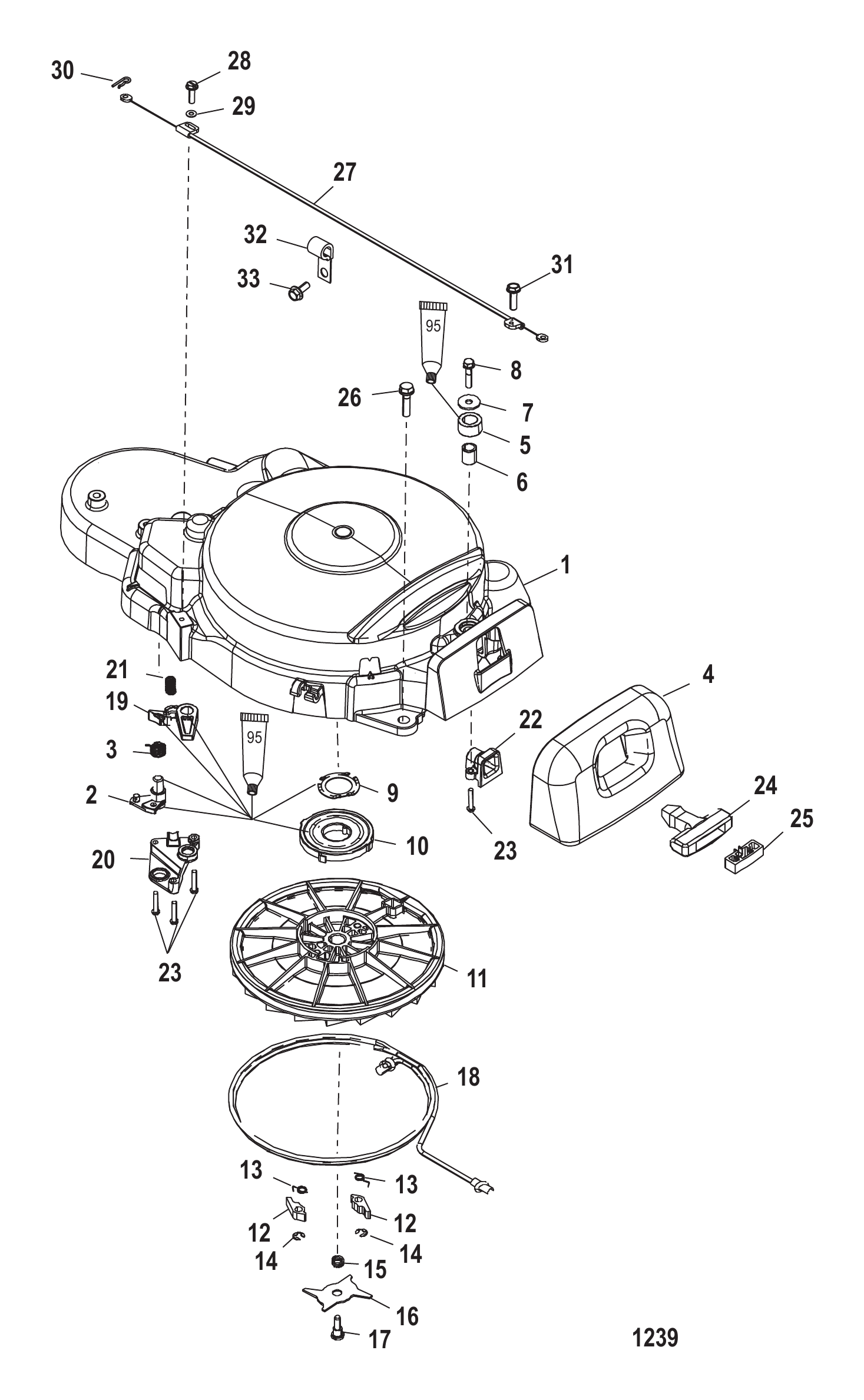

图 20手动启动器 Manual Starter

REF	零件编号	中文名称	英文名称	数量
-	835253T6	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	835253A8	反冲启动器外壳总成	HOUSING ASSEMBLY Recoil	1
1	835253A12	反冲启动器外壳总成	HOUSING ASSEMBLY Recoil	1
2	8167122	凸轮	CAM	1
2	8167121	凸轮	CAM	1
2	816712T01	凸轮	CAM	1
3	8267911	弹簧	SPRING	1
3	826791	弹簧	SPRING	1
4	835255	密封件	SEAL	1
4	8M0026455	密封件	SEAL	1
5	835256	滚轮	ROLLER	1
5	835256T	滚轮	ROLLER	1
6	852987	衬套	BUSHING	1
6	852987T	衬套	BUSHING	1
7	826414	垫圈	WASHER	1
7	826414T	垫圈	WASHER	1
8	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	1
9	826229	锁紧垫圈	LOCKWASHER	1
10	868571	弹簧	SPRING	1
10	86857T01	弹簧	SPRING	1
11	854317T5	启动器滑轮总成	SHEAVE ASSEMBLY Starter	1
11	854317A2	启动器滑轮总成	SHEAVE ASSEMBLY Starter	1
11	854317T5	启动器滑轮总成	SHEAVE ASSEMBLY Starter	1
12	868501	凸轮	CAM	2
13	868512	弹簧	SPRING	2
13	86851T02	弹簧 @2	SPRING @2	2
14	868491	挡圈	RING Retaining	2
14	86849T01	环 @2	RING @2	2
15	868523	弹簧	SPRING	1
16	868531	凸轮	CAM	1
16	86853T01	凸轮	CAM	1
17	826253	螺钉(.250-20 x .625)	SCREW (.250-20 x .625)	1
18	12066A9	绳索	ROPE	1
18	12066Q10	启动绳@2	ROPE-STARTER@2	1
19	856073	联锁杆	LEVER Interlock	1
20	856072	固定座	RETAINER	1
20	856072T	固定座	RETAINER	1
21	8561383	弹簧	SPRING	1
21	856138T03	弹簧	SPRING	1
22	854779	衬套	BUSHING	1
22	854779T	衬套	BUSHING	1
23	8182491	螺钉(#10-16 x 1.00)	SCREW (#10-16 x 1.00)	5
24	85174A1	手柄总成	HANDLE ASSEMBLY	1
25	NSS	不单独销售	NOT SOLD SEPARATE	1
26	8248326	螺钉 (M6 x 25)	SCREW (M6 x 25 mm) (M6 X 25)	4
27	856754	联锁电缆	CABLE Interlock	1
28	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
29	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	1
30	26811	开口销	COTTER PIN	1
31	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
32	54457	J型卡扣	J CLIP	1
33	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1

图 21动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	830270A02	衬垫套件	GASKET SET	1
0	33466	化油器隔离器O型圈	O-RING Carb Isolator	2
0	878431	扩散器密封件	SEAL Diffuser	1
0	822647	气门杆密封件	SEAL Valve Stem Valve Stem	4
0	8252312	气缸体衬垫	GASKET Cylinder Block	1
0	8M0069692	衬垫	GASKET	1
0	830298	排气盖衬垫	GASKET Exhaust Cover	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	832734A2	通气阀盖	BREATHER COVER	1
0	8547801	呼吸器盖垫片	GASKET Breather Cover	1
0	854722	O型圈(98MM x 2MM)	O-RING (98MM x 2MM)	1
0	825048	气缸盖油封	SEAL Oil Cylinder Head	1
0	833103	气缸盖罩O型圈	O-RING Cylinder Head Cover	1
0	830270	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0049885	衬垫	GASKET	1
0	826152	油泵O型圈	O-RING Oil Pump	1
0	826154	油泵O型圈	O-RING Oil Pump	1
0	826153	油泵O型圈	O-RING Oil Pump	1
0	825027	曲轴上密封	SEAL Crankshaft-Top	1
0	8M0151047	油封	SEAL Oil	1
0	832013	曲轴下密封	SEAL Crankshaft-Bottom	1
0	8M0151048	油封	SEAL Oil	1
0	825492	燃油泵O型圈	O-RING Fuel Pump	1
0	8M0052669	O型圈	O-RING	1
0	825492	气缸盖罩塞O型圈	O-RING Cylinder Head Cover Plug	1
0	8M0052669	O型圈	O-RING	1
0	90196	O型圈(.921 x .139)气缸盖罩塞	O-RING (.921 x .139) Cylinder Head Cover Plug	1
0	8M0204673	O型圈 .921 x .139	O-Ring .921 x .139	1
0	828816	驱动轴壳体塞衬垫	GASKET Driveshaft Housing Plug	1
0	8M0204692	衬垫@5	GASKET @5	1

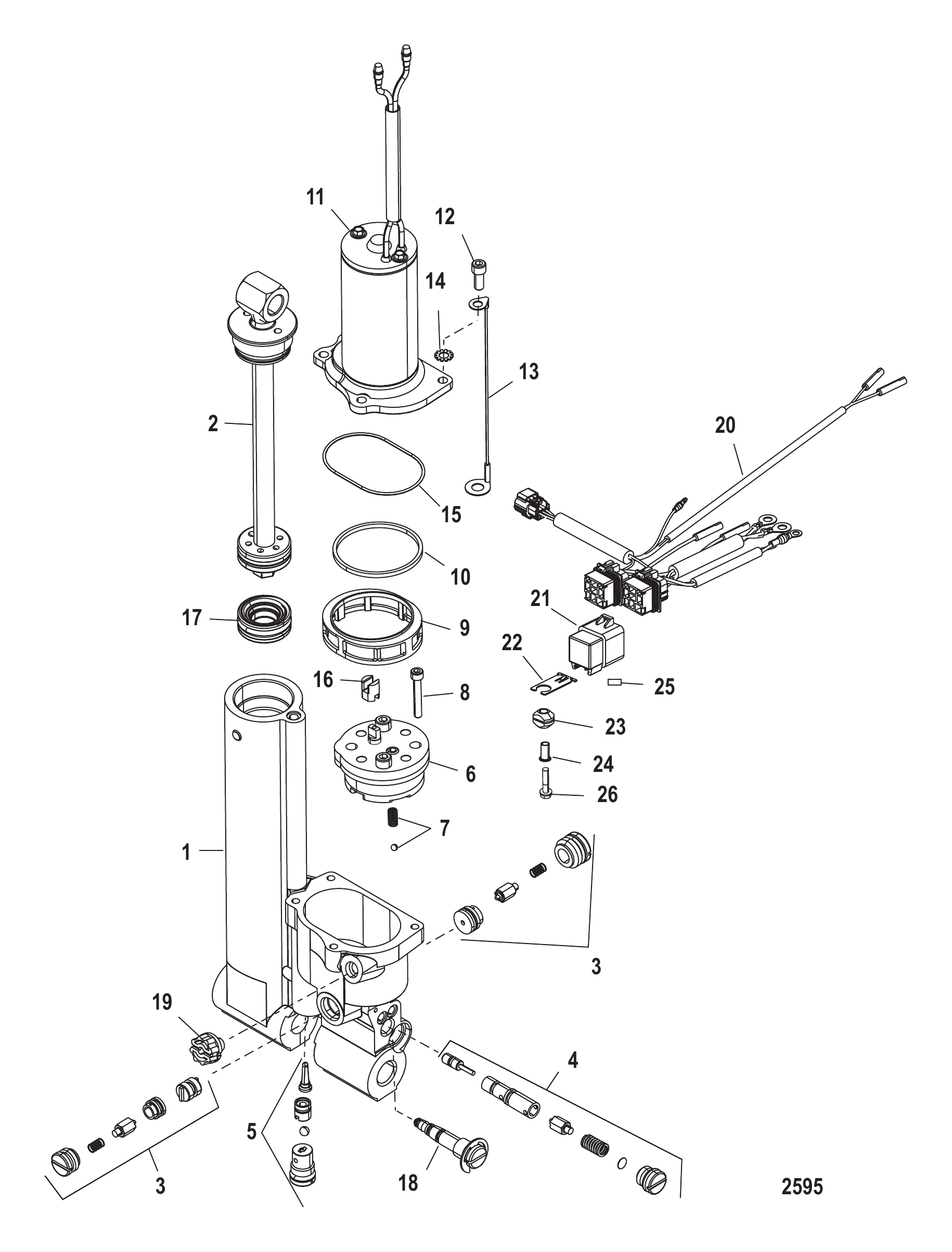

图 22动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
1	822344T5	动力升降总成	POWER TRIM ASSEMBLY	1
-	827668A1	O型圈套件	O-RING KIT	1
2	827670A2	减震杆总成	SHOCK ROD ASSEMBLY	1
2	893931A01	减震杆总成	SHOCK ROD ASSY	1
3	827671A1	先导止回阀总成	PILOT CHECK ASSEMBLY	1
4	827672A1	倾斜泄压阀总成	TILT RELIEF VALVE ASSEMBLY	1
5	827673A1	吸入阀座总成	SEAT ASSEMBLY Suction	1
6	827674A1	泵总成	PUMP ASSEMBLY	1
7	NSS		NOT SOLD SEPARATE Spring/Down Relief Ball	1
8	NSS	非单独销售螺丝(10-32 x 1.25英寸)	NOT SOLD SEPARATE Screw (10-32 x 1.25 Inches)	2
9	NSS		NOT SOLD SEPARATE Filter	1
10	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
11	827675A1	电机总成	MOTOR ASSEMBLY	1
12	NSS	非单独销售螺丝(1/4-28 x 5/8英寸)	NOT SOLD SEPARATE Screw (1/4-28 x 5/8 Inches)	4
13	88238A15	拉线总成	CABLE ASSEMBLY	1
14	NSS	非单独销售锁紧垫圈	NOT SOLD SEPARATE Lockwasher	1
15	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
16	NSS		NOT SOLD SEPARATE Coupler	1
17	827676	活塞记忆	PISTON Memory	1
18	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
18	893929A01	安全阀套件	VALVE KIT Relief	1
19	811613	塞子总成	PLUG ASSEMBLY	1
-	826802T22	线束/继电器总成-升降	HARNESS/RELAY ASSEMBLY Trim	1
-	826802T28	升降线束总成	HARNESS ASSEMBLY Trim	1
-	826802A14	线束/继电器总成-升降	HARNESS/RELAY ASSEMBLY Trim	1
20	826802T20	升降线束总成	HARNESS ASSEMBLY Trim	1
20	826802A9	升降线束总成	HARNESS ASSEMBLY Trim	1
21	828151A1	继电器总成	RELAY ASSEMBLY	1
21	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	1
22	828102	支架	BRACKET	2
22	8M0207771	安装支架	BRACKET Mounting	2
23	818967	护孔环	GROMMET	2
23	8M0207785	护孔环	GROMMET	2
24	818968	衬套	BUSHING	2
24	8M0214955	衬套	BUSHING	2
25	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	2
26	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2

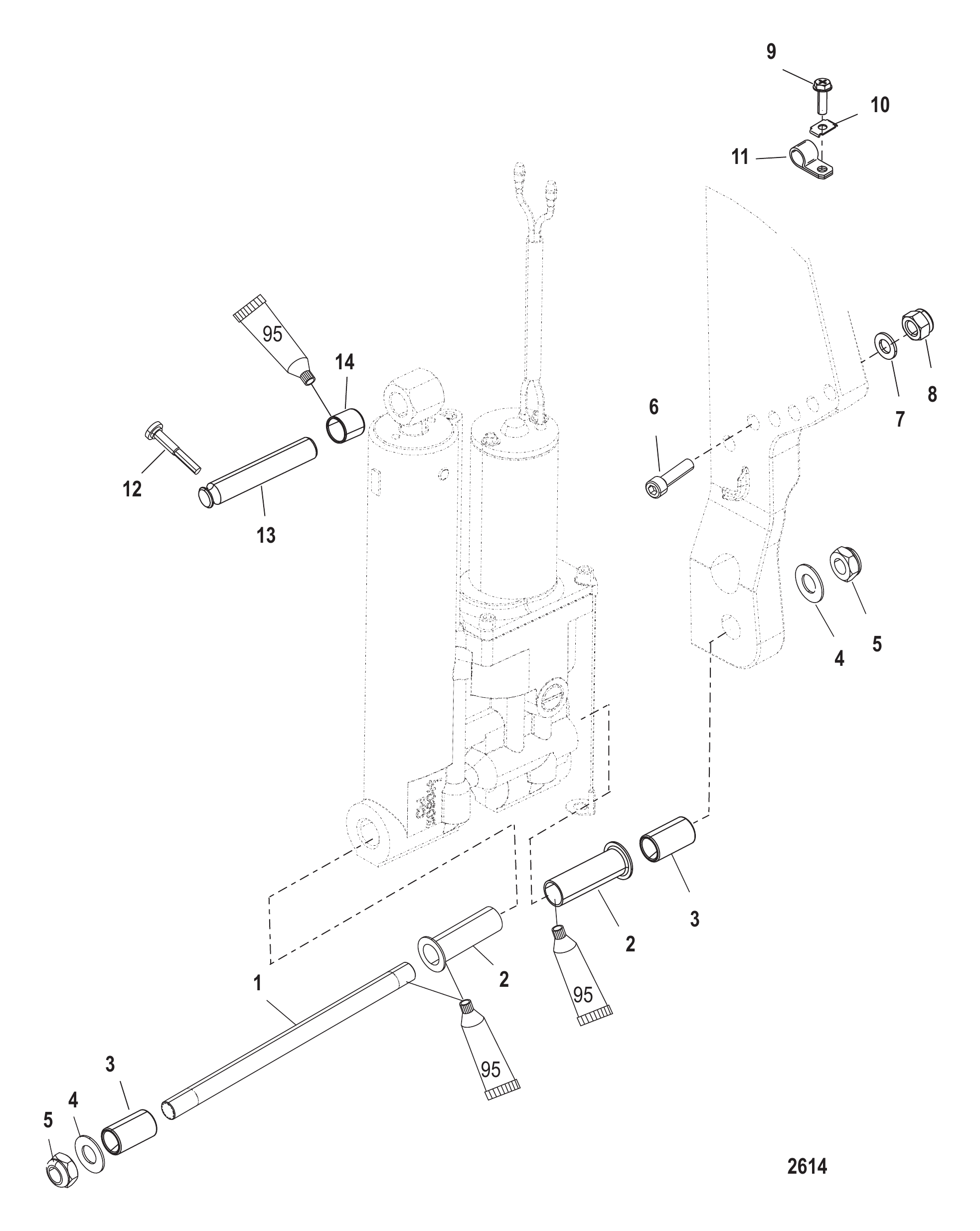

图 23动力升降安装座 Power Trim Mounting

REF	零件编号	中文名称	英文名称	数量
1	822481	锚定销(14毫米)	PIN Anchor (14 mm)	1
2	822482	衬套	BUSHING	2
3	822484	衬套	BUSHING	2
4	825190	垫圈	WASHER	2
5	826712	螺母	NUT	2
6	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
7	4002319	垫圈	WASHER	2
8	40140	螺母(M10)	NUT (M10)	2
9	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
10	69205	C形垫圈	C WASHER	1
10	8M0084613	C形垫圈	C-WASHER	1
11	22740	卡扣	CLIP	2
12	821539	三叶销	PIN Trilobe	1
13	822480	枢轴销	PIN Pivot	1
14	823507	衬套	BUSHING	1

图 24维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	854693A00	贴花套件	DECAL SET	1
-	854692A98	贴花套件	DECAL SET	1
-	854692A03	贴花套件	DECAL SET	1
-	854692A01	贴花套件	DECAL SET	1
-	854692A03	贴花套件	DECAL SET	1
-	856144A98	贴花套件	DECAL SET	1
-	856985A21	EPA标签信息贴花	DECAL EPA Label Information	1
-	804653A00	EPA标签信息贴花	DECAL EPA Label Information	1
-	804653A01	EPA标签信息贴花	DECAL EPA Label Information	1
-	85632A40	螺旋桨	PROPELLER	1
-	85632A45	BLMX 10.9X11	BLMX 10.9X11	1
-	859065A3	燃油箱总成	TANK ASSEMBLY Fuel	1
-	859651A1	燃油箱总成	TANK ASSEMBLY Fuel	1
-	8M0083541	螺丝（M10×16）	SCREW (M10 x 16)	1
-	803015	零件手册25（四冲程）	PARTS MANUAL 25 (4-Stroke)	1
-	854785R1	维修手册	SERVICE MANUAL	1
-	854785R2	维修手册	SERVICE MANUAL	1
-	10183010	用户手册	OWNERS MANUAL	1
-	10206010	用户手册	OWNERS MANUAL	1

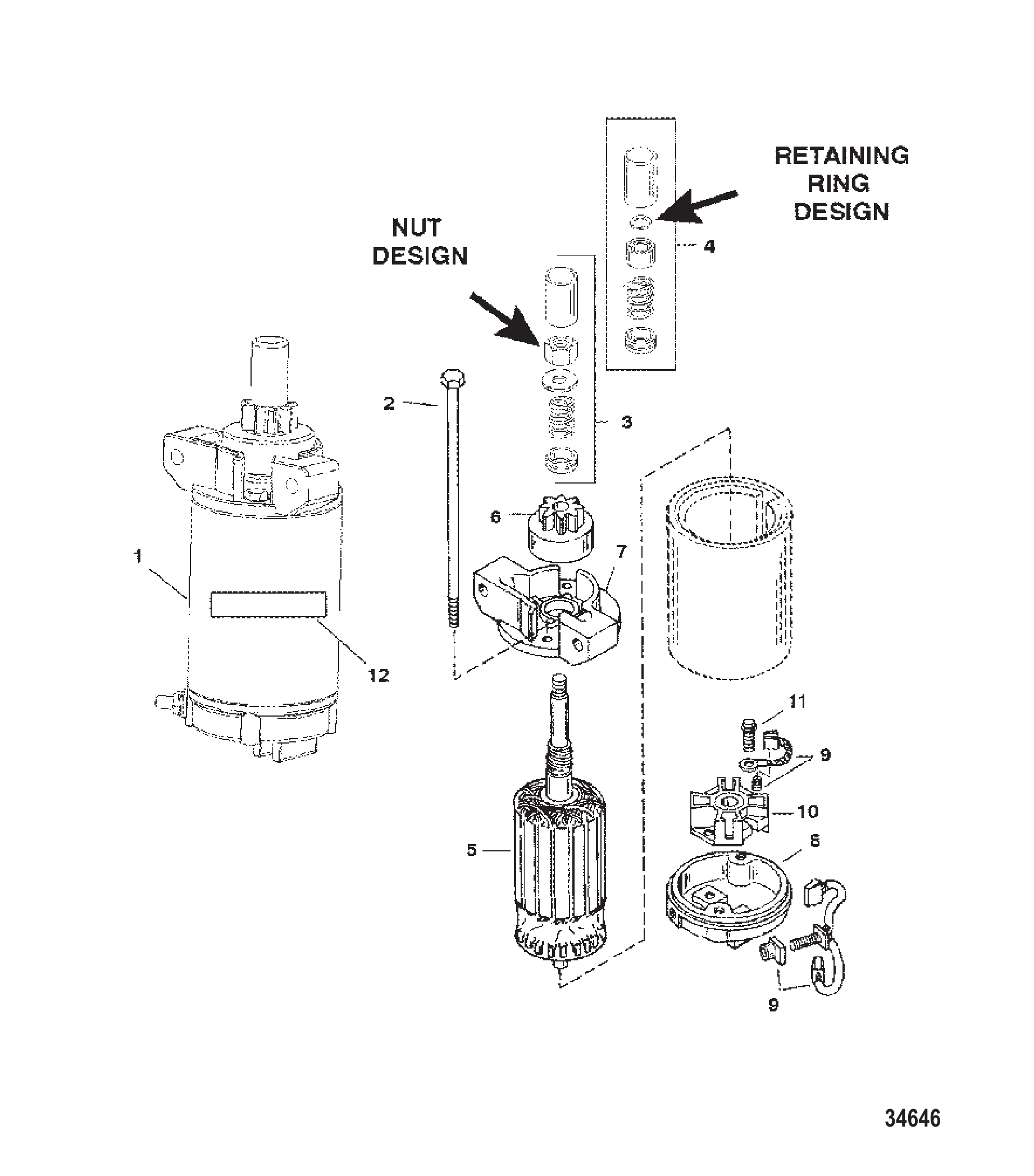

图 25启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	859169T	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	965662	贯穿螺栓	THRU BOLT	1
3	906433	驱动套件	DRIVE KIT	1
3	891752	驱动套件	DRIVE KIT	1
4	906432	驱动套件	DRIVE KIT	1
5	8236383	电枢	ARMATURE	1
5	8236385	电枢	ARMATURE	1
6	68575T2	小齿轮	PINION	1
7	8236392	驱动端盖	DRIVE CAP	1
8	8119011	换向器端盖	CAP Commutator	1
9	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
10	61787	支架	HOLDER	1
10	898265014	电刷支架	HOLDER-BRUSH	1
11	F15158	螺钉	SCREW	2
12	8272822	高压警告标贴	DECAL Warning High Voltage	1

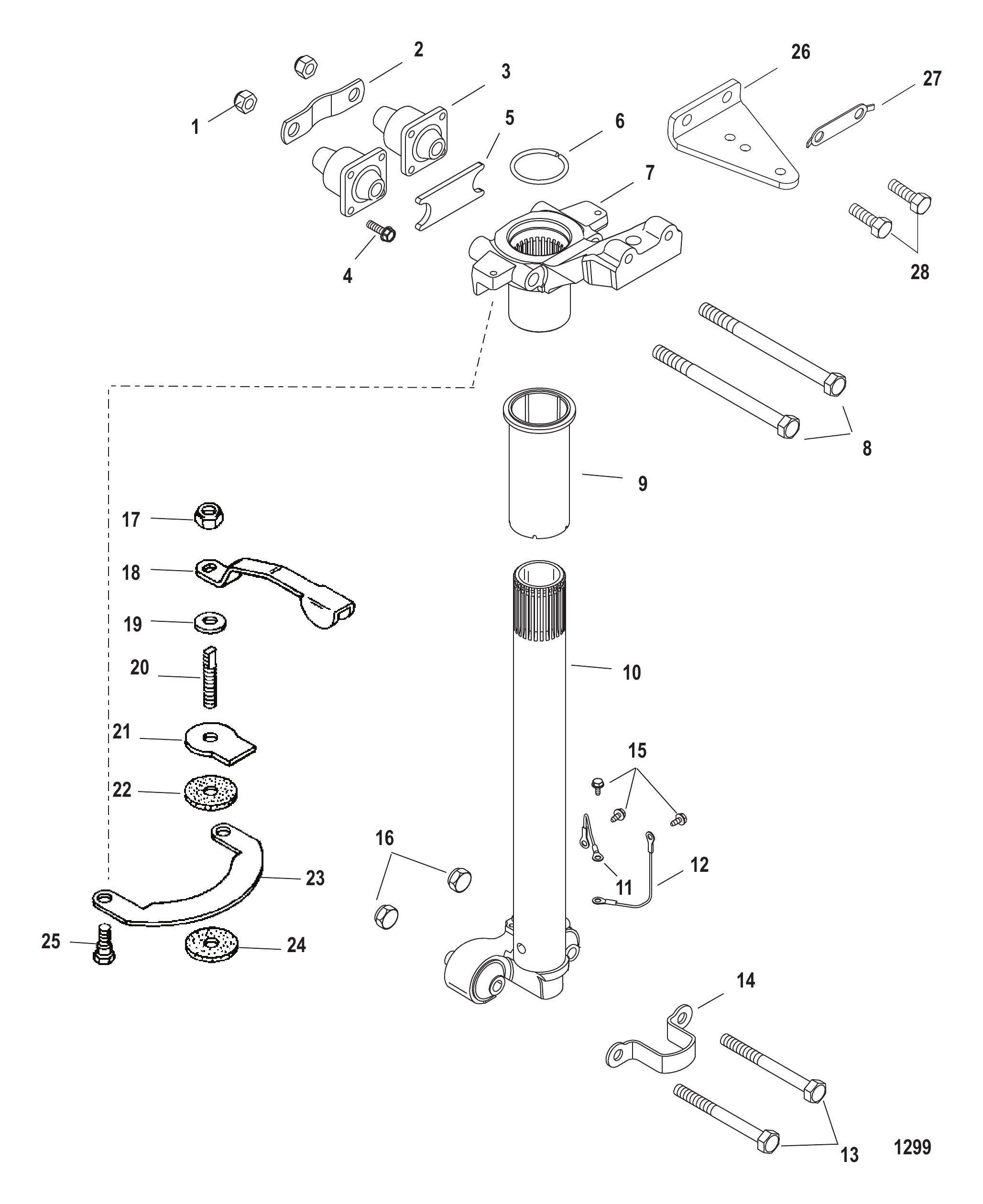

图 26转向臂 Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	859129	螺母(M12)	NUT (M12)	2
2	8279231	绑带	STRAP	1
2	893773002	上安装带	STRAP Upper Mount	1
3	826267T3	支架	MOUNT	2
4	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	8
4	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	8
5	826658	缓冲垫	BUMPER	1
5	8M0156878	缓冲垫	BUMPER	1
6	89531	挡圈	RING Retaining	1
7	825222F3	转向臂	ARM Steering	1
7	8M0118183	转向臂	ARM Steering	1
7	825222F4	转向臂	ARM Steering	1
7	8M0118183	转向臂	ARM Steering	1
8	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
8	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
9	8279973	隔套	SPACER	1
9	8279971	隔套	SPACER	1
10	850175A1	旋转管	SWIVEL TUBE	1
10	826233T3	旋转管	SWIVEL TUBE	1
11	88238A4	拉线总成	CABLE ASSEMBLY	1
11	88238T01	拉线总成	CABLE ASSEMBLY	1
12	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
12	8M0207768	拉线总成	CABLE ASSEMBLY	1
13	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	2
14	828985	支架	BRACKET	1
14	893703	下安装带	STRAP Lower Mount	1
15	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	3
15	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
16	40140	螺母(M10)	NUT (M10)	2
17	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
17	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
18	823792	杠杆	LEVER	1
19	29330	垫圈	WASHER	1
20	821961	杆 螺纹	ROD Threaded	1
21	821957	制动板	BRAKE PLATE	1
22	8165621	圆盘	DISC	1
23	823791	安装板	PLATE	1
23	8M0007471	旋转头板	PLATE Swivel Head	1
24	8165621	圆盘	DISC	1
25	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
26	816667F3	支架	BRACKET	1
26	8M0184092	支架	BRACKET	1
27	816669F1	锁紧垫圈	TAB WASHER	1
27	8M0009820	锁紧垫圈	TAB WASHER	1
28	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	2

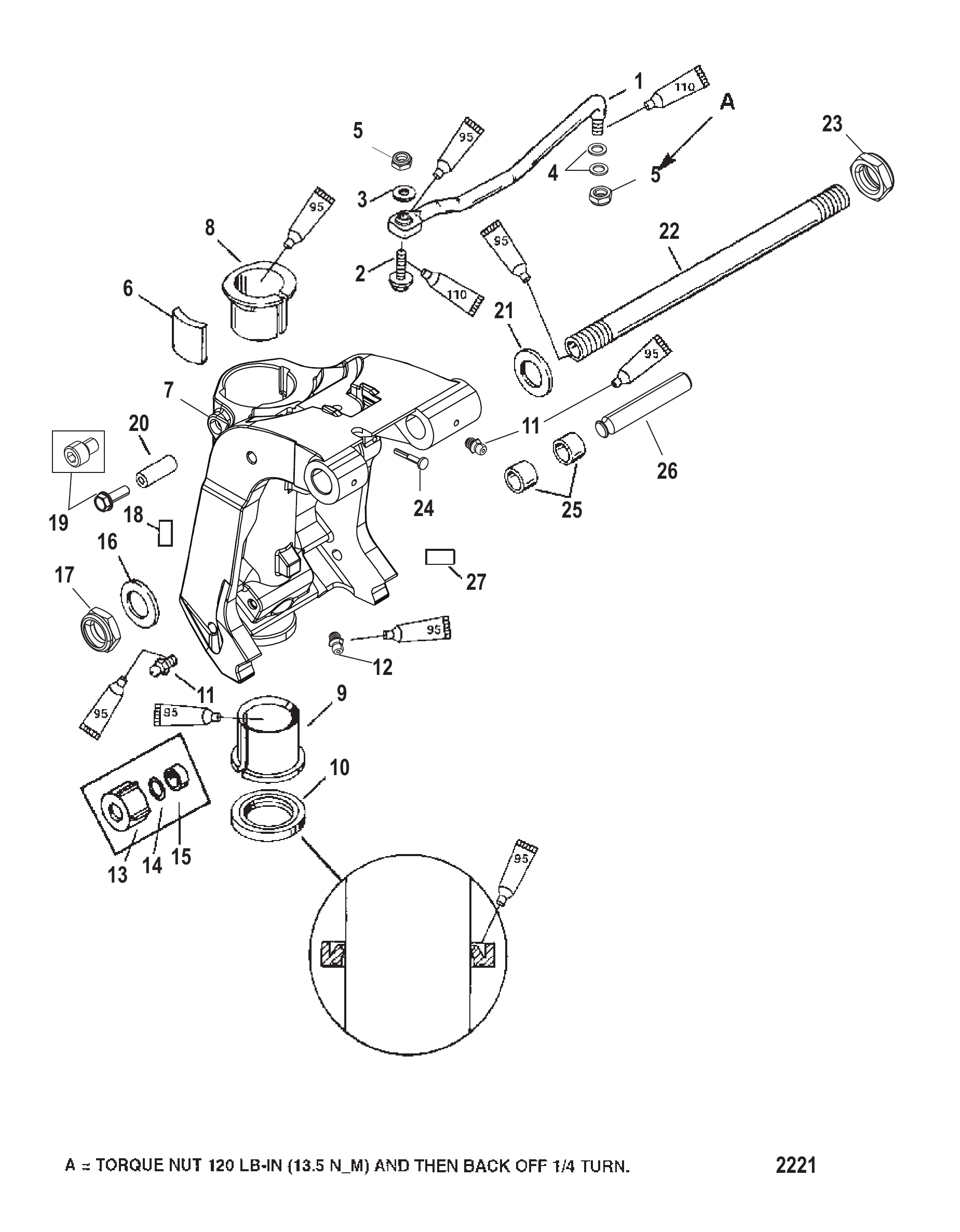

图 27旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
3	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
6	822397	滑块	PUCK	1
7	821772T8	旋转支架	SWIVEL BRACKET	1
7	827402T5	旋转支架	SWIVEL BRACKET	1
7	821772T9	旋转支架	SWIVEL BRACKET	1
7	827402T6	ORD 3410-827402T5	ORD 3410-827402T5	1
8	8217711	衬套	BUSHING	1
9	821777	下轴套	BUSHING Lower	1
10	822404	密封件	SEAL	1
10	8M0205512	密封件	SEAL	1
11	74036	润滑脂接头	FITTING Grease	3
11	8M0169589	润滑脂接头	FITTING Grease	3
12	74036	润滑脂接头	FITTING Grease	1
12	8M0169589	润滑脂接头	FITTING Grease	1
13	19624A1	密封套件	SEAL KIT	1
14	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
15	78861	隔套	SPACER	1
16	19619	垫圈	WASHER	1
17	30499	螺母（7/8-14）	NUT (7/8-14) (.875-14)	1
17	858869	螺母 (.875-14)	NUT (.875-14)	1
18	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
19	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
19	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
20	8282451	密封件	SEAL	1
21	19619	垫圈	WASHER	1
22	19614	倾斜管	TILT TUBE	1
22	8M0041938	倾斜管	TILT TUBE	1
23	30499	螺母(7/8-14)	NUT (7/8-14)	1
23	858869	螺母 (.875-14)	NUT (.875-14)	1
24	821539	三叶销	PIN Trilobe	1
25	823507	衬套	BUSHING	2
26	822480	销轴 上部	PIN Pivot Upper	1
27	8237011	副驾驶贴花	DECAL Co-Pilot	1

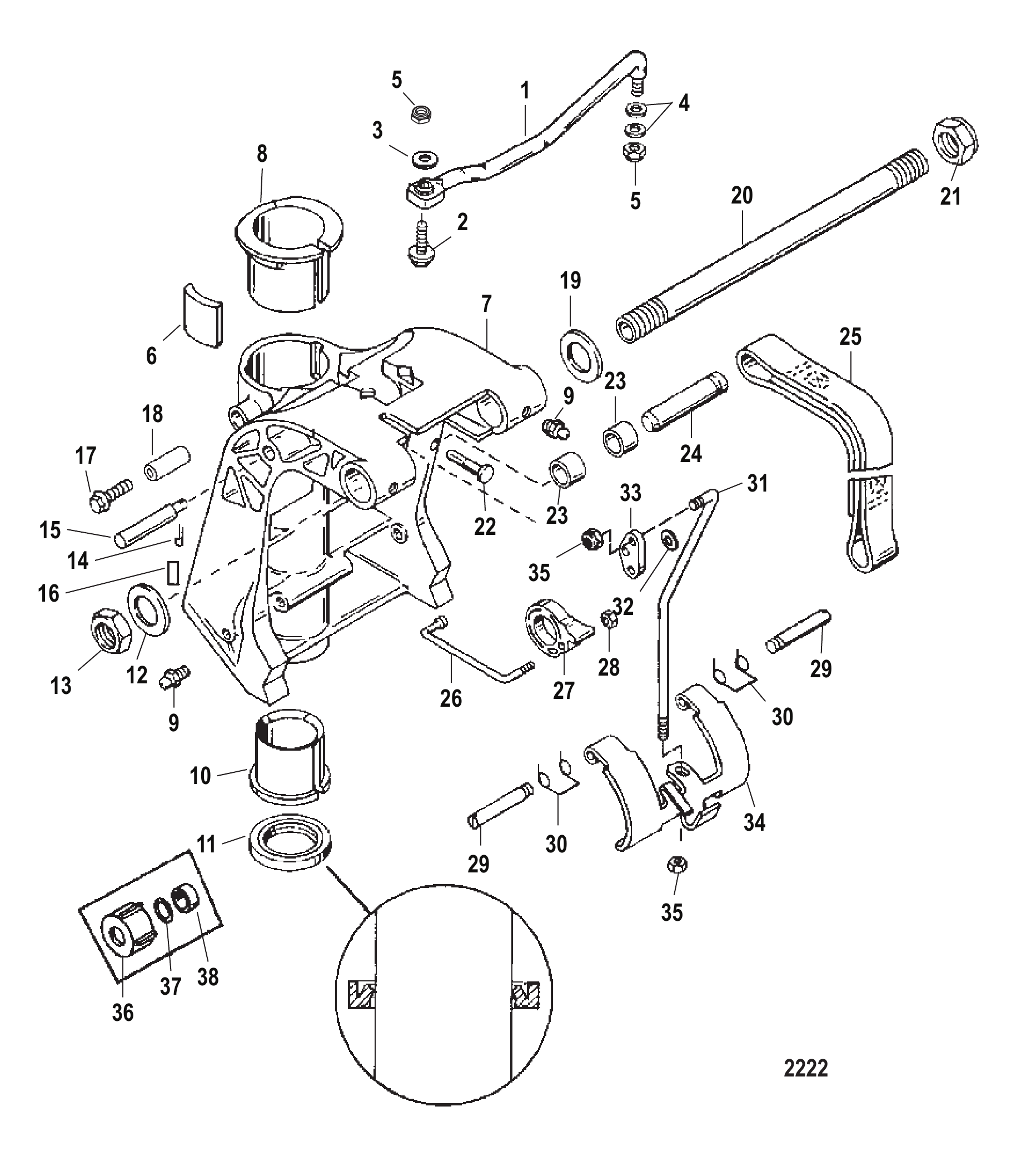

图 28旋转支架（遥控） Swivel Bracket (Remote Control)

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
3	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
6	822397	滑块	PUCK	1
7	830104T1	旋转支架	SWIVEL BRACKET	1
7	827402T5	旋转支架	SWIVEL BRACKET	1
7	827402T5	旋转支架	SWIVEL BRACKET	1
8	8217711	衬套 (上部)	BUSHING (UPPER)	1
9	74036	润滑脂接头	FITTING Grease	3
9	8M0169589	润滑脂接头	FITTING Grease	3
10	821777	衬套（下部）	BUSHING (LOWER)	1
11	822404	密封件	SEAL	1
11	8M0205512	密封件	SEAL	1
12	19619	垫圈	WASHER	1
13	858869	螺母 (.875-14)	NUT (.875-14)	1
14	26811	开口销	COTTER PIN	1
15	8217991	销轴 倒挡锁	PIN Pivot Reverse Lock	1
15	821799002	枢轴销	PIN Pivot	1
15	821799002	销轴 倒挡锁	PIN Pivot Reverse Lock	1
16	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
17	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
18	8282451	密封件	SEAL	1
19	19619	垫圈	WASHER	1
20	196141	倾斜管	TILT TUBE	1
20	8M0041938	倾斜管	TILT TUBE	1
21	858869	螺母 (.875-14)	NUT (.875-14)	1
22	821539	三叶销	PIN Trilobe	1
23	823507	衬套	BUSHING	2
24	822480	枢轴销（上部）	PIN Pivot (UPPER)	1
25	8217751	绑带	STRAP	1
26	821800	连杆（上部）	LINK (UPPER)	1
27	8217981	杠杆	LEVER	1
28	F1669	螺母（#6-32）	NUT (#6-32)	1
28	8M0207777	不锈钢螺母	NUT-SS	1
29	826578	销	PIN	2
30	F366300	弹簧	SPRING	2
31	8218052	连接杆	LINK	1
31	8M0026107	倒车锁连杆	LINK-REVERSE LOCK	1
32	71055	垫圈	WASHER	1
33	8251811	臂	ARM	1
33	825181003	倒车锁臂	ARM-REVERSE LOCK	1
34	8289861	倒车锁	LOCK Reverse	1
35	29488	螺母 (#10-32)	NUT (#10-32)	2
35	8M0204718	螺母	NUT	2
36	19624A1	密封套件	SEAL KIT	1
37	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
38	78861	隔套	SPACER	1

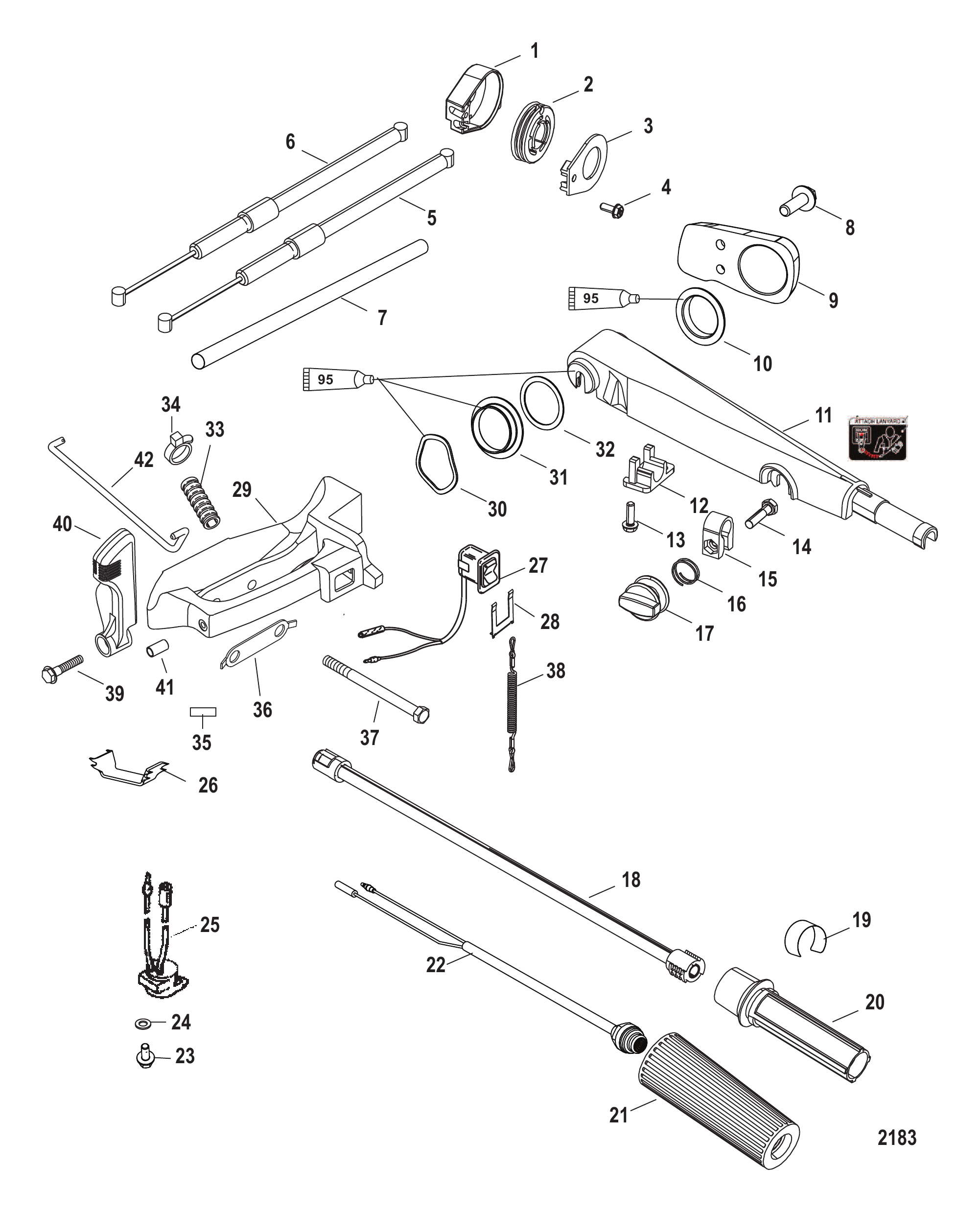

图 29舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	822148A8	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	4324214	油门线总成（26.50英寸）	CABLE ASSEMBLY Throttle (26.50 Inches)	1
6	4324215	油门线总成（27.50英寸）	CABLE ASSEMBLY Throttle (27.50 Inches)	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	82526225	螺钉 (M8 x 25毫米)	SCREW (M8 x 25 mm)	2
9	822407F1	盖板	COVER	1
9	8M0072298	盖板	COVER	1
9	822407F2	盖板	COVER	1
10	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
11	822325T1	转向手柄臂	ARM Steering Handle	1
11	822325T2	转向手柄臂	ARM Steering Handle	1
11	822325T1	转向手柄臂	ARM Steering Handle	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
11	828813T2	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
12	822441	固定座	RETAINER	1
13	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	821971	节气门锁	LOCK Throttle	1
15	892995	节气门锁	LOCK Throttle	1
16	96203	弹簧	SPRING	1
17	821972	节气门旋钮	KNOB Throttle	1
17	821972T	节气门旋钮	KNOB Throttle	1
18	821463A1	舵柄管	TILLER TUBE	1
18	821463T01	舵柄管	TUBE-TILLER	1
18	821463A2	舵柄管	TILLER TUBE	1
18	8M0138696	舵柄管	TILLER TUBE	1
19	8242004	贴花	DECAL	1
20	821465	节气门手柄	HANDLE Throttle	1
21	99589	握把	GRIP	1
21	8M0221732	外握把	GRIP OUTER	1
22	823609A2	停止开关	SWITCH Stop	1
22	8M0104611	开关总成	SWITCH ASSY	1
22	823609A13	停机开关总成	SWITCH ASSEMBLY Stop	1
22	8M0104614	停止开关	SWITCH Stop	1
23	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
24	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
24	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
25	816492A8	报警器	ALARM	1
25	8M0088388	警报器总成	ALARM ASSY	1
26	823687	卡扣	CLIP	2
27	11083A31	停止开关	SWITCH Stop	1
27	11083A15	停止开关	SWITCH Stop	1
27	11083A31	停止开关	SWITCH Stop	1
28	120441	黄铜固定座	RETAINER Brass	1
28	8M0032846	黄铜固定座	RETAINER Brass	1
29	821455A4	舵柄支架	BRACKET Tiller	1
29	821455A5	舵柄支架	BRACKET Tiller	1
29	821455A4	舵柄支架	BRACKET Tiller	1
30	826792	波形垫圈	WAVE WASHER	1
31	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
32	827314	垫圈	WASHER	1
33	828547633	导管（内径0.620英寸×3.00英尺散装）	CONDUIT (.620 Inside Diameter x 3.00 Feet Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	NSS	不单独出售-换挡贴纸（前进-空挡-倒车）	NOT SOLD SEPARATE Decal-Shift (F-N-R)	1
36	816669F1	锁紧垫圈	TAB WASHER	1
36	8M0009820	锁紧垫圈	TAB WASHER	1
37	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2
38	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
39	40011151	不锈钢螺钉(M8×35)	SCREW (M8 x 35) Stainless Steel	1
40	830180	手柄	HANDLE	1
40	830180A01	换挡手柄套件	HANDLE KIT Shift	1
41	830181	衬套	BUSHING	1
42	8301821	换挡连杆	SHIFT ROD	1
