水星 Mercury 15 HP Carb SeaPro 0R123565 & Up - 爆炸图零件明细

四冲程 化油器 · Cat.# 90-895256006 · 共 22 个部位 · 843 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	828038A1	充电套件 电池整流器	CHARGING KIT Battery Rectifier	A/R
-	831257A1	副驾驶套件	CO-PILOT KIT	A/R
-	828003A1	电启动改装套件	CONVERSION KIT Electric Start	A/R
-	828032A1	延长套件	EXTENSION KIT	A/R
-	828032A2	延长套件	EXTENSION KIT	A/R
-	12612A2	冲洗附件	FLUSHING ATTACHMENT	A/R
-	12612Q2	冲洗附件	FLUSHING ATTACHMENT	A/R
-	827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	A/R
-	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	A/R
-	84125T	电压调节器	REGULATOR Voltage	A/R
-	14171A2	电机锁	MOTOR LOCK	A/R
-	14171Q2	电机锁	MOTOR LOCK	A/R
-	828000A12	机油箱	OIL Case	A/R
-	802833Q1	机油	OIL	A/R
-	96086	火花塞扳手/螺丝刀	WRENCH/SCREWDRIVER Spark Plug	A/R
-	8M0026088	火花塞扳手	PLUG WRENCH	A/R
-	828020A1	遥控器安装套件	ATTACHING KIT Remote Control	A/R
-	828022A2	线束总成 遥控装置	HARNESS ASSEMBLY Remote Control	A/R
-	831259A1	转换套件	CONVERSION KIT	A/R
-	828030A3	舵柄套件	TILLER HANDLE KIT	A/R
-	828030A4	舵柄套件	TILL HANDLE KIT	A/R
-	828004A1	舵柄转换套件	CONVERSION KIT Tiller Handle	A/R

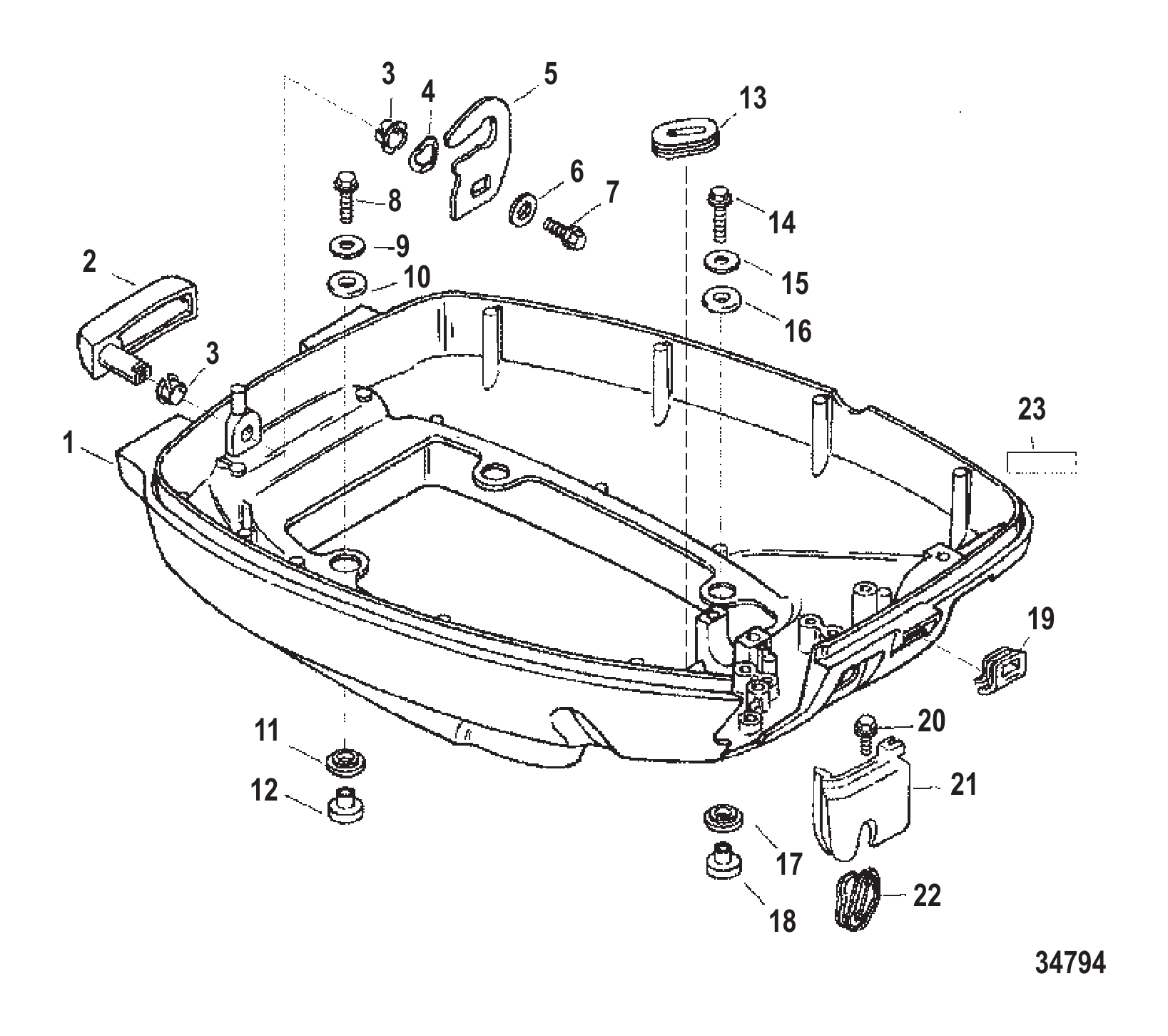

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	825780F1	下机罩	BOTTOM COWL	1
2	825782F1	罩壳锁杆	LEVER Cowl Latch	1
3	812707	衬套	BUSHING	2
4	12134	波形垫圈	WASHER Wave	1
5	825783	锁钩	LATCH HOOK	1
5	893766	锁钩	HOOK Latch	1
6	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
6	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
7	4010616	螺钉 (M6 x 16) 不锈钢	SCREW (M6 x 16) Stainless Steel	1
7	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
8	40011131	螺钉(M6 x 35) 不锈钢	SCREW (M6 x 35) Stainless Steel	2
9	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	2
10	828129	护孔环	GROMMET	2
11	828129	护孔环	GROMMET	2
12	826618	衬套	BUSHING	2
13	826849	护孔环	GROMMET	1
14	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
15	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	2
16	828129	护孔环	GROMMET	2
17	828129	护孔环	GROMMET	2
18	826618	衬套	BUSHING	2
19	857002	盖板	COVER	1
20	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
20	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
21	825569	盖板	COVER	1
22	825784	护孔环	GROMMET	1
23	NSS	贴花-无铅燃油不单独销售	NOT SOLD SEPARATE Decal-Unleaded Fuel	1

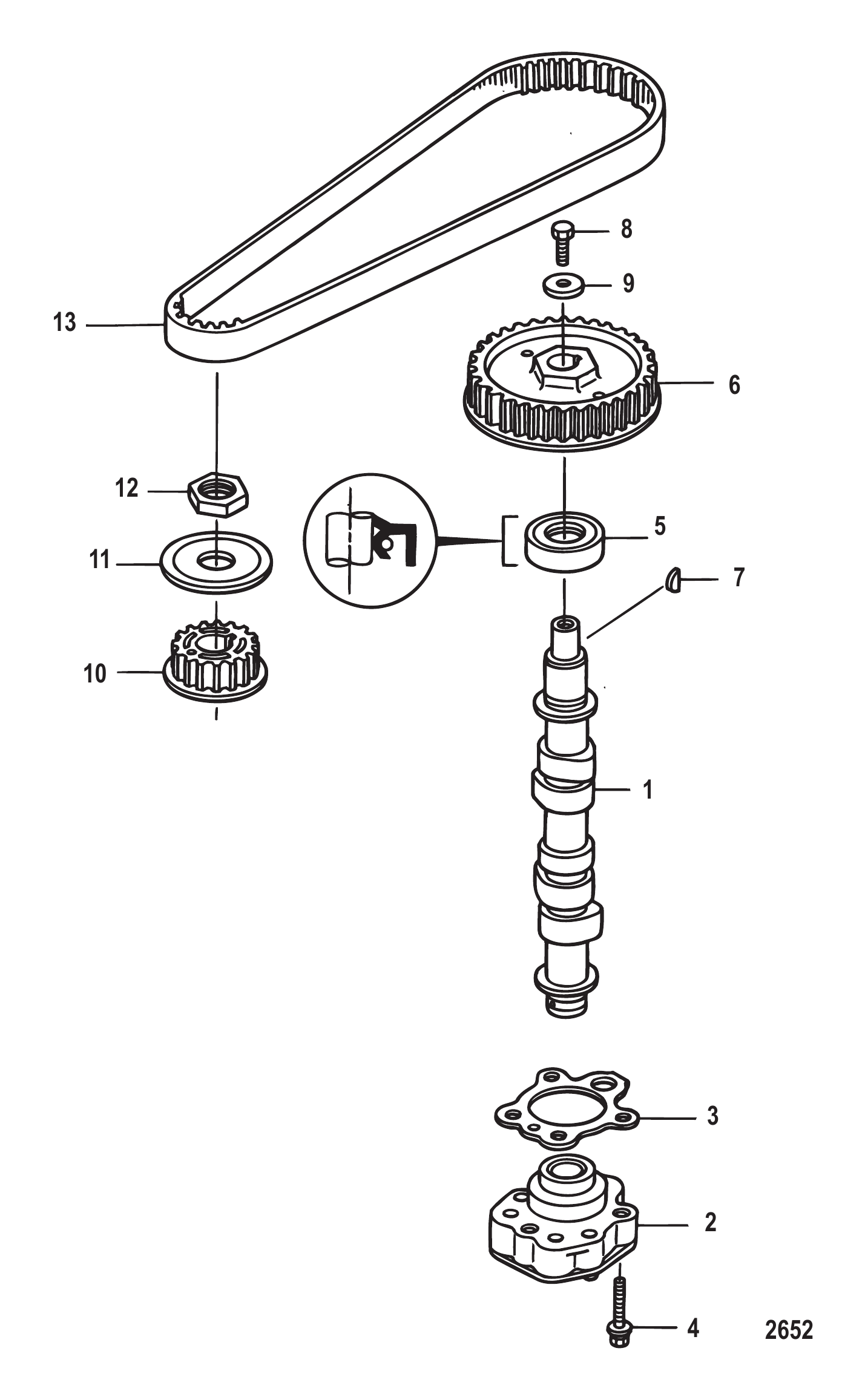

图 3凸轮轴和油泵 Camshaft and Oil Pump

REF	零件编号	中文名称	英文名称	数量
1	834956001	凸轮轴	CAMSHAFT	1
1	834956005	凸轮轴	CAMSHAFT	1
1	8M0170577	凸轮轴总成	CAMSHAFT ASSY	1
2	834967T03	油泵总成	PUMP ASSEMBLY Oil	1
3	853523001	油泵衬垫	GASKET Oil Pump	1
3	8M0229932	衬垫	GASKET	1
4	850879001	螺栓	BOLT	3
5	825455001	油封	SEAL Oil	1
6	834973001	从动齿轮	GEAR Driven	1
7	95229	键	KEY	1
8	803858001	螺栓	BOLT	1
9	895118	垫圈	WASHER	1
10	834955001	驱动齿轮	GEAR Drive	1
11	895119	皮带导槽	BELT GUIDE	1
12	855679001	螺母	NUT	1
13	895120	正时皮带	TIMING BELT	1
-	835427A04	动力头衬垫套件	GASKET SET Powerhead	1
-	895188T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	895188T06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	8M0046065	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	835430T06	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	835430T07	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1
-	835430T07	气缸盖总成 完整件	CYLINDER HEAD ASSEMBLY Complete	1

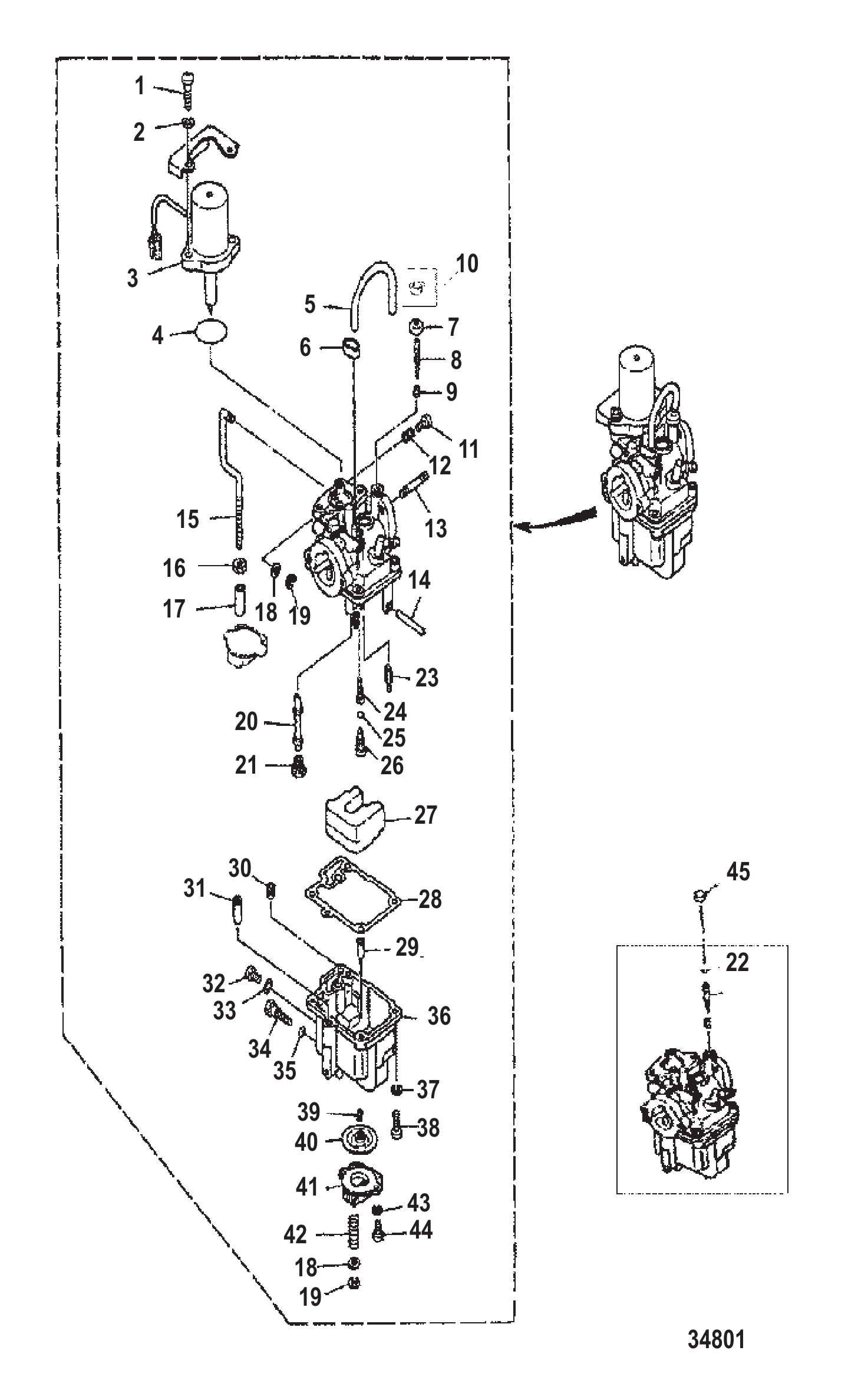

图 4化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
-	827973A1	化油器	CARBURETOR	1
1	82980M	螺钉	SCREW	2
2	82212M	锁紧垫圈	LOCKWASHER	2
3	827473M	化油器启动器总成	PRIMER ASSEMBLY Carburetor	1
3	827473T	启动器总成	STARTER ASSY	1
4	827472M	O型圈	O-RING	1
4	827472T	O型圈	O RING	1
5	827471M	管道	PIPE	1
6	827482M	卡箍	CLAMP	1
7	827468M	密封件	SEAL	1
8	809125M	空气调节螺钉	SCREW Air Adjusting	1
9	80437M	弹簧	SPRING	1
10	855237	堵头	PLUG	1
11	826931M	螺钉	SCREW	1
12	82596M	导向调节弹簧	SPRING Pilot Adjusting	1
13	825522	螺柱	STUD	2
14	80451M	浮子销	PIN Float	1
15	809127M	加速泵杆	ROD Accelerator Pump	1
16	82537M	螺母	NUT	1
17	827486M	阻风门轴	SHAFT Choke	1
18	827488M	垫圈	WASHER	2
19	827489M	卡扣	CLIP	2
20	809123M	主喷管	MAIN NOZZLE	1
21	82625M	主量孔	MAIN JET	1
22	809124M	O型圈	O-RING	1
23	14182M	阀门	VALVE	1
24	827465M	导向喷口	JET Pilot	1
25	80960M	衬垫	GASKET	1
26	827466M	主喷嘴塞	PLUG Main Nozzle	1
27	827470M	浮子	FLOAT	1
28	827463M	浮子室衬垫	GASKET Float Chamber	1
29	827474M	滤清器	FILTER	1
30	827475M	启动喷口	JET Starting	1
31	827483M	阻风门阀	VALVE Choke	1
32	827480M	螺钉	SCREW	1
33	827481M	衬垫	GASKET	1
34	827477M	放油螺钉	SCREW Drain	1
35	827476M	O型圈	O-RING	1
36	827464M	浮子室	FLOAT BOWL	1
37	82206M	锁紧垫圈	LOCKWASHER	4
38	91738M	螺钉	SCREW	4
39	827479M	弹簧	SPRING	1
40	827478M	隔膜	DIAPHRAGM	1
41	809126M	盖板	COVER	1
42	827487M	弹簧	SPRING	1
43	82206M	锁紧垫圈	LOCKWASHER	2
44	83509M	螺钉（M4×10）	SCREW (M4 x 10)	2
45	827737	橡胶密封件	SEAL Rubber	1
-	828099	节气门止动块	STOP Throttle	1
-	821285	压入式螺母	PUSH NUT	1
-	827493M	化油器维修套件	REPAIR KIT Carburetor	1

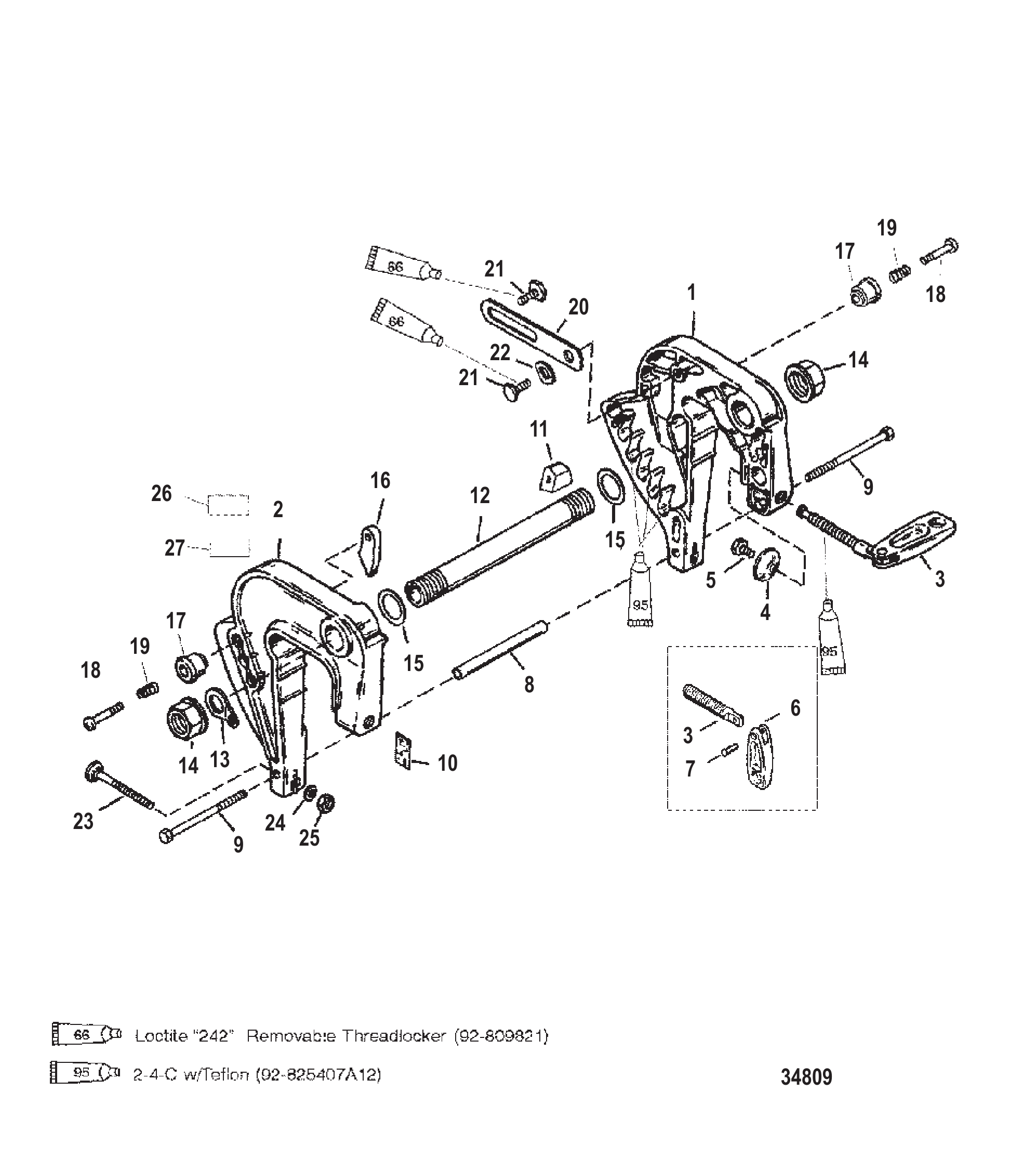

图 5夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	8894A8	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A6	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
3	92767A3	蝶形螺丝总成 (16 mm)	THUMB SCREW ASSEMBLY (16 mm)	2
4	73719	垫圈	WASHER	2
4	818884	垫圈	WASHER	2
5	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
6	NSS	不单独销售手柄	NOT SOLD SEPARATE Handle	2
7	NSS	不单独销售铆钉	NOT SOLD SEPARATE Rivet	2
8	818539	隔套	SPACER	1
8	8M0084719	隔套	SPACER	1
9	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	2
10	12869	倾斜位置标贴	DECAL Tilt Position	1
11	814427	梭子	SHUTTLE	1
12	42078	倾斜管	TILT TUBE	1
13	30954	卡扣	CLIP	1
13	8M0085928	卡扣	CLIP	1
14	93164	螺母 (0.875)	NUT (.875)	2
15	71421	尼龙垫圈	WASHER Nylon	2
16	42390A1	倾斜回位杆总成	LEVER ASSEMBLY Tilt Return	1
17	NSS	旋钮不单独销售	NOT SOLD SEPARATE Knob	2
18	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
19	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	2
20	90901	左舷绑带	STRAP Port Side	1
21	42498	螺钉 (M6 x 1.0)	SCREW (M6 x 1.0)	2
22	31030	波形垫圈	WAVE WASHER	1
23	43216	螺栓 (0.250-20 x 3.50)	BOLT (.250-20 x 3.50)	2
24	67983	垫圈	WASHER	2
25	13855	螺母 (.250-20)	NUT (.250-20)	2
25	8267118	螺母 (.250-20)	NUT (.250-20)	2
26	NSS	非单独销售贴花-倾斜锁	NOT SOLD SEPARATE Decal-Tilt Lock	1
27	NSS	倾斜限制贴花不单独销售	NOT SOLD SEPARATE Decal-Tilt Limit	1

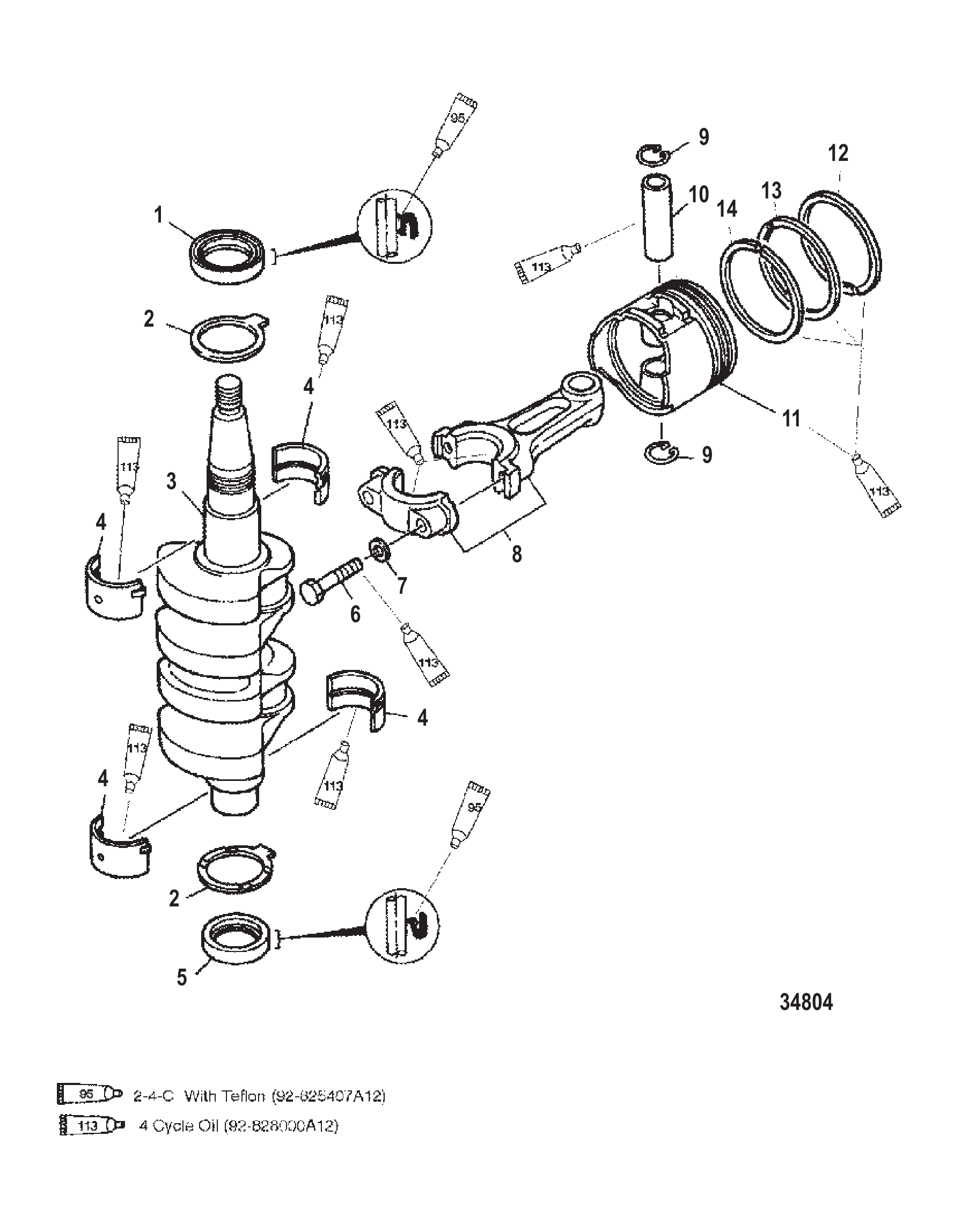

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	825704	油封	SEAL Oil	1
2	825710	推力轴承	BEARING Thrust	2
3	825703	曲轴	CRANKSHAFT	1
4	825706	主轴承 (棕色)	BEARING Main (Brown)	AR
4	825706T	轴承 @2	BEARING @2	AR
4	82570610	主轴承 (黑色)	BEARING Main (Black)	AR
4	825706T10	轴承 @2	BEARING @2	AR
4	82570620	主轴承 (蓝色)	BEARING Main (Blue)	AR
4	825706T20	轴承 @2	BEARING @2	AR
5	825705	油封	SEAL Oil	1
6	825708	螺栓	BOLT	4
7	825709	垫圈	WASHER	4
8	825707A2	连杆	CONNECTING ROD	2
9	82343M	卡扣	CLIP	4
10	825713	活塞销	PIN Piston	2
11	825711	活塞	PISTON	2
11	825711T	活塞-标准	PISTON-STD	2
11	8257112	活塞	PISTON	AR
11	8257111	活塞	PISTON	AR
11	825711T1	活塞 加大尺寸	PISTON O/S	AR
12	8257121	活塞环	RING Piston	2
12	825712T1	标准活塞环	RING PISTON STD	2
12	8257123	活塞环	RING Piston	AR
12	8257122	活塞环	RING Piston	AR
12	825712T2	加大活塞环	RING PISTON O/S	AR
13	NSS	活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring	2
14	NSS	油环（不单独销售）	NOT SOLD SEPARATE Oil Ring	2
-	822775A7	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T7	PH 9.9	PH 9.9	1
-	825847A95	衬垫套件	GASKET SET	1

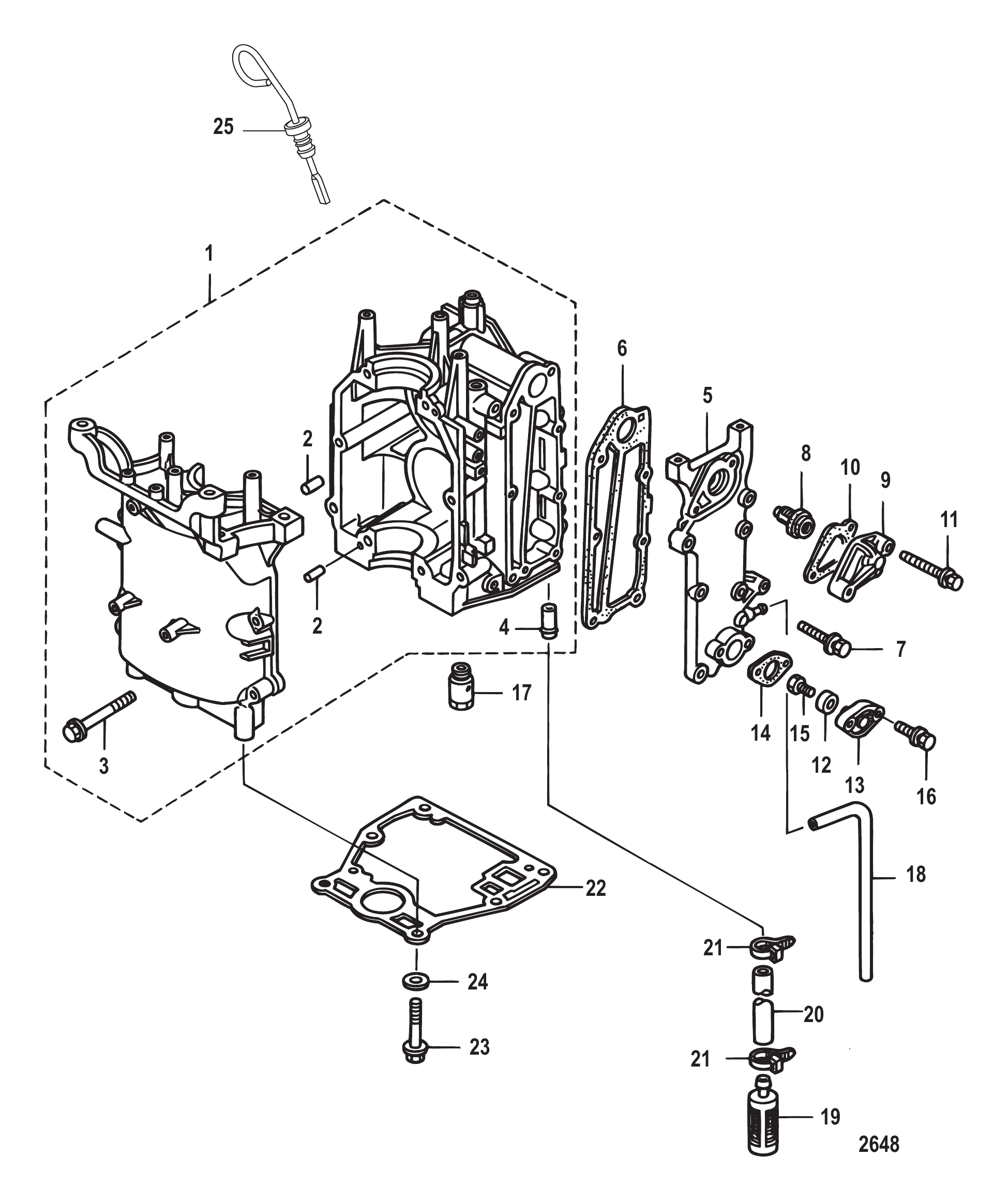

图 7气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	815013T06	气缸体	CYLINDER BLOCK	1
2	16119	定位销	PIN Dowel	2
3	855677001	螺栓	BOLT	8
3	855677005	螺栓	BOLT	8
4	822644001	接头管	FITTING Nipple	1
5	834953001	排气罩	COVER Exhaust	1
6	834952001	排气盖衬垫	GASKET Exhaust Cover	1
7	825702002	不锈钢螺栓	BOLT Stainless Steel	5
7	823042	螺栓	BOLT	5
8	855676002	60度节温器	THERMOSTAT 60 Degrees	1
8	8M0119207	60度节温器	THERMOSTAT 60 Degrees	1
8	855676005	71度节温器	THERMOSTAT 71 Degrees	1
8	8M0119207	60度节温器	THERMOSTAT 60 Degrees	1
9	8537052	节温器盖	CAP Thermostat Thermostat	1
10	853702005	节温器盖衬垫	GASKET Thermostat Cap	1
10	8M0214960	衬垫	GASKET	1
11	82304222	不锈钢螺栓	BOLT Stainless Steel	2
11	8M0102279	螺栓	BOLT	2
12	823912	阳极块	ANODE	1
13	895151	阳极塞	PLUG Anode	1
13	895151001	阳极块	ANODE	1
14	895150	衬垫	GASKET	1
14	895150001	衬垫	GASKET	1
15	823042037	螺栓	BOLT	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
15	823042037	螺栓	BOLT	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
15	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
16	82304233	螺栓	BOLT	2
16	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	82304233	螺栓	BOLT	2
16	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
17	803535002	柱塞	PLUNGER	1
17	898101142	柱塞	PLUNGER	1
17	803535002	柱塞	PLUNGER	1
17	898101142	柱塞	PLUNGER	1
17	803535003	柱塞	PLUNGER	1
17	898101142	柱塞	PLUNGER	1
17	803535003	柱塞	PLUNGER	1
17	898101142	柱塞	PLUNGER	1
18	851848003	软管(330毫米)	HOSE (330 mm)	1
18	879194470	软管	HOSE	1
19	895152	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152002	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152002	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152002	机油滤网总成	STRAINER ASSEMBLY Oil	1
19	895152002	机油滤网总成	STRAINER ASSEMBLY Oil	1
20	895153	软管(120毫米)	HOSE (120 mm)	1
20	8M0057115	软管	HOSE	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
22	835427003	底座衬垫	GASKET Base	1
22	8M0229930	衬垫	GASKET	1
23	895140001	螺栓	BOLT	6
23	898103228	螺栓	BOLT	6
24	895106001	垫圈	WASHER	6
24	16192	垫圈	WASHER	6
25	803512001	量油尺	DIPSTICK	1
-	835427A04	动力头衬垫套件	GASKET SET Powerhead	1
-	895188T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	895188T06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1
-	8M0046065	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0145937	长缸体总成	LONG BLOCK	1

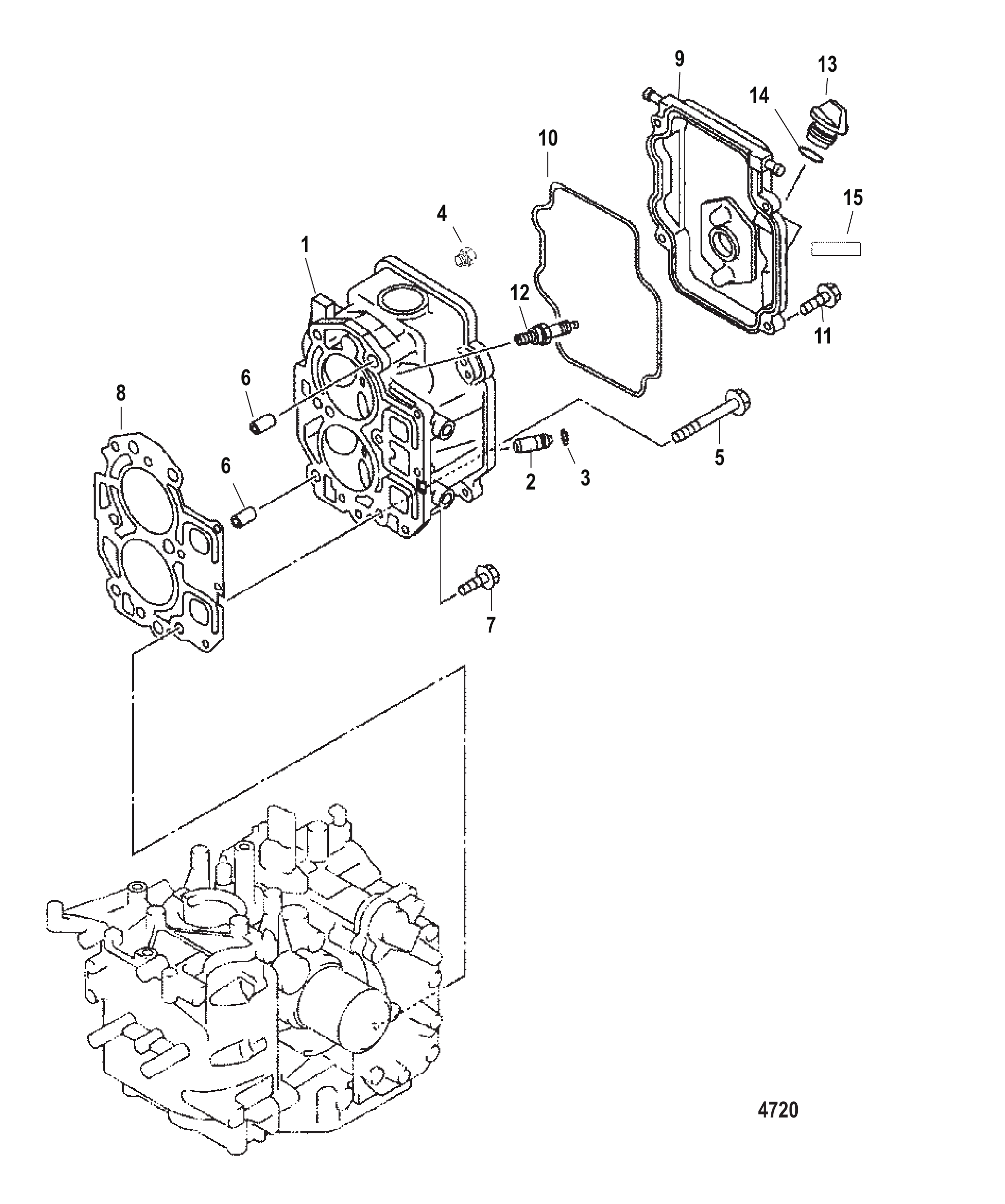

图 8气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	835430A1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430T08	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430A1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430A2	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430T08	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	850835	进气导板	GUIDE Intake	4
3	825038	卡簧	CIRCLIP	4
4	822644	管塞	PIPE PLUG	3
5	855677	螺栓(M8 x 78)	BOLT (M8 x 78)	6
6	825689	定位销	PIN Dowel	2
7	82500925	螺钉(M6x25)	SCREW (M6 x 25)	3
7	893745025	螺钉(M6x25)	SCREW (M6 x 25)	3
8	850836	衬垫	GASKET	1
8	8M0052705	衬垫	GASKET	1
9	834954	盖板	COVER	1
10	850837	密封件	SEAL	1
11	825702	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
11	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
12	827858	火花塞 NGK-DPR6EA-9	SPARK PLUG NGK-DPR6EA-9	2
12	827858Q	PG DPR6EA-9 @10	PG DPR6EA-9 @10	2
13	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
13	8M0240831	油塞	OIL PLUG	1
14	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
15	NSS	不单独销售贴纸-推荐发动机油/阀门清洁	NOT SOLD SEPARATE Decal-recomm. Eng. Oil/Valve Cle.	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	879783A01	动力头总成	POWERHEAD ASSEMBLY	1
-	835427A00	动力头衬垫套件	GASKET SET Powerhead	1

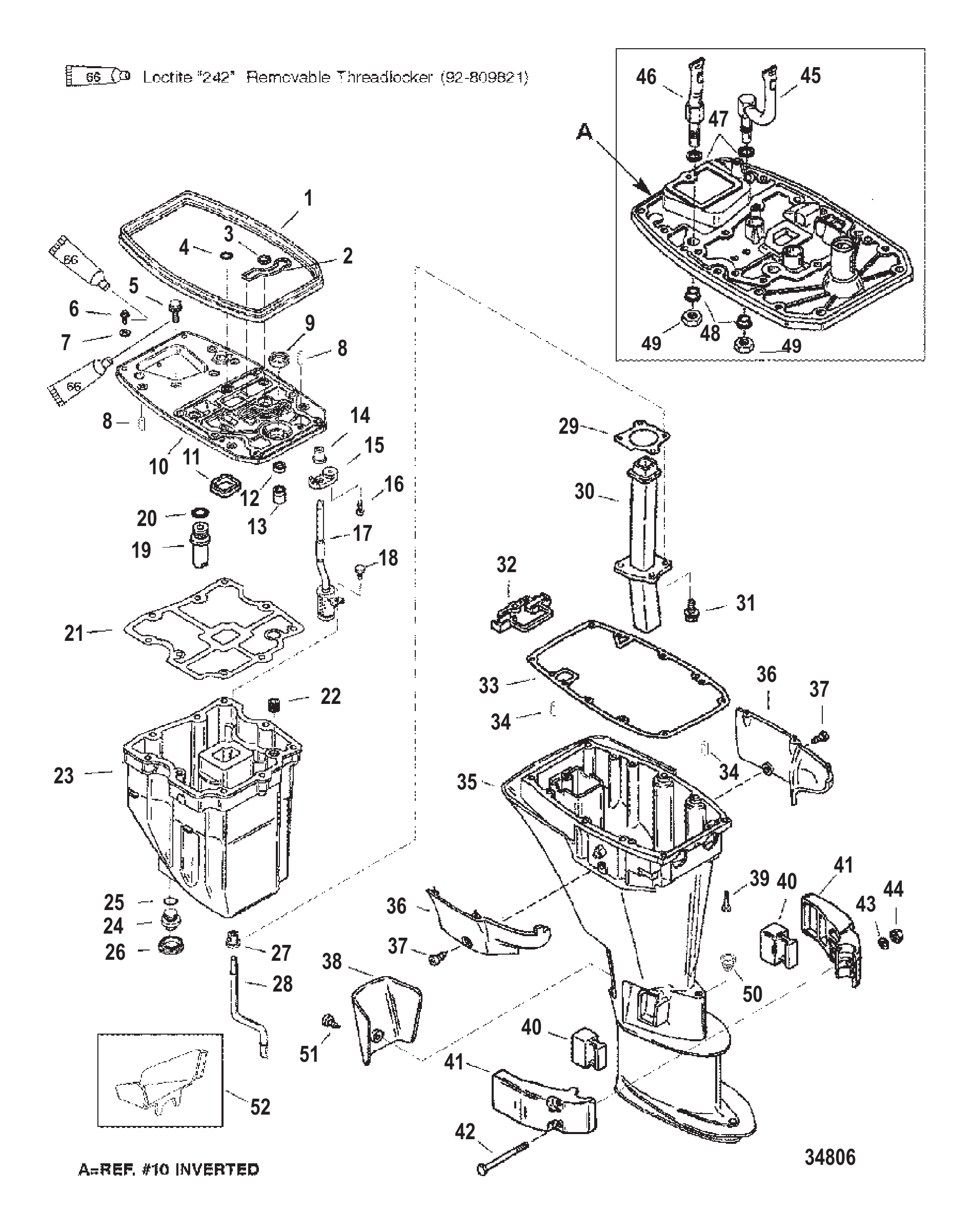

图 9驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	825807	橡胶密封件	SEAL Rubber	1
2	825806	密封件	SEAL	1
3	825805	减震器	DAMPER	1
4	825804	O型圈	O-RING	1
5	825773	螺栓	BOLT	9
6	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
6	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
7	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
7	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
8	82364M	定位销	PIN Dowel	2
9	827406	油封	SEAL Oil	1
10	825574A2	排气导板总成	GUIDE ASSEMBLY Exhaust	1
11	825771	密封件	SEAL	1
12	85023	油封	SEAL Oil	2
13	827395	密封壳体	HOUSING Seal	1
14	825580	密封件	SEAL	1
15	825581	导套	GUIDE	1
16	825582	螺钉	SCREW	1
17	825766	滤网	STRAINER	1
18	825767	螺栓	BOLT	1
19	825578A1	安全阀总成	RELIEF VALVE ASSEMBLY	1
20	825579	O型圈	O-RING	1
21	8257741	油底壳衬垫	GASKET Oil Pan	1
22	825765	密封件	SEAL	1
23	825764	油底壳	PAN Oil	1
24	825769	放油塞	PLUG Drain	1
25	825770	O型圈	O-RING	1
26	825768	减震器	DAMPER	1
27	827241	密封件	SEAL	1
28	825775	水管	TUBE Water	1
28	826035	水管	TUBE Water	1
29	8258281	衬垫	GASKET	1
30	825772	排气歧管	MANIFOLD Exhaust	1
30	825772T	排气歧管	MANIFOLD-EXH.	1
31	825773	螺栓	BOLT	4
32	825777	盖板	COVER	1
33	8257781	衬垫	GASKET	1
34	82364M	定位销	PIN Dowel	2
35	825538F1	壳体总成	HOUSING ASSEMBLY	1
35	825835F1	壳体总成	HOUSING ASSEMBLY	1
36	825796F1	盖板	COVER	1
36	825797F1	盖板	COVER	1
37	4007841	自攻螺丝	SCREW Self-Tapping	2
38	825798F1	放油盖	COVER Oil Drain	1
39	830106	螺钉 (M8 x 40)	SCREW (M8 x 40)	6
40	421892	支架	MOUNT	2
40	8M0039074	支架	MOUNT	2
41	42374F6	安装盖	COVER Mount	2
42	4009238	螺丝(M6 x 80)	SCREW (M6 x 80)	2
43	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
44	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
45	826682	管道	PIPE	1
46	825575	管道	PIPE	1
47	84273M	垫圈	WASHER	2
48	827336	衬套	BUSHING	2
49	84282M	螺母	NUT	2
50	827947	密封件	SEAL	1
51	40056105	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
52	828364	放油漏斗	FUNNEL Oil Drain	1
-	825847A95	衬垫套件	GASKET SET	1

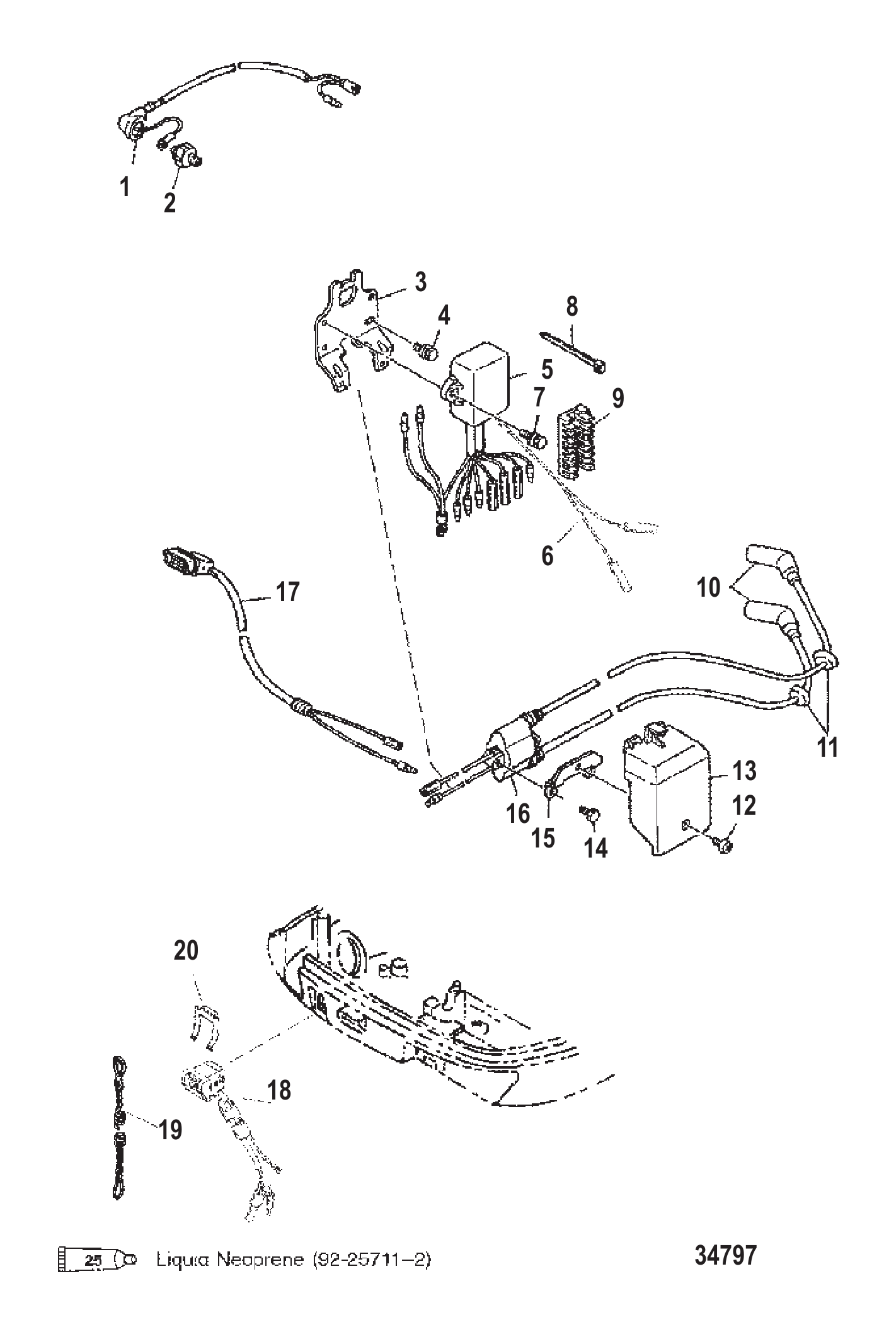

图 10电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	825679	电线	WIRE	1
2	825678	油压开关	SWITCH Oil Pressure	1
3	825671	支架	BRACKET	1
4	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
5	825667	CDI单元	CDI UNIT	1
5	825667T	CDI单元	CDI UNIT	1
6	824912A6	手动拉索总成	CABLE ASSEMBLY Manual	1
7	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
8	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
9	825674	卡箍	CLAMP	1
10	825102A1	高压线	HIGH TENSION LEAD	2
11	82069M	护孔环	GROMMET	2
12	825502	螺钉	SCREW	1
13	825673	盖板	COVER	1
14	825501	螺栓(M6x25)	BOLT (M6 x 25)	2
14	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
15	825672	安装板	PLATE	1
16	825668	点火线圈总成(含引线和护套)	COIL ASSEMBLY Ignition (Includes Leads and Boots)	1
16	825668T	点火线圈总成	COIL ASSY-IGN	1
17	825656	手动指示灯	PILOT LIGHT Manual	1
18	11083A30	开关总成	SWITCH ASSEMBLY	1
19	15920A54	拉绳总成	LANYARD ASSEMBLY	1
19	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
20	120441	黄铜固定座	RETAINER Brass	1
20	8M0032846	黄铜固定座	RETAINER Brass	1
-	822775A7	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T7	PH 9.9	PH 9.9	1

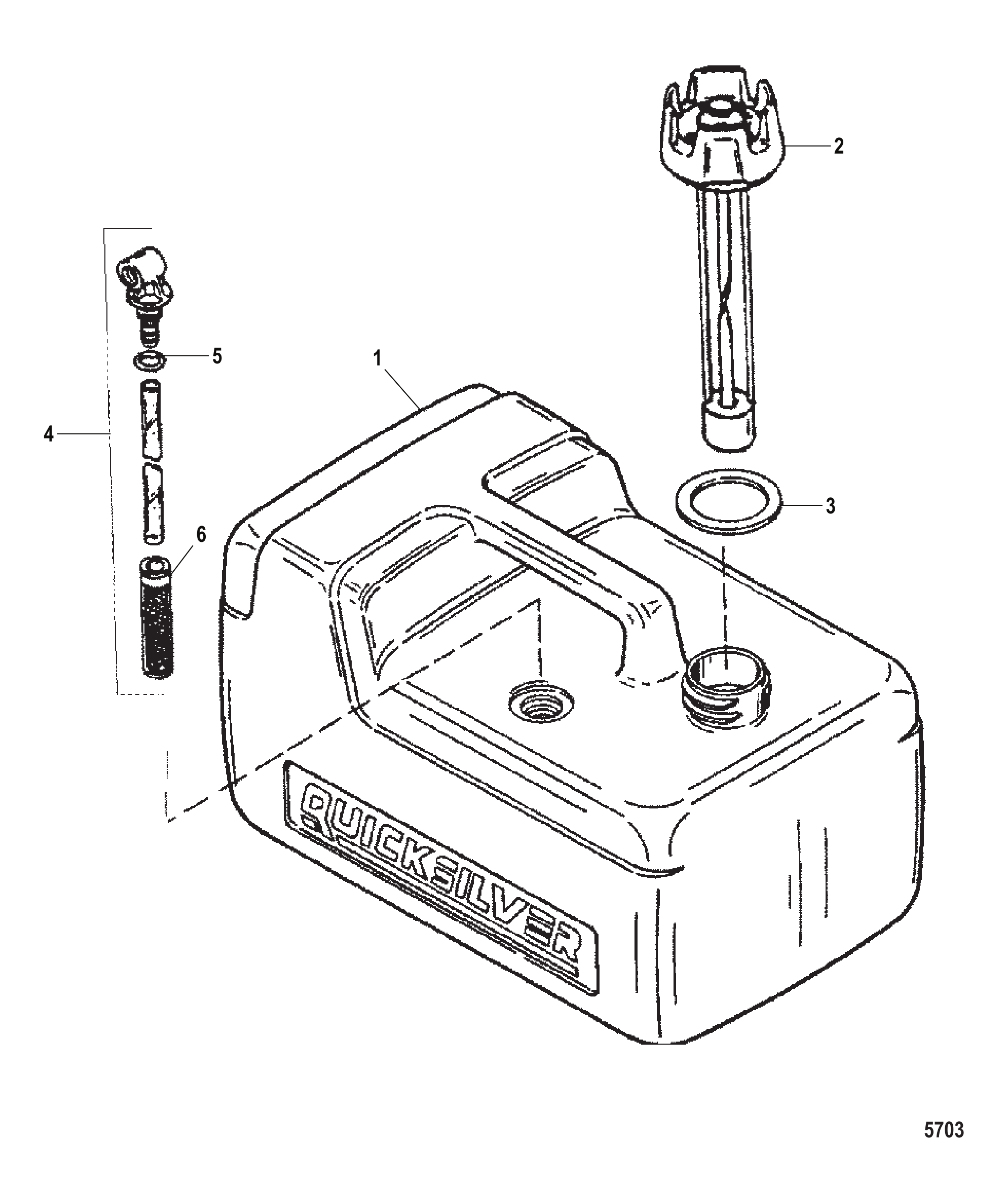

图 11燃油箱总成（塑料-3.2加仑） Fuel Tank Assembly (Plastic - 3.2 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	859061A1	燃油箱总成(塑料-3.2加仑)	TANK ASSEMBLY Fuel (Plastic-3.2 Gallon)	1
2	823535	油量表/油箱盖总成	GAUGE/CAP ASSEMBLY	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	823531A1	燃油连接套件	CONNECTOR KIT Fuel	1
4	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
5	823533	O型圈	O-RING	1
6	823534	滤网	SCREEN	1

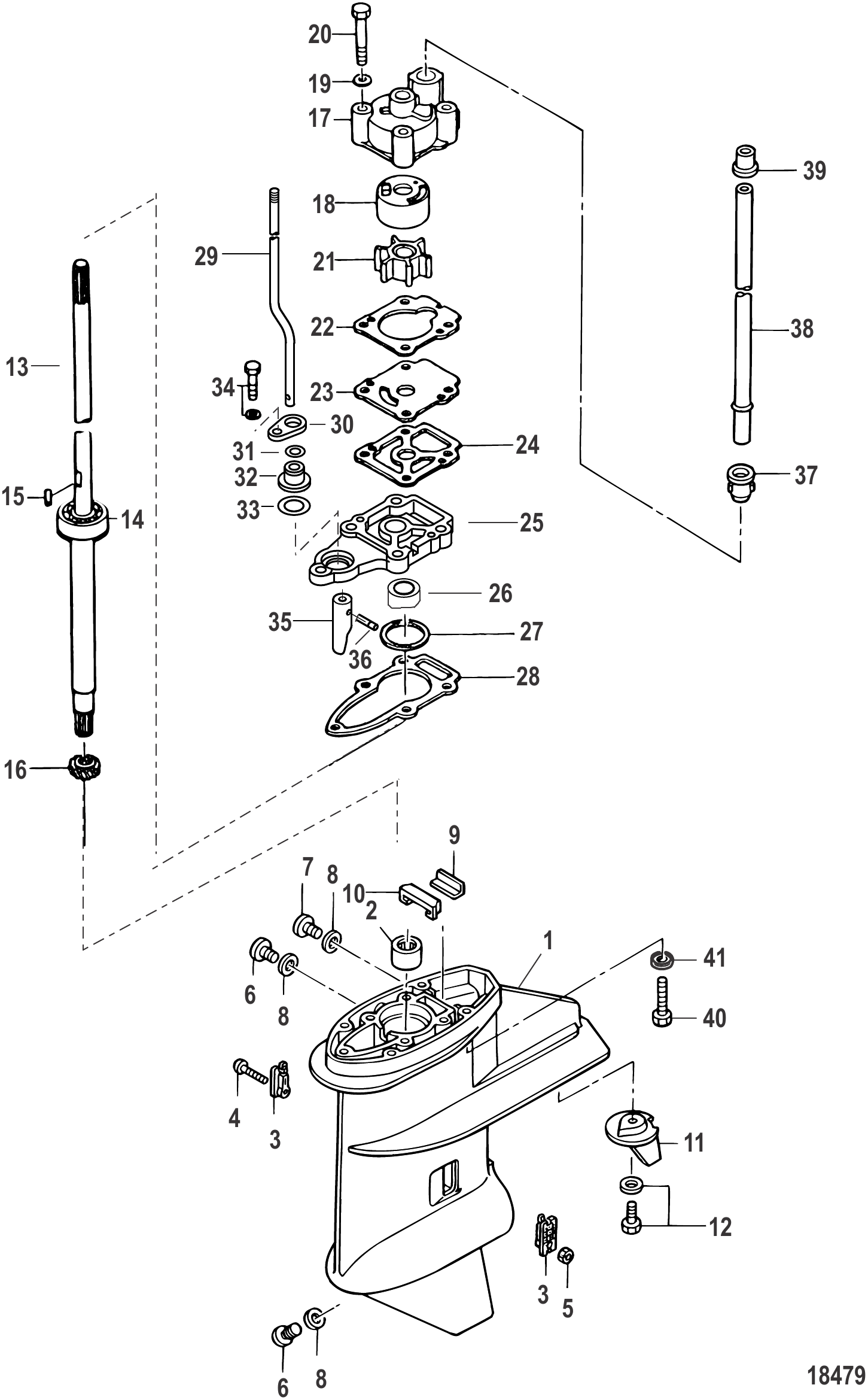

图 12齿轮箱驱动轴 Gear Housing Driveshaft

REF	零件编号	中文名称	英文名称	数量
-	895154T02	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158631	GC 8/9.9 4S短型	GC 8/9.9 4S SHORT	1
-	8M0135929	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158631	GC 8/9.9 4S短型	GC 8/9.9 4S SHORT	1
-	895154T03	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158633	GC 8/9.9 4S长型	GC 8/9.9 4S LONG	1
-	8M0135931	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158633	GC 8/9.9 4S长型	GC 8/9.9 4S LONG	1
-	8M0135933	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	895154T01	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0158623	齿轮箱总成(完整基础型)	GEAR HOUSING ASSEMBLY Complete, Basic	1
2	803675004	滚柱轴承	BEARING Roller	1
2	8M0158609	轴承	BEARING	1
3	803730001	滤水器	STRAINER Water	2
4	17635	螺钉	SCREW	1
5	85372216	螺母	NUT	1
5	85372210	螺母	NUT	1
6	953683	堵头	PLUG	2
6	8M0229353	堵头	PLUG	2
7	953683	水堵	PLUG Water	1
7	8M0229353	堵头	PLUG	1
8	95220	衬垫	GASKET	3
8	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	3
9	895155	水封	SEAL Water	1
10	895156	水封板	PLATE Water Seal	1
11	853762T01	平衡鳍板	TRIM TAB	1
12	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
13	803738004	驱动轴	DRIVESHAFT	1
13	8M0158625	短驱动轴	DRIVESHAFT SHORT	1
13	803738005	驱动轴	DRIVESHAFT	1
13	8M0158627	长驱动轴	DRIVESHAFT LONG	1
13	16136008	驱动轴	DRIVESHAFT	1
14	161326	滚珠轴承	BEARING Ball	1
15	9521811	滚柱销-不锈钢	PIN Roll - Stainless Steel	1
16	8037401	小齿轮	GEAR Pinion	1
16	8M0156176	锥齿轮B	BEVEL GEAR B	1
17	803750A02	水泵上壳体总成	HOUSING ASSEMBLY Upper Water Pump	1
18	8037511	不锈钢水泵衬套	LINER Stainless Steel Water Pump	1
19	895106	不锈钢垫圈	WASHER Stainless Steel	4
19	16826	不锈钢垫圈	WASHER Stainless Steel	4
20	161268	不锈钢螺栓	BOLT Stainless Steel	4
20	879194305	螺栓	BOLT	4
21	8037481	叶轮	IMPELLER	1
21	8M0214945	叶轮	IMPELLER	1
22	161585	衬垫	GASKET	1
22	8M0072137	泵壳衬垫	GASKET Pump Case	1
23	8037531	不锈钢导板	GUIDE PLATE Stainless Steel	1
24	161586	衬垫	GASKET	1
24	8M0072138	导板衬垫	GASKET Guide Plate	1
25	803750A01	水泵下座总成	BASE ASSEMBLY Water Pump Lower	1
26	95348	油封	SEAL Oil	1
27	8537955	垫片	SHIM	AR
28	161587	下衬垫	GASKET Lower	1
28	8M0072139	衬垫	GASKET	1
29	803760004	下换挡轴	SHIFT SHAFT Lower	1
29	803760005	下换挡轴	SHIFT SHAFT Lower	1
29	16186008	加长凸轮杆	ROD Cam - X-Long	1
30	16165	固定座	RETAINER	1
31	161771	O型圈	O-RING	1
32	16176	衬套	BUSHING	1
32	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
33	16178	O型圈	O-RING	1
34	825702002	不锈钢螺栓	BOLT Stainless Steel	1
34	823042	螺栓	BOLT	1
35	16172	凸轮	CAM	1
35	8M0090459	离合器凸轮	CLUTCH CAM	1
36	8150263	开口销	COTTER PIN	1
37	804903	下部索环	GROMMET Lower	1
38	803755004	水管	TUBE Water	1
38	803755005	水管	TUBE Water	1
38	16170008	水管	TUBE Water	1
39	804899002	上衬套	GROMMET Upper	1
40	804367002	螺栓	BOLT	4
40	16201	螺栓	BOLT	4
41	895106	不锈钢垫圈	WASHER Stainless Steel	4
41	16826	不锈钢垫圈	WASHER Stainless Steel	4
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1
-	8M0130156	衬垫套件	GASKET SET	1
-	803750A03	水泵套件-完整	PUMP KIT Water - Complete	1
-	853792T06		REPAIR KIT Water Pump - Chrome	1
-	853792T11	镀铬水泵维修包	REPAIR KIT Water Pump, Chrome	1
-	803748K01	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	803748Q01	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1

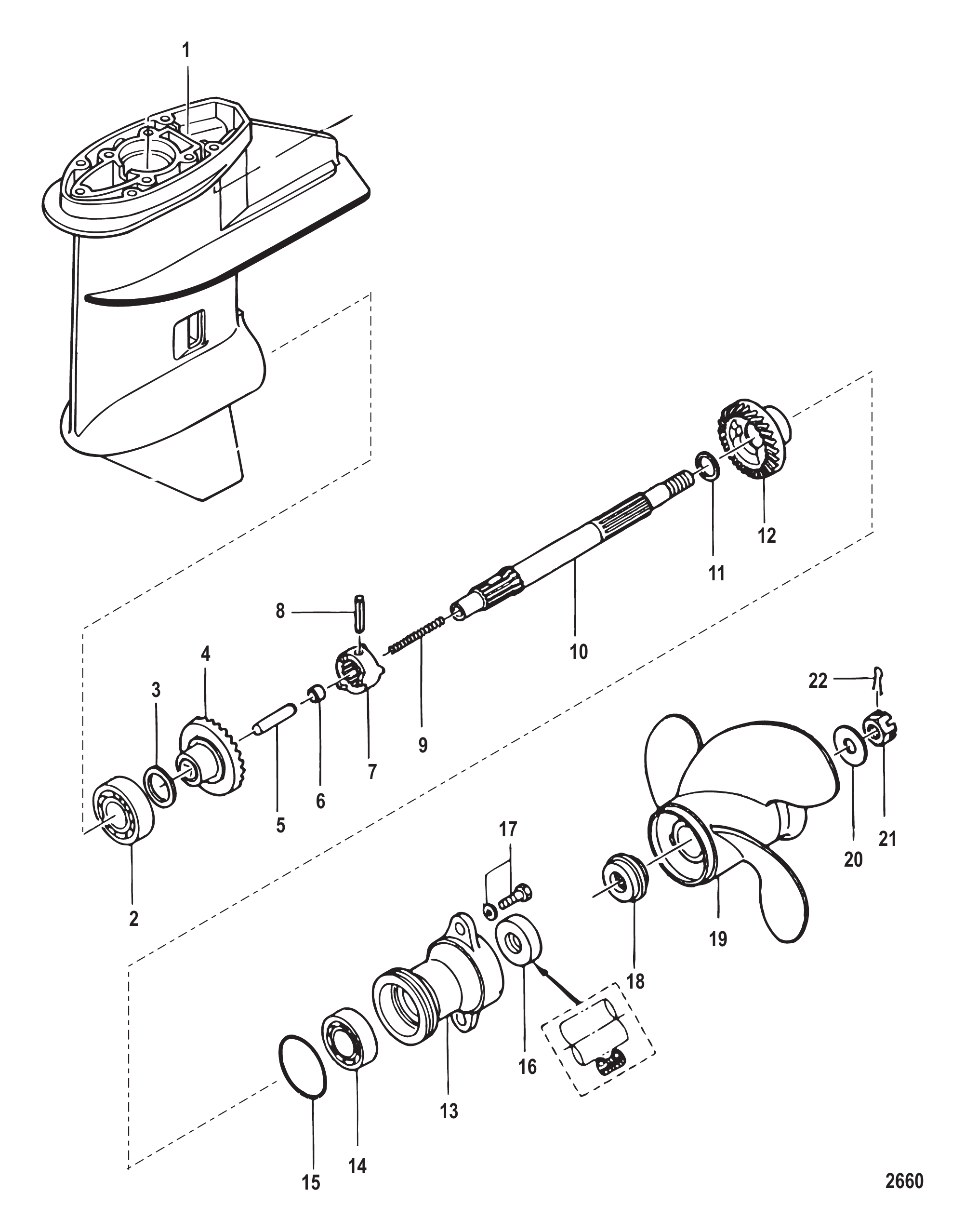

图 13齿轮箱螺旋桨轴 Gear Housing Propeller Shaft

REF	零件编号	中文名称	英文名称	数量
-	895154T02	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158631	GC 8/9.9 4S短型	GC 8/9.9 4S SHORT	1
-	8M0135929	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158631	GC 8/9.9 4S短型	GC 8/9.9 4S SHORT	1
-	895154T03	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158633	GC 8/9.9 4S长型	GC 8/9.9 4S LONG	1
-	8M0135931	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0158633	GC 8/9.9 4S长型	GC 8/9.9 4S LONG	1
-	8M0135933	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	895154T01	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0158623	齿轮箱总成(完整基础型)	GEAR HOUSING ASSEMBLY Complete, Basic	1
2	8037331	滚珠轴承	BEARING Ball	1
3	16141	垫片(0.1)	SHIM (0.1)	AR
3	813277	垫片(0.15)	SHIM (0.15)	AR
4	8037391	前进齿轮	GEAR Forward	1
4	8M0156174	锥齿轮总成	BEVEL GEAR ASSEMBLY	1
5	16152	凸轮从动件	FOLLOWER Cam	1
6	8537642	弹簧挡圈	RETAINER Spring	1
7	8037451	离合器	CLUTCH	1
8	16150	离合器销	PIN Clutch	1
9	892777002	弹簧(58毫米)	SPRING (58 mm)	1
10	803744002	螺旋桨轴	PROPELLER SHAFT	1
10	8M0070782	螺旋桨轴	PROPELLER SHAFT	1
11	16140	垫圈	WASHER	1
12	8037411	倒挡齿轮	GEAR Reverse	1
12	8M0156178	锥齿轮C	BEVEL GEAR C	1
13	803732T03	轴承座总成	CARRIER ASSEMBLY Bearing	1
13	8M0070876	轴承座	CARRIER-BEARING	1
14	16128	滚珠轴承	BEARING Ball	1
15	16131	O型圈	O-RING	1
16	16130	油封	SEAL Oil	1
17	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
18	803743002	推力座	THRUST HOLDER	1
18	8M0131240	推力座	THRUST HOLDER	1
19	895180A10	螺旋桨 (8.5 x 6.5)	PROPELLER (8.5 x 6.5)	OPT.
19	897610A10	BLMX 8.9X6.5	BLMX 8.9X6.5	OPT.
19	895181A10	螺旋桨 (8.9 x 7)	PROPELLER (8.9 x 7)	OPT.
19	897614A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	OPT.
19	895182A10	螺旋桨 (8.5 x 7.5)	PROPELLER (8.5 x 7.5)	1
19	897614A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
19	895183A10	螺旋桨 (8.9 x 8.3)	PROPELLER (8.9 x 8.3)	1
19	897618A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
19	895184A10	螺旋桨 (8.9 x 10)	PROPELLER (8.9 x 10)	OPT.
19	897620A10	BLKMAX 8.9X9.5 RH	BLKMAX 8.9X9.5 RH	OPT.
20	16146	垫圈	WASHER	1
21	16147	螺旋桨螺母	PROP NUT	1
22	815026	开口销	COTTER PIN	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1
-	8M0130156	衬垫套件	GASKET SET	1
-	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1

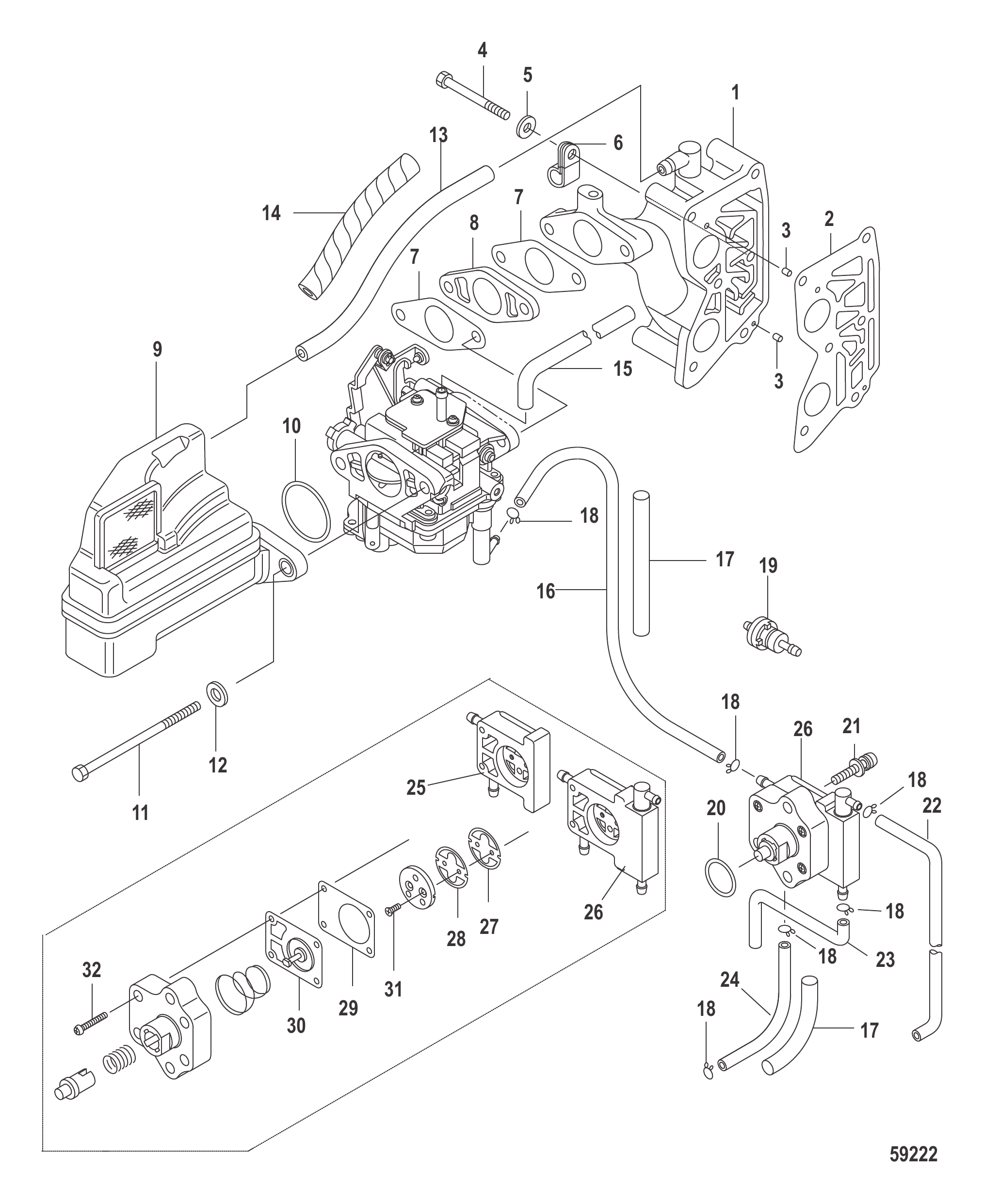

图 14进气歧管和燃油泵 Intake Manifold and Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	835385T01	进气歧管	MANIFOLD Intake	1
2	853525001	衬垫	GASKET	1
3	8150263	开口销	COTTER PIN	2
4	853531001	螺栓	BOLT	6
5	895106	不锈钢垫圈	WASHER Stainless Steel	6
5	16826	不锈钢垫圈	WASHER Stainless Steel	6
6	953951	卡箍	CLAMP	1
7	835383001	化油器衬垫	GASKET Carburetor	2
8	853526001	绝缘体	INSULATOR	1
9	835386001	空气箱	BOX Air	1
10	825057003	O型圈	O-RING	1
11	855809	螺栓 (M6 x 100)	BOLT (M6 x 100)	2
11	8M0100009	螺栓	BOLT	2
12	895106	不锈钢垫圈	WASHER Stainless Steel	2
12	16826	不锈钢垫圈	WASHER Stainless Steel	2
13	851848004	通气管 (200 mm)	HOSE (200 mm) Breather	1
13	879194471	软管	HOSE	1
14	895108001	保护套	PROTECTIVE SLEEVE	1
15	895109	溢流管	HOSE Overflow	1
16	851848005	燃油管 (260 mm)	HOSE (260 mm) Fuel	1
16	879194470	软管	HOSE	1
16	8M0127687	燃油管	HOSE Fuel	1
17	895108	保护软管	PROTECTIVE TUBING	2
18	95395	不锈钢卡扣	CLIP Stainless Steel	4
19	16248	燃油滤清器	FILTER Fuel	1
19	8M0157133	燃油滤清器	FILTER Fuel	1
20	803513	O型圈	O-RING	1
21	8555448	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
21	855544021	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	2
22	95394010	油管(185 mm)	TUBING (185 mm)	1
22	879194470	软管	HOSE	1
23	851848010	橡胶管 (160 mm)	TUBING Rubber (160 mm)	1
23	879194470	软管	HOSE	1
24	851848006	燃油管 (150 mm)	HOSE (150 mm) Fuel	1
24	879194470	软管	HOSE	1
24	8M0127686	燃油管	HOSE Fuel	1
25	NSS	泵总成不单独销售	NOT SOLD SEPARATE PUMP ASSEMBLY	1
26	803529T07	燃油泵总成(仅完整件)	PUMP ASSEMBLY Fuel-Complete Only	1
27	851812003	黑色止回阀	CHECK VALVE Black	1
28	851812004	白色止回阀	CHECK VALVE White	1
29	855569003	衬垫	GASKET	1
30	853731003	隔膜	DIAPHRAGM	1
31	895107	螺钉	SCREW	2
32	895107001	螺钉	SCREW	4
-	835427A04	动力头衬垫套件	GASKET SET Powerhead	1
-	851812A01	膜片组件	DIAPHRAGM KIT	1

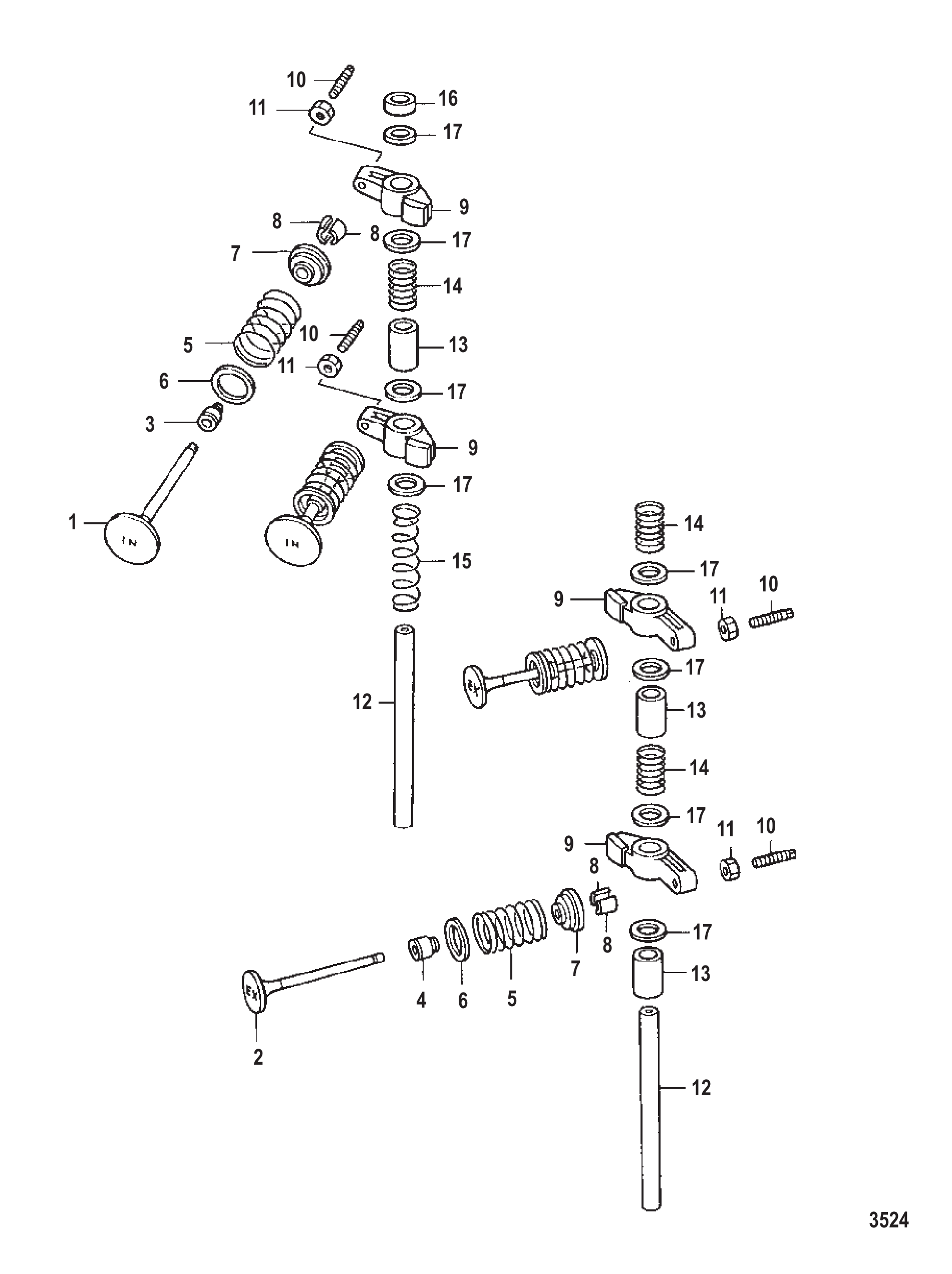

图 15进气阀与排气阀 Intake Valve and Exhaust Valve

REF	零件编号	中文名称	英文名称	数量
1	850838002	进气阀	VALVE Intake	2
2	850839003	排气阀	VALVE Exhaust	2
3	822647001	进气密封-黑色	SEAL Intake - Black	2
4	822647002	排气密封-绿色	SEAL Exhaust - Green	2
5	8035544	弹簧	SPRING	4
5	898101214	气门弹簧	SPRING Valve	4
6	803598	阀座	SEAT	4
6	8M0158660	气门弹簧座	SEAT VALVE SPRING	4
7	803555	固定座	RETAINER	4
7	8M0152418	固定座总成	RETAINER ASSEMBLY	4
8	803556	气门锁夹	KEEPER Valve	8
8	8M0152418	固定座总成	RETAINER ASSEMBLY	8
9	850841004	摇臂	ROCKER ARM	4
10	825046002	螺钉	SCREW	4
11	826150001	调节螺母	NUT Adjusting	4
12	850842001	摇臂轴	ROCKER ARM SHAFT	2
13	825451001	轴环	COLLAR	3
14	825452002	弹簧	SPRING	3
15	825453001	弹簧	SPRING	1
16	895118001	垫圈	WASHER	1
17	895118004	垫圈	WASHER	8
-	895274A05	动力头总成	POWERHEAD ASSEMBLY	1

图 16动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	835427A00	动力头衬垫套件	GASKET SET Powerhead	1
0	825478	燃油泵O型圈	O-RING Fuel Pump	1
0	825462	凸轮轴O型圈	O-RING Camshaft	1
0	853523	油泵衬垫	GASKET Oil Pump	1
0	825455	凸轮轴油封	SEAL Oil Camshaft	1
0	853525	进气歧管垫片	GASKET Intake Manifold	1
0	835383	绝缘垫片	GASKET Isulator	2
0	8250572	消音器O型圈	O-RING Silencer	1
0	8M0188456	O型圈	O RING	1
0	822647	气门杆油封	SEAL Valve Stem	4
0	834952	排气盖衬垫	GASKET Exhaust Cover	1
0	834952002	衬垫	GASKET	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	850850	通气盖密封件	SEAL Breather Cover	1
0	855922A2	挡油板	PLATE Oil Deflection	1
0	8354272	挡油板垫片	GASKET Oil Deflection Plate	2
0	850836	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0052705	衬垫	GASKET	1
0	850837	密封件（气缸盖）	SEAL Cylinder Head	1
0	825492	油塞O型圈	O-RING Oil Plug	1
0	8M0052669	O型圈	O-RING	1
0	855680	油封 曲轴-顶部	SEAL Oil Crankshaft-Top	1
0	855681	油封 曲轴-底部	SEAL Oil Crankshaft-Bottom	1

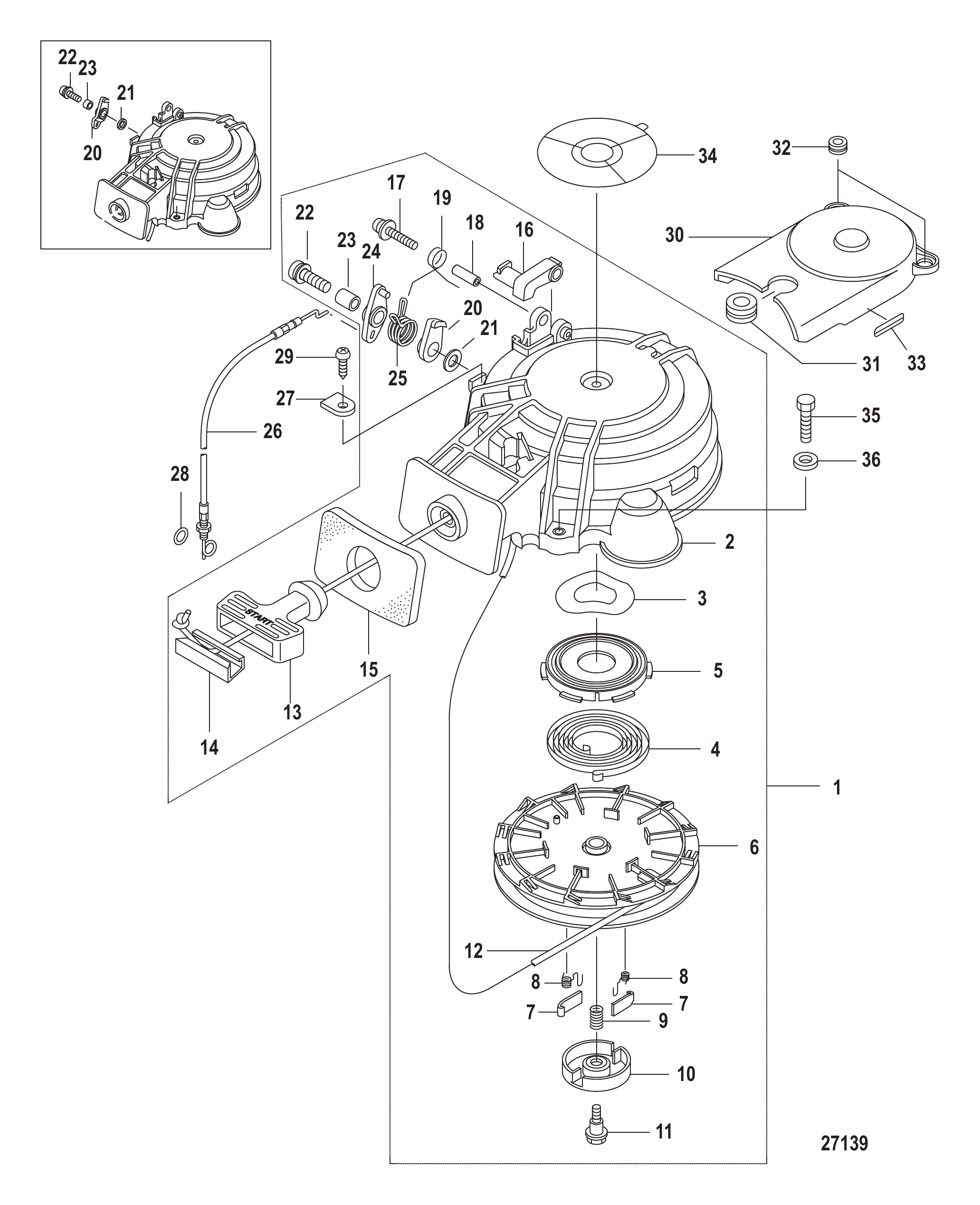

图 17反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	803716T04	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T04	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T06	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T06	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0138720	反冲启动器	RECOIL STARTER	1
1	803716T07	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	803716T03	启动器壳体	HOUSING Starter	1
2	803716T05	启动器壳体	HOUSING Starter	1
2	803716T03	启动器壳体	HOUSING Starter	1
2	803716T05	启动器壳体	HOUSING Starter	1
2	803716T05	启动器壳体	HOUSING Starter	1
2	803716T05	启动器壳体	HOUSING Starter	1
3	895128	波形垫圈	WAVE WASHER	1
4	804024T07	启动弹簧	SPRING Starter	1
5	895129	启动弹簧壳体	HOUSING Starter Spring	1
6	803717001	卷轴	REEL	1
7	812635002	棘轮	RATCHET	2
8	812634003	回位弹簧	SPRING Return	2
9	812636001	弹簧	SPRING	1
10	812638001	摩擦片	FRICTION PLATE	1
11	812637001	螺栓	BOLT	1
12	850057002	启动绳	ROPE Starter	1
12	8M0110704	绳索	ROPE	1
13	812640002	启动绳手柄	HANDLE Starter Rope	1
14	853755001	拉绳锚点	ROPE ANCHOR	1
14	8M0084137	拉绳锚点	ROPE ANCHOR	1
15	803720001	启动器密封件	SEAL Starter	1
15	8M0138706	启动器密封件	SEAL Starter	1
15	8M0138706	启动器密封件	SEAL Starter	1
16	804031001	启动器联锁装置	INTERLOCK Starter	1
17	8555449	螺钉总成	SCREW ASSEMBLY	1
18	895130	轴环	COLLAR	1
19	812645007	启动联锁弹簧	SPRING Starter Interock	1
20	803721002	启动联锁凸轮	CAM Starter Interlock	1
20	895131A06	联锁线缆套件	CABLE KIT-INTERLK	1
20	803721002	启动联锁凸轮	CAM Starter Interlock	1
20	895131A06	联锁线缆套件	CABLE KIT-INTERLK	1
20	803721003	启动联锁凸轮	CAM Starter Interlock	1
20	803721003	启动联锁凸轮	CAM Starter Interlock	1
21	895106	不锈钢垫圈	WASHER Stainless Steel	1
21	16826	不锈钢垫圈	WASHER Stainless Steel	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
22	855544021	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	1
22	855544021	螺钉 (M6 x 25 MM)	SCREW (M6 x 25 MM)	1
23	855545001	轴环	COLLAR	1
23	855545001	轴环	COLLAR	1
23	855545002	轴环	COLLAR	1
23	855545004	轴环	COLLAR	1
23	855545002	轴环	COLLAR	1
23	855545004	轴环	COLLAR	1
24	898101627	启动器锁定杆	LEVER Starter Lock	1
24	898101627	启动器锁定杆	LEVER Starter Lock	1
25	898101628	弹簧	SPRING	1
25	898101628	弹簧	SPRING	1
26	895131A01	启动联锁线缆总成	CABLE ASSEMBLY Starter Interlock	1
26	895131A06	联锁线缆套件	CABLE KIT-INTERLK	1
27	803762	卡箍	CLAMP	1
28	895132	黑色O型圈	O-RING Black	1
28	8M0085099	O型圈	ORING	1
29	16257003	不锈钢自攻螺钉	SCREW Tapping - Stainless Steel	1
30	895133	盖板	COVER	1
31	881305001	橡胶护圈	GROMMET Rubber	1
32	881305002	护孔环	GROMMET	2
33	NSS	火花塞电阻标签不单独销售	NOT SOLD SEPARATE Decal-Resistance Spark Plug	1
34	NSS	不单独销售 贴花-警示	NOT SOLD SEPARATE Decal-Caution	1
35	823042039	螺栓	BOLT	3
35	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3
36	895118002	垫圈	WASHER	3
36	953921	不锈钢垫圈	WASHER Stainless Steel	3

图 18维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
0	803014	零件手册 8 Bodensee 四冲程	PARTS MANUAL 8 Bodensee 4-Stroke	1
0	827857R1	维修手册	SERVICE MANUAL	1
0	10108980	用户手册	OWNERS MANUAL	1
0	809727A98	贴花套件	DECAL SET	1
0	809727A00	贴花套件	DECAL SET	1
0	809710A98	贴花套件	DECAL SET	1

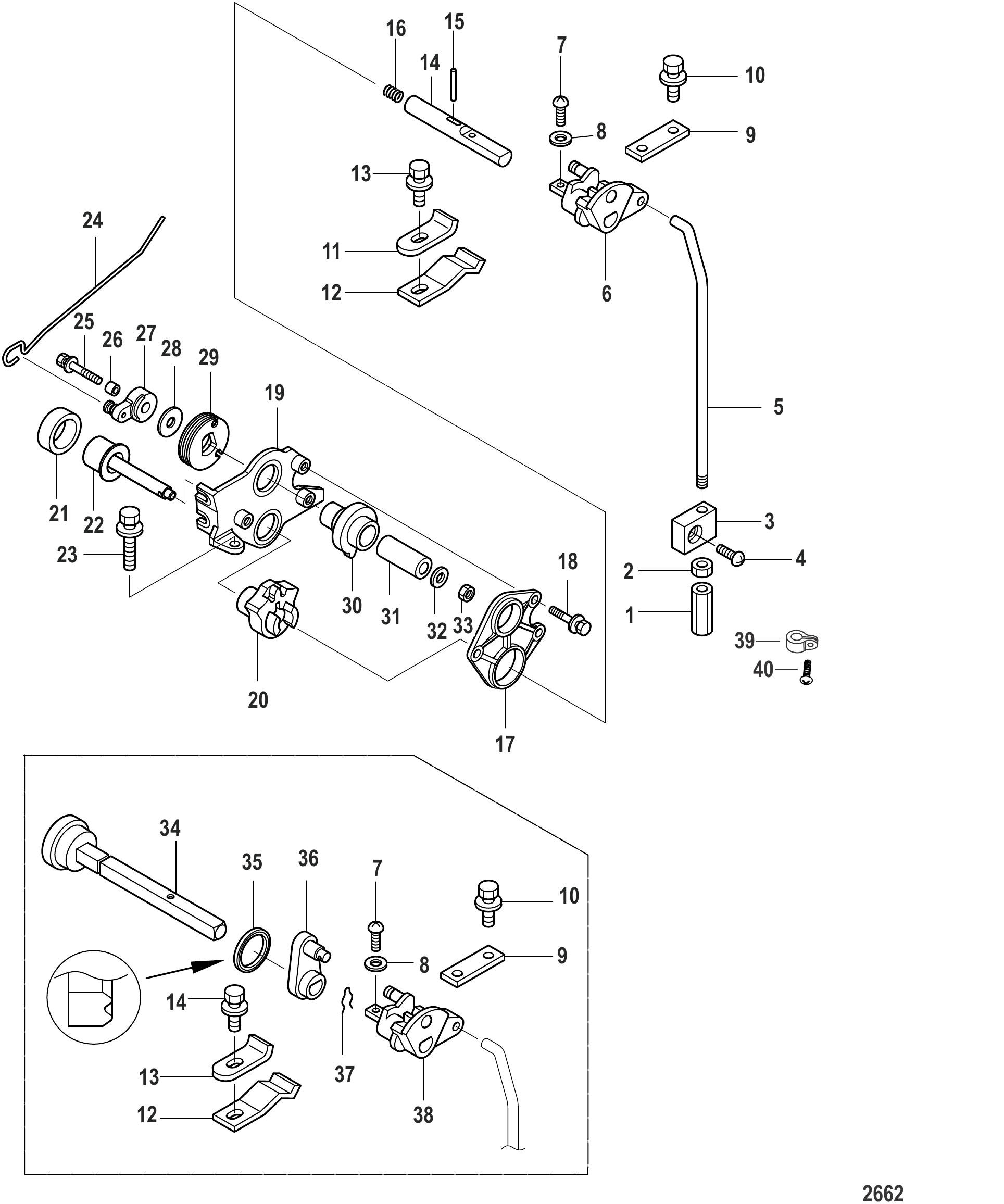

图 19换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	803767002	联轴器	COUPLER	1
2	16081	不锈钢螺母	NUT Stainless Steel	1
3	804906001	倒车锁	LOCK Reverse	1
4	895143002	螺钉	SCREW	1
4	879194329	螺钉	SCREW	1
5	803766003	上换挡轴	SHIFT SHAFT Upper	1
5	8M0229576	上换挡轴	SHIFT SHAFT Upper	1
6	803768002	换挡定位器	SHIFT DETENT	1
7	855544014	螺钉	SCREW	1
8	16335	垫圈	WASHER	1
9	895157	支架	BRACKET	1
10	82304234	螺栓	BOLT	2
10	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
11	8518641	卡箍	CLAMP	1
11	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
12	803756002	换挡定位器	SHIFT DETENT	1
13	82304234	螺栓	BOLT	1
13	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
14	892771	轴	SHAFT	1
15	16085003	销	PIN	1
16	813028003	弹簧	SPRING	1
17	895159	齿轮板	GEAR PLATE	1
18	825702002	不锈钢螺栓	BOLT Stainless Steel	3
18	823042	螺栓	BOLT	3
19	895158	齿轮板	GEAR PLATE	1
20	895161	从动齿轮	GEAR Driven	1
21	16219002	密封件	SEAL	1
22	892772	旋钮	KNOB	1
23	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
24	803574002	杆 油门	ROD Throttle	1
25	82304222	不锈钢螺栓	BOLT Stainless Steel	1
25	8M0102279	螺栓	BOLT	1
26	895126	轴环(6毫米)	COLLAR (6 mm)	1
27	803572001	节气门开启器	OPENER Throttle	1
28	895118002	垫圈	WASHER	1
28	953921	不锈钢垫圈	WASHER Stainless Steel	1
29	804892002	节流鼓	DRUM Throttle	1
29	895101401	节流鼓	DRUM Throttle	1
30	895160	驱动齿轮	GEAR Drive	1
30	895101400	驱动齿轮	GEAR Drive	1
31	895162	钢轴套	COLLAR Steel	1
31	895162001	钢轴套	COLLAR Steel	1
32	895106	不锈钢垫圈	WASHER Stainless Steel	1
32	16826	不锈钢垫圈	WASHER Stainless Steel	1
33	8537226	螺母	NUT	1
33	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
34	851865001	换档轴	SHIFT SHAFT	1
34	851865003	换档轴	SHIFT SHAFT	1
35	16219003	密封件	SEAL	1
36	803763002	换挡杆	LEVER Shift	1
37	851863	卡扣	CLIP	1
38	803768003	换挡定位器	SHIFT DETENT	1
39	810753004	止动器	STOPPER	1
40	855544018	螺钉	SCREW	1
-	804908A00	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082883	ORD 27-8M0130156	ORD 27-8M0130156	1
-	8M0130156	衬垫套件	GASKET SET	1

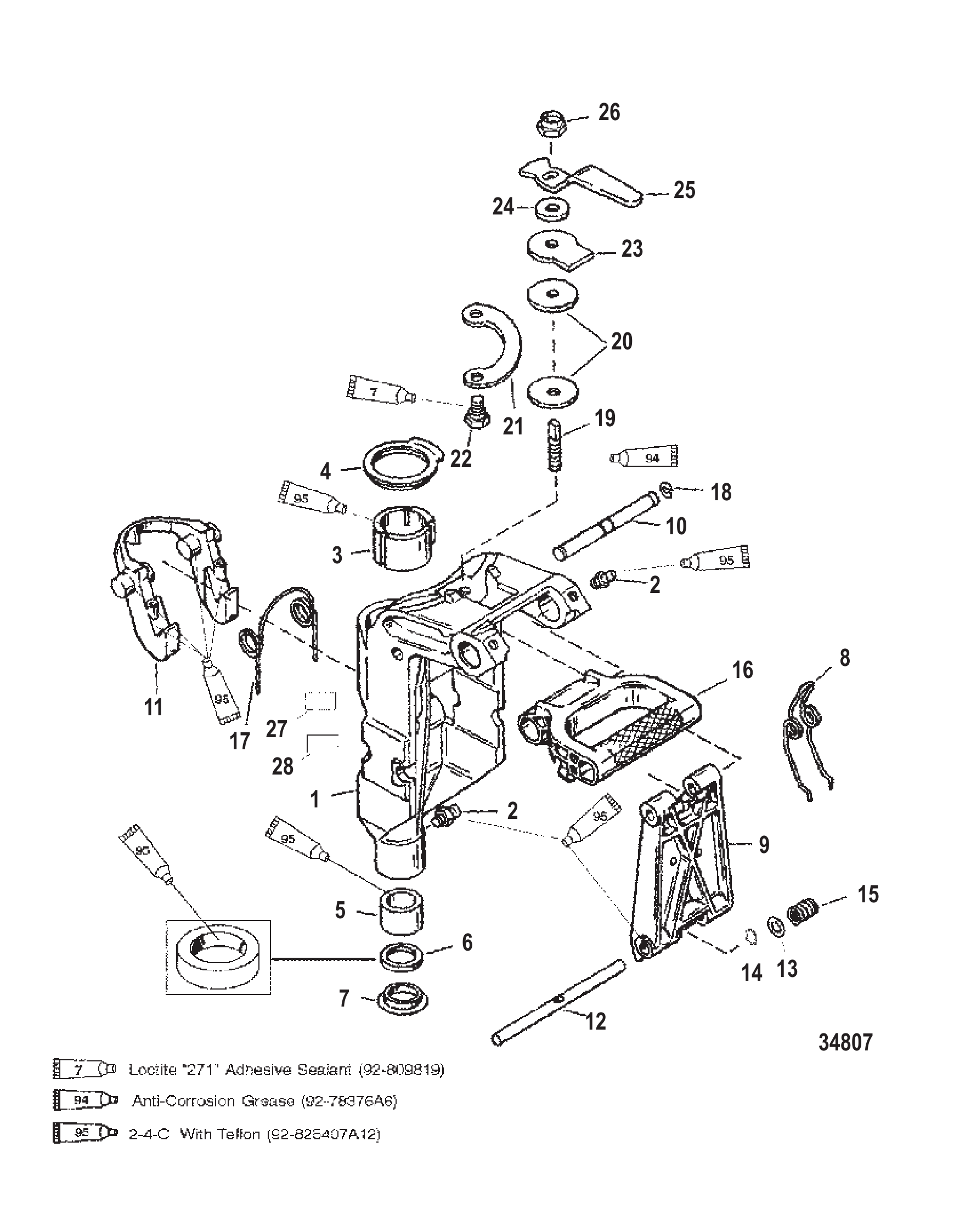

图 20旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	74036	润滑脂接头	FITTING Grease	4
2	8M0169589	润滑脂接头	FITTING Grease	4
3	421402	轴承	BEARING	1
4	420801	推力轴承-上	BEARING Thrust - Upper	1
4	42080T01	轴承	BEARING	1
5	42139	衬套	BUSHING	1
6	42077	密封件	SEAL	1
7	42373	止推垫片	THRUST WASHER	1
8	421301	弹簧	SPRING	1
9	420824	支架	BRACKET	1
9	42082T04	支架	BRACKET	1
10	420811	销	PIN	1
11	421411	倒挡锁钩	HOOK Reverse Lock	1
11	8M0075731	倒挡钩	HOOK Reverse	1
12	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
13	8M0027716	垫圈 (0.390 x 0.600 x 0.032) 不锈钢	WASHER (.390 x .600 x .032) Stainless Steel	1
14	832720	挡圈	RING Retaining	1
15	42128	弹簧	SPRING	1
16	42085F4	提手	CARRYING HANDLE	1
16	420852	手柄-黑色	HANDLE-BLACK	1
17	42127	弹簧	SPRING	1
18	13194	挡圈	RING Retaining	2
19	821961	杆	ROD	1
20	8165621	圆盘	DISC	2
21	821958A1	板组件套件	PLATE KIT	1
22	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
23	821957	制动板	BRAKE PLATE	1
24	29330	垫圈	WASHER	1
25	821959	手柄	HANDLE	1
26	34863	螺母 (.375-24)	NUT (.375-24)	1
26	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
27	8237011	副驾驶贴花	DECAL Co-Pilot	1
28	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

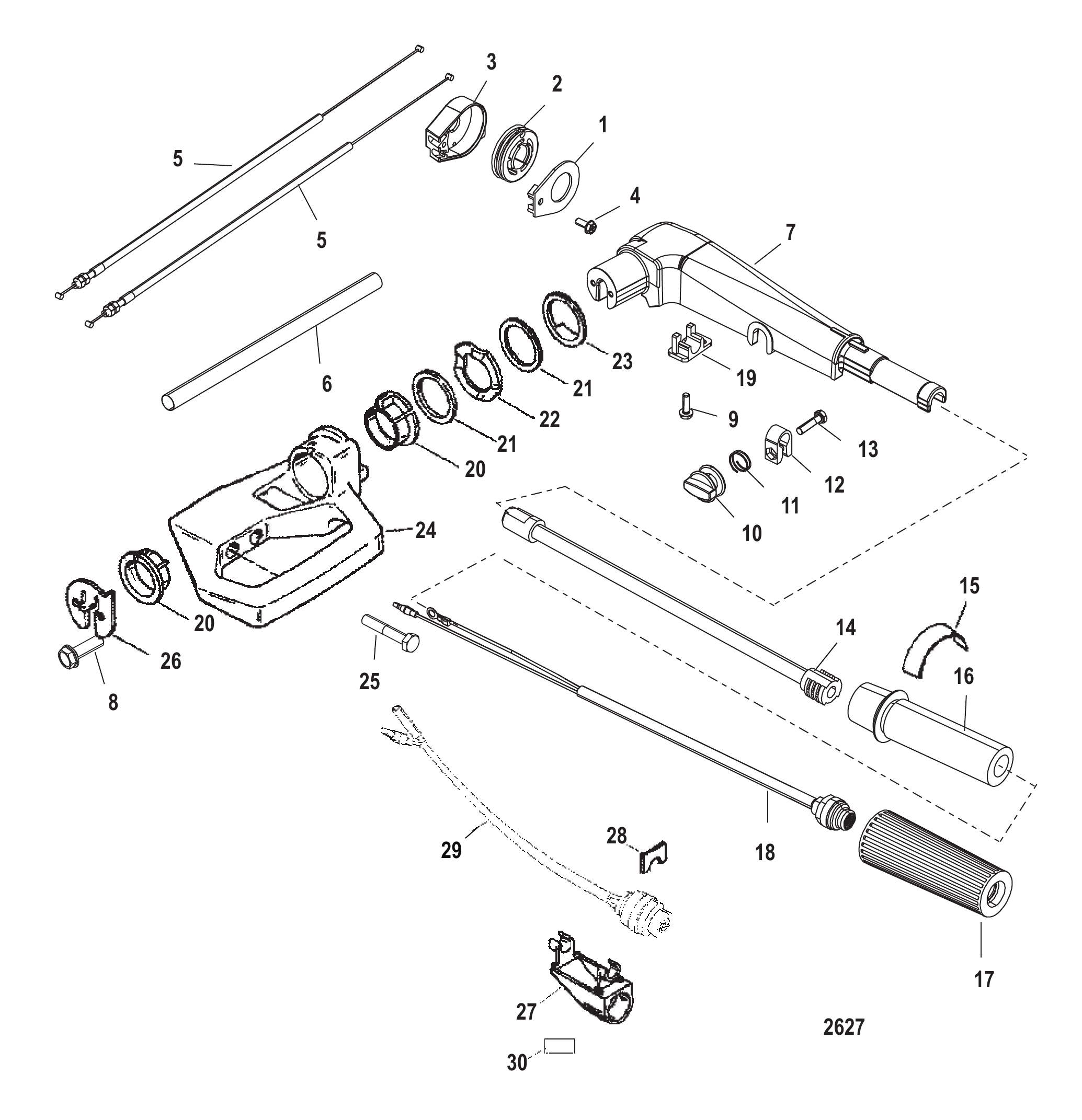

图 21舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
-	821468T65	舵柄总成	TILLER HANDLE ASSEMBLY	1
1	822148A3	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	432429	节气门拉索	CABLE Throttle	2
5	43242T09	节气门拉索	CABLE-THROTTLE	2
6	9600910	套筒	SLEEVE	1
7	821468A66	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
9	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
10	821972	节气门旋钮	KNOB Throttle	1
10	821972T	节气门旋钮	KNOB Throttle	1
11	96203	弹簧	SPRING	1
12	821971	节气门锁	LOCK Throttle	1
12	892995	节气门锁	LOCK Throttle	1
13	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
13	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
14	821463A1	舵柄管	TILLER TUBE	1
14	821463T01	舵柄管	TUBE-TILLER	1
15	8242003	贴花	DECAL	1
16	821465	节气门手柄	HANDLE Throttle	1
17	99589	握把	GRIP	1
17	8M0221732	外握把	GRIP OUTER	1
18	823609A9	停机开关总成	SWITCH ASSEMBLY Stop	1
18	8M0104613	开关总成	SWITCH ASSY	1
19	822441	固定座	RETAINER	1
20	823939	衬套	BUSHING	2
21	822145	垫圈	WASHER	2
22	826792	波形垫圈	WAVE WASHER	1
23	822146	垫圈	WASHER	1
24	822841F1	转向臂支架	BRACKET Steering Arm	1
25	4000384	螺钉(M10×80)	SCREW (M10 x 80)	2
26	826648	安装板	PLATE	1
27	8239172	壳体	HOUSING	1
27	889734	开关壳体	HOUSING Switch	1
27	889734	开关壳体	HOUSING Switch	1
28	824918	卡扣	CLIP	1
29	823609A8	开关总成	SWITCH ASSEMBLY	1
30	855262	启动贴花	DECAL Start	1

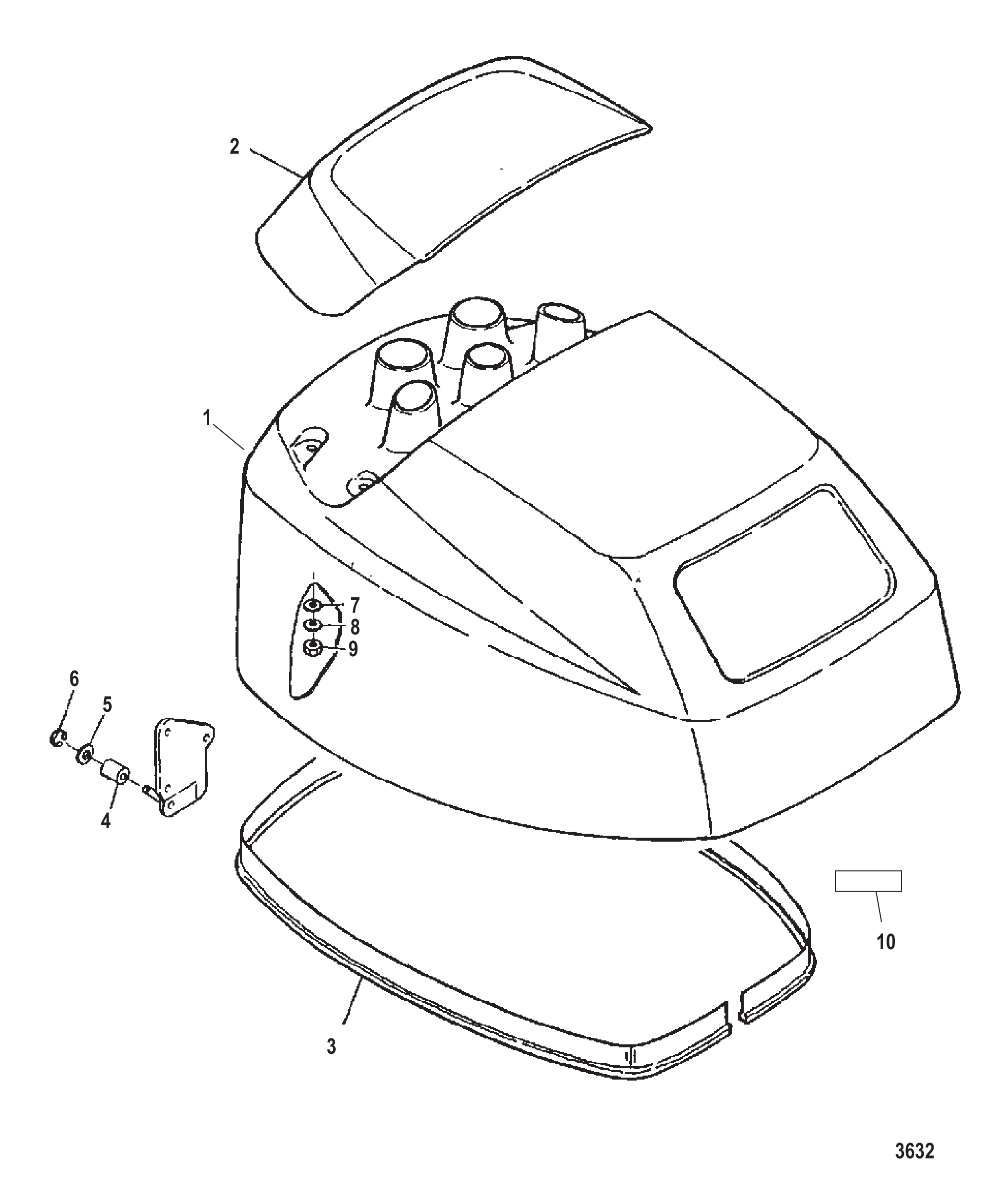

图 22上罩壳 Upper Cowl

REF	零件编号	中文名称	英文名称	数量
1	803580A13	顶盖总成	TOP COWL ASSEMBLY	1
2	16218010	倾斜手柄	TILT HANDLE	1
2	8M0078366	倾斜手柄	TILT HANDLE	1
3	895178001	橡胶密封件	SEAL Rubber	1
3	895178002	橡胶密封件	SEAL Rubber	1
4	853788002	滚轮	ROLLER	1
5	895118002	垫圈	WASHER	1
5	953921	不锈钢垫圈	WASHER Stainless Steel	1
6	953181	E型卡环	E RING	1
7	895118002	垫圈	WASHER	4
7	953921	不锈钢垫圈	WASHER Stainless Steel	4
8	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	4
9	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
10	NSS	不单独销售标贴-油压警告	NOT SOLD SEPARATE Decal-Oil Pressure	1
-	895762A05	贴花套件	DECAL SET	1
-	8M0098710	服务套件贴纸	DECAL-SERVICE KIT	1
