水星 Mercury 15 HP Carb 2 CYL 1B227000 THRU 1B727495 - 爆炸图零件明细

四冲程 化油器 · USA - Cat.# 90-803183006 · 共 30 个部位 · 1035 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	828038A1	充电套件 电池整流器	CHARGING KIT Battery Rectifier	A/R
-	831257A1	副驾驶套件	CO-PILOT KIT	A/R
-	828003A1	电启动改装套件	CONVERSION KIT Electric Start	A/R
-	828032A1	延长套件	EXTENSION KIT	A/R
-	828032A2	延长套件	EXTENSION KIT	A/R
-	12612A2	冲洗附件	FLUSHING ATTACHMENT	A/R
-	12612Q2	冲洗附件	FLUSHING ATTACHMENT	A/R
-	827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	A/R
-	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	A/R
-	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	A/R
-	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	A/R
-	84125T	电压调节器	REGULATOR Voltage	A/R
-	14171A2	电机锁	MOTOR LOCK	A/R
-	14171Q2	电机锁	MOTOR LOCK	A/R
-	828000A12	机油箱	OIL Case	A/R
-	802833Q1	机油	OIL	A/R
-	96086	火花塞扳手/螺丝刀	WRENCH/SCREWDRIVER Spark Plug	A/R
-	8M0026088	火花塞扳手	PLUG WRENCH	A/R
-	828020A1	遥控器安装套件	ATTACHING KIT Remote Control	A/R
-	828022A2	线束总成 遥控装置	HARNESS ASSEMBLY Remote Control	A/R
-	831259A1	转换套件	CONVERSION KIT	A/R
-	828030A3	舵柄套件	TILLER HANDLE KIT	A/R
-	828030A4	舵柄套件	TILL HANDLE KIT	A/R
-	828004A1	舵柄转换套件	CONVERSION KIT Tiller Handle	A/R

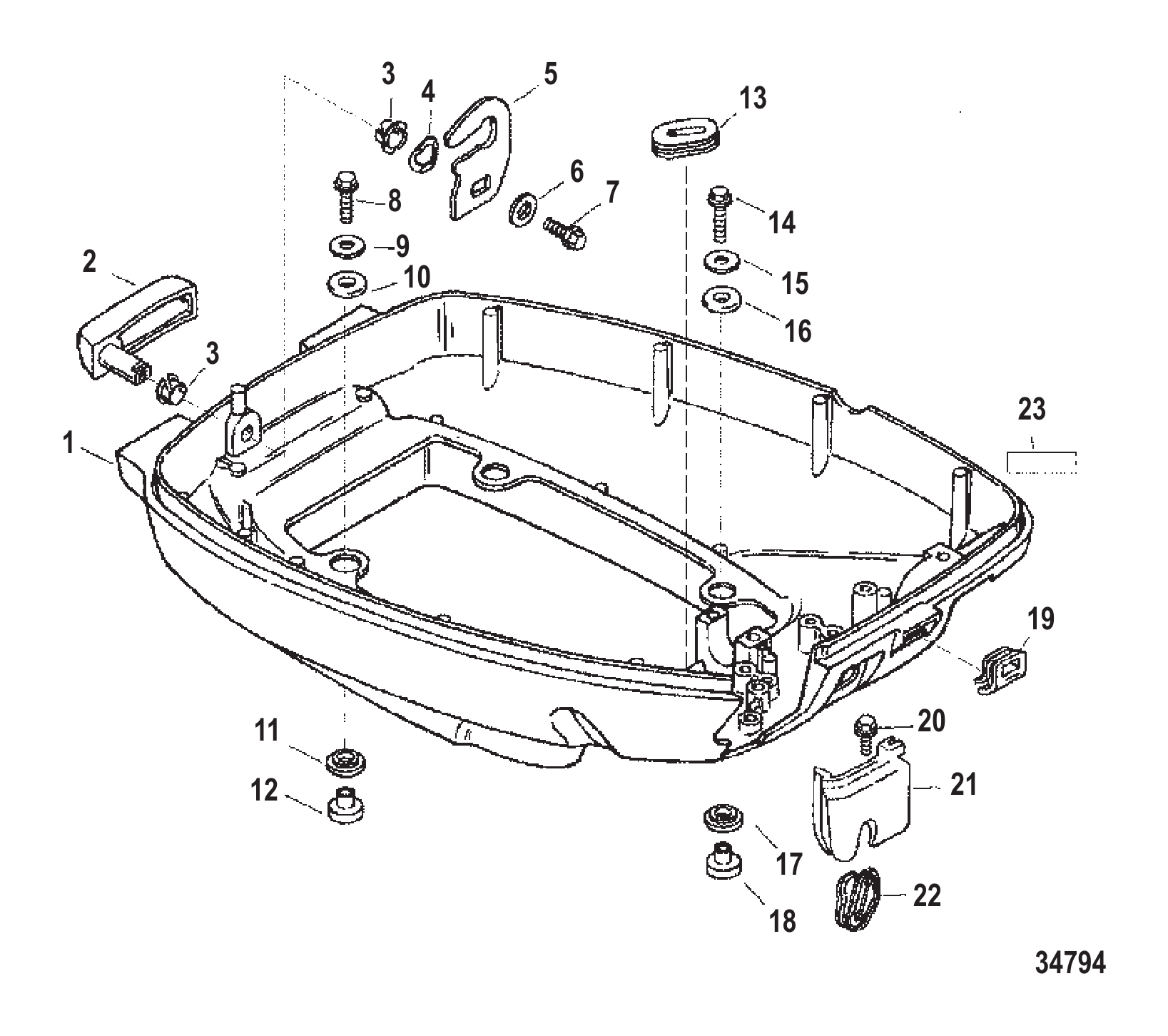

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	825780F1	下机罩	BOTTOM COWL	1
2	825782F1	罩壳锁杆	LEVER Cowl Latch	1
3	812707	衬套	BUSHING	2
4	12134	波形垫圈	WASHER Wave	1
5	825783	锁钩	LATCH HOOK	1
5	893766	锁钩	HOOK Latch	1
6	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
6	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
7	4010616	螺钉 (M6 x 16) 不锈钢	SCREW (M6 x 16) Stainless Steel	1
7	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
8	40011131	螺钉(M6 x 35) 不锈钢	SCREW (M6 x 35) Stainless Steel	2
9	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	2
10	828129	护孔环	GROMMET	2
11	828129	护孔环	GROMMET	2
12	826618	衬套	BUSHING	2
13	826849	护孔环	GROMMET	1
14	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
15	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	2
16	828129	护孔环	GROMMET	2
17	828129	护孔环	GROMMET	2
18	826618	衬套	BUSHING	2
19	857002	盖板	COVER	1
20	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
20	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
21	825569	盖板	COVER	1
22	825784	护孔环	GROMMET	1
23	NSS	贴花-无铅燃油不单独销售	NOT SOLD SEPARATE Decal-Unleaded Fuel	1

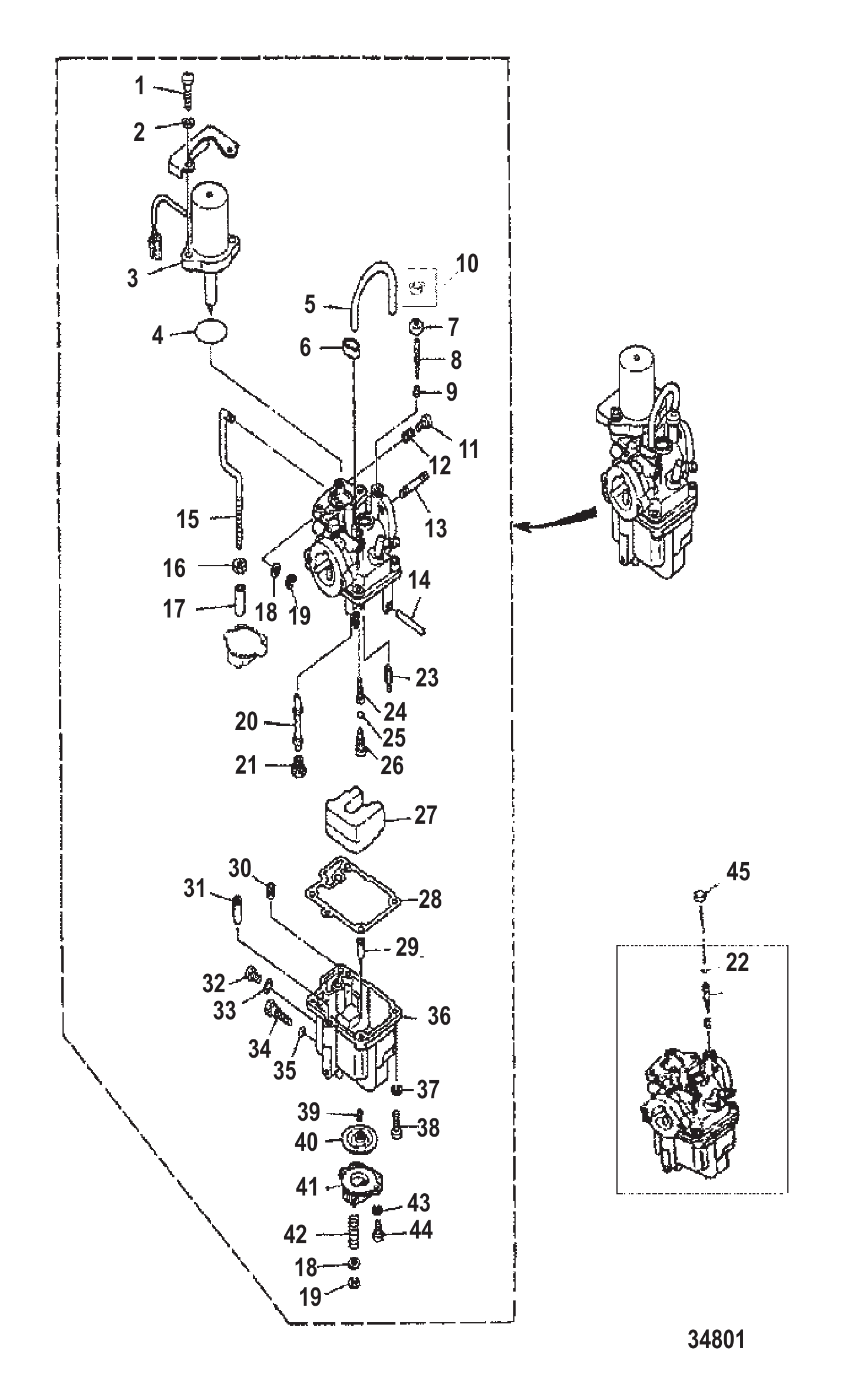

图 3化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
-	827973A1	化油器	CARBURETOR	1
1	82980M	螺钉	SCREW	2
2	82212M	锁紧垫圈	LOCKWASHER	2
3	827473M	化油器启动器总成	PRIMER ASSEMBLY Carburetor	1
3	827473T	启动器总成	STARTER ASSY	1
4	827472M	O型圈	O-RING	1
4	827472T	O型圈	O RING	1
5	827471M	管道	PIPE	1
6	827482M	卡箍	CLAMP	1
7	827468M	密封件	SEAL	1
8	809125M	空气调节螺钉	SCREW Air Adjusting	1
9	80437M	弹簧	SPRING	1
10	855237	堵头	PLUG	1
11	826931M	螺钉	SCREW	1
12	82596M	导向调节弹簧	SPRING Pilot Adjusting	1
13	825522	螺柱	STUD	2
14	80451M	浮子销	PIN Float	1
15	809127M	加速泵杆	ROD Accelerator Pump	1
16	82537M	螺母	NUT	1
17	827486M	阻风门轴	SHAFT Choke	1
18	827488M	垫圈	WASHER	2
19	827489M	卡扣	CLIP	2
20	809123M	主喷管	MAIN NOZZLE	1
21	82625M	主量孔	MAIN JET	1
22	809124M	O型圈	O-RING	1
23	14182M	阀门	VALVE	1
24	827465M	导向喷口	JET Pilot	1
25	80960M	衬垫	GASKET	1
26	827466M	主喷嘴塞	PLUG Main Nozzle	1
27	827470M	浮子	FLOAT	1
28	827463M	浮子室衬垫	GASKET Float Chamber	1
29	827474M	滤清器	FILTER	1
30	827475M	启动喷口	JET Starting	1
31	827483M	阻风门阀	VALVE Choke	1
32	827480M	螺钉	SCREW	1
33	827481M	衬垫	GASKET	1
34	827477M	放油螺钉	SCREW Drain	1
35	827476M	O型圈	O-RING	1
36	827464M	浮子室	FLOAT BOWL	1
37	82206M	锁紧垫圈	LOCKWASHER	4
38	91738M	螺钉	SCREW	4
39	827479M	弹簧	SPRING	1
40	827478M	隔膜	DIAPHRAGM	1
41	809126M	盖板	COVER	1
42	827487M	弹簧	SPRING	1
43	82206M	锁紧垫圈	LOCKWASHER	2
44	83509M	螺钉（M4×10）	SCREW (M4 x 10)	2
45	827737	橡胶密封件	SEAL Rubber	1
-	828099	节气门止动块	STOP Throttle	1
-	821285	压入式螺母	PUSH NUT	1
-	827493M	化油器维修套件	REPAIR KIT Carburetor	1

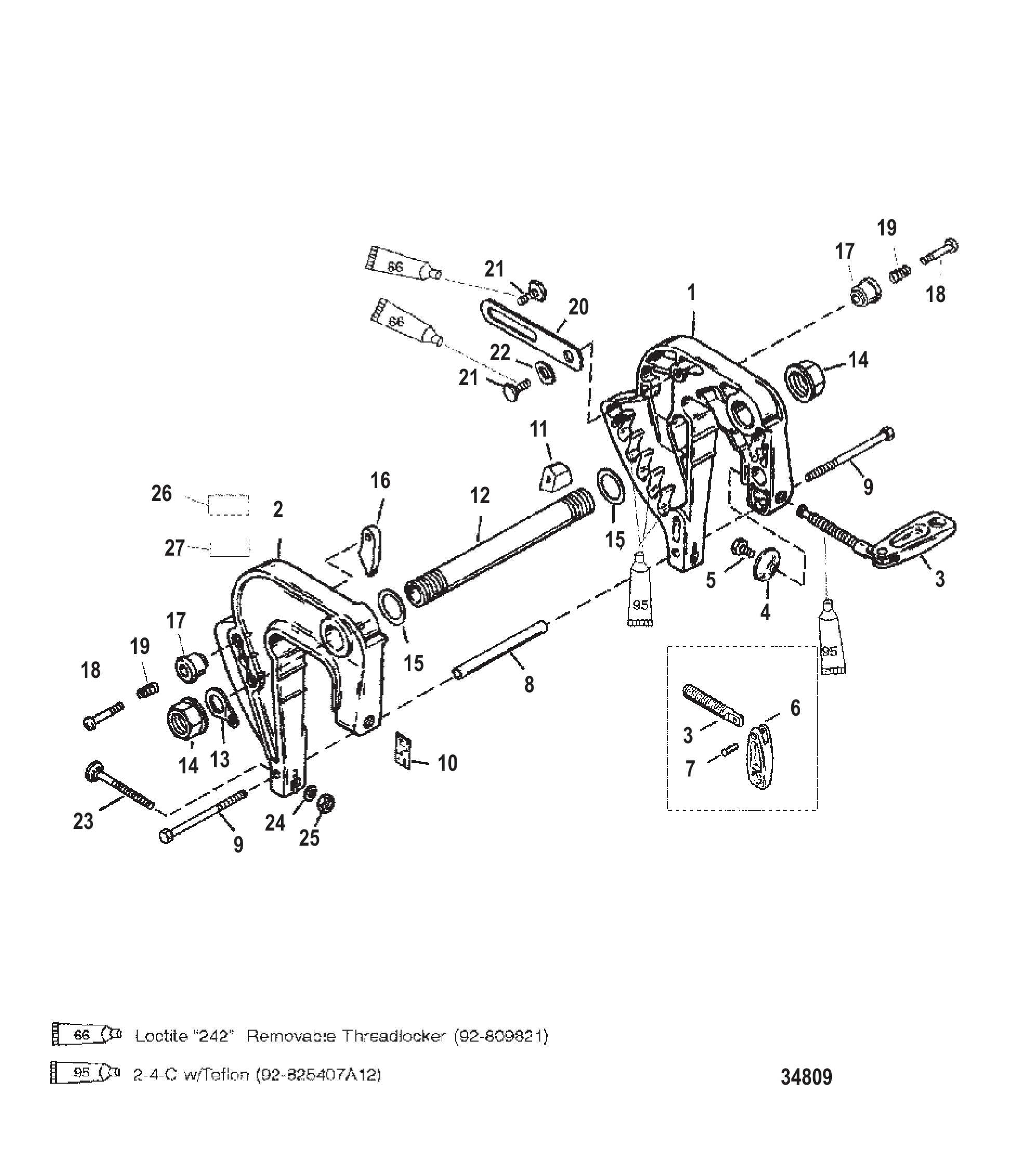

图 4夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	8894A8	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
2	8892A6	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
3	92767A3	蝶形螺丝总成 (16 mm)	THUMB SCREW ASSEMBLY (16 mm)	2
4	73719	垫圈	WASHER	2
4	818884	垫圈	WASHER	2
5	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
6	NSS	不单独销售手柄	NOT SOLD SEPARATE Handle	2
7	NSS	不单独销售铆钉	NOT SOLD SEPARATE Rivet	2
8	818539	隔套	SPACER	1
8	8M0084719	隔套	SPACER	1
9	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	2
10	12869	倾斜位置标贴	DECAL Tilt Position	1
11	814427	梭子	SHUTTLE	1
12	42078	倾斜管	TILT TUBE	1
13	30954	卡扣	CLIP	1
13	8M0085928	卡扣	CLIP	1
14	93164	螺母 (0.875)	NUT (.875)	2
15	71421	尼龙垫圈	WASHER Nylon	2
16	42390A1	倾斜回位杆总成	LEVER ASSEMBLY Tilt Return	1
17	NSS	旋钮不单独销售	NOT SOLD SEPARATE Knob	2
18	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	2
19	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	2
20	90901	左舷绑带	STRAP Port Side	1
21	42498	螺钉 (M6 x 1.0)	SCREW (M6 x 1.0)	2
22	31030	波形垫圈	WAVE WASHER	1
23	43216	螺栓 (0.250-20 x 3.50)	BOLT (.250-20 x 3.50)	2
24	67983	垫圈	WASHER	2
25	13855	螺母 (.250-20)	NUT (.250-20)	2
25	8267118	螺母 (.250-20)	NUT (.250-20)	2
26	NSS	非单独销售贴花-倾斜锁	NOT SOLD SEPARATE Decal-Tilt Lock	1
27	NSS	倾斜限制贴花不单独销售	NOT SOLD SEPARATE Decal-Tilt Limit	1

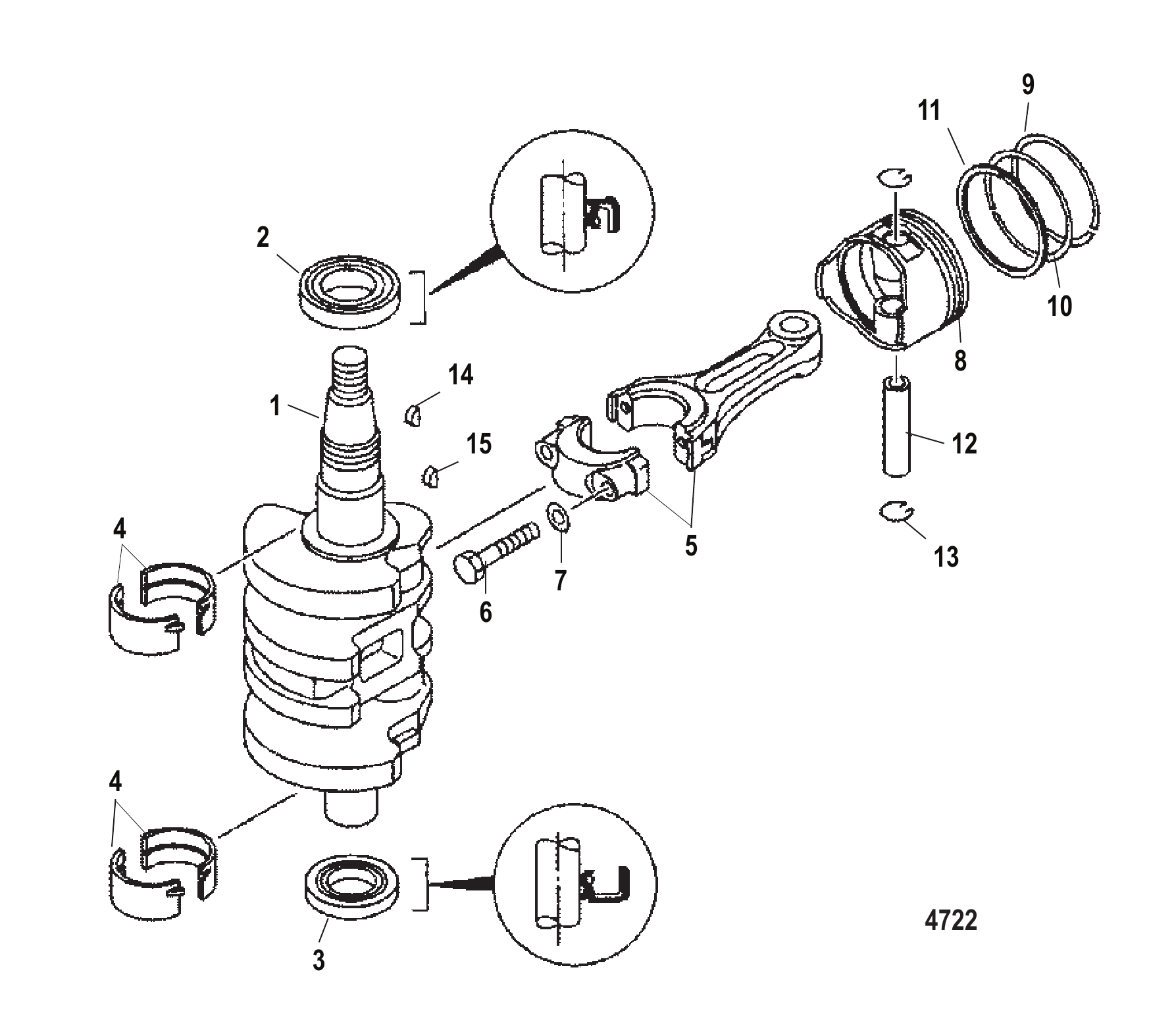

图 5曲轴、活塞和连杆 Crankshaft, Pistons, And Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	834957	曲轴	CRANKSHAFT	1
2	855680	油封	SEAL Oil	1
3	855681	油封	SEAL Oil	1
4	834960	轴承	BEARING	AR
4	8M0054679	轴承 - 1 对	BEARING- 1 PAIR	AR
4	83496010	轴承	BEARING	AR
4	83496020	轴承	BEARING	AR
5	834961T1	连杆	CONNECTING ROD	2
6	850844	螺栓 (M7 x 38)	BOLT (M7 x 38)	4
7	855682	垫圈	WASHER	4
8	834963T	活塞	PISTON	2
9	850846	活塞环	RING Piston	2
10	850847	活塞环	RING Piston	2
11	825839	油环	RING Oil	2
12	825713	活塞销	PIN Piston	2
13	82343M	卡扣	CLIP	4
14	825666	键	KEY	1
14	8M0057164	键@2	KEY @2	1
14	81914M	键	KEY	1
14	8M0057164	键@2	KEY @2	1
15	84403M	键	KEY	1
15	8M0084803	键@2	KEY @2	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	879783A01	动力头总成	POWERHEAD ASSEMBLY	1
-	835427A00	动力头衬垫套件	GASKET SET Powerhead	1

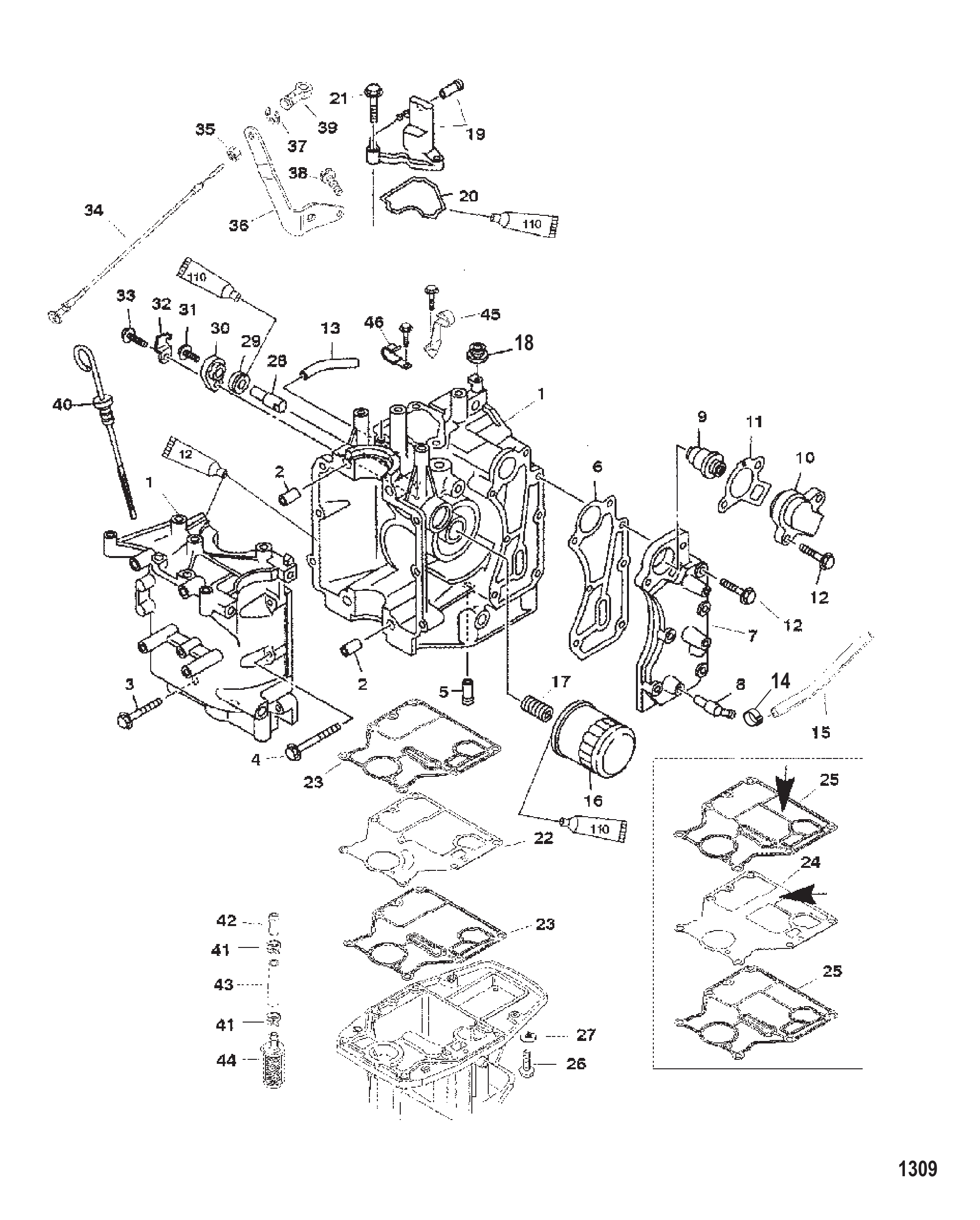

图 6气缸体与盖 Cylinder Block and Covers

REF	零件编号	中文名称	英文名称	数量
1	835407A1	气缸体	CYLINDER BLOCK	1
2	825689	定位销	PIN Dowel	2
3	41884M	螺栓(M8×55)	BOLT (M8 x 55)	4
3	8M0101617	螺栓	BOLT	4
4	43092M	螺栓(M6x14)	BOLT (M6 x 14)	6
5	822644	管塞	PIPE PLUG	1
6	834952	衬垫	GASKET	1
6	834952002	衬垫	GASKET	1
7	834953T	排气罩	COVER Exhaust	1
7	834953T02	排气罩	COVER Exhaust	1
8	83326M	接头	FITTING	1
9	855676	节温器 (60C/140F)	THERMOSTAT (60C/140F)	1
9	855676003	节温器 (60C/140F)	THERMOSTAT (60C/140F)	1
9	855676003	节温器 (60C/140F)	THERMOSTAT (60C/140F)	1
9	855676A1	节温器套件	THERMOSTAT KIT	1
10	8250311	节温器盖	COVER Thermostat	1
10	8M0188835	节温器盖	COVER Thermostat	1
11	824853	衬垫	GASKET	1
11	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
12	82500930	螺栓 (M6 x 30)	BOLT (M6 x 30)	7
13	855694	软管	HOSE	1
13	8M0060022	软管	HOSE	1
14	884385	卡箍	CLAMP	1
14	888441	Oetiker 卡箍 (12.8 mm)	CLAMP Oetiker (12.8 mm)	1
14	888441	Oetiker 卡箍 (12.8 mm)	CLAMP Oetiker (12.8 mm)	1
15	830756109	软管(57.00英寸散装)至示警孔	HOSE (57.00 Inches Bulk) To Telltale	1
15	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
15	830756109	软管(57.00英寸散装)至示警孔	HOSE (57.00 Inches Bulk) To Telltale	1
15	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
16	822626Q1	机油滤清器	FILTER Oil	1
16	8M0162832	机油滤清器	FILTER OIL	1
16	822626Q03	机油滤清器总成	FILTER ASSEMBLY Oil
16	8M0162832	机油滤清器	FILTER OIL
17	822625	管接头(M20)	NIPPLE (M20)	1
18	855690	护孔环	GROMMET	1
19	834974	通气阀盖	BREATHER COVER	1
20	850850	密封件	SEAL	1
21	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
22	855922A2	挡油板	PLATE Oil Deflection	1
23	8354272	衬垫	GASKET	2
24	855922	挡油板	PLATE Oil Deflection	1
24	855922A2	挡油板	PLATE Oil Deflection	1
25	8354271	衬垫	GASKET	2
25	855922A2	挡油板	PLATE Oil Deflection	2
26	40011151	不锈钢螺钉(M8×35)	SCREW (M8 x 35) Stainless Steel	6
27	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	6
28	855678	阳极块	ANODE	1
28	8M0099896	阳极块	ANODE	1
29	825040	护孔环	GROMMET	1
30	855776	盖板	COVER	1
31	855778	螺栓(M5×12)	BOLT (M5 x 12)	1
32	855779	安装板	PLATE	1
33	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
34	8533442	阻风门拉索	CABLE Choke	1
35	46335	螺母 (.375-24)	NUT (.375-24)	1
36	855732	支架	BRACKET	1
37	27290	挡圈	RING Retaining	1
38	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
39	817428	插座	SOCKET	1
40	8354262	量油尺	DIPSTICK	1
41	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
42	8830591	管接头	PIPE JOINT	1
43	852485	软管	HOSE	1
43	896122	软管	HOSE	1
43	896122	软管	HOSE	1
44	852484	机油滤网	SCREEN Oil	1
45	8556951	卡箍	CLAMP	1
46	8556961	卡箍	CLAMP	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	879783A01	动力头总成	POWERHEAD ASSEMBLY	1
-	835427A00	动力头衬垫套件	GASKET SET Powerhead	1

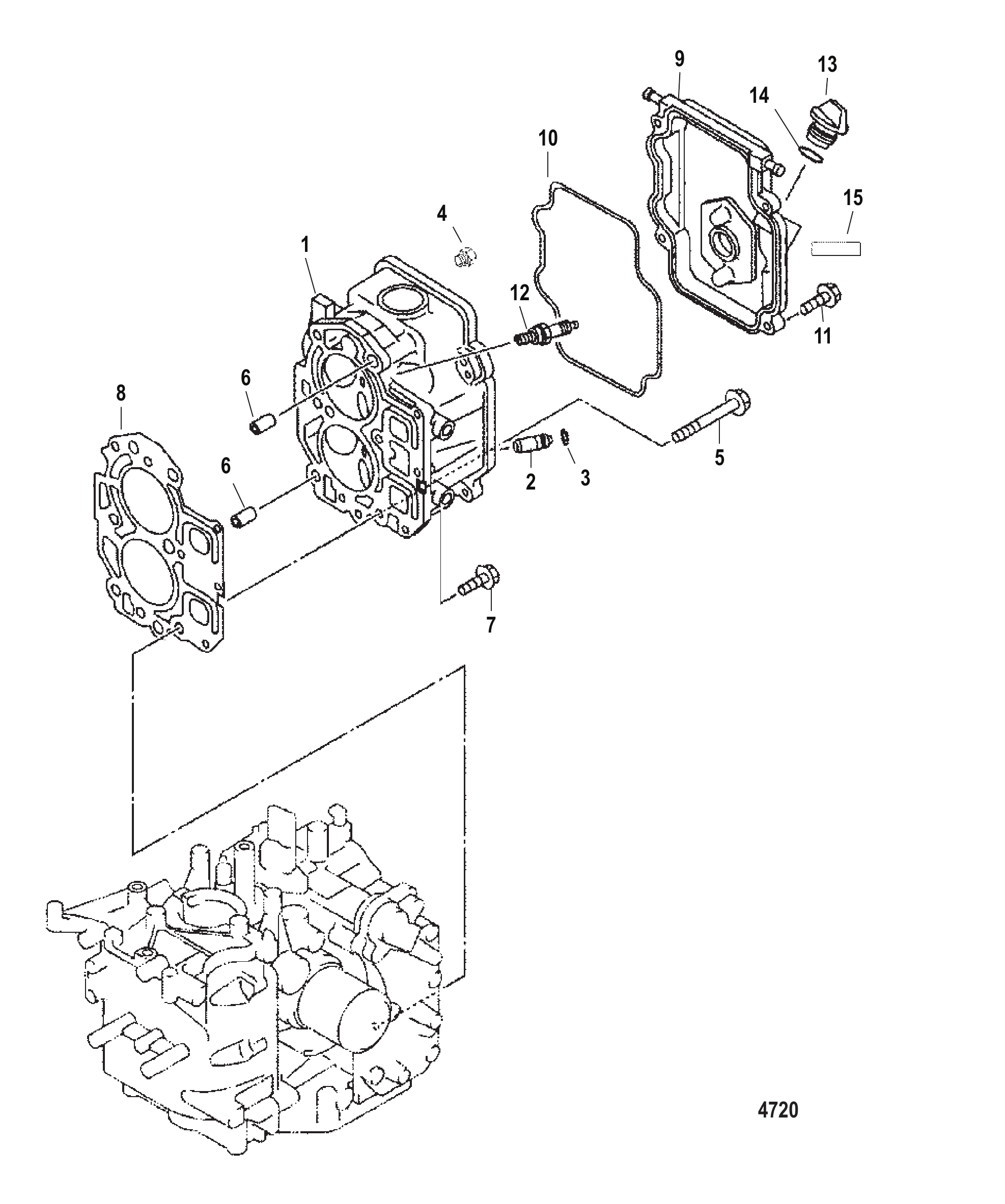

图 7气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	835430A1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430T08	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430A1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430A2	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
1	835430T08	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
2	850835	进气导板	GUIDE Intake	4
3	825038	卡簧	CIRCLIP	4
4	822644	管塞	PIPE PLUG	3
5	855677	螺栓(M8 x 78)	BOLT (M8 x 78)	6
6	825689	定位销	PIN Dowel	2
7	82500925	螺钉(M6x25)	SCREW (M6 x 25)	3
7	893745025	螺钉(M6x25)	SCREW (M6 x 25)	3
8	850836	衬垫	GASKET	1
8	8M0052705	衬垫	GASKET	1
9	834954	盖板	COVER	1
10	850837	密封件	SEAL	1
11	825702	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
11	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
12	827858	火花塞 NGK-DPR6EA-9	SPARK PLUG NGK-DPR6EA-9	2
12	827858Q	PG DPR6EA-9 @10	PG DPR6EA-9 @10	2
13	859578A1	油塞总成	PLUG ASSEMBLY Oil	1
13	8M0240831	油塞	OIL PLUG	1
14	NSS	O型圈(不单独销售)	NOT SOLD SEPARATE O-Ring	1
15	NSS	不单独销售贴纸-推荐发动机油/阀门清洁	NOT SOLD SEPARATE Decal-recomm. Eng. Oil/Valve Cle.	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	879783A01	动力头总成	POWERHEAD ASSEMBLY	1
-	835427A00	动力头衬垫套件	GASKET SET Powerhead	1

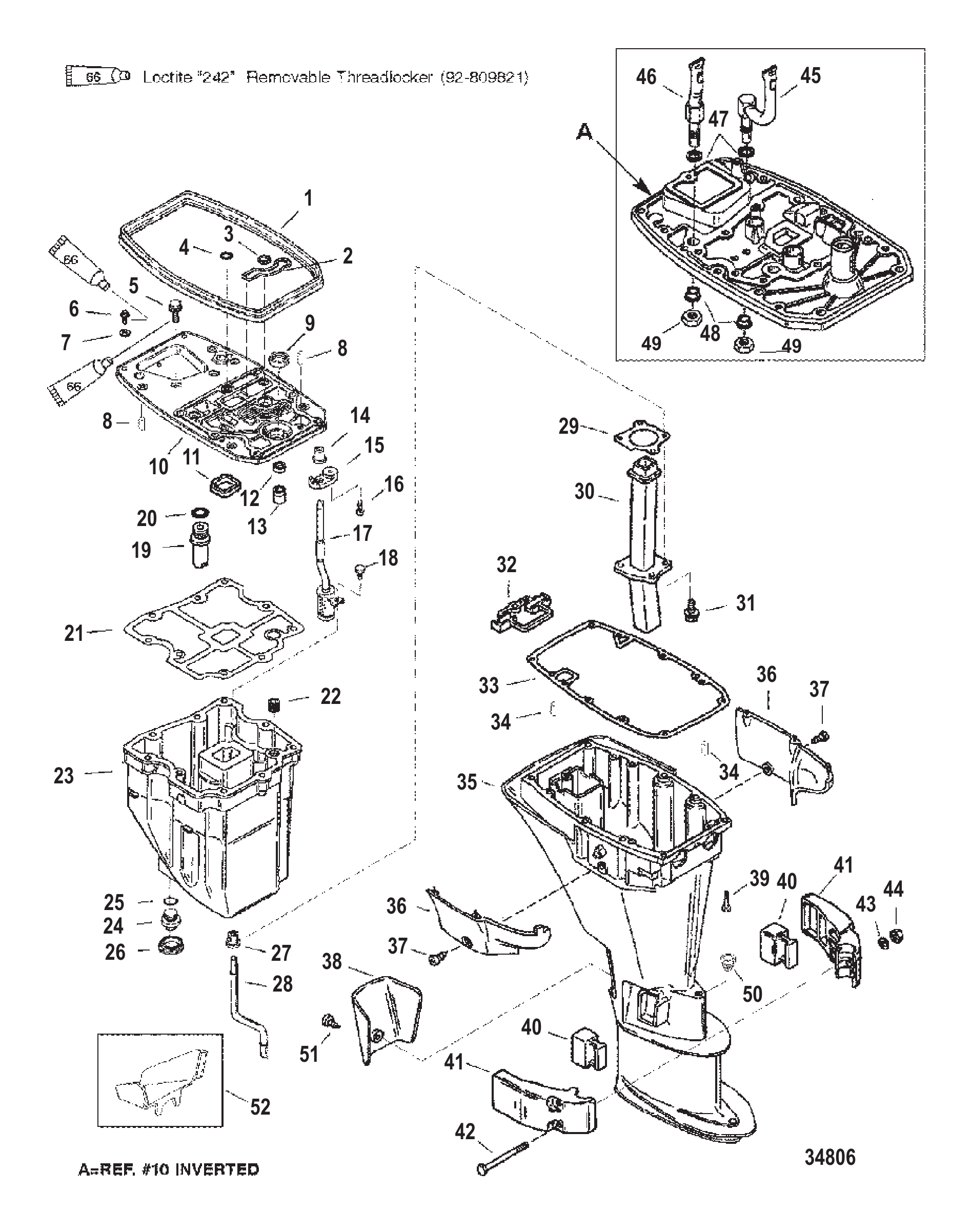

图 8驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	825807	橡胶密封件	SEAL Rubber	1
2	825806	密封件	SEAL	1
3	825805	减震器	DAMPER	1
4	825804	O型圈	O-RING	1
5	825773	螺栓	BOLT	9
6	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
6	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
7	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
7	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
8	82364M	定位销	PIN Dowel	2
9	827406	油封	SEAL Oil	1
10	825574A2	排气导板总成	GUIDE ASSEMBLY Exhaust	1
11	825771	密封件	SEAL	1
12	85023	油封	SEAL Oil	2
13	827395	密封壳体	HOUSING Seal	1
14	825580	密封件	SEAL	1
15	825581	导套	GUIDE	1
16	825582	螺钉	SCREW	1
17	825766	滤网	STRAINER	1
18	825767	螺栓	BOLT	1
19	825578A1	安全阀总成	RELIEF VALVE ASSEMBLY	1
20	825579	O型圈	O-RING	1
21	8257741	油底壳衬垫	GASKET Oil Pan	1
22	825765	密封件	SEAL	1
23	825764	油底壳	PAN Oil	1
24	825769	放油塞	PLUG Drain	1
25	825770	O型圈	O-RING	1
26	825768	减震器	DAMPER	1
27	827241	密封件	SEAL	1
28	825775	水管	TUBE Water	1
28	826035	水管	TUBE Water	1
29	8258281	衬垫	GASKET	1
30	825772	排气歧管	MANIFOLD Exhaust	1
30	825772T	排气歧管	MANIFOLD-EXH.	1
31	825773	螺栓	BOLT	4
32	825777	盖板	COVER	1
33	8257781	衬垫	GASKET	1
34	82364M	定位销	PIN Dowel	2
35	825538F1	壳体总成	HOUSING ASSEMBLY	1
35	825835F1	壳体总成	HOUSING ASSEMBLY	1
36	825796F1	盖板	COVER	1
36	825797F1	盖板	COVER	1
37	4007841	自攻螺丝	SCREW Self-Tapping	2
38	825798F1	放油盖	COVER Oil Drain	1
39	830106	螺钉 (M8 x 40)	SCREW (M8 x 40)	6
40	421892	支架	MOUNT	2
40	8M0039074	支架	MOUNT	2
41	42374F6	安装盖	COVER Mount	2
42	4009238	螺丝(M6 x 80)	SCREW (M6 x 80)	2
43	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
44	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
45	826682	管道	PIPE	1
46	825575	管道	PIPE	1
47	84273M	垫圈	WASHER	2
48	827336	衬套	BUSHING	2
49	84282M	螺母	NUT	2
50	827947	密封件	SEAL	1
51	40056105	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
52	828364	放油漏斗	FUNNEL Oil Drain	1
-	825847A95	衬垫套件	GASKET SET	1

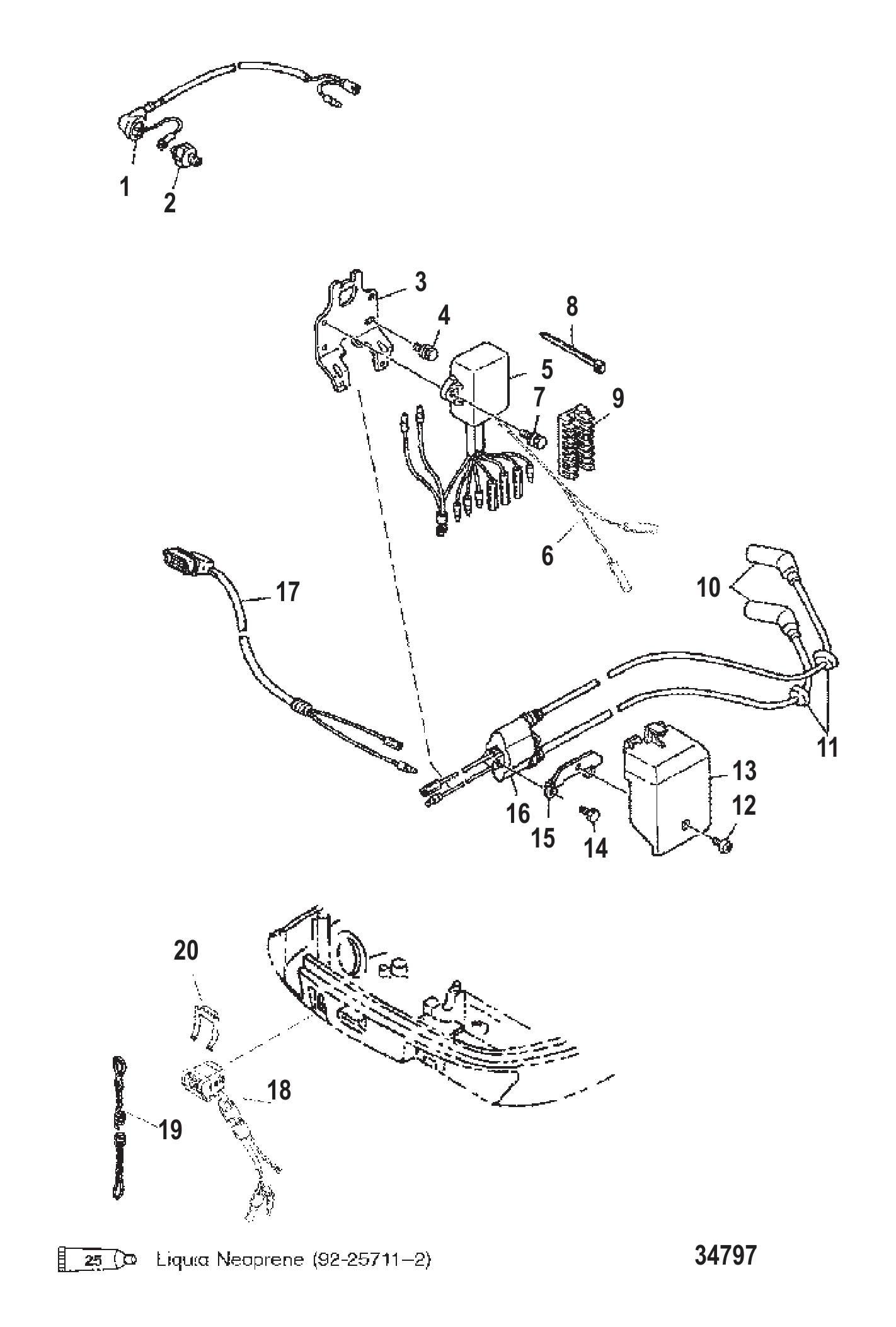

图 9电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	825679	电线	WIRE	1
2	825678	油压开关	SWITCH Oil Pressure	1
3	825671	支架	BRACKET	1
4	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
5	825667	CDI单元	CDI UNIT	1
5	825667T	CDI单元	CDI UNIT	1
6	824912A6	手动拉索总成	CABLE ASSEMBLY Manual	1
7	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
8	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
9	825674	卡箍	CLAMP	1
10	825102A1	高压线	HIGH TENSION LEAD	2
11	82069M	护孔环	GROMMET	2
12	825502	螺钉	SCREW	1
13	825673	盖板	COVER	1
14	825501	螺栓(M6x25)	BOLT (M6 x 25)	2
14	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
15	825672	安装板	PLATE	1
16	825668	点火线圈总成(含引线和护套)	COIL ASSEMBLY Ignition (Includes Leads and Boots)	1
16	825668T	点火线圈总成	COIL ASSY-IGN	1
17	825656	手动指示灯	PILOT LIGHT Manual	1
18	11083A30	开关总成	SWITCH ASSEMBLY	1
19	15920A54	拉绳总成	LANYARD ASSEMBLY	1
19	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
20	120441	黄铜固定座	RETAINER Brass	1
20	8M0032846	黄铜固定座	RETAINER Brass	1
-	822775A7	动力头总成	POWERHEAD ASSEMBLY	1
-	822775T7	PH 9.9	PH 9.9	1

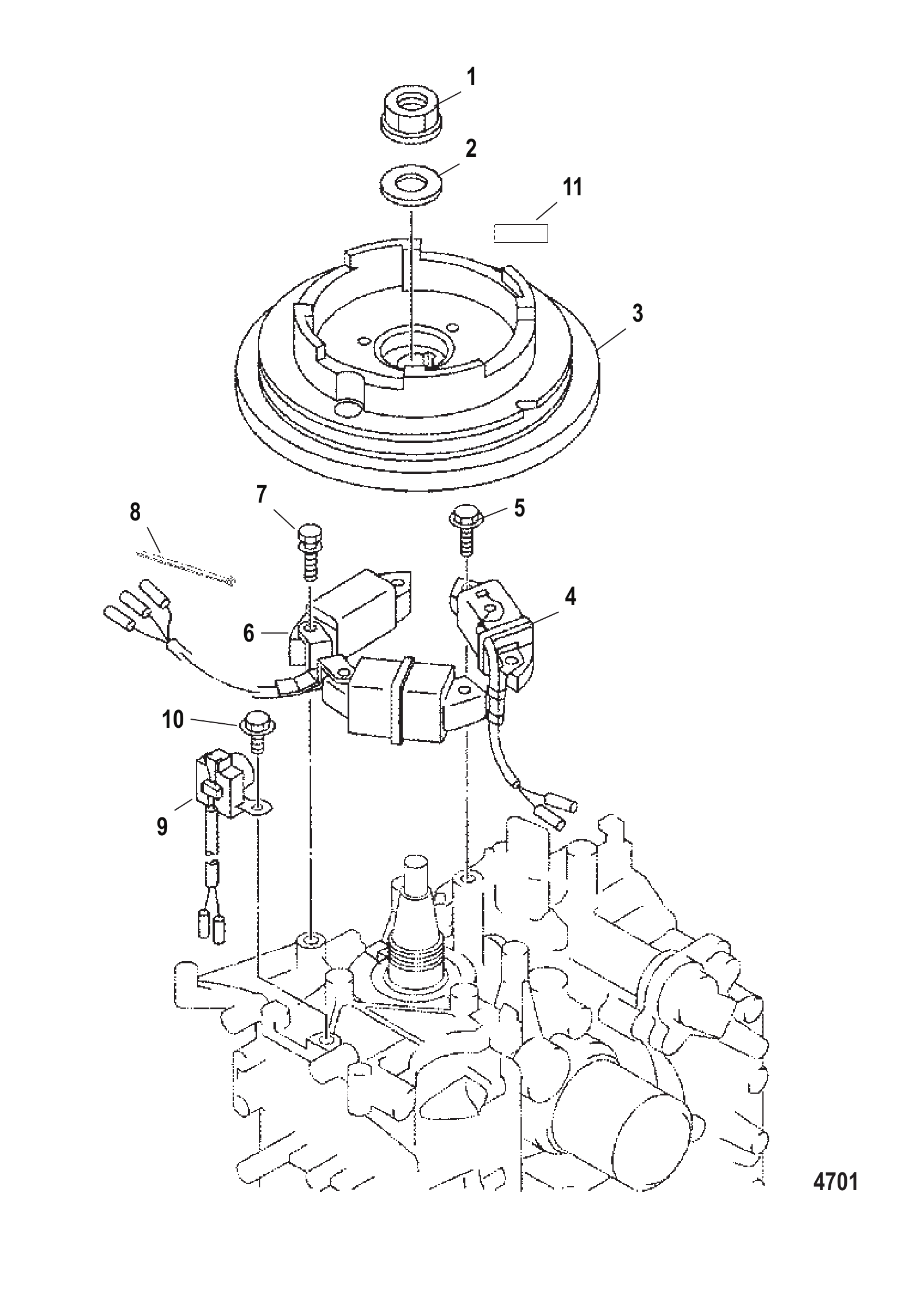

图 10飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	96650M	螺母(M16)	NUT (M16)	1
2	96651M	垫圈	WASHER	1
3	856031	飞轮	FLYWHEEL	1
3	835397	飞轮	FLYWHEEL	1
4	835399T	充电线圈	COIL Charging	1
5	853536	螺栓(M6x25)	BOLT (M6 x 25)	2
6	835387	照明线圈	COIL Lighting	1
6	855944	照明线圈	COIL Lighting	1
7	858530	螺栓 (M6 x 30)	BOLT (M6 x 30)	4
7	853531	螺栓(M6x40)	BOLT (M6 x 40)	4
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
9	835395	脉冲发生器	PULSER	1
10	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	2
10	811188T	螺栓	BOLT	2
11	NSS	不单独销售标贴-空挡警告	NOT SOLD SEPARATE Decal-Warning Neutral	1

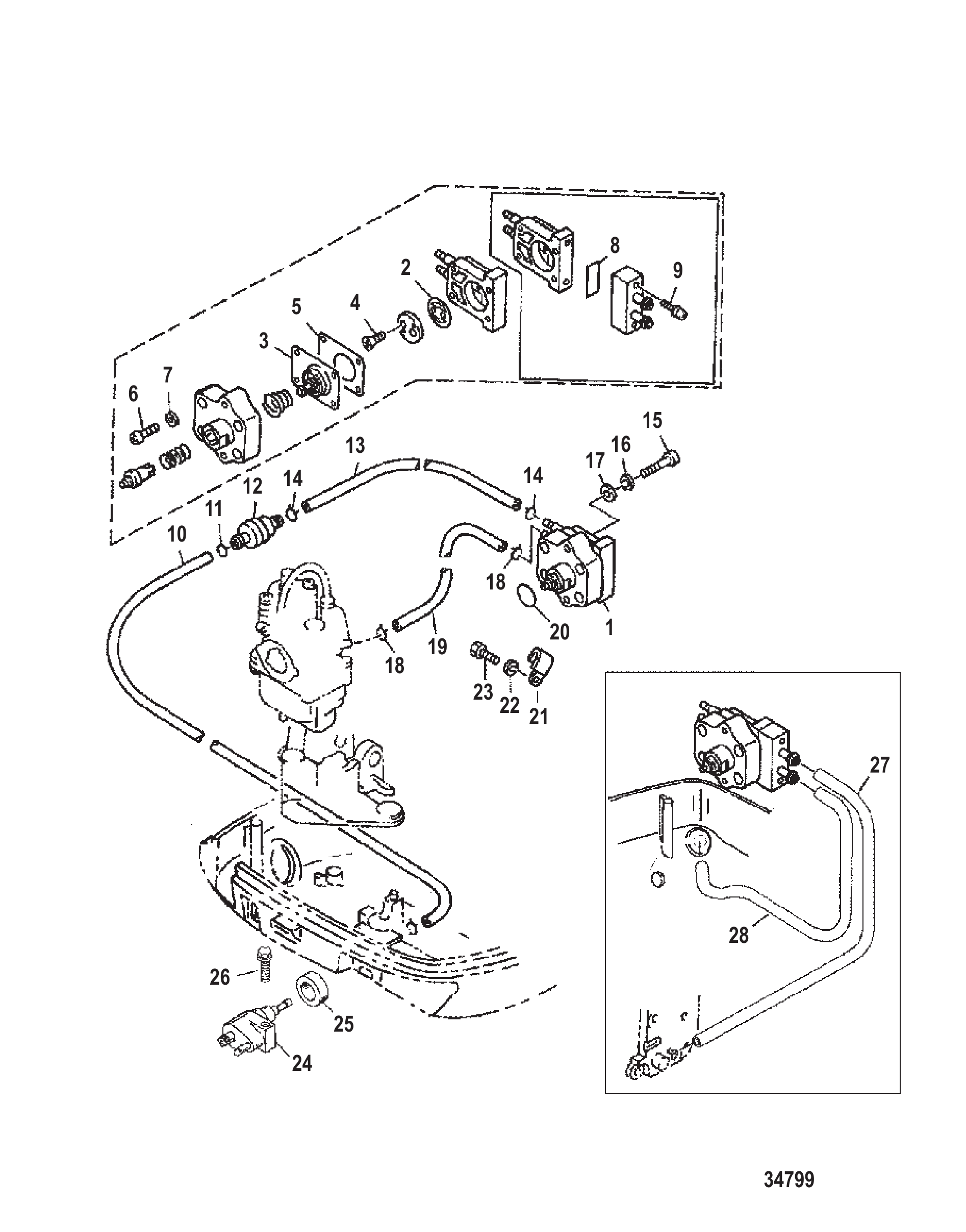

图 11燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	827742	燃油泵	PUMP Fuel	1
2	827441M	止回阀	CHECK VALVE	1
3	827442M	隔膜	DIAPHRAGM	1
4	827443M	螺钉	SCREW	2
5	809129M	隔膜	DIAPHRAGM	1
6	814463M	怠速螺钉	SCREW Idle Speed	4
6	83509M	螺钉（M4×10）	SCREW (M4 x 10)	4
7	82847M	垫圈	WASHER	4
8	809130M	密封件	SEAL	1
9	80954M	螺钉	SCREW	2
10	9912878	软管(0.187英寸)(26.00英寸散装)裁至21英寸	HOSE (.187) (26.00 Inches Bulk) Cut to 21 Inches	1
11	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
12	80365M	滤清器	FILTER	1
13	825632	软管	HOSE	1
14	82047M	卡箍	CLAMP	2
15	40019130	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
16	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
18	82047M	卡箍	CLAMP	2
19	82012M	软管	HOSE	1
20	825478	O型圈	O-RING	1
21	54457	J型卡扣	J CLIP	1
22	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
22	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
23	4000326	螺钉（M6 x 12）	SCREW (M6 x 12)	1
24	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
24	8M0182334	燃油接头	CONNECTOR FUEL	1
25	18202	护孔环	GROMMET	1
26	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
26	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
27	9912878	软管(0.187英寸)(26.00英寸散装)裁至10英寸	HOSE (.187) (26.00 Inches Bulk) Cut to 10 Inches	1
28	830756109	软管(57.00英寸散装)裁至10英寸	HOSE (57.00 Inches Bulk) Cut to 10 Inches	1
28	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1

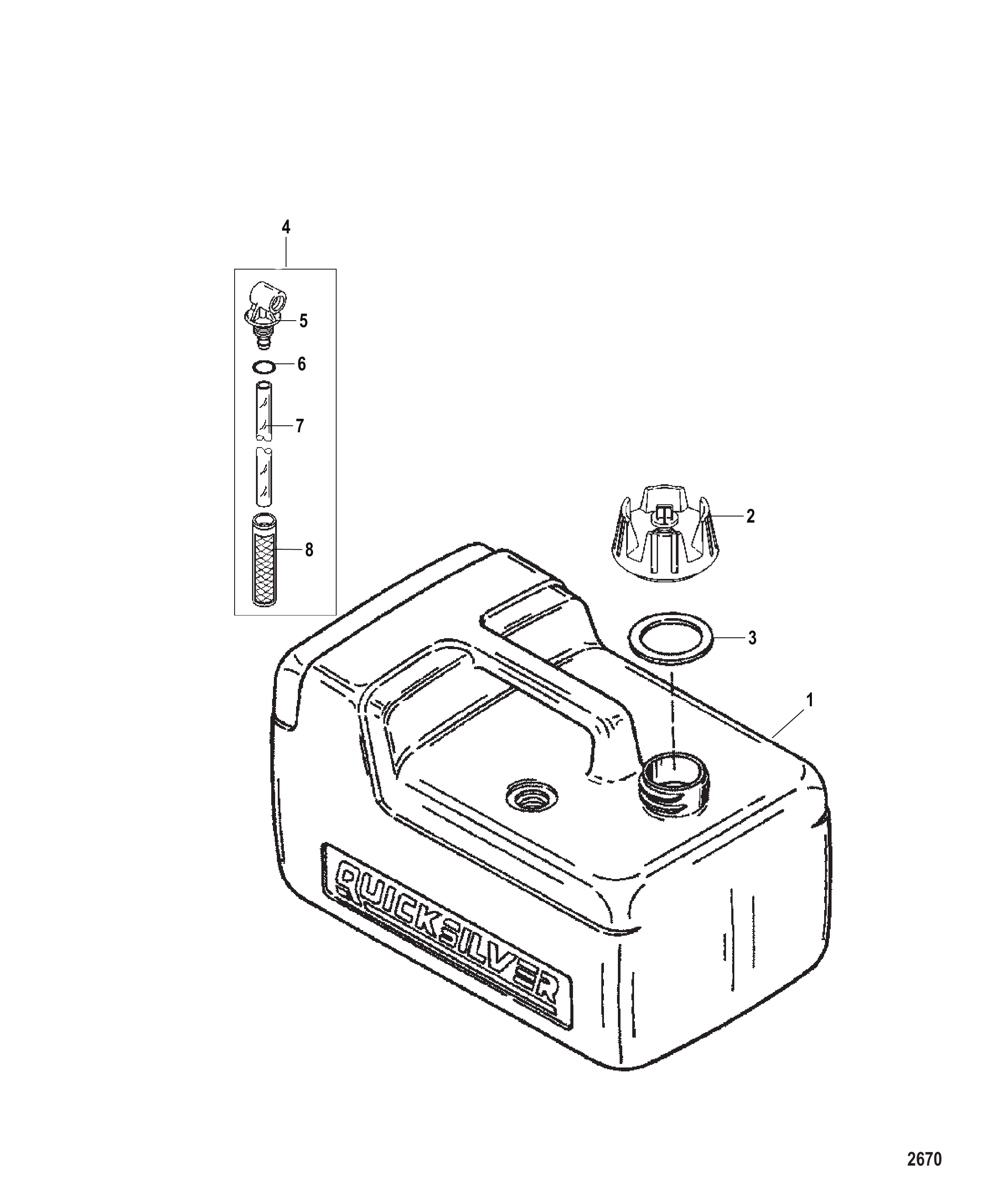

图 12燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	859060A2	燃油箱总成	TANK ASSEMBLY Fuel	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	823531A1	燃油连接套件	CONNECTOR KIT Fuel	1
4	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
5	NSS	连接器(不单独销售)	NOT SOLD SEPARATE Connector	1
6	823533	O型圈	O-RING	1
7	NSS	不单独销售管路	NOT SOLD SEPARATE Tube	1
8	823534	滤网	SCREEN	1

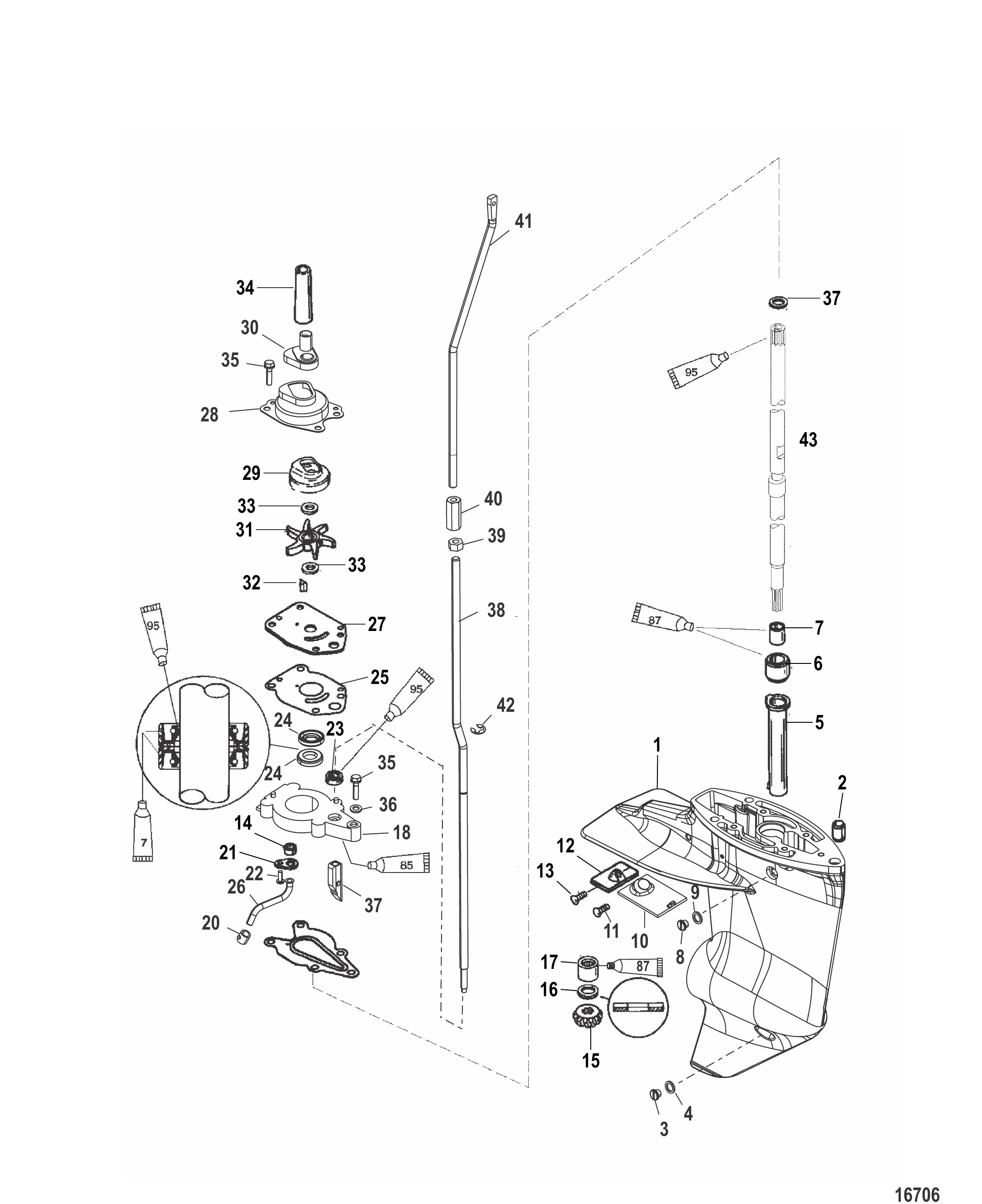

图 13齿轮箱（驱动轴）（2.00:1传动比）（非大脚型） Gear Housing (Driveshaft)(2.00:1 Gear Ratio)(Non-Bigfoot)

REF	零件编号	中文名称	英文名称	数量
-	8833T33	齿轮箱总成(2.60英寸/102mm鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (2.60 Inch/102 mm Torpedo Diameter)	1
-	8833T35	齿轮箱总成(2.60英寸/102mm鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (2.60 Inch/102 mm Torpedo Diameter)	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
2	12009	衬套 (0.31 x 0.45 x 0.50)	BUSHING (.31 x .45 x .50)	1
3	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
3	79953Q04	放油螺钉套件	SCREW KIT Drain	1
3	67892A06	磁性放油塞套件	PLUG KIT Drain - Magnetic	1
3	8M0058389	放油螺钉套件	SCREW KIT Drain	1
4	191833	密封件	SEAL	1
4	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
5	822244A1	衬套总成	SLEEVE ASSEMBLY	1
6	823944	套筒	SLEEVE	1
7	823943	衬套	BUSHING	1
8	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
8	79953Q04	放油螺钉套件	SCREW KIT Drain	1
9	191833	密封件	SEAL	1
9	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
10	421991	滤网	SCREEN	1
11	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	1
12	42121A2	阳极总成	ANODE ASSEMBLY	1
12	42121Q02	铝阳极@2	ANODE(ALUM) @2	1
13	13954	螺丝(0.250-14x0.88)	SCREW (.250-14 x .88)	1
14	42133	密封件	SEAL	1
15	8219251	小齿轮-13-26	GEAR Pinion - 13-26	1
16	41369	止推垫圈	WASHER Thrust	1
17	22756	滚柱轴承	BEARING Roller	1
18	42040T5	水泵底座总成	BASE ASSEMBLY Water Pump	1
19	192043	衬垫	GASKET	1
20	33613	密封件	SEAL	1
21	42375	固定座	RETAINER	1
22	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	822236	四角密封环	QUAD RING	1
24	413651	油封	SEAL Oil	2
25	19202001	衬垫	GASKET	1
26	42185A1	水管总成	TUBE ASSEMBLY Water	1
27	42200	面板	FACE PLATE	1
28	42089A2	盖总成	COVER ASSEMBLY	1
29	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	1
30	421021	密封件	SEAL	1
31	42038Q02	叶轮	IMPELLER	1
32	42376A2	键总成	KEY ASSEMBLY	1
32	8M0173458	叶轮键	KEY IMPELLER	1
33	16448	垫圈	WASHER	2
34	444671	导套	GUIDE	1
35	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	5
36	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
36	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
37	42039	凸轮	CAM	1
38	855280	换档轴	SHIFT SHAFT	1
38	855281	换档轴	SHIFT SHAFT	1
39	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
40	822419	联轴器	COUPLER	1
41	8529941	换挡轴(上)	SHIFT SHAFT (Upper)	1
42	42389	E型卡环	E RING	1
43	825537	驱动轴	DRIVESHAFT	1
43	825843	驱动轴	DRIVESHAFT	1
44	822248	止推垫片	THRUST WASHER	1
-	41365A3	密封套件	SEAL KIT	1
-	42089A5	水泵套件	PUMP KIT Water	1

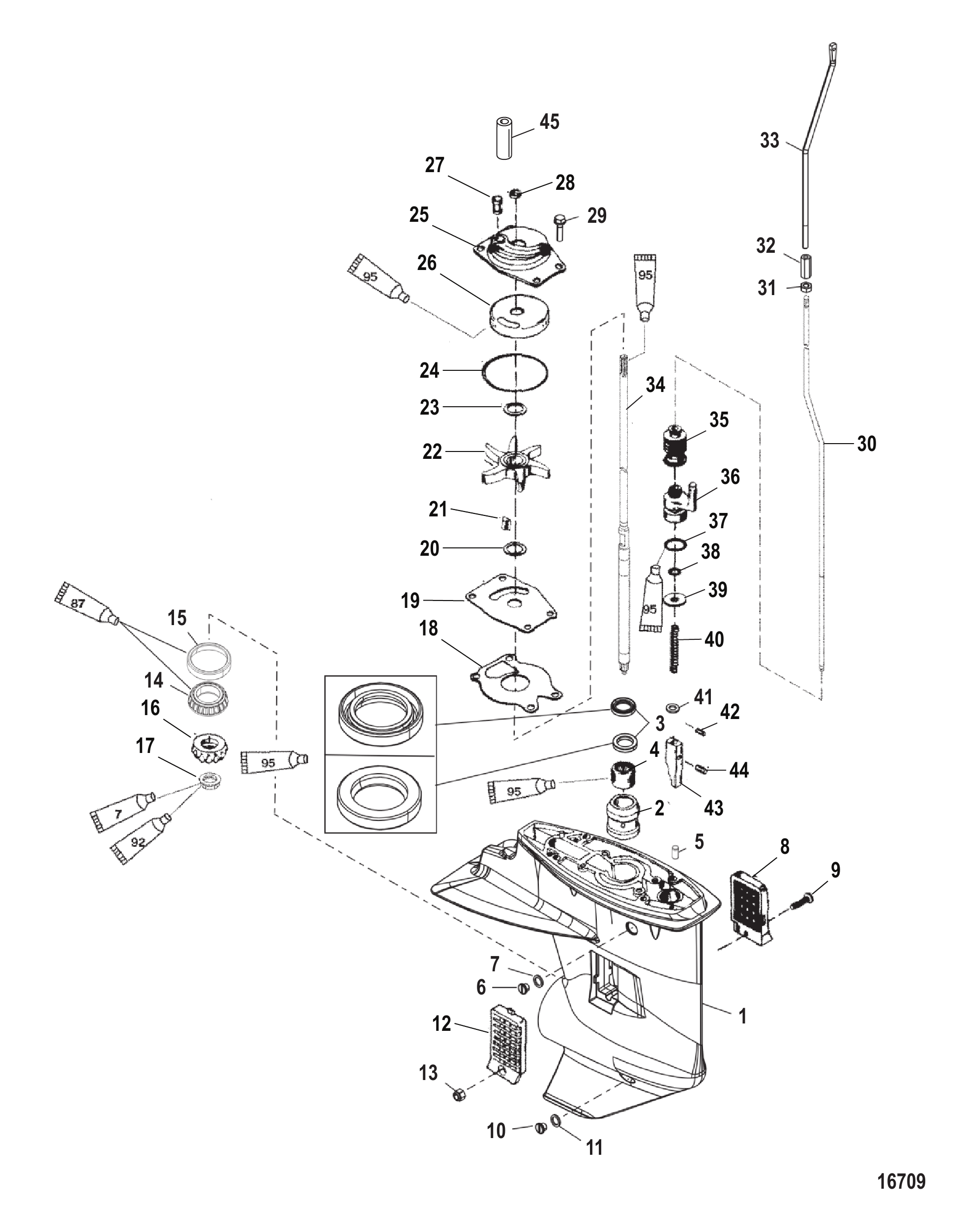

图 14齿轮箱（驱动轴）（2.42:1传动比）（大脚型） Gear Housing (Driveshaft)(2.42:1 Gear Ratio)(Bigfoot)

REF	零件编号	中文名称	英文名称	数量
-	8669T33	齿轮箱总成(3.30英寸/130mm鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.30 Inch/130 mm Torpedo Diameter)	1
-	8669A46	齿轮箱总成(3.30英寸/130mm鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.30 Inch/130 mm Torpedo Diameter)	1
-	8M0084519	GC 8/9.9/15 4S LG	GC 8/9.9/15 4S LG	1
1	8669A21	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083538	GC BASIC 25 2S	GC BASIC 25 2S	1
2	NSS	不单独销售套筒	NOT SOLD SEPARATE Sleeve	1
3	99325	密封件	SEAL	2
4	41326	滚柱轴承	BEARING Roller	1
5	85500	定位销(.187 x .530)	PIN Dowel (.187 x .530)	2
5	8M0084726	定位销	PIN Dowel	2
6	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
6	79953Q04	放油螺钉套件	SCREW KIT Drain	1
7	191833	密封件	SEAL	1
7	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
8	41133	进水口滤网	SCREEN Water Inlet Port	1
9	40031112	螺钉(M5 x 40)	SCREW (M5 x 40)	1
10	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
10	79953Q04	放油螺钉套件	SCREW KIT Drain	1
10	67892A06	磁性放油塞套件	PLUG KIT Drain - Magnetic	1
10	8M0058389	放油螺钉套件	SCREW KIT Drain	1
11	191833	密封件	SEAL	1
11	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
12	41134	滤网	SCREEN	1
13	401365	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
14	98294A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	854498	小齿轮-12-29齿	GEAR Pinion - 12-29	1
17	828490	螺母	NUT	1
18	993261	衬垫	GASKET	1
19	85083	面板	FACE PLATE	1
20	8M0027721	垫圈	WASHER	1
20	8M0204722	垫圈	WASHER	1
21	85119	键	KEY	1
21	8M0214993	键@5	KEY @5	1
22	8508910	叶轮	IMPELLER	1
22	8M0204712	叶轮	IMPELLER	1
23	8M0027721	垫圈	WASHER	1
23	8M0204722	垫圈	WASHER	1
24	69202	O型圈	O-RING	1
25	99157A02	水泵总成	PUMP ASSEMBLY Water	1
26	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	1
27	85090001	密封件	SEAL	1
28	86203	O型圈	O-RING	1
29	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
30	854503	换档轴	SHIFT SHAFT	1
30	854504	换档轴	SHIFT SHAFT	1
31	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
32	822419	联轴器	COUPLER	1
33	8529941	上换挡轴	SHIFT SHAFT Upper	1
34	854501	驱动轴	DRIVESHAFT	1
34	854502	驱动轴	DRIVESHAFT	1
35	85552001	护套	BOOT	1
36	93878	固定座	RETAINER	1
37	35276	O型圈(.734 x .139)	O-RING (.734 x .139)	1
38	85594	O型圈(.239 x .174)	O-RING (.239 x .174)	1
39	85091	垫圈	WASHER	1
40	93007	弹簧	SPRING	1
41	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
41	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
42	85593	销(.078 x .437)	PIN (.078 x .437)	1
43	85562A2	换挡凸轮	SHIFT CAM	1
44	85096	驱动销	PIN Drive	1
45	29804T	水管套管	SLEEVE Water Tube	1
-	85090A2	密封套件	SEAL KIT	1
-	99157T2	水泵套件	PUMP KIT Water	1

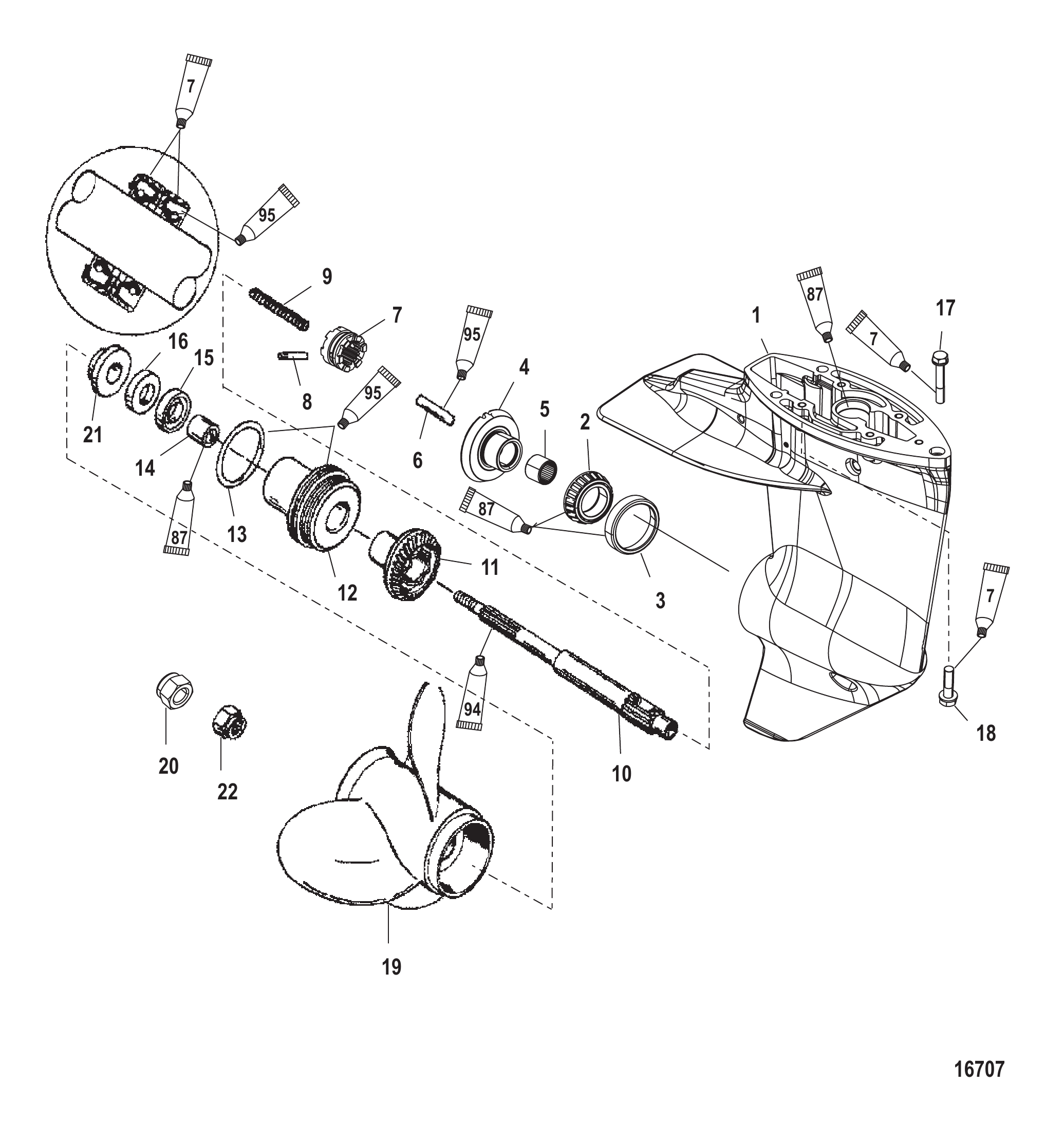

图 15齿轮箱螺旋桨轴-2.00:1传动比-非大脚型 Gear Housing Propeller Shaft- 2.00:1 Gear Ratio-Non-Bigfoot

REF	零件编号	中文名称	英文名称	数量
0	8833T33	齿轮箱总成(2.60英寸/102mm鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (2.60 Inch/102 mm Torpedo Diameter)	1
0	8833T35	齿轮箱总成(2.60英寸/102mm鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (2.60 Inch/102 mm Torpedo Diameter)	1
1	8833A17	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083312	GC BASIC9.9/15 4S	GC BASIC9.9/15 4S	1
2	821321A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	821924A1	前进齿轮总成(13-26齿)	GEAR ASSEMBLY Forward (13-26)	1
5	41367	衬套	BUSHING	1
6	813139	凸轮从动件	FOLLOWER Cam	1
7	821930A1	离合器总成	CLUTCH ASSEMBLY	1
8	823951	十字销	PIN Cross	1
9	42204	弹簧	SPRING	1
10	821929	螺旋桨轴	PROPELLER SHAFT	1
11	821926T1	倒档齿轮-13/26	GEAR Reverse - 13/26	1
12	42144T3	轴承座	CARRIER Bearing	1
13	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
13	8M0214923	O型圈(1.98x1.39)	O-RING (1.98 x 1.39)	1
14	821927	衬套	BUSHING	1
15	99325	密封件	SEAL	1
16	821928	油封	SEAL Oil	1
17	82407110	螺钉(M8 x 50)	SCREW (M8 x 50)	1
18	8240717	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
19	828156A12	黑色MAX螺旋桨9x9右旋铝3叶	BLACK MAX PROPELLER 9 X 9 RH AL 3 BL	1
20	40140	螺母(M10)	NUT (M10)	1
21	8219321	推力毂	THRUST HUB	1
22	420911	隔套	SPACER	1
-	41365A3	密封套件	SEAL KIT	1

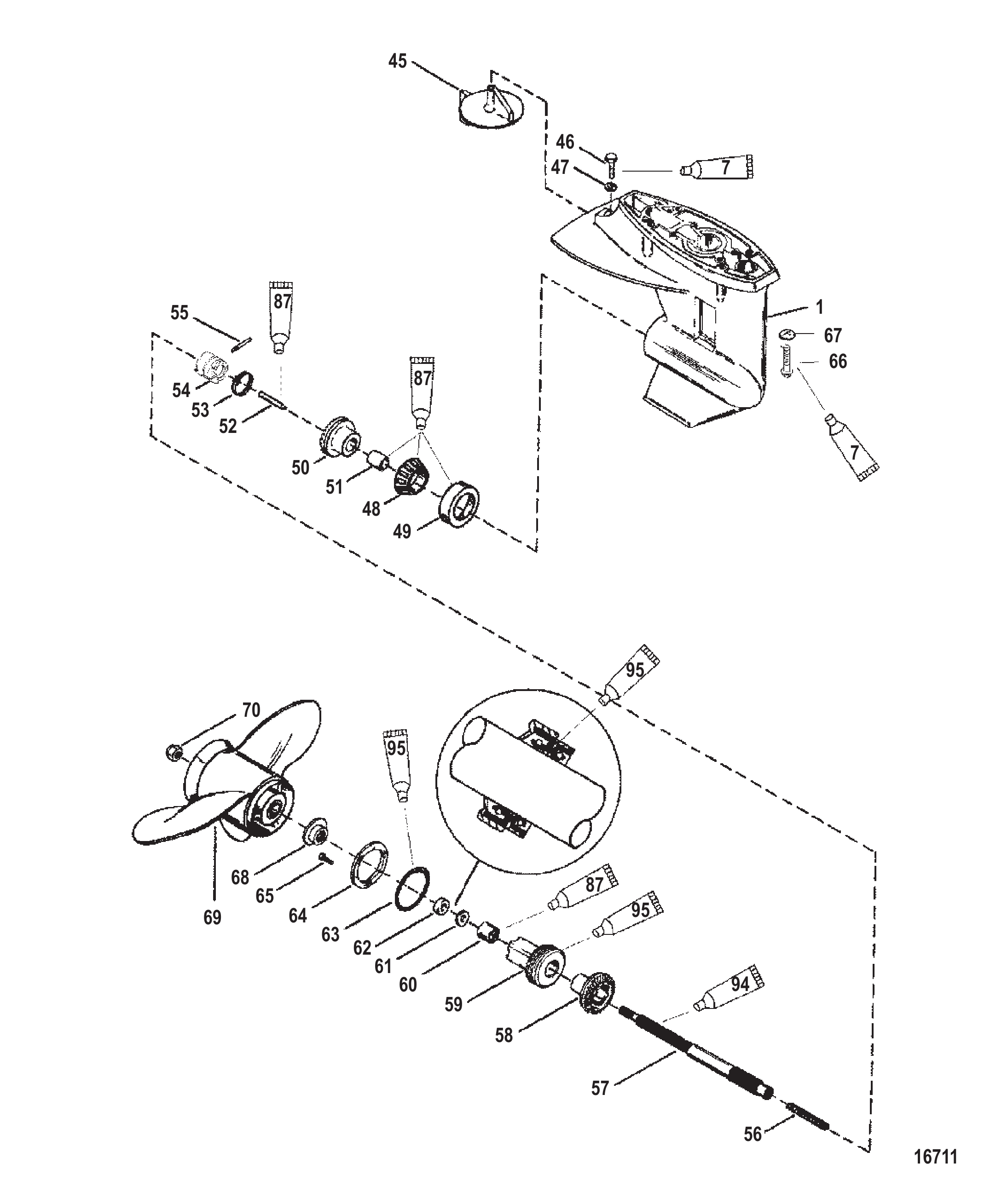

图 16齿轮箱螺旋桨轴-2.42:1传动比-大脚型 Gear Housing Propeller Shaft - 2.42:1 Gear Ratio-Bigfoot

REF	零件编号	中文名称	英文名称	数量
-	8669T33	齿轮箱总成(3.30英寸/130mm鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.30 Inch/130 mm Torpedo Diameter)	1
-	8669A46	齿轮箱总成(3.30英寸/130mm鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (3.30 Inch/130 mm Torpedo Diameter)	1
-	8M0084519	GC 8/9.9/15 4S LG	GC 8/9.9/15 4S LG	1
1	8669A21	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	8M0083538	GC BASIC 25 2S	GC BASIC 25 2S	1
45	98432Q6	平衡鳍板	TRIM TAB	1
46	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
47	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	1
47	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	1
48	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
48	8M0103470	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
49	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
50	854496A1	前进齿轮总成-12/29齿	GEAR ASSEMBLY Forward - 12/29	1
51	85557	衬套	BUSHING	1
52	85094	凸轮从动件	FOLLOWER Cam	1
53	38114	弹簧	SPRING	1
54	41040T1	离合器	CLUTCH	1
55	85093	销	PIN	1
55	8M0020999	十字销	PIN CROSS	1
56	88680	弹簧	SPRING	1
57	8166231	螺旋桨轴	PROPELLER SHAFT	1
58	854497T	倒挡齿轮-12/29齿	GEAR Reverse - 12/29	1
59	99906T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
60	21739	滚柱轴承	BEARING Roller	1
61	41132	内部油封	SEAL Oil Inner	1
62	41131	外油封	SEAL Oil Outer	1
62	8M0245761	油封	SEAL OIL	1
63	85549	O型圈	O-RING	1
64	87293	安装板	PLATE	1
65	90883	螺钉(M5×16)	SCREW (M5 x 16)	3
66	87810178	螺钉(M10 x 35)	SCREW (M10 x 35)	4
67	43328	垫圈	WASHER	4
68	858498	推力毂总成	THRUST HUB ASSEMBLY	1
69	19636A10	BLACK MAX螺旋桨	BLACK MAX PROPELLER	1
70	88228	螺旋桨螺母	PROP NUT	1
-	85090A2	密封套件	SEAL KIT	1

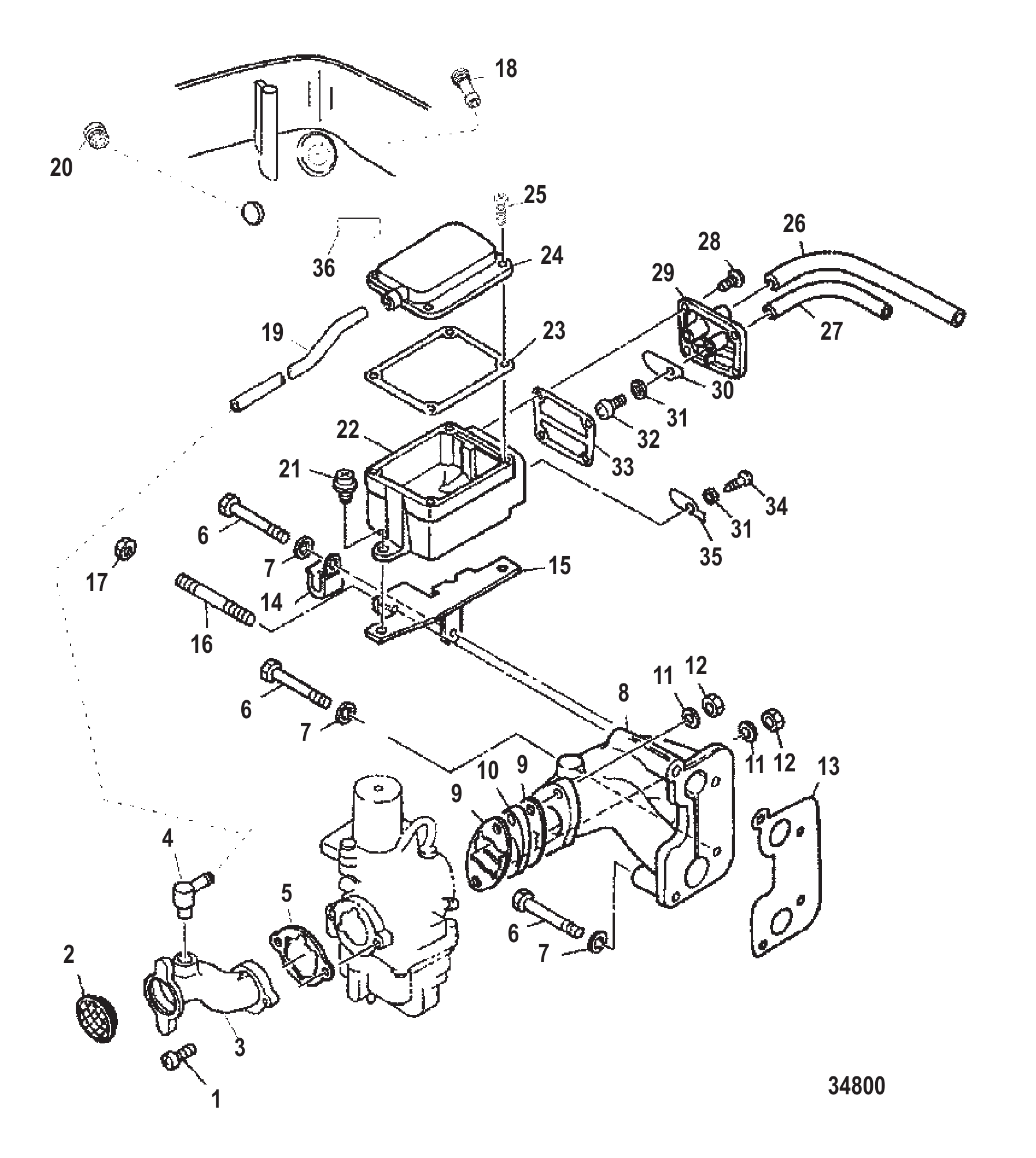

图 17进气系统 Intake

REF	零件编号	中文名称	英文名称	数量
1	826679	螺钉	SCREW	2
2	825588	百叶窗	LOUVER	1
3	827739	漏斗	FUNNEL	1
4	825486	通气管	PIPE Breather	1
5	825589	衬垫	GASKET	1
6	4000334	螺钉（M6 x 45）	SCREW (M6 x 45)	3
7	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
7	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
8	825584	歧管	MANIFOLD	1
9	825586	歧管垫片	GASKET Manifold	2
10	825587	歧管垫片	GASKET Manifold	1
11	82214M	垫圈	WASHER	2
12	82390M	螺母 (M6)	NUT (M6)	2
13	825585	歧管垫片	GASKET Manifold	1
14	28700	卡箍	CLAMP	1
15	825600	导向支架	HOLDER Guide	1
16	827317	螺柱	STUD	1
17	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
18	813613	接头	FITTING	1
19	827734	通气管	PIPE Breather	1
20	824473	堵头	PLUG	1
21	825511	螺钉	SCREW	2
22	825590	机油分离器	SEPARATOR Oil	1
23	825592	油封座垫片	GASKET Oil Seal Housing	1
24	825591	机油分离器	SEPARATOR Oil	1
25	84272M	螺钉	SCREW	4
26	825598	软管	HOSE	1
27	825632	软管	HOSE	1
28	84272M	螺钉	SCREW	4
29	825593	通气阀	BREATHER	1
30	825594	通气阀	BREATHER	1
31	82847M	垫圈	WASHER	2
32	825515	螺钉	SCREW	1
33	825596	通气阀垫片	GASKET Breather	1
34	84272M	螺钉	SCREW	1
35	825595	通气阀	BREATHER	1
36	8272822	高压警告标贴	DECAL Warning High Voltage	1
-	825847A95	衬垫套件	GASKET SET	1

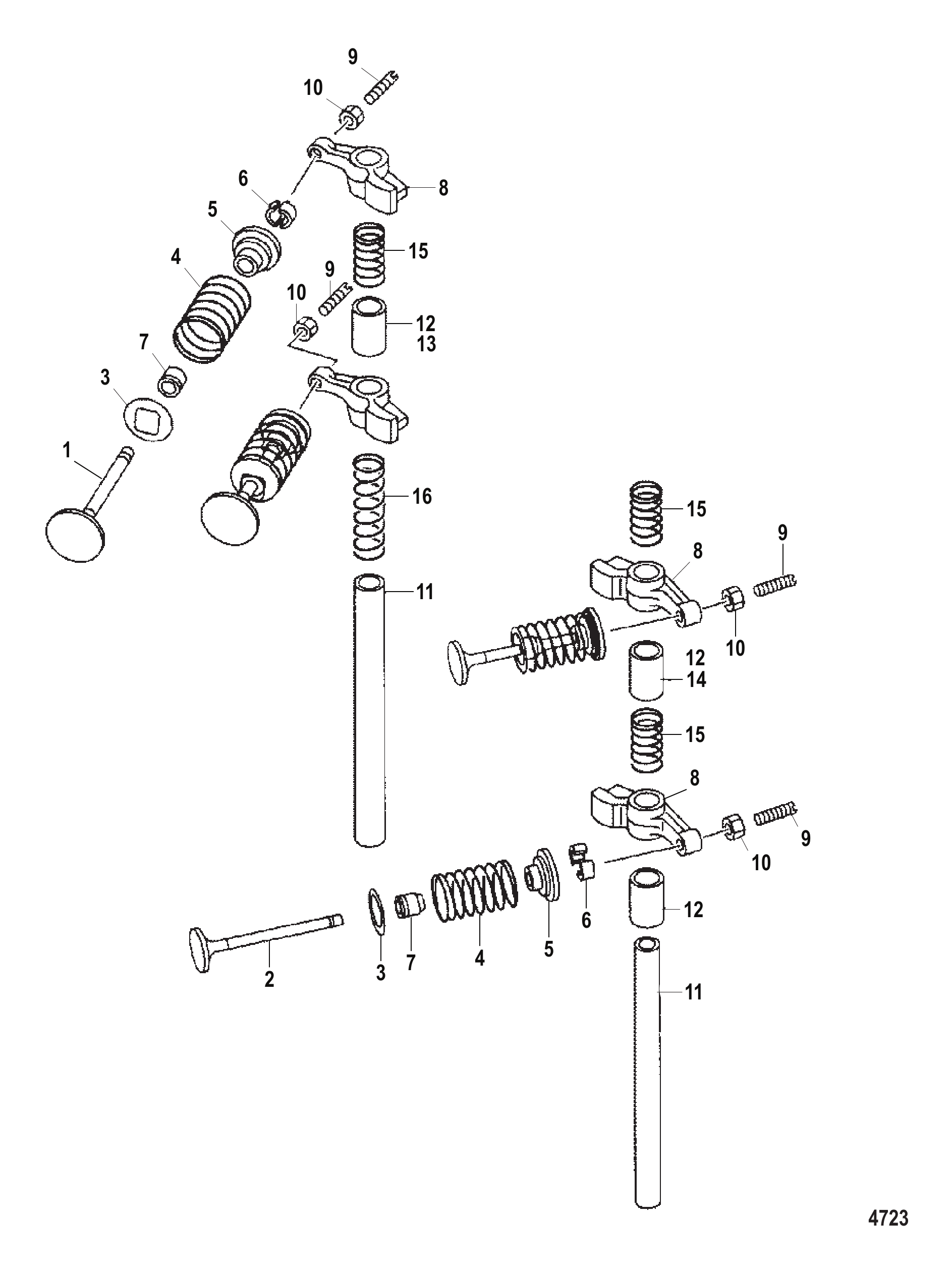

图 18进气/排气阀 Intake/Exhaust Valves

REF	零件编号	中文名称	英文名称	数量
1	850838T	进气阀	VALVE Intake	2
2	850839T	排气阀	VALVE Exhaust	2
3	855959	气门弹簧座	SEAT Valve Spring	4
4	850840	气门弹簧	SPRING Valve	4
5	822650	固定座	RETAINER	4
5	893553	固定座	RETAINER	4
6	822651	键	KEY	8
6	893554	键	KEY	8
7	822647	气门杆油封	SEAL Valve Stem	4
8	850841A1	摇臂总成	ROCKER ARM ASSEMBLY	4
9	825046	螺钉	SCREW	4
9	825045A2	摇臂	ROCKER ARM	4
10	826150	螺母	NUT	4
11	850842	摇臂轴	SHAFT Rocker	2
12	825451	轴环	COLLAR	3
12	825451	轴环	COLLAR	1
13	880135	轴环	COLLAR	1
14	880134	轴环	COLLAR	1
15	825452	弹簧	SPRING	3
16	825453	弹簧	SPRING	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	879783A01	动力头总成	POWERHEAD ASSEMBLY	1
-	835427A00	动力头衬垫套件	GASKET SET Powerhead	1

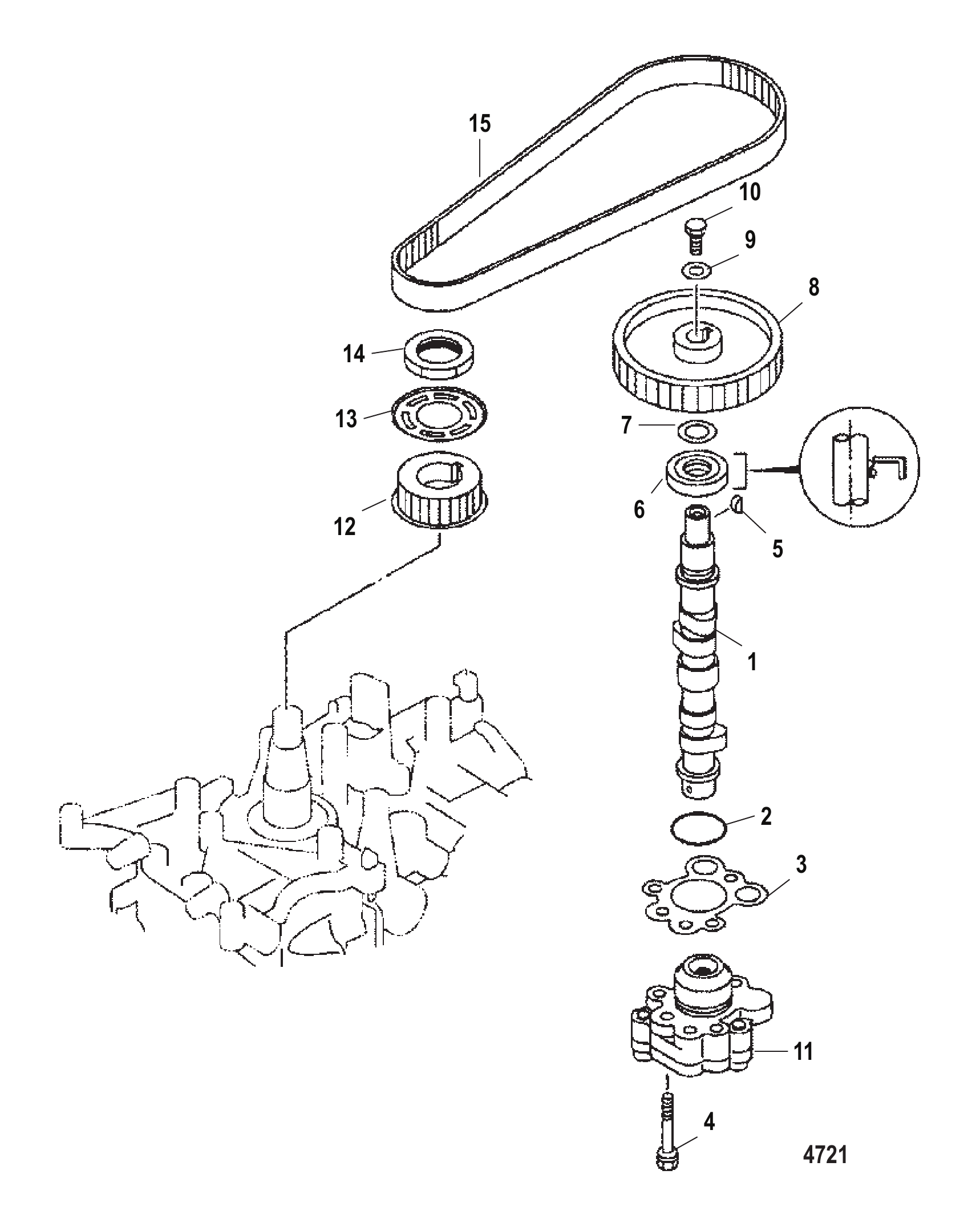

图 19油泵/凸轮轴 Oil Pump/Camshaft

REF	零件编号	中文名称	英文名称	数量
1	834956	凸轮轴	CAMSHAFT	1
1	834956004	凸轮轴	CAMSHAFT	1
1	834956	凸轮轴	CAMSHAFT	1
1	880136A1	凸轮轴	CAMSHAFT	1
1	880136A02	凸轮轴	CAMSHAFT	1
2	825462	O型圈	O-RING	1
3	853523	衬垫	GASKET	1
4	850879	螺栓(M6×35)	BOLT (M6 x 35)	3
5	84403M	键	KEY	1
5	8M0084803	键@2	KEY @2	1
6	825455	油封	SEAL Oil	1
7	82710M	垫圈	WASHER	1
8	834973T	从动齿轮	GEAR Driven	1
9	825498	垫圈	WASHER	1
10	896534	螺栓	BOLT	1
10	826957M	螺栓	BOLT	1
11	834967T2	油泵总成	PUMP ASSEMBLY Oil	1
11	834967A1	油泵总成	PUMP ASSEMBLY Oil	1
12	834955	驱动齿轮	GEAR Drive	1
12	8M0063224	驱动齿轮	GEAR-DRIVE	1
13	850843	垫圈	WASHER	1
14	855679	螺母(M28)	NUT (M28)	1
15	835392	正时皮带	TIMING BELT	1
15	835392Q	正时皮带	TIMING BELT	1
15	835392Q	正时皮带	TIMING BELT	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	802733A98	动力头总成	POWERHEAD ASSEMBLY	1
-	879783A01	动力头总成	POWERHEAD ASSEMBLY	1
-	835427A00	动力头衬垫套件	GASKET SET Powerhead	1

图 20动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	835427A00	动力头衬垫套件	GASKET SET Powerhead	1
0	825478	燃油泵O型圈	O-RING Fuel Pump	1
0	825462	凸轮轴O型圈	O-RING Camshaft	1
0	853523	油泵衬垫	GASKET Oil Pump	1
0	825455	凸轮轴油封	SEAL Oil Camshaft	1
0	853525	进气歧管垫片	GASKET Intake Manifold	1
0	835383	绝缘垫片	GASKET Isulator	2
0	8250572	消音器O型圈	O-RING Silencer	1
0	8M0188456	O型圈	O RING	1
0	822647	气门杆油封	SEAL Valve Stem	4
0	834952	排气盖衬垫	GASKET Exhaust Cover	1
0	834952002	衬垫	GASKET	1
0	824853	节温器盖衬垫	GASKET Thermostat Cover	1
0	8M0177107	节温器盖衬垫	GASKET Thermostat Cover	1
0	850850	通气盖密封件	SEAL Breather Cover	1
0	855922A2	挡油板	PLATE Oil Deflection	1
0	8354272	挡油板垫片	GASKET Oil Deflection Plate	2
0	850836	气缸盖衬垫	GASKET Cylinder Head	1
0	8M0052705	衬垫	GASKET	1
0	850837	密封件（气缸盖）	SEAL Cylinder Head	1
0	825492	油塞O型圈	O-RING Oil Plug	1
0	8M0052669	O型圈	O-RING	1
0	855680	油封 曲轴-顶部	SEAL Oil Crankshaft-Top	1
0	855681	油封 曲轴-底部	SEAL Oil Crankshaft-Bottom	1

图 21维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
0	803014	零件手册 8 Bodensee 四冲程	PARTS MANUAL 8 Bodensee 4-Stroke	1
0	827857R1	维修手册	SERVICE MANUAL	1
0	10108980	用户手册	OWNERS MANUAL	1
0	809727A98	贴花套件	DECAL SET	1
0	809727A00	贴花套件	DECAL SET	1
0	809710A98	贴花套件	DECAL SET	1

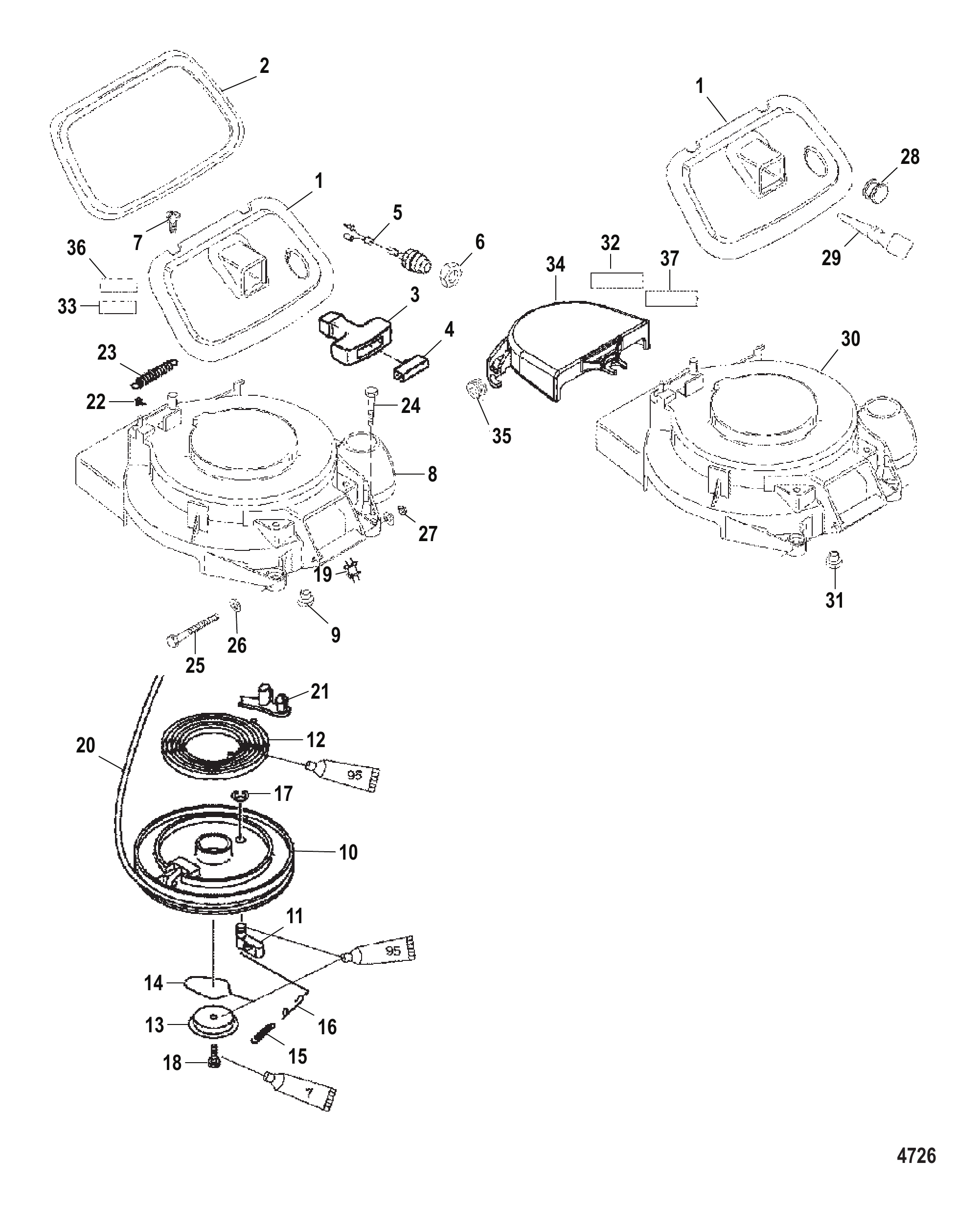

图 22启动器总成 Starter Assembly

REF	零件编号	中文名称	英文名称	数量
1	850865A1	手柄托	HANDLE REST	1
2	8249953	密封件	SEAL	1
2	8M0043417	罩盖密封条	SEAL-COWL	1
3	85174A1	手柄总成	HANDLE ASSEMBLY	1
4	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	1
5	8524791	指示灯	PILOT LAMP	1
6	856949	螺母	NUT	1
7	8147762	螺钉(M6 x 16)	SCREW (M6 x 16)	2
-	850864	反冲启动器总成	RECOIL ASSEMBLY	1
-	8M0049883	反冲启动器总成	RECOIL ASSY	1
8	853541	壳体	HOUSING	1
9	852473	轴环	COLLAR	3
10	8527732	启动滑轮	SHEAVE Starter	1
11	852777	棘爪	PAWL	1
12	852778	启动弹簧	SPRING Starter	1
13	852780	驱动板总成	DRIVEPLATE ASSEMBLY	1
14	8527781	驱动爪弹簧	SPRING Drive Pawl	1
14	852778T01	弹簧	SPRING	1
15	8527782	弹簧	SPRING	1
16	8527783	回位弹簧	SPRING Return	1
17	852784	卡簧	CIRCLIP	1
18	852785	螺栓	BOLT	1
19	852786	护孔环	GROMMET	1
20	12066Q9	绳索	ROPE	1
20	12066Q10	启动绳@2	ROPE-STARTER@2	1
21	8527881	止动器	STOPPER	1
22	8560361	回位弹簧	SPRING Return	1
23	856036	弹簧	SPRING	1
24	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
25	855783	螺栓(M6x90)	BOLT (M6 x 90)	1
26	82213M	垫圈	WASHER	2
27	82390M	螺母 (M6)	NUT (M6)	1
28	858768	堵头	PLUG	1
29	8225131	堵头	PLUG	1
29	822513002	堵头	PLUG	1
29	822513002	堵头	PLUG	1
30	853541	壳体	HOUSING	1
31	852473	轴环	COLLAR	3
32	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1
33	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
34	855691	盖板	COVER	1
35	8527681	护孔环	GROMMET	2
36	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
37	856985A20	EPA标签信息贴花	DECAL EPA Label Information	1
37	804652A00	EPA标签信息贴花	DECAL EPA Label Information	1
37	804652A01	EPA标签信息贴花	DECAL EPA Label Information	1
37	804652A02	EPA标签信息贴花	DECAL EPA Label Information	1
37	804652A03	EPA标签信息贴花	DECAL EPA Label Information	1
37	804652A04	EPA标签信息贴花	DECAL EPA Label Information	1
37	804652A05	EPA标签信息贴花	DECAL EPA Label Information	1

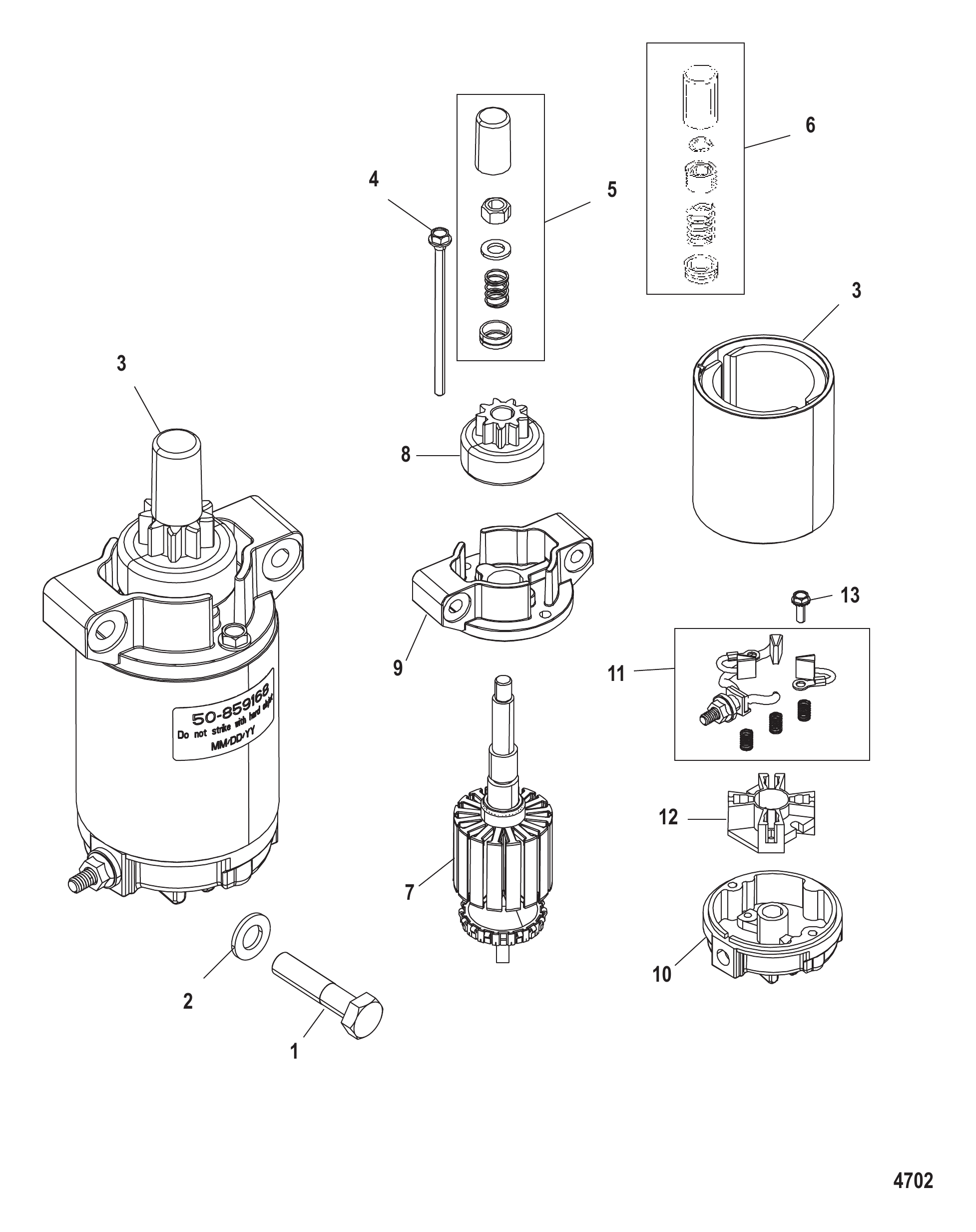

图 23启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	4000357	螺钉 (M8 x 45)	SCREW (M8 x 45)	3
2	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	1
3	859168T	启动电机总成	STARTER MOTOR ASSEMBLY	1
3	852570T	启动电机总成	STARTER MOTOR ASSEMBLY	1
3	859168T	启动电机总成	STARTER MOTOR ASSEMBLY	1
4	965662	贯穿螺栓	THRU BOLT	2
5	906433	驱动套件	DRIVE KIT	1
5	891752	驱动套件	DRIVE KIT	1
6	906432	驱动套件	DRIVE KIT	1
7	8236383	电枢	ARMATURE	1
7	8236385	电枢	ARMATURE	1
8	68575T2	小齿轮	PINION	1
9	8236391	驱动端盖	DRIVE CAP	1
10	8119012	换向器端盖	CAP Commutator	1
11	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
11	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
12	61787	支架	HOLDER	1
12	898265014	电刷支架	HOLDER-BRUSH	1
13	F15158	螺钉	SCREW	2

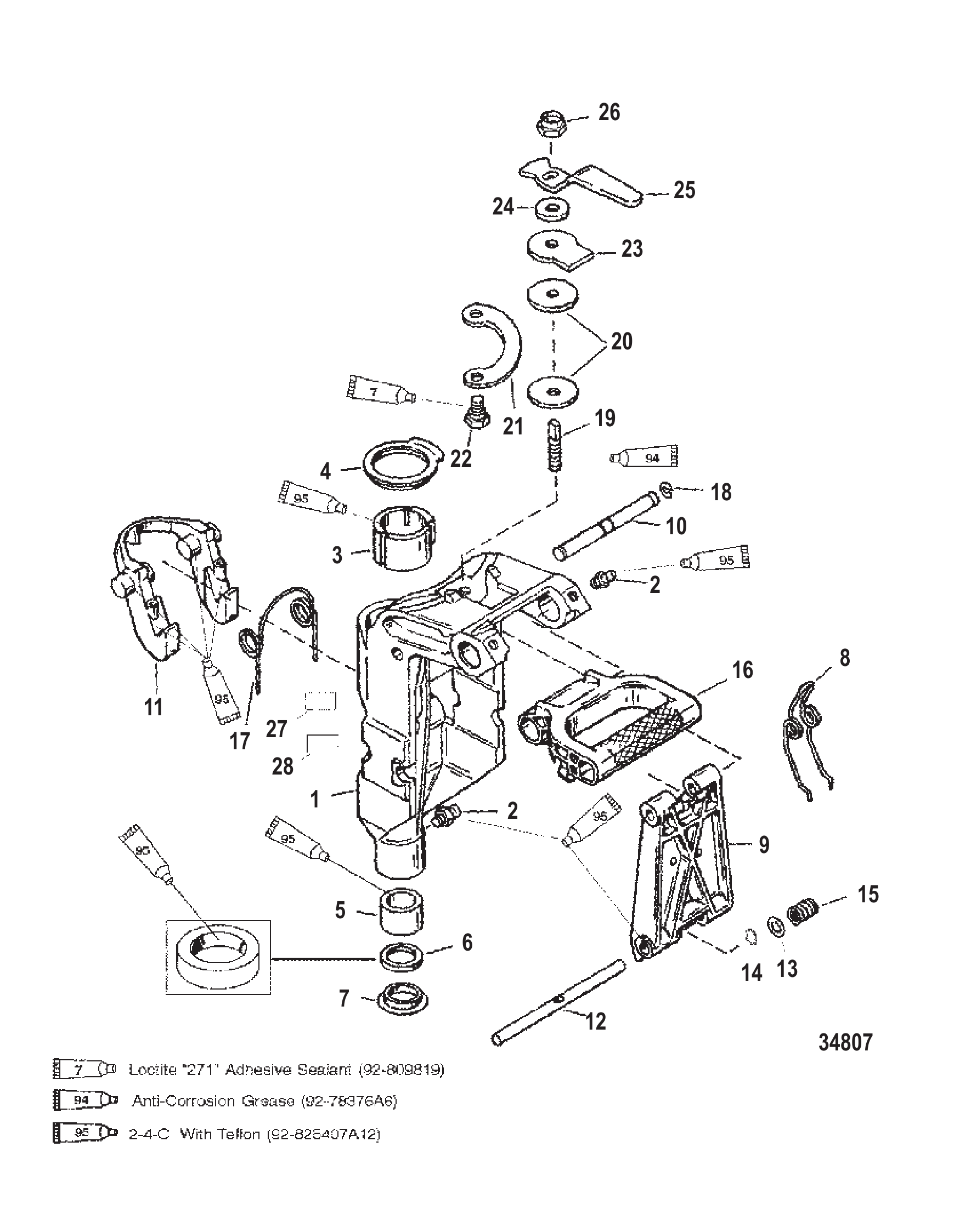

图 24旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	8831A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	74036	润滑脂接头	FITTING Grease	4
2	8M0169589	润滑脂接头	FITTING Grease	4
3	421402	轴承	BEARING	1
4	420801	推力轴承-上	BEARING Thrust - Upper	1
4	42080T01	轴承	BEARING	1
5	42139	衬套	BUSHING	1
6	42077	密封件	SEAL	1
7	42373	止推垫片	THRUST WASHER	1
8	421301	弹簧	SPRING	1
9	420824	支架	BRACKET	1
9	42082T04	支架	BRACKET	1
10	420811	销	PIN	1
11	421411	倒挡锁钩	HOOK Reverse Lock	1
11	8M0075731	倒挡钩	HOOK Reverse	1
12	830741A1	枢轴销总成	PIN ASSEMBLY Pivot	1
13	8M0027716	垫圈 (0.390 x 0.600 x 0.032) 不锈钢	WASHER (.390 x .600 x .032) Stainless Steel	1
14	832720	挡圈	RING Retaining	1
15	42128	弹簧	SPRING	1
16	42085F4	提手	CARRYING HANDLE	1
16	420852	手柄-黑色	HANDLE-BLACK	1
17	42127	弹簧	SPRING	1
18	13194	挡圈	RING Retaining	2
19	821961	杆	ROD	1
20	8165621	圆盘	DISC	2
21	821958A1	板组件套件	PLATE KIT	1
22	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	2
23	821957	制动板	BRAKE PLATE	1
24	29330	垫圈	WASHER	1
25	821959	手柄	HANDLE	1
26	34863	螺母 (.375-24)	NUT (.375-24)	1
26	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
27	8237011	副驾驶贴花	DECAL Co-Pilot	1
28	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

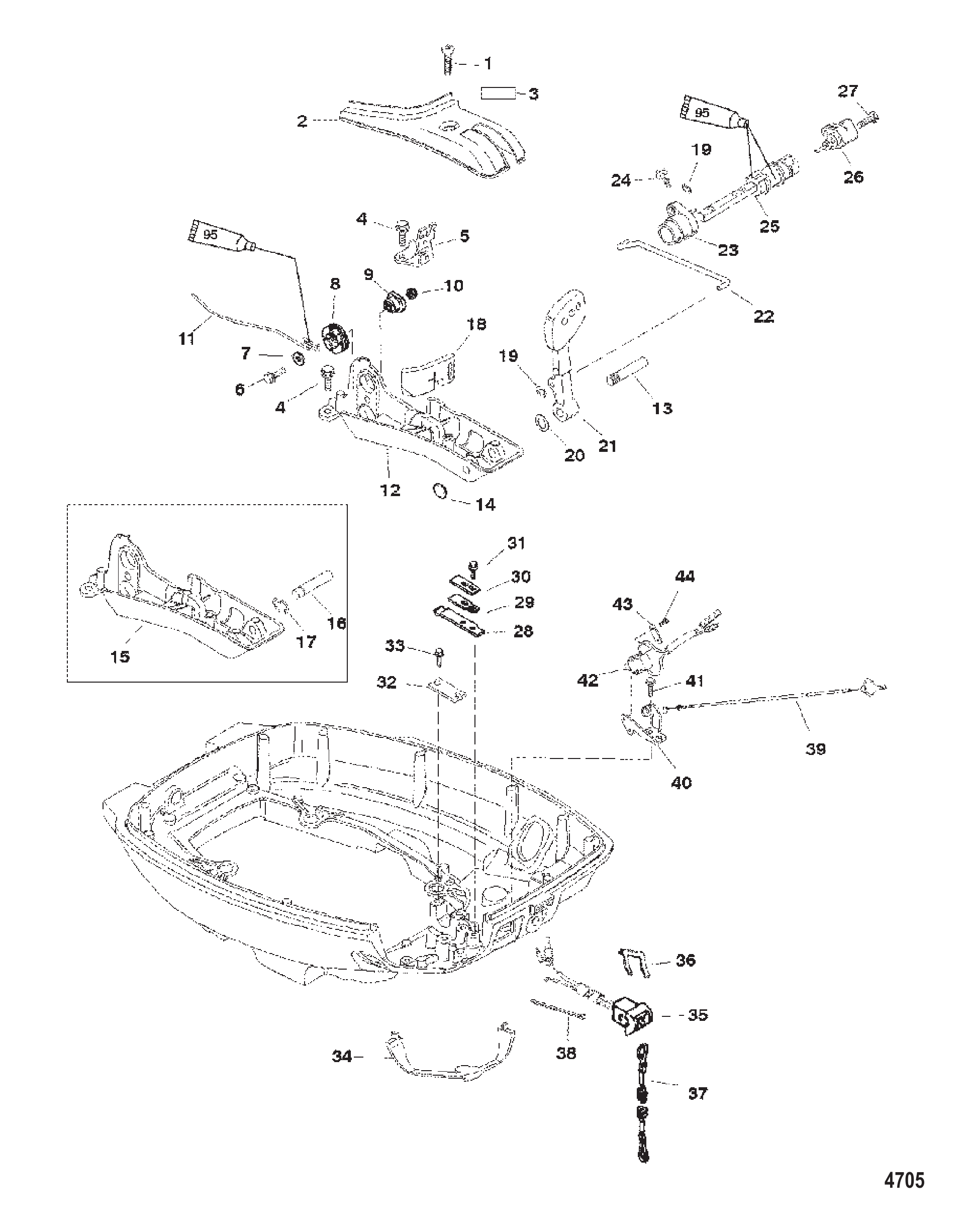

图 25油门/换挡联动装置（手柄型号） Throttle/Shift Linkage (Handle Models)

REF	零件编号	中文名称	英文名称	数量
1	8248291	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
2	856905	盖板	COVER	1
3	NSS	不单独销售标贴(F,N,R挡)	NOT SOLD SEPARATE (Decal-F,N,R)	1
4	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
4	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
5	856909	支架	BRACKET	1
6	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
6	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
7	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
7	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
8	825787A2	皮带轮总成	PULLEY ASSEMBLY	1
9	825788	衬套	BUSHING	1
10	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
11	882818	油门连杆	LINK Throttle	1
12	856904A2	换挡平台套件	SHIFT PLATFORM KIT	1
12	856904T01	平台总成	PLATEFORM ASSY.	1
13	8569111	轴	SHAFT	1
14	48323	堵头	PLUG	1
15	856904	换挡平台	SHIFT PLATFORM	1
15	856904A2	换挡平台套件	SHIFT PLATFORM KIT	1
16	856911	轴	SHAFT	1
17	95019	挡圈	RING Retaining	1
18	856910	密封件	SEAL	1
19	857213	挡圈	RING Retaining	2
20	69150	波形垫圈	WAVE WASHER	1
21	856906	换挡手柄	SHIFT HANDLE	1
22	856908	换挡连杆	SHIFT LINK	1
23	856907	换挡杆	LEVER Shift	1
24	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
25	852494A5	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
25	852494A6	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
26	855609	联锁杆	LEVER Interlock	1
26	826063	联锁杆	LEVER Interlock	1
27	40011111	不锈钢螺钉(M5 x 35)	SCREW (M5 x 35) Stainless Steel	1
28	824992	定位弹簧	SPRING Detent	1
29	824993	背衬弹簧	SPRING Backing	1
30	824994	板簧	SPRING Plate	1
31	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	2
32	8280471	绑带	STRAP	1
33	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
33	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
34	8354191	密封件	SEAL	1
35	11083A30	开关总成	SWITCH ASSEMBLY	1
36	120441	黄铜固定座	RETAINER Brass	1
36	8M0032846	黄铜固定座	RETAINER Brass	1
37	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
38	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
39	852472	电线	WIRE	1
40	855888F	支架	BRACKET	1
41	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
42	813960A5	开关总成	SWITCH ASSEMBLY	1
42	8M0052929	开关总成	SWITCH ASSEMBLY	1
43	824923	安装板	PLATE	1
44	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2

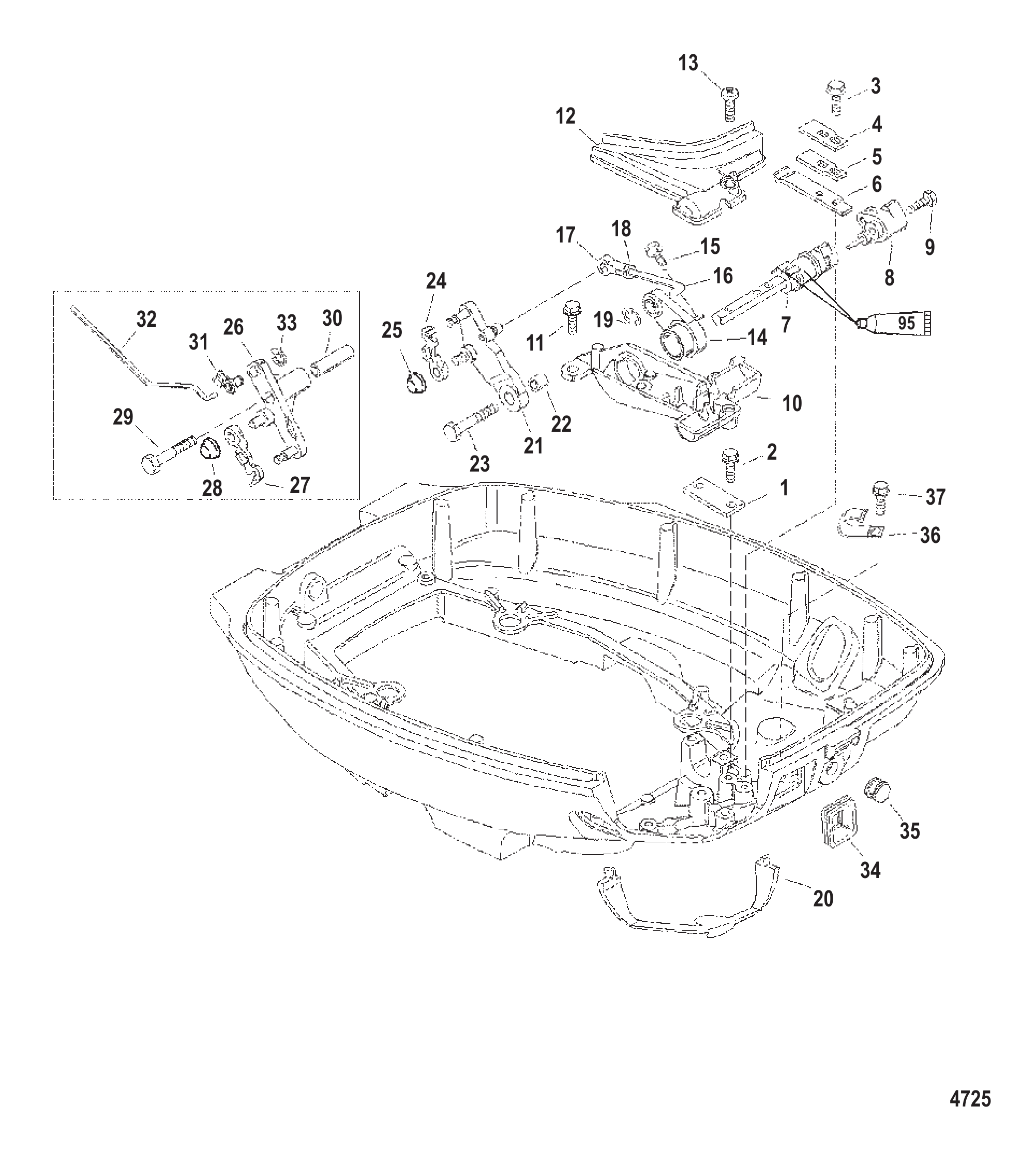

图 26油门/换挡联动装置（无手柄型号） Throttle/Shift Linkage (Non-Handle Models)

REF	零件编号	中文名称	英文名称	数量
1	8280471	绑带	STRAP	1
2	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
2	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	2
3	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	2
4	824994	板簧	SPRING Plate	1
5	824993	背衬弹簧	SPRING Backing	1
6	824992	定位弹簧	SPRING Detent	1
7	852494A6	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
7	852494A5	水平换挡轴总成	SHIFT SHAFT ASSEMBLY Horizontal	1
8	855609	联锁杆	LEVER Interlock	1
8	826063	联锁杆	LEVER Interlock	1
9	40011111	不锈钢螺钉(M5 x 35)	SCREW (M5 x 35) Stainless Steel	1
10	835415F	遥控平台	REMOTE CONTROL PLATFORM	1
11	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
11	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
12	852498	盖板	COVER	1
13	832047	螺钉 (M6 x 20)	SCREW (M6 x 20)	1
14	8524961	换挡轴杆	LEVER Shift Shaft	1
15	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
16	852497A2	换挡连杆总成	SHIFT LINK ASSEMBLY	1
17	817428	插座	SOCKET	1
18	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
19	857213	挡圈	RING Retaining	1
20	8354191	密封件	SEAL	1
21	850856	换挡杆	LEVER Shift	1
22	91912	衬套	BUSHING	1
23	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	1
23	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	1
24	822459	固定座	RETAINER	1
25	825677	压入式螺母	PUSH NUT	1
26	850857	油门杆	LEVER Throttle	1
27	822459	固定座	RETAINER	1
28	825677	压入式螺母	PUSH NUT	1
29	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	1
30	855765	衬套	BUSHING	1
31	828049	滑块	SLIDE	1
32	835420	油门连杆	LINK Throttle	1
32	882817	油门连杆	LINK Throttle	1
32	882817	油门连杆	LINK Throttle	1
33	8237951	挡圈	RING Retaining	1
34	828114	护孔环	GROMMET	1
35	855937	堵头	PLUG	1
36	28700	卡箍	CLAMP	1
37	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1

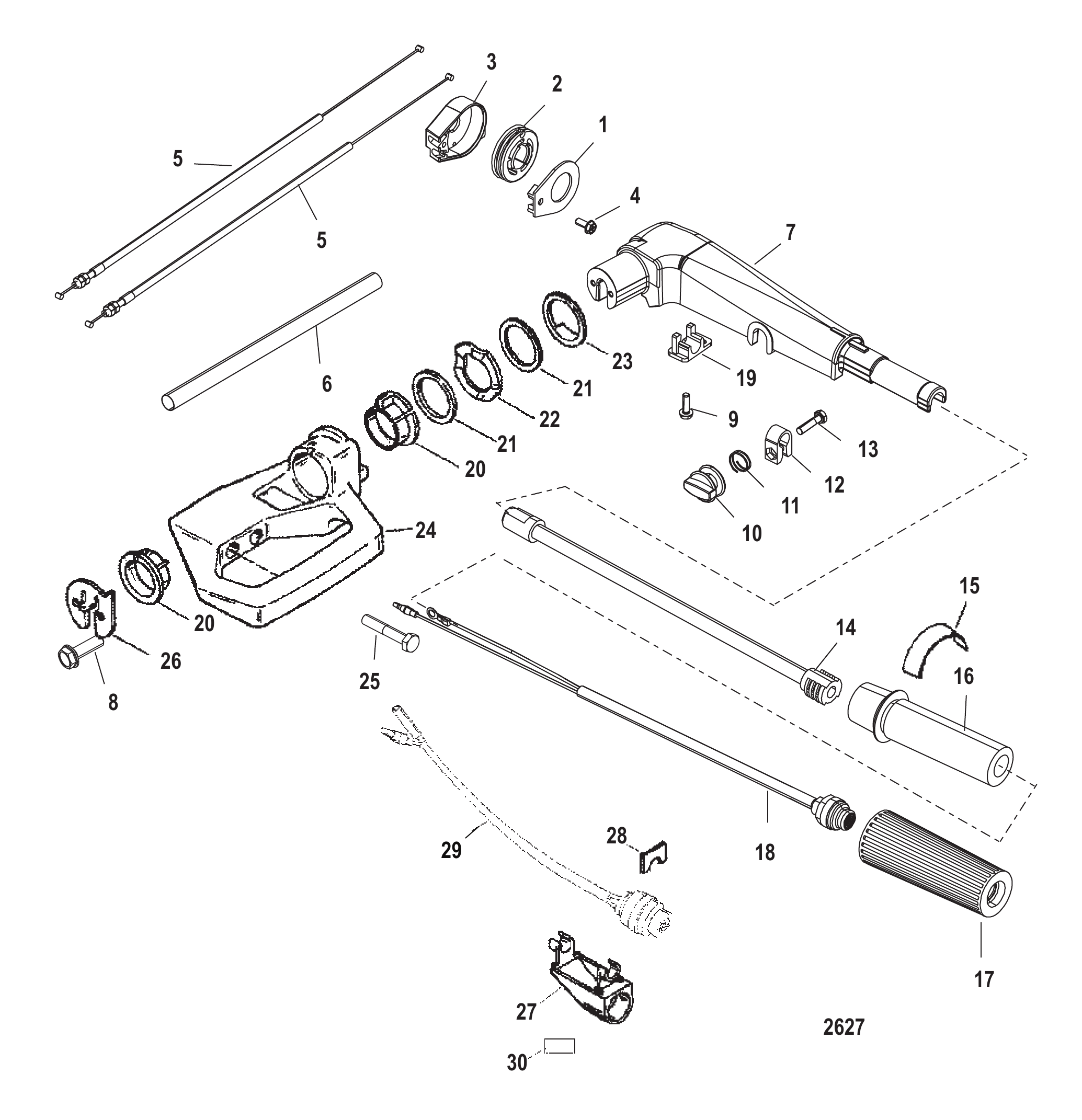

图 27舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
-	821468T65	舵柄总成	TILLER HANDLE ASSEMBLY	1
1	822148A3	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	432429	节气门拉索	CABLE Throttle	2
5	43242T09	节气门拉索	CABLE-THROTTLE	2
6	9600910	套筒	SLEEVE	1
7	821468A66	转向手柄臂总成	ARM ASSEMBLY Steering Handle	1
8	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
9	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
10	821972	节气门旋钮	KNOB Throttle	1
10	821972T	节气门旋钮	KNOB Throttle	1
11	96203	弹簧	SPRING	1
12	821971	节气门锁	LOCK Throttle	1
12	892995	节气门锁	LOCK Throttle	1
13	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
13	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
14	821463A1	舵柄管	TILLER TUBE	1
14	821463T01	舵柄管	TUBE-TILLER	1
15	8242003	贴花	DECAL	1
16	821465	节气门手柄	HANDLE Throttle	1
17	99589	握把	GRIP	1
17	8M0221732	外握把	GRIP OUTER	1
18	823609A9	停机开关总成	SWITCH ASSEMBLY Stop	1
18	8M0104613	开关总成	SWITCH ASSY	1
19	822441	固定座	RETAINER	1
20	823939	衬套	BUSHING	2
21	822145	垫圈	WASHER	2
22	826792	波形垫圈	WAVE WASHER	1
23	822146	垫圈	WASHER	1
24	822841F1	转向臂支架	BRACKET Steering Arm	1
25	4000384	螺钉(M10×80)	SCREW (M10 x 80)	2
26	826648	安装板	PLATE	1
27	8239172	壳体	HOUSING	1
27	889734	开关壳体	HOUSING Switch	1
27	889734	开关壳体	HOUSING Switch	1
28	824918	卡扣	CLIP	1
29	823609A8	开关总成	SWITCH ASSEMBLY	1
30	855262	启动贴花	DECAL Start	1

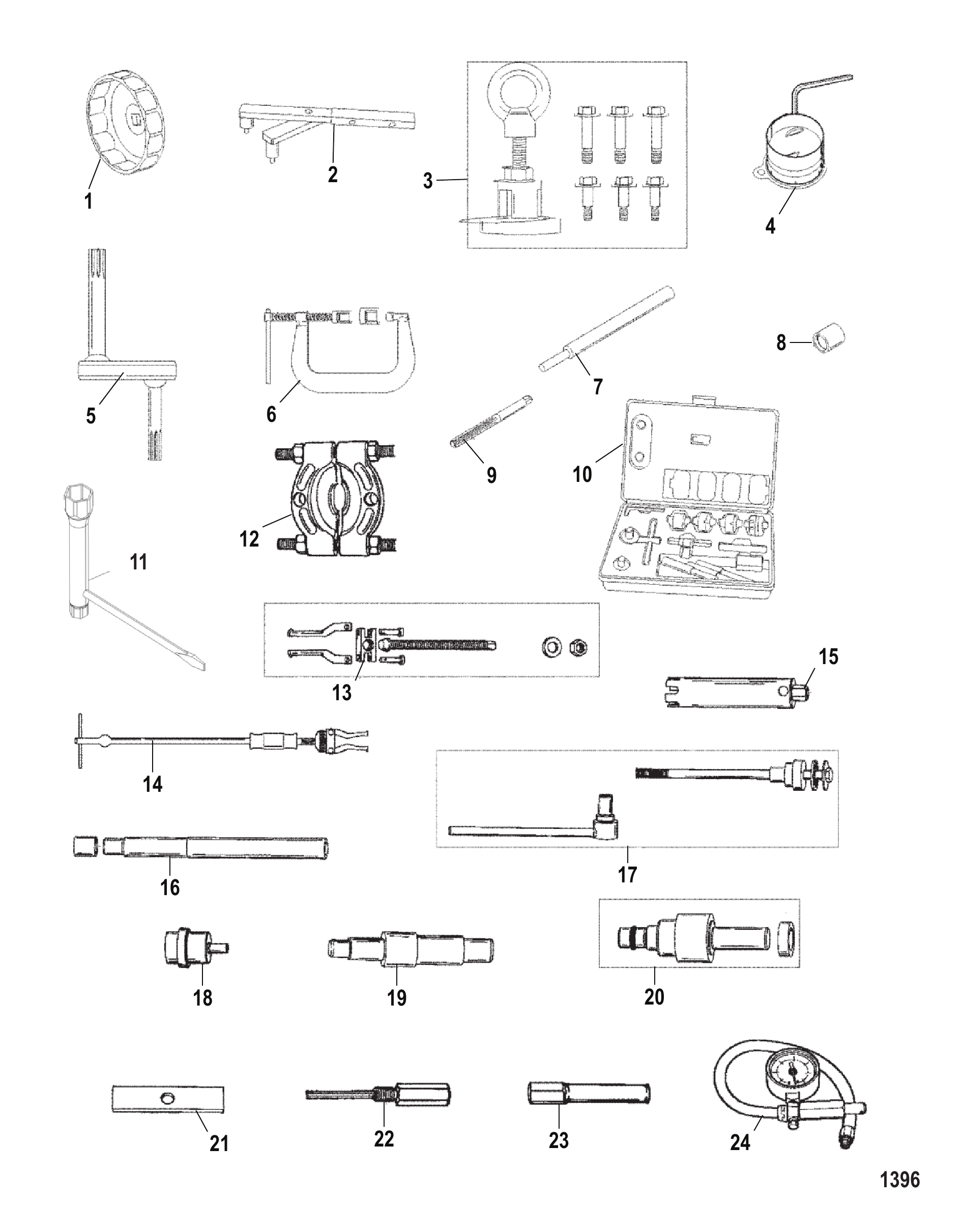

图 28工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	NSS	机油滤清器扳手不单独销售 (本地获取)	NOT SOLD SEPARATE Oil Filter Wrench (Obtain Locally)	1
2	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
2	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
3	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
3	8M0161873	固定工具	HOLDER TOOL	1
4	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
6	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
7	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
7	809495001	气门导管工具	TOOL Valve Guide	1
8	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
9	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
10	NSS	气门座切割套件不单独销售 (本地获取)	NOT SOLD SEPARATE Valve Seat Cutter Kit (Obtain Locally)	1
11	828999	扳手	WRENCH	1
12	37241	通用拉拔板	PULLER PLATE Universal	1
13	83165T	拉拔器总成	PULLER ASSEMBLY	1
14	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
15	13664	轴承座安装工具, 6/15马力	INSTALLER TOOL Bearing Carrier, 6/15 Hp	1
15	938431	轴承座安装工具	INSTALLER TOOL Bearing Carrier	1
15	93843T1	轴承座安装工具	INSTALLER TOOL Bearing Carrier	1
16	824788A1	轴承拆卸工具	REMOVAL TOOL Bearing	1
17	824790A1	驱动轴衬套安装工具	INSTALLATION TOOL Driveshaft Bushing	1
18	13658T	心轴	MANDREL	1
19	824787	衬套拆卸工具	REMOVAL TOOL Bushing	1
20	824785T1	衬套和密封安装工具	INSTALLER TOOL Bushing And Seal	1
21	29310	安装板	PLATE	1
22	NSS	膨胀杆不单独销售 (Snap-On #CG40-4)	NOT SOLD SEPARATE Expanding Rod (Snap-On #CG40-4)	1
23	NSS	夹头 (爪)(Snap-On #CG40A6) 不单独销售	NOT SOLD SEPARATE Collet (Jaws)(Snap-On #CG40A6)	1
24	FT8950	测试套件	TESTER KIT	1

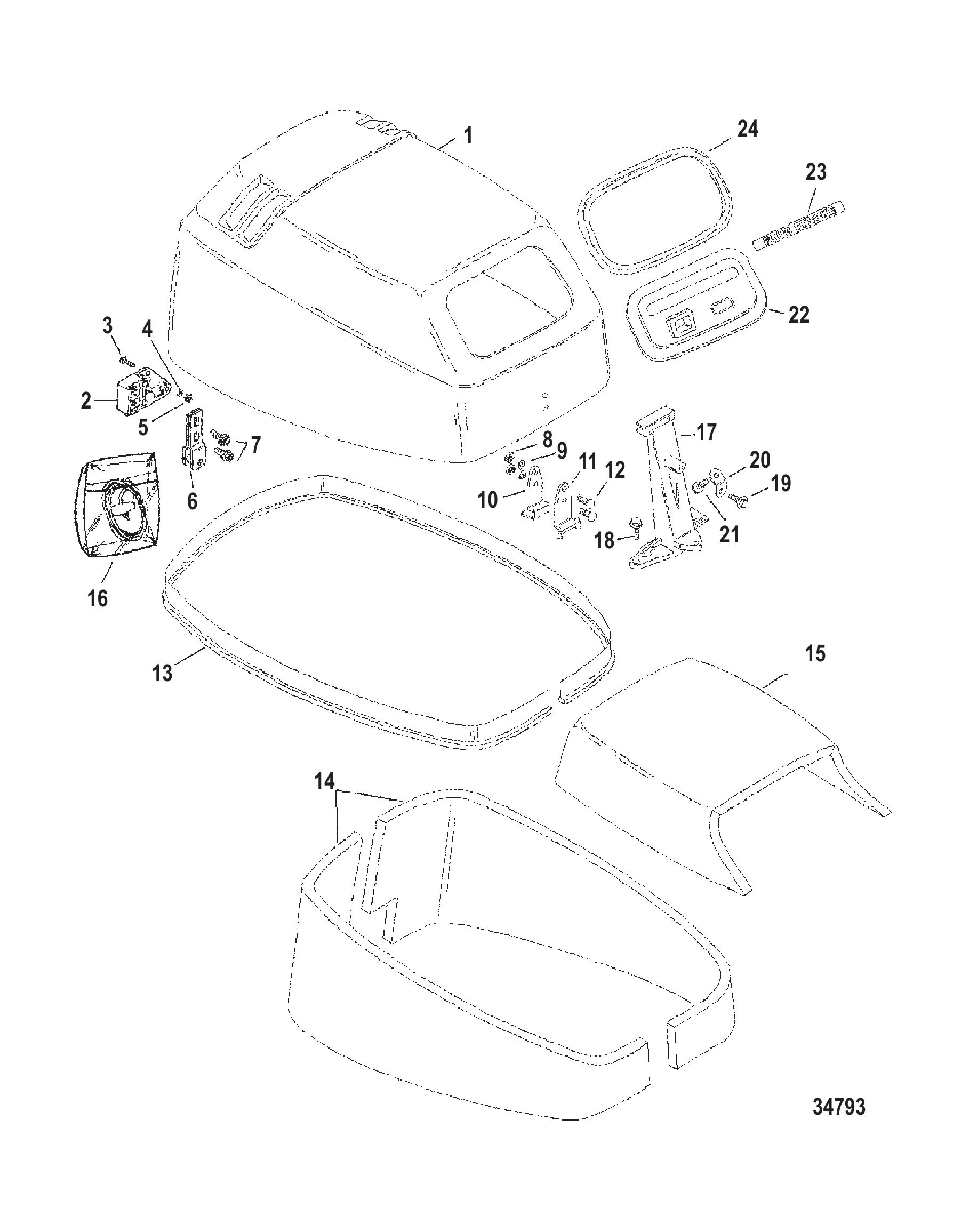

图 29顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	854654A3	顶盖总成	TOP COWL ASSEMBLY	1
1	854654A4	顶盖总成	TOP COWL ASSEMBLY	1
1	854654T4	顶罩-银色	COWL-TOP-SILVER	1
2	8224261	后支架	BRACKET Rear	1
2	8M0038412	外罩支架	BRACKET-COWL	1
3	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
4	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
5	8237515	螺母(M4)	NUT (M4)	3
6	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
6	893763	滚轮锁扣支架	BRACKET Roller Latch	1
7	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
8	8237515	螺母(M4)	NUT (M4)	2
9	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
10	826649	闩锁	LATCH	1
11	827702	盖板	COVER	1
11	827702T	盖板	COVER	1
12	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
13	8282371	罩盖密封件	SEAL Cowl	1
13	8M0043391	罩盖密封条	SEAL-COWL	1
14	825567A1	侧隔音毯	SOUND BLANKET Side	2
15	NSS	顶部隔音毯不单独销售	NOT SOLD SEPARATE Sound Blacket-Top	1
16	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
17	8258271	支架	SUPPORT	1
18	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
18	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
19	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
20	827501	支架	BRACKET	1
21	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
22	825655A5	手柄托	HANDLE REST	1
23	8500534	贴花	DECAL	1
24	8249952	密封件	SEAL	1

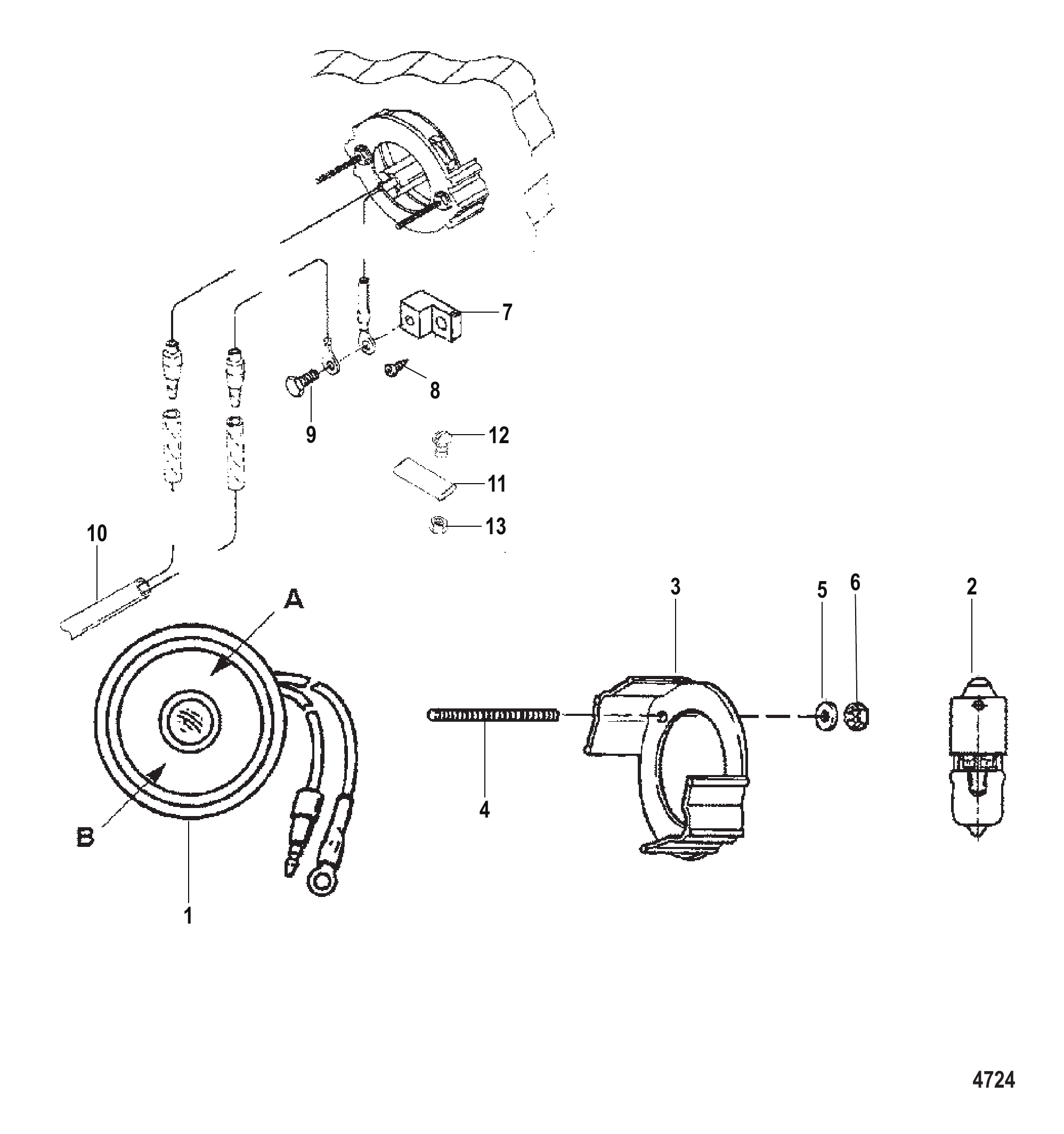

图 30视觉警告标识 Visual Warning

REF	零件编号	中文名称	英文名称	数量
1	17334A4	灯架板总成	PLATE ASSEMBLY Lamp Mounting	1
2	17429	灯	LAMP	1
3	76424	支架	BRACKET	1
4	55422	双头螺柱 (#10-32 x 2.00)	STUD (#10-32 x 2.00)	2
5	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
6	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
7	45915	端子排	TERMINAL BLOCK	1
8	16324	螺丝 (#8 x .625)	SCREW (#8 x .625)	1
9	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
10	11149A3	拉线总成	CABLE ASSEMBLY	1
11	623594	绝缘体(2英寸)	INSULATOR (2.00 Inch)	1
12	24231	螺钉 (#10-32 x 0.250)	SCREW (#10-32 x .250)	1
13	27164	螺母与锁紧垫圈 (#10-32)	NUT AND LOCKWASHER (#10-32)	1
