水星 Mercury V-200 (2.5L) 1B227000 THRU 2B121048 - 爆炸图零件明细

两冲程电喷 EFI · USA - Cat.# 90-803177006 · 共 35 个部位 · 1436 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量

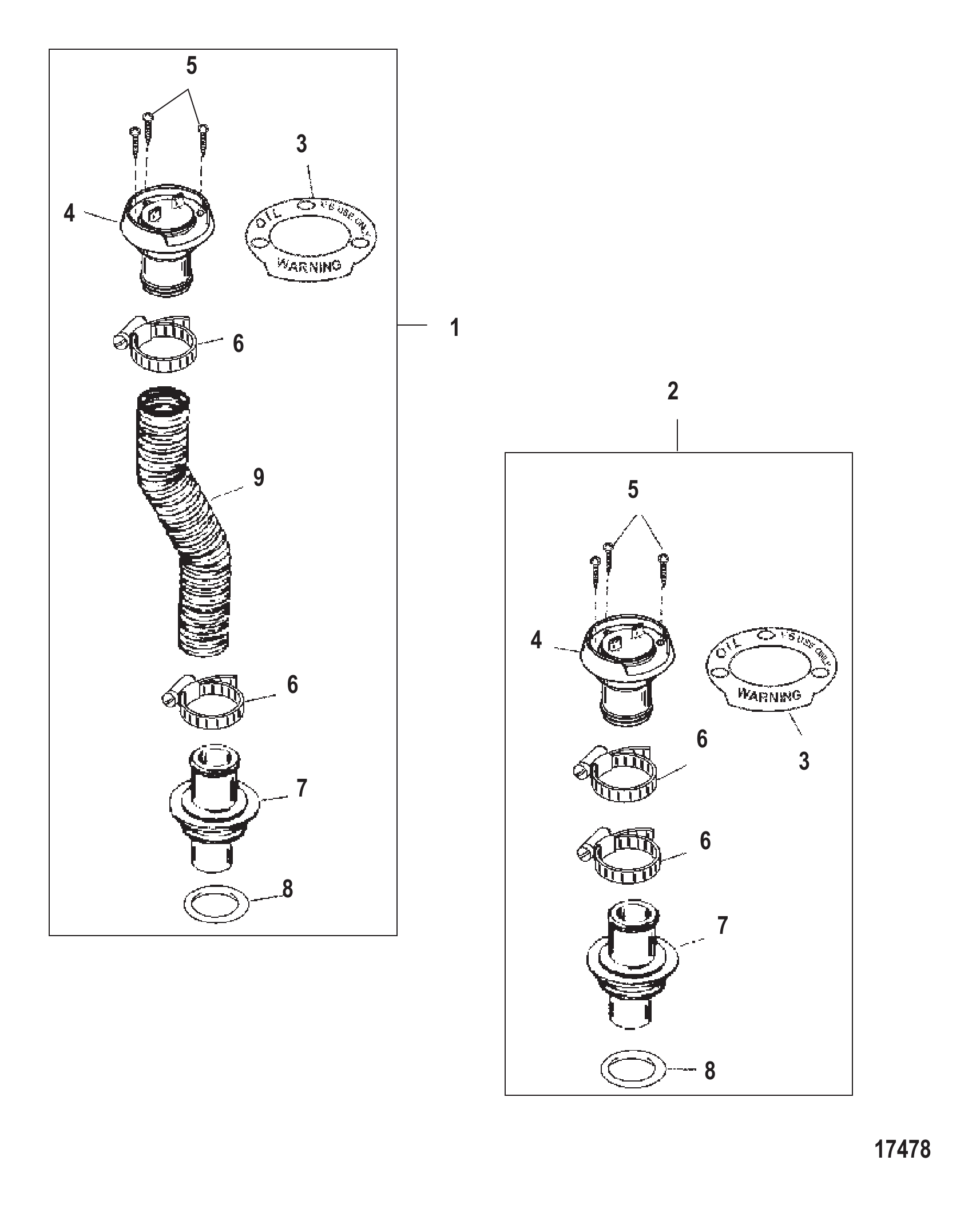

-	15969A3	甲板加油套件	DECK FILL KIT Oil	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	41729A3	软管延长套件	HOSE EXTENSION KIT	1

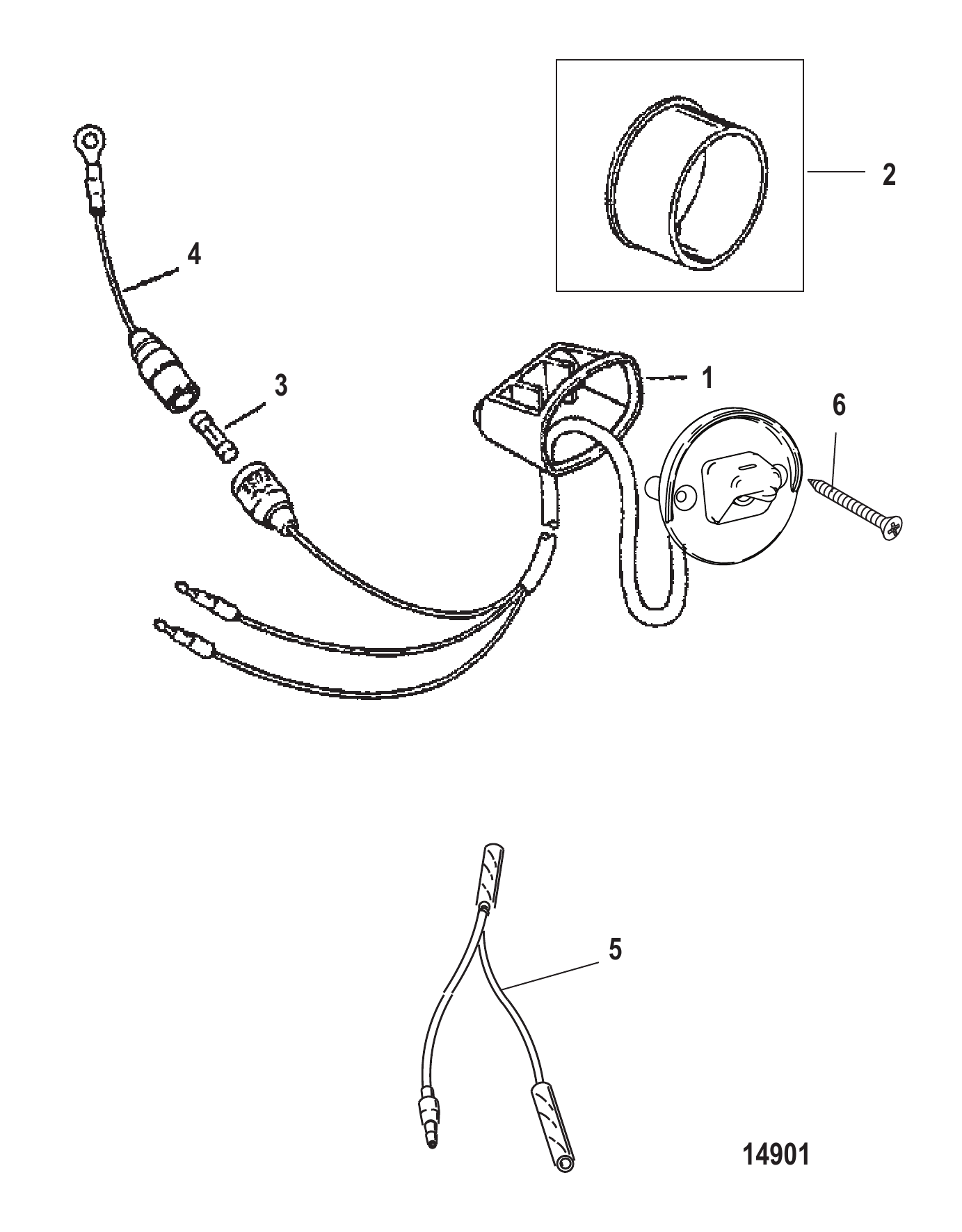

-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
-	88334A2	防腐电极套件	MERCATHODE KIT	1
-	8M0180081	防腐电极套件	MERCATHODE KIT	1
-	17334A2	视觉警告系统	VISUAL WARNING SYSTEM	1
-	858915A1	配平减速器套件	TRIM REDUCER KIT	1
-	677552	安装螺钉（.500-20 x 6.500）	SCREW (.500-20 x 6.500) Mounting	4

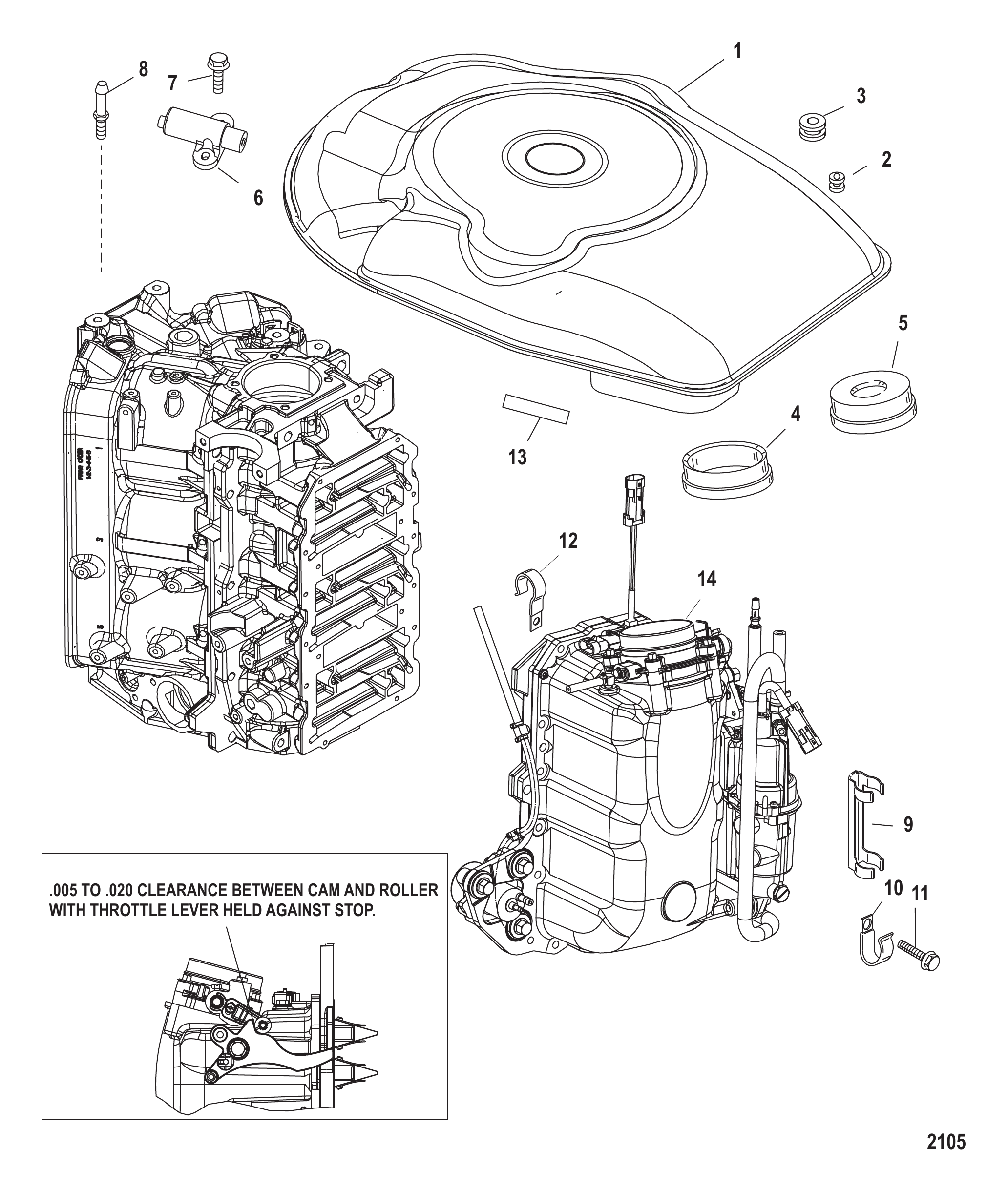

图 2空气处理器 Air Handler

REF	零件编号	中文名称	英文名称	数量
1	880194T05	盖总成	COVER ASSEMBLY	1
2	840525	护孔环	GROMMET	2
3	20116	护孔环	GROMMET	1
4	855613	护孔环	GROMMET	1
5	882840	护孔环	GROMMET	1
6	8283582	传感器	SENSOR	1
6	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
7	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
8	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	1
9	8261151	连接器卡箍	CLAMP Connector	1
10	883080	J型卡扣	J CLIP	2
11	817504	螺钉（0.250-20 x 1.500）不锈钢	SCREW (.250-20 x 1.500) Stainless Steel	12
12	55098	J型卡扣	J CLIP	1
12	8M0024808	J型夹	J-CLIP	1
13	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1
14	880131T07	空气处理器总成	AIR HANDLER ASSEMBLY	1
14	880131T08	空气处理器总成	AIR HANDLER ASSEMBLY	1
14	880131T08	空气处理器总成	AIR HANDLER ASSEMBLY	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1

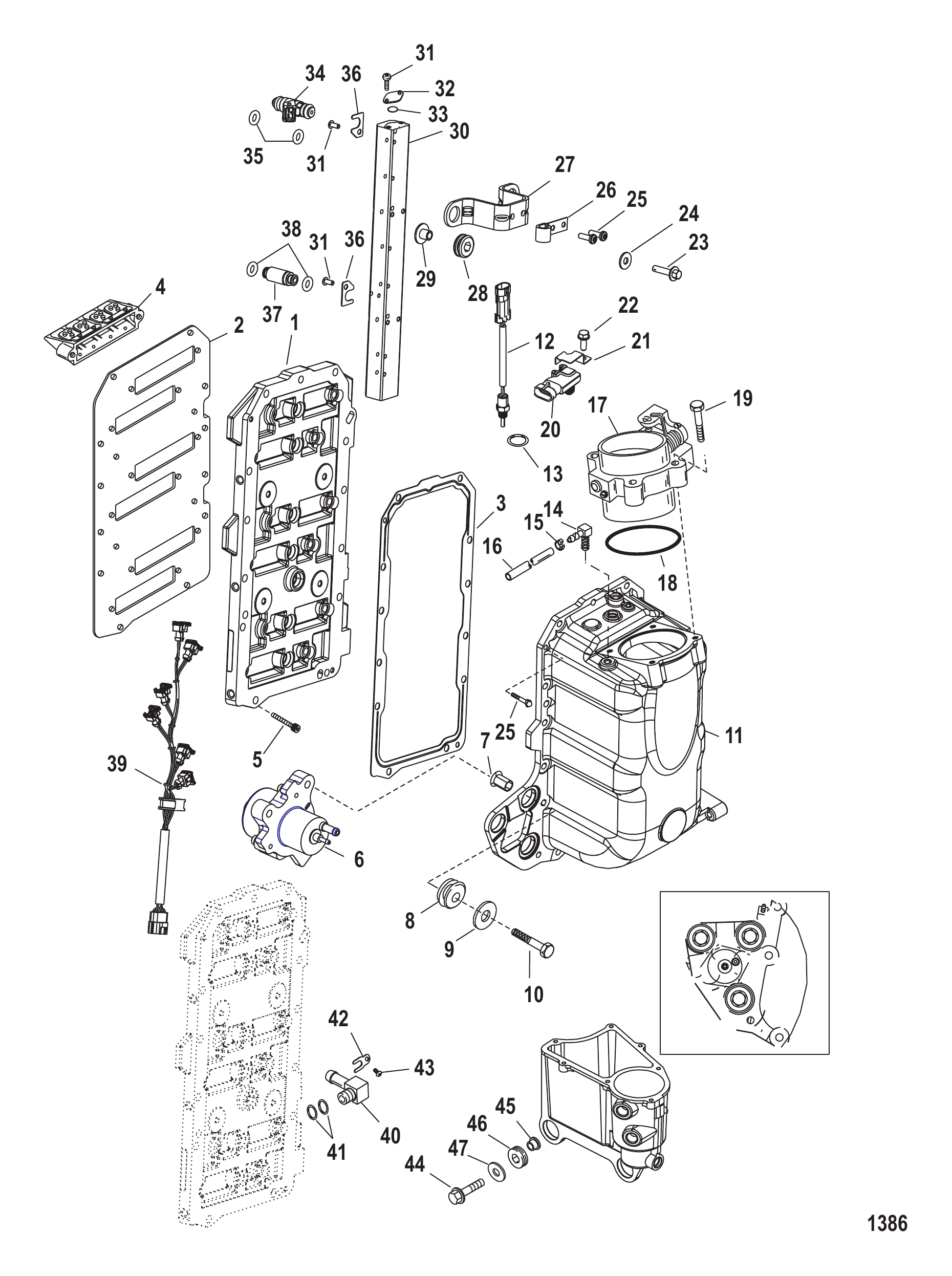

图 3空气处理器组件 Air Handler Components

REF	零件编号	中文名称	英文名称	数量
-	880131T07	空气处理器总成	AIR HANDLER ASSEMBLY	1
-	880131T08	空气处理器总成	AIR HANDLER ASSEMBLY	1
1	883955T1	适配板套件	ADAPTER PLATE KIT	1
2	146974	衬垫	GASKET	1
3	8500581	衬垫	GASKET	1
4	855952T3	簧片阀总成	REED BLOCK ASSEMBLY	6
5	55715	螺钉(.250-20×0.880)	SCREW (.250-20 x .880)	12
6	879892T04	泵总成	PUMP ASSEMBLY	1
6	8M0185615	EFI机油泵	OIL PUMP EFI	1
7	855364	衬套	BUSHING	3
8	855362	护孔环	GROMMET	3
8	855362001	护孔环	GROMMET	3
8	855362001	护孔环	GROMMET	3
9	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	3
10	81893430	螺钉 (M8 x 30)	SCREW (M8 x 30)	3
10	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
11	883954T1	空气集气室套件	PLENUM KIT Air	1
12	885342001	传感器总成	SENSOR ASSEMBLY	1
12	8M0148668	传感器总成	SENSOR ASSEMBLY	1
13	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
13	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
14	884588	接头	FITTING	1
15	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
16	883401001	油管	TUBING	1
16	85583466	软管 (40.00英寸整卷) (裁至34英寸)	HOSE (40.00 Inches Bulk) (Cut to 34 Inches)	1
16	8M0054213	软管	HOSE	1
17	883956T1	节气门体套件	THROTTLE BODY KIT	1
18	855423	O型圈	O-RING	1
19	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	4
20	854445	MAP传感器	SENSOR MAP	1
20	8M0237529	MAP传感器	SENSOR MAP	1
21	884522	MAP传感器支架	BRACKET MAP Sensor	1
22	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
23	82130025	螺钉(M6x25)	SCREW (M6 x 25)	4
24	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	4
24	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	4
25	883942	螺钉(M4×16)	SCREW (M4 x 16)	6
26	883941	卡箍	CLAMP	2
27	883926	支架	BRACKET	2
28	834985	护孔环	GROMMET	4
28	8M0190980	护孔环	GROMMET	4
29	822003	衬套	BUSHING	4
30	883953T1	燃油导轨	FUEL RAIL	1
31	840118	螺钉 (#8-32 x 0.380)	SCREW (#8-32 x .380)	11
32	840422A1	板组件套件	PLATE KIT	2
33	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	2
34	840481001	喷油器总成	INJECTOR ASSEMBLY	6
34	840481T01	喷油器总成	INJECTOR ASSEMBLY	6
35	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	12
36	8833821	固定座	RETAINER	7
37	8832151	管	TUBE	1
38	883355	O型圈	O-RING	2
39	840482A3	喷油器线束总成	HARNESS ASSEMBLY Injector	1
40	883940	接头	FITTING	1
41	20385	O型圈(.239 x .070)	O-RING (.239 x .070)	2
42	883382	固定座	RETAINER	1
43	883376	螺钉(#10-24 x .375)	SCREW (#10-24 x .375)	1
44	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
44	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
45	855364	衬套	BUSHING	3
46	855362	护孔环	GROMMET	3
46	855362001	护孔环	GROMMET	3
46	855362001	护孔环	GROMMET	3
47	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	3
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1

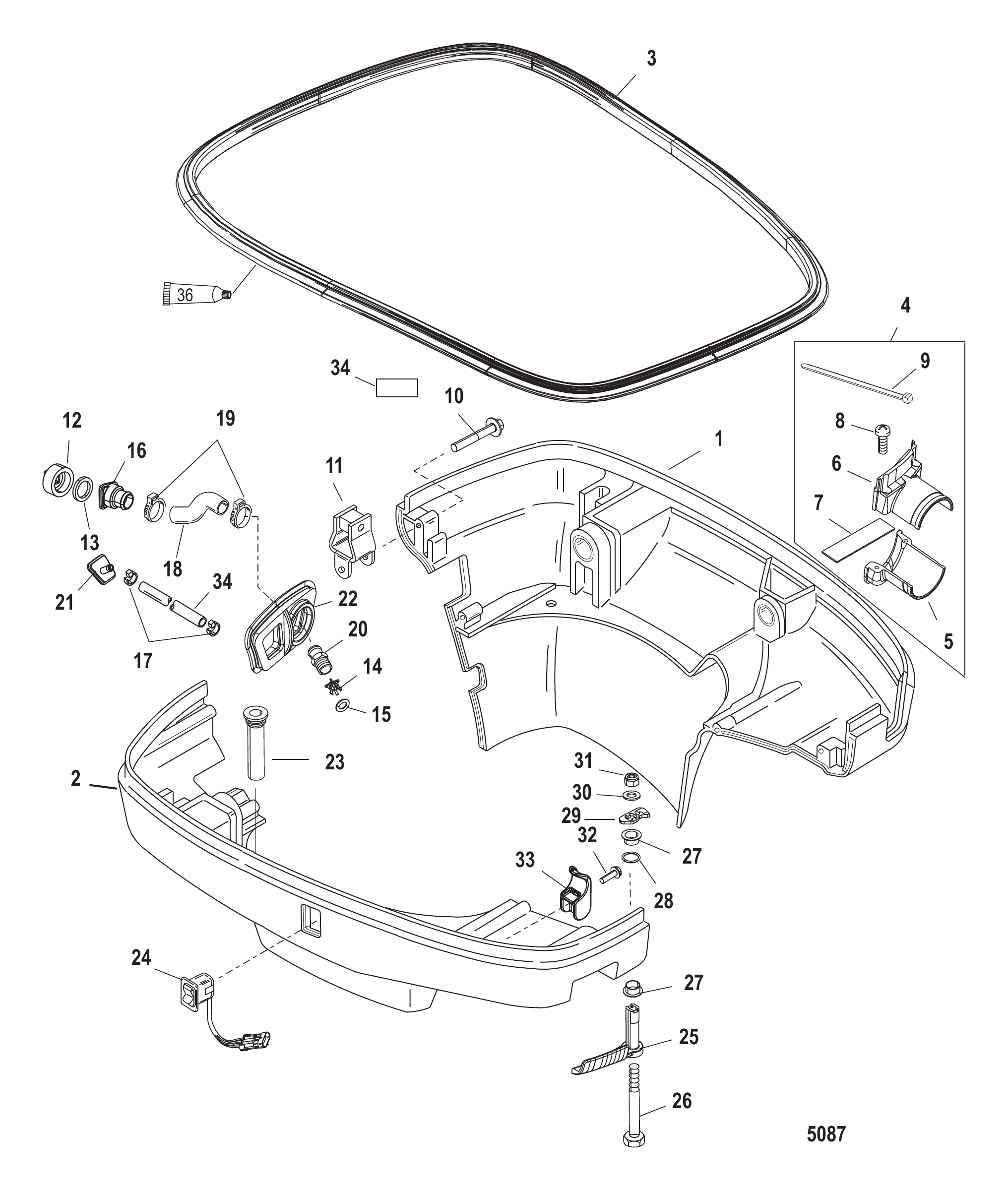

图 4下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	828044A1	下罩黑色（左舷）	BOTTOM COWL Black (PORT)	1
2	828045A1	下罩黑色（右舷）	BOTTOM COWL Black (STARBOARD)	1
3	8253181	罩盖密封条(41英寸)	SEAL Cowl (41.00 Inches)	2
3	8M0109217	罩盖密封条	SEAL-COWL	2
4	875266A2	索具套件	RIGGING KIT	1
5	859435		INSERT (BOTTOM)	1
5	859435T	嵌件	INSERT	1
6	859434		INSERT (TOP)	1
6	859434T	嵌件	INSERT	1
7	859343	泡沫垫	FOAM	1
8	92799	螺钉(#10-16x1.12)	SCREW (#10-16 x 1.12)	2
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
10	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	4
11	831209	固定座	RETAINER	1
12	821908	堵头	PLUG	1
13	821915	垫圈	WASHER	1
14	8219631	止回阀	CHECK VALVE	1
15	30641	O型圈(0.299x0.103)	O-RING (.299 x .103)	1
16	821952	接头	FITTING	1
17	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
18	8320782	软管	HOSE	1
18	8M0039077	成型软管	HOSE-MOLDED	1
19	850896	卡箍 (28.6)	CLAMP (28.6)	2
20	8320763	接头	FITTING	1
21	821904	示流器接头	FITTING Tell-Tale	1
21	8M0077650	示流器接头	FITTING Tell-Tale	1
22	889847	怠速排气套	BOOT Idle Exhaust	1
23	817519A1	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
24	8569901	升降倾斜开关	SWITCH Trim	1
24	8M0235191	升降倾斜开关	SWITCH Trim	1
25	821253F1	前手柄黑色	FRONT HANDLE Black	1
25	889740A02	手柄套件	HANDLE KIT	1
25	889740A02	手柄套件	HANDLE KIT	1
26	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
26	824868	螺钉(M6×75)	SCREW (M6 x 75)	1
27	335891	衬套	BUSHING	2
28	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
29	8219423	前手柄棘爪	PAWL Front Handle	1
30	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	1
31	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
32	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
33	822873	卡扣	CLIP	1
34	830756109	软管（57英寸散装）（裁切至8英寸）至示流管	HOSE (57.00 Inches Bulk) (Cut to 8 Inches) To Telltale	1
34	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1

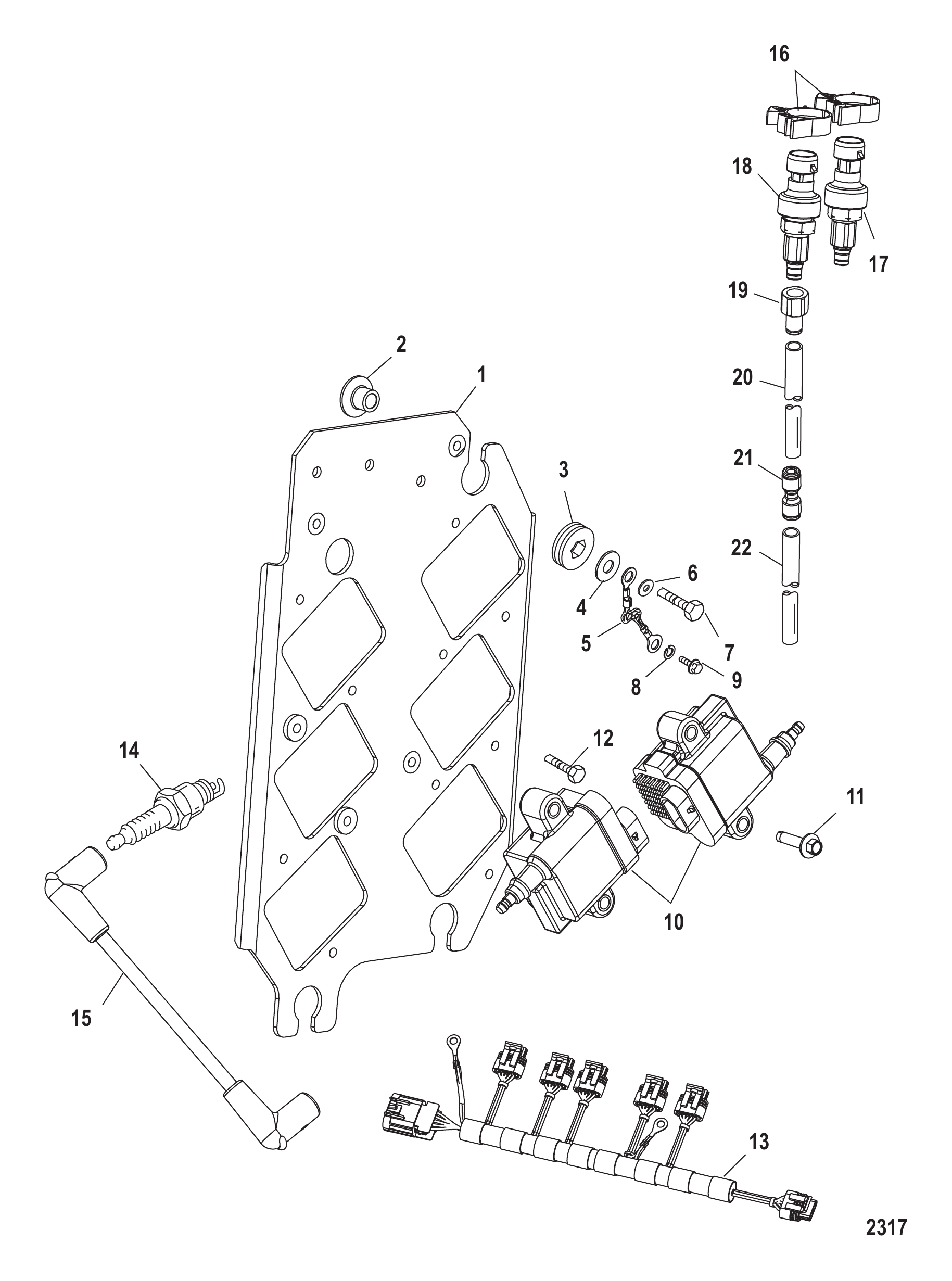

图 5线圈板总成 Coil Plate Assembly

REF	零件编号	中文名称	英文名称	数量
-	NSS		NOT SOLD SEPARATE Coil Plate Assembly	1
1	880188F1	线圈板	PLATE Coil	1
2	8502341	衬套	BUSHING	4
3	833155	护孔环	GROMMET	4
4	49436	垫圈	WASHER	4
5	858414A1	编织电缆总成	CABLE ASSEMBLY Braided	2
6	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
6	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
7	60411	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	4
8	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
8	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
9	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	3
10	879984A1	线圈套件	COIL KIT	6
10	8M0077471	点火线圈	IGNITION COIL	6
11	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
12	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
13	882757T1	线圈线束总成	HARNESS ASSEMBLY Coil	2
-	854839T02	5针线束总成	HARNESS ASSEMBLY 5 Pin	2
-	879346A51	线束维修套件	HARNESS REPAIR KIT	2
14	14814548	火花塞(NGK # BPZ8HS-10)	SPARK PLUG (NGK # BPZ8HS-10)	6
14	938	SP #QL78YC @4	SP #QL78YC @4	6
15	881908T	电缆组	CABLE SET	6
16	883066	夹子 (.865)	CLIP (.865)	2
17	881879A7		SENSOR KIT (0-50 PSI) Tan	1
17	8M0157742	水压传感器	SENSOR Water Pressure	1
18	881879A2	传感器套件 (100 PSI)	SENSOR KIT (100 PSI)	1
19	859431	接头	FITTING	1
19	8M0207782	直通接头	FITTING Straight	1
19	892403	接头	FITTING	1
19	8M0207782	直通接头	FITTING Straight	1
20	85944975	管材(72英寸整卷)(裁切14-1/2英寸)	TUBING (72.00 Inches Bulk) (Cut to 14-1/2 Inches)	1
21	859747	联轴器	COUPLER	1
21	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
22	85944975	管材（72英寸整料，需裁至52英寸）	TUBING (72.00 Inches Bulk) (Cut to 52 Inches)	1

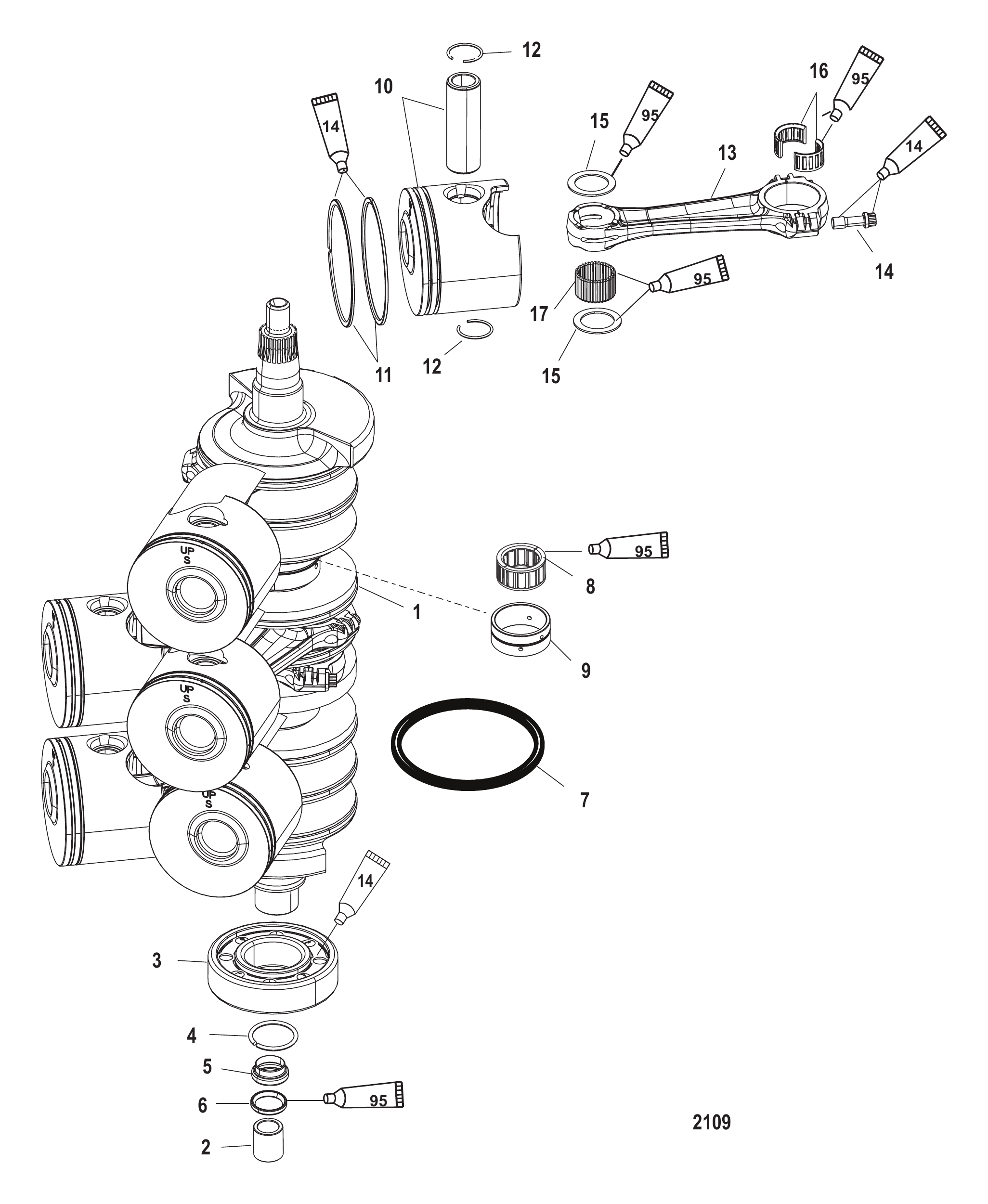

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	850690T2	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	78662	耐磨套	WEAR SLEEVE	1
3	67923T	球轴承(下部)	BEARING Ball (LOWER)	1
4	67446	挡圈	RING Retaining	1
5	54196A6	托架总成	CARRIER ASSEMBLY	1
6	65800	填料	PACKING	1
7	67377		RING Sealing Sealing	7
7	67377T	密封环	RING Sealing	7
8	16756A6	轴承套件	BEARING KIT	2
9	NSS	不单独销售轴承座圈	NOT SOLD SEPARATE Race	2
10	883062T3	活塞	PISTON	3
10	883063T3	活塞	PISTON	3
10	883062T2	活塞	PISTON	AR
10	883063T2	活塞	PISTON	AR
11	822321A12	活塞环套件-标准活塞	RING KIT Piston - Standard Piston	1
11	822321A1	活塞环套件-0.015加大活塞	RING KIT Piston - .015 Oversize Piston	2
12	857196	锁紧环	LOCK RING	12
13	818141A2	连杆套件	CONNECTING ROD KIT	6
13	818141A13	连杆总成	CONNECTING ROD ASSEMBLY	6
14	763491	螺钉(.312-24 x .875)	SCREW (.312-24 x .875)	12
15	812876	垫圈	WASHER	12
15	8M0012298	止推垫片	THRUST WASHER	12
16	17514A2	轴承套件	BEARING KIT	12
16	8M0234886	轴承保持架	CAGE BEARING	12
17	822553	滚针轴承	BEARING Needle	174
17	8M0204691	滚针轴承@200	BRG-NEEDLE @200	174
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1

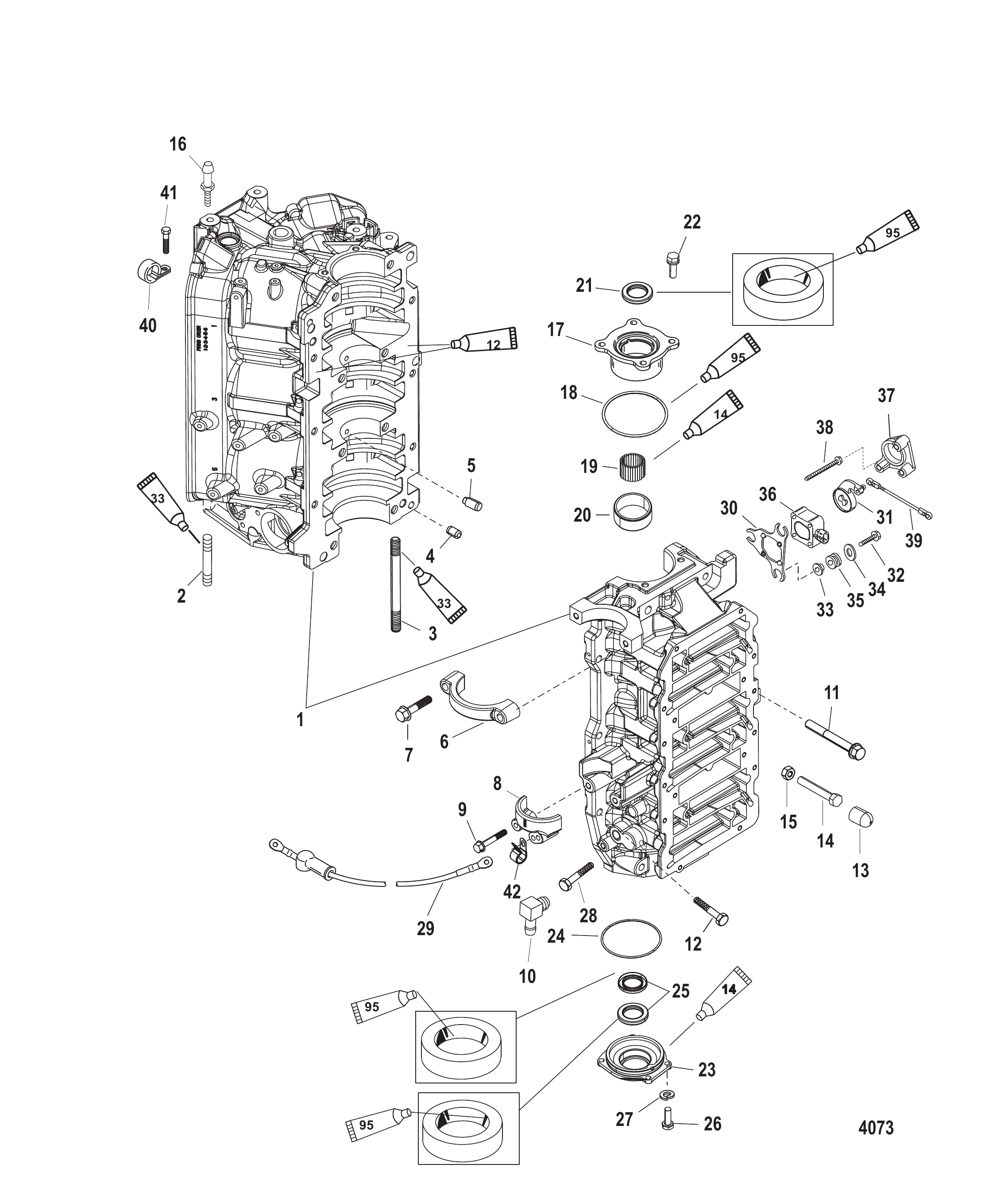

图 7气缸体与端盖 Cylinder Block and End Caps

REF	零件编号	中文名称	英文名称	数量
1	858961A21	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	858961A23	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	8181384	螺柱 (1.750英寸)	STUD (1.750 Inches)	6
2	8M0034455	螺柱1.750	STUD 1.750	6
3	670654	螺柱(.375-16/.375-24 x 5.620)	STUD (.375-16/.375-24 x 5.620)	2
3	784385	螺柱 (.375-16/.375-24 x 6.870)	STUD (.375-16/.375-24 x 6.870)	2
3	8M0034454	螺柱(.375-16/.375-24 x 6.87)	STUD (.375-16/.375-24 x 6.87)	2
4	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
5	67296	销(轴承座圈)	PIN (BEARING RACE)	2
5	8M0036405	销	PIN	2
6	8569662	支架	BRACKET	1
6	8M0111325	盖板	COVER	1
7	828213	螺钉(.312-18 x 1.500)六角法兰	SCREW (.312-18 x 1.500) Hex Flange	2
8	76867	下盖	COVER (BOTTOM)	1
9	828214	螺钉(.312-18 x 2.00)六角法兰	SCREW (.312-18 x 2.00) Hex Flange	2
10	887801	弯头配件90度(.0625-27)	FITTING Elbow 90 Degree (.0625-27)	1
11	66717	螺钉(.375-16 x 3.250)	SCREW (.375-16 x 3.250)	8
12	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	6
13	26852	尼龙帽	CAP Nylon	1
14	856832	螺丝 (.250-20 x 1.750)	SCREW (.250-20 x 1.750)	1
15	64015	螺母 (.250-20)	NUT (.250-20)	1
16	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	1
17	832760T1	端盖总成	END CAP ASSEMBLY	1
18	54029	O型圈(2.800 x .103)	O-RING (2.800 x .103)	1
19	16756A4	轴承套件	BEARING KIT	1
20	NSS	不单独销售轴承座圈	NOT SOLD SEPARATE Bearing Race	1
21	41953	密封件	SEAL	1
22	881190	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	4
23	7809T1	端盖总成	END CAP ASSEMBLY	1
24	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
25	41953	密封件	SEAL	2
26	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
27	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
28	81893414	螺钉（M8 x 14）	SCREW (M8 x 14)	1
29	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
29	88439A25	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
29	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
30	8538821	节气门位置指示器安装支架	BRACKET Throttle Position Indicator Mount	1
31	8519371	节气门位置指示器杠杆	LEVER Throttle Position Indicator	1
32	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
33	856954	衬套	BUSHING	3
34	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	3
35	834985	护孔环	GROMMET	3
35	8M0190980	护孔环	GROMMET	3
36	83295211	油门位置指示器	INDICATOR Throttle Position	1
36	8M6005165	TPI	TPI	1
37	8582261	盖板	COVER	1
38	8508281	螺钉（#10-32 x 2.00）	SCREW (#10-32 x 2.00)	3
39	878175	连杆总成	LINK ASSEMBLY	1
39	8M0084738	连杆总成	LINK ASSY	1
40	55098	J型卡扣	J CLIP	1
40	8M0024808	J型夹	J-CLIP	1
40	28700	卡箍	CLAMP	1
41	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
42	859172	卡箍	CLAMP	1
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1

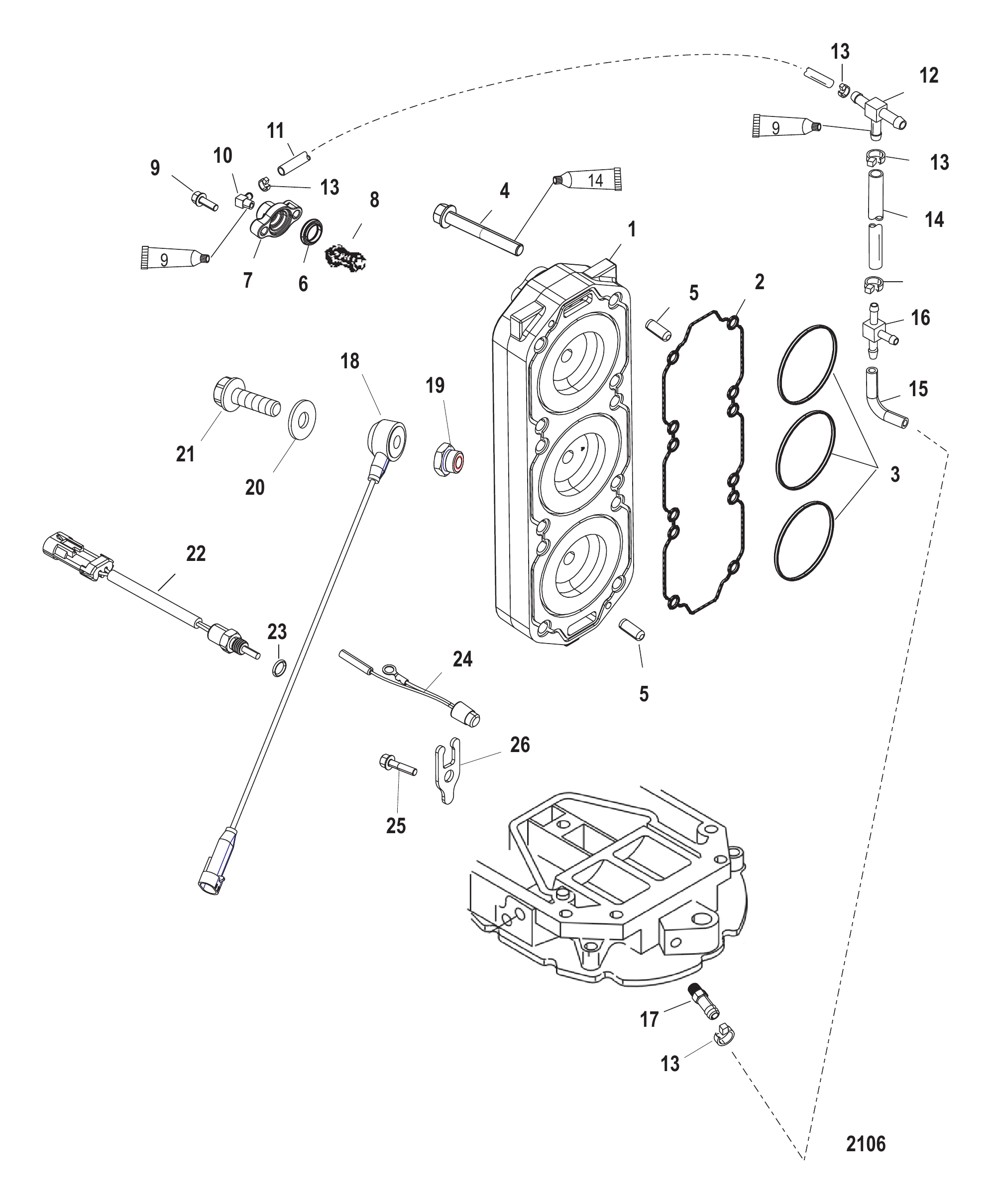

图 8气缸盖 Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	858281A9	气缸盖套件	CYLINDER HEAD KIT	2
1	858281A10	气缸盖总成	CYLINDER HEAD ASSEMBLY	2
2	8584521	密封件	SEAL	2
2	8M0149612	气缸盖密封	SEAL CYLINDER HEA	2
3	8597721	密封件	SEAL	6
4	878217	螺丝 (.375-16 x 2.750)	SCREW (.375-16 x 2.750)	24
4	8M0125882	螺钉	SCREW	24
5	63779	定位销 (.250 x .625)	PIN Dowel (.250 x .625)	4
6	62386	衬垫	GASKET	2
6	8M0204714	衬垫@4	GASKET @4	2
6	62386001	衬垫	GASKET	2
6	8M0204714	衬垫@4	GASKET @4	2
7	90390A1	盖板套件	COVER KIT	2
8	75692	节温器	THERMOSTAT	2
9	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	4
10	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
11	77653101	软管(48.00英寸散装)(裁切至12-3/4英寸)	HOSE (48.00 Inches Bulk) (Cut to 12-3/4 Inches)	1
12	68728	接头	FITTING	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
14	77653101	软管(48.00英寸散装)(裁切至13-1/2英寸)	HOSE (48.00 Inches Bulk) (Cut to 13-1/2 Inches)	1
15	827602002	软管	HOSE	1
16	815914	T型接头-通示流孔	T-FITTING To Telltale	1
17	897722	直通接头	FITTING Straight	1
18	878187	爆震传感器总成	SENSOR ASSEMBLY Knock	2
18	8M6003194	爆震传感器总成	SENSOR ASSEMBLY Knock	2
19	882841	适配器	ADAPTER	2
20	4002319	垫圈	WASHER	2
21	87810178	螺钉(M10 x 35)	SCREW (M10 x 35)	2
22	885342001	传感器总成	SENSOR ASSEMBLY	2
22	8M0148668	传感器总成	SENSOR ASSEMBLY	2
23	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	2
23	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
24	13536A13	温度传感器总成	SENSOR ASSEMBLY Temperature	1
25	81893414	螺钉（M8 x 14）	SCREW (M8 x 14)	1
26	137151	固定座	RETAINER	1
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1

图 9甲板注油套件15969A3或15969A5 Deck Oil Fill Kit 15969A3 or 15969A5

REF	零件编号	中文名称	英文名称	数量
1	15969A3	甲板加油套件含软管	DECK FILL KIT Oil With Hose	1
2	15969A5	甲板加油套件不含软管	DECK FILL KIT Oil With Out Hose	1
2	15969A13	甲板加油套件	DECK FILL KIT Oil	1
3	15966	安装板	PLATE	1
4	15969A08	甲板板总成	DECK PLATE ASSEMBLY	1
5	16324	螺丝 (#8 x .625)	SCREW (#8 x .625)	3
6	815504228	蜗杆卡箍	CLAMP Worm Gear	2
6	8M0232395	软管卡箍	CLAMP HOSE	2
7	15967	加油口适配器	ADAPTER Oil Filler	1
8	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
9	850719	软管 (100.00英尺散装) 加油 - 按需切割	HOSE (100.00 Feet Bulk) Oil Filler - Cut as Required	AR

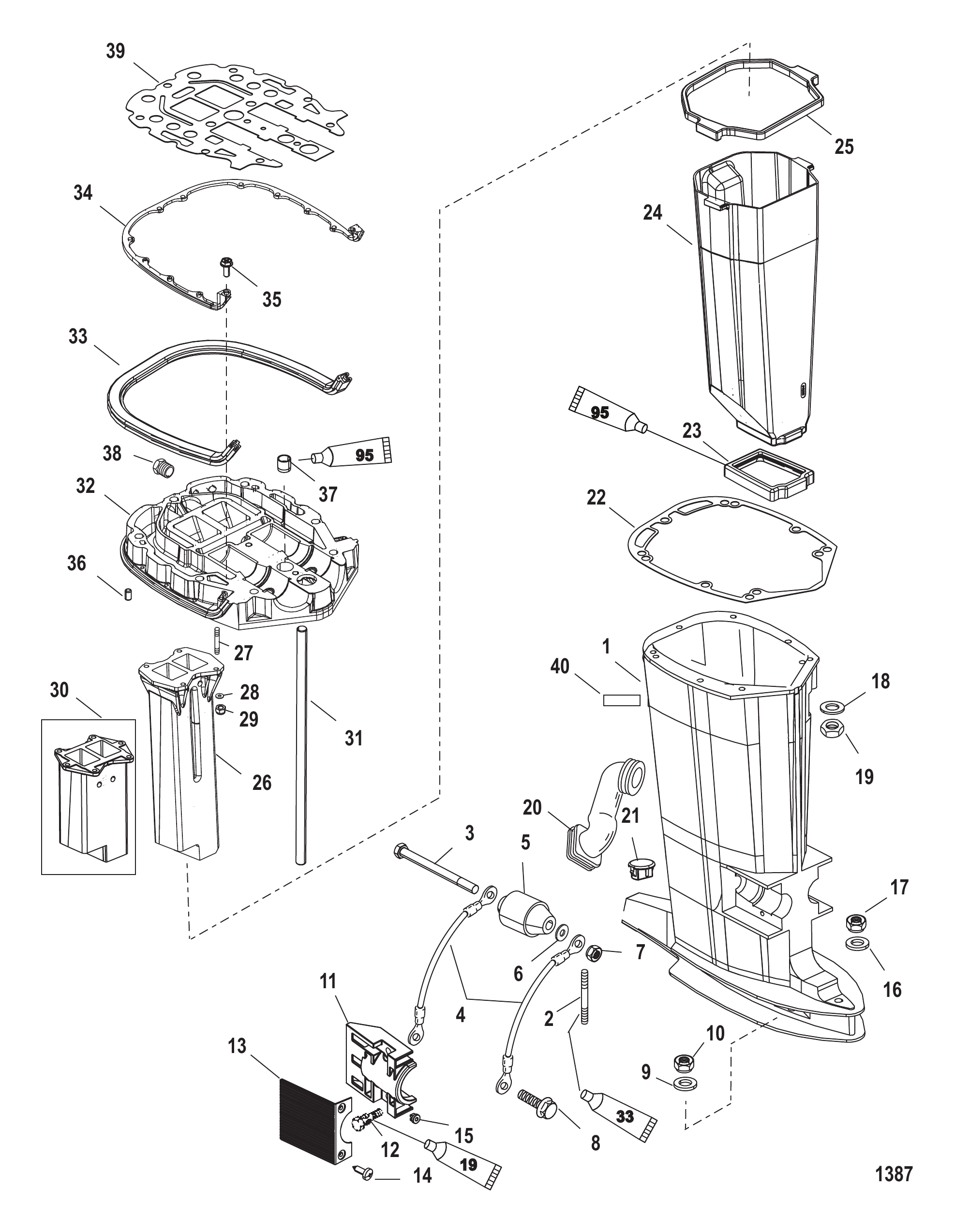

图 10驱动轴壳与排气管 Driveshaft Housing and Exhaust Tube

REF	零件编号	中文名称	英文名称	数量
1	8343T10	驱动轴壳体总成-黑色-长型	HOUSING ASSEMBLY Driveshaft - Black - Long	1
1	813563T1	传动轴壳体-黑色-加长型	HOUSING Driveshaft - Black - X-Long	1
2	56295	双头螺柱(.437 x 2.69)	STUD (.437 x 2.69)	2
3	63474	螺钉(.500-20 x 6.00)	SCREW (.500-20 x 6.00)	2
3	898831	螺钉(.500-20 x 6.220)	SCREW (.500-20 x 6.220)	2
4	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
5	77327	下支架	MOUNT Lower	2
6	49339	垫圈(.8125)	WASHER (.8125)	2
7	82670817	螺母(.500-20)	NUT (.500-20)	2
7	898832	螺母(.500-20)	NUT (.500-20)	2
8	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
9	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
10	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
10	8M0204653	螺母	NUT	2
11	67076	卡箍	CLAMP	2
11	8M0036782	卡箍	CLAMP	2
12	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	4
13	67077T	黑色盖	COVER Black	2
13	8M4500752	盖板	COVER	2
14	88417	螺钉(#12-24×0.620)	SCREW (#12-24 x .620)	4
15	35521	螺母	NUT	4
16	48926	垫圈	WASHER	1
17	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	1
17	8M0204653	螺母	NUT	1
18	20553	垫圈(.406 x .734 x .063)	WASHER (.406 x .734 x .063)	4
19	69254	螺母	NUT	4
20	828212	怠速排气套	BOOT Idle Exhaust	1
20	8M0039081	护套	BOOT	1
21	64649	堵头	PLUG	1
22	991734	衬垫	GASKET	1
23	66350	下密封件	SEAL (LOWER)	1
23	66350001	密封件	SEAL	1
23	66350001	下密封件	SEAL (LOWER)	1
24	18276	排气管	TUBE Exhaust	1
24	18276T	排气管	EXHAUST TUBE	1
25	177261	上密封件	SEAL (UPPER)	1
25	8M0039076	密封件	SEAL	1
26	812834A2	排气延长总成	EXTENSION ASSEMBLY Exhaust	1
27	883085	螺柱(0.25×1.38)	STUD (.250 x 1.38)	4
27	56766	螺柱(0.250-20/0.250-28×1.380)	STUD (.250-20/.250-28 x 1.380)	4
28	35044	垫圈(0.281×0.625×0.065)不锈钢	WASHER (.281 x .625 x .065) Stainless Steel	4
29	888500	螺母	NUT	4
30	419424	排气管延长段	EXTENSION Exhaust	1
30	879288T71	排气管延长段	EXTENSION Exhaust	1
31	8590971	水管	TUBE Water	1
31	8M0042788	长型水管	TUBE-WATER-LONG	1
31	8590972	水管	TUBE Water	1
31	8M0042790	水管	TUBE-WATER	1
32	18233A20	传动轴壳体板总成	PLATE ASSEMBLY Driveshaft Housing	1
33	8147012	密封件	SEAL	1
33	8M0043165	密封件-27.00英寸	SEAL-27.00 INCH	1
34	68011	支架	BRACKET	1
35	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	12
36	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
37	38970	密封件	SEAL	1
38	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	2
39	183076	衬垫	GASKET	1
40	NSS	不单独销售-反向旋转标识	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1

图 11双机连接杆套件 Dual Engine Tie Bar Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
1	71565A2	管总成	TUBE ASSEMBLY	1
2	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
3	41055	支架	MOUNT	1
4	42100	锁紧垫圈	TAB WASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	88404	锁紧垫圈	TAB WASHER	2
7	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
8	17729A1	支架	BRACKET	2
9	62055	螺钉(.312-24 x 1.250)	SCREW (.312-24 x 1.250)	4
10	17728	锁紧垫圈	TAB WASHER	4
11	140001	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	2
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	6
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	6
13	979331	转向眼环	STEERING EYE	2
13	8M0026167	转向眼环	STEERING EYE	2
14	23651	衬套(1.625)	SLEEVE (1.625)	2
15	97931	管材(4.00英寸)	TUBING (4.00 Inches)	2
16	8149513	联轴器(15.00英寸)	COUPLER (15.00 Inches)	1
16	8M0026098	联轴器15英寸	COUPLER 15 In.	1
17	42099	螺母(.562-18)	NUT (.562-18)	1
18	821169	联轴器	COUPLING	1
19	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	1
19	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	1
20	94319	螺钉(.375-24 x 1.5)	SCREW (.375-24 x 1.5)	1

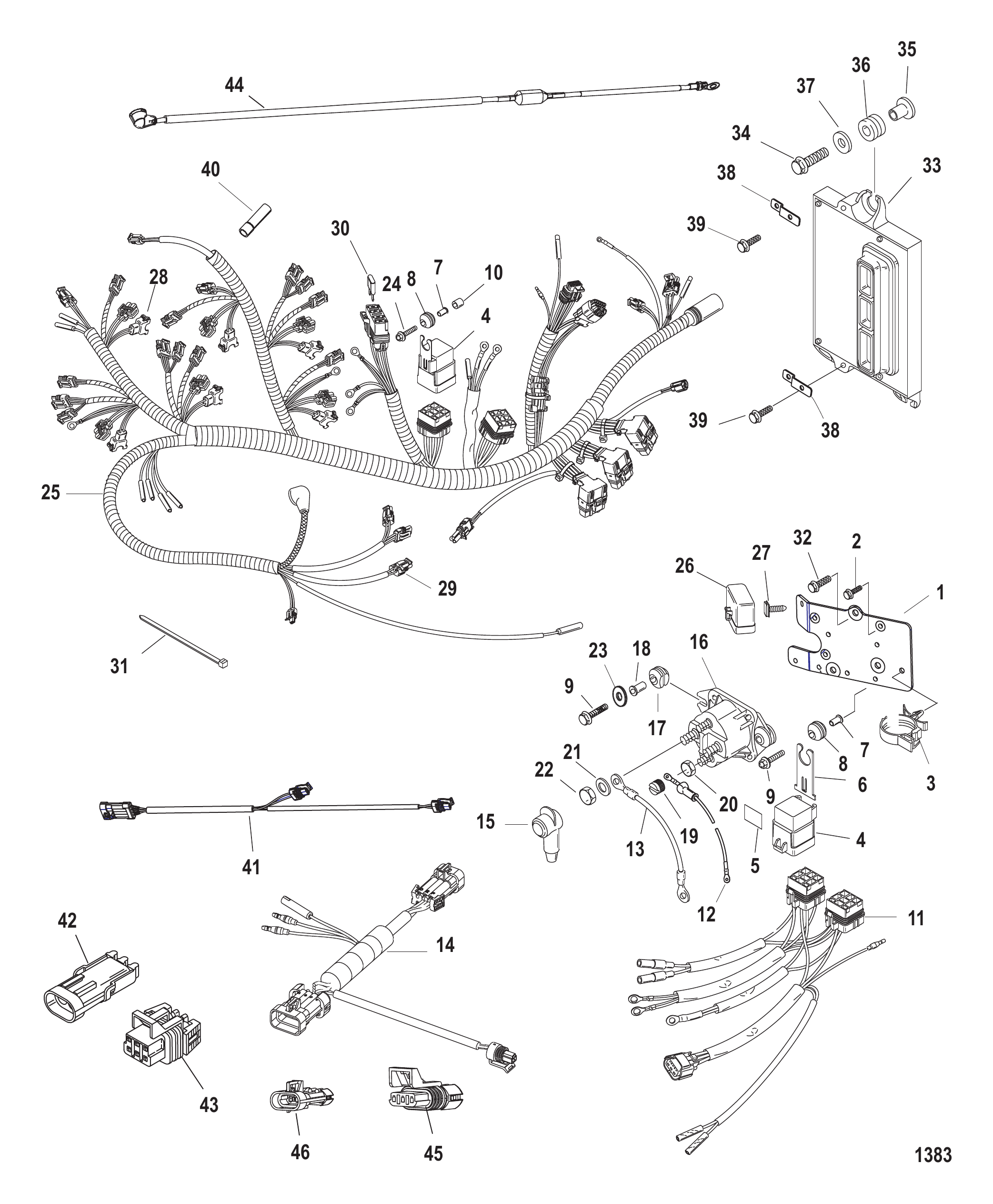

图 12电气板总成 Electrical Plate Assembly

REF	零件编号	中文名称	英文名称	数量
-	NSS	电气板总成(不单独销售)	NOT SOLD SEPARATE Electrical Plate Assembly	1
1	833137F1	安装板	PLATE	1
2	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	3
3	858755	卡箍(1.00)	CLIP (1.00)	1
4	882751A1	继电器总成	RELAY ASSEMBLY	3
4	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
5	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	3
6	828102	支架	BRACKET	3
6	8M0207771	安装支架	BRACKET Mounting	3
7	818968	衬套	BUSHING	3
7	8M0214955	衬套	BUSHING	3
8	818967	护孔环	GROMMET	3
8	8M0207785	护孔环	GROMMET	3
9	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	5
10	91912	衬套	BUSHING	1
11	819514T16	升降线束总成	HARNESS ASSEMBLY Trim	1
12	882830A1	启动机电缆总成	CABLE ASSEMBLY Starter	1
13	88807A16	电缆总成（4英寸）黑色	CABLE ASSEMBLY (4.00 Inches) Black (BLACK)	1
14	859244A2	Smartcraft线束总成	HARNESS ASSEMBLY Smartcraft	1
15	8500671	绝缘护套-红色（适用处使用）	BOOT Insulator - Red (Use where Applicable)	1
16	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
17	822179	护孔环	GROMMET	2
18	818968	衬套	BUSHING	2
18	8M0214955	衬套	BUSHING	2
19	813938	盖形螺母(#10-32)	CAP NUT (#10-32)	1
20	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
21	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
22	68292	螺母(.312-18)	NUT (.312-18)	2
22	8M0204668	螺母(.312-18)	NUT (.312-18)	2
23	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
23	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
24	82129135	螺钉(M6x35)	SCREW (M6 x 35)	1
25	880186T3	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
26	858754	保险丝盖	COVER Fuse	1
27	828991	卡扣	CLIP	2
27	828991T	卡扣	CLIP	2
28	858780A2	线束总成(燃油喷射器)	HARNESS ASSEMBLY (FUEL INJECTOR)	1
28	879346A50	线束维修套件	HARNESS REPAIR KIT	1
29	878073A2	线束总成(节气门位置传感器)	HARNESS ASSEMBLY (TPS)	1
29	879346A41	线束维修套件	HARNESS REPAIR KIT	1
30	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
30	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
30	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
30	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
32	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	3
33	88555704S	发动机控制模块ECM	ECM Engine Control Module	1
33	885557R37	推进控制模块PCM	PCM Propulsion Control Module	1
33	885557R37	推进控制模块PCM	PCM Propulsion Control Module	1
33	89790630T	PCM控制模块	PCM	1
33	88555706S	发动机控制模块ECM	ECM Engine Control Module	1
33	885557R38	推进控制模块PCM	PCM Propulsion Control Module	1
33	885557R38	推进控制模块PCM	PCM Propulsion Control Module	1
33	89790617T	PCM控制模块	PCM	1
34	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
35	856954	衬套	BUSHING	3
36	834985	护孔环	GROMMET	3
36	8M0190980	护孔环	GROMMET	3
37	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	3
38	858953	支架	BRACKET	2
39	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
40	13540	母头护帽	CAP Female	2
41	882815A1	配线总成-爆震传感器	HARNESS ASSEMBLY Knock Sensor	1
42	832948A1	2针公头连接器总成	CONNECTOR ASSEMBLY 2 POS Male	1
43	881065A1	6针插头连接器	CONNECTOR 6 Pin Plug	1
44	878231A6	保险丝线束总成-100安培	HARNESS ASSEMBLY Fuse - 100 Ampere	1
45	881175A1	盖总成 3位母连接器	CAP ASSEMBLY 3 Position-Female Connector	1
46	881176A1	盖总成 3位公连接器	CAP ASSEMBLY 3 Position-Male Connector	1

图 13发动机衬垫套件 Engine Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	815791A02	衬垫套件	GASKET SET	1
0	857005A1	燃油泵膜片维修包	DIAPHRAGM KIT Fuel Pump	1
0	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
0	987691	衬垫	GASKET	1
0	8M0204705	衬垫@2	GASKET @2	1
0	NSS	不单独销售衬垫-增压室	NOT SOLD SEPARATE Gasket-Boost Chamber	1
0	NSS	不单独销售衬垫-脉冲室	NOT SOLD SEPARATE Gasket-Pulse Chamber	1
0	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
0	NSS	不单独销售主弹簧	NOT SOLD SEPARATE Spring-Main	1
0	NSS	增压弹簧(不单独销售)	NOT SOLD SEPARATE Spring-Boost	1
0	NSS	不单独销售端盖-弹簧	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	不单独销售端盖-弹簧	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS		NOT SOLD SEPARATE Gasket-Fuel Pump	1
0	146974	衬垫-空气处理器	GASKET Air Handler	1
0	54029	O型圈(2.800x0.103)上端盖	O-RING (2.800 x .103) Upper End Cap	1
0	62700	O型圈(3.237x0.103)下端盖	O-RING (3.237 x .103) Lower End Cap	1
0	8584521	密封件（气缸盖）	SEAL Cylinder Head	2
0	8M0149612	气缸盖密封	SEAL CYLINDER HEA	2
0	62386	节温器盖衬垫	GASKET Thermostat Cover	2
0	8M0204714	衬垫@4	GASKET @4	2
0	62386001	节温器盖衬垫	GASKET Thermostat Cover	2
0	8M0204714	衬垫@4	GASKET @4	2
0	65800	曲轴底部填料	PACKING Crankshaft-Bottom	1
0	190506	隔板衬垫	GASKET Divider Plate	1
0	814754	隔板密封件(12.50英寸)	SEAL (12.50 Inches) Divider Plate	1
0	78690002	衬垫-安全阀板	GASKET Relief Valve Plate	2
0	991764	气缸体衬垫	GASKET Cylinder Block	1
0	991734	衬垫-传动轴壳体至传动轴壳体板	GASKET Driveshaft Housing to Driveshaft Housing Plate	1
0	183076	驱动轴壳体板衬垫	GASKET Driveshaft Housing Plate	1
0	25439	O型圈(.862 x .103)换挡轴衬套	O-RING (.862 x .103) Shift Shaft Bushing	1
0	426311	水泵底座衬垫	GASKET Water Pump Base	1
0	8M0204678	衬垫	GASKET	1
0	90011	水泵底座下部O型圈(2.175x0.175)	O-RING (2.175 x .175) Water Pump Base-Lower	1
0	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
0	856081	水泵底座上部衬垫	GASKET Water Pump Base-Upper	1
0	8M0090319	衬垫@5	GASKET @5	1
0	858524	水泵底座下部衬垫	GASKET Water Pump Base-Lower	1
0	38970	水泵体密封件	SEAL Water Pump Body	1
0	38970	驱动轴壳体板密封件	SEAL Driveshaft Housing Plate	1
0	31534	轴承座O型圈	O-RING Bearing Carrier	1
0	8M0214920	O型圈	O RING	1

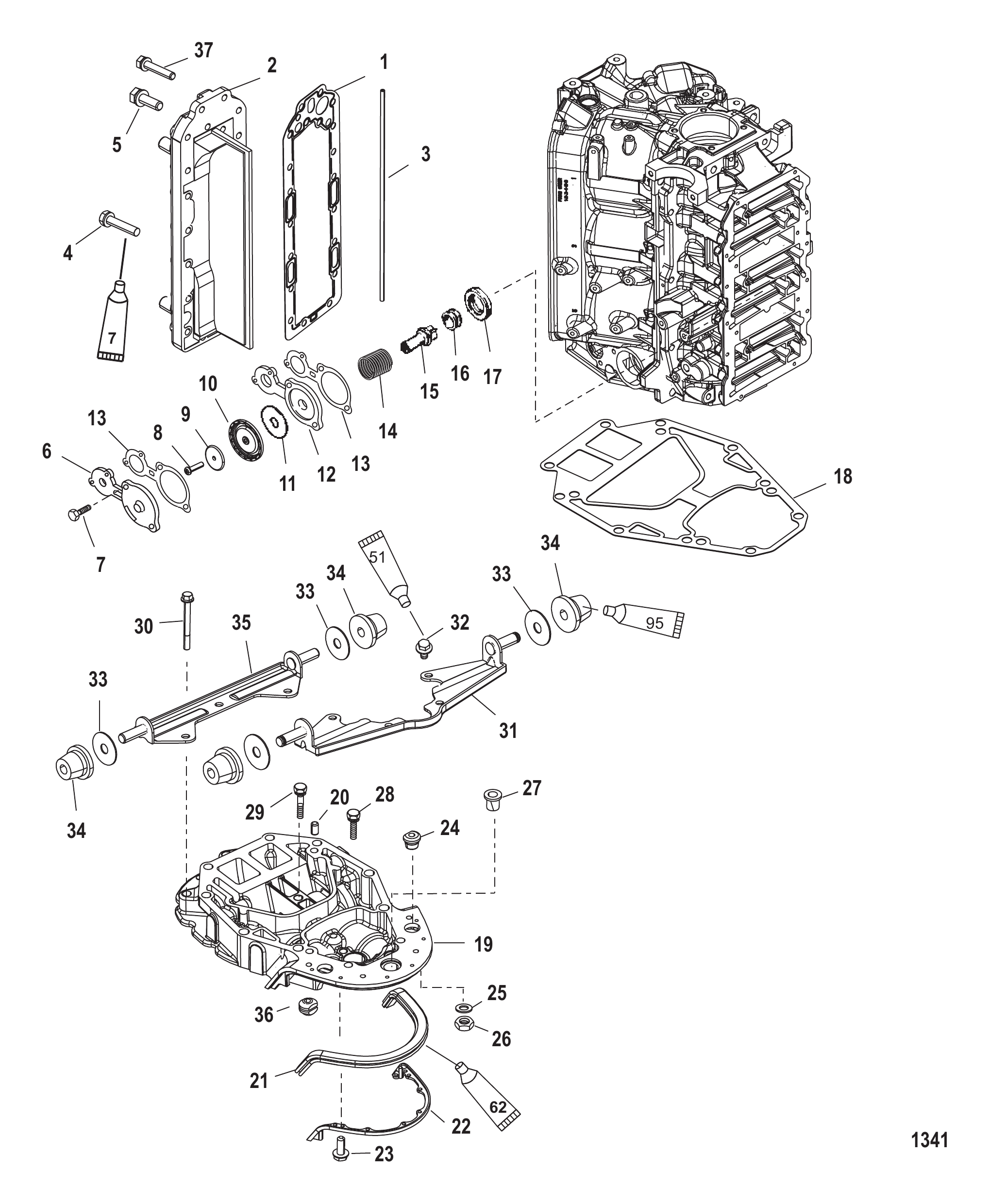

图 14排气歧管与排气板 Exhaust Manifold and Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	190506	衬垫	GASKET	1
2	828343A4	排气分隔板套件	PLATE KIT Exhaust Divider Exhasut	1
2	828343A05	排气分隔板总成	PLATE ASSEMBLY Exhaust Divider	1
3	814754	密封件(12.50英寸)	SEAL (12.50 Inches)	1
4	8263561	螺钉带垫圈(.312-18 x 1.500)	SCREW AND WASHER (.312-18 x 1.500)	17
5	881190	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	2
6	687291	安全阀盖	COVER Relief Valve	1
6	8M0039767	盖板	COVER	1
7	31984	螺钉(0.312-18×1.375)	SCREW (.312-18 x 1.375)	4
8	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
9	76451	垫圈	WASHER	1
10	144791	隔膜	DIAPHRAGM	1
11	16496	导水板	DEFLECTOR Water	1
12	16497A1	安装板	PLATE	1
13	78690002	衬垫	GASKET	2
14	42996	不锈钢弹簧	SPRING (Stainless Steel)	1
15	14480	提动阀	POPPET	1
16	64872	护孔环	GROMMET	1
17	65848	托架	CARRIER	1
18	991764	衬垫	GASKET	1
19	18260T2	排气板总成	PLATE ASSEMBLY Exhaust	1
20	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
21	8147011	密封件	SEAL	1
21	8M0043164	密封件	SEAL	1
22	680101	支架	BRACKET	1
23	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	8
24	19565	护孔环	GROMMET	1
24	19565002	护孔环	GROMMET	1
24	19565002	护孔环	GROMMET	1
25	20553	垫圈(.406 x .734 x .063)	WASHER (.406 x .734 x .063)	4
26	69254	螺母	NUT	6
27	27132	衬套	BUSHING	1
28	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	1
29	68783	螺钉(.312-18×2.50)	SCREW (.312-18 x 2.50)	1
30	66725	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	3
30	898833	螺钉(.375-16 x 3.500)	SCREW (.375-16 x 3.500)	3
31	812905A5	前支架总成	BRACKET ASSEMBLY Front	1
31	812905T	前支架	BRACKET Front	1
32	8055571	螺钉(0.3125-18×0.50)	SCREW (.3125-18 x .50)	4
33	187031	垫圈	WASHER	4
34	18778T	护孔环	GROMMET	4
34	18778001	护孔环	GROMMET	4
34	18778001	护孔环	GROMMET	4
35	18578T8	支架总成(后部)	BRACKET ASSEMBLY Rear	1
35	18578T09	支架总成(后部)	BRACKET ASSEMBLY Rear	1
36	126021	护孔环	GROMMET	1
36	12602002	护孔环	GROMMET	1
36	12602002	护孔环	GROMMET	1
37	881892	螺钉 (.312-18 x 1.750)	SCREW (.312-18 x 1.750)	1
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1

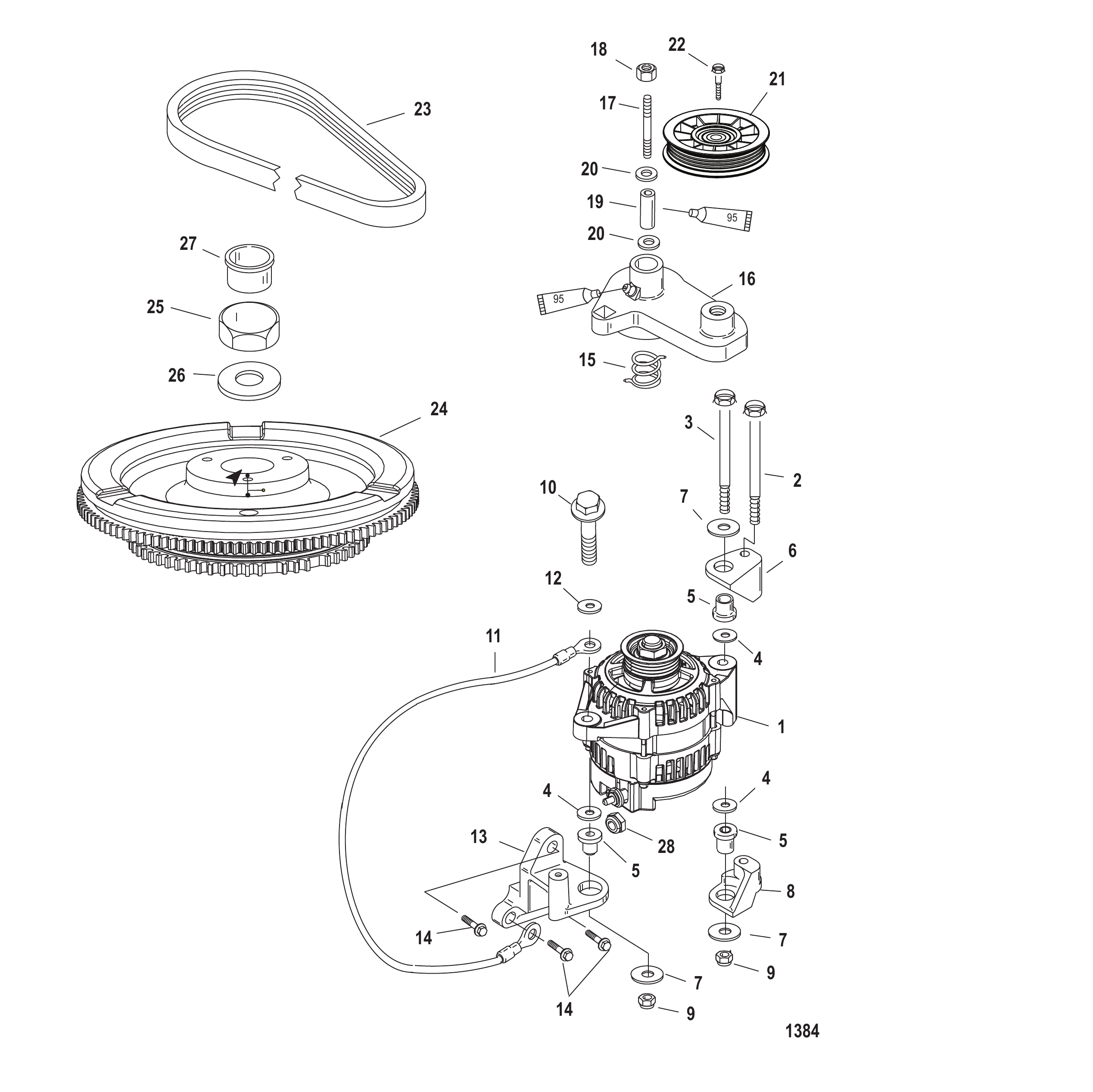

图 15飞轮/交流发电机 Flywheel/Alternator

REF	零件编号	中文名称	英文名称	数量
1	881248T	交流发电机	ALTERNATOR	1
2	40108100	螺钉(M10×100)六角法兰-不锈钢	SCREW (M10 x 100) Hex Flange - Stainless Steel	1
2	8M0012503	螺钉(M10×1.5)	SCREW (M10 x 1.5)	1
3	40108120	螺钉(M10×120)六角法兰-不锈钢	SCREW (M10 x 120) Hex Flange - Stainless Steel	1
4	29395	垫圈(0.390×1.00×0.06)	WASHER (.390 x 1.00 x .06)	3
4	8M0042641	垫圈(0.390×1.00×0.06)	WASHER (.390 x 1.00 x .06)	3
5	856975	支架	MOUNT	3
6	858391T	支架	BRACKET	1
6	858391T01	支架	BRACKET	1
7	845998	垫圈(0.406×1.250×0.089)	WASHER (.406 x 1.250 x .089)	3
8	858393T	支架	BRACKET	1
8	858393T01	支架	BRACKET	1
9	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	2
10	82446155	螺钉(M10×55)	SCREW (M10 x 55)	1
11	856583T2	拉线总成	CABLE ASSEMBLY	1
12	4002319	垫圈	WASHER	1
13	857142T	支架	BRACKET	1
14	812618	不锈钢螺钉(.312-18 x 1.00)带尼龙垫	SCREW (.312-18 x 1.00) Stainless Steel With Nylon Patch	3
15	855798	弹簧	SPRING	1
15	855798001	弹簧	SPRING	1
16	856815T2	张紧臂总成	ARM TENSIONER ASSEMBLY	1
17	856900	螺柱(M10×85)	STUD (M10 x 85)	1
17	8M0034457	螺柱(M10×85)	STUD (M10 x 85)	1
18	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
19	8568941	衬套	BUSHING	1
20	4002320	垫圈	WASHER	2
21	883471T	滑轮	PULLEY	1
22	4010835	螺钉(M10×35)六角法兰-不锈钢	SCREW (M10 x 35) Hex Flange - Stainless Steel	1
23	82850711	皮带	BELT	1
23	828507Q11	蛇形皮带	BELT-SERPENTINE	1
24	859734T1	飞轮	FLYWHEEL	1
25	52901	螺母(0.625-18)	NUT (.625-18)	1
26	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
26	33001	垫圈	WASHER	1
27	45907	黄色塞	PLUG Yellow	1
28	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1

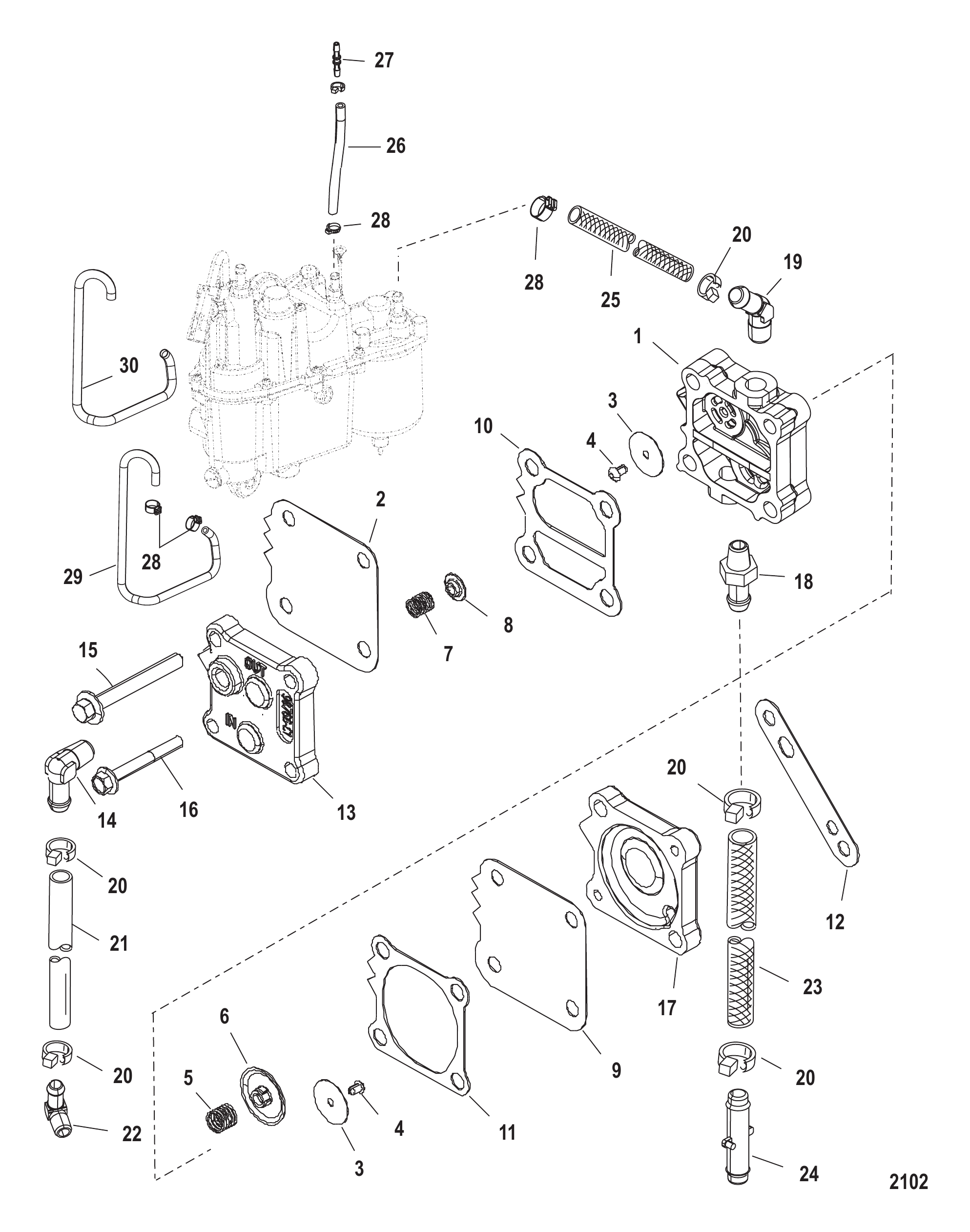

图 16燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
-	14360T75	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	NSS	不单独销售-燃油泵本体	NOT SOLD SEPARATE Body-Fuel Pump	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	2
4	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
5	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
6	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
7	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
8	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
10	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	衬垫	GASKET	1
12	8M0204705	衬垫@2	GASKET @2	1
13	987752	安装板	PLATE	1
14	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
15	82104540		SCREW (M5 x 40) Fuel Pump	2
16	82130050	螺钉(M6×50)泵至曲轴箱	SCREW (M6 x 50) Pump to Crankcase	2
17	144303	底座	BASE	1
18	291112	接头	FITTING	1
19	782792	45度弯头接头(1.25)	FITTING Elbow 45 Degree (1.25)	1
19	8M0207781	弯头	ELBOW	1
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
21	830757130	管材(.312)(70.00英寸散装)(裁切至6英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 6 Inches)	1
21	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
22	996642	90度弯头接头（.125-27 x .250）尼龙至缸体	FITTING Elbow 90 Degree (.125-27 x .250) Nylon To Block	1
23	856822A2	软管套管总成(18.00英寸)	HOSE AND SLEEVE ASSEMBLY (18.00 Inches)	1
23	8M0043979	软管套管总成	HOSE AND SLEEVE ASSEMBLY	1
24	822769	连接器	CONNECTOR	1
25	856822A1	油管	TUBING	1
25	8M0064784	成型脉冲软管	HOSE,MOLDED,PULSE	1
26	830756109	软管（57英寸整料）（裁切至7-1/2英寸）	HOSE (57.00 Inches Bulk) (Cut to 7-1/2 Inches)	1
26	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
27	858955	飞轮罩连接器	CONNECTOR To Flywheel Cover	1
28	856880	软管卡箍（15.3）	CLAMP Hose (15.3)	AR
28	8M0214964	卡箍	CLAMP	AR
29	883363	软管	HOSE	1
30	883352	导管	CONDUIT	1
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1

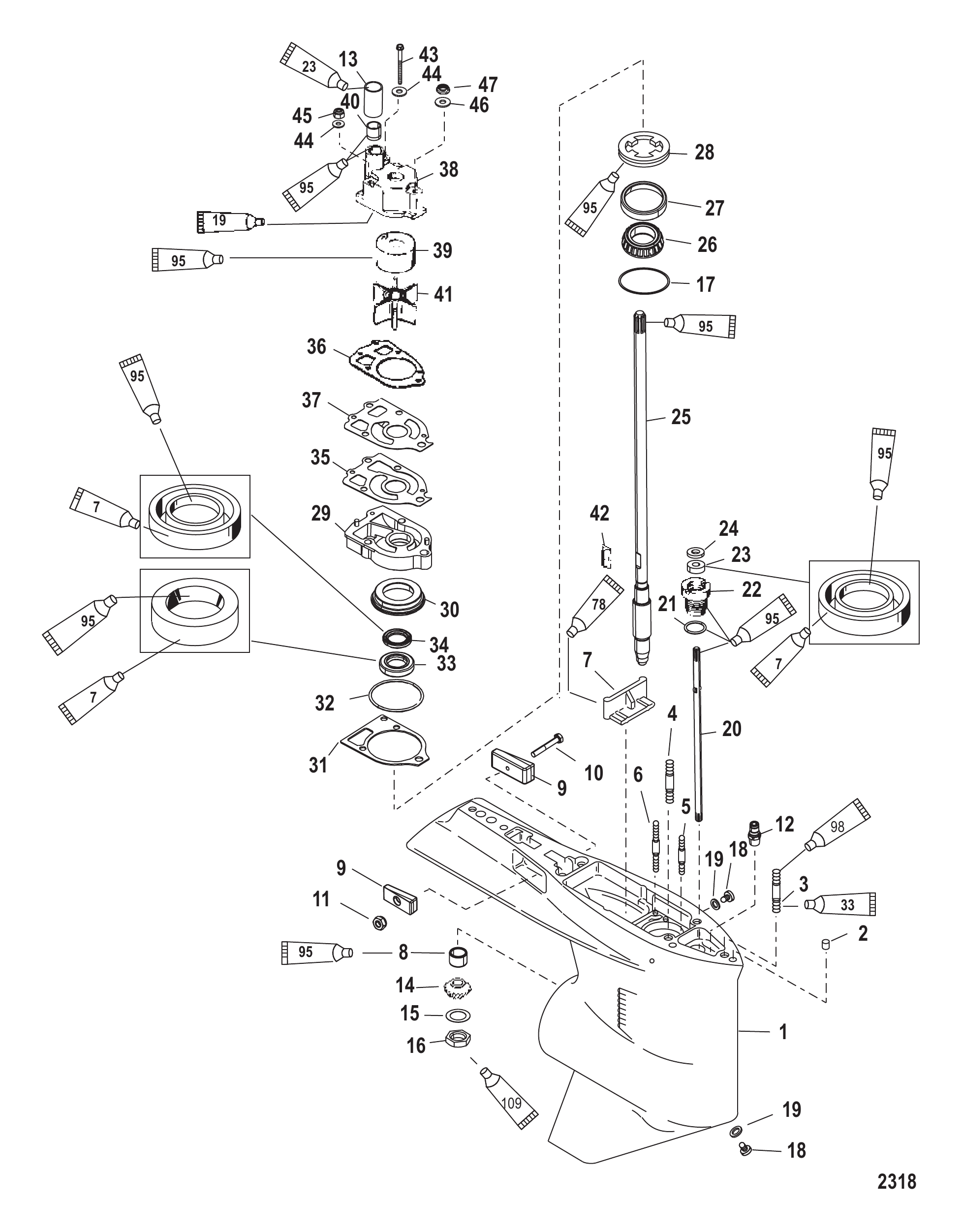

图 17齿轮箱（驱动轴）（标准/反向旋转） Gear Housing (Driveshaft)(Standard/Counter Rotation)

REF	零件编号	中文名称	英文名称	数量
0	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
0	9148T85	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
0	9148T81	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
0	9148T82	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
0	9148T86	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
0	9148T83	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
1	9148T93	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
3	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
3	189783	螺柱(0.438×3.82英寸)	STUD (.438 x 3.82 Inches)	1
3	8M0034464	螺柱	STUD	1
4	579203	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
4	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
5	562972	螺柱(0.312-18/0.324-24×3.380)	STUD (.312-18/.324-24 x 3.380)	1
5	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
6	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
6	306671	螺柱	STUD	2
7	67891	填充块	FILLER BLOCK	1
7	8M0039169	填充块	FILLER BLOCK	1
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	826134Q	阳极块	ANODE	2
10	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
11	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
12	881866	接头	FITTING	1
13	29804T	套筒	SLEEVE	1
14	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion Gear	1
14	44101T3	小齿轮	GEAR Pinion	1
15	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	42637A1	垫片组(006至048)	SHIM SET (006 THRU 048)	AR
17	8M0063267	垫片组	SHIM SET	AR
18	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	2
18	79953Q04	放油螺钉套件	SCREW KIT Drain	2
19	191833	密封件	SEAL	2
19	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
20	789022	换档轴	SHIFT SHAFT	1
21	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
22	77631A2	衬套总成	BUSHING ASSEMBLY	1
23	8164641	油封	SEAL Oil	1
23	8M0246145	油封	OIL SEAL	1
24	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
25	440001	驱动轴	DRIVESHAFT	1
25	897624T	长驱动轴	DRIVESHAFT Long	1
25	442091	驱动轴	DRIVESHAFT	1
25	897625T	加长驱动轴	DRIVESHAFT X-Long	1
26	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
26	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
27	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
28	8245191	固定座	RETAINER	1
29	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
29	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
30	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	1
31	426311	衬垫	GASKET	1
31	8M0204678	衬垫	GASKET	1
32	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
32	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
33	89238	油封	SEAL Oil	1
34	16977	油封	SEAL Oil	1
35	856081	下衬垫	GASKET Lower	1
35	8M0090319	衬垫@5	GASKET @5	1
36	858524	衬垫	GASKET	1
37	324351	面板	FACE PLATE	1
37	8M0204677	面板	PLATE-FACE	1
38	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
39	48752T	嵌件	INSERT	1
40	38970	密封件	SEAL	1
41	89984T3	叶轮	IMPELLER	1
42	56654	键	KEY	1
42	8M0214992	键@5	KEY @5	1
43	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
43	8M0215009	螺钉	SCREW	1
44	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
44	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
45	8267119	螺母(.250-28)	NUT (.250-28)	2
46	36001	垫圈	WASHER	1
47	13436	螺母	NUT	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1
-	803033T1	轴承和密封套件(不含前轴承)	BEARING AND SEAL KIT (W/O Foward Bearing)	1
-	803034T1	轴承和密封套件(不含前轴承)	BEARING AND SEAL KIT (W/O Foward Bearing)	1
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1
-	803615T2	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
-	803612T2	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
-	803616T1	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
-	803613T1	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1

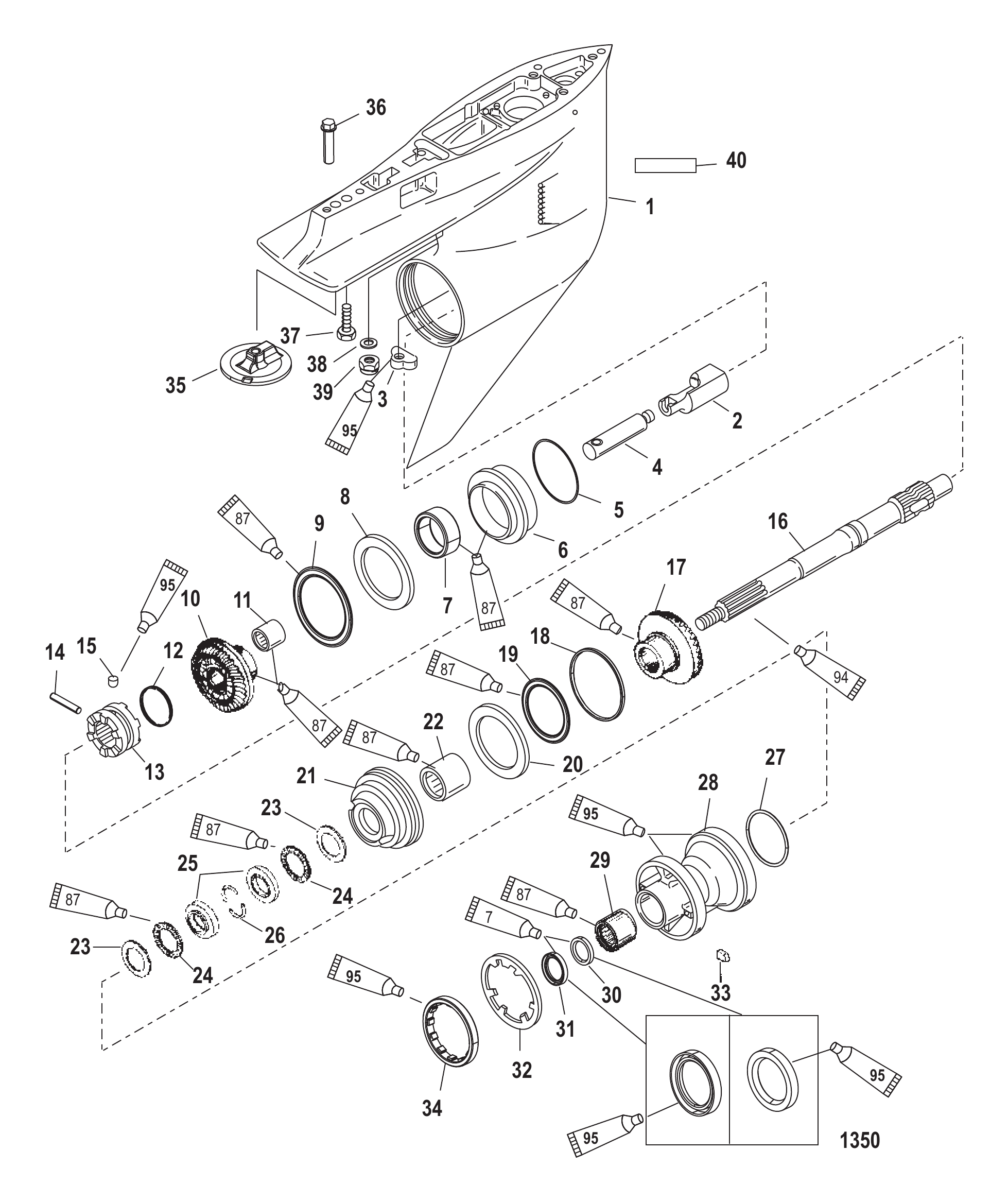

图 18齿轮箱螺旋桨轴-反向旋转 Gear Housing Propeller Shaft - Counter Rotation

REF	零件编号	中文名称	英文名称	数量
-	9148T86	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148T83	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
1	9148T93	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
3	789562	换挡凸轮	SHIFT CAM	1
4	828287	杆	ROD	1
5	44491A1	垫片组	SHIM SET	AR
5	8M0063266	垫片组	SHIM SET	AR
6	828830A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
7	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
8	815481	止推垫片	THRUST WASHER	1
9	815480	推力轴承	BEARING Thrust	1
10	828702A2	倒车齿轮总成-15/28齿	GEAR ASSEMBLY Reverse - 15/28	1
10	828704A2	倒车齿轮总成-14/28齿	GEAR ASSEMBLY Reverse - 14/28	1
11	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
12	30893	弹簧	SPRING	1
13	859340T	离合器	CLUTCH	1
14	30632	十字销	PIN Cross	1
14	8M0100263	十字销	PIN Cross	1
15	828356	定位销	PIN Detent	1
16	828951	螺旋桨轴	PROPELLER SHAFT	1
17	828701A1	前进齿轮总成-15/28齿	GEAR ASSEMBLY Forward - 15/28	1
17	828703A1	前进齿轮总成-14/28齿	GEAR ASSEMBLY Forward - 14/28	1
18	1761552	垫片(0.202)	SPACER SHIM (.202)	AR
18	1761553	垫片(0.204)	SPACER SHIM (.204)	AR
18	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
18	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
18	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
18	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
18	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
18	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
18	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
18	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
18	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
18	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
18	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
18	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
18	1761526	垫片(0.230)	SPACER SHIM (.230)	AR
19	815480	推力轴承	BEARING Thrust	1
20	815481	止推垫片	THRUST WASHER	1
21	828831A3	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
22	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
23	18448	止推垫片	THRUST WASHER	2
24	15842	推力轴承	BEARING Thrust	2
25	8182911	推力座圈	RACE Thrust	2
26	814605	定位器	KEEPER	2
27	31534	O型圈	O-RING	1
27	8M0214920	O型圈	O RING	1
28	818290A4	轴承座总成	CARRIER ASSEMBLY Bearing	1
29	30956T	滚针轴承	BEARING Needle	1
30	14077	油封	SEAL Oil	1
31	76868	密封件	SEAL	1
31	8M0248882	油封@5	SEAL-OIL @5	1
32	183231	锁紧垫圈	TAB WASHER	1
33	30281	键	KEY	1
34	79448	固定座	RETAINER	1
34	8M2011027	固定座	RETAINER	1
35	31640T5	平衡鳍板	TRIM TAB	1
35	8M0236553	平衡鳍板	TRIM TAB	1
35	762145	阳极块	ANODE	1
35	76214Q5	阳极套件	ANODE KIT	1
36	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
36	8M0204686	螺钉	SCREW	1
37	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
38	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
39	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
39	8M0204653	螺母	NUT	2
40	NSS	不单独销售-反向旋转标识	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	89238A2	密封套件	SEAL KIT	1
-	803034T1	轴承和密封套件(不含前轴承)	BEARING AND SEAL KIT (W/O Foward Bearing)	1
-	803491T1	离合器/凸轮从动件总成	FOLLOWER ASSEMBLY Clutch/Cam	1
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1
-	803616T1	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
-	803613T1	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1

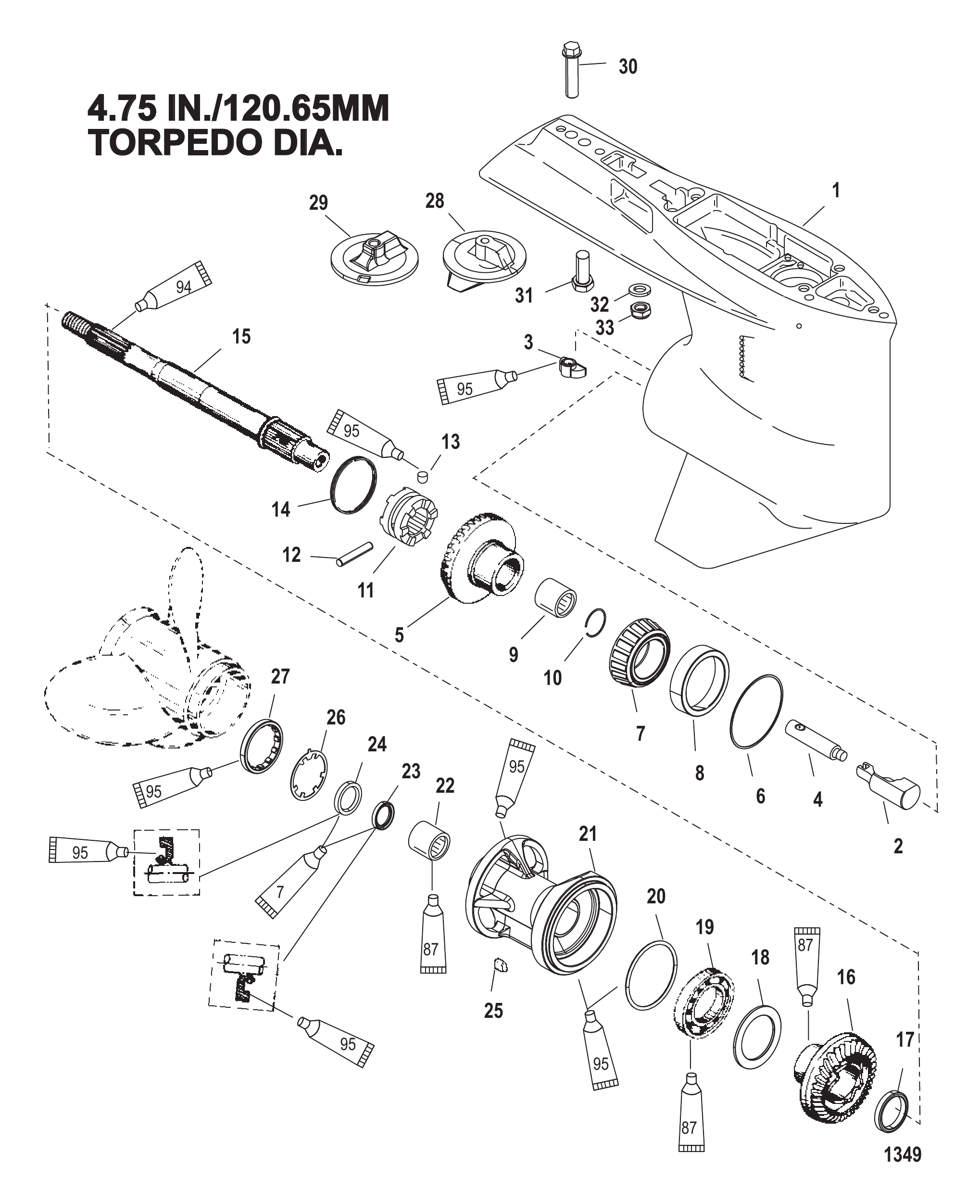

图 19齿轮箱螺旋桨轴-标准旋转 Gear Housing Propeller Shaft - Standard Rotation

REF	零件编号	中文名称	英文名称	数量
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148T85	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148T81	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148T82	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
1	9148T93	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
3	789562	换挡凸轮	SHIFT CAM	1
4	828287	杆	ROD	1
5	878613A2	前进齿轮总成 1.87:1 - 15/28齿	GEAR ASSEMBLY Forward 1.87:1 - 15/28	1
5	803615T2	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
5	803615T2	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
5	878615A2	前进齿轮总成 2:1 - 14/28齿	GEAR ASSEMBLY Forward 2:1 - 14/28	1
5	803612T2	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
5	803612T2	小齿轮/前进齿轮总成	GEAR ASSEMBLY Pinion/Forward	1
6	44491A1	垫片组	SHIM SET	AR
6	8M0063266	垫片组	SHIM SET	AR
7	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
8	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
9	30895T	滚针轴承	BEARING Needle	1
10	856823	挡圈	RING Retaining	1
11	859340T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
12	8M0100263	十字销	PIN Cross	1
13	828356	定位销	PIN Detent	1
14	30893	弹簧	SPRING	1
15	94148	螺旋桨轴	PROPELLER SHAFT	1
16	828175A1	倒车齿轮总成-15/28齿	GEAR ASSEMBLY Reverse - 15/28	1
16	828177A1	倒车齿轮总成-14/28齿	GEAR ASSEMBLY Reverse - 14/28	1
17	824108	隔套	SPACER	1
18	681001	止推环	RING Thrust	1
19	88957T	滚珠轴承	BEARING Ball	1
20	31534	O型圈	O-RING	1
20	8M0214920	O型圈	O RING	1
21	43567T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
22	30956T	滚针轴承	BEARING Needle	1
23	14077	油封(内侧)	SEAL Oil (INSIDE)	1
24	76868	油封(外侧)	SEAL (OUTSIDE)	1
24	8M0248882	油封@5	SEAL-OIL @5	1
25	30281	键	KEY	1
26	79447	锁紧垫圈	TAB WASHER	1
27	79448	固定座	RETAINER	1
27	8M2011027	固定座	RETAINER	1
28	31640T5	平衡鳍板	TRIM TAB	1
28	8M0236553	平衡鳍板	TRIM TAB	1
29	76214Q5	阳极套件	ANODE KIT	1
30	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
30	8M0204686	螺钉	SCREW	1
31	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
32	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
33	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
33	8M0204653	螺母	NUT	2
-	89238A2	密封套件	SEAL KIT	1
-	803491T1	离合器/凸轮从动件总成	FOLLOWER ASSEMBLY Clutch/Cam	1
-	803033T1	轴承和密封套件(不含前轴承)	BEARING AND SEAL KIT (W/O Foward Bearing)	1
-	815791A02	衬垫套件	GASKET SET	1
-	8M0046715	衬垫套件	GASKET SET	1

图 20防腐电极套件 Mercathode Kit

REF	零件编号	中文名称	英文名称	数量
1	88334A2	防腐电极套件	MERCATHODE KIT	1
2	42600A09	防腐电极总成	MERCATHODE ASSEMBLY	1
3	22793	螺丝(#9-14x0.875)	SCREW (#9-14 x .875)	2
4	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
5	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
6	72958A5	电极总成	ELECTRODE ASSEMBLY	1
7	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
7	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
8	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	2
9	72957A5	阳极总成	ANODE ASSEMBLY	1
9	8M0181304	阳极总成	ANODE ASSY	1
10	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
10	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
11	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	2
12	79091	保险丝20安培	FUSE 20 Ampere	1
12	8M0207796	保险丝20安培	FUSE 20 AMP	1
13	95084A10	电缆总成(5.00英寸)红色	CABLE ASSEMBLY (5.00 Inches) Red	1
13	8M0207788	拉线总成	CABLE ASSEMBLY	1
14	95084A13	电缆总成(64.00英寸)	CABLE ASSEMBLY (64.00 Inches)	1
15	79138A8	电缆总成(72.00英寸)黑色	CABLE ASSEMBLY (72.00 Inches) Black	1

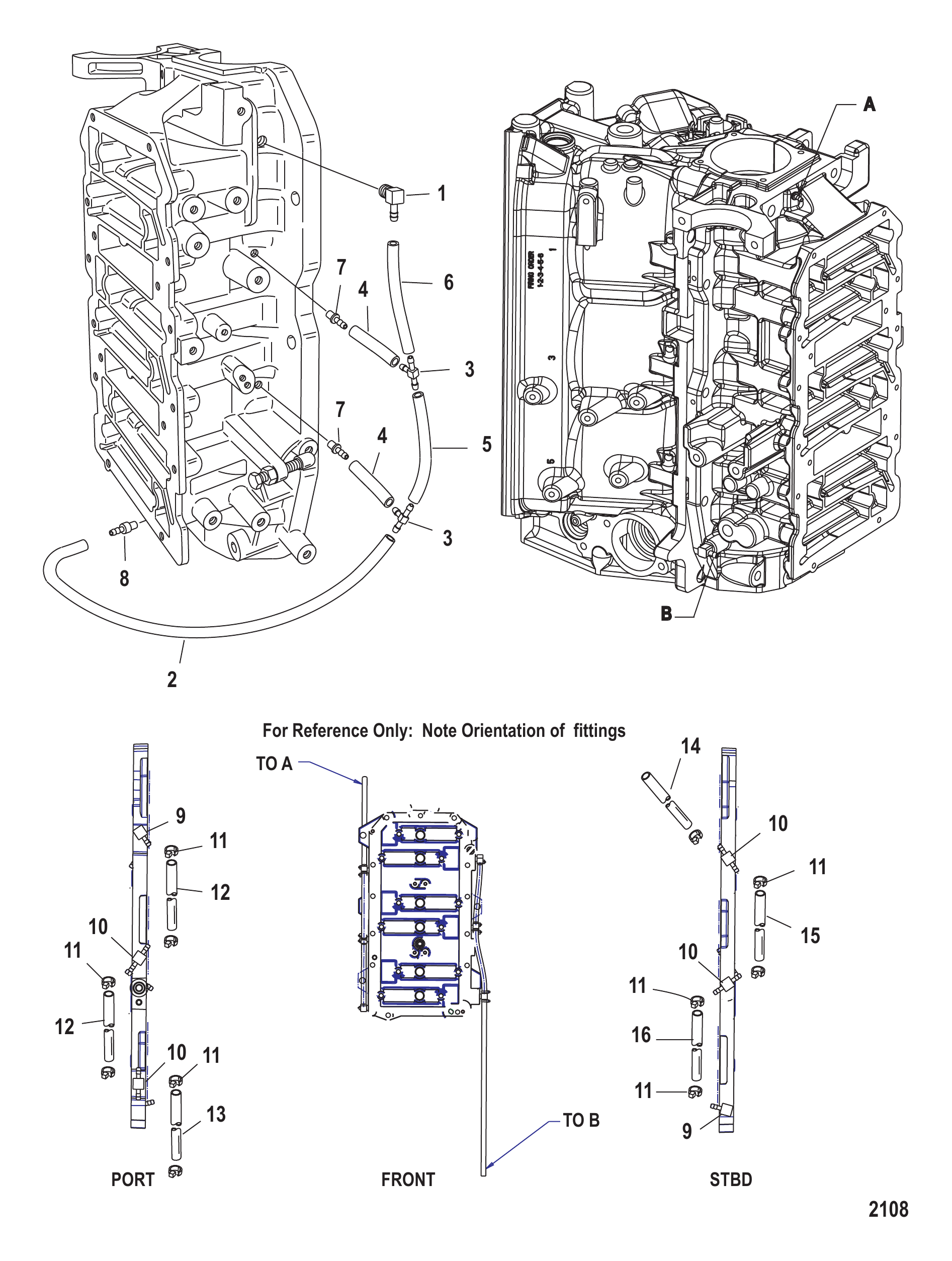

图 21油管 Oil Lines

REF	零件编号	中文名称	英文名称	数量
1	887801	弯头配件90度(.0625-27)	FITTING Elbow 90 Degree (.0625-27)	1
-	NSS	不单独出售-软管总成	NOT SOLD SEPARATE Hose Assembly	1
2	85606065	管材(38英寸整卷)(裁切至22英寸)	TUBING (38.00 Inches Bulk) (Cut to 22 Inches)	1
2	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
3	59169003	三通接头	FITTING Tee	2
4	85606065	管材(38英寸整卷)(裁切至1.5英寸)	TUBING (38.00 Inches Bulk) (Cut to 1-1/2 Inches)	2
4	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	2
5	85606065	管材(38.00英寸散装)(裁切至4-3/4英寸)	TUBING (38.00 Inches Bulk) (Cut to 4-3/4 Inches)	1
5	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
6	85606065	管材(38英寸整卷)(裁切至3.5英寸)	TUBING (38.00 Inches Bulk) (Cut to 3-1/2 Inches)	1
6	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
7	426233	止回阀	CHECK VALVE	3
8	426982	止回阀	CHECK VALVE	1
9	8282182	止回阀	CHECK VALVE	2
10	8348041	止回阀	CHECK VALVE	4
11	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
12	85606065	管材（38英寸散装）（裁切至4-1/2英寸）	TUBING (38.00 Inches Bulk) (Cut to 4-1/2 Inches)	2
12	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	2
13	85606065	管材(38英寸整卷)(裁切24英寸)	TUBING (38.00 Inches Bulk) (Cut to 24 Inches)	1
13	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
13	85606065	管材(38英寸整卷)(裁切16-1/2英寸)	TUBING (38.00 Inches Bulk) (Cut to 16-1/2 Inches)	1
13	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
14	85606065	管材(38英寸散装)(截断至7英寸)	TUBING (38.00 Inches Bulk) (Cut to 7 Inches)	1
14	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
15	85606065	管材(38.00英寸散装)(裁切至4-3/4英寸)	TUBING (38.00 Inches Bulk) (Cut to 4-3/4 Inches)	1
15	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
16	85606065	管材（38英寸散装）（裁切至5-1/4英寸）	TUBING (38.00 Inches Bulk) (Cut to 5-1/4 Inches)	1
16	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1

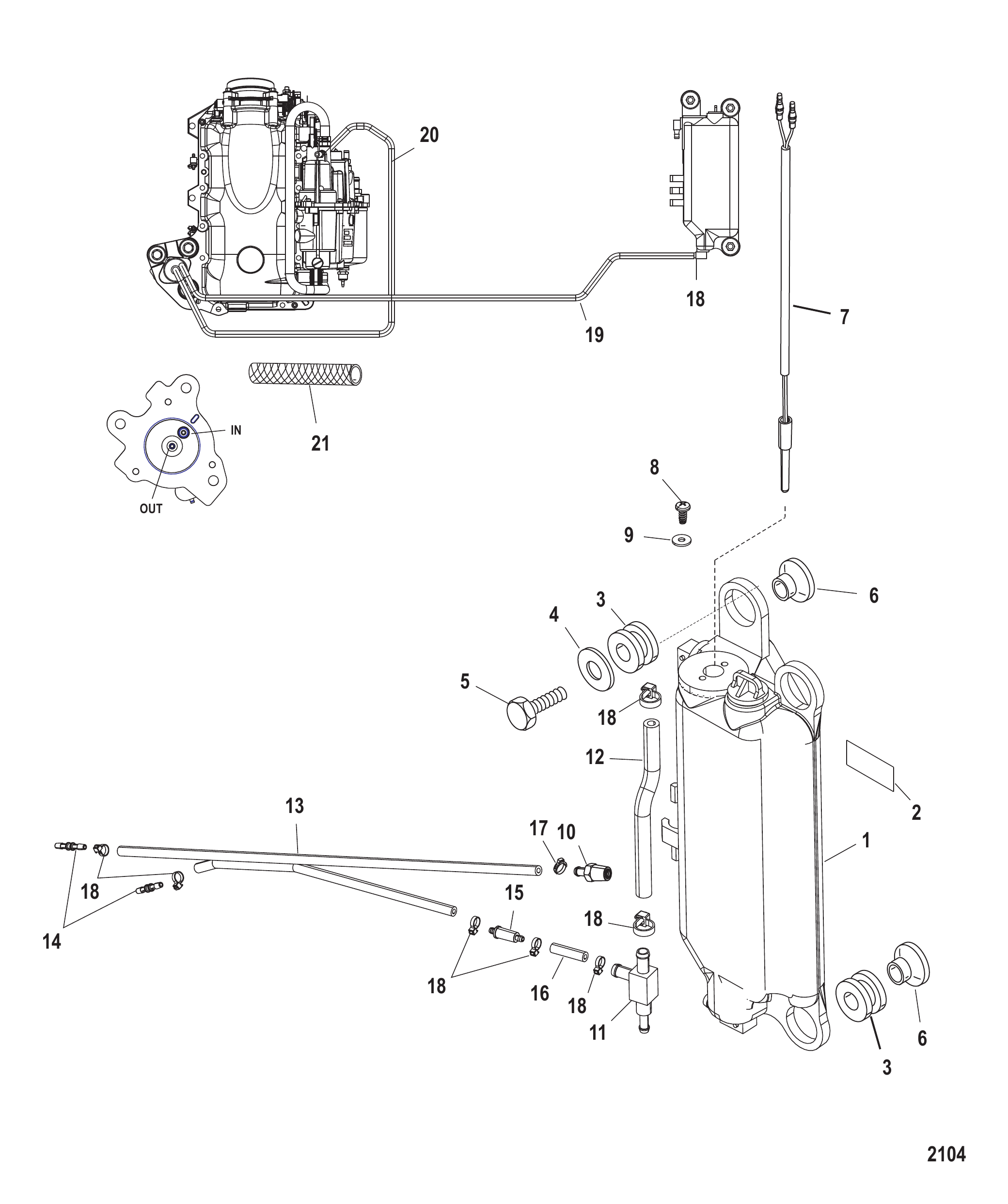

图 22油箱 Oil Tank

REF	零件编号	中文名称	英文名称	数量
-	833069T9	储液罐总成	RESERVOIR ASSEMBLY	1
1	NSS	油箱不单独销售	NOT SOLD SEPARATE Oil Reservoir	1
2	NSS	不单独销售标签-储液罐	NOT SOLD SEPARATE Decal-Reservoir	1
3	855362	护孔环	GROMMET	3
3	855362001	护孔环	GROMMET	3
3	855362001	护孔环	GROMMET	3
4	49436	垫圈	WASHER	3
5	60411	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	3
6	855364	衬套	BUSHING	3
7	856156A2	开关总成	SWITCH ASSEMBLY	1
7	856156T02	开关总成	SWITCH ASSEMBLY	1
8	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
9	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
10	8781051	止回阀(连接缸体)	CHECK VALVE To Block	1
11	424254	接头	FITTING	1
11	8M0207780	接头	FITTING	1
12	830756109	软管(57.00英寸散装)(裁切至6英寸)	HOSE (57.00 Inches Bulk) (Cut to 6 Inches)	1
12	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
13	875289	软管	HOSE	1
14	858955	连接器	CONNECTOR	2
15	875284001	滤清器-机油在线式	FILTER Oil - In Line	1
15	875284T01	滤清器-机油在线式	FILTER Oil - In Line	1
16	875283	软管(2.00英寸)	HOSE (2.00 Inches)	1
17	415825	尼龙卡箍	CLAMP Nylon	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	892830053	软管(24.00英寸编织型)	HOSE (24.00 Inches Braided)	1
20	883354	软管	HOSE	1
21	883357	导管	CONDUIT	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1

图 23动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

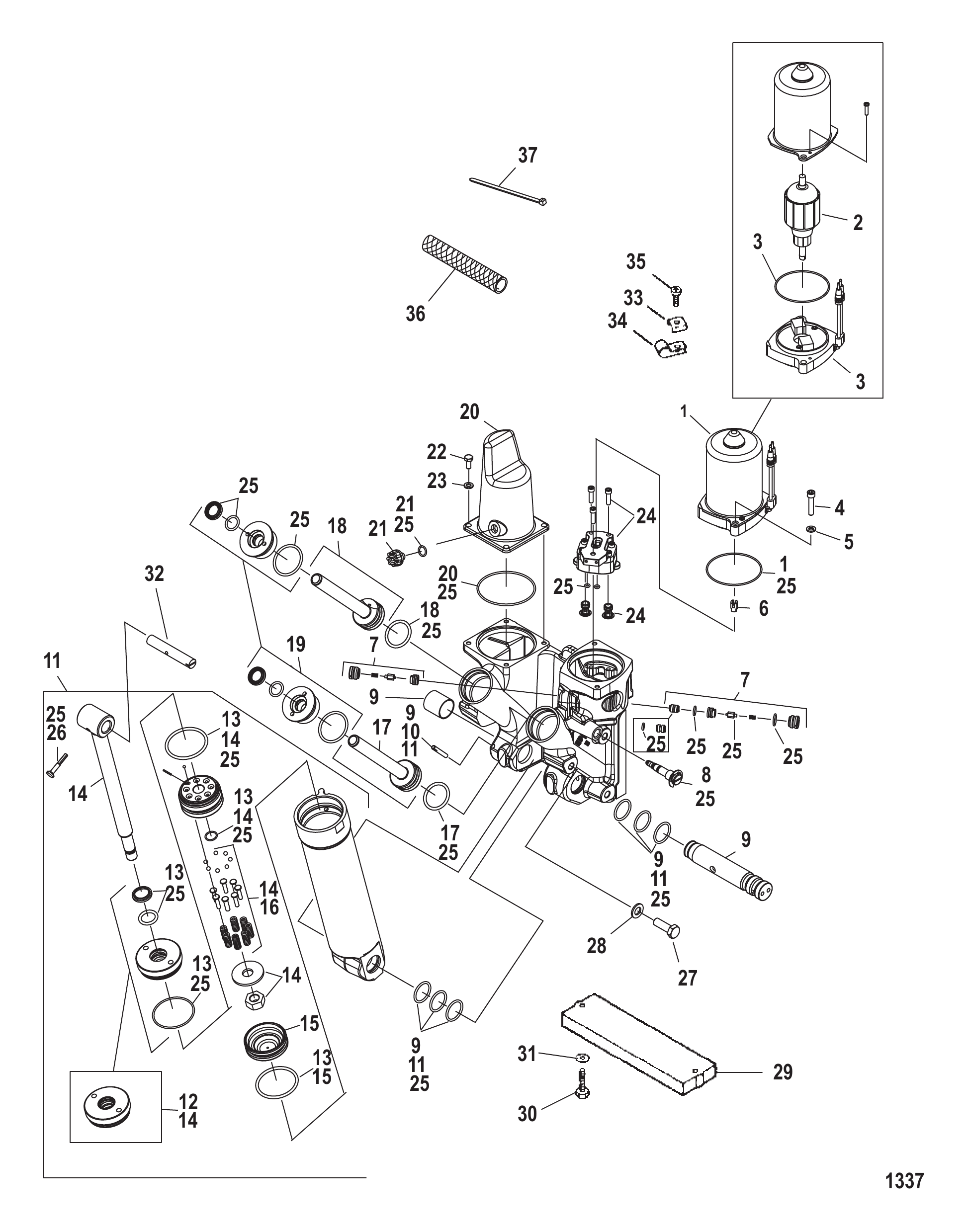

图 24动力升降组件金属马达壳 Power Trim Components Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	855998A3	动力升降倾斜装置总成	POWER TRIM Complete	1
1	878265A4	配平电机	TRIM MOTOR	1
1	8M0031551	配平电机	TRIM MOTOR	1
2	NSS	电枢(不单独销售)	NOT SOLD SEPARATE Armature	1
3	NSS	端架(不单独销售)	NOT SOLD SEPARATE End Frame	1
4	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
6	8782451	驱动轴	DRIVESHAFT	1
7	878410A1	压力检查套件	PO CHECK KIT	1
8	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
8	893929A01	安全阀套件	VALVE KIT Relief	1
9	878241A02	轴套件	SHAFT KIT	1
9	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
10	878267	销	PIN	1
11	878235A1	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
11	878235A03	倾斜油缸套件	CYLINDER KIT Tilt	1
12	878239A1	导向套件	GUIDE KIT	1
12	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
13	878409A1	O型圈套件	O-RING KIT	1
13	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
14	878412A1	减震杆套件	SHOCK ROD KIT	1
14	8M0168219	减震杆套件	SHOCK ROD KIT	1
15	878242A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
15	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
16	878406A1	止回阀修理包	REPAIR KIT Check Valve	1
16	878406A02	止回阀修理包	REPAIR KIT Check Valve	1
17	878414A1	活塞总成	PISTON ASSEMBLY	1
17	878414T01	活塞总成	PISTON ASSEMBLY	1
18	878413A1	活塞总成	PISTON ASSEMBLY	1
19	878243A1	导向器总成	GUIDE ASSEMBLY	2
19	8M0021648	端盖总成	END CAP ASSEMBLY	2
20	878264A1	储液罐套件	RESERVOIR KIT	1
21	811613	塞子总成	PLUG ASSEMBLY	1
22	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
23	43450	垫圈	WASHER	4
23	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
24	892251A01	泵套件	PUMP KIT	1
25	878408A1	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
26	821539	三叶销	PIN Trilobe	1
27	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
28	4002319	垫圈	WASHER	6
29	818298Q1	阳极套件	ANODE KIT	1
30	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
30	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
31	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
31	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	996251	轴	SHAFT	1
32	99625002	轴	SHAFT	1
32	99625002	轴	SHAFT	11
33	69205	C形垫圈	C WASHER	1
33	8M0084613	C形垫圈	C-WASHER	1
34	26550	卡箍	CLAMP	2
35	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
36	828547353	导管(内径0.350x3英尺散装)(裁切至12英寸)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (Cut to 12 Inches)	1
37	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1

图 25动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 26动力升降开关套件（18286A18和18286A19） Power Trim Switch Kit (18286A18 and 18286A19)

REF	零件编号	中文名称	英文名称	数量
_	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
_	18286A19	配平开关套件（25英尺）	SWITCH KIT Trim (25.00 Feet)	1
1	18861	固定座-升降开关	RETAINER Trim Switch	1
2	814820	适配器-表面安装	ADAPTER Surface Mount	1
3	79091	保险丝20安培	FUSE 20 Ampere	1
3	8M0207796	保险丝20安培	FUSE 20 AMP	1
4	95084A2	保险丝线束总成	CABLE ASSEMBLY Fuse	1
5	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	2
6	19209	螺钉(#10-32 x 2.25)	SCREW (#10-32 x 2.25)	2
6	813523	螺钉(#10-16 x 2.25)	SCREW (#10-16 x 2.25)	2

图 27维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
803177004	零件手册150/200 EFI（2.5L）	PARTS MANUAL 150/200 EFI (2.5L)	1
883728	维修手册	SERVICE MANUAL	1
10126040	用户手册	OWNERS MANUAL	1
10126050	用户手册	OWNERS MANUAL	1
804669A04	EPA标签信息贴花	DECAL EPA Label Information	1
804669A05	EPA标签信息贴花	DECAL EPA Label Information	1

图 28启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	853329T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	892339T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	892339T01	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	803005	贯穿螺栓	THRU BOLT	2
3	880805A1	齿轮套件	GEAR KIT	1
4	809463A1	电磁阀组件	SOLENOID KIT	1
5	8M0065258	电刷组	BRUSH SET	1
6	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
7	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
8	8272822	高压警告标贴	DECAL Warning High Voltage	1
9	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
10	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
11	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
12	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
13	56703	轴环	COLLAR	2
13	8M0034918	轴环	COLLAR	2
14	879845	停机开关	STOP	1
14	8M0043276	停机开关	STOP	1

图 29旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	8710T20	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
2	33504	O型圈	O-RING	1
2	8M0214926	O型圈 @10	O RING @10	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	87735	油封(下)	SEAL Oil (LOWER)	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
9	878182T	轭架底部-不锈钢	YOKE Bottom - Stainless Steel	1
9	878182T	轭架底部-不锈钢	YOKE Bottom - Stainless Steel	1
9	878182T01	下轭架	YOKE Bottom	1
10	67684	挡圈	RING Retaining	1
11	996301	冲击板	STRIKER PLATE	2
11	8M0045383	冲击板	STRIKER PLATE	2
12	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
13	46335	螺母 (.375-24)	NUT (.375-24)	2
14	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
15	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
16	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
17	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
18	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
19	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
20	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
20	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
20	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
20	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
21	78689	螺钉（0.437-20 X 7.50）	SCREW (.437-20 x 7.50)	2
21	8M0176309	螺钉	SCREW	2
22	888821	缓冲垫	BUMPER	1
22	8M0000516	上轭缓冲垫	BUMPER Top Yoke	1
23	77326	支架	MOUNT	2
24	66921	垫圈	WASHER	2
25	78688	垫圈	WASHER	2
26	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
26	8M0204653	螺母	NUT	2
27	92876A10	连杆总成	LINK ROD ASSEMBLY	1
27	92876A12	连杆总成	LINK ROD ASSEMBLY	1
28	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
29	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
29	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
30	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1

图 30油门杆与换挡轴 Throttle Lever and Shift Shaft

REF	零件编号	中文名称	英文名称	数量
1	8503891	节气门控制杆	LEVER Throttle Control	1
2	818165	螺钉 (.375-16 x 1.75)	SCREW (.375-16 x 1.75)	1
3	55164	衬套	BUSHING	1
4	858959	隔套	SPACER	1
5	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
6	64015	螺母 (.250-20)	NUT (.250-20)	1
7	26852	尼龙帽	CAP Nylon	1
8	42927	嵌件	INSERT	1
9	35459	垫圈	WASHER	1
10	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
11	814283T6	锚支架总成	BRACKET ASSEMBLY Anchor Anchor	1
12	98889	闩锁	LATCH	1
13	42975	传动螺钉	DRIVE SCREW	2
14	39519	杯套	CUP	1
15	52100	耐磨板	WEAR PLATE	1
16	38279	闩锁	LATCH	1
16	8M0036768	闩锁	LATCH	1
17	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
18	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
19	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
20	814284	导向块	GUIDE BLOCK	1
21	20099	弹簧	SPRING	1
22	67073A1	连杆总成	LINK ROD ASSEMBLY	1
23	79932A16	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
23	79932A17	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
24	NSS	弹性销(不单独销售)	NOT SOLD SEPARATE Roll Pin	1
25	NSS	不单独销售-换挡轴上杆	NOT SOLD SEPARATE Shift Shaft Lever-Upper	1
26	26856	衬套	BUSHING	1
27	29720	波形垫圈	WAVE WASHER	1
28	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
29	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
30	889514A02	开关	SWITCH	1
30	889514T02	开关	SWITCH	1
31	77478	螺钉 (#6-32 x .875)	SCREW (#6-32 x .875)	2
32	27882	垫圈	WASHER	2
33	932481	旋转衬套	BUSHING Swivel	1
33	8M0215006	旋转衬套	BUSHING Swivel	1
34	8508152	杆	ROD	1
35	858847A2	凸轮	CAM	1
36	8235694	螺纹球头	BALL Threaded	1
37	932481	衬套	BUSHING	1
37	8M0215006	旋转衬套	BUSHING Swivel	1
38	81893440	螺钉 (M8 x 40)	SCREW (M8 x 40)	1
39	856895	衬套	BUSHING	1
40	850286A03	油门杆/滚轮套件	LEVER/ROLLER KIT Throttle	1
41	889610	滚轮	ROLLER	1
41	8M0072162	滚轮	ROLLER	1
42	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
42	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
43	826709104	螺母(#8-32)不锈钢	NUT (#8-32) Stainless Steel	1
44	889354	专用螺钉	SCREW Special	1
45	881991	杯形垫圈	WASHER Cupped	1
45	8M0095734	垫圈/螺钉套件	WASHER/SCREW KIT	1
46	881992	线轴垫圈	WASHER Spool	1
46	8M0095734	垫圈/螺钉套件	WASHER/SCREW KIT	1
47	69432	外锁紧垫圈(#10)	LOCKWASHER External (#10)	1

图 31工具 Tools

零件编号	中文名称	英文名称	数量
815366A5	电池隔离器套件	ISOLATOR KIT Battery	1
52024A1	开关总成	SWITCH ASSEMBLY	1
850439T1	八腔测试仪	TESTER Eight Chamber	1
63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
99379	正时灯	TIMING LIGHT	1
58222A1	百分表工具	DIAL INDICATOR TOOL	1
52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
849154T1	拉拔器总成	PULLER ASSEMBLY	1
854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
24161	飞轮拉拔器盖工具	CAP TOOL Flywheel Puller	1
29287	量规工具	GAUGE TOOL	1
55919	驱动头	DRIVER HEAD	1
90455T1	吊环	LIFTING EYE	1
904551	吊环	LIFTING EYE	1
904551	吊环	LIFTING EYE	1
77109A3	安装工具套件	INSTALLER KIT	1
52952T1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
74607A3	活塞销安装套件	INSTALLER KIT Piston Pin	1
818773T	活塞环压缩工具(3.50)	COMPRESSOR TOOL Piston Ring (3.50)	1
24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
30591T1	支架工具	STAND TOOL	1
37241	通用拉拔板	PULLER PLATE Universal	1
112301	对正工具	ALIGNMENT TOOL	1
52915A6	测试仪表套件	TEST GAUGE KIT	1
74951	扳手	SPANNER WRENCH	1
63209	加热灯	HEAT LAMP	1
44487T1	调整杆导向器拆卸工具	REMOVER TOOL Trim Rod Guide	1
44486A1	调整杆拆卸工具	REMOVAL TOOL Trim Rod	1
78473	背隙测量仪	INDICATOR TOOL Backlash	1
8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
196601	背隙测量仪	INDICATOR TOOL Backlash	1
31106T	轴承安装心轴杯	MANDREL Bearing Driver Cup	1
87120T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
14311A2	轴承预紧工具	PRE LOAD TOOL Bearing	1
14311A04	预紧力工具	TOOL Preload	1
14311A04	预紧力工具	TOOL Preload	1
18601	轴承安装工具	INSTALLATION TOOL Bearing	1
31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
36569T	驱动头工具	DRIVE HEAD TOOL	1
37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
36571T	导向垫圈	PILOT WASHER	1
38628T	轴承安装工具	INSTALLER TOOL Bearing	1
24156	螺母(0.625-18)	NUT (.625-18)	1
29310	安装板	PLATE	1
34961	垫圈	WASHER	1
43506T	轴承固定工具	RETAINING TOOL Bearing	1
86642	安装工具-横销	INSTALLATION TOOL Cross Pin	1
73688	工具-盖螺母	TOOL Cover Nut	1
89897	固定工具-百分表	HOLDING TOOL Dial Indicator	1
815850	前进齿轮安装工具	FOWARD GEAR INSTALLATION TOOL	1
86943T	安装工具-滚针轴承(前进齿轮)	INSTALLER TOOL Needle Bearing - Forward Gear	1
61069T	螺母工具-齿轮箱盖	NUT TOOL Gear Housing Cover	1
816243	导板	GUIDE PLATE	1
816242	拉拔器爪	PULLER JAWS	1
37429	垫圈	WASHER	1
92788T	心轴	MANDREL	1
31108T	油封驱动器	DRIVER Oil Seal	1
12349A2	小齿轮定位工具	LOCATION TOOL Pinion	1
12349A05	小齿轮定位工具	TOOL Pinion Locating	1
12349A05	小齿轮定位工具	TOOL Pinion Locating	1
74776T	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
93003	螺旋桨轴	PROPELLER SHAFT	1
816292	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
85716	拉拔螺栓工具-轴承座	PULLER BOLT TOOL Bearing Carrier	1
46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
18605A2	安装工具-轴承适配器	INSTALLATION TOOL Bearing Adaptor	1
34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
31107T	拆装工具-换挡轴衬套	REMOVAL/INSTALL TOOL Shift Shaft Bushing	1
66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1

图 32顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	827328T7	顶罩总成(黑色)	TOP COWL ASSEMBLY Black	1
1	827328T8	银色顶罩总成	TOP COWL ASSEMBLY Silver	1
2	821256T1	黑色进气口	INLET Air - Black	1
2	821256T03	进气口	INLET Air	1
2	821256T2	银色进气口	INLET Air - Silver	1
3	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
4	828344A1	隔音毯套装	SOUND BLANKET KIT	2
4	828344A02	隔音毯套装	SOUND BLANKET KIT	2
5	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
6	823865	盖塞	CAP PLUG	2
7	831207A14	手柄总成黑色	HANDLE ASSEMBLY Black	1
7	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
7	831207A15	手柄总成银色	HANDLE ASSEMBLY Silver	1
7	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
8	812707	衬套	BUSHING	2
9	831214	隔套	SPACER	1
10	12134	波形垫圈	WASHER Wave	1
11	F481777	凸轮锁轴	CAM Latch Shaft	1
11	8M0001081	凸轮	CAM	1
11	889566	凸轮	CAM	1
11	8M0001081	凸轮	CAM	1
12	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
12	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
13	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
14	821249M2	前支架	BRACKET Front	3
14	8M0036792	支架	BRACKET	3
15	815477	缓冲器锁扣	BUMPER Latch	3
16	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
16	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
17	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
18	8237951	挡圈	RING Retaining	1
19	815263	滚轮	ROLLER	1
19	8M0207770	滚轮@3	ROLLER @3	1
20	8155381	滚动销	PIN Roll	1
21	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
21	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
22	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
23	NSS	不单独销售贴纸-启动程序	NOT SOLD SEPARATE Decal-Starting Procedure	1
0	808553A00	贴花套件	DECAL SET	1
0	8M0114985	服务套件贴纸	DECAL-SERVICE KIT	1
0	804696A03	贴花套件	DECAL SET	1
0	8M0114998	服务套件贴纸	DECAL-SERVICE KIT	1
0	891808A04	贴花套件	DECAL SET	1
0	812563A00	贴花套件	DECAL SET	1
0	8M0114985	服务套件贴纸	DECAL-SERVICE KIT	1
0	808562A03	贴花套件	DECAL SET	1
0	8M0114998	服务套件贴纸	DECAL-SERVICE KIT	1
0	891809A04	贴花套件	DECAL SET	1
0	813033A03	贴花套件	DECAL SET	1
0	809706A03	贴花套件	DECAL SET	1
0	809706A03	贴花套件	DECAL SET	1
0	808591A96	贴花套件	DECAL SET	1
0	808556A03	贴花套件	DECAL SET	1
0	808561A03	贴花套件	DECAL SET	1
0	808621A96	贴花套件	DECAL SET	1

图 33艉板支架 Transom Brackets

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	99629T2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	830899	张力弹簧	SPRING Tension	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	销	PIN	1
19	893709	销	PIN	1

图 34油气分离器组件 Vapor Separator Components

REF	零件编号	中文名称	英文名称	数量
1	883245T2	盖板套件	COVER KIT	1
2	881740	直通接头	FITTING Straight	1
3	883249	接头	FITTING	1
4	NSS	不单独销售弯头	NOT SOLD SEPARATE Elbow	1
5	855437A2	泵出口接头套件	FITTING KIT Pump Outlet	1
5	885186A1	配件套件	FITTING KIT	1
6	883209	O型圈	O-RING	1
6	8M0062785	O型圈	O-RING	1
6	831985	O型圈（0.468 x 0.078）	O-RING (.468 x .078)	1
7	885188	滤清器	FILTER	1
8	883219	阀门	VALVE	1
9	883209	O型圈	O-RING	1
9	8M0062785	O型圈	O-RING	1
10	883220	盖帽	CAP	1
11	883208	堵头	PLUG	1
12	883248	密封件	SEAL	1
13	883252	衬垫	GASKET	1
14	883257T1	调节器	REGULATOR	1
15	883593A1	O型圈套件	O-RING KIT	1
16	883258	垫圈	WASHER	1
17	883261	螺钉(M5×0.8)	SCREW (M5 x .8)	2
18	883261	螺钉(M5×0.8)	SCREW (M5 x .8)	1
19	881831	线束总成	WIRE ASSEMBLY	1
20	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	7
21	883253A1	浮子套件	FLOAT KIT	1
22	F10064	轴	SHAFT	1
23	883247A1	进油阀/阀座组件	VALVE/SEAT KIT Inlet	1
24	883223	螺钉(M6 x 16)	SCREW (M6 x 16)	1
25	18458Q4	燃油水分离滤清器	FILTER Fuel-Water Separating	1
26	8285861	探头	PROBE	1
26	8M0204710	探头	PROBE	1
27	883260	挡板	BAFFLE	1
27	889318002	挡板燃油	BAFFLE Fuel	1
28	883223	螺钉(M6 x 16)	SCREW (M6 x 16)	3
29	881705T1	泵套件	PUMP KIT	1
30	855428	套筒	SLEEVE	1
30	8M6000589	套筒	SLEEVE	1
31	883256T1	油杯套件	BOWL KIT	1
32	883248	密封件	SEAL	1
33	855435A1	塞套件	PLUG KIT	1
34	883209	O型圈	O-RING	1
34	8M0062785	O型圈	O-RING	1
35	16955	螺丝(M6 x 8)	SCREW (M6 x 8)	1

图 35水管 Water Hoses

REF	零件编号	中文名称	英文名称	数量
1	850805	接头	FITTING	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
3	77653101	软管(48英寸整卷)(裁切20英寸)	HOSE (48.00 Inches Bulk) (Cut to 20 Inches)	1
4	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
5	881866	接头	FITTING	1
6	85978571	管材（52英寸散装）（裁切至12英寸）	TUBING (52.00 Inches Bulk) (Cut to 12 Inches)	1
7	859431	接头	FITTING	1
7	8M0207782	直通接头	FITTING Straight	1
7	892403	接头	FITTING	1
7	8M0207782	直通接头	FITTING Straight	1
8	875207	三通接头	TEE Fitting	1
9	85978571	管材(52英寸整卷)(裁切至44英寸)	TUBING (52.00 Inches Bulk) (Cut to 44 Inches)	1
10	859747	联轴器	COUPLER	1
10	8M0214971	耦合接头 (4 MM)	COUPLER Fitting (4 MM)	1
11	859732	堵头	PLUG	1
12	85978571	管材（52英寸散装）（裁切至1-1/2英寸）	TUBING (52.00 Inches Bulk) (Cut to 1-1/2 Inches)	1
-	883511T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883511T04	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0191917	PH 150 200EFI 2.5	PH 150 200EFI 2.5	1
-	883600T02	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
-	883600T04	动力头总成	POWERHEAD ASSEMBLY	1
