水星 Mercury V-175 (MAG) 0D082000 THRU 0G303045 - 爆炸图零件明细

两冲程电喷 EFI · USA - Cat.# 90-81741892 · 共 38 个部位 · 1879 条零件

1泄放系统 2下罩 3曲轴活塞与连杆 4气缸体与端盖 5爆震控制器/温度传感器 6驱动轴壳与排气管 7双机延伸套件 8电子控制单元总成 9排气歧管与排气板 10飞轮/启动电机 11燃油管理系统 12燃油管理系统(分解图)13燃油泵和燃油滤清器 14齿轮箱图表 15齿轮箱驱动轴-1.87:1减速比 4.75英寸直径 16齿轮箱驱动轴-1.78:1减速比 4.25英寸直径 17齿轮箱驱动轴-2:1减速比 18齿轮箱驱动轴-反旋转 19齿轮箱螺旋桨轴-1.87:1减速比 4.75英寸直径 20齿轮箱螺旋桨轴-2:1减速比 21齿轮箱螺旋桨轴-反旋转 22齿轮箱螺旋桨轴1.78:1减速比 4.25英寸直径 23点火线圈/电压调节器 24仪表装置 25机油喷射组件 26动力升降组件 8M0231193 27动力升降组件金属马达壳 28动力升降组件（塑料马达壳体）29动力升降倾斜电机 30簧片阀组与气缸盖 31维修/支撑材料 32启动电机 33转向连接套件 34旋转支架与转向臂 35油门杆与换挡轴 36顶罩和前护板 37艉板支架 38线束/启动继电器

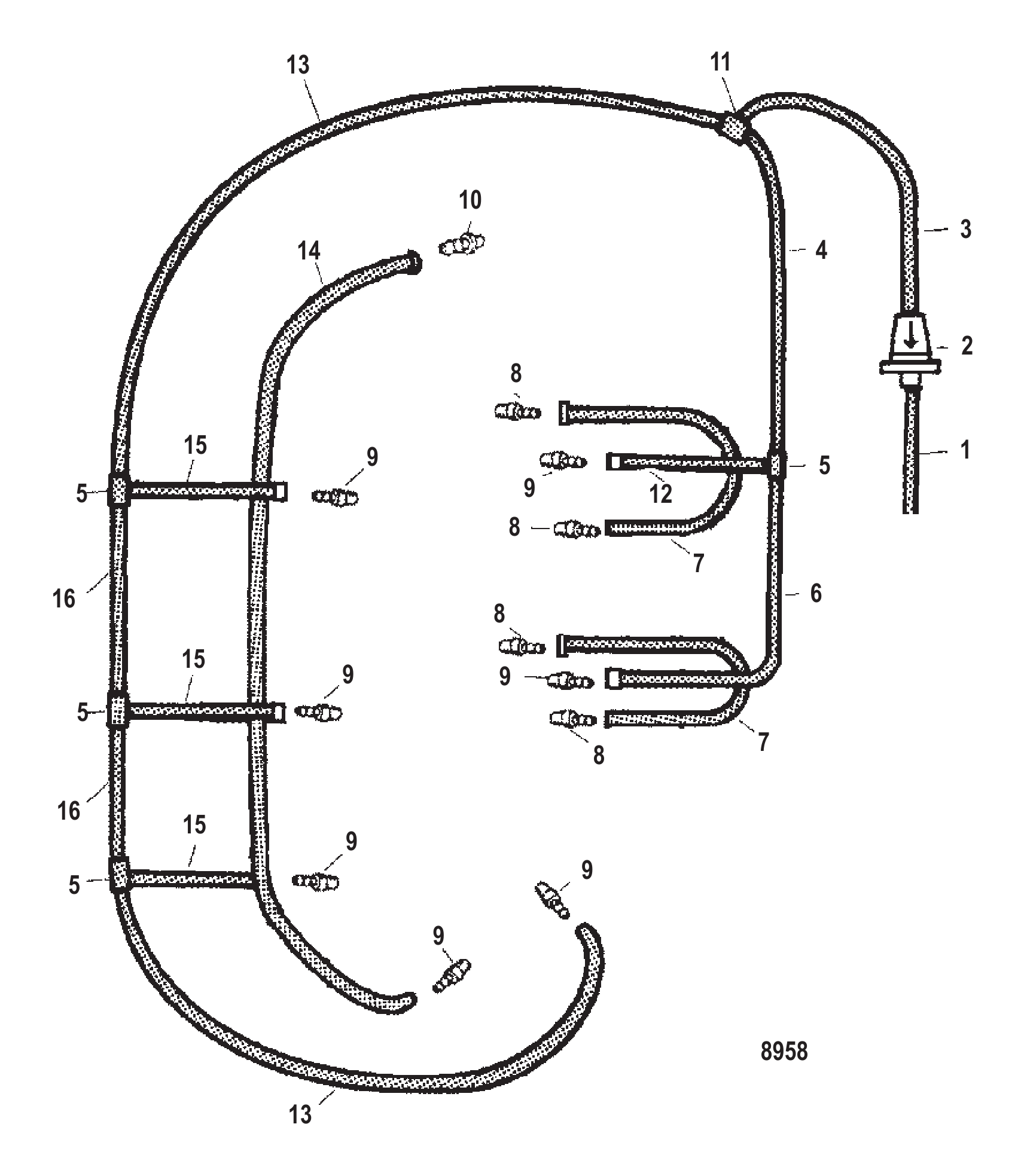

图 1泄放系统 Bleed System

REF	零件编号	中文名称	英文名称	数量
1	9912688	管材(36.00英寸散装)(3-1/4英寸)	TUBING (36.00 Inches Bulk) (3-1/4 IN.)	1
2	18206	滤清器	FILTER	1
2	8M0207786	滤清器	FILTER	1
3	9912688	管材(36.00英寸散装)(3-1/4英寸)	TUBING (36.00 Inches Bulk) (3-1/4 IN.)	1
4	99130122	管材(20.00英尺散装)(3-1/2英寸)	TUBING (20.00 Feet Bulk) (3-1/2 IN.)	1
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
5	591692	三通接头	FITTING Tee	4
5	59169003	三通接头	FITTING Tee	4
6	99130122	管材 (20.00英尺散装) (5-1/2英寸)	TUBING (20.00 Feet Bulk) (5-1/2 IN.)	1
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
7	99130122	管材(20英尺整卷)(9英寸)	TUBING (20.00 Feet Bulk) (9 IN.)	2
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
8	56759	压入式倒钩接头	FITTING Barbed (PRESS-IN)	4
9	426981	止回阀(压入式-13/16长)	CHECK VALVE (PRESS-IN - 13/16 LONG)	7
9	426982	止回阀	CHECK VALVE	7
10	426231	止回阀(压入式-11/16长)	CHECK VALVE (PRESS-IN - 11/16 LONG)	1
10	426233	止回阀	CHECK VALVE	1
11	18205	三通	TEE	1
12	99130122	管材(20英尺散装)(1.25英寸)	TUBING (20.00 Feet Bulk) (1-1/4 IN.)	1
12	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
13	99130122	管材(20英尺整卷)(9英寸)	TUBING (20.00 Feet Bulk) (9 IN.)	2
13	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
14	99130122	管材(20.00英尺散装)(19英寸)	TUBING (20.00 Feet Bulk) (19 IN.)	1
14	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
15	99130122	管材(20英尺散装)(1英寸)	TUBING (20.00 Feet Bulk) (1 IN.)	3
15	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
16	99130122	管材(20英尺整卷)(4.5英寸)	TUBING (20.00 Feet Bulk) (4-1/2 IN.)	2
16	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
-	809839A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809839T94	PH 150 EFI	PH 150 EFI	1
-	808603A94	动力头总成	POWERHEAD ASSEMBLY	1
-	808603T94	动力头总成	POWERHEAD ASSEMBLY	1

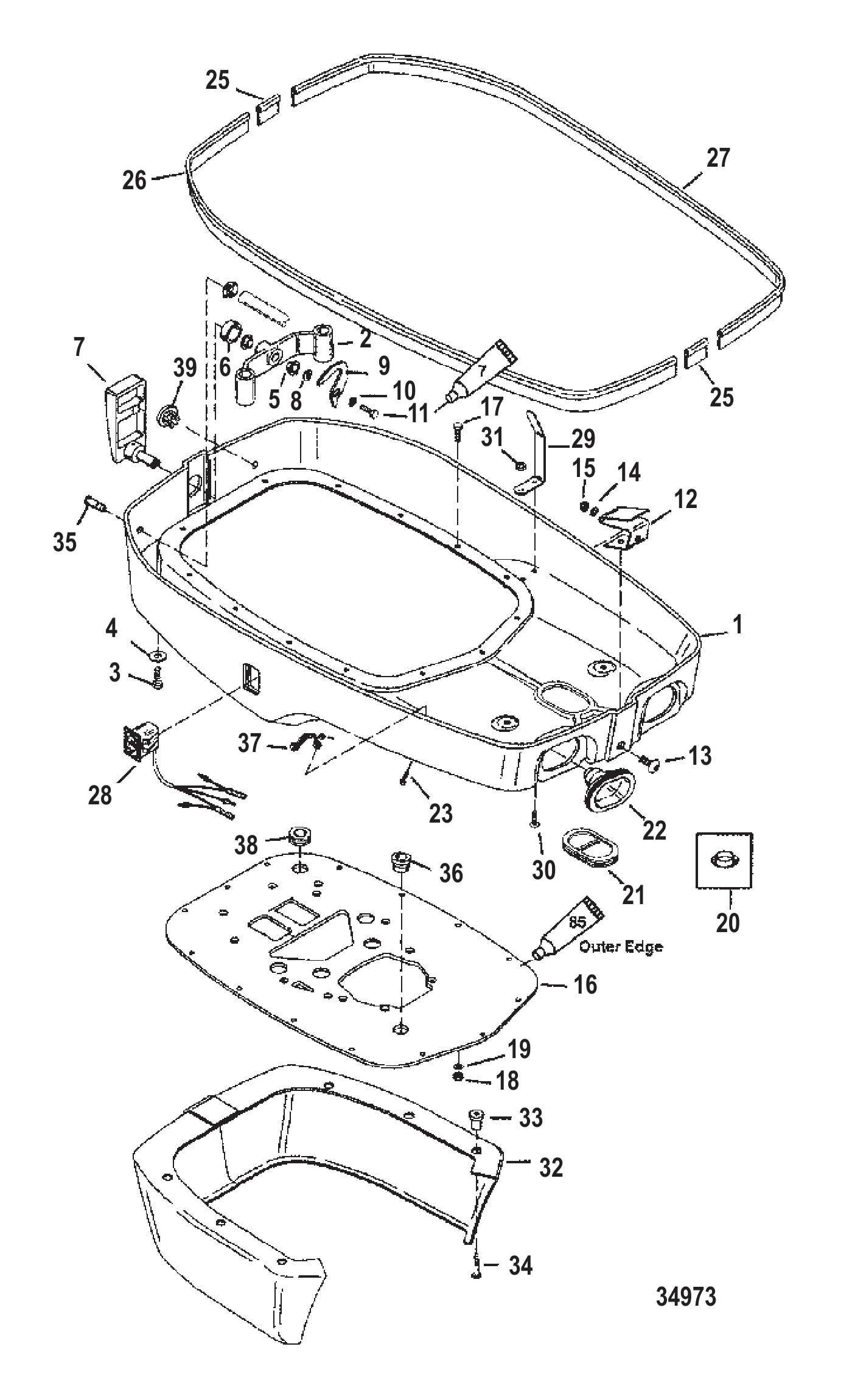

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	849477T1	底壳	BOTTOM PAN	1
1	849477A2	底壳	BOTTOM PAN	1
1	849477T1	底壳	BOTTOM PAN	1
2	848810	锁扣支架	BRACKET Latch	1
3	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
4	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
4	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
5	812707	衬套	BUSHING	2
6	848985	密封件	SEAL	1
7	848815A1	手柄	HANDLE	1
7	848815T1	手柄	HANDLE	1
7	848816A1	手柄	HANDLE	1
8	F2047	波形垫圈	WASHER Wave	1
9	F481777	凸轮锁轴	CAM Latch Shaft	1
9	8M0001081	凸轮	CAM	1
10	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
10	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
11	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	1
12	848812	闩锁	LATCH	1
13	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
14	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
14	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	56374	螺母 (.250-20)	NUT (.250-20)	2
15	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
16	849480	安装板	PLATE	1
16	849480T	安装板	PLATE	1
17	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	14
18	35045	螺母(.250-28)	NUT (.250-28)	14
18	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	14
19	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
19	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
20	815784	盖帽	CAP	2
21	849750	护孔环	GROMMET	1
22	8177133	护孔环	GROMMET	2
23	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
23	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
24	29488	螺母 (#10-32)	NUT (#10-32)	2
24	8M0204718	螺母	NUT	2
25	848994	密封件	SEAL	2
25	849767A1	密封件	SEAL	2
26	848995	密封件	SEAL	1
26	849767A1	密封件	SEAL	1
27	848996	密封件	SEAL	1
27	849767A1	密封件	SEAL	1
28	850691	开关	SWITCH	1
28	8M0235192	微调开关	SWITCH TRIM	1
29	849619	支撑架	BRACE	2
29	8496191	支撑架	BRACE	2
30	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
31	56374	螺母 (.250-20)	NUT (.250-20)	4
31	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
32	849534A1	围板	SKIRT	1
32	849534A2	围板	SKIRT	1
33	849000	螺母	NUT	6
34	F2030	螺钉 (.250-20 x 1.250) 不锈钢	SCREW (.250-20 x 1.250) Stainless Steel	6
35	94848	接头	FITTING	1
36	126021	护孔环	GROMMET	1
36	12602002	护孔环	GROMMET	1
37	88621	固定座	RETAINER	1
38	57009	护孔环	GROMMET	1
38	57009001	护孔环	GROMMET	1
39	32298	堵头	PLUG	1

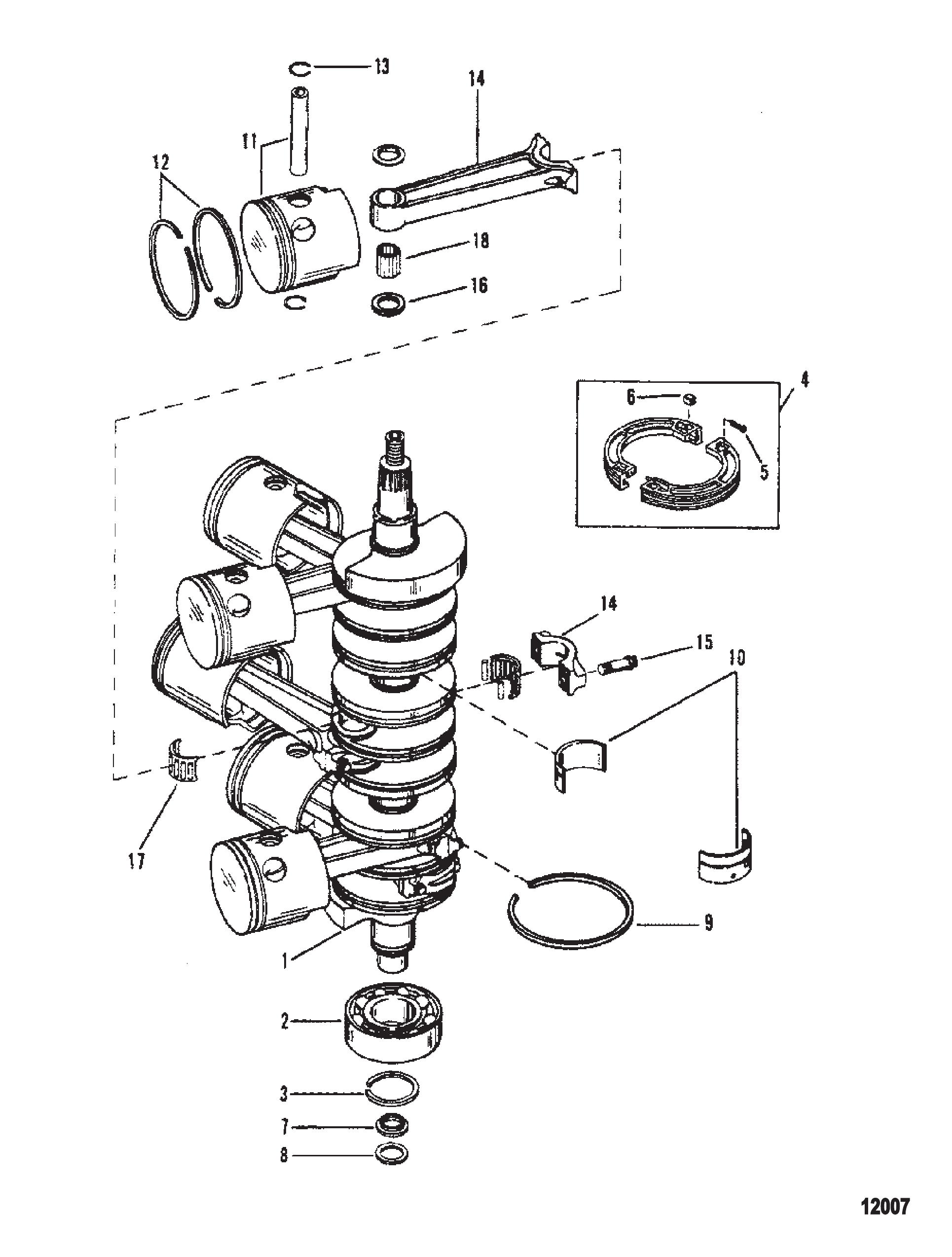

图 3曲轴活塞与连杆 Crankshaft Pistons And Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9536A4	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	67923	下滚珠轴承	BEARING Ball Lower	1
2	67923T	滚珠轴承	BEARING Ball	1
3	67446	环	RING	1
4	14513A2	驱动齿轮段套件	GEAR SEGMENT KIT Drive	1
4	14513A09	驱动齿轮段套件	GEAR SEGMENT KIT Drive	1
5	813073	螺钉(#6-32 x .620)内六角头	SCREW (#6-32 x .620) Socket Head	2
6	813134	螺母(#6-32)专用	NUT (#6-32) Special	2
7	54196A6	托架总成	CARRIER ASSEMBLY	1
8	65800	填料	PACKING	1
9	67377		RING Sealing Sealing - Crankshaft	7
9	67377T	密封环	RING Sealing	7
10	16756A6	曲轴轴承套件	BEARING KIT Crankshaft	2
11	9738A7	右舷活塞总成 - 标准	PISTON ASSEMBLY Starboard - Standard	AR
11	9738T9	活塞总成标准型	PISTON ASSEMBLY Standard	AR
11	9738A8	右舷活塞总成（0.015加大）	PISTON ASSEMBLY Starboard (.015 O.S.)	AR
11	9738T10	活塞总成0.015加大	PISTON ASSEMBLY .015 Oversize	AR
11	9737A7	左舷活塞总成 - 标准	PISTON ASSEMBLY Port - Standard	3
11	9737T9	活塞总成标准型	PISTON ASSEMBLY Standard	3
11	9737A8	活塞总成-左舷(0.015加大)	PISTON ASSEMBLY Port (.015 O.S.)	AR
11	9737A10	活塞总成0.015加大	PISTON ASSEMBLY .015 Oversize	AR
12	815515A12	活塞环套装标准型（1.50毫米）	RING SET Piston Standard (1.50 MM)	1
12	815268A4	活塞环套装（0.015加大，1.50毫米）	RING SET Piston (.015 O.S.) (1.50 MM)	AR
13	52035	锁环	RING Lock	12
13	857196	锁紧环	LOCK RING	12
11	9738A9	右舷标准活塞总成	PISTON ASSEMBLY Standard Starboard - Standard	3
11	9738T9	活塞总成标准型	PISTON ASSEMBLY Standard	3
11	9738A10	右舷活塞总成（0.015加大）	PISTON ASSEMBLY .015 Oversize Starboard (.015 O.S.)	AR
11	9738T10	活塞总成0.015加大	PISTON ASSEMBLY .015 Oversize	AR
11	9737A9	左舷标准活塞总成	PISTON ASSEMBLY Standard Port Standard	3
11	9737T9	活塞总成标准型	PISTON ASSEMBLY Standard	3
11	9737A10	左舷活塞总成（0.015加大）	PISTON ASSEMBLY .015 Oversize Port (.015 O.S.)	AR
12	822321A12	活塞环套件标准型（2毫米）	RING KIT Piston - Standard Standard (2MM)	1
12	822321A1	活塞环套件-0.015加大(0.015加大)(2毫米)	RING KIT Piston - .015 Oversize (.015 O.S.) (2MM)	2
13	52035	锁环	RING Lock	12
13	857196	锁紧环	LOCK RING	12
14	818141A2	连杆套件	CONNECTING ROD KIT	6
14	818141A13	连杆总成	CONNECTING ROD ASSEMBLY	6
15	763491		SCREW (.312-24 x .875) Connecting Rod	12
16	812876	针阀定位垫圈	WASHER Needle Locating	12
16	8M0012298	止推垫片	THRUST WASHER	12
17	17514A2	轴承套件	BEARING KIT	6
17	8M0234886	轴承保持架	CAGE BEARING	6
18	822553	活塞端滚针轴承	BEARING Needle Piston End	174
18	8M0204691	滚针轴承@200	BRG-NEEDLE @200	174
-	815791A92	发动机垫片组	GASKET SET Engine	1

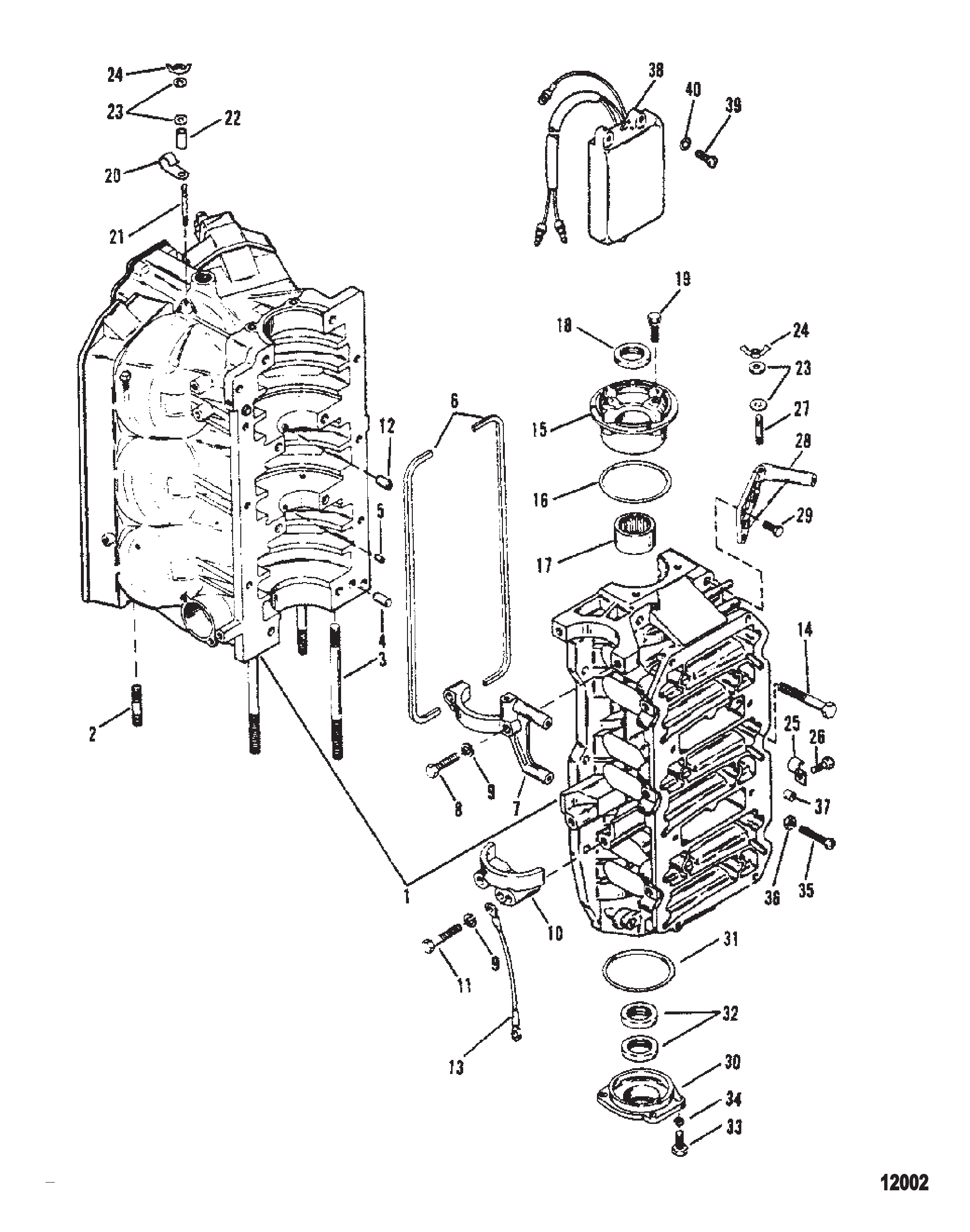

图 4气缸体与端盖 Cylinder Block And End Caps

REF	零件编号	中文名称	英文名称	数量
1	9763A23	气缸体（150）	CYLINDER BLOCK (150)	1
1	9763A17	气缸体(175)	CYLINDER BLOCK (175)	1
1	9763T17	气缸体	CYLINDER BLOCK	1
1	9763A61	气缸体(200)	CYLINDER BLOCK (200)	1
1	9763T61	气缸体	CYLINDER BLOCK	1
2	76175	动力头双头螺柱（1.875英寸，旧款）	STUD Powerhead (1.875) (Old Design)	4
2	818138	动力头双头螺柱（1.75英寸）	STUD Powerhead (1.75")	2 OR 6
2	8M0034455	螺柱1.750	STUD 1.750	2 OR 6
3	67065	动力头双头螺柱（5.50英寸）	STUD Powerhead (5.50")	2
3	670654	螺柱(.375-16/.375-24 x 5.620)	STUD (.375-16/.375-24 x 5.620)	2
3	78438	动力头双头螺柱（6.75英寸）	STUD Powerhead (6.75")	2
3	8M0034454	螺柱(.375-16/.375-24 x 6.87)	STUD (.375-16/.375-24 x 6.87)	2
4	43044	定位销（无孔，0.375×0.625英寸）	PIN Dowel - Without Hole (.375 x .625) Locating	2
5	67296	轴承座销	PIN Bearing Race	2
5	8M0036405	销	PIN	2
6	11338		GASKET Sealing	2
7	42249	启动马达上盖	COVER Starter Motor-Upper	1
7	8M0088723	启动器支架	BRACKET-STARTER	1
8	828213	六角法兰螺钉（0.312-18×1.500英寸）	SCREW (.312-18 x 1.500) Hex Flange Hex Flange	2
8	73657	螺钉（0.312-18×1.50英寸，需配锁紧垫圈）	SCREW (.312-18 x 1.50) Use with Lockwasher	2
9	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
9	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
10	76867	下盖	COVER Lower	1
11	815549	螺钉(.312-18 x 2.00)	SCREW (.312-18 x 2.00)	2
11	828214	六角法兰螺钉（0.312-18×2.00英寸）	SCREW (.312-18 x 2.00) Hex Flange Hex Head Flange	2
12	99448	衬套	BUSHING	1
13	88807A20	拉线总成	CABLE ASSEMBLY	1
14	66717	螺钉(.375-16 x 3.250)	SCREW (.375-16 x 3.250)	8
14	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	6
15	9642A1	上端盖总成	END CAP ASSEMBLY Upper	1
15	858521T1	端盖总成	END CAP ASSEMBLY	1
16	54029	O型圈(2.800 x .103)	O-RING (2.800 x .103)	1
17	16756A4	轴承套件	BEARING KIT	1
18	41953	密封件	SEAL	1
19	69034	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW AND LOCKWASHER (.312-18 x 1.00)	4
19	30225	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW WITH LOCKWASHER (.312-18 x 1.00)	4
20	63153	J型卡扣	J CLIP	1
21	15094	双头螺柱(.190-32 x 1.870)	STUD (.190-32 x 1.870)	1
22	67269	隔套	SPACER	1
23	49221	垫圈(0.187 x 0.500 x 0.062 氯丁橡胶)	WASHER (.187 x .500 x .062) Neoprene	6
23	8M0204663	垫片@5	WASHER @5	6
24	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	3
25	16793	卡箍	CLAMP	1
26	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
27	15093	双头螺柱(#10-32 x 1.00)	STUD (#10-32 x 1.00)	2
27	8M0034435	螺柱	STUD	2
28	42248	支架	BRACKET	1
28	422482	支架	BRACKET	1
29	49668	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
30	7809A1	端盖总成	END CAP ASSEMBLY	1
30	7809T1	端盖总成	END CAP ASSEMBLY	1
31	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
32	41953	密封件	SEAL	2
33	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
34	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
35	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
36	64015	螺母 (.250-20)	NUT (.250-20)	1
37	26852	尼龙帽	CAP Nylon	1
38	87076A10	怠速控制器	IDLE SPEED CONTROL	1
39	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
39	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
40	38833	垫圈	WASHER	3
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	823434A93	动力头总成（150）	POWERHEAD ASSEMBLY (150)	1
-	823434T97	动力头总成	POWERHEAD ASSEMBLY	1
-	821861A92	动力头总成(175)	POWERHEAD ASSEMBLY (175)	1
-	812817T97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043A94	动力头总成(200)	POWERHEAD ASSEMBLY (200)	1
-	813043T97	动力头总成	POWERHEAD ASSEMBLY	1

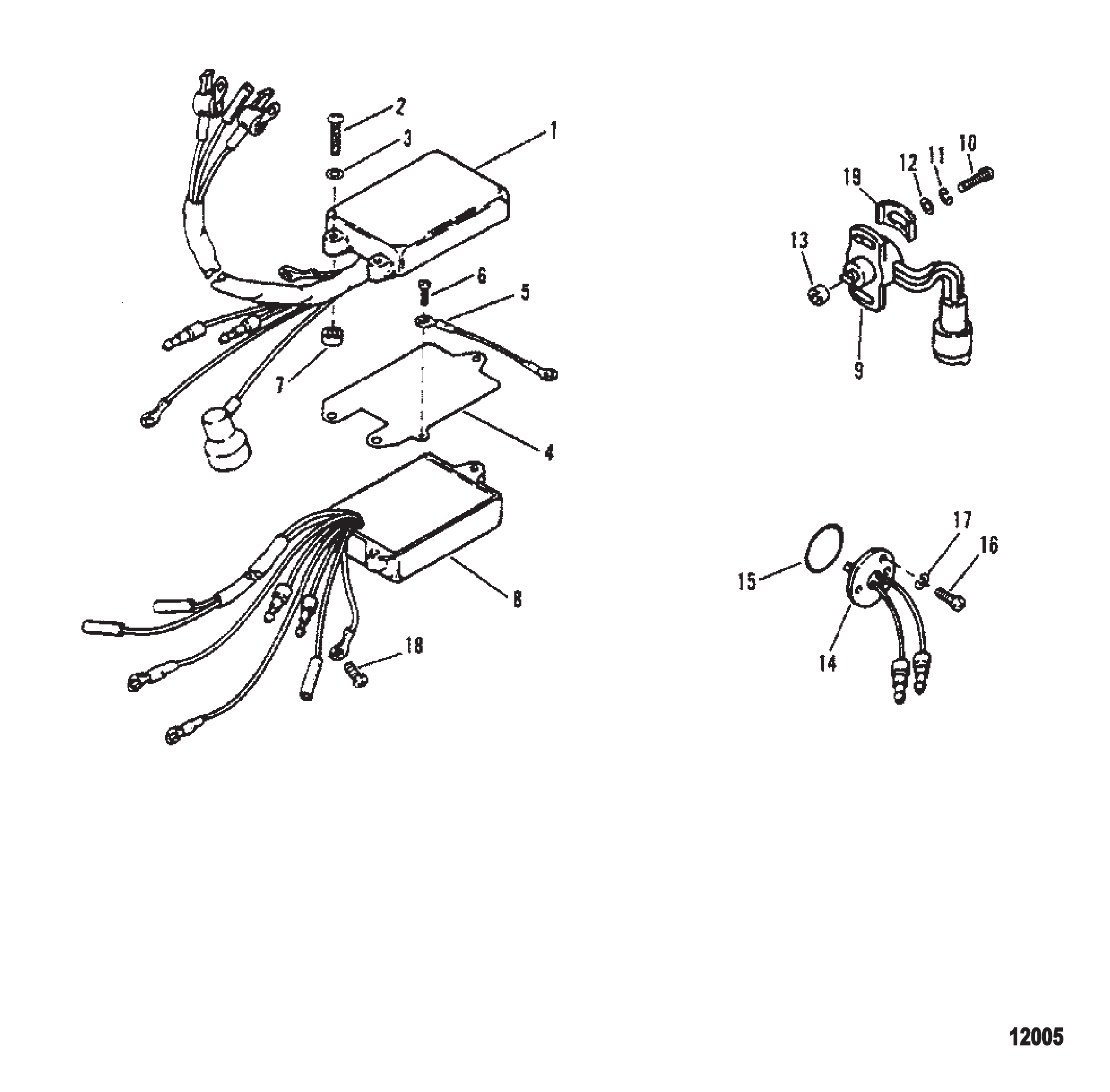

图 5爆震控制器/温度传感器 Detonation Controller/Temperature Sensor

REF	零件编号	中文名称	英文名称	数量
1	14856A14	爆震控制器总成	CONTROLLER ASSEMBLY Detonation	1
2	88447	爆震控制器螺钉（0.190-32×1.62英寸）	SCREW (.190-32 x 1.62) Detonation Controller	3
3	38833	爆震控制器螺钉垫圈	WASHER Detonation Controller Screw	3
4	13381	安装板	PLATE	1
5	60466A20	拉线总成	CABLE ASSEMBLY	1
5	88807A10	拉线总成	CABLE ASSEMBLY	1
6	62568	电缆固定板螺钉（#10-16×0.375英寸）	SCREW (#10-16 x .375) Cable To Plate	1
7	94304	隔套	SPACER	3
8	41470A25	喷油警告模块总成	MODULE ASSEMBLY Oil Injection Warning	1
9	14851	油门位置指示器	INDICATOR Throttle Position	1
9	14851T03	指示器	INDICATOR	1
10	15150	指示器螺钉（#8-32×0.625英寸）	SCREW (#8-32 x .625) Indicator	2
11	26995	不锈钢指示器螺钉锁紧垫圈（#8）	LOCKWASHER (#8) Stainless Steel Indicator Screw	2
12	30164	不锈钢指示器螺钉垫圈（0.192×0.375×0.0312英寸）	WASHER (.192 x .375 x .0312) Stainless Steel Indicator Screw	2
13	15885	套筒	SLEEVE	1
14	13221A1	温度传感器总成	SENSOR ASSEMBLY Temperature	1
14	13221T01	温度传感器	SENSOR TEMP	1
15	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
16	57583	螺丝（#8-32×0.375）	SCREW (#8-32 x .375)	3
16	57583T	螺丝#8-32×3/8	SCREW #8-32x3/8	3
17	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
18	42813	螺钉（#10-32 X 0.380）	SCREW (#10-32 X .380)	1
19	813501	安装板	PLATE	2
-	815791A92	发动机垫片组	GASKET SET Engine	1

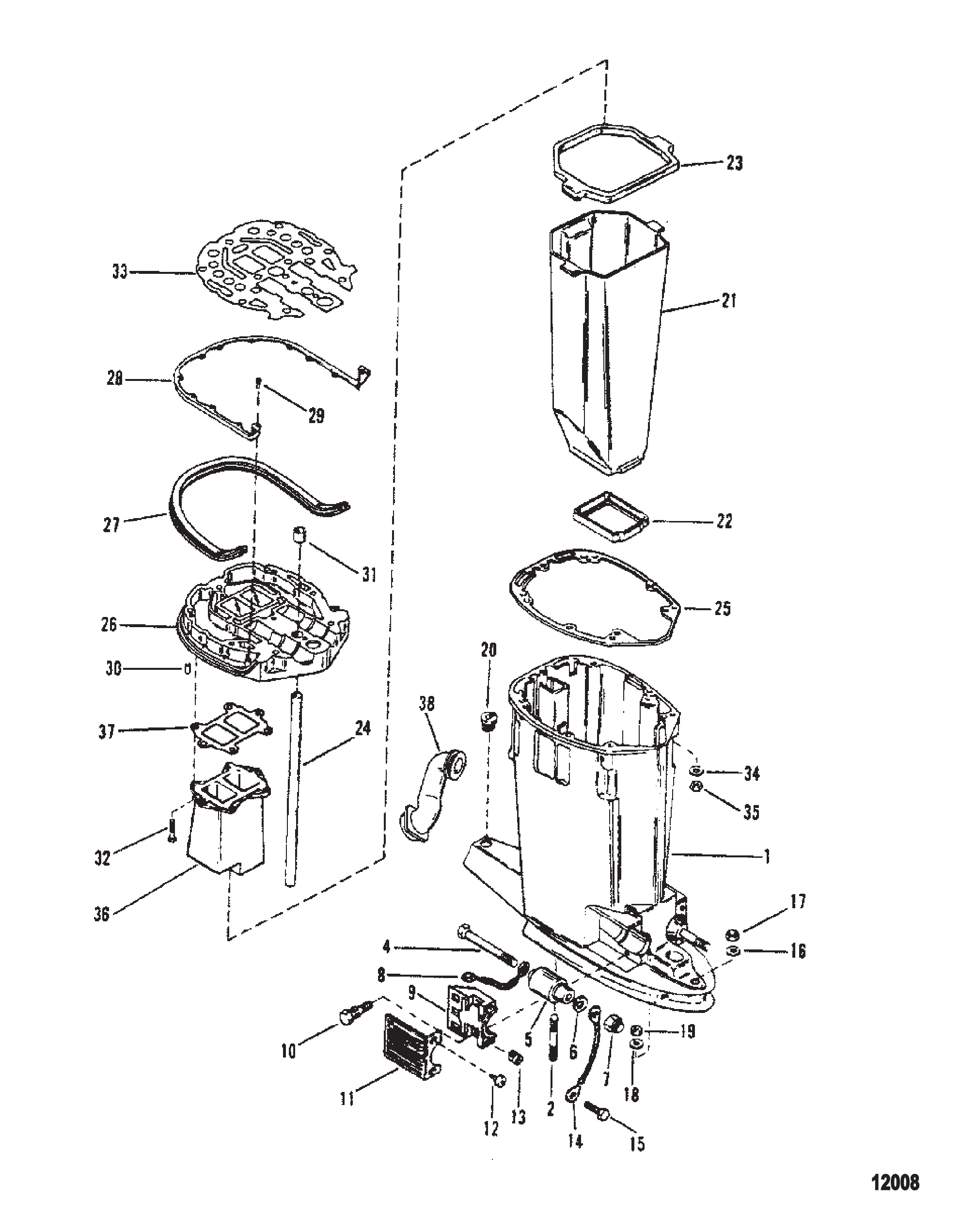

图 6驱动轴壳与排气管 Drive Shaft Housing And Exhaust Tube

REF	零件编号	中文名称	英文名称	数量
1	8343A10	黑色传动轴壳体总成	HOUSING ASSEMBLY Driveshaft Black	1
1	8343A11	灰色传动轴壳体总成	HOUSING ASSEMBLY Driveshaft Gray	1
1	8343T11	ORD 1590-8343T10	ORD 1590-8343T10	1
1	8343A12	Tracker驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft Tracker	1
1	8343T12	D型轴套-追踪者	D SHAFT HSG-TRACK	1
1	813563A1	黑色传动轴壳体总成	HOUSING ASSEMBLY Driveshaft Black	1
1	813563T1	传动轴壳体-黑色-加长型	HOUSING Driveshaft - Black - X-Long	1
1	813563A2	灰色传动轴壳体总成	HOUSING ASSEMBLY Driveshaft Gray	1
1	813563T2	ORD 3503-813563T1	ORD 3503-813563T1	1
2	56295	双头螺柱(.437 x 2.69)	STUD (.437 x 2.69)	2
4	63474	螺钉(.500-20 x 6.00)	SCREW (.500-20 x 6.00)	2
4	898831	螺钉(.500-20 x 6.220)	SCREW (.500-20 x 6.220)	2
5	78249	无标识支架	MOUNT No Markings	2
5	77327	支架	MOUNT	2
5	77327	Tracker支架（白点标识）	MOUNT Tracker - White Dot	2
6	49339	垫圈(.8125)	WASHER (.8125)	2
7	28040	螺母(.500-20)	NUT (.500-20)	2
7	898832	螺母(.500-20)	NUT (.500-20)	2
8	88238A1	接地线总成	CABLE ASSEMBLY Ground	1
8	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
9	67076	卡箍	CLAMP	2
9	8M0036782	卡箍	CLAMP	2
10	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	4
11	67077T	黑色盖板	COVER Black Black	2
11	8M4500752	盖板	COVER	2
11	67077T6	灰色盖板	COVER Gray	2
11	67077F1	灰色盖板	COVER Gray	2
11	67077F2	Tracker盖板	COVER Tracker	2
11	8M4500752	盖板	COVER	2
12	88417	螺钉(#12-24×0.620)	SCREW (#12-24 x .620)	4
13	35521	螺母	NUT	4
14	88238A1	接地线总成	CABLE ASSEMBLY Ground	1
14	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
15	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
16	48926	垫圈	WASHER	1
17	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	1
17	8M0204653	螺母	NUT	1
18	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
19	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
19	8M0204653	螺母	NUT	2
20	64649	堵头	PLUG	1
21	18276	排气管	TUBE Exhaust	1
21	18276T	排气管	EXHAUST TUBE	1
22	66350	下部密封件	SEAL Lower	1
22	66350001	密封件	SEAL	1
23	177261	上密封件	SEAL Upper	1
23	8M0039076	密封件	SEAL	1
24	67295	喷水管	TUBE Water Jet	1
24	8M0042788	长型水管	TUBE-WATER-LONG	1
24	74729	管	TUBE	1
24	8M0042790	水管	TUBE-WATER	1
25	991732	衬垫	GASKET	1
25	991734	衬垫	GASKET	1
26	18233A3	隔板总成	PLATE ASSEMBLY	1
26	18233A20	传动轴壳体板总成	PLATE ASSEMBLY Driveshaft Housing	1
27	8147012	密封件	SEAL	1
27	8M0043165	密封件-27.00英寸	SEAL-27.00 INCH	1
28	68011	支架	BRACKET	1
29	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	12
29	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	12
30	20033	定位销	PIN Dowel	2
30	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
31	38970	密封件	SEAL	1
32	90192	螺钉(.250-20 x .750)不锈钢	SCREW (.250-20 x .750) Stainless Steel	6
33	183071	衬垫	GASKET	1
33	183076	衬垫	GASKET	1
34	20553	垫圈(.406 x .734 x .063)	WASHER (.406 x .734 x .063)	4
35	69254	螺母	NUT	4
36	812834	排气延长管(13.50英寸)	EXTENSION Exhaust (13.50")	1
36	812834A2	排气延长总成	EXTENSION ASSEMBLY Exhaust	1
36	41942F3	排气延长管(7.50英寸)	EXTENSION Exhaust (7.50")	1
36	879288T71	排气管延长段	EXTENSION Exhaust	1
37	78246	衬垫	GASKET	1
37	782461	衬垫	GASKET	1
38	814618	护套	BOOT	1
-	815791A92	发动机垫片组	GASKET SET Engine	1

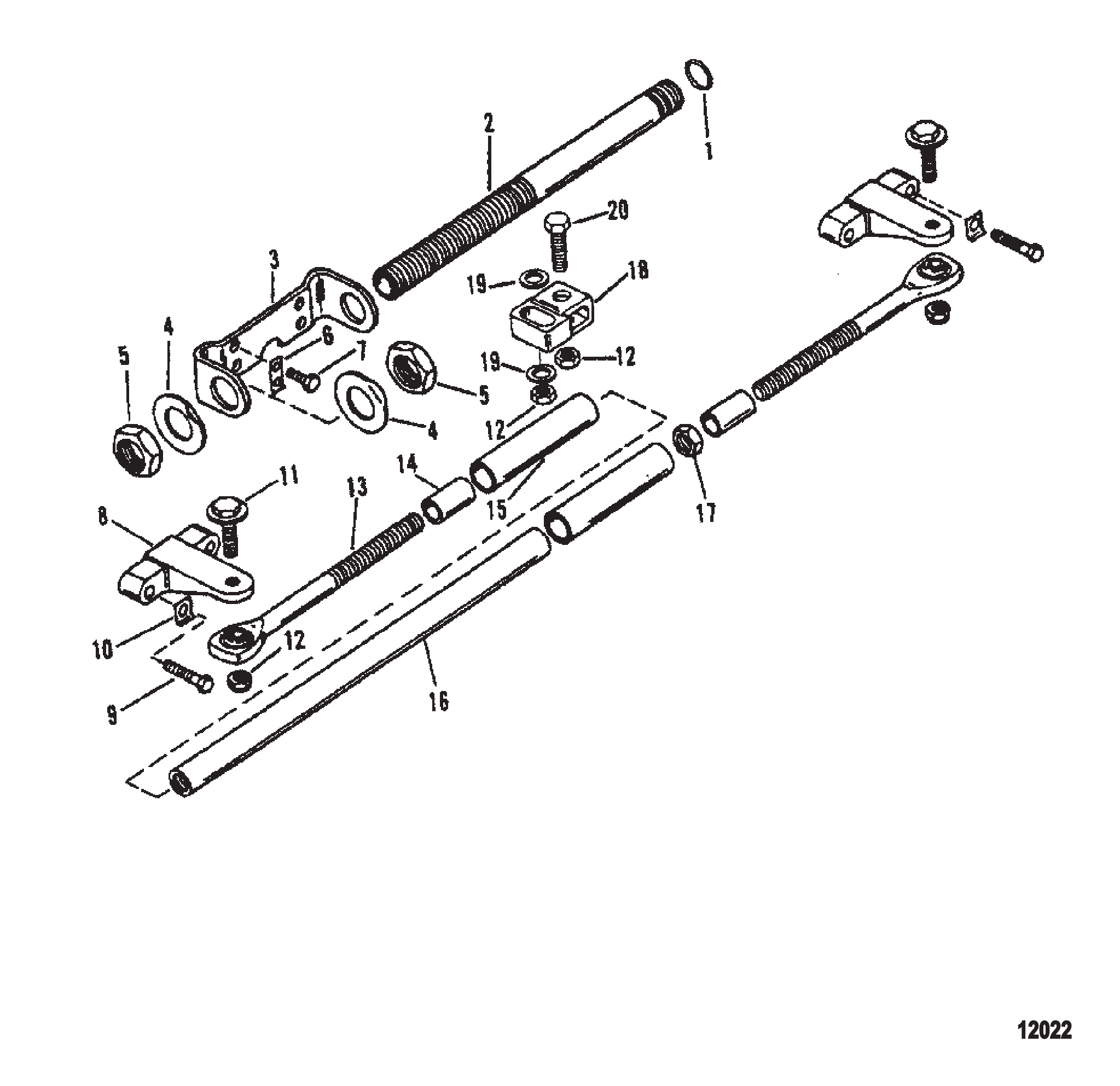

图 7双机延伸套件 Dual Engine Extension Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
1	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
2	71565A2		TUBE ASSEMBLY Cable Guide	1
3	41055	支架	MOUNT	1
4	42100	锁紧垫圈	TAB WASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	88404	锁紧垫圈	TAB WASHER	2
7	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
8	17729A1	支架	BRACKET	2
9	62055	螺钉(.312-24 x 1.250)	SCREW (.312-24 x 1.250)	4
10	17728	锁紧垫圈	TAB WASHER	4
11	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	4
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	4
12	34863	螺母 (.375-24)	NUT (.375-24)	6
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	6
13	979331	转向眼环	STEERING EYE	2
13	8M0026167	转向眼环	STEERING EYE	2
14	23651	衬套(1.625)	SLEEVE (1.625)	2
15	97931	管材(4.00英寸)	TUBING (4.00 Inches)	2
16	8149513	联轴器(15.00英寸)	COUPLER (15.00 Inches)	1
16	8M0026098	联轴器15英寸	COUPLER 15 In.	1
17	42099	螺母(.562-18)	NUT (.562-18)	1
18	821169	联轴器	COUPLING	1
19	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
20	94319	螺钉(.375-24 x 1.5)	SCREW (.375-24 x 1.5)	1

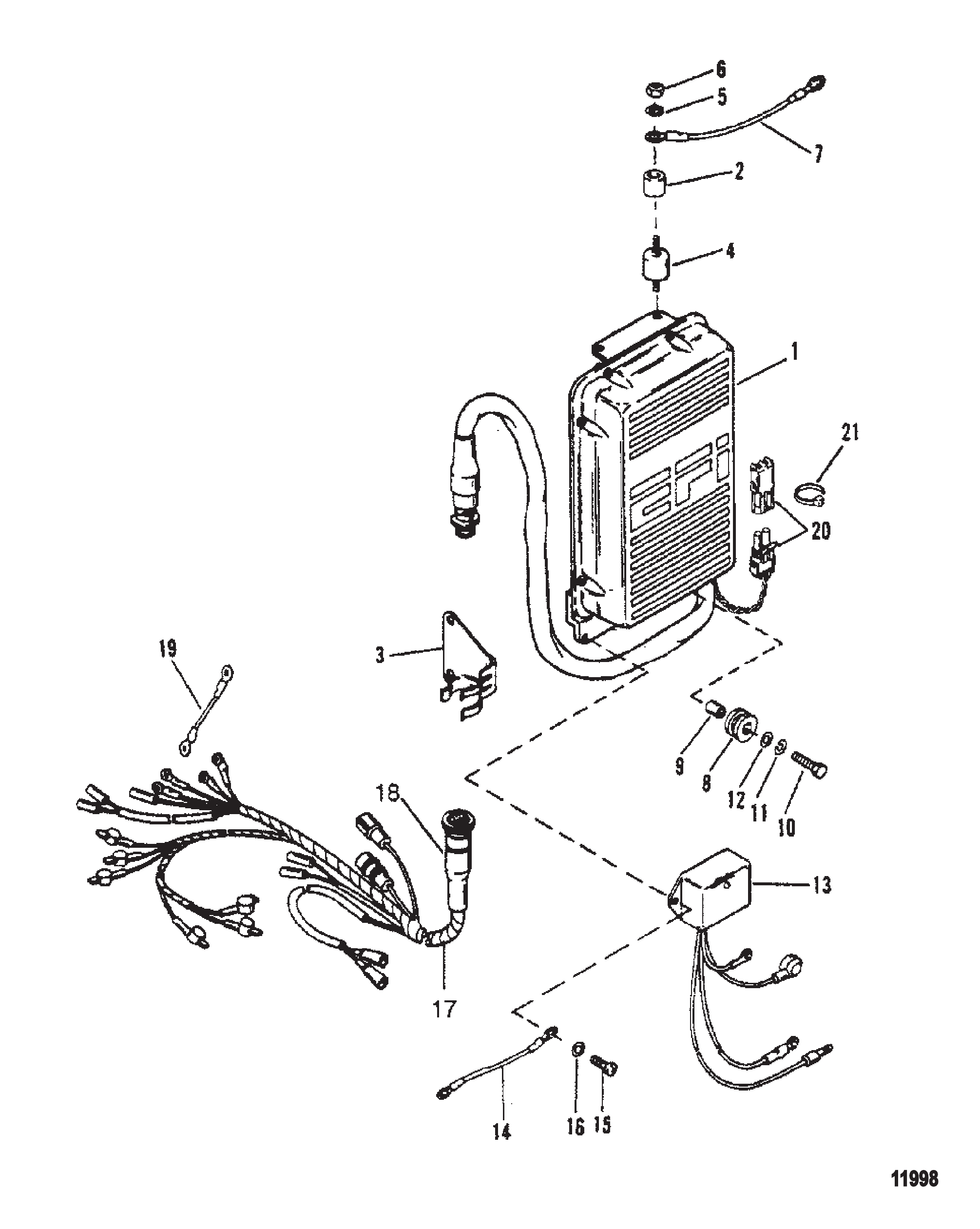

图 8电子控制单元总成 Electronic Control Unit Assembly

REF	零件编号	中文名称	英文名称	数量
1	8240034	发动机控制单元ECU(150)	ECU Engine Control Unit (150)	1
1	8240032	发动机控制单元ECU(175)	ECU Engine Control Unit (175)	1
1	824003T02	电控单元	ECU	1
1	8240031	发动机控制单元ECU(200)	ECU Engine Control Unit (200)	1
1	824003T01	电控单元	ECU	1
2	34948	隔套	SPACER	2
3	146951	卡扣	CLIP	1
4	90435		MOUNT Cowl Mounting Bracket	2
5	21249	垫圈	WASHER	4
6	20361	螺母(.250-28)	NUT (.250-28)	4
6	8267089	螺母(.250-28)	NUT (.250-28)	4
7	88807A19	拉线总成	CABLE ASSEMBLY	1
8	14637	护孔环	GROMMET	1
9	14636	衬套	BUSHING	1
10	28667	螺钉 (0.250-20 x 1.00) 不锈钢	SCREW (.250-20 x 1.00) Stainless Steel	1
11	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
12	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
13	13202A2	水位传感器模块总成	MODULE ASSEMBLY Water Sensor	1
14	88807A18	线缆总成(黑色)	CABLE ASSEMBLY Black	1
15	37571	螺钉(.190-32 x 0.500)	SCREW (.190-32 x .500)	2
16	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
17	98866A14	电控单元与喷油器线束总成	HARNESS ASSEMBLY Electronic Control Unit And Injectors	1
18	190491	连接环	COUPLE RING	1
19	87895A4	线缆总成(150/175)	CABLE ASSEMBLY (150/175)	1
20	808720	腔体塞	CAVITY PLUG	1
20	832948A1	2针公头连接器总成	CONNECTOR ASSEMBLY 2 POS Male	1
21	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	21
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	21

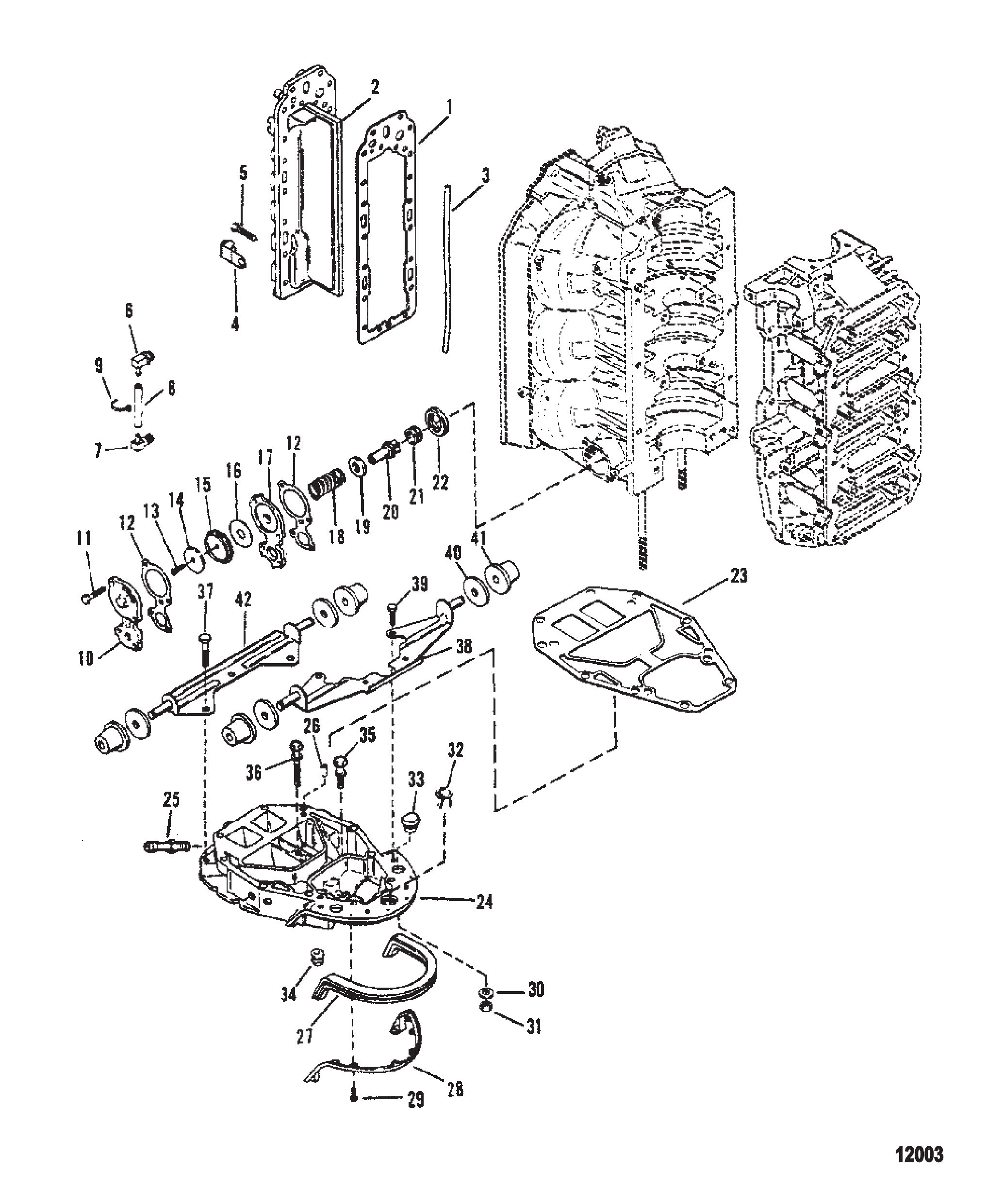

图 9排气歧管与排气板 Exhaust Manifold And Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	190503	衬垫	GASKET	1
2	8185622	分隔板	PLATE Divider	1
2	827323A2	分隔板	DIVIDER PLATE	1
3	814754	密封件(12.50英寸)	SEAL (12.50 Inches)	1
4	814634	卡箍	CLAMP	4
5	826356	螺钉带垫圈(.312-18 x 1.500)	SCREW AND WASHER (.312-18 x 1.500)	20
5	8263561	螺钉带垫圈(.312-18 x 1.500)	SCREW AND WASHER (.312-18 x 1.500)	20
6	814430	管接头(.500-14)	FITTING (.500-14)	1
6	8144301	接头	FITTING	1
7	92007	管接头(.250-18)(90_)	FITTING (.250-18) (90_)	1
7	920071	90度弯头	FITTING (90 Degree)	1
8	99127109	管路(57英寸整卷)(裁切为23.5英寸)	LINE (57.00 Inches Bulk) (Cut to 23.50 Inch Length)	1
8	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
9	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
10	68729	安全阀盖	COVER Relief Valve	1
10	8M0039767	盖板	COVER	1
11	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	4
12	78690	衬垫	GASKET	2
12	78690002	衬垫	GASKET	2
13	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
14	76451	垫圈	WASHER	1
15	14479	隔膜	DIAPHRAGM	1
15	144791	隔膜	DIAPHRAGM	1
16	16496	导水板	DEFLECTOR Water	1
17	16497A1	安装板	PLATE	1
18	64878	弹簧(黑色)	SPRING (Black)	1
19	85303	垫圈	WASHER	1
20	14480	提动阀	POPPET	1
21	64872	护孔环	GROMMET	1
22	65848	托架	CARRIER	1
23	991763	衬垫	GASKET	1
23	991764	衬垫	GASKET	1
24	18260A2	排气板总成	PLATE ASSEMBLY Exhaust	1
24	18260T2	排气板总成	PLATE ASSEMBLY Exhaust	1
25	897721	直通连接器(.125-27)	CONNECTOR (.125-27) Straight	1
25	89772Q1	连接器(.125-27)	CONNECTOR (.125-27)	1
26	20033	定位销	PIN Dowel	2
26	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
27	8147011	密封件	SEAL	1
27	8M0043164	密封件	SEAL	1
28	680101	支架	BRACKET	1
29	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	8
29	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	8
30	20553	垫圈(.406 x .734 x .063)	WASHER (.406 x .734 x .063)	6
31	69254	螺母	NUT	6
32	27132	衬套	BUSHING	1
33	19564	护孔环	GROMMET	1
33	8M0179867	护孔环	GROMMET	1
34	126021	护孔环	GROMMET	1
34	12602002	护孔环	GROMMET	1
34	19565	护孔环	GROMMET	1
34	19565002	护孔环	GROMMET	1
35	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	1
36	68783	螺钉(.312-18×2.50)	SCREW (.312-18 x 2.50)	1
37	66725	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	3
37	898833	螺钉(.375-16 x 3.500)	SCREW (.375-16 x 3.500)	3
38	812905A3	支架总成	BRACKET ASSEMBLY	1
38	812905T	前支架	BRACKET Front	1
39	90285	螺钉 (.312-18 x .625)	SCREW (.312-18 x .625)	4
39A	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	4
40	187031	垫圈	WASHER	4
41	18778	护孔环	GROMMET	4
41	18778001	护孔环	GROMMET	4
42	18578A6	支架总成(后部)	BRACKET ASSEMBLY Rear	1
42	18578T09	支架总成(后部)	BRACKET ASSEMBLY Rear	1
-	815791A92	发动机垫片组	GASKET SET Engine	1

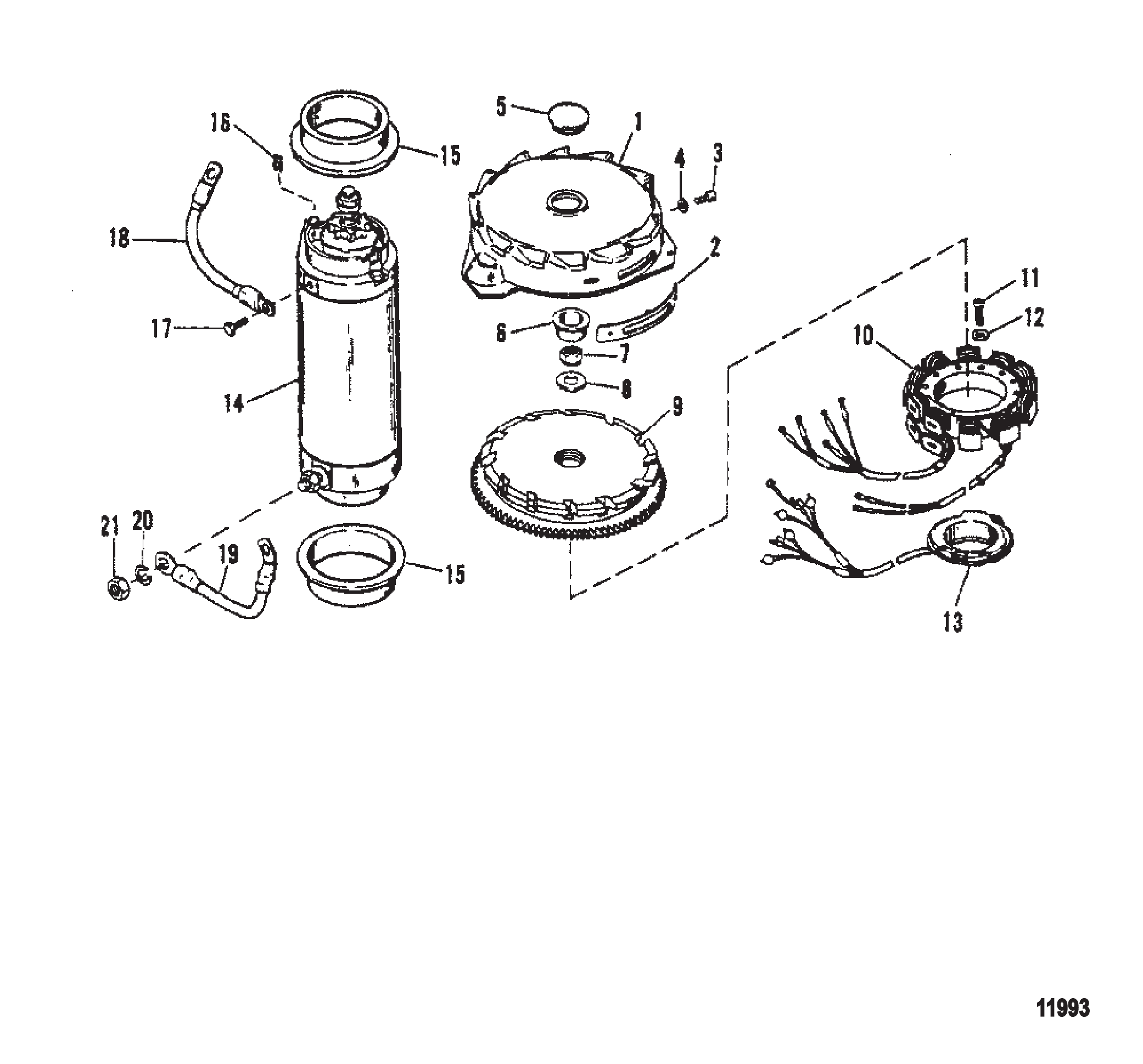

图 10飞轮/启动电机 Flywheel/Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	18896A1	盖板套件	COVER KIT	1
2	79022	标记	MARKER	1
3	37572	螺钉 (.190-32 x .380)	SCREW (.190-32 x .380)	2
4	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	2
5	89219	堵头	PLUG	1
5	89219001	堵头	PLUG	1
6	45907	黄色塞	PLUG Yellow	1
7	52901	螺母(0.625-18)	NUT (.625-18)	1
8	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
8	33001	垫圈	WASHER	1
9	817632A2	飞轮	FLYWHEEL	1
9	859238T16	飞轮总成	FLYWHEEL ASY	1
10	9610A19	定子	STATOR	1
11	90045	螺钉(#10-32×1.375)	SCREW (#10-32 x 1.375)	4
12	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	4
13	96455A9	触发板总成	PLATE ASSEMBLY Trigger	1
14	79472	启动电机总成	STARTER MOTOR ASSEMBLY	1
14	893893	启动马达	STARTER MOTOR	1
15	56703	轴环	COLLAR	2
15	8M0034918	轴环	COLLAR	2
16	68042	橡胶止挡	STOP Rubber	2
16	8M0043376	停机开关	STOP	2
17	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
18	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
19	93388A7	线缆总成(黑色)	CABLE ASSEMBLY Black	1
19	93388A14	线缆总成(黄/黑)	CABLE ASSEMBLY Yellow/Black	1
20	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
21	20890	螺母 (.250-20)	NUT (.250-20)	1

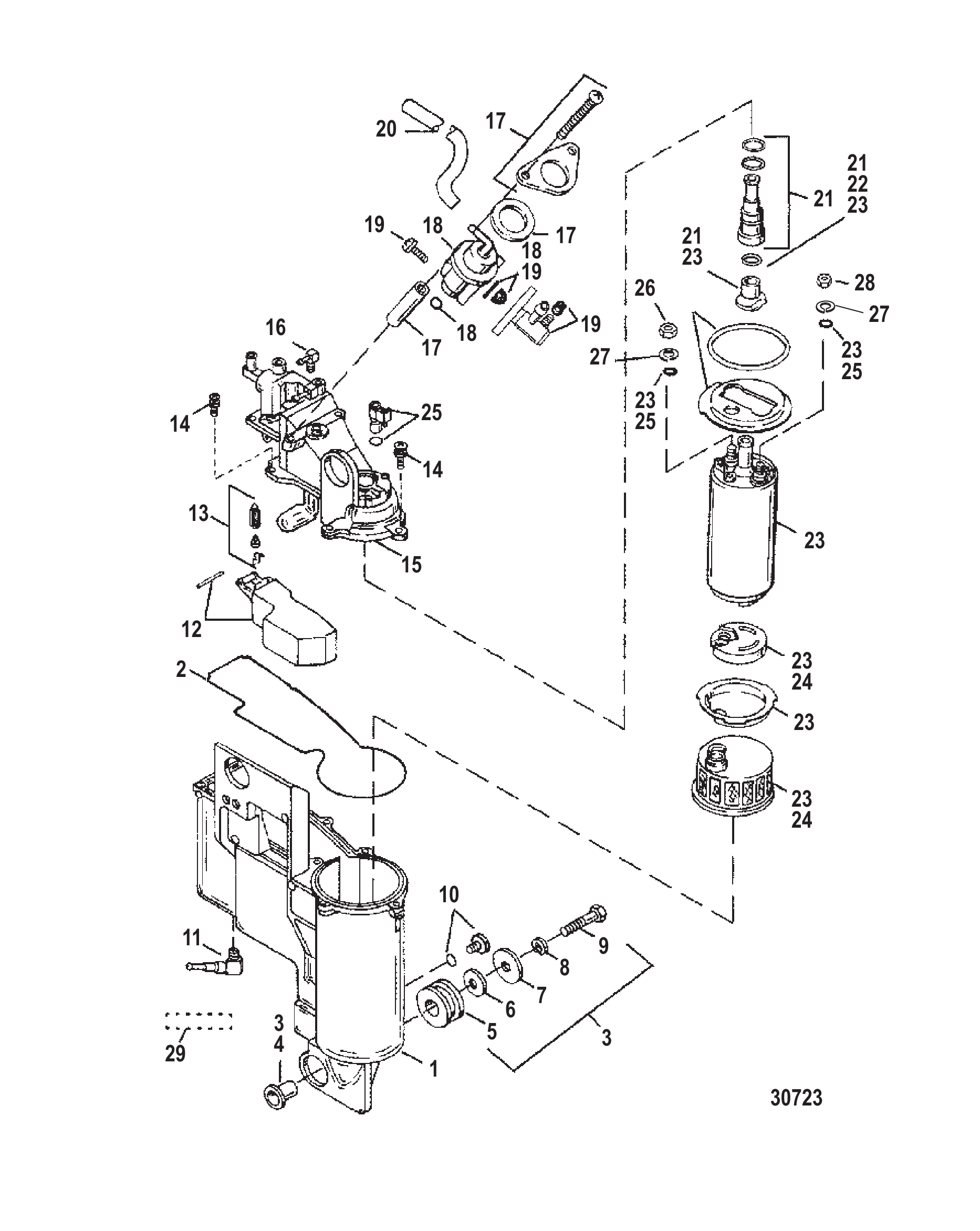

图 11燃油管理系统 Fuel Management System

REF	零件编号	中文名称	英文名称	数量
-	14817A23	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	8276922	盖板	COVER	1
2	15443	线束套件	HARNESS KIT	1
3	18792	密封件	SEAL	1
4	15029	O型圈及密封套件	O-RING AND SEAL KIT	1
5	8276992	燃油导轨	FUEL RAIL	1
5	827699T2	燃油导轨	FUEL RAIL	1
6	18715	燃油喷油器	INJECTOR Fuel	6
6	18715T	喷油器总成	INJECTOR ASSEMBLY	6
7	17422	滤清器	FILTER	1
8	827696	固定套件	RETAINER KIT	1
9	8276933	节气门体	THROTTLE BODY	1
10	8090572	接头套件	JOINT KIT	1
11	8276891	连杆套件	LINK KIT	1
12	827697	连杆杠杆套件	LEVER KIT Link	1
13	827698	螺钉套件	SCREW KIT	1
14	8276981	螺钉套件	SCREW KIT	1
15	8090851	弯头套件	ELBOW KIT	1
16	814233A1	施拉德阀套件	SCHRADER VALVE KIT	1
16	814233A02	阀套件	VALVE KIT	1
17	8142332	FMA接头套件	FMA JOINT KIT	1
18	8276942	软管套件	HOSE KIT	1
18	827694A01	软管套件-燃油	HOSE KIT-FUEL	1
19	67748	滚轮	ROLLER	1
20	90088	螺钉(.250-20x4)	SCREW (.250-20 x 4)	12
20	845674	螺钉(.250-20x4.00)	SCREW (.250-20 x 4.00)	12
21	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	10
21	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	10

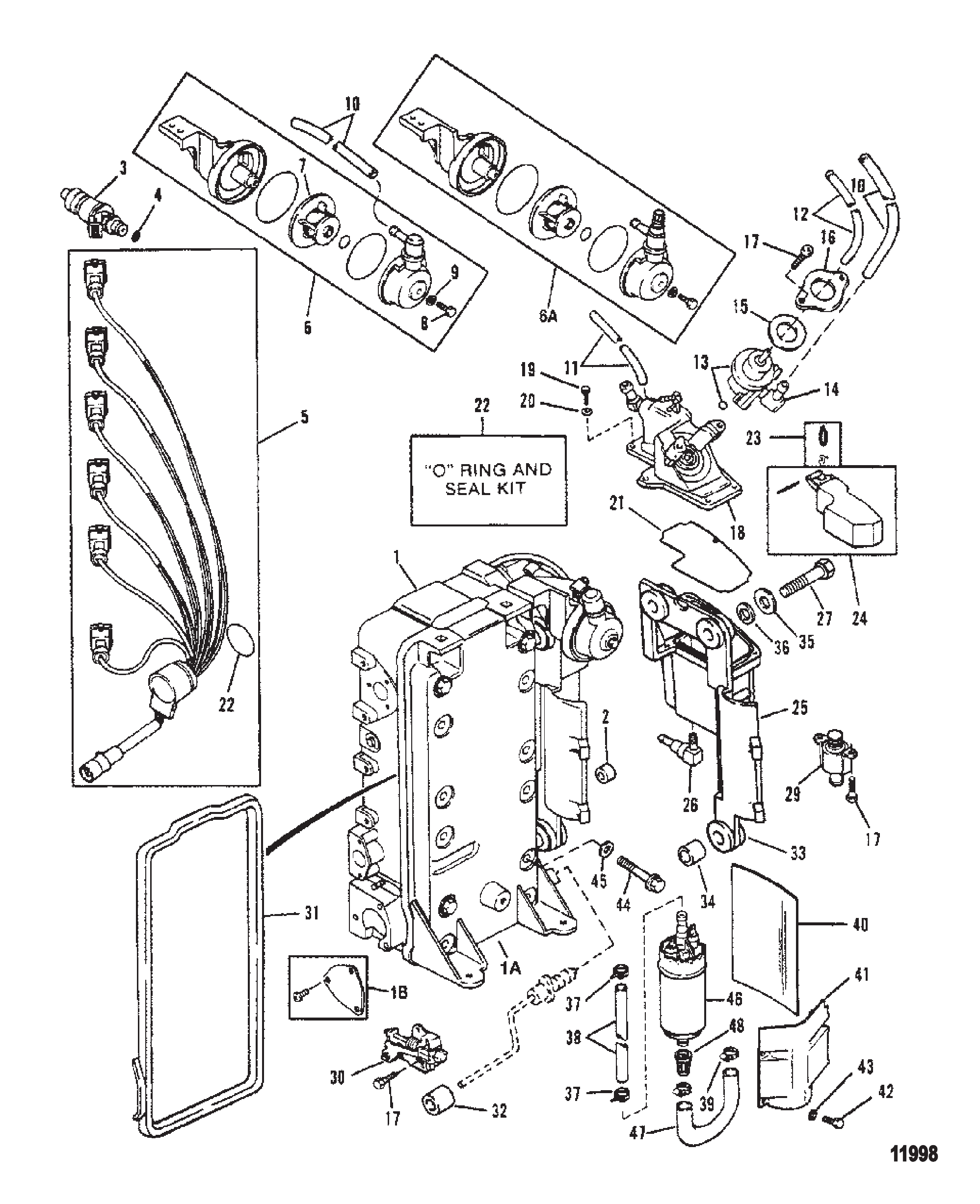

图 12燃油管理系统(分解图) Fuel Management System (Breakdown)

REF	零件编号	中文名称	英文名称	数量
-	14817A19	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	827693	节气门体	THROTTLE BODY	1
1A	827692	盖板	COVER	1
1B	827696	固定套件	RETAINER KIT	1
2	67748	滚轮凸轮	ROLLER CAM	1
3	18715	燃油喷油器	INJECTOR Fuel	6
3	18715T	喷油器总成	INJECTOR ASSEMBLY	6
4	17422	喷油器滤清器	FILTER INJECTOR	1
5	15443	线束套件	HARNESS KIT	1
6	15442	燃油滤清器套件	FILTER KIT Fuel	1
6A	154421	燃油滤清器套件	FILTER KIT Fuel	1
6A	154422	燃油滤清器套件	FILTER KIT Fuel	1
7	150282	燃油滤清器	FILTER Fuel	1
8	400034	滤清器盖螺钉(M5x14)	SCREW (M5 x 14) Filter Cover	1
9	400255	盖板螺钉防松垫圈(M5)	LOCKWASHER (M5) Cover Screw	1
10	1350382	管材(30英寸整卷)(外径0.5英寸)	TUBING (30.00 Inches Bulk) (.50" O.D.)	1
10	1350385	管材(33英寸整卷)	TUBING (33.00 Inches Bulk)	1
11	9912688	管材(36英寸整卷)(内径0.125英寸)	TUBING (36.00 Inches Bulk) (.125" I.D.)	1
12	99130122	管材(20英尺整卷)(内径0.0937英寸)	TUBING (20.00 Feet Bulk) (.0937" I.D.)	1
12	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
13	15027	压力调节器	REGULATOR Pressure	1
14	814233	弯头套件	ELBOW KIT	1
15	18791	压力调节器垫片	GASKET Pressure Regulator	1
16	814012	压力调节器板	PLATE Pressure Regulator	1
17	814076	螺钉	SCREW	AR
18	814010	盖板套件	COVER KIT	1
19	4001987	盖板至分离器螺钉(M4x16)	SCREW (M4 x 16) Cover To Seperator	6
20	26995	不锈钢盖板螺钉防松垫圈(#8)	LOCKWASHER (#8) Stainless Steel Cover Screw	6
21	18790	蒸汽分离器密封件	SEAL Vapor Seperator	1
22	15029	O型圈及密封套件	O-RING AND SEAL KIT	1
23	15446	浮子阀套件	VALVE KIT Float	1
24	15445	浮子套件	FLOAT KIT	1
25	814011	阀体套件	BODY KIT	1
26	42481	止回阀	CHECK VALVE	1
26	424811	阀门	VALVE	1
27	4000332	分离器螺钉(M6x35)	SCREW (M6 x 35) Separator	3
29	18241	止回阀	CHECK VALVE	1
30	814077	切断阀	VALVE Shut-Off	1
31	18792	喷油器歧管密封	SEAL Injector Manifold	1
32	19275	隔套	SPACER	3
34	814913	隔套	SPACER	3
35	35280	不锈钢大垫圈(0.255x0.620x0.030)	WASHER (.255 x .620 x .030) Stainless Steel Large	3
36	69057	小垫圈(0.281x0.734x0.063)	WASHER (.281 x .734 x .063) Small	3
37	13791	软管卡箍(15.7)	CLAMP (15.7) Hose	2
37	8M0214911	卡箍@5	CLAMP @5	2
38	1350382	管材(30英寸整卷)(裁切为1.75英寸)	TUBING (30.00 Inches Bulk) (Cut to 1.75 Inch Length)	1
38	1350385	管材(33英寸整卷)	TUBING (33.00 Inches Bulk)	1
39	F698772	蜗杆卡箍	CLAMP Worm Gear	2
40	14639	燃油泵隔热罩	BLANKET Fuel Pump	1
41	14640T	燃油泵盖	COVER Fuel Pump	1
42	32228	螺钉（#10-32 X 0.625）	SCREW (#10-32 x .625)	4
43	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	4
44	90088	螺钉(.250-20x4)	SCREW (.250-20 x 4)	12
44	845674	螺钉(.250-20x4.00)	SCREW (.250-20 x 4.00)	12
45	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	10
45	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	10
46	14307A1	燃油泵总成	PUMP ASSEMBLY Fuel	1
46	14307T01	燃油泵	FUEL PUMP	1
47	146332	软管	HOSE	1
48	823501	燃油滤清器	FILTER Fuel	1
48	885188	滤清器	FILTER	1

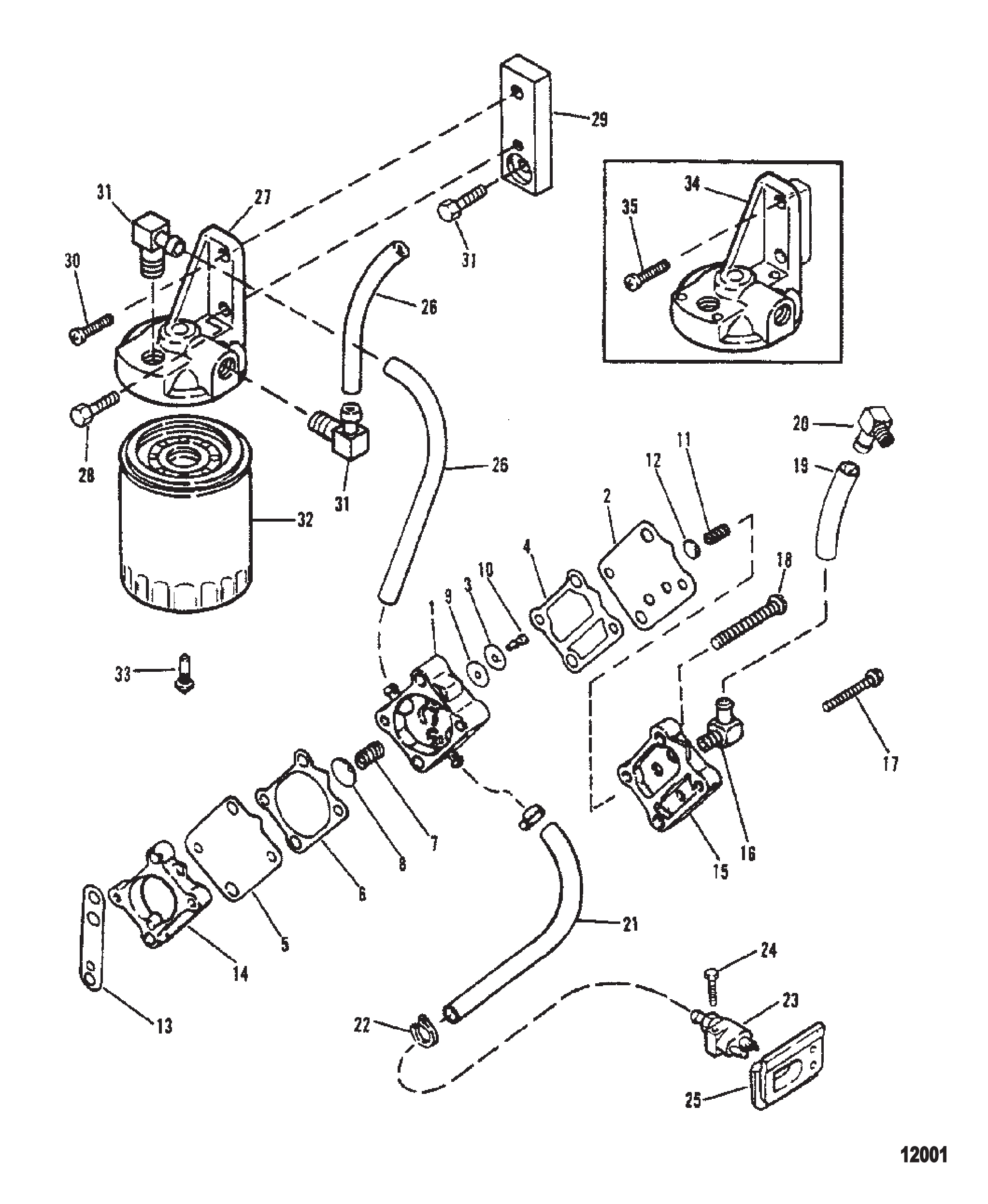

图 13燃油泵和燃油滤清器 Fuel Pump And Fuel Filter

REF	零件编号	中文名称	英文名称	数量
1	14360A43	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	42990A10	膜片组件	DIAPHAGM KIT	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NA	橡胶件(无库存)	NOT AVAILABLE Rubber	2
4	NA	增压垫片(无库存)	NOT AVAILABLE Gasket, Boost	1
5	NA	隔膜(无库存)	NOT AVAILABLE Diaphragm	2
6	NA	脉冲垫片(无库存)	NOT AVAILABLE Gasket, Pulse	1
7	NA	弹簧(无库存)	NOT AVAILABLE Spring	1
8	NA	盖帽(无库存)	NOT AVAILABLE Cap	1
9	NA	止回阀（无货）	NOT AVAILABLE Check Valve	2
10	NA	挡圈（无货）	NOT AVAILABLE Retainer	2
11	NA	弹簧(无库存)	NOT AVAILABLE Spring	1
12	NA	盖帽(无库存)	NOT AVAILABLE Cap	1
13	987691	底座衬垫	GASKET Base	1
13	8M0204705	衬垫@2	GASKET @2	1
14	144303		BASE Fuel Pump	1
15	987752	燃油泵板	PLATE Fuel Pump	1
16	99664	弯头	ELBOW	1
16	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
17	82104540		SCREW (M5 x 40) Fuel Pump	2
18	82130050		SCREW (M6 x 50) Fuel Pump To Crankcase	2
19	9912980	脉冲软管	HOSE Pulse	1
19	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
20	99664	弯头	ELBOW	1
20	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
21	9912980	软管	HOSE	1
21	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
22	816311	燃油管束带（8.00英寸）	TIE STRAP (8.00 Inches) Fuel Tubing	AR
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816856A3	燃油接头总成-塑料	CONNECTOR ASSEMBLY Fuel - Plastic	1
23	816856Q3	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
24	69067	螺钉(.250-20×1.375)	SCREW (.250-20 x 1.375)	1
25	812782	密封件	SEAL	1
26	1350382	管材(30英寸散装)	TUBING (30.00 Inches Bulk)	2
26	1350385	管材(33英寸整卷)	TUBING (33.00 Inches Bulk)	2
27	13170A1	燃油滤清器底座	BASE Fuel Filter	1
27	13170A3	底座	BASE	1
28	28668	不锈钢燃油滤清器底座螺丝（.250-20 x .875）	SCREW (.250-20 x .875) Stainless Steel Fuel Filter Base	2
29	NLA	支架（已停产，订货号13170A3）	No Longer Available Bracket (Order 13170A3)	1
30	69067	螺钉(.250-20×1.375)	SCREW (.250-20 x 1.375)	1
31	13607	底座接头（含在参考号34中）	FITTING Base (Included With Ref. #34)	2
31	136071	弯头	ELBOW	2
32	18458A1	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
32	18458Q3	燃油滤清器	FILTER-FUEL	1
33	14570	水位传感器	PROBE Water Sensing	1
34	13170A3	底座	BASE	1
35	45561	螺钉 (.250-20 x 1.12)	SCREW (.250-20 x 1.12)	2
35	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	42990A10	膜片组件	DIAPHAGM KIT
-	857005A1	膜片组件	DIAPHRAGM KIT

图 14齿轮箱图表 Gear Housing Chart

REF	零件编号	中文名称	英文名称	数量
-	814247A3	齿轮箱总成1.78:1速比-黑色	GEAR HOUSING ASSEMBLY 1.78:1 Gear Ratio - Black	1
-	814247T3	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	814247A4	齿轮箱总成 1.78:1 减速比 - 灰色	GEAR HOUSING ASSEMBLY 1.78:1 Gear Ratio - Gray	1
-	814247T4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9148A8	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A9	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T85	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A10	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A13	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T91	ORD 1647-9148T85	ORD 1647-9148T85	1
-	9148A45	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A18	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
-	9148T81	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A20	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
-	9148T87	ORD 1647-9148T81	ORD 1647-9148T81	1
-	9148A30	齿轮箱总成反向旋转	GEAR HOUSING ASSEMBLY Counter Rotation	1
-	9148T86	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A31	齿轮箱总成反向旋转	GEAR HOUSING ASSEMBLY Counter Rotation	1
-	9148T92	ORD 1647-9148T86	ORD 1647-9148T86	1
-	9148A65	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
-	9148T81	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A67	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
-	9148T82	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A66	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
-	9148T87	ORD 1647-9148T81	ORD 1647-9148T81	1
-	9148A68	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
-	9148T88	ORD 1647-9148T82	ORD 1647-9148T82	1
-	9148A69	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A72	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T85	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A70	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A73	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T91	ORD 1647-9148T85	ORD 1647-9148T85	1
-	9148A71	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A76	齿轮箱总成反向旋转	GEAR HOUSING ASSEMBLY Counter Rotation	1
-	9148T86	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A77	齿轮箱总成反向旋转	GEAR HOUSING ASSEMBLY Counter Rotation	1
-	9148T92	ORD 1647-9148T86	ORD 1647-9148T86	1

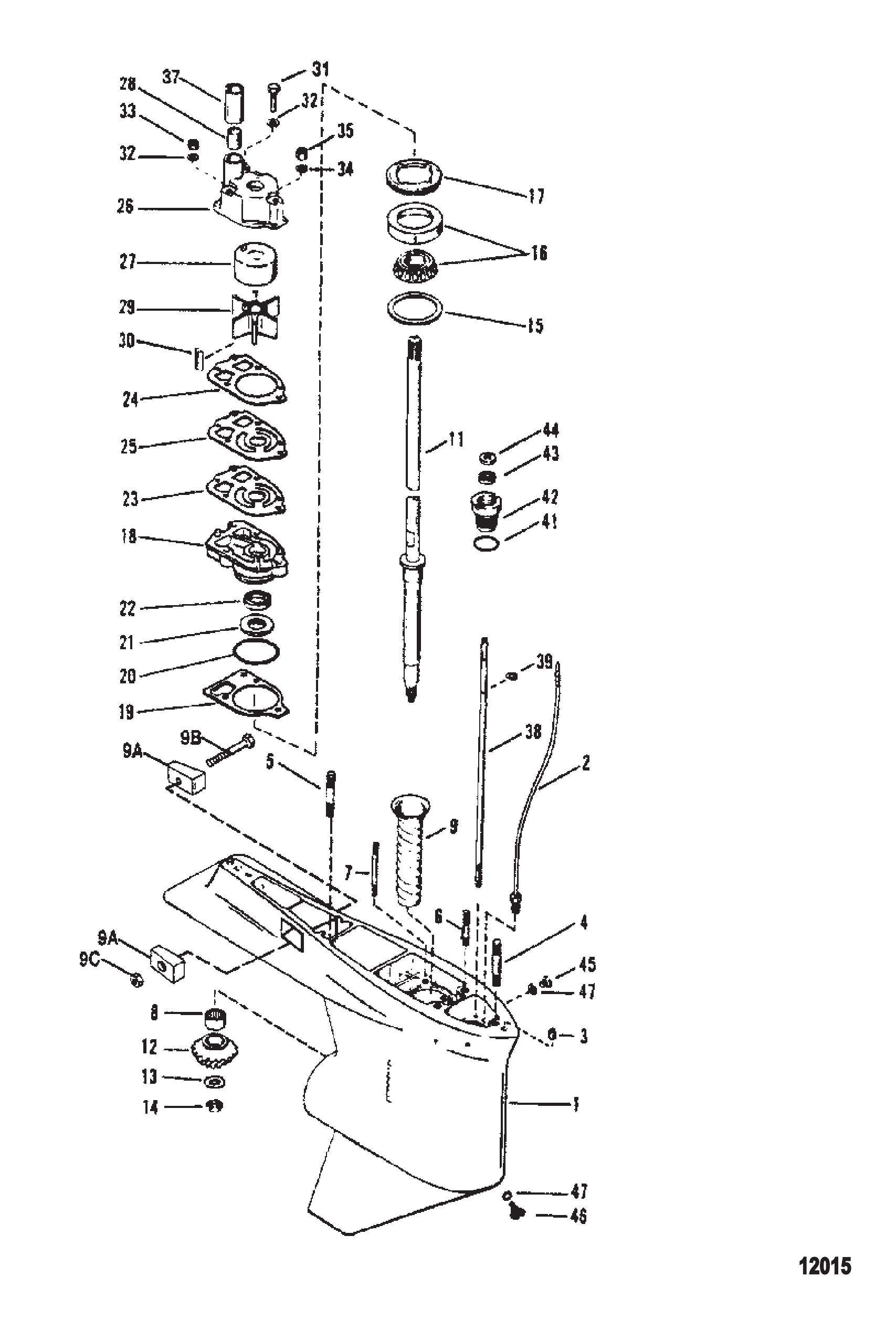

图 15齿轮箱驱动轴-1.87:1减速比 4.75英寸直径 Gear Housing Driveshaft-1.87:1 Gear Ratio 4.75 Inch Dia

REF	零件编号	中文名称	英文名称	数量
1	9148A11	齿轮箱总成（基础黑色）	GEAR HOUSING ASSEMBLY Basic Black	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A12	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A46	齿轮箱总成（基础追踪型）	GEAR HOUSING ASSEMBLY Basic Tracker	1
1	9148T49	齿轮箱壳体-TR型	GEAR HSG-BASIC-TR	1
1	9148A47	齿轮箱总成（基础黑色）	GEAR HOUSING ASSEMBLY Basic Black	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A48	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A49	齿轮箱总成（基础追踪型）	GEAR HOUSING ASSEMBLY Basic Tracker	1
1	9148T49	齿轮箱壳体-TR型	GEAR HSG-BASIC-TR	1
2	85822A10	连接器总成（适用时使用）	CONNECTOR ASSEMBLY Use Where Applicable	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	78638	螺柱（.438 x 3.12）长型	STUD (.438 x 3.12) Long	1
4	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
4	18978	螺柱（.438 x 3.69）加长型	STUD (.438 x 3.69) X-Long	1
4	8M0034464	螺柱	STUD	1
5	57920	双头螺柱(.44 x 2.06)	STUD (.44 x 2.06)	2
5	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
6	56297	双头螺栓(.312×3.38)	STUD (.312 x 3.38)	1
6	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
7	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
7	306671	螺柱	STUD	2
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	43998	衬套（旧设计）	SLEEVE Old Design	1
9A	826134	阳极块	ANODE	2
9A	826134Q	阳极块	ANODE	2
9B	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
9C	400634	螺母 (M6)	NUT (M6)	1
9C	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
11	440001	长驱动轴	DRIVESHAFT Long	1
11	897624T	长驱动轴	DRIVESHAFT Long	1
11	442091	驱动轴（超长型）	DRIVESHAFT Extra Long	1
11	897625T	加长驱动轴	DRIVESHAFT X-Long	1
12	NSS	小齿轮（不单独销售，属于43-44104A2或43-44104A8）	NOT SOLD SEPARATE Pinion Gear (Part Of 43- 44104A 2 Or 43- 44104A 8)	1
13	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
14	826375	螺母(0.625-18)	NUT (.625-18)	1
14	35921	螺母(0.625-18)	NUT (.625-18)	1
15	42637A1	垫片组	SHIM SET	AR
15	8M0063267	垫片组	SHIM SET	AR
16	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
16	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
17	824519	固定座	RETAINER	1
17	8245191	固定座	RETAINER	1
18	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
19	426311	衬垫	GASKET	1
19	8M0204678	衬垫	GASKET	1
20	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
20	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
21	89238	油封	SEAL Oil	1
22	16977	油封	SEAL Oil	1
23	856081	下衬垫	GASKET Lower	1
23	8M0090319	衬垫@5	GASKET @5	1
24	856091	上衬垫	GASKET Upper	1
24	858524	衬垫	GASKET	1
25	32435	面板	FACE PLATE	1
25	8M0204677	面板	PLATE-FACE	1
26	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
26	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
27	48752	嵌件	INSERT	1
27	48752T	嵌件	INSERT	1
28	38970	密封件	SEAL	1
29	899841	叶轮	IMPELLER	1
29	89984T3	叶轮	IMPELLER	1
30	56654	键	KEY	1
30	8M0214992	键@5	KEY @5	1
31	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
31	8M0215009	螺钉	SCREW	1
32	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
33	13438	螺母(.250-28)	NUT (.250-28)	2
33	8267119	螺母(.250-28)	NUT (.250-28)	2
34	36001	垫圈	WASHER	1
35	13436	螺母	NUT	1
37	29804	套筒	SLEEVE	1
37	29804T	套筒	SLEEVE	1
38	789022	换挡轴（无E型环时使用）	SHIFT SHAFT Use With Out E-Ring	1
38	78902	轴（带E型环时使用）	SHAFT Use With E-Ring	1
38	789022	换档轴	SHIFT SHAFT	1
39	29641	E型卡环	E RING	1
41	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
42	77631A2	衬套总成	BUSHING ASSEMBLY	1
43	8164641	油封	SEAL Oil	1
43	8M0246145	油封	OIL SEAL	1
44	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
45	79953	螺钉(.375-16 x .250)润滑脂加注口	SCREW (.375-16 x .250) Grease Filler	1
45	79953Q04	放油螺钉套件	SCREW KIT Drain	1
46	67892	磁性放油螺钉	SCREW Magnetic Drain	1
46	8M0058389	放油螺钉套件	SCREW KIT Drain	1
47	19183	纤维垫圈	WASHER Fiber	2
47	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1

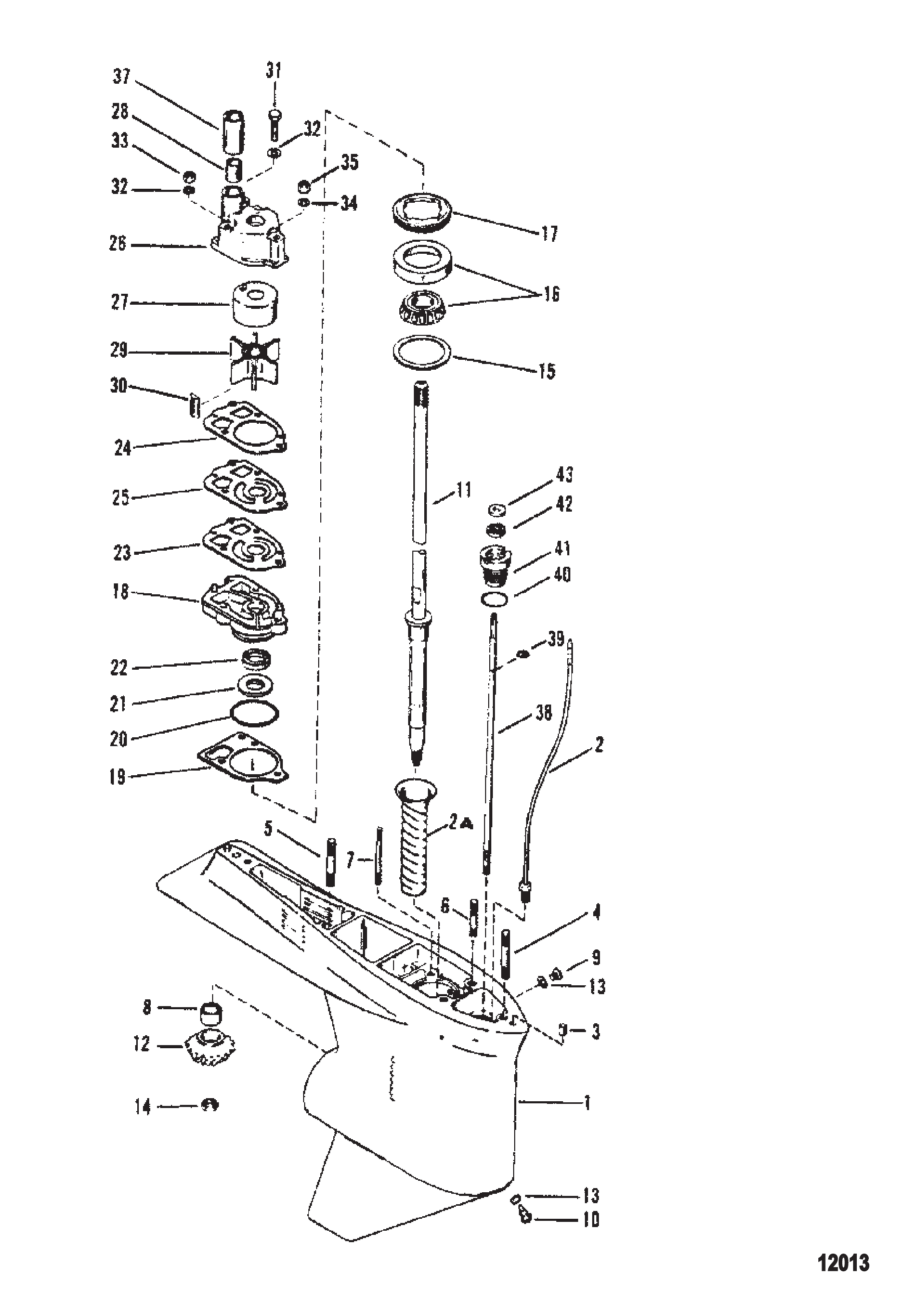

图 16齿轮箱驱动轴-1.78:1减速比 4.25英寸直径 Gear Housing Driveshaft-178:1 Gear Ratio 4.25 Inch Dia

REF	零件编号	中文名称	英文名称	数量
1	814247A1	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic - Black	1
1	814247A2	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
1	814247T2	ORD 1674-814247T1	ORD 1674-814247T1	1
2	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
2A	43998	衬套（旧设计）	SLEEVE Old Design	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	78638	双头螺柱(.438 x 3.12)	STUD (.438 x 3.12)	1
4	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
5	57920	双头螺柱(.44 x 2.06)	STUD (.44 x 2.06)	2
5	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
6	56297	双头螺栓(.312×3.38)	STUD (.312 x 3.38)	1
6	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
7	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
7	306671	螺柱	STUD	2
8	35934A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	79953	润滑脂加注螺丝（.375-16 x .250）	SCREW (.375-16 x .250) Greese Filler	1
9	79953Q04	放油螺钉套件	SCREW KIT Drain	1
10	67892	磁性放油螺钉	SCREW Magnetic Drain	1
10	8M0058389	放油螺钉套件	SCREW KIT Drain	1
11	815168	驱动轴	DRIVESHAFT	1
12	N.S.S.	小齿轮（不单独销售，属于43-16279A2）	Not Sold Separate Pinion Gear (Part Of 43- 16279A 2)	1
13	19183	纤维垫圈	WASHER Fiber	2
13	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
14	826375	螺母(0.625-18)	NUT (.625-18)	1
14	35921	螺母(0.625-18)	NUT (.625-18)	1
15	42637A1	垫片组	SHIM SET	AR
15	8M0063267	垫片组	SHIM SET	AR
16	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
16	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
17	824519	固定座	RETAINER	1
17	8245191	固定座	RETAINER	1
18	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
19	426311	衬垫	GASKET	1
19	8M0204678	衬垫	GASKET	1
20	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
20	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
21	89238	油封	SEAL Oil	1
22	16977	油封	SEAL Oil	1
23	856081	下衬垫	GASKET Lower	1
23	8M0090319	衬垫@5	GASKET @5	1
24	856091	上衬垫	GASKET Upper	1
24	858524	衬垫	GASKET	1
25	32435	面板	FACE PLATE	1
25	8M0204677	面板	PLATE-FACE	1
26	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
26	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
27	48752	嵌件	INSERT	1
27	48752T	嵌件	INSERT	1
28	38970	橡胶密封件	SEAL Rubber	1
29	899841	叶轮	IMPELLER	1
29	89984T3	叶轮	IMPELLER	1
30	56654	键	KEY	1
30	8M0214992	键@5	KEY @5	1
31	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
31	8M0215009	螺钉	SCREW	1
32	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
33	13438	螺母(.250-28)	NUT (.250-28)	2
33	8267119	螺母(.250-28)	NUT (.250-28)	2
34	36001	垫圈	WASHER	1
35	13436	螺母	NUT	1
37	29804	套筒	SLEEVE	1
37	29804T	套筒	SLEEVE	1
38	8152641	换档轴	SHIFT SHAFT	1
38	815264	换档轴	SHIFT SHAFT	1
38	8152641	换档轴	SHIFT SHAFT	1
39	29641	E型卡环	E RING	1
40	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
41	77631A2	衬套总成	BUSHING ASSEMBLY	1
42	8164641	油封	SEAL Oil	1
42	8M0246145	油封	OIL SEAL	1
43	77674	橡胶垫圈(.35 x .75 x .12)换挡轴衬套	WASHER (.35 x .75 x .12) Rubber - Shift Shaft Bushing	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1

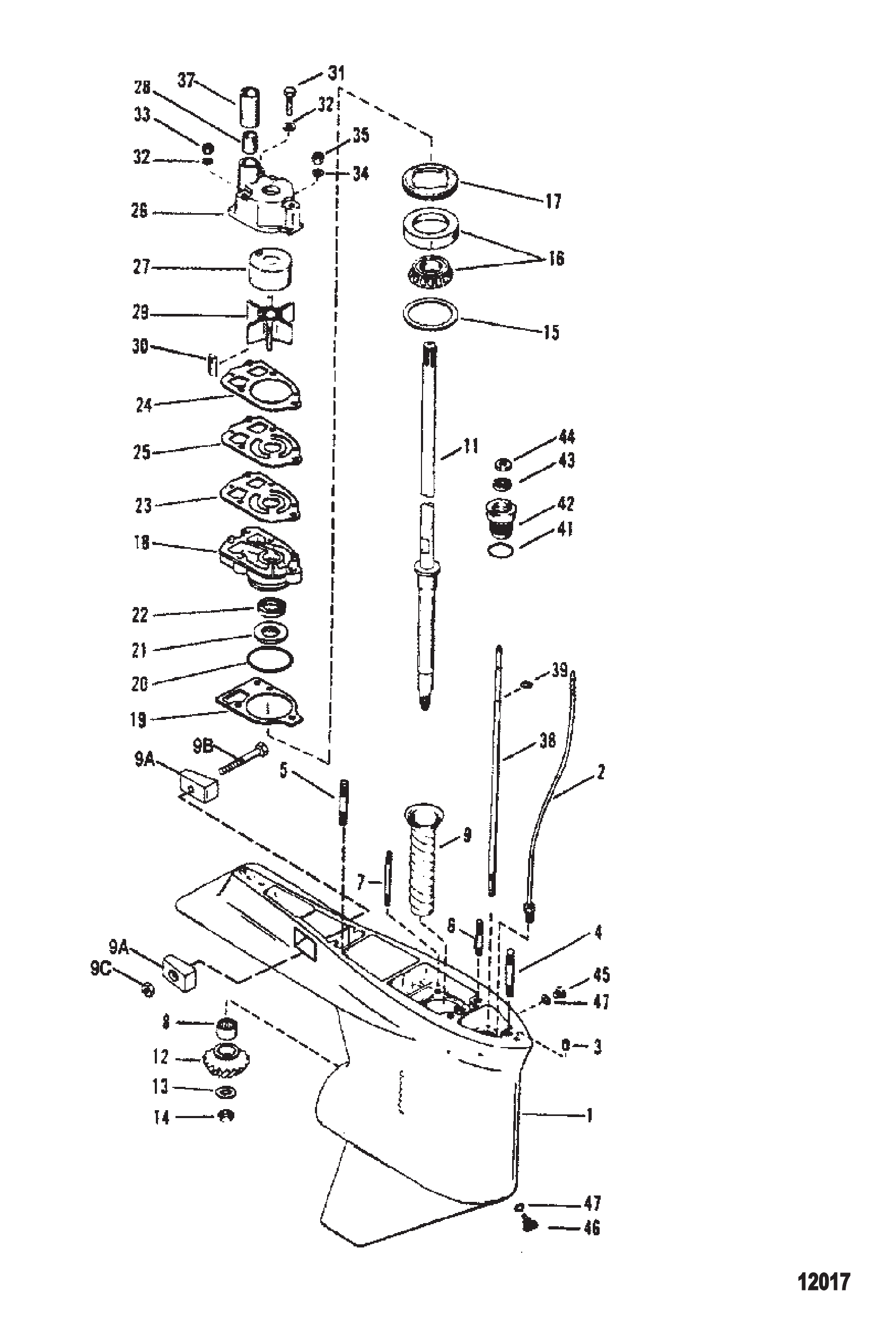

图 17齿轮箱驱动轴-2:1减速比 Gear Housing Driveshaft - 2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
1	9148A11	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A12	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A47	齿轮箱总成（基础黑色）	GEAR HOUSING ASSEMBLY Basic Black	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A48	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
2	85822A10	连接器总成（适用时使用）	CONNECTOR ASSEMBLY Use Where Applicable	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	78638	螺柱（.438 x 3.12）长型	STUD (.438 x 3.12) Long	1
4	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
4	18978	螺柱（.438 x 3.69）加长型	STUD (.438 x 3.69) X-Long	1
4	8M0034464	螺柱	STUD	1
5	57920	双头螺柱(.44 x 2.06)	STUD (.44 x 2.06)	2
5	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
6	56297	双头螺栓(.312×3.38)	STUD (.312 x 3.38)	1
6	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
7	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
7	306671	螺柱	STUD	2
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	43998	衬套（旧设计）	SLEEVE Old Design	1
9A	826134	阳极块	ANODE	2
9A	826134Q	阳极块	ANODE	2
9B	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
9C	400634	螺母 (M6)	NUT (M6)	1
9C	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
11	440001	长驱动轴	DRIVESHAFT Long	1
11	897624T	长驱动轴	DRIVESHAFT Long	1
11	442091	加长驱动轴	DRIVESHAFT X-Long	1
11	897625T	加长驱动轴	DRIVESHAFT X-Long	1
12	N.S.S.	小齿轮（不单独销售，属于43-44102A2或43-44102A7）	Not Sold Separate Pinion Gear (Part Of 43- 44102A 2 Or 43- 44102A 7)	1
13	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
14	826375	螺母(0.625-18)	NUT (.625-18)	1
14	35921	螺母(0.625-18)	NUT (.625-18)	1
15	42637A1	垫片组	SHIM SET	AR
15	8M0063267	垫片组	SHIM SET	AR
16	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
16	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
17	824519	固定座	RETAINER	1
17	8245191	固定座	RETAINER	1
18	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
19	426311	衬垫	GASKET	1
19	8M0204678	衬垫	GASKET	1
20	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
20	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
21	89238	油封	SEAL Oil	1
22	16977	油封	SEAL Oil	1
23	856081	下衬垫	GASKET Lower	1
23	8M0090319	衬垫@5	GASKET @5	1
24	856091	上衬垫	GASKET Upper	1
24	858524	衬垫	GASKET	1
25	32435	面板	FACE PLATE	1
25	8M0204677	面板	PLATE-FACE	1
26	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
26	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
27	48752	嵌件	INSERT	1
27	48752T	嵌件	INSERT	1
28	38970	橡胶密封件	SEAL Rubber	1
29	899841	叶轮	IMPELLER	1
29	89984T3	叶轮	IMPELLER	1
30	56654	键	KEY	1
30	8M0214992	键@5	KEY @5	1
31	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
31	8M0215009	螺钉	SCREW	1
32	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
33	13438	螺母(.250-28)	NUT (.250-28)	2
33	8267119	螺母(.250-28)	NUT (.250-28)	2
34	36001	垫圈	WASHER	1
35	13436	螺母	NUT	1
37	29804	套筒	SLEEVE	1
37	29804T	套筒	SLEEVE	1
38	789022	换档轴	SHIFT SHAFT	1
38	78902	轴	SHAFT	1
38	789022	换档轴	SHIFT SHAFT	1
39	29641	E型卡环	E RING	1
41	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
42	77631A2	衬套总成	BUSHING ASSEMBLY	1
43	8164641	油封	SEAL Oil	1
43	8M0246145	油封	OIL SEAL	1
44	77674		WASHER (.35 x .75 x .12) Rubber	1
45	79953	螺钉(.375-16 x .250)润滑脂加注口	SCREW (.375-16 x .250) Grease Filler	1
45	79953Q04	放油螺钉套件	SCREW KIT Drain	1
46	67892	磁性放油螺钉	SCREW Magnetic Drain	1
46	8M0058389	放油螺钉套件	SCREW KIT Drain	1
47	19183	纤维垫圈	WASHER Fiber	2
47	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1

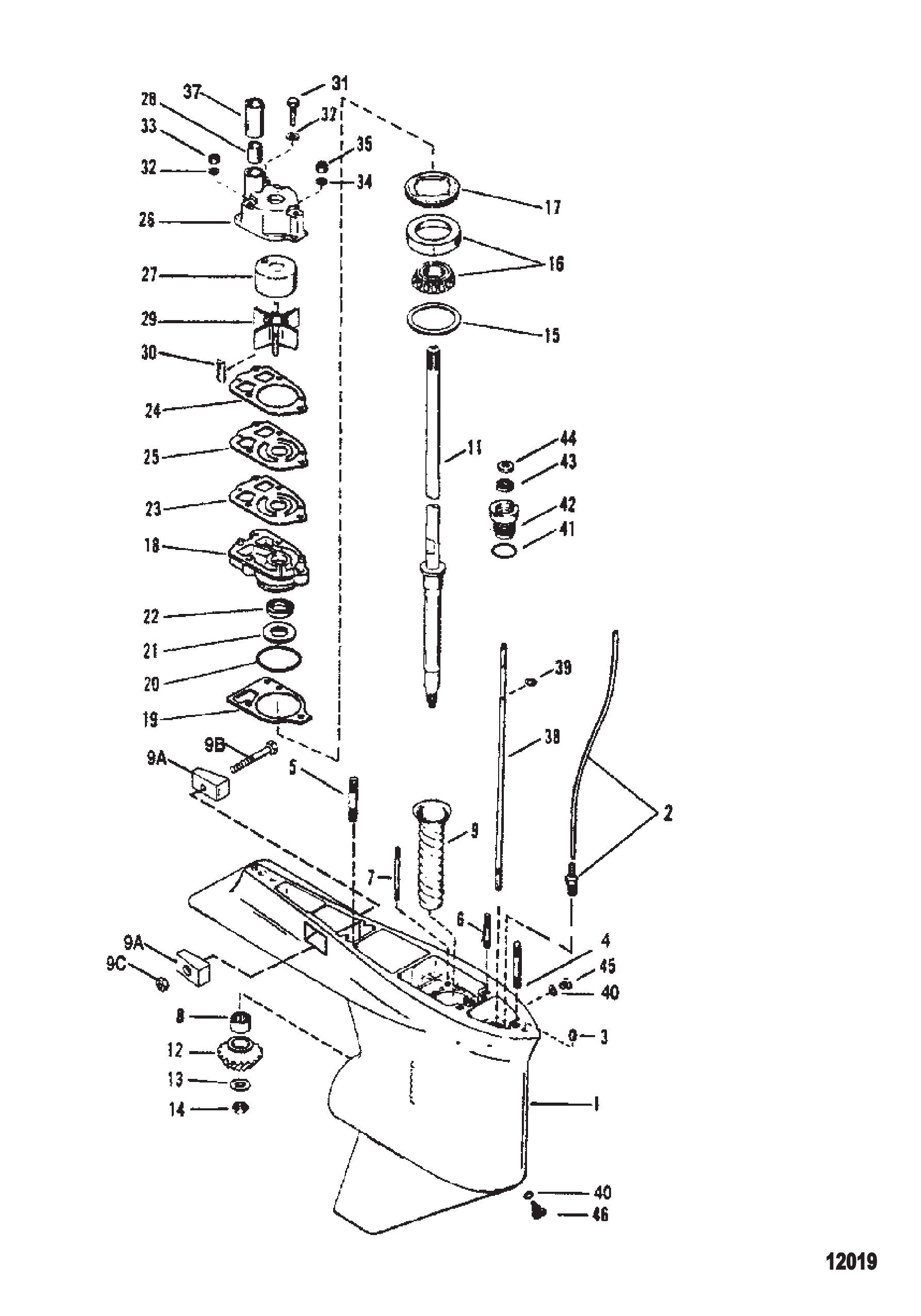

图 18齿轮箱驱动轴-反旋转 Gear Housing Driveshaft - Counter Rotation

REF	零件编号	中文名称	英文名称	数量
1	9148A11	齿轮箱总成（基础黑色）	GEAR HOUSING ASSEMBLY Basic Black	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A12	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A47	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A48	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
2	85822A10	连接器总成（适用时使用）	CONNECTOR ASSEMBLY Use Where Applicable	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	18978	双头螺栓(.438×3.69)	STUD (.438 x 3.69)	1
4	8M0034464	螺柱	STUD	1
5	57920	双头螺柱(.44 x 2.06)	STUD (.44 x 2.06)	2
5	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
6	56297	双头螺栓(.312×3.38)	STUD (.312 x 3.38)	1
6	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
7	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
7	306671	螺柱	STUD	2
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	43998	衬套（旧设计）	SLEEVE Old Design	1
9A	826134	阳极块	ANODE	2
9A	826134Q	阳极块	ANODE	2
9B	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
9C	400634	螺母 (M6)	NUT (M6)	1
9C	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
11	442091	驱动轴	DRIVESHAFT	1
11	897625T	加长驱动轴	DRIVESHAFT X-Long	1
12	N.S.S.	小齿轮（不单独销售，属于43-18475A1）	Not Sold Separate Pinion Gear (Part Of 43- 18475A 1)	1
13	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
14	826375	螺母(0.625-18)	NUT (.625-18)	1
14	35921	螺母(0.625-18)	NUT (.625-18)	1
15	42637A1	垫片组	SHIM SET	AR
15	8M0063267	垫片组	SHIM SET	AR
16	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
16	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
17	824519	固定座	RETAINER	1
17	8245191	固定座	RETAINER	1
18	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
18	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
19	426311	衬垫	GASKET	1
19	8M0204678	衬垫	GASKET	1
20	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
20	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
21	89238	油封	SEAL Oil	1
22	16977	油封	SEAL Oil	1
23	856081	下衬垫	GASKET Lower	1
23	8M0090319	衬垫@5	GASKET @5	1
24	856091	上衬垫	GASKET Upper	1
24	858524	衬垫	GASKET	1
25	32435	面板	FACE PLATE	1
25	8M0204677	面板	PLATE-FACE	1
26	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
26	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
27	48752	嵌件	INSERT	1
27	48752T	嵌件	INSERT	1
28	38970	密封件	SEAL	1
29	899841	叶轮	IMPELLER	1
29	89984T3	叶轮	IMPELLER	1
30	56654	键	KEY	1
30	8M0214992	键@5	KEY @5	1
31	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
31	8M0215009	螺钉	SCREW	1
32	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
33	13438	螺母(.250-28)	NUT (.250-28)	2
33	8267119	螺母(.250-28)	NUT (.250-28)	2
34	36001	垫圈	WASHER	1
35	13436	螺母	NUT	1
37	29804	套筒	SLEEVE	1
37	29804T	套筒	SLEEVE	1
38	789022	换档轴	SHIFT SHAFT	1
38	78902	轴	SHAFT	1
38	789022	换档轴	SHIFT SHAFT	1
39	29641	E型卡环	E RING	1
40	19183	纤维垫圈	WASHER Fiber	2
40	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
41	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
42	77631A2	衬套总成	BUSHING ASSEMBLY	1
43	8164641	油封	SEAL Oil	1
43	8M0246145	油封	OIL SEAL	1
44	77674		WASHER (.35 x .75 x .12) Rubber	1
45	79953	螺钉(0.375-16x0.250)	SCREW (.375-16 x .250)	1
45	79953Q04	放油螺钉套件	SCREW KIT Drain	1
46	67892	磁性螺钉	SCREW Magnetic	1
46	8M0058389	放油螺钉套件	SCREW KIT Drain	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1

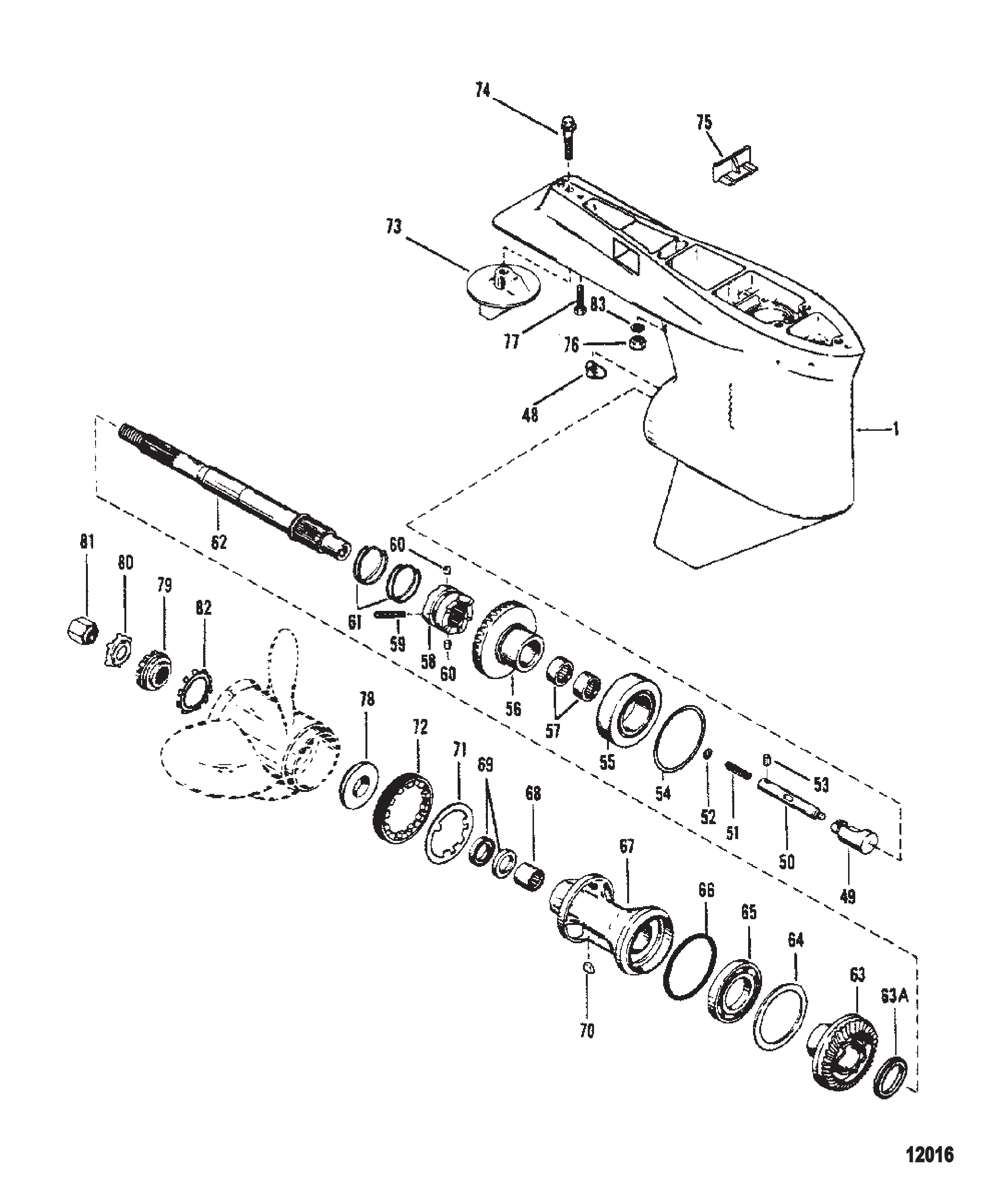

图 19齿轮箱螺旋桨轴-1.87:1减速比 4.75英寸直径 Gear Housing Propshaft-1.87:1 Gear Ratio 4.75 Inch Dia

REF	零件编号	中文名称	英文名称	数量
1	9148A11	齿轮箱总成（基础黑色）	GEAR HOUSING ASSEMBLY Basic Black	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A12	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A46	齿轮箱总成（基础追踪型）	GEAR HOUSING ASSEMBLY Basic Tracker	1
1	9148T49	齿轮箱壳体-TR型	GEAR HSG-BASIC-TR	1
1	9148A47	齿轮箱总成（基础黑色）	GEAR HOUSING ASSEMBLY Basic Black	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A48	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A49	齿轮箱总成（基础追踪型）	GEAR HOUSING ASSEMBLY Basic Tracker	1
1	9148T49	齿轮箱壳体-TR型	GEAR HSG-BASIC-TR	1
48	78956	换挡凸轮	SHIFT CAM	1
48	789562	换挡凸轮	SHIFT CAM	1
49	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
50	79911A1	杆	ROD	1
51	79910	弹簧	SPRING	1
52	78910	垫圈	WASHER	AR
53	78906	销	PIN	1
53	8M0084245	弹簧定位销	PIN Spring Locator	1
54	47397A1	垫片组	SHIM SET	AR
55	78172A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
56	44104A2	前进齿轮总成（含倒挡齿轮）	GEAR ASSEMBLY Forward (Includes Reverse Gear)	1
56	44104T2	齿轮组	GEAR SET	1
56	44104A8	齿轮组（不含倒挡齿轮）	GEAR SET (Does Not Include Reverse Gear)	1
57	549281	滚柱轴承	BEARING Roller	1
58	823174	离合器	CLUTCH	1
58	823174T	ORD 8M0100493	ORD 8M0100493	1
59	78905	十字销	PIN Cross	1
59	8M0084243	十字销	PIN Cross	1
60	78909	定位销	PIN Detent	2
61	78962	弹簧	SPRING	2
62	94148	螺旋桨轴	PROPELLER SHAFT	1
63	N.S.S	不单独销售（属于43-44104A2）	NOT SOLD SEPARATE (Part Of 43- 44104A 2)	1
63	824986A2	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
63A	824108	隔套	SPACER	1
64	681001	止推环	RING Thrust	1
65	88957A1	滚珠轴承	BEARING Ball	1
65	88957T	滚珠轴承	BEARING Ball	1
66	31534	O型圈	O-RING	1
66	8M0214920	O型圈	O RING	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	89238A2	密封套件	SEAL KIT	1
67	43567A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
67	43567T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
68	30956	滚针轴承	BEARING Needle	1
68	30956T	滚针轴承	BEARING Needle	1
69	76868	密封件	SEAL	2
69	8M0248882	油封@5	SEAL-OIL @5	2
70	30281	键	KEY	1
71	79447	锁紧垫圈	TAB WASHER	1
72	79448	固定座	RETAINER	1
72	8M2011027	固定座	RETAINER	1
73	316404	平衡片（用于无阳极齿轮箱）	TRIM TAB (Use With Gear Housing With Out Anodes)	1
73	31640Q4	平衡鳍板	TRIM TAB	1
73	316405	平衡片（用于带阳极齿轮箱）	TRIM TAB (Use With Gear Housing With Anodes)	1
73	8M0236553	平衡鳍板	TRIM TAB	1
74	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
74	8M0204686	螺钉	SCREW	1
75	67891	填充块	FILLER BLOCK	1
75	8M0039169	填充块	FILLER BLOCK	1
76	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
76	8M0204653	螺母	NUT	2
77	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
78	13171	推力毂	THRUST HUB	1
78	835467Q01	止推垫片套件	THRUST WASHER KIT	1
79	31211A2	花键垫圈	WASHER Splined	1
79	31211Q03	垫圈总成	WASHER ASSEMBLY	1
80	816629	锁紧垫圈	TAB WASHER	1
80	816629Q	锁紧垫圈	TAB WASHER	1
81	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
81	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
82	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
83	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
-	89238A2	密封套件	SEAL KIT	1

图 20齿轮箱螺旋桨轴-2:1减速比 Gear Housing Propshaft - 2:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
1	9148A11	齿轮箱总成（基础黑色）	GEAR HOUSING ASSEMBLY Basic Black	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A12	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A47	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A48	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
48	78956	换挡凸轮	SHIFT CAM	1
48	789562	换挡凸轮	SHIFT CAM	1
49	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
50	79911A1	杆	ROD	1
51	79910	弹簧	SPRING	1
52	78910	垫圈	WASHER	AR
53	78906	销	PIN	1
53	8M0084245	弹簧定位销	PIN Spring Locator	1
54	47397A1	垫片组(.002-3-5-10)	SHIM SET (.002-3-5-10)	AR
55	78172A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
56	44102A2	前进齿轮总成（含倒挡齿轮）	GEAR ASSEMBLY Forward Includes Reverse Gear	1
56	44102A7	齿轮组（不含倒挡齿轮）	GEAR SET Does Not Include Reverse Gear	1
56	16294A2		GEAR SET High Altitude - 2.3:1 Gear Ratio	1
56	16294A5	齿轮组	GEAR SET	1
57	549281	滚柱轴承	BEARING Roller	1
58	823174	离合器	CLUTCH	1
58	823174T	ORD 8M0100493	ORD 8M0100493	1
59	78905	十字销	PIN Cross	1
59	8M0084243	十字销	PIN Cross	1
60	78909	定位销	PIN Detent	2
61	78962	弹簧	SPRING	2
62	94148	螺旋桨轴	PROPELLER SHAFT	1
63	N.S.S.	齿轮（不单独销售，属于43-44102A2）	Not Sold Separate Gear (Part Of 43- 44102A 2)	1
63	824987A2	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
63A	824108	隔套	SPACER	1
64	681001	止推环	RING Thrust	1
65	88957A1	滚珠轴承	BEARING Ball	1
65	88957T	滚珠轴承	BEARING Ball	1
66	31534	O型圈	O-RING	1
66	8M0214920	O型圈	O RING	1
67	43567A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
67	43567T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
68	30956	滚针轴承	BEARING Needle	1
68	30956T	滚针轴承	BEARING Needle	1
69	76868	密封件	SEAL	2
69	8M0248882	油封@5	SEAL-OIL @5	2
70	30281	键	KEY	1
71	79447	锁紧垫圈	TAB WASHER	1
72	79448	固定座	RETAINER	1
72	8M2011027	固定座	RETAINER	1
73	316404	平衡鳍板	TRIM TAB	1
73	31640Q4	平衡鳍板	TRIM TAB	1
73	316405	平衡鳍板	TRIM TAB	1
73	8M0236553	平衡鳍板	TRIM TAB	1
74	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
74	8M0204686	螺钉	SCREW	1
75	67891	填充块	FILLER BLOCK	1
75	8M0039169	填充块	FILLER BLOCK	1
76	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
76	8M0204653	螺母	NUT	2
77	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
78	13171	推力毂	THRUST HUB	1
78	835467Q01	止推垫片套件	THRUST WASHER KIT	1
79	31211A2	花键垫圈	WASHER Splined	1
79	31211Q03	垫圈总成	WASHER ASSEMBLY	1
80	816629	锁紧垫圈	TAB WASHER	1
80	816629Q	锁紧垫圈	TAB WASHER	1
81	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
81	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
82	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
83	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	89238A2	密封套件	SEAL KIT	1

图 21齿轮箱螺旋桨轴-反旋转 Gear Housing Propshaft - Counter Rotation

REF	零件编号	中文名称	英文名称	数量
1	9148A11	齿轮箱总成（基础黑色）	GEAR HOUSING ASSEMBLY Basic Black	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A12	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A47	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
1	9148A48	齿轮箱总成（基础灰色）	GEAR HOUSING ASSEMBLY Basic Gray	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
47	78956	换挡凸轮	SHIFT CAM	1
47	789562	换挡凸轮	SHIFT CAM	1
48	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
49	799111	杆	ROD	1
49	79911A1	杆	ROD	1
50	79910	弹簧	SPRING	2
51	78910	垫圈	WASHER	AR
52	78906	销	PIN	1
52	8M0084245	弹簧定位销	PIN Spring Locator	1
53	14469	轴承杯	CUP Bearing	1
53	14469T	轴承杯	CUP Bearing	1
54	88957A1	滚珠轴承	BEARING Ball	1
54	88957T	滚珠轴承	BEARING Ball	1
55	N.S.S.	倒挡齿轮（不单独销售，属于43-18475A1）	Not Sold Separate Reverse Gear (Part Of 43- 18475A 1)	1
56	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
57	78909	定位销	PIN Detent	2
58	823174	离合器	CLUTCH	1
58	823174T	ORD 8M0100493	ORD 8M0100493	1
59	78905	十字销	PIN Cross	1
59	8M0084243	十字销	PIN Cross	1
60	78962	弹簧	SPRING	2
61	18475A1	前进齿轮总成	GEAR ASSEMBLY Forward	1
61	18475T1	齿轮组	GEAR SET	1
62	176151	调整垫片(.125)	SPACER SHIM (.125)	AR
62	176152	调整垫片(.127)	SPACER SHIM (.127)	AR
62	176153	调整垫片(.129)	SPACER SHIM (.129)	AR
62	176154	调整垫片(.131)	SPACER SHIM (.131)	AR
62	176155	调整垫片(.133)	SPACER SHIM (.133)	AR
62	176156	调整垫片(.135)	SPACER SHIM (.135)	AR
62	176157	调整垫片(.137)	SPACER SHIM (.137)	AR
62	176158	调整垫片(.139)	SPACER SHIM (.139)	AR
62	176159	调整垫片(.141)	SPACER SHIM (.141)	AR
62	1761510	调整垫片(.143)	SPACER SHIM (.143)	AR
62	1761511	调整垫片(.145)	SPACER SHIM (.145)	AR
62	1761512	调整垫片(.147)	SPACER SHIM (.147)	AR
62	1761513	调整垫片(.149)	SPACER SHIM (.149)	AR
63	15841	滚柱轴承	BEARING Roller	1
64	17616	推力环	THRUST RING	1
65	31534	O型圈	O-RING	1
65	8M0214920	O型圈	O RING	1
66	18447A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
66	18447T2	适配器总成	ADAPTOR ASSEMBLY	1
67	15843	滚柱轴承	BEARING Roller	1
67	15843T	滚针轴承	BEARING Needle	1
68	18448	止推垫片	THRUST WASHER	2
69	15842	推力轴承	BEARING Thrust	2
70	18446	螺旋桨轴	PROPELLER SHAFT	1
71	818896A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
71	818896T2	轴承座	BEARING CARRIER	1
72	30956	滚针轴承	BEARING Needle	2
72	30956T	滚针轴承	BEARING Needle	2
73	76868	密封件	SEAL	1
73	8M0248882	油封@5	SEAL-OIL @5	1
73A	76868	密封件	SEAL	1
73A	8M0248882	油封@5	SEAL-OIL @5	1
74	183231	锁紧垫圈	TAB WASHER	1
75	79448	固定座	RETAINER	1
75	8M2011027	固定座	RETAINER	1
76	30281	键	KEY	1
77	316404	平衡鳍板	TRIM TAB	1
77	31640Q4	平衡鳍板	TRIM TAB	1
77	316405	平衡鳍板	TRIM TAB	1
77	8M0236553	平衡鳍板	TRIM TAB	1
78	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
78	8M0204686	螺钉	SCREW	1
79	67891	填充块	FILLER BLOCK	1
79	8M0039169	填充块	FILLER BLOCK	1
80	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
81	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
81	8M0204653	螺母	NUT	2
82	13171	推力毂	THRUST HUB	1
82	835467Q01	止推垫片套件	THRUST WASHER KIT	1
83	31211A2	花键垫圈	WASHER Splined	1
83	31211Q03	垫圈总成	WASHER ASSEMBLY	1
84	816629	锁紧垫圈	TAB WASHER	1
84	816629Q	锁紧垫圈	TAB WASHER	1
85	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
85	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
86	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
87	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	89238A2	密封套件	SEAL KIT	1

图 22齿轮箱螺旋桨轴1.78:1减速比 4.25英寸直径 Gear Housing Propshaft 1.78:1 Gear Ratio 4.25 Inch Dia

REF	零件编号	中文名称	英文名称	数量
1	814247A1	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic - Black	1
1	814247A2	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
1	814247T2	ORD 1674-814247T1	ORD 1674-814247T1	1
44	76039	换挡凸轮控制	CAM Shift Control	1
44	760394	换挡凸轮控制	CAM Shift Control	1
45	12239A1	凸轮从动件套件	FOLLOWER KIT Cam	1
45	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
46	30622	弹簧	SPRING	1
47	44491A1	垫片组	SHIM SET	AR
47	8M0063266	垫片组	SHIM SET	AR
48	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
49	16279A2	前进齿轮总成	GEAR ASSEMBLY Forward	1
50	30895	滚针轴承	BEARING Needle	1
50	30895T	滚针轴承	BEARING Needle	1
51	822539	离合器	CLUTCH	1
51	822539T	离合器	CLUTCH	1
52	30632	十字销	PIN Cross	1
52	8M0100263	十字销	PIN Cross	1
53	30893	弹簧	SPRING	1
54	12238T	螺旋桨轴	PROPELLER SHAFT	1
55	N.S.S.	倒挡齿轮（不单独销售，属于43-16279A2）	Not Sold Separate Reverse Gear (Part Of 43- 16279A 2)	1
56	76358	止推垫片	THRUST WASHER	1
57	29976	O型圈	O-RING	1
58	41529A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	41529T2	托架总成	CARRIER ASSY	1
59	98727	润滑脂接头	FITTING Grease	2
59	8M0169588	润滑脂接头	FITTING Grease	2
60	30956	滚针轴承	BEARING Needle	1
60	30956T	滚针轴承	BEARING Needle	1
61	76868	密封件	SEAL	2
61	8M0248882	油封@5	SEAL-OIL @5	2
62	30281	键	KEY	1
63	52700	锁紧垫圈	TAB WASHER	1
64	52699	盖板	COVER	1
65	67891	填充块	FILLER BLOCK	1
65	8M0039169	填充块	FILLER BLOCK	1
66	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
68	816629	锁紧垫圈	TAB WASHER	1
68	816629Q	锁紧垫圈	TAB WASHER	1
69	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
69	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
70	316404	平衡鳍板	TRIM TAB	1
70	31640Q4	平衡鳍板	TRIM TAB	1
71	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
71	8M0204686	螺钉	SCREW	1
72	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
73	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
73	8M0204653	螺母	NUT	2
74	13191A1	止推垫片	THRUST WASHER	1
74	13191Q01	止推垫片	THRUST WASHER	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	89238A2	密封套件	SEAL KIT	1

图 23点火线圈/电压调节器 Ignition Coil/Voltage Regulator

REF	零件编号	中文名称	英文名称	数量
1	195872	安装板	MOUNTING PLATE	1
2	33778	螺柱	STUD	4
3	19661	衬套	BUSHING	4
4	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
5	13438	螺母(.250-28)	NUT (.250-28)	4
5	8267119	螺母(.250-28)	NUT (.250-28)	4
6	88807A35	拉线总成	CABLE ASSEMBLY	1
7	815279T	电压调节器	REGULATOR Voltage	2
7	8M0084173	电压调节器	VOLTAGE REGULATOR	2
8	818997A1	电磁阀总成	SOLENOID ASSEMBLY	1
8	8M0185145	电磁阀总成	SOLENOID ASSEMBLY	1
9	97861	绝缘体	INSULATOR	2
10	45561	螺钉 (.250-20 x 1.12)	SCREW (.250-20 x 1.12)	3
10	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	3
11	49221	垫圈(0.187 x 0.500 x 0.062 氯丁橡胶)	WASHER (.187 x .500 x .062) Neoprene	3
11	8M0204663	垫片@5	WASHER @5	3
12	814101	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	3
12	8M0207776	螺母	NUT	3
13	26419		NUT (#8-32) Brass Solenoid Terminal	4
14	94330		NUT (.250-20) Brass Solenoid Terminal	4
15	69739A7	线束总成	HARNESS ASSEMBLY	1
16	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
16	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
17	43542	点火线圈盖	COVER Ignition Coil	2
18	7370A13	点火线圈总成	COIL ASSEMBLY Ignition	6
18	8M0230859	点火线圈总成	COIL IGNITION ASY	6
18	7370A19	点火线圈总成	COIL ASSEMBLY Ignition	6
18	8M0230859	点火线圈总成	COIL IGNITION ASY	6
19	90048		SCREW (#10-32 x 2.125) Ignition Coil Cover	12
20	90078		NUT (#10-32) Cover Screw/Ground Wire	14
21	813715A9		CABLE KIT Ignition High Tension	1
22	63709A1		BOOT/TERMINAL KIT High Tension Cable	6
23	136862	火花塞（NGK #BU8H）	SPARK PLUG (NGK #BU8H)	6
23	13686Q	NGK BU8H @10	NGK BU8H @10	6
23	14103568	火花塞（NGK #BUZ8H - 加拿大/比利时）	SPARK PLUG (NGK #BUZ8H - Canda/Belgium)	6
23	896329885	SP #L6VC @4	SP #L6VC @4	6
24	45076		NUT (#10-32) Brass Ignition Coil Terminal	12
25	88807A13	拉线总成	CABLE ASSEMBLY	8
26	69022	不锈钢接地线螺丝（#10-32 x .500）	SCREW (#10-32 x .500) Stainless Steel Grounding Wire	2
27	87379A14	电线总成 (2.750英寸)	WIRE ASSEMBLY (2.750 Inches)	1
28	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	12
29	826802A4	线束总成	HARNESS ASSEMBLY	1
30	828151	继电器	RELAY	2
30	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
31	828102	支架	BRACKET	2
31	8M0207771	安装支架	BRACKET Mounting	2
32	45561	螺钉 (.250-20 x 1.12)	SCREW (.250-20 x 1.12)	2
32	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
33	818968	衬套	BUSHING	2
33	8M0214955	衬套	BUSHING	2
34	818967	护孔环	GROMMET	2
34	8M0207785	护孔环	GROMMET	2
35	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	2
36	814101	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
36	8M0207776	螺母	NUT	2

图 24仪表装置 Instrumentation

REF	零件编号	中文名称	英文名称	数量
1	93953A1	转速表	TACHOMETER	1
2	79101T	支架	BRACKET	1
3	72729	楔形底座灯泡(14V - 1.9W)	LIGHT BULB Wedge Base (14V - 1.9W)	1
4	79888	灯泡插座	SOCKET Light Bulb	1
5	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	5
6	86322A7	线缆总成(1.50英尺)黑色	CABLE ASSEMBLY (1.50 Feet) Black	1
6	86323A5	线缆总成(1.50英尺)紫色	CABLE ASSEMBLY (1.50 Feet) Purple	1
7	825338A3	动力升降倾斜仪表白面黑刻度黑边框	GAUGE Power Trim, White Face, Black Graduation, Black Bezel	1
7	895292Q41	动力升降倾斜指示器黑面橙白刻度黑边框	GAUGE Power Trim Indicator, Black Face, Orange/White Graduations, Black Bezel	1
8	79480	支架	BRACKET	1
9	72729	楔形底座灯泡(14V - 1.9W)	LIGHT BULB Wedge Base (14V - 1.9W)	1
10	79888	灯泡插座	SOCKET Light Bulb	1
11	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	5
12	79146	固定座	RETAINER	AR
13	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
14	68878A6	蜂鸣报警器总成	HORN ASSEMBLY Buzzer Alarm	1
15	68879	盖板	COVER	1
16	79697	隔套	SPACER	2
16	8M0084588	隔套	SPACER	2
17	26427	垫圈	WASHER	2
18	35401	螺钉(#10 x 1.00)	SCREW (#10 x 1.00)	2
19	86396A8	转速表线束总成(5.00英尺)	HARNESS ASSEMBLY Tachometer (5.00 Feet)	1
20	825331A1	仪表套件(2-30PSI)	GAUGE KIT (2-30 PSI)	1
20	895288Q43	水压表套件(2-30PSI)(黑面橙标黑框)	GAUGE KIT Water Pressure (2-30 PSI) Black Face, Orange Graduations, Black Bezel	1
21	72729	楔形底座灯泡(14V - 1.9W)	LIGHT BULB Wedge Base (14V - 1.9W)	1
22	825362	插座	SOCKET	1
23	825363	支架	BRACKET	1
24	88532A1	电缆总成(2英尺)深蓝	CABLE ASSEMBLY (2.00 Feet) Dark Blue	1
24	86322A16	电缆总成(2英尺)黑色	CABLE ASSEMBLY (2.00 Feet) Black	1
25	640886	管材(53英尺散装)	TUBING (53.00 Feet Bulk)	1
25	64088A09	管材-50英尺散装	TUBING-50 FT BULK	1
26	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
26	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
27	63670	接头	FITTING	2
28	63651		ELBOW (90 Degrees)	2
29	77863	接头	FITTING	1
30	64706	三通	TEE	1
30	64706001	三通接头	FITTING Tee	1
31	36492	变径衬套	BUSHING Reducer	1

图 25机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	12430A4	传感器总成	SENSOR ASSEMBLY	1
2	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
2	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
3	12335A1	支架套件	BRACKET KIT	1
4	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
5	87421	油箱	TANK	1
6	43298A2	盖总成	CAP ASSEMBLY	1
7	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
8	816190A3	外壳总成适配器	HOUSING ASSEMBLY Adapter	1
8	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
9	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
10	99802	管	TUBE	1
11	432781	止回阀(曲轴箱)	CHECK VALVE (CRANKCASE)	1
11	8781051	止回阀	CHECK VALVE	1
12	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
13	994436	储液罐	RESERVOIR	1
14	43300A9	盖总成	CAP ASSEMBLY	1
15	99022A1	浮子总成	FLOAT ASSEMBLY	1
15	8M0187298	浮子总成	FLOAT ASSY	1
16	99265	压入式螺母	PUSH NUT	1
17	43307	衬垫	GASKET	1
17	43307T	衬垫	GASKET	1
18	830756109	软管(57英寸散装)(6英寸)	HOSE (57.00 Inches Bulk) (6 IN.)	1
18	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
19	424254	接头	FITTING	1
19	8M0207780	接头	FITTING	1
20	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
20	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
21	42118	垫圈	WASHER	6
22	42117	护孔环	GROMMET	3
23	42116	衬套	BUSHING	3
24	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	1938512	连杆总成	LINK ASSEMBLY	1
26	82381335	管材(15英寸整卷)(7英寸)	TUBING (15.00 Inches Bulk) (7 IN.)	1
27	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
28	815699T	油泵总成	PUMP ASSEMBLY Oil	1
29	11379	O型圈	O-RING	1
30	32228	螺钉（#10-32 X 0.625）	SCREW (#10-32 x .625)	1
30	41507	螺钉（#10-32 X 1.120）	SCREW (#10-32 x 1.120)	1
31	41429A2	轴承总成	BEARING ASSEMBLY	1
32	14563	从动齿轮	GEAR Driven	1
33	82381455	管材(25英寸散装)(4-3/4英寸)	TUBING (25.00 Inches Bulk) (4-3/4 IN.)	1
34	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
-	809839A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809839T94	PH 150 EFI	PH 150 EFI	1
-	808603A94	动力头总成	POWERHEAD ASSEMBLY	1
-	808603T94	动力头总成	POWERHEAD ASSEMBLY	1

图 26动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

图 27动力升降组件金属马达壳 Power Trim Components Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	826729A2	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
1	811604F	歧管总成	MANIFOLD ASSEMBLY	1
2	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	9
3	823552F	气缸总成	CYLINDER ASSEMBLY	1
3	880952A03	ORD 8M0078330	ORD 8M0078330	1
4	823553	配平活塞杆套件	ROD KIT Trim Piston	1
4	823553T	升降活塞杆	ROD Trim Piston	1
5	811606	导向套件	GUIDE KIT	1
5	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
6	811607A1	维修套件	REPAIR KIT	1
7	811610A1	止回阀套件	CHECK VALVE KIT	1
7	823553T	升降活塞杆	ROD Trim Piston	1
8	99638A1	导向器总成	GUIDE ASSEMBLY	2
8	8M0021648	端盖总成	END CAP ASSEMBLY	2
9	43397A6	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878413A1	活塞总成	PISTON ASSEMBLY	1
9	43398A3	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878414T01	活塞总成	PISTON ASSEMBLY	1
10	12184A1	升降过滤器总成	TRIM FILTER ASSEMBLY	1
11	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	893929A01	安全阀套件	VALVE KIT Relief	1
12	812844	E型卡环	E RING	1
12	815949001	E形环	E-RING	1
13	811612A2	O型圈套件	O-RING KIT	1
13	811612A3	O型圈套件	O-RING KIT	1
14	811617F	泵	PUMP	1
14	811617T1	泵	PUMP	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	43450	垫圈	WASHER	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	811611	盖板	COVER	1
19	828710	驱动接头	DRIVE JOINT	1
20	828708	电机总成(见动力升降电机B/D)	MOTOR ASSEMBLY (SEE B/D ON POWER TRIM MOTOR)	1
20	878265A4	配平电机	TRIM MOTOR	1
21	828709	螺钉	SCREW	2
21	881768A1	螺钉/垫圈套件	SCREW/WASHER KIT	2
21	811616	螺钉	SCREW	2
22	811614	轴总成	SHAFT ASSEMBLY	1
22	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
23	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	2
24	44431	槽销	PIN Groove	1
24	878267	销	PIN	1
25	821539	三叶销	PIN Trilobe	1
26	996251	轴	SHAFT	1
26	99625002	轴	SHAFT	1
27	996301	冲击板	STRIKER PLATE	2
27	8M0045383	冲击板	STRIKER PLATE	2
28	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
29	46335	螺母 (.375-24)	NUT (.375-24)	2
30	818298A1	阳极套件	ANODE KIT	1
30	818298Q1	阳极套件	ANODE KIT	1
31	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
31	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
32	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
33	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
34	4002319	垫圈	WASHER	6
35	26550	卡箍	CLAMP	2
36	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	2
36	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
37	69205	C形垫圈	C WASHER	2
37	8M0084613	C形垫圈	C-WASHER	2

图 28动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 29动力升降倾斜电机 Power Trim Motor

REF	零件编号	中文名称	英文名称	数量
-	828708	电机总成	MOTOR ASSEMBLY	1
-	878265A4	配平电机	TRIM MOTOR	1
1	828714A1	电刷与密封套件	BRUSH AND SEAL KIT	1
2	828713A1	电枢套件	ARMATURE KIT	1
2	828713T1	电枢套件	ARMATURE KIT	1
3	828715A1	端架（总成）	END FRAME (COMPLETE)	1

图 30簧片阀组与气缸盖 Reed Block And Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	184888	气缸盖（铸造号18488C3）	CYLINDER HEAD (Casting #18488C3)	2
1	8M0143213	气缸盖	HEAD CYLINDER	2
1	184888	气缸盖（铸造号18488C3）	CYLINDER HEAD (Casting #18488C3)	2
1	8M0143213	气缸盖	HEAD CYLINDER	2
1	184888	气缸盖（铸造号18488C3）	CYLINDER HEAD (Casting #18488C3)	2
1	8M0143213	气缸盖	HEAD CYLINDER	2
1	184889	缸盖（铸造号18488C2）	HEAD (Casting #18488C2)	2
1	18488F2	气缸盖总成	CYLINDER HEAD ASSEMBLY	2
1	18488F1	气缸盖（铸造号18488C4）	CYLINDER HEAD (Casting #18488C4)	2
1	8M0143213	气缸盖	HEAD CYLINDER	2
1	18488F1	气缸盖（铸造号18488C4）	CYLINDER HEAD (Cast #18488C4)	2
1	8M0143213	气缸盖	HEAD CYLINDER	2
1	18488F2	气缸盖总成（铸造号18488C5）	CYLINDER HEAD ASSEMBLY (Casting #18488C5)	2
2	8228441	衬垫	GASKET	2
2	822844T05	衬垫	GASKET	2
3	98534	螺钉 (.375-16 x 2.30)	SCREW (.375-16 x 2.30)	23
3	13450	螺钉 (.375-16 x 2.30)	SCREW (.375-16 x 2.30)	1
3	827426	螺钉	SCREW	1
4	25909	垫圈（.406 x .812 x .065，适用时使用）	WASHER (.406 x .812 x .065) Use Where Applicable	24
5	75692	节温器	THERMOSTAT	2
6	62386	衬垫	GASKET	2
6	8M0204714	衬垫@4	GASKET @4	2
7	90390A1	盖板套件	COVER KIT	2
8	35386	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	4
9	68727	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
9	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
10	7765377	软管 (24.500英寸散装)	HOSE (24.500 Inches Bulk)	1
10	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	1
11	68728	接头	FITTING	1
12	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
13	63779	定位销 (.250 x .625)	PIN Dowel (.250 x .625)	4
14	137151	固定座	RETAINER	2
15	98257	螺钉 (.312-18 x .500)	SCREW (.312-18 x .500)	2
16	55715	螺钉(.250-20×0.880)	SCREW (.250-20 x .880)	6
16	90197	螺丝（.250-20 x 1.125）	SCREW (.250-20 x 1.125)	6
-	815791A92	发动机垫片组	GASKET SET Engine	1
17	167371	衬垫	GASKET	1
18	17735A2	适配板总成	ADAPTER PLATE ASSEMBLY	1
19	961832	簧片夹	CLAMP Reed	12
20	146972	衬垫	GASKET	1
21	75953	簧片阀组	REED BLOCK	6
22	75362A1	簧片组件	REED ASSEMBLY	6
23	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	8
24	823588	螺钉 (#8-32 x .250)	SCREW (#8-32 x .250)	60
25	825164A1	爆震传感器总成	SENSOR ASSEMBLY Detonation	1
25	825164	爆震传感器	SENSOR Detonation	1
25	826858	爆震传感器	SENSOR Knock	1
26	97465	右舷温度传感器	SENDER Temperature Starboard	1
27	13536A6	左舷温度传感器总成（4线）	SENSOR ASSEMBLY Temperature Port (4-Wire)	1
28	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
29	55098	J型卡扣	J CLIP	1
29	8M0024808	J型夹	J-CLIP	1
-	815791A92	发动机垫片组	GASKET SET Engine	1

图 31维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
80856798	零件手册150/200 EFI ProMax/SuperMagnum	PARTS MANUAL 150/200 EFI ProMax/SuperMagnum	1
848714980	用户手册	OWNERS MANUAL	1
848714981	用户手册	MANUAL-OWNERS	1

图 32启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
-	794721	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	893893	启动马达	STARTER MOTOR	1
1	90645	驱动套件	DRIVE KIT	1
2	802639T	驱动小齿轮总成	PINION ASSEMBLY Drive	1
2	13310T1	小齿轮总成	PINION ASSEMBLY	1
3	75660	安装板	PLATE	1
4	749681	贯穿螺栓	THRU BOLT	2
5	NSS		NOT SOLD SEPARATE Washer (AMERICAN BOSCH #WA3122)	1
6	79216	电枢	ARMATURE	1
7	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
7	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	61787	支架	HOLDER	2
8	898265014	电刷支架	HOLDER-BRUSH	2
9	NSS		NOT SOLD SEPARATE Screw (AMERICAN BOSCH #02441-22-SC-30SM)	2
10	15386	端盖	END CAP	1
10	15386001	端盖	END CAP	1

图 33转向连接套件 Steering Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A8		ATTACHING KIT Steering SINGLE	1
1	41055A1	支架总成	BRACKET ASSEMBLY	1
2	715651	转向拉索套管	TUBE Steering Cable	1
3	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
4	821203	锁紧垫圈	LOCKWASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
7	78968	内锁紧垫圈 (.250)	LOCKWASHER Internal (.250)	4
8	850791	联轴器	COUPLER	1
8	850791T	联轴器	COUPLER	1
9	73732	螺钉 (.375-24 x 1.120)	SCREW (.375-24 x 1.120)	2
10	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
11	34863	螺母 (.375-24)	NUT (.375-24)	3
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	3

图 34旋转支架与转向臂 Swivel Bracket And Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	8710A20	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8710A21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
1	8710A22	Tracker旋转支架总成	SWIVEL BRACKET ASSEMBLY Tracker	1
2	87735	下油封	SEAL Oil Lower	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	33504	O型圈	O-RING	1
5	8M0214926	O型圈 @10	O RING @10	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	78689	螺钉（0.437-20 X 7.50）	SCREW (.437-20 x 7.50)	2
9	8M0176309	螺钉	SCREW	2
10	78687	橡胶上支架	MOUNT Rubber - Upper	2
10	78687T	支架	MOUNT	2
10	77326	安装座(X长轴-XR6/Magnum ILI/Tracker)	MOUNT (X-Long - XR6/Magnum ILI/Tracker)	2
11	66921	垫圈	WASHER	2
12	814432	垫圈	WASHER	2
12	78688	垫圈	WASHER	2
13	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
13	8M0204653	螺母	NUT	2
14	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
14	92876A12	连杆总成	LINK ROD ASSEMBLY	1
15	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	1
15	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
16	34863	螺母 (.375-24)	NUT (.375-24)	2
16	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
17	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
18	67706A55	黑色转向臂旋转销总成	SWIVEL PIN ASSEMBLY Steering Arm Black	1
18	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
18	67706A56	灰色转向臂旋转销总成	SWIVEL PIN ASSEMBLY Steering Arm Gray	1
18	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
18	67706A61	Tracker旋转销总成	SWIVEL PIN ASSEMBLY Tracker	1
18	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	86580A1	黑色底部轭架总成	YOKE ASSEMBLY Bottom Black	1
19	878182T	轭架底部-不锈钢	YOKE Bottom - Stainless Steel	1
19	86580A2	灰色底部轭架总成	YOKE ASSEMBLY Bottom Gray	1
19	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
19	86580F3	Tracker底部轭架	YOKE Bottom Tracker	1
19	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
20	67684	挡圈	RING Retaining	1
21	54457	J型卡扣	J CLIP	1
22	888821	缓冲垫	BUMPER	1
22	8M0000516	上轭缓冲垫	BUMPER Top Yoke	1
23	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
24	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
24	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
25	56682	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
25	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
26	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
27	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2

图 35油门杆与换挡轴 Throttle Lever And Shift Shaft

REF	零件编号	中文名称	英文名称	数量
1	55171	衬套	BUSHING	1
2	62459	球头总成	BALL JOINT ASSEMBLY	1
2	62459T	球头节总成	BALL JOINT ASSY	1
3	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
4	76035	杆	ROD	1
5	46438	螺母 (#10-32)	NUT (#10-32)	1
6	41094A3	杠杆总成	LEVER ASSEMBLY	1
6	823705A1	点火提前杆	LEVER Spark Advance	1
7	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
8	64015	螺母 (.250-20)	NUT (.250-20)	1
9	26852	尼龙帽	CAP Nylon	1
10	93254	旋转底座	SWIVEL BASE	1
11	93421	旋转球头	SWIVEL BALL	1
12	823706	连接杆	LINK	1
13	74897	枢轴	PIVOT	1
13	74897T	枢轴	PIVOT	1
14	13627	螺钉 (.190-32 x 1.250)	SCREW (.190-32 x 1.250)	1
15	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	1
16	48039	盖帽	CAP	1
17	823235	弹簧	SPRING	1
18	46765	垫圈 (.390 x 1.50 x .120)	WASHER (.390 x 1.50 x .120)	1
19	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
20	64015	螺母 (.250-20)	NUT (.250-20)	1
21	26852	尼龙帽	CAP Nylon	1
22	39483	闩锁	LATCH	1
23	69026	螺钉 (.250-28 x .880)	SCREW (.250-28 x .880)	1
24	20099	弹簧	SPRING	1
25	35045	螺母(.250-28)	NUT (.250-28)	1
25	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
26	41095	杠杆	LEVER	1
26	410952	杠杆	LEVER	1
27	818165	螺钉 (.375-16 x 1.75)	SCREW (.375-16 x 1.75)	1
28	55164	衬套	BUSHING	1
29	14638	套筒	BARREL	1
30	14634	杆	ROD	1
31	932481	衬套	BUSHING	1
31	8M0215006	旋转衬套	BUSHING Swivel	1
32	8142391	凸轮	CAM	1
32	8142392	节气门凸轮	THROTTLE CAM	1
33	26856	衬套	BUSHING	2
34	35045	螺母(.250-28)	NUT (.250-28)	1
34	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
35	814283A2	支架总成	BRACKET ASSEMBLY	1
36	39519	杯套	CUP	1
37	42975	传动螺钉	DRIVE SCREW	2
38	98889	闩锁	LATCH	1
39	53167	螺钉 (.312-18 x .880)	SCREW (.312-18 x .880)	3
39	53167T	螺钉 0.312-18X 0.88	SCREW .312-18X .88	3
40	79932A11	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
40	79932A16	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
40	79932A12	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
40	79932A17	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
41	814284	导向块	GUIDE BLOCK	1
42	20099	弹簧	SPRING	1
43	67073A1	连杆总成	LINK ROD ASSEMBLY	1
44	52100	耐磨板	WEAR PLATE	1
45	38279	闩锁	LATCH	1
45	8M0036768	闩锁	LATCH	1
46	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
47	35045	螺母(.250-28)	NUT (.250-28)	1
47	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
48	26600	衬套	BUSHING	1
49	29720	波形垫圈	WAVE WASHER	1
50	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
51	35045	螺母(.250-28)	NUT (.250-28)	1
51	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
52	814281A1	怠速稳定换挡套件	IDLE STABILIZING SHIFT KIT	1
53	77478	螺钉 (#6-32 x .875)	SCREW (#6-32 x .875)	2
54	27882	垫圈	WASHER	2
55	17461A3	电阻模块	RESISTOR MODULE	1

图 36顶罩和前护板 Top Cowl And Front Shield

REF	零件编号	中文名称	英文名称	数量
1	9742A92	顶罩总成(黑色)	TOP COWL ASSEMBLY Black	1
1	9742A93	灰色顶罩总成	TOP COWL ASSEMBLY Gray	1
1	9743T10	顶罩	TOP COWL	1
1	9743A10	银色顶罩总成	TOP COWL ASSEMBLY Silver	1
1	9743T10	顶罩	TOP COWL	1
1	9742A88	顶罩总成(黑色)	TOP COWL ASSEMBLY Black	1
1	9742T88	顶罩总成(黑色)	TOP COWL ASSY BLK	1
1	9742A89	灰色顶罩总成	TOP COWL ASSEMBLY Gray	1
1	9743T11	顶罩	TOP COWL	1
1	9743A11	银色顶罩总成	TOP COWL ASSEMBLY Silver	1
1	9743T11	顶罩	TOP COWL	1
1	9743A8	顶盖总成	TOP COWL ASSEMBLY	1
2	812784	密封件	SEAL	1
3	815478	密封件	SEAL	1
4	814823A1	隔音套件	SOUND BLANKT KIT	1
4	815225A1	隔音毯套装	SOUND BLANKET KIT	1
5	815227	隔音毯	SOUND BLANKET	1
6	69267	螺钉 (.312-18 x 1.750)	SCREW (.312-18 x 1.750)	2
7	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
7	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
8	73286	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	2
9	815848	螺母 (.312)	NUT (.312)	2
10	184741	后支架	BRACKET Rear	2
11	18506	护孔环	GROMMET	3
11	18506001	护孔环	GROMMET	3
12	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
13	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	4
14	813096	挂钩	HOOK	2
14	813096A2	挂钩套件	HOOK KIT	2
15	36001	垫圈	WASHER	2
16	813074	滚轮	ROLLER	2
16	8M0207770	滚轮@3	ROLLER @3	2
17	13194	挡圈	RING Retaining	2
14	813096A2	挂钩套件	HOOK KIT	2
16	815263	滚轮	ROLLER	2
16	8M0207770	滚轮@3	ROLLER @3	2
17	823795	卡环	RING Snap	2
17	8237951	挡圈	RING Retaining	2
18	816992	螺钉	SCREW	8
19	187021	定位器	LOCATOR	1
20	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
20	893763	滚轮锁扣支架	BRACKET Roller Latch	1
21	816838	隔套	SPACER	1
22	47341A1	绳索与手柄套件手动/应急启动	ROPE AND HANDLE KIT Manual/Emergency Start For Manual Starting	1
22	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
23	18755A1	前护罩总成	FRONT SHIELD ASSEMBLY	1
23	18755A2	前护罩总成	FRONT SHIELD ASSEMBLY	1
23	18755A4	银色前护罩总成	FRONT SHIELD ASSEMBLY Silver	1
23	18755A3	前护罩总成	FRONT SHIELD ASSEMBLY	1
24	77137	螺钉 (.190-16 x .620)	SCREW (.190-16 x .620)	4
25	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	4
25	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	4
26	813562	密封件	SEAL	1

图 37艉板支架 Transom Brackets

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头	FITTING Grease	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
10	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0027784	螺母	NUT	4
11	82671117	螺母(.500-20)	NUT (.500-20)	4
12	99629A2	杠杆总成	LEVER ASSEMBLY	1
12	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	830899	张力弹簧	SPRING Tension	1
14	65830	尼龙衬套	NYLINER	2
15	830900	压缩弹簧	SPRING Compression	1
16	99633	旋钮	KNOB	1
17	99615	槽销	PIN Groove	1
18	99617	销	PIN	1
18	893709	销	PIN	1

图 38线束/启动继电器 Wiring Harness/Starter Solenoid

REF	零件编号	中文名称	英文名称	数量
1	434292	点火板	IGNITION PLATE	1
2	7778A12	开关盒总成	SWITCHBOX ASSEMBLY	2
3	13669	螺钉(#12-24x2.00)	SCREW (#12-24 x 2.00)	2
4	94453	衬套	BUSHING	2
5	62310A2	拉线总成	CABLE ASSEMBLY	1
6	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	20
7	60871A10	线束总成	WIRE ASSEMBLY	2
8	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	3
8	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
9	91865A1	电缆总成(3英寸-白/黑)	CABLE ASSEMBLY (3 IN. - WHITE/BLACK)	1
9	88528A2	电缆总成(6英寸-红/白)	CABLE ASSEMBLY (6 IN. - RED/WHITE)	1
10	60411	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	3
11	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
11	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
12	36042	垫圈	WASHER	6
13	67264	垫圈(橡胶)	WASHER (Rubber)	6
14	67268	衬套	BUSHING	3
15	65999A3	线缆总成(黑色)	CABLE ASSEMBLY Black	1
16	87926	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	1
17	88439A23	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
17	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
17	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
18	93388A7	拉线总成	CABLE ASSEMBLY	1
18	93388A14	线缆总成(黄/黑)	CABLE ASSEMBLY Yellow/Black	1
19	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
20	818968	衬套	BUSHING	2
20	8M0214955	衬套	BUSHING	2
21	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
22	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
23	68292	螺母(.312-18)	NUT (.312-18)	2
23	8M0204668	螺母(.312-18)	NUT (.312-18)	2
24	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
25	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
26	65999A2	线缆总成(黑色)	CABLE ASSEMBLY Black	1
27	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
28	194372	端子排	TERMINAL BLOCK	1
29	38055	螺钉(0.190-32x0.620)	SCREW (.190-32 x .620)	2
30	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
31	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
32	826730A4	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
33	79091	保险丝20安培	FUSE 20 Ampere	1
33	8M0207796	保险丝20安培	FUSE 20 AMP	1
34	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
35	830233	红色绝缘护套	BOOT Insulator - Red	1
