水星 Mercury V-175 HP 0G303046 THRU 0G760299 - 爆炸图零件明细

两冲程电喷 EFI · USA - Cat.# 90-81741896 · 共 42 个部位 · 1800 条零件

1附件 2泄压系统 3下机罩 4曲轴、活塞及连杆 5气缸体与端盖 6爆震控制器/温度传感器 7驱动轴壳体与排气管 8双机延伸套件 9电控单元总成 10排气歧管与排气板 11飞轮/启动马达 12燃油管理系统（壳体）13燃油管理系统（蒸汽分离器）14燃油泵 15齿轮箱图表（序列号0G437999及以下）16齿轮箱图表（序列号0G438000及以上）17齿轮箱（驱动）（逆时针旋转）（序列号0G437999及以下）18齿轮箱（驱动轴）（逆时针旋转）（序列号0G438000及以上）19齿轮箱（驱动轴）（标准旋转）（序列号0G437999及以下）20齿轮箱（驱动轴）（标准旋转）（序列号0G438000及以上）21齿轮箱（螺旋桨）（逆时针旋转）（序列号0G437999及以下）22齿轮箱（螺旋桨轴）（逆时针旋转）（序列号0G437999及以下）23齿轮箱（螺旋桨轴）（逆时针旋转）（序列号0G438000及以上）24齿轮箱（螺旋桨轴）（标准旋转）（序列号0G437999及以下）25齿轮箱（螺旋桨轴）（标准旋转）（序列号0G438000及以上）26点火线圈/电压调节器 27仪表装置 28喷油组件 29动力升降组件 8M0231193 30动力升降组件（金属马达壳体）31动力升降组件（塑料马达壳体）32动力升降马达 33簧片阀组与气缸盖 34维修与支撑材料 35启动马达 36旋转支架与转向臂 37油门杆与换挡轴 38专用工具 39顶罩 40艉板支架（序列号0G589999及以下）41艉板支架（序列号0G590000及以上）42线束/启动电磁阀

图 1附件 ACCESSORIES

零件编号	中文名称	英文名称	数量
15969A3	甲板加油套件	DECK FILL KIT Oil	1
44357A2	冲洗附件	FLUSHING ATTACHMENT	1
44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
88334A2	防腐电极套件	MERCATHODE KIT	1
8M0180081	防腐电极套件	MERCATHODE KIT	1
86300A5	防腐电极监测器	MERCATHODE MONITOR	1
41729A3	软管延长套件	HOSE EXTENSION KIT	1
18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
17334A2	视觉警告系统	VISUAL WARNING SYSTEM	1

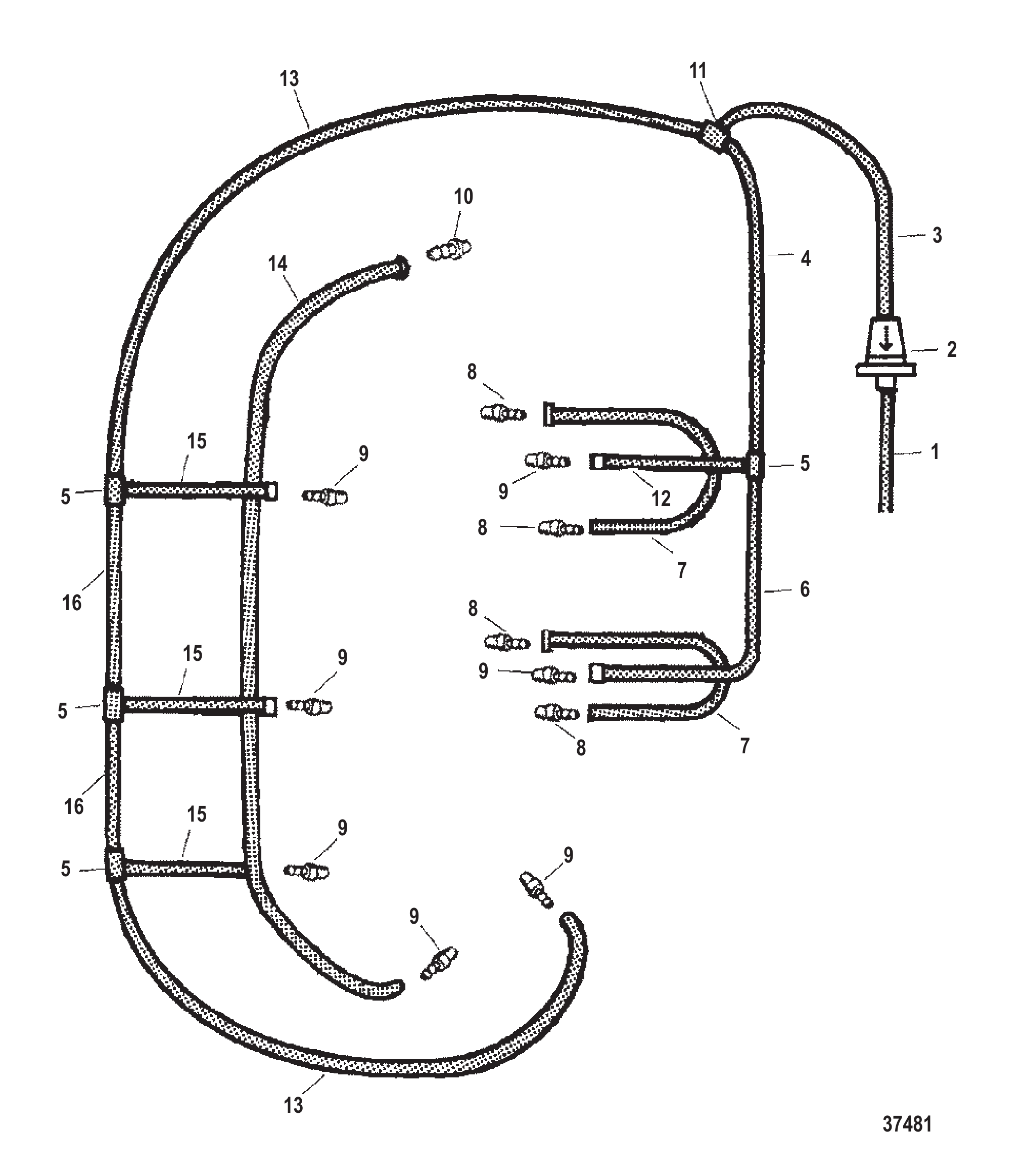

图 2泄压系统 BLEED SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	9912688	管材(36.00英寸散装)(裁切至3-1/4英寸)	TUBING (36.00 Inches Bulk) (Cut to 3-1/4 IN.)	1
2	18206	滤清器	FILTER	1
2	8M0207786	滤清器	FILTER	1
3	9912688	管材(36.00英寸散装)(裁切至7-1/4英寸)	TUBING (36.00 Inches Bulk) (Cut to 7-1/4 IN.)	1
4	99130122	管材(20.00英尺散装)(裁切至3-1/2英寸)	TUBING (20.00 Feet Bulk) (Cut to 3-1/2 IN.)	1
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
5	59169	接头	FITTING	4
5	59169003	三通接头	FITTING Tee	4
6	99130122	管材(20英尺整卷)(裁切至5-1/2英寸)	TUBING (20.00 Feet Bulk) (Cut to 5-1/2 IN.)	1
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
7	99130122	管材(20.00英尺散装)(裁切至9英寸)	TUBING (20.00 Feet Bulk) (Cut to 9 IN.)	2
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
8	56759	压入式倒钩接头	FITTING Barbed (PRESS-IN)	4
9	426981	止回阀(压入式-13/16长)	CHECK VALVE (PRESS-IN - 13/16 LONG)	7
9	426982	止回阀	CHECK VALVE	7
10	426231	止回阀(压入式-11/16长)	CHECK VALVE (PRESS-IN - 11/16 LONG)	1
10	426233	止回阀	CHECK VALVE	1
11	18205	三通	TEE	1
12	99130122	管材(20.00英尺散装)(裁切至1-1/4英寸)	TUBING (20.00 Feet Bulk) (Cut to 1-1/4 IN.)	1
12	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
13	99130122	管材(20.00英尺散装)(裁切至9英寸)	TUBING (20.00 Feet Bulk) (Cut to 9 IN.)	2
13	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
14	99130122	管材(20.00英尺散装)(裁切至19英寸)	TUBING (20.00 Feet Bulk) (Cut to 19 IN.)	1
14	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
15	99130122	管材(20.00英尺散装)(裁切至1英寸)	TUBING (20.00 Feet Bulk) (Cut to 1 IN.)	3
15	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
16	99130122	管材(20英尺整卷)(裁切为4-1/2英寸)	TUBING (20.00 Feet Bulk) (Cut to 4-1/2 IN.)	2
16	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
-	823434A97	动力头总成	POWERHEAD ASSEMBLY	1
-	823434T97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817A97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817T97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043A97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043T97	动力头总成	POWERHEAD ASSEMBLY	1

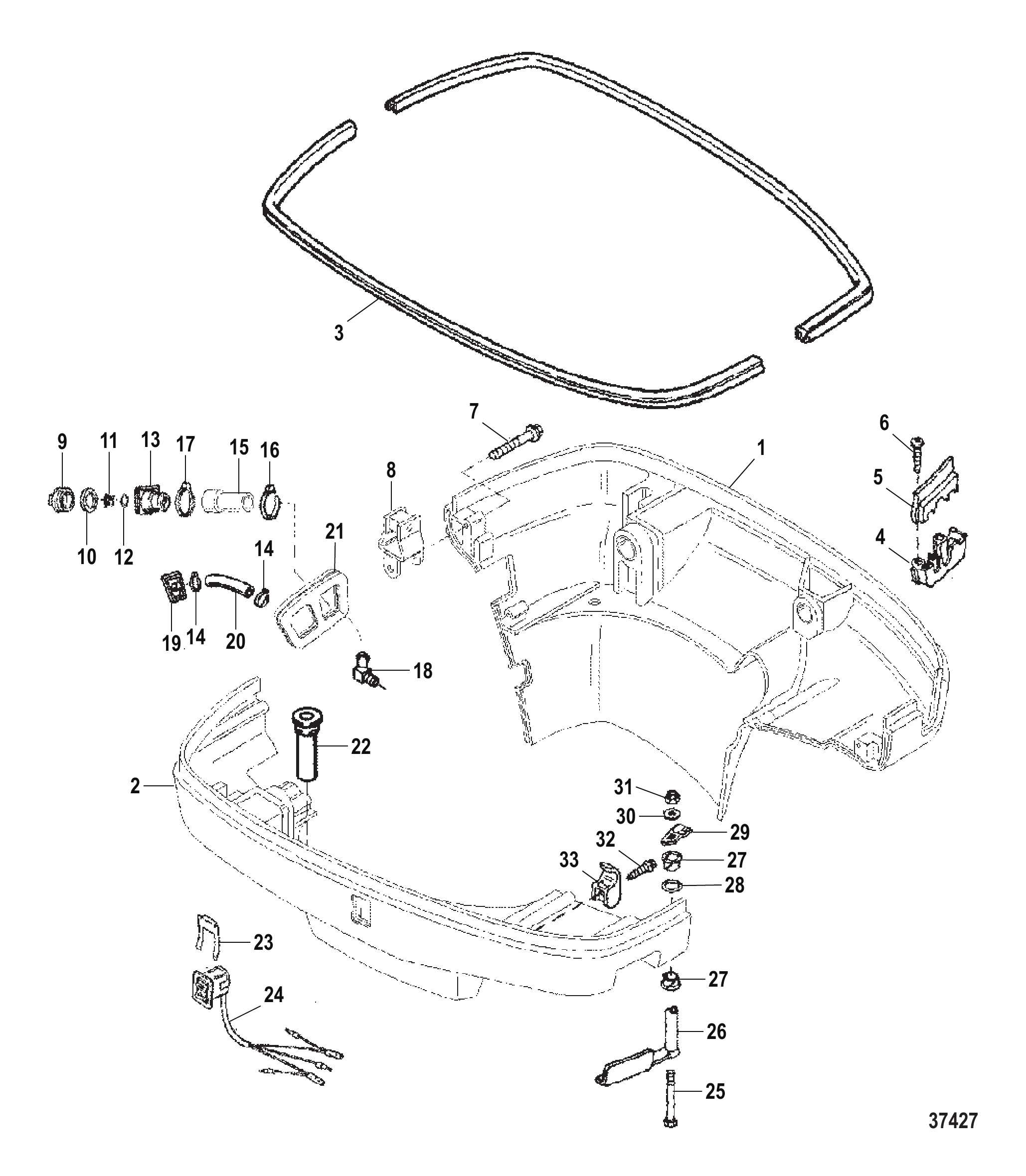

图 3下机罩 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	828044A1	下罩壳(黑色)	BOTTOM COWL Black	1
1	828044A2	下罩壳总成(灰色)	BOTTOM COWL ASSEMBLY Gray	1
1	828044A1	下罩壳(黑色)	BOTTOM COWL Black	1
2	828045A1	下罩壳(黑色)	BOTTOM COWL Black	1
2	828045A2	下罩壳总成(灰色)	BOTTOM COWL ASSEMBLY Gray	1
3	8253181	罩盖密封条(41英寸)	SEAL Cowl (41.00 Inches)	2
3	8M0109217	罩盖密封条	SEAL-COWL	2
4	822024	卡箍	CLAMP	1
5	822023	卡箍	CLAMP	1
6	92799	螺钉(#10-16x1.12)	SCREW (#10-16 x 1.12)	2
7	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	4
8	831209	固定座	RETAINER	1
9	821908	堵头	PLUG	1
10	821915	垫圈	WASHER	1
11	821963	止回阀	CHECK VALVE	1
11	8219631	止回阀	CHECK VALVE	1
12	30641	O型圈(0.299x0.103)	O-RING (.299 x .103)	1
13	821952	接头	FITTING	1
14	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
15	827332	软管	HOSE	1
16	F698772	蜗杆卡箍	CLAMP Worm Gear	1
17	815504212	蜗杆卡箍	CLAMP Worm Gear	1
18	60522	气缸体弯头(45度)	ELBOW Cylinder Block (45 DEGREES)	1
15	8320782	软管	HOSE	1
15	8M0039077	成型软管	HOSE-MOLDED	1
17	815504212	蜗杆卡箍	CLAMP Worm Gear	2
18	832076	气缸体弯头	ELBOW Cylinder Block	1
18	8320761	止回阀接头	FITTING Check Valve	1
19	821904	示流器接头	FITTING Tell-Tale	1
19	8M0077650	示流器接头	FITTING Tell-Tale	1
20	830756109	软管(57英寸整卷)(裁切至8英寸)	HOSE (57.00 Inches Bulk) (Cut to 8 IN.)	1
20	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
21	828216	怠速排气套	IDLE EXHAUST BOOT Exhaust	1
21	889847	怠速排气套	BOOT Idle Exhaust	1
22	817519A1	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
23	8124431	固定座	RETAINER	1
23	8M0032848	开关固定座	RETAINER Switch	1
24	850691	开关	SWITCH	1
24	8M0235192	微调开关	SWITCH TRIM	1
25	824868	螺钉(M6×75)	SCREW (M6 x 75)	1
26	821253F1	前手柄黑色	FRONT HANDLE Black	1
26	889740A02	手柄套件	HANDLE KIT	1
26	821253F2	前手柄	FRONT HANDLE	1
26	889740A02	手柄套件	HANDLE KIT	1
27	335891	衬套	BUSHING	2
28	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
29	8219423	棘爪	PAWL	1
30	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	1
31	401196	螺母 (M6)	NUT (M6)	1
32	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
33	822873	卡扣	CLIP	1

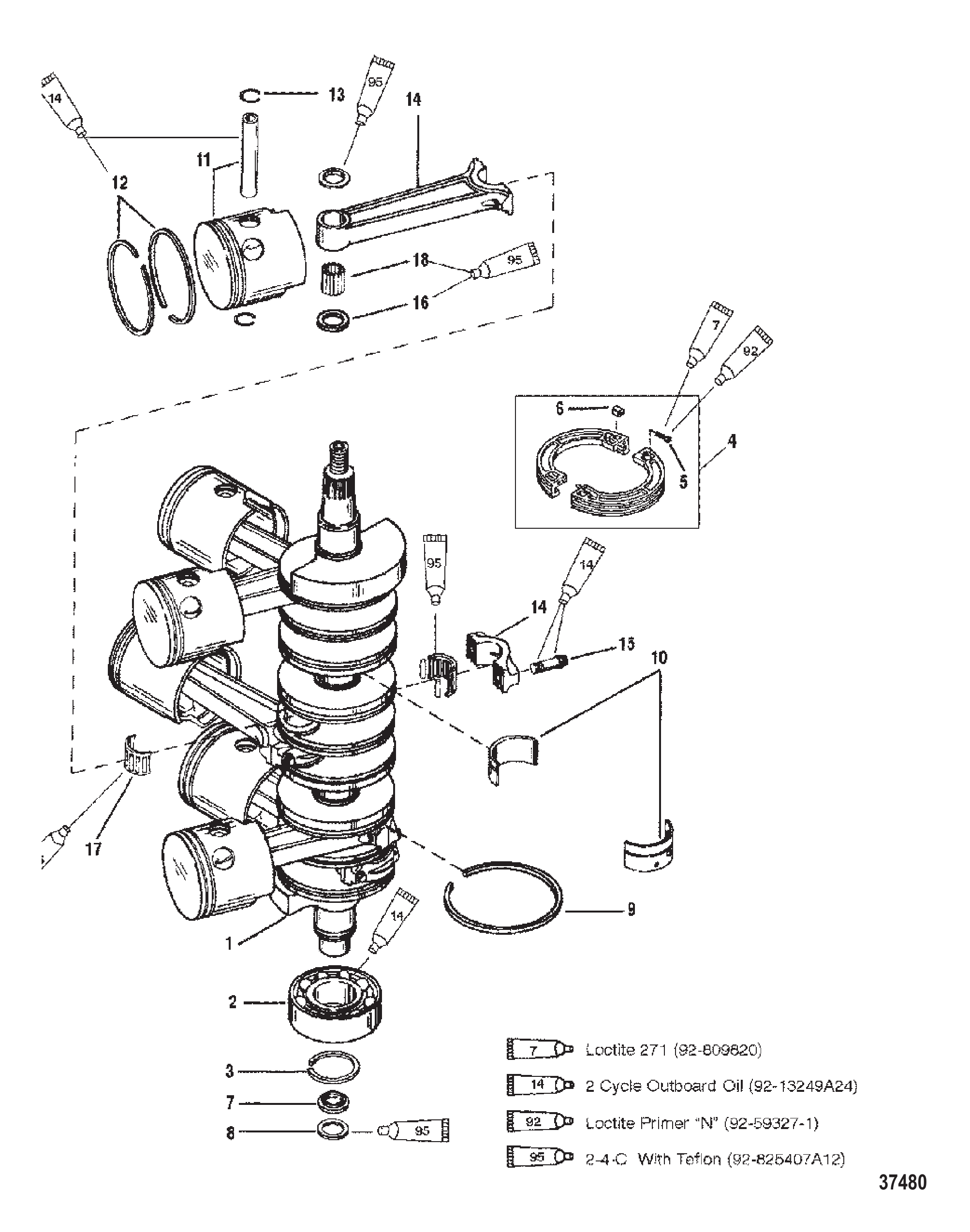

图 4曲轴、活塞及连杆 CRANKSHAFT PISTONS AND CONNECTING RODS

REF	零件编号	中文名称	英文名称	数量
1	9536A4	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	9536T4	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	67923	球轴承(下部)	BEARING Ball (LOWER)	1
2	67923T	滚珠轴承	BEARING Ball	1
3	67446	环	RING	1
4	14513A3	驱动齿轮段套件	GEAR SEGMENT KIT Drive	1
4	14513A09	驱动齿轮段套件	GEAR SEGMENT KIT Drive	1
5	854812	螺钉(#6-32 x .630)内六角圆头	SCREW (#6-32 x .630) Socket Button Head	2
6	854811	特殊螺母(#6-32)	NUT Special (#6-32)	2
4	14513A2	驱动齿轮段套件	GEAR SEGMENT KIT Drive	1
4	14513A09	驱动齿轮段套件	GEAR SEGMENT KIT Drive	1
5	813073	螺钉(#6-32 x .620)内六角头	SCREW (#6-32 x .620) Socket Head	2
6	813134	螺母(#6-32)专用	NUT (#6-32) Special	2
7	54196A6	托架总成	CARRIER ASSEMBLY	1
8	65800	填料	PACKING	1
9	67377	密封环	RING Sealing	7
9	67377T	密封环	RING Sealing	7
10	16756A6	轴承套件	BEARING KIT	2
11	9738A9	活塞总成标准型	PISTON ASSEMBLY Standard	3
11	9738T9	活塞总成标准型	PISTON ASSEMBLY Standard	3
11	9738A10	活塞总成0.015加大	PISTON ASSEMBLY .015 Oversize	AR
11	9738T10	活塞总成0.015加大	PISTON ASSEMBLY .015 Oversize	AR
11	9737A9	活塞总成标准型	PISTON ASSEMBLY Standard	3
11	9737T9	活塞总成标准型	PISTON ASSEMBLY Standard	3
11	9737A10	活塞总成0.015加大	PISTON ASSEMBLY .015 Oversize	AR
12	822321A12	活塞环套件-标准	RING KIT Piston - Standard	1
12	822321A1	活塞环套件-加大0.015	RING KIT Piston - .015 Oversize	2
13	52035	锁环	RING Lock	12
13	857196	锁紧环	LOCK RING	12
14	818141A2	连杆套件	CONNECTING ROD KIT	6
14	818141A13	连杆总成	CONNECTING ROD ASSEMBLY	6
15	763491	螺钉(.312-24 x .875)	SCREW (.312-24 x .875)	12
16	812876	垫圈	WASHER	12
16	8M0012298	止推垫片	THRUST WASHER	12
17	17514A2	轴承套件	BEARING KIT	6
17	8M0234886	轴承保持架	CAGE BEARING	6
18	822553	滚针轴承	BEARING Needle	174
18	8M0204691	滚针轴承@200	BRG-NEEDLE @200	174
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	823434A97	动力头总成	POWERHEAD ASSEMBLY	1
-	823434T97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817A97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817T97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043A97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043T97	动力头总成	POWERHEAD ASSEMBLY	1

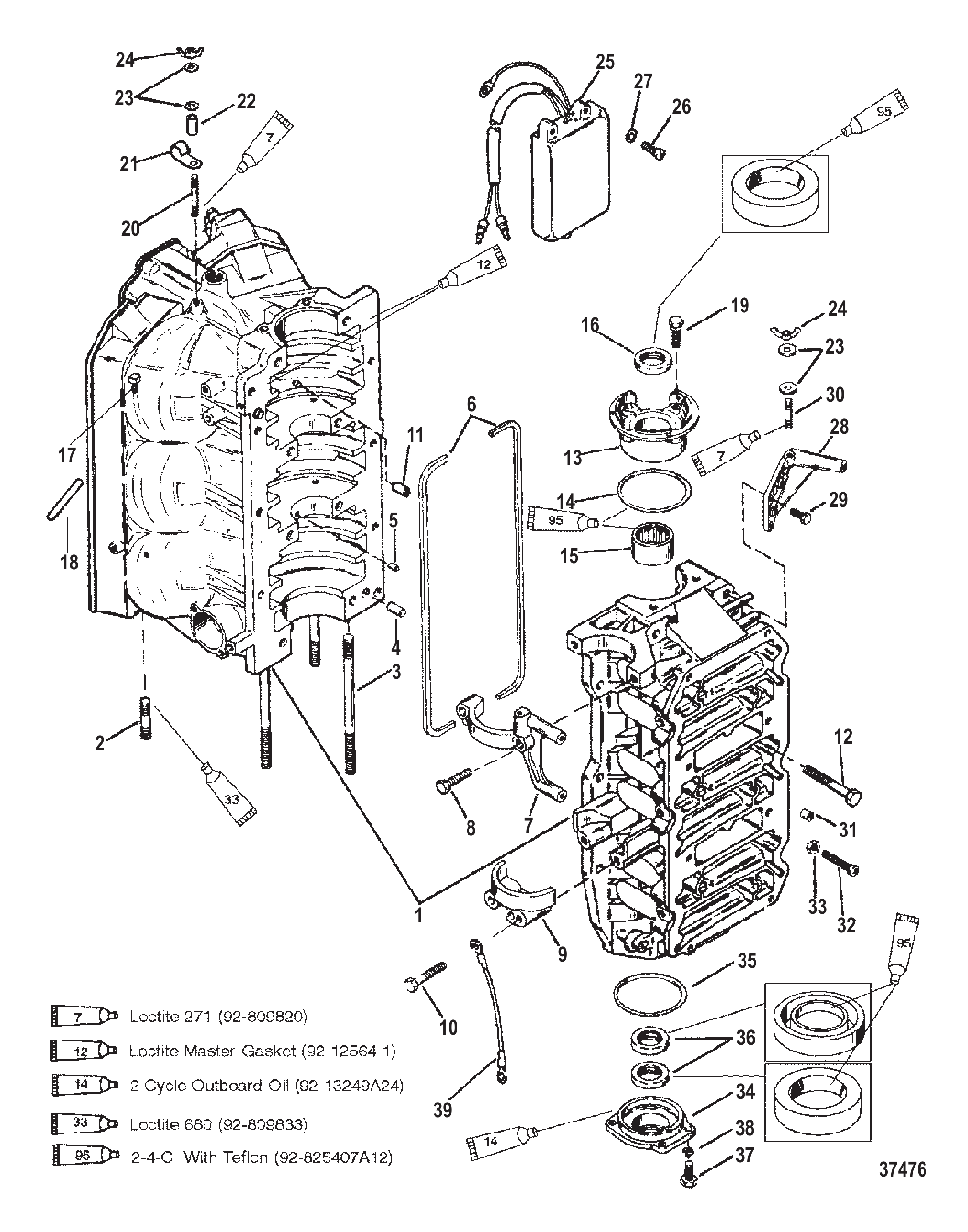

图 5气缸体与端盖 CYLINDER BLOCK AND END CAPS

REF	零件编号	中文名称	英文名称	数量
1	9763A23	气缸体	CYLINDER BLOCK	1
1	9763T23	气缸体	CYLINDER BLOCK	1
1	9763A17	气缸体	CYLINDER BLOCK	1
1	9763T17	气缸体	CYLINDER BLOCK	1
1	9763A61	气缸体	CYLINDER BLOCK	1
1	9763T61	气缸体	CYLINDER BLOCK	1
2	8181383	动力头螺柱（1-3/4英寸）	STUD Powerhead (1-3/4 IN.)	6
2	8M0034455	螺柱1.750	STUD 1.750	6
3	670653	螺柱（.375 x 5.620）	STUD (.375 x 5.620)	2
3	670654	螺柱(.375-16/.375-24 x 5.620)	STUD (.375-16/.375-24 x 5.620)	2
3	784384	螺柱（.375 x 6.870）	STUD (.375 x 6.870)	2
3	8M0034454	螺柱(.375-16/.375-24 x 6.87)	STUD (.375-16/.375-24 x 6.87)	2
4	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
5	67296	销(轴承座圈)	PIN (BEARING RACE)	2
5	8M0036405	销	PIN	2
6	11338	衬垫	GASKET	2
7	42249	上盖	COVER (UPPER)	1
7	8M0088723	启动器支架	BRACKET-STARTER	1
8	828213	螺钉(.312-18 x 1.500)六角法兰	SCREW (.312-18 x 1.500) Hex Flange	2
9	76867	下盖	COVER (LOWER)	1
10	828214	螺钉(.312-18 x 2.00)六角法兰	SCREW (.312-18 x 2.00) Hex Flange	2
11	99448	衬套	BUSHING	1
12	66717	螺钉(.375-16 x 3.250)	SCREW (.375-16 x 3.250)	8
12	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	6
13	9642A1	上端盖总成	END CAP ASSEMBLY Upper	1
13	858521T1	端盖总成	END CAP ASSEMBLY	1
14	54029	O型圈(2.800 x .103)	O-RING (2.800 x .103)	1
15	16756A4	轴承套件	BEARING KIT	1
16	41953	密封件	SEAL	1
17	822715	弯头接头	FITTING Elbow	6
18	15026	盖帽	CAP	6
19	69034	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW AND LOCKWASHER (.312-18 x 1.00)	4
19	30225	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW WITH LOCKWASHER (.312-18 x 1.00)	4
20	15094	双头螺柱(.190-32 x 1.870)	STUD (.190-32 x 1.870)	1
21	63153	J型卡扣	J CLIP	1
22	67269	隔套	SPACER	1
23	49221	垫圈(0.187 x 0.500 x 0.062 氯丁橡胶)	WASHER (.187 x .500 x .062) Neoprene	3
23	8M0204663	垫片@5	WASHER @5	3
24	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	3
25	87076A10	怠速控制器	IDLE SPEED CONTROL	1
26	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
26	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
27	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	3
28	42248	支架	BRACKET	1
28	422482	支架	BRACKET	1
29	49668	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
30	15093	双头螺柱(#10-32 x 1.00)	STUD (#10-32 x 1.00)	2
30	8M0034435	螺柱	STUD	2
31	26852	尼龙帽	CAP Nylon	1
32	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
33	64015	螺母 (.250-20)	NUT (.250-20)	1
34	7809A1	端盖总成	END CAP ASSEMBLY	1
34	7809T1	端盖总成	END CAP ASSEMBLY	1
35	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
36	41953	密封件	SEAL	2
37	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
38	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
39	88807A20	拉线总成	CABLE ASSEMBLY	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	823434A97	动力头总成	POWERHEAD ASSEMBLY	1
-	823434T97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817A97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817T97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043A97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043T97	动力头总成	POWERHEAD ASSEMBLY	1

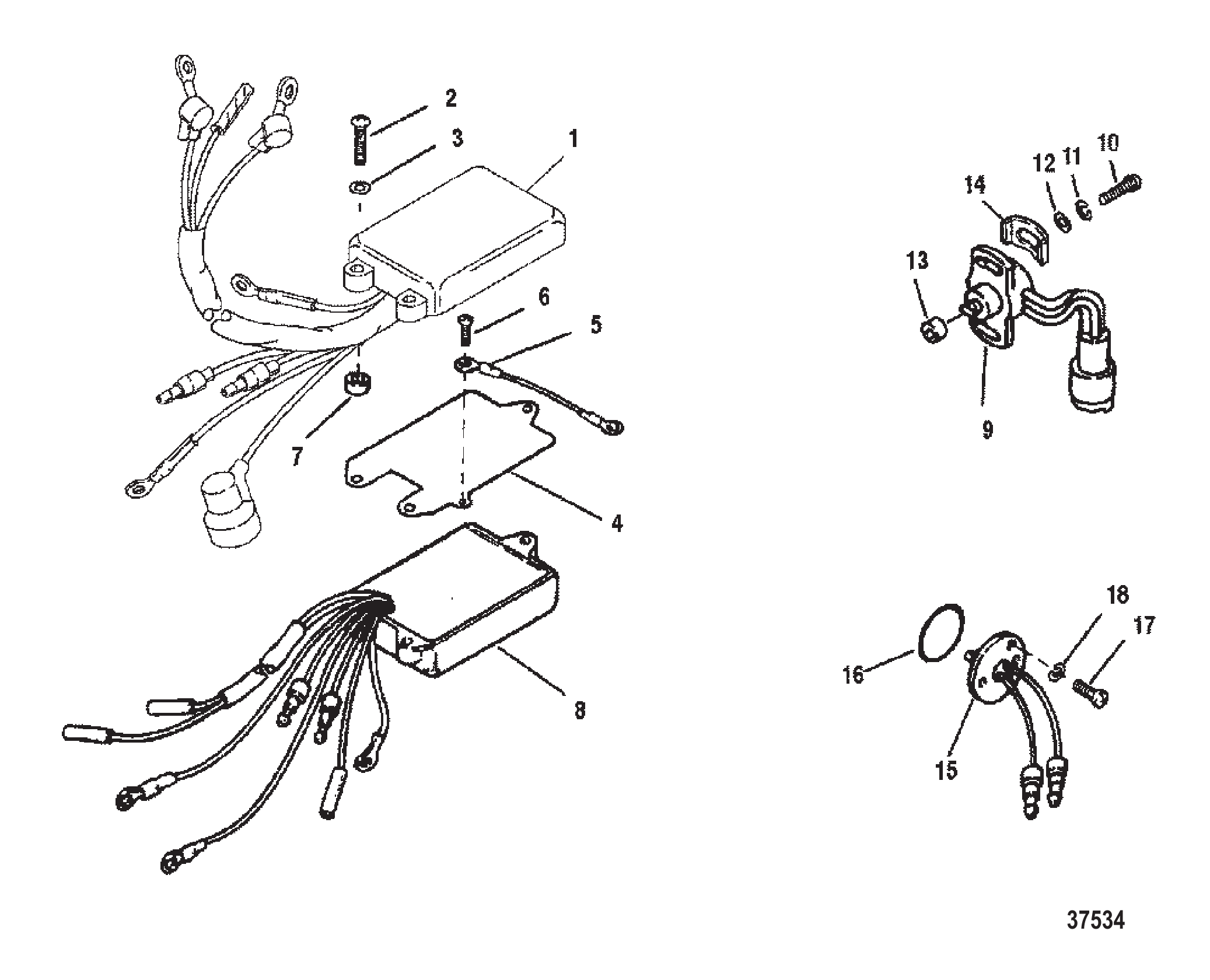

图 6爆震控制器/温度传感器 DETONATION CONTROLLER/TEMPERATURE SENSOR

REF	零件编号	中文名称	英文名称	数量
1	826800A8	爆震控制器总成	CONTROLLER ASSEMBLY Detonation	1
2	88447	螺钉 (.190-32 x 1.62)	SCREW (.190-32 x 1.62)	3
3	38833	垫圈	WASHER	3
4	13381	安装板	PLATE	1
5	88807A10	拉线总成	CABLE ASSEMBLY	1
6	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
7	94304	隔套	SPACER	3
8	41470A25	喷油警告模块总成	MODULE ASSEMBLY Oil Injection Warning	1
9	14851	油门位置指示器	INDICATOR Throttle Position	1
9	14851T03	指示器	INDICATOR	1
10	15150	螺钉(#8-32 x 0.625英寸)	SCREW (#8-32 x .625)	2
11	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
12	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
13	15885	套筒	SLEEVE	1
14	813501	安装板	PLATE	2
15	13221A1	温度传感器总成	SENSOR ASSEMBLY Temperature	1
15	13221T01	温度传感器	SENSOR TEMP	1
16	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
17	57583	螺丝（#8-32×0.375）	SCREW (#8-32 x .375)	3
17	57583T	螺丝#8-32×3/8	SCREW #8-32x3/8	3
18	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
-	815791A92	发动机垫片组	GASKET SET Engine	1

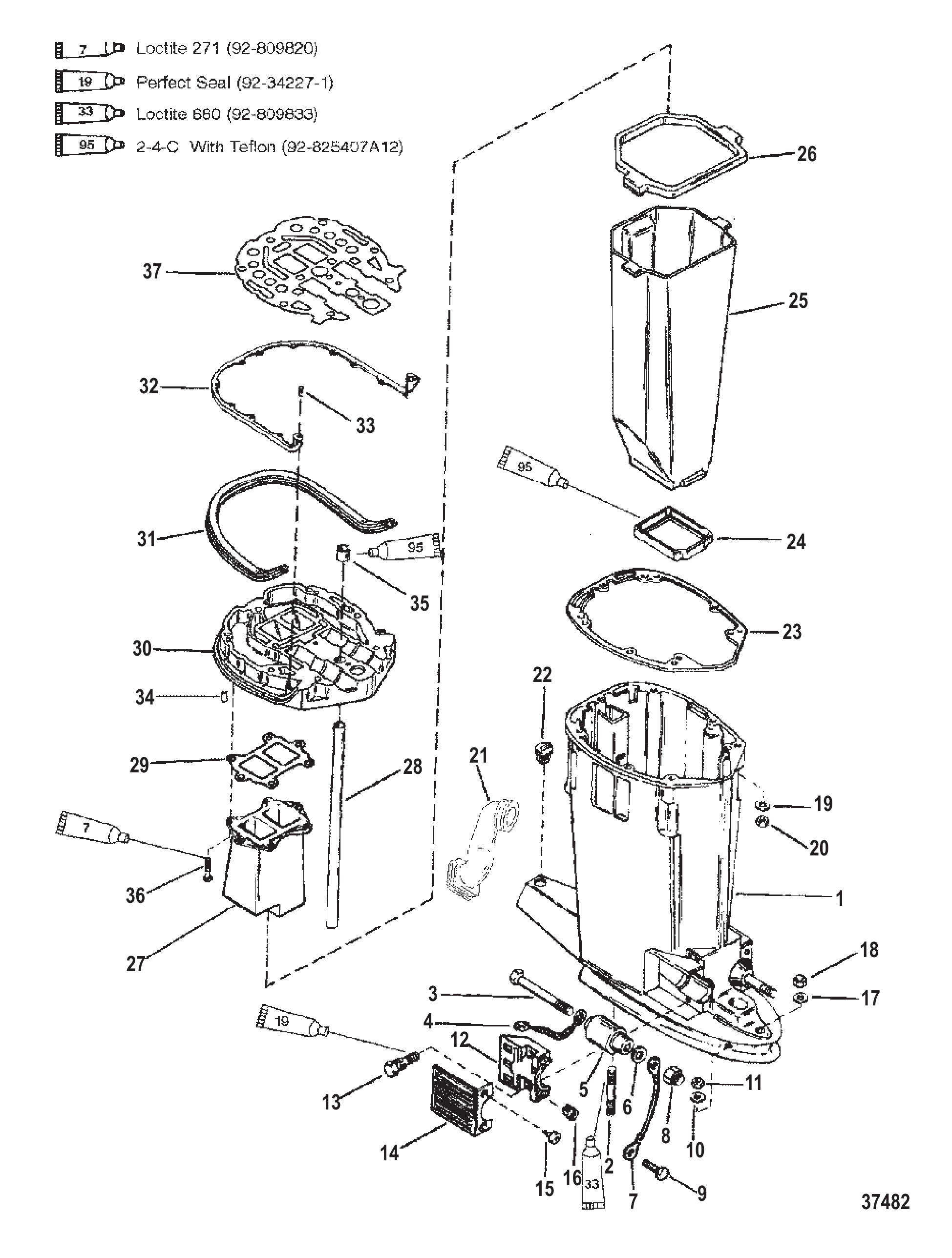

图 7驱动轴壳体与排气管 DRIVESHAFT HOUSING AND EXHAUST TUBE

REF	零件编号	中文名称	英文名称	数量
1	8343A10	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	8343T10	驱动轴壳体总成-黑色-长型	HOUSING ASSEMBLY Driveshaft - Black - Long	1
1	8343A11	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	8343T11	ORD 1590-8343T10	ORD 1590-8343T10	1
1	813563A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	813563T1	传动轴壳体-黑色-加长型	HOUSING Driveshaft - Black - X-Long	1
1	813563A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	813563T2	ORD 3503-813563T1	ORD 3503-813563T1	1
2	56295	双头螺柱(.437 x 2.69)	STUD (.437 x 2.69)	2
3	63474	螺钉(.500-20 x 6.00)	SCREW (.500-20 x 6.00)	2
3	898831	螺钉(.500-20 x 6.220)	SCREW (.500-20 x 6.220)	2
4	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
5	77327	支架	MOUNT	2
6	49339	垫圈(.8125)	WASHER (.8125)	2
7	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
8	28040	螺母(.500-20)	NUT (.500-20)	2
8	898832	螺母(.500-20)	NUT (.500-20)	2
9	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
10	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
11	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
11	8M0204653	螺母	NUT	2
12	67076	卡箍	CLAMP	2
12	8M0036782	卡箍	CLAMP	2
13	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	4
14	67077T	黑色盖	COVER Black	2
14	8M4500752	盖板	COVER	2
14	67077F1	灰色盖板	COVER Gray	2
14	67077T	黑色盖	COVER Black	2
15	88417	螺钉(#12-24×0.620)	SCREW (#12-24 x .620)	4
16	35521	螺母	NUT	4
17	48926	垫圈	WASHER	1
18	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	1
18	8M0204653	螺母	NUT	1
19	20553	垫圈(.406 x .734 x .063)	WASHER (.406 x .734 x .063)	4
20	69254	螺母	NUT	4
21	828212	怠速排气套	BOOT Idle Exhaust	1
21	8M0039081	护套	BOOT	1
22	64649	堵头	PLUG	1
23	991732	衬垫	GASKET	1
23	991734	衬垫	GASKET	1
24	66350	下密封件	SEAL (LOWER)	1
24	66350001	密封件	SEAL	1
25	18276	排气管	TUBE Exhaust	1
25	18276T	排气管	EXHAUST TUBE	1
26	177261	上密封件	SEAL (UPPER)	1
26	8M0039076	密封件	SEAL	1
27	812834	排气管延长段	EXTENSION Exhaust	1
27	812834A2	排气延长总成	EXTENSION ASSEMBLY Exhaust	1
27	41942F3	排气管延长段	EXTENSION Exhaust	1
27	879288T71	排气管延长段	EXTENSION Exhaust	1
28	67295	水管	TUBE Water	1
28	8M0042788	长型水管	TUBE-WATER-LONG	1
28	74729	管	TUBE	1
28	8M0042790	水管	TUBE-WATER	1
29	78246	衬垫	GASKET	1
29	782461	衬垫	GASKET	1
30	18233A3	隔板总成	PLATE ASSEMBLY	1
30	18233A20	传动轴壳体板总成	PLATE ASSEMBLY Driveshaft Housing	1
31	8147012	密封件	SEAL	1
31	8M0043165	密封件-27.00英寸	SEAL-27.00 INCH	1
32	68011	支架	BRACKET	1
33	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	12
33	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	12
34	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
35	38970	密封件	SEAL	1
36	90192	螺钉(.250-20 x .750)不锈钢	SCREW (.250-20 x .750) Stainless Steel	6
37	183071	衬垫	GASKET	1
37	183076	衬垫	GASKET	1
-	815791A92	发动机垫片组	GASKET SET Engine	1

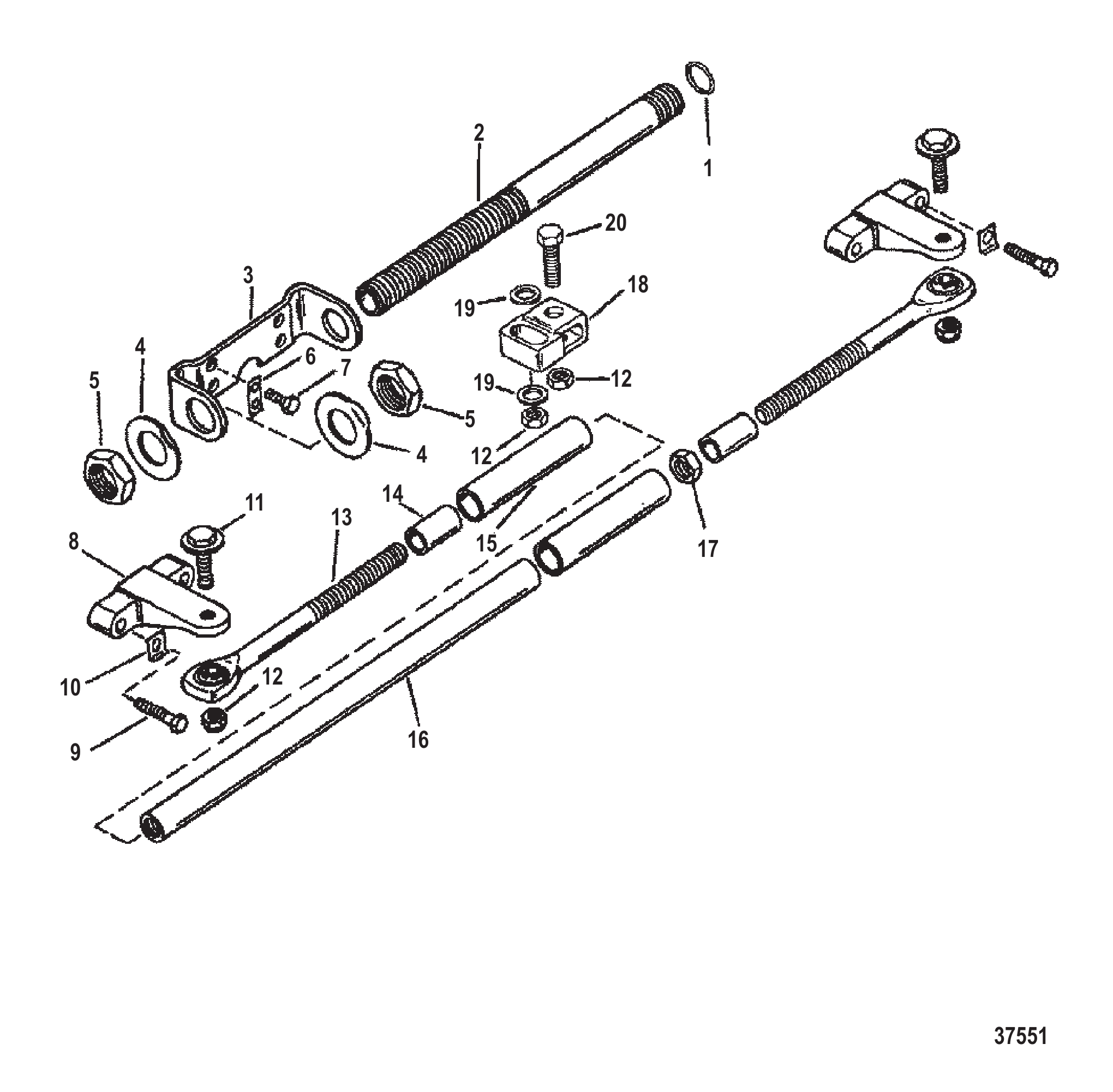

图 8双机延伸套件 DUAL ENGINE EXTENSION KIT

REF	零件编号	中文名称	英文名称	数量
-	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
1	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
2	71565A2	管总成	TUBE ASSEMBLY	1
3	41055	支架	MOUNT	1
4	42100	锁紧垫圈	TAB WASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	88404	锁紧垫圈	TAB WASHER	2
7	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
8	17729A1	支架	BRACKET	2
9	62055	螺钉(.312-24 x 1.250)	SCREW (.312-24 x 1.250)	4
10	17728	锁紧垫圈	TAB WASHER	4
11	140001	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	4
12	34863	螺母 (.375-24)	NUT (.375-24)	6
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	6
13	979331	转向眼环	STEERING EYE	2
13	8M0026167	转向眼环	STEERING EYE	2
14	23651	衬套(1.625)	SLEEVE (1.625)	2
15	97931	管材(4.00英寸)	TUBING (4.00 Inches)	2
16	8149513	联轴器(15.00英寸)	COUPLER (15.00 Inches)	1
16	8M0026098	联轴器15英寸	COUPLER 15 In.	1
17	42099	螺母(.562-18)	NUT (.562-18)	1
18	821169	联轴器	COUPLING	1
19	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
20	94319	螺钉(.375-24 x 1.5)	SCREW (.375-24 x 1.5)	1

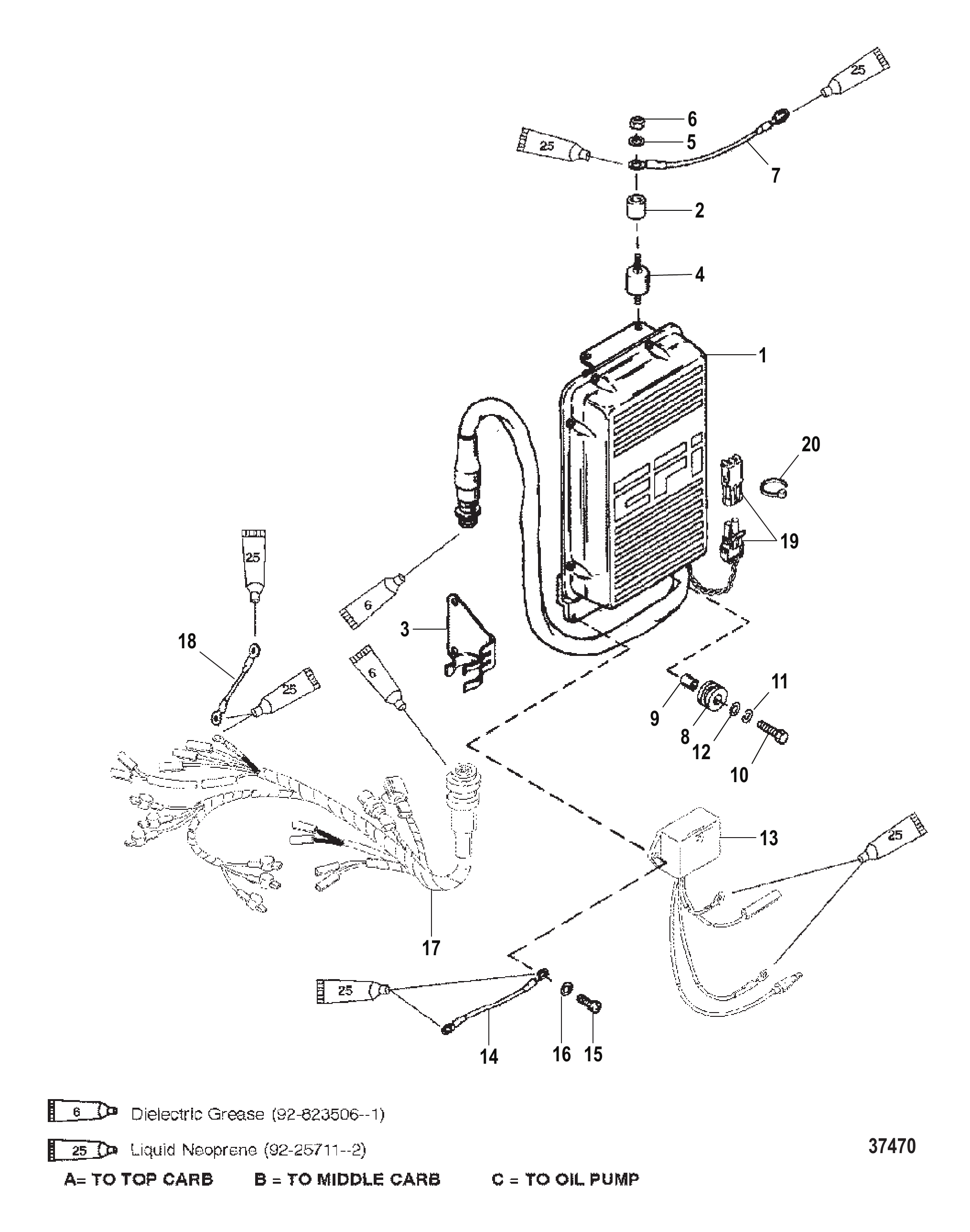

图 9电控单元总成 E.C.U. ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	824003A10	发动机控制单元ECU	ECU Engine Control Unit	1
1	824003A9	发动机控制单元ECU	ECU Engine Control Unit	1
1	824003T25	电控单元	ECU	1
1	824003A8	发动机控制单元ECU	ECU Engine Control Unit	1
1	824003T26	电控单元	ECU	1
2	34948	隔套	SPACER	2
3	146951	卡扣	CLIP	1
4	90435	支架	MOUNT	2
5	21249	垫圈	WASHER	4
6	20361	螺母(.250-28)	NUT (.250-28)	4
6	8267089	螺母(.250-28)	NUT (.250-28)	4
7	88807A19	拉线总成	CABLE ASSEMBLY	1
8	14637	护孔环	GROMMET	1
9	14636	衬套	BUSHING	1
10	28667	螺钉 (0.250-20 x 1.00) 不锈钢	SCREW (.250-20 x 1.00) Stainless Steel	1
11	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
12	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
13	13202A4	水位传感器模块总成	MODULE ASSEMBLY Water Sensor	1
14	88807A18	线缆总成(黑色)	CABLE ASSEMBLY (BLACK)	1
15	37571	螺钉(.190-32 x 0.500)	SCREW (.190-32 x .500)	2
16	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
17	98866A25	线束总成 ECU与喷油器	HARNESS ASSEMBLY ECU And Injectors	1
18	87895A4	线缆总成(150/175)	CABLE ASSEMBLY (150/175)	1
19	832948A1	2针公头连接器总成	CONNECTOR ASSEMBLY 2 POS Male	1
20	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR

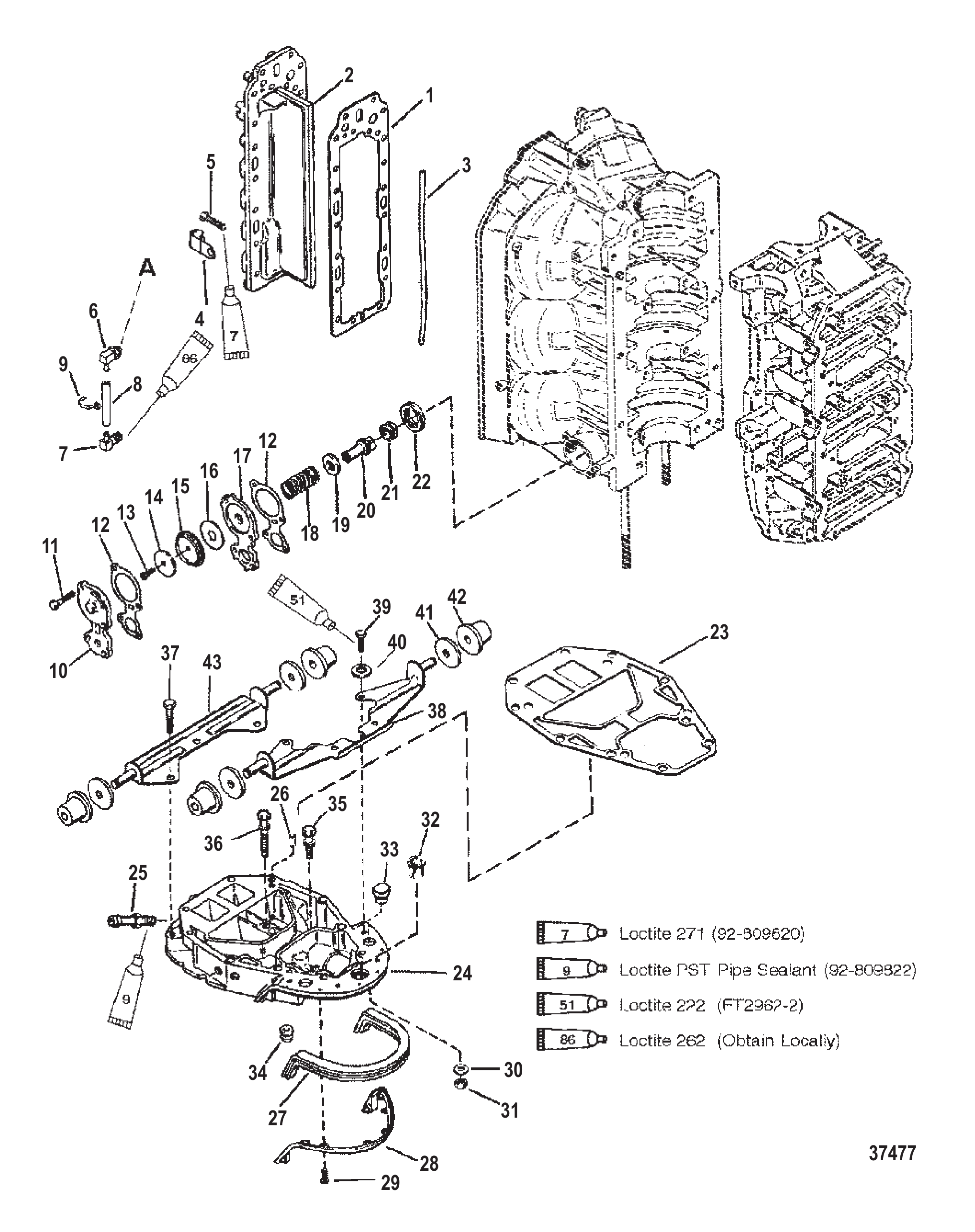

图 10排气歧管与排气板 EXHAUST MANIFOLD AND EXHAUST PLATE

REF	零件编号	中文名称	英文名称	数量
1	190503	衬垫	GASKET	1
2	827323A2	分隔板	DIVIDER PLATE	1
3	814754	密封件(12.50英寸)	SEAL (12.50 Inches)	1
4	814634	卡箍	CLAMP	4
5	826356	螺钉带垫圈(.312-18 x 1.500)	SCREW AND WASHER (.312-18 x 1.500)	20
5	8263561	螺钉带垫圈(.312-18 x 1.500)	SCREW AND WASHER (.312-18 x 1.500)	20
6	814430	管接头(.500-14)	FITTING (.500-14)	1
6	8144301	接头	FITTING	1
7	92007	管接头(.250-18)(90度)	FITTING (.250-18) (90 DEGREES)	1
7	920071	90度弯头	FITTING (90 Degree)	1
8	830756109	软管（57.00英寸整卷）（裁切至23-1/2英寸）	HOSE (57.00 Inches Bulk) (Cut to 23-1/2 IN.)	1
8	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
9	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
10	68729	盖板	COVER	1
10	8M0039767	盖板	COVER	1
11	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	4
12	78690	衬垫	GASKET	2
12	78690002	衬垫	GASKET	2
13	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
14	76451	垫圈	WASHER	1
15	14479	隔膜	DIAPHRAGM	1
15	144791	隔膜	DIAPHRAGM	1
16	16496	导水板	DEFLECTOR Water	1
17	16497A1	安装板	PLATE	1
18	64878	弹簧(黑色)	SPRING (Black)	1
19	85303	垫圈	WASHER	1
20	14480	提动阀	POPPET	1
21	64872	护孔环	GROMMET	1
22	65848	托架	CARRIER	1
23	991763	衬垫	GASKET	1
23	991764	衬垫	GASKET	1
24	18260A2	排气板总成	PLATE ASSEMBLY Exhaust	1
24	18260T2	排气板总成	PLATE ASSEMBLY Exhaust	1
25	897721	连接器(.125-27)(直型)	CONNECTOR (.125-27) (STRAIGHT)	1
25	89772Q1	连接器(.125-27)	CONNECTOR (.125-27)	1
26	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
27	8147011	密封件	SEAL	1
27	8M0043164	密封件	SEAL	1
28	680101	支架	BRACKET	1
29	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	8
29	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	8
30	20553	垫圈(.406 x .734 x .063)	WASHER (.406 x .734 x .063)	6
31	69254	螺母	NUT	6
32	27132	衬套	BUSHING	1
33	19564	护孔环	GROMMET	1
33	8M0179867	护孔环	GROMMET	1
34	19565	护孔环	GROMMET	1
34	19565002	护孔环	GROMMET	1
35	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	1
36	68783	螺钉(.312-18×2.50)	SCREW (.312-18 x 2.50)	1
37	66725	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	3
37	898833	螺钉(.375-16 x 3.500)	SCREW (.375-16 x 3.500)	3
38	812905A5	前支架总成	BRACKET ASSEMBLY Front	1
38	812905T	前支架	BRACKET Front	1
39	8055571	螺钉(0.3125-18×0.50)	SCREW (.3125-18 x .50)	4
39	90285	螺钉 (.312-18 x .625)	SCREW (.312-18 x .625)	4
40	56720	垫圈(0.330 x 0.750 x 0.060)不锈钢(与5/8英寸参考#39配合使用)	WASHER (.330 x .750 x .060) Stainless Steel (USE WITH 5/8 IN. REF. #39)	4
41	187031	垫圈	WASHER	4
42	18778	护孔环	GROMMET	4
42	18778001	护孔环	GROMMET	4
43	18578A8	支架总成(后部)	BRACKET ASSEMBLY Rear	1
43	18578T09	支架总成(后部)	BRACKET ASSEMBLY Rear	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	823434A97	动力头总成	POWERHEAD ASSEMBLY	1
-	823434T97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817A97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817T97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043A97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043T97	动力头总成	POWERHEAD ASSEMBLY	1

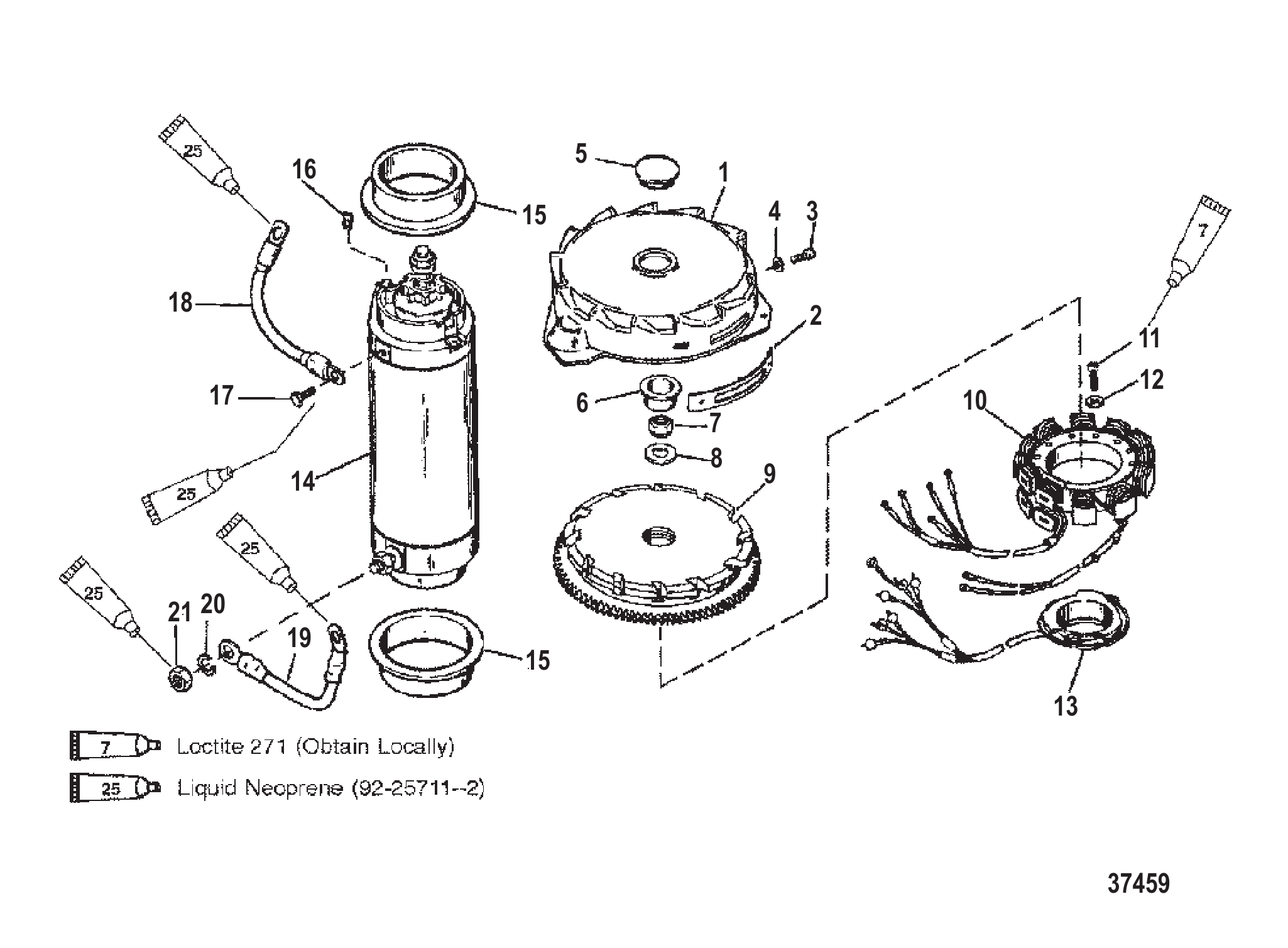

图 11飞轮/启动马达 FLYWHEEL/STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	18896A1	盖板套件	COVER KIT	1
2	79022	标记	MARKER	1
3	37572	螺钉 (.190-32 x .380)	SCREW (.190-32 x .380)	2
4	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	2
5	89219	塞（适用时使用）	PLUG (USE WHERE APPLICABLE)	1
5	89219001	堵头	PLUG	1
6	45907	黄色塞	PLUG Yellow	1
7	52901	螺母(0.625-18)	NUT (.625-18)	1
8	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
8	33001	垫圈	WASHER	1
9	817632A12	飞轮	FLYWHEEL	1
9	859238T16	飞轮总成	FLYWHEEL ASY	1
10	9610A19	定子	STATOR	1
11	90045	螺钉(#10-32×1.375)	SCREW (#10-32 x 1.375)	4
12	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	4
13	96455A9	触发板总成	PLATE ASSEMBLY Trigger	1
14	79472	启动电机总成	STARTER MOTOR ASSEMBLY	1
14	893893	启动马达	STARTER MOTOR	1
15	56703	轴环	COLLAR	2
15	8M0034918	轴环	COLLAR	2
16	68042	橡胶止挡	STOP Rubber	2
16	8M0043376	停机开关	STOP	2
17	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
18	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
19	93388A7	线缆总成(黑色)	CABLE ASSEMBLY (BLACK)	1
19	93388A14	线缆总成(黄/黑)	CABLE ASSEMBLY Yellow/Black	1
20	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
21	20890	螺母 (.250-20)	NUT (.250-20)	1

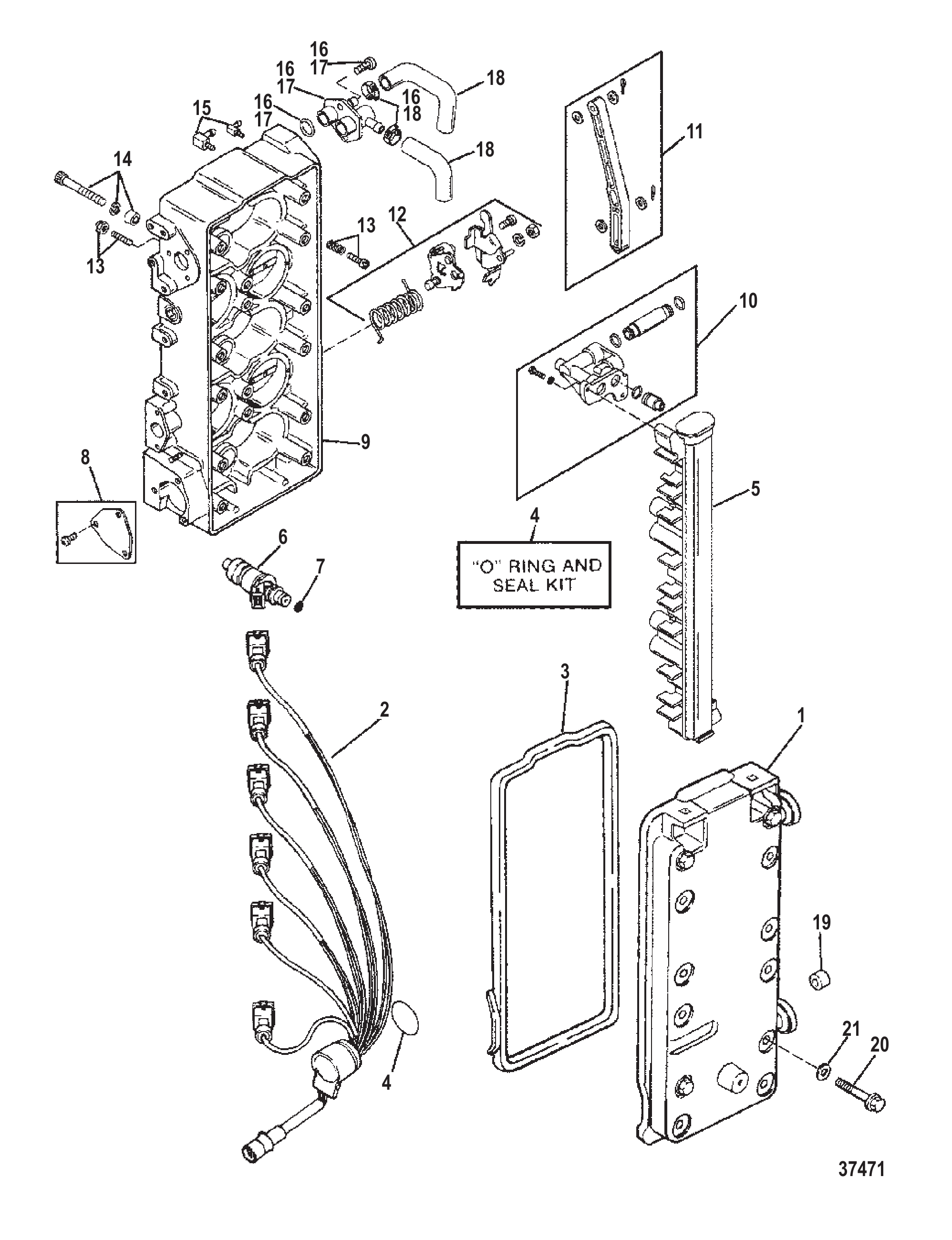

图 12燃油管理系统（壳体） FUEL MANAGEMENT SYSTEM (HOUSING)

REF	零件编号	中文名称	英文名称	数量
-	14817A23	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	8276922	盖板	COVER	1
2	15443	线束套件	HARNESS KIT	1
3	18792	密封件	SEAL	1
4	15029	O型圈及密封套件	O-RING AND SEAL KIT	1
5	8276992	燃油导轨	FUEL RAIL	1
5	827699T2	燃油导轨	FUEL RAIL	1
6	18715	燃油喷油器	INJECTOR Fuel	6
6	18715T	喷油器总成	INJECTOR ASSEMBLY	6
7	17422	滤清器	FILTER	1
8	827696	固定套件	RETAINER KIT	1
9	8276933	节气门体	THROTTLE BODY	1
10	8090572	接头套件	JOINT KIT	1
11	8276891	连杆套件	LINK KIT	1
12	827697	连杆杠杆套件	LEVER KIT Link	1
13	827698	螺钉套件	SCREW KIT	1
14	8276981	螺钉套件	SCREW KIT	1
15	8090851	弯头套件	ELBOW KIT	1
16	814233A1	施拉德阀套件	SCHRADER VALVE KIT	1
16	814233A02	阀套件	VALVE KIT	1
17	8142332	FMA接头套件	FMA JOINT KIT	1
18	8276942	软管套件	HOSE KIT	1
18	827694A01	软管套件-燃油	HOSE KIT-FUEL	1
19	67748	滚轮	ROLLER	1
20	90088	螺钉(.250-20x4)	SCREW (.250-20 x 4)	12
20	845674	螺钉(.250-20x4.00)	SCREW (.250-20 x 4.00)	12
21	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	12
21	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	12

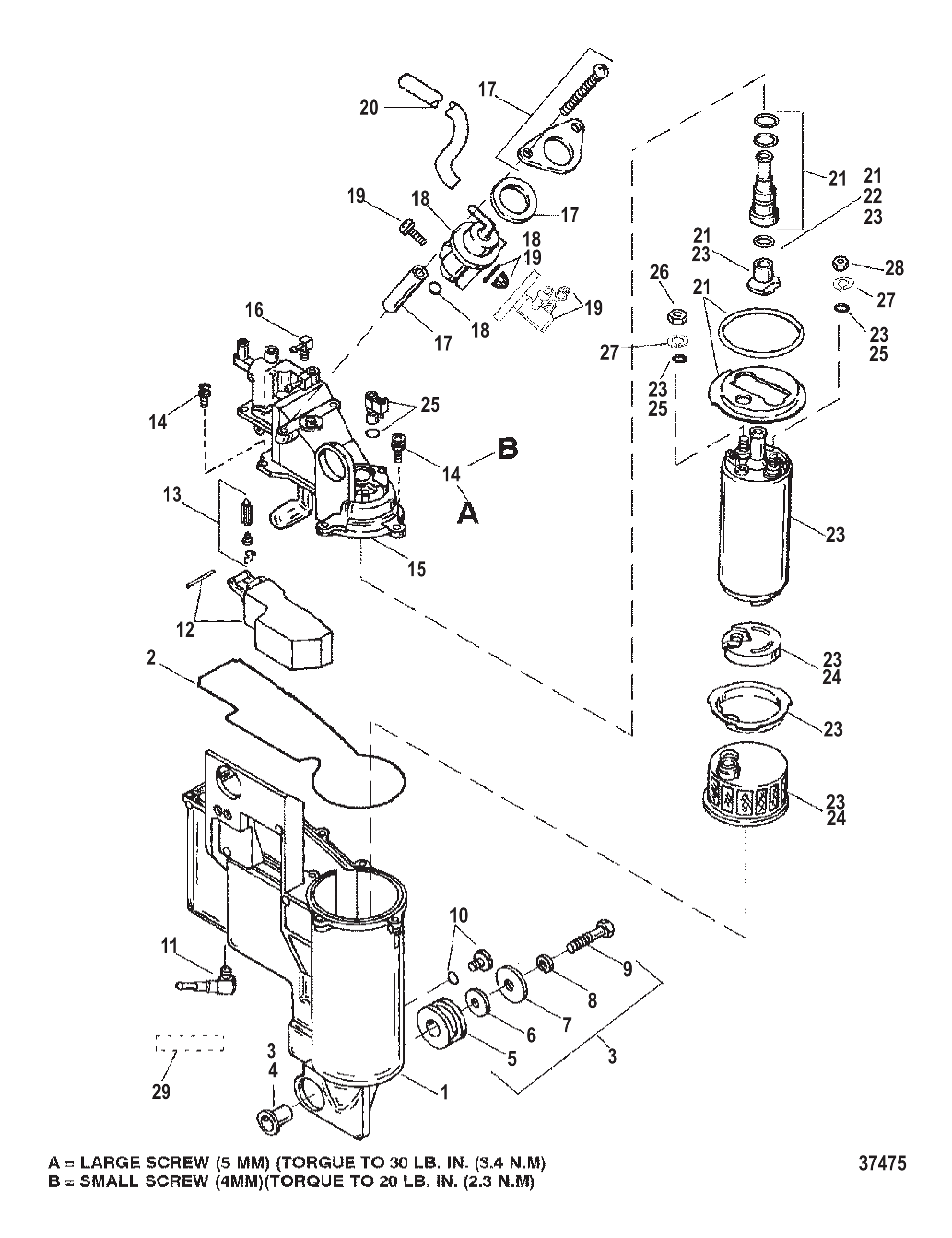

图 13燃油管理系统（蒸汽分离器） FUEL MANAGEMENT SYSTEM (VAPOR SEPARATOR)

REF	零件编号	中文名称	英文名称	数量
-	14817A23	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	8140111	阀体套件	BODY KIT	1
2	809086	O型圈	O-RING	1
3	809092A1	安装螺钉套件	SCREW KIT Mounting	1
4	809078	轴环	COLLAR	1
5	809079	护孔环	GROMMET	3
5	88033	护孔环	GROMMET	3
6	8090622	垫圈	WASHER	3
7	8090621	垫圈	WASHER	3
8	809080	锁紧垫圈	LOCKWASHER	3
8	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
9	8090611	螺钉	SCREW	3
10	809091	螺钉套件	SCREW KIT	1
11	424811	阀门	VALVE	1
12	15445	浮子套件	FLOAT KIT	1
13	15446	浮子阀套件	VALVE KIT Float	1
14	8140762	螺钉套件	SCREW KIT	1
15	8140102	盖板套件	COVER KIT	1
16	8090851	弯头套件	ELBOW KIT	1
17	809087	安装套件	ATTACHING KIT	1
18	8140122	燃油压力调节器套件	REGULATOR KIT Fuel Pressure	1
19	814233A1	施拉德阀套件	SCHRADER VALVE KIT	1
19	814233A02	阀套件	VALVE KIT	1
20	8276943	管件套件	TUBING KIT	1
21	809089	燃油泵接头套件	FITTING KIT Fuel Pump	1
22	15029	O型圈及密封套件	O-RING AND SEAL KIT	1
23	8090881	燃油泵套件	PUMP KIT Fuel	1
23	809088T1	燃油泵套件	PUMP KIT Fuel	1
24	8085041	滤清器套件-燃油	STRAINER KIT Fuel	1
24	808504T1	滤网套件	STRAINER KIT	1
25	8090901	连接套件	CONNECTION KIT	1
26	8237515	螺母(M4)	NUT (M4)	1
27	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
28	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
29	85557713	EPA标签信息贴花	DECAL EPA Label Information	1
29	855577A13	REF SOB 09-18	REF SOB 09-18	1

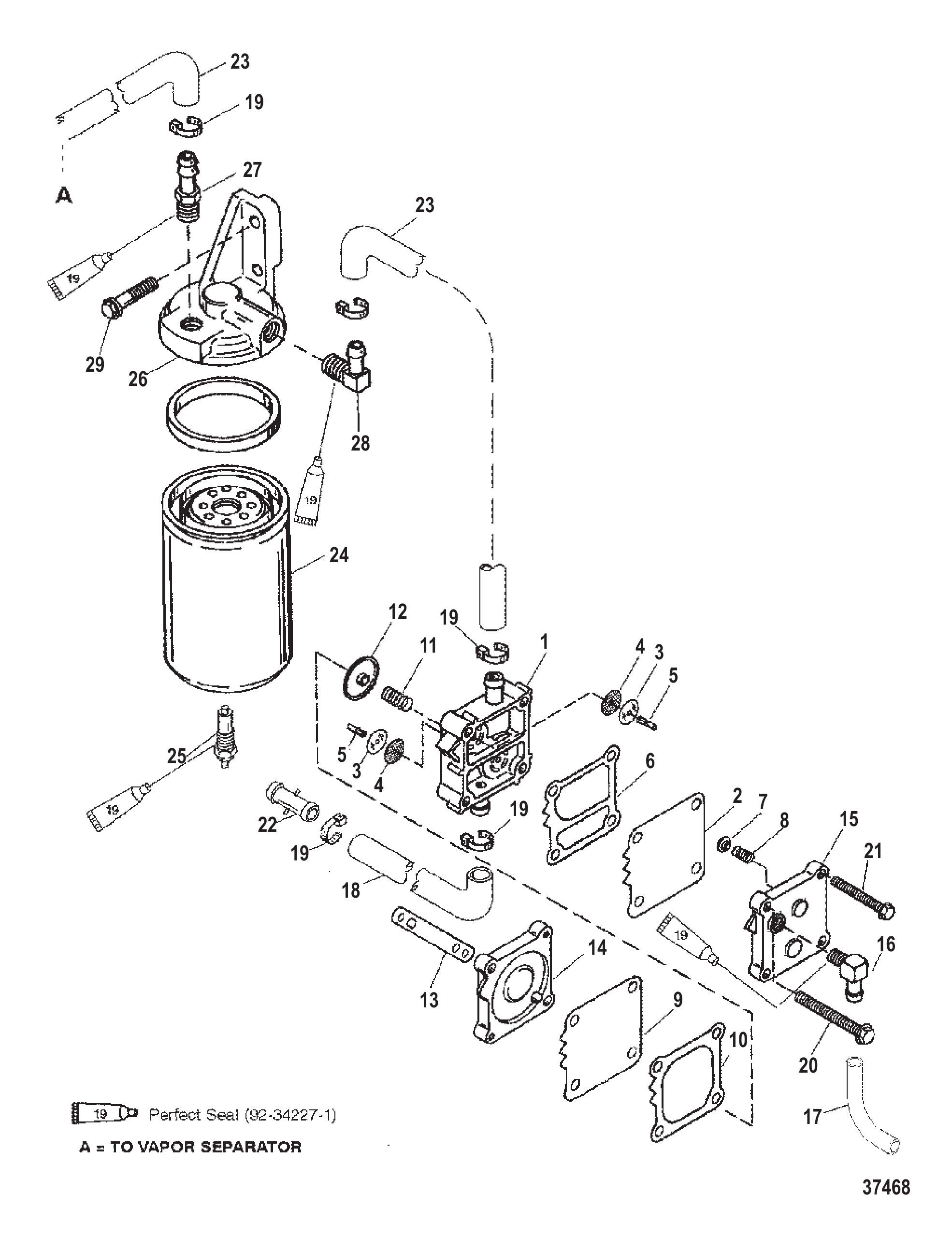

图 14燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	14360A43	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	14360A78	燃油泵套件	PUMP KIT Fuel	1
2	42990A10	膜片组件	DIAPHAGM KIT	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NSS	橡胶止回阀(不单独销售)	NOT SOLD SEPARATE CHECK VALVE, RUBBER	2
4	NSS		NOT SOLD SEPARATE CHECK VALVE	2
5	NSS		NOT SOLD SEPARATE RETAINER	2
6	NSS		NOT SOLD SEPARATE GASKET, BOOST	1
7	NSS		NOT SOLD SEPARATE CAP	1
8	NSS		NOT SOLD SEPARATE SPRING	1
9	NSS		NOT SOLD SEPARATE DIAPHRAGM	2
10	NSS		NOT SOLD SEPARATE GASKET, PULSE	1
11	NSS		NOT SOLD SEPARATE SPRING	1
12	NSS		NOT SOLD SEPARATE CAP	1
13	987691	衬垫	GASKET	1
13	8M0204705	衬垫@2	GASKET @2	1
14	144303	底座	BASE	1
15	987752	安装板	PLATE	1
16	99664	弯头	ELBOW	1
16	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
17	83075780	管材(28英寸整卷)(裁切6英寸)	TUBING (28.00 Inches Bulk) (Cut to 6 IN.)	1
17	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
18	83075780	管材(28英寸整卷)(裁切10-1/2英寸)	TUBING (28.00 Inches Bulk) (Cut to 10-1/2 IN.)	1
18	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
19	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
21	82104540	螺钉(M5 x 40)	SCREW (M5 x 40)	2
22	822769	连接器	CONNECTOR	1
23	1350385	管材(33英寸整卷)(15-1/2英寸)(19英寸)	TUBING (33.00 Inches Bulk) (15-1/2 IN.)(19 IN.)	2
24	18458A4	滤清器套件	FILTER KIT	1
24	18458Q4	燃油水分离滤清器	FILTER Fuel-Water Separating	1
25	828586	探头	PROBE	1
25	8M0204710	探头	PROBE	1
26	13170A3	底座	BASE	1
27	897712	直型连接器(.250-18)	CONNECTOR (.250-18) (STRAIGHT)	1
27	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
28	136071	弯头	ELBOW	1
29	45561	螺钉 (.250-20 x 1.12)	SCREW (.250-20 x 1.12)	2
29	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	823434A97	动力头总成	POWERHEAD ASSEMBLY	1
-	823434T97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817A97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817T97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043A97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043T97	动力头总成	POWERHEAD ASSEMBLY	1

图 15齿轮箱图表（序列号0G437999及以下） GEAR HOUSING CHART (S/N-0G437999 & BELOW)

REF	零件编号	中文名称	英文名称	数量
-	9148A69	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148A72	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T85	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A70	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A73	齿轮箱总成标准旋转 1.87:1 齿轮比	GEAR HOUSING ASSEMBLY Standard Rotation 1.87:1 Gear Ratio	1
-	9148T91	ORD 1647-9148T85	ORD 1647-9148T85	1
-	9148A76	齿轮箱总成反向旋转	GEAR HOUSING ASSEMBLY Counter Rotation	1
-	9148T86	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A77	齿轮箱总成反向旋转	GEAR HOUSING ASSEMBLY Counter Rotation	1
-	9148T92	ORD 1647-9148T86	ORD 1647-9148T86	1

图 16齿轮箱图表（序列号0G438000及以上） GEAR HSG. CHART (S/N-0G438000 & UP)

REF	零件编号	中文名称	英文名称	数量
-	9148A84	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A85	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9148T85	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A90	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9148T84	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A91	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9148T91	ORD 1647-9148T85	ORD 1647-9148T85	1
-	9148A86	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9148T86	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	9148A92	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9148T92	ORD 1647-9148T86	ORD 1647-9148T86	1

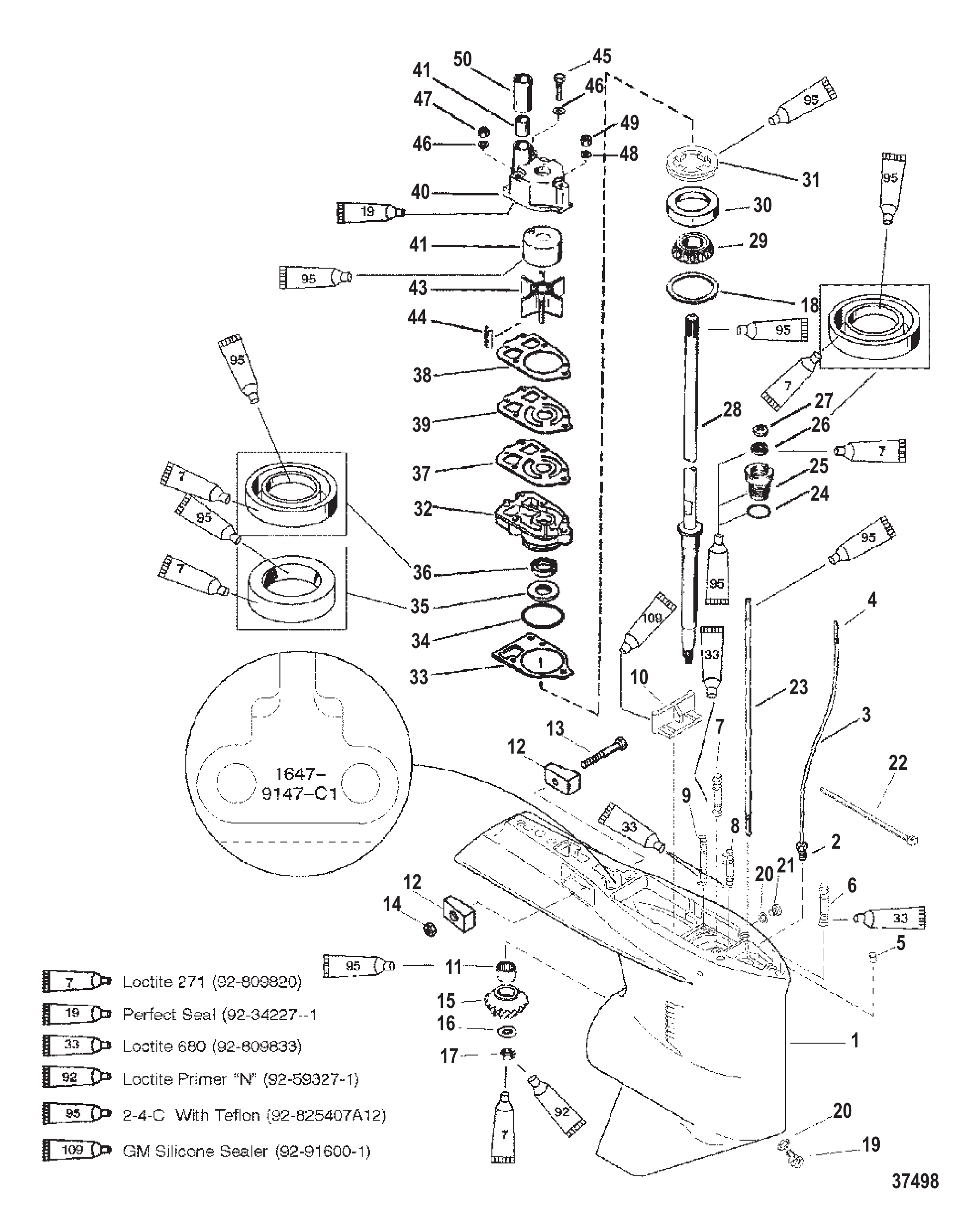

图 17齿轮箱（驱动）（逆时针旋转）（序列号0G437999及以下） GEAR HSG (DRIVE)(CNTR ROTATION) (S/N-0G437999, BELOW)

REF	零件编号	中文名称	英文名称	数量
1	9148A47	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A48	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
2	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
3	NSS		NOT SOLD SEPARATE TUBING	1
4	NSS		NOT SOLD SEPARATE CONNECTOR	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
6	189783	螺柱(0.438×3.82英寸)	STUD (.438 x 3.82 Inches)	1
6	8M0034464	螺柱	STUD	1
7	579203	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
7	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
8	56297	双头螺栓(.312×3.38)	STUD (.312 x 3.38)	1
8	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
9	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
9	306671	螺柱	STUD	2
10	67891	填充块	FILLER BLOCK	1
10	8M0039169	填充块	FILLER BLOCK	1
11	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
12	826134	阳极块	ANODE	2
12	826134Q	阳极块	ANODE	2
13	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
14	8268336	螺母 (M6)	NUT (M6)	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	NSS		NOT SOLD SEPARATE PINION GEAR (PART OF 43-18475A1)	1
16	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	42637A1	垫片组	SHIM SET	AR
18	8M0063267	垫片组	SHIM SET	AR
19	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
19	8M0058389	放油螺钉套件	SCREW KIT Drain	1
20	19183	纤维垫圈	WASHER Fiber	2
20	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
21	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
21	79953Q04	放油螺钉套件	SCREW KIT Drain	1
22	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
23	789022	换档轴	SHIFT SHAFT	1
24	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
25	77631A2	衬套总成	BUSHING ASSEMBLY	1
26	8164641	油封	SEAL Oil	1
26	8M0246145	油封	OIL SEAL	1
27	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
28	442091	驱动轴	DRIVESHAFT	1
28	897625T	加长驱动轴	DRIVESHAFT X-Long	1
29	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
29	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
30	NSS		NOT SOLD SEPARATE CUP	1
31	824519	固定座	RETAINER	1
31	8245191	固定座	RETAINER	1
32	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
32	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
33	426311	衬垫	GASKET	1
33	8M0204678	衬垫	GASKET	1
34	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
34	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
35	89238	油封	SEAL Oil	1
36	16977	油封	SEAL Oil	1
37	856081	衬垫	GASKET	1
37	8M0090319	衬垫@5	GASKET @5	1
38	856091	衬垫	GASKET	1
38	858524	衬垫	GASKET	1
39	32435	面板	FACE PLATE	1
39	8M0204677	面板	PLATE-FACE	1
40	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
40	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
41	48752	嵌件	INSERT	1
41	48752T	嵌件	INSERT	1
42	38970	密封件	SEAL	1
43	899841	叶轮	IMPELLER	1
43	89984T3	叶轮	IMPELLER	1
44	56654	键	KEY	1
44	8M0214992	键@5	KEY @5	1
45	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
45	8M0215009	螺钉	SCREW	1
46	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
46	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
47	13438	螺母(.250-28)	NUT (.250-28)	2
47	8267119	螺母(.250-28)	NUT (.250-28)	2
48	36001	垫圈	WASHER	1
49	13436	螺母	NUT	1
50	29804	套筒	SLEEVE	1
50	29804T	套筒	SLEEVE	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1

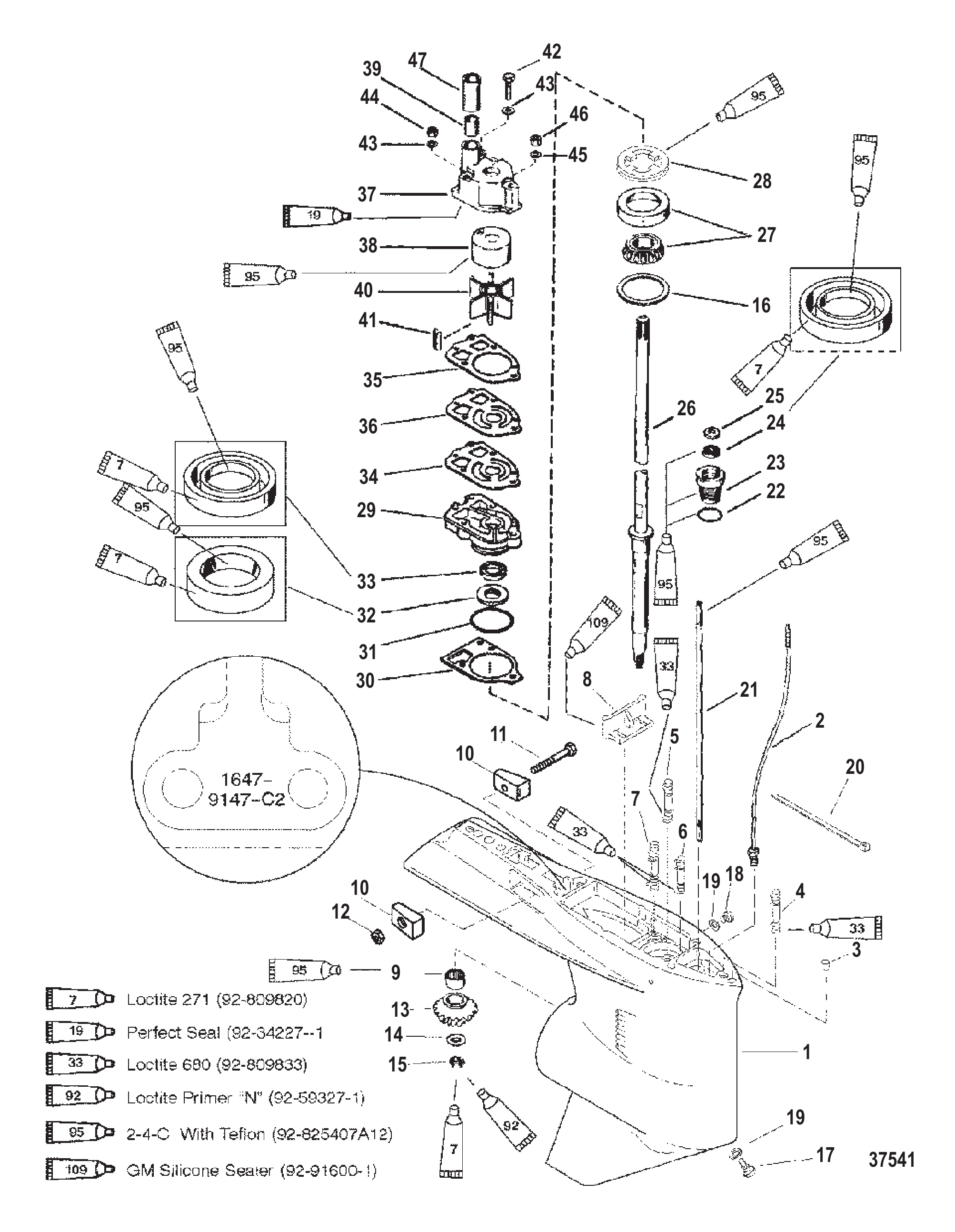

图 18齿轮箱（驱动轴）（逆时针旋转）（序列号0G438000及以上） GEAR HSG (DRIVESHAFT)(CNTR ROTATION) (S/N-0G438000, UP)

REF	零件编号	中文名称	英文名称	数量
1	9148A93	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A94	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148T94	ORD 1647-9148T93	ORD 1647-9148T93	1
2	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	189783	螺柱(0.438×3.82英寸)	STUD (.438 x 3.82 Inches)	1
4	8M0034464	螺柱	STUD	1
5	579203	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
5	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
6	562972	螺柱(0.312-18/0.324-24×3.380)	STUD (.312-18/.324-24 x 3.380)	1
6	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
7	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
7	306671	螺柱	STUD	2
8	67891	填充块	FILLER BLOCK	1
8	8M0039169	填充块	FILLER BLOCK	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	826134	阳极块	ANODE	2
10	826134Q	阳极块	ANODE	2
11	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
12	8268336	螺母 (M6)	NUT (M6)	1
12	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
13	NSS	不单独出售-小齿轮(属于43-828701A1部件)	NOT SOLD SEPARATE PINION GEAR (PART OF 43-828701A1)	1
14	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
15	35921	螺母(0.625-18)	NUT (.625-18)	1
16	42637A1	垫片组	SHIM SET	AR
16	8M0063267	垫片组	SHIM SET	AR
17	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
17	8M0058389	放油螺钉套件	SCREW KIT Drain	1
18	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
18	79953Q04	放油螺钉套件	SCREW KIT Drain	1
19	19183	纤维垫圈	WASHER Fiber	2
19	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
20	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
21	789022	换档轴	SHIFT SHAFT	1
22	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
23	77631A2	衬套总成	BUSHING ASSEMBLY	1
24	8164641	油封	SEAL Oil	1
24	8M0246145	油封	OIL SEAL	1
25	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
26	442091	驱动轴	DRIVESHAFT	1
26	897625T	加长驱动轴	DRIVESHAFT X-Long	1
27	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
27	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	824519	固定座	RETAINER	1
28	8245191	固定座	RETAINER	1
29	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
29	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
30	426311	衬垫	GASKET	1
30	8M0204678	衬垫	GASKET	1
31	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
31	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
32	89238	油封	SEAL Oil	1
33	16977	油封	SEAL Oil	1
34	856081	衬垫	GASKET	1
34	8M0090319	衬垫@5	GASKET @5	1
35	856091	衬垫	GASKET	1
35	858524	衬垫	GASKET	1
36	32435	面板	FACE PLATE	1
36	8M0204677	面板	PLATE-FACE	1
37	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
37	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
38	48752	嵌件	INSERT	1
38	48752T	嵌件	INSERT	1
39	38970	密封件	SEAL	1
40	899841	叶轮	IMPELLER	1
40	89984T3	叶轮	IMPELLER	1
41	56654	键	KEY	1
41	8M0214992	键@5	KEY @5	1
42	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
42	8M0215009	螺钉	SCREW	1
43	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
43	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
44	13438	螺母(.250-28)	NUT (.250-28)	2
44	8267119	螺母(.250-28)	NUT (.250-28)	2
45	36001	垫圈	WASHER	1
46	13436	螺母	NUT	1
47	29804	套筒	SLEEVE	1
47	29804T	套筒	SLEEVE	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1

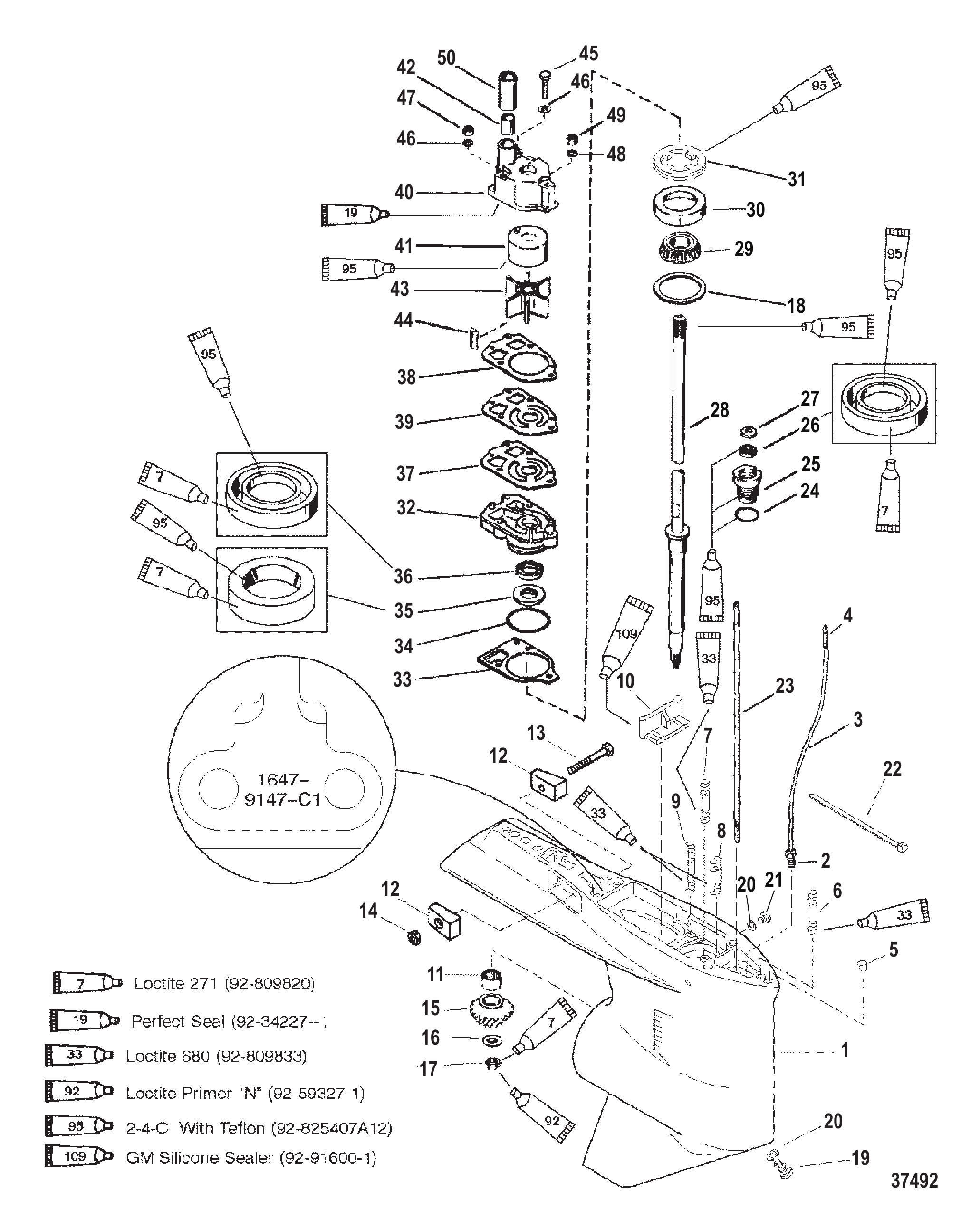

图 19齿轮箱（驱动轴）（标准旋转）（序列号0G437999及以下） GEAR HSG (DRIVESHAFT)(STD ROTATION) (S/N-0G437999, BELOW)

REF	零件编号	中文名称	英文名称	数量
1	9148A47	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A48	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
2	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
3	NSS		NOT SOLD SEPARATE TUBING	1
4	NSS		NOT SOLD SEPARATE CONNECTOR	1
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
6	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
6	189783	螺柱(0.438×3.82英寸)	STUD (.438 x 3.82 Inches)	1
6	8M0034464	螺柱	STUD	1
7	579203	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
7	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
8	56297	双头螺栓(.312×3.38)	STUD (.312 x 3.38)	1
8	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
9	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
9	306671	螺柱	STUD	2
10	67891	填充块	FILLER BLOCK	1
10	8M0039169	填充块	FILLER BLOCK	1
11	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
12	826134	阳极块	ANODE	2
12	826134Q	阳极块	ANODE	2
13	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
14	8268336	螺母 (M6)	NUT (M6)	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	NSS	不单独出售-小齿轮(属于43-44104A8部件)(1.87:1齿比-15齿)	NOT SOLD SEPARATE PINION GEAR (PART OF 43-44104A8(1.87:1 GEAR RATIO-15TEETH)	1
16	92721	垫圈(0.965 x 0.630)(不用于高海拔)	WASHER (.965 x .630) (NOT USED W/HIGH ALTITUDE)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	42637A1	垫片组	SHIM SET	AR
18	8M0063267	垫片组	SHIM SET	AR
19	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
19	8M0058389	放油螺钉套件	SCREW KIT Drain	1
20	19183	纤维垫圈	WASHER Fiber	2
20	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
21	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
21	79953Q04	放油螺钉套件	SCREW KIT Drain	1
22	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
23	789022	换档轴	SHIFT SHAFT	1
24	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
25	77631A2	衬套总成	BUSHING ASSEMBLY	1
26	8164641	油封	SEAL Oil	1
26	8M0246145	油封	OIL SEAL	1
27	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
28	440001	驱动轴	DRIVESHAFT	1
28	897624T	长驱动轴	DRIVESHAFT Long	1
28	442091	驱动轴	DRIVESHAFT	1
28	897625T	加长驱动轴	DRIVESHAFT X-Long	1
29	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
29	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
30	NSS	不单独出售-锥形杯	NOT SOLD SEPARATE CUP, TAPERED	1
31	824519	固定座	RETAINER	1
31	8245191	固定座	RETAINER	1
32	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
32	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
33	426311	衬垫	GASKET	1
33	8M0204678	衬垫	GASKET	1
34	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
34	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
35	89238	油封	SEAL Oil	1
36	16977	油封	SEAL Oil	1
37	856081	衬垫	GASKET	1
37	8M0090319	衬垫@5	GASKET @5	1
38	856091	衬垫	GASKET	1
38	858524	衬垫	GASKET	1
39	32435	面板	FACE PLATE	1
39	8M0204677	面板	PLATE-FACE	1
40	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
40	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
41	48752	嵌件	INSERT	1
41	48752T	嵌件	INSERT	1
42	38970	密封件	SEAL	1
43	899841	叶轮	IMPELLER	1
43	89984T3	叶轮	IMPELLER	1
44	56654	键	KEY	1
44	8M0214992	键@5	KEY @5	1
45	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
45	8M0215009	螺钉	SCREW	1
46	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
46	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
47	13438	螺母(.250-28)	NUT (.250-28)	2
47	8267119	螺母(.250-28)	NUT (.250-28)	2
48	36001	垫圈	WASHER	1
49	13436	螺母	NUT	1
50	29804	套筒	SLEEVE	1
50	29804T	套筒	SLEEVE	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1

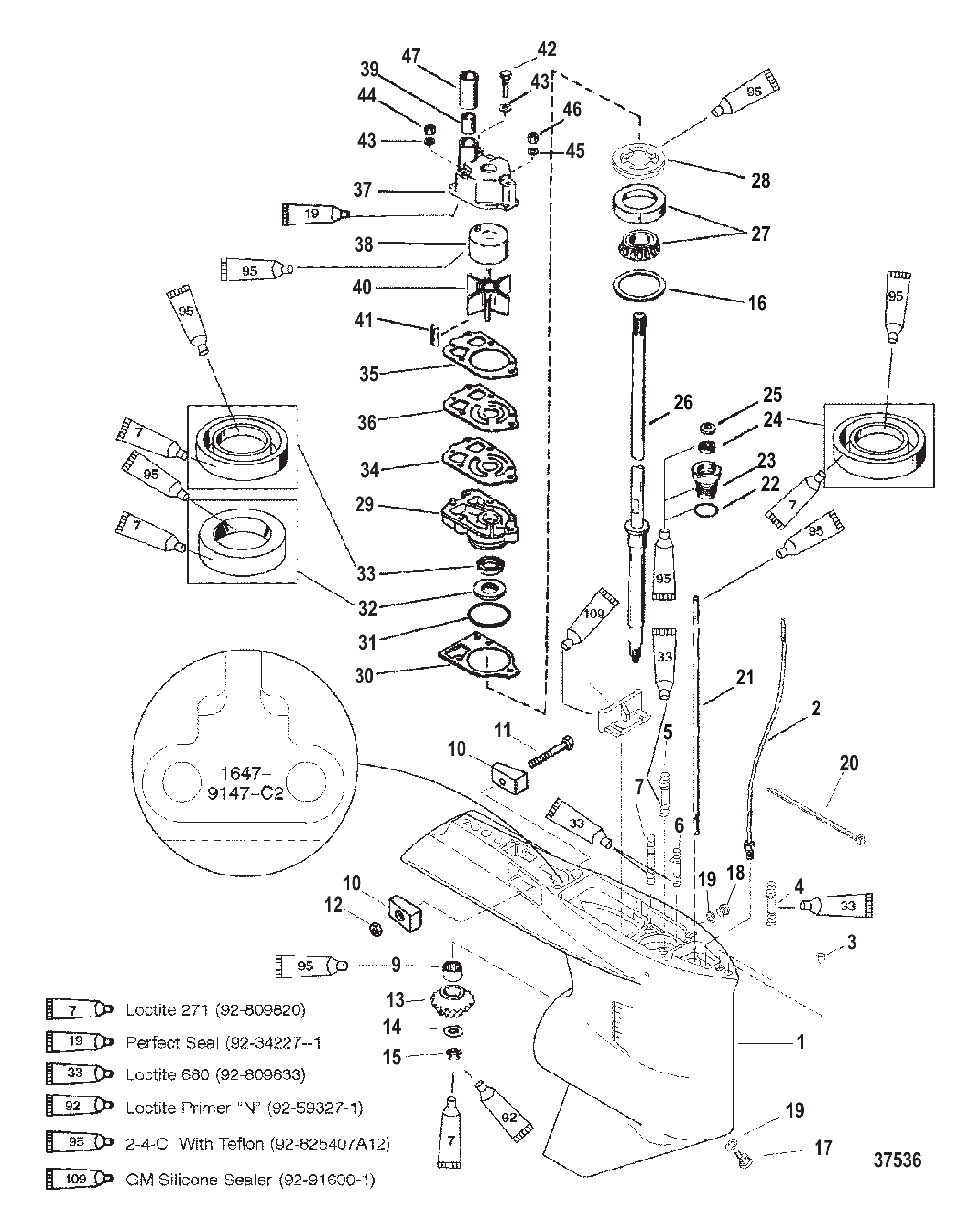

图 20齿轮箱（驱动轴）（标准旋转）（序列号0G438000及以上） GEAR HSG (DRIVESHAFT)(STD ROTATION) (S/N-0G438000, UP)

REF	零件编号	中文名称	英文名称	数量
1	9148A93	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A94	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148T94	ORD 1647-9148T93	ORD 1647-9148T93	1
2	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
4	189783	螺柱(0.438×3.82英寸)	STUD (.438 x 3.82 Inches)	1
4	8M0034464	螺柱	STUD	1
5	579203	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
5	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
6	562972	螺柱(0.312-18/0.324-24×3.380)	STUD (.312-18/.324-24 x 3.380)	1
6	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
7	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
7	306671	螺柱	STUD	2
8	67891	填充块	FILLER BLOCK	1
8	8M0039169	填充块	FILLER BLOCK	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	826134	阳极块	ANODE	2
10	826134Q	阳极块	ANODE	2
11	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
12	8268336	螺母 (M6)	NUT (M6)	1
12	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
13	NSS	不单独出售-小齿轮(属于43-828174A2部件)	NOT SOLD SEPARATE PINION GEAR (PART OF 43-828174A2	1
14	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
15	35921	螺母(0.625-18)	NUT (.625-18)	1
16	42637A1	垫片组	SHIM SET	AR
16	8M0063267	垫片组	SHIM SET	AR
17	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
17	8M0058389	放油螺钉套件	SCREW KIT Drain	1
18	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
18	79953Q04	放油螺钉套件	SCREW KIT Drain	1
19	19183	纤维垫圈	WASHER Fiber	2
19	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
20	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
21	789022	换档轴	SHIFT SHAFT	1
22	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
23	77631A2	衬套总成	BUSHING ASSEMBLY	1
24	8164641	油封	SEAL Oil	1
24	8M0246145	油封	OIL SEAL	1
25	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
26	440001	驱动轴	DRIVESHAFT	1
26	897624T	长驱动轴	DRIVESHAFT Long	1
26	442091	驱动轴	DRIVESHAFT	1
26	897625T	加长驱动轴	DRIVESHAFT X-Long	1
27	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
27	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	824519	固定座	RETAINER	1
28	8245191	固定座	RETAINER	1
29	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
29	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
30	426311	衬垫	GASKET	1
30	8M0204678	衬垫	GASKET	1
31	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
31	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
32	89238	油封	SEAL Oil	1
33	16977	油封	SEAL Oil	1
34	856081	衬垫	GASKET	1
34	8M0090319	衬垫@5	GASKET @5	1
35	856091	衬垫	GASKET	1
35	858524	衬垫	GASKET	1
36	32435	面板	FACE PLATE	1
36	8M0204677	面板	PLATE-FACE	1
37	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
37	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
38	48752	嵌件	INSERT	1
38	48752T	嵌件	INSERT	1
39	38970	密封件	SEAL	1
40	899841	叶轮	IMPELLER	1
40	89984T3	叶轮	IMPELLER	1
41	56654	键	KEY	1
41	8M0214992	键@5	KEY @5	1
42	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
42	8M0215009	螺钉	SCREW	1
43	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
43	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
44	13438	螺母(.250-28)	NUT (.250-28)	2
44	8267119	螺母(.250-28)	NUT (.250-28)	2
45	36001	垫圈	WASHER	1
46	13436	螺母	NUT	1
47	29804	套筒	SLEEVE	1
47	29804T	套筒	SLEEVE	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1

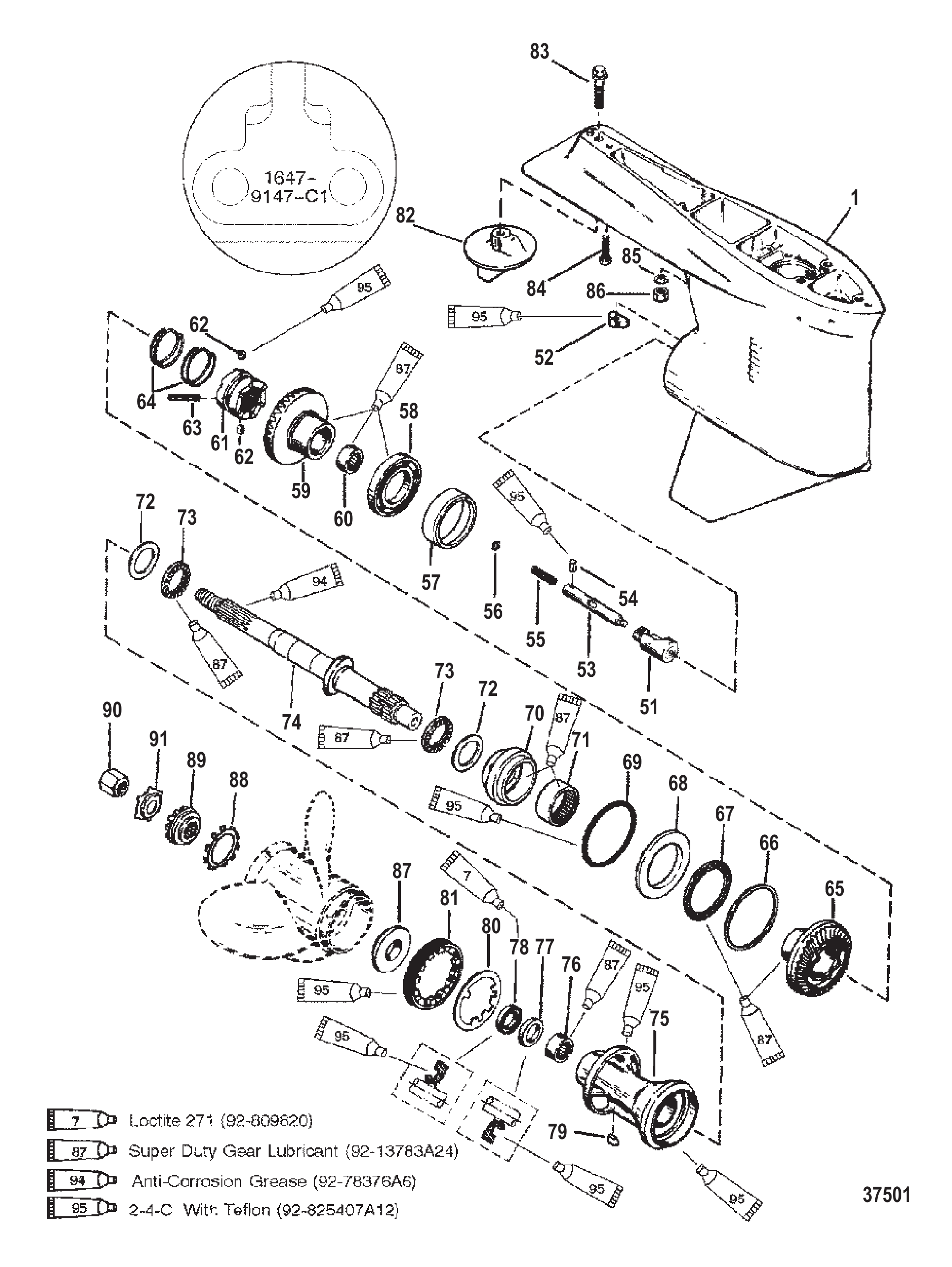

图 21齿轮箱（螺旋桨）（逆时针旋转）（序列号0G437999及以下） GEAR HSG (PROP)(CNTR ROTATION) (S/N-0G437999, BELOW)

REF	零件编号	中文名称	英文名称	数量
1	9148A47	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A48	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
51	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
52	789562	换挡凸轮	SHIFT CAM	1
53	799111	杆	ROD	1
53	79911A1	杆	ROD	1
54	78906	销	PIN	1
54	8M0084245	弹簧定位销	PIN Spring Locator	1
55	79910	弹簧	SPRING	2
56	78910	垫圈	WASHER	AR
57	14469	轴承杯	CUP Bearing	1
57	14469T	轴承杯	CUP Bearing	1
58	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
58	88957T	滚珠轴承	BEARING Ball	1
59	NSS	不单独出售-倒档齿轮(属于43-18475A1部件)	NOT SOLD SEPARATE REVERSE GEAR (PART OF 43-18475A1)	1
60	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
61	823174	离合器	CLUTCH	1
61	823174T	ORD 8M0100493	ORD 8M0100493	1
62	78909	定位销	PIN Detent	2
63	78905	十字销	PIN Cross	1
63	8M0084243	十字销	PIN Cross	1
64	78962	弹簧	SPRING	2
65	18475A1	前进齿轮总成	GEAR ASSEMBLY Forward	1
65	18475T1	齿轮组	GEAR SET	1
66	176151	调整垫片(.125)	SPACER SHIM (.125)	AR
66	176152	调整垫片(.127)	SPACER SHIM (.127)	AR
66	176153	调整垫片(.129)	SPACER SHIM (.129)	AR
66	176154	调整垫片(.131)	SPACER SHIM (.131)	AR
66	176155	调整垫片(.133)	SPACER SHIM (.133)	AR
66	176156	调整垫片(.135)	SPACER SHIM (.135)	AR
66	176157	调整垫片(.137)	SPACER SHIM (.137)	AR
66	176158	调整垫片(.139)	SPACER SHIM (.139)	AR
66	176159	调整垫片(.141)	SPACER SHIM (.141)	AR
66	1761510	调整垫片(.143)	SPACER SHIM (.143)	AR
66	1761511	调整垫片(.145)	SPACER SHIM (.145)	AR
66	1761512	调整垫片(.147)	SPACER SHIM (.147)	AR
66	1761513	调整垫片(.149)	SPACER SHIM (.149)	AR

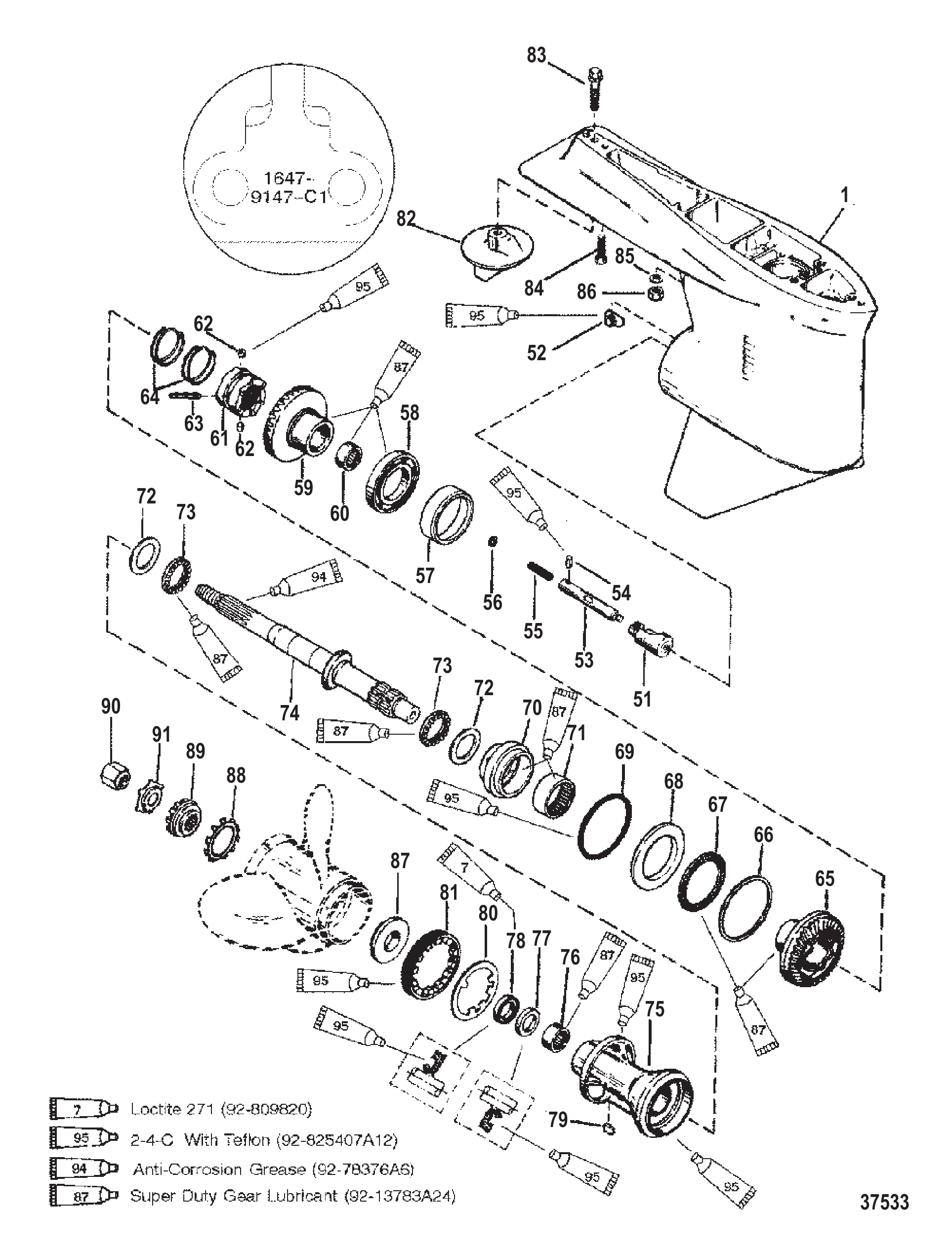

图 22齿轮箱（螺旋桨轴）（逆时针旋转）（序列号0G437999及以下） GEAR HSG (PROP SHAFT)(CNTR ROTATION) (S/N-0G437999, BELOW)

REF	零件编号	中文名称	英文名称	数量
1	9148A47	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A48	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
67	15841	滚柱轴承	BEARING Roller	1
68	17616	推力环	THRUST RING	1
69	31534	O型圈	O-RING	1
69	8M0214920	O型圈	O RING	1
70	18447A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
70	18447T2	适配器总成	ADAPTOR ASSEMBLY	1
71	15843	滚柱轴承	BEARING Roller	1
71	15843T	滚针轴承	BEARING Needle	1
72	18448	止推垫片	THRUST WASHER	2
73	15842	推力轴承	BEARING Thrust	2
74	18446	螺旋桨轴	PROPELLER SHAFT	1
75	818896A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
75	818896T2	轴承座	BEARING CARRIER	1
76	30956	滚针轴承	BEARING Needle	1
76	30956T	滚针轴承	BEARING Needle	1
77	76868	油封(内部)	SEAL (INSIDE)	1
77	8M0248882	油封@5	SEAL-OIL @5	1
78	76868	油封(外侧)	SEAL (OUTSIDE)	1
78	8M0248882	油封@5	SEAL-OIL @5	1
79	30281	键	KEY	1
80	183231	锁紧垫圈	TAB WASHER	1
81	79448	固定座	RETAINER	1
81	8M2011027	固定座	RETAINER	1
82	316405	平衡鳍板	TRIM TAB	1
82	8M0236553	平衡鳍板	TRIM TAB	1
83	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
83	8M0204686	螺钉	SCREW	1
84	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
85	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
86	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
86	8M0204653	螺母	NUT	2
87	8354671	推力毂	THRUST HUB	1
87	835467Q01	止推垫片套件	THRUST WASHER KIT	1
88	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
89	31211A2	花键垫圈	WASHER Splined	1
89	31211Q03	垫圈总成	WASHER ASSEMBLY	1
90	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
90	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
91	816629	锁紧垫圈	TAB WASHER	1
91	816629Q	锁紧垫圈	TAB WASHER	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	89238A2	密封套件	SEAL KIT	1

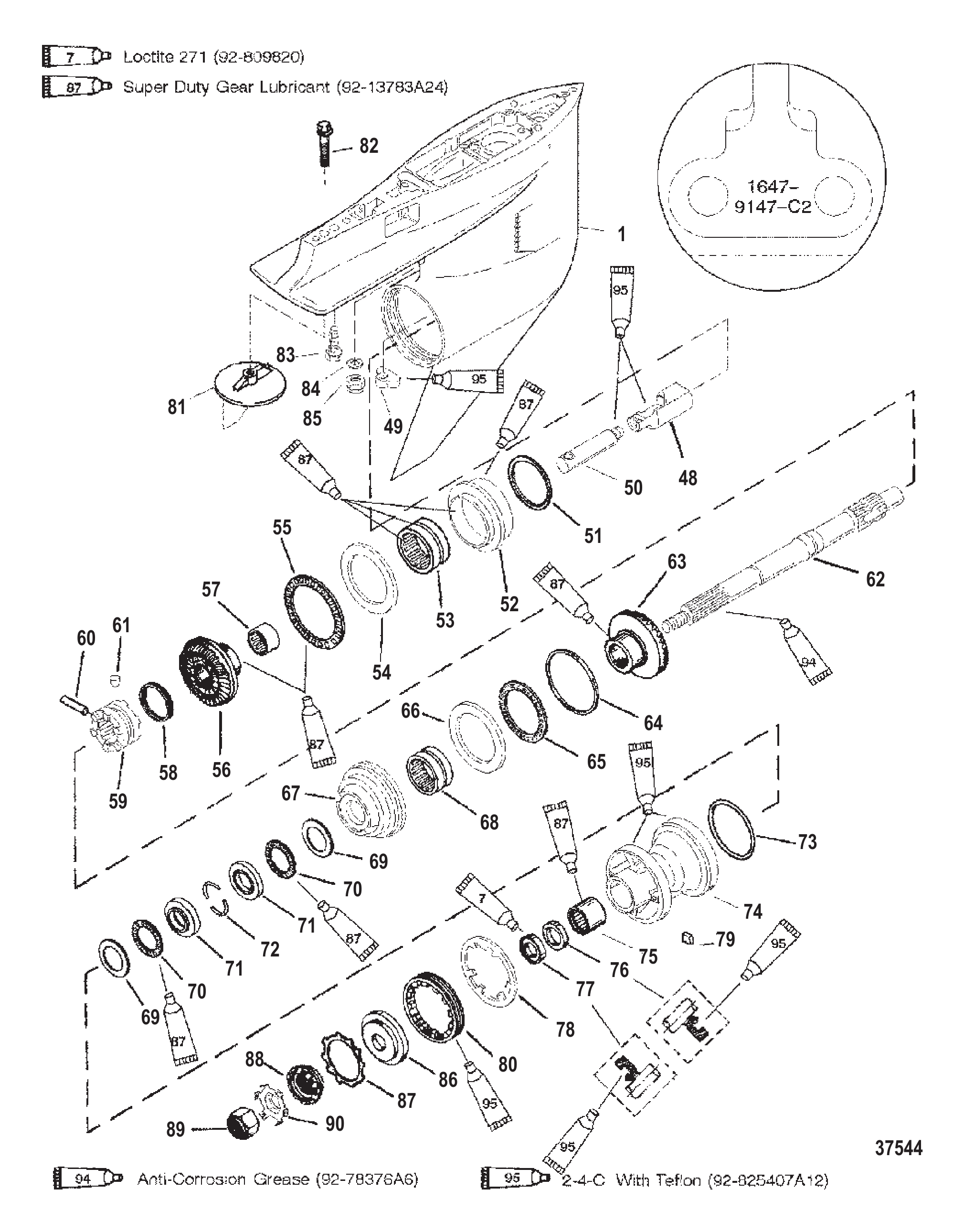

图 23齿轮箱（螺旋桨轴）（逆时针旋转）（序列号0G438000及以上） GEAR HSG (PROP SHAFT)(CNTR ROTATION) (S/N-0G438000, UP)

REF	零件编号	中文名称	英文名称	数量
1	9148A93	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A94	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148T94	ORD 1647-9148T93	ORD 1647-9148T93	1
48	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
49	789562	换挡凸轮	SHIFT CAM	1
50	828287	杆	ROD	1
51	44491A1	垫片组	SHIM SET	AR
51	8M0063266	垫片组	SHIM SET	AR
52	828830A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
53	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
53	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
54	815481	止推垫片	THRUST WASHER	1
55	815480	推力轴承	BEARING Thrust	1
56	828702A2	倒车齿轮总成-15/28齿	GEAR ASSEMBLY Reverse - 15/28	1
57	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
58	30893	弹簧	SPRING	1
59	828288	滑动离合器	SLIDING CLUTCH	1
59	859340T	离合器	CLUTCH	1
60	30632	十字销	PIN Cross	1
60	8M0100263	十字销	PIN Cross	1
61	828356	定位销	PIN Detent	1
62	828951	螺旋桨轴	PROPELLER SHAFT	1
63	828701A1	前进齿轮总成-15/28齿	GEAR ASSEMBLY Forward - 15/28	1
64	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
64	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
64	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
64	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
64	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
64	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
64	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
64	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
64	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
64	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
64	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
64	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
64	1761526	垫片(0.230)	SPACER SHIM (.230)	AR

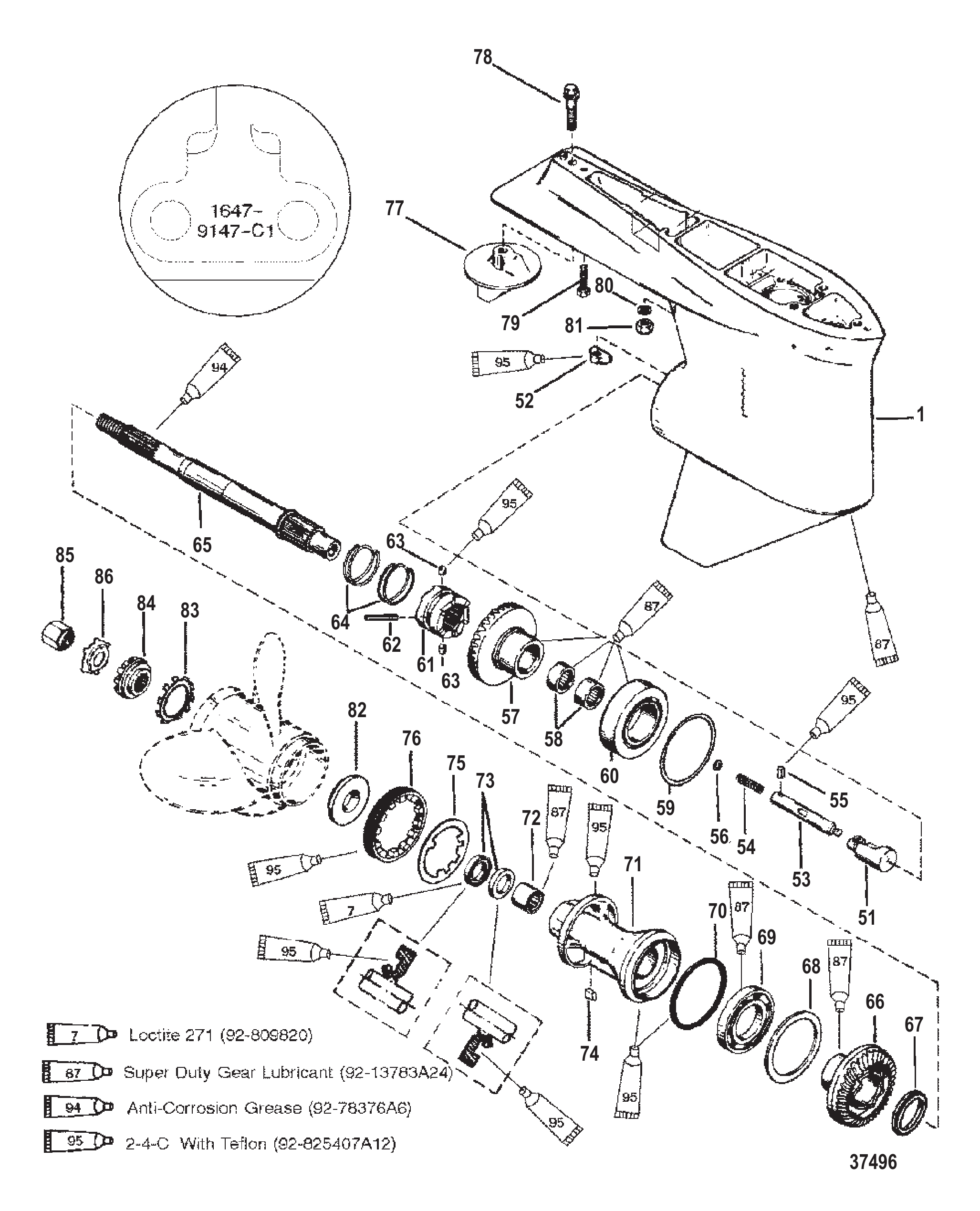

图 24齿轮箱（螺旋桨轴）（标准旋转）（序列号0G437999及以下） GEAR HSG (PROP SHAFT)(STD ROTATION) (S/N-0G437999, BELOW)

REF	零件编号	中文名称	英文名称	数量
1	9148A47	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A48	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148T47	齿轮箱-基础型-黑	GEAR HSG-BASIC-BL	1
51	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
52	789562	换挡凸轮	SHIFT CAM	1
53	79911A1	杆	ROD	1
54	79910	弹簧	SPRING	1
55	78906	销	PIN	1
55	8M0084245	弹簧定位销	PIN Spring Locator	1
56	78910	垫圈	WASHER	AR
57	44104A8	齿轮组	GEAR SET	1
58	549281	滚柱轴承	BEARING Roller	1
59	47397A1	垫片组(.002-3-5-10)	SHIM SET (.002-3-5-10)	AR
60	78172A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
61	823174	离合器	CLUTCH	1
61	823174T	ORD 8M0100493	ORD 8M0100493	1
62	78905	十字销	PIN Cross	1
62	8M0084243	十字销	PIN Cross	1
63	78909	定位销	PIN Detent	2
64	78962	弹簧	SPRING	2
65	94148	螺旋桨轴	PROPELLER SHAFT	1
66	824986A2	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
67	824108	隔套(不用于高海拔)	SPACER (NOT USED W/HIGH ALTITUDE)	1
68	681001	止推环	RING Thrust	1
69	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
69	88957T	滚珠轴承	BEARING Ball	1
70	31534	O型圈	O-RING	1
70	8M0214920	O型圈	O RING	1
71	43567A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
71	43567T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
72	30956	滚针轴承	BEARING Needle	1
72	30956T	滚针轴承	BEARING Needle	1
73	76868	密封件	SEAL	2
73	8M0248882	油封@5	SEAL-OIL @5	2
74	30281	键	KEY	1
75	79447	锁紧垫圈	TAB WASHER	1
76	79448	固定座	RETAINER	1
76	8M2011027	固定座	RETAINER	1
77	316405	平衡鳍板	TRIM TAB	1
77	8M0236553	平衡鳍板	TRIM TAB	1
78	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
78	8M0204686	螺钉	SCREW	1
79	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
80	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
81	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
81	8M0204653	螺母	NUT	2
82	8354671	推力毂	THRUST HUB	1
82	835467Q01	止推垫片套件	THRUST WASHER KIT	1
83	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
84	31211A2	花键垫圈	WASHER Splined	1
84	31211Q03	垫圈总成	WASHER ASSEMBLY	1
85	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
85	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
86	816629	锁紧垫圈	TAB WASHER	1
86	816629Q	锁紧垫圈	TAB WASHER	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	89238A2	密封套件	SEAL KIT	1

图 25齿轮箱（螺旋桨轴）（标准旋转）（序列号0G438000及以上） GEAR HSG (PROP SHAFT)(STD ROTATION) (S/N-0G438000, UP)

REF	零件编号	中文名称	英文名称	数量
1	9148A93	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A94	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148T94	ORD 1647-9148T93	ORD 1647-9148T93	1
48	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
49	789562	换挡凸轮	SHIFT CAM	1
50	828287	杆	ROD	1
51	828174A2	齿轮组	GEAR SET	1
51	878613A2	前进齿轮总成 1.87:1 - 15/28齿	GEAR ASSEMBLY Forward 1.87:1 - 15/28	1
52	44491A1	垫片组(0.006-7-9-10-20)	SHIM SET (.006-7-9-10-20)	AR
52	8M0063266	垫片组	SHIM SET	AR
53	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
54	30895	滚针轴承	BEARING Needle	1
54	30895T	滚针轴承	BEARING Needle	1
55	828288	滑动离合器	SLIDING CLUTCH	1
55	859340T	离合器	CLUTCH	1
56	30632	十字销	PIN Cross	1
56	8M0100263	十字销	PIN Cross	1
57	828356	定位销	PIN Detent	1
58	30893	弹簧	SPRING	1
59	94148	螺旋桨轴	PROPELLER SHAFT	1
60	828175A1	倒车齿轮总成-15/28齿	GEAR ASSEMBLY Reverse - 15/28	1
61	824108	隔套	SPACER	1
62	681001	止推环	RING Thrust	1
63	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
63	88957T	滚珠轴承	BEARING Ball	1
64	31534	O型圈	O-RING	1
64	8M0214920	O型圈	O RING	1
65	43567A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
65	43567T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
66	30956	滚针轴承	BEARING Needle	1
66	30956T	滚针轴承	BEARING Needle	1
67	14077	油封(内侧)	SEAL Oil (INSIDE)	1
68	76868	油封(外侧)	SEAL (OUTSIDE)	1
68	8M0248882	油封@5	SEAL-OIL @5	1
69	30281	键	KEY	1
70	79447	锁紧垫圈	TAB WASHER	1
71	79448	固定座	RETAINER	1
71	8M2011027	固定座	RETAINER	1
72	316405	平衡鳍板	TRIM TAB	1
72	8M0236553	平衡鳍板	TRIM TAB	1
72	76214A5	阳极套件	ANODE KIT	1
72	76214Q5	阳极套件	ANODE KIT	1
73	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
73	8M0204686	螺钉	SCREW	1
74	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
75	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
76	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
76	8M0204653	螺母	NUT	2
77	8354671	推力毂	THRUST HUB	1
77	835467Q01	止推垫片套件	THRUST WASHER KIT	1
78	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
79	31211A2	花键垫圈	WASHER Splined	1
79	31211Q03	垫圈总成	WASHER ASSEMBLY	1
80	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
80	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
81	816629	锁紧垫圈	TAB WASHER	1
81	816629Q	锁紧垫圈	TAB WASHER	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	89238A2	密封套件	SEAL KIT	1

图 26点火线圈/电压调节器 IGNITION COIL/VOLTAGE REGULATOR

REF	零件编号	中文名称	英文名称	数量
1	195872	安装板	MOUNTING PLATE	1
2	33778	螺柱	STUD	4
3	19661	衬套	BUSHING	4
4	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
5	13438	螺母(.250-28)	NUT (.250-28)	4
5	8267119	螺母(.250-28)	NUT (.250-28)	4
6	88807A35	拉线总成	CABLE ASSEMBLY	1
7	854515	电压调节器	REGULATOR Voltage	2
7	8M0084173	电压调节器	VOLTAGE REGULATOR	2
8	69739A7	线束总成	HARNESS ASSEMBLY	1
9	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
10	43542	盖板	COVER	2
11	90048	螺钉 (#10-32 x 2.125)	SCREW (#10-32 x 2.125)	12
12	89302	垫圈(0.203 x 0.406 x 0.040)(适用处使用)	WASHER (.203 x .406 x .040) (USE WHERE APPLICABLE)	12
13	90078	螺母 (#10-32)	NUT (#10-32)	14
14	88807A13	拉线总成	CABLE ASSEMBLY	6
15	69022	螺钉 (#10-32 x .500) 不锈钢	SCREW (#10-32 x .500) Stainless Steel	2
16	832757A4	线圈套件	COIL KIT	6
16	8M0230859	点火线圈总成	COIL IGNITION ASY	6
17	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	12
18	813706A55	高压线总成	CABLE ASSEMBLY High Tension	1
18	813715A9	点火线缆套件	CABLE KIT Ignition	1
19	63709A1	护套/端子套件	BOOT/TERMINAL KIT	6
20	136862	火花塞（NGK #BU8H）	SPARK PLUG (NGK #BU8H)	6
20	13686Q	NGK BU8H @10	NGK BU8H @10	6
20	14103568	火花塞(NGK #BUZ8H-加拿大/比利时)	SPARK PLUG (NGK #BUZ8H - CANADA/BELGIUM)	6
20	896329885	SP #L6VC @4	SP #L6VC @4	6
21	826802A4	线束总成	HARNESS ASSEMBLY	1
22	828151A1	继电器总成	RELAY ASSEMBLY	2
22	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
23	828102	支架	BRACKET	2
23	8M0207771	安装支架	BRACKET Mounting	2
24	818968	衬套	BUSHING	2
24	8M0214955	衬套	BUSHING	2
25	818967	护孔环	GROMMET	2
25	8M0207785	护孔环	GROMMET	2
26	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	2
27	13855A1	螺母/螺钉套件	NUT/SCREW KIT	2
28	NSS		NOT SOLD SEPARATE SCREW	2

图 27仪表装置 INSTRUMENTATION

REF	零件编号	中文名称	英文名称	数量
1	19674A1	拉绳开关总成	SWITCH ASSEMBLY Lanyard	1
1	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
2	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
3	813679	适配器	ADAPTER	1
4	15920A54	拉绳总成	LANYARD ASSEMBLY	1
4	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
5	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
6	18321	安装夹	CLAMP Mounting	1
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
9	79146	固定座	RETAINER	3
10	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	812497A2	二极管总成	DIODE ASSEMBLY	1
11	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
12	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1

图 28喷油组件 OIL INJECTION COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	12430A4	传感器总成	SENSOR ASSEMBLY	1
2	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
2	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
3	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
4	12335A1	支架套件	BRACKET KIT	1
5	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
6	87421	油箱	TANK	1
7	43298A2	盖总成	CAP ASSEMBLY	1
8	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
9	816190A3	外壳总成适配器	HOUSING ASSEMBLY Adapter	1
9	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
10	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
11	99802	管	TUBE	1
12	432781	止回阀(曲轴箱)	CHECK VALVE (CRANKCASE)	1
12	8781051	止回阀	CHECK VALVE	1
13	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
14	815699	油泵总成	PUMP ASSEMBLY Oil	1
14	815699T	油泵总成	PUMP ASSEMBLY Oil	1
15	8141032	蜗杆衬套	BUSHING Worm	1
16	11379	O型圈	O-RING	1
17	997431	驱动齿轮轴承总成	BEARING ASSEMBLY Drive Gear	1
17	41429A2	轴承总成	BEARING ASSEMBLY	1
18	14563	从动齿轮	GEAR Driven	1
19	32228	螺钉（#10-32 X 0.625）	SCREW (#10-32 x .625)	1
19	41507	螺钉（#10-32 X 1.120）	SCREW (#10-32 x 1.120)	1
20	1938512	连杆总成	LINK ASSEMBLY	1
21	82381329	管材（12英寸散装）（裁切至7英寸）	TUBING (12.00 Inches Bulk) (Cut to 7 IN.)	1
21	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1
22	424254	接头	FITTING	1
22	8M0207780	接头	FITTING	1
22	424252	油管接头	FITTING Oil Tubing	1
23	830756109	软管(57英寸散装)(截断至6英寸)	HOSE (57.00 Inches Bulk) (Cut to 6 IN.)	1
23	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
24	994436	储液罐	RESERVOIR	1
25	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
25	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
26	42118	垫圈	WASHER	6
27	42117	护孔环	GROMMET	3
28	42116	衬套	BUSHING	3
29	82381455	管材（25英寸散装）（裁切至4-3/4英寸）	TUBING (25.00 Inches Bulk) (Cut to 4-3/4 IN.)	1
30	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
31	43300A9	盖总成	CAP ASSEMBLY	1
32	99022A1	浮子总成	FLOAT ASSEMBLY	1
32	8M0187298	浮子总成	FLOAT ASSY	1
33	99265	压入式螺母	PUSH NUT	1
34	43307	衬垫	GASKET	1
34	43307T	衬垫	GASKET	1
-	823434A97	动力头总成	POWERHEAD ASSEMBLY	1
-	823434T97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817A97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817T97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043A97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043T97	动力头总成	POWERHEAD ASSEMBLY	1

图 29动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

图 30动力升降组件（金属马达壳体） POWER TRIM COMPONENTS Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	826729A2	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
1	811604F	歧管总成	MANIFOLD ASSEMBLY	1
2	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	9
3	823552F	气缸总成	CYLINDER ASSEMBLY	1
3	880952A03	ORD 8M0078330	ORD 8M0078330	1
4	823553	配平活塞杆套件	ROD KIT Trim Piston	1
4	823553T	升降活塞杆	ROD Trim Piston	1
5	811606	导向套件	GUIDE KIT	1
5	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
6	811607A1	维修套件	REPAIR KIT	1
7	811610A1	止回阀套件	CHECK VALVE KIT	1
7	823553T	升降活塞杆	ROD Trim Piston	1
8	99638A1	导向器总成	GUIDE ASSEMBLY	2
8	8M0021648	端盖总成	END CAP ASSEMBLY	2
9	43397A6	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878413A1	活塞总成	PISTON ASSEMBLY	1
9	43398A3	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878414T01	活塞总成	PISTON ASSEMBLY	1
10	12184A1	升降过滤器总成	TRIM FILTER ASSEMBLY	1
11	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	893929A01	安全阀套件	VALVE KIT Relief	1
12	812844	E型卡环	E RING	1
12	815949001	E形环	E-RING	1
13	811612A2	O型圈套件	O-RING KIT	1
13	811612A3	O型圈套件	O-RING KIT	1
14	811617F	泵	PUMP	1
14	811617T1	泵	PUMP	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	43450	垫圈	WASHER	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	811611	盖板	COVER	1
19	828710	驱动接头	DRIVE JOINT	1
20	828708	马达总成(动力配平马达分解件)	MOTOR ASSEMBLY (BREAKDOWN ON PWER TRIM MOTOR)	1
20	878265A4	配平电机	TRIM MOTOR	1
21	828709	螺钉	SCREW	2
21	881768A1	螺钉/垫圈套件	SCREW/WASHER KIT	2
21	811616	螺钉	SCREW	2
22	811614	轴总成	SHAFT ASSEMBLY	1
22	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
23	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	2
24	44431	槽销	PIN Groove	1
24	878267	销	PIN	1
25	821539	三叶销	PIN Trilobe	1
26	996251	轴	SHAFT	1
26	99625002	轴	SHAFT	1
27	818298A1	阳极套件	ANODE KIT	1
27	818298Q1	阳极套件	ANODE KIT	1
28	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
28	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
29	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
29	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
30	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
31	4002319	垫圈	WASHER	6
32	26550	卡箍	CLAMP	2
33	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	2
33	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
34	69205	C形垫圈	C WASHER	2
34	8M0084613	C形垫圈	C-WASHER	2
35	996301	冲击板	STRIKER PLATE	2
35	8M0045383	冲击板	STRIKER PLATE	2
36	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
37	46335	螺母 (.375-24)	NUT (.375-24)	2

图 31动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 32动力升降马达 POWER TRIM MOTOR

REF	零件编号	中文名称	英文名称	数量
-	828708	电机总成	MOTOR ASSEMBLY	1
-	878265A4	配平电机	TRIM MOTOR	1
1	828714A1	电刷与密封套件	BRUSH AND SEAL KIT	1
2	828713A1	电枢套件	ARMATURE KIT	1
2	828713T1	电枢套件	ARMATURE KIT	1
3	828715A1	端架（总成）	END FRAME (COMPLETE)	1

图 33簧片阀组与气缸盖 REED BLOCK AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	18488F1	气缸盖	CYLINDER HEAD	2
2	8228441	衬垫	GASKET	2
2	822844T05	衬垫	GASKET	2
3	98534	螺钉 (.375-16 x 2.30)	SCREW (.375-16 x 2.30)	23
3	827426	螺钉	SCREW	1
4	63779	定位销 (.250 x .625)	PIN Dowel (.250 x .625)	4
5	62386	衬垫	GASKET	2
5	8M0204714	衬垫@4	GASKET @4	2
6	90390A1	盖板套件	COVER KIT	2
7	75692	节温器	THERMOSTAT	2
8	35386	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	4
9	68727	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
9	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
10	77653112	软管(59.00英寸散装)(裁切至12-3/4英寸)	HOSE (59.00 Inches Bulk) (Cut to 12-3/4 IN.)	1
10	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	1
11	68728	接头	FITTING	1
12	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
13	77653112	软管(59.00英寸散装)(裁切至11-1/2英寸)	HOSE (59.00 Inches Bulk) (Cut to 11-1/2 IN.)	1
13	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	1
14	77653112	软管(59.00英寸散装)(裁切至7-1/2英寸)	HOSE (59.00 Inches Bulk) (Cut to 7-1/2 IN.)	1
14	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	1
15	97465		SENDER Temperature (Starboard)	1
16	815914	三通接头	T-FITTING	1
17	13536A6		SENSOR ASSEMBLY Temperature (Port)	1
18	137151	固定座	RETAINER	2
19	98257	螺钉 (.312-18 x .500)	SCREW (.312-18 x .500)	2
20	826858	爆震传感器(200)	SENSOR Knock (200)	1
21	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
22	17735A2	适配板总成	ADAPTER PLATE ASSEMBLY	1
23	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	8
24	146972	衬垫	GASKET	1
25	116453	簧片阀组	REED BLOCK	6
25	855952T3	簧片阀总成	REED BLOCK ASSEMBLY	6
26	55098	J型卡扣	J CLIP	1
26	8M0024808	J型夹	J-CLIP	1
27	55715	螺钉(.250-20×0.880)	SCREW (.250-20 x .880)	6
28	90197	螺丝（.250-20 x 1.125）	SCREW (.250-20 x 1.125)	6
29	167371	衬垫	GASKET	1
-	815791A92	发动机垫片组	GASKET SET Engine	1
-	823434A97	动力头总成	POWERHEAD ASSEMBLY	1
-	823434T97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817A97	动力头总成	POWERHEAD ASSEMBLY	1
-	812817T97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043A97	动力头总成	POWERHEAD ASSEMBLY	1
-	813043T97	动力头总成	POWERHEAD ASSEMBLY	1

图 34维修与支撑材料 SERVICE AND SUPPORT MATERIAL

REF	零件编号	中文名称	英文名称	数量
-	10126980	用户手册	OWNERS MANUAL	1
-	824052R2	维修手册	SERVICE MANUAL	1
-	824052R3	SM O/B V6 135-225	SM O/B V6 135-225	1
-	808553A96	贴花套件	DECAL SET	1
-	808553A00	贴花套件	DECAL SET	1
-	809689A96	贴花套件	DECAL SET	1
-	804696A03	贴花套件	DECAL SET	1
-	808559A96	贴花套件	DECAL SET	1
-	855418A97	贴花套件	DECAL SET	1
-	809688A00	贴花套件	DECAL SET	1
-	808554A96	贴花套件	DECAL SET	1
-	812563A00	贴花套件	DECAL SET	1
-	808558A96	贴花套件	DECAL SET	1
-	808562A03	贴花套件	DECAL SET	1
-	813033A96	贴花套件	DECAL SET	1
-	813033A03	贴花套件	DECAL SET	1
-	809706A96	贴花套件	DECAL SET	1
-	809706A03	贴花套件	DECAL SET	1
-	808557A96	贴花套件	DECAL SET	1
-	808557A01	贴花套件	DECAL SET	1
-	808556A96	贴花套件	DECAL SET	1
-	808556A03	贴花套件	DECAL SET	1
-	808561A96	贴花套件	DECAL SET	1
-	808561A03	贴花套件	DECAL SET	1
-	813033A97	贴花套件	DECAL SET	1
-	813033A03	贴花套件	DECAL SET	1
-	809706A97	贴花套件	DECAL SET	1
-	809706A03	贴花套件	DECAL SET	1
-	808557A97	贴花套件	DECAL SET	1
-	808557A01	贴花套件	DECAL SET	1
-	855419A97	贴花套件	DECAL SET	1
-	855419A00	贴花套件	DECAL SET	1
-	808556A97	贴花套件	DECAL SET	1
-	808556A03	贴花套件	DECAL SET	1
-	808561A97	贴花套件	DECAL SET	1
-	808561A03	贴花套件	DECAL SET	1
-	824911A25	条纹贴纸(25英尺卷-需6英尺)	DECAL Striping (ROLL OF 25 FT. - NEED 6 FT.)	1
-	808591A96	贴花套件	DECAL SET	1
-	808680A96	贴花套件	DECAL SET	1
-	808621A96	贴花套件	DECAL SET	1
-	808602A96	贴花套件	DECAL SET	1
-	808652A96	贴花套件	DECAL SET	1
-	808641A96	贴花套件	DECAL SET	1
-	85557713	EPA标签信息贴花	DECAL EPA Label Information	1
-	855577A13	REF SOB 09-18	REF SOB 09-18	1

图 35启动马达 STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
-	79472	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	893893	启动马达	STARTER MOTOR	1
1	90645	驱动套件	DRIVE KIT	1
2	802639	驱动小齿轮总成	PINION ASSEMBLY Drive	1
2	13310T1	小齿轮总成	PINION ASSEMBLY	1
3	75660	安装板	PLATE	1
4	749681	贯穿螺栓	THRU BOLT	2
5	NSS		NOT SOLD SEPARATE WASHER (AMERICAN BOSCH #WA3122)	1
6	79216	电枢	ARMATURE	1
7	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
7	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	61787	支架	HOLDER	2
8	898265014	电刷支架	HOLDER-BRUSH	2
9	NSS		NOT SOLD SEPARATE SCREW (AMERICAN BOSCH #02441-22-SC-30SM)	2
10	15386	端盖	END CAP	1
10	15386001	端盖	END CAP	1

图 36旋转支架与转向臂 SWIVEL BRACKET AND STEERING ARM

REF	零件编号	中文名称	英文名称	数量
1	8710A20	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0102865	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8710A21	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
2	87735	油封(下)	SEAL Oil (LOWER)	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	33504	O型圈	O-RING	1
5	8M0214926	O型圈 @10	O RING @10	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	78689	螺钉（0.437-20 X 7.50）	SCREW (.437-20 x 7.50)	2
9	8M0176309	螺钉	SCREW	2
10	77326	支架	MOUNT	2
11	66921	垫圈	WASHER	2
12	814432	垫圈	WASHER	2
12	78688	垫圈	WASHER	2
13	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
13	8M0204653	螺母	NUT	2
14	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
14	92876A12	连杆总成	LINK ROD ASSEMBLY	1
15	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	1
15	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
16	34863	螺母 (.375-24)	NUT (.375-24)	2
16	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
17	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
18	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
18	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
18	67706A56	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
18	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
19	878182T	轭架底部-不锈钢	YOKE Bottom - Stainless Steel	1
19	86580A2	底部轭架总成	YOKE ASSEMBLY Bottom	1
19	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
20	67684	挡圈	RING Retaining	1
21	888821	缓冲垫	BUMPER	1
21	8M0000516	上轭缓冲垫	BUMPER Top Yoke	1
22	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
23	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
23	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
24	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
25	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
26	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2

图 37油门杆与换挡轴 THROTTLE LEVER AND SHIFT SHAFT

REF	零件编号	中文名称	英文名称	数量
1	41094A3	杠杆总成	LEVER ASSEMBLY	1
2	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
3	64015	螺母 (.250-20)	NUT (.250-20)	1
4	26852	尼龙帽	CAP Nylon	1
5	13627	螺钉 (.190-32 x 1.250)	SCREW (.190-32 x 1.250)	1
6	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	1
7	48039	盖帽	CAP	1
8	46765	垫圈 (.390 x 1.50 x .120)	WASHER (.390 x 1.50 x .120)	1
9	46438	螺母 (#10-32)	NUT (#10-32)	1
10	76035	杆	ROD	1
11	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
12	62459	球头总成	BALL JOINT ASSEMBLY	1
12	62459T	球头节总成	BALL JOINT ASSY	1
13	74897	枢轴	PIVOT	1
13	74897T	枢轴	PIVOT	1
14	823235	弹簧	SPRING	1
15	55171	衬套	BUSHING	1
16	41095	杠杆	LEVER	1
16	410952	杠杆	LEVER	1
17	818165	螺钉 (.375-16 x 1.75)	SCREW (.375-16 x 1.75)	1
18	55164	衬套	BUSHING	1
19	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
20	64015	螺母 (.250-20)	NUT (.250-20)	1
21	26852	尼龙帽	CAP Nylon	1
22	39483	闩锁	LATCH	1
23	69026	螺钉 (.250-28 x .880)	SCREW (.250-28 x .880)	1
24	20099	弹簧	SPRING	1
25	35045	螺母(.250-28)	NUT (.250-28)	1
25	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
26	14638	套筒	BARREL	1
27	14634	杆	ROD	1
28	932481	衬套	BUSHING	1
28	8M0215006	旋转衬套	BUSHING Swivel	1
29	8142391	凸轮	CAM	1
29	8142392	节气门凸轮	THROTTLE CAM	1
30	26856	衬套	BUSHING	2
31	35045	螺母(.250-28)	NUT (.250-28)	1
31	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
32	814283A2	支架总成	BRACKET ASSEMBLY	1
33	98889	闩锁	LATCH	1
34	42975	传动螺钉	DRIVE SCREW	2
35	39519	杯套	CUP	1
36	52100	耐磨板	WEAR PLATE	1
37	38279	闩锁	LATCH	1
37	8M0036768	闩锁	LATCH	1
38	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
39	35045	螺母(.250-28)	NUT (.250-28)	1
39	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
40	53167	螺钉 (.312-18 x .880)	SCREW (.312-18 x .880)	3
40	53167T	螺钉 0.312-18X 0.88	SCREW .312-18X .88	3
41	814284	导向块	GUIDE BLOCK	1
42	20099	弹簧	SPRING	1
43	67073A1	连杆总成	LINK ROD ASSEMBLY	1
44	79932A11	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
44	79932A16	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
44	79932A12	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
44	79932A17	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
44	79932A16	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
44	79932A17	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
45	NSS	不单独出售-换档轴杆(上部)	NOT SOLD SEPARATE SHIFT SHAFT LEVER, UPPER	1
45	NSS	不单独出售-换档轴杆(上部)	NOT SOLD SEPARATE SHIFT SHAFT LEVER, UPPER	1
46	26856	衬套	BUSHING	1
46	26600	衬套	BUSHING	1
47	29720	波形垫圈	WAVE WASHER	1
48	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
49	35045	螺母(.250-28)	NUT (.250-28)	1
49	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
50	814281A1	怠速稳定换挡套件	IDLE STABILIZING SHIFT KIT	1
51	77478	螺钉 (#6-32 x .875)	SCREW (#6-32 x .875)	2
52	27882	垫圈	WASHER	2
53	17461A3	电阻模块	RESISTOR MODULE	1

图 38专用工具 TOOLS SPECIAL

REF	零件编号	中文名称	英文名称	数量
-	815366A3	电池隔离器套件	ISOLATOR KIT Battery	1
-	58222A1	百分表工具	DIAL INDICATOR TOOL	1
-	89045	适配器	ADAPTER	1
-	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	73687A2	飞轮拉拔器套件	PULLER KIT Flywheel	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	99750A1	万用表	MULTI METER	1
-	24161	飞轮拉拔器盖工具	CAP TOOL Flywheel Puller	1
-	52024A1	开关总成	SWITCH ASSEMBLY	1
-	59339	维修用转速表	SERVICE TACHOMETER	1
-	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
-	850439	火花测试器	SPARK TESTER	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	14443A1	测试线束总成	HARNESS ASSEMBLY Test	1
-	99379	正时灯	TIMING LIGHT	1
-	29287	量规工具	GAUGE TOOL	1
-	55919	驱动头	DRIVER HEAD	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	73687A2	飞轮拉拔器套件	PULLER KIT Flywheel	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	90455	吊环	LIFTING EYE	1
-	904551	吊环	LIFTING EYE	1
-	77109A3	安装工具套件	INSTALLER KIT	1
-	52952A1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
-	52952T1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
-	74607A3	活塞销安装套件	INSTALLER KIT Piston Pin	1
-	65494	环压缩工具(2.0升)	COMPRESSOR TOOL Ring (2.0L)	1
-	65494T	环压缩工具	COMPRESSOR TOOL Ring	1
-	818773	活塞环压缩工具(2.5升)	COMPRESSOR TOOL Piston Ring (2.5L)	1
-	818773T	活塞环压缩工具(3.50)	COMPRESSOR TOOL Piston Ring (3.50)	1
-	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	30591A1	动力头支架工具	STAND TOOL Powerhead	1
-	30591T1	支架工具	STAND TOOL	1
-	24161	飞轮拉拔器盖工具	CAP TOOL Flywheel Puller	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	112301	对正工具	ALIGNMENT TOOL	1
-	99750A1	万用表	MULTI METER	1
-	52915A6	测试仪表套件	TEST GAUGE KIT	1
-	74951	扳手	SPANNER WRENCH	1
-	63209	加热灯	HEAT LAMP	1
-	44487A1	调整杆导向器拆卸工具	REMOVER TOOL Trim Rod Guide	1
-	44487T1	调整杆导向器拆卸工具	REMOVER TOOL Trim Rod Guide	1
-	44486A1	调整杆拆卸工具	REMOVAL TOOL Trim Rod	1

图 39顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	827328A7	顶罩总成(黑色)	TOP COWL ASSEMBLY Black	1
1	8M0107145	罩盖-顶部, 黑色	COWL-TOP, BLACK	1
1	827328A8	银色顶罩总成	TOP COWL ASSEMBLY Silver	1
1	827328T8	银色顶罩总成	TOP COWL ASSEMBLY Silver	1
1	827328A9	顶盖总成	TOP COWL ASSEMBLY	1
2	821256F1	进气口	INLET Air	1
2	821256T03	进气口	INLET Air	1
2	821256F2	进气口	INLET Air	1
2	821256T2	银色进气口	INLET Air - Silver	1
3	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
4	828344A1	隔音毯套装	SOUND BLANKET KIT	1
4	828344A02	隔音毯套装	SOUND BLANKET KIT	1
5	823865	盖塞	CAP PLUG	2
6	831207A3	手柄	HANDLE	1
6	831207A16	罩盖锁手柄套件	HANDLE KIT Cowl Latch	1
6	831207A4	手柄	HANDLE	1
6	831207A15	手柄总成银色	HANDLE ASSEMBLY Silver	1
7	812707	衬套	BUSHING	2
8	831214	隔套	SPACER	1
9	12134	波形垫圈	WASHER Wave	1
10	F481777	凸轮锁轴	CAM Latch Shaft	1
10	8M0001081	凸轮	CAM	1
11	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
11	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
12	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
13	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	1
14	821249M2	前支架	BRACKET Front	3
14	8M0036792	支架	BRACKET	3
15	815477	缓冲器锁扣	BUMPER Latch	3
16	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
16	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
17	401196	螺母 (M6)	NUT (M6)	6
18	8237951	挡圈	RING Retaining	1
19	815263	滚轮	ROLLER	1
19	8M0207770	滚轮@3	ROLLER @3	1
20	8155381	滚动销	PIN Roll	1
21	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
21	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
22	401196	螺母 (M6)	NUT (M6)	1
23	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 40艉板支架（序列号0G589999及以下） TRANSOM BRACKETS (S/N-0G589999 & BELOW)

REF	零件编号	中文名称	英文名称	数量
1	8718F7	艉板支架	BRACKET Transom	1
2	8716A8	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	8718F8	艉板支架	BRACKET Transom	1
2	8716A9	艉板支架总成	BRACKET ASSEMBLY Transom	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	47525	螺母 (.875-14) 底部	NUT (.875-14) Bottom	1
5	826125A1	倾斜管	TILT TUBE	1
6	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
7	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
8	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
9	826164	螺母 (.875-14)	NUT (.875-14)	1
9	8M0231351	锁紧螺母	NUT Lock	1
10	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
10	8M0149747	螺钉	SCREW	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	8M0027784	螺母	NUT	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	99629A2	杠杆总成	LEVER ASSEMBLY	1
13	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	99611	波形垫圈	WAVE WASHER	1
15	65830	尼龙衬套	NYLINER	2
16	99633	旋钮	KNOB	1
17	99615	槽销	PIN Groove	1
18	99622	弹簧	SPRING	1
19	99604	槽销	PIN Groove	1
20	96930A1	螺栓总成	BOLT ASSEMBLY	1
21	23161	螺母 (.375-24)	NUT (.375-24)	1
22	814207	停机开关	STOP	1
-	815791A92	发动机垫片组	GASKET SET Engine	1

图 41艉板支架（序列号0G590000及以上） Transom Brackets (S/N-0G590000 & Up)

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂加注口接头	FITTING Grease Port	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
10	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0027784	螺母	NUT	4
11	82671117	螺母(.500-20)	NUT (.500-20)	4
12	99629A2	杠杆总成	LEVER ASSEMBLY	1
12	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	830899	张力弹簧	SPRING Tension	1
14	65830	尼龙衬套	NYLINER	2
15	830900	压缩弹簧	SPRING Compression	1
16	99633	旋钮	KNOB	1
17	99615	槽销	PIN Groove	1
18	99617	销	PIN	1
18	893709	销	PIN	1
-	815791A92	发动机垫片组	GASKET SET Engine	1

图 42线束/启动电磁阀 WIRING HARNESS/STARTER SOLENOID

REF	零件编号	中文名称	英文名称	数量
1	826730A4	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
2	79091	保险丝20安培	FUSE 20 Ampere	1
2	8M0207796	保险丝20安培	FUSE 20 AMP	1
3	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
3	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
4	194372	端子排	TERMINAL BLOCK	1
5	38055	螺钉(0.190-32x0.620)	SCREW (.190-32 x .620)	2
6	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
7	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
8	814634	卡箍	CLAMP	1
9	434292	点火板	IGNITION PLATE	1
10	7778A12	开关盒总成	SWITCHBOX ASSEMBLY	2
11	13669	螺钉(#12-24x2.00)	SCREW (#12-24 x 2.00)	2
12	94453	衬套	BUSHING	2
13	62310A2	拉线总成	CABLE ASSEMBLY	1
14	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	20
15	91865A1	电缆总成(3英寸-白/黑)	CABLE ASSEMBLY (3 IN. - WHITE/BLACK)	1
15	88528A2	电缆总成(6英寸-红/白)	CABLE ASSEMBLY (6 IN. - RED/WHITE)	1
16	60871A10	线束总成	WIRE ASSEMBLY	2
17	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	2
17	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
18	65999A3	线缆总成(黑色)	CABLE ASSEMBLY Black	1
19	87926	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	1
20	60411	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	3
21	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
21	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
22	36042	垫圈	WASHER	6
23	67264	垫圈(橡胶)	WASHER (Rubber)	6
24	67268	衬套	BUSHING	3
25	88439A23	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
25	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
25	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
26	45561	螺钉 (.250-20 x 1.12)	SCREW (.250-20 x 1.12)	2
26	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
27	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
28	65999A2	线缆总成(黑色)	CABLE ASSEMBLY Black	1
29	78866	绝缘体	INSULATOR	1
30	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
31	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
32	818968	衬套	BUSHING	2
32	8M0214955	衬套	BUSHING	2
33	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
34	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
35	68292	螺母(.312-18)	NUT (.312-18)	2
35	8M0204668	螺母(.312-18)	NUT (.312-18)	2
