水星 Mercury 300 (3.0L) SuperMagnum 0G610221 THRU 0T105297 - 爆炸图零件明细

两冲程电喷 EFI · USA - Cat.# 90-85552998 · 共 44 个部位 · 2062 条零件

1附件 2锚定支架/油门联动装置 3泄放系统 4下罩(序列号0G856999及以下)5下罩(序列号0G857000至0G980649)6下罩(序列号0G980650及以上)7曲轴、活塞及连杆 8气缸体和端盖 9驱动轴壳与排气管 10双缆连接套件 11电气组件 12排气板 13飞轮/定子 14燃油管理系统 15燃油泵 16齿轮箱图表 17齿轮箱驱动轴-反转-舰队大师 18齿轮箱驱动轴-标准-舰队大师 19齿轮箱驱动轴-标准-扭矩大师 20齿轮箱驱动轴-标准/反向-运动大师 21齿轮箱螺旋桨轴-反向-FleetMaster型 22齿轮箱螺旋桨轴-反转-SportMaster 23齿轮箱螺旋桨轴-标准-舰队大师 24齿轮箱螺旋桨轴-标准-SportMaster 25齿轮箱螺旋桨轴-标准-扭矩大师 26液压泵及安装支架(运动大师)27液压泵总成(运动大师)28仪表装置 29钥匙开关总成 30机油喷射组件 31动力升降组件 8M0231193 32动力升降组件金属马达壳 33动力升降组件（塑料马达壳体）34动力升降倾斜电机 35簧片阀组/飞轮盖 36维修/支撑材料 37启动电机 38重型旋转支架 39带整体微调旋转支架 40上罩(序列号0G856999及以下)41上罩(序列号0G857000及以上)42艉板支架(运动大师)43艉板支架(扭矩/舰队大师)44油气分离器组件

图 1附件 Accessories

零件编号	中文名称	英文名称	数量
15969A3	甲板加油套件	DECK FILL KIT Oil	1
812497A2	二极管总成(双引擎)	DIODE ASSEMBLY (DUAL ENGINE)	1
898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
44357A2	冲洗附件	FLUSHING ATTACHMENT	1
44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
852400	冲洗接头	FLUSH COUPLING	1
19674A2	开关/拉绳套件	SWITCH/LANYARD KIT	1
19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
88334A2	防腐电极套件	MERCATHODE KIT	1
8M0180081	防腐电极套件	MERCATHODE KIT	1
86300A5	防腐电极监测器	MERCATHODE MONITOR	1
41729A3	软管延长套件	HOSE EXTENSION KIT	1
825191A1	索具软管套件	RIGGING HOSE KIT	1
825191A3	停产参见PB99-4	NLA SEE PB99-4	1
17334A2	视觉警告系统(低油位/过热)	VISUAL WARNING SYSTEM (LOW OIL/OVERHEAT)	1

图 2锚定支架/油门联动装置 Anchor Bracket/Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	814281A2	开关	SWITCH	1
1	8M0052931	开关	SWITCH	1
2	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2
3	8240102	支架	BRACKET	1
3	824010T05	支架	BRACKET	1
4	42975	传动螺钉	DRIVE SCREW	2
5	824016	闩锁	LATCH	1
6	824015	筒形保持杯	CUP Barrel Retainer	2
7	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
8	824013	衬套	BUSHING	1
9	812707	衬套	BUSHING	2
10	824014	弹簧	SPRING	1
11	8240111	导向滚轮	GUIDE Roller	1
12	8142391	凸轮	CAM	1
12	8142392	节气门凸轮	THROTTLE CAM	1
13	26856	衬套	BUSHING	2
14	8268336	螺母 (M6)	NUT (M6)	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	825377	油门连杆	LINK Throttle	1
16	932481	衬套	BUSHING	2
16	8M0215006	旋转衬套	BUSHING Swivel	2
17	826205	油连杆支架	BRACKET Oil Link	1
18	1938526	连接杆	LINK	1
18	878190	连接杆	LINK	1
19	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	1
20	400635	螺母 (M8)	NUT (M8)	1
20	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
21	8252681	节气门控制杆	LEVER Throttle Control	1
21	8M0040987	杠杆	LEVER	1
22	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
23	36042	垫圈	WASHER	1
24	42927	嵌件	INSERT	1
25	821113	衬套	BUSHING	1
26	8268336	螺母 (M6)	NUT (M6)	1
26	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
27	40124	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
28	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
29	42942	盖帽	CAP	2
30	35459	垫圈	WASHER	1

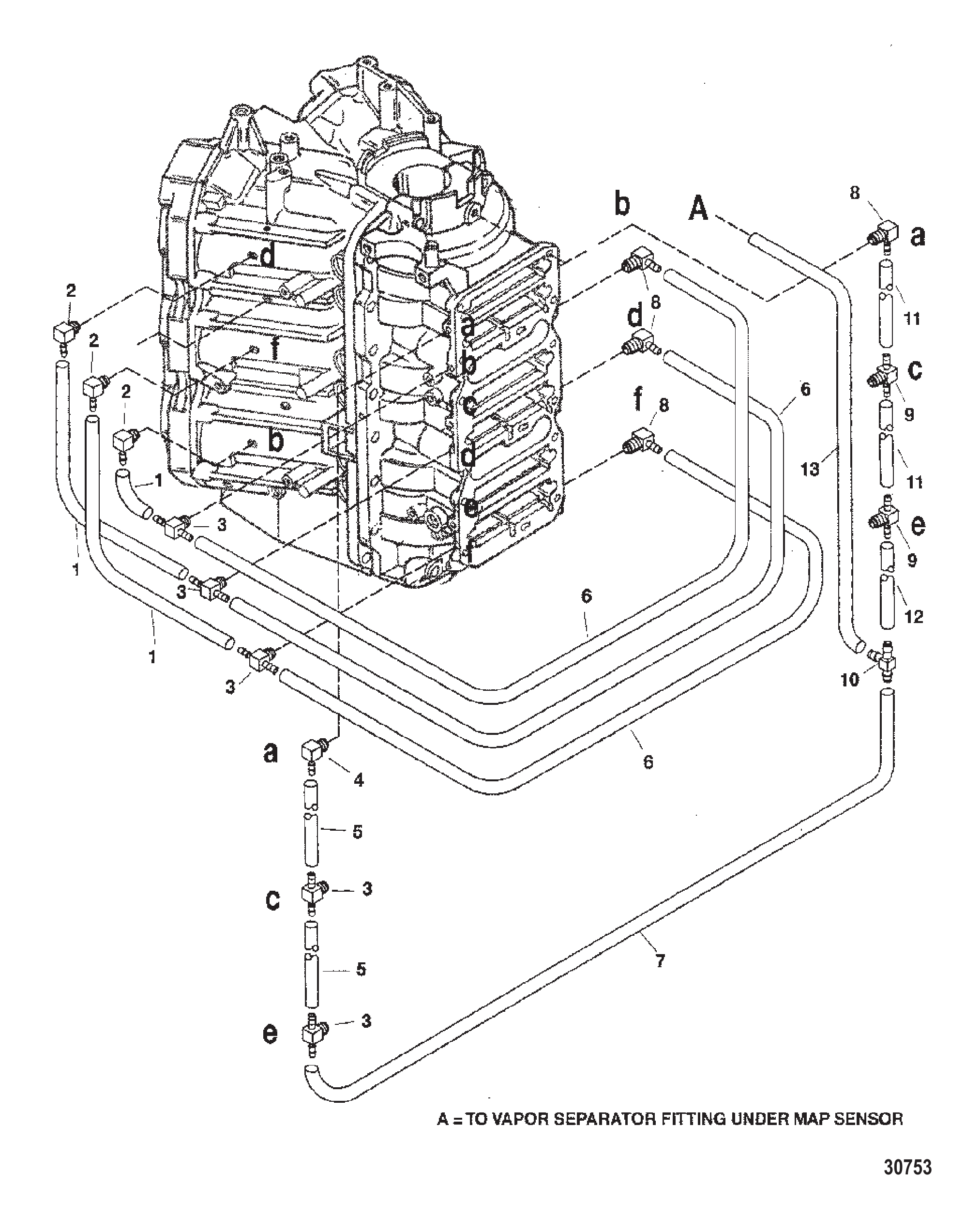

图 3泄放系统 Bleed System

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20英尺散装)(裁切至13.25英寸)	TUBING (20.00 Feet Bulk) (Cut to 13-1/4 IN.)	3
1	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
2	768431	接头	FITTING	3
3	8348041	止回阀	CHECK VALVE	5
4	8282182	止回阀	CHECK VALVE	1
5	99130122	管材(20英尺散装)(裁切至5.25英寸)	TUBING (20.00 Feet Bulk) (Cut to 5-1/4 IN.)	2
5	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
6	99130122	管材(20英尺散装)(裁切至8.5英寸)	TUBING (20.00 Feet Bulk) (Cut to 8-1/2 IN.)	3
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
7	99130122	管材(20.00英尺散装)(裁切至9-1/2英寸)	TUBING (20.00 Feet Bulk) (Cut to 9-1/2 IN.)	1
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
8	8282182	止回阀	CHECK VALVE	4
9	8348041	止回阀	CHECK VALVE	2
10	591692	三通接头	FITTING Tee	1
10	59169003	三通接头	FITTING Tee	1
11	99130122	管材(20英尺散装)(裁切至5.25英寸)	TUBING (20.00 Feet Bulk) (Cut to 5-1/4 IN.)	2
11	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
12	99130122	管材(20.00英尺散装)(裁切至1英寸)	TUBING (20.00 Feet Bulk) (Cut to 1 IN.)	1
12	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
13	99130122	管材(20英尺散装)(裁切至16英寸)	TUBING (20.00 Feet Bulk) (Cut to 16 IN.)	1
13	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
-	848700A7	动力头总成	POWERHEAD ASSEMBLY	1

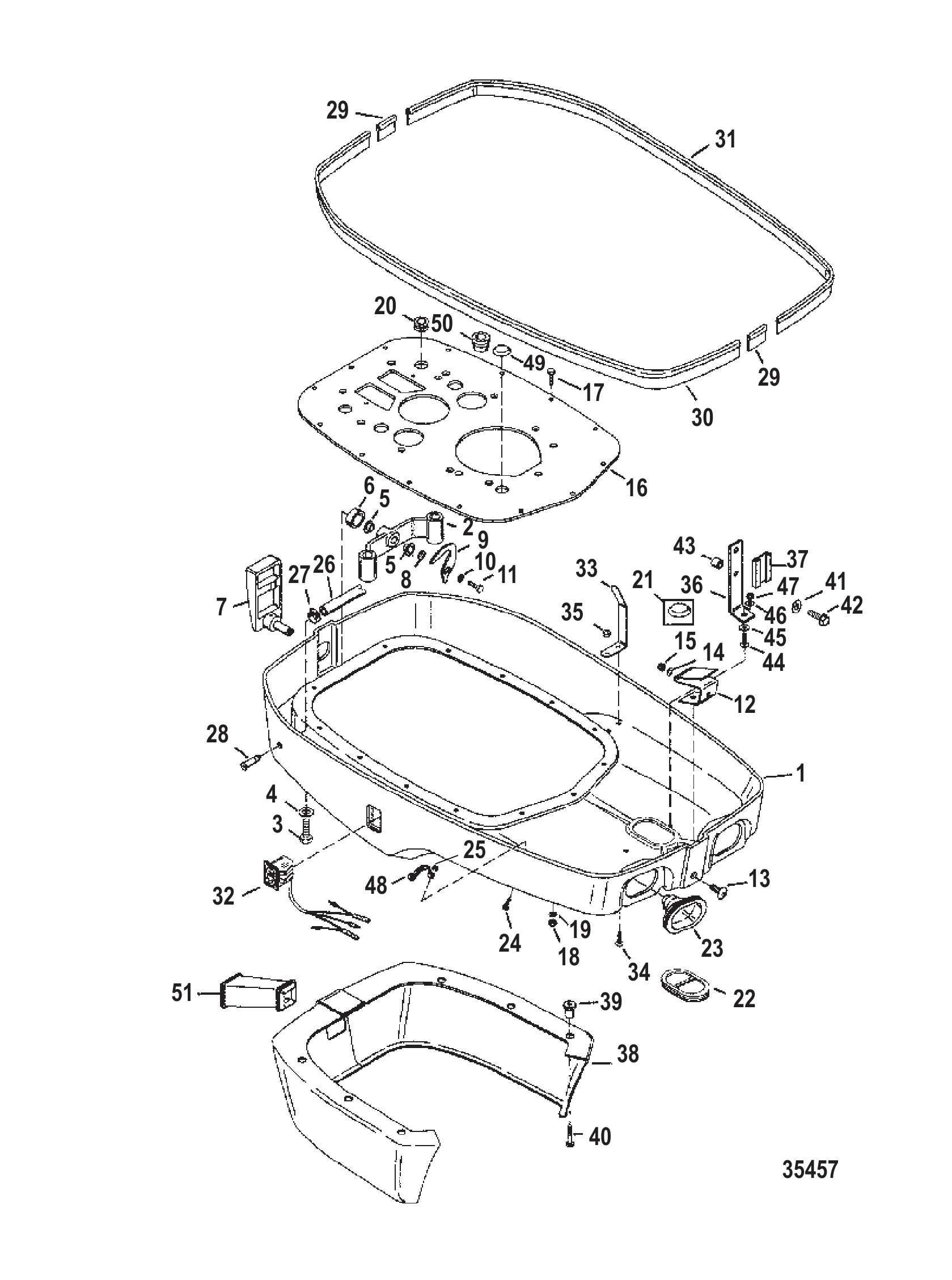

图 4下罩(序列号0G856999及以下) Bottom Cowl (S/N-0G856999 and Below)

REF	零件编号	中文名称	英文名称	数量
1	848797T1	底壳	BOTTOM PAN	1
1	848797A2	底壳	BOTTOM PAN	1
1	848797T2	灰色底罩	COWL-BOTTOM-GRAY	1
2	848810	锁扣支架	BRACKET Latch	1
3	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
4	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
4	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
5	812707	衬套	BUSHING	2
6	848985	密封件	SEAL	1
7	848815T1	手柄	HANDLE	1
7	848816A1	手柄	HANDLE	1
8	F2047	波形垫圈	WASHER Wave	1
9	F481777	凸轮锁轴	CAM Latch Shaft	1
9	8M0001081	凸轮	CAM	1
10	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
10	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
11	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	1
12	848812	闩锁	LATCH	1
13	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
14	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
14	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	56374	螺母 (.250-20)	NUT (.250-20)	2
15	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
16	848818T	安装板	PLATE	1
17	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	14
18	35045	螺母(.250-28)	NUT (.250-28)	14
18	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	14
19	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
19	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
20	93221	护孔环	GROMMET	2
20	93221002	护孔环	GROMMET	2
21	815784	盖帽	CAP	1
22	849750	护孔环	GROMMET	1
23	8177133	护孔环	GROMMET	2
24	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
24	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
25	29488	螺母 (#10-32)	NUT (#10-32)	2
25	8M0204718	螺母	NUT	2
26	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	1
27	815504104	蜗杆卡箍	CLAMP Worm Gear	1
28	76256	喷嘴	NOZZLE	1
29	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	2
30	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
31	849767A1	密封件	SEAL	1
32	850691	开关	SWITCH	1
32	8M0235192	微调开关	SWITCH TRIM	1
33	849619	支撑架	BRACE	2
33	8496191	支撑架	BRACE	2
34	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
35	56374	螺母 (.250-20)	NUT (.250-20)	4
35	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
36	849081	底板支架	PAN BRACE	2
37	849417	套筒	SLEEVE	2
38	848801A1	围板	SKIRT	1
38	848801A2	围板	SKIRT	1
38	848801A1	围板	SKIRT	1
39	849000	螺母	NUT	6
40	F2030	螺钉 (.250-20 x 1.250) 不锈钢	SCREW (.250-20 x 1.250) Stainless Steel	6
41	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	4
41	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	4
42	849082	螺丝(M8×140)	SCREW (M8 X 140)	4
43	849083	隔套	SPACER	4
44	69028	螺钉（.250-28 x .750）不锈钢	SCREW (.250-28 x .750) Stainless Steel	2
45	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	2
46	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
47	35045	螺母(.250-28)	NUT (.250-28)	2
47	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	2
48	88621	固定座	RETAINER	1
49	817362	盖帽	CAP	1
50	126021	护孔环	GROMMET	1
50	12602002	护孔环	GROMMET	1
51	848817	护套	BOOT	1

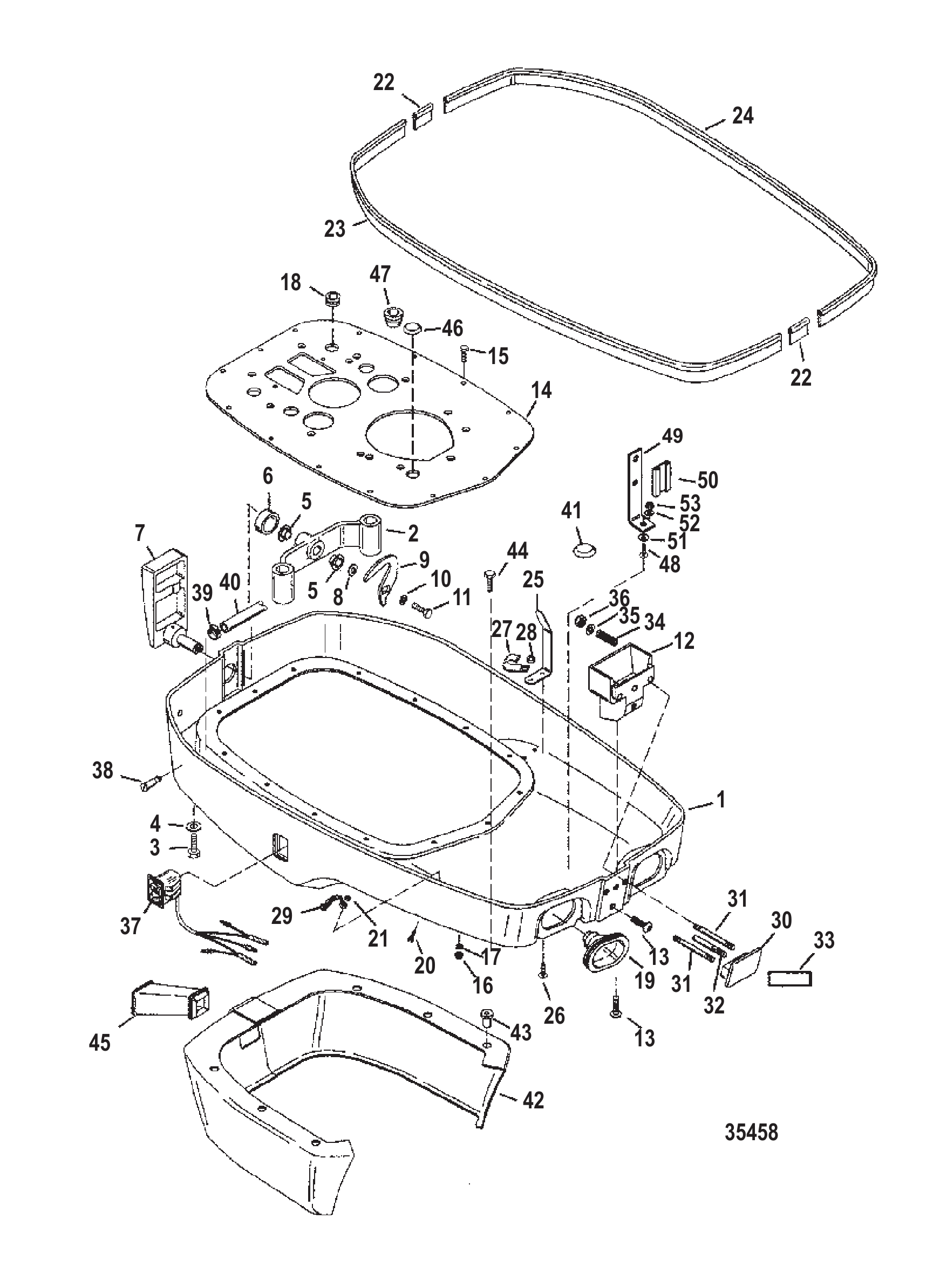

图 5下罩(序列号0G857000至0G980649) Bottom Cowl (S/N-0G857000 thru 0G980649)

REF	零件编号	中文名称	英文名称	数量
1	848797T3	底壳	BOTTOM PAN	1
2	848810	锁扣支架	BRACKET Latch	1
3	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
4	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
4	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
5	812707	衬套	BUSHING	2
6	848985	密封件	SEAL	1
7	848815T1	手柄	HANDLE	1
8	F2047	波形垫圈	WASHER Wave	1
9	F481777	凸轮锁轴	CAM Latch Shaft	1
9	8M0001081	凸轮	CAM	1
10	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
10	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
11	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	1
12	849830T1	闩锁	LATCH	1
13	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
14	848818T	安装板	PLATE	1
15	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	14
16	35045	螺母(.250-28)	NUT (.250-28)	14
16	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	14
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
18	93221	护孔环	GROMMET	2
18	93221002	护孔环	GROMMET	2
19	8177133	护孔环	GROMMET	2
20	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
20	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
21	29488	螺母 (#10-32)	NUT (#10-32)	2
21	8M0204718	螺母	NUT	2
22	849767	密封件	SEAL	2
22	8M0043399	密封件	SEAL	2
23	849766	密封件	SEAL	1
23	8M0043398	密封件	SEAL	1
24	849765	密封件	SEAL	1
24	8M0043397	罩盖密封条	SEAL-COWL	1
25	849619	支撑架	BRACE	2
25	8496191	支撑架	BRACE	2
26	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
27	65292	J型卡扣	J CLIP	1
27	8M0024808	J型夹	J-CLIP	1
28	56374	螺母 (.250-20)	NUT (.250-20)	4
28	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
29	88621	固定座	RETAINER	1
30	849831A1	锁手柄总成	LATCH HANDLE ASSEMBLY	1
30	8M0192237	闩锁手柄	LATCH HANDLE	1
31	849833	双头螺柱(.250-20 x 3.310)	STUD (.250-20 x 3.310)	2
31	843118	双头螺柱（0.250-20×3.45）	STUD (.250-20 x 3.45)	2
32	849832	销	PIN	1
33	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
34	849837	弹簧(.360外径)	SPRING (.360 Outside Diameter)	2
35	846673	不锈钢垫圈(.265 x .500 x .060)	WASHER (.265 x .500 x .060) Stainless Steel	2
36	56374	螺母 (.250-20)	NUT (.250-20)	2
36	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
37	856990	开关总成	SWITCH ASSEMBLY	1
37	8M0235192	微调开关	SWITCH TRIM	1
38	76256	喷嘴	NOZZLE	1
39	815504104	蜗杆卡箍	CLAMP Worm Gear	1
40	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	1
41	815784	盖帽	CAP	1
42	848801A1	围板	SKIRT	1
43	849000	螺母	NUT	6
44	F2030	螺钉 (.250-20 x 1.250) 不锈钢	SCREW (.250-20 x 1.250) Stainless Steel	6
45	848817	护套	BOOT	1
46	817362	盖帽	CAP	1
47	126021	护孔环	GROMMET	1
47	12602002	护孔环	GROMMET	1
48	69028	螺钉（.250-28 x .750）不锈钢	SCREW (.250-28 x .750) Stainless Steel	2
49	849081	底板支架	PAN BRACE	2
50	849417	套筒	SLEEVE	2
51	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	2
52	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
53	35045	螺母(.250-28)	NUT (.250-28)	2
53	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	2

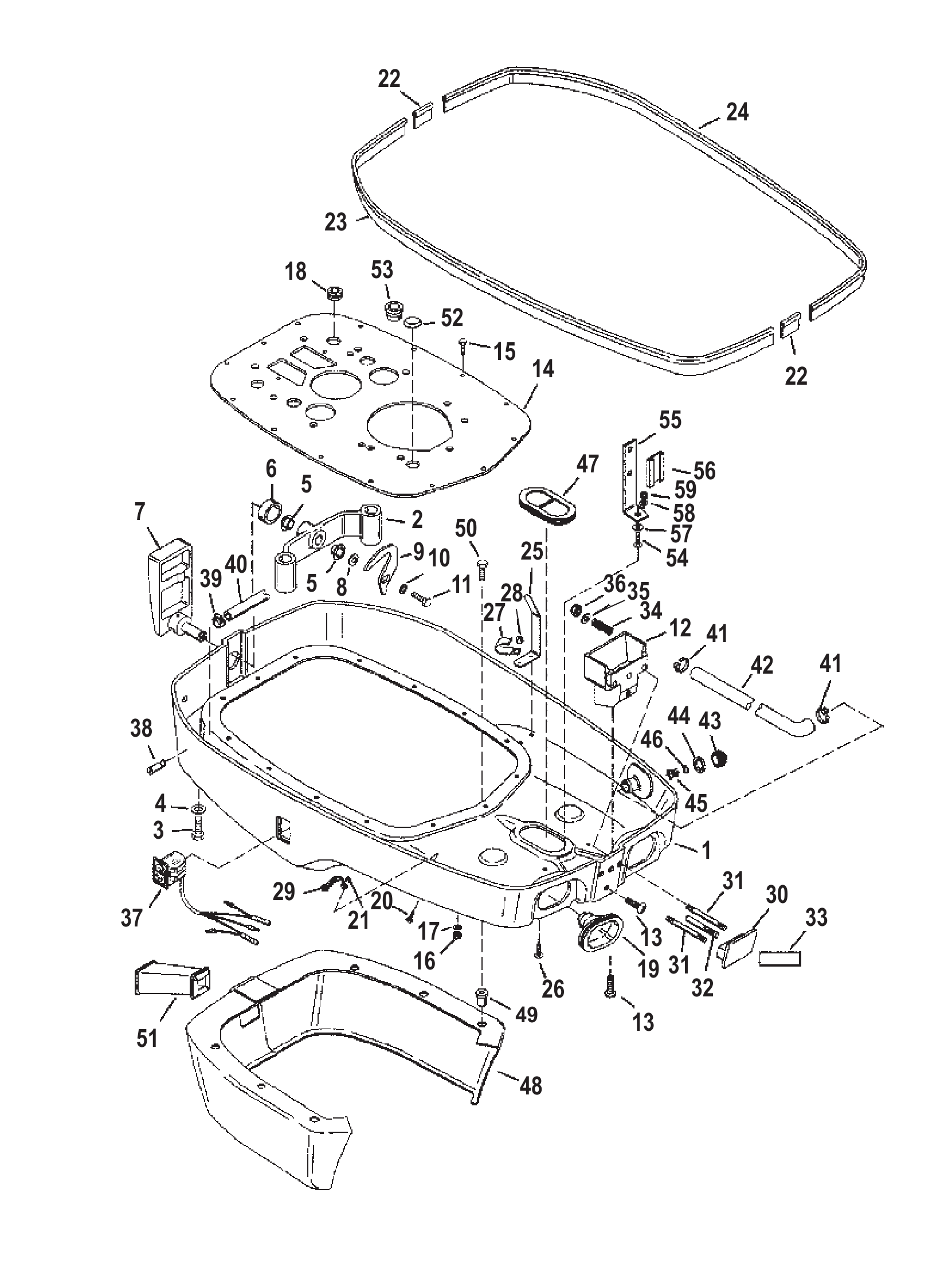

图 6下罩(序列号0G980650及以上) Bottom Cowl (S/N-0G980650 and Up)

REF	零件编号	中文名称	英文名称	数量
1	848797T5	底壳	BOTTOM PAN	1
2	848810	锁扣支架	BRACKET Latch	1
3	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
4	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
4	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
5	812707	衬套	BUSHING	2
6	848985	密封件	SEAL	1
7	848815T1	手柄	HANDLE	1
8	F2047	波形垫圈	WASHER Wave	1
9	F481777	凸轮锁轴	CAM Latch Shaft	1
9	8M0001081	凸轮	CAM	1
10	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
10	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
11	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	1
12	849830T1	闩锁	LATCH	1
13	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
14	848818T	安装板	PLATE	1
15	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	14
16	35045	螺母(.250-28)	NUT (.250-28)	14
16	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	14
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
18	93221	护孔环	GROMMET	2
18	93221002	护孔环	GROMMET	2
19	8177133	护孔环	GROMMET	2
20	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
20	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
21	29488	螺母 (#10-32)	NUT (#10-32)	2
21	8M0204718	螺母	NUT	2
22	849767	密封件	SEAL	2
22	8M0043399	密封件	SEAL	2
23	849766	密封件	SEAL	1
23	8M0043398	密封件	SEAL	1
24	849765	密封件	SEAL	1
24	8M0043397	罩盖密封条	SEAL-COWL	1
25	8496191	支撑架	BRACE	2
26	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
27	65292	J型卡扣	J CLIP	1
27	8M0024808	J型夹	J-CLIP	1
28	56374	螺母 (.250-20)	NUT (.250-20)	4
28	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
29	88621	固定座	RETAINER	1
30	849831A1	锁手柄总成	LATCH HANDLE ASSEMBLY	1
30	8M0192237	闩锁手柄	LATCH HANDLE	1
31	849833	双头螺柱(.250-20 x 3.310)	STUD (.250-20 x 3.310)	2
31	843118	双头螺柱（0.250-20×3.45）	STUD (.250-20 x 3.45)	2
32	849832	销	PIN	1
33	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
34	849837	弹簧(.360外径)	SPRING (.360 Outside Diameter)	2
35	846673	不锈钢垫圈(.265 x .500 x .060)	WASHER (.265 x .500 x .060) Stainless Steel	2
36	56374	螺母 (.250-20)	NUT (.250-20)	2
36	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
37	856990	开关总成	SWITCH ASSEMBLY	1
37	8M0235192	微调开关	SWITCH TRIM	1
38	76256	喷嘴	NOZZLE	1
39	815504104	蜗杆卡箍	CLAMP Worm Gear	1
40	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	1
41	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
41	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
42	840144	软管	HOSE	1
42	8401441	软管	HOSE	1
43	821908	堵头	PLUG	1
44	821915	垫圈	WASHER	1
45	821963	止回阀	CHECK VALVE	1
45	8219631	止回阀	CHECK VALVE	1
46	30641	O型圈(0.299x0.103)	O-RING (.299 x .103)	1
47	849750	护孔环	GROMMET	1
48	848801A1	围板	SKIRT	1
49	849000	螺母	NUT	6
50	F2030	螺钉 (.250-20 x 1.250) 不锈钢	SCREW (.250-20 x 1.250) Stainless Steel	6
51	848817	护套	BOOT	1
52	817362	盖帽	CAP	1
53	126021	护孔环	GROMMET	1
53	12602002	护孔环	GROMMET	1
54	69028	螺钉（.250-28 x .750）不锈钢	SCREW (.250-28 x .750) Stainless Steel	2
55	849081	底板支架	PAN BRACE	2
56	849417	套筒	SLEEVE	2
57	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	2
58	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
59	35045	螺母(.250-28)	NUT (.250-28)	2
59	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	2

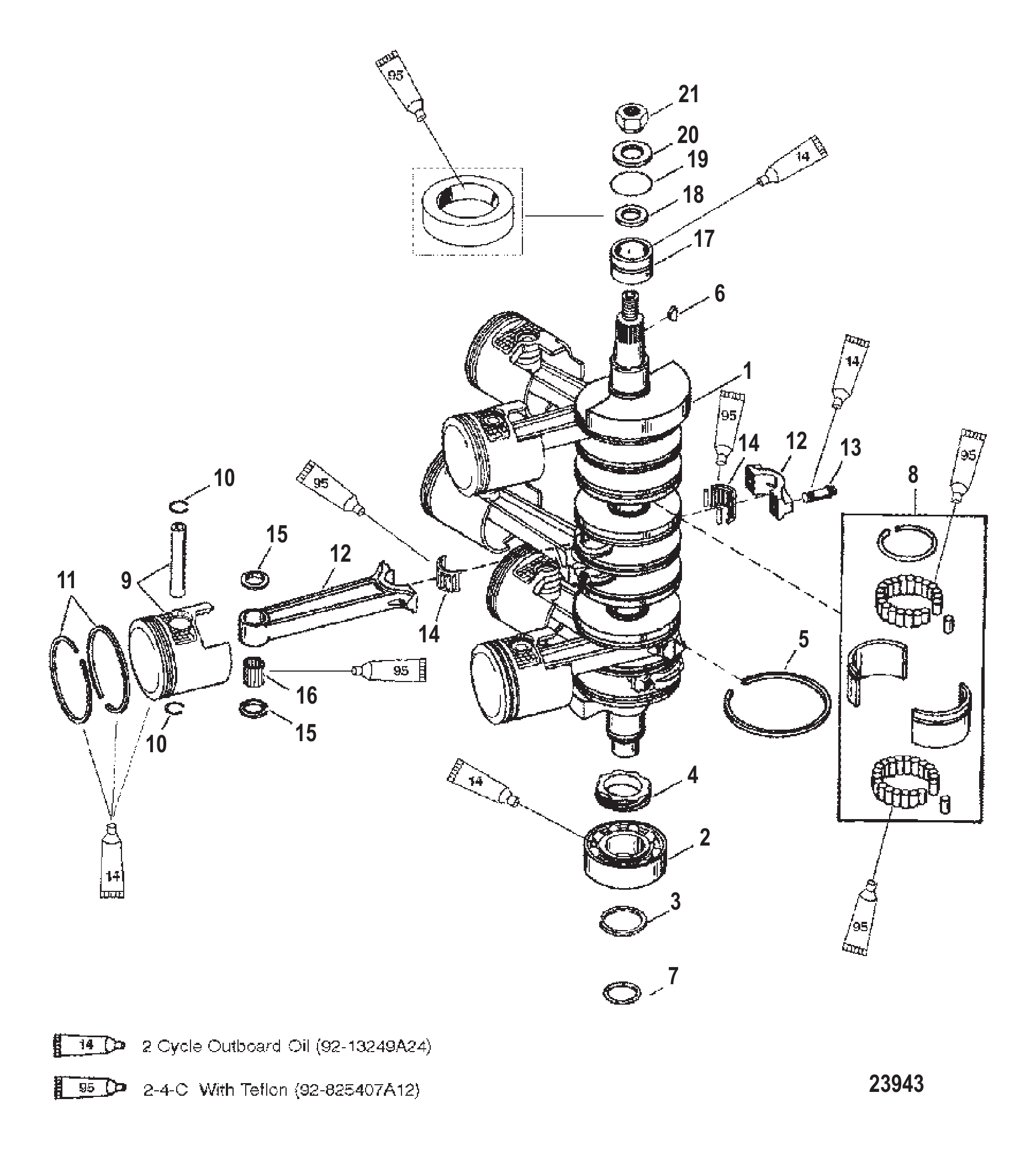

图 7曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9784A3	曲轴	CRANKSHAFT	1
1	9784A4	曲轴总成	CRANKSHAFT ASSY	1
1	9784A6	曲轴	CRANKSHAFT	1
1	9784A4	曲轴总成	CRANKSHAFT ASSY	1
2	67923	球轴承(下部)	BEARING Ball (LOWER)	1
2	67923T	滚珠轴承	BEARING Ball	1
3	67446	环	RING	1
4	19301	齿轮	GEAR	1
5	816106	环	RING	7
5	843198T01	密封环	RING Seal	7
6	91800	半圆键	KEY Woodruff	2
7	35126	O型圈(.859 x .139)	O-RING (.859 x .139)	1
8	817001A1	轴承座圈总成	RACE ASSEMBLY Bearing	2
8	8M0113288	轴承座圈总成	RACE ASSY-BEARING	2
9	822067A7	活塞总成	PISTON ASSEMBLY	3
9	858295T14	活塞总成标准 - 右舷	PISTON ASSEMBLY Standard - Starboard	3
9	822066A7	活塞总成	PISTON ASSEMBLY	3
9	858294T14	活塞总成标准 - 左舷	PISTON ASSEMBLY Standard - Port	3
9	826266A4	活塞总成	PISTON ASSEMBLY	AR
9	878572A2	活塞总成	PISTON ASSEMBLY	AR
9	826265A4	活塞总成	PISTON ASSEMBLY	AR
9	878571A2	活塞总成	PISTON ASSEMBLY	AR
9	826296A4	活塞总成	PISTON ASSEMBLY	AR
9	878574A2	活塞总成	PISTON ASSEMBLY	AR
9	826295A4	活塞总成	PISTON ASSEMBLY	AR
9	878573A2	活塞总成	PISTON ASSEMBLY	AR
10	88466	锁紧环	LOCK RING	12
10	8320811	锁紧环	LOCK RING	12
11	827179A12	活塞环组	RING SET Piston	1
11	826293A12	活塞环组	RING SET Piston	AR
11	875252A12	活塞环组	RING SET Piston	AR
11	826297A12	活塞环组	RING SET Piston	AR
11	875257A12	活塞环组	RING SET Piston	AR
12	822373A3	连杆总成	CONNECTING ROD ASSEMBLY	6
12	8M0125869	连杆套件	CONN ROD KIT	6
13	94320	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	12
14	43012A1	轴承/保持架套件	BEARING/CAGE KIT	6
14	8M0235070	轴承保持架	CAGE BEARING	6
15	88263	止推垫片	THRUST WASHER	12
16	88258	滚针轴承	NEEDLE Roller Bearing	204
16	8M0204715	滚针@102	NEEDLES-BRG @102	204
17	816773A2	轴承总成（上部）	BEARING ASSEMBLY (UPPER)	1
18	815449	油封	SEAL Oil	1
18	859093	密封件	SEAL	1
19	823683	O型圈(1.989 x .070)	O-RING (1.989 x .070)	1
20	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
20	33001	垫圈	WASHER	1
21	42979	螺母(M16)	NUT (M16)	1
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

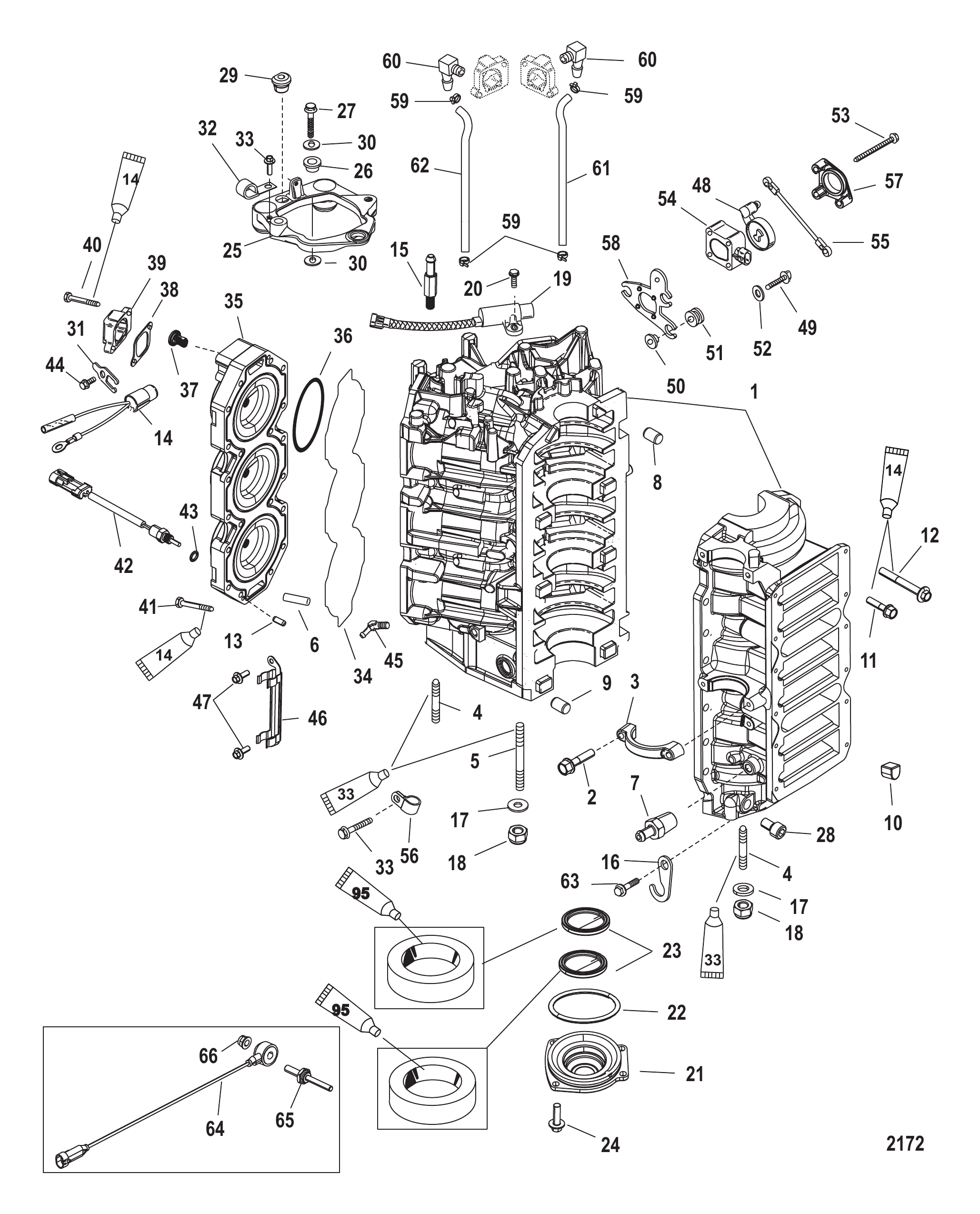

图 8气缸体和端盖 Cyliner Block and End Cap

REF	零件编号	中文名称	英文名称	数量
1	9811T92	气缸体	CYLINDER BLOCK	1
1	899162A06	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	9811T91	气缸体	CYLINDER BLOCK	1
1	899162A05	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	9811T93	气缸体	CYLINDER BLOCK	1
1	899162A07	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	81893440	螺钉 (M8 x 40)	SCREW (M8 x 40)	4
3	8569662	支架	BRACKET	2
3	8M0111325	盖板	COVER	2
4	903509	螺柱（M10×1.5×64）	STUD (M10 x 1.5 x 64)	4
5	8154431	螺柱（M10×1.5×155）	STUD (M10 x 1.5 x 155)	6
6	8248577	导流板	DEFLECTOR	6
7	8781051	止回阀	CHECK VALVE	1
8	67296	销	PIN	3
8	8M0036405	销	PIN	3
9	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
10	850309	堵头	PLUG	6
10	850309001	止动塞	PLUG Stop	6
10	850309001	止动塞	PLUG Stop	6
11	81893435	螺钉(M8×35)	SCREW (M8 x 35)	14
11	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	14
12	82446180	螺钉(M10×80)	SCREW (M10 x 80)	8
13	63779	定位销 (.250 x .625)	PIN Dowel (.250 x .625)	4
14	13536A13	温度传感器总成	SENSOR ASSEMBLY Temperature	1
15	8405101	销	PIN	2
16	8588641	固定座	RETAINER	1
17	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	10
17	8M0214963	垫圈	WASHER	10
18	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	10
19	8283582	传感器	SENSOR	1
19	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
20	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
21	9787A4	端盖总成	END CAP ASSEMBLY	1
22	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
23	8308981	密封件	SEAL	2
24	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
25	857186A1	隔板总成	PLATE ASSEMBLY	1
25	857186T02	隔板总成	PLATE ASSEMBLY	1
26	855729	支架	MOUNT	3
27	82130145	螺丝(M10 x 45)	SCREW (M10 x 45)	3
28	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
28	82494810	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
29	19565	护孔环	GROMMET	1
29	19565002	护孔环	GROMMET	1
29	19565002	护孔环	GROMMET	1
30	855725	垫圈	WASHER	6
31	137151	固定座	RETAINER	1
32	858951	J型卡扣	J CLIP	1
33	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
34	818574	密封件	SEAL	2
35	812851A27	气缸盖总成	CYLINDER HEAD ASSEMBLY	2
35	812851A26	气缸盖	CYLINDER HEAD	2
36	884391	密封件	SEAL	6
37	885599003	节温器 54°C (130°F)	THERMOSTAT 54°C (130°F) (130 Degrees)	2
37	8M0057307	节温器 54°C/130°F	THERMOSTAT 54 Degree C/130 Degree F	2
37	885599004	节温器 54°C/130°F	THERMOSTAT 54 Degree C/130 Degree F	2
37	8M0057307	节温器 54°C/130°F	THERMOSTAT 54 Degree C/130 Degree F	2
38	8503181	衬垫	GASKET	2
39	887926	节温器盖	COVER Thermostat	2
39	8M0039357	盖板	COVER	2
40	82130025	螺钉(M6x25)	SCREW (M6 x 25)	4
41	859096	螺钉(M8 x 50)	SCREW (M8 x 50)	40
41	8M0045380	螺钉(M8 x 50)	SCREW (M8 x 50)	40
42	885342001	传感器总成	SENSOR ASSEMBLY	2
42	8M0148668	传感器总成	SENSOR ASSEMBLY	2
43	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	2
43	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
44	81893414	螺钉（M8 x 14）	SCREW (M8 x 14)	1
45	782792	45度弯头接头(1.25)	FITTING Elbow 45 Degree (1.25)	1
45	8M0207781	弯头	ELBOW	1
46	8266241	卡箍(适用处使用)	CLAMP (Use where applicable)	1
47	82130012	螺钉(M6×12)(适用处使用)	SCREW (M6 x 12) (Use where applicable)	2
48	8583561	TPI杠杆	LEVER TPI	1
49	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
50	856954	衬套	BUSHING	3
51	834985	护孔环	GROMMET	3
51	8M0190980	护孔环	GROMMET	3
52	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	3
53	40011113	不锈钢螺丝(M5x45)	SCREW (M5 x 45) Stainless Steel	3
54	83295211	油门位置指示器	INDICATOR Throttle Position	1
54	8M6005165	TPI	TPI	1
55	859095	连接杆	LINK	1
55	8M0084743	连接杆	LINK	1
56	858902	卡箍	CLAMP	1
57	8582261	盖板	COVER	1
58	8544862	支架	BRACKET	1
59	888988014	卡箍 (25.6毫米)	CLAMP (25.6 mm)	4
59	855228	卡箍	CLAMP	4
60	8533394	接头	FITTING	2
61	8404461		HOSE (Starboard)	1
62	8404462		HOSE (Port)	1
63	81893420	螺钉(M8 x 20)	SCREW (M8 x 20)	1
64	878187	爆震传感器总成	SENSOR ASSEMBLY Knock	2
64	8M6003194	爆震传感器总成	SENSOR ASSEMBLY Knock	2
65	882781	螺柱	STUD	2
66	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	2
-	832934A00	动力头衬垫套件	GASKET SET Powerhead	1
-	883892A04	动力头总成	POWERHEAD ASSEMBLY	1
-	883892A07	动力头总成	POWERHEAD ASSEMBLY	1
-	883893A04	动力头总成	POWERHEAD ASSEMBLY	1
-	883893A07	PH 3L WORK EFI	PH 3L WORK EFI	1
-	883894A04	动力头总成	POWERHEAD ASSEMBLY	1
-	883894A07	动力头总成	POWERHEAD ASSEMBLY	1
-	891823A04	动力头总成	POWERHEAD ASSEMBLY	1
-	891823A07	动力头总成	POWERHEAD ASSEMBLY	1

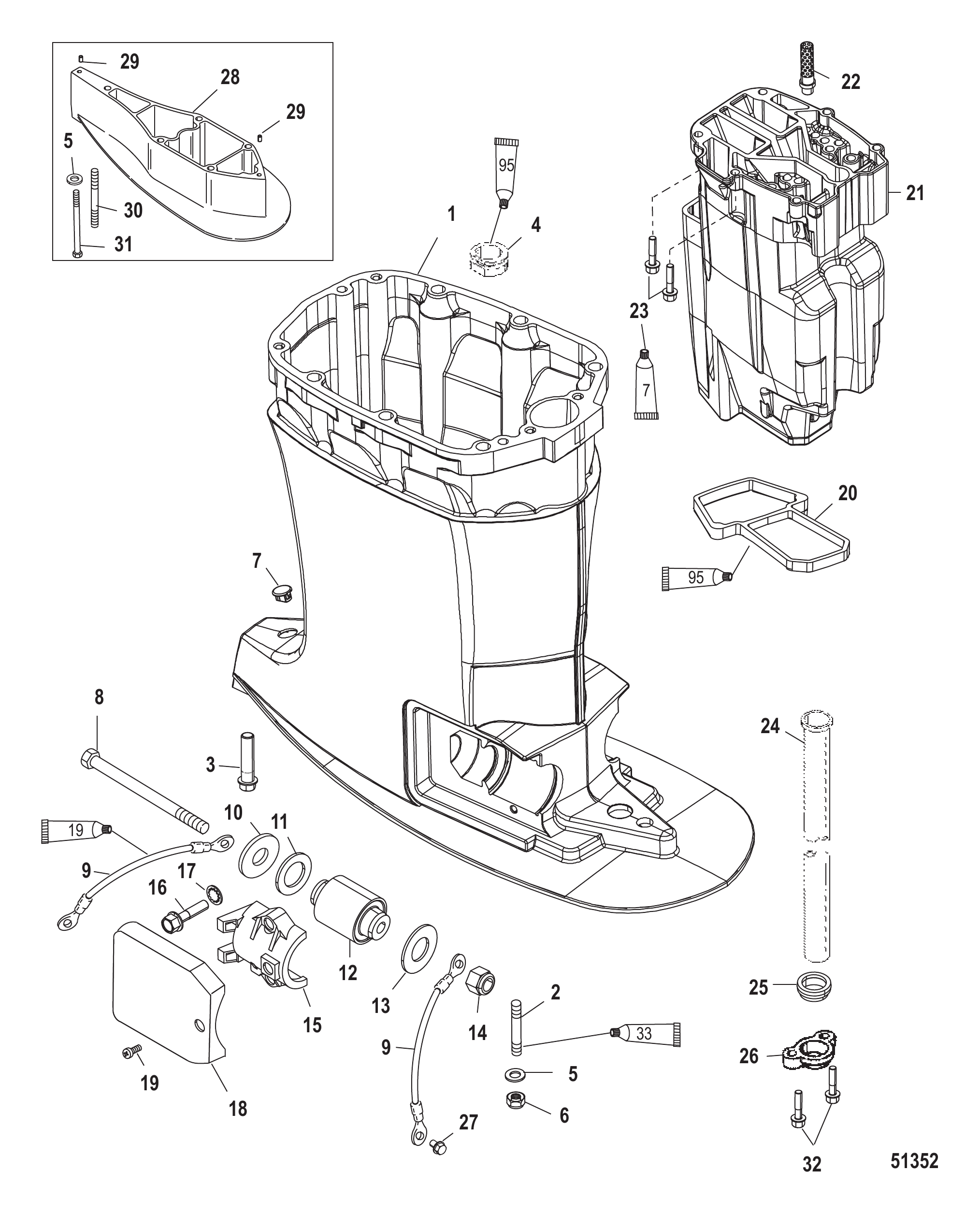

图 9驱动轴壳与排气管 Driveshaft Housing and Exhaust Tube

REF	零件编号	中文名称	英文名称	数量
1	832937A3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A06	传动轴壳体总成-加长型	HOUSING ASSEMBLY Driveshaft - Long	1
1	832937A05	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A06	传动轴壳体总成-加长型	HOUSING ASSEMBLY Driveshaft - Long	1
1	832938A5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832938A06	传动轴壳体总成-超长/特超长型	HOUSING ASSEMBLY Driveshaft - X/XX-Long	1
2	856983	双头螺柱(M12 x 52)	STUD (M12 x 52)	4
2	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
3	88552835	螺钉(M12×35毫米)	SCREW (M12 x 35 MM)	1
3	8M0102995	螺丝 (M12)	SCREW (M12)	1
4	8331231	护孔环	GROMMET	1
5	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	4
6	857008	螺母(M12×1.75)	NUT (M12 x 1.75)	4
6	896895	螺母(M12)	NUT (M12)	4
7	64649	堵头	PLUG	1
8	815431	螺钉（M14×178）	SCREW (M14 x 178)	2
8	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
8	815431002	螺栓（M14×178）	BOLT (M14 x 178)	2
8	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
9	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
10	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
11	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	2
12	8137711	支架	MOUNT	2
13	825190	垫圈	WASHER	2
14	815434	螺母	NUT	2
14	896602	螺母(M14)	NUT (M14)	2
15	8186442	卡箍	CLAMP	2
15	879150A90	下支架盖套件	COVER KIT Lower Mount	2
16	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
16	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
17	72521	内齿锁紧垫圈	LOCKWASHER Internal Tooth	1
18	818645F1	黑色盖	COVER Black	2
18	8M0001136	下支架盖	COVER Lower Mount	2
19	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
20	8329321	密封件	SEAL	1
21	833116A4	排气管总成	TUBE ASSEMBLY Exhaust	1
22	8524052	滤网	STRAINER	1
22	8M0026113	滤网	STRAINER	1
23	81893435	螺钉(M8×35)	SCREW (M8 x 35)	6
23	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
24	8329417	水管	TUBE Water	1
24	8M0042785	水管	TUBE-WATER	1
24	8329418	水管	TUBE Water	1
24	8M0042786	水管	TUBE Water	1
24	8329419	水管	TUBE Water	1
24	8M0042787	水管	TUBE-WATER	1
25	832940	密封件	SEAL	1
25	832940001	密封件	SEAL	1
25	832940001	密封件	SEAL	1
26	8329391	卡箍	CLAMP	1
27	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
28	823979T1	隔套	SPACER	1
28	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
29	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
30	857009	双头螺柱（M12×179）	STUD (M12 x 179)	4
30	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
31	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1
32	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
32	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2

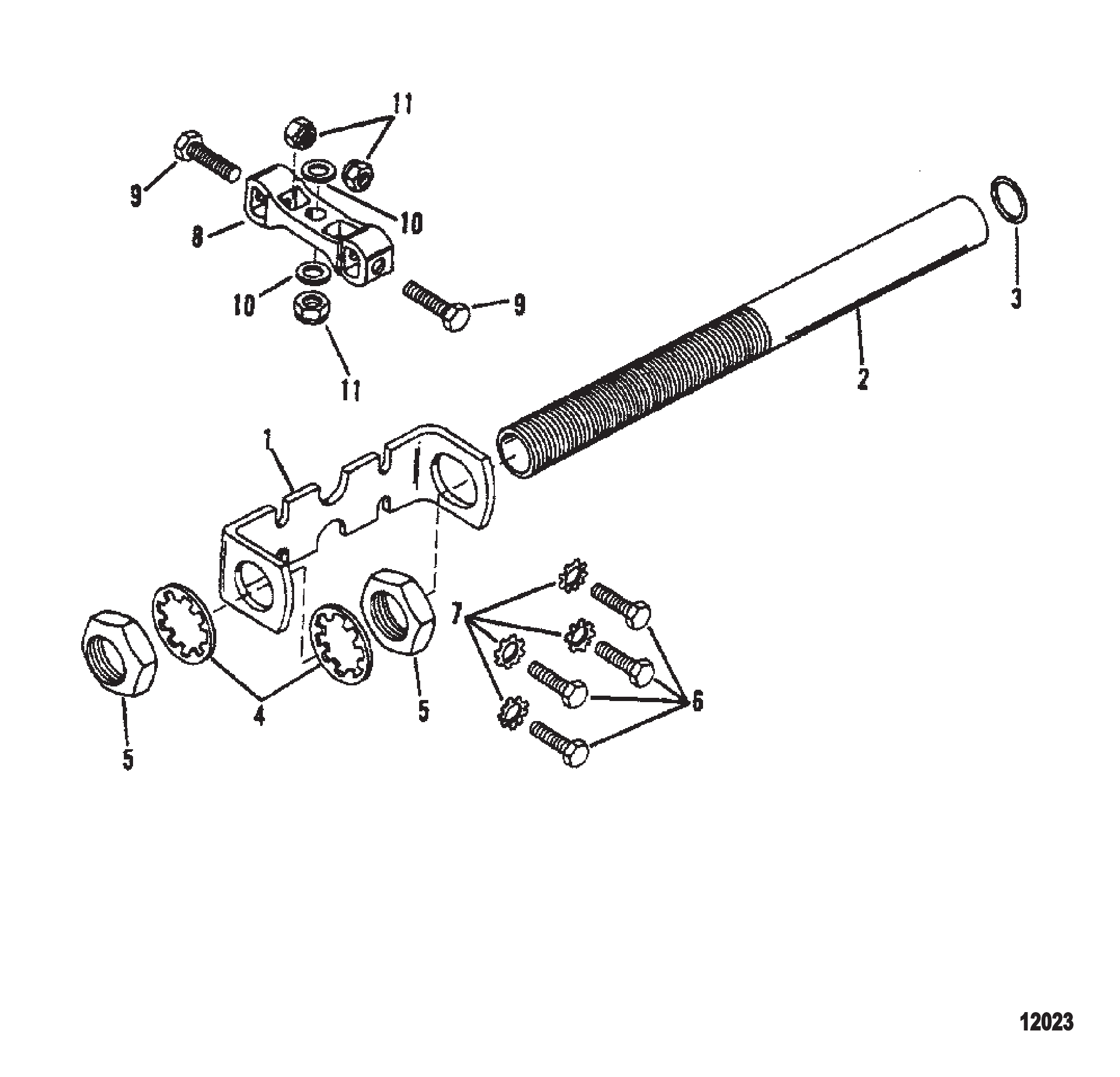

图 10双缆连接套件 Dual Cable Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A8	转向安装套件	ATTACHING KIT Steering	1
1	41055A1	支架总成	BRACKET ASSEMBLY	1
2	71565A2	管总成	TUBE ASSEMBLY	1
3	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
4	821203	锁紧垫圈	LOCKWASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
7	78968	内锁紧垫圈 (.250)	LOCKWASHER Internal (.250)	4
8	850791T	联轴器	COUPLER	1
9	73732	螺钉 (.375-24 x 1.120)	SCREW (.375-24 x 1.120)	2
10	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
11	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	3
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	3

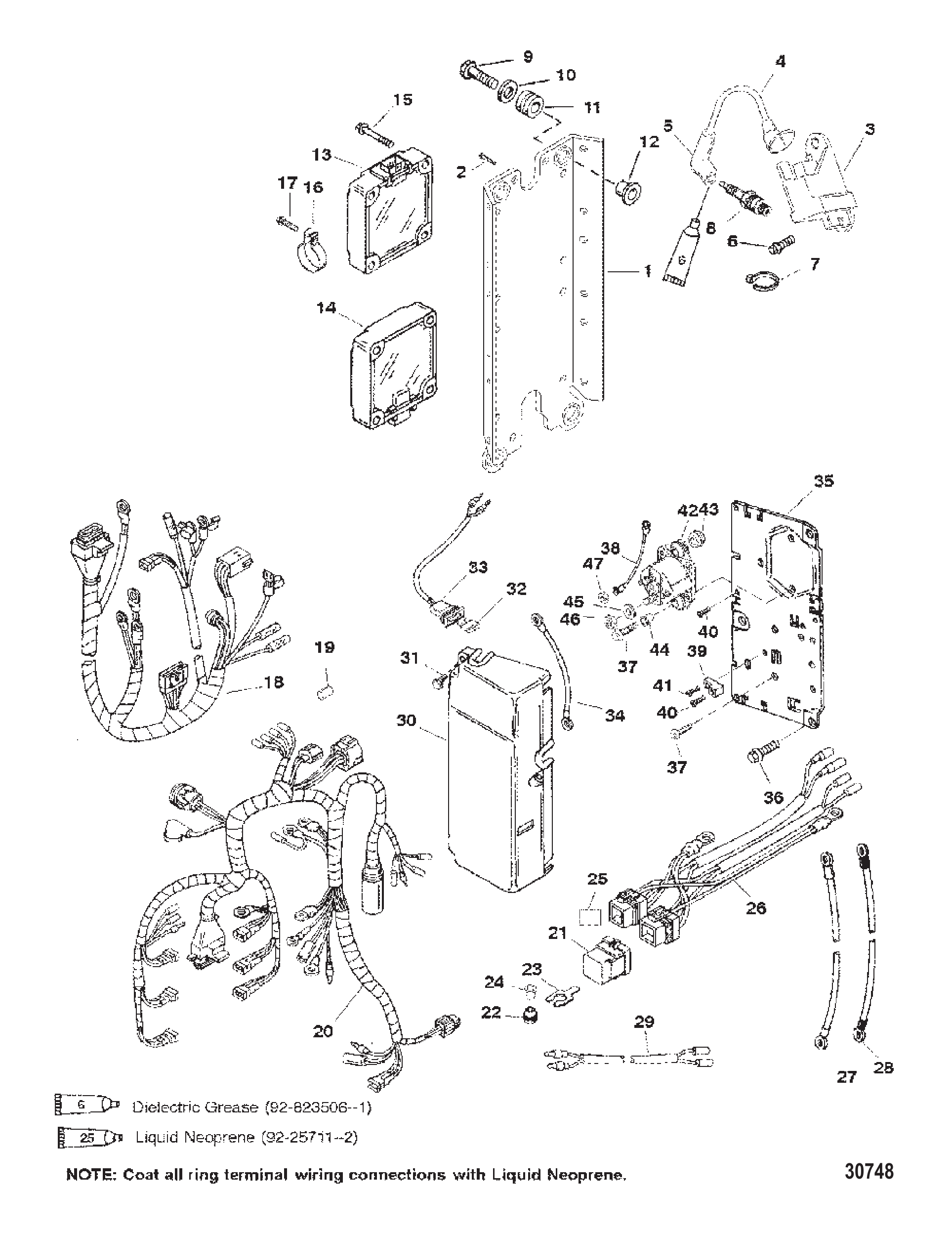

图 11电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	825296T1	电气安装板	PLATE Electrical Mounting	1
2	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
3	827509T7	CDM模块总成	CDM MODULE ASSEMBLY	6
4	857124A1	高压线总成	CABLE ASSEMBLY Hi-Tension	6
5	857074A1	护套/端子套件	BOOT/TERMINAL KIT	6
6	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	12
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	941	火花塞	SPARK PLUG	6
9	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
9	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
10	49436	垫圈	WASHER	4
11	825380	护孔环	GROMMET	4
11	825380001	护孔环	GROMMET	4
12	19064	衬套	BUSHING	4
13	83004419S	发动机控制单元(CDI)	ECU Engine Control Unit (CDI)	1
14	83004615S	发动机控制单元(EFI)	ECU Engine Control Unit (EFI)	1
14	83004615T	电控单元	ECU	1
15	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	8
16	826188	卡箍	CLAMP	1
17	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1
18	825763A5	线束总成(EFI)	HARNESS ASSEMBLY (EFI)	1
19	13541	公插头	PLUG Male	3
20	825433A11	点火线束总成	HARNESS ASSEMBLY Ignition	1
21	828151A1	继电器总成	RELAY ASSEMBLY	2
21	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
22	818967	护孔环	GROMMET	2
22	8M0207785	护孔环	GROMMET	2
23	828102	支架	BRACKET	2
23	8M0207771	安装支架	BRACKET Mounting	2
24	818968	衬套	BUSHING	2
24	8M0214955	衬套	BUSHING	2
25	NSS		NOT SOLD SEPARATE DECAL, Trim Relay	2
26	826802A2	升降线束总成	HARNESS ASSEMBLY Trim	1
27	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
28	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
29	827356A2	线束总成（26英寸）	HARNESS ASSEMBLY (26 IN.)	1
30	8216091	盖板	COVER	1
31	82239320	螺钉（M5×20）	SCREW (M5 x 20)	3
32	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
33	19637	保险丝插座	SOCKET Fuse	1
34	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
35	8212282	电磁阀安装板	PLATE Solenoid Mounting	1
36	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
37	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
38	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
39	45915	端子排	TERMINAL BLOCK	1
40	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
41	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
42	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
43	822179	护孔环	GROMMET	2
44	818968	衬套	BUSHING	2
44	8M0214955	衬套	BUSHING	2
45	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
46	68292	螺母(.312-18)	NUT (.312-18)	2
46	8M0204668	螺母(.312-18)	NUT (.312-18)	2
47	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2

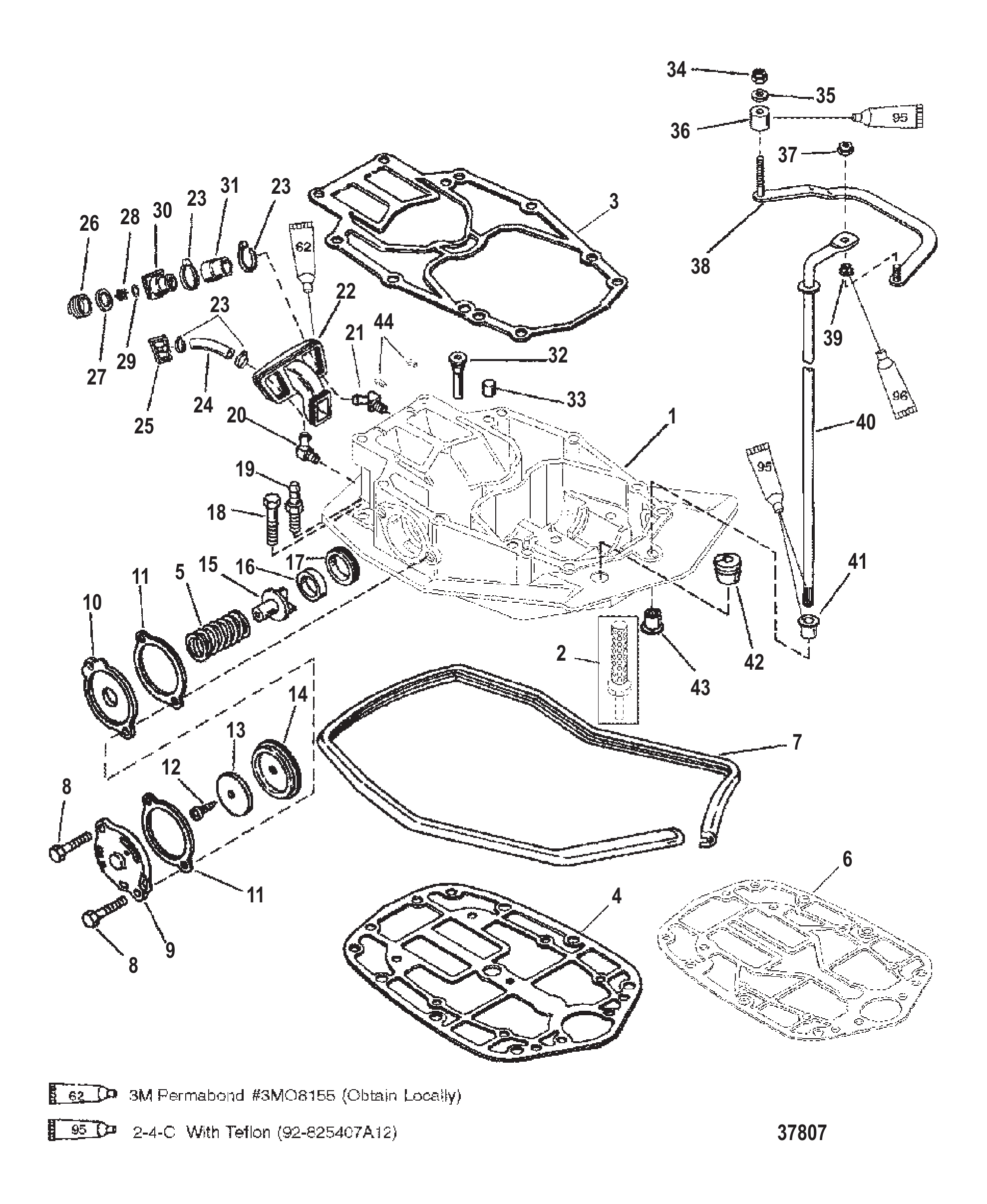

图 12排气板 Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	818450A2	排气板总成	PLATE ASSEMBLY Exhaust	1
1	832935A1	排气板总成	PLATE ASSEMBLY Exhaust	1
2	832994	滤网	STRAINER	2
3	8139322	衬垫	GASKET	1
3	8329331	衬垫	GASKET	1
3	8329335	衬垫	GASKET	1
4	823988	衬垫(下部)	GASKET (LOWER)	1
5	64878	弹簧(黑色)	SPRING (Black)	1
5	854478	弹簧	SPRING	1
5	64878	弹簧(黑色)	SPRING (Black)	1
6	8329342	衬垫(下部)	GASKET (LOWER)	1
6	8329344	衬垫	GASKET	1
7	8238051	密封件	SEAL	1
7	8M0043157	密封件	SEAL	1
8	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
8	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
9	656632	盖板	COVER	1
9	8M0237835	罩盖总成	COVER ASSY	1
10	65664A1	隔板总成	PLATE ASSEMBLY	1
11	88907	衬垫	GASKET	2
11	88907003	衬垫	GASKET	2
12	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
13	76451	垫圈	WASHER	1
14	64877	隔膜	DIAPHRAGM	1
14	648771	隔膜	DIAPHRAGM	1
15	814189	提动阀	POPPET	1
16	814191	护孔环	GROMMET	1
17	814190	托架	CARRIER	1
18	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
18	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
19	34982	连接器	CONNECTOR	2
20	78279	弯头（45度）	ELBOW (45 DEGREES)	1
20	8M0207781	弯头	ELBOW	1
21	821975	45度弯头	ELBOW 45 Degree	1
22	821255	怠速排气套	BOOT Idle Exhaust	1
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	830756109	软管(57英寸散装)(2-1/2英寸)	HOSE (57.00 Inches Bulk) (2-1/2 IN.)	1
24	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
25	821904	示流器接头	FITTING Tell-Tale	1
25	8M0077650	示流器接头	FITTING Tell-Tale	1
26	821908	堵头	PLUG	1
27	821915	垫圈	WASHER	1
28	821963	止回阀	CHECK VALVE	1
28	8219631	止回阀	CHECK VALVE	1
29	30641	O型圈(0.299x0.103)	O-RING (.299 x .103)	1
30	821952	接头	FITTING	1
31	821976	软管	HOSE	1
32	817519A1	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
33	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	4
34	8268336	螺母 (M6)	NUT (M6)	1
34	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
35	35459	垫圈	WASHER	1
36	824012	滚轮	ROLLER	1
37	8268336	螺母 (M6)	NUT (M6)	1
37	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
38	8141935	换挡连杆	SHIFT LINK	1
38	883142A03	换挡连杆套件	SHIFT LINK KIT	1
39	42994	衬套	BUSHING	1
40	8240701	上换挡轴	SHIFT SHAFT Upper	1
40	8M0036408	换挡轴	SHAFT-SHIFT	1
40	8240702	上换挡轴	SHIFT SHAFT Upper	1
40	8M0187153	XL型上换挡轴	SHAFT SHIFT UP XL	1
40	8240703	上换挡轴	SHIFT SHAFT Upper	1
41	48237	衬套	BUSHING	1
42	19565	护孔环	GROMMET	1
42	19565002	护孔环	GROMMET	1
43	43585	联轴器	COUPLING	1
44	828808	堵头	PLUG	2
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

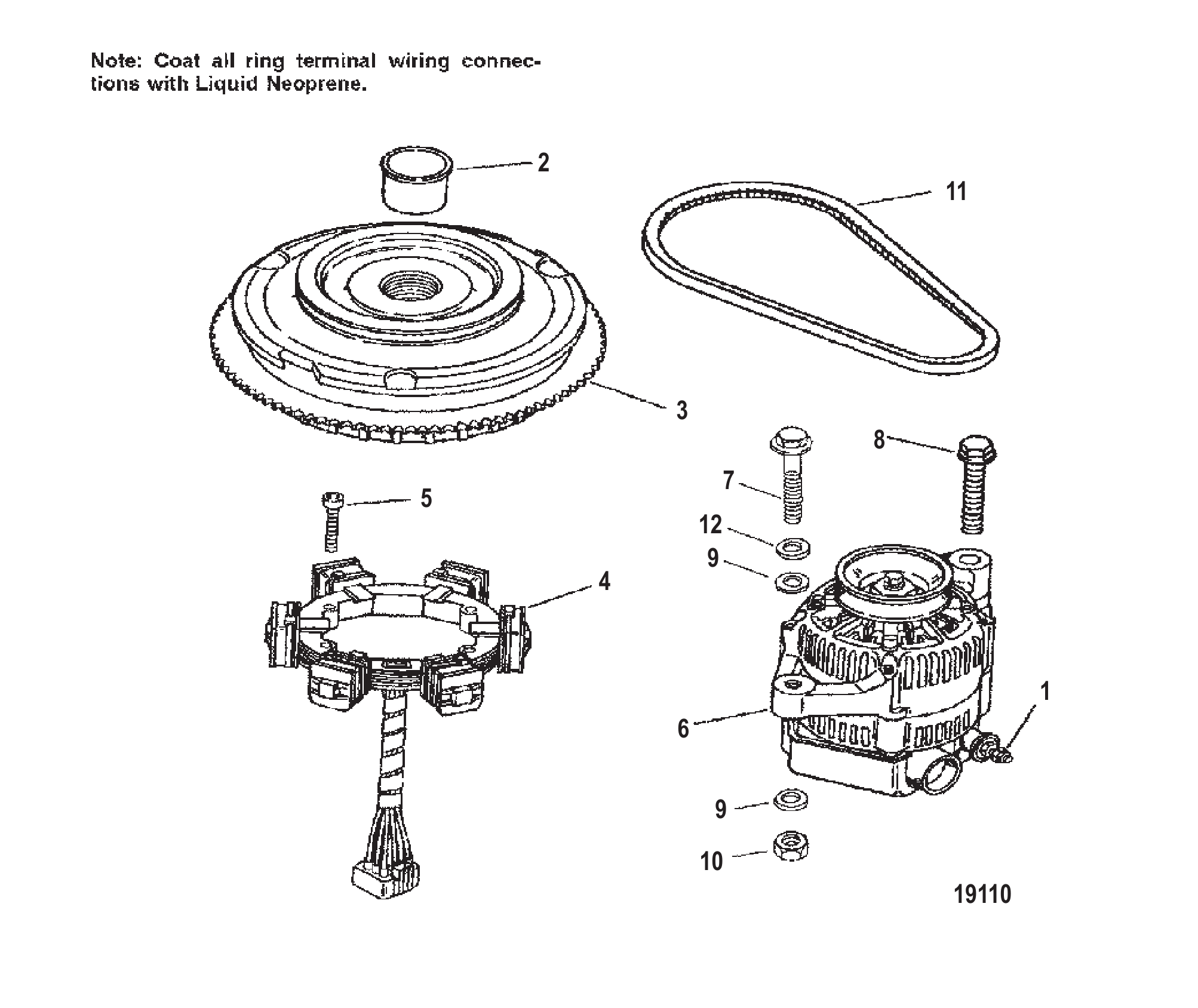

图 13飞轮/定子 Flywheel/Stator

REF	零件编号	中文名称	英文名称	数量
1	8268336	螺母 (M6)	NUT (M6)	1
1	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
2	45907	黄色塞	PLUG Yellow	1
3	821033A2	飞轮	FLYWHEEL	1
3	821033T2	飞轮	FLYWHEEL	1
4	821935A5	定子	STATOR	1
5	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
6	821663A1	交流发电机	ALTERNATOR	1
7	82446155	螺钉(M10×55)	SCREW (M10 x 55)	1
8	82130140	螺钉(M10×40)	SCREW (M10 x 40)	1
9	796431	垫圈	WASHER	2
10	400266	螺母(M10)	NUT (M10)	1
10	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	1
11	497561	V型皮带	V BELT	1
11	49756Q1	V型皮带	V BELT	1
12	17457	垫圈	WASHER	1

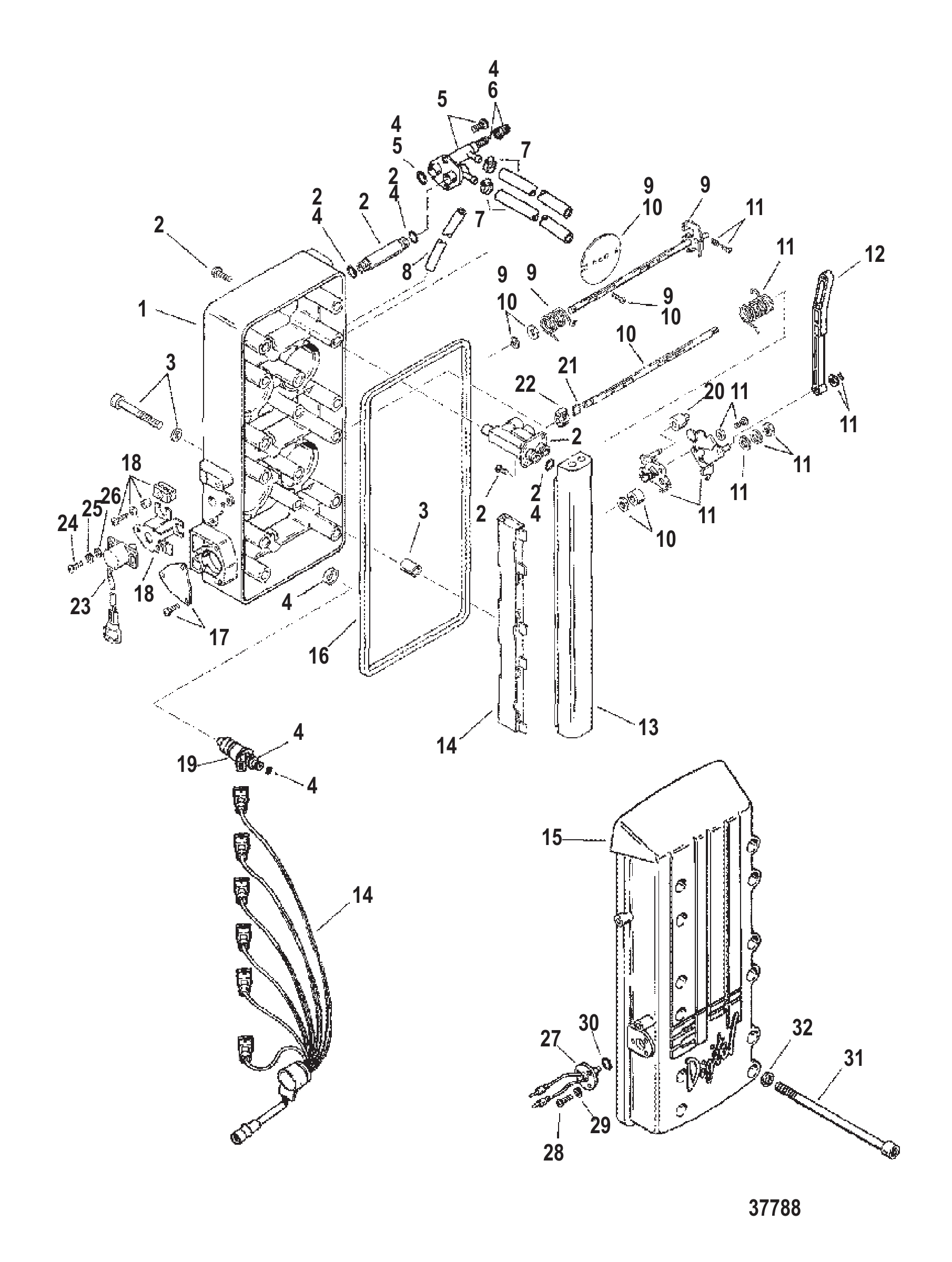

图 14燃油管理系统 Fuel Management System

REF	零件编号	中文名称	英文名称	数量
-	825818A13	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
-	825818A14	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
-	825818A12	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	8276934	节气门体	THROTTLE BODY	1
1	827693T4	节气门体	THROTTLE BODY	1
1	8276935	节气门体	THROTTLE BODY	1
1	827693T5	节气门体	THROTTLE BODY	1
1	8276931	节气门体	THROTTLE BODY	1
1	827693T4	节气门体	THROTTLE BODY	1
1	8276932	节气门体	THROTTLE BODY	1
1	827693T5	节气门体	THROTTLE BODY	1
2	8090571	燃油管接头套件	JOINT KIT Fuel Pipe	1
3	8276983	螺钉套件	SCREW KIT	1
4	150291	O型圈套件	O-RING KIT	1
5	8142331	FMA接头套件	FMA JOINT KIT	1
5	814233T1	FMA接头套件	FMA JOINT KIT	1
6	8090591	施拉德阀套件	SCHRADER VALVE KIT	1
7	827694	管件套件	TUBING KIT	1
7	827694A02	软管套件	HOSE KIT	1
8	8276941	管件套件	TUBING KIT	1
8	897992A01	管件套件	TUBING KIT	1
9	8090843	油门轴	SHAFT Throttle	1
9	809084	油门轴	SHAFT Throttle	1
9	8090843	油门轴	SHAFT Throttle	1
10	8090842	节气门轴套件	SHAFT KIT Throttle	1
10	8090841	节气门轴套件	SHAFT KIT Throttle	1
10	8090842	节气门轴套件	SHAFT KIT Throttle	1
11	827697A1	连杆杠杆套件	LEVER KIT Link	1
12	154441	连接杆	LINK	1
13	8276991	燃油导轨	FUEL RAIL	1
14	154432	线束套件	HARNESS KIT	1
14	154431	线束套件	HARNESS KIT	1
15	8276921	盖板	COVER	1
16	187921	密封件	SEAL	1
17	827696	固定套件	RETAINER KIT	1
18	809093	TPS支架套件	BRACKET KIT TPS	5
19	187151	喷油器套件	INJECTOR KIT	6
19	805225A1	燃油喷油器总成	INJECTOR ASSEMBLY Fuel	6
20	67748	滚轮	ROLLER	1
21	89694	键	KEY	1
22	821153	联轴器	COUPLING	1
23	821664	节气门位置传感器	SENSOR Throttle Position	1
24	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
25	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
26	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
27	13221A1	温度传感器总成	SENSOR ASSEMBLY Temperature	1
27	13221T01	温度传感器	SENSOR TEMP	1
28	4005685	螺钉（M4×10）	SCREW (M4 x 10)	3
29	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
30	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
31	40132	螺钉(M8×125)	SCREW (M8 x 125)	12
32	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	12
32	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	12

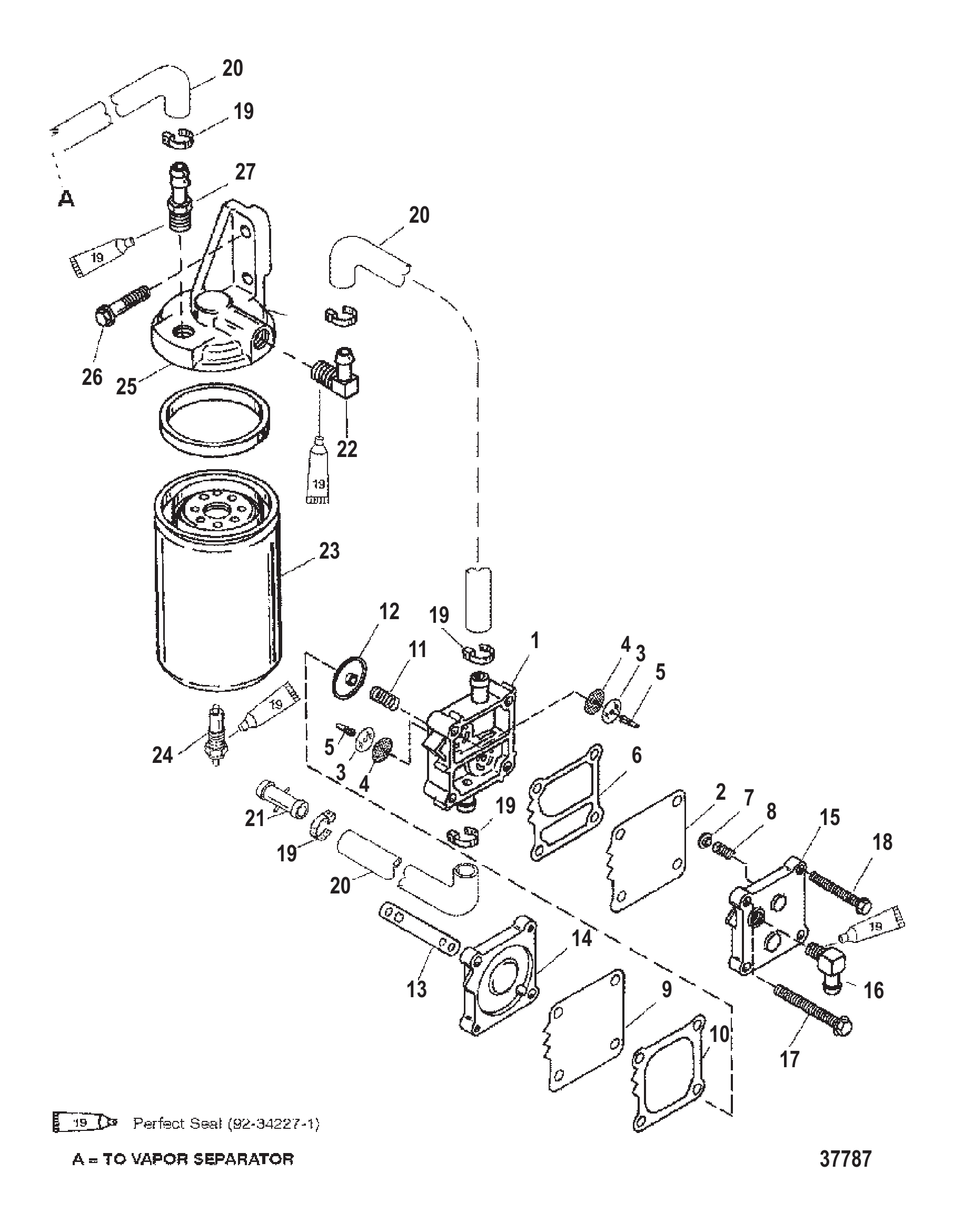

图 15燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	14360A43	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	14360A78	燃油泵套件	PUMP KIT Fuel	1
2	42990A10	膜片组件	DIAPHAGM KIT	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NSS	橡胶止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	2
5	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
6	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
8	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
10	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
12	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
13	987691	底座衬垫	GASKET Base	1
13	8M0204705	衬垫@2	GASKET @2	1
14	144303	底座	BASE	1
15	987752	安装板	PLATE	1
16	62910	90度弯头(0.125-27)	ELBOW (.125-27) (90 DEGREES)	1
16	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
17	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
18	82104540	螺钉(M5 x 40)	SCREW (M5 x 40)	2
19	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	83075780	管材(28.00英寸散装)(17英寸)	TUBING (28.00 Inches Bulk) (17 IN.)	3
20	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	3
21	822769	连接器	CONNECTOR	1
22	136071	弯头(含参考号25)	ELBOW (INCLUDED WITH REF. #25)	1
23	18458A3	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
23	18458Q3	燃油滤清器	FILTER-FUEL	1
23	18458A4	滤清器套件	FILTER KIT	1
23	18458Q4	燃油水分离滤清器	FILTER Fuel-Water Separating	1
24	14570	探头	PROBE	1
24	828586	探头	PROBE	1
24	8M0204710	探头	PROBE	1
25	13170A3	底座	BASE	1
26	82130030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
27	897712	直型连接器(.250-18)	CONNECTOR (.250-18) (STRAIGHT)	1
27	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

图 16齿轮箱图表 Gear Housing Chart

REF	零件编号	中文名称	英文名称	数量
-	849012T8	齿轮箱总成-标准转向(1.62)	GEAR HOUSING ASSEMBLY Complete-Standard Rotation (1.62)	1
-	840470T27	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	849012T7	齿轮箱总成-标准转向(1.75)	GEAR HOUSING ASSEMBLY Complete-Standard Rotation (1.75)	1
-	840470T8	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	849012T5	齿轮箱总成-标准转向(1.62)	GEAR HOUSING ASSEMBLY Complete-Standard Rotation (1.62)	1
-	840470T27	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	849012T4	齿轮箱总成-标准转向(1.75)	GEAR HOUSING ASSEMBLY Complete-Standard Rotation (1.75)	1
-	840470T8	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	849107T7	齿轮箱总成-标准转向	GEAR HOUSING ASSEMBLY Complete-Standard Rotation	1
-	8M0236198	GC DSI XL 1.75	GC DSI XL 1.75	1
-	849107T4	齿轮箱总成-标准转向	GEAR HOUSING ASSEMBLY Complete-Standard Rotation	1
-	8M0236198	GC DSI XL 1.75	GC DSI XL 1.75	1
-	840306T1	齿轮箱总成(带扭矩片)-标准转向(1.62)	GEAR HOUSING ASSEMBLY Complete, With Torque Tab-Standard Rotation (1.62)	1
-	840306T6	齿轮箱总成(含扭矩片)	GEAR HOUSING ASSEMBLY Complete, With Torque Tab	1
-	840306T2	齿轮箱总成(带扭矩片)-标准转向(1.75)	GEAR HOUSING ASSEMBLY Complete, With Torque Tab-Standard Rotation (1.75)	1
-	840306T7	齿轮箱总成(含扭矩片)	GEAR HOUSING ASSEMBLY Complete, With Torque Tab	1
-	849014T1	齿轮箱总成-标准转向(1.62)	GEAR HOUSING ASSEMBLY Complete-Standard Rotation (1.62)	1
-	840306T6	齿轮箱总成(含扭矩片)	GEAR HOUSING ASSEMBLY Complete, With Torque Tab	1
-	849014T3	齿轮箱总成-标准转向(1.75)	GEAR HOUSING ASSEMBLY Complete-Standard Rotation (1.75)	1
-	840306T7	齿轮箱总成(含扭矩片)	GEAR HOUSING ASSEMBLY Complete, With Torque Tab	1
-	849107T8	齿轮箱总成-反向转向	GEAR HOUSING ASSEMBLY Complete-Counter Rotation	1
-	8M0236209	GC DSI CXL 1.75	GC DSI CXL 1.75	1
-	849107T5	齿轮箱总成-反向转向	GEAR HOUSING ASSEMBLY Complete-Counter Rotation	1
-	8M0236209	GC DSI CXL 1.75	GC DSI CXL 1.75	1
-	840307T1	齿轮箱总成-反向转向(1.62)	GEAR HOUSING ASSEMBLY Complete-Counter Rotation (1.62)	1
-	840307T10	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	840307T2	齿轮箱总成-反向转向(1.75)	GEAR HOUSING ASSEMBLY Complete-Counter Rotation (1.75)	1
-	840307T11	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	849015T1	齿轮箱总成-反向转向(1.62)	GEAR HOUSING ASSEMBLY Complete-Counter Rotation (1.62)	1
-	840307T10	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	849015T3	齿轮箱总成-反向转向(1.75)	GEAR HOUSING ASSEMBLY Complete-Counter Rotation (1.75)	1
-	840307T11	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1

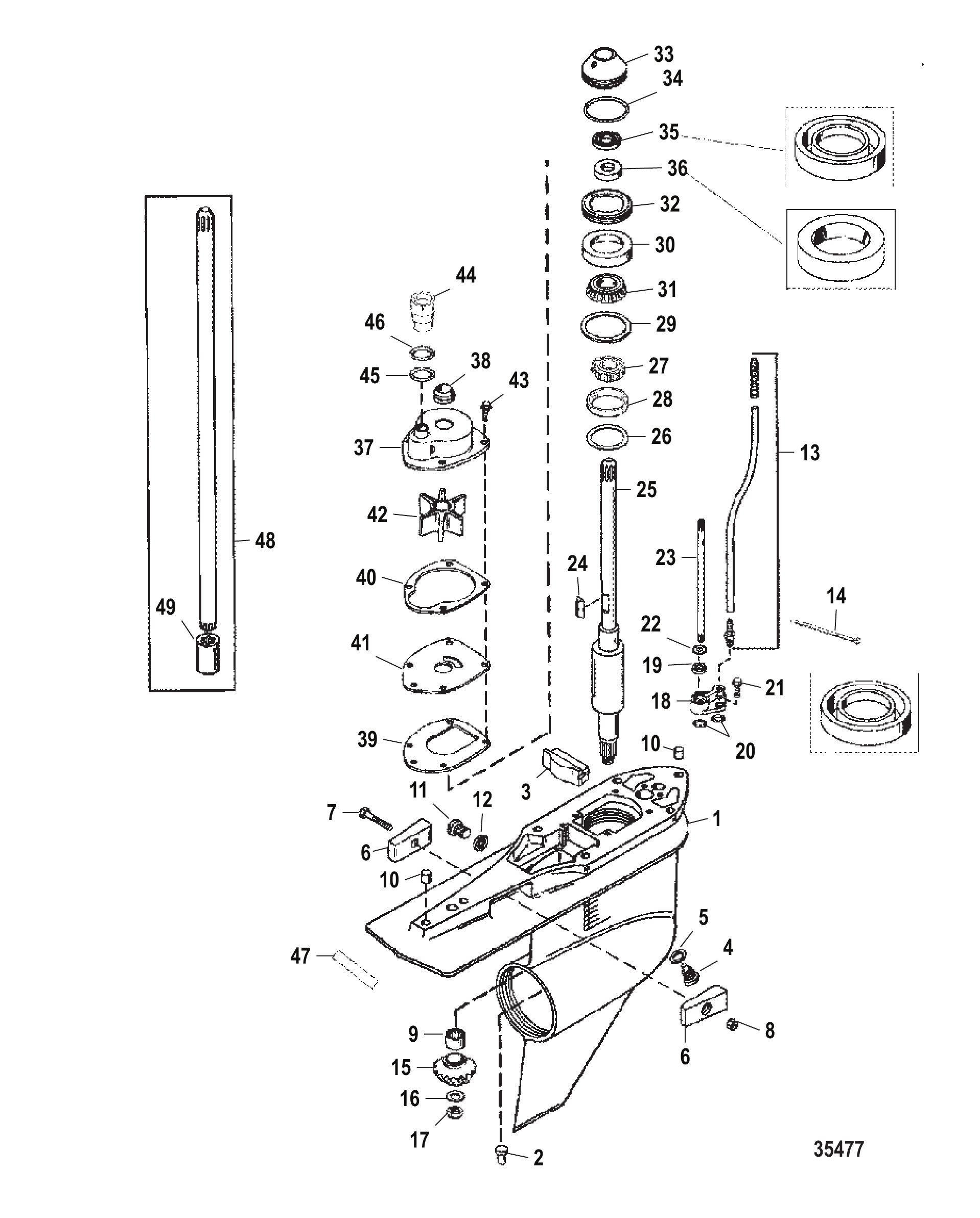

图 17齿轮箱驱动轴-反转-舰队大师 Gear Housing Driveshaft-Counter-FleetMaster

REF	零件编号	中文名称	英文名称	数量
1	849107T9	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	849107T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	849107A3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	826134	阳极块	ANODE	2
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	8268336	螺母 (M6)	NUT (M6)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
11	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
11	79953Q04	放油螺钉套件	SCREW KIT Drain	1
12	19183	纤维垫圈	WASHER Fiber	1
12	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
13	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
15	NSS		NOT SOLD SEPARATE Pinion Gear (Part of 43-828695A1)	1
16	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	815921A4	衬套总成	BUSHING ASSEMBLY	1
19	8164641	油封	SEAL Oil	1
19	8M0246145	油封	OIL SEAL	1
20	36318	O型圈(0.799英寸)	O-RING (.799)	2
20	8M0214927	O型圈@5	O RING @5	2
21	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
23	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
24	43037	键	KEY	1
24	8M0204723	键	KEY	1
25	859348	驱动轴	DRIVESHAFT	1
25	816472	驱动轴	DRIVESHAFT	1
25	8M0140442	驱动轴	DRIVESHAFT	1
26	38657A1	垫片组	SHIM ASSEMBLY	AR
26	8M0063268	垫片组	SHIM SET	AR
27	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
27	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
29	42637A1	垫片组(006至048)	SHIM SET (006 THRU 048)	AR
29	8M0063267	垫片组	SHIM SET	AR
30	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
30	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	824519	固定座	RETAINER	1
32	8245191	固定座	RETAINER	1
33	807929A1	托架总成	CARRIER ASSEMBLY	1
33	8M0214948	托架总成	CARRIER ASSY	1
34	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
34	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
35	66302	油封	SEAL Oil	1
35	8M0214939	油封@3	SEAL @3	1
36	66302	油封	SEAL Oil	1
36	8M0214939	油封@3	SEAL @3	1
37	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
38	816575A2	密封套件	SEAL KIT	1
39	430331	衬垫	GASKET	1
40	8172771	水泵上垫片	GASKET Water Pump, Upper	1
41	8172761	面板	FACEPLATE	1
41	8M0204709	面板	FACEPLATE	1
42	430262	叶轮	IMPELLER	1
42	43026T2	叶轮	IMPELLER	1
43	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
44	832942A1	联轴器总成	COUPLING ASSEMBLY	1
45	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
45	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
46	35027	O型圈(1.046英寸)	O-RING (1.046)	1
46	8M0204654	O型圈	O-RING	1
47	NSS	不单独销售-反向旋转标识	NOT SOLD SEPARATE Decal-Counter Rotation	1
48	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
49	823902	联轴器	COUPLING	1
-	816575A5	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A5	水泵修理包	REBUILD KIT Water Pump	1

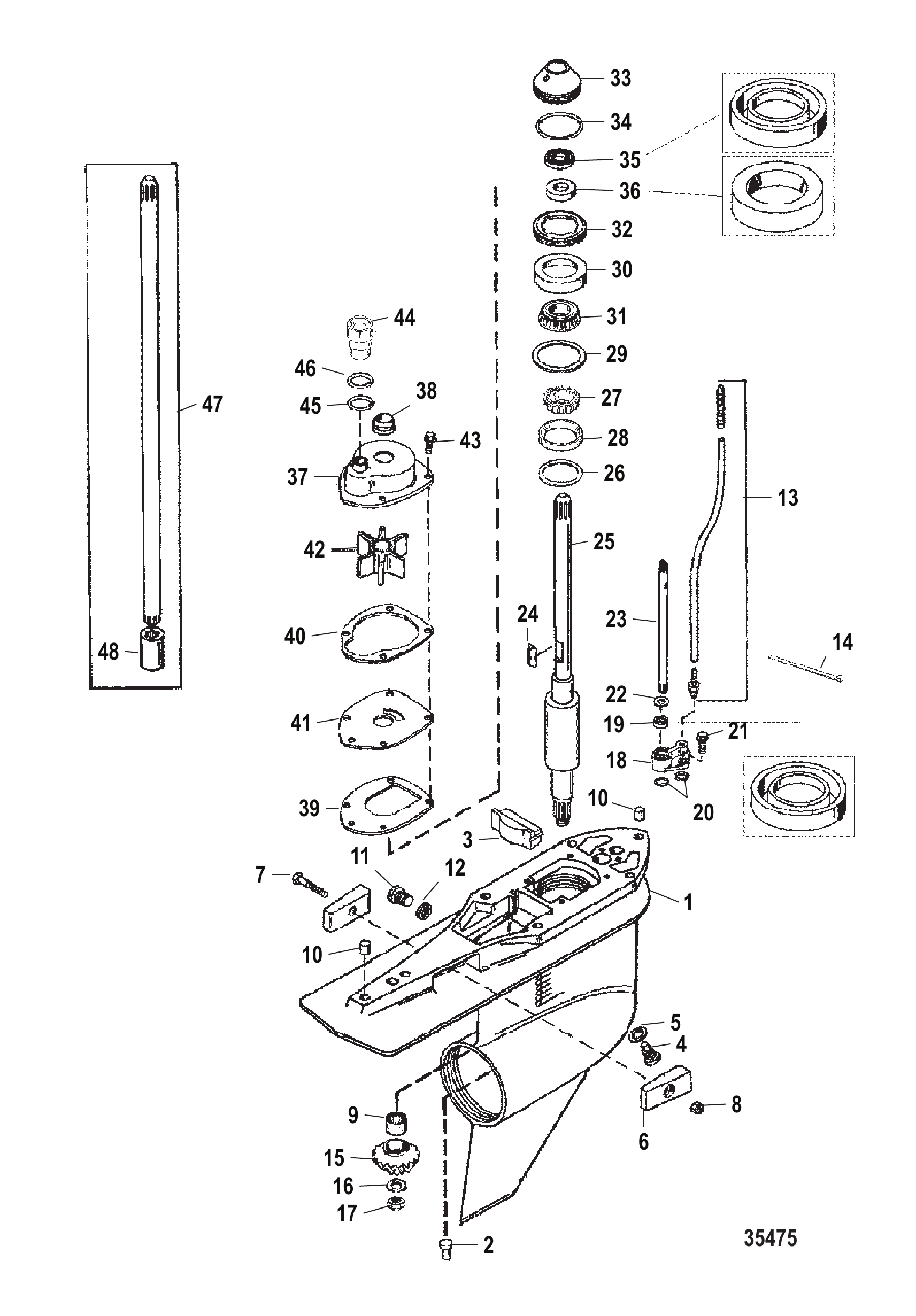

图 18齿轮箱驱动轴-标准-舰队大师 Gear Housing Driveshaft-Standard-FleetMaster

REF	零件编号	中文名称	英文名称	数量
1	849107T9	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	849107T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	849107A3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	826134	阳极块	ANODE	2
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	8268336	螺母 (M6)	NUT (M6)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
11	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
11	79953Q04	放油螺钉套件	SCREW KIT Drain	1
12	19183	纤维垫圈	WASHER Fiber	1
12	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
13	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
15	NSS	不单独出售小齿轮(属于43-828168A3部件)	NOT SOLD SEPARATE Pinion Gear (Part of 43-828168A3)	1
16	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	815921A4	衬套总成	BUSHING ASSEMBLY	1
19	8164641	油封	SEAL Oil	1
19	8M0246145	油封	OIL SEAL	1
20	36318	O型圈(0.799英寸)	O-RING (.799)	2
20	8M0214927	O型圈@5	O RING @5	2
21	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
23	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
24	43037	键	KEY	1
24	8M0204723	键	KEY	1
25	816472	驱动轴	DRIVESHAFT	1
25	8M0140442	驱动轴	DRIVESHAFT	1
25	859348	驱动轴	DRIVESHAFT	1
26	38657A1	垫片组	SHIM ASSEMBLY	AR
26	8M0063268	垫片组	SHIM SET	AR
27	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
27	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
29	42637A1	垫片组(006至048)	SHIM SET (006 THRU 048)	AR
29	8M0063267	垫片组	SHIM SET	AR
30	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
30	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	824519	固定座	RETAINER	1
32	8245191	固定座	RETAINER	1
33	807929A1	托架总成	CARRIER ASSEMBLY	1
33	8M0214948	托架总成	CARRIER ASSY	1
34	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
34	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
35	66302	油封	SEAL Oil	1
35	8M0214939	油封@3	SEAL @3	1
36	66302	油封	SEAL Oil	1
36	8M0214939	油封@3	SEAL @3	1
37	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
38	816575A2	密封套件	SEAL KIT	1
39	430331	衬垫	GASKET	1
40	8172771	水泵上垫片	GASKET Water Pump, Upper	1
41	8172761	面板	FACEPLATE	1
41	8M0204709	面板	FACEPLATE	1
42	430262	叶轮	IMPELLER	1
42	43026T2	叶轮	IMPELLER	1
43	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
44	832942A1	联轴器总成	COUPLING ASSEMBLY	1
45	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
45	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
46	35027	O型圈(1.046英寸)	O-RING (1.046)	1
46	8M0204654	O型圈	O-RING	1
47	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
48	823902	联轴器	COUPLING	1
-	816575A5	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A5	水泵修理包	REBUILD KIT Water Pump	1

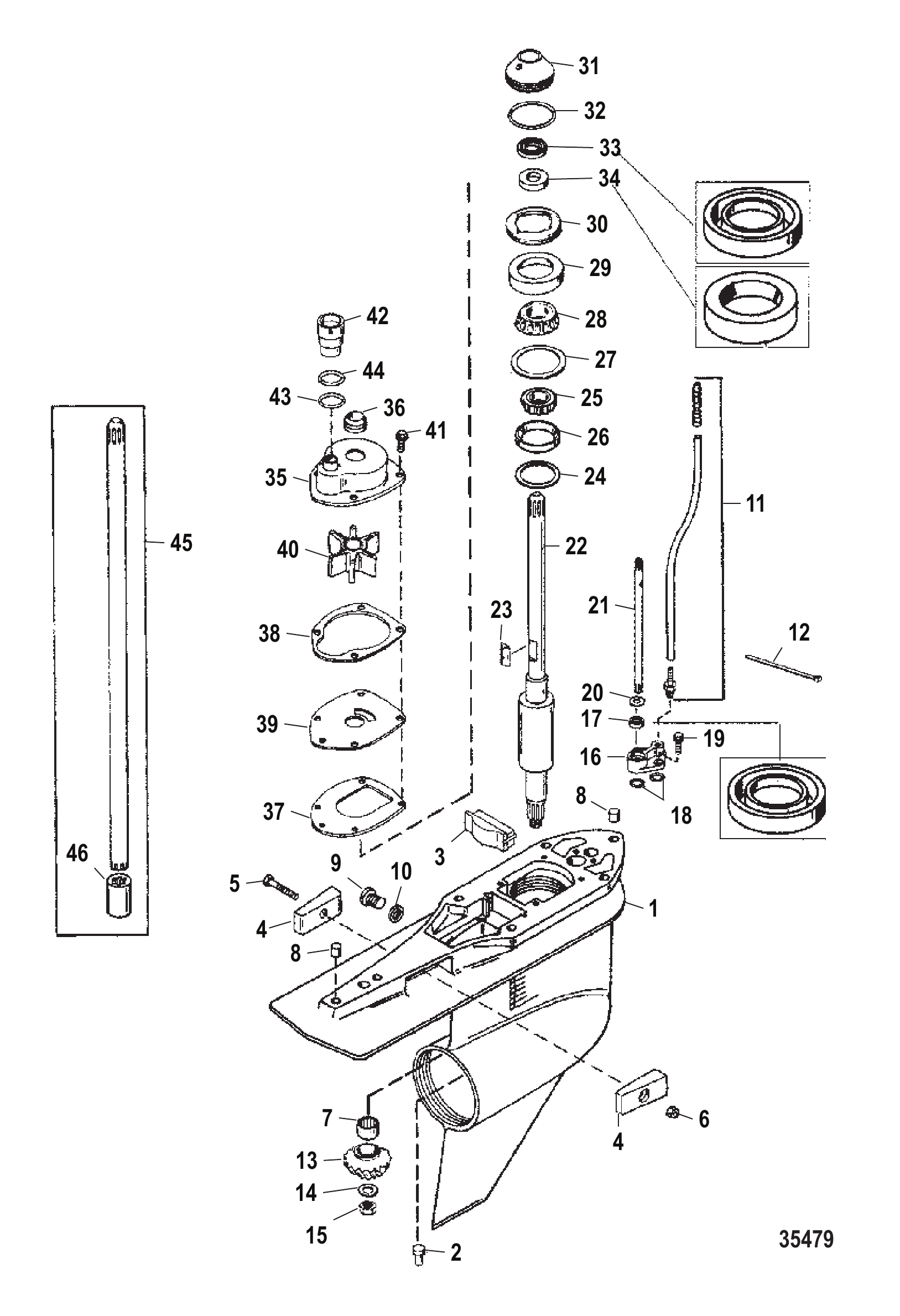

图 19齿轮箱驱动轴-标准-扭矩大师 Gear Housing Driveshaft-Standard-TorqueMaster

REF	零件编号	中文名称	英文名称	数量
1	849012T9	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	840470T5	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	849012T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	840470T5	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	826134	阳极块	ANODE	2
4	826134Q	阳极块	ANODE	2
5	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
6	8268336	螺母 (M6)	NUT (M6)	1
6	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
8	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
9	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
9	79953Q04	放油螺钉套件	SCREW KIT Drain	1
10	19183	纤维垫圈	WASHER Fiber	1
10	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
11	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
12	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
13	NSS	不单独出售小齿轮(属于前进齿轮组)	NOT SOLD SEPARATE Pinion Gear (Part of Forward Gear Set)	1
14	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
15	35921	螺母(0.625-18)	NUT (.625-18)	1
16	815921A4	衬套总成	BUSHING ASSEMBLY	1
17	8164641	油封	SEAL Oil	1
17	8M0246145	油封	OIL SEAL	1
18	36318	O型圈(0.799英寸)	O-RING (.799)	2
18	8M0214927	O型圈@5	O RING @5	2
19	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	2
20	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
21	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
22	848831	驱动轴	DRIVESHAFT	1
23	43037	键	KEY	1
23	8M0204723	键	KEY	1
24	38657A1	垫片组	SHIM ASSEMBLY	AR
24	8M0063268	垫片组	SHIM SET	AR
25	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
25	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
26	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
27	42637A1	垫片组	SHIM SET	AR
27	8M0063267	垫片组	SHIM SET	AR
28	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
28	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	824519	固定座	RETAINER	1
30	8245191	固定座	RETAINER	1
31	807929A1	托架总成	CARRIER ASSEMBLY	1
31	8M0214948	托架总成	CARRIER ASSY	1
32	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
32	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
33	66302	油封	SEAL Oil	1
33	8M0214939	油封@3	SEAL @3	1
34	66302	油封	SEAL Oil	1
34	8M0214939	油封@3	SEAL @3	1
35	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
36	816575A2	密封套件	SEAL KIT	1
37	430331	衬垫	GASKET	1
38	8172771	水泵上垫片	GASKET Water Pump, Upper	1
39	8172761	面板	FACEPLATE	1
39	8M0204709	面板	FACEPLATE	1
40	430262	叶轮	IMPELLER	1
40	43026T2	叶轮	IMPELLER	1
41	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
42	832942A1	联轴器总成	COUPLING ASSEMBLY	1
43	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
43	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
44	35027	O型圈(1.046英寸)	O-RING (1.046)	1
44	8M0204654	O型圈	O-RING	1
45	848832A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
46	823902	联轴器	COUPLING	1
-	816575A6	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A5	水泵修理包	REBUILD KIT Water Pump	1

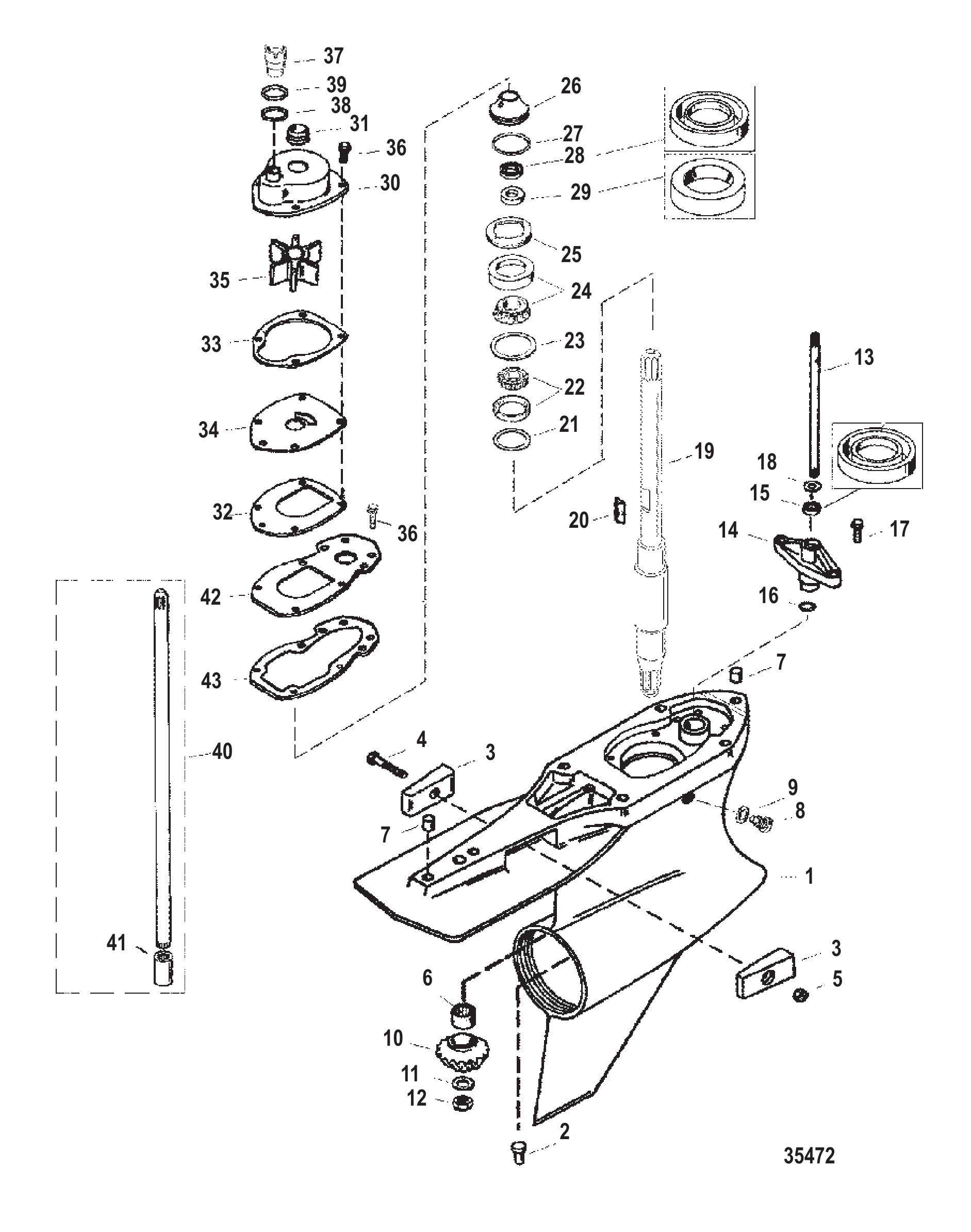

图 20齿轮箱驱动轴-标准/反向-运动大师 Gear Housing Driveshaft-Standard/Counter-SportMaster

REF	零件编号	中文名称	英文名称	数量
1	840306T3	齿轮箱总成基础型(带扭矩片)	GEAR HOUSING ASSEMBLY Basic, With Torque Tab	1
1	840307T3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	849014T2	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	840306T3	齿轮箱总成基础型(带扭矩片)	GEAR HOUSING ASSEMBLY Basic, With Torque Tab	1
1	849015T2	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	840307T3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	379721	销	PIN	1
3	826134	阳极块	ANODE	2
3	826134Q	阳极块	ANODE	2
4	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
5	8268336	螺母 (M6)	NUT (M6)	1
5	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
6	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
7	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
8	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
8	79953Q04	放油螺钉套件	SCREW KIT Drain	1
9	19183	纤维垫圈	WASHER Fiber	1
9	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
10	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion Gear	1
11	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
12	35921	螺母(0.625-18)	NUT (.625-18)	1
13	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
14	848836A1	衬套总成	BUSHING ASSEMBLY	1
15	8164641	油封	SEAL Oil	1
15	8M0246145	油封	OIL SEAL	1
16	36318	O型圈(0.799英寸)	O-RING (.799)	1
16	8M0214927	O型圈@5	O RING @5	1
17	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	2
18	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
19	848831	传动轴(下)	DRIVESHAFT (LOWER)	1
20	43037	键	KEY	1
20	8M0204723	键	KEY	1
21	38657A1	垫片组	SHIM ASSEMBLY	1
21	8M0063268	垫片组	SHIM SET	1
22	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
22	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
23	42637A1	垫片组	SHIM SET	1
23	8M0063267	垫片组	SHIM SET	1
24	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
24	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
25	824519	固定座	RETAINER	1
25	8245191	固定座	RETAINER	1
26	807929A1	托架总成	CARRIER ASSEMBLY	1
26	8M0214948	托架总成	CARRIER ASSY	1
27	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
27	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
28	66302	油封	SEAL Oil	1
28	8M0214939	油封@3	SEAL @3	1
29	66302	油封	SEAL Oil	1
29	8M0214939	油封@3	SEAL @3	1
30	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
31	816575A2	密封套件	SEAL KIT	1
32	430331	衬垫	GASKET	1
33	8172771	水泵上垫片	GASKET Water Pump, Upper	1
34	8172761	面板	FACEPLATE	1
34	8M0204709	面板	FACEPLATE	1
35	430262	叶轮	IMPELLER	1
35	43026T2	叶轮	IMPELLER	1
36	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	6
37	832942A1	联轴器总成	COUPLING ASSEMBLY	1
38	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
38	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
39	35027	O型圈(1.046英寸)	O-RING (1.046)	1
39	8M0204654	O型圈	O-RING	1
40	848832A1	驱动轴总成(上部)	DRIVESHAFT ASSEMBLY (UPPER)	1
40	827755A1	驱动轴延长套件(上部)	EXTENSION KIT Driveshaft (UPPER)	1
41	823902	联轴器	COUPLING	1
42	848834	水道板	PLATE Water Passage	1
43	848835	衬垫	GASKET	1
-	816575A6	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A5	水泵修理包	REBUILD KIT Water Pump	1

图 21齿轮箱螺旋桨轴-反向-FleetMaster型 Gear Housing Propeller Shaft-Counter-FleetMaster

REF	零件编号	中文名称	英文名称	数量
1	849107T9	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	849107T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	849107A3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
50	823903	换挡曲柄	SHIFT CRANK	1
50	8M0226861	换挡曲柄	CRANK-SHIFTER	1
51	19755T7	阀芯总成	SPOOL ASSEMBLY	1
51	8M0235940	阀芯总成	SPOOL ASSY	1
52	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
53	NSS	不单独销售套筒	NOT SOLD SEPARATE Sleeve	1
54	NSS	不单独销售开口销	NOT SOLD SEPARATE Cotter Pin	1
55	47397A1	垫片组	SHIM SET	AR
56	815362T1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
57	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
57	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
58	815481	止推垫片	THRUST WASHER	1
59	815480	推力轴承	BEARING Thrust	1
60	828696T2	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
61	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
62	30893	弹簧	SPRING	1
62	78962	弹簧	SPRING	2
63	854735T	滑动离合器	CLUTCH Sliding	1
63	859340T	离合器	CLUTCH	1
63	848878T	离合器	CLUTCH	1
64	30632	十字销	PIN Cross	1
64	8M0100263	十字销	PIN Cross	1
64	848838	十字销	PIN Cross	1
65	828356	定位销	PIN Detent	1
65	78909	定位销	PIN Detent	2
66	824111	螺旋桨轴	PROPELLER SHAFT	1
66	8M0140448	左螺旋桨轴	PROP SHAFT LH	1
67	828695A1	前进/小齿轮组(12/21齿)	GEAR SET Forward/Pinion (12/21)	1
68	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
68	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
68	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
68	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
68	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
68	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
68	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
68	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
68	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
68	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
68	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
68	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
68	1761526	垫片(0.230)	SPACER SHIM (.230)	AR
69	815480	推力轴承	BEARING Thrust	1
70	815481	止推垫片	THRUST WASHER	1
71	828831A3	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
72	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
72	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
73	18448	止推垫片	THRUST WASHER	2
74	15842	推力轴承	BEARING Thrust	2
75	8182911	推力座圈	RACE Thrust	2
76	814605	定位器	KEEPER	2
77	31534	O型圈	O-RING	1
77	8M0214920	O型圈	O RING	1
78	818290T8	轴承座总成	CARRIER ASSEMBLY Bearing	1
79	30956	滚针轴承	BEARING Needle	1
79	30956T	滚针轴承	BEARING Needle	1
80	14077	油封(内侧)	SEAL Oil (INSIDE)	1
81	76868	油封(外侧)	SEAL (OUTSIDE)	1
81	8M0248882	油封@5	SEAL-OIL @5	1
82	18323	锁紧垫圈	TAB WASHER	1
83	79448	固定座	RETAINER	1
83	8M2011027	固定座	RETAINER	1
84	76214T3	阳极块	ANODE	1
85	41350	螺钉(.437-14 x 2.50)不锈钢	SCREW (.437-14 x 2.50) Stainless Steel	1
86	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
86	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1

图 22齿轮箱螺旋桨轴-反转-SportMaster Gear Housing Propeller Shaft-Counter-SportMaster

REF	零件编号	中文名称	英文名称	数量
1	840307T3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	849015T2	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	840307T3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
44	823903	换挡曲柄	SHIFT CRANK	1
44	8M0226861	换挡曲柄	CRANK-SHIFTER	1
45	19755T7	阀芯总成	SPOOL ASSEMBLY	1
45	8M0235940	阀芯总成	SPOOL ASSY	1
46	47397A1	垫片组	SHIM SET	1
47	848876A1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
48	15843	滚柱轴承	BEARING Roller	1
48	15843T	滚针轴承	BEARING Needle	1
49	815480	推力轴承	BEARING Thrust	1
50	828290A5	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
50	828696T4	倒挡齿轮	GEAR Reverse	1
51	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
52	848878T	离合器	CLUTCH	1
53	78909	定位销	PIN Detent	2
54	848838	十字销	PIN Cross	1
55	78962	弹簧	SPRING	2
56	848830	螺旋桨轴	PROPELLER SHAFT	1
57	828289A4	前进齿轮总成	GEAR ASSEMBLY Forward	1
57	828695A3	前进齿轮总成	GEAR ASSEMBLY Forward	1
58	1761540	调整垫片	SPACER Shim	AR
58	1761541	调整垫片	SPACER SHIM	AR
58	1761542	调整垫片	SPACER SHIM	AR
58	1761543	调整垫片	SPACER SHIM	AR
58	1761544	调整垫片	SPACER SHIM	AR
58	1761545	调整垫片	SPACER SHIM	AR
58	1761546	调整垫片	SPACER SHIM	AR
58	1761547	调整垫片	SPACER SHIM	AR
58	1761548	调整垫片	SPACER SHIM	AR
58	1761549	调整垫片	SPACER SHIM	AR
58	1761550	调整垫片	SPACER SHIM	AR
58	1761551	调整垫片	SPACER SHIM	AR
59	815480	推力轴承	BEARING Thrust	1
60	848875A1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
61	15843	滚柱轴承	BEARING Roller	1
61	15843T	滚针轴承	BEARING Needle	1
62	18448	止推垫片	THRUST WASHER	1
63	15842	推力轴承	BEARING Thrust	2
64	8182912	止推轴承	THRUST RACE	2
64	8182911	推力座圈	RACE Thrust	2
65	814605	定位器	KEEPER	2
66	31534	O型圈	O-RING	1
66	8M0214920	O型圈	O RING	1
67	848841T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
67	848841A1	轴承座总成	CARRIER ASSY-BRG	1
68	817072	滚柱轴承	BEARING Roller	1
69	815565	油封	SEAL Oil	2
70	817071	卡环	RING Snap	1
71	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
71	8M0058389	放油螺钉套件	SCREW KIT Drain	1
72	19183	纤维垫圈	WASHER Fiber	1
72	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
73	30281	键	KEY	1
74	79447	锁紧垫圈	TAB WASHER	1
75	79448	固定座	RETAINER	1
75	8M2011027	固定座	RETAINER	1
76	76214T3	阳极块	ANODE	1
77	41350	螺钉(.437-14 x 2.50)不锈钢	SCREW (.437-14 x 2.50) Stainless Steel	1
78	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
79	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
79	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A6	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 23齿轮箱螺旋桨轴-标准-舰队大师 Gear Housing Propeller Shaft-Standard-Fleetmaster

REF	零件编号	中文名称	英文名称	数量
1	849107T9	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	849107T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	849107A3	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	859399T24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
49	823903	换挡曲柄	SHIFT CRANK	1
49	8M0226861	换挡曲柄	CRANK-SHIFTER	1
50	19755T7	阀芯总成	SPOOL ASSEMBLY	1
50	8M0235940	阀芯总成	SPOOL ASSY	1
51	NSS	不单独销售换挡轴	NOT SOLD SEPARATE Shift Spool	1
52	NSS	不单独销售开口销	NOT SOLD SEPARATE Cotter Pin	1
53	NSS	不单独销售套筒	NOT SOLD SEPARATE Sleeve	1
54	47397A1	垫片组	SHIM SET	AR
55	828168T3	前进/小齿轮组	GEAR SET Forward/Pinion	1
55	859321T04	前进/小齿轮组	GEAR SET Forward/Pinion	1
56	828437A2	轴承总成	BEARING ASSEMBLY	1
57	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
58	30895T	滚针轴承	BEARING Needle	1
59	856823	挡圈	RING Retaining	1
60	30893	弹簧	SPRING	1
60	78962	弹簧	SPRING	2
61	854735T	滑动离合器	CLUTCH Sliding	1
61	859340T	离合器	CLUTCH	1
61	848878T	离合器	CLUTCH	1
62	828356	定位销	PIN Detent	1
62	78909	定位销	PIN Detent	2
63	30632	十字销	PIN Cross	1
63	8M0100263	十字销	PIN Cross	1
63	848838	十字销	PIN Cross	1
64	824110	螺旋桨轴	PROPELLER SHAFT	1
64	8M0140440	右螺旋桨轴	PROPSHAFT RH	1
65	859322A1	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
65	828169A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
65	859322A1	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
66	824108	隔套	SPACER	1
67	681001	止推环	RING Thrust	1
68	88957T	滚珠轴承	BEARING Ball	1
69	31534	O型圈	O-RING	1
69	8M0214920	O型圈	O RING	1
70	818763T11	轴承座总成	CARRIER ASSEMBLY Bearing	1
71	30956	滚针轴承	BEARING Needle	1
71	30956T	滚针轴承	BEARING Needle	1
72	14077	油封(内侧)	SEAL Oil (INSIDE)	1
73	76868	油封(外侧)	SEAL (OUTSIDE)	1
73	8M0248882	油封@5	SEAL-OIL @5	1
74	18323	锁紧垫圈	TAB WASHER	1
75	79448	固定座	RETAINER	1
75	8M2011027	固定座	RETAINER	1
76	76214T3	阳极块	ANODE	1
77	41350	螺钉(.437-14 x 2.50)不锈钢	SCREW (.437-14 x 2.50) Stainless Steel	1
78	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
78	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1

图 24齿轮箱螺旋桨轴-标准-SportMaster Gear Housing Propeller Shaft-Standard-SportMaster

REF	零件编号	中文名称	英文名称	数量
1	840306T3	齿轮箱总成基础型(带扭矩片)	GEAR HOUSING ASSEMBLY Basic, With Torque Tab	1
1	849014T2	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	840306T3	齿轮箱总成基础型(带扭矩片)	GEAR HOUSING ASSEMBLY Basic, With Torque Tab	1
44	823903	换挡曲柄	SHIFT CRANK	1
44	8M0226861	换挡曲柄	CRANK-SHIFTER	1
45	19755T7	阀芯总成	SPOOL ASSEMBLY	1
45	8M0235940	阀芯总成	SPOOL ASSY	1
46	47397A1	垫片组	SHIM SET	1
47	828072A4	前进/小齿轮组	GEAR SET Forward/Pinion	1
47	878087A6	前进/小齿轮组	GEAR SET Forward/Pinion	1
47	828168T3	前进/小齿轮组	GEAR SET Forward/Pinion	1
47	859321T04	前进/小齿轮组	GEAR SET Forward/Pinion	1
48	828437A2	轴承总成	BEARING ASSEMBLY	1
49	30895T	滚针轴承	BEARING Needle	1
50	856823	挡圈	RING Retaining	1
51	848878T	离合器	CLUTCH	1
52	78909	定位销	PIN Detent	2
53	848838	十字销	PIN Cross	1
54	78962	弹簧	SPRING	2
55	848829	螺旋桨轴	PROPELLER SHAFT	1
56	848880T1	倒挡齿轮	GEAR Reverse	1
56	848881A1	倒挡齿轮	GEAR Reverse	1
56	8M0192235	倒挡齿轮	GEAR-REVERSE	1
57	8241081	推力垫片	THRUST SPACER	1
58	88957T	滚珠轴承	BEARING Ball	1
59	681001	止推环	RING Thrust	1
60	31534	O型圈	O-RING	1
60	8M0214920	O型圈	O RING	1
61	848840T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
61	848840A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
62	817072	滚柱轴承	BEARING Roller	1
63	817071	卡环	RING Snap	1
64	815565	油封	SEAL Oil	2
65	30281	键	KEY	1
66	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
66	8M0058389	放油螺钉套件	SCREW KIT Drain	1
67	19183	纤维垫圈	WASHER Fiber	1
67	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
68	79447	锁紧垫圈	TAB WASHER	1
69	79448	固定座	RETAINER	1
69	8M2011027	固定座	RETAINER	1
70	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
71	76214T3	阳极块	ANODE	1
72	41350	螺钉(.437-14 x 2.50)不锈钢	SCREW (.437-14 x 2.50) Stainless Steel	1
73	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
73	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A6	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 25齿轮箱螺旋桨轴-标准-扭矩大师 Gear Housing Propeller Shaft-Standard-TorqueMaster

REF	零件编号	中文名称	英文名称	数量
1	849012T9	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	840470T5	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	849012T6	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	840470T5	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
47	823903	换挡曲柄	SHIFT CRANK	1
47	8M0226861	换挡曲柄	CRANK-SHIFTER	1
48	19755T7	阀芯总成	SPOOL ASSEMBLY	1
48	8M0235940	阀芯总成	SPOOL ASSY	1
49	NSS	不单独销售换挡轴	NOT SOLD SEPARATE Shift Spool	1
50	NSS	不单独销售开口销	NOT SOLD SEPARATE Cotter Pin	1
51	NSS	不单独销售套筒	NOT SOLD SEPARATE Sleeve	1
52	47397A1	垫片组	SHIM SET	AR
53	828168T3	前进/小齿轮组	GEAR SET Forward/Pinion	1
53	859321T04	前进/小齿轮组	GEAR SET Forward/Pinion	1
53	828072A4	前进/小齿轮组	GEAR SET Forward/Pinion	1
53	878087A6	前进/小齿轮组	GEAR SET Forward/Pinion	1
54	828437A2	轴承总成	BEARING ASSEMBLY	1
55	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
56	30895T	滚针轴承	BEARING Needle	1
57	856823	挡圈	RING Retaining	1
58	78962	弹簧	SPRING	2
59	848878T	离合器	CLUTCH	1
60	78909	定位销	PIN Detent	2
61	848838	十字销	PIN Cross	1
62	848829	螺旋桨轴	PROPELLER SHAFT	1
63	848881A1	倒挡齿轮	GEAR Reverse	1
63	8M0192235	倒挡齿轮	GEAR-REVERSE	1
63	848880T1	倒挡齿轮	GEAR Reverse	1
64	8241081	推力垫片	THRUST SPACER	1
65	681001	止推环	RING Thrust	1
66	88957T	滚珠轴承	BEARING Ball	1
67	31534	O型圈	O-RING	1
67	8M0214920	O型圈	O RING	1
68	848840T1	轴承座总成	CARRIER ASSEMBLY Bearing	1
68	848840A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
69	817072	滚柱轴承	BEARING Roller	1
70	815565	油封	SEAL Oil	2
71	817071	卡环	RING Snap	1
72	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
72	8M0058389	放油螺钉套件	SCREW KIT Drain	1
73	19183	纤维垫圈	WASHER Fiber	1
73	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
74	30281	键	KEY	1
75	79447	锁紧垫圈	TAB WASHER	1
76	832066A1	进水口板套件	PLATE KIT Water Inlet	1
77	188642	螺钉(#8-32 x .500)	SCREW (#8-32 x .500)	4
78	79448	固定座	RETAINER	1
78	8M2011027	固定座	RETAINER	1
79	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
79	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
80	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
81	76214T3	阳极块	ANODE	1
82	41350	螺钉(.437-14 x 2.50)不锈钢	SCREW (.437-14 x 2.50) Stainless Steel	1
-	816575A6	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 26液压泵及安装支架(运动大师) Hydraulic Pump And Mounting Brackets (Sportmaster)

REF	零件编号	中文名称	英文名称	数量
-	846859A4	液压泵总成	PUMP ASSEMBLY Hydraulic Complete	1
1	818161A4	液压泵总成	PUMP ASSEMBLY Hydraulic	1
1	8M0051203	配平泵总成	PUMP ASSY-TRIM	1
2	818567	支架	BRACKET	1
3	38837	螺钉(.312-18×1.12)	SCREW (.312-18 x 1.12)	1
4	57792	垫圈	WASHER	2
5	34948	隔套	SPACER	1
6	65999A12	接地线总成	CABLE ASSEMBLY Ground	1
7	79138A9	电缆总成(6英尺)黑色-负极	CABLE ASSEMBLY (6.00 Feet) Black-Negative	1
8	92051	螺钉（10-16 x 0.75）	SCREW (10-16 x .75)	2
9	79147A5	线束总成	HARNESS ASSEMBLY	1
10	79091	保险丝20安培	FUSE 20 Ampere	1
10	8M0207796	保险丝20安培	FUSE 20 AMP	1
11	88075	固定座	RETAINER	1
12	853654A1	电磁阀	SOLENOID	2
13	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	4
14	20110	螺母 (#10-32)	NUT (#10-32)	4
15	26484	螺母(.312-18)	NUT (.312-18)	4
15	8M0204646	螺母(.312-18)	NUT (.312-18)	4
16	79023A10	保险丝总成110安培	FUSE ASSEMBLY 110 Ampere	1
16	79023T10	保险丝总成110安培	FUSE ASSEMBLY 110 Ampere	1
17	96457	酚醛垫圈(.27×.81×.062)	WASHER Phenolic (.27 x .81 x .062)	1
18	21825	螺母(.250-28)	NUT (.250-28)	1
19	65999A11	拉线总成	CABLE ASSEMBLY	1
20	79139A12	电缆总成红色-正极	CABLE ASSEMBLY Red-Positive	1
21	46265	护套	BOOT	4
22	22753	垫圈	WASHER	4
23	79139A26	电缆总成(红色)	CABLE ASSEMBLY Red	1
24	87760T	安装板	MOUNTING PLATE	1
25	39349	螺钉(.312-18×0.75)不锈钢	SCREW (.312-18 x .750) Stainless Steel	1
26	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
26	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
27	90271	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	2
28	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
29	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
29	8M0214963	垫圈	WASHER	4
30	87762	支架	BRACKET	1
31	63826	螺钉(.375-16 x 2.50)	SCREW (.375-16 x 2.50)	2
32	82670912	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	2
33	818200	接头	FITTING	1
34	77366	接头	FITTING	2
35	65017A14	线束总成	HARNESS ASSEMBLY	1
36	848017T4	升降线束总成	HARNESS ASSEMBLY Trim	1

图 27液压泵总成(运动大师) Hydraulic Pump Assembly (Sportmaster)

REF	零件编号	中文名称	英文名称	数量
-	818161A4	液压泵总成	PUMP ASSEMBLY Hydraulic	1
-	8M0051203	配平泵总成	PUMP ASSY-TRIM	1
1	811491	适配器	ADAPTER	1
1	8M0084543	适配器	ADAPTER	1
2	803852	联轴器	COUPLING	1
3	89498	O型圈	O-RING	1
4	811492T	泵总成(含螺钉)	PUMP ASSEMBLY Includes Screws)	1
5	89496	滤清器	FILTER	2
6	89497	O型圈	O-RING	1
7	41219T	储液罐	RESERVOIR	1
8	811493	螺钉套件	SCREW KIT	1
-	17649T	电机总成	MOTOR ASSEMBLY	1
-	891736T	电机总成	MOTOR ASSEMBLY	1
9	17632T	端盖总成	END CAP ASSEMBLY	1
9	891736T	电机总成	MOTOR ASSEMBLY	1
10	17626	螺钉	SCREW	4
10	891736T	电机总成	MOTOR ASSEMBLY	4
11	17625	O型圈	O-RING	1
11	891736T	电机总成	MOTOR ASSEMBLY	1
12	17621	螺钉	SCREW	2
12	891736T	电机总成	MOTOR ASSEMBLY	2
13	17633	支架套件	HOLDER KIT	1
13	891736T	电机总成	MOTOR ASSEMBLY	1
14	17631A1	电刷套件	BRUSH KIT	1
14	891736T	电机总成	MOTOR ASSEMBLY	1
15	17623	电枢	ARMATURE	1
15	891736T	电机总成	MOTOR ASSEMBLY	1
16	17653	垫圈	WASHER	2
16	891736T	电机总成	MOTOR ASSEMBLY	2
17	17624	磁场框架总成	FIELD AND FRAME ASSEMBLY	1
17	891736T	电机总成	MOTOR ASSEMBLY	1
18	17622	盖总成	COVER ASSEMBLY	1
18	891736T	电机总成	MOTOR ASSEMBLY	1
-	812498A1	安全阀套件	VALVE KIT Relief	1

图 28仪表装置 Instrumentation

REF	零件编号	中文名称	英文名称	数量
1	19674A1	拉绳开关总成	SWITCH ASSEMBLY Lanyard	1
1	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
2	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
3	813679	适配器	ADAPTER	1
4	15920A54	拉绳总成	LANYARD ASSEMBLY	1
4	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
5	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
6	18321	安装夹	CLAMP Mounting	1
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
9	79146	固定座	RETAINER	3
10	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	812497A2	二极管总成	DIODE ASSEMBLY	1
11	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
12	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
13	827871A1	警报仪表套件	WARNING GAUGE KIT	1
13	859698A1	警报仪表套件	WARNING GAUGE KIT	1
14	823486	卡箍	CLAMP	1
15	817315	边框	BEZEL	1
16	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
17	15163	灯	LAMP	3
18	79888	灯泡插座	SOCKET Light Bulb	3
19	827752A1	电缆总成(20.00英尺)	CABLE ASSEMBLY (20.00 Feet)	1

图 29钥匙开关总成 Key Switch Assembly

REF	零件编号	中文名称	英文名称	数量
1	816626A20	钥匙开关线束总成(20英尺)	HARNESS ASSEMBLY Key Switch (20.00 Feet)	1
2	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2
3	76424	支架	BRACKET	1
4	55422	双头螺柱 (#10-32 x 2.00)	STUD (#10-32 x 2.00)	2
5	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
6	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
7	816479A3	板组件套件	PLATE KIT	2
8	88107A5	钥匙开关套件(钥匙型号参见下表)	SWITCH KIT Key (SEE CHART BELOW FOR KEY)	1
9	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
10	816492A1	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
10	8M0210763	报警器	ALARM	1
11	8127111	垫片(0.375)	SPACER (.375)	2
11	812711	隔套(0.250)	SPACER (.250)	2
-	894911	点火钥匙(1A)	KEY Ignition (1A)	1
-	894912	点火钥匙(1B)	KEY Ignition (1B)	1
-	894913	点火钥匙(1C)	KEY Ignition (1C)	1
-	894914	点火钥匙(1D)	KEY Ignition (1D)	1
-	894915	点火钥匙(1E)	KEY Ignition (1E)	1
-	894916	点火钥匙(1F)	KEY Ignition (1F)	1
-	894917	点火钥匙(2A)	KEY Ignition (2A)	1
-	894918	点火钥匙(2B)	KEY Ignition (2B)	1
-	894919	点火钥匙(2C)	KEY Ignition (2C)	1
-	8949110	点火钥匙(2D)	KEY Ignition (2D)	1
-	8949111	点火钥匙(2E)	KEY Ignition (2E)	1
-	8949112	点火钥匙(2F)	KEY Ignition (2F)	1

图 30机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	818456A1	油箱总成	TANK ASSEMBLY Oil	1
2	830889A1	油箱总成	TANK ASSEMBLY Oil	1
3	8260841	隔套	SPACER	1
4	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
5	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
6	814449A2	盖总成	CAP ASSEMBLY	1
6	814449A3	盖总成	CAP ASSEMBLY	1
6	814449A3	盖总成	CAP ASSEMBLY	1
7	42999	衬垫	GASKET	1
7	42999T	衬垫	GASKET	1
8	12886A6	开关总成	SWITCH ASSEMBLY	1
8	12886A7	开关总成	SWITCH ASSEMBLY	1
9	19064	衬套	BUSHING	3
10	825380	护孔环	GROMMET	3
10	825380001	护孔环	GROMMET	3
11	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	3
12	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
12	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
13	830756109	软管(57英寸整卷)(10英寸段)	HOSE (57.00 Inches Bulk) (10 IN.)	1
13	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
13	830756109	软管(57英寸整卷)(8英寸段)	HOSE (57.00 Inches Bulk) (8 IN.)	1
13	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
14	424254	接头	FITTING	1
14	8M0207780	接头	FITTING	1
15	82104530	螺钉(30毫米)	SCREW (30MM)	1
16	8155361	油泵	PUMP Oil	1
16	815536T1	油泵	PUMP Oil	1
17	11379	O型圈	O-RING	1
18	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
19	817631	从动齿轮轴承	BEARING Driven Gear	1
20	430204	从动齿轮	GEAR Driven	1
21	816974	推力轴承	BEARING Thrust	1
22	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	82381451	管材(8.5英寸)	TUBING (8-1/2 IN.)	1
24	82381455	油管（25.00英寸散装）	TUBING (25.00 Inches Bulk)	1
25	87421	油箱	TANK	1
26	43298A2	盖总成	CAP ASSEMBLY	1
27	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
28	816190A3	外壳总成适配器	HOUSING ASSEMBLY Adapter	1
28	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
29	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
30	99802	管	TUBE	1
31	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
32	12335A1	支架套件	BRACKET KIT	1
33	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
34	82381329	管材(12英寸散装)(7英寸)	TUBING (12.00 Inches Bulk) (7 IN.)	1
34	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1

图 31动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

图 32动力升降组件金属马达壳 Power Trim Components Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	826729A6	完整动力升降总成	POWER TRIM ASSEMBLY Complete	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
1	811604F	歧管总成	MANIFOLD ASSEMBLY	1
2	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	9
3	823552F	气缸总成	CYLINDER ASSEMBLY	1
3	880952A03	ORD 8M0078330	ORD 8M0078330	1
4	823553	配平活塞杆套件	ROD KIT Trim Piston	1
4	823553T	升降活塞杆	ROD Trim Piston	1
5	811606	导向套件	GUIDE KIT	1
5	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
6	811607A1	维修套件	REPAIR KIT	1
7	811610A1	止回阀套件	CHECK VALVE KIT	1
7	823553T	升降活塞杆	ROD Trim Piston	1
8	99638A1	导向器总成	GUIDE ASSEMBLY	2
8	8M0021648	端盖总成	END CAP ASSEMBLY	2
9	43397A6	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878413A1	活塞总成	PISTON ASSEMBLY	1
9	43398A3	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878414T01	活塞总成	PISTON ASSEMBLY	1
10	12184A1	升降过滤器总成	TRIM FILTER ASSEMBLY	1
11	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	893929A01	安全阀套件	VALVE KIT Relief	1
12	812844	E型卡环	E RING	1
12	815949001	E形环	E-RING	1
13	811612A2	O型圈套件	O-RING KIT	1
13	811612A3	O型圈套件	O-RING KIT	1
14	811617F	泵	PUMP	1
14	811617T1	泵	PUMP	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	43450	垫圈	WASHER	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	811611	盖板	COVER	1
19	828710	驱动接头	DRIVE JOINT	1
20	828708	电机总成	MOTOR ASSEMBLY	1
20	878265A4	配平电机	TRIM MOTOR	1
21	828709	螺钉 (长)	SCREW (LONG)	2
21	881768A1	螺钉/垫圈套件	SCREW/WASHER KIT	2
21	811616	螺钉 (短)	SCREW (SHORT)	2
22	811614	轴总成	SHAFT ASSEMBLY	1
22	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
23	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	2
24	44431	槽销	PIN Groove	1
24	878267	销	PIN	1
25	821539	三叶销	PIN Trilobe	1
26	996251	轴	SHAFT	1
26	99625002	轴	SHAFT	1
27	818298A1	阳极套件	ANODE KIT	1
27	818298Q1	阳极套件	ANODE KIT	1
28	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
28	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
29	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
29	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
30	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
31	4002319	垫圈	WASHER	6
32	22740	卡扣	CLIP	2
33	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
34	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
34	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
35	69205	C形垫圈	C WASHER	2
35	8M0084613	C形垫圈	C-WASHER	2

图 33动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 34动力升降倾斜电机 Power Trim Motor

REF	零件编号	中文名称	英文名称	数量
-	828708	电机总成	MOTOR ASSEMBLY	1
-	878265A4	配平电机	TRIM MOTOR	1
1	828714A1	电刷与密封套件	BRUSH AND SEAL KIT	1
2	828713A1	电枢套件	ARMATURE KIT	1
2	828713T1	电枢套件	ARMATURE KIT	1
3	828715A1	端架（总成）	END FRAME (COMPLETE)	1

图 35簧片阀组/飞轮盖 Reed Block/Flywheel Cover

REF	零件编号	中文名称	英文名称	数量
1	49542	卡箍	CLAMP	2
2	825815	衬垫	GASKET	3
3	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
4	8251785	适配板	ADAPTER PLATE	1
4	825178T5	适配板	ADAPTER PLATE	1
4	8251783	适配板	ADAPTER PLATE	1
4	825178T5	适配板	ADAPTER PLATE	1
5	67015	卡箍	CLAMP	2
5	859172	卡箍	CLAMP	2
6	827507	固定座	RETAINER	1
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	12
8	8141951	衬垫	GASKET	1
9	828623	簧片阀组	REED BLOCK	6
9	828623T6	簧片阀总成	REED BLOCK ASSEMBLY	6
10	816032A1	簧片阀组	REED BLOCK	6
10	816032T1	簧片阀总成	REED BLOCK ASSY	6
10	8160321	簧片阀组	REED BLOCK	6
10	816032T1	簧片阀总成	REED BLOCK ASSY	6
11	816107A1	簧片组	REED SET	6
12	8161081	簧片夹	CLAMP Reed	12
12	816032A1	簧片阀组	REED BLOCK	12
12	8161082	簧片夹	CLAMP Reed	12
13	8211108	螺钉(M4×0.7)	SCREW (M4 X .7)	48
13	8211108	螺钉(M4×0.7)	SCREW (M4 X .7)	72
14	4007420	螺钉 (M6 x 20)	SCREW (M6 x 20)	12
15	825832	飞轮盖	FLYWHEEL COVER	1
16	821555	护孔环	GROMMET	4
16	8M0153609	护孔环	GROMMET	4
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

图 36维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	803199004	零件手册200/225/250(3.0L)SeaPro/Marathon EFI	PARTS MANUAL 200/225/250 (3.0L) SeaPro/Marathon EFI	1
-	884294	维修手册	SERVICE MANUAL	1
-	884294R01	维修手册	SERVICE MANUAL	1
-	884294R01	维修手册	SERVICE MANUAL	1
-	10128040	用户手册	OWNERS MANUAL	1
-	10128041	用户手册	MANUAL-OWNERS	1
-	10128050	用户手册	OWNERS MANUAL	1
-	10128060	用户手册	OWNERS MANUAL	1
-	10128J60	用户手册(西班牙语)	OWNERS MANUAL Spanish	1
-	10128D60	用户手册(法语)	OWNERS MANUAL French	1
-	818937060	安装手册	INSTALLATION MANUAL	1
-	891764A04	EPA标签信息贴花	DECAL EPA Label Information	1
-	891764A05	EPA标签信息贴花	DECAL EPA Label Information	1
-	891764A06	EPA标签信息贴花	DECAL EPA Label Information	1
-	804670A04	EPA标签信息贴花	DECAL EPA Label Information	1
-	804670A05	EPA标签信息贴花	DECAL EPA Label Information	1
-	804670A06	EPA标签信息贴花	DECAL EPA Label Information	1
-	826798A1	工具套件(SeaPro/Marathon)	TOOL KIT (SeaPro/Marathon)	1

图 37启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	8184453	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	898265009	启动马达	STARTER MOTOR	1
2	823639	驱动端盖	DRIVE CAP	1
2	8236392	驱动端盖	DRIVE CAP	1
3	823641	贯穿螺栓	THRU BOLT	2
4	823640	驱动套件	DRIVE KIT	1
4	823640T	驱动套件	DRIVE KIT	1
5	13310	驱动器	DRIVE	1
5	13310T1	小齿轮总成	PINION ASSEMBLY	1
6	823638	电枢	ARMATURE	1
7	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
7	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	61787	支架	HOLDER	1
8	898265014	电刷支架	HOLDER-BRUSH	1
9	8119011	换向器端盖	CAP Commutator	1
10	F15158	螺钉	SCREW	2
11	8272822	警告标贴	DECAL Warning	1
12	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
13	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	2
14	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
15	20890	螺母 (.250-20)	NUT (.250-20)	1
16	81893450	螺钉(M8 x 50)	SCREW (M8 x 50)	3
17	824921	隔套	SPACER	1

图 38重型旋转支架 Swivel Bracket Heavy Duty

REF	零件编号	中文名称	英文名称	数量
1	847723A3	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	847723T09	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	847723A4	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	847729	油封	SEAL Oil	2
3	847726	轴承	BEARING	2
4	74036	润滑脂接头	FITTING Grease	4
4	8M0169589	润滑脂接头	FITTING Grease	4
5	847728	轴承	BEARING	2
6	82203524	轴承(1-1/2英寸)	BEARING (1-1/2 IN.)	2
7	85023	油封	SEAL Oil	2
8	87161	垫圈	WASHER	2
9	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	2
10	85030A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
10	85028A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
10	85030A3	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
10	85028A3	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
11	86600	衬套	BUSHING	1
12	85367	弹簧	SPRING	1
13	41052	柱塞	PLUNGER	1
14	88876	螺柱	STUD	1
15	86603	旋钮	KNOB	1
16	864751	联轴器	COUPLING	1
17	69745	滚动销	PIN Roll	2
18	88049	弹簧	SPRING	1
19	93861	开口销	COTTER PIN	1
20	78854	波形垫圈	WAVE WASHER	1
21	814084T1	下轭架	YOKE Bottom	1
21	814084T3	下轭架	YOKE Bottom	1
22	848125	螺旋锁紧挡圈	RING Retaining - Spiral Lock	2
23	840308T2	旋转销总成	SWIVEL PIN ASSEMBLY	1
23	879330T36	旋转销	PIN-SWIVEL	1
23	67706A64	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
23	879330T36	旋转销	PIN-SWIVEL	1
23	67706A65	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
23	879330T36	旋转销	PIN-SWIVEL	1
24	92876A10	连杆总成	LINK ROD ASSEMBLY	1
24	92876A12	连杆总成	LINK ROD ASSEMBLY	1
25	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
26	34863	螺母 (.375-24)	NUT (.375-24)	2
26	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
27	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
28	8495812	螺钉(.500-13 x 7.00)	SCREW (.500-13 x 7.00)	2
28	8495811	螺栓(.500-13x7.750)	SCREW (.500-13 x 7.750)	2
28	8495811	螺栓(.500-13x7.750)	SCREW (.500-13 x 7.750)	2
29	816056	垫圈	WASHER	2
30	4002321	垫圈(12.80 mm x 24.0 mm x 2.4 mm)不锈钢	WASHER (12.80 mm x 24.0 mm x 2.4 mm) Stainless Steel	2
31	844766	螺母(.500-13)	NUT (.500-13)	2
32	NSS	不单独出售上部支架	NOT SOLD SEPARATE Mount-Upper	2
33	NSS	不单独销售卡箍	NOT SOLD SEPARATE Clamp	1
34	82445940	螺钉 (M8 x 40) 不锈钢	SCREW (M8 x 40) Stainless Steel	3
34	8M0038368	螺钉 M8 x 40	SCREW M8 x 40	3
35	847541	垫圈	WASHER	3

图 39带整体微调旋转支架 Swivel Bracket With Integral Trim

REF	零件编号	中文名称	英文名称	数量
1	8710T20	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8M0102865	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
1	8710T20	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
2	33504	O型圈	O-RING	1
2	8M0214926	O型圈 @10	O RING @10	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	87735	油封(下)	SEAL Oil (LOWER)	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	826364F1	下轭架	YOKE Bottom	1
9	826364T	下轭架	YOKE Bottom	1
9	826364F2	下轭架	YOKE Bottom	1
10	67684	挡圈	RING Retaining	1
11	996301	冲击板	STRIKER PLATE	2
11	8M0045383	冲击板	STRIKER PLATE	2
12	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
13	46335	螺母 (.375-24)	NUT (.375-24)	2
14	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
14	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
15	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
16	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
17	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
18	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
18	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
18	826432A3	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
18	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	8163861	螺栓(M12x175)	SCREW (M12 x 175)	2
19	8M0000518	螺栓(M12x175)	SCREW (M12 x 175)	2
19	816386	螺钉(M12×190)	SCREW (M12 x 190)	2
19	8M0141069	螺钉	SCREW	2
20	4002321	垫圈(12.80 mm x 24.0 mm x 2.4 mm)不锈钢	WASHER (12.80 mm x 24.0 mm x 2.4 mm) Stainless Steel	2
21	821280	螺母	NUT	2
21	4013812	螺母(M12)不锈钢	NUT (M12) Stainless Steel	2
22	NSS	不单独出售上部支架	NOT SOLD SEPARATE Mount-Upper	2
23	NSS	不单独销售卡箍	NOT SOLD SEPARATE Clamp	1
24	82445940	螺钉 (M8 x 40) 不锈钢	SCREW (M8 x 40) Stainless Steel	3
24	8M0038368	螺钉 M8 x 40	SCREW M8 x 40	3
25	847541	垫圈	WASHER	3
26	92876A10	连杆总成	LINK ROD ASSEMBLY	1
26	92876A12	连杆总成	LINK ROD ASSEMBLY	1
27	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
28	34863	螺母 (.375-24)	NUT (.375-24)	2
28	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
29	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2

图 40上罩(序列号0G856999及以下) Top Cowl (S/N-0G856999 and Below)

REF	零件编号	中文名称	英文名称	数量
1	848792T2	顶盖总成	TOP COWL ASSEMBLY	1
1	848792A4	顶盖总成	TOP COWL ASSEMBLY	1
1	848792T4	灰色顶罩	COWL-TOP-GRAY	1
2	848820T1	护罩	SHIELD	1
2	848820T2	护罩	SHIELD	1
3	848808	锁扣支架	BRACKET Latch	1
4	849374	缓冲垫	BUMPER	2
5	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
5	893763	滚轮锁扣支架	BRACKET Roller Latch	1
6	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
6	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
7	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
8	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
9	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
10	848811	闩锁	LATCH	1
11	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
11	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
12	814101	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
12	8M0207776	螺母	NUT	4
13	56374	螺母 (.250-20)	NUT (.250-20)	3
13	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	3
14	849179	安装板	PLATE	1
-	849049A1	贴花套件	DECAL SET	1
-	840323A16	贴花套件	DECAL SET	1
-	849065A1	贴花套件	DECAL SET	1

图 41上罩(序列号0G857000及以上) Top Cowl (S/N-0G857000 and Up)

REF	零件编号	中文名称	英文名称	数量
1	848792T7	顶盖总成	TOP COWL ASSEMBLY	1
1	848792T5	顶盖总成	TOP COWL ASSEMBLY	1
1	848792T7	顶盖总成	TOP COWL ASSEMBLY	1
1	848792T6	顶盖总成	TOP COWL ASSEMBLY	1
2	848820T1	护罩	SHIELD	1
2	848820T2	护罩	SHIELD	1
3	848808	锁扣支架	BRACKET Latch	1
4	849374	缓冲垫	BUMPER	2
5	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
5	893763	滚轮锁扣支架	BRACKET Roller Latch	1
6	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
6	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
7	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
8	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
9	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
10	849834A1	闩锁	LATCH	1
11	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
11	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
12	56374	螺母 (.250-20)	NUT (.250-20)	3
12	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	3
13	814101	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
13	8M0207776	螺母	NUT	4
14	849179	安装板	PLATE	1
-	849049A1	贴花套件	DECAL SET	1
-	840323A16	贴花套件	DECAL SET	1
-	849065A1	贴花套件	DECAL SET	1
-	840323A16	贴花套装(不含300编号贴花)	DECAL SET Does not include 300 number decal	1
-	840323A20	贴花套装(含300编号贴花)	DECAL SET Complete Set - Includes 300 number decal	1

图 42艉板支架(运动大师) Transom Brackets SportMaster

REF	零件编号	中文名称	英文名称	数量
1	847800A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	844353T01	艉板套件	TRANSOM KIT	1
2	847801A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	847801T01	艉板支架-右舷	BRACKET Transom - Starboard	1
1	847800A2	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	847801A2	艉板支架总成	BRACKET ASSEMBLY Transom	1
3	847798A1	耐磨垫套件	WEAR PAD KIT	1
3	847798A02	耐磨垫套件	WEAR PAD KIT	1
4	86843	螺钉(#10-24x0.500)	SCREW (#10-24 x .500)	4
5	87180	螺栓(0.500-20 x 11.00)	BOLT (.500-20 x 11.00)	1
6	88512	卡箍	CLAMP	4
6	75275	卡箍	CLAMP	2
7	88829	螺钉(#10-24x0.500)	SCREW (#10-24 x .500)	6
8	30499	螺母(7/8-14)	NUT (7/8-14)	1
8	858869	螺母 (.875-14)	NUT (.875-14)	1
8	34862	螺母(1.00-14)	NUT (1.00-14)	1
8	859133	螺母(1.00-14)	NUT (1.00-14)	1
9	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
10	99170A2	倾斜管套件	TUBE KIT Tilt	1
10	826125A1	倾斜管	TILT TUBE	1
11	85035T	隔套	SPACER	1
11	8M0237541	艉板隔套	SPACER Transom	1
11	85035T6	隔套	SPACER	1
11	85035T	隔套	SPACER	1
12	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	2/4
12	8M0149747	螺钉	SCREW	2/4
12	677552	螺钉(0.500-20 x 6.500)	SCREW (.500-20 x 6.500)	2
13	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
13	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
14	8M0027784	螺母	NUT	4
14	82671117	螺母(.500-20)	NUT (.500-20)	4
15	20220	螺母(.500-20)	NUT (.500-20)	1
15	82671317	螺母(.500-20)	NUT (.500-20)	1
16	70732	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	4
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
18	85026T	安装板	PLATE	2
19	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
20	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
20	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
21	54343	螺柱（.312-24 x 1.380）	STUD (.312-24 x 1.380)	4
21	8M0034451	螺柱	STUD	4
22	89949A1	隔板总成	PLATE ASSEMBLY	1
23	847539	垫圈	WASHER	4
24	35814	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	4
24	82670911	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	4
25	89024	液压软管	HOSE Hydraulic	1
25	89023	液压软管	HOSE Hydaulic	1
26	96993	液压软管	HOSE Hydraulic	1
26	96994	液压软管	HOSE Hydraulic	1
27	87871	盖板	COVER	1
27	87871T	盖板	COVER	1
28	45507	护孔环	GROMMET	1
29	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	4
30	87775	衬垫	GASKET	1
31	20878	垫圈	WASHER	4
32	29488	螺母 (#10-32)	NUT (#10-32)	4
32	8M0204718	螺母	NUT	4
33	79610A17	配平油缸	TRIM CYLINDER	1
33	79610T28	配平油缸	TRIM CYLINDER	1
33	79610A18	配平油缸	TRIM CYLINDER	1
34	847724	衬套	BUSHING	2
35	85022	垫圈(2.00 x 1.06 x 0.060)	WASHER (2.00 x 1.06 x .060)	2
36	30316	弹簧	SPRING	2
37	85020	枢轴销	PIN Pivot	2
37	85020T	枢轴销	PIN Pivot	2
38	8220752	调整销	PIN Trim	1
39	822076	固定座	RETAINER	1
40	20220	螺母(.500-20)	NUT (.500-20)	1
40	82671317	螺母(.500-20)	NUT (.500-20)	1
-	79879A1		REPAIR KIT (FOR TRIM CYLINDERS)	1

图 43艉板支架(扭矩/舰队大师) Transom Brackets Torque/FleetMaster

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
10	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0027784	螺母	NUT	4
11	82671117	螺母(.500-20)	NUT (.500-20)	4
12	99629T2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
12	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	830899	张力弹簧	SPRING Tension	1
14	65830	尼龙衬套	NYLINER	2
15	830900	压缩弹簧	SPRING Compression	1
16	99633	旋钮	KNOB	1
17	99615	槽销	PIN Groove	1
18	99617	销	PIN	1
18	893709	销	PIN	1
19	96930A1	螺栓总成	BOLT ASSEMBLY	1
20	23161	螺母 (.375-24)	NUT (.375-24)	1
21	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
22	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1

图 44油气分离器组件 Vapor Separator Components

REF	零件编号	中文名称	英文名称	数量
1	883245T2	盖板套件	COVER KIT	1
1	883245T04	蒸汽分离器盖套件	COVER KIT Vapor Separator	1
1	883245T04	蒸汽分离器盖套件	COVER KIT Vapor Separator	1
2	881740	直通接头	FITTING Straight	1
3	883249	接头	FITTING	1
4	NSS	不单独销售弯头	NOT SOLD SEPARATE Elbow	1
5	855437A2	泵出口接头套件	FITTING KIT Pump Outlet	1
5	885186A1	配件套件	FITTING KIT	1
6	883209	O型圈	O-RING	1
6	8M0062785	O型圈	O-RING	1
6	831985	O型圈（0.468 x 0.078）	O-RING (.468 x .078)	1
7	885188	滤清器	FILTER	1
8	883219	阀门	VALVE	1
9	883209	O型圈	O-RING	1
9	8M0062785	O型圈	O-RING	1
10	883220	盖帽	CAP	1
11	883208	堵头	PLUG	1
12	883248	密封件	SEAL	1
13	883252	衬垫	GASKET	1
14	883257T1	调节器	REGULATOR	1
15	883593A1	O型圈套件	O-RING KIT	1
16	883258	垫圈	WASHER	1
17	883261	螺钉(M5×0.8)	SCREW (M5 x .8)	2
18	883261	螺钉(M5×0.8)	SCREW (M5 x .8)	1
19	881831	线束总成	WIRE ASSEMBLY	1
20	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	7
21	883253A1	浮子套件	FLOAT KIT	1
22	F10064	轴	SHAFT	1
23	883247A1	进油阀/阀座组件	VALVE/SEAT KIT Inlet	1
24	883223	螺钉(M6 x 16)	SCREW (M6 x 16)	1
25	18458Q4	燃油水分离滤清器	FILTER Fuel-Water Separating	1
26	8285861	探头	PROBE	1
26	8M0204710	探头	PROBE	1
27	883260	挡板	BAFFLE	1
27	889318002	挡板燃油	BAFFLE Fuel	1
28	883223	螺钉(M6 x 16)	SCREW (M6 x 16)	3
29	881705T1	泵套件	PUMP KIT	1
30	855428	套筒	SLEEVE	1
30	8M6000589	套筒	SLEEVE	1
31	883256T1	油杯套件	BOWL KIT	1
32	883248	密封件	SEAL	1
33	855435A1	塞套件	PLUG KIT	1
34	883209	O型圈	O-RING	1
34	8M0062785	O型圈	O-RING	1
35	16955	螺丝(M6 x 8)	SCREW (M6 x 8)	1
