水星 Mercury 250 (3.0L) 0G760300 THRU 0T408999 - 爆炸图零件明细

两冲程电喷 EFI · USA - Cat.# 90-803199 · 共 39 个部位 · 1612 条零件

1附件 2锚定支架/油门联动装置 3泄放系统(左舷)4泄放系统(右舷)5下罩 6曲轴、活塞及连杆 7气缸体和端盖 8驱动轴壳与排气管 9双机连接杆套件 10电气组件 11排气板 12飞轮/定子 13燃油管理系统 14燃油泵 15齿轮箱图表(序列号0G960499及以下)16齿轮箱图表(序列号0G960500及以上)17齿轮箱(驱动轴)(反转)(序列号0G960500及以上)18齿轮箱(驱动轴)(标准)(序列号0G960500及以上)19齿轮箱(驱动轴)(反转)(序列号0G960499及以下)20齿轮箱(驱动轴)(标准)(序列号0G960499及以下)21齿轮箱(螺旋桨轴)(反转)(序列号0G960500及以上)22齿轮箱(螺旋桨轴)(标准)(序列号0G960500及以上)23齿轮箱(螺旋桨轴)(反转)(序列号0G960499及以下)24齿轮箱(螺旋桨轴)(标准)(序列号0G960499及以下)25仪表装置 26机油喷射组件 27动力升降组件(铸造泵壳)金属电机壳 28动力升降组件(可拆泵壳)金属电机壳 29动力升降组件 8M0231193 30动力升降组件（塑料马达壳体）31动力升降电机(可拆泵壳)32簧片阀组/飞轮盖 33维修/支撑材料 34启动电机 35旋转支架与转向臂 36专用工具 37顶罩 38艉板支架 39蒸汽分离器组件

图 1附件 Accessories

零件编号	中文名称	英文名称	数量
15969A3	甲板加油套件	DECK FILL KIT Oil	1
812497A2	二极管总成(双引擎)	DIODE ASSEMBLY (DUAL ENGINE)	1
898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
44357A2	冲洗附件	FLUSHING ATTACHMENT	1
44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
852400	冲洗接头	FLUSH COUPLING	1
19674A2	开关/拉绳套件	SWITCH/LANYARD KIT	1
19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
88334A2	防腐电极套件	MERCATHODE KIT	1
8M0180081	防腐电极套件	MERCATHODE KIT	1
86300A5	防腐电极监测器	MERCATHODE MONITOR	1
41729A3	软管延长套件	HOSE EXTENSION KIT	1
825191A1	索具软管套件	RIGGING HOSE KIT	1
825191A3	停产参见PB99-4	NLA SEE PB99-4	1
17334A2	视觉警告系统(低油位/过热)	VISUAL WARNING SYSTEM (LOW OIL/OVERHEAT)	1

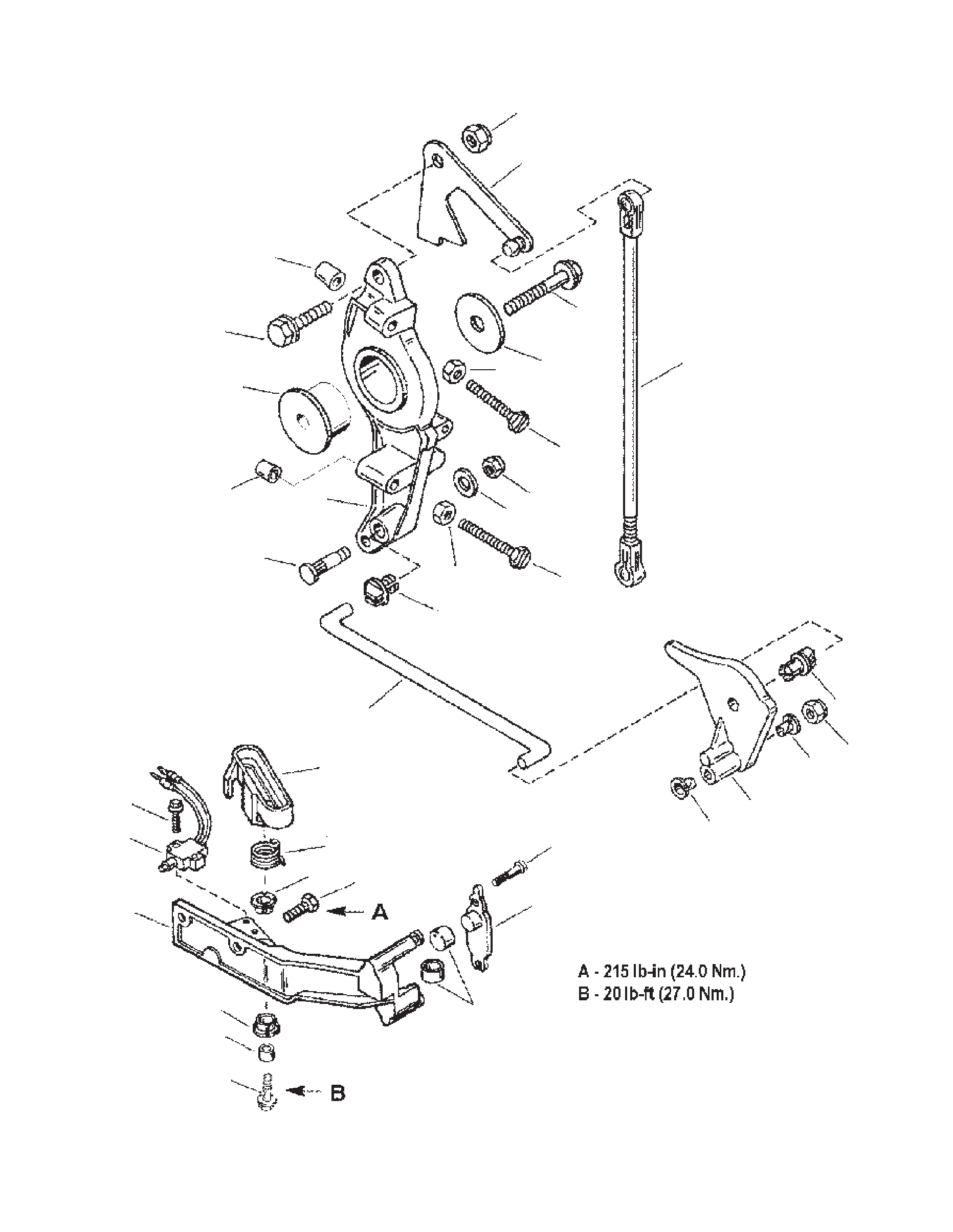

图 2锚定支架/油门联动装置 Anchor Bracket/Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	814281A2	开关	SWITCH	1
1	8M0052931	开关	SWITCH	1
2	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2
3	8240102	支架	BRACKET	1
3	824010T05	支架	BRACKET	1
4	42975	传动螺钉	DRIVE SCREW	2
5	824016	闩锁	LATCH	1
6	824015	筒形保持杯	CUP Barrel Retainer	2
7	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
8	824013	衬套	BUSHING	1
9	812707	衬套	BUSHING	2
10	824014	弹簧	SPRING	1
11	8240111	导向滚轮	GUIDE Roller	1
12	8142391	凸轮	CAM	1
12	8142392	节气门凸轮	THROTTLE CAM	1
13	26856	衬套	BUSHING	2
14	8268336	螺母 (M6)	NUT (M6)	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	825377	油门连杆	LINK Throttle	1
16	932481	衬套	BUSHING	2
16	8M0215006	旋转衬套	BUSHING Swivel	2
17	826205	油连杆支架	BRACKET Oil Link	1
18	1938526	连接杆	LINK	1
18	878190	连接杆	LINK	1
19	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	1
20	400635	螺母 (M8)	NUT (M8)	1
20	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
21	8252681	节气门控制杆	LEVER Throttle Control	1
21	8M0040987	杠杆	LEVER	1
22	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
23	36042	垫圈	WASHER	1
24	42927	嵌件	INSERT	1
25	821113	衬套	BUSHING	1
26	8268336	螺母 (M6)	NUT (M6)	1
26	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
27	40124	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
28	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
29	42942	盖帽	CAP	2
30	35459	垫圈	WASHER	1

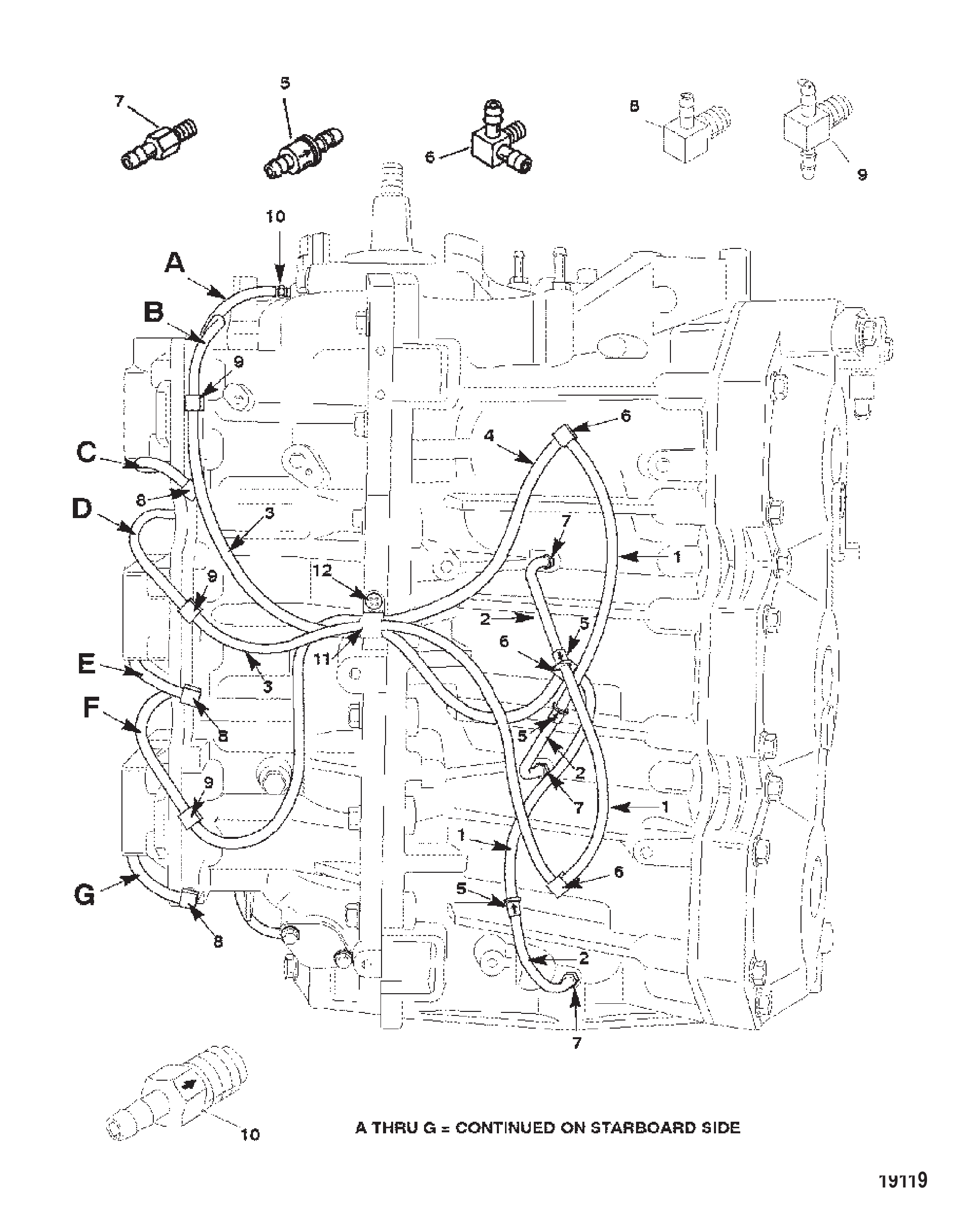

图 3泄放系统(左舷) Bleed System (Port)

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
1	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
2	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
2	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
3	99130122	管材(20英尺散装)(13-1/4英寸)	TUBING (20.00 Feet Bulk) (13-1/4 IN.)	2
3	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
4	99130122	管材（20英尺卷装）（16英寸）	TUBING (20.00 Feet Bulk) (16 IN.)	1
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
5	149126	止回阀	CHECK VALVE	3
6	8243561	接头	FITTING	3
7	8245021	连接器	CONNECTOR	3
8	8282182	止回阀	CHECK VALVE	3
9	8348041	止回阀	CHECK VALVE	3
10	8159234	止回阀	CHECK VALVE	1
11	22875	卡扣	CLIP	1
12	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	804799A00	动力头总成	POWERHEAD ASSEMBLY	1
-	804800A00	动力头总成	POWERHEAD ASSEMBLY	1
-	804800R00	PH 250 EFI RM	PH 250 EFI RM	1

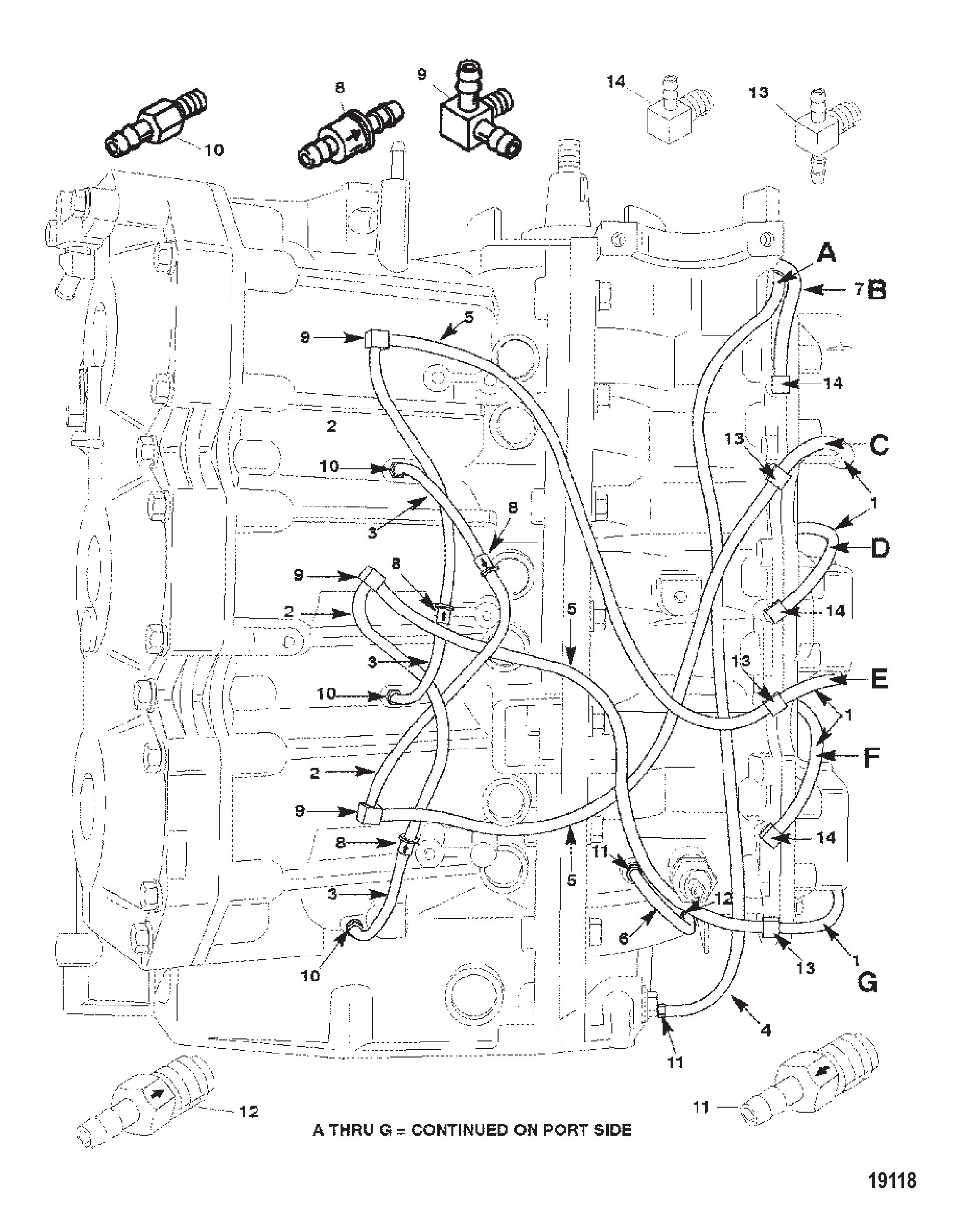

图 4泄放系统(右舷) Bleed System (Starboard)

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20英尺散装)(8-1/2英寸)	TUBING (20.00 Feet Bulk) (8-1/2 IN.)	5
1	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	5
2	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
2	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
3	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
3	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
4	99130122	管材（20英尺卷装）（22-1/2英寸）	TUBING (20.00 Feet Bulk) (22-1/2 IN.)	1
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
5	99130122	管材(20英尺散装)(13-1/4英寸)	TUBING (20.00 Feet Bulk) (13-1/4 IN.)	3
5	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
6	99130122	管材(20英尺散装)(3-3/4英寸)	TUBING (20.00 Feet Bulk) (3-3/4 IN.)	1
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
7	99130122	管材(20英尺散装)(9-1/2英寸)	TUBING (20.00 Feet Bulk) (9-1/2 IN.)	1
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
8	149126	止回阀	CHECK VALVE	3
9	8243561	接头	FITTING	3
10	8245021	连接器	CONNECTOR	3
11	426585	止回阀	CHECK VALVE	2
12	8159234	止回阀	CHECK VALVE	1
13	8348041	止回阀	CHECK VALVE	3
14	8282182	止回阀	CHECK VALVE	3
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	804799A00	动力头总成	POWERHEAD ASSEMBLY	1
-	804800A00	动力头总成	POWERHEAD ASSEMBLY	1
-	804800R00	PH 250 EFI RM	PH 250 EFI RM	1

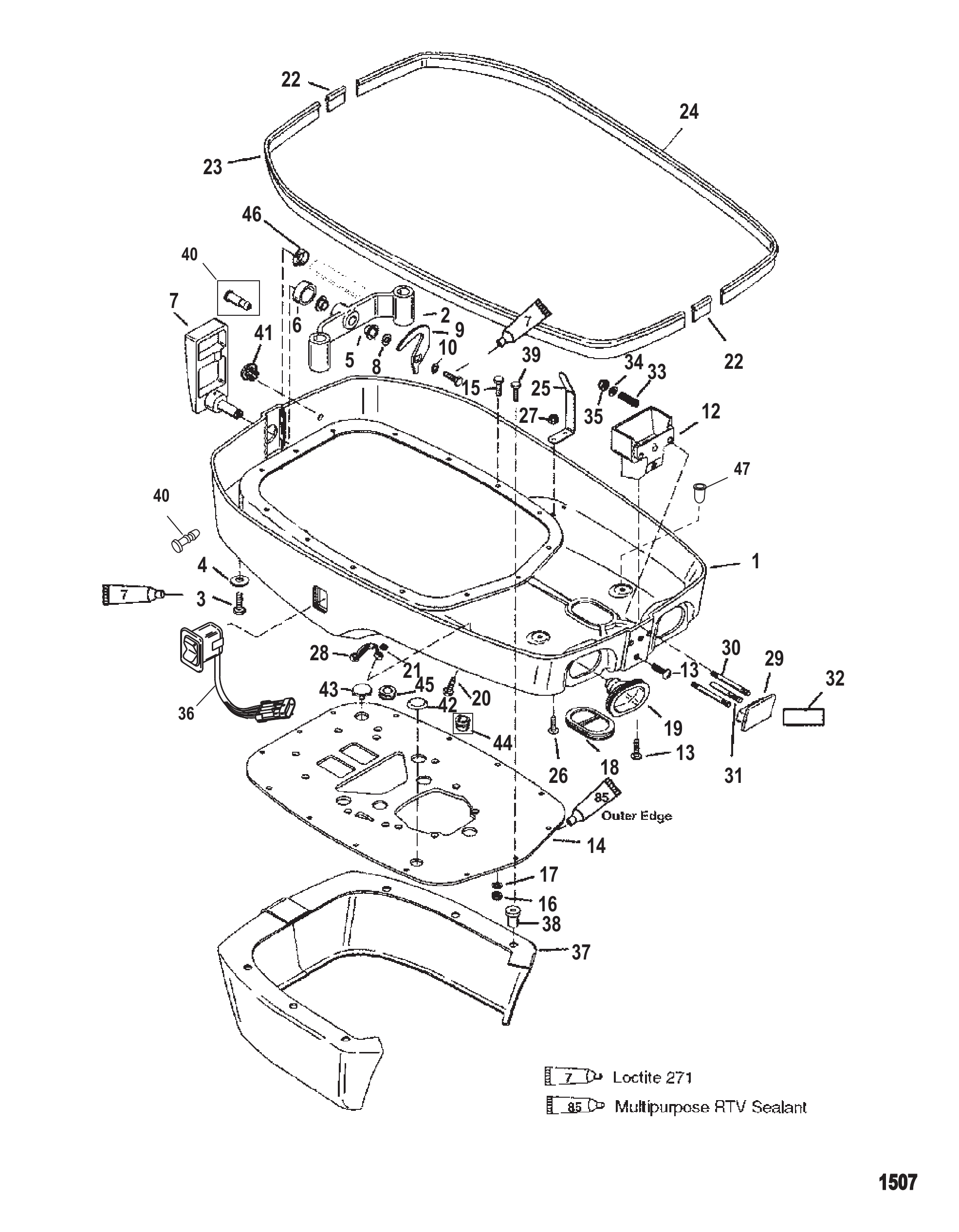

图 5下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	849479A8	底壳	BOTTOM PAN	1
1	849479T5	底壳	BOTTOM PAN	1
2	848810	锁扣支架	BRACKET Latch	1
3	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
4	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
4	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
5	812707	衬套	BUSHING	2
6	848985	密封件	SEAL	1
7	848815T1	手柄	HANDLE	1
8	F2047	波形垫圈	WASHER Wave	1
9	889566	凸轮	CAM	1
9	8M0001081	凸轮	CAM	1
10	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
10	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
11	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	1
12	849830T1	闩锁	LATCH	1
13	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
14	849480T2	安装板	PLATE	1
14	849480T	安装板	PLATE	1
15	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	14
16	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	14
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
18	849750	护孔环	GROMMET	1
19	8177133	护孔环	GROMMET	2
20	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
21	826709106	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
21	8M0204718	螺母	NUT	2
22	849767	密封件	SEAL	2
22	8M0043399	密封件	SEAL	2
23	849766	密封件	SEAL	1
23	8M0043398	密封件	SEAL	1
24	849765	密封件	SEAL	1
24	8M0043397	罩盖密封条	SEAL-COWL	1
25	8496191	支撑架	BRACE	2
26	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
27	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
28	88621	固定座	RETAINER	1
29	849831A1	锁手柄总成	LATCH HANDLE ASSEMBLY	1
29	8M0192237	闩锁手柄	LATCH HANDLE	1
30	849833	双头螺柱(.250-20 x 3.310)	STUD (.250-20 x 3.310)	2
30	843118	双头螺柱（0.250-20×3.45）	STUD (.250-20 x 3.45)	2
30	843118	双头螺柱（0.250-20×3.45）	STUD (.250-20 x 3.45)	2
31	849832	销	PIN	1
32	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
33	849837	弹簧(.360外径)	SPRING (.360 Outside Diameter)	2
33	842776	弹簧（外径0.420英寸）	SPRING (.420 Outside Diameter)	2
34	846673	不锈钢垫圈(.265 x .500 x .060)	WASHER (.265 x .500 x .060) Stainless Steel	2
35	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
36	8569901	升降倾斜开关	SWITCH Trim	1
36	8M0235191	升降倾斜开关	SWITCH Trim	1
37	849534A1	围板	SKIRT	1
38	849000	螺母	NUT	6
39	F2030	螺钉 (.250-20 x 1.250) 不锈钢	SCREW (.250-20 x 1.250) Stainless Steel	6
40	94848	接头	FITTING	1 or 2
41	32298	堵头	PLUG	2
42	817362	盖帽	CAP	1
43	89774	堵头	PLUG	1
44	126021	护孔环	GROMMET	1
44	12602002	护孔环	GROMMET	1
45	57009	护孔环	GROMMET	1
45	57009001	护孔环	GROMMET	1
46	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
47	849751	堵头	PLUG	2

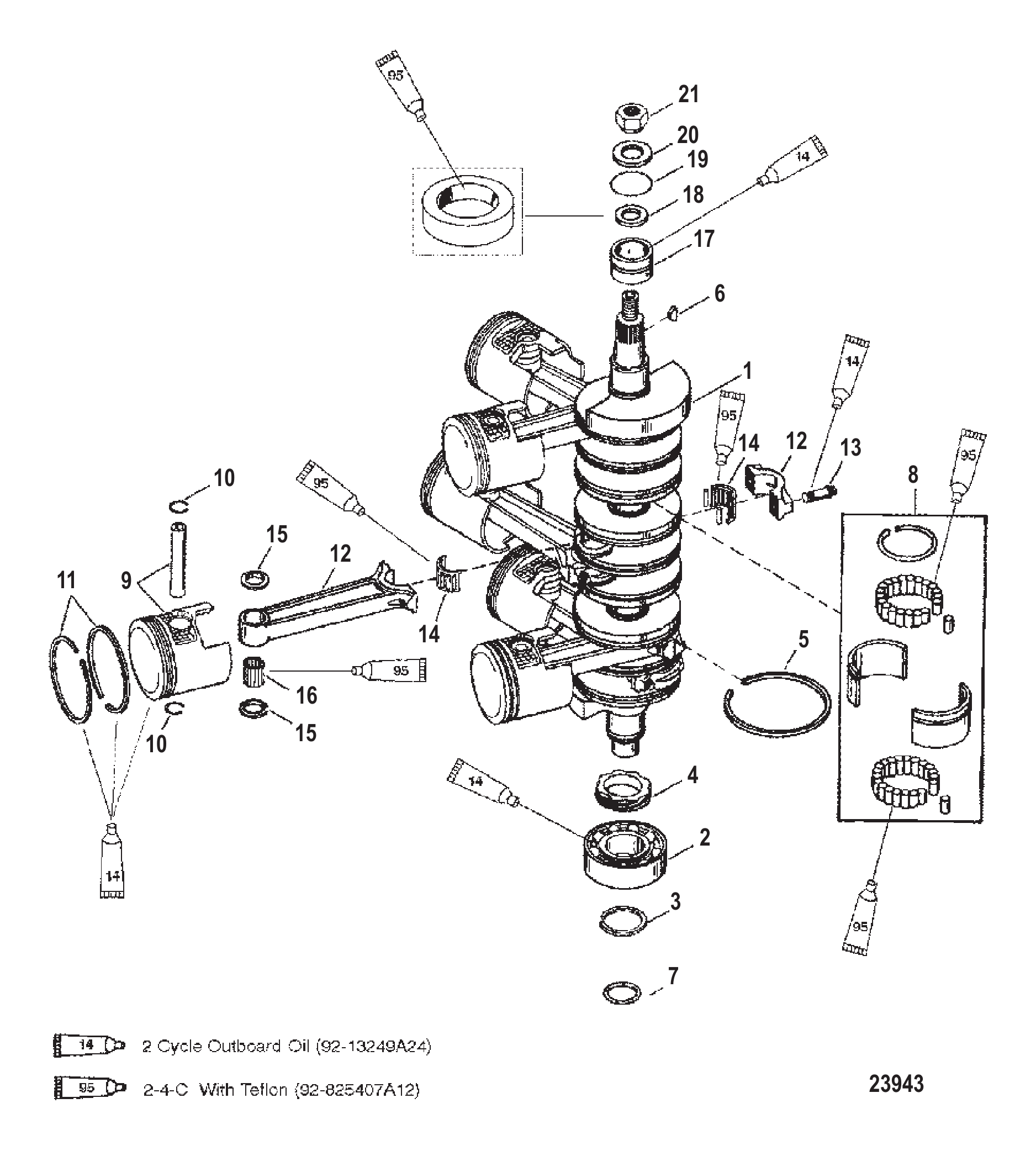

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9784A3	曲轴	CRANKSHAFT	1
1	9784A4	曲轴总成	CRANKSHAFT ASSY	1
1	9784A6	曲轴	CRANKSHAFT	1
1	9784A4	曲轴总成	CRANKSHAFT ASSY	1
2	67923	球轴承(下部)	BEARING Ball (LOWER)	1
2	67923T	滚珠轴承	BEARING Ball	1
3	67446	环	RING	1
4	19301	齿轮	GEAR	1
5	816106	环	RING	7
5	843198T01	密封环	RING Seal	7
6	91800	半圆键	KEY Woodruff	2
7	35126	O型圈(.859 x .139)	O-RING (.859 x .139)	1
8	817001A1	轴承座圈总成	RACE ASSEMBLY Bearing	2
8	8M0113288	轴承座圈总成	RACE ASSY-BEARING	2
9	822067A7	活塞总成	PISTON ASSEMBLY	3
9	858295T14	活塞总成标准 - 右舷	PISTON ASSEMBLY Standard - Starboard	3
9	822066A7	活塞总成	PISTON ASSEMBLY	3
9	858294T14	活塞总成标准 - 左舷	PISTON ASSEMBLY Standard - Port	3
9	826266A4	活塞总成	PISTON ASSEMBLY	AR
9	878572A2	活塞总成	PISTON ASSEMBLY	AR
9	826265A4	活塞总成	PISTON ASSEMBLY	AR
9	878571A2	活塞总成	PISTON ASSEMBLY	AR
9	826296A4	活塞总成	PISTON ASSEMBLY	AR
9	878574A2	活塞总成	PISTON ASSEMBLY	AR
9	826295A4	活塞总成	PISTON ASSEMBLY	AR
9	878573A2	活塞总成	PISTON ASSEMBLY	AR
10	88466	锁紧环	LOCK RING	12
10	8320811	锁紧环	LOCK RING	12
11	827179A12	活塞环组	RING SET Piston	1
11	826293A12	活塞环组	RING SET Piston	AR
11	875252A12	活塞环组	RING SET Piston	AR
11	826297A12	活塞环组	RING SET Piston	AR
11	875257A12	活塞环组	RING SET Piston	AR
12	822373A3	连杆总成	CONNECTING ROD ASSEMBLY	6
12	8M0125869	连杆套件	CONN ROD KIT	6
13	94320	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	12
14	43012A1	轴承/保持架套件	BEARING/CAGE KIT	6
14	8M0235070	轴承保持架	CAGE BEARING	6
15	88263	止推垫片	THRUST WASHER	12
16	88258	滚针轴承	NEEDLE Roller Bearing	204
16	8M0204715	滚针@102	NEEDLES-BRG @102	204
17	816773A2	轴承总成（上部）	BEARING ASSEMBLY (UPPER)	1
18	815449	油封	SEAL Oil	1
18	859093	密封件	SEAL	1
19	823683	O型圈(1.989 x .070)	O-RING (1.989 x .070)	1
20	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
20	33001	垫圈	WASHER	1
21	42979	螺母(M16)	NUT (M16)	1
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

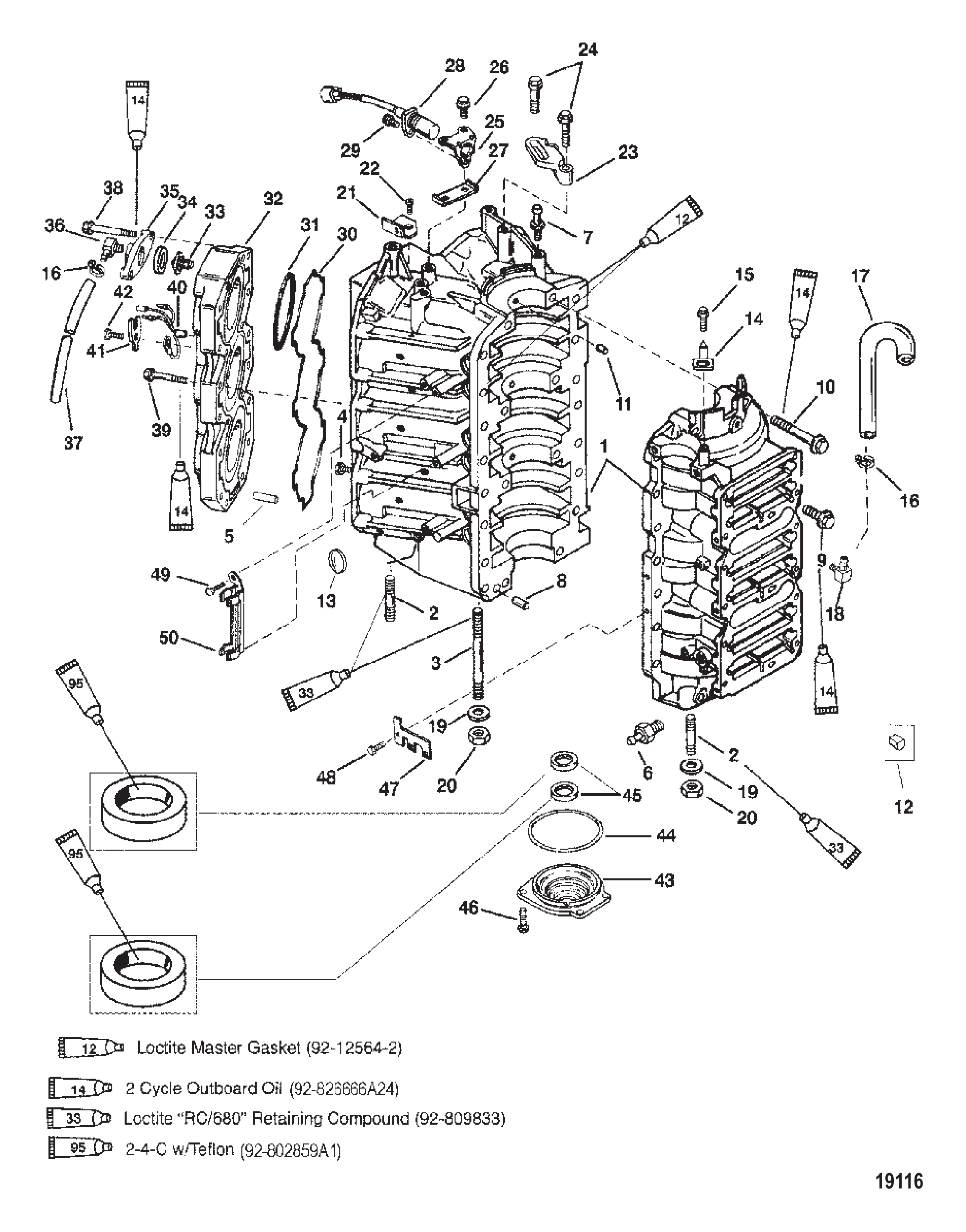

图 7气缸体和端盖 Cyliner Block and End Caps

REF	零件编号	中文名称	英文名称	数量
1	9811A57	气缸体	CYLINDER BLOCK	1
1	9811A58	气缸体	CYLINDER BLOCK	1
1	9811A19	气缸体	CYLINDER BLOCK	1
2	903509	螺柱（M10×1.5×64）	STUD (M10 x 1.5 x 64)	4
3	8154431	螺柱（M10×1.5×155）	STUD (M10 x 1.5 x 155)	6
4	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1
5	8248572	导水板	DEFLECTOR Water	4
5	8248577	导流板	DEFLECTOR	4
6	432783	止回阀	CHECK VALVE	1
6	8781051	止回阀	CHECK VALVE	1
7	821583	销	PIN	2
7	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	2
8	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
9	81893435	螺钉(M8×35)	SCREW (M8 x 35)	14
9	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	14
10	82446180	螺钉(M10×80)	SCREW (M10 x 80)	8
11	67296	销	PIN	3
11	8M0036405	销	PIN	3
12	850309	堵头	PLUG	6
12	850309001	止动塞	PLUG Stop	6
13	NSS	不单独销售序列号塞	NOT SOLD SEPARATE Plug-Serial Number	1
14	8217621	正时指针	TIMING POINTER	1
15	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
16	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
17	826544A1	管件套件	TUBING KIT	1
18	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
19	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	10
19	8M0214963	垫圈	WASHER	10
20	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	10
21	8256751	支架	BRACKET	1
22	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
23	8211051	发电机支架	BRACKET Alternator	1
24	81893450	螺钉(M8 x 50)	SCREW (M8 x 50)	2
25	8212251	支架	BRACKET	1
26	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
27	822486	导向支架	BRACKET Guide	1
28	821909	传感器	SENSOR	1
29	82104510	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
30	818574	密封件（气缸盖）	SEAL Cylinder Head	2
31	818573	O型圈	O-RING	6
32	812851A16	气缸盖	CYLINDER HEAD	2
32	812851A2	气缸盖	CYLINDER HEAD	1
33	833072	节温器 62°C（143°F）	THERMOSTAT 62° Celsius (143° Fahrenheit)	2
33	833072003	节温器 62°C (143°F)	THERMOSTAT 62°C (143°F)	2
34	62386	节温器衬垫	GASKET Thermostat	2
34	8M0204714	衬垫@4	GASKET @4	2
35	19801A1	节温器盖	THERMOSTAT COVER	1
36	8167811	弯头	ELBOW	2
37	77653101	软管(48英寸散装)(19英寸)	HOSE (48.00 Inches Bulk) (19 IN.)	1
37	77653101	软管(48英寸散装)(20.5英寸)	HOSE (48.00 Inches Bulk) (20-1/2 IN.)	1
38	82446090	螺钉（M8×90）	SCREW (M8 x 90)	4
39	82446050	螺钉(M8 x 50)	SCREW (M8 x 50)	36
39	8M0045380	螺钉(M8 x 50)	SCREW (M8 x 50)	36
40	13536A14	温度传感器总成	SENSOR ASSEMBLY Temperature	1
41	137151	固定座	RETAINER	1
42	81893414	螺钉（M8 x 14）	SCREW (M8 x 14)	1
43	9787A4	端盖总成	END CAP ASSEMBLY	1
44	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
45	8308981	密封件	SEAL	2
46	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
47	8261211	支架	BRACKET	1
48	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
49	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
50	8266241	卡箍	CLAMP	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1
-	804799A00	动力头总成	POWERHEAD ASSEMBLY	1
-	804800A00	动力头总成	POWERHEAD ASSEMBLY	1
-	804800R00	PH 250 EFI RM	PH 250 EFI RM	1

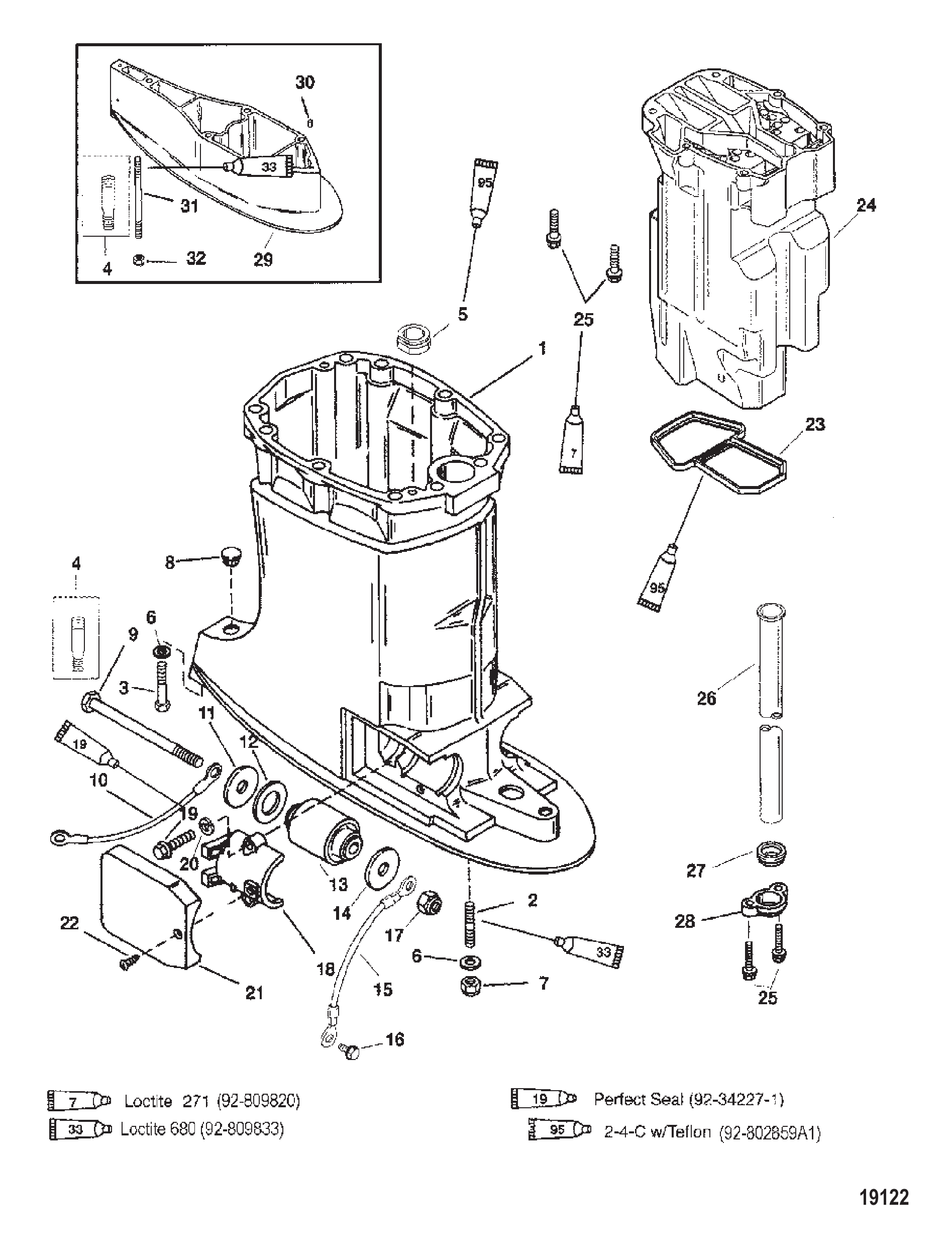

图 8驱动轴壳与排气管 Driveshaft Housing and Exhaust Tube

REF	零件编号	中文名称	英文名称	数量
1	832937A3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A06	传动轴壳体总成-加长型	HOUSING ASSEMBLY Driveshaft - Long	1
1	832938A5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832938A06	传动轴壳体总成-超长/特超长型	HOUSING ASSEMBLY Driveshaft - X/XX-Long	1
2	856983	双头螺柱(M12 x 52)	STUD (M12 x 52)	4
2	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
3	82130130	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
3	857136	螺钉(M12×35毫米)	SCREW (M12 x 35 MM)	1
4	858569	阶梯螺柱 (54MM X 10/12)	STEPPED STUD (54MM X 10/12)	1
4	8M0036404	双头螺栓-M12/M10	STUD-M12/M10	1
4	858570	阶梯螺柱 (175MM X 10/12)	STEPPED STUD (175MM X 10/12)	1
5	8331231	护孔环	GROMMET	1
6	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
7	857008	螺母(M12×1.75)	NUT (M12 x 1.75)	4
7	896895	螺母(M12)	NUT (M12)	4
8	64649	堵头	PLUG	1
9	815431	螺钉（M14×178）	SCREW (M14 x 178)	2
9	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
10	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
11	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
12	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	2
13	8137711	支架	MOUNT	2
14	825190	垫圈	WASHER	1
15	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
16	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
17	815434	螺母	NUT	2
17	896602	螺母(M14)	NUT (M14)	2
18	8186442	卡箍	CLAMP	2
18	879150A90	下支架盖套件	COVER KIT Lower Mount	2
19	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
19	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
20	72521	内齿锁紧垫圈	LOCKWASHER Internal Tooth	1
21	818645F1	黑色盖	COVER Black	2
21	8M0001136	下支架盖	COVER Lower Mount	2
22	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
23	8329321	密封件	SEAL	1
24	833116A7	排气管总成	TUBE ASSEMBLY Exhaust	1
-	NSS	滤网(不单独销售)	NOT SOLD SEPARATE Strainer	1
25	81893435	螺钉(M8×35)	SCREW (M8 x 35)	6
25	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
26	8329411	水管	TUBE Water	1
26	8M0042785	水管	TUBE-WATER	1
26	8329412	水管	TUBE Water	1
26	8M0042786	水管	TUBE Water	1
26	8329413	水管	TUBE Water	1
26	8M0042787	水管	TUBE-WATER	1
27	832940	密封件	SEAL	1
27	832940001	密封件	SEAL	1
28	8329391	卡箍	CLAMP	1
29	823979T1	隔套	SPACER	1
29	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
30	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
31	857009	双头螺柱（M12×179）	STUD (M12 x 179)	4
31	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
31	824118	双头螺柱（M10×1.5×173）	STUD (M10 X 1.5 X 173)	1
32	400636	螺母（M10×1.5）	NUT (M10 X 1.5)	1

图 9双机连接杆套件 Dual Engine Tie Bar Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
1	715651	转向拉索套管	TUBE Steering Cable	1
2	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
3	41055	支架	MOUNT	1
4	42100	锁紧垫圈	TAB WASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	88404	锁紧垫圈	TAB WASHER	2
7	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
8	17729A1	支架	BRACKET	2
9	62055	螺钉(.312-24 x 1.250)	SCREW (.312-24 x 1.250)	4
10	17728	锁紧垫圈	TAB WASHER	4
11	140001	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	2
12	34863	螺母 (.375-24)	NUT (.375-24)	6
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	6
13	979331	转向眼环	STEERING EYE	2
13	8M0026167	转向眼环	STEERING EYE	2
14	23651	衬套(1.625)	SLEEVE (1.625)	2
15	97931	管材(4.00英寸)	TUBING (4.00 Inches)	2
16	8149513	联轴器(15.00英寸)	COUPLER (15.00 Inches)	1
16	8M0026098	联轴器15英寸	COUPLER 15 In.	1
17	42099	螺母(.562-18)	NUT (.562-18)	1
18	821169	联轴器	COUPLING	1
19	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
20	94319	螺钉(.375-24 x 1.5)	SCREW (.375-24 x 1.5)	1

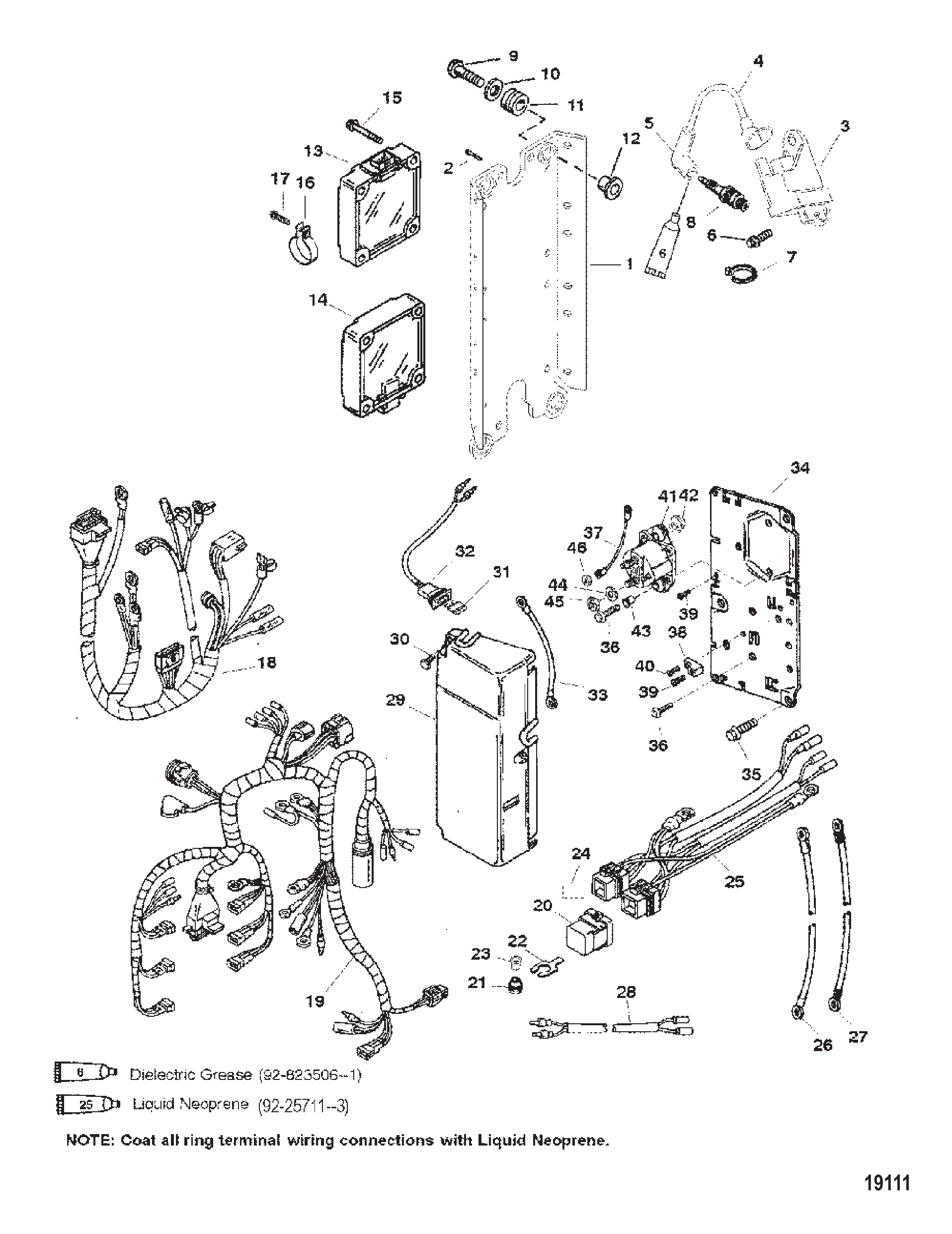

图 10电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	825296T1	电气安装板	PLATE Electrical Mounting	1
2	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
3	827509T7	CDM模块总成	CDM MODULE ASSEMBLY	6
4	857124A1	高压电缆总成(单芯)	CABLE ASSEMBLY Hi-Tension (SINGLE CABLE)	6
5	857074A1	护套/端子套件	BOOT/TERMINAL KIT	6
6	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	12
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	941	火花塞	SPARK PLUG	6
9	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
9	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
10	49436	垫圈	WASHER	4
11	825380	护孔环	GROMMET	4
11	825380001	护孔环	GROMMET	4
12	19064	衬套	BUSHING	4
13	83004417	发动机控制单元(CDI)	ECU Engine Control Unit (CDI)	1
13	83004417T	电控单元	ECU	1
13	83004414	发动机控制单元(CDI)	ECU Engine Control Unit (CDI)	1
13	83004414T	电控单元	ECU	1
13	83004415	发动机控制单元(CDI)	ECU Engine Control Unit (CDI)	1
13	83004415T	电控单元	ECU	1
14	83004612	发动机控制单元(EFI)	ECU Engine Control Unit (EFI)	1
14	83004612T	电控单元	ECU	1
14	83004613	发动机控制单元(EFI)	ECU Engine Control Unit (EFI)	1
14	83004613T	电控单元	ECU	1
14	8300467	发动机控制单元(EFI)	ECU Engine Control Unit (EFI)	1
14	830046T07	电控单元	ECU	1
14	8300468	发动机控制单元(EFI)	ECU Engine Control Unit (EFI)	1
14	830046T08	电控单元	ECU	1
15	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	8
16	826188	卡箍	CLAMP	1
17	82104520	螺钉（M5×20）	SCREW (M5 x 20) (M5 X 20)	1
18	825763A5	线束总成(EFI)	HARNESS ASSEMBLY (EFI)	1
19	825433A11	点火线束总成	HARNESS ASSEMBLY Ignition	1
20	828151A1	继电器总成	RELAY ASSEMBLY	2
20	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
21	818967	护孔环	GROMMET	2
21	8M0207785	护孔环	GROMMET	2
22	828102	支架	BRACKET	2
22	8M0207771	安装支架	BRACKET Mounting	2
23	818968	衬套	BUSHING	2
23	8M0214955	衬套	BUSHING	2
24	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	2
25	826802A2	升降线束总成	HARNESS ASSEMBLY Trim	1
26	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
27	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
28	827356A2	线束总成（26英寸）	HARNESS ASSEMBLY (26 IN.)	1
29	8216091	盖板	COVER	1
30	82239320		SCREW (M5 x 20) (M5 x 20)	3
31	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
32	19637	保险丝插座	SOCKET Fuse	1
33	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
34	8212282	电磁阀安装板	PLATE Solenoid Mounting	1
35	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
36	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
37	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
38	45915	端子排	TERMINAL BLOCK	1
39	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
39	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
40	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	1
40	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
41	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
42	822179	护孔环	GROMMET	2
43	818968	衬套	BUSHING	2
43	8M0214955	衬套	BUSHING	2
44	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
45	68292	螺母(.312-18)	NUT (.312-18)	2
45	8M0204668	螺母(.312-18)	NUT (.312-18)	2
46	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2

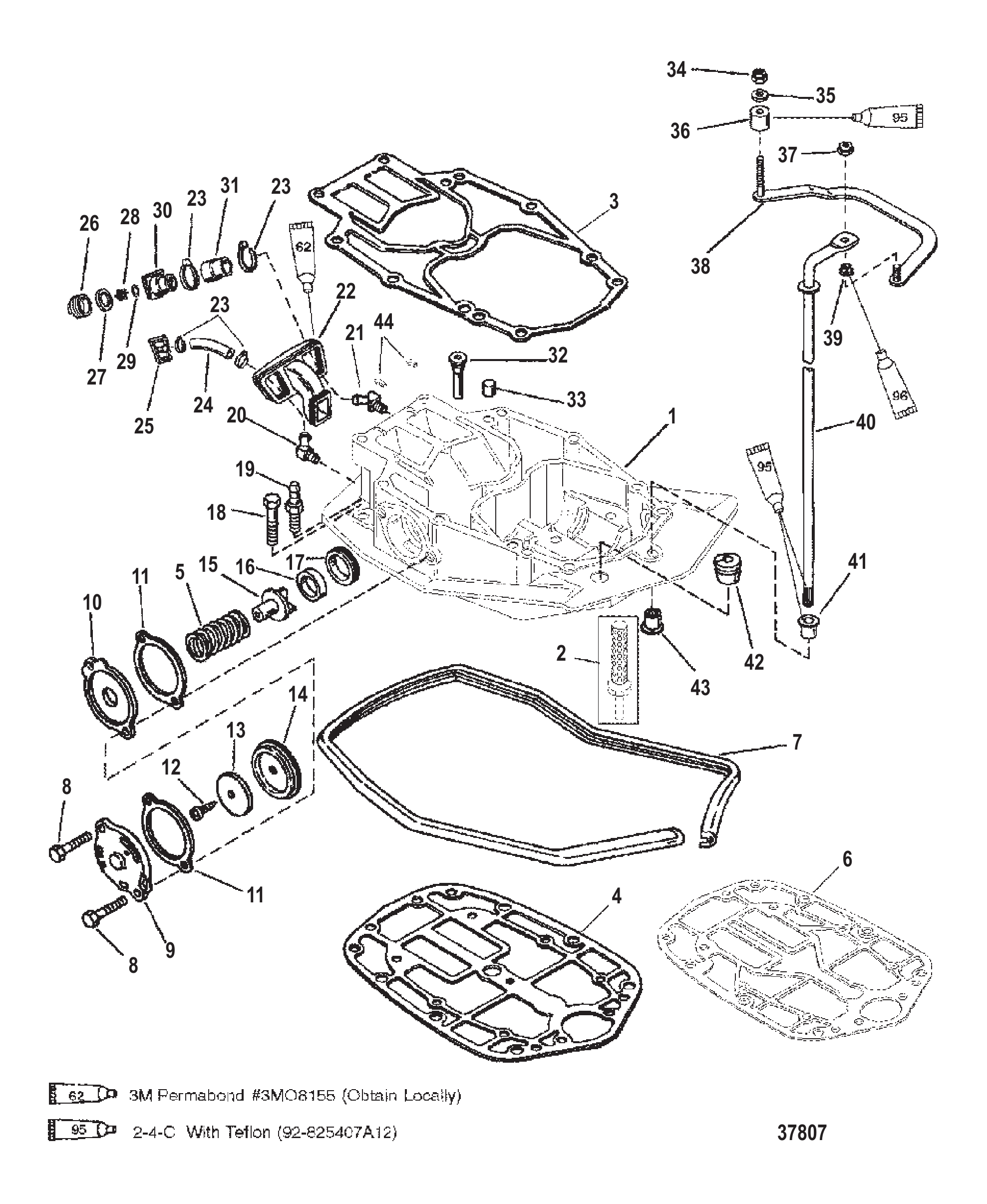

图 11排气板 Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	818450A2	排气板总成	PLATE ASSEMBLY Exhaust	1
1	832935A1	排气板总成	PLATE ASSEMBLY Exhaust	1
2	832994	滤网	STRAINER	2
3	8139322	衬垫	GASKET	1
3	8329331	衬垫	GASKET	1
3	8329335	衬垫	GASKET	1
4	823988	衬垫(下部)	GASKET (LOWER)	1
5	64878	弹簧(黑色)	SPRING (Black)	1
5	854478	弹簧	SPRING	1
5	64878	弹簧(黑色)	SPRING (Black)	1
6	8329342	衬垫(下部)	GASKET (LOWER)	1
6	8329344	衬垫	GASKET	1
7	8238051	密封件	SEAL	1
7	8M0043157	密封件	SEAL	1
8	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
8	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
9	656632	盖板	COVER	1
9	8M0237835	罩盖总成	COVER ASSY	1
10	65664A1	隔板总成	PLATE ASSEMBLY	1
11	88907	衬垫	GASKET	2
11	88907003	衬垫	GASKET	2
12	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
13	76451	垫圈	WASHER	1
14	64877	隔膜	DIAPHRAGM	1
14	648771	隔膜	DIAPHRAGM	1
15	814189	提动阀	POPPET	1
16	814191	护孔环	GROMMET	1
17	814190	托架	CARRIER	1
18	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
18	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
19	34982	连接器	CONNECTOR	2
20	78279	弯头（45度）	ELBOW (45 DEGREES)	1
20	8M0207781	弯头	ELBOW	1
21	821975	45度弯头	ELBOW 45 Degree	1
22	821255	怠速排气套	BOOT Idle Exhaust	1
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	830756109	软管(57英寸散装)(2-1/2英寸)	HOSE (57.00 Inches Bulk) (2-1/2 IN.)	1
24	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
25	821904	示流器接头	FITTING Tell-Tale	1
25	8M0077650	示流器接头	FITTING Tell-Tale	1
26	821908	堵头	PLUG	1
27	821915	垫圈	WASHER	1
28	821963	止回阀	CHECK VALVE	1
28	8219631	止回阀	CHECK VALVE	1
29	30641	O型圈(0.299x0.103)	O-RING (.299 x .103)	1
30	821952	接头	FITTING	1
31	821976	软管	HOSE	1
32	817519A1	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
33	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	4
34	8268336	螺母 (M6)	NUT (M6)	1
34	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
35	35459	垫圈	WASHER	1
36	824012	滚轮	ROLLER	1
37	8268336	螺母 (M6)	NUT (M6)	1
37	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
38	8141935	换挡连杆	SHIFT LINK	1
38	883142A03	换挡连杆套件	SHIFT LINK KIT	1
39	42994	衬套	BUSHING	1
40	8240701	上换挡轴	SHIFT SHAFT Upper	1
40	8M0036408	换挡轴	SHAFT-SHIFT	1
40	8240702	上换挡轴	SHIFT SHAFT Upper	1
40	8M0187153	XL型上换挡轴	SHAFT SHIFT UP XL	1
40	8240703	上换挡轴	SHIFT SHAFT Upper	1
41	48237	衬套	BUSHING	1
42	19565	护孔环	GROMMET	1
42	19565002	护孔环	GROMMET	1
43	43585	联轴器	COUPLING	1
44	828808	堵头	PLUG	2
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

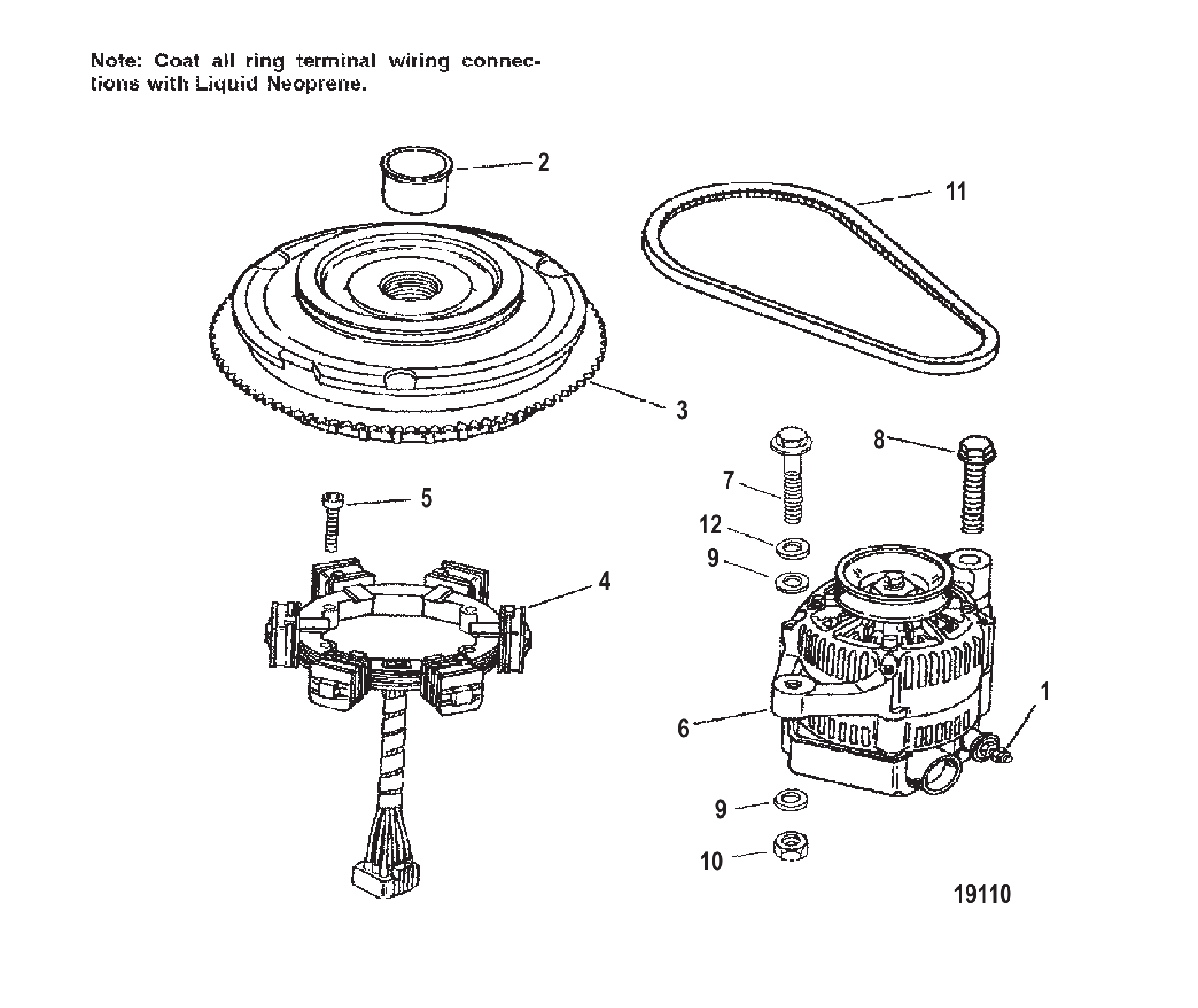

图 12飞轮/定子 Flywheel/Stator

REF	零件编号	中文名称	英文名称	数量
1	8268336	螺母 (M6)	NUT (M6)	1
1	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
2	45907	黄色塞	PLUG Yellow	1
3	821033A2	飞轮	FLYWHEEL	1
3	821033T2	飞轮	FLYWHEEL	1
4	821935A5	定子	STATOR	1
5	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
6	821663A1	交流发电机	ALTERNATOR	1
7	82446155	螺钉(M10×55)	SCREW (M10 x 55)	1
8	82130140	螺钉(M10×40)	SCREW (M10 x 40)	1
9	796431	垫圈	WASHER	2
10	400266	螺母(M10)	NUT (M10)	1
10	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	1
11	497561	V型皮带	V BELT	1
11	49756Q1	V型皮带	V BELT	1
12	17457	垫圈	WASHER	1

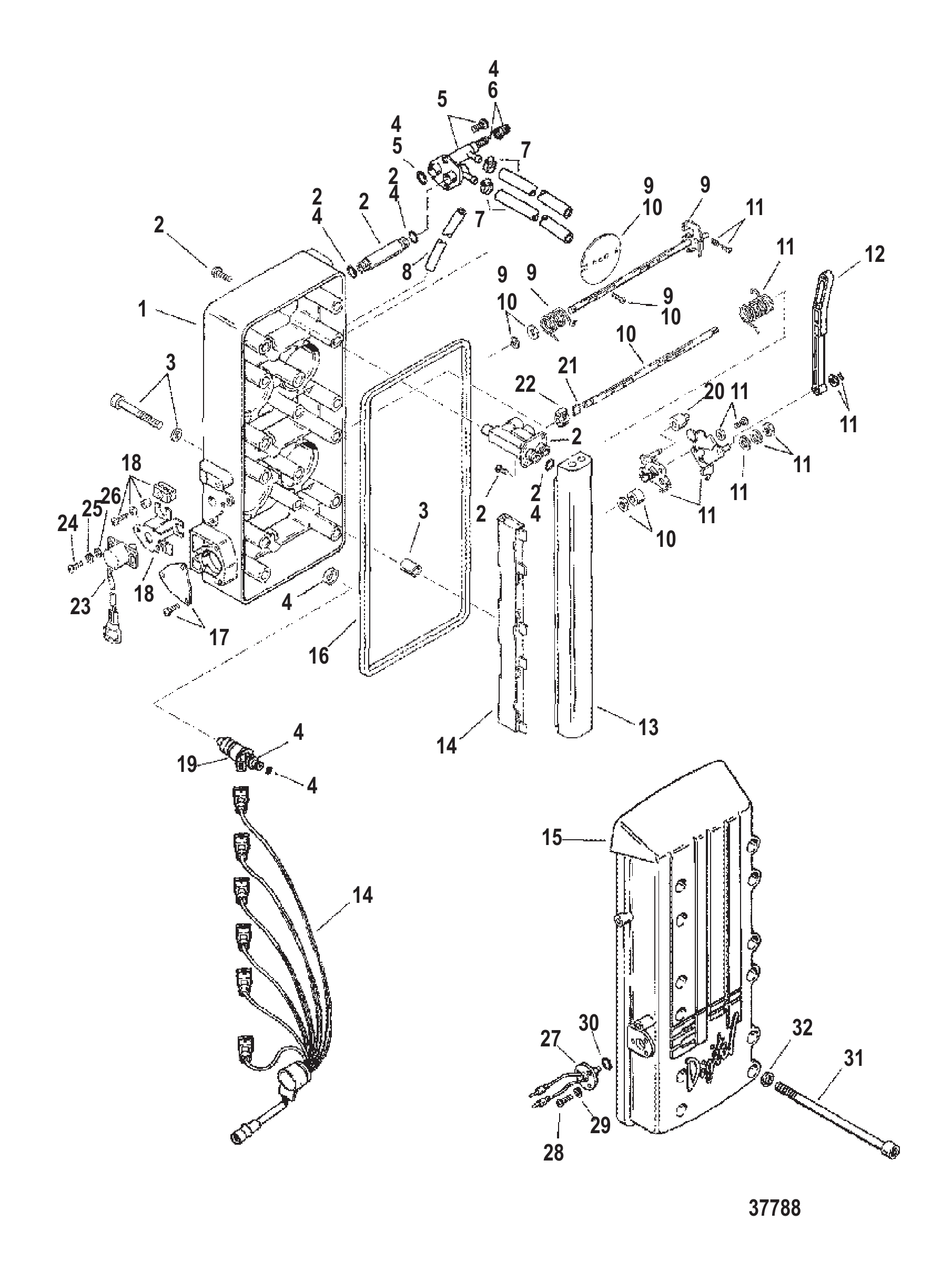

图 13燃油管理系统 Fuel Management System

REF	零件编号	中文名称	英文名称	数量
-	825818A13	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
-	825818A14	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
-	825818A12	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	8276934	节气门体	THROTTLE BODY	1
1	827693T4	节气门体	THROTTLE BODY	1
1	8276935	节气门体	THROTTLE BODY	1
1	827693T5	节气门体	THROTTLE BODY	1
1	8276931	节气门体	THROTTLE BODY	1
1	827693T4	节气门体	THROTTLE BODY	1
1	8276932	节气门体	THROTTLE BODY	1
1	827693T5	节气门体	THROTTLE BODY	1
2	8090571	燃油管接头套件	JOINT KIT Fuel Pipe	1
3	8276983	螺钉套件	SCREW KIT	1
4	150291	O型圈套件	O-RING KIT	1
5	8142331	FMA接头套件	FMA JOINT KIT	1
5	814233T1	FMA接头套件	FMA JOINT KIT	1
6	8090591	施拉德阀套件	SCHRADER VALVE KIT	1
7	827694	管件套件	TUBING KIT	1
7	827694A02	软管套件	HOSE KIT	1
8	8276941	管件套件	TUBING KIT	1
8	897992A01	管件套件	TUBING KIT	1
9	8090843	油门轴	SHAFT Throttle	1
9	809084	油门轴	SHAFT Throttle	1
9	8090843	油门轴	SHAFT Throttle	1
10	8090842	节气门轴套件	SHAFT KIT Throttle	1
10	8090841	节气门轴套件	SHAFT KIT Throttle	1
10	8090842	节气门轴套件	SHAFT KIT Throttle	1
11	827697A1	连杆杠杆套件	LEVER KIT Link	1
12	154441	连接杆	LINK	1
13	8276991	燃油导轨	FUEL RAIL	1
14	154432	线束套件	HARNESS KIT	1
14	154431	线束套件	HARNESS KIT	1
15	8276921	盖板	COVER	1
16	187921	密封件	SEAL	1
17	827696	固定套件	RETAINER KIT	1
18	809093	TPS支架套件	BRACKET KIT TPS	5
19	187151	喷油器套件	INJECTOR KIT	6
19	805225A1	燃油喷油器总成	INJECTOR ASSEMBLY Fuel	6
20	67748	滚轮	ROLLER	1
21	89694	键	KEY	1
22	821153	联轴器	COUPLING	1
23	821664	节气门位置传感器	SENSOR Throttle Position	1
24	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
25	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
26	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
27	13221A1	温度传感器总成	SENSOR ASSEMBLY Temperature	1
27	13221T01	温度传感器	SENSOR TEMP	1
28	4005685	螺钉（M4×10）	SCREW (M4 x 10)	3
29	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
30	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
31	40132	螺钉(M8×125)	SCREW (M8 x 125)	12
32	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	12
32	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	12

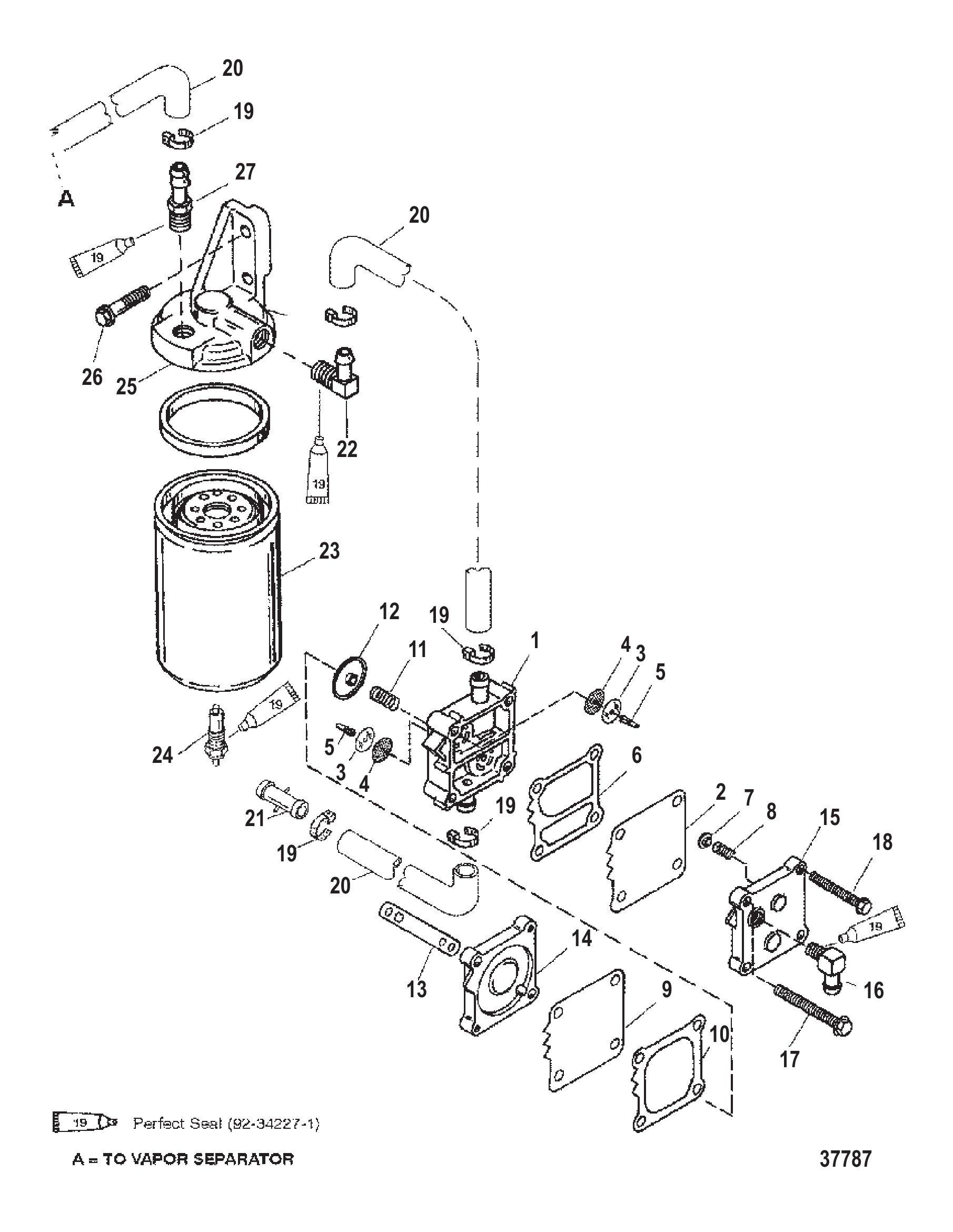

图 14燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	14360A43	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	14360A78	燃油泵套件	PUMP KIT Fuel	1
2	42990A10	膜片组件	DIAPHAGM KIT	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NSS	橡胶止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	2
5	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
6	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
8	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
10	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
12	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
13	987691	底座衬垫	GASKET Base	1
13	8M0204705	衬垫@2	GASKET @2	1
14	144303	底座	BASE	1
15	987752	安装板	PLATE	1
16	62910	90度弯头(0.125-27)	ELBOW (.125-27) (90 DEGREES)	1
16	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
17	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
18	82104540	螺钉(M5 x 40)	SCREW (M5 x 40)	2
19	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	83075780	管材(28.00英寸散装)(17英寸)	TUBING (28.00 Inches Bulk) (17 IN.)	3
20	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	3
21	822769	连接器	CONNECTOR	1
22	136071	弯头(含参考号25)	ELBOW (INCLUDED WITH REF. #25)	1
23	18458A3	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
23	18458Q3	燃油滤清器	FILTER-FUEL	1
23	18458A4	滤清器套件	FILTER KIT	1
23	18458Q4	燃油水分离滤清器	FILTER Fuel-Water Separating	1
24	14570	探头	PROBE	1
24	828586	探头	PROBE	1
24	8M0204710	探头	PROBE	1
25	13170A3	底座	BASE	1
26	82130030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
27	897712	直型连接器(.250-18)	CONNECTOR (.250-18) (STRAIGHT)	1
27	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

图 15齿轮箱图表(序列号0G960499及以下) Gear Housing Chart (S/N-0G960499 & Below)

REF	零件编号	中文名称	英文名称	数量
-	857113T1	齿轮箱	GEAR HOUSING	1
-	857113T2	齿轮箱	GEAR HOUSING	1
-	822442T95	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	827754A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
-	826353A1	传动轴延长套件	EXTENSION KIT Driveshaft	1

图 16齿轮箱图表(序列号0G960500及以上) Gear Housing Chart (S/N-0G960500 & Up)

REF	零件编号	中文名称	英文名称	数量
-	859399T13	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	8M0236231	GC组件3.0L LG	GC COMP 3.0L LG	1
-	859399T14	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	8M0236242	GC组件3.0L XL	GC COMP 3.0L XL	1
-	859399T15	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	859399T16	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	8M0236248	GC组件3.0L CXL	GC COMP 3.0L CXL	1
-	859399T17	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1

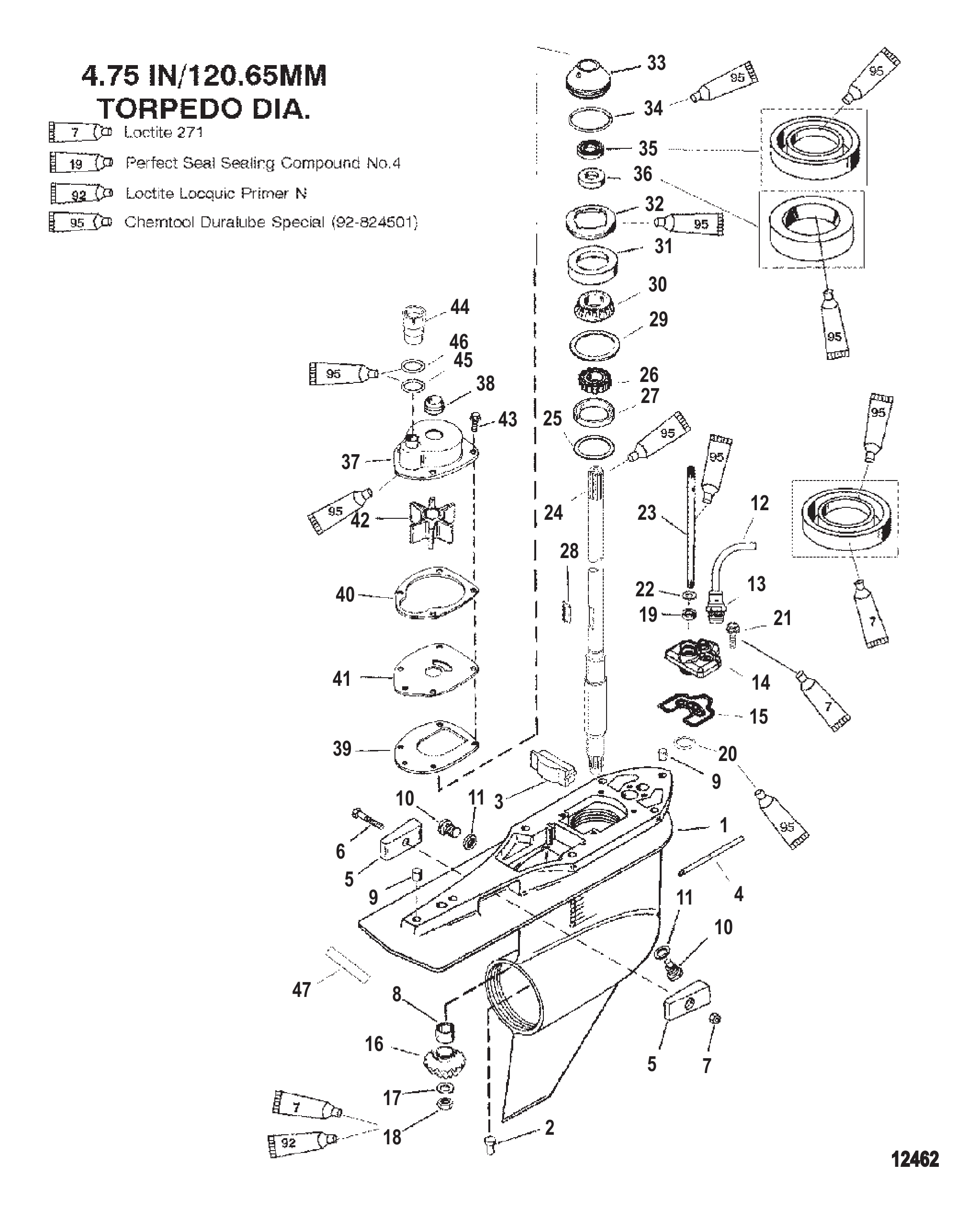

图 17齿轮箱(驱动轴)(反转)(序列号0G960500及以上) Gear Hsg (Driveshaft)(C/R)(S/N-0G960500 & Up)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	859402	皮托管	PITOT TUBE	1
5	826134Q	阳极块	ANODE	2
6	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
10	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	2
10	79953Q04	放油螺钉套件	SCREW KIT Drain	2
11	191832	垫圈	WASHER	2
11	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
12	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
12	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
13	859432	接头	FITTING	1
13	881866	接头	FITTING	1
14	858934	盖板	COVER	1
15	858935	衬垫	GASKET	1
16	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion Gear	1
17	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
18	35921	螺母(0.625-18)	NUT (.625-18)	1
19	8164641	油封	SEAL Oil	1
19	8M0246145	油封	OIL SEAL	1
20	36318	O型圈(0.799英寸)	O-RING (.799)	1
20	8M0214927	O型圈@5	O RING @5	1
21	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
23	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
24	881942	驱动轴	DRIVESHAFT	1
24	881943	驱动轴	DRIVESHAFT	1
25	38657A1	垫片组	SHIM ASSEMBLY	AR
25	8M0063268	垫片组	SHIM SET	AR
26	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
26	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
27	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
28	43037	键	KEY	1
28	8M0204723	键	KEY	1
29	42637A1	垫片组	SHIM SET	AR
29	8M0063267	垫片组	SHIM SET	AR
30	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
30	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	8245191	固定座	RETAINER	1
33	807929A1	托架总成	CARRIER ASSEMBLY	1
33	8M0214948	托架总成	CARRIER ASSY	1
34	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
34	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
35	66302	油封	SEAL Oil	1
35	8M0214939	油封@3	SEAL @3	1
36	66302	油封	SEAL Oil	1
36	8M0214939	油封@3	SEAL @3	1
37	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
38	816575A2	密封套件	SEAL KIT	1
39	430331	衬垫	GASKET	1
40	8172771	水泵上垫片	GASKET Water Pump, Upper	1
41	8172761	面板	FACEPLATE	1
41	8M0204709	面板	FACEPLATE	1
42	43026T2	叶轮	IMPELLER	1
43	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
44	832942A1	联轴器总成	COUPLING ASSEMBLY	1
45	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
45	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
46	35027	O型圈(1.046英寸)	O-RING (1.046)	1
46	8M0204654	O型圈	O-RING	1
47	NSS	不单独销售-反向旋转标识	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A5	水泵修理包	REBUILD KIT Water Pump	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

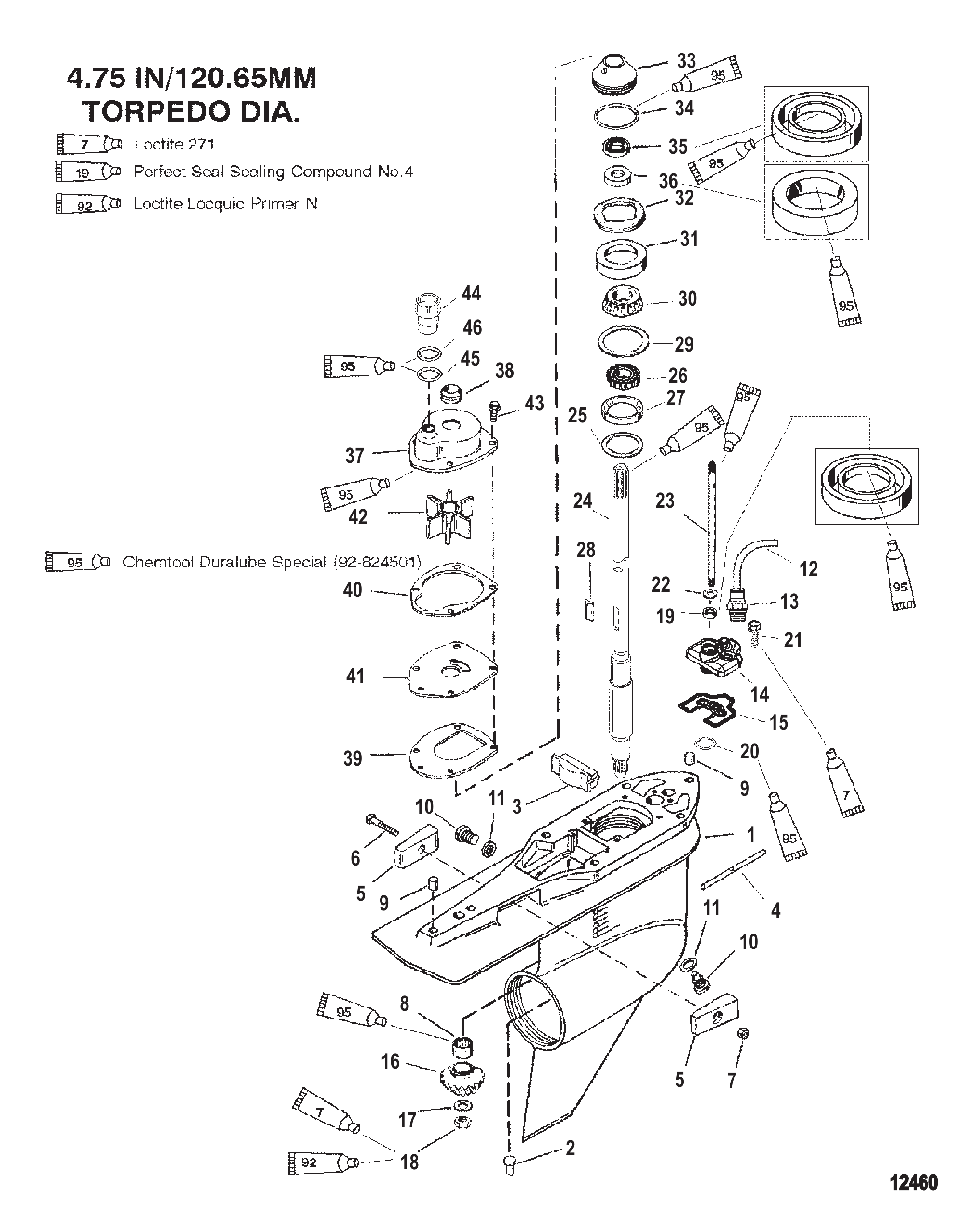

图 18齿轮箱(驱动轴)(标准)(序列号0G960500及以上) Gear Hsg (Driveshaft)(Std)(S/N-0G960500 & Up)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	859402	皮托管	PITOT TUBE	1
5	826134Q	阳极块	ANODE	2
6	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
10	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	2
10	79953Q04	放油螺钉套件	SCREW KIT Drain	2
11	191832	垫圈	WASHER	2
11	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
12	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
12	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
12	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
13	859432	接头	FITTING	1
13	881866	接头	FITTING	1
14	858934	盖板	COVER	1
15	858935	衬垫	GASKET	1
16	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion Gear	1
17	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
18	35921	螺母(0.625-18)	NUT (.625-18)	1
19	8164641	油封	SEAL Oil	1
19	8M0246145	油封	OIL SEAL	1
20	36318	O型圈(0.799英寸)	O-RING (.799)	1
20	8M0214927	O型圈@5	O RING @5	1
21	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
23	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
24	881938	驱动轴	DRIVESHAFT	1
24	881942	驱动轴	DRIVESHAFT	1
24	881943	驱动轴	DRIVESHAFT	1
25	38657A1	垫片组	SHIM ASSEMBLY	AR
25	8M0063268	垫片组	SHIM SET	AR
26	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
26	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
27	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
28	43037	键	KEY	1
28	8M0204723	键	KEY	1
29	42637A1	垫片组	SHIM SET	AR
29	8M0063267	垫片组	SHIM SET	AR
30	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
30	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	8245191	固定座	RETAINER	1
33	807929A1	托架总成	CARRIER ASSEMBLY	1
33	8M0214948	托架总成	CARRIER ASSY	1
34	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
34	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
35	66302	油封	SEAL Oil	1
35	8M0214939	油封@3	SEAL @3	1
36	66302	油封	SEAL Oil	1
36	8M0214939	油封@3	SEAL @3	1
37	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
38	816575A2	密封套件	SEAL KIT	1
39	430331	衬垫	GASKET	1
40	8172771	水泵上垫片	GASKET Water Pump, Upper	1
41	8172761	面板	FACEPLATE	1
41	8M0204709	面板	FACEPLATE	1
42	43026T2	叶轮	IMPELLER	1
43	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
44	832942A1	联轴器总成	COUPLING ASSEMBLY	1
45	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
45	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
46	35027	O型圈(1.046英寸)	O-RING (1.046)	1
46	8M0204654	O型圈	O-RING	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A5	水泵修理包	REBUILD KIT Water Pump	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

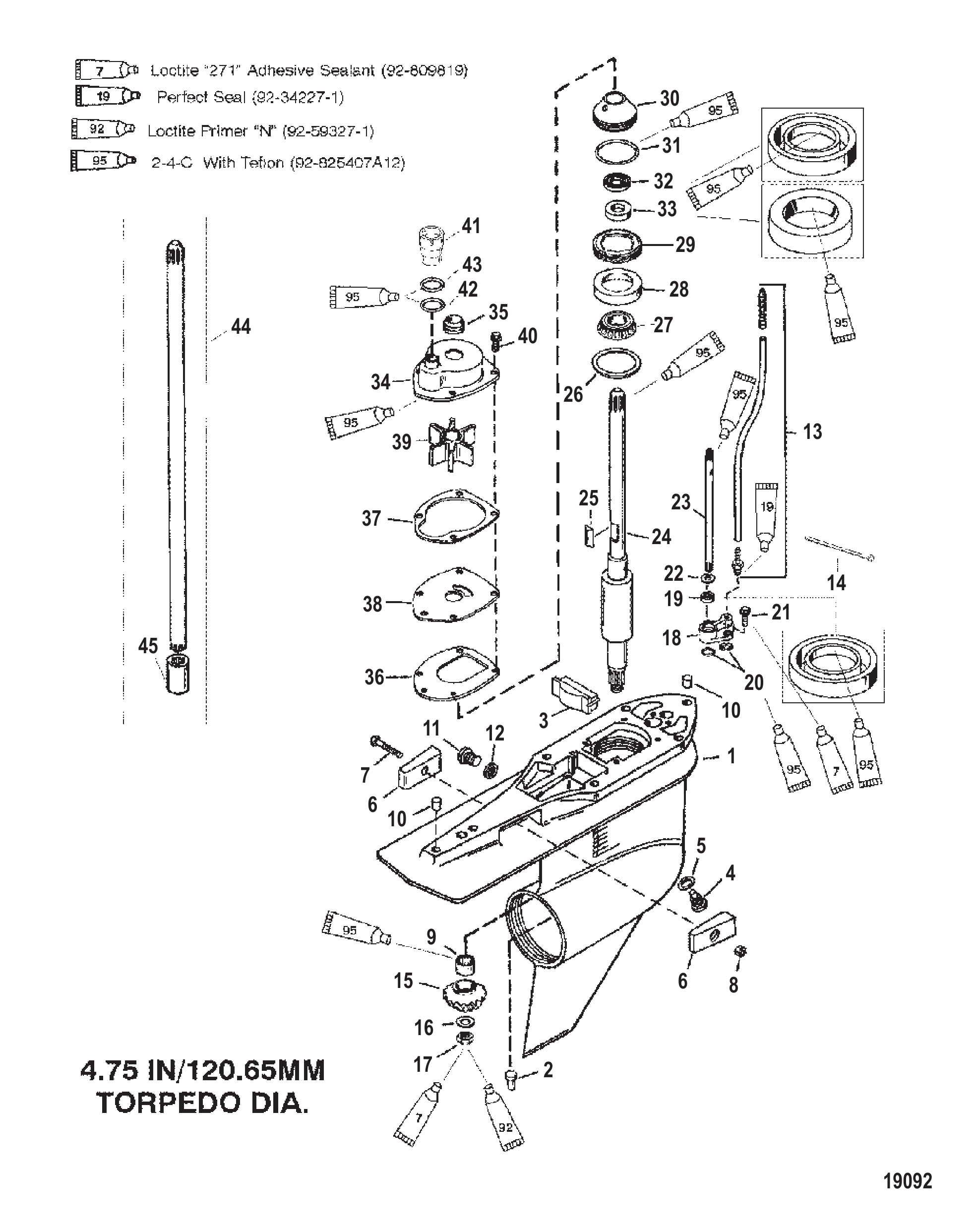

图 19齿轮箱(驱动轴)(反转)(序列号0G960499及以下) Gear Hsg (Driveshaft) (C/R)(S/N-0G960499 & Below)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	191832	垫圈	WASHER	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	8268336	螺母 (M6)	NUT (M6)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
11	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
11	79953Q04	放油螺钉套件	SCREW KIT Drain	1
12	191832	垫圈	WASHER	1
12	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
13	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
13	85822A6	连接器	CONNECTOR	1
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
15	NSS	不单独出售小齿轮 (属于43-828695A1)	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828695A1)	1
16	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	815921A4	衬套总成	BUSHING ASSEMBLY	1
19	8164641	油封	SEAL Oil	1
19	8M0246145	油封	OIL SEAL	1
20	36318	O型圈(0.799英寸)	O-RING (.799)	2
20	8M0214927	O型圈@5	O RING @5	2
21	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
23	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
24	816472	传动轴(下)	DRIVESHAFT (LOWER)	1
24	8M0140442	驱动轴	DRIVESHAFT	1
25	43037	键	KEY	1
25	8M0204723	键	KEY	1
26	42637A1	垫片组	SHIM SET	AR
26	8M0063267	垫片组	SHIM SET	AR
27	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
27	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
29	8245191	固定座	RETAINER	1
30	807929A1	托架总成	CARRIER ASSEMBLY	1
30	8M0214948	托架总成	CARRIER ASSY	1
31	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
31	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
32	66302	油封	SEAL Oil	1
32	8M0214939	油封@3	SEAL @3	1
33	66302	油封	SEAL Oil	1
33	8M0214939	油封@3	SEAL @3	1
34	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
35	816575A2	密封套件	SEAL KIT	1
36	430331	衬垫	GASKET	1
37	8172771	水泵上垫片	GASKET Water Pump, Upper	1
38	8172761	面板	FACEPLATE	1
38	8M0204709	面板	FACEPLATE	1
39	43026T2	叶轮	IMPELLER	1
40	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
41	832942A1	联轴器总成	COUPLING ASSEMBLY	1
42	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
42	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
43	35027	O型圈(1.046英寸)	O-RING (1.046)	1
43	8M0204654	O型圈	O-RING	1
44	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
44	826353A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
45	823902	联轴器	COUPLING	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A5	水泵修理包	REBUILD KIT Water Pump	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

图 20齿轮箱(驱动轴)(标准)(序列号0G960499及以下) Gear Hsg (Driveshaft) (Std)(S/N-0G960499 & Below)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	191832	垫圈	WASHER	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	8268336	螺母 (M6)	NUT (M6)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
11	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
11	79953Q04	放油螺钉套件	SCREW KIT Drain	1
12	191832	垫圈	WASHER	1
12	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
13	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
13	85822A6	连接器	CONNECTOR	1
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
15	NSS	不单独出售小齿轮(属于43-828168A2部件)	NOT SOLD SEPARATE Pinion Gear PART OF 43-828168A2)	1
15	NSS	小齿轮(不单独销售)(属于43-828170A2部件)	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828170A2)	1
16	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	815921A4	衬套总成	BUSHING ASSEMBLY	1
19	8164641	油封	SEAL Oil	1
19	8M0246145	油封	OIL SEAL	1
20	36318	O型圈(0.799英寸)	O-RING (.799)	2
20	8M0214927	O型圈@5	O RING @5	2
21	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
23	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
24	816472	传动轴(下)	DRIVESHAFT (LOWER)	1
24	8M0140442	驱动轴	DRIVESHAFT	1
25	43037	键	KEY	1
25	8M0204723	键	KEY	1
26	42637A1	垫片组	SHIM SET	AR
26	8M0063267	垫片组	SHIM SET	AR
27	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
27	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
29	8245191	固定座	RETAINER	1
30	807929A1	托架总成	CARRIER ASSEMBLY	1
30	8M0214948	托架总成	CARRIER ASSY	1
31	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
31	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
32	66302	油封	SEAL Oil	1
32	8M0214939	油封@3	SEAL @3	1
33	66302	油封	SEAL Oil	1
33	8M0214939	油封@3	SEAL @3	1
34	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
35	816575A2	密封套件	SEAL KIT	1
36	430331	衬垫	GASKET	1
37	8172771	水泵上垫片	GASKET Water Pump, Upper	1
38	8172761	面板	FACEPLATE	1
38	8M0204709	面板	FACEPLATE	1
39	43026T2	叶轮	IMPELLER	1
40	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
41	832942A1	联轴器总成	COUPLING ASSEMBLY	1
42	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
42	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
43	35027	O型圈(1.046英寸)	O-RING (1.046)	1
43	8M0204654	O型圈	O-RING	1
44	827754A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
44	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
44	826353A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
45	823902	联轴器	COUPLING	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A5	水泵修理包	REBUILD KIT Water Pump	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

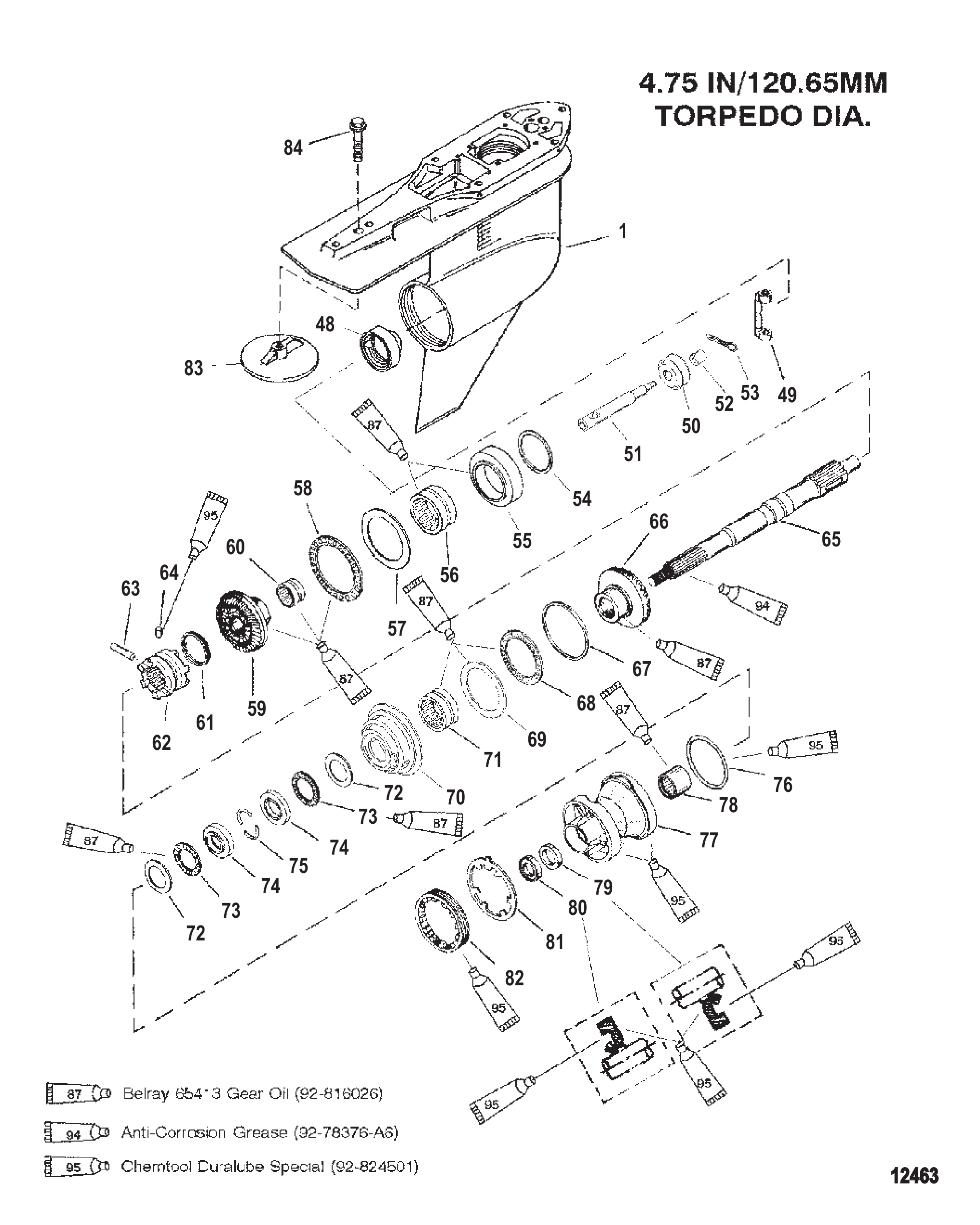

图 21齿轮箱(螺旋桨轴)(反转)(序列号0G960500及以上) Gear Hsg (Propshaft)(C/R)(S/N-0G960500 & Up)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
48	859403	堵头	PLUG	1
49	823903	换挡曲柄	SHIFT CRANK	1
49	8M0226861	换挡曲柄	CRANK-SHIFTER	1
50	19755T7	阀芯总成	SPOOL ASSEMBLY	1
50	8M0235940	阀芯总成	SPOOL ASSY	1
51	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
52	NSS	不单独销售套筒	NOT SOLD SEPARATE Sleeve	1
53	469501	开口销	COTTER PIN	1
54	44491A1	垫片组	SHIM SET	AR
54	8M0063266	垫片组	SHIM SET	AR
55	828830A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
56	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
57	815481	止推垫片	THRUST WASHER	1
58	815480	推力轴承	BEARING Thrust	1
59	828696T2	倒档齿轮(12/21)(1.75:1)	GEAR Reverse (12/21) (1.75:1)	1
60	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
61	30893	弹簧	SPRING	1
62	859340T	离合器	CLUTCH	1
63	30632	十字销	PIN Cross	1
63	8M0100263	十字销	PIN Cross	1
64	828356	定位销	PIN Detent	1
65	824111	螺旋桨轴	PROPELLER SHAFT	1
65	8M0140448	左螺旋桨轴	PROP SHAFT LH	1
66	828695A1	前进档/小齿轮组(12/21)(1.75:1)	GEAR SET Forward/Pinion (12/21) (1.75:1)	1
67	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
67	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
67	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
67	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
67	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
67	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
67	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
67	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
67	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
67	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
67	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
67	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
67	1761526	垫片(0.230)	SPACER SHIM (.230)	AR
68	815480	推力轴承	BEARING Thrust	1
69	815481	止推垫片	THRUST WASHER	1
70	828831A3	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
71	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
72	18448	止推垫片	THRUST WASHER	2
73	15842	推力轴承	BEARING Thrust	2
74	8182911	推力座圈	RACE Thrust	2
75	814605	定位器	KEEPER	2
76	31534	O型圈	O-RING	1
76	8M0214920	O型圈	O RING	1
77	818290T8	轴承座总成	CARRIER ASSEMBLY Bearing	1
78	30956T	滚针轴承	BEARING Needle	1
79	14077	油封(内侧)	SEAL Oil (INSIDE)	1
80	76868	油封(外侧)	SEAL (OUTSIDE)	1
80	8M0248882	油封@5	SEAL-OIL @5	1
81	18323	锁紧垫圈	TAB WASHER	1
82	79448	固定座	RETAINER	1
82	8M2011027	固定座	RETAINER	1
83	76214Q5	阳极套件	ANODE KIT	1
84	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
84	8M0204686	螺钉	SCREW	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

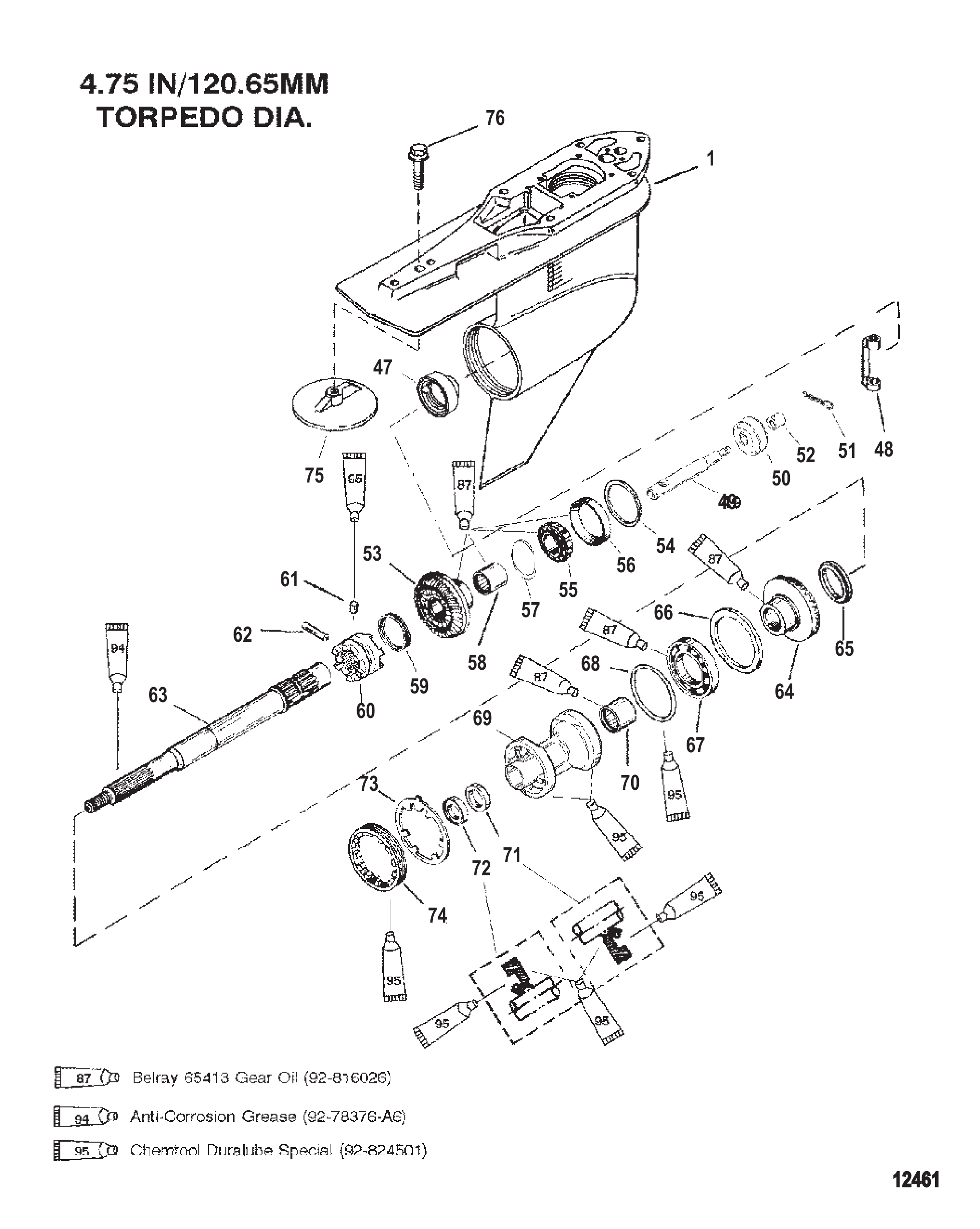

图 22齿轮箱(螺旋桨轴)(标准)(序列号0G960500及以上) Gear Hsg (Propshaft)(Std)(S/N-0G960500 & Up)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
47	859403	堵头	PLUG	1
48	823903	换挡曲柄	SHIFT CRANK	1
48	8M0226861	换挡曲柄	CRANK-SHIFTER	1
49	19755T7	阀芯总成	SPOOL ASSEMBLY	1
49	8M0235940	阀芯总成	SPOOL ASSY	1
50	NSS	不单独销售换挡轴	NOT SOLD SEPARATE Shift Spool	1
51	469501	开口销	COTTER PIN	1
52	NSS	不单独销售套筒	NOT SOLD SEPARATE Sleeve	1
53	859321A3	前进档/小齿轮组(12/21)(1.75:1)	GEAR SET Forward/Pinion (12/21) (1.75:1)	1
54	44491A1	垫片组	SHIM SET	AR
54	8M0063266	垫片组	SHIM SET	AR
55	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
56	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
57	856823	挡圈	RING Retaining	1
58	30895T	滚针轴承	BEARING Needle	1
59	30893	弹簧	SPRING	1
60	859340T	离合器	CLUTCH	1
61	828356	定位销	PIN Detent	1
62	30632	十字销	PIN Cross	1
62	8M0100263	十字销	PIN Cross	1
63	824110	螺旋桨轴	PROPELLER SHAFT	1
63	8M0140440	右螺旋桨轴	PROPSHAFT RH	1
64	859322A1	倒档齿轮(12/21)(1.75:1)	GEAR Reverse (12/21) (1.75:1)	1
65	824108	隔套	SPACER	1
66	681001	止推环	RING Thrust	1
67	88957T	滚珠轴承	BEARING Ball	1
68	31534	O型圈	O-RING	1
68	8M0214920	O型圈	O RING	1
69	818763T11	轴承座总成	CARRIER ASSEMBLY Bearing	1
70	30956T	滚针轴承	BEARING Needle	1
71	14077	油封(内侧)	SEAL Oil (INSIDE)	1
72	76868	油封(外侧)	SEAL (OUTSIDE)	1
72	8M0248882	油封@5	SEAL-OIL @5	1
73	18323	锁紧垫圈	TAB WASHER	1
74	79448	固定座	RETAINER	1
74	8M2011027	固定座	RETAINER	1
75	76214Q5	阳极套件	ANODE KIT	1
76	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
76	8M0204686	螺钉	SCREW	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

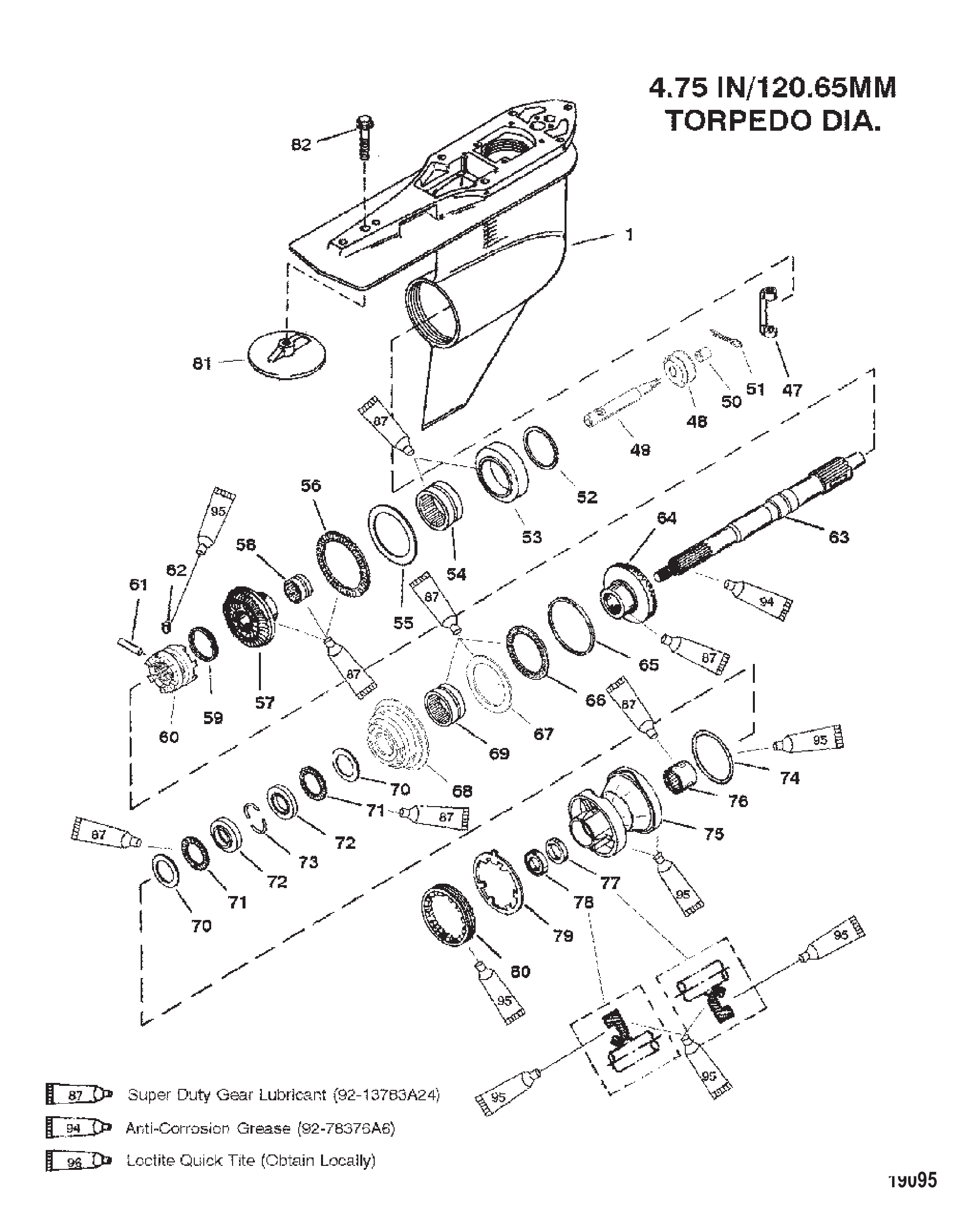

图 23齿轮箱(螺旋桨轴)(反转)(序列号0G960499及以下) Gear Hsg (Propshaft) (C/R)(S/N-0G960499 & Below)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
47	823903	换挡曲柄	SHIFT CRANK	1
47	8M0226861	换挡曲柄	CRANK-SHIFTER	1
48	19755T7	阀芯总成	SPOOL ASSEMBLY	1
48	8M0235940	阀芯总成	SPOOL ASSY	1
49	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
50	NSS	不单独销售套筒	NOT SOLD SEPARATE Sleeve	1
51	NSS	不单独销售开口销	NOT SOLD SEPARATE Cotter Pin	1
52	44491A1	垫片组	SHIM SET	AR
52	8M0063266	垫片组	SHIM SET	AR
53	828830A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
54	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
55	815481	止推垫片	THRUST WASHER	1
56	815480	推力轴承	BEARING Thrust	1
57	828696T2	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
58	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
59	30893	弹簧	SPRING	1
60	859340T	离合器	CLUTCH	1
61	30632	十字销	PIN Cross	1
61	8M0100263	十字销	PIN Cross	1
62	828356	定位销	PIN Detent	1
63	824111	螺旋桨轴	PROPELLER SHAFT	1
63	8M0140448	左螺旋桨轴	PROP SHAFT LH	1
64	828695A1	前进/小齿轮组(12/21齿)(含小齿轮)	GEAR SET Forward/Pinion (12/21) (INCLUDES PINION)	1
65	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
65	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
65	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
65	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
65	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
65	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
65	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
65	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
65	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
65	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
65	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
65	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
65	1761526	垫片(0.230)	SPACER SHIM (.230)	AR
66	815480	推力轴承	BEARING Thrust	1
67	815481	止推垫片	THRUST WASHER	1
68	828831A3	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
69	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
70	18448	止推垫片	THRUST WASHER	2
71	15842	推力轴承	BEARING Thrust	2
72	8182911	推力座圈	RACE Thrust	2
73	814605	定位器	KEEPER	2
74	31534	O型圈	O-RING	1
74	8M0214920	O型圈	O RING	1
75	818290T8	轴承座总成	CARRIER ASSEMBLY Bearing	1
76	30956T	滚针轴承	BEARING Needle	1
77	14077	油封(内侧)	SEAL Oil (INSIDE)	1
78	76868	油封(外侧)	SEAL (OUTSIDE)	1
78	8M0248882	油封@5	SEAL-OIL @5	1
79	18323	锁紧垫圈	TAB WASHER	1
80	79448	固定座	RETAINER	1
80	8M2011027	固定座	RETAINER	1
81	76214Q5	阳极套件	ANODE KIT	1
82	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
82	8M0204686	螺钉	SCREW	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

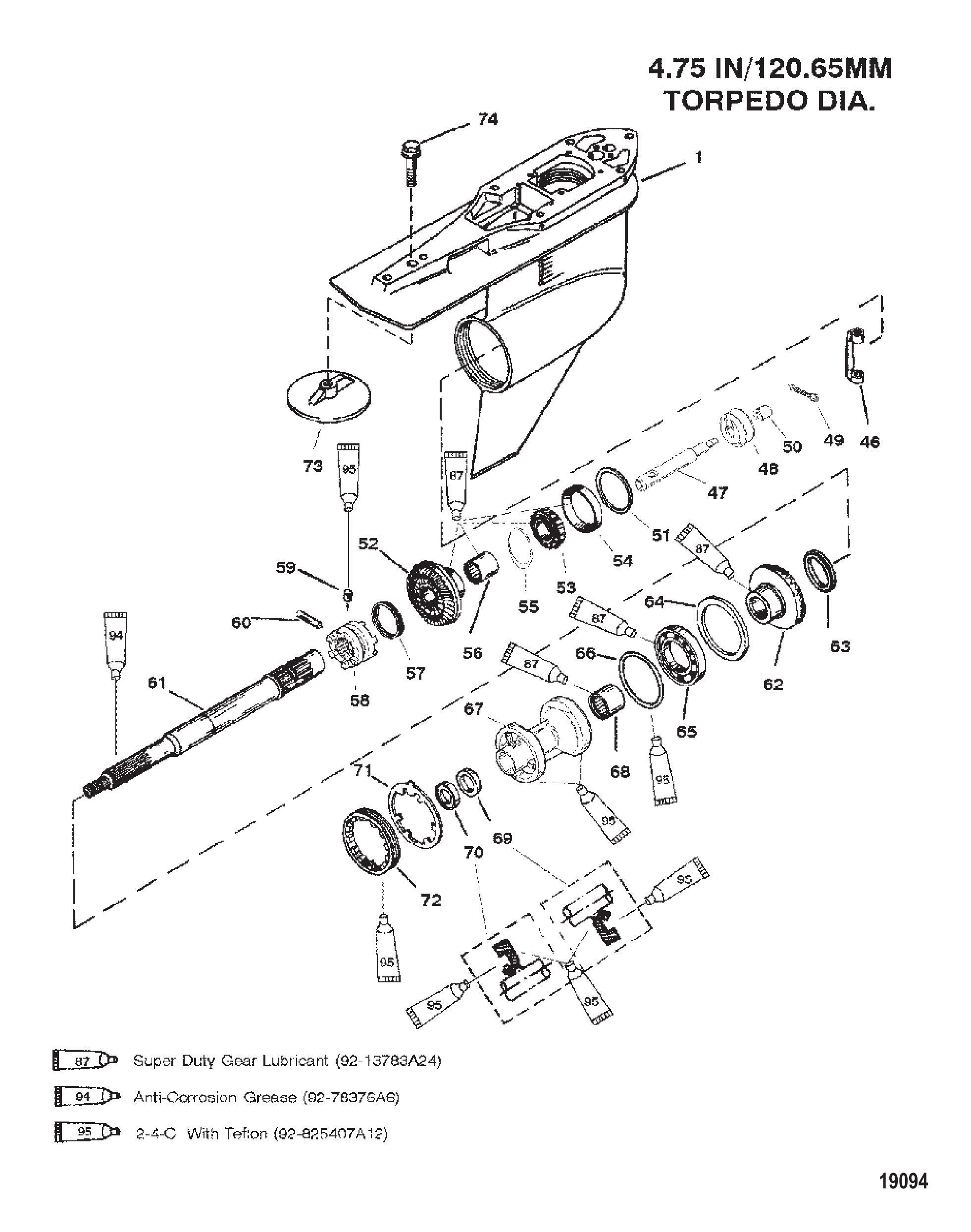

图 24齿轮箱(螺旋桨轴)(标准)(序列号0G960499及以下) Gear Hsg (Propshaft) (Std)(S/N-0G960499 & Below)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
46	823903	换挡曲柄	SHIFT CRANK	1
46	8M0226861	换挡曲柄	CRANK-SHIFTER	1
47	19755T7	阀芯总成	SPOOL ASSEMBLY	1
47	8M0235940	阀芯总成	SPOOL ASSY	1
48	NSS	不单独销售换挡轴	NOT SOLD SEPARATE Shift Spool	1
49	NSS	不单独销售开口销	NOT SOLD SEPARATE Cotter Pin	1
50	NSS	不单独销售套筒	NOT SOLD SEPARATE Sleeve	1
51	44491A1	垫片组	SHIM SET	AR
51	8M0063266	垫片组	SHIM SET	AR
52	859321A3	前进档/小齿轮组(12/21)(含小齿轮)	GEAR SET Forward/Pinion (12/21) (INCLUDES PINION GEAR)	1
52	878611A2	前进档/小齿轮组(含小齿轮)	GEAR SET Forward/Pinion (INCLUDES PINION GEAR)	1
53	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
54	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
55	856823	挡圈	RING Retaining	1
56	30895T	滚针轴承	BEARING Needle	1
57	30893	弹簧	SPRING	1
58	859340T	离合器	CLUTCH	1
59	828356	定位销	PIN Detent	1
60	30632	十字销	PIN Cross	1
60	8M0100263	十字销	PIN Cross	1
61	824110	螺旋桨轴	PROPELLER SHAFT	1
61	8M0140440	右螺旋桨轴	PROPSHAFT RH	1
62	859322A1	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
62	828171A1	倒挡齿轮	GEAR Reverse	1
62	844147T01	倒挡齿轮	GEAR Reverse	1
63	824108	隔套	SPACER	1
64	681001	止推环	RING Thrust	1
65	88957T	滚珠轴承	BEARING Ball	1
66	31534	O型圈	O-RING	1
66	8M0214920	O型圈	O RING	1
67	818763T11	轴承座总成	CARRIER ASSEMBLY Bearing	1
68	30956T	滚针轴承	BEARING Needle	1
69	14077	油封(内侧)	SEAL Oil (INSIDE)	1
70	76868	油封(外侧)	SEAL (OUTSIDE)	1
70	8M0248882	油封@5	SEAL-OIL @5	1
71	18323	锁紧垫圈	TAB WASHER	1
72	79448	固定座	RETAINER	1
72	8M2011027	固定座	RETAINER	1
73	76214Q5	阳极套件	ANODE KIT	1
74	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
74	8M0204686	螺钉	SCREW	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

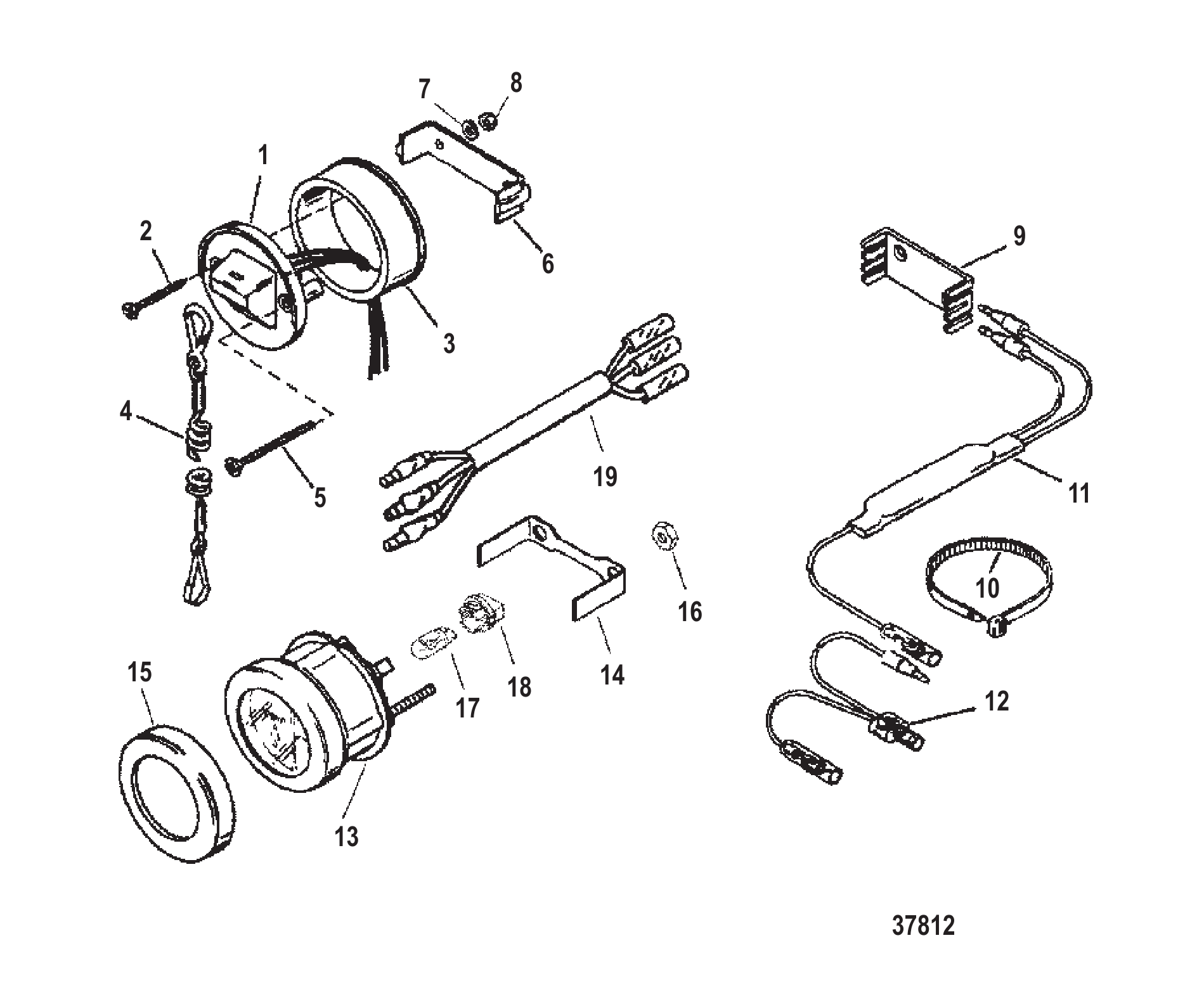

图 25仪表装置 Instrumentation

REF	零件编号	中文名称	英文名称	数量
1	19674A1	拉绳开关总成	SWITCH ASSEMBLY Lanyard	1
1	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
2	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
3	813679	适配器	ADAPTER	1
4	15920A54	拉绳总成	LANYARD ASSEMBLY	1
4	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
5	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
6	18321	安装夹	CLAMP Mounting	1
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
9	79146	固定座	RETAINER	3
10	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	812497A2	二极管总成	DIODE ASSEMBLY	1
11	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
12	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
13	827871A1	警报仪表套件	WARNING GAUGE KIT	1
13	859698A1	警报仪表套件	WARNING GAUGE KIT	1
14	823486	卡箍	CLAMP	1
15	817315	边框	BEZEL	1
16	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
17	15163	灯	LAMP	3
18	79888	灯泡插座	SOCKET Light Bulb	3
19	827752A1	电缆总成(20.00英尺)	CABLE ASSEMBLY (20.00 Feet)	1

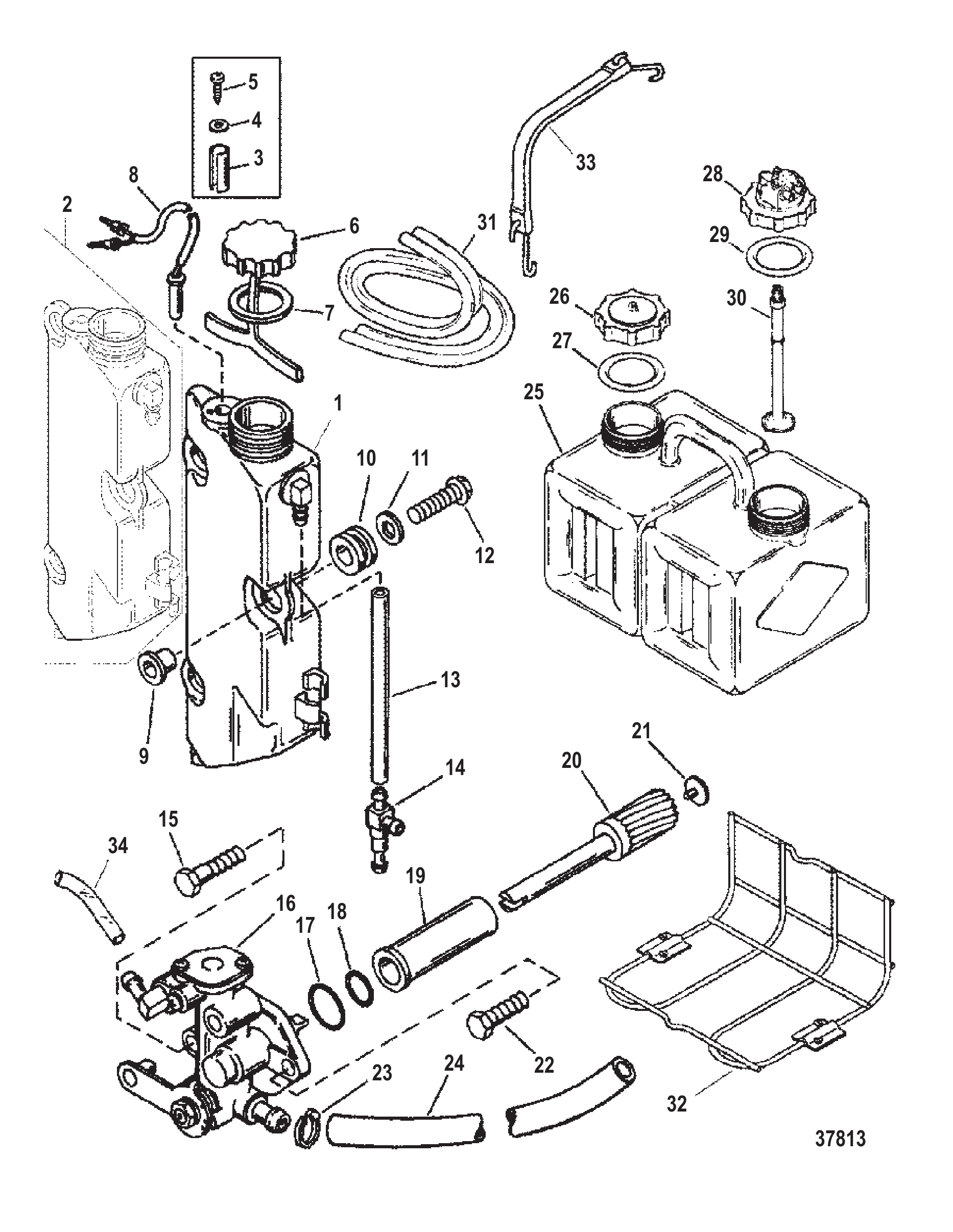

图 26机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	818456A1	油箱总成	TANK ASSEMBLY Oil	1
2	830889A1	油箱总成	TANK ASSEMBLY Oil	1
3	8260841	隔套	SPACER	1
4	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
5	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
6	814449A2	盖总成	CAP ASSEMBLY	1
6	814449A3	盖总成	CAP ASSEMBLY	1
6	814449A3	盖总成	CAP ASSEMBLY	1
7	42999	衬垫	GASKET	1
7	42999T	衬垫	GASKET	1
8	12886A6	开关总成	SWITCH ASSEMBLY	1
8	12886A7	开关总成	SWITCH ASSEMBLY	1
9	19064	衬套	BUSHING	3
10	825380	护孔环	GROMMET	3
10	825380001	护孔环	GROMMET	3
11	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	3
12	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
12	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
13	830756109	软管(57英寸整卷)(10英寸段)	HOSE (57.00 Inches Bulk) (10 IN.)	1
13	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
13	830756109	软管(57英寸整卷)(8英寸段)	HOSE (57.00 Inches Bulk) (8 IN.)	1
13	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
14	424254	接头	FITTING	1
14	8M0207780	接头	FITTING	1
15	82104530	螺钉(30毫米)	SCREW (30MM)	1
16	8155361	油泵	PUMP Oil	1
16	815536T1	油泵	PUMP Oil	1
17	11379	O型圈	O-RING	1
18	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
19	817631	从动齿轮轴承	BEARING Driven Gear	1
20	430204	从动齿轮	GEAR Driven	1
21	816974	推力轴承	BEARING Thrust	1
22	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	82381451	管材(8.5英寸)	TUBING (8-1/2 IN.)	1
24	82381455	油管（25.00英寸散装）	TUBING (25.00 Inches Bulk)	1
25	87421	油箱	TANK	1
26	43298A2	盖总成	CAP ASSEMBLY	1
27	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
28	816190A3	外壳总成适配器	HOUSING ASSEMBLY Adapter	1
28	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
29	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
30	99802	管	TUBE	1
31	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
32	12335A1	支架套件	BRACKET KIT	1
33	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
34	82381329	管材(12英寸散装)(7英寸)	TUBING (12.00 Inches Bulk) (7 IN.)	1
34	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1

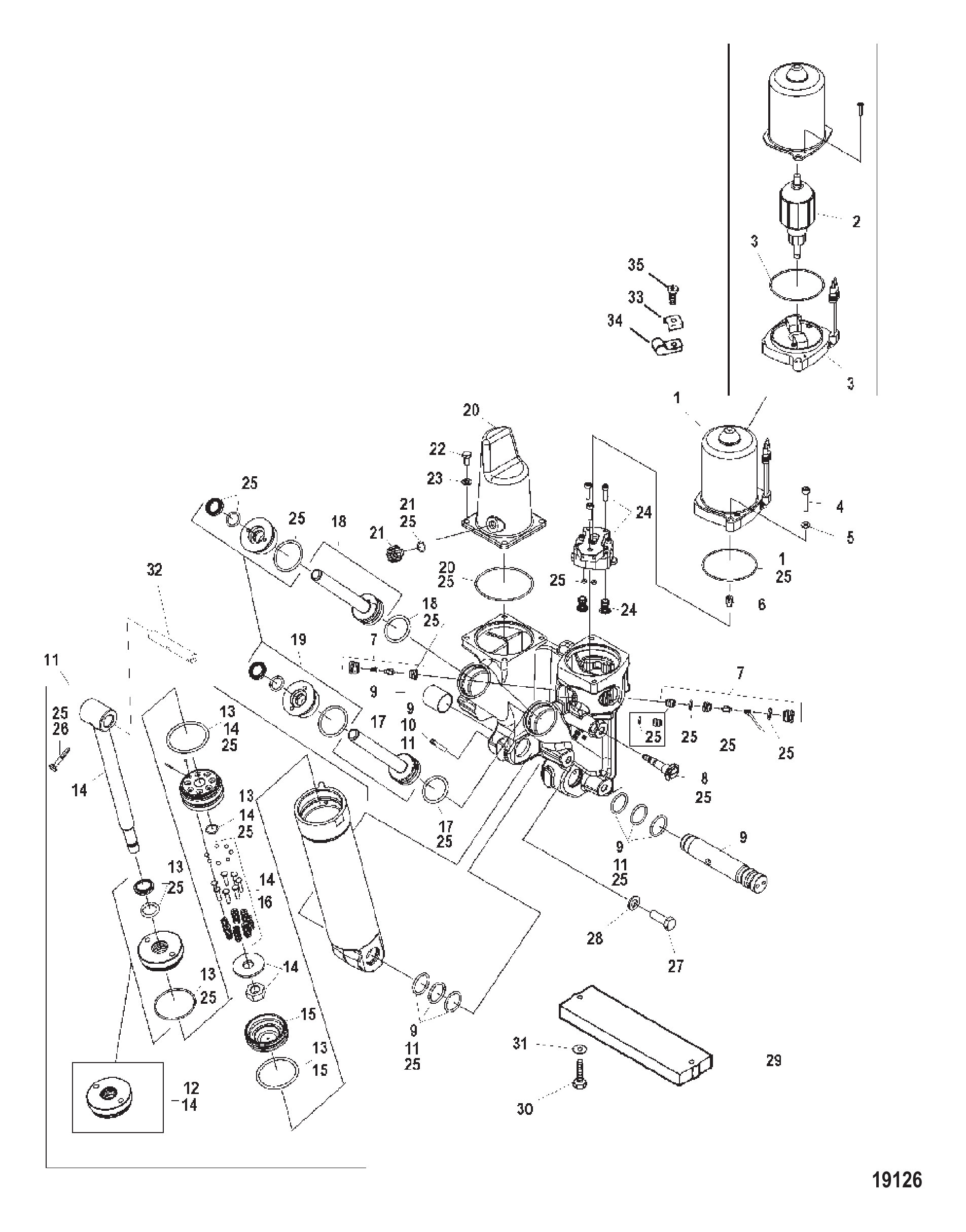

图 27动力升降组件(铸造泵壳)金属电机壳 Power Trim Components (Cast Pump Housing) Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	855998A3	动力升降倾斜装置总成	POWER TRIM Complete	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
1	878265A4	配平电机	TRIM MOTOR	1
1	8M0031551	配平电机	TRIM MOTOR	1
2	NSS	电枢(不单独销售)	NOT SOLD SEPARATE Armature	1
3	NSS	端架(不单独销售)	NOT SOLD SEPARATE End Frame	1
4	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
6	878245	联轴器	COUPLING	1
6	8782451	驱动轴	DRIVESHAFT	1
7	878410A1	压力检查套件	PO CHECK KIT	1
8	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
8	893929A01	安全阀套件	VALVE KIT Relief	1
9	878241A1	轴套件	SHAFT KIT	1
9	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
10	878267	销	PIN	1
11	878235A1	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
11	878235A03	倾斜油缸套件	CYLINDER KIT Tilt	1
12	878239A1	导向套件	GUIDE KIT	1
12	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
13	878409A1	O型圈套件	O-RING KIT	1
13	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
14	878412A1	减震杆套件	SHOCK ROD KIT	1
14	8M0168219	减震杆套件	SHOCK ROD KIT	1
15	878242A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
15	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
16	878406A1	止回阀修理包	REPAIR KIT Check Valve	1
16	878406A02	止回阀修理包	REPAIR KIT Check Valve	1
17	878414A1	活塞总成	PISTON ASSEMBLY	1
17	878414T01	活塞总成	PISTON ASSEMBLY	1
18	878413A1	活塞总成	PISTON ASSEMBLY	1
19	878243A1	导向器总成	GUIDE ASSEMBLY	2
19	8M0021648	端盖总成	END CAP ASSEMBLY	2
20	878264A1	储液罐套件	RESERVOIR KIT	1
21	811613	塞子总成	PLUG ASSEMBLY	1
22	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
23	43450	垫圈	WASHER	4
23	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
24	878411A1	泵套件	PUMP KIT	1
24	892251A01	泵套件	PUMP KIT	1
25	878408A1	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
26	821539	三叶销	PIN Trilobe	1
27	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
28	4002319	垫圈	WASHER	6
29	818298Q1	阳极套件	ANODE KIT	1
30	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
30	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
31	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
31	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	996251	轴	SHAFT	1
32	99625002	轴	SHAFT	1
33	69205	C形垫圈	C WASHER	1
33	8M0084613	C形垫圈	C-WASHER	1
34	26550	卡箍	CLAMP	2
35	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1

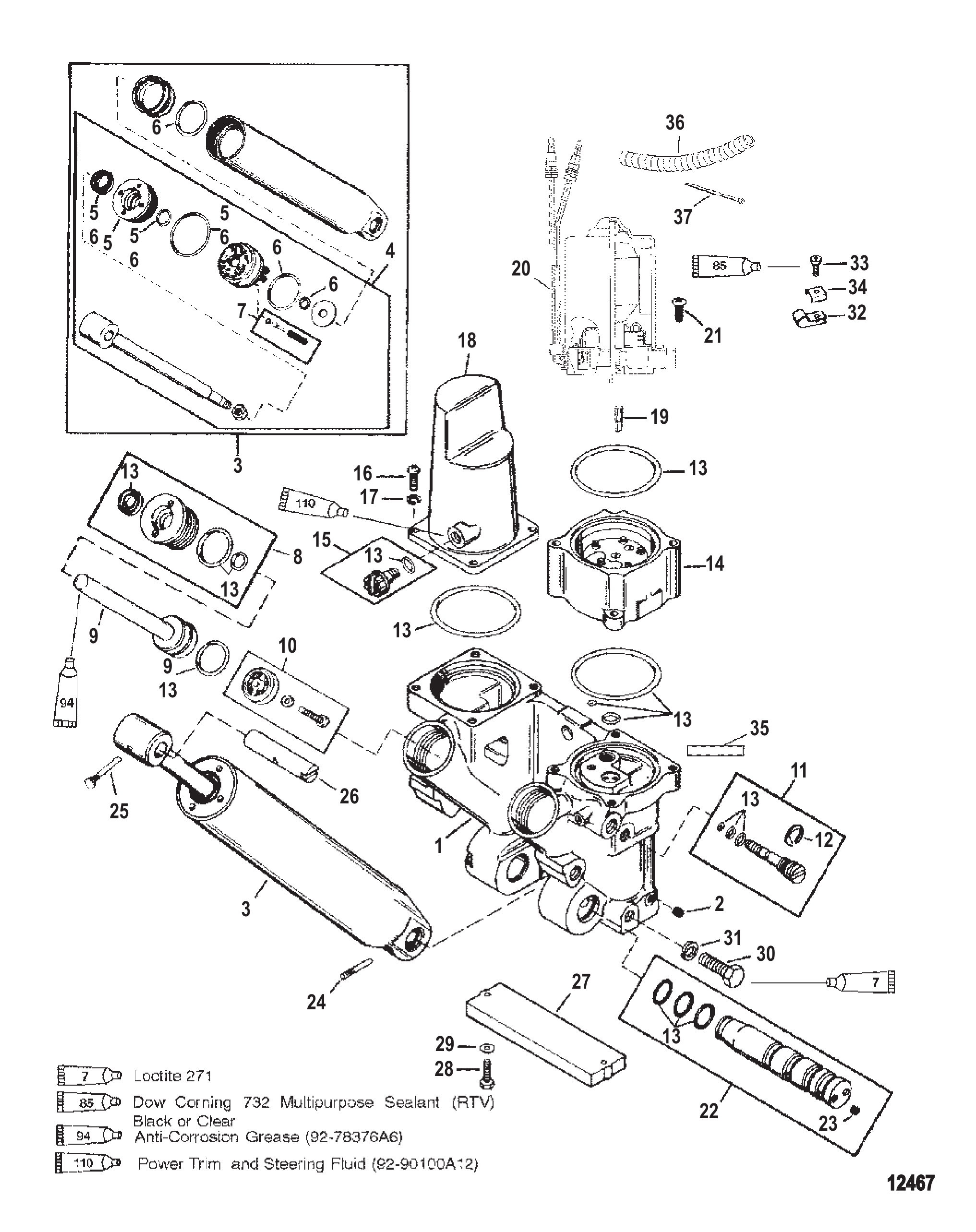

图 28动力升降组件(可拆泵壳)金属电机壳 Power Trim Components (Removable Pump Housing) Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	826729T2	完整动力升降总成	POWER TRIM ASSEMBLY Complete	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
1	811604F	歧管总成	MANIFOLD ASSEMBLY	1
2	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	9
3	880952A1	倾斜油缸总成	CYLINDER ASSEMBLY Tilt	1
3	880952A03	ORD 8M0078330	ORD 8M0078330	1
4	823553T	升降活塞杆	ROD Trim Piston	1
4	880952A02	液压油缸套件	CYLINDER KIT-HYD	1
5	878239A1	导向套件	GUIDE KIT	1
5	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
6	811607A1	维修套件	REPAIR KIT	1
7	811610A1	止回阀套件	CHECK VALVE KIT	1
7	823553T	升降活塞杆	ROD Trim Piston	1
8	878243A1	导向器总成	GUIDE ASSEMBLY	2
8	8M0021648	端盖总成	END CAP ASSEMBLY	2
9	878413A1	活塞总成	PISTON ASSEMBLY	1
9	878414A1	活塞总成	PISTON ASSEMBLY	1
9	878414T01	活塞总成	PISTON ASSEMBLY	1
10	12184A1	升降过滤器总成	TRIM FILTER ASSEMBLY	1
11	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	893929A01	安全阀套件	VALVE KIT Relief	1
12	812844	E型卡环	E RING	1
12	815949001	E形环	E-RING	1
13	811612A3	O型圈套件	O-RING KIT	1
14	811617T1	泵	PUMP	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	43450	垫圈	WASHER	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	811611	盖板	COVER	1
19	828710	驱动接头	DRIVE JOINT	1
20	828708T	配平电机	TRIM MOTOR	1
20	878265A4	配平电机	TRIM MOTOR	1
21	828709	螺钉	SCREW	2
21	881768A1	螺钉/垫圈套件	SCREW/WASHER KIT	2
21	811616	螺钉	SCREW	2
22	811614T	轴总成	SHAFT ASSEMBLY	1
22	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
23	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	2
24	44431	槽销	PIN Groove	1
24	878267	销	PIN	1
25	821539	三叶销	PIN Trilobe	1
26	996251	轴	SHAFT	1
26	99625002	轴	SHAFT	1
27	818298Q1	阳极套件	ANODE KIT	1
28	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
28	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
29	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
29	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
30	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
31	4002319	垫圈	WASHER	6
32	26550	卡箍	CLAMP	2
33	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
33	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
34	69205	C形垫圈	C WASHER	2
34	8M0084613	C形垫圈	C-WASHER	2
35	435301	警示贴纸-动力微调	DECAL Caution-Power Trim	1
36	828547353	导管 (.350内径 x 3.00英尺散装)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk)	1
37	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1

图 29动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

图 30动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

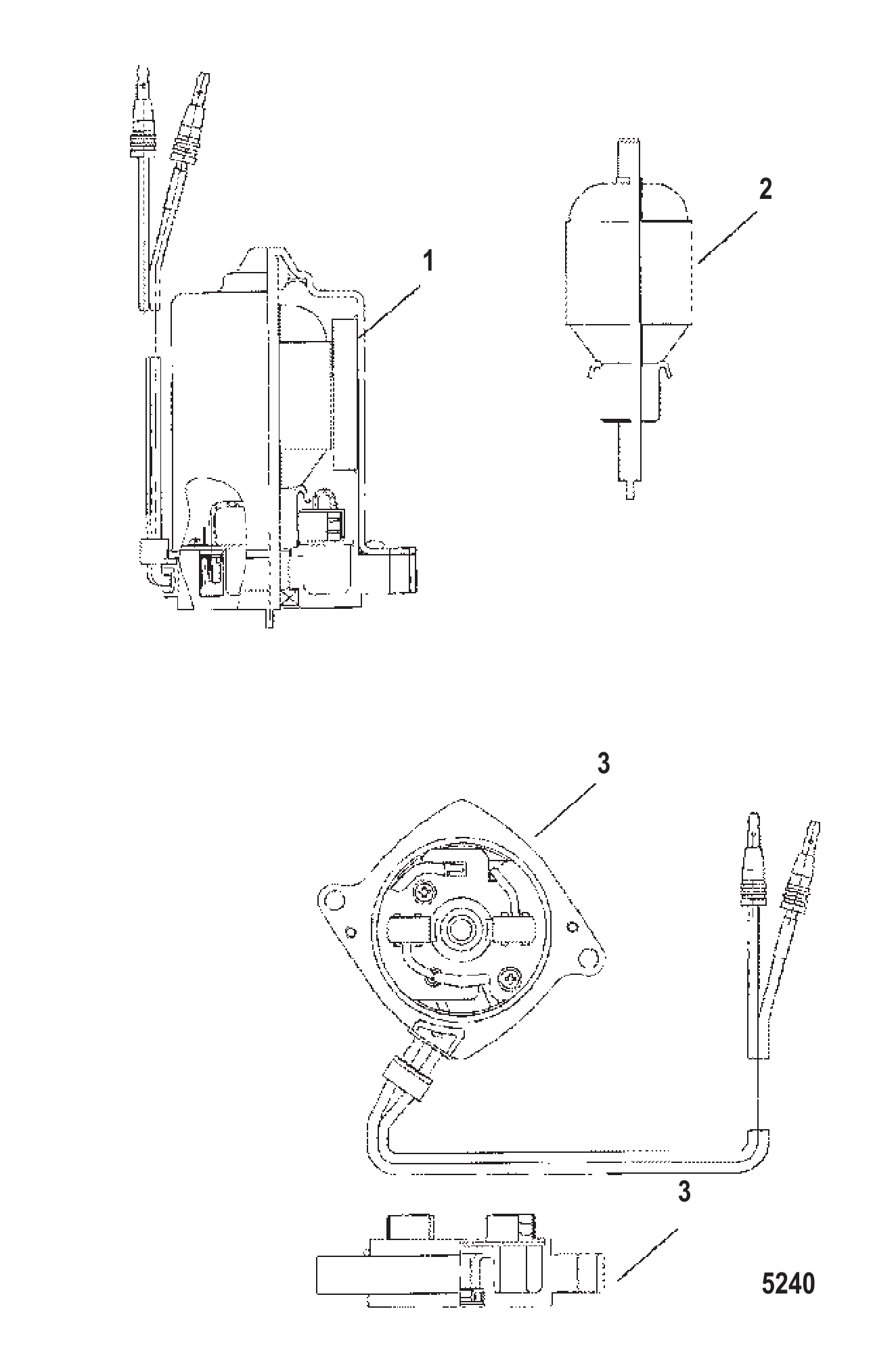

图 31动力升降电机(可拆泵壳) Power Trim Motor (Removable Pump Housing)

REF	零件编号	中文名称	英文名称	数量
-	828708T	配平电机	TRIM MOTOR	1
-	878265A4	配平电机	TRIM MOTOR	1
1	828714A1	电刷与密封套件	BRUSH AND SEAL KIT	1
2	828713T1	电枢套件	ARMATURE KIT	1
3	828715A1	端架（总成）	END FRAME (COMPLETE)	1

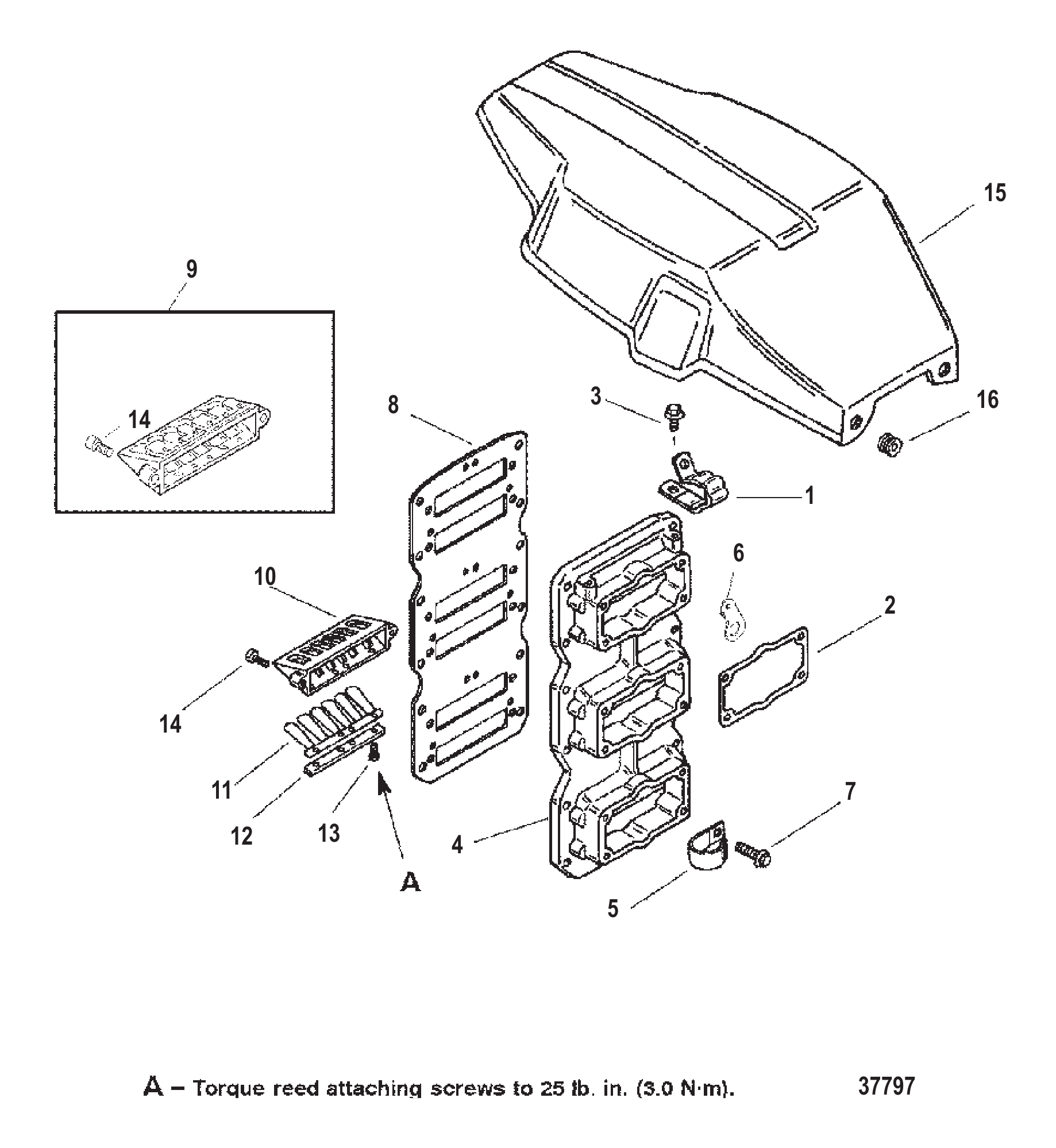

图 32簧片阀组/飞轮盖 Reed Block/Flywheel Cover

REF	零件编号	中文名称	英文名称	数量
1	49542	卡箍	CLAMP	2
2	825815	衬垫	GASKET	3
3	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
4	8251785	适配板	ADAPTER PLATE	1
4	825178T5	适配板	ADAPTER PLATE	1
4	8251783	适配板	ADAPTER PLATE	1
4	825178T5	适配板	ADAPTER PLATE	1
5	67015	卡箍	CLAMP	2
5	859172	卡箍	CLAMP	2
6	827507	固定座	RETAINER	1
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	12
8	8141951	衬垫	GASKET	1
9	828623	簧片阀组	REED BLOCK	6
9	828623T6	簧片阀总成	REED BLOCK ASSEMBLY	6
10	816032A1	簧片阀组	REED BLOCK	6
10	816032T1	簧片阀总成	REED BLOCK ASSY	6
10	8160321	簧片阀组	REED BLOCK	6
10	816032T1	簧片阀总成	REED BLOCK ASSY	6
11	816107A1	簧片组	REED SET	6
12	8161081	簧片夹	CLAMP Reed	12
12	816032A1	簧片阀组	REED BLOCK	12
12	8161082	簧片夹	CLAMP Reed	12
13	8211108	螺钉(M4×0.7)	SCREW (M4 X .7)	48
13	8211108	螺钉(M4×0.7)	SCREW (M4 X .7)	72
14	4007420	螺钉 (M6 x 20)	SCREW (M6 x 20)	12
15	825832	飞轮盖	FLYWHEEL COVER	1
16	821555	护孔环	GROMMET	4
16	8M0153609	护孔环	GROMMET	4
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

图 33维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
80393402	零件手册 225X EFI PROMAX	PARTS MANUAL 225X EFI PROMAX	1
848714040	用户手册	OWNERS MANUAL	1
804673A02	EPA标签信息贴花	DECAL EPA Label Information	1
804673A03	EPA标签信息贴花	DECAL EPA Label Information	1
804673A04	EPA标签信息贴花	DECAL EPA Label Information	1
858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
8M0038610	带注油球的燃油软管总成(9英尺)	HOSE ASSEMBLY Fuel (9 Feet) With Primer Bulb	1

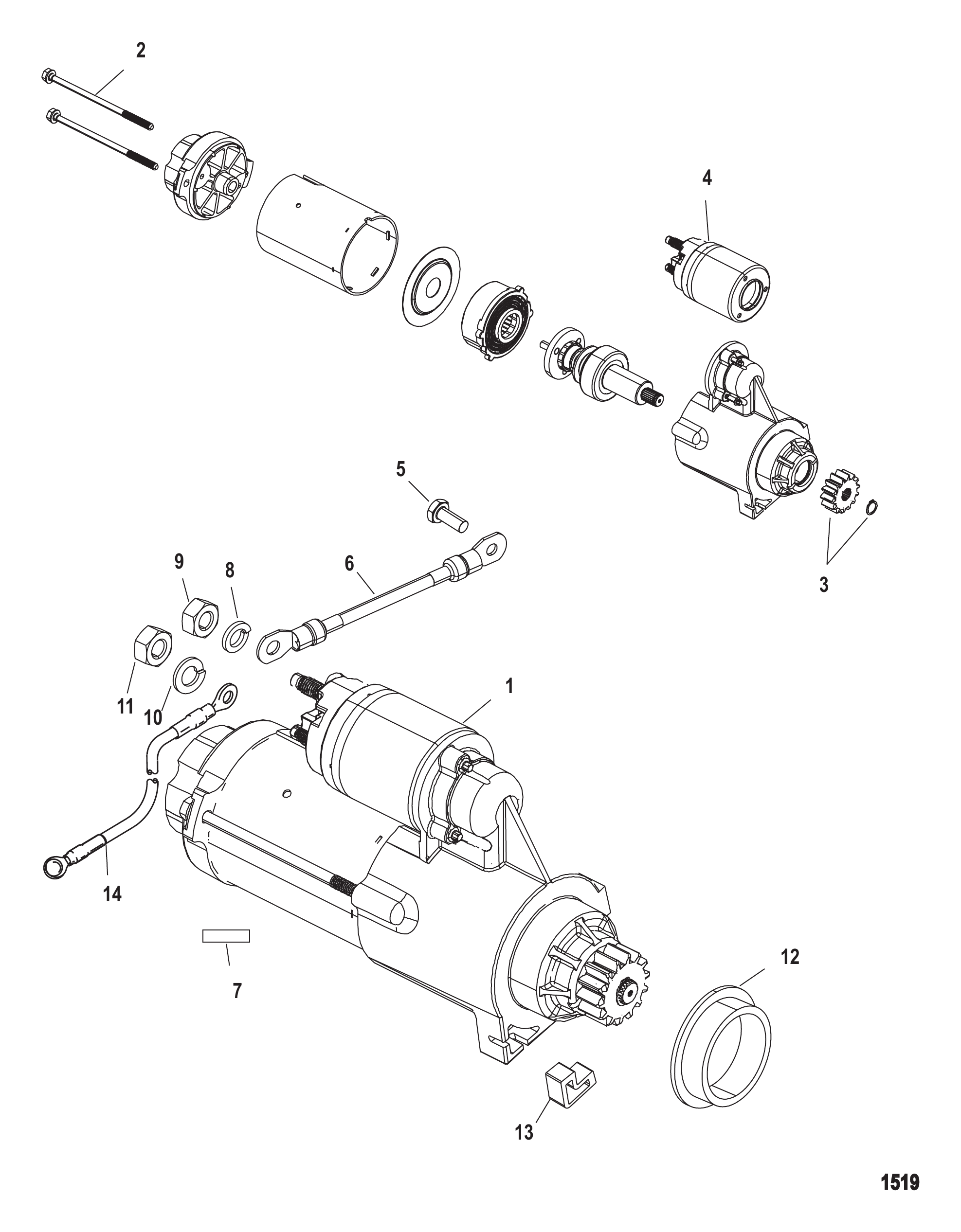

图 34启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	853329T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	892339T01	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	803005	贯穿螺栓	THRU BOLT	2
3	880805A1	齿轮套件	GEAR KIT	1
4	809463A1	电磁阀组件	SOLENOID KIT	1
5	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
6	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
7	8272822	警告标贴	DECAL Warning	1
8	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
9	400211	螺母 (M5)不锈钢 (.25-20)	NUT (M5) Stainless Steel (.25-20)	1
10	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
10	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	56703	轴环	COLLAR	2
12	8M0034918	轴环	COLLAR	2
13	879845	停机开关	STOP	1
13	8M0043276	停机开关	STOP	1
14	88439A25	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1

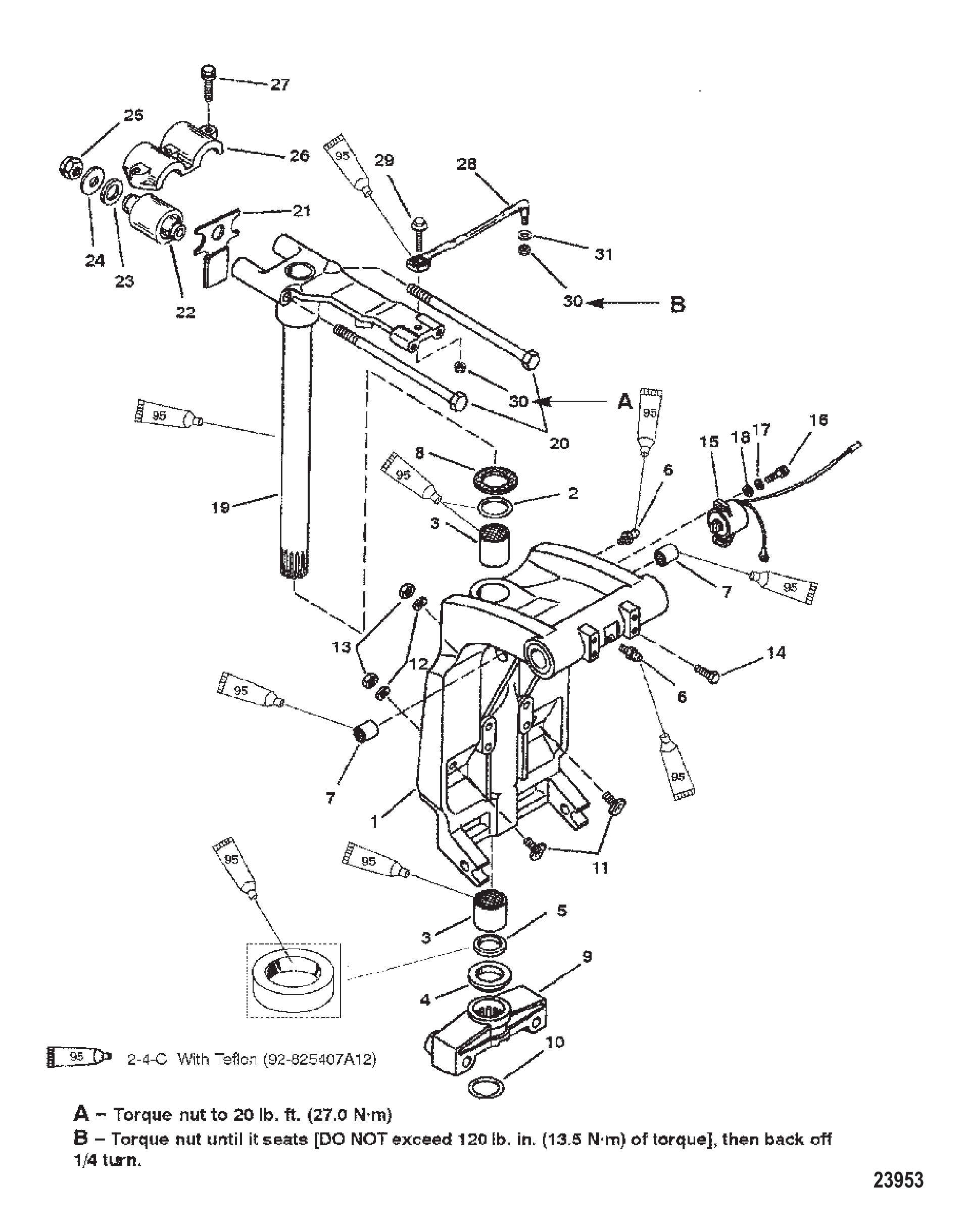

图 35旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	8710A20	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0102865	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8710A21	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
1	8710A23	旋转支架	SWIVEL BRACKET	1
2	33504	O型圈	O-RING	1
2	8M0214926	O型圈 @10	O RING @10	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	87735	油封(下)	SEAL Oil (LOWER)	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	814084F1	下轭架	YOKE Bottom	1
9	8M0219200	黑色下轭架	YOKE-BOTTOM-BLACK	1
9	814084F2	下轭架	YOKE Bottom	1
9	826364F1	下轭架	YOKE Bottom	1
9	826364T	下轭架	YOKE Bottom	1
9	826364F2	下轭架	YOKE Bottom	1
9	826364F3	下轭架	YOKE Bottom	1
10	67684	挡圈	RING Retaining	1
11	996301	冲击板	STRIKER PLATE	2
11	8M0045383	冲击板	STRIKER PLATE	2
12	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
13	46335	螺母 (.375-24)	NUT (.375-24)	2
14	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
15	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
15	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
16	56682	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
16	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
17	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
18	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
19	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	67706A56	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
19	826432A3	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	826432A6	旋转销总成	SWIVEL PIN ASSEMBLY	1
19	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
20	816386	螺钉(M12×190)	SCREW (M12 x 190)	2
20	8M0141069	螺钉	SCREW	2
21	824998	缓冲垫	BUMPER	1
21	824998001	缓冲垫	BUMPER	1
22	8163851	上部支架	MOUNT Upper	2
23	815437	垫圈	WASHER	2
23	8154371	垫圈	WASHER	2
24	815436	垫圈	WASHER	2
25	90099	螺母(M12)	NUT (M12)	2
25	896963	螺母(M12)	NUT (M12)	2
26	813769	卡箍	CLAMP	1
26	8M0036783	卡箍	CLAMP	1
27	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
27	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
28	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
28	92876A12	连杆总成	LINK ROD ASSEMBLY	1
29	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	1
29	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
30	34863	螺母 (.375-24)	NUT (.375-24)	2
30	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
31	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2

图 36专用工具 Tools-Special

REF	零件编号	中文名称	英文名称	数量
-	58222A1	百分表工具(电气/点火)	DIAL INDICATOR TOOL (ELECTRICAL/IGNITION)	1
-	8226086	盒式组件(电气/点火)	CARTRIDGE (ELECTRICAL/IGNITION)	1
-	822560A7	适配器线束总成(电气/点火)	HARNESS ASSEMBLY Adaptor (ELECTRICAL/IGNITION)	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	825003A1		CABLE ASSEMBLY DDT (ELECTRICAL/IGNITION)	1
-	823686A2		DIGITAL DIAGNOSTIC TESTER (ELECTRICAL/IGNITION)	1
-	99750A1	万用表	MULTI METER	1
-	24161	飞轮拉拔器盖工具(电气/点火)	CAP TOOL Flywheel Puller (ELECTRICAL/IGNITION)	1
-	52024A1		SWITCH ASSEMBLY (ELECTRICAL/IGNITION)	1
-	59339		SERVICE TACHOMETER (ELECTRICAL/IGNITION)	1
-	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	850439T	八腔测试仪(电气/点火)	TESTER EIGHT CHAMBER (ELECTRICAL/IGNITION)	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	63998A1	单腔间隙工具(电气/点火)	GAP TOOL Single Chamber SINGLE CHAMBER (ELECTRICAL/IGNITION)	1
-	822560A6	测试线束总成(电气/点火)	HARNESS ASSEMBLY Test (ELECTRICAL/IGNITION)	1
-	99379		TIMING LIGHT (ELECTRICAL/IGNITION)	1
-	825207A1	TPI/CDM测试线束总成(电气/点火)	HARNESS ASSEMBLY TPI/CDM Test (ELECTRICAL/IGNITION)	1
-	825207A2	线束总成(电气/点火)	HARNESS ASSEMBLY (ELECTRICAL/IGNITION)	1
-	29287	测量工具(动力头)	GAUGE TOOL (POWERHEAD)	1
-	55919		DRIVER HEAD (POWERHEAD)	1
-	90455T	吊环(动力头)	LIFTING EYE (POWERHEAD)	1
-	904551	吊环	LIFTING EYE	1
-	93004A2		INSTALLATION TOOL Lock Ring (POWERHEAD)	1
-	52952T1		REMOVAL TOOL Piston Pin Lock Ring (POWERHEAD)	1
-	92973A1		MANDREL TOOL Piston Pin (POWERHEAD)	1
-	24697		EXPANDER TOOL Piston Ring (POWERHEAD)	1
-	812549T		STAND Powerhead (POWERHEAD)	1
-	24161		CAP TOOL Flywheel Puller (POWERHEAD)	1
-	823237T		COMPRESSOR TOOL Piston Ring (3.625) (POWERHEAD)	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	112301		ALIGNMENT TOOL (TRIM/TILT SYSTEM)	1
-	74951		SPANNER WRENCH (TRIM/TILT SYSTEM)	1
-	63209		HEAT LAMP (TRIM/TILT SYSTEM)	1

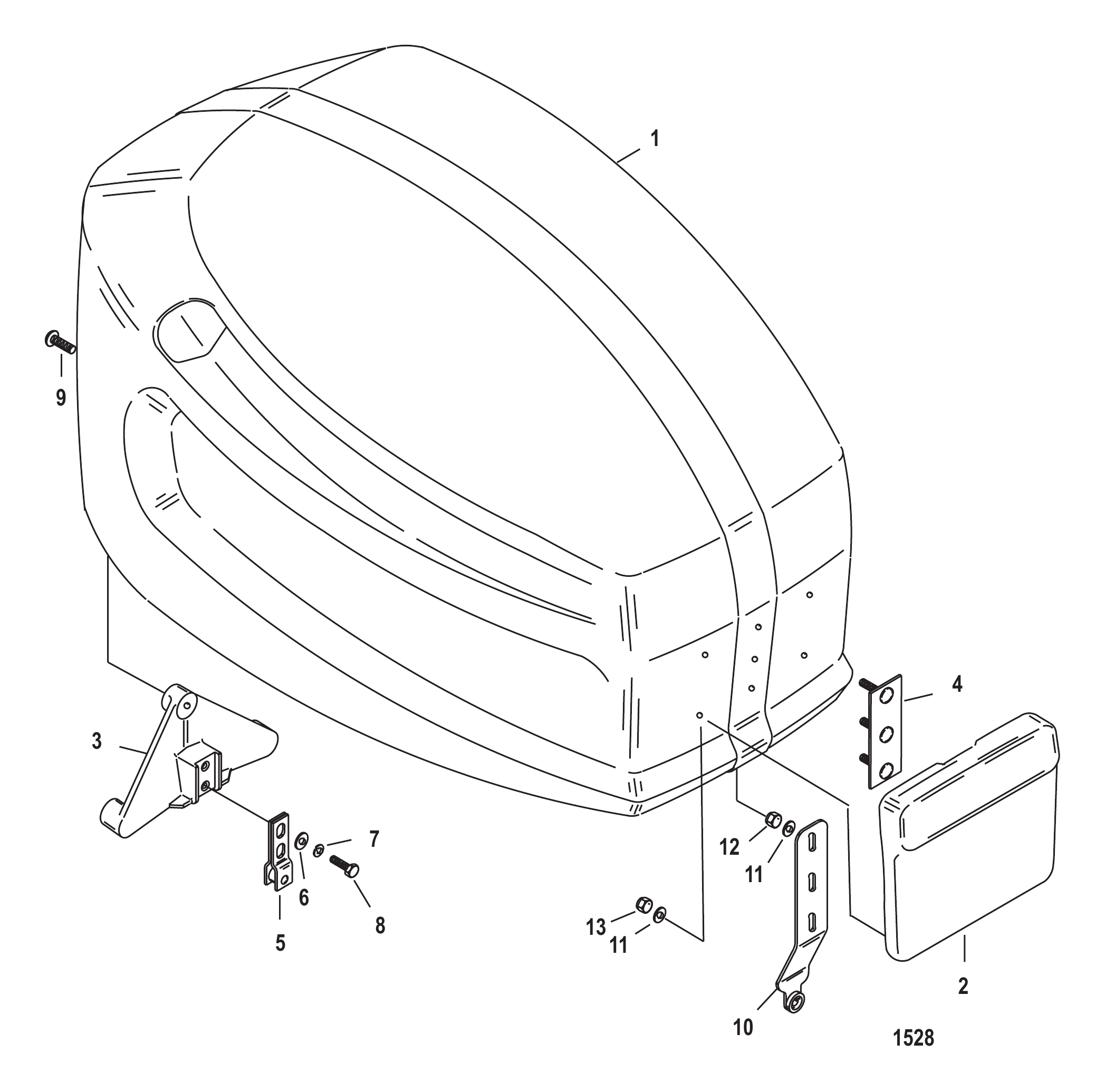

图 37顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	849203T23	顶盖总成	TOP COWL ASSEMBLY	1
2	849209A3	护罩	SHIELD	1
3	8488081	锁扣支架	BRACKET Latch	1
4	849179	安装板	PLATE	1
5	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
5	893763	滚轮锁扣支架	BRACKET Roller Latch	1
6	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
6	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
7	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
8	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
9	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
10	849834A1	闩锁	LATCH	1
11	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
11	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
12	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	3
13	814101	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
13	8M0207776	螺母	NUT	4
0	840323A1	贴花套件	DECAL SET	1
0	840323A21	贴花套件	DECAL SET	1

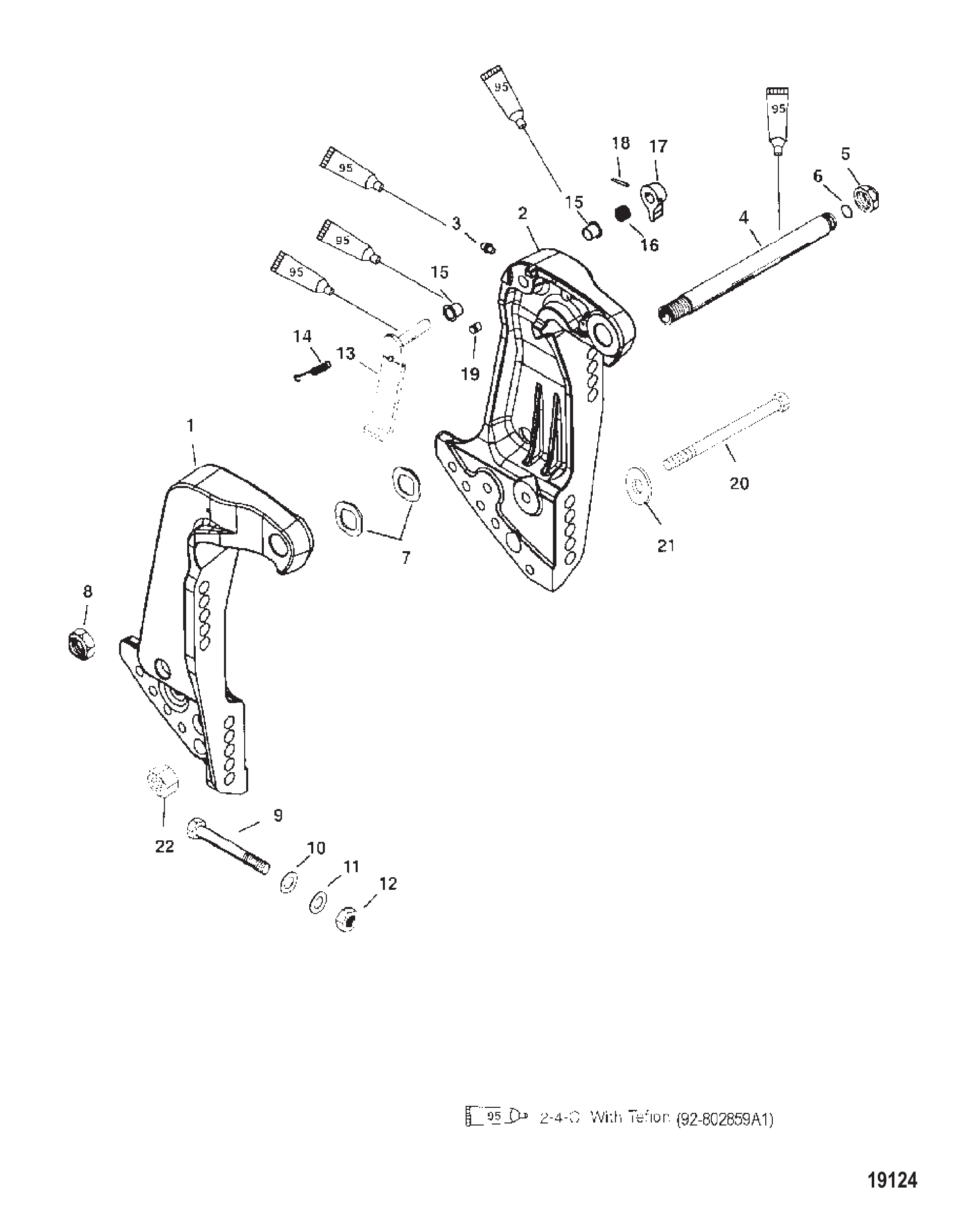

图 38艉板支架 Transom Brackets

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	99629T2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	830899	张力弹簧	SPRING Tension	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	销	PIN	1
19	893709	销	PIN	1
20	96930A1	螺栓总成	BOLT ASSEMBLY	1
21	25909	垫圈(.406 x .812 x .065)	WASHER (.406 x .812 x .065)	1
22	23161	螺母 (.375-24)	NUT (.375-24)	1

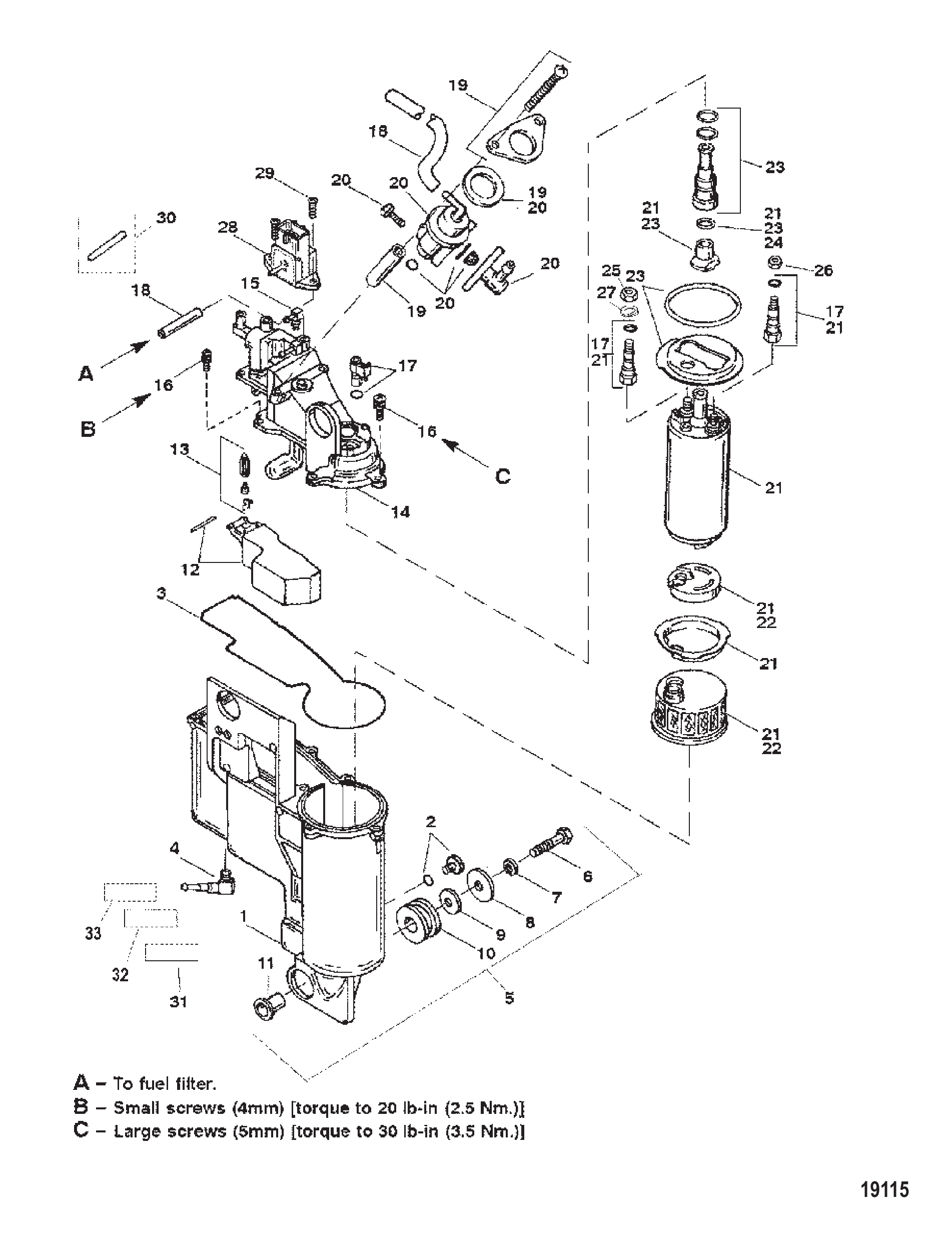

图 39蒸汽分离器组件 Vapor Seperator Components

REF	零件编号	中文名称	英文名称	数量
-	825818A14	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
-	825818A14	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
-	825818A12	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	8140111	阀体套件	BODY KIT	1
2	809091	螺钉套件	SCREW KIT	1
3	809086	O型圈	O-RING	1
4	424811	阀门	VALVE	1
5	809092	安装螺钉套件	SCREW KIT Mounting	1
6	809061	螺栓	BOLT	3
7	809080	锁紧垫圈	LOCKWASHER	3
7	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
8	8090621	垫圈	WASHER	3
9	8090622	垫圈	WASHER	3
10	809079	护孔环	GROMMET	3
10	88033	护孔环	GROMMET	3
11	809078	轴环	COLLAR	3
12	15445	浮子套件	FLOAT KIT	1
13	15446	浮子阀套件	VALVE KIT Float	1
14	8140101	盖板	COVER	1
15	809085	弯头套件	ELBOW KIT	1
16	8140761	螺钉套件	SCREW KIT	1
17	809090	电气连接套件	CONNECTION KIT Electrical	1
18	8276941	管件套件	TUBING KIT	1
18	897992A01	管件套件	TUBING KIT	1
19	809087	安装套件	ATTACHING KIT	1
20	814012T1	燃油压力调节器套件	REGULATOR KIT Fuel Pressure	1
21	809088T	燃油泵套件	PUMP KIT Fuel	1
21	808505T01	燃油泵套件	PUMP KIT-FUEL	1
22	808504T1	滤网套件	STRAINER KIT	1
23	809089	燃油泵接头套件	FITTING KIT Fuel Pump	1
24	150291	O型圈套件	O-RING KIT	1
25	8237515	螺母(M4)	NUT (M4)	1
26	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
27	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	1
28	825762	MAP传感器	SENSOR MAP	1
29	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
30	15026	盖帽	CAP	1
31	856985A12	EPA标签信息贴花	DECAL EPA Label Information	1
31	804670A00	EPA标签信息贴花	DECAL EPA Label Information	1
31	804670A01	EPA标签信息贴花	DECAL EPA Label Information	1
32	NSS	不单独出售警示贴纸-空档怠速	NOT SOLD SEPARATE Decal-Caustion In-Gear Idle	1
33	825064	贴纸-注意挂挡启动	DECAL Caution Start In Gear	1
33	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1
