水星 Mercury 250 (3.0L) 0G129222 THRU 0G760299 - 爆炸图零件明细

两冲程电喷 EFI · USA - Cat.# 90-80917095 · 共 42 个部位 · 1773 条零件

1附件 2锚支架/油门联动装置 3泄放系统(左舷)(序列号0G437999及以下)4泄放系统(左舷)(序列号0G438000至0G485988)5泄放系统(左舷)(序列号0G485989及以上)6泄放系统(右舷)(序列号0G437999及以下)7泄放系统(右舷)(序列号0G485989及以上)8泄放系统(右舷)(序列号0G438000至0G485988)9下机罩 10曲轴、活塞与连杆 11气缸体与端盖 12驱动轴壳体(序列号0G437999及以下)13驱动轴壳体(序列号0G438000及以上)14双机连接杆套件 15电气元件(序列号0G303045及以下)16电气元件(序列号0G303046及以上)17排气板 18飞轮/定子 19燃油管理系统 20燃油泵 21齿轮箱图表(序列号0G437999及以下)22齿轮箱图表(序列号0G438000及以上)23齿轮箱壳体(驱动-标准/反转-0G437999及以下-1623-822442C2)24齿轮箱壳体(驱动-标准/反转-0G438000及以上-1623-822442C3)25齿轮箱螺旋桨-反向-0G437999及以下-1623-822442C2 26齿轮箱壳体(螺旋桨-反转-G438000及以上-1623-822442C3)27齿轮箱螺旋桨-标准-0G437999及以下-1623-822442C2 28齿轮箱壳体(螺旋桨-标准-0G438000及以上-1623-822442C3)29仪表装置 30杂项信息 31喷油组件 32动力升降组件 8M0231193 33动力升降组件（金属马达壳体）34动力升降组件（塑料马达壳体）35动力升降倾斜电机 36簧片阀组/飞轮盖 37启动马达 38旋转支架与转向臂 39专用工具 40顶罩 41艉板支架(序列号0G589999及以下)42艉板支架(序列号0G590000及以上)

图 1附件 ACCESSORIES

零件编号	中文名称	英文名称	数量
15969A3	甲板加油套件	DECK FILL KIT Oil	1
812497A2	二极管总成(双引擎)	DIODE ASSEMBLY (DUAL ENGINE)	1
898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
44357A2	冲洗附件	FLUSHING ATTACHMENT	1
44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
852400	冲洗接头	FLUSH COUPLING	1
19674A2	开关/拉绳套件	SWITCH/LANYARD KIT	1
19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
88334A2	防腐电极套件	MERCATHODE KIT	1
8M0180081	防腐电极套件	MERCATHODE KIT	1
86300A5	防腐电极监测器	MERCATHODE MONITOR	1
41729A3	软管延长套件	HOSE EXTENSION KIT	1
825191A1	索具软管套件	RIGGING HOSE KIT	1
825191A3	停产参见PB99-4	NLA SEE PB99-4	1
17334A2	视觉警告系统(低油位/过热)	VISUAL WARNING SYSTEM (LOW OIL/OVERHEAT)	1

图 2锚支架/油门联动装置 ANCHOR BRACKET/THROTTLE LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	814281A2	开关	SWITCH	1
1	8M0052931	开关	SWITCH	1
2	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2
3	8240102	支架	BRACKET	1
3	824010T05	支架	BRACKET	1
4	42975	传动螺钉	DRIVE SCREW	2
5	824016	闩锁	LATCH	1
6	824015	筒形保持杯	CUP Barrel Retainer	2
7	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
8	824013	衬套	BUSHING	1
9	812707	衬套	BUSHING	2
10	824014	弹簧	SPRING	1
11	8240111	导向滚轮	GUIDE Roller	1
12	8142391	凸轮	CAM	1
12	8142392	节气门凸轮	THROTTLE CAM	1
13	26856	衬套	BUSHING	2
14	8268336	螺母 (M6)	NUT (M6)	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	825377	油门连杆	LINK Throttle	1
16	932481	衬套	BUSHING	2
16	8M0215006	旋转衬套	BUSHING Swivel	2
17	826205	油连杆支架	BRACKET Oil Link	1
18	1938526	连接杆	LINK	1
18	878190	连接杆	LINK	1
19	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	1
20	400635	螺母 (M8)	NUT (M8)	1
20	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
21	8252681	节气门控制杆	LEVER Throttle Control	1
21	8M0040987	杠杆	LEVER	1
22	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
23	36042	垫圈	WASHER	1
24	42927	嵌件	INSERT	1
25	821113	衬套	BUSHING	1
26	8268336	螺母 (M6)	NUT (M6)	1
26	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
27	40124	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
28	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
29	42942	盖帽	CAP	2
30	35459	垫圈	WASHER	1

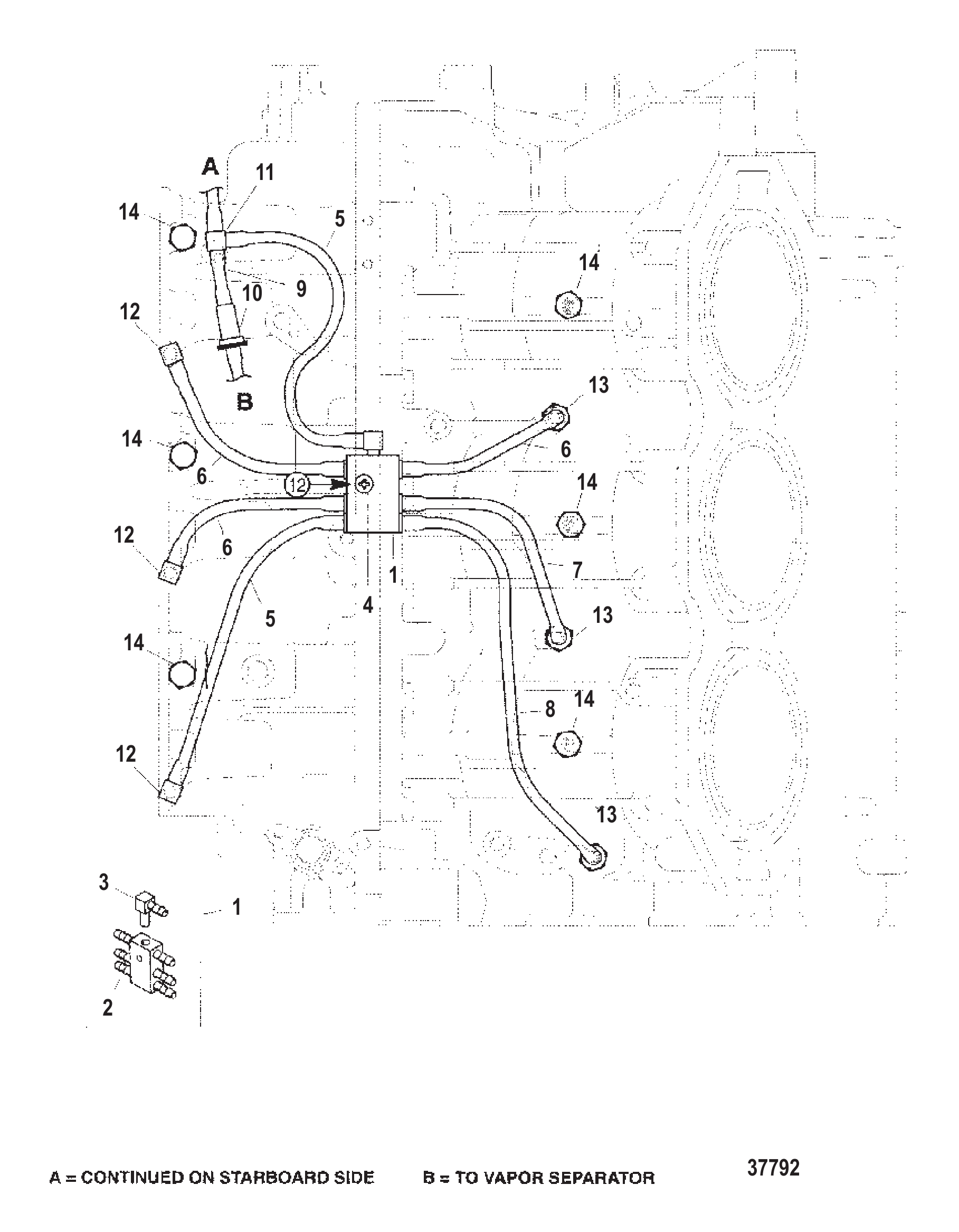

图 3泄放系统(左舷)(序列号0G437999及以下) BLEED SYSTEM (PORT)(S/N-0G437999 AND BELOW)

REF	零件编号	中文名称	英文名称	数量
1	827210A1	泄放系统歧管总成	MANIFOLD ASSEMBLY Bleed System	1
2	426231	止回阀	CHECK VALVE	6
2	426233	止回阀	CHECK VALVE	6
3	15133	接头	FITTING	1
4	92051	螺钉（10-16 x 0.75）	SCREW (10-16 x .75)	1
5	99130122	管材(20英尺整卷)(9英寸)	TUBING (20.00 Feet Bulk) (9 IN.)	2
5	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
6	99130122	管材(20.00英尺散装)(5-1/4英寸)	TUBING (20.00 Feet Bulk) (5-1/4 IN.)	3
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
7	99130122	管材(20.00英尺散装)(7英寸)	TUBING (20.00 Feet Bulk) (7 IN.)	1
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
8	99130122	管(20.00英尺散装)(11英寸)	TUBING (20.00 Feet Bulk) (11 IN.)	1
8	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
9	9912688	管材 (36.00英寸整卷)(1-3/4英寸)	TUBING (36.00 Inches Bulk) (1-3/4 IN.)	1
10	18206	滤清器	FILTER	1
10	8M0207786	滤清器	FILTER	1
11	827200	三通接头	FITTING Tee	1
12	76843	接头	FITTING	3
12	768431	接头	FITTING	3
13	8245021	连接器	CONNECTOR	3
14	827201	管塞	PIPE PLUG	6
14	8272011	管塞	PIPE PLUG	6
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

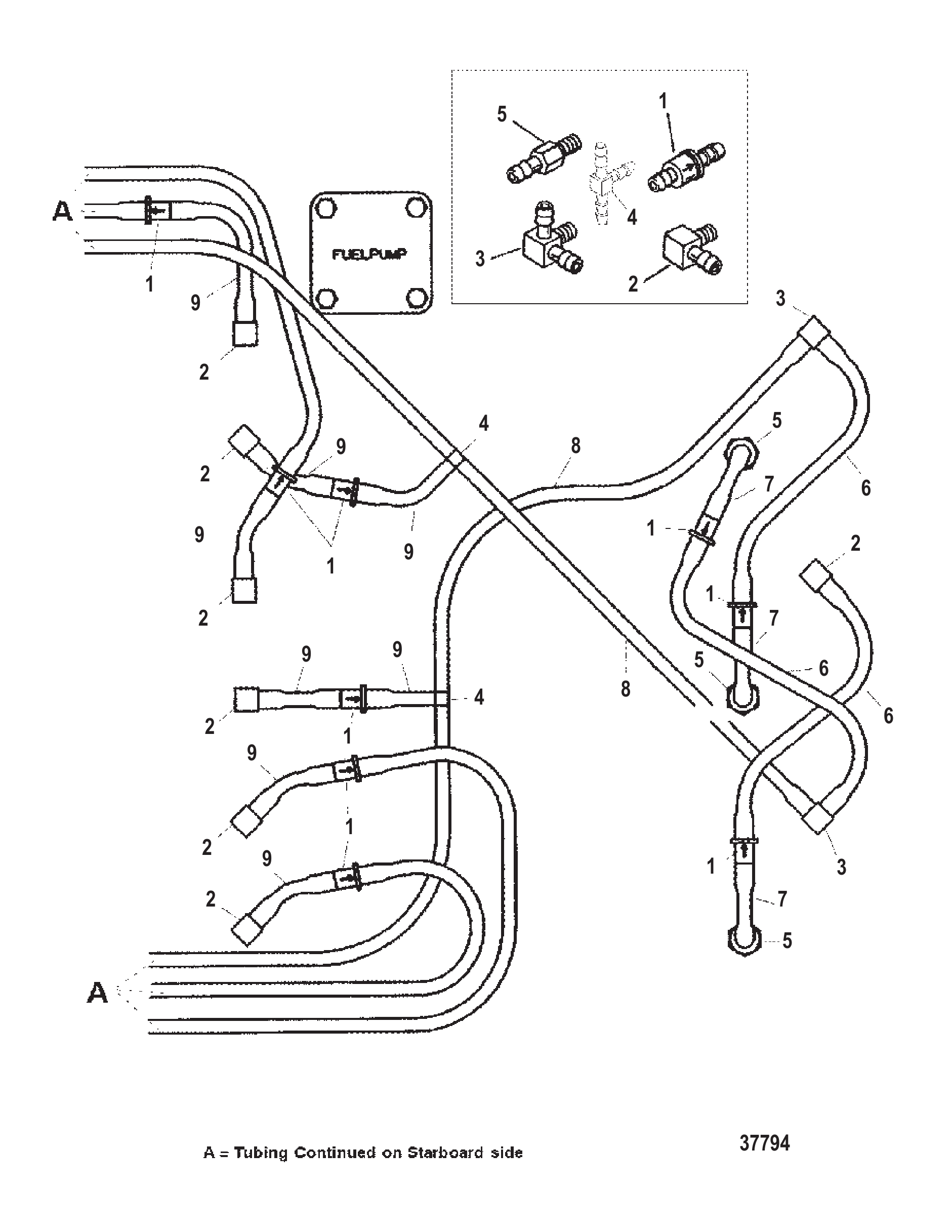

图 4泄放系统(左舷)(序列号0G438000至0G485988) BLEED SYSTEM (PORT)(S/N-0G438000 THRU 0G485988)

REF	零件编号	中文名称	英文名称	数量
1	149125	止回阀	CHECK VALVE	9
2	76843	接头	FITTING	7
2	768431	接头	FITTING	7
3	8243561	接头	FITTING	2
4	59169	接头(塑料)	FITTING (PLASTIC)	2
4	59169003	三通接头	FITTING Tee	2
5	8245021	连接器	CONNECTOR	3
6	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
7	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
8	99130122	管材(20英尺散装)(9-1/2英寸)	TUBING (20.00 Feet Bulk) (9-1/2 IN.)	2
8	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
9	99130122	管材(20英尺整卷)(1.5英寸)	TUBING (20.00 Feet Bulk) (1-1/2 IN.)	8
9	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	8
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

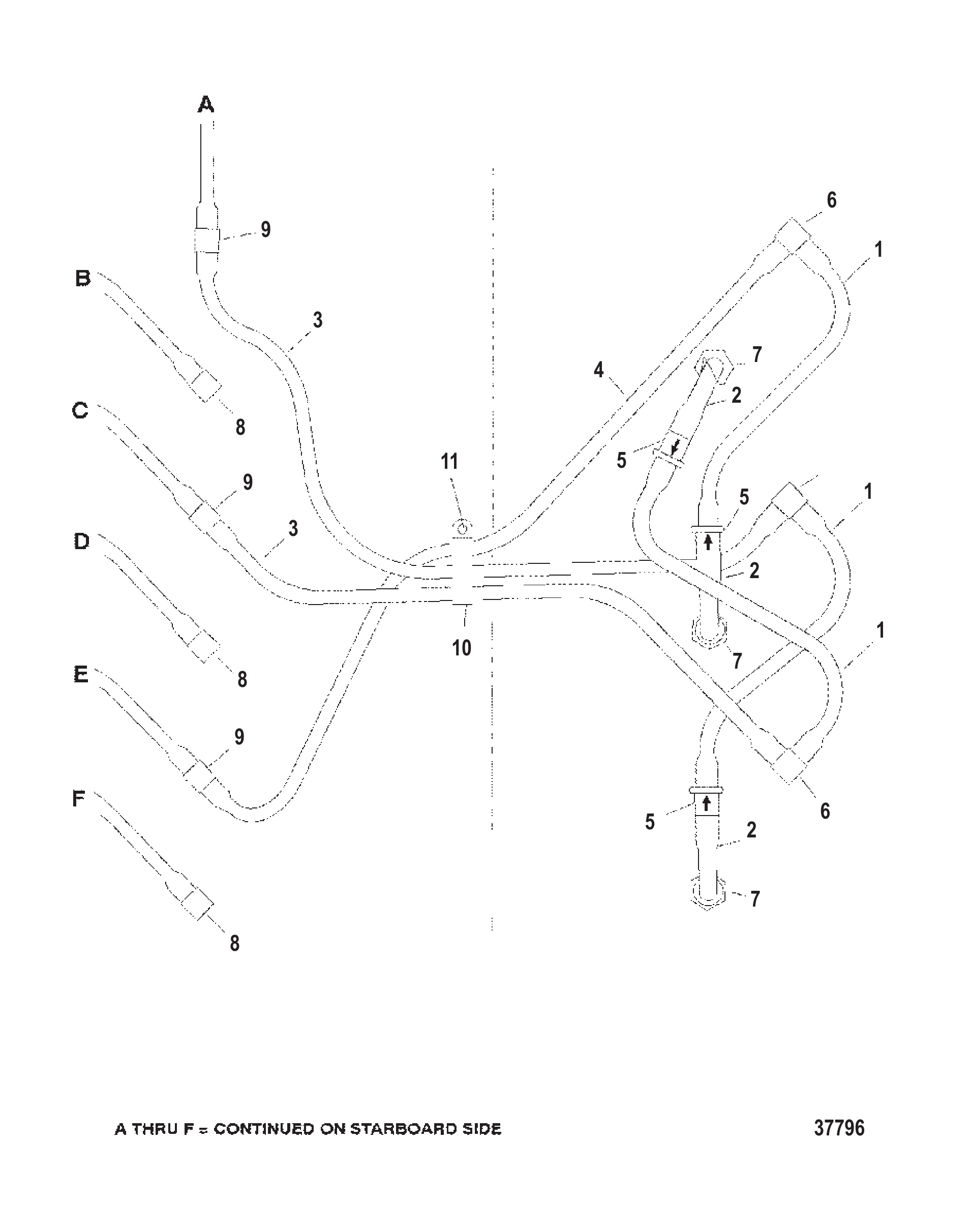

图 5泄放系统(左舷)(序列号0G485989及以上) BLEED SYSTEM (PORT)(S/N-0G485989 AND UP)

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
1	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
2	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	3
2	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
3	99130122	管材(20英尺散装)(13-1/4英寸)	TUBING (20.00 Feet Bulk) (13-1/4 IN.)	2
3	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
4	99130122	管材（20英尺卷装）（16英寸）	TUBING (20.00 Feet Bulk) (16 IN.)	1
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
5	149122	止回阀	CHECK VALVE	3
5	149125	止回阀	CHECK VALVE	3
6	8243561	接头	FITTING	3
7	8245021	连接器	CONNECTOR	3
8	8282182	止回阀	CHECK VALVE	3
9	8348041	止回阀	CHECK VALVE	3
10	22875	卡扣	CLIP	1
11	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

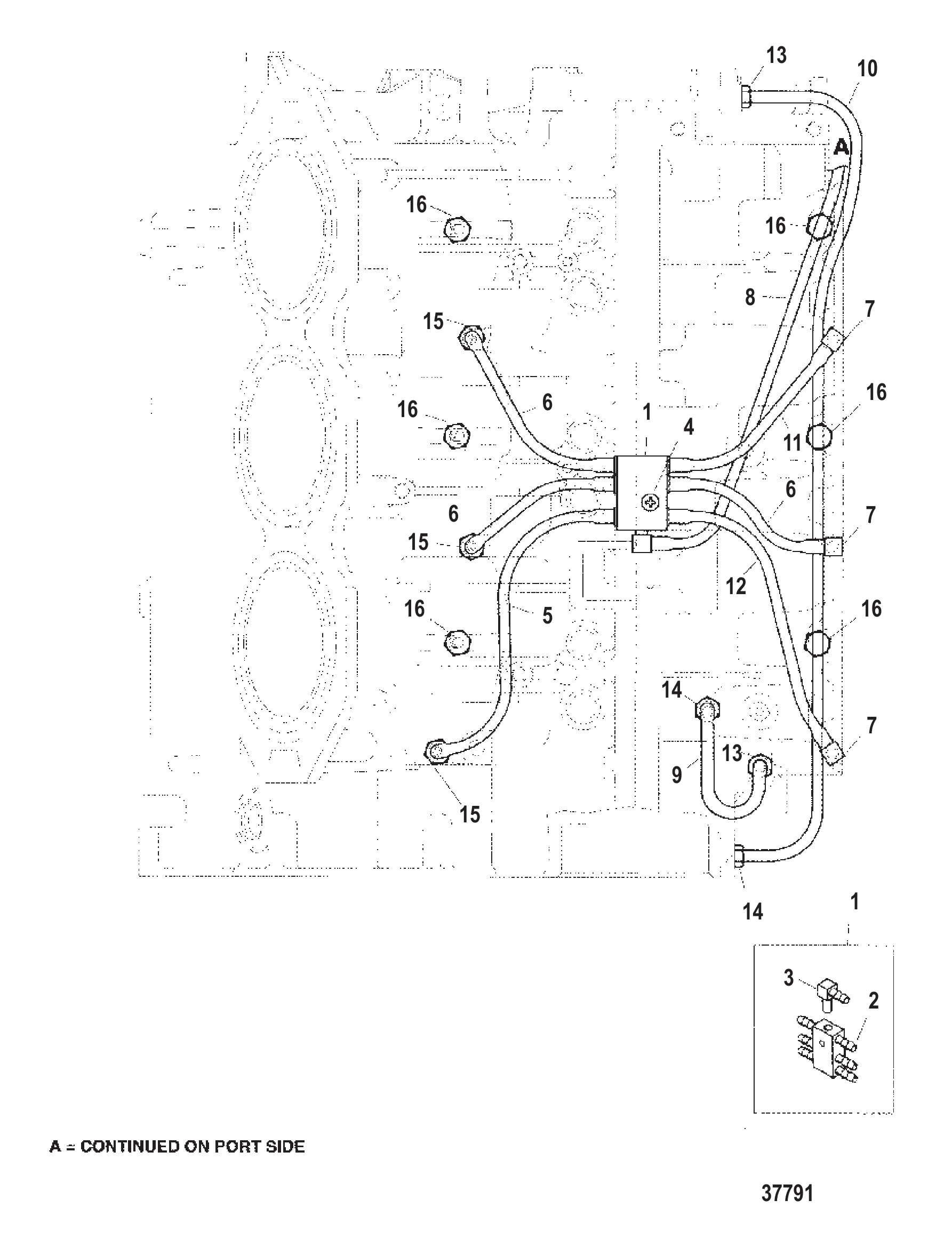

图 6泄放系统(右舷)(序列号0G437999及以下) BLEED SYSTEM (STARBOARD)(S/N-0G437999 AND BELOW)

REF	零件编号	中文名称	英文名称	数量
1	827210A1	泄放系统歧管总成	MANIFOLD ASSEMBLY Bleed System	1
2	426231	止回阀	CHECK VALVE	6
2	426233	止回阀	CHECK VALVE	6
3	15133	接头	FITTING	1
4	92051	螺钉（10-16 x 0.75）	SCREW (10-16 x .75)	1
5	99130122	管材(20英尺整卷)(9英寸)	TUBING (20.00 Feet Bulk) (9 IN.)	1
5	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
6	99130122	管材(20.00英尺散装)(5-1/4英寸)	TUBING (20.00 Feet Bulk) (5-1/4 IN.)	3
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
7	76843	接头	FITTING	3
7	768431	接头	FITTING	3
8	99130122	管材 (20.00英尺整卷)(17英寸)	TUBING (20.00 Feet Bulk) (17 IN.)	1
8	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
9	99130122	管材（20英尺散装）（4英寸）	TUBING (20.00 Feet Bulk) (4 IN.)	1
9	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
10	99130122	管材（20英尺卷装）（22-1/2英寸）	TUBING (20.00 Feet Bulk) (22-1/2 IN.)	1
10	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
11	99130122	管材(20.00英尺散装)(7英寸)	TUBING (20.00 Feet Bulk) (7 IN.)	1
11	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
12	99130122	管材(20英尺散装)(8-1/2英寸)	TUBING (20.00 Feet Bulk) (8-1/2 IN.)	1
12	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
13	8159234	止回阀	CHECK VALVE	2
14	426585	止回阀	CHECK VALVE	2
15	8245021	连接器	CONNECTOR	3
16	827201	管塞	PIPE PLUG	6
16	8272011	管塞	PIPE PLUG	6
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

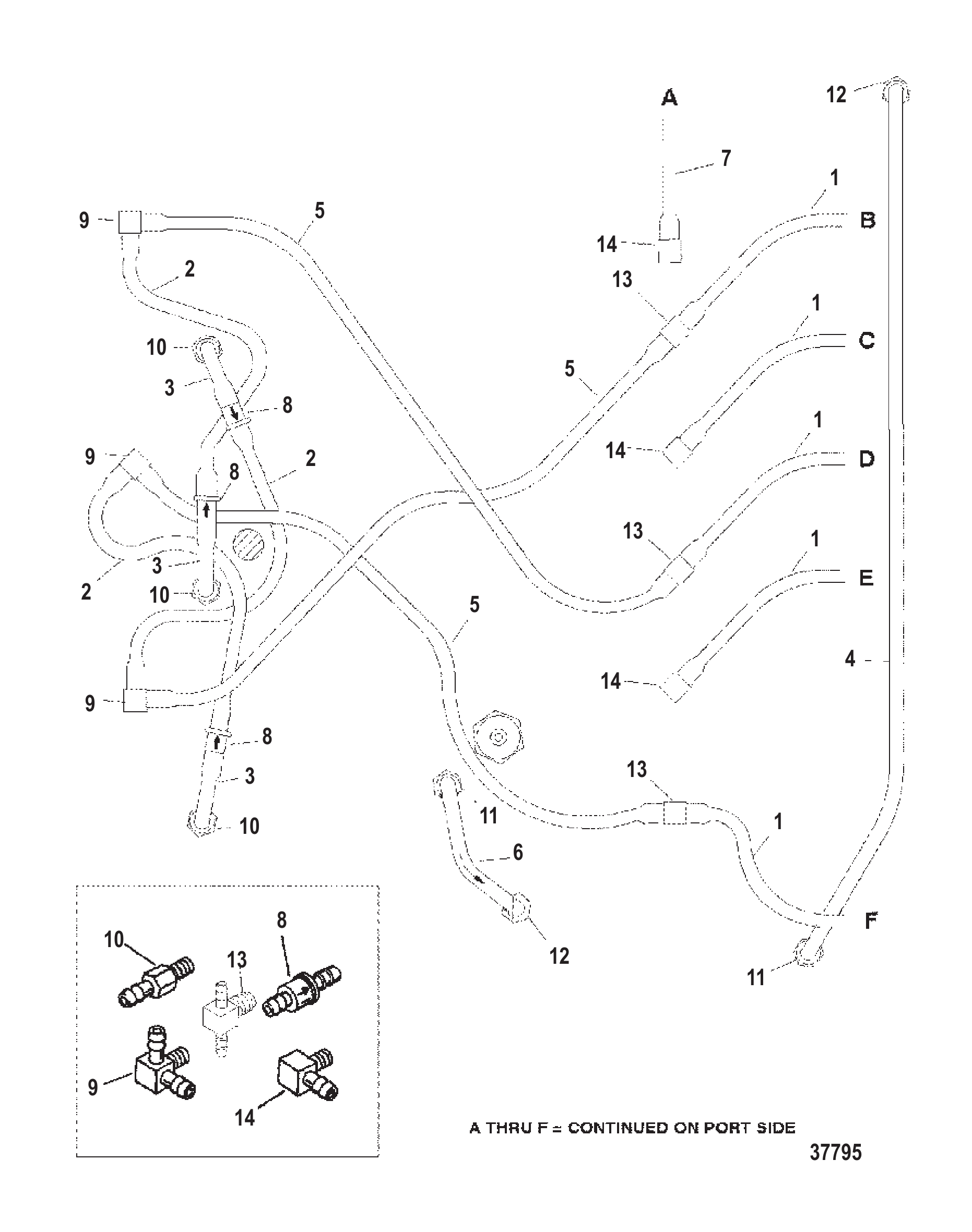

图 7泄放系统(右舷)(序列号0G485989及以上) BLEED SYSTEM (STARBOARD)(S/N-0G485989 AND UP)

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20英尺散装)(8-1/2英寸)	TUBING (20.00 Feet Bulk) (8-1/2 IN.)	5
1	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	5
2	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
2	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
3	99130122	管材 (20.00英尺整卷)(3英寸)	TUBING (20.00 Feet Bulk) (3 IIN.)	3
3	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
4	99130122	管材（20英尺卷装）（22-1/2英寸）	TUBING (20.00 Feet Bulk) (22-1/2 IN.)	1
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
5	99130122	管材(20英尺散装)(13-1/4英寸)	TUBING (20.00 Feet Bulk) (13-1/4 IN.)	3
5	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
6	99130122	管材(20英尺散装)(3-3/4英寸)	TUBING (20.00 Feet Bulk) (3-3/4 IN.)	1
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
7	99130122	管材(20英尺散装)(9-1/2英寸)	TUBING (20.00 Feet Bulk) (9-1/2 IN.)	1
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
8	149122	止回阀	CHECK VALVE	3
8	149125	止回阀	CHECK VALVE	3
9	8243561	接头	FITTING	3
10	8245021	连接器	CONNECTOR	3
11	426585	止回阀	CHECK VALVE	2
12	8159234	止回阀	CHECK VALVE	2
13	8348041	止回阀	CHECK VALVE	3
14	8282182	止回阀	CHECK VALVE	3
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

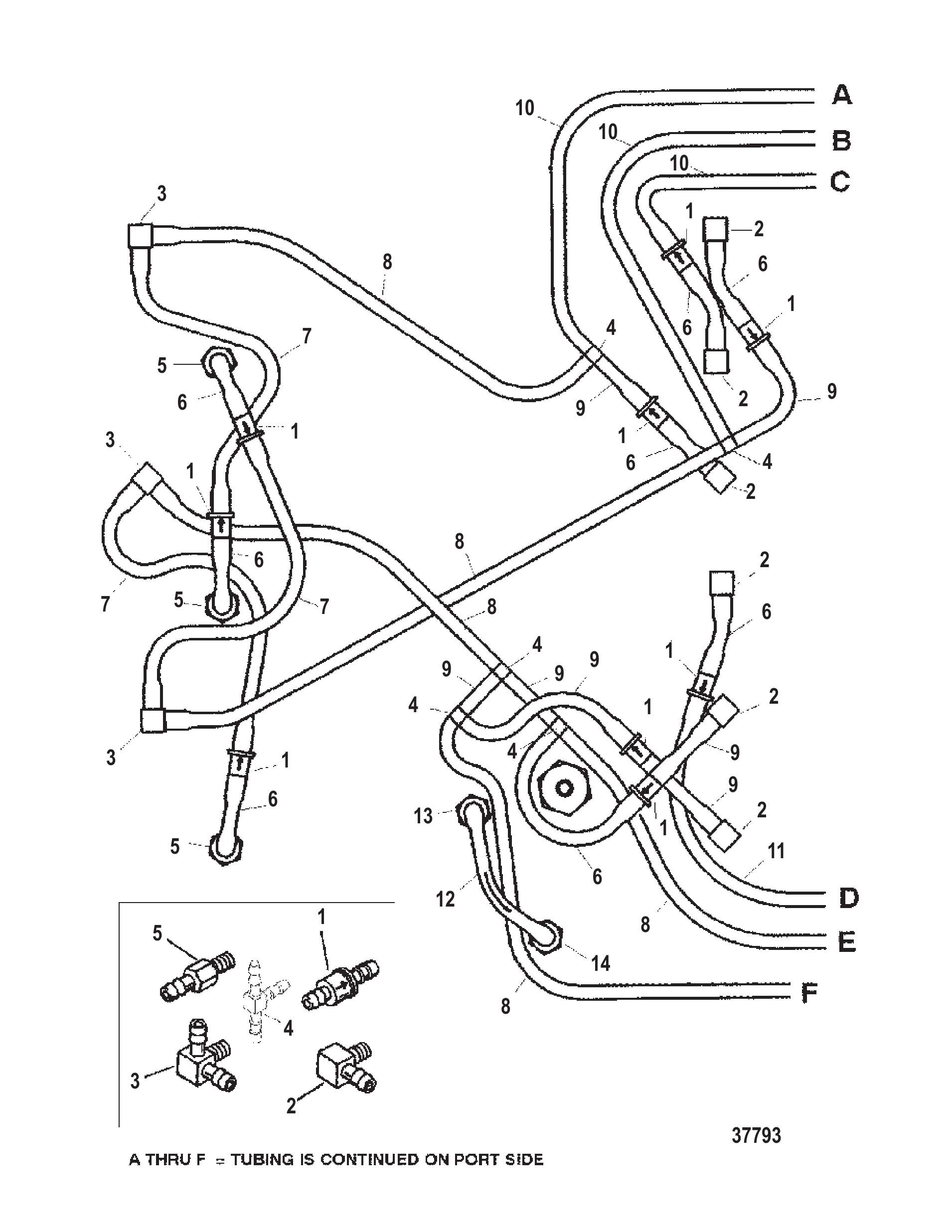

图 8泄放系统(右舷)(序列号0G438000至0G485988) BLEED SYSTEM (STBD.)(S/N-0G438000 THRU 0G485988)

REF	零件编号	中文名称	英文名称	数量
1	149125	止回阀	CHECK VALVE	9
2	76843	接头	FITTING	6
2	768431	接头	FITTING	6
3	8243561	接头	FITTING	3
4	59169	接头(塑料)	FITTING (PLASTIC)	5
4	59169003	三通接头	FITTING Tee	5
5	8245021	连接器	CONNECTOR	3
6	99130122	管材(20英尺散装)(3英寸)	TUBING (20.00 Feet Bulk) (3 IN.)	8
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	8
7	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	3
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
8	99130122	管材(20英尺散装)(9-1/2英寸)	TUBING (20.00 Feet Bulk) (9-1/2 IN.)	5
8	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	5
9	99130122	管材(20英尺整卷)(1.5英寸)	TUBING (20.00 Feet Bulk) (1-1/2 IN.)	7
9	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	7
10	99130122	管材(20.00英尺散装)(14英寸)	TUBING (20.00 Feet Bulk) (14 IN.)	3
10	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
11	99130122	管材(20英尺散装)(11-3/4英寸)	TUBING (20.00 Feet Bulk) (11-3/4 IN.)	1
11	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
12	99130122	管材(20英尺散装)(3-3/4英寸)	TUBING (20.00 Feet Bulk) (3-3/4 IN.)	1
12	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
13	426585	止回阀	CHECK VALVE	1
14	8159234	止回阀	CHECK VALVE	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

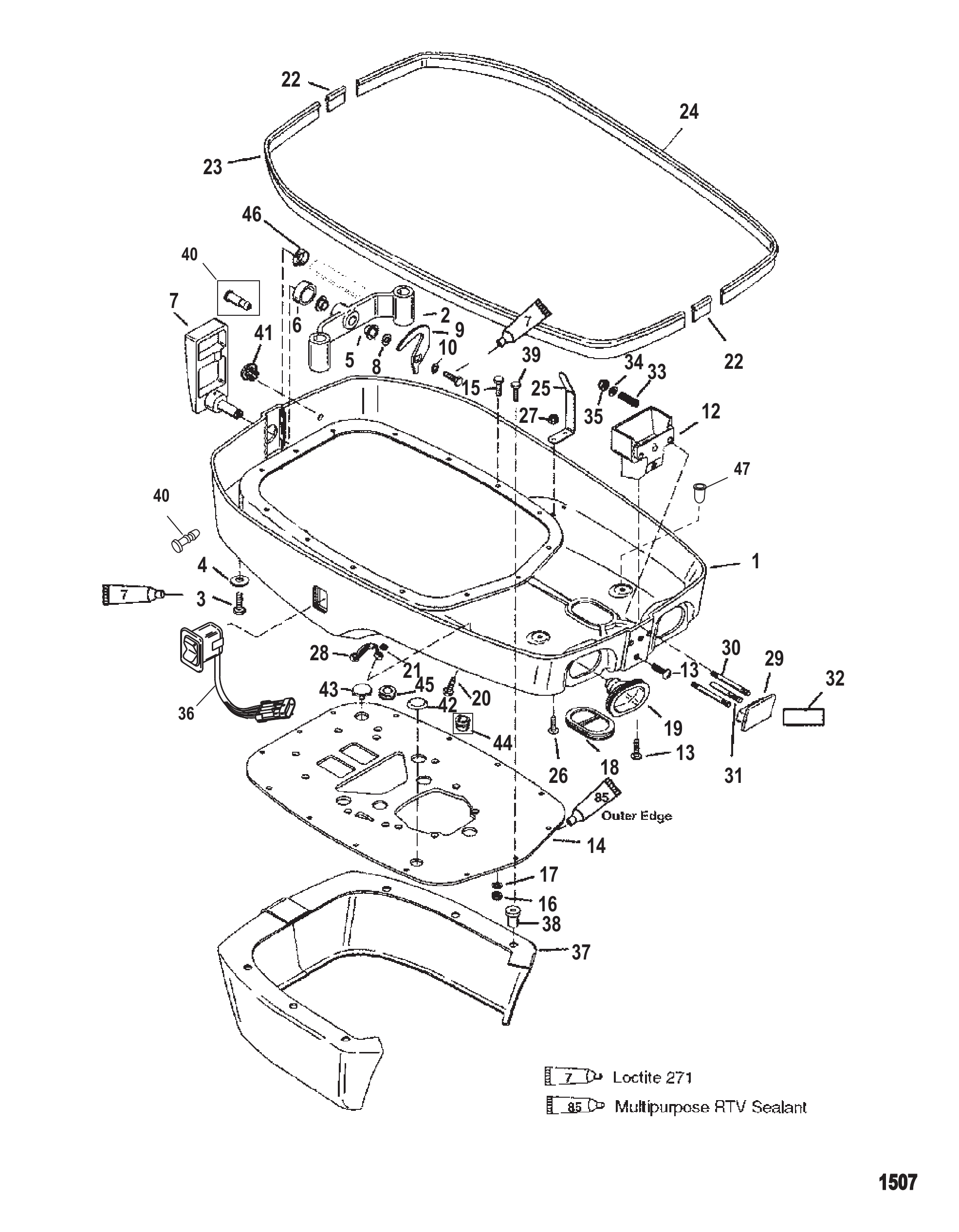

图 9下机罩 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	849479A8	底壳	BOTTOM PAN	1
1	849479T5	底壳	BOTTOM PAN	1
2	848810	锁扣支架	BRACKET Latch	1
3	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
4	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
4	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
5	812707	衬套	BUSHING	2
6	848985	密封件	SEAL	1
7	848815T1	手柄	HANDLE	1
8	F2047	波形垫圈	WASHER Wave	1
9	889566	凸轮	CAM	1
9	8M0001081	凸轮	CAM	1
10	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
10	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
11	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	1
12	849830T1	闩锁	LATCH	1
13	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
14	849480T2	安装板	PLATE	1
14	849480T	安装板	PLATE	1
15	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	14
16	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	14
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	14
18	849750	护孔环	GROMMET	1
19	8177133	护孔环	GROMMET	2
20	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	2
21	826709106	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
21	8M0204718	螺母	NUT	2
22	849767	密封件	SEAL	2
22	8M0043399	密封件	SEAL	2
23	849766	密封件	SEAL	1
23	8M0043398	密封件	SEAL	1
24	849765	密封件	SEAL	1
24	8M0043397	罩盖密封条	SEAL-COWL	1
25	8496191	支撑架	BRACE	2
26	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
27	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
28	88621	固定座	RETAINER	1
29	849831A1	锁手柄总成	LATCH HANDLE ASSEMBLY	1
29	8M0192237	闩锁手柄	LATCH HANDLE	1
30	849833	双头螺柱(.250-20 x 3.310)	STUD (.250-20 x 3.310)	2
30	843118	双头螺柱（0.250-20×3.45）	STUD (.250-20 x 3.45)	2
30	843118	双头螺柱（0.250-20×3.45）	STUD (.250-20 x 3.45)	2
31	849832	销	PIN	1
32	NSS	标贴(不单独销售)	NOT SOLD SEPARATE Decal	1
33	849837	弹簧(.360外径)	SPRING (.360 Outside Diameter)	2
33	842776	弹簧（外径0.420英寸）	SPRING (.420 Outside Diameter)	2
34	846673	不锈钢垫圈(.265 x .500 x .060)	WASHER (.265 x .500 x .060) Stainless Steel	2
35	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
36	8569901	升降倾斜开关	SWITCH Trim	1
36	8M0235191	升降倾斜开关	SWITCH Trim	1
37	849534A1	围板	SKIRT	1
38	849000	螺母	NUT	6
39	F2030	螺钉 (.250-20 x 1.250) 不锈钢	SCREW (.250-20 x 1.250) Stainless Steel	6
40	94848	接头	FITTING	1 or 2
41	32298	堵头	PLUG	2
42	817362	盖帽	CAP	1
43	89774	堵头	PLUG	1
44	126021	护孔环	GROMMET	1
44	12602002	护孔环	GROMMET	1
45	57009	护孔环	GROMMET	1
45	57009001	护孔环	GROMMET	1
46	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
47	849751	堵头	PLUG	2

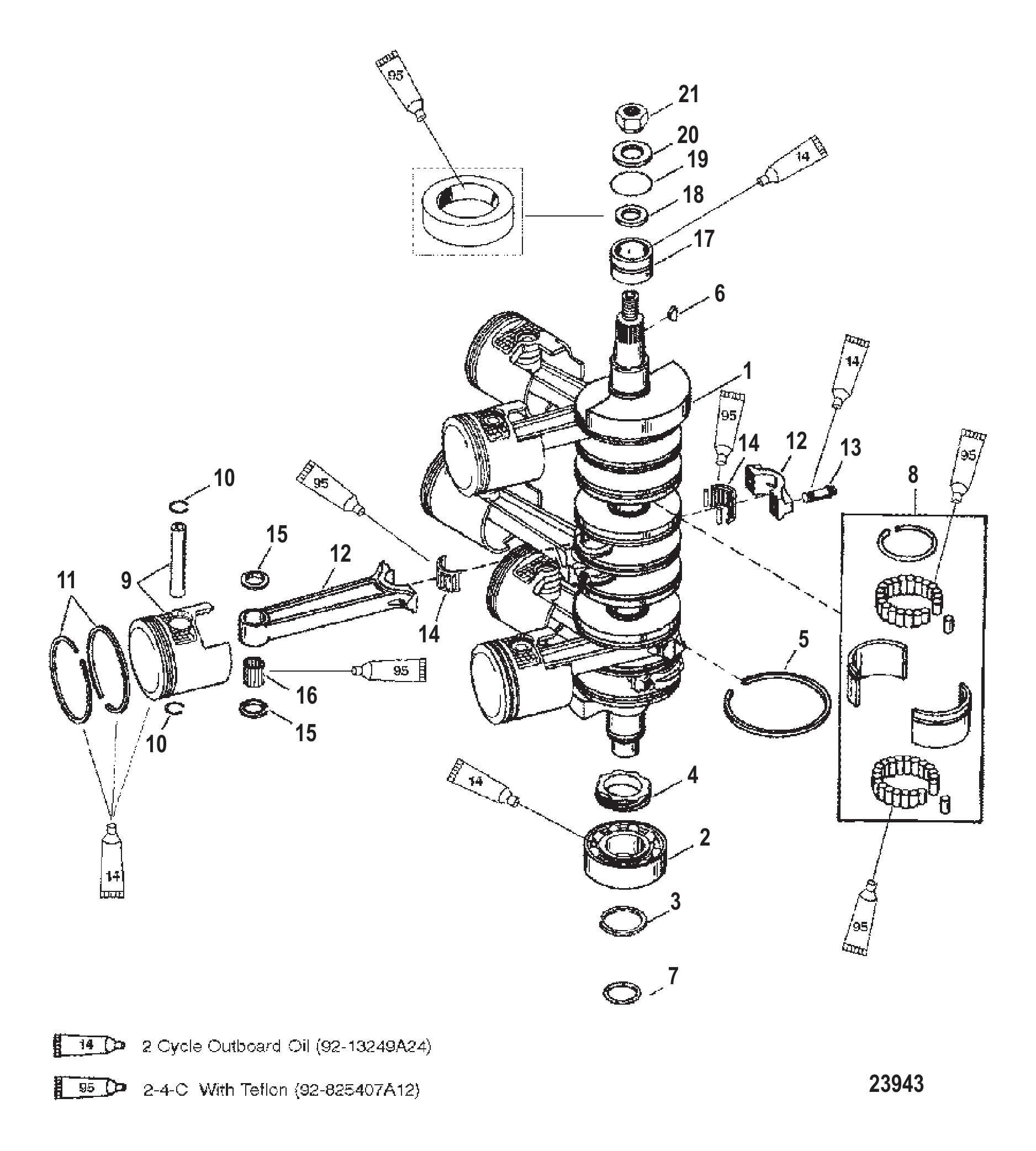

图 10曲轴、活塞与连杆 CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	零件编号	中文名称	英文名称	数量
1	9784A3	曲轴	CRANKSHAFT	1
1	9784A4	曲轴总成	CRANKSHAFT ASSY	1
1	9784A6	曲轴	CRANKSHAFT	1
1	9784A4	曲轴总成	CRANKSHAFT ASSY	1
2	67923	球轴承(下部)	BEARING Ball (LOWER)	1
2	67923T	滚珠轴承	BEARING Ball	1
3	67446	环	RING	1
4	19301	齿轮	GEAR	1
5	816106	环	RING	7
5	843198T01	密封环	RING Seal	7
6	91800	半圆键	KEY Woodruff	2
7	35126	O型圈(.859 x .139)	O-RING (.859 x .139)	1
8	817001A1	轴承座圈总成	RACE ASSEMBLY Bearing	2
8	8M0113288	轴承座圈总成	RACE ASSY-BEARING	2
9	822067A7	活塞总成	PISTON ASSEMBLY	3
9	858295T14	活塞总成标准 - 右舷	PISTON ASSEMBLY Standard - Starboard	3
9	822066A7	活塞总成	PISTON ASSEMBLY	3
9	858294T14	活塞总成标准 - 左舷	PISTON ASSEMBLY Standard - Port	3
9	826266A4	活塞总成	PISTON ASSEMBLY	AR
9	878572A2	活塞总成	PISTON ASSEMBLY	AR
9	826265A4	活塞总成	PISTON ASSEMBLY	AR
9	878571A2	活塞总成	PISTON ASSEMBLY	AR
9	826296A4	活塞总成	PISTON ASSEMBLY	AR
9	878574A2	活塞总成	PISTON ASSEMBLY	AR
9	826295A4	活塞总成	PISTON ASSEMBLY	AR
9	878573A2	活塞总成	PISTON ASSEMBLY	AR
10	88466	锁紧环	LOCK RING	12
10	8320811	锁紧环	LOCK RING	12
11	827179A12	活塞环组	RING SET Piston	1
11	826293A12	活塞环组	RING SET Piston	AR
11	875252A12	活塞环组	RING SET Piston	AR
11	826297A12	活塞环组	RING SET Piston	AR
11	875257A12	活塞环组	RING SET Piston	AR
12	822373A3	连杆总成	CONNECTING ROD ASSEMBLY	6
12	8M0125869	连杆套件	CONN ROD KIT	6
13	94320	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	12
14	43012A1	轴承/保持架套件	BEARING/CAGE KIT	6
14	8M0235070	轴承保持架	CAGE BEARING	6
15	88263	止推垫片	THRUST WASHER	12
16	88258	滚针轴承	NEEDLE Roller Bearing	204
16	8M0204715	滚针@102	NEEDLES-BRG @102	204
17	816773A2	轴承总成（上部）	BEARING ASSEMBLY (UPPER)	1
18	815449	油封	SEAL Oil	1
18	859093	密封件	SEAL	1
19	823683	O型圈(1.989 x .070)	O-RING (1.989 x .070)	1
20	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
20	33001	垫圈	WASHER	1
21	42979	螺母(M16)	NUT (M16)	1
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

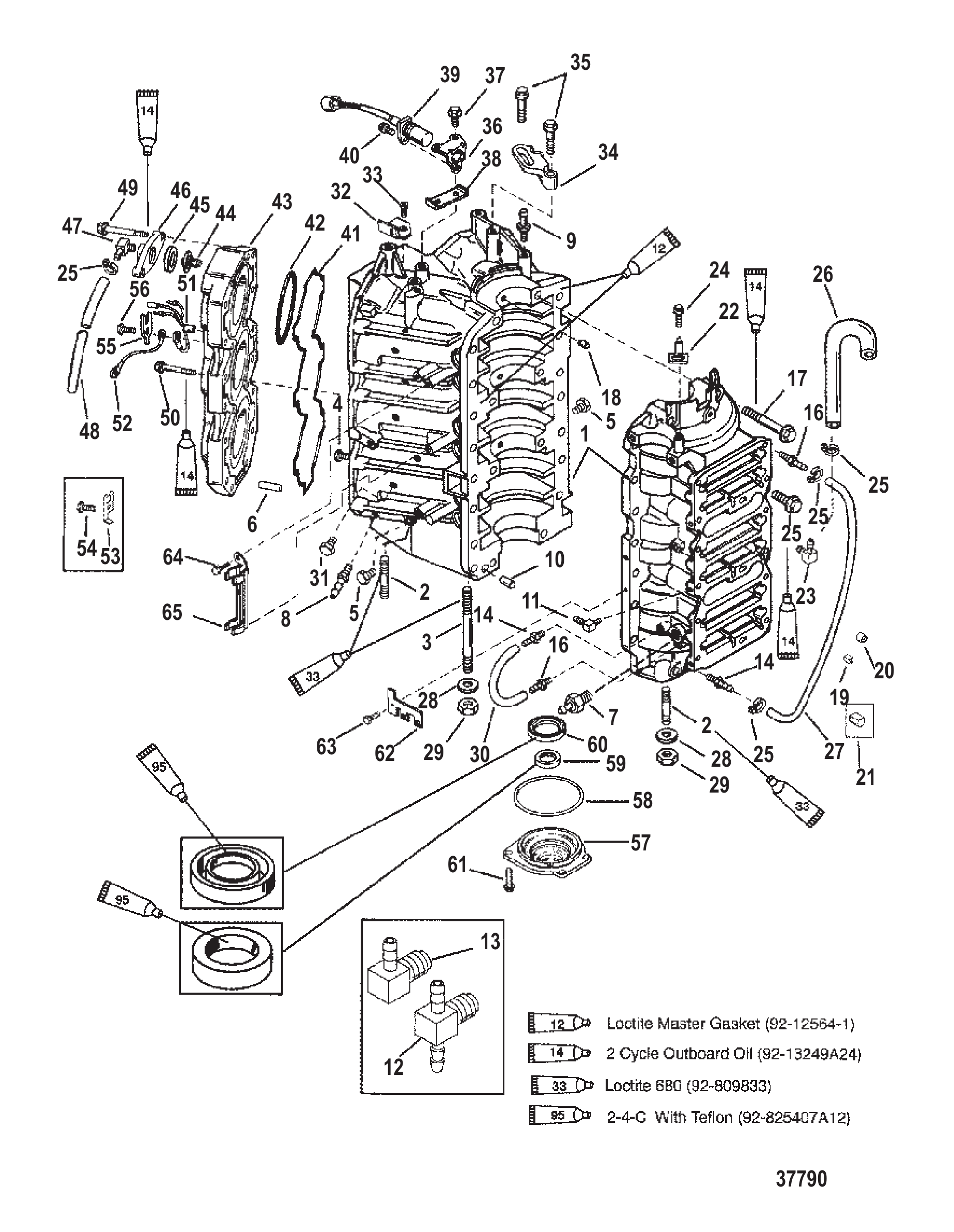

图 11气缸体与端盖 CYLINDER BLOCK AND END CAP

REF	零件编号	中文名称	英文名称	数量
1	9811A19	气缸体	CYLINDER BLOCK	1
1	9811A10	气缸体	CYLINDER BLOCK	1
1	9811A19	气缸体	CYLINDER BLOCK	1
2	903509	螺柱（M10×1.5×64）	STUD (M10 x 1.5 x 64)	4
3	8154431	螺柱（M10×1.5×155）	STUD (M10 x 1.5 x 155)	6
4	328021	管塞 (.125-27)	PLUG Pipe (.125-27)	1
4	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1
5	36382	管接头 (.250-18 x .62)黄铜(按需使用)	FITTING (.250-18 x .62) Brass (USE WHERE APPLICABLE)	2
6	8248572	导水板	DEFLECTOR Water	4
6	8248577	导流板	DEFLECTOR	4
7	43278	接头	FITTING	1
7	8781051	止回阀	CHECK VALVE	1
8	8245021	连接器	CONNECTOR	6
9	821583	销	PIN	2
9	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	2
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
11	76843	接头	FITTING	13
11	768431	接头	FITTING	13
11	76843	接头	FITTING	6
11	768431	接头	FITTING	6
12	8348041	止回阀	CHECK VALVE	6
13	8282182	止回阀	CHECK VALVE	6
14	426585	止回阀	CHECK VALVE	2
15	81893435	螺钉(M8×35)	SCREW (M8 x 35)	14
15	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	14
16	8159234	止回阀	CHECK VALVE	2
17	82446180	螺钉(M10×80)	SCREW (M10 x 80)	8
18	67296	销	PIN	3
18	8M0036405	销	PIN	3
19	825367A1	载体总成（含6个载体）	CARRIER ASSEMBLY (INCLUDES 6 CARRIERS)	1
20	42657A3	止回阀	CHECK VALVE	6
21	850309	堵头	PLUG	6
21	850309001	止动塞	PLUG Stop	6
22	8217621	正时指针	TIMING POINTER	1
23	68727	管接头 (.250-18)90度-黄铜(随编号26提供)	FITTING (.250-18) 90 Degree - Brass (INCLUDED W/REF. #26)	1
23	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
24	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
25	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
26	826544A1	管件套件	TUBING KIT	1
27	99130122	管材（20英尺卷装）（22-1/2英寸）	TUBING (20.00 Feet Bulk) (22-1/2 IN.)	1
27	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
28	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	10
28	8M0214963	垫圈	WASHER	10
29	400266	螺母(M10)	NUT (M10)	10
29	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	10
30	99130122	管材(20英尺散装)(3-3/4英寸)	TUBING (20.00 Feet Bulk) (3-3/4 IN.)	1
30	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
30	99130122	管材（20英尺散装）（4英寸）	TUBING (20.00 Feet Bulk) (4 IN.)	1
30	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
31	827201	管塞	PIPE PLUG	6
31	8272011	管塞	PIPE PLUG	6
32	8256751	支架	BRACKET	1
33	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
34	8211051	发电机支架	BRACKET Alternator	1
35	81893450	螺钉(M8 x 50)	SCREW (M8 x 50)	2
36	8212251	支架	BRACKET	1
37	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
38	822486	导向支架	BRACKET Guide	1
39	821909	传感器	SENSOR	1
40	82104510	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
41	818574	密封件	SEAL	2
42	818573	O型圈	O-RING	6
43	812851A2	气缸盖	CYLINDER HEAD	2
44	833072	节温器 62°C（143°F）	THERMOSTAT 62° Celsius (143° Fahrenheit)	2
44	833072003	节温器 62°C (143°F)	THERMOSTAT 62°C (143°F)	2
44	75692		THERMOSTAT (143 DEGREES)	2
45	62386	衬垫	GASKET	2
45	8M0204714	衬垫@4	GASKET @4	2
46	19801A1	节温器盖	THERMOSTAT COVER	2
46	198012	节温器盖	COVER Thermostat	2
46	19801A1	节温器盖	THERMOSTAT COVER	2
47	816781	管接头 (45度)	FITTING (45 DEGREE)	2
47	8167811	弯头	ELBOW	2
47	68727	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	2
47	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	2
48	77653112	软管（59英寸散装）（19英寸/20-1/2英寸）	HOSE (59.00 Inches Bulk) (19 IN.)(20-1/2 IN.)	2
48	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	2
48	77653112	软管（59英寸散装）（20英寸/21-1/2英寸）	HOSE (59.00 Inches Bulk) (20 IN.)(21-1/2 IN.)	2
48	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	2
49	82446090	螺钉（M8×90）	SCREW (M8 x 90)	4
50	82446050	螺钉(M8 x 50)	SCREW (M8 x 50)	36
50	8M0045380	螺钉(M8 x 50)	SCREW (M8 x 50)	36
51	13536A11	温度传感器总成	SENSOR ASSEMBLY Temperature	1
51	13536A14	温度传感器总成	SENSOR ASSEMBLY Temperature	1
52	88807A42	电缆总成（适用时使用）	CABLE ASSEMBLY (USE WHERE APPLICABLE)	1
53	828523	传感器固定座	RETAINER Sensor	1
54	828552	螺钉（.375-16×.500）	SCREW (.375-16 x .500)	1
55	137151	固定座	RETAINER	1
56	81893412	螺钉（M8×12）	SCREW (M8 x 12)	1
57	9787A3	下端盖总成	END CAP ASSEMBLY Lower	1
57	9787A5	端盖总成	END CAP ASSY	1
57	9787A4	端盖总成	END CAP ASSEMBLY	1
58	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
58	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
59	8185711	油封	SEAL Oil	2
59	830898	油封	SEAL Oil	2
59	8308981	密封件	SEAL	2
60	815449	油封	SEAL Oil	1
60	859093	密封件	SEAL	1
61	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
62	8261211	支架	BRACKET	1
63	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
64	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
65	8266241	卡箍	CLAMP	1
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

图 12驱动轴壳体(序列号0G437999及以下) DRIVESHAFT HOUSING (S/N-0G437999 AND BELOW)

REF	零件编号	中文名称	英文名称	数量
1	818452A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818452A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818452A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818453A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818453A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	818453A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	822257	双头螺柱（M12×1.75×50）	STUD (M12 X 1.75 X 50)	4
2	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
3	82130130	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
4	89417	护孔环	GROMMET	1
5	4002321	垫圈(12.80 mm x 24.0 mm x 2.4 mm)不锈钢	WASHER (12.80 mm x 24.0 mm x 2.4 mm) Stainless Steel	4
6	821280	螺母（M12×1.75）	NUT (M12 X 1.75)	4
6	4013812	螺母(M12)不锈钢	NUT (M12) Stainless Steel	4
7	64649	堵头	PLUG	1
8	815431	螺钉（M14×178）	SCREW (M14 x 178)	2
8	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
9	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
10	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
11	815433	垫圈	WASHER	2
11	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	2
12	8137711	支架	MOUNT	2
13	825190	垫圈	WASHER	1
14	815434	螺母	NUT	2
14	896602	螺母(M14)	NUT (M14)	2
15	8186441	卡箍	CLAMP	2
15	8186442	卡箍	CLAMP	2
16	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
16	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
17	72521	内齿锁紧垫圈	LOCKWASHER Internal Tooth	1
18	818645F1	黑色盖(黑色)	COVER Black (BLACK)	2
18	8M0001136	下支架盖	COVER Lower Mount	2
18	818645F2	盖(灰色)	COVER (GRAY)	2
19	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
20	816503	密封件	SEAL	1
21	8263841	排气管	TUBE Exhaust	1
21	826384T1	排气管	TUBE-EXHAUST	1
22	81893435	螺钉(M8×35)	SCREW (M8 x 35)	8
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	8
23	8141964	水管	TUBE Water	1
23	8141965	水管	TUBE Water	1
23	8141966	水管	TUBE Water	1
24	814080	密封件	SEAL	1
24	814080001	密封件	SEAL	1
25	814081	卡箍	CLAMP	1
26	823979F1	隔套	SPACER	1
26	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
26	823979F2	隔套	SPACER	1
26	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
27	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
28	824117	双头螺柱（M12×1.75×183）	STUD (M12 X 1.75 X 183)	4
28	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
28	824118	双头螺柱（M10×1.5×173）	STUD (M10 X 1.5 X 173)	1
29	400636	螺母（M10×1.5）	NUT (M10 X 1.5)	1

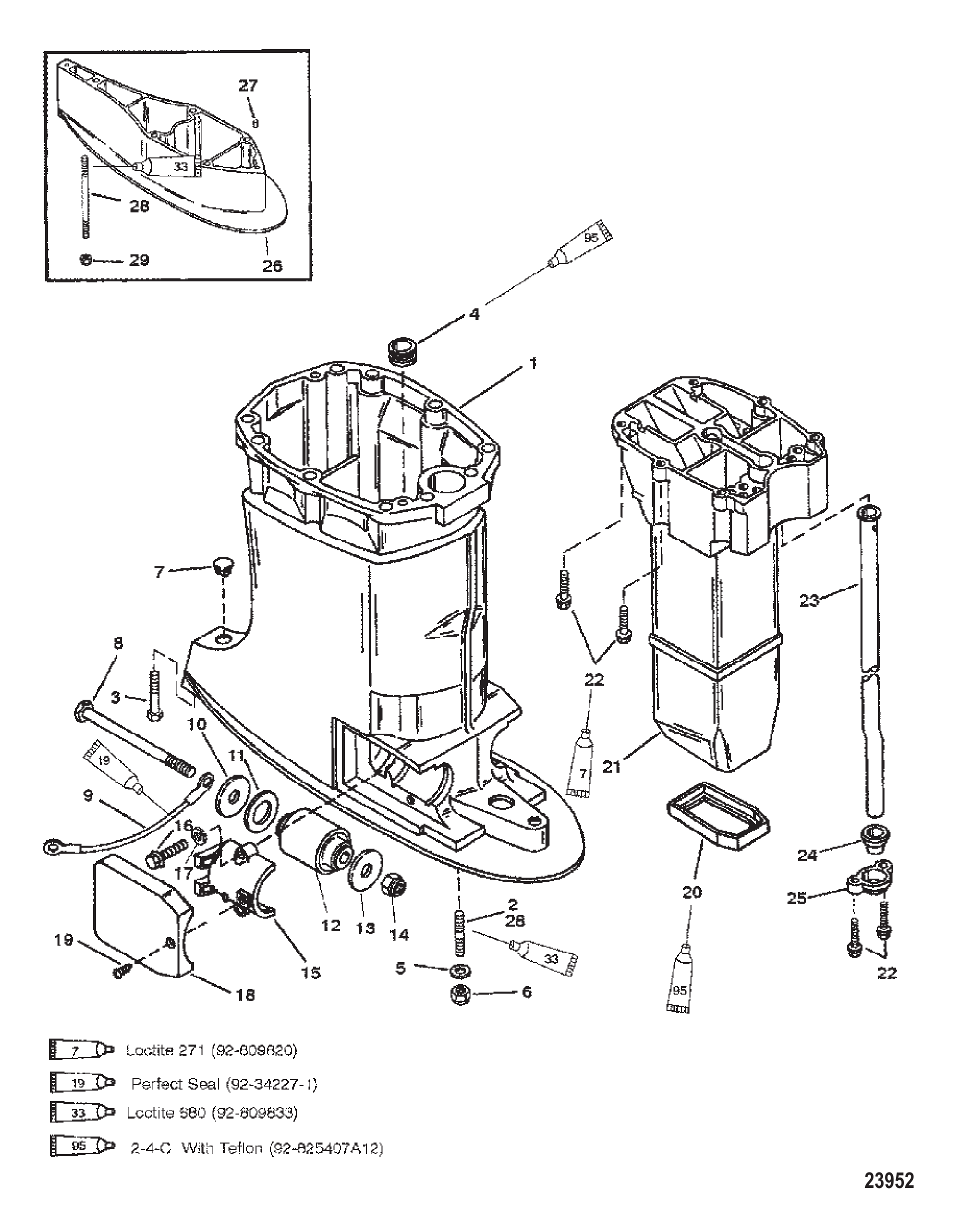

图 13驱动轴壳体(序列号0G438000及以上) DRIVESHAFT HOUSING (S/N-0G438000 AND UP)

REF	零件编号	中文名称	英文名称	数量
1	832937A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A06	传动轴壳体总成-加长型	HOUSING ASSEMBLY Driveshaft - Long	1
1	832937A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A06	传动轴壳体总成-加长型	HOUSING ASSEMBLY Driveshaft - Long	1
1	832938A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832938A06	传动轴壳体总成-超长/特超长型	HOUSING ASSEMBLY Driveshaft - X/XX-Long	1
1	832938A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832938A4	传动轴壳体-XL-GR	HOUSING-D/S-XL-GR	1
1	832938A3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	822257	双头螺柱（M12×1.75×50）	STUD (M12 X 1.75 X 50)	4
2	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
3	82130130	螺钉 (M10 x 30)	SCREW (M10 x 30)	1
4	8331231	护孔环	GROMMET	1
5	4002321	垫圈(12.80 mm x 24.0 mm x 2.4 mm)不锈钢	WASHER (12.80 mm x 24.0 mm x 2.4 mm) Stainless Steel	4
6	821280	螺母（M12×1.75）	NUT (M12 X 1.75)	4
6	4013812	螺母(M12)不锈钢	NUT (M12) Stainless Steel	4
7	64649	堵头	PLUG	1
8	815431	螺钉（M14×178）	SCREW (M14 x 178)	2
8	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
9	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
10	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
11	815433	垫圈	WASHER	2
11	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	2
12	8137711	支架	MOUNT	2
13	825190	垫圈	WASHER	1
14	815434	螺母	NUT	2
14	896602	螺母(M14)	NUT (M14)	2
15	8186442	卡箍	CLAMP	2
15	879150A90	下支架盖套件	COVER KIT Lower Mount	2
16	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
16	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
17	72521	内齿锁紧垫圈	LOCKWASHER Internal Tooth	1
18	818645F1	黑色盖	COVER Black	2
18	8M0001136	下支架盖	COVER Lower Mount	2
18	818645F2	盖板	COVER	2
18	818645F4	盖板	COVER	2
19	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
20	8329321	密封件	SEAL	1
21	833116A7	排气管总成	TUBE ASSEMBLY Exhaust	1
22	81893435	螺钉(M8×35)	SCREW (M8 x 35)	6
22	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
23	8329411	水管	TUBE Water	1
23	8M0042785	水管	TUBE-WATER	1
23	8329412	水管	TUBE Water	1
23	8M0042786	水管	TUBE Water	1
23	8329413	水管	TUBE Water	1
23	8M0042787	水管	TUBE-WATER	1
24	832940	密封件	SEAL	1
24	832940001	密封件	SEAL	1
25	8329391	卡箍	CLAMP	1
26	823979F1	隔套	SPACER	1
26	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
26	823979F2	隔套	SPACER	1
26	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
26	823979F3	隔套	SPACER	1
26	823979T5	ORD 823979T 1	ORD 823979T 1	1
27	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
28	824117	双头螺柱（M12×1.75×183）	STUD (M12 X 1.75 X 183)	4
28	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
28	824118	双头螺柱（M10×1.5×173）	STUD (M10 X 1.5 X 173)	1
29	400636	螺母（M10×1.5）	NUT (M10 X 1.5)	1

图 14双机连接杆套件 Dual Engine Tie Bar Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
1	715651	转向拉索套管	TUBE Steering Cable	1
2	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
3	41055	支架	MOUNT	1
4	42100	锁紧垫圈	TAB WASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	88404	锁紧垫圈	TAB WASHER	2
7	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
8	17729A1	支架	BRACKET	2
9	62055	螺钉(.312-24 x 1.250)	SCREW (.312-24 x 1.250)	4
10	17728	锁紧垫圈	TAB WASHER	4
11	140001	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	2
12	34863	螺母 (.375-24)	NUT (.375-24)	6
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	6
13	979331	转向眼环	STEERING EYE	2
13	8M0026167	转向眼环	STEERING EYE	2
14	23651	衬套(1.625)	SLEEVE (1.625)	2
15	97931	管材(4.00英寸)	TUBING (4.00 Inches)	2
16	8149513	联轴器(15.00英寸)	COUPLER (15.00 Inches)	1
16	8M0026098	联轴器15英寸	COUPLER 15 In.	1
17	42099	螺母(.562-18)	NUT (.562-18)	1
18	821169	联轴器	COUPLING	1
19	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
20	94319	螺钉(.375-24 x 1.5)	SCREW (.375-24 x 1.5)	1

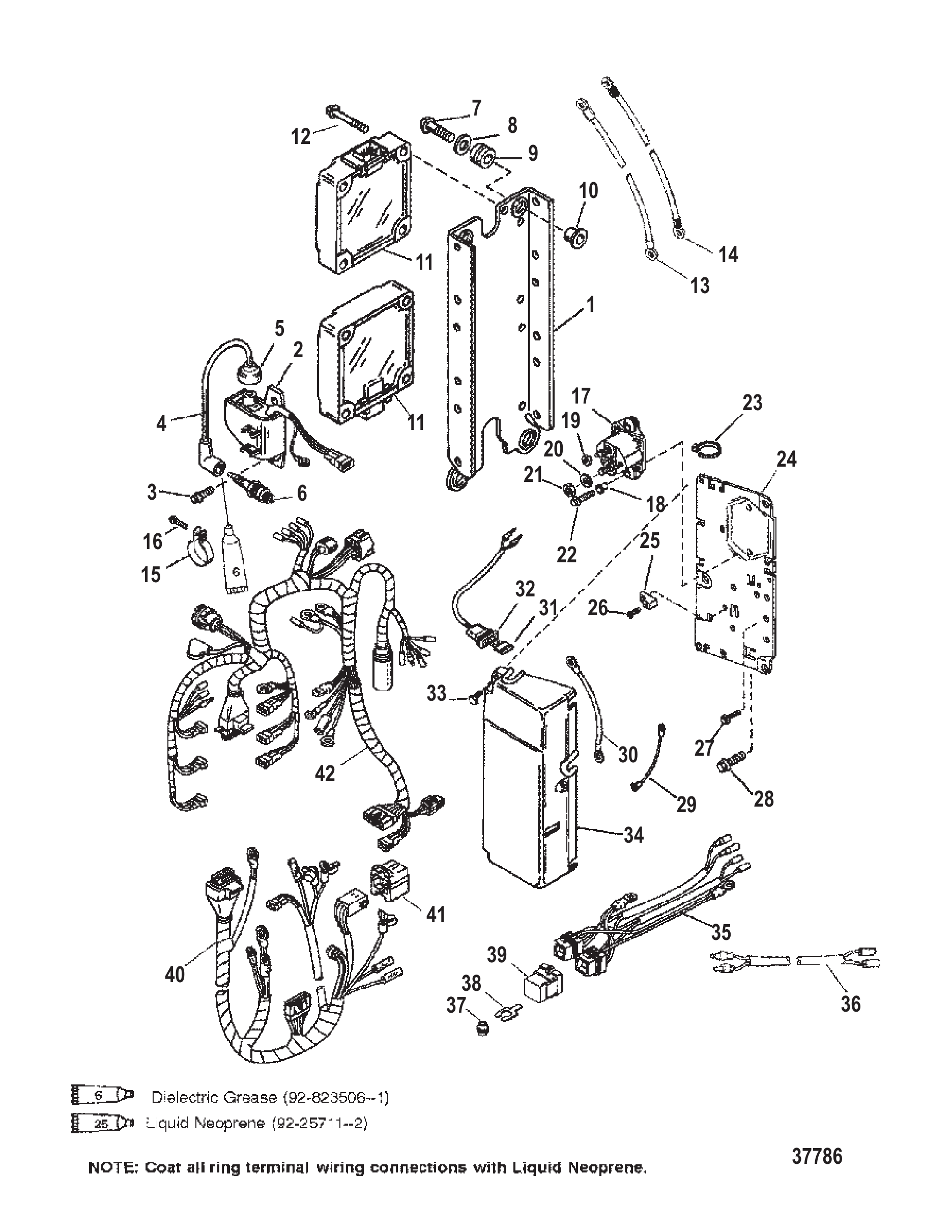

图 15电气元件(序列号0G303045及以下) ELECTRICAL COMPONENTS (S/N-0G303045 AND BELOW)

REF	零件编号	中文名称	英文名称	数量
1	825296	电气安装板	PLATE Electrical Mounting	1
2	827509A6	CDM总成	CDM ASSEMBLY	6
2	827509A12	转接套件	ADAPTOR KIT	6
3	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	13
4	821945A56	高压电缆总成	CABLE ASSEMBLY Hi Tension	1
5	63709A1	护套/端子套件	BOOT/TERMINAL KIT	6
6	941	火花塞	SPARK PLUG	6
7	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
7	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
8	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	4
9	825380	护孔环	GROMMET	4
9	825380001	护孔环	GROMMET	4
10	19064	衬套	BUSHING	4
11	8257534	发动机控制单元(CDI)	ECU Engine Control Unit (CDI)	1
11	830044T04	电控单元	ECU	1
11	8257542	发动机控制单元(EFI)	ECU Engine Control Unit (EFI)	1
11	830046T02	电控单元	ECU	1
12	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	8
13	88439A23	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
13	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
14	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
15	826188	卡箍	CLAMP	1
16	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1
17	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
18	818968	衬套	BUSHING	AR
18	8M0214955	衬套	BUSHING	AR
19	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
20	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
21	68292	螺母(.312-18)	NUT (.312-18)	2
21	8M0204668	螺母(.312-18)	NUT (.312-18)	2
22	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	8212282	电磁阀安装板	PLATE Solenoid Mounting	1
25	45915	端子排	TERMINAL BLOCK	1
26	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
26	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
27	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	1
27	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
27	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
28	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
29	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
30	93388A9	电缆总成(黑色)(15英寸)	CABLE ASSEMBLY (BLACK)(15 IN.)	1
30	93388A8	电缆总成(黑色)(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black (12-1/2 IN.)	1
31	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
32	19637	保险丝插座	SOCKET Fuse	1
33	82239320	螺钉（M5×20）	SCREW (M5 x 20)	3
34	8216091	盖板	COVER	1
35	826802A2	升降线束总成	HARNESS ASSEMBLY Trim	1
36	827356A2	换挡中断线束总成(26英寸)	HARNESS ASSEMBLY SHIFT INTERRUPT (26 IN.)	1
37	818967	护孔环	GROMMET	1
37	8M0207785	护孔环	GROMMET	1
38	828102	支架	BRACKET	2
38	8M0207771	安装支架	BRACKET Mounting	2
39	828151	继电器	RELAY	2
39	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
40	825763A2	线束总成(EFI)	HARNESS ASSEMBLY EFI	1
41	822449A1	连接器总成	CONNECTOR ASSEMBLY	1
42	825433A5	点火线束总成	HARNESS ASSEMBLY Ignition	1

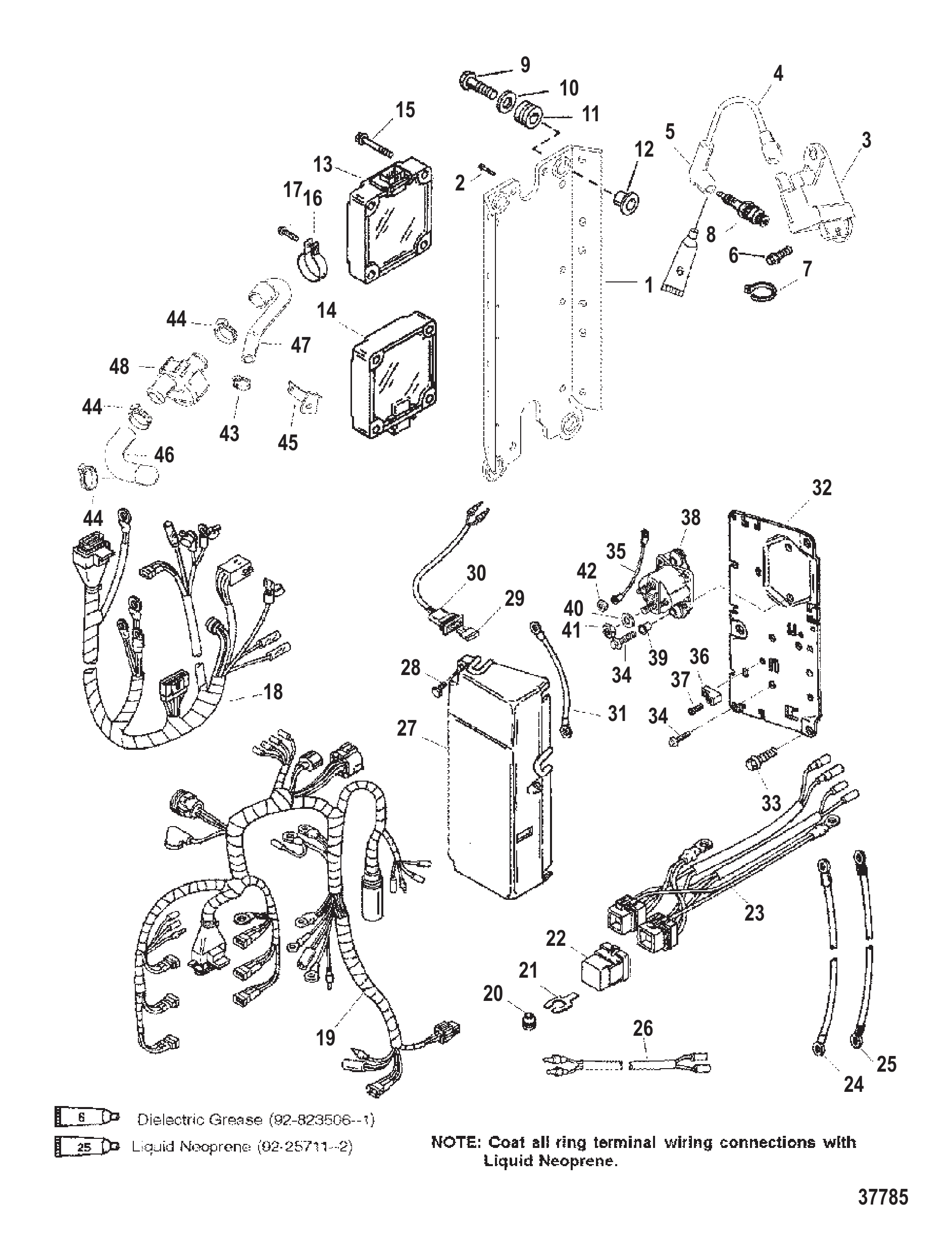

图 16电气元件(序列号0G303046及以上) ELECTRICAL COMPONENTS (S/N-0G303046 AND UP)

REF	零件编号	中文名称	英文名称	数量
1	8252961	电气安装板	PLATE Electrical Mounting	1
1	825296T1	电气安装板	PLATE Electrical Mounting	1
2	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
3	827509A7	CDM总成	CDM ASSEMBLY	6
3	827509T7	CDM模块总成	CDM MODULE ASSEMBLY	6
4	813706A56	高压电缆总成（6件套）	CABLE ASSEMBLY Hi Tension (SET OF 6)	1
4	821945A61	高压电缆总成（单根）	CABLE ASSEMBLY Hi Tension (SINGLE CABLE)	6
5	63709A1	护套/端子套件	BOOT/TERMINAL KIT	6
6	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	12
7	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	941	火花塞	SPARK PLUG	6
9	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
9	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
10	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	4
11	825380	护孔环	GROMMET	4
11	825380001	护孔环	GROMMET	4
12	19064	衬套	BUSHING	4
13	8300448	发动机控制单元ECU	ECU Engine Control Unit	1
13	83004414T	电控单元	ECU	1
13	8300449	发动机控制单元ECU	ECU Engine Control Unit	1
13	83004415T	电控单元	ECU	1
13	8300444	发动机控制单元ECU	ECU Engine Control Unit	1
13	830044T04	电控单元	ECU	1
13	8300445	发动机控制单元ECU	ECU Engine Control Unit	1
13	830044T05	电控单元	ECU	1
14	8300467	发动机控制单元ECU	ECU Engine Control Unit	1
14	830046T07	电控单元	ECU	1
14	8300468	发动机控制单元ECU	ECU Engine Control Unit	1
14	830046T08	电控单元	ECU	1
14	8300464	发动机控制单元ECU	ECU Engine Control Unit	1
14	8300465	发动机控制单元ECU	ECU Engine Control Unit	1
14	830046T05	电控单元	ECU	1
14	8300462	发动机控制单元ECU	ECU Engine Control Unit	1
14	830046T02	电控单元	ECU	1
14	8300461	发动机控制单元ECU	ECU Engine Control Unit	1
14	830046T01	电控单元	ECU	1
15	82129145	螺钉（M6 x 45）	SCREW (M6 x 45)	8
16	826188	卡箍	CLAMP	1
17	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1
18	825763A5	线束总成(EFI)	HARNESS ASSEMBLY (EFI)	1
19	825433A11	点火线束总成	HARNESS ASSEMBLY Ignition	1
20	818967	护孔环	GROMMET	2
20	8M0207785	护孔环	GROMMET	2
21	828102	支架	BRACKET	2
21	8M0207771	安装支架	BRACKET Mounting	2
22	828151	继电器	RELAY	2
22	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
23	826802A2	升降线束总成	HARNESS ASSEMBLY Trim	1
24	88439A23	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
24	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
25	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
26	827356A2	线束总成（26英寸）	HARNESS ASSEMBLY (26 IN.)	1
27	8216091	盖板	COVER	1
28	82239320	螺钉（M5×20）	SCREW (M5 x 20)	3
29	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
30	19637	保险丝插座	SOCKET Fuse	1
31	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
32	8212282	电磁阀安装板	PLATE Solenoid Mounting	1
33	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
34	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	4
35	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
36	45915	端子排	TERMINAL BLOCK	1
37	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
37	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
37	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	1
37	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
38	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
39	818968	衬套	BUSHING	AR
39	8M0214955	衬套	BUSHING	AR
40	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
41	68292	螺母(.312-18)	NUT (.312-18)	2
41	8M0204668	螺母(.312-18)	NUT (.312-18)	2
42	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
43	850895	卡箍	CLAMP	1
44	850896	卡箍 (28.6)	CLAMP (28.6)	3
45	850802	支架	BRACKET	1
46	850803	进水管	HOSE (INLET)	1
47	850804	出水管	HOSE (OUTLET)	1
48	850801A1	脉冲冲洗装置	PULSE FLUSH	1
48	850801T2	脉冲冲洗装置	PULSE FLUSH	1

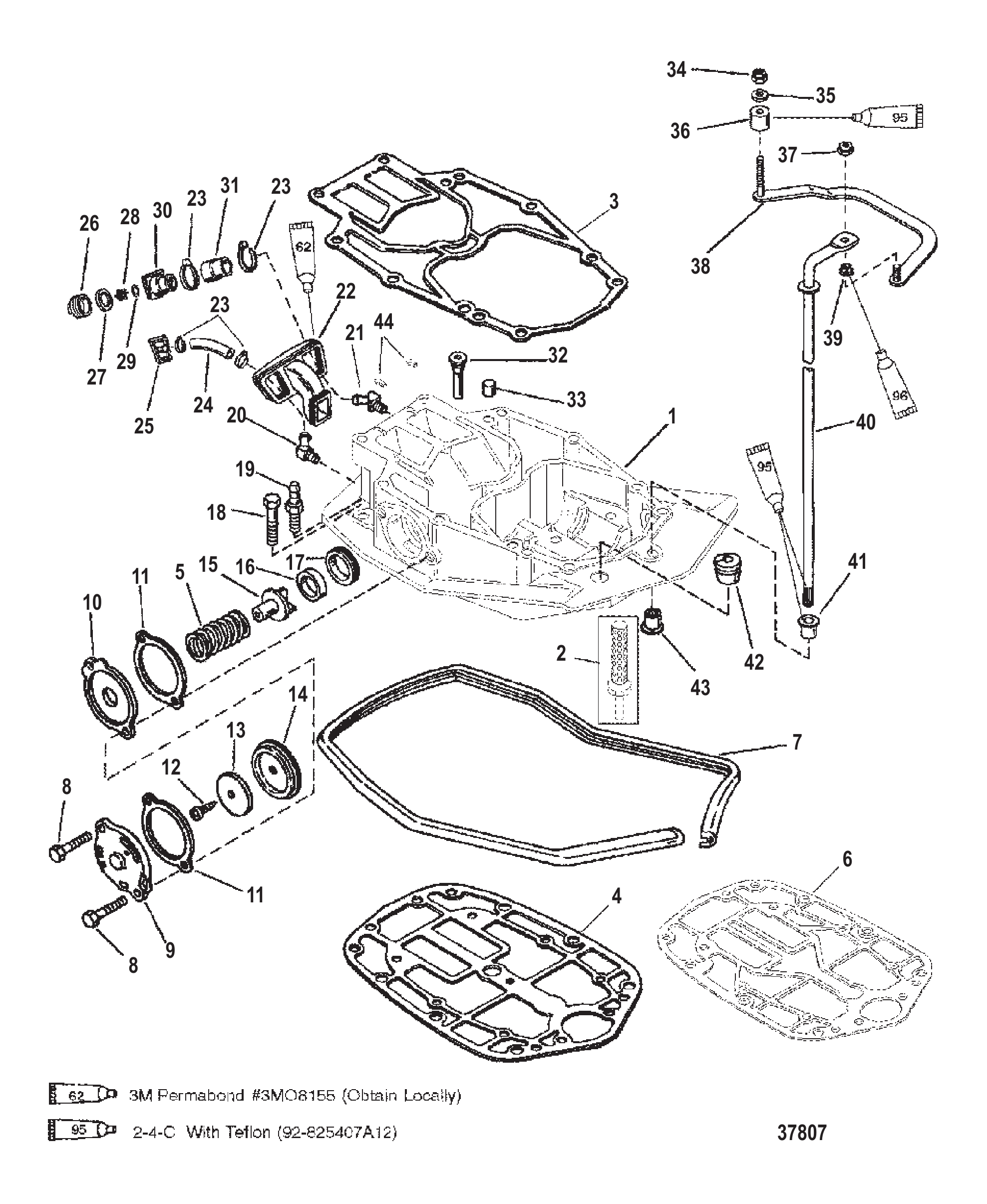

图 17排气板 EXHAUST PLATE

REF	零件编号	中文名称	英文名称	数量
1	818450A2	排气板总成	PLATE ASSEMBLY Exhaust	1
1	832935A1	排气板总成	PLATE ASSEMBLY Exhaust	1
2	832994	滤网	STRAINER	2
3	8139322	衬垫	GASKET	1
3	8329331	衬垫	GASKET	1
3	8329335	衬垫	GASKET	1
4	823988	衬垫(下部)	GASKET (LOWER)	1
5	64878	弹簧(黑色)	SPRING (Black)	1
5	854478	弹簧	SPRING	1
5	64878	弹簧(黑色)	SPRING (Black)	1
6	8329342	衬垫(下部)	GASKET (LOWER)	1
6	8329344	衬垫	GASKET	1
7	8238051	密封件	SEAL	1
7	8M0043157	密封件	SEAL	1
8	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
8	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
9	656632	盖板	COVER	1
9	8M0237835	罩盖总成	COVER ASSY	1
10	65664A1	隔板总成	PLATE ASSEMBLY	1
11	88907	衬垫	GASKET	2
11	88907003	衬垫	GASKET	2
12	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
13	76451	垫圈	WASHER	1
14	64877	隔膜	DIAPHRAGM	1
14	648771	隔膜	DIAPHRAGM	1
15	814189	提动阀	POPPET	1
16	814191	护孔环	GROMMET	1
17	814190	托架	CARRIER	1
18	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
18	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
19	34982	连接器	CONNECTOR	2
20	78279	弯头（45度）	ELBOW (45 DEGREES)	1
20	8M0207781	弯头	ELBOW	1
21	821975	45度弯头	ELBOW 45 Degree	1
22	821255	怠速排气套	BOOT Idle Exhaust	1
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	830756109	软管(57英寸散装)(2-1/2英寸)	HOSE (57.00 Inches Bulk) (2-1/2 IN.)	1
24	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
25	821904	示流器接头	FITTING Tell-Tale	1
25	8M0077650	示流器接头	FITTING Tell-Tale	1
26	821908	堵头	PLUG	1
27	821915	垫圈	WASHER	1
28	821963	止回阀	CHECK VALVE	1
28	8219631	止回阀	CHECK VALVE	1
29	30641	O型圈(0.299x0.103)	O-RING (.299 x .103)	1
30	821952	接头	FITTING	1
31	821976	软管	HOSE	1
32	817519A1	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
33	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	4
34	8268336	螺母 (M6)	NUT (M6)	1
34	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
35	35459	垫圈	WASHER	1
36	824012	滚轮	ROLLER	1
37	8268336	螺母 (M6)	NUT (M6)	1
37	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
38	8141935	换挡连杆	SHIFT LINK	1
38	883142A03	换挡连杆套件	SHIFT LINK KIT	1
39	42994	衬套	BUSHING	1
40	8240701	上换挡轴	SHIFT SHAFT Upper	1
40	8M0036408	换挡轴	SHAFT-SHIFT	1
40	8240702	上换挡轴	SHIFT SHAFT Upper	1
40	8M0187153	XL型上换挡轴	SHAFT SHIFT UP XL	1
40	8240703	上换挡轴	SHIFT SHAFT Upper	1
41	48237	衬套	BUSHING	1
42	19565	护孔环	GROMMET	1
42	19565002	护孔环	GROMMET	1
43	43585	联轴器	COUPLING	1
44	828808	堵头	PLUG	2
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

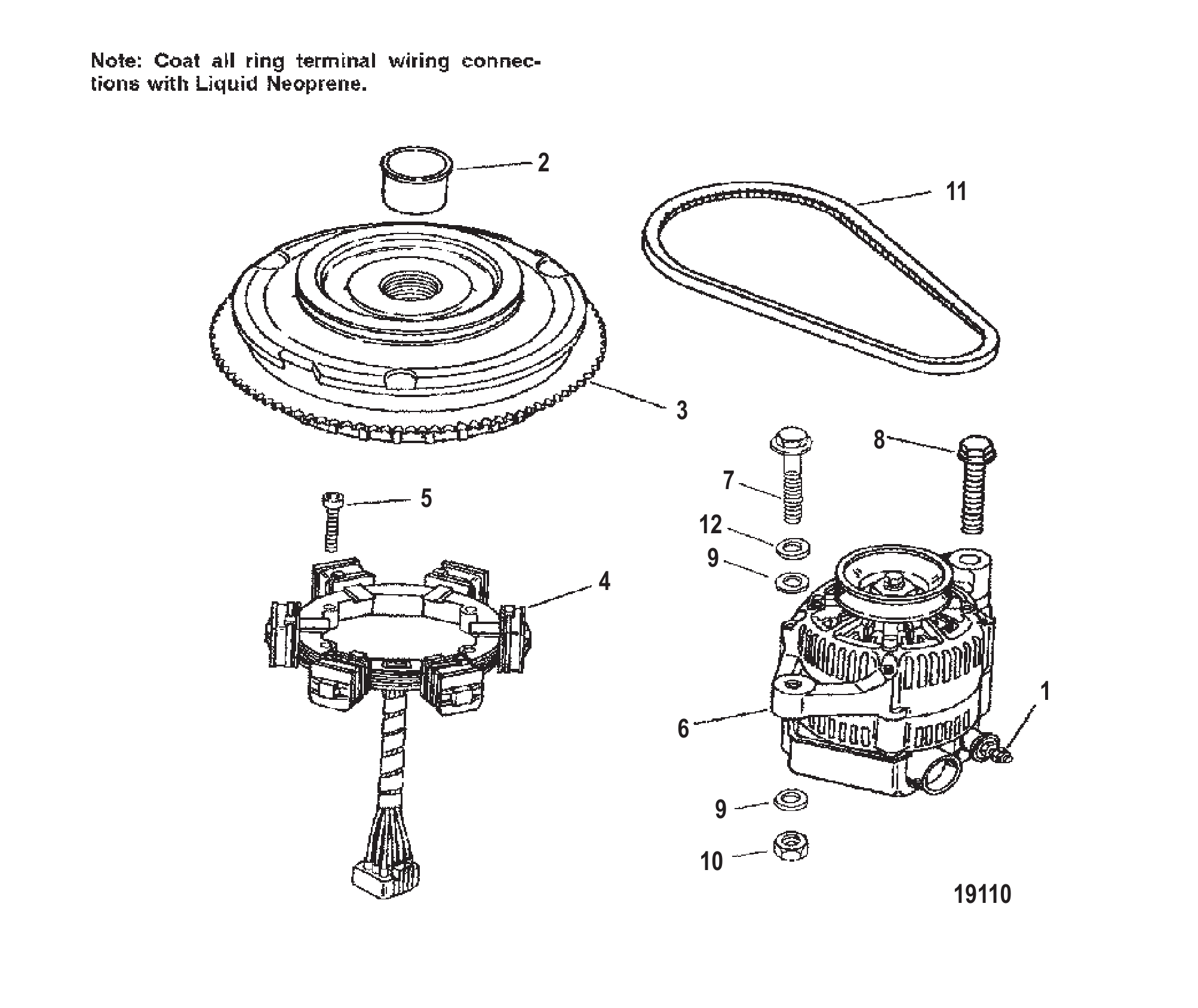

图 18飞轮/定子 FLYWHEEL/STATOR

REF	零件编号	中文名称	英文名称	数量
1	8268336	螺母 (M6)	NUT (M6)	1
1	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
2	45907	黄色塞	PLUG Yellow	1
3	821033A2	飞轮	FLYWHEEL	1
3	821033T2	飞轮	FLYWHEEL	1
4	821935A5	定子	STATOR	1
5	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
6	821663A1	交流发电机	ALTERNATOR	1
7	82446155	螺钉(M10×55)	SCREW (M10 x 55)	1
8	82130140	螺钉(M10×40)	SCREW (M10 x 40)	1
9	796431	垫圈	WASHER	2
10	400266	螺母(M10)	NUT (M10)	1
10	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	1
11	497561	V型皮带	V BELT	1
11	49756Q1	V型皮带	V BELT	1
12	17457	垫圈	WASHER	1

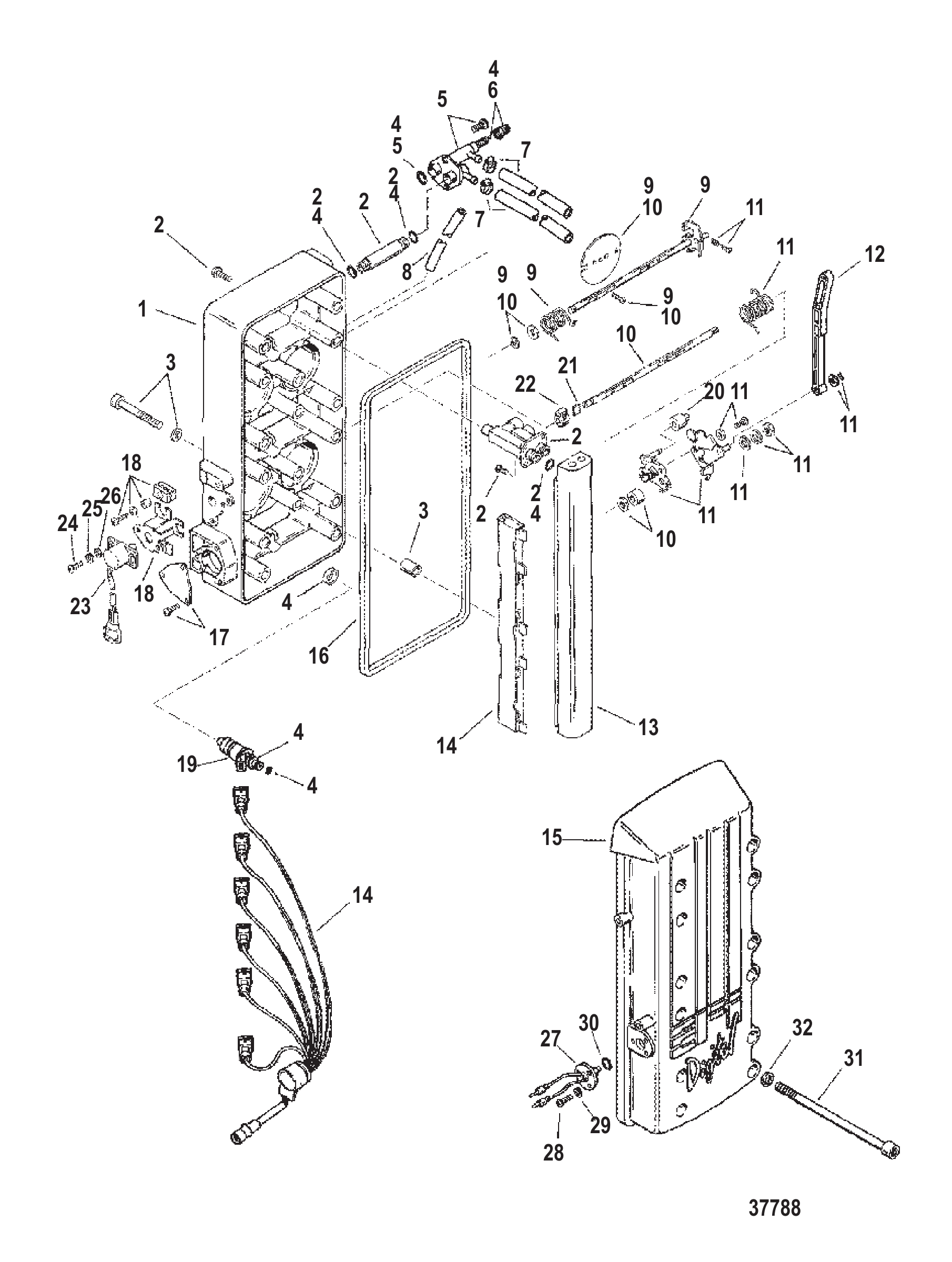

图 19燃油管理系统 FUEL MANAGEMENT SYSTEM

REF	零件编号	中文名称	英文名称	数量
-	825818A13	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
-	825818A14	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
-	825818A12	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	8276934	节气门体	THROTTLE BODY	1
1	827693T4	节气门体	THROTTLE BODY	1
1	8276935	节气门体	THROTTLE BODY	1
1	827693T5	节气门体	THROTTLE BODY	1
1	8276931	节气门体	THROTTLE BODY	1
1	827693T4	节气门体	THROTTLE BODY	1
1	8276932	节气门体	THROTTLE BODY	1
1	827693T5	节气门体	THROTTLE BODY	1
2	8090571	燃油管接头套件	JOINT KIT Fuel Pipe	1
3	8276983	螺钉套件	SCREW KIT	1
4	150291	O型圈套件	O-RING KIT	1
5	8142331	FMA接头套件	FMA JOINT KIT	1
5	814233T1	FMA接头套件	FMA JOINT KIT	1
6	8090591	施拉德阀套件	SCHRADER VALVE KIT	1
7	827694	管件套件	TUBING KIT	1
7	827694A02	软管套件	HOSE KIT	1
8	8276941	管件套件	TUBING KIT	1
8	897992A01	管件套件	TUBING KIT	1
9	8090843	油门轴	SHAFT Throttle	1
9	809084	油门轴	SHAFT Throttle	1
9	8090843	油门轴	SHAFT Throttle	1
10	8090842	节气门轴套件	SHAFT KIT Throttle	1
10	8090841	节气门轴套件	SHAFT KIT Throttle	1
10	8090842	节气门轴套件	SHAFT KIT Throttle	1
11	827697A1	连杆杠杆套件	LEVER KIT Link	1
12	154441	连接杆	LINK	1
13	8276991	燃油导轨	FUEL RAIL	1
14	154432	线束套件	HARNESS KIT	1
14	154431	线束套件	HARNESS KIT	1
15	8276921	盖板	COVER	1
16	187921	密封件	SEAL	1
17	827696	固定套件	RETAINER KIT	1
18	809093	TPS支架套件	BRACKET KIT TPS	5
19	187151	喷油器套件	INJECTOR KIT	6
19	805225A1	燃油喷油器总成	INJECTOR ASSEMBLY Fuel	6
20	67748	滚轮	ROLLER	1
21	89694	键	KEY	1
22	821153	联轴器	COUPLING	1
23	821664	节气门位置传感器	SENSOR Throttle Position	1
24	4005685	螺钉（M4×10）	SCREW (M4 x 10)	2
25	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
26	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
27	13221A1	温度传感器总成	SENSOR ASSEMBLY Temperature	1
27	13221T01	温度传感器	SENSOR TEMP	1
28	4005685	螺钉（M4×10）	SCREW (M4 x 10)	3
29	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
30	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
31	40132	螺钉(M8×125)	SCREW (M8 x 125)	12
32	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	12
32	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	12

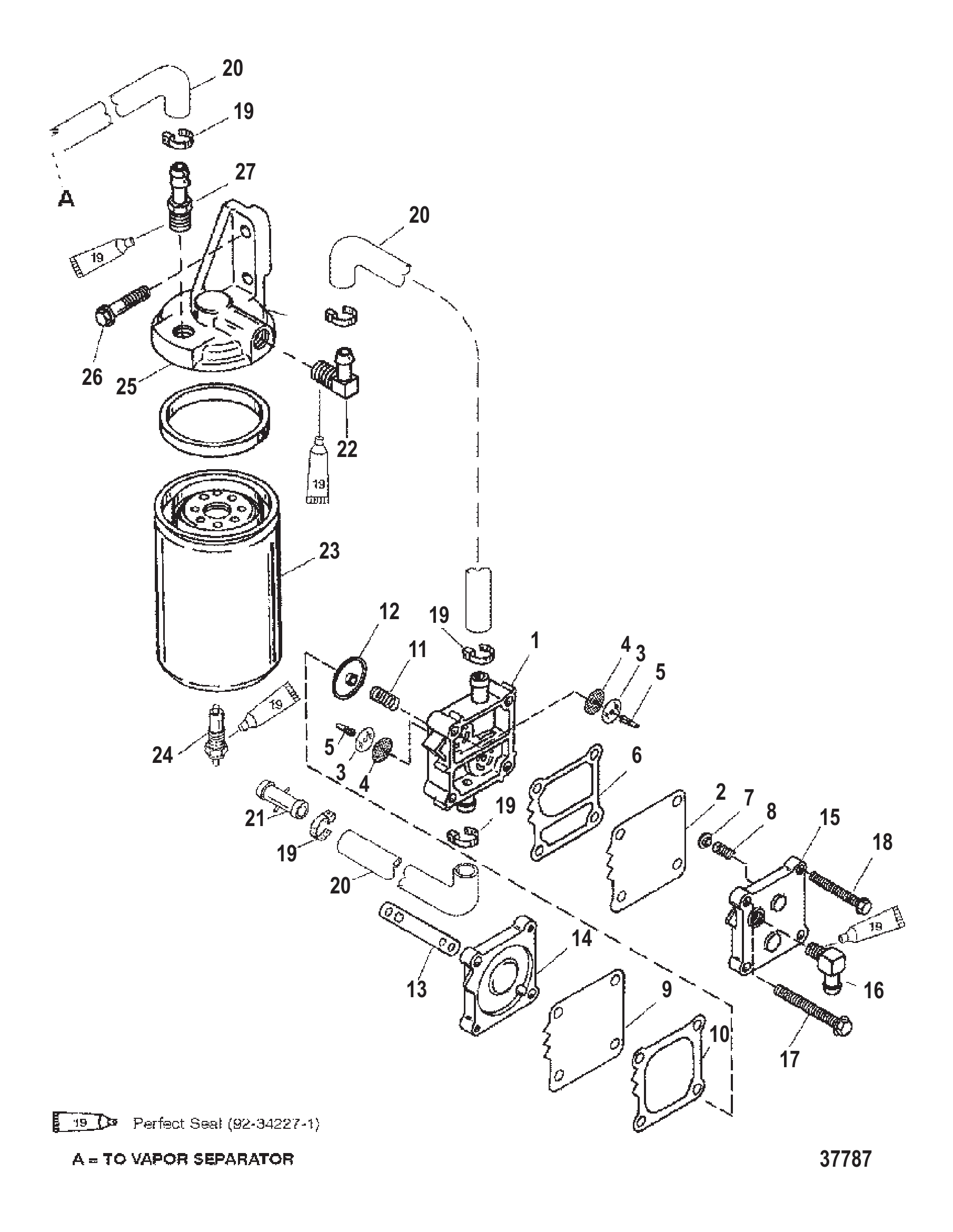

图 20燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	14360A43	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	14360A78	燃油泵套件	PUMP KIT Fuel	1
2	42990A10	膜片组件	DIAPHAGM KIT	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NSS	橡胶止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	2
5	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
6	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
7	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
8	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
10	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
11	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
12	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
13	987691	底座衬垫	GASKET Base	1
13	8M0204705	衬垫@2	GASKET @2	1
14	144303	底座	BASE	1
15	987752	安装板	PLATE	1
16	62910	90度弯头(0.125-27)	ELBOW (.125-27) (90 DEGREES)	1
16	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
17	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
18	82104540	螺钉(M5 x 40)	SCREW (M5 x 40)	2
19	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	83075780	管材(28.00英寸散装)(17英寸)	TUBING (28.00 Inches Bulk) (17 IN.)	3
20	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	3
21	822769	连接器	CONNECTOR	1
22	136071	弯头(含参考号25)	ELBOW (INCLUDED WITH REF. #25)	1
23	18458A3	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
23	18458Q3	燃油滤清器	FILTER-FUEL	1
23	18458A4	滤清器套件	FILTER KIT	1
23	18458Q4	燃油水分离滤清器	FILTER Fuel-Water Separating	1
24	14570	探头	PROBE	1
24	828586	探头	PROBE	1
24	8M0204710	探头	PROBE	1
25	13170A3	底座	BASE	1
26	82130030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
27	897712	直型连接器(.250-18)	CONNECTOR (.250-18) (STRAIGHT)	1
27	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

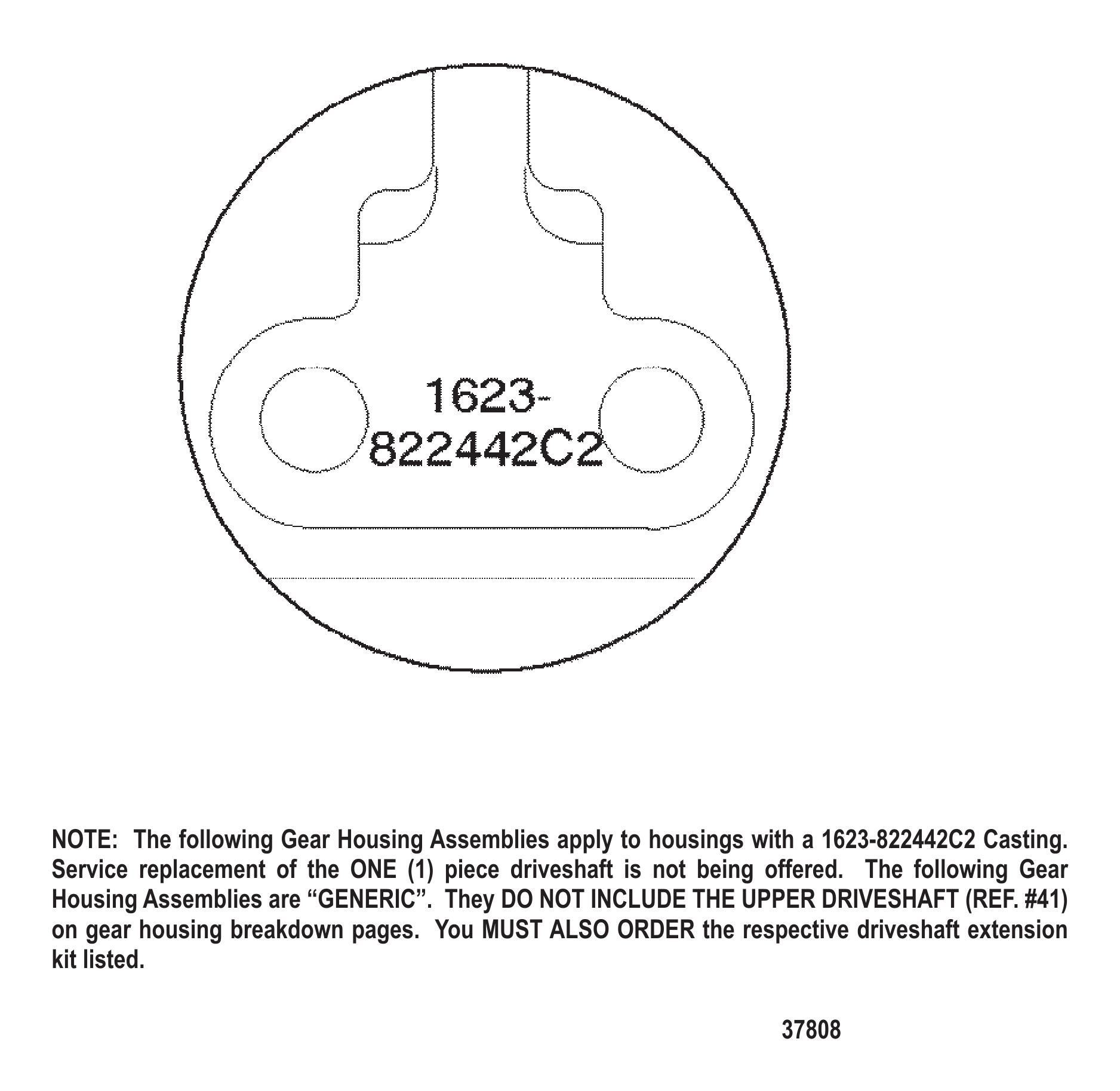

图 21齿轮箱图表(序列号0G437999及以下) GEAR HOUSING CHART (S/N-0G437999 AND BELOW)

REF	零件编号	中文名称	英文名称	数量
-	822442A51	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T77	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A52	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T78	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A53	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	857113T2	齿轮箱	GEAR HOUSING	1
-	822442A54	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442T82	灰色齿轮箱CXL	GEAR HSG GRAY CXL	1
-	827754A1	传动轴延长套件 (长-20英寸)	EXTENSION KIT Driveshaft (LONG-20 IN.)	1
-	827755A1	传动轴延长套件 (加长-25英寸)	EXTENSION KIT Driveshaft (X-LONG-25 IN.)	1
-	826353A1	传动轴延长套件 (超长-30英寸)	EXTENSION KIT Driveshaft (XX-LONG-30 IN.)	1

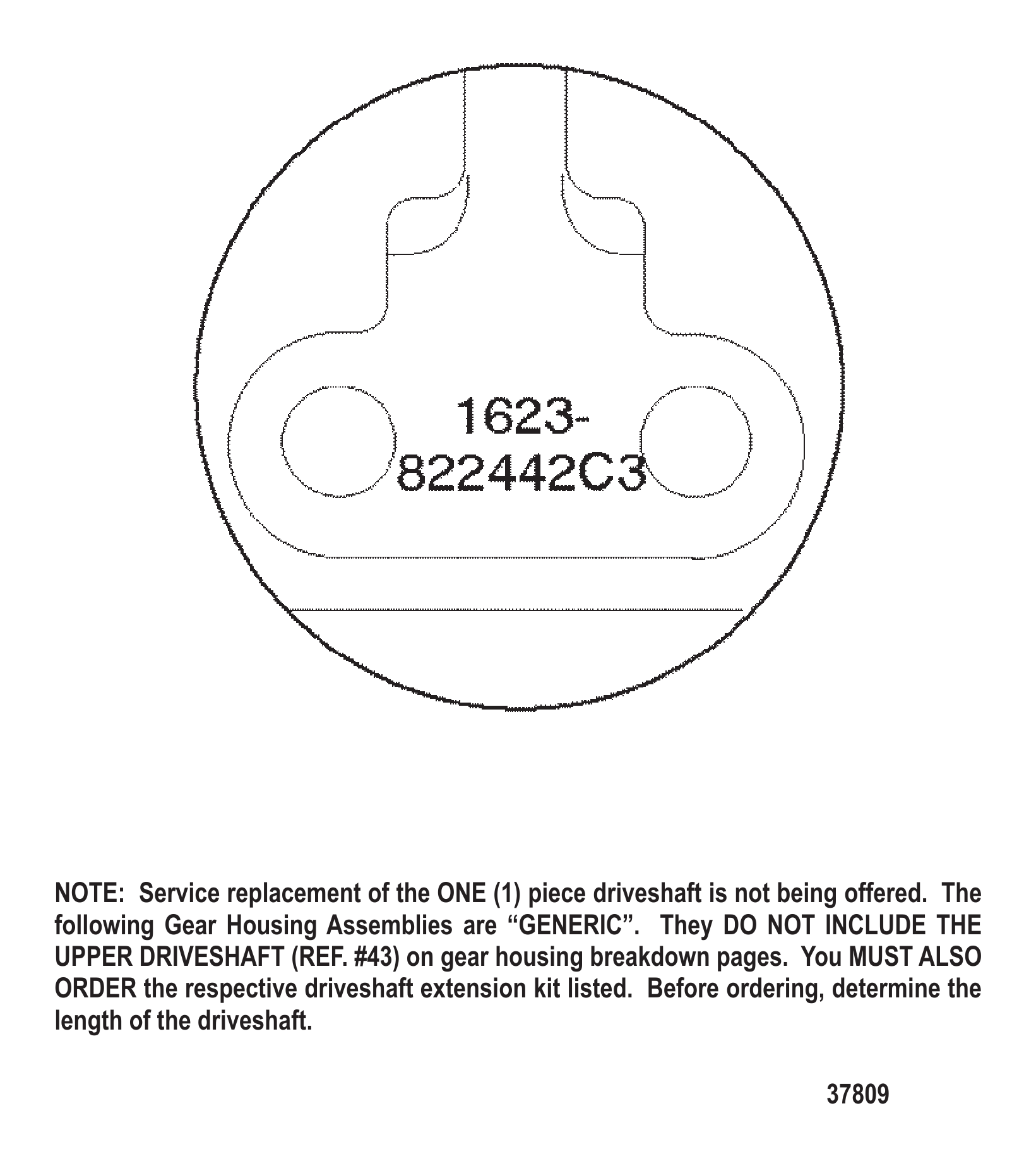

图 22齿轮箱图表(序列号0G438000及以上) GEAR HOUSING CHART (S/N-0G438000 AND UP)

REF	零件编号	中文名称	英文名称	数量
-	822442A77	齿轮箱总成(黑色)	GEAR HOUSING ASSEMBLY (BLACK)	1
-	822442T77	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A78	齿轮箱总成(灰色)	GEAR HOUSING ASSEMBLY (GRAY)	1
-	822442T78	REF OB PB 99-02	REF OB PB 99-02	1
-	822442A80	齿轮箱总成 (白色)	GEAR HOUSING ASSEMBLY (WHITE)	1
-	822442T80	白色齿轮箱	GEAR HSG -WHITE	1
-	822442A81	齿轮箱总成(黑色)	GEAR HOUSING ASSEMBLY (BLACK)	1
-	857113T2	齿轮箱	GEAR HOUSING	1
-	822442A82	齿轮箱总成(灰色)	GEAR HOUSING ASSEMBLY (GRAY)	1
-	822442T82	灰色齿轮箱CXL	GEAR HSG GRAY CXL	1
-	822442A85	齿轮箱总成 (白色)	GEAR HOUSING ASSEMBLY (WHITE)	1
-	822442T85	白色齿轮箱C/R	GEAR HSG.-WH C/R	1
-	822442A95	齿轮箱总成(黑色)	GEAR HOUSING ASSEMBLY (BLACK)	1
-	822442T95	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	822442A96	齿轮箱总成(灰色)	GEAR HOUSING ASSEMBLY (GRAY)	1
-	822442T96	灰色齿轮箱	GEAR HOUSING-GR	1
-	827754A1	传动轴延长套件 (长-20英寸)	EXTENSION KIT Driveshaft (LONG-20 IN.)	1
-	827755A1	传动轴延长套件 (加长-25英寸)	EXTENSION KIT Driveshaft (X-LONG-25 IN.)	1
-	826353A1	传动轴延长套件 (超长-30英寸)	EXTENSION KIT Driveshaft (XX-LONG-30 IN.)	1

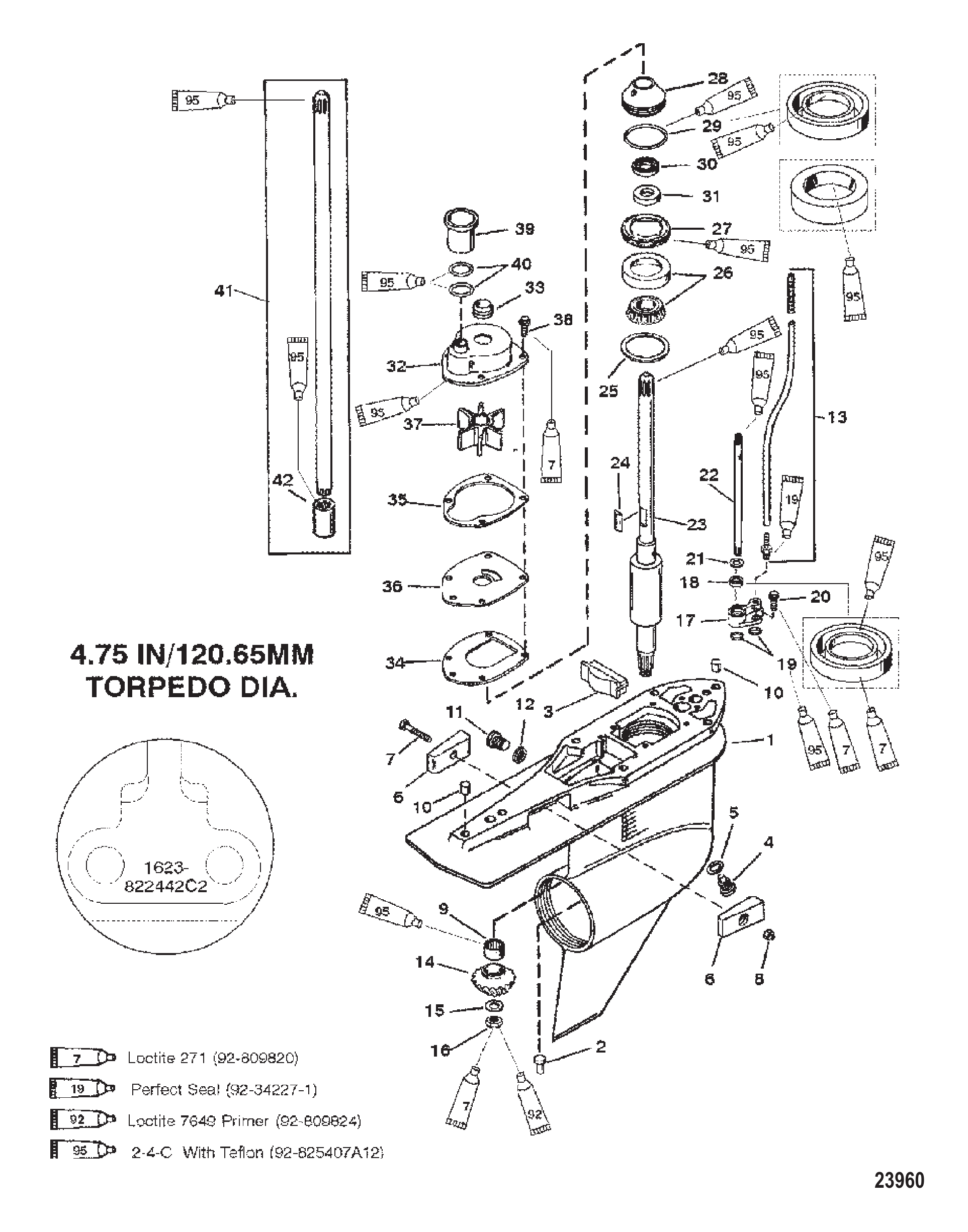

图 23齿轮箱壳体(驱动-标准/反转-0G437999及以下-1623-822442C2) G/HSG DRIVE-STD/COUNTER-0G437999 AND BELOW-1623-822442C2

REF	零件编号	中文名称	英文名称	数量
1	822442A25	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic - Black	1
1	822442A26	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	826134	阳极块	ANODE	2
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	8268336	螺母 (M6)	NUT (M6)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
11	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
11	79953Q04	放油螺钉套件	SCREW KIT Drain	1
12	19183	纤维垫圈	WASHER Fiber	1
12	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
13	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
13	85822A6	连接器	CONNECTOR	1
14	NSS	小齿轮(不单独销售)(属于43-826181A2或43-826287A1部件)	NOT SOLD SEPARATE Pinion Gear (PART OF 43-826181A2 or 43-826287A1)	1
14	NSS	小齿轮(不单独销售)(属于43-828072A2或43-828289A3部件)	NOT SOLD SEPARATE Pinion Gear(PART OF 43-828072A2 or 43-828289A3)	1
14	NSS	小齿轮(不单独销售)(属于43-812975A5部件)	NOT SOLD SEPARATE Pinion Gear (Part of 43-812975A5)	1
15	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	815921A4	衬套总成	BUSHING ASSEMBLY	1
18	8164641	油封	SEAL Oil	1
18	8M0246145	油封	OIL SEAL	1
19	36318	O型圈(0.799英寸)	O-RING (.799)	2
19	8M0214927	O型圈@5	O RING @5	2
20	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	2
21	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
22	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
23	816472	传动轴(下)	DRIVESHAFT (LOWER)	1
23	8M0140442	驱动轴	DRIVESHAFT	1
24	43037	键	KEY	1
24	8M0204723	键	KEY	1
25	42637A1	垫片组	SHIM SET	AR
25	8M0063267	垫片组	SHIM SET	AR
26	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
26	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
27	824519	固定座	RETAINER	1
27	8245191	固定座	RETAINER	1
28	821759A2	托架总成	CARRIER ASSEMBLY	1
28	8M0214948	托架总成	CARRIER ASSY	1
29	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
29	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
30	16977	油封	SEAL Oil	1
31	89238	油封	SEAL Oil	1
32	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
33	816575A2	密封套件	SEAL KIT	1
34	430331	衬垫	GASKET	1
35	817277	衬垫	GASKET	1
35	8172771	水泵上垫片	GASKET Water Pump, Upper	1
36	817276	面板	FACEPLATE	1
36	8M0204709	面板	FACEPLATE	1
37	430262	叶轮	IMPELLER	1
37	43026T2	叶轮	IMPELLER	1
38	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
39	816597A1	联轴器总成	COUPLING ASSEMBLY	1
40	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
40	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
41	827754A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	826353A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	824114A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	823901A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
41	824115A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
42	823902	联轴器	COUPLING	1
-	816575A5	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A6	水泵维修套件	REPAIR KIT Water Pump	1

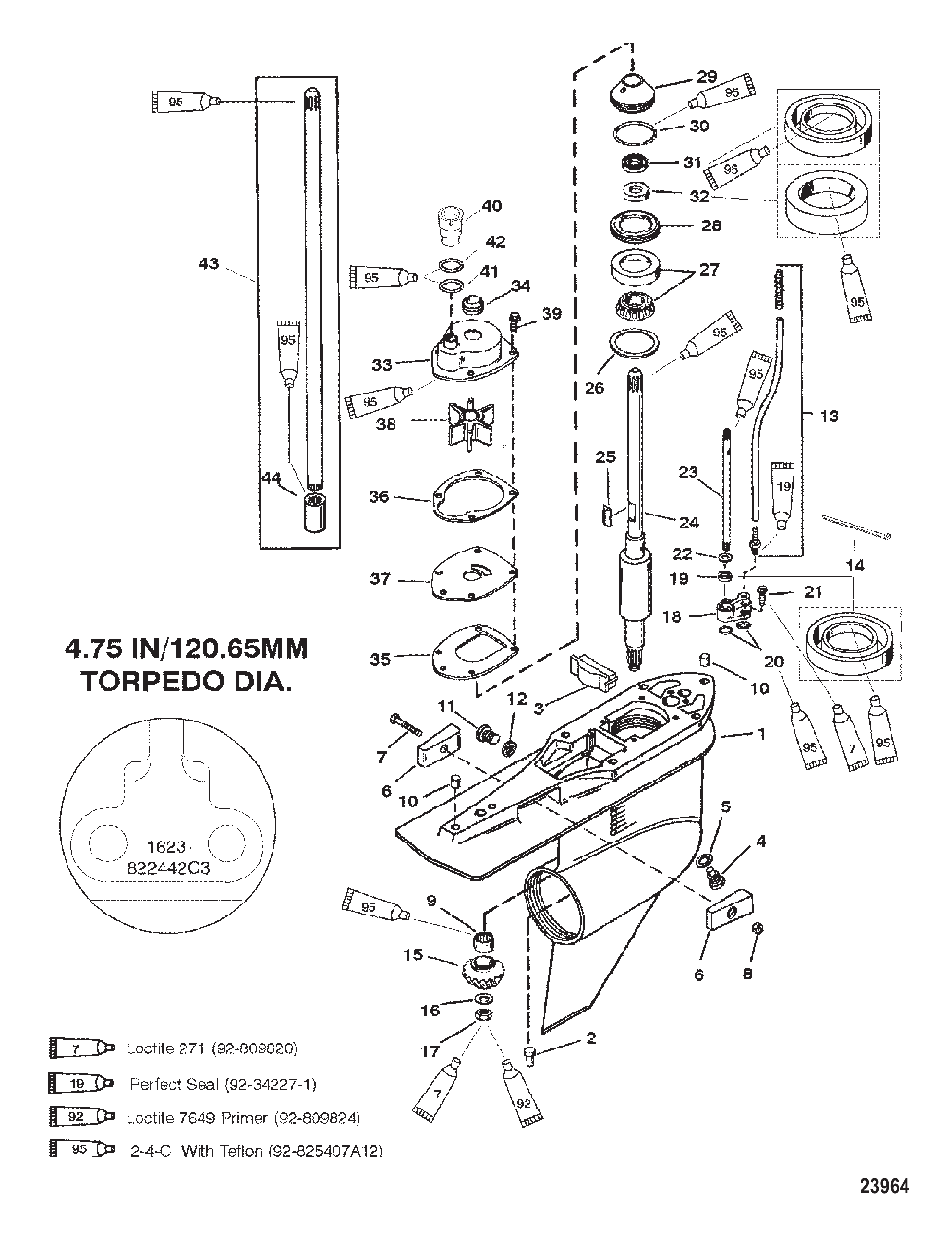

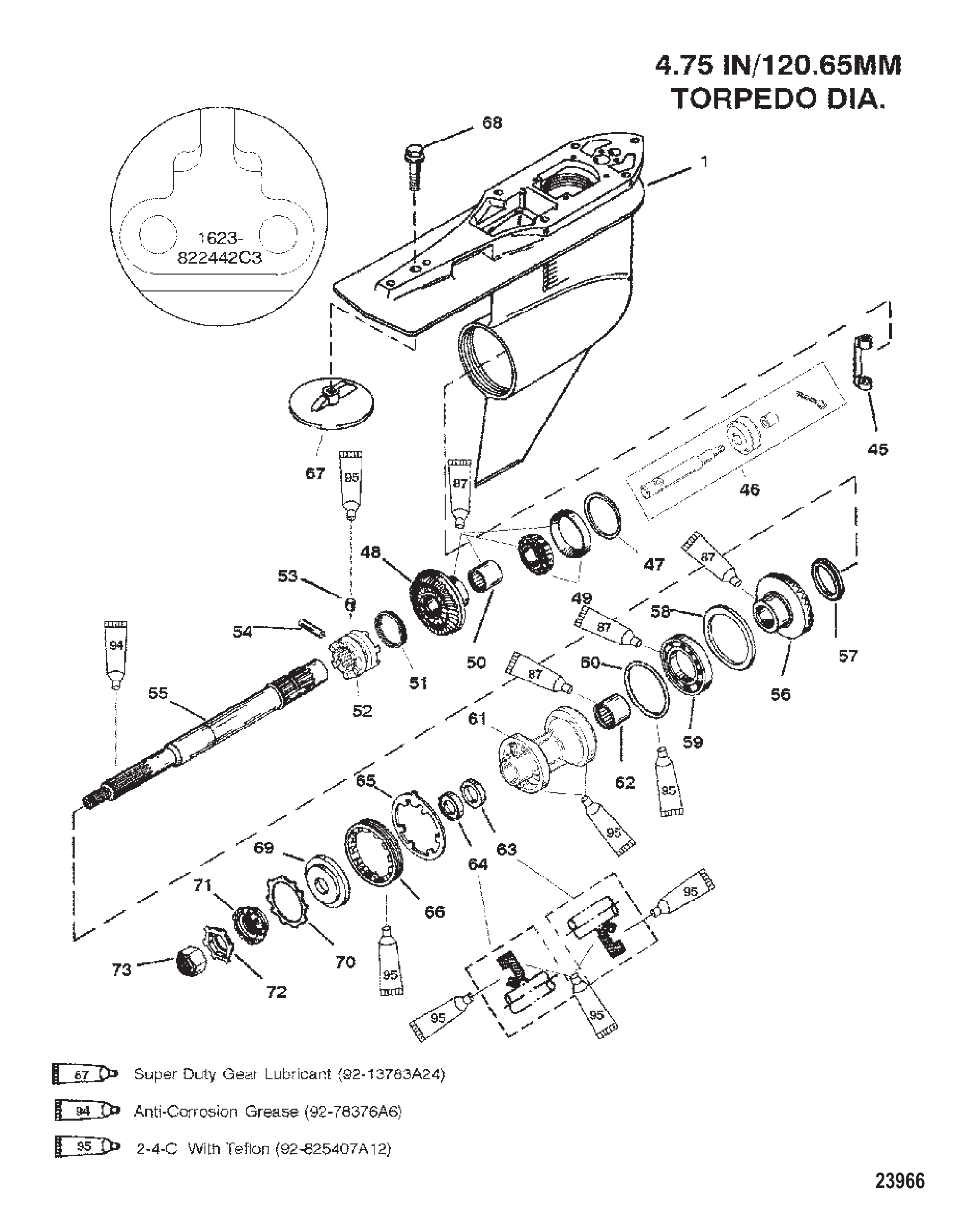

图 24齿轮箱壳体(驱动-标准/反转-0G438000及以上-1623-822442C3) G/HSG DRIVE-STD/COUNTER-0G438000 AND UP-1623-822442C3

REF	零件编号	中文名称	英文名称	数量
1	822442A83	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T77	REF OB PB 99-02	REF OB PB 99-02	1
1	822442A84	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T84	灰色齿轮箱	GEAR HOUSING-GR	1
1	822442A79	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T79	基础白色齿轮箱	GEAR HSG-BASIC-WH	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	1
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
6	826134	阳极块	ANODE	2
6	826134Q	阳极块	ANODE	2
7	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
8	8268336	螺母 (M6)	NUT (M6)	1
8	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
11	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
11	79953Q04	放油螺钉套件	SCREW KIT Drain	1
12	19183	纤维垫圈	WASHER Fiber	1
12	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
13	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
13	85822A6	连接器	CONNECTOR	1
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
15	NSS	小齿轮(不单独销售)(属于43-828168A2或43-828695A1部件)	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828168A2 or 43-828695A1)	1
15	NSS	小齿轮(不单独销售)(属于43-828170A2部件)	NOT SOLD SEPARATE Pinion Gear (PART OF 43-828170A2)	1
16	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	815921A4	衬套总成	BUSHING ASSEMBLY	1
19	8164641	油封	SEAL Oil	1
19	8M0246145	油封	OIL SEAL	1
20	36318	O型圈(0.799英寸)	O-RING (.799)	2
20	8M0214927	O型圈@5	O RING @5	2
21	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
23	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
24	816472	传动轴(下)	DRIVESHAFT (LOWER)	1
24	8M0140442	驱动轴	DRIVESHAFT	1
25	43037	键	KEY	1
25	8M0204723	键	KEY	1
26	42637A1	垫片组	SHIM SET	AR
26	8M0063267	垫片组	SHIM SET	AR
27	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
27	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	824519	固定座	RETAINER	1
28	8245191	固定座	RETAINER	1
29	821759A4	托架总成	CARRIER ASSEMBLY	1
29	8M0214948	托架总成	CARRIER ASSY	1
30	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
30	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
31	66302	油封	SEAL Oil	1
31	8M0214939	油封@3	SEAL @3	1
32	66302	油封	SEAL Oil	1
32	8M0214939	油封@3	SEAL @3	1
33	817275A1	水泵壳体套件	HOUSING KIT Water Pump	1
34	816575A2	密封套件	SEAL KIT	1
35	430331	衬垫	GASKET	1
36	817277	衬垫	GASKET	1
36	8172771	水泵上垫片	GASKET Water Pump, Upper	1
37	817276	面板	FACEPLATE	1
37	8M0204709	面板	FACEPLATE	1
38	430264	叶轮	IMPELLER	1
38	43026T2	叶轮	IMPELLER	1
39	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
40	832942A1	联轴器总成	COUPLING ASSEMBLY	1
41	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
41	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
42	35027	O型圈(1.046英寸)	O-RING (1.046)	1
42	8M0204654	O型圈	O-RING	1
43	827754A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
43	827755A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
43	826353A1	传动轴延长套件	EXTENSION KIT Driveshaft	1
44	823902	联轴器	COUPLING	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A4	水泵修理包	REBUILD KIT Water Pump	1
-	817275Q05	水泵修理包	REBUILD KIT Water Pump	1

图 25齿轮箱螺旋桨-反向-0G437999及以下-1623-822442C2 G/HSG PROP-COUNTER-0G437999 AND BELOW-1623-822442C2

REF	零件编号	中文名称	英文名称	数量
1	822442A25	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic - Black	1
1	822442A26	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
43	823903	换挡曲柄	SHIFT CRANK	1
43	8M0226861	换挡曲柄	CRANK-SHIFTER	1
44	818349A1	阀芯套件	SPOOL KIT	1
44	818349T1			1
45	47397A1	垫片组	SHIM SET	AR
46	815362A1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
46	815362T1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
46	828830A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
47	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
47	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
48	815481	止推垫片	THRUST WASHER	1
49	815480	推力轴承	BEARING Thrust	1
50	826288A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
50	826288T1	倒挡齿轮总成	GEAR ASSY-REVERSE	1
51	815482	滚柱轴承	BEARING Roller	1
52	30893	弹簧	SPRING	1
53	824112	滑动离合器	SLIDING CLUTCH	1
53	853594T	离合器	CLUTCH	1
54	30632	十字销	PIN Cross	1
54	8M0100263	十字销	PIN Cross	1
55	78909	定位销	PIN Detent	1
56	824111	螺旋桨轴	PROPELLER SHAFT	1
56	8M0140448	左螺旋桨轴	PROP SHAFT LH	1
57	826287A1	前进齿轮总成	GEAR ASSEMBLY Forward	1
58	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
58	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
58	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
58	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
58	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
58	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
58	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
58	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
58	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
58	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
58	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
58	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
58	1761526	垫片(0.230)	SPACER SHIM (.230)	AR
59	15841	滚柱轴承	BEARING Roller	1
60	17616	推力环	THRUST RING	1
61	818292A1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
62	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
62	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
63	18448	止推垫片	THRUST WASHER	2
64	15842	推力轴承	BEARING Thrust	2
65	8182911	推力座圈	RACE Thrust	2
66	814605	定位器	KEEPER	2
67	31534	O型圈	O-RING	1
67	8M0214920	O型圈	O RING	1
68	818290A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
68	818290T1	轴承座总成	CARRIER ASSY-BRG	1
69	30956	滚针轴承	BEARING Needle	1
69	30956T	滚针轴承	BEARING Needle	1
70	14077	油封(内侧)	SEAL Oil (INSIDE)	1
71	76868	油封(外侧)	SEAL (OUTSIDE)	1
71	8M0248882	油封@5	SEAL-OIL @5	1
72	18323	锁紧垫圈	TAB WASHER	1
73	79448	固定座	RETAINER	1
73	8M2011027	固定座	RETAINER	1
74	76214A5	阳极套件	ANODE KIT	1
74	76214Q5	阳极套件	ANODE KIT	1
75	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
75	8M0204686	螺钉	SCREW	1
76	835467	推力毂	THRUST HUB	1
76	835467Q01	止推垫片套件	THRUST WASHER KIT	1
77	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
78	31211A2	花键垫圈	WASHER Splined	1
78	31211Q03	垫圈总成	WASHER ASSEMBLY	1
79	816629	锁紧垫圈	TAB WASHER	1
79	816629Q	锁紧垫圈	TAB WASHER	1
80	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
80	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A5	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 26齿轮箱壳体(螺旋桨-反转-G438000及以上-1623-822442C3) G/HSG PROP-COUNTER-G438000 AND UP-1623-822442C3

REF	零件编号	中文名称	英文名称	数量
1	822442A83	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T77	REF OB PB 99-02	REF OB PB 99-02	1
1	822442A84	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T84	灰色齿轮箱	GEAR HOUSING-GR	1
1	822442A79	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T79	基础白色齿轮箱	GEAR HSG-BASIC-WH	1
45	823903	换挡曲柄	SHIFT CRANK	1
45	8M0226861	换挡曲柄	CRANK-SHIFTER	1
46	19755A7	阀芯总成	SPOOL ASSEMBLY	1
46	8M0235940	阀芯总成	SPOOL ASSY	1
47	44491A1	垫片组	SHIM SET	AR
47	8M0063266	垫片组	SHIM SET	AR
48	828830A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
49	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
49	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
50	815481	止推垫片	THRUST WASHER	1
51	815480	推力轴承	BEARING Thrust	1
52	828696A2	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
52	828696T2	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
53	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
54	30893	弹簧	SPRING	1
55	828288	滑动离合器	SLIDING CLUTCH	1
55	859340T	离合器	CLUTCH	1
56	30632	十字销	PIN Cross	1
56	8M0100263	十字销	PIN Cross	1
57	828356	定位销	PIN Detent	1
58	824111	螺旋桨轴	PROPELLER SHAFT	1
58	8M0140448	左螺旋桨轴	PROP SHAFT LH	1
59	828695A1	前进/小齿轮组(12/21齿)(含小齿轮)	GEAR SET Forward/Pinion (12/21) (INCLUDES PINION)	1
60	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
60	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
60	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
60	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
60	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
60	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
60	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
60	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
60	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
60	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
60	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
60	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
60	1761526	垫片(0.230)	SPACER SHIM (.230)	AR
61	815480	推力轴承	BEARING Thrust	1
62	815481	止推垫片	THRUST WASHER	1
63	828831A1	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
63	828831A3	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
64	814653	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
64	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
65	18448	止推垫片	THRUST WASHER	2
66	15842	推力轴承	BEARING Thrust	2
67	8182911	推力座圈	RACE Thrust	2
68	814605	定位器	KEEPER	2
69	31534	O型圈	O-RING	1
69	8M0214920	O型圈	O RING	1
70	818290A8	轴承座总成	CARRIER ASSEMBLY Bearing	1
70	818290T8	轴承座总成	CARRIER ASSEMBLY Bearing	1
71	30956	滚针轴承	BEARING Needle	1
71	30956T	滚针轴承	BEARING Needle	1
72	14077	油封(内侧)	SEAL Oil (INSIDE)	1
73	76868	油封(外侧)	SEAL (OUTSIDE)	1
73	8M0248882	油封@5	SEAL-OIL @5	1
74	18323	锁紧垫圈	TAB WASHER	1
75	79448	固定座	RETAINER	1
75	8M2011027	固定座	RETAINER	1
76	76214A5	阳极套件	ANODE KIT	1
76	76214Q5	阳极套件	ANODE KIT	1
77	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
77	8M0204686	螺钉	SCREW	1
78	835467	推力毂	THRUST HUB	1
78	835467Q01	止推垫片套件	THRUST WASHER KIT	1
79	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
80	31211A2	花键垫圈	WASHER Splined	1
80	31211Q03	垫圈总成	WASHER ASSEMBLY	1
81	816629	锁紧垫圈	TAB WASHER	1
81	816629Q	锁紧垫圈	TAB WASHER	1
82	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
82	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 27齿轮箱螺旋桨-标准-0G437999及以下-1623-822442C2 G/HSG PROP-STD-0G437999 AND BELOW-1623-822442C2

REF	零件编号	中文名称	英文名称	数量
1	822442A25	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic - Black	1
1	822442A26	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
43	823903	换挡曲柄	SHIFT CRANK	1
43	8M0226861	换挡曲柄	CRANK-SHIFTER	1
44	818349A1	阀芯套件	SPOOL KIT	1
44	818349T1			1
45	47397A1	垫片组	SHIM SET	AR
46	35928A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
46	35928T1	圆锥滚子轴承总成	BEARING ASSEMBLY Tapered Roller	1
46	828439A2	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
47	826181A2	齿轮组-前进档	GEAR SET Forward	1
48	30895	滚针轴承	BEARING Needle	1
48	30895T	滚针轴承	BEARING Needle	1
49	30893	弹簧	SPRING	1
50	824112	滑动离合器	SLIDING CLUTCH	1
50	853594T	离合器	CLUTCH	1
51	78909	定位销	PIN Detent	1
52	30632	十字销	PIN Cross	1
52	8M0100263	十字销	PIN Cross	1
53	824110	螺旋桨轴	PROPELLER SHAFT	1
53	8M0140440	右螺旋桨轴	PROPSHAFT RH	1
54	826182A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
55	824108	隔套	SPACER	1
56	681001	止推环	RING Thrust	1
57	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
57	88957T	滚珠轴承	BEARING Ball	1
58	31534	O型圈	O-RING	1
58	8M0214920	O型圈	O RING	1
59	818763A11	轴承座总成	CARRIER ASSEMBLY Bearing	1
59	818763T11	轴承座总成	CARRIER ASSEMBLY Bearing	1
60	30956	滚针轴承	BEARING Needle	1
60	30956T	滚针轴承	BEARING Needle	1
61	14077	油封(内侧)	SEAL Oil (INSIDE)	1
62	76868	油封(外侧)	SEAL (OUTSIDE)	1
62	8M0248882	油封@5	SEAL-OIL @5	1
63	18323	锁紧垫圈	TAB WASHER	1
64	79448	固定座	RETAINER	1
64	8M2011027	固定座	RETAINER	1
65	76214A5	阳极套件	ANODE KIT	1
65	76214Q5	阳极套件	ANODE KIT	1
66	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
66	8M0204686	螺钉	SCREW	1
67	835467	推力毂	THRUST HUB	1
67	835467Q01	止推垫片套件	THRUST WASHER KIT	1
68	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
69	31211A2	花键垫圈	WASHER Splined	1
69	31211Q03	垫圈总成	WASHER ASSEMBLY	1
70	816629	锁紧垫圈	TAB WASHER	1
70	816629Q	锁紧垫圈	TAB WASHER	1
71	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
71	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A5	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 28齿轮箱壳体(螺旋桨-标准-0G438000及以上-1623-822442C3) G/HSG PROP-STD-0G438000 AND UP-1623-822442C3

REF	零件编号	中文名称	英文名称	数量
1	822442A83	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T77	REF OB PB 99-02	REF OB PB 99-02	1
1	822442A84	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T84	灰色齿轮箱	GEAR HOUSING-GR	1
1	822442A79	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	822442T79	基础白色齿轮箱	GEAR HSG-BASIC-WH	1
45	823903	换挡曲柄	SHIFT CRANK	1
45	8M0226861	换挡曲柄	CRANK-SHIFTER	1
46	19755A7	阀芯总成	SPOOL ASSEMBLY	1
46	8M0235940	阀芯总成	SPOOL ASSY	1
47	44491A1	垫片组	SHIM SET	AR
47	8M0063266	垫片组	SHIM SET	AR
48	828168A2	前进齿轮总成(含小齿轮)	GEAR ASSEMBLY Forward (INCLUDES PINION GEAR)	1
48	859321A3	前进/小齿轮组(12/21齿)	GEAR SET Forward/Pinion (12/21)	1
48	828170A2	前进齿轮与小齿轮组(含小齿轮)	GEAR SET Forward And Pinion (INCLUDES PINION GEAR)	1
48	878611A2	前进/小齿轮组	GEAR SET Forward/Pinion	1
49	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
50	30895	滚针轴承	BEARING Needle	1
50	30895T	滚针轴承	BEARING Needle	1
51	30893	弹簧	SPRING	1
52	828288	滑动离合器	SLIDING CLUTCH	1
52	859340T	离合器	CLUTCH	1
53	828356	定位销	PIN Detent	1
54	30632	十字销	PIN Cross	1
54	8M0100263	十字销	PIN Cross	1
55	824110	螺旋桨轴	PROPELLER SHAFT	1
55	8M0140440	右螺旋桨轴	PROPSHAFT RH	1
56	828169A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
56	859322A1	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
56	828171A1	倒挡齿轮	GEAR Reverse	1
56	844147T01	倒挡齿轮	GEAR Reverse	1
57	824108	隔套	SPACER	1
58	681001	止推环	RING Thrust	1
59	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
59	88957T	滚珠轴承	BEARING Ball	1
60	31534	O型圈	O-RING	1
60	8M0214920	O型圈	O RING	1
61	818763A11	轴承座总成	CARRIER ASSEMBLY Bearing	1
61	818763T11	轴承座总成	CARRIER ASSEMBLY Bearing	1
62	30956	滚针轴承	BEARING Needle	1
62	30956T	滚针轴承	BEARING Needle	1
63	14077	油封(内侧)	SEAL Oil (INSIDE)	1
64	76868	油封(外侧)	SEAL (OUTSIDE)	1
64	8M0248882	油封@5	SEAL-OIL @5	1
65	18323	锁紧垫圈	TAB WASHER	1
66	79448	固定座	RETAINER	1
66	8M2011027	固定座	RETAINER	1
67	76214A5	阳极套件	ANODE KIT	1
67	76214Q5	阳极套件	ANODE KIT	1
68	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
68	8M0204686	螺钉	SCREW	1
69	835467	推力毂	THRUST HUB	1
69	835467Q01	止推垫片套件	THRUST WASHER KIT	1
70	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
71	31211A2	花键垫圈	WASHER Splined	1
71	31211Q03	垫圈总成	WASHER ASSEMBLY	1
72	816629	锁紧垫圈	TAB WASHER	1
72	816629Q	锁紧垫圈	TAB WASHER	1
73	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
73	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 29仪表装置 INSTRUMENTATION

REF	零件编号	中文名称	英文名称	数量
1	19674A1	拉绳开关总成	SWITCH ASSEMBLY Lanyard	1
1	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
2	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
3	813679	适配器	ADAPTER	1
4	15920A54	拉绳总成	LANYARD ASSEMBLY	1
4	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
5	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
6	18321	安装夹	CLAMP Mounting	1
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
9	79146	固定座	RETAINER	3
10	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
11	812497A2	二极管总成	DIODE ASSEMBLY	1
11	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
12	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
13	827871A1	警报仪表套件	WARNING GAUGE KIT	1
13	859698A1	警报仪表套件	WARNING GAUGE KIT	1
14	823486	卡箍	CLAMP	1
15	817315	边框	BEZEL	1
16	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
17	15163	灯	LAMP	3
18	79888	灯泡插座	SOCKET Light Bulb	3
19	827752A1	电缆总成(20.00英尺)	CABLE ASSEMBLY (20.00 Feet)	1

图 30杂项信息 MISCELLANEOUS INFORMATION

零件编号	中文名称	英文名称	数量
80917095	零件手册 225/250 (3.0L) EFI	PARTS MANUAL 225/250 (3.0L) EFI	1
822900R2	维修手册	SERVICE MANUAL	1
822900R3	维修手册	SERVICE MANUAL	1
824105A96	贴花套件	DECAL SET	1
824105A00	贴花套件	DECAL SET	1
809693A96	贴花套件	DECAL SET	1
809693A00	贴花套件	DECAL SET	1
809167A96	贴花套件	DECAL SET	1
809167A00	贴花套件	DECAL SET	1
809709A96	贴花套件	DECAL SET	1
809709A97	贴花套件	DECAL SET	1
827438A96	贴花套件	DECAL SET	1
827438A01	贴花套件	DECAL SET	1
809168A96	贴花套件	DECAL SET	1
809168A01	贴花套件	DECAL SET	1
809709A97	贴花套件	DECAL SET	1
827438A97	贴花套件	DECAL SET	1
827438A01	贴花套件	DECAL SET	1
809168A97	贴花套件	DECAL SET	1
809168A01	贴花套件	DECAL SET	1
850497A97	贴花套件	DECAL SET	1
850498A97	贴花套件	DECAL SET	1
824911A25	条纹贴纸(25英尺卷-需7.2英尺)	DECAL Striping (ROLL OF 25 FT. - NEED 7.2 FT.)	1
809848A96	贴花套件	DECAL SET	1
809854A96	贴花套件	DECAL SET	1
10128980	用户手册	OWNERS MANUAL	1

图 31喷油组件 OIL INJECTION COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	818456A1	油箱总成	TANK ASSEMBLY Oil	1
2	830889A1	油箱总成	TANK ASSEMBLY Oil	1
3	8260841	隔套	SPACER	1
4	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
5	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
6	814449A2	盖总成	CAP ASSEMBLY	1
6	814449A3	盖总成	CAP ASSEMBLY	1
6	814449A3	盖总成	CAP ASSEMBLY	1
7	42999	衬垫	GASKET	1
7	42999T	衬垫	GASKET	1
8	12886A6	开关总成	SWITCH ASSEMBLY	1
8	12886A7	开关总成	SWITCH ASSEMBLY	1
9	19064	衬套	BUSHING	3
10	825380	护孔环	GROMMET	3
10	825380001	护孔环	GROMMET	3
11	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	3
12	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
12	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
13	830756109	软管(57英寸整卷)(10英寸段)	HOSE (57.00 Inches Bulk) (10 IN.)	1
13	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
13	830756109	软管(57英寸整卷)(8英寸段)	HOSE (57.00 Inches Bulk) (8 IN.)	1
13	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
14	424254	接头	FITTING	1
14	8M0207780	接头	FITTING	1
15	82104530	螺钉(30毫米)	SCREW (30MM)	1
16	8155361	油泵	PUMP Oil	1
16	815536T1	油泵	PUMP Oil	1
17	11379	O型圈	O-RING	1
18	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
19	817631	从动齿轮轴承	BEARING Driven Gear	1
20	430204	从动齿轮	GEAR Driven	1
21	816974	推力轴承	BEARING Thrust	1
22	82104520	螺钉（M5×20）	SCREW (M5 x 20)	1
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	82381451	管材(8.5英寸)	TUBING (8-1/2 IN.)	1
24	82381455	油管（25.00英寸散装）	TUBING (25.00 Inches Bulk)	1
25	87421	油箱	TANK	1
26	43298A2	盖总成	CAP ASSEMBLY	1
27	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
28	816190A3	外壳总成适配器	HOUSING ASSEMBLY Adapter	1
28	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
29	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
30	99802	管	TUBE	1
31	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
32	12335A1	支架套件	BRACKET KIT	1
33	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
34	82381329	管材(12英寸散装)(7英寸)	TUBING (12.00 Inches Bulk) (7 IN.)	1
34	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1

图 32动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

图 33动力升降组件（金属马达壳体） POWER TRIM COMPONENTS Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	855998A3	动力升降倾斜装置总成	POWER TRIM Complete	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
1	878265A4	配平电机	TRIM MOTOR	1
1	8M0031551	配平电机	TRIM MOTOR	1
2	NSS	电枢(不单独销售)	NOT SOLD SEPARATE Armature	1
3	NSS	端架(不单独销售)	NOT SOLD SEPARATE End Frame	1
4	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
6	8782451	驱动轴	DRIVESHAFT	1
7	878410A1	压力检查套件	PO CHECK KIT	1
8	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
8	893929A01	安全阀套件	VALVE KIT Relief	1
9	878241A1	轴套件	SHAFT KIT	1
9	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
10	878267	销	PIN	1
11	878235A1	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
11	878235A03	倾斜油缸套件	CYLINDER KIT Tilt	1
12	878239A1	导向套件	GUIDE KIT	1
12	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
13	878409A1	O型圈套件	O-RING KIT	1
13	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
14	878412A1	减震杆套件	SHOCK ROD KIT	1
14	8M0168219	减震杆套件	SHOCK ROD KIT	1
15	878242A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
15	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
16	878406A1	止回阀修理包	REPAIR KIT Check Valve	1
16	878406A02	止回阀修理包	REPAIR KIT Check Valve	1
17	878414A1	活塞总成	PISTON ASSEMBLY	1
17	878414T01	活塞总成	PISTON ASSEMBLY	1
18	878413A1	活塞总成	PISTON ASSEMBLY	1
19	878243A1	导向器总成	GUIDE ASSEMBLY	2
19	8M0021648	端盖总成	END CAP ASSEMBLY	2
20	878264A1	储液罐套件	RESERVOIR KIT	1
21	811613	塞子总成	PLUG ASSEMBLY	1
22	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
23	43450	垫圈	WASHER	4
23	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
24	892251A01	泵套件	PUMP KIT	1
25	878408A1	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
26	821539	三叶销	PIN Trilobe	1
27	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
28	4002319	垫圈	WASHER	6
29	818298Q1	阳极套件	ANODE KIT	1
30	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
30	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
31	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
31	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	996251	轴	SHAFT	1
32	99625002	轴	SHAFT	1
33	69205	C形垫圈	C WASHER	2
33	8M0084613	C形垫圈	C-WASHER	2
34	22875	卡扣	CLIP	2
35	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
36	828547353	导管 (.350内径 x 3.00英尺散装)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk)	1
37	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1

图 34动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 35动力升降倾斜电机 Power Trim Motor

REF	零件编号	中文名称	英文名称	数量
-	828708	电机总成	MOTOR ASSEMBLY	1
-	878265A4	配平电机	TRIM MOTOR	1
1	828714A1	电刷与密封套件	BRUSH AND SEAL KIT	1
2	828713A1	电枢套件	ARMATURE KIT	1
2	828713T1	电枢套件	ARMATURE KIT	1
3	828715A1	端架（总成）	END FRAME (COMPLETE)	1

图 36簧片阀组/飞轮盖 REED BLOCK/FLYWHEEL COVER

REF	零件编号	中文名称	英文名称	数量
1	49542	卡箍	CLAMP	2
2	825815	衬垫	GASKET	3
3	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
4	8251785	适配板	ADAPTER PLATE	1
4	825178T5	适配板	ADAPTER PLATE	1
4	8251783	适配板	ADAPTER PLATE	1
4	825178T5	适配板	ADAPTER PLATE	1
5	67015	卡箍	CLAMP	2
5	859172	卡箍	CLAMP	2
6	827507	固定座	RETAINER	1
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	12
8	8141951	衬垫	GASKET	1
9	828623	簧片阀组	REED BLOCK	6
9	828623T6	簧片阀总成	REED BLOCK ASSEMBLY	6
10	816032A1	簧片阀组	REED BLOCK	6
10	816032T1	簧片阀总成	REED BLOCK ASSY	6
10	8160321	簧片阀组	REED BLOCK	6
10	816032T1	簧片阀总成	REED BLOCK ASSY	6
11	816107A1	簧片组	REED SET	6
12	8161081	簧片夹	CLAMP Reed	12
12	816032A1	簧片阀组	REED BLOCK	12
12	8161082	簧片夹	CLAMP Reed	12
13	8211108	螺钉(M4×0.7)	SCREW (M4 X .7)	48
13	8211108	螺钉(M4×0.7)	SCREW (M4 X .7)	72
14	4007420	螺钉 (M6 x 20)	SCREW (M6 x 20)	12
15	825832	飞轮盖	FLYWHEEL COVER	1
16	821555	护孔环	GROMMET	4
16	8M0153609	护孔环	GROMMET	4
-	814195A93	衬垫套件	GASKET SET	1
-	809794A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809794R97	PH 225/250 -RM	PH 225/250 -RM	1

图 37启动马达 STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	853329T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	892339T01	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	803005	贯穿螺栓	THRU BOLT	2
3	880805A1	齿轮套件	GEAR KIT	1
4	809463A1	电磁阀组件	SOLENOID KIT	1
5	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
6	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
7	8272822	警告标贴	DECAL Warning	1
8	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
9	400211	螺母 (M5)不锈钢 (.25-20)	NUT (M5) Stainless Steel (.25-20)	1
10	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
10	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
12	56703	轴环	COLLAR	2
12	8M0034918	轴环	COLLAR	2
13	879845	停机开关	STOP	1
13	8M0043276	停机开关	STOP	1
14	88439A25	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1

图 38旋转支架与转向臂 SWIVEL BRACKET AND STEERING ARM

REF	零件编号	中文名称	英文名称	数量
1	8710A20	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0102865	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8710A21	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
1	8710A23	旋转支架	SWIVEL BRACKET	1
2	33504	O型圈	O-RING	1
2	8M0214926	O型圈 @10	O RING @10	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	87735	油封(下)	SEAL Oil (LOWER)	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	814084F1	下轭架	YOKE Bottom	1
9	8M0219200	黑色下轭架	YOKE-BOTTOM-BLACK	1
9	814084F2	下轭架	YOKE Bottom	1
9	826364F1	下轭架	YOKE Bottom	1
9	826364T	下轭架	YOKE Bottom	1
9	826364F2	下轭架	YOKE Bottom	1
9	826364F3	下轭架	YOKE Bottom	1
10	67684	挡圈	RING Retaining	1
11	996301	冲击板	STRIKER PLATE	2
11	8M0045383	冲击板	STRIKER PLATE	2
12	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
13	46335	螺母 (.375-24)	NUT (.375-24)	2
14	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
15	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
15	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
16	56682	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
16	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
17	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
18	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
19	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	67706A56	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
19	826432A3	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	826432A6	旋转销总成	SWIVEL PIN ASSEMBLY	1
19	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
20	816386	螺钉(M12×190)	SCREW (M12 x 190)	2
20	8M0141069	螺钉	SCREW	2
21	824998	缓冲垫	BUMPER	1
21	824998001	缓冲垫	BUMPER	1
22	8163851	上部支架	MOUNT Upper	2
23	815437	垫圈	WASHER	2
23	8154371	垫圈	WASHER	2
24	815436	垫圈	WASHER	2
25	90099	螺母(M12)	NUT (M12)	2
25	896963	螺母(M12)	NUT (M12)	2
26	813769	卡箍	CLAMP	1
26	8M0036783	卡箍	CLAMP	1
27	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
27	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
28	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
28	92876A12	连杆总成	LINK ROD ASSEMBLY	1
29	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	1
29	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
30	34863	螺母 (.375-24)	NUT (.375-24)	2
30	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
31	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2

图 39专用工具 TOOLS SPECIAL

REF	零件编号	中文名称	英文名称	数量
-	58222A1	百分表工具	DIAL INDICATOR TOOL	1
-	8226084	DDT诊断模块	DDT CARTRIDGE	1
-	8226086	模块	CARTRIDGE	1
-	822560A7	适配器线束总成	HARNESS ASSEMBLY Adaptor	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	73687A2	飞轮拉拔器套件	PULLER KIT Flywheel	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	825003A1	DDT诊断线束总成	CABLE ASSEMBLY DDT	1
-	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
-	99750A1	万用表	MULTI METER	1
-	24161	飞轮拉拔器盖工具	CAP TOOL Flywheel Puller	1
-	52024A1	开关总成	SWITCH ASSEMBLY	1
-	59339	维修用转速表	SERVICE TACHOMETER	1
-	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
-	850439	火花测试器	SPARK TESTER	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	822560A6	测试线束总成	HARNESS ASSEMBLY Test	1
-	99379	正时灯	TIMING LIGHT	1
-	825207A1	TPI/CDM测试线束总成	HARNESS ASSEMBLY TPI/CDM Test	1
-	825207A2	线束总成	HARNESS ASSEMBLY	1
-	29287	量规工具	GAUGE TOOL	1
-	55919	驱动头	DRIVER HEAD	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	73687A2	飞轮拉拔器套件	PULLER KIT Flywheel	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	90455	吊环	LIFTING EYE	1
-	904551	吊环	LIFTING EYE	1
-	93004A2	锁环安装工具	INSTALLATION TOOL Lock Ring	1
-	52952A1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
-	52952T1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
-	92973A1	活塞销心轴工具	MANDREL TOOL Piston Pin	1
-	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	812549	动力头支架	STAND Powerhead	1
-	812549T	动力头支架	STAND Powerhead	1
-	24161	飞轮拉拔器盖工具	CAP TOOL Flywheel Puller	1
-	823237	环压缩工具	COMPRESSOR TOOL Ring	1
-	823237T	活塞环压缩工具(3.625英寸)	COMPRESSOR TOOL Piston Ring (3.625)	1
-	24283	卡簧钳	PLIERS Snap Ring	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	112301	对正工具	ALIGNMENT TOOL	1
-	99750A1	万用表	MULTI METER	1
-	74951	扳手	SPANNER WRENCH	1
-	63209	加热灯	HEAT LAMP	1

图 40顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	849203T23	顶盖总成	TOP COWL ASSEMBLY	1
2	849209A3	护罩	SHIELD	1
3	8488081	锁扣支架	BRACKET Latch	1
4	849179	安装板	PLATE	1
5	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
5	893763	滚轮锁扣支架	BRACKET Roller Latch	1
6	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
6	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
7	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
8	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
9	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
10	849834A1	闩锁	LATCH	1
11	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
11	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
12	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	3
13	814101	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
13	8M0207776	螺母	NUT	4
0	840323A1	贴花套件	DECAL SET	1
0	840323A21	贴花套件	DECAL SET	1

图 41艉板支架(序列号0G589999及以下) TRANSOM BRACKETS (S/N-0G589999 AND BELOW)

REF	零件编号	中文名称	英文名称	数量
1	8718F7	艉板支架	BRACKET Transom	1
1	8718F8	艉板支架	BRACKET Transom	1
1	8718F11	艉板支架	BRACKET Transom	1
2	8716A8	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	8716A9	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	8716A11	艉板支架总成	BRACKET ASSEMBLY Transom	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	96930A1	螺栓总成	BOLT ASSEMBLY	1
10	23161	螺母 (.375-24)	NUT (.375-24)	1
11	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
12	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
13	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
13	8M0149747	螺钉	SCREW	4
14	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
14	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
15	8M0027784	螺母	NUT	4
15	82671117	螺母(.500-20)	NUT (.500-20)	4
16	99629A2	杠杆总成	LEVER ASSEMBLY	1
16	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
17	99611	波形垫圈	WAVE WASHER	1
18	65830	尼龙衬套	NYLINER	2
19	814207	停机开关	STOP	1
20	99633	旋钮	KNOB	1
21	99615	槽销	PIN Groove	1
22	99622	弹簧	SPRING	1
23	99604	槽销	PIN Groove	1

图 42艉板支架(序列号0G590000及以上) TRANSOM BRACKETS (S/N-0G590000 AND UP)

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
10	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0027784	螺母	NUT	4
11	82671117	螺母(.500-20)	NUT (.500-20)	4
12	99629A2	杠杆总成	LEVER ASSEMBLY	1
12	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	830899	张力弹簧	SPRING Tension	1
14	65830	尼龙衬套	NYLINER	2
15	830900	压缩弹簧	SPRING Compression	1
16	99633	旋钮	KNOB	1
17	99615	槽销	PIN Groove	1
18	99617	销	PIN	1
18	893709	销	PIN	1
