水星 Mercury 150/200 HP PRO MAX/SUPER MAG 0G610050 THRU 0G856999 - 爆炸图零件明细

两冲程电喷 EFI · Canada - Cat.# 90-80856798 · 共 42 个部位 · 1848 条零件

1泄放系统 2下罩 3曲轴、活塞及连杆 4气缸体与端盖 5驱动轴壳体 6ECU总成 7排气分隔板及排气板 8飞轮、启动电机及点火线圈 9燃油管理系统 10燃油泵/过滤器 11齿轮箱图表-SportMaster 12齿轮箱驱动轴-反转-SportMaster 13齿轮箱驱动轴-标准-SportMaster 14齿轮箱驱动轴-TorqueMaster 15齿轮箱驱动轴-1.78:1速比 16齿轮箱螺旋桨轴-反转-SportMaster 17齿轮箱螺旋桨轴-标准-SportMaster 18齿轮箱螺旋桨轴-TorqueMaster 19齿轮箱螺旋桨轴-1.78:1速比 20液压泵和安装支架 21液压泵总成 22仪表装置 23钥匙开关 24机油喷射组件 25动力升降组件 8M0231193 26动力升降组件金属马达壳 27动力升降组件（塑料马达壳体）28动力升降倾斜电机 29簧片阀组与气缸盖 30维修/支撑材料 31启动电机 32转向连接套件 33旋转支架及转向臂-长型 34旋转支架及转向臂-短型 35温度传感器 36油门杆与换挡轴 37顶罩 38艉板支架-长型 39艉板支架-短型 40配平电磁阀板 41油气分离器组件 42线束/启动继电器

图 1泄放系统 Bleed System

REF	零件编号	中文名称	英文名称	数量
1	827210A9	泄放系统歧管总成	MANIFOLD ASSEMBLY Bleed System	1
2	426231	止回阀	CHECK VALVE	6
2	426233	止回阀	CHECK VALVE	6
3	13035	接头	FITTING	1
3	8M0181450	接头	FITTING	1
4	92051	螺钉（10-16 x 0.75）	SCREW (10-16 x .75)	1
5	99130122	管材 (20.00英尺散装) (5-1/2英寸)	TUBING (20.00 Feet Bulk) (5-1/2 IN.)	2
5	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
6	99130122	管材(20.00英尺散装)(7英寸)	TUBING (20.00 Feet Bulk) (7 IN.)	2
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
7	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	2
7	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	2
8	8245021	连接器	CONNECTOR	3
9	99130122	管材 (20英尺散装) (10-1/2英寸)	TUBING (20.00 Feet Bulk) (10-1/2 IN.)	1
9	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
10	8348041	止回阀	CHECK VALVE	3
11	99130122	管材 (20英尺散装) (1-3/4英寸)	TUBING (20.00 Feet Bulk) (1-3/4 IN.)	3
11	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
12	8282182	止回阀	CHECK VALVE	3
13	99130122	管材(20英尺整卷)(4.5英寸)	TUBING (20.00 Feet Bulk) (4-1/2 IN.)	1
13	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
14	9912688	管材 (36英寸散装) (10-1/4英寸)	TUBING (36.00 Inches Bulk) (10-1/4 IN.)	1
15	827210A9	泄放系统歧管总成	MANIFOLD ASSEMBLY Bleed System	1
16	426231	止回阀	CHECK VALVE	6
16	426233	止回阀	CHECK VALVE	6
17	13035	接头	FITTING	1
17	8M0181450	接头	FITTING	1
18	92051	螺钉（10-16 x 0.75）	SCREW (10-16 x .75)	1
19	99130122	管材(20.00英尺散装)(7英寸)	TUBING (20.00 Feet Bulk) (7 IN.)	1
19	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
20	99130122	管材 (20.00英尺散装) (5-1/2英寸)	TUBING (20.00 Feet Bulk) (5-1/2 IN.)	1
20	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
21	8245021	连接器	CONNECTOR	3
22	8348041	止回阀	CHECK VALVE	3
23	99130122	管材 (20英尺散装) (1-3/4英寸)	TUBING (20.00 Feet Bulk) (1-3/4 IN.)	3
23	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
24	8282182	止回阀	CHECK VALVE	3
25	99130122	管材(20英尺整卷)(4.5英寸)	TUBING (20.00 Feet Bulk) (4-1/2 IN.)	1
25	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
26	99130122	管材(20英尺整卷)(9英寸)	TUBING (20.00 Feet Bulk) (9 IN.)	1
26	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
27	9912688	管材 (36英寸散装) (1-1/4英寸)	TUBING (36.00 Inches Bulk) (1-1/4 IN.)	1
28	13033	三通接头	TEE FITTING	1
29	817518	三通	TEE	1
30	830756109	软管 (57英寸散装) (1-1/2英寸)	HOSE (57.00 Inches Bulk) (1-1/2 IN.)	1
30	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
31	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
32	9912688	管材 (36英寸散装) (13英寸)	TUBING (36.00 Inches Bulk) (13 IN.)	1
-	854198A98	动力头总成	POWERHEAD ASSEMBLY	1
-	854198A99	动力头总成	POWERHEAD ASSEMBLY	1
-	854199A98	动力头总成	POWERHEAD ASSEMBLY	1
-	854199A99	动力头总成	POWERHEAD ASSEMBLY	1

图 2下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	850302A1	下罩-左舷(左)	BOTTOM COWL Port (Port)	1
1	850302A07	下罩盖（左舷）	BOTTOM COWL Port	1
2	854367001	堵头	PLUG	1
3	850301A1	下罩-右舷(右)	BOTTOM COWL Starboard (Starboard)	1
3	850301A07	下罩盖（右舷）	BOTTOM COWL Starboard	1
4	8253183	密封条(44英寸)	SEAL (44.00 Inches)	2
4	8M0109218	罩盖密封条	SEAL - COWL	2
5	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	4
6	824868	螺钉(M6×75)	SCREW (M6 x 75)	3
7	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
7	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
8	850684F1	前手柄	FRONT HANDLE	1
8	8M0053903	前手柄	FRONT HANDLE	1
9	335891	衬套	BUSHING	2
10	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
11	8219423	棘爪	PAWL	1
12	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	1
13	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
14	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
15	822873	卡扣	CLIP	1
16	8569901	升降倾斜开关	SWITCH Trim	1
16	8M0235191	升降倾斜开关	SWITCH Trim	1
16	896620001	升降倾斜开关	SWITCH Trim	1
16	8M0235191	升降倾斜开关	SWITCH Trim	1
17	859359A2	索具套件(上部)	RIGGING KIT (Upper)	1
17	8M8027677	3.0升索具套件	RIGGING KIT 3.0L	1
18	NSS	下部夹具(不单独销售)	NOT SOLD SEPARATE Clamp-Lower	1
19	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
20	NSS	绑带(不单独销售)	NOT SOLD SEPARATE Strap	1
21	859343	泡沫垫	FOAM	1
22	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	2
23	852361T1	机罩手柄	HANDLE Cowl	2
23	850682A06	支架和手柄套件	BRACKET AND HANDLE KIT	2
24	29402	波形垫圈	WAVE WASHER	2

图 3曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9784A8	曲轴	CRANKSHAFT	1
1	9784A11	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	NSS	磨损套筒(不单独销售)	NOT SOLD SEPARATE Wear Sleeve	1
3	67923	球轴承(下部)	BEARING Ball (LOWER)	1
3	67923T	滚珠轴承	BEARING Ball	1
4	67446	环	RING	1
5	816106	环	RING	7
5	843198T01	密封环	RING Seal	7
6	91800	半圆键	KEY Woodruff	1
7	35126	O型圈(.859 x .139)	O-RING (.859 x .139)	1
8	817001A1	轴承座圈总成	RACE ASSEMBLY Bearing	2
8	8M0113288	轴承座圈总成	RACE ASSY-BEARING	2
9	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Roller	88
10	855354A3	活塞	PISTON	3
10	859297T2	活塞	PISTON	3
10	855353A3	活塞	PISTON	3
10	855353T3	活塞	PISTON	3
10	856936A2	活塞总成	PISTON ASSEMBLY	AR
10	859444A2	活塞总成	PISTON ASSEMBLY	AR
10	856938A2	活塞总成	PISTON ASSEMBLY	AR
10	859446A2	活塞总成	PISTON ASSEMBLY	AR
10	856935A2	活塞总成	PISTON ASSEMBLY	AR
10	859443A2	活塞总成	PISTON ASSEMBLY	AR
10	856937A2	活塞总成	PISTON ASSEMBLY	AR
10	859445A2	活塞总成	PISTON ASSEMBLY	AR
11	8320811	锁紧环	LOCK RING	12
12	834805A12	活塞环组	RING SET Piston	12
12	856939A12	活塞环组	RING SET Piston	3
12	875252A12	活塞环组	RING SET Piston	3
12	856940A12	活塞环组	RING SET Piston	3
12	875257A12	活塞环组	RING SET Piston	3
13	822373A3	连杆总成	CONNECTING ROD ASSEMBLY	6
13	8M0125869	连杆套件	CONN ROD KIT	6
14	94320	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	12
15	43012A1	轴承/保持架套件	BEARING/CAGE KIT	12
15	8M0235070	轴承保持架	CAGE BEARING	12
16	NSS	不单独销售滚针轴承	NOT SOLD SEPARATE Needle Roller Bearing	96
17	88263	止推垫片	THRUST WASHER	12
18	88258	滚针轴承	NEEDLE Roller Bearing	204
18	8M0204715	滚针@102	NEEDLES-BRG @102	204
19	816773A2	轴承总成（上部）	BEARING ASSEMBLY (UPPER)	1
20	815449	油封	SEAL Oil	1
20	859093	密封件	SEAL	1
21	823683	O型圈(1.989 x .070)	O-RING (1.989 x .070)	1
-	854198A98	动力头总成	POWERHEAD ASSEMBLY	1
-	854198A99	动力头总成	POWERHEAD ASSEMBLY	1
-	854199A98	动力头总成	POWERHEAD ASSEMBLY	1
-	854199A99	动力头总成	POWERHEAD ASSEMBLY	1
-	832934A98	衬垫套件	GASKET SET	1
-	8M0133170	衬垫套件	GASKET SET	1

图 4气缸体与端盖 Cylinder Block and End Caps

REF	零件编号	中文名称	英文名称	数量
1	858961T32	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	847529	双头螺柱(.375-16/.375-24 x 2.490)(2-1/2英寸)	STUD (.375-16/.375-24 x 2.490) (2-1/2 IN.)	8
2	8M0034430	螺柱	STUD	8
3	76175	双头螺柱(.375 x 1.88)	STUD (.375 x 1.88)	2
4	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
5	67296	销(轴承座圈)	PIN (BEARING RACE)	2
5	8M0036405	销	PIN	2
6	8569662	支架	BRACKET	1
6	8M0111325	盖板	COVER	1
7	828213	螺钉(.312-18 x 1.500)六角法兰	SCREW (.312-18 x 1.500) Hex Flange	2
8	76867	底盖	COVER (Bottom)	1
9	828214	螺钉(.312-18 x 2.00)六角法兰	SCREW (.312-18 x 2.00) Hex Flange	2
10	66717	螺钉(.375-16 x 3.250)	SCREW (.375-16 x 3.250)	8
11	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	6
12	26852	尼龙帽	CAP Nylon	1
13	856832	螺丝 (.250-20 x 1.750)	SCREW (.250-20 x 1.750)	1
14	64015	螺母 (.250-20)	NUT (.250-20)	1
15	832760T1	端盖总成	END CAP ASSEMBLY	1
16	54029	O型圈(2.800 x .103)	O-RING (2.800 x .103)	1
17	16756A4	轴承套件	BEARING KIT	1
18	NSS	不单独销售	NOT SOLD SEPARATE	1
19	41953	密封件	SEAL	1
20	881190	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	4
21	7809T1	端盖总成	END CAP ASSEMBLY	1
22	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
23	41953	密封件	SEAL	2
24	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
25	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
26	8538821	节气门位置指示器安装支架	BRACKET Throttle Position Indicator Mount	1
27	851937A1	节气门位置指示器杆总成	LEVER ASSEMBLY Throttle Position Indicator	1
28	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
29	856954	衬套	BUSHING	3
30	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	3
31	834985	护孔环	GROMMET	3
31	8M0190980	护孔环	GROMMET	3
32	83295211		INDICATOR Throttle Position (INSIDE)	1
32	8M6005165	TPI	TPI	1
33	8508281	螺钉（#10-32 x 2.00）	SCREW (#10-32 x 2.00)	3
34	843120	隔套	SPACER	3
35	878175	连杆总成	LINK ASSEMBLY	1
35	8M0084738	连杆总成	LINK ASSY	1
36	81893414	螺钉（M8 x 14）	SCREW (M8 x 14)	1
37	822838	垫圈 (.401 x .745 x .097)	WASHER (.401 x .745 x .097)	10
38	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	10
39	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	1
40	8283582	传感器	SENSOR	1
40	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
41	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
42	883048	堵头(.500-14)	PLUG (.500-14)	1
43	830756109	软管(57.00英寸散装)(裁切至1-1/4英寸)	HOSE (57.00 Inches Bulk) (Cut to 1-1/4 Inches)	2
43	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	2
44	830756109	软管(57.00英寸整料)(裁切至1-1/2英寸)	HOSE (57.00 Inches Bulk) (Cut to 1-1/2 Inches)	2
44	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	2
-	841125T02	动力头总成	POWERHEAD ASSEMBLY	1
-	843151A05	衬垫套件	GASKET SET	1

图 5驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	832937A05	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A06	传动轴壳体总成-加长型	HOUSING ASSEMBLY Driveshaft - Long	1
2	856983	双头螺柱(M12 x 52)	STUD (M12 x 52)	4
2	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
2	848843	双头螺柱(M12 x 65)	STUD (M12 x 65)	4
2	8M0045821	螺柱	STUD	4
3	892860	螺钉(M12 x 35)	SCREW (M12 x 35)	1
4	8331231	护孔环	GROMMET	1
5	4002321	垫圈(12.80 mm x 24.0 mm x 2.4 mm)不锈钢	WASHER (12.80 mm x 24.0 mm x 2.4 mm) Stainless Steel	4
6	857008	螺母(M12×1.75)	NUT (M12 x 1.75)	4
6	896895	螺母(M12)	NUT (M12)	4
7	64649	堵头	PLUG	1
8	815431002	螺栓（M14×178）	BOLT (M14 x 178)	2
8	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
9	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
9	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
10	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
11	840361	支架	MOUNT	2
11	8M0055931	支架	MOUNT	2
12	825190	垫圈	WASHER	2
13	815434	螺母	NUT	2
13	896602	螺母(M14)	NUT (M14)	2
14	8186442	卡箍	CLAMP	2
14	879150A90	下支架盖套件	COVER KIT Lower Mount	2
15	84036240	螺钉 (M8 x 40)	SCREW (M8 x 40)	4
15	8M0033179	螺钉 (M8 x 40)	SCREW (M8 x 40)	4
16	847541	垫圈	WASHER	4
17	818645F1	黑色盖	COVER Black	2
17	8M0001136	下支架盖	COVER Lower Mount	2
18	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
19	8329417	水管	TUBE Water	1
19	8M0042785	水管	TUBE-WATER	1
20	832940001	密封件	SEAL	1
21	8329391	卡箍	CLAMP	1

图 6ECU总成 ECU Assembly

REF	零件编号	中文名称	英文名称	数量
1	8240037	发动机控制单元ECU	ECU Engine Control Unit	1
1	824003A7	电控单元	ECU	1
1	8240035	发动机控制单元ECU	ECU Engine Control Unit	1
1	824003A5	电控单元	ECU	1
1	82400313	发动机控制单元ECU	ECU Engine Control Unit	1
1	824003A13	发动机控制单元ECU	ECU Engine Control Unit	1
1	82400311	发动机控制单元ECU	ECU Engine Control Unit	1
1	824003T11	电控单元	ECU	1
1	824003A13	发动机控制单元ECU	ECU Engine Control Unit	1
1	824003A11	发动机控制单元ECU	ECU Engine Control Unit	1
1	824003T11	电控单元	ECU	1
2	34948	隔套	SPACER	2
3	146951	卡扣	CLIP	1
4	90435	支架	MOUNT	2
5	21249	垫圈	WASHER	4
6	20361	螺母(.250-28)	NUT (.250-28)	4
6	8267089	螺母(.250-28)	NUT (.250-28)	4
7	88807A19	拉线总成	CABLE ASSEMBLY	1
8	14637	护孔环	GROMMET	1
9	14636	衬套	BUSHING	1
10	28667	螺钉 (0.250-20 x 1.00) 不锈钢	SCREW (.250-20 x 1.00) Stainless Steel	1
11	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
12	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
13	13202A2	水位传感器模块总成	MODULE ASSEMBLY Water Sensor	1
14	13202A4	水位传感器模块总成	MODULE ASSEMBLY Water Sensor	1
15	88807A18	线缆总成(黑色)	CABLE ASSEMBLY (BLACK)	1
16	37571	螺钉(.190-32 x 0.500)	SCREW (.190-32 x .500)	2
17	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
18	98866A14	线束总成	HARNESS ASSEMBLY	1
19	190491	连接环	COUPLE RING	1
20	98866A25	线束总成 ECU与喷油器	HARNESS ASSEMBLY ECU And Injectors	1
21	87895A4	拉线总成	CABLE ASSEMBLY	1

图 7排气分隔板及排气板 Exhaust Divider and Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	815552A1	分隔板	DIVIDER PLATE	1
2	328021	管塞 (.125-27)	PLUG Pipe (.125-27)	1
2	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1
3	8475251	衬垫	GASKET	1
3	847525004	衬垫	GASKET	1
4	814754	密封件(12.50英寸)	SEAL (12.50 Inches)	1
5	847538	螺钉	SCREW	18
5	848496	螺钉(0.312-18 x 1.50)	SCREW (.312-18 x 1.50)	18
5	848497	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	2
6	847526	垫圈（适用处使用）	WASHER (USE WHERE APPLICABLE)	20
7	814634	大卡箍	CLAMP (LARGE)	AR
7	642352	小J型夹	J CLIP (SMALL)	1
7	61001	J型卡扣	J CLIP	1
8	8478951	板调节器	PLATE Regulator	1
9	815279T	电压调节器	REGULATOR Voltage	1
9	8M0084173	电压调节器	VOLTAGE REGULATOR	1
10	69697	螺钉(.250-28 x 1.50)	SCREW (.250-28 x 1.50)	4
11	35045	螺母(.250-28)	NUT (.250-28)	4
11	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	4
12	814430	管接头(.500-14)	FITTING (.500-14)	1
12	8144301	接头	FITTING	1
13	92007	管接头(.250-18)(90度)	FITTING (.250-18) (90 DEGREES)	1
13	920071	90度弯头	FITTING (90 Degree)	1
14	830756109	软管（57.00英寸整卷）（裁切至23-1/2英寸）	HOSE (57.00 Inches Bulk) (Cut to 23-1/2 IN.)	1
14	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
15	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
15	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
16	68729	盖板	COVER	1
16	8M0039767	盖板	COVER	1
17	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	4
18	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
19	76451	垫圈	WASHER	1
20	14479	隔膜	DIAPHRAGM	1
20	144791	隔膜	DIAPHRAGM	1
21	16496	导水板	DEFLECTOR Water	1
22	16497A1	安装板	PLATE	1
23	78690	衬垫	GASKET	2
23	78690002	衬垫	GASKET	2
24	64878	弹簧(黑色)	SPRING (Black)	1
25	85303	垫圈	WASHER	1
26	14480	提动阀	POPPET	1
27	64872	护孔环	GROMMET	1
28	65848	托架	CARRIER	1
29	8231421	衬垫	GASKET	2
29	8231422	衬垫	GASKET	2
30	18260A4	排气板总成	PLATE ASSEMBLY Exhaust	1
31	823106	定位销 (.875)	PIN Dowel (.875)	2
31	8M0043826	定位销	PIN Dowel	2
32	14867	45度弯头	ELBOW 45 Degree (45 DEGREES)	1
33	29085	45度弯管接头	FITTING Elbow (45 Degree)	1
33	8M0123050	45度弯管接头	FITTING Elbow (45 Degree)	1
34	822838	垫圈 (.401 x .745 x .097)	WASHER (.401 x .745 x .097)	6
35	46335	螺母 (.375-24)	NUT (.375-24)	6
36	27132	衬套	BUSHING	1
37	66725	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	3
37	898833	螺钉(.375-16 x 3.500)	SCREW (.375-16 x 3.500)	3
38	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	1
39	68783	螺钉(.312-18×2.50)	SCREW (.312-18 x 2.50)	1
-	823142A94	衬垫套件	GASKET SET	1
-	809839A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809839T94	PH 150 EFI	PH 150 EFI	1
-	808603A94	动力头总成	POWERHEAD ASSEMBLY	1
-	808603T94	动力头总成	POWERHEAD ASSEMBLY	1

图 8飞轮、启动电机及点火线圈 Flywheel, Starter Motor and Ignition Coils

REF	零件编号	中文名称	英文名称	数量
1	18896A1	盖板套件	COVER KIT	1
2	79022	标记	MARKER	1
3	37572	螺钉 (.190-32 x .380)	SCREW (.190-32 x .380)	2
4	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	2
5	89219	塞（适用时使用）	PLUG (USE WHERE APPLICABLE)	1
5	89219001	堵头	PLUG	1
6	45907	黄色塞	PLUG Yellow	1
7	52901	螺母(0.625-18)	NUT (.625-18)	1
8	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
8	33001	垫圈	WASHER	1
9	817632A12	飞轮	FLYWHEEL	1
9	859238T16	飞轮总成	FLYWHEEL ASY	1
10	9610A27	定子	STATOR	1
11	90045	螺钉(#10-32×1.375)	SCREW (#10-32 x 1.375)	4
12	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	4
13	96455A9	触发板总成	PLATE ASSEMBLY Trigger	1
14	79472	启动电机总成	STARTER MOTOR ASSEMBLY	1
14	893893	启动马达	STARTER MOTOR	1
15	56703	轴环	COLLAR	2
15	8M0034918	轴环	COLLAR	2
16	68042	橡胶止挡	STOP Rubber	2
16	8M0043376	停机开关	STOP	2
17	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
18	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
19	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
20	20890	螺母 (.250-20)	NUT (.250-20)	1
21	69739A7	线束总成	HARNESS ASSEMBLY	1
22	7370A13	点火线圈总成	COIL ASSEMBLY Ignition	6
22	8M0230859	点火线圈总成	COIL IGNITION ASY	6
22	7370A19	点火线圈总成	COIL ASSEMBLY Ignition	6
22	8M0230859	点火线圈总成	COIL IGNITION ASY	6
22	832757A4	线圈套件	COIL KIT	6
22	8M0230859	点火线圈总成	COIL IGNITION ASY	6
23	79743	盖板	COVER	3
24	88447	螺钉 (.190-32 x 1.62)	SCREW (.190-32 x 1.62)	12
25	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	12
26	88807A6	电缆总成（3.50英寸）黑色	CABLE ASSEMBLY (3.50 Inches) Black (BLACK)	6
27	68513	螺钉(#10-32x.375)不锈钢	SCREW (#10-32 x .375) Stainless Steel	6
28	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	18
29	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	12
30	136862	火花塞	SPARK PLUG	6
30	13686Q	NGK BU8H @10	NGK BU8H @10	6
31	815358A1	点火电缆组	CABLE SET Ignition	1

图 9燃油管理系统 Fuel Management System

REF	零件编号	中文名称	英文名称	数量
-	14817A23	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	8276922	盖板	COVER	1
2	15443	线束套件	HARNESS KIT	1
3	18792	密封件	SEAL	1
4	15029	O型圈及密封套件	O-RING AND SEAL KIT	1
5	8276992	燃油导轨	FUEL RAIL	1
5	827699T2	燃油导轨	FUEL RAIL	1
6	18715	燃油喷油器	INJECTOR Fuel	6
6	18715T	喷油器总成	INJECTOR ASSEMBLY	6
7	17422	滤清器	FILTER	1
8	827696	固定套件	RETAINER KIT	1
9	8276933	节气门体	THROTTLE BODY	1
10	8090572	接头套件	JOINT KIT	1
11	8276891	连杆套件	LINK KIT	1
12	827697	连杆杠杆套件	LEVER KIT Link	1
13	827698	螺钉套件	SCREW KIT	1
14	8276981	螺钉套件	SCREW KIT	1
15	8090851	弯头套件	ELBOW KIT	1
16	814233A1	施拉德阀套件	SCHRADER VALVE KIT	1
16	814233A02	阀套件	VALVE KIT	1
17	8142332	FMA接头套件	FMA JOINT KIT	1
18	8276942	软管套件	HOSE KIT	1
18	827694A01	软管套件-燃油	HOSE KIT-FUEL	1
19	67748	滚轮	ROLLER	1
20	90088	螺钉(.250-20x4)	SCREW (.250-20 x 4)	12
20	845674	螺钉(.250-20x4.00)	SCREW (.250-20 x 4.00)	12
21	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	10
21	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	10

图 10燃油泵/过滤器 Fuel Pump/Filter

REF	零件编号	中文名称	英文名称	数量
1	14360A53	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	14360T75	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	42990A10	膜片组件	DIAPHAGM KIT	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NSS	橡胶止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve-Rubber	2
4	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
5	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
6	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
7	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
8	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
9	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	2
10	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
11	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
12	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
13	987691	底座衬垫	GASKET Base	1
13	8M0204705	衬垫@2	GASKET @2	1
14	144303	底座	BASE	1
15	987752	安装板	PLATE	1
16	996641	弯头	ELBOW	1
16	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
17	29111	连接器	CONNECTOR	1
17	291112	接头	FITTING	1
18	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
18	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
19	82104540		SCREW (M5 x 40) Fuel Pump	2
20	82130050		SCREW (M6 x 50) Fuel Pump to Crankcase	2
21	83075780	管材（28.00英寸整卷）（13-1/2英寸）	TUBING (28.00 Inches Bulk) (13-1/2)	1
21	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
22	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	822769	连接器	CONNECTOR	1
24	1350385	管材(33英寸整卷)(15-1/2英寸)(19英寸)	TUBING (33.00 Inches Bulk) (15-1/2 IN.)(19 IN.)	2
25	18458A4	滤清器套件	FILTER KIT	1
25	18458Q4	燃油水分离滤清器	FILTER Fuel-Water Separating	1
26	828586	探头	PROBE	1
26	8M0204710	探头	PROBE	1
27	13170A3	底座	BASE	1
28	897712	连接器(.250-18)	CONNECTOR (.250-18)	1
28	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
29	136071	弯头	ELBOW	1
30	45561	螺钉 (.250-20 x 1.12)	SCREW (.250-20 x 1.12)	2
30	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
-	823142A98	发动机垫片组	GASKET SET Engine	1
-	809839A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809839T94	PH 150 EFI	PH 150 EFI	1
-	808603A94	动力头总成	POWERHEAD ASSEMBLY	1
-	808603T94	动力头总成	POWERHEAD ASSEMBLY	1

图 11齿轮箱图表-SportMaster Gear Housing Chart SportMaster

REF	零件编号	中文名称	英文名称	数量
-	848450A15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840560T33	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	849780T34	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	840560T34	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	848450A17	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840560T35	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	848450A18	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	8M0081852	齿轮箱	GEAR HOUSING	1
-	848450A19	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840560T37	G CASE-2:1 RH L	G CASE-2:1 RH L	1
-	849781T33	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561T33	G CASE-1.87 RH S	G CASE-1.87 RH S	1
-	849781T34	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561T34	G CASE-1.87 RH L	G CASE-1.87 RH L	1
-	848474A23	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561A35	G CASE-1.87 RH XL	G CASE-1.87 RH XL	1
-	849781A36	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561T36	G CASE-2:1 RH S	G CASE-2:1 RH S	1
-	849781A37	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561A37	齿轮箱	GEAR HOUSING	1
-	849781A38	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561A38	齿轮箱	GEAR HOUSING	1
-	848474A24	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561T69	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	848474T25	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561T70	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	849781A71	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561T71	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	848474A30	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561T72	G CASE-2:1 LH S	G CASE-2:1 LH S	1
-	848474A31	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561A73	齿轮箱	GEAR HOUSING	1
-	849781A74	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840561T74	G CASE-2:1 LH XL	G CASE-2:1 LH XL	1
-	848450A31	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840560A27	齿轮箱	GEAR HOUSING	1
-	848450A29	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840560A28	齿轮箱	GEAR HOUSING	1
-	849780A30	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840560A30	ORD1687-840560A09	ORD1687-840560A09	1
-	848450A30	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	840560T31	G CASE-1.75 RH L	G CASE-1.75 RH L	1

图 12齿轮箱驱动轴-反转-SportMaster Gear Housing Driveshaft-Counter-SportMaster

REF	零件编号	中文名称	英文名称	数量
1	848474A39	齿轮箱总成-基本型(无扭矩片)	GEAR HOUSING ASSEMBLY Basic-Without Torque Tab	1
1	8M0084203	齿轮箱-SM型	GEAR HOUSING-SM	1
2	8479503	盖板	COVER	2
2	847950T3	盖板	COVER	2
3	34776	O型圈	O-RING	2
4	815904	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	12
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
6	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
7	67891	填充块	FILLER BLOCK	1
7	8M0039169	填充块	FILLER BLOCK	1
8	847949	管塞	PLUG Pipe	1
9	562972	螺柱(0.312-18/0.324-24×3.380)	STUD (.312-18/.324-24 x 3.380)	1
9	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
10	69501	螺柱(5/16 X 3-1/4英寸)	STUD (5/16 X 3-1/4 IN.)	1
11	59579	双头螺柱(.437-14/.437-20 x 2.812)	STUD (.437-14/.437-20 x 2.812)	3
11	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
11	579203	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
11	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
11	74730	螺柱(7/16 X 7.06英寸)	STUD (7/16 X 7.06 IN.)	2
11	74732	螺柱(7/16 X 7.69英寸)	STUD (7/16 X 7.69 IN.)	3
11	78639	螺柱(7/16 X 8-1/8英寸)	STUD (7/16 X 8-1/8 IN.)	1
12	826134	阳极块	ANODE	2
12	826134Q	阳极块	ANODE	2
13	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
14	8268336	螺母 (M6)	NUT (M6)	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	NSS	不单独出售-小齿轮(属于43-15845A2或43-817515A2部件)	NOT SOLD SEPARATE Pinion Gear-Part of 43-15845A2 or 43-817515A2	1
16	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
18	79953Q04	放油螺钉套件	SCREW KIT Drain	1
19	19183	纤维垫圈	WASHER Fiber	1
19	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
20	789022	换挡轴下段	SHIFT SHAFT LOWER	1
21	77631A2	衬套总成	BUSHING ASSEMBLY	1
22	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
23	8164641	油封	SEAL Oil	1
23	8M0246145	油封	OIL SEAL	1
24	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
25	848449A4	驱动轴总成	DRIVESHAFT ASSEMBLY	1
25	8M0192233	驱动轴	DRIVESHAFT	1
25	848449A5	驱动轴总成	DRIVESHAFT ASSEMBLY	1
25	8M0192234	驱动轴	DRIVESHAFT	1
25	848449A6	驱动轴总成	DRIVESHAFT ASSEMBLY	1
26	38657A1	垫片组	SHIM ASSEMBLY	1
26	8M0063268	垫片组	SHIM SET	1
27	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
27	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	42637A1	垫片组	SHIM SET	AR
28	8M0063267	垫片组	SHIM SET	AR
29	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
29	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
30	824519	固定座	RETAINER	1
30	8245191	固定座	RETAINER	1
31	44292A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
32	426311	衬垫	GASKET	1
32	8M0204678	衬垫	GASKET	1
33	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
33	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
34	89238	油封	SEAL Oil	1
35	16977	油封	SEAL Oil	1
36	18051	下部衬垫	GASKET LOWER	1
37	856091	上衬垫	GASKET UPPER	1
37	858524	衬垫	GASKET	1
38	32435	面板	FACE PLATE	1
38	8M0204677	面板	PLATE-FACE	1
39	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
39	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
40	48752	嵌件	INSERT	1
40	48752T	嵌件	INSERT	1
41	38970	密封件	SEAL	1
42	29804	套筒	SLEEVE	1
42	29804T	套筒	SLEEVE	1
43	56654	键	KEY	1
43	8M0214992	键@5	KEY @5	1
44	899844	叶轮	IMPELLER	1
44	89984T4	叶轮	IMPELLER	1
45	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
45	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
46	13438	螺母(.250-28)	NUT (.250-28)	2
46	8267119	螺母(.250-28)	NUT (.250-28)	2
47	36001	垫圈	WASHER	1
48	13436	螺母	NUT	1
49	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
49	8M0215009	螺钉	SCREW	1
-	89238A3	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	90415A24	螺柱套件	STUD KIT	1
-	59579	双头螺柱(.437-14/.437-20 x 2.812)	STUD (.437-14/.437-20 x 2.812)	1
-	90415A25	螺柱套件	STUD KIT	1

图 13齿轮箱驱动轴-标准-SportMaster Gear Housing Driveshaft-Standard-SportMaster

REF	零件编号	中文名称	英文名称	数量
1	848450T25	齿轮箱总成-基本型(带扭矩片)	GEAR HOUSING ASSEMBLY Basic-With Torque Tab	1
1	8M0083306	齿轮箱-SM型	GEAR HOUSING-SM	1
1	848474A39	齿轮箱总成-基本型(无扭矩片)	GEAR HOUSING ASSEMBLY Basic-Without Torque Tab	1
1	8M0084203	齿轮箱-SM型	GEAR HOUSING-SM	1
2	8479503	盖板	COVER	2
2	847950T3	盖板	COVER	2
3	34776	O型圈	O-RING	2
4	815904	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	12
5	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
6	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
7	67891	填充块	FILLER BLOCK	1
7	8M0039169	填充块	FILLER BLOCK	1
8	847949	管塞	PLUG Pipe	1
9	562972	螺柱(0.312-18/0.324-24×3.380)	STUD (.312-18/.324-24 x 3.380)	1
9	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
10	69501	螺柱(5/16 X 3-1/4英寸)	STUD (5/16 X 3-1/4 IN.)	2
11	59579	双头螺柱(.437-14/.437-20 x 2.812)	STUD (.437-14/.437-20 x 2.812)	3
11	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
11	579203	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
11	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
11	74730	螺柱(7/16 X 7.06英寸)	STUD (7/16 X 7.06 IN.)	2
11	74732	螺柱(7/16 X 7.69英寸)	STUD (7/16 X 7.69 IN.)	3
11	78639	螺柱(7/16 X 8-1/8英寸)	STUD (7/16 X 8-1/8 IN.)	1
12	826134	阳极块	ANODE	2
12	826134Q	阳极块	ANODE	2
13	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
14	8268336	螺母 (M6)	NUT (M6)	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion Gear	1
16	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
18	79953Q04	放油螺钉套件	SCREW KIT Drain	1
19	19183	纤维垫圈	WASHER Fiber	1
19	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
20	789022	换挡轴下段	SHIFT SHAFT LOWER	1
21	77631A2	衬套总成	BUSHING ASSEMBLY	1
22	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
23	8164641	油封	SEAL Oil	1
23	8M0246145	油封	OIL SEAL	1
24	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
25	848449A4	驱动轴总成	DRIVESHAFT ASSEMBLY	1
25	8M0192233	驱动轴	DRIVESHAFT	1
25	848449A5	驱动轴总成	DRIVESHAFT ASSEMBLY	1
25	8M0192234	驱动轴	DRIVESHAFT	1
25	848449A6	驱动轴总成	DRIVESHAFT ASSEMBLY	1
26	38657A1	垫片组	SHIM ASSEMBLY	1
26	8M0063268	垫片组	SHIM SET	1
27	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
27	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
28	42637A1	垫片组	SHIM SET	AR
28	8M0063267	垫片组	SHIM SET	AR
29	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
29	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
30	824519	固定座	RETAINER	1
30	8245191	固定座	RETAINER	1
31	44292A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
32	426311	衬垫	GASKET	1
32	8M0204678	衬垫	GASKET	1
33	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
33	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
34	89238	油封	SEAL Oil	1
35	16977	油封	SEAL Oil	1
36	18051	下部衬垫	GASKET LOWER	1
37	856091	上衬垫	GASKET UPPER	1
37	858524	衬垫	GASKET	1
38	32435	面板	FACE PLATE	1
38	8M0204677	面板	PLATE-FACE	1
39	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
39	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
40	48752	嵌件	INSERT	1
40	48752T	嵌件	INSERT	1
41	38970	密封件	SEAL	1
42	29804	套筒	SLEEVE	1
42	29804T	套筒	SLEEVE	1
43	56654	键	KEY	1
43	8M0214992	键@5	KEY @5	1
44	899844	叶轮	IMPELLER	1
44	89984T4	叶轮	IMPELLER	1
45	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
45	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
46	13438	螺母(.250-28)	NUT (.250-28)	2
46	8267119	螺母(.250-28)	NUT (.250-28)	2
47	36001	垫圈	WASHER	1
48	13436	螺母	NUT	1
49	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
49	8M0215009	螺钉	SCREW	1
-	89238A3	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	823142A98	发动机垫片组	GASKET SET Engine	1
-	90415A24	螺柱套件	STUD KIT	1
-	59579	双头螺柱(.437-14/.437-20 x 2.812)	STUD (.437-14/.437-20 x 2.812)	1
-	90415A25	螺柱套件	STUD KIT	1

图 14齿轮箱驱动轴-TorqueMaster Gear Housing Driveshaft-TorqueMaster

REF	零件编号	中文名称	英文名称	数量
-	827214T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	827214T24	齿轮箱TM	GEAR HOUSING TM	1
-	827214T10	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	827214T23	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	827214T12	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	827214T25	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
5	579203	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
5	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
6	562972	螺柱(0.312-18/0.324-24×3.380)	STUD (.312-18/.324-24 x 3.380)	1
6	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
7	69501	螺柱	STUD	2
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	826134	阳极块	ANODE	2
9	826134Q	阳极块	ANODE	2
10	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
11	8268336	螺母 (M6)	NUT (M6)	1
11	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
12	67891	填充块	FILLER BLOCK	1
12	8M0039169	填充块	FILLER BLOCK	1
13	NSS	不单独出售-小齿轮(属于43-44102A5或43-44104A7部件)	NOT SOLD SEPARATE Pinion Gear-Part of 43-44102A5 or 43-44104A7	1
14	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
15	35921	螺母(0.625-18)	NUT (.625-18)	1
16	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
16	8M0058389	放油螺钉套件	SCREW KIT Drain	1
17	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
17	79953Q04	放油螺钉套件	SCREW KIT Drain	1
18	19183	纤维垫圈	WASHER Fiber	2
18	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
19	789022	换档轴	SHIFT SHAFT	1
20	77631A2	衬套总成	BUSHING ASSEMBLY	1
21	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
22	8164641	油封	SEAL Oil	1
22	8M0246145	油封	OIL SEAL	1
23	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
24	848449A5	驱动轴总成	DRIVESHAFT ASSEMBLY	1
24	8M0192234	驱动轴	DRIVESHAFT	1
25	42637A1	垫片组	SHIM SET	AR
25	8M0063267	垫片组	SHIM SET	AR
26	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
26	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
27	824519	固定座	RETAINER	1
27	8245191	固定座	RETAINER	1
28	44292A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
29	426311	衬垫	GASKET	1
29	8M0204678	衬垫	GASKET	1
30	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
30	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
31	89238	油封	SEAL Oil	1
32	16977	油封	SEAL Oil	1
33	18051	衬垫	GASKET	1
34	856091	衬垫	GASKET	1
34	858524	衬垫	GASKET	1
35	32435	面板	FACE PLATE	1
35	8M0204677	面板	PLATE-FACE	1
36	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
36	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
37	48752	嵌件	INSERT	1
37	48752T	嵌件	INSERT	1
38	38970	密封件	SEAL	1
39	899844	叶轮	IMPELLER	1
39	89984T4	叶轮	IMPELLER	1
40	56654	键	KEY	1
40	8M0214992	键@5	KEY @5	1
41	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
41	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
42	13438	螺母(.250-28)	NUT (.250-28)	2
42	8267119	螺母(.250-28)	NUT (.250-28)	2
43	36001	垫圈	WASHER	1
44	13436	螺母	NUT	1
45	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
45	8M0215009	螺钉	SCREW	1
46	29804	套筒	SLEEVE	1
46	29804T	套筒	SLEEVE	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A3	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 15齿轮箱驱动轴-1.78:1速比 Gear Housing Driveshaft - 1.78:1 Ratio

REF	零件编号	中文名称	英文名称	数量
-	814247T3	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	814247T4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	814247T3	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	814247T1	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	814247A2	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
1	814247T2	ORD 1674-814247T1	ORD 1674-814247T1	1
2	85822A10	连接器总成	CONNECTOR ASSEMBLY	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	786382	螺柱(.437-14/.437-20 x 3.120)	STUD (.437-14/.437-20 x 3.120)	1
5	579203	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
5	8M0133358	双头螺栓(.437-14/.437-20×2.060)	STUD (.437-14/.437-20 x 2.060)	2
6	562972	螺柱(0.312-18/0.324-24×3.380)	STUD (.312-18/.324-24 x 3.380)	1
6	8M0034463	螺柱(.312-24 x 3.38)	STUD (.312-24 x 3.38)	1
7	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
7	306671	螺柱	STUD	2
8	35934A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	67891	填充块	FILLER BLOCK	1
9	8M0039169	填充块	FILLER BLOCK	1
10	NSS	不单独出售-小齿轮(属于43-16279A2部件)	NOT SOLD SEPARATE Pinion Gear-Part of 43-16279A2	1
11	35921	螺母(0.625-18)	NUT (.625-18)	1
12	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
12	8M0058389	放油螺钉套件	SCREW KIT Drain	1
13	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	1
13	79953Q04	放油螺钉套件	SCREW KIT Drain	1
14	19183	纤维垫圈	WASHER Fiber	2
14	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
15	8152641	换档轴	SHIFT SHAFT	1
16	77631A2	衬套总成	BUSHING ASSEMBLY	1
17	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
18	8164641	油封	SEAL Oil	1
18	8M0246145	油封	OIL SEAL	1
19	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
20	815168	驱动轴	DRIVESHAFT	1
21	42637A1	垫片组	SHIM SET	AR
21	8M0063267	垫片组	SHIM SET	AR
22	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
22	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
23	824519	固定座	RETAINER	1
23	8245191	固定座	RETAINER	1
24	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
24	8M0077147	带水泵底座总成	BASE ASSY-W/P	1
25	426311	衬垫	GASKET	1
25	8M0204678	衬垫	GASKET	1
26	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
26	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
27	89238	油封	SEAL Oil	1
28	16977	油封	SEAL Oil	1
29	856081	衬垫	GASKET	1
29	8M0090319	衬垫@5	GASKET @5	1
30	856091	衬垫	GASKET	1
30	858524	衬垫	GASKET	1
31	32435	面板	FACE PLATE	1
31	8M0204677	面板	PLATE-FACE	1
32	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
32	96148T1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
33	48752	嵌件	INSERT	1
33	48752T	嵌件	INSERT	1
34	38970	密封件	SEAL	1
35	899843	叶轮	IMPELLER	1
35	89984T3	叶轮	IMPELLER	1
36	56654	键	KEY	1
36	8M0214992	键@5	KEY @5	1
37	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
37	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
38	13438	螺母(.250-28)	NUT (.250-28)	2
38	8267119	螺母(.250-28)	NUT (.250-28)	2
39	36001	垫圈	WASHER	1
40	13436	螺母	NUT	1
41	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
41	8M0215009	螺钉	SCREW	1
42	29804	套筒	SLEEVE	1
42	29804T	套筒	SLEEVE	1
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	96148A8	水泵维修套件	WATER PUMP REPAIR KIT	1
-	89238A2	密封套件	SEAL KIT	1

图 16齿轮箱螺旋桨轴-反转-SportMaster Gear Housing Propeller Shaft-Counter-SportMaster

REF	零件编号	中文名称	英文名称	数量
1	848474A39	齿轮箱总成-基本型(无扭矩片)	GEAR HOUSING ASSEMBLY Basic-Without Torque Tab	1
1	8M0084203	齿轮箱-SM型	GEAR HOUSING-SM	1
50	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
51	789562	换挡凸轮	SHIFT CAM	1
52	79911A1	杆	ROD	1
53	78906	销	PIN	1
53	8M0084245	弹簧定位销	PIN Spring Locator	1
54	79910	弹簧	SPRING	2
55	78910	垫圈	WASHER	AR
56	14469	轴承杯	CUP Bearing	1
56	14469T	轴承杯	CUP Bearing	1
57	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
57	88957T	滚珠轴承	BEARING Ball	1
58	NSS	不单独出售-倒车齿轮(属于43-15845A2部件)	NOT SOLD SEPARATE Reverse Gear-Part of 43-15845A2	1
58	817516A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
58	817516T1	倒挡齿轮	GEAR-REVERSE	1
59	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
60	42672	棘轮	RATCHET	1
60	42672T	棘轮	RATCHET	1
61	78909	定位销	PIN Detent	2
62	42671	十字销	PIN Cross	1
63	78962	弹簧	SPRING	2
64	15845A2	齿轮组	GEAR SET	1
64	817515A2	齿轮组-前进档	GEAR SET Forward	1
64	817515T2	齿轮组-前进档	GEAR SET-FORWARD	1
65	176151	调整垫片(.125)	SPACER SHIM (.125)	AR
65	176152	调整垫片(.127)	SPACER SHIM (.127)	AR
65	176153	调整垫片(.129)	SPACER SHIM (.129)	AR
65	176154	调整垫片(.131)	SPACER SHIM (.131)	AR
65	176155	调整垫片(.133)	SPACER SHIM (.133)	AR
65	176156	调整垫片(.135)	SPACER SHIM (.135)	AR
65	176157	调整垫片(.137)	SPACER SHIM (.137)	AR
65	176158	调整垫片(.139)	SPACER SHIM (.139)	AR
65	176159	调整垫片(.141)	SPACER SHIM (.141)	AR
65	1761510	调整垫片(.143)	SPACER SHIM (.143)	AR
65	1761511	调整垫片(.145)	SPACER SHIM (.145)	AR
65	1761512	调整垫片(.147)	SPACER SHIM (.147)	AR
65	1761513	调整垫片(.149)	SPACER SHIM (.149)	AR
66	15841	滚柱轴承	BEARING Roller	1
67	17616	推力环	THRUST RING	1
68	31534	O型圈	O-RING	1
68	8M0214920	O型圈	O RING	1
69	15838A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
70	15843	滚柱轴承	BEARING Roller	1
70	15843T	滚针轴承	BEARING Needle	1
71	15834	推力轴承	BEARING Thrust	2
72	815495T	螺旋桨轴	PROPELLER SHAFT	1
73	847616A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
73	847616T1	轴承座	CARRIER Bearing	1
74	817072	滚柱轴承	BEARING Roller	1
75	815565	油封	SEAL Oil	2
76	817071	卡环	RING Snap	1
77	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
77	8M0058389	放油螺钉套件	SCREW KIT Drain	1
78	19183	纤维垫圈	WASHER Fiber	1
78	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
79	30281	键	KEY	1
80	79447	锁紧垫圈	TAB WASHER	1
81	158401	盖板	COVER	1
82	131711	推力毂	THRUST HUB	1
82	13171T1	推力毂	THRUST HUB	1
83	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
84	31211A2	花键垫圈	WASHER Splined	1
84	31211Q03	垫圈总成	WASHER ASSEMBLY	1
85	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
85	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
86	816629	锁紧垫圈	TAB WASHER	1
86	816629Q	锁紧垫圈	TAB WASHER	1
87	41350	螺钉(.437-14 x 2.50)不锈钢	SCREW (.437-14 x 2.50) Stainless Steel	1
87	66024	螺钉(.437-14 x 1.75)	SCREW (.437-14 x 1.75)	1
88	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	2
89	134391	螺母 (.4375-20)	NUT (.4375-20)	2
89	859116	螺母(.437-20)	NUT (.437-20)	2
90	30206	螺钉(.375-16 x 1.00)不锈钢	SCREW (.375-16 x 1.00) Stainless Steel	1
90	15929	螺钉(.375-16 x 16 x 6.00)	SCREW (.375-16 x 16 x 6.00)	1
91	762143	阳极块	ANODE	1
91	76214T3	阳极块	ANODE	1
91	76214A5	阳极套件	ANODE KIT	1
91	76214Q5	阳极套件	ANODE KIT	1
91	762141	阳极块	ANODE	1
91	76214T1	阳极块	ANODE	1
-	89238A3	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	90415A24	螺柱套件	STUD KIT	1
-	59579	双头螺柱(.437-14/.437-20 x 2.812)	STUD (.437-14/.437-20 x 2.812)	1
-	90415A25	螺柱套件	STUD KIT	1

图 17齿轮箱螺旋桨轴-标准-SportMaster Gear Housing Propeller Shaft-Standard-SportMaster

REF	零件编号	中文名称	英文名称	数量
1	848450T25	齿轮箱总成-基本型(带扭矩片)	GEAR HOUSING ASSEMBLY Basic-With Torque Tab	1
1	8M0083306	齿轮箱-SM型	GEAR HOUSING-SM	1
1	848474A39	齿轮箱总成-基本型(无扭矩片)	GEAR HOUSING ASSEMBLY Basic-Without Torque Tab	1
1	8M0084203	齿轮箱-SM型	GEAR HOUSING-SM	1
50	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
51	789562	换挡凸轮	SHIFT CAM	1
52	79911A1	杆	ROD	1
53	78906	销	PIN	1
53	8M0084245	弹簧定位销	PIN Spring Locator	1
54	79910	弹簧	SPRING	2
55	78910	垫圈	WASHER	2
56	47397A1	垫片组	SHIM SET	AR
57	78172A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
58	44104A7	齿轮组(含小齿轮)	GEAR SET INCLUDES PINION	1
58	44102A5	齿轮组(含小齿轮)	GEAR SET INCLUDES PINION	1
58	44102A7	齿轮组	GEAR SET	1
58	848855A2	齿轮组	GEAR SET	1
58	848855T2	齿轮组-1.62右旋	GEAR SET-1.62 RH	1
58	849189A2	齿轮组	GEAR SET	1
58	849189T2	齿轮转换套件	GEAR CONVERSION KIT	1
59	549281	滚柱轴承	BEARING Roller	1
60	42672	棘轮	RATCHET	1
60	42672T	棘轮	RATCHET	1
61	78909	定位销	PIN Detent	2
62	42671	十字销	PIN Cross	1
63	78962	弹簧	SPRING	2
64	822820F1	螺旋桨轴	PROPELLER SHAFT	1
64	840451A03	螺旋桨轴	PROPELLER SHAFT	1
65	822824A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
65	8M0192202	倒挡齿轮	GEAR-REVERSE	1
65	847632A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
65	NSS	倒车齿轮(不单独销售)	NOT SOLD SEPARATE Reverse Gear	1
65	NSS	倒车齿轮(不单独销售)	NOT SOLD SEPARATE Reverse Gear	1
66	822823	推力环	THRUST RING	1
67	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
67	88957T	滚珠轴承	BEARING Ball	1
68	681001	止推环	RING Thrust	1
69	31534	O型圈	O-RING	1
69	8M0214920	O型圈	O RING	1
70	847610A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
70	848840A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
71	817072	滚柱轴承	BEARING Roller	1
72	817071	卡环	RING Snap	1
73	815565	油封	SEAL Oil	2
74	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
74	8M0058389	放油螺钉套件	SCREW KIT Drain	1
75	19183	纤维垫圈	WASHER Fiber	1
75	8M0187157	蓝色密封件@15	SEAL-BLUE @15	1
76	30281	键	KEY	1
77	79447	锁紧垫圈	TAB WASHER	1
78	158401	盖板	COVER	1
79	131711	推力毂	THRUST HUB	1
79	13171T1	推力毂	THRUST HUB	1
80	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
81	31211A2	花键垫圈	WASHER Splined	1
81	31211Q03	垫圈总成	WASHER ASSEMBLY	1
82	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
82	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
83	816629	锁紧垫圈	TAB WASHER	1
83	816629Q	锁紧垫圈	TAB WASHER	1
84	41350	螺钉(.437-14 x 2.50)不锈钢	SCREW (.437-14 x 2.50) Stainless Steel	1
84	66024	螺钉(.437-14 x 1.75)	SCREW (.437-14 x 1.75)	1
85	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	2
86	134391	螺母 (.4375-20)	NUT (.4375-20)	2
86	859116	螺母(.437-20)	NUT (.437-20)	2
87	30206	螺钉(.375-16 x 1.00)不锈钢	SCREW (.375-16 x 1.00) Stainless Steel	1
87	15929	螺钉(.375-16 x 16 x 6.00)	SCREW (.375-16 x 16 x 6.00)	1
88	762143	阳极块	ANODE	1
88	76214T3	阳极块	ANODE	1
88	76214A5	阳极套件	ANODE KIT	1
88	76214Q5	阳极套件	ANODE KIT	1
88	762141	阳极块	ANODE	1
88	76214T1	阳极块	ANODE	1
-	89238A3	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	90415A24	螺柱套件	STUD KIT	1
-	59579	双头螺柱(.437-14/.437-20 x 2.812)	STUD (.437-14/.437-20 x 2.812)	1
-	90415A25	螺柱套件	STUD KIT	1

图 18齿轮箱螺旋桨轴-TorqueMaster Gear Housing Propeller Shaft-TorqueMaster

REF	零件编号	中文名称	英文名称	数量
-	827214T15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	827214T24	齿轮箱TM	GEAR HOUSING TM	1
-	827214T10	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	827214T23	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	827214T12	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	827214T25	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
47	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
48	789562	换挡凸轮	SHIFT CAM	1
49	79911A1	杆	ROD	1
50	78906	销	PIN	1
50	8M0084245	弹簧定位销	PIN Spring Locator	1
51	79910	弹簧	SPRING	2
52	78910	垫圈	WASHER	2
53	47397A1	垫片组	SHIM SET	AR
54	78172A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
55	44102A5	齿轮组	GEAR SET	1
55	44102A7	齿轮组	GEAR SET	1
55	44104A7	齿轮组	GEAR SET	1
56	549281	滚柱轴承	BEARING Roller	1
57	42672	棘轮	RATCHET	1
57	42672T	棘轮	RATCHET	1
58	42671	十字销	PIN Cross	1
59	78909	定位销	PIN Detent	2
60	78962	弹簧	SPRING	2
61	822820F1	螺旋桨轴	PROPELLER SHAFT	1
61	840451A03	螺旋桨轴	PROPELLER SHAFT	1
62	847632A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
62	822824A1	倒车齿轮总成	GEAR ASSEMBLY Reverse	1
62	8M0192202	倒挡齿轮	GEAR-REVERSE	1
63	822823	推力环	THRUST RING	1
64	681001	止推环	RING Thrust	1
65	88957	滚珠轴承总成	BEARING ASSEMBLY Ball	1
65	88957T	滚珠轴承	BEARING Ball	1
66	31534	O型圈	O-RING	1
66	8M0214920	O型圈	O RING	1
67	847610A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
67	848840A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
68	817072	滚柱轴承	BEARING Roller	1
69	817071	卡环	RING Snap	1
70	815565	油封	SEAL Oil	2
71	30281	键	KEY	1
72	79447	锁紧垫圈	TAB WASHER	1
73	158401	盖板	COVER	1
74	131711	推力毂	THRUST HUB	1
74	13171T1	推力毂	THRUST HUB	1
75	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
76	31211A2	花键垫圈	WASHER Splined	1
76	31211Q03	垫圈总成	WASHER ASSEMBLY	1
77	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
77	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
78	816629	锁紧垫圈	TAB WASHER	1
78	816629Q	锁紧垫圈	TAB WASHER	1
79	76214A5	阳极套件	ANODE KIT	1
79	76214Q5	阳极套件	ANODE KIT	1
80	66024	螺钉(.437-14 x 1.75)	SCREW (.437-14 x 1.75)	1
81	134391	螺母 (.4375-20)	NUT (.4375-20)	2
81	859116	螺母(.437-20)	NUT (.437-20)	2
82	30206	螺钉(.375-16 x 1.00)不锈钢	SCREW (.375-16 x 1.00) Stainless Steel	1
83	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	2
-	89238A3	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 19齿轮箱螺旋桨轴-1.78:1速比 Gear Housing Propeller Shaft - 1.78:1 Ratio

REF	零件编号	中文名称	英文名称	数量
-	814247T3	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	814247T4	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	814247T3	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	814247T1	齿轮箱总成基础型-黑色	GEAR HOUSING ASSEMBLY Basic-Black	1
1	814247A2	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic - Gray	1
1	814247T2	ORD 1674-814247T1	ORD 1674-814247T1	1
43	76039	换挡凸轮控制	CAM Shift Control	1
43	760394	换挡凸轮控制	CAM Shift Control	1
44	44491A1	垫片组	SHIM SET	AR
44	8M0063266	垫片组	SHIM SET	AR
45	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
46	16279A2	前进齿轮总成	GEAR ASSEMBLY Forward	1
47	30895	滚针轴承	BEARING Needle	1
47	30895T	滚针轴承	BEARING Needle	1
48	12239A1	凸轮从动件套件	FOLLOWER KIT Cam	1
48	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
49	30622	弹簧	SPRING	1
50	822539	离合器	CLUTCH	1
50	822539T	离合器	CLUTCH	1
51	30632	十字销	PIN Cross	1
51	8M0100263	十字销	PIN Cross	1
52	30893	弹簧	SPRING	1
53	12238T	螺旋桨轴	PROPELLER SHAFT	1
54	NSS	不单独出售-倒车齿轮(属于43-16279A2部件)	NOT SOLD SEPARATE Reverse Gear-Part of 43-16279A2	1
55	76358	止推垫片	THRUST WASHER	1
56	29976	O型圈	O-RING	1
57	41529A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
57	41529T2	托架总成	CARRIER ASSY	1
58	98727	润滑脂接头	FITTING Grease	2
58	8M0169588	润滑脂接头	FITTING Grease	2
59	30956	滚针轴承	BEARING Needle	1
59	30956T	滚针轴承	BEARING Needle	1
60	76868		SEAL OUTSIDE	1
60	8M0248882	油封@5	SEAL-OIL @5	1
61	14077		SEAL Oil INSIDE	1
62	30281	键	KEY	1
63	52700	锁紧垫圈	TAB WASHER	1
64	52699	盖板	COVER	1
65	13191A1	止推垫片	THRUST WASHER	1
65	13191Q01	止推垫片	THRUST WASHER	1
66	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
66	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
67	816629	锁紧垫圈	TAB WASHER	1
67	816629Q	锁紧垫圈	TAB WASHER	1
68	30206	螺钉(.375-16 x 1.00)不锈钢	SCREW (.375-16 x 1.00) Stainless Steel	1
69	316404	平衡鳍板	TRIM TAB	1
69	31640Q4	平衡鳍板	TRIM TAB	1
70	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
70	8M0204686	螺钉	SCREW	1
71	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	2
72	134391	螺母 (.4375-20)	NUT (.4375-20)	2
72	859116	螺母(.437-20)	NUT (.437-20)	2
-	89238A2	密封套件	SEAL KIT	1

图 20液压泵和安装支架 Hydraulic Pump and Mounting Brackets

REF	零件编号	中文名称	英文名称	数量
-	846859A4	液压泵总成	PUMP ASSEMBLY Hydraulic Complete	1
1	846859A1	液压泵总成	PUMP ASSEMBLY Hydraulic	1
1	8M0051203	配平泵总成	PUMP ASSY-TRIM	1
2	818567	支架	BRACKET	1
3	38837	螺钉(.312-18×1.12)	SCREW (.312-18 x 1.12)	1
4	57792	垫圈	WASHER	2
5	34948	隔套	SPACER	1
6	65999A12	接地线总成	CABLE ASSEMBLY Ground	1
7	79138A9	电缆总成（6.00英尺）黑色-负极	CABLE ASSEMBLY (6.00 Feet) Black-Negative Negative	1
8	92051	螺钉（10-16 x 0.75）	SCREW (10-16 x .75)	2
9	79147A5	线束总成	HARNESS ASSEMBLY	1
10	79091	保险丝20安培	FUSE 20 Ampere	1
10	8M0207796	保险丝20安培	FUSE 20 AMP	1
11	88075	固定座	RETAINER	1
12	853654A1	电磁阀	SOLENOID	2
13	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	4
14	20110	螺母 (#10-32)	NUT (#10-32)	4
15	859119	螺母(5/16-18)	NUT (5/16-18)	4
15	8M0204646	螺母(.312-18)	NUT (.312-18)	4
16	79023A10	保险丝总成110安培	FUSE ASSEMBLY 110 Ampere	1
16	79023T10	保险丝总成110安培	FUSE ASSEMBLY 110 Ampere	1
17	96457	酚醛垫圈(.27×.81×.062)	WASHER Phenolic (.27 x .81 x .062)	1
18	21825	螺母(.250-28)	NUT (.250-28)	1
19	65999A11	拉线总成	CABLE ASSEMBLY	1
20	79139A12	电缆总成红色-正极	CABLE ASSEMBLY Red-Positive Positve	1
21	46265	护套	BOOT	5
22	22753	垫圈	WASHER	4
23	79139A26	电缆总成(红色)	CABLE ASSEMBLY Red	1
24	87760T	安装板	MOUNTING PLATE	1
25	39349	螺钉(.312-18×0.75)不锈钢	SCREW (.312-18 x .750) Stainless Steel	1
26	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
26	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
27	90271	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	2
28	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
29	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
29	8M0214963	垫圈	WASHER	4
30	87762	支架	BRACKET	1
31	63826	螺钉(.375-16 x 2.50)	SCREW (.375-16 x 2.50)	2
32	82670912	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	2
33	818200	接头	FITTING	1
34	77366	接头	FITTING	2
35	95084A18	保险丝线束总成	CABLE ASSEMBLY Fuse	1
36	65017A14	线束总成	HARNESS ASSEMBLY	1
37	848017T4	配平线束总成	HARNESS ASSEMBLY Trim Trim	1

图 21液压泵总成 Hydraulic Pump Assembly

REF	零件编号	中文名称	英文名称	数量
-	846859A1	液压泵总成	PUMP ASSEMBLY Hydraulic	1
-	8M0051203	配平泵总成	PUMP ASSY-TRIM	1
1	811491	适配器	ADAPTER	1
1	8M0084543	适配器	ADAPTER	1
2	803852	联轴器	COUPLING	1
3	89498	O型圈	O-RING	1
4	811492T	泵总成(含螺钉)	PUMP ASSEMBLY Includes Screws	1
5	89496	滤清器	FILTER	2
6	89497	O型圈	O-RING	1
7	41219T	储液罐	RESERVOIR	1
8	811493	螺钉套件	SCREW KIT	1
-	17649T	电机总成	MOTOR ASSEMBLY	1
-	891736T	电机总成	MOTOR ASSEMBLY	1
-	891736T	电机总成	MOTOR ASSEMBLY	1
9	17632T	端盖总成	END CAP ASSEMBLY	1
9	891736T	电机总成	MOTOR ASSEMBLY	1
9	NSS	端架(不单独销售)	NOT SOLD SEPARATE End Frame	1
10	17626	螺钉	SCREW	4
10	891736T	电机总成	MOTOR ASSEMBLY	4
10	891741	螺钉	SCREW	4
11	17625	O型圈	O-RING	1
11	891736T	电机总成	MOTOR ASSEMBLY	1
11	891740	O型圈	O-RING	1
12	17621	螺钉	SCREW	2
12	891736T	电机总成	MOTOR ASSEMBLY	2
12	891739	螺钉	SCREW	2
13	17633	支架套件	HOLDER KIT	1
13	891736T	电机总成	MOTOR ASSEMBLY	1
13	891738	支架总成	HOLDER ASSEMBLY	1
14	17631A1	电刷套件	BRUSH KIT	1
14	891736T	电机总成	MOTOR ASSEMBLY	1
14	891737	电刷套件	BRUSH KIT	1
15	17623	电枢	ARMATURE	1
15	891736T	电机总成	MOTOR ASSEMBLY	1
15	NSS	电枢(不单独销售)	NOT SOLD SEPARATE Armature	1
16	17653	垫圈	WASHER	2
16	891736T	电机总成	MOTOR ASSEMBLY	2
16	NSS	止推垫圈(不单独销售)	NOT SOLD SEPARATE Thrust Washer	2
17	17624	磁场框架总成	FIELD AND FRAME ASSEMBLY	1
17	891736T	电机总成	MOTOR ASSEMBLY	1
17	NSS	不单独销售-磁场与框架总成	NOT SOLD SEPARATE Field And Frame Assembly	1
18	17622	盖总成	COVER ASSEMBLY	1
18	891736T	电机总成	MOTOR ASSEMBLY	1
18	NSS		NOT SOLD SEPARATE Housing	1
-	812498A1	安全阀套件	VALVE KIT Relief	1

图 22仪表装置 Instrumentation

REF	零件编号	中文名称	英文名称	数量
1	19674A1	拉绳开关总成	SWITCH ASSEMBLY Lanyard	1
1	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
2	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
3	813679	适配器	ADAPTER	1
4	15920A54	拉绳总成	LANYARD ASSEMBLY	1
4	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
5	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
6	18321	安装夹	CLAMP Mounting	1
7	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
8	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
9	79146	固定座	RETAINER	3
10	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	9
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	9
11	812497A2	二极管总成	DIODE ASSEMBLY	1
11	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
12	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
13	835360A2	警报仪表套件	WARNING GAUGE KIT	1
13	859699A1	警报仪表套件	GAUGE KIT-WARNING	1
14	850020	卡箍	CLAMP	1
15	825361	星形锁紧垫圈(#8)	LOCKWASHER Star (#8)	1
16	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
17	15163	灯	LAMP	4
18	79888	灯泡插座	SOCKET Light Bulb	4
19	835359A1	电缆总成(20.00英尺)	CABLE ASSEMBLY (20.00 Feet)	1

图 23钥匙开关 Key Switch

REF	零件编号	中文名称	英文名称	数量
1	816626A15	线束总成-钥匙开关(15英尺)	HARNESS ASSEMBLY Key Switch (15.00 Feet) (15 FEET)	1
2	90468A1	钥匙盖总成	COVER ASSEMBLY Key	2
3	76424	支架	BRACKET	1
4	55422	双头螺柱 (#10-32 x 2.00)	STUD (#10-32 x 2.00)	2
5	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
6	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
7	816479A3	板组件套件	PLATE KIT	2
8	88107		KEY SWITCH (See Below for Key)	1
8	88107A5	钥匙开关套件	SWITCH KIT Key	1
9	93543	特殊螺母-镀铬黄铜	NUT Special - Chrome Brass	1
9	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
10	816492A1	音响报警器总成	ALARM ASSEMBLY Audio Warning	1
10	8M0210763	报警器	ALARM	1
11	8127111	垫片(0.375)	SPACER (.375)	2
11	812711	隔套(0.250)	SPACER (.250)	2
-	894911	点火钥匙(1A)	KEY Ignition (1A)	1
-	894912	点火钥匙(1B)	KEY Ignition (1B)	1
-	894913	点火钥匙(1C)	KEY Ignition (1C)	1
-	894914	点火钥匙(1D)	KEY Ignition (1D)	1
-	894915	点火钥匙(1E)	KEY Ignition (1E)	1
-	894916	点火钥匙(1F)	KEY Ignition (1F)	1
-	894917	点火钥匙(2A)	KEY Ignition (2A)	1
-	894918	点火钥匙(2B)	KEY Ignition (2B)	1
-	894919	点火钥匙(2C)	KEY Ignition (2C)	1
-	8949110	点火钥匙(2D)	KEY Ignition (2D)	1
-	8949111	点火钥匙(2E)	KEY Ignition (2E)	1
-	8949112	点火钥匙(2F)	KEY Ignition (2F)	1

图 24机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	830889A1	油箱总成	TANK ASSEMBLY Oil	1
2	NSS	不单独销售标签-储液罐	NOT SOLD SEPARATE Decal-Reservoir	1
3	8260841	隔套	SPACER	1
4	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
5	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
6	814449A3	盖总成	CAP ASSEMBLY	1
7	42999	衬垫	GASKET	1
7	42999T	衬垫	GASKET	1
8	12886A7	开关总成	SWITCH ASSEMBLY	1
9	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
9	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
10	49436	垫圈	WASHER	3
11	855362	护孔环	GROMMET	3
11	855362001	护孔环	GROMMET	3
12	855364	衬套	BUSHING	3
13	830756109	软管(57英寸整卷)(8英寸段)	HOSE (57.00 Inches Bulk) (8 IN.)	1
13	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
14	424254	接头	FITTING	1
14	8M0207780	接头	FITTING	1
15	12335A1	支架套件	BRACKET KIT	1
16	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
17	87421	油箱	TANK	1
18	43298A2	盖总成	CAP ASSEMBLY	1
19	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	1
20	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
21	816190A3	外壳总成适配器	HOUSING ASSEMBLY Adapter	1
21	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
22	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
23	99802	管	TUBE	1
24	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
25	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
26	NSS	警示标贴-远程油箱(不单独销售)	NOT SOLD SEPARATE Decal-Caution Remote Tank	1
27	81893445	螺钉(M8×45)	SCREW (M8 X 45)	2
28	8558412	燃油冷却器	COOLER Fuel	1
28	855841T2	燃油冷却器	COOLER Fuel	1
29	8502341	衬套	BUSHING	2
30	833155	护孔环	GROMMET	2
31	85466755	软管(25英寸)	HOSE (25 IN.)	1
32	856819	软管	HOSE	1
33	856880	软管卡箍（15.3）	CLAMP Hose (15.3)	4
33	8M0214964	卡箍	CLAMP	4

图 25动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

图 26动力升降组件金属马达壳 Power Trim Components Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	826729A2	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
1	811604F	歧管总成	MANIFOLD ASSEMBLY	1
2	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	9
3	823552F	气缸总成	CYLINDER ASSEMBLY	1
3	880952A03	ORD 8M0078330	ORD 8M0078330	1
4	823553	配平活塞杆套件	ROD KIT Trim Piston	1
4	823553T	升降活塞杆	ROD Trim Piston	1
5	811606	导向套件	GUIDE KIT	1
5	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
6	811607A1	维修套件	REPAIR KIT	1
7	811610A1	止回阀套件	CHECK VALVE KIT	1
7	823553T	升降活塞杆	ROD Trim Piston	1
8	99638A1	导向器总成	GUIDE ASSEMBLY	2
8	8M0021648	端盖总成	END CAP ASSEMBLY	2
9	43397A6	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878413A1	活塞总成	PISTON ASSEMBLY	1
9	43398A3	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878414T01	活塞总成	PISTON ASSEMBLY	1
10	12184A1	升降过滤器总成	TRIM FILTER ASSEMBLY	1
11	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	893929A01	安全阀套件	VALVE KIT Relief	1
12	812844	E型卡环	E RING	1
12	815949001	E形环	E-RING	1
13	811612A2	O型圈套件	O-RING KIT	1
13	811612A3	O型圈套件	O-RING KIT	1
14	811617F	泵	PUMP	1
14	811617T1	泵	PUMP	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	43450	垫圈	WASHER	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	811611	盖板	COVER	1
19	828710	驱动接头	DRIVE JOINT	1
20	828708	电机总成(见动力升降电机B/D)	MOTOR ASSEMBLY (SEE B/D ON POWER TRIM MOTOR)	1
20	878265A4	配平电机	TRIM MOTOR	1
21	828709	螺钉	SCREW	2
21	881768A1	螺钉/垫圈套件	SCREW/WASHER KIT	2
21	811616	螺钉	SCREW	2
22	811614	轴总成	SHAFT ASSEMBLY	1
22	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
23	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	2
24	44431	槽销	PIN Groove	1
24	878267	销	PIN	1
25	821539	三叶销	PIN Trilobe	1
26	996251	轴	SHAFT	1
26	99625002	轴	SHAFT	1
27	996301	冲击板	STRIKER PLATE	2
27	8M0045383	冲击板	STRIKER PLATE	2
28	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
29	46335	螺母 (.375-24)	NUT (.375-24)	2
30	818298A1	阳极套件	ANODE KIT	1
30	818298Q1	阳极套件	ANODE KIT	1
31	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
31	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
32	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
33	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
34	4002319	垫圈	WASHER	6
35	26550	卡箍	CLAMP	2
36	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	2
36	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
37	69205	C形垫圈	C WASHER	2
37	8M0084613	C形垫圈	C-WASHER	2

图 27动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

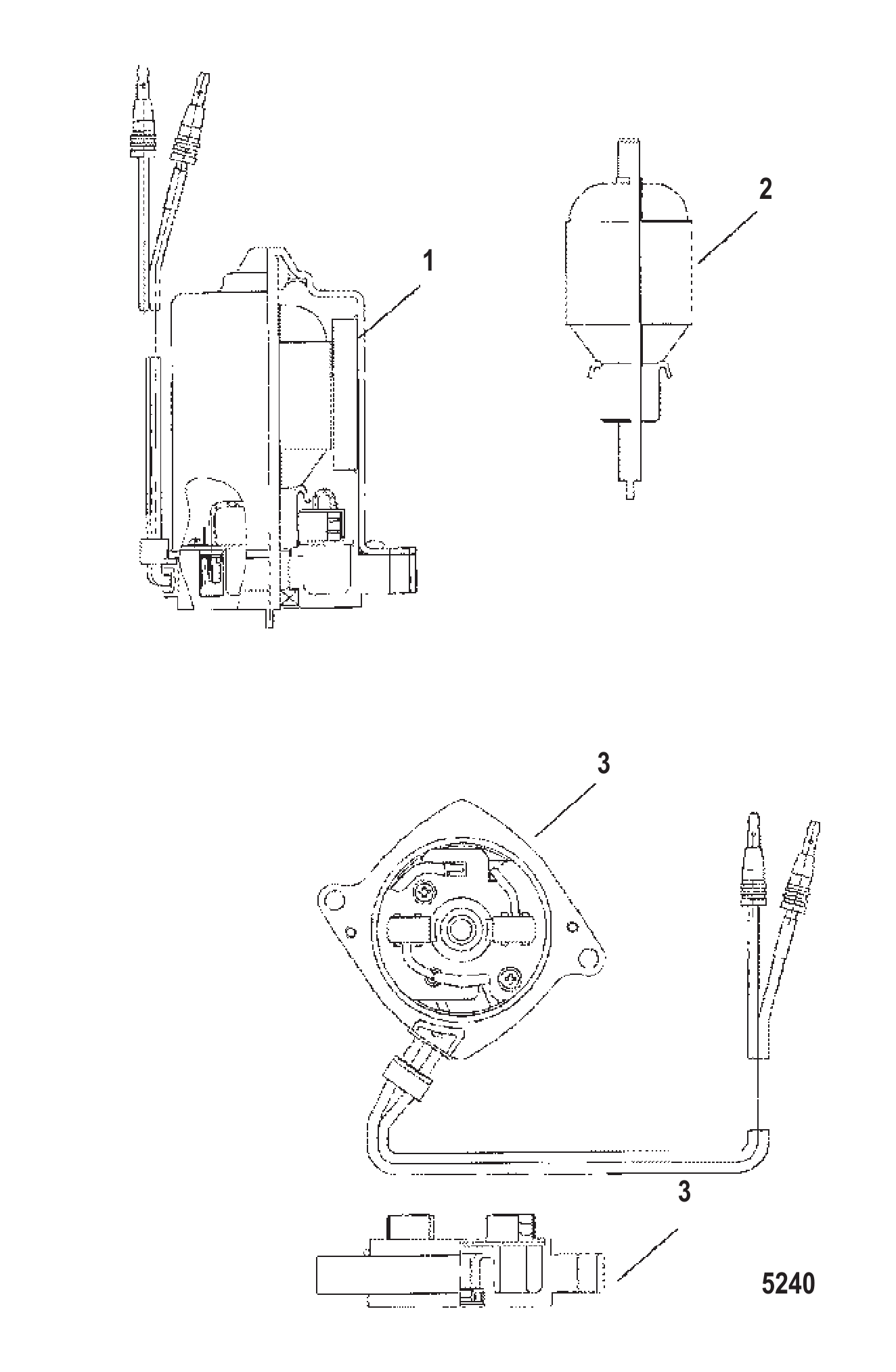

图 28动力升降倾斜电机 Power Trim Motor

REF	零件编号	中文名称	英文名称	数量
-	828708	电机总成	MOTOR ASSEMBLY	1
-	878265A4	配平电机	TRIM MOTOR	1
1	828714A1	电刷与密封套件	BRUSH AND SEAL KIT	1
2	828713A1	电枢套件	ARMATURE KIT	1
2	828713T1	电枢套件	ARMATURE KIT	1
3	828715A1	端架（总成）	END FRAME (COMPLETE)	1

图 29簧片阀组与气缸盖 Reed Block and Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	18488F1	气缸盖	CYLINDER HEAD	2
1	8M0143213	气缸盖	HEAD CYLINDER	2
2	8228441	衬垫	GASKET	2
2	822844T05	衬垫	GASKET	2
3	98534	螺钉 (.375-16 x 2.30)	SCREW (.375-16 x 2.30)	24
4	815914	三通接头	T-FITTING	1
5	75692	节温器	THERMOSTAT	2
6	62386	衬垫	GASKET	2
6	8M0204714	衬垫@4	GASKET @4	2
7	90390A1	盖板套件	COVER KIT	2
8	35386	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	4
9	136071	弯头水管	ELBOW WATER HOSES	2
10	83075780	管材(28英寸散装)(2-1/2英寸)(7-1/2英寸)(7-1/2英寸)(10-1/2英寸)(14-1/2英寸)	TUBING (28.00 Inches Bulk) (2-1/2 IN.)(7-1/2 IN.)(7-1/2 IN.)(10-1/2 IN.)(14-1/2 IN.)	5
10	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	5
11	90824	三通	TEE	1
11	90824001	三通接头	TEE FITTING	1
12	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
13	63779	定位销 (.250 x .625)	PIN Dowel (.250 x .625)	4
14	137151	固定座	RETAINER	2
15	98257	螺钉 (.312-18 x .500)	SCREW (.312-18 x .500)	2
16	55715	螺钉(.250-20×0.880)	SCREW (.250-20 x .880)	6
16	90197	螺丝（.250-20 x 1.125）	SCREW (.250-20 x 1.125)	6
17	167371	衬垫	GASKET	1
18	17735A2	适配板总成	ADAPTER PLATE ASSEMBLY	1
19	146972	衬垫	GASKET	1
20	11645A4	簧片阀组	REED BLOCK	6
21	14594A3	簧片组件	REED ASSEMBLY	6
21	8M0192191	簧片踏板	REED PEDAL	6
22	849038	螺钉 (M3 x 5)	SCREW (M3 x 5)	48
23	28668	螺钉 (.250-20 x .875) 不锈钢	SCREW (.250-20 x .875) Stainless Steel	8
24	97465		SENDER Temperature STARBOARD	1
25	13536A6	传感器总成-温度端口	SENSOR ASSEMBLY Temperature PORT	1
26	55098	J型卡扣	J CLIP	1
26	8M0024808	J型夹	J-CLIP	1
-	823142A98	发动机垫片组	GASKET SET Engine	1
-	809839A94	动力头总成	POWERHEAD ASSEMBLY	1
-	809839T94	PH 150 EFI	PH 150 EFI	1
-	808603A94	动力头总成	POWERHEAD ASSEMBLY	1
-	808603T94	动力头总成	POWERHEAD ASSEMBLY	1

图 30维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
80856798	零件手册150/200 EFI ProMax/SuperMagnum	PARTS MANUAL 150/200 EFI ProMax/SuperMagnum	1
848714980	用户手册	OWNERS MANUAL	1
848714981	用户手册	MANUAL-OWNERS	1

图 31启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
-	794721	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	893893	启动马达	STARTER MOTOR	1
1	90645	驱动套件	DRIVE KIT	1
2	802639T	驱动小齿轮总成	PINION ASSEMBLY Drive	1
2	13310T1	小齿轮总成	PINION ASSEMBLY	1
3	75660	安装板	PLATE	1
4	749681	贯穿螺栓	THRU BOLT	2
5	NSS		NOT SOLD SEPARATE Washer (AMERICAN BOSCH #WA3122)	1
6	79216	电枢	ARMATURE	1
7	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
7	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	61787	支架	HOLDER	2
8	898265014	电刷支架	HOLDER-BRUSH	2
9	NSS		NOT SOLD SEPARATE Screw (AMERICAN BOSCH #02441-22-SC-30SM)	2
10	15386	端盖	END CAP	1
10	15386001	端盖	END CAP	1

图 32转向连接套件 Steering Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A8		ATTACHING KIT Steering SINGLE	1
1	41055A1	支架总成	BRACKET ASSEMBLY	1
2	715651	转向拉索套管	TUBE Steering Cable	1
3	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
4	821203	锁紧垫圈	LOCKWASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
7	78968	内锁紧垫圈 (.250)	LOCKWASHER Internal (.250)	4
8	850791	联轴器	COUPLER	1
8	850791T	联轴器	COUPLER	1
9	73732	螺钉 (.375-24 x 1.120)	SCREW (.375-24 x 1.120)	2
10	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
11	34863	螺母 (.375-24)	NUT (.375-24)	3
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	3

图 33旋转支架及转向臂-长型 Swivel Bracket and Steering Arm Long

REF	零件编号	中文名称	英文名称	数量
1	8710A20	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0102865	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8710A21	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
2	87735	油封	SEAL Oil	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	33504	O型圈	O-RING	1
5	8M0214926	O型圈 @10	O RING @10	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	78689	螺钉（0.437-20 X 7.50）	SCREW (.437-20 x 7.50)	2
9	8M0176309	螺钉	SCREW	2
10	776981	支架	MOUNT	2
11	814432	垫圈	WASHER	2
11	78688	垫圈	WASHER	2
12	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
12	8M0204653	螺母	NUT	2
13	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
13	92876A12	连杆总成	LINK ROD ASSEMBLY	1
14	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
15	34863	螺母 (.375-24)	NUT (.375-24)	2
15	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
16	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
17	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
17	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
17	67706A56	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
17	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
18	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
18	878182T	轭架底部-不锈钢	YOKE Bottom - Stainless Steel	1
18	86580A2	底部轭架总成	YOKE ASSEMBLY Bottom	1
18	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
19	67684	挡圈	RING Retaining	1
20	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
21	54457	J型卡扣	J CLIP	1
22	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
22	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
23	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
24	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
25	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2

图 34旋转支架及转向臂-短型 Swivel Bracket and Steering Arm Short

REF	零件编号	中文名称	英文名称	数量
1	818810A8	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0145740	旋转支架	SWIVEL BRACKET	1
1	818810A7	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	847729	油封	SEAL Oil	2
3	847726	轴承	BEARING	2
4	74036	润滑脂接头	FITTING Grease	4
4	8M0169589	润滑脂接头	FITTING Grease	4
5	847728	轴承	BEARING	2
6	82203524	轴承(1-1/2英寸)	BEARING (1-1/2 IN.)	2
7	82203540	轴承(2-1/2英寸)	BEARING (2-1/2 IN.)	2
8	85023	油封	SEAL Oil	2
9	87161	垫圈	WASHER	2
10	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	2
11	85030A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
11	85030A3	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
11	85028A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
11	85028A3	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
12	86600	衬套	BUSHING	1
13	85367	弹簧	SPRING	1
14	41052	柱塞	PLUNGER	1
15	88876	螺柱	STUD	1
16	86603	旋钮	KNOB	1
17	864751	联轴器	COUPLING	1
18	69745	滚动销	PIN Roll	2
19	88049	弹簧	SPRING	1
20	93861	开口销	COTTER PIN	1
21	78854	波形垫圈	WAVE WASHER	1
22	86580F4	下轭架	YOKE Bottom	1
22	86580F5	下轭架	YOKE Bottom	1
23	848125	螺旋锁紧挡圈	RING Retaining - Spiral Lock	2
24	67706A59	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
24	8M0192243	旋转销	PIN-SWIVEL	1
24	67706A60	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
24	8M0192243	旋转销	PIN-SWIVEL	1
25	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
25	92876A12	连杆总成	LINK ROD ASSEMBLY	1
26	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
27	34863	螺母 (.375-24)	NUT (.375-24)	2
27	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
28	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
29	849581	螺钉(7-3/4英寸)	SCREW (7-3/4 IN.)	2
29	8495811	螺栓(.500-13x7.750)	SCREW (.500-13 x 7.750)	2
30	816056	垫圈	WASHER	4
31	8495861	支架	MOUNT	2
31	8495862	支架	MOUNT	2
32	844766	螺母(.500-13)	NUT (.500-13)	2

图 35温度传感器 Temperature Sensor

REF	零件编号	中文名称	英文名称	数量
1	41470A25	喷油警告模块总成	MODULE ASSEMBLY Oil Injection Warning	1
2	14851	油门位置指示器	INDICATOR Throttle Position	1
2	14851T03	指示器	INDICATOR	1
3	15150	螺钉(#8-32 x 0.625英寸)	SCREW (#8-32 x .625)	2
4	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
5	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
6	15885	套筒	SLEEVE	1
7	813501	安装板	PLATE	2
8	13221A1	温度传感器总成	SENSOR ASSEMBLY Temperature	1
8	13221T01	温度传感器	SENSOR TEMP	1
9	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
10	57583	螺丝（#8-32×0.375）	SCREW (#8-32 x .375)	3
10	57583T	螺丝#8-32×3/8	SCREW #8-32x3/8	3
11	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
-	823142A98	发动机垫片组	GASKET SET Engine	1

图 36油门杆与换挡轴 Throttle Lever and Shift Shaft

REF	零件编号	中文名称	英文名称	数量
1	41094A3	杠杆总成	LEVER ASSEMBLY	1
2	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
3	64015	螺母 (.250-20)	NUT (.250-20)	1
4	26852	尼龙帽	CAP Nylon	1
5	13627	螺钉 (.190-32 x 1.250)	SCREW (.190-32 x 1.250)	1
6	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	1
7	48039	盖帽	CAP	1
8	46765	垫圈 (.390 x 1.50 x .120)	WASHER (.390 x 1.50 x .120)	1
9	46438	螺母 (#10-32)	NUT (#10-32)	1
10	76035	杆	ROD	1
11	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
12	62459	球头总成	BALL JOINT ASSEMBLY	1
12	62459T	球头节总成	BALL JOINT ASSY	1
13	74897	枢轴	PIVOT	1
13	74897T	枢轴	PIVOT	1
14	823235	弹簧	SPRING	1
15	55171	衬套	BUSHING	1
16	41095	杠杆	LEVER	1
16	410952	杠杆	LEVER	1
17	818165	螺钉 (.375-16 x 1.75)	SCREW (.375-16 x 1.75)	1
18	55164	衬套	BUSHING	1
19	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
20	64015	螺母 (.250-20)	NUT (.250-20)	1
21	26852	尼龙帽	CAP Nylon	1
22	39483	闩锁	LATCH	1
23	69026	螺钉 (.250-28 x .880)	SCREW (.250-28 x .880)	1
24	20099	弹簧	SPRING	1
25	35045	螺母(.250-28)	NUT (.250-28)	1
25	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
26	14638	套筒	BARREL	1
27	14634	杆	ROD	1
28	932481	衬套	BUSHING	1
28	8M0215006	旋转衬套	BUSHING Swivel	1
29	8142391	凸轮	CAM	1
30	26856	衬套	BUSHING	2
31	35045	螺母(.250-28)	NUT (.250-28)	1
32	814283A2	支架总成	BRACKET ASSEMBLY	1
33	98889	闩锁	LATCH	1
34	42975	传动螺钉	DRIVE SCREW	2
35	39519	杯套	CUP	1
36	52100	耐磨板	WEAR PLATE	1
37	38279	闩锁	LATCH	1
38	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
39	35045	螺母(.250-28)	NUT (.250-28)	1
40	53167	螺钉 (.312-18 x .880)	SCREW (.312-18 x .880)	3
41	814284	导向块	GUIDE BLOCK	1
42	20099	弹簧	SPRING	1
43	67073A1	连杆总成	LINK ROD ASSEMBLY	1
44	79932A18	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
44	79932A16	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
44	79932A17	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
45	26856	衬套	BUSHING	1
46	29720	波形垫圈	WAVE WASHER	1
47	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
48	35045	螺母(.250-28)	NUT (.250-28)	1
49	814281A1	怠速稳定换挡套件	IDLE STABILIZING SHIFT KIT	1
50	77478	螺钉 (#6-32 x .875)	SCREW (#6-32 x .875)	2
51	27882	垫圈	WASHER	2
52	17461A3	电阻模块	RESISTOR MODULE	1

图 37顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	849203T3	顶盖总成	TOP COWL ASSEMBLY	1
1	849203A4	顶盖总成	TOP COWL ASSEMBLY	1
2	849209A3	护罩	SHIELD	1
2	849209A4	护罩	SHIELD	1
3	848808	锁扣支架	BRACKET Latch	1
4	849374	缓冲垫	BUMPER	2
5	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
5	893763	滚轮锁扣支架	BRACKET Roller Latch	1
6	814806	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
6	8M0204690	垫圈 (.344 x .688 x .065) 不锈钢	WASHER (.344 x .688 x .065) Stainless Steel	2
7	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
8	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
9	849011	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
10	848811	闩锁	LATCH	1
11	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
11	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	7
12	56374	螺母 (.250-20)	NUT (.250-20)	3
12	8267098	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	3
13	814101	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	4
13	8M0207776	螺母	NUT	4
14	849179	安装板	PLATE	1
-	849537A9	贴花套件	DECAL SET	1
-	849537A10	贴花套件	DECAL SET	1
-	849537A8	贴花套件	DECAL SET	1
-	849537A11	贴花套件	DECAL SET	1
-	849543A7	贴花套件	DECAL SET	1
-	849543A8	贴花套件	DECAL SET	1
-	849543A9	贴花套件	DECAL SET	1

图 38艉板支架-长型 Transom Brackets Long

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头	FITTING Grease	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
10	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0027784	螺母	NUT	4
11	82671117	螺母(.500-20)	NUT (.500-20)	4
12	99629A2	杠杆总成	LEVER ASSEMBLY	1
12	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	830899	张力弹簧	SPRING Tension	1
14	65830	尼龙衬套	NYLINER	2
15	830900	压缩弹簧	SPRING Compression	1
16	99633	旋钮	KNOB	1
17	99615	槽销	PIN Groove	1
18	99617	销	PIN	1
18	893709	销	PIN	1

图 39艉板支架-短型 Transom Brackets Short

REF	零件编号	中文名称	英文名称	数量
1	847800A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	844353T01	艉板套件	TRANSOM KIT	1
1	847800A2	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	847801A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	847801T01	艉板支架-右舷	BRACKET Transom - Starboard	1
2	847801A2	艉板支架总成	BRACKET ASSEMBLY Transom	1
3	847798A1	耐磨垫套件	WEAR PAD KIT	1
3	847798A02	耐磨垫套件	WEAR PAD KIT	1
4	86843	螺钉(#10-24x0.500)	SCREW (#10-24 x .500)	4
5	87180	螺栓(0.500-20 x 11.00)	BOLT (.500-20 x 11.00)	1
6	88512	卡箍	CLAMP	4
6	75275	卡箍	CLAMP	2
7	88829	螺钉(#10-24x0.500)	SCREW (#10-24 x .500)	6
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
8	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
9	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
10	99170A2	倾斜管套件	TUBE KIT Tilt	1
10	826125A1	倾斜管	TILT TUBE	1
11	85035T	隔套	SPACER	1
11	8M0237541	艉板隔套	SPACER Transom	1
11	85035T6	隔套	SPACER	1
11	85035T	隔套	SPACER	1
12	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
12	8M0149747	螺钉	SCREW	4
13	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
13	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
14	8M0027784	螺母	NUT	4
14	82671117	螺母(.500-20)	NUT (.500-20)	4
15	20220	螺母(.500-20)	NUT (.500-20)	1
15	82671317	螺母(.500-20)	NUT (.500-20)	1
16	70732	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	4
17	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
17	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
18	85026T	安装板	PLATE	2
19	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
20	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
20	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
21	54343	螺柱（.312-24 x 1.380）	STUD (.312-24 x 1.380)	4
21	8M0034451	螺柱	STUD	4
22	89949A1	隔板总成	PLATE ASSEMBLY	1
23	847539	垫圈	WASHER	4
24	35814	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	4
24	82670911	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	4
25	89024	液压软管	HOSE Hydraulic	1
25	89023	液压软管	HOSE Hydaulic	1
26	96993	液压软管	HOSE Hydraulic	1
26	96994	液压软管	HOSE Hydraulic	1
27	87871	盖板	COVER	1
27	87871T	盖板	COVER	1
28	45507	护孔环	GROMMET	1
29	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	4
30	87775	衬垫	GASKET	1
31	20878	垫圈	WASHER	4
32	29488	螺母 (#10-32)	NUT (#10-32)	4
32	8M0204718	螺母	NUT	4
33	79610A17	配平油缸	TRIM CYLINDER	1
33	79610T28	配平油缸	TRIM CYLINDER	1
33	79610A18	配平油缸	TRIM CYLINDER	1
34	847724	衬套	BUSHING	2
35	85022	垫圈(2.00 x 1.06 x 0.060)	WASHER (2.00 x 1.06 x .060)	2
36	30316	弹簧	SPRING	2
37	85020	枢轴销	PIN Pivot	2
37	85020T	枢轴销	PIN Pivot	2
38	8220752	调整销	PIN Trim	1
39	822076	固定座	RETAINER	1
40	20220	螺母(.500-20)	NUT (.500-20)	1
40	82671317	螺母(.500-20)	NUT (.500-20)	1
-	79879A1	配平油缸修理包	REPAIR KIT FOR TRIM CYLINDERS	1

图 40配平电磁阀板 Trim Solenoid Plate

REF	零件编号	中文名称	英文名称	数量
1	849761	安装板	PLATE	1
1	8M0053740	支架	BRACKET	1
2	828151A1	继电器总成	RELAY ASSEMBLY	2
2	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
3	818967	护孔环	GROMMET	2
3	8M0207785	护孔环	GROMMET	2
4	818968	衬套	BUSHING	2
4	8M0214955	衬套	BUSHING	2
5	828102	支架	BRACKET	2
5	8M0207771	安装支架	BRACKET Mounting	2
6	45561	螺钉 (.250-20 x 1.12)	SCREW (.250-20 x 1.12)	2
6	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
7	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	2
8	814101	螺母 (.250-20) 不锈钢	NUT (.250-20) Stainless Steel	2
8	8M0207776	螺母	NUT	2
9	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
10	73286	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	2
11	69028	螺钉（.250-28 x .750）不锈钢	SCREW (.250-28 x .750) Stainless Steel	2
12	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
13	55098	J型卡扣	J CLIP	1
13	8M0024808	J型夹	J-CLIP	1
14	35280	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	2
15	35045	螺母(.250-28)	NUT (.250-28)	2
15	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	2
16	826802A4	线束总成	HARNESS ASSEMBLY	1

图 41油气分离器组件 Vapor Separator Components

REF	零件编号	中文名称	英文名称	数量
-	14817A23	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
-	14817A31	燃油管理系统总成	MANAGEMENT ASSEMBLY Fuel	1
1	8140111	蒸汽分离器壳体套件	BODY KIT Vapor Separator	1
2	809086	O型圈	O-RING	1
3	809092A1	安装螺钉套件	SCREW KIT Mounting	1
4	809078	轴环	COLLAR	1
5	809079	护孔环	GROMMET	3
5	88033	护孔环	GROMMET	3
6	8090622	垫圈	WASHER	3
7	8090621	垫圈	WASHER	3
8	809080	锁紧垫圈	LOCKWASHER	3
8	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
9	8090611	螺钉	SCREW	3
10	809091	螺钉套件	SCREW KIT	1
11	424811	阀门	VALVE	1
12	15445	浮子套件	FLOAT KIT	1
13	15446	浮子阀套件	VALVE KIT Float	1
14	8140762	螺钉套件	SCREW KIT	1
15	8140102	盖板套件	COVER KIT	1
16	8090851	弯头套件	ELBOW KIT	1
17	809087	安装套件	ATTACHING KIT	1
18	8140122	燃油压力调节器套件	REGULATOR KIT Fuel Pressure	1
19	814233A1	施拉德阀套件	SCHRADER VALVE KIT	1
19	814233A02	阀套件	VALVE KIT	1
20	8276943	管件套件	TUBING KIT	1
21	809089	燃油泵接头套件	FITTING KIT Fuel Pump	1
22	15029	O型圈及密封套件	O-RING AND SEAL KIT	1
23	8090881	燃油泵套件	PUMP KIT Fuel	1
23	809088T1	燃油泵套件	PUMP KIT Fuel	1
24	808504T1	滤网套件	STRAINER KIT	1
25	8090901	连接套件	CONNECTION KIT	1
26	8237515	螺母(M4)	NUT (M4)	1
27	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1

图 42线束/启动继电器 Wiring Harness/Starter Solenoid

REF	零件编号	中文名称	英文名称	数量
1	434292	点火板	IGNITION PLATE	1
2	7778A12	开关盒总成	SWITCHBOX ASSEMBLY	2
3	13669	螺钉(#12-24x2.00)	SCREW (#12-24 x 2.00)	2
4	94453	衬套	BUSHING	2
5	62310A2	拉线总成	CABLE ASSEMBLY	1
6	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	20
7	60871A10	线束总成	WIRE ASSEMBLY	2
8	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	3
8	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	3
9	91865A1	电缆总成(3英寸-白/黑)	CABLE ASSEMBLY (3 IN. - WHITE/BLACK)	1
9	88528A2	电缆总成(6英寸-红/白)	CABLE ASSEMBLY (6 IN. - RED/WHITE)	1
10	60411	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	3
11	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
11	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
12	36042	垫圈	WASHER	6
13	67264	垫圈(橡胶)	WASHER (Rubber)	6
14	67268	衬套	BUSHING	3
15	65999A3	线缆总成(黑色)	CABLE ASSEMBLY Black	1
16	87926	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	1
17	88439A23	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
17	88439A34	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
17	88439A24	蓄电池负极电缆总成	CABLE ASSEMBLY Negative - Battery	1
18	93388A7	拉线总成	CABLE ASSEMBLY	1
18	93388A14	线缆总成(黄/黑)	CABLE ASSEMBLY Yellow/Black	1
19	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
20	818968	衬套	BUSHING	2
20	8M0214955	衬套	BUSHING	2
21	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
22	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
23	68292	螺母(.312-18)	NUT (.312-18)	2
23	8M0204668	螺母(.312-18)	NUT (.312-18)	2
24	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
25	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
26	65999A2	线缆总成(黑色)	CABLE ASSEMBLY Black	1
27	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
28	194372	端子排	TERMINAL BLOCK	1
29	38055	螺钉(0.190-32x0.620)	SCREW (.190-32 x .620)	2
30	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
31	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
32	826730A4	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
33	79091	保险丝20安培	FUSE 20 Ampere	1
33	8M0207796	保险丝20安培	FUSE 20 AMP	1
34	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
35	830233	红色绝缘护套	BOOT Insulator - Red	1
