水星 Mercury 225 HP DTS 6 CYL (3.0L) 1B504989 THRU 1B964735 - 爆炸图零件明细

两冲程直喷 DFI OptiMax · USA - Cat.# 90-889453008 · 共 40 个部位 · 1763 条零件

1附件 2空气压缩机组件(序列号1B885131及以下)3空气压缩机组件(序列号1B885132及以上)4空气处理器 5空气软管 6下罩 7线圈板 8曲轴、活塞及连杆 9气缸体与端盖 10驱动轴壳与排气管 11双缆连接套件 12双机连接杆套件 13电气板组件 14排气板 15飞轮/交流发电机 16燃油泵 17燃油导轨 18齿轮箱驱动轴-标准/反向旋转 19齿轮箱螺旋桨轴-反向旋转2B014225及以下 20齿轮箱螺旋桨轴-反向旋转2B014226及以上 21齿轮箱螺旋桨轴-标准旋转2B014225及以下 22齿轮箱螺旋桨轴-标准旋转2B014226及以上 23润滑系统 24PCM 安装 25左舷中央主润滑系统 26动力头衬垫组件 27动力升降组件 8M0231193 28动力升降组件金属马达壳 29动力升降组件（塑料马达壳体）30维修/支撑材料 31换挡部件 32右舷中央主润滑系统 33启动电机 34启停开关套件 35旋转支架与转向臂 36工具 37顶罩 38艉板支架 39油气分离器组件 40水管

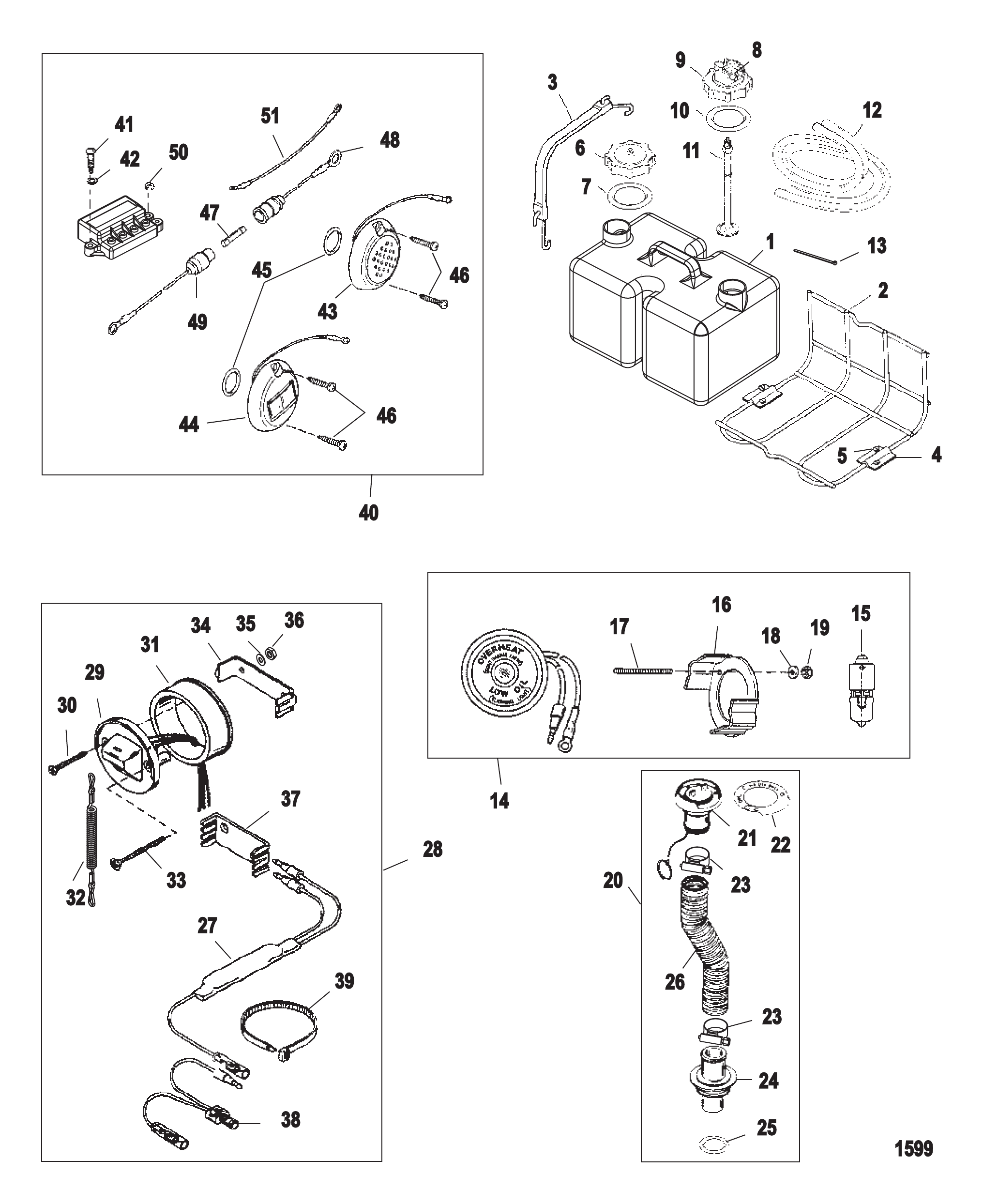

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量

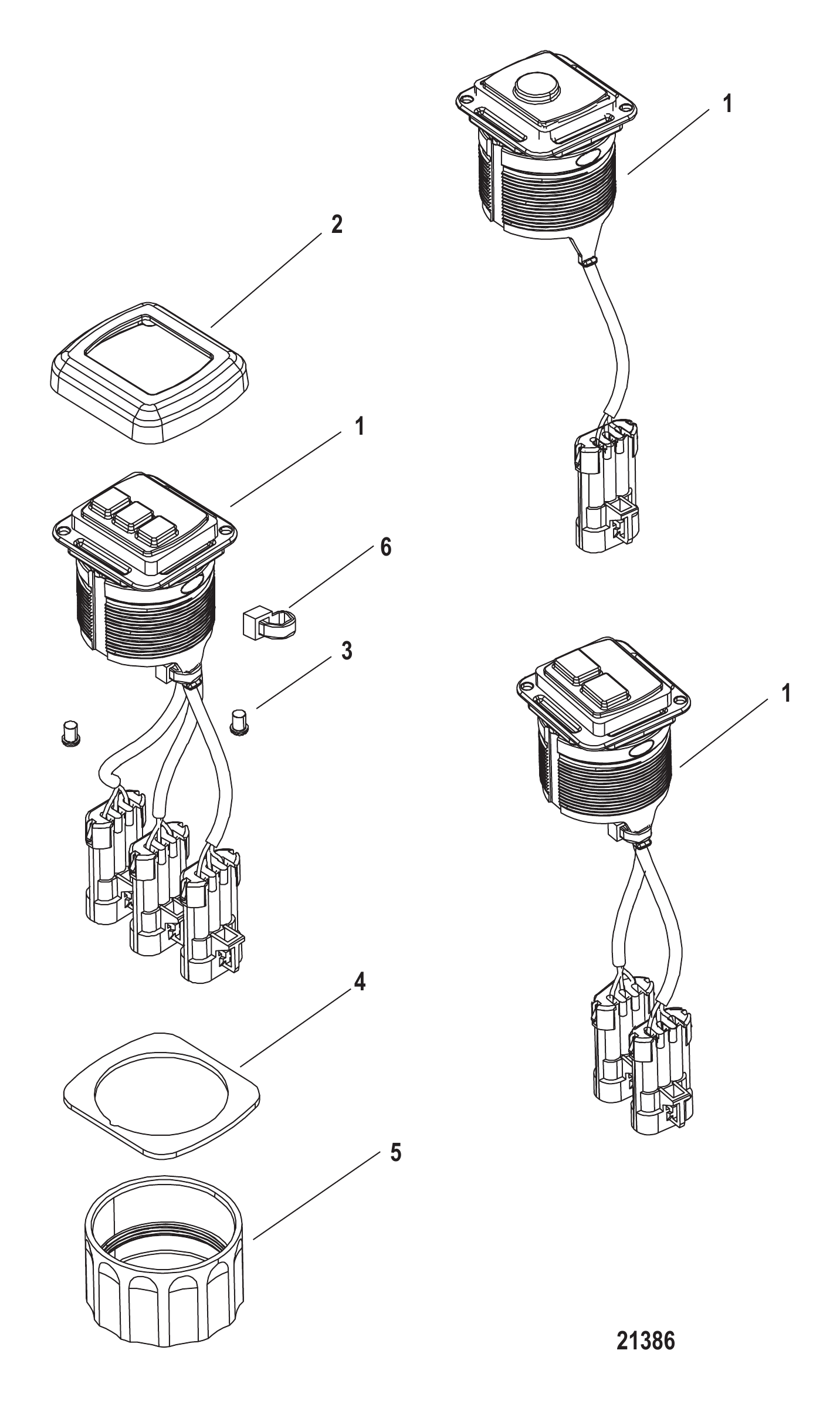

-	887767K03	启动/停止开关套件-三引擎	SWITCH KIT Start/Stop - Triple (Triple Engine)	1
-	8M0117133	仪表板安装启停开关面板-三引擎	START/STOP SWITCH PAD Dash Mount - Triple	1
-	852400	冲洗接头	FLUSH COUPLING	1
-	15969A3	甲板加油套件	DECK FILL KIT Oil	1
-	812497A2	二极管总成	DIODE ASSEMBLY	1
-	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	881150Q1	双进水口冲洗套件	FLUSH KIT Dual Water Pick Up	1
-	825191A03	索具软管套件	HOSE KIT Rigging	1
-	19674A2	开关/拉绳套件	SWITCH/LANYARD KIT	1
-	19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
-	88334A2	防腐电极套件	MERCATHODE KIT	1
-	8M0180081	防腐电极套件	MERCATHODE KIT	1
-	879899K04	系统转速/速度套件-灰色表盘	SYSTEM TACK/SPEED KIT Gray Face	1
-	8M0063203	KT-TACH/SPD 80GRY	KT-TACH/SPD 80GRY	1
-	879897K03	系统转速表-灰色表盘	SYSTEM TACH Gray Face	1
-	8M6001270	转速表套件-7K灰色	TACH KIT-7K GRAY	1
-	879899K14	系统转速/速度套件-白色表盘	STSTEM TACH/SPEED KIT White Face	1
-	889223K32	转速表/速度表套件	TACHOMETER / SPEEDOMETER KIT	1
-	879897K13	系统转速表-白色表盘	SYSTEM TACH White Face	1
-	889222K22	转速表套件0-7000转-白色表盘	TACHOMETER KIT 0-7000 RPM White Face	1
-	41729A3	软管延长套件	HOSE EXTENSION KIT	1
-	877561A2	适配器线束总成	HARNESS ASSEMBLY Adapter	1
-	859187A1	调整传感器总成	SENDER ASSEMBLY Trim	1
-	887979A2	倾斜限位开关套件	SWITCH KIT Tilt Limit	1
1	8742A22	遥控油箱总成	TANK ASSEMBLY Remote Oil Remote Oil	1
1	8742A21	遥控机油箱总成	TANK ASSEMBLY Remote Oil	1
2	12335A1	支架套件	BRACKET KIT	1
3	12323A1	绳索/挂钩套件	CORD/HOOK KIT	1
4	12320	支架	BRACKET	2
5	79968	螺丝(#12-11 x .750)	SCREW (#12-11 x .750)	4
6	43298A2	盖总成	CAP ASSEMBLY	1
7	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
8	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
8	816190A5	带传感器的吸油总成	OIL PICK UP ASSEMBLY With Sender	1
9	43298A2	盖总成	CAP ASSEMBLY	1
10	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
11	99802	管	TUBE	12
12	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	5
14	17334A2	视觉警告系统	VISUAL WARNING SYSTEM	1
15	17429	灯	LAMP	1
16	76424	支架	BRACKET	1
17	55422	双头螺柱 (#10-32 x 2.00)	STUD (#10-32 x 2.00)	2
18	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
19	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
20	15969A3	甲板加油套件	DECK FILL KIT Oil	1
21	15969A5	甲板加油套件	DECK FILL KIT Oil	1
21	15969A13	甲板加油套件	DECK FILL KIT Oil	1
22	15966	安装板	PLATE	1
23	815504228	蜗杆卡箍	CLAMP Worm Gear	2
23	8M0232395	软管卡箍	CLAMP HOSE	2
24	15967	加油口适配器	ADAPTER Oil Filler	1
25	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
26	850719	软管(100.00英尺整卷)	HOSE (100.00 Feet Bulk)	AR
27	812497A2	二极管总成	DIODE ASSEMBLY	1
27	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
28	19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
29	19674A1	拉绳开关总成	SWITCH ASSEMBLY Lanyard	1
29	19674A07	开关/拉绳套件	SWITCH/LANYARD KIT	1
30	18303	螺钉 (.190-16 x 1.750) 不锈钢	SCREW (.190-16 x 1.750) Stainless Steel	2
31	813679	适配器	ADAPTER	1
32	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
33	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	2
34	18321	安装夹	CLAMP Mounting	1
35	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	2
36	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
37	79146	固定座	RETAINER	1
38	11149A2	线缆总成 (6.00英寸)	CABLE ASSEMBLY (6.00 Inches)	1
39	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
40	88334A2	防腐电极套件	MERCATHODE KIT	1
40	8M0180081	防腐电极套件	MERCATHODE KIT	1
41	22793	螺丝(#9-14x0.875)	SCREW (#9-14 x .875)	2
42	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
43	72958A5	电极总成	ELECTRODE ASSEMBLY	1
44	72957A5	阳极总成	ANODE ASSEMBLY	1
44	8M0181304	阳极总成	ANODE ASSY	1
45	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	2
45	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	2
46	87698	螺丝(#10-16 x 1.250)不锈钢	SCREW (#10-16 x 1.250) Stainless Steel	4
47	79091	保险丝20安培	FUSE 20 Ampere	1
47	8M0207796	保险丝20安培	FUSE 20 AMP	1
48	95084A10	电缆总成(5.00英寸)红色	CABLE ASSEMBLY (5.00 Inches) Red	1
48	8M0207788	拉线总成	CABLE ASSEMBLY	1
49	95084A13	电缆总成(64.00英寸)	CABLE ASSEMBLY (64.00 Inches)	1
50	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	4
51	79138A8	电缆总成(72.00英寸)黑色	CABLE ASSEMBLY (72.00 Inches) Black	1

图 2空气压缩机组件(序列号1B885131及以下) Air Compressor Components SN# 1B885131 and below

REF	零件编号	中文名称	英文名称	数量
1	828123T32	空气压缩机总成	COMPRESSOR ASSEMBLY Air	1
1	8M0060052	空气压缩机总成	COMPRESSORY ASSEMBLY Air	1
2	828131A12	端盖总成	END CAP ASSEMBLY	1
2	8M0050792	端盖总成	END CAP ASSEMBLY	1
3	NSS	卡环(不单独销售)	NOT SOLD SEPARATE Snap Ring	1
4	85593920	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
5	67206001	O型圈	O-RING	1
6	67206001	O型圈	O-RING	1
7	833146T06	连杆总成	CONNECTING ROD ASSEMBLY	1
8	NSS	活塞总成(不单独销售)	NOT SOLD SEPARATE Piston assembly	1
9	8348101	锁环	RING Lock	2
10	835088A10	簧片阀板总成	REED PLATE ASSEMBLY	1
11	67207	O型圈（3.489 x 0.070）	O-RING (3.489 x .070)	2
12	832804	O型圈（2.739 x 0.070）	O-RING (2.739 x .070)	1
13	828225	密封件	SEAL	1
14	835087A8	压缩机缸盖套件	HEAD KIT Compressor	1
14	8M0073889	压缩机缸盖套件	HEAD KIT Compressor	1
15	8812711	接头	FITTING	1
16	856744	接头	FITTING	1
17	831985	O型圈（0.468 x 0.078）	O-RING (.468 x .078)	1
18	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
19	428641	止回阀接头	FITTING Check Valve	2
20	151331	接头	FITTING	1
21	16604	直通接头（0.125-27）	FITTING Straight (.125-27)	1
22	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
23	13536A14	温度传感器总成	SENSOR ASSEMBLY Temperature	1
24	137151	固定座	RETAINER	1
25	81893414	螺钉（M8 x 14）	SCREW (M8 x 14)	1
26	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	1
27	85593912	螺钉（M6 x 12）	SCREW (M6 x 12)	6
28	8328233	滑轮	PULLEY	1
28	8M0175171	滑轮	PULLEY	1
29	8M0045380	螺钉(M8 x 50)	SCREW (M8 x 50)	4
30	13541	公插头	PLUG Male	1
-	832804A03	O型圈套件	O-RING KIT	1

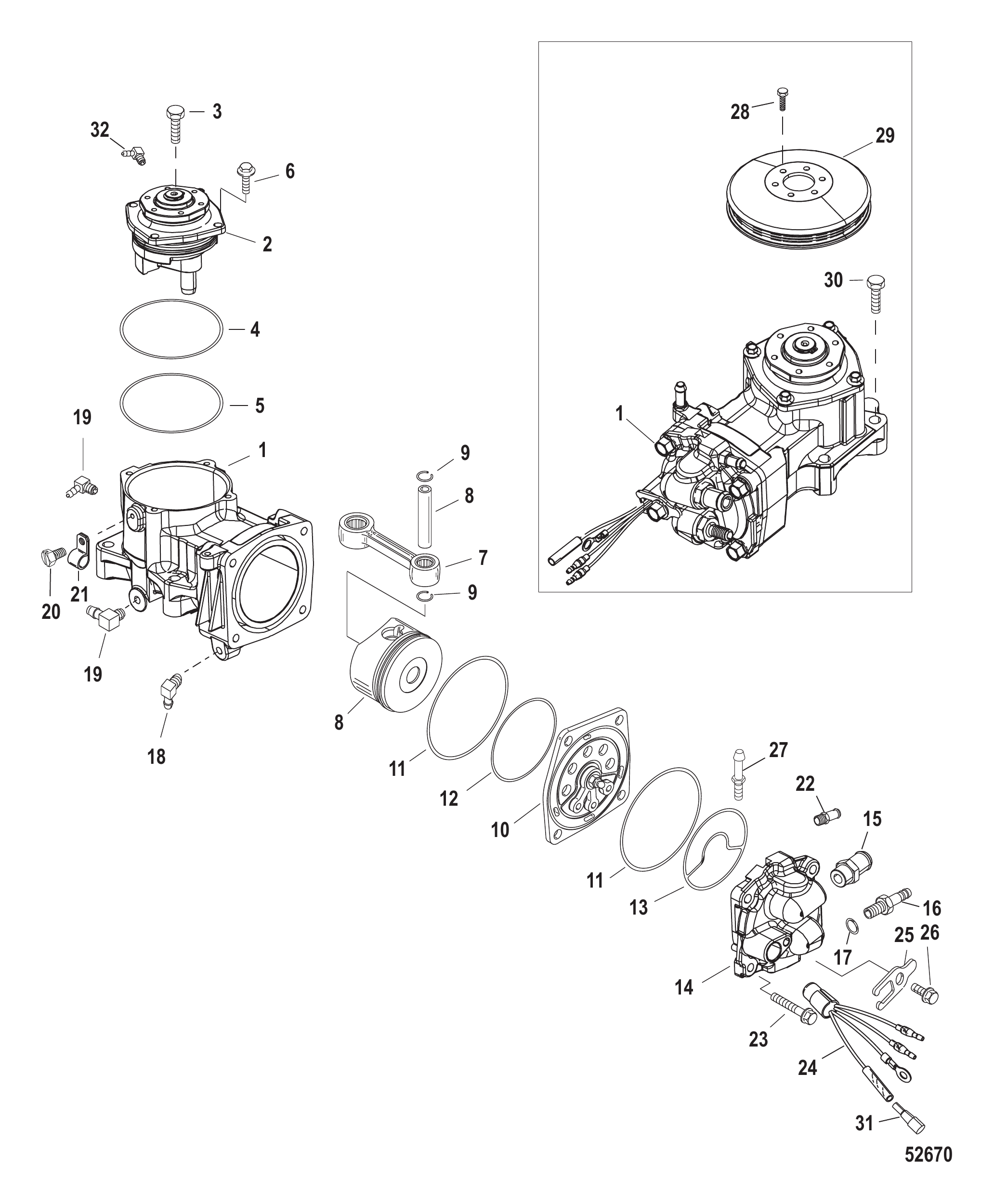

图 3空气压缩机组件(序列号1B885132及以上) Air Compressor Components SN# 1B885132 and up

REF	零件编号	中文名称	英文名称	数量
1	8M0060052	空气压缩机总成	COMPRESSORY ASSEMBLY Air	1
2	8M0060381	端盖总成	END CAP ASSEMBLY	1
3	8M0045380	螺钉(M8 x 50)	SCREW (M8 x 50)	1
4	67206001	O型圈	O-RING	1
5	67206001	O型圈	O-RING	1
6	85593920	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
7	833146T06	连杆总成	CONNECTING ROD ASSEMBLY	1
8	NSS	活塞总成(不单独销售)	NOT SOLD SEPARATE Piston assembly	1
9	8348101	锁环	RING Lock	2
10	835088A10	簧片阀板总成	REED PLATE ASSEMBLY	1
11	67207	O型圈（3.489 x 0.070）	O-RING (3.489 x .070)	2
12	832804	O型圈（2.739 x 0.070）	O-RING (2.739 x .070)	1
13	828225	密封件	SEAL	1
14	8M0073889	压缩机缸盖套件	HEAD KIT Compressor	1
15	8812711	接头	FITTING	1
16	856744	接头	FITTING	1
17	831985	O型圈（0.468 x 0.078）	O-RING (.468 x .078)	1
18	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
19	428641	止回阀接头	FITTING Check Valve	2
20	8M0037204	尼龙压入螺钉 (.25-20 x .50)	SCREW Nylon, Push-In (.25-20 x .50)	1
21	22875	卡扣	CLIP	1
22	16604	直通接头（0.125-27）	FITTING Straight (.125-27)	1
23	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
24	13536A14	温度传感器总成	SENSOR ASSEMBLY Temperature	1
25	137151	固定座	RETAINER	1
26	81893414	螺钉（M8 x 14）	SCREW (M8 x 14)	1
27	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	1
28	85593912	螺钉（M6 x 12）	SCREW (M6 x 12)	6
29	8328233	滑轮	PULLEY	1
29	8M0175171	滑轮	PULLEY	1
30	8M0045380	螺钉(M8 x 50)	SCREW (M8 x 50)	4
31	13541	公插头	PLUG Male	1
32	151331	接头	FITTING	1
-	832804A03	O型圈套件	O-RING KIT	1

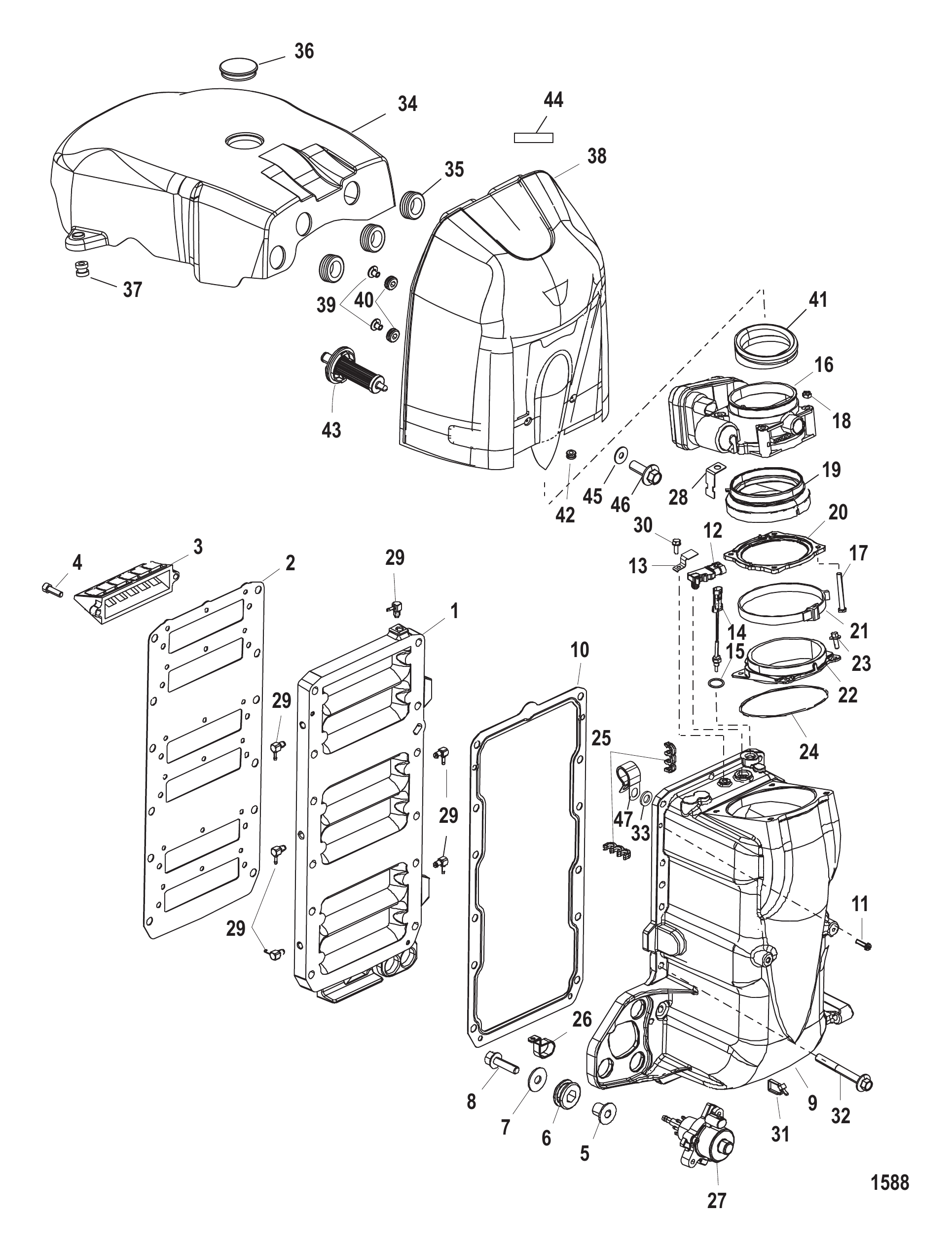

图 4空气处理器 Air Handler

REF	零件编号	中文名称	英文名称	数量
-	884552T1	空气处理器总成	AIR HANDLER ASSEMBLY	1
-	884552T03	空气处理器总成	AIR HANDLER ASSEMBLY	1
-	884552T07	空气处理器总成 (完整)	AIR HANDLER ASSEMBLY Complete	1
1	858541T3	安装板	PLATE	1
2	804680	衬垫	GASKET	1
3	828623T6	簧片阀总成	REED BLOCK ASSEMBLY	6
4	8555252	螺钉 (M6)	SCREW (M6)	12
5	855364	衬套	BUSHING	3
6	855362	护孔环	GROMMET	3
6	855362001	护孔环	GROMMET	3
6	855362001	护孔环	GROMMET	3
7	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	3
8	81893430	螺钉 (M8 x 30)	SCREW (M8 x 30)	3
8	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
9	858539T6	空气集气室套件	PLENUM KIT Air	1
10	8046793	衬垫	GASKET	1
10	804679004	衬垫	GASKET	1
10	804679004	衬垫	GASKET	1
11	883942	螺钉(M4×16)	SCREW (M4 x 16)	2
12	854445	MAP传感器	SENSOR MAP	1
12	8M0237529	MAP传感器	SENSOR MAP	1
13	884522	MAP传感器支架	BRACKET MAP Sensor	1
14	889575	传感器总成	SENSOR ASSEMBLY	1
14	8M0214984	温度传感器	SENSOR Temperature	1
14	885342001	传感器总成	SENSOR ASSEMBLY	1
14	8M0148668	传感器总成	SENSOR ASSEMBLY	1
15	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	1
15	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
15	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
16	877828T02	电子节气门控制器	CONTROL Throttle - Electronic	1
17	881852	螺柱 M6 X 50	STUD M6 x 50	4
18	889452	螺母	NUT	4
19	881005	隔离器	ISOLATOR	1
20	880791	安装板	PLATE	1
21	889594	卡箍	CLAMP	1
21	889594001	卡箍	CLAMP	1
22	881004	安装板	PLATE	1
23	82130014	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
24	855426	O型圈	O-RING	1
25	859230	固定座	RETAINER	1
25	859230T	固定座	RETAINER	1
26	804842	卡箍	CLAMP	1
27	857149T2	油泵总成	PUMP ASSEMBLY Oil	1
27	8M0185614	机油泵	OIL PUMP	1
28	884353	支架	BRACKET	1
29	858870	止回阀	CHECK VALVE	6
30	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
31	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
32	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	12
33	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
33	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
34	880083T1	盖总成	COVER ASSEMBLY	1
35	13467	衬套（内径0.88）	GROMMET (.88 Inside Diameter)	3
36	89219	堵头	PLUG	1
36	89219001	堵头	PLUG	1
36	89219001	堵头	PLUG	1
37	821555	护孔环	GROMMET	2
37	8M0153609	护孔环	GROMMET	2
37	821555001	护孔环	GROMMET	2
37	8M0153609	护孔环	GROMMET	2
38	881277T2	衰减器	ATTENUATOR	1
39	856954	衬套	BUSHING	2
40	834985	护孔环	GROMMET	2
40	8M0190980	护孔环	GROMMET	2
41	NSS	不单独销售密封件	NOT SOLD SEPARATE Seal	1
42	20116	护孔环	GROMMET	1
43	880084T	滤清器总成	FILTER ASSEMBLY	1
43	880084T01	空气滤清器总成	FILTER ASSEMBLY Air	1
44	881865	挂档启动警示贴纸	DECAL Caution-Start in Gear (Start In Gear)	1
45	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	2
46	82130025	螺钉(M6x25)	SCREW (M6 x 25)	2
47	858902	卡箍	CLAMP	1
-	832934A00	动力头衬垫套件	GASKET SET Powerhead	1
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A04	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1

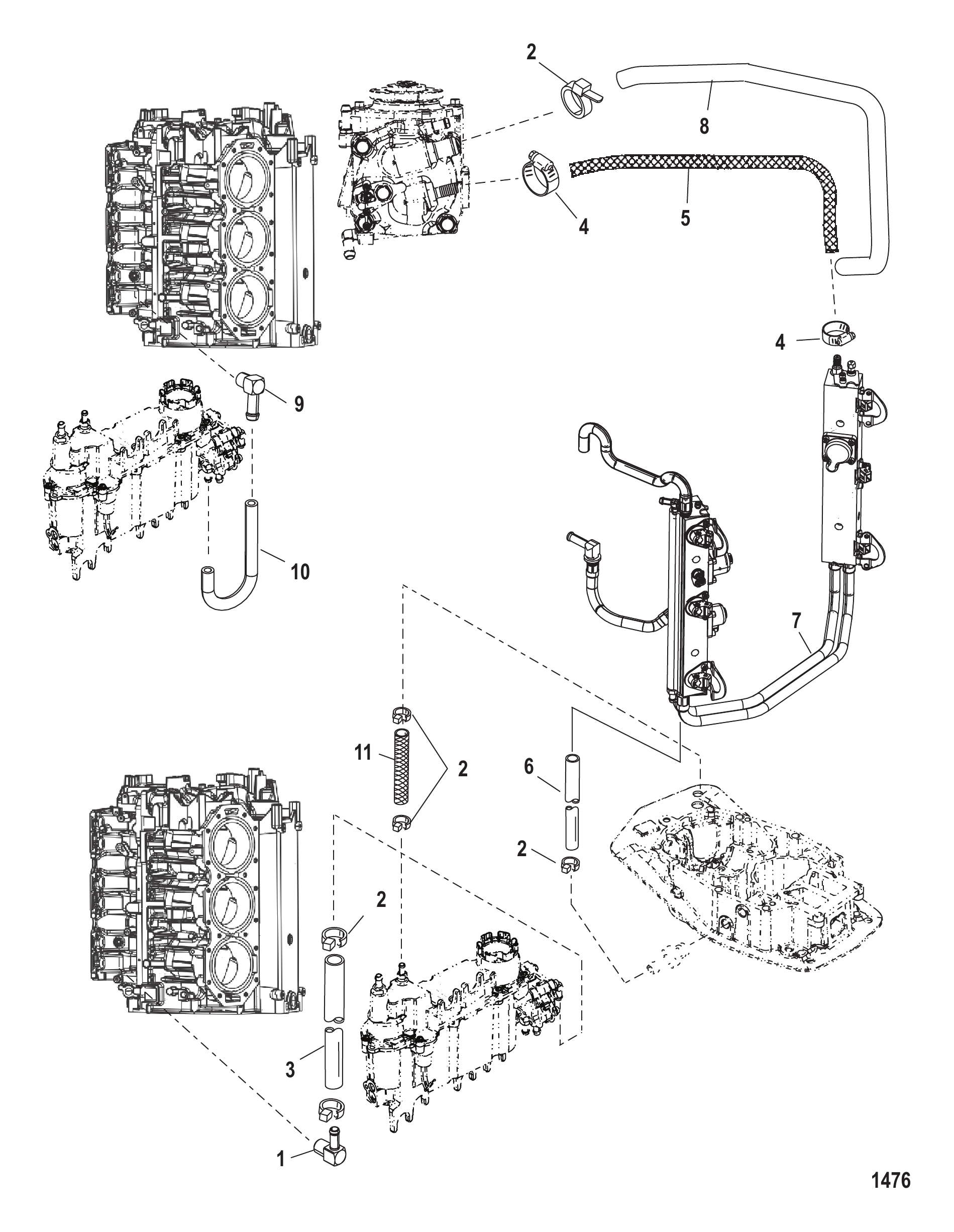

图 5空气软管 Air Hoses

REF	零件编号	中文名称	英文名称	数量
1	856842	弯头	ELBOW	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
3	830757130	管材(.312)(70英寸整卷)(裁切至8英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 8 Inches)	1
3	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
4	856880	软管卡箍（15.3）	CLAMP Hose (15.3)	2
4	8M0214964	卡箍	CLAMP	2
5	8567631	软管总成	HOSE ASSEMBLY	1
6	889314	空气旁通软管	HOSE Air By-Pass	1
7	804829	空气平衡软管总成	HOSE ASSEMBLY Air Balance	1
7	8M6001365	软管总成	HOSE ASSEMBLY	1
8	8812851	成型软管	HOSE Molded	1
9	875271	90度接头-黄铜(.125-27)	FITTING 90 Degree - Brass (.125-27)	1
10	887630	成型软管	HOSE Molded	1
11	888827	软管/套管	HOSE/SLEEVE	1
11	8M0116380	套筒	SLEEVE	1
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A04	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1

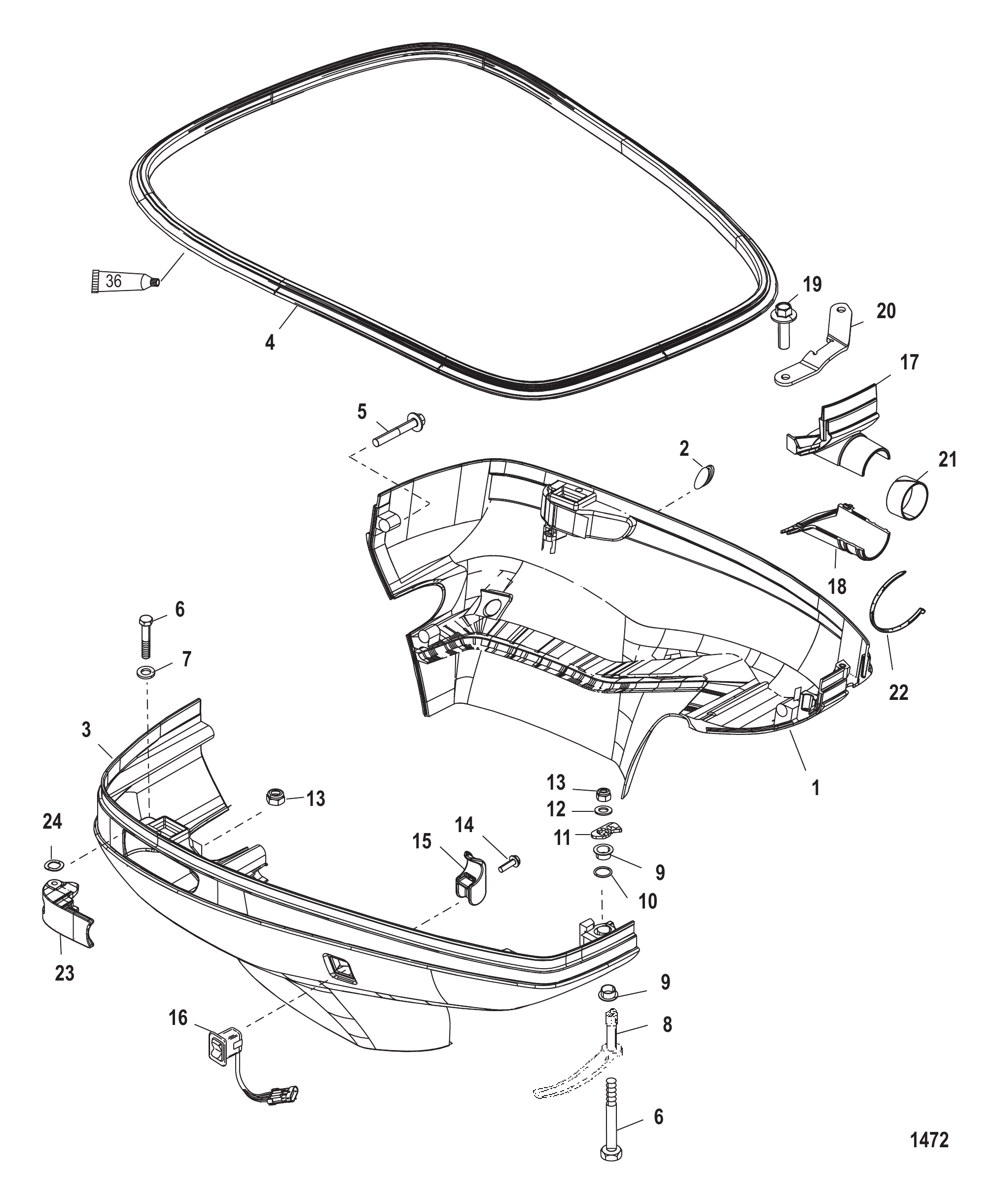

图 6下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	850302A1	下罩-左舷(左)	BOTTOM COWL Port (Port)	1
1	850302A07	下罩盖（左舷）	BOTTOM COWL Port	1
2	854367001	堵头	PLUG	1
3	850301A1	下罩-右舷(右)	BOTTOM COWL Starboard (Starboard)	1
3	850301A07	下罩盖（右舷）	BOTTOM COWL Starboard	1
4	8253183	密封条(44英寸)	SEAL (44.00 Inches)	2
4	8M0109218	罩盖密封条	SEAL - COWL	2
5	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	4
6	824868	螺钉(M6×75)	SCREW (M6 x 75)	3
7	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
7	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
8	850684F1	前手柄	FRONT HANDLE	1
8	8M0053903	前手柄	FRONT HANDLE	1
9	335891	衬套	BUSHING	2
10	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
11	8219423	棘爪	PAWL	1
12	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	1
13	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	3
14	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
15	822873	卡扣	CLIP	1
16	8569901	升降倾斜开关	SWITCH Trim	1
16	8M0235191	升降倾斜开关	SWITCH Trim	1
16	896620001	升降倾斜开关	SWITCH Trim	1
16	8M0235191	升降倾斜开关	SWITCH Trim	1
17	859359A2	索具套件(上部)	RIGGING KIT (Upper)	1
17	8M8027677	3.0升索具套件	RIGGING KIT 3.0L	1
18	NSS	下部夹具(不单独销售)	NOT SOLD SEPARATE Clamp-Lower	1
19	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
20	NSS	绑带(不单独销售)	NOT SOLD SEPARATE Strap	1
21	859343	泡沫垫	FOAM	1
22	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	2
23	852361T1	机罩手柄	HANDLE Cowl	2
23	850682A06	支架和手柄套件	BRACKET AND HANDLE KIT	2
24	29402	波形垫圈	WAVE WASHER	2

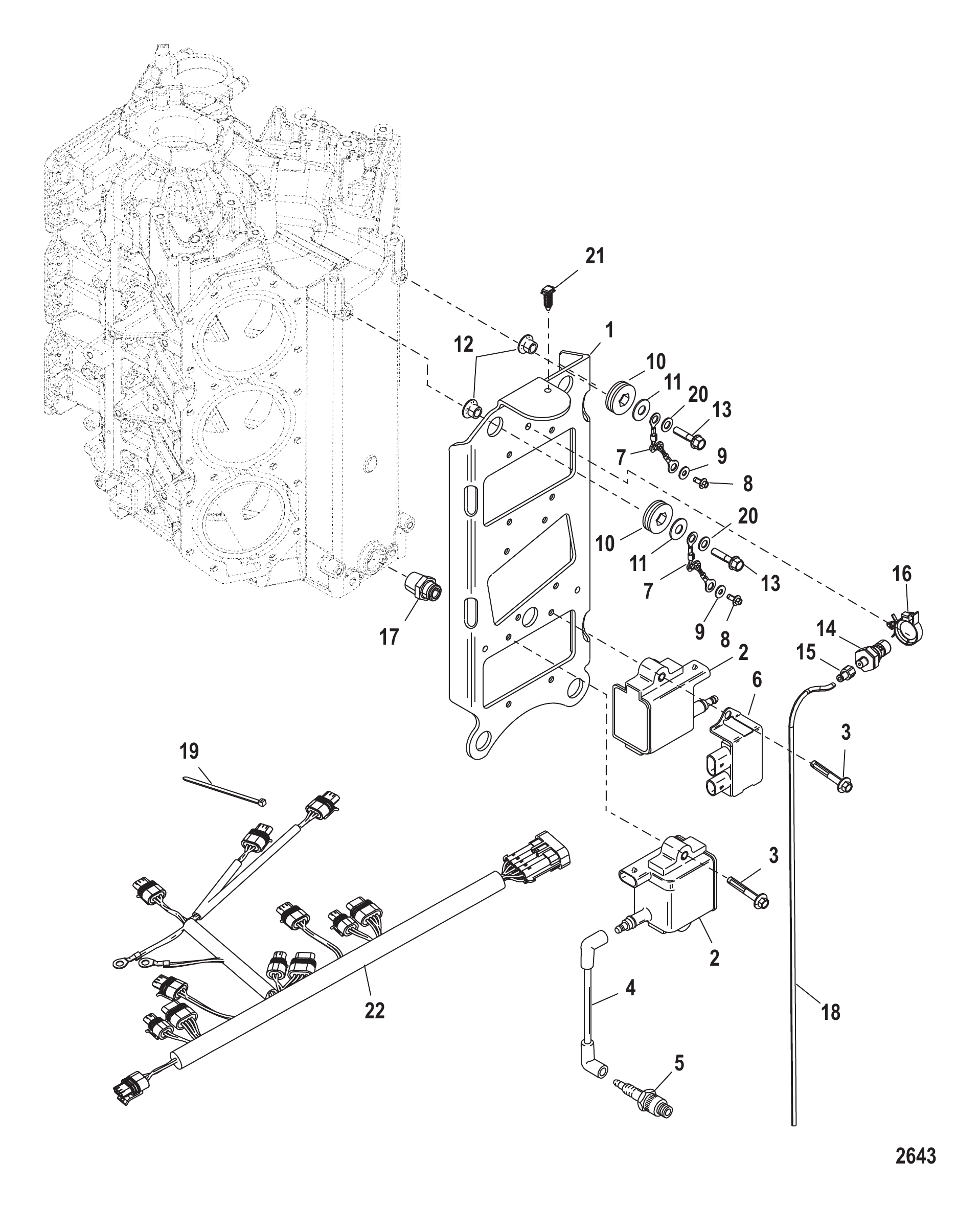

图 7线圈板 Coil Plate

REF	零件编号	中文名称	英文名称	数量
1	850295T4	安装板	PLATE	1
2	856991A1	线圈套件	COIL KIT	6
3	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
4	881908T	电缆组	CABLE SET	1
5	889597001	火花塞	SPARK PLUG	6
5	889597Q	NGK IZFR5G @4	NGK IZFR5G @4	6
6	859595T	双线圈驱动器	DRIVER Dual Coil	3
7	858414A1	编织电缆总成	CABLE ASSEMBLY Braided	2
8	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
9	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
9	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
10	833155	护孔环	GROMMET	4
11	4002318	垫圈 8.90 x 24.0x 2.4 不锈钢	WASHER 8.90 x 24.0x 2.4 PL SS	4
12	8502341	衬套	BUSHING	4
13	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
13	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
14	881879A7	传感器套件 (0-50 PSI)	SENSOR KIT (0-50 PSI)	1
14	8M0157742	水压传感器	SENSOR Water Pressure	1
15	892403	接头	FITTING	1
15	8M0207782	直通接头	FITTING Straight	1
16	883066	夹子 (.865)	CLIP (.865)	1
17	881866	接头	FITTING	1
18	85978571	管材（52英寸整卷）（裁切至18英寸）	TUBING (52.00 Inches Bulk) (Cut to 18 Inches)	1
19	859671	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
20	36001	垫圈	WASHER	2
21	828991T	卡扣	CLIP	1
22	892972T01	线圈线束总成	HARNESS ASSEMBLY Coil	1

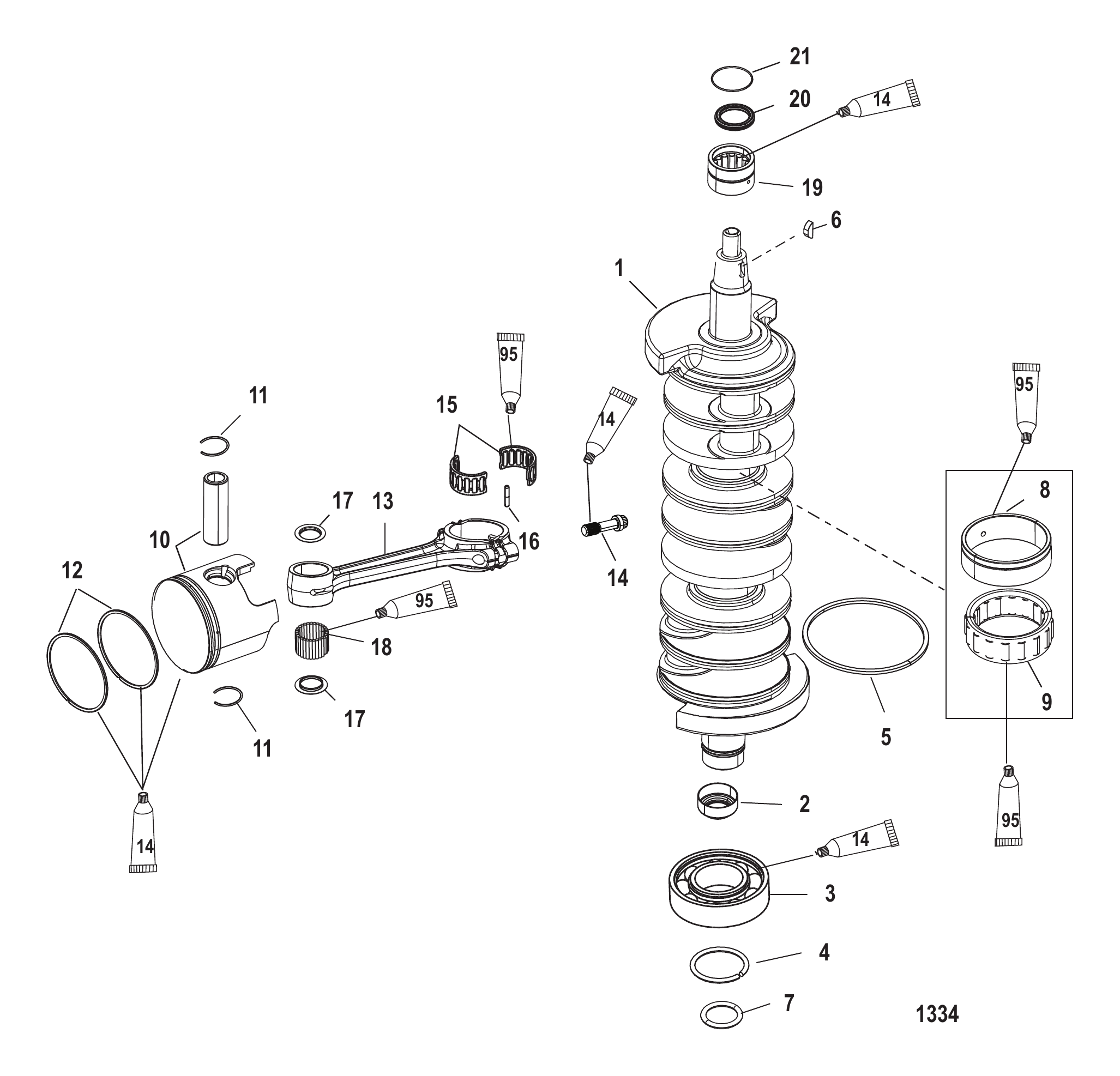

图 8曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9784A11	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	NSS	磨损套筒(不单独销售)	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	滚珠轴承(下)	BEARING Ball (Lower)	1
4	67446	环	RING	1
5	816106	环	RING	7
5	843198T01	密封环	RING Seal	7
5	843198001	密封环	RING Seal	7
5	843198T01	密封环	RING Seal	7
6	91800	半圆键	KEY Woodruff	1
7	35126	O型圈(.859 x .139)	O-RING (.859 x .139)	1
8	88270A1	轴承座圈总成	RACE ASSEMBLY	2
8	88270A02	轴承/座圈套件	BEARING/RACE KIT	2
9	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Roller	2
10	881055T3	活塞总成	PISTON ASSEMBLY	3
10	881055T10	活塞总成标准 - 右舷	PISTON ASSEMBLY Standard - Starboard	3
10	889640A02	活塞总成	PISTON ASSEMBLY	AR
10	889642A02	活塞总成	PISTON ASSEMBLY	AR
10	881054T3	活塞总成	PISTON ASSEMBLY	3
10	881054T10	活塞总成标准 - 左舷	PISTON ASSEMBLY Standard - Port	3
10	889639A02	活塞总成	PISTON ASSEMBLY	AR
10	889641A02	活塞总成	PISTON ASSEMBLY	AR
11	841202	环	RING	12
12	827179A12	活塞环组	RING SET Piston	12
12	875252A12	活塞环组	RING SET Piston	1
12	875257A12	活塞环组	RING SET Piston	1
13	822373A09	连杆总成	CONNECTING ROD ASSEMBLY	6
13	8M0125869	连杆套件	CONN ROD KIT	6
14	94320	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	12
15	43012A1	轴承/保持架套件	BEARING/CAGE KIT	12
15	8M0235070	轴承保持架	CAGE BEARING	12
16	NSS	不单独销售滚针轴承	NOT SOLD SEPARATE Needle Roller Bearing	96
17	88263	止推垫片	THRUST WASHER	12
18	88258	滚针轴承	NEEDLE Roller Bearing	204
18	8M0204715	滚针@102	NEEDLES-BRG @102	204
18	88258001	滚针轴承	BEARING Needle	204
18	8M0204715	滚针@102	NEEDLES-BRG @102	204
19	816773A2		BEARING ASSEMBLY (Upper)	1
20	859093	密封件	SEAL	1
21	823683	O型圈(1.989 x .070)	O-RING (1.989 x .070)	1
-	832934A00	动力头衬垫套件	GASKET SET Powerhead	1
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A04	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1

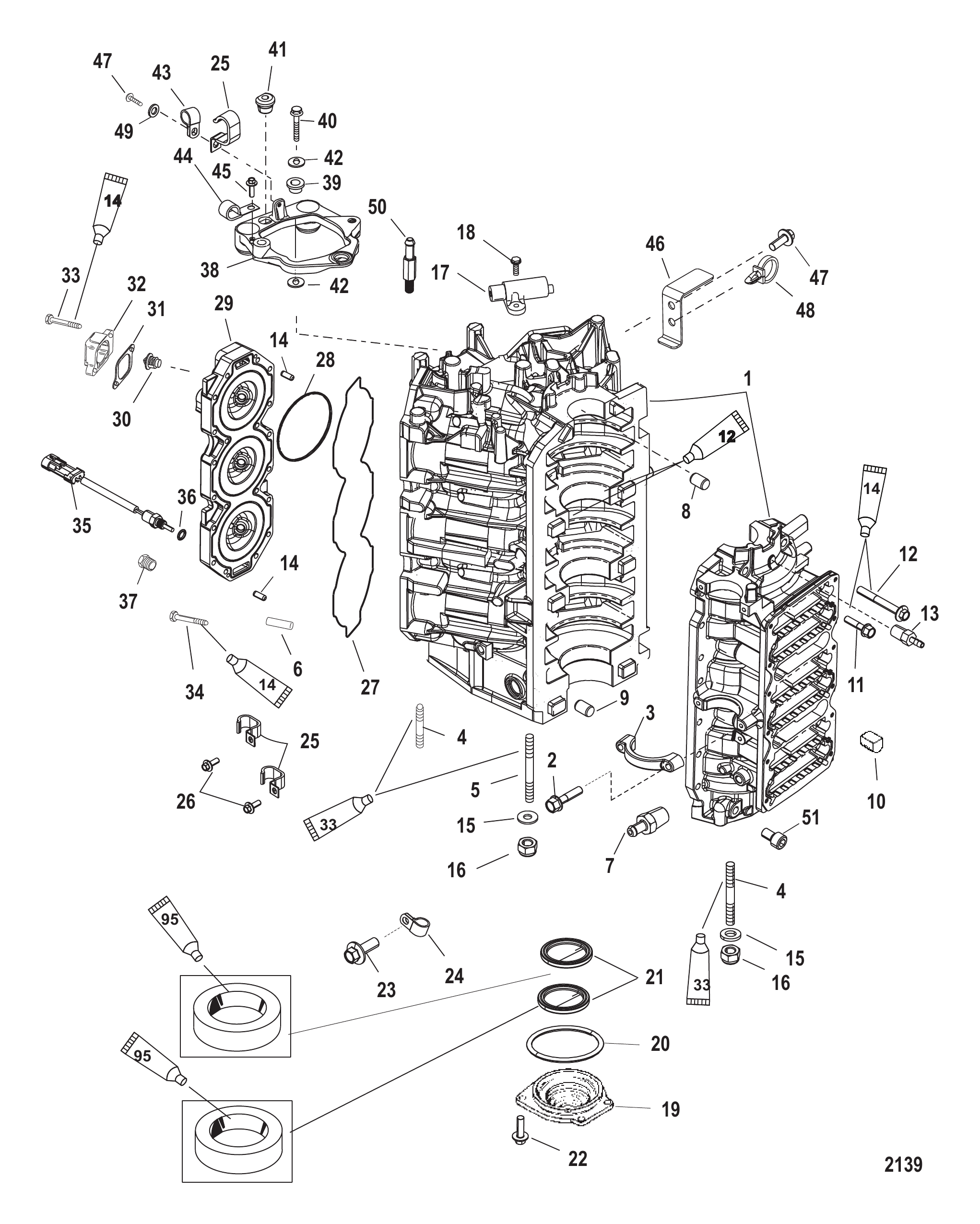

图 9气缸体与端盖 Cylinder Block and End Cap

REF	零件编号	中文名称	英文名称	数量
1	9811T87	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	899162A06	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	9811T92	气缸体	CYLINDER BLOCK	1
1	899162A06	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	81893440	螺钉 (M8 x 40)	SCREW (M8 x 40)	4
3	8569662	支架	BRACKET	2
3	8M0111325	盖板	COVER	2
4	903509	螺柱（M10×1.5×64）	STUD (M10 x 1.5 x 64)	4
5	8154431	螺柱（M10×1.5×155）	STUD (M10 x 1.5 x 155)	6
6	8248577	导流板	DEFLECTOR	6
7	8781051	止回阀	CHECK VALVE	1
8	67296	销	PIN	3
8	8M0036405	销	PIN	3
9	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
10	850309	堵头	PLUG	6
10	850309001	止动塞	PLUG Stop	6
10	850309001	止动塞	PLUG Stop	6
11	81893435	螺钉(M8×35)	SCREW (M8 x 35)	14
11	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	14
12	82446180	螺钉(M10×80)	SCREW (M10 x 80)	8
13	8245021	连接器	CONNECTOR	1
14	63779	定位销 (.250 x .625)	PIN Dowel (.250 x .625)	4
15	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	10
15	8M0214963	垫圈	WASHER	10
16	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	10
17	8283582	传感器	SENSOR	1
17	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
18	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
19	9787A4	端盖总成	END CAP ASSEMBLY	1
20	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
21	8308981	密封件	SEAL	2
22	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
23	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
24	858902	卡箍	CLAMP	1
25	65292	J型卡扣	J CLIP	3
25	8M0024808	J型夹	J-CLIP	3
26	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	2
27	818574	密封件	SEAL	2
28	884391	密封件	SEAL	6
29	858485T6	气缸盖	CYLINDER HEAD	1
29	858485T07	右舷气缸盖	CYLINDER HEAD Starboard	1
29	858485T07	右舷气缸盖	CYLINDER HEAD Starboard	1
29	858483T6	气缸盖	CYLINDER HEAD	1
29	858483T07	左舷气缸盖	CYLINDER HEAD Port	1
29	858483T07	左舷气缸盖	CYLINDER HEAD Port	1
30	885599003	节温器 54°C (130°F)	THERMOSTAT 54°C (130°F) (130 Degrees)	2
30	8M0057307	节温器 54°C/130°F	THERMOSTAT 54 Degree C/130 Degree F	2
30	885599004	节温器 54°C/130°F	THERMOSTAT 54 Degree C/130 Degree F	2
30	8M0057307	节温器 54°C/130°F	THERMOSTAT 54 Degree C/130 Degree F	2
31	8503181	衬垫	GASKET	2
32	887601	节温器盖	COVER Thermostat	1
32	887601002	左舷盖	COVER Port	1
32	887602	节温器盖	COVER Thermostat	1
32	887602002	右舷盖	COVER Starboard	1
33	82130025	螺钉(M6x25)	SCREW (M6 x 25)	4
34	859096	螺钉(M8 x 50)	SCREW (M8 x 50)	40
34	8M0045380	螺钉(M8 x 50)	SCREW (M8 x 50)	40
35	889575	传感器总成	SENSOR ASSEMBLY	2
35	8M0214984	温度传感器	SENSOR Temperature	2
35	885342001	传感器总成	SENSOR ASSEMBLY	2
35	8M0148668	传感器总成	SENSOR ASSEMBLY	2
36	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	2
36	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	2
36	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
37	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1 or 2
38	857186A1	隔板总成	PLATE ASSEMBLY	1
38	857186T02	隔板总成	PLATE ASSEMBLY	1
39	855729	支架	MOUNT	3
40	82130145	螺丝(M10 x 45)	SCREW (M10 x 45)	3
41	19565	护孔环	GROMMET	1
41	19565002	护孔环	GROMMET	1
41	19565002	护孔环	GROMMET	1
42	855725	垫圈	WASHER	6
43	858424	卡箍	CLAMP	1
44	858951	J型卡扣	J CLIP	1
45	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
46	888435	支架	BRACKET	1
47	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	2
48	858932	卡扣	CLIP	1
49	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
49	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
50	8405101	销	PIN	1
51	82494810	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
-	832934A00	动力头衬垫套件	GASKET SET Powerhead	1
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A04	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1

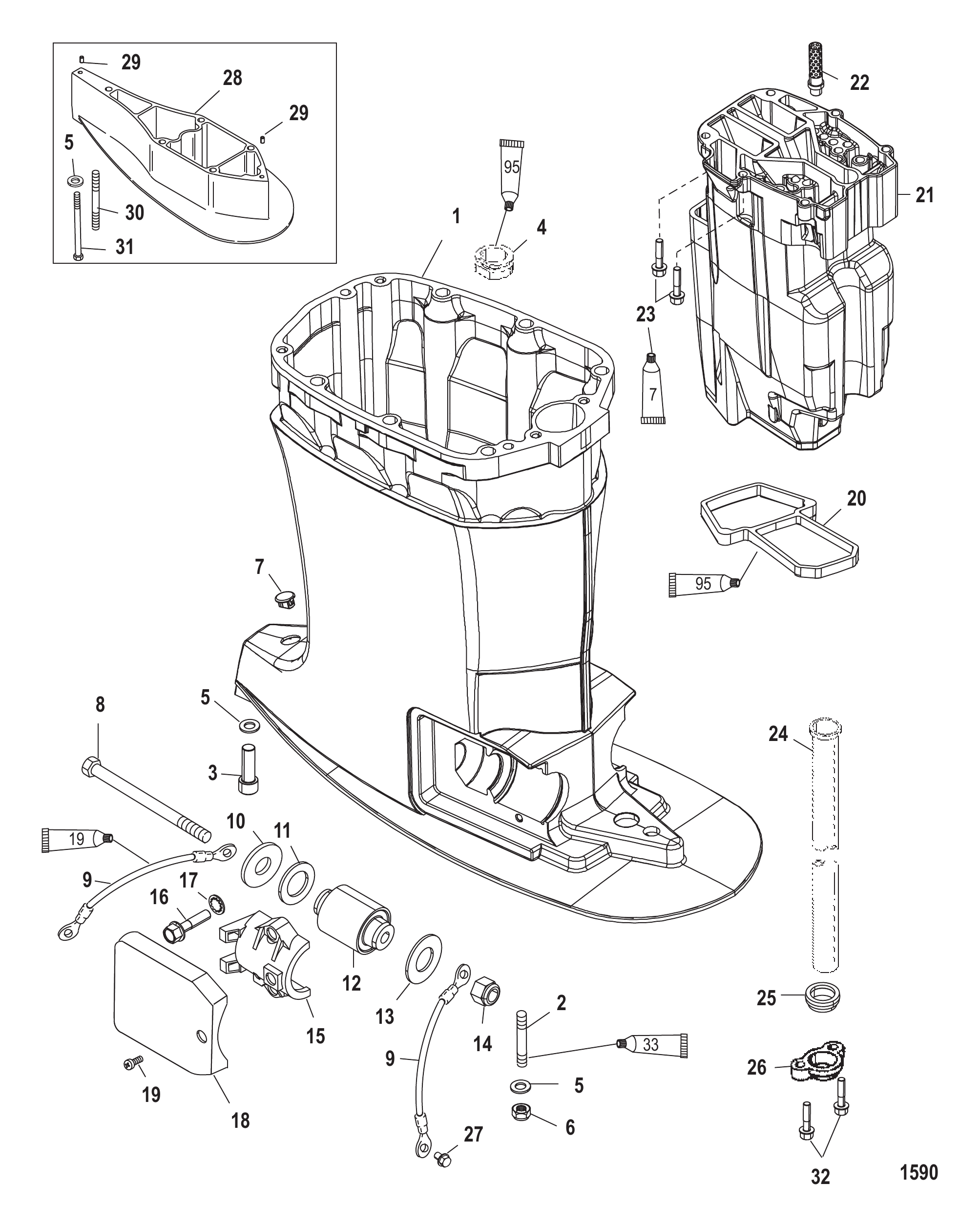

图 10驱动轴壳与排气管 Driveshaft Housing and Exhaust Tube

REF	零件编号	中文名称	英文名称	数量
1	832937A05	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A06	传动轴壳体总成-加长型	HOUSING ASSEMBLY Driveshaft - Long	1
1	832938A5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832938A06	传动轴壳体总成-超长/特超长型	HOUSING ASSEMBLY Driveshaft - X/XX-Long	1
2	856983	双头螺柱(M12 x 52)	STUD (M12 x 52)	4
2	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
3	857136	螺钉(M12×35毫米)	SCREW (M12 x 35 MM)	1
4	8331231	护孔环	GROMMET	1
5	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
6	896895	螺母(M12)	NUT (M12)	4
7	64649	堵头	PLUG	1
8	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
9	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
10	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
11	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	2
12	8137711	支架	MOUNT	2
13	825190	垫圈	WASHER	2
14	896602	螺母(M14)	NUT (M14)	2
15	8186442	卡箍	CLAMP	2
15	879150A90	下支架盖套件	COVER KIT Lower Mount	2
16	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
16	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
17	72521	内齿锁紧垫圈	LOCKWASHER Internal Tooth	1
18	8M0001136	下支架盖	COVER Lower Mount	2
18	879150A90	下支架盖套件	COVER KIT Lower Mount	2
19	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
20	8329321	密封件	SEAL	1
21	833116A4	排气管总成	TUBE ASSEMBLY Exhaust	1
22	8524052	滤网	STRAINER	1
22	8M0026113	滤网	STRAINER	1
23	81893435	螺钉(M8×35)	SCREW (M8 x 35)	6
23	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
24	8329417	水管	TUBE Water	1
24	8M0042785	水管	TUBE-WATER	1
24	8329418	水管	TUBE Water	1
24	8M0042786	水管	TUBE Water	1
24	8329419	水管	TUBE Water	1
24	8M0042787	水管	TUBE-WATER	1
25	832940001	密封件	SEAL	1
26	8329391	卡箍	CLAMP	1
27	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
28	823979T1	隔套	SPACER	1
28	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
29	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
30	857009	双头螺柱（M12×179）	STUD (M12 x 179)	4
30	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
31	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1
32	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
32	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2

图 11双缆连接套件 Dual Cable Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A8	转向安装套件	ATTACHING KIT Steering	1
1	41055A1	支架总成	BRACKET ASSEMBLY	1
2	715651	转向拉索套管	TUBE Steering Cable	1
3	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
4	821203	锁紧垫圈	LOCKWASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
7	78968	内锁紧垫圈 (.250)	LOCKWASHER Internal (.250)	4
8	850791T	联轴器	COUPLER	1
9	73732	螺钉 (.375-24 x 1.120)	SCREW (.375-24 x 1.120)	2
10	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
11	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	3
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	3

图 12双机连接杆套件 Dual Engine Tie Bar Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
1	71565A2	管总成	TUBE ASSEMBLY	1
2	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
3	41055	支架	MOUNT	1
4	42100	锁紧垫圈	TAB WASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	88404	锁紧垫圈	TAB WASHER	2
7	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
8	17729A1	支架	BRACKET	2
9	62055	螺钉(.312-24 x 1.250)	SCREW (.312-24 x 1.250)	4
10	17728	锁紧垫圈	TAB WASHER	4
11	140001	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	2
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	6
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	6
13	979331	转向眼环	STEERING EYE	2
13	8M0026167	转向眼环	STEERING EYE	2
14	23651	衬套(1.625)	SLEEVE (1.625)	2
15	97931	管材(4.00英寸)	TUBING (4.00 Inches)	2
16	8149513	联轴器(15.00英寸)	COUPLER (15.00 Inches)	1
16	8M0026098	联轴器15英寸	COUPLER 15 In.	1
17	42099	螺母(.562-18)	NUT (.562-18)	1
18	821169	联轴器	COUPLING	1
19	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	1
19	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	1
20	94319	螺钉(.375-24 x 1.5)	SCREW (.375-24 x 1.5)	1

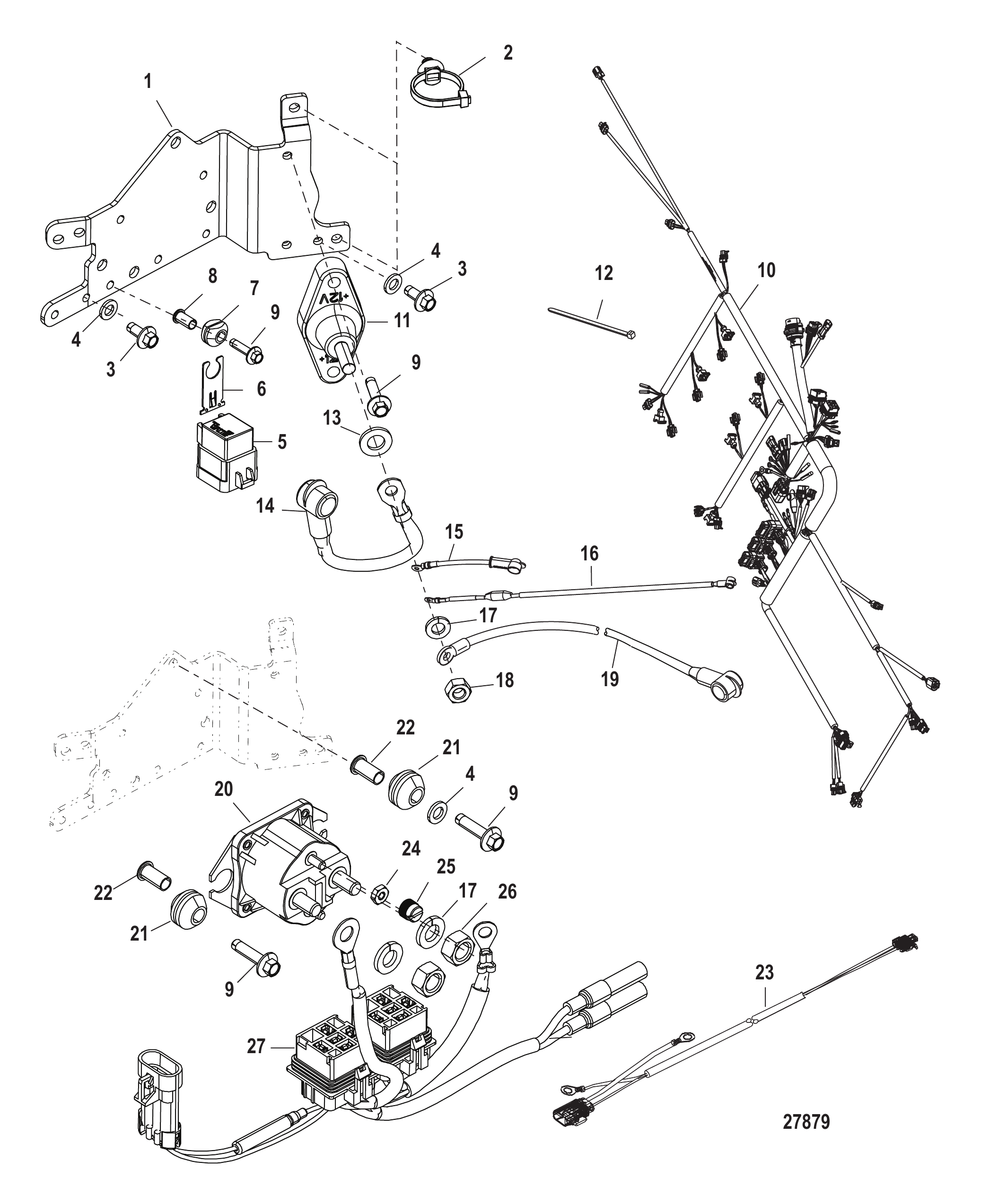

图 13电气板组件 Electrical Plate Components

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售-电气板总成(完整)	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	899071T01	安装板	PLATE	1
2	899145	绑带夹	CLIP Tie Strap	2
3	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
4	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
4	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
5	882751A1	继电器总成	RELAY ASSEMBLY	3
5	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
6	828102	支架	BRACKET	3
6	8M0207771	安装支架	BRACKET Mounting	3
7	818967	护孔环	GROMMET	3
7	8M0207785	护孔环	GROMMET	3
8	818968	衬套	BUSHING	3
8	8M0214955	衬套	BUSHING	3
9	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	7
10	892974T06	发动机线束总成	HARNESS ASSEMBLY Engine	1
-	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	5
-	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	5
-	8329692	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	8M0207797	迷你保险丝-灰色-2安培	FUSE Mini - Gray - 2 Ampere	1
-	8329695	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	832969T05	迷你保险丝-棕色-5安培	FUSE Mini - Tan - 5 Ampere	1
-	858781A2	直喷器线束总成	HARNESS ASSEMBLY Direct Injector	1
-	879346A49	线束维修套件	HARNESS REPAIR KIT	1
-	858780A2	喷油器线束总成	HARNESS ASSEMBLY Fuel Injector	1
-	879346A50	线束维修套件	HARNESS REPAIR KIT	1
-	881262A2	交流发电机线束总成	HARNESS ASSEMBLY Alternator	1
-	878073A2	节气门位置传感器线束总成	HARNESS ASSEMBLY Throttle Position Sensor	1
-	879346A41	线束维修套件	HARNESS REPAIR KIT	1
11	875302A1	带电螺柱总成	HOT STUD ASSEMBLY	1
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
13	85172	垫圈	WASHER	1
14	93388T21	线缆总成(黑色)	CABLE ASSEMBLY Black	1
15	93388A17	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
16	878231A6	保险丝线束总成-100安培	HARNESS ASSEMBLY Fuse - 100 Ampere	1
17	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
18	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
19	88439A46	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
20	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
21	822179	护孔环	GROMMET	2
22	818968	衬套	BUSHING	2
22	8M0214955	衬套	BUSHING	2
23	888416T03	线束总成	HARNESS ASSEMBLY	1
23	8M0113732	DTS清洁电源线束总成(14英尺)	HARNESS ASSEMBLY DTS, Clean Power, 14 Feet	1
24	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
25	813938	盖形螺母(#10-32)	CAP NUT (#10-32)	2
26	68292	螺母(.312-18)	NUT (.312-18)	2
26	8M0204668	螺母(.312-18)	NUT (.312-18)	2
27	819514A19	升降线束总成	HARNESS ASSEMBLY Trim	1

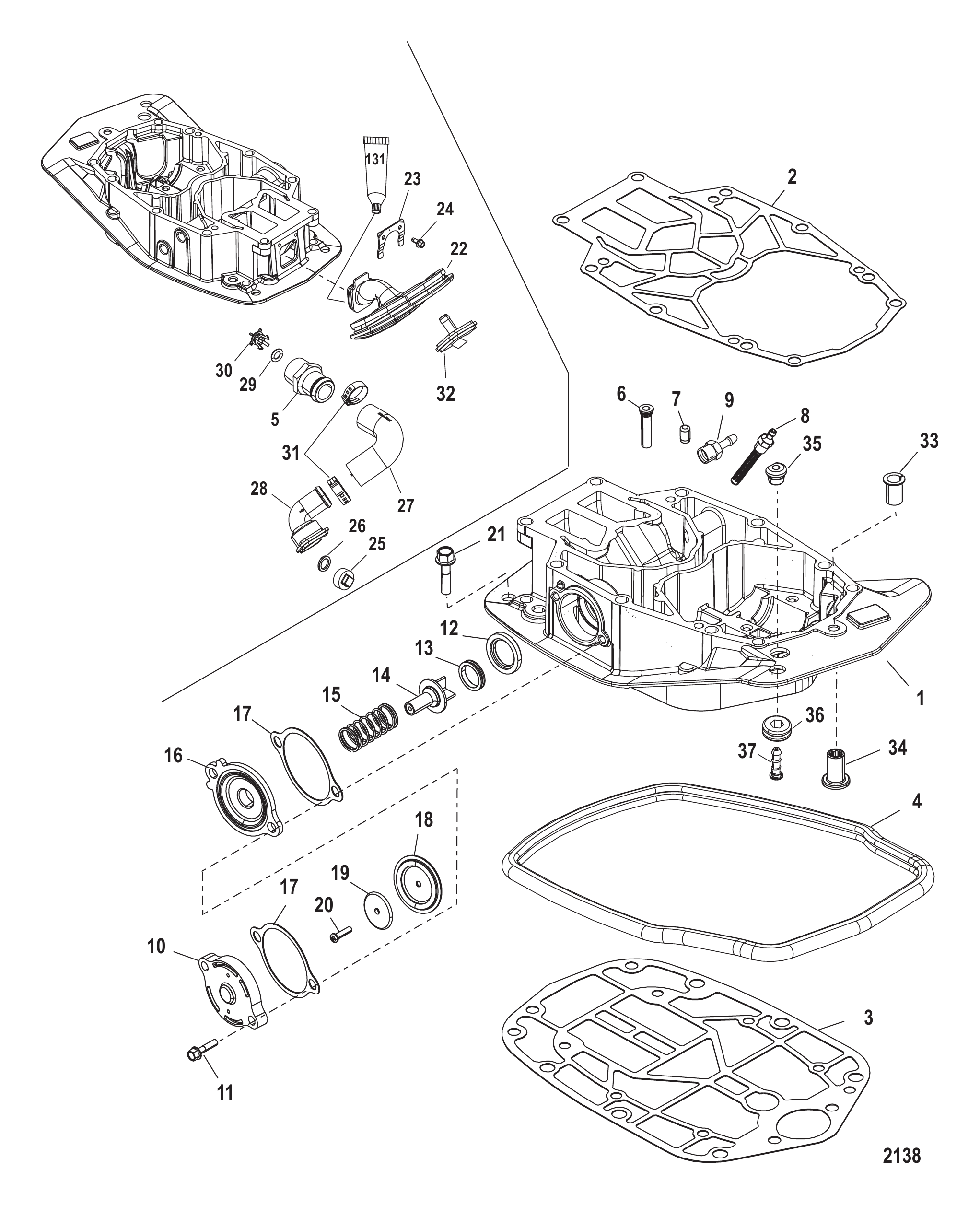

图 14排气板 Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	832935A16	排气板总成	PLATE ASSEMBLY Exhaust	1
1	832935A17	排气板总成	PLATE ASSEMBLY Exhaust	1
1	832935A17	排气板总成	PLATE ASSEMBLY Exhaust	1
2	8329335	衬垫	GASKET	1
2	832933006	衬垫	GASKET	1
3	8329344	衬垫(下部)	GASKET (Lower)	1
3	832934006	衬垫	GASKET	1
4	8238051	密封件	SEAL	1
4	8M0043157	密封件	SEAL	1
5	8320761	止回阀接头	FITTING Check Valve	1
6	817519A1	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
7	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	4
8	8348084	滤网	STRAINER	1
9	887603	接头	FITTING	1
10	65663A2	盖总成	COVER ASSEMBLY	1
10	8M0237835	罩盖总成	COVER ASSY	1
11	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
11	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
12	814190	托架	CARRIER	1
13	814191	护孔环	GROMMET	1
14	814189	提动阀	POPPET	1
15	64878	弹簧(黑色)	SPRING (Black)	1
16	65664A1	隔板总成	PLATE ASSEMBLY	1
17	88907003	衬垫	GASKET	2
18	648771	隔膜	DIAPHRAGM	1
19	76451	垫圈	WASHER	1
20	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
21	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
21	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
22	8503061	怠速排气套	BOOT Idle Exhaust	1
22	850306A04	怠速排气护套套件	BOOT KIT Idle Exhaust	1
22	850306A04	怠速排气护套套件	BOOT KIT Idle Exhaust	1
23	888910	安装板	PLATE	1
24	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	2
25	821908	堵头	PLUG	1
26	821915	垫圈	WASHER	1
27	859626A1	冲洗软管套件(进口)	FLUSH HOSE KIT (Inlet)	1
28	8596001	接头	FITTING	1
29	30641	O型圈(0.299x0.103)	O-RING (.299 x .103)	1
30	8219631	止回阀	CHECK VALVE	1
31	850896	卡箍 (28.6)	CLAMP (28.6)	2
32	821904	示流器接头	FITTING Tell-Tale	1
32	8M0077650	示流器接头	FITTING Tell-Tale	1
33	48237	衬套	BUSHING	1
34	43585	联轴器	COUPLING	1
35	126021	护孔环	GROMMET	1
35	12602002	护孔环	GROMMET	1
35	12602002	护孔环	GROMMET	1
36	822002	护孔环	GROMMET	1
37	94848	接头	FITTING	1
-	832934A00	动力头衬垫套件	GASKET SET Powerhead	1

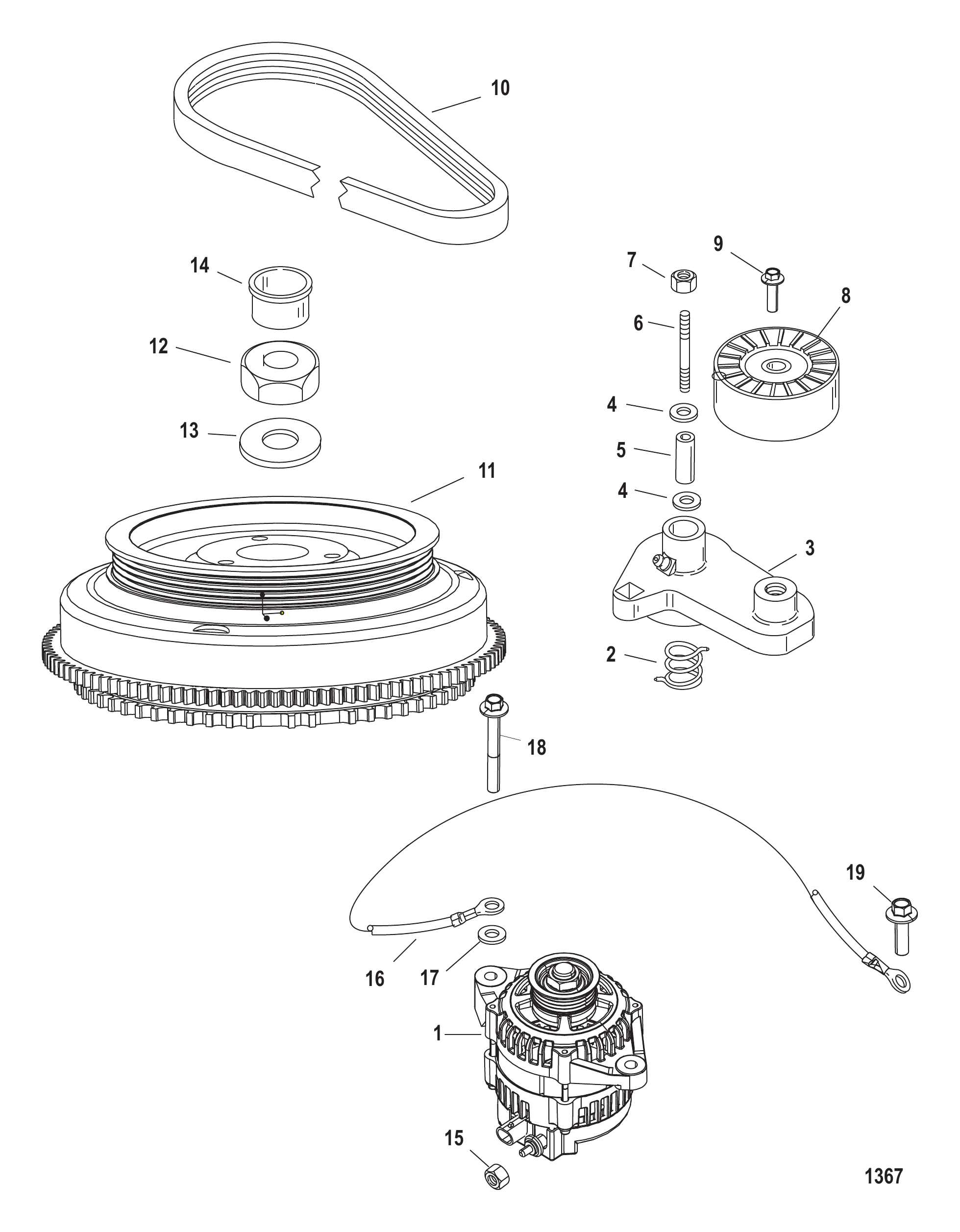

图 15飞轮/交流发电机 Flywheel/Alternator

REF	零件编号	中文名称	英文名称	数量
1	881247A1	交流发电机	ALTERNATOR	1
1	8M6013461	交流发电机	ALTERNATOR	1
2	8523742	弹簧	SPRING	1
3	856815T2	张紧臂总成	ARM TENSIONER ASSEMBLY	1
4	4002320	垫圈	WASHER	2
5	8568941	衬套	BUSHING	1
6	856900	螺柱(M10×85)	STUD (M10 x 85)	1
6	8M0034457	螺柱(M10×85)	STUD (M10 x 85)	1
7	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	1
8	852385A2	皮带轮总成	PULLEY ASSEMBLY	1
8	8M6005030	皮带轮总成	PULLEY ASSY	1
9	4010835	螺钉(M10×35)六角法兰-不锈钢	SCREW (M10 x 35) Hex Flange - Stainless Steel	1
10	828507Q5	皮带	BELT	1
11	859619T1	飞轮	FLYWHEEL	1
12	42979	螺母(M16)	NUT (M16)	1
13	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
13	33001	垫圈	WASHER	1
14	45907	黄色塞	PLUG Yellow	1
15	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	856583A5	拉线总成	CABLE ASSEMBLY	1
17	4002319	垫圈	WASHER	1
18	82130150	螺丝(M10 x 50)	SCREW (M10 x 50)	2
19	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1

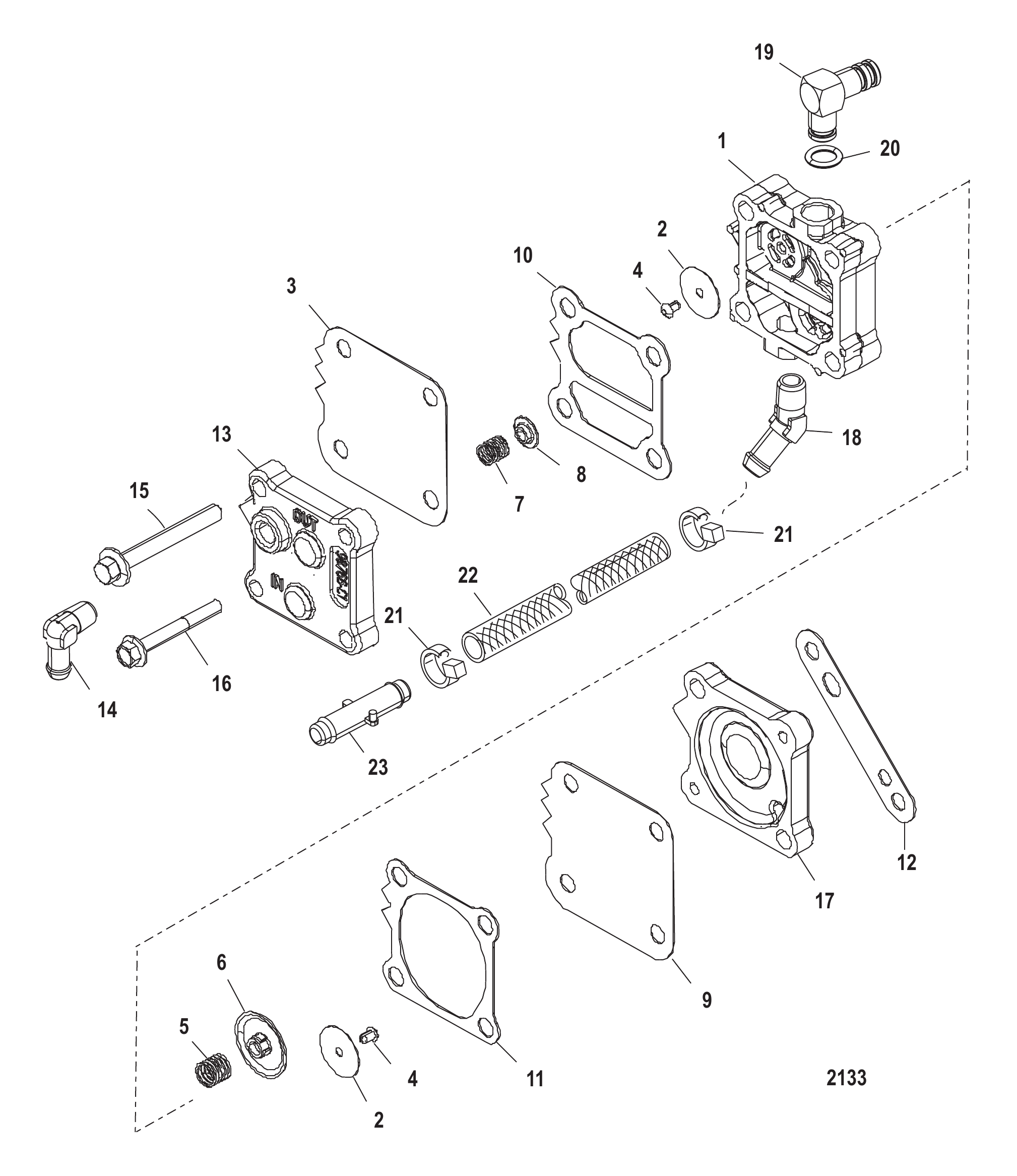

图 16燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
-	14360T77	燃油泵总成	PUMP ASSEMBLY Fuel	1
-	14360T74	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	NSS	不单独销售燃油泵	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	膜片组件	DIAPHRAGM KIT	2
3	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
4	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
5	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
6	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
7	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
8	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
11	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
12	987691	衬垫	GASKET	1
12	8M0204705	衬垫@2	GASKET @2	1
13	987752	安装板	PLATE	1
14	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
15	82104540		SCREW (M5 x 40) Fuel Pump	2
16	82130050	螺钉(M6×50)泵至曲轴箱	SCREW (M6 x 50) Pump to Crankcase	2
17	144303	底座	BASE	1
18	291112	接头	FITTING	1
18	782792	45度弯头接头(1.25)	FITTING Elbow 45 Degree (1.25)	1
18	8M0207781	弯头	ELBOW	1
19	888493	弯头	ELBOW	1
20	805063	O型圈(.301 x .070)	O-RING (.301 x .070)	1
20	8M0204683	O型圈(.070×.301内径)	O-Ring (.070 x .301 ID)	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
22	856822A2	软管套管总成(18.00英寸)	HOSE AND SLEEVE ASSEMBLY (18.00 Inches)	1
22	8M0043979	软管套管总成	HOSE AND SLEEVE ASSEMBLY	1
23	822769	连接器	CONNECTOR	1
-	832934A00	动力头衬垫套件	GASKET SET Powerhead	1
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A04	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1

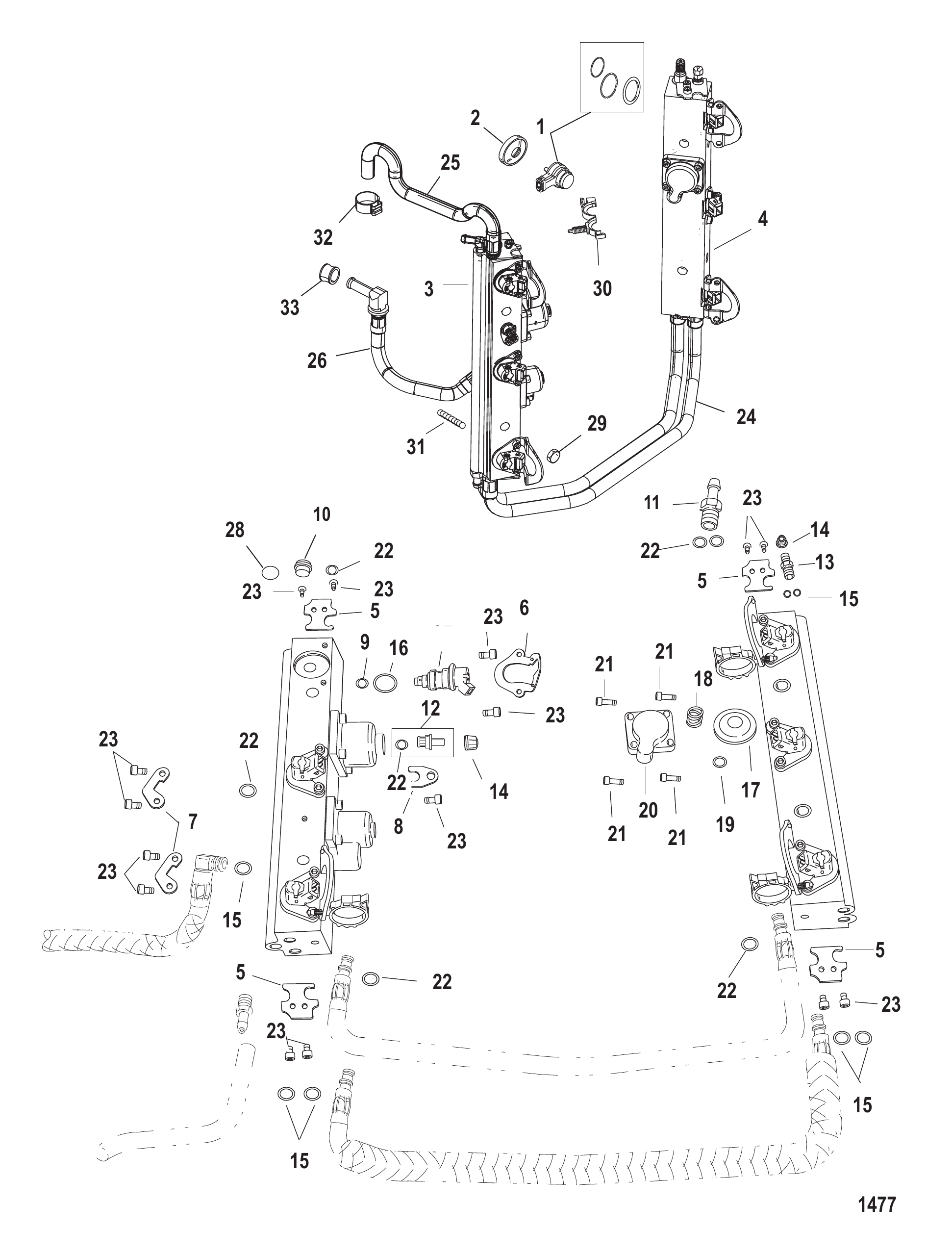

图 17燃油导轨 Fuel Rails

REF	零件编号	中文名称	英文名称	数量
1	883078A4	空气喷射器维修包	INJECTOR KIT Air	6
1	8M6001743	空气喷射器总成	INJECTOR ASSEMBLY Air	6
-	804875	密封套件	SEAL KIT	1
2	828694A1	杯形垫片总成	WASHER ASSEMBLY Cupped	6
-	NSS	燃油轨总成(不单独销售)	NOT SOLD SEPARATE Fuel Rail Assembly	1
3	884429T16	燃油轨(左舷)	FUEL RAIL (Port)	1
4	884430T06	燃油轨(右舷)	FUEL RAIL (Starboard)	1
5	804830	卡箍	CLAMP	4
6	804831	卡箍	CLAMP	4
6	8048311	卡箍	CLAMP	4
6	8048311	卡箍	CLAMP	4
7	804832	卡箍	CLAMP	2
8	880816	卡箍	CLAMP	1
8	8M0041097	支架	BRACKET	1
9	804529	O型圈套件(含6件)	O-RING KIT Contains 6 pcs	1
10	804835	堵头	PLUG	1
11	804836	接头	FITTING	1
12	804837	阀门总成（0.5英寸直径）	VALVE ASSEMBLY (.5 Inch Diameter)	1
12	883542	阀门总成(0.375英寸直径)	VALVE ASSEMBLY (.375 Inch Diameter)	1
12	8M0047053	施拉德阀维修包	VALVE KIT Shrader	1
13	883542	阀门总成(0.375英寸直径)	VALVE ASSEMBLY (.375 Inch Diameter)	1
13	8M0047053	施拉德阀维修包	VALVE KIT Shrader	1
14	804839001	盖帽	CAP	2
14	805515	施拉德阀帽-黄铜	CAP Shrader Valve - Brass	2
14	805515	施拉德阀帽-黄铜	CAP Shrader Valve - Brass	2
14	8M0046566	阀帽	CAP Valve	2
15	804840	O型圈套件	O-RING KIT	1
16	804530	O型圈套件(含6件)	O-RING KIT Contains 6 pcs	1
17	804533	膜片总成	DIAPHRAGM ASSEMBLY	1
18	804534	弹簧	SPRING	1
19	804536	O型圈	O-RING	1
20	804535	盖板	COVER	1
20	804535001	盖板	COVER	1
21	804526	螺丝包(M5x16)(2件)	SCREW PACKAGE (M5 x 16) (2 Per)	4
22	804532	O型圈套件(每套16个)	O-RING KIT (16 per kit)	1
23	804525	螺丝包(M5 x 8)(每包2个)	SCREW PACKAGE (M5 x 8) (2 Per)	15
23	804525001	螺丝包(2件)(M5x10)	SCREW PACKAGE (2 Per)(M5 x 10)	15
24	804827	燃油平衡软管	HOSE Fuel Balance	1
24	8M6001364	软管总成	HOSE ASSEMBLY	1
25	889310	燃油供给至蒸汽分离器软管	HOSE Fuel Supply To Vapor Separator	1
25	8M6001362	软管总成	HOSE ASSEMBLY	1
26	889311	燃油旁通软管	HOSE Fuel By Pass	1
26	8M6001363	软管总成	HOSE ASSEMBLY	1
27	804528	燃油喷油器	INJECTOR Fuel	6
27	8M0222157	燃油喷射器	FUEL INJECTOR	6
28	803987	密封件	SEAL	1
28	804532	O型圈套件	O-RING KIT	1
28	804532	O型圈套件	O-RING KIT	1
29	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	4
30	859376	导管夹	CLIP Conduit	4
31	858778	双头螺栓(M10x91)	STUD (M10 x 91)	4
31	8M0063255	双头螺栓M10x92	STUD M10x92	4
32	856880	软管卡箍（15.3）	CLAMP Hose (15.3)	1
32	8M0214964	卡箍	CLAMP	1
33	888852	燃油导向器密封件	SEAL Fuel Director	1
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A04	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1

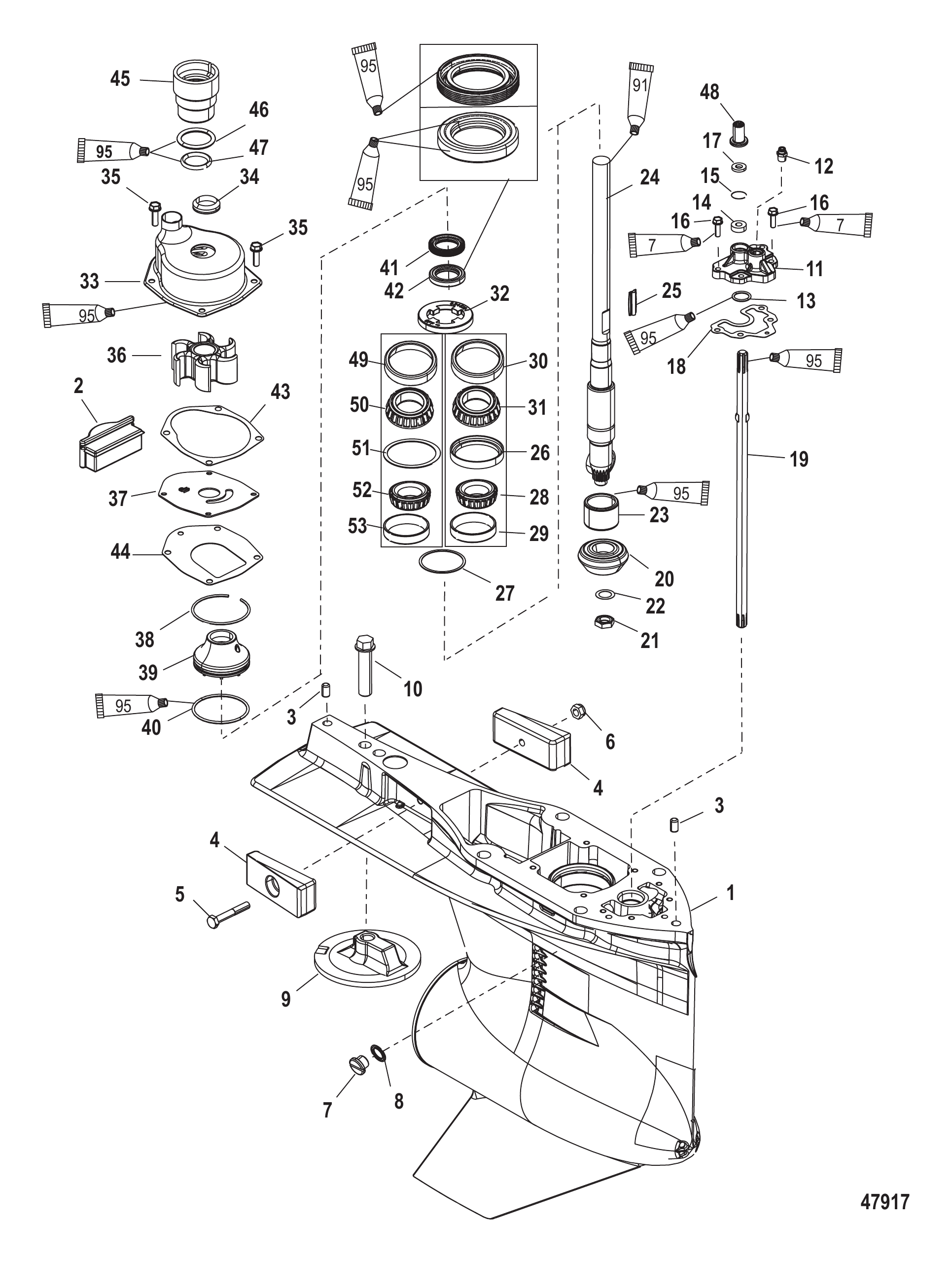

图 18齿轮箱驱动轴-标准/反向旋转 Gear Housing Driveshaft-Standard/Counter Rotation

REF	零件编号	中文名称	英文名称	数量
-	880686T29	齿轮箱总成完整 - 标准 - 长型	GEAR HOUSING ASSEMBLY Complete - Standard - Long	1
-	8M0236250	GC 3L DFI LONG	GC 3L DFI LONG	1
-	880686T33	齿轮箱总成完整 - 标准 - 加长型	GEAR HOUSING ASSEMBLY Complete - Standard - X Long	1
-	880686A44	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T34	齿轮箱总成完整 - 标准 - 超长型	GEAR HOUSING ASSEMBLY Complete - Standard - XX Long	1
-	880686A51	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T38	齿轮箱总成完整 - 反转向 - 加长型	GEAR HOUSING ASSEMBLY Complete - Counter Rotation - X Long	1
-	880686A52	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T39	齿轮箱总成完整 - 反转向 - 超长型	GEAR HOUSING ASSEMBLY Complete - Counter Rotation - XX Long	1
-	880686A53	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	880687T01	齿轮箱总成基础型配5/16英寸换挡曲柄	GEAR HOUSING ASSEMBLY Basic Used With 5/16 Inch Shift Crank	1
1	8M0056631	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0056631	齿轮箱总成基础型配1/4英寸换挡曲柄	GEAR HOUSING ASSEMBLY Basic Used With 1/4 Inch Shift Crank	1
2	821526001	填充块	FILLER BLOCK	1
2	8M0010459	填充块	FILLER BLOCK	1
3	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
4	826134Q	阳极块	ANODE	2
5	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
6	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	79953A04	塞组件(.375-16×.250)	PLUG ASSEMBLY (.375-16 x .250)	1
8	830749	密封件	SEAL	1
8	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
9	76214T5	阳极套件	ANODE KIT	1
9	76214Q5	阳极套件	ANODE KIT	1
10	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
10	8M0204686	螺钉	SCREW	1
11	880703A1	盖总成	COVER ASSEMBLY	1
11	8M0047129	盖总成	COVER ASSEMBLY	1
11	8M0047129	盖总成	COVER ASSEMBLY	1
12	881866	接头	FITTING	1
13	896522	O型圈(799×.103)	O-RING (799 x .103)	1
14	8164641	油封	SEAL Oil	1
14	8M0246145	油封	OIL SEAL	1
15	8M0046563	挡圈	RING Retaining	1
16	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
16	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
17	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
18	880729	衬垫	GASKET	1
19	824145	换档轴	SHIFT SHAFT	1
20	NSS	小齿轮(不单独销售)	NOT SOLD SEPARATE Pinion Gear	1
21	35921	螺母(0.625-18)	NUT (.625-18)	1
22	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
23	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
24	895079T	长驱动轴	DRIVESHAFT Long	1
24	895080T	加长驱动轴	DRIVESHAFT X-Long	1
24	895081T	传动轴超长型	DRIVESHAFT XX-Long	1
25	43037	键（亦属水泵壳体组件）	KEY Also a Component of Water Pump Housing	1
25	8M0204723	键	KEY	1
26	884327A02	垫片/轴承组件	SHIM/BEARING ASSEMBLY	1
27	38657A1	垫片组	SHIM ASSEMBLY	AR
27	8M0063268	垫片组	SHIM SET	AR
28	NSS	不单独销售滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	NSS	不单独销售滚子轴承组件	NOT SOLD SEPARATE Roller Bearing Assembly	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	8245191	固定座	RETAINER	1
33	817275A09	水泵壳体-总成	HOUSING Water Pump-Complete	1
34	861415A1	密封套件	SEAL KIT	1
35	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
35	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
36	43026T2	叶轮	IMPELLER	1
37	8172761	面板	FACEPLATE	1
37	8M0204709	面板	FACEPLATE	1
38	880719	挡圈	RING Retaining	1
39	8M0007131	油封座组件	CARRIER ASSEMBLY Oil Seal	1
40	896523	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
40	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
41	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
42	NSS	不单独销售油封	NOT SOLD SEPARATE Oil Seal	1
43	8172771	水泵上垫片	GASKET Water Pump, Upper	1
44	430331	衬垫	GASKET	1
45	832942A1	联轴器总成	COUPLING ASSEMBLY	1
46	35027	O型圈(1.046英寸)	O-RING (1.046)	1
46	8M0204654	O型圈	O-RING	1
47	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
47	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
48	43585	联轴器	COUPLING	1
49	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
49	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
50	NSS		NOT SOLD SEPARATE CUP	1
51	8M0053110	垫片组	SHIM SET	1
51	8M0063267	垫片组	SHIM SET	1
52	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
52	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
53	NSS		NOT SOLD SEPARATE CUP	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	817275A08	水泵上修包	REPAIR KIT Water Pump-Upper	1

图 19齿轮箱螺旋桨轴-反向旋转2B014225及以下 Gear Housing Prop Shaft-Counter Rotation 2B014225 & below

REF	零件编号	中文名称	英文名称	数量
-	880686T38	齿轮箱总成完整 - 反转向 - 加长型	GEAR HOUSING ASSEMBLY Complete - Counter Rotation - X Long	1
-	880686A52	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T39	齿轮箱总成完整 - 反转向 - 超长型	GEAR HOUSING ASSEMBLY Complete - Counter Rotation - XX Long	1
-	880686A53	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	880687T01	齿轮箱总成基础型配5/16英寸换挡曲柄	GEAR HOUSING ASSEMBLY Basic Used With 5/16 Inch Shift Crank	1
1	8M0056631	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0056631	齿轮箱总成基础型配1/4英寸换挡曲柄	GEAR HOUSING ASSEMBLY Basic Used With 1/4 Inch Shift Crank	1
2	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	1
3	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
3	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
3	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	880723A02	倒挡齿轮	GEAR Reverse	1
9	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
11	23721	挡圈	RING Retaining	1
11	8M0051043	挡圈	RING Retaining	1
12	892805	止推垫片	THRUST WASHER	1
12	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
13	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
13	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
14	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
15	884328A01	垫片组	SHIM SET	AR
15	8M0063270	垫片组	SHIM SET	AR
16	30893	弹簧	SPRING	1
17	880714T01	离合器	CLUTCH	1
18	30632	十字销	PIN Cross	1
18	8M0100263	十字销	PIN Cross	1
19	828356	定位销	PIN Detent	1
20	888530	螺旋桨轴	PROPELLER SHAFT	1
21	880720A03	齿轮套件前进/小齿轮	GEAR KIT Forward/Pinion	1
21	8M0119539	齿轮总成	GEAR ASSEMBLY	1
22	880699	推力环	THRUST RING	1
23	815480	推力轴承	BEARING Thrust	1
24	880696A10	轴承座总成	CARRIER ASSEMBLY Bearing	1
25	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
25	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
26	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
27	880728	轴承适配器	ADAPTER Bearing	1
27	8M0148384	前进齿轮轴承适配器	ADAPTER Bearing Forward Gear	1
28	47397A1	垫片组	SHIM SET	AR
29	891936A01	垫片组	SHIM SET	AR
30	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
30	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	896600	油封	SEAL Oil	1
32	8M0204700	油封	SEAL Oil	1
33	888483	油封	SEAL Oil	1
33	8M0204700	油封	SEAL Oil	1
34	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
35	830749	密封件	SEAL	1
35	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
36	892818	适配器	ADAPTER	1
36	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
37	891919001	止推隔套	SPACER Thrust	1
38	880697	键槽垫圈	KEYED WASHER	1
39	79448	固定座	RETAINER	1
39	8M2011027	固定座	RETAINER	1
40	NSS	不单独销售-反向旋转标识	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1

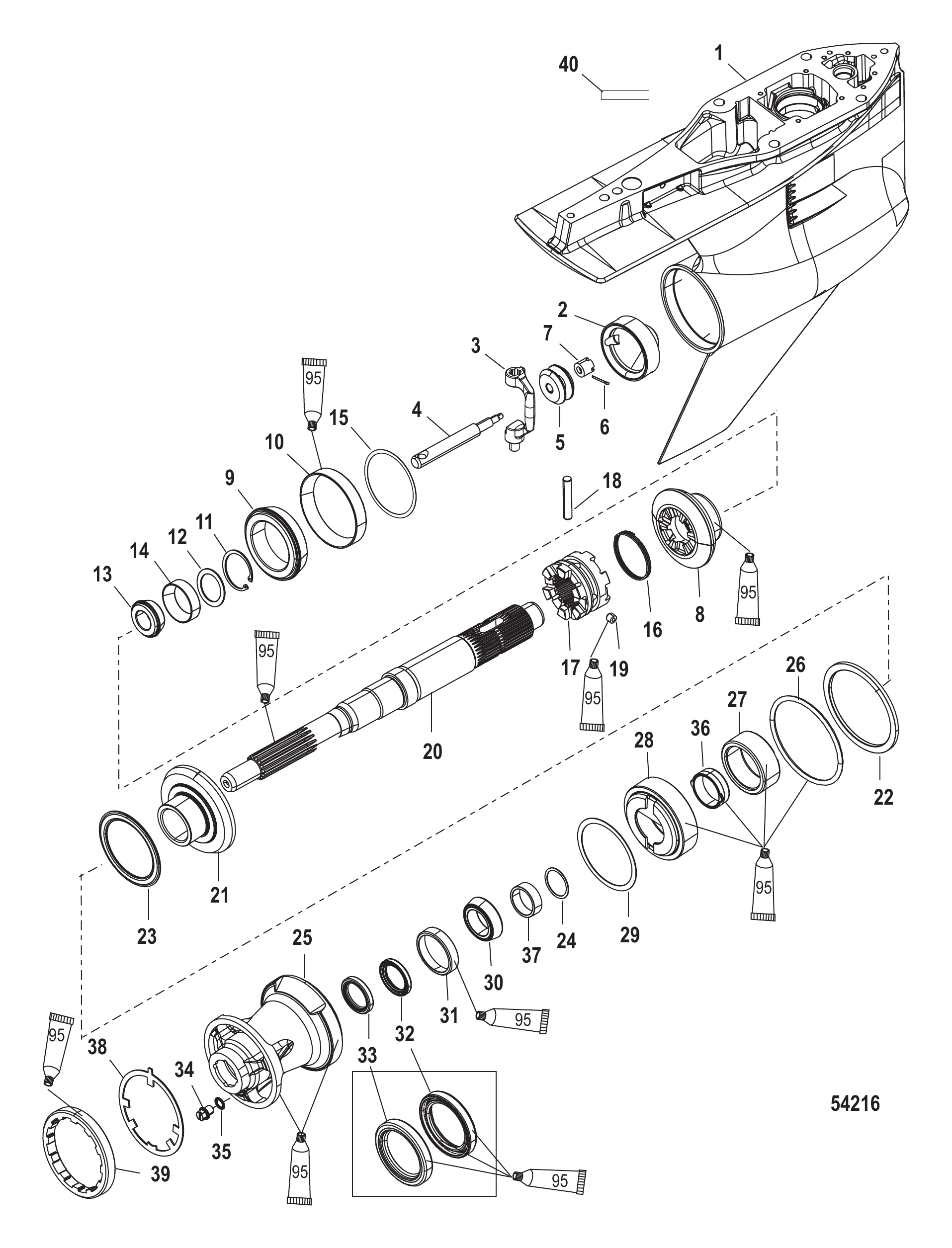

图 20齿轮箱螺旋桨轴-反向旋转2B014226及以上 Gear Housing Prop Shaft-Counter Rotation 2B014226 & up

REF	零件编号	中文名称	英文名称	数量
-	880686T38	齿轮箱总成完整 - 反转向 - 加长型	GEAR HOUSING ASSEMBLY Complete - Counter Rotation - X Long	1
-	880686A52	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T39	齿轮箱总成完整 - 反转向 - 超长型	GEAR HOUSING ASSEMBLY Complete - Counter Rotation - XX Long	1
-	880686A53	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	880687T01	齿轮箱总成基础型配5/16英寸换挡曲柄	GEAR HOUSING ASSEMBLY Basic Used With 5/16 Inch Shift Crank	1
1	8M0056631	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0056631	齿轮箱总成基础型配1/4英寸换挡曲柄	GEAR HOUSING ASSEMBLY Basic Used With 1/4 Inch Shift Crank	1
2	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	1
3	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
3	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
3	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	880723A02	倒挡齿轮	GEAR Reverse	1
9	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
10	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
11	23721	挡圈	RING Retaining	1
11	8M0051043	挡圈	RING Retaining	1
12	892805	止推垫片	THRUST WASHER	1
12	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
13	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
13	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
14	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
15	884328A01	垫片组	SHIM SET	AR
15	8M0063270	垫片组	SHIM SET	AR
16	30893	弹簧	SPRING	1
17	880714T01	离合器	CLUTCH	1
18	30632	十字销	PIN Cross	1
18	8M0100263	十字销	PIN Cross	1
19	828356	定位销	PIN Detent	1
20	8M0069774	螺旋桨轴	PROPELLER SHAFT	1
20	8M0140446	螺旋桨轴	PROPELLER SHAFT	1
21	880720A03	齿轮套件前进/小齿轮	GEAR KIT Forward/Pinion	1
21	8M0119539	齿轮总成	GEAR ASSEMBLY	1
22	880699	推力环	THRUST RING	1
23	815480	推力轴承	BEARING Thrust	1
24	8M0076745	垫片组	SHIM SET	1
24	8M0050423	垫片 .020	WASHER .020	AR
24	8M0050424	垫片 .022	WASHER .022	AR
24	8M0050425	垫片 .024	WASHER .024	AR
24	8M0050427	垫片 .026	WASHER .026	AR
24	8M0050428	垫片 .028	WASHER .028	AR
24	8M0050429	垫片 .030	WASHER .030	AR
24	8M0050430	垫片 .032	WASHER .032	AR
24	8M0050431	垫片 .034	WASHER .034	AR
24	8M0050432	垫片 .036	WASHER .036	AR
24	8M0050433	垫片 0.038	WASHER .038	AR
24	8M0050434	垫片 0.040	WASHER .040	AR
24	8M0050435	垫片 0.042	WASHER .042	AR
24	8M0050436	垫片 0.044	WASHER .044	AR
24	8M0050437	垫片 0.046	WASHER .046	AR
24	8M0050438	垫片 0.048	WASHER .048	AR
24	8M0050439	垫片 0.050	WASHER .050	AR
25	8M0083392	轴承座总成	CARRIER ASSEMBLY Bearing	1
26	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
26	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
27	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
28	880728	轴承适配器	ADAPTER Bearing	1
28	8M0148384	前进齿轮轴承适配器	ADAPTER Bearing Forward Gear	1
29	47397A1	垫片组	SHIM SET	AR
30	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
30	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	896600	油封	SEAL Oil	1
32	8M0204700	油封	SEAL Oil	1
33	888483	油封	SEAL Oil	1
33	8M0204700	油封	SEAL Oil	1
34	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
35	830749	密封件	SEAL	1
35	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
36	892818	适配器	ADAPTER	1
36	8M0053183	前进齿轮适配器	ADAPTER Foward Gear	1
37	8M0064306	止推隔套	SPACER Thrust	1
38	880697	键槽垫圈	KEYED WASHER	1
39	79448	固定座	RETAINER	1
39	8M2011027	固定座	RETAINER	1
40	NSS	不单独销售-反向旋转标识	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1

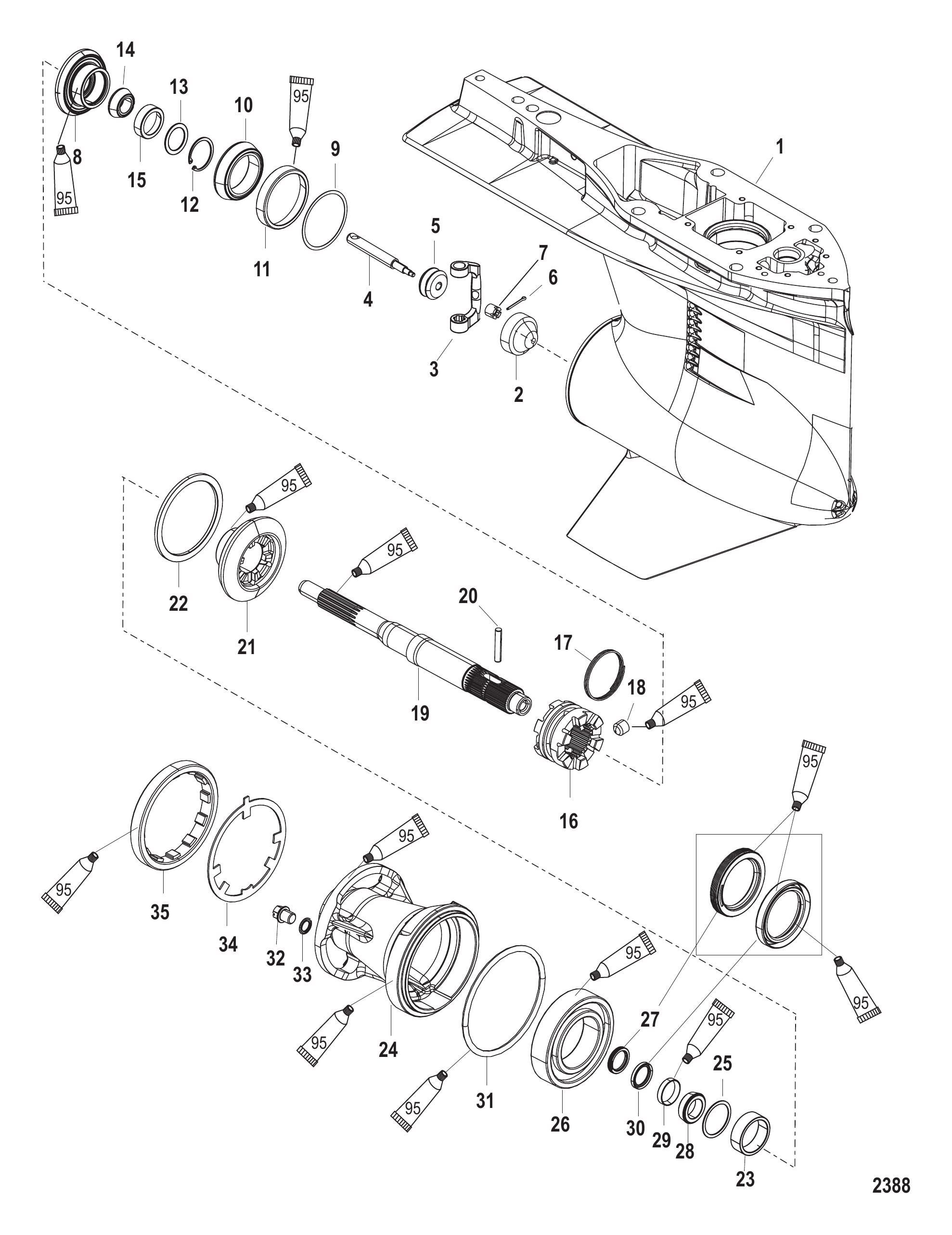

图 21齿轮箱螺旋桨轴-标准旋转2B014225及以下 Gear Housing Prop Shaft - Std Rotation 2B014225 & below

REF	零件编号	中文名称	英文名称	数量
-	880686T29	齿轮箱总成完整 - 标准 - 长型	GEAR HOUSING ASSEMBLY Complete - Standard - Long	1
-	8M0236250	GC 3L DFI LONG	GC 3L DFI LONG	1
-	880686T33	齿轮箱总成完整 - 标准 - 加长型	GEAR HOUSING ASSEMBLY Complete - Standard - X Long	1
-	880686A44	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T34	齿轮箱总成完整 - 标准 - 超长型	GEAR HOUSING ASSEMBLY Complete - Standard - XX Long	1
-	880686A51	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	880687T01	齿轮箱总成基础型配5/16英寸换挡曲柄	GEAR HOUSING ASSEMBLY Basic Used With 5/16 Inch Shift Crank	1
1	8M0056631	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0056631	齿轮箱总成基础型配1/4英寸换挡曲柄	GEAR HOUSING ASSEMBLY Basic Used With 1/4 Inch Shift Crank	1
2	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	1
3	896847A01	换挡曲柄5/16枢轴销	CRANK, Shifter 5/16 Pivot Pin	1
3	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
3	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A04	前进/小齿轮组	GEAR SET Forward/Pinion	1
9	884328A01	垫片组	SHIM SET	AR
9	8M0063270	垫片组	SHIM SET	AR
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	23721	挡圈	RING Retaining	1
12	8M0051043	挡圈	RING Retaining	1
13	892805	止推垫片	THRUST WASHER	1
13	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
14	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
14	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	880714T01	离合器	CLUTCH	1
17	30893	弹簧	SPRING	1
18	828356	定位销	PIN Detent	1
19	888530	螺旋桨轴	PROPELLER SHAFT	1
20	30632	十字销	PIN Cross	1
20	8M0100263	十字销	PIN Cross	1
21	880707A01	倒挡齿轮	GEAR Reverse	1
21	8M0118363	倒车齿轮 21齿	GEAR Reverse, 21T	1
22	880699	推力环	THRUST RING	1
23	891919001	止推隔套	SPACER Thrust	1
24	880696A08	轴承座总成	CARRIER ASSEMBLY Bearing	1
25	891936A01	垫片组	SHIM SET	AR
26	884329T	滚珠轴承	BEARING Ball	1
26	8M0142873	滚珠轴承	BEARING Ball	1
27	888483	油封	SEAL Oil	1
27	8M0204700	油封	SEAL Oil	1
28	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
28	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	896600	油封	SEAL Oil	1
30	8M0204700	油封	SEAL Oil	1
31	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
31	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
32	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	880697	键槽垫圈	KEYED WASHER	1
35	79448	固定座	RETAINER	1
35	8M2011027	固定座	RETAINER	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1

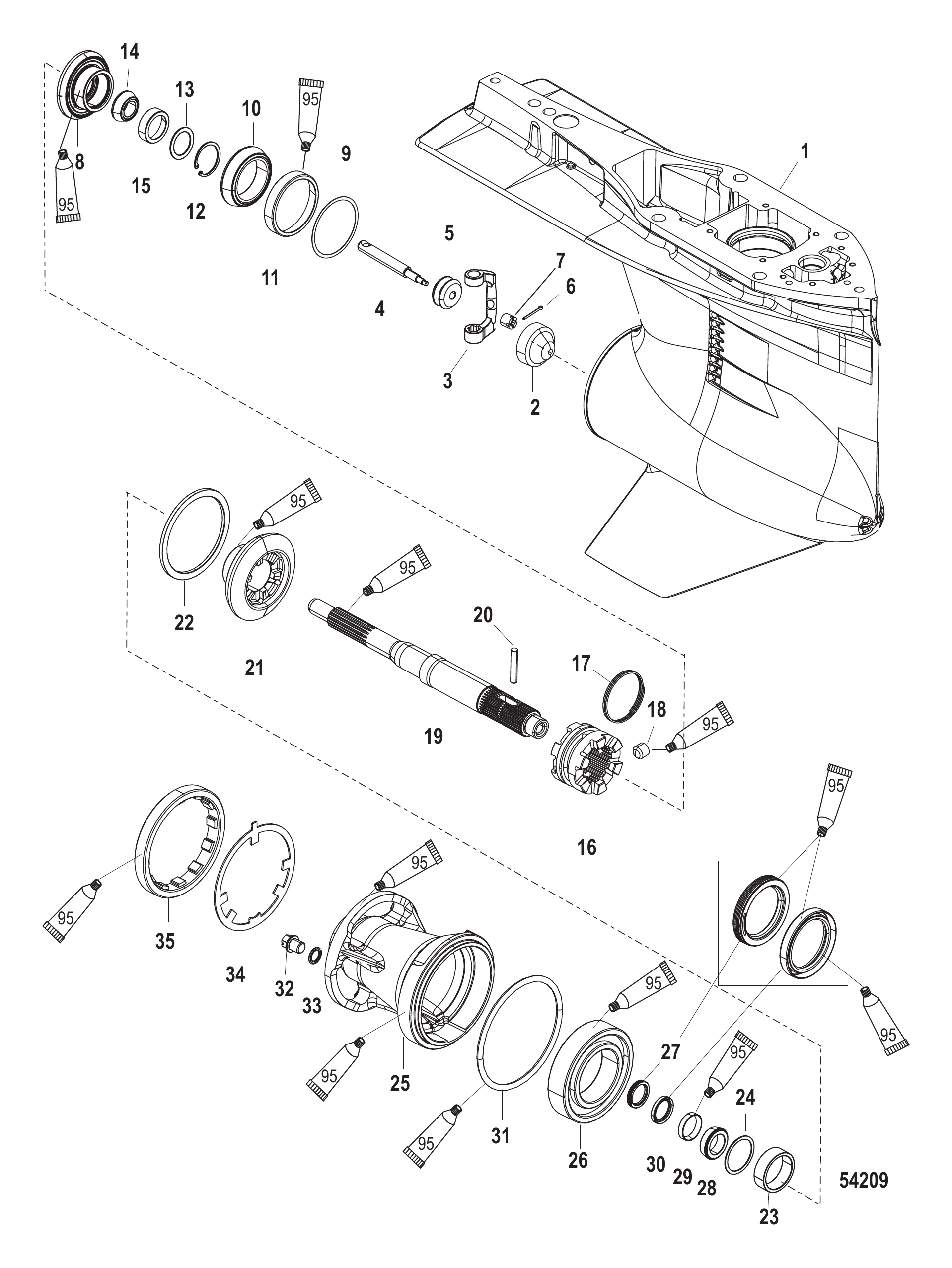

图 22齿轮箱螺旋桨轴-标准旋转2B014226及以上 Gear Housing Prop Shaft - Std Rotation 2B014226 & up

REF	零件编号	中文名称	英文名称	数量
-	880686T29	齿轮箱总成完整 - 标准 - 长型	GEAR HOUSING ASSEMBLY Complete - Standard - Long	1
-	8M0236250	GC 3L DFI LONG	GC 3L DFI LONG	1
-	880686T33	齿轮箱总成完整 - 标准 - 加长型	GEAR HOUSING ASSEMBLY Complete - Standard - X Long	1
-	880686A44	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	880686T34	齿轮箱总成完整 - 标准 - 超长型	GEAR HOUSING ASSEMBLY Complete - Standard - XX Long	1
-	880686A51	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	8M0056631	齿轮箱总成基础型配1/4英寸换挡曲柄	GEAR HOUSING ASSEMBLY Basic Used With 1/4 Inch Shift Crank	1
2	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	1
3	8M0046215	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
3	8M0220880	曲柄，换挡器1/4枢轴销	CRANK, Shifter 1/4 Pivot Pin	1
4	19755T7	阀芯总成	SPOOL ASSEMBLY	1
4	8M0235940	阀芯总成	SPOOL ASSY	1
5	NSS	不单独销售线轴	NOT SOLD SEPARATE Spool	1
6	469501	开口销	COTTER PIN	1
7	NSS	不单独销售调节套筒	NOT SOLD SEPARATE Sleeve Adjusting	1
8	892595A04	前进/小齿轮组	GEAR SET Forward/Pinion	1
9	884328A01	垫片组	SHIM SET	AR
9	8M0063270	垫片组	SHIM SET	AR
10	884323T01	滚柱轴承总成	BEARING ASSEMBLY Roller	1
10	8M0142836	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
11	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
12	23721	挡圈	RING Retaining	1
12	8M0051043	挡圈	RING Retaining	1
13	892805	止推垫片	THRUST WASHER	1
13	8M0053823	止推垫圈(内径1.50×外径2.046)	WASHER Thrust, (1.50 ID x 2.046 OD)	1
14	884325T01	圆锥滚子轴承组件	BEARING ASSEMBLY Roller-Tappered	1
14	8M0142835	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper (Cup/Cone)	1
15	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
16	880714T01	离合器	CLUTCH	1
17	30893	弹簧	SPRING	1
18	828356	定位销	PIN Detent	1
19	8M0069774	螺旋桨轴	PROPELLER SHAFT	1
19	8M0140446	螺旋桨轴	PROPELLER SHAFT	1
20	30632	十字销	PIN Cross	1
20	8M0100263	十字销	PIN Cross	1
21	880707A01	倒挡齿轮	GEAR Reverse	1
21	8M0118363	倒车齿轮 21齿	GEAR Reverse, 21T	1
22	880699	推力环	THRUST RING	1
23	8M0064306	止推隔套	SPACER Thrust	1
24	8M0076745	垫片组	SHIM SET	1
24	8M0050423	垫片 .020	WASHER .020	AR
24	8M0050424	垫片 .022	WASHER .022	AR
24	8M0050425	垫片 .024	WASHER .024	AR
24	8M0050427	垫片 .026	WASHER .026	AR
24	8M0050428	垫片 .028	WASHER .028	AR
24	8M0050429	垫片 .030	WASHER .030	AR
24	8M0050430	垫片 .032	WASHER .032	AR
24	8M0050431	垫片 .034	WASHER .034	AR
24	8M0050432	垫片 .036	WASHER .036	AR
24	8M0050433	垫片 0.038	WASHER .038	AR
24	8M0050434	垫片 0.040	WASHER .040	AR
24	8M0050435	垫片 0.042	WASHER .042	AR
24	8M0050436	垫片 0.044	WASHER .044	AR
24	8M0050437	垫片 0.046	WASHER .046	AR
24	8M0050438	垫片 0.048	WASHER .048	AR
24	8M0050439	垫片 0.050	WASHER .050	AR
25	8M0083392	轴承座总成	CARRIER ASSEMBLY Bearing	1
26	884329T	滚珠轴承	BEARING Ball	1
26	8M0142873	滚珠轴承	BEARING Ball	1
27	888483	油封	SEAL Oil	1
27	8M0204700	油封	SEAL Oil	1
28	884330T01	圆锥轴承组件	BEARING ASSEMBLY Taper	1
28	8M0148319	圆锥滚子轴承(外圈/内圈)	BEARING Roller Taper Cup/Cone	1
29	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
30	896600	油封	SEAL Oil	1
30	8M0204700	油封	SEAL Oil	1
31	896524	O型圈(3.850×.210)	O-RING (3.850 x .210)	1
31	8M0142840	O型圈(3.85×0.210)	O-RING (3.85 x 0.210)	1
32	880717A01	螺丝/密封套件	SCREW/SEAL KIT	1
33	830749	密封件	SEAL	1
33	8M0204693	放油螺塞密封件	SEAL Drain Plug	1
34	880697	键槽垫圈	KEYED WASHER	1
35	79448	固定座	RETAINER	1
35	8M2011027	固定座	RETAINER	1
-	830749A01	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 23润滑系统 Oiling System

REF	零件编号	中文名称	英文名称	数量
1	85606065	管材(38英寸整卷)(裁切至11.5英寸)至缸体	TUBING (38.00 Inches Bulk) (Cut to 11-1/2 Inches) To Block	2
1	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	2
2	85606065	管材(38英寸整卷)(裁切至5英寸)至缸体	TUBING (38.00 Inches Bulk) (Cut to 5 Inches) To Block	1
2	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
3	18206001	燃油滤清器	FILTER Fuel	2
3	8M0207786	滤清器	FILTER	2
4	85606065	管材(38英寸整卷)(裁切至9英寸)	TUBING (38.00 Inches Bulk) (Cut to 9 Inches)	1
4	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
5	884525T1	机油箱	TANK Oil	1
5	8M0064075	机油箱	TANK Oil	1
6	NSS	不单独销售标签-储液罐	NOT SOLD SEPARATE Decal-Reservoir	1
7	855362	护孔环	GROMMET	3
7	855362001	护孔环	GROMMET	3
7	855362001	护孔环	GROMMET	3
8	855364	衬套	BUSHING	2
9	883050	隔套	SPACER	1
10	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
11	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
12	856156A4	开关	SWITCH	1
12	856156T04	开关	SWITCH	1
13	885553	软管	HOSE	1
14	424254	接头	FITTING	1
14	8M0207780	接头	FITTING	1
15	887609	堵头	PLUG	1
16	4002318	垫圈 8.90 x 24.0x 2.4 不锈钢	WASHER 8.90 x 24.0x 2.4 PL SS	3
17	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
17	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	8752891	至缸体软管	HOSE To Block	1
20	858955	连接器	CONNECTOR	2
21	875283	软管(2.00英寸)	HOSE (2.00 Inches)	1
22	875284001	滤清器-机油在线式	FILTER Oil - In Line	1
22	875284T01	滤清器-机油在线式	FILTER Oil - In Line	1
23	NSS	不单独销售塞	NOT SOLD SEPARATE Plug	2
24	892830053	编织软管(24英寸)(裁切至22英寸)至油泵中心	HOSE (24.00 Inches Braided) (Cut to 22 Inches) To Center of Oil Pump	1
25	85583466	软管(40英寸整卷)(裁切至33英寸)至油泵连接#2图示位置	HOSE (40.00 Inches Bulk) (Cut to 33 Inches) To Oil Pump Connection Illustrated as #2	1
25	8M0054213	软管	HOSE	1
26	85606065	管材(38英寸整卷)(裁切至19.5英寸)至油泵连接#6图示位置	TUBING (38.00 Inches Bulk) (Cut to 19-1/2 Inches) To Oil Pump Connection Illustrated as #6	1
26	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
27	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
28	85606065	管材(38英寸整卷)(裁切至11.5英寸)至油泵连接#5图示位置	TUBING (38.00 Inches Bulk) (Cut to 11-1/2 Inches) To Oil Pump Connection Illustrated as #5	1
28	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
29	85606065	管材(38英寸整卷)(裁切至6英寸)至油泵连接#4图示位置	TUBING (38.00 Inches Bulk) (Cut to 6 Inches) To Oil Pump Connection Illustrated as #4	1
29	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
30	85606065	管材(38英寸整卷)(裁切至4英寸)至油泵连接#3图示位置	TUBING (38.00 Inches Bulk) (Cut to 4 Inches) To Oil Pump Connection Illustrated as #3	1
30	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
31	85606065	管材(38英寸整卷)(裁切至20.5英寸)至油泵连接#1图示位置	TUBING (38.00 Inches Bulk) (Cut to 20-1/2 Inches) To Oil Pump Connection Illustrated as #1	1
31	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
32	85606065	管材(38英寸整卷)(裁切至15.5英寸)至油泵连接#7图示位置	TUBING (38.00 Inches Bulk) (Cut to 15-1/2 Incehs) To Oil Pump Connection Illustrated as #7	1
32	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
33	81893460	螺钉 (M8 x 60)	SCREW (M8 x 60)	1

图 24PCM 安装 PCM Mounting

REF	零件编号	中文名称	英文名称	数量
1	89790633T	推进控制模块 PCM 200	PCM Propulsion Control Module 200	1
1	89790634T	推进控制模块 PCM 225	PCM Propulsion Control Module 225	1
2	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
3	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	3
4	834985	护孔环	GROMMET	3
4	8M0190980	护孔环	GROMMET	3
5	856954	衬套	BUSHING	3
6	891520001	卡扣	CLIP	1
7	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
8	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	3
9	13540	母头护帽	CAP Female	1
10	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
11	81893420	螺钉(M8 x 20)	SCREW (M8 x 20)	1
12	830796A04	防水插头总成-4针公头	CONNECTOR ASSEMBLY Weather Cap - 4 Position Male	1
13	877613A02	防水插头总成6针	CONNECTOR ASSEMBLY Weather Cap 6 Pin	1
14	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
15	858953	支架	BRACKET	1
16	65292	J型卡扣	J CLIP	1
16	8M0024808	J型夹	J-CLIP	1

图 25左舷中央主润滑系统 Port Center Main Oiling System

REF	零件编号	中文名称	英文名称	数量
1	887801	弯头配件90度(.0625-27)	FITTING Elbow 90 Degree (.0625-27)	3
2	887801	弯头配件90度(.0625-27)	FITTING Elbow 90 Degree (.0625-27)	2
3	85606065	管材(38英寸整卷)(裁切至20.5英寸)	TUBING (38.00 Inches Bulk) (Cut to 20-1/2 Inches)	1
3	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
4	85606065	管材(38英寸整卷)(裁切至5英寸)	TUBING (38.00 Inches Bulk) (Cut to 5 Inches)	1
4	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
5	8592352	止回阀90度(.0625-27)	CHECK VALVE 90 Degree (.0625-27)	3
6	85606065	管材(38英寸整卷)(裁切至13英寸)	TUBING (38.00 Inches Bulk) (Cut to 13 Inches)	1
6	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
7	8282182	止回阀	CHECK VALVE	1
8	8582362	止回阀	CHECK VALVE	2
9	23567	卡扣	CLIP	1
10	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
11	85606065	管材(38.00英寸散装)(裁切至4-3/4英寸)	TUBING (38.00 Inches Bulk) (Cut to 4-3/4 Inches)	1
11	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
12	85606065	管材(38英寸整卷)(裁切至11英寸)	TUBING (38.00 Inches Bulk) (Cut to 11 Inches)	1
12	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
13	85606065	管材(38英寸整卷)(裁切至9.5英寸)	TUBING (38.00 Inches Bulk) (Cut to 9-1/2 Inches)	1
13	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A04	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1

图 26动力头衬垫组件 Powerhead Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	832934A00	动力头衬垫套件	GASKET SET Powerhead	1
0	857005A1	燃油泵膜片维修包	DIAPHRAGM KIT Fuel Pump	1
0	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
0	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
0	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
0	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
0	NSS	不单独销售-增压弹簧	NOT SOLD SEPARATE Srping-Boost	1
0	NSS	不单独销售端盖-弹簧	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	燃油泵衬垫	GASKET Fuel Pump	1
0	8M0204705	衬垫@2	GASKET @2	1
0	804680	衬垫（空气处理器适配板）	GASKET Air Handler Adaptor Plate	1
0	62700	O型圈(3.237x0.103)下端盖	O-RING (3.237 x .103) Lower End Cap	1
0	818574	密封件（气缸盖）	SEAL Cylinder Head	2
0	8503181	节温器盖衬垫	GASKET Thermostat Cover	2
0	35126	O型圈(.859 x .139)曲轴-下部	O-RING (.859 x .139) Crankshaft-Lower	1
0	823683	O型圈（1.989×0.070）（曲轴上端）	O-RING (1.989 x .070) Crankshaft-Upper	1
0	8329335	气缸体衬垫	GASKET Cylinder Block	1
0	832933006	衬垫	GASKET	1
0	8329344	排气板衬垫	GASKET Exhaust Plate	1
0	832934006	衬垫	GASKET	1
0	88907003	衬垫(安全阀盖与阀板)	GASKET Relief Valve Cover & Plate	2
0	854639	密封件（节温器）	SEAL Thermostat	2
0	854639001	密封件	SEAL	2

图 27动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

图 28动力升降组件金属马达壳 Power Trim Components Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	855998A3	动力升降倾斜装置总成	POWER TRIM Complete	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
-	855998A05	完整动力升降总成	POWER TRIM ASSEMBLY Complete	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
1	878265A4	配平电机	TRIM MOTOR	1
1	8M0031551	配平电机	TRIM MOTOR	1
2	NSS	电枢(不单独销售)	NOT SOLD SEPARATE Armature	1
3	NSS	端架(不单独销售)	NOT SOLD SEPARATE End Frame	1
4	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
6	8782451	驱动轴	DRIVESHAFT	1
7	878410A1	压力检查套件	PO CHECK KIT	1
8	813442A2	手动释放总成 (含参考号#26)	MANUAL RELEASE ASSEMBLY (Includes Reference #26)	1
8	893929A01	安全阀套件	VALVE KIT Relief	1
9	878241A02	轴套件	SHAFT KIT	1
9	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
10	878267	销	PIN	1
11	878235A1	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
11	878235A03	倾斜油缸套件	CYLINDER KIT Tilt	1
11	878235A02	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
11	878235A03	倾斜油缸套件	CYLINDER KIT Tilt	1
12	878239A1	导向套件 (含参考号#26)	GUIDE KIT (Includes Reference #26)	1
12	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
13	878409A1	O型圈套件 (含参考号#26)	O-RING KIT (Includes Reference #26)	1
13	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
14	878412A1	减震杆套件 (含参考号#26)	SHOCK ROD KIT (Includes Reference #26)	1
14	8M0168219	减震杆套件	SHOCK ROD KIT	1
15	878242A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
15	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
16	878406A1	止回阀修理包 (含参考号#26)	REPAIR KIT Check Valve (Includes Reference #26)	1
16	878406A02	止回阀修理包	REPAIR KIT Check Valve	1
17	878414A1	活塞总成	PISTON ASSEMBLY	1
17	878414T01	活塞总成	PISTON ASSEMBLY	1
18	878413A1	活塞总成	PISTON ASSEMBLY	1
19	878243A1	导向器总成	GUIDE ASSEMBLY	2
19	8M0021648	端盖总成	END CAP ASSEMBLY	2
20	878264A1	储液罐套件	RESERVOIR KIT	1
21	811613	塞子总成	PLUG ASSEMBLY	1
22	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
23	43450	垫圈	WASHER	4
23	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
24	892251A01	泵套件	PUMP KIT	1
25	878408A1	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
26	821539	三叶销	PIN Trilobe	1
27	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
28	4002319	垫圈	WASHER	6
29	818298Q1	阳极套件	ANODE KIT	1
30	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
30	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
31	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
31	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
32	996251	轴	SHAFT	1
32	99625002	轴	SHAFT	1
32	99625002	轴	SHAFT	11
33	69205	C形垫圈	C WASHER	1
33	8M0084613	C形垫圈	C-WASHER	1
34	26550	卡箍	CLAMP	2
35	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
36	828547353	导管(内径0.350x3英尺散装)(裁切至12英寸)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk) (Cut to 12 Inches)	1
37	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1

图 29动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 30维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	889453003	零件手册200/225 DFI (3.0L)(DTS)	PARTS MANUAL 200/225 DFI (3.0L)(DTS)	1
-	859769R2	维修手册	SERVICE MANUAL	1
-	859769R03	维修手册	SERVICE MANUAL	1
-	859769R03	维修手册	SERVICE MANUAL	1
-	10233030	用户手册	OWNERS MANUAL	1
-	10233040	用户手册	OWNERS MANUAL	1
-	10233050	用户手册	OWNERS MANUAL	1
-	10233060	用户手册	OWNERS MANUAL	1
-	10234060	安装手册	INSTALLATION MANUAL	1
-	88343311	加州超低排放贴花	DECAL California-Very Low Emission	1
-	804658A03	EPA标签信息贴花	DECAL EPA Label Information	1
-	804658A04	EPA标签信息贴花	DECAL EPA Label Information	1
-	804658A05	EPA标签信息贴花	DECAL EPA Label Information	1
-	804658A06	EPA标签信息贴花	DECAL EPA Label Information	1

图 31换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	884526T	作动板	PLATE Actuator	1
2	855362	护孔环	GROMMET	3
2	855362001	护孔环	GROMMET	3
2	855362001	护孔环	GROMMET	3
3	855364	衬套	BUSHING	3
4	8M0048114	换挡执行器	SHIFT ACTUATOR	1
4	8M0124413	换挡执行器	SHIFT ACTUATOR	1
5	884532	衬套	BUSHING	1
5	884532001	衬套	BUSHING	1
5	884532001	衬套	BUSHING	1
6	898097	垫圈	WASHER	1
7	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
7	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
8	884530	曲柄摇臂	BELL CRANK	1
9	888589	耐磨套	WEAR SLEEVE	1
10	81893460	螺钉 (M8 x 60)	SCREW (M8 x 60)	1
11	898097	垫圈	WASHER	1
12	841098	销	PIN	1
13	885569	开口环	SPLIT RING	1
14	884599	隔套	SPACER	2
15	859746	开口销	COTTER PIN	1
16	88807A6	黑色电缆总成 (3.50 英寸)	CABLE ASSEMBLY (3.50 Inches) Black	1
17	884554	衬套	BUSHING	1
18	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	2
19	828991	卡扣	CLIP	1
19	828991T	卡扣	CLIP	1
20	884528	换挡导轨	SHIFT RAIL	1
21	884527	换档滑块	SHIFT SLIDER	1
22	889514A01	开关	SWITCH	1
22	8M0207794	开关	SWITCH	1
23	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2
24	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
25	35459	垫圈	WASHER	1
26	82104510	螺钉 (M5 x 10)	SCREW (M5 x 10)	1
27	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
28	887901	衬套	BUSHING	1
29	884555	衬套	BUSHING	1
30	884529	换挡连杆	SHIFT LINK	1
31	8845361	换档轴	SHIFT SHAFT	1
31	896845001	换挡轴 (加长)	SHIFT SHAFT (Long)	1
31	8845362	换档轴	SHIFT SHAFT	1
31	896845002	换挡轴（加长型）	SHIFT SHAFT (X-Long)	1
31	8845363	换档轴	SHIFT SHAFT	1
31	896845003	换挡轴（超长型）	SHIFT SHAFT (XX-Long)	1
32	42994	衬套	BUSHING	1
33	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
34	4002318	垫圈 8.90 x 24.0x 2.4 不锈钢	WASHER 8.90 x 24.0x 2.4 PL SS	3
35	884824	双头螺柱（M8×50）	STUD (M8 x 50)	3
36	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	3
37	889661	橡胶垫圈	WASHER Rubber	1

图 32右舷中央主润滑系统 Starboard Center Main Oiling System

REF	零件编号	中文名称	英文名称	数量
1	85606065	管材(38英寸整卷)(裁切至15.5英寸)	TUBING (38.00 Inches Bulk) (Cut to 15-1/2 Inches)	1
1	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
2	8592352	止回阀90度(.0625-27)	CHECK VALVE 90 Degree (.0625-27)	3
3	85606065	管材(38英寸整卷)(裁切16-1/2英寸)	TUBING (38.00 Inches Bulk) (Cut to 16-1/2 Inches)	1
3	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
4	85606065	管材(38英寸整卷)(裁切至15英寸)	TUBING (38.00 Inches Bulk) (Cut to 15 Inches)	1
4	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
5	23567	卡扣	CLIP	1
6	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
7	887801	弯头配件90度(.0625-27)	FITTING Elbow 90 Degree (.0625-27)	3
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A04	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1

图 33启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	853329T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	892339T01	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	892339T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	892339T01	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	803005	贯穿螺栓	THRU BOLT	2
3	880805A1	齿轮套件	GEAR KIT	1
4	809463A1	电磁阀组件	SOLENOID KIT	1
5	8M0065258	电刷组	BRUSH SET	1
6	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
7	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
8	8272822	高压警告标贴	DECAL Warning High Voltage	1
8	NSS	高压警告贴纸 (不单独销售)	NOT SOLD SEPARATE Decal-Warning-High Voltage	1
9	400255	锁紧垫圈(M5)	LOCKWASHER (M5)	1
10	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
11	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
12	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
13	56703	轴环	COLLAR	2
13	8M0034918	轴环	COLLAR	2
14	879845	停机开关	STOP	1
14	8M0043276	停机开关	STOP	1

图 34启停开关套件 Start/Stop Switch Kit

REF	零件编号	中文名称	英文名称	数量
-	887767K03	启停开关套件 - 三路	SWITCH KIT Start/Stop - Triple	1
-	8M0117133	仪表板安装启停开关面板-三引擎	START/STOP SWITCH PAD Dash Mount - Triple	1
1	NSS	启停垫与底座（不单独销售）	NOT SOLD SEPARATE Start/Stop Pad and Base	1
2	891633T01	边框	BEZEL	1
3	892927T	螺丝(#6-32 x .250)	SCREW (#6-32 x .250)	4
4	892218	衬垫	GASKET	1
5	879900	螺母 (52 mm)	NUT (52 mm)	1
5	8M0204699	螺母 52 MM	NUT 52 MM	1
6	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1

图 35旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	8710T20	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8M0102865	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
2	33504	O型圈	O-RING	1
2	8M0214926	O型圈 @10	O RING @10	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	87735		SEAL Oil (Lower)	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	814084F1	下轭架	YOKE Bottom	1
9	8M0219200	黑色下轭架	YOKE-BOTTOM-BLACK	1
9	826364F1	下轭架	YOKE Bottom	1
9	826364T	下轭架	YOKE Bottom	1
10	67684	挡圈	RING Retaining	1
11	996301	冲击板	STRIKER PLATE	2
11	8M0045383	冲击板	STRIKER PLATE	2
12	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
13	46335	螺母 (.375-24)	NUT (.375-24)	2
14	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
15	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
16	859187A1	调整传感器总成	SENDER ASSEMBLY Trim	1
17	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
18	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
19	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
20	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
20	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
20	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
20	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
21	816386	螺钉(M12×190)	SCREW (M12 x 190)	2
21	8M0141069	螺钉	SCREW	2
22	824998	缓冲垫	BUMPER	1
22	824998001	缓冲垫	BUMPER	1
22	824998001	缓冲垫	BUMPER	1
23	8163851	上部支架	MOUNT Upper	2
24	8154371	垫圈	WASHER	2
25	815436	垫圈	WASHER	2
26	896963	螺母(M12)	NUT (M12)	2
27	813769	卡箍	CLAMP	1
27	8M0036783	卡箍	CLAMP	1
28	81893435	螺钉(M8×35)	SCREW (M8 x 35)	3
28	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
29	92876A10	连杆总成	LINK ROD ASSEMBLY	1
29	92876A12	连杆总成	LINK ROD ASSEMBLY	1
30	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
31	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
31	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
32	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2

图 36工具 Tools

REF	零件编号	中文名称	英文名称	数量
-	880118A2	模块	CARTRIDGE	1
-	880118A04	DDT诊断模块	DDT CARTRIDGE	1
-	880118A03	DDT诊断模块	DDT CARTRIDGE	1
-	880118A04	DDT诊断模块	DDT CARTRIDGE	1
-	822560A5	线束总成-DDT适配器	HARNESS ASSEMBLY DDT Adapter	1
-	825003A1	DDT电缆总成（电气/点火系统）	CABLE ASSEMBLY DDT (Electrical/Ignition)	1
-	823686A2	数字诊断测试仪 (电气/点火)	DIGITAL DIAGNOSTIC TESTER (Electrical/Ignition)	1
-	99750A1	万用表 (电气/点火)	MULTI METER (Electrical/Ignition)	1
-	52024A1	开关总成 (电气/点火)	SWITCH ASSEMBLY (Electrical/Ignition)	1
-	59339	维修用转速表 (电气/点火)	SERVICE TACHOMETER (Electrical/Ignition)	1
-	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	850439T1	八腔测试仪（电气/点火系统）	TESTER Eight Chamber (Electrical/Ignition)(Eight Chamber)	1
-	63998A1	单腔间隙工具（电气/点火系统）	GAP TOOL Single Chamber (Electrical/Ignition)(Single Chamber)	1
-	825824A2	转速表接口模块 (电气/点火)	TACH INTERFACE MODULE (Electrical/Ignition)	1
-	99379	正时灯 (电气/点火)	TIMING LIGHT (Electrical/Ignition)	1
-	112301	对准工具 (升降倾斜系统)	ALIGNMENT TOOL (Trim/Tilt System)	1
-	99750A1	万用表 (升降倾斜系统)	MULTI METER (Trim/Tilt System)	1
-	52915A6	测试仪表套件（升降倾斜系统）	TEST GAUGE KIT (Trim/Tilt System)	1
-	74951	扳手 (升降倾斜系统)	SPANNER WRENCH (Trim/Tilt System)	1
-	44487T1	升降杆导向器拆卸工具 (升降倾斜系统)	REMOVER TOOL Trim Rod Guide (Trim/Tilt System)	1
-	44486A1	升降杆拆卸工具 (升降倾斜系统)	REMOVAL TOOL Trim Rod (Trim/Tilt System)	1
-	55919	驱动头 (动力头)	DRIVER HEAD (Powerhead)	1
-	52344	飞轮固定器齿型（动力头）	FLYWHEEL HOLDER TOOL Teeth Type (Powerhead)	1
-	849154T1	拉拔器总成（动力头）	PULLER ASSEMBLY (Powerhead)	1
-	90455T1	吊环(动力头)	LIFTING EYE (Powerhead)	1
-	904551	吊环	LIFTING EYE	1
-	904551	吊环(动力头)	LIFTING EYE (Powerhead)	1
-	93004A2	安装工具锁环（动力头）	INSTALLATION TOOL Lock Ring (Powerhead)	1
-	52952T1	活塞销锁环拆卸工具 (动力头)	REMOVAL TOOL Piston Pin Lock Ring (Powerhead)	1
-	24697	活塞环扩张工具 (动力头)	EXPANDER TOOL Piston Ring (Powerhead)	1
-	92973A1	活塞销心轴工具 (动力头)	MANDREL TOOL Piston Pin (Powerhead)	1
-	812549T	动力头支架（动力头）	STAND Powerhead (Powerhead)	1
-	24161	飞轮拉拔器盖工具 (动力头)	CAP TOOL Flywheel Puller (Powerhead)	1
-	823237T	活塞环压缩工具 (3.625)（动力头）	COMPRESSOR TOOL Piston Ring (3.625) (Powerhead)	1
-	66274	扭矩扳手 (0-150磅英寸) (动力头)	TORQUE WRENCH (0-150 lb-in) (Powerhead)	1
-	37241	通用拉拔板 (动力头)	PULLER PLATE Universal (Powerhead)	1
-	881834A1	仪表	GAUGE	1
-	4007325	螺丝(M5 x 25)	SCREW (M5 x 25)	1
-	8519802	定型工具	SIZING TOOL	1
-	8519803	安装帽	CAP Installation	1
-	881833A2	空气/燃油压力表	GAUGE Air/Fuel Pressure	1
-	881833A03	气油压力表套件	GAUGE KIT Air/Fuel Pressure	1
-	881833A03	气油压力表套件	GAUGE KIT Air/Fuel Pressure	1
-	99750A1	万用表	MULTI METER	1
-	53459	连杆工具背隙指示标（齿轮箱）	ROD TOOL Backlash Indicator Flag (Gear Housing)	1
-	78473	背隙指示工具 (齿轮箱)	INDICATOR TOOL Backlash (Gear Housing)	1
-	8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
-	816244	轴承安装工具（齿轮箱）	DRIVER TOOL Bearing (Gear Housing)	1
-	31106T	轴承驱动杯心轴 (齿轮箱)	MANDREL Bearing Driver Cup (Gear Housing)	1
-	14311A2	轴承预紧工具（齿轮箱）	PRE LOAD TOOL Bearing (Gear Housing)	1
-	14311A04	预紧力工具	TOOL Preload	1
-	14311A04	预紧工具(齿轮箱)	TOOL Preload (Gear Housing)	1
-	31229A7	轴承拉拔器套件(齿轮箱)	PULLER KIT Bearing (Gear Housing)	1
-	15755T	滚针轴承安装器(齿轮箱)	NEEDLE BEARING DRIVER (Gear Housing)	1
-	30366T1	轴环（齿轮箱）	COLLAR (Gear Housing)	1
-	36569T	驱动头工具(齿轮箱)	DRIVE HEAD TOOL (Gear Housing)	1
-	37323	滚针轴承导杆工具(齿轮箱)	DRIVER ROD TOOL Needle Bearings (Gear Housing)	1
-	36571T	导向垫圈(齿轮箱)	PILOT WASHER (Gear Housing)	1
-	38628T	轴承安装工具(齿轮箱)	INSTALLER TOOL Bearing (Gear Housing)	1
-	24156	螺母(.625-18)(齿轮箱)	NUT (.625-18) (Gear Housing)	1
-	29310	板(齿轮箱)	PLATE (Gear Housing)	1
-	32325T	驱动头工具（齿轮箱）	DRIVER HEAD TOOL (Gear Housing)	1
-	34961	垫圈(齿轮箱)	WASHER (Gear Housing)	1
-	43506T	轴承固定工具(齿轮箱)	RETAINING TOOL Bearing (Gear Housing)	1
-	54048	垫圈(齿轮箱)	WASHER (Gear Housing)	1
-	83155	千分表适配套件（齿轮箱）	ADAPTER KIT Dial Indicator (Gear Housing)	1
-	8M0237356	适配器套件	ADAPTER KIT	1
-	58222A1	千分表工具(齿轮箱)	DIAL INDICATOR TOOL (Gear Housing)	1
-	89897	千分表固定工具(齿轮箱)	HOLDING TOOL Dial Indicator (Gear Housing)	1
-	36577T	驱动杯（齿轮箱）	DRIVER CUP (Gear Housing)	1
-	61077T	传动轴适配工具（齿轮箱）	ADAPTER TOOL Driveshaft (Gear Housing)	1
-	56775T	传动轴固定工具（齿轮箱）	HOLDING TOOL Driveshaft (Gear Housing)	1
-	815850	前进齿轮安装工具(齿轮箱)	FOWARD GEAR INSTALLATION TOOL (Gear Housing)	1
-	86943T	前进齿轮滚针轴承安装工具(齿轮箱)	INSTALLER TOOL Needle Bearing - Forward Gear (Gear Housing)	1
-	61069T	齿轮箱盖螺母工具(齿轮箱)	NUT TOOL Gear Housing Cover (Gear Housing)	1
-	816243	导板(齿轮箱)	GUIDE PLATE (Gear Housing)	1
-	816242	拉拔爪(齿轮箱)	PULLER JAWS (Gear Housing)	1
-	FT8950	测试套件（齿轮箱）	TESTER KIT (Gear Housing)	1
-	33491	驱动器（齿轮箱）	DRIVER (Gear Housing)	1
-	31108T	油封安装器(齿轮箱)	DRIVER Oil Seal (Gear Housing)	1
-	817569T	油封安装工具（齿轮箱）	DRIVER TOOL Oil Seal (Gear Housing)	1
-	12349A2	小齿轮定位工具（齿轮箱）	LOCATION TOOL Pinion (Gear Housing)	1
-	12349A05	小齿轮定位工具	TOOL Pinion Locating	1
-	12349A05	小齿轮定位工具(齿轮箱)	TOOL Pinion Locating (Gear Housing)	1
-	61067A3	小齿轮螺母适配工具（齿轮箱）	ADAPTER TOOL Pinion Nut (Gear Housing)	1
-	61067A04	扳手工具（小齿轮螺母）	WRENCH TOOL Pinion Nut	1
-	61067A04	小齿轮螺母扳手工具（齿轮箱）	WRENCH TOOL Pinion Nut (Gear Housing)	1
-	93003	螺旋桨轴(齿轮箱)	PROPELLER SHAFT (Gear Housing)	1
-	85716	轴承座拉拔螺栓工具(齿轮箱)	PULLER BOLT TOOL Bearing Carrier (Gear Housing)	1
-	46086A1	拉拔爪总成(齿轮箱)	PULLER JAW ASSEMBLY (Gear Housing)	1
-	37241	通用拉拔板(齿轮箱)	PULLER PLATE Universal (Gear Housing)	1
-	18605A2	轴承适配器安装工具(齿轮箱)	INSTALLATION TOOL Bearing Adaptor (Gear Housing)	1
-	34569A1	滑锤拉拔器总成(齿轮箱)	PULLER ASSEMBLY Slide Hammer (Gear Housing)	1
-	66274	扭矩扳手(0-150磅英寸)(齿轮箱)	TORQUE WRENCH (0-150 lb-in) (Gear Housing)	1
-	821571A1	水泵定位销导向工具（齿轮箱）	GUIDE TOOL Water Pump Alignment Pins (Gear Housing)	1
-	875233A2	测试线束总成	HARNESS ASSEMBLY Test	1
-	889675A01	14针分流器工具	TOOL Shunt 14-Pin	1
-	896661	燃油滤清器工具	TOOL Fuel Filter	1

图 37顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	881288T1	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0059965	顶罩-黑色	COWL-TOP-BLACK	1
1	881288T2	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0059966	顶罩-银色	COWL-TOP-SILVER	1
2	82130030	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
3	884041A1	隔音毯套装	SOUND BLANKET KIT	1
3	884041A04	隔音毯套装	SOUND BLANKET KIT	1
4	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
5	NSS	不单独销售隔音垫-左舷	NOT SOLD SEPARATE Sound Blanket-Port	1
6	93702	垫圈(.250外齿星形)	WASHER (.250 External Star)	6
7	826639T	盖板	COVER	1
8	850682T4	后锁钩总成	HOOK ASSEMBLY Rear Latch	2
8	850682A06	支架和手柄套件	BRACKET AND HANDLE KIT	2
9	NSS		NOT SOLD SEPARATE Pin	2
10	8237951	挡圈	RING Retaining	2
11	815263	滚轮	ROLLER	2
11	8M0207770	滚轮@3	ROLLER @3	2
12	8506851	护孔环	GROMMET	1
12	850685T02	护孔环	GROMMET	1
12	850685002	护孔环	GROMMET	1
12	850685T02	护孔环	GROMMET	1
13	821249M2	前支架	BRACKET Front	1
13	8M0036792	支架	BRACKET	1
14	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	2
15	815477	缓冲器锁扣	BUMPER Latch	1
16	8155381	滚动销	PIN Roll	1
17	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
18	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
19	8237951	挡圈	RING Retaining	1
20	815263	滚轮	ROLLER	1
20	8M0207770	滚轮@3	ROLLER @3	1
21	87161	垫圈	WASHER	1
22	NSS	不单独销售贴花-磨合	NOT SOLD SEPARATE Decal-Break-In	1
23	NSS	不单独销售-反向旋转标识	NOT SOLD SEPARATE Decal-Counter Rotation	1
-	855410A04	贴花套件	DECAL SET	1
-	8M0065127	ORD 8M0099561	ORD 8M0099561	1
-	855412A04	贴花套件	DECAL SET	1
-	8M0065131	ORD 8M0099562	ORD 8M0099562	1
-	855412A06	贴花套件	DECAL SET	1
-	855405A03	贴花套件	DECAL SET	1
-	855405A04	贴花套件	DECAL SET	1
-	855405A04	贴花套件	DECAL SET	1
-	8M0065127	ORD 8M0099561	ORD 8M0099561	1
-	855408A03	贴花套件	DECAL SET	1
-	855408A04	贴花套件	DECAL SET	1
-	855408A04	贴花套件	DECAL SET	1
-	8M0065131	ORD 8M0099562	ORD 8M0099562	1
-	855408A06	贴花套件	DECAL SET	1
-	855409A03	贴花套件	DECAL SET	1
-	8M0065129	贴花套件	DECAL SET	1

图 38艉板支架 Transom Brackets

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	99629T2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	830899	张力弹簧	SPRING Tension	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	销	PIN	1
19	893709	销	PIN	1

图 39油气分离器组件 Vapor Separator Components

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售蒸汽分离器总成	NOT SOLD SEPARATE Vapor Separator Assembly	1
-	880133T07	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
-	880133T12	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	889317T1	盖板套件	COVER KIT	1
2	NSS	阀座(不单独销售)	NOT SOLD SEPARATE Seat	1
3	889318	挡板	PLATE Baffle	1
3	889318001	挡板	PLATE Baffle	1
3	889318001	挡板	PLATE Baffle	1
4	883223	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	889319	衬垫	GASKET	1
6	883556	接头	FITTING	1
7	883209	O型圈	O-RING	1
7	8M0062785	O型圈	O-RING	1
8	889329	接头	FITTING	1
9	883208	堵头	PLUG	1
10	884380T	燃油滤清器	FILTER Fuel	1
10	8M0122423	水星燃油滤清器	FUEL FILTER Quicksilver	1
11	889320A1	浮子套件	FLOAT KIT	1
12	F10064	轴	SHAFT	1
13	888725T1	燃油泵总成-高压	PUMP ASSEMBLY Fuel - High Pressure	1
13	888725T02	燃油泵总成-高压	PUMP ASSEMBLY Fuel - High Pressure	1
13	888725T02	燃油泵总成-高压	PUMP ASSEMBLY Fuel - High Pressure	1
14	855428	套筒	SLEEVE	1
14	8M6000589	套筒	SLEEVE	1
15	8893162	O型圈	O-RING	1
16	889321	密封件	SEAL	1
16	8M6001412	密封件	SEAL	1
17	889328	固定座	RETAINER	1
18	9643	螺钉	SCREW	11
19	888733T1	增压泵	PUMP Boost	1
19	888733T02	增压泵总成	PUMP ASSEMBLY Boost	1
19	888733T02	增压泵总成	PUMP ASSEMBLY Boost	1
20	889322	护孔环	GROMMET	1
21	889316	O型圈	O-RING	1
22	889323	密封件	SEAL	1
22	8M6001413	密封件	SEAL	1
23	889324T1	油杯套件	BOWL KIT	1
23	889324T02	油杯套件	BOWL KIT	1
23	889324T02	油杯套件	BOWL KIT	1
23	889324T03	油杯套件	BOWL KIT	1
24	889325A1	电线	WIRE	1
24	889325A02	电线	WIRE	1
25	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	1
26	8554241	接头	FITTING	2
26	855424011	接头	FITTING	2
27	889326A1	进气阀套件	VALVE KIT Inlet	1
28	889327A1	放油螺钉	SCREW Drian	2
29	8893161	O型圈	O-RING	2
30	889330	水温传感器	SENSOR Water	1
30	8M0214989	燃油含水传感器	SENSOR WIF	1
31	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
31	782792	45度弯头接头(1.25)	FITTING Elbow 45 Degree (1.25)	1
31	8M0207781	弯头	ELBOW	1
32	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	2
33	889430	嵌件	INSERT	1
34	8835451	软管	HOSE	1
34	883545002	软管	HOSE	1
35	884820	施拉德阀	SHRADER VALVE	1
36	891778	O型圈	O-RING	1
37	884819	卡扣	CLIP	1
38	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
39	855362	护孔环	GROMMET	3
39	855362001	护孔环	GROMMET	3
39	855362001	护孔环	GROMMET	3
40	883050	隔套	SPACER	3
41	81893460	螺钉 (M8 x 60)	SCREW (M8 x 60)	3
42	4002318	垫圈 8.90 x 24.0x 2.4 不锈钢	WASHER 8.90 x 24.0x 2.4 PL SS	3
-	889316A1	蒸汽分离器O型圈套件	O-RING KIT Vapor Seperator	1

图 40水管 Water Hoses

REF	零件编号	中文名称	英文名称	数量
1	858855	直通接头	FITTING Straight	4
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
3	859090	排放软管	HOSE Dump	1
3	859090001	右舷排放软管	HOSE Starboard Dump	1
3	859090001	右舷排放软管	HOSE Starboard Dump	1
4	859089	排放软管	HOSE Dump	1
4	859089001	左舷排放软管	HOSE Port Dump	1
4	859089001	左舷排放软管	HOSE Port Dump	1
5	856839	油管	TUBING	1
6	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
7	858807	软管	HOSE	1
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
9	858865	软管	HOSE	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
11	291112	接头	FITTING	1
12	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A04	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1
