水星 Mercury 225 HP 6 CYL (3.0L) 0T599000 THRU 0T800999 - 爆炸图零件明细

两冲程直喷 DFI OptiMax · USA - Cat.# 90-80348503 · 共 35 个部位 · 1314 条零件

图 1附件 ACCESSORIES

REF	零件编号	中文名称	英文名称	数量
-	827927A8	燃油管路总成（8英尺）	LINE ASSEMBLY Fuel (8 Feet) (8 FT.)	1
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
-	827927A12	燃油管路总成 (12英尺)	LINE ASSEMBLY Fuel (12 Feet) (12 FT.)	1
-	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
-	17146A8	燃油管路总成（8英尺）	LINE ASSEMBLY Fuel (8 Feet) (8 FT.)	1
-	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
-	17146A12	燃油管路总成 (12英尺)	LINE ASSEMBLY Fuel (12 Feet) (12 FT.)	1
-	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
-	822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
-	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
-	852400	冲洗接头	FLUSH COUPLING	1

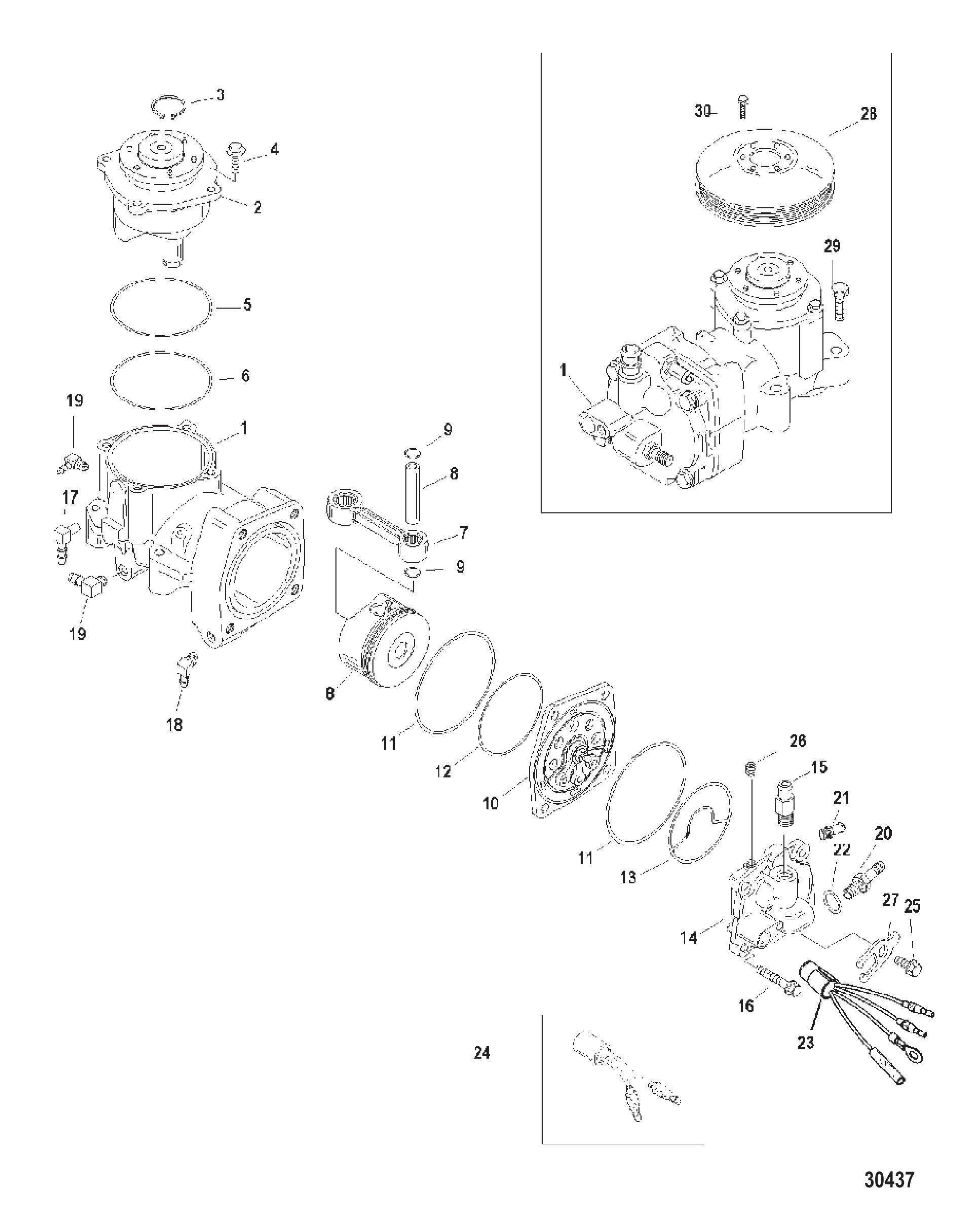

图 2空气压缩机组件 AIR COMPRESSOR COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	828123T15	空气压缩机总成	COMPRESSOR ASSEMBLY Air	1
1	8M0063279	ORD 8M0133589	ORD 8M0133589	1
2	828131A5	端盖总成	END CAP ASSEMBLY	1
2	8M0050792	端盖总成	END CAP ASSEMBLY	1
3	NSS		NOT SOLD SEPARATE SNAP RING	1
4	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	4
5	89224	O型圈	O-RING	1
6	832804	O型圈（2.739 x 0.070）	O-RING (2.739 x .070)	1
7	833146A3	连杆总成	CONNECTING ROD ASSEMBLY	1
7	833146T06	连杆总成	CONNECTING ROD ASSEMBLY	1
8	828222A4	活塞总成	PISTON ASSEMBLY	1
9	8348101	锁环	RING Lock	2
10	835088A10	簧片阀板总成	REED PLATE ASSEMBLY	1
11	67207	O型圈（3.489 x 0.070）	O-RING (3.489 x .070)	2
12	832804	O型圈（2.739 x 0.070）	O-RING (2.739 x .070)	1
13	828225	密封件	SEAL	1
14	835087A3	压缩机缸盖总成	HEAD ASSEMBLY Compressor	1
14	8M0073890	压缩机缸盖套件	HEAD KIT Compressor	1
15	8307532	直通接头	FITTING Straight	1
16	82446035	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
17	151331	接头	FITTING	1
18	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
19	428641	止回阀接头	FITTING Check Valve	2
20	856744	接头	FITTING	1
21	16604	直通接头（0.125-27）	FITTING Straight (.125-27)	1
22	831985	O型圈（0.468 x 0.078）	O-RING (.468 x .078)	1
23	13536A14	温度传感器总成	SENSOR ASSEMBLY Temperature	1
24	13536A12	温度传感器总成	SENSOR ASSEMBLY Temperature	1
25	81893412	螺钉（M8×12）	SCREW (M8 x 12)	1
26	390721	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1
27	137151	固定座	RETAINER	1
28	8328233	滑轮	PULLEY	1
28	8M0175171	滑轮	PULLEY	1
29	81893450	螺钉(M8 x 50)	SCREW (M8 x 50)	4
30	85593912	螺钉（M6 x 12）	SCREW (M6 x 12)	5
-	832804A1	O型圈套件	O-RING KIT	1
-	832804A03	O型圈套件	O-RING KIT	1

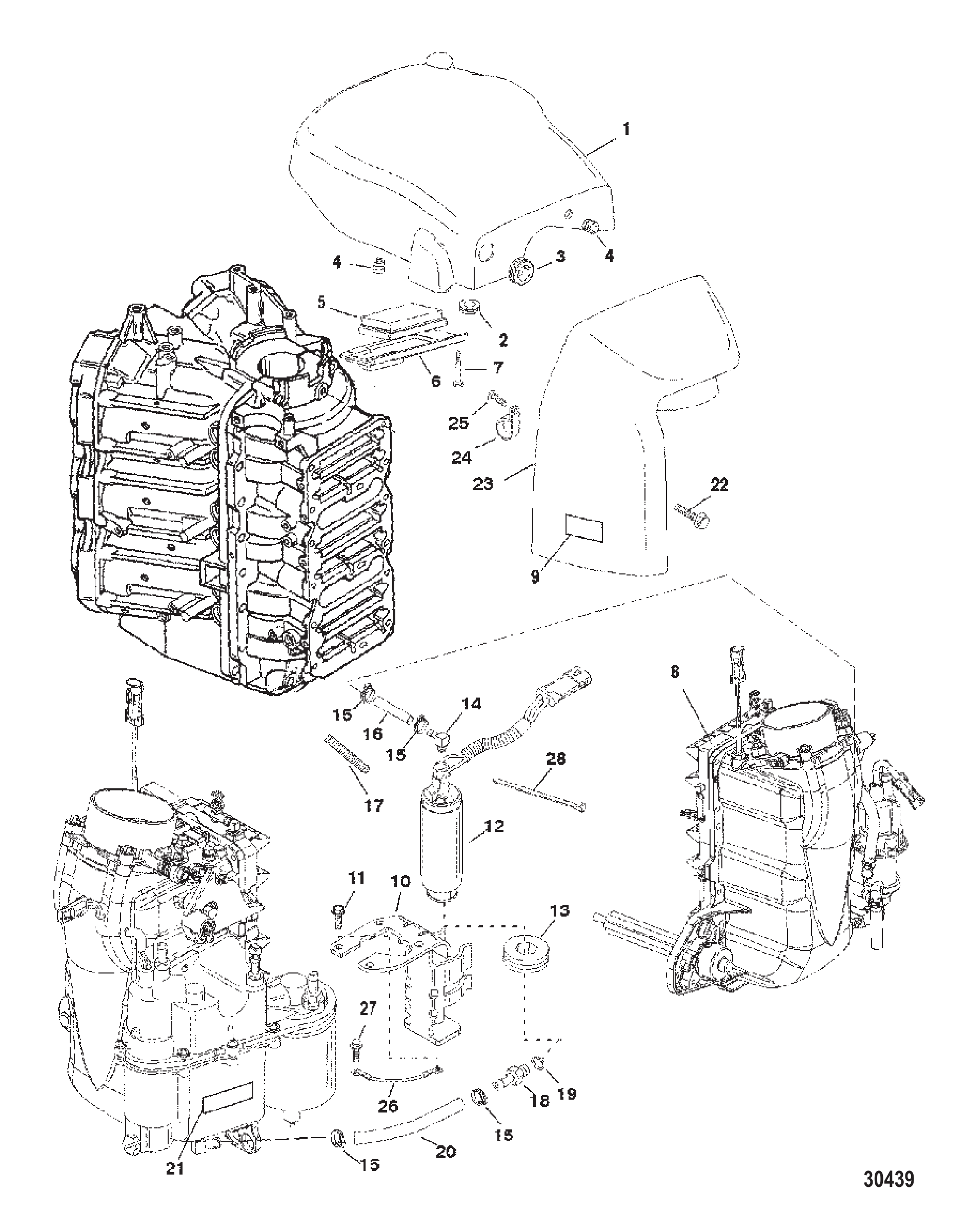

图 3空气处理器 AIR HANDLER

REF	零件编号	中文名称	英文名称	数量
1	850296T4	盖板	COVER	1
1	8M0111168	盖板	COVER	1
2	86361	护孔环	GROMMET	1
3	13467	衬套（内径0.88）	GROMMET (.88 Inside Diameter)	1
4	821555	护孔环	GROMMET	2
4	8M0153609	护孔环	GROMMET	2
5	853333T	滤清器	FILTER	1
6	8544932	盖板	COVER	1
7	40056106	螺钉 (M5 x 13)	SCREW (M5 x 13)	4
8	878112T1	空气处理器总成	AIR HANDLER ASSEMBLY	1
9	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1
10	855756A1	支架套件	BRACKET KIT	1
11	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
12	8558432	泵总成	PUMP ASSEMBLY	1
12	8M0240950	燃油泵总成	PUMP ASSY FUEL	1
13	856928	护孔环	GROMMET	1
14	855802	弯头	ELBOW	1
14	855802A1	弯头	ELBOW	1
15	13791	卡箍(15.7)	CLAMP (15.7)	4
15	8M0214911	卡箍@5	CLAMP @5	4
16	856825	软管	HOSE	1
17	85686953	套管(27.00英寸整卷)	SLEEVE (27.00 Inches Bulk)	1
18	856812	接头	FITTING	1
18	880862A1	配件套件	FITTING KIT	1
19	805062	O型圈（.530 x .082）	O-RING (.530 x .082)	1
20	856778	软管	HOSE	1
21	804658A02	EPA标签信息贴花	DECAL EPA Label Information	1
21	804658A01	EPA标签信息贴花	DECAL EPA Label Information	1
22	82130045	螺钉（M6 x 45）	SCREW (M6 x 45)	1
23	854343T7	空气消声器总成	ATTENUATOR ASSEMBLY Air	1
24	23567	卡扣	CLIP	1
25	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
26	88807A27	拉线总成	CABLE ASSEMBLY	1
27	16955	螺丝(M6 x 8)	SCREW (M6 x 8)	1
28	61990	扎带(14.00英寸)	TIE STRAP (14.00 Inches)	1

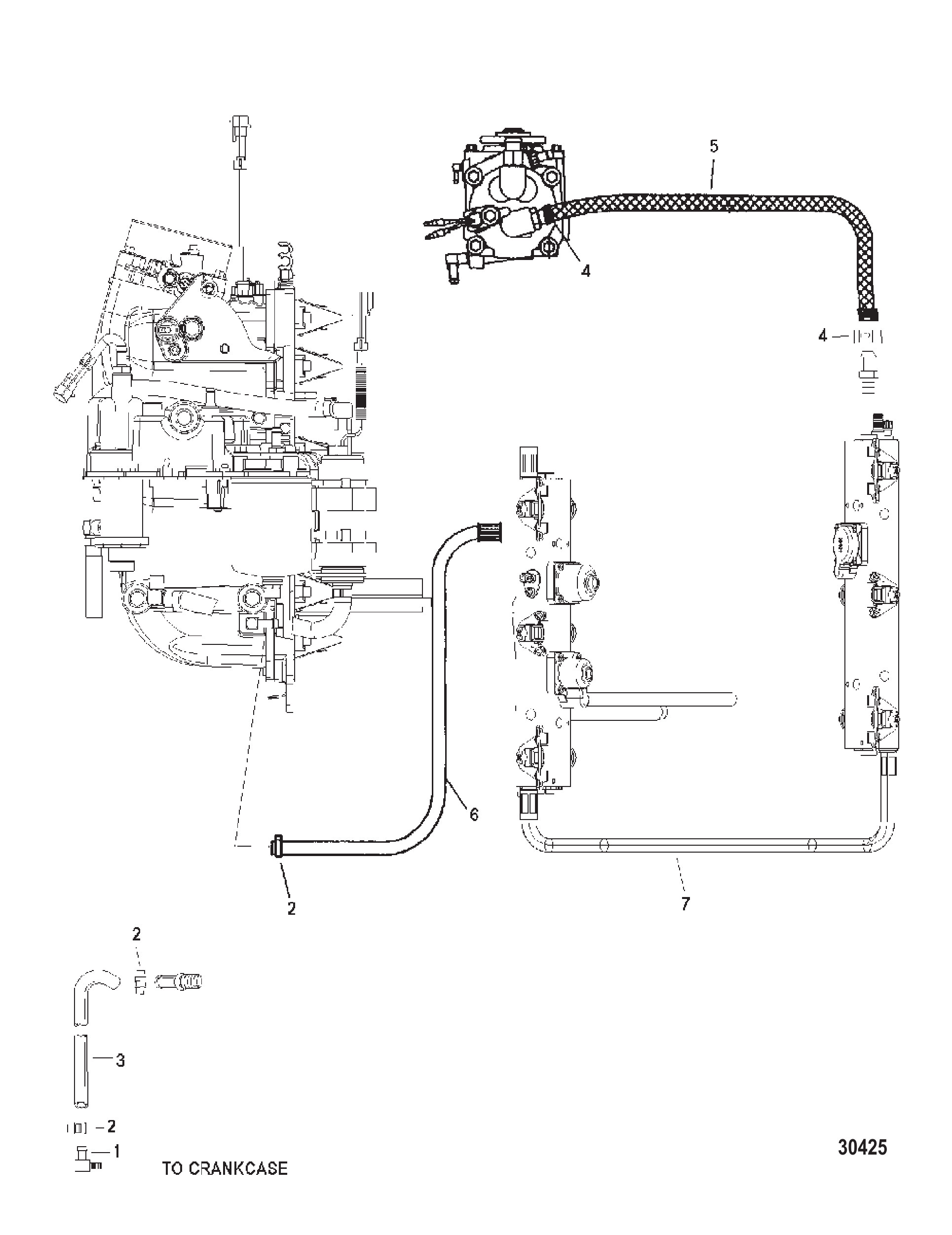

图 4空气软管 AIR HOSES

REF	零件编号	中文名称	英文名称	数量
1	856842	弯头	ELBOW	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
3	858800	脉冲管路软管	HOSE Pulse Line	1
3	8M0064783	软管	HOSE	1
4	856880	软管卡箍（15.3）	CLAMP Hose (15.3)	2
4	8M0214964	卡箍	CLAMP	2
5	8567631	软管总成	HOSE ASSEMBLY	1
6	804828	软管	HOSE	1
7	804829	软管总成	HOSE ASSEMBLY	1
7	8M6001365	软管总成	HOSE ASSEMBLY	1
-	877869A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198R01	PH 200 DFI -RM	PH 200 DFI -RM	1

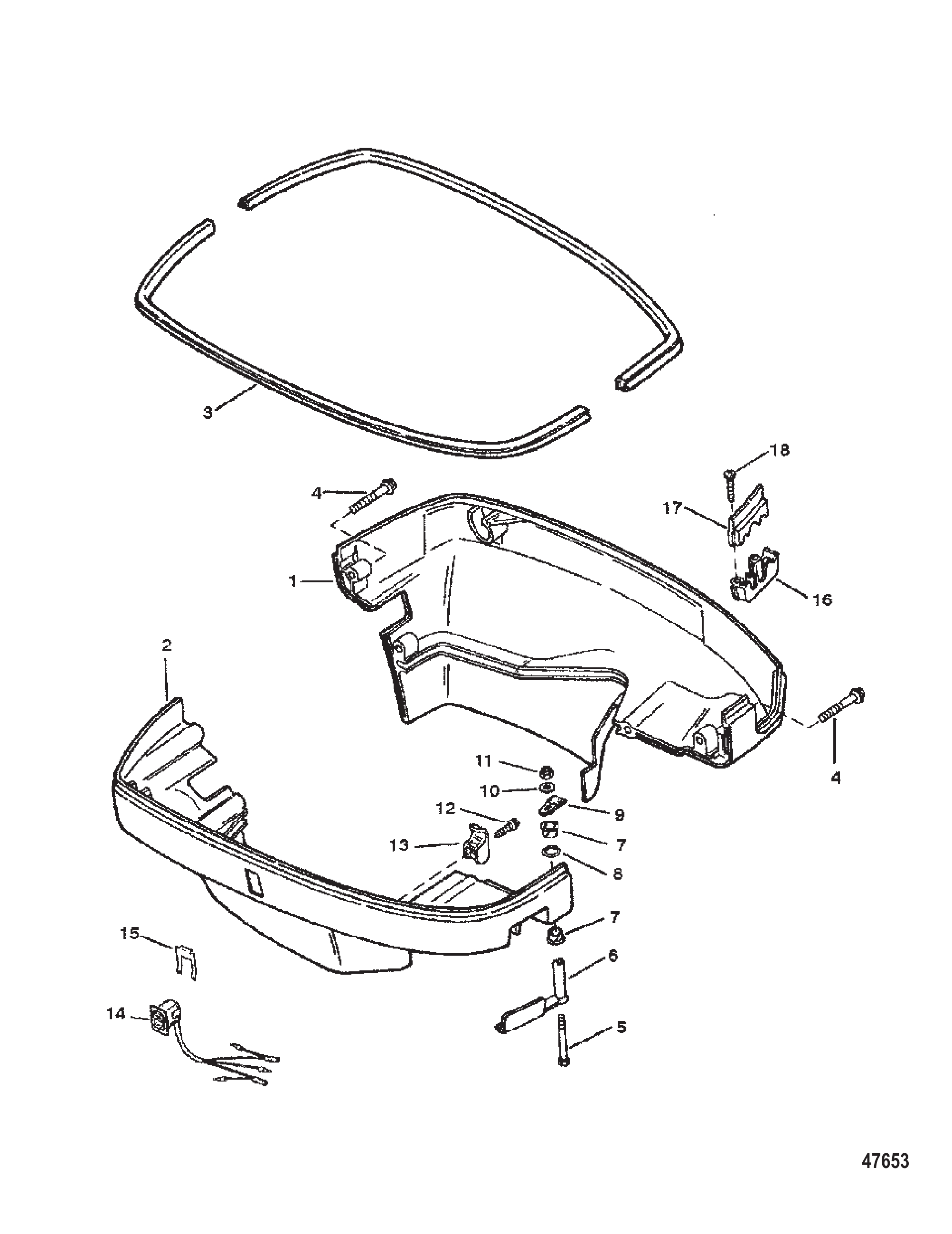

图 5下机罩 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	818448A1	下机罩	BOTTOM COWL	1
1	818448A2	下机罩	BOTTOM COWL	1
1	818448A4	下机罩	BOTTOM COWL	1
2	818447A1	下机罩	BOTTOM COWL	1
2	818447A2	下机罩	BOTTOM COWL	1
2	818447A4	下机罩	BOTTOM COWL	1
3	8253181	罩盖密封条(41英寸)	SEAL Cowl (41.00 Inches)	2
3	8M0109217	罩盖密封条	SEAL-COWL	2
4	82130040	螺钉 (M6 x 40)	SCREW (M6 x 40) (M6 X 1.0)	4
5	824868	螺钉 (M6 x 75)	SCREW (M6 x 75) (M6 X 1 X 75)	1
6	821253F1	前手柄黑色	FRONT HANDLE Black	1
6	889740A02	手柄套件	HANDLE KIT	1
6	821253F2	前手柄	FRONT HANDLE	1
6	889740A02	手柄套件	HANDLE KIT	1
6	821253F4	前手柄	FRONT HANDLE	1
6	889740A02	手柄套件	HANDLE KIT	1
7	335891	衬套	BUSHING	2
8	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
9	8219423	棘爪	PAWL	1
10	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	1
11	401196	螺母 (M6)	NUT (M6)	1
12	8214281	螺钉 (#10-16 x 0.625)	SCREW (#10-16 x .625) (10-16 X .625)	1
13	822873	卡扣	CLIP	1
14	18286A40	开关总成	SWITCH ASSEMBLY	1
14	8M0235192	微调开关	SWITCH TRIM	1
15	8124431	固定座	RETAINER	1
15	8M0032848	开关固定座	RETAINER Switch	1
16	822024	卡箍(下部)	CLAMP (LOWER)	1
17	822023	卡箍 (上)	CLAMP (UPPER)	1
18	92799	螺钉 (#10-16 x 1.12)	SCREW (#10-16 x 1.12) (10-16 X 1.12)	2

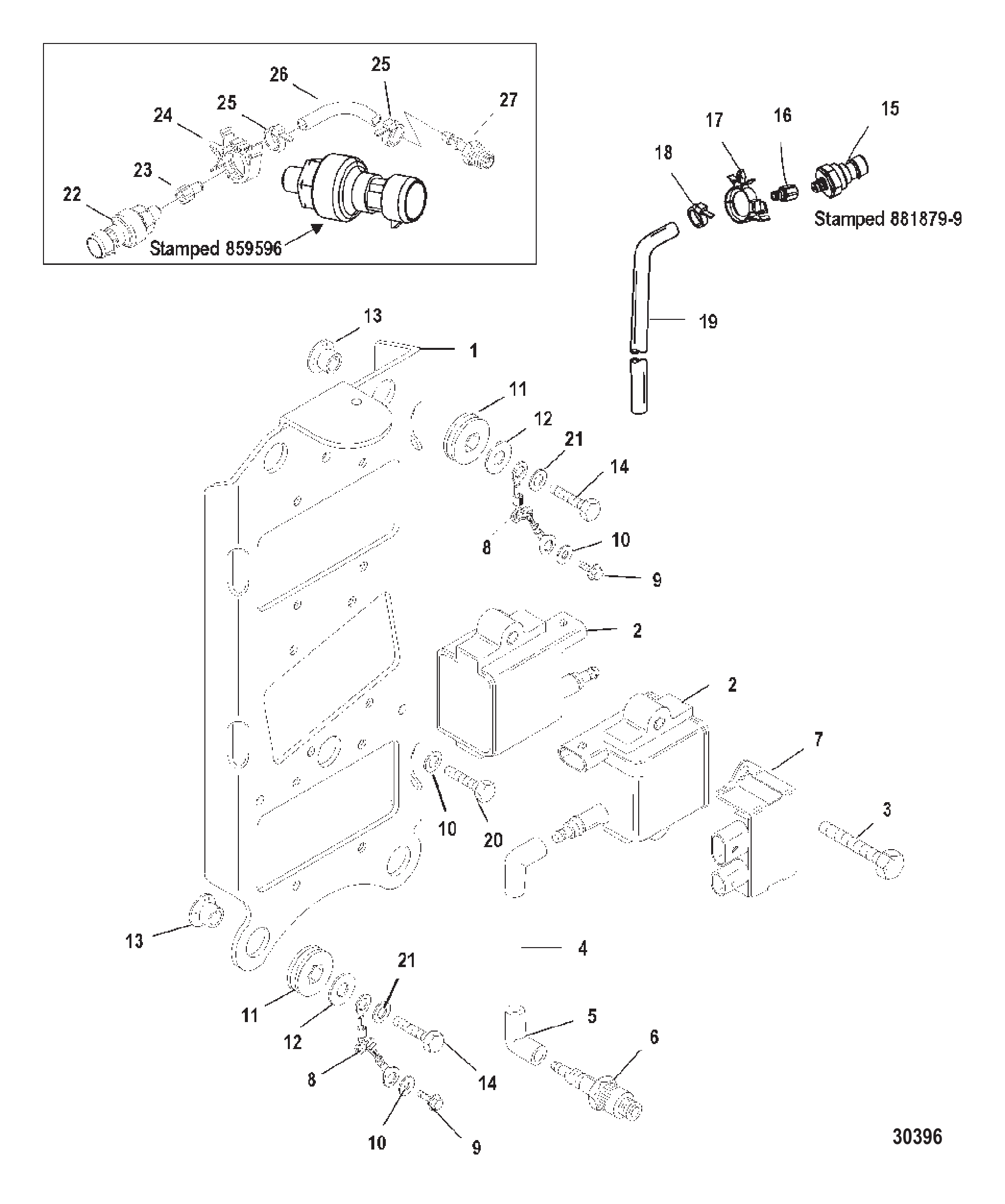

图 6线圈板 COIL PLATE

REF	零件编号	中文名称	英文名称	数量
1	850295T4	安装板	PLATE	1
2	856991A1	线圈套件	COIL KIT	6
3	82129130	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
4	821945T74	高压电缆组	CABLE SET Hi Tension	1
4	881908T	电缆组	CABLE SET	1
5	NSS	防护套不单独销售	NOT SOLD SEPARATE BOOT	12
6	8556721	火花塞	SPARK PLUG	6
6	889597Q	NGK IZFR5G @4	NGK IZFR5G @4	6
7	859595T	双线圈驱动器	DRIVER Dual Coil	3
8	858414A1	编织电缆总成	CABLE ASSEMBLY Braided	2
9	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
10	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
10	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
11	833155	护孔环	GROMMET	4
12	4002318	垫圈 8.90 x 24.0x 2.4 不锈钢	WASHER 8.90 x 24.0x 2.4 PL SS	4
13	8502341	衬套	BUSHING	4
14	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
14	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
15	881879A7	传感器套件 (0-50 PSI)	SENSOR KIT (0-50 PSI)	1
15	8M0157742	水压传感器	SENSOR Water Pressure	1
16	859431	接头	FITTING	1
16	8M0207782	直通接头	FITTING Straight	1
17	883066	夹子 (.865)	CLIP (.865)	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
19	85978568	管材(44英寸整卷)(裁切至18英寸)	TUBING (44.00 Inches Bulk) (cut to 18 IN.)	1
19	85978571	管材(52英寸整卷)	TUBING (52.00 Inches Bulk)	1
20	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
21	36001	垫圈	WASHER	2
22	859596	传感器(0-50 PSI)	SENSOR (0-50 PSI)	1
22	8M0157742	水压传感器	SENSOR Water Pressure	1
23	856594	倒钩接头	FITTING Barbed	1
24	858954	卡箍(0.625英寸)	CLIP (.625)	1
25	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
26	9912878	软管(0.187英寸)(26英寸整卷)(裁切至15英寸)	HOSE (.187) (26.00 Inches Bulk) (Cut to15 IN.)	1
27	859092	接头	FITTING	1

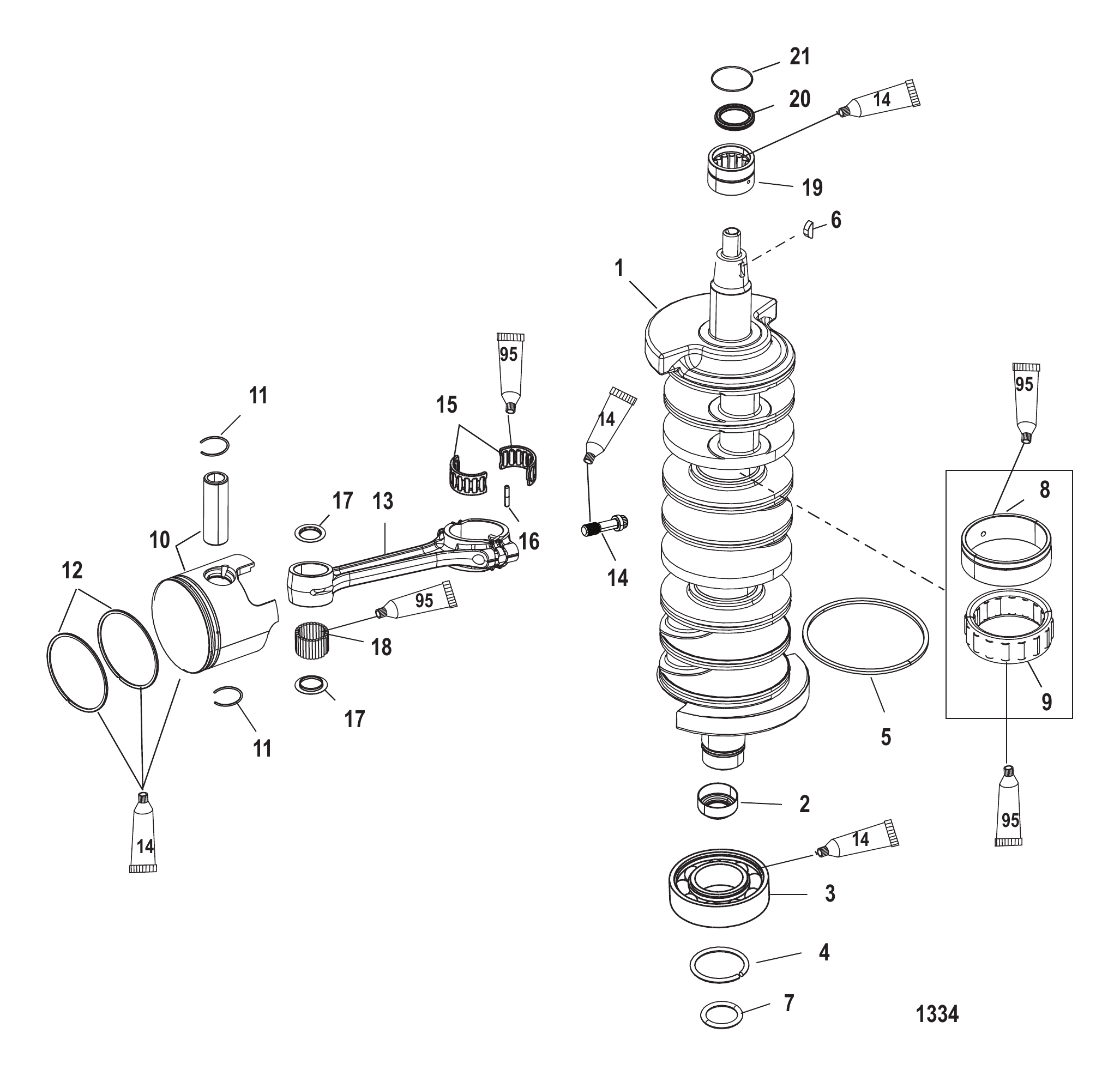

图 7曲轴、活塞与连杆 CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	零件编号	中文名称	英文名称	数量
1	9784A11	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	NSS	磨损套筒(不单独销售)	NOT SOLD SEPARATE Wear Sleeve	1
3	67923T	球轴承(下部)	BEARING Ball (LOWER)	1
4	67446	环	RING	1
5	816106	环	RING	7
5	843198T01	密封环	RING Seal	7
6	91800	半圆键	KEY Woodruff	1
7	35126	O型圈(.859 x .139)	O-RING (.859 x .139)	1
8	88270A1	轴承座圈总成	RACE ASSEMBLY	2
8	88270A02	轴承/座圈套件	BEARING/RACE KIT	2
9	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Roller	2
10	881055T3	活塞总成	PISTON ASSEMBLY	3
10	881055T10	活塞总成标准 - 右舷	PISTON ASSEMBLY Standard - Starboard	3
10	889640A02	活塞总成（右舷-0.015加大尺寸）	PISTON ASSEMBLY (Starboard - .015 Oversize)	AR
10	889642A02	活塞总成（右舷-0.030加大尺寸）	PISTON ASSEMBLY (Starboard - .030 Oversize)	AR
10	881054T3	活塞总成	PISTON ASSEMBLY	3
10	881054T10	活塞总成标准 - 左舷	PISTON ASSEMBLY Standard - Port	3
10	889639A02	活塞总成（左舷-0.015加大尺寸）	PISTON ASSEMBLY (Port - .015 Oversize)	AR
10	889641A02	活塞总成（左舷-0.030加大尺寸）	PISTON ASSEMBLY (Port - .030 Oversize)	AR
11	841202	环	RING	12
12	827179A12	活塞环组	RING SET Piston	1
13	822373A7	连杆总成	CONNECTING ROD ASSEMBLY	6
13	8M0125869	连杆套件	CONN ROD KIT	6
14	94320	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	12
15	43012A1	轴承/保持架套件	BEARING/CAGE KIT	6
15	8M0235070	轴承保持架	CAGE BEARING	6
16	NSS	不单独销售滚针轴承	NOT SOLD SEPARATE Needle Roller Bearing	96
17	88263	止推垫片	THRUST WASHER	12
18	88258	滚针轴承	NEEDLE Roller Bearing	204
18	8M0204715	滚针@102	NEEDLES-BRG @102	204
19	816773A2	轴承总成（上部）	BEARING ASSEMBLY (UPPER)	1
20	859093	密封件	SEAL	1
21	823683	O型圈(1.989 x .070)	O-RING (1.989 x .070)	1
-	832934A00	动力头衬垫套件	GASKET SET Powerhead	1
-	854198A03	动力头总成	POWERHEAD ASSEMBLY	1
-	854198A07	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A03	动力头总成	POWERHEAD ASSEMBLY	1
-	877869A07	动力头总成	POWERHEAD ASSEMBLY	1

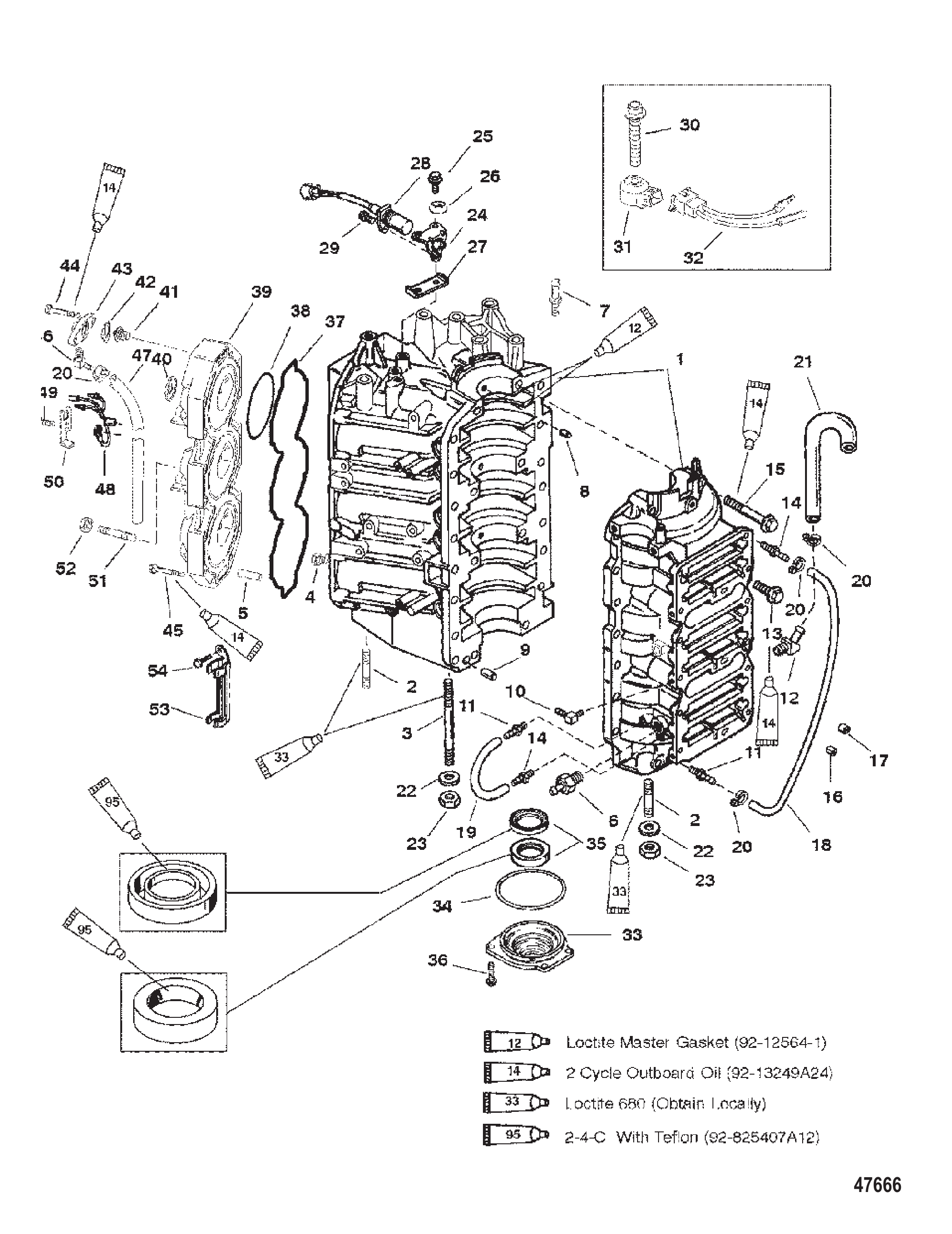

图 8气缸体与端盖 CYLINDER BLOCK AND END CAP

REF	零件编号	中文名称	英文名称	数量
1	9811A18	气缸体	CYLINDER BLOCK	1
2	903509	双头螺栓 (M10 x 1.5 x 64)	STUD (M10 x 1.5 x 64) (M10 X 1.5 X 64)	4
3	8154431	双头螺栓 (M10 x 1.5 x 155)	STUD (M10 x 1.5 x 155) (M10 X 1.5 X 155)	6
4	328021	管塞 (1/8")	PLUG Pipe (.125-27) (1/8")	2
4	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	2
5	8248572	导水板	DEFLECTOR Water	4
5	8248577	导流板	DEFLECTOR	4
6	43278	接头	FITTING	1
6	8781051	止回阀	CHECK VALVE	1
7	821583	销	PIN	1
7	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	1
8	67296	销	PIN	3
8	8M0036405	销	PIN	3
9	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
10	76843	接头	FITTING	6
10	768431	接头	FITTING	6
11	426581	止回阀	CHECK VALVE	2
11	426585	止回阀	CHECK VALVE	2
12	68727	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
12	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
13	81893435	螺钉(M8×35)	SCREW (M8 x 35) (M8 X 35)	14
13	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	14
14	8159231	止回阀	CHECK VALVE	2
14	8159234	止回阀	CHECK VALVE	2
15	82446180	螺钉 (M10 x 80)	SCREW (M10 x 80) (M10 X 1.5)	8
16	825367A1	托架总成	CARRIER ASSEMBLY	1
17	42657A3	止回阀	CHECK VALVE	6
18	99130122	管材（20英尺卷装）（22-1/2英寸）	TUBING (20.00 Feet Bulk) (22-1/2 IN.)	1
18	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
19	99130122	管材（20英尺散装）（4英寸）	TUBING (20.00 Feet Bulk) (4 IN.)	1
19	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
20	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
21	826544	模制软管	TUBING Molded	1
22	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	10
22	8M0214963	垫圈	WASHER	10
23	400266	螺母(M10)	NUT (M10)	10
23	4013610	螺母(M10不锈钢)	NUT (M10) Stainless Steel	10
24	8212251	支架	BRACKET	1
25	82130016	螺钉 (M6 x 16)	SCREW (M6 x 16) (M6 X 16)	2
26	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	2
27	822486	导向支架	BRACKET Guide	1
28	828558	曲轴位置传感器	SENSOR Crank Position	1
28	8285581	编码器	ENCODER	1
29	82104510	螺钉 (M5 x 10)	SCREW (M5 x 10) (M5 X 10)	1
30	81893435	螺钉(M8×35)	SCREW (M8 x 35) (M8 X 35)	1
30	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
31	828635	爆震传感器	SENSOR Knock	1
32	850075A2	适配器线束总成	HARNESS ASSEMBLY Adaptor	1
-	809973A97	动力头总成	POWERHEAD ASSEMBLY	1

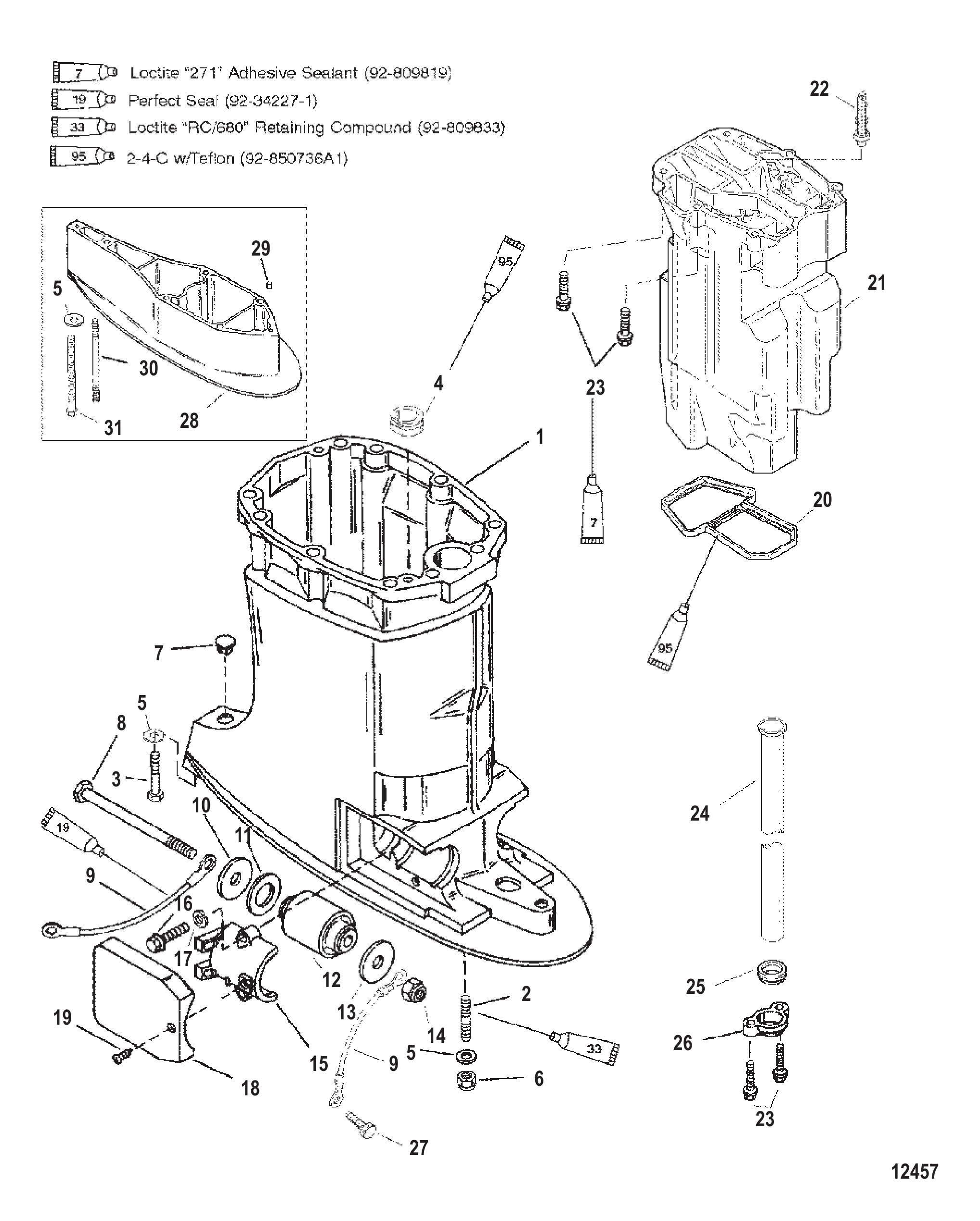

图 9驱动轴壳体与排气管 DRIVESHAFT HOUSING & EXHAUST TUBE

REF	零件编号	中文名称	英文名称	数量
1	832937A3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832937A06	传动轴壳体总成-加长型	HOUSING ASSEMBLY Driveshaft - Long	1
1	832938A5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	832938A06	传动轴壳体总成-超长/特超长型	HOUSING ASSEMBLY Driveshaft - X/XX-Long	1
2	856983	双头螺柱(M12 x 52)	STUD (M12 x 52)	4
2	8M0008031	双头螺柱(M12 x 1.75 x 52)	STUD (M12 x 1.75 x 52)	4
3	857136	螺钉(M12×35毫米)	SCREW (M12 x 35 MM)	1
4	8331231	护孔环	GROMMET	1
5	856982	垫圈(0.5×0.81×0.09英寸)不锈钢	WASHER (.500 x .810 x .090) Stainless Steel	5
6	857008	螺母(M12×1.75)	NUT (M12 x 1.75)	4
6	896895	螺母(M12)	NUT (M12)	4
7	64649	堵头	PLUG	1
8	815431	螺钉（M14×178）	SCREW (M14 x 178)	2
8	898834	螺栓（M14×178）	BOLT (M14 x 178)	2
9	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
10	815432	垫圈(.562 x 2.00 x .125)	WASHER (.562 x 2.00 x .125)	2
11	8154331	垫圈（1.25×2.00×0.19）	WASHER (1.25 x 2.00 x .19)	2
12	8137711	支架	MOUNT	2
13	825190	垫圈	WASHER	2
14	815434	螺母	NUT	2
14	896602	螺母(M14)	NUT (M14)	2
15	8186442	卡箍	CLAMP	2
15	879150A90	下支架盖套件	COVER KIT Lower Mount	2
16	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
16	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
17	72521	内齿锁紧垫圈	LOCKWASHER Internal Tooth	1
18	818645F1	黑色盖	COVER Black	2
18	8M0001136	下支架盖	COVER Lower Mount	2
19	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	2
20	8329321	密封件	SEAL	1
21	833116A4	排气管总成	TUBE ASSEMBLY Exhaust	1
22	NSS		NOT SOLD SEPARATE STRAINER	1
23	81893435	螺钉(M8×35)	SCREW (M8 x 35)	4
23	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
24	8329411	水管	TUBE Water	1
24	8M0042785	水管	TUBE-WATER	1
24	8329418	水管	TUBE Water	1
24	8M0042786	水管	TUBE Water	1
24	8329413	水管	TUBE Water	1
24	8M0042787	水管	TUBE-WATER	1
25	832940	密封件	SEAL	1
25	832940001	密封件	SEAL	1
26	8329391	卡箍	CLAMP	1
27	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
28	823979T1	隔套	SPACER	1
28	8M0105088	传动轴壳体加长隔套（黑色）	SPACER Driveshaft Housing X-Long, Black	1
29	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
30	857009	双头螺柱（M12×179）	STUD (M12 x 179)	4
30	8M0008047	双头螺柱（M12×179）	STUD (M12 x 179)	4
31	857137	螺钉 (M12 X 160)	SCREW (M12 x 160)	1

图 10双线缆安装套件 DUAL CABLE ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
-	92876A8	转向安装套件	ATTACHING KIT Steering	1
1	41055A1	支架总成	BRACKET ASSEMBLY	1
2	715651	转向拉索套管	TUBE Steering Cable	1
3	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
4	821203	锁紧垫圈	LOCKWASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
7	78968	内锁紧垫圈 (.250)	LOCKWASHER Internal (.250)	4
8	850791T	联轴器	COUPLER	1
9	73732	螺钉 (.375-24 x 1.120)	SCREW (.375-24 x 1.120)	2
10	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
11	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	3
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	3

图 11双机连接杆套件 Dual Engine Tie Bar Kit

REF	零件编号	中文名称	英文名称	数量
-	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
1	71565A2	管总成	TUBE ASSEMBLY	1
2	48462	O型圈 (.614 x .070)	O-RING (.614 x .070)	1
3	41055	支架	MOUNT	1
4	42100	锁紧垫圈	TAB WASHER	2
5	37984	螺母 (.875-14)	NUT (.875-14)	2
5	8M0041651	螺母 (.875-14)	NUT (.875-14)	2
6	88404	锁紧垫圈	TAB WASHER	2
7	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	4
8	17729A1	支架	BRACKET	2
9	62055	螺钉(.312-24 x 1.250)	SCREW (.312-24 x 1.250)	4
10	17728	锁紧垫圈	TAB WASHER	4
11	140001	螺钉(0.375-24×1.38)	SCREW (.375-24 x 1.38)	2
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	6
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	6
13	979331	转向眼环	STEERING EYE	2
13	8M0026167	转向眼环	STEERING EYE	2
14	23651	衬套(1.625)	SLEEVE (1.625)	2
15	97931	管材(4.00英寸)	TUBING (4.00 Inches)	2
16	8149513	联轴器(15.00英寸)	COUPLER (15.00 Inches)	1
16	8M0026098	联轴器15英寸	COUPLER 15 In.	1
17	42099	螺母(.562-18)	NUT (.562-18)	1
18	821169	联轴器	COUPLING	1
19	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	1
19	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	1
20	94319	螺钉(.375-24 x 1.5)	SCREW (.375-24 x 1.5)	1

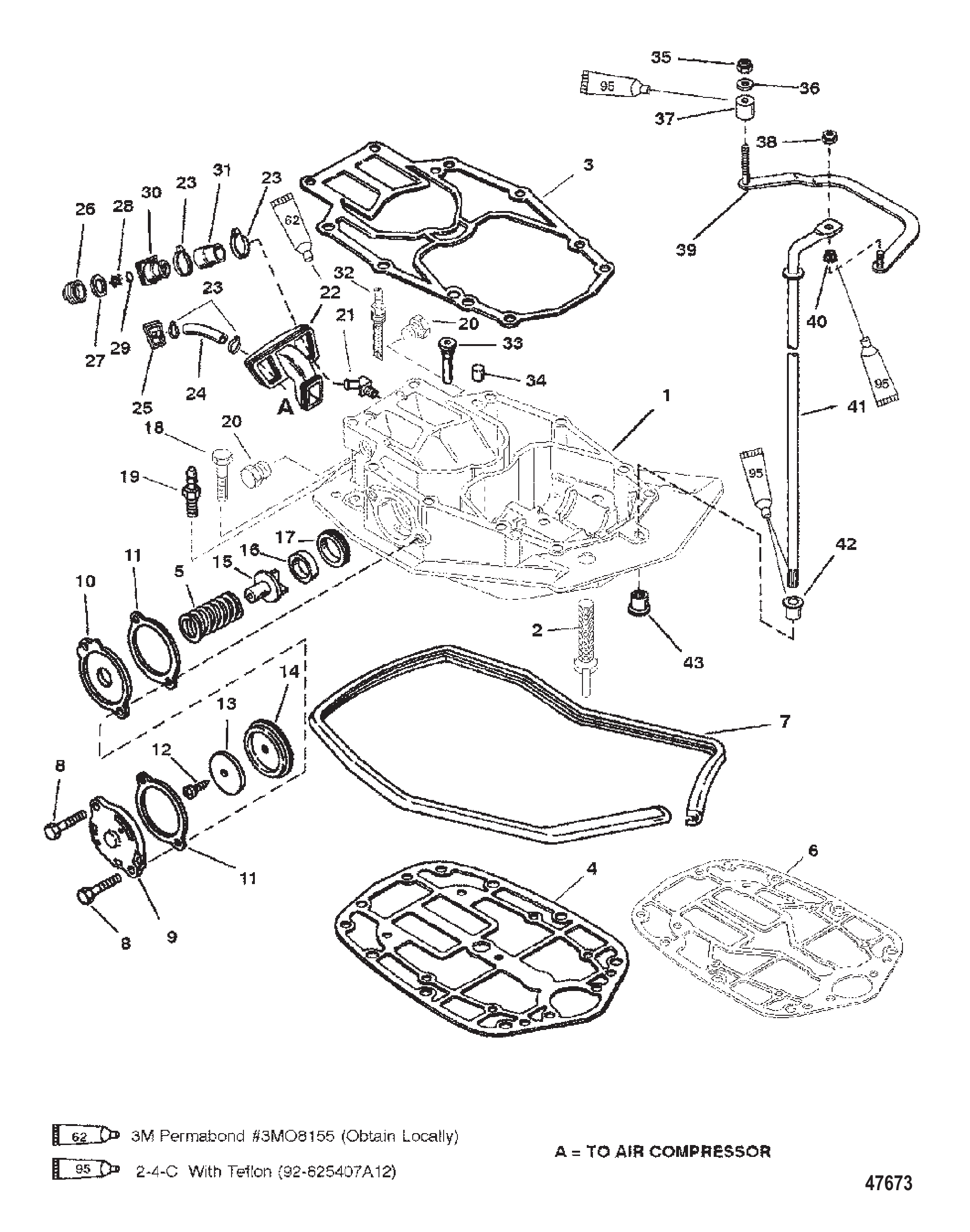

图 12排气板 EXHAUST PLATE

REF	零件编号	中文名称	英文名称	数量
1	818450A4	排气板总成	PLATE ASSEMBLY Exhaust	1
2	832994	滤网	STRAINER	2
3	8139322	衬垫	GASKET	1
4	823988	衬垫(下部)	GASKET (LOWER)	1
5	64878	弹簧(黑色)	SPRING (Black)	1
5	851907	弹簧	SPRING	1
5	854478	弹簧	SPRING	1
1	832935A1	排气板总成	PLATE ASSEMBLY Exhaust	1
3	8329331	衬垫	GASKET	1
3	8329335	衬垫	GASKET	1
6	8329342	衬垫(下部)	GASKET (LOWER)	1
6	8329344	衬垫	GASKET	1
7	8238051	密封件	SEAL	1
7	8M0043157	密封件	SEAL	1
8	81893435	螺钉(M8×35)	SCREW (M8 x 35) (M8 X 35)	2
8	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
9	656632	盖板	COVER	1
9	8M0237835	罩盖总成	COVER ASSY	1
10	65664A1	隔板总成	PLATE ASSEMBLY	1
11	88907	衬垫	GASKET	2
11	88907003	衬垫	GASKET	2
12	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
13	76451	垫圈	WASHER	1
14	64877	隔膜	DIAPHRAGM	1
14	648771	隔膜	DIAPHRAGM	1
15	814189	提动阀	POPPET	1
16	814191	护孔环	GROMMET	1
17	814190	托架	CARRIER	1
18	81893435	螺钉(M8×35)	SCREW (M8 x 35) (M8 X 35)	6
18	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	6
19	34982	连接器	CONNECTOR	3
20	36382	管接头（0.250-18×0.62）黄铜	FITTING (.250-18 x .62) Brass	2
21	821975	45度弯头 (455)	ELBOW 45 Degree (455)	1
22	821255	怠速排气套	BOOT Idle Exhaust	1
23	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	83476456	软管	HOSE	1
24	83476463	软管 (32英寸)	TUBING (32.00 Inches Bulk)	1
25	821904	出水指示器接头	FITTING Tell-Tale TELL TALE	1
25	8M0077650	示流器接头	FITTING Tell-Tale	1
26	821908	堵头	PLUG	1
27	821915	垫圈	WASHER	1
28	821963	止回阀	CHECK VALVE	1
28	8219631	止回阀	CHECK VALVE	1
29	30641	O型圈(0.299x0.103)	O-RING (.299 x .103)	1
30	821952	接头	FITTING	1
31	821976	软管	HOSE	1
32	834808	燃油冷却器滤网	STRAINER FUEL COOLER	1
32	8348083	滤网	STRAINER	1
33	817519A1	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
34	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	4
35	8268336	螺母 (M6)	NUT (M6)	1
35	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
36	35459	垫圈	WASHER	1
37	824012	滚轮	ROLLER	1
38	8268336	螺母 (M6)	NUT (M6)	1
38	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
39	8141935	换挡连杆	SHIFT LINK	1
39	883142A03	换挡连杆套件	SHIFT LINK KIT	1
40	42994	衬套	BUSHING	1
41	8240701	上换挡轴	SHIFT SHAFT Upper	1
41	8M0036408	换挡轴	SHAFT-SHIFT	1
41	8240702	上换挡轴	SHIFT SHAFT Upper	1
41	8M0187153	XL型上换挡轴	SHAFT SHIFT UP XL	1
42	48237	衬套	BUSHING	1
43	43585	联轴器	COUPLING	1
-	814195A97	衬垫套件	GASKET SET	1
-	809973A97	动力头总成	POWERHEAD ASSEMBLY	1

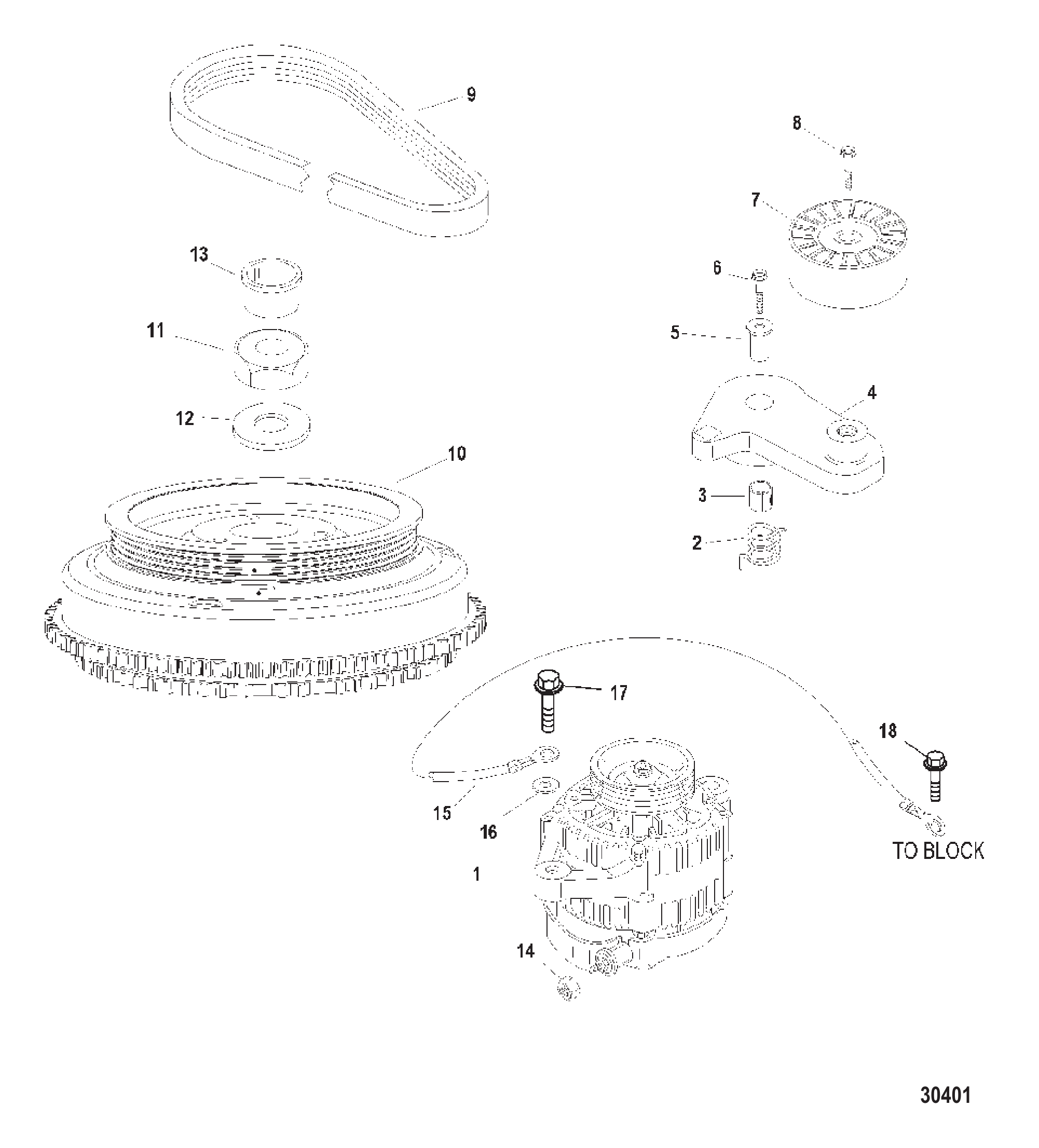

图 13飞轮/交流发电机 FLYWHEEL/ALTERNATOR

REF	零件编号	中文名称	英文名称	数量
1	875286A1	交流发电机	ALTERNATOR	1
1	8M6013461	交流发电机	ALTERNATOR	1
2	8523742	弹簧	SPRING	1
3	42139	衬套	BUSHING	1
4	850291T3	皮带张紧器	BELT TENSIONER	1
5	8525622	衬套	BUSHING	1
6	4007180	螺丝(M10 x 45)	SCREW (M10 x 45)	1
7	852385A2	皮带轮总成	PULLEY ASSEMBLY	1
7	8M6005030	皮带轮总成	PULLEY ASSY	1
8	4010835	螺钉(M10×35)六角法兰-不锈钢	SCREW (M10 x 35) Hex Flange - Stainless Steel	1
9	8285075	皮带	BELT	1
9	828507Q5	皮带	BELT	1
10	859619T1	飞轮	FLYWHEEL	1
11	42979	螺母(M16)	NUT (M16)	1
12	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
12	33001	垫圈	WASHER	1
13	45907	黄色塞	PLUG Yellow	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	856583A4	拉线总成	CABLE ASSEMBLY	1
16	4002319	垫圈	WASHER	1
17	82130150	螺丝(M10 x 50)	SCREW (M10 x 50)	2
18	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1

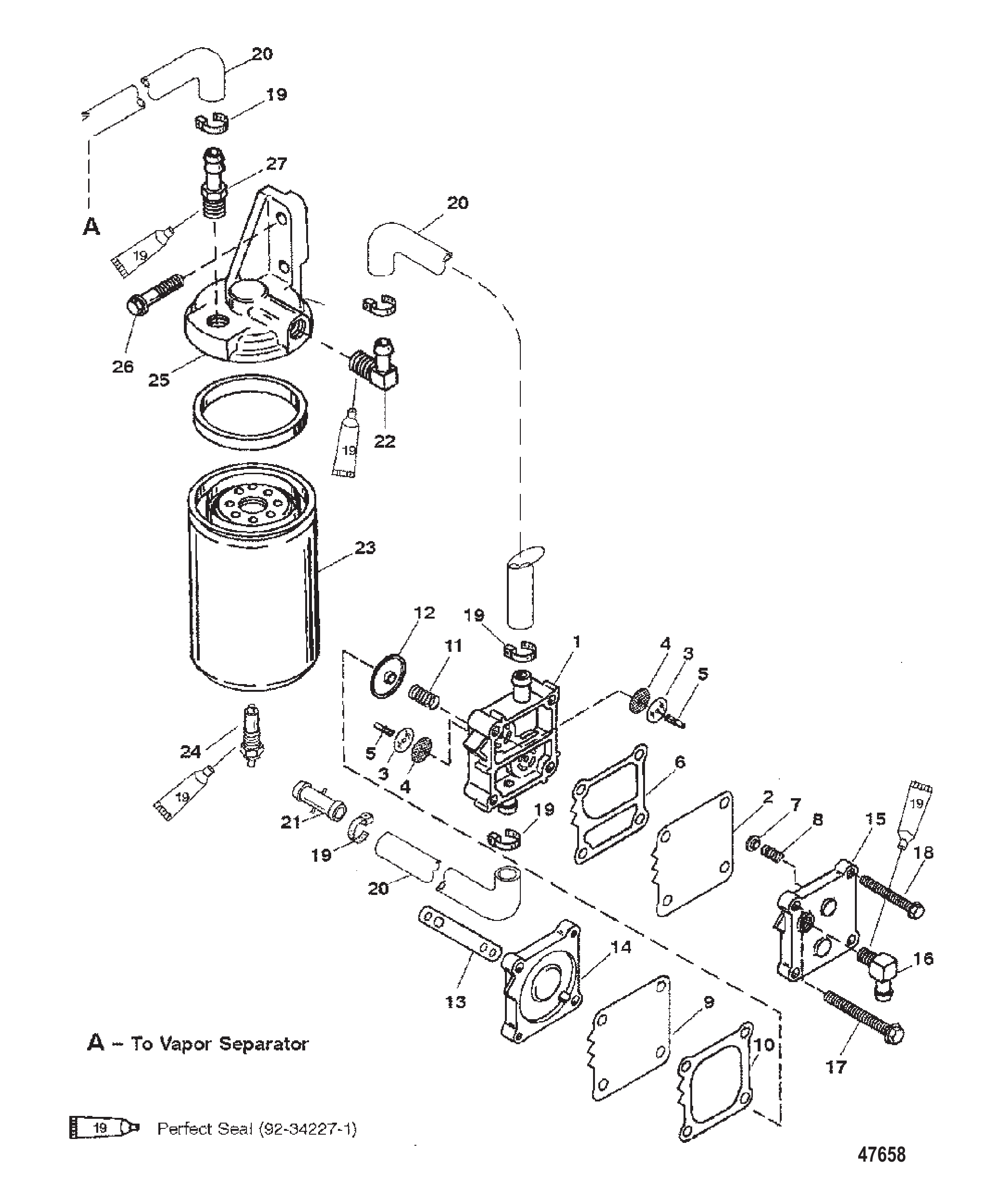

图 14燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	14360A43	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	14360A78	燃油泵套件	PUMP KIT Fuel	1
2	42990A10	膜片组件	DIAPHAGM KIT	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NSS		NOT SOLD SEPARATE CHECK VALVE	2
4	NSS		NOT SOLD SEPARATE CHECK VALVE	2
5	NSS		NOT SOLD SEPARATE RETAINER	2
6	NSS		NOT SOLD SEPARATE GASKET	1
7	NSS		NOT SOLD SEPARATE CAP	1
8	NSS		NOT SOLD SEPARATE SPRING	1
9	NSS		NOT SOLD SEPARATE DIAPHRAGM	2
10	NSS		NOT SOLD SEPARATE GASKET	1
11	NSS		NOT SOLD SEPARATE SPRING	1
12	NSS		NOT SOLD SEPARATE CAP	1
13	987691	衬垫	GASKET	1
13	8M0204705	衬垫@2	GASKET @2	1
14	144303	底座	BASE	1
15	987752	安装板	PLATE	1
16	62910	90度弯头(0.125-27)	ELBOW (.125-27) (90 DEGREES)	1
16	629101	90度弯头接头(0.125-27)	FITTING Elbow - 90 Degree (.125-27)	1
17	82130050	螺钉 (M6 x 50)	SCREW (M6 x 50) (M6 X 1)	2
18	82104540	螺钉 (M5 x 40)	SCREW (M5 x 40) (M5 X 0.8 X 40)	2
19	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	83075780	管材(28.00英寸散装)(17英寸)	TUBING (28.00 Inches Bulk) (17 IN.)	3
20	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	3
21	822769	连接器	CONNECTOR	1
22	13607	接头 (随零件#25提供)	FITTING (INCLUDED WITH REF. #25)	1
22	136071	弯头	ELBOW	1
23	18458A4	滤清器套件	FILTER KIT	1
23	18458Q4	燃油水分离滤清器	FILTER Fuel-Water Separating	1
24	828586	探头	PROBE	1
24	8M0204710	探头	PROBE	1
25	13170A3	底座	BASE	1
26	82130030	螺钉 (M6 x 30)	SCREW (M6 x 30) (M6 X 30)	2
27	89771	直型连接器(.250-18)	CONNECTOR (.250-18) (STRAIGHT)	1
27	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
-	814195A97	衬垫套件	GASKET SET	1
-	809973A97	动力头总成	POWERHEAD ASSEMBLY	1

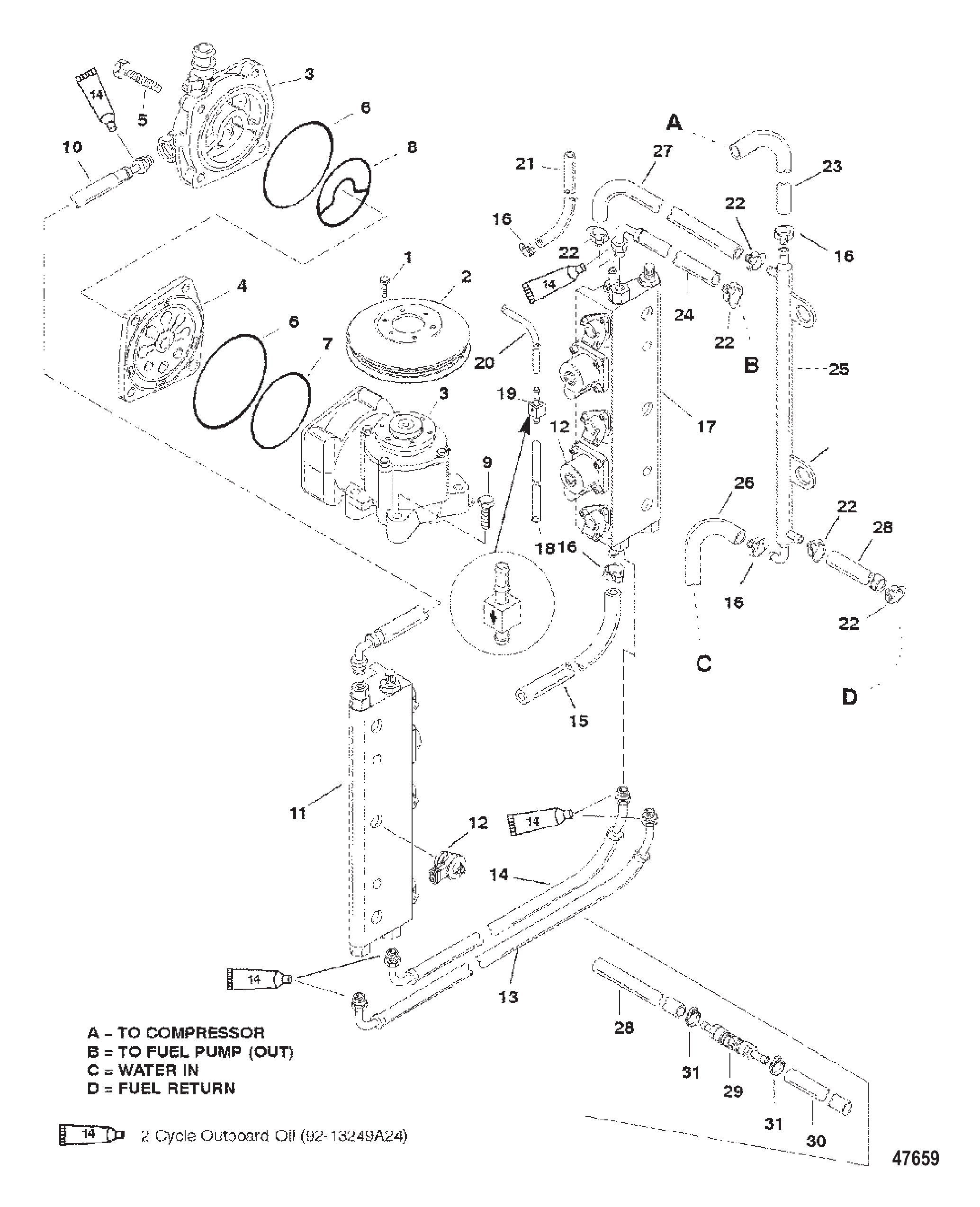

图 15燃油轨 FUEL RAILS

REF	零件编号	中文名称	英文名称	数量
1	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	3
2	828223	滑轮	PULLEY	1
3	828123A5	空气压缩机总成	COMPRESSOR ASSEMBLY Air	1
4	828293A3	簧片阀组件	REED PLATE KIT	1
5	81893435	螺钉(M8×35)	SCREW (M8 x 35) (M8 X 35)	4
5	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
6	67207	O型圈（3.489 x 0.070）	O-RING (3.489 x .070)	2
7	832804	O型圈（2.739 x 0.070）	O-RING (2.739 x .070)	1
8	828225	密封件	SEAL	1
9	81893450	螺钉(M8 x 50)	SCREW (M8 x 50)	4
10	830018A1	软管	HOSE	1
11	828126A2	燃油导轨总成	FUEL RAIL ASSEMBLY	1
11	828126T2	燃油导轨-右舷	FUEL RAIL-STBD	1
12	828812	喷油器	INJECTOR	6
12	828812T	空气喷射器	AIR INJECTOR	6
-	835083	密封套件	SEAL KIT	1
-	804875	密封套件	SEAL KIT	1
13	830020	软管	HOSE	1
14	831859	软管	HOSE	1
15	1350382	软管 (30英寸)	TUBING (30.00 Inches Bulk) (8 IN.)	1
15	1350385	管材(33英寸整卷)	TUBING (33.00 Inches Bulk)	1
16	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
16	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
17	828125A2	燃油导轨总成	FUEL RAIL ASSEMBLY	1
17	828125T2	燃油导轨-左舷	FUEL RAIL-PORT	1
18	830756109	软管 (57英寸)	HOSE (57.00 Inches Bulk) (11 IN.)	1
18	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
19	826810	止回阀	CHECK VALVE	1
20	83075780	管材(28英寸整卷)(2-1/2英寸)	TUBING (28.00 Inches Bulk) (2-1/2 IN.)	1
20	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
21	9912688	管材(36.00英寸散装)(8英寸)	TUBING (36.00 Inches Bulk) (8 IN.)	1
22	850241	卡箍	CLAMP	AR
23	834757	软管	HOSE	1
24	830019	软管	HOSE	1
25	833126	燃油冷却器	COOLER Fuel	1
26	833159	软管	HOSE	1
27	833160	成型软管	HOSE (MOLDED)	1
28	83476456	成型软管	HOSE (MOLDED)	1
28	83476463	软管 (32英寸)	TUBING (32.00 Inches Bulk)	1
27	1350382	软管 (30英寸)	TUBING (30.00 Inches Bulk) (8 IN.)	1
27	1350385	管材(33英寸整卷)	TUBING (33.00 Inches Bulk)	1
28	1350382	软管 (30英寸)	TUBING (30.00 Inches Bulk) (19 IN.)	1
28	1350385	管材(33英寸整卷)	TUBING (33.00 Inches Bulk)	1
29	851974A1	止回阀	CHECK VALVE	1
30	1350382	软管 (30英寸)	TUBING (30.00 Inches Bulk) (8 IN.)	1
30	1350385	管材(33英寸整卷)	TUBING (33.00 Inches Bulk)	1
31	13791	卡箍(15.7)	CLAMP (15.7)	2
31	8M0214911	卡箍@5	CLAMP @5	2

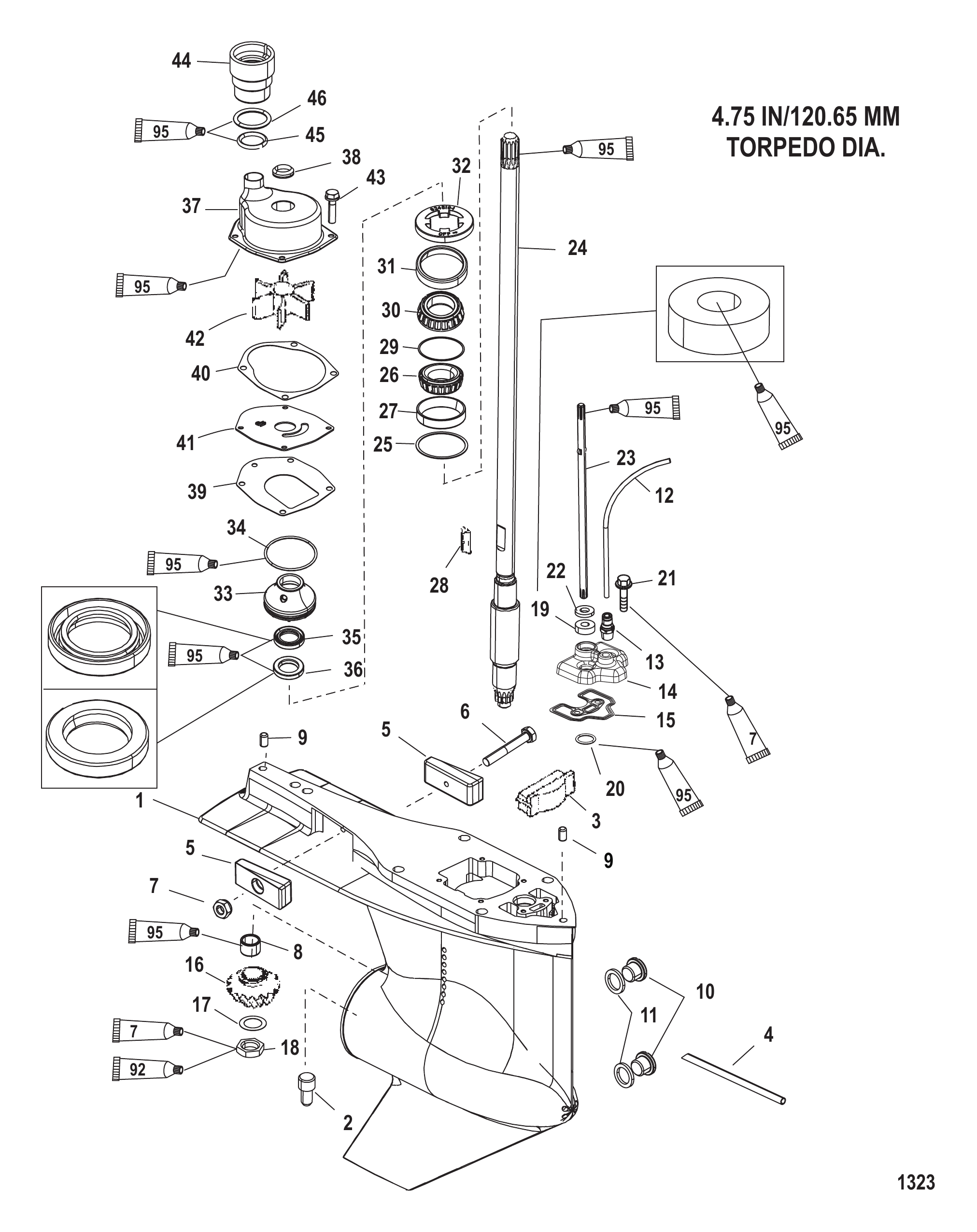

图 16齿轮箱(驱动轴)(标准/反向旋转) GEAR HOUSING (DRIVESHAFT)(STANDARD/COUNTER ROTATION)

REF	零件编号	中文名称	英文名称	数量
-	859399T13	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	8M0236231	GC组件3.0L LG	GC COMP 3.0L LG	1
-	859399T14	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	8M0236242	GC组件3.0L XL	GC COMP 3.0L XL	1
-	859399T15	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	859399T16	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
-	8M0236248	GC组件3.0L CXL	GC COMP 3.0L CXL	1
-	859399T17	齿轮箱总成(完整)(鱼雷体直径4.75英寸/120.65毫米)	GEAR HOUSING ASSEMBLY Complete (4.75 Inch/120.65 mm Torpedo Diameter)	1
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	379721	销	PIN	1
3	821526	填充块	FILLER BLOCK	1
3	821526001	填充块	FILLER BLOCK	1
4	859402	皮托管	PITOT TUBE	1
5	826134Q	阳极块	ANODE	2
6	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
10	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	2
10	79953Q04	放油螺钉套件	SCREW KIT Drain	2
11	191832	垫圈	WASHER	2
11	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
12	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
12	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
12	85944975	管材(72.00英寸散装)	TUBING (72.00 Inches Bulk)	1
13	859432	接头	FITTING	1
13	881866	接头	FITTING	1
14	858934	盖板	COVER	1
15	858935	衬垫	GASKET	1
16	NSS	不单独销售-齿轮-小齿轮	NOT SOLD SEPARATE Gear-Pinion	1
17	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
18	35921	螺母(0.625-18)	NUT (.625-18)	1
19	8164641	油封	SEAL Oil	1
19	8M0246145	油封	OIL SEAL	1
20	36318	O型圈(0.799英寸)	O-RING (.799)	1
20	8M0214927	O型圈@5	O RING @5	1
21	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
23	824145	换挡轴(下部)	SHIFT SHAFT (LOWER)	1
24	881938	驱动轴	DRIVESHAFT	1
24	881942	驱动轴	DRIVESHAFT	1
24	881943	驱动轴	DRIVESHAFT	1
25	38657A1	垫片组	SHIM ASSEMBLY	AR
25	8M0063268	垫片组	SHIM SET	AR
26	48939A2	圆锥滚子轴承	BEARING Taper Roller	1
26	8M0146553	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
27	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
28	43037	键	KEY	1
28	8M0204723	键	KEY	1
29	42637A1	垫片组	SHIM SET	AR
29	8M0063267	垫片组	SHIM SET	AR
30	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
30	8M0146566	杯/锥轴承总成	BEARING ASSEMBLY Cup/Cone	1
31	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
32	8245191	固定座	RETAINER	1
33	807929A1	托架总成	CARRIER ASSEMBLY	1
33	8M0214948	托架总成	CARRIER ASSY	1
34	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
34	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
35	66302	油封	SEAL Oil	1
35	8M0214939	油封@3	SEAL @3	1
36	66302	油封	SEAL Oil	1
36	8M0214939	油封@3	SEAL @3	1
37	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
38	816575A2	密封套件	SEAL KIT	1
39	430331	衬垫	GASKET	1
40	8172771	水泵上垫片	GASKET Water Pump, Upper	1
41	8172761	面板	FACEPLATE	1
41	8M0204709	面板	FACEPLATE	1
42	43026T2	叶轮	IMPELLER	1
43	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	4
44	832942A1	联轴器总成	COUPLING ASSEMBLY	1
45	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
45	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
46	35027	O型圈(1.046英寸)	O-RING (1.046)	1
46	8M0204654	O型圈	O-RING	1
-	817275A5	水泵修理包	REBUILD KIT Water Pump	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43026T11	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1

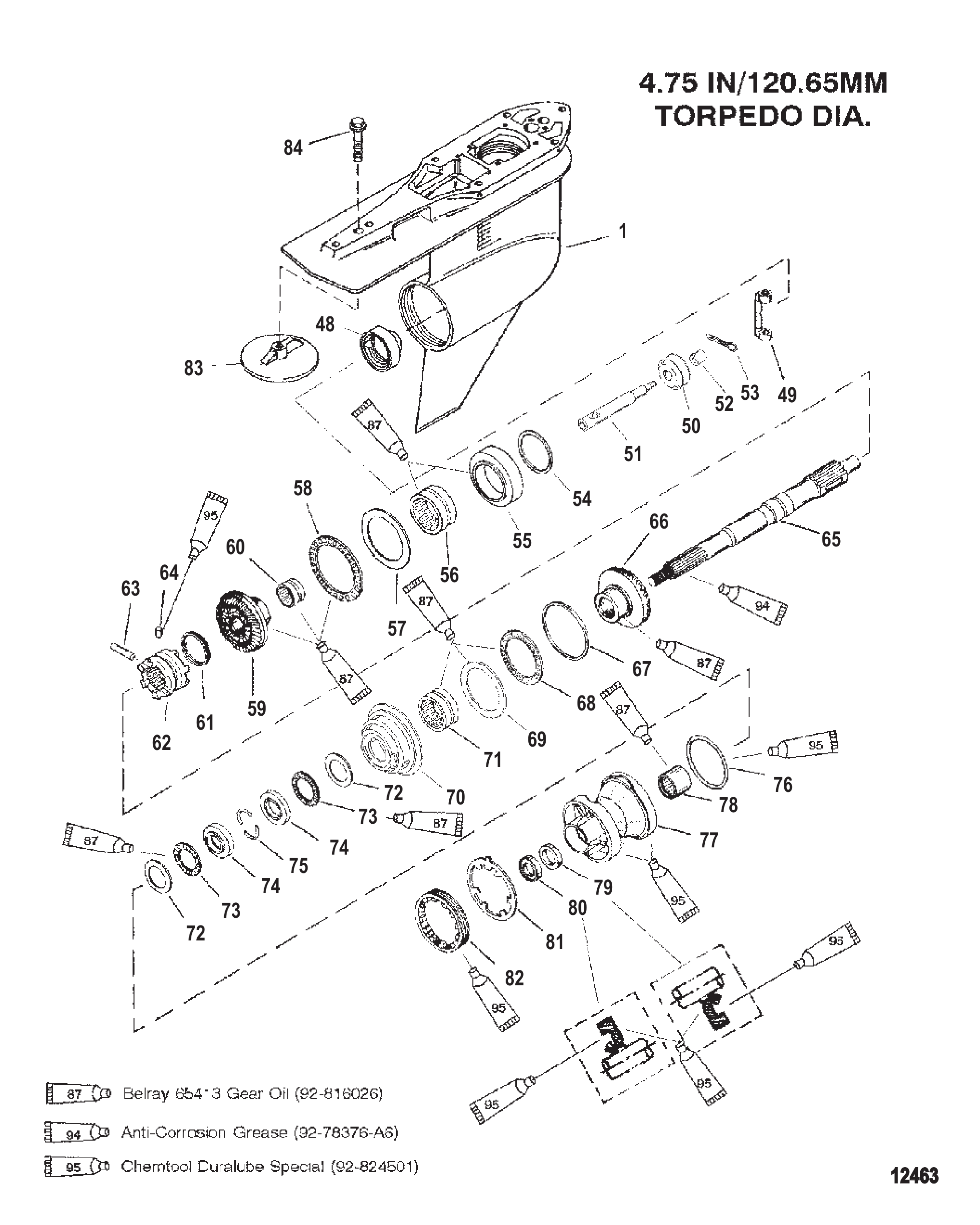

图 17齿轮箱(螺旋桨轴)(反向旋转) GEAR HOUSING (PROP SHAFT)(COUNTER ROTATION)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
48	859403	堵头	PLUG	1
49	823903	换挡曲柄	SHIFT CRANK	1
49	8M0226861	换挡曲柄	CRANK-SHIFTER	1
50	19755T7	阀芯总成	SPOOL ASSEMBLY	1
50	8M0235940	阀芯总成	SPOOL ASSY	1
51	NSS		NOT SOLD SEPARATE SPOOL	1
52	NSS		NOT SOLD SEPARATE SLEEVE	1
53	469501	开口销	COTTER PIN	1
54	44491A1	垫片组	SHIM SET	AR
54	8M0063266	垫片组	SHIM SET	AR
55	828830A2	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
56	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
57	815481	止推垫片	THRUST WASHER	1
58	815480	推力轴承	BEARING Thrust	1
59	828696T2	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
60	15844	滚柱轴承总成	BEARING ASSEMBLY Roller	1
61	30893	弹簧	SPRING	1
62	859340T	离合器	CLUTCH	1
63	30632	十字销	PIN Cross	1
63	8M0100263	十字销	PIN Cross	1
64	828356	定位销	PIN Detent	1
65	824111	螺旋桨轴	PROPELLER SHAFT	1
65	8M0140448	左螺旋桨轴	PROP SHAFT LH	1
66	828695A1	前进/小齿轮组(12/21齿)	GEAR SET Forward/Pinion (12/21)	1
67	1761514	垫片(0.206)	SPACER SHIM (.206)	AR
67	1761515	垫片(0.208)	SPACER SHIM (.208)	AR
67	1761516	垫片(0.210)	SPACER SHIM (.210)	AR
67	1761517	垫片(0.212)	SPACER SHIM (.212)	AR
67	1761518	垫片(0.214)	SPACER SHIM (.214)	AR
67	1761519	垫片(0.216)	SPACER SHIM (.216)	AR
67	1761520	垫片(0.218)	SPACER SHIM (.218)	AR
67	1761521	垫片(0.220)	SPACER SHIM (.220)	AR
67	1761522	垫片(0.222)	SPACER SHIM (.222)	AR
67	1761523	垫片(0.224)	SPACER SHIM (.224)	AR
67	1761524	垫片(0.226)	SPACER SHIM (.226)	AR
67	1761525	垫片(0.228)	SPACER SHIM (.228)	AR
67	1761526	垫片(0.230)	SPACER SHIM (.230)	AR
68	815480	推力轴承	BEARING Thrust	1
69	815481	止推垫片	THRUST WASHER	1
70	828831A3	轴承适配器总成	ADAPTER ASSEMBLY Bearing	1
71	814653T	滚针轴承总成	BEARING ASSEMBLY Needle Rollers	1
72	18448	止推垫片	THRUST WASHER	2
73	15842	推力轴承	BEARING Thrust	2
74	8182911	推力座圈	RACE Thrust	2
75	814605	定位器	KEEPER	2
76	31534	O型圈	O-RING	1
76	8M0214920	O型圈	O RING	1
77	818290T8	轴承座总成	CARRIER ASSEMBLY Bearing	1
78	30956T	滚针轴承	BEARING Needle	1
79	14077	油封(内侧)	SEAL Oil (INSIDE)	1
80	76868	油封(外侧)	SEAL (OUTSIDE)	1
80	8M0248882	油封@5	SEAL-OIL @5	1
81	18323	锁紧垫圈	TAB WASHER	1
82	79448	固定座	RETAINER	1
82	8M2011027	固定座	RETAINER	1
83	76214Q5	阳极套件	ANODE KIT	1
84	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
84	8M0204686	螺钉	SCREW	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

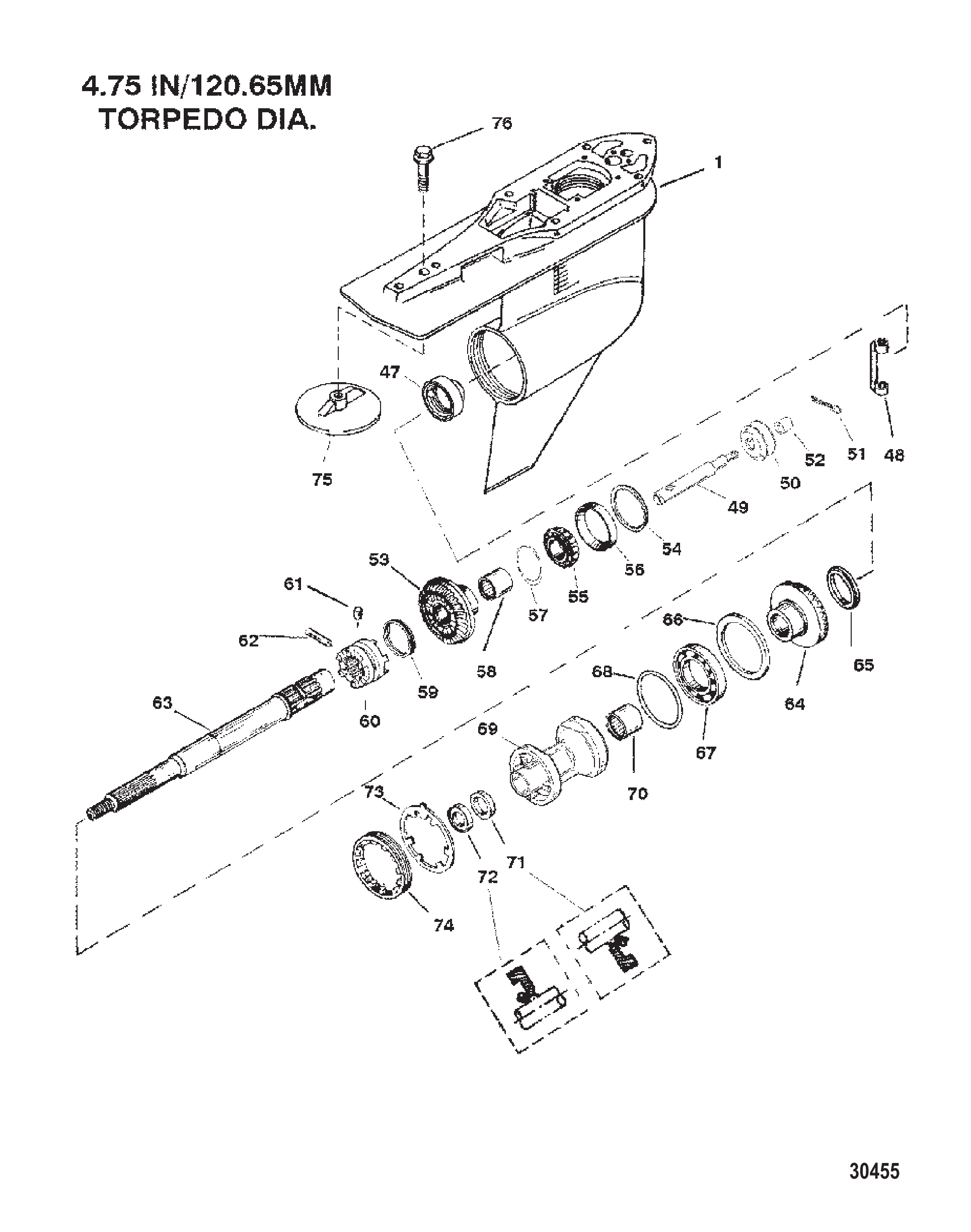

图 18齿轮箱(螺旋桨轴)(标准旋转) GEAR HOUSING (PROP SHAFT)(STANDARD ROTATION)

REF	零件编号	中文名称	英文名称	数量
1	859399T18	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
47	859403	堵头	PLUG	1
48	823903	换挡曲柄	SHIFT CRANK	1
48	8M0226861	换挡曲柄	CRANK-SHIFTER	1
49	19755T7	阀芯总成	SPOOL ASSEMBLY	1
49	8M0235940	阀芯总成	SPOOL ASSY	1
50	NSS	换挡拨叉不单独销售	NOT SOLD SEPARATE SHIFT POOL	1
51	469501	开口销	COTTER PIN	1
52	NSS		NOT SOLD SEPARATE SLEEVE	1
53	859321A3	前进/小齿轮组(12/21齿)	GEAR SET Forward/Pinion (12/21)	1
54	44491A1	垫片组	SHIM SET	AR
54	8M0063266	垫片组	SHIM SET	AR
55	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
56	NSS		NOT SOLD SEPARATE CUP	1
57	856823	挡圈	RING Retaining	1
58	30895T	滚针轴承	BEARING Needle	1
59	30893	弹簧	SPRING	1
60	859340T	离合器	CLUTCH	1
61	828356	定位销	PIN Detent	1
62	30632	十字销	PIN Cross	1
62	8M0100263	十字销	PIN Cross	1
63	824110	螺旋桨轴	PROPELLER SHAFT	1
63	8M0140440	右螺旋桨轴	PROPSHAFT RH	1
64	859322A1	倒挡齿轮(12/21齿)	GEAR Reverse (12/21)	1
65	824108	隔套	SPACER	1
66	681001	止推环	RING Thrust	1
67	88957T	滚珠轴承	BEARING Ball	1
68	31534	O型圈	O-RING	1
68	8M0214920	O型圈	O RING	1
69	818763T11	轴承座总成	CARRIER ASSEMBLY Bearing	1
70	30956T	滚针轴承	BEARING Needle	1
71	14077	油封(内侧)	SEAL Oil (INSIDE)	1
72	76868	油封(外侧)	SEAL (OUTSIDE)	1
72	8M0248882	油封@5	SEAL-OIL @5	1
73	18323	锁紧垫圈	TAB WASHER	1
74	79448	固定座	RETAINER	1
74	8M2011027	固定座	RETAINER	1
75	76214Q5	阳极套件	ANODE KIT	1
76	806327	螺钉(.437-14 x 1.750)	SCREW (.437-14 x 1.750)	1
76	8M0204686	螺钉	SCREW	1
-	816575A4	齿轮箱密封套件	SEAL KIT Gear Housing	1

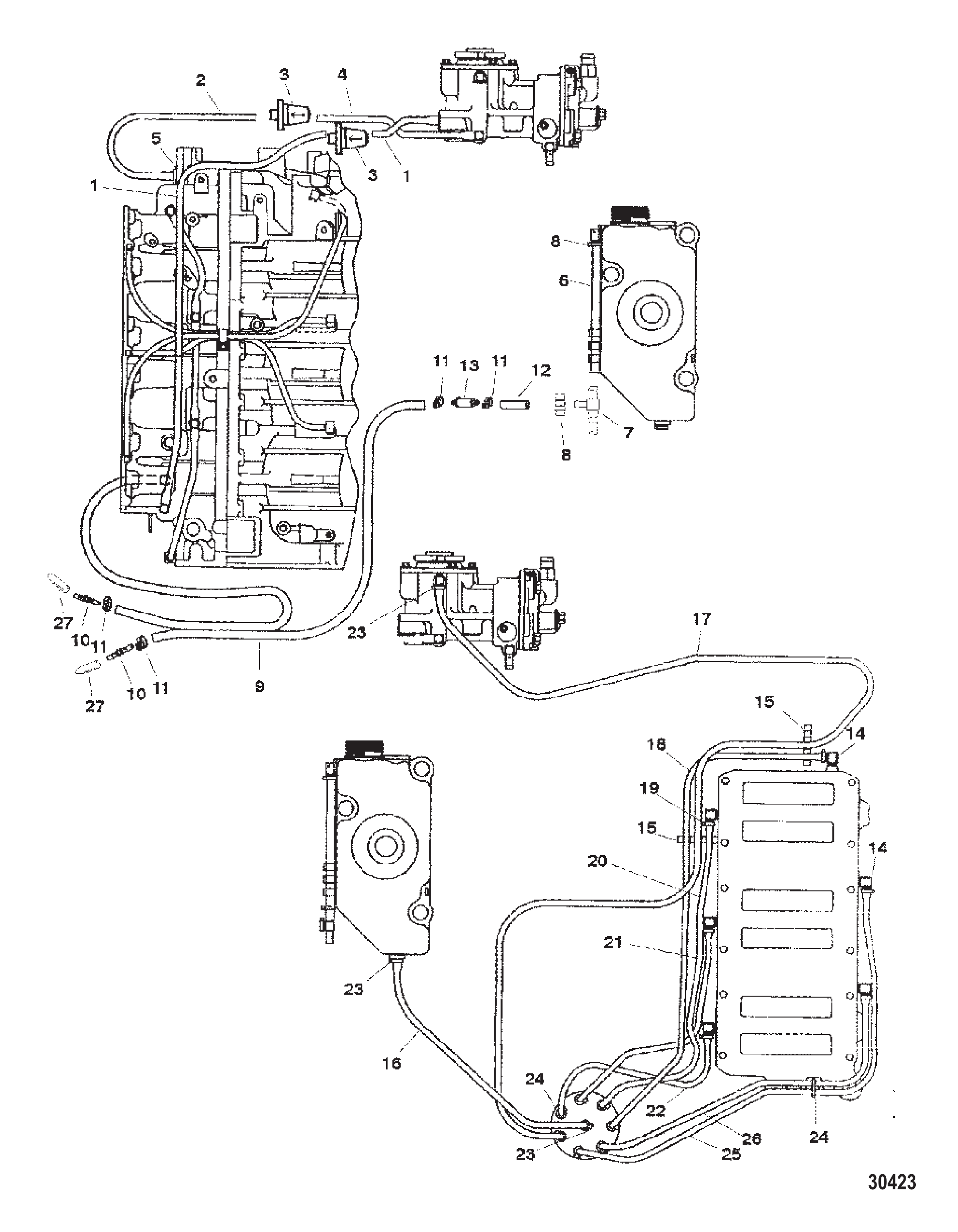

图 19润滑系统 OILING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	85606064	管材(36英寸整卷)(裁切至11.5英寸)	TUBING (36.00 Inches Bulk) Cut to 11-1/2 IN.	2
1	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	2
2	85606064	管材(36英寸整卷)(裁切至5英寸)	TUBING (36.00 Inches Bulk) Cut to 5 IN.	1
2	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
3	18206	滤清器	FILTER	2
3	8M0207786	滤清器	FILTER	2
4	85606064	管材(36英寸整卷)(裁切至9英寸)	TUBING (36.00 Inches Bulk) Cut to 9 IN.	1
4	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
5	8245021	连接器	CONNECTOR	1
6	830756109	软管(57英寸整卷)(裁切至7英寸)	HOSE (57.00 Inches Bulk) Cut to 7 IN.	1
6	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
7	424254	接头	FITTING	1
7	8M0207780	接头	FITTING	1
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
9	875289	软管	HOSE	1
10	858955	连接器	CONNECTOR	2
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
12	875283	软管(2.00英寸)	HOSE (2.00 Inches)	1
13	875284	管路过滤器	FILTER In Line	1
13	875284T01	滤清器-机油在线式	FILTER Oil - In Line	1
14	858870	止回阀	CHECK VALVE	6
15	859230	固定座	RETAINER	2
15	859230T	固定座	RETAINER	2
16	82381455	管材(25英寸整卷)(裁切至22英寸)	TUBING (25.00 Inches Bulk) Cut to 22 IN.	1
17	85583463	管材(33英寸整卷)(裁切至33英寸)	TUBING (33.00 Inches Bulk) Cut to 33 Inches	1
17	85583464	管材 (34.00英寸整卷)	TUBING (34.00 Inches Bulk)	1
18	85606064	管材(36英寸整卷)(裁切至19.5英寸)	TUBING (36.00 Inches Bulk) Cut to 19-1/2 IN.	1
18	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
19	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	6
20	85606064	管材(36英寸整卷)(裁切至11.5英寸)	TUBING (36.00 Inches Bulk) Cut to 11-1/2 IN.	1
20	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
21	85606064	管材(36英寸整卷)(裁切至6英寸)	TUBING (36.00 Inches Bulk) Cut to 6 IN.	1
21	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
22	85606064	管材(36英寸整卷)(裁切至4英寸)	TUBING (36.00 Inches Bulk) Cut to 4 IN.	1
22	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
23	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
24	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	13
25	85606064	管材（36英寸整卷）裁切至20-1/2英寸	TUBING (36.00 Inches Bulk) Cut to 20-1/2 IN.	1
25	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
26	85606064	管材（36英寸整卷）裁切至15-1/2英寸	TUBING (36.00 Inches Bulk) Cut to 15-1/2 IN.	1
26	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
27	NSS		NOT SOLD SEPARATE PLUG	2
-	877869A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198R01	PH 200 DFI -RM	PH 200 DFI -RM	1

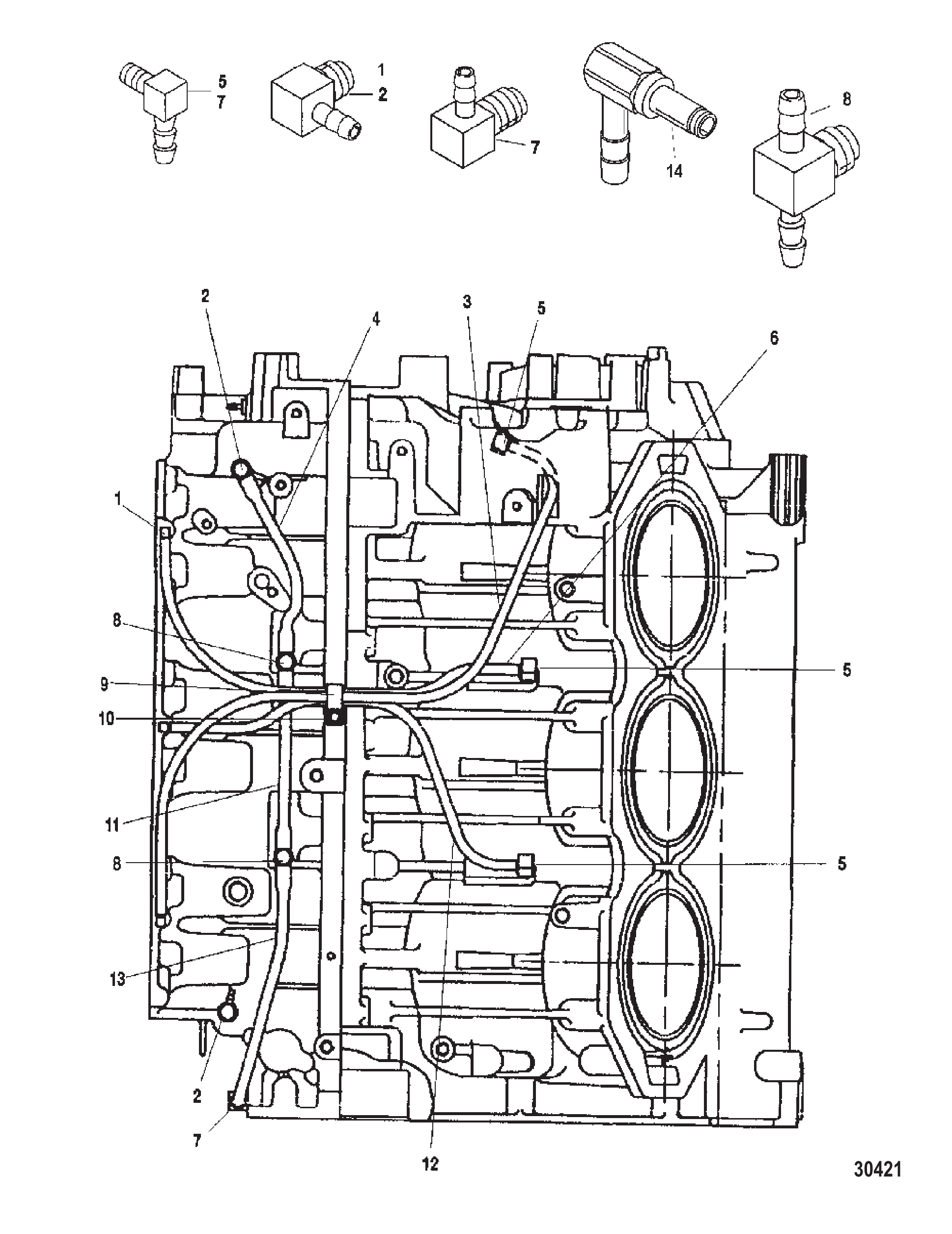

图 20左舷中央主润滑系统 PORT CENTER MAIN OILING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	887801	弯头配件90度(.0625-27)	FITTING Elbow 90 Degree (.0625-27)	3
2	887801	弯头配件90度(.0625-27)	FITTING Elbow 90 Degree (.0625-27)	2
3	85606064	管材（36英寸整卷）裁切至20-1/2英寸	TUBING (36.00 Inches Bulk) Cut to 20-1/2 IN.	1
3	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
4	85606064	管材(36英寸整卷)(裁切至5英寸)	TUBING (36.00 Inches Bulk) Cut to 5 IN.	1
4	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
5	8592352	止回阀90度(.0625-27)	CHECK VALVE 90 Degree (.0625-27)	3
6	85606064	管材（36英寸整卷）裁切至13英寸	TUBING (36.00 Inches Bulk) Cut to 13 IN.	1
6	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
7	8282182	止回阀	CHECK VALVE	1
8	8582362	止回阀	CHECK VALVE	2
9	23567	卡扣	CLIP	1
10	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
11	85606064	管材（36英寸整卷）裁切至4-3/4英寸	TUBING (36.00 Inches Bulk) Cut to 4-3/4 IN.	1
11	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
12	85606064	管材（36英寸整卷）裁切至11英寸	TUBING (36.00 Inches Bulk) Cut to 11 IN.	1
12	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
13	85606064	管材(36英寸整卷)(裁切至9英寸)	TUBING (36.00 Inches Bulk) Cut to 9 IN.	1
13	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
14	151333	接头	FITTING	3
-	877869A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198R01	PH 200 DFI -RM	PH 200 DFI -RM	1

图 21动力升降组件 8M0231193 Power Trim Components 8M0231193

REF	零件编号	中文名称	英文名称	数量
-	8M0231193	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0225363	电机套件	MOTOR KIT	1
2	8M0225369	阀套件	VALVE KIT	1
3	8M0225371	手动释放套件	MANUAL RELEASE KIT	1
4	8M0245633	倾斜油缸套件	TILT CYLINDER KIT	1
5	8M0225370	枢轴销套件	PIVOT PIN KIT	1
6	8M0244575	减震杆套件	SHOCK ROD KIT	1
7	8M0244425	销杆眼套件	PIN ROD EYE KIT	1
8	8M0232231	螺钉螺母套件	SCREW NUT KIT	1
9	8M0225373	记忆活塞套件	MEMORY PISTON KIT	1
10	8M0225368	储液罐套件	RESERVOIR KIT	1
11	8M0174135	储液罐塞总成	PLUG RESERVOIR ASSEMBLY	1
12	8M0237525	泵套件	PUMP KIT	1
13	8M0225367	升降杆套件	TRIM ROD KIT	1
14	8M0242846	升降杆套件	TRIM ROD KIT	1
15	8M0225372	重建套件	REBUILD KIT	1

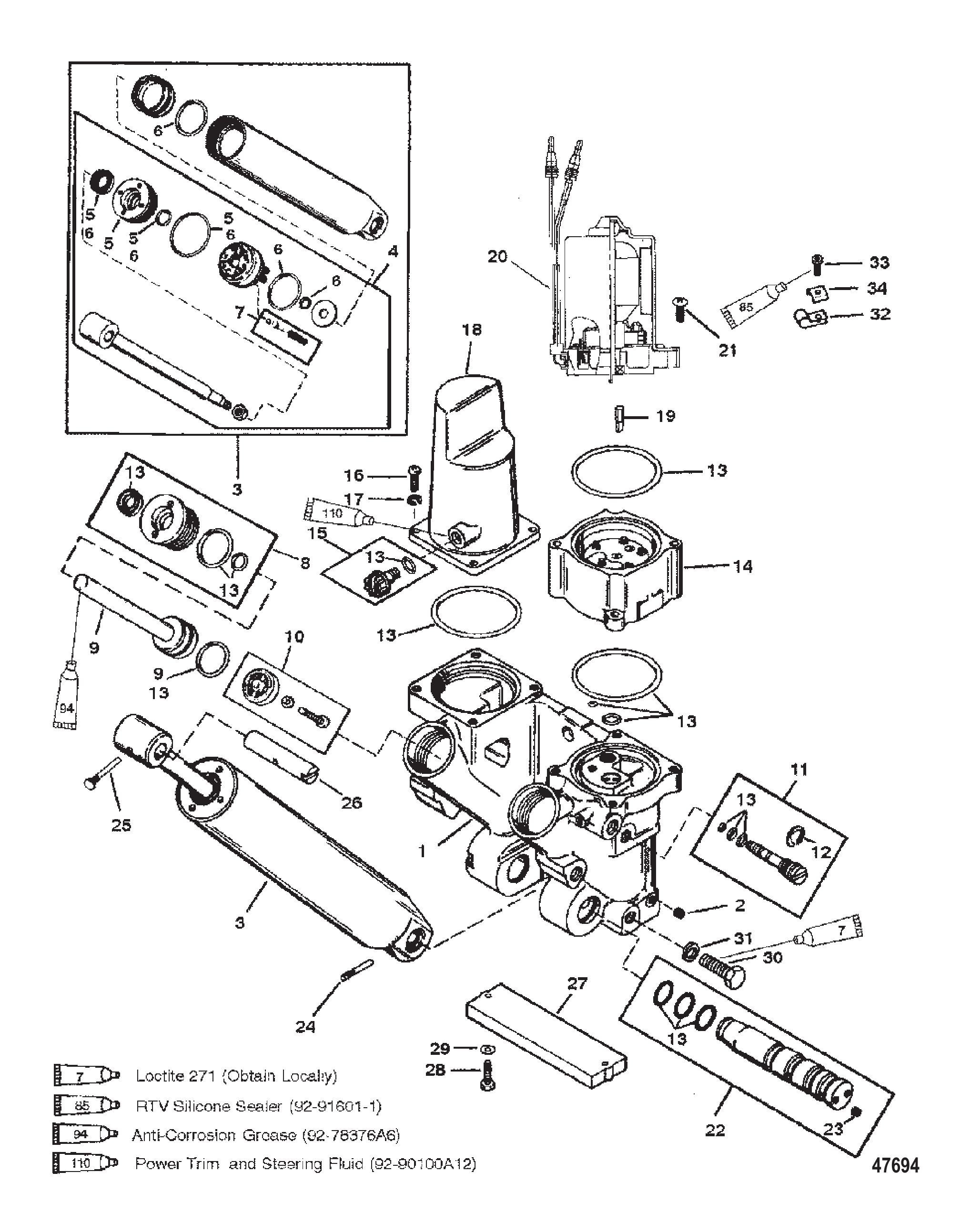

图 22动力升降组件（金属马达壳体） POWER TRIM COMPONENTS Metal Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	826729A2	升降倾斜总成	TRIM AND TILT ASSEMBLY	1
-	855998A11	动力调整套件	POWER TRIM KIT	1
1	811604F	歧管总成	MANIFOLD ASSEMBLY	1
2	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	9
3	823552F	气缸总成	CYLINDER ASSEMBLY	1
3	880952A03	ORD 8M0078330	ORD 8M0078330	1
4	823553	配平活塞杆套件	ROD KIT Trim Piston	1
4	823553T	升降活塞杆	ROD Trim Piston	1
5	811606	导向套件	GUIDE KIT	1
5	878239A02	倾斜缸端盖套件	END CAP KIT Tilt Cylinder	1
6	811607A1	维修套件	REPAIR KIT	1
7	811610A1	止回阀套件	CHECK VALVE KIT	1
7	823553T	升降活塞杆	ROD Trim Piston	1
8	99638A1	导向器总成	GUIDE ASSEMBLY	2
8	8M0021648	端盖总成	END CAP ASSEMBLY	2
9	43397A6	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878413A1	活塞总成	PISTON ASSEMBLY	1
9	43398A3	动力升降倾斜装置活塞/杆总成	PISTON/ROD ASSEMBLY Power Trim	1
9	878414T01	活塞总成	PISTON ASSEMBLY	1
10	12184A1	升降过滤器总成	TRIM FILTER ASSEMBLY	1
11	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
11	893929A01	安全阀套件	VALVE KIT Relief	1
12	812844	E型卡环	E RING	1
12	815949001	E形环	E-RING	1
13	811612A2	O型圈套件	O-RING KIT	1
13	811612A3	O型圈套件	O-RING KIT	1
14	811617F	泵	PUMP	1
14	811617T1	泵	PUMP	1
15	811613	塞子总成	PLUG ASSEMBLY	1
16	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
17	43450	垫圈	WASHER	4
17	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
18	811611	盖板	COVER	1
19	828710	驱动接头	DRIVE JOINT	1
20	828708	电机总成	MOTOR ASSEMBLY	1
20	878265A4	配平电机	TRIM MOTOR	1
21	828709	螺钉	SCREW	2
21	881768A1	螺钉/垫圈套件	SCREW/WASHER KIT	2
21	811616	螺钉	SCREW	2
22	811614	轴总成	SHAFT ASSEMBLY	1
22	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
23	56800	管塞 (.0625-27)	PLUG Pipe (.0625-27)	2
24	44431	槽销	PIN Groove	1
24	878267	销	PIN	1
25	821539	三叶销	PIN Trilobe	1
26	996251	轴	SHAFT	1
26	99625002	轴	SHAFT	1
27	818298A1	阳极套件	ANODE KIT	1
27	818298Q1	阳极套件	ANODE KIT	1
28	4000330	螺钉 (M6 x 25)	SCREW (M6 x 25) (M6 X 1 X 25)	2
28	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
29	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
29	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
30	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30) (M10 X 1.5 X 30)	6
31	4002319	垫圈	WASHER	6
32	26550	卡箍	CLAMP	2
33	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440) (10-16 X .44)	2
34	69205	C形垫圈	C WASHER	2
34	8M0084613	C形垫圈	C-WASHER	2

图 23动力升降组件（塑料马达壳体） Power Trim Components Plastic Motor Housing

REF	零件编号	中文名称	英文名称	数量
-	8M0168222	动力升降总成	POWER TRIM ASSEMBLY	1
1	8M0142591	电机套件	MOTOR KIT	1
2	82494830	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	8M0090403	驱动联轴器	COUPLING Drive	1
5	8M0142996	压力检查套件	PO CHECK KIT	1
6	8M0060141	手动释放套件	MANUAL RELEASE KIT	1
7	8M0142997	倾斜轴套件	TILT SHAFT KIT	1
8	878267	销	PIN	1
9	8M0142998	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
9	8M0168220	倾斜油缸总成	TILT CYLINDER ASSEMBLY	1
10	8M0142999	倾斜油缸O型圈套件	O RING KIT TILT CYLINDER	1
11	8M0143000	记忆活塞套件	MEMORY PISTON KIT	1
12	8M0142592	升降杆套件左舷	TRIM ROD KIT Port	1
13	8M0143001	活塞总成	PISTON ASSEMBLY	1
14	8M0143003	端盖总成	END CAP ASSEMBLY	1
15	878264A1	储液罐套件	RESERVOIR KIT	1
16	811613	塞子总成	PLUG ASSEMBLY	1
17	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	4
18	4002315	垫圈(6.60x12.5x1.5mm-不锈钢)	WASHER (6.60 X 12.5 X 1.5 mm -SS)	4
19	8M0143004	泵套件	PUMP KIT	1
20	8M0148385	动力升降倾斜装置维修包	REPAIR KIT Power Trim	1
21	858771	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
22	4002319	垫圈	WASHER	6
23	8M0094889	销	PIN	1
23	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
24	8M0143005	减震杆套件	SHOCK ROD KIT	1
24	8M0168219	减震杆套件	SHOCK ROD KIT	1

图 24服务/支持材料 SERVICE/SUPPORT MATERIAL

零件编号	中文名称	英文名称	数量
80348501	200/225 DFI (3.0L)零件手册	PARTS MANUAL 200/225 DFI (3.0L)	1
10201020	用户手册	OWNERS MANUAL	1
10201023	用户指南	OWNERS GUIDE	1
859769R1	维修手册	SERVICE MANUAL	1
859769R03	维修手册	SERVICE MANUAL	1
855405A00	贴花套件	DECAL SET	1
8M0065126	ORD 8M0099561	ORD 8M0099561	1
855408A00	贴花套件	DECAL SET	1
8M0099562	水星贴纸套装	DECAL SET-MERCURY	1
855409A01	贴花套件	DECAL SET	1
855409A03	贴花套件	DECAL SET	1
855410A00	贴花套件	DECAL SET	1
8M0099561	水星贴纸套装	DECAL SET-MERCURY	1
855412A00	贴花套件	DECAL SET	1
8M0099562	水星贴纸套装	DECAL SET-MERCURY	1
855413A01	贴花套件	DECAL SET	1
855413A03	贴花套件	DECAL SET	1
802641A98	贴花套件	DECAL SET	1
855405A00	贴花套件	DECAL SET	1
8M0065126	ORD 8M0099561	ORD 8M0099561	1
802642A98	贴花套件	DECAL SET	1
855410A00	贴花套件	DECAL SET	1
8M0099561	水星贴纸套装	DECAL SET-MERCURY	1
804658A01	EPA标签信息贴花	DECAL EPA Label Information	1
804658A02	EPA标签信息贴花	DECAL EPA Label Information	1

图 25电磁阀板 SOLENOID PLATE

REF	零件编号	中文名称	英文名称	数量
1	858366T2	安装板	PLATE	1
2	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
3	822179	护孔环	GROMMET	2
4	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	5
5	818968	衬套	BUSHING	2
5	8M0214955	衬套	BUSHING	2
6	828151A1	继电器总成	RELAY ASSEMBLY	3
6	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
7	NSS		NOT SOLD SEPARATE DECAL	3
8	828102	支架	BRACKET	3
8	8M0207771	安装支架	BRACKET Mounting	3
9	818968	衬套	BUSHING	3
9	8M0214955	衬套	BUSHING	3
10	818967	护孔环	GROMMET	3
10	8M0207785	护孔环	GROMMET	3
11	878082T4	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
12	83296920	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
12	832969T20	迷你保险丝-黄色-20安	FUSE Mini - Yellow - 20 Ampere	4
12	83296915	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
12	832969T15	迷你保险丝-蓝色-15安培	FUSE Mini - Blue - 15 Ampere	1
13	858754	保险丝盖	COVER Fuse	1
14	858781A2	线束总成(直喷喷油器)	HARNESS ASSEMBLY (DIRECT INJECTOR)	1
14	879346A49	线束维修套件	HARNESS REPAIR KIT	1
15	858780A2	线束总成(燃油喷射器)	HARNESS ASSEMBLY (FUEL INJECTOR)	1
15	879346A50	线束维修套件	HARNESS REPAIR KIT	1
16	858780A2	线束总成(节气门位置传感器)	HARNESS ASSEMBLY (TPS)	1
16	879346A50	线束维修套件	HARNESS REPAIR KIT	1
-	879964A2	曲轴位置编码器线束总成	HARNESS ASSEMBLY Encoder Crank Position Sensor	1
-	881262A2	线束总成(交流发电机)	HARNESS ASSEMBLY Alternator Alternator	1
17	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	3
18	819514T16	升降线束总成	HARNESS ASSEMBLY Trim	1
19	8500671	红色绝缘护套	BOOT Insulator - Red	1
20	882829A1	启动机电缆总成	CABLE ASSEMBLY Starter	1
21	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
21	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
22	813938	盖形螺母(#10-32)	CAP NUT (#10-32)	1
23	68292	螺母(.312-18)	NUT (.312-18)	2
23	8M0204668	螺母(.312-18)	NUT (.312-18)	2
24	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
25	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
26	858755	卡箍(1.00)	CLIP (1.00)	1
27	828991	卡扣	CLIP	1
27	828991T	卡扣	CLIP	1
28	859610A70	发动机控制模块ECM	ECM Engine Control Module	1
28	8M0086582	电控单元	ECU	1
28	859610A71	发动机控制模块ECM	ECM Engine Control Module	1
28	8M0086583	电控单元	ECU	1
28	859610A72	发动机控制模块ECM	ECM Engine Control Module	1
28	8M0086582	电控单元	ECU	1
28	859610A73	发动机控制模块ECM	ECM Engine Control Module	1
28	8M0086583	电控单元	ECU	1
29	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
30	856954	衬套	BUSHING	3
31	834985	护孔环	GROMMET	3
31	8M0190980	护孔环	GROMMET	3
32	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	3
33	8590881	卡扣	CLIP	1
34	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	5
35	881879A6	传感器(0-100 PSI)	SENSOR (0 - 100 PSI)	1
35	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
36	859431	接头	FITTING	1
36	8M0207782	直通接头	FITTING Straight	1
37	883066	夹子 (.865)	CLIP (.865)	1
37	858954	卡箍(0.625英寸)	CLIP (.625)	1
38	859313	支架	BRACKET	1
39	818967	护孔环	GROMMET	1
39	8M0207785	护孔环	GROMMET	1
40	818968	衬套	BUSHING	1
40	8M0214955	衬套	BUSHING	1
41	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
42	859376	卡扣	CLIP	1
43	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
44	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
45	81893420	螺钉(M8 x 20)	SCREW (M8 x 20)	1
46	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
47	858953	支架	BRACKET	1
48	881065A1	6针插头连接器	CONNECTOR 6 Pin Plug	1
49	13541	公插头	PLUG Male	1
50	832948A1	2针公头连接器总成	CONNECTOR ASSEMBLY 2 POS Male	1
51	880771T1	电缆总成(24.00英寸)红色	CABLE ASSEMBLY (24.00 Inches) Red	1
52	8500673	黄色绝缘护套	BOOT Insulator - Yellow	1
-	13540	母头护帽	CAP Female	2

图 26速度计传感器 SPEEDOMETER PICKUP

REF	零件编号	中文名称	英文名称	数量
1	881879A6	传感器(0-100 PSI)	SENSOR (0 - 100 PSI)	1
1	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
2	859431	接头	FITTING	1
2	8M0207782	直通接头	FITTING Straight	1
3	883066	夹子 (.865)	CLIP (.865)	1
4	859313	支架	BRACKET	1
5	818967	护孔环	GROMMET	1
5	8M0207785	护孔环	GROMMET	1
6	818968	衬套	BUSHING	1
6	8M0214955	衬套	BUSHING	1
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	859448	接头	FITTING	1
8	859448T	接头	FITTING	1
9	821555	护孔环	GROMMET	1
9	8M0153609	护孔环	GROMMET	1
10	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
11	85944975	管材（72英寸整卷）（裁切至46英寸）	TUBING (72.00 Inches Bulk) (Cut to 46 Inches)	1

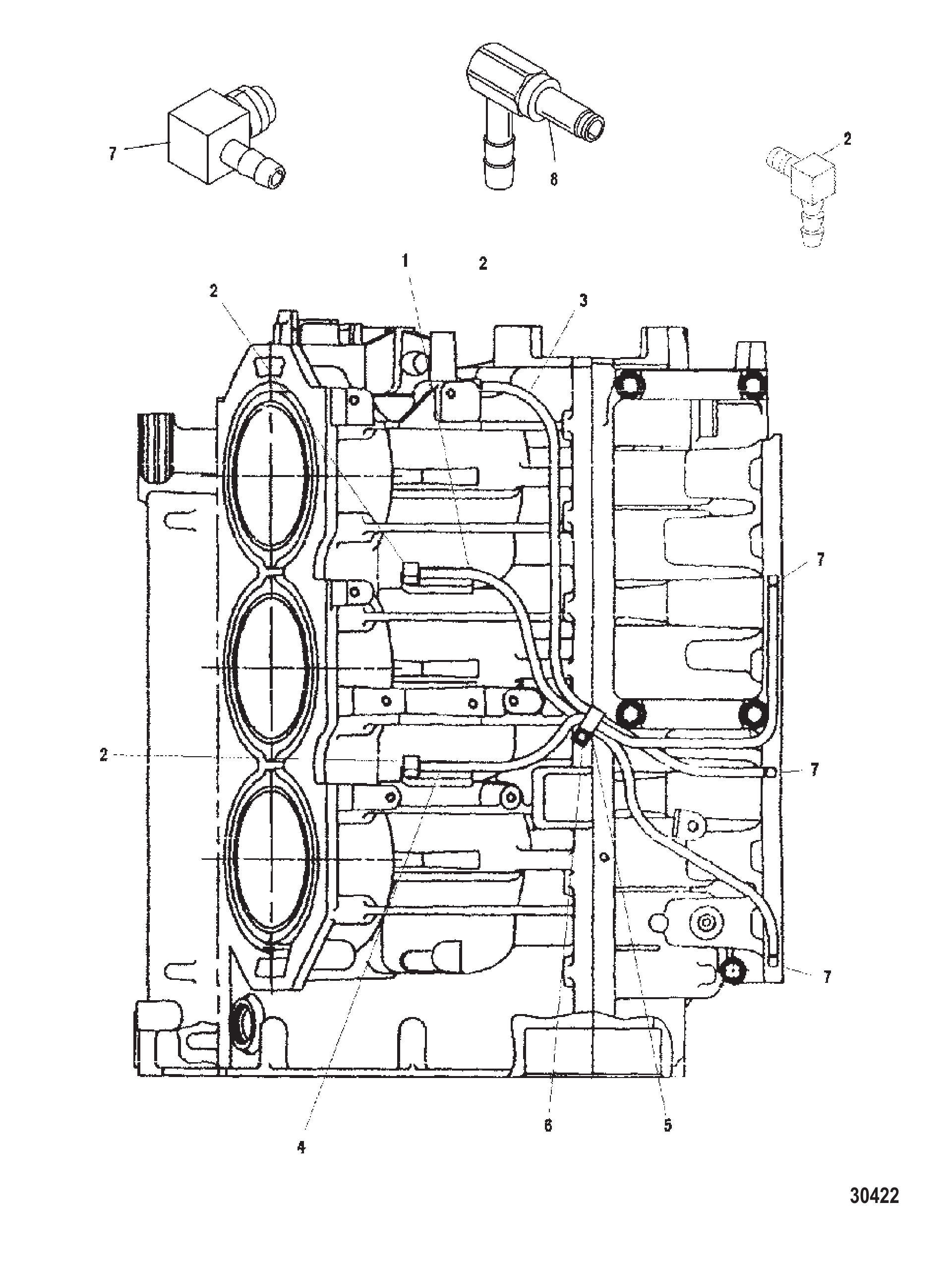

图 27右舷中央主润滑系统 STARBOARD CENTER MAIN OILING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	85606064	管材（36英寸整卷）裁切至15-1/2英寸	TUBING (36.00 Inches Bulk) Cut to 15-1/2 IN.	1
1	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
2	8592352	止回阀90度(.0625-27)	CHECK VALVE 90 Degree (.0625-27)	3
3	85606064	管材（36英寸整卷）裁切至16-1/2英寸	TUBING (36.00 Inches Bulk) Cut to 16-1/2 IN.	1
3	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
4	85606064	管材（36英寸整卷）裁切至15英寸	TUBING (36.00 Inches Bulk) Cut to 15 IN.	1
4	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
5	23567	卡扣	CLIP	1
6	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
7	887801	弯头配件90度(.0625-27)	FITTING Elbow 90 Degree (.0625-27)	3
8	151333	接头	FITTING	3
-	877869A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198R01	PH 200 DFI -RM	PH 200 DFI -RM	1

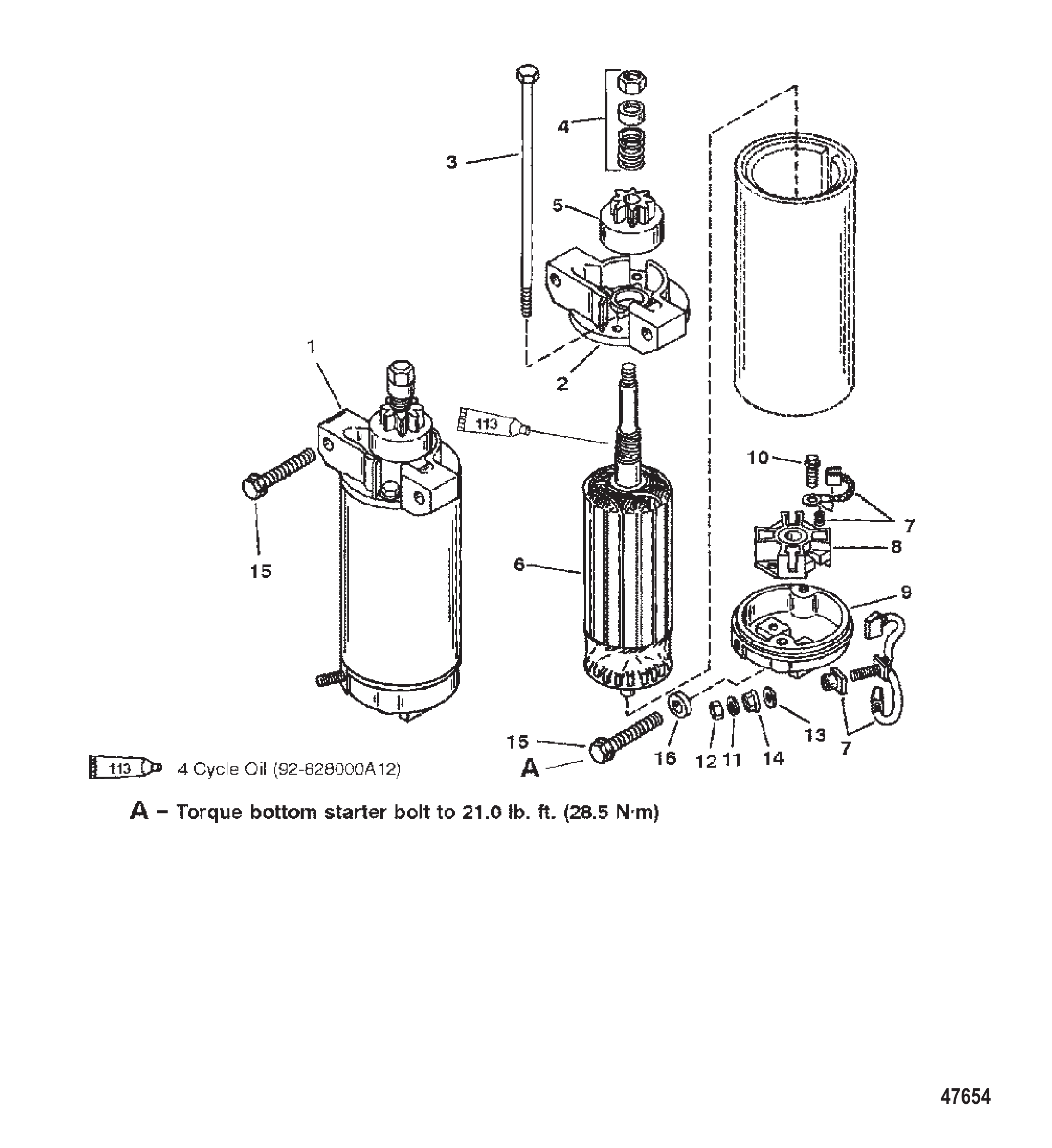

图 28启动马达 STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	833153	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	898265008	启动马达	STARTER MOTOR	1
2	823639	驱动端盖	DRIVE CAP	1
2	8236392	驱动端盖	DRIVE CAP	1
3	8236411	贯穿螺栓	THRU BOLT	2
4	8236401	驱动套件	DRIVE KIT	1
5	86177	小齿轮	PINION	1
5	898265015	小齿轮	PINION	1
6	8236381	电枢	ARMATURE	1
7	753841	电刷/弹簧套件	BRUSH/SPRING KIT	1
7	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	61787	支架	HOLDER	1
8	898265014	电刷支架	HOLDER-BRUSH	1
9	8119011	换向器端盖	CAP Commutator	1
10	F15158	螺钉	SCREW	2
11	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
12	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass (1/4-20)	2
13	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
14	20890	螺母（1/4-20）	NUT (.250-20) (1/4-20)	1
15	81893450	螺钉 (M8 X 50)	SCREW (M8 x 50) (M8 X 40)	3
16	824921	隔套	SPACER	1

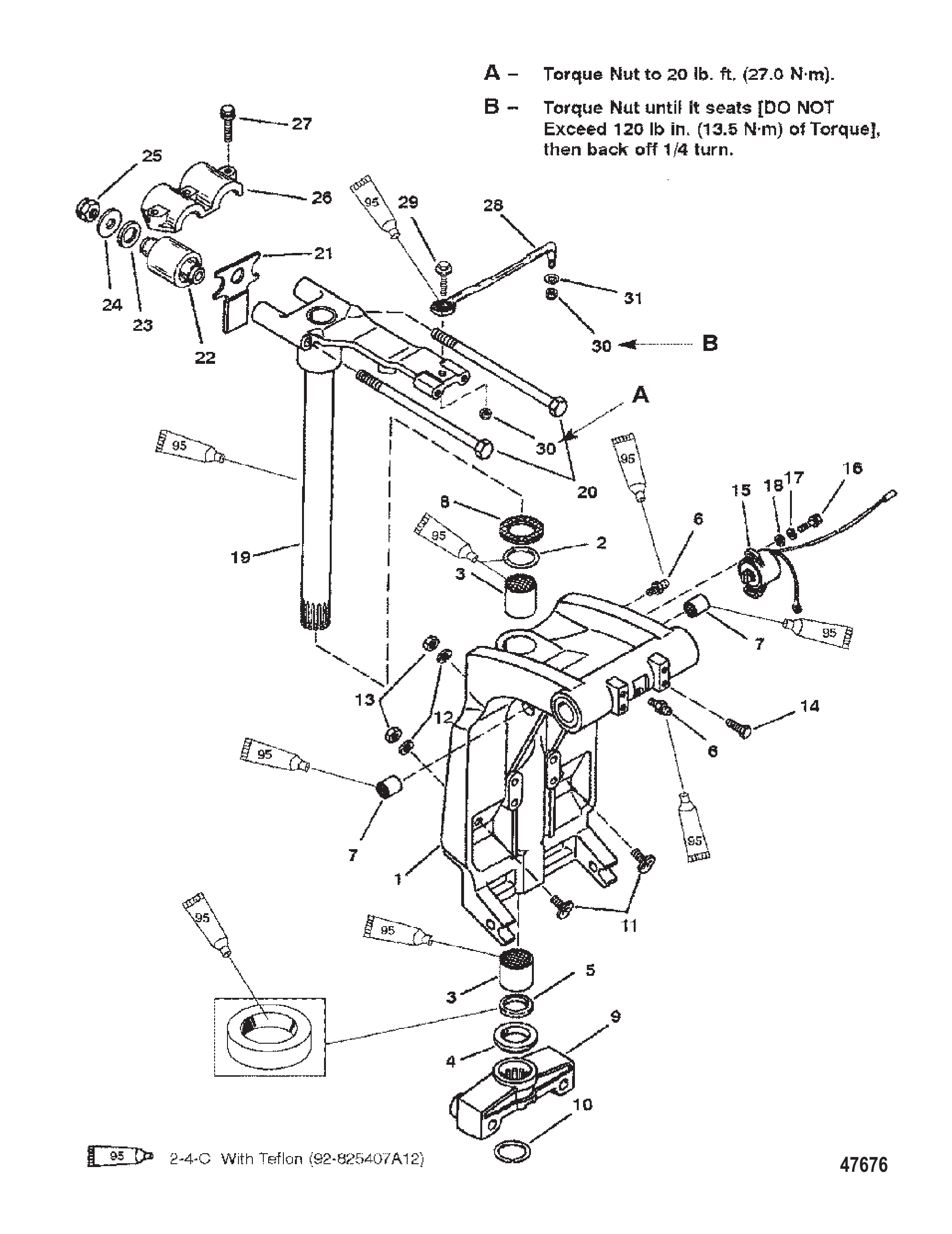

图 29旋转支架与转向臂 SWIVEL BRACKET AND STEERING ARM

REF	零件编号	中文名称	英文名称	数量
1	8710A20	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0102865	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8710A21	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
1	8710A23	旋转支架	SWIVEL BRACKET	1
2	33504	O型圈	O-RING	1
2	8M0214926	O型圈 @10	O RING @10	1
3	818764	衬套	BUSHING	2
4	816039	隔套	SPACER	1
5	87735	油封(下)	SEAL Oil (LOWER)	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	816432	止推垫片	THRUST WASHER	1
9	814084F1	下轭架	YOKE Bottom	1
9	8M0219200	黑色下轭架	YOKE-BOTTOM-BLACK	1
9	814084F2	下轭架	YOKE Bottom	1
9	826364F1	下轭架	YOKE Bottom	1
9	826364T	下轭架	YOKE Bottom	1
9	826364F2	下轭架	YOKE Bottom	1
9	826364F3	下轭架	YOKE Bottom	1
10	67684	挡圈	RING Retaining	1
11	996301	冲击板	STRIKER PLATE	2
11	8M0045383	冲击板	STRIKER PLATE	2
12	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
13	46335	螺母 (.375-24)	NUT (.375-24)	2
14	64014	螺钉 (.250-28 x .500)	SCREW (.250-28 x .500) (1/4-28)	2
15	821180A6	调整传感器总成	SENDER ASSEMBLY Trim	1
15	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
16	56682	螺钉 (#10-24 x .750)	SCREW (#10-24 x .750) (10-24 X 3/4 IN.)	2
16	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
17	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
18	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
19	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	67706A56	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
19	826432A3	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	826432A2	转向臂旋转销总成-不锈钢	SWIVEL PIN ASSEMBLY Steering Arm - Stainless Steel	1
19	826432A6	旋转销总成	SWIVEL PIN ASSEMBLY	1
19	8M0132731	旋转销总成	SWIVEL PIN ASSY	1
20	816386	螺钉 (M12 X 190)	SCREW (M12 x 190) (M12 X 1.75 X 190)	2
20	8M0141069	螺钉	SCREW	2
21	824998	缓冲垫	BUMPER	1
21	824998001	缓冲垫	BUMPER	1
22	8163851	上部支架	MOUNT Upper	2
23	815437	垫圈	WASHER	2
23	8154371	垫圈	WASHER	2
24	815436	垫圈	WASHER	2
25	90099	螺母(M12)	NUT (M12)	2
25	896963	螺母(M12)	NUT (M12)	2
26	813769	卡箍	CLAMP	1
26	8M0036783	卡箍	CLAMP	1
27	81893435	螺钉(M8×35)	SCREW (M8 x 35) (M8 X 35)	3
27	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	3
28	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
28	92876A12	连杆总成	LINK ROD ASSEMBLY	1
29	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	1
29	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
30	34863	螺母 (.375-24)	NUT (.375-24) (.375-24)	2
30	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
31	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2

图 30节气门联动装置 THROTTLE LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	8252681	节气门控制杆	LEVER Throttle Control	1
1	8M0040987	杠杆	LEVER	1
2	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
2	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
3	36042	垫圈	WASHER	1
4	821113	衬套	BUSHING	1
5	40124	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
7	42942	盖帽	CAP	2
8	42927	嵌件	INSERT	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	932481	衬套	BUSHING	1
10	8M0215006	旋转衬套	BUSHING Swivel	1
11	8583541	连接杆	LINK	1
12	8240102	支架	BRACKET	1
12	824010T05	支架	BRACKET	1
13	824016	闩锁	LATCH	1
14	42975	传动螺钉	DRIVE SCREW	2
15	824015	筒形保持杯	CUP Barrel Retainer	2
16	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	2
17	859172	卡箍	CLAMP	1
18	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	1
19	8546531	导向滚轮	GUIDE Roller	1
19	8M0039052	滑动支架	BRACKET Slide	1
20	814281A2	开关	SWITCH	1
20	8M0052931	开关	SWITCH	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
22	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2
23	43430	垫圈	WASHER	1
24	35459	垫圈	WASHER	1
25	36001	垫圈	WASHER	1

图 31专用工具 TOOLS-SPECIAL

零件编号	中文名称	英文名称	数量
8801181	DDT诊断模块	DDT CARTRIDGE	1
880118A04	DDT诊断模块	DDT CARTRIDGE	1
822560A5	DDT适配器线束总成-电气/点火系统	HARNESS ASSEMBLY DDT Adapter Electrical/Ignition	1
825003A1	DDT电缆总成（电气/点火系统）	CABLE ASSEMBLY DDT Electrical/Ignition	1
823686A2	数字诊断测试仪（电气/点火系统）	DIGITAL DIAGNOSTIC TESTER Electrical/Ignition	1
99750A1	万用表-电气/点火系统	MULTI METER Electrical/Ignition	1
52024A1	开关总成-电气/点火系统	SWITCH ASSEMBLY Electrical/Ignition	1
59339	维修用转速表-电气/点火系统	SERVICE TACHOMETER Electrical/Ignition	1
892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
850439T	测试仪（电气/点火系统）	TESTER Electrical/Ignition	1
850439T1	八腔测试仪	TESTER Eight Chamber	1
63998A1	单缸间隙工具-电气/点火系统	GAP TOOL Single Chamber Electrical/Ignition	1
825824A2	转速表接口模块-电气/点火系统	TACH INTERFACE MODULE Electrical/Ignition	1
99379	正时灯-电气/点火系统	TIMING LIGHT Electrical/Ignition	1
112301	对准工具-配平/倾斜系统	ALIGNMENT TOOL Trim/Tilt System	1
99750A1	万用表-配平/倾斜系统	MULTI METER Trim/Tilt System	1
52915A6	测试仪表套件（升降倾斜系统）	TEST GAUGE KIT Trim/Tilt System	1
74951	扳手-配平/倾斜系统	SPANNER WRENCH Trim/Tilt System	1
44487T1	拆卸工具-配平杆导向器	REMOVER TOOL Trim Rod Guide Trim/Tilt System	1
44486A1	拆卸工具-配平杆	REMOVAL TOOL Trim Rod Trim/Tilt System	1
29287	测量工具（动力头）	GAUGE TOOL Powerhead	1
55919	驱动头-动力头	DRIVER HEAD Powerhead	1
52344	飞轮固定工具（齿型动力头）	FLYWHEEL HOLDER TOOL Teeth Type Powerhead	1
849154T1	拉拔器总成（动力头）	PULLER ASSEMBLY Powerhead	1
90455T	吊环（动力头）	LIFTING EYE Powerhead	1
904551	吊环	LIFTING EYE	1
93004A2	安装工具（锁环动力头）	INSTALLATION TOOL Lock Ring Powerhead	1
52952T1	拆卸工具-活塞销锁环	REMOVAL TOOL Piston Pin Lock Ring Powerhead	1
24697	扩张工具-活塞环	EXPANDER TOOL Piston Ring Powerhead	1
92973A1	心轴工具-活塞销	MANDREL TOOL Piston Pin Powerhead	1
812549T	动力头支架	STAND Powerhead	1
24161	盖帽工具-飞轮拉拔器	CAP TOOL Flywheel Puller Powerhead	1
823237T	活塞环压缩工具（3.625动力头）	COMPRESSOR TOOL Piston Ring (3.625) Powerhead	1
66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in) Powerhead	1
37241	通用拉拔板	PULLER PLATE Universal Powerhead	1
852087A3	压力表	PRESSURE GAUGE	1
881834A1	仪表	GAUGE	1
4007325	螺丝(M5 x 25)	SCREW (M5 x 25)	1
8519802	定型工具	SIZING TOOL	1
8519803	安装帽	CAP Installation	1
881833A2	空气/燃油压力表	GAUGE Air/Fuel Pressure	1
881833A03	气油压力表套件	GAUGE KIT Air/Fuel Pressure	1
99750A1	万用表	MULTI METER	1
53459	连杆工具（齿轮箱背隙指示标）	ROD TOOL Backlash Indicator Flag Gear Housing	1
78473	背隙指示工具-齿轮箱	INDICATOR TOOL Backlash Gear Housing	1
8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
816244	轴承驱动工具（齿轮箱）	DRIVER TOOL Bearing Gear Housing	1
31106T	心轴-轴承驱动杯	MANDREL Bearing Driver Cup Gear Housing	1
14311A2	预载工具（齿轮箱轴承）	PRE LOAD TOOL Bearing Gear Housing	1
14311A04	预紧力工具	TOOL Preload	1
31229A7	拉拔套件-轴承	PULLER KIT Bearing Gear Housing	1
15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER Gear Housing	1
30366T1	轴套（齿轮箱）	COLLAR Gear Housing	1
36569T	驱动头工具	DRIVE HEAD TOOL Gear Housing	1
37323	驱动杆工具-滚针轴承	DRIVER ROD TOOL Needle Bearings Gear Housing	1
36571T	导向垫圈	PILOT WASHER Gear Housing	1
38628T	安装工具-轴承	INSTALLER TOOL Bearing Gear Housing	1
24156	螺母(.625-18) 齿轮箱	NUT (.625-18) Gear Housing	1
29310	板齿轮箱	PLATE Gear Housing	1
32325T	驱动头工具（齿轮箱）	DRIVER HEAD TOOL Gear Housing	1
34961	垫圈齿轮箱	WASHER Gear Housing	1
43506T	轴承固定工具齿轮箱	RETAINING TOOL Bearing Gear Housing	1
54048	垫圈齿轮箱	WASHER Gear Housing	1
83155	适配器套件（齿轮箱千分表）	ADAPTER KIT Dial Indicator Gear Housing	1
8M0237356	适配器套件	ADAPTER KIT	1
58222A1	千分表工具齿轮箱	DIAL INDICATOR TOOL Gear Housing	1
89897	千分表固定工具齿轮箱	HOLDING TOOL Dial Indicator Gear Housing	1
36577T	驱动杯（齿轮箱）	DRIVER CUP Gear Housing	1
61077T	适配工具（齿轮箱传动轴）	ADAPTER TOOL Driveshaft Gear Housing	1
56775T	固定工具（齿轮箱传动轴）	HOLDING TOOL Driveshaft Gear Housing	1
815850	前进齿轮安装工具齿轮箱	FOWARD GEAR INSTALLATION TOOL Gear Housing	1
86943T	滚针轴承安装工具-前进齿轮齿轮箱	INSTALLER TOOL Needle Bearing - Forward Gear Gear Housing	1
61069T	螺母工具-齿轮箱盖	NUT TOOL Gear Housing Cover	1
816243	导板齿轮箱	GUIDE PLATE Gear Housing	1
816242	拉拔器爪齿轮箱	PULLER JAWS Gear Housing	1
NSS	不单独销售-齿轮箱泄漏测试仪	NOT SOLD SEPARATE LEAKAGE TESTER, Gear Housing	1
33491	驱动器（齿轮箱）	DRIVER Gear Housing	1
31108T	油封驱动器齿轮箱	DRIVER Oil Seal Gear Housing	1
817569T	油封驱动工具（齿轮箱）	DRIVER TOOL Oil Seal Gear Housing	1
12349A2	定位工具（齿轮箱小齿轮）	LOCATION TOOL Pinion Gear Housing	1
12349A05	小齿轮定位工具	TOOL Pinion Locating	1
61067A3	适配工具（齿轮箱小齿轮螺母）	ADAPTER TOOL Pinion Nut Gear Housing	1
61067A04	扳手工具（小齿轮螺母）	WRENCH TOOL Pinion Nut	1
93003	螺旋桨轴齿轮箱	PROPELLER SHAFT Gear Housing	1
85716	轴承座拉拔螺栓工具齿轮箱	PULLER BOLT TOOL Bearing Carrier Gear Housing	1
46086A1	拉拔器爪总成齿轮箱	PULLER JAW ASSEMBLY Gear Housing	1
37241	通用拉拔板齿轮箱	PULLER PLATE Universal Gear Housing	1
18605A2	轴承适配器安装工具齿轮箱	INSTALLATION TOOL Bearing Adaptor Gear Housing	1
34569A1	滑锤拉拔器总成齿轮箱	PULLER ASSEMBLY Slide Hammer Gear Housing	1
66274	扭矩扳手(0-150磅英寸) 齿轮箱	TORQUE WRENCH (0-150 lb-in) Gear Housing	1
821571A1	导向工具（齿轮箱水泵对中销）	GUIDE TOOL Water Pump Alignment Pins Gear Housing	1
875233A2	测试线束总成	HARNESS ASSEMBLY Test	1

图 32顶罩 TOP COWL

REF	零件编号	中文名称	英文名称	数量
1	833096A2	顶盖总成	TOP COWL ASSEMBLY	1
1	833096A3	顶盖总成	TOP COWL ASSEMBLY	1
1	833096T3	银色顶罩	TOP COWL-SILVER	1
1	833096A4	顶盖总成	TOP COWL ASSEMBLY	1
2	834806F1	盖帽	CAP	1
2	834806T2	黑色外罩盖	CAP-COWL-BLACK	1
2	8348061	盖帽	CAP	1
2	834806T1	镀铬盖	CAP-CHROME	1
2	834806F3	盖帽	CAP	1
3	82130012	螺钉 (M6 x 12)	SCREW (M6 x 12) (M6 X 12)	3
4	821250A1	隔音毯套装	SOUND BLANKET KIT	1
5	NSS	不单独销售	NOT SOLD SEPARATE	2
6	823865	盖塞	CAP PLUG	3
7	821248	后闩锁钩	REAR LATCH HOOK	2
8	8237951	挡圈	RING Retaining	3
9	815263	滚轮	ROLLER	3
9	8M0207770	滚轮@3	ROLLER @3	3
10	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
10	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
11	401196	螺母 (M6)	NUT (M6) (M6 X 1)	4
12	821249M2	前支架	BRACKET Front	1
12	8M0036792	支架	BRACKET	1
13	815477	缓冲器锁扣	BUMPER Latch	1
14	8155381	滚动销	PIN Roll	1
15	401196	螺母 (M6)	NUT (M6)	3
16	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
16	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
17	826639T	盖板	COVER	1
18	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
18	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 33艉板支架 Transom Brackets

REF	零件编号	中文名称	英文名称	数量
1	828334T03	艉板支架总成-右舷	BRACKET ASSEMBLY Transom-Starboard	1
2	828333T08	艉板支架总成-左舷	BRACKET ASSEMBLY Transom-Port	1
3	98727	润滑脂接头(左舷)	FITTING Grease (PORT)	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	826125A1	倾斜管	TILT TUBE	1
5	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
6	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
7	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
8	826164	螺母 (.875-14)	NUT (.875-14)	1
8	8M0231351	锁紧螺母	NUT Lock	1
9	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
9	8M0149747	螺钉	SCREW	4
10	54012	垫圈(0.530×0.870×0.105不锈钢)	WASHER (.530 x .870 x .105) Stainless Steel	4
10	8M0204665	垫圈(0.530×0.880×0.104 630不锈钢)	WASHER (.530 x .880 x .104) 630 Stainless Steel	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
11	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	82671117	螺母(.500-20)	NUT (.500-20)	4
13	99629T2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
13	8M0115104	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
14	830899	张力弹簧	SPRING Tension	1
15	65830	尼龙衬套	NYLINER	2
16	830900	压缩弹簧	SPRING Compression	1
17	99633	旋钮	KNOB	1
18	99615	槽销	PIN Groove	1
19	99617	销	PIN	1
19	893709	销	PIN	1

图 34蒸汽分离器组件 VAPOR SEPARATOR COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	855432A2	盖板套件	COVER KIT	1
1	855432A07	盖板套件	COVER KIT	1
2	8568431	直通接头	FITTING Straight	1
3	803878	密封件	SEAL	1
4	855437A2	泵出口接头套件	FITTING KIT Pump Outlet	1
5	NSS		NOT SOLD SEPARATE O-RING	1
6	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	7
7	855528	衬垫	GASKET	1
7	8M6002520	衬垫套件	GASKET KIT	1
8	855430A1	浮子套件	FLOAT KIT	1
8	8M6004920	浮子套件	FLOAT KIT	1
9	F10064	轴	SHAFT	1
10	855431	针阀	VALVE Needle	1
10	8M6004917	进气阀	VALVE-INLET	1
11	5902	螺钉(#6-32 x .187)	SCREW (#6-32 x .187)	1
12	855427A1	泵套件	PUMP KIT	1
13	855428	套筒	SLEEVE	1
13	8M6000589	套筒	SLEEVE	1
14	855434A2	油杯套件	BOWL KIT	1
15	855433	密封件	SEAL	1
15	8554331	密封件	SEAL	1
16	855435A1	塞套件	PLUG KIT	1
17	8568421	弯头	ELBOW	2
18	18458Q4	燃油水分离滤清器	FILTER Fuel-Water Separating	1
19	8285861	探头	PROBE	1
19	8M0204710	探头	PROBE	1

图 35水管 WATER HOSES

REF	零件编号	中文名称	英文名称	数量
1	8552141	接头	FITTING	4
1	8M0214961	接头	FITTING	4
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
3	859090	右舷排水软管	HOSE Dump STARBOARD	1
3	859090001	右舷排放软管	HOSE Starboard Dump	1
4	859089	左舷排水软管	HOSE Dump PORT	1
4	859089001	左舷排放软管	HOSE Port Dump	1
5	856839	油管	TUBING	1
6	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
7	858807	软管	HOSE	1
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
9	858865	软管	HOSE	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
11	291112	接头	FITTING	1
12	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
-	877869A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198A01	动力头总成	POWERHEAD ASSEMBLY	1
-	854198R01	PH 200 DFI -RM	PH 200 DFI -RM	1
