水星 Mercury 115 HP Pro XS 3 CYL (1.5L) 1B751825 THRU 2B123429 - 爆炸图零件明细

两冲程直喷 DFI OptiMax · USA - Cat.# 90-898103232 · 共 41 个部位 · 1381 条零件

1附件 2空气压缩机 3空气软管 4泄放系统 5下罩 6海岸冲洗套件858566A02 7曲轴、活塞及连杆 8气缸体与曲轴箱 9驱动轴壳体 10电气组件 11电气组件 PCM 安装（2B092562及以下）12电气组件 PCM 安装（2B092563及以上）13发动机大修垫片组件 14排气板 15飞轮与发电机 16燃油泵 17燃油导轨 18燃油系统 19齿轮箱驱动轴-2.07:1减速比 20齿轮箱螺旋桨轴-2.07:1减速比 21润滑系统 22油箱 23皮托管传感器套件881879A22 24提升阀/节温器安装座 25动力升降总成组件（2B092563及以上）26动力升降总成 2B092563及以上 27动力配平组件2B092562及以下 28簧片阀组 29维修/支撑材料 30启动电机 31转向手柄套件 896648A09 32转向手柄套件组件 896648A09 33旋转支架与转向臂 34节气门体 35油门杆及联动装置 36工具 37顶罩 38艉板支架 39油气分离器 40油气分离器/燃油导轨安装座 41水管

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	877680Q8	燃油软管总成(8英尺)(带快速接头)	HOSE ASSEMBLY Fuel (8 Feet) (With Quick disconnect)	A/R
-	877680Q12	燃油软管总成(12英尺)(带快速接头)	HOSE ASSEMBLY Fuel (12 Feet) (With Quick disconnect)	A/R
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	A/R
-	877681Q8	燃油软管总成(8英尺)(仅发动机端带快速接头)	HOSE ASSEMBLY Fuel (8 Feet) (With Quick disconnect Engine End Only)	A/R
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	A/R
-	877681Q12	燃油软管总成(12英尺)(仅发动机端带快速接头)	HOSE ASSEMBLY Fuel (12 Feet) (With Quick disconnect Engine End Only)	A/R
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	A/R
-	877683Q12	燃油软管总成(12英尺)(无接头)	HOSE ASSEMBLY Fuel (12 Feet) (No Fittings)	A/R
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	A/R
-	858697A4	燃油管路总成(原厂设备)	LINE ASSEMBLY Fuel (Original Equipment)	A/R
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	A/R
-	824072A5	延长套件(22.5)	EXTENSION KIT (22.5)	A/R
-	852387A6	高输出交流发电机套件	HIGH OUTPUT ALTERNATOR KIT	A/R
-	852387A11	交流发电机套件	ALTERNATOR KIT	A/R
-	828019A1	油压传感器套件	SENDER KIT Oil Pressure	A/R
-	8M0068785	油压适配器套件	ADPT KIT-OIL PRES	A/R
-	859185A1	遥控器安装套件	ATTACHING KIT Remote Control	A/R
-	830150A7	动力调整套件	POWER TRIM KIT	A/R
-	8M0055001	动力调整套件	POWER TRIM KIT	A/R
-	830150A8	动力调整套件	POWER TRIM KIT	A/R
-	8M0055002	动力调整套件	POWER TRIM KIT	A/R
-	855654A5	动力调整套件	POWER TRIM KIT	A/R
-	8M0055008	动力调整套件	POWER TRIM KIT	A/R
-	855654A6	动力调整套件	POWER TRIM KIT	A/R
-	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	A/R
-	8M0074845	ORD 8M0098264	ORD 8M0098264	A/R
-	15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	A/R
-	816667A2	转向支架总成(不带提手)	BRACKET ASSEMBLY Steering (Without Carrying Handle)	A/R
-	821455A11	舵柄手柄套件30/40四冲程电启动	TILLER HANDLE KIT 30/40 4-Stroke Electric Start	A/R
-	821455A22	舵柄手柄套件30/40四冲程	TILLER HANDLE KIT 30/40 4-Stroke	A/R

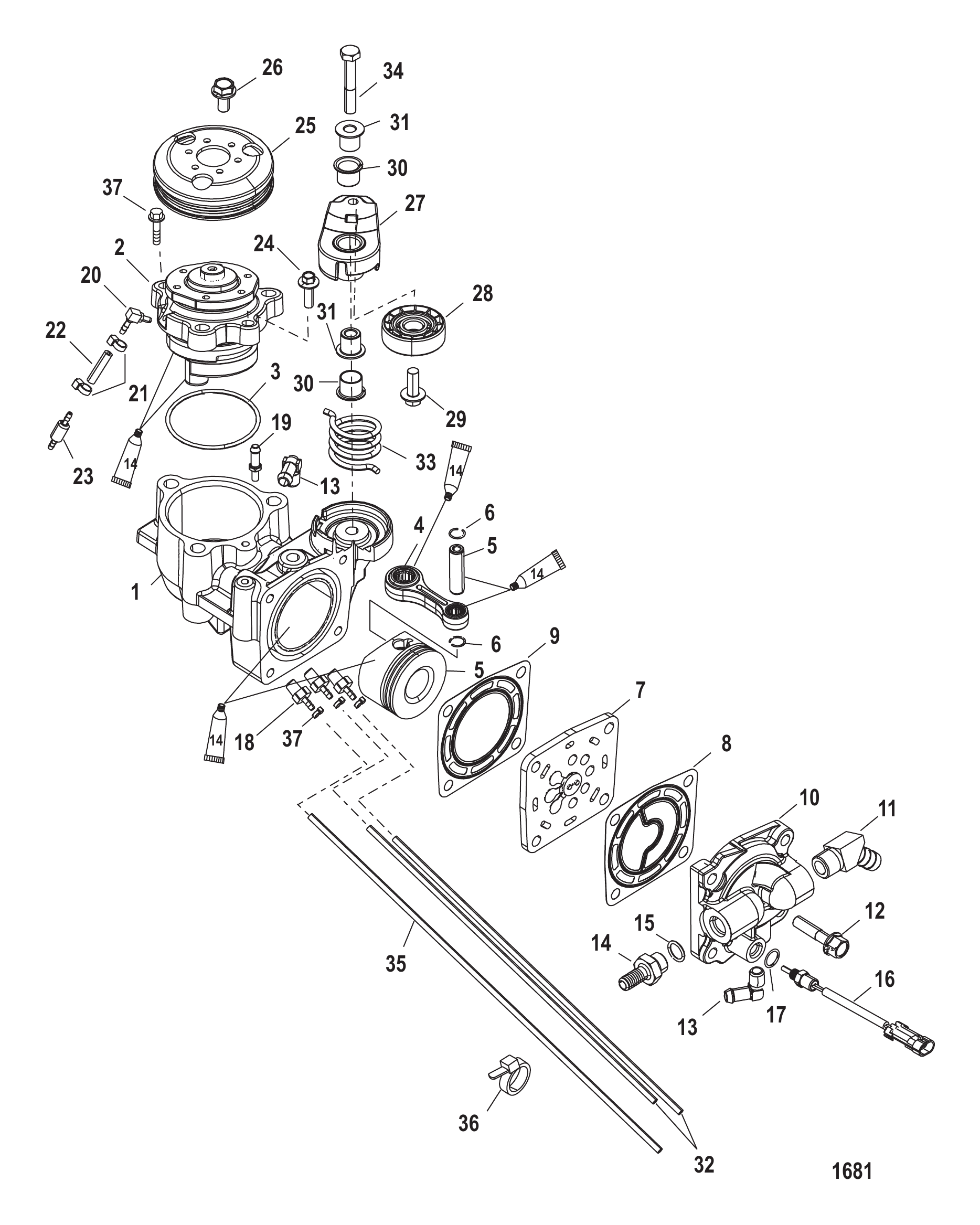

图 2空气压缩机 Air Compressor

REF	零件编号	中文名称	英文名称	数量
1	854333T07	空气压缩机总成	COMPRESSOR ASSEMBLY Air	1
2	853874A02	端盖	END CAP	1
2	8M0114192	端盖总成	END CAP ASSY	1
3	86391	O型圈	O-RING	1
4	853658T02	连杆总成	CONNECTING ROD ASSEMBLY	1
5	NSS	活塞总成(带环)(不单独销售)	NOT SOLD SEPARATE Piston Assy. (With Rings)	1
6	854638	锁紧环	LOCK RING	2
7	853584A10	簧片阀板总成	REED PLATE ASSEMBLY	1
8	854442	衬垫	GASKET	1
9	854443	衬垫	GASKET	1
10	854334T02	气缸盖压缩机	HEAD Compressor	1
11	38565	接头(0.375-18)	FITTING (.375-18)	1
12	82446035	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
13	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	2
14	856744	接头	FITTING	1
15	831985	O型圈（0.468 x 0.078）	O-RING (.468 x .078)	1
16	885342001	传感器总成	SENSOR ASSEMBLY	1
16	8M0148668	传感器总成	SENSOR ASSEMBLY	1
17	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
17	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
18	888421	止回阀	CHECK VALVE	3
19	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	1
20	15133	接头	FITTING	1
21	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	5
21	8M0214940	扎带	TIE STRAP	5
22	88306955	软管(0.125 x 25英寸)	HOSE (.125 x 25.00 Inches)	1
23	889851	连接器	CONNECTOR	1
24	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
25	853944T01	滑轮	PULLEY	1
25	853944T03	滑轮	PULLEY	1
26	85593912	螺钉（M6 x 12）	SCREW (M6 x 12)	6
27	854799001	张紧臂	TENSIONER ARM	1
27	8M0047394	张紧臂	TENSIONER ARM	1
28	8547971	滑轮	PULLEY	1
29	4010825	螺丝(M10 x 25)六角法兰-不锈钢	SCREW (M10 x 25) Hex Flange - Stainless Steel	1
30	8570111	法兰轴承	BEARING Flanged	2
31	856549001	衬套	BUSHING	2
32	88104441	管材(18英寸整料)裁切至8英寸	TUBING (18.00 Inches Bulk) Cut to 8 Inches	2
33	8547953	弹簧	SPRING	1
34	4000382	螺丝(M10 x 60)	SCREW (M10 x 60)	1
35	88104441	管材(18英寸整料)裁切至13英寸	TUBING (18.00 Inches Bulk) Cut to 13 Inches	1
36	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
37	82446090	螺钉（M8×90）	SCREW (M8 x 90)	3

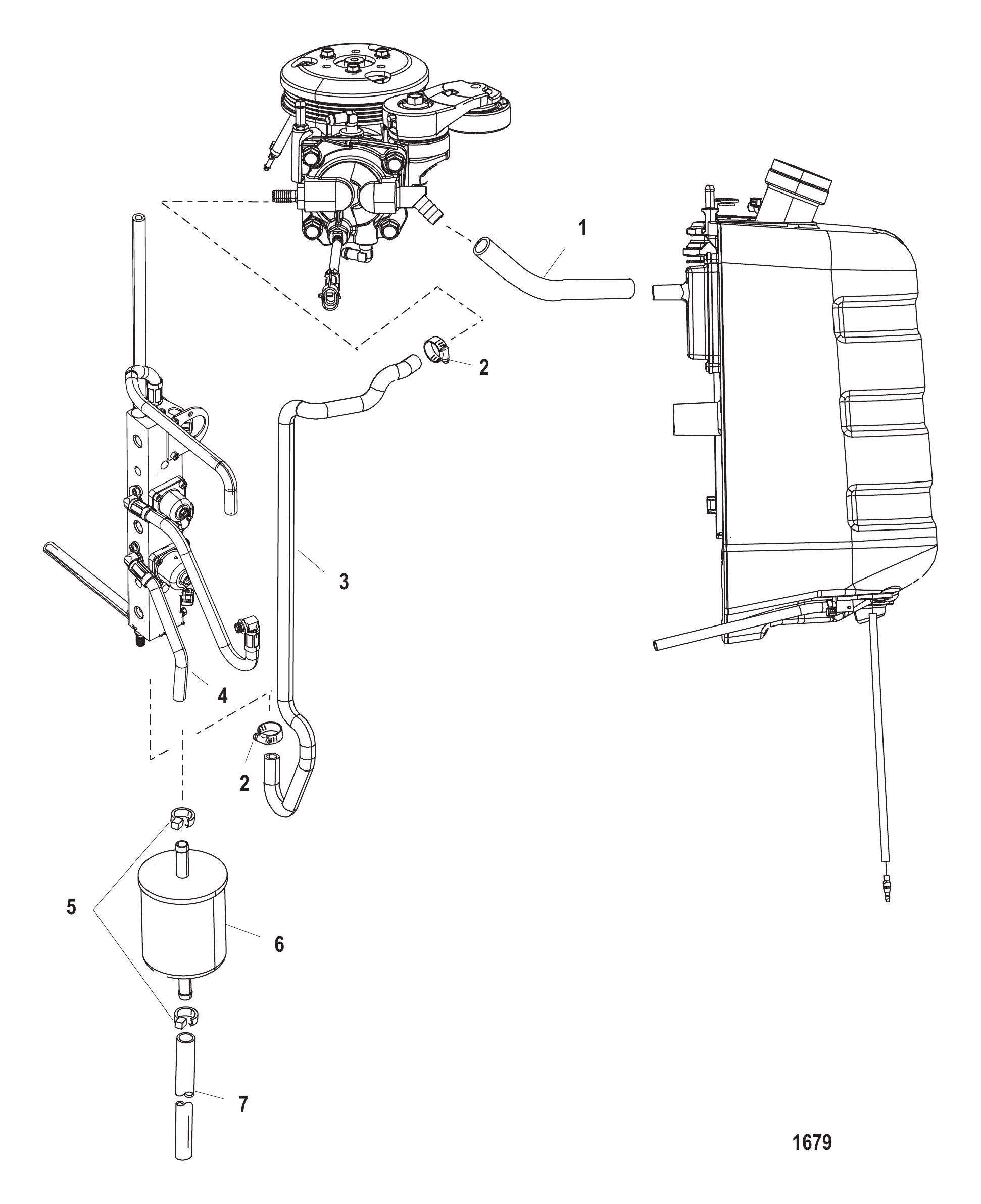

图 3空气软管 Air Hoses

REF	零件编号	中文名称	英文名称	数量
1	85525884	软管(32英寸)(裁切至8英寸)	HOSE (32.00 Inches) (Cut to 8 Inches	1
2	856880	软管卡箍（15.3）	CLAMP Hose (15.3)	2
2	8M0214964	卡箍	CLAMP	2
3	885376	空气软管	HOSE Air	1
4	881041A1	空气旁通软管总成	HOSE ASSEMBLY Air By-Pass	1
5	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
6	881197	空气消声器	MUFFLER Air	1
7	85833939	软管(17英寸整卷)(裁切至4-1/2英寸)	HOSE (17.00 Inches Bulk) (Cut to 4-1/2 Inches	1

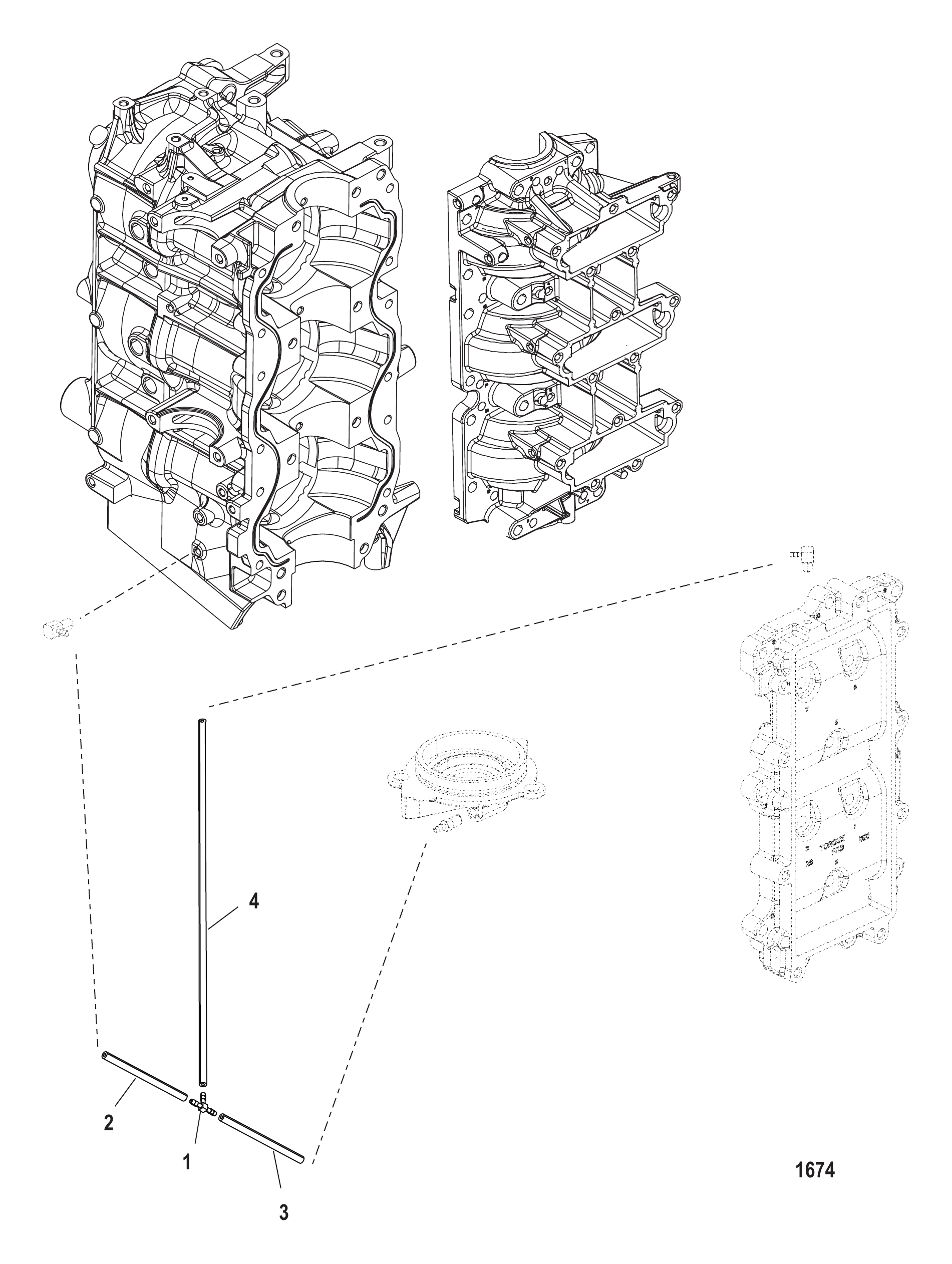

图 4泄放系统 Bleed System

REF	零件编号	中文名称	英文名称	数量
1	59169003	三通接头	FITTING Tee	1
2	85606065	管材(38英寸整卷)(裁切至3-1/4英寸)	TUBING (38.00 Inches Bulk) (Cut to 3-1/4 Inches)	1
2	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
3	85606065	管材(38英寸整卷)(裁切至3-1/4英寸)	TUBING (38.00 Inches Bulk) (Cut to 3-1/4 Inches)	1
3	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
4	85606065	管材(38英寸整卷)(裁切至19英寸)	TUBING (38.00 Inches Bulk) (Cut to 19 Inches)	1
4	8M0054152	管材(39.00英寸整卷)	TUBING (39.00 Inches Bulk)	1
0	895233A05	动力头总成	POWERHEAD ASSEMBLY	1
0	895233A07	动力总成 75 DFI	POWERHEAD ASSEMBLY 75 DFI	1
0	891767A04	动力头总成	POWERHEAD ASSEMBLY	1
0	891767A07	动力总成 90/115 DFI	POWERHEAD ASSEMBLY 90/115 DFI	1

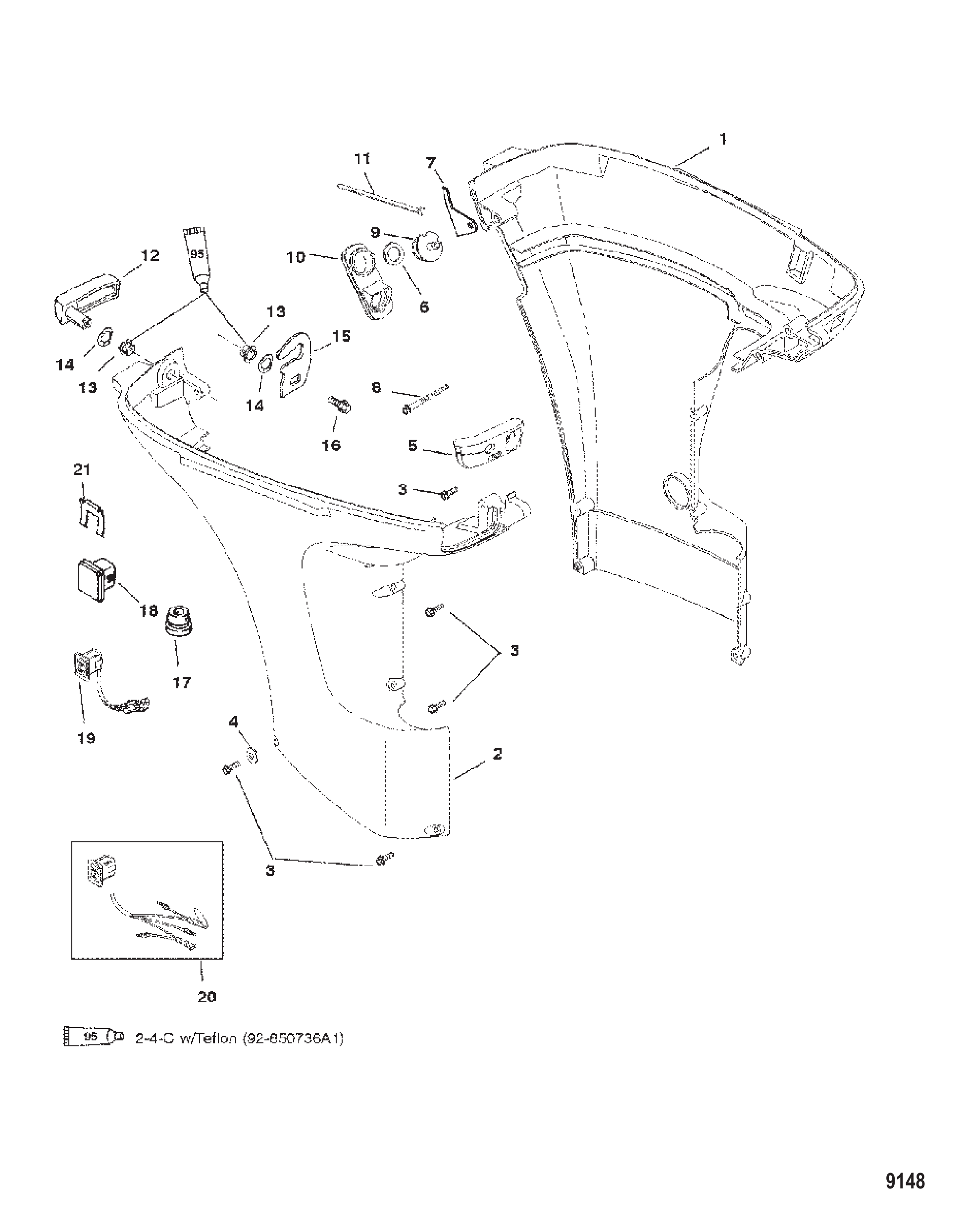

图 5下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	852554T1	下机罩	BOTTOM COWL	1
1	826277T1	下机罩	BOTTOM COWL	1
2	852555T1	下机罩	BOTTOM COWL	1
2	852555T5	下机罩	BOTTOM COWL	1
2	826278T3	下机罩	BOTTOM COWL	1
2	826278T7	下机罩	BOTTOM COWL	1
3	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	6
4	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
4	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
5	825238	密封件	SEAL	1
5	825238002	密封件	SEAL	1
6	855576	垫圈	WASHER	1
7	855627	衬垫	GASKET	1
8	82684460	螺钉(M6 x 60)	SCREW (M6 x 60)	1
9	827948	接头	FITTING	1
10	826273	护套	BOOT	1
10	826273001	护套	BOOT	1
11	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
12	825782F1	罩壳锁杆	LEVER Cowl Latch	1
13	812707	衬套	BUSHING	2
14	12134	波形垫圈	WASHER Wave	2
15	825783	锁钩	LATCH HOOK	1
15	893766	锁钩	HOOK Latch	1
16	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	19564	护孔环	GROMMET	1
17	8M0179867	护孔环	GROMMET	1
17	19565	护孔环	GROMMET	1
17	19565002	护孔环	GROMMET	1
18	8128301	堵头	PLUG	1
18	812830T01	堵头	PLUG	1
19	8569901	升降倾斜开关	SWITCH Trim	1
19	8M0235191	升降倾斜开关	SWITCH Trim	1
20	856990	开关总成	SWITCH ASSEMBLY	1
20	8M0235192	微调开关	SWITCH TRIM	1
21	8124431	固定座	RETAINER	1
21	8M0032848	开关固定座	RETAINER Switch	1

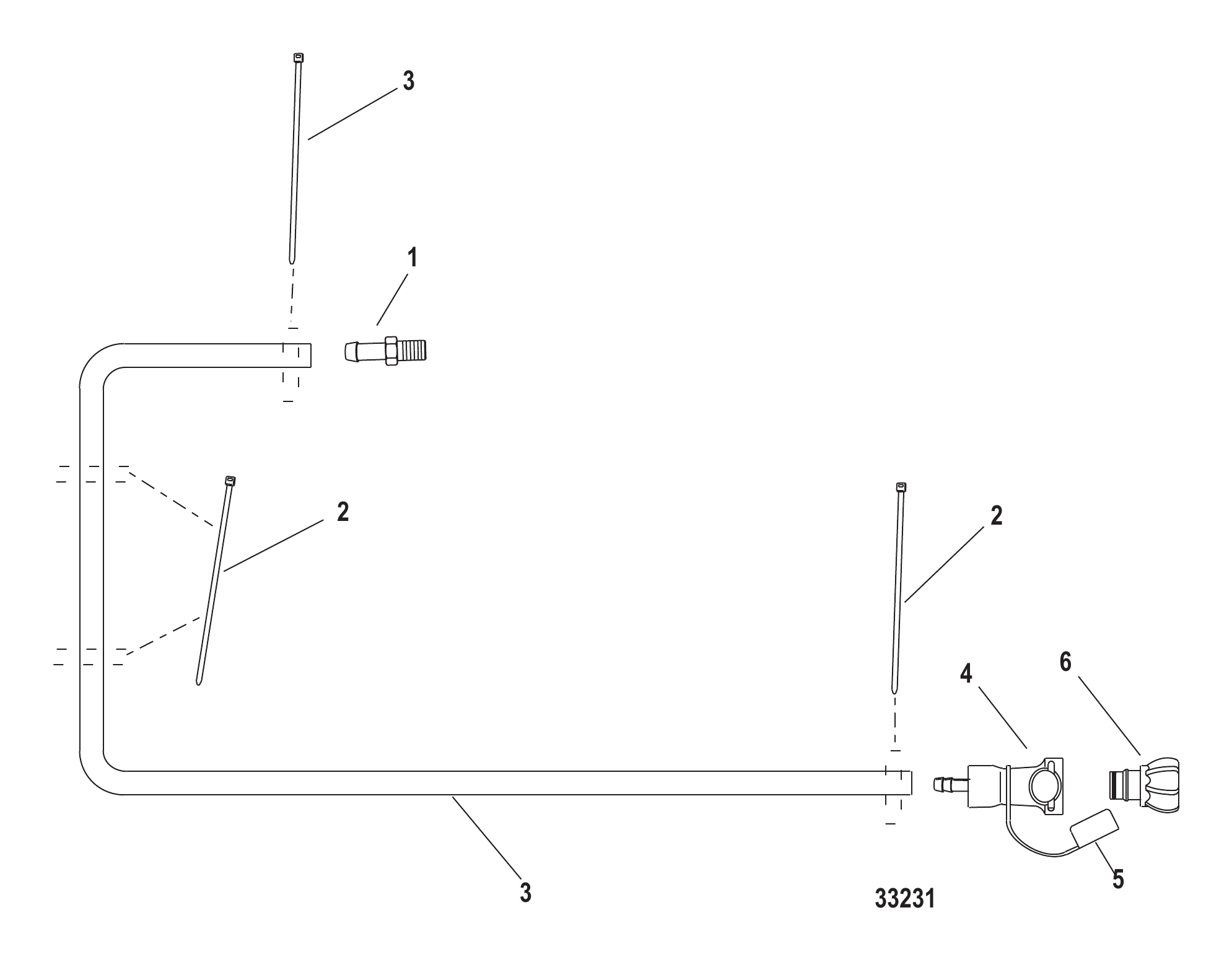

图 6海岸冲洗套件858566A02 Coastal Flush Kit 858566A02

REF	零件编号	中文名称	英文名称	数量
-	858566A02	冲洗套件(海岸型)	FLUSH KIT Coastal	1
1	835454001	接头	FITTING	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
3	830757130	管材 (.312) (70.00英寸散装)	TUBING (.312) (70.00 Inches Bulk)	1
3	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
4	857176	联轴器主体	COUPLING BODY	1
5	858240	系绳盖	CAP Tethered	1
6	857175	联轴器插芯	COUPLING INSERT	1

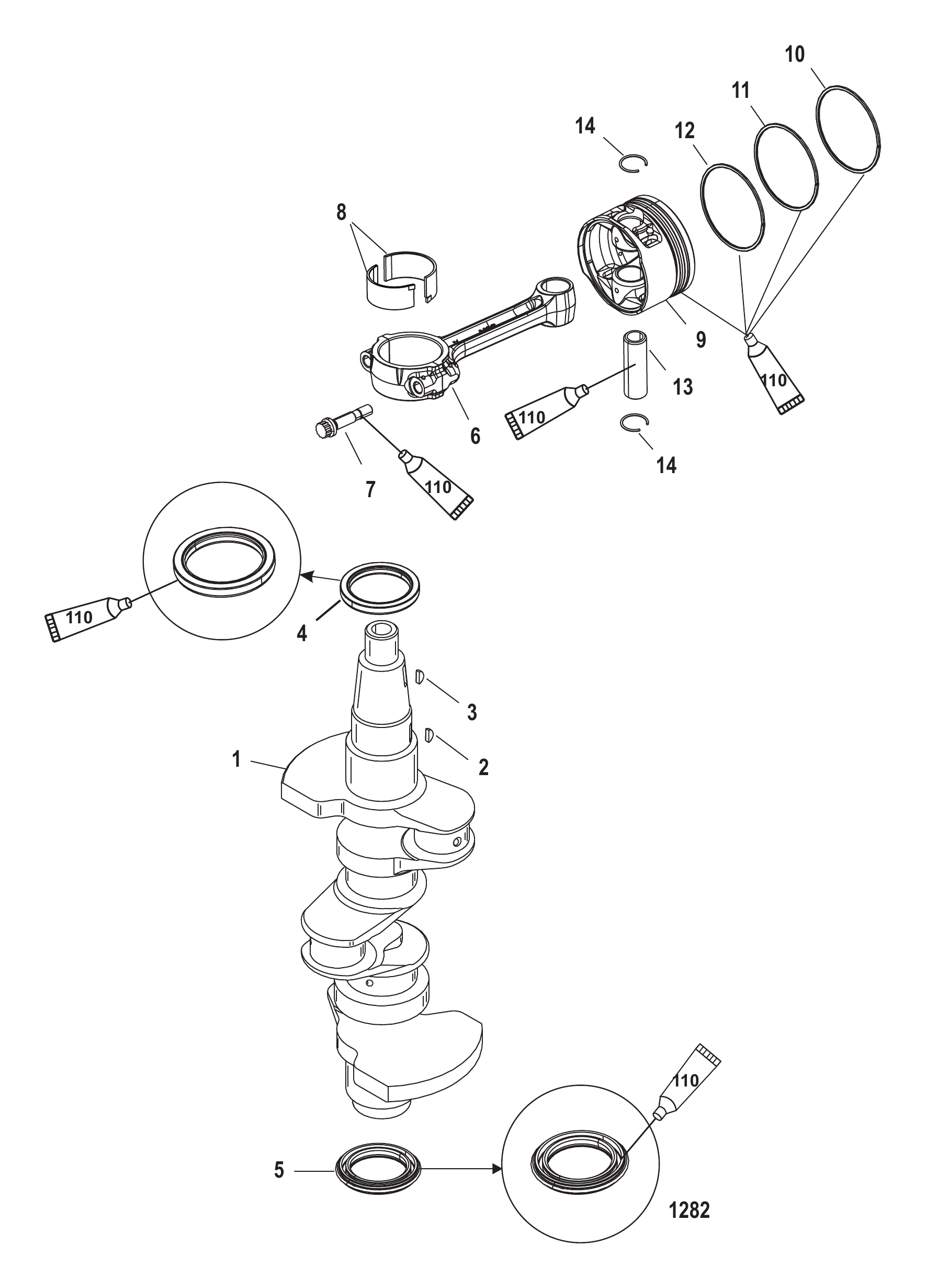

图 7曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	834774T1	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	834774T2	曲轴	CRANKSHAFT	1
2	18856M	键	KEY	1
2	893761	键	KEY	1
3	91800	半圆键	KEY Woodruff	1
4	825027	密封件	SEAL	1
4	8M0151047	油封	SEAL Oil	1
5	832013	密封件	SEAL	1
5	8M0151048	油封	SEAL Oil	1
6	856065T1	连杆	CONNECTING ROD	3
6	893530T01	连杆总成	CONNECTING ROD ASSEMBLY	3
7	825019	螺栓	BOLT	6
7	8M0049884	螺栓	BOLT	6
8	8250211	黑色轴承	BEARING Black	6
8	893630001	黑色轴承	BEARING Black	6
8	825021	棕色轴承	BEARING Brown	AR
8	893630	棕色轴承	BEARING Brown	AR
8	8250212	蓝色轴承	BEARING Blue	AR
8	893630002	蓝色轴承	BEARING Blue	AR
9	856064A1	活塞总成	PISTON ASSEMBLY	3
9	893524T08	活塞总成	PISTON ASSEMBLY	3
9	8560642	活塞	PISTON	AR
9	893524T01	活塞总成	PISTON ASSEMBLY	AR
9	8560643	活塞	PISTON	AR
9	893524T02	活塞总成	PISTON ASSEMBLY	AR
10	833099A1	活塞环组(顶部)	RING SET Piston (TOP)	3
10	893525A01	活塞环组	RING SET Piston	3
10	833100T2	活塞环(顶部)	RING Piston (TOP)	AR
10	893525A02	活塞环组	RING SET Piston	AR
10	833100T3	活塞环(顶部)	RING Piston (TOP)	AR
10	893525A03	环组	RING SET Ring	AR
11	NSS	活塞环(第二道)(不单独销售)	NOT SOLD SEPARATE Piston Ring (2nd.)	3
11	NSS	活塞环(第二道)(不单独销售)	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
11	NSS	活塞环(第二道)(不单独销售)	NOT SOLD SEPARATE Piston Ring (2nd.)	AR
12	8331011	油环	RING Oil	3
12	893950	环	RING	3
13	825016	活塞销	PIN Piston	3
13	893863	活塞销	PIN Piston	3
14	825017	固定座	RETAINER	6
14	893529	活塞销挡圈	RETAINER Piston Pin	6
-	825231A02	发动机垫片组	GASKET SET Engine	1
-	803017T01	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T01	动力头总成	POWERHEAD ASSEMBLY	1

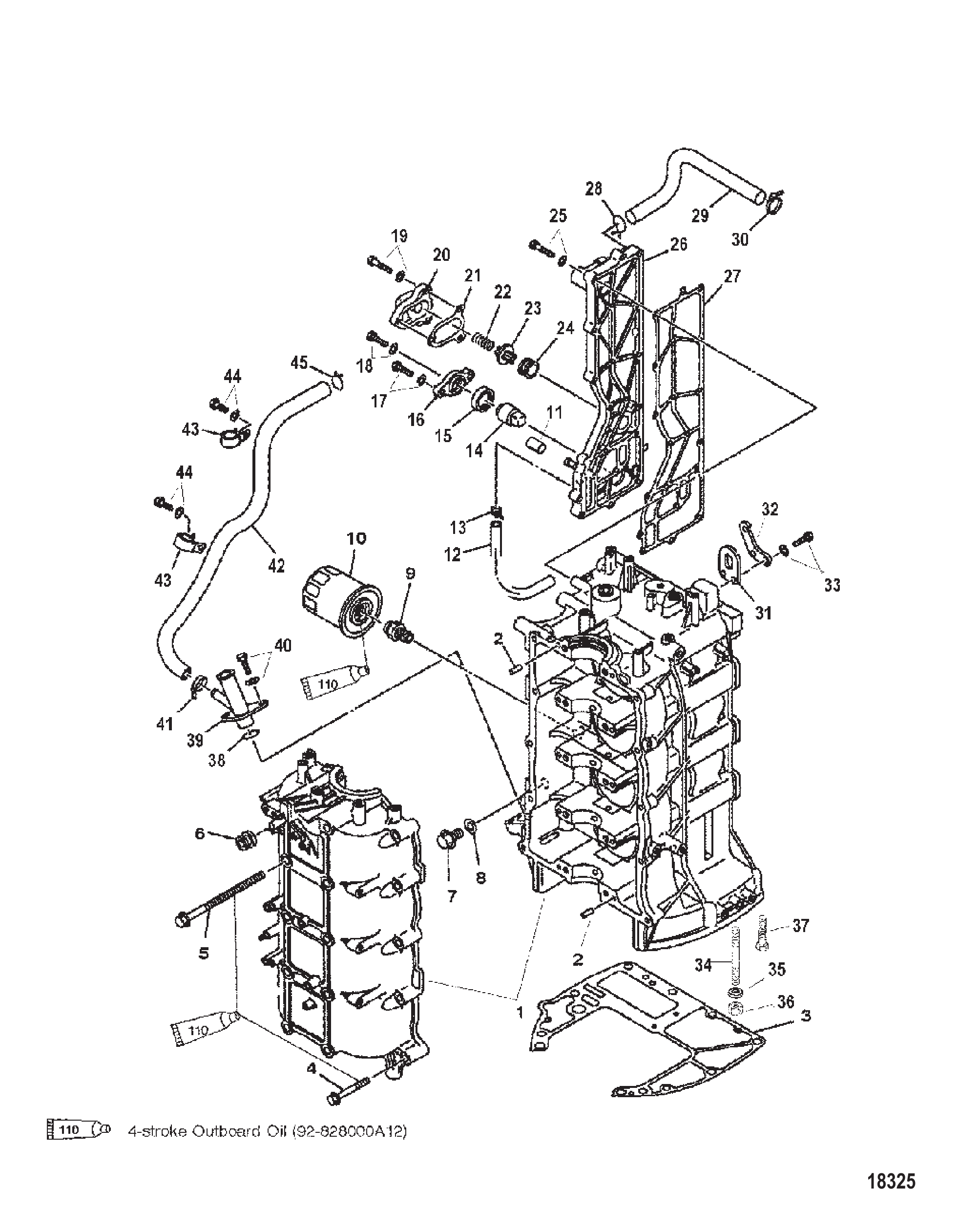

图 8气缸体与曲轴箱 Cylinder Block and Crankcase

REF	零件编号	中文名称	英文名称	数量
1	804071T2	气缸体	CYLINDER BLOCK	1
2	82364M	定位销	PIN Dowel	10
3	8587321	衬垫	GASKET	1
3	858732002	气缸体衬垫	GASKET Cylinder Block	1
4	41884M	螺栓(M8×55)	BOLT (M8 x 55)	10
4	8M0101617	螺栓	BOLT	10
5	804072	螺栓 (M10 x 135)	BOLT (M10 x 135)	10
6	855690	护孔环	GROMMET	1
7	825953	塞子 (M14 x 12)	PLUG (M14 x 12)	1
8	81990M	衬垫	GASKET	1
9	804097	螺栓	BOLT	1
10	822626Q2	机油滤清器	FILTER Oil	1
10	8M0162830	机油滤清器	FILTER OIL	1
11	881600	橡胶盖	CAP Rubber	1
12	804078	软管	HOSE	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
14	NSS	阳极 (不单独销售)	NOT SOLD SEPARATE Anode	1
15	804086	护孔环	GROMMET	1
16	804085	盖板	COVER	1
16	804085A01	罩盖/阳极套件	COVER/ANODE KIT	1
17	827207	螺栓 (M8 x 25)	BOLT (M8 x 25)	2
18	8524741	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
19	881428	螺栓(M6 x 16)	BOLT (M6 x 16)	3
20	804083	盖板	COVER	1
20	804083001	盖板	COVER	1
21	804084	衬垫	GASKET	1
22	804081	弹簧	SPRING	1
23	804080	压力控制阀	VALVE Pressure Control	1
23	804080001	阀门	VALVE	1
24	804082	护孔环	GROMMET	1
25	881427	螺栓 (M6 x 30)	BOLT (M6 x 30)	18
26	804075T1	外排气罩	COVER Outer Exhaust	1
26	804075T02	排气盖	COVER-EXHAUST	1
27	804076	衬垫	GASKET	1
27	804076003	衬垫	GASKET	1
28	804089	卡扣	CLIP	1
29	804088	软管	HOSE	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
31	804073	吊环	LIFTING EYE	2
32	804149	阀板	PLATE Valve	1
33	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
34	8587331	螺柱	STUD	6
35	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
35	8M0214963	垫圈	WASHER	6
36	40140	螺母(M10)	NUT (M10)	6
37	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
37	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
38	804093	O型圈	O-RING	1
39	804092	支架	BRACKET	1
40	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	2
40	811188T	螺栓	BOLT	2
41	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
42	804094	通气管	BREATHER PIPE	1
43	804095	卡箍	CLAMP	2
44	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	2
45	804096	卡扣	CLIP	1
-	804070T2	动力头总成	POWERHEAD ASSEMBLY	1
-	804070T05	PH 75/90 4S	PH 75/90 4S	1
-	883548T02	动力头总成	POWERHEAD ASSEMBLY	1
-	804345A02	动力头衬垫套件	GASKET SET Powerhead	1

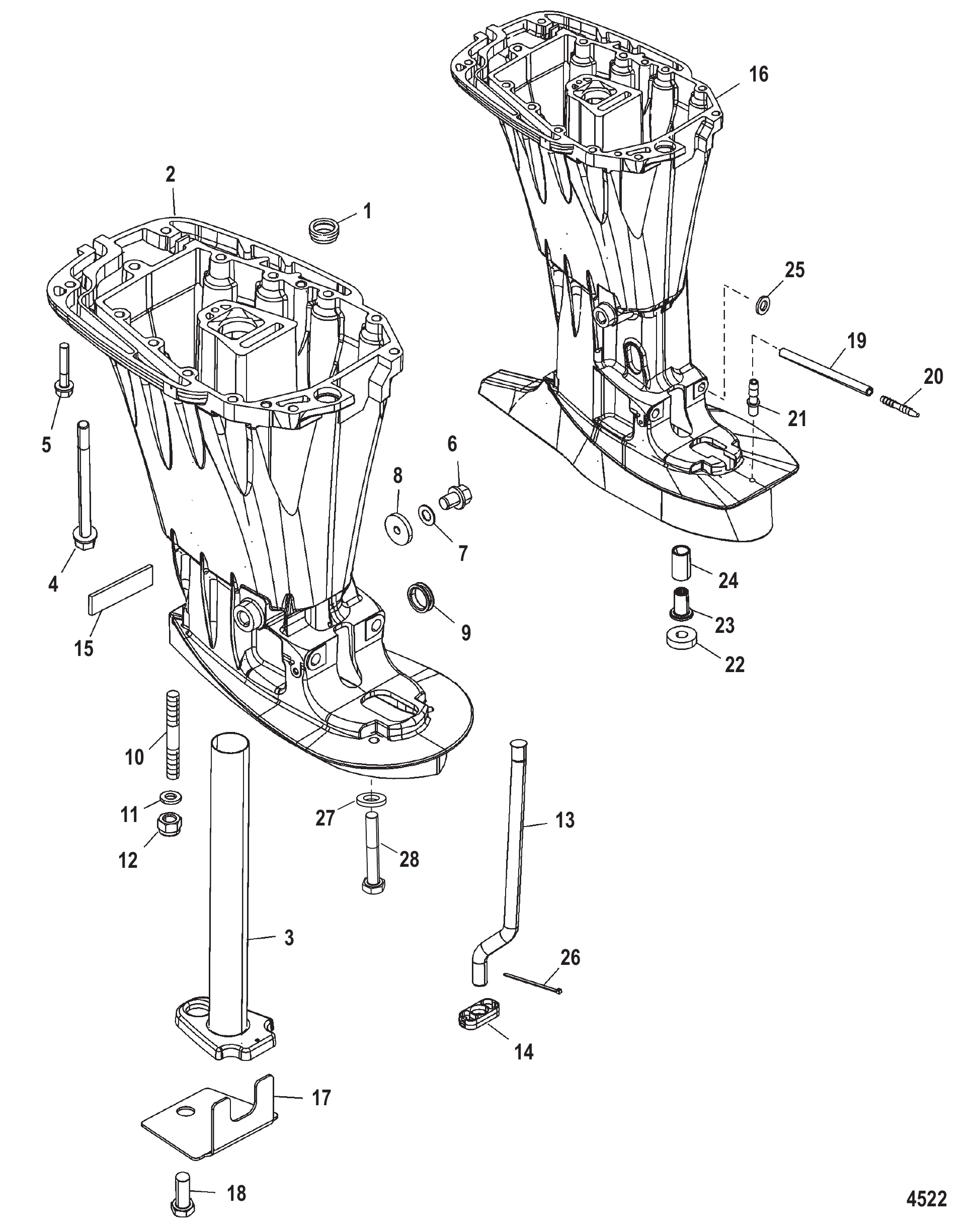

图 9驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	42941	水管密封件	SEAL Water Tube	1
2	850168T5	驱动轴壳体	HOUSING Driveshaft	1
2	825218T7	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	850168T3	驱动轴壳体	HOUSING Driveshaft	1
2	825218T5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
3	NSS	排气管(不单独销售)	NOT SOLD SEPARATE Exhaust Pipe	1
3	825220T06	排气管	PIPE Exhaust	1
4	824459110	螺丝(M8 x 110)不锈钢	SCREW (M8 x 110) Stainless Steel	8
5	85467845	螺丝(M8 x 45)	SCREW (M8 x 45) (M8 X 45)	5
5	88960845	螺钉 (M8 x 45)	SCREW (M8 x 45)	5
6	8288181	放油塞	PLUG Drain	1
7	828816	衬垫	GASKET	1
7	8M0204692	衬垫@5	GASKET @5	1
8	826276	缓冲垫	BUMPER	2
9	828817	护孔环	GROMMET	1
9	8M0151042	护孔环	GROMMET	1
10	823984	螺柱（M10×50）	STUD (M10 x 50)	1
10	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
11	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
11	8M0214963	垫圈	WASHER	1
12	13914	螺母(M10)	NUT (M10)	1
12	40140	螺母(M10)	NUT (M10)	1
13	850169	水管	TUBE Water	1
13	897970A01	水管/密封件套件-短型	TUBE/SEAL KIT Water - Short	1
13	8252501	水管	TUBE Water	1
13	897971A01	水管/密封件套件-长型	TUBE/SEAL KIT Water - Long	1
14	828529	导套	GUIDE	1
15	828706	缓冲垫	BUMPER	1
15	8M0043364	缓冲垫	BUMPER	1
16	852421T5	驱动轴壳体	HOUSING Driveshaft	1
16	852421T07	驱动轴壳体-长型	HOUSING Driveshaft - Long	1
16	852421T3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
17	854471	安装板	PLATE	1
17	893770	驱动轴壳体盖板	PLATE Driveshaft Housing	1
18	1993325	螺钉(M10x25mm)	SCREW (M10 x 25 mm)	1
19	85822A7	速度计传感器	SPEEDOMETER PICK UP	1
20	85822	直通接头	CONNECTOR Straight	1
20	85822T	直通接头	CONNECTOR Straight	1
21	13035	接头	FITTING	1
21	8M0181450	接头	FITTING	1
22	813745	隔套	SPACER	1
23	43585	联轴器	COUPLING	1
24	855623	衬套	BUSHING	1
25	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
26	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
27	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
27	8M0214963	垫圈	WASHER	4
28	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4

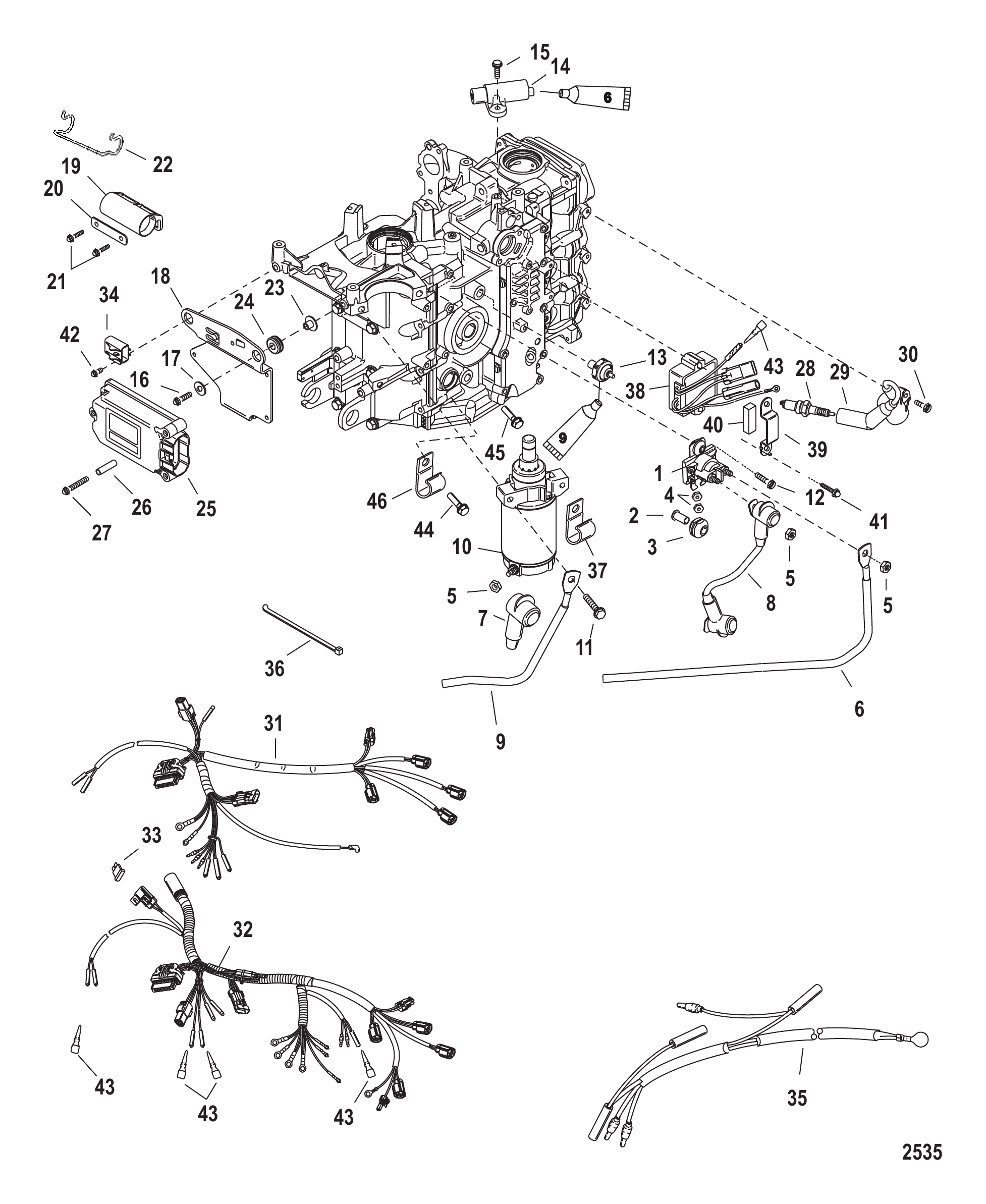

图 10电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	850187T1	电磁阀总成	SOLENOID ASSEMBLY	1
2	818968	衬套	BUSHING	2
2	8M0214955	衬套	BUSHING	2
3	818967	护孔环	GROMMET	2
3	8M0207785	护孔环	GROMMET	2
4	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
5	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	3
6	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
7	880786	红色绝缘护套	BOOT Insulator - Red	1
8	93388A16	线缆总成(8.50英寸)	CABLE ASSEMBLY (8.50 Inches)	1
9	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
10	884045T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
10	888160T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
11	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
11	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
12	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
13	8280401	压力开关	PRESSURE SWITCH	1
13	8M0098207	油压开关	SWITCH Oil Pressure	1
14	8283582	传感器	SENSOR	1
14	8M0082988	曲轴位置传感器	SENSOR Crankshaft Position	1
15	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	2
16	82130025	螺钉(M6x25)	SCREW (M6 x 25)	3
17	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	3
17	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	3
18	859224	安装板	PLATE	1
19	856836	固定座	RETAINER	1
19	856836001	固定座	RETAINER	1
20	856040	支架	BRACKET	1
21	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
22	92753	固定座	RETAINER	1
23	856954	衬套	BUSHING	3
24	834985	护孔环	GROMMET	3
24	8M0190980	护孔环	GROMMET	3
25	87843302S	发动机控制模块ECM	ECM Engine Control Module	1
26	8539201	衬套	BUSHING	3
27	82129140	螺钉(M6 x 40)	SCREW (M6 x 40)	3
28	827858	火花塞 NGK-DPR6EA-9	SPARK PLUG NGK-DPR6EA-9	3
28	827858Q	PG DPR6EA-9 @10	PG DPR6EA-9 @10	3
29	858942T1	点火线圈总成	COIL ASSEMBLY Ignition	3
30	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	3
30	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	3
31	859196T1	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
32	859197T3	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
33	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
34	828054	保险丝盖	COVER Fuse	1
35	852375A6	延长线束总成	HARNESS ASSEMBLY Extension	1
36	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
37	55098	J型卡扣	J CLIP	1
37	8M0024808	J型夹	J-CLIP	1
38	883071T1	电压调节器	REGULATOR Voltage	1
39	858413	支架	BRACKET	1
39	893771	连接器支架	BRACKET Connector	1
40	8308971	泡沫垫	FOAM PAD	1
41	8248329	螺钉(M6 x 40)	SCREW (M6 x 40)	2
41	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
42	82129110	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
43	13541	公插头	PLUG Male	AR
44	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
45	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
46	65292	J型卡扣	J CLIP	1
46	8M0024808	J型夹	J-CLIP	1
-	803017T01	动力头总成	POWERHEAD ASSEMBLY	1
-	803016T01	动力头总成	POWERHEAD ASSEMBLY	1

图 11电气组件 PCM 安装（2B092562及以下） Electrical Components PCM Mounting, 2B092562 and Below

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售-电气板总成(完整)	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	880190T05	电器板总成	PLATE ASSEMBLY Electrical	1
2	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	5
3	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	5
3	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	5
4	858414A1	编织电缆总成	CABLE ASSEMBLY Braided	1
5	858755	卡箍(1.00)	CLIP (1.00)	2
6	89790623T	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075943	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075943	推进控制模块PCM	PCM Propulsion Control Module	1
6	89790624T	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075861	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075861	推进控制模块PCM	PCM Propulsion Control Module	1
6	89790625T	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075592	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075592	推进控制模块PCM	PCM Propulsion Control Module	1
6	89790652T	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075599	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075599	推进控制模块PCM	PCM Propulsion Control Module	1
7	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	10
8	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	3
9	834985	护孔环	GROMMET	3
9	8M0190980	护孔环	GROMMET	3
10	856954	衬套	BUSHING	3
11	858953	支架	BRACKET	1
12	882751A1	继电器总成	RELAY ASSEMBLY	3
12	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
13	828102	支架	BRACKET	3
13	8M0207771	安装支架	BRACKET Mounting	3
14	818967	护孔环	GROMMET	3
14	8M0207785	护孔环	GROMMET	3
15	818968	衬套	BUSHING	3
15	8M0214955	衬套	BUSHING	3
16	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	2
17	889600	隔套	SPACER	1
18	401376	螺母 (M6)	NUT (M6)	1
19	858954	卡箍(0.625英寸)	CLIP (.625)	1
20	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
21	822179	护孔环	GROMMET	2
22	818968	衬套	BUSHING	2
22	8M0214955	衬套	BUSHING	2
23	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
24	813938	盖形螺母(#10-32)	CAP NUT (#10-32)	2
25	875302A1	带电螺柱总成	HOT STUD ASSEMBLY	1
26	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
27	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
28	68292	螺母(.312-18)	NUT (.312-18)	2
28	8M0204668	螺母(.312-18)	NUT (.312-18)	2
29	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
30	8500673	黄色绝缘护套	BOOT Insulator - Yellow	1
31	819514T21	升降线束总成	HARNESS ASSEMBLY Trim	1
32	93388T21	线缆总成(黑色)	CABLE ASSEMBLY Black	1
33	85172	垫圈	WASHER	1
34	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1

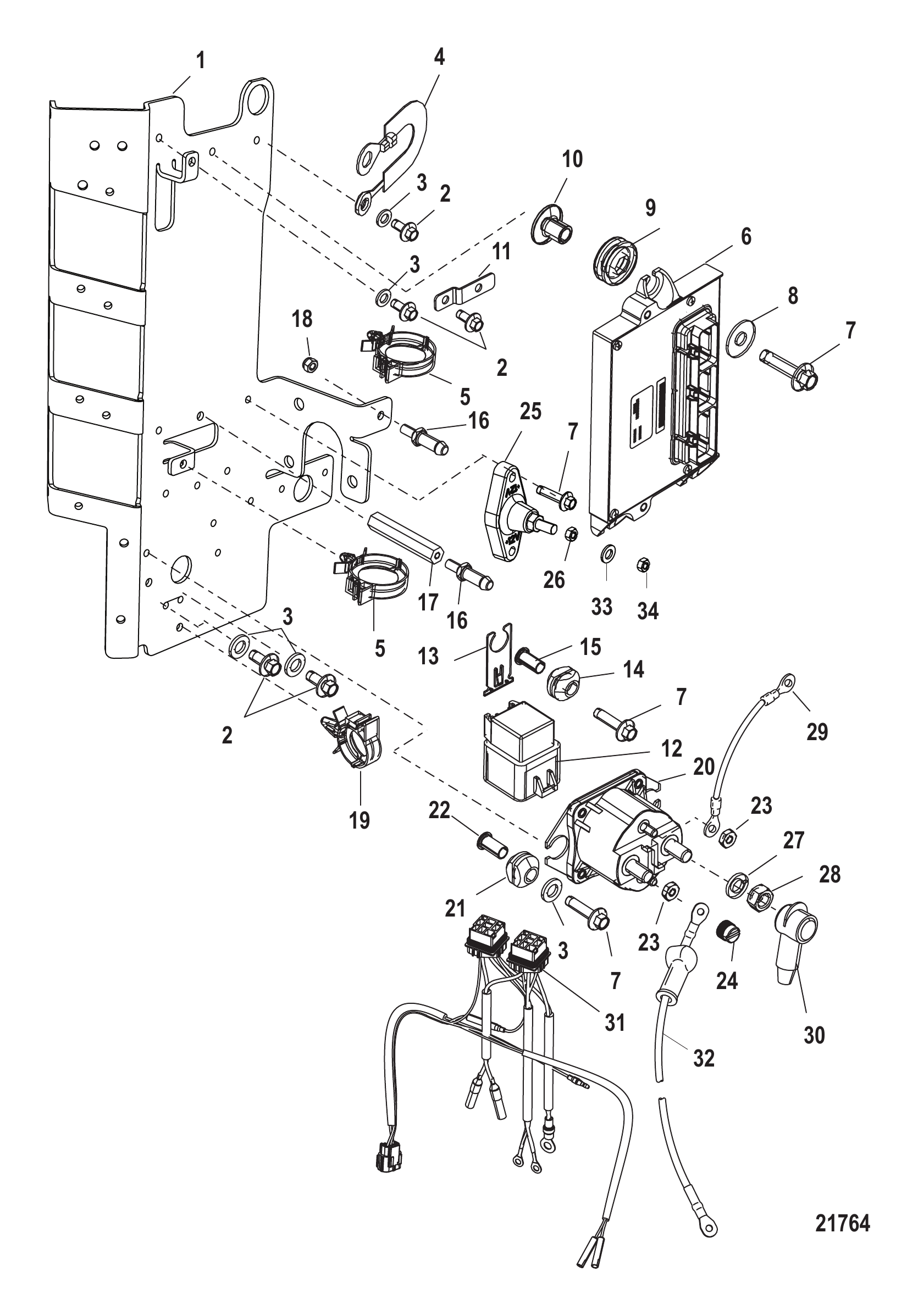

图 12电气组件 PCM 安装（2B092563及以上） Electrical Components PCM Mounting, 2B092563 and Above

REF	零件编号	中文名称	英文名称	数量
-	NSS	不单独销售-电气板总成(完整)	NOT SOLD SEPARATE Electrical Plate Assembly-Complete	1
1	880190T05	电器板总成	PLATE ASSEMBLY Electrical	1
2	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	5
3	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	5
3	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	5
4	858414A1	编织电缆总成	CABLE ASSEMBLY Braided	1
5	858755	卡箍(1.00)	CLIP (1.00)	2
6	89790623T	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075943	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075943	推进控制模块PCM	PCM Propulsion Control Module	1
6	89790624T	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075861	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075861	推进控制模块PCM	PCM Propulsion Control Module	1
6	89790625T	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075592	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075592	推进控制模块PCM	PCM Propulsion Control Module	1
6	89790652T	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075599	推进控制模块PCM	PCM Propulsion Control Module	1
6	8M0075599	推进控制模块PCM	PCM Propulsion Control Module	1
7	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	10
8	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	3
9	834985	护孔环	GROMMET	3
9	8M0190980	护孔环	GROMMET	3
10	856954	衬套	BUSHING	3
11	858953	支架	BRACKET	1
12	882751A1	继电器总成	RELAY ASSEMBLY	3
12	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	3
13	828102	支架	BRACKET	3
13	8M0207771	安装支架	BRACKET Mounting	3
14	818967	护孔环	GROMMET	3
14	8M0207785	护孔环	GROMMET	3
15	818968	衬套	BUSHING	3
15	8M0214955	衬套	BUSHING	3
16	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	2
17	889600	隔套	SPACER	1
18	401376	螺母 (M6)	NUT (M6)	1
19	858954	卡箍(0.625英寸)	CLIP (.625)	1
20	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
21	822179	护孔环	GROMMET	2
22	818968	衬套	BUSHING	2
22	8M0214955	衬套	BUSHING	2
23	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
24	813938	盖形螺母(#10-32)	CAP NUT (#10-32)	2
25	875302A1	带电螺柱总成	HOT STUD ASSEMBLY	1
26	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
27	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
28	68292	螺母(.312-18)	NUT (.312-18)	2
28	8M0204668	螺母(.312-18)	NUT (.312-18)	2
29	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
30	8500673	黄色绝缘护套	BOOT Insulator - Yellow	1
31	8M0092078	升降线束总成	HARNESS ASSEMBLY Trim	1
32	93388T21	线缆总成(黑色)	CABLE ASSEMBLY Black	1
33	85172	垫圈	WASHER	1
34	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1

图 13发动机大修垫片组件 Engine Overhaul Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	879855A04	动力头衬垫套件	GASKET SET Powerhead	1
0	857005A1	燃油泵膜片维修包	DIAPHRAGM KIT Fuel Pump	1
0	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
0	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
0	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
0	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
0	NSS	增压弹簧(不单独销售)	NOT SOLD SEPARATE Spring-Boost	1
0	NSS	不单独销售端盖-弹簧	NOT SOLD SEPARATE Cap-Spring End	1
0	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
0	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
0	987691	燃油泵衬垫	GASKET Fuel Pump	1
0	8M0204705	衬垫@2	GASKET @2	1
0	430075	气缸体衬垫	GASKET Cylinder Block	1
0	419533	下端盖油封	SEAL Oil Lower End Cap	1
0	89224	下端盖O型圈	O-RING Lower End Cap	1
0	879840	簧片适配板衬垫	GASKET Reed Adaptor Plate	1
0	879843	盖衬垫	GASKET Cover	1
0	880122	簧片阀衬垫	GASKET Reed Block	3
0	888814	O型圈(.351 x .072)温度传感器用	O-RING (.351 x .072) Temperature Sensor	2
0	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	2
0	8128871	提升阀膜片	DIAPHRAGM Poppet	1
0	812887002	隔膜	DIAPHRAGM	1
0	812887002	提升阀膜片	DIAPHRAGM Poppet	1
0	879855	节温器与提升阀盖衬垫	GASKET Thermostat & Poppet Cover	1
0	879855001	衬垫	GASKET	1
0	879855001	节温器与提升阀盖衬垫	GASKET Thermostat & Poppet Cover	1
0	62386	节温器衬垫	GASKET Thermostat	1
0	8M0204714	衬垫@4	GASKET @4	1
0	62386001	节温器衬垫	GASKET Thermostat	1
0	8M0204714	衬垫@4	GASKET @4	1
0	35126	O型圈(.859 x .139)曲轴-下部	O-RING (.859 x .139) Crankshaft-Lower	1
0	879635	油封曲轴-顶部	SEAL Oil Crankshaft-Top	1
0	891956	气缸体密封件	SEAL Cylinder Block	2

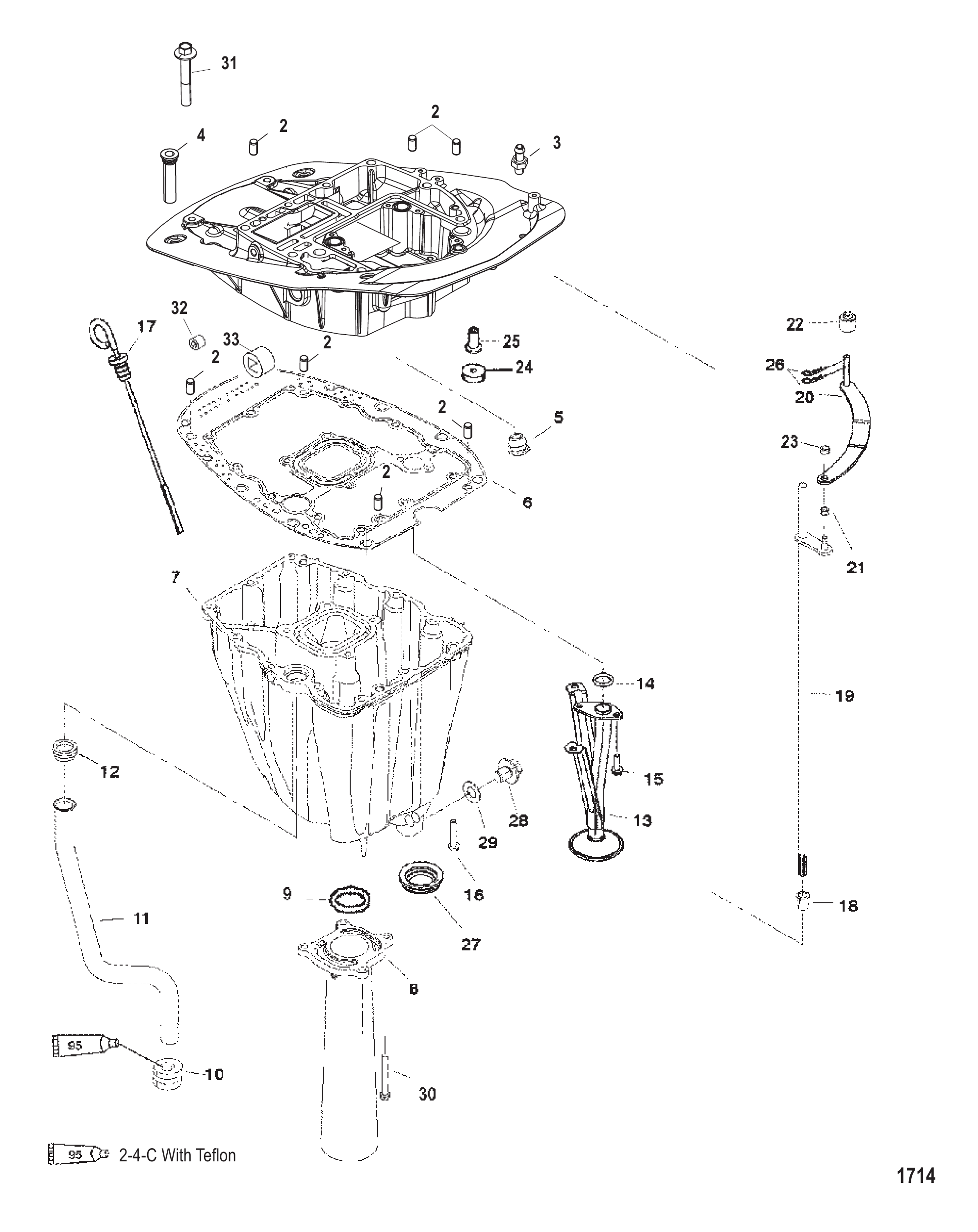

图 14排气板 Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	858582T	适配板总成	ADAPTER PLATE ASSEMBLY	1
2	23784	定位销	PIN Dowel	7
3	291112	接头	FITTING	1
4	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
5	126021	护孔环	GROMMET	1
5	12602002	护孔环	GROMMET	1
6	8585831	衬垫	GASKET	1
7	858572T	油底壳	SUMP Oil	1
7	858572T01	油底壳	SUMP Oil	1
8	858584A1	排气管总成	TUBE ASSEMBLY Exhaust	1
9	881295	O型圈	O-RING	1
10	894171	护孔环	GROMMET	1
10	89417004	护孔环	GROMMET	1
11	858575	水管	TUBE Water	1
11	8M0026130	水管	TUBE Water	1
11	8585751	水管	TUBE Water	1
11	8M0026129	水管	TUBE Water	1
12	814080		SEAL (Upper)	1
12	814080001	密封件	SEAL	1
13	858571T	机油吸油管	TUBE Oil Pick Up	1
14	859082	O型圈	O-RING	1
15	40011128	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	4
15	8M0204741	六角带垫大帽螺钉(M6x1.0x20)	SCREW (M6 x 1.0 x 20) Hex Wash HD	4
16	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	12
16	8M0214957	螺钉	SCREW	12
17	859602	量油尺	DIPSTICK	1
17	8596021	量油尺	DIPSTICK	1
18	48237	衬套	BUSHING	1
19	858577A2	换档轴	SHIFT SHAFT	1
19	858577A3	换档杆总成	LEVER ASSY-SHIFT	1
20	859177A3	换挡连杆	SHIFT LINK	1
21	NSS	不单独销售衬套	NOT SOLD SEPARATE Bushing	1
22	NSS	滚轮(不单独销售)	NOT SOLD SEPARATE Roller	1
23	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
24	813745	隔套	SPACER	1
24	11289	隔套	SPACER	1
25	43585	联轴器	COUPLING	1
26	859746	开口销	COTTER PIN	2
27	858573	密封件	SEAL	1
27	8M0039073	密封件	SEAL	1
28	8288181	放油塞	PLUG Drain	1
29	828816	衬垫	GASKET	1
29	8M0204692	衬垫@5	GASKET @5	1
30	82483213	螺钉(M6 x 60)	SCREW (M6 x 60)	4
31	4010750	螺钉(M8 x 50)	SCREW (M8 x 50)	4
32	479452	堵头	PLUG	1
33	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1

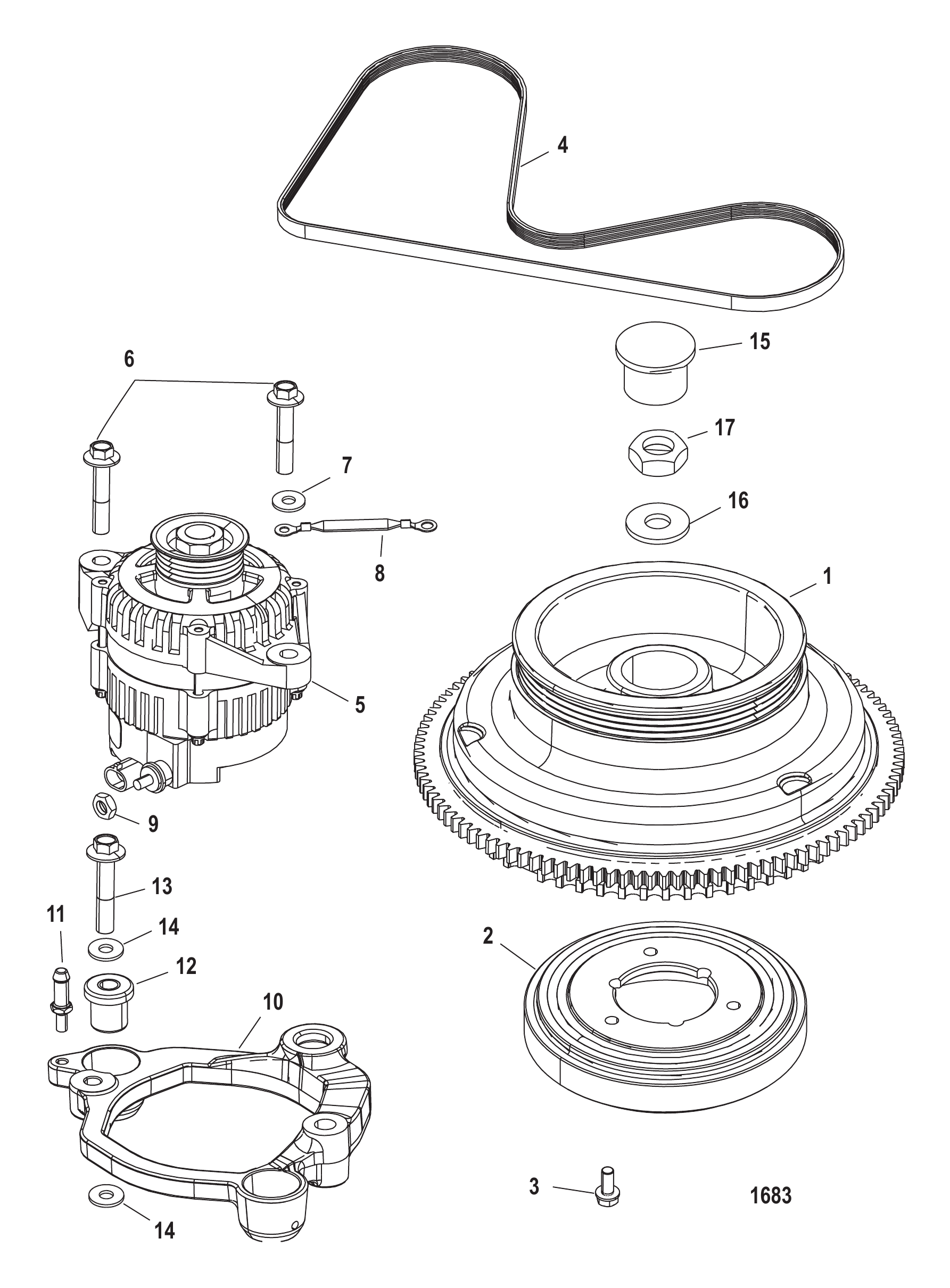

图 15飞轮与发电机 Flywheel and Alternator

REF	零件编号	中文名称	英文名称	数量
1	878588T03	飞轮	FLYWHEEL	1
2	888842T	减震器	DAMPER	1
2	888842T01	减震器	DAMPER	1
3	889678	螺钉(M8 x 20)	SCREW (M8 x 20)	3
3	8M0143223	螺钉	SCREW	3
4	892318	皮带	BELT	1
4	8M0026410	皮带	BELT	1
5	881247A1	交流发电机	ALTERNATOR	1
5	8M6013461	交流发电机	ALTERNATOR	1
6	82130150	螺丝(M10 x 50)	SCREW (M10 x 50)	2
7	4002319	垫圈	WASHER	1
8	856583A5	拉线总成	CABLE ASSEMBLY	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	879856T02	发电机支架	BRACKET Alternator	1
11	8215832	特殊销（1.5英寸）	PIN Special (1.5 Inches)	1
12	856975	支架	MOUNT	3
13	82130145	螺丝(M10 x 45)	SCREW (M10 x 45)	3
14	855725	垫圈	WASHER	6
15	45907	黄色塞	PLUG Yellow	1
16	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
16	33001	垫圈	WASHER	1
17	42979	螺母(M16)	NUT (M16)	1

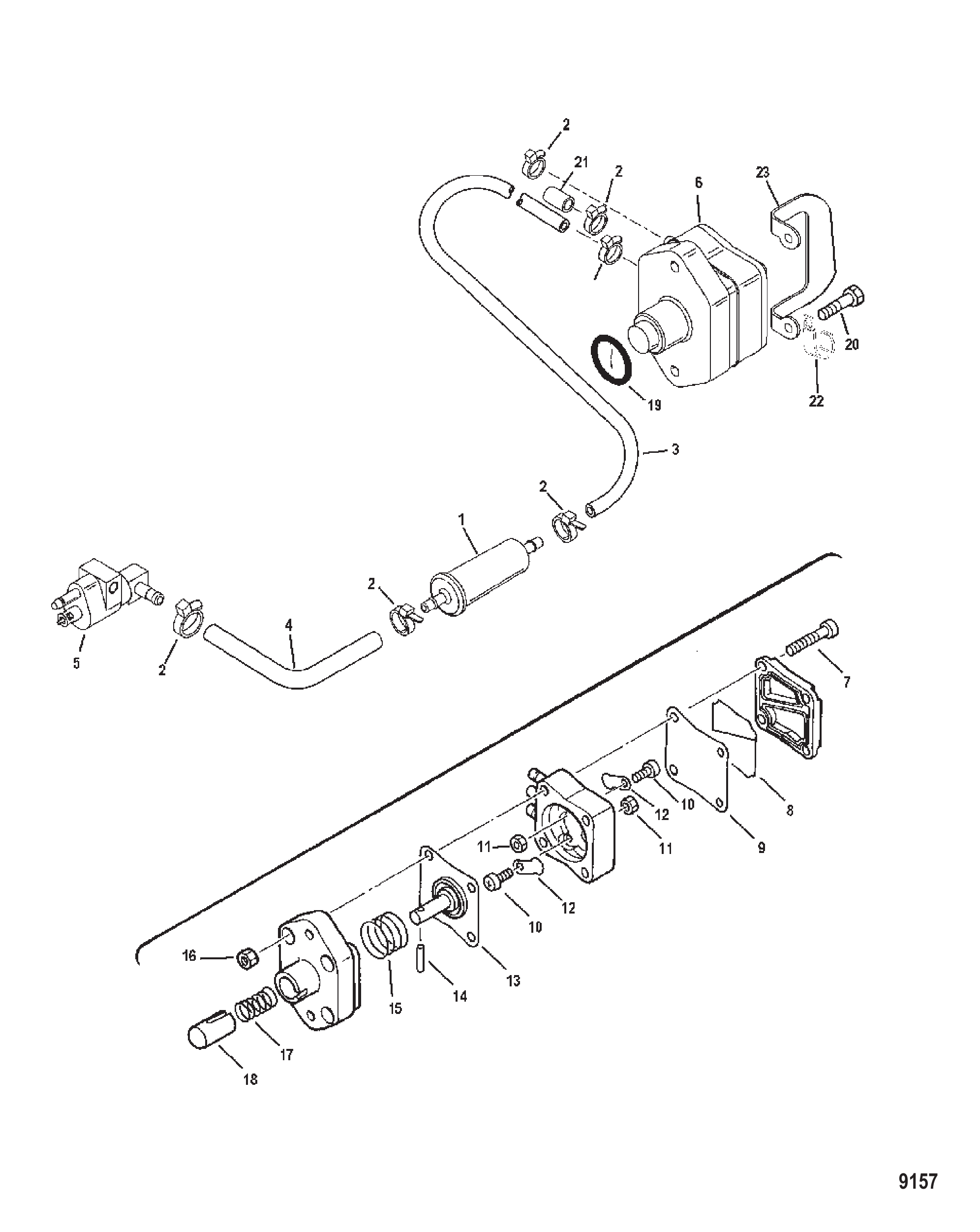

图 16燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	877565T1	燃油滤清器	FILTER Fuel	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	7
3	830756109	软管(57英寸整卷)(裁切至14英寸)	HOSE (57.00 Inches Bulk) (Cut to 14 Inches)	1
3	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
4	830756109	软管(57英寸整卷)(裁切至19英寸)	HOSE (57.00 Inches Bulk) (Cut to 19 Inches)	1
4	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
5	816856A4	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
5	8M0148585	连接器总成	CONNECTOR ASY	1
-	16524	燃油接头O型圈	O-RING Fuel Connector	1
6	826398T3	燃油泵	PUMP Fuel	1
7	809564	螺钉 (M5 x 35)	SCREW (M5 x 35)	4
8	809565	盖板	COVER	1
9	8095611	隔膜	DIAPHRAGM	1
10	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
11	82537M	螺母	NUT	2
12	41888M	止回阀	CHECK VALVE	2
13	8095612	隔膜	DIAPHRAGM	1
14	8095661	销	PIN	1
15	809562	弹簧	SPRING	1
16	82388M	螺母 (M5)	NUT (M5)	4
17	8095621	弹簧	SPRING	1
18	8095631	柱塞	PLUNGER	1
19	825492	O型圈	O-RING	1
19	8M0052669	O型圈	O-RING	1
20	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
21	854310	堵头	PLUG	1
22	55098	J型卡扣	J CLIP	1
22	8M0024808	J型夹	J-CLIP	1
23	8566031	导流罩	DEFLECTOR Cowl	1
23	8M0007776	导流罩	DEFLECTOR Cowl	1
-	825231A99	发动机垫片组	GASKET SET Engine	1

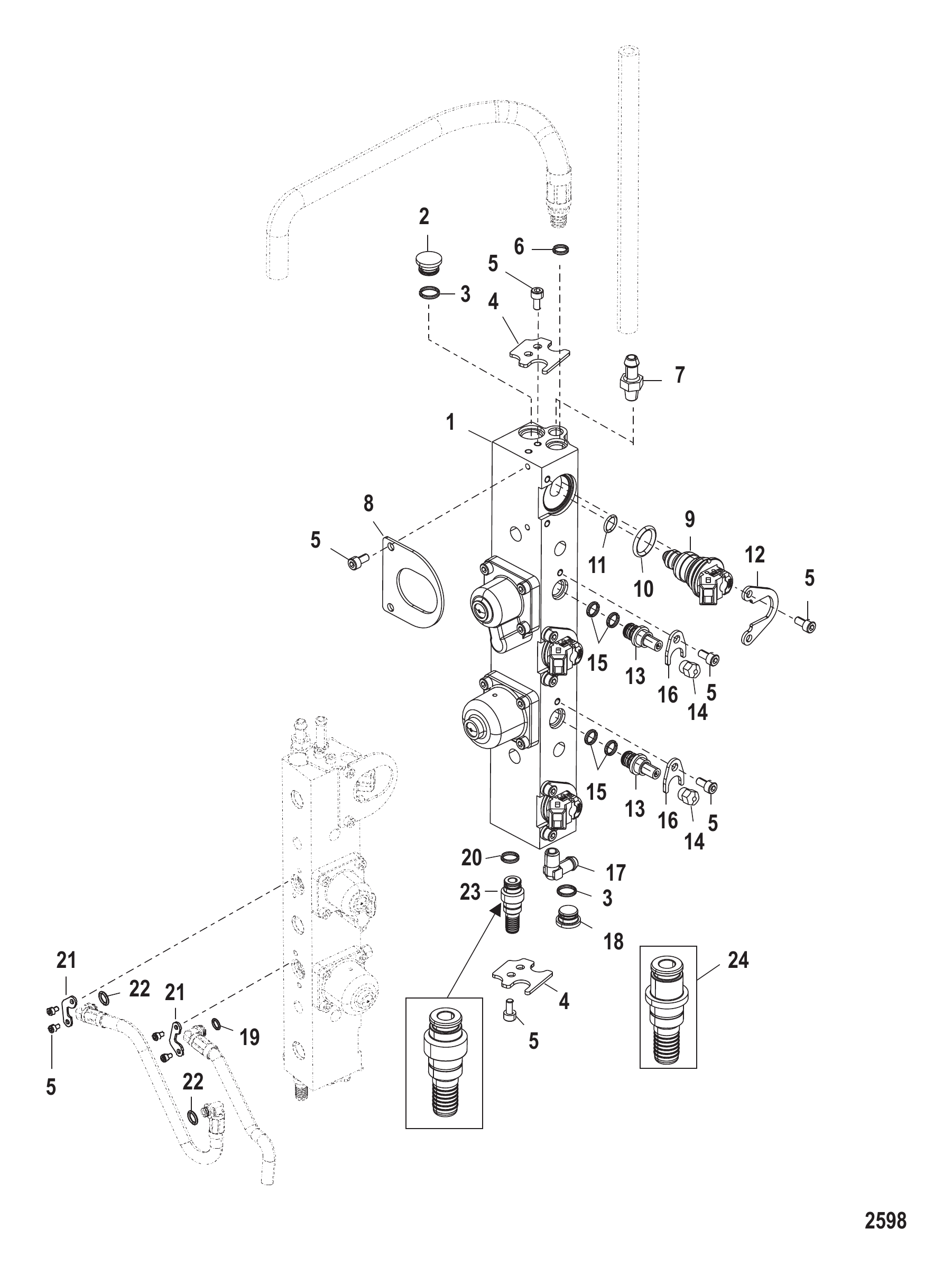

图 17燃油导轨 Fuel Rail

REF	零件编号	中文名称	英文名称	数量
1	880037T03	燃油导轨总成	FUEL RAIL ASSEMBLY	1
2	804834	堵头	PLUG	1
3	804532	O型圈套件	O-RING KIT	2
4	804830	卡箍	CLAMP	2
5	804525	螺丝包(M5 x 8)(每包2个)	SCREW PACKAGE (M5 x 8) (2 Per)	9
5	804525001	螺丝包(2件)(M5x10)	SCREW PACKAGE (2 Per)(M5 x 10)	9
5	804525001	螺丝包(2件)(M5x10)	SCREW PACKAGE (2 Per)(M5 x 10)	9
5	8M0041100	螺钉 (M5 x 10)	SCREW (M5 x 10)	9
6	804840	O型圈套件	O-RING KIT	1
7	291112	接头	FITTING	1
8	891820	支架	BRACKET	1
9	804528	喷油器	INJECTOR	3
9	8M0222157	燃油喷射器	FUEL INJECTOR	3
10	804530	O型圈套件(含6件)	O-RING KIT Contains 6 pcs	1
11	804529	O型圈套件(含6件)	O-RING KIT Contains 6 pcs	1
12	804522	卡箍	CLAMP	3
13	883542	阀总成(.375英寸直径)施拉德式	VALVE ASSEMBLY (.375 Inch Diameter) SCHRADER	2
13	8M0047053	施拉德阀维修包	VALVE KIT Shrader	2
14	805515	施拉德阀帽-黄铜	CAP Shrader Valve - Brass	2
14	8M0046566	阀帽	CAP Valve	2
15	804840	O型圈套件	O-RING KIT	1
16	880816	卡箍	CLAMP	2
16	8M0041097	支架	BRACKET	2
17	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
18	804835	堵头	PLUG	1
19	804532	O型圈套件(每套16个)	O-RING KIT (16 per kit)	1
20	804536	O型圈	O-RING	1
21	804832	卡箍	CLAMP	2
22	804840	O型圈套件	O-RING KIT	1
23	804836002	接头	FITTING	1
24	804836001	接头	FITTING	1

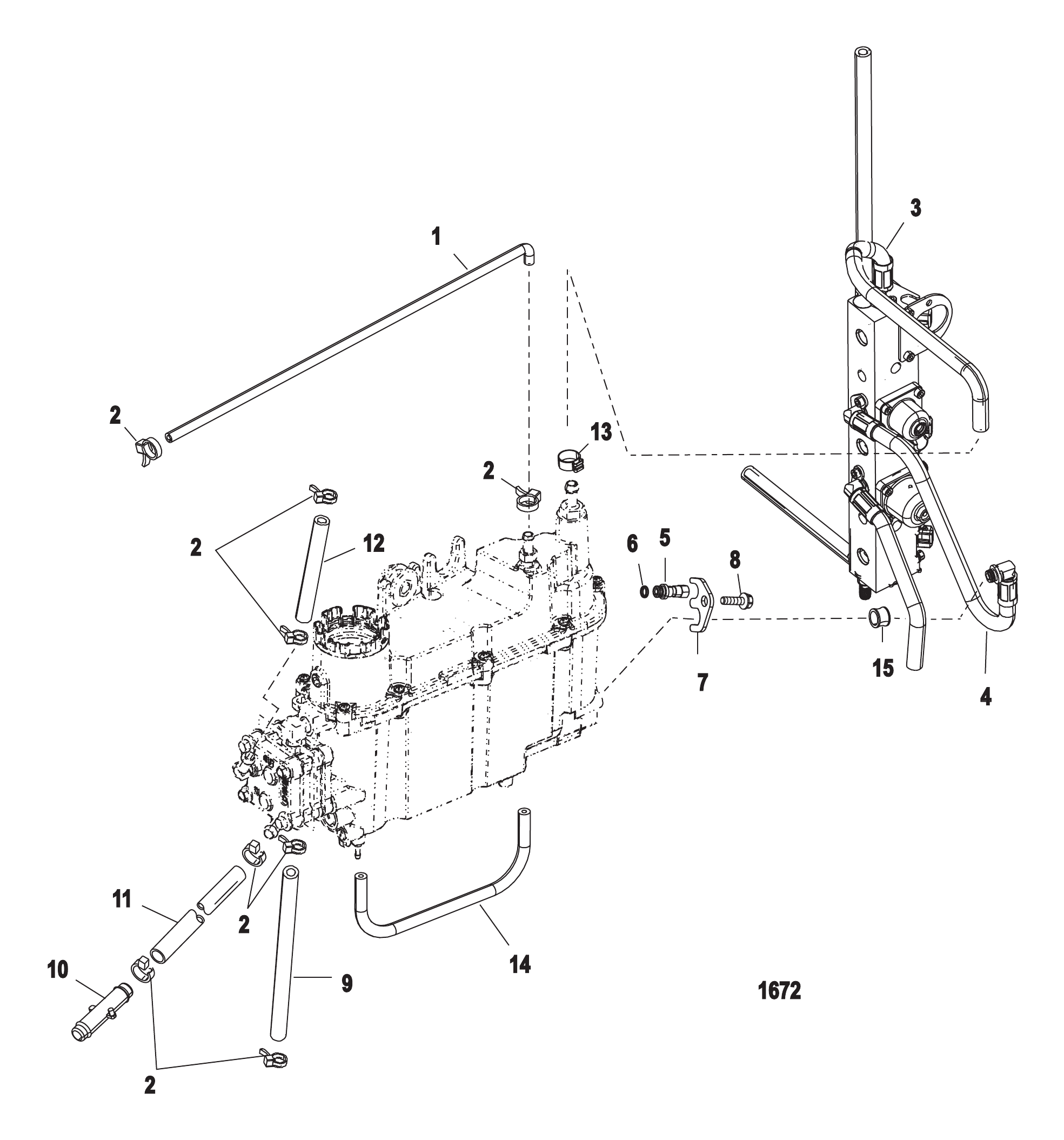

图 18燃油系统 Fuel System

REF	零件编号	中文名称	英文名称	数量
1	889712001	通风软管至通风接头	HOSE Vent To Vent Fitting	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
3	881040A1	燃油供给软管总成	HOSE ASSEMBLY Fuel Supply	1
3	8M6001915	燃油供给软管	HOSE FUEL SUPPLY	1
4	878506A1	燃油旁通软管总成	HOSE ASSEMBLY Fuel By-Pass	1
4	8M6001913	燃油旁通软管	HOSE-FUEL BY PASS	1
5	884820	施拉德阀	SHRADER VALVE	1
6	891778	O型圈	O-RING	1
7	884819	卡扣	CLIP	1
8	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
9	830757130	管材(.312)(70英寸整卷)(裁切至6-1/2英寸)用于曲轴箱	TUBING (.312) (70.00 Inches Bulk) (Cut to 6-1/2 Inches) To Crankcase	1
9	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
10	822769	连接器	CONNECTOR	1
11	830757130	管材(.312)(70英寸整卷)(裁切至28英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 28 Inches)	1
11	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
12	830757130	管材(.312)(70英寸整卷)(裁切至8.5英寸)	TUBING (.312) (70.00 Inches Bulk) (Cut to 8-1/2 Inches	1
12	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
13	856880	软管卡箍（15.3）	CLAMP Hose (15.3)	1
13	8M0214964	卡箍	CLAMP	1
14	883545002	软管	HOSE	1
15	888852	燃油导向器密封件	SEAL Fuel Director	1

图 19齿轮箱驱动轴-2.07:1减速比 Gear Housing Driveshaft - 2.07:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	9011J33	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
-	9011J35	齿轮箱总成(完整)(4.25英寸/107.95毫米鱼雷直径)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter)	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(0.375x0.625)前部	PIN Dowel - With Hole (.375 x .625) Front	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	43046	注油管	TUBE Oiler	1
4	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	3
4	79953Q04	放油螺钉套件	SCREW KIT Drain	3
5	830749	密封件	SEAL	3
5	8M0204693	放油螺塞密封件	SEAL Drain Plug	3
6	43044	定位销-无孔(0.375x0.625)后部	PIN Dowel - Without Hole (.375 x .625) Rear	1
7	31640T5	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	451761	垫圈(.453 x .812 x .105)黑色氧化	WASHER (.453 x .812 x .105) Black Oxide	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	NSS	滚针轴承(不单独销售)	NOT SOLD SEPARATE Needle Bearing	1
12	826134Q	阳极块	ANODE	2
13	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	881259T	小齿轮-14齿	GEAR Pinion - 14 Teeth	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	883047A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	AR
19	8M0063265	垫片组	SHIM SET	AR
20	888933A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	888934A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	NSS	密封环(不单独销售)	NOT SOLD SEPARATE Seal Ring	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430331	衬垫	GASKET	1
25	430472	衬垫	GASKET	1
25	8M0214931	衬垫	GASKET	1
26	43035	上部油封	SEAL Oil Upper	1
26	8M0245495	油封	OIL SEAL	1
27	43036	下油封	SEAL Oil Lower	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	8172761	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
32	430232	密封件	SEAL	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	43026T2	叶轮	IMPELLER	1
35	82684425	螺钉(M6x25)	SCREW (M6 x 25)	6
36	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	853908A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	457101	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	82684425	螺钉(M6x25)	SCREW (M6 x 25)	2
42	861415	端面密封	SEAL Face	1
42	816575A2	密封套件	SEAL KIT	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	43026Q06	水泵叶轮维修套件	REPAIR KIT Water Pump Impeller	1
-	8M0100526	水泵叶轮维修套件	REPAIR KIT Water Impeller	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1
-	803496T2	轴承/油封套件（不含前轴承）	BEARING/SEAL KIT Without Forward Bearing	1

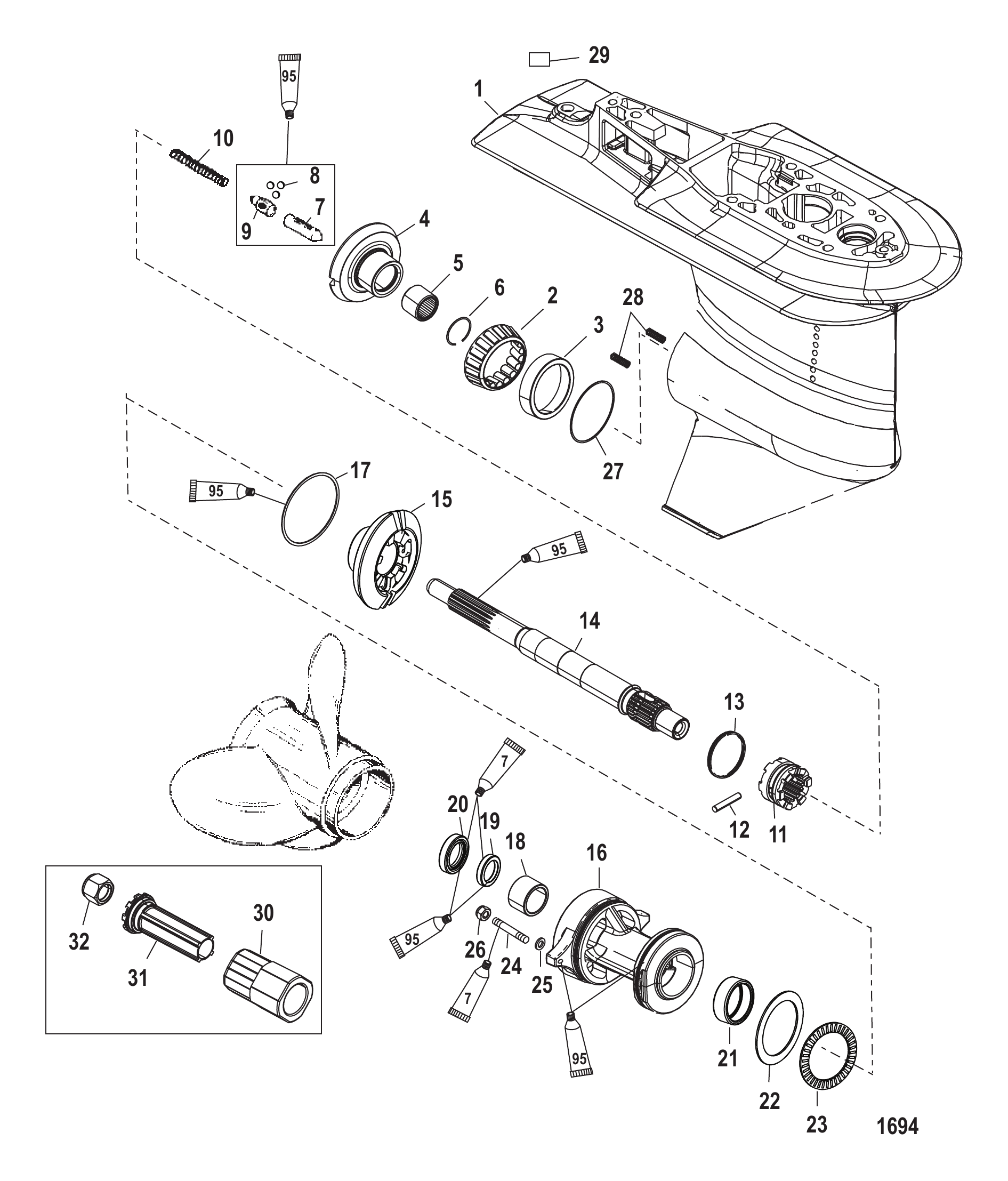

图 20齿轮箱螺旋桨轴-2.07:1减速比 Gear Housing Propeller Shaft - 2.07:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	9011J33	齿轮箱总成 (完整) (鱼雷体直径4.25英寸/107.95毫米)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter) (COMPLETE)	1
-	9011J35	齿轮箱总成 (完整) (鱼雷体直径4.25英寸/107.95毫米)	GEAR HOUSING ASSEMBLY Complete (4.25 Inch/107.95 mm Torpedo Diameter) (COMPLETE)	1
1	9011G59	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
3	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
4	881260A3	前进齿轮-29齿	GEAR Forward - 29 Teeth	1
5	30895T	滚针轴承	BEARING Needle	1
6	856823	挡圈	RING Retaining	1
7	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
8	44530	钢球	BALL	3
9	NSS	滑动件(不单独销售)	NOT SOLD SEPARATE Slide	1
10	850327	弹簧	SPRING	1
11	850048T	离合器	CLUTCH	1
12	30632	十字销	PIN Cross	1
12	8M0100263	十字销	PIN Cross	1
13	30893	弹簧	SPRING	1
14	850308	螺旋桨轴	PROPELLER SHAFT	1
14	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
15	850036T	倒车齿轮-29齿	GEAR Reverse - 29 Teeth	1
16	12596T2	轴承座总成	CARRIER ASSEMBLY Bearing	1
16	8M0168901	轴承座总成	CARRIER ASSY.	1
17	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
17	8M0214974	O型圈	O RING	1
18	30956T	滚针轴承	BEARING Needle	1
19	70080	油封(内)	SEAL Oil (INNER)	1
19	8M0205728	密封件	SEAL	1
20	70081	油封(外)	SEAL Oil (OUTER)	1
20	8M0205729	密封件	SEAL	1
21	12578T	滚柱轴承	BEARING Roller	1
22	12577	止推垫片	THRUST WASHER	1
23	12576	推力轴承	BEARING Thrust	1
24	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
24	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
25	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
26	401378	螺母 (M8)	NUT (M8)	2
27	44491A1	垫片组	SHIM SET	AR
27	8M0063266	垫片组	SHIM SET	AR
28	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	2
29	NSS	不单独销售小齿轮标识贴纸	NOT SOLD SEPARATE Decal-G/H Pinion Ident.	1
30	835257K9	FLO TORQUE III套件	FLO TORQUE III KIT	1
30	8M0150151	FLO TORQ SSR	FLO TORQ SSR	1
31	NSS	适配器(不单独销售)	NOT SOLD SEPARATE Adapter	1
32	NSS	锁紧螺母(不单独销售)	NOT SOLD SEPARATE Lock Nut	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	803489T1	离合器/凸轮维修包	REPAIR KIT Clutch/Cam	1
-	803496T2	轴承/密封件套件(不含前轴承)	BEARING/SEAL KIT (W/O Forward Bearing)	1

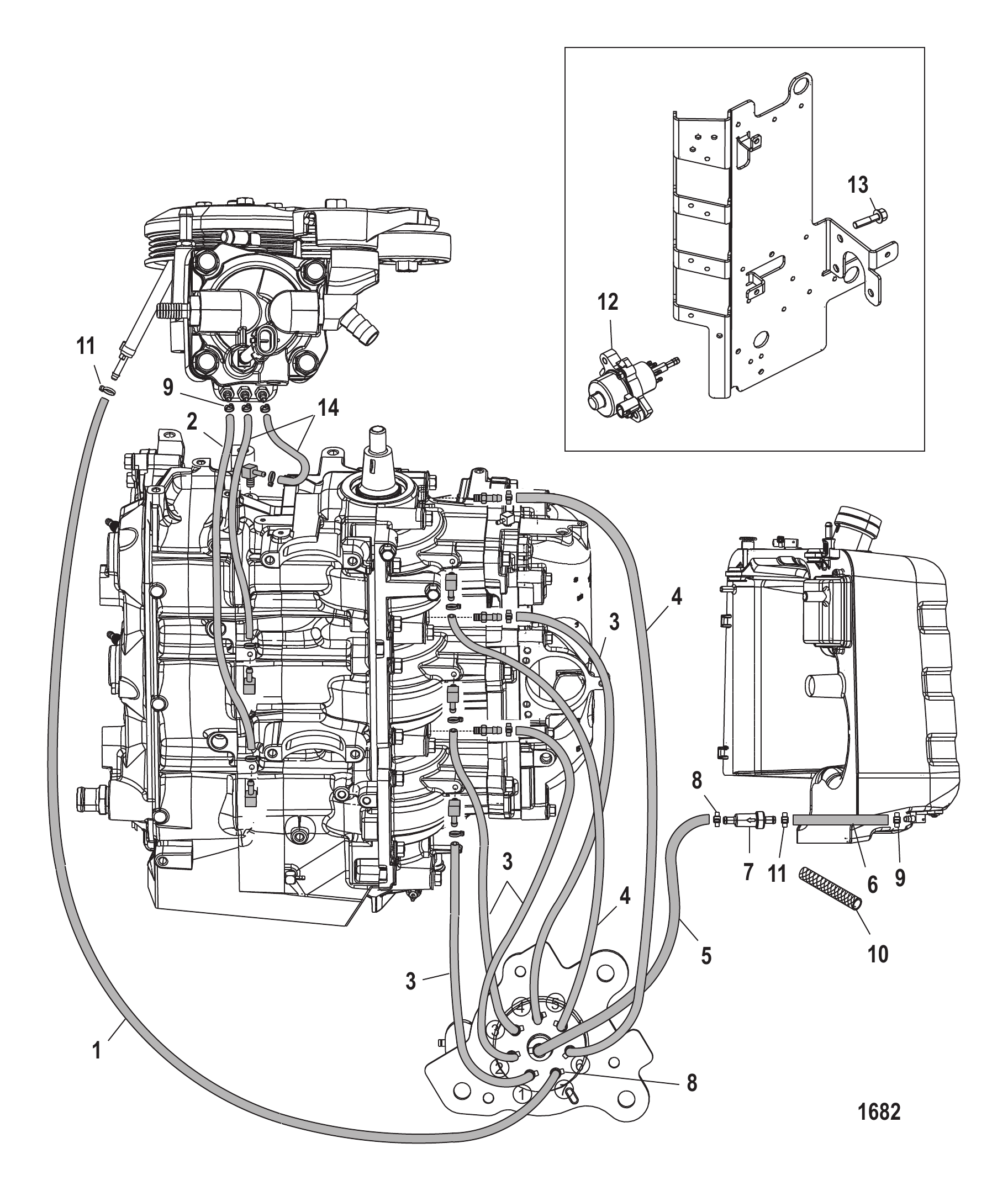

图 21润滑系统 Oiling System

REF	零件编号	中文名称	英文名称	数量
1	88306955	软管(0.125 x 25英寸)	HOSE (.125 x 25.00 Inches)	1
2	88104441	管材(18英寸整卷)(裁切至13英寸)	TUBING (18.00 Inches Bulk) (Cut to 13 Inches	1
3	88104441	管材(18英寸整卷)(裁切至13.5英寸)	TUBING (18.00 Inches Bulk) (Cut to 13-1/2 Inches)	4
4	88104441	管材(18英寸整卷)(裁切至18英寸)	TUBING (18.00 Inches Bulk) (Cut to 18 Inches)	2
5	82381455	管材(25英寸整卷)(裁切至3.25英寸)	TUBING (25.00 Inches Bulk) (Cut to 3-1/4 Inches	1
6	82381455	管材(25英寸整卷)(裁切至7英寸)	TUBING (25.00 Inches Bulk) (Cut to 7 Inches	1
7	875284001	滤清器-机油在线式	FILTER Oil - In Line	1
7	875284T01	滤清器-机油在线式	FILTER Oil - In Line	1
8	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
9	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
10	828547412	导管(10英寸整卷)(裁切至6英寸)	CONDUIT (10.00 Inches Bulk) (Cut to 6 Inches	1
11	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	AR
11	8M0214940	扎带	TIE STRAP	AR
12	857149T2	油泵总成	PUMP ASSEMBLY Oil	1
12	8M0185614	机油泵	OIL PUMP	1
13	81893420	螺钉(M8 x 20)	SCREW (M8 x 20)	3
14	88104441	管材(18英寸整卷)(裁切至8英寸)	TUBING (18.00 Inches Bulk) (Cut to 8 Inches	2

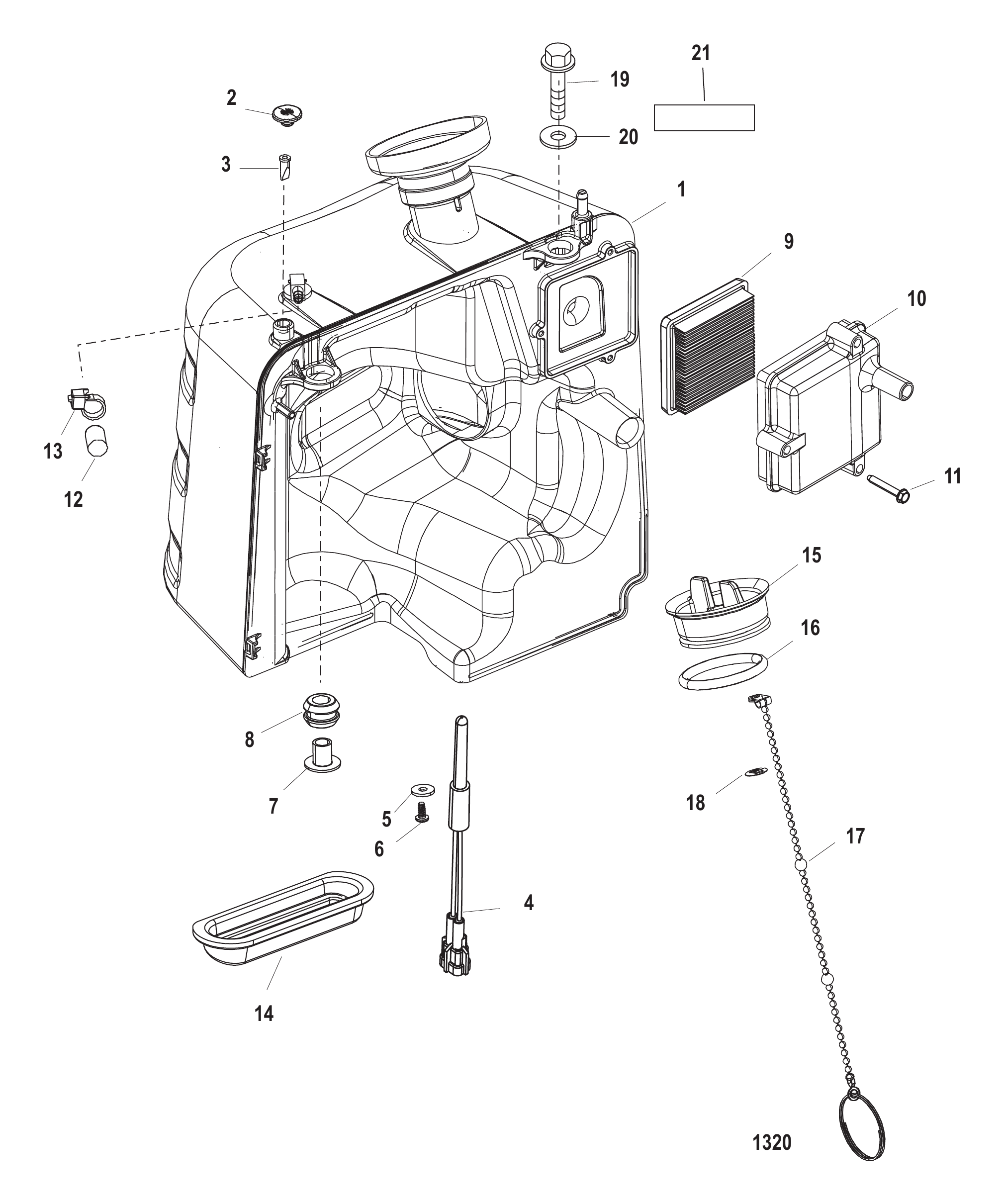

图 22油箱 Oil Tank

REF	零件编号	中文名称	英文名称	数量
1	879844T04	机油箱	TANK Oil	1
2	19299A1	通风组件	VENT ASSEMBLY	1
3	64871	阀门	VALVE	1
4	856156A4	开关	SWITCH	1
4	856156T04	开关	SWITCH	1
5	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
6	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
7	883821	衬套	BUSHING	2
8	883820	护孔环	GROMMET	2
8	883820001	护孔环	GROMMET	2
8	883820001	护孔环	GROMMET	2
9	883037T	滤清器	FILTER	1
10	883044001	空气压缩机盖	COVER To Air Compressor	1
11	883075	螺钉(#10-16 x 1.25)	SCREW (#10-16 x 1.25)	3
12	854310	堵头	PLUG	1
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
14	879857	护套	BOOT	1
15	828475A09	盖帽	CAP	1
15	8M0073266	盖总成	CAP ASSY	1
16	26318	O型圈	O-RING	1
16	26318T	O型圈	O-RING	1
17	887776002	链条	CHAIN	1
18	113161	螺母	NUT	1
18	65110	螺母	NUT	1
19	82446035	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
20	4002318	垫圈 8.90 x 24.0x 2.4 不锈钢	WASHER 8.90 x 24.0x 2.4 PL SS	2
21	881865	警示贴纸-挂档启动	DECAL Caution-Start in Gear	1

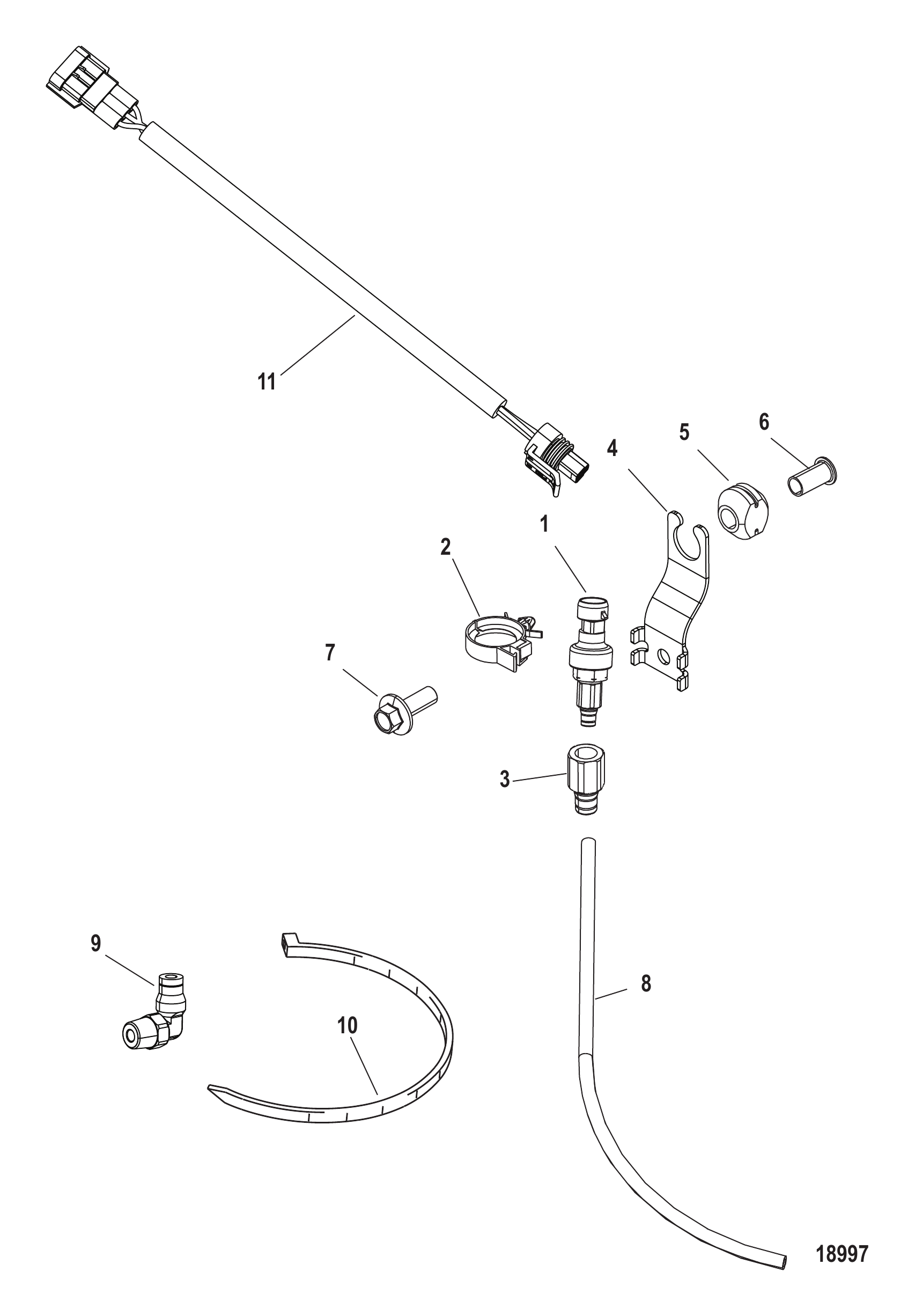

图 23皮托管传感器套件881879A22 Pitot Sensor Kit 881879A22

REF	零件编号	中文名称	英文名称	数量
-	881879A22	皮托管传感器套件（含适配线束）	SENSOR KIT Pitot With Adapter Harness	1
-	881879A16	皮托管传感器总成	SENSOR ASSEMBLY Pitot	1
-	881879T25	皮托管传感器总成	SENSOR ASSEMBLY Pitot	1
1	881879011	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
1	881879T11	压力传感器 (0 - 100 PSI)	SENSOR Pressure (0 - 100 PSI)	1
2	883066	夹子 (.865)	CLIP (.865)	1
3	892403	接头	FITTING	1
3	8M0207782	直通接头	FITTING Straight	1
4	NSS	不单独销售支架	NOT SOLD SEPARATE Bracket	1
5	818967	护孔环	GROMMET	1
5	8M0207785	护孔环	GROMMET	1
6	818968	衬套	BUSHING	1
6	8M0214955	衬套	BUSHING	1
7	82130025	螺钉(M6x25)	SCREW (M6 x 25)	1
8	85944975	管材（72英寸整料）裁切至40英寸	TUBING (72.00 Inches Bulk) Cut to 40.00 Inch Length	1
9	840908	接头	FITTING	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
11	897485A01	适配器线束总成	HARNESS ASSEMBLY Adapter	1

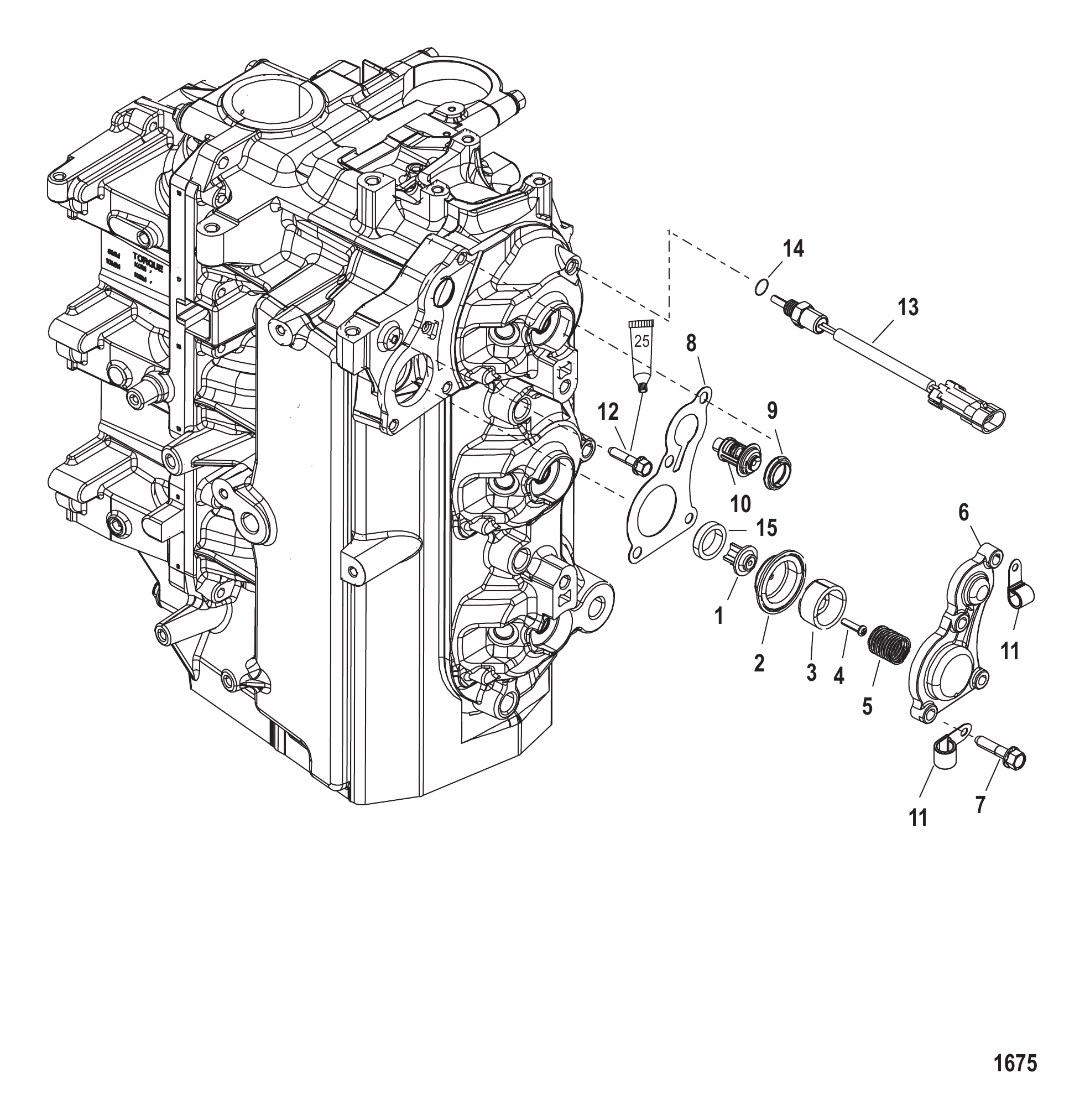

图 24提升阀/节温器安装座 Poppet/Thermostat Mounting

REF	零件编号	中文名称	英文名称	数量
1	884389	提动阀	POPPET	1
2	8128871	隔膜	DIAPHRAGM	1
2	812887002	隔膜	DIAPHRAGM	1
2	812887002	隔膜	DIAPHRAGM	1
3	94182	垫圈	WASHER	1
4	69570	螺钉(#10-16 x 0.75)(10-16 x 3/4)	SCREW (#10-16 x .750) (10-16 x 3/4)	1
5	892321	弹簧	SPRING	1
6	879854	盖板	COVER	1
6	8M0036780	盖板	COVER	1
7	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
8	879855	衬垫	GASKET	1
8	879855001	衬垫	GASKET	1
8	879855001	衬垫	GASKET	1
9	62386	衬垫	GASKET	1
9	8M0204714	衬垫@4	GASKET @4	1
9	62386001	衬垫	GASKET	1
9	8M0204714	衬垫@4	GASKET @4	1
10	833072002	节温器 62°C (143°F)	THERMOSTAT 62°C (143°F)	1
10	833072004	节温器 62°C (143°F)	THERMOSTAT 62°C (143°F)	1
10	833072004	节温器 62°C (143°F)	THERMOSTAT 62°C (143°F)	1
11	814634	卡箍	CLAMP	2
12	82130012	螺钉（M6 x 12）	SCREW (M6 x 12)	1
13	885342001	传感器总成	SENSOR ASSEMBLY	1
13	8M0148668	传感器总成	SENSOR ASSEMBLY	1
14	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
14	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
15	892265	隔套	SPACER	1
0	879855A04	动力头衬垫套件	GASKET SET Powerhead	1
0	895233A05	动力头总成	POWERHEAD ASSEMBLY	1
0	895233A07	动力总成 75 DFI	POWERHEAD ASSEMBLY 75 DFI	1
0	891767A04	动力头总成	POWERHEAD ASSEMBLY	1
0	891767A07	动力总成 90/115 DFI	POWERHEAD ASSEMBLY 90/115 DFI	1

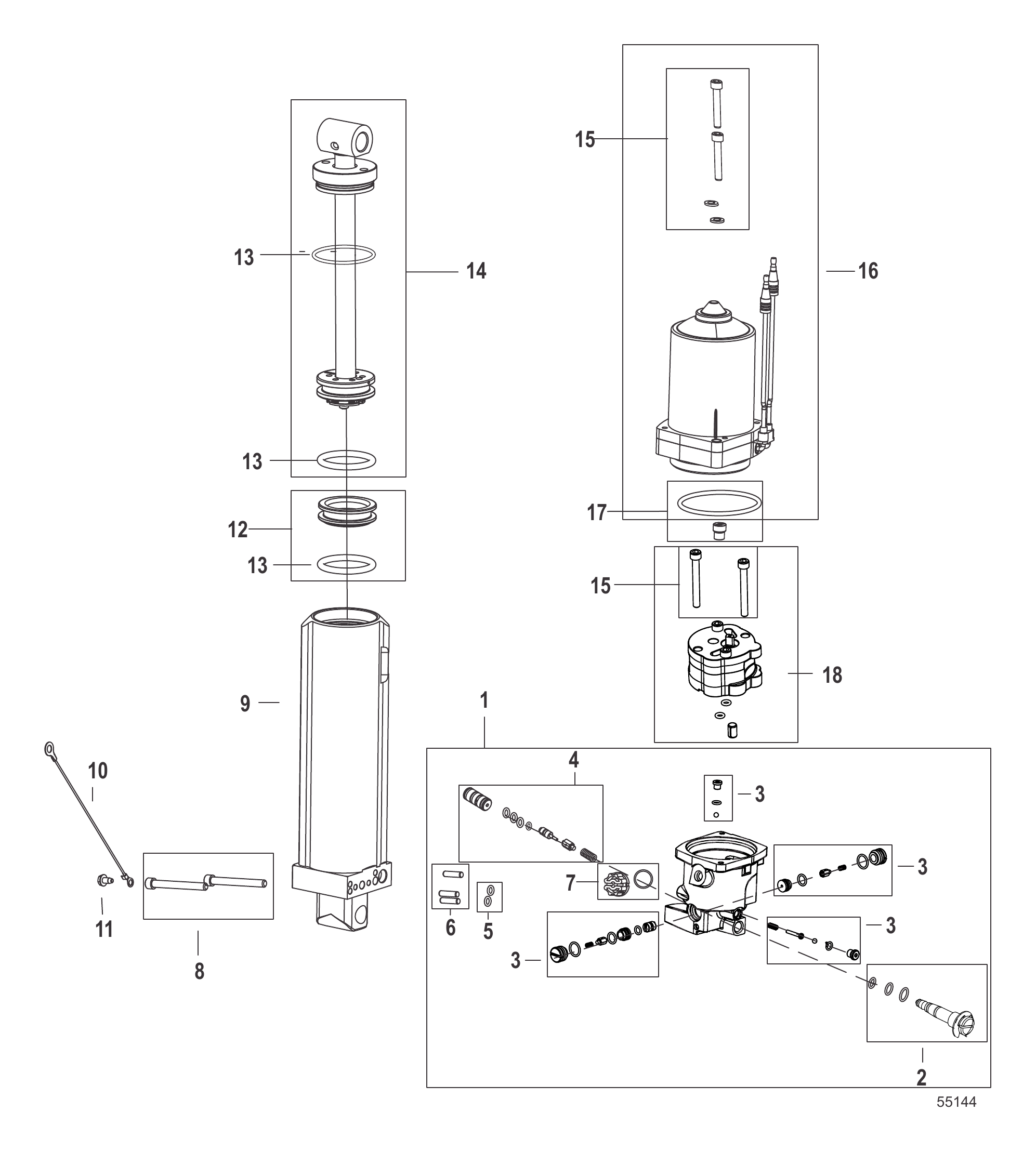

图 25动力升降总成组件（2B092563及以上） Power Trim Assembly - Components 2B092563 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0089943	歧管套件	MANIFOLD KIT	1
2	893929A01	安全阀套件	VALVE KIT Relief	1
3	8M0089945	阀套件	VALVE KIT	1
4	8M0090404	配平限位阀套件	VALVE KIT Trim Limit	1
5	833063	O型圈	O-RING	2
6	8M0055260	定位销	DOWEL PINS	3
7	811613	塞子总成	PLUG ASSEMBLY	1
8	833047	螺钉(0.250-20×2.250)	SCREW (.250-20 x 2.250)	2
9	8M0089941	气缸总成	CYLINDER ASSEMBLY	1
10	88238A13	接地线总成	CABLE ASSEMBLY Ground	1
10	8M0207768	拉线总成	CABLE ASSEMBLY	1
11	8M6002690	螺钉	SCREW	1
11	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
12	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
12	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
13	893902A01	O型圈套件	O-RING KIT	1
13	8M0171819	O型圈套件	O-RING KIT	1
14	8M0089942	减震杆套件	SHOCK ROD KIT	1
14	8M0171821	减震杆套件	SHOCK ROD KIT	1
15	8M0089946	螺钉套件(完整调整)	SCREW KIT Complete Trim	1
16	8M0089940	电机套件	MOTOR KIT	1
16	8M0142591	电机套件	MOTOR KIT	1
17	8M0090403	驱动联轴器	COUPLING Drive	1
18	8M0089944	泵总成	PUMP ASSEMBLY	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
-	8M0171820	O型圈套件	O-RING KIT	1

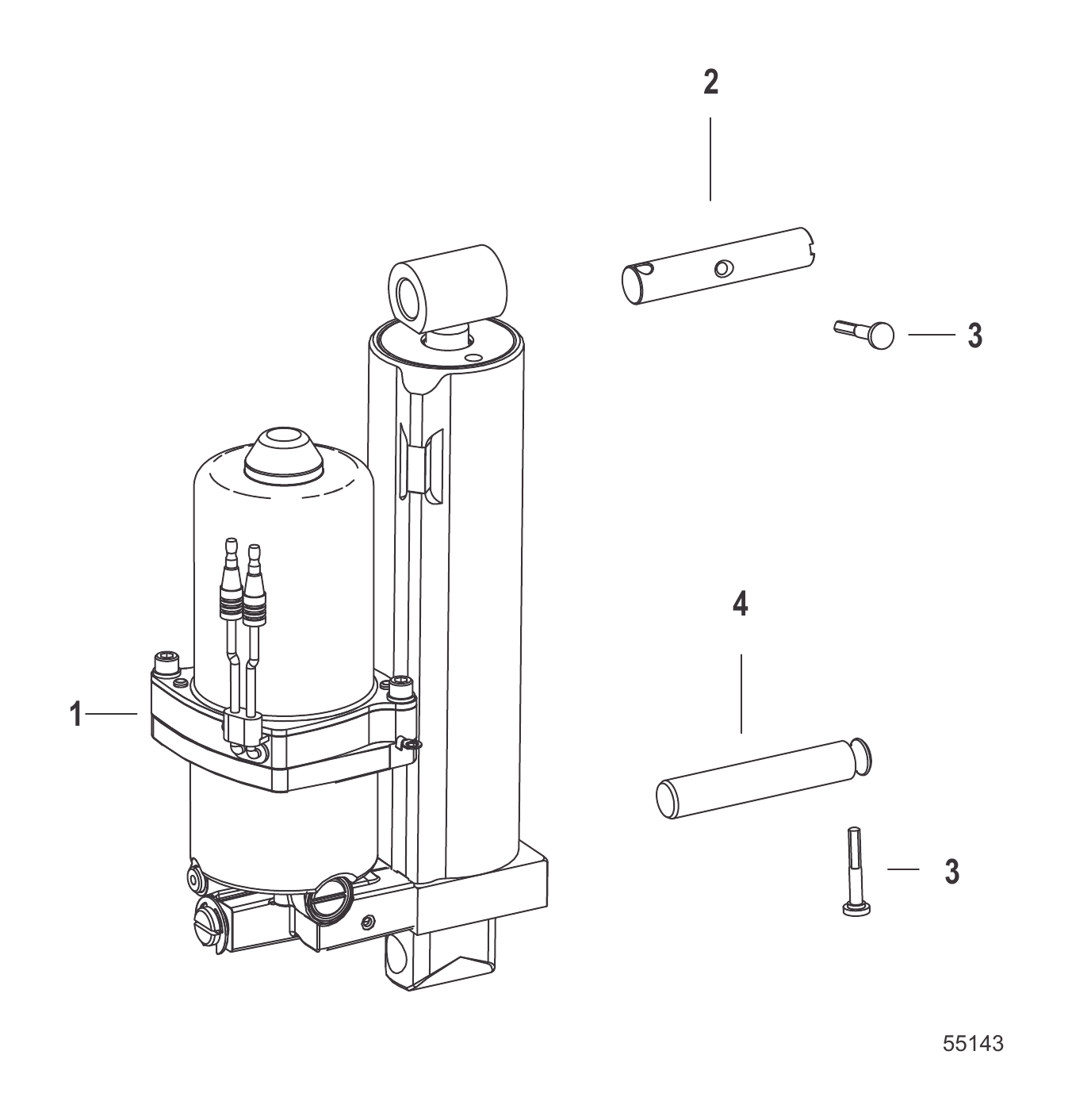

图 26动力升降总成 2B092563及以上 Power Trim Assembly 2B092563 and Above

REF	零件编号	中文名称	英文名称	数量
1	8M0090335	动力调整装置总成(标准)	POWER TRIM ASSEMBLY Standard	1
2	8M0094357	减震杆销	PIN Shock Rod	1
2	8M0161312	连杆销眼总成	PIN ROD EYE ASSEMBLY	1
3	821539	三叶销	PIN Trilobe	2
4	818898	锚销	PIN Anchor	1

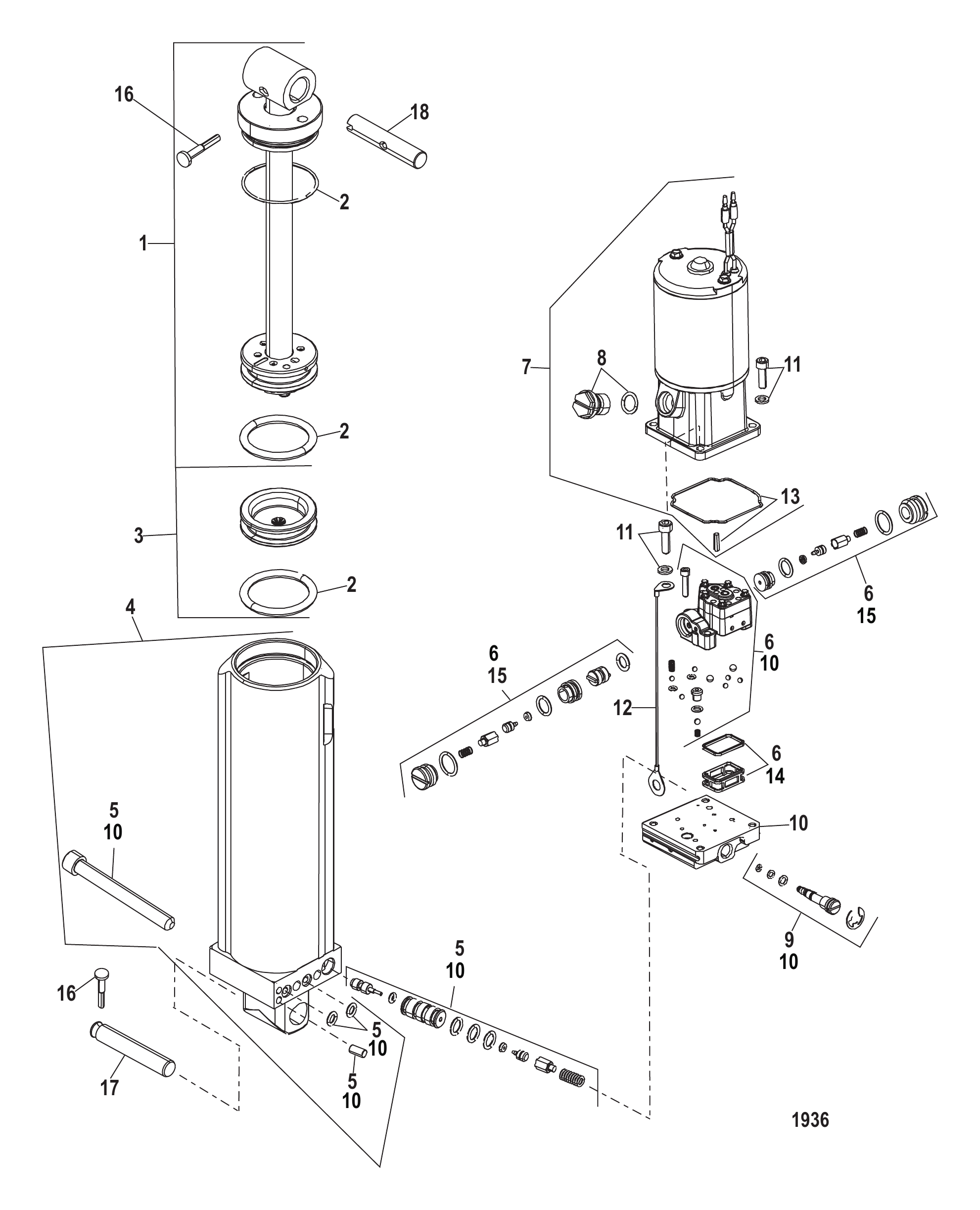

图 27动力配平组件2B092562及以下 Power Trim Components 2B092562 and Below

REF	零件编号	中文名称	英文名称	数量
-	898447T01	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	8M0005542	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	893902A01	O型圈套件	O-RING KIT	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
4	8M0055015	配平油缸套件	TRIM CYL KIT	1
5	893905A02	阀套件	VALVE KIT	1
5	8M0058589	阀套件	VALVE KIT	1
6	893906A02	泵总成	PUMP ASSEMBLY	1
6	8M0055019	动力配平泵套件	POWER TRIM PUMP KIT	1
7	893907A02	电机套件	MOTOR KIT	1
8	8134351	堵头	PLUG	1
9	893929A01	安全阀套件	VALVE KIT Relief	1
10	893909A02	歧管套件	MANIFOLD KIT	1
10	8M0055018	歧管套件	MANIFOLD KIT	1
11	809876A1	电机螺钉套件	SCREW KIT Motor	1
12	88238A18	拉线总成	CABLE ASSEMBLY	1
13	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
14	893912A02	滤清器套件	FILTER KIT	1
15	893913A02	提升阀套件	POPPET KIT	1
-	893914A02	O型圈套件	O-RING KIT	1
-	8M0089947	O型圈套件(动力调整)	O-RING KIT Power Trim	1
16	821539	三叶销	PIN Trilobe	2
17	818898	锚销	PIN Anchor	1
18	99625002	轴	SHAFT	1

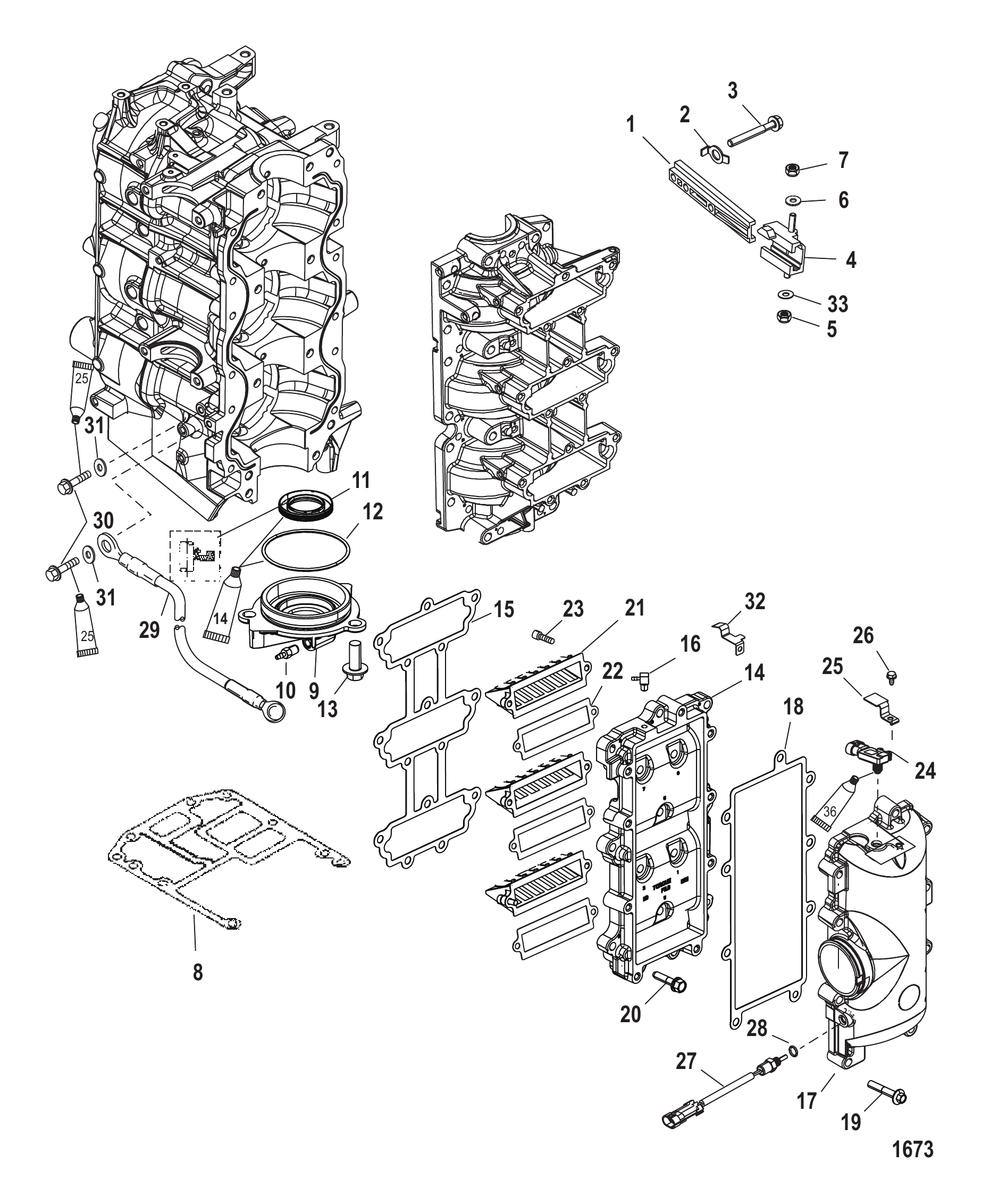

图 28簧片阀组 Reed Block

REF	零件编号	中文名称	英文名称	数量
1	42881A1	换挡拨叉总成	SHIFT RAIL ASSEMBLY	1
2	42981	锁紧垫圈	TAB WASHER	2
3	40001134	螺钉 (M8 x 25)	SCREW (M8 x 25)	2
4	988851	滑块	SLIDE	1
5	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
6	35459	垫圈	WASHER	1
7	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
8	430075	衬垫	GASKET	1
9	858552T2	下端盖总成	CAP ASSEMBLY Lower End	1
10	426585	止回阀	CHECK VALVE	1
11	419533	油封	SEAL Oil	1
12	89224	O型圈	O-RING	1
13	4010825	螺丝(M10 x 25)六角法兰-不锈钢	SCREW (M10 x 25) Hex Flange - Stainless Steel	3
14	879839A00	簧片适配器板总成	PLATE ASSEMBLY Reed Adaptor	1
15	879840	衬垫	GASKET	1
16	768431	接头	FITTING	1
17	879841A03	盖板	COVER	1
18	879843	衬垫	GASKET	1
19	82127345	螺钉 (M8 x 45)	SCREW (M8 x 45)	9
20	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	15
21	828623T4	簧片阀组	REED BLOCK	3
22	880122	衬垫	GASKET	3
23	4007420	螺钉 (M6 x 20)	SCREW (M6 x 20)	6
24	854445	MAP传感器	SENSOR MAP	1
24	8M0237529	MAP传感器	SENSOR MAP	1
25	884522	MAP传感器支架	BRACKET MAP Sensor	1
26	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	1
27	885342001	传感器总成	SENSOR ASSEMBLY	1
27	8M0148668	传感器总成	SENSOR ASSEMBLY	1
28	888814	O型圈(0.351 x 0.072)	O-RING (.351 x .072)	1
28	896699	O型圈（1.78毫米 x 0.08毫米）	O-RING (1.78 mm x .08 mm)	1
29	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
30	81893414	螺钉（M8 x 14）	SCREW (M8 x 14)	2
31	36001	垫圈	WASHER	4
32	889559	卡箍	CLAMP	1
33	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
0	879855A04	动力头衬垫套件	GASKET SET Powerhead	1
0	895233A05	动力头总成	POWERHEAD ASSEMBLY	1
0	895233A07	动力总成 75 DFI	POWERHEAD ASSEMBLY 75 DFI	1
0	891767A04	动力头总成	POWERHEAD ASSEMBLY	1
0	891767A07	动力总成 90/115 DFI	POWERHEAD ASSEMBLY 90/115 DFI	1

图 29维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
80394102	零件手册30/40化油器四冲程(3缸)	PARTS MANUAL 30/40 Carb 4-Stroke (3 Cylinder)	1
10212020	用户手册	OWNERS MANUAL	1
10212030	用户手册	OWNERS MANUAL	1
10212040	用户手册	OWNERS MANUAL	1
10212050	用户手册	OWNERS MANUAL	1
10214020	用户手册	OWNERS MANUAL	1
857046R1	维修手册	SERVICE MANUAL	1
803640A00	贴花套件	DECAL SET	1
803640A05	贴花套件	DECAL SET	1
8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
803641A00	贴花套件	DECAL SET	1
803641A05	贴花套件	DECAL SET	1
8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
803644A00	贴花套件	DECAL SET	1
8M0099557	水星贴纸套装	DECAL SET-MERCURY	1
803642A01	贴花套件	DECAL SET	1
803642A03	贴花套件	DECAL SET	1
803642A03	贴花套件	DECAL SET	1
803643A01	贴花套件	DECAL SET	1
803643A03	贴花套件	DECAL SET	1
803643A03	贴花套件	DECAL SET	1
803645A01	贴花套件	DECAL SET	1
803946A99	贴花套件	DECAL SET	1
803947A99	贴花套件	DECAL SET	1
88343312	加州超低排放贴纸	DECAL California Ultra Low Emissions	1
804654A02	EPA标签信息贴花	DECAL EPA Label Information	1
804654A03	EPA标签信息贴花	DECAL EPA Label Information	1
804654A04	EPA标签信息贴花	DECAL EPA Label Information	1
804654A05	EPA标签信息贴花	DECAL EPA Label Information	1

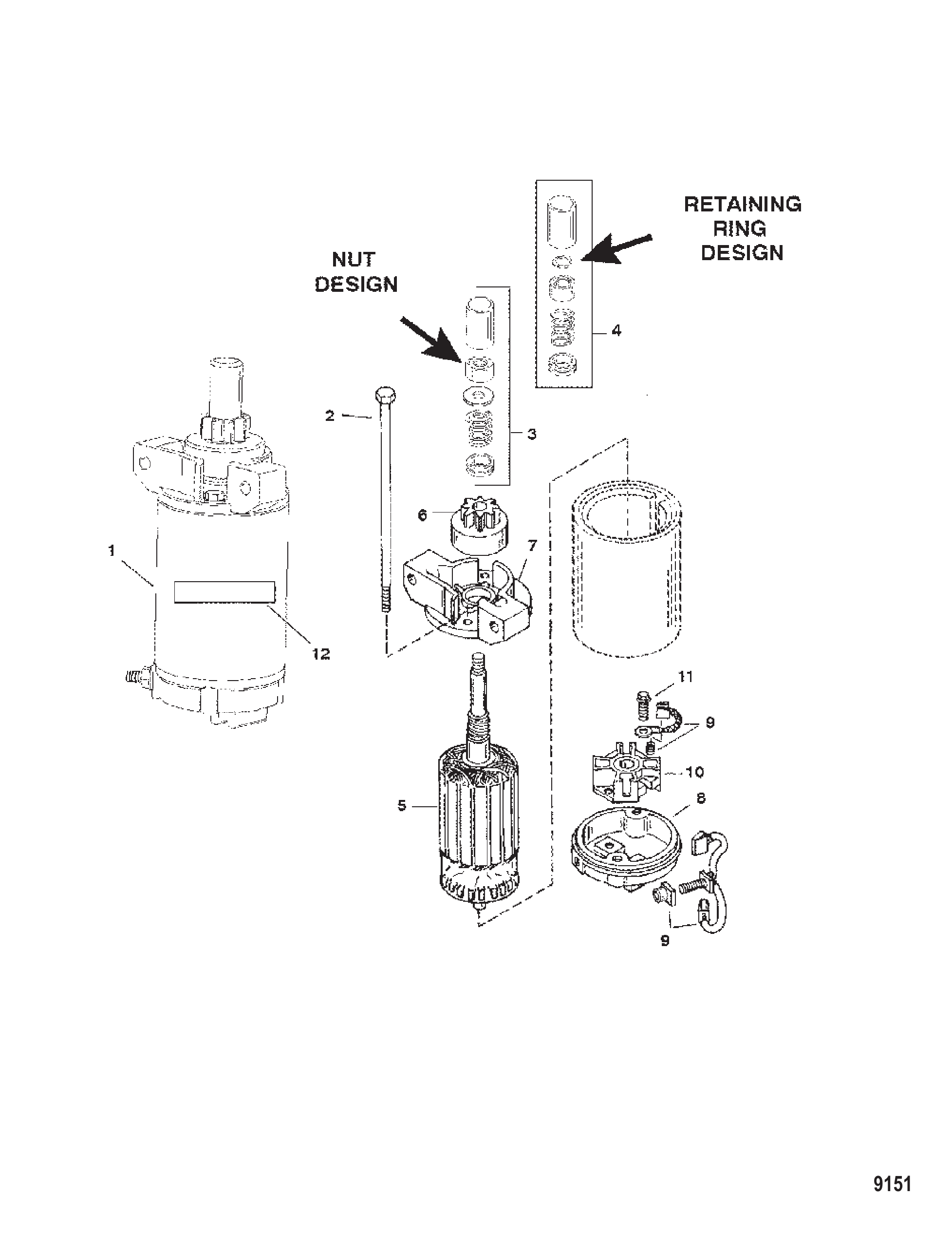

图 30启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	859170T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	854636T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	893887T	起动机总成(完整)	STARTER MOTOR ASSEMBLY Complete	1
2	965661	贯穿螺栓	THRU BOLT	2
3	906433	驱动套件	DRIVE KIT	1
3	891752	驱动套件	DRIVE KIT	1
4	803945	驱动套件	DRIVE KIT	1
5	8236382	电枢	ARMATURE	1
5	8236384	电枢	ARMATURE	1
6	68575T2	小齿轮	PINION	1
7	8236392	驱动端盖	DRIVE CAP	1
8	8119011	换向器端盖	CAP Commutator	1
9	753841	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
10	61787	支架	HOLDER	1
10	898265014	电刷支架	HOLDER-BRUSH	1
11	F15158	螺钉	SCREW	2
12	8272822	高压警告标贴	DECAL Warning High Voltage	1

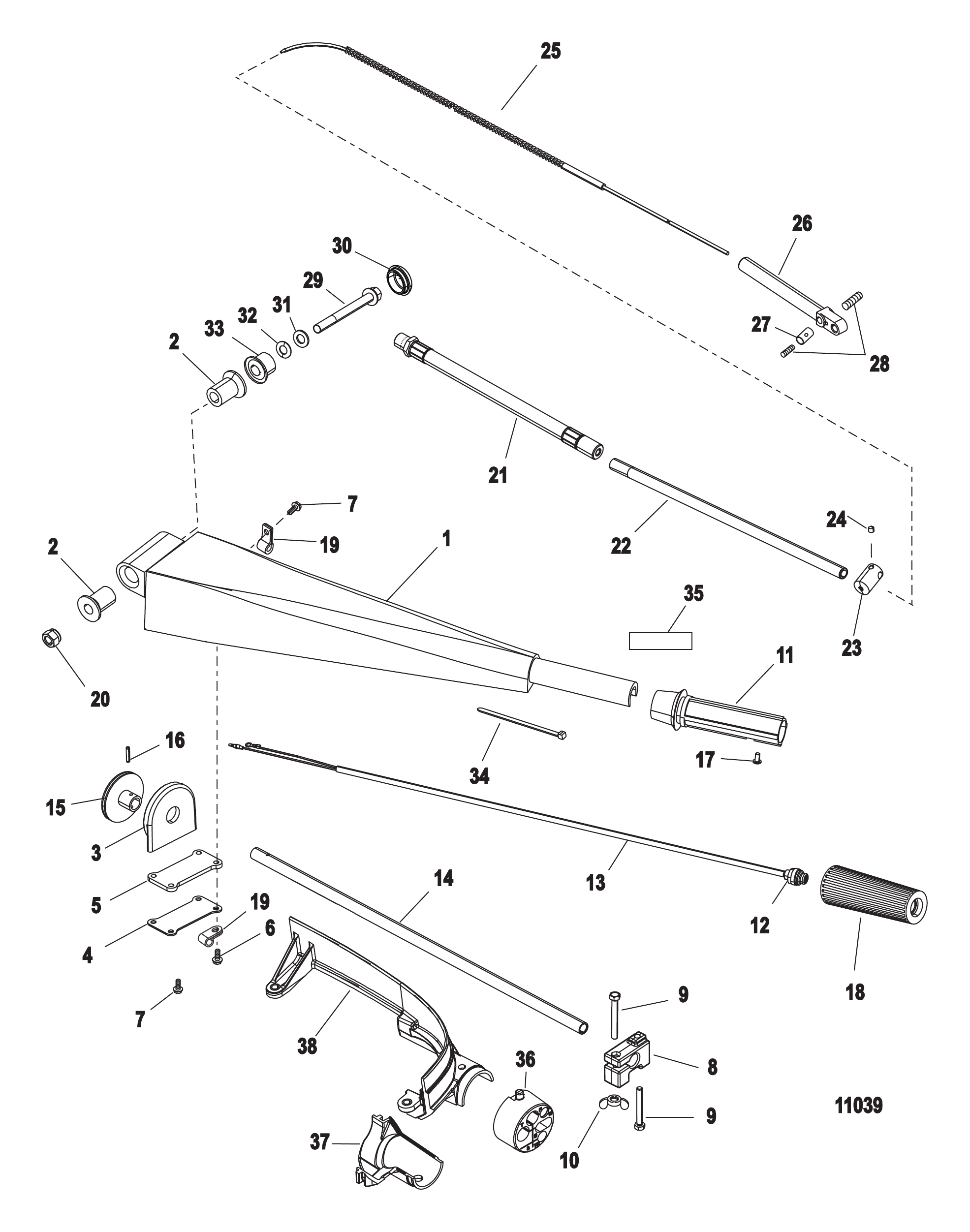

图 31转向手柄套件 896648A09 Steering Handle Kit 896648A09

REF	零件编号	中文名称	英文名称	数量
-	896648A09	转向手柄套件	STEERING HANDLE KIT	1
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
NS	74036	润滑脂接头	FITTING Grease	1
NS	8M0169589	润滑脂接头	FITTING Grease	1
2	42992T02	衬套	BUSHING	2
3	48414	壳体	HOUSING	1
4	48519	安装板	PLATE	1
5	48518	衬垫	GASKET	1
6	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
7	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	4
8	889729	卡箍	CLAMP	1
9	40007112	螺钉(M5 x 40)	SCREW (M5 x 40)	2
10	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	1
11	823609A15	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	823609A5	停机开关总成	SWITCH ASSEMBLY Stop	1
12	8M0104612	开关总成	SWITCH ASSY	1
13	NSS	绝缘件(不单独销售)	NOT SOLD SEPARATE Insulator	1
14	12018A4	油门拉线管总成	TUBE ASSEMBLY Throttle	1
15	NSS	驱动轮(不单独销售)	NOT SOLD SEPARATE Drive Wheel	1
16	NSS	弹性销(不单独销售)	NOT SOLD SEPARATE Roll Pin	1
17	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
18	99589003	握把	GRIP	1
18	8M0221732	外握把	GRIP OUTER	1
19	648552	卡扣	CLIP	2
20	40140	螺母(M10)	NUT (M10)	1
21	8885241	导管 (9.03 英寸)	CONDUIT (9.03 Inches)	1
22	895665	导向管	GUIDE TUBE	1
23	89578	节流阀执行器筒	BARREL Throttle Actuator	1
24	824081	紧定螺钉(#10-32)	SET SCREW (#10-32)	1
25	12019003	拉线总成	CABLE ASSEMBLY	1
26	43433	电缆导向器	GUIDE Cable	1
26	8M0204660	导套	GUIDE	1
27	20007	电缆端锚	ANCHOR Cable End	1
28	20518	紧定螺钉(#8-32)	SET SCREW (#8-32)	2
28	8M0204644	螺钉组	SCREW SET	2
29	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
30	48416T	盖帽	CAP	1
31	4002319	垫圈	WASHER	1
32	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
33	146011	隔套	SPACER	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
35	NSS	节气门标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Throttle	1
36	896641	软管电缆护圈	GROMMET Hose Cable	1
37	8M0008289	支架	BRACKET	1
38	8M0000484	卡箍-下部	CLAMP Lower	1

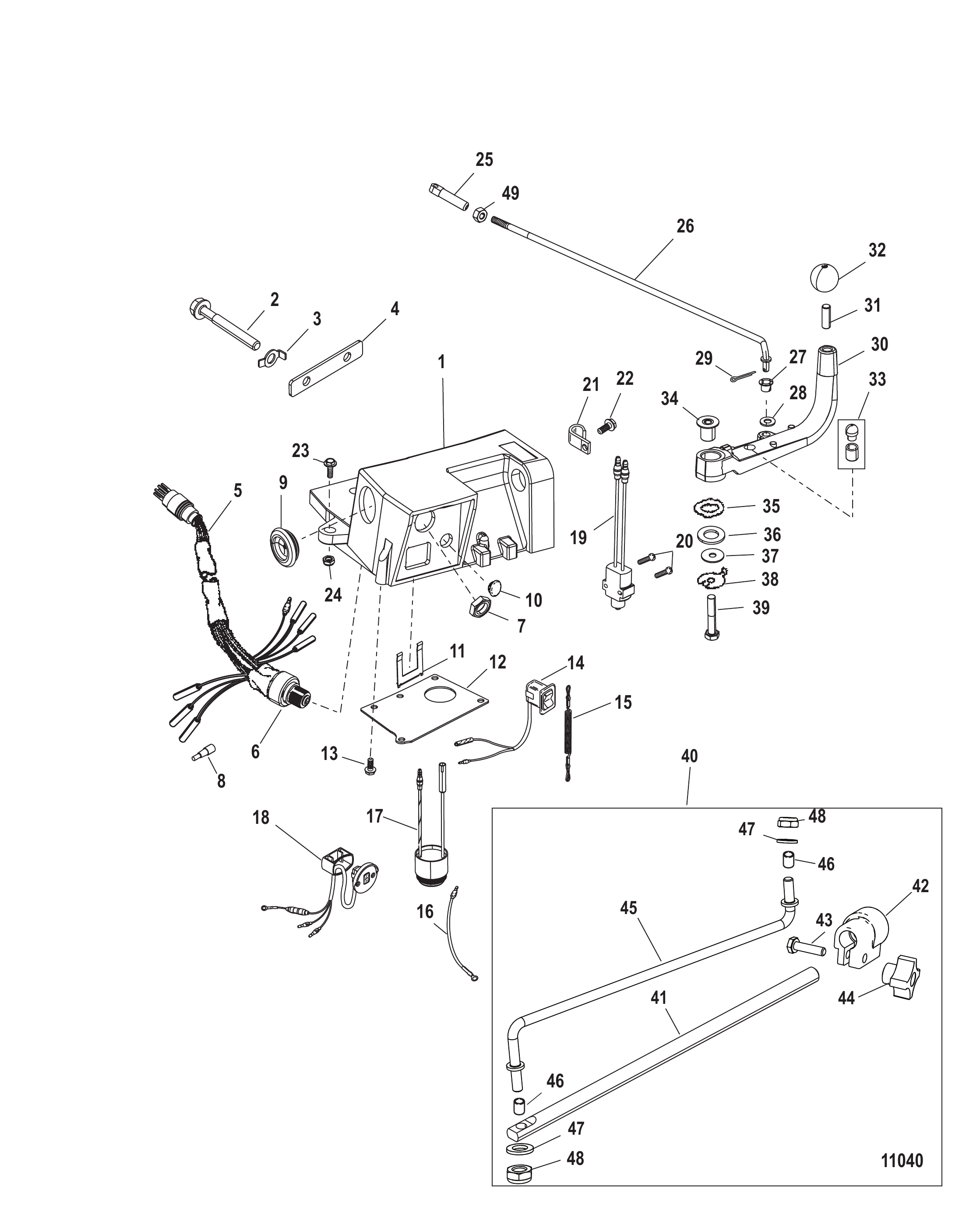

图 32转向手柄套件组件 896648A09 Steering Handle Kit Components 896648A09

REF	零件编号	中文名称	英文名称	数量
-	896648A09	转向手柄套件	STEERING HANDLE KIT	1
1	816366T08	手柄支架	HANDLE Bracket	1
2	881261	螺钉（.313-24 x 3.50）	SCREW (.313-24 x 3.50)	2
3	42981	锁紧垫圈	TAB WASHER	2
4	822263	隔套	SPACER	1
5	12649T11	线束总成	HARNESS ASSEMBLY	1
6	88107A5	钥匙开关套件（含钥匙）	SWITCH KIT Key With Keys	1
7	879755	特殊螺母-黑色尼龙	NUT Special - Black Nylon	1
8	13541	公插头	PLUG Male	1
9	121051	护孔环	GROMMET	1
10	889730	堵头	PLUG	1
11	8M0032846	黄铜固定座	RETAINER Brass	1
12	8158041	盖板	COVER	1
13	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	5
14	11083A4	停机开关总成	SWITCH ASSEMBLY Stop	1
15	15920Q54	拉绳总成	LANYARD ASSEMBLY	1
15	15920T54	拉绳总成	LANYARD ASSEMBLY	1
16	11149A3	拉线总成	CABLE ASSEMBLY	1
17	889528T01	喇叭总成	HORN ASSEMBLY	1
18	18286A19	配平开关套件（25英尺）	SWITCH KIT Trim (25.00 Feet)	1
19	8M0033667	开关	SWITCH	1
19	8M0052941	开关	SWITCH	1
20	12110	螺丝 (#6-32 x .750)	SCREW (#6-32 x .750)	2
21	648551	卡箍	CLAMP	1
22	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
24	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
24	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
25	48419T01	杆端接头（2.66英寸）	ROD END (2.66 Inches)	1
26	896640	换挡杆	ROD Shift	1
27	26856	衬套	BUSHING	1
28	35950	垫圈 (.273 x .437 x .031) 不锈钢	WASHER (.273 x .437 x .031) Stainless Steel	1
29	25191	开口销	COTTER PIN	1
30	8M0033001	杠杆	LEVER	1
31	58152	双头螺柱(0.375-24×1.125)	STUD (.375-24 x 1.125)	1
31	8M0034452	螺柱	STUD	1
32	98530	旋钮	KNOB	1
33	12016A2	定位弹簧套件	DETENT/SPRING KIT	1
34	8159831	衬套	BUSHING	1
35	823970	垫圈	WASHER	1
36	824610	塑料垫圈	WASHER Plastic	1
37	814803	垫圈	WASHER	1
38	8158051	锁紧垫圈	TAB WASHER	1
39	4000357	螺钉 (M8 x 45)	SCREW (M8 x 45)	1
40	52148A08	副驾驶总成	CO PILOT ASSEMBLY	1
41	52148002	导向杆（15英寸）	PILOT ROD (15.00 Inches)	1
42	52155A1	螺母总成	NUT ASSEMBLY	1
42	8M0103848	螺母总成	NUT ASSEMBLY	1
43	36137	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	1
44	821621	叉形旋钮	KNOB Prong	1
45	873491	连杆	ROD Link	1
46	26841	衬套	BUSHING	2
47	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
47	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
48	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2
49	64015	螺母 (.250-20)	NUT (.250-20)	1

图 33旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	818904T1	旋转支架	SWIVEL BRACKET	1
2	87735		SEAL Oil (Lower)	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	99661A26	旋转销总成	SWIVEL PIN ASSEMBLY	1
9	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
10	92876A10	连杆总成	LINK ROD ASSEMBLY	1
10	92876A12	连杆总成	LINK ROD ASSEMBLY	1
11	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
12	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	2
12	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
13	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
14	42961A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
14	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
15	67684	挡圈	RING Retaining	1
16	816432	止推垫片	THRUST WASHER	1
17	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1
18	11288	下轭缓冲垫	BUMPER Bottom Yoke	1
18	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1

图 34节气门体 Throttle Body

REF	零件编号	中文名称	英文名称	数量
1	893370T01	节气门体总成	THROTTLE BODY ASSEMBLY
1	893301T01	节气门体总成	THROTTLE BODY ASSEMBLY	1
1	880129T02	节气门体总成	THROTTLE BODY ASSEMBLY	1
2	891770	固定座	RETAINER	1
3	891771	螺钉	SCREW	4
4	891772	密封件	SEAL	1
5	891772001	密封件	SEAL	1
5	891772002	密封件	SEAL	1
5	891772002	密封件	SEAL	1
6	850181	捆扎带(11.750英寸)	TIE STRAP (11.750 Inches)	1
6	804842001	欧梯克卡箍	CLAMP Oetiker	1
7	891771001	螺钉	SCREW	1
8	891773	垫圈	WASHER	1
9	891773001	垫圈	WASHER	1
10	891774	衬套	BUSHING	1
11	853659A01	节气门杆套件	LEVER KIT Throttle	1
12	858851A03	节气门杠杆总成	LEVER ASSEMBLY Throttle	1
13	69432	外锁紧垫圈(#10)	LOCKWASHER External (#10)	1
14	881992	线轴垫圈	WASHER Spool	1
14	8M0095734	垫圈/螺钉套件	WASHER/SCREW KIT	1
15	881991	杯形垫圈	WASHER Cupped	1
15	8M0095734	垫圈/螺钉套件	WASHER/SCREW KIT	1
16	889354	专用螺钉	SCREW Special	1
17	677483	滚轮	ROLLER	1
18	891775	支架	BRACKET	1
19	1993716	螺钉(M6 x 16)	SCREW (M6 x 16)	1
20	8819881	电缆	CABLE	2
21	891776	凸轮	CAM	1
22	421621	衬套	BUSHING	1
23	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
24	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
25	881967	联轴器	COUPLER	1
26	83295211	油门位置指示器	INDICATOR Throttle Position	1
26	8M6005165	TPI	TPI	1
27	891771002	螺钉	SCREW	3
28	892623002	嵌件	INSERT	1
28	892623001	嵌件	INSERT	1
29	889691	欧梯克卡箍	CLAMP Oetiker	1
30	828547253	导管(内径0.250英寸x3英尺整卷)裁切至13英寸	CONDUIT (.250 Inside Diameter x 3.00 Feet Bulk) Cut to 13 Inches	2

图 35油门杆及联动装置 Throttle Lever and Linkage

REF	零件编号	中文名称	英文名称	数量
1	804602	螺栓(M6 x 12)	BOLT (M6 x 12)	1
2	804339	垫圈	WASHER	1
2	81794M	垫圈	WASHER	1
3	83457M	波形垫圈	WAVE WASHER	1
4	82221M	安装板	PLATE	1
5	81949M	衬套	BUSHING	2
6	804340	支架	BRACKET	1
7	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
8	804338	节气门控制杆	LEVER Throttle Control	1
9	82149M	销(18.5毫米)	PIN (18.5 mm)	1
10	804344	轴环	COLLAR	1
11	804343	弹簧	SPRING	1
12	804342	凸轮	CAM	1
12	8043421	凸轮	CAM	1
13	84974M	垫圈	WASHER	1
14	81868M	波形垫圈	WAVE WASHER	1
15	94524M	垫圈	WASHER	1
16	826958M	螺栓(M6×35)	BOLT (M6 x 35)	1
17	8587951	节气门杆支架	BRACKET Throttle Lever	1
18	85593912	螺钉（M6 x 12）	SCREW (M6 x 12)	1
19	8587961	油门连杆	LINK Throttle	1
20	71055	垫圈	WASHER	1
21	35459	垫圈	WASHER	1
22	859746	开口销	COTTER PIN	2

图 36工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	44357A2	冲洗附件	FLUSHING ATTACHMENT	1
2	90265A2	曲轴箱机油泵总成	PUMP ASSEMBLY Crankcase Oil	1
2	802889Q1	曲轴箱机油泵	PUMP Crankcase Oil	1
3	802653Q1	机油滤清器扳手	WRENCH Oil Filter	1
3	802653Q02	机油滤清器扳手	WRENCH Oil Filter	1
4	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
4	8M0161873	固定工具	HOLDER TOOL	1
5	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
5	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
6	99379	正时灯	TIMING LIGHT	1
7	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
8	854009T1	转速多功能表	TACH MULTI METER	1
8	854009A3	转速多功能表DMT 2000数字式	TACH MULTI METER DMT 2000 Digital	1
9	823686A2	数字诊断测试仪	DIGITAL DIAGNOSTIC TESTER	1
10	8226086	模块	CARTRIDGE	1
11	822560A7	适配器线束总成	HARNESS ASSEMBLY Adaptor	1
12	822560A10	适配器线束总成	HARNESS ASSEMBLY Adaptor	1
13	36392	化油器量具	GAUGE TOOL Carburetor	1
14	809495A1	气门导管拆卸工具	REMOVER TOOL Valve Guide	1
14	809495001	气门导管工具	TOOL Valve Guide	1
15	809496A1	气门导管衬套安装工具	INSTALLER TOOL Valve Guide Bushing	1
16	809497A1	气门导管铰刀工具	REAMER TOOL Valve Guide	1
17	809494A1	气门弹簧压缩工具	COMPRESSOR TOOL Valve Spring	1
18	NSS	不单独销售气门座铰刀套件	NOT SOLD SEPARATE Valve Seat Cutter Kit	1
19	FT2997	活塞环压缩工具	COMPRESSOR TOOL Piston Ring	1
20	827001A1	动力头支架工具	STAND TOOL Powerhead	1
21	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
22	74951	扳手	SPANNER WRENCH	1
23	822778A3	下压力套件	DOWN PRESSURE KIT	1

图 37顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	834785T5	顶盖总成	TOP COWL ASSEMBLY	1
1	834785T6	顶盖总成	TOP COWL ASSEMBLY	1
2	834785T7	顶盖总成	TOP COWL ASSEMBLY	1
2	834785T22	顶罩总成(黑色)	TOP COWL ASSEMBLY Black	1
2	834785T8	顶盖总成	TOP COWL ASSEMBLY	1
3	NSS	不单独销售进气插入件	NOT SOLD SEPARATE Induction Insert	1
4	826291F1	闩锁	LATCH	1
4	826291F2	闩锁	LATCH	1
4	826291F1	闩锁	LATCH	1
5	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
6	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
7	8237515	螺母(M4)	NUT (M4)	2
8	8255662	密封件	SEAL	1
8	8M0153618	整流罩密封件	SEAL COWL	1
9	834786A1	隔音毯套装	SOUND BLANKET KIT	1
9	834786A04	隔音毯套装	SOUND BLANKET KIT	1
10	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
11	NSS	不单独出售-顶部隔音垫	NOT SOLD SEPARATE Sound Blanket-Top	1
12	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
12	893763	滚轮锁扣支架	BRACKET Roller Latch	1
13	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	8224261	支架	BRACKET	1
14	8M0038412	外罩支架	BRACKET-COWL	1
15	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
16	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
17	8237515	螺母(M4)	NUT (M4)	3
18	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 38艉板支架 Transom Bracket

REF	零件编号	中文名称	英文名称	数量
1	822866A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	822868A1	夹具支架总成	CLAMP BRACKET ASSEMBLY	1
1	8M0084195	支架-卡箍-黑色	BRACKET-CLAMP-BLK	1
2	98727	润滑脂接头	FITTING Grease	1
2	8M0169588	润滑脂接头	FITTING Grease	1
3	99604	槽销	PIN Groove	1
4	822865F2	艉板支架	BRACKET Transom	1
4	822865T05	艉板支架-右舷	BRACKET Transom - Starboard	1
4	822867F1	夹箍支架	CLAMP BRACKET	1
5	19618A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
5	893704T01	倾斜锁杆	LEVER Tilt Lock	1
6	99622	弹簧	SPRING	1
7	65830	尼龙衬套	NYLINER	1
8	812708	弹簧	SPRING	1
9	812709T	旋钮	KNOB	1
9	812709	旋钮	KNOB	1
10	99615	槽销	PIN Groove	1
11	19619	垫圈	WASHER	2
12	18486F5	锚支架	BRACKET Anchor	1
12	18486A08	支架套件锚	BRACKET KIT Anchor	1
13	818298A1	阳极套件	ANODE KIT	1
13	818298Q1	阳极套件	ANODE KIT	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
15	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
16	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	5
16	4000355	螺钉(M8×35)	SCREW (M8 x 35)	1
17	400257	锁紧垫圈（M8）	LOCKWASHER (M8)	4
18	401388	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
19	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
19	8M0026068	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
20	821461	弹簧	SPRING	1
21	19614	倾斜管	TILT TUBE	1
21	8M0041938	倾斜管	TILT TUBE	1
22	30499	螺母(7/8-14)	NUT (7/8-14)	2
22	858869	螺母 (.875-14)	NUT (.875-14)	2
23	19624A1	密封套件	SEAL KIT	1
24	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
25	78861	隔套	SPACER	1
26	22740	卡扣	CLIP	2
27	69205	C形垫圈	C WASHER	1
27	8M0084613	C形垫圈	C-WASHER	1
28	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
28	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
29	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
30	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
30	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
31	82671117	螺母(.500-20)	NUT (.500-20)	4
32	1938525	连接杆	LINK	1
32	8M0084737	连接杆	LINK	1
33	19615A4	倾斜杆总成	LEVER ASSEMBLY Tilt	1
33	19615A05	倾斜杆总成	LEVER ASSEMBLY Tilt	1
34	812707	衬套	BUSHING	1
35	19605	垫圈(.520 x .850 x .060) 尼龙-黑色	WASHER (.520 x .850 x .060) Nylon - Black	1
35	8M0042643	垫圈(.520 x .850 x .060) 尼龙黑色	WASHER (.520 x .850 x .060) Nylon, Black	1
36	99611	波形垫圈	WAVE WASHER	1
37	19621	倾斜旋钮	TILT KNOB	1
37	8M0007469	倾斜旋钮	KNOB Tilt	1
38	19611	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	1
39	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
40	4002319	垫圈	WASHER	2
41	13914	螺母(M10)	NUT (M10)	2
41	40140	螺母(M10)	NUT (M10)	2
42	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
43	818883A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	1
44	818884	垫圈	WASHER	1
45	768042	六角凸肩螺钉	SHOULDER SCREW Hex	1
46	NSS	不单独销售手柄	NOT SOLD SEPARATE Handle	1
47	NSS	不单独销售铆钉	NOT SOLD SEPARATE Rivet	1
48	NSS	警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Warning	1

图 39油气分离器 Vapor Separator

REF	零件编号	中文名称	英文名称	数量
-	880133T07	蒸汽分离器总成	VAPOR SEPARATOR ASSEMBLY	1
1	889317T1	盖板套件	COVER KIT	1
2	NSS	阀座(不单独销售)	NOT SOLD SEPARATE Seat	1
3	889318001	挡板	PLATE Baffle	1
4	883223	螺钉(M6 x 16)	SCREW (M6 x 16)	2
5	889319	衬垫	GASKET	1
6	883556	接头	FITTING	1
7	883209	O型圈	O-RING	1
7	8M0062785	O型圈	O-RING	1
8	889329	接头	FITTING	1
9	883208	堵头	PLUG	1
10	884380T	燃油滤清器	FILTER Fuel	1
10	8M0122423	水星燃油滤清器	FUEL FILTER Quicksilver	1
11	889320A1	浮子套件	FLOAT KIT	1
12	F10064	轴	SHAFT	1
13	888725T02	燃油泵总成-高压	PUMP ASSEMBLY Fuel - High Pressure	1
14	855428	套筒	SLEEVE	1
14	8M6000589	套筒	SLEEVE	1
15	8893162	O型圈	O-RING	1
16	889321	密封件	SEAL	1
16	8M6001412	密封件	SEAL	1
17	889328	固定座	RETAINER	1
18	9643	螺钉	SCREW	11
19	888733T02	增压泵总成	PUMP ASSEMBLY Boost	1
20	889322	护孔环	GROMMET	1
21	889316	O型圈	O-RING	1
22	889323	密封件	SEAL	1
22	8M6001413	密封件	SEAL	1
23	889324T02	油杯套件	BOWL KIT	1
23	889324T03	油杯套件	BOWL KIT	1
24	889325A1	电线	WIRE	1
24	889325A02	电线	WIRE	1
25	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	1
26	855424011	接头	FITTING	2
27	889326A1	进气阀套件	VALVE KIT Inlet	1
28	889327A1	放油螺钉	SCREW Drian	2
29	8893161	O型圈	O-RING	2
30	889330	水温传感器	SENSOR Water	1
30	8M0214989	燃油含水传感器	SENSOR WIF	1
31	782792	45度弯头接头(1.25)	FITTING Elbow 45 Degree (1.25)	1
31	8M0207781	弯头	ELBOW	1
32	627021	O型圈(.301 x .070)	O-RING (.301 x .070)	2
33	889430	嵌件	INSERT	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1

图 40油气分离器/燃油导轨安装座 Vapor Separator/Fuel Rail Mounting

REF	零件编号	中文名称	英文名称	数量
1	858778	双头螺栓(M10x91)	STUD (M10 x 91)	2
2	826292	螺母(M10)黄铜/镀镍	NUT (M10) Brass/Nickel Plated	2
3	884595A02	空气喷射器总成	INJECTOR ASSEMBLY Air	3
3	8M6001744	空气喷射器总成	INJECTOR ASM-AIR	3
3	884595A01	空气喷射器总成	INJECTOR ASSEMBLY Air	3
3	8M6001744	空气喷射器总成	INJECTOR ASM-AIR	3
4	828694A1	杯形垫片总成	WASHER ASSEMBLY Cupped	3
5	883050	隔套	SPACER	2
6	855362	护孔环	GROMMET	3
6	855362001	护孔环	GROMMET	3
6	855362001	护孔环	GROMMET	3
7	4002318	垫圈 8.90 x 24.0x 2.4 不锈钢	WASHER 8.90 x 24.0x 2.4 PL SS	3
8	82446060	螺钉 (M8 x 60)	SCREW (M8 x 60)	2
9	82446035	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
10	855364	衬套	BUSHING	1

图 41水管 Water Hoses

REF	零件编号	中文名称	英文名称	数量
1	8348084	滤网	STRAINER	1
2	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
3	883060	软管	HOSE	1
3	883060001	软管	HOSE	1
3	883060001	软管	HOSE	1
4	85833939	软管(17英寸整卷)(裁切至10.5英寸)	HOSE (17.00 Inches Bulk) (Cut to 10-1/2 Inches)	1
5	85833939	软管(17英寸整卷)(裁切至6.5英寸)用于示警器	HOSE (17.00 Inches Bulk) (Cut to 6-1/2 Inches) To Telltale	1
