水星 Mercury W40 (W/MARATHON) 6F6-308308 THRU 00365385 - 爆炸图零件明细

两冲程化油器 · Belgium - Cat.# 90-11895 · 共 42 个部位 · 1492 条零件

1C.D.I.磁电机 2化油器 3夹紧和旋转支架/倒挡锁 4外罩 5曲轴箱和气缸盖 6曲轴与活塞 7驱动轴壳体 8燃油管路和滤清器 9燃油泵 10燃油箱(非原装)11齿轮箱总成 12进气歧管 13安装系统 14可选零件 15反冲启动器 16遥控附件套件 17维修/支撑材料 18转向手柄 19节气门控制/换挡联动装置 20燃油箱与燃油管路总成（原厂配件）21燃油箱（塑料）22C.D.I.磁电机 23化油器 24夹紧和旋转支架/倒挡锁 25外罩 26曲轴箱和气缸盖 27曲轴与活塞 28驱动轴壳体 29燃油管路和滤清器 30燃油泵 31燃油箱(非原装)32燃油箱（塑料）33燃油箱与燃油管路总成（原厂配件）34齿轮箱总成 35进气歧管 36安装系统 37可选零件 38反冲启动器 39遥控附件套件 40维修/支撑材料 41转向手柄 42节气门控制/换挡联动装置

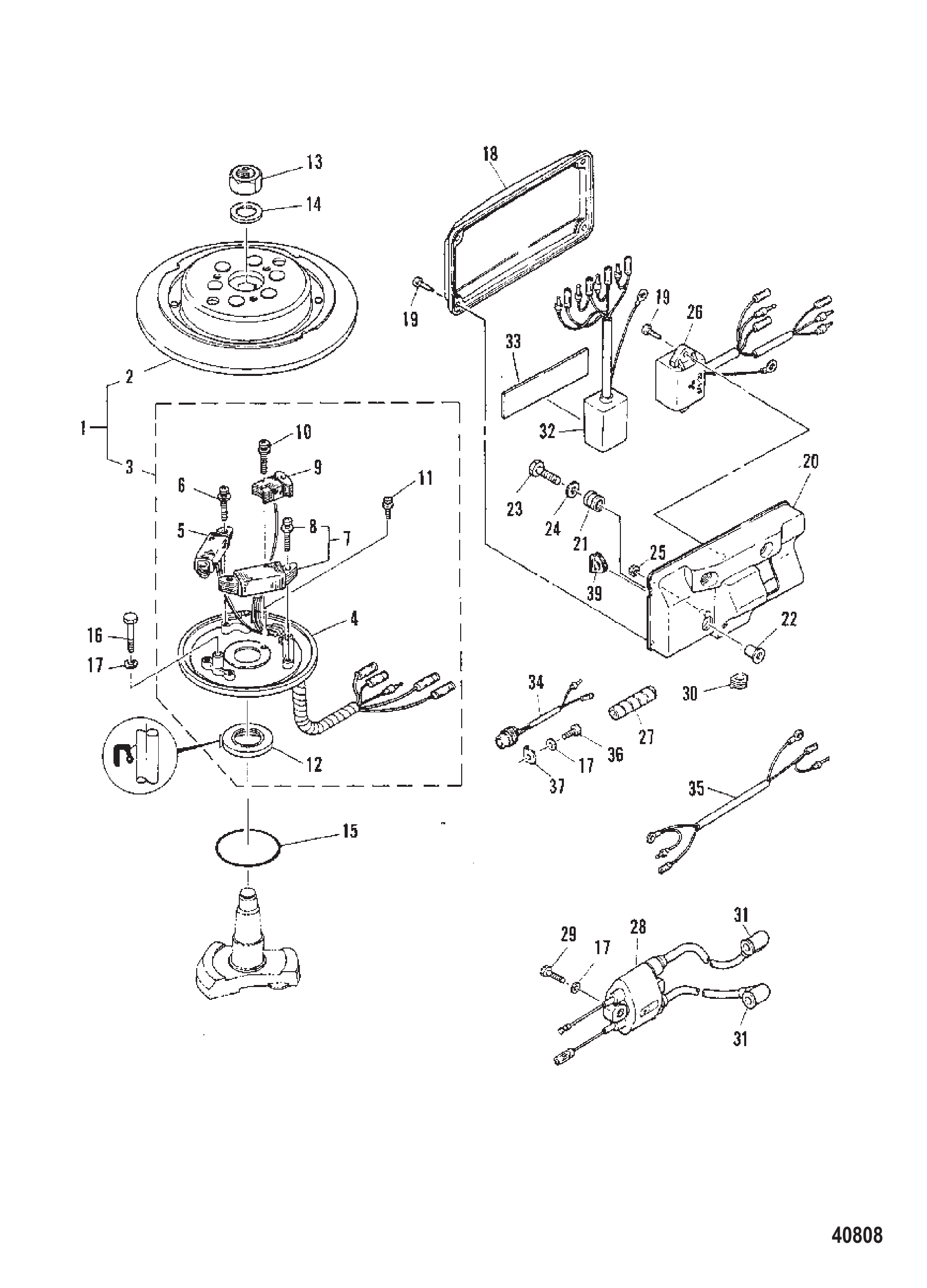

图 1C.D.I.磁电机 C.D.I. MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	9322M	磁电机	MAGNETO	1
2	9323M	转子	ROTOR	1
2	827133M	转子	ROTOR	1
3	11724M	底座总成	BASE ASSEMBLY	1
3	827134M	底座总成	BASE ASSEMBLY	1
4	11726M	磁电机底座	MAGNETO BASE	1
4	827135M	引线	LEAD WIRE	1
5	11727M	充电线圈总成	COIL ASSEMBLY Charge	1
5	827136M	充电线圈总成	COIL ASSEMBLY Charge	1
6	97803M	螺钉	SCREW	2
7	11728M	照明线圈总成	COIL ASSEMBLY Lighting	1
7	827137M	照明线圈总成	COIL ASSEMBLY Lighting	1
8	97803M	螺钉	SCREW	2
9	11729M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
9	827138M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
10	11730M	螺钉	SCREW	2
10	811177M	螺钉	SCREW	2
11	91699M	螺钉	SCREW	1
12	11731M	油封	SEAL Oil	1
13	81773M	螺母	NUT	1
14	84436M	垫圈	WASHER	1
15	11732M	O型圈	O-RING	1
16	82428M	螺栓	BOLT	3
17	82214M	垫圈	WASHER	6
18	11733M	盖板	COVER	1
19	95187M	螺钉	SCREW	6
20	11734M	支架	BRACKET	1
21	11735M	护孔环	GROMMET	3
22	11736M	衬套	BUSHING	3
23	82441M	螺栓	BOLT	3
24	82217M	垫圈	WASHER	3
25	82380M	螺母	NUT	1
26	11737M	开关盒总成	SWITCHBOX ASSEMBLY	1
27	98915M	绝缘包裹	INSULATOR WRAP	1
28	95188M	点火线圈总成	COIL ASSEMBLY Ignition	1
29	82405M	螺栓	BOLT	2
30	95184M	护孔环	GROMMET	2
31	80935M	保护器(噪声抑制器)	PROTECTER (NOISE SUPPRESSOR)	OPT
31	82788M	火花塞帽总成	CAP ASSEMBLY Spark Plug	2
32	11739M	点火控制总成	CONTROL ASSEMBLY Ignition	1
33	11740M	安装板	PLATE	1
34	11741M	温控开关总成	THERM SWITCH ASSEMBLY	1
35	11742M	接地线	GROUND WIRE	1
36	84247M	螺栓	BOLT	1
37	11743M	安装板	PLATE	1
-	11764M	动力头衬垫套件	GASKET SET Powerhead	1

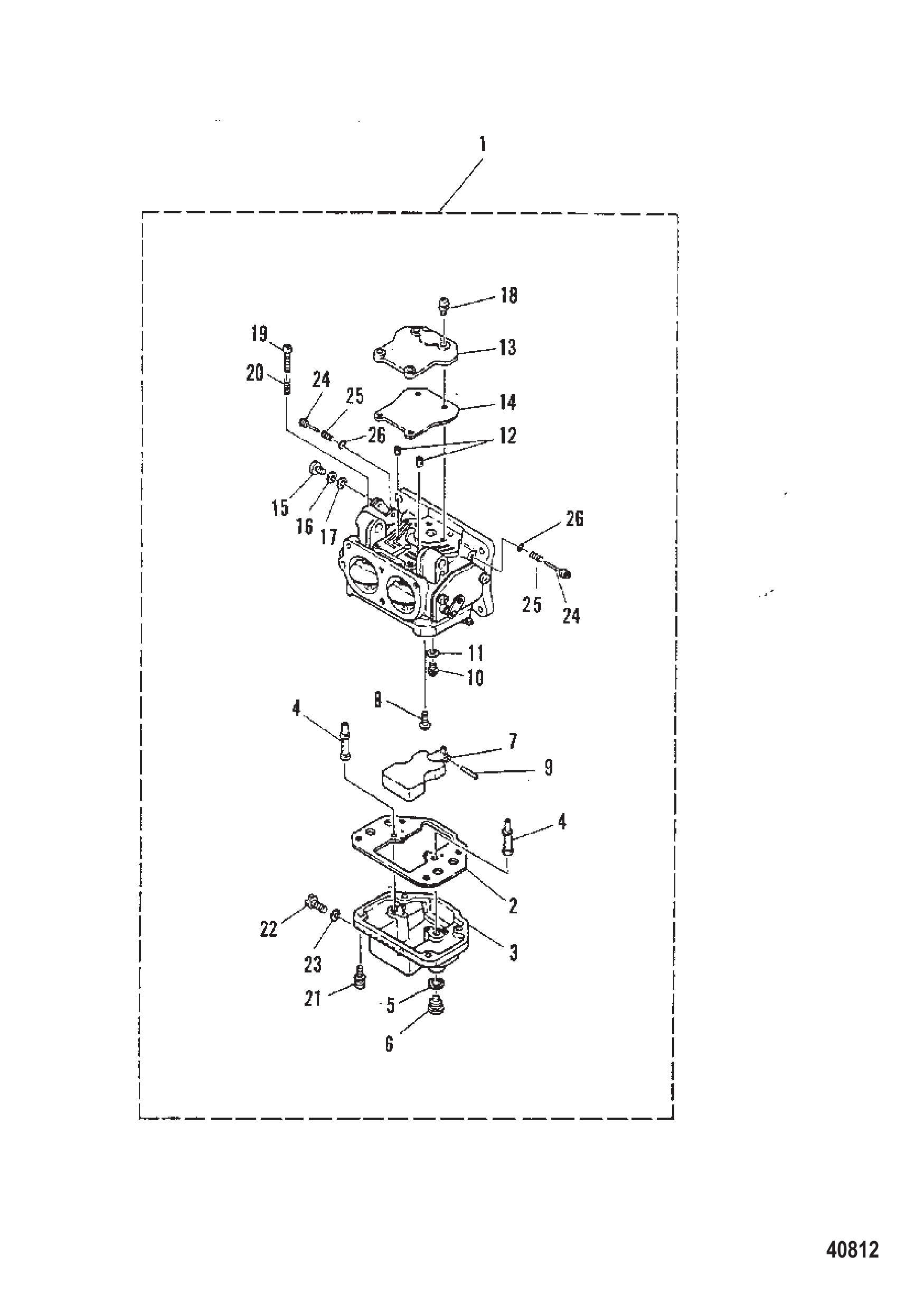

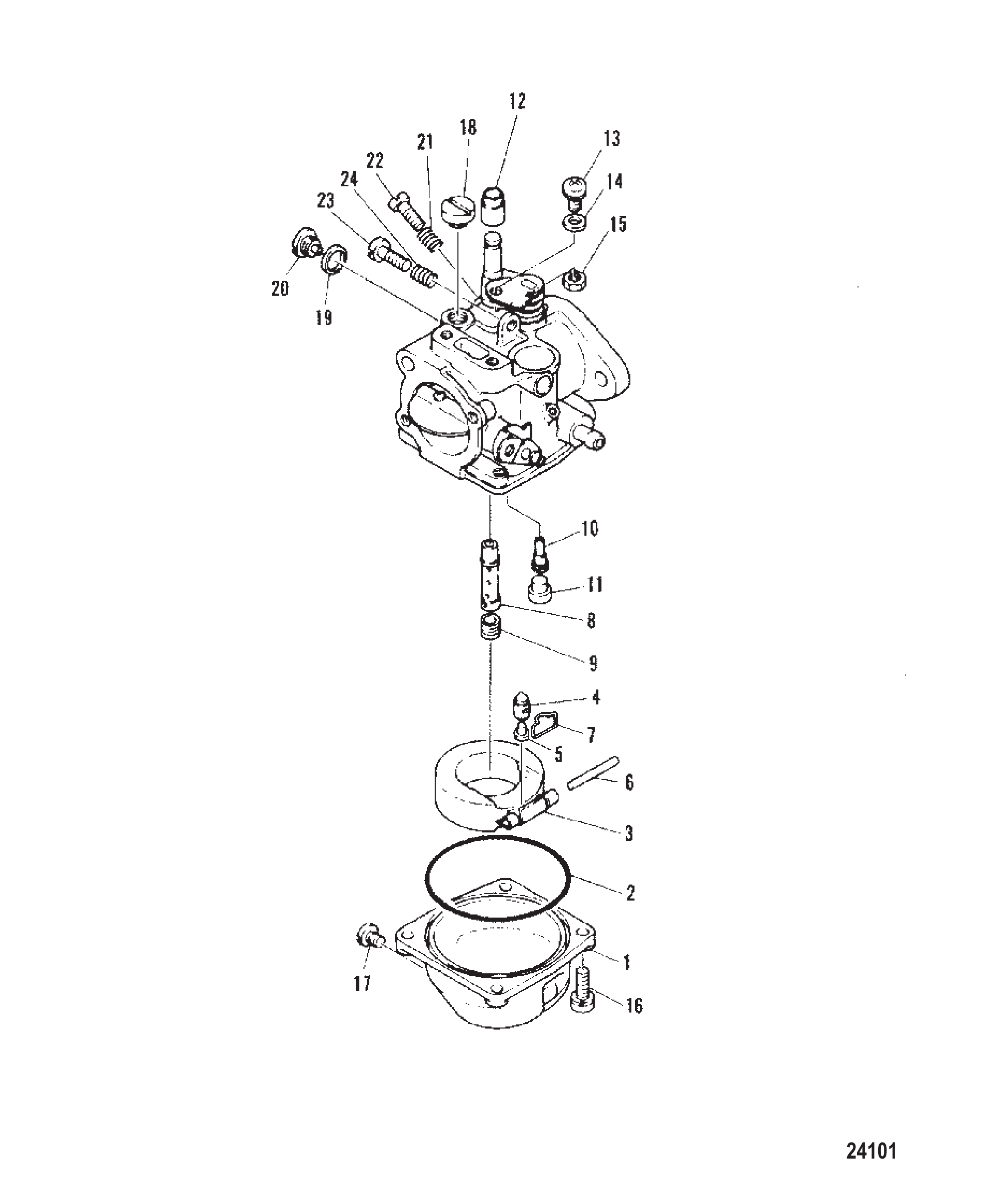

图 2化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	9332M	化油器	CARBURETOR	1
1	827145M	化油器	CARBURETOR	1
2	11792M	衬垫	GASKET	1
3	11803M	浮子室	FLOAT BOWL	1
4	11804M	主喷管	MAIN NOZZLE	2
5	80267M	衬垫	GASKET	2
6	11805M	主量孔(#150)	MAIN JET (#150)	2
7	95448M	浮子总成	FLOAT ASSEMBLY	1
8	11806M	螺钉	SCREW	1
9	11794M	销	PIN	1
10	11807M	阀座总成	VALVE SEAT ASSEMBLY	1
10	827146M	阀座	SEAT Valve	1
11	80261M	垫圈	WASHER	1
12	11808M	怠速量孔(#84)	PILOT JET (#84)	2
13	11809M	盖板	COVER PLATE	1
14	11795M	衬垫	GASKET	1
15	83523M	螺钉	SCREW	1
16	82208M	垫圈	WASHER	1
17	82211M	垫圈	WASHER	1
18	11796M	螺钉(M4 x 14)	SCREW (M4 x 14)	4
19	80738M	怠速螺钉	SCREW Idle Speed	1
19	827147M	螺钉	SCREW	1
20	80437M	弹簧	SPRING	1
21	94813M	螺钉	SCREW	4
22	11798M	放油塞	PLUG Drain	2
23	11799M	衬垫	GASKET	2
24	11800M	螺钉	SCREW	2
25	11801M	弹簧	SPRING	2
26	11802M	O型圈	O-RING	2
-	11810M	维修套件	REPAIR KIT	1
-	11764M	动力头衬垫套件	GASKET SET Powerhead	1

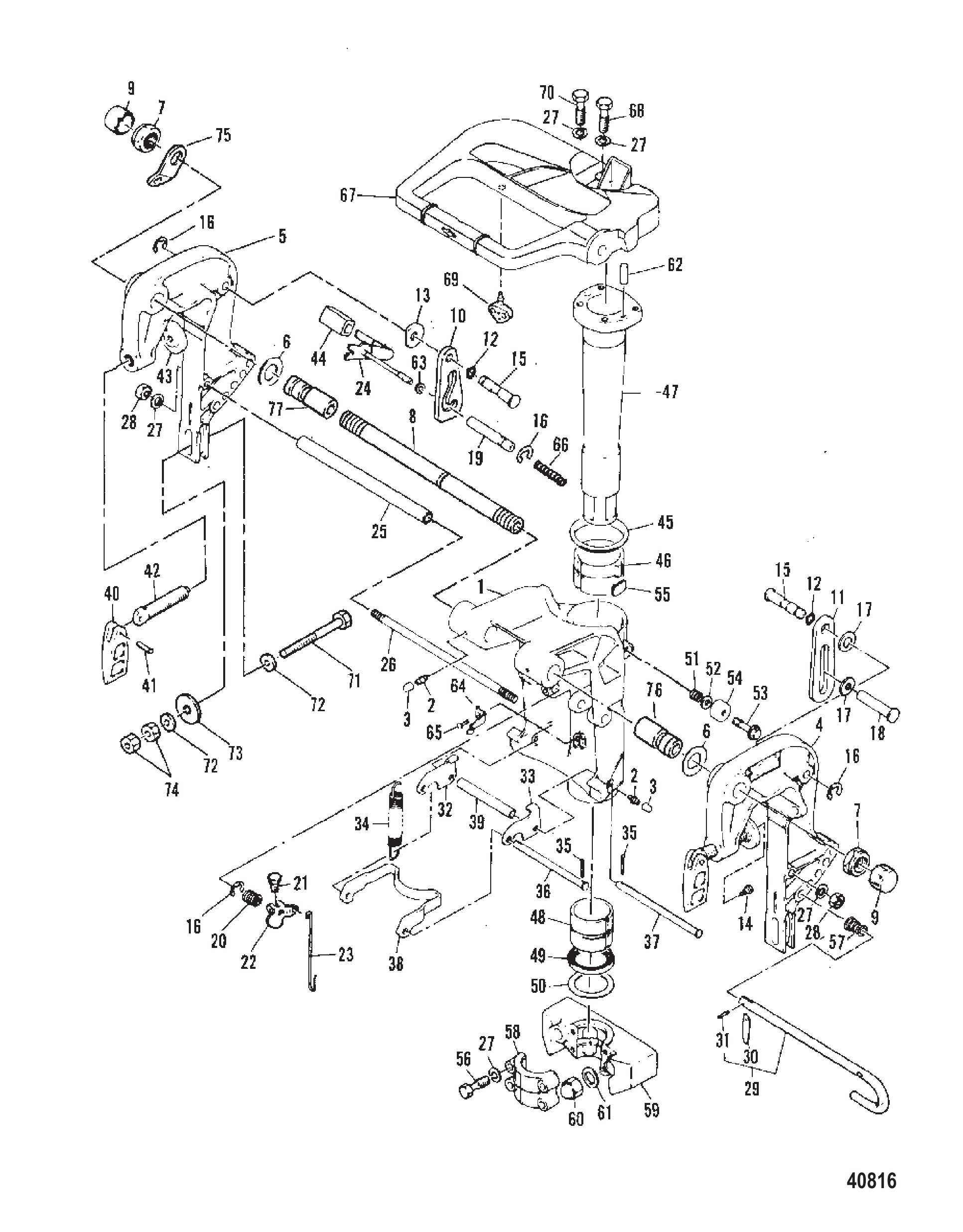

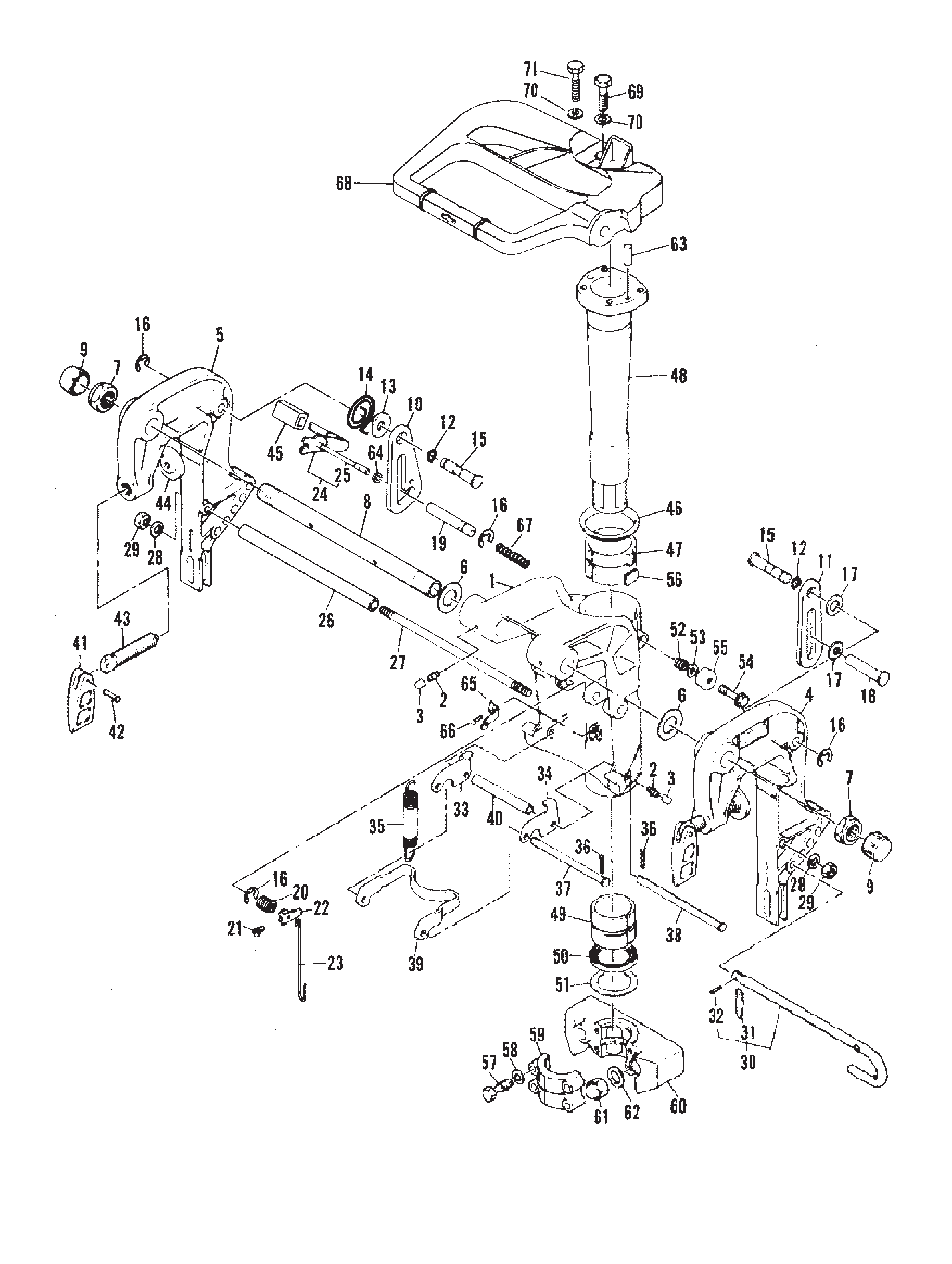

图 3夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	9821M	支架	BRACKET	1
1	6996M	支架	BRACKET	1
2	82369M	接头	FITTING	4
3	81439M	盖帽	CAP	4
4	9822M	左舷夹紧支架	CLAMP BRACKET Port	1
5	9823M	右舷夹紧支架	CLAMP BRACKET Starboard	1
5	9684M	右舷夹紧支架	CLAMP BRACKET Starboard	1
5	8929M	右舷夹紧支架	CLAMP BRACKET Starboard	1
6	81836M	垫圈	WASHER	2
7	81787M	螺母	NUT	2
8	18974M	螺栓	BOLT	1
8	41312M	螺栓	BOLT	1
9	81388M	盖帽	CAP	2
10	14278M	停机开关	STOP	1
11	42441M	停机开关	STOP	1
12	83457M	波形垫圈	WAVE WASHER	2
13	83458M	垫圈	WASHER	1
14	43097M	螺栓	BOLT	2
15	19257M	销	PIN	2
15	95449M	销	PIN	2
15	83460M	销	PIN	2
16	83461M	卡环	RING Snap	5
17	83462M	垫圈	WASHER	2
18	95450M	销	PIN	1
18	83463M	销	PIN	1
19	83464M	轴	SHAFT	1
20	83465M	弹簧	SPRING	1
21	82444M	螺栓	BOLT	1
22	83467M	杠杆	LEVER	1
23	83468M	杆	ROD	1
24	14260M	倾斜杆总成	LEVER ASSEMBLY Tilt	1
25	19258M	隔套	SPACER	1
25	83471M	隔套	SPACER	1
26	83472M	螺柱	STUD	1
27	82215M	锁紧垫圈	LOCKWASHER	10
28	82392M	螺母	NUT	2
29	814972M	倾斜销总成	PIN ASSEMBLY Tilt	1
30	84044M	止动器	STOPPER	1
31	82146M	销	PIN	1
32	83905M	支架	BRACKET	1
33	83906M	支架	BRACKET	1
34	83476M	弹簧	SPRING	2
35	82128M	销	PIN	4
36	83477M	销	PIN	1
37	83478M	销	PIN	1
38	83479M	倾斜锁定装置	TILT LOCK	1
39	83480M	隔套	SPACER	1
40	11868M	手柄	HANDLE	2
41	81889M	销	PIN	2
42	11869M	螺钉	SCREW	2
43	43099M	垫圈	WASHER	2
44	81395M	盖板	COVER	1
45	83482M	垫圈	WASHER	1
46	83483M	衬套	BUSHING	1
47	83907M	轴	SHAFT	1
48	83485M	衬套	BUSHING	1
49	83486M	油封	SEAL Oil	1
50	83487M	垫圈	WASHER	1
51	83488M	弹簧	SPRING	1
52	82217M	垫圈	WASHER	1
53	43106M	螺栓	BOLT	1
54	83490M	密封件	SEAL	1
55	80633M	安装板	PLATE	1
56	82468M	螺栓	BOLT	4
57	814973M	弹簧	SPRING	1
58	83491M	壳体	HOUSING	1
59	83492M	壳体	HOUSING	1
60	82397M	螺母	NUT	2
61	84429M	垫圈	WASHER	2
62	82368M	销	PIN	2
63	83493M	垫圈	WASHER	1
64	83494M	弹簧	SPRING	1
65	83495M	铆钉	RIVET	1
66	83909M	弹簧	SPRING	1
67	83513M	支架	BRACKET	1
68	95416M	螺栓	BOLT	2
69	92619M	支架	HOLDER	1
70	82466M	螺栓	BOLT	2
71	84970M	螺栓	BOLT	4
72	814576M	垫圈	WASHER	8
72	82220M	垫圈	WASHER	8
73	81812M	垫圈	WASHER	4
74	82395M	螺母	NUT	8
75	19111M	安装板	PLATE	1
76	41313M	衬套	BUSHING	2

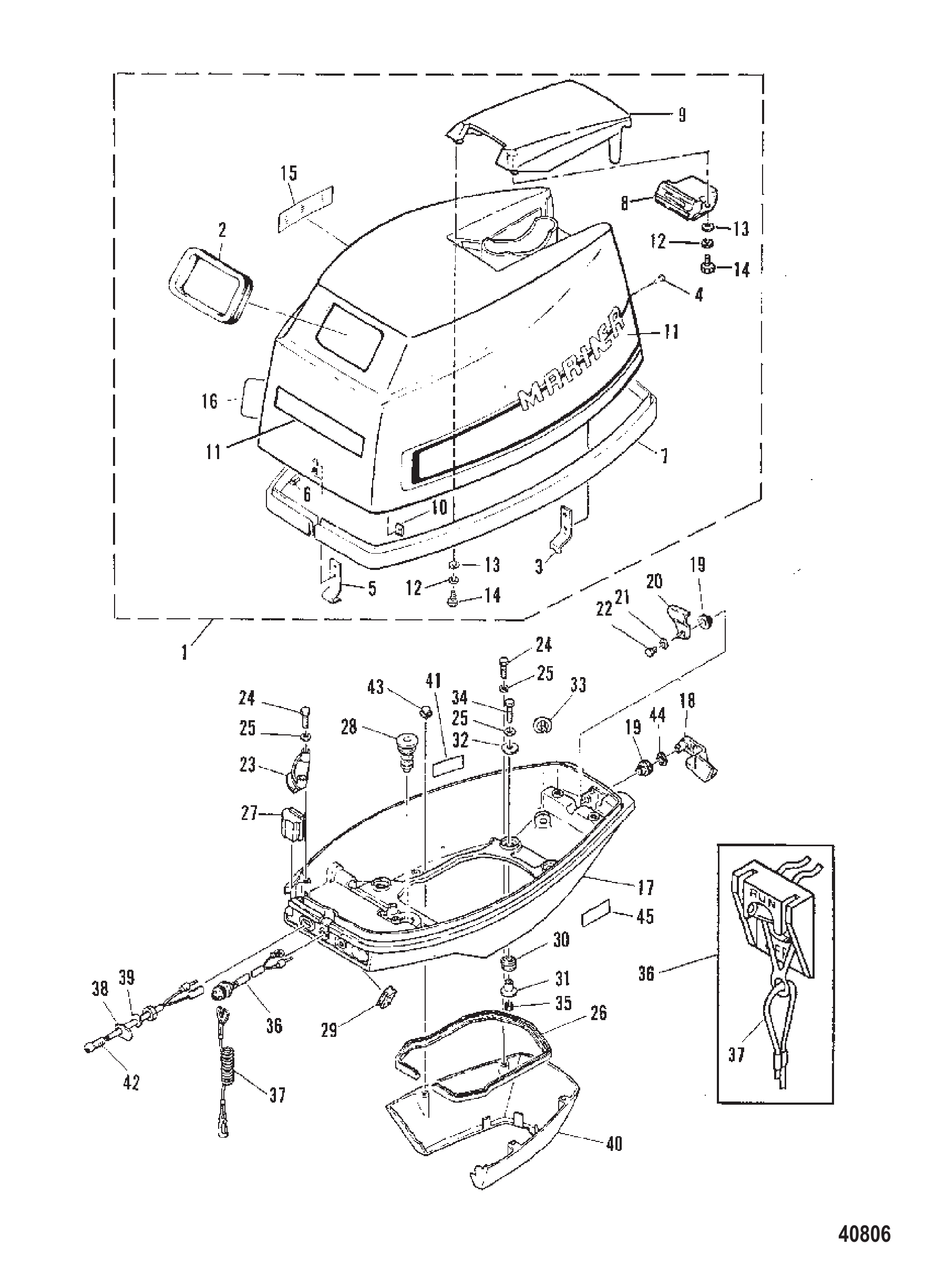

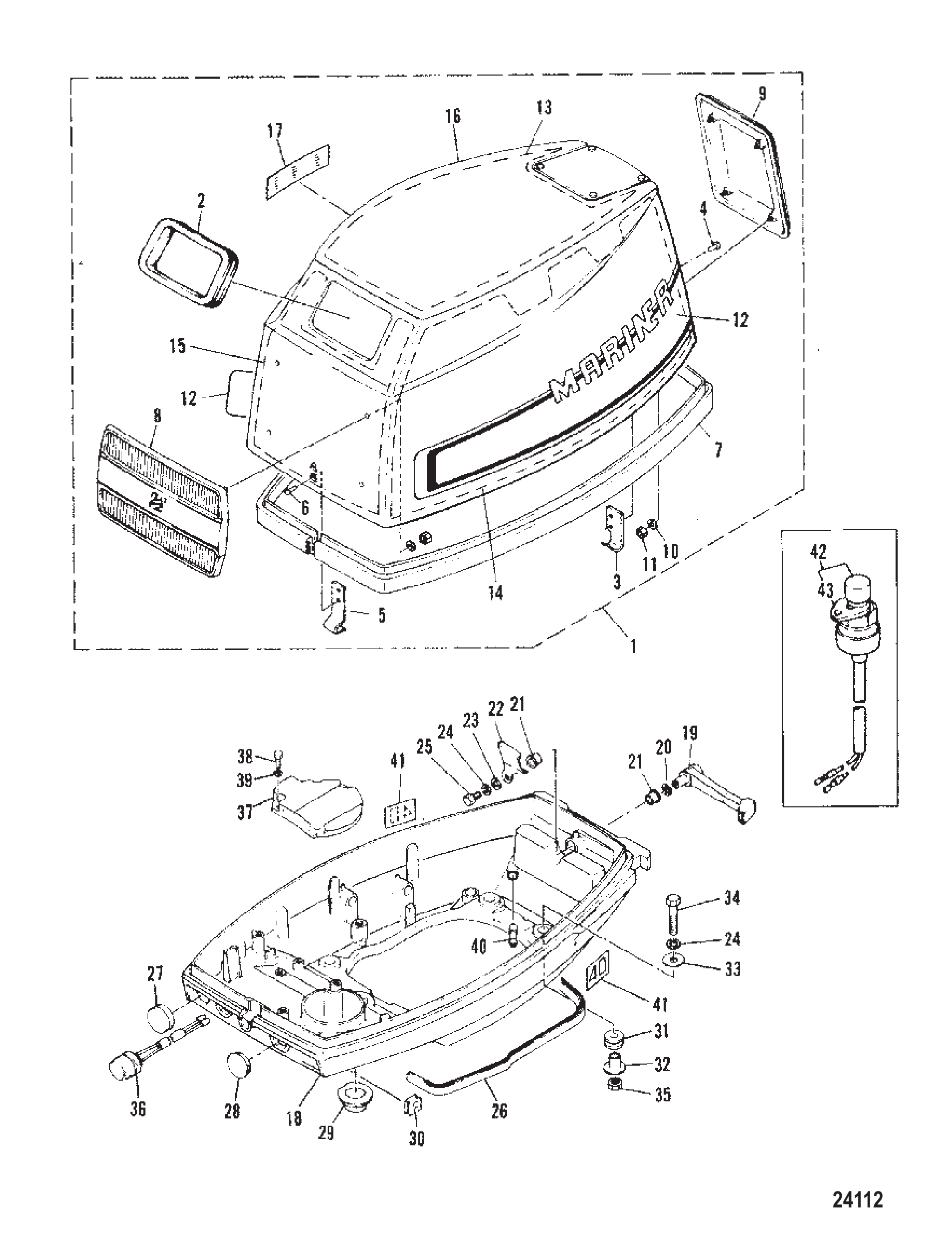

图 4外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	808564M	顶盖总成	TOP COWL ASSEMBLY	1
1	9389M	顶盖总成	TOP COWL ASSEMBLY	1
2	11675M	橡胶密封件	SEAL Rubber	1
3	11676M	支架	BRACKET	1
4	84903M	铆钉	RIVET	2
5	11677M	支架	BRACKET	1
6	814489M	铆钉	RIVET	2
7	11678M	密封件	SEAL	1
8	95443M	转速表	TACHOMETER	1
8	41299M	转速表	TACHOMETER	1
9	95444M	模制件	MOLDING	1
9	11679M	模制件	MOLDING	1
10	41300M	螺母	NUT	4
11	95446M	前贴花	DECAL Front	1
12	82212M	锁紧垫圈	LOCKWASHER	6
13	82214M	垫圈	WASHER	6
14	84247M	螺栓	BOLT	6
15	81202M	换挡指示贴花	DECAL Shift Indicator	1
16	95445M	侧贴标组	DECAL SET Side	1
17	9525M	下机罩	BOTTOM COWL	1
17	9393M	下机罩	BOTTOM COWL	1
18	11683M	杠杆	LEVER	1
19	95170M	衬套	BUSHING	2
20	11684M	杠杆	LEVER	1
21	81794M	垫圈	WASHER	1
22	84315M	螺栓	BOLT	1
23	11685M	安装板	PLATE	1
24	82405M	螺栓	BOLT	4
25	82214M	垫圈	WASHER	8
26	11686M	密封件	SEAL	1
27	11687M	护孔环	GROMMET	1
28	11688M	护孔环	GROMMET	1
29	83609M	护孔环	GROMMET	1
30	97675M	护孔环	GROMMET	4
31	97676M	衬套	BUSHING	4
32	81796M	垫圈	WASHER	4
33	11682M	接头	FITTING	1
34	83285M	螺栓	BOLT	4
35	82389M	螺母	NUT	4
36	14222M	点火开关总成(带安全绳)	SWITCH ASSEMBLY Ignition - With Lanyard	1
36	93102M	停机开关总成	SWITCH ASSEMBLY Stop	1
37	97756M	止动器	STOPPER	1
38	11689M	支架	HOLDER	1
39	11690M	垫圈	WASHER	1
40	95447M	挡板	APRON	1
40	11691M	挡板	APRON	1
41	14276M	侧面贴花	DECAL SIDE	2
42	41308M	指示器	INDICATOR	1
43	11692M	螺栓	BOLT	2
44	81869M	垫圈	WASHER	1
45	14275M	侧面贴花	DECAL SIDE	1
45	11693M	侧面贴花	DECAL SIDE	2

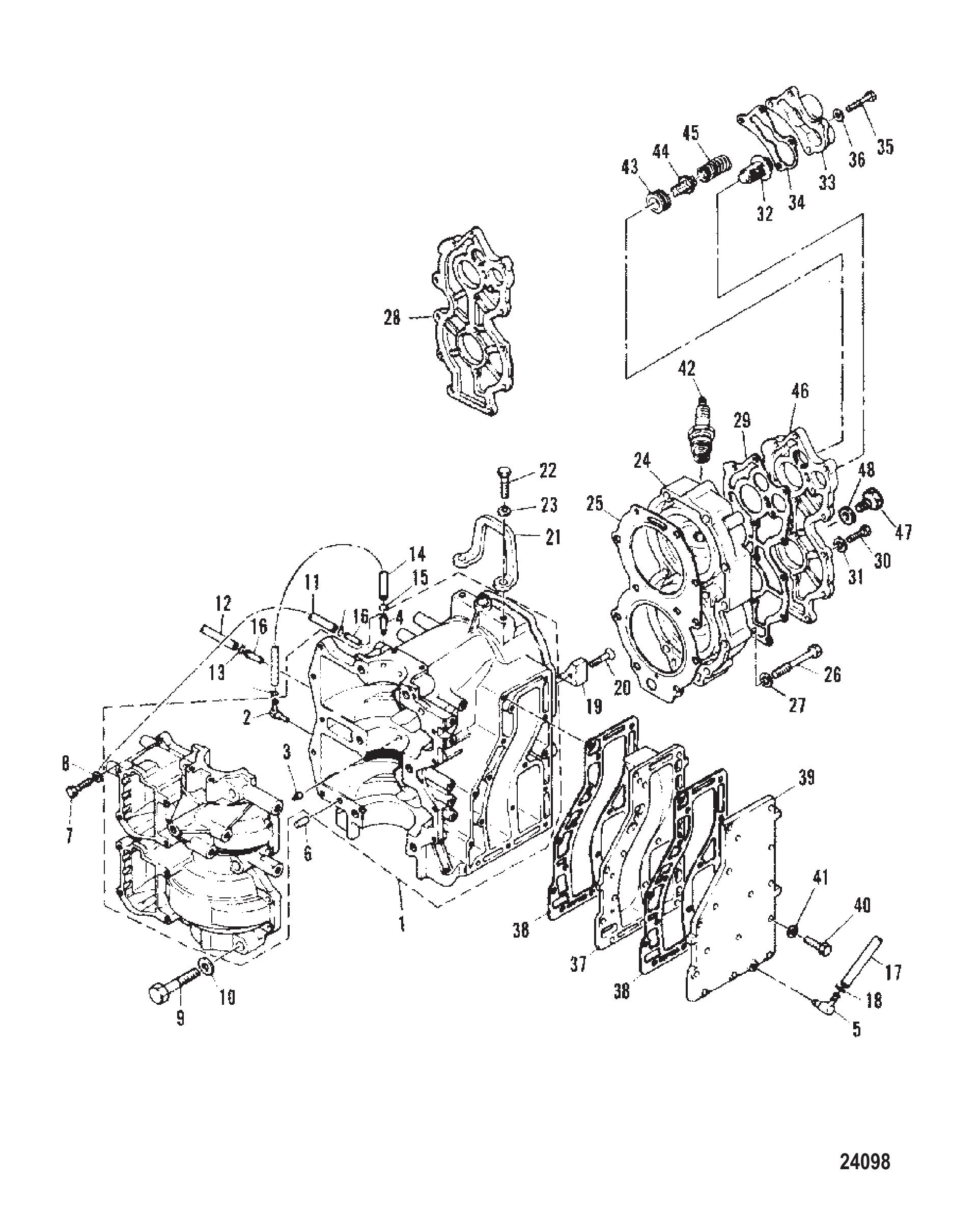

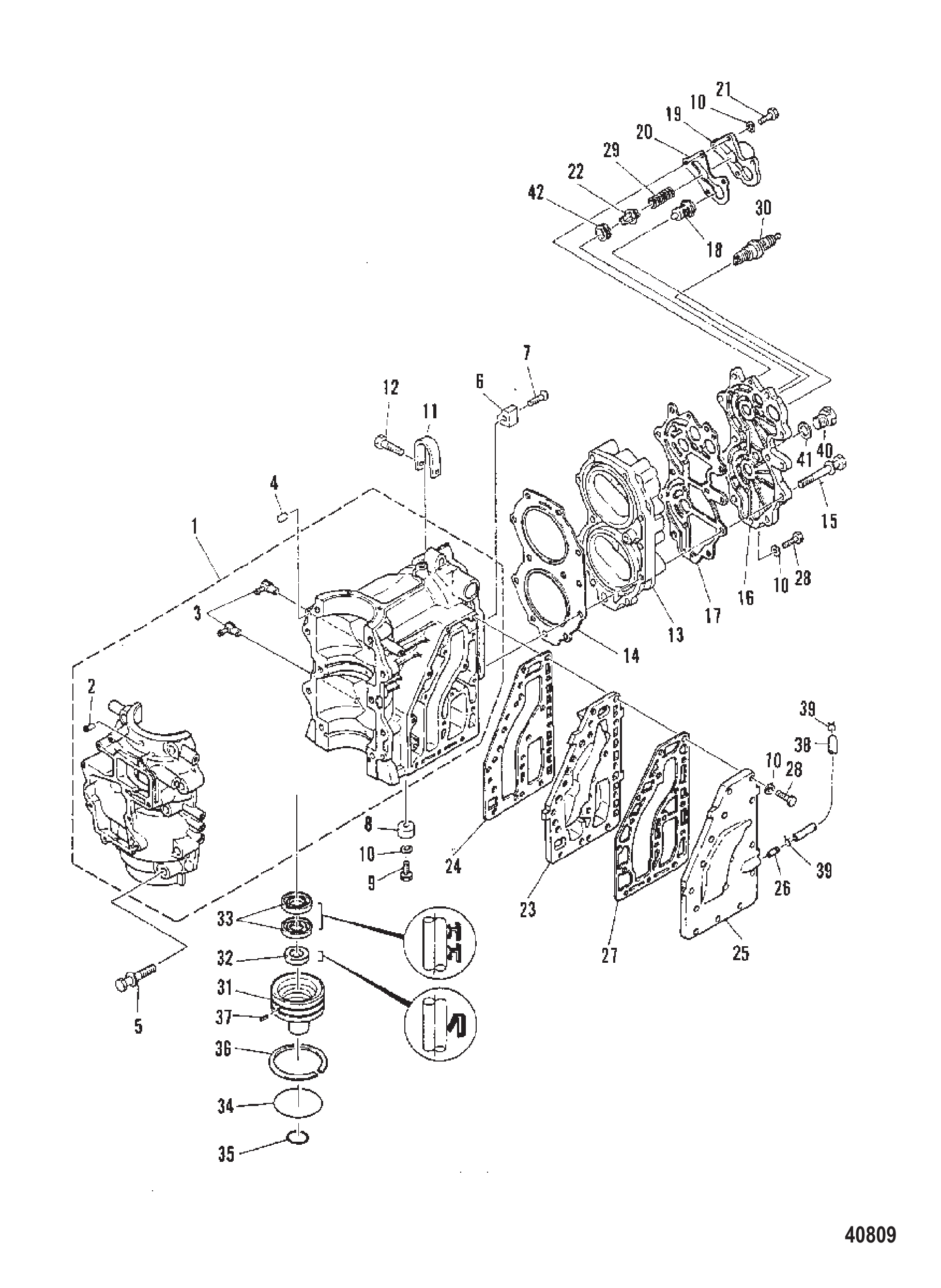

图 5曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	9324M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	80122M	接头	FITTING	1
3	80727M	止回阀总成	CHECK VALVE ASSEMBLY	2
4	82368M	销	PIN	2
5	41838M	螺栓	BOLT	10
6	83330M	阳极块	ANODE	1
7	82168M	螺钉	SCREW	1
8	14277M	阳极块	ANODE	1
9	91725M	螺栓	BOLT	1
10	82214M	垫圈	WASHER	25
11	11744M	支架	BRACKET	1
12	82442M	螺栓	BOLT	1
13	9326M	气缸盖	CYLINDER HEAD	1
14	11745M	衬垫	GASKET	1
15	11746M	螺栓	BOLT	11
16	11748M	盖板	COVER	1
17	11750M	衬垫	GASKET	1
18	814554M	节温器	THERMOSTAT	1
19	97705M	盖板	COVER	1
20	814555M	衬垫	GASKET	1
20	97706M	衬垫	GASKET	1
21	83285M	螺栓	BOLT	4
22	81267M	阀门	VALVE	1
23	11753M	排气内盖	COVER Exhaust (INNER)	1
24	11754M	衬垫	GASKET	1
25	11755M	排气外盖	COVER Exhaust (OUTER)	1
26	80756M	接头	FITTING	1
27	11756M	衬垫	GASKET	1
28	82405M	螺栓	BOLT	20
29	83340M	弹簧	SPRING	1
30	53098	火花塞	SPARK PLUG	2
31	815118M	壳体	HOUSING	1
31	19174M	壳体	HOUSING	1
31	11757M	壳体	HOUSING	1
32	83347M	油封	SEAL Oil	1
33	11758M	油封	SEAL Oil	2
34	11759M	O型圈	O-RING	1
35	83348M	O型圈	O-RING	1
36	11760M	卡环	RING Snap	1
37	82145M	销	PIN	1
38	91668M	软管	HOSE	1
39	82047M	卡箍	CLAMP	2
40	81926M	堵头	PLUG	1
41	81990M	衬垫	GASKET	1
-	11764M	动力头衬垫套件	GASKET SET Powerhead	1
-	11763M	动力头总成	POWERHEAD ASSEMBLY	1
-	827139M	动力头总成	POWERHEAD ASSEMBLY	1

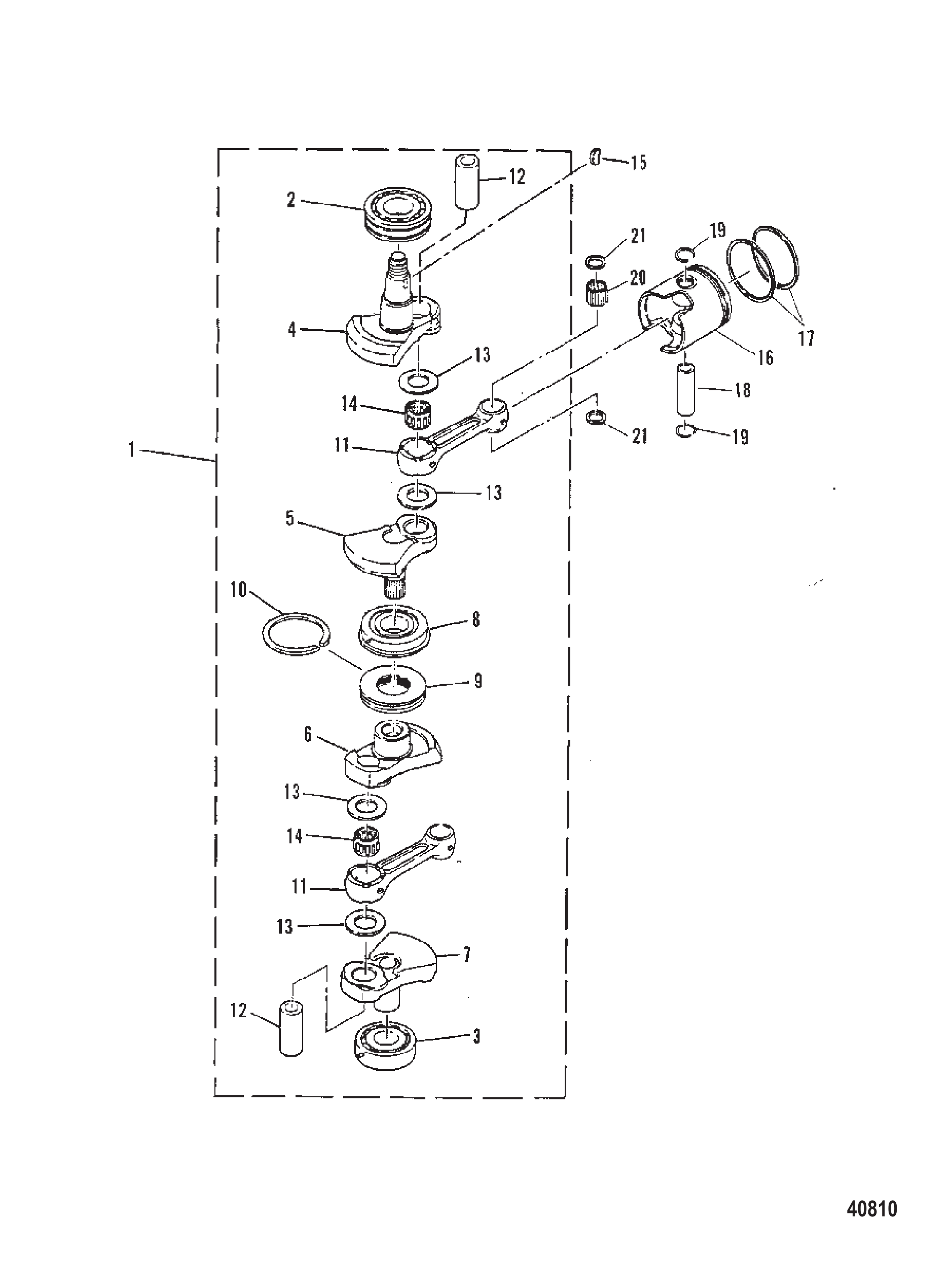

图 6曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	9328M	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	827140M	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	11766M	轴承(上部)	BEARING (UPPER)	1
3	11767M	轴承(下部)	BEARING (LOWER)	1
4	13296M	曲轴	CRANK	1
4	827141M	曲轴	CRANK	1
5	13297M	曲轴	CRANK	1
5	827142M	曲轴	CRANK	1
6	13298M	曲轴	CRANK	1
6	827143M	曲轴	CRANK	1
7	13299M	曲轴	CRANK	1
7	827144M	曲轴	CRANK	1
8	13300M	轴承	BEARING	1
9	13301M	密封件	SEAL	1
10	11760M	卡环	RING Snap	1
11	9485M	连杆	CONNECTING ROD	2
12	13302M	销	PIN	2
13	13303M	垫圈	WASHER	4
14	13304M	轴承	BEARING	2
15	81915M	键	KEY	1
16	9329M	活塞	PISTON	2
16	9330M	活塞	PISTON	AR
16	9331M	活塞	PISTON	AR
17	11768M	活塞环组	RING SET Piston	2
17	11769M	活塞环组	RING SET Piston	AR
17	11770M	活塞环组	RING SET Piston	AR
18	11771M	活塞销	PIN Piston	2
19	81264M	卡扣	CLIP	4
20	82353M	轴承	BEARING	56
21	81831M	垫圈	WASHER	4
-	11763M	动力头总成	POWERHEAD ASSEMBLY	1
-	827139M	动力头总成	POWERHEAD ASSEMBLY	1

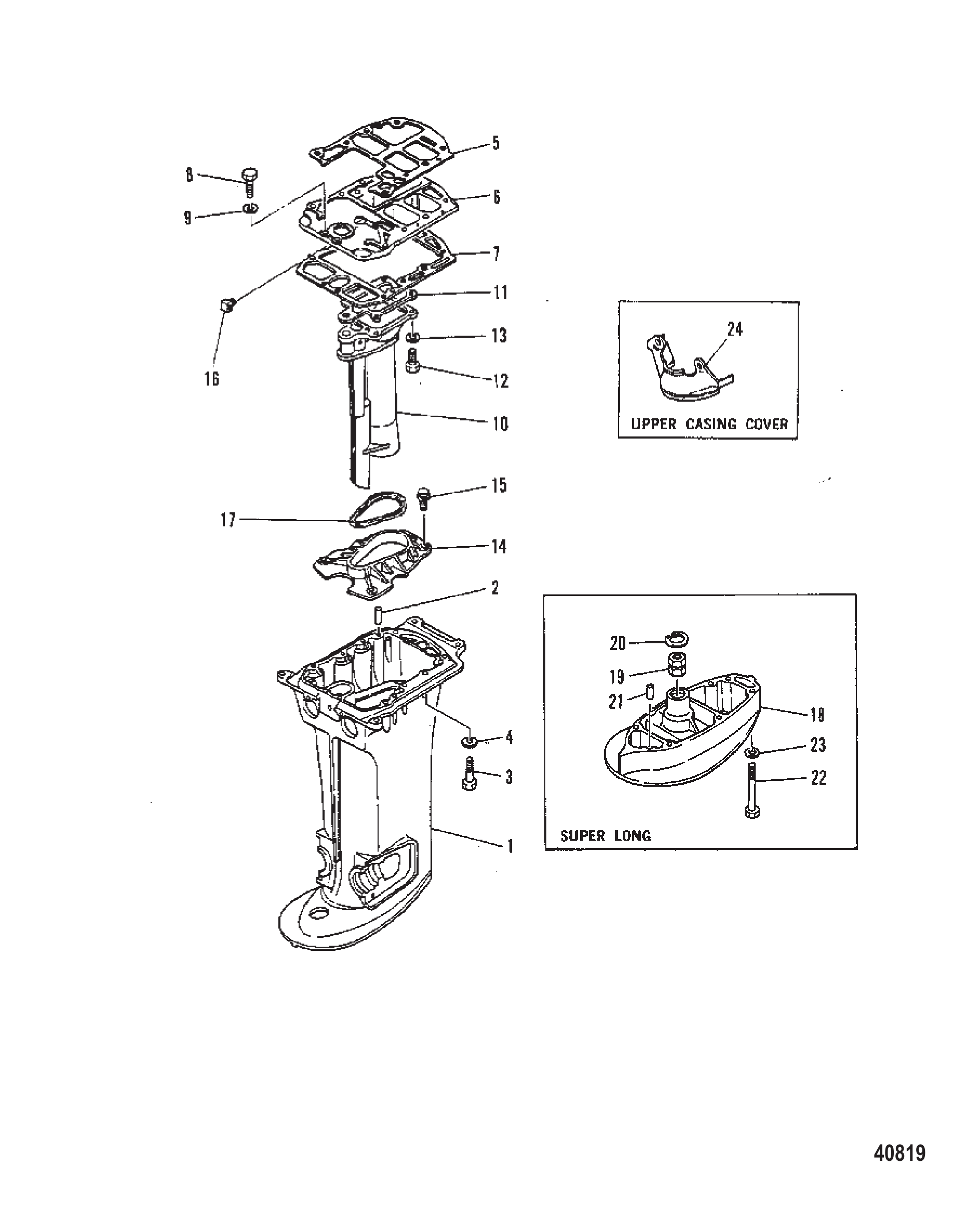

图 7驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	8584M	驱动轴壳体	HOUSING Driveshaft	1
1	8585M	驱动轴壳体	HOUSING Driveshaft	1
2	83379M	销	PIN	2
3	97749M	螺栓	BOLT	8
4	82215M	锁紧垫圈	LOCKWASHER	8
5	11885M	衬垫	GASKET	1
6	815114M	排气板	PLATE Exhaust	1
6	11886M	排气板	PLATE Exhaust	1
7	19175M	衬垫	GASKET	1
7	97751M	衬垫	GASKET	1
8	82405M	螺栓	BOLT	3
9	82212M	锁紧垫圈	LOCKWASHER	3
10	815115M	排气歧管	MANIFOLD Exhaust	1
10	11960M	歧管	MANIFOLD	1
11	83383M	衬垫	GASKET	1
12	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
13	82212M	锁紧垫圈	LOCKWASHER	4
14	815116M	安装板	PLATE	1
15	82476M	螺栓	BOLT	4
16	11888M	弯头	ELBOW	1
17	83384M	密封件	SEAL	1
18	83891M	延长件	EXTENSION	1
19	83892M	超长轴衬套	BUSHING SUPER LONG SHAFT	1
20	83758M	卡环（超长轴）	RING Snap SUPER LONG SHAFT	1
21	82364M	定位销（超长轴）	PIN Dowel SUPER LONG SHAFT	2
22	82472M	螺栓（超长轴）	BOLT SUPER LONG SHAFT	6
23	82215M	锁紧垫圈（超长轴）	LOCKWASHER SUPER LONG SHAFT	6
24	92617M	盖板（短型）	COVER (SHORT)	1
24	92618M	盖板（长型）	COVER (LONG)	1
-	11764M	动力头衬垫套件	GASKET SET Powerhead	1
-	99982M	下部单元衬垫套件	GASKET SET Lower Unit	1

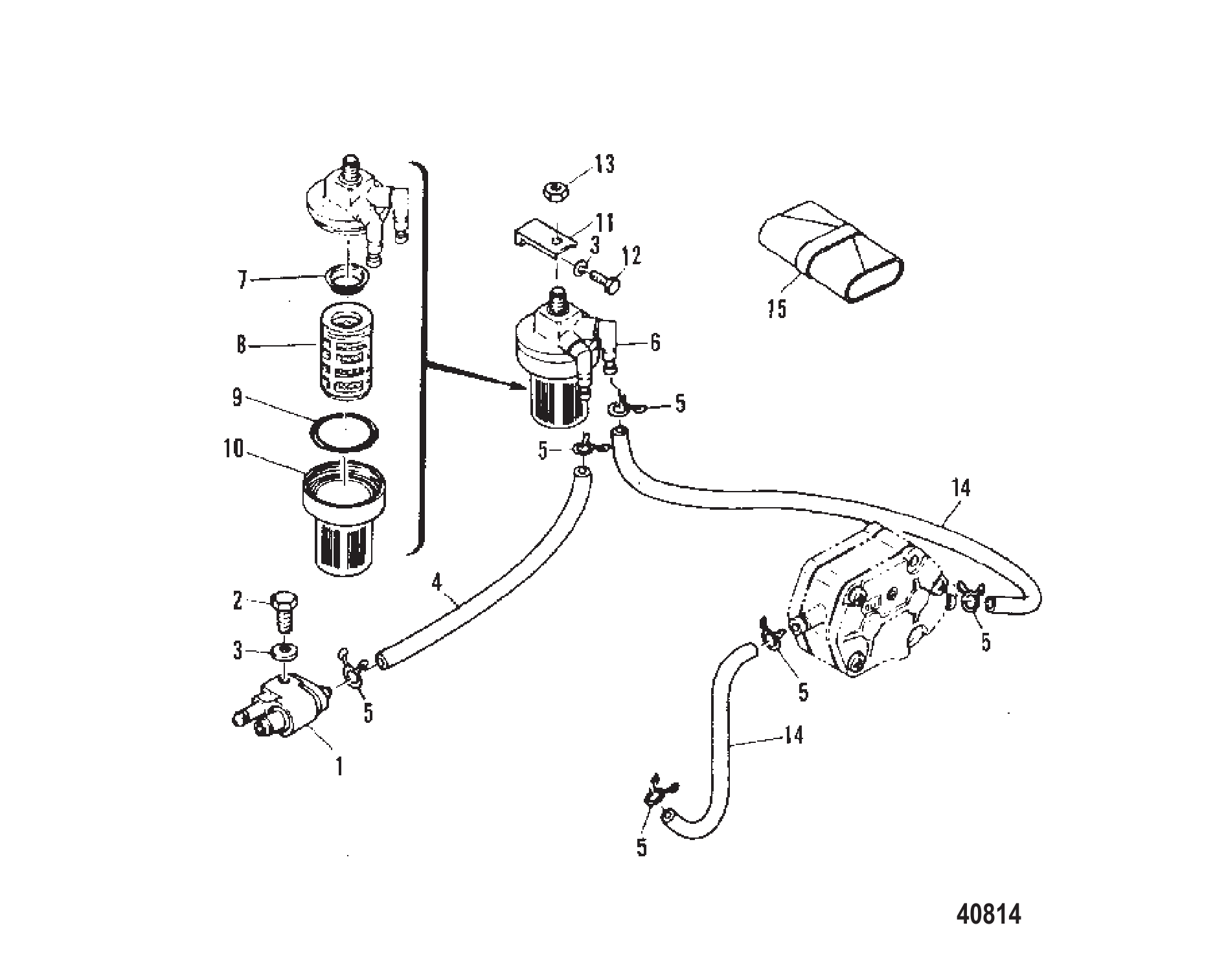

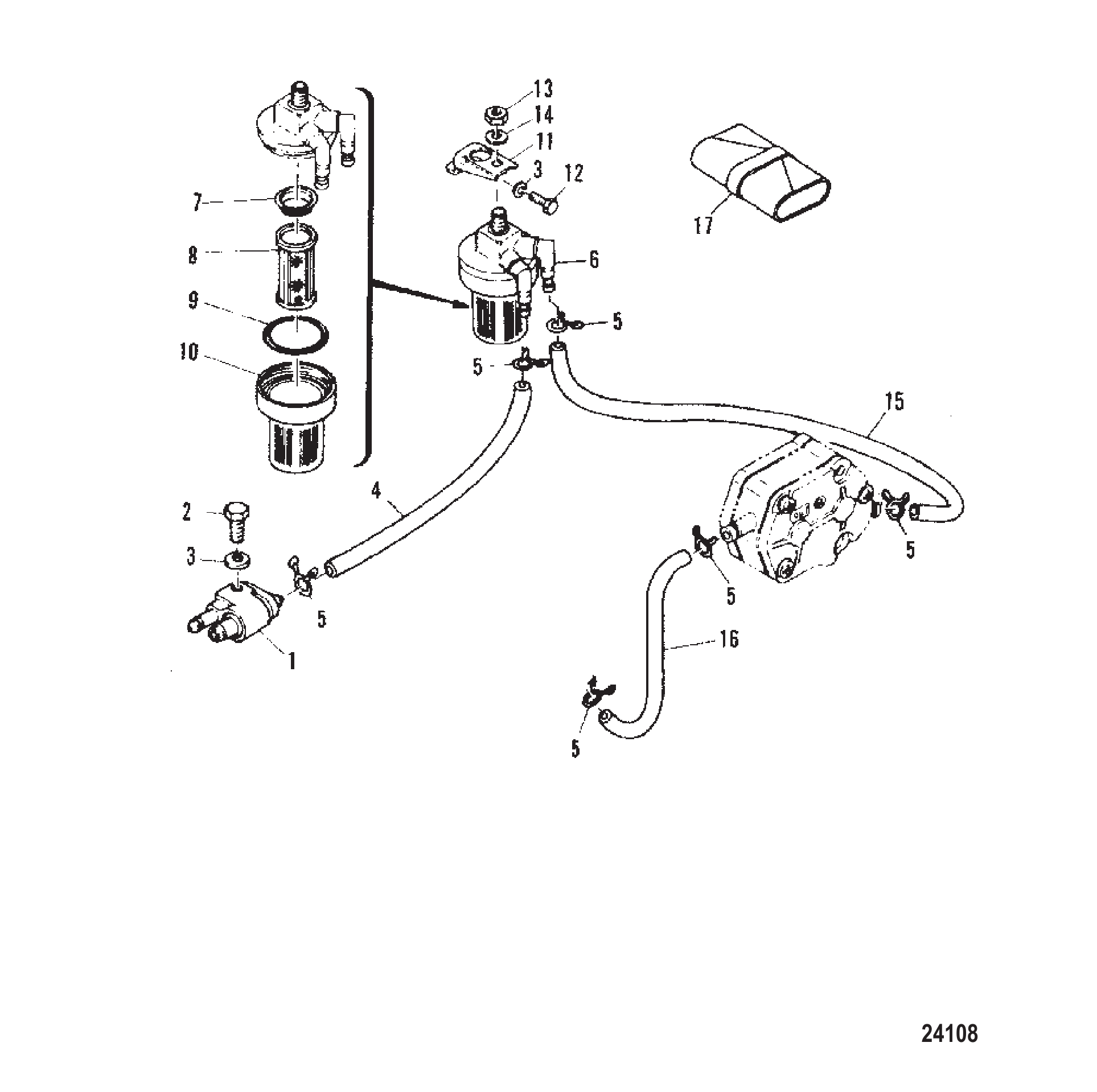

图 8燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	14187M	连接器	CONNECTOR	1
2	82405M	螺栓	BOLT	1
3	82214M	垫圈	WASHER	2
4	13042M	软管	HOSE	1
5	82047M	卡箍	CLAMP	6
6	11931M	滤清器总成	FILTER ASSEMBLY	1
6	826964M	滤清器总成	FILTER ASSEMBLY	1
7	82790M	衬垫	GASKET	1
8	11934M	滤清器	FILTER	1
8	826965M	滤清器	FILTER	1
9	84957M	O型圈	O-RING	1
9	826966M	O型圈	O-RING	1
10	11935M	杯套	CUP	1
10	826967M	杯套	CUP	1
11	80620M	支架	BRACKET	1
12	84247M	螺栓	BOLT	1
13	82382M	螺母	NUT	1
14	82008M	软管	HOSE	2
15	81669M	工具包	TOOL KIT	1
-	11764M	动力头衬垫套件	GASKET SET Powerhead	1

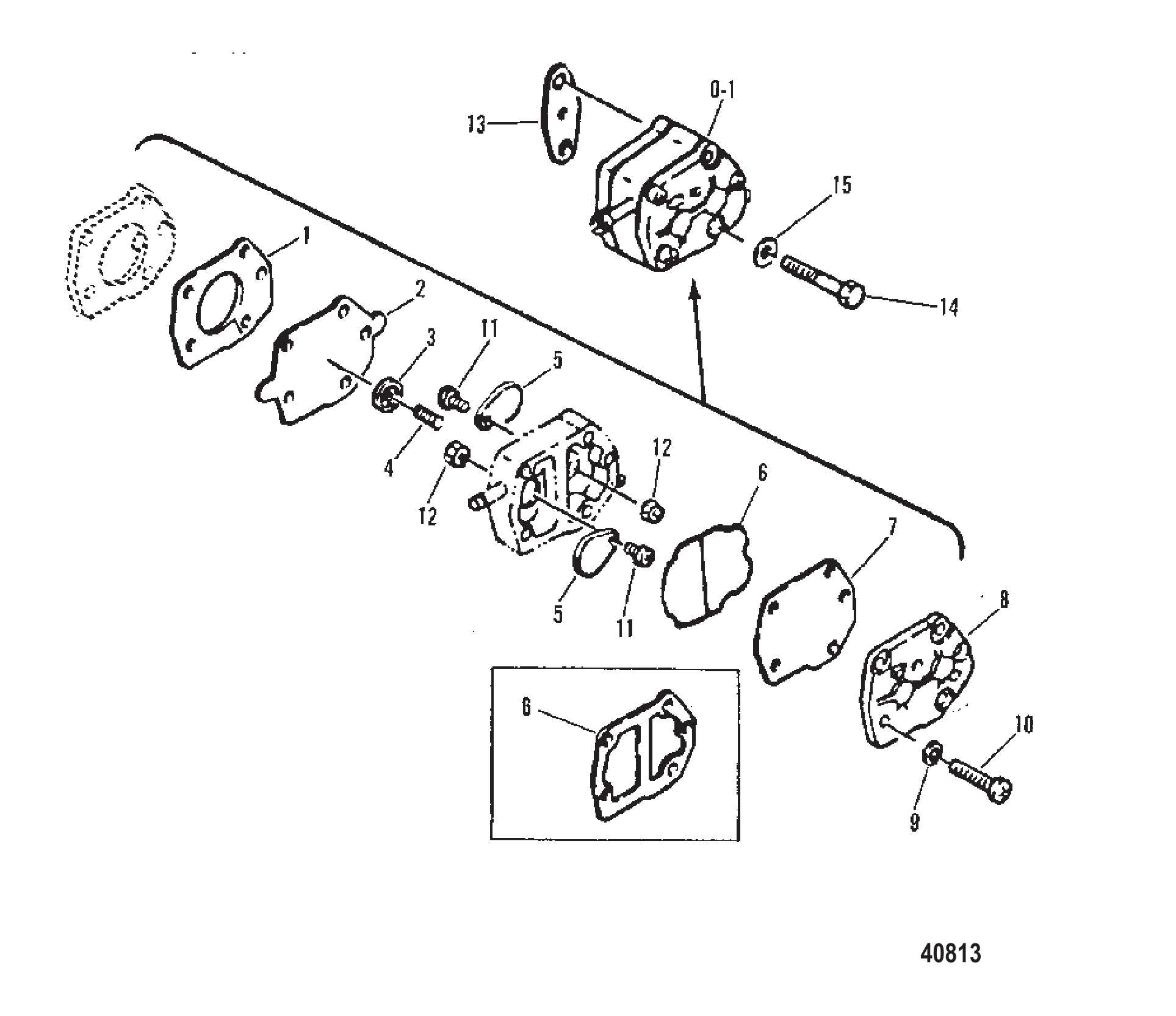

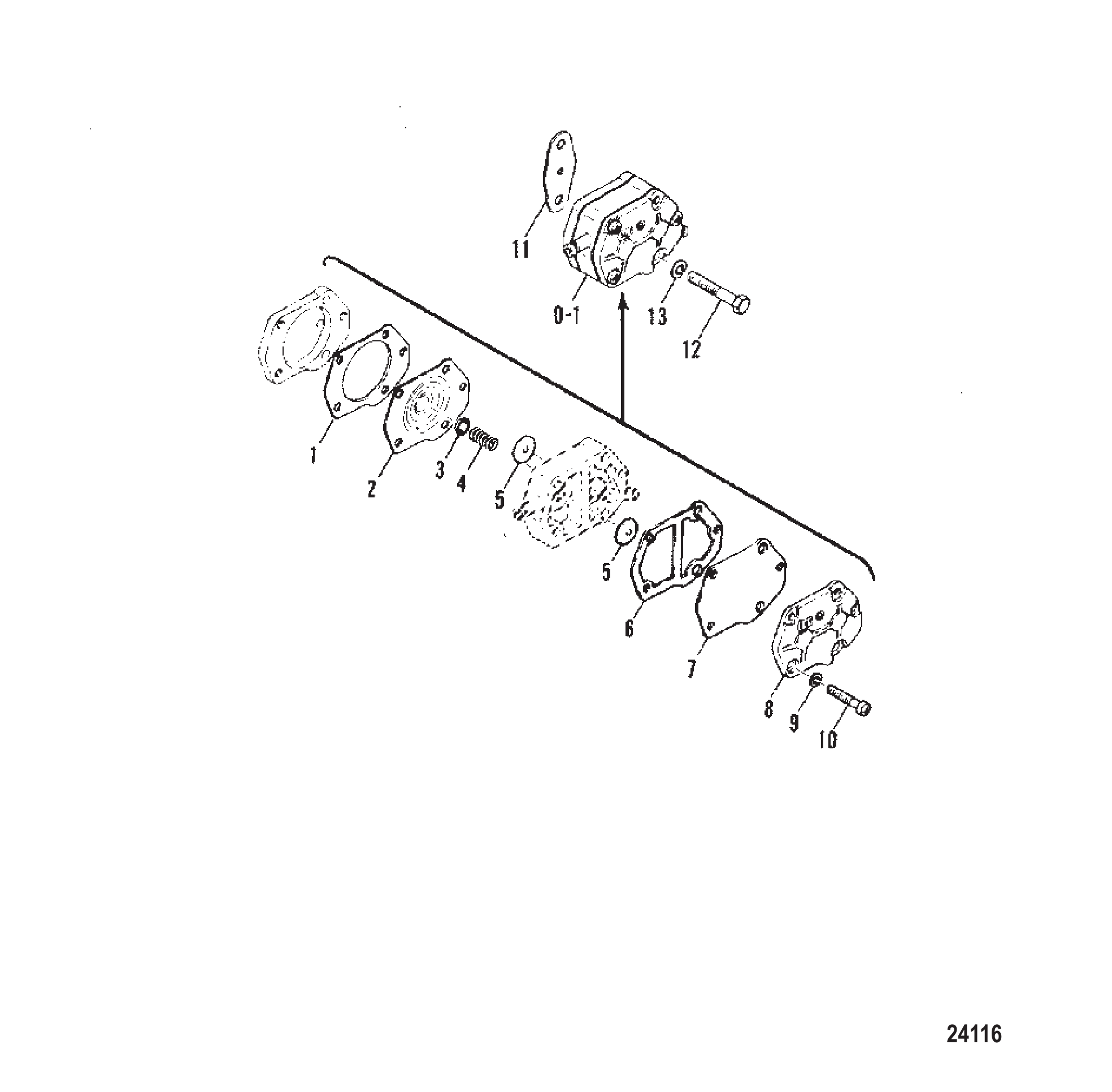

图 9燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
0-1	43113M	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	80613M	衬垫	GASKET	1
2	80606M	隔膜	DIAPHRAGM	1
3	80611M	安装板	PLATE	1
4	80610M	弹簧	SPRING	1
5	41888M	止回阀	CHECK VALVE	2
6	80614M	衬垫	GASKET	1
6	43095M	衬垫	GASKET	1
7	84141M	隔膜	DIAPHRAGM	1
8	43096M	盖板	COVER	1
9	82208M	垫圈	WASHER	3
10	82522M	螺钉	SCREW	3
11	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
12	82537M	螺母	NUT	2
13	80757M	衬垫	GASKET	1
14	82428M	螺栓	BOLT	2
15	82214M	垫圈	WASHER	2
-	11764M	动力头衬垫套件	GASKET SET Powerhead	1

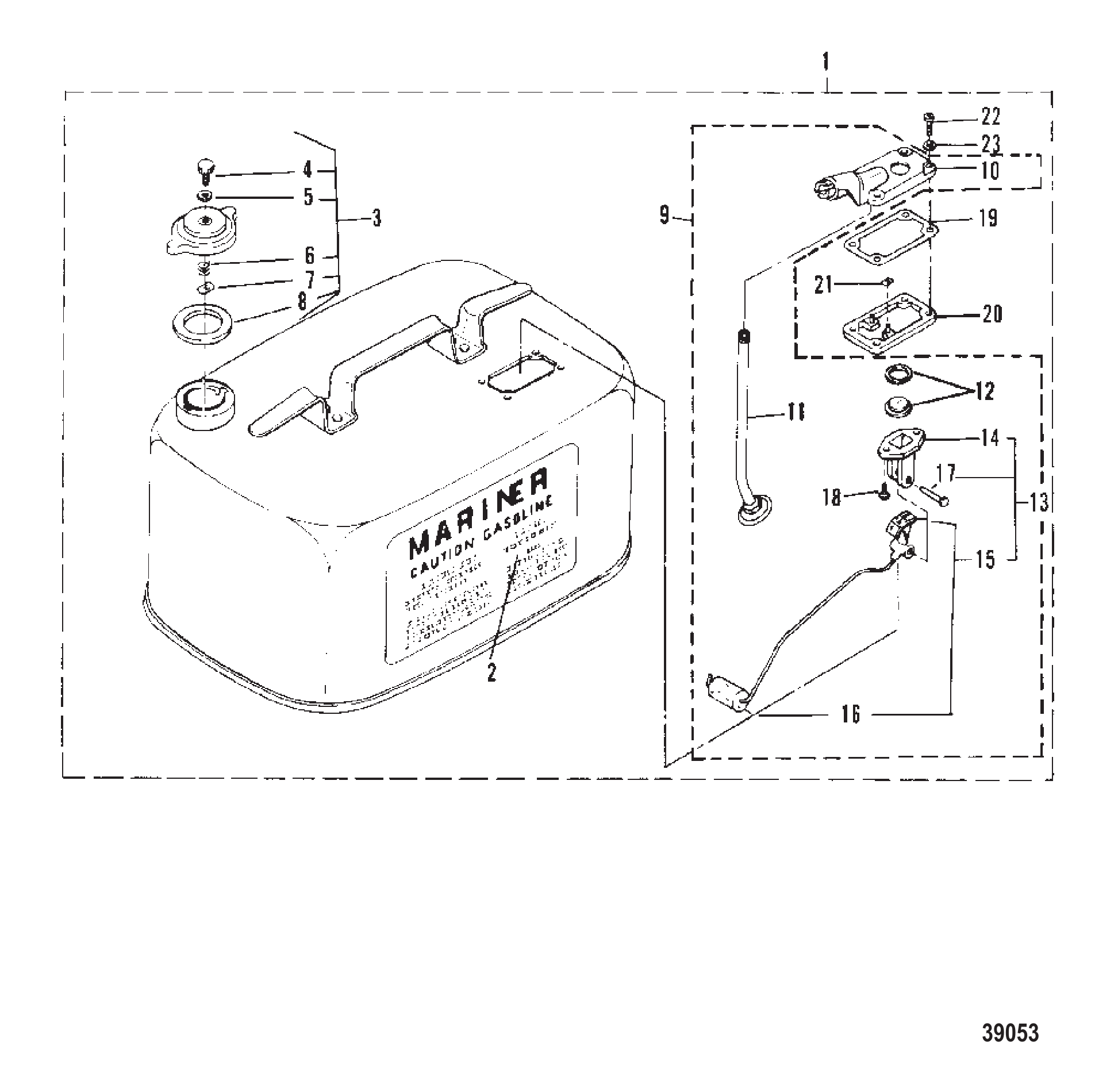

图 10燃油箱(非原装) FUEL TANK (NOT ORIGINAL EQUIPMENT TANK)

REF	零件编号	中文名称	英文名称	数量
1	1529A26	燃油箱总成(6加仑)	TANK ASSEMBLY Fuel COMPLETE (6 GALLON)	1
2	13291	贴花	DECAL	1
3	14223M	油箱盖总成	CAP ASSEMBLY Fuel Tank	1
4	25575	螺钉	SCREW	1
5	492211	垫圈	WASHER	1
6	22227	弹簧	SPRING	1
7	28587	螺母	NUT	1
8	41065	衬垫	GASKET	1
9	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COMPLETE	1
10	64841A3	盖板	COVER	1
11	75239	管	TUBE	1
12	98542A1	观察窗总成	WINDOW ASSEMBLY	1
13	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel COMPLETE	1
14	20430	固定座	RETAINER	1
15	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
16	99274	浮子	FLOAT	1
17	20426	铆钉	RIVET	1
18	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
19	28862	衬垫	GASKET	1
20	28860	框架(油箱盖)	FRAME (FUEL TANK COVER)	1
21	28903	螺母	NUT	2
22	20411	螺钉(.190-24 x .62)	SCREW (.190-24 x .62)	4
23	29070	垫圈	WASHER	4

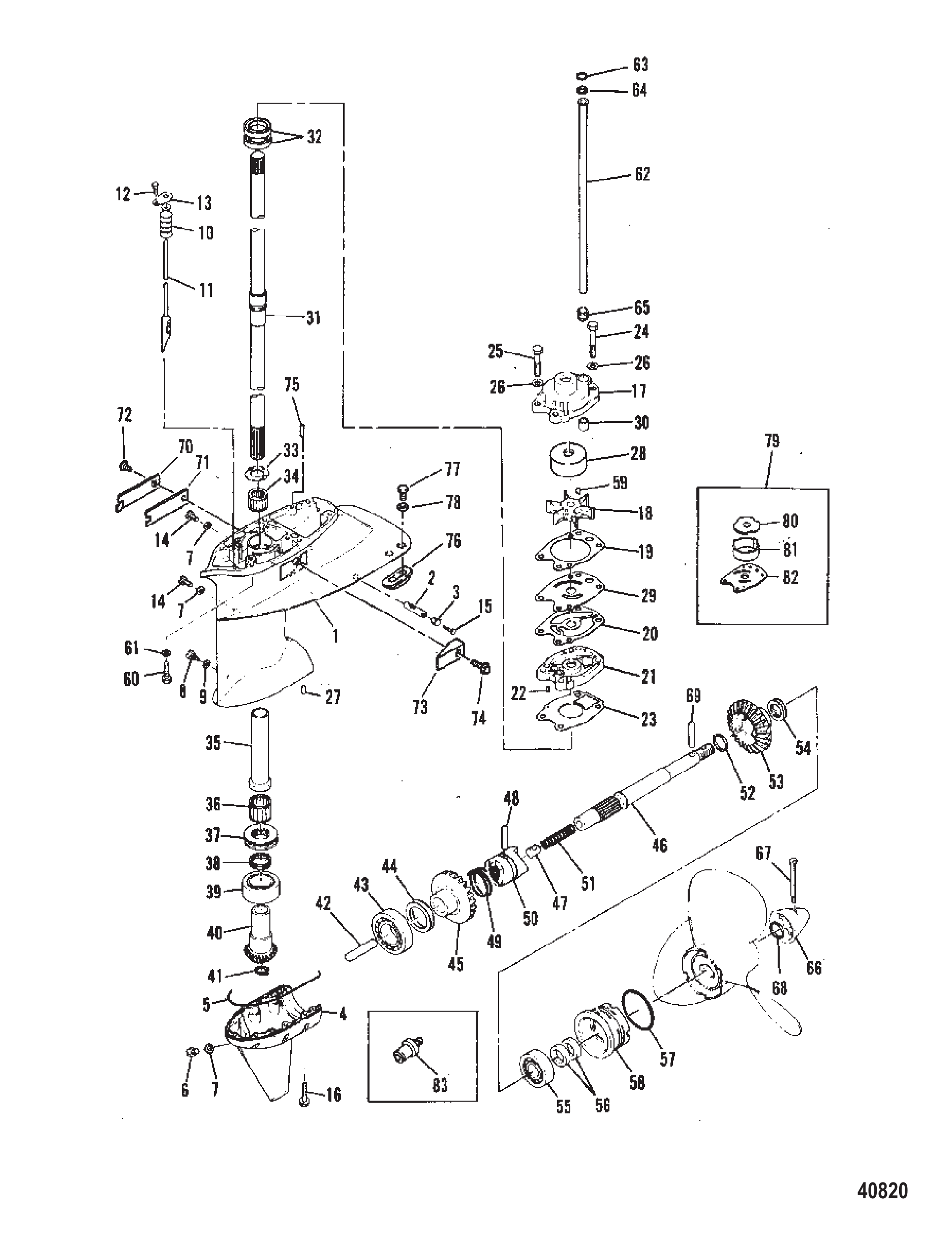

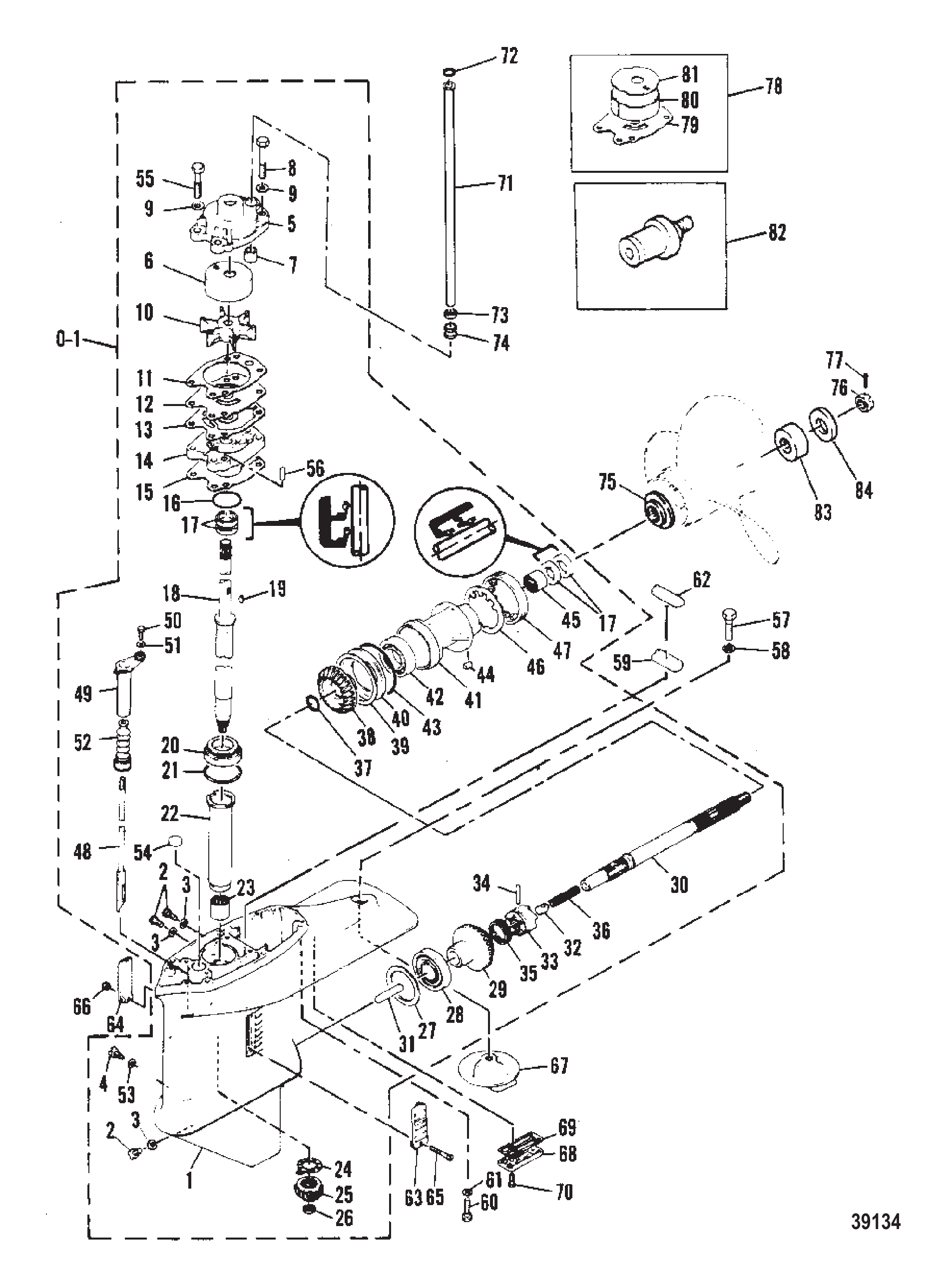

图 11齿轮箱总成 GEARHOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
0-1	9824M	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0-1	9825M	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
0-1	9840M	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
1	9826M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	8844M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	11876M	盖板	COVER	1
3	99968M	盖帽	CAP	1
4	99969M		GEAR HOUSING ASSEMBLY (LOWER)	1
5	83391M	密封件	SEAL	1
6	95632M	放油塞	PLUG Drain	1
7	81987M	衬垫	GASKET	3
8	83392M	螺钉	SCREW	1
9	95610M	衬垫	GASKET	1
10	82881M	护套	BOOT	1
11	83445M	换挡凸轮	SHIFT CAM	1
11	83446M	换挡凸轮	SHIFT CAM	1
11	92615M	换挡凸轮	SHIFT CAM	1
12	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
13	82882M	安装板	PLATE	1
14	81924M	堵头	PLUG	2
15	11878M	螺钉	SCREW	1
16	82476M	螺栓	BOLT	9
17	83396M	盖板	COVER	1
18	99971M	叶轮	IMPELLER	1
19	83398M	衬垫	GASKET	1
20	83399M	衬垫	GASKET	1
21	83401M	底座	BASE	1
22	82354M	销	PIN	3
23	83402M	衬垫	GASKET	1
24	84057M	螺栓	BOLT	2
25	82468M	螺栓	BOLT	2
26	82217M	垫圈	WASHER	4
27	82356M	定位销	PIN Dowel	1
28	83403M	嵌件	INSERT	1
29	83448M	面板	FACE PLATE	1
29	83400M	面板	FACE PLATE	1
30	81426M	密封件	SEAL	1
31	83404M	驱动轴	DRIVESHAFT	1
31	83405M	驱动轴	DRIVESHAFT	1
31	92610M	驱动轴	DRIVESHAFT	1
32	82233M	油封	SEAL Oil	2
33	83407M	止推垫片	THRUST WASHER	1
34	83408M	滚针轴承	BEARING Needle	1
35	83409M	套筒	SLEEVE	1
36	83410M	滚针轴承	BEARING Needle	1
37	83411M	推力轴承	BEARING Thrust	1
38	83412M	垫片（0.70毫米）	SHIM (0.70MM)	AR
38	83413M	垫片（0.75毫米）	SHIM (0.75MM)	AR
38	83414M	垫片（0.80毫米）	SHIM (0.80MM)	AR
38	83415M	垫片（0.85毫米）	SHIM (0.85MM)	AR
39	83416M	滚柱轴承	BEARING Roller	1
40	99972M	小齿轮	GEAR Pinion	1
41	19259M	卡环	RING Snap	1
42	83419M	凸轮从动件	FOLLOWER Cam	1
43	83420M	滚柱轴承	BEARING Roller	1
44	83421M	垫片（0.7毫米）	SHIM (0.7MM)	AR
44	83422M	垫片（0.8毫米）	SHIM (0.8MM)	AR
44	83423M	垫片（0.9毫米）	SHIM (0.9MM)	AR
44	83424M	垫片（1.0毫米）	SHIM (1.0MM)	AR
44	83425M	垫片（1.1毫米）	SHIM (1.1MM)	AR
44	83426M	垫片（1.2毫米）	SHIM (1.2MM)	AR
45	99973M	前进齿轮	GEAR Forward	1
46	99974M	螺旋桨轴	PROPELLER SHAFT	1
47	81475M	滑块	SLIDE	1
48	81903M	销	PIN	1
49	81474M	环	RING	1
50	81473M	离合器	CLUTCH	1
51	83429M	弹簧	SPRING	1
52	19260M	垫圈	WASHER	1
52	83430M	垫圈	WASHER	1
53	99975M	倒挡齿轮	GEAR Reverse	1
54	83432M	垫片（1.8毫米）	SHIM (1.8MM)	AR
54	83433M	垫片（1.9毫米）	SHIM (1.9MM)	AR
54	83434M	垫片（2.0毫米）	SHIM (2.0MM)	AR
54	83435M	垫片（2.1毫米）	SHIM (2.1MM)	AR
54	83436M	垫片（2.2毫米）	SHIM (2.2MM)	AR
54	83437M	垫片（2.3毫米）	SHIM (2.3MM)	AR
54	83438M	垫片（2.4毫米）	SHIM (2.4MM)	AR
54	83439M	垫片（2.5毫米）	SHIM (2.5MM)	AR
55	83440M	滚珠轴承	BEARING Ball	1
56	82229M	油封	SEAL Oil	2
57	83441M	O型圈	O-RING	1
58	83442M	盖帽	CAP	1
59	83444M	键	KEY	1
60	95416M	螺栓	BOLT	6
61	82215M	锁紧垫圈	LOCKWASHER	6
62	83451M	水管	TUBE Water	1
62	83452M	水管	TUBE Water	1
62	83903M	水管	TUBE Water	1
63	81852M	垫圈	WASHER	1
64	81989M	O型圈	O-RING	1
65	81427M	密封件	SEAL	1
66	14279M	螺旋桨螺母	PROP NUT	1
67	83454M	开口销	COTTER PIN	1
68	83447M	波形垫圈	WAVE WASHER	1
69	99976M	驱动销	PIN Drive	1
70	99977M	盖板	COVER	1
71	99980M	阀座	SEAT	1
72	84367M	螺钉	SCREW	1
73	815117M	阳极块	ANODE	1
73	99978M	阳极块	ANODE	1
74	99979M	螺栓	BOLT	1
75	82364M	定位销	PIN Dowel	2
76	18852M	阳极块	ANODE	1
77	91725M	螺栓	BOLT	2
78	82214M	垫圈	WASHER	2
79	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	1
80	83449M	嵌件	INSERT	1
81	83450M	内板	INNER PLATE	1
82	83448M	面板	FACE PLATE	1
83	95633M		PLUG (WATER CHECK)	1
-	99981M	水泵维修套件	REPAIR KIT Water Pump	1
-	99982M	下部单元衬垫套件	GASKET SET Lower Unit	1

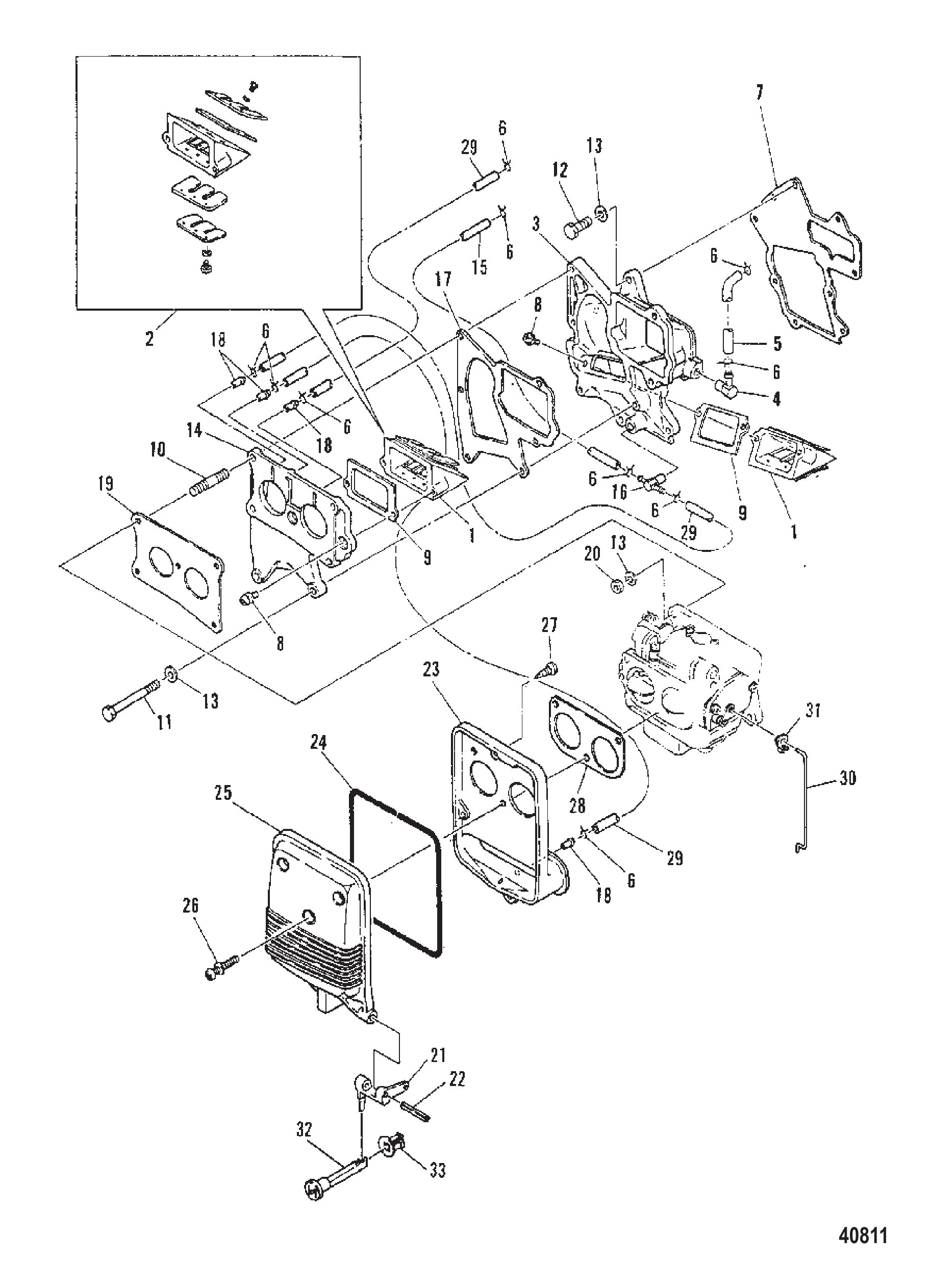

图 12进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	11773M	簧片阀总成	REED VALVE ASSEMBLY	2
2	92676M	簧片组	REED SET	1
3	11775M	进气歧管	MANIFOLD Intake	1
4	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
5	99990M	软管	HOSE	1
6	82046M	卡箍	CLAMP	10
7	11776M	衬垫	GASKET	1
8	83356M	螺钉	SCREW	4
9	11778M	衬垫	GASKET	2
10	11779M	螺柱	STUD	4
11	84658M	螺栓	BOLT	2
12	82405M	螺栓	BOLT	7
13	82214M	垫圈	WASHER	13
14	811013M	盖板	COVER	1
14	11780M	盖板	COVER	1
15	84731M	软管	HOSE	1
16	11791M	止回阀	CHECK VALVE	1
17	11781M	衬垫	GASKET	1
18	80122M	接头	FITTING	4
19	11782M	衬垫	GASKET	1
20	82380M	螺母	NUT	4
21	11787M	阻风门杆	LEVER Choke	1
22	11790M	销	PIN	1
23	11783M	盖板	COVER	1
24	95558M	密封件	SEAL	1
25	11784M	盖板	COVER	1
26	11785M	螺钉	SCREW	3
27	95526M	螺钉	SCREW	4
28	11786M	衬垫	GASKET	1
29	81995M	软管	HOSE	3
30	11788M	杆	ROD	1
31	81191M	支架	BRACKET	1
32	83960M	旋钮	KNOB	1
33	84760M	护孔环	GROMMET	1
-	11764M	动力头衬垫套件	GASKET SET Powerhead	1

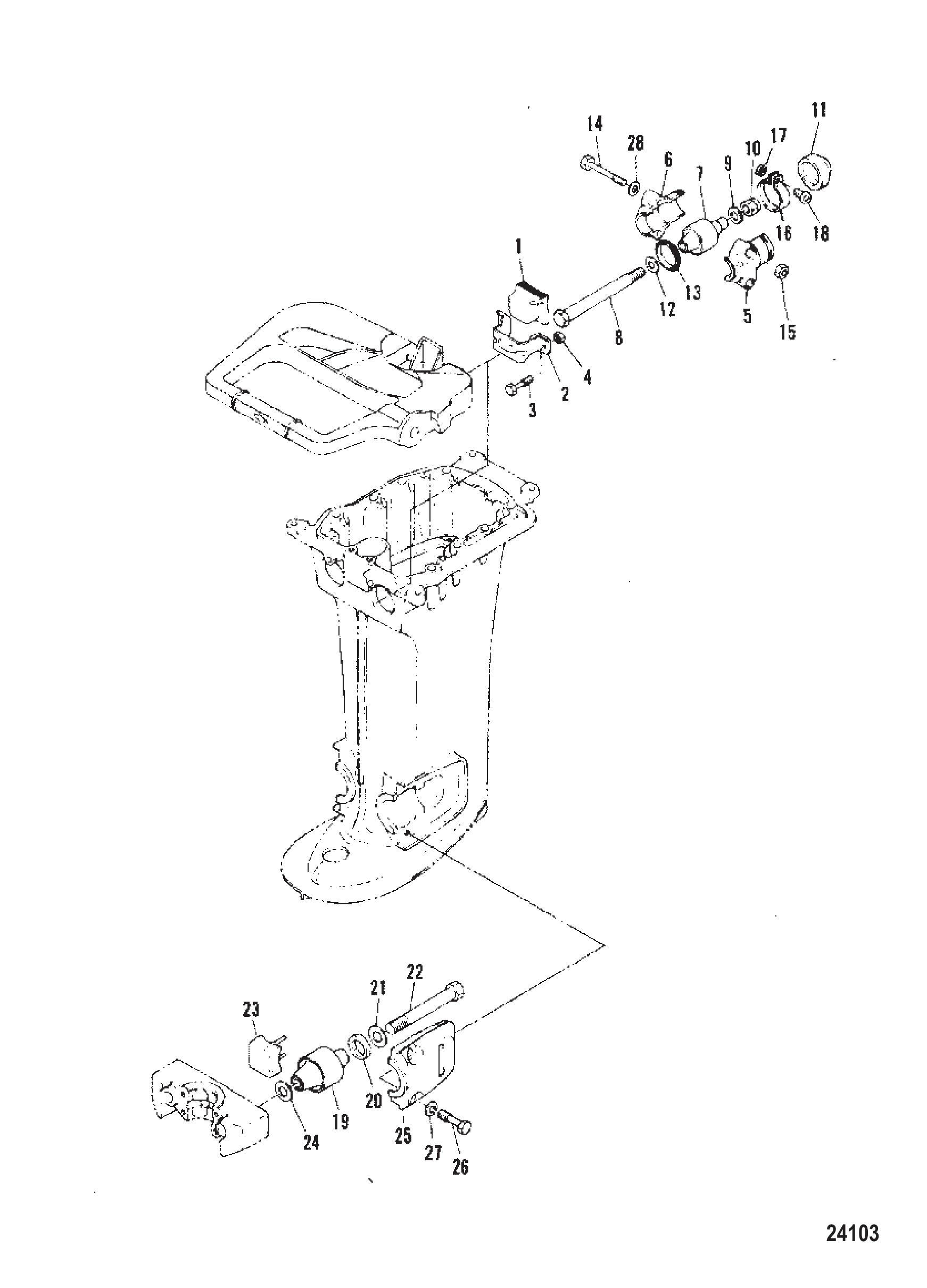

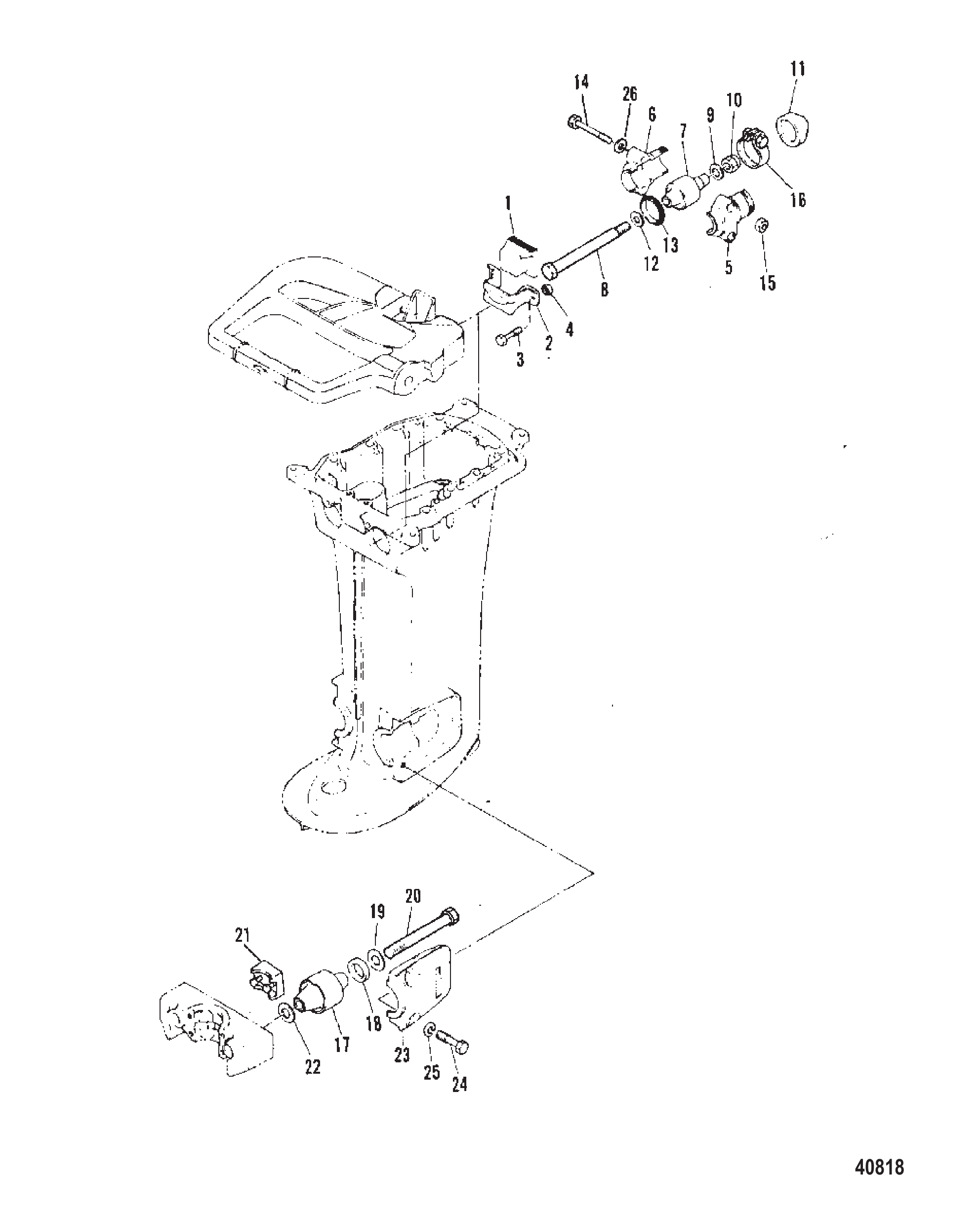

图 13安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	83496M	减震器	DAMPER	1
2	83497M	支架	BRACKET	1
3	82405M	螺栓	BOLT	2
4	82389M	螺母	NUT	2
5	83498M	盖板	COVER	2
6	83499M	盖板	COVER	2
7	83910M	安装减震器	MOUNT DAMPER	2
8	83501M	螺栓	BOLT	2
9	83504M	垫圈	WASHER	2
10	84295M	螺母	NUT	2
11	83912M	盖帽	CAP	2
12	83911M	垫圈	WASHER	2
13	83505M	密封件	SEAL	2
14	83506M	螺栓	BOLT	4
15	82392M	螺母	NUT	4
16	83507M	卡箍	CLAMP	2
16	827148M	卡箍	CLAMP	2
17	83914M	安装减震器	MOUNT DAMPER	2
18	81860M	垫圈	WASHER	2
19	83915M	垫圈	WASHER	2
20	83510M	螺栓	BOLT	2
21	83511M	减震器	DAMPER	1
22	84429M	垫圈	WASHER	2
23	83512M	盖板	COVER	2
24	95416M	螺栓	BOLT	4
25	82215M	锁紧垫圈	LOCKWASHER	4
26	82217M	垫圈	WASHER	4

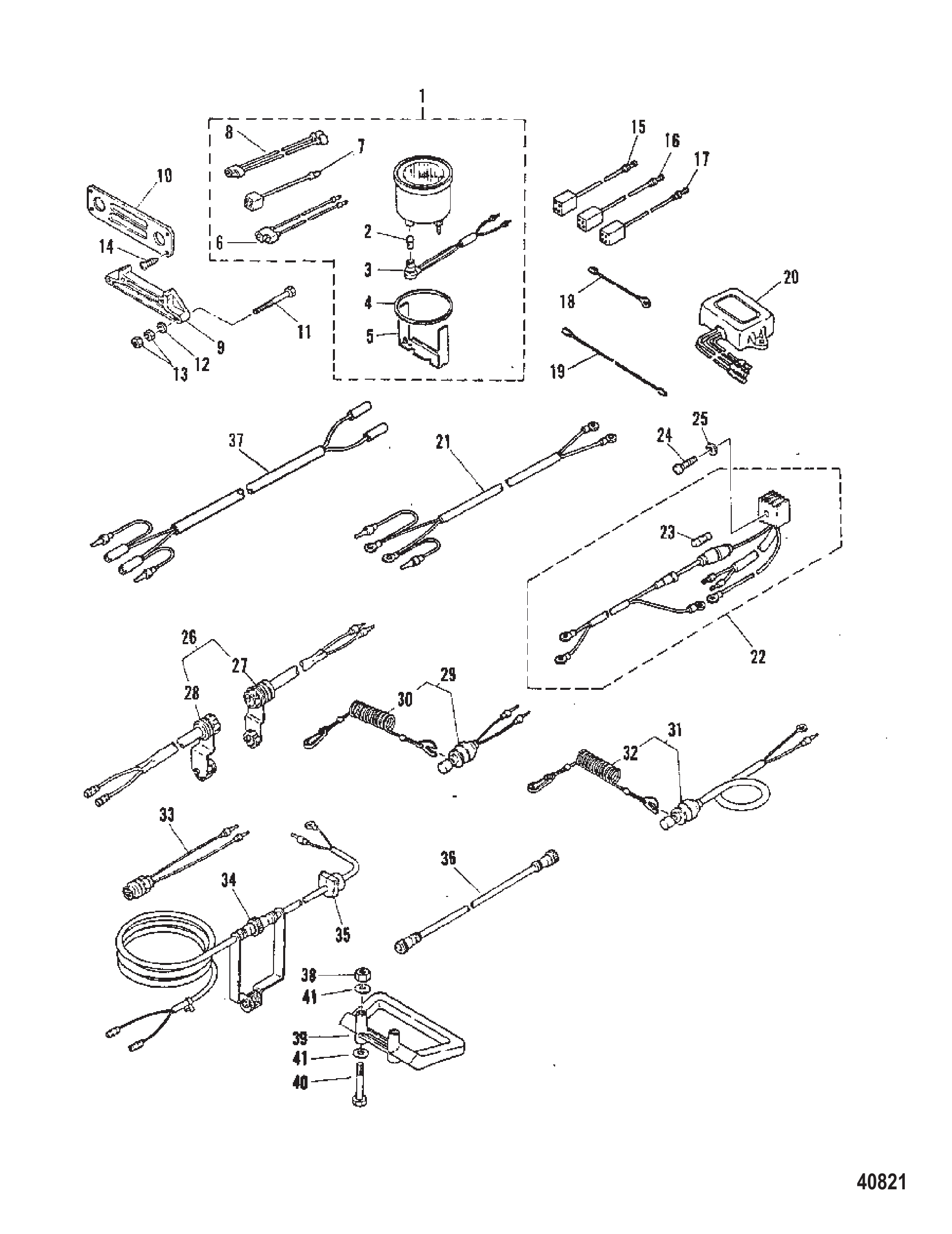

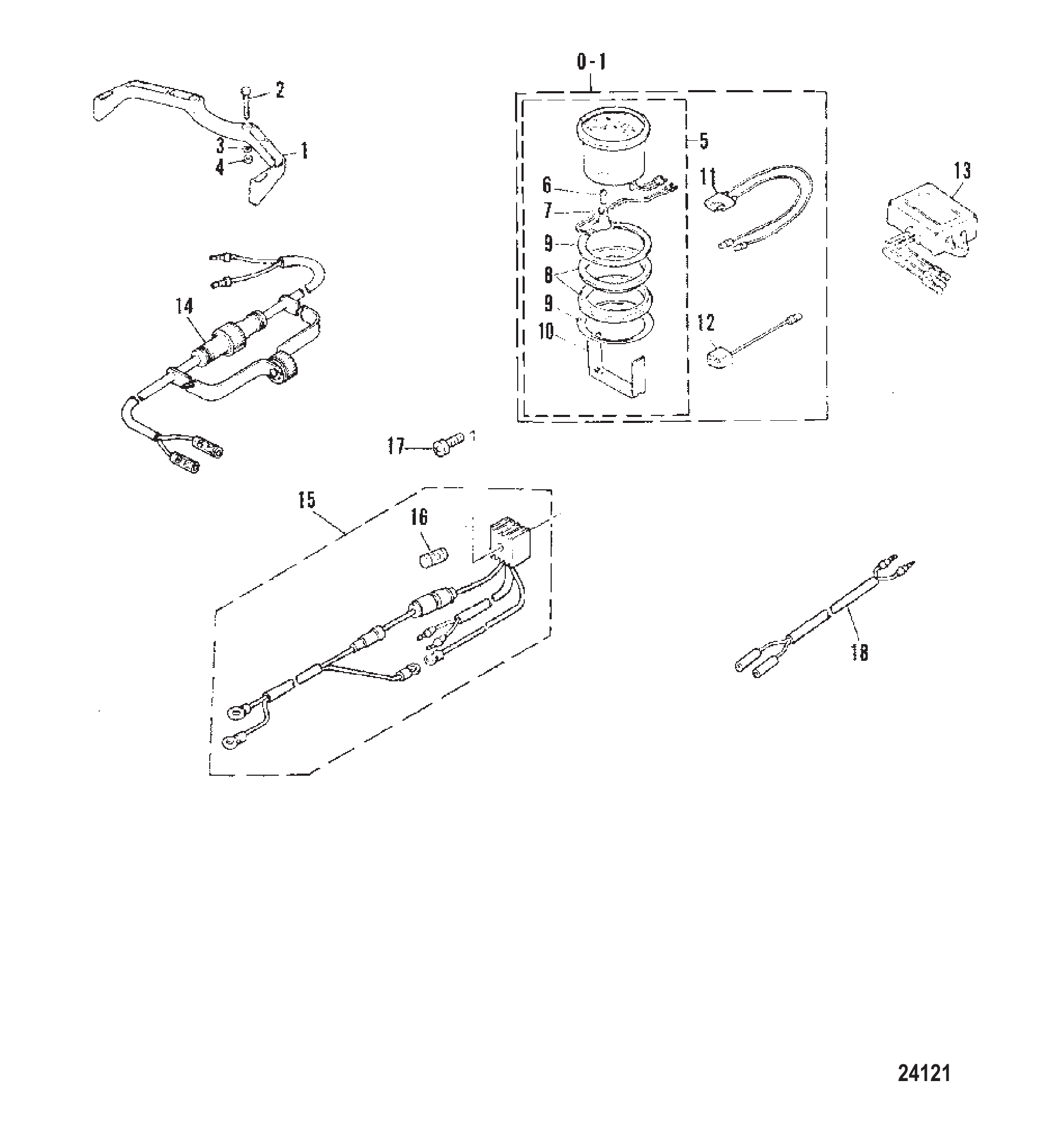

图 14可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	43984A1	转速表套件	TACHOMETER KIT	1
2	99055M	灯泡	BULB	1
3	99056M	插座	SOCKET	1
4	99057M	减震器	DAMPER	1
5	99058M	安装板	PLATE	1
6	84352M	延长件	EXTENSION	1
7	84353M	连接器	CONNECTOR	2
8	99059M	电线	WIRE	1
9	84479M	艉板	PLATE Transom	1
10	84480M	螺钉	SCREW	1
11	84481M	螺栓	BOLT	4
12	82217M	垫圈	WASHER	4
13	82392M	螺母	NUT	8
14	84482M	螺钉	SCREW	4
15	11889M		LEAD WIRE (BLUE)	AR
16	11891M	导线（黑色）	LEAD WIRE (BLACK)	AR
17	11891M	导线（黄色）	LEAD WIRE (YELLOW)	AR
18	11892M	引线	LEAD WIRE	1
19	11893M	导线（黄色）	LEAD WIRE (YELLOW)	1
20	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
21	99060M	延长件	EXTENSION	1
22	84329M	整流器总成	RECTIFIER ASSEMBLY	1
23	81522M	保险丝	FUSE	1
24	82521M	螺钉	SCREW	1
25	82521M	螺钉	SCREW	1
26	84124M	连接器	CONNECTOR	1
27	99051M	连接器	CONNECTOR	1
28	99052M	连接器	CONNECTOR	1
29	97755M	停机开关总成(5M)	SWITCH ASSEMBLY Stop (5M)	1
30	97756M	止动器	STOPPER	1
31	97757M	停机开关总成	SWITCH ASSEMBLY Stop	1
32	97756M	止动器	STOPPER	1
33	97754M	停机开关总成(5M)	SWITCH ASSEMBLY Stop (5M)	1
34	93053M	延长件	EXTENSION	1
35	94536M	护孔环	GROMMET	1
36	84959M	延长线(2米)	EXTENSION (2M)	1
37	19261M	引线	LEAD WIRE	1
38	82395M	螺母	NUT	2
39	11961M	提手	CARRYING HANDLE	1
40	11962M	螺栓	BOLT	2
41	82220M	垫圈	WASHER	4

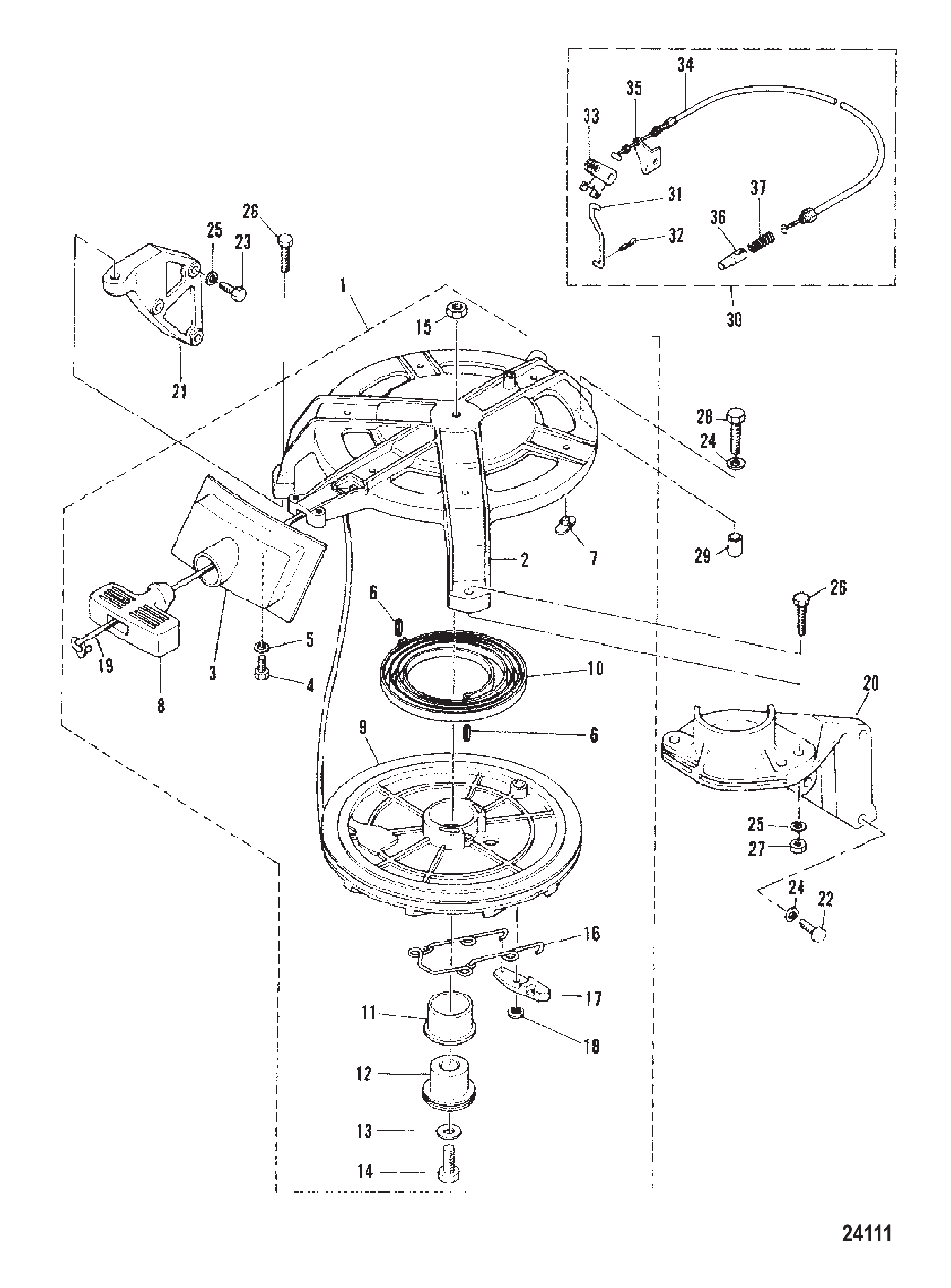

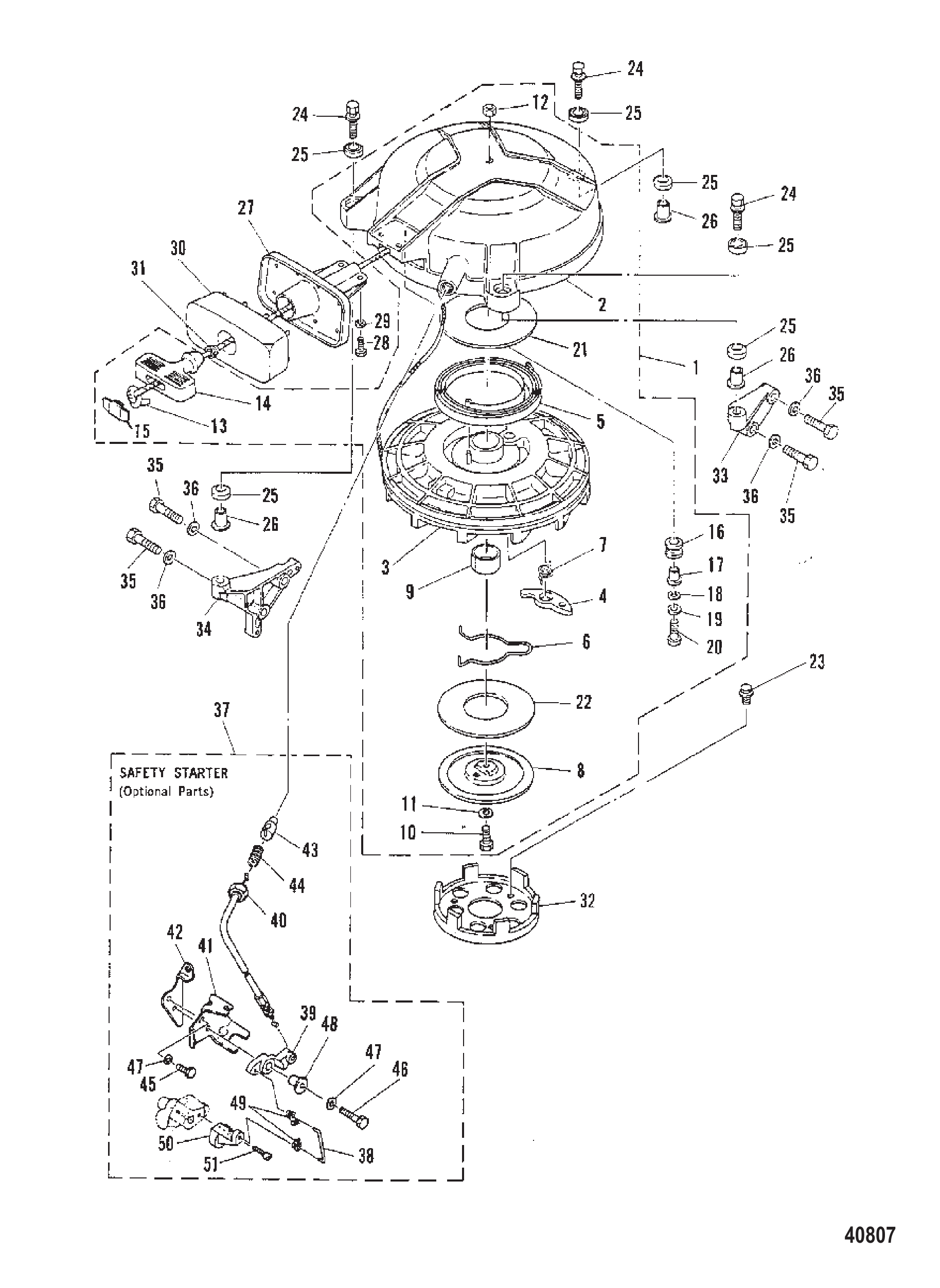

图 15反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	815113M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	9320M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	9321M	启动器壳体	HOUSING Starter	1
3	11695M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
4	11696M	棘爪	PAWL	1
5	11697M	弹簧	SPRING	1
6	11698M	弹簧	SPRING	1
7	11699M	弹簧	SPRING	1
8	11700M	安装板	PLATE	1
9	11701M	衬套	BUSHING	1
10	82441M	螺栓	BOLT	1
11	11702M	垫圈	WASHER	1
12	82383M	螺母	NUT	1
13	12066A9	绳索	ROPE	1
14	814491M	手柄	HANDLE	1
14	80063M	手柄	HANDLE	1
15	814492M	盖板	COVER	1
15	41882M	盖板	COVER	1
16	11704M	滚轮	ROLLER	1
17	11705M	衬套	BUSHING	1
18	11706M	锁紧垫圈	LOCKWASHER	1
19	82212M	锁紧垫圈	LOCKWASHER	1
20	82405M	螺栓	BOLT	1
21	11707M	垫圈	WASHER	1
22	11703M	轴环	COLLAR	1
23	93110M	螺栓	BOLT	3
24	11709M	螺栓	BOLT	3
25	11710M	衬套	BUSHING	6
26	84489M	轴环	COLLAR	3
27	11711M	导套	GUIDE	1
28	84247M	螺栓	BOLT	2
29	82214M	垫圈	WASHER	2
30	11712M	密封件	SEAL	1
31	98968M	护孔环	GROMMET	1
32	11708M	滑轮	PULLEY	1
33	11713M	支架	BRACKET	1
34	11714M	支架	BRACKET	1
35	82442M	螺栓	BOLT	4
36	82217M	垫圈	WASHER	4
37	11715M	反冲启动套件	STARTER KIT Recoil	1
38	11716M	连接杆	LINK	1
39	11717M	臂	ARM	1
40	11718M	拉线总成	CABLE ASSEMBLY	1
41	11719M	支架	BRACKET	1
42	11720M	支架	BRACKET	1
43	81106M	柱塞	PLUNGER	1
44	82079M	弹簧	SPRING	1
45	83285M	螺栓	BOLT	1
46	84237M	螺栓	BOLT	1
47	82214M	垫圈	WASHER	2
48	94503M	轴环	COLLAR	1
49	81191M	支架	BRACKET	2
50	11721M	换挡控制杆	LEVER Shift Control	1
51	11722M	螺钉	SCREW	1

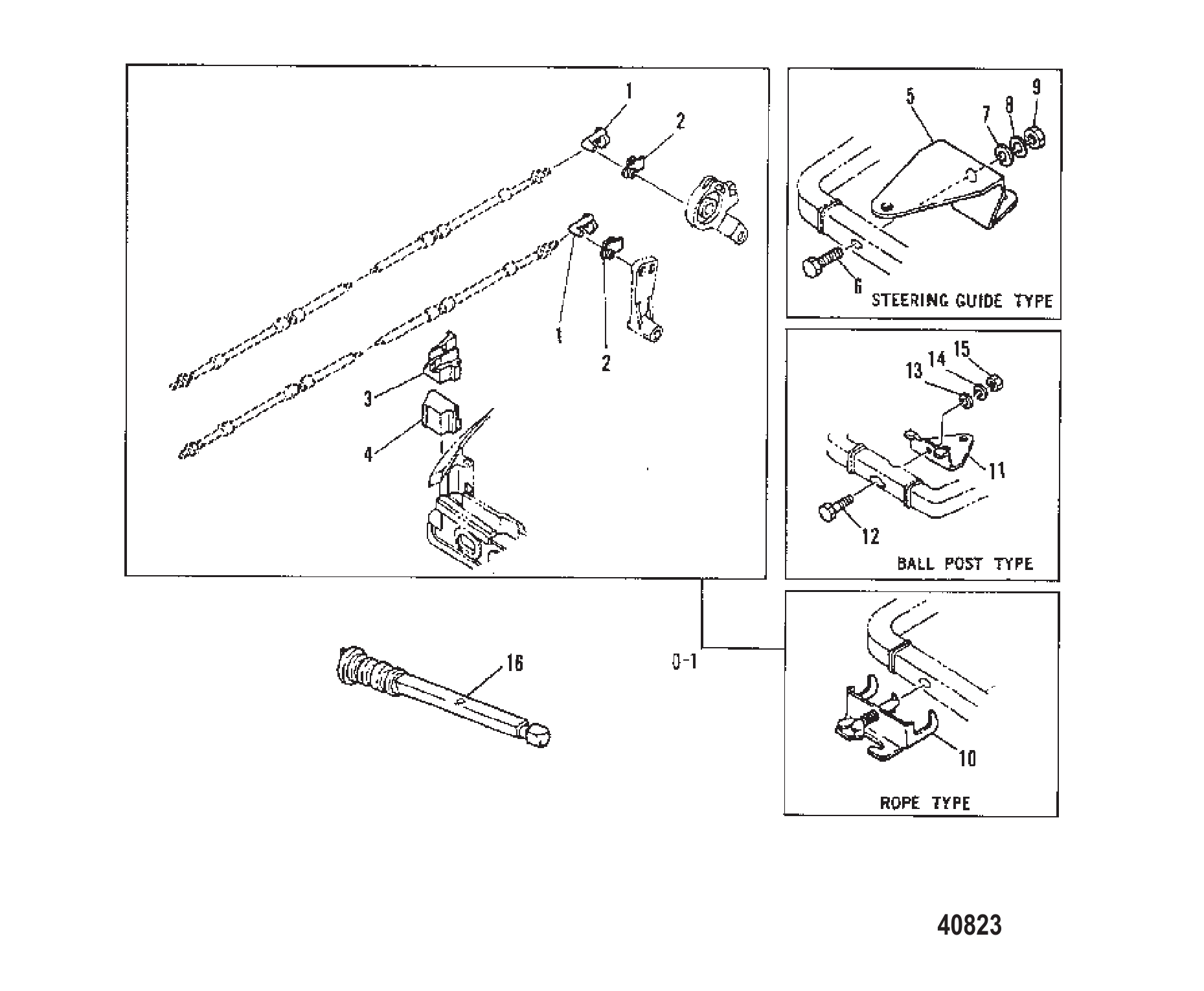

图 16遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
0-1	11900A1	安装套件	ATTACHING KIT	1
1	11880M	连接器	CONNECTOR	2
2	11901M	接头	JOINT	2
3	11881M	卡箍	CLAMP	1
4	11882M	护孔环	GROMMET	1
5	83698M	挂钩（导向式转向）	HOOK (STEERING GUIDE TYPE)	1
6	91636M	螺栓	BOLT	1
7	82220M	垫圈	WASHER	1
8	82218M	锁紧垫圈	LOCKWASHER	1
9	81785M	锁紧螺母	LOCKNUT	1
10	83727M	支架（绳索式）	BRACKET (ROPE TYPE	1
11	11670M		BRACKET (BALL POST TYPE)	1
12	91636M	螺栓	BOLT	1
13	82220M	垫圈	WASHER	1
14	82218M	锁紧垫圈	LOCKWASHER	1
15	81785M	锁紧螺母	LOCKNUT	1
16	11884M	手柄	HANDLE	1

图 17维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	11895	40马力马拉松型	40 H.P. W/MARATHON	1

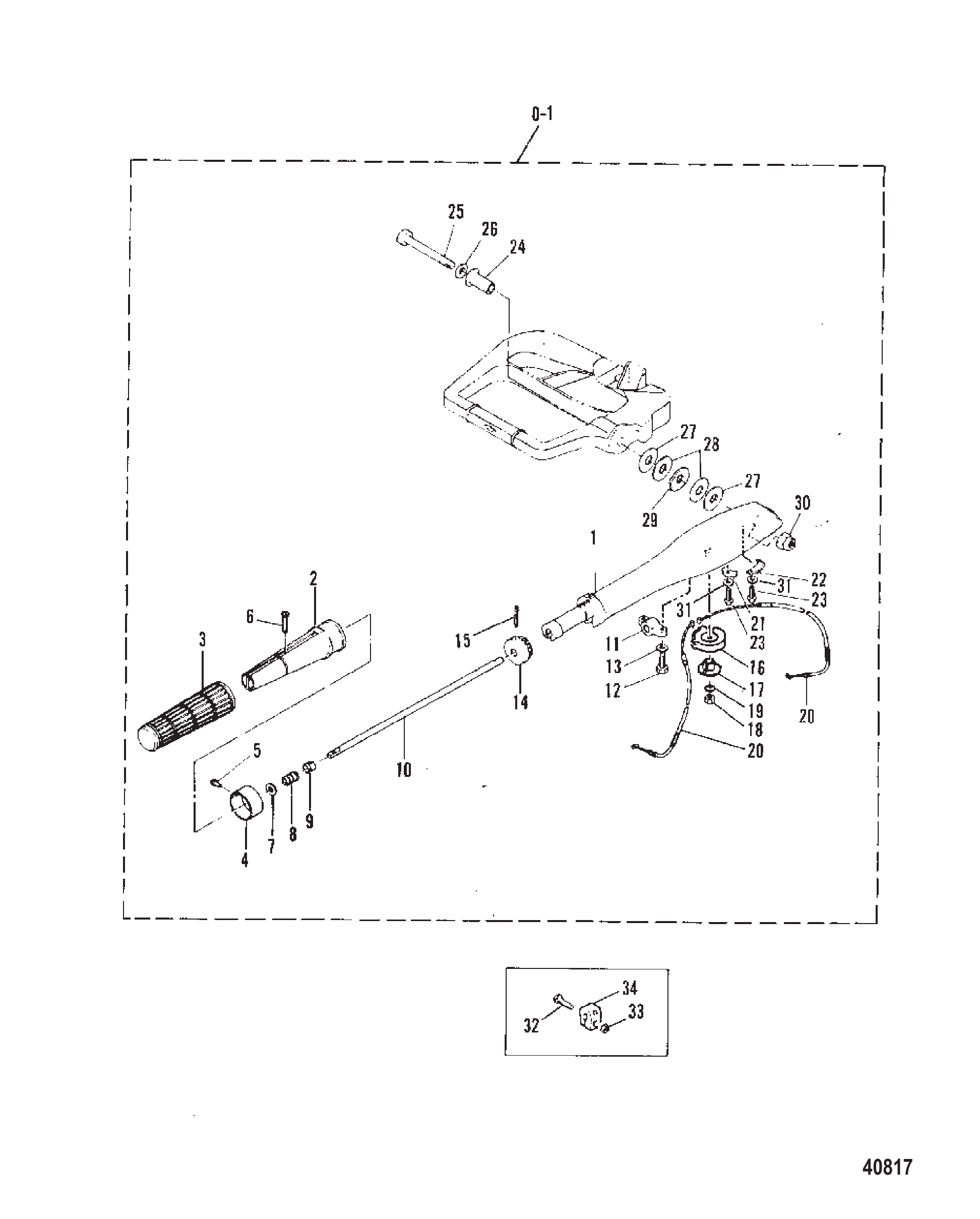

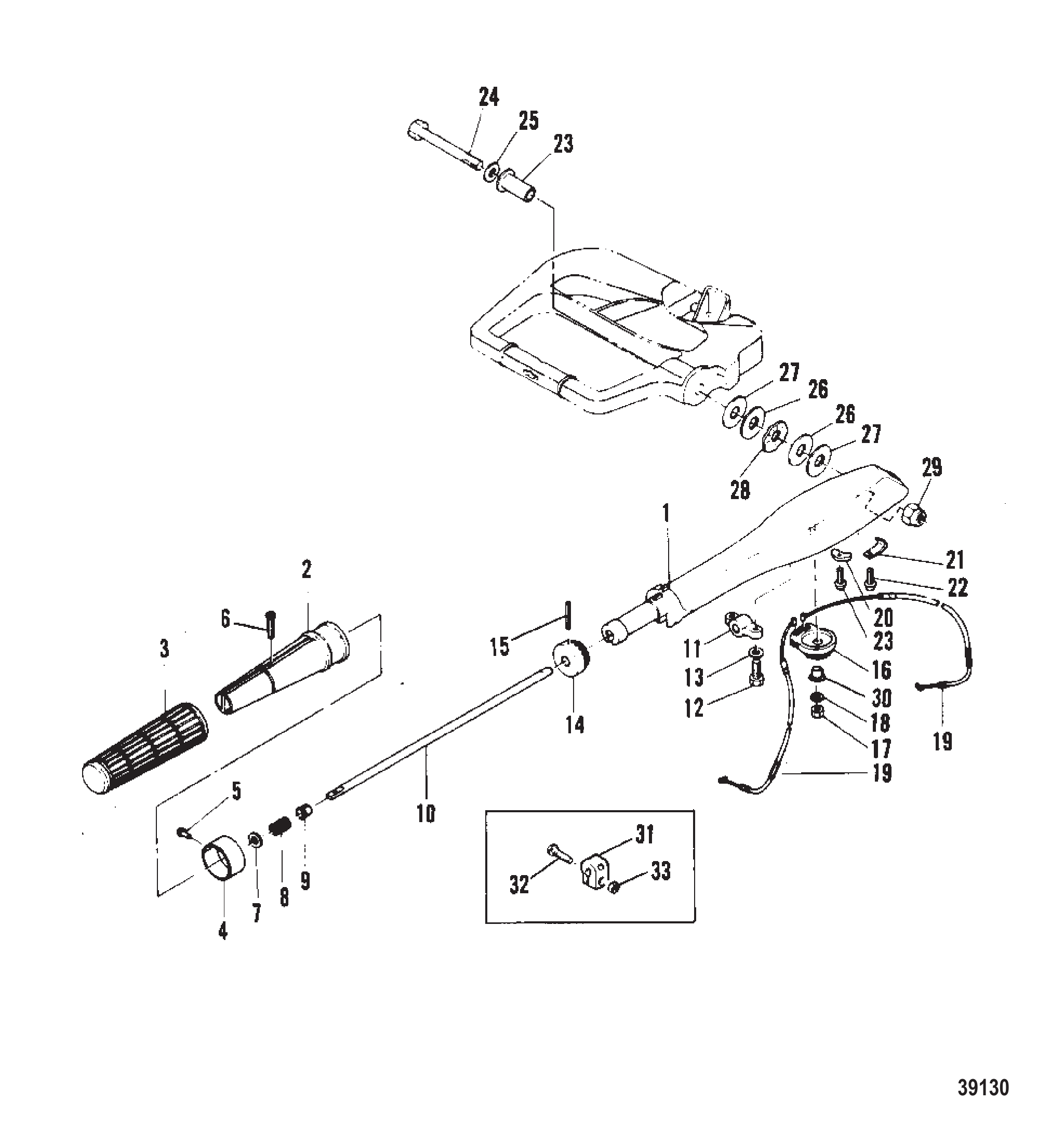

图 18转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
0-1	11874M	转向手柄总成	HANDLE ASSEMBLY Steering	1
1	84971M	手柄	HANDLE	1
2	81585M	握把	GRIP	1
3	95497M	橡胶手柄	HANDLE RUBBER	1
4	11875M	指示器	INDICATOR	1
5	81907M	铆钉	RIVET	1
6	18847M	螺钉	SCREW	1
7	82220M	垫圈	WASHER	1
8	82095M	弹簧	SPRING	1
9	81945M	衬套	BUSHING	1
10	83516M	轴	SHAFT	1
11	83517M	支架	BRACKET	1
12	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
13	82214M	垫圈	WASHER	2
14	80778M	齿轮	GEAR	1
15	82151M	销	PIN	1
16	83518M	小齿轮	PINION	1
17	83519M	衬套	BUSHING	1
18	82389M	螺母	NUT	1
19	82212M	锁紧垫圈	LOCKWASHER	1
20	11871M	油门拉线	WIRE Throttle	2
21	83521M	支架	HOLDER	1
22	83522M	支架	HOLDER	1
23	82444M	螺栓	BOLT	2
24	81950M	衬套	BUSHING	1
25	94514M	螺栓	BOLT	1
26	83524M	垫圈	WASHER	1
27	81853M	垫圈	WASHER	2
28	81815M	垫圈	WASHER	2
29	81870M	垫圈	WASHER	1
30	81786M	螺母	NUT	1
31	82211M	垫圈	WASHER	2
32	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
33	83056M	螺母	NUT	1
34	82895M	摩擦片	FRICTION PIECE	1

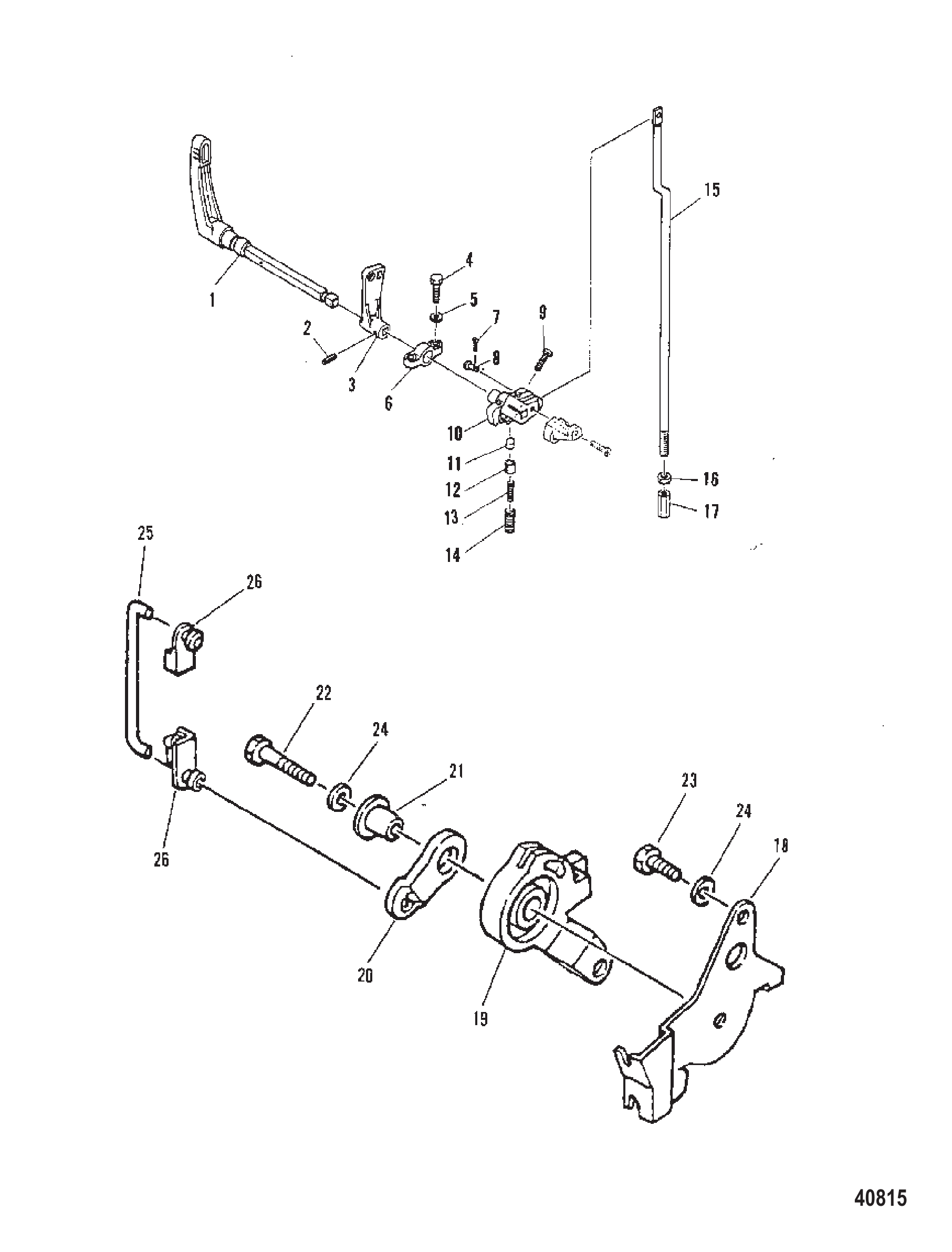

图 19节气门控制/换挡联动装置 THROTTLE CONTROL/GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	11848M	换挡手柄	GEAR SHIFT HANDLE	1
2	11847M	销	PIN	1
3	11849M	杠杆	LEVER	1
4	82405M	螺栓	BOLT	2
5	82214M	垫圈	WASHER	2
6	11860M	支架	BRACKET	1
7	82125M	开口销	COTTER PIN	1
8	11861M	U型销	PIN Clevis	1
9	11722M	螺钉	SCREW	1
10	11863M	杠杆	LEVER	1
11	11864M	柱塞	PLUNGER	1
12	11865M	衬套	BUSHING	1
13	11867M	弹簧	SPRING	1
14	11866M	弹簧	SPRING	1
15	83542M	杆	ROD	1
16	81767M	螺母	NUT	1
17	80652M	连接器	CONNECTOR	1
18	11843M	支架	BRACKET	1
19	11844M	滑轮	PULLEY	1
20	11845M	杠杆	LEVER	1
21	94503M	轴环	COLLAR	1
22	83285M	螺栓	BOLT	1
23	84247M	螺栓	BOLT	1
24	82214M	垫圈	WASHER	2
25	11846M	杆	ROD	1
26	97742M	连接杆	LINK	2

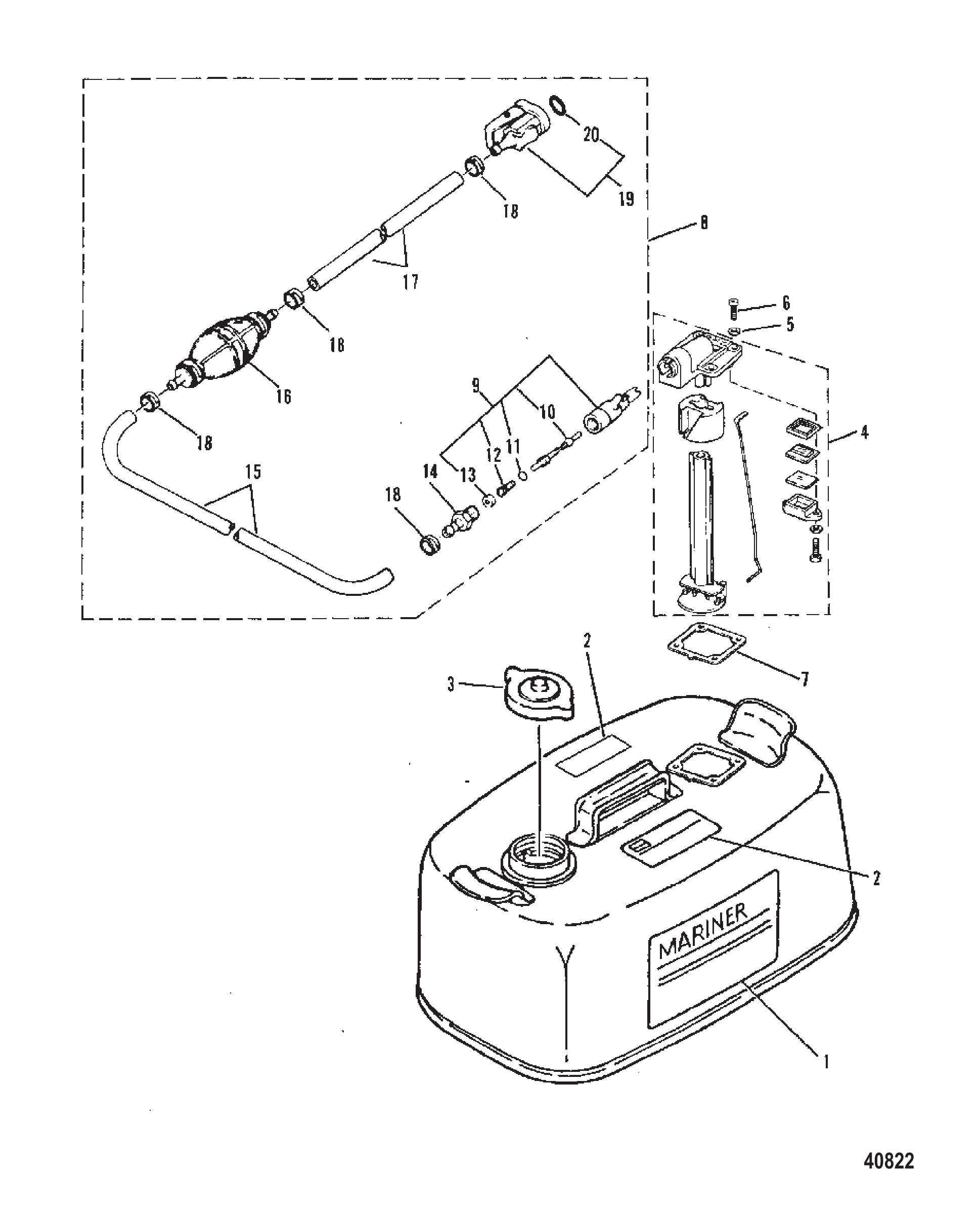

图 20燃油箱与燃油管路总成（原厂配件） FUEL TANK AND FUEL LINE ASSEMBLY (ORIGINAL EQUIPMENT)

REF	零件编号	中文名称	英文名称	数量
1	14617M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	1
2	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
4	95499M	燃油表总成	METER ASSEMBLY Fuel	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	衬垫	GASKET	1
8	18925M	燃油管路总成(5/16"-8MM内径软管)	LINE ASSEMBLY Fuel (5/16" - 8MM - I.D. HOSE)	1
8	16570M	燃油管路总成(1/4"-6MM内径软管)	LINE ASSEMBLY Fuel (1/4" - 6MM - I.D. HOSE)	1
9	30185A3	燃油卡口总成	BAYONET ASSEMBLY Fuel	1
10	30187	阀杆	STEM	1
11	20415	O型圈	O-RING	1
12	30189	弹簧	SPRING	1
13	30188	垫圈	WASHER	1
14	897711	连接器(.250-18)(5/16"-8MM内径软管)	CONNECTOR (.250-18) (5/16" - 8MM - I.D. HOSE)	1
14	63187	倒钩接头(.250-18)(1/4"-6MM内径软管)	FITTING Barb (.250-18) (1/4" - 6MM - I.D. HOSE)	1
15	16571M	软管(5/16"-8MM内径)	HOSE (5/16" - 8MM - I.D. HOSE)	1
15	14210M	软管(1/4"-6MM内径)	HOSE (1/4" - 6MM - I.D. HOSE)	1
16	17149M	球阀(5/16"-8MM内径软管)	BULB (5/16" - 8MM - I.D. HOSE)	1
16	16572M	球阀(1/4"-6MM内径软管)	BULB (1/4" - 6MM - I.D. HOSE)	1
17	16573M	软管(5/16"-8MM内径)	HOSE (5/16" - 8MM - I.D. HOSE_	1
17	14212M	软管(1/4"-6MM内径)	HOSE (1/4" - 6MM - I.D. HOSE)	1
18	16574M	卡箍(5/16"-8MM内径软管)	CLAMP (5/16" - 8MM - I.D. HOSE)	4
18	80752M	卡箍(1/4"-6MM内径软管)	CLAMP (1/4" - 6MM - I.D. HOSE)	4
19	13563A3	燃油管路接头总成(5/16"-8MM内径软管)	FITTING ASSEMBLY Fuel Line (5/16" - 8MM - I.D. HOSE)	1
19	14213M	燃油连接器(1/4"-6MM内径软管)	CONNECTOR Fuel (1/4" - 6MM - I.D. HOSE)	1
20	82789M	O型圈(1/4"-6MM内径软管)	O-RING (1/4" - 6MM - I.D. HOSE)	1
-	812410A1	燃油箱总成	TANK ASSEMBLY Fuel	1

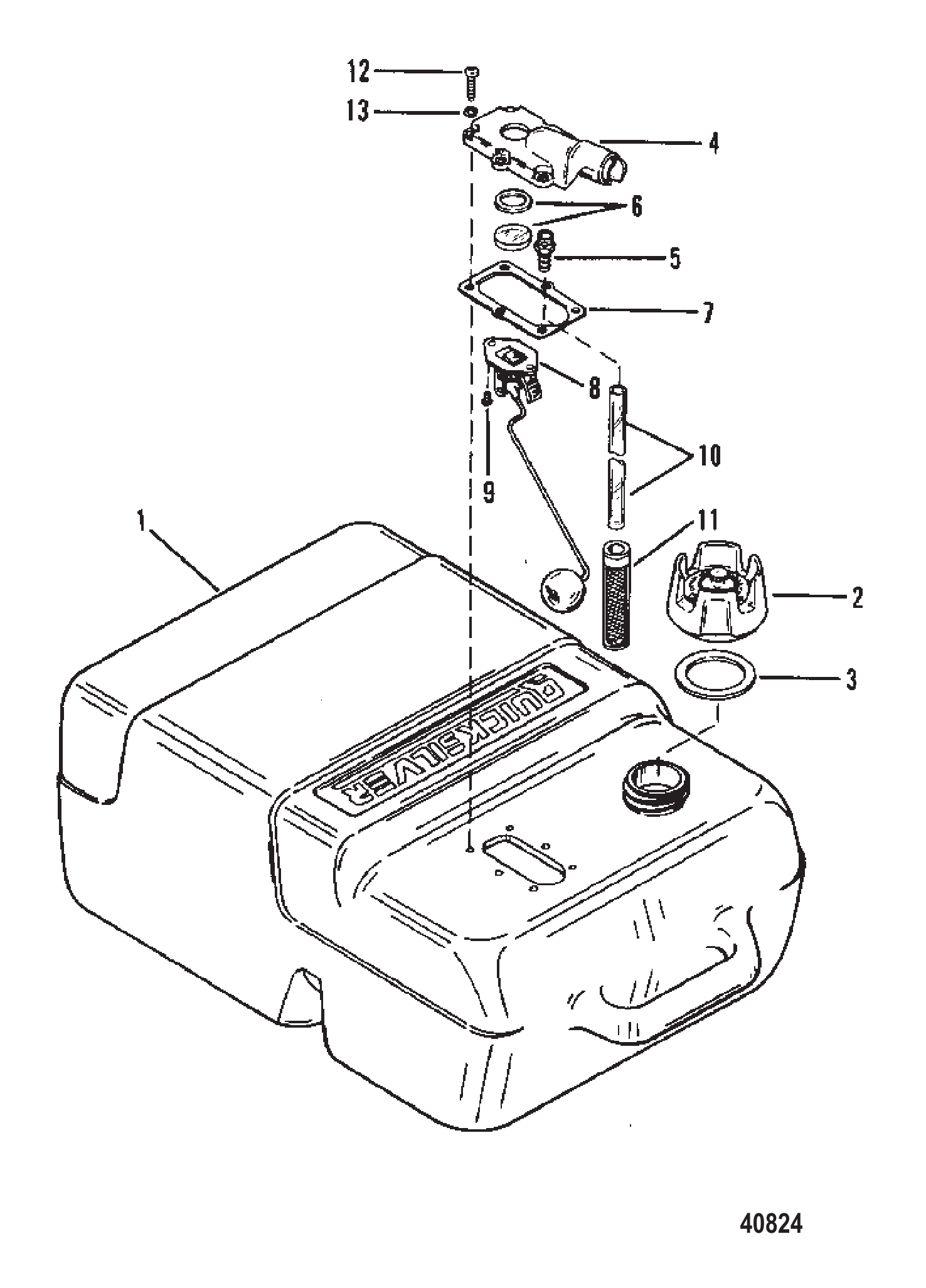

图 21燃油箱（塑料） FUEL TANK (PLASTIC)

REF	零件编号	中文名称	英文名称	数量
1	812410A1	燃油箱总成(塑料-6.6加仑)	TANK ASSEMBLY Fuel (PLASTIC - 6.6 GALLONS)	1
2	18031A1	燃油盖总成	CAP ASSEMBLY Fuel	1
3	18032	衬垫	GASKET	1
4	17792A1	浮子组件总成	BODY ASSEMBLY PickUp	1
5	18030	适配器	ADAPTER	1
6	98542A1	观察窗总成	WINDOW ASSEMBLY	1
7	18026	衬垫	GASKET	1
8	17971A2	燃油表总成	GAUGE ASSEMBLY Fuel	1
9	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
10	18028	软管	HOSE	1
11	18029	滤清器	FILTER	1
12	18027	螺钉(.190-24)	SCREW (.190-24)	6
13	29070	垫圈	WASHER	6

图 22C.D.I.磁电机 C.D.I. MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	9322M	磁电机	MAGNETO	1
2	9323M	转子	ROTOR	1
2	827133M	转子	ROTOR	1
3	11724M	底座总成	BASE ASSEMBLY	1
3	827134M	底座总成	BASE ASSEMBLY	1
4	11726M	磁电机底座	MAGNETO BASE	1
4	827135M	引线	LEAD WIRE	1
5	11727M	充电线圈总成	COIL ASSEMBLY Charge	1
5	827136M	充电线圈总成	COIL ASSEMBLY Charge	1
6	97803M	螺钉	SCREW	2
7	11728M	照明线圈总成	COIL ASSEMBLY Lighting	1
7	827137M	照明线圈总成	COIL ASSEMBLY Lighting	1
8	97803M	螺钉	SCREW	2
9	11729M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
9	827138M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
10	11730M	螺钉	SCREW	2
10	811177M	螺钉	SCREW	2
11	91699M	螺钉	SCREW	1
12	11731M	油封	SEAL Oil	1
13	81773M	螺母	NUT	1
14	84436M	垫圈	WASHER	1
15	11732M	O型圈	O-RING	1
16	82428M	螺栓	BOLT	3
17	82214M	垫圈	WASHER	6
18	11733M	盖板	COVER	1
19	95187M	螺钉	SCREW	6
20	11734M	支架	BRACKET	1
21	11735M	护孔环	GROMMET	3
22	11736M	衬套	BUSHING	3
23	82441M	螺栓	BOLT	3
24	82217M	垫圈	WASHER	3
25	82380M	螺母	NUT	1
26	11737M	开关盒总成	SWITCHBOX ASSEMBLY	1
27	98915M	绝缘包裹	INSULATOR WRAP	1
28	95188M	点火线圈总成	COIL ASSEMBLY Ignition	1
29	82405M	螺栓	BOLT	2
30	95184M	护孔环	GROMMET	2
31	80935M	保护器(噪声抑制器)	PROTECTER (NOISE SUPPRESSOR)	OPT
31	82788M	火花塞帽总成	CAP ASSEMBLY Spark Plug	2
32	11739M	点火控制总成	CONTROL ASSEMBLY Ignition	1
33	11740M	安装板	PLATE	1
34	11741M	温控开关总成	THERM SWITCH ASSEMBLY	1
35	11742M	接地线	GROUND WIRE	1
36	84247M	螺栓	BOLT	1
37	11743M	安装板	PLATE	1
-	11764M	动力头衬垫套件	GASKET SET Powerhead	1

图 23化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
0-1	7132M	化油器总成	CARBURETOR ASSEMBLY	1
1	83361M	浮子室	FLOAT BOWL	1
2	83362M	O型圈	O-RING	1
3	83363M	浮子	FLOAT	1
4	83364M	进油针阀组件	NEEDLE/SEAT KIT Inlet	1
5	81698M	进油针销	PIN INLET NEEDLE	1
6	83365M	销	PIN	1
7	82781M	卡扣	CLIP	1
8	83887M	主喷嘴	NOZZLE MAIN	1
9	83367M	主量孔(#155)	JET MAIN (# 155)	1
10	83888M	低速量孔(#55)	JET SLOW (# 55)	1
11	83369M	盖帽	CAP	1
12	83370M	轴环	COLLAR	1
13	83371M	螺钉	SCREW	1
14	83372M	垫圈	WASHER	1
15	82378M	螺母	NUT	1
16	83373M	螺钉	SCREW	4
17	83374M	螺钉	SCREW	1
18	83375M	螺钉	SCREW	1
19	83376M	垫圈	WASHER	1
20	81292M	螺钉	SCREW	1
21	82073M	弹簧	SPRING	1
22	83889M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
23	81277M	怠速调节螺钉	SCREW IDLE SPEED	1
24	82080M	弹簧	SPRING	1
-	84167M	衬垫套件	GASKET SET	1
-	84475M	维修套件	REPAIR KIT	1

图 24夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	6996M	旋转支架	BRACKET SWIVEL	1
2	82369M	黄油嘴	FITTING GREASE	4
3	81439M	黄油嘴盖	CAP GREASE FITTING	4
4	8439M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
4	6997M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
5	8440M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
5	6998M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
6	81836M	垫圈	WASHER	2
7	81787M	尼龙螺母	NUT NYLON	2
8	81387M	夹紧支架螺柱	STUD CLAMP BRACKET	1
9	81388M	盖帽	CAP	2
10	84968M	右舷倾斜限位块	STOP TILT (STARBOARD)	1
10	83455M	右舷倾斜限位块	STOP TILT (STARBOARD)	1
11	84969M	左舷倾斜限位块	STOP TILT (PORT)	1
11	83456M	左舷倾斜限位块	STOP TILT (PORT)	1
12	83457M	波形垫圈	WAVE WASHER	2
13	83458M	垫圈	WASHER	1
14	83459M	杠杆回位弹簧	SPRING LEVER RETURN	1
15	83460M	销	PIN	2
16	83461M	卡环	RING Snap	5
17	83462M	垫圈	WASHER	2
18	83463M	销	PIN	1
19	83464M	轴	SHAFT	1
20	83465M	弹簧	SPRING	1
21	82444M	螺栓	BOLT	1
22	83467M	倾斜杆	LEVER TILT	1
23	83468M	锁定杆	ROD LOCK	1
24	83469M	倾斜杆总成	LEVER ASSEMBLY Tilt	1
25	83470M	销	PIN	1
26	83471M	隔套	SPACER	1
27	83472M	螺柱	STUD	1
28	82215M	锁紧垫圈	LOCKWASHER	2
29	82392M	螺母	NUT	2
30	83904M	倾斜销总成	PIN ASSEMBLY Tilt	1
31	84044M	倾斜锁定止动块	STOPPER TILT LOCK	1
32	82145M	滚销	PIN ROLL	1
33	83905M	倾斜锁定支架	BRACKET TILT LOCK	1
34	83906M	倾斜锁定支架	BRACKET TILT LOCK	1
35	83476M	弹簧	SPRING	1
36	82752M	开口销	PIN COTTER	4
37	83477M	销	PIN	1
38	83478M	销	PIN	1
39	83479M	倾斜锁定装置	TILT LOCK	1
40	83480M	隔套	SPACER	1
41	81382M	艉板夹手柄	HANDLE TRANSOM CLAMP	2
42	81889M	销	PIN	2
43	83481M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
44	80638M	艉板夹垫	PAD TRANSOM CLAMP	2
45	81395M	盖板	COVER	1
46	83482M	垫圈	WASHER	1
47	83483M	衬套	BUSHING	1
48	83907M	轴	SHAFT	1
49	83485M	衬套	BUSHING	1
50	83486M	油封	SEAL Oil	1
51	83487M	垫圈	WASHER	1
52	83488M	弹簧	SPRING	1
53	82217M	垫圈	WASHER	1
54	82464M	螺栓	BOLT	1
55	83490M	密封件	SEAL	1
56	80633M	摩擦片	PLATE FRICTION	1
57	82465M	螺栓	BOLT	4
58	82215M	锁紧垫圈	LOCKWASHER	4
59	83491M	下橡胶座壳体	HOUSING LOWER MOUNT RUBBER	1
60	83492M	下橡胶座壳体	HOUSING LOWER MOUNT RUBBER	1
61	82397M	冠形螺母	NUT CROWN	2
62	84429M	垫圈	WASHER	2
63	82368M	定位销	PIN DOWEL	2
64	83493M	垫圈	WASHER	1
65	83494M	弹簧	SPRING	1
66	83495M	铆钉	RIVET	1
67	83909M	压缩弹簧	SPRING COMPRESSION	1
68	83513M	转向支架	BRACKET STEERING	1
69	82465M	螺栓	BOLT	2
70	82215M	锁紧垫圈	LOCKWASHER	4
71	82466M	螺栓	BOLT	2

图 25外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	7103M	顶盖总成	TOP COWL ASSEMBLY	1
2	80601M	橡胶密封件	SEAL RUBBER	1
3	83212M	支架	HOLDER	1
4	83599M	铆钉	RIVET	2
5	83137M	挂钩	HOOK	1
6	83143M	铆钉	RIVET	2
7	83600M	密封件	SEAL	1
8	83601M	前徽标	EMBLEM FRONT	1
9	83602M	后徽标	EMBLEM REAR	1
10	82196M	垫圈	WASHER	8
11	82388M	螺母 (M5)	NUT (M5)	8
12	82866M	贴花	DECAL	1
13	83926M	隔音毯	SOUND BLANKET	1
14	83927M	隔音毯	SOUND BLANCKET	2
15	83928M	隔音毯	SOUND BLANKET	1
16	83929M	隔音毯	SOUND BLANKET	1
17	81202M	换挡指示贴花	DECAL Shift Indicator	1
18	7104M	下罩底部	BOTTOM COWL BOTTOM	1
19	83605M	杠杆夹	LEVER CLAMP	1
20	81869M	波形垫圈	WASHER WAVE	1
21	81949M	衬套	BUSHING	2
22	81145M	卡箍	CLAMP	1
23	81794M	垫圈	WASHER	1
24	82197M	锁紧垫圈	WASHER LOCK	5
25	84315M	螺栓	BOLT	1
26	83606M	密封件	SEAL	1
27	81589M	护孔圈(手动启动型号)	GROMMET (MANUEL START MODEL)	1
28	83607M	护孔环	GROMMET	1
29	83608M	护孔环	GROMMET	1
30	83609M	护孔环	GROMMET	1
31	82065M	护孔环	GROMMET	4
32	83610M	轴环	COLLAR	4
33	81796M	垫圈	WASHER	4
34	84237M	螺栓	BOLT	4
35	83611M	螺母	NUT	4
36	83612M	停止开关总成(手动型号)	SWITCH ASSEMBLY Stop (MANUAL MODEL)	1
37	83613M	盖板	COVER	1
38	84247M	螺栓	BOLT	3
39	82199M	锁紧垫圈	WASHER LOCK	3
40	83616M	接头	FITTING	1
41	83761M	马力标贴	DECAL HP	2
42	83615M	停机开关总成	SWITCH ASSEMBLY Stop	1
43	81531M	止动器	STOPPER	1

图 26曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	6982M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
3	81258M	定位销	PIN DOWEL	2
4	80122M	排水管接头	FITTING DRAIN	1
5	83326M	水管接头	FITTING WATER	1
6	82368M	定位销	PIN DOWEL	2
7	82405M	螺栓	BOLT	9
8	81792M	垫圈	WASHER	9
9	83327M	螺栓	BOLT	6
10	81807M	垫圈	WASHER	6
11	82000M	软管	HOSE	1
12	81999M	软管	HOSE	1
13	82046M	卡箍	CLAMP	4
14	83328M	软管	HOSE	1
15	82046M	卡箍	CLAMP	2
16	83329M	排水管接头	FITTING DRAIN	2
17	81323M	软管	HOSE	1
18	82047M	卡箍	CLAMP	2
19	83330M	阳极块	ANODE	1
20	82168M	螺钉	SCREW	1
21	83331M	发动机吊环	EYE ENGINE	1
22	82439M	螺栓	BOLT	2
23	82200M	锁紧垫圈	WASHER LOCK	2
24	6983M	气缸盖	HEAD CYLINDER	1
25	83332M	气缸盖衬垫	GASKET CYLINDER HEAD	1
26	82408M	螺栓	BOLT	11
27	80564M	垫圈	WASHER	11
28	83333M	气缸盖罩	COVER CYLINDER HEAD	1
29	83334M	缸盖罩垫片	GASKET HEAD COVER	1
30	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
31	82199M	锁紧垫圈	WASHER LOCK	11
32	81098M	节温器	THERMOSTAT	1
33	83335M	节温器盖	COVER THERMOSTAT	1
34	83336M	节温器衬垫	GASKET THERMOSTAT	1
35	84237M	螺栓	BOLT	4
36	82199M	锁紧垫圈	WASHER LOCK	4
37	83337M	排气内罩	INNER COVER EXHAUST	1
38	83338M	排气盖衬垫	GASKET EXHAUST COVER	2
39	83339M	排气外罩	OUTER COVER EXHAUST	1
40	82405M	螺栓	BOLT	16
41	82199M	垫圈	WASHER	16
42	82372M	火花塞(B-8HS)NGK	SPARK PLUG (B-8HS) NGK	2
43	82067M	护孔环	GROMMET	1
44	81267M	压力控制阀	VALVE PRESSURE CONTROL	1
45	83340M	弹簧	SPRING	1
46	84953M	气缸盖罩	COVER CYLINDER HEAD	1
47	81926M	堵头	PLUG	1
48	81990M	塞衬垫	GASKET PLUG	1
-	84133M	动力头总成	POWERHEAD ASSEMBLY	1
-	84167M	衬垫套件	GASKET SET	1

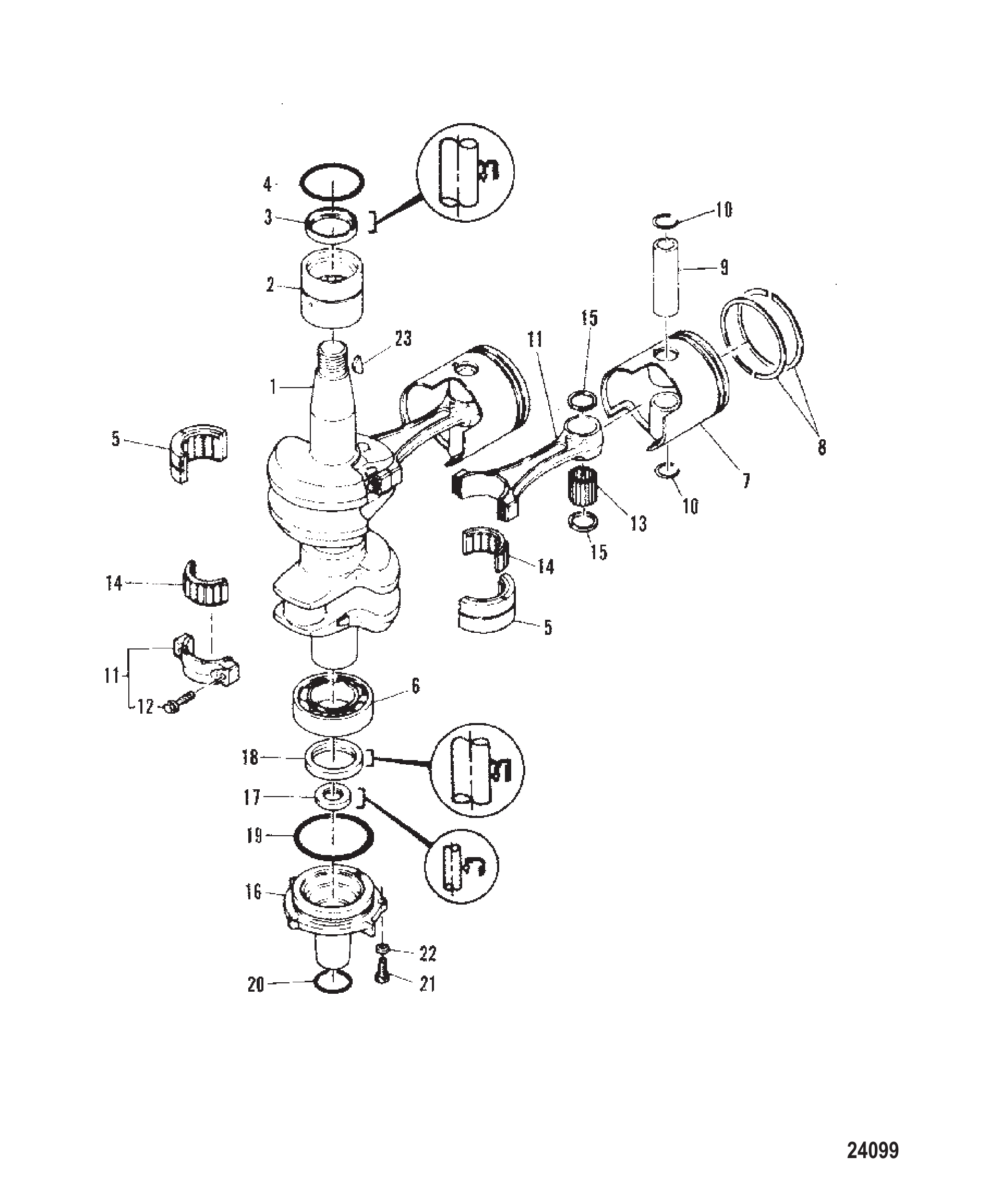

图 27曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	6984M	曲轴	CRANKSHAFT	1
2	83341M	滚针轴承	BEARING NEEDLE	1
3	82249M	油封	SEAL Oil	1
4	82276M	O型圈	O-RING	1
5	82313M	滚针轴承	BEARING NEEDLE	1
6	82304M	轴承	BEARING	1
7	7124M	活塞(标准74.96毫米)	PISTON (STANDARD 74.96 MM)	2
7	7125M	活塞(标准74.97毫米)	PISTON (STANDARD 74.97 MM)	2
7	7126M	活塞(标准74.98毫米)	PISTON (STANDARD 74.98 MM)	2
7	7127M	活塞(第一加大75.25毫米)	PISTON (1ST OVER SIZE 75.25 MM)	2
7	7128M	活塞(第二加大75.50毫米)	PISTON (2ND OVER SIZE 75.50 MM)	2
8	83896M	活塞环组(标准)	RING SET Piston (STANDARD)	2
8	83897M	活塞环组(第一加大)	RING SET Piston (1ST OVER SIZE)	2
8	83898M	活塞环组(第二加大)	RING SET Piston (2ND OVER SIZE)	2
9	83345M	活塞销	PIN PISTON	2
10	81264M	活塞销卡簧	CLIP PISTON PIN	4
11	6860M	连杆总成	CONNECTING ROD ASSEMBLY	2
12	81715M	螺栓	BOLT	4
13	82353M	滚针轴承	BEARING NEEDLE	56
14	82311M	滚针轴承	BEARING NEEDLE	2
15	81831M	垫圈	WASHER	4
16	83346M	油封壳体	HOUSING OIL SEAL	1
17	83347M	油封	SEAL Oil	1
18	82248M	油封	SEAL Oil	1
19	82286M	O型圈	O-RING	1
20	83348M	O型圈	O-RING	1
21	84247M	螺栓	BOLT	3
22	82214M	垫圈	WASHER	3
23	81915M	飞轮键	KEY FLYWHEEL	1
-	84167M	衬垫套件	GASKET SET	1

图 28驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	822154A1	壳体总成 (短) 黑色	HOUSING ASSEMBLY (SHORT) BLACK	1
1	822155A1	壳体总成 (长) 黑色	HOUSING ASSEMBLY (LONG) BLACK	1
1	822154A2	壳体总成 (短) 灰色	HOUSING ASSEMBLY (SHORT) GRAY	1
1	822155A2	壳体总成 (长) 灰色	HOUSING ASSEMBLY (LONG) GRAY	1
2	195992	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
3	421891	支架	MOUNT	4
4	42374F6	安装盖	COVER Mount	2
4	42374F5	安装盖	COVER Mount	2
5	4009238	螺钉(M6x80)安装盖	SCREW (M6 x 80) MOUNT COVER	2
6	400256	锁紧垫圈 (M6) 盖螺钉	LOCKWASHER (M6) COVER SCREW	2
7	400212	螺母(M6)不锈钢盖螺钉	NUT (M6) Stainless Steel COVER SCREW	2
8	40011131	螺钉 (M6 x 35) 不锈钢驱动轴壳体至板	SCREW (M6 x 35) Stainless Steel DRIVE SHAFT HOUSING TO PLATE	4
9	413448	适配板 (无管)	ADAPTER PLATE (NO TUBE)	1
9	41344A3	适配板总成 (1-1/8"内径管)	ADAPTER PLATE ASSEMBLY (1-1/8"I.D.TUBE)	1
10	11287	适配板密封件	SEAL Adapter Plate	1
11	42123	水管(短型)	TUBE Water (SHORT)	1
11	42122	水管(长型)	TUBE Water (LONG)	1
12	42371	水管固定座	HOLDER WATER TUBE	1
13	192012	衬垫	GASKET	1
14	42380	密封件	SEAL	1
15	42465	水管隔套	SPACER WATER TUBE	1
16	400035	螺钉 (M5 x 16) 壳体至适配板	SCREW (M5 x 16) HOUSING TO ADAPTOR PLATE	2
17	445551	轴承座(长型)	BLOCK Bearing (LONG)	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

图 29燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	81041M	燃油管接头	CONNECTOR Fuel Pipe Joint	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82197M	锁紧垫圈	WASHER LOCK	2
4	84972M	软管	HOSE	1
4	83619M	软管	HOSE	1
5	82047M	卡箍	CLAMP	6
6	80617M	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
7	82790M	衬垫	GASKET	1
8	82783M	滤芯	ELEMENT FILTER	1
9	82792M	O型圈	O-RING	1
10	82784M	燃油滤清器杯	BOWL Fuel FILTER	1
11	80620M	滤清器支架	BRACKET FILTER	1
12	84247M	螺栓	BOLT	1
13	82382M	螺母	NUT	1
14	82200M	锁紧垫圈	WASHER LOCK	1
15	84973M	软管	HOSE	1
15	83621M	软管	HOSE	1
16	82010M	燃油管	LINE Fuel	1
17	80277M	工具包	TOOL KIT	1
-	84167M	衬垫套件	GASKET SET	1

图 30燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
0-1	84139M	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	80613M	衬垫	GASKET	1
2	80606M	隔膜泵	DIAPHRAGM PUMP	1
3	80611M	板簧导板	PLATE SPRING GUIDE	1
4	80610M	隔膜泵弹簧	SPRING PUMP DIAPHRAGM	1
5	84650M	止回阀	CHECK VALVE	2
6	80614M	衬垫	GASKET	1
7	84141M	隔膜泵	DIAPHRAGM PUMP	1
8	80607M	泵盖	COVER PUMP	1
9	82208M	锁紧垫圈	WASHER LOCK	3
10	82522M	螺钉	SCREW	3
11	80757M	衬垫	GASKET	1
12	82428M	螺栓	BOLT	2
13	82199M	锁紧垫圈	WASHER LOCK	2
-	84167M	衬垫套件	GASKET SET	1

图 31燃油箱(非原装) FUEL TANK (NOT ORIGINAL EQUIPMENT TANK)

REF	零件编号	中文名称	英文名称	数量
1	1529A26	燃油箱总成(6加仑)	TANK ASSEMBLY Fuel COMPLETE (6 GALLON)	1
2	13291	贴花	DECAL	1
3	14223M	油箱盖总成	CAP ASSEMBLY Fuel Tank	1
4	25575	螺钉	SCREW	1
5	492211	垫圈	WASHER	1
6	22227	弹簧	SPRING	1
7	28587	螺母	NUT	1
8	41065	衬垫	GASKET	1
9	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COMPLETE	1
10	64841A3	盖板	COVER	1
11	75239	管	TUBE	1
12	98542A1	观察窗总成	WINDOW ASSEMBLY	1
13	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel COMPLETE	1
14	20430	固定座	RETAINER	1
15	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
16	99274	浮子	FLOAT	1
17	20426	铆钉	RIVET	1
18	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
19	28862	衬垫	GASKET	1
20	28860	框架(油箱盖)	FRAME (FUEL TANK COVER)	1
21	28903	螺母	NUT	2
22	20411	螺钉(.190-24 x .62)	SCREW (.190-24 x .62)	4
23	29070	垫圈	WASHER	4

图 32燃油箱（塑料） FUEL TANK (PLASTIC)

REF	零件编号	中文名称	英文名称	数量
1	812410A1	燃油箱总成(塑料-6.6加仑)	TANK ASSEMBLY Fuel (PLASTIC - 6.6 GALLONS)	1
2	18031A1	燃油盖总成	CAP ASSEMBLY Fuel	1
3	18032	衬垫	GASKET	1
4	17792A1	浮子组件总成	BODY ASSEMBLY PickUp	1
5	18030	适配器	ADAPTER	1
6	98542A1	观察窗总成	WINDOW ASSEMBLY	1
7	18026	衬垫	GASKET	1
8	17971A2	燃油表总成	GAUGE ASSEMBLY Fuel	1
9	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
10	18028	软管	HOSE	1
11	18029	滤清器	FILTER	1
12	18027	螺钉(.190-24)	SCREW (.190-24)	6
13	29070	垫圈	WASHER	6

图 33燃油箱与燃油管路总成（原厂配件） FUEL TANK AND FUEL LINE ASSEMBLY (ORIGINAL EQUIPMENT)

REF	零件编号	中文名称	英文名称	数量
1	14617M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	1
2	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
4	95499M	燃油表总成	METER ASSEMBLY Fuel	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	衬垫	GASKET	1
8	18925M	燃油管路总成(5/16"-8MM内径软管)	LINE ASSEMBLY Fuel (5/16" - 8MM - I.D. HOSE)	1
8	16570M	燃油管路总成(1/4"-6MM内径软管)	LINE ASSEMBLY Fuel (1/4" - 6MM - I.D. HOSE)	1
9	30185A3	燃油卡口总成	BAYONET ASSEMBLY Fuel	1
10	30187	阀杆	STEM	1
11	20415	O型圈	O-RING	1
12	30189	弹簧	SPRING	1
13	30188	垫圈	WASHER	1
14	897711	连接器(.250-18)(5/16"-8MM内径软管)	CONNECTOR (.250-18) (5/16" - 8MM - I.D. HOSE)	1
14	63187	倒钩接头(.250-18)(1/4"-6MM内径软管)	FITTING Barb (.250-18) (1/4" - 6MM - I.D. HOSE)	1
15	16571M	软管(5/16"-8MM内径)	HOSE (5/16" - 8MM - I.D. HOSE)	1
15	14210M	软管(1/4"-6MM内径)	HOSE (1/4" - 6MM - I.D. HOSE)	1
16	17149M	球阀(5/16"-8MM内径软管)	BULB (5/16" - 8MM - I.D. HOSE)	1
16	16572M	球阀(1/4"-6MM内径软管)	BULB (1/4" - 6MM - I.D. HOSE)	1
17	16573M	软管(5/16"-8MM内径)	HOSE (5/16" - 8MM - I.D. HOSE_	1
17	14212M	软管(1/4"-6MM内径)	HOSE (1/4" - 6MM - I.D. HOSE)	1
18	16574M	卡箍(5/16"-8MM内径软管)	CLAMP (5/16" - 8MM - I.D. HOSE)	4
18	80752M	卡箍(1/4"-6MM内径软管)	CLAMP (1/4" - 6MM - I.D. HOSE)	4
19	13563A3	燃油管路接头总成(5/16"-8MM内径软管)	FITTING ASSEMBLY Fuel Line (5/16" - 8MM - I.D. HOSE)	1
19	14213M	燃油连接器(1/4"-6MM内径软管)	CONNECTOR Fuel (1/4" - 6MM - I.D. HOSE)	1
20	82789M	O型圈(1/4"-6MM内径软管)	O-RING (1/4" - 6MM - I.D. HOSE)	1
-	812410A1	燃油箱总成	TANK ASSEMBLY Fuel	1

图 34齿轮箱总成 GEARHOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	7994M	齿轮箱总成(M和E型)(见备注)	GEAR HOUSING ASSEMBLY (M AND E) (SEE NOTE)	1
1	7995M	齿轮箱总成(ML和EL型)(见备注)	GEAR HOUSING ASSEMBLY (ML AND EL) (SEE NOTE)	1
1	9383M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	7121M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	衬垫	GASKET	3
4	83392M	螺钉	SCREW	1
5	83396M	水泵盖	COVER WATER PUMP	1
6	83403M	嵌件	INSERT	1
7	81426M	水封	SEAL WATER SEAL	1
8	84057M	螺栓	BOLT	2
9	82217M	垫圈	WASHER	4
10	99971M	叶轮	IMPELLER	1
11	83398M	水泵衬垫	GASKET WATER PUMP	1
12	83400M	面板	FACE PLATE	1
13	83399M	水泵衬垫	GASKET WATER PUMP	1
14	83864M	水泵底座	BASE WATER PUMP	1
15	83865M	水泵衬垫	GASKET WATER PUMP	1
16	82275M	O型圈	O-RING	1
17	83406M	油封	SEAL Oil	4
18	83866M	驱动轴(M和E型)	DRIVESHAFT (M AND E)	1
18	83867M	驱动轴(ML和EL型)	DRIVESHAFT (ML AND EL)	1
18	83895M	驱动轴(SUL型)	DRIVESHAFT (SUL)	1
19	83444M	水泵键	KEY WATER PUMP	1
20	98933M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
21	81467M	小齿轮调整垫片（0.05毫米）	SHIM PINION GEAR ADJUST (0.05 MM)	AR
21	81468M	小齿轮调整垫片（0.08毫米）	SHIM PINION GEAR ADJUST (0.08 MM)	AR
21	81469M	小齿轮调整垫片(0.12mm)	SHIM PINION GEAR ADJUST (0.12MM)	AR
21	81470M	小齿轮调整垫片(0.30mm)	SHIM PINION GEAR ADJUST (0.30 MM)	AR
21	81471M	小齿轮调整垫片（0.50毫米）	SHIM PINION GEAR ADJUST (0.50 MM)	AR
22	83868M	驱动轴套筒	SLEEVE DRIVE SHAFT	1
23	82316M	滚针轴承	BEARING NEEDLE	1
24	81455M	推力轴承	BEARING THRUST	1
25	83869M	小齿轮	GEAR Pinion	1
26	81772M	小齿轮螺母	NUT PINION	1
27	81456M	前进齿轮调整垫片（0.05毫米）	SHIM FORWARD GEAR ADJUST (0.05 MM)	AR
27	81457M	前进齿轮调整垫片（0.08毫米）	SHIM FORWARD GEAR ADJUST (0.08 MM)	AR
27	81458M	前进齿轮调整垫片(0.12mm)	SHIM FORRWARD GEAR ADJUST (0.12 MM)	AR
27	81459M	前进齿轮调整垫片（0.30毫米）	SHIM FORWARD GEAR ADJUST (0.30 MM)	AR
27	81460M	前进齿轮调整垫片(0.50mm)	SHIM FORWARD GEAR ADJUT (0.50 MM)	AR
28	82320M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
29	83877M	前进齿轮	GEAR FORWARD	1
30	94531M	螺旋桨轴	SHAFT PROPELLER	1
31	83419M	凸轮从动件	FOLLOWER Cam	1
32	81475M	换挡滑套	SLIDE SHIFT	1
33	81473M	滑动离合器	CLUTCH SLIDING	1
34	81903M	十字销	PIN CROSS	1
35	81474M	十字销环	RING CROSS PIN	1
36	83429M	压缩弹簧	SPRING COMPRESSION	1
37	81837M	垫圈	WASHER	1
38	83879M	倒车齿轮	GEAR REVERSE	1
39	81462M	倒车齿轮调整垫片（0.05毫米）	SHIM REVERSE GEAR ADJUST (0.05 MM)	AR
39	81463M	倒车齿轮调整垫片（0.08毫米）	SHIM REVERSE GEAR ADJUST (0.08 MM)	AR
39	81464M	倒车齿轮调整垫片（0.12毫米）	SHIM REVERSE GEAR ADJUST (0.12 MM)	AR
39	81465M	倒车齿轮调整垫片（0.30毫米）	SHIM REVERSE GEAR ADJUST (0.30 MM)	AR
39	81466M	倒车齿轮调整垫片(0.50mm)	SHIM REVERSE GEAR ADJUST (0.50 MM)	AR
40	81461M	止推垫圈	WASHER THRUST	1
41	83880M	轴承座	CARRIER Bearing	1
42	82296M	球轴承	BEARING BALL	1
43	82289M	O型圈	O-RING	1
44	81916M	键	KEY	1
45	82317M	滚针轴承	BEARING NEEDLE	1
46	81877M	爪形垫圈	WASHER CLAW	1
47	81450M	螺母	NUT	1
48	83881M	换档凸轮(M和E型)	SHIFT CAM (M AND E)	1
48	83882M	换挡凸轮	SHIFT CAM	1
48	83902M	换档凸轮(SUL型)	SHIFT CAM (SUL)	1
49	83883M	换挡凸轮衬套	BUSHING SHIFT CAM	1
50	82451M	螺栓	BOLT	1
51	82214M	垫圈	WASHER	1
52	82881M	换挡杆护套	BOOT SHIFT ROD	1
53	95610M	衬垫	GASKET	1
54	83857M	堵头	PLUG	1
55	82468M	螺栓	BOLT	2
56	82354M	定位销	PIN DOWEL	2
57	94532M	螺栓	BOLT	1
58	82218M	锁紧垫圈	LOCKWASHER	1
59	81449M	导向密封件	GUIDE SEAL	1
60	95416M	螺栓	BOLT	6
61	82215M	锁紧垫圈	LOCKWASHER	6
62	81448M	密封件	SEAL	1
63	97091M	进水口盖	COVER WATER INLET	1
64	97092M	进水口盖	COVER WATER INLET	1
65	83858M	螺钉	SCREW	1
66	81781M	螺母	NUT	1
67	83859M	平衡鳍板	TRIM TAB	1
68	95417M	安装板	PLATE	1
68	83862M	安装板	PLATE	1
69	95418M	衬垫	GASKET	1
69	83861M	衬垫	GASKET	1
70	83870M	螺钉	SCREW	2
71	83451M	水管(M和E型)	TUBE WATER (M AND E)	1
71	83452M	水管(ML和EL型)	TUBE WATER (ML AND EL)	1
71	83903M	水管(SUL型)	TUBE Water (SUL)	1
72	81852M	垫圈	WASHER	1
73	81989M	O型圈	O-RING	1
74	81427M	水封	SEAL WATER	1
75	73345A1	止推垫片	THRUST WASHER	1
76	81775M	螺旋桨螺母	NUT PROPELLER	1
77	82131M	开口销	COTTER PIN	1
78	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	1
79	83448M	面板	FACE PLATE	1
80	83449M	嵌件	INSERT	1
81	83450M	滤芯内板	INNER PLATE CARTRIDGE	1
82	95633M	堵头	PLUG	1
82	80218M	堵头	PLUG	1
83	84445M	隔套	SPACER	1
84	83700M	垫圈	WASHER	1
-	94533M	下部单元垫片组	GASKET SET LOWER UNIT	1
-	84363M	水泵维修套件	REPAIR KIT WATER PUMP	1

图 35进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	83350M	盖板	COVER	1
2	83351M	螺钉	SCREW	2
3	82195M	垫圈	WASHER	2
4	83352M	化油器衬垫	GASKET CARBURETOR	1
5	82197M	锁紧垫圈	WASHER LOCK	2
6	82380M	螺母	NUT	2
7	83353M	进气歧管	MANIFOLD INTAKE	1
8	80727M	止回阀总成	CHECK VALVE ASSEMBLY	2
9	81728M	螺柱	STUD	2
10	82405M	螺栓	BOLT	8
11	82197M	锁紧垫圈	WASHER LOCK	8
12	83354M	进气歧管	MANIFOLD INTAKE	1
13	83355M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
14	83356M	螺钉	SCREW	4
15	82193M	锁紧垫圈	WASHER LOCK	4
16	83357M	簧片阀总成	REED VALVE ASSEMBLY	2
17	84954M	簧片组(不含止动片)	REED SET (REED STOPS NOT INCLUDED)	1
18	83358M	阻风门连杆	ROD CHOKE LINK	1
19	81191M	阻风门杆支架	BRACKET CHOKE LEVER	2
20	83359M	阻风门杠杆	LEVER CHOKE	1
21	82155M	滚销	PIN ROLL	1
22	81578M	阻风门旋钮	KNOB CHOKE	1
23	82063M	护孔环	GROMMET	1
24	81880M	销	PIN	1
25	81865M	波形垫圈	WASHER WAVE	1
26	82051M	开口销	COTTER PIN	1
27	83360M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
-	84167M	衬垫套件	GASKET SET	1

图 36安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	83496M	上减震器橡胶座	DAMPER UPPER MOUNT RUBBER	1
2	83497M	支架	BRACKET	1
3	82453M	螺栓	BOLT	2
4	82389M	螺母	NUT	2
5	83498M	上橡胶座盖	COVER UPPER MOUNT RUBBER	2
6	83499M	上橡胶座盖	COVER UPPER MOUNT RUBBER	2
7	83910M	上侧减震器座	MOUNT DAMPER UPPER SIDE	2
8	83501M	螺栓	BOLT	2
9	83911M	垫圈	WASHER	2
10	83502M	尼龙螺母	NUT NYLON	2
11	83912M	盖帽	CAP	2
12	83504M	垫圈	WASHER	2
13	83505M	橡胶密封件	SEAL RUBBER	2
14	83506M	螺栓	BOLT	4
15	82400M	螺母	NUT	4
16	83507M	卡箍	CLAMP	2
17	83508M	螺母	NUT	2
18	83913M	螺钉	SCREW	2
19	83914M	下侧减震器座	MOUNT DAMPER LOWER SIDE	2
20	81860M	垫圈	WASHER	2
21	83915M	垫圈	WASHER	2
22	83510M	螺栓	BOLT	2
23	83511M	下减震器橡胶座	DAMPER LOWER MOUNT RUBBER	1
24	84429M	垫圈	WASHER	2
25	83512M	下安装盖	COVER LOWER MOUNT	2
26	82465M	螺栓	BOLT	4
27	82215M	锁紧垫圈	LOCKWASHER	4
28	82217M	垫圈	WASHER	4
-	84362M	衬垫套件	GASKET SET	1

图 37可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	93057M	提手	HANDLE CARRYING	1
2	83327M	螺栓	BOLT	2
3	82204M	垫圈	WASHER	2
4	82384M	螺母	NUT	2
0-1	84311M	转速表套件	TACHOMETER KIT	1
5	84476M	转速表总成	TACHOMETER ASSEMBLY	1
6	80007M	灯泡	BULB	1
7	84348M	灯泡插座	SOCKET BULB	1
8	84349M	减震器	DAMPER	2
9	84350M	垫圈	WASHER	2
10	84351M	安装板	PLATE	1
11	84352M	延长导线	EXTENSION LEAD	1
12	84353M	连接器	CONNECTOR	2
13	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
14	80052M	线束总成	HARNESS ASSEMBLY	1
15	84329M	整流器总成	RECTIFIER ASSEMBLY	1
16	81522M	保险丝	FUSE	1
17	82492M	螺钉	SCREW	1
18	84470M	导线延长线	WIRE LEAD EXTENSION	1

图 38反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	7101M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	7102M	壳体	HOUSING	1
3	83583M	启动绳导向器	GUIDE STARTER ROPE	1
4	84247M	螺栓	BOLT	2
5	82197M	锁紧垫圈	WASHER LOCK	2
6	82157M	滚销	PIN ROLL	2
7	83585M	堵头	PLUG	6
8	80063M	启动手柄	HANDLE STARTER	1
9	83587M	启动滑轮	SHEAVE Starter SHEAVE	1
10	83588M	启动器弹簧	SPRING STARTER	1
11	83589M	衬套	BUSHING	1
12	83590M	轴	SHAFT	1
13	81801M	垫圈	WASHER	1
14	84342M	螺栓	BOLT	1
15	82382M	螺母	NUT	1
16	83591M	弹簧	SPRING	1
17	84894M	驱动爪	PAWL DRIVE	1
18	82331M	卡环	RING Snap	1
19	79629A1	启动绳	ROPE Starter	1
20	83629M	左舷支架	BRACKET (PORT)	1
21	83593M	右舷支架	BRACKET (STARBOARD)	1
22	82441M	螺栓	BOLT	4
23	82405M	螺栓	BOLT	3
24	82200M	锁紧垫圈	WASHER LOCK	5
25	82197M	锁紧垫圈	WASHER LOCK	5
26	84237M	螺栓	BOLT	2
27	82380M	螺母	NUT	2
28	84236M	螺栓	BOLT	1
29	82162M	销	PIN	1
30	83594M	启动锁定总成	LOCKOUT ASSEMBLY Starter	1
31	83595M	杆	ROD	1
32	82125M	开口销	COTTER PIN	1
33	83596M	杠杆	LEVER	1
34	83597M	启动停止拉线	CABLE STARTER STOP	1
35	83598M	支架	BRACKET	1
36	81106M	启动停止柱塞	PLUNGER STARTER STOP	1
37	82079M	弹簧	SPRING	1

图 39遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
1	83635M	遥控器安装套件	ATTACHING KIT Remote Control	1
2	83716M	油门杆	LEVER Throttle	1
3	82448M	螺栓	BOLT	1
4	82212M	锁紧垫圈	LOCKWASHER	3
5	83718M	遥控螺栓	BOLT REMOTE CONTROL	1
6	83395M	螺栓	BOLT	2
7	83932M	遥控支架	BRACKET REMOTE CONTROL	1
8	83719M	拉索端头	END Cable	1
9	83720M	拉索端头	END Cable	1
10	82216M	垫圈	WASHER	1
11	83721M	弹簧	SPRING	1
12	83722M	电缆挂钩	HOOK CABLE	1
13	82146M	滚销	PIN ROLL	1
14	83933M	拉索端头	END Cable	1
15	83934M	拉索端头	END Cable	1
16	82216M	垫圈	WASHER	2
17	83725M	弹簧	SPRING	1
18	83726M	电缆挂钩	HOOK CABLE	1
19	82146M	滚销	PIN ROLL	1
20	83698M	机械转向挂钩	HOOK MECHANICAL STEERING	1
21	82474M	螺栓	BOLT	1
22	82218M	锁紧垫圈	LOCKWASHER	1
23	82220M	垫圈	WASHER	1
24	82395M	螺母	NUT	1
25	83728M	护孔环	GROMMET	1

图 40维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称
-	81639990	零件手册 XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10	PARTS MANUAL XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10
-	816290A90	标贴套装(XR10)	DECAL SET (XR10)
-	816291A92	标贴套装(MAGNUM 10)	DECAL SET (MAGNUM 10)
-	817633A91	标贴套装(SEA PRO 10)	DECAL SET (SEA PRO 10)
-	13361A91	标贴套装(MARATHON 10)	DECAL SET (MARATHON 10)
-	12048930	用户指南(XR 10)	OWNERS GUIDE (XR 10)
-	14138930	用户指南(MAGNUM 10)	OWNERS GUIDE (MAGNUM 10)
-	816755930	用户指南(SEA PRO 10)	OWNERS GUIDE (SEA PRO 10)
-	816757930	使用手册（马拉松10）	OWNERS GUIDE (MARATHON 10)

图 41转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
0-1	95419M	转向手柄总成(遥控不可用)	HANDLE ASSEMBLY Steering (NOT USED WITH REMOTE CONTROL)	1
0-1	97746M	转向手柄总成(遥控不可用)	HANDLE ASSEMBLY Steering (NOT USED WITH REMOTE CONTROL)	1
1	84971M	转向手柄	HANDLE STEERING	1
2	81585M	转向手柄握把	GRIP STEERING HANDLE	1
3	95497M	橡胶手柄	HANDLE RUBBER	1
4	97747M	节气门指示器	INDICATOR THROTTLE	1
5	81907M	铆钉	RIVET	1
6	84300M	螺钉	SCREW	1
7	82204M	垫圈	WASHER	1
8	82095M	弹簧	SPRING	1
9	81945M	衬套	BUSHING	1
10	83516M	转向手柄轴	SHAFT STEERING HANDLE	1
11	83517M	支架	BRACKET	1
12	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
13	82214M	垫圈	WASHER	2
14	80778M	齿轮	GEAR	1
15	82151M	滚销	PIN ROLL	1
16	83518M	小齿轮	PINION	1
16	94512M	小齿轮	GEAR Pinion	1
17	82389M	螺母	NUT	1
18	82212M	锁紧垫圈	LOCKWASHER	1
19	97748M	油门拉线	WIRE Throttle	2
20	83521M	线夹	HOLDER WIRE	1
21	83522M	线夹	HOLDER WIRE	1
22	83523M	螺钉	SCREW	2
23	81950M	衬套	BUSHING	1
24	94514M	螺栓	BOLT	1
25	83524M	垫圈	WASHER	1
26	81853M	垫圈	WASHER	2
27	81815M	垫圈	WASHER	2
28	81870M	波形垫圈	WASHER WAVE	1
29	81786M	尼龙螺母	NUT NYLON	1
30	83519M	衬套	BUSHING	1
31	82895M	摩擦片	FRICTION PIECE	1
32	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
33	83056M	螺母	NUT	1

图 42节气门控制/换挡联动装置 THROTTLE CONTROL/GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	11848M	换挡手柄	GEAR SHIFT HANDLE	1
2	11847M	销	PIN	1
3	11849M	杠杆	LEVER	1
4	82405M	螺栓	BOLT	2
5	82214M	垫圈	WASHER	2
6	11860M	支架	BRACKET	1
7	82125M	开口销	COTTER PIN	1
8	11861M	U型销	PIN Clevis	1
9	11722M	螺钉	SCREW	1
10	11863M	杠杆	LEVER	1
11	11864M	柱塞	PLUNGER	1
12	11865M	衬套	BUSHING	1
13	11867M	弹簧	SPRING	1
14	11866M	弹簧	SPRING	1
15	83542M	杆	ROD	1
16	81767M	螺母	NUT	1
17	80652M	连接器	CONNECTOR	1
18	11843M	支架	BRACKET	1
19	11844M	滑轮	PULLEY	1
20	11845M	杠杆	LEVER	1
21	94503M	轴环	COLLAR	1
22	83285M	螺栓	BOLT	1
23	84247M	螺栓	BOLT	1
24	82214M	垫圈	WASHER	2
25	11846M	杆	ROD	1
26	97742M	连接杆	LINK	2
