水星 Mercury V-150 Magnum 5600162 THRU 0A904645 - 爆炸图零件明细

两冲程化油器 · Cat.# 90-818855 · 共 40 个部位 · 1580 条零件

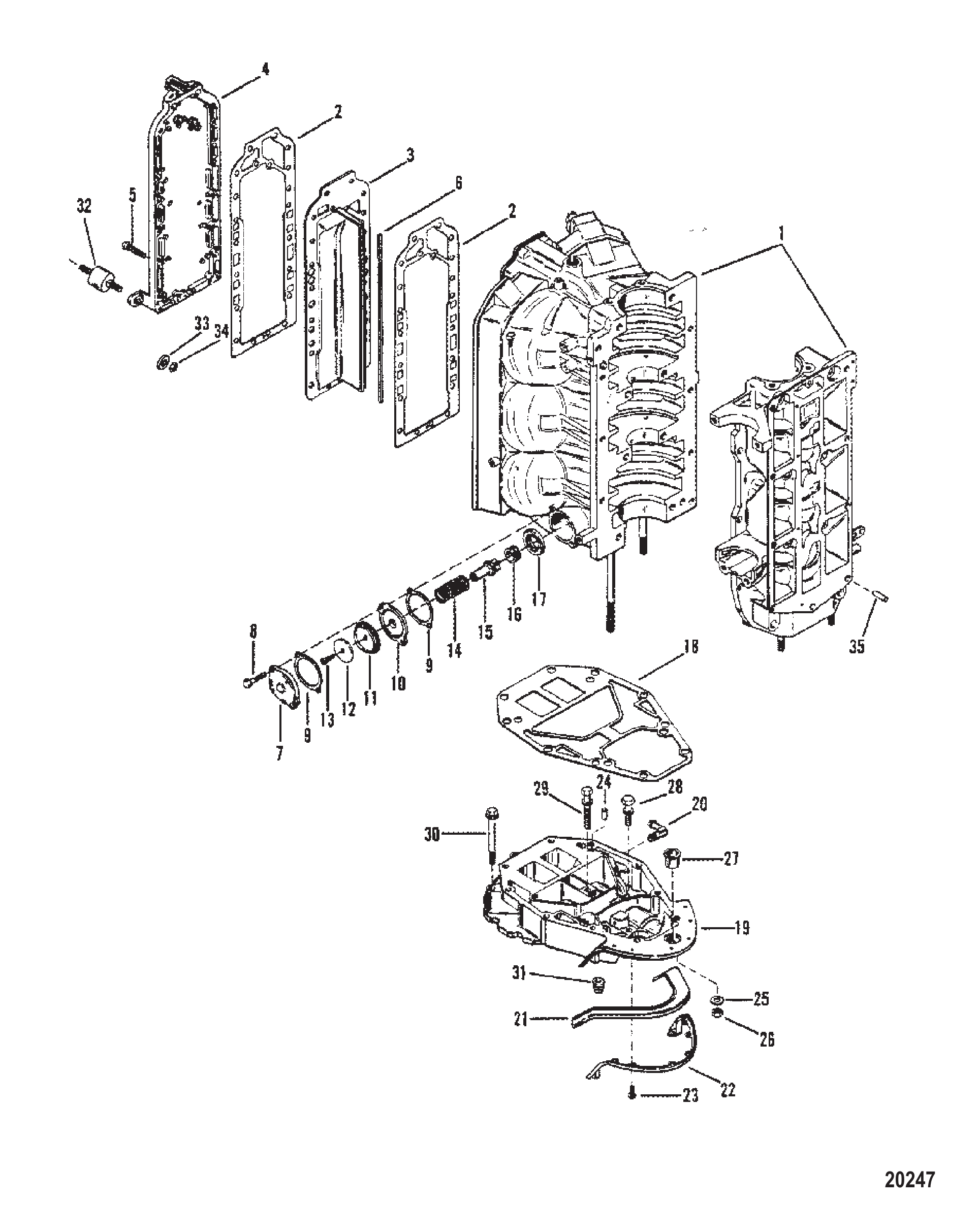

1化油器总成 2阻风门板及油门杆 3罩壳与前盖 4外罩安装支架 5曲轴、活塞及连杆 6气缸体与端盖 7驱动轴壳与排气管 8排气歧管与排气板 9飞轮、启动电机及点火线圈 10燃油泵和化油器 11齿轮箱(驱动轴)(无驱动轴螺母)12齿轮箱(驱动轴)(带驱动轴螺母)13齿轮箱螺旋桨轴-无驱动轴螺母 14齿轮箱螺旋桨轴-带驱动轴螺母 15液压泵(序列号5432021及以下)16液压泵(序列号5432022及以上)17液压泵支架(序列号5432021及以下)18液压泵支架(序列号5432022及以上)19仪表装置 20机油喷射组件 21动力升降倾斜组件 22动力升降泵(Eaton矩形电机)23动力升降泵(Prestolite圆形电机)24簧片阀组与气缸盖 25维修/支撑材料 26启动电机(美国博世10652-21-M030SM)27启动电机(美国博世14916-24-M030SM)28启动电机(美国博世17183-28-M030SM)29启动电机(Prestolite MJL-4003B)30旋转支架(序列号USA-5503246/AUS-8062734及以下)31旋转支架与转向臂 32油门杆与换挡轴 33艉板支架(序列号6616991及以上)34艉板支架(序列号USA-5503246/AUS-8062734及以下)35艉板支架(序列号ME-5503247/MA-5600162至6616990)36平衡油缸(序列号USA-5503246/AUS-8062734及以下)37V-150 MAGNUM组件 38V-150马拉松和W-150组件 39V-150 XR-2组件 40线束、启动电磁阀及整流器

图 1化油器总成 Carburetor Assembly

REF	零件编号	中文名称	英文名称	数量
-	14171A1	电机锁	MOTOR LOCK	1

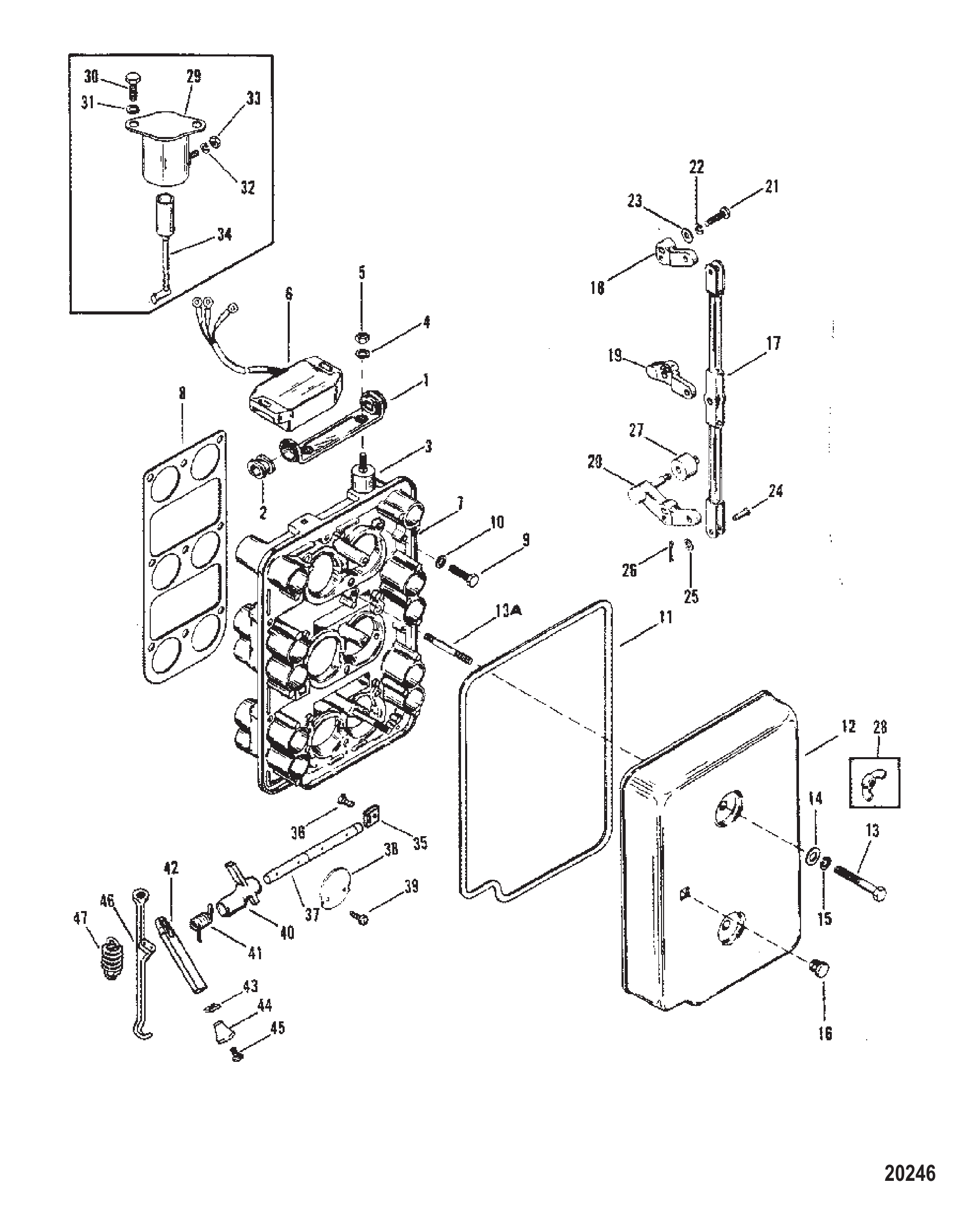

图 2阻风门板及油门杆 Choke Plate and Throttle Levers

REF	零件编号	中文名称	英文名称	数量
1	67245T	上罩安装支架	BRACKET COWL MOUNTING - UPPER	1
2	67272	护孔环	GROMMET	2
3	90435	支架	MOUNT	2
4	21249	垫圈	WASHER	4
5	20361	螺母(.250-28)	NUT (.250-28)	4
6	87076A4	怠速控制总成	IDLE SPEED CONTROL ASSEMBLY	1
7	799831	安装板	PLATE	1
7	99390A4	阻风门板总成	PLATE ASSEMBLY Choke	1
8	672741	衬垫	GASKET	1
9	68000	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	6
10	20583	垫圈	WASHER	6
11	672751	衬垫	GASKET	1
12	67246T	盖板	COVER	1
13	98255	螺钉(0.250-20×2.25)	SCREW (.250-20 x 2.25)	2
13A	33071	螺柱	STUD	2
14	21631	垫圈（0.255×0.625×0.0312）	WASHER (.255 x .625 x .0312)	2
15	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
16	90585	堵头	PLUG	1
17	67760	油门连杆	LINK Throttle	1
18	67759	油门杆	LEVER Throttle	2
18	67759	油门杆	LEVER Throttle	1
19	41049	油门杆	LEVER Throttle	1
20	67749	下节流阀杆	LEVER Throttle LOWER	1
21	92501	螺钉（3/4英寸）	SCREW (3/4")	3
22	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	3
23	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	3
24	67297	U型销	PIN Clevis	3
25	27736	垫圈	WASHER	3
26	26953	开口销	COTTER PIN	3
27	67748	滚轮	ROLLER	1
28	26001	螺母	NUT	2
29	54293A10	阻风门电磁阀总成	SOLENOID ASSEMBLY Choke	1
30	39349	螺钉(.312-18×0.75)不锈钢	SCREW (.312-18 x .750) Stainless Steel	2
31	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
32	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	1
33	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	1
34	56074A11	柱塞连杆	PLUNGER AND LINK	1
35	89041	固定座	RETAINER	3
36	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	3
37	73861A1	阻风门轴总成	SHAFT ASSEMBLY Choke	3
38	76040	阻风门片	SHUTTER Choke	6
39	75898	螺钉	SCREW	12
40	90401	阻风门轴杆	LEVER Choke Shaft	3
41	88578	弹簧	SPRING	3
42	73860	手动阻风门拉杆	ROD Choke - Manual	1
43	67273	护孔环	GROMMET	2
44	67247	旋钮	KNOB	1
45	67262	螺钉	SCREW	1
46	67249	阻风门拉杆	ROD Choke	1
47	88522	弹簧	SPRING	1
-	90484A88	衬垫套件	GASKET SET	1
-	79583A81	衬垫套件	GASKET SET	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1

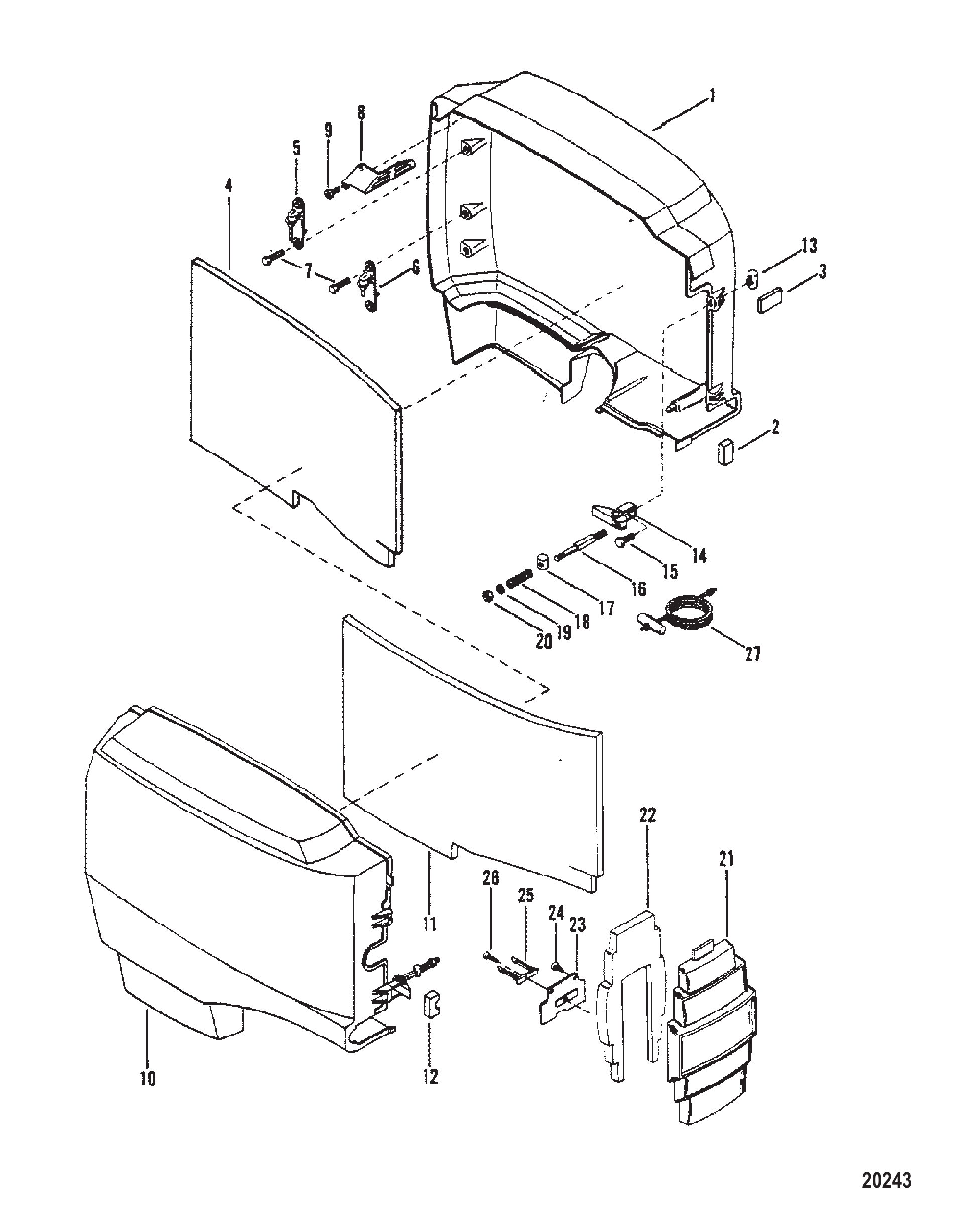

图 3罩壳与前盖 Cowls and Front Cover

REF	零件编号	中文名称	英文名称	数量
1	7620A4	顶盖总成	TOP COWL ASSEMBLY	1
1	7620A22	顶盖总成	TOP COWL ASSEMBLY	1
2	67260	密封件	SEAL	1
3	67258	垫	PAD	1
4	88227	覆盖件	BLANKET	1
5	87987	上支架	BRACKET UPPER	2
6	87985	下支架	BRACKET LOWER	2
7	35386	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	8
8	68049	护罩	SHIELD	1
8	68048	护罩	SHIELD	1
9	48409	螺钉 (#10-16 x .625) 不锈钢	SCREW (#10-16 x .625) Stainless Steel	4
9	57807	不锈钢螺钉(#10-16 x 0.750)	SCREW (#10-16 x .750) Stainless Steel	4
10	7619A1	顶盖总成	TOP COWL ASSEMBLY	1
10	7619A5	顶盖总成	TOP COWL ASSEMBLY	1
11	88227	覆盖件	BLANKET	1
12	67260	密封件	SEAL	1
13	62628	套筒	BARREL	2
14	46785A5	罩壳锁扣总成	LATCH ASSEMBLY Cowl	2
15	31312	螺钉（10-32×0.875）	SCREW (#10-32 x 0.875)	2
16	15222	杆件	BAR	2
17	62629	套筒	BARREL	2
18	62624	弹簧	SPRING	2
19	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	2
20	45812	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
21	5399A3	前盖	FRONT COVER	1
21	5399A16	前盖	FRONT COVER	1
21	7532A2	前罩总成	COVER ASSEMBLY Cowl - Front	1
21	7532A23	前罩总成	COVER ASSEMBLY Cowl - Front	1
22	67615	覆盖件	BLANKET	1
22	67615	覆盖件	BLANKET	1
23	67261	护罩	SHIELD	1
24	35519	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
25	61158T	挂钩	HOOK	1
25	87907	挂钩	HOOK	1
26	75162	螺钉	SCREW	1
26	70332	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
27	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start (MANUAL STARTING)	1

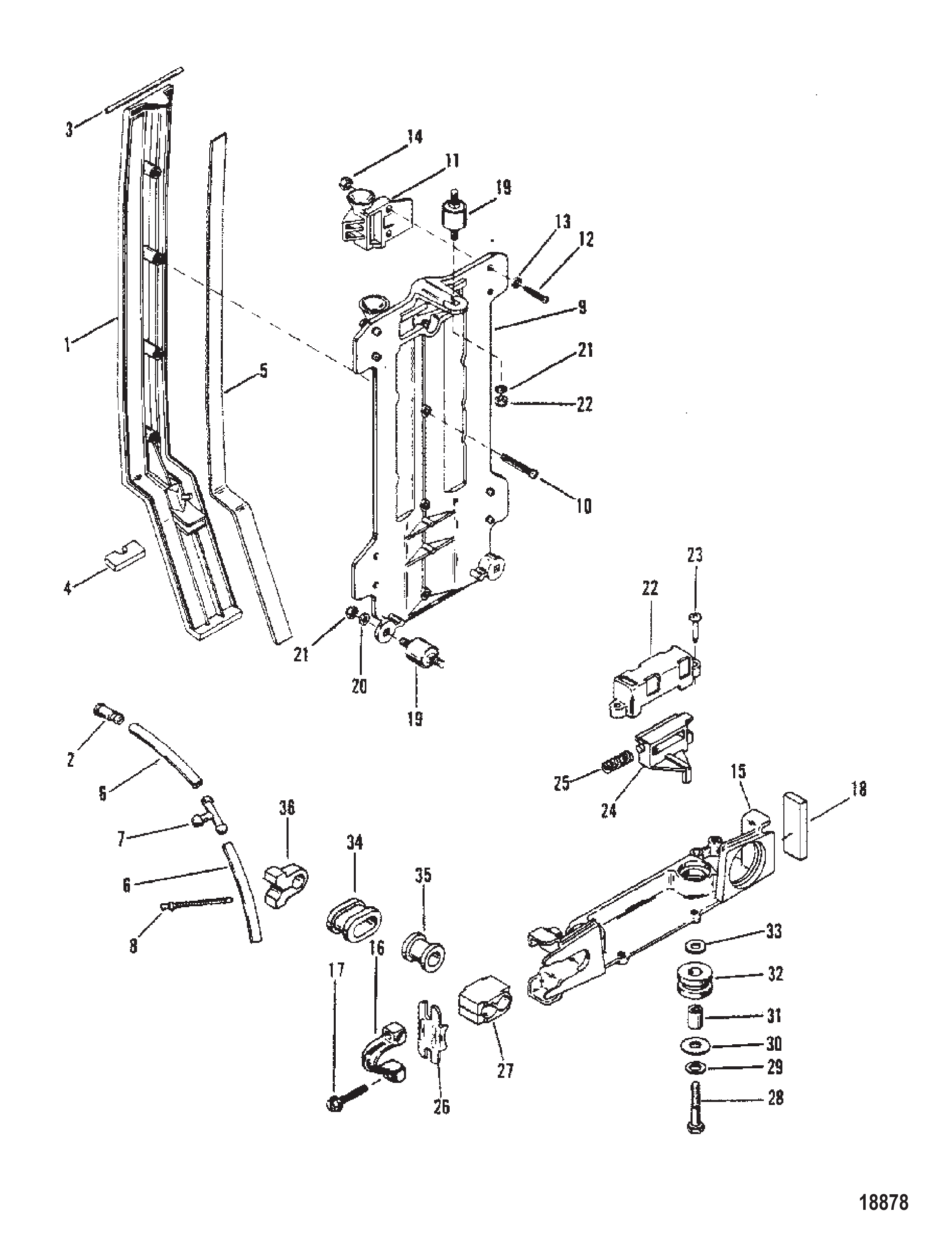

图 4外罩安装支架 Cowl Mounting Brackets

REF	零件编号	中文名称	英文名称	数量
1	76258A2	后罩支架	BRACKET REAR COWL	1
1	76258A3	后罩支架	BRACKET REAR COWL	1
2	76256	喷嘴	NOZZLE	1
3	67984	密封件	SEAL	1
4	67228	密封件	SEAL	1
5	67999	密封件	SEAL	2
6	99127109	示警管(57英寸散装)	LINE (57.00 Inches Bulk) TELL TALE	2
7	90824	三通	TEE	1
8	61990	扎带(14.00英寸)	TIE STRAP (14.00 Inches)	2
9	86386A1	支架总成	BRACKET ASSEMBLY	1
10	66687	螺钉（10-32×1.50）	SCREW (#10-32 x 1.50)	4
11	85651	壳体	HOUSING	2
11	85650	壳体	HOUSING	2
12	31294	螺钉(1英寸)	SCREW (1")	8
13	20583	垫圈	WASHER	8
14	20361	螺母(.250-28)	NUT (.250-28)	8
15	88623A1	支架	BRACKET	1
15	92009T	支架	BRACKET	1
15	99424	支架	BRACKET	1
16	88621	固定座	RETAINER	1
16	99447T	固定座	RETAINER	1
17	89900	螺丝（#10-24 x 1.00）	SCREW (#10-24 x 1.00)	2
18	67260	密封件	SEAL	1
19	90435	支架	MOUNT	3
20	21249	垫圈	WASHER	6
21	20361	螺母(.250-28)	NUT (.250-28)	6
22	67241	壳体	HOUSING	1
23	92051	螺钉（10-16 x 0.75）	SCREW (10-16 x .75)	2
24	76264	闩锁	LATCH	1
24	87608	盖锁扣	LATCH Cowl	1
25	60295	弹簧	SPRING	1
26	88622	安装板	PLATE	1
26	88622	安装板	PLATE	1
27	99391	固定座	RETAINER	1
28	69067	螺钉(.250-20×1.375)	SCREW (.250-20 x 1.375)	2
29	20346	垫圈(小)	WASHER (SMALL)	4
30	57427	大垫圈	WASHER (LARGE)	4
31	88180	衬套	BUSHING	2
32	88033	护孔环	GROMMET	2
33	28927	垫圈	WASHER	2
34	67272	护孔环	GROMMET	2
35	87743	护孔环	GROMMET	1
36	67739	密封件	SEAL	1

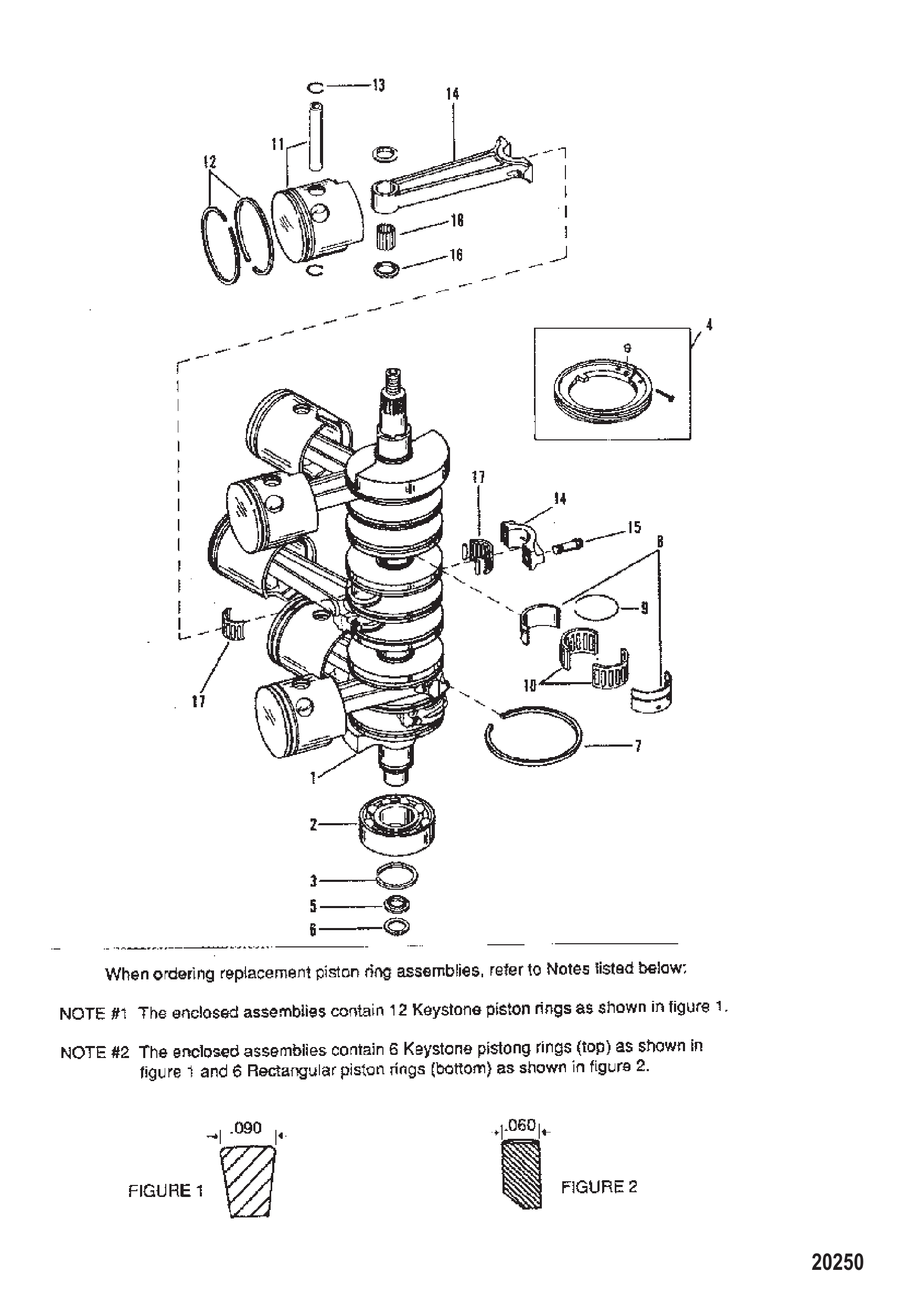

图 5曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	8745A5	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	67923	球轴承(下部)	BEARING Ball (LOWER)	1
2	67923T	滚珠轴承	BEARING Ball	1
3	67446	环	RING	1
4	99727A1	驱动齿轮	GEAR Drive	1
5	54196A6	托架总成	CARRIER ASSEMBLY	1
6	65800	填料	PACKING	1
7	67377	密封环	RING Sealing SEALING	AR
7	67377T	密封环	RING Sealing	AR
7	78633	密封圈	RING SEALING	AR
8	88903	滚柱轴承	BEARING Roller	2
8	88903T	轴承座圈	RACE Bearing	2
9	67444	挡圈	RING Retaining	2
10	67445	滚柱轴承	BEARING Roller	2
11	7441A3	活塞总成	PISTON ASSEMBLY	3
11	7441T36	活塞-右舷-标准	PISTON-STBD-STD	3
11	7443A2	活塞总成	PISTON ASSEMBLY	AR
11	7443A12	活塞-右舷-0.015	PISTON-STBD-.015	AR
11	7445A2	活塞总成	PISTON ASSEMBLY	AR
11	7445A12	活塞-右舷-0.030	PISTON-STBD-.030	AR
11	7442A3	活塞总成	PISTON ASSEMBLY	3
11	7442T36	活塞-左舷-标准	PISTON-PORT-STD	3
11	7444A2	活塞总成	PISTON ASSEMBLY	AR
11	7444A12	活塞-左舷-0.015	PISTON-PORT-.015	AR
11	7446A2	活塞总成	PISTON ASSEMBLY	AR
11	7446T12	活塞-左舷-0.030	PISTON-PORT-.030	AR
12	78807A12	活塞环组	RING SET Piston	1
12	93481A12	活塞环组-标准	RING SET Piston - Standard	1
12	78918A4	活塞环组-.015加大	RING SET Piston - .015 Oversize	1
12	85636A4	活塞环组-.030加大	RING SET Piston - .030 Oversize	1
13	52035	锁环	RING Lock	12
13	857196	锁紧环	LOCK RING	12
14	8119A5	连杆总成	CONNECTING ROD ASSEMBLY	6
14	8119A6	连杆套件	CONN ROD KIT	6
15	93886	螺钉(.312-28x.875)	SCREW (.312-28 x .875)	12
15	76349	螺钉（0.312-24×1.00）	SCREW (.312-24 x 1.00)	12
16	47247	垫圈	WASHER	12
16	8M0032839	垫片@5	WASHER @5	12
17	17514A1	轴承套件	BEARING KIT	6
17	8M0234886	轴承保持架	CAGE BEARING	6
18	67483	滚针轴承	BEARING Needle	174
-	90484A88	衬垫套件	GASKET SET	1
-	79583A81	衬垫套件	GASKET SET	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1

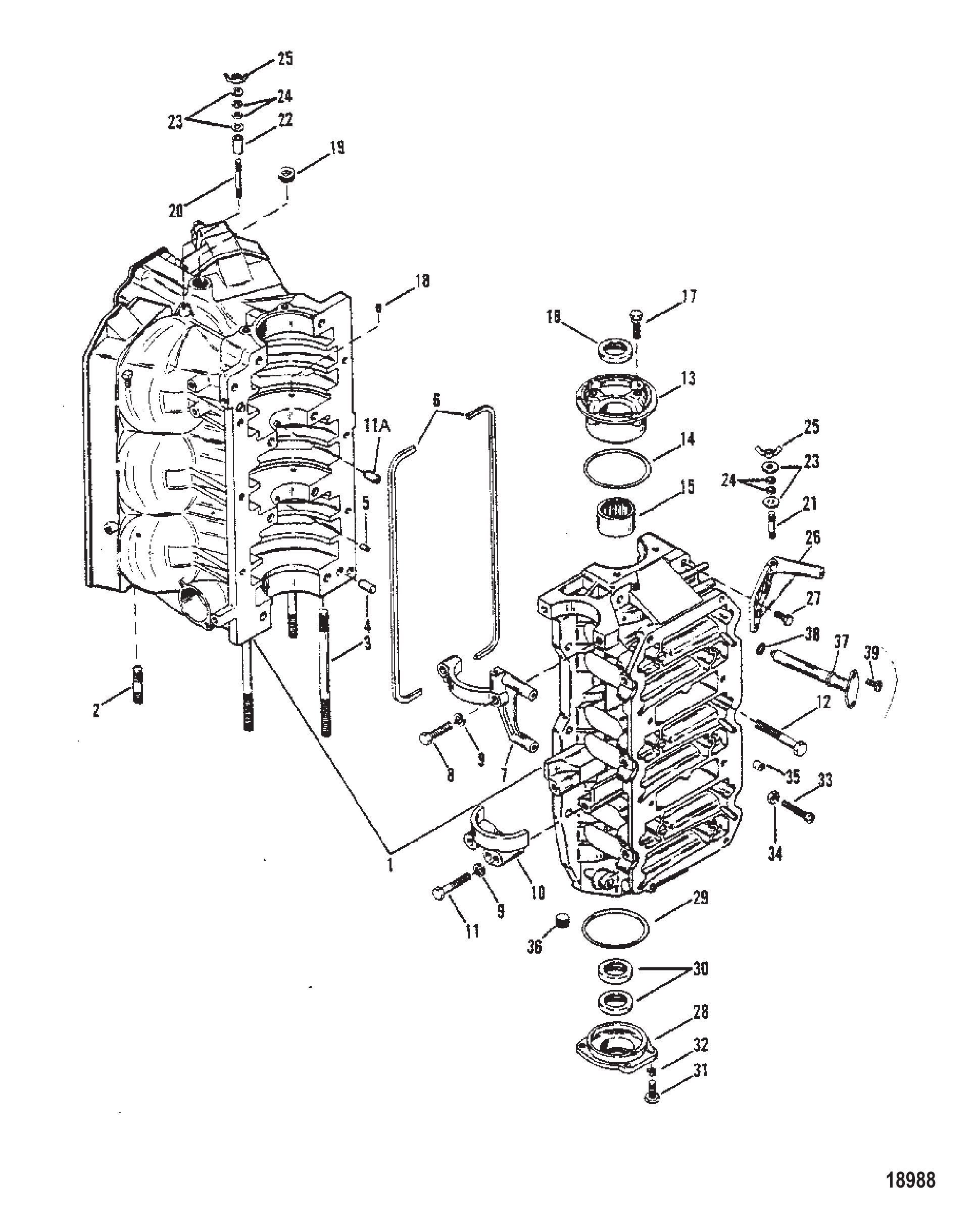

图 6气缸体与端盖 Cylinder Block and End Caps

REF	零件编号	中文名称	英文名称	数量
1	8133A3	气缸体	CYLINDER BLOCK	1
1	8711A19	气缸体	CYLINDER BLOCK	1
1	8711T19	气缸体	CYLINDER BLOCK	1
2	76175	双头螺柱（1-7/8英寸）	STUD (1-7/8")	6
3	67065	螺柱	STUD	2
3	670654	螺柱(.375-16/.375-24 x 5.620)	STUD (.375-16/.375-24 x 5.620)	2
3	78438	螺柱	STUD	2
3	8M0034454	螺柱(.375-16/.375-24 x 6.87)	STUD (.375-16/.375-24 x 6.87)	2
4	20033	定位销	PIN Dowel	2
4	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
5	67296	销(轴承座圈)	PIN (BEARING RACE)	2
5	8M0036405	销	PIN	2
6	11338	衬垫	GASKET	2
7	42249	启动马达上盖	COVER STARTER MOTOR (UPPER)	1
7	8M0088723	启动器支架	BRACKET-STARTER	1
8	73657	螺钉(0.312-18 x 1.50)	SCREW (.312-18 x 1.50)	2
9	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
9	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
10	76867	启动电机盖(下部)	COVER STARTER MOTOR (LOWER)	1
11	77065	螺钉（0.312-18×2）	SCREW (.312-18 x 2)	2
11	815549	螺钉(.312-18 x 2.00)	SCREW (.312-18 x 2.00)	2
11A	99448	衬套	BUSHING	1
12	66717	曲轴箱至气缸体螺钉(.375-16 x 3.250)	SCREW (.375-16 x 3.250) CRANKCASE TO CYLINDER BLOCK	8
12	74824	曲轴箱至气缸体螺丝(.312-18 x 1.250)	SCREW (.312-18 x 1.250) CRANKCASE TO CYLINDER BLOCK	6
13	8454A1	上端盖总成	END CAP ASSEMBLY (UPPER)	1
13	8454T1	端盖总成	END CAP ASSY	1
14	54029	O型圈(2.800 x .103)	O-RING (2.800 x .103)	1
14	67206	O型圈	O-RING	1
15	74248	滚柱轴承	BEARING Roller	1
15	74248T	轴承	BEARING	1
16	41953	密封件	SEAL	1
17	69034	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW AND LOCKWASHER (.312-18 x 1.00)	4
17	30225	螺钉带锁紧垫圈(.312-18 x 1.00)	SCREW WITH LOCKWASHER (.312-18 x 1.00)	4
18	24220	螺钉（0.190-24×0.190）	SCREW (.190-24 x .190)	2
19	38407	水套堵头（0.500-14）	PLUG (.500-14) (WATER JACKET)	1
20	79651	双头螺柱（1-7/8英寸）	STUD (1-7/8")	1
20	15094	双头螺柱(.190-32 x 1.870)	STUD (.190-32 x 1.870)	1
21	66969	双头螺柱（1英寸）	STUD (1")	2
21	8M0034435	螺柱	STUD	2
22	67269	隔套	SPACER	1
23	492211	垫圈	WASHER	6
23	8M0204663	垫片@5	WASHER @5	6
24	22887	垫圈	WASHER	6
25	73651	螺母	NUT	3
25	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	3
26	42248	飞轮罩支架	BRACKET FLYWHEEL COVER	1
26	422482	支架	BRACKET	1
27	49668	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
28	7809A1	下端盖总成	END CAP ASSEMBLY (LOWER)	1
28	7809T1	端盖总成	END CAP ASSEMBLY	1
29	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
29	67207	O型圈（3.489 x 0.070）	O-RING (3.489 x .070)	1
30	41953	密封件	SEAL	2
31	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
32	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
33	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
34	64015	螺母 (.250-20)	NUT (.250-20)	1
35	26852	尼龙帽	CAP Nylon	1
--	66517	限流器	RESTRICTOR	2
36	73379	曲轴箱堵头（0.250-18）	PLUG (.250-18) CRANKCASE	1
36	8M0180564	塞(.250-18)	PLUG (.250-18)	1
37	43453	堵头	PLUG	1
37	43453T	堵头	PLUG	1
38	32509	曲轴箱堵头O型圈（0.489×0.070）	O-RING (.489 x .070) CRANKCASE PLUG	1
39	41506	堵头至曲轴箱螺钉（10-32×0.440）	SCREW (#10-32 x .440) PLUG TO CRANKCASE	2
-	90484A88	衬垫套件	GASKET SET	1
-	79583A81	衬垫套件	GASKET SET	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1
-	41288A81	动力头总成	POWERHEAD ASSEMBLY	1
-	41282A88	动力头总成	POWERHEAD ASSEMBLY	1
-	41282T88	PH 135/150	PH 135/150	1

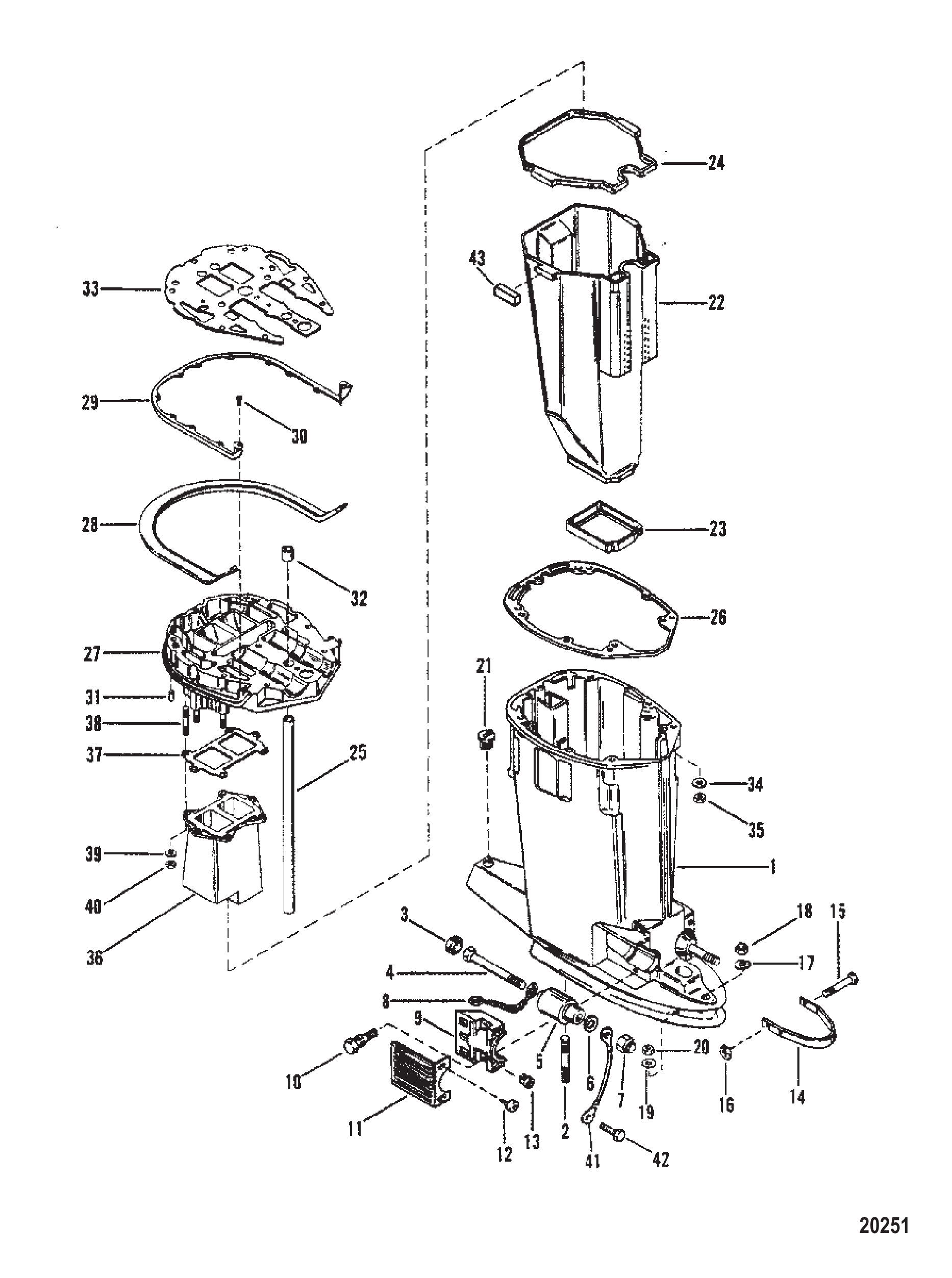

图 7驱动轴壳与排气管 Driveshaft Housing and Exhaust Tube

REF	零件编号	中文名称	英文名称	数量
1	7315A7	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	8343A7	传动轴壳体总成(黑色)	HOUSING ASSEMBLY Driveshaft (BLACK)	1
1	8343A8	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	56295	双头螺柱(.437 x 2.69)	STUD (.437 x 2.69)	2
2	74732	螺柱	STUD	2
3	25067	缓冲垫	BUMPER	2
4	63474	螺钉(.500-20 x 6.00)	SCREW (.500-20 x 6.00)	2
4	898831	螺钉(.500-20 x 6.220)	SCREW (.500-20 x 6.220)	2
5	78249	支架	MOUNT	2
5	77327	支架	MOUNT	2
5	77327	支架	MOUNT	1
6	49339	垫圈(.8125)	WASHER (.8125)	2
7	25096	螺母	NUT	2
8	88238A1	接地线总成	CABLE ASSEMBLY Ground	1
8	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
9	67076	卡箍	CLAMP	2
9	8M0036782	卡箍	CLAMP	2
10	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	4
11	67077T	黑色盖	COVER Black	2
11	8M4500752	盖板	COVER	2
11	67077T6	盖板	COVER	2
11	67077F1	灰色盖板	COVER Gray	2
12	88417	螺钉(#12-24×0.620)	SCREW (#12-24 x .620)	4
13	35521	螺母	NUT	4
14	67703	绑带	STRAP	1
15	67769	螺钉(.375-24 x 4.00)	SCREW (.375-24 x 4.00)	1
16	25269	螺母 (.375-24)	NUT (.375-24)	1
17	73862	垫圈	WASHER	1
18	29489	螺母	NUT	1
19	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
20	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
20	8M0204653	螺母	NUT	2
21	64649	堵头	PLUG	1
22	67075	排气管	TUBE Exhaust	1
22	89743	排气管	TUBE Exhaust	1
23	66350	下密封件	SEAL (LOWER)	1
23	66350001	密封件	SEAL	1
24	86027	上密封件	SEAL (UPPER)	1
25	67295	水管	TUBE Water	1
25	8M0042788	长型水管	TUBE-WATER-LONG	1
25	74729	管	TUBE	1
25	8M0042790	水管	TUBE-WATER	1
26	991732	衬垫	GASKET	1
26	991734	衬垫	GASKET	1
27	78067A1	隔板总成	PLATE ASSEMBLY	1
27	41945A6	隔板总成	PLATE ASSEMBLY	1
28	707482	密封件	SEAL	1
29	68011	支架	BRACKET	1
30	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	12
31	20033	定位销	PIN Dowel	2
31	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
32	38970	密封件	SEAL	1
33	991772	衬垫	GASKET	1
34	25970	垫圈	WASHER	10
34	20553	垫圈(.406 x .734 x .063)	WASHER (.406 x .734 x .063)	10
35	69254	螺母	NUT	10
36	41942	延长件	EXTENSION	1
36	879288T71	排气管延长段	EXTENSION Exhaust	1
37	78246	衬垫	GASKET	1
37	782461	衬垫	GASKET	1
38	66021	螺柱	STUD	6
39	20533	垫圈	WASHER	6
40	30506	螺母(.250-28)	NUT (.250-28)	6
41	88238A2	接地线总成	CABLE ASSEMBLY Ground	1
41	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
42	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
43	65638	护套	BOOT	2
-	78148A1	隔套总成	SPACER ASSEMBLY	1
-	20033	定位销	PIN Dowel	2
-	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
-	90484A88	衬垫套件	GASKET SET	1
-	79583A81	衬垫套件	GASKET SET	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1

图 8排气歧管与排气板 Exhaust Manifold and Exhaust Plate

REF	零件编号	中文名称	英文名称	数量
1	8133A3	气缸体	CYLINDER BLOCK	1
1	8711A19	气缸体	CYLINDER BLOCK	1
1	8711T19	气缸体	CYLINDER BLOCK	1
2	904841	衬垫	GASKET	2
2	76636	衬垫	GASKET	2
3	87321	安装板	PLATE	1
3	87321T	安装板	PLATE	1
3	78305A1	分隔板	DIVIDER PLATE	1
4	95067	盖板	COVER	1
4	67340T	盖板	COVER	1
4	67340	盖板	COVER	1
5	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	21
5	35386	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	17
6	69668	密封件	SEAL	1
6	814754	密封件(12.50英寸)	SEAL (12.50 Inches)	1
7	68729	安全阀盖	COVER RELIEF VALVE	1
7	8M0039767	盖板	COVER	1
7	65663A1	安全阀盖	COVER RELIEF VALVE	1
7	8M0237835	罩盖总成	COVER ASSY	1
8	38837	盖板螺钉（0.312-18×1.12）	SCREW (.312-18 x 1.12) COVER	AR
9	78690	安全阀板衬垫	GASKET RELIEF VALVE PLATE	2
9	78690002	衬垫	GASKET	2
9	88907	安全阀板衬垫	GASKET RELIEF VALVE PLATE	2
9	88907003	衬垫	GASKET	2
10	65664	安全阀板总成	PLATE ASSEMBLY Relief Valve	1
10	65664A1	隔板总成	PLATE ASSEMBLY	1
11	64877	隔膜	DIAPHRAGM	1
11	648771	隔膜	DIAPHRAGM	1
12	76451	垫圈	WASHER	1
13	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
14	64878	弹簧(黑色)	SPRING (Black)	1
15	86596	提升阀	POPPET VALVE	1
16	65848	托架	CARRIER	1
17	64872	护孔环	GROMMET	1
18	78069	排气板衬垫	GASKET EXHAUST PLATE	1
18	8231422	衬垫	GASKET	1
18	997761	排气板衬垫	GASKET EXHAUST PLATE	1
19	41944A5	隔板总成	PLATE ASSEMBLY	1
19	43029A5	隔板总成	PLATE ASSEMBLY	1
20	99664	弯头	ELBOW	1
20	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
21	707482	密封件	SEAL	1
22	68010	支架	BRACKET	1
22	680101	支架	BRACKET	1
23	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	8
24	20033	定位销	PIN Dowel	2
24	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	2
25	25970	垫圈	WASHER	2
25	20553	垫圈(.406 x .734 x .063)	WASHER (.406 x .734 x .063)	2
26	34863	螺母 (.375-24)	NUT (.375-24)	2
26	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
27	27132	衬套	BUSHING	1
28	66727	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	1
29	68783	螺钉(.312-18×2.50)	SCREW (.312-18 x 2.50)	1
30	66725	螺钉(.375-16×3.50)	SCREW (.375-16 x 3.50)	3
30	898833	螺钉(.375-16 x 3.500)	SCREW (.375-16 x 3.500)	3
31	12602	护孔环	GROMMET	1
31	12602002	护孔环	GROMMET	1
32	90435	支架	MOUNT	3
33	21249	垫圈	WASHER	6
34	20361	螺母(.250-28)	NUT (.250-28)	6
34	8267089	螺母(.250-28)	NUT (.250-28)	6
35	42657A1	止回阀	CHECK VALVE	1
35	42657A3	止回阀	CHECK VALVE	1
-	90484A88	衬垫套件	GASKET SET	1
-	79583A81	衬垫套件	GASKET SET	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1

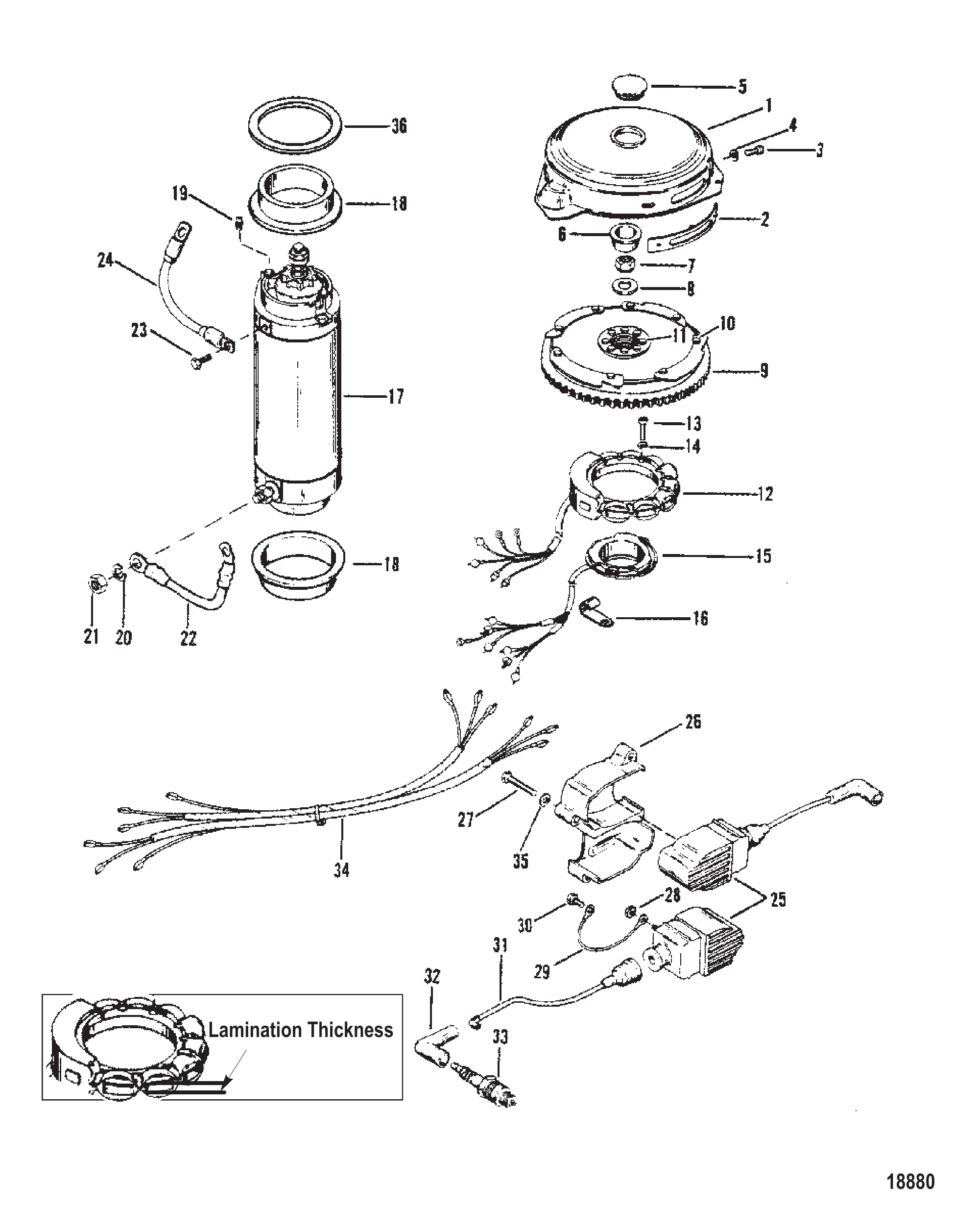

图 9飞轮、启动电机及点火线圈 Flywheel, Starter Motor and Ignition Coils

REF	零件编号	中文名称	英文名称	数量
1	79918A1	盖板套件	COVER KIT	1
2	79022	标记	MARKER	1
3	37572	螺钉 (.190-32 x .380)	SCREW (.190-32 x .380)	2
4	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	2
5	89219	堵头	PLUG	1
6	45907	黄色塞	PLUG Yellow	1
7	52901	螺母(0.625-18)	NUT (.625-18)	1
8	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
9	NLA	飞轮（停产）	No Longer Available Flywheel	1
9	7555A8	飞轮	FLYWHEEL	1
10	32417	螺钉(.250-28 x .625)	SCREW (.250-28 x .625)	8
11	68997	螺钉(.312-24 x .750)	SCREW (.312-24 x .750)	8
12	5454A7	定子总成	STATOR ASSEMBLY	1
13	75840	螺钉 (#10-24 x 0.880)	SCREW (#10-24 x .880)	4
14	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	4
15	96455A9	触发板总成	PLATE ASSEMBLY Trigger	1
16	61001	J型卡扣	J CLIP	1
17	72467	启动电机总成	STARTER MOTOR ASSEMBLY	1
17	79472	启动电机总成	STARTER MOTOR ASSEMBLY	1
17	77141	启动电机总成	STARTER MOTOR ASSEMBLY	1
17	64975	启动电机总成	STARTER MOTOR ASSEMBLY	1
18	56703	轴环	COLLAR	2
19	68042	橡胶止挡	STOP Rubber	2
20	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
21	20890	螺母 (.250-20)	NUT (.250-20)	1
22	93389A5	黄色线束总成（6.50英寸）	WIRE ASSEMBLY (6.50 Inches) Yellow	1
22	93389A8	电线	WIRE	1
23	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
24	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
25	5288A2	点火线圈总成	COIL ASSEMBLY Ignition	6
25	7370A13	点火线圈总成	COIL ASSEMBLY Ignition	6
26	67614	盖板	COVER	3
27	88447	螺钉 (.190-32 x 1.62)	SCREW (.190-32 x 1.62)	12
28	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	12
29	88807A6	黑色电缆总成 (3.50 英寸)	CABLE ASSEMBLY (3.50 Inches) Black	6
30	68513	螺钉(#10-32x.375)不锈钢	SCREW (#10-32 x .375) Stainless Steel	6
31	813715A1	引线	LEAD WIRE	6
32	63709A1	护套/端子套件	BOOT/TERMINAL KIT	6
33	97180	火花塞	SPARK PLUG	6
33	136862	火花塞	SPARK PLUG	6
34	69738A7	线圈至开关盒线束总成	HARNESS ASSEMBLY COIL TO SWITCH BOX	1
34	69739A2	线圈至开关盒线束总成	HARNESS ASSEMBLY COIL TO SWITCH BOX	1
35	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	12
36	56774	隔套	SPACER	AR

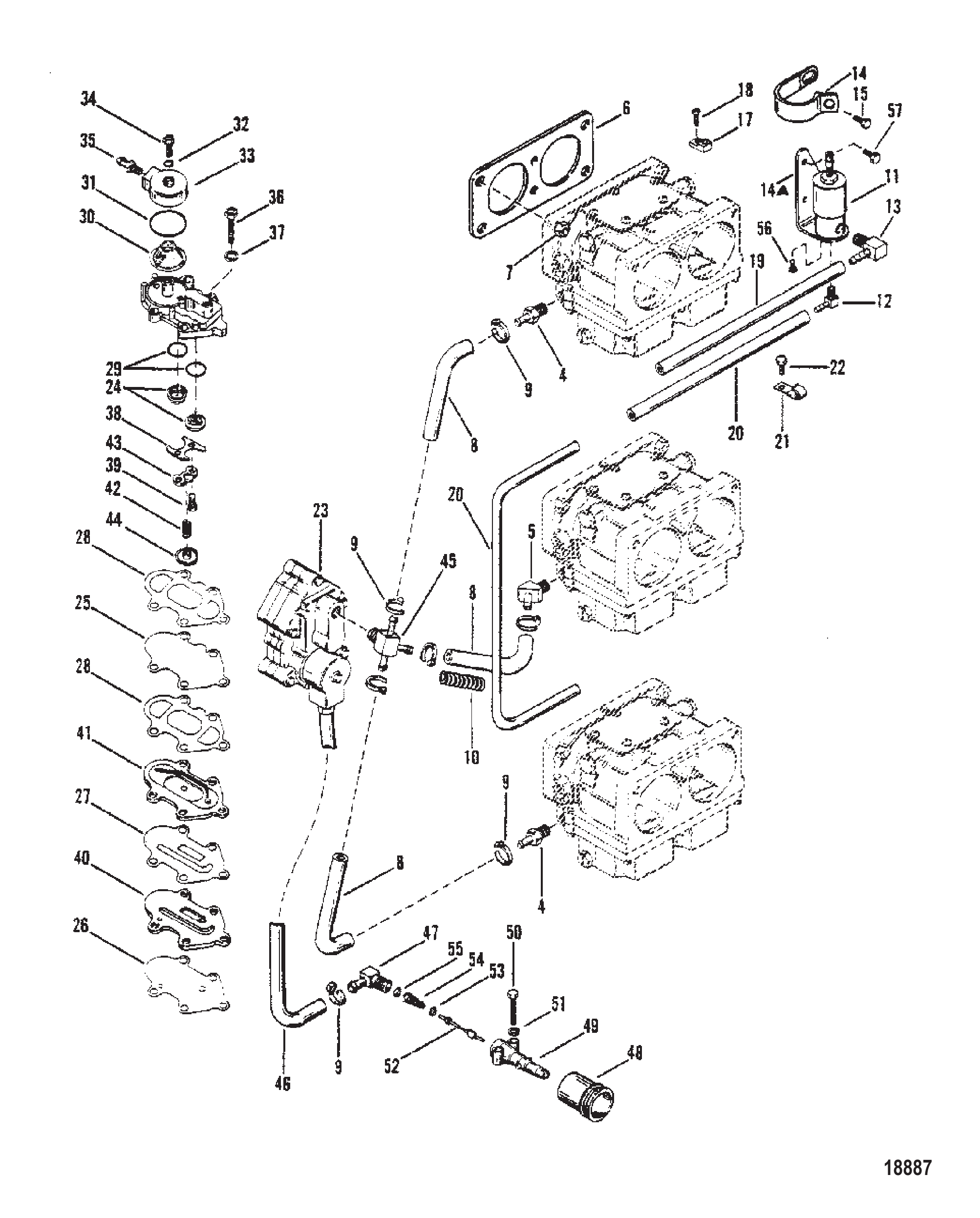

图 10燃油泵和化油器 Fuel Pump and Carburetor

REF	零件编号	中文名称	英文名称	数量
1	7563A3	化油器	CARBURATOR	3
1	7563A4	化油器	CARBURETOR	1
1	5643A97	化油器	CARBURETOR	1
2	7563A5	化油器	CARBURETOR	1
2	5643A98	化油器	CARBURETOR	1
3	7563A6	化油器	CARBURETOR	1
3	5643A99	化油器	CARBURETOR	1
4	6232	燃油入口接头（上下）	FITTING FUEL INLET - UPPER AND LOWER	2
5	6233	燃油入口接头（中部）	FITTING FUEL INLET - MIDDLE	1
6	677511	衬垫	GASKET	3
6	90430	衬垫	GASKET	3
7	20184	化油器安装螺母(1/4-28X7/32)	NUT (1/4-28X7/32) CARBURETOR MOUNTING	12
8	99127109	化油器至燃油泵管路（57英寸散装）	LINE (57.00 Inches Bulk) CARBURETOR TO FUEL PUMP	3
9	68424	燃油管卡箍	CLAMP FUEL HOSE	3
10	89808	燃油管弹簧	SPRING FUEL LINE	1
11	42859A2	加浓阀总成	VALVE ASSEMBLY Enrichner	1
12	90275	底部连接器	CONNECTOR BOTTOM	1
13	73817	侧边90度连接器	CONNECTOR (90 Degree) SIDE	1
13	99321	侧边连接器	CONNECTOR SIDE	1
13	67902	侧边连接器	CONNECTOR SIDE	1
14	NLA	加浓阀卡箍（停产）	No Longer Available CLAMP, ENRICHNER VALVE	1
14	63300	加浓阀卡箍	CLAMP ENRICHNER VALVE	1
14A	90345	加浓阀支架	BRACKET ENRICHNER VALVE	1
15	86885	阀卡箍不锈钢螺钉（0.250-20×1.500）	SCREW (.250-20 x 1.500) Stainless Steel VALVE CLAMP	1
17	45915	端子排	TERMINAL BLOCK	1
18	35519	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
19	9938779	软管	HOSE	1
19	99130122	油管(20.00英尺散装)	TUBING (20.00 Feet Bulk)	1
20	9912688	化油器间连接管（36英寸散装）	TUBING (36.00 Inches Bulk) CARBURETOR TO CARBURETOR	2
21	47483	J型卡扣	J CLIP	1
22	88743	螺钉 (.312-18 x .500)	SCREW (.312-18 x .500)	1
23	13453A1	燃油泵总成	PUMP ASSEMBLY Fuel	1
24	30430A8	止回阀总成	CHECK VALVE ASSEMBLY	1
25	89031A2	膜片总成	DIAPHRAGM ASSEMBLY	1
26	NSS	垫片(不单独销售)	NOT SOLD SEPARATE Gasket	1
27	NSS	垫片(不单独销售)	NOT SOLD SEPARATE Gasket	1
28	NSS	垫片(不单独销售)	NOT SOLD SEPARATE Gasket	2
29	NSS	垫片(不单独销售)	NOT SOLD SEPARATE Gasket	2
30	59072	滤网	SCREEN	1
31	35480	O型圈（1.237×0.103）	O-RING (1.237 x .103)	1
32	NSS	垫片(不单独销售)	NOT SOLD SEPARATE Gasket	1
33	91078A1	燃油滤清器盖总成	COVER ASSEMBLY FUEL FILTER	1
34	89766	不锈钢螺钉（10-32×0.620）	SCREW (#10-32 x .620) Stainless Steel	1
35	29085	45度弯管接头	FITTING Elbow (45 Degree)	1
35	64705	直通接头	FITTING STRAIGHT	1
35	70007	45度弯头	FITTING 45 Degree	1
35	29085	45度弯管接头	FITTING Elbow (45 Degree)	1
36	88447	螺钉 (.190-32 x 1.62)	SCREW (.190-32 x 1.62)	5
37	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	5
38	23004	固定座	RETAINER	1
39	43723	螺钉（6-32×0.500）	SCREW (#6-32 x .500)	2
40	67623	底座	BASE	1
41	79826	脉冲室	PULSE CHAMBER	1
41	86449	腔体	CHAMBER	1
42	86207	弹簧	SPRING	1
43	86026	固定座	RETAINER	1
44	86252	盖帽	CAP	1
45	67620	燃油出口接头	FITTING FUEL OUTLET	1
46	17254A8	燃油管路总成	LINE ASSEMBLY Fuel	1
46	99127109	进油管路(57英寸散装)	LINE (57.00 Inches Bulk) INLET	1
47	92007	燃油管90度接头(.250-18)	FITTING (.250-18) FUEL LINE (90 DEGREES)	1
48	92037	密封件	SEAL	1
49	30185A3	燃油卡口总成	BAYONET ASSEMBLY Fuel	1
49	30186	适配器	ADAPTER	1
50	76596	螺丝(.250-20 x 1.250)	SCREW (.250-20 x 1.250)	1
50	69224	螺钉	SCREW	1
51	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
52	30187	阀杆	STEM	1
53	20415	O型圈	O-RING	1
54	30189	弹簧	SPRING	1
55	30188	垫圈	WASHER	1
56	89075	阀至支架螺钉	SCREW VALVE TO BRACKET	2
57	73286	不锈钢阀门支架螺钉(.250-20 x .500)	SCREW (.250-20 x .500) Stainless Steel VALVE BRACKET	1
57	69067	阀门支架螺钉(.250-20 x 1.375)	SCREW (.250-20 x 1.375) VALVE BRACKET	1
-	90484A88	衬垫套件	GASKET SET	1
-	79583A81	衬垫套件	GASKET SET	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1

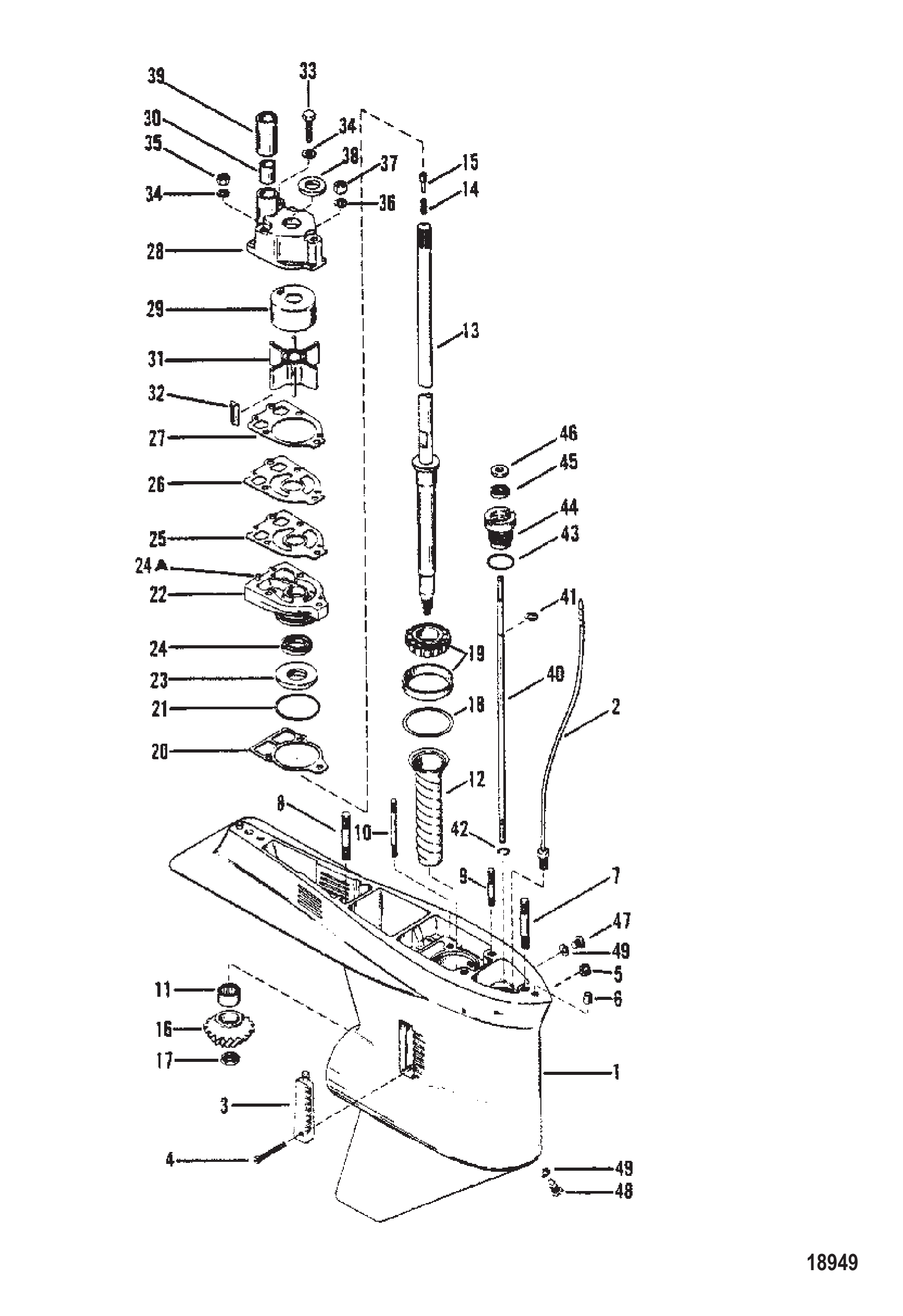

图 11齿轮箱(驱动轴)(无驱动轴螺母) Gear Housing (Driveshaft)(Without a Driveshaft Nut)

REF	零件编号	中文名称	英文名称	数量
0	9148A18	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A20	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A19	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A21	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
1	7321A11	齿轮箱总成(基础型)	GEAR HOUSING ASSEMBLY (Basic)	1
1	7350A4	齿轮箱总成(基础型)	GEAR HOUSING ASSEMBLY (Basic)	1
1	7350A62	齿轮箱总成(基础型)	GEAR HOUSING ASSEMBLY (Basic)	1
2	85822A1	连接器总成	CONNECTOR ASSEMBLY	1
3	66885	嵌件	INSERT	1
3	66884	嵌件	INSERT	1
4	76156	螺钉(#10-32 x 1.88)	SCREW (#10-32 x 1.88)	1
5	45812	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	1
6	20033	定位销	PIN Dowel	2
7	78638	双头螺柱(.438 x 3.12)	STUD (.438 x 3.12)	1
7	78639	螺柱	STUD	1
8	57920	双头螺柱(.44 x 2.06)	STUD (.44 x 2.06)	2
8	74730	螺柱	STUD	2
9	56297	双头螺栓(.312×3.38)	STUD (.312 x 3.38)	1
10	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
11	35934A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
12	98621	螺钉(.375-16 x .750)	SCREW (.375-16 x .750)	1
13	98682A1	驱动轴	DRIVESHAFT	1
13	41509A2	驱动轴总成	DRIVESHAFT ASSEMBLY	1
14	34576	弹簧	SPRING	1
15	30545	销	PIN	1
16	78081	小齿轮	GEAR Pinion	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	57007A1	垫片	SHIM	AR
19	53079A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
20	856101	衬垫	GASKET	1
21	33145	O型圈(1.984x0.139)	O-RING (1.984 x .139)	1
22	96146A6	水泵底座总成	BASE ASSEMBLY Water Pump	1
23	89238	油封	SEAL Oil	1
24	16977	油封	SEAL Oil	1
24A	35973	定位销	PIN Dowel	1
25	856081	衬垫	GASKET	1
26	32435	面板	FACE PLATE	1
27	856091	衬垫	GASKET	1
28	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
29	48752	嵌件	INSERT	1
30	38970	密封件	SEAL	1
31	89984	叶轮	IMPELLER	1
32	56654	键	KEY	1
33	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
34	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	3
35	35888	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	2
36	36001	垫圈	WASHER	1
37	45592	螺母(.312-24)	NUT (.312-24)	1
38	NLA	已停产橡胶环	No Longer Available Ring-Rubber	1
39	29804	套筒	SLEEVE	1
40	76041	下换挡轴	SHIFT SHAFT Lower	1
40	78902	轴	SHAFT	1
41	29641	E型卡环	E RING	1
42	78907	挡圈	RING Retaining	1
43	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
44	77631A2	衬套总成	BUSHING ASSEMBLY	1
45	816464	油封	SEAL Oil	1
46	77674	垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12)	1
47	79953	螺钉(0.375-16x0.250)	SCREW (.375-16 x .250)	1
48	67892	磁性螺钉	SCREW Magnetic	1
49	19183	纤维垫圈	WASHER Fiber	2
-	96148A5	水泵维修套件	REPAIR KIT Water Pump	1
-	55682A1	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	90484A88	衬垫套件	GASKET SET	1
-	79583A81	衬垫套件	GASKET SET	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1

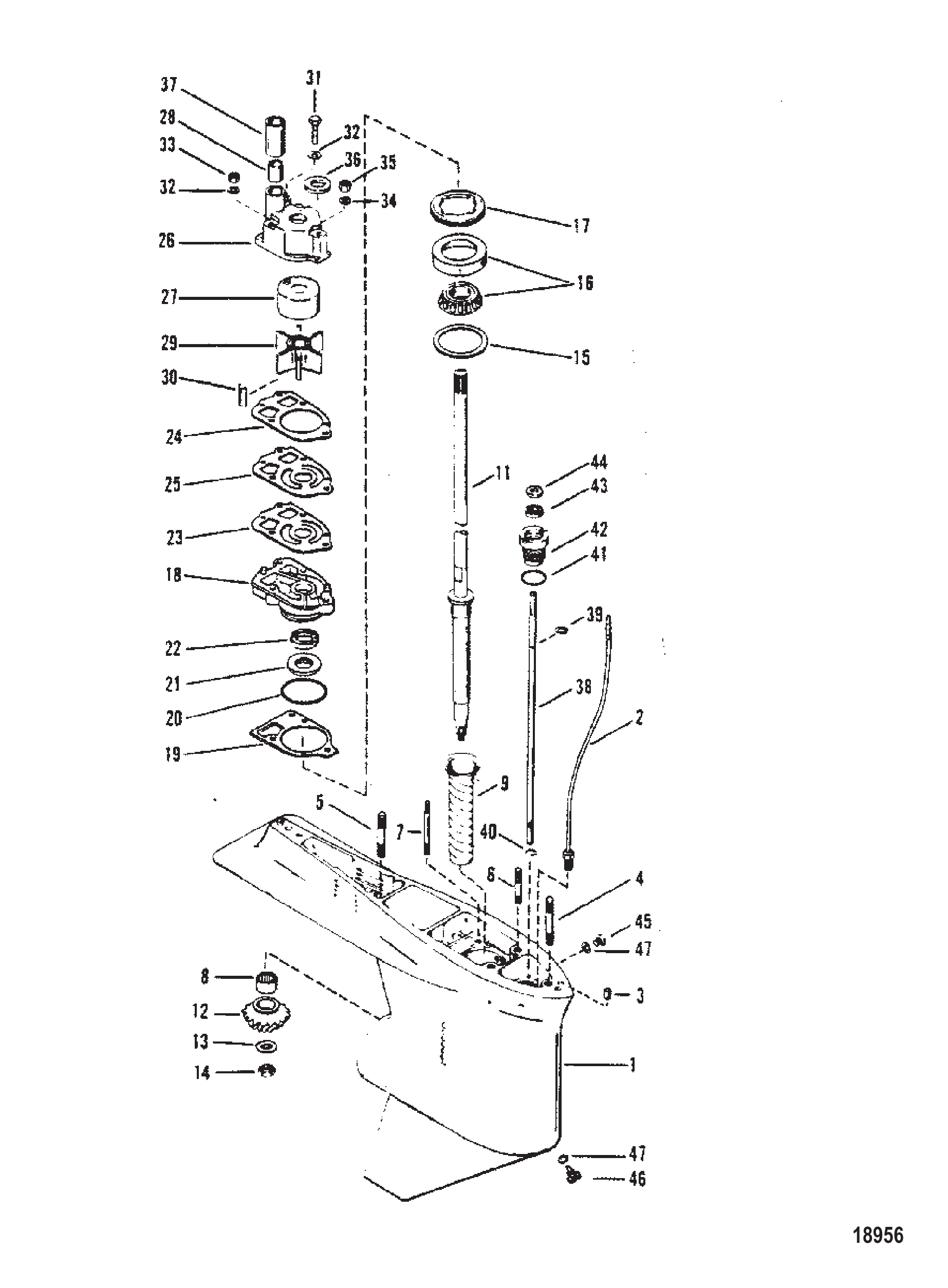

图 12齿轮箱(驱动轴)(带驱动轴螺母) Gear Housing (Driveshaft)(With a Driveshaft Nut)

REF	零件编号	中文名称	英文名称	数量
0	9148A18	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A19	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A20	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A21	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
1	9148A11	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A12	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	85822A1	连接器总成	CONNECTOR ASSEMBLY	1
3	20033	定位销	PIN Dowel	2
4	78638	双头螺柱(.438 x 3.12)	STUD (.438 x 3.12)	1
4	18978	双头螺栓(.438×3.69)	STUD (.438 x 3.69)	1
5	57920	双头螺柱(.44 x 2.06)	STUD (.44 x 2.06)	2
6	56297	双头螺栓(.312×3.38)	STUD (.312 x 3.38)	1
7	30667	双头螺栓(.250-20/.250-28×3.125)	STUD (.250-20/.250-28 x 3.125)	2
8	42647A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	43998	套筒	SLEEVE	1
11	440001	驱动轴	DRIVESHAFT	1
11	442091	驱动轴	DRIVESHAFT	1
12	NSS	不单独出售小齿轮(43-44102A2部件)	NOT SOLD SEPARATE Pinion Gear (PART OF 43-44102A2)	1
13	92721	垫圈(.965×0.630)	WASHER (.965 x .630)	1
14	35921	螺母(0.625-18)	NUT (.625-18)	1
15	42637A1	垫片组	SHIM SET	AR
16	36387A1	轴承总成(滚子/外圈)	BEARING ASSEMBLY Roller/Cup	1
17	42633	螺母	NUT	1
18	42579A3	水泵底座总成	BASE ASSEMBLY Water Pump	1
19	426311	衬垫	GASKET	1
20	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
21	89238	油封	SEAL Oil	1
22	16977	油封	SEAL Oil	1
23	856081	下部衬垫	GASKET LOWER	1
24	856091	上衬垫	GASKET UPPER	1
25	32435	面板	FACE PLATE	1
26	96148A1	水泵壳体总成	BODY ASSEMBLY Water Pump	1
27	48752	嵌件	INSERT	1
28	38970	橡胶密封件	SEAL RUBBER	1
29	89984	叶轮	IMPELLER	1
30	56654	键	KEY	1
31	96411	螺钉(#14-8×2.25)	SCREW (#14-8 x 2.25)	1
32	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
33	13438	螺母(.250-28)	NUT (.250-28)	2
34	36001	垫圈	WASHER	1
35	13436	螺母	NUT	1
36	30271	橡胶环	RING Rubber	1
37	29804	套筒	SLEEVE	1
38	78902	轴	SHAFT	1
39	29641	E型卡环	E RING	1
40	78907	挡圈	RING Retaining	1
41	25439	O型圈(.862×0.103)	O-RING (.862 x .103)	1
42	77631A2	衬套总成	BUSHING ASSEMBLY	1
43	816464	油封	SEAL Oil	1
44	77674	橡胶垫圈(.35 x .75 x .12)	WASHER (.35 x .75 x .12) RUBBER	1
45	79953		SCREW (.375-16 x .250) GREASE FILLER	1
46	67892		SCREW Magnetic DRAIN	1
47	19183	纤维垫圈	WASHER Fiber	2
-	42579A4	水泵修理包	REBUILD KIT Water Pump
-	89238A2	密封套件	SEAL KIT
-	90484A88	衬垫套件	GASKET SET	1

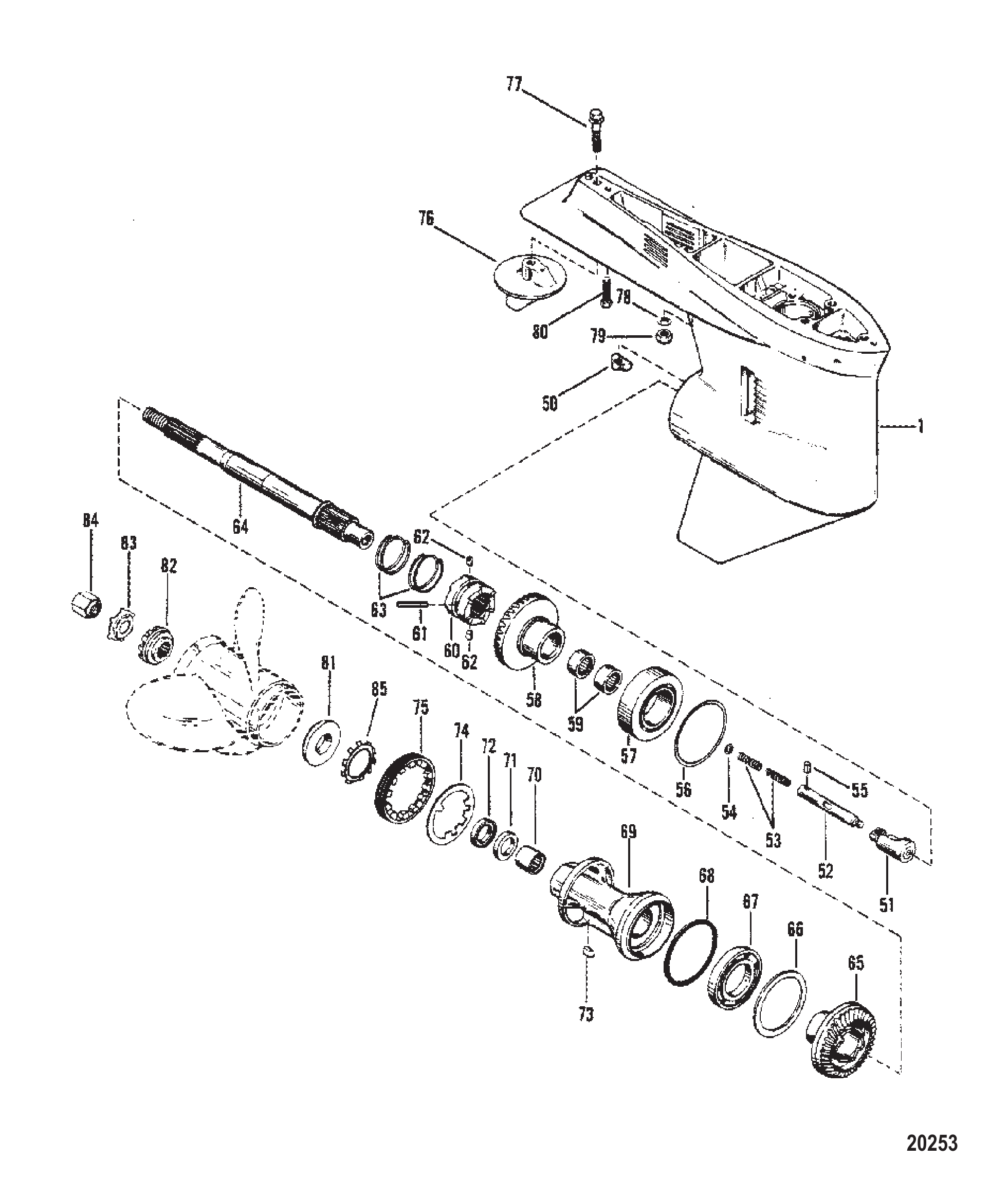

图 13齿轮箱螺旋桨轴-无驱动轴螺母 Gear Housing Propeller Shaft - Without a Driveshaft Nut

REF	零件编号	中文名称	英文名称	数量
0	9148A18	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A20	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A19	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A21	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
50	70339	换挡凸轮	SHIFT CAM	1
50	78956	换挡凸轮	SHIFT CAM	1
51	67888	凸轮从动件	FOLLOWER Cam	1
51	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
52/53	76962A1	弹簧/滑块总成	SPRING/SLIDE ASSEMBLY	1
52	79911	杆	ROD	1
53	79910	弹簧	SPRING	2
54	78910	垫圈	WASHER	AR
55	78906	销	PIN	1
56	47397A1	垫片组	SHIM SET	AR
57	78172A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
58	78082A3	前进齿轮总成	GEAR ASSEMBLY Forward	1
59	73363	滚柱轴承	BEARING Roller	2
60	67887	离合器	CLUTCH	1
60	78959	棘轮	RATCHET	2
61	30632	十字销	PIN Cross	1
61	78905	十字销	PIN Cross	1
62	78909	定位销	PIN Detent	2
63	30893	弹簧	SPRING	1
63	78962	弹簧	SPRING	2
64	67886	螺旋桨轴	PROPELLER SHAFT	1
64	94148	螺旋桨轴	PROPELLER SHAFT	1
65	67889	倒挡齿轮	GEAR Reverse	1
65	85462	倒挡齿轮	GEAR Reverse	1
66	681001	止推环	RING Thrust	1
67	88957A1	滚珠轴承	BEARING Ball	1
68	31534	O型圈	O-RING	1
69	43567A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
70	30956	滚针轴承	BEARING Needle	1
71	76868	密封件	SEAL	1
72	70081	油封	SEAL Oil	1
73	30281	键	KEY	1
74	79447	锁紧垫圈	TAB WASHER	1
75	79448	固定座	RETAINER	1
76	31640A1	平衡板总成	TRIM TAB ASSEMBLY	1
77	66024	螺钉(.437-14 x 1.75)	SCREW (.437-14 x 1.75)	1
78	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
79	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
80	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
80	74727	螺钉(.375-16 x 6.00)	SCREW (.375-16 x 6.00)	1
81	13171	推力毂	THRUST HUB	1
82	31211A2	花键垫圈	WASHER Splined	1
83	31210	锁紧垫圈	TAB WASHER	1
84	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
85	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
-	90484A88	衬垫套件	GASKET SET	1
-	55682A1	齿轮箱密封套件	SEAL KIT Gear Housing	1

图 14齿轮箱螺旋桨轴-带驱动轴螺母 Gear Housing Propeller Shaft - With a Driveshaft Nut

REF	零件编号	中文名称	英文名称	数量
0	9148A18	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A19	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A20	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
0	9148A21	齿轮箱总成-标准转向2:1速比	GEAR HOUSING ASSEMBLY Standard Rotation 2:1 Gear Ratio	1
1	9148A11	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9148A12	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
48	78956	换挡凸轮	SHIFT CAM	1
49	89594A1	从动件总成	FOLLOWER ASSEMBLY	1
50	816520	杆	ROD	1
51	79910	弹簧	SPRING	2
52	78910	垫圈	WASHER	AR
53	78906	销	PIN	1
54	47397A1	垫片组	SHIM SET	AR
55	78172A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
56	44102A2	前进齿轮总成	GEAR ASSEMBLY Forward	1
57	73363	滚柱轴承	BEARING Roller	2
57	549281	滚柱轴承	BEARING Roller	1
58	78959	棘轮	RATCHET	1
59	78905	十字销	PIN Cross	1
60	78909	定位销	PIN Detent	2
61	78962	弹簧	SPRING	2
62	94148	螺旋桨轴	PROPELLER SHAFT	1
63	NSS	不单独出售倒挡齿轮(43-44102A2部件)	NOT SOLD SEPARATE Reverse Gear(PART OF 43-44102A2)	1
63A	824108	隔套	SPACER	1
64	681001	止推环	RING Thrust	1
65	88957A1	滚珠轴承	BEARING Ball	1
66	31534	O型圈	O-RING	1
67	43567A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
68	30956	滚针轴承	BEARING Needle	1
69	76868	密封件	SEAL	2
70	30281	键	KEY	1
71	79447	锁紧垫圈	TAB WASHER	1
72	79448	固定座	RETAINER	1
73	31640A1	平衡板总成	TRIM TAB ASSEMBLY	1
74	66024	螺钉(.437-14 x 1.75)	SCREW (.437-14 x 1.75)	1
75	67891	填充块	FILLER BLOCK	1
76	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
77	65210	螺钉(.375-16 x 1.00)	SCREW (.375-16 x 1.00)	1
77	74727	螺钉(.375-16 x 6.00)	SCREW (.375-16 x 6.00)	1
78	13171	推力毂	THRUST HUB	1
79	31211A2	花键垫圈	WASHER Splined	1
80	816629	锁紧垫圈	TAB WASHER	1
81	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
82	423511	齿形锁紧垫圈	LOCKWASHER Toothed	1
83	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	2
-	89238A2	密封套件	SEAL KIT
-	90484A88	衬垫套件	GASKET SET	1

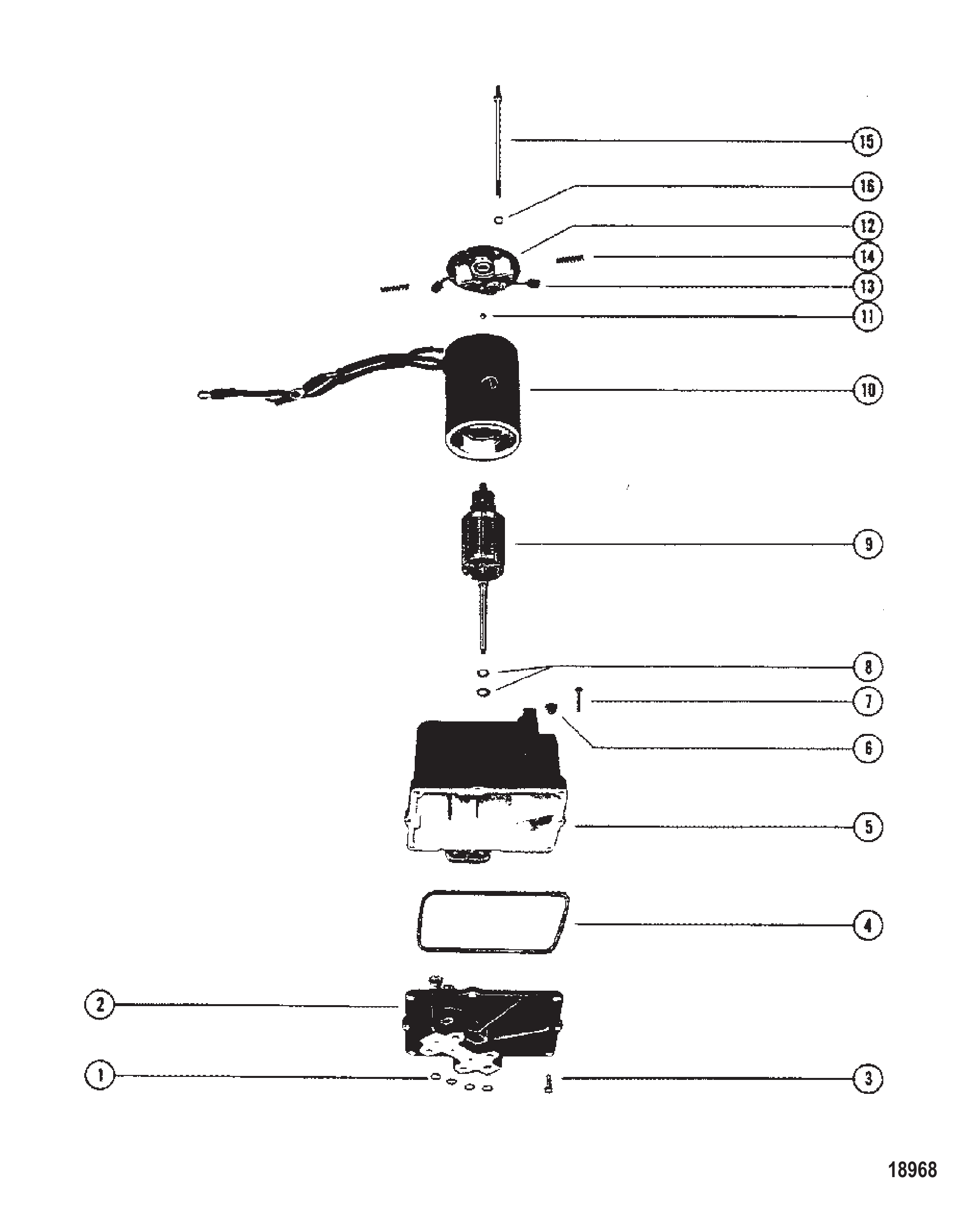

图 15液压泵(序列号5432021及以下) Hydraulic Pump (S/N-5432021 and Below)

REF	零件编号	中文名称	英文名称	数量
-	67914A2	液压泵总成	PUMP ASSEMBLY Hydraulic	1
1	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	4
2	NLA	已停产阀体齿轮总成	No Longer Available Valve Body and Gear Assembly	1
3	20411	螺钉(.190-24 x .62)	SCREW (.190-24 x .62)	8
4	7735	密封件	SEAL	1
5	6251	储液罐	RESERVOIR	1
6	62269	螺丝(#10-32 x .437)	SCREW (#10-32 x .437)	1
7	NLA	已停产注油螺钉	No Longer Available Filler Screw	1
8	2623	垫圈	WASHER	AR
9	2943	电枢	ARMATURE	1
10	NLA	已停产磁场与框架	No Longer Available Field and Frame	1
11	2944	钢球	BALL	1
12	2940	隔板总成	PLATE ASSEMBLY	1
13	8989	电刷套件	BRUSH KIT	1
14	2529	弹簧组	SPRING SET	1
15	NLA	已停产贯穿螺栓套件	No Longer Available Thru Bolt Set	1
16	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2

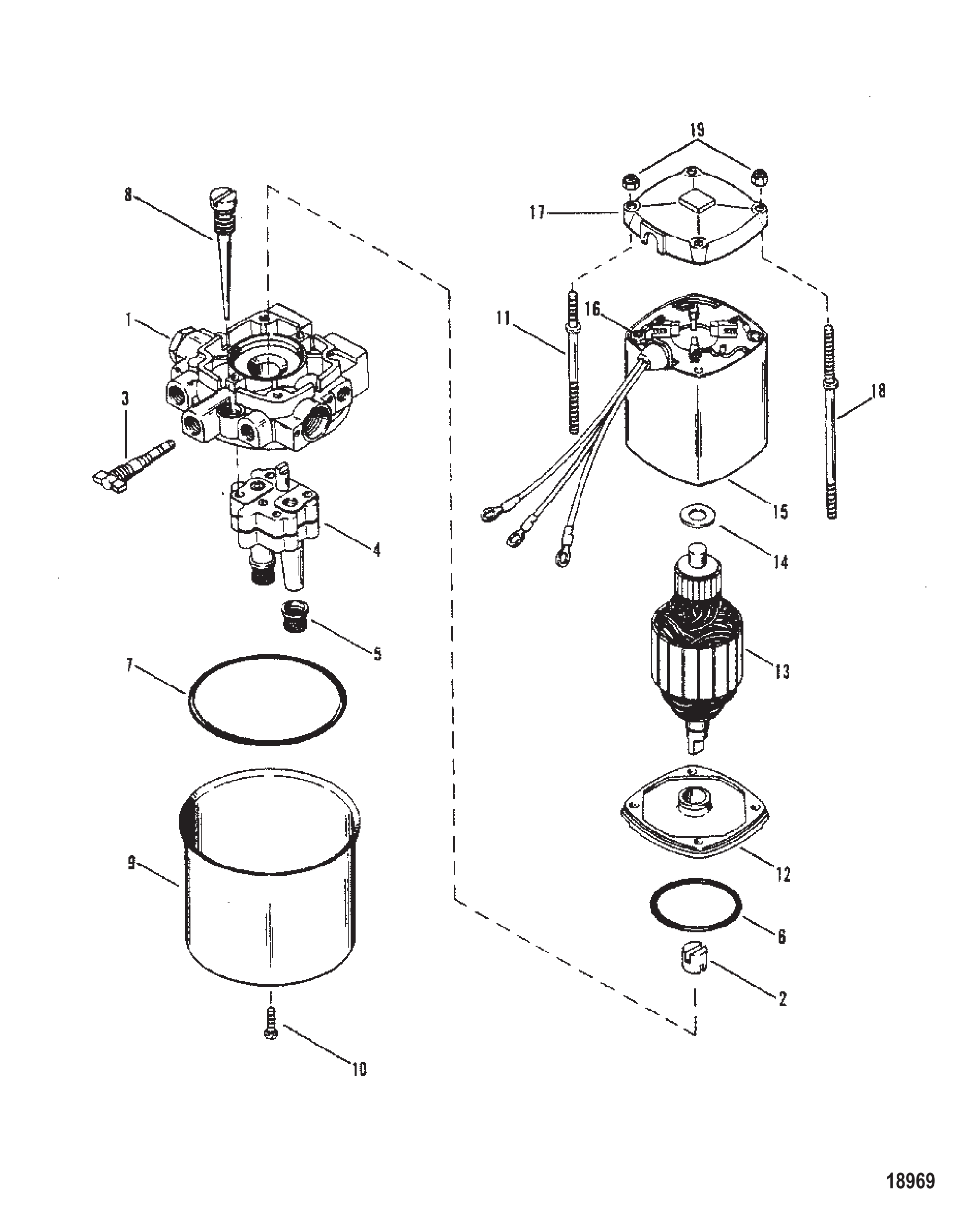

图 16液压泵(序列号5432022及以上) Hydraulic Pump (S/N-5432022 and Up)

REF	零件编号	中文名称	英文名称	数量
--	92459A4	液压泵总成	PUMP ASSEMBLY Hydraulic	1
1	89492	适配器	ADAPTER	1
2	89493	联轴器	COUPLING	1
3	89494	手动释放装置	MANUAL RELEASE	AR
3	96598	手动释放装置	MANUAL RELEASE	AR
4	89495	水泵(含螺钉)	PUMP (INCLUDES SCREWS)	1
5	89496	滤清器	FILTER	2
6	89498	O型圈	O-RING	1
7	89497	O型圈	O-RING	1
8	89499	量油尺	DIPSTICK	1
9	90587	储液罐	RESERVOIR	1
10	90588	螺钉	SCREW	1
11	90589	贯穿螺柱	THRU STUD	1
11	90590	贯穿螺柱	THRU STUD	1
--	87828	马达	MOTOR	1
12	89484	端架	END FRAME	1
13	89485	电枢	ARMATURE	1
14	89482	垫圈	WASHER	1
15	89486	磁场与框架组件	FIELD AND FRAME	1
16	89487	电刷架	BRUSH CARD	1
17	89488	端架	END FRAME	1
18	89483	贯穿螺栓	THRU BOLT	1
18	89489	贯穿螺栓	THRU BOLT	1
19	89481	螺母	NUT	6
-	812501A1	安全阀修理包	REPAIR KIT Relief Valve
-	99073A1	大修包	REPAIR KIT Overhaul

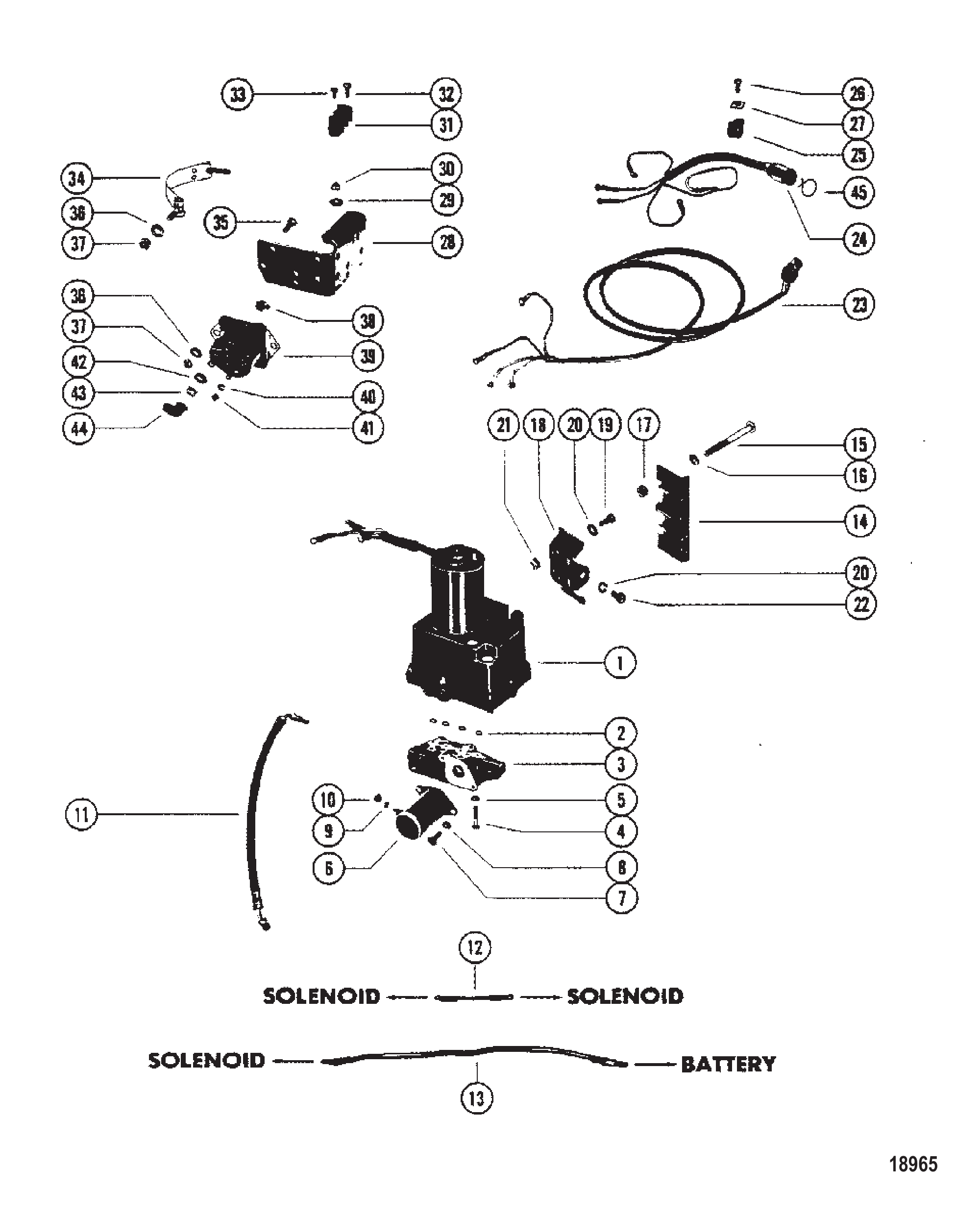

图 17液压泵支架(序列号5432021及以下) Hydraulic Pump Bracket (S/N-5432021 and Below)

REF	零件编号	中文名称	英文名称	数量
1	67914A2	液压泵总成	PUMP ASSEMBLY Hydraulic	1
2	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	4
3	69582A2	控制阀总成	VALVE ASSEMBLY Control	1
2	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	4
4	56500	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	2
4	69697	螺钉(.250-28 x 1.50)	SCREW (.250-28 x 1.50)	2
5	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
6	67458A7	电磁阀	SOLENOID	1
7	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
8	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
9	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	1
10	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	1
11	67740	软管	HOSE	1
11	67742	软管	HOSE	1
12	79139A2	跳线总成	WIRE ASSEMBLY Jumper	1
12	55992	跳线	WIRE Jumper	1
13	32979	电池引线	LEAD Battery	1
13	32988	电池引线	LEAD Battery	1
14	87762A2	平衡泵支架套件	BRACKET KIT Trim Pump Mounting	1
15	69698	螺栓(.375-24 x 3.500)	BOLT (.375-24 x 3.500)	2
16	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
17	46335	螺母 (.375-24)	NUT (.375-24)	2
18	71976	安装板	MOUNTING PLATE	1
19	37562	不锈钢螺钉(.312-18 x 1.00)	SCREW (.312-18 x 1.00) Stainless Steel	4
20	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	5
21	68292	螺母(.312-18)	NUT (.312-18)	4
22	39349	螺钉(.312-18×0.75)不锈钢	SCREW (.312-18 x .750) Stainless Steel	1
23	68259A1	线束总成	HARNESS ASSEMBLY	1
24	68260A1	线束总成	HARNESS ASSEMBLY	1
25	22627	卡扣	CLIP	1
26	37655	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	1
27	69205	C形垫圈	C WASHER	1
28	68037	支架	BRACKET	1
29	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	1
30	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	1
31	63813	端子排	TERMINAL BLOCK	1
32	37655	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	2
33	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
34	68036	绑带	STRAP	1
35	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	2
36	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
37	29598	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	4
38	26901	缓冲垫	BUMPER	2
39	68258A4	启动电磁阀总成	SOLENOID ASSEMBLY Starter	2
40	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	4
41	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
42	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
43	68292	螺母(.312-18)	NUT (.312-18)	4
44	46265	护套	BOOT	4
45	75343	卡箍	CLAMP	1

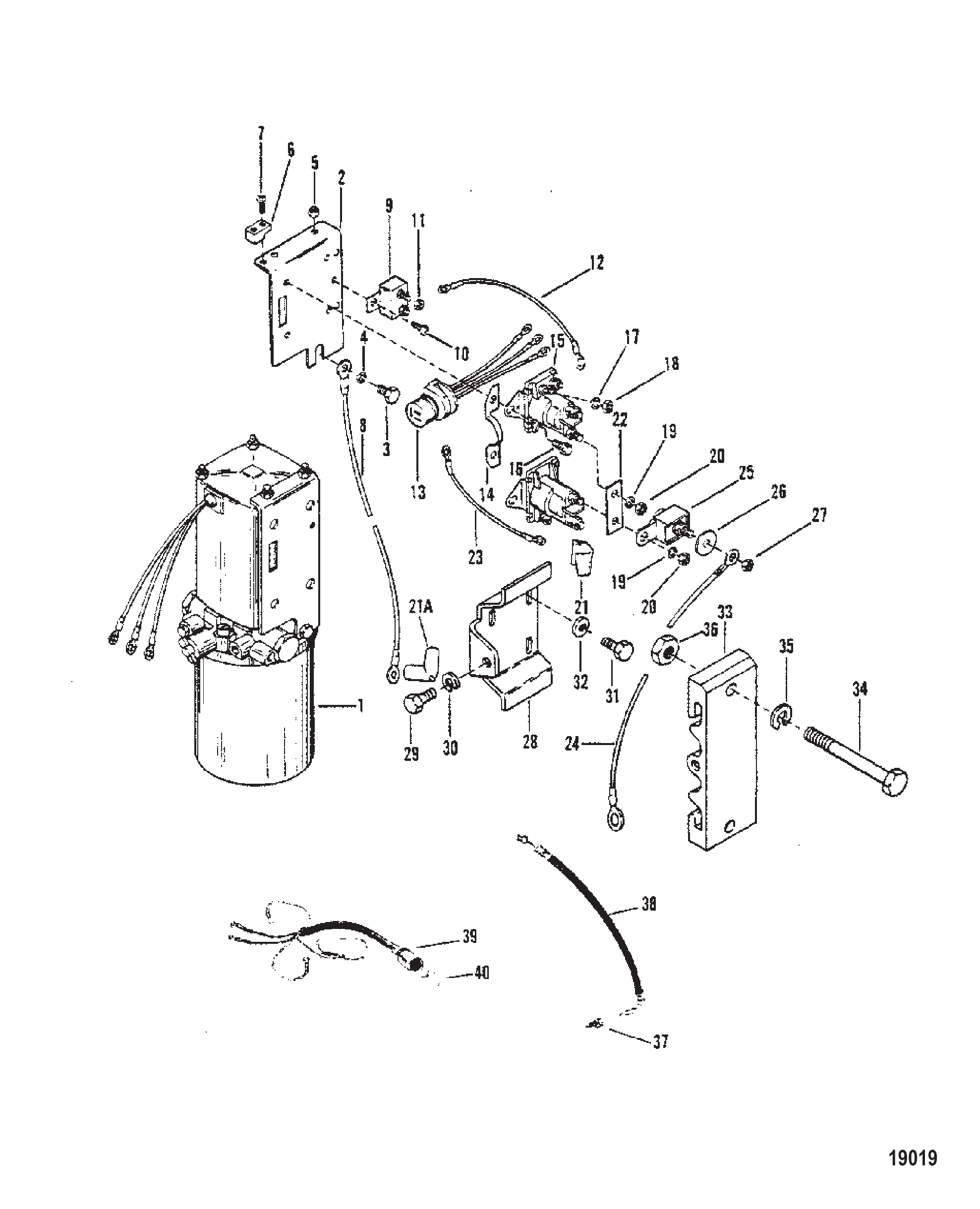

图 18液压泵支架(序列号5432022及以上) Hydraulic Pump Bracket (S/N-5432022 and Up)

REF	零件编号	中文名称	英文名称	数量
1	92459A4	液压泵总成	PUMP ASSEMBLY Hydraulic	1
2	90318	支架	BRACKET	1
3	90285	螺钉 (.312-18 x .625)	SCREW (.312-18 x .625)	1
4	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	1
5	29488	螺母 (#10-32)	NUT (#10-32)	2
6	45915	端子排	TERMINAL BLOCK	1
7	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
8	32988	电池导线（负极）	LEAD Battery (NEGATIVE)	1
8	79138A4	负极电缆总成	CABLE ASSEMBLY (NEGATIVE)	1
8	79138A9	电缆总成(6英尺)黑色负极	CABLE ASSEMBLY (6.00 Feet) Black-Negative (NEGATIVE)	1
9	79149	断路器-20安培	BREAKER Circuit - 20 Ampere (20 AMP.)	1
10	69014	螺钉(#10-24 x .375)	SCREW (#10-24 x .375)	1
11	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
12	87379A2	电线	WIRE	1
12	61600A9	电线	WIRE	1
12	87379A5	电线	WIRE	1
13	74023A1	线束总成	HARNESS ASSEMBLY	1
13	79147A3	线束总成	HARNESS ASSEMBLY	1
14	88075	固定座	RETAINER	1
15	68258A4	启动电磁阀总成	SOLENOID ASSEMBLY Starter	2
15	96158	启动电磁阀	SOLENOID Starter	2
16	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	4
17	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	4
18	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	4
19	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
20	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	4
17	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	4
18	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4
19	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	4
20	68292	螺母(.312-18)	NUT (.312-18)	4
21A	46265	护套	BOOT	4
21	96535	护套	BOOT	4
22	94275	连接杆	LINK	1
23	86322A15	电缆总成(5.5英寸)黑色	CABLE ASSEMBLY (5.50 Inches) Black	1
24	32979	电池导线（正极）	LEAD Battery (POSITIVE)	1
24	79139A9	电缆总成蓄电池 (正极)	CABLE ASSEMBLY Battery (POSITIVE)	1
24	79139A12	电缆总成红色正极	CABLE ASSEMBLY Red-Positive (POSITIVE)	1
25	79023A10	保险丝总成110安培	FUSE ASSEMBLY 110 Ampere	1
26	96457	酚醛垫圈(.27×.81×.062)	WASHER Phenolic (.27 x .81 x .062)	1
27	21825	螺母(.250-28)	NUT (.250-28)	1
28	87760	安装板	PLATE	1
29	39349	螺钉(.312-18×0.75)不锈钢	SCREW (.312-18 x .750) Stainless Steel	1
30	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
31	90271	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	2
32	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
33	87762	支架	BRACKET	1
34	31830	螺栓(.375-24×1.75)	BOLT (.375-24 x 1.75)	2
35	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
36	46335	螺母 (.375-24)	NUT (.375-24)	2
37	89029	转接头(1/4"喇叭口)	ADAPTER (1/4" FLARE)	1
37	77366	管接头(3/16"喇叭口)	FITTING (3/16" FLARE)	1
38	67740	左舷软管	HOSE (PORT)	1
38	67742	右舷软管	HOSE (STARBOARD)	1
39	89017A1	配平传感器线束总成	HARNESS ASSEMBLY Trim Sender	1
40	75343	卡箍	CLAMP	1

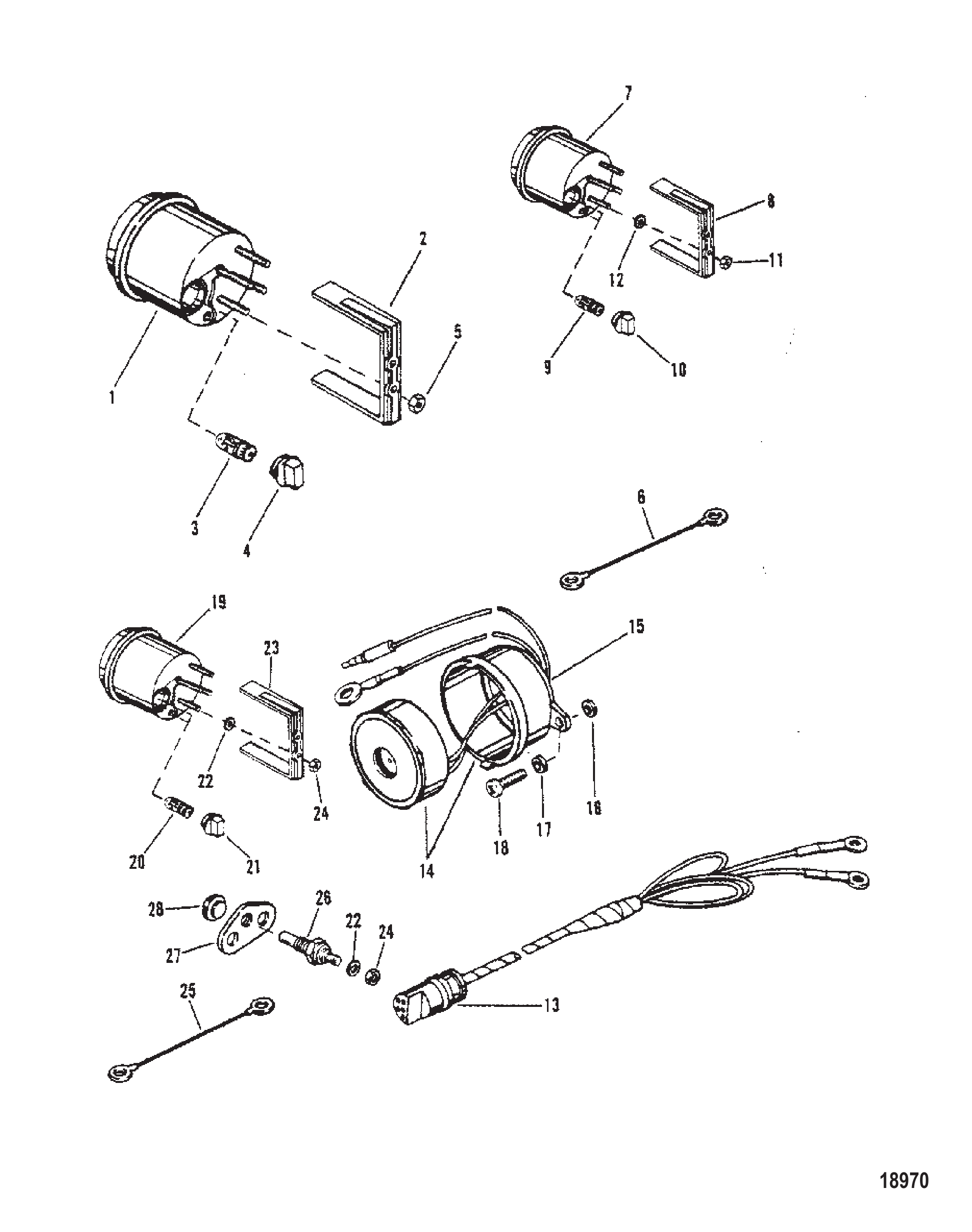

图 19仪表装置 Instrumentation

REF	零件编号	中文名称	英文名称	数量
1	15110A1	转速表	TACHOMETER	1
2	79101T	支架	BRACKET	1
3	72729	楔形底座灯泡(14V - 1.9W)	LIGHT BULB Wedge Base (14V - 1.9W)	1
4	79888	灯泡插座	SOCKET Light Bulb	1
5	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	5
6	86322A7	线缆总成(1.50英尺)黑色	CABLE ASSEMBLY (1.50 Feet) Black	1
6	86323A5	线缆总成(1.50英尺)紫色	CABLE ASSEMBLY (1.50 Feet) Purple	1
7	15113A4	配平表	TRIM GAUGE	1
7	895292Q41	动力升降倾斜指示器黑面橙白刻度黑边框	GAUGE Power Trim Indicator, Black Face, Orange/White Graduations, Black Bezel	1
8	79480	支架	BRACKET	1
9	72729	楔形底座灯泡(14V - 1.9W)	LIGHT BULB Wedge Base (14V - 1.9W)	1
10	79888	灯泡插座	SOCKET Light Bulb	1
11	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	4
12	26427	垫圈	WASHER	4
13	86396A8	转速表线束总成(5.00英尺)	HARNESS ASSEMBLY Tachometer (5.00 Feet)	1
14	68878A6	蜂鸣报警器总成	HORN ASSEMBLY Buzzer Alarm	1
15	68879	盖板	COVER	1
16	79697	隔套	SPACER	2
16	8M0084588	隔套	SPACER	2
17	24676	垫圈 (.200 x .440 x .032)	WASHER (.200 x .440 x .032)	4
18	35401	螺钉(#10 x 1.00)	SCREW (#10 x 1.00)	2
19	15166A1	温度表	TEMPERATURE GAUGE	1
19	895287Q41	水温表套件(100-240℉)黑面橙白刻度黑框	WATER TEMPERATURE GAUGE KIT (100-240 F) Black Face, Orange/White Graduations, Black Bezel	1
20	72729	楔形底座灯泡(14V - 1.9W)	LIGHT BULB Wedge Base (14V - 1.9W)	1
21	79888	灯泡插座	SOCKET Light Bulb	1
22	26427	垫圈	WASHER	2
23	79480	支架	BRACKET	1
24	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	5
25	86323A2	电缆总成(2英尺)紫色	CABLE ASSEMBLY (2.00 Feet) Purple	1
25	61600A16	电缆总成(17英寸)黑色	CABLE ASSEMBLY (17.00 Inches) Black	1
25	88032A3	电缆总成(23.00英尺)棕褐色/蓝色	CABLE ASSEMBLY (23.00 Feet) Tan/Blue	1
26	12415	温度传感器	SENDER Temperature	1
27	12419T	盖板	COVER	1
27	12419	盖板	COVER	1
28	12431T	堵头	PLUG	1

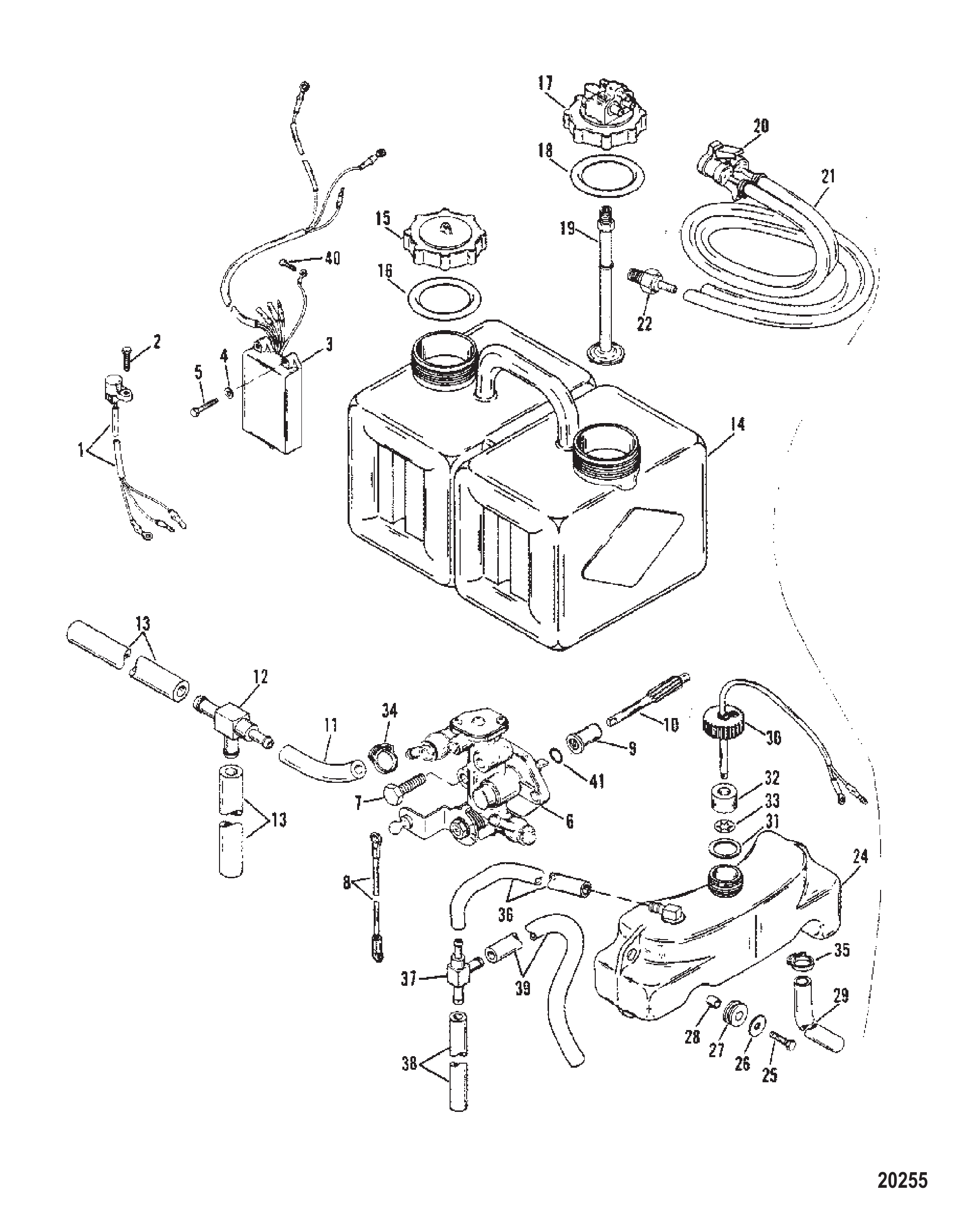

图 20机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	12430A4	传感器总成	SENSOR ASSEMBLY	1
2	48409	螺钉 (#10-16 x .625) 不锈钢	SCREW (#10-16 x .625) Stainless Steel	1
3	41470A11	报警模块总成	WARNING MODULE ASSEMBLY	1
3	41470A27	机油报警模块	MODULE-OILWARNING	1
4	38833	垫圈	WASHER	3
5	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
5	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
6	815698	油泵	PUMP Oil	1
6	815698T	油泵	PUMP Oil	1
7	32228	螺钉（#10-32 X 0.625）	SCREW (#10-32 x .625)	1
7	41507	螺钉（#10-32 X 1.120）	SCREW (#10-32 x 1.120)	1
8	193856	连接杆	LINK	1
9	41429A2	轴承总成	BEARING ASSEMBLY	1
10	12726	从动齿轮	GEAR Driven	1
10	14563	从动齿轮	GEAR Driven	1
11	4301625	油管(8.00英寸)	TUBING (8.00 Inches)	1
11	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1
12	42425	三通	TEE	2
13	99127109	管路(57.00英寸散装)	LINE (57.00 Inches Bulk)	3
13	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	3
14	87421	油箱	TANK	1
15	43298A2	盖总成	CAP ASSEMBLY	1
16	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
16	11009	衬垫	GASKET	1
17	43295A5	壳体总成适配器	HOUSING ASSEMBLY Adaptor	1
17	816190A4	机油收集器总成(无传感器)	OIL PICK UP ASSEMBLY Without Sender	1
18	11332	O型圈(2.225 x .210)	O-RING (2.225 x .210)	1
18	11009	衬垫	GASKET	1
19	99802	管	TUBE	1
20	NLA	已停产快速断开套件(需单独订购零件)	No Longer Available Quick Disconnect Kit (Order parts separately)	1
21	99439	软管(114.00英寸)	HOSE (114.00 Inches)	1
22	43278	接头（曲轴箱）	FITTING (CRANKCASE)	1
22	8781051	止回阀	CHECK VALVE	1
24	994433	油箱	RESERVOIR Oil	1
24	994436	储液罐	RESERVOIR	1
25	69020	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
25	690201	螺钉(#10-32 x .875)	SCREW (#10-32 x .875)	3
26	42118	垫圈	WASHER	6
27	42117	护孔环	GROMMET	3
28	42116	衬套	BUSHING	3
29	4301736	油管	TUBING	1
29	82381455	油管（25.00英寸散装）	TUBING (25.00 Inches Bulk)	1
30	43300A9	盖总成	CAP ASSEMBLY	1
31	43307	衬垫	GASKET	1
31	43307T	衬垫	GASKET	1
32	99022A1	浮子总成	FLOAT ASSEMBLY	1
32	8M0187298	浮子总成	FLOAT ASSY	1
33	99265	压入式螺母	PUSH NUT	1
34	415821	小卡箍	CLAMP (SMALL)	2
35	415823	大卡箍	CLAMP (LARGE)	2
36	99127109	管路(57.00英寸散装)	LINE (57.00 Inches Bulk)	1
36	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
37	42425	三通	TEE	1
38	9072925	软管	HOSE	1
39	99127109	管路(57.00英寸散装)	LINE (57.00 Inches Bulk)	1
39	8M0108355	软管(57英寸散装)	HOSE (57 Inches Bulk)	1
40	42813	螺钉（#10-32 X 0.380）	SCREW (#10-32 X .380)	1
41	11379	O型圈	O-RING	1
-	90484A88	衬垫套件	GASKET SET	1

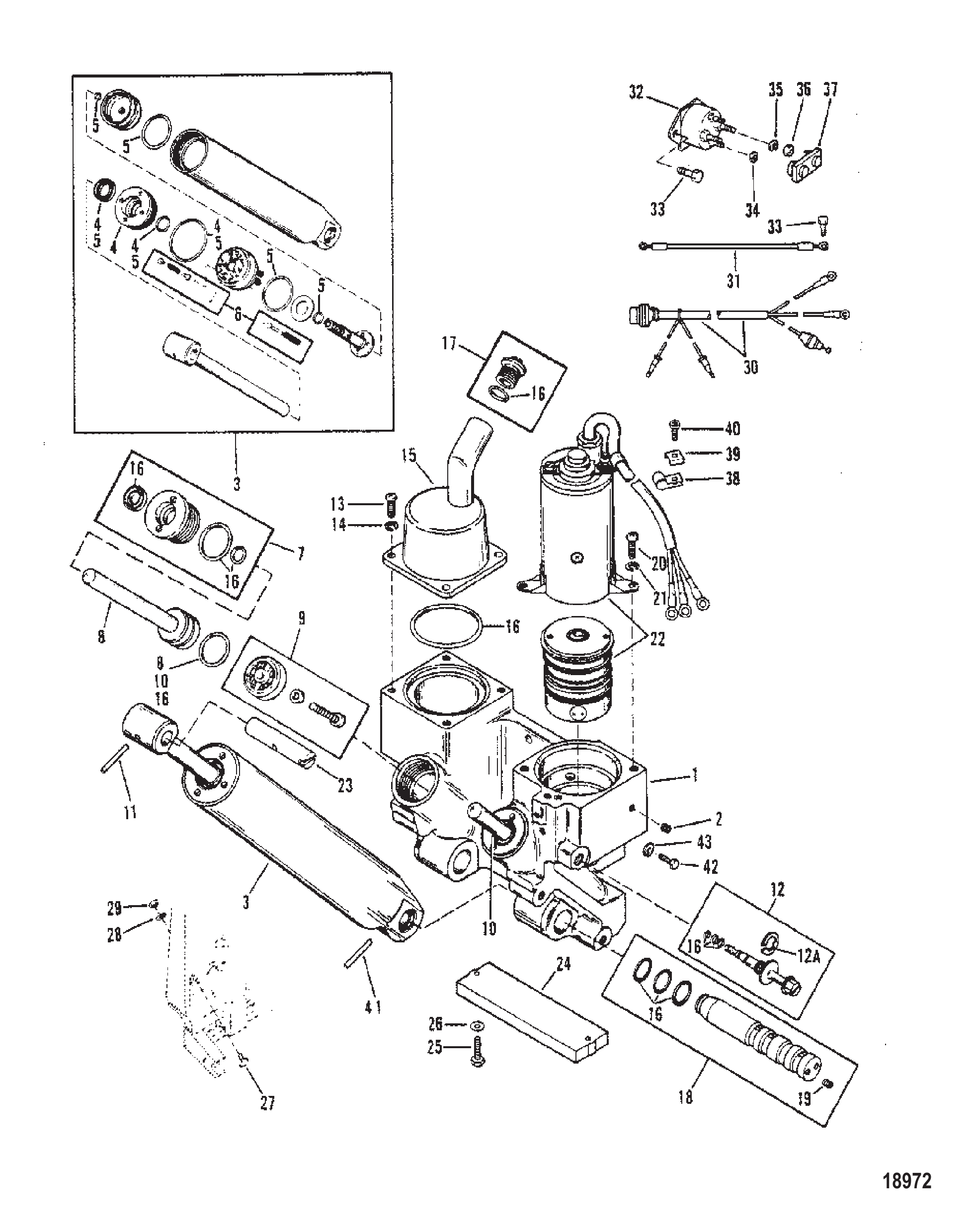

图 21动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
1	99659A21	歧管总成	MANIFOLD ASSEMBLY	1
1	99659A22	歧管总成	MANIFOLD ASSEMBLY	1
2	99616	管塞歧管	PIPE PLUG MANIFOLD	11
3	41493A7	升降油缸总成	TRIM CYLINDER ASSEMBLY	1
3	41493A4	升降油缸总成	TRIM CYLINDER ASSEMBLY	1
4	41492A1	导向器总成	GUIDE ASSEMBLY	1
5	41478A1	维修套件	REPAIR KIT	1
6	41482A2	止回阀套件	CHECK VALVE KIT	1
7	99638A1	导向总成装饰杆	GUIDE ASSEMBLY TRIM ROD	2
8	43397A6		PISTON/ROD ASSEMBLY Power Trim PORT	1
9	12184A1	升降过滤器总成	TRIM FILTER ASSEMBLY	1
10	43398A3		PISTON/ROD ASSEMBLY Power Trim STARBOARD	1
11	13794	沟槽销-升降油缸(上)	PIN Groove TRIM CYLINDER (UPPER)	1
12	812843A1	阀门总成	VALVE ASSEMBLY	1
12A	812844	E型卡环	E RING	1
13	4000327	螺钉(M6x14)-盖板	SCREW (M6 x 14) COVER	4
14	43450	盖板螺丝垫圈	WASHER COVER SCREW	4
15	99642	歧管盖	COVER MANIFOLD	1
16	48462A2	O型圈套件	O-RING KIT	1
17	99609A1	塞子总成	PLUG ASSEMBLY	1
18	99641A1	轴总成	SHAFT ASSEMBLY	1
19	99616	轴管塞	PIPE PLUG SHAFT	2
20	4008820	螺钉(M6x20)-泵与马达	SCREW (M6 x 20) PUMP AND MOTOR	2
21	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
22	99186T	泵与电机总成	PUMP AND MOTOR	1
23	99625		SHAFT UPPER	1
24	43396A2	阳极总成	ANODE ASSEMBLY	1
25	4000330	螺钉(M6 x 25)阳极	SCREW (M6 x 25) ANODE	2
26	29245	垫圈(0.281x0.500x0.060)-不锈钢阳极螺钉	WASHER (.281 x .500 x .060) Stainless Steel ANODE SCREW	2
27	996301	撞板-升降轴	STRIKER PLATE TRIM SHAFT	2
28	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
29	46335	螺母 (.375-24)	NUT (.375-24)	2
30	99695A1	线束总成-动力升降控制	HARNESS ASSEMBLY Control POWER TRIM	1
31	79139A19	拉线总成	CABLE ASSEMBLY	1
31	88807A17	拉线总成	CABLE ASSEMBLY	2
31	87379A25	线束总成(4.750英寸)	WIRE ASSEMBLY (4.750 Inches)	1
32	96158	启动电磁阀	SOLENOID Starter	2
33	98253	螺钉(0.250-20x0.500)	SCREW (.250-20 x .500)	5
34	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	4
36	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	4
37	97861	绝缘体	INSULATOR	2
38	22875		CLIP PUMP WIRE	2
39	69205	C形垫圈线夹螺钉	C WASHER CLIP SCREW	2
40	69079	螺钉(#10-16x0.440)-夹子到艉板支架	SCREW (#10-16 x .440) CLIP TO TRANSOM BRACKET	2
41	44431	沟槽销-升降油缸(下)	PIN Groove TRIM CYLINDER (LOWER)	1
42	4000377		SCREW (M10 x 30) MANIFOLD	6
43	400258	锁紧垫圈(M10)-不锈钢歧管螺钉	LOCKWASHER (M10) Stainless Steel MANIFOLD SCREW	6

图 22动力升降泵(Eaton矩形电机) Power Trim Pump (Eaton Rectangular Motor)

REF	零件编号	中文名称	英文名称	数量
--	99186T	泵与电机总成	PUMP AND MOTOR	1
1	12659	机架与磁场套件	FRAME AND FIELD KIT	1
2	12665	电刷弹簧套件	SPRING KIT Brush	1
3	13506	电刷卡套件	BRUSH CARD KIT	1
4	12662	泵与端架套件	PUMP AND END FRAME KIT	1
5	126631	泵密封套件	SEAL KIT Pump	1
6	12660	端架套件	END FRAME KIT	1
7	12661	电枢套件	ARMATURE KIT	1
8	12664	贯穿螺栓套件	THRU BOLT KIT	1

图 23动力升降泵(Prestolite圆形电机) Power Trim Pump (Prestolite Round Motor)

REF	零件编号	中文名称	英文名称	数量
--	99186	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	8995	泵总成	PUMP ASSEMBLY	1
2	8996	O型圈套件	O-RING KIT	1
3	8986	电枢	ARMATURE	1
4	8987	机架与磁场	FRAME AND FIELD	1
5	8992	O型圈	O-RING	1
6	8993	弹簧套件	SPRING KIT	1
7	8988	气缸盖	HEAD	1
8	8989	电刷套件	BRUSH KIT	1
9	8994	贯穿螺栓套件	THRU BOLT KIT	1
10	8985	卡箍	CLAMP	1
11	8990	螺母	NUT	1
12	8991	O型圈	O-RING	1

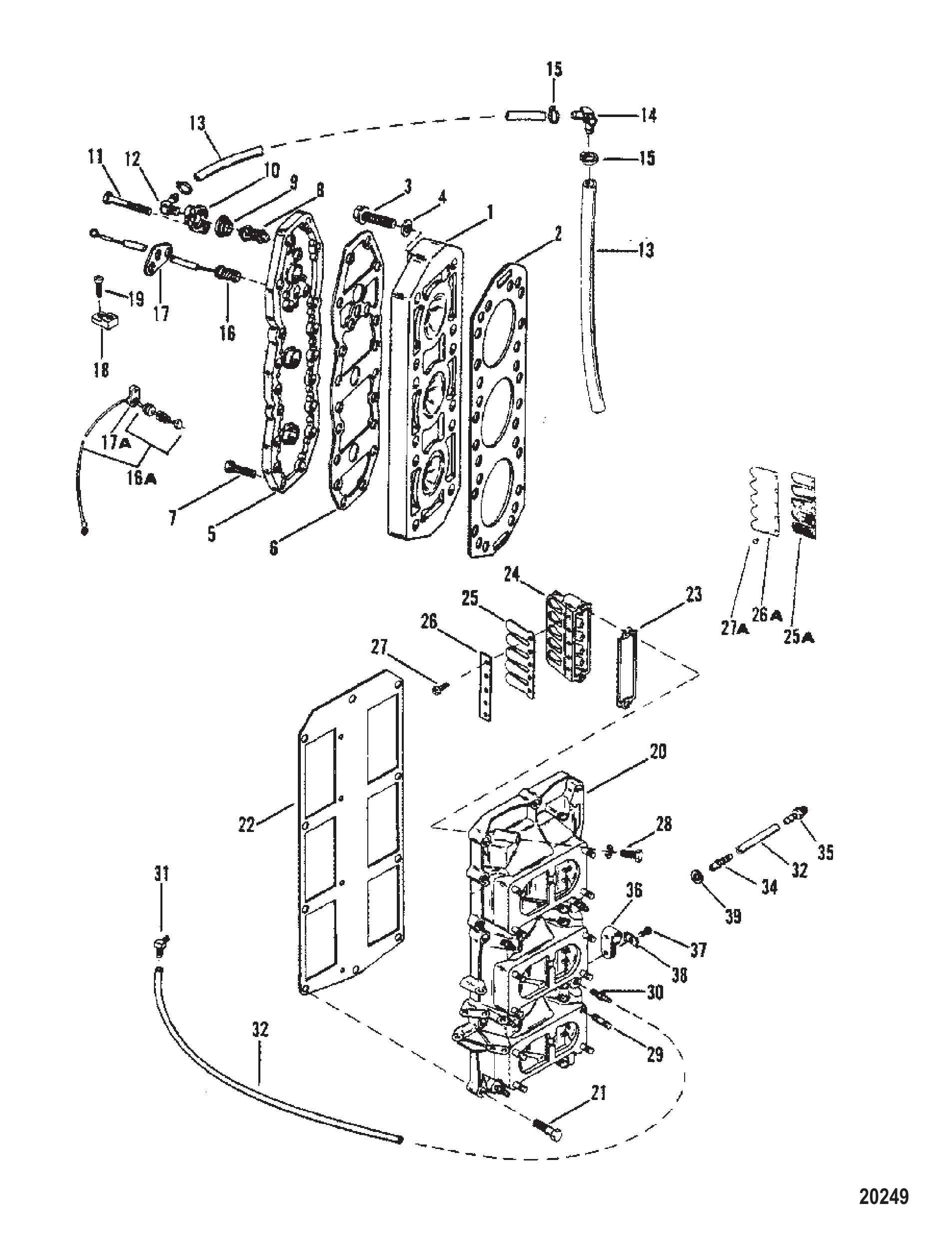

图 24簧片阀组与气缸盖 Reed Block and Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	79715	气缸盖	CYLINDER HEAD	2
1	96423	气缸盖	CYLINDER HEAD	2
1	96423T	气缸盖	CYLINDER HEAD	2
2	79583	衬垫	GASKET	2
2	795831	衬垫	GASKET	2
2	965421	衬垫	GASKET	2
2	96281T01	衬垫	GASKET	2
3	66863	螺钉(3/8-16 x 2.50)(2-1/2")	SCREW (3/8-16 x 2.50) (2-1/2")	24
3	668631	螺钉（.375-16 x 2.500）	SCREW (.375-16 x 2.500)	24
3	98534	螺钉 (.375-16 x 2.30)	SCREW (.375-16 x 2.30)	24
4	25909	垫圈(.406 x .812 x .065)	WASHER (.406 x .812 x .065)	24
5	7270A1	盖板	COVER	2
5	96283T	盖板	COVER	2
5	96283	盖板	COVER	2
6	65788	衬垫	GASKET	2
6	96278	衬垫	GASKET	2
7	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	26
7	74824	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	40
8	75692	节温器	THERMOSTAT	2
9	62386	节温器衬垫	GASKET THERMOSTAT	2
9	8M0204714	衬垫@4	GASKET @4	2
10	90390A1	节温器盖套件	COVER KIT THERMOSTAT	2
11	66023	法兰头螺钉(.312-18 x 2.00)	SCREW (.312-18 x 2.00) Flange Head	AR
11	77065	螺钉（0.312-18×2）	SCREW (.312-18 x 2)	2
11	815549	螺钉(.312-18 x 2.00)	SCREW (.312-18 x 2.00)	2
11	35386	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	2
12	68727	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
12	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
13	7765377	软管 (24.500英寸散装)	HOSE (24.500 Inches Bulk)	2
13	77653101	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	2
14	68728	接头	FITTING	1
15	61990	扎带(14.00英寸)	TIE STRAP (14.00 Inches)	AR
16	97465	温度传感器	SENDER Temperature	1
16A	78799	温度传感器(19.50英寸)	SENDER Temperature (19.50 Inch)	1
17	96282	温度传感器盖	COVER TEMPERATURE SENDER	1
17A	71162	温度传感器盖	COVER TEMPERATURE SENDER	1
18	45915	端子排	TERMINAL BLOCK	1
19	69079	螺钉(#10-16 x .440)端子排	SCREW (#10-16 x .440) TERMINAL BLOCK	1
20	99747A2	壳体	HOUSING	1
21	24878	螺丝(.250-20 x 1.25)	SCREW (.250-20 x 1.25)	1
21	69067	螺钉(.250-20×1.375)	SCREW (.250-20 x 1.375)	1
21	69093	螺钉（.250-20 x 1.50）	SCREW (.250-20 x 1.50)	8
22	935361	簧片阀壳体衬垫	GASKET REED BLOCK HOUSING	1
23	657442	簧片阀衬垫	GASKET REED BLOCK	6
23	657443	衬垫	GASKET	6
24	75953	簧片阀组	REED BLOCK	6
25	75362A1	簧片组件	REED ASSEMBLY	6
25A	75672A1	簧片组件	REED ASSEMBLY	6
26	96183	簧片夹	CLAMP Reed	12
26	961832	簧片夹	CLAMP Reed	12
26A	76653	簧片止挡	STOP Reed	12
27	57583	簧片至簧片阀螺钉 (#8-32 x .375)	SCREW (#8-32 x .375) REEDS TO REED BLOCK	60
27	57583T	螺丝#8-32×3/8	SCREW #8-32x3/8	60
27A	76497	簧片至簧片座螺钉	SCREW REEDS TO REED BLOCK	60
28	65746	簧片座螺钉(.250-20 x .750)	SCREW (.250-20 x .750) REED BLOCK	12
29	27037	双头螺栓(.250-28×1.125)	STUD (.250-28 x 1.125)	12
29	270372	双头螺栓(.250-28×1.125)	STUD (.250-28 x 1.125)	12
30	42658	止回阀	CHECK VALVE	5 OR 6
30	426585	止回阀	CHECK VALVE	5 OR 6
31	15133	90度弯头	FITTING (90 Degree)	5 OR 6
32	99130122	泄油管路（散装20.00英尺）	TUBING (20.00 Feet Bulk) BLEED LINE	1
32	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
34	65857	压入式连接器	CONNECTOR (PRESS-IN)	1
34	56759	倒钩接头	FITTING Barbed	1
34	79790	接头	FITTING	1
35	64871A2	止回阀	CHECK VALVE	1
36	23567	卡扣	CLIP	2
37	62568	螺钉 (#10-16 x .375) 夹子	SCREW (#10-16 x .375) CLAMP	2
38	69205	C形垫圈	C WASHER	2
38	8M0084613	C形垫圈	C-WASHER	2
39	73473	垫圈	WASHER	1
-	90484A88	衬垫套件	GASKET SET	1
-	79583A81	衬垫套件	GASKET SET	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1

图 25维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	818855	零件手册150马力XR-2马拉松马格南(V6)(1978-1985合订本)	PARTS MANUAL 150 H.P. XR-2 MARATHON MAGNUM (V-6) (1978-1985 COMBINED BOOK)	1
-	86133 3	维修手册	SERVICE MANUAL	1
-	976583	维修手册	SERVICE MANUAL	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1
-	79583A81	衬垫套件	GASKET SET	1
-	90484A88	衬垫套件	GASKET SET	1
-	13486A86	贴花套件	DECAL SET	1
-	86633A80	贴花套件	DECAL SET	1
-	11625A85	贴花套件	DECAL SET	1
-	44225A84	贴花套件	DECAL SET	1
-	87548A85	贴花套件	DECAL SET	1
-	11625A85	贴花套件	DECAL SET	1
-	87548A85	贴花套件	DECAL SET	1
-	111433	用户指南	OWNERS GUIDE	1
-	111424	用户指南	OWNERS GUIDE	1

图 26启动电机(美国博世10652-21-M030SM) Starter Motor (American Bosch #10652-21-M030SM)

REF	零件编号	中文名称	英文名称	数量
--	72467	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	90644	驱动套件	DRIVE KIT	1
2	68575	驱动总成	DRIVE ASSEMBLY	1
3	75660	安装板	PLATE	1
4	74968	螺栓	BOLT	2
6	74964	电枢	ARMATURE	1
7	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	57387	衬套	BUSHING	1
9	N.S.S.	不单独出售垫圈(美国博世WA-1728)	Not Sold Separate Washer (AMERICAN BOSCH #WA-1728)	1
10	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
11	20890	螺母 (.250-20)	NUT (.250-20)	1
12	61787	支架	HOLDER	2
13	N.S.S.	不单独出售螺钉(美国博世02441-22-SC-30SM)	Not Sold Separate Screw (AMER. BOSCH #02441-22-SC-30SM)	2
14	15386	端盖	END CAP	1

图 27启动电机(美国博世14916-24-M030SM) Starter Motor (American Bosch #14916-24-M030SM)

REF	零件编号	中文名称	英文名称	数量
-	77141	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	90645	驱动套件	DRIVE KIT	1
2	75661	驱动小齿轮总成	PINION ASSEMBLY Drive	1
3	75660	安装板	PLATE	1
4	74968	螺栓	BOLT	2
6	N.S.S.	不单独出售止推垫圈(美国博世WA-3122)	Not Sold Separate Thrust Washer (AMER. BOSCH #WA-3122)	1
7	79216	电枢	ARMATURE	1
8	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	61787	支架	HOLDER	2
10	N.S.S.	不单独出售螺钉(美国博世02441-22-SC-30SM)	Not Sold Separate Screw (AMER. BOSCH #02441-22-SC-30SM)	2
11	15386	端盖	END CAP	1

图 28启动电机(美国博世17183-28-M030SM) Starter Motor (Americn Bosch #17183-28-M030SM)

REF	零件编号	中文名称	英文名称	数量
--	79472	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	90645	驱动套件	DRIVE KIT	1
2	75661	驱动小齿轮总成	PINION ASSEMBLY Drive	1
3	75660	安装板	PLATE	1
4	74968	螺栓	BOLT	2
6	N.S.S.	不单独出售垫圈(美国博世WA3122)	Not Sold Separate Washer (AMERICAN BOSCH #WA3122)	1
7	79216	电枢	ARMATURE	1
8	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	61787	支架	HOLDER	2
10	N.S.S.	不单独出售螺钉(美国博世02441-22-SC-30SM)	Not Sold Separate Screw (AMER. BOSCH #02441-22-SC-30SM)	2
11	15386	端盖	END CAP	1

图 29启动电机(Prestolite MJL-4003B) Starter Motor (Prestolite #MJL-4003B)

REF	零件编号	中文名称	英文名称	数量
-	64975	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	5053	驱动器	DRIVE	1
2	4261	安装板	PLATE	1
3	2518	衬套	BUSHING	1
5	2523	包装件	PACKAGE	1
6	NLA	已停产框架与磁场	No Longer Available Fame and Field	1
7	2521	电刷与端子套装	BRUSH AND TERMINAL SET	1
8	2514	弹簧套件(每套2个)	SPRING SET (2 SPRINGS PER SET)	2
9	2519	电刷板/支架总成	PLATE/HOLDER ASSEMBLY Brush	1
10	NLA	已停产端盖	No Longer Available End Cap	1
11	4262	贯穿螺栓	THRU BOLT	2

图 30旋转支架(序列号USA-5503246/AUS-8062734及以下) Swivel Bracket (S/N-USA-5503246/AUS-8062734 and Below)

REF	零件编号	中文名称	英文名称	数量
1	7548A1	旋转支架	SWIVEL BRACKET	1
2	87735	油封	SEAL Oil	1
3	67669	衬套	BUSHING	2
4	33466	O型圈	O-RING	1
5	67668	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	3
8	75121A2	倾斜管	TILT TUBE	1
9	67665	垫片	SHIM	2
10	56041	螺母 (.875-14)	NUT (.875-14)	1
11	75264	卡箍	CLAMP	1
12	75687	螺钉	SCREW	1
12A	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	1
13	75275	卡箍	CLAMP	1
14	NLA	已停产螺母	No Longer Available Nut	1
15	67709	支撑架	BRACE	1
16	67711	销	PIN	1
17	78850	手柄	HANDLE	1
18	25191	开口销	COTTER PIN	2
19	36001	垫圈	WASHER	1
20	67714	连接杆	LINK	1
21	67672	弹簧	SPRING	1
22	73194	滚销(.125 x 1.12)	PIN Roll (.125 x 1.12)	1
23	78854	波形垫圈	WAVE WASHER	1
24	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
25	67664	早期样式垫圈	WASHER (EARLY STYLE)	1
26	67684	挡圈	RING Retaining	12
32	67670	垫圈	WASHER	1
33	67706A46	旋转销总成	SWIVEL PIN ASSEMBLY	1
34	78689	螺钉（0.437-20 X 7.50）	SCREW (.437-20 x 7.50)	2
35	78687	支架	MOUNT	2
35	78687	支架	MOUNT	1
36	66921	垫圈	WASHER	2
37	814432	垫圈	WASHER	2
38	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
39	67754	缓冲垫	BUMPER	1
40	75792A1	转向连杆总成	LINK ASSEMBLY Steering	1
41	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	1
42	34863	螺母 (.375-24)	NUT (.375-24)	1
43	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
44	34863	螺母 (.375-24)	NUT (.375-24)	1
45	NLA	停用盖板	No Longer Available Cover	2
46	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	4
47	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4

图 31旋转支架与转向臂 Swivel Bracket and Steering Arm

REF	零件编号	中文名称	英文名称	数量
1	9225A2	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	9225A3	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	9225A4	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710A20	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0102865	黑色旋转支架总成	SWIVEL BRACKET ASSEMBLY Black	1
1	8710A18	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
2	87735	油封	SEAL Oil	1
3	67669	衬套	BUSHING	2
3	818764	衬套	BUSHING	2
4	33466	O型圈	O-RING	1
5	67668	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	4
6	8M0169589	润滑脂接头	FITTING Grease	4
6A	99608	衬套	BUSHING	1
6A	821207	衬套	BUSHING	1
7	88341	护孔环	GROMMET	2
8	85023	油封	SEAL Oil	2
9	87161	垫圈	WASHER	2
10	48171	O型圈(0.364 x 0.070)	O-RING (.364. x .070)	2
11	85030A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
11	85028A2	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
12	86600	衬套	BUSHING	1
13	85367	弹簧	SPRING	1
14	41052	柱塞	PLUNGER	1
15	88876	螺柱	STUD	1
16	86603	旋钮	KNOB	1
17	864751	联轴器	COUPLING	1
18	87200	开口销	COTTER PIN	2
19	88049	弹簧	SPRING	1
20	93861	开口销	COTTER PIN	1
21	78854	波形垫圈	WAVE WASHER	1
22	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
22	878182T	轭架底部-不锈钢	YOKE Bottom - Stainless Steel	1
22	86580A2	底部轭架总成	YOKE ASSEMBLY Bottom	1
22	86580A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
23	67684	挡圈	RING Retaining	1
24	67670	垫圈	WASHER	1
25	67706A46	旋转销总成	SWIVEL PIN ASSEMBLY	1
25	840792A1	旋转销总成	SWIVEL PIN ASSEMBLY	1
25	67706A47	旋转销总成	SWIVEL PIN ASSEMBLY	1
25	840792A1	旋转销总成	SWIVEL PIN ASSEMBLY	1
25	67706A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
25	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
25	67706A36	旋转销总成	SWIVEL PIN ASSEMBLY	1
25	67706A55	转向臂转销总成	SWIVEL PIN ASSEMBLY Steering Arm	1
26	78689	螺钉（0.437-20 X 7.50）	SCREW (.437-20 x 7.50)	2
26	8M0176309	螺钉	SCREW	2
27	78687	上支架	MOUNT (UPPER)	2
27	78687T	支架	MOUNT	2
28	66921	垫圈	WASHER	2
29	814432	垫圈	WASHER	2
29	78688	垫圈	WASHER	2
30	34933	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	2
30	8M0204653	螺母	NUT	2
31	67754	缓冲垫	BUMPER	1
31A	88882	上轭缓冲垫	BUMPER Top Yoke	1
32	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
32	92876A12	连杆总成	LINK ROD ASSEMBLY	1
33	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	1
33	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
34	34863	螺母 (.375-24)	NUT (.375-24)	2
34	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
35	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
36	86485A5	调整传感器总成	SENDER ASSEMBLY Trim	1
36	86485A6	倾斜开关总成	TILT SWITCH ASSEMBLY	1
37	65017A15	线束总成	HARNESS ASSEMBLY	1
37	65017A14	线束总成	HARNESS ASSEMBLY	1
38	88342	绑带	STRAP	2
39	87926	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	4
40	54457	J型卡扣	J CLIP	1
41	98256	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	1
42	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
42	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
43	95164A9	调整传感器总成	SENDER ASSEMBLY Trim	1
43	8M0074846	ORDER 8M0098273	ORDER 8M0098273	1
44	56682	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
44	852368	螺钉（#10-24 X 0.750）	SCREW (#10-24 x .750)	2
45	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
46	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
-	90484A88	衬垫套件	GASKET SET	1
-	79583A81	衬垫套件	GASKET SET	1
-	NLA	衬垫套装（停产）	No Longer Available Gasket Set	1

图 32油门杆与换挡轴 Throttle Lever and Shift Shaft

REF	零件编号	中文名称	英文名称	数量
1	78497	护套	BOOT	1
2	62459	球头总成	BALL JOINT ASSEMBLY	1
2	62459T	球头节总成	BALL JOINT ASSY	1
3	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
4	76035	杆	ROD	1
5	46438	螺母 (#10-32)	NUT (#10-32)	1
6	41094A3	杠杆总成	LEVER ASSEMBLY	1
7	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
7	75168	螺钉	SCREW	1
8	64015	螺母 (.250-20)	NUT (.250-20)	1
8	29598	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
9	26852	尼龙帽	CAP Nylon	1
9	52023	盖帽	CAP	1
10	54467	螺钉	SCREW	1
10	69560	螺钉 (.190-32 x 1.250)	SCREW (.190-32 x 1.250)	1
11	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	1
12	48039	盖帽	CAP	1
13	41095T	杠杆	LEVER	1
13	410952	杠杆	LEVER	1
14	55337	螺钉 (.375-16 x 1.75)	SCREW (.375-16 x 1.75)	1
14	818165	螺钉 (.375-16 x 1.75)	SCREW (.375-16 x 1.75)	1
15	55164	衬套	BUSHING	1
16	55171	衬套	BUSHING	1
17	68784	弹簧	SPRING	1
18	68410	垫圈	WASHER	1
18	46765	垫圈 (.390 x 1.50 x .120)	WASHER (.390 x 1.50 x .120)	1
19	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
21	26852	尼龙帽	CAP Nylon	1
22	39483	闩锁	LATCH	1
23	22486	螺钉 (.250-28 x .880)	SCREW (.250-28 x .880)	1
23	69026	螺钉 (.250-28 x .880)	SCREW (.250-28 x .880)	1
24	20099	弹簧	SPRING	1
25	35045	螺母(.250-28)	NUT (.250-28)	1
25	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
26	79949	杆	ROD	1
27	60572	套筒	BARREL	2
27	8M0221994	筒形接头	BARREL FITTING	2
28	86989	节气门凸轮	CAM Throttle	1
28	95791	节气门凸轮	CAM Throttle	1
29	20353	螺柱 (.250-28 x 1.750)	STUD (.250-28 x 1.750)	1
30	26600	衬套	BUSHING	2
30	26856	衬套	BUSHING	2
31	36069	螺母	NUT	1
32A	79977	弹簧	SPRING	1
32	41050	弹簧	SPRING	1
33	92032A2	支架	BRACKET	1
33	814283A2	支架总成	BRACKET ASSEMBLY	1
34	53167	螺钉 (.312-18 x .880)	SCREW (.312-18 x .880)	3
34	53167T	螺钉 0.312-18X 0.88	SCREW .312-18X .88	3
35	37896	导向块	GUIDE BLOCK	1
36	20099	弹簧	SPRING	1
37	67073A1	连杆总成	LINK ROD ASSEMBLY	1
38	52100	耐磨板	WEAR PLATE	1
39	38279	闩锁	LATCH	1
39	8M0036768	闩锁	LATCH	1
40	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
41	36069	螺母	NUT	1
42	79932A11	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
42	79932A16	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
42	79932A12	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
42	79932A17	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
43	29720	波形垫圈	WAVE WASHER	1
44	26600	衬套	BUSHING	1
45	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
46	36069	螺母	NUT	1
47	39519	杯套	CUP	1
48	39618	杠杆	LEVER	1
48	87609A1	杠杆套件	LEVER KIT	1
49	47175	销	PIN	3
50	90211	盖板	COVER	1
51	65799T	连接杆	LINK	1
51	87609A1	杠杆套件	LEVER KIT	1

图 33艉板支架(序列号6616991及以上) Transom Brackets (S/N-6616991 and Up)

REF	零件编号	中文名称	英文名称	数量
1	8718A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	8716A1	艉板支架总成	BRACKET ASSEMBLY Transom	1
1	8718A2	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	8716A2	艉板支架总成	BRACKET ASSEMBLY Transom	1
3	98727	润滑脂接头	FITTING Grease	1
4	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
5	99170A1	倾斜管	TILT TUBE	1
6	90068T	螺母	NUT	1
6	90068T6	螺母	NUT	1
7	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	2
8	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
9	56041	螺母 (.875-14)	NUT (.875-14)	1
10	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
11	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	8M0027784	螺母	NUT	4
13	99629A2	杠杆总成	LEVER ASSEMBLY	1
14	99611	波形垫圈	WAVE WASHER	1
15	65830	尼龙衬套	NYLINER	2
16	99633	旋钮	KNOB	1
16	99633T6	旋钮	KNOB	1
17	99615	槽销	PIN Groove	1
18	99622	弹簧	SPRING	1
19	99604	槽销	PIN Groove	1
20	96930A1	螺栓总成	BOLT ASSEMBLY	1
21	23161	螺母 (.375-24)	NUT (.375-24)	1
-	90484A88	衬垫套件	GASKET SET	1

图 34艉板支架(序列号USA-5503246/AUS-8062734及以下) Transom Brackets (S/N-USA-5503246/AUS-8062734 and Below)

REF	零件编号	中文名称	英文名称	数量
1	7076	艉板支架-左舷	BRACKET Transom - Port	1
2	677552	螺钉(0.500-20 x 6.500)	SCREW (.500-20 x 6.500)	2
3	75320	O型圈	O-RING	2
4	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
5	35000	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
6	25810	销	PIN	2
7	75319	滚动销	PIN Roll	1
8	75293	左舷配平限位块	STOP Trim - Port	1
9	75292	轴	SHAFT	1
10	67718	右舷配平限位块	STOP Trim - Starboard	1
11	NLA	已停产右舷艉板支架	No Longer Available Transom Bracket-Starboard	1
11A	79279	卡箍	CLAMP	1
12	67666	连接器	CONNECTOR	1
12	67667	连接器	CONNECTOR	1
13	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
14	35000	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
15	76990	垫	PAD	1
16	76841	螺钉 (.500-20 x 3.500)	SCREW (.500-20 x 3.500)	2
17	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
18	35000	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	2
19	75290A1	倾斜传感器总成	SENDER ASSEMBLY Tilt	1
20	37656	螺钉(#10-32 x .620)	SCREW (#10-32 x .620)	4
21	30164	垫圈(0.192x0.375x0.0312)不锈钢	WASHER (.192 x .375 x .0312) Stainless Steel	4
22	75343	卡箍	CLAMP	1
23	75688	定位销	PIN Locating	1

图 35艉板支架(序列号ME-5503247/MA-5600162至6616990) Transom Bracket (S/N-ME-5503247/MA-5600162 thru 6616990)

REF	零件编号	中文名称	英文名称	数量
1	7476T1	艉板支架	BRACKET Transom	1
2	7478T1	艉板支架	BRACKET Transom	1
1	7476T6	艉板支架	BRACKET Transom	1
2	7478T6	艉板支架	BRACKET Transom	1
3	677552	螺钉(0.500-20 x 6.500)	SCREW (.500-20 x 6.500)	2
4	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	2
5	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
6	35000	螺母(0.500-20)不锈钢	NUT (.500-20) Stainless Steel	4
7	87180	螺栓(0.500-20 x 11.00)	BOLT (.500-20 x 11.00)	1
8	20220	螺母(.500-20)	NUT (.500-20)	1
9	99170A1	倾斜管	TILT TUBE	1
10	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
11	56041	螺母 (.875-14)	NUT (.875-14)	1
11	90068T	螺母	NUT	1
11	90068T6	螺母	NUT	1
12	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
13	85026	安装板	PLATE	2
14	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	4
15	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
16	85035T	隔套	SPACER	1
17	70732	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	4
18	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	4
19	89949A1	隔板总成	PLATE ASSEMBLY	1
20	89996	螺钉(.250-20 x .875)	SCREW (.250-20 x .875)	4
21	88512	卡箍	CLAMP	4
22	88829	螺钉(#10-24x0.500)	SCREW (#10-24 x .500)	4
23	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	4
24	79610A6	升降油缸总成	TRIM CYLINDER ASSEMBLY	1
25	86489	衬套	BUSHING	2
-	79879A1	维修套件	REPAIR KIT	1
26	85022	垫圈(2.00 x 1.06 x 0.060)	WASHER (2.00 x 1.06 x .060)	2
27	30316	弹簧	SPRING	2
28	85020	枢轴销	PIN Pivot	2
29	85024	轴	SHAFT	1
30	86637	轴承	BEARING	2
31	91862	销	PIN	1
32	89024A1	软管	HOSE	1
32	89023A2	软管	HOSE	1
33	12602	护孔环	GROMMET	2
34	87207	连接器	CONNECTOR	1
35	87871	盖板	COVER	1
36	87775	衬垫	GASKET	1
37	45507	护孔环	GROMMET	1
38	36070	螺钉(#10-32×1.25)	SCREW (#10-32 x 1.250)	4
38	32866	螺钉 (#10-32 x 2.00) 不锈钢	SCREW (#10-32 x 2.00) Stainless Steel	4
39	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	4
40	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	4

图 36平衡油缸(序列号USA-5503246/AUS-8062734及以下) Trim Cylinder (S/N-USA-5503246/AUS-8062734 and Below)

REF	零件编号	中文名称	英文名称	数量
1	79114A4	升降油缸总成	TRIM CYLINDER ASSEMBLY	2
2	67694	销	PIN	2
3	67701	轴	SHAFT	1
4	67745	垫圈	WASHER	2
5	67756	螺钉	SCREW	2
6	NLA	已停产垫圈	No Longer Available Washer	2
7	67698T	隔套	SPACER	1
8	67700	盖板	COVER	1
9	35049	螺钉 (0.250-20 x 2.75)	SCREW (.250-20 x 2.75)	2
10	20665	螺钉(.190-24 x .50)	SCREW (.190-24 x .50)	1
11	67671	隔套	SPACER	2
12	67696	歧管	MANIFOLD	1
13	67683	右舷液压管	TUBE Hydraulic (STARBOARD)	1
14	67681	右舷下方液压管	TUBE Hydraulic (STARBOARD - DOWN)	1
15	67678	液压管（右舷-上）	TUBE Hydraulic (STARBOARD - UP)	1
16	67682	液压管（左舷）	TUBE Hydraulic (PORT)	1
17	67680	液压管（左舷-上）	TUBE Hydraulic (PORT-UP)	1
18	67679	液压管（左舷-下）	TUBE Hydraulic (PORT - DOWN)	1
19	20094	半圆键	KEY Woodruff	1

图 37V-150 MAGNUM组件 V-150 MAGNUM COMPONENTS

零件编号	中文名称	英文名称	数量
11898A88	动力头总成	POWERHEAD ASSEMBLY	1
41941	扩散器	DIFFUSER	1
93772A2	稳定器	STABILIZER	1
99169A1	安装板	PLATE	1
12223A85	贴花套件	DECAL SET	1

图 38V-150马拉松和W-150组件 V-150 Marathon and W-150 Components

零件编号	中文名称	英文名称	数量
41770A88	动力头总成	POWERHEAD ASSEMBLY	1
8745A5	曲轴总成	CRANKSHAFT ASSEMBLY	1
93495	曲轴滚柱轴承	BEARING Roller CRANKSHAFT	2
8454A2	端盖总成	END CAP ASSEMBLY	1
93496	滚柱轴承	BEARING Roller	1
42705A1	簧片组	REED SET	6
7441A9	活塞总成	PISTON ASSEMBLY	3
7442A9	活塞总成	PISTON ASSEMBLY	3
43488	活塞销固定环	RING Retaining PISTON PIN	12
96532	气缸盖	CYLINDER HEAD	2
9148A22	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY COMPLETE	1
9148A23	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY COMPLETE	1
43567A1	轴承座总成	CARRIER ASSEMBLY Bearing	1
76868	密封件	SEAL	2
96148A3	水泵总成	PUMP ASSEMBLY Water	1
53168	嵌件	INSERT	1
45048	面板	FACE PLATE	1
43525A84	贴花套件	DECAL SET	1
43378A85	贴花	DECAL	1
89743	排气管	TUBE Exhaust	1

图 39V-150 XR-2组件 V-150 XR-2 Components

零件编号	中文名称	英文名称	数量
11898A88	动力头总成	POWERHEAD ASSEMBLY	1
41941	扩散器	DIFFUSER	1
93772A2	稳定器	STABILIZER	1
99169A1	安装板	PLATE	1
7620A21	顶盖总成	TOP COWL ASSEMBLY	1
7619A4	顶盖总成	TOP COWL ASSEMBLY	1
773761	护罩	SHIELD	2
12147	抽芯铆钉	POP RIVET	14
27882	垫圈	WASHER	14
88227	覆盖件	BLANKET	2
43248A85	贴花套件	DECAL SET	1

图 40线束、启动电磁阀及整流器 Wiring Harness, Starter Solenoid and Rectifier

REF	零件编号	中文名称	英文名称	数量
1	43429	安装板	PLATE	1
2	7778A9	开关盒总成	SWITCHBOX ASSEMBLY	2
3	13669	螺钉(#12-24x2.00)	SCREW (#12-24 x 2.00)	2
3	90815	螺钉(#12-24x2.250)	SCREW (#12-24 x 2.250)	2
4	94304	隔套	SPACER	2
5	94453	衬套	BUSHING	2
6	62310A2	拉线总成	CABLE ASSEMBLY	1
7	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	8
8	60871A10	线束总成	WIRE ASSEMBLY	2
9	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
10	38055	螺钉(0.190-32x0.620)	SCREW (.190-32 x .620)	1
11	65999A3	线缆总成(黑色)	CABLE ASSEMBLY Black	1
12	69092	螺钉(1.25)	SCREW (1.25)	3
13	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	3
14	36042	垫圈	WASHER	6
15	67264	垫圈(橡胶)	WASHER (Rubber)	6
16	67268	衬套	BUSHING	3
17	816770	整流器	RECTIFIER	1
18	38055	螺钉(0.190-32x0.620)	SCREW (.190-32 x .620)	2
19	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	3
20	58124A21	水银开关	MERCURY SWITCH	1
20	33386A3	开关总成	SWITCH ASSEMLBY	1
21	38055	螺钉(0.190-32x0.620)	SCREW (.190-32 x .620)	1
22	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
23	22028	螺钉 (#10-32 x 0.50)	SCREW (#10-32 x .50)	1
24	88439A14	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
24	88439A2	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
25	87294A1	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
25	96220A4	线束总成	HARNESS ASSEMBLY	1
26	79091	保险丝20安培	FUSE 20 Ampere	1
27	95084A2	拉线总成	CABLE ASSEMBLY	1
28	61990	扎带(14.00英寸)	TIE STRAP (14.00 Inches)	3
29	68258A4	启动电磁阀总成	SOLENOID ASSEMBLY Starter	1
29	96054	启动电磁阀总成	SOLENOID ASSEMBLY Starter	1
30	90198	螺钉	SCREW	2
31	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
33	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
33	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
34	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
34	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
35	68292	螺母(.312-18)	NUT (.312-18)	2
35	94330	螺母 (.250-20) 黄铜	NUT (.250-20) Brass	2
36	97861	绝缘体	INSULATOR	1
37	65999A2	线缆总成(黑色)	CABLE ASSEMBLY Black	1
37	60466A10	接地线总成	CABLE ASSEMBLY Ground	1
38	67237	固定座	RETAINER	1
39	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
40	92012	护孔环	GROMMET	1
41	66986	端子排	TERMINAL BLOCK	1
42	22523	螺钉(0.190-32×0.75)	SCREW (.190-32 x .75)	1
43	22028	螺钉 (#10-32 x 0.50)	SCREW (#10-32 x .50)	1
44	62189A1	线束总成（橙色）	WIRE ASSEMBLY (ORANGE)	2
