水星 Mercury SST 120 0D030200 & Up - 爆炸图零件明细

两冲程 化油器 · USA - Cat.# 90-817087R2 · 共 25 个部位 · 758 条零件

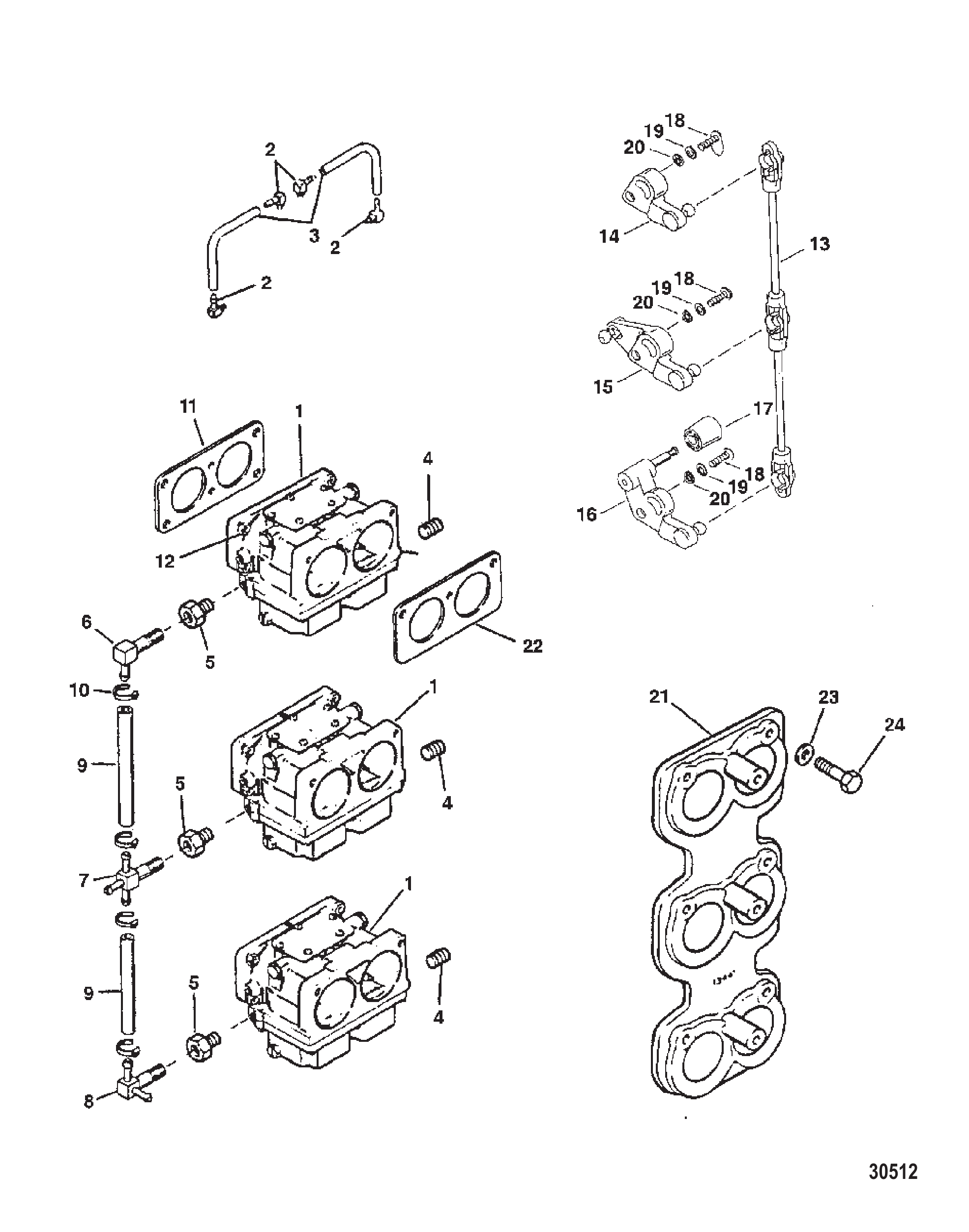

图 1化油器及油门联动装置 CARBURETOR AND THROTTLE LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	9663A20	化油器	CARBURETOR	1
1	9663A22	化油器	CARBURETOR	1
1	9663A24	化油器	CARBURETOR	1
2	94090	弯头接头(每化油器4个)	FITTING Elbow (4 PER CARB)	12
3	6628570	泰贡管(48英寸散装)	TUBING Tygon (48.00 Inches Bulk)	AR
3	8M0192196	软管-48英寸	TUBING-48 INCH	AR
4	47945	堵头	PLUG	3
5	28586	转接接头(每化油器1个)	FITTING Adapter (1 PER CARB)	3
6	816875	弯头接头(顶部化油器)	FITTING Elbow (TOP CARB)	1
7	816876	三通接头(中部化油器)	FITTING Tee (CENTER CARB)	1
8	94282	底部化油器接头	BITTING (BOTTOM CARB)	1
9	774572	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	AR
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	6
11	904301	衬垫	GASKET	3
12	8267089	螺母(.250-28)化油器安装	NUT (.250-28) CARBURETOR MOUNTING	12
-	828277A1	连杆套件	LINKAGE KIT	1
13	8252041	连接杆	LINK	1
14	8M0203923	节气门操纵杆	THROTTLE LEVER Throttle Lever	1
15	NSS	油门杆（不单独销售）	NOT SOLD SEPARATE Throttle Lever	1
16	8M0203922	节气门操纵杆	THROTTLE LEVER Throttle Lever	1
17	18178	滚轮	ROLLER	1
18	15124	螺钉 (#10-32 x .750)	SCREW (#10-32 x .750)	3
19	69432	外锁紧垫圈(#10)	LOCKWASHER External (#10)	3
20	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	3
21	13443A1	化油器板总成	PLATE ASSEMBLY Carburetor	3
22	892211	衬垫	GASKET	3
23	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
23	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	6
23	36137	螺钉(.250-28x1.00)化油器板安装	SCREW (.250-28 x 1.00) CARB PLATE MOUNTING	6

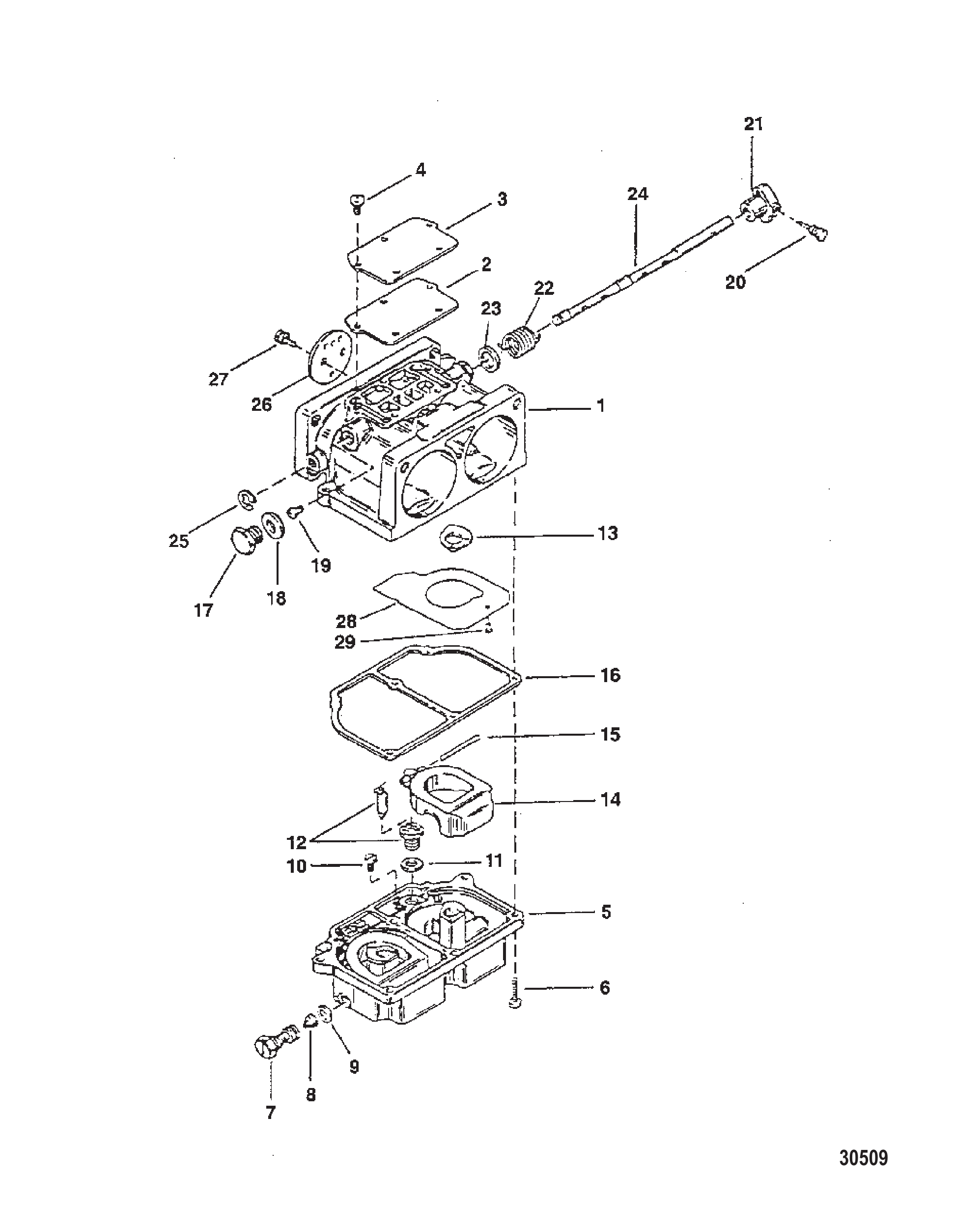

图 2化油器总成 CARBURETOR ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	9663A20	化油器	CARBURETOR	1
1	9663A22	化油器	CARBURETOR	1
1	9663A24	化油器	CARBURETOR	1
2	NSS		NOT SOLD SEPARATE GASKET	3
3	8M0027807	盖板	COVER PLATE	1
4	NSS		NOT SOLD SEPARATE SCREW	15
5	7822	燃油杯	BOWL Fuel	3
6	NSS		NOT SOLD SEPARATE SCREW	18
7	6025	主量孔塞	PLUG (MAIN JET)	6
8	79933	量孔座垫片	GASKET (JET HOLDER)	6
9	AR	主燃油量孔	JET (MAIN FUEL)	6
10	NSS		NOT SOLD SEPARATE SCREW	6
11	NSS		NOT SOLD SEPARATE GASKET	6
12	7824	进油针阀总成	NEEDLE/SEAT ASSEMBLY Inlet	6
13	NSS		NOT SOLD SEPARATE GASKET	6
14	9267	浮子	FLOAT	6
15	NSS	销(不单独销售)	NOT SOLD SEPARATE PIN	6
16	NSS		NOT SOLD SEPARATE GASKET	3
17	4541	螺钉(怠速空气量孔)	SCREW (IDLE AIR BLEED JET)	6
18	NSS		NOT SOLD SEPARATE GASKET	6
19	5213	主量孔(.056)怠速空气	JET Main (.056) IDLE AIR BLEED	6
20	6027	螺钉(节气门杆)	SCREW (THROTTLE LEVER)	3
21	87607	油门杆	LEVER Throttle	3
22	NSS		NOT SOLD SEPARATE SPRING	3
23	6031	节气门回位隔套	SPACER (THROTTLE RETURN)	3
24	6022	轴	SHAFT	3
25	NSS	挡圈(不单独销售)	NOT SOLD SEPARATE RETAINER RING	3
26	9416	油门阀	VALVE Throttle	6
27	NSS		NOT SOLD SEPARATE SCREW	12
28	88369	挡板	BAFFLE	6
29	88457	铆钉(挡板)	RIVET (BAFFLE)	6

图 3化油器喷嘴 CARBURETOR JETS

REF	零件编号	中文名称	英文名称	数量
-	19266040	喷气口	JET	AR
-	5315	主燃油喷嘴 (.042)	JET Main Fuel (.042)	AR
-	7394	量孔 (.044)	JET (.044)	AR
-	5317	量孔(.046)	JET (.046)	AR
-	6246	量孔(.048)	JET (.048)	AR
-	6028	量孔(.050)	JET (.050)	AR
-	6359	量孔(.052)	JET (.052)	AR
-	5225	主量孔(.054)	JET Main (.054)	AR
-	5213	主量孔(.056)	JET Main (.056)	AR
-	7831	主燃油喷嘴 (.058)	JET Main Fuel (.058)	AR
-	6487	主量孔(0.060)	JET Main (.060)	AR
-	4217	主量孔(.062)	JET Main (.062)	AR
-	4216	量孔(.064)	JET (.064)	AR
-	4215	燃油主量孔(.066)	JET Main Fuel (.066)	AR
-	6029	量孔(.068)	JET (.068)	AR
-	6030	量孔(.070)	JET (.070)	AR
-	6207	量孔(.072)	JET (.072)	AR
-	3794	量孔(.074)	JET (.074)	AR
-	3796	量孔 (.076)	JET (.076)	AR
-	6680	量孔（0.078）	JET (.078)	AR
-	6201	量孔(.080)	JET (.080)	AR
-	3518	量孔(.082)	JET (.082)	AR
-	3517	量孔（0.084）	JET (.084)	AR
-	5815	喷口(.086)	JET (.086)	AR
-	6202	主量孔	JET MAIN	AR
-	6247	主量孔(0.090)	JET Main (.090)	AR
-	5733	主量孔 (.092)	JET Main (.092)	AR
-	8423	量孔(.094)	JET (.094)	AR
-	6249	主喷口(.096)	JET Main (.096)	AR
-	7335	量孔(.098)	JET (.098)	AR
-	79933	衬垫	GASKET	AR

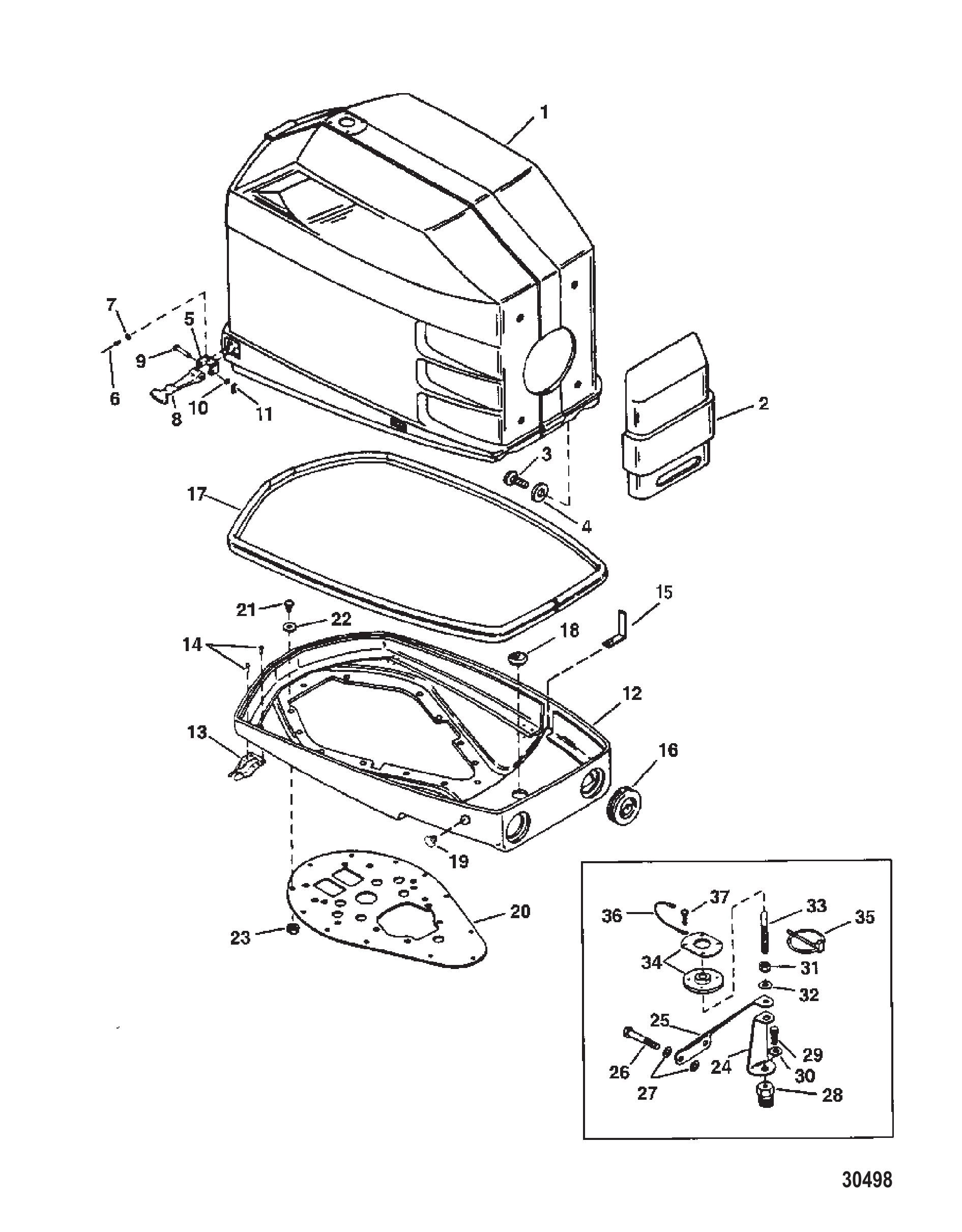

图 4外罩 COWLS

REF	零件编号	中文名称	英文名称	数量
1	817704A31	顶盖总成	TOP COWL ASSEMBLY	1
2	817706A3	前盖	FRONT COVER	1
3	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	4
4	22887	垫圈	WASHER	4
5	71602	轭架	YOKE	4
5	8M0192198	轭架	YOKE	4
6	816771	铆钉	RIVET	12
7	847883	垫圈(0.192x0.375x0.033)	WASHER (.192 x .375 x .033)	12
8	817708	压紧件	HOLD DOWN	4
9	58712	U型销	PIN Clevis	4
10	847883	垫圈(0.192x0.375x0.033)	WASHER (.192 x .375 x .033)	4
11	21071	开口销	COTTER PIN	4
11	210711	开口销	COTTER PIN	4
12	848164T3	下机罩	BOTTOM COWL	1
13	13734	固定座	RETAINER	4
13	8M0192190	固定座	RETAINER	4
14	848172	铆钉(快开式)	RIVET (POP OPEN)	16
15	848165	支撑架	BRACE	2
16	8177133	护孔环	GROMMET	2
17	8177121	密封条(6.79英尺大卷)	SEAL (6.79 Feet Bulk)	1
17	817712003	密封条(6.79英尺)	SEAL (6.79 Feet)	1
18	815784	盖帽	CAP	2
19	90585	量孔塞	PLUG (JET)	2
20	8221881	底板	BASE PLATE	1
21	38601	螺丝(.250-28 x 1.250)	SCREW (.250-28 x 1.250)	13
22	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	13
22	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	13
23	35045	螺母(.250-28)	NUT (.250-28)	13
23	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	13
-	821877A2	罩壳支撑套件	SUPPORT KIT Cowl	1
24	8218771	支架	BRACKET	1
25	821878	支架	BRACKET	1
26	821933	螺钉	SCREW	3
27	847539	垫圈	WASHER	4
28	821881	管塞	PIPE PLUG	1
29	818146	螺钉	SCREW	1
30	847541	垫圈	WASHER	1
31	71852	螺母	NUT	1
32	74758	垫圈(.469x.875x.063)	WASHER (.469 x .875 x .063)	1
33	8218791	销	PIN	1
34	821880A3	罩壳支撑总成	SUPPORT ASSEMBLY Cowl	1
35	848126A1	扭转夹	TORSION CLIP	1
36	88238A4	拉线总成	CABLE ASSEMBLY	1
36	88238T01	拉线总成	CABLE ASSEMBLY	1
37	821579	螺钉(#10-24x0.500)	SCREW (#10-24 x .500)	4

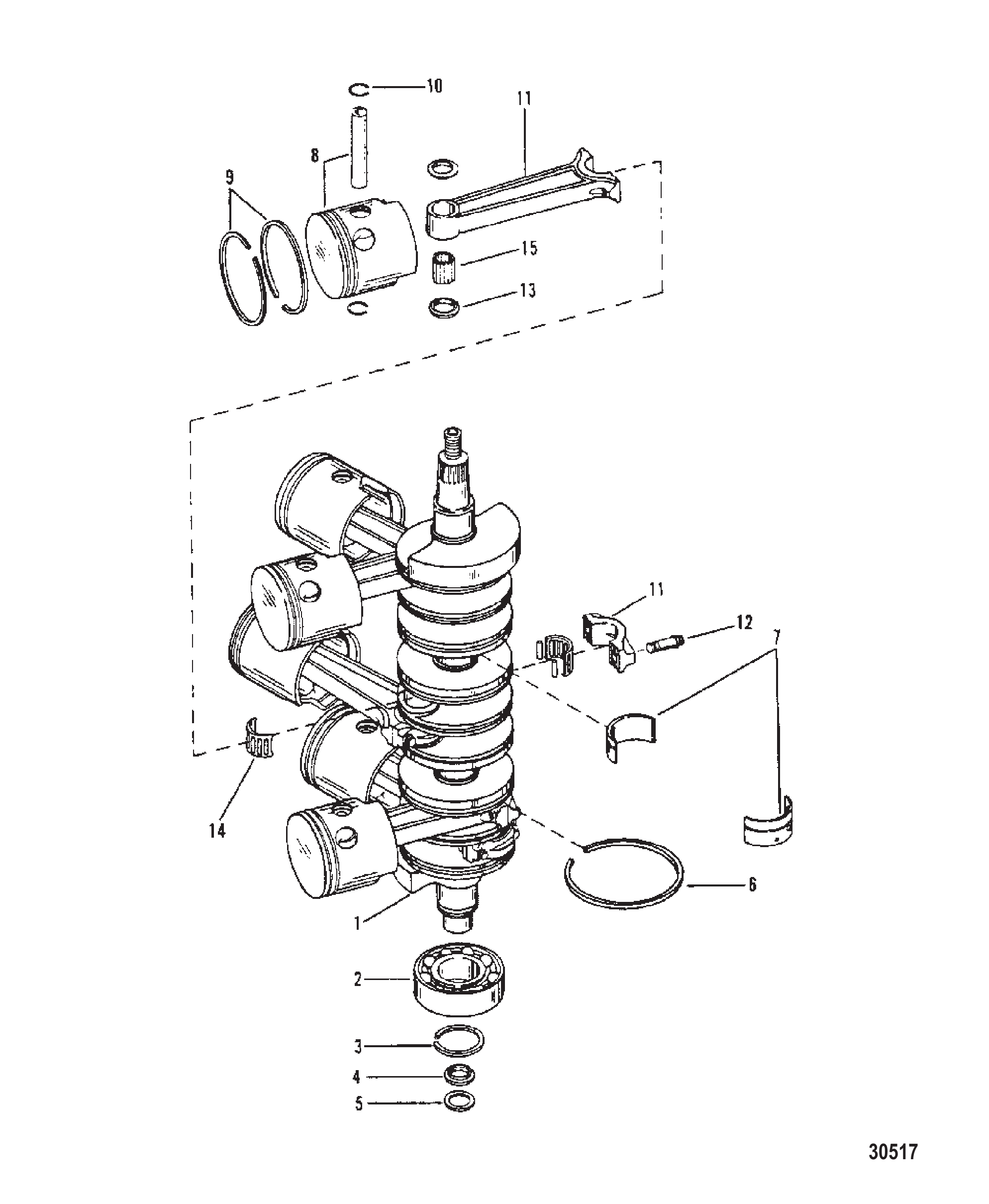

图 5曲轴、活塞及连杆 CRANKSHAFT PISTONS AND CONNECTING RODS

REF	零件编号	中文名称	英文名称	数量
1	9536T5	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	67923T	球轴承(下部)	BEARING Ball (LOWER)	1
3	67446	环	RING	1
4	43875	载体O型密封圈	CARRIER O Ring Seal	1
5	65800	填料	PACKING	1
6	673773	密封环(曲轴)	RING (CRANKSHAFT SEALING)	7
6	8M0072093	环	RING	7
7	16756T8	中央主轴承	BEARING Center Main	2
8	840431A3	活塞总成	PISTON ASSEMBLY	2
8	840432A3	活塞总成	PISTON ASSEMBLY	3
8	840487A2	活塞总成	PISTON ASSEMBLY	3
8	840488A2	活塞总成	PISTON ASSEMBLY	3
8	840489A2	活塞总成	PISTON ASSEMBLY	3
8	840490A2	活塞总成	PISTON ASSEMBLY	3
9	816466A12	活塞环组	RING SET Piston	1
9	818863A12	活塞环总成	RING ASSEMBLY Piston	1
9	818876A12	活塞环总成	RING ASSEMBLY Piston	1
10	52035	锁环	RING Lock	12
10	857196	锁紧环	LOCK RING	12
11	8M0081411	连杆总成	CONNECTING ROD ASSEMBLY	6
12	93886	螺钉(.312-28x.875)	SCREW (.312-28 x .875)	12
13	47247	垫圈	WASHER	12
13	8M0032839	垫片@5	WASHER @5	12
14	8M0082405	轴承套件	BEARING KIT	6
15	67483	滚针轴承	BEARING Needle	174
-	818195A15	动力头总成(部分)	POWERHEAD ASSEMBLY (PARTIAL)	-
-	818195A16	动力头总成（完整）	POWERHEAD ASSEMBLY (COMPLETE)	-
-	818195A18	P/H ASY-120/S2000	P/H ASY-120/S2000	-
-	18785A93	衬垫套件	GASKET SET	-

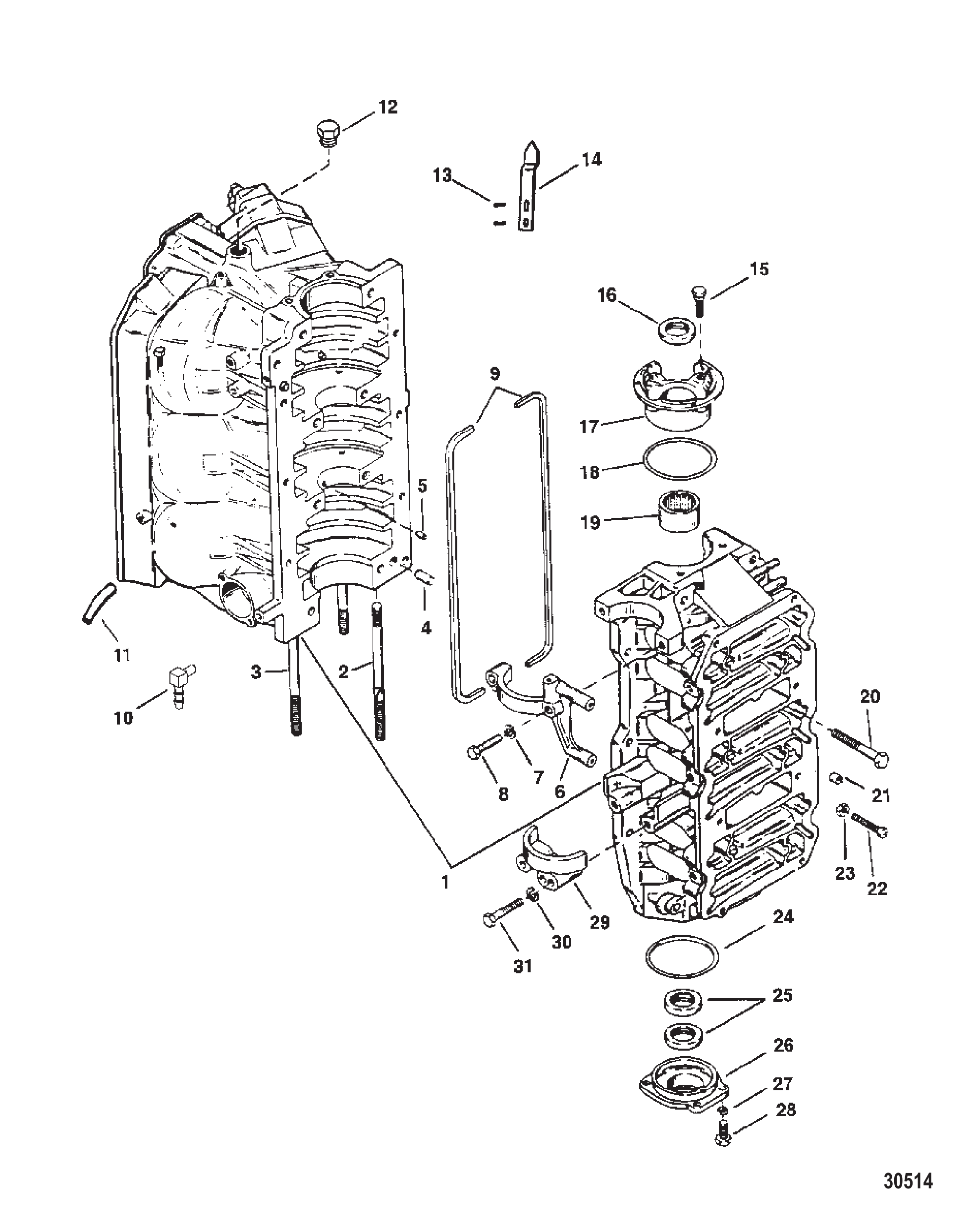

图 6气缸体与端盖 CYLINDER BLOCK AND END CAPS

REF	零件编号	中文名称	英文名称	数量
1	9765A11	气缸体	CYLINDER BLOCK	1
2	8221821	双头螺柱(4.625英寸)	STUD (4.625 Inches)	2
3	822182	双头螺柱(4.500英寸)	STUD (4.500 Inches)	6
4	43044	定位销-无孔(.375x.625)(缸体至曲轴箱)	PIN Dowel - Without Hole (.375 x .625) (CYLINDER BLOCK TO CRANKCASE)	2
5	67296	销(中央主轴承)	PIN (CENTER MAIN)	2
5	8M0036405	销	PIN	2
6	42249	上盖	COVER (UPPER)	1
6	8M0088723	启动器支架	BRACKET-STARTER	1
7	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
7	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
8	840202	螺钉(.312-18 x 1.500)	SCREW (.312-18 x 1.500)	2
9	11338	垫片(曲轴箱)	GASKET (CRANKCASE)	1
10	15133	接头	FITTING	6
11	11635	水管(阻水)	TUBE (WATER BLOCK OFF)	3
12	821881	管塞(带罩壳支撑支架总成)	PIPE PLUG (WITH COWL SUPPORT BRKT ASSEMBLY)	1
12	38407	塞(.500-14)(无罩壳支撑支架总成)	PLUG (.500-14) (W/O COWL SUPPORT BRKT ASSEMBLY)	1
13	48409	螺钉 (#10-16 x .625) 不锈钢	SCREW (#10-16 x .625) Stainless Steel	2
14	848465	支架(正时指示器)	BRACKET (TIMING INDICATOR)	1
15	30225	带锁紧垫圈螺钉(.312-18x1.00)(上端盖至缸体)	SCREW WITH LOCKWASHER (.312-18 x 1.00) (UPPER END CAP TO BLOCK)	4
16	41953	密封件	SEAL	1
17	858521T1	端盖总成	END CAP ASSEMBLY	1
18	54029	O型圈(2.800 x .103)	O-RING (2.800 x .103)	1
19	16756A4	轴承套件	BEARING KIT	1
20	66717	螺钉(.375-16x3.250)(曲轴箱至缸体)	SCREW (.375-16 x 3.250) (CRANKCASE TO BLOCK)	8
21	26852	尼龙帽	CAP Nylon	1
22	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
23	64015	螺母 (.250-20)	NUT (.250-20)	1
24	62700	O型圈(3.237 x .103)	O-RING (3.237 x .103)	1
25	41953	密封件	SEAL	2
26	8120A1	下端盖总成	END CAP ASSEMBLY Lower	1
26	8M0050233	端盖总成	END CAP ASSEMBLY	1
27	26992	锁紧垫圈(.250)不锈钢(下端盖)	LOCKWASHER (.250) Stainless Steel (LOWER END CAP)	2
28	39669	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
29	76866	下盖	COVER (LOWER)	1
30	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
30	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
31	815549	螺钉(.312-18 x 2.00)	SCREW (.312-18 x 2.00)	2

图 7驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	821986A5	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	822118	双头螺柱(.437x2.500)	STUD (.437 x 2.500)	8
3	822107	定位销	PIN Dowel	2
4	165411	套筒销	SLEEVE DOWEL	2
5	822006A1	下轭架	YOKE (BOTTOM)	1
5	822006T01	黑色轭架	YOKE Black	1
6	995241	螺钉(.437-14x2.00)	SCREW (.437-14 x 2.00)	2
7	326481	垫片(.450x.690x.090)	WASHER (.450 x .690 x .090)	2
8	8221231	螺钉(.562x2.500)	SCREW (.562 x 2.500)	2
9	180451	垫圈	WASHER	2
10	8221241	螺钉(.375x2.00)	SCREW (.375 x 2.00)	1
11	8221221	上轭架	YOKE (TOP)	2
11	8M0051215	黑色轭架	YOKE Black	2
-	821986A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1

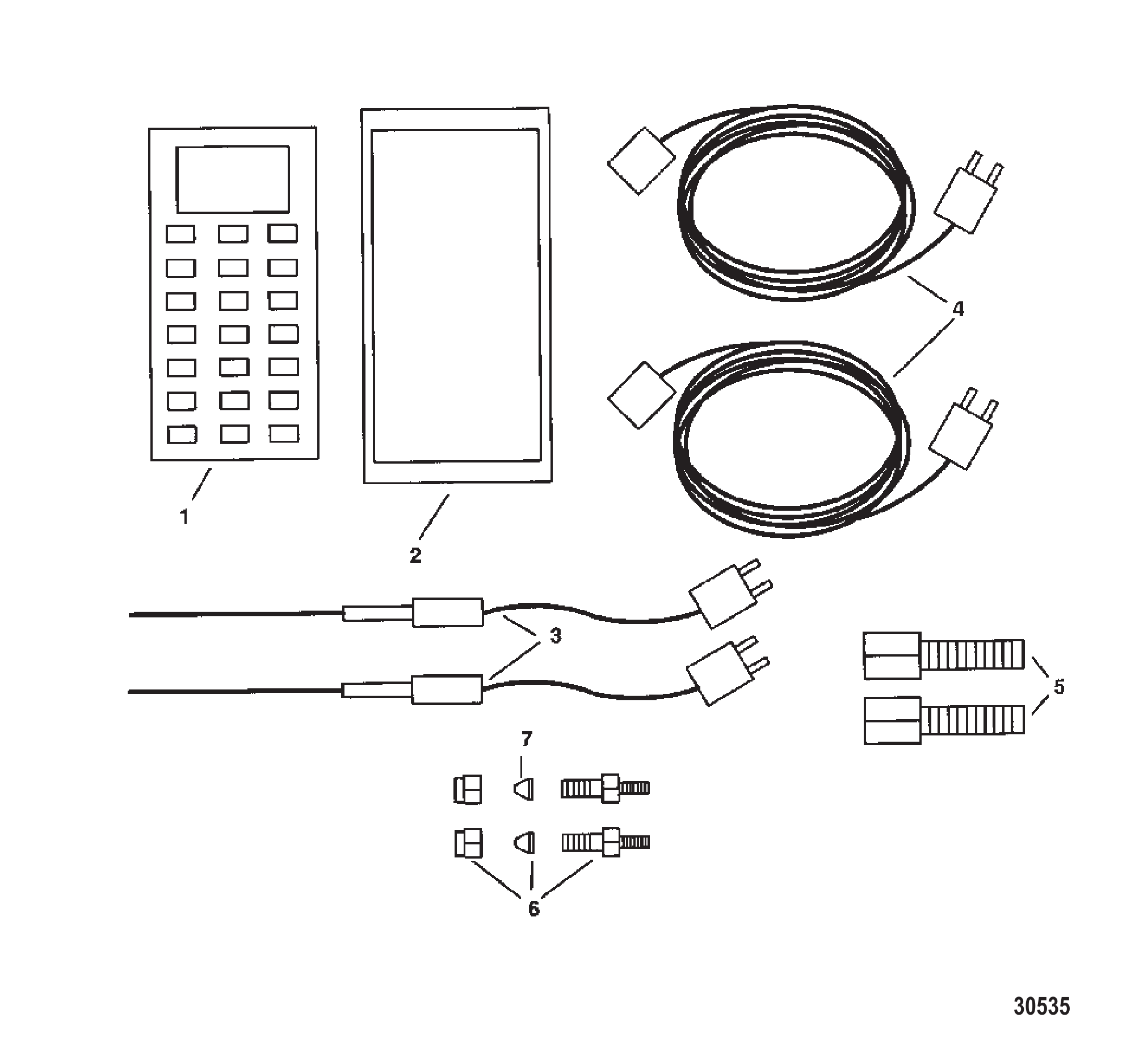

图 8排气温度测量套件 E.G.T. KIT

REF	零件编号	中文名称	英文名称	数量
-	847564A1	EGT套件	EGT KIT	1
1	847564	EGT仪表	METER EGT	1
1	8475642	EGT仪表	METER - EGT	1
2	8475641	仪表套	HOLSTER Meter	1
3	847558A1	EGT探头总成	PROBE ASSEMBLY EGT	2
4	847562A1	线束总成	WIRE ASSEMBLY	2
5	847802	探头固定工具	HOLDER TOOL Probe	2
6	847559	套圈套件	FERRULE KIT	2
7	847563	套筒	SLEEVES	2

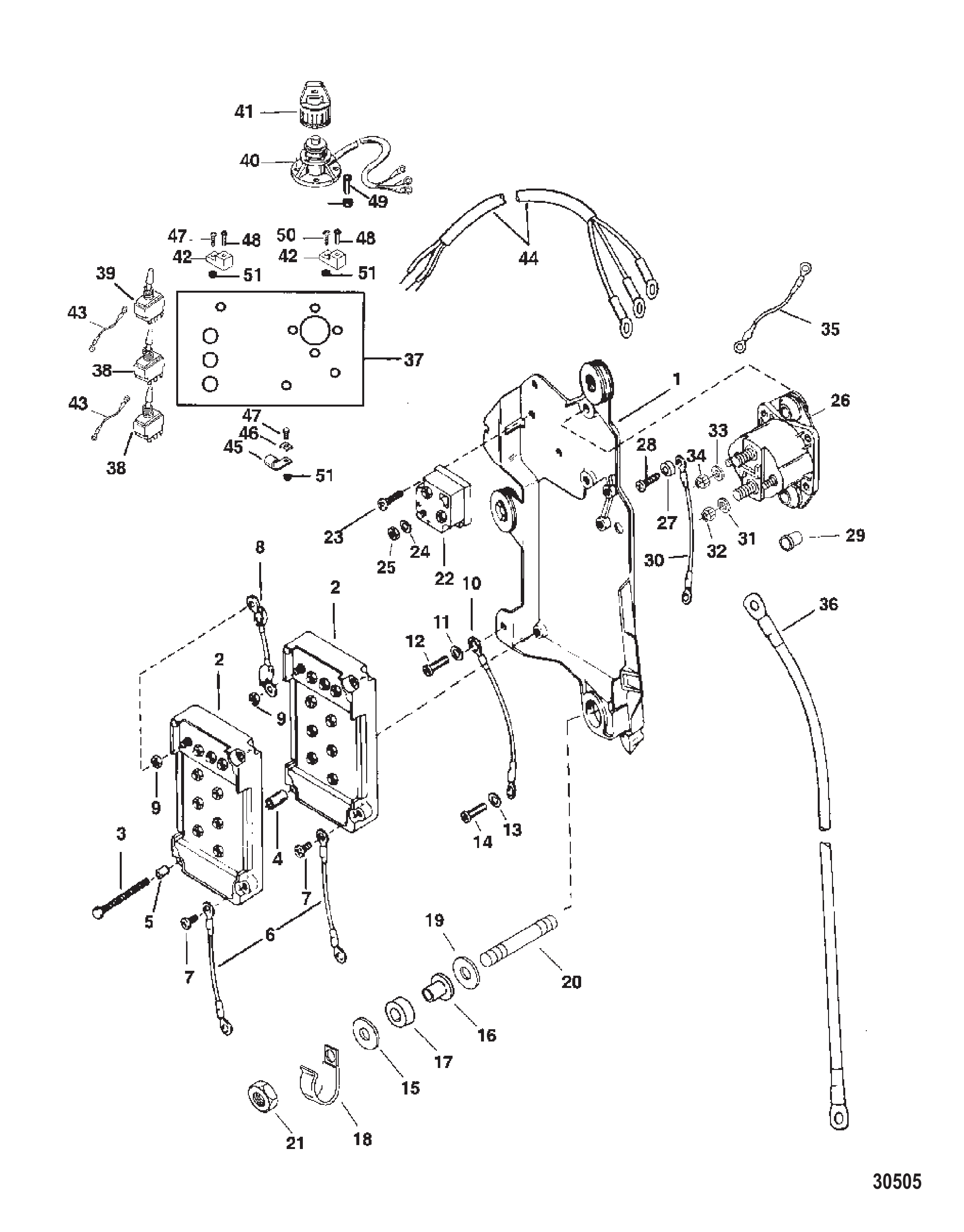

图 9电气组件 ELECTRICAL COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	13624	点火板	IGNITION PLATE	1
2	7778A14	开关盒总成	SWITCHBOX ASSEMBLY	2
3	90815	螺钉(#12-24x2.250)	SCREW (#12-24 x 2.250)	2
4	94453	衬套	BUSHING	2
5	94304	隔套	SPACER	2
6	60871A10	线束总成（开关箱至面板接地）	WIRE ASSEMBLY (SWITCH BOX TO PANEL GROUOND)	2
7	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
8	62310A2	电缆总成（开关箱至开关箱）	CABLE ASSEMBLY (SWITCH BOX TO SWITCH BOX)	1
9	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	20
10	65999A3	黑色电缆总成（面板接地至发动机接地）	CABLE ASSEMBLY Black (PANEL GROUND TO ENGINE GROUND)	1
11	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	1
12	38055	螺钉（.190-32 x .620）（接地线至面板）	SCREW (.190-32 x .620) (GROUND WIRE TO PANEL)	1
13	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	1
14	42813	螺钉（#10-32 X 0.380）	SCREW (#10-32 X .380)	1
15	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	3
16	19064	衬套	BUSHING	3
17	825380	护孔环	GROMMET	3
17	825380001	护孔环	GROMMET	3
18	814634	卡箍	CLAMP	2
19	57792	垫圈	WASHER	3
20	78986	螺柱（.312-18/.312-24 x 1.750）（面板安装）	STUD (.312-18/.312-24 x 1.750) (PANEL MOUNTING)	3
20	8M0034434	螺柱	STUD	3
21	35814	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	1
21	82670911	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	1
22	816770T	整流器	RECTIFIER	1
22	8M0058226	整流器	RECTIFIER	1
23	38055	螺钉（.190-32 x .620）（整流器）	SCREW (.190-32 x .620) (RECITIFIER)	2
24	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	3
25	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	3
26	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
27	822179	护孔环	GROMMET	2
28	455611	螺钉(.250-20 x 1.120)	SCREW (.250-20 x 1.120)	2
29	818968	衬套	BUSHING	2
29	8M0214955	衬套	BUSHING	2
30	65999A2	黑色电缆总成（电磁阀接地至发动机接地）	CABLE ASSEMBLY Black (SOLENOID GROUND TO ENGINE GROUND)	1
31	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	2
32	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
33	34437	垫圈	WASHER	2
34	67980	螺母(.312-18)	NUT (.312-18)	2
34	82670910	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	2
35	60466A10	接地电缆总成（电磁阀至面板接地）	CABLE ASSEMBLY Ground (SOLENOID TO PANEL GROUND)	1
36	88439A14	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
36	88439A2	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
-	76366A4	电气面板总成	PANEL ASSEMBLY Electrical	1
-	76366T04	电气面板总成	PANEL ASSY-ELEC	1
37	76366	安装板	PLATE	1
38	66582	瞬时开关(启动,注油)	MONTENTARY SWITCH (STARTER, PRIMER)	2
39	66581	燃油开关	SWITCH ON/OFF (FUEL)	1
40	856654A2	开关壳体总成	HOUSING ASSEMBLY Switch	1
41	75095Q2	盖帽缓冲器总成	CAP AND BUMPER ASSEMBLY	1
42	45915	端子排	TERMINAL BLOCK	2
43	61393A8	导线（开关至开关）	WIRE (SWITCH TO SWITCH)	2
44	93940A2	线束总成	HARNESS ASSEMBLY	1
45	22875	卡扣	CLIP	1
46	69205	C形垫圈	C WASHER	1
46	8M0084613	C形垫圈	C-WASHER	1
47	48591	螺钉(#10-32 x .500)	SCREW (#10-32 x .500)	2
48	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
49	29072	螺钉（#10-32 X 0.625）	SCREW (#10-32 x .625)	2
50	96113	不锈钢螺钉(#10-32x0.880)	SCREW (#10-32 x .880) Stainless Steel	1
51	45812	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	5
51	859124	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	5

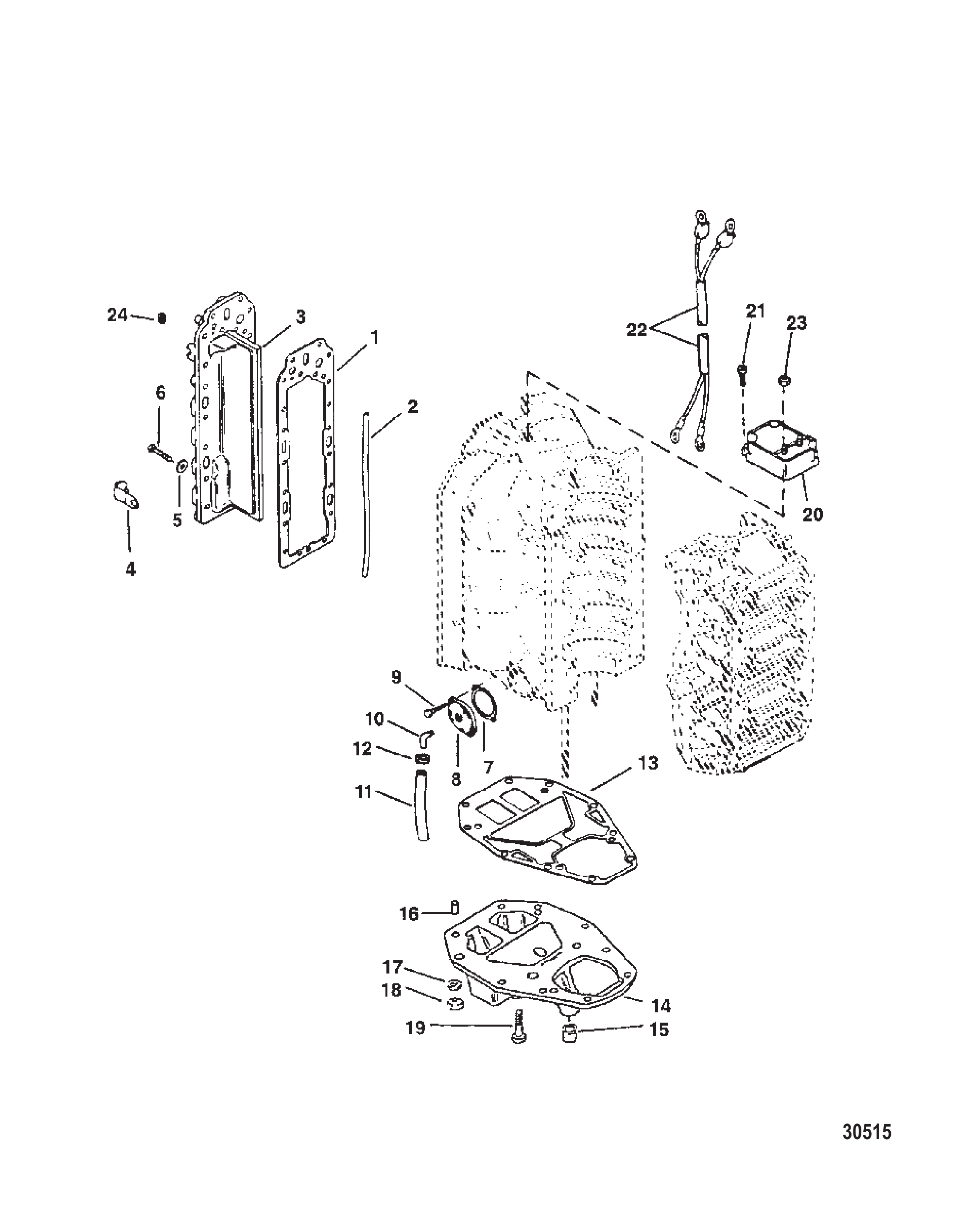

图 10排气板 EXHAUST PLATE

REF	零件编号	中文名称	英文名称	数量
1	8475251	隔板衬垫	GASKET (DIVIDER PLATE)	1
2	814754	密封件（12.50英寸）（排气隔板）	SEAL (12.50 Inches) (EXHAUST DIVIDER PLATE)	1
3	815552T1	排气隔板	PLATE Exhaust Divider	1
4	814634	大卡箍	CLAMP (LARGE)	2
4	642351	小J型夹	J CLIP (SMALL)	1
4	8M0024808	J型夹	J-CLIP	1
5	847526	垫圈	WASHER	20
6	848496	螺钉(0.312-18 x 1.50)	SCREW (.312-18 x 1.50)	18
6	848497	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	2
7	889072	衬垫	GASKET	1
8	99193	安全阀盖	COVER Relief Valve	1
9	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	2
10	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
11	774572	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	1
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
13	8231422	动力头衬垫	GASKET (POWERHEAD)	1
14	816936A2	排气延伸板总成（.750英寸）	EXTENSION PLATE ASSEMBLY Exhaust (.750 Inch)	1
15	88397	密封件	SEAL	1
16	16527	定位销	PIN Dowel	2
17	822838	垫圈（.401 x .745 x .097）（动力头固定）	WASHER (.401 x .745 x .097) (POWERHEAD ATTACHING)	8
18	82671013	螺母（.375-24）不锈钢（动力头固定）	NUT (.375-24) Stainless Steel (POWERHEAD ATTACHING)	8
19	818218	螺钉（.375-16 x 2.500）	SCREW (.375-16 x 2.500)	2
20	88825A7	电压调节器	VOLTAGE REGUALTOR	1
21	48409	螺钉 (#10-16 x .625) 不锈钢	SCREW (#10-16 x .625) Stainless Steel	2
22	13397A1	线束总成	HARNESS ASSEMBLY	1
23	45076	螺母（#10-32）黄铜（调节器端子）	NUT (#10-32) Brass (REGULATOR TERMINALS)	2
24	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1

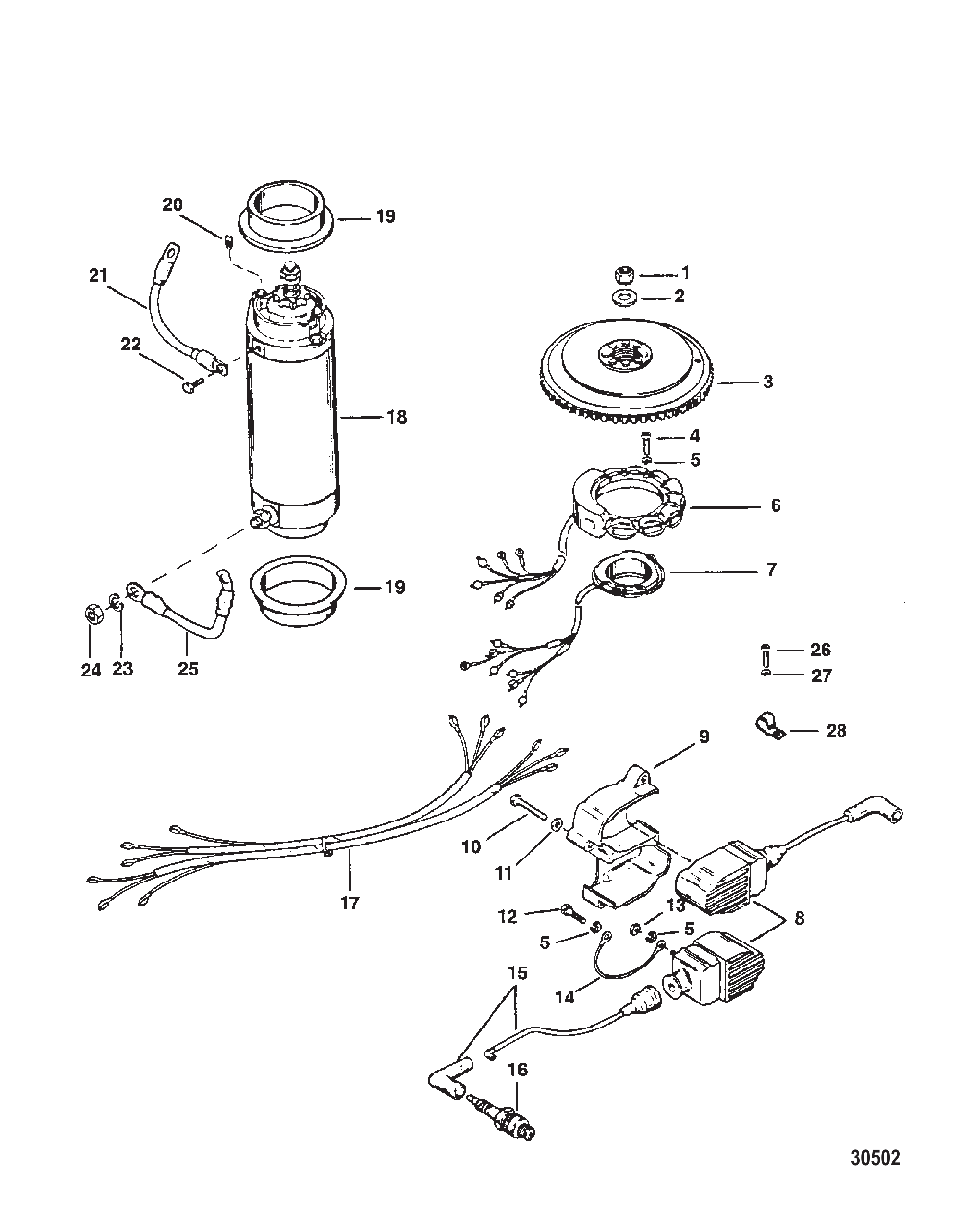

图 11飞轮、启动电机及点火线圈 FLYWHEEL STARTER MOTOR AND IGNITION COILS

REF	零件编号	中文名称	英文名称	数量
1	52901	螺母(0.625-18)	NUT (.625-18)	1
2	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
2	33001	垫圈	WASHER	1
3	6080A41	飞轮	FLYWHEEL	1
3	6080T41	左旋飞轮	FLYWHEEL-LH	1
NS	8M0065245	飞轮轮毂	HUB, Flywheel	1
4	90028	螺钉（#10-32 x 1.125）	SCREW (#10-32 x 1.125)	4
5	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	24
6	5454A36	定子	STATOR	1
7	96455A11	触发板总成	TRIGGER PLATE ASSEMBLY	1
8	832757A4	线圈套件	COIL KIT	6
8	8M0230859	点火线圈总成	COIL IGNITION ASY	6
9	79743	盖板	COVER	3
10	88447	螺钉 (.190-32 x 1.62)	SCREW (.190-32 x 1.62)	12
11	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	12
12	68513	螺钉(#10-32x.375)不锈钢	SCREW (#10-32 x .375) Stainless Steel	6
13	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	12
14	88807A6	黑色电缆总成 (3.50 英寸)	CABLE ASSEMBLY (3.50 Inches) Black	6
15	815358	高压电缆	CABLE (HIGH TENSION)	6
16	97180	火花塞（NGK #BUHW）	SPARK PLUG (NGK #BUHW)	6
16	896329827	SP #L76V @4	SP #L76V @4	6
17	69738A7	线束总成（#2,4, & 6）	HARNESS ASSEMBLY (#2,4, & 6)	1
17	69739A2	线束总成（#1,3, & 5）	HARNESS ASSEMBLY (#1,3, & 5)	1
18	60594A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
18	60594T01	左旋启动电机	STARTER MOTOR-LH	1
19	56703	轴环	COLLAR	2
19	8M0034918	轴环	COLLAR	2
20	68042	橡胶止挡	STOP Rubber	2
20	8M0043376	停机开关	STOP	2
21	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
22	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
23	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
24	64015	螺母 (.250-20)	NUT (.250-20)	1
25	93389A5	黄色线束总成（6.50英寸）	WIRE ASSEMBLY (6.50 Inches) Yellow	1
26	68513	螺钉(#10-32x.375)不锈钢	SCREW (#10-32 x .375) Stainless Steel	1
27	26996	锁紧垫圈(#10)(不锈钢)	LOCKWASHER (#10) Stainless Steel	1
28	63153	触发器导线J型夹	J CLIP Trigger Leads	1

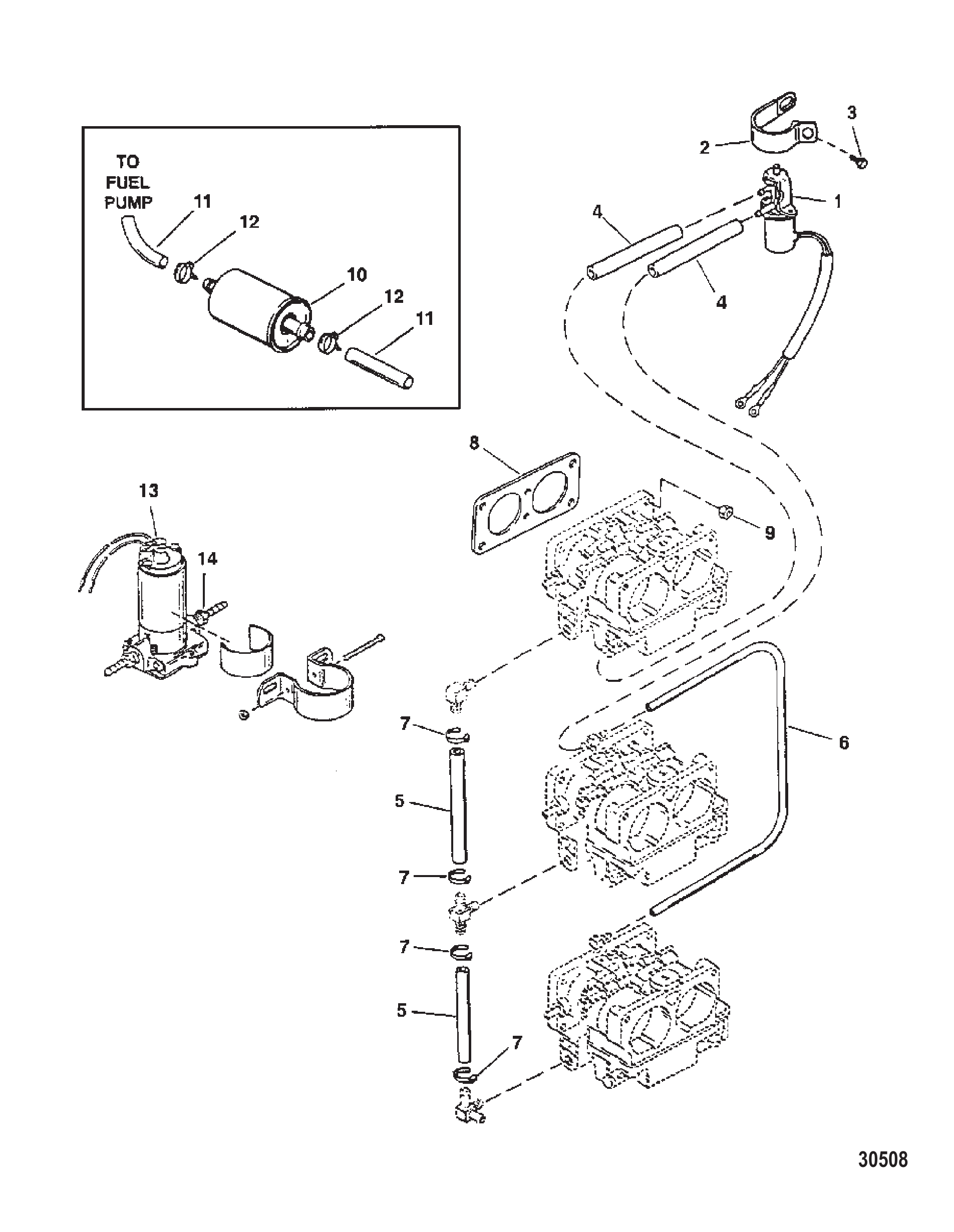

图 12燃油管及燃油泵 FUEL LINES AND FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	42859A2	加浓阀总成	VALVE ASSEMBLY Enrichner	1
2	633001	卡箍	CLAMP	1
3	73286	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
4	9912688	管材 (36.00英寸散装)	TUBING (36.00 Inches Bulk)	AR
5	774572	软管（散装48.00英寸）	HOSE (48.00 Inches Bulk)	2
6	99130122	油管(20.00英尺 散装)	TUBING (20.00 Feet Bulk)	1
6	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
7	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
8	677511	衬垫	GASKET	3
9	20361	螺母(.250-28)	NUT (.250-28)	12
9	8267089	螺母(.250-28)	NUT (.250-28)	12
-	818700A6	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
-	8M0050833	燃油滤清器总成	FILTER ASSY-FUEL	1
10	818700T	燃油滤清器	FILTER Fuel	1
11	84876177	软管（84.00英寸散装）	HOSE (84.00 Inches Bulk)	1
12	848763	卡箍（19.8毫米）	CLAMP (19.8 mm)	1
12	848764	卡箍（21毫米）	CLAMP (21 mm)	1
13	18018A1	燃油泵套件	PUMP KIT Fuel	1
14	70834	直通接头（.375-18）黄铜	CONNECTOR (.375-18) Straight - Brass	2

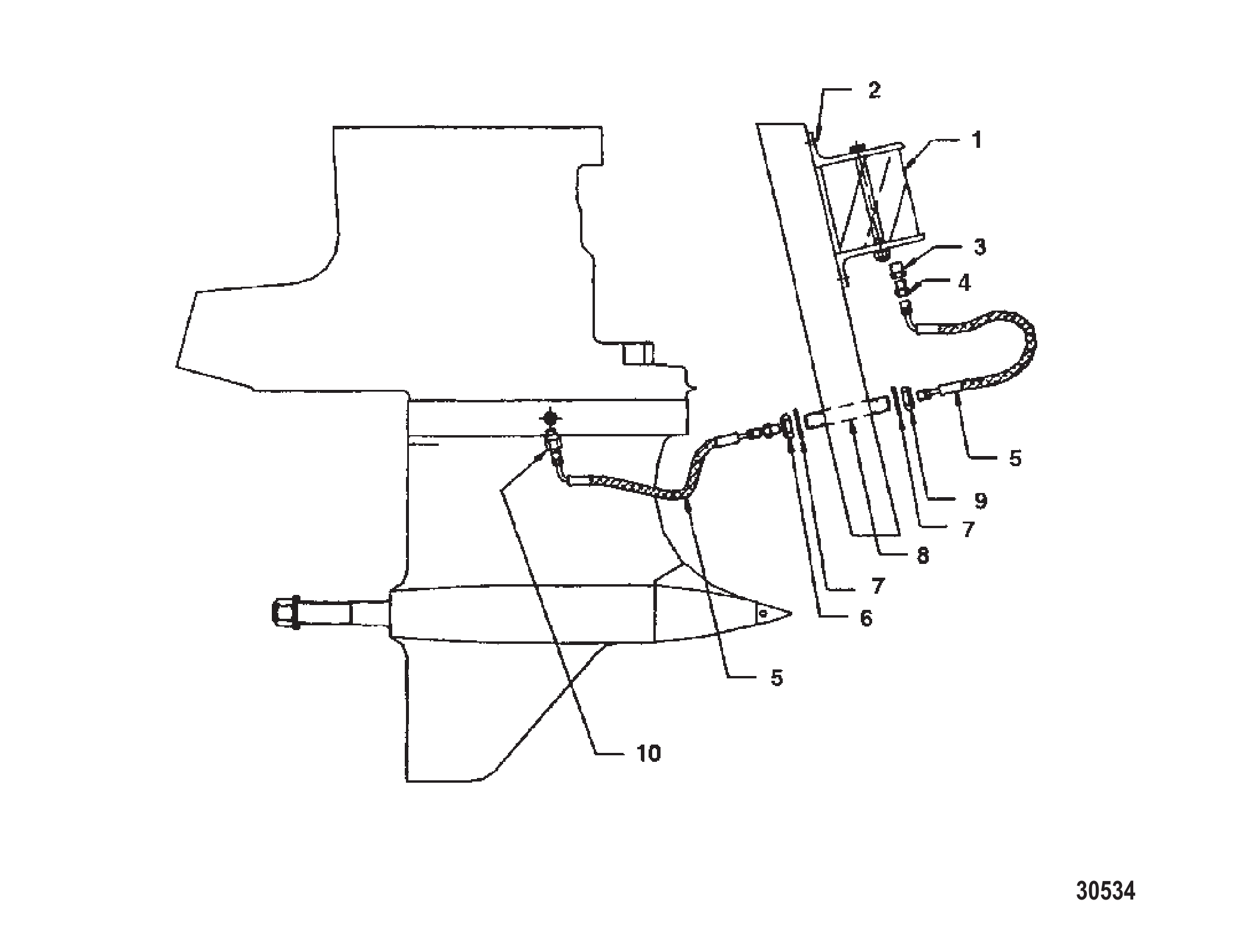

图 13齿轮箱滤罐套件 GEARCASE CANISTER KIT

REF	零件编号	中文名称	英文名称	数量
-	821085A3	齿轮箱滤罐套件	GEARCASE CANISTER KIT	1
1	821085A1	齿轮箱滤罐	GEARCASE CANISTER	1
2	16862	螺钉 (.250-10 x 1.25)	SCREW (.250-10 x 1.25)	4
3	48556	变径衬套（.250至.125）	BUSHING Reducer (.250 To .125)	1
4	48166	接头	FITTING	1
5	86036Q	钢编织软管	HOSE (STEEL BRAIDED)	2
6	22339	螺母(0.625-18)	NUT (.625-18)	1
6	8M0214915	螺母	NUT	1
7	36258	垫圈	WASHER	2
7	47428	垫圈（.660 x 1.120 x .141）不锈钢	WASHER (.660 x 1.120 x .141) Stainless Steel	2
8	847018	螺柱（.625-11 x 4.500）	STUD (.625-11 x 4.500)	1
9	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
10	848104A1	适配器组件	ADAPTER ASSEMBLY	1

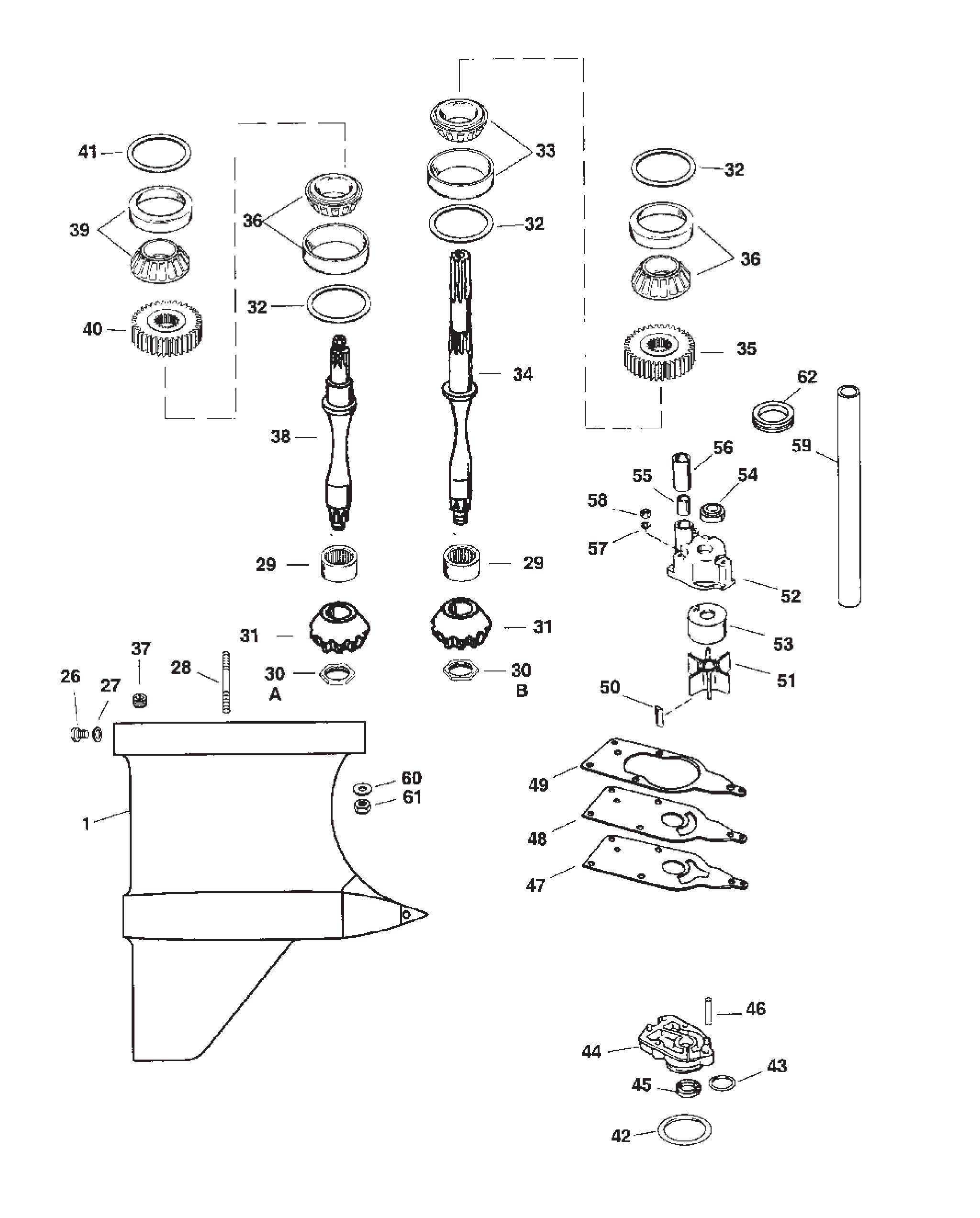

图 14齿轮箱（驱动轴）（IV SSM） GEAR HOUSING (DRIVESHAFT)(IV SSM)

REF	零件编号	中文名称	英文名称	数量
-	818877A13	齿轮箱总成（完整）	GEARCASE ASSEMBLY (COMPLETE)	1
1	818877A14	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	818877A20	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
26	14834A3	磁性放油塞总成	PLUG ASSEMBLY Drain - Magnetic	2
27	805726	橡胶O型圈	O-RING Rubber	2
27	8M0204684	橡胶O型圈	O-RING Rubber	2
28	69058	螺柱（.312-18/.312-24 x 1.690）（水泵）	STUD (.312-18/.312-24 x 1.690) (WATER PUMP)	2
28	8M0034449	双头螺柱 (.312 x 1.69)	STUD (.312 x 1.69)	2
28	68166	螺柱（.312 x 2.125）（水泵）	STUD (.312 x 2.125) (WATER PUMP)	5
29	818905	滚柱轴承（驱动轴）	BEARING Roller (DRIVESHAFT)	2
29	8M0051196	滚柱轴承	BEARING Roller	2
30	35921	螺母（.625-18）（后部）	NUT (.625-18) (REAR)	1
30	818932	左旋螺母（前部）	NUT Left Hand (FRONT)	1
31	818931A2	齿轮组(1主动齿轮/1从动齿轮)	GEAR SET (1 PINION/1 DRIVEN)	2
32	38657A1	垫片组	SHIM ASSEMBLY	3
32	8M0063268	垫片组	SHIM SET	3
33	38680A1	轴承总成(下部)	BEARING ASSEMBLY (LOWER)	1
33	38680T01	轴承杯/锥	BEARING Cup/Cone	1
34	813781	驱动轴(前部)	DRIVESHAFT (FRONT)	1
34	8M0079371	驱动轴	DRIVESHAFT	1
35	86639	齿轮(主动)	GEAR (DRIVING)	1
35	8M0050949	齿轮(反转)	GEAR Counter Rotation	1
36	38678A1	轴承总成	BEARING ASSEMBLY	2
36	38678T01	轴承杯/锥	BEARING Cup/Cone	2
37	73379	塞(.250-18)	PLUG (.250-18)	1
37	8M0180564	塞(.250-18)	PLUG (.250-18)	1
38	815506	驱动轴(后部)	DRIVESHAFT (REAR)	1
38	8M0074006	从动轴	SHAFT Driven	1
39	38681A1	轴承总成	BEARING ASSEMBLY	1
40	86640	齿轮(标准转向)(从动)	GEAR Standard Rotation (DRIVEN)	1
41	38668A1	垫片组	SHIM SET	1
42	39695	O型圈	O-RING	1
43	35276	O型圈(.734 x .139)	O-RING (.734 x .139)	1
44	821034A1	水泵底座总成	BASE ASSEMBLY Water Pump	1
45	16977	油封	SEAL Oil	2
46	29596	定位销	PIN Dowel	2
46	29596T	定位销	PIN Dowel	2
47	821305	衬垫	GASKET	1
48	85353	面板(钢制)	FACE PLATE (STEEL)	1
49	821304	衬垫	GASKET	1
50	56654	键	KEY	1
50	8M0214992	键@5	KEY @5	1
51	89984T4	叶轮	IMPELLER	1
52	821541A2	水泵总成(3/4英寸水管)	PUMP ASSEMBLY Water (3/4 IN WATER TUBE)	1
53	30915	嵌件	INSERT	1
54	55905	油封	SEAL Oil	1
55	88397	密封件	SEAL	1
56	847685	套筒	SLEEVE	1
57	24812	垫圈	WASHER	7
58	54947	螺母(.312-24)	NUT (.312-24)	7
59	8476504	水管	TUBE Water	1
60	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	8
61	82671015	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	8
61	8M0204653	螺母	NUT	8
62	30271	橡胶环	RING Rubber	1
62	8M0214918	环@5	RING @5	1

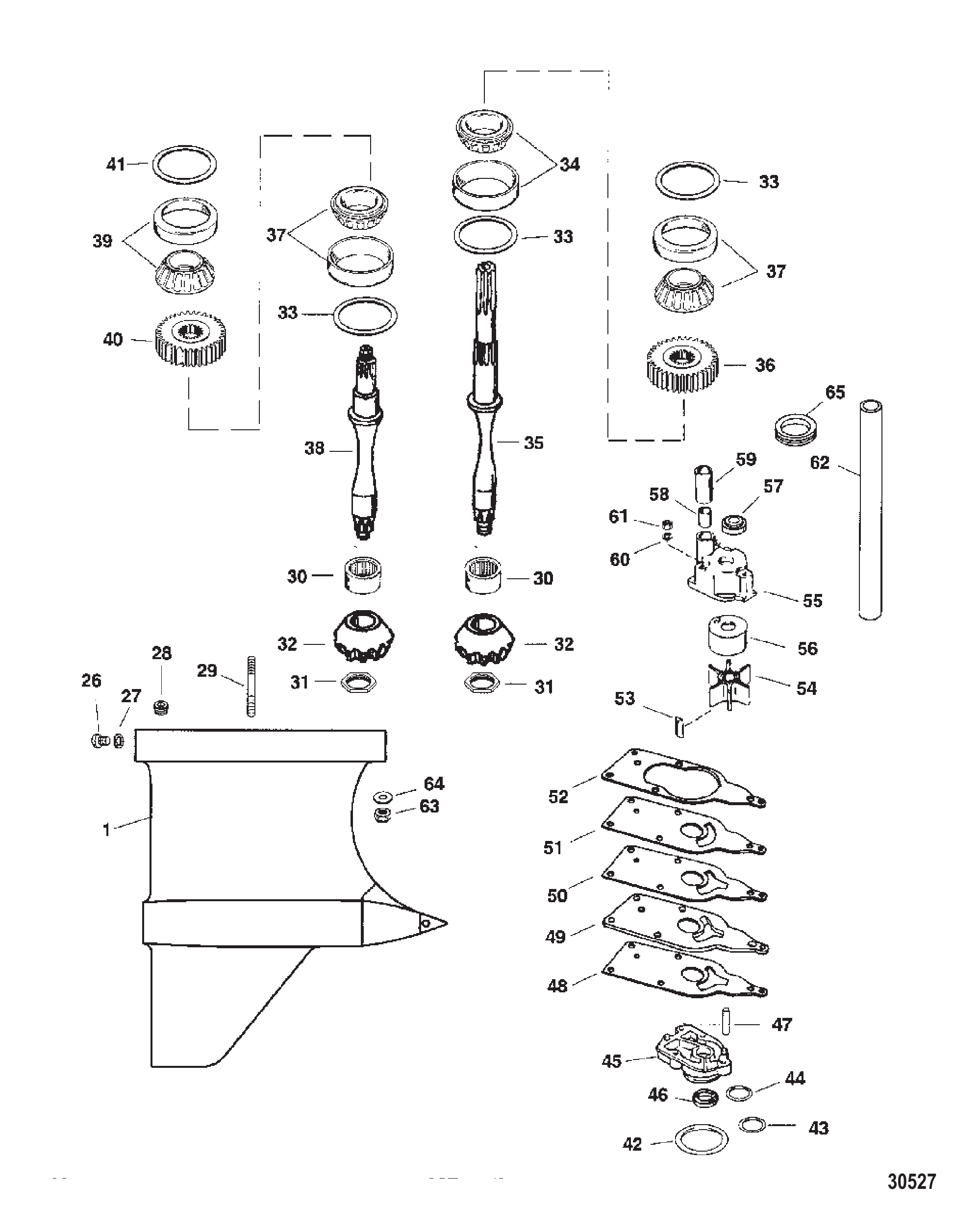

图 15齿轮箱（驱动轴）（VI SSM） GEAR HOUSING (DRIVESHAFT)(VI SSM)

REF	零件编号	中文名称	英文名称	数量
-	821964A8	齿轮箱总成（完整）	GEARCASE ASSEMBLY (COMPLETE)	1
1	821964A9	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
26	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
26	8M0058389	放油螺钉套件	SCREW KIT Drain	1
27	19183	纤维垫圈	WASHER Fiber	2
27	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
28	32561	管塞-内六角头(.250-18)	PLUG Pipe - Allen Head (.250-18)	1
28	8M0204652	管塞	PLUG Pipe	1
29	814682	螺柱(.250 x .812)(水泵)	STUD (.250 x .812) (WATER PUMP)	3
29	848534	螺柱(.250 x 3.18)(水泵)	STUD (.250 x 3.18) (WATER PUMP)	2
30	31524	滚柱轴承（驱动轴）	BEARING Roller (DRIVESHAFT)	2
31	30932	螺母	NUT	2
32	815488A1	齿轮组(1主动齿轮/1从动齿轮)	GEAR SET (1 PINION/1 DRIVEN)	2
33	38657A1	垫片组	SHIM ASSEMBLY	3
33	8M0063268	垫片组	SHIM SET	3
34	38680A1	轴承总成(下部)	BEARING ASSEMBLY (LOWER)	1
34	38680T01	轴承杯/锥	BEARING Cup/Cone	1
35	87014	驱动轴(前部)	DRIVESHAFT (FRONT)	1
36	60929	齿轮(主动)	GEAR (DRIVING)	1
37	38678A1	轴承总成	BEARING ASSEMBLY	2
37	38678T01	轴承杯/锥	BEARING Cup/Cone	2
38	87015	驱动轴(后部)	DRIVESHAFT (REAR)	1
39	38681A1	轴承总成	BEARING ASSEMBLY	1
40	60928	齿轮(从动)	GEAR (DRIVEN)	1
41	38668A1	垫片组	SHIM SET	1
42	32069	O型圈	O-RING	1
43	59386	垫圈(环形)	SPACER (WEDDING BAND)	1
44	35276	O型圈(.734 x .139)	O-RING (.734 x .139)	1
45	38631A1	水泵底座总成	BASE ASSEMBLY Water Pump	1
46	16977	油封	SEAL Oil	2
47	29596	定位销	PIN Dowel	2
47	29596T	定位销	PIN Dowel	2
48	848524	衬垫	GASKET	1
49	848522	隔套	SPACER	1
50	848528	衬垫	GASKET	1
51	8485211	面板	FACE PLATE	1
52	848525	衬垫	GASKET	1
53	566541	键	KEY	1
54	89984T4	叶轮	IMPELLER	1
55	848505A1	水泵总成(3/4英寸)	PUMP ASSEMBLY Water (3/4 IN)	1
56	8483211	嵌件	INSERT	1
57	55905	油封	SEAL Oil	1
58	88397	密封件(3/4英寸水管)	SEAL (3/4 IN WATER TUBE)	1
59	8476852	套筒	SLEEVE	1
60	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	5
60	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	5
61	30506	螺母(.250-28)	NUT (.250-28)	5
62	8476506	水管(3/4英寸)	TUBE Water (3/4 IN)	1
63	822836	垫圈(.445 x .805 x .108)	WASHER (.445 x .805 x .108)	8
64	82671015	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	8
64	8M0204653	螺母	NUT	8
65	30271	橡胶环	RING Rubber	1
65	8M0214918	环@5	RING @5	1
-	821964A10	维修套件VI SSM	REBUILD KIT VI SSM	1

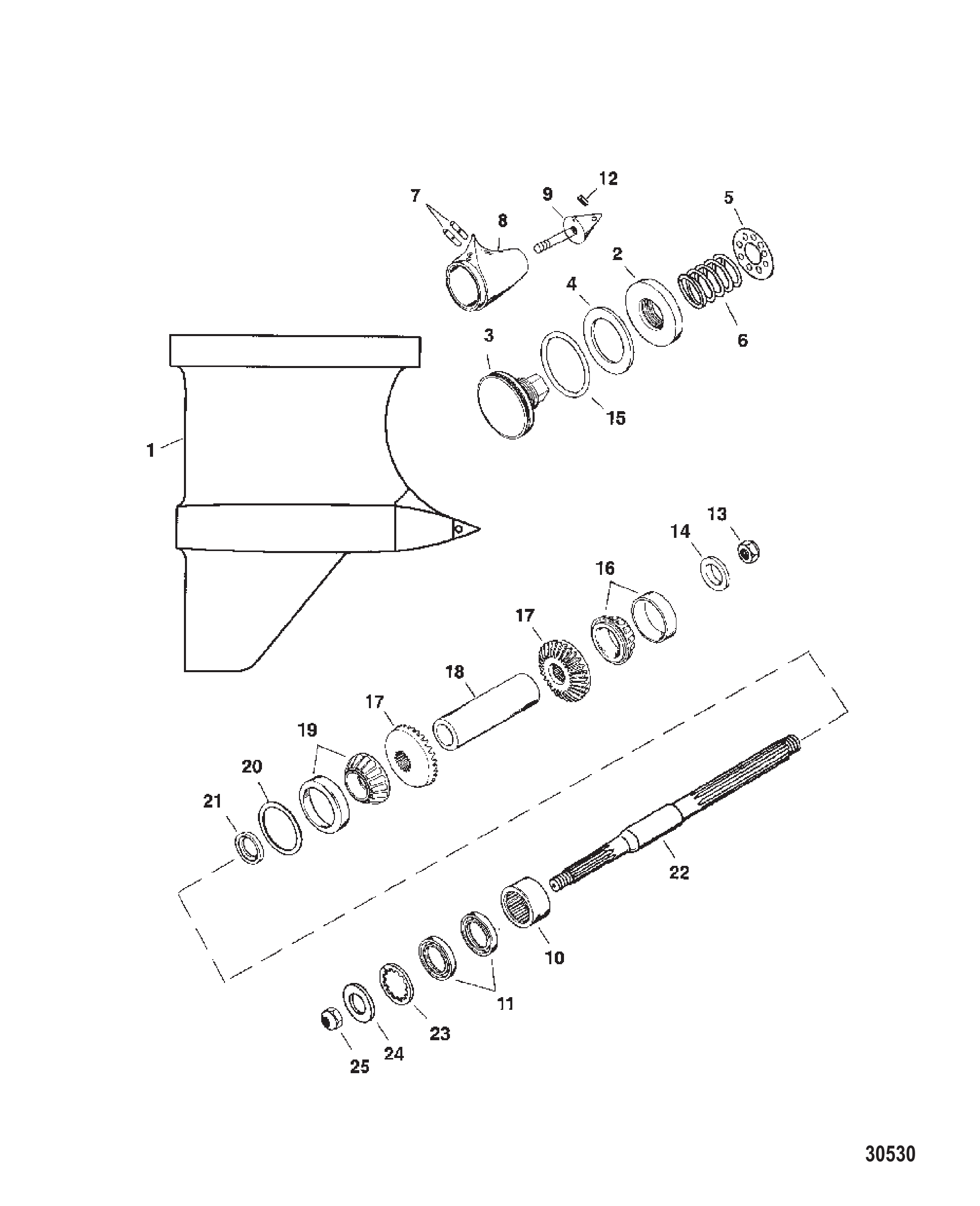

图 16齿轮箱（螺旋桨轴）（IV SSM） GEAR HOUSING (PROP SHAFT)(IV SSM)

REF	零件编号	中文名称	英文名称	数量
-	818877A13	齿轮箱总成（完整）	GEARCASE ASSEMBLY (COMPLETE)	1
1	818877A14	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	818877A20	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	65683	螺母	NUT	1
3	NSS	不单独销售锚定螺柱	NOT SOLD SEPARATE ANCHOR STUD	1
4	65690	垫圈	WASHER	1
5	65682	圆盘	DISC	1
6	65691	弹簧	SPRING	1
7	23803	销	PIN	2
8	NSS	不单独销售鼻锥	NOT SOLD SEPARATE NOSE CONE	1
9	87265	螺钉	SCREW	1
10	55831	滚柱轴承	BEARING Roller	1
10	8M0050403	滚柱轴承	BEARING Roller	1
11	16553	油封	SEAL Oil	2
12	65700	堵头	PLUG	1
13	25599	螺母(.750-16)	NUT (.750-16)	1
13	8M2014641	螺母(.750-16)	NUT (.750-16)	1
14	85354	衬套	BUSHING	1
15	85355	四角密封环	QUAD RING	1
16	35924T1	轴承总成(前部)	BEARING ASSEMBLY (FRONT)	1
17	818931A2	齿轮组(1主动齿轮/1从动齿轮)	GEAR SET (1 PINION/1 DRIVEN)	2
18	39712	隔套	SPACER	1
19	65695A1	轴承总成(后部)	BEARING ASSEMBLY (REAR)	1
20	38657A1	垫片组	SHIM ASSEMBLY	1
20	8M0063268	垫片组	SHIM SET	1
21	39696	垫圈	WASHER	1
22	65711	螺旋桨轴	PROPELLER SHAFT	1
22	8M0076741	螺旋桨轴	SHAFT Propeller	1
23	39701	垫圈	WASHER	1
24	39698	垫圈	WASHER	1
25	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1

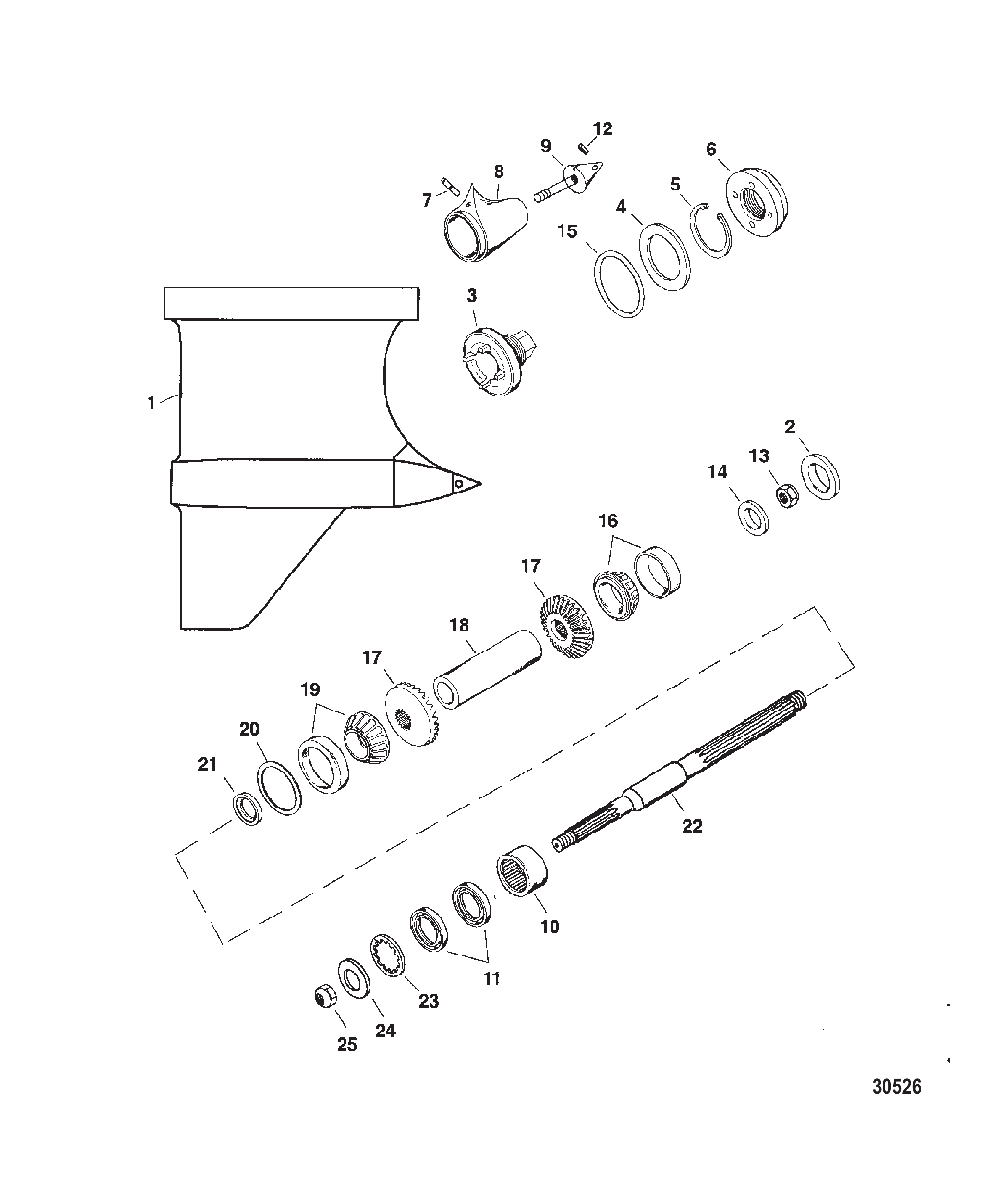

图 17齿轮箱（螺旋桨轴）（VI SSM） GEAR HOUSING (PROP SHAFT)(VI SSM)

REF	零件编号	中文名称	英文名称	数量
-	821964A8	齿轮箱总成（完整）	GEARCASE ASSEMBLY (COMPLETE)	1
1	821964A9	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	28576	螺母	NUT	1
3	NSS	不单独销售锚定螺柱	NOT SOLD SEPARATE ANCHOR STUD	1
4	28565	垫圈	WASHER	1
5	28562	挡圈	RING Retaining	1
6	NSS		NOT SOLD SEPARATE COVER	1
7	23803	销	PIN	1
8	NSS	不单独销售鼻锥	NOT SOLD SEPARATE NOSE CONE	1
9	34150	螺钉	SCREW	1
10	87013	滚柱轴承	BEARING Roller	1
10	8M0051529	轴承	BEARING	1
11	16553	油封	SEAL Oil	2
12	65700	堵头	PLUG	1
13	22339	螺母(0.625-18)	NUT (.625-18)	1
13	8M0214915	螺母	NUT	1
14	90404	垫圈(凹面)	WASHER (Concave)	1
14	90405	垫圈(凸面)	WASHER (Convex)	1
15	26855	O型圈(1.609 x 0.139)	O-RING (1.609 x .139)	1
16	70087A1	轴承总成(前部)	BEARING ASSEMBLY (FRONT)	1
17	815488A1	齿轮组(1主动齿轮/1从动齿轮)	GEAR SET (1 PINION/1 DRIVEN)	2
18	38661	隔套	SPACER	1
19	32575T1	轴承总成(后部)	BEARING ASSEMBLY (REAR)	1
20	32563A1	垫片组	SHIM SET	1
21	386881	垫圈	WASHER	1
22	78432	螺旋桨轴	PROPELLER SHAFT	1
23	39701	垫圈	WASHER	1
24	39698	垫圈	WASHER	1
25	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
25	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
-	821964A10	维修套件VI SSM	REBUILD KIT VI SSM	1

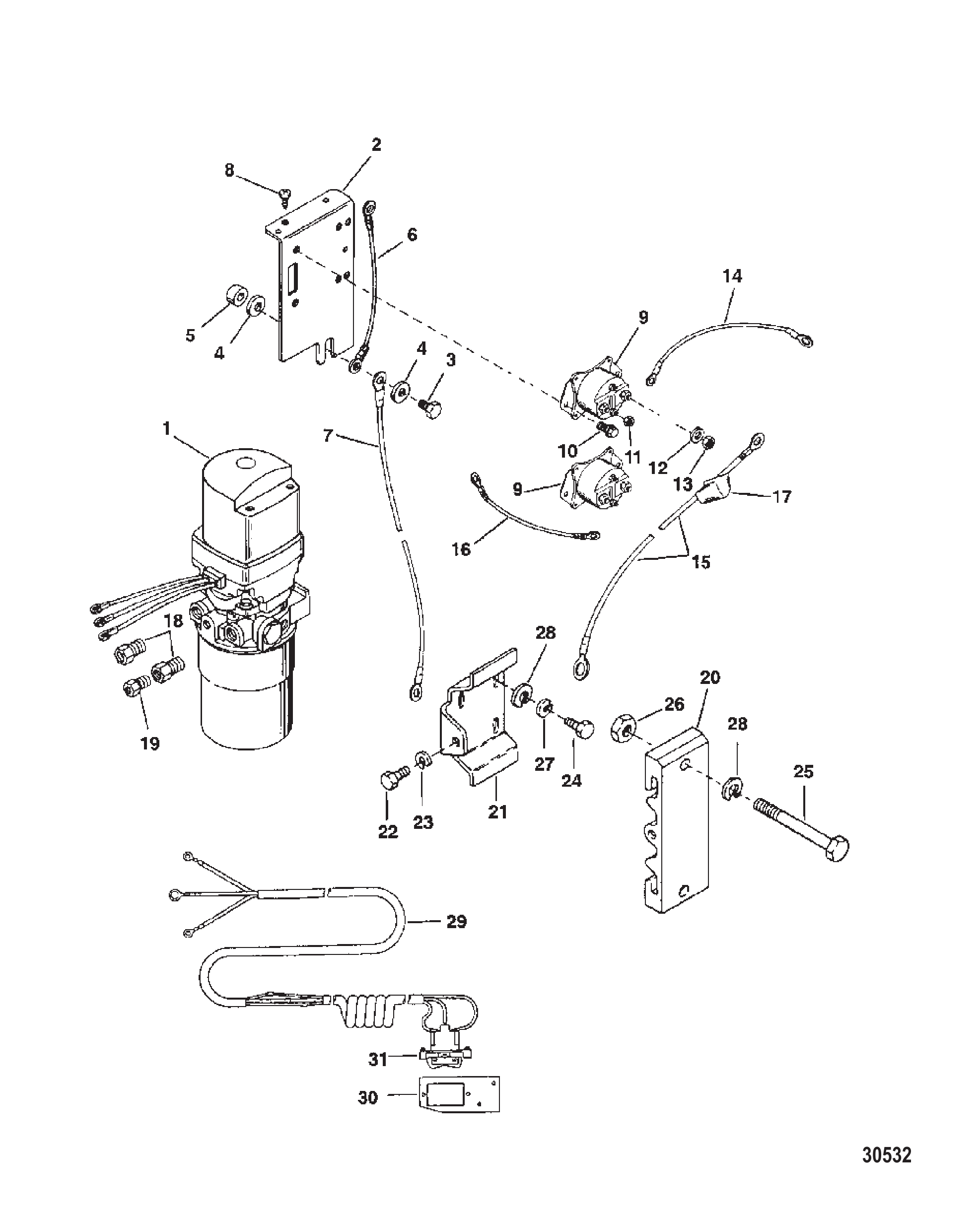

图 18液压平衡泵套件 HYDRAULIC TRIM PUMP KIT

REF	零件编号	中文名称	英文名称	数量
1	818611A2	液压平衡泵套件	PUMP KIT Hydraulic Trim	1
1	818377A2	液压平衡泵套件	PUMP KIT Hydraulic Trim	1
2	818567	支架	BRACKET	1
3	38837	螺钉(.312-18×1.12)	SCREW (.312-18 x 1.12)	1
4	57792	垫圈	WASHER	1
5	34948	隔套	SPACER	2
6	65999A12	接地线总成	CABLE ASSEMBLY Ground	1
7	79138A9	电缆总成(6英尺)黑色-负极	CABLE ASSEMBLY (6.00 Feet) Black-Negative	1
8	92051	螺钉（10-16 x 0.75）	SCREW (10-16 x .75)	1
9	76528A1	电磁阀	SOLENOID	2
9	853654T02	电磁阀	SOLENOID	2
10	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	4
11	20110	螺母 (#10-32)	NUT (#10-32)	4
12	22753	垫圈	WASHER	4
13	26484	螺母(.312-18)	NUT (.312-18)	4
13	8M0204646	螺母(.312-18)	NUT (.312-18)	4
14	65999A11	拉线总成	CABLE ASSEMBLY	1
15	79139A27	电池电缆总成	CABLE ASSEMBLY Battery	1
16	79139A26	电缆总成(红色)	CABLE ASSEMBLY Red	1
17	46265	护套	BOOT	3
18	77366	接头	FITTING	2
19	39609	接头	FITTING	1
-	87762A2	平衡泵支架套件	BRACKET KIT Trim Pump Mounting	1
-	87762A04	平衡泵支架总成	BRACKET ASSEMBLY Trim Pump Mounting	1
20	87762	支架	BRACKET	1
21	87760	安装板	PLATE	1
21	87760T	安装板	MOUNTING PLATE	1
22	39349	螺钉(.312-18×0.75)不锈钢	SCREW (.312-18 x .750) Stainless Steel	1
23	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
23	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
24	90271	螺钉(.375-16×0.62)	SCREW (.375-16 x .62)	2
25	63826	螺钉(.375-16 x 2.50)	SCREW (.375-16 x 2.50)	2
26	68411	螺母（.375-16）	NUT (.375-16)	2
26	82670912	螺母(.375-16)不锈钢	NUT (.375-16) Stainless Steel	2
27	58643	锁紧垫圈 (.375)	LOCKWASHER (.375)	2
28	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	4
28	8M0214963	垫圈	WASHER	4
29	61703A2	升降线束总成	HARNESS ASSEMBLY Trim	NA
30	61626A1	平衡开关板总成	PLATE ASSEMBLY Trim Switch	1
31	61691	开关	SWITCH	4

图 19杂项信息 MISCELLANEOUS INFORMATION

REF	零件编号	中文名称	英文名称	数量
-	817087R2	零件手册SST 120 S2000化油器	PARTS MANUAL SST 120 S2000 Carb	1
-	39573A1	VI SSM工具套件	VI SSM TOOL KIT	1
-	847905A1	IV SSM工具套件	IV SSM TOOL KIT	1
-	90415A23	螺栓套件	BOLT KIT	1
-	849006A1	水泵套件-径向排水-VI SSM	PUMP KIT Water - Radial Discharge - VI SSM	1
-	65494T	环压缩工具	COMPRESSOR TOOL Ring	1
-	849963T1	卡簧安装工具	INSTALLATION TOOL Circlip	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	12937A3	完整平衡套件	TRIM KIT COMPLETE	1
-	849850A1	基本贴花套件	DECAL SET BASIC	1
-	840323A3	基本贴花套件	DECAL SET BASIC	1
-	8M0050503	贴花套件	DECAL SET	1
-	849850A4	补丁贴花套件	DECAL SET PATCH	1
-	840323A13	补丁贴花套件	DECAL SET PATCH	1

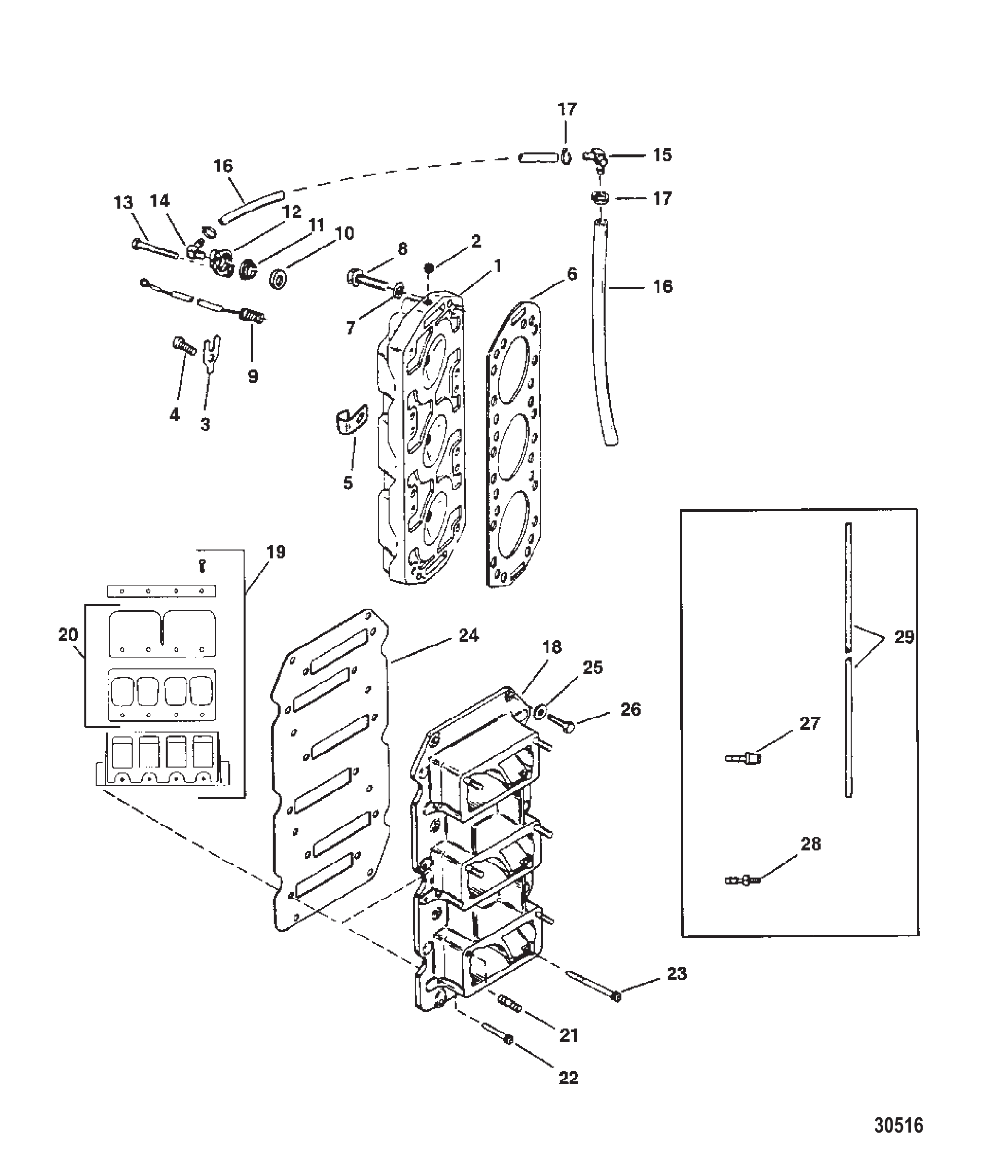

图 20簧片阀组与气缸盖 REED BLOCK AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	18787T2	气缸盖	CYLINDER HEAD	2
2	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	2
3	137151	固定座	RETAINER	1
4	88743	螺钉 (.312-18 x .500)	SCREW (.312-18 x .500)	1
5	789451	卡箍(左舷-排水)	CLAMP (PORT SIDE - WATER OUT)	1
6	187851	衬垫	GASKET	2
6	18785T	衬垫	GASKET	2
7	822838	垫圈(.401 x .745 x .097)(气缸盖)	WASHER (.401 x .745 x .097) (CYLINDER HEAD)	24
8	98534	螺钉(.375-16 x 2.30)(气缸盖)	SCREW (.375-16 x 2.30) (CYLINDER HEAD)	24
9	97465	温度传感器	SENDER Temperature	1
10	47533	节温器垫圈(大孔)	WASHER Thermostat (LARGE HOLE)	2
10	475331	节温器垫圈(小孔)	THERMOSTAT WASHER (SMALL HOLE)	2
11	62386	衬垫	GASKET	2
11	8M0204714	衬垫@4	GASKET @4	2
12	90390A1	盖板套件	COVER KIT	2
13	37562	不锈钢螺钉(.312-18 x 1.00)	SCREW (.312-18 x 1.00) Stainless Steel	4
14	687271	90度弯头 (.250-18) - 黄铜	FITTING (.250-18) 90 Degree - Brass	1
15	68728	接头	FITTING	1
16	774572	软管(48英寸散装)(缸盖间及排水)	HOSE (48.00 Inches Bulk) (HEAD TO HEAD AND WATER OUT)	AR
17	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	3
18	43657A3	簧片阀壳体总成	HOUSING ASSEMBLY Reed Block	1
18	828275A3	簧片阀壳体	REED BLOCK HSG	1
19	855952A1	簧片阀总成	REED BLOCK ASSEMBLY	6
-	NSS	不单独销售簧片阀组	NOT SOLD SEPARATE REED BLOCK	6
-	NSS	不单独销售踏板	NOT SOLD SEPARATE PEDAL	12
-	NSS	不单独销售踏板	NOT SOLD SEPARATE PEDAL	12
-	NSS	不单独销售簧片夹	NOT SOLD SEPARATE REED CLAMP	12
-	849038	螺钉 (M3 x 5)	SCREW (M3 x 5)	48
20	14594A3	簧片组件	REED ASSEMBLY	6
20	8M0192191	簧片踏板	REED PEDAL	6
-	NSS	不单独销售踏板	NOT SOLD SEPARATE PEDAL	12
-	NSS	不单独销售踏板	NOT SOLD SEPARATE PEDAL	12
21	270372	螺柱(.250-28 x 1.125)(化油器安装)	STUD (.250-28 x 1.125) (CARBURETOR MOUNTING)	12
22	92160	螺钉(.250-20 x .750)不锈钢	SCREW (.250-20 x .750) Stainless Steel	6
23	96529	螺钉 (.250-20 x 2.00)	SCREW (.250-20 x 2.00)	6
24	146972	衬垫	GASKET	1
25	39143	垫圈(.253 x .625 x .0937)	WASHER (.253 x .625 x .0937)	8
26	76630	螺钉(.250-20 x 1.00)(簧片板至曲轴箱)	SCREW (.250-20 x 1.00) (REED PLATE TO CRANKCASE)	8
26	8M0214943	螺钉	SCREW	8
27	426981	止回阀	CHECK VALVE	1
27	426982	止回阀	CHECK VALVE	1
27	426231	止回阀	CHECK VALVE	1
27	426233	止回阀	CHECK VALVE	1
27	426981	止回阀	CHECK VALVE	6
27	426982	止回阀	CHECK VALVE	6
28	56759	接头(倒钩式)(曲轴箱侧面)	FITTING Barbed (SIDE OF CRANKCASE)	5
29	6628570	泰贡管(48英寸散装)	TUBING Tygon (48.00 Inches Bulk)	AR
29	8M0192196	软管-48英寸	TUBING-48 INCH	AR

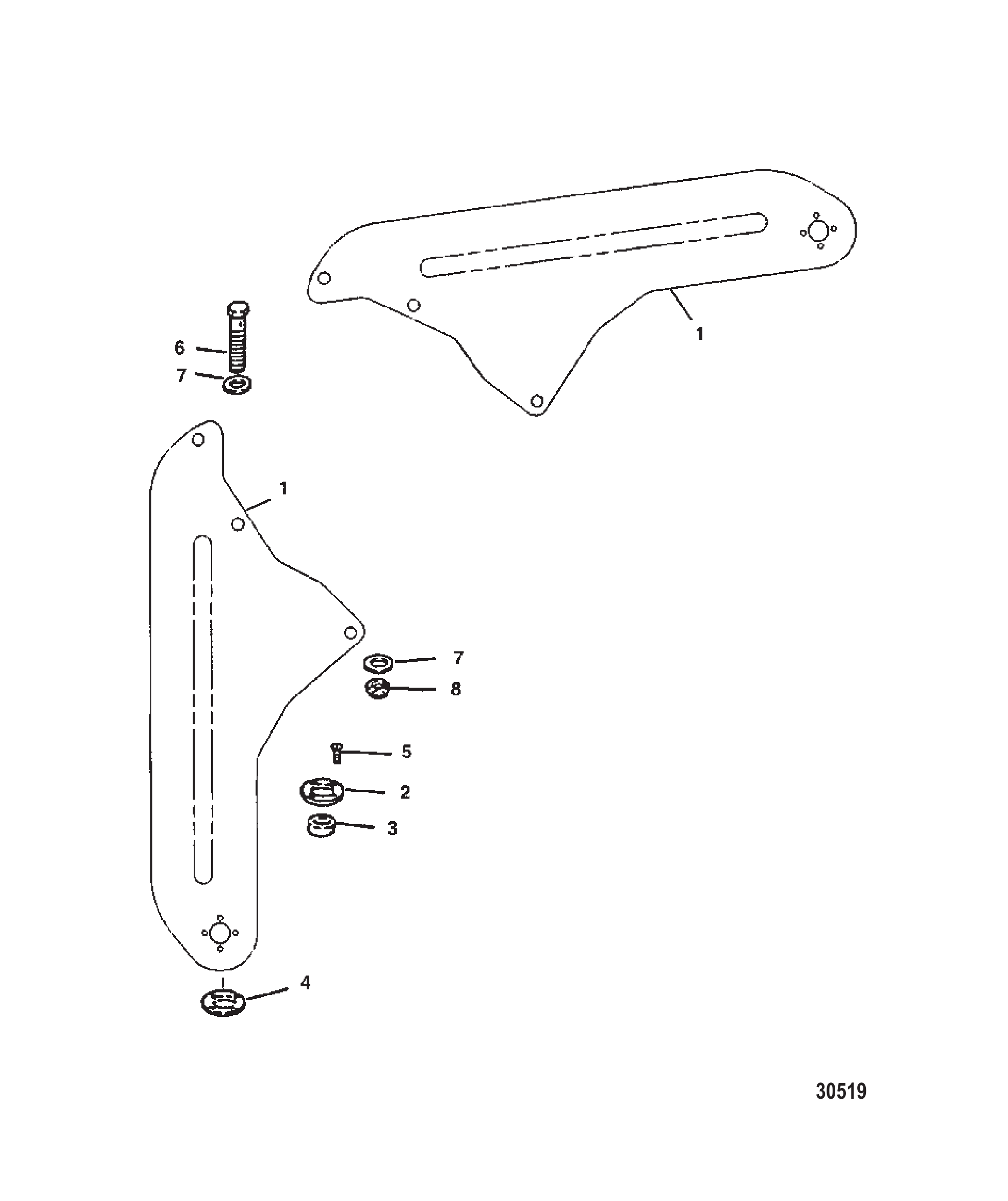

图 21转向板 STEERING PLATE

REF	零件编号	中文名称	英文名称	数量
-	822112A3	转向臂套件	ARM KIT Steering	1
1	822112A1	转向臂总成	ARM ASSEMBLY Steering	1
1	822113A1	转向臂总成	ARM ASSEMBLY Steering	1
2	67022	转向板（上）	PLATE Steering (UPPER)	2
2	8M0233290	转向板	PLATE Steering	2
3	847793	轴承	BEARING	2
4	67024	转向板（下）	PLATE Steering (LOWER)	2
4	8M0233292	转向板	PLATE Steering	2
5	822116	螺钉	SCREW	8
5	8M0053730	螺钉（10-32 x 6.25）平头	SCREW (10-32 x 6.25) Flat Head	8
6	56393	螺钉（.437-20 x 1.75）	SCREW (.437-20 x 1.75)	6
7	34567	垫圈	WASHER	12
8	35053	螺母(.437-20)	NUT (.437-20)	6
8	8M0143423	尼龙螺母	NUT Nylon	6

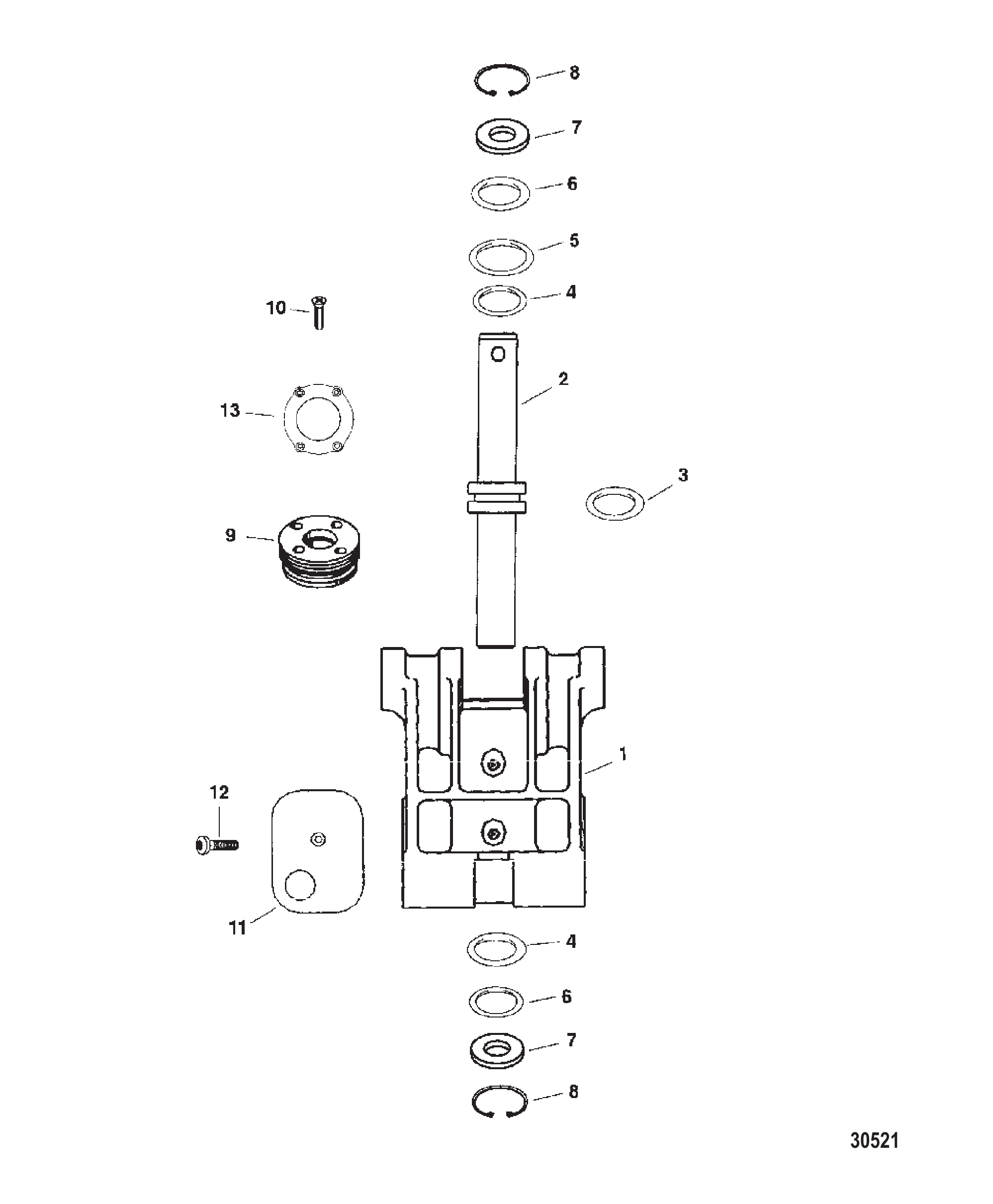

图 22旋转支架总成 SWIVEL BRACKET ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	821921A15	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
2	822043	杆	ROD	1
-	11167A1	O型圈套件	O-RING KIT	1
3	NSS	不单独出售四角环	NOT SOLD SEPARATE QUAD RING	1
4	NSS	不单独出售四角环	NOT SOLD SEPARATE QUAD RING	2
5	NSS		NOT SOLD SEPARATE O-RING	1
6	NSS	不单独出售刮片	NOT SOLD SEPARATE SCRAPER	2
7	79869	垫圈	WASHER	2
8	798701	挡圈	RING Retaining	2
9	NSS	不单独出售导杆	NOT SOLD SEPARATE ROD GUIDE	1
10	86843	螺钉(#10-24x0.500)	SCREW (#10-24 x .500)	4
11	441321	耐磨垫	WEAR PAD	1
11	441322	耐磨垫	WEAR PAD	1
12	822037	螺钉	SCREW	2
13	848691	安装板	PLATE	1

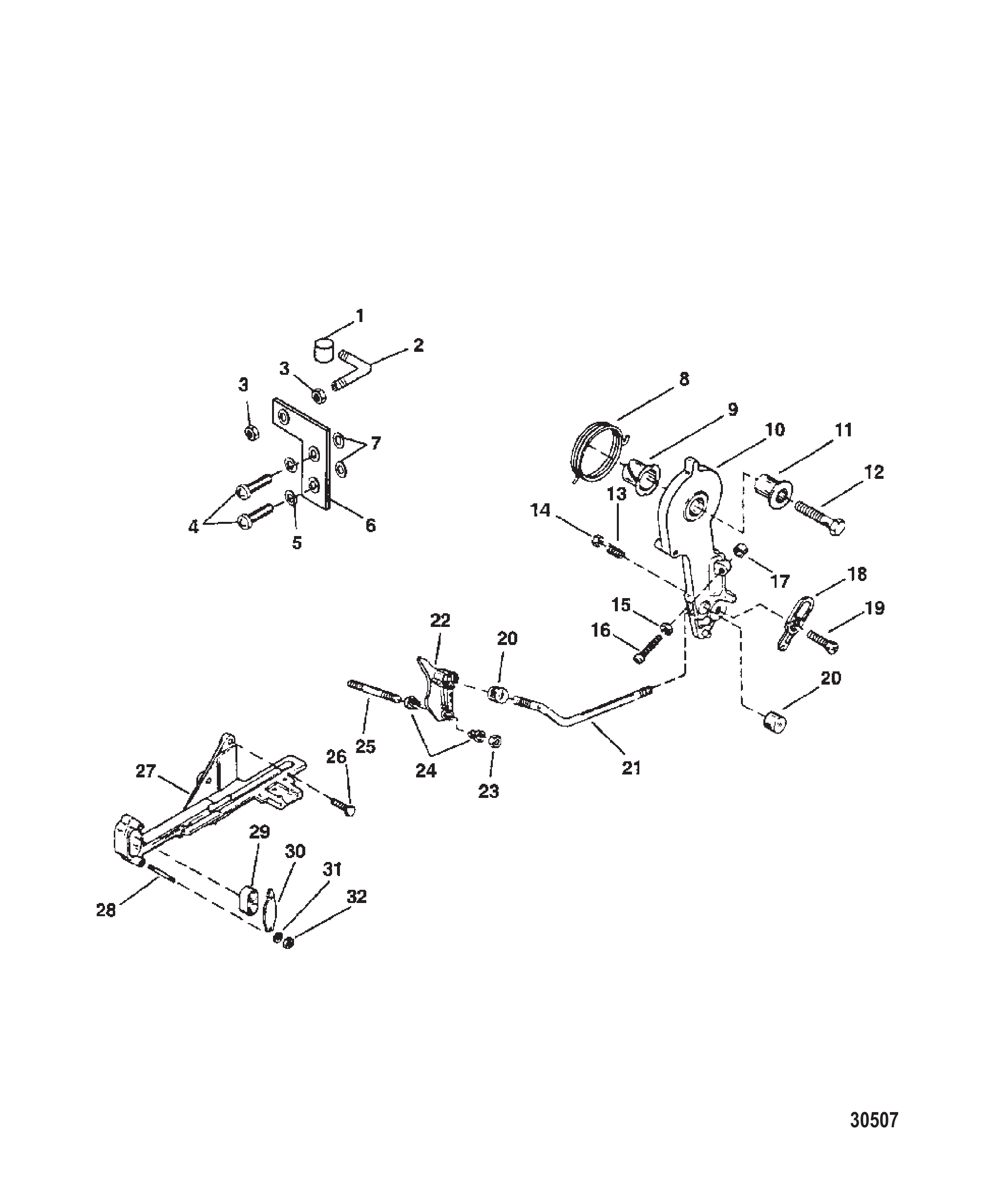

图 23节气门杆 THROTTLE LEVER

REF	零件编号	中文名称	英文名称	数量
1	74897	枢轴触发板	PIVOT Trigger Plate	1
2	849036	连杆	LINK ROD	1
3	68219	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
4	28636	螺钉(.250-20 x .750)	SCREW (.250-20 x .750)	2
5	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
6	86985	正时支架	BRACKET Timing	1
7	24664	垫圈 (M4 x 20)	WASHER (M4 x 20)	1
8	68784	弹簧	SPRING	1
9	55171	衬套	BUSHING	1
10	41095	杠杆	LEVER	1
10	410952	杠杆	LEVER	1
11	55164	衬套	BUSHING	1
12	818165	螺钉 (.375-16 x 1.75)	SCREW (.375-16 x 1.75)	1
13	20099	弹簧	SPRING	1
14	35045	螺母(.250-28)	NUT (.250-28)	1
14	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
15	64015	螺母 (.250-20)	NUT (.250-20)	1
16	64022	螺钉(.250-20 x 2.125)	SCREW (.250-20 x 2.125)	1
17	26852	尼龙帽	CAP Nylon	1
18	39483	闩锁	LATCH	1
19	69026	螺钉 (.250-28 x .880)	SCREW (.250-28 x .880)	1
20	60572	套筒	BARREL	2
20	8M0221994	筒形接头	BARREL FITTING	2
21	95829	油门控制杆	ROD Throttle Control	1
22	784421	节气门凸轮	CAM Throttle	1
23	35045	螺母(.250-28)	NUT (.250-28)	1
23	826709109	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
24	26600	衬套	BUSHING	2
25	20353	螺柱 (.250-28 x 1.750)	STUD (.250-28 x 1.750)	1
26	28782	螺钉(.312-18 x .880)不锈钢	SCREW (.312-18 x .880) Stainless Steel	3
27	814283A2	支架总成	BRACKET ASSEMBLY	1
28	18101	螺柱	STUD	2
28	8M0034426	螺柱	STUD	2
29	39519	杯套	CUP	1
30	98889	闩锁	LATCH	1
31	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	2
32	18102	螺母（#12-24）	NUT (#12-24)	2

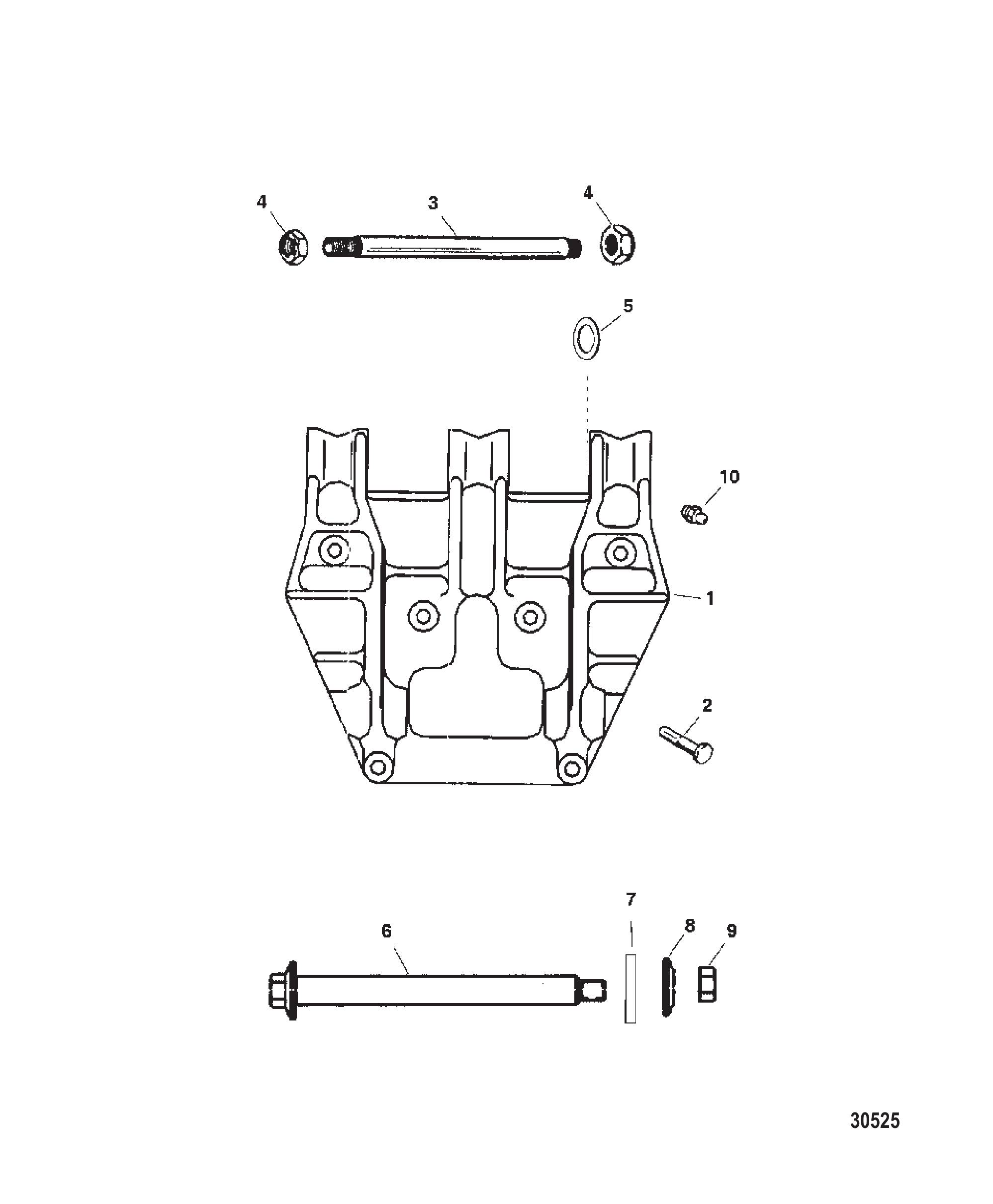

图 24艉板支架总成 TRANSOM BRACKET ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	8476631	艉板支架 - 黑色	BRACKET Transom - Black	1
2	44133	销	PIN	2
3	822106	倾斜管	TILT TUBE	1
3	822106T01	倾斜管总成	TILT TUBE ASSEMBLY	1
4	34862	螺母(1.00-14)	NUT (1.00-14)	2
4	859133	螺母(1.00-14)	NUT (1.00-14)	2
5	21158A2	垫片套件	SHIM KIT	1
6	822075	调整销	PIN Trim	1
7	59378	垫圈	WASHER	1
8	822076	固定座	RETAINER	1
9	20220	螺母(.500-20)	NUT (.500-20)	1
9	82671317	螺母(.500-20)	NUT (.500-20)	1
10	69059	接头	FITTING	2
-	11241A18	艉板安装套件	ATTACHING KIT Transom	1
-	46196	螺钉（.437-20 x 4.00）	SCREW (.437-20 x 4.00)	2
-	70832	螺钉（.437-20 x 5.00）	SCREW (.437-20 x 5.00)	4
-	44163	垫圈（.450 x 1.75 x .12）	WASHER (.450 x 1.75 x .12)	6
-	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	12
-	82671015	螺母(.437-20)不锈钢	NUT (.437-20) Stainless Steel	6
-	8M0204653	螺母	NUT	6

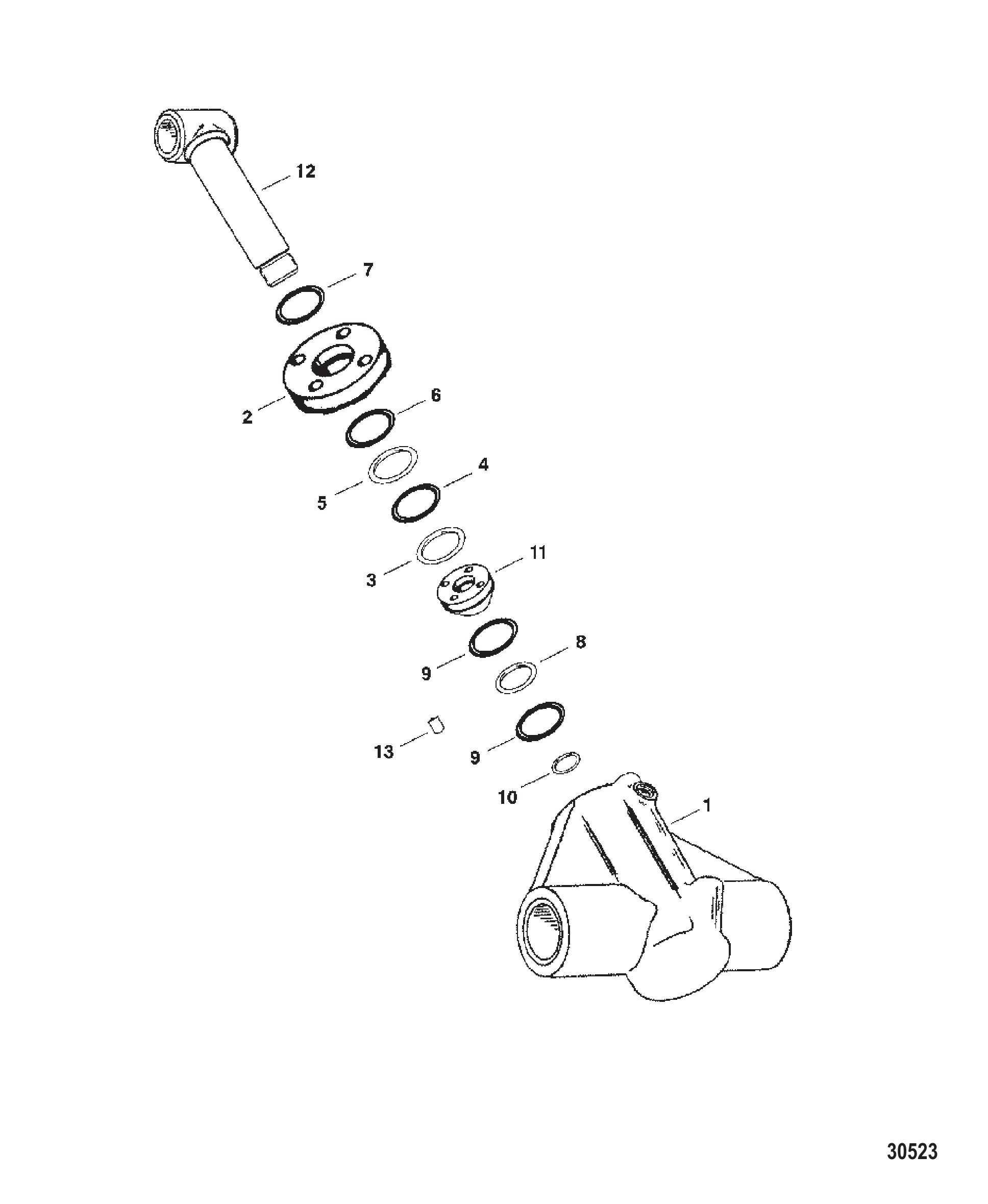

图 25平衡油缸总成 Trim Cylinder Assembly

REF	零件编号	中文名称	英文名称	数量
-	44120A5	配平油缸总成（黑色）完整	TRIM CYLINDER ASSEMBLY (Black) COMPLETE	1
1	NSS	不单独出售配平油缸壳体	NOT SOLD SEPARATE TRIM CYLINDER HOUSING	1
2	44123	固定座	RETAINER	1
-	11163A1	配平油缸修理包	REPAIR KIT Trim Cylinder	1
3	NSS		NOT SOLD SEPARATE O-RING	1
4	NSS	不单独出售备用环	NOT SOLD SEPARATE BACK-UP RING	1
5	NSS		NOT SOLD SEPARATE O-RING	1
6	NSS	不单独出售备用环	NOT SOLD SEPARATE BACK-UP RING	4
7	NSS	不单独出售刮水器	NOT SOLD SEPARATE WIPER	1
8	NSS		NOT SOLD SEPARATE O-RING	1
9	NSS	不单独出售备用环	NOT SOLD SEPARATE BACK-UP RING	2
10	NSS		NOT SOLD SEPARATE O-RING	1
11	44125	动力配平活塞	PISTON Power Trim	1
12	8185162	配平杆	TRIM ROD	1
13	822103	注油孔盖	GREASE HOLE COVER	1
