水星 Mercury K 40 HP 6F5-000711 THRU 6F5325148 - 爆炸图零件明细

两冲程 化油器 · Belgium - Cat.# 90-11862 · 共 20 个部位 · 874 条零件

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	43984A1	转速表套件	TACHOMETER KIT	1
2	99055M	灯泡	BULB	1
3	99056A1	故障指示灯	MALFUNCTION INDICATOR LAMP	1
4	99057M	减震器	DAMPER	1
5	NSS		NOT SOLD SEPARATE Plate	1
6	NSS	电线(不单独销售)	NOT SOLD SEPARATE Wire	1
7	NSS	电线(不单独销售)	NOT SOLD SEPARATE Wire	1
8	NSS	连接器(不单独销售)	NOT SOLD SEPARATE Connector	2
9	NLA	艉板(已停产)	No Longer Available Transom Plate	1
10	NLA	艉板(已停产)	No Longer Available Transom Plate	1
11	84481M	螺栓	BOLT	4
12	82217M	垫圈	WASHER	4
13	82382M	螺母	NUT	8
14	84482M	螺钉	SCREW	4
15	84124M	连接器	CONNECTOR	1
16	99051M	连接器	CONNECTOR	1
17	99052M	连接器	CONNECTOR	1
18	97765M	停机开关总成(5M)	SWITCH ASSEMBLY Stop (5M)	1
19	97756M	止动器	STOPPER	1
20	97754M	停机开关总成(5M)	SWITCH ASSEMBLY Stop (5M)	1
21	NLA	延长导线(已停产)	No Longer Available Extension-Wire Lead	1
22	11882M	护孔环	GROMMET	1
23	84959M	延长线(2米)	EXTENSION (2M)	1
24	11889M	导线(蓝色)	LEAD WIRE (Blue)	AR
25	11890M	导线(黑色)	LEAD WIRE (Black)	AR
26	11891M	导线(黄色)	LEAD WIRE (Yellow)	AR
27	84125T	电压调节器	REGULATOR Voltage	1
28	NLA	搬运手柄(已停产)	No Longer Available Carrying Handle	1
29	NLA	螺丝(已停产)	No Longer Available Screw	2
30	82220M	垫圈	WASHER	4
31	82395M	螺母	NUT	2
32	84329M	整流器总成	RECTIFIER ASSEMBLY	1
32	8M0060278	整流器	RECTIFIER	1
33	81522M	保险丝	FUSE	1
34	83108M	螺钉	SCREW	1
35	82211M	垫圈	WASHER	1
36	NLA	导线(已停产)	No Longer Available Lead Wire	1
37	97757M	停机开关总成	SWITCH ASSEMBLY Stop	1
38	97756M	止动器	STOPPER	1
39	11892M	引线	LEAD WIRE	1
39	11892M	引线	LEAD WIRE	1
40	11893M	引线	LEAD WIRE	1
40	11893M	引线	LEAD WIRE	1

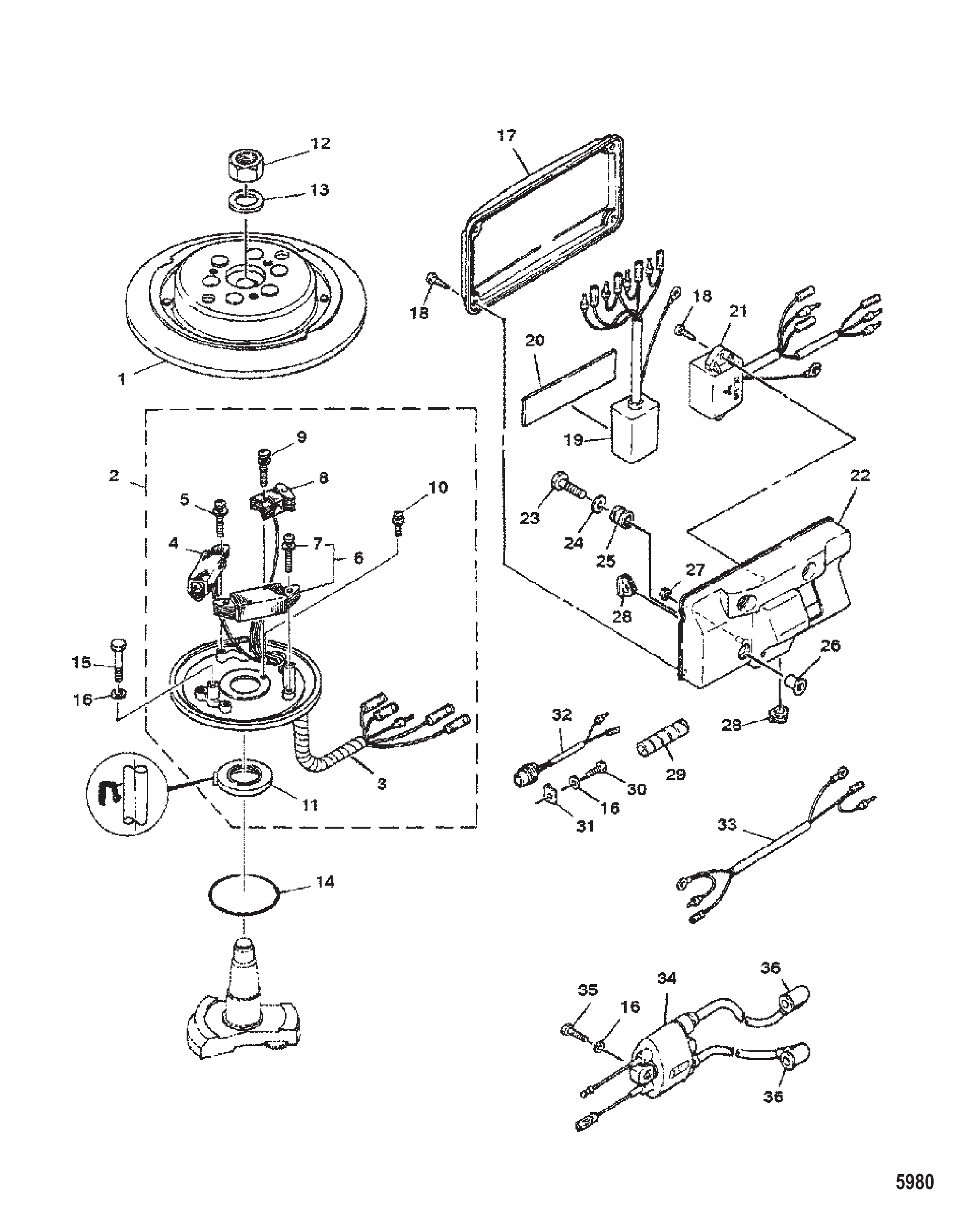

图 2电容放电点火磁电机 C.D.I Magneto

REF	零件编号	中文名称	英文名称	数量
1	NLA	转子(已停产)	No Longer Available Rotor	1
1	NLA	转子(已停产)	No Longer Available Rotor	1
1	827133M	转子	ROTOR	1
1	827133M	转子	ROTOR	1
2	11723M	底座总成	BASE ASSEMBLY	1
2	11723M	底座总成	BASE ASSEMBLY	1
2	827191M	底座总成	BASE ASSEMBLY	1
2	827191M	底座总成	BASE ASSEMBLY	1
3	NLA	磁电机底座(已停产)	No Longer Available Magneto Base	1
3	NLA	磁电机底座(已停产)	No Longer Available Magneto Base	1
3	827135M	引线	LEAD WIRE	1
3	827135M	引线	LEAD WIRE	1
4	11727T	充电线圈总成	COIL ASSEMBLY Charge	1
4	11727T	充电线圈总成	COIL ASSEMBLY Charge	1
4	827136M	充电线圈总成	COIL ASSEMBLY Charge	1
4	827136M	充电线圈总成	COIL ASSEMBLY Charge	1
5	97803M	螺钉	SCREW	2
6	11728M	照明线圈总成	COIL ASSEMBLY Lighting	1
6	11728M	照明线圈总成	COIL ASSEMBLY Lighting	1
6	827137M	照明线圈总成	COIL ASSEMBLY Lighting	1
6	827137M	照明线圈总成	COIL ASSEMBLY Lighting	1
7	97803M	螺钉	SCREW	2
8	11729M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
8	11729M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
8	827138M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
8	827138M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
9	811177M	螺钉	SCREW	2
10	91699M	螺钉	SCREW	1
11	11731M	油封	SEAL Oil	1
12	81773M	螺母	NUT	1
12	893789	螺母	NUT	1
13	84436M	垫圈	WASHER	1
13	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
14	11732M	O型圈	O-RING	1
15	827043M	螺栓	BOLT	3
16	881379	垫圈	WASHER	6
16	82214M	垫圈	WASHER	6
17	11733M	盖板	COVER	1
18	95187M	螺钉	SCREW	6
19	11739M	点火控制总成	CONTROL ASSEMBLY Ignition	1
20	11740M	安装板	PLATE	1
21	11737T	CDI单元总成	CDI UNIT ASSEMBLY	1
22	11734M	支架	BRACKET	1
23	85277615	螺栓	BOLT	3
24	82217M	垫圈	WASHER	3
25	11735M	护孔环	GROMMET	3
26	11736M	衬套	BUSHING	3
27	8528163	螺母	NUT	1
28	95184M	护孔环	GROMMET	2
29	98915M	绝缘包裹	INSULATOR WRAP	1
30	826957M	螺栓	BOLT	1
31	11743M	安装板	PLATE	1
32	11741M	温控开关总成	THERM SWITCH ASSEMBLY	1
33	11742M	接地线	GROUND WIRE	1
34	951882	点火线圈	COIL Ignition	1
34	951882	点火线圈	COIL Ignition	1
34	95188T	点火线圈	COIL Ignition	1
34	95188T	点火线圈	COIL Ignition	1
35	82405M	螺栓	BOLT	2
36	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
36	815119M	火花塞帽(消噪型)	CAP Spark Plug (Noise Suppressor)	OPT.
-	11765M	动力头衬垫套件	GASKET SET Powerhead	1

图 3化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	9333M	化油器	CARBURETOR	1
2	11834M	减震器	DAMPER	1
3	82012M	软管	HOSE	2
4	11796M	螺钉(M4 x 14)	SCREW (M4 x 14)	8
5	11814M	安装板	PLATE	1
6	11795M	衬垫	GASKET	1
7	11815M	怠速量孔(#90)	PILOT JET (#90)	2
8	11816M	怠速量孔(#60)	PILOT JET (#60)	2
9	11800M	螺钉	SCREW	2
10	11801M	弹簧	SPRING	2
11	827147M	螺钉	SCREW	1
11	827147M	螺钉	SCREW	1
12	80738M	怠速螺钉	SCREW Idle Speed	1
12	80738M	怠速螺钉	SCREW Idle Speed	1
13	80437M	弹簧	SPRING	1
14	11829M	固定座	RETAINER	2
15	11830M	杆	ROD	1
16	11802M	O型圈	O-RING	2
17	80261M	垫圈	WASHER	2
18	827146M	阀座	SEAT Valve	1
19	8095711	螺钉 (M4 x 5)	SCREW (M4 x 5)	2
20	954481	浮子总成	FLOAT ASSEMBLY	1
20	954481	浮子总成	FLOAT ASSEMBLY	1
20	95448M	浮子总成	FLOAT ASSEMBLY	1
20	95448M	浮子总成	FLOAT ASSEMBLY	1
22	11794M	浮子销	PIN Float	1
23	11792M	衬垫	GASKET	1
24	11812M	主喷管	MAIN NOZZLE	2
25	11811M	浮子室	FLOAT BOWL	1
26	11798M	放油塞	PLUG Drain	2
27	11799M	衬垫	GASKET	2
28	94813M	螺钉	SCREW	4
29	80267	衬垫	GASKET	2
30	11813M	主量孔(#145)	JET Main (#145)	2
31	11831M	安装板	PLATE	1
32	84401M	垫圈	WASHER	4
33	11832M	螺钉	SCREW	4
34	11833M	喷嘴	NOZZLE	1
35	11827M	安装板	PLATE	1
36	11826M	柱塞	PLUNGER	1
37	11818M	衬垫	GASKET	1
38	11802M	O型圈	O-RING	1
39	11819M	盖板	COVER	1
40	11820M	阀座	SEAT Valve	1
41	11828M	螺钉	SCREW	2
42	95560M	阀座	SEAT	2
43	95559M	弹簧	SPRING	1
44	95574M	钢球	BALL	1
45	97576M	阀座	SEAT	1
46	11821M	浮子销	PIN Float	1
47	11963M	浮子臂	FLOAT ARM	1
47	11963M	浮子臂	FLOAT ARM	1
48	80202M	浮子臂	FLOAT ARM	1
48	80202M	浮子臂	FLOAT ARM	1
49	80450M	浮子	FLOAT	1
50	11824M	柱塞	PLUNGER	1
51	11825M	弹簧	SPRING	1
52	11823M	衬垫	GASKET	1
53	83089M	量孔(#70)	JET (#70) (#70)	1
54	852869	止回阀	CHECK VALVE	1
54	852869	止回阀	CHECK VALVE	1
55	11822M	浮子室	FLOAT BOWL	1
56	97602M	阀门	VALVE	1
57	94699M	O型圈	O-RING	1
-	11765M	动力头衬垫套件	GASKET SET Powerhead	1
-	11835T	化油器维修套件	REPAIR KIT Carburetor	1

图 4夹紧旋转支架/倒车锁 Clamp and Swivel Bracket/Reverse Lock

REF	零件编号	中文名称	英文名称	数量
1	9821M	支架	BRACKET	1
1	9821M	支架	BRACKET	1
1	6996M	支架	BRACKET	1
1	6996M	支架	BRACKET	1
2	82369M	接头	FITTING	4
3	81439M	盖帽	CAP	4
4	83494M	弹簧	SPRING	1
5	83495M	铆钉	RIVET	1
6	83905M	支架	BRACKET	1
7	83906M	支架	BRACKET	1
8	83480M	隔套	SPACER	1
9	82128M	销	PIN	4
10	83477M	销	PIN	1
11	83485M	衬套	BUSHING	1
12	83486M	油封	SEAL Oil	1
13	83487M	垫圈	WASHER	1
14	83491M	壳体	HOUSING	1
15	83492T	壳体	HOUSING	1
16	82397M	螺母	NUT	2
17	84429M	垫圈	WASHER	4
18	82215M	锁紧垫圈	LOCKWASHER	10
19	85277614	螺栓	BOLT	4
20	83476M	弹簧	SPRING	2
21	83479M	倾斜锁定装置	TILT LOCK	1
22	83468M	杆	ROD	1
23	84313M	螺栓	BOLT	1
24	83467M	杠杆	LEVER	1
25	83465M	弹簧	SPRING	1
26	83461M	卡环	RING Snap	5
27	84970M	螺栓	BOLT	4
28	814576M	垫圈	WASHER	8
28	82220M	垫圈	WASHER	8
29	81812M	垫圈	WASHER	4
30	82395M	螺母	NUT	8
31	11868M	手柄	HANDLE	2
32	81889M	销	PIN	2
33	11869M	螺钉	SCREW	2
34	19258M	隔套	SPACER	1
35	83472M	螺柱	STUD	1
36	18974M	螺栓	BOLT	1
36	18974M	螺栓	BOLT	1
36	41312M	螺栓	BOLT	1
36	41312M	螺栓	BOLT	1
37	19111M	安装板	PLATE	1
37	19111M	安装板	PLATE	1
38	41313M	衬套	BUSHING	2
38	41313M	衬套	BUSHING	2
39	81836M	垫圈	WASHER	2
40	82382M	螺母	NUT	2
41	43099M	垫圈	WASHER	2
42	9823M	右舷夹具支架(右)	CLAMP BRACKET Starboard (Starboard)	1
43	81787M	螺母	NUT	2
43	879172252	螺母	NUT	2
44	811914M	盖帽	CAP	2
45	81395M	盖板	COVER	1
46	83458M	垫圈	WASHER	1
47	14260M	倾斜杆总成	LEVER ASSEMBLY Tilt	1
48	83493M	垫圈	WASHER	1
49	14278M	停机开关	STOP	1
50	83457M	波形垫圈	WAVE WASHER	2
51	19257M	销	PIN	2
52	83464M	轴	SHAFT	1
53	83909M	弹簧	SPRING	1
54	92619M	支架	HOLDER	1
55	83513M	支架	BRACKET	1
55	8M0057160	支架	BRACKET	1
56	85277615	螺栓	BOLT	2
57	82442M	螺栓	BOLT	2
58	82368M	销	PIN	2
59	83907M	轴	SHAFT	1
60	83482M	垫圈	WASHER	1
61	83483M	衬套	BUSHING	1
62	80633M	安装板	PLATE	1
63	83488M	弹簧	SPRING	1
64	82217M	垫圈	WASHER	1
65	83490M	密封件	SEAL	1
66	43106M	螺栓	BOLT	1
67	42441M	停机开关	STOP	1
68	83462M	垫圈	WASHER	2
69	95450M	销	PIN	1
70	9822M	左舷夹具支架(左)	CLAMP BRACKET Port (Port)	1
71	83478M	销	PIN	1
72	814973M	弹簧	SPRING	1
72	814973M	弹簧	SPRING	1
73	43097M	螺栓	BOLT	2
74	814972M	倾斜销总成	PIN ASSEMBLY Tilt	1
74	814972T	倾斜销	PIN-TILT	1
75	84044M	止动器	STOPPER	1
76	82145M	销	PIN	1

图 5外罩 Cowling

REF	零件编号	中文名称	英文名称	数量
1	808564M	顶盖总成	TOP COWL ASSEMBLY	1
1	NLA	顶罩(已停产)	No Longer Available Top Cowl	1
2	11675M	橡胶密封件	SEAL Rubber	1
3	81202M	换挡指示贴花	DECAL Shift Indicator	1
4	95444M	模制件	MOLDING	1
4	11679T	模制件	MOLDING	1
5	NLA	转速表(已停产)	No Longer Available Tachometer	1
6	82214M	垫圈	WASHER	4/6
7	82212M	锁紧垫圈	LOCKWASHER	4/6
8	826957M	螺栓	BOLT	4/6
9	84903M	铆钉	RIVET	2
10	95445M	侧贴标组	DECAL SET Side	1
11	11678M	密封件	SEAL	1
12	11676M	支架	BRACKET	1
13	11677M	支架	BRACKET	1
14	814489M	铆钉	RIVET	2
15	41300M	螺母	NUT	4
15	41300M	螺母	NUT	4
16	95446M	前贴花	DECAL Front	1
16	95446M	前贴花	DECAL Front	1
17	9393M	下机罩	BOTTOM COWL	1
18	97675M	护孔环	GROMMET	4
19	97676M	衬套	BUSHING	4
20	8528163	螺母	NUT	4
21	11686M	密封件	SEAL	1
22	95447M	挡板	APRON	1
22	95447M	挡板	APRON	1
22	NLA	挡板(已停产)	No Longer Available Apron	1
22	NLA	挡板(已停产)	No Longer Available Apron	1
23	NLA	贴花(已停产)	No Longer Available Decal	2
24	83609M	护孔环	GROMMET	1
25	97757M	停止开关总成(设计II型)	SWITCH ASSEMBLY Stop (Design II)	1
26	14222M	点火开关总成(带安全绳)	SWITCH ASSEMBLY Ignition - With Lanyard	1
26	93102M	停机开关总成	SWITCH ASSEMBLY Stop	1
26	93102M	停机开关总成	SWITCH ASSEMBLY Stop	1
27	97756M	止动器	STOPPER	1
27	97756M	止动器	STOPPER	1
28	852837	盖帽	CAP	1
28	852837	盖帽	CAP	1
29	41308M	指示器	INDICATOR	1
30	11689M	支架	HOLDER	1
31	11690M	垫圈	WASHER	1
32	11687M	护孔环	GROMMET	1
33	11685M	安装板	PLATE	1
34	82214M	垫圈	WASHER	8
35	82405M	螺栓	BOLT	4
36	11688M	护孔环	GROMMET	1
37	11692M	螺栓	BOLT	2
38	83285M	螺栓	BOLT	4
39	81796M	垫圈(适用时使用)	WASHER (Use Where Applicable)	4
40	11682M	接头	FITTING	1
41	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
42	81794M	垫圈	WASHER	1
43	11684M	杠杆	LEVER	1
44	81949M	衬套	BUSHING	2
45	81869M	垫圈	WASHER	1
46	11683M	杠杆	LEVER	1

图 6曲轴、活塞及连杆 Crankshaft, Pistons and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9327M	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	11766T	轴承(上)	BEARING (Upper)	1
3	13302T	销	PIN	2
4	851997M	曲轴	CRANK	1
5	13305M	垫圈	WASHER	4
6	13304M	轴承	BEARING	1
7	9486T	连杆总成	CONNECTING ROD ASSEMBLY	2
8	827142M	曲轴	CRANK	1
9	13300T	轴承	BEARING	1
10	11760M	卡环	RING Snap	1
11	13301M	密封件	SEAL	1
12	827143M	曲轴	CRANK	1
13	827144M	曲轴	CRANK	1
13	851996M	曲轴	CRANKSHAFT	1
14	11767T	轴承(下)	BEARING (Lower)	1
15	8261001	键	KEY	1
16	9329T	活塞	PISTON	2
16	9330M	活塞	PISTON	AR
16	9330T	活塞	PISTON	AR
16	9331T	活塞	PISTON	AR
17	11768T	活塞环组	RING SET Piston	2
17	11769M	活塞环组	RING SET Piston	AR
17	11770T	活塞环组	RING SET Piston	AR
18	11771T	活塞销	PIN Piston	2
19	81264M	卡扣	CLIP	4
20	82353M	轴承	BEARING	56
21	81831M	垫圈	WASHER	4
-	19256M	动力头总成	POWERHEAD ASSEMBLY	1

图 7气缸体与气缸盖 Cylinder Block and Cylinder Head

REF	零件编号	中文名称	英文名称	数量
1	9324T	气缸体	CYLINDER BLOCK	1
2	80122M	接头	FITTING	1
3	80727M	止回阀总成	CHECK VALVE ASSEMBLY	2
4	82368M	销	PIN	2
5	11744M	支架	BRACKET	1
6	82442M	螺栓	BOLT	1
7	83330M	阳极块	ANODE	1
8	82168M	螺钉	SCREW	1
9	11761M	阳极块	ANODE	1
10	82522M	螺钉	SCREW	2
11	814554M	节温器	THERMOSTAT	1
11	814554T01	节温器	THERMOSTAT	1
12	19255M	盖板	COVER	1
13	83336M	衬垫	GASKET	1
14	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
15	82405M	螺栓	BOLT	5
16	82214M	垫圈	WASHER	5
17	82371M	火花塞	SPARK PLUG	2
17	8M0114739	火花塞B7HS-82 @4	SP B7HS-82 @4	2
18	11746M	螺栓	BOLT	11
19	11747M	盖板	COVER	1
20	11749M	衬垫	GASKET	1
21	9325M	气缸盖	CYLINDER HEAD	1
22	11745	衬垫	GASKET	1
23	82047M	夹具(适用时使用)	CLAMP (Use where Applicable)	2
24	82012M	软管	HOSE	1
25	82405M	螺栓	BOLT	16
26	82214M	垫圈	WASHER	16
27	11755M	排气盖(外)	COVER Exhaust (Outer)	1
28	94716M	连接器	CONNECTOR	1
29	11756	衬垫	GASKET	1
30	11753M	排气盖(内)	COVER Exhaust (Inner)	1
31	11754	衬垫	GASKET	1
32	83394M	阳极块	ANODE	1
33	826957M	螺栓	BOLT	1
34	881379	垫圈	WASHER	1
34	82214M	垫圈	WASHER	1
35	11758M	油封	SEAL Oil	2
36	189721	油封	SEAL Oil	1
36	189721	油封	SEAL Oil	1
36	83347M	油封	SEAL Oil	1
36	83347M	油封	SEAL Oil	1
37	815118M	壳体	HOUSING	1
38	82145M	销	PIN	1
39	11760M	卡环	RING Snap	1
40	11759M	O型圈	O-RING	1
41	83348M	O型圈	O-RING	1
42	41838M	螺栓	BOLT	10
-	19256M	动力头总成	POWERHEAD ASSEMBLY	1
-	11765M	动力头衬垫套件	GASKET SET Powerhead	1

图 8驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	8584M	驱动轴壳体	HOUSING Driveshaft	1
1	8585M	驱动轴壳体	HOUSING Driveshaft	1
2	97749M	螺栓	BOLT	8
3	82215M	锁紧垫圈	LOCKWASHER	8
4	83379M	销	PIN	2
5	815116M	安装板	PLATE	1
6	82476M	螺栓	BOLT	4
7	83384M	密封件	SEAL	1
8	815115M	排气歧管	MANIFOLD Exhaust	1
9	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
10	82212M	锁紧垫圈	LOCKWASHER	4
11	11888M	弯头	ELBOW	1
12	83383M	衬垫	GASKET	1
13	19175	衬垫	GASKET	1
14	815114M	排气板	PLATE Exhaust	1
15	11885	衬垫	GASKET	1
16	82405M	螺栓	BOLT	3
17	82212M	锁紧垫圈	LOCKWASHER	3
18	92617M	盖板	COVER	1
18	92618M	盖板	COVER	1
19	83891M	延长件	EXTENSION	1
20	94529M	衬套	BUSHING	1
21	94530M	卡簧	CIRCLIP	1
22	82364M	定位销	PIN Dowel	2
23	82472M	螺栓	BOLT	6
24	82215M	锁紧垫圈	LOCKWASHER	6
-	99982M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	11765M	动力头衬垫套件	GASKET SET Powerhead	1

图 9燃油管及过滤器 Fuel Lines and Filter

REF	零件编号	中文名称	英文名称	数量
1	95604M	连接器	CONNECTOR	1
2	82405M	螺栓	BOLT	1
3	881379	垫圈	WASHER	AR
3	82214M	垫圈	WASHER	AR
4	97607M	护孔环	GROMMET	1
5	98974M	卡扣	CLIP	6
6	82047M	卡箍	CLAMP	6
7	82012M	软管	HOSE	1
8	82012M	软管	HOSE	1
9	11842M	软管	HOSE	1
10	11840M	软管	HOSE	2
11	82012M	软管	HOSE	1
12	11839M	支架	BRACKET	1
13	82382M	螺母	NUT	2
14	84368M	螺栓	BOLT	1
15	826964T	燃油滤清器	FILTER Fuel	2
16	82790M	衬垫	GASKET	2
16	82790M	衬垫	GASKET	2
17	826965M	滤清器	FILTER	2
17	826965T	燃油滤清器	FILTER-FUEL	2
18	84957M	O型圈	O-RING	2
18	826966M	O型圈	O-RING	2
18	826966T	O型圈	O RING	2
19	11935M	杯套	CUP	2
19	826967M	杯套	CUP	2
20	81669M	工具包	TOOL KIT	1
20	803581	工具包	TOOL KIT	1
-	11765M	动力头衬垫套件	GASKET SET Powerhead	1

图 10燃油泵 Fuel Pump

REF	零件编号	中文名称	英文名称	数量
1	16816M	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	80954M	螺钉	SCREW	4
3	84266M	盖板	COVER	1
4	84265M	隔膜	DIAPHRAGM	1
5	815010M	衬垫	GASKET	1
5	815010M	衬垫	GASKET	1
5	84264	衬垫	GASKET	1
5	84264	衬垫	GASKET	1
6	11837M	螺钉	SCREW	2
7	82537M	螺母	NUT	4
8	41888M	止回阀	CHECK VALVE	4
9	84263M	本体	BODY	1
10	84262M	隔膜	DIAPHRAGM	1
11	815009	衬垫	GASKET	1
12	80613	衬垫	GASKET	1
13	80606M	隔膜	DIAPHRAGM	1
14	80611M	安装板	PLATE	1
15	80610M	弹簧	SPRING	1
16	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
17	80614	衬垫	GASKET	1
17	80614	衬垫	GASKET	1
17	43095M	衬垫	GASKET	1
17	43095M	衬垫	GASKET	1
18	84141M	隔膜	DIAPHRAGM	1
19	80607M	盖板	COVER	1
20	82522M	螺钉	SCREW	3
21	82186M	垫圈	WASHER	3
22	80757	衬垫	GASKET	1
23	8527765	螺栓	BOLT	2
24	881379	垫圈	WASHER	2
24	82214M	垫圈	WASHER	2
-	11765M	动力头衬垫套件	GASKET SET Powerhead	1

图 11燃油箱/油管（序列号：M-001188/ML-304030及以下） Fuel Tank/Fuel Line (S/N:M-001188/ML-304030 & Below)

REF	零件编号	中文名称	英文名称	数量
1	9522M	燃油箱总成	TANK ASSEMBLY Fuel	1
2	NSS	侧面贴花(不单独销售)	NOT SOLD SEPARATE Decal-Side	2
3	NSS	顶部贴花(不单独销售)	NOT SOLD SEPARATE Decal-Top	1
4	NSS	顶部贴花(不单独销售)	NOT SOLD SEPARATE Decal-Top	1
5	94702M	顶部贴花	DECAL Top	1
6	95568M	滤网	STRAINER	1
7	814497M	盖帽	CAP	1
8	NSS	螺母(不单独销售)	NOT SOLD SEPARATE Nut	1
9	814498M	盖帽	CAP	1
10	NSS	顶部贴花(不单独销售)	NOT SOLD SEPARATE Decal-Top	1
11	99954M	连接器壳体	HOUSING Connector	1
12	NSS	垫片(不单独销售)	NOT SOLD SEPARATE Gasket	1
13	83356M	螺钉	SCREW	2
14	80271M	垫圈	WASHER	2
14	95501M	密封件	SEAL	2
15	NSS	螺母(不单独销售)	NOT SOLD SEPARATE Nut	1
16	NSS	指示器(不单独销售)	NOT SOLD SEPARATE Indicator	1
17	81319M	浮子	FLOAT	1
18	97624M	支架	SUPPORT	1
19	95616M	燃油表	METER Fuel	1
20	97623M	衬垫	GASKET	1
21	94727M	软管	HOSE	1
22	16725M	卡箍	CLAMP	6
23	89396Q38	注油球	PRIMER BULB	1
23	89396Q01	注油球@4	PRIMER BULB @4	1
24	94727M	软管	HOSE	1
25	94727M	软管	HOSE	1
26	95569M	燃油连接器	CONNECTOR Fuel	1

图 12燃油箱/油管（序列号：M-001189/ML-304031及以上） Fuel Tank/Fuel Line (S/N:M-001189/ML-304031 & Above)

REF	零件编号	中文名称	英文名称	数量
1	9522M	燃油箱总成	TANK ASSEMBLY Fuel	1
2	NSS	顶部贴花(不单独销售)	NOT SOLD SEPARATE Decal-Top	1
3	95568M	滤网	STRAINER	1
4	814497M	盖帽	CAP	1
5	NSS	螺母(不单独销售)	NOT SOLD SEPARATE Nut	1
6	814498M	盖帽	CAP	1
7	NSS	顶部贴花(不单独销售)	NOT SOLD SEPARATE Decal-Top	1
8	NSS	垫片(不单独销售)	NOT SOLD SEPARATE Gasket	1
9	99954M	连接器壳体	HOUSING Connector	1
10	95502M	螺钉	SCREW	2
11	95501M	密封件	SEAL	2
12	NSS	螺母(不单独销售)	NOT SOLD SEPARATE Nut	1
13	14274M	指示器	INDICTOR	1
14	81319M	浮子	FLOAT	1
15	97624M	支架	SUPPORT	1
16	97623M	衬垫	GASKET	1
17	95616M	燃油表	METER Fuel	1
18	94727M	软管	HOSE	1
19	16725M	卡箍	CLAMP	6
20	89396Q38	注油球	PRIMER BULB	1
20	89396Q01	注油球@4	PRIMER BULB @4	1
21	94727M	软管	HOSE	1
22	16571M	软管	HOSE	1
23	95569M	燃油连接器	CONNECTOR Fuel	1

图 13齿轮箱总成 Gear Housing Assembly

REF	零件编号	中文名称	英文名称	数量
-	9839M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9840M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9826M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9826M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	NLA	齿轮箱外壳(已停产)	No Longer Available Gear Housing	1
1	NLA	齿轮箱外壳(已停产)	No Longer Available Gear Housing	1
2	11876M	盖板	COVER	1
3	99968M	盖帽	CAP	1
4	11878M	螺钉	SCREW	1
5	82356M	定位销	PIN Dowel	1
6	83409M	套筒	SLEEVE	1
7	83410M	滚针轴承	BEARING Needle	1
8	83411M	推力轴承	BEARING Thrust	1
9	83412M	垫片	SHIM	AR
9	83412001	垫片	SHIM	AR
9	83413M	垫片	SHIM	AR
9	83414M	垫片	SHIM	AR
9	83415M	垫片	SHIM	AR
10	83416T	滚柱轴承	BEARING Roller	1
11	99972T	小齿轮	GEAR Pinion	1
12	19259M	卡环	RING Snap	1
13	99969M	齿轮箱总成(下)	GEAR HOUSING ASSEMBLY (Lower)	1
14	83391M	密封件	SEAL	1
15	95632M	放油塞	PLUG Drain	1
15	95632010	放油塞	PLUG Drain	1
16	81987	衬垫	GASKET	3
17	82476M	螺栓	BOLT	9
18	83392M	螺钉	SCREW	1
19	95610	衬垫	GASKET	1
20	81924M	堵头	PLUG	2
21	83407M	止推垫片	THRUST WASHER	1
22	83408M	滚针轴承	BEARING Needle	1
23	83404M	驱动轴	DRIVESHAFT	1
23	83405M	驱动轴	DRIVESHAFT	1
23	92610M	驱动轴	DRIVESHAFT	1
24	854017	油封	SEAL Oil	2
25	82881M	护套	BOOT	1
26	83445M	换挡凸轮	SHIFT CAM	1
26	83446M	换挡凸轮	SHIFT CAM	1
26	92615M	换挡凸轮	SHIFT CAM	1
27	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
28	82882M	安装板	PLATE	1
29	83402M	衬垫	GASKET	1
30	83401M	底座	BASE	1
31	82354M	销	PIN	3
32	83399M	衬垫	GASKET	1
32	83399	衬垫@2	GASKET @2	1
33	83400M	面板	FACE PLATE	1
34	83398	衬垫	GASKET	1
35	99971M	叶轮	IMPELLER	1
36	83444M	键	KEY	1
37	83403M	嵌件	INSERT	1
38	81426M	密封件	SEAL	1
39	83396M	盖板	COVER	1
40	84057M	螺栓	BOLT	2
41	85277614	螺栓	BOLT	2
42	82217M	垫圈	WASHER	4
43	83419M	凸轮从动件	FOLLOWER Cam	1
44	83420M	滚柱轴承	BEARING Roller	1
45	83421M	垫片	SHIM	AR
45	83422M	垫片	SHIM	AR
45	83423M	垫片	SHIM	AR
45	83424M	垫片	SHIM	AR
45	83425M	垫片	SHIM	AR
45	83426M	垫片	SHIM	AR
46	99973T	前进齿轮	GEAR Forward	1
47	81474M	环	RING	1
48	81473T	离合器	CLUTCH	1
49	81903M	销	PIN	1
50	81475M	滑块	SLIDE	1
51	83429M	弹簧	SPRING	1
52	11879M	螺旋桨轴	PROPELLER SHAFT	1
53	19260M	垫圈	WASHER	1
53	19260M	垫圈	WASHER	1
53	83430M	垫圈	WASHER	1
53	83430M	垫圈	WASHER	1
54	99975T	倒挡齿轮	GEAR Reverse	1
55	83432M	垫片	SHIM	AR
55	83433M	垫片	SHIM	AR
55	83434M	垫片	SHIM	AR
55	83435M	垫片	SHIM	AR
55	83436M	垫片	SHIM	AR
55	83437M	垫片	SHIM	AR
55	83438M	垫片	SHIM	AR
55	83439M	垫片	SHIM	AR
56	83440M	滚珠轴承	BEARING Ball	1
57	82229M	油封	SEAL Oil	2
58	83441M	O型圈	O-RING	1
59	83442M	盖帽	CAP	1
60	14279M	螺旋桨螺母	PROP NUT	1
61	95295	开口销	COTTER PIN	1
62	83447M	波形垫圈	WAVE WASHER	1
63	95633M	水检塞	PLUG (Water Check)	1
63	8M0121335	堵头	PLUG	1
64	815117M	阳极块	ANODE	1
64	815117M	阳极块	ANODE	1
64	99978M	阳极块	ANODE	1
64	815117M	阳极块	ANODE	1
64	99978M	阳极块	ANODE	1
64	815117M	阳极块	ANODE	1
65	99979M	螺栓	BOLT	1
66	99980M	阀座	SEAT	1
67	99977M	盖板	COVER	1
68	84367M	螺钉	SCREW	1
69	82364M	定位销	PIN Dowel	2
70	85277615	螺栓	BOLT	6
71	82215M	锁紧垫圈	LOCKWASHER	6
72	18852M	阳极块	ANODE	1
72	18852M	阳极块	ANODE	1
73	826957M	螺栓	BOLT	2
73	826957M	螺栓	BOLT	2
74	827055M	垫圈	WASHER	3
74	827055M	垫圈	WASHER	3
75	83451M	管	TUBE	1
75	83452M	管	TUBE	1
75	83903M	水管	TUBE Water	1
76	81852M	垫圈	WASHER	1
77	81989M	O型圈	O-RING	1
78	81427M	密封件	SEAL	1
79	83443M	驱动销	PIN Drive	1
80	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	1
81	NSS	内板(不单独销售)	NOT SOLD SEPARATE Inner Plate	1
82	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	1
83	NSS	外板(不单独销售)	NOT SOLD SEPARATE Outer Plate	1
-	99981T	水泵维修套件	REPAIR KIT Water Pump	1
-	99982M	下部单元衬垫套件	GASKET SET Lower Unit	1

图 14进气歧管 Intake Manifold

REF	零件编号	中文名称	英文名称	数量
1	11772M	簧片阀总成	REED VALVE ASSEMBLY	2
2	11774M	簧片组	REED SET	1
3	84658M	螺栓	BOLT	2
4	82214M	垫圈	WASHER	13
5	11782M	衬垫	GASKET	1
6	83356M	螺钉	SCREW	4
7	11779M	螺柱	STUD	4
8	811013M	盖板	COVER	1
9	80122M	接头	FITTING	4
10	82046M	卡箍	CLAMP	10
11	11778M	衬垫	GASKET	1
12	11781M	衬垫	GASKET	1
12	11781	衬垫	GASKET	1
13	811045M	软管	HOSE	3
14	811045M	软管	HOSE	1
15	11775M	进气歧管	MANIFOLD Intake	1
16	82405M	螺栓	BOLT	7
17	11776M	衬垫	GASKET	1
17	11776	衬垫	GASKET	1
18	811045M	软管	HOSE	1
19	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
20	11778M	衬垫	GASKET	1
21	11791M	止回阀	CHECK VALVE	1
22	8528163	螺母	NUT	4
23	11789M	杆	ROD	1
24	16333	卡扣拉杆	ROD Snap	2
25	95526M	螺钉	SCREW	4
26	11786M	衬垫	GASKET	1
27	11783M	盖板	COVER	1
28	95558M	密封件	SEAL	1
29	11784M	盖板	COVER	1
30	11785M	螺钉	SCREW	3
31	11790M	销	PIN	1
32	11787M	阻风门杆	LEVER Choke	1
33	83960M	旋钮	KNOB	1
34	84760M	护孔环	GROMMET	1
-	11765M	动力头衬垫套件	GASKET SET Powerhead	1
-	11835T	化油器维修套件	REPAIR KIT Carburetor	1

图 15安装系统 Mounting System

REF	零件编号	中文名称	英文名称	数量
1	83496M	减震器	DAMPER	1
2	83497M	支架	BRACKET	1
3	82405M	螺栓	BOLT	2
4	8528163	螺母	NUT	2
5	83501M	螺栓	BOLT	2
6	83911M	垫圈	WASHER	2
7	83505M	密封件	SEAL	2
8	83498M	盖板	COVER	2
9	83499M	盖板	COVER	2
10	83910T	支架	MOUNT	2
10	8M0121495	支架	MOUNT	2
11	83506M	螺栓	BOLT	4
12	82217M	垫圈	WASHER	4
13	82382M	螺母	NUT	4
14	83504M	垫圈	WASHER	2
15	84295M	螺母	NUT	2
16	83912M	盖帽	CAP	2
17	827148M	卡箍	CLAMP	2
18	83914M	安装减震器	MOUNT DAMPER	2
18	8M0050006	支架	MOUNT	2
19	81860M	垫圈	WASHER	2
20	83915M	垫圈	WASHER	2
21	83510M	螺栓	BOLT	2
22	83511M	减震器	DAMPER	1
23	84429M	垫圈	WASHER	2
24	83512M	盖板	COVER	2
25	85277615	螺栓	BOLT	4
26	82215M	锁紧垫圈	LOCKWASHER	4

图 16螺旋桨参数表 Prop Chart

REF	零件编号	中文名称	英文名称	数量
-	96631M	螺旋桨	PROPELLER	1
-	96632M	螺旋桨	PROPELLER	1
-	96633M	螺旋桨	PROPELLER	1
-	8M0059033	BLMX 11 1/2R12	BLMX 11 1/2R12	1
-	96634M	螺旋桨	PROPELLER	1
-	96635M	螺旋桨	PROPELLER	1
-	96636M	螺旋桨	PROPELLER	1
-	11904M	螺旋桨	PROPELLER	1

图 17反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
1	815113M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	82383M	螺母	NUT	1
3	9321T	启动器壳体	HOUSING Starter	1
4	11707M	垫圈	WASHER	1
5	826952M	弹簧	SPRING	1
6	11695M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
7	11701M	衬套	BUSHING	1
8	11699M	弹簧	SPRING	1
9	11696M	棘爪	PAWL	1
10	11698M	弹簧	SPRING	1
11	11703M	轴环	COLLAR	1
12	11700M	安装板	PLATE	1
13	82441M	螺栓	BOLT	1
14	11702M	垫圈	WASHER	1
15	12066Q9	绳索	ROPE	1
15	12066Q10	启动绳@2	ROPE-STARTER@2	1
16	814491A1	手柄	HANDLE	1
17	814492M	盖板	COVER	1
17	814492M	盖板	COVER	1
17	NLA	停用盖板	No Longer Available Cover	1
17	NLA	停用盖板	No Longer Available Cover	1
18	11704A1	滑轮套件	PULLEY KIT	1
19	11705M	衬套	BUSHING	1
20	11706M	锁紧垫圈	LOCKWASHER	1
21	82212M	锁紧垫圈	LOCKWASHER	1
22	82405M	螺栓	BOLT	1
23	93110M	螺栓	BOLT	3
24	11708M	滑轮	PULLEY	1
25	11710M	衬套	BUSHING	6
26	84489M	轴环	COLLAR	3
27	11714M	支架	BRACKET	1
28	82442M	螺栓	BOLT	4
29	82217M	垫圈	WASHER	4
30	11712M	密封件	SEAL	1
31	98968M	护孔环	GROMMET	1
32	11711M	导套	GUIDE	1
33	826957M	螺栓	BOLT	2
34	881379	垫圈	WASHER	2
34	82214M	垫圈	WASHER	2
35	11709M	螺栓	BOLT	3
36	11713M	支架	BRACKET	1
37	81106M	柱塞	PLUNGER	1
38	82079M	弹簧	SPRING	1
39	11718M	拉线总成	CABLE ASSEMBLY	1
40	11717M	臂	ARM	1
41	94503M	轴环	COLLAR	1
42	804124	螺栓	BOLT	1
43	881379	垫圈	WASHER	2
43	82214M	垫圈	WASHER	2
44	11716M	连接杆	LINK	1
45	16333	卡扣拉杆	ROD Snap	2
46	826957M	螺栓	BOLT	1
47	11719M	支架	BRACKET	1
48	11720M	支架	BRACKET	1

图 18遥控安装套件 Remote Control Attaching Kit

REF	零件编号	中文名称	英文名称	数量
-	11900A1	安装套件	ATTACHING KIT	1
1	11880M	连接器	CONNECTOR	2
2	11901M	接头	JOINT	2
2	97742M	连接杆	LINK	2
3	11881M	卡箍	CLAMP	1
4	11882M	护孔环	GROMMET	1
5	NSS	转向导杆支架(不单独销售)	NOT SOLD SEPARATE Bracket (Steering Guide Type)	1
6	91636M	螺栓(转向导杆型)	BOLT (Steering Guide Type)	1
7	82220M	垫圈(转向导杆型)	WASHER (Steering Guide Type)	1
8	82218M	锁紧垫圈(转向导杆型)(适用处使用)	LOCKWASHER (Steering Guide Type)(Use where Applicable)	1
9	81785M	锁紧螺母(转向导杆型)	LOCKNUT (Steering Guide Type)	1
10	11884M	手柄	HANDLE	1
11	83727M		BRACKET (Rope Type)	1
11	83727M		BRACKET (Rope Type)	1
12	11670M	球柱支架	BRACKET (Ball Post Type)	1
12	11670T	支架	BRACKET	1
13	91636M	螺栓(球柱型)	BOLT (Ball Post Type)	1
14	82220M	垫圈(球柱型)	WASHER (Ball Post Type)	1
15	82218M	锁紧垫圈(球柱型)(适用处使用)	LOCKWASHER (Ball Post Type)(Use where Applicable)	1
16	81785M	锁紧螺母(球柱型)	LOCKNUT (Ball Post Type)	1

图 19转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
-	11872M	转向手柄总成	HANDLE ASSEMBLY Steering	1
1	84971M	手柄	HANDLE	1
2	81585M	握把	GRIP	1
3	811916M	螺钉	SCREW	1
4	954971	橡胶手柄	HANDLE RUBBER	1
4	8M0080456	握把	GRIP	1
5	11873M	螺钉	SCREW	1
6	81907M	铆钉	RIVET	1
7	82220M	垫圈	WASHER	1
8	82095M	弹簧	SPRING	1
9	81945M	衬套	BUSHING	1
10	83516M	轴	SHAFT	1
11	80778M	齿轮	GEAR	1
12	82151M	销	PIN	1
13	83517M	支架	BRACKET	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
15	881379	垫圈	WASHER	2
15	82214M	垫圈	WASHER	2
16	83518M	小齿轮	PINION	1
17	83519M	衬套	BUSHING	1
18	82389M	螺母	NUT	1
19	82212M	锁紧垫圈	LOCKWASHER	1
20	11871M	油门拉线	WIRE Throttle	2
21	83521M	支架	HOLDER	1
22	82211M	垫圈	WASHER	2
23	83522M	支架	HOLDER	1
24	84313M	螺栓	BOLT	2
25	81786M	螺母	NUT	1
26	81853M	垫圈	WASHER	2
27	81815M	垫圈	WASHER	2
28	81870M	垫圈	WASHER	1
29	81950M	衬套	BUSHING	1
30	94514M	螺栓	BOLT	1
31	83524M	垫圈	WASHER	1
32	82895M	摩擦片	FRICTION PIECE	1
33	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
34	83056M	螺母	NUT	1

图 20油门控制/换挡联动装置 Throttle Control/Gear Shift Linkage

REF	零件编号	中文名称	英文名称	数量
1	11848M	换挡手柄	GEAR SHIFT HANDLE	1
2	11849M	杠杆	LEVER	1
3	11847M	销	PIN	1
4	11860M	支架	BRACKET	1
5	887881	螺栓	BOLT	2
6	82214M	垫圈	WASHER	2
7	11863M	杠杆	LEVER	1
8	11861M	U型销	PIN Clevis	1
9	82125M	开口销	COTTER PIN	1
10	804377	螺钉	SCREW	2
11	11721M	换挡控制杆	LEVER Shift Control	1
12	11867M	弹簧	SPRING	1
13	11865M	衬套	BUSHING	1
14	11864M	柱塞	PLUNGER	1
15	11866M	弹簧	SPRING	1
16	83542M	杆	ROD	1
17	80652M	连接器	CONNECTOR	1
18	81767M	螺母	NUT	1
19	11843M	支架	BRACKET	1
20	11844M	滑轮	PULLEY	1
21	11845M	杠杆	LEVER	1
22	826957M	螺栓	BOLT	1
23	881379	垫圈	WASHER	2
23	82214M	垫圈	WASHER	2
24	94503M	轴环	COLLAR	1
25	83285M	螺栓	BOLT	1
26	11846M	杆	ROD	1
27	97742M	连接杆	LINK	2
