水星 Mercury 65 JET 9793577 THRU 0P016999 - 爆炸图零件明细

两冲程化油器 · Belgium - Cat.# 90-81589894 · 共 44 个部位 · 2052 条零件

1附件 2缓冲板 3泄放系统（美国-0G127500/比利时-9836633及以上）4下机罩 5化油器（WME-29/30/31/41/46/47/48/49）6化油器（WME-59/60/61/62/75/76/77/78）7副驾驶系统 8曲轴、活塞与连杆 9气缸体（美国-0G127499/比利时-9836632及以下）10气缸体（美国序列号0G127500/比利时9836633及以上）11驱动轴壳体 12电气系统（美国-0G127499/比利时-9836632及以下）13电气系统（美国0G127500-0G437999/比利时9836633-9926999）14电气系统（美国序列号0G438000/比利时9937000及以上）15排气板 16飞轮与启动电机（美国0G438000/比利时9927000及以上）17飞轮/启动电机（美国0G437999/比利时9926999及以下）18燃油泵 19齿轮箱（驱动轴）（3爪反向离合器）20齿轮箱（驱动轴）（6爪倒车离合器）21齿轮箱（螺旋桨轴）（3爪倒车离合器）22齿轮箱（螺旋桨轴）（6爪倒车离合器）23齿轮箱图表（速比2.31:1）24进气歧管与簧片阀组 25喷泵总成 26喷泵组件 27钥匙对照表 28手动倾斜辅助组件 29机油喷射（序列号美国0G301750/比利时9885504及以下）30机油喷射（序列号美国0G301751/比利时9885505及以上）31动力配平（黑色注油塞）(0G360002/9934136及以下)32动力配平（黄色注油塞）(0G360003/9934137及以上)33维修/支撑材料 34启动器总成(手动)35启动马达 36转向手柄组件 37旋转支架与转向臂 38油门杆与联动装置 39舵柄适配器套件（Jet 65）40专用工具 41顶罩（序列号美国0G301750/比利时9885504及以下）42顶罩（序列号美国0G301751/比利时9885505及以上）43艉板支架（手动倾斜辅助）44艉板支架（非动力配平与动力配平）

图 1附件 ACCESSORIES

零件编号	中文名称	英文名称	数量
62351A10		CHARGING KIT Battery RECTIFIER	1
828155A3	化油器防冰套件	ANTI-ICING KIT Carburetor	1
43393A1	提手	CARRYING HANDLE	1
44369A3	电动起动机套件	STARTER MOTOR KIT Electric	1
822462A2	起动机转换套件	CONVERSION KIT Starter Motor	1
812432A1	发动机安装套件	MOUNTING KIT Engine	1
816696A1	延长套件 (2.5 英寸/64毫米)	EXTENSION KIT (2.5 Inches/64mm)	1
816696A2	延长套件 (2.5 英寸/64毫米)	EXTENSION KIT (2.5 Inches/64mm)	1
816696A6	延长套件 (2.5 英寸/64毫米)	EXTENSION KIT (2.5 Inches/64mm)	1
816696A7	延长套件 (2.5 英寸/64毫米)	EXTENSION KIT (2.5 Inches/64mm)	1
44357A2	冲洗附件	FLUSHING ATTACHMENT	1
44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
9873A35	高输出交流发电机套件	HIGH OUTPUT ALTERNATOR KIT	1
95845A5	照明调节器套件	REGULATOR KIT Lighting	1
88334A2	防腐电极套件	MERCATHODE KIT	1
8M0180081	防腐电极套件	MERCATHODE KIT	1
86300A5	防腐电极监测器	MERCATHODE MONITOR	1
822870A2	动力调整套件	POWER TRIM KIT	1
8M0054999	动力调整套件	POWER TRIM KIT	1
14645A4		TRIM SWITCH (TILLER MOUNTED)	1
812718A2	油箱套件外置机油	TANK KIT Remote Oil	1
18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
815548A4	35马力限速套件	35 HP HORSE POWER RESTRICTOR KIT	1
815548A5	35马力限速套件	35 HP HORSE POWER RESTRICTOR KIT	1
850000A2	转接套件 45号喷口	ADAPTER KIT 45 JET	1
14586A4	节温器套件 (120华氏度)	THERMOSTAT KIT (120 DEGREES F)	1
850055A2	节温器套件(55/60)	THERMOSTAT KIT (55/60)	1
816366A22	转向手柄套件	STEERING HANDLE KIT	1
816366A40	转向手柄套件	STEERING HANDLE KIT	1
816366A23	转向手柄套件	STEERING HANDLE KIT	1
17334A2	视觉警告系统(低油位/过热)	VISUAL WARNING SYSTEM (LOW OIL/OVERHEAT)	1
88825A6	电压调节器套件	REGULATOR KIT Voltage	1
807172	燃油/水分离器	FILTER Fuel/Water Separator	1
802893Q01	燃油水分分离器	FILTER Fuel/Water Separating	1

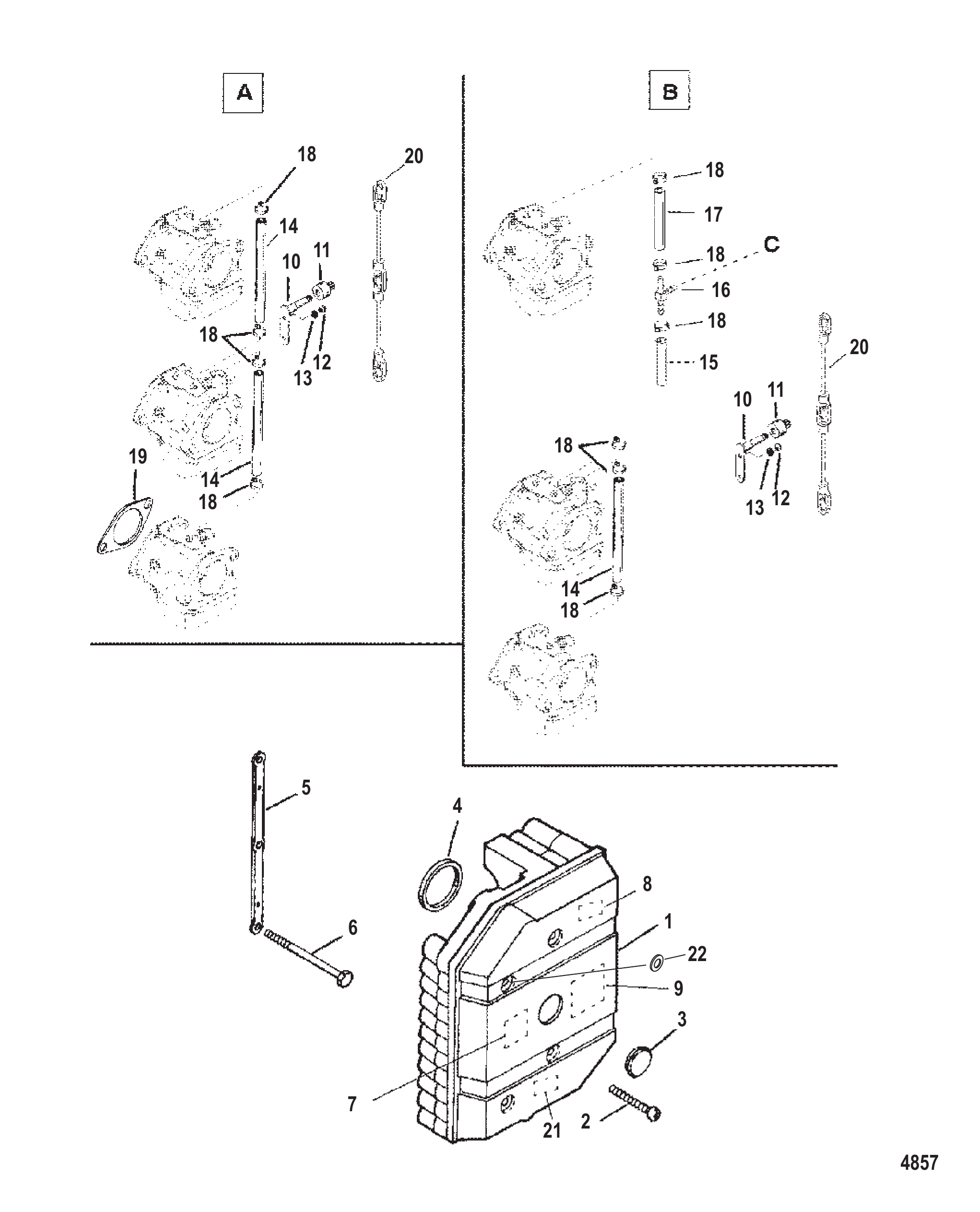

图 2缓冲板 ATTENUATOR PLATE

REF	零件编号	中文名称	英文名称	数量
1	19662	消音器	ATTENUATOR Sound	1
2	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	4
3	815784	盖帽	CAP	1
4	812889	密封件	SEAL	3
5	812874	消音板	PLATE Sound Attenuator	2
6	4000363	螺丝(M8 x 100)	SCREW (M8 x 100)	6
7	NSS	警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Warning	1
8	NSS	不单独销售贴花-警示	NOT SOLD SEPARATE Decal-Caution	1
9	NSS	不单独出售贴纸-全油门正时	NOT SOLD SEPARATE Decal-Full Throttle Timing	1
10	11399A1	臂总成	ARM ASSEMBLY	1
11	67748	滚轮	ROLLER	1
12	40056103	螺钉 (M5 x 6)	SCREW (M5 x 6)	1
13	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
13	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
14	9912878	软管 (.187) (26.00英寸散装) (裁切至4.25英寸)	HOSE (.187) (26.00 Inches Bulk) (Cut to 4.25 Inch Length)	2
14	9912878	软管 (.187) (26.00英寸散装) (裁切至4.25英寸)	HOSE (.187) (26.00 Inches Bulk) (Cut to 4.25 Inch Length)	1
15	9912878	软管 (.187) (26.00英寸散装) (裁切至3.00英寸)	HOSE (.187) (26.00 Inches Bulk) (Cut to 3.00 Inch Length)	1
16	830285	接头三通	FITTING TEE	1
17	9912878	软管 (.187) (26.00英寸散装) (裁切至1.00英寸)	HOSE (.187) (26.00 Inches Bulk) (Cut to 1.00 Inch Length)	1
18	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	8144461	法兰衬垫	GASKET Flange	3
20	8252043	油门连杆	LINK Throttle	1
20	825204T03	连接杆	LINK	1
21	NSS	空档怠速警告贴纸（不单独销售）	NOT SOLD SEPARATE Decal-Caution in Gear Idle	1
22	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
-	812867A97	衬垫套件	GASKET SET	1

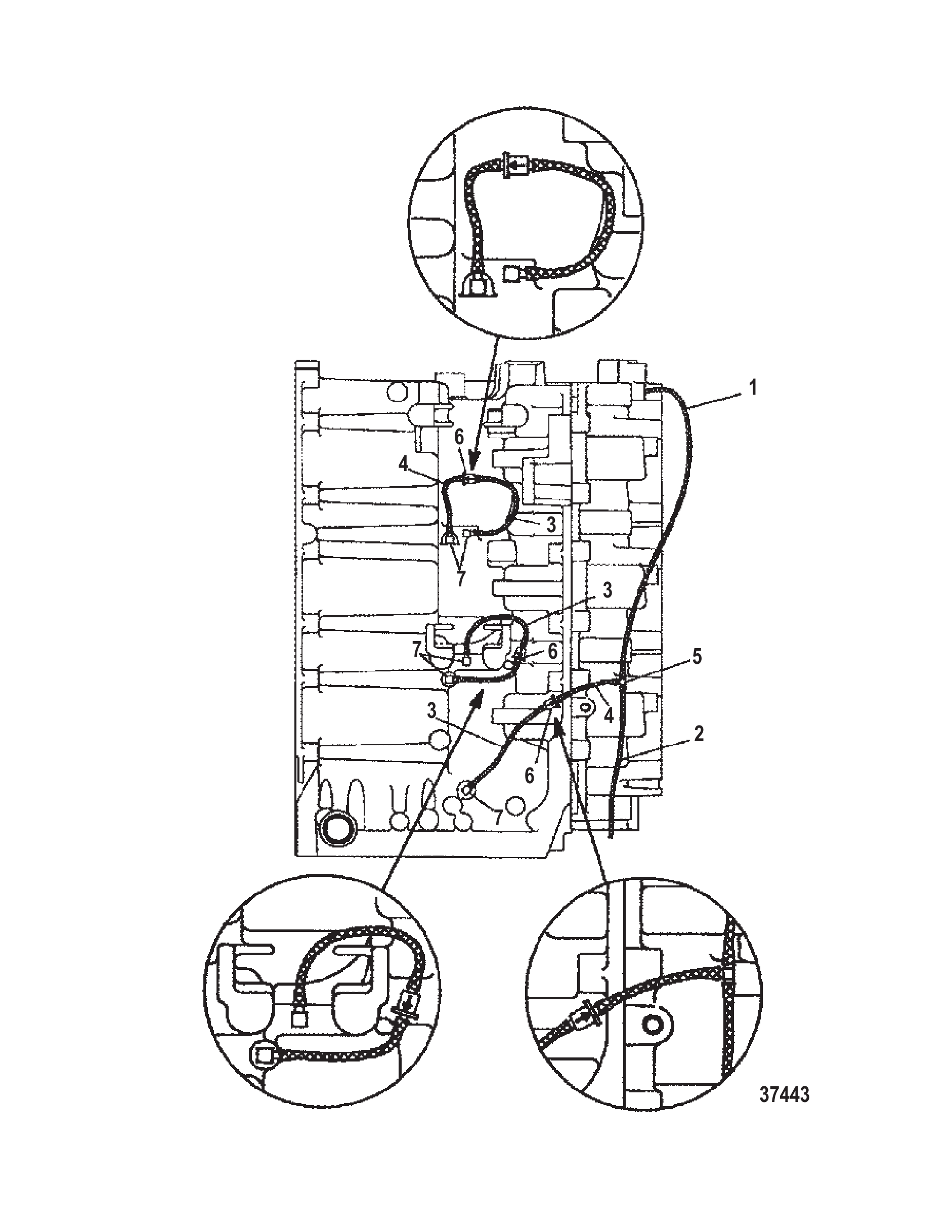

图 3泄放系统（美国-0G127500/比利时-9836633及以上） BLEED SYSTEM (USA-0G127500/BEL-9836633 and UP)

REF	零件编号	中文名称	英文名称	数量
1	99130122	管材(20.00英尺散装)(12-1/2英寸)	TUBING (20.00 Feet Bulk) (12-1/2 IN.)	1
2	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	1
2	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
3	99130122	管材(20.00英尺散装)(3-1/2英寸)	TUBING (20.00 Feet Bulk) (3-1/2 IN.)	3
3	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
4	99130122	管材(20英尺整卷)(2.5英寸)	TUBING (20.00 Feet Bulk) (2-1/2 IN.)	3
4	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	3
5	59169	接头	FITTING	1
5	59169003	三通接头	FITTING Tee	1
6	149126	止回阀	CHECK VALVE	3
7	15133	接头	FITTING	5
-	809837A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809837T97	动力头总成	POWERHEAD ASSEMBLY	1

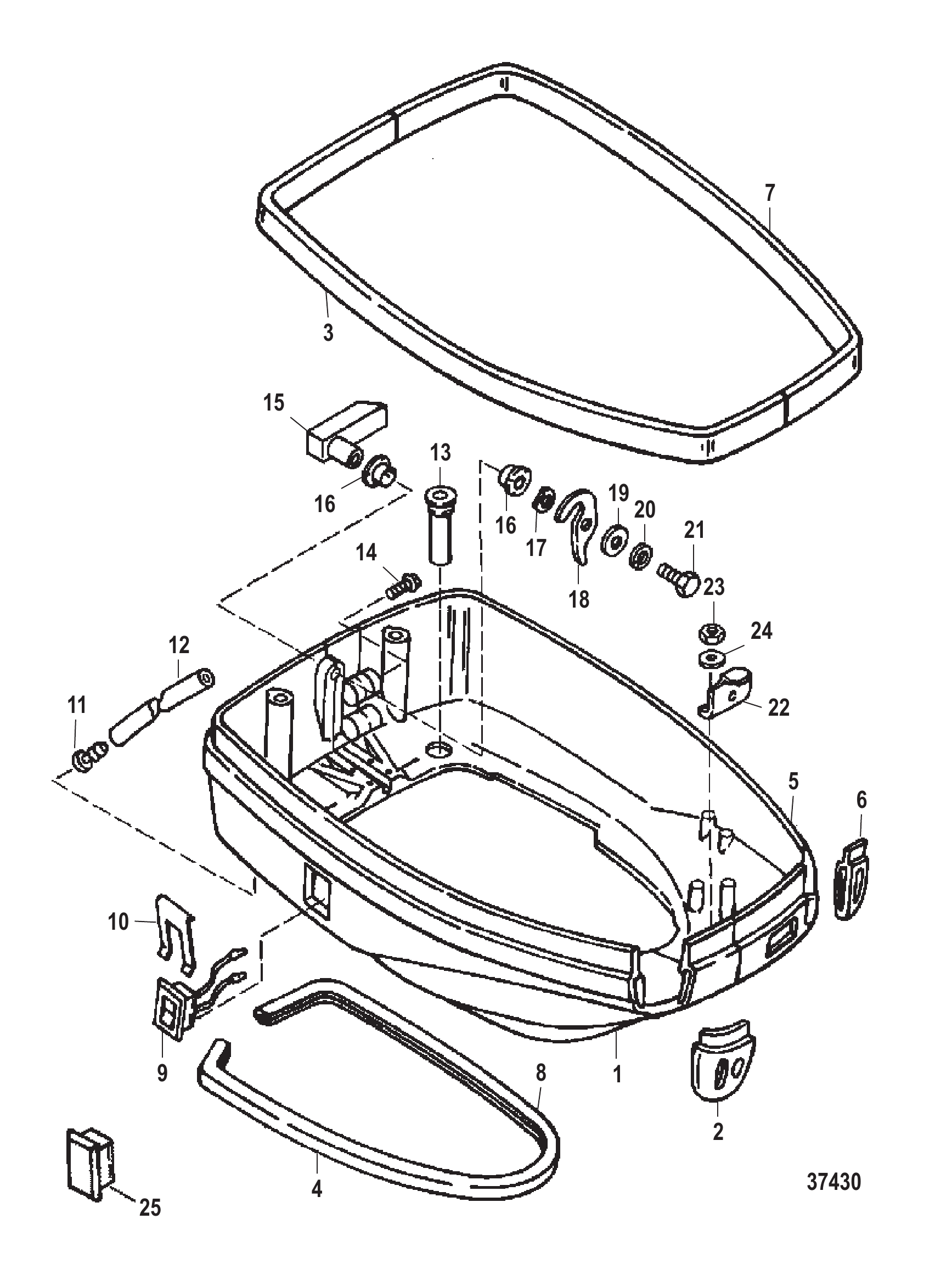

图 4下机罩 BOTTOM COWL

REF	零件编号	中文名称	英文名称	数量
1	821873A1	右舷下罩总成	BOTTOM COWL ASSEMBLY Starboard	1
1	821873A2	右舷下罩总成	BOTTOM COWL ASSEMBLY Starboard	1
1	821873A3	右舷下罩总成	BOTTOM COWL ASSEMBLY Starboard	1
2	822556	护孔环	GROMMET	1
2	822556003	护孔环	GROMMET	1
3	8253182	密封条(36.00英寸)	SEAL (36.00 Inches)	1
3	8M0109216	罩盖密封	SEAL- COWL	1
4	8238052	下罩密封条	SEAL Lower Cowl	1
5	821874A1	左舷下罩总成	BOTTOM COWL ASSEMBLY Port	1
5	8M0107328	底部罩盖-左舷	COWL-BOTTOM, PORT	1
5	821874A2	左舷下罩总成	BOTTOM COWL ASSEMBLY Port	1
5	821874A3	左舷下罩总成	BOTTOM COWL ASSEMBLY Port	1
6	822555	护孔环	GROMMET	1
6	822555001	护孔环	GROMMET	1
7	8253182	密封条(36.00英寸)	SEAL (36.00 Inches)	1
7	8M0109216	罩盖密封	SEAL- COWL	1
8	8238052	下罩密封条	SEAL Lower Cowl	1
9	850691	开关	SWITCH	1
9	8M0235192	微调开关	SWITCH TRIM	1
10	8124431	固定座	RETAINER	1
10	8M0032848	开关固定座	RETAINER Switch	1
11	813613	接头	FITTING	1
12	83075780	管材(28.00英寸散装)	TUBING (28.00 Inches Bulk)	1
12	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
13	817519A2	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	2
14	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	3
15	820000A2	手柄	HANDLE	1
15	8M0041366	手柄总成-黑色	HANDLE ASSY-BLACK	1
15	820000A3	手柄	HANDLE	1
15	820000A2	手柄	HANDLE	1
15	820000A6	手柄	HANDLE	1
15	820000A2	手柄	HANDLE	1
16	812707	衬套	BUSHING	2
17	F2047	波形垫圈	WASHER Wave	1
18	F481777	凸轮锁轴	CAM Latch Shaft	1
18	8M0001081	凸轮	CAM	1
19	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
19	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
20	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
21	28635	不锈钢螺丝(.250-20 x .620)	SCREW (.250-20 x .620) Stainless Steel	1
22	8223631	固定座	RETAINER	1
22	822363T1	固定座	RETAINER	1
23	8268336	螺母 (M6)	NUT (M6)	2
23	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
24	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
24	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
25	8128301	堵头	PLUG	1
25	812830T01	堵头	PLUG	1

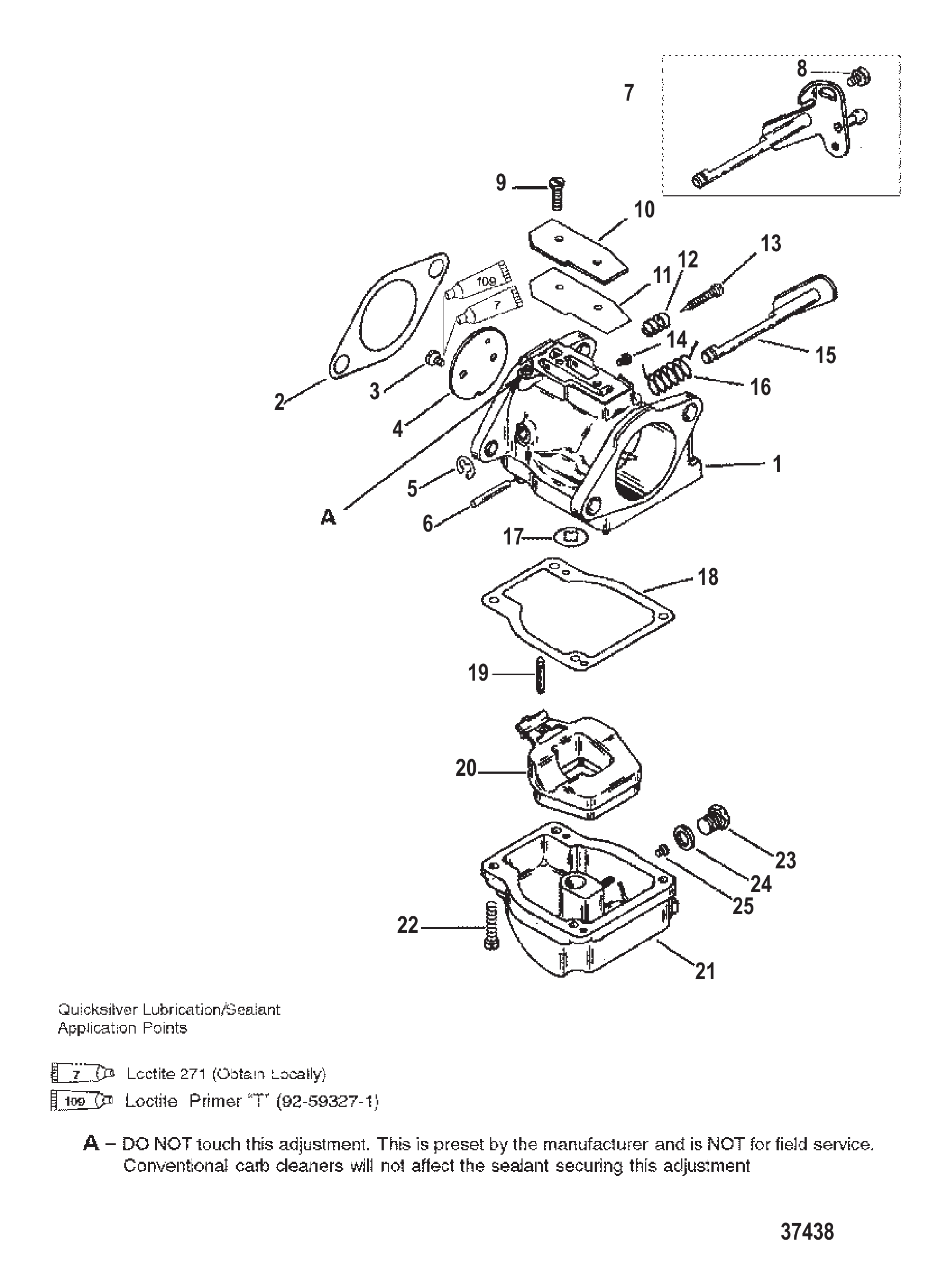

图 5化油器（WME-29/30/31/41/46/47/48/49） CARBURETOR (WME-29/30/31/41/46/47/48/49)

REF	零件编号	中文名称	英文名称	数量
1	821679A23	化油器(上)	CARBURETOR (TOP)	1
1	821679A24	化油器(中)	CARBURETOR (CENTER)	1
1	821679A25	化油器(下)	CARBURETOR (BOTTOM)	1
1	821679A20	化油器(上)	CARBURETOR (TOP)	1
1	821679A21	化油器(中)	CARBURETOR (CENTER)	1
1	821679A22	化油器(下)	CARBURETOR (BOTTOM)	1
1	824924T50	化油器(WME 103-3)	CARBURETOR (WME 103-3)	1
1	821679A26	化油器(上)	CARBURETOR (TOP)	1
1	821679A27	化油器(中)	CARBURETOR (CENTER)	1
1	821679A28	化油器(下)	CARBURETOR (BOTTOM)	1
1	821946A30	化油器(上)	CARBURETOR (TOP)	1
1	821946T30	化油器	CARBURETOR	1
1	821946A31	化油器(中)	CARBURETOR (CENTER)	1
1	821946A32	化油器(下)	CARBURETOR (BOTTOM)	1
2	151723	衬垫	GASKET	3
2	151724	衬垫	GASKET	3
3	F10155	节气门螺丝	SCREW Throttle Valve	6
4	97242	油门阀	VALVE Throttle	3
4	97244	油门阀	VALVE Throttle	3
5	NSS	非单独销售挡圈	NOT SOLD SEPARATE Retaining Ring	3
6	F10064	轴	SHAFT	3
7	8236322	节气门轴(中央)	SHAFT Throttle (CENTER)	1
7	8236321	油门轴	SHAFT Throttle	1
8	823634	螺钉	SCREW	2
9	811220	盖板螺丝	SCREW Cover Plate	6
10	811221	盖板	COVER PLATE	3
11	NSS		NOT SOLD SEPARATE Gasket-Cover Plate	3
12	NSS		NOT SOLD SEPARATE Spring-Idle Needle	3
13	NSS		NOT SOLD SEPARATE Idle Needle	2
14	8423	量孔(0.094)(0.094)	JET (.094) (.094)	3
15	823632	油门轴 (上/下)	SHAFT Throttle (UPPER/LOWER)	2
16	NSS		NOT SOLD SEPARATE Spring-Throttle Return	3
17	808738	衬垫	GASKET	3
18	NSS		NOT SOLD SEPARATE Gasket-Fuel Bowl	3
19	879194011	进油阀	VALVE Inlet	3
20	9594	浮子	FLOAT	3
21	811695	燃油杯(上)	BOWL Fuel (UPPER)	1
21	811696	燃油杯(上)	BOWL Fuel (UPPER)	1
21	811693	燃油浮子室(中部/下部)	BOWL Fuel (CENTER/LOWER)	2
22	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	12
23	811694	塞套件	PLUG KIT	3
24	802731	油封组(含4个油封)	SEAL (CONSISTS OF 4 SEALS)	1
25	6028	量孔(.050)	JET (.050)	AR
25	6359	量孔(.052)	JET (.052)	AR
25	5225	主量孔(.054)	JET Main (.054)	AR
25	4217	主量孔(.062)	JET Main (.062)	2
25	4216	量孔(.064)	JET (.064)	1
25	7394	量孔 (.044)	JET (.044)	2
25	5317	量孔(.046)	JET (.046)	1
-	8112231	化油器衬垫组	GASKET SET Carburetor	1
-	8236354	化油器维修套件	REPAIR KIT Carburetor	1
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1

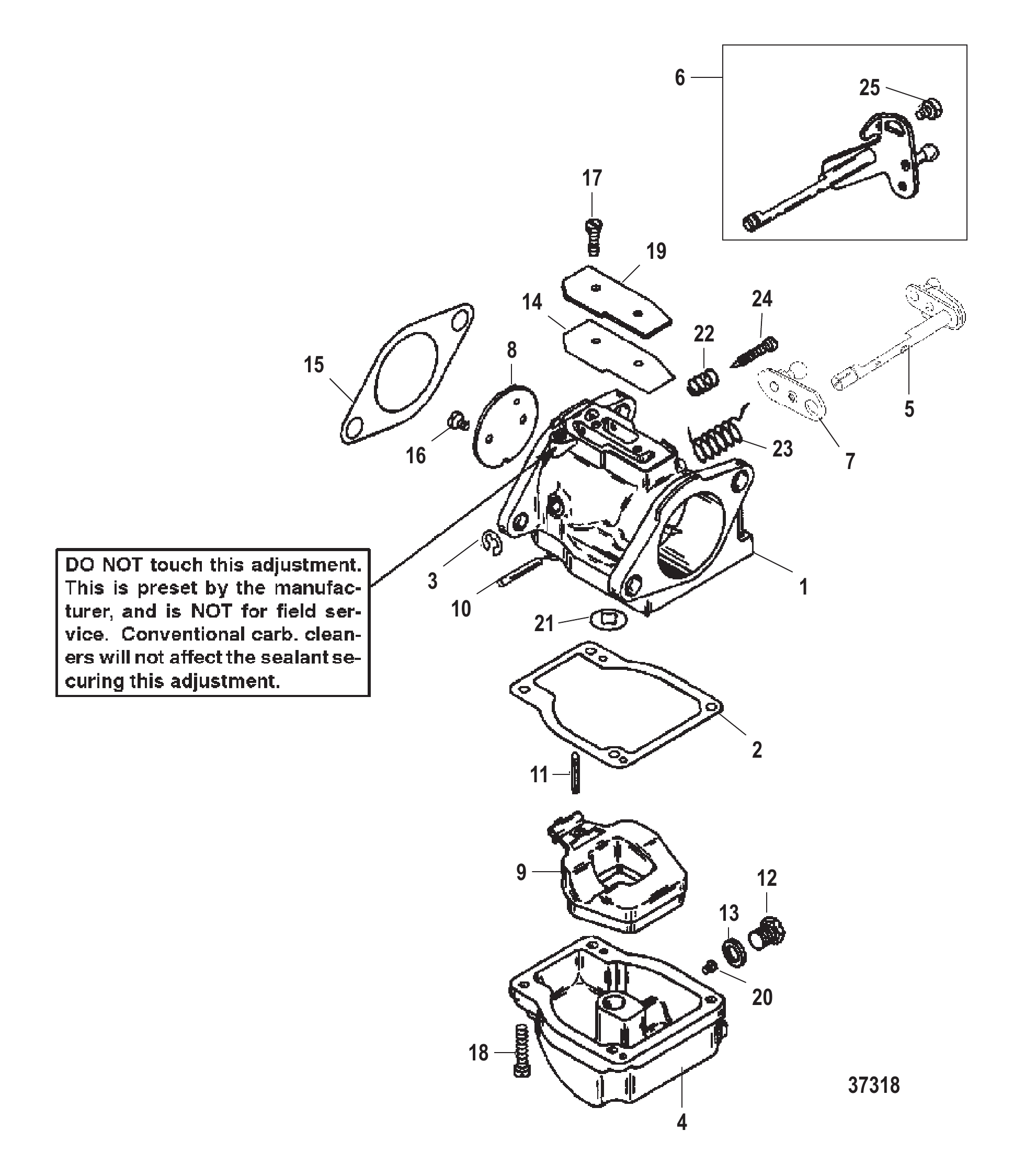

图 6化油器（WME-59/60/61/62/75/76/77/78） CARBURETOR (WME-59/60/61/62/75/76/77/78)

REF	零件编号	中文名称	英文名称	数量
1	824924A26	化油器(上)	CARBURETOR (TOP)	1
1	824924A27	化油器(中)	CARBURETOR (CENTER)	1
1	824924T27	化油器(WME 76-2)	CARBURETOR (WME 76-2)	1
1	824924A28	化油器(下)	CARBURETOR (BOTTOM)	1
1	824924T28	化油器(WME 76-3)	CARBURETOR (WME 76-3)	1
1	824924A23	化油器(上)	CARBURETOR (TOP)	1
1	824924T48	化油器(WME 103-1)	CARBURETOR (WME 103-1)	1
1	824924A24	化油器(中)	CARBURETOR (CENTER)	1
1	824924T49	化油器(WME 103-2)	CARBURETOR (WME 103-2)	1
1	824924A25	化油器(下)	CARBURETOR (BOTTOM)	1
1	824924T50	化油器(WME 103-3)	CARBURETOR (WME 103-3)	1
1	824924A29	化油器(上)	CARBURETOR (TOP)	1
1	824924T29	化油器(WME 77-1)	CARBURETOR (WME 77-1)	1
1	824924A30	化油器(中)	CARBURETOR (CENTER)	1
1	824924T30	化油器(WME 77-2)	CARBURETOR (WME 77-2)	1
1	824924A31	化油器(下)	CARBURETOR (BOTTOM)	1
1	824924T31	化油器(WME 77-3)	CARBURETOR (WME 77-3)	1
1	824854A6	化油器(上)	CARBURETOR (TOP)	1
1	824854T15	化油器	CARBURETOR	1
1	824854A7	化油器(中)	CARBURETOR (CENTER)	1
1	824854T16	化油器	CARBURETOR	1
1	824854A8	化油器(下)	CARBURETOR (BOTTOM)	1
1	824854T17	化油器	CARBURETOR	1
1	821854A1	化油器(上)	CARBURETOR (TOP)	1
1	824854T15	化油器	CARBURETOR	1
1	821854A2	化油器(中)	CARBURETOR (CENTER)	1
1	824854T16	化油器	CARBURETOR	1
1	821854A3	化油器(下)	CARBURETOR (BOTTOM)	1
1	824854T17	化油器	CARBURETOR	1
2	NSS		NOT SOLD SEPARATE Gasket-Fuel Bowl	3
3	NSS	非单独销售挡圈	NOT SOLD SEPARATE Retaining Ring	3
4	811695	燃油杯(上)	BOWL Fuel (UPPER)	1
4	811693	燃油浮子室(中部/下部)	BOWL Fuel (CENTER/LOWER)	2
4	811693	燃油杯	BOWL Fuel	3
5	823632	节流阀轴(顶部/底部)	SHAFT Throttle (TOP/BOTTOM)	2
6	8236322	节气门轴(中央)	SHAFT Throttle (CENTER)	1
6	8236321	油门轴	SHAFT Throttle	1
7	8087461	节流阀杆(顶部/底部)	LEVER Throttle (TOP/BOTTOM)	2
8	97244	油门阀	VALVE Throttle	3
9	9594	浮子	FLOAT	3
10	F10064	轴	SHAFT	3
11	879194011	进油阀	VALVE Inlet	3
12	811694	塞套件	PLUG KIT	3
13	802731	油封组(含4个油封)	SEAL (CONSISTS OF 4 SEALS)	1
14	NSS		NOT SOLD SEPARATE Gasket-Cover Plate	3
15	151723	衬垫	GASKET	3
15	151724	衬垫	GASKET	3
16	F10155	节气门螺丝	SCREW Throttle Valve	6
17	811220	盖板螺丝	SCREW Cover Plate	6
18	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	12
19	811221	盖板	COVER PLATE	3
20	6359	量孔(0.052)(顶部)	JET (.052) (TOP)	2
20	5225	主量孔(0.054)(中部/底部)	JET Main (.054) (CENTER/BOTTOM)	1
20	5225	主量孔(.054)	JET Main (.054)	3
20	4217	主量孔(0.062)(顶部)	JET Main (.062) (TOP)	2
20	4216	量孔(0.064)(中部/底部)	JET (.064) (CENTER/BOTTOM)	1
20	7394	量孔 (.044)	JET (.044)	2
20	6359	量孔(0.052)(顶部)	JET (.052) (TOP)	1
20	5225	主量孔(0.054)(中部/底部)	JET Main (.054) (CENTER/BOTTOM)	2
20	4217	主量孔(0.062)(顶部)	JET Main (.062) (TOP)	1
20	4216	量孔(0.064)(中部/底部)	JET (.064) (CENTER/BOTTOM)	2
21	808738	衬垫	GASKET	3
22	NSS		NOT SOLD SEPARATE Spring-Idle Needle	3
23	NSS		NOT SOLD SEPARATE Spring-Throttle Return	3
24	NSS		NOT SOLD SEPARATE Idle Needle	2
25	823634	螺钉	SCREW	2
-	8112231	化油器衬垫组	GASKET SET Carburetor	1
-	8236354	化油器维修套件	REPAIR KIT Carburetor	1

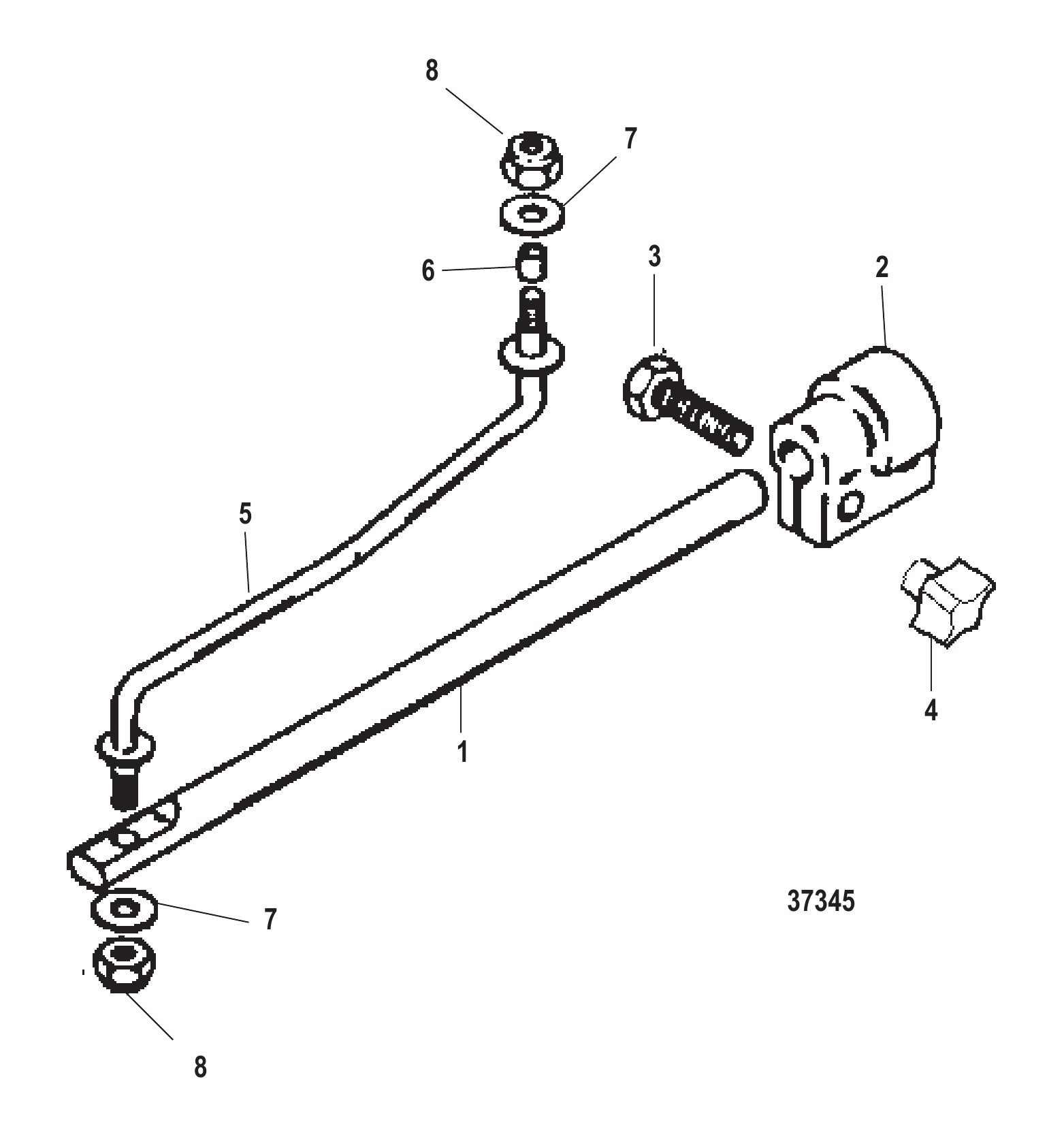

图 7副驾驶系统 CO-PILOT

REF	零件编号	中文名称	英文名称	数量
-	52148A6	副驾驶装置总成	CO-PILOT ASSEMBLY	1
-	52148A7	副驾驶装置总成	CO-PILOT ASSEMBLY	1
-	52148A7	副驾驶装置总成	CO-PILOT ASSEMBLY	1
1	52148	导向杆	PILOT ROD	1
1	521481	导向杆	PILOT ROD	1
2	52155A1	螺母总成	NUT ASSEMBLY	1
2	8M0103848	螺母总成	NUT ASSEMBLY	1
3	36137	螺钉(.250-28 x 1.00)	SCREW (.250-28 x 1.00)	1
4	821621	叉形旋钮	KNOB Prong	1
5	873491	杆	ROD	1
6	521512	衬套	BUSHING	1
7	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
7	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
8	45592	螺母(.312-24)	NUT (.312-24)	2
8	826709111	螺母(.312-24)不锈钢	NUT (.312-24) Stainless Steel	2

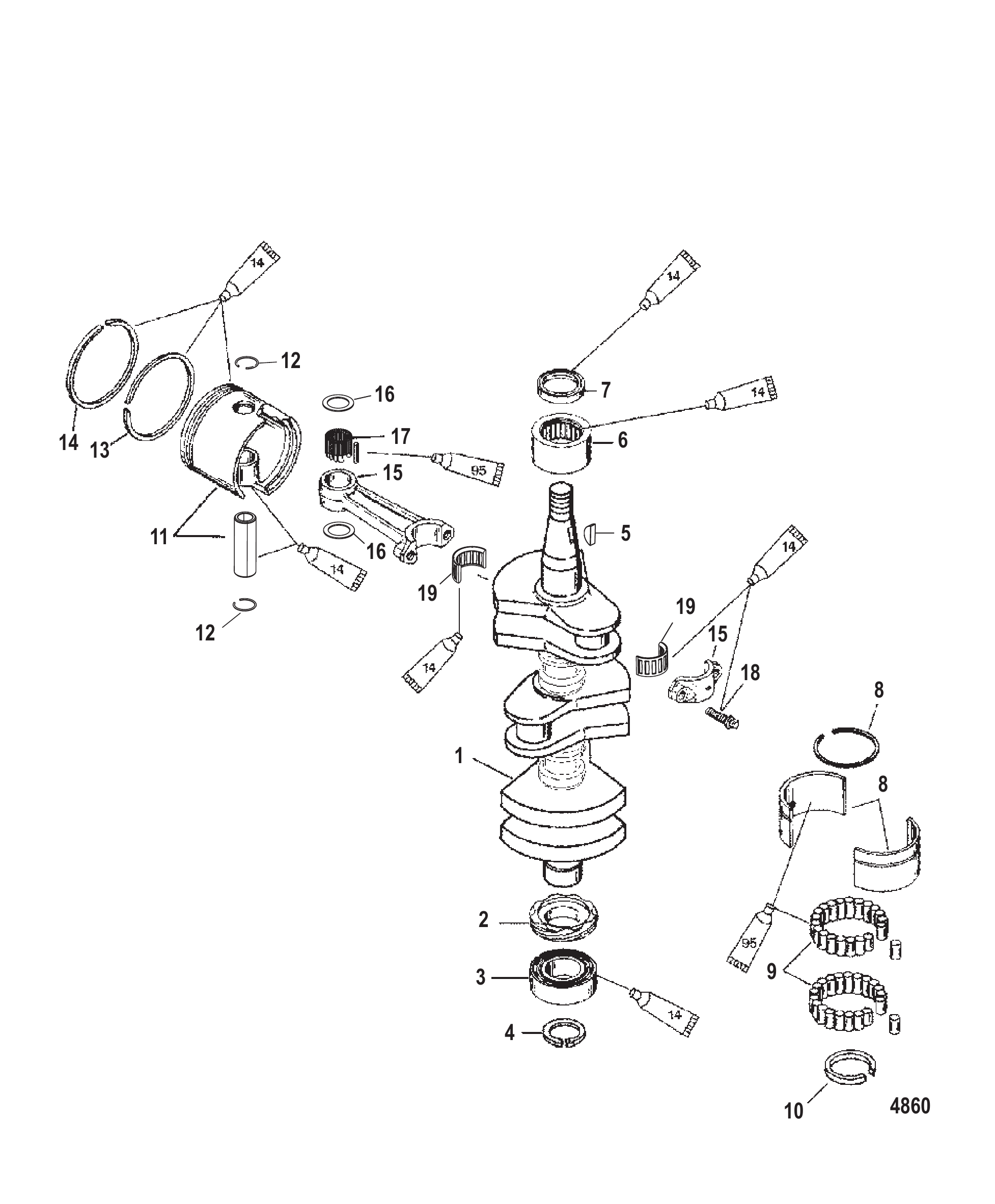

图 8曲轴、活塞与连杆 CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	零件编号	中文名称	英文名称	数量
1	827954A2	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	43019A2	齿轮总成	GEAR ASSEMBLY	1
3	63742	滚珠轴承	BEARING Ball	1
3	63742T	滚珠轴承	BEARING Ball	1
4	812877	挡圈	RING Retaining	1
5	91800	半圆键	KEY Woodruff	2
6	818889A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
7	8173971	油封	SEAL Oil	1
8	827955A2	轴承总成	BEARING ASSEMBLY	2
9	NSS	滚轮(不单独销售)	NOT SOLD SEPARATE Roller	56
10	NSS	密封环（不单独销售）	NOT SOLD SEPARATE Ring-Seal	2
11	850026A1	活塞总成	PISTON ASSEMBLY	3
11	850026T1	活塞总成	PISTON ASSEMBLY	3
11	850026A2	活塞总成	PISTON ASSEMBLY	3
11	850026T2	活塞	PISTON	3
12	52035	锁环	RING Lock	6
12	857196	锁紧环	LOCK RING	6
13	831255A6	活塞环组	RING SET Piston	1
13	821695A6	活塞环组	RING SET Piston	3
14	NSS	活塞环(不单独销售)	NOT SOLD SEPARATE Piston Ring	3
15	9612A6	连杆总成	CONNECTING ROD ASSEMBLY	3
16	812876	垫圈	WASHER	6
16	8M0012298	止推垫片	THRUST WASHER	6
17	47270	轴承	BEARING	87
17	8M0214934	滚针轴承@200	BRG-NEEDLE @200	87
18	91012	螺钉(0.250-28特殊)	SCREW (.250-28 Special)	6
19	17514A1	轴承套件	BEARING KIT	3
19	8M0234886	轴承保持架	CAGE BEARING	3
-	852071A97	动力头总成	POWERHEAD ASSEMBLY	1
-	852071T97	动力头总成	POWERHEAD ASSEMBLY	1

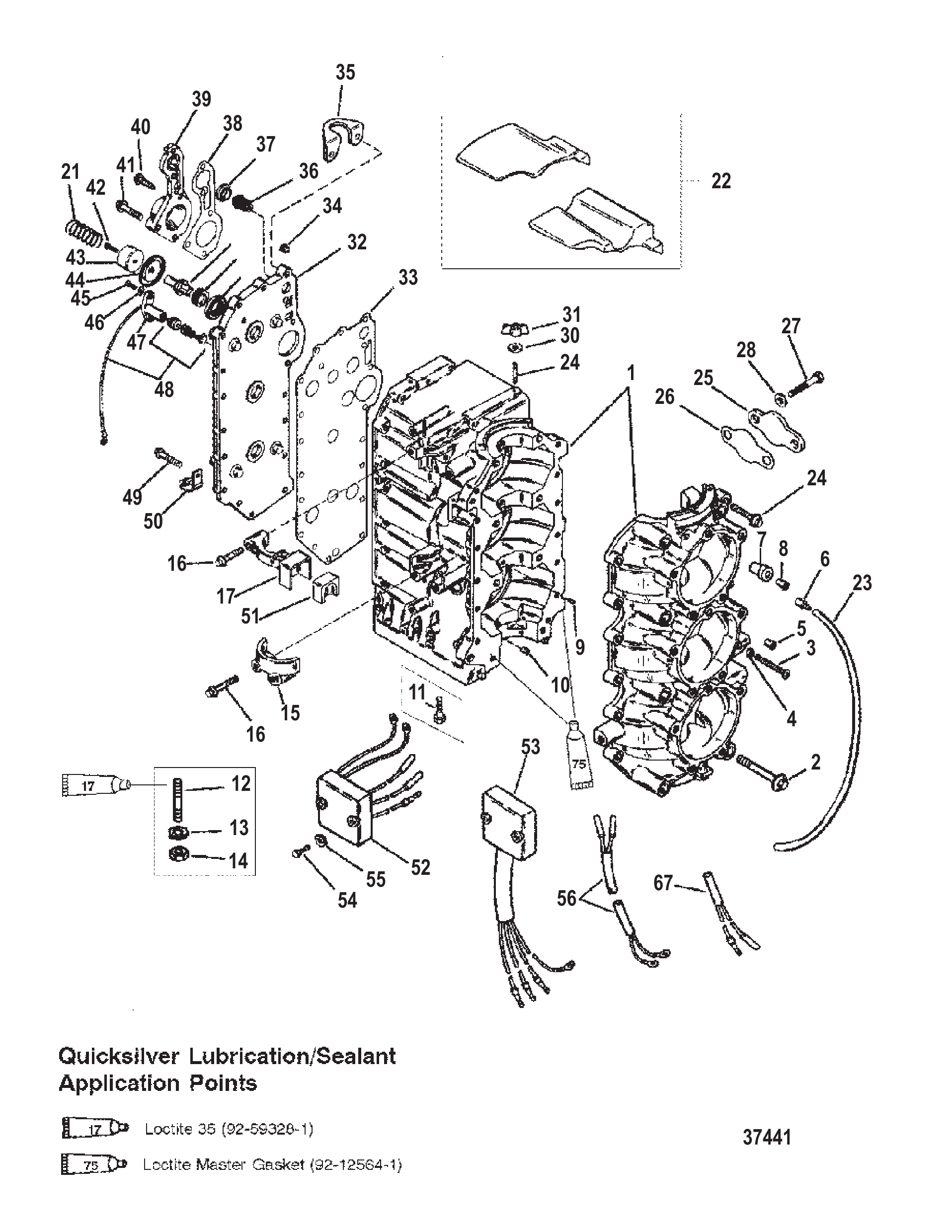

图 9气缸体（美国-0G127499/比利时-9836632及以下） CYLINDER BLOCK (USA-0G127499/BEL-9836632 and BELOW)

REF	零件编号	中文名称	英文名称	数量
1	8947A55	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	4009680	螺钉(M10×80)	SCREW (M10 x 80)	8
3	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
4	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
5	42942	盖帽	CAP	1
6	426231	止回阀(压入式)	CHECK VALVE (PRESS-IN)	1
6	426233	止回阀	CHECK VALVE	1
7	813801A1	托架总成	CARRIER ASSEMBLY	1
8	42657A3	止回阀	CHECK VALVE	2
9	67296	销(轴承座圈)	PIN (BEARING RACE)	3
9	8M0036405	销	PIN	3
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
11	821676A1	螺柱套件	STUD KIT	8
12	8216761	螺柱	STUD	8
12	821676A1	螺柱套件	STUD KIT	8
13	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	8
13	8M0214963	垫圈	WASHER	8
14	13914	螺母(M10)	NUT (M10)	8
14	40140	螺母(M10)	NUT (M10)	8
15	76867	下盖	COVER (BOTTOM)	1
16	81742750	螺钉(M8 x 50)	SCREW (M8 x 50)	4
17	428841	上盖	COVER (TOP)	1
17	428842	盖板	COVER	1
18	65848	托架	CARRIER	1
19	64872	护孔环	GROMMET	1
20	86596T	提升阀	POPPET VALVE	1
21	18336	弹簧	SPRING	1
21	42996	不锈钢弹簧	SPRING (Stainless Steel)	1
22	824703A1	塞套件	PLUG KIT	1
23	99130122	管材(20.00英尺散装)(19英寸)	TUBING (20.00 Feet Bulk) (19 IN.)	1
23	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
24	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	12
25	12621	盖板	COVER	1
26	126201	衬垫	GASKET	1
27	82104512	螺钉(M5 x 12)	SCREW (M5 x 12)	2
28	4002314	垫圈	WASHER	2
29	8161946	螺柱	STUD	2
29	8161949	双头螺柱(M6 x 44)	STUD (M6 x 44)	2
30	49221	垫圈(0.187 x 0.500 x 0.062 氯丁橡胶)	WASHER (.187 x .500 x .062) Neoprene	2
30	8M0204663	垫片@5	WASHER @5	2
31	816872	蝶形螺母	WING NUT	2
32	9003A2	盖总成	COVER ASSEMBLY	1
33	430057	衬垫	GASKET	1
34	328021	管塞 (.125-27)	PLUG Pipe (.125-27)	1
34	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1
35	823462	吊环	LIFTING EYE	1
36	14586	节温器	THERMOSTAT	1
37	62386	衬垫	GASKET	1
37	8M0204714	衬垫@4	GASKET @4	1
38	430065	衬垫	GASKET	1
38	430068	衬垫	GASKET	1
39	428853	盖板	COVER	1
39	8M0047619	盖板	COVER	1
40	12896	螺钉(#8-18 x .310)	SCREW (#8-18 x .310)	1
41	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	5
42	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
43	94182	垫圈	WASHER	1
44	64877	隔膜	DIAPHRAGM	1
44	648771	隔膜	DIAPHRAGM	1
45	48409	螺钉 (#10-16 x .625) 不锈钢	SCREW (#10-16 x .625) Stainless Steel	2
46	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
46	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	1
47	44290	固定座	RETAINER	1
47	44290T	固定座	RETAINER	1
48	78799	温度传感器(19.50英寸)	SENDER Temperature (19.50 Inch)	1
48	787992	温度传感器	SENDER Temperature	1
49	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	14
50	814634	卡箍	CLAMP	4
51	99162	护套	BOOT	1
51	99162001	护套	BOOT	1
52	14857A15	机油报警模块总成	MODULE ASSEMBLY Oil Warning	1
52	14857A16	机油报警模块	MODULE-OILWARNING	1
53	821889A31	转速限制器	REV LIMITER	1
54	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
54	4010630	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	2
55	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
55	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
56	823147A6	限速器线束总成	HARNESS ASSEMBLY Speed Limiter	1
57	11149A8	适配器线束总成	HARNESS ASSEMBLY Adapter	1
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1
-	809837A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809837T97	动力头总成	POWERHEAD ASSEMBLY	1

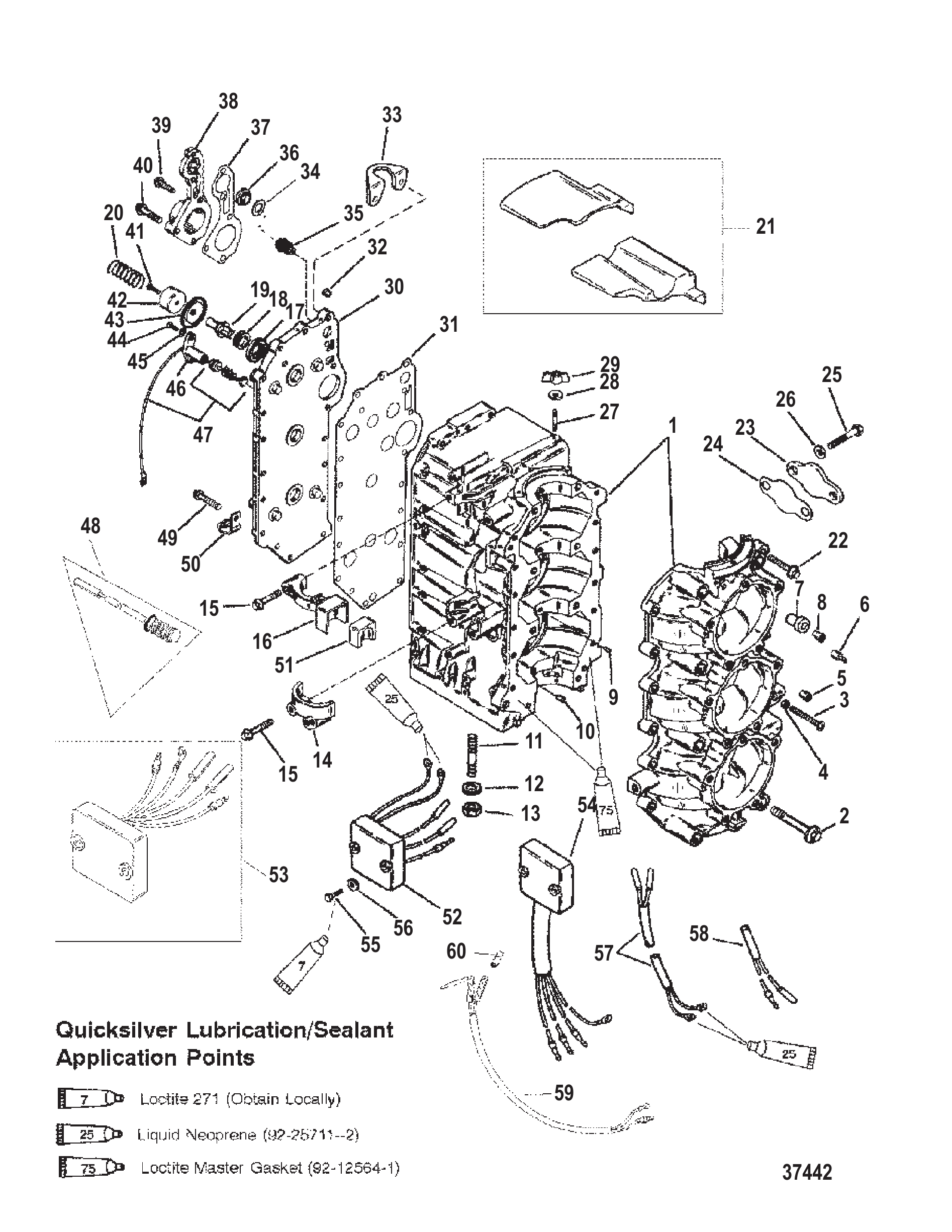

图 10气缸体（美国序列号0G127500/比利时9836633及以上） CYLINDER BLOCK (USA-S/N-0G127500/BEL-9836633 and UP)

REF	零件编号	中文名称	英文名称	数量
1	8947A55	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	4009680	螺钉(M10×80)	SCREW (M10 x 80)	8
3	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
4	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
5	42942	盖帽	CAP	1
6	426231	止回阀(压入式)	CHECK VALVE (PRESS-IN)	1
6	426233	止回阀	CHECK VALVE	1
7	813801A1	托架总成	CARRIER ASSEMBLY	1
8	42657A3	止回阀	CHECK VALVE	2
9	67296	销(轴承座圈)	PIN (BEARING RACE)	3
9	8M0036405	销	PIN	3
10	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
11	8216761	双头螺栓(M10×136)	STUD (M10 X 136)	8
11	821676A1	螺柱套件	STUD KIT	8
12	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	8
12	8M0214963	垫圈	WASHER	8
13	13914	螺母(M10)	NUT (M10)	8
13	40140	螺母(M10)	NUT (M10)	8
14	76867	下盖	COVER (BOTTOM)	1
15	81742750	螺钉(M8 x 50)	SCREW (M8 x 50)	4
16	428841	上盖	COVER (TOP)	1
16	428842	盖板	COVER	1
17	65848	托架	CARRIER	1
18	64872	护孔环	GROMMET	1
19	86596T	提升阀	POPPET VALVE	1
20	18336	弹簧	SPRING	1
20	42996	不锈钢弹簧	SPRING (Stainless Steel)	1
21	824703A1	塞套件	PLUG KIT	1
22	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	12
23	12621	盖板	COVER	1
24	126201	衬垫	GASKET	1
25	82104512	螺钉(M5 x 12)	SCREW (M5 x 12)	2
26	4002314	垫圈（适用处使用）	WASHER (USE WHERE APPLICABLE)	2
27	8161946	螺柱	STUD	2
27	8161949	双头螺柱(M6 x 44)	STUD (M6 x 44)	2
28	49221	垫圈(0.187 x 0.500 x 0.062 氯丁橡胶)	WASHER (.187 x .500 x .062) Neoprene	2
28	8M0204663	垫片@5	WASHER @5	2
29	816872	蝶形螺母	WING NUT	2
30	9003A2	盖总成	COVER ASSEMBLY	1
31	430057	衬垫	GASKET	1
32	328021	管塞 (.125-27)	PLUG Pipe (.125-27)	1
32	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1
33	823462	吊环	LIFTING EYE	1
34	475331	节温器垫片	THERMOSTAT WASHER	1
35	14586	节温器	THERMOSTAT	1
36	62386	衬垫	GASKET	1
36	8M0204714	衬垫@4	GASKET @4	1
37	430065	衬垫	GASKET	1
37	430068	衬垫	GASKET	1
38	428853	盖板	COVER	1
38	8M0047619	盖板	COVER	1
39	12896	螺钉 (#8-18 x .310) (适用时使用)	SCREW (#8-18 x .310) (USE WHERE APPLICABLE)	1
40	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	5
41	69570	螺钉(#10-16 x .750)	SCREW (#10-16 x .750)	1
42	94182	垫圈	WASHER	1
43	64877	隔膜	DIAPHRAGM	1
43	648771	隔膜	DIAPHRAGM	1
44	48409	螺钉 (#10-16 x .625) 不锈钢	SCREW (#10-16 x .625) Stainless Steel	2
45	56681	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	2
45	8M0204666	垫圈 (.203 x .500 x .032)	WASHER (.203 x .500 x .032)	2
46	44290	固定座	RETAINER	1
46	44290T	固定座	RETAINER	1
47	78799	温度传感器(19.50英寸)	SENDER Temperature (19.50 Inch)	1
48	787992	温度传感器	SENDER Temperature	1
49	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	14
50	814634	卡箍	CLAMP	2
51	99162	护套	BOOT	1
51	99162001	护套	BOOT	1
52	14857A13	机油报警模块总成	MODULE ASSEMBLY Oil Warning	1
52	14857A16	机油报警模块	MODULE-OILWARNING	1
53	14857A15	机油报警模块总成	MODULE ASSEMBLY Oil Warning	1
53	14857A16	机油报警模块	MODULE-OILWARNING	1
54	821889A29	转速限制器	REV LIMITER	1
54	821889A51	转速限制器	REV LIMITER	1
54	821889A34	转速限制器	REV LIMITER	1
54	821889A40	转速限制器	REV LIMITER	1
54	821889A51	转速限制器	REV LIMITER	1
54	821889A41	转速限制器	REV LIMITER	1
54	821889A49	转速限制器	REV LIMITER	1
54	821889A51	转速限制器	REV LIMITER	1
54	821889A49	转速限制器	REV LIMITER	1
55	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
55	82130030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
56	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
56	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
57	823147A6	限速器线束总成	HARNESS ASSEMBLY Speed Limiter	1
58	11149A8	适配器线束总成	HARNESS ASSEMBLY Adapter	1
59	855212A1	适配器线束总成	HARNESS ASSEMBLY Adaptor	1
60	13541	公插头	PLUG Male	1
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1
-	809837A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809837T97	动力头总成	POWERHEAD ASSEMBLY	1

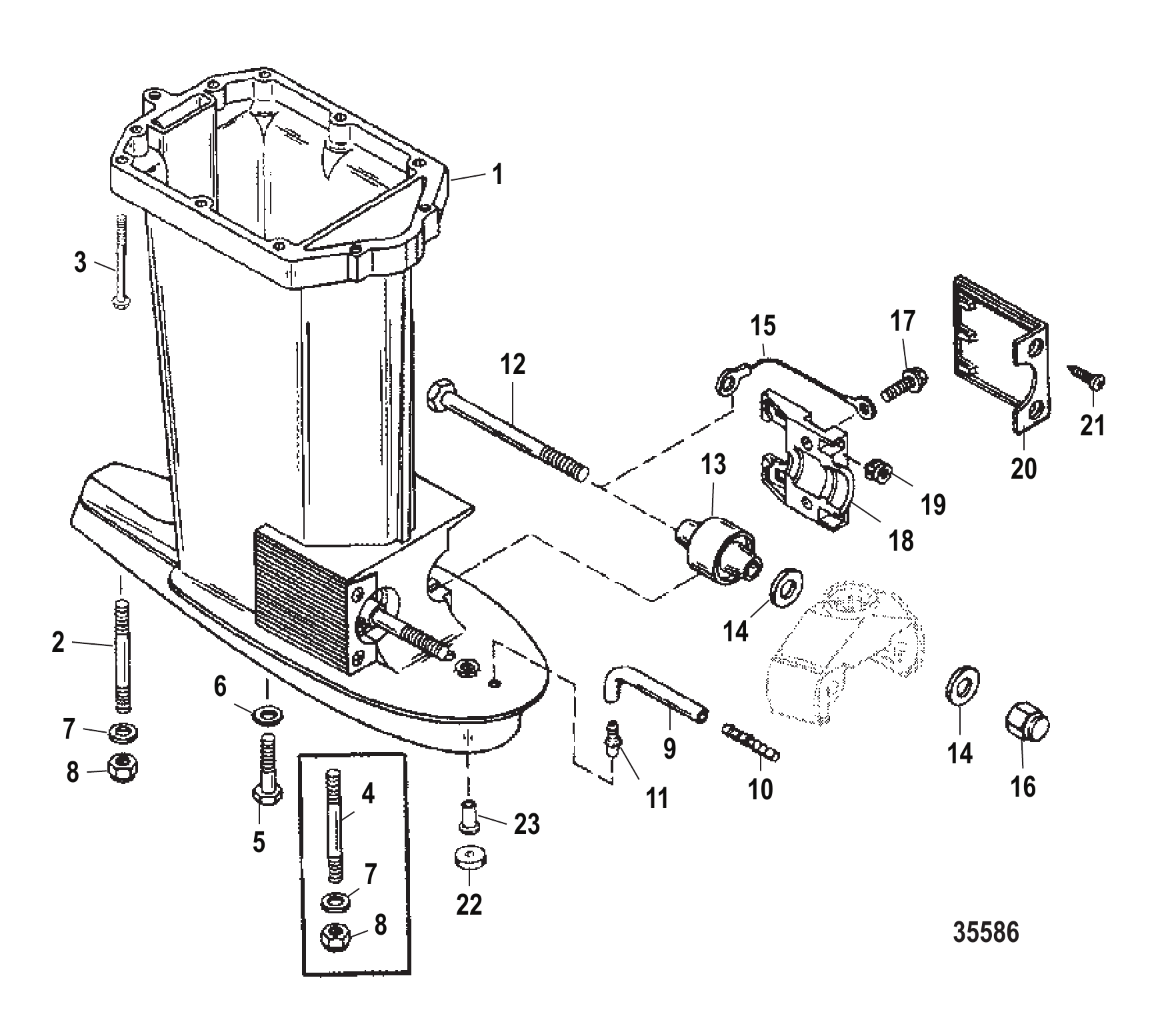

图 11驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	816528A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	816528A2	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	816528T2	驱动轴壳体-灰色	HSG-D SHAFT-GRAY	1
1	9864A6	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	9864T6	驱动轴壳体	HOUSING Driveshaft	1
1	9864A7	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	9864T7	ORD 3510-9864T6	ORD 3510-9864T 6	1
1	816528A3	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	816528A4	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903507	双头螺栓(M10×60)	STUD (M10 x 60)	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	8168664	双头螺柱(M10 x 166)	STUD (M10 x 166)	1
2	8M0034445	STUD-M10X1.5-160	STUD-M10X1.5-160	1
3	817430110	螺钉(M10 x 110)	SCREW (M10 x 110)	6
4	8168663	双头螺柱(M10 x 124)	STUD (M10 x 124)	4
4	8M0034446	STUD-M10X15-124	STUD-M10 X 15-124	4
4	8168661	双头螺柱 (M10 x 120)	STUD (M10 x 120)	5
4	8M0034425	双头螺柱 (M10 x 120)	STUD (M10 x 120)	5
5	4000380	螺丝(M10 x 45)	SCREW (M10 x 45)	4
6	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
6	8M0214963	垫圈	WASHER	4
7	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	1
7	8M0214963	垫圈	WASHER	1
8	13914	螺母(M10)	NUT (M10)	1
8	40140	螺母(M10)	NUT (M10)	1
6	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
6	8M0214963	垫圈	WASHER	4
7	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
7	8M0214963	垫圈	WASHER	5
8	13914	螺母(M10)	NUT (M10)	5
8	40140	螺母(M10)	NUT (M10)	5
9	85822A7	速度计传感器	SPEEDOMETER PICK UP	1
10	85822	直通接头	CONNECTOR Straight	1
10	85822T	直通接头	CONNECTOR Straight	1
11	13035	接头	FITTING	1
11	8M0181450	接头	FITTING	1
12	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
12	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
13	42930A1	下支架总成	MOUNT ASSEMBLY Lower	2
14	20959	垫圈	WASHER	4
15	88238A10	接地线总成	CABLE ASSEMBLY Ground	1
16	43528	螺母(M12)	NUT (M12)	2
16	8M0204662	螺母	NUT	2
17	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	4
18	93192	卡箍	CLAMP	2
18	8M0036730	卡箍	CLAMP	2
19	35521	螺母	NUT	4
20	67077T	黑色盖	COVER Black	2
20	8M4500752	盖板	COVER	2
20	67077F1	灰色盖板	COVER Gray	2
20	67077T	黑色盖	COVER Black	2
21	88417	螺钉(#12-24×0.620)	SCREW (#12-24 x .620)	4
22	813745	隔套	SPACER	1
22	8137451	隔套	SPACER	1
23	43585	联轴器	COUPLING	1

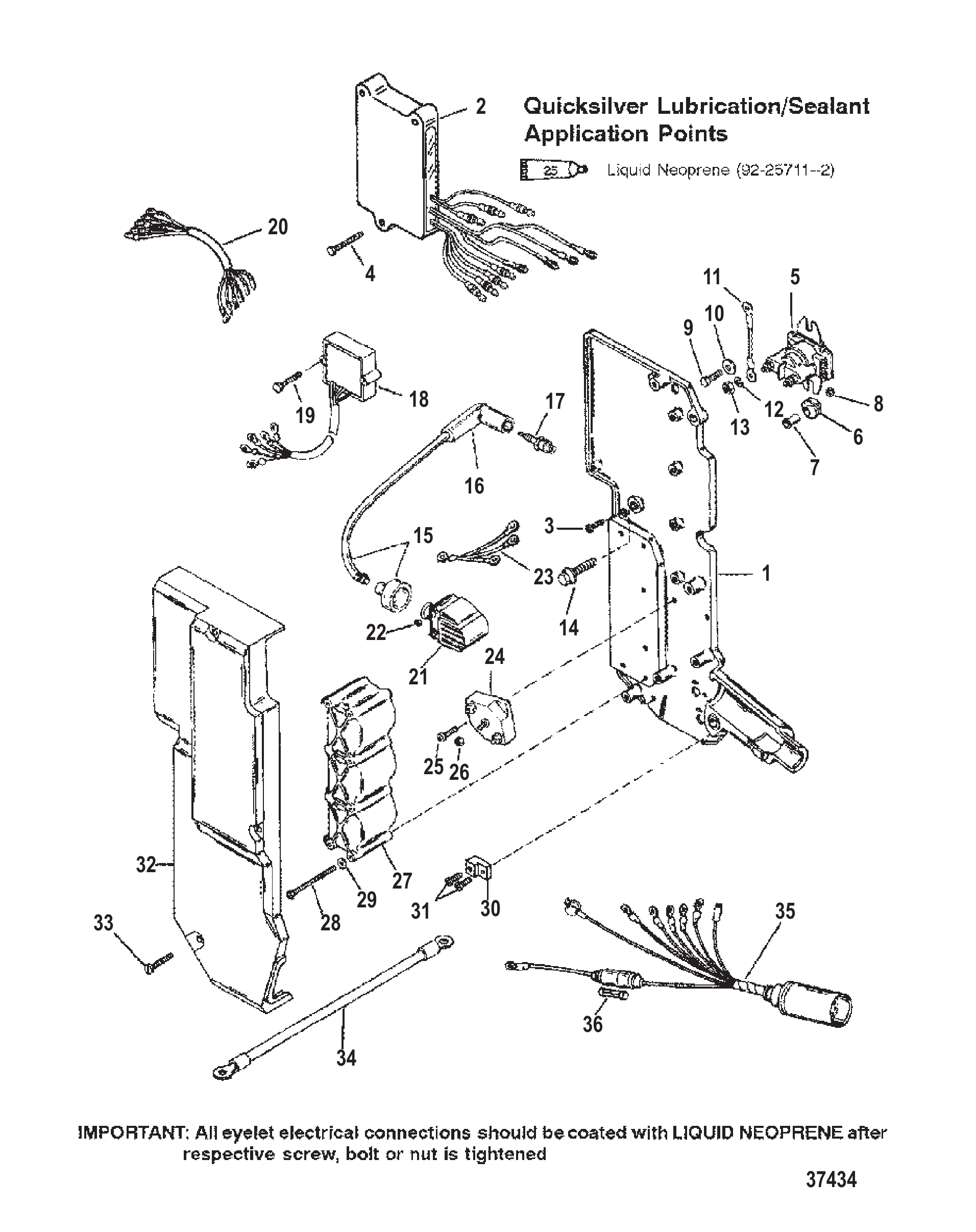

图 12电气系统（美国-0G127499/比利时-9836632及以下） ELECTRICAL (USA-0G127499/BEL-9836632 and BELOW)

REF	零件编号	中文名称	英文名称	数量
1	42968A23	点火板总成	PLATE ASSEMBLY Ignition	1
2	18495A26	开关盒总成	SWITCHBOX ASSEMBLY	1
3	69079	螺钉 (#10-16 x .440)	SCREW (#10-16 x .440)	1
4	40011110	螺钉(M5×30不锈钢)	SCREW (M5 x 30) Stainless Steel	3
5	818998A2	电磁阀总成	SOLENOID ASSEMBLY	1
5	8M0185146	电磁阀总成	SOLENOID ASSEMBLY	1
6	818967	护孔环	GROMMET	2
6	8M0207785	护孔环	GROMMET	2
7	818968	衬套	BUSHING	2
7	8M0214955	衬套	BUSHING	2
8	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
9	40011109	螺钉 (M5 x 25) 不锈钢	SCREW (M5 x 25) Stainless Steel	2
10	4002314	垫圈	WASHER	2
11	88807A6	黑色电缆总成 (3.50 英寸)	CABLE ASSEMBLY (3.50 Inches) Black	1
12	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
13	64015	螺母 (.250-20)	NUT (.250-20)	2
14	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
15	813715A7	点火电缆组	CABLE SET Ignition	1
16	63709A1	护套/端子套件	BOOT/TERMINAL KIT	3
17	97182	火花塞（NGK #BUHW-2）	SPARK PLUG (NGK #BUHW-2)	3
17	896329833	SP #L78V @4	SP #L78V @4	3
17	14103570	火花塞 (比利时/加拿大)(NGK#BUZHW-2)	SPARK PLUG (BELGIUM/CANADA)(NGK#BUZHW-2)	3
17	14103Q	ORD 896329838	ORD 896329838	3
17	14103550	火花塞 (NGK-BUZHW) (比利时/加拿大)	SPARK PLUG (NGK-BUZHW) (BELGIUM/CANADA)	3
17	896329898	SP #QL76V @4	SP #QL76V @4	3
18	854515	电压调节器	REGULATOR Voltage	1
18	8M0084173	电压调节器	VOLTAGE REGULATOR	1
19	4010635	螺钉(M6 x 35) 不锈钢	SCREW (M6 x 35) Stainless Steel	2
20	821546A3	线束总成	HARNESS ASSEMBLY	1
21	832757A4	线圈套件	COIL KIT	3
21	8M0230859	点火线圈总成	COIL IGNITION ASY	3
22	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	6
23	824912A1	点火线圈线束总成 (黑色 - 3-1/4英寸)	CABLE ASSEMBLY Ignition Coil, (BLACK - 3-1/4 IN.)	1
24	17602A2	端子排	TERMINAL BLOCK	1
24	17602T02	接线端子总成	TERMINAL BLOCK ASSEMBLY	1
25	40007107	螺钉(M5×16)	SCREW (M5 x 16)	2
26	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	3
27	43542	盖板	COVER	1
28	40007115	螺钉(M5 x 55)	SCREW (M5 x 55)	6
29	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	6
30	45915	端子排	TERMINAL BLOCK	1
31	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
32	124174	盖板	COVER	1
33	40007114	螺钉(M5×50)	SCREW (M5 x 50)	3
34	88439A11	拉线总成	CABLE ASSEMBLY	1
34	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
35	41591A13	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
36	79091	保险丝20安培	FUSE 20 Ampere	1
36	8M0207796	保险丝20安培	FUSE 20 AMP	1

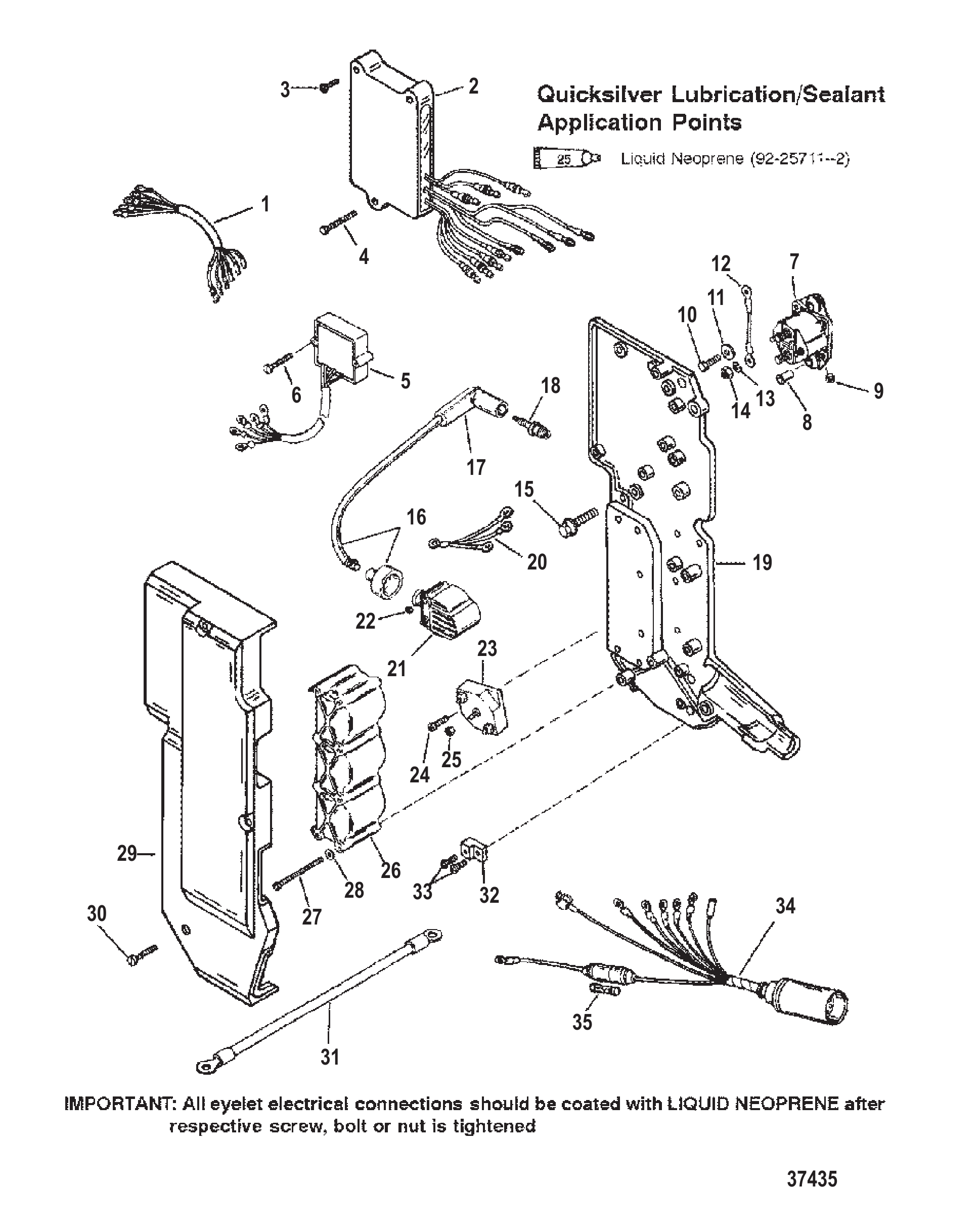

图 13电气系统（美国0G127500-0G437999/比利时9836633-9926999） ELECTRICAL (USA-0G127500-0G437999)(BEL-9836633-9926999)

REF	零件编号	中文名称	英文名称	数量
1	821546A3	线束总成	HARNESS ASSEMBLY	1
2	18495A26	开关盒总成	SWITCHBOX ASSEMBLY	1
3	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
4	40011110	螺钉(M5×30不锈钢)	SCREW (M5 x 30) Stainless Steel	3
5	854515	电压调节器	REGULATOR Voltage	1
5	8M0084173	电压调节器	VOLTAGE REGULATOR	1
6	4010635	螺钉(M6 x 35) 不锈钢	SCREW (M6 x 35) Stainless Steel	2
7	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
8	818968	衬套	BUSHING	2
8	8M0214955	衬套	BUSHING	2
9	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
10	40011109	螺钉 (M5 x 25) 不锈钢	SCREW (M5 x 25) Stainless Steel	2
11	4002314	垫圈	WASHER	2
12	88807A6	线束总成 (3.50英寸) 黑色 (适用时使用)	CABLE ASSEMBLY (3.50 Inches) Black (USE WHERE APPLICABLE)	1
12	88807A39	线束总成 (黑色 - 5英寸)	CABLE ASSEMBLY (BLACK - 5 IN.)	1
12	88807A40	线束总成 (黑色 - 6英寸)	CABLE ASSEMBLY (BLACK - 6 IN.)	1
12	79139A2	跳线总成 (红色 - 7-1/2英寸)(适用时使用)	WIRE ASSEMBLY Jumper (RED - 7-1/2 IN.)(USE WHERE APPLICABLE)	1
13	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
14	68292	螺母(.312-18)	NUT (.312-18)	2
14	8M0204668	螺母(.312-18)	NUT (.312-18)	2
15	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	3
16	813715A7	点火电缆组	CABLE SET Ignition	1
17	63709A1	护套/端子套件	BOOT/TERMINAL KIT	3
18	97182	火花塞（NGK #BUHW-2）	SPARK PLUG (NGK #BUHW-2)	3
18	896329833	SP #L78V @4	SP #L78V @4	3
18	14103570	火花塞 (比利时/加拿大)(NGK#BUZHW-2)	SPARK PLUG (BELGIUM/CANADA)(NGK#BUZHW-2)	3
18	14103Q	ORD 896329838	ORD 896329838	3
18	14103550	火花塞 (NGK-BUZHW) (比利时/加拿大)	SPARK PLUG (NGK-BUZHW) (BELGIUM/CANADA)	3
18	896329898	SP #QL76V @4	SP #QL76V @4	3
19	8268192	点火板	IGNITION PLATE	1
20	824912A2	点火线圈线束总成 (黑色 - 7英寸)	CABLE ASSEMBLY Ignition Coil (BLACK - 7 IN.)	1
20	824912A1	点火线圈线束总成 (黑色 - 3-1/4英寸)	CABLE ASSEMBLY Ignition Coil, (BLACK - 3-1/4 IN.)	1
21	832757A4	线圈套件	COIL KIT	3
21	8M0230859	点火线圈总成	COIL IGNITION ASY	3
22	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	6
23	17602A2	端子排	TERMINAL BLOCK	1
23	17602T02	接线端子总成	TERMINAL BLOCK ASSEMBLY	1
24	40007107	螺钉(M5×16)	SCREW (M5 x 16)	2
25	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
26	43542	盖板	COVER	1
27	40007115	螺钉(M5 x 55)	SCREW (M5 x 55)	6
28	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	6
29	826820	盖板	COVER	1
30	40011110	螺钉(M5×30不锈钢)	SCREW (M5 x 30) Stainless Steel	3
31	88439A3	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
31	88439A11	拉线总成	CABLE ASSEMBLY	1
31	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
32	45915	端子排	TERMINAL BLOCK	1
33	48408	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	2
34	41591A13	发动机线束总成	HARNESS ASSEMBLY Engine Wiring	1
35	79091	保险丝20安培	FUSE 20 Ampere	1
35	8M0207796	保险丝20安培	FUSE 20 AMP	1

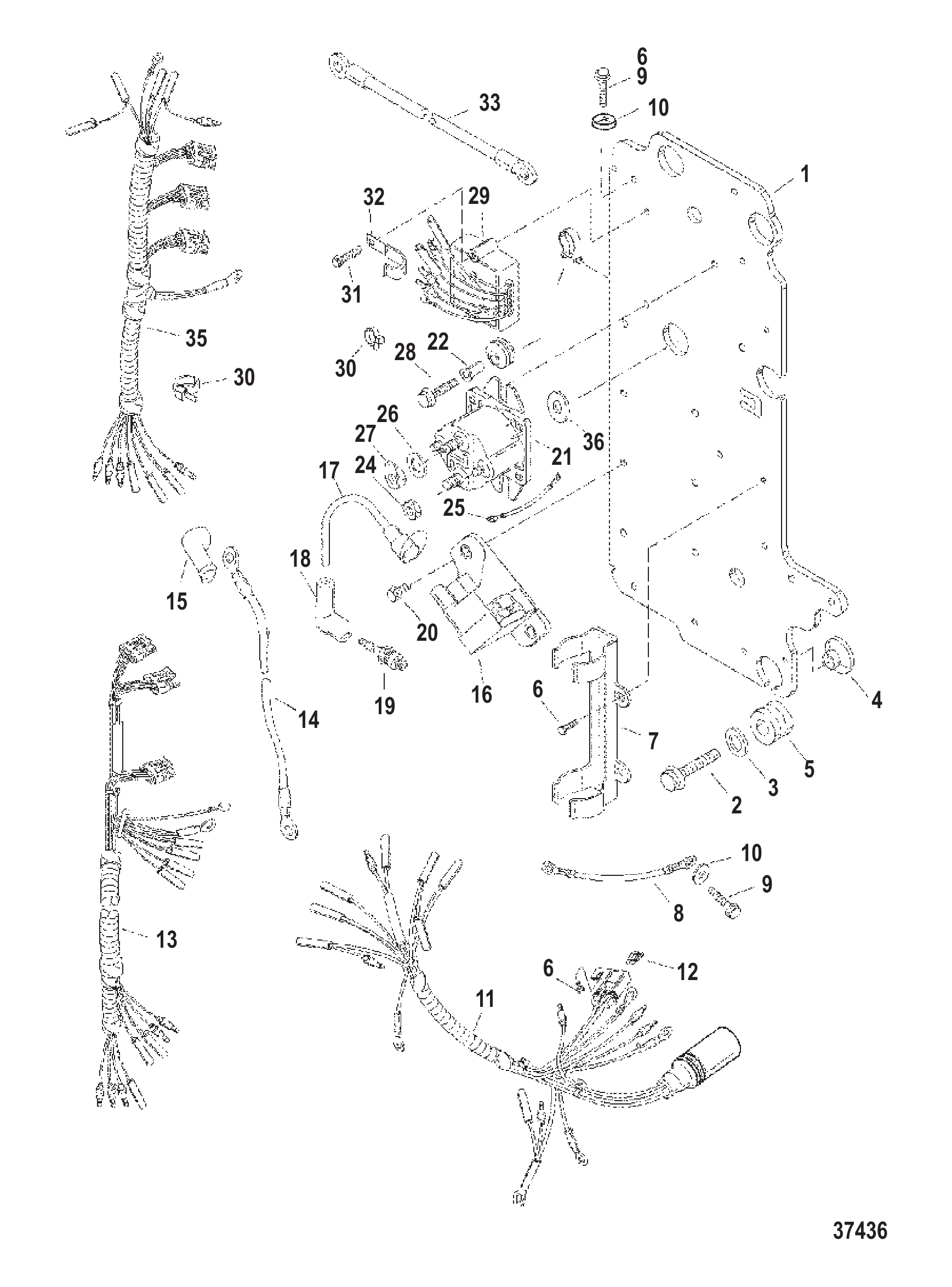

图 14电气系统（美国序列号0G438000/比利时9937000及以上） ELECTRICAL (USA-S/N-0G438000/BEL-9937000 and UP)

REF	零件编号	中文名称	英文名称	数量
1	832753	点火板	IGNITION PLATE	1
2	40011150	螺钉(M8×30)不锈钢	SCREW (M8 x 30) Stainless Steel	3
3	56720	垫圈(0.330×0.750×0.060)不锈钢	WASHER (.330 x .750 x .060) Stainless Steel	3
4	850234	衬套	BUSHING	3
4	8502341	衬套	BUSHING	3
5	833155	护孔环	GROMMET	3
6	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	4
7	826115	卡箍	CLAMP	1
7	8261151	连接器卡箍	CLAMP Connector	1
8	88807A44	电缆总成(10英寸)	CABLE ASSEMBLY (10 IN.)	1
9	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	2
10	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	2
11	850043A2	发动机线束总成	HARNESS ASSEMBLY Engine	1
12	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
13	850046A2	点火线束总成	HARNESS ASSEMBLY Ignition	1
14	88439A3	正极电缆总成-蓄电池	CABLE ASSEMBLY Positive - Battery	1
15	830233	红色绝缘护套	BOOT Insulator - Red	1
16	827509A4	CDM模块总成	CDM MODULE ASSEMBLY	3
16	827509A10	CDM模块总成	CDM MODULE ASSEMBLY	3
17	821945A61	高压电缆总成	CABLE ASSEMBLY Hi Tension	3
18	63709A1	护套/端子套件	BOOT/TERMINAL KIT	3
19	97182	火花塞（NGK #BUHW-2）	SPARK PLUG (NGK #BUHW-2)	3
19	896329833	SP #L78V @4	SP #L78V @4	3
19	14103550	火花塞 (NGK-BUZHW) (比利时/加拿大)	SPARK PLUG (NGK-BUZHW) (BELGIUM/CANADA)	3
19	896329898	SP #QL76V @4	SP #QL76V @4	3
20	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	6
21	817109A2	电磁阀总成(#10-32/.3125-18端子)	SOLENOID ASSEMBLY (#10-32 / .3125-18 Terminals)	1
22	818968	衬套	BUSHING	2
22	8M0214955	衬套	BUSHING	2
23	822179	护孔环	GROMMET	2
24	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	2
25	88807A16	黑色电缆总成(4.00英寸)	CABLE ASSEMBLY (4.00 Inches) Black	1
26	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
26	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
27	68292	螺母(.312-18)	NUT (.312-18)	2
27	8M0204668	螺母(.312-18)	NUT (.312-18)	2
28	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
29	854515	电压调节器	REGULATOR Voltage	1
29	8M0084173	电压调节器	VOLTAGE REGULATOR	1
30	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
31	82129135	螺钉(M6x35)	SCREW (M6 x 35)	2
32	54457	J型卡扣	J CLIP	1
33	93388A8	黑色电缆总成(12.5英寸)	CABLE ASSEMBLY (12.5 Inchs) Black	1
34	834813	卡箍	CLAMP	2
35	850044A2	发动机线束总成	HARNESS ASSEMBLY Engine	1
36	36001	垫圈	WASHER	1

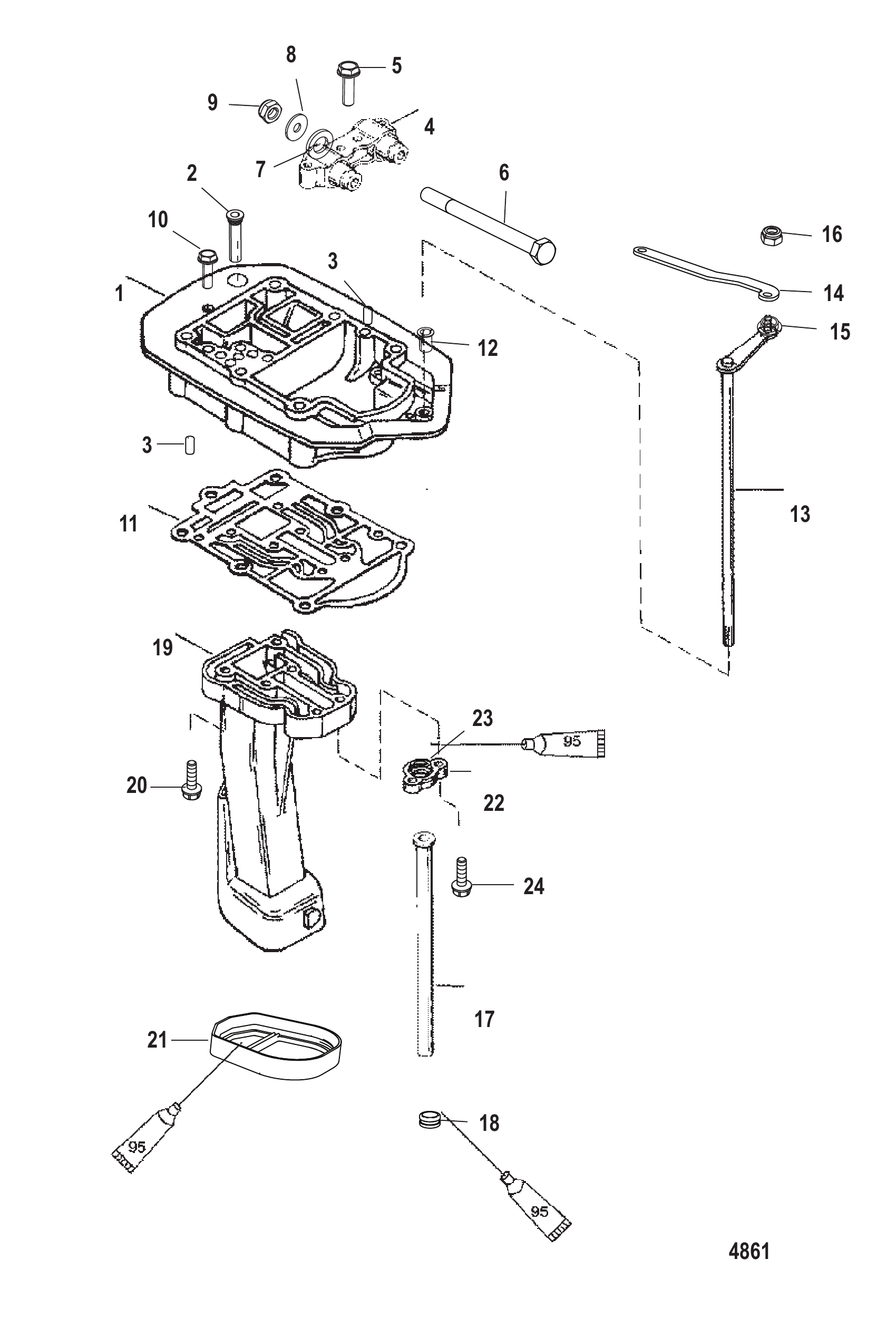

图 15排气板 EXHAUST PLATE

REF	零件编号	中文名称	英文名称	数量
1	19653A3	排气板总成	PLATE ASSEMBLY Exhaust	1
2	817519A1	排水单向阀总成	CHECK VALVE ASSEMBLY Drain	1
3	23784	定位销	PIN Dowel	4
4	812893	上部支架	MOUNT Upper	1
4	8M4501491	上部安装总成	MOUNT UPPER ASM	1
5	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	4
6	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
6	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
7	934161	氯丁橡胶垫圈	WASHER Neoprene	2
7	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
8	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
8	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
9	90099	螺母(M12)	NUT (M12)	2
9	896963	螺母(M12)	NUT (M12)	2
10	40011158	不锈钢螺钉(M8×70)	SCREW (M8 x 70) Stainless Steel	1
11	812866	衬垫	GASKET	1
11	8M0000820	衬垫	GASKET	1
12	48237	衬套	BUSHING	1
13	815639A8	换档轴	SHIFT SHAFT	1
13	815639A10	换档轴	SHIFT SHAFT	1
13	812891A6	换档轴	SHIFT SHAFT	1
13	812891A7	换档轴	SHIFT SHAFT	1
13	815639A7	换档轴	SHIFT SHAFT	1
13	815639A9	换档轴	SHIFT SHAFT	1
14	812872A1	换挡连杆	SHIFT LINK	1
14	812872A2	换挡连杆	SHIFT LINK	1
15	48475	衬套	BUSHING	1
16	8268336	螺母 (M6)	NUT (M6)	1
16	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
17	430144	水管	TUBE Water	1
17	8M0042795	短型水管	TUBE-WATER-SHORT	1
17	430143	水管	TUBE Water	1
17	8M0042794	大型水管	TUBE-WATER-LG	1
18	93221	护孔环	GROMMET	1
18	93221002	护孔环	GROMMET	1
19	196551	排气管	TUBE Exhaust	1
19	8M0045214	排气管	TUBE-EXHAUST	1
20	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	4
21	812886	密封件	SEAL	1
21	812886001	密封件	SEAL	1
22	99019	卡箍	CLAMP	1
23	42941	水管密封件(上部)	SEAL Water Tube (UPPER)	1
23	42941001	水管密封件	SEAL Water Tube	1
24	40011155	不锈钢螺钉(M8x55)	SCREW (M8 x 55) Stainless Steel	2
-	812867A97	衬垫套件	GASKET SET	1

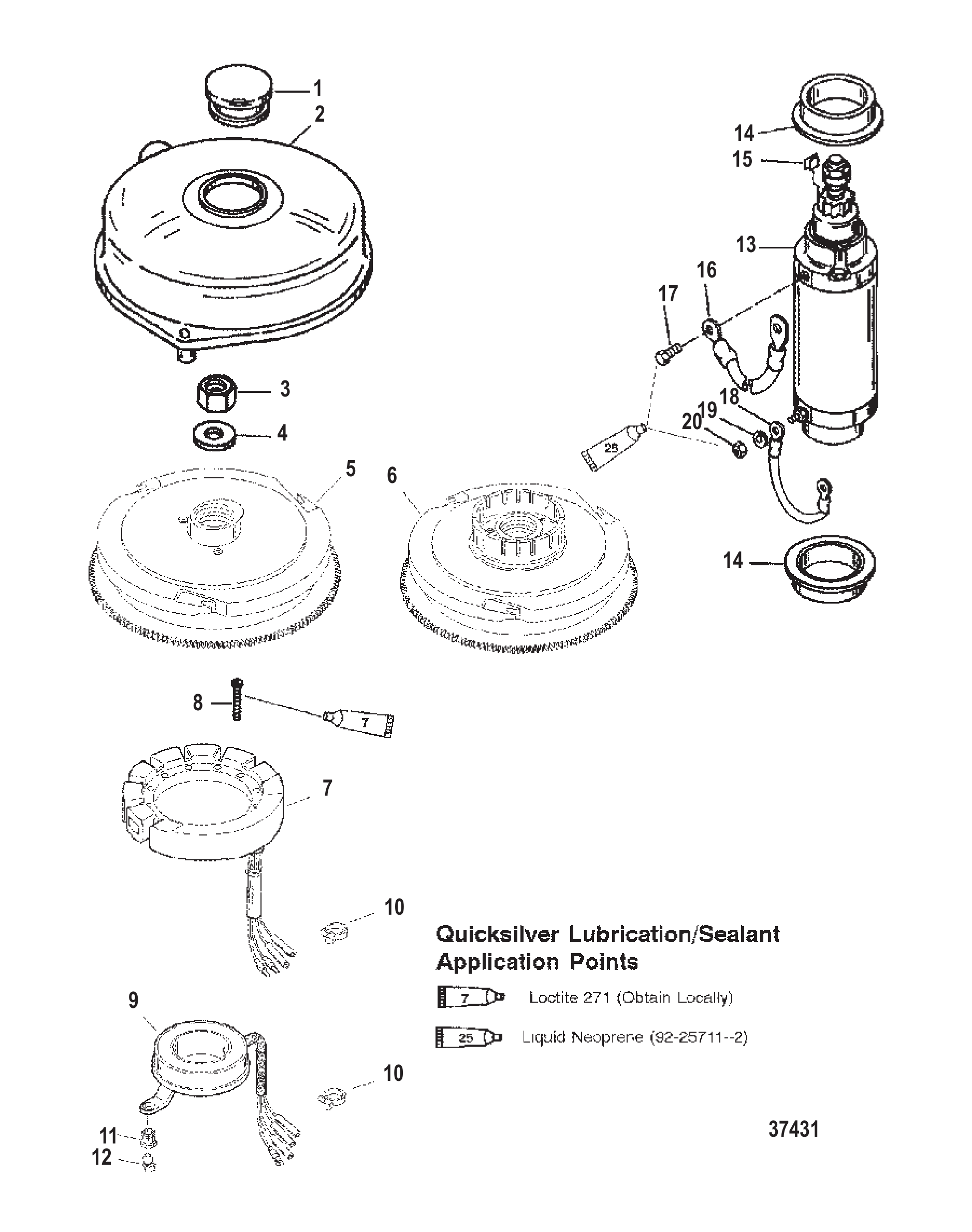

图 16飞轮与启动电机（美国0G438000/比利时9927000及以上） FLYWHEEL AND STARTER MOTOR (USA-0G438000/BEL-9927000 and UP)

REF	零件编号	中文名称	英文名称	数量
1	45907	黄色塞	PLUG Yellow	1
2	812777T1	盖总成	COVER ASSEMBLY	1
3	42979	螺母(M16)	NUT (M16)	1
4	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
4	33001	垫圈	WASHER	1
5	9008A58	飞轮总成	FLYWHEEL ASSEMBLY	1
5	878226T10	飞轮总成	FLYWHEEL ASSEMBLY	1
6	9008A60	飞轮总成	FLYWHEEL ASSEMBLY	1
6	878226T8	飞轮总成	FLYWHEEL ASSEMBLY	1
7	832075A4	点火定子套件	IGNITION STATOR KIT	1
7	832075A21	定子总成	STATOR ASSEMBLY	1
7	832074A5	定子	STATOR	1
7	832074A11	定子总成	STATOR ASSEMBLY	1
8	4007330	螺丝(M5 x 30)	SCREW (M5 x 30)	4
8	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	4
9	854512T	触发器	TRIGGER	1
10	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	3
11	93254	旋转底座	SWIVEL BASE	1
12	93421	旋转球头	SWIVEL BALL	1
13	66015	启动电机总成	STARTER MOTOR ASSEMBLY	1
13	893891T	启动电机总成	STARTER MOTOR ASSEMBLY	1
14	56703	轴环	COLLAR	2
14	8M0034918	轴环	COLLAR	2
15	57247	停机开关	STOP	2
15	8M0043376	停机开关	STOP	2
16	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
17	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
18	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
19	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
20	64015	螺母 (.250-20)	NUT (.250-20)	1

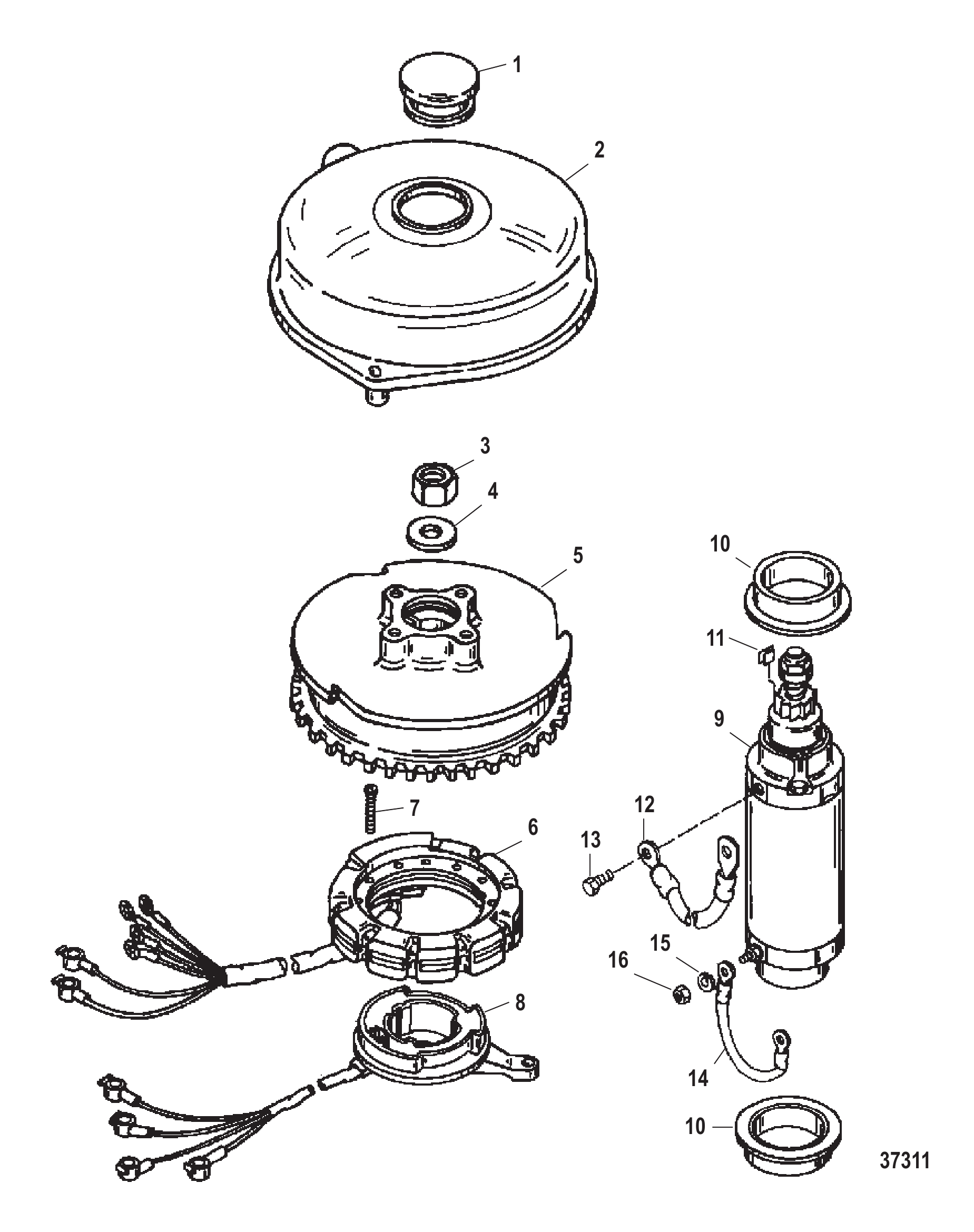

图 17飞轮/启动电机（美国0G437999/比利时9926999及以下） FLYWHEEL/STARTER MOTOR USA-0G437999/BEL-9926999 AND BELOW

REF	零件编号	中文名称	英文名称	数量
1	45907	黄色塞	PLUG Yellow	1
2	812777T1	盖总成	COVER ASSEMBLY	1
3	42979	螺母(M16)	NUT (M16)	1
4	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
4	33001	垫圈	WASHER	1
5	9008A66	飞轮总成	FLYWHEEL ASSEMBLY	1
5	859234T31	飞轮总成	FLYWHEEL ASSY	1
5	815902A5	飞轮总成	FLYWHEEL ASSEMBLY	1
6	9873A35	高输出交流发电机套件	HIGH OUTPUT ALTERNATOR KIT	1
6	9873A33	定子	STATOR	1
6	832074A4	定子	STATOR	1
7	4007325	螺丝(M5 x 25)	SCREW (M5 x 25)	4
8	99021A13	触发器总成	TRIGGER ASSEMBLY	1
9	66015	启动电机总成	STARTER MOTOR ASSEMBLY	1
9	893891T	启动电机总成	STARTER MOTOR ASSEMBLY	1
10	56703	轴环	COLLAR	2
10	8M0034918	轴环	COLLAR	2
11	57247	停机开关	STOP	2
11	8M0043376	停机开关	STOP	2
12	93388A1	电缆总成(6.00英寸)黑色	CABLE ASSEMBLY (6.00 Inches) Black	1
13	69035	螺丝与锁紧垫圈(.250-20 x .625)不锈钢	SCREW AND LOCKWASHER (.250-20 x .625) Stainless Steel	1
14	93388A6	线束总成 (5.500英寸) (黑色)	CABLE ASSEMBLY (5.500 Inches) (BLACK)	1
15	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
16	64015	螺母 (.250-20)	NUT (.250-20)	1

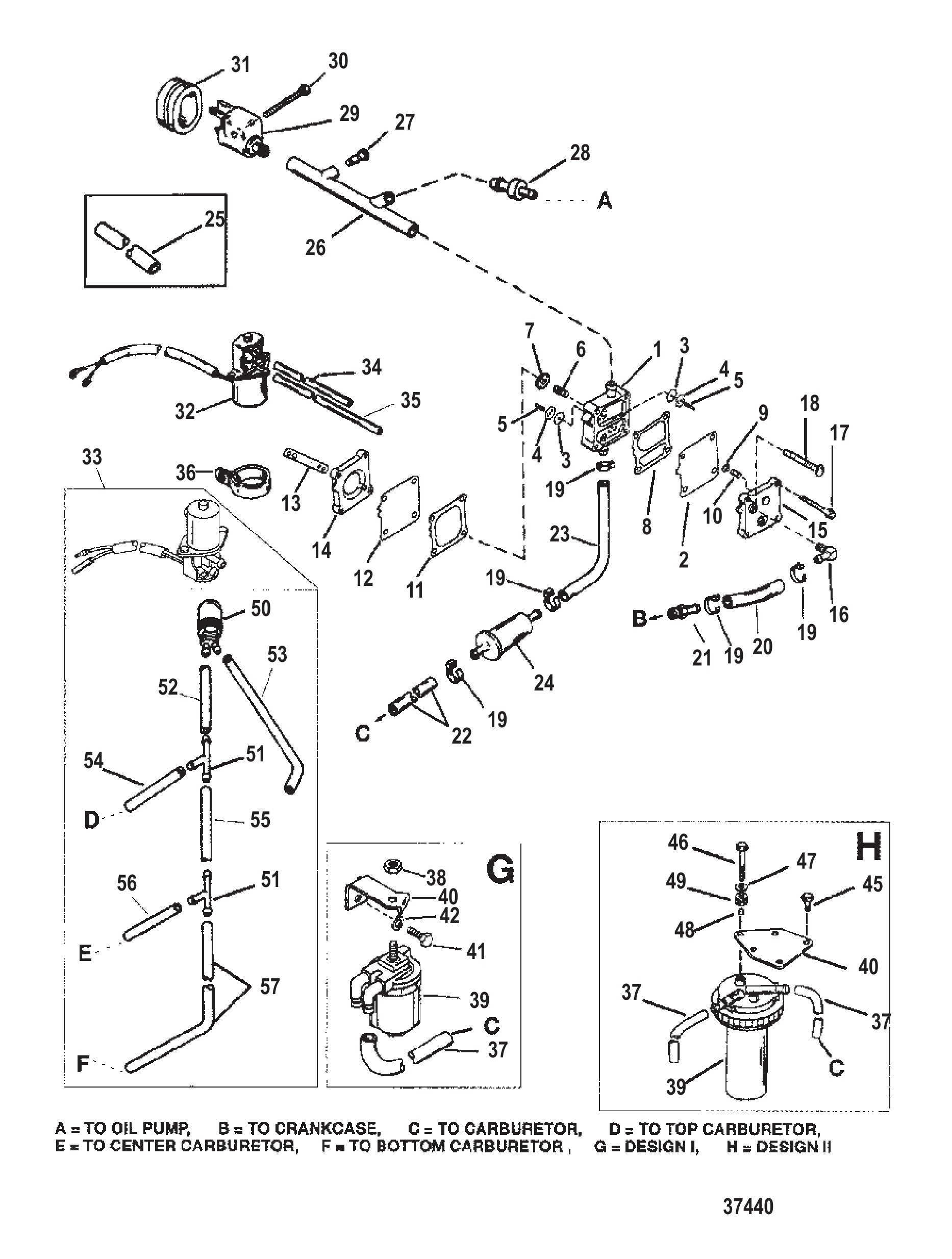

图 18燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	14360A43	燃油泵总成	PUMP ASSEMBLY Fuel	1
2	42990A10	膜片组件	DIAPHAGM KIT	1
2	857005A1	膜片组件	DIAPHRAGM KIT	1
3	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	2
4	NSS	止回阀(不单独销售)	NOT SOLD SEPARATE Check Valve	2
5	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
6	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
7	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
8	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
9	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
10	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
11	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
12	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
13	987691	衬垫	GASKET	1
13	8M0204705	衬垫@2	GASKET @2	1
14	144303	底座	BASE	1
15	987752	安装板	PLATE	1
16	99664	弯头	ELBOW	1
16	996642	90度弯头接头(0.125-27x0.250)尼龙	FITTING Elbow 90 Degree (.125-27 x .250) Nylon	1
17	82104540	螺钉(M5 x 40)	SCREW (M5 x 40)	2
18	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
19	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	83075780	管材(28英寸整卷)(2-1/2英寸)	TUBING (28.00 Inches Bulk) (2-1/2 IN.)	1
20	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
21	29111	连接器	CONNECTOR	1
21	291112	接头	FITTING	1
22	83075780	管材(28英寸整卷)(2英寸)	TUBING (28.00 Inches Bulk) (2 IN.)	1
22	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
23	19017A1	燃油管路总成	LINE ASSEMBLY Fuel	1
24	8162961	燃油滤清器	FILTER Fuel	1
24	816296Q2	燃油滤清器	FILTER Fuel	1
25	83075780	管材(28英寸整卷)(6英寸)	TUBING (28.00 Inches Bulk) (6 IN.)	1
25	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
26	822554	成型软管	MOLDED HOSE	1
27	822772	非商用发动机塞	PLUG Non Commercial Engines	1
28	8189941	止回阀	CHECK VALVE	1
29	816856A3	燃油接头总成-塑料	CONNECTOR ASSEMBLY Fuel - Plastic	1
29	816856Q3	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
-	16524	燃油接头O型圈	O-RING Fuel Connector	1
30	4010635	螺钉(M6 x 35) 不锈钢	SCREW (M6 x 35) Stainless Steel	1
31	145091	护孔环	GROMMET	1
32	43739	加浓阀	VALVE Enrichner	1
32	819503A2	电磁阀组件	SOLENOID KIT	1
33	437391	加浓阀	VALVE Enrichiner	1
33	819503A1	电磁阀总成-加浓阀	SOLENOID ASSEMBLY Enrichner Valve	1
34	1430165	管材(38英寸整卷)(15英寸)	TUBING (38.00 Inches Bulk) (15 IN.)	1
35	1430165	管材(38.00英寸散装)(8英寸)	TUBING (38.00 Inches Bulk) (8 IN.)	1
35	9912688	管材(36.00英寸散装)(11-1/2英寸)	TUBING (36.00 Inches Bulk) (11-1/2 IN.)	1
36	18887	卡箍	CLAMP	1
36	188871	卡箍	CLAMP	1
37	83075780	管材(28.00英寸散装)	TUBING (28.00 Inches Bulk)	1
37	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
37	83075780	管材(28.00英寸散装)(17英寸)	TUBING (28.00 Inches Bulk) (17 IN.)	1
37	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
38	8268336	螺母 (M6)	NUT (M6)	1
38	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
39	87946A16	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
39	891642T03	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
39	826634	燃油滤清器	FILTER Fuel	1
39	826634T01	燃油滤清器	FILTER-FUEL	1
40	821698	支架	BRACKET	1
40	827961	支架	BRACKET	1
41	4000327	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
42	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
42	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
43	83476463	管材(32.00英寸散装)(13英寸)(产品改进型)	TUBING (32.00 Inches Bulk) (13 IN.)(A PRODUCT IMPROVEMENT)	1
44	83312531	绝缘套管	INSULATING SLEEVE	1
45	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	2
46	4010630	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	2
47	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
47	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
48	42116	衬套	BUSHING	2
49	42117	护孔环	GROMMET	2
50	8168773	注油球	PRIMER BULB	1
50	858763	注油球	PRIMER BULB	1
51	59169	接头	FITTING	2
51	59169003	三通接头	FITTING Tee	2
52	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	1
52	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
53	99130122	管材(20英尺散装)(9-1/2英寸)	TUBING (20.00 Feet Bulk) (9-1/2 IN.)	1
53	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
54	99130122	管材(20英尺整卷)(2.5英寸)	TUBING (20.00 Feet Bulk) (2-1/2 IN.)	1
54	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
55	99130122	管材(20英尺整卷)(2.5英寸)	TUBING (20.00 Feet Bulk) (2-1/2 IN.)	1
55	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
56	99130122	管材(20英尺整卷)(2.5英寸)	TUBING (20.00 Feet Bulk) (2-1/2 IN.)	1
56	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
57	99130122	管材(20英尺整卷)(6英寸)	TUBING (20.00 Feet Bulk) (6 IN.)	1
57	892024122	管(240.00英寸散装)	TUBING (240.00 Inches Bulk)	1
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1
-	809837A97	动力头总成	POWERHEAD ASSEMBLY	1
-	809837T97	动力头总成	POWERHEAD ASSEMBLY	1

图 19齿轮箱（驱动轴）（3爪反向离合器） GEAR HOUSING (DRIVESHAFT)(3 JAW REVERSE CLUTCH)

REF	零件编号	中文名称	英文名称	数量
1	9011A73	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011A74	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011T74	ORD 1667-9011T73	ORD 1667-9011T73	1
1	9011A80	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011T80	ORD 1667-9011T73	ORD 1667-9011T73	1
2	43043	定位销-带孔(.375 x .625)(前)	PIN Dowel - With Hole (.375 x .625) (FRONT)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	2
3	79953Q04	放油螺钉套件	SCREW KIT Drain	2
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(.375 x .625)(后)	PIN Dowel - Without Hole (.375 x .625) (REAR)	1
7	316404	平衡鳍板	TRIM TAB	1
7	31640Q4	平衡鳍板	TRIM TAB	1
8	316405	平衡鳍板	TRIM TAB	1
8	8M0236553	平衡鳍板	TRIM TAB	1
9	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
10	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	1
11	43040A1	托架总成	CARRIER ASSEMBLY	1
11	43040T1	托架总成	CARRIER ASSEMBLY	1
12	43046	注油管	TUBE Oiler	1
13	826134	阳极块	ANODE	2
13	826134Q	阳极块	ANODE	2
14	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
15	8268336	螺母 (M6)	NUT (M6)	1
15	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
16	44484	小齿轮(13齿)	GEAR Pinion (13 Teeth)	1
16	44484T	小齿轮(13齿)	GEAR Pinion (13 Teeth)	1
17	35921	螺母(0.625-18)	NUT (.625-18)	1
18	76039	换挡凸轮控制	CAM Shift Control	1
18	760394	换挡凸轮控制	CAM Shift Control	1
19	42677A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
20	44492A1	垫片组	SHIM SET	1
20	8M0063265	垫片组	SHIM SET	1
21	43031A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	43032A6	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	43032A4	驱动轴总成	DRIVESHAFT ASSEMBLY	1
22	42461A1	套筒/环套件	SLEEVE/RING KIT	1
23	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
24	430472	衬垫	GASKET	1
24	8M0214931	衬垫	GASKET	1
25	43036	油封(下)	SEAL Oil (LOWER)	1
26	43035	油封(上)	SEAL Oil (UPPER)	1
26	8M0245495	油封	OIL SEAL	1
27	430331	衬垫	GASKET	1
28	817277	衬垫	GASKET	1
28	8172771	水泵上垫片	GASKET Water Pump, Upper	1
29	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
30	817276	面板	FACEPLATE	1
30	8M0204709	面板	FACEPLATE	1
31	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
31	8M0214957	螺钉	SCREW	4
32	430232	密封件	SEAL	1
33	43037	键	KEY	1
33	8M0204723	键	KEY	1
34	430262	叶轮	IMPELLER	1
34	43026T2	叶轮	IMPELLER	1
35	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
36	43048A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	430482	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	43049A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
37	29641	E型卡环	E RING	1
38	43052A4	衬套总成	BUSHING ASSEMBLY	1
39	45710	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
39	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
40	8164641	油封	SEAL Oil	1
40	8M0246145	油封	OIL SEAL	1
41	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1

图 20齿轮箱（驱动轴）（6爪倒车离合器） GEAR HOUSING (DRIVESHAFT)(6 JAW REVERSE CLUTCH)

REF	零件编号	中文名称	英文名称	数量
1	9011G8	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G9	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011G60	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	43043	定位销-带孔(.375 x .625)(前)	PIN Dowel - With Hole (.375 x .625) (FRONT)	1
2	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
3	79953A2	螺丝套件(.375-16 x .250)	SCREW KIT (.375-16 x .250)	2
3	79953Q04	放油螺钉套件	SCREW KIT Drain	2
4	67892A1	磁吸式注油/放油塞套件	FITTING KIT Magnetic, Plug Fill/Drain	1
4	8M0058389	放油螺钉套件	SCREW KIT Drain	1
5	19183	纤维垫圈	WASHER Fiber	3
5	8M0187157	蓝色密封件@15	SEAL-BLUE @15	3
6	43044	定位销-无孔(.375 x .625)(后)	PIN Dowel - Without Hole (.375 x .625) (REAR)	1
7	316405	平衡鳍板	TRIM TAB	1
7	8M0236553	平衡鳍板	TRIM TAB	1
8	825427	不锈钢螺钉(0.437-14x1.250)	SCREW (.437-14 x 1.250) Stainless Steel	1
9	45176	垫圈(.453 x .812 x .105)不锈钢	WASHER (.453 x .812 x .105) Stainless Steel	1
10	43040A1	托架总成	CARRIER ASSEMBLY	1
10	43040T1	托架总成	CARRIER ASSEMBLY	1
11	43046	注油管	TUBE Oiler	1
12	826134	阳极块	ANODE	2
12	826134Q	阳极块	ANODE	2
13	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
14	8268336	螺母 (M6)	NUT (M6)	1
14	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
15	44484	小齿轮(13齿)(也属于43-850033A2)	GEAR Pinion (13 Teeth) (ALSO PART OF 43-850033A2)	1
15	44484T	小齿轮(13齿)	GEAR Pinion (13 Teeth)	1
16	35921	螺母(0.625-18)	NUT (.625-18)	1
17	850307	换挡凸轮控制	CAM Shift Control	1
18	42677A1	圆锥滚子轴承总成	BEARING ASSEMBLY Taper Roller	1
19	44492A1	垫片组	SHIM SET	1
19	8M0063265	垫片组	SHIM SET	1
20	43031A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	43032A6	驱动轴总成	DRIVESHAFT ASSEMBLY	1
20	43032A4	驱动轴总成	DRIVESHAFT ASSEMBLY	1
21	42461A1	套筒/环套件	SLEEVE/RING KIT	1
22	43055A4	水泵盖总成	COVER ASSEMBLY Water Pump	1
22	8M0113262	水泵盖总成	COVER ASSEMBLY Water Pump	1
23	430472	衬垫	GASKET	1
23	8M0214931	衬垫	GASKET	1
24	43036	油封(下)	SEAL Oil (LOWER)	1
25	43035	油封(上)	SEAL Oil (UPPER)	1
25	8M0245495	油封	OIL SEAL	1
26	430331	衬垫	GASKET	1
27	817277	衬垫	GASKET	1
27	8172771	水泵上垫片	GASKET Water Pump, Upper	1
28	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
29	817276	面板	FACEPLATE	1
29	8M0204709	面板	FACEPLATE	1
30	8248327	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
30	8M0214957	螺钉	SCREW	4
31	430232	密封件	SEAL	1
32	43037	键	KEY	1
32	8M0204723	键	KEY	1
33	430262	叶轮	IMPELLER	1
33	43026T2	叶轮	IMPELLER	1
34	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	6
35	853906A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
35	853907A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
35	853908A1	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
36	29641	E型卡环	E RING	1
37	43052A4	衬套总成	BUSHING ASSEMBLY	1
38	45710	O型圈(1.424x0.103)	O-RING (1.424 x .103)	1
38	8M0204681	特殊O型圈1.424x0.103	O-RING 1.424 x .103, Special	1
39	8164641	油封	SEAL Oil	1
39	8M0246145	油封	OIL SEAL	1
40	8248326	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1

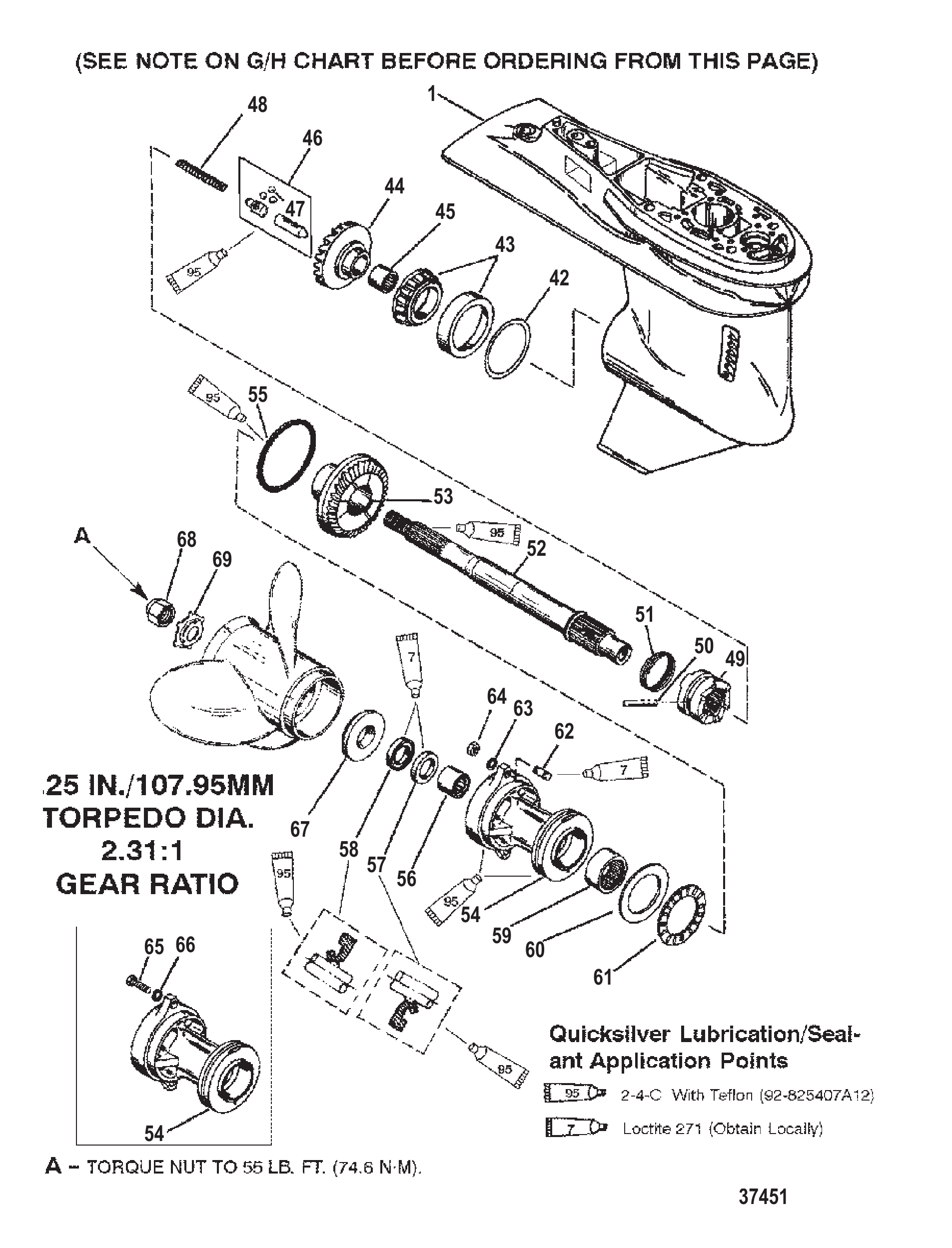

图 21齿轮箱（螺旋桨轴）（3爪倒车离合器） GEAR HOUSING (PROP SHAFT)(3 JAW REVERSE CLUTCH)

REF	零件编号	中文名称	英文名称	数量
1	9011A73	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011A74	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9011T74	ORD 1667-9011T73	ORD 1667-9011T73	1
1	9011A80	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011T80	ORD 1667-9011T73	ORD 1667-9011T73	1
42	44491A1	垫片组	SHIM SET	1
42	8M0063266	垫片组	SHIM SET	1
43	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
44	12634A2	前进齿轮总成 (30齿)	GEAR ASSEMBLY Forward (30 TEETH)	1
44	12634T02	齿轮总成	GEAR ASSEMBLY	1
45	30895	滚针轴承	BEARING Needle	1
45	30895T	滚针轴承	BEARING Needle	1
46	12239A1	凸轮从动件套件	FOLLOWER KIT Cam	1
46	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
47	44530	钢球	BALL	3
48	30622	弹簧	SPRING	1
49	822539	离合器	CLUTCH	1
49	822539T	离合器	CLUTCH	1
50	30632	十字销	PIN Cross	1
50	8M0100263	十字销	PIN Cross	1
51	30893	弹簧	SPRING	1
52	12238T	螺旋桨轴	PROPELLER SHAFT	1
53	12635	倒车齿轮 (30齿)	GEAR Reverse (30 TEETH)	1
53	12635T	倒挡齿轮	GEAR-REVERSE	1
54	12596A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
54	8M0168901	轴承座总成	CARRIER ASSY.	1
55	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
55	8M0214974	O型圈	O RING	1
56	30956	滚针轴承	BEARING Needle	1
56	30956T	滚针轴承	BEARING Needle	1
57	70080	油封(内)	SEAL Oil (INNER)	1
57	8M0205728	密封件	SEAL	1
58	70081	油封(外)	SEAL Oil (OUTER)	1
58	8M0205729	密封件	SEAL	1
59	12578	滚针轴承	BEARING Needle	1
59	12578T	滚柱轴承	BEARING Roller	1
60	12577	止推垫片	THRUST WASHER	1
61	12576	推力轴承	BEARING Thrust	1
62	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
62	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
63	70132	垫圈(0.323×0.563×0.063)不锈钢	WASHER (.323 x .563 x .063) Stainless Steel	2
63	8M0042642	垫圈(.323 x .562 x .063)	WASHER (.323 x .562 x .063)	2
64	401198	螺母 (M8)	NUT (M8)	2
64	401378	螺母 (M8)	NUT (M8)	2
65	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
66	4002317	垫圈 (8.90 X 17.0 X 1.9SS)	WASHER (8.90 X 17.0 X 1.9SS)	2
67	13191A1	止推垫片	THRUST WASHER	1
67	13191Q01	止推垫片	THRUST WASHER	1
68	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
68	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
69	816629	锁紧垫圈	TAB WASHER	1
69	816629Q	锁紧垫圈	TAB WASHER	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1

图 22齿轮箱（螺旋桨轴）（6爪倒车离合器） GEAR HOUSING (PROP SHAFT)(6 JAW REVERSE CLUTCH)

REF	零件编号	中文名称	英文名称	数量
1	9011G8	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011G9	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	9011G60	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
41	850033A2	前进齿轮套件(30齿)	GEAR KIT Forward (30 TEETH)	1
41	859472A3	前进齿轮总成-30齿	GEAR ASSEMBLY Forward - 30 Teeth	1
42	44491A1	垫片组	SHIM SET	1
42	8M0063266	垫片组	SHIM SET	1
43	30894A1	圆锥轴承组	BEARING SET Cup And Cone	1
44	30895	滚针轴承	BEARING Needle	1
44	30895T	滚针轴承	BEARING Needle	1
45	850315A1	凸轮从动件套件	FOLLOWER KIT Cam	1
46	44530	钢球	BALL	3
47	850327	弹簧	SPRING	1
48	850048	离合器	CLUTCH	1
48	850048T	离合器	CLUTCH	1
49	30632	十字销	PIN Cross	1
49	8M0100263	十字销	PIN Cross	1
50	30893	弹簧	SPRING	1
51	850308	螺旋桨轴	PROPELLER SHAFT	1
51	8M0140445	螺旋桨轴	PROPELLER SHAFT	1
52	850034	倒车齿轮(30齿)	GEAR Reverse (30 Teeth)	1
52	850034T	倒车齿轮(30齿)	GEAR Reverse (30 Teeth)	1
53	12596A2	轴承座总成	CARRIER ASSEMBLY Bearing	1
53	8M0168901	轴承座总成	CARRIER ASSY.	1
54	97386	O型圈 (3.609 x .139)	O-RING (3.609 x .139)	1
54	8M0214974	O型圈	O RING	1
55	30956	滚针轴承	BEARING Needle	1
55	30956T	滚针轴承	BEARING Needle	1
56	70080	油封(内)	SEAL Oil (INNER)	1
56	8M0205728	密封件	SEAL	1
57	70081	油封(外)	SEAL Oil (OUTER)	1
57	8M0205729	密封件	SEAL	1
58	12578	滚针轴承	BEARING Needle	1
58	12578T	滚柱轴承	BEARING Roller	1
59	12577	止推垫片	THRUST WASHER	1
60	12576	推力轴承	BEARING Thrust	1
61	429172	双头螺柱(M8×48)	STUD (M8 x 48)	2
61	8M0034456	双头螺柱(M8×1.25×48)	STUD (M8 X 1.25 X 48)	2
62	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
63	401198	螺母 (M8)	NUT (M8)	2
63	401378	螺母 (M8)	NUT (M8)	2
64	13191A1	止推垫片	THRUST WASHER	1
64	13191Q01	止推垫片	THRUST WASHER	1
65	52707A1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
65	52707Q1	螺旋桨螺母套件 (.750-16)	PROP NUT KIT (.750-16)	1
66	816629	锁紧垫圈	TAB WASHER	1
66	816629Q	锁紧垫圈	TAB WASHER	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1

图 23齿轮箱图表（速比2.31:1） GEAR HOUSING CHART (2.31:1 GEAR RATIO)

REF	零件编号	中文名称	英文名称	数量
-	9011G1	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011J15	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G5	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011J23	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G3	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011J21	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G2	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011J18	ORD 1667-9011J15	ORD 1667-9011J15	1
-	9011G6	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011J26	ORD 1667-9011J23	ORD 1667-9011J23	1
-	9011G4	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G56	ORD 1667-9011J21	ORD 1667-9011J21	1
-	9011G25	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G75	齿轮箱套件	GEAR HSG KIT	1
-	9011A75	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011J16	GC 100-125 LB BLK	GC 100-125 LB BLK	1
-	9011A78	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G34	GC 75/90 XL -BLK	GC 75/90 XL -BLK	1
-	9011A86	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G35	齿轮箱体-BL	GEAR HOUSING-BL	1
-	9011A76	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011J19	ORD 1667-9011J16	ORD 1667-9011J16	1
-	9011A79	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011J27	ORD 1667-9011J24	ORD 1667-9011J24	1
-	9011A87	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9011G38	灰色齿轮箱	GEAR HOUSING-GR	1
-	9011A77	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	9011G75	齿轮箱套件	GEAR HSG KIT	1

图 24进气歧管与簧片阀组 INDUCTION MANIFOLD AND REED BLOCK

REF	零件编号	中文名称	英文名称	数量
1	828553	衬垫	GASKET	1
2	9812A9	下端盖总成	END CAP ASSEMBLY Lower	1
2	9812T9	下端盖总成	END CAP ASSEMBLY Lower	1
3	66301	油封	SEAL Oil	1
4	41953	密封件	SEAL	1
5	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
5	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
6	81742720	螺钉(M8 x 20)	SCREW (M8 x 20)	3
7	19077A5	支架总成	BRACKET ASSEMBLY	1
7	19077A07	支架总成	BRACKET ASSEMBLY	1
8	8161946	螺柱	STUD	2
8	8161949	双头螺柱(M6 x 44)	STUD (M6 x 44)	2
9	49221	垫圈(0.187 x 0.500 x 0.062 氯丁橡胶)	WASHER (.187 x .500 x .062) Neoprene	2
9	8M0204663	垫片@5	WASHER @5	2
10	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	2
11	816872	蝶形螺母	WING NUT	2
12	82127335	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	4
13	827998A1	进气歧管总成	MANIFOLD ASSEMBLY Induction	1
14	19725	弯头	ELBOW	1
15	19725	弯头	ELBOW	2
16	812869	衬垫	GASKET	1
17	81742730	螺钉 (M8 x 30)	SCREW (M8 x 30)	10
18	19075A3	簧片阀总成	REED BLOCK ASSEMBLY	1
18	8M0219197	簧片阀总成	REED BLOCK ASSY	1
19	812868	衬垫	GASKET	1
20	NSS	定位销(不单独销售)	NOT SOLD SEPARATE Dowel Pin	6
21	812880A2	簧片组件	REED ASSEMBLY	3
21	812880A03	簧片组件	REED ASSEMBLY	3
22	42982	锁紧垫圈	TAB WASHER	3
22	429821	锁紧垫圈	TAB WASHER	3
23	8128791	簧片压板	RETAINER Reed	3
23	812879002	簧片压板	RETAINER Reed	3
24	4000171	螺钉(M6 x 16)	SCREW (M6 x 16)	3
25	42881A1	换挡拨叉总成	SHIFT RAIL ASSEMBLY	1
26	42981	锁紧垫圈	TAB WASHER	2
27	40001134	螺钉 (M8 x 25)	SCREW (M8 x 25)	2
28	988851	滑块	SLIDE	1
29	48475	衬套	BUSHING	1
30	8268336	螺母 (M6)	NUT (M6)	1
30	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
31	35459	垫圈	WASHER	1
32	8268336	螺母 (M6)	NUT (M6)	1
32	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
-	15026	盖帽	CAP	3
-	812867A97	衬垫套件	GASKET SET	1
-	852071A97	动力头总成	POWERHEAD ASSEMBLY	1
-	852071T97	动力头总成	POWERHEAD ASSEMBLY	1

图 25喷泵总成 JET PUMP ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
-	85576660	喷泵总成	JET PUMP ASSEMBLY	1
1	85576760	泵壳	HOUSING Pump	1
1	855767T60	泵壳	HOUSING Pump	1
2	827490	润滑油管	HOSE Lube	1
3	855840	双头螺柱(.312-18 x 1.81)	STUD (.312-18 x 1.81)	6
4	67980	螺母(.312-18)	NUT (.312-18)	6
4	82670910	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	6
5	848497	螺丝(.312-18 x 1.00)	SCREW (.312-18 x 1.00)	4
6	80141460	叶轮	IMPELLER	1
6	8M0230713	叶轮	IMPELLER	1
7	80141260	进气壳体	HOUSING Intake	1
8	8271882	衬套	LINER	1
9	85576960	驱动轴	DRIVESHAFT	1
10	8271891	套筒	SLEEVE	1
11	8271901	螺母	NUT	1
12	36001	垫圈	WASHER	6
13	801405875	键	KEY	1
14	801404875	叶轮垫片	SHIM Impeller	8
15	801403875	锁紧垫圈	TAB WASHER	1
16	19923062	螺钉(.250-20 x .625)	SCREW (.250-20 x .625)	2
17	60411	螺钉(.312-18 x 1.250)	SCREW (.312-18 x 1.250)	1
18	801410	电缆支架	BRACKET Cable Support	1
19	67980	螺母(.312-18)	NUT (.312-18)	1
19	82670910	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	1
20	801407	定位销	PIN Dowel	2
21	4010860	不锈钢六角法兰螺钉(M10 x 60)	SCREW (M10 x 60) Hex Flange - Stainless Steel	2
22	4010890	不锈钢六角法兰螺钉(M10 x 90)	SCREW (M10 x 90) Hex Flange - Stainless Steel	1
23	4010870	不锈钢六角法兰螺钉(M10 x 70)	SCREW (M10 x 70) Hex Flange - Stainless Steel	1
24	95802	不锈钢螺钉(.375-16 x 2.750)	SCREW (.375-16 x 2.750) Stainless Steel	1
25	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	1
25	8M0214963	垫圈	WASHER	1

图 26喷泵组件 JET PUMP COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	821889A42	转速限制器	REV LIMITER	1
1	821889A50	转速限制器	REV LIMITER	1
2	821889A24	转速限制器	REV LIMITER	1
2	821889T24	转速限制器总成	REV LIMITER ASSY	1
3	823147A6	限速器线束总成	HARNESS ASSEMBLY Speed Limiter	1
4	11149A8	适配器线束总成	HARNESS ASSEMBLY Adapter	1
5	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
5	82130030	螺钉 (M6 x 30)	SCREW (M6 x 30)	2
6	30500A2	润滑脂套装	GREASE KIT	1
6	30500K2	注脂枪与润滑剂	GUN AND LUBE	1
7	430331	衬垫(按需使用)	GASKET (USE WHERE APPLICABLE)	1
8	817277	衬垫	GASKET	1
8	8172771	水泵上垫片	GASKET Water Pump, Upper	1
9	817275A2	水泵上壳体套件	HOUSING KIT Upper Water Pump	1
10	817276	面板	FACEPLATE	1
10	8M0204709	面板	FACEPLATE	1
11	82684430	螺钉 (M6 x 30)	SCREW (M6 x 30)	4
12	430232	密封件	SEAL	1
13	43037	键	KEY	1
13	8M0204723	键	KEY	1
14	430262	叶轮	IMPELLER	1
14	43026T2	叶轮	IMPELLER	1
-	43035A4	齿轮箱密封套件	SEAL KIT Gear Housing	1
-	43024A7	水泵维修套件	REPAIR KIT Water Pump	1
-	8M0113799	水泵修理包	REPAIR KIT-W/P	1
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1

图 27钥匙对照表 Key Chart

零件编号	中文名称	英文名称	数量
894911	点火钥匙(1A)	KEY Ignition (1A)	1
894912	点火钥匙(1B)	KEY Ignition (1B)	1
894913	点火钥匙(1C)	KEY Ignition (1C)	1
894914	点火钥匙(1D)	KEY Ignition (1D)	1
894915	点火钥匙(1E)	KEY Ignition (1E)	1
894916	点火钥匙(1F)	KEY Ignition (1F)	1
894917	点火钥匙(2A)	KEY Ignition (2A)	1
894918	点火钥匙(2B)	KEY Ignition (2B)	1
894919	点火钥匙(2C)	KEY Ignition (2C)	1
8949110	点火钥匙(2D)	KEY Ignition (2D)	1
8949111	点火钥匙(2E)	KEY Ignition (2E)	1
8949112	点火钥匙(2F)	KEY Ignition (2F)	1

图 28手动倾斜辅助组件 Manual Tilt Assist Components

REF	零件编号	中文名称	英文名称	数量
-	835249A1	手动倾斜装置总成	MANUAL TILT ASSEMBLY	1
1	853891A1	减震杆总成	SHOCK ROD ASSEMBLY	1
1	893932A01	ORD 835249T 1	ORD 835249T 1	1
2	809872A1	气缸O型圈套件	O-RING KIT Cylinder	1
2	893917A01	O型圈修理包	REBUILD KIT O-Ring	1
3	813430A1	配平记忆活塞总成	PISTON ASSEMBLY Trim Memory	1
3	893903A01	活塞套件	PISTON KIT	1
4	835250A1	气缸总成	CYLINDER ASSEMBLY	1
4	893934A01	气缸套件	CYLINDER KIT	1
5	813433A2	螺钉与密封套件	SCREW AND SEAL KIT	1
5	893919A01	螺丝/密封套件	SCREW/SEAL KIT	1
6	835458A1	蓄能器总成	ACCUMULATOR ASSEMBLY	1
6	893933A01	蓄能器总成	ACCUMULATOR ASSEMBLY	1
7	813455A4	阀体总成	VALVE BODY ASSEMBLY	1
7	8M0118574	阀体总成	VALVE BODY ASSEMBLY	1
8	813457A3	凸轮套件	CAM KIT	1
8	893923A01	凸轮套件	CAM KIT	1
9	809881A1	速度阀套件	VALVE KIT Velocity	1
9	893924A01	阀套件	VALVE KIT	1
10	809882A1	维修套件	REPAIR KIT	1
10	893925A01	维修套件	REPAIR KIT	1
-	809880A2	O型圈套件	O-RING KIT	1
-	893922A01	O型圈套件	O-RING KIT	1

图 29机油喷射（序列号美国0G301750/比利时9885504及以下） OIL INJECTION (S/N-USA-0G301750/BEL-9885504 & BELOW)

REF	零件编号	中文名称	英文名称	数量
1	828361A3	油箱总成	TANK ASSEMBLY Oil	1
2	821902A1	盖总成	COVER ASSEMBLY	1
3	8220612	衬垫	GASKET	1
4	824612	闩锁	LATCH	1
5	824611	弹簧	SPRING	1
6	4005666	螺钉(M3.5 x 13)	SCREW (M3.5 x 13)	2
7	27882	垫圈	WASHER	2
8	822059	槽销	PIN Groove	1
8	825259	滚销(.093 X 1.250)	PIN Roll (.093 X 1.250)	1
9	19299A1	通风组件	VENT ASSEMBLY	1
10	64871	阀门	VALVE	1
11	4010630	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	1
12	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
12	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
13	42117	护孔环	GROMMET	1
14	42116	衬套	BUSHING	1
15	99161	护套	BOOT	1
16	42888	油箱底座支架	BRACKET Oil Tank Base	1
17	82155050	螺钉(M8x50)不锈钢	SCREW (M8 x 50) Stainless Steel	2
18	12886A6	开关总成	SWITCH ASSEMBLY	1
19	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
20	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
21	430204	从动齿轮	GEAR Driven	1
22	62705	O型圈	O-RING	2
22	8M0204667	O型圈×2	O RING @2	2
23	17335A3	适配器组件	ADAPTER ASSEMBLY	1
24	17597	衬套	BUSHING	1
25	17596	衬套	BUSHING	1
26	42959A2	油泵总成	PUMP ASSEMBLY Oil	1
27	82104540	螺钉(M5 x 40)	SCREW (M5 x 40)	2
28	82381329		TUBING (12.00 Inches Bulk) (5-1/2 IN.) To Oil Pump	1
28	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1
29	82381455	管材(25英寸散装)(11英寸)	TUBING (25.00 Inches Bulk) (11 IN.)	1
30	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
30	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
30	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	AR
30	8M0214940	扎带	TIE STRAP	AR
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1

图 30机油喷射（序列号美国0G301751/比利时9885505及以上） OIL INJECTION (S/N-USA-0G301751/BEL-9885505 & UP)

REF	零件编号	中文名称	英文名称	数量
1	828361A2	油箱总成	TANK ASSEMBLY Oil	1
2	828475A1	盖帽	CAP	1
3	26318	O型圈	O-RING	1
3	26318T	O型圈	O-RING	1
4	828793	量油尺	DIPSTICK	1
5	113161	螺母	NUT	1
5	65110	螺母	NUT	1
6	19299A1	通风组件	VENT ASSEMBLY	1
7	64871	阀门	VALVE	1
8	8287201	支架	BRACKET	1
9	99160	护套	BOOT	1
9	99160001	护套	BOOT	1
10	4010620	不锈钢螺钉(M6x20)	SCREW (M6 x 20) Stainless Steel	2
11	825380	护孔环	GROMMET	1
11	825380001	护孔环	GROMMET	1
12	828350	衬套	BUSHING	1
13	817274	垫圈(0.344×1.00×0.063)不锈钢	WASHER (.344 x 1.00 x .063) Stainless Steel	1
14	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
14	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
15	12886A6	开关总成	SWITCH ASSEMBLY	1
16	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
17	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
18	430204	从动齿轮	GEAR Driven	1
19	62705	O型圈	O-RING	2
19	8M0204667	O型圈×2	O RING @2	2
20	17335A3	适配器组件	ADAPTER ASSEMBLY	1
21	17597	衬套	BUSHING	1
22	17596	衬套	BUSHING	1
23	42959A2	油泵总成	PUMP ASSEMBLY Oil	1
24	82104540	螺钉(M5 x 40)	SCREW (M5 x 40)	2
25	82381329	油管(12英寸散装)(6英寸)至油泵	TUBING (12.00 Inches Bulk) (6 IN.) To Oil Pump	1
25	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1
26	82381455	管材(25英寸散装)(11英寸)	TUBING (25.00 Inches Bulk) (11 IN.)	1
27	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
27	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
27	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	AR
27	8M0214940	扎带	TIE STRAP	AR
-	43004A90	衬垫套件	GASKET SET	1
-	43004A99	动力头衬垫套件	GASKET SET Powerhead	1

图 31动力配平（黑色注油塞）(0G360002/9934136及以下) POWER TRIM (BLACK FILL PLUG)(0G360002/9934136 and BELOW)

REF	零件编号	中文名称	英文名称	数量
-	824051	配平泵总成	PUMP ASSEMBLY Trim	1
1	8116661	减震杆总成	SHOCK ROD ASSEMBLY	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	813428	升降缸端盖总成	END CAP ASSEMBLY Trim Cylinder	1
3	813432A3	气缸密封套件	SEAL KIT Cylinder	1
4	810776	记忆活塞套件	PISTON KIT Memory	1
5	811669A1	气缸总成	CYLINDER ASSEMBLY	1
5	893916A01	气缸总成	CYLINDER ASSEMBLY	1
6	811678A4	螺钉与密封套件	SCREW AND SEAL KIT	1
6	811678A6	螺钉与密封套件	SCREW AND SEAL KIT	1
7	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
8	823180A1	摇臂套件	ROCKER ARM KIT	1
8	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
9	813436	螺钉套件	SCREW KIT	1
10	8116711	驱动轴	DRIVESHAFT	1
11	811626A3	密封套件(含箱体螺栓)	SEAL KIT (W/CASE BOLTS)	1
11	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
12	8116731	储液罐套件	RESERVOIR KIT	1
12	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
13	813435	塞套件	PLUG KIT	1
13	8134351	堵头	PLUG	1
14	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
14	893929A01	安全阀套件	VALVE KIT Relief	1
15	8116241	机架与磁场套件	FRAME AND FIELD KIT	1
15	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
16	8116271	电枢套件	ARMATURE KIT	1
16	809901A2	泵/歧管总成	PUMP/MANIFOLD ASSEMBLY	1
17	12665	电刷弹簧套件	SPRING KIT Brush	1
18	811625	电刷卡套件	BRUSH CARD KIT	1
19	818898	锚销	PIN Anchor	1
20	821539	三叶销	PIN Trilobe	2
21	996251	轴	SHAFT	1
21	99625002	轴	SHAFT	1
22	17201A2	电缆总成 (17.00 英寸)	CABLE ASSEMBLY (17.00 Inches)	1
23	817626	螺钉(#10-16×0.380)	SCREW (#10-16 x .380)	2
23	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
24	69205	C形垫圈	C WASHER	2
24	8M0084613	C形垫圈	C-WASHER	2
25	22875	卡扣	CLIP	2
26	818997A1	电磁阀总成	SOLENOID ASSEMBLY	2
26	8M0185145	电磁阀总成	SOLENOID ASSEMBLY	2
27	818968	衬套	BUSHING	4
27	8M0214955	衬套	BUSHING	4
28	818967	护孔环	GROMMET	4
28	8M0207785	护孔环	GROMMET	4
29	40011109	螺钉 (M5 x 25) 不锈钢	SCREW (M5 x 25) Stainless Steel	4
30	4002314	垫圈	WASHER	4
31	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	4
32	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	4
33	64015	螺母 (.250-20)	NUT (.250-20)	4
34	87379A14	电线总成 (2.750英寸)	WIRE ASSEMBLY (2.750 Inches)	2
34	88807A6	黑色电缆总成 (3.50 英寸)	CABLE ASSEMBLY (3.50 Inches) Black	AR

图 32动力配平（黄色注油塞）(0G360003/9934137及以上) POWER TRIM (YELLOW FILL PLUG)(0G360003/9934137 & UP)

REF	零件编号	中文名称	英文名称	数量
-	830250A3	动力升降泵总成	PUMP ASSEMBLY Power Trim	1
1	811666A1	减震杆套件	SHOCK ROD KIT	1
1	8M0171821	减震杆套件	SHOCK ROD KIT	1
2	809872A2	O型圈维修包	O-RING KIT Rebuild	1
2	8M0171819	O型圈套件	O-RING KIT	1
3	810776A1	记忆活塞总成	PISTON ASSEMBLY Memory	1
3	8M0171822	记忆活塞套件	MEMORY PISTON KIT	1
4	811669A1	气缸总成	CYLINDER ASSEMBLY	1
4	893916A01	气缸总成	CYLINDER ASSEMBLY	1
5	809873A1	配平限位阀套件	VALVE KIT Trim Limit	1
5	893905A02	阀套件	VALVE KIT	1
6	809874A1	泵总成	PUMP ASSEMBLY	1
6	893906A02	泵总成	PUMP ASSEMBLY	1
7	809885A1	电机套件	MOTOR KIT	1
7	893907A02	电机套件	MOTOR KIT	1
8	8134351	堵头	PLUG	1
9	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
9	893929A01	安全阀套件	VALVE KIT Relief	1
10	809875A1	歧管套件	MANIFOLD KIT	1
10	893909A02	歧管套件	MANIFOLD KIT	1
11	809876A1	螺丝套件(电机)	SCREW KIT (MOTOR)	1
12	809877A1	驱动轴/密封套件	DRIVESHAFT/SEAL KIT	1
13	809878A1	滤清器套件	FILTER KIT	1
13	893912A02	滤清器套件	FILTER KIT	1
14	809879A1	提升阀套件	POPPET KIT	1
14	893913A02	提升阀套件	POPPET KIT	1
-	809880A1	O型圈套件(完整调整)	O-RING KIT (COMPLETE TRIM)	1
-	893914A02	O型圈套件	O-RING KIT	1
15	821539	三叶销	PIN Trilobe	2
16	818898	锚销	PIN Anchor	1
17	996251	轴	SHAFT	1
17	99625002	轴	SHAFT	1
18	828151A1	继电器总成	RELAY ASSEMBLY	2
18	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
19	818968	衬套	BUSHING	2
19	8M0214955	衬套	BUSHING	2
20	818967	护孔环	GROMMET	2
20	8M0207785	护孔环	GROMMET	2
21	828102	支架	BRACKET	2
21	8M0207771	安装支架	BRACKET Mounting	2
22	819514A4	升降线束总成	HARNESS ASSEMBLY Trim	1
23	40011109	螺钉 (M5 x 25) 不锈钢	SCREW (M5 x 25) Stainless Steel	2
24	819514A15	升降线束总成	HARNESS ASSEMBLY Trim	1
24	8M0092077	升降线束总成	HARNESS ASSEMBLY Trim	1
25	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
26	22740	卡扣	CLIP	2
27	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
27	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	2
28	69205	C形垫圈	C WASHER	2
28	8M0084613	C形垫圈	C-WASHER	2
29	17201A2	电缆总成 (17.00 英寸)	CABLE ASSEMBLY (17.00 Inches)	1

图 33维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
85207297	零件手册 55/60/45 JET/60 BIGFOOT (二冲程)	PARTS MANUAL 55/60/45 JET/60 BIGFOOT (2-Stroke)	1
852572	维修手册	SERVICE MANUAL	1
8M0110565	维修手册	MANUAL-SERVICE	1
10150980	用户手册	OWNERS MANUAL	1
10122980	用户手册	OWNERS MANUAL	1
10136980	用户手册	OWNERS MANUAL	1
10161980	用户手册	OWNERS MANUAL	1
821573A95	贴花套件	DECAL SET	1
821573A01	贴花套件(黑色55 SeaPro)	DECAL SET (Black 55 SeaPro)	1
826313A95	贴花套件	DECAL SET	1
826313A01	贴花套件(黑色60 SeaPro)	DECAL SET (Black 60 SeaPro)	1
811212A96	贴花套件	DECAL SET	1
811212A00	贴花套件(黑色60电动)	DECAL SET (Black 60 Electric)	1
830163A96	贴花套件	DECAL SET	1
804704A00	贴花套件(黑色60 Bigfoot)	DECAL SET (Black 60 Bigfoot)	1
826325A96	贴花套件	DECAL SET	1
826325A00	贴花套件	DECAL SET	1
824733A96	贴花套装(Tracker 60)	DECAL SET (Tracker 60)	1
831846A97	贴花套装(Tracker Bigfoot 60)	DECAL SET (Tracker Bigfoot 60)	1
821424A95	贴花套件	DECAL SET	1
8588371	贴花套件(灰色Marathon 55)	DECAL SET (Gray Marathon 55)	1
13361A95	贴花套件	DECAL SET	1
8588372	贴花套件(灰色Marathon 60)	DECAL SET (Gray Marathon 60)	1
811211A97	贴花套件	DECAL SET	1
811211A03	贴花套件(灰色60电动)	DECAL SET (Gray 60 Electric)	1
852081A97	贴花套件	DECAL SET	1
852081A03	贴花套装 (灰色60电动Bigfoot)	DECAL SET (Gray 60 Electric Bigfoot)	1
826326A97	贴花套件	DECAL SET	1
826326A01	贴花套装(灰色Jet 40)	DECAL SET (Gray Jet 40)	1
8555778	EPA标签信息贴花	DECAL EPA Label Information	1
855577A8	REF SOB 09-18	REF SOB 09-18	1

图 34启动器总成(手动) STARTER ASSEMBLY (MANUAL)

REF	零件编号	中文名称	英文名称	数量
1	85174A2	手柄总成	HANDLE ASSEMBLY	1
2	8220721	支架	REST	1
3	823241	密封件	SEAL	1
3	8M0043270	密封件	SEAL	1
4	82130050	螺钉(M6 x 50)	SCREW (M6 x 50)	2
5	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	2
6	8217021	隔套	SPACER	2
7	816086	衬套	BUSHING	4
8	815795	护孔环	GROMMET	8
9	400264	螺母 (M6)	NUT (M6)	4
9	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
9	8268336	螺母 (M6)	NUT (M6)	6
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	6
10	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	8
10	69057	垫片(.281 x .734 x .063)	WASHER (.281 x .734 x .063)	6
11	855596	支架	BRACKET	1
12	855597	支架	BRACKET	1
13	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
14	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
15	11704A1	滑轮套件	PULLEY KIT	2
16	NSS		NOT SOLD SEPARATE Spacer	2
17	67983	垫圈	WASHER	1
18	8167485	联锁电缆	CABLE Interlock	1
18	8567541	联锁电缆	CABLE Interlock	1
19	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
20	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	1
21	26811	开口销	COTTER PIN	1
22	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
22	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
23	821027	压入式螺母	PUSH NUT	1
24	35462	垫圈(.2656 x .625 x .0625)不锈钢	WASHER (.2656 x .625 x .0625) Stainless Steel	1
25	26811	开口销	COTTER PIN	1
-	816728A14	手拉启动器总成	STARTER ASSEMBLY Recoil	1
-	816728T14	手拉启动器总成	STARTER ASSEMBLY Recoil	1
26	826791	弹簧	SPRING	1
27	8166902	杠杆	LEVER	1
27	8166903	杠杆	LEVER	1
28	8167121	凸轮	CAM	1
28	816712T01	凸轮	CAM	1
29	816711	固定座	RETAINER	1
30	8182491	螺钉(#10-16 x 1.00)	SCREW (#10-16 x 1.00)	3
31	90478	垫	PAD	1
31	833161T	毛毡垫	PAD-FELT	1
32	826229	锁紧垫圈	LOCKWASHER	1
33	868571	弹簧	SPRING	1
33	86857T01	弹簧	SPRING	1
34	825269A1	启动滑轮	SHEAVE Starter	1
34	825269T01	启动器滑轮总成	SHEAVE STARTR ASU	1
35	868511	弹簧	SPRING	2
35	86851T02	弹簧 @2	SPRING @2	2
36	868501	凸轮	CAM	2
37	868491	挡圈	RING Retaining	2
37	86849T01	环 @2	RING @2	2
38	12066A9	绳索	ROPE	1
38	12066Q10	启动绳@2	ROPE-STARTER@2	1
39	8167285	壳体	HOUSING	1
39	816728T05	壳体	HOUSING	1
40	868521	凸轮弹簧	SPRING Cam	1
40	868523	弹簧	SPRING	1
41	868531	凸轮	CAM	1
41	86853T01	凸轮	CAM	1
42	826253	螺钉(.250-20 x .625)	SCREW (.250-20 x .625)	1
43	42690	衬套	BUSHING	1
43	8M0183792	绳索衬套	ROPE BUSHING	1
44	818853	挡圈	RING Retaining	1

图 35启动马达 STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	822462	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	965661	贯穿螺栓	THRU BOLT	1
3	90643	驱动套件	DRIVE KIT	1
4	68575	驱动总成	DRIVE ASSEMBLY	1
4	685753	驱动总成	DRIVE ASSEMBLY	1
5	823639	驱动端盖	DRIVE CAP	1
5	8236392	驱动端盖	DRIVE CAP	1
6	965651	电枢	ARMATURE	1
7	8119011	换向器端盖	CAP Commutator	1
8	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	61787	支架	HOLDER	1
9	898265014	电刷支架	HOLDER-BRUSH	1
10	F15158	螺钉	SCREW	2
11	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
12	64015	螺母 (.250-20)	NUT (.250-20)	1
13	88439A9	电缆总成蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
14	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
15	NSS	警告贴纸(不单独销售)	NOT SOLD SEPARATE Decal-Warning	1
16	823989	油箱支架	BRACKET Oil Tank	1

图 36转向手柄组件 STEERING HANDLE COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
1	12020A4	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
1	12020A3	转向臂手柄总成	HANDLE ASSEMBLY Steering Arm	1
-	74036	润滑脂接头	FITTING Grease	1
-	8M0169589	润滑脂接头	FITTING Grease	1
2	429922	衬套	BUSHING	2
2	42992T02	衬套	BUSHING	2
3	48414	壳体	HOUSING	1
4	48519	安装板	PLATE	1
5	48518	衬垫	GASKET	1
6	8128321	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
6	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
7	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	4
7	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	4
8	12013	卡箍	CLAMP	1
8	889729	卡箍	CLAMP	1
9	40007112	螺钉(M5 x 40)	SCREW (M5 x 40)	2
10	816873	蝶形螺母	WING NUT	1
10	816874	蝶形螺母 (#10-32)	WING NUT (#10-32)	1
11	823609A15	停机开关套件-油门手柄	SWITCH KIT Stop - Throttle Handle	1
12	823609A5	停机开关总成	SWITCH ASSEMBLY Stop	1
12	8M0104612	开关总成	SWITCH ASSY	1
13	12018A4	油门拉线管总成	TUBE ASSEMBLY Throttle	1
14	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
15	99589	握把	GRIP	1
15	8M0221732	外握把	GRIP OUTER	1
16	648551	卡箍	CLAMP	2
17	13914	螺母(M10)	NUT (M10)	1
17	40140	螺母(M10)	NUT (M10)	1
18	785512	导管	CONDUIT	1
18	8885242	导管	CONDUIT	1
19	895661	导向管	GUIDE TUBE	1
19	8M0026078	导向管	TUBE-GUIDE	1
20	89578	套筒	BARREL	1
21	824081	紧定螺钉(#10-32)	SET SCREW (#10-32)	1
22	12019	拉线总成	CABLE ASSEMBLY	1
23	43433	导套	GUIDE	1
23	8M0204660	导套	GUIDE	1
24	20007	锚定件	ANCHOR	1
25	20518	紧定螺钉(#8-32)	SET SCREW (#8-32)	2
25	8M0204644	螺钉组	SCREW SET	2
26	823567105	螺丝(M10 x 105)六角法兰-不锈钢	SCREW (M10 x 105) Hex Flange - Stainless Steel	1
27	48416	盖帽	CAP	1
28	4002319	垫圈	WASHER	1
29	12024	垫圈(0.402 x 0.787 x 0.039 贝氏)	WASHER (.402 x .787 x .039 Bellevi)	1
30	14601	隔套	SPACER	1
30	146011	隔套	SPACER	1
31	45175	垫圈(.406 x .750 x .104)	WASHER (.406 x .750 x .104)	1
31	8M0214963	垫圈	WASHER	1

图 37旋转支架与转向臂 SWIVEL BRACKET AND STEERING ARM

REF	零件编号	中文名称	英文名称	数量
1	8710A20	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710A21	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8710T21	灰色旋转支架总成	SWIVEL BRACKET ASSEMBLY Gray	1
1	818904A1	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	8M0220957	旋转支架总成	SWIVEL BRKT ASSY	1
1	818904A2	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	818904T2	支架总成-灰色	BRACKET ASY-GRAY	1
1	818904A3	旋转支架总成	SWIVEL BRACKET ASSEMBLY	1
1	818904T4	支架总成-钢/灰色	BRKT ASY-STEEL/GR	1
2	87735	油封(下)	SEAL Oil (LOWER)	1
3	818764	衬套	BUSHING	2
4	33504	O型圈	O-RING	1
4	8M0214926	O型圈 @10	O RING @10	1
5	816039	隔套	SPACER	1
6	74036	润滑脂接头	FITTING Grease	2
6	8M0169589	润滑脂接头	FITTING Grease	2
7	821207	衬套	BUSHING	2
8	64014	螺钉(.250-28x.500)	SCREW (.250-28 x .500)	2
9	92876A1	转向连杆总成	LINK ASSEMBLY Steering	1
9	92876A12	连杆总成	LINK ROD ASSEMBLY	1
10	14000	螺钉(.375-24x1.25)	SCREW (.375-24 x 1.25)	1
10	849838	螺钉(.375-24 x 1.250)	SCREW (.375-24 x 1.250)	1
11	34863	螺母 (.375-24)	NUT (.375-24)	2
11	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	2
12	34931	不锈钢垫圈(.406x.734x.063)	WASHER (.406 x .734 x .063) Stainless Steel	2
13	888821	缓冲垫	BUMPER	1
13	8M0000516	上轭缓冲垫	BUMPER Top Yoke	1
14	99661A26	旋转销总成	SWIVEL PIN ASSEMBLY	1
14	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
14	99661A27	旋转销总成	SWIVEL PIN ASSEMBLY	1
14	99661A36	ORD 99661A35	ORD 99661A35	1
14	99661A28	旋转销总成	SWIVEL PIN ASSEMBLY	1
14	99661A35	旋转销总成	SWIVEL PIN ASSEMBLY	1
15	816432	止推垫片	THRUST WASHER	1
16	99724A2	减震器	SHOCK ABSORBER	1
16	99724T15	减震器-黑色	SHOCK ABSORBER-BL	1
16	99724A3	减震器	SHOCK ABSORBER	1
16	99724T15	减震器-黑色	SHOCK ABSORBER-BL	1
16	99724A15	减震器冲压件A12	SHOCK STAMPED A12	1
16	99724T15	减震器-黑色	SHOCK ABSORBER-BL	1
16	99724A16	减震器冲压件A12	SHOCK STAMPED A12	1
16	99724T15	减震器-黑色	SHOCK ABSORBER-BL	1
17	821539	三叶销	PIN Trilobe	1
18	996251	轴(上部)	SHAFT (UPPER)	1
18	99625002	轴	SHAFT	1
19	42961A1	底部轭架总成	YOKE ASSEMBLY Bottom	1
19	42961A06	底部轭架总成	YOKE ASSEMBLY Bottom	1
19	42961A2	底部轭架总成	YOKE ASSEMBLY Bottom	1
19	42961T2	ORD 42961A06	ORD 42961A06	1
19	42961A4	底部轭架总成	YOKE ASSEMBLY Bottom	1
19	42961A5	轭架总成	YOKE ASSEMBLY	1
20	67684	挡圈	RING Retaining	1
21	99653	支架	BRACKET	1
22	99619	轴(下部)	SHAFT (LOWER)	1
23	821539	三叶销	PIN Trilobe	1
24	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
25	4002319	垫圈	WASHER	6
25	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	6
26	818298A1	阳极套件	ANODE KIT	1
26	818298Q1	阳极套件	ANODE KIT	1
27	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
27	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
28	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
28	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
29	11288	下轭缓冲垫	BUMPER Bottom Yoke	1
29	11288001	下轭缓冲垫	BUMPER Bottom Yoke	1

图 38油门杆与联动装置 THROTTLE LEVER AND LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	429461	油门杆	LEVER Throttle	1
2	817582	调节螺钉(M5 x 35)	SCREW Adjusting (M5 x 35)	1
3	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
4	42927	嵌件	INSERT	1
5	35459	垫圈	WASHER	1
6	8268336	螺母 (M6)	NUT (M6)	1
6	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
7	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
8	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
9	42942	盖帽	CAP	1
10	812930A1	衬套	BUSHING	1
11	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	1
12	4007180	螺丝(M10 x 45)	SCREW (M10 x 45)	1
13	932481	衬套	BUSHING	2
13	8M0215006	旋转衬套	BUSHING Swivel	2
14	55162	弹簧	SPRING	1
15	42980	垫圈	WASHER	1
-	NSS	不单独销售提前点火杆总成	NOT SOLD SEPARATE Spart Advance Lever Assembly	1
16	196632	点火提前杆	LEVER Spark Advance	1
16	19663T02	杠杆	LEVER	1
17	42918	杆	ROD	1
17	878172	点火提前杆	ROD Spark Advance	1
18	93254	旋转底座	SWIVEL BASE	1
19	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	1
20	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
21	42942	盖帽	CAP	1
22	93421	旋转球头	SWIVEL BALL	1
23	42984	螺柱	STUD	1
23	8161949	双头螺柱(M6 x 44)	STUD (M6 x 44)	1
24	817702	弹簧	SPRING	1
25	828160A1	节气门凸轮总成	CAM ASSEMBLY Throttle	1
25	828160A2	节气门凸轮总成	CAM ASSEMBLY Throttle	1
26	828159	杆油门	ROD Throttle	1
26	878174	杆油门	ROD Throttle	1
27	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
28	8268336	螺母 (M6)	NUT (M6)	1
28	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
29	828494	垫圈	WASHER	1

图 39舵柄适配器套件（Jet 65） TILLER HANDLE ADAPTOR KIT (JET 65)

REF	零件编号	中文名称	英文名称	数量
-	850000A3	舵柄适配器套件65 JET	TILLER HANDLE ADAPTER KIT 65 JET	1
1	832001A6	换挡线缆总成	CABLE ASSEMBLY Shift	1
2	8268336	螺母 (M6)	NUT (M6)	2
2	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
3	988851	滑块	SLIDE	1
4	828095	支架	BRACKET	1
5	8249302	支架	BRACKET	1
5	824930T2	支架	BRACKET	1
6	64646	卡扣	CLIP	1
7	40011126	不锈钢螺丝(M6 x 13)	SCREW (M6 x 13) Stainless Steel	1
8	828096	换挡线缆固定块	BLOCK Shift Cable-Retaining	1
9	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
9	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
10	71958	螺丝(.250-28 x 1.75)	SCREW (.250-28 x 1.75)	1
11	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
12	828094	换挡线缆固定块	BLOCK Shift Cable-Retaining	1
13	72734	紧定螺丝(#10-32 x .310)	SET SCREW (#10-32 x .310)	1
14	35459	垫圈	WASHER	1
15	35888	不锈钢螺母(.250-28)	NUT (.250-28) Stainless Steel	1
16	813960A3	开关	SWITCH	1
16	8M0052927	开关总成	SWITCH ASSY	1
17	4001168	不锈钢螺丝(M3.5 x 20)	SCREW (M3.5 x 20) Stainless Steel	2
17	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
18	824923	安装板	PLATE	1
19	824934A1	拉线总成	CABLE ASSEMBLY	1

图 40专用工具 TOOLS SPECIAL

REF	零件编号	中文名称	英文名称	数量
-	36392	化油器量具	GAUGE TOOL Carburetor	1
-	89045	适配器	ADAPTER	1
-	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	73687A2	飞轮拉拔器套件	PULLER KIT Flywheel	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	99750A1	万用表	MULTI METER	1
-	52024A1	开关总成	SWITCH ASSEMBLY	1
-	59339	维修用转速表	SERVICE TACHOMETER	1
-	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
-	850439	火花测试器	SPARK TESTER	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	99379	正时灯	TIMING LIGHT	1
-	825207A1	TPI/CDM测试线束总成	HARNESS ASSEMBLY TPI/CDM Test	1
-	NSS	夹头(不单独销售)(SNAP ON - CG41-14)	NOT SOLD SEPARATE Collet (SNAP ON - CG41-14)	1
-	NSS	膨胀杆(不单独销售)(SNAP ON - CG41-11)	NOT SOLD SEPARATE Expanding Rod (SNAP ON - CG41-11)	1
-	822778A3	下压力套件	DOWN PRESSURE KIT	1
-	99750A1	万用表	MULTI METER	1
-	74951	扳手	SPANNER WRENCH	1
-	63209	加热灯	HEAT LAMP	1
-	29287	量规工具	GAUGE TOOL	1
-	55919	驱动头	DRIVER HEAD	1
-	73687A2	飞轮拉拔器套件	PULLER KIT Flywheel	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	90455	吊环	LIFTING EYE	1
-	904551	吊环	LIFTING EYE	1
-	77109A3	安装工具套件	INSTALLER KIT	1
-	52952A1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
-	52952T1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
-	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	74607A3	活塞销安装套件	INSTALLER KIT Piston Pin	1
-	24283	卡簧钳	PLIERS Snap Ring	1
-	25821A1	动力头支架工具	STAND TOOL Powerhead	1
-	25821T1	动力头支架工具	STAND TOOL Powerhead	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	78473	背隙测量仪	INDICATOR TOOL Backlash	1
-	8M0053505	背隙指示工具	TOOL Indicator, Backlash	1
-	196601	背隙测量仪	INDICATOR TOOL Backlash	1
-	817007	轴承座密封安装工具	INSTALLER TOOL Bearing Carrier Seal	1
-	817007T	密封安装工具	INSTALLER TOOL Seal	1
-	825199	导向器	PILOT	1
-	13945	轴承安装工具	INSTALLATION TOOL Bearing	1
-	14309A1	轴承安装工具	INSTALLATION TOOL Bearing	1
-	14309T02	轴承安装工具	INSTALLATION TOOL Bearing	1
-	14311A2	轴承预紧工具	PRE LOAD TOOL Bearing	1
-	14311A04	预紧力工具	TOOL Preload	1
-	83165M	轴承拉拔器总成	PULLER ASSEMBLY Bearing	1
-	83165T	拉拔器总成	PULLER ASSEMBLY	1
-	14308A1	轴承座圈工具	RACE TOOL Bearing	1
-	14308T02	轴承座圈驱动器	BEARING RACE DRIVER	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
-	24156	螺母(0.625-18)	NUT (.625-18)	1
-	15755	心轴	MANDREL	1
-	15755T	滚针轴承驱动器	NEEDLE BEARING DRIVER	1
-	36569	驱动头工具	DRIVE HEAD TOOL	1
-	36569T	驱动头工具	DRIVE HEAD TOOL	1
-	37312	驱动头工具	DRIVER HEAD TOOL	1
-	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
-	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
-	36571	导向垫圈	PILOT WASHER	1
-	36571T	导向垫圈	PILOT WASHER	1
-	37350	导向垫圈	PILOT WASHER	1
-	37350T	导向心轴	PILOT MANDREL	1
-	29310	安装板	PLATE	1
-	34961	垫圈	WASHER	1
-	43506	轴承保持器扳手	WRENCH Bearing Retainer	1
-	43506T	轴承固定工具	RETAINING TOOL Bearing	1
-	825200A1	弹簧钩具	HOOK TOOL Spring	1
-	83155	千分表转接套件	ADAPTER KIT Dial Indicator	1
-	8M0237356	适配器套件	ADAPTER KIT	1
-	58222A1	百分表工具	DIAL INDICATOR TOOL	1
-	13779	轴承拆卸工具	REMOVER TOOL Bearing	1
-	817009	杯形驱动器	DRIVER CUP	1
-	817009T	轴承杯驱动器工具	DRIVER TOOL Bearing Cup	1
-	817070	传动轴固定工具	HOLDING TOOL Driveshaft	1
-	825196	传动轴固定工具	HOLDING TOOL Driveshaft	1
-	817005	轴承安装工具	INSTALLER TOOL Bearing	1
-	826872	轴承安装工具	INSTALLER TOOL Bearing	1
-	817058A1	轴承驱动器工具	DRIVER TOOL Bearing	1
-	817011	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
-	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
-	13949	油封安装工具	DRIVER TOOL Oil Seal	1
-	31108	油封安装工具	DRIVER TOOL Oil Seal	1
-	31108T	油封驱动器	DRIVER Oil Seal	1
-	825197	心轴	MANDREL	1
-	825197T	油封安装工具	INSTALLER TOOL Oil Seal	1
-	825198	心轴	MANDREL	1
-	817008A2	小齿轮定位工具	LOCATION TOOL Pinion Gear	1
-	12349A2	小齿轮定位工具	LOCATION TOOL Pinion	1
-	12349A05	小齿轮定位工具	TOOL Pinion Locating	1
-	27780	拉拔器	PULLER	1
-	46086A1	拉拔器爪头总成	PULLER JAW ASSEMBLY	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
-	85560	推力轴承	BEARING Thrust	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	817006	水泵底座密封安装工具	INSTALLER TOOL Water Pump Base Seal	1
-	14310A1	磨损套筒安装工具	INSTALLATION TOOL Wear Sleeve	1
-	14310T1	耐磨套驱动器	WEAR SLEEVE DRIVER	1

图 41顶罩（序列号美国0G301750/比利时9885504及以下） TOP COWL (S/N-USA-0G301750/BEL-9885504 and BELOW)

REF	零件编号	中文名称	英文名称	数量
1	822360A14	顶盖总成	TOP COWL ASSEMBLY	1
1	822360A15	顶盖总成	TOP COWL ASSEMBLY	1
1	822360A16	顶盖总成	TOP COWL ASSEMBLY	1
1	822360A15	顶盖总成	TOP COWL ASSEMBLY	1
1	828353A12	顶盖总成	TOP COWL ASSEMBLY	1
1	828353A10	顶罩-BL-B/F	TOP COWL-BL-B/F	1
1	822361A15	顶盖总成	TOP COWL ASSEMBLY	1
1	828354T6	顶盖总成	TOP COWL ASSEMBLY	1
1	822361A16	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0107148	顶罩-MA型	COWL-TOP, MA	1
2	8198131	盖板锁扣支架	BRACKET Cover Latch	1
2	819813T1	盖板锁扣支架	BRACKET Cover Latch	1
3	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
3	893763	滚轮锁扣支架	BRACKET Roller Latch	1
4	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
5	90285	螺钉 (.312-18 x .625)	SCREW (.312-18 x .625)	2
6	F481434	罩盖锁扣导架	GUIDE Cowl Latch Bracket	2
7	91925	压入式螺母	PUSH NUT	4
8	822512	螺钉 (.250-20 x 1.00)	SCREW (.250-20 x 1.00)	3
9	823685A1	隔音毯套装	SOUND BLANKET KIT	1
9	823685A02	隔音毯套装(预涂压敏胶)	SOUND BLANKET KIT (Pre-Applied Pressure Sensitive Adhesive)	1
10	821912A1	检修门	TRAP DOOR	1
10	821912A2	检修门	TRAP DOOR	1
10	821912A3	检修门	TRAP DOOR	1
11	8239671	检修门密封条	SEAL Trap Door	1
12	8220551	铰链销	PIN Hinge	1
13	82104512	螺钉(M5 x 12)	SCREW (M5 x 12)	2
14	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	2
14	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	2
15	821875F1	上盖	CAP Upper	1
15	8218751	上盖-黑色	CAP-UPPER-BLACK	1
15	821875F2	上盖	CAP Upper	1
15	821875F1	上盖	CAP Upper	1
15	821875F4	上盖	CAP Upper	1
15	821875F3	上盖	CAP Upper	1
15	821875F1	上盖	CAP Upper	1
16	8268336	螺母 (M6)	NUT (M6)	2
16	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
17	8239601	卡扣	CATCH	1
18	812832	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
18	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
19	823865	盖塞	CAP PLUG	2
20	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
21	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
21	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 42顶罩（序列号美国0G301751/比利时9885505及以上） TOP COWL (S/N-USA-0G301751/BEL-9885505 and Up)

REF	零件编号	中文名称	英文名称	数量
1	828353A7	顶盖总成	TOP COWL ASSEMBLY	1
1	828353A8	顶盖总成	TOP COWL ASSEMBLY	1
1	828353T8	顶盖总成	TOP COWL ASSEMBLY	1
1	828353A9	顶盖总成	TOP COWL ASSEMBLY	1
1	828353T9	顶罩-追踪器	COWL-TOP-TRACKER	1
1	828354A6	顶盖总成	TOP COWL ASSEMBLY	1
1	828354T6	顶盖总成	TOP COWL ASSEMBLY	1
1	828354A7	顶盖总成	TOP COWL ASSEMBLY	1
1	8M0107148	顶罩-MA型	COWL-TOP, MA	1
2	828716A2	盖帽	CAP	1
3	828352	密封件	SEAL	1
4	8283511	密封件	SEAL	1
5	821875F1	上盖	CAP Upper	1
5	8218751	上盖-黑色	CAP-UPPER-BLACK	1
5	821875F2	上盖	CAP Upper	1
5	821875F1	上盖	CAP Upper	1
6	8198131	盖板锁扣支架	BRACKET Cover Latch	1
6	819813T1	盖板锁扣支架	BRACKET Cover Latch	1
7	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
7	893763	滚轮锁扣支架	BRACKET Roller Latch	1
8	53166	锁紧垫圈 (.312)	LOCKWASHER (.312)	2
9	90285	螺钉 (.312-18 x .625)	SCREW (.312-18 x .625)	2
10	F481434	罩盖锁扣导架	GUIDE Cowl Latch Bracket	2
11	91925	压入式螺母	PUSH NUT	4
12	822512	螺钉 (.250-20 x 1.00)	SCREW (.250-20 x 1.00)	3
13	823865	盖塞	CAP PLUG	2
14	82130016	螺钉(M6 x 16)	SCREW (M6 x 16)	4
15	823830	支架	SUPPORT	2
16	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	4
17	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	4
18	8233941	支架	BRACKET	1
19	8237515	螺母(M4)	NUT (M4)	4
20	823685A1	隔音毯套装	SOUND BLANKET KIT	1
20	823685A02	隔音毯套装(预涂压敏胶)	SOUND BLANKET KIT (Pre-Applied Pressure Sensitive Adhesive)	1
21	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
21	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1

图 43艉板支架（手动倾斜辅助） TRANSOM BRACKET (MANUAL TILT ASSIST)

REF	零件编号	中文名称	英文名称	数量
1	828334F1	艉板支架	BRACKET Transom	1
1	828334F2	艉板支架	BRACKET Transom	1
2	828333A3	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	828333T07	艉板支架总成-左舷	BRACKET ASSEMBLY Transom - Port	1
2	828333A4	艉板支架总成	BRACKET ASSEMBLY Transom	1
3	98727	润滑脂接头	FITTING Grease	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
4	8M0026068	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
5	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
6	99170A2	倾斜管套件	TUBE KIT Tilt	1
6	826125A1	倾斜管	TILT TUBE	1
7	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
8	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
9	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
10	826164	螺母 (.875-14)	NUT (.875-14)	1
10	8M0231351	锁紧螺母	NUT Lock	1
11	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
11	8M0149747	螺钉	SCREW	4
12	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
13	8M0027784	螺母	NUT	4
13	82671117	螺母(.500-20)	NUT (.500-20)	4
14	830899	张力弹簧	SPRING Tension	1
15	821176A1	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
15	8M0109798	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
16	65830	尼龙衬套	NYLINER	2
17	830900	压缩弹簧	SPRING Compression	1
18	99633	旋钮	KNOB	1
19	99615	槽销	PIN Groove	1
20	99617	销	PIN	1
20	893709	销	PIN	1
21	846128	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	1
21	826709110	不锈钢螺母(.312-18)	NUT (.312-18) Stainless Steel	1
22	8353511	连杆	LINK ROD	1
23	832042	臂	ARM	1
24	832040	衬套	BUSHING	1
25	832039	倾斜杆	LEVER Tilt	1
26	19621	倾斜旋钮	TILT KNOB	1
26	8M0007469	倾斜旋钮	KNOB Tilt	1
27	835249A1	手动倾斜装置总成	MANUAL TILT ASSEMBLY	1
27	835249T1	手动倾斜装置总成	MANUAL TILT ASSEMBLY	1
28	996251	轴(上部)	SHAFT (UPPER)	1
28	99625002	轴	SHAFT	1
29	818898	锚销	PIN Anchor	1
30	821539	三叶销	PIN Trilobe	2
31	818771F1	锚支架	BRACKET Anchor	1
31	8M0086406	锚支架	BRACKET Anchor	1
31	818771F6	锚支架	BRACKET Anchor	1
31	818771T8	ORD 818771T 1	ORD 818771T 1	1
32	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
33	4002319	垫圈	WASHER	6
33	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	6
34	40114	螺母(M10 x 1.5)	NUT (M10 x 1.5)	1
35	818298A1	阳极套件	ANODE KIT	1
35	818298Q1	阳极套件	ANODE KIT	1
36	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
36	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
37	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
37	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2

图 44艉板支架（非动力配平与动力配平） TRANSOM BRACKET (NON POWER TRIM & POWER TRIM)

REF	零件编号	中文名称	英文名称	数量
1	8718F7	艉板支架	BRACKET Transom	1
1	8718F8	艉板支架	BRACKET Transom	1
1	8718F10	艉板支架	BRACKET Transom	1
2	8716A8	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	8716A9	艉板支架总成	BRACKET ASSEMBLY Transom	1
2	8716A10	艉板支架总成	BRACKET ASSEMBLY Transom	1
3	98727	润滑脂接头	FITTING Grease	1
3	8M0169588	润滑脂接头	FITTING Grease	1
4	49930A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
4	8M0026068	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
5	830253	倾斜锁止贴纸	DECAL Tilt Lock	1
6	99170A2	倾斜管套件	TUBE KIT Tilt	1
6	826125A1	倾斜管	TILT TUBE	1
7	826135	尼龙锁紧螺母(1.00-14)	NUT Lock (1.00-14) Nylon Insert	1
8	45711	O型圈 (.612 x .103)	O-RING (.612 x .103)	1
9	88750	波浪垫圈 (1.62 x 1.05)	WASHER Wave (1.62 x 1.05)	2
10	826164	螺母 (.875-14)	NUT (.875-14)	1
10	8M0231351	锁紧螺母	NUT Lock	1
11	677551	螺钉(.500-20×4.500)	SCREW (.500-20 x 4.500)	4
11	8M0149747	螺钉	SCREW	4
12	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
12	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
13	8M0027784	螺母	NUT	4
13	82671117	螺母(.500-20)	NUT (.500-20)	4
14	814207	停机开关	STOP	1
15	99629A3	倾斜杆总成	LEVER ASSEMBLY Tilt	1
16	821176A1	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
16	8M0109798	倾斜锁定杆总成	LEVER ASSEMBLY Tilt Lock	1
17	99611	波形垫圈	WAVE WASHER	1
18	65830	尼龙衬套	NYLINER	2
19	99633	旋钮	KNOB	1
20	99615	槽销	PIN Groove	1
21	99622	弹簧	SPRING	1
22	99604	槽销	PIN Groove	1
23	96930A1	螺栓总成	BOLT ASSEMBLY	1
24	23161	螺母 (.375-24)	NUT (.375-24)	1
25	818771F1	锚支架	BRACKET Anchor	1
25	8M0086406	锚支架	BRACKET Anchor	1
25	818771F6	锚支架	BRACKET Anchor	1
25	818771T8	ORD 818771T 1	ORD 818771T 1	1
25	818771F8	锚支架	BRACKET Anchor	1
25	818771T8	ORD 818771T 1	ORD 818771T 1	1
26	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	6
27	4002319	垫圈	WASHER	6
28	40114	螺母(M10 x 1.5)	NUT (M10 x 1.5)	1
