水星 Mercury 60 2 CYL ARCHIVE CAT 97669 - 爆炸图零件明细

两冲程 化油器 · ARCHIVE CAT 97669 · 共 16 个部位 · 643 条零件

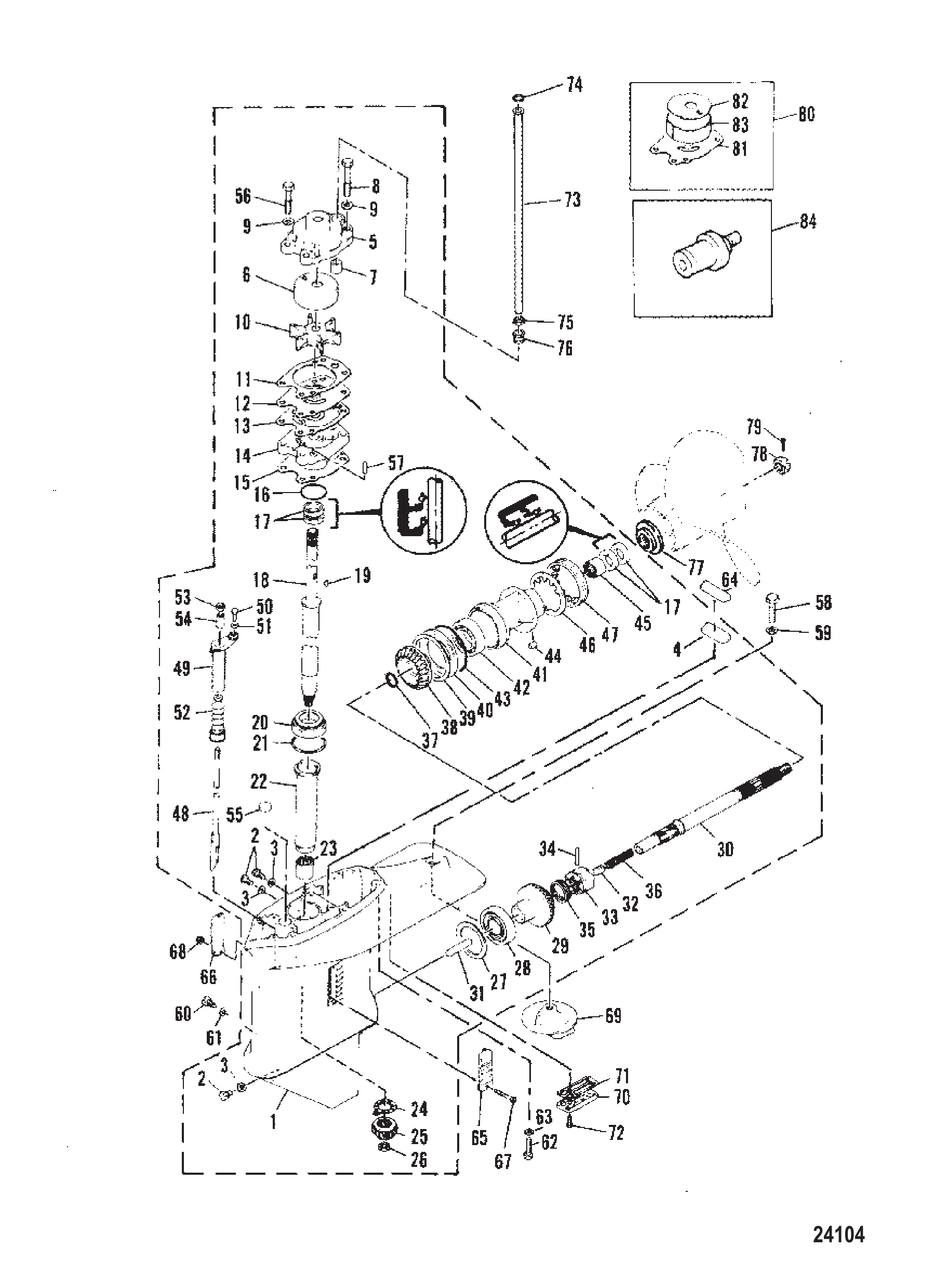

图 1齿轮箱总成 GEARHOUSING ASS'Y

REF	零件编号	中文名称	英文名称	数量
0-1	7122M	齿轮箱总成(短轴)	GEAR HOUSING ASSEMBLY (SHORT SHAFT)	1
0-1	7123M	齿轮箱总成（长轴）	GEAR HOUSING ASSEMBLY (LONG SHAFT)	1
1	7121M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	衬垫	GASKET	3
4	81449M	导向密封件	GUIDE SEAL	1
5	83396M	水泵盖	COVER WATER PUMP	1
6	83403M	嵌件	INSERT	1
7	81426M	密封件	SEAL	1
8	82469M	螺栓	BOLT	2
9	82217M	垫圈	WASHER	4
10	83397M	叶轮	IMPELLER	1
11	83398M	水泵衬垫	GASKET WATER PUMP	1
12	83400M	面板	FACE PLATE	1
13	83399M	水泵衬垫	GASKET WATER PUMP	1
14	83864M	水泵底座	BASE WATER PUMP	1
15	83865M	水泵衬垫	GASKET WATER PUMP	1
16	82275M	O型圈	O-RING	1
17	83406M	油封	SEAL Oil	4
18	83866M	驱动轴(短轴)	DRIVESHAFT (SHORT SHAFT)	1
18	83867M	驱动轴(长轴)	DRIVESHAFT (LONG SHAFT)	1
18	83895M	驱动轴（超长轴）	DRIVESHAFT (SUPER LONG SHAFT)	1
19	83444M	水泵键	KEY WATER PUMP	1
20	82319M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
21	81467M	小齿轮调整垫片（0.05毫米）	SHIM PINION GEAR ADJUST (0.05 MM)	AR
21	81468M	小齿轮调整垫片（0.08毫米）	SHIM PINION GEAR ADJUST (0.08 MM)	AR
21	81469M	小齿轮调整垫片（0.12毫米）	SHIM PINION GEAR ADJUST (0.12 MM)	AR
21	81470M	小齿轮调整垫片（0.30毫米）	SHIM PINION GEAR ADJUST (0.30MM)	AR
21	81471M	小齿轮调整垫片（0.50毫米）	SHIM PINION GEAR ADJUST (0.50 MM)	AR
22	83868M	驱动轴套	SLEEVE DRIVESHAFT	1
23	82316M	滚针轴承	BEARING NEEDLE	1
24	81455M	推力轴承	BEARING THRUST	1
25	83869M	小齿轮	GEAR Pinion GEAR	1
26	81772M	小齿轮螺母	NUT PINION	1
27	81456M	前进齿轮调整垫片（0.05毫米）	SHIM FORWARD GEAR ADJUST (0.05 MM)	AR
27	81457M	前进齿轮调整垫片（0.08毫米）	SHIM FORWARD GEAR ADJUST (0.08 MM)	AR
27	81458M	前进齿轮调整垫片（0.12毫米）	SHIM FORWARD GEAR ADJUST (0.12 MM)	AR
27	81459M	前进齿轮调整垫片（0.30毫米）	SHIM FORWARD GEAR ADJUST (0.30 MM)	AR
27	81460M	前进齿轮调整垫片（0.50毫米）	SHIM FORWARD GEAR ADJUST (0.50 MM)	AR
28	82320M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
29	83877M	前进齿轮	GEAR FORWARD	1
30	83878M	螺旋桨轴	SHAFT PROPELLER	1
31	83419M	凸轮从动件	FOLLOWER Cam	1
32	81475M	换挡滑套	SLIDE SHIFT	1
33	81473M	滑动离合器	CLUTCH SLIDING	1
34	81903M	十字销	PIN CROSS	1
35	81474M	十字销环	RING CROSS PIN	1
36	83429M	压缩弹簧	SPRING COMPRESSION	1
37	81837M	垫圈	WASHER	1
38	83879M	倒车齿轮	GEAR REVERSE	1
39	81462M	倒车齿轮调整垫片（0.05毫米）	SHIM REVERSE GEAR ADJUST (0.05 MM)	AR
39	81463M	倒车齿轮调整垫片（0.08毫米）	SHIM REVERSE GEAR ADJUST (0.08 MM)	AR
39	81464M	倒车齿轮调整垫片（0.12毫米）	SHIM REVERSE GEAR ADJUST (0.12 MM)	AR
39	81465M	倒车齿轮调整垫片（0.30毫米）	SHIM REVERSE GEAR ADJUST (0.30 MM)	AR
39	81461M	倒车齿轮调整垫圈（0.50毫米）	WASHER REVERSE GEAR ADJUST (0.50 MM)	AR
40	81461M	止推垫圈	WASHER THRUST	1
41	83880M	轴承座	CARRIER Bearing	1
42	82296M	球轴承	BEARING BALL	1
43	82289M	O型圈	O-RING	1
44	81916M	键	KEY	1
45	82317M	滚针轴承	BEARING NEEDLE	1
46	81877M	爪形垫圈	WASHER CLAW	1
47	81450M	螺母	NUT	1
48	83881M	换挡凸轮（短轴）	SHIFT CAM (SHORT SHAFT)	1
48	83882M	换挡凸轮（长轴）	SHIFT CAM (LONG SHAFT)	1
48	83902M	换挡凸轮（超长轴）	SHIFT CAM (SUPER LONG SHAFT)	1
49	83883M	换挡凸轮衬套	BUSHING SHIFT CAM	1
50	82451M	螺栓	BOLT	1
51	82214M	垫圈	WASHER	1
52	82881M	换挡杆护套	BOOT SHIFT ROD	1
53	81767M	螺母	NUT	1
54	80652M	换挡杆连接器	CONNECTOR SHIFT ROD	1
55	83857M	堵头	PLUG	1
56	82468M	螺栓	BOLT	2
57	82354M	定位销	PIN DOWEL	2
58	83860M	螺栓	BOLT	1
59	82218M	锁紧垫圈	LOCKWASHER	1
60	83392M	螺钉	SCREW	1
61	81986M	衬垫	GASKET	1
62	82465M	螺栓	BOLT	6
63	82215M	锁紧垫圈	LOCKWASHER	6
64	81448M	密封件	SEAL	1
65	81443M	进水口盖	COVER WATER INLET	1
66	81444M	进水口盖	COVER WATER INLET	1
67	83858M	螺钉	SCREW	1
68	81781M	螺母	NUT	1
69	83859M	平衡鳍板	TRIM TAB	1
70	83862M	安装板	PLATE	1
71	83861M	衬垫	GASKET	1
72	83870M	螺钉	SCREW	2
73	83451M	水管（短轴）	TUBE WATER (SHORT SHAFT)	1
73	83452M	水管（长轴）	TUBE WATER (LONG SHAFT)	1
73	83903M	水管（超长轴）	TUBE Water WATER (SUPER LONG SHAFT)	1
74	81852M	垫圈	WASHER	1
75	81989M	O型圈	O-RING	1
76	81427M	密封件	SEAL	1
77	73345	止推垫片	THRUST WASHER	1
78	81775M	螺旋桨螺母	NUT PROPELLER	1
79	84428M	开口销	PIN COTTER	1
80	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	1
81	83448M	面板	FACE PLATE	1
82	83449M	嵌件	INSERT	1
83	83450M	滤芯内板	INNER PLATE CARTRIDGE	1
84	80218M	堵头	PLUG	1
-	84362M	衬垫套件	GASKET SET	1
-	84363M	维修套件	REPAIR KIT	1

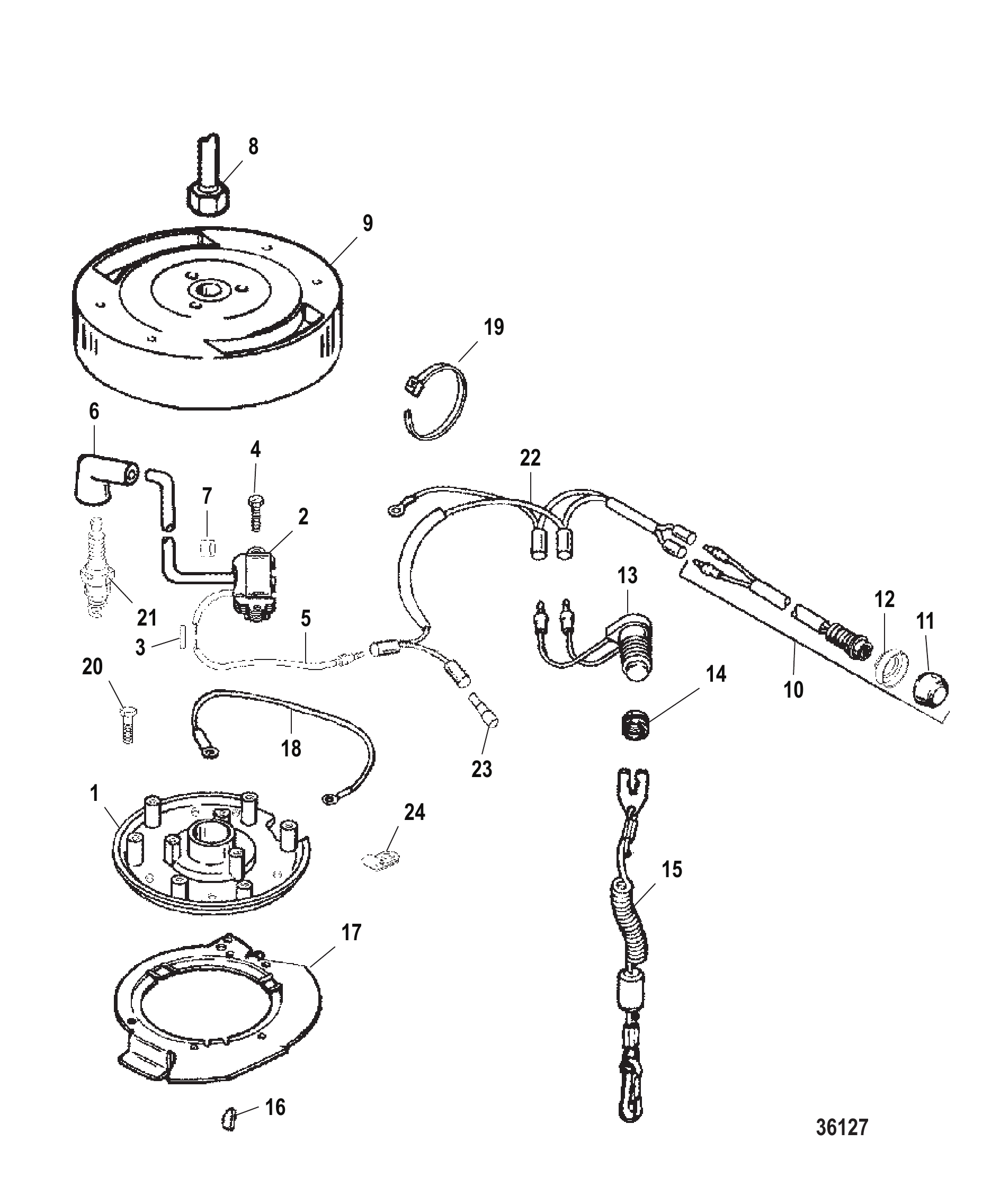

图 2点火系统 IGNITION SYSTEM

REF	零件编号	中文名称	英文名称	数量
-	819155A2	定子总成(完整)	STATOR ASSEMBLY (COMPLETE)	1
1	819155T	定子板	PLATE Stator	1
2	850899T1	点火模块套件	MODULE KIT Ignition	3
3	830865	连接器(仅维修用)	CONNECTOR (SERVICE ONLY)	AR
3	8M0204694	连接器	CONNECTOR	AR
4	824353	螺钉(#8-32 X .750)-点火模块安装	SCREW (#8-32 X .750)-IGN MODULE MOUNT	9
5	12479A60	模块到线束电缆总成	CABLE ASSEMBLY Modules To Harness	1
6	63709A1	护套/端子套件	BOOT/TERMINAL KIT	3
7	20117A1	点火电缆标记套件(#1)(#2)(#3)	MARKER SET Ignition Cables (#1) (#2) (#3)	1
8	F681091	专用螺母-飞轮	NUT (SPECIAL)-FLYWHEEL	1
9	824380T3	飞轮	FLYWHEEL	1
9	824380T4	飞轮	FLYWHEEL	1
10	824440A6	停机开关总成	SWITCH ASSEMBLY Stop	1
10	824440A14	停机开关总成	SWITCH ASSEMBLY Stop	1
11	824466A3	停机开关盖总成	COVER ASSEMBLY Stop Switch	1
12	824915	停机开关盖饰圈	BEZEL Stop Switch Cover	1
13	826214A1	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
14	F681188	专用螺母-停机开关套筒	NUT (SPECIAL)-STOP SWITCH SLEEVE	1
14	855594	螺母	NUT	1
15	819399A1	拉绳总成	LANYARD ASSEMBLY	1
15	879104	带夹子的拉绳	LANYARD W/CLIP	1
16	F458498-1	曲轴/飞轮键	KEY Crankshaft/Flywheel	1
17	8278961	节气门凸轮	CAM Throttle	1
18	821375A44	接地线总成	CABLE ASSEMBLY Ground	1
19	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	AR
19	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
19	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
20	824358	螺钉(#10-24 x .500)(#10-24 X .500)-定子板	SCREW (#10-24 x .500) (#10-24 X .500)-STATOR PLATE	5
21	811	火花塞(CHAMPION # L82C)	SPARK PLUG (CHAMPION # L82C)	3
21	896323	SP #L82C @4	SP #L82C @4	3
21	874	火花塞(RFI)(CHAMPION # RL82C)	SPARK PLUG (RFI) (CHAMPION # RL82C)	OPT
21	896329874	SP #RL82C @4	SP #RL82C @4	OPT
22	79138A93	发动机停机线束总成	HARNESS ASSEMBLY Engine Stop	1
23	13541	公插头	PLUG Male	1
24	831275	卡箍	CLAMP	1

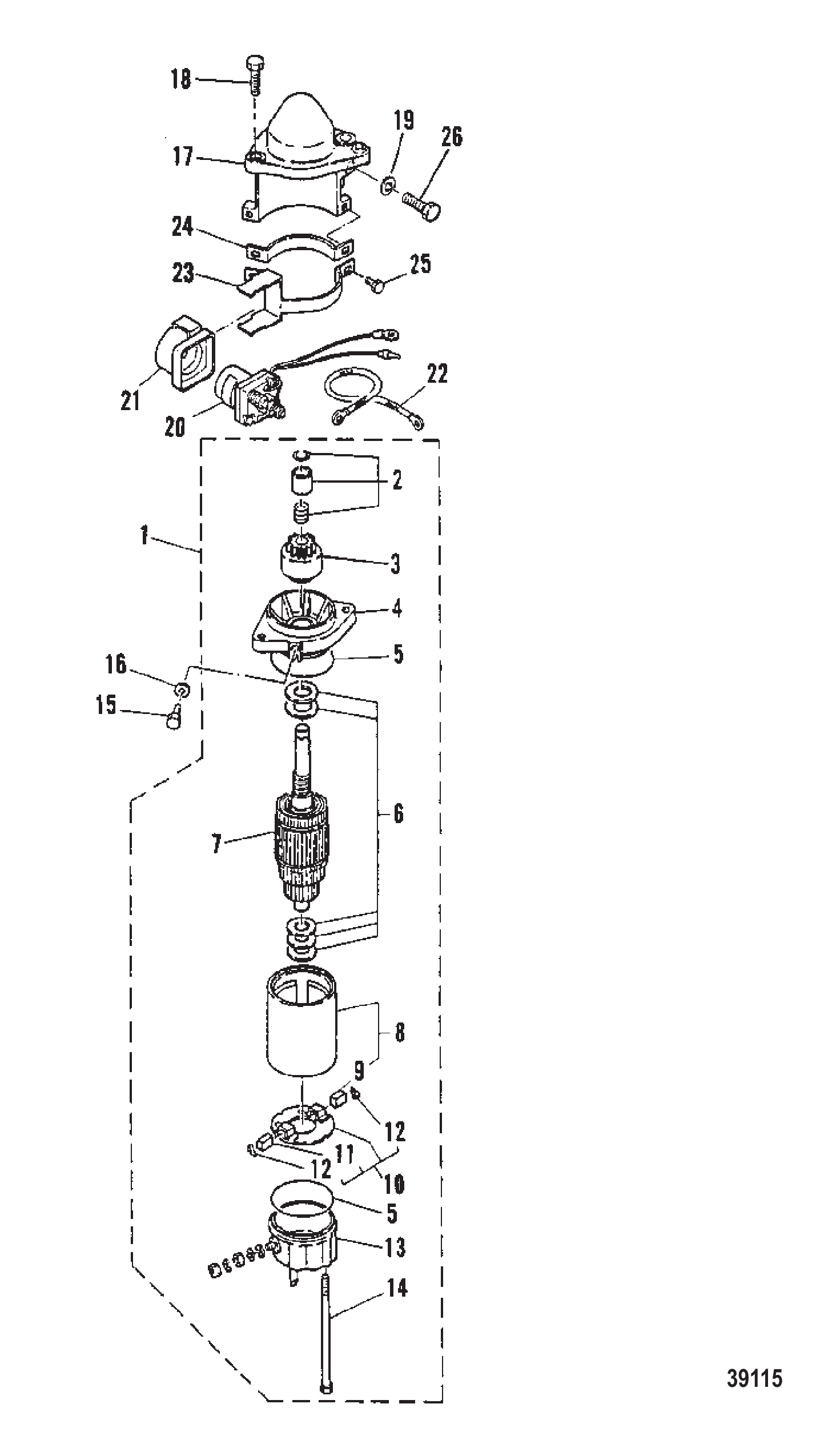

图 3电动启动电机 ELECTRIC STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	97693M	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	96362M	盖板	COVER	1
5	96363M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96366M	定子	STATOR	1
9	96368M	正极电刷	BRUSH ( + )	1
10	96367M	电刷架	HOLDER Brush	1
11	96369M	负极电刷	BRUSH ( - )	1
12	84927M	电刷弹簧	SPRING BRUSH	2
14	84929M	螺栓	BOLT	2
13	96370M	盖板	COVER	1
15	96371M	螺栓	BOLT	1
16	82202M	垫圈	WASHER	1
16	82217M	垫圈	WASHER	1
17	97695M	支架	BRACKET	1
17	97695T	支架	BRACKET	1
18	42762M	螺栓	BOLT	2
19	82214M	垫圈	WASHER	2
20	95642M	电磁阀	SOLENOID	1
20	825096T01	启动电磁阀	SOLENOID Starter	1
20	96357M	电磁阀	SOLENOID	1
20	96357T	电磁阀	SOLENOID	1
21	95643M	继电器支架	BRACKET RELAY	1
21	8M0010250	支架	BRACKET	1
21	84934M	继电器支架	BRACKET RELAY	1
22	97696M	导线	WIRE LEAD	1
23	97697M	开关安装板	PLATE SWITCH FITTING	1
24	97698M	继电器支架	BRACKET RELAY	1
25	84247M	螺栓	BOLT	2
25	826957M	螺栓	BOLT	2
26	82441M	螺栓	BOLT	3

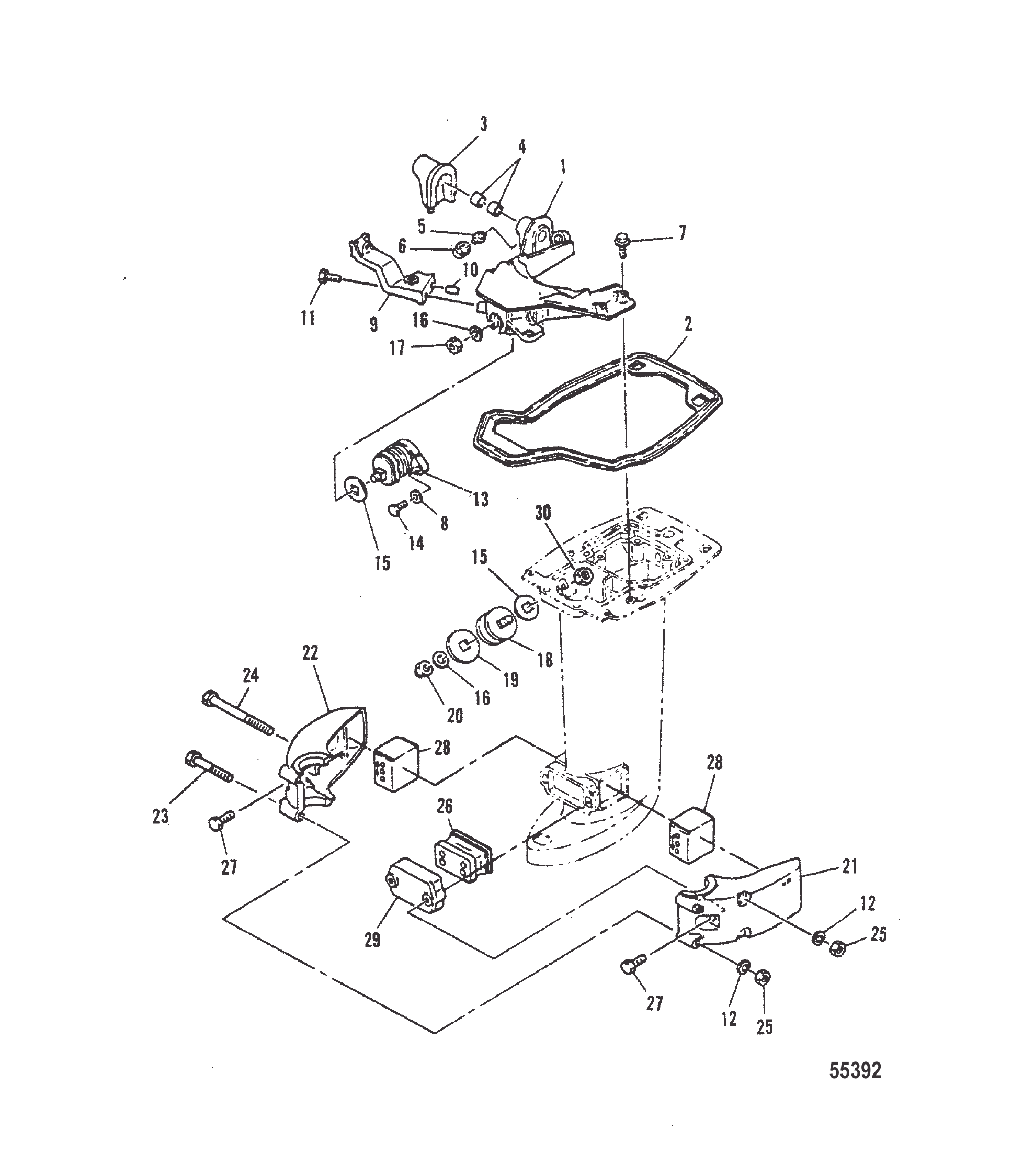

图 4安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	95548M	支架	BRACKET	1
2	84838M	橡胶密封件	SEAL RUBBER	1
3	84840M	橡胶密封件	SEAL RUBBER	1
4	81930M	衬套	BUSHING	2
5	82369M	黄油嘴	FITTING GREASE	1
6	81439M	管帽接头	CAP FITTING	1
7	84839M	螺栓	BOLT	4
8	82214M	垫圈	WASHER	3
9	80657M	支架	BRACKET	1
10	82364M	定位销	PIN Dowel DOWEL	1
11	82451M	螺栓	BOLT	1
11	82423M	螺栓	BOLT	1
12	82217M	垫圈	WASHER	4
13	84841M	上部前支架	MOUNT UPPER FRONT	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
15	80662M	安装垫片	GASKET MOUNT	3
16	82219M	垫圈	WASHER	3
17	82395M	螺母	NUT	1
18	82557M	上部侧支架	MOUNT UPPER SIDE	2
18	8M0121332	支架	MOUNT	2
19	81612M	安装垫片	GASKET MOUNT	2
20	82396M	冠形螺母	NUT CROWN	2
21	84842M	下部壳体	HOUSING LOWER	1
22	84843M	下部壳体	HOUSING LOWER	1
23	84844M	螺栓	BOLT	2
24	41893M	螺栓	BOLT	2
25	82392M	螺母	NUT	4
25	82382M	螺母	NUT	4
26	84846M	下部前支架	MOUNT LOWER FRONT	1
27	82464M	螺栓	BOLT	2
27	43106M	螺栓	BOLT	2
28	84848M	下部侧支架	MOUNT LOWER SIDE	2
29	84847M	下安装盖	COVER LOWER MOUNT	1
30	82395M	螺母	NUT	2

图 5燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	880890T1	燃油泵	PUMP Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	879650	卡箍	CLAMP	2
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543	软管	HOSE	1
16	881543002	油管	TUBING	1
17	881542	支架	BRACKET	1
18	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	8528161	螺母	NUT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	879650	卡箍	CLAMP	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	804260	支架	BRACKET	1
27	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	2
28	804113	定位销	PIN Dowel	2
29	84292M	垫圈	WASHER	2
30	804257	燃油转换杆	LEVER Fuel Change	1
31	881334	轴	SHAFT	1
32	804259	销	PIN	2
32	82738M	滚销	PIN-ROLL	2
33	830757130	管材(.312)(70英寸整卷)裁切至55英寸长度	TUBING (.312) (70.00 Inches Bulk) Cut to 55.00 Inch Length.	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	822769	连接器	CONNECTOR	1
36	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
37	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1

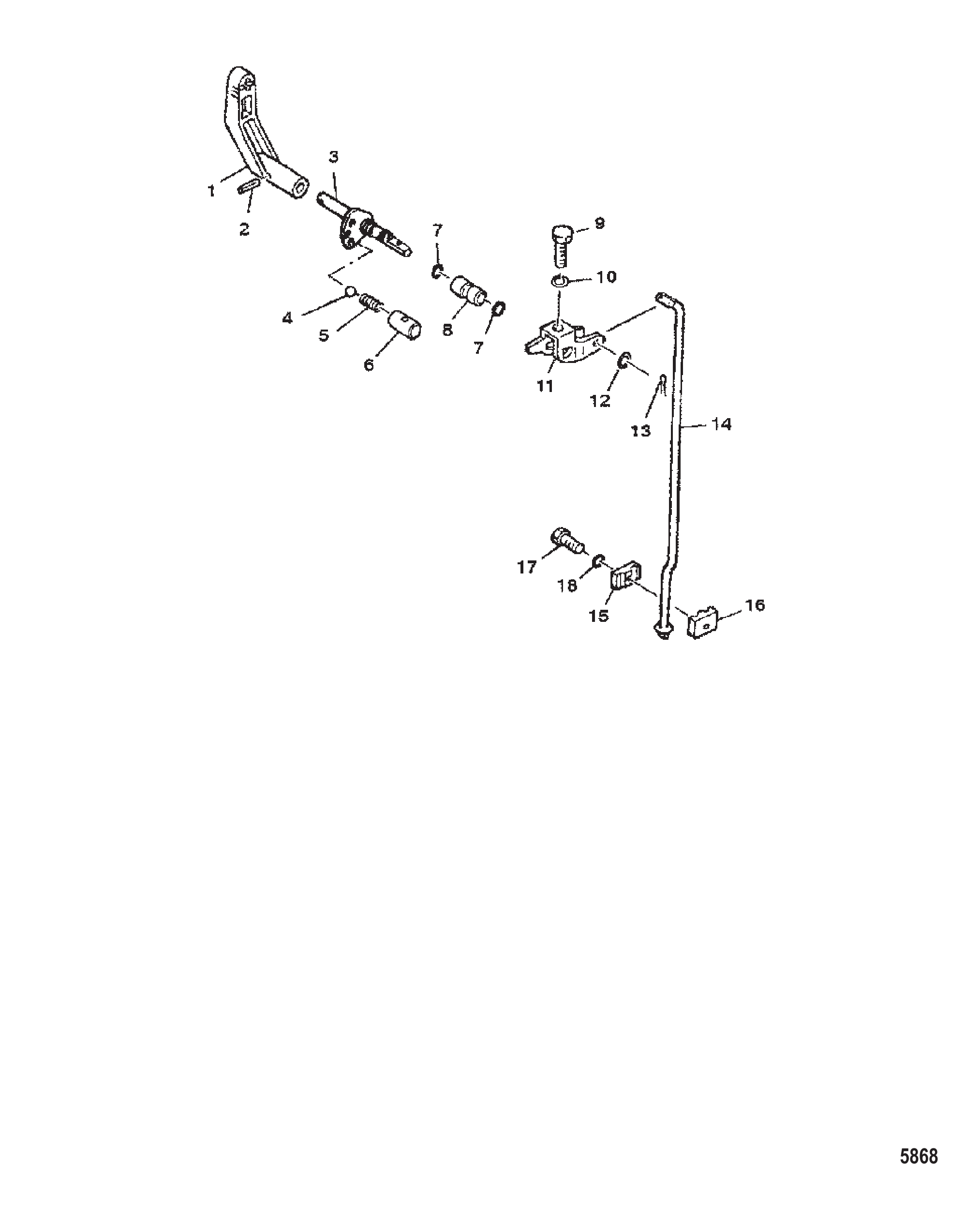

图 6换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	81066M	换挡手柄	GEAR SHIFT HANDLE	1
2	82155M	销	PIN	1
3	81068M	轴	SHAFT	1
4	82348M	钢球	BALL	1
5	82084M	弹簧	SPRING	1
6	81061M	衬套	BUSHING	1
7	814496M	O型圈	O-RING	2
8	83094M	衬套	BUSHING	1
9	82447M	螺栓	BOLT	1
10	82186M	垫圈	WASHER	1
11	81390M	换挡轴杆	LEVER Shift Shaft	1
12	82213M	垫圈	WASHER	1
13	82125M	开口销	COTTER PIN	1
14	82680M	换挡连杆	SHIFT ROD	1
15	80049M	连接器	CONNECTOR	1
16	80050M	连接器	CONNECTOR	1
17	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
18	881379	垫圈	WASHER	1
18	82214M	垫圈	WASHER	1

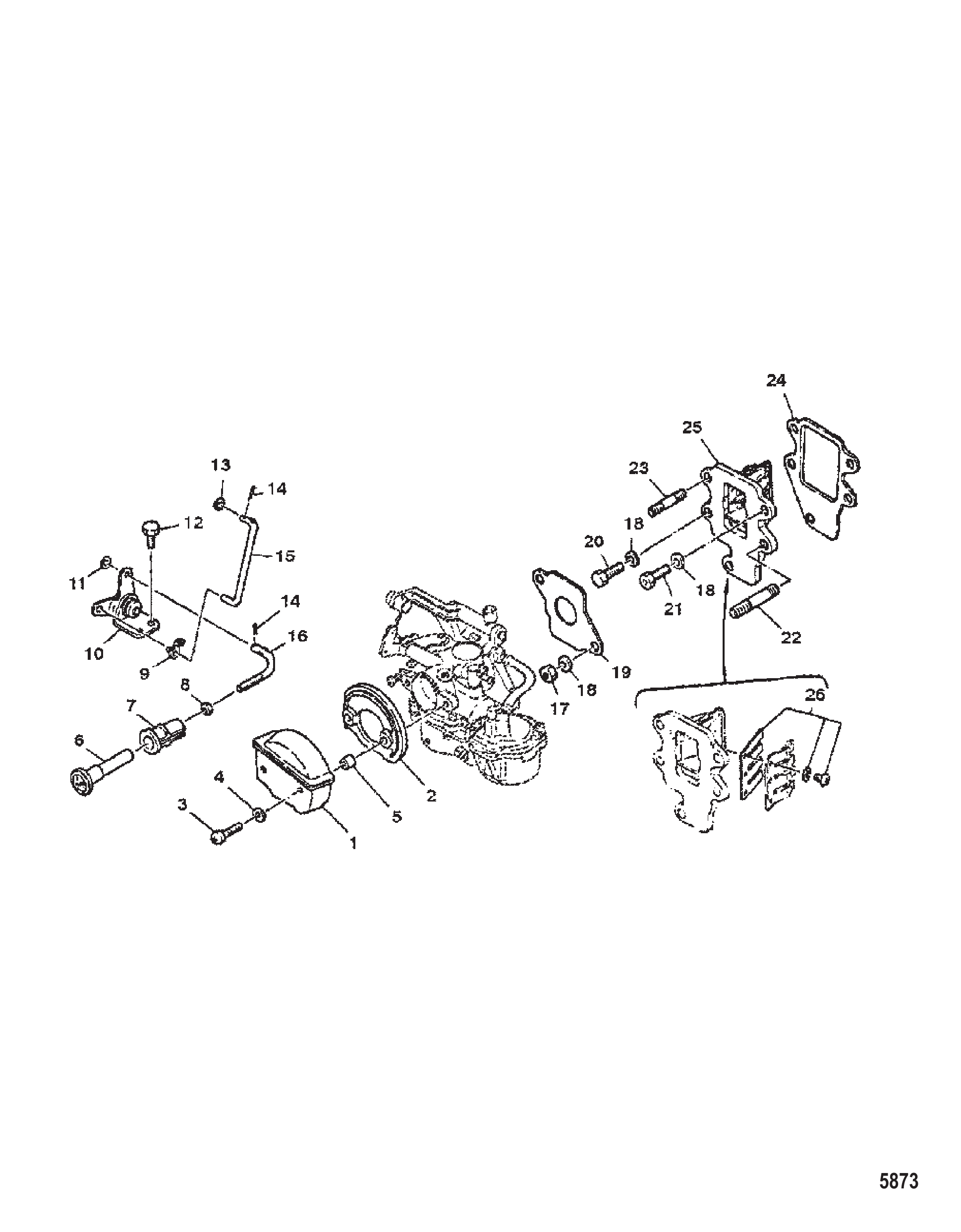

图 7进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	94733M	进气盖(外)	COVER Air Intake (OUTER)	1
2	94734M	进气盖(内)	COVER Air Intake (INNER)	1
3	83108M	螺钉	SCREW	2
4	82211M	垫圈	WASHER	2
5	94765M	轴环	COLLAR	2
6	83287M	阻风门旋钮	KNOB Choke	1
7	80231M	护孔环	GROMMET	1
8	80245M	螺母	NUT	1
9	16333	卡扣拉杆	ROD Snap	1
10	94754M	连杆总成	LINK ASSEMBLY	1
11	82207M	垫圈	WASHER	1
12	91772M	螺栓	BOLT	1
13	82933M	垫圈	WASHER	1
14	82050M	开口销	COTTER PIN	2
15	94755M	连杆	LINK ROD	1
16	94753M	连杆	LINK ROD	1
17	82390M	螺母 (M6)	NUT (M6)	2
18	82214M	垫圈	WASHER	5
19	80734M	衬垫	GASKET	1
20	82423M	螺栓	BOLT	2
21	94766M	螺栓	BOLT	1
22	80232M	螺柱	STUD	1
23	81729M	螺柱	STUD	1
24	83244M	衬垫	GASKET	1
25	94750M	簧片阀总成	REED VALVE ASSEMBLY	1
26	94752M	簧片组	REED SET	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1
-	94756M	化油器维修套件	REPAIR KIT Carburetor	1
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1

图 8驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

图 9化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	821679A17	化油器	CARBURETOR	1
1	821679A18	化油器	CARBURETOR	1
1	821679T18	化油器	CARBURETOR	1
1	821679A19	化油器	CARBURETOR	1
1	821679T19	化油器	CARBURETOR	1
1	821946A24	化油器	CARBURETOR	1
1	821946A45	化油器维修包	CARBURETOR KIT	1
1	821946A25	化油器	CARBURETOR	1
1	821946A46	化油器维修包	CARBURETOR KIT	1
1	821946A26	化油器	CARBURETOR	1
1	821946A47	化油器维修包	CARBURETOR KIT	1
1	821946A27	化油器	CARBURETOR	1
1	821946T42	化油器	CARBURETOR	1
1	821946A28	化油器	CARBURETOR	1
1	821946T43	化油器	CARBURETOR	1
1	821946A29	化油器	CARBURETOR	1
1	821946T44	化油器	CARBURETOR	1
2	823634	螺丝(上/下部)	SCREW (UPPER/BOTTOM)	2
3	823632	油门轴	SHAFT Throttle	1
4	823633	油门轴	SHAFT Throttle	1
4	823636	油门轴	SHAFT Throttle	1
3	823632	节气门轴(上/下部)	SHAFT Throttle (UPPER/BOTTOM)	2
4	823633	节气门轴(中央)	SHAFT Throttle (CENTER)	1
5	NSS	不单独销售 油门回位弹簧	NOT SOLD SEPARATE SPRING-THROTTLE RETURN	3
6	6247	主量孔(0.090)	JET Main (.090)	3
7	NSS	不单独销售 怠速针	NOT SOLD SEPARATE IDLE NEEDLE	3
8	NSS	不单独销售 怠速针弹簧	NOT SOLD SEPARATE SPRING-IDLE NEEDLE	3
9	NSS	不单独销售 盖板衬垫	NOT SOLD SEPARATE GASKET-COVER PLATE	3
10	811221	盖板	COVER PLATE	3
11	811220	盖板螺丝	SCREW Cover Plate	6
12	8144461	法兰衬垫	GASKET Flange	3
13	8113522	油泵杠杆(WME43/45-底部)	LEVER Oil Pump (WME43/45 - BOTTOM)	1
14	8086121	杠杆固定螺钉(WME43/45-底部)	SCREW Lever Retainer (WME43/45 - BOTTOM)	1
15	F10155	节气门螺丝	SCREW Throttle Valve	6
16	879194023	节气门阀	VALVE-THROTTLE	3
17	NSS	不单独销售 挡圈	NOT SOLD SEPARATE RETAINING RING	3
18	F10064	轴	SHAFT	3
19	NSS	不单独销售 喷油嘴衬垫	NOT SOLD SEPARATE GASKET-NOZZLE WELL	3
20	NSS	不单独销售 燃油杯衬垫	NOT SOLD SEPARATE GASKET-FUEL BOWL	3
21	879194011	进油阀	VALVE Inlet	3
22	9594	浮子	FLOAT	3
23	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	12
24	811695	燃油杯	BOWL Fuel	1
24	811693	燃油杯	BOWL Fuel	2
25	811694	塞套件	PLUG KIT	3
26	NSS	排水碗密封件(不单独销售)	NOT SOLD SEPARATE SEAL-BOWL DRAIN	3
27	6246	量孔(.048)	JET (.048)	3
27	6487	主量孔(0.060)	JET Main (.060)	3
27	4217	主量孔(.062)	JET Main (.062)	3
-	812867A97	衬垫套件	GASKET SET	1
-	8236354	化油器维修套件	REPAIR KIT Carburetor	1
-	8112231	化油器衬垫组	GASKET SET Carburetor	1

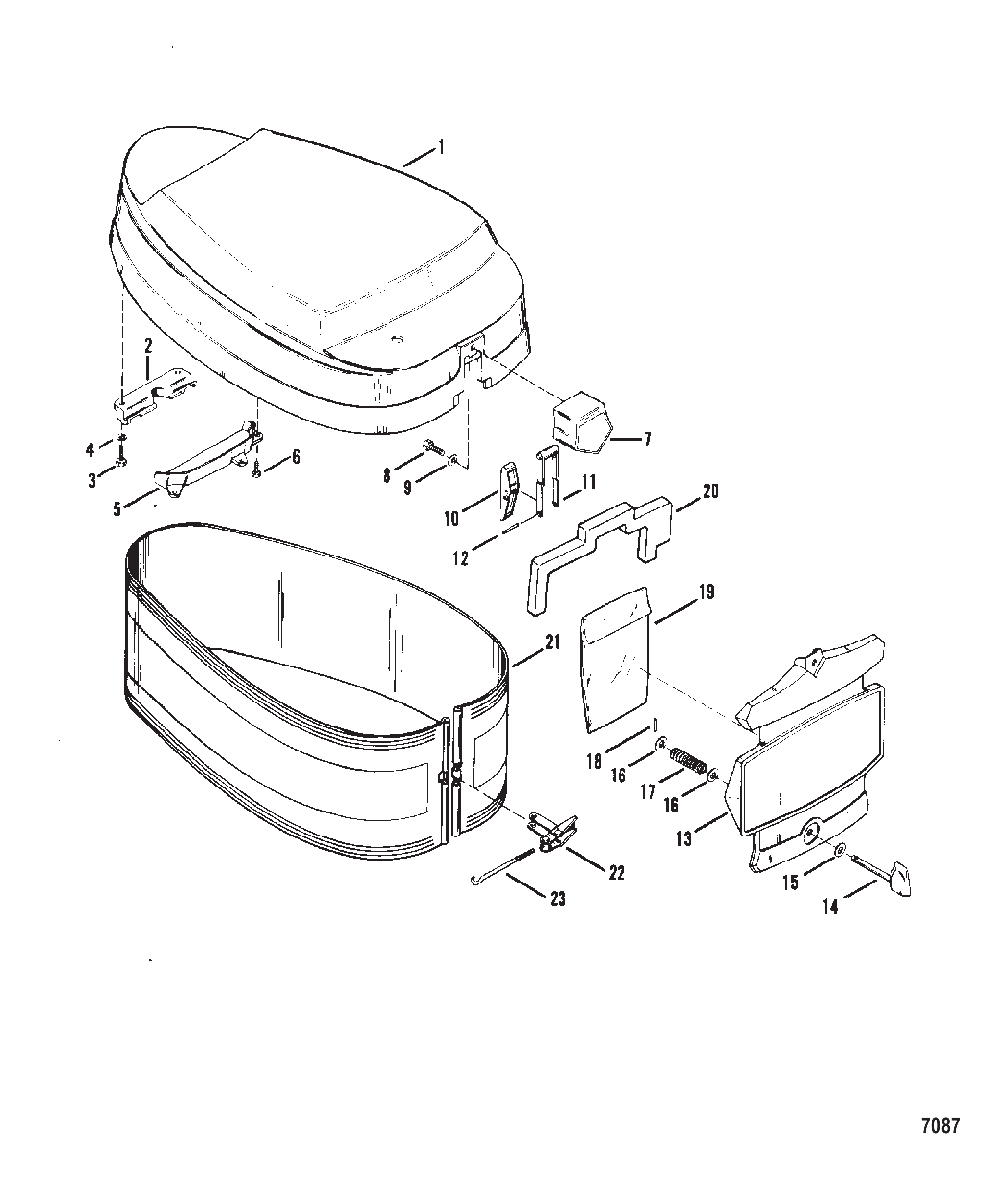

图 10外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	7938	顶罩总成(无标贴)	TOP COWL ASSEMBLY Without Decal	1
1	7937A8	顶罩总成(无标贴)	TOP COWL ASSEMBLY Without Decal	1
1	7938F4	顶罩总成(无标贴)	TOP COWL ASSEMBLY Without Decal	1
1	7937F4	顶罩总成(无标贴)	TOP COWL ASSEMBLY Without Decal	1
2	55455		HOOK Top Cowl Latch - Rear	1
3	22956		SCREW (.250-28 x .880) Rear Hook to Top Cowl	2
4	26992		LOCKWASHER (.250) Stainless Steel Rear Hook Screw	2
5	37690	顶罩后护板	SHIELD Rear - Top Cowl	1
6	48409		SCREW (#10-16 x .625) Stainless Steel Rear Shield to Top Cowl	3
7	97447A1	顶罩固定架总成	RETAINER ASSEMBLY Top Cowl	1
8	53167	顶罩固定架螺丝(.312-18 x .880)	SCREW (.312-18 x .880) Retainer to Top Cowl	1
8	53167T	螺钉 0.312-18X 0.88	SCREW .312-18X .88	1
9	39107	固定架螺丝锁紧垫圈(.312-24)	LOCKWASHER (.312-24) Retainer Screw	1
10	94918T	罩盖锁扣铰链杆	LEVER Cowl Latch Hinge	1
10	94918F1	杠杆	LEVER	1
11	52739T	顶罩锁扣铰链	HINGE Cowl Latch-Top Cowl	1
11	52739	铰链	HINGE	1
12	58998	罩盖锁扣杆铰链销	PIN Cowl Latch Lever to Hinge	1
13	7927A5	水星前盖板(无标贴)	FRONT COVER MERCURY Without Decal	1
13	7927A19	马琳前盖板(无标贴)	FRONT COVER MARINER Without Decal	1
14	56849	前盖板旋钮	KNOB Cowl Front Cover	1
15	30771	盖板旋钮垫圈	WASHER Cover Knob	1
16	59572	盖板旋钮垫圈	WASHER Cover Knob	2
17	30772	盖板旋钮张力弹簧	SPRING Tension - Cover Knob	1
18	29077	旋钮张力弹簧销	PIN Roll Tension Spring to Knob	1
19	38674	隔音毯	BLANKET Sound	1
20	94923	隔音垫	PAD Sound	2
21	3247A3	水星环绕式顶罩总成(无标贴)	TOP COWL ASSEMBLY Wrap Around - Mercury Without Decal	1
21	8181A4	马琳环绕式顶罩总成(无标贴)	TOP COWL ASSEMBLY Wrap Around - Mariner Without Decal	1
22	46785A1	罩壳锁扣总成	LATCH ASSEMBLY Cowl	2
23	30413	罩盖锁钩	HOOK Cowl Latch	2

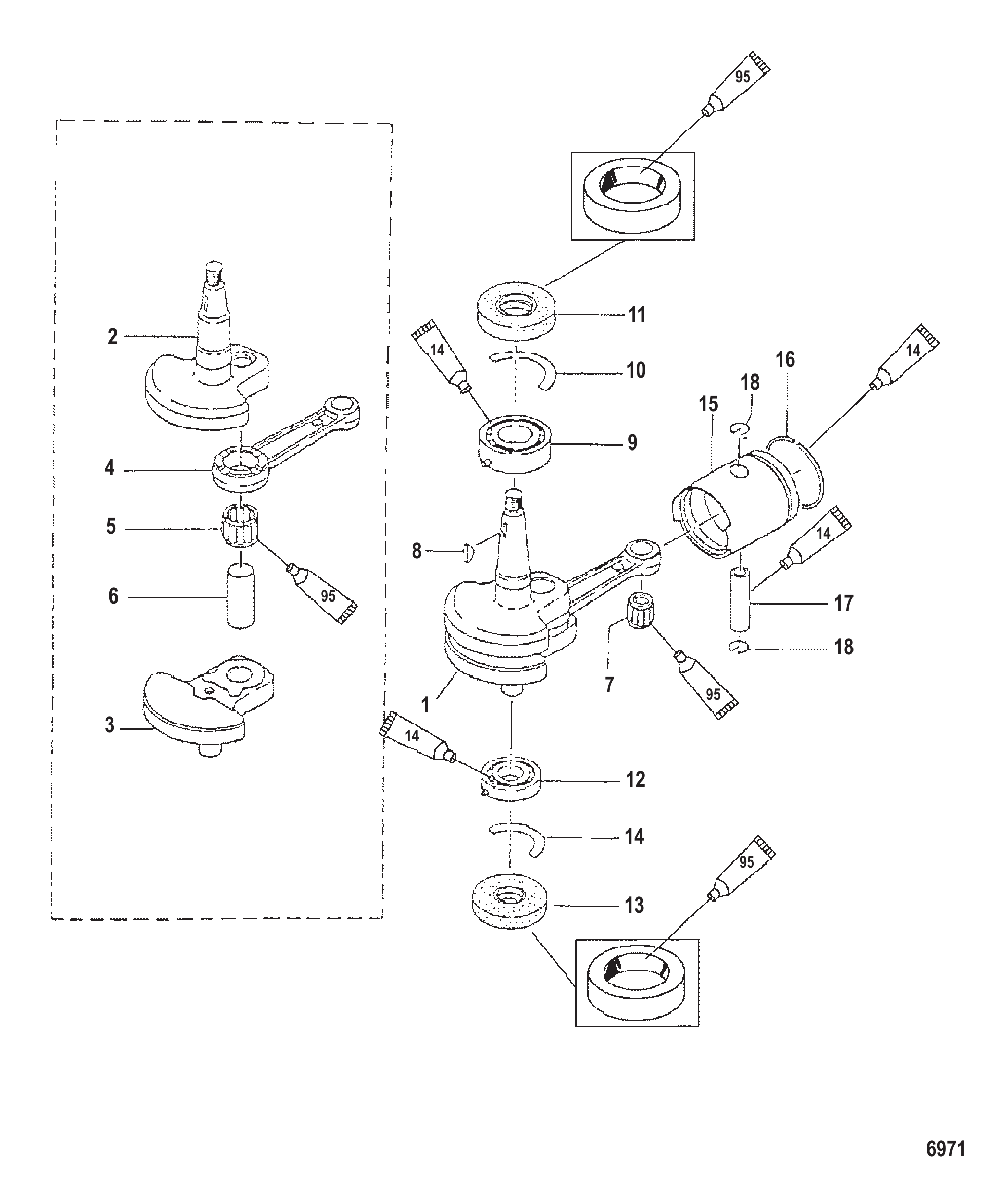

图 11曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	879147T16	曲轴总成	CRANKSHAFT ASSY	1
1	822892	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	822892T02	曲轴总成	CRANKSHAFT ASSY	1
2	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
3	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
4	813269	连杆	CONNECTING ROD	1
5	813270	轴承	BEARING	1
6	813271	曲轴销	PIN Crank	1
6	813271001	曲轴销-TH	CRANK PIN-TH	1
7	95227	滚柱轴承	BEARING Roller	1
8	95229	键	KEY	1
9	95228	滚珠轴承	BEARING Ball	1
9	898101936	轴承	BEARING	1
10	95230	安装板	PLATE	1
11	95232	油封	SEAL Oil	1
12	95307	滚珠轴承	BEARING Ball	1
12	95307	滚珠轴承	BEARING Ball	1
12	822894	滚珠轴承	BEARING Ball	1
13	95308	油封	SEAL Oil	1
13	95308	油封	SEAL Oil	1
13	822897	油封	SEAL Oil	1
14	822896	下部推力板	THRUST PLATE Lower	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103754	活塞总成	PISTON ASSY	1
15	9183A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103753	活塞总成	PISTON ASSY	1
15	9154	活塞	PISTON	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	9183	活塞	PISTON	AR
16	95234	活塞环	RING Piston	1
16	95309	活塞环	RING Piston	AR
17	95235	活塞销	PIN Piston	1
17	898101917	活塞销	PIN-PISTON	1
18	952366	卡扣	CLIP	2
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	815076A2	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0203727	衬垫套件 P/H	GASKET SET P/H	1

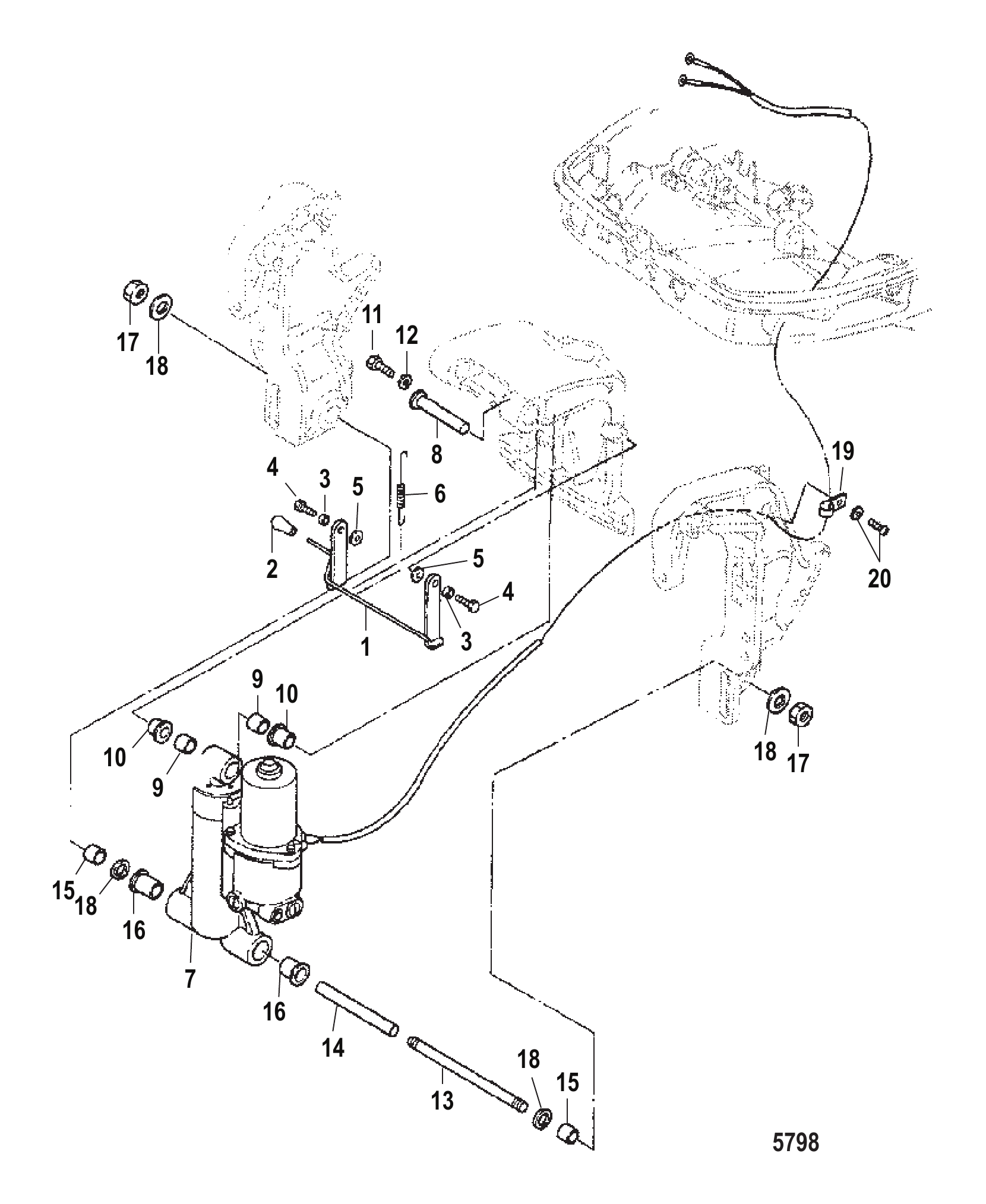

图 12动力微调 POWER TRIM

REF	零件编号	中文名称	英文名称	数量
1	8251123	倾斜挡块	STOP Tilt	1
1	8251124	倾斜挡块	STOP Tilt	1
1	8251123	倾斜挡块	STOP Tilt	1
2	16208	握把	GRIP	1
2	16207A3	倾斜止动套件	TILT STOP KIT	1
3	9528616	轴环	COLLAR	2
4	82304216	螺栓	BOLT	2
4	8M0062251	螺栓	BOLT	2
5	168261	垫圈	WASHER	2
6	953837	弹簧	SPRING	1
7	851873A1	动力升降总成	POWER TRIM ASSEMBLY	1
8	851874	上气缸销	PIN Upper Cylinder	1
8	8M0115482	气缸销	PIN-CYLINDER	1
9	8113682	套筒	SLEEVE	2
10	161765	衬套	BUSHING	2
11	16223	螺栓(M6x14)	BOLT (M6 x 14)	1
12	16238	垫圈	WASHER	1
12	898101937	垫圈	WASHER	1
13	8518741	下气缸销	PIN Lower Cylinder	1
14	9528617	轴环	COLLAR	1
15	8113682	套筒	SLEEVE	2
16	161766	衬套	BUSHING	2
16	16176011	衬套	BUSHING	2
17	85372219	螺母	NUT	2
18	8518681	垫圈	WASHER	4
18	8M0060184	垫圈	WASHER	4
19	17169	卡箍	CLAMP	1
20	8555445	螺钉	SCREW	1

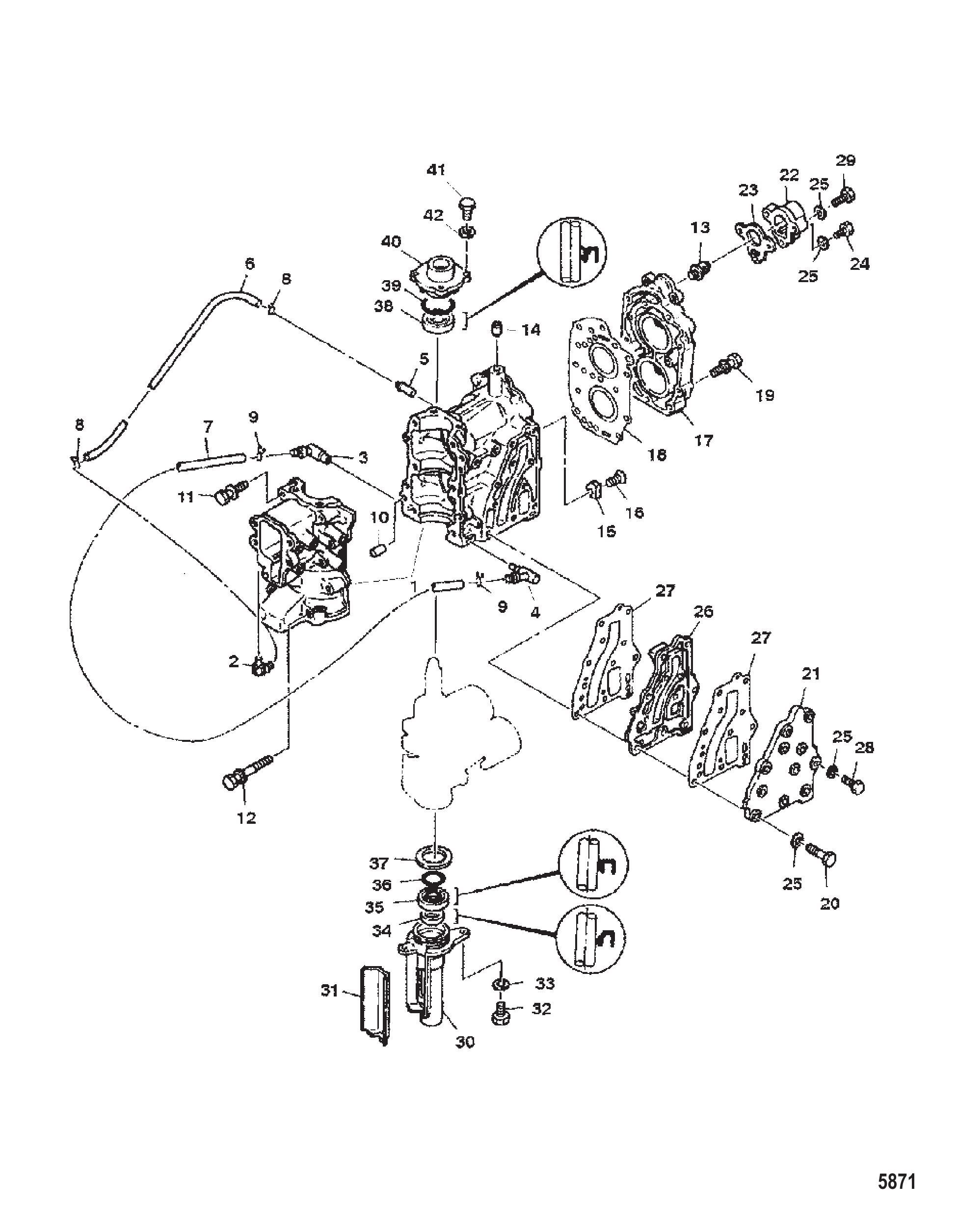

图 13曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	827168M	曲轴箱	CRANKCASE	1
2	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
3	84661M	放油接头	FITTING Drain	1
4	83326M	接头	FITTING	1
5	80122M	接头	FITTING	1
6	811045M	软管	HOSE	1
7	82012M	软管	HOSE	1
8	82046M	卡箍	CLAMP	2
9	98974M	卡扣	CLIP	2
10	82359M	定位销	PIN Dowel	2
11	95592M	螺栓	BOLT	8
12	95593M	螺栓	BOLT	2
13	11919M	节温器	THERMOSTAT	1
13	11919001	节温器	THERMOSTAT	1
14	14214M	定位销	PIN Dowel	1
15	84732M	阳极块	ANODE	1
16	95594M	螺钉	SCREW	1
17	8213M	气缸盖	CYLINDER HEAD	1
18	95595M	衬垫	GASKET	1
18	95595	衬垫	GASKET	1
19	43092M	螺栓(M6x14)	BOLT (M6 x 14)	13
20	804124	螺栓	BOLT	10
21	95598M	排气外盖	COVER Exhaust (OUTER)	1
22	83241M	盖板	COVER	1
23	83242M	衬垫	GASKET	1
23	83242	衬垫	GASKET	1
24	82405M	螺栓	BOLT	1
25	82214M	垫圈	WASHER	14
26	95596M	排气内盖	COVER Exhaust (INNER)	1
27	95597	衬垫	GASKET	2
28	826957M	螺栓	BOLT	1
29	14262M	螺栓	BOLT	2
30	814493M	下壳体	HOUSING (LOWER)	1
31	94762M	密封件	SEAL	1
32	826957M	螺栓	BOLT	2
33	881379	垫圈	WASHER	2
33	82214M	垫圈	WASHER	2
34	82165M	油封	SEAL Oil	1
35	18843M	油封	SEAL Oil	1
36	95602M	O型圈	O-RING	1
37	81841M	垫圈	WASHER	1
38	14195M	油封	SEAL Oil	1
39	82276M	O型圈	O-RING	1
40	83246M	上壳体	HOUSING (UPPER)	1
41	852776	螺栓	BOLT	4
42	881379	垫圈	WASHER	4
42	82214M	垫圈	WASHER	4
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1

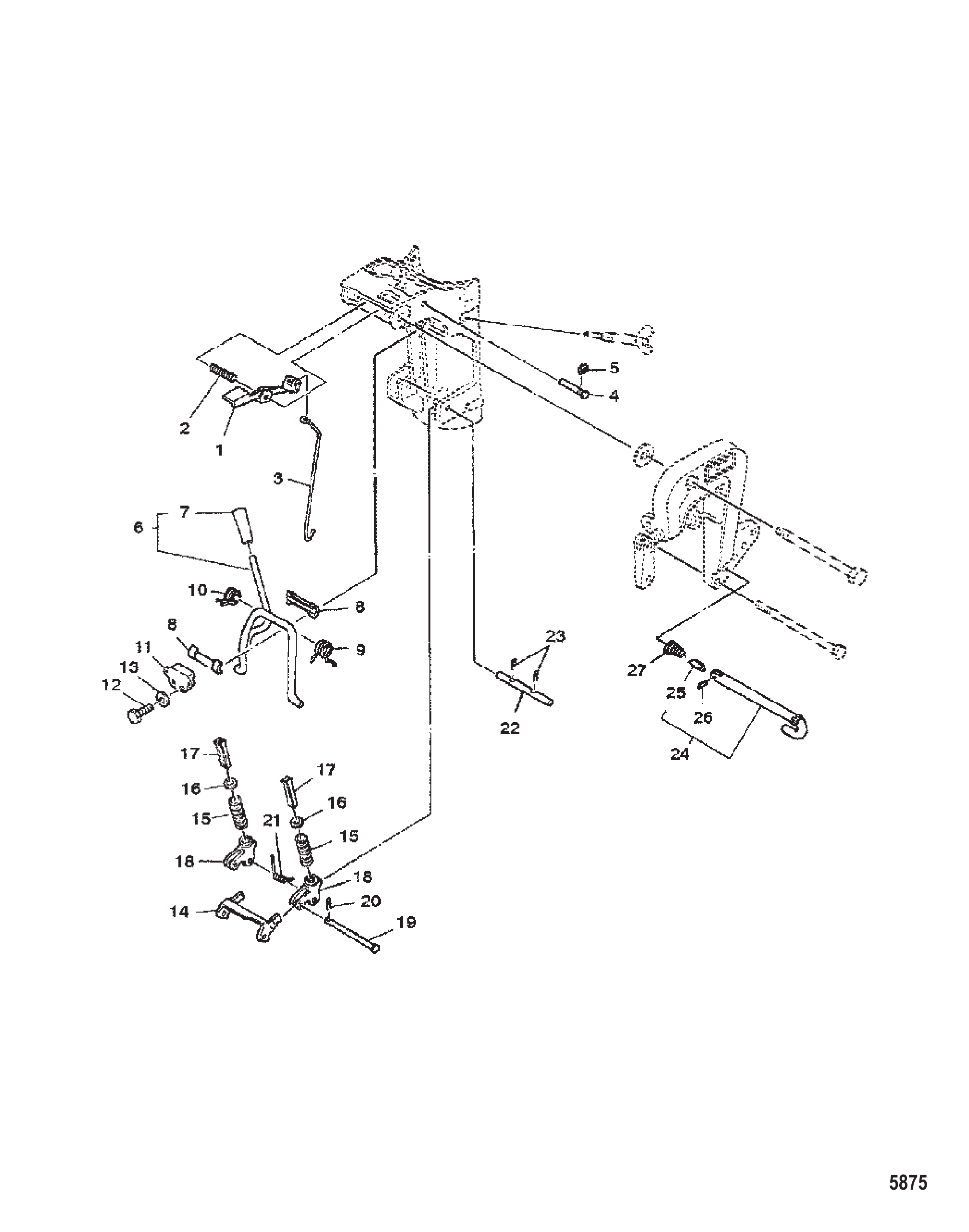

图 14倒挡锁 REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	84664M	倾斜杆	LEVER Tilt	1
2	82090M	弹簧	SPRING	1
3	84665M	倾斜锁定杆	TILT LOCK ROD	1
4	84666M	销	PIN	1
5	82327M	卡簧	CIRCLIP	1
6	80519M	倾斜止动杆总成	LEVER ASSEMBLY Tilt Stop	1
7	80100M	倾斜旋钮	TILT KNOB	1
8	80097M	衬套	BUSHING	2
9	82111M	弹簧	SPRING	1
10	82110M	弹簧	SPRING	1
11	80976M	支架	BRACKET	1
12	82405M	螺栓	BOLT	2
13	881379	垫圈	WASHER	2
13	82214M	垫圈	WASHER	2
14	80522M	安装板	PLATE	1
15	82097M	弹簧	SPRING	2
16	80525M	停机开关	STOP	2
17	80521M	倾斜锁臂	TILT LOCK ARM	2
18	80523M	安装板	PLATE	2
19	81883M	销	PIN	1
20	82051M	开口销	COTTER PIN	1
21	82112M	弹簧	SPRING	1
22	80527M	轴	SHAFT	1
23	82049M	开口销	COTTER PIN	2
24	811016M	倾斜销总成	PIN ASSEMBLY Tilt	1
25	82857M	止动板	PLATE Stopper	1
26	82144M	销	PIN	1
27	815007M	弹簧	SPRING	1

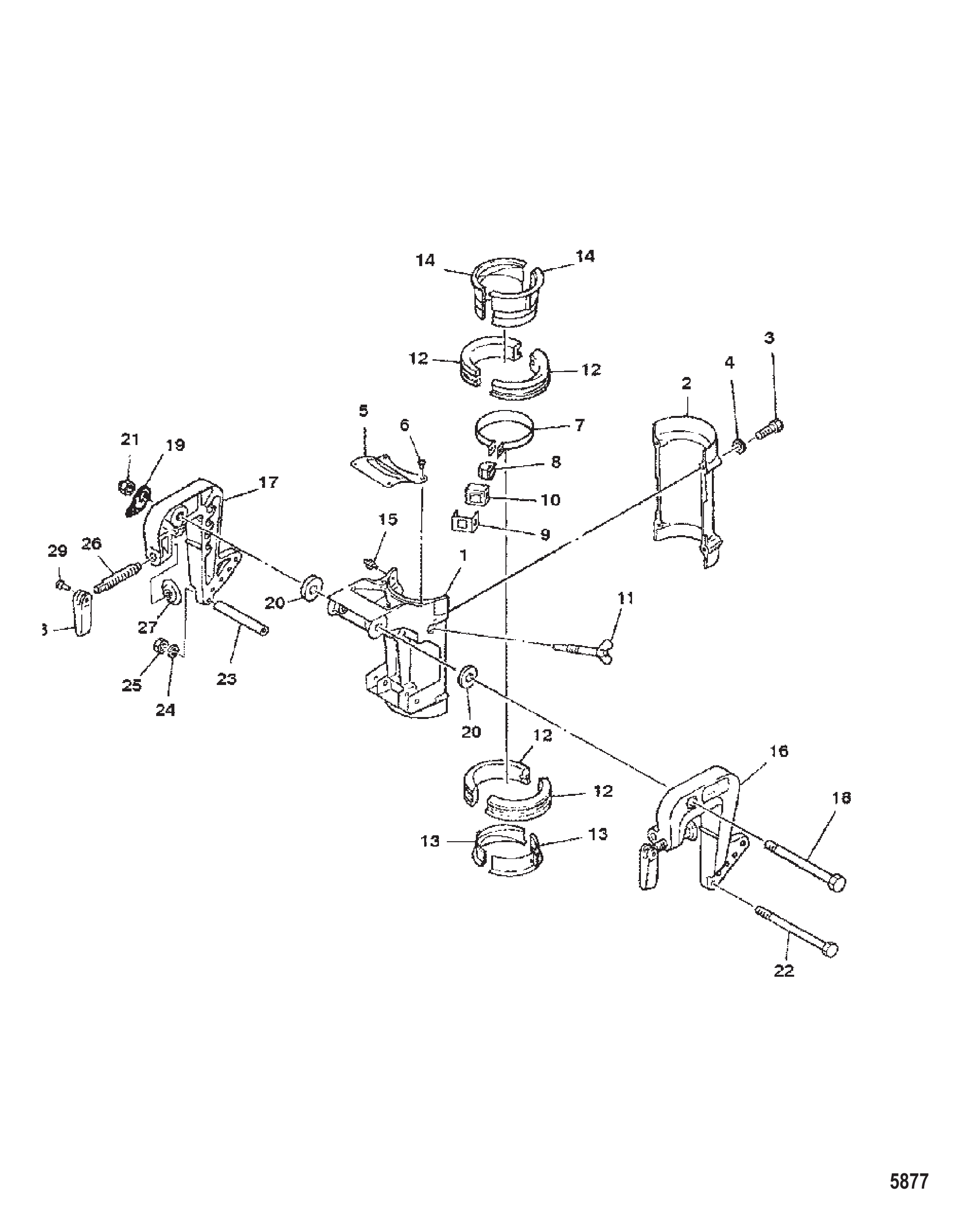

图 15夹紧旋转支架 CLAMP AND SWIVEL BRACKET

REF	零件编号	中文名称	英文名称	数量
1	9256M	旋转支架	SWIVEL BRACKET	1
2	80520M	旋转支架（后）	SWIVEL BRACKET (REAR)	1
3	827043M	螺栓	BOLT	4
4	881379	垫圈	WASHER	4
4	82214M	垫圈	WASHER	4
5	81065M	盖板	COVER	1
6	14265M	铆钉	RIVET	4
7	82889M	支架	BRACKET	1
8	82890M	摩擦片	FRICTION PLATE	1
9	82891M	摩擦片	FRICTION PLATE	1
10	82892M	盖板	COVER	1
11	81055M	螺钉	SCREW	1
12	81056M	衬套	BUSHING	4
13	95605M	衬套	BUSHING	2
14	80513T	衬套	BUSHING	2
15	82369M	接头	FITTING	1
16	821596A1	左舷夹紧支架总成	CLAMP BRACKET ASSEMBLY Port	1
17	9834M	右舷夹紧支架	CLAMP BRACKET Starboard	1
18	19247M	螺栓	BOLT	1
19	811270M	安装板	PLATE	1
20	98970M	垫圈	WASHER	2
21	81785M	锁紧螺母	LOCKNUT	1
22	82921M	螺栓	BOLT	1
23	82116M	隔套	SPACER	1
24	82214M	垫圈	WASHER	1
25	8528163	螺母	NUT	1
26	81755M	螺钉	SCREW	2
27	80638M	垫	PAD	2
28	11868M	手柄	HANDLE	2
29	81889M	销	PIN	2

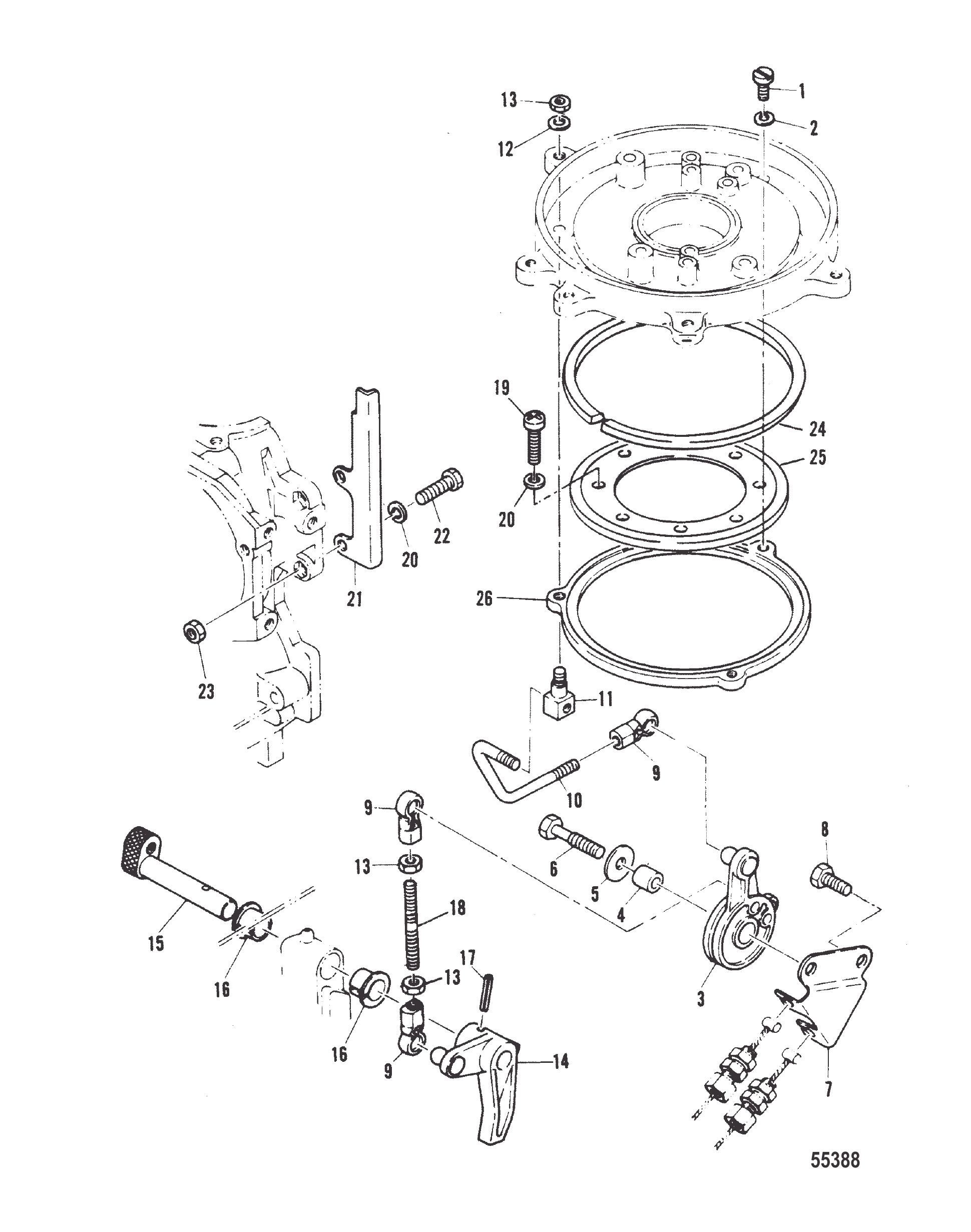

图 16节气门控制器 THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	82490M	底座固定螺钉	SCREW BASE ATTACHING	3
2	82211M	垫圈	WASHER	3
3	81581M	磁电机控制凸轮	CAM MAGENTO CONTROL	1
3	81581T	杠杆	LEVER	1
4	83310M	轴环	COLLAR	1
5	81969M	垫圈	WASHER	1
6	82405M	螺栓	BOLT	1
7	81563M	节气门拉线支架	BRACKET THROTTLE CABLE	1
8	84303M	螺栓	BOLT	1
8	91772M	螺栓	BOLT	1
9	81225M	端盖	END	3
9	16715M	接头	JOINT	3
10	81582M	磁电机控制连杆	LINK ROD MAGNETO CONTROL	1
11	80629M	旋转连杆	SWIVEL LINK ROD	1
12	81789M	垫圈	WASHER	1
13	82378M	螺母	NUT	3
13	82388M	螺母 (M5)	NUT (M5)	3
14	41890M	节流阀轴杆	LEVER THROTTLE SHAFT	1
15	81134M	节流阀轴	SHAFT THROTTLE	1
16	81946M	衬套	BUSHING	2
17	82156M	滚销	PIN ROLL	1
18	81722M	连杆	LINK ROD	1
19	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
19	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
20	82214M	垫圈	WASHER	4
21	96378M	磁电机底座止动件	STOP MAGNETO BASE	1
22	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
22	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
23	82380M	螺母	NUT	2
23	82389M	螺母	NUT	2
24	92572M	摩擦片	PLATE FRICTION	1
25	92573M	磁电机底座护圈(上部)	RETAINER MAGNETO BASE (UPPER)	1
26	96379M	磁电机底座护圈	RETAINER MAGNETO BASE	1
