水星 Mercury 5 HP 0P401000 & Up - 爆炸图零件明细

两冲程 化油器 · Belgium - Cat.# 90-804067006 · 共 17 个部位 · 720 条零件

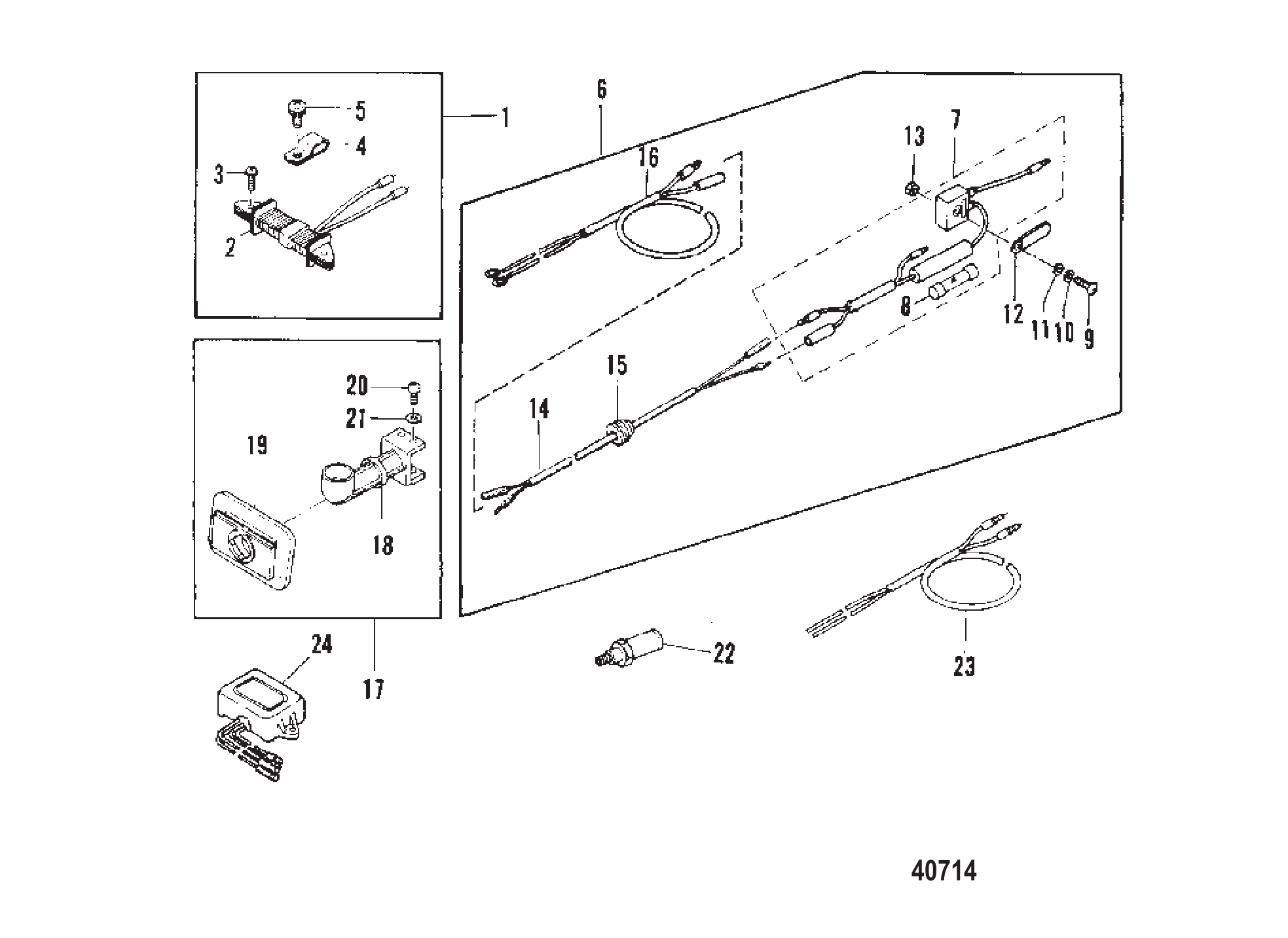

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
1	16837A2	交流发电机套件	ALTERNATOR KIT	1
2	16074	交流发电机	ALTERNATOR	1
2	16074T	交流发电机	ALTERNATOR	1
3	16059	交流发电机螺丝	SCREW ALTERNATOR	2
4	16060	交流发电机卡箍	CLAMP ALTERNATOR	1
5	16821	发电机夹紧螺钉	SCREW ALTERNATOR CLAMP	1
6	16838A2	整流器套装	RECTIFIER KIT	1
6	16838A4	蓄电池充电套件	CHARGING KIT Battery	1
7	16076	整流器	RECTIFIER	1
7	16076A1	整流器套装	RECTIFIER KIT	1
8	16077	保险丝	FUSE	1
9	16078	整流器螺钉	SCREW RECTIFIER	1
10	16079	整流器螺钉锁紧垫圈	LOCKWASHER RECTIFIER SCREW	1
11	16080	整流器螺钉不锈钢垫片	WASHER Stainless Steel RECTIFIER SCREW	1
11	8M0108373	垫圈	WASHER	1
12	95306	整流器夹箍	CLAMP RECTIFIER	1
12	8M0130961	卡箍	CLAMP	1
12	813275	整流器夹箍	CLAMP RECTIFIER	1
13	16081	整流器螺钉不锈钢螺母	NUT Stainless Steel RECTIFIER SCREW	1
14	16822	延长线束	HARNESS Extension	1
15	16823	护孔环	GROMMET	1
16	16082	蓄电池电缆	CABLE Battery	1
17	16839A2	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
17	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
18	16112	支架	BRACKET	1
18	16839A4	垂直绳索导向套件	GUIDE KIT Vertical Rope	1
19	16113	密封板	PLATE Seal	1
20	16827	垂直启动装置螺钉	SCREW VERTICAL STARTING DEVICE	4
21	16826	不锈钢垫圈	WASHER Stainless Steel	4
22	16841A2	冲洗附件	FLUSHING ATTACHMENT	1
22	16841Q02	冲洗套件	FLUSHING KIT	1
23	17175A2	照明线束套件	HARNESS KIT Lighting	1
24	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
24	84125T	电压调节器	REGULATOR Voltage	1

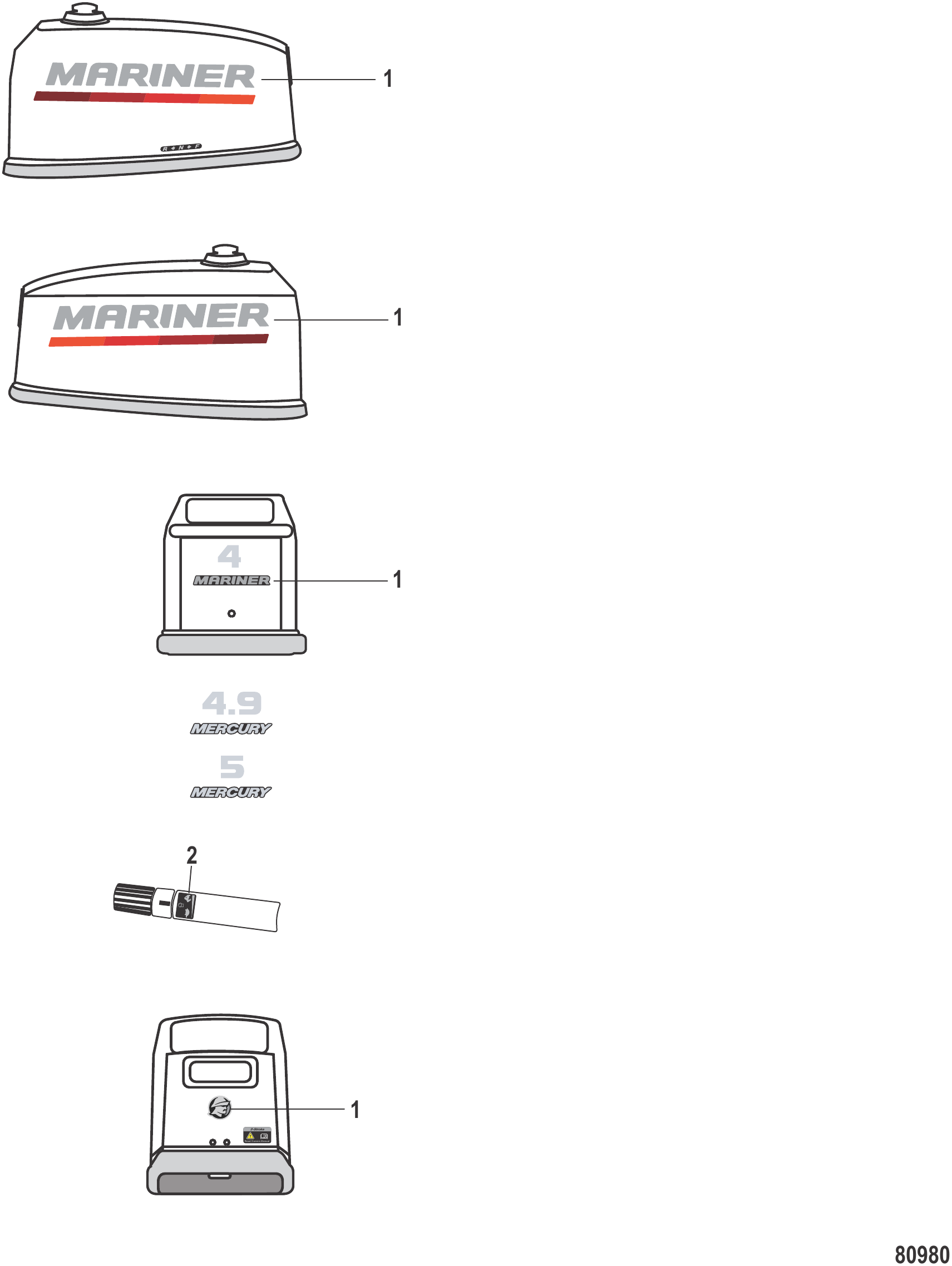

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242337	贴花套装 Mariner 2 - 9.9 马力	DECAL SET Mariner 2 - 9.9 HP	1
2	8M0097201	舵柄贴花	DECAL Tiller	1

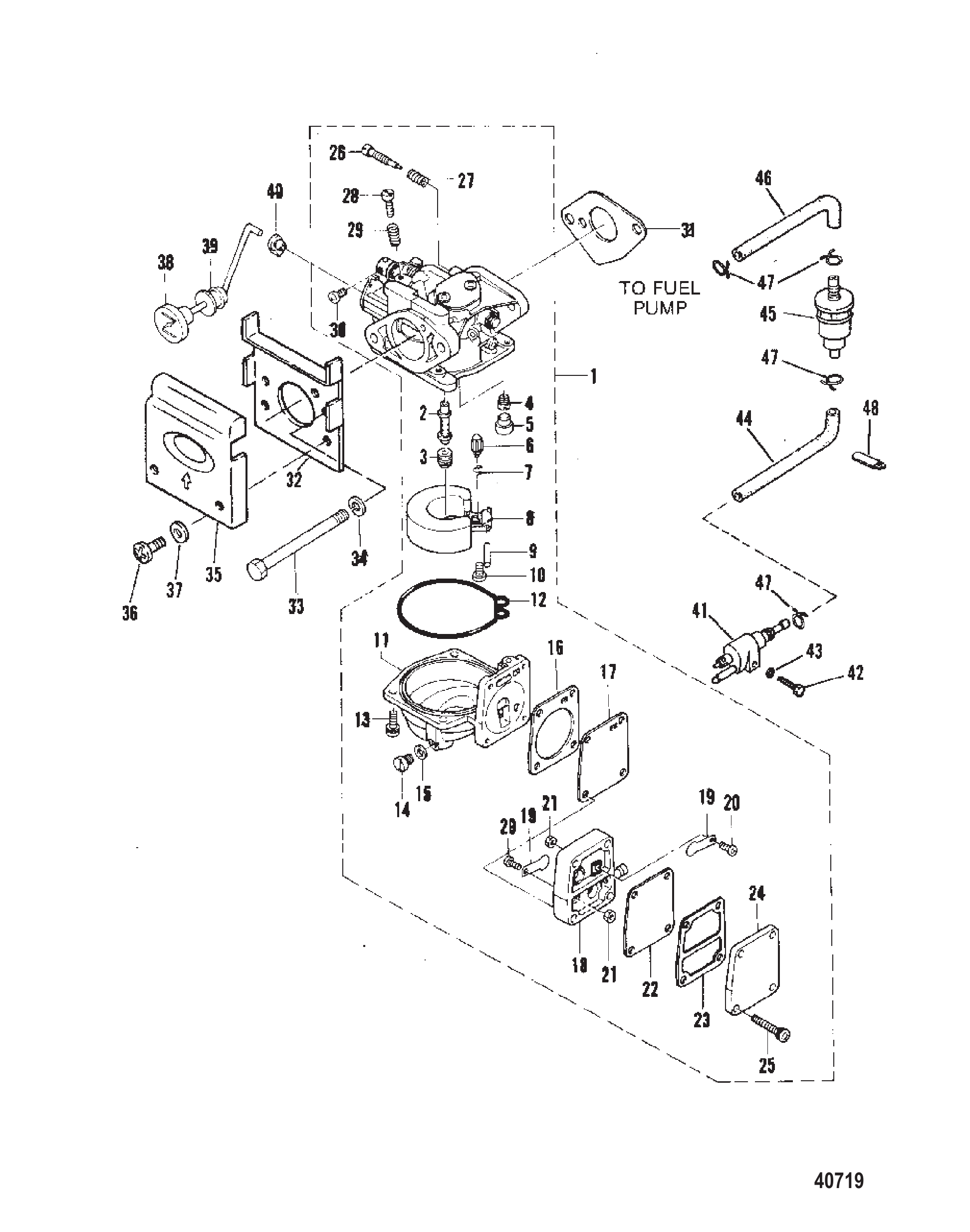

图 3化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	9628	化油器	CARBURETOR	1
1	812647T1	化油器	CARBURETOR	1
1	9720	化油器	CARBURETOR	1
1	812648T	化油器	CARBURETOR	1
1	812647	化油器	CARBURETOR	1
1	812647T1	化油器	CARBURETOR	1
1	812648	化油器	CARBURETOR	1
1	812648T	化油器	CARBURETOR	1
2	16249	主喷管	MAIN NOZZLE	1
2	19248	主喷管	MAIN NOZZLE	1
2	812649	主喷管	MAIN NOZZLE	1
2	812650	主喷管	MAIN NOZZLE	1
3	16250	主量孔(#78)	MAIN JET (#78)	1
3	19249	主量孔(#80)	JET Main (#80)	1
3	16250	主量孔(#78)	MAIN JET (#78)	1
4	16251	喷口导流器(#52)	JET Pilot (#52)	1
4	19250	引导量孔(#55)	JET Pilot (#55)	1
4	16251	喷口导流器(#52)	JET Pilot (#52)	1
5	16252	慢速量孔盖	CAP SLOW JET	1
6	16254	浮子阀	FLOAT VALVE	1
7	16255	浮子阀卡簧	CLIP FLOAT VALVE	1
8	16253	浮子	FLOAT	1
9	16256	浮子销	PIN FLOAT	1
10	16257	浮子螺钉	SCREW FLOAT	1
11	16258	浮子室	FLOAT BOWL	1
12	16259	浮子室O型圈	O-RING FLOAT BOWL	1
13	16260	浮子室螺钉(M4 x 12)	SCREW (M4 x 12) FLOAT BOWL	4
14	16261	放油螺钉	SCREW Drain	1
15	16262	放油螺钉衬垫	GASKET DRAIN SCREW	1
16	16326	泵体衬垫	GASKET PUMP BODY	1
17	16325	隔膜	DIAPHRAGM	1
18	16268	泵体	BODY Pump	1
19	16269	止回阀	CHECK VALVE	2
20	16270	止回阀至阀体螺钉	SCREW CHECK VALVE TO BODY	2
21	16271	止回阀螺钉螺母	NUT CHECK VALVE SCREW	2
22	16275	隔膜	DIAPHRAGM	1
23	16274	泵盖衬垫	GASKET PUMP COVER	1
24	16272	泵盖	COVER Pump	1
25	16273	泵盖螺钉	SCREW PUMP COVER	4
25	162606	螺钉	SCREW	4
26	16265	调节螺钉	SCREW Adjusting	1
26	812935	调节螺钉	SCREW Adjusting	1
27	16266	调节螺丝弹簧	SPRING ADJUSTING SCREW	1
28	16263	螺钉	SCREW	1
29	16264	止动螺钉弹簧	SPRING STOP SCREW	1
30	16267	螺钉	SCREW	1
31	16327	化油器衬垫	GASKET CARBURETOR	1
32	16328	挡板支架	BRACKET BAFFLE PLATE	1
32	8M0207654	支架	BRACKET	1
33	16329	支架螺栓(M6 x 85)	BOLT (M6 x 85) BRACKET	2
33	855809003	螺栓	BOLT	2
34	16818	支架螺栓锁紧垫圈	LOCKWASHER BRACKET BOLT	2
35	16330	挡板	PLATE Baffle	1
35	812936	挡板	PLATE Baffle	1
35	812936	挡板	PLATE Baffle	1
36	16334	挡板螺钉	SCREW BAFFLE PLATE	2
37	16335	挡板螺钉垫片	WASHER BAFFLE PLATE SCREW	2
38	16331	阻风门拉杆	ROD Choke	1
39	16332	阻风门拉索护套	GROMMET CHOKE ROD	1
40	16333	卡扣拉杆	ROD Snap	1
41	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
41	8M0182334	燃油接头	CONNECTOR FUEL	1
42	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
43	16826	不锈钢垫圈	WASHER Stainless Steel	1
44	17668	软管(6-1/2英寸)	HOSE (6-1/2")	1
45	16248	燃油滤清器	FILTER Fuel	1
45	8M0157133	燃油滤清器	FILTER Fuel	1
46	17669	软管(5-1/4英寸)	HOSE (5-1/4")	1
47	95395	不锈钢卡扣	CLIP Stainless Steel	4
48	95306	卡箍	CLAMP	2
48	8M0130961	卡箍	CLAMP	2

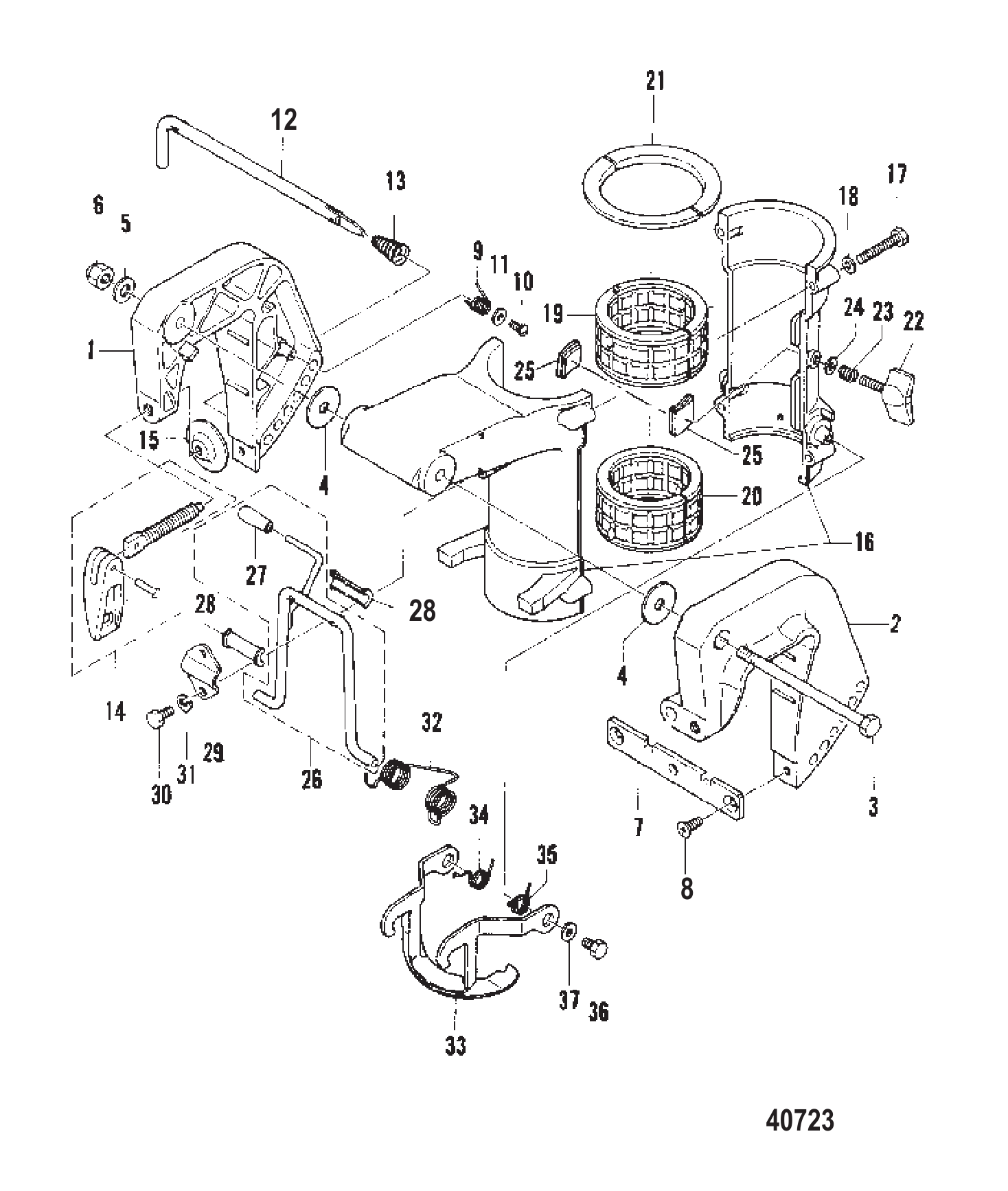

图 4夹紧与旋转支架 Clamp and Swivel Brackets

REF	零件编号	中文名称	英文名称	数量
1	9622	夹箍支架(右舷)	CLAMP BRACKET (STARBORAD)	1
1	9622T6	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	9623	夹具支架(左舷)	CLAMP BRACKET (PORT)	1
2	96231	左舷夹紧支架	CLAMP BRACKET Port	1
3	95373	夹紧支架螺栓	BOLT CLAMP BRACKET	1
3	898101337	螺钉	SCREW	1
4	95375	夹紧支架螺栓垫圈	WASHER CLAMP BRACKET BOLT	2
5	16192	夹紧支架螺栓垫圈	WASHER CLAMP BRACKET BOLT	1
6	16829	夹紧支架螺栓螺母	NUT CLAMP BRACKET BOLT	1
6	95374	尼龙螺母	NUT Nylon	1
7	16193	夹箍支架隔板	DISTANCE PLATE CLAMP BRACKET	1
8	16194	隔板螺钉	SCREW DISTANCE PLATE	2
9	16195	夹箍支架弹簧	SPRING CLAMP BRACKET	1
9	161951	弹簧	SPRING	1
10	16196	夹箍支架弹簧螺钉	SCREW CLAMP BRACKET SPRING	1
11	16197	夹箍支架弹簧螺钉垫片	WASHER CLAMP BRACKET SPRING SCREW	1
12	16198	推力杆	THRUST ROD	1
12	16198004	推力杆	THRUST ROD	1
13	16199	推力杆弹簧	SPRING THRUST ROD	1
13	8150931	弹簧	SPRING	1
14	16200	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
14	8M0059063	螺钉	SCREW	2
15	95379	夹紧螺钉垫块	PAD CLAMP SCREW	2
16	813029	旋转支架	SWIVEL BRACKET	1
16	813029T1	旋转支架	SWIVEL BRACKET	1
16	9624	旋转支架	SWIVEL BRACKET	1
16	813029T1	旋转支架	SWIVEL BRACKET	1
17	16201	旋转支架螺栓	BOLT SWIVEL BRACKET	4
18	16826	旋转支架螺栓不锈钢垫片	WASHER Stainless Steel SWIVEL BRACKET BOLT	4
19	16202	旋转支架衬套(上)	BUSHING SWIVEL BRACKET (UPPER)	1
19	8M0057473	衬套	BUSHING	1
20	16203	旋转支架衬套(下)	BUSHING SWIVEL BRACKET (LOWER)	1
21	16204	推力板	THRUST PLATE	2
22	16206	摩擦片螺钉	SCREW FRICTION PLATE	1
22	162061	调节螺钉	SCREW Adjusting	1
23	95383	摩擦片螺钉弹簧	SPRING FRICTION PLATE SCREW	1
23	953838	弹簧	SPRING	1
25	16205	旋转支架摩擦片	FRICTION PLATE SWIVEL BRACKET	2
25	162051	摩擦片	FRICTION PLATE	2
26	16207	倾斜止动总成	STOP ASSEMBLY Tilt	1
26	8M0045584	倾斜止动块	STOP-TILT	1
27	16208	倾斜止动手柄	GRIP TILT STOP	1
27	16207A3	倾斜止动套件	TILT STOP KIT	1
28	16209	倾斜止动衬套	BUSHING TILT STOP	2
28	16207A3	倾斜止动套件	TILT STOP KIT	2
29	16210	倾斜止动调整板	SET PLATE TILT STOP	1
29	16210002	定位板	SET PLATE	1
30	16211	调整板螺栓	BOLT SET PLATE	2
30	95396	螺栓	BOLT	2
31	16819	调整板螺钉锁紧垫圈	LOCKWASHER SET PLATE SCREW	2
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
32	16212	倾斜止动弹簧	SPRING TILT STOP	1
33	16213	倒车锁臂	ARM Reverse Lock	1
34	16215	倒挡锁臂弹簧(右)	SPRING REVERSE LOCK ARM (RIGHT)	1
35	16216	倒挡锁臂弹簧(左)	SPRING REVERSE LOCK ARM (LEFT)	1
36	16214	倒挡锁臂螺栓	BOLT REVERSE LOCK ARM	2
36	16223	螺栓(M6x14)	BOLT (M6 x 14)	2
37	16826	不锈钢垫片 倒挡锁臂螺栓	WASHER Stainless Steel REVERSE LOCK ARM BOLT	2

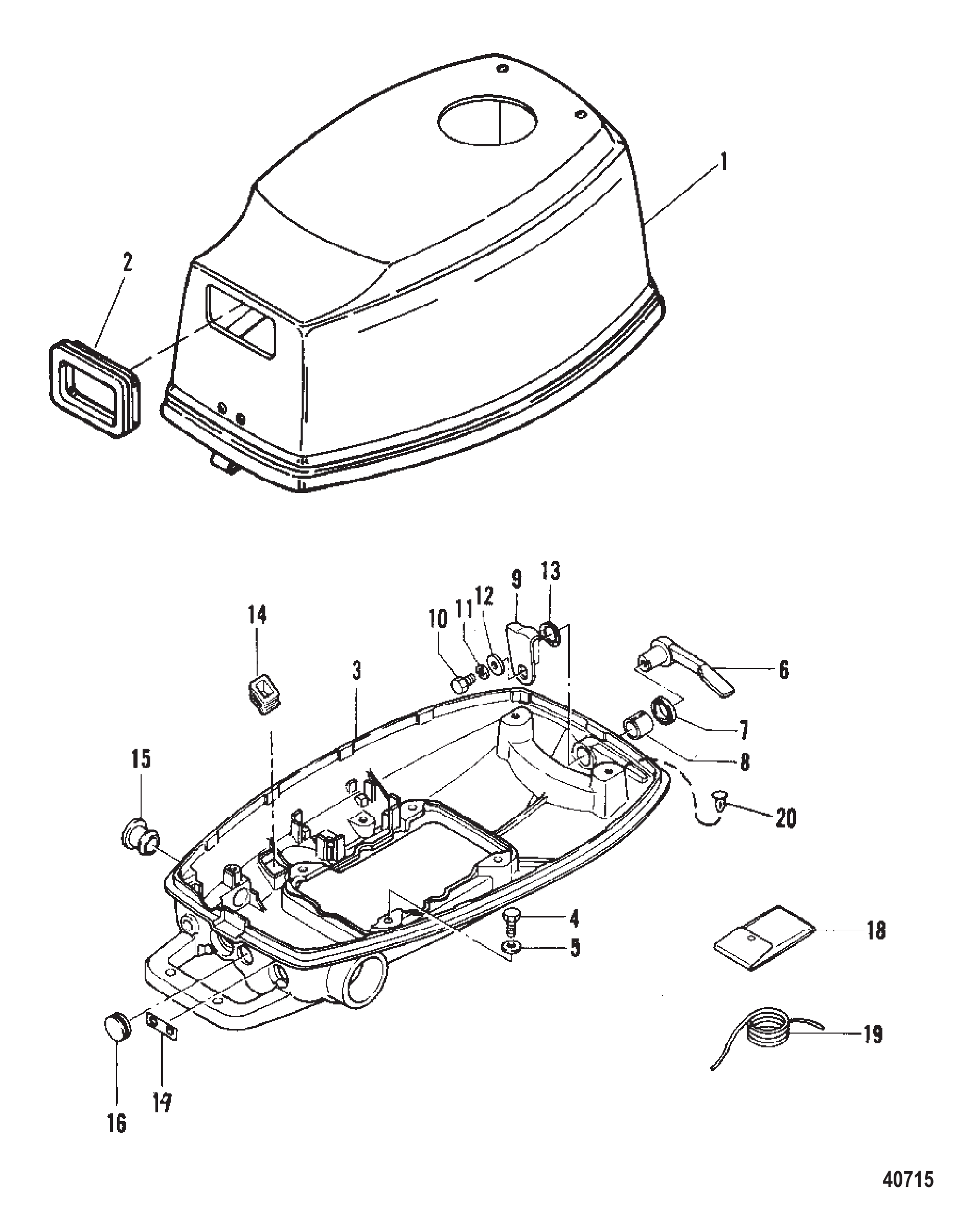

图 5外罩 Cowling

REF	零件编号	中文名称	英文名称	数量
1	9626	顶盖总成	TOP COWL ASSEMBLY	1
1	9626A1	顶盖总成	TOP COWL ASSEMBLY	1
1	9721	顶盖总成	TOP COWL ASSEMBLY	1
2	16228	顶罩密封圈	GROMMET TOP COWL	1
2	162282	橡胶密封件	SEAL Rubber	1
3	9625	下机罩	BOTTOM COWL	1
3	825984A2	下机罩	BOTTOM COWL	1
4	16824	下罩螺栓	BOLT BOTTOM COWL	4
4	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	4
5	16826	不锈钢垫片 下罩螺栓	WASHER Stainless Steel BOTTOM COWL BOLT	4
6	16218	挂钩杆	HOOK LEVER	1
6	162181	挂钩杆	HOOK LEVER	1
7	16219	钩杆油封	SEAL HOOK LEVER	1
8	16220	钩杆衬套	BUSHING HOOK LEVER	1
9	16222	盖钩	COVER HOOK	1
10	16223	螺栓(M6 x 14) 盖钩	BOLT (M6 x 14) COVER HOOK	1
11	16819	锁紧垫圈 盖钩螺栓	LOCKWASHER COVER HOOK BOLT	1
11	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
12	16237	垫圈 盖钩螺栓	WASHER COVER HOOK BOLT	1
12	953921	不锈钢垫圈	WASHER Stainless Steel	1
13	16221	波形垫圈 盖钩	WAVE WASHER COVER HOOK	1
14	16231	启动锁杆衬套	GROMMET STARTER LOCK ROD	1
15	16225	油门杆衬套	GROMMET THROTTLE LEVER	1
16	16226	化油器排水口衬套	GROMMET CARBURETOR DRAIN	1
17	16227	燃油旋钮标贴	DECAL Fuel Cock	1
18	16229	工具包	TOOL KIT	1
19	16230	安全绳	SAFETY ROPE	1
20	18670	堵头	PLUG	2

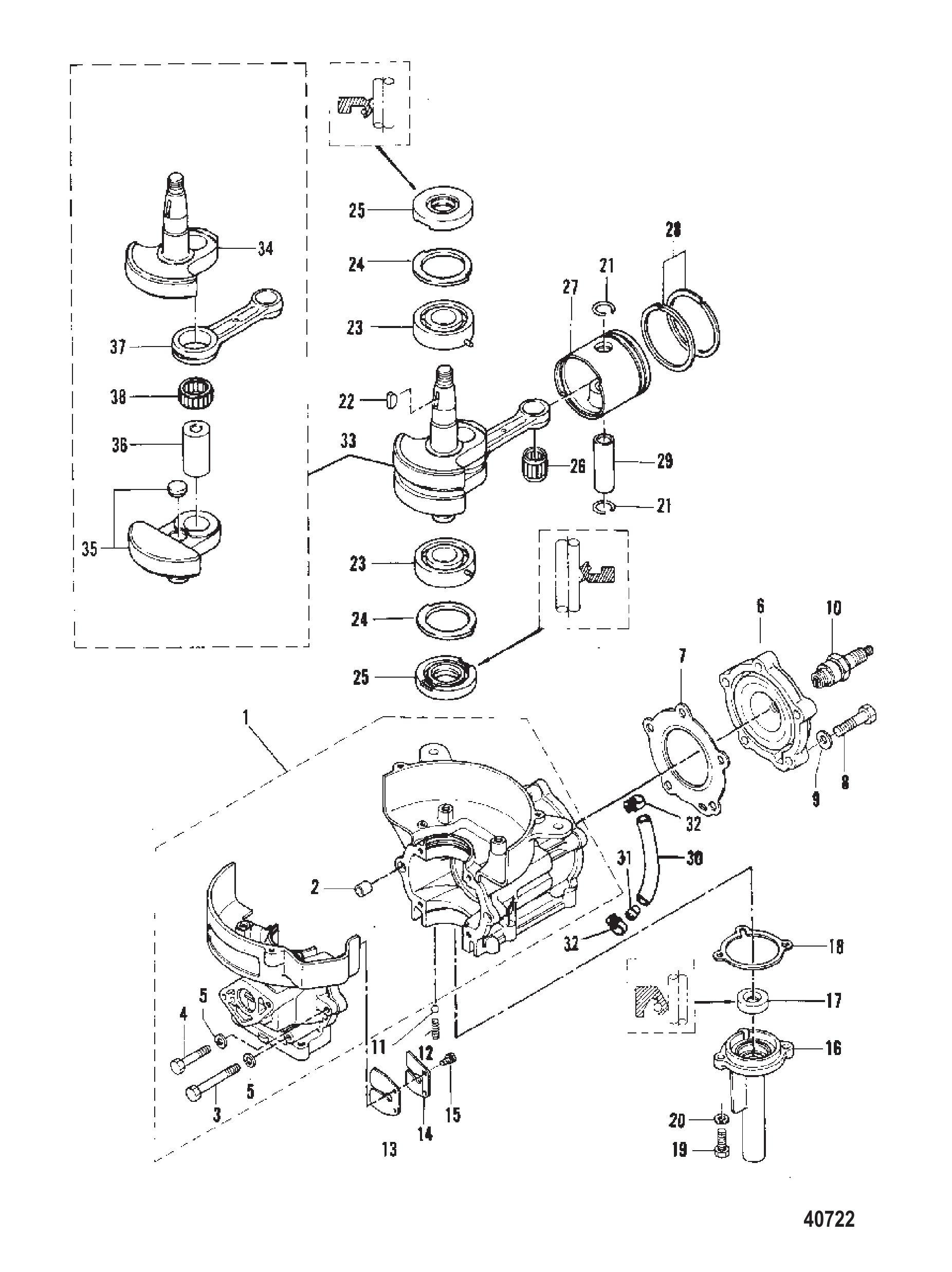

图 6气缸体/曲轴/活塞 Cylinder Block/Crankshaft/Piston

REF	零件编号	中文名称	英文名称	数量
1	9629	气缸体	CYLINDER BLOCK	1
1	812938	气缸体	CYLINDER BLOCK	1
2	95218	定位销	PIN Dowel	2
3	16695	气缸体螺栓	BOLT CYLINDER BLOCK	4
4	16696	气缸体螺栓	BOLT CYLINDER BLOCK	2
5	16818	锁紧垫圈 气缸体螺栓	LOCKWASHER CYLINDER BLOCK BOLTS	6
6	9630	气缸盖	CYLINDER HEAD	1
6	96301	气缸盖	CYLINDER HEAD	1
7	16697	气缸盖衬垫	GASKET CYLINDER HEAD	1
7	812939015	衬垫	GASKET	1
7	812939	气缸盖衬垫	GASKET CYLINDER HEAD	1
7	812939015	衬垫	GASKET	1
8	16698	气缸盖螺栓	BOLT CYLINDER HEAD	5
8	16126	螺栓	BOLT	5
9	16699	气缸盖螺栓垫圈	WASHER CYLINDER HEAD BOLT	5
9	4002217	垫圈	WASHER	5
10	97184	火花塞(NGK#BP7HS-10)	SPARK PLUG (NGK#BP7HS-10)	1
10	8M0114744	SP BP7HS-10 @4	SP BP7HS-10 @4	1
11	16700	止回阀	CHECK VALVE	1
12	16701	止回阀弹簧	SPRING CHECK VALVE	1
13	16706	簧片阀	REED VALVE	1
14	16707	簧片阀止挡	STOP REED VALVE	1
14	17666	簧片阀止挡	STOP REED VALVE	1
15	16820	簧片止动螺钉	SCREW REED STOP	2
16	16702	气缸体盖	HEAD CYLINDER BLOCK	1
16	8150162	壳体	HOUSING	1
17	16703	缸头油封	SEAL Oil HEAD	1
17	8M0101649	密封件	SEAL	1
18	16704	缸头衬垫	GASKET HEAD	1
18	8M0152378	曲轴箱衬垫	GASKET Crankcase	1
19	16705	缸头螺栓	BOLT HEAD	2
20	16819	锁紧垫圈 缸头螺栓	LOCKWASHER HEAD BOLT	2
20	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
21	16057	活塞销卡簧	CLIP PISTON PIN	2
22	16053	曲轴键	KEY CRANKSHAFT	1
23	16049	曲轴滚珠轴承	BEARING Ball CRANKSHAFT	2
24	16050	推力板	THRUST PLATE	2
24	8537122	推力板	THRUST PLATE	2
25	16051	曲轴油封	SEAL Oil CRANKSHAFT	2
26	16052	连杆滚子轴承	BEARING Roller CONNECTING ROD	1
27	9615	活塞	PISTON	1
27	9615T	活塞	PISTON	1
27	9616	活塞	PISTON	AR
27	9616T	活塞	PISTON	AR
28	16054	活塞环	RING Piston	2
28	8M0080357	活塞环组	PISTON RING SET	2
28	16055	活塞环	RING Piston	AR
28	8M0080356	活塞环组	PISTON RING SET	AR
29	16056	活塞销	PIN Piston	1
29	898101918	活塞销	PIN-PISTON	1
30	812940	软管(160毫米)	HOSE (160 mm)	1
30	8M0057112	软管	HOSE	1
31	42657A1	止回阀	CHECK VALVE	1
31	42657A3	止回阀	CHECK VALVE	1
32	95224	卡扣	CLIP	2
33	9614	曲轴总成	CRANKSHAFT ASSEMBLY	1
33	879147T15	曲轴	CRANKSHAFT	1
34	813044	曲轴	CRANKSHAFT	1
35	813045	曲轴	CRANKSHAFT	1
35	9614	曲轴总成	CRANKSHAFT ASSEMBLY	1
36	813046	曲轴销	PIN Crank	1
36	813046002	曲柄销	CRANK PIN	1
37	813047	连杆	CONNECTING ROD	1
38	813048	轴承	BEARING	1
-	19252	动力总成完整组件	POWERHEAD ASSEMBLY COMPLETE	1
-	815040T05	PH 4 2S	PH 4 2S	1
-	813024	动力总成完整组件	POWERHEAD ASSEMBLY COMPLETE	1
-	19253	动力总成完整组件	POWERHEAD ASSEMBLY COMPLETE	1
-	813025	动力总成完整组件	POWERHEAD ASSEMBLY COMPLETE	1

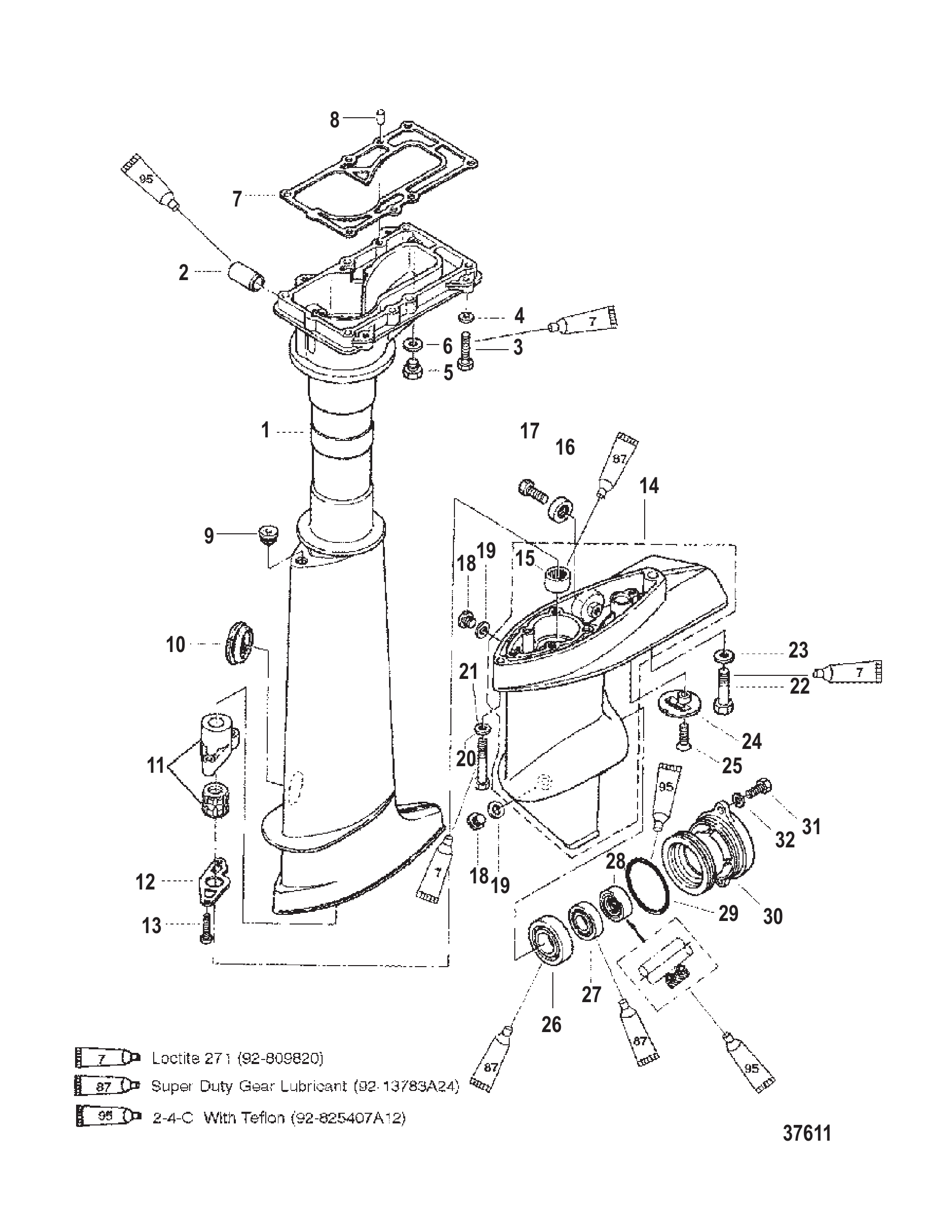

图 7驱动轴壳体/齿轮箱 Driveshaft Housing/Gear Housing

REF	零件编号	中文名称	英文名称	数量
1	812942	驱动轴壳体	HOUSING Driveshaft	1
1	825134A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	812943	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089106	长驱动轴壳体	HSG D/S LONG	1
1	9618	驱动轴壳体	HOUSING Driveshaft	1
1	825134A1	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
1	9619	驱动轴壳体	HOUSING Driveshaft	1
1	8M0089106	长驱动轴壳体	HSG D/S LONG	1
2	16114	换挡杆衬套	BUSHING SHIFT LEVER	1
3	16830	驱动轴壳体螺栓	BOLT DRIVESHAFT HOUSING	6
4	16826	不锈钢垫片 驱动轴壳体螺栓	WASHER Stainless Steel DRIVESHAFT HOUSING BOLT	6
5	16116	水堵	PLUG Water	1
5	879194296	水堵	PLUG Water	1
6	95220	水塞衬垫	GASKET WATER PLUG	1
6	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	1
7	16115	驱动轴壳体衬垫	GASKET DRIVESHAFTG HOUSING	1
7	812947001	衬垫	GASKET	1
8	16119	驱动轴壳体定位销	PIN Dowel DRIVESHAFT HOUSING	2
9	16118	凸轮杆衬套	GROMMET CAM ROD	1
9	161181	护孔环	GROMMET	1
10	16117	驱动轴壳体衬套	GROMMET DRIVESHAFT HOUSING	1
11	16120	传动轴衬套	BUSHING DRIVESHAFT	1
11	827663A1	壳体总成	HOUSING ASSEMBLY	1
12	16121	驱动轴衬套固定座	RETAINER DRIVESHAFT BUSHING	1
13	16122	螺钉	SCREW	2
13	823042067	螺钉	SCREW	2
13	16123	螺钉(25毫米)	SCREW (25 mm)	2
14	9620	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
14	825132T30	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
14	9621	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
14	9621T6	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
15	16124	齿轮箱衬套	BUSHING GEAR HOUSING	1
16	16127	阳极块	ANODE	1
16	823912	阳极块	ANODE	1
17	16832	螺栓(M6 x 16) 阳极	BOLT (M6 x 16) ANODE	1
18	95368	油塞	PLUG OIL	2
18	8M0229353	堵头	PLUG	2
19	95220	油塞垫片	GASKET OIL PLUG	2
19	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
20	16125	齿轮箱螺栓(前)	BOLT GEAR HOUSING (FRONT)	1
21	16826	不锈钢垫片 齿轮箱螺栓	WASHER Stainless Steel GEAR HOUSING BOLT	1
22	16126	齿轮箱螺栓(后)	BOLT GEAR HOUSING (REAR)	1
23	16192	垫圈 后齿轮箱螺栓	WASHER REAR GEAR HOUSING BOLT	1
24	16133	滤水器	STRAINER Water	1
25	16134	滤水器螺钉	SCREW WATER STRAINER	1
26	16128	锥齿轮滚珠轴承	BEARING Ball BEVEL GEAR	1
27	16132	螺旋桨轴球轴承	BEARING Ball PROPELLER SHAFT	1
28	16130	螺旋桨轴油封	SEAL Oil PROPELLER SHAFT	1
29	16131	螺旋桨轴壳体O型圈	O-RING PROPELLER SHAFT HOUSING	1
30	16129	螺旋桨轴壳体	HOUSING PROPELLER SHAFT	1
30	825118T	壳体	HOUSING	1
31	16824	螺旋桨轴螺栓	BOLT PROPELLER SHAFT	2
31	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
32	16826	不锈钢垫片 螺旋桨轴螺栓	WASHER Stainless Steel PROPELLER SHAFT BOLT	2

图 8发动机衬垫套件 Engine Gasket Set Components

REF	零件编号	中文名称	英文名称	数量
-	16115A1	动力头衬垫套件	GASKET SET Powerhead	1
-	16115A03	衬垫套件	GASKET SET	1
0	16259	化油器浮子室O型圈	O-RING Carburetor Float Bowl	1
0	16262	化油器放油螺钉垫片	GASKET Carburetor Drain Screw	1
0	16327	化油器衬垫	GASKET Carburetor	1
0	812939	气缸盖衬垫	GASKET Cylinder Head	1
0	812939015	衬垫	GASKET	1
0	16703	油壳密封件	SEAL Oil Housing	2
0	8M0101649	密封件	SEAL	2
0	16704	壳体衬垫	GASKET Housing	1
0	8M0152378	曲轴箱衬垫	GASKET Crankcase	1
0	16051	曲轴油封	SEAL Oil Crankshaft	2
0	16115	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
0	812947001	衬垫	GASKET	1

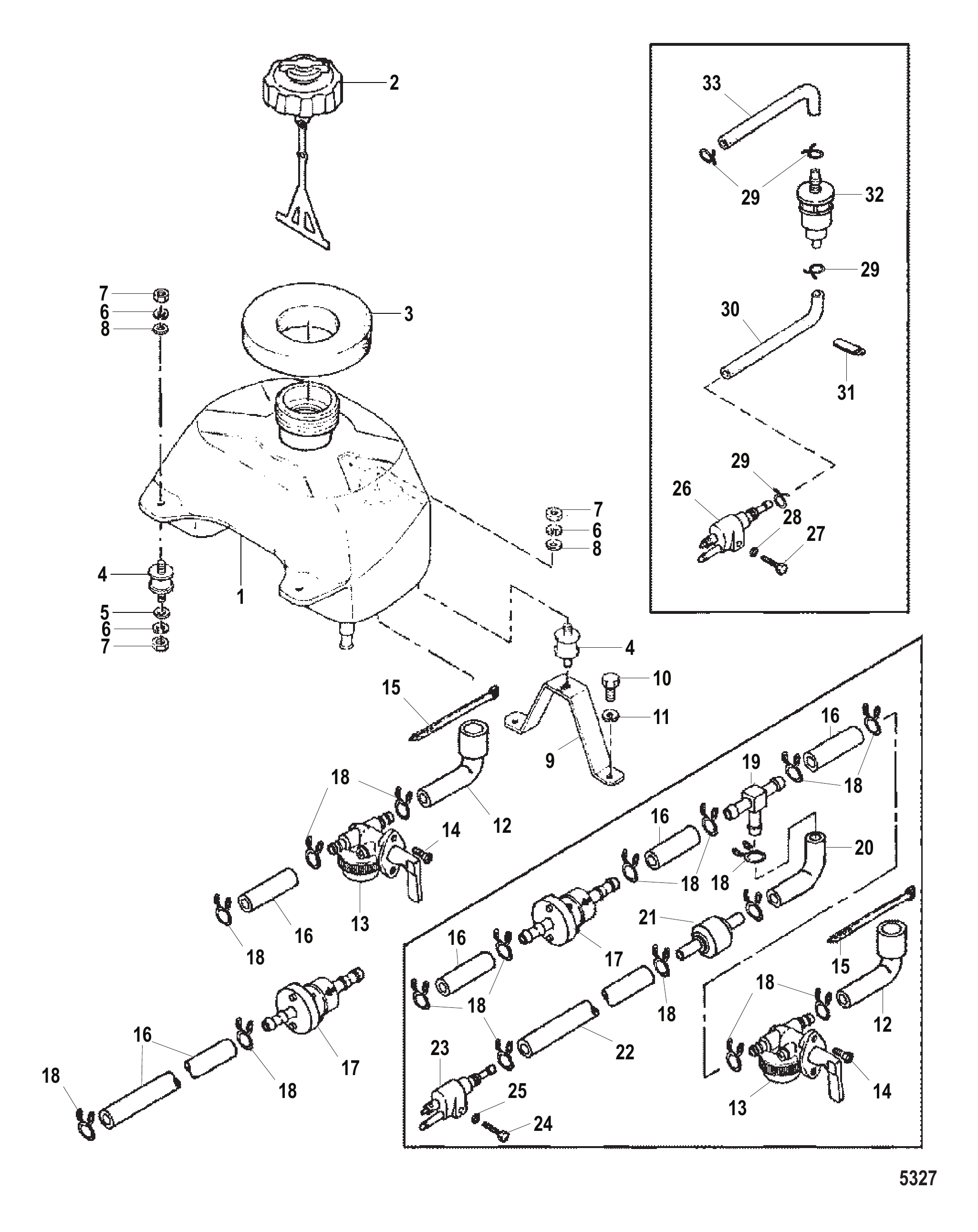

图 9燃油箱 Fuel Tank

REF	零件编号	中文名称	英文名称	数量
1	824964A2	燃油箱总成	TANK ASSEMBLY Fuel	1
1	824964A03	REF SOB 13-18	REF SOB 13-18	1
2	824962A2	盖帽	CAP	1
2	8M0060029	燃油箱盖总成	FUEL CAP ASSY	1
3	162352	密封件	SEAL	1
3	8M0099393	密封件	SEAL	1
4	16236	支架	MOUNT	3
5	953921	不锈钢垫圈	WASHER Stainless Steel	2
6	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	5
7	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	5
8	16238	垫圈	WASHER	3
8	898101937	垫圈	WASHER	3
9	16239	支架	BRACKET	1
9	8M0046049	支架	BRACKET	1
10	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
11	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
12	815043	异径弯头	REDUCER ELBOW	1
13	815045	燃油旋塞总成	FUEL COCK ASSEMBLY	1
14	815046	不锈钢螺钉	SCREW Stainless Steel	2
15	815044	塑料卡箍	CLAMP Plastic	1
15	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
16	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	2
16	8M0057113	油管	TUBING	2
17	16248	燃油滤清器	FILTER Fuel	1
17	8M0157133	燃油滤清器	FILTER Fuel	1
18	95395	不锈钢卡扣	CLIP Stainless Steel	5
12	815043	异径弯头	REDUCER ELBOW	1
13	815045	燃油旋塞总成	FUEL COCK ASSEMBLY	1
14	815046	不锈钢螺钉	SCREW Stainless Steel	2
15	815044	塑料卡箍	CLAMP Plastic	1
15	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
16	953949	燃油管(1000毫米)	LINE Fuel (1000 mm)	3
16	8M0057113	油管	TUBING	3
17	16248	燃油滤清器	FILTER Fuel	1
17	8M0157133	燃油滤清器	FILTER Fuel	1
18	95395	不锈钢卡扣	CLIP Stainless Steel	11
19	73318	塑料三通	TEE Plastic	1
20	815049	橡胶软管	HOSE Rubber	1
20	8M0168427	软管	HOSE	1
21	815048	塑料接头	CONNECTOR Plastic	1
22	815041	橡胶软管 (110毫米)	HOSE Rubber (110 mm)	1
22	851848032	橡胶软管 (110毫米)	HOSE Rubber (110 mm)	1
23	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
23	8M0182334	燃油接头	CONNECTOR FUEL	1
24	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
25	16826	不锈钢垫圈	WASHER Stainless Steel	1
26	15781A5	燃油接头(黄铜)	CONNECTOR Fuel - Brass	1
26	8M0182334	燃油接头	CONNECTOR FUEL	1
27	4000333	螺钉(M6 x 40)	SCREW (M6 x 40)	1
28	16826	不锈钢垫圈	WASHER Stainless Steel	1
29	95395	不锈钢卡扣	CLIP Stainless Steel	4
30	17668	软管	HOSE	1
31	813275	卡箍	CLAMP	2
32	16248	燃油滤清器	FILTER Fuel	1
32	8M0157133	燃油滤清器	FILTER Fuel	1
33	17669	软管	HOSE	1

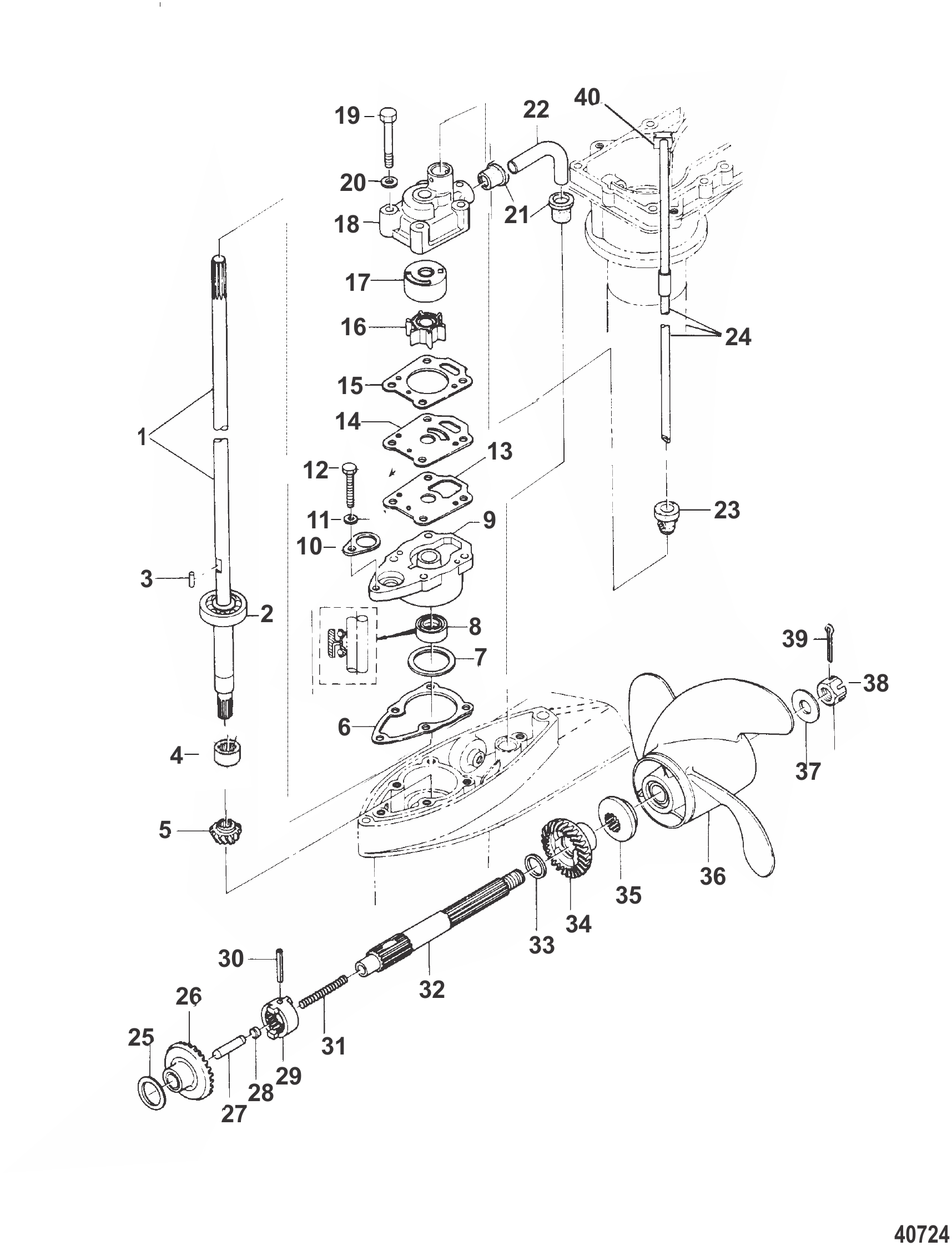

图 10齿轮箱组件 Gear Housing Components

REF	零件编号	中文名称	英文名称	数量
1	16135	驱动轴	DRIVESHAFT	1
1	8M0076367	驱动轴	DRIVESHAFT	1
1	16136	驱动轴	DRIVESHAFT	1
1	8M0076368	驱动轴	DRIVESHAFT	1
2	95347	驱动轴轴承	BEARING DRIVSHAFT	1
3	16155	驱动轴键	KEY DRIVESHAFT	1
4	NSS	不单独销售	NOT SOLD SEPARATE	1
5	16138	驱动轴齿轮	GEAR DRIVESHAFT	1
5	8M0122680	齿轮总成	GEAR ASSEMBLY	1
6	16164	水泵下壳体衬垫	GASKET LOWER WATER PUMP HOUSING	1
6	16164003	衬垫	GASKET	1
7	16163	水泵下壳体垫片(0.1)	SHIM LOWER WATER PUMP HOUSING (0.1)	AR
7	161631	垫片(0.1)	SHIM (0.1)	AR
7	813276	水泵下壳体垫片(0.15)	SHIM LOWER WATER PUMP HOUSING (0.15)	AR
7	8132761	垫片(0.15)	SHIM (0.15)	AR
8	16162	水泵下壳体油封	SEAL Oil LOWER WATER PUMP HOUSING	1
9	16161	水泵壳体(下)	HOUSING WATER PUMP (LOWER)	1
10	16165	凸轮杆衬套固定座	RETAINER CAM ROD BUSHING	1
11	16166	衬套固定座不锈钢螺栓	BOLT Stainless Steel BUSHING RETAINER	1
11	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
12	16826	固定座螺栓不锈钢垫圈	WASHER Stainless Steel RETAINER BOLT	1
13	16160	水泵壳体板衬垫	GASKET WATER PUMP HOUSING PLATE	1
13	16160004	衬垫	GASKET	1
14	16159	水泵壳体板	PLATE WATER PUMP HOUSING	1
15	16158	水泵壳体衬垫	GASKET WATER PUMP HOUSING	1
15	8M0155369	衬垫	GASKET	1
16	16154	叶轮	IMPELLER	1
16	8M0204676	叶轮	IMPELLER	1
17	16157	水泵上壳体衬套	LINER UPPER WATER PUMP HOUSING	1
18	16156	水泵上壳体	HOUSING Upper Water Pump	1
18	8M0188429	水泵	PUMP WATER	1
19	16125	水泵上壳体螺栓	BOLT UPPER WATER PUMP HOUSING	4
20	16826	水泵上壳体螺栓不锈钢垫圈	WASHER Stainless Steel UPPER WATER PUMP HOUSING BOLT	4
21	16168	水泵软管密封件	SEAL WATER PUMP HOSE	2
22	16167	水泵软管	HOSE WATER PUMP	1
22	8M0188428	下水管	WATER PIPE LOWER	1
23	16171	下水管密封件	SEAL LOWER WATER TUBE	1
24	16169	水管	TUBE Water	1
24	16170	水管	TUBE Water	1
25	16141	螺旋桨轴齿轮垫片(0.1)	SHIM (0.1) PROPELLER SHAFT GEAR	AR
25	813277	螺旋桨轴齿轮垫片(0.15)	SHIM (0.15) PROPELLER SHAFT GEAR	AR
26	812944	螺旋桨轴齿轮	GEAR PROPELLER SHAFT	1
26	8M0122680	齿轮总成	GEAR ASSEMBLY	1
26	16137	螺旋桨轴齿轮	GEAR PROPELLER SHAFT	1
26	812944	齿轮	GEAR	1
27	16152	离合器凸轮从动件	FOLLOWER Cam CLUTCH	1
28	16153	离合器弹簧固定座	RETAINER CLUTCH SPRING	1
29	812946	离合器	CLUTCH	1
29	16149	离合器	CLUTCH	1
30	16150	离合器销	PIN Clutch	1
31	17667	离合器弹簧	SPRING CLUTCH	1
32	19513	螺旋桨轴	PROPELLER SHAFT	1
32	195133	螺旋桨轴	PROPELLER SHAFT	1
32	16148	螺旋桨轴	PROPELLER SHAFT	1
32	195133	螺旋桨轴	PROPELLER SHAFT	1
33	16140	螺旋桨轴齿轮垫圈	WASHER PROPELLER SHAFT GEAR	1
34	812945	螺旋桨轴齿轮	GEAR PROPELLER SHAFT	1
34	8129451	倒挡齿轮	GEAR Reverse	1
34	16139	螺旋桨轴齿轮	GEAR PROPELLER SHAFT	1
34	8129451	倒挡齿轮	GEAR Reverse	1
35	16145	螺旋桨推力座	THRUST HOLDER PROPELLER	1
35	16145Q01	止推垫片	THRUST WASHER	1
36	812949	螺旋桨(标准)	PROPELLER (STANDARD)	1
36	812949A02	Black Max螺旋桨7.8×7右旋铝3叶	BLACK MAX PROPELLER 7.8 X 7 RH AL 3 BL	1
36	16142	螺旋桨(标准)	PROPELLER (STANDARD)	1
36	812949A02	Black Max螺旋桨7.8×7右旋铝3叶	BLACK MAX PROPELLER 7.8 X 7 RH AL 3 BL	1
36	812950	螺旋桨(8"螺距)	PROPELLER (8"PITCH)	OPT.
36	812950A02	Black Max螺旋桨7.8×8右旋铝3叶	BLACK MAX PROPELLER 7.8 X 8 RH AL 3 BL	OPT.
36	16143	螺旋桨(8"螺距)	PROPELLER (8"PITCH)	OPT.
36	812950A02	Black Max螺旋桨7.8×8右旋铝3叶	BLACK MAX PROPELLER 7.8 X 8 RH AL 3 BL	OPT.
36	16144	螺旋桨(6"螺距)	PROPELLER (6"PITCH)	OPT.
36	16144A01	螺旋桨	PROPELLER	OPT.
36	812951A1	螺旋桨(6"螺距-高反推力)	PROPELLER (6"PITCH-HI-REVERSETHURST)	1
36	812951A02	Black Max螺旋桨8.4×6右旋铝3叶-高推力	BLACK MAX PROPELLER 8.4 X 6 RH AL 3 BL - High Thrust	1
36	16836A1	螺旋桨(6"螺距-高反推力)	PROPELLER (6"PITCH-HI-REVERSETHURST)	1
36	812951A02	Black Max螺旋桨8.4×6右旋铝3叶-高推力	BLACK MAX PROPELLER 8.4 X 6 RH AL 3 BL - High Thrust	1
37	16146	螺旋桨螺母垫圈	WASHER PROPELLER NUT	1
38	16147	螺旋桨螺母	PROP NUT	1
39	16073	螺旋桨螺母开口销	COTTER PIN PROPELLER NUT	1
39	815026	开口销	COTTER PIN	1
40	18876	水管护孔环	GROMMET WATER TUBE	1

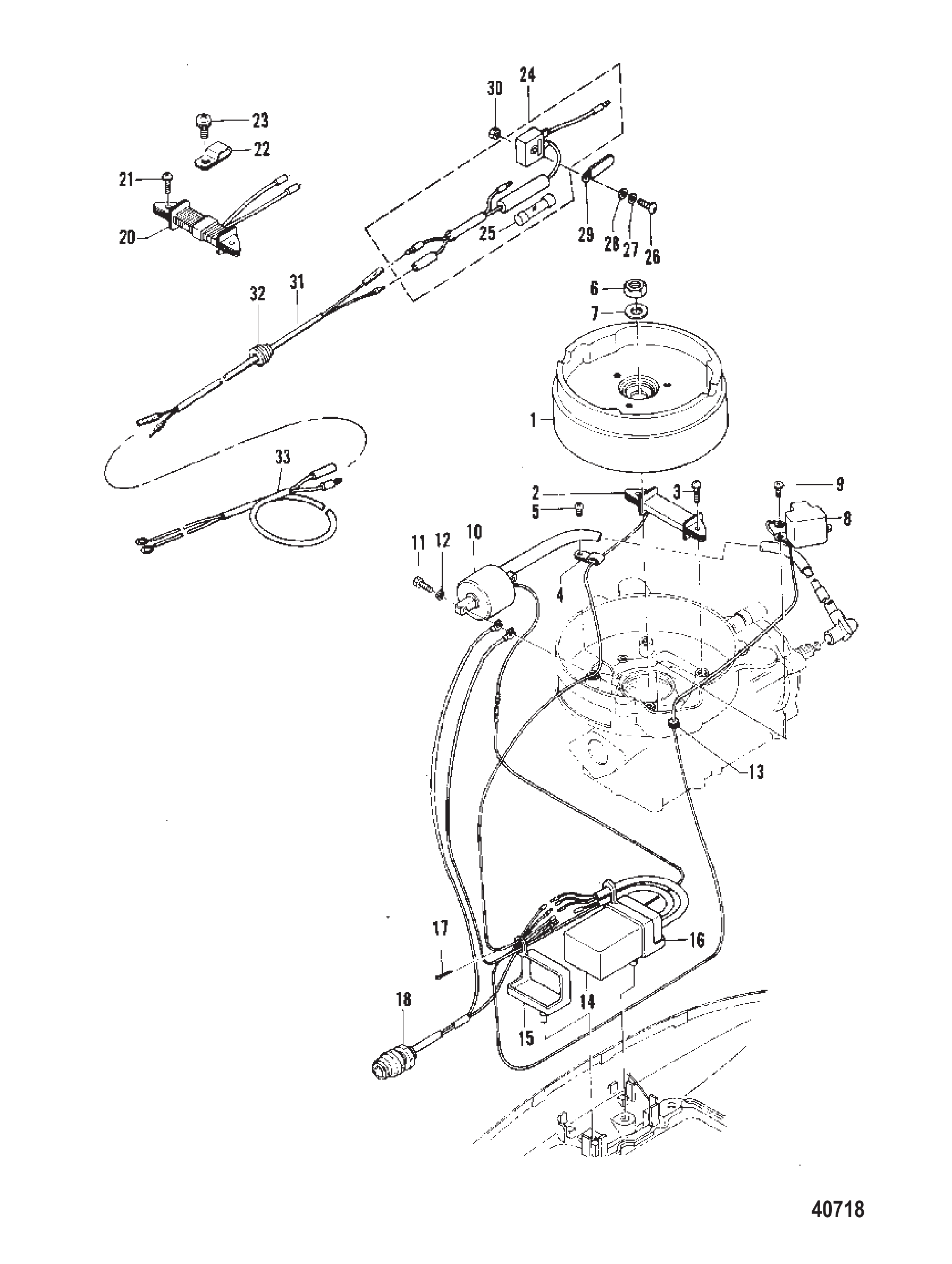

图 11磁电机与点火组件 Magneto and Ignition Components

REF	零件编号	中文名称	英文名称	数量
1	9617	飞轮	FLYWHEEL	1
1	815024	飞轮	FLYWHEEL	1
1	8M0110989	飞轮	FLYWHEEL	1
2	16058	励磁线圈	COIL Exciter	1
2	16058T	励磁线圈	COIL Exciter	1
3	16059	励磁线圈螺钉	SCREW EXITER COIL	2
4	16060	励磁线圈线夹	CLAMP EXCITER COIL WIRE	1
5	16821	夹紧螺丝	SCREW CLAMP	1
6	16071	飞轮螺母	NUT FLYWHEEL	1
7	16072	飞轮垫片	WASHER FLYWHEEL	1
8	16066	脉冲线圈	COIL Pulser	1
8	160661	脉冲线圈	COIL Pulser	1
9	16067	脉冲线圈螺钉	SCREW PULSER COIL	2
10	16064	点火线圈	COIL Ignition	1
10	815113T02	点火线圈	IGNITION COIL	1
11	16065	点火线圈螺栓	BOLT IGNITION COIL	2
12	16818	点火线圈螺栓锁紧垫圈	LOCKWASHER IGNITION COIL BOLT	2
13	16068	脉冲线圈护孔环	GROMMET PULSER COIL	1
14	16061	CD单元	CD UNIT	1
14	16061T04	CD单元	CD UNIT	1
15	16062	CD单元减震器(前)	DAMPER C.D. UNIT (FRONT)	1
15	878061	前减震器	FRONT DAMPER	1
16	16063	CD单元减震器(后)	DAMPER C.D. UNIT (REAR)	1
16	878062	减震器	DAMPER	1
17	16073	CD单元开口销	COTTER PIN C.D. UNIT	1
17	815026	开口销	COTTER PIN	1
18	16069	停机开关总成	SWITCH ASSEMBLY Stop	1
18	823037A04	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
20	16074	交流发电机	ALTERNATOR	1
20	16074T	交流发电机	ALTERNATOR	1
21	16059	交流发电机螺丝	SCREW ALTERNATOR	2
22	16060	交流发电机卡箍	CLAMP ALTERNATOR	1
23	16821	发电机夹紧螺钉	SCREW ALTERNATOR CLAMP	1
24	16076	整流器	RECTIFIER	1
24	16076A1	整流器套装	RECTIFIER KIT	1
25	16077	保险丝	FUSE	1
26	16078	整流器螺钉	SCREW RECTIFIER	1
27	16079	整流器螺钉锁紧垫圈	LOCKWASHER RECTIFIER SCREW	1
28	16080	整流器螺钉不锈钢垫片	WASHER Stainless Steel RECTIFIER SCREW	1
28	8M0108373	垫圈	WASHER	1
29	95306	整流器夹箍	CLAMP RECTIFIER	1
29	8M0130961	卡箍	CLAMP	1
30	16081	整流器螺钉不锈钢螺母	NUT Stainless Steel RECTIFIER SCREW	1
31	16822	延长线束	HARNESS Extension	1
32	16823	护孔环	GROMMET	1
33	16082	蓄电池电缆	CABLE Battery	1

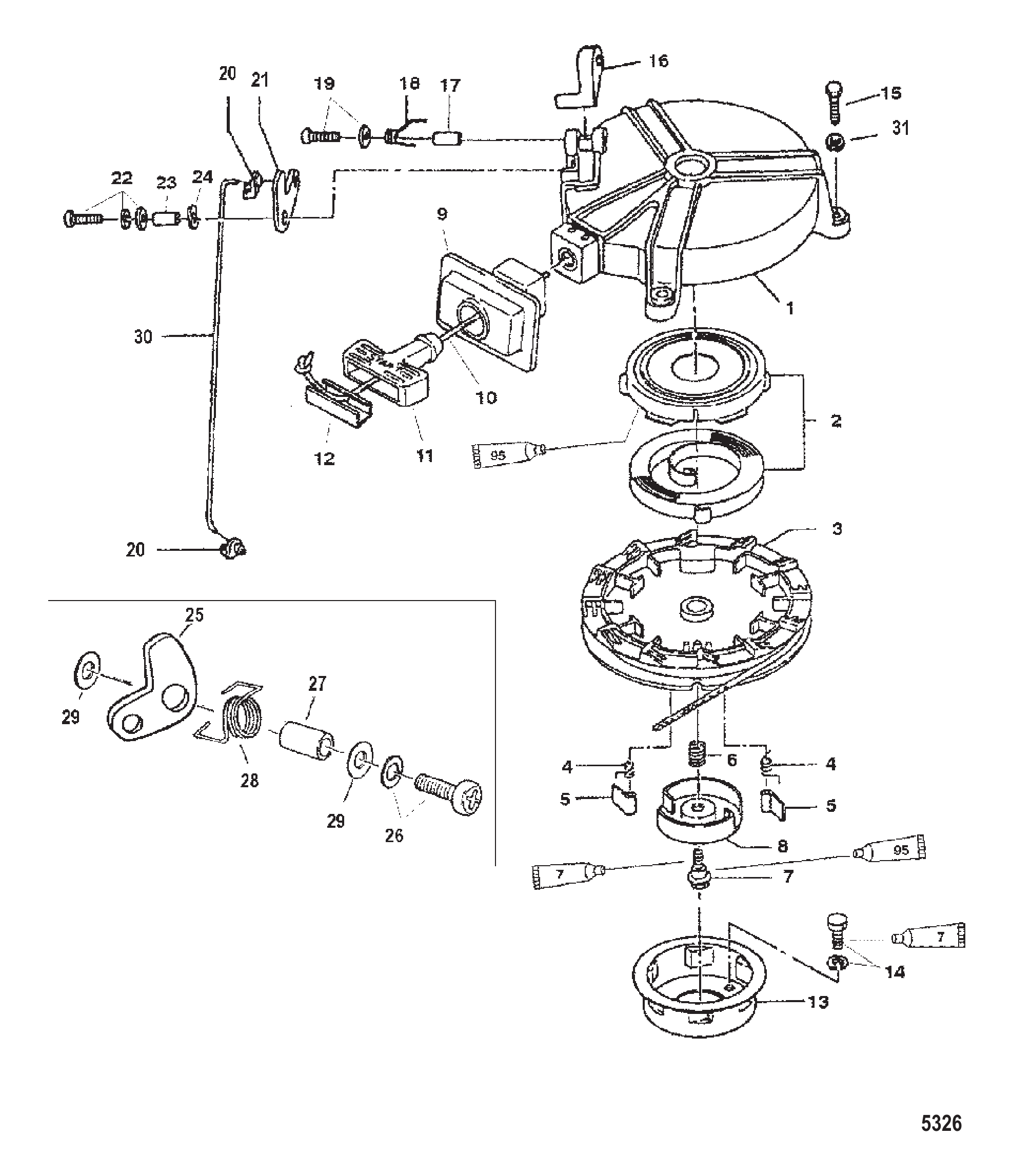

图 12反冲启动器 Recoil Starter

REF	零件编号	中文名称	英文名称	数量
-	812632A3	手拉启动器总成	STARTER ASSEMBLY Recoil	1
-	8M0227446	反冲启动器	RECOIL STARTER	1
1	812632	启动器壳体	HOUSING Starter	1
1	8M0227442	启动器壳体	STARTER CASE	1
2	812645T	启动器弹簧组	SPRING SET Starter	1
3	812633	启动器滑轮	SHEEVE Starter	1
4	812634	回位弹簧	SPRING Return	2
5	812635	棘轮	RATCHET	2
5	8M0060217	棘轮	RATCHET	2
6	812636	摩擦弹簧	SPRING Friction	1
7	812637	螺栓	BOLT	1
7	8M0060218	螺栓	BOLT	1
8	812638	摩擦片	FRICTION PLATE	1
9	161101	密封板	PLATE Seal	1
10	12066Q9	绳索	ROPE	1
10	12066Q10	启动绳@2	ROPE-STARTER@2	1
11	812640	启动绳手柄	HANDLE Starter Rope	1
12	812641	固定座	RETAINER	1
13	812642	启动器滑轮	PULLEY Starter	1
14	168281	螺钉与锁紧垫圈	SCREW AND LOCKWASHER	3
15	810755	螺钉	SCREW	3
16	17634	启动锁	LOCK Starter	1
17	17637	轴环	COLLAR	1
17	895130	轴环	COLLAR	1
18	17638	弹簧	SPRING	1
18	812645007	弹簧	SPRING	1
19	8555449	螺钉总成	SCREW ASSEMBLY	1
20	176431	快拆连杆	SNAP Link Rod	2
20	8M0169412	卡扣杆	SNAP ROD	2
21	812643	凸轮	CAM	1
22	855544	螺钉总成	SCREW ASSEMBLY	1
23	855545	轴环	COLLAR	1
24	17641	波形垫圈	WAVE WASHER	1
25	8126431	启动器锁定凸轮	LOCK CAM Starter	1
26	804364	螺钉	SCREW	1
27	804365	轴环	COLLAR	1
28	804366	弹簧	SPRING	1
28	804366001	启动锁凸轮弹簧	SPRING Starter Lock Cam	1
29	16826	不锈钢垫圈	WASHER Stainless Steel	2
30	17642001	杆	ROD	1
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3

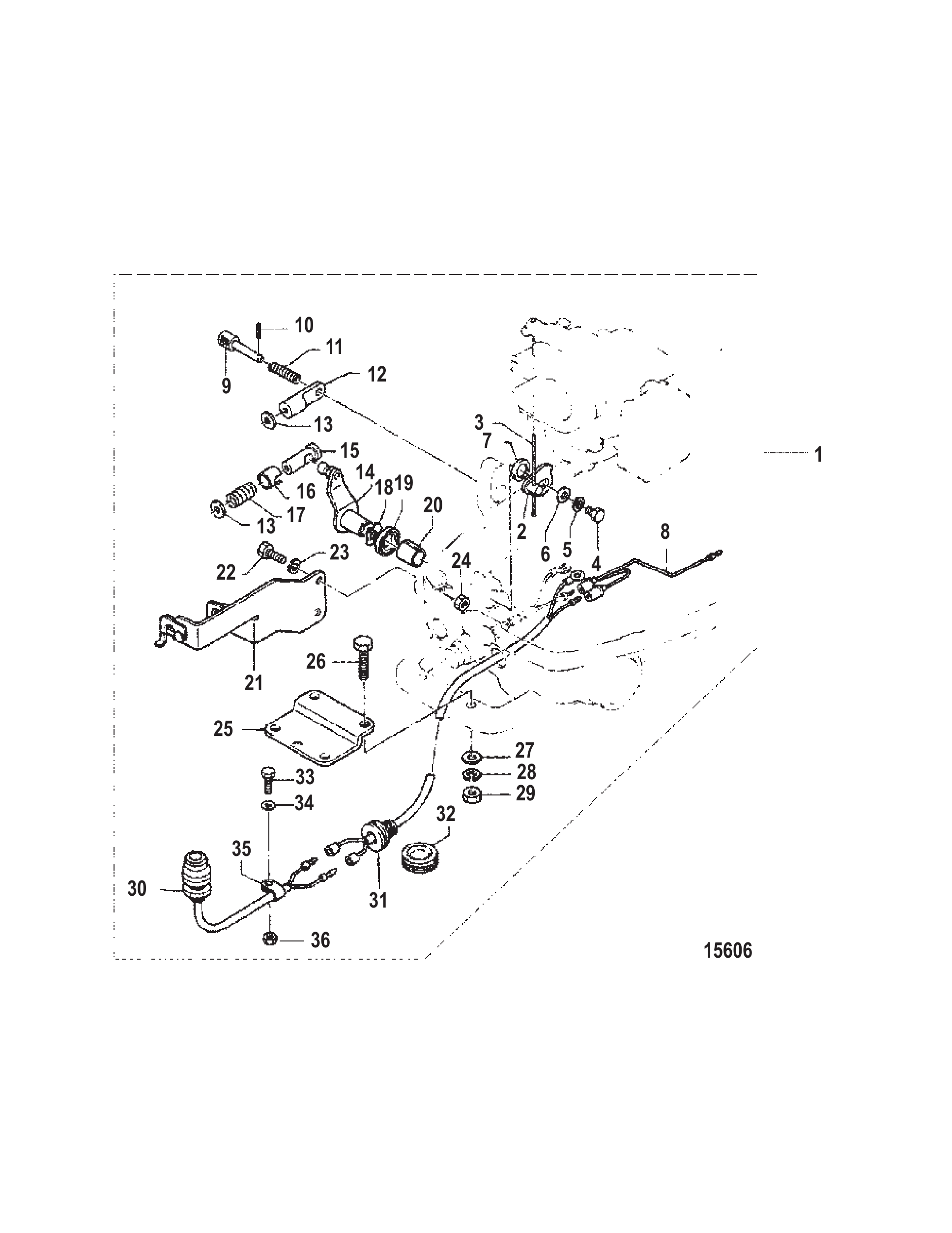

图 13遥控安装套件 Remote Control Attaching Kit

REF	零件编号	中文名称	英文名称	数量
1	16840A2	遥控器安装套件	ATTACHING KIT Remote Control	1
2	16848	油门线杠杆	LEVER THROTTLE WIRE	1
3	17034	油门拉线	WIRE Throttle	1
4	16223	油门线杠杆螺栓(M6x14)	BOLT (M6 x 14) THROTTLE WIRE LEVER	1
5	16819	油门线杠杆螺栓锁紧垫圈	LOCKWASHER THROTTLE WIRE LEVER BOLT	1
5	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
6	16224	油门线杠杆螺栓垫圈	WASHER THROTTLE WIRE LEVER BOLT	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	16849	油门线杠杆套环	COLLAR THROTTLE WIRE LEVER	1
8	17035	线束总成(双停止开关)	HARNESS ASSEMBLY (DUEL STOP SWITCH)	1
9	17031	锁止销	PIN Lock	1
10	17033	锁紧销	PIN LOCK PIN	1
11	17032	锁紧销弹簧	SPRING LOCK PIN	1
12	17030	套筒	SLEEVE	1
13	17029	弹簧盖垫圈	WASHER CAP SPRING	2
14	16847	油门杆	LEVER Throttle	1
15	17026	支架	BRACKET	1
16	17027	支架盖	CAP BRACKET	1
17	17028	支架盖弹簧	SPRING BRACKET CAP	1
18	16221	油门杠杆波形垫圈	WAVE WASHER THROTTLE LEVER	1
19	16219	油门杠杆密封件	SEAL THROTTLE LEVER	1
20	16220	油门杠杆衬套	BUSHING THROTTLE LEVER	1
21	17023	支架	BRACKET	1
22	16832	支架螺栓(M6x16)	BOLT (M6 x 16) BRACKET	2
23	16819	支架螺栓锁紧垫圈	LOCKWASHER BRACKET BOLT	2
23	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
24	16825	支架螺栓螺母	NUT BRACKET BOLT	2
24	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
25	17024	转向钩板	PLATE Steering Hook	1
26	17022	板螺栓	BOLT PLATE	2
26	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
27	16192	板螺栓垫圈	WASHER PLATE BOLT	2
28	17025	板螺栓锁紧垫圈	LOCKWASHER PLATE BOLT	2
29	17172	板螺栓螺母	NUT PLATE BOLT	2
29	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	2
30	17171	停机开关总成	SWITCH ASSEMBLY Stop	1
30	823037A2	停机开关总成-拉绳式	SWITCH ASSEMBLY Stop - Lanyard	1
31	17162	线束总成(5.9M)	HARNESS ASSEMBLY (5.9M)	1
32	16226	停止开关孔护圈	GROMMET STOP SWITCH HOLE	1
33	17174	停止开关夹螺栓	BOLT STOP SWITCH CLAMP	1
34	16080	不锈钢停止开关夹螺栓垫圈	WASHER Stainless Steel STOP SWITCH CLAMP BOLT	1
34	8M0108373	垫圈	WASHER	1
35	17169	停止开关夹	CLAMP STOP SWITCH	1
36	16081	不锈钢停止开关夹螺栓螺母	NUT Stainless Steel STOP SWITCH CLAMP BOLT	1

图 14维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
0	804067	零件手册4/5马力	PARTS MANUAL 4/5 Hp	1
0	173081	维修手册	SERVICE MANUAL	1
0	17308R02	维修手册	SERVICE MANUAL	1
0	87819110	换挡标识贴纸（前进-空挡-倒车）	DECAL Shift (F-N-R)	1
0	15818A96	贴花套件	DECAL SET	1
0	15818A00	贴花套件	DECAL SET	1
0	15818A00	贴花套件	DECAL SET	1
0	8M0098745	服务套件贴纸	DECAL-SERVICE KIT	1
0	830153A00	贴花套件	DECAL SET	1
0	8M0098745	服务套件贴纸	DECAL-SERVICE KIT	1
0	13681A96	贴花套件	DECAL SET	1
0	13681A00	贴花套件	DECAL SET	1
0	13681A00	贴花套件	DECAL SET	1
0	815307A97	贴花套件	DECAL SET	1
0	815307A01	贴花套件	DECAL SET	1
0	815307A01	贴花套件	DECAL SET	1
0	815307A03	贴花套装 Mariner 4	DECAL SET Mariner 4	1
0	850480A97	贴花套件	DECAL SET	1
0	850480A01	贴花套件	DECAL SET	1
0	850480A01	贴花套件	DECAL SET	1
0	850480A03	贴花套装 Mariner 5	DECAL SET Mariner 5	1
0	815582A01	贴花套件	DECAL SET	1
0	815582A03	贴花套装 4 Sailmate	DECAL SET 4 Sailmate	1
0	10102050	用户手册	OWNERS MANUAL	1
0	10102V50	用户手册	OWNERS MANUAL	1
0	10102040	用户手册	OWNERS MANUAL	1
0	10102V30	用户手册	OWNERS MANUAL	1
0	10102020	用户手册	OWNERS MANUAL	1
0	10102020	用户手册	OWNERS MANUAL	1
0	856985A2	EPA标签信息贴花	DECAL EPA Label Information	1
0	804661A00	EPA标签信息贴花	DECAL EPA Label Information	1
0	804661A01	EPA标签信息贴花	DECAL EPA Label Information	1
0	804661A02	EPA标签信息贴花	DECAL EPA Label Information	1
0	804661A03	EPA标签信息贴花	DECAL EPA Label Information	1
0	804661A04	EPA标签信息贴花	DECAL EPA Label Information	1
0	804661A05	EPA标签信息贴花	DECAL EPA Label Information	1

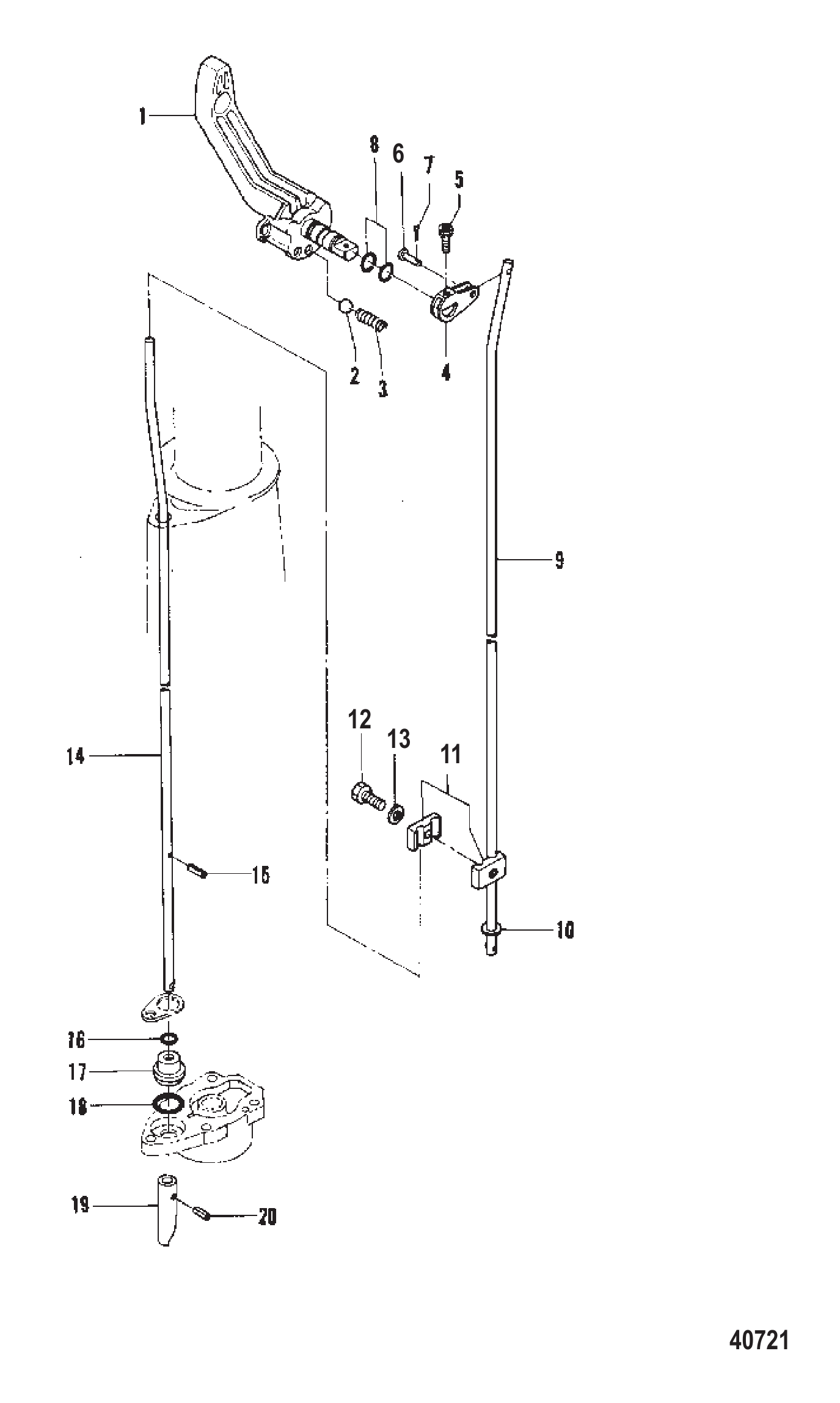

图 15换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	813027	换挡杆	LEVER Shift	1
1	8130275	换挡杆	LEVER Shift	1
1	16180	换挡杆	LEVER Shift	1
1	8130275	换挡杆	LEVER Shift	1
2	812937	换挡杠杆止动器	STOPPER SHIFT LEVER	1
2	16182	换挡杠杆止动器	STOPPER SHIFT LEVER	1
2	812937	止动器	STOPPER	1
3	813028	换挡杠杆止动器弹簧	SPRING SHIFT LEVER STOPPER	1
3	16183	换挡杠杆止动器弹簧	SPRING SHIFT LEVER STOPPER	1
3	813028	弹簧	SPRING	1
4	16184	换挡拉杆	LEVER SHIFT ROD	1
5	16185	换挡杆杠杆螺栓	BOLT SHIFT ROD LEVER	1
6	16188	换挡杆销	PIN SHIFT LEVER	1
7	16189	换挡杆杠杆销开口销	COTTER PIN SHIFT ROD LEVER PIN	1
8	16181	换挡杠杆O型圈	O-RING SHIFT LEVER	2
9	16186	换挡连杆	SHIFT ROD	1
9	16187	换挡连杆	SHIFT ROD	1
10	16826	不锈钢换挡杆垫圈	WASHER Stainless Steel SHIFT ROD	1
11	16190	换挡杆接头	JOINT SHIFT ROD	1
12	16832	换挡杆接头螺栓(M6x16)	BOLT (M6 x 16) SHIFT ROD JOINT	1
13	16826	不锈钢换挡杆接头螺栓垫圈	WASHER Stainless Steel SHIFT ROD JOINT BOLT	1
14	16173	凸轮杆	CAM ROD	1
14	8M0044705	换挡连杆	SHIFT ROD	1
14	16174	凸轮杆	CAM ROD	1
14	8M0058365	换挡连杆	SHIFT ROD	1
15	16179	凸轮杆销	PIN CAM ROD	1
16	16177	上凸轮杆O型圈	O-RING UPPER CAM ROD	1
16	161771	O型圈	O-RING	1
17	16176	凸轮杆衬套	BUSHING CAM ROD	1
17	8M0135927	衬套O型圈套件	BUSHING ORING KIT	1
18	16178	下凸轮杆O型圈	O-RING LOWER CAM ROD	1
19	16172	凸轮	CAM	1
19	8M0090459	离合器凸轮	CLUTCH CAM	1
20	16175	离合器凸轮销	PIN CLUTCH CAM	1

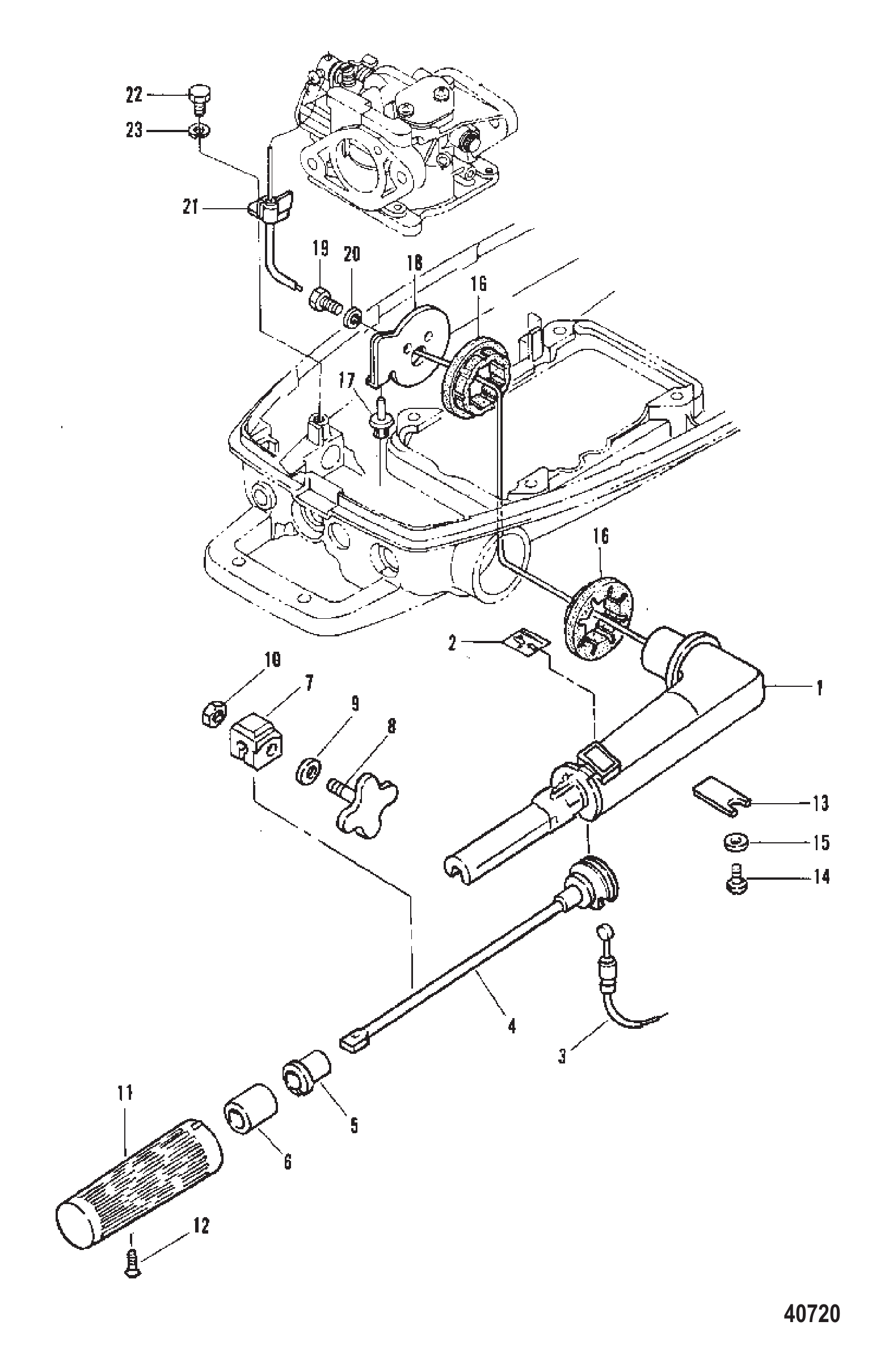

图 16油门组件 Throttle Components

REF	零件编号	中文名称	英文名称	数量
1	16075	节气门手柄	HANDLE Throttle	1
1	16075T4	转向手柄	HANDLE Steering	1
2	16090	油门标识贴	DECAL THROTTLE	1
2	8M0097201	舵柄贴花	DECAL Tiller	1
3	16088	油门拉线	WIRE Throttle	1
4	16093	油门轴	SHAFT Throttle	1
5	16336	节气门轴衬套	BUSHING THROTTLE SHAFT	1
6	16191	节气门轴隔套	SPACER THROTTLE SHAFT	1
7	813026	摩擦片	FRICTION PIECE	1
7	16337	摩擦片	FRICTION PIECE	1
7	813026	摩擦片	FRICTION PIECE	1
8	16087	摩擦片调节螺钉	SCREW Adjusting FRICTION PIECE	1
9	16826	摩擦片螺钉不锈钢垫圈	WASHER Stainless Steel FRICTION PIECE SCREW	1
10	16825	摩擦片螺钉螺母	NUT FRICTION PIECE SCREW	1
10	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
11	16086	握把	GRIP	1
12	16094	夹紧螺钉	SCREW GRIP	1
13	16338	节气门轴支架	BRACKET THROTTLE SHAFT	1
14	16827	支架螺钉	SCREW BRACKET	1
15	16826	支架螺钉不锈钢垫圈	WASHER Stainless Steel BRACKET SCREW	1
16	16083	手柄衬套	BUSHING HANDLE	2
16	16083005	衬套	BUSHING	2
17	16085	手柄定位销	PIN HANDLE RETAINER	1
18	16084	手柄固定件	RETAINER HANDLE	1
18	8M0207656	固定座	RETAINER	1
19	16824	螺栓	BOLT	2
19	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	2
20	16819	锁紧垫圈	LOCKWASHER	2
20	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
21	16089	节气门拉线支架	BRACKET THROTTLE WIRE	1
22	16828	节气门拉线支架螺栓	BOLT THROTTLE WIRE BRACKET	1
23	16818	支架螺栓锁紧垫圈	LOCKWASHER BRACKET BOLT	1

图 17工具 Tools

REF	零件编号	中文名称	英文名称	数量
0	83166M	轴承心轴套件	MANDREL KIT Bearing	1
0	83165T	拉拔器总成	PULLER ASSEMBLY	1
0	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
0	58222A1	百分表工具	DIAL INDICATOR TOOL	1
0	890451	直流电压适配工具	ADAPTER TOOL Direct Voltage	1
0	24937A1	固定工具	HOLDER TOOL	1
0	8M0161873	固定工具	HOLDER TOOL	1
0	24937A1	固定工具	HOLDER TOOL	1
0	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
0	8M0227579	飞轮拉拔器	FLYWHEEL PULLER	1
0	99750A1	万用表	MULTI METER	1
0	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
0	24161	飞轮拉拔器盖工具	CAP TOOL Flywheel Puller	1
0	27780	拉拔器	PULLER	1
0	29287	量规工具	GAUGE TOOL	1
0	850439T1	八腔测试仪	TESTER Eight Chamber (EIGHT CHAMBER)	1
0	63998A1	单腔间隙工具	GAP TOOL Single Chamber (SINGLE CHAMBER)	1
0	99379	正时灯	TIMING LIGHT	1
0	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
0	37241	通用拉拔板	PULLER PLATE Universal	1
