水星 Mercury 40C (TWIN CARB) 6E9-100101 THRU 6E9-105013 (E) - 爆炸图零件明细

两冲程化油器 · Canada - Cat.# 90-97668 · 共 48 个部位 · 1753 条零件

1化油器 2节气门控制器 3驱动轴壳体 4电动启动电机 5转向手柄 6外罩 7螺旋桨图表 8夹紧和旋转支架/倒挡锁 9曲轴箱和气缸盖 10安装系统 11可选零件 12燃油管路和滤清器 13维修与支撑材料 14燃油箱油管总成(原装)24升/6.3加仑 15曲轴与活塞 16遥控附件套件 17反冲启动器 18电动启动组件 19齿轮箱总成 20进气歧管 21燃油泵 22电容放电磁电机点火系统 23燃油箱总成(非原装油箱)24换挡联动装置 25电容放电磁电机点火系统 26化油器 27夹紧和旋转支架/倒挡锁 28外罩 29曲轴箱和气缸盖 30曲轴与活塞 31驱动轴壳体 32电动启动电机 33电动启动组件 34燃油管路和滤清器 35燃油泵 36燃油箱油管总成(原装)24升/6.3加仑 37燃油箱总成(非原装油箱)38齿轮箱总成 39换挡联动装置 40进气歧管 41安装系统 42可选零件 43螺旋桨图表 44反冲启动器 45遥控附件套件 46维修与支撑材料 47转向手柄 48节气门控制器

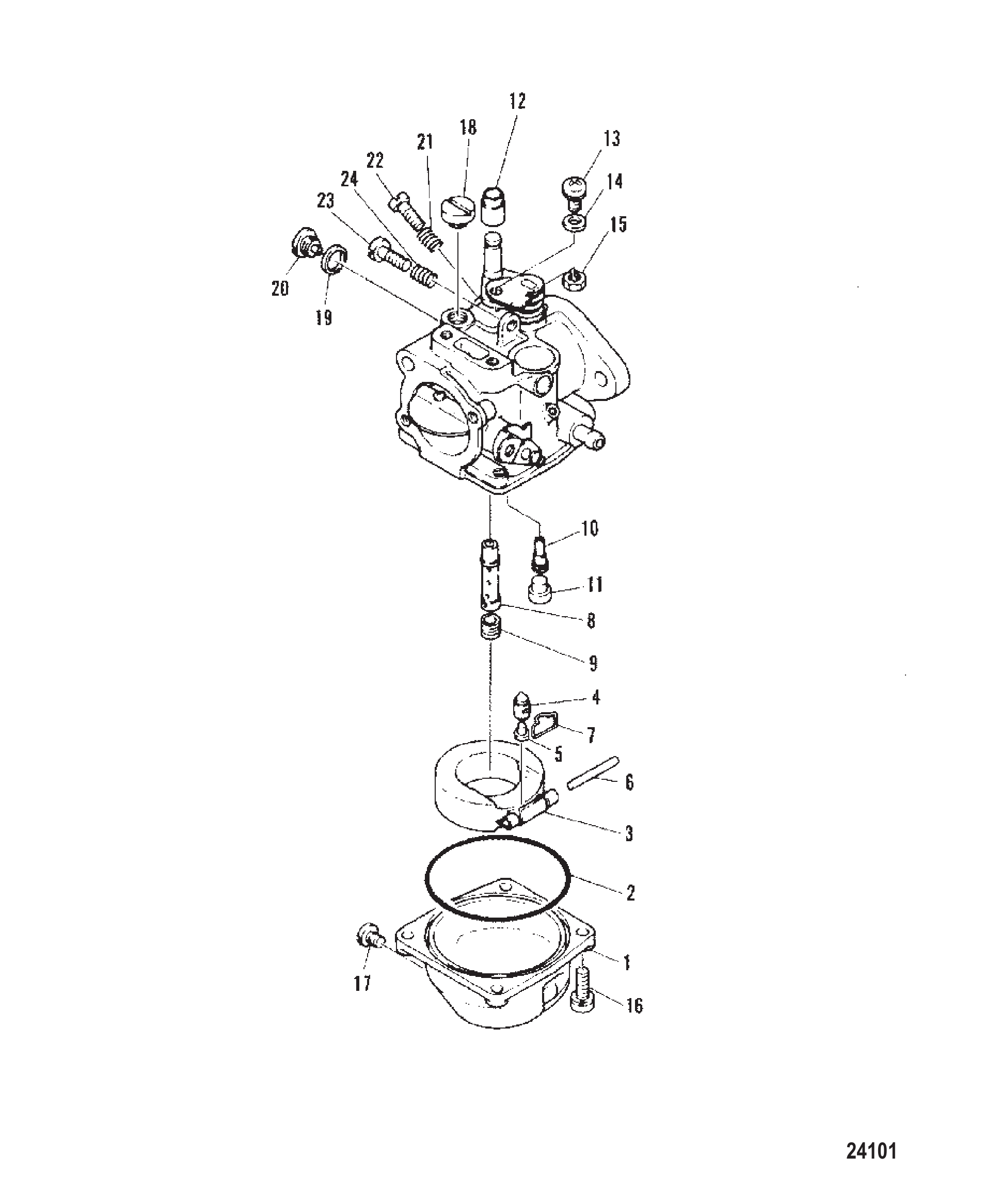

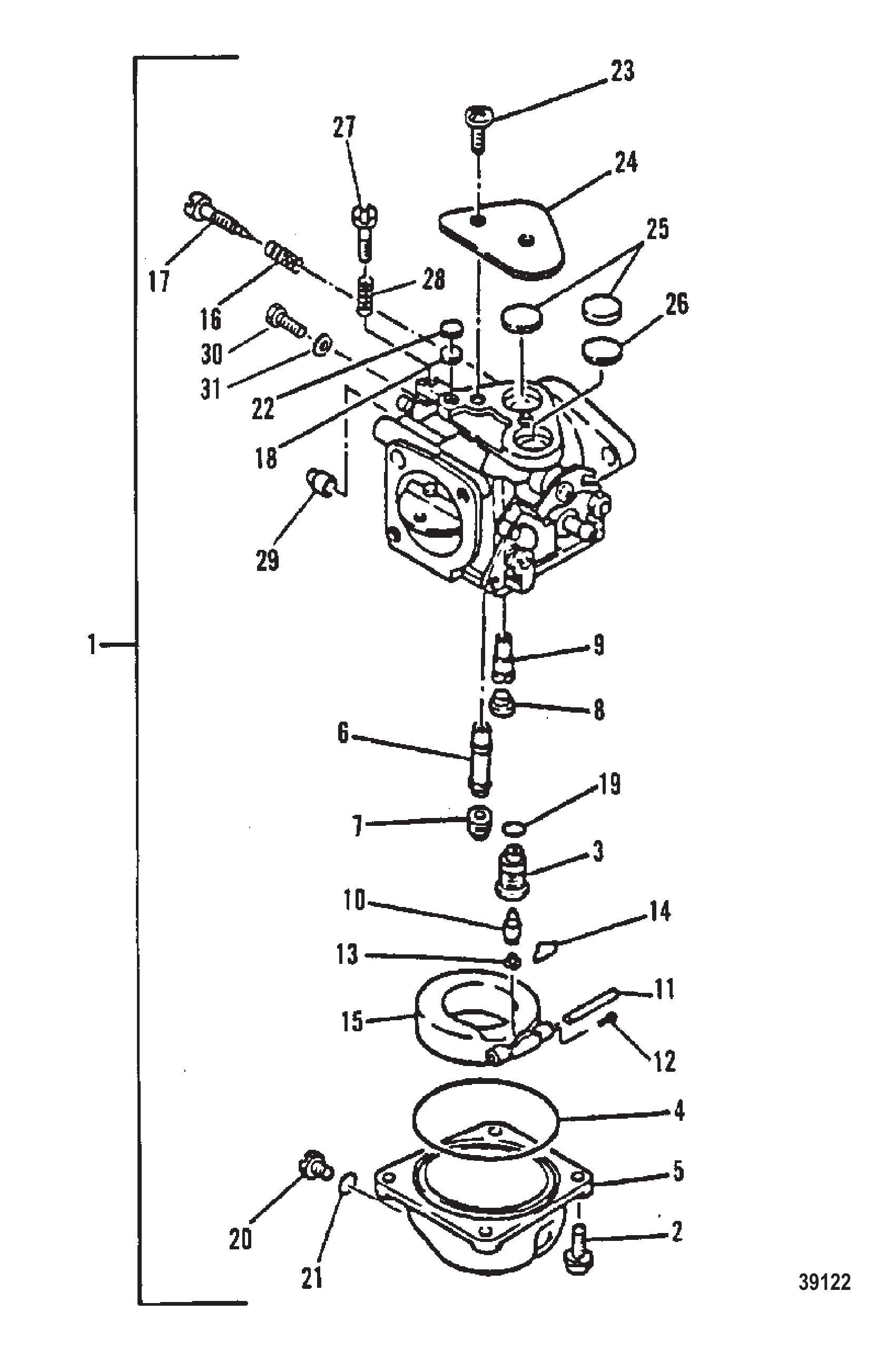

图 1化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	8567M	化油器总成(上部)	CARBURETOR ASSEMBLY (UPPER)	1
1	8568M	化油器总成(下部)	CARBURETOR ASSEMBLY (LOWER)	1
2	83373M	带垫片螺钉	SCREW WITH WASHER	8
3	94726M	阀座	VALVE SEAT	2
4	83362M	O型圈	O-RING	2
5	94495M	浮子室本体	BODY FLOAT CHAMBER	2
6	97727M	主喷嘴	NOZZLE MAIN	2
7	42437M	主量孔(#170)	JET MAIN (# 170)	2
8	83369M	盖帽	CAP	2
9	42438M	怠速量孔(#75)	JET SLOW (# 75)	2
10	83364M	浮子针阀/阀座组件	NEEDLE/SEAT KIT Inlet FLOAT	2
11	97730M	摇臂销	PIN ARM	2
12	97731M	螺钉	SCREW	2
13	92639M	浮子阀销	PIN Float VALVE	2
14	82781M	卡扣	CLIP	2
15	83363M	浮子	FLOAT	2
16	94499M	弹簧	SPRING	2
17	83889M	调节螺钉	SCREW ADJUST	2
18	97732M	安装板	PLATE	2
19	97070M	O型圈	O-RING	2
20	81293M	放油螺钉	SCREW Drain	2
21	94498M	O型圈	O-RING	2
22	97733M	填料	PACKING	2
23	83371M	螺钉	SCREW	4
24	97734M	安装板	PLATE	2
25	97735M	衬垫	GASKET	4
26	97736M	安装板	PLATE	2
27	81277M	止动螺钉(下部)	SCREW STOP (LOWER)	1
28	82080M	弹簧(下部)	SPRING (LOWER)	1
29	83370M	轴套(下部)	COLLAR (LOWER)	1
30	97082M	螺钉与垫片(上)-左旋螺纹	SCREW AND WASHER (UPPER) - LEFT HAND THREAD	1
31	83372M	上垫片	WASHER UPPER	1
-	97667M	化油器修理包	REPAIR KIT CARBURETOR	1

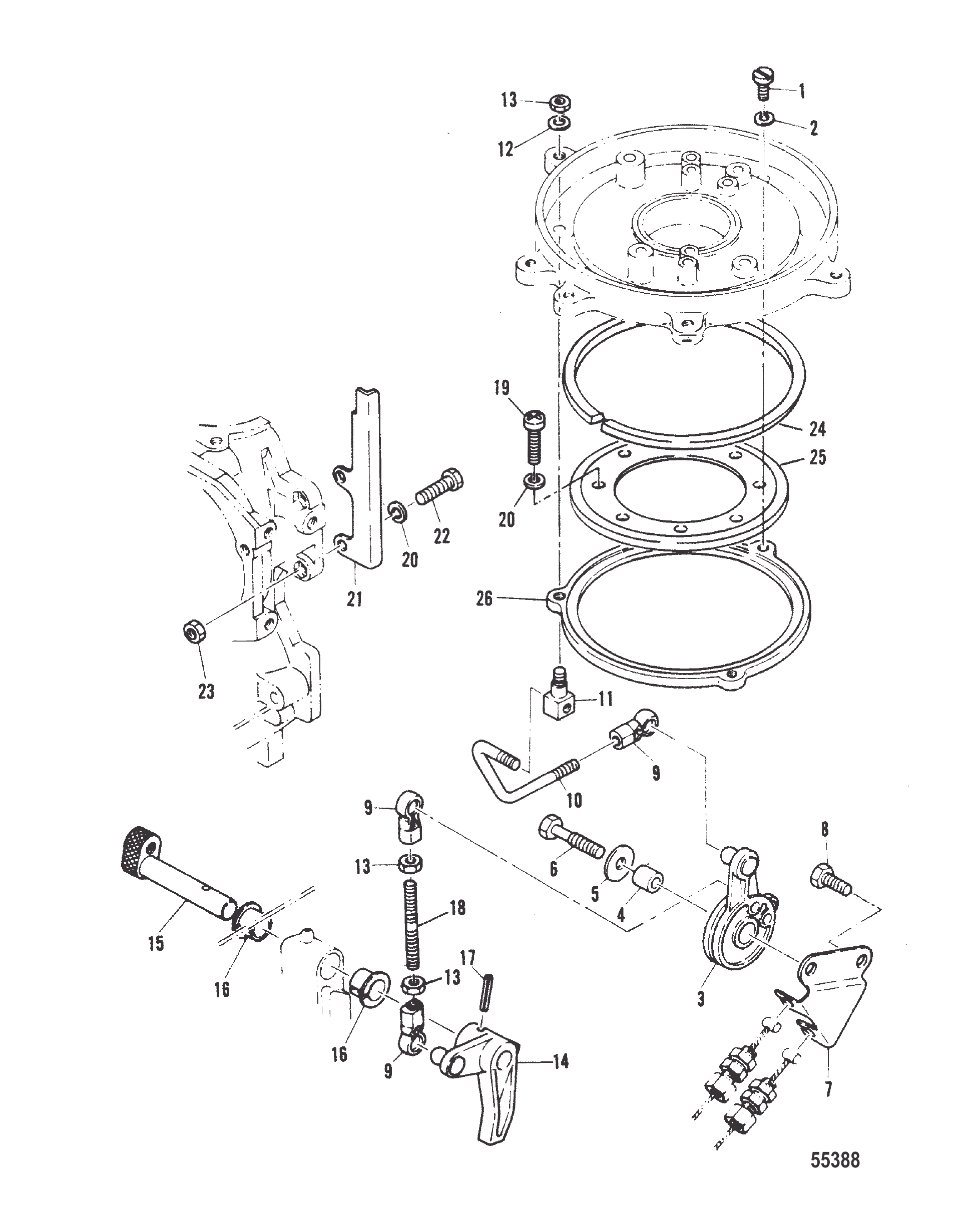

图 2节气门控制器 THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	82490M	底座固定螺钉	SCREW BASE ATTACHING	3
2	82211M	垫圈	WASHER	3
3	81581M	磁电机控制凸轮	CAM MAGENTO CONTROL	1
3	81581T	杠杆	LEVER	1
4	83310M	轴环	COLLAR	1
5	81969M	垫圈	WASHER	1
6	82405M	螺栓	BOLT	1
7	81563M	节气门拉线支架	BRACKET THROTTLE CABLE	1
8	84303M	螺栓	BOLT	1
8	91772M	螺栓	BOLT	1
9	81225M	端盖	END	3
9	16715M	接头	JOINT	3
10	81582M	磁电机控制连杆	LINK ROD MAGNETO CONTROL	1
11	80629M	旋转连杆	SWIVEL LINK ROD	1
12	81789M	垫圈	WASHER	1
13	82378M	螺母	NUT	3
13	82388M	螺母 (M5)	NUT (M5)	3
14	41890M	节流阀轴杆	LEVER THROTTLE SHAFT	1
15	81134M	节流阀轴	SHAFT THROTTLE	1
16	81946M	衬套	BUSHING	2
17	82156M	滚销	PIN ROLL	1
18	81722M	连杆	LINK ROD	1
19	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
19	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
20	82214M	垫圈	WASHER	4
21	96378M	磁电机底座止动件	STOP MAGNETO BASE	1
22	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
22	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
23	82380M	螺母	NUT	2
23	82389M	螺母	NUT	2
24	92572M	摩擦片	PLATE FRICTION	1
25	92573M	磁电机底座护圈(上部)	RETAINER MAGNETO BASE (UPPER)	1
26	96379M	磁电机底座护圈	RETAINER MAGNETO BASE	1

图 3驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

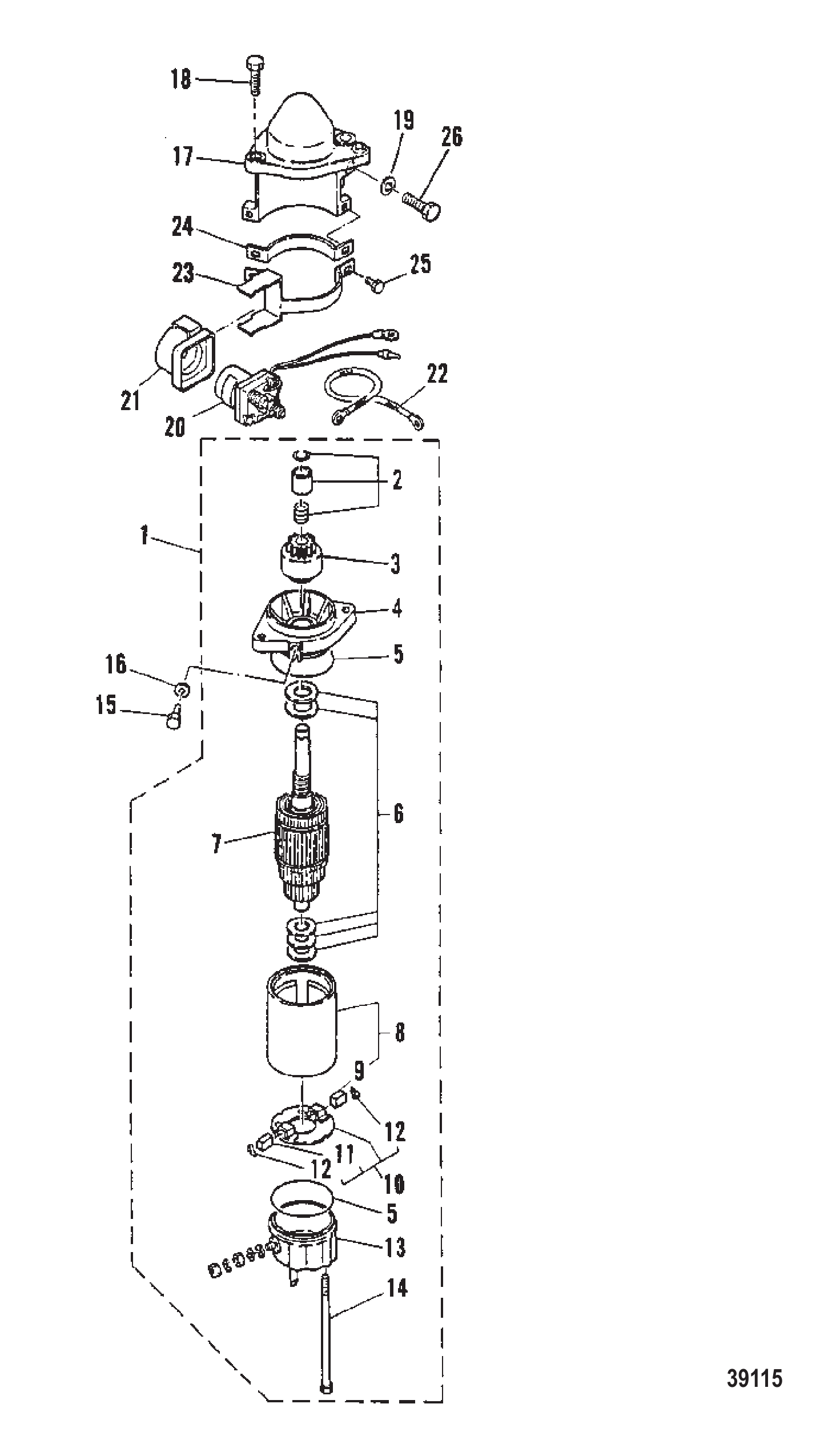

图 4电动启动电机 ELECTRIC STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	97693M	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	96362M	盖板	COVER	1
5	96363M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96366M	定子	STATOR	1
9	96368M	正极电刷	BRUSH ( + )	1
10	96367M	电刷架	HOLDER Brush	1
11	96369M	负极电刷	BRUSH ( - )	1
12	84927M	电刷弹簧	SPRING BRUSH	2
14	84929M	螺栓	BOLT	2
13	96370M	盖板	COVER	1
15	96371M	螺栓	BOLT	1
16	82202M	垫圈	WASHER	1
16	82217M	垫圈	WASHER	1
17	97695M	支架	BRACKET	1
17	97695T	支架	BRACKET	1
18	42762M	螺栓	BOLT	2
19	82214M	垫圈	WASHER	2
20	95642M	电磁阀	SOLENOID	1
20	825096T01	启动电磁阀	SOLENOID Starter	1
20	96357M	电磁阀	SOLENOID	1
20	96357T	电磁阀	SOLENOID	1
21	95643M	继电器支架	BRACKET RELAY	1
21	8M0010250	支架	BRACKET	1
21	84934M	继电器支架	BRACKET RELAY	1
22	97696M	导线	WIRE LEAD	1
23	97697M	开关安装板	PLATE SWITCH FITTING	1
24	97698M	继电器支架	BRACKET RELAY	1
25	84247M	螺栓	BOLT	2
25	826957M	螺栓	BOLT	2
26	82441M	螺栓	BOLT	3

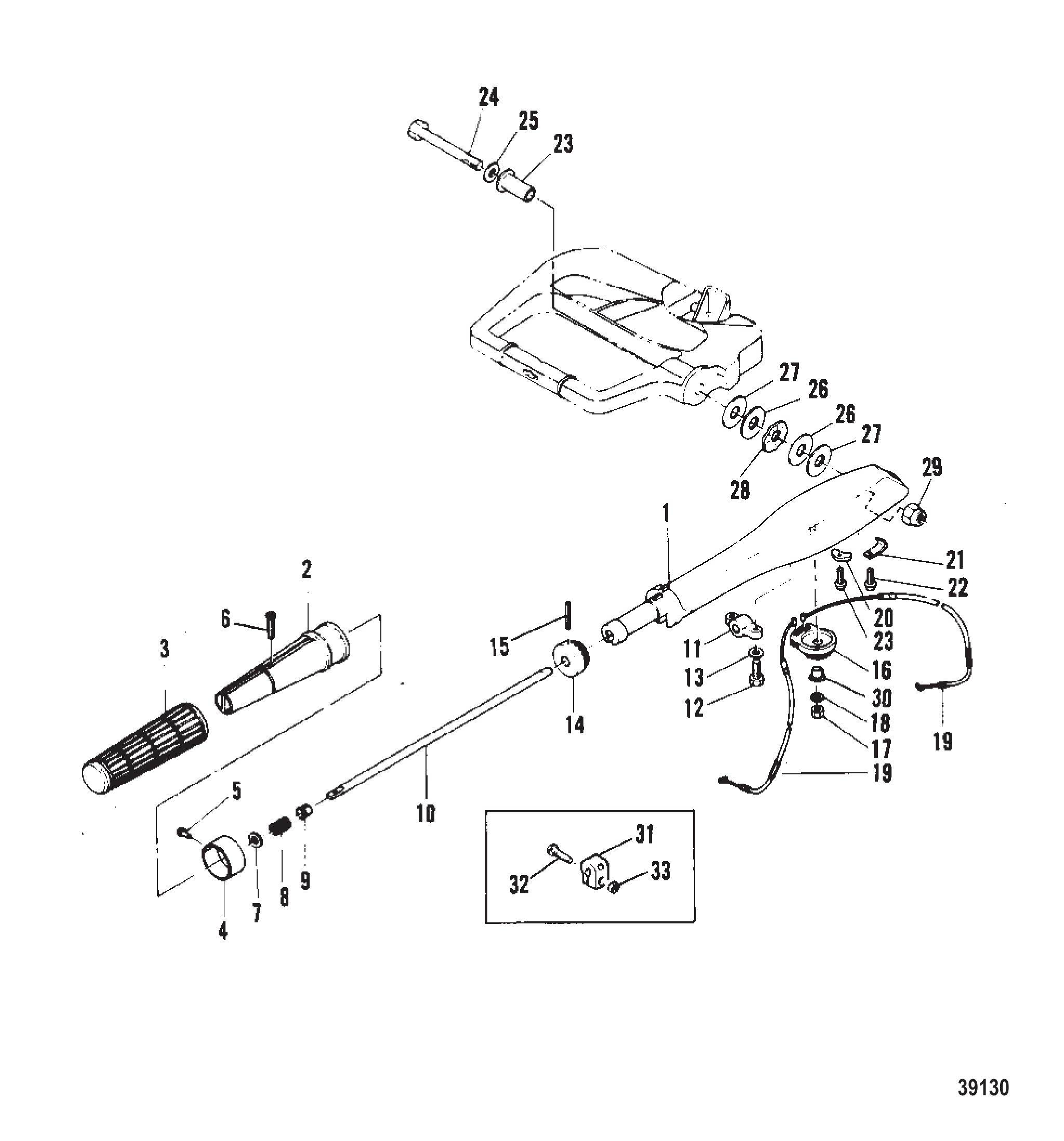

图 5转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	83093M	转向手柄	HANDLE Steering	1
2	82895M	摩擦片	FRICTION PIECE	1
3	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
4	83056M	螺母	NUT	1
5	80504M	握把	GRIP	1
6	811916M	螺钉	SCREW	1
7	80509M	橡胶件	RUBBER	1
8	95606M	指示器	INDICATOR	1
9	82220M	垫圈	WASHER	1
10	82095M	弹簧	SPRING	1
11	81945M	衬套	BUSHING	1
12	81280M	杠杆	LEVER	1
13	95614M	盖帽	CAP	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
15	881379	垫圈	WASHER	2
15	82214M	垫圈	WASHER	2
16	80506M	隔套	SPACER	1
16	80507M	隔套	SPACER	1
16	898103217	垫片 @5	SPACER @5	1
16	80508M	隔套	SPACER	1
17	82118M	隔套	SPACER	1
18	82121M	隔套	SPACER	1
19	82272M	O型圈	O-RING	1
20	95405M	油门拉索总成	CABLE ASSEMBLY Throttle	2
21	81778M	螺母	NUT	2
22	81761M	螺母	NUT	6
23	81037M	撑杆	STAY	1
24	81373M	护孔环	GROMMET	1
25	81054M	转向支架	BRACKET Steering	1
26	80510M	隔套	SPACER	2
27	80515M	护孔环	GROMMET	4
28	804159	螺栓 (M8 x 35)	BOLT (M8 x 35)	2
29	82956M	衬套	BUSHING	2
30	827043M	螺栓	BOLT	1

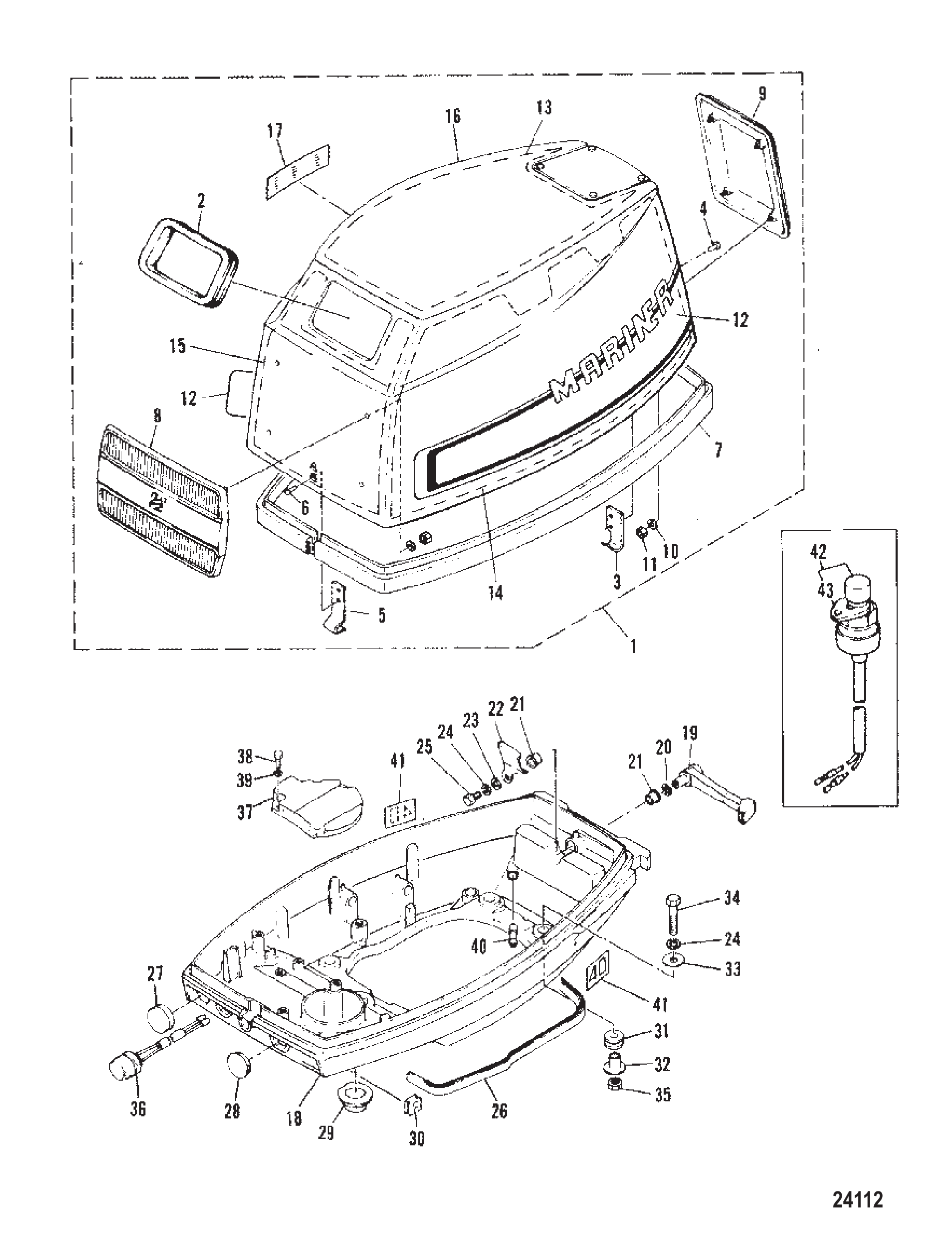

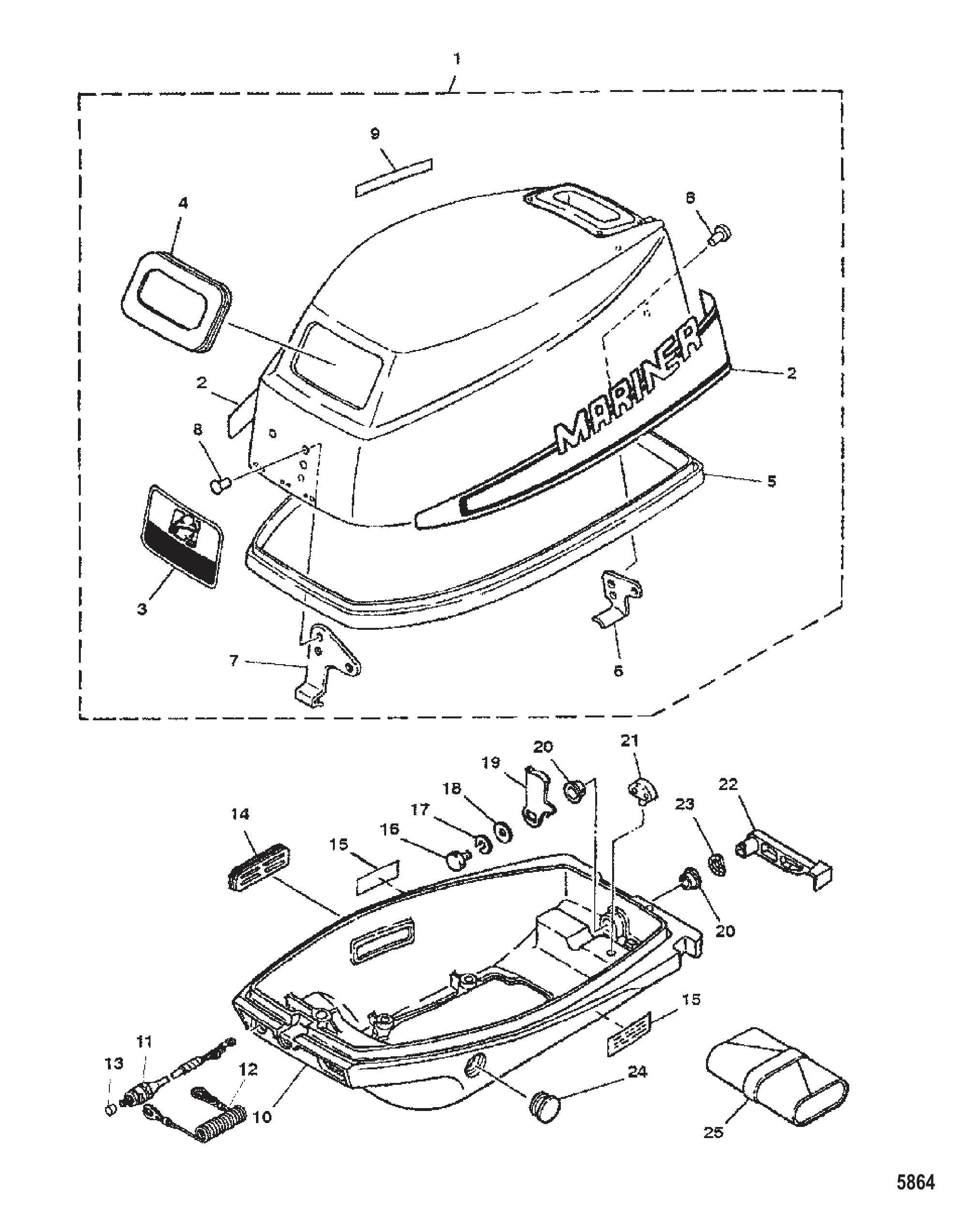

图 6外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	9378M	顶盖总成	TOP COWL ASSEMBLY	1
2	95400M	侧后标贴套装	DECAL SET Side And Rear	1
3	95401M	前贴花	DECAL Front	1
4	91653M	密封件	SEAL	1
5	95587M	密封件	SEAL	1
6	94655M	支架	HOLDER	1
7	94656M	挂钩	HOOK	1
8	814489M	铆钉	RIVET	4
9	81202M	换挡指示贴花	DECAL Shift Indicator	1
10	9394M	下机罩	BOTTOM COWL	1
11	851902M	停机开关总成	SWITCH ASSEMBLY Stop	1
12	97756M	止动器	STOPPER	1
13	852837	盖帽	CAP	1
14	83277M	护孔环	GROMMET	1
15	94730M	侧面标贴	DECAL Side	2
16	91772M	螺栓	BOLT	1
17	82214M	垫圈	WASHER	1
17	881379	垫圈	WASHER	1
17	82214M	垫圈	WASHER	1
18	81794M	垫圈	WASHER	1
18	804339	垫圈	WASHER	1
18	81794M	垫圈	WASHER	1
19	84914M	卡箍	CLAMP	1
19	84914001	杠杆	LEVER	1
20	81949M	衬套	BUSHING	2
21	80033M	支架	HOLDER	1
22	95402M	杠杆	LEVER	1
23	81869M	垫圈	WASHER	1
24	84669M	护孔环	GROMMET	1
25	81669M	工具包	TOOL KIT	1
25	803581	工具包	TOOL KIT	1

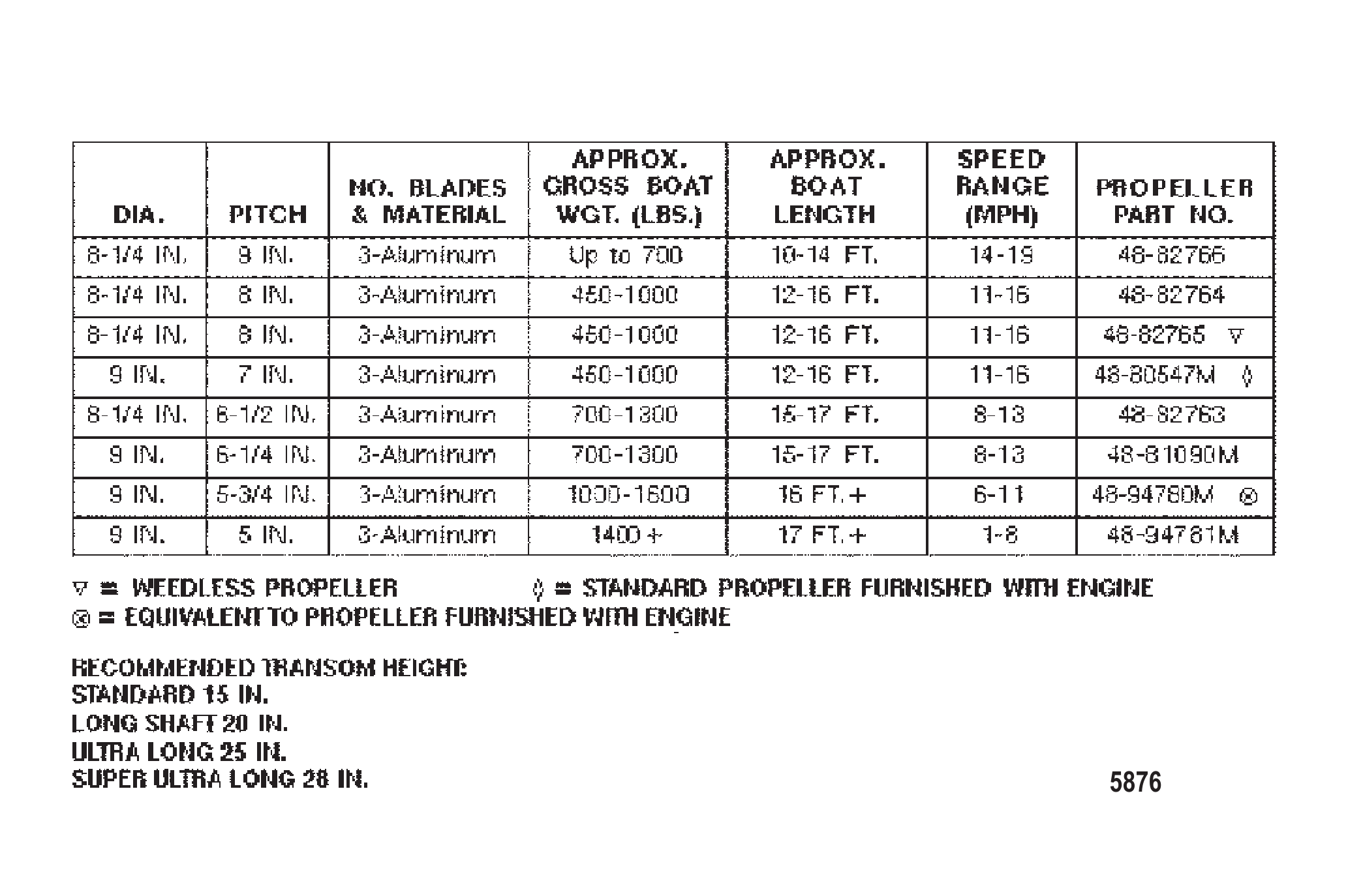

图 7螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
-	82766	螺旋桨	PROPELLER	1
-	82764	螺旋桨	PROPELLER	1
-	82765	螺旋桨	PROPELLER	1
-	80547M	螺旋桨	PROPELLER	1
-	82763	螺旋桨	PROPELLER	1
-	81090M	螺旋桨	PROPELLER	1
-	94780M	螺旋桨	PROPELLER	1
-	94781M	螺旋桨	PROPELLER	1

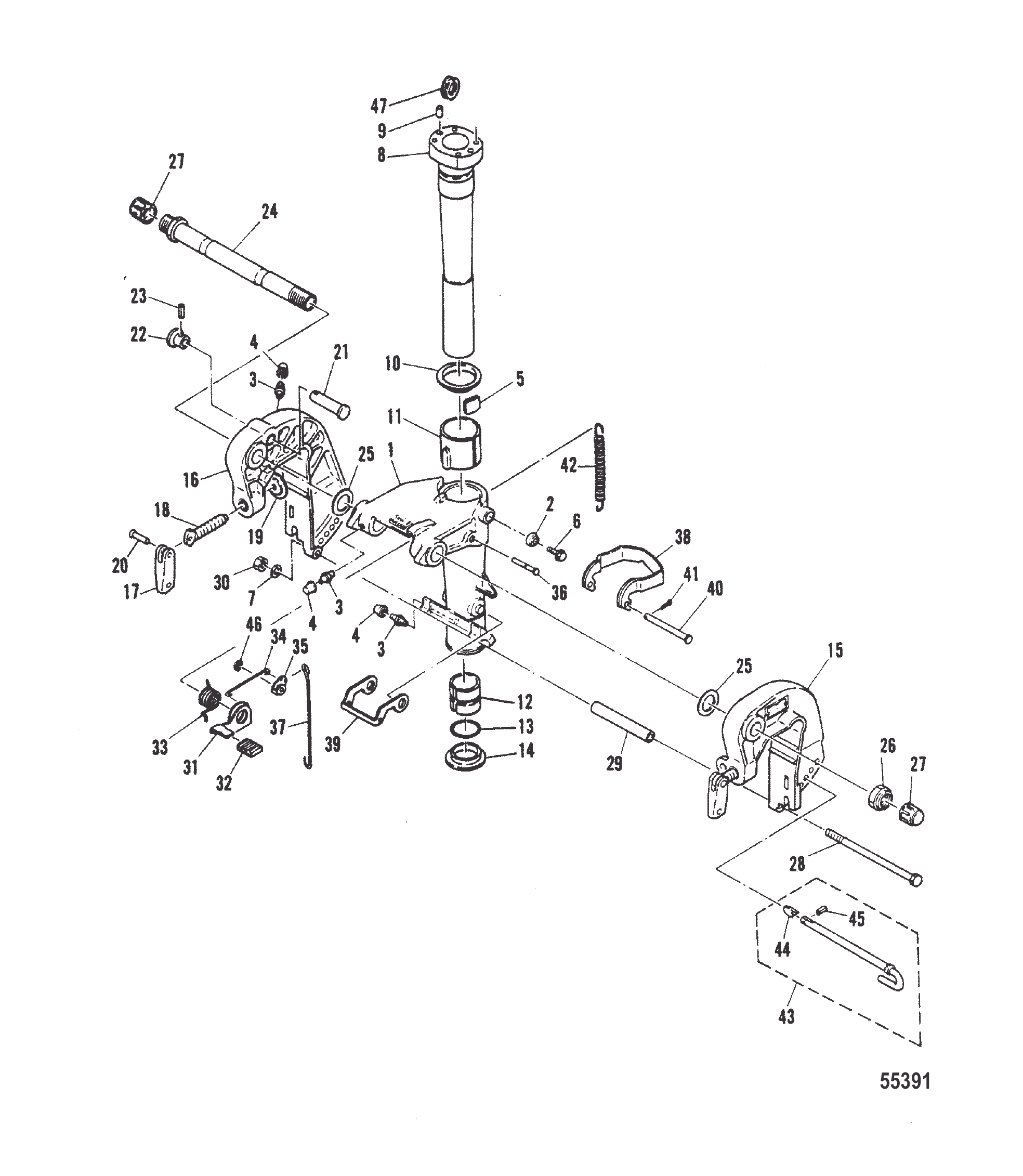

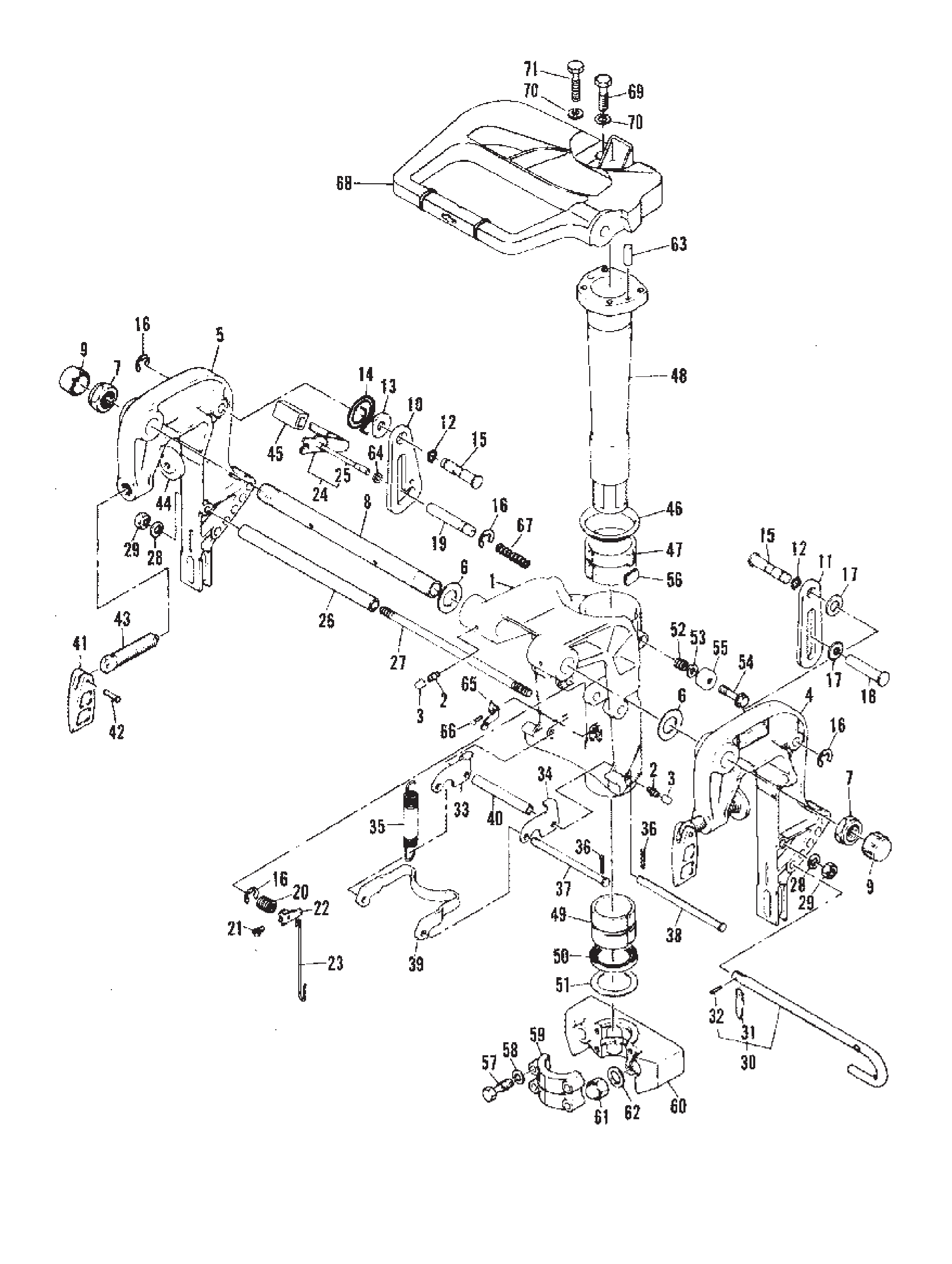

图 8夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	9246M	旋转支架	SWIVEL BRACKET	1
2	91637M	密封件	SEAL	1
3	82369M	黄油嘴	FITTING GREASE	4
4	81439M	黄油嘴盖	CAP GREASE FITTING	4
5	80633M	摩擦片	PLATE FRICTION	1
6	96382M	螺钉	SCREW	1
7	82217M	垫圈	WASHER	1
8	84833M	转向枢轴	SHAFT STEERING PIVOT	1
9	82368M	定位销	PIN DOWEL	2
10	81873M	垫圈	WASHER	1
11	81964M	枢轴上衬套	BUSHING PIVOT SHAFT-UPPER	1
12	81961M	枢轴下衬套	BUSHING PIVOT SHAFT-LOWER	1
13	82274M	枢轴衬套O型圈	O-RING PIVOT SHAFT BUSHING	1
14	81959M	衬套	BUSHING	1
15	8245M	左舷支架	BRACKET PORT	1
15	9797M	支架	BRACKET	1
16	8246M	右舷支架	BRACKET STARBOARD	1
17	80048M	艉板夹紧螺钉手柄	HANDLE TRANSOM CLAMP SCREW	2
17	809959M	手柄	HANDLE	2
18	81756M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
19	80638M	艉板夹紧螺钉垫块	PAD TRANSOM CLAMP SCREW	2
20	81888M	滚销	PIN ROLL	2
21	84835M	倾斜止动轴	SHAFT TILT STOP	1
22	95650M	倾斜止动轴旋钮	KNOB TILT STOP SHAFT	1
23	82148M	滚销	PIN ROLL	1
24	91639M	转向螺栓	BOLT STEERING	1
25	81836M	垫圈	WASHER	2
26	81787M	螺母	NUT	1
26	879172252	螺母	NUT	1
27	81388M	盖帽	CAP	2
27	811914M	盖帽	CAP	2
28	82924M	螺栓	BOLT	1
29	81979M	夹紧支架垫片	SPACER CLAMP BRACKET	1
29	19108M	隔套	SPACER	1
30	82392M	螺母	NUT	1
30	82382M	螺母	NUT	1
31	91640M	锁定/释放杆	LEVER LOCK/RELEASE	1
30	91641M	杆盖	COVER LEVER	1
33	91642M	张力弹簧	SPRING TENSION	1
34	91643M	倒挡锁定杆连杆	LINK REVERSE LOCK LEVER	1
35	80648M	倾斜凸轮	CAM TILT	1
36	91644M	销	PIN	1
36	19109M	销	PIN	1
37	80645M	倒挡锁止杆连杆	ROD REVERSE LOCK LEVER	1
38	84837M	倒挡锁定钩-后	HOOK REVERSE LOCK-REAR	1
39	80643M	倒挡锁定钩-前	HOOK REVERSE LOCK-FRONT	1
40	81882M	销	PIN	1
41	82125M	开口销	COTTER PIN COTTER	1
42	82105M	倒挡锁定弹簧	SPRING REVERSE LOCK	1
42	19110M	弹簧	SPRING	1
43	94569M	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
44	82857M	止动板	PLATE Stopper PLATE	1
45	82144M	滚销	PIN ROLL	1
46	82330M	卡环	RING Snap	1
47	82070M	护孔环	GROMMET	1

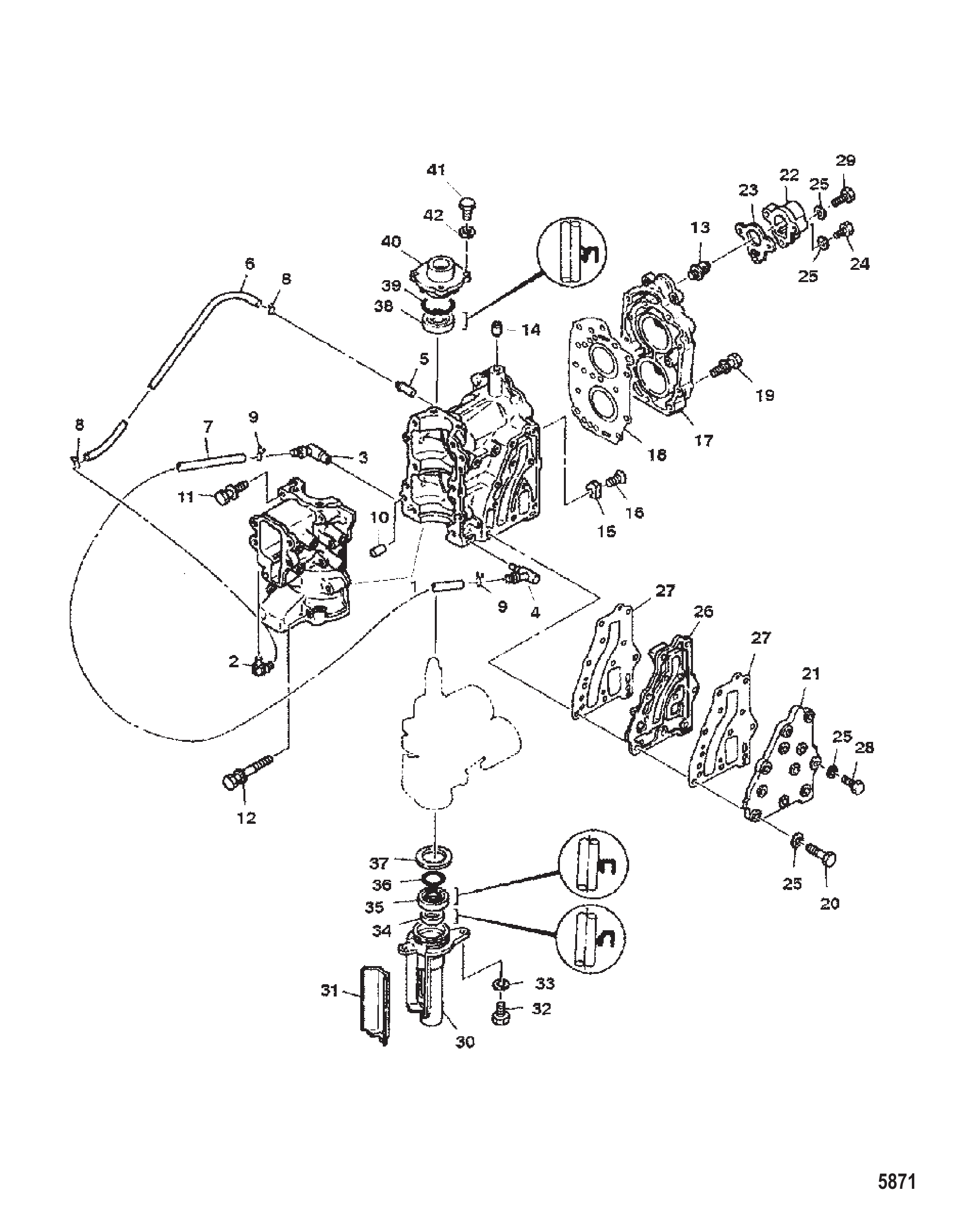

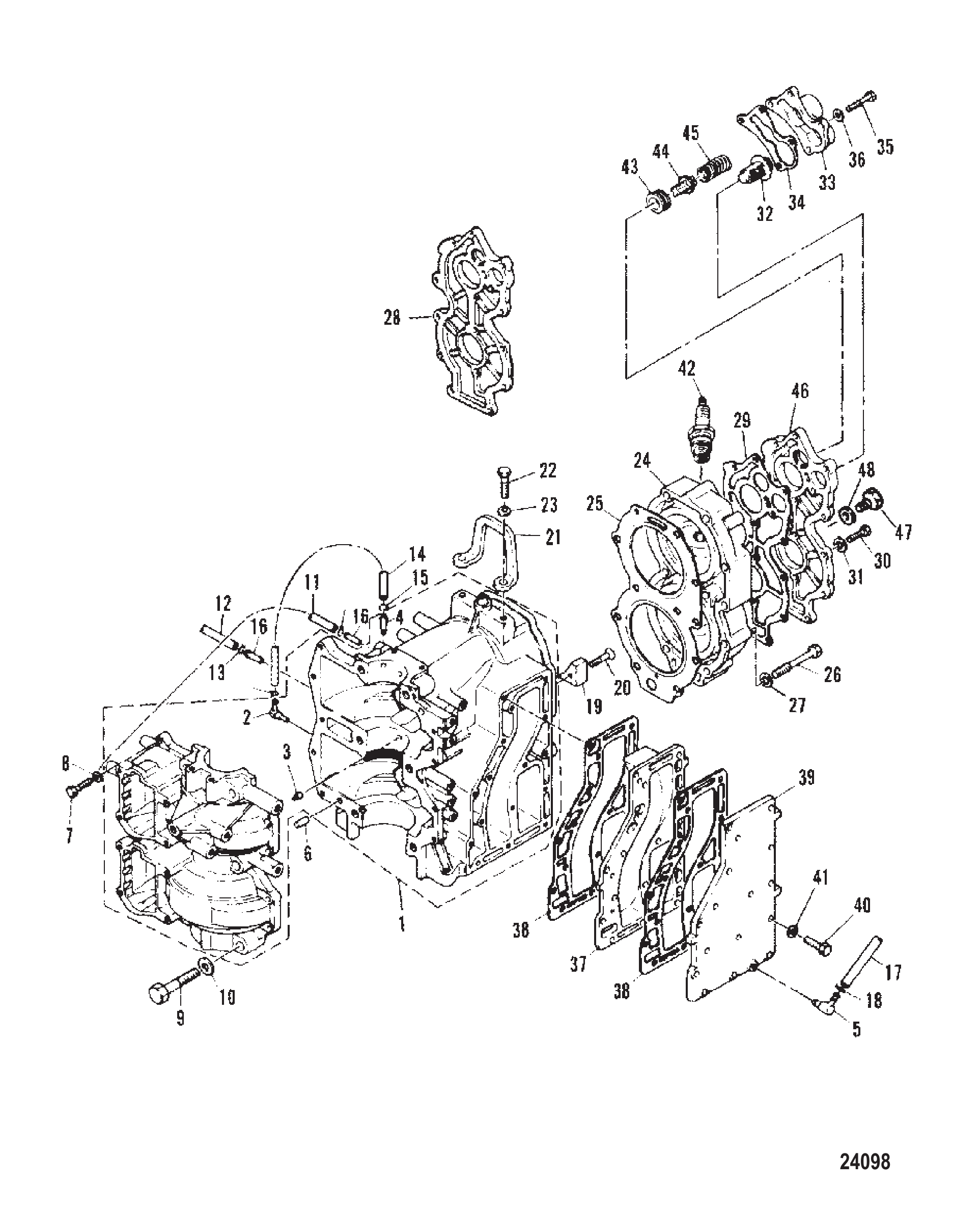

图 9曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	827168M	曲轴箱	CRANKCASE	1
2	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
3	84661M	放油接头	FITTING Drain	1
4	83326M	接头	FITTING	1
5	80122M	接头	FITTING	1
6	811045M	软管	HOSE	1
7	82012M	软管	HOSE	1
8	82046M	卡箍	CLAMP	2
9	98974M	卡扣	CLIP	2
10	82359M	定位销	PIN Dowel	2
11	95592M	螺栓	BOLT	8
12	95593M	螺栓	BOLT	2
13	11919M	节温器	THERMOSTAT	1
13	11919001	节温器	THERMOSTAT	1
14	14214M	定位销	PIN Dowel	1
15	84732M	阳极块	ANODE	1
16	95594M	螺钉	SCREW	1
17	8213M	气缸盖	CYLINDER HEAD	1
18	95595M	衬垫	GASKET	1
18	95595	衬垫	GASKET	1
19	43092M	螺栓(M6x14)	BOLT (M6 x 14)	13
20	804124	螺栓	BOLT	10
21	95598M	排气外盖	COVER Exhaust (OUTER)	1
22	83241M	盖板	COVER	1
23	83242M	衬垫	GASKET	1
23	83242	衬垫	GASKET	1
24	82405M	螺栓	BOLT	1
25	82214M	垫圈	WASHER	14
26	95596M	排气内盖	COVER Exhaust (INNER)	1
27	95597	衬垫	GASKET	2
28	826957M	螺栓	BOLT	1
29	14262M	螺栓	BOLT	2
30	814493M	下壳体	HOUSING (LOWER)	1
31	94762M	密封件	SEAL	1
32	826957M	螺栓	BOLT	2
33	881379	垫圈	WASHER	2
33	82214M	垫圈	WASHER	2
34	82165M	油封	SEAL Oil	1
35	18843M	油封	SEAL Oil	1
36	95602M	O型圈	O-RING	1
37	81841M	垫圈	WASHER	1
38	14195M	油封	SEAL Oil	1
39	82276M	O型圈	O-RING	1
40	83246M	上壳体	HOUSING (UPPER)	1
41	852776	螺栓	BOLT	4
42	881379	垫圈	WASHER	4
42	82214M	垫圈	WASHER	4
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1

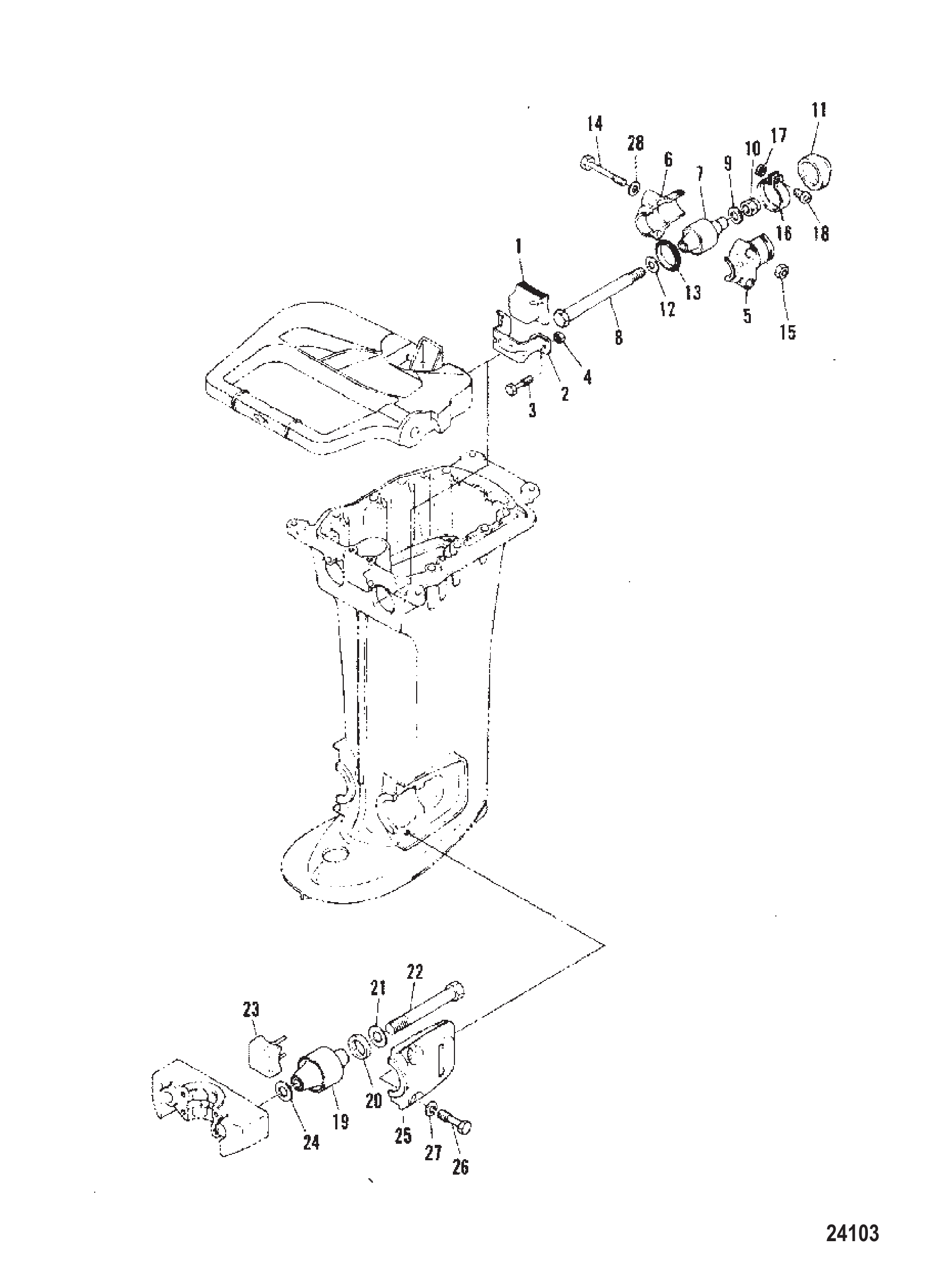

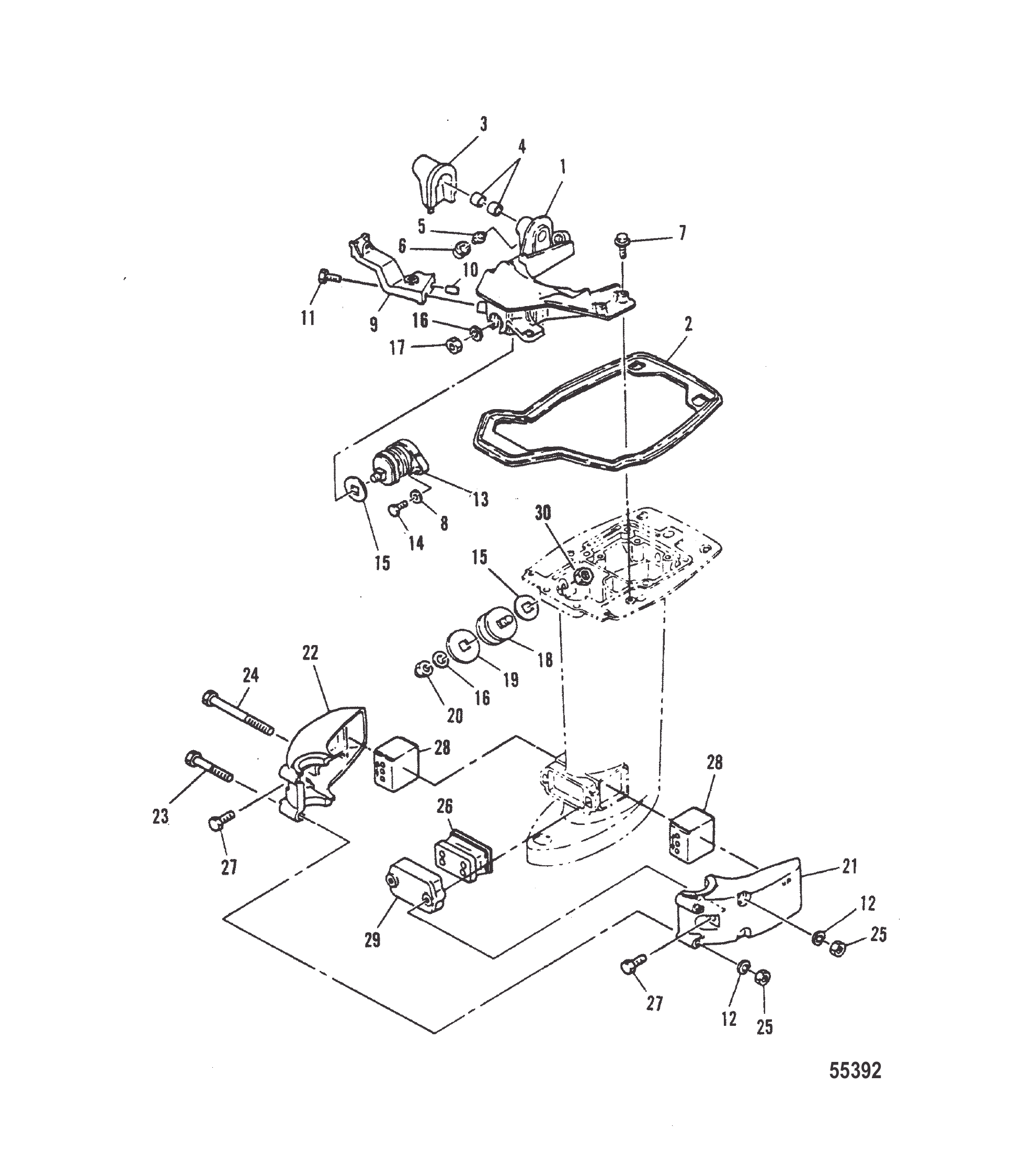

图 10安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	95548M	支架	BRACKET	1
2	84838M	橡胶密封件	SEAL RUBBER	1
3	84840M	橡胶密封件	SEAL RUBBER	1
4	81930M	衬套	BUSHING	2
5	82369M	黄油嘴	FITTING GREASE	1
6	81439M	管帽接头	CAP FITTING	1
7	84839M	螺栓	BOLT	4
8	82214M	垫圈	WASHER	3
9	80657M	支架	BRACKET	1
10	82364M	定位销	PIN Dowel DOWEL	1
11	82451M	螺栓	BOLT	1
11	82423M	螺栓	BOLT	1
12	82217M	垫圈	WASHER	4
13	84841M	上部前支架	MOUNT UPPER FRONT	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
15	80662M	安装垫片	GASKET MOUNT	3
16	82219M	垫圈	WASHER	3
17	82395M	螺母	NUT	1
18	82557M	上部侧支架	MOUNT UPPER SIDE	2
18	8M0121332	支架	MOUNT	2
19	81612M	安装垫片	GASKET MOUNT	2
20	82396M	冠形螺母	NUT CROWN	2
21	84842M	下部壳体	HOUSING LOWER	1
22	84843M	下部壳体	HOUSING LOWER	1
23	84844M	螺栓	BOLT	2
24	41893M	螺栓	BOLT	2
25	82392M	螺母	NUT	4
25	82382M	螺母	NUT	4
26	84846M	下部前支架	MOUNT LOWER FRONT	1
27	82464M	螺栓	BOLT	2
27	43106M	螺栓	BOLT	2
28	84848M	下部侧支架	MOUNT LOWER SIDE	2
29	84847M	下安装盖	COVER LOWER MOUNT	1
30	82395M	螺母	NUT	2

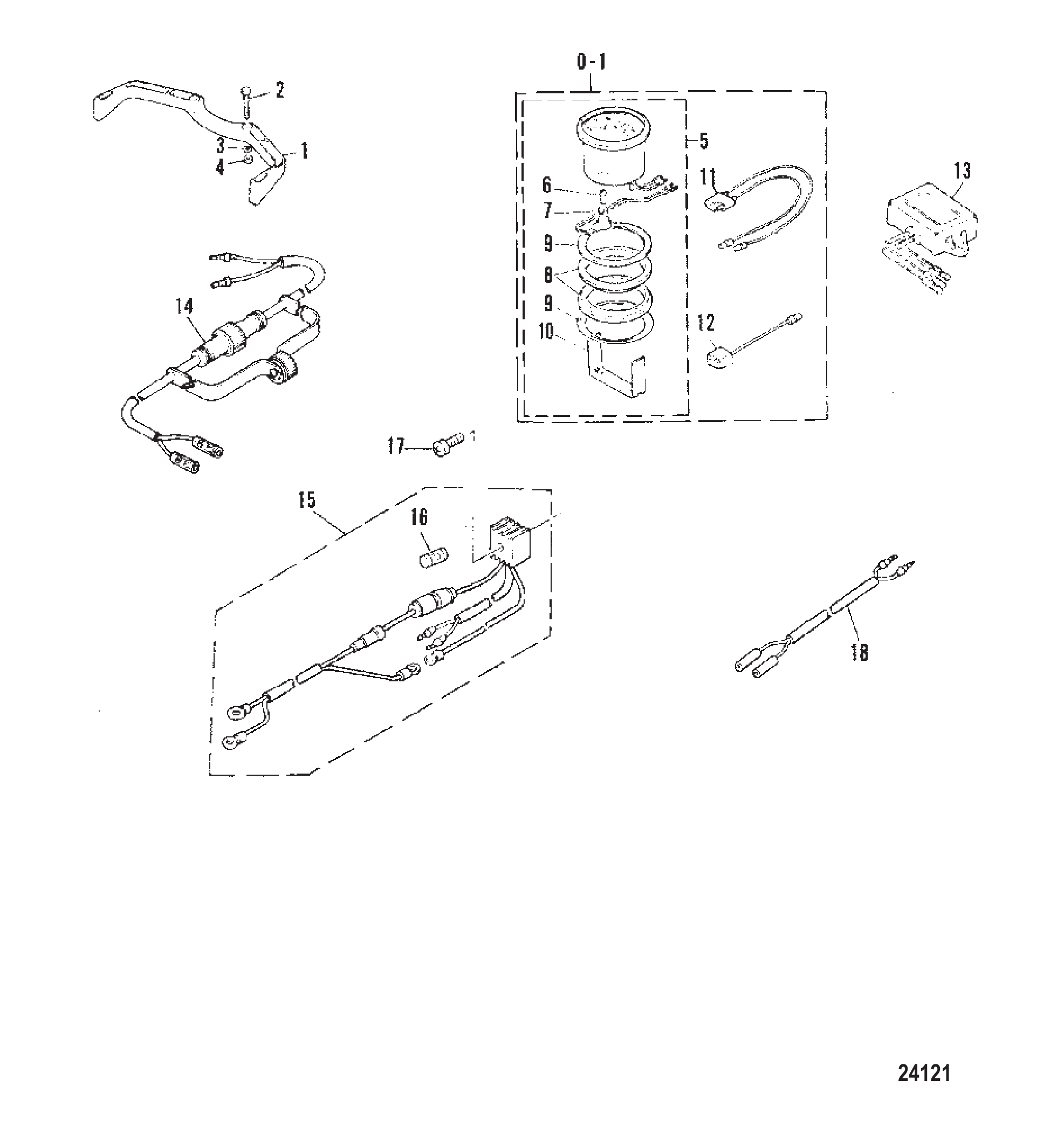

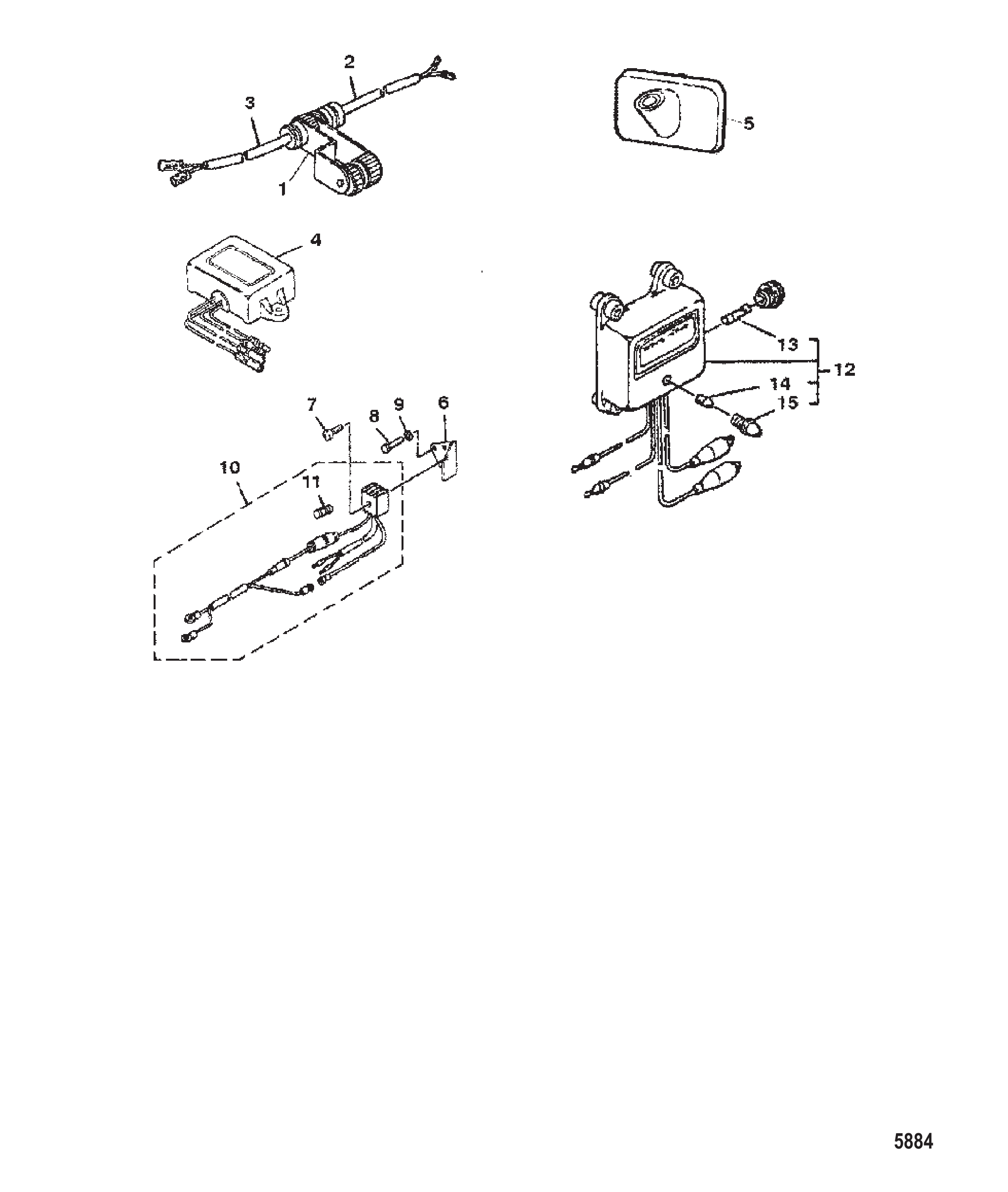

图 11可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	84124M	连接器	CONNECTOR	1
2	99051M	连接器	CONNECTOR	1
3	99052M	连接器	CONNECTOR	1
4	84125T	电压调节器	REGULATOR Voltage	1
5	97130M	导绳器	ROPE GUIDE	1
6	84680M	安装板	PLATE	1
7	83108M	螺钉	SCREW	1
8	8527764	螺栓	BOLT	2
9	82214M	垫圈	WASHER	2
10	84329M	整流器总成	RECTIFIER ASSEMBLY	1
10	8M0060278	整流器	RECTIFIER	1
11	81522M	保险丝	FUSE	1
12	80713M	整流器	RECTIFIER	1
13	83733M	保险丝	FUSE	1
14	83731M	灯泡	BULB	1
15	83732M	透镜	LENS	1

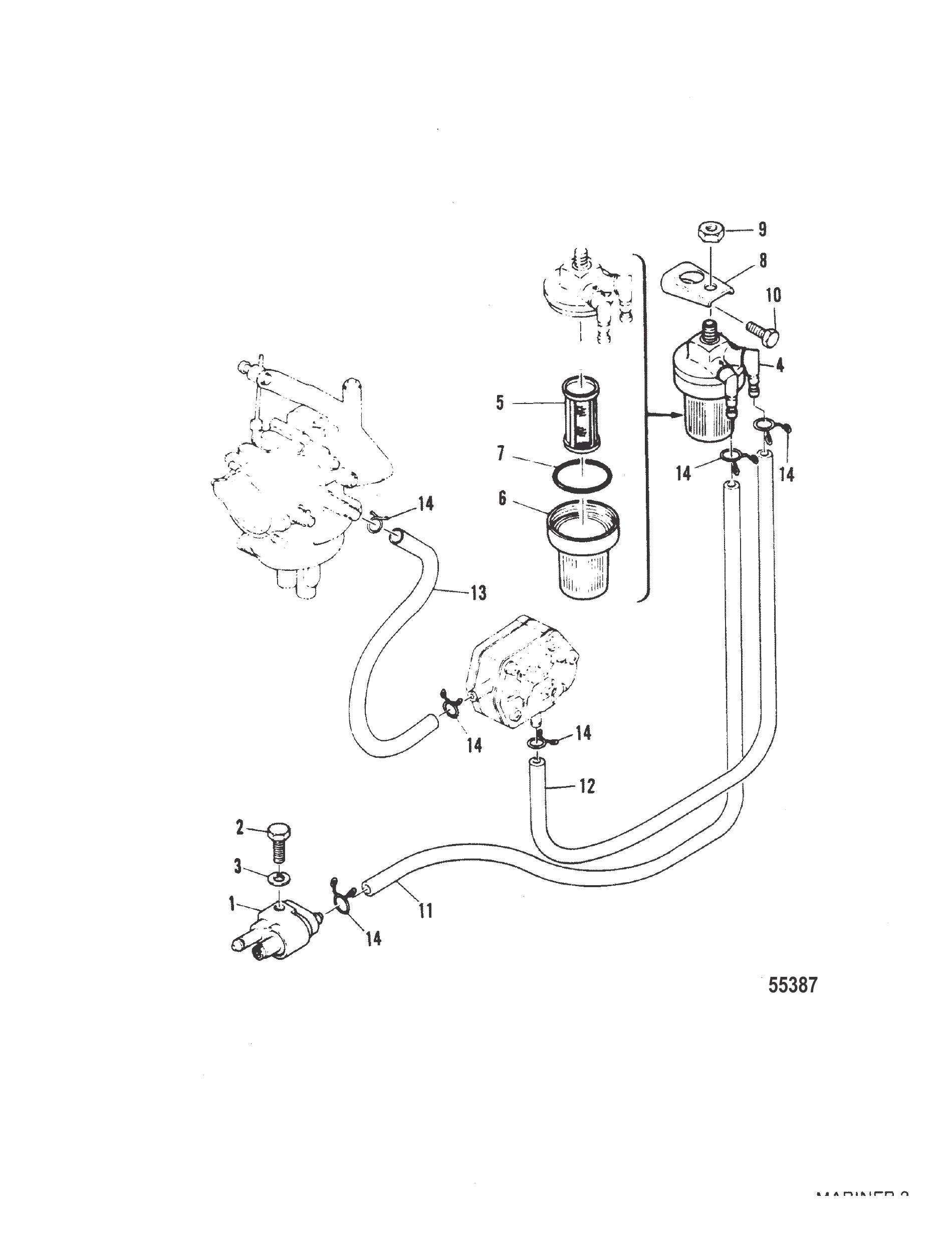

图 12燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	14187M	连接器	CONNECTOR	1
1	95483M	连接器	CONNECTOR	1
1	14187M	连接器	CONNECTOR	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
2	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82214M	垫圈	WASHER	1
4	11931M	滤清器总成	FILTER ASSEMBLY	1
4	826964T	燃油滤清器	FILTER Fuel	1
5	11934M	滤清器	FILTER FILTER	1
5	826965T	燃油滤清器	FILTER-FUEL	1
6	11935M	滤杯	CUP FILTER	1
6	82784M	燃油滤清器杯	BOWL Fuel FILTER	1
6	11935M	杯套	CUP	1
7	84957M	O型圈	O-RING	1
8	80620M	燃油滤清器支架	BRACKET FUEL FILTER	1
9	82382M	螺母	NUT	1
10	84303M	螺栓	BOLT	1
10	91772M	螺栓	BOLT	1
11	84956M	连接器至滤清器燃油管	LINE Fuel CONNECTOR TO FILTER	1
11	82012M	软管	HOSE	1
12	81566M	燃油滤清器至燃油泵油管	LINE Fuel FUEL FILTER TO FUEL PUMP	1
12	81112M	软管	HOSE	1
13	80605M	燃油泵至化油器软管	HOSE FUEL PUMP TO CARBURETOR	1
13	81324M	软管	HOSE	1
14	82047M	软管卡箍	CLAMP HOSE	6

图 13维修与支撑材料 SERVICE AND SUPPORT MATERIAL

REF	零件编号	中文名称	英文名称	数量
-	10126980	用户手册	OWNERS MANUAL	1
-	824052R2	维修手册	SERVICE MANUAL	1
-	824052R3	SM O/B V6 135-225	SM O/B V6 135-225	1
-	808553A96	贴花套件	DECAL SET	1
-	808553A00	贴花套件	DECAL SET	1
-	809689A96	贴花套件	DECAL SET	1
-	804696A03	贴花套件	DECAL SET	1
-	808559A96	贴花套件	DECAL SET	1
-	855418A97	贴花套件	DECAL SET	1
-	809688A00	贴花套件	DECAL SET	1
-	808554A96	贴花套件	DECAL SET	1
-	812563A00	贴花套件	DECAL SET	1
-	808558A96	贴花套件	DECAL SET	1
-	808562A03	贴花套件	DECAL SET	1
-	813033A96	贴花套件	DECAL SET	1
-	813033A03	贴花套件	DECAL SET	1
-	809706A96	贴花套件	DECAL SET	1
-	809706A03	贴花套件	DECAL SET	1
-	808557A96	贴花套件	DECAL SET	1
-	808557A01	贴花套件	DECAL SET	1
-	808556A96	贴花套件	DECAL SET	1
-	808556A03	贴花套件	DECAL SET	1
-	808561A96	贴花套件	DECAL SET	1
-	808561A03	贴花套件	DECAL SET	1
-	813033A97	贴花套件	DECAL SET	1
-	813033A03	贴花套件	DECAL SET	1
-	809706A97	贴花套件	DECAL SET	1
-	809706A03	贴花套件	DECAL SET	1
-	808557A97	贴花套件	DECAL SET	1
-	808557A01	贴花套件	DECAL SET	1
-	855419A97	贴花套件	DECAL SET	1
-	855419A00	贴花套件	DECAL SET	1
-	808556A97	贴花套件	DECAL SET	1
-	808556A03	贴花套件	DECAL SET	1
-	808561A97	贴花套件	DECAL SET	1
-	808561A03	贴花套件	DECAL SET	1
-	824911A25	条纹贴纸(25英尺卷-需6英尺)	DECAL Striping (ROLL OF 25 FT. - NEED 6 FT.)	1
-	808591A96	贴花套件	DECAL SET	1
-	808680A96	贴花套件	DECAL SET	1
-	808621A96	贴花套件	DECAL SET	1
-	808602A96	贴花套件	DECAL SET	1
-	808652A96	贴花套件	DECAL SET	1
-	808641A96	贴花套件	DECAL SET	1
-	85557713	EPA标签信息贴花	DECAL EPA Label Information	1
-	855577A13	REF SOB 09-18	REF SOB 09-18	1

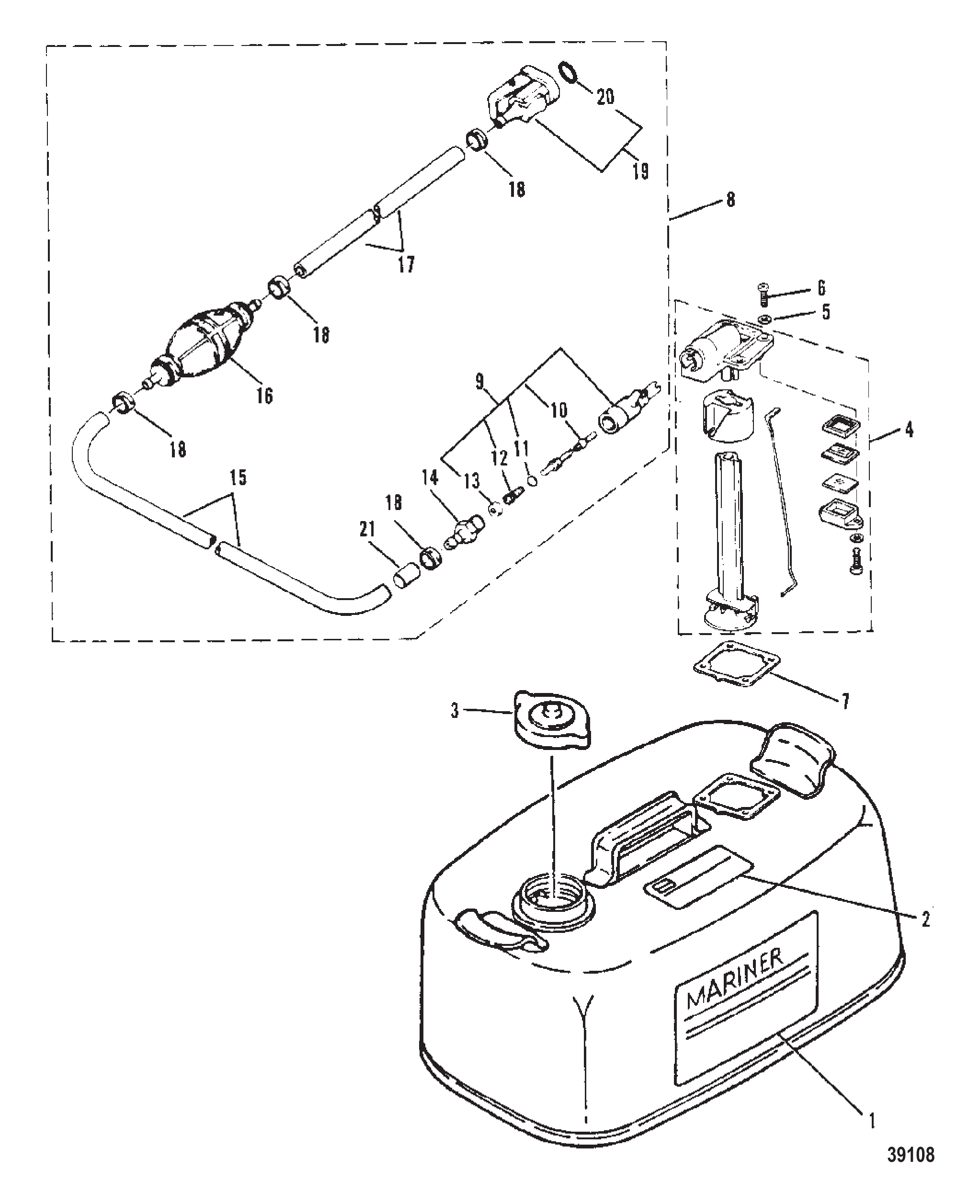

图 14燃油箱油管总成(原装)24升/6.3加仑 FUEL TANK & FUEL LINE ASSY (ORIGINAL) 24 Litre/6.3 Gallons

REF	零件编号	中文名称	英文名称	数量
1	95498M	侧贴花(英文)	DECAL SIDE (ENGLISH)	2
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	2
2	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	14221M	燃油箱盖	CAP Fuel Tank	1
4	95499M	燃油表总成	METER ASSEMBLY Fuel	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	燃油表衬垫总成	GASKET FUEL METER ASS'Y	1
8	95216M	燃油管路总成	LINE ASSEMBLY Fuel	1
9	30185A1	卡口式阀体总成	BAYONET BODY ASSEMBLY	1
10	30187	卡口阀体阀杆	STEM BAYONET BODY	1
11	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
12	30189	卡口阀体弹簧总成	SPRING BAYONET BODY ASS'Y	1
13	30188	盖垫圈	WASHER CAP	1
14	63187	倒刺接头(0.250-18)燃油管	FITTING Barb (.250-18) FUEL LINE	1
15	14210M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
16	14211M	燃油注油器球	BULB Fuel Primer	1
17	14212M	软管	HOSE	1
18	80752M	软管卡箍	CLAMP HOSE	4
19	14213M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
20	82789M	O型圈	O-RING	1
21	81327M	轴环	COLLAR	1

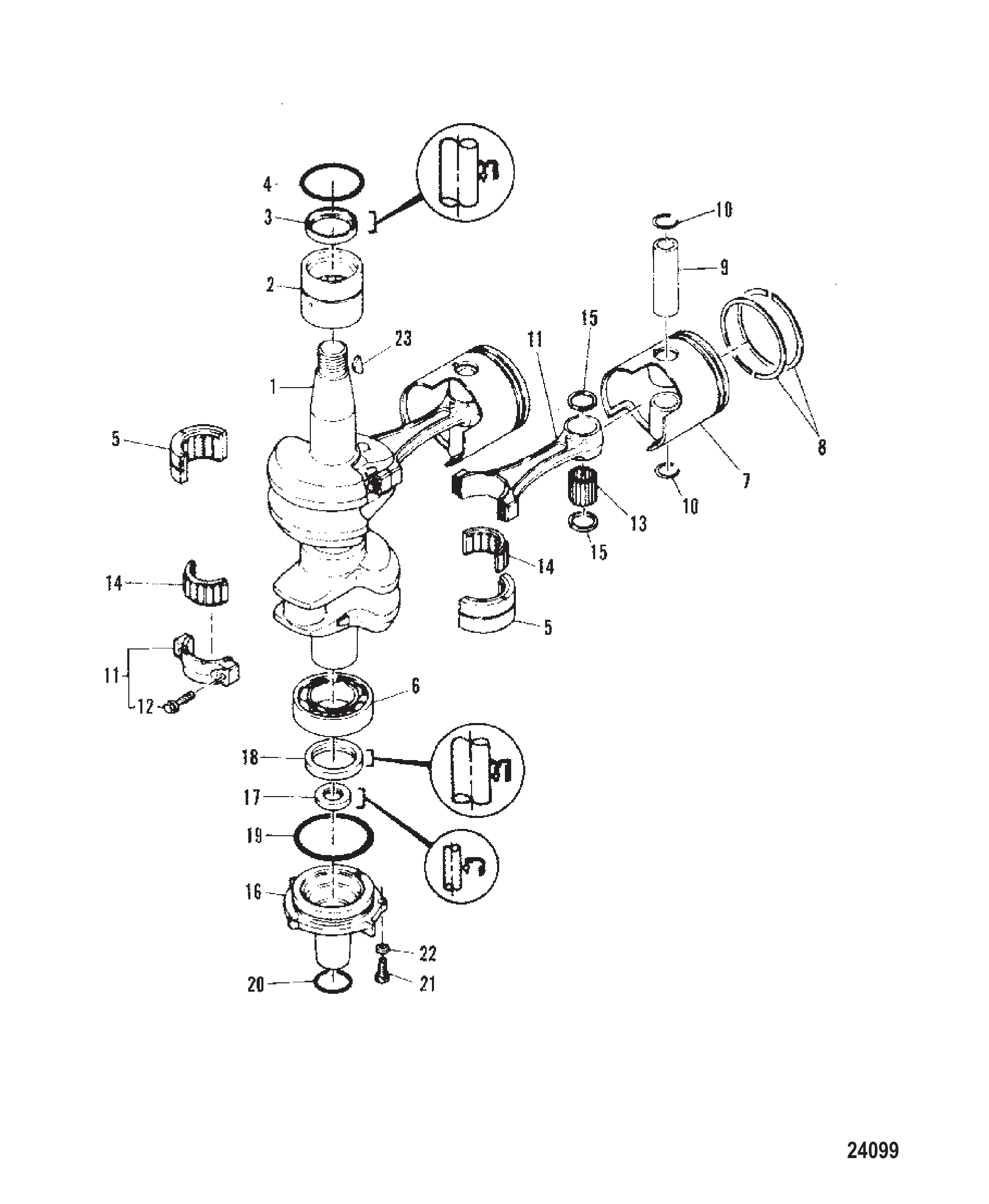

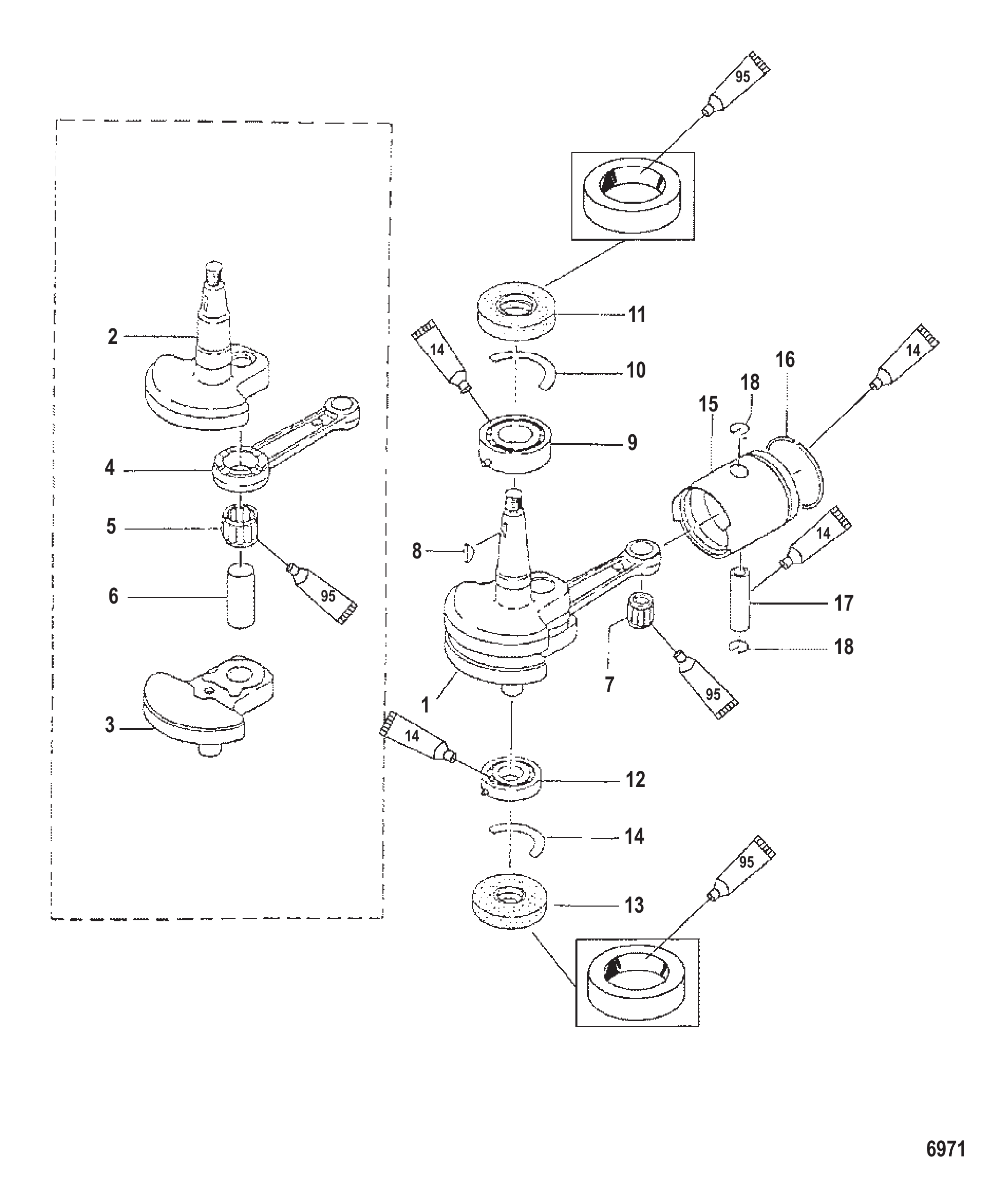

图 15曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	879147T16	曲轴总成	CRANKSHAFT ASSY	1
1	822892	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	822892T02	曲轴总成	CRANKSHAFT ASSY	1
2	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
3	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
4	813269	连杆	CONNECTING ROD	1
5	813270	轴承	BEARING	1
6	813271	曲轴销	PIN Crank	1
6	813271001	曲轴销-TH	CRANK PIN-TH	1
7	95227	滚柱轴承	BEARING Roller	1
8	95229	键	KEY	1
9	95228	滚珠轴承	BEARING Ball	1
9	898101936	轴承	BEARING	1
10	95230	安装板	PLATE	1
11	95232	油封	SEAL Oil	1
12	95307	滚珠轴承	BEARING Ball	1
12	95307	滚珠轴承	BEARING Ball	1
12	822894	滚珠轴承	BEARING Ball	1
13	95308	油封	SEAL Oil	1
13	95308	油封	SEAL Oil	1
13	822897	油封	SEAL Oil	1
14	822896	下部推力板	THRUST PLATE Lower	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103754	活塞总成	PISTON ASSY	1
15	9183A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103753	活塞总成	PISTON ASSY	1
15	9154	活塞	PISTON	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	9183	活塞	PISTON	AR
16	95234	活塞环	RING Piston	1
16	95309	活塞环	RING Piston	AR
17	95235	活塞销	PIN Piston	1
17	898101917	活塞销	PIN-PISTON	1
18	952366	卡扣	CLIP	2
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	815076A2	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0203727	衬垫套件 P/H	GASKET SET P/H	1

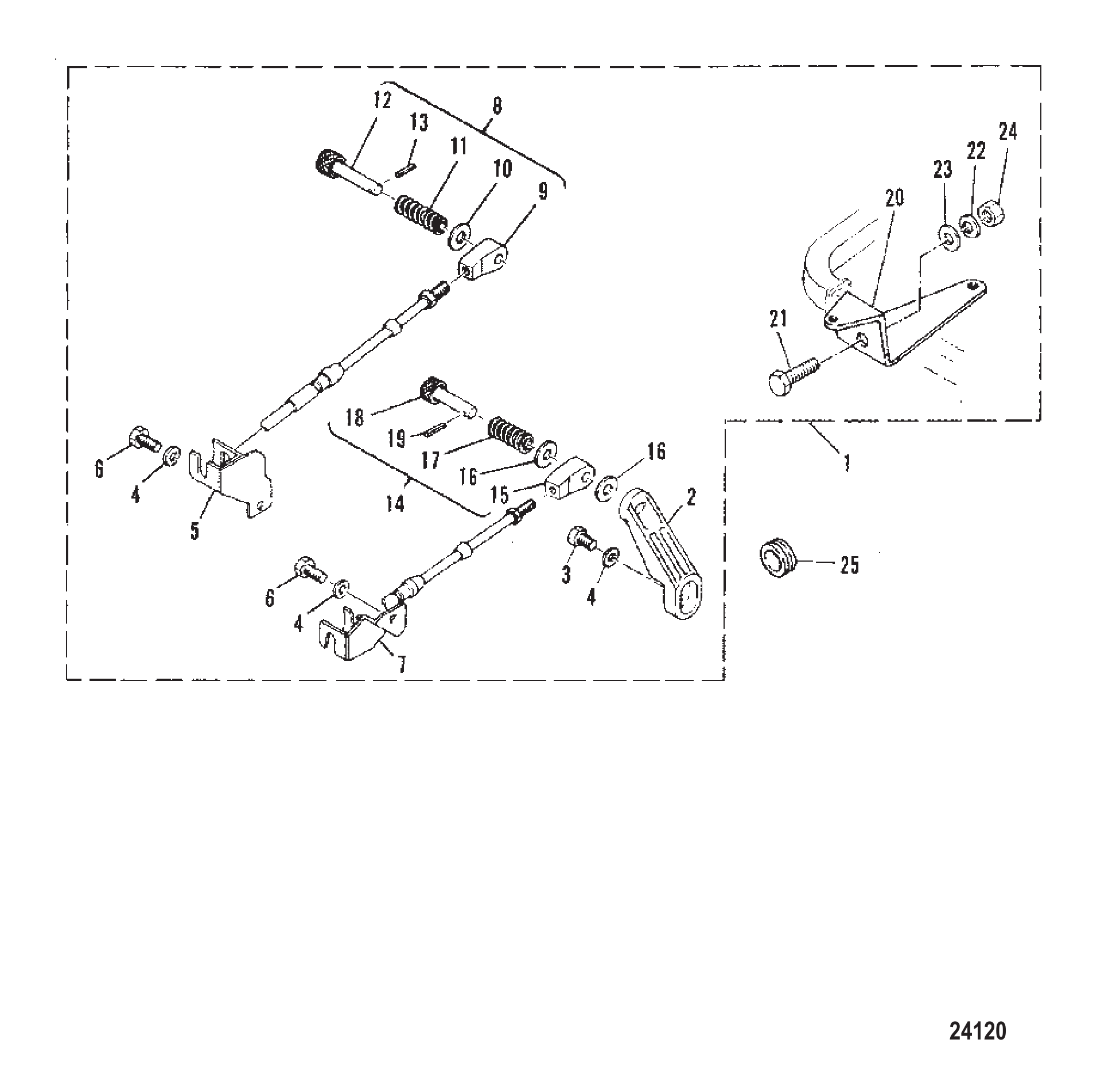

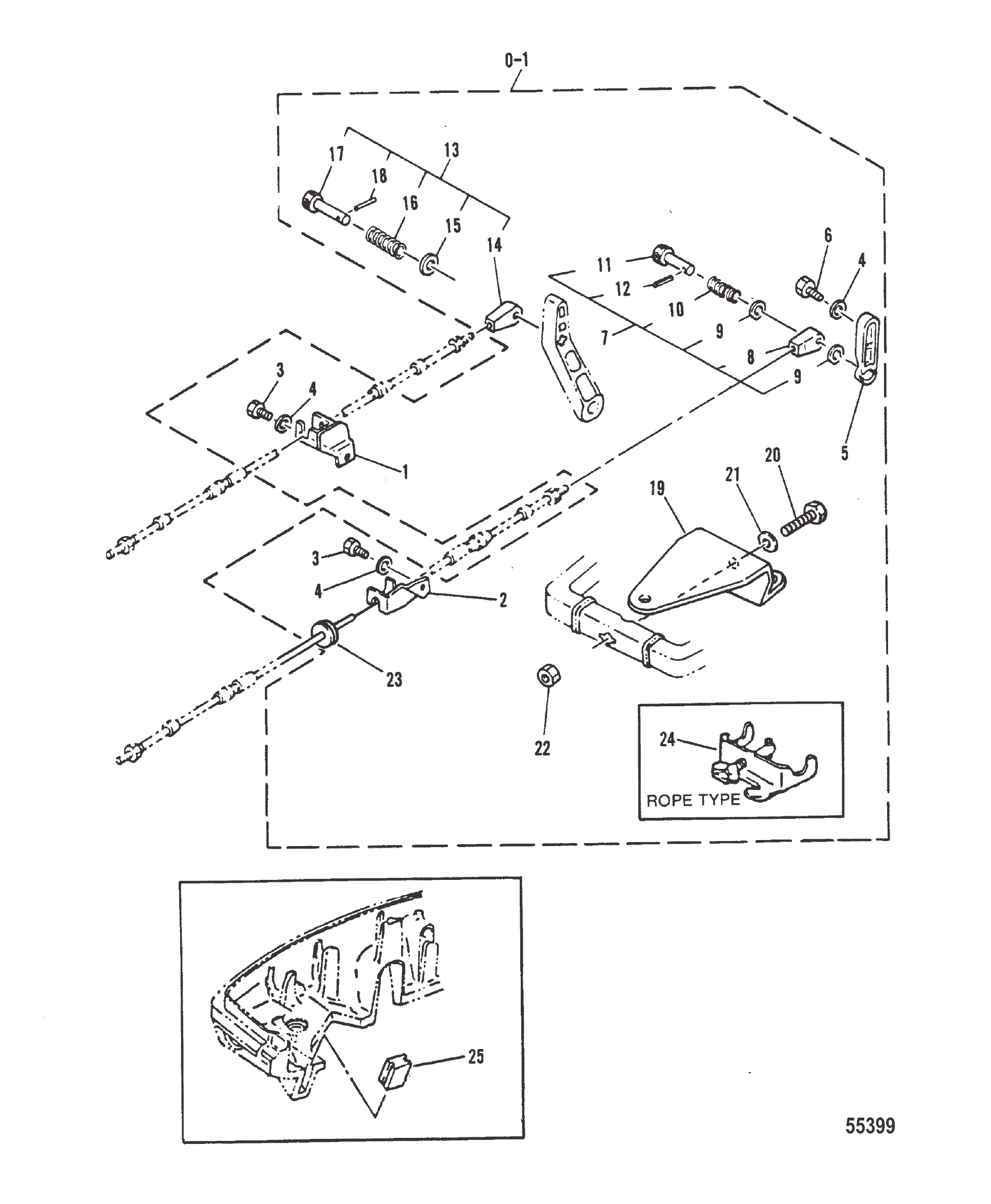

图 16遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
0-1	43991A1	球柱式安装套件	ATTACHING KIT BALL POST TYPE	1
1	84221M	换挡支架	BRACKET GEAR SHIFT	1
2	83717M	节流阀支架	BRACKET THROTTLE	1
3	83395M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
4	82214M	垫圈	WASHER	3
5	84222M	油门杆	LEVER Throttle	1
6	91772M	螺栓	BOLT	1
7	83933M	节流拉索端头	END Cable THROTTLE	1
8	83934M	拉索端头	END Cable	1
9	82216M	垫圈	WASHER	2
10	83725M	弹簧	SPRING	1
11	83726M	挂钩	HOOK	1
11	814499M	挂钩	HOOK	1
12	82146M	滚销	PIN ROLL	1
13	83719M	换挡拉索端头	END Cable SHIFT	1
14	83720M	拉索端头	END Cable	1
15	82216M	垫圈	WASHER	1
16	83721M	弹簧	SPRING	1
17	83722M	挂钩	HOOK	1
17	814500M	挂钩	HOOK	1
18	82146M	滚销	PIN ROLL	1
19	91635M	转向支架(球柱式)	BRACKET STEERING (BALL POST TYPE)	1
20	82474M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
21	82220M	垫圈	WASHER	1
22	81785M	锁紧螺母	LOCKNUT	1
23	97031M	护孔环	GROMMET	1
24	83727M	支架(绳索式)	BRACKET (ROPE TYPE)	1
25	83728M	索环(选配)	GROMMET (OPTIONAL)	1

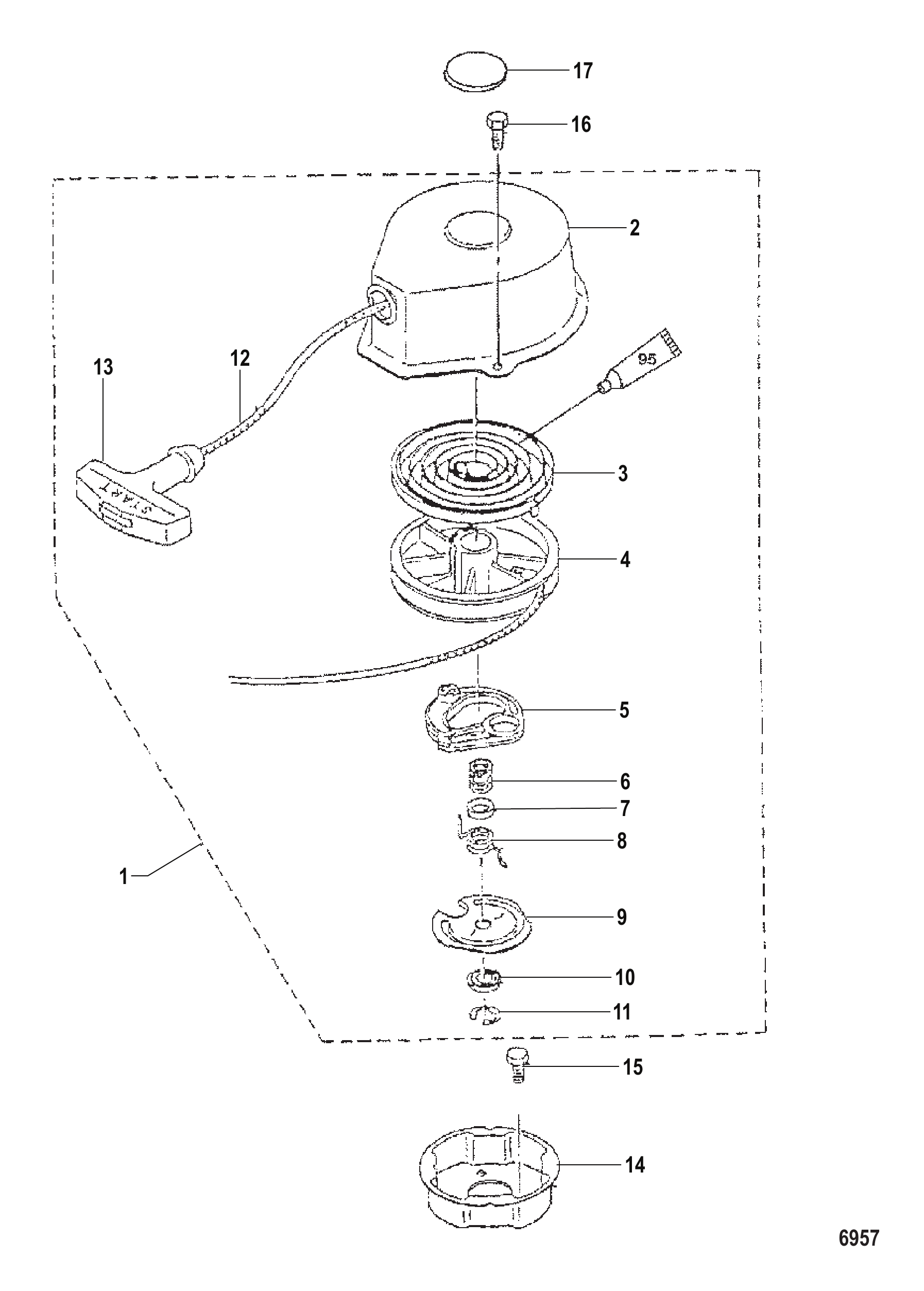

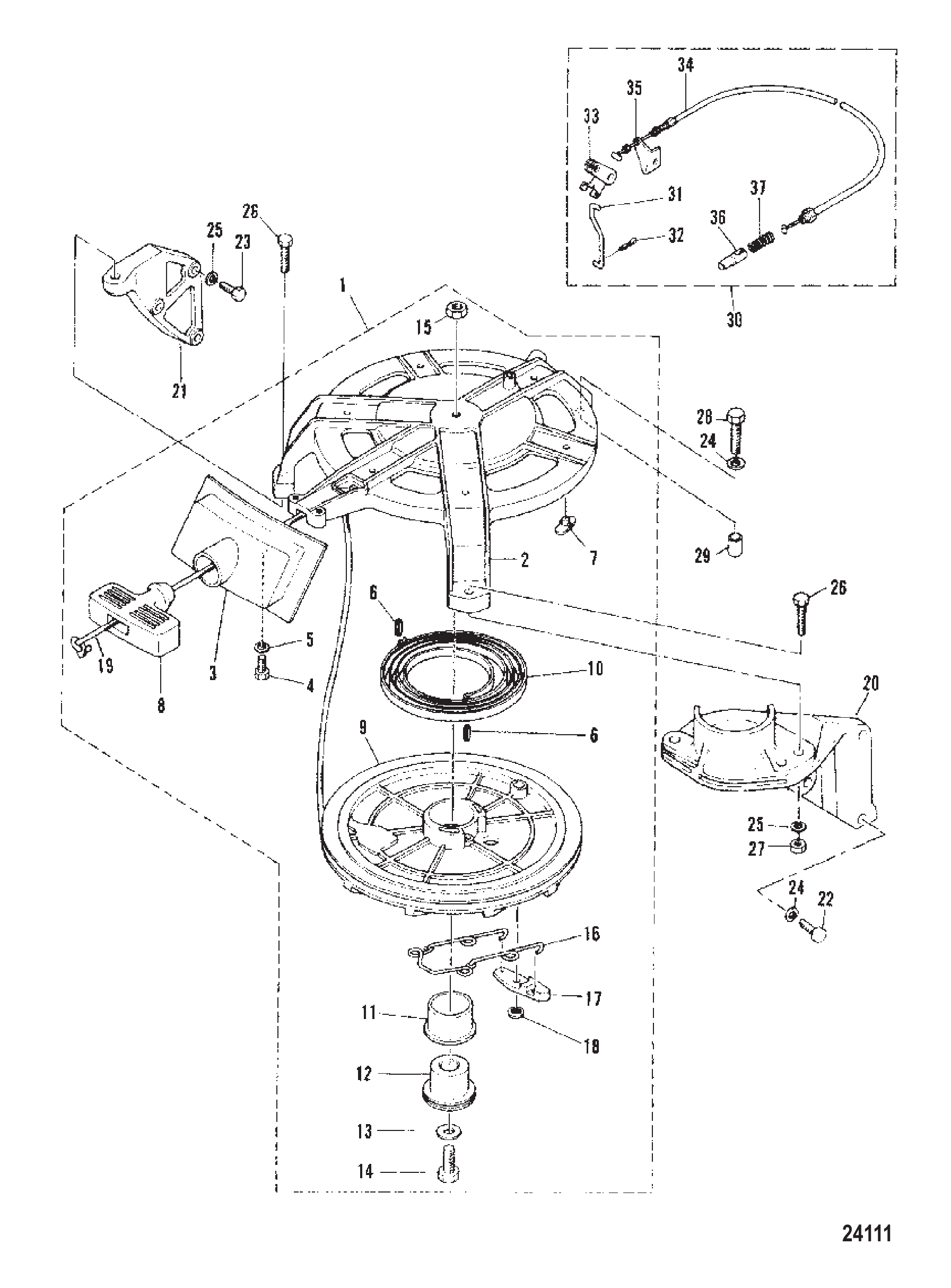

图 17反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	823038	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	815067	启动器壳体	HOUSING Starter	1
3	95284	弹簧	SPRING	1
4	95245	启动滑轮	SHEAVE Starter	1
5	95246	棘轮	RATCHET	1
6	95315	弹簧	SPRING	1
7	95247	盖板	COVER	1
8	95316	弹簧	SPRING	1
9	95248	摩擦片	FRICTION PLATE	1
10	95317	止推垫片	THRUST WASHER	1
11	95318	E型卡环	E RING	1
12	12066Q9	绳索	ROPE	1
12	12066Q10	启动绳@2	ROPE-STARTER@2	1
13	95249	起动手柄	HANDLE Starter	1
14	823039	滑轮	PULLEY	1
15	16828	螺栓	BOLT	3
16	815068	螺栓	BOLT	2
16	16828	螺栓	BOLT	2
17	95251	堵头	PLUG	1

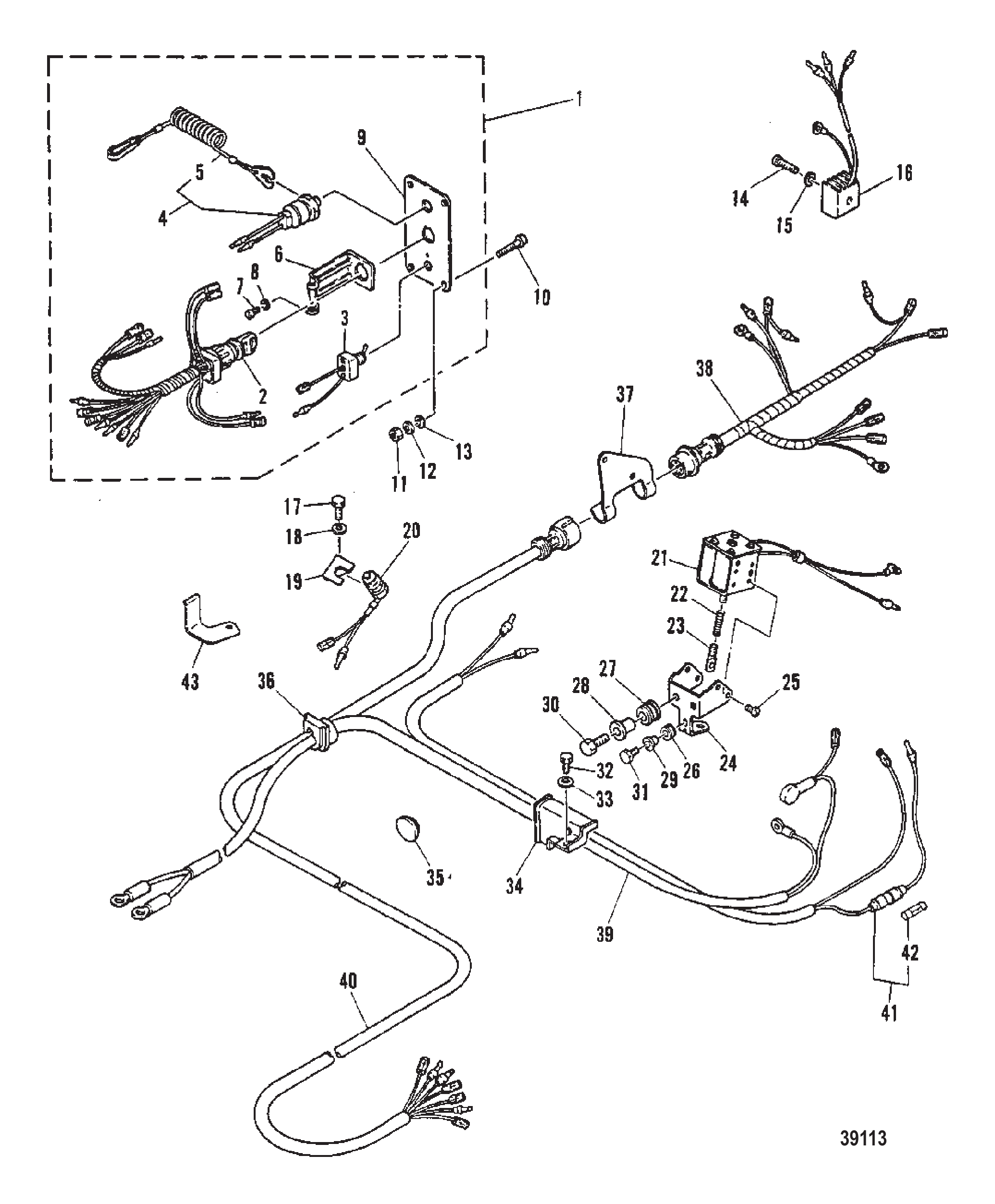

图 18电动启动组件 ELECTRIC START COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	95644M	开关面板总成	PANEL ASSEMBLY Switch	1
2	95645M	钥匙开关	KEY SWITCH	1
2	95410M	主开关	MAIN SWITCH	1
2	84943M	钥匙开关	KEY SWITCH	1
3	84944M	阻风门开关	SWITCH Choke	1
4	97682M	停机开关总成	SWITCH ASSEMBLY Stop	1
5	97756M	止动器	STOPPER	1
6	81537M	线夹支架	BRACKET CORD CLAMP	1
7	82487M	螺钉	SCREW	1
8	82184M	锁紧垫圈	LOCKWASHER	1
9	42435M	面板	PANEL	1
10	84946M	螺钉	SCREW	4
10	80164M	螺钉	SCREW	4
11	82377M	螺母	NUT	4
12	82184M	锁紧垫圈	LOCKWASHER	4
12	82208M	锁紧垫圈	WASHER LOCK	4
13	82847M	垫圈	WASHER	4
14	83108M	螺钉	SCREW	1
14	82521M	螺钉	SCREW	1
15	82211M	垫圈	WASHER	1
16	81652M	整流器	RECTIFIER	1
17	84247M	螺栓	BOLT	1
18	82212M	锁紧垫圈	LOCKWASHER	1
19	97683M	支架	BRACKET	1
20	97684M	空挡启动开关总成	SWITCH ASSEMBLY Neutral Start	1
21	97685M	电磁阀总成	SOLENOID ASSEMBLY	1
22	84701M	拉线	WIRE PULL	1
23	84702M	拉线钩	HOOK PULL WIRE	1
24	97686M	电磁阀支架	BRACKET SOLENOID	1
25	84312M	螺钉	SCREW	4
26	97687M	护孔环	GROMMET	1
27	93114M	减震器	DAMPER	2
28	82851M	衬套	BUSHING	2
29	97688M	轴环	COLLAR	1
30	82405M	螺栓	BOLT	2
31	91686M	螺栓	BOLT	1
32	84303M	螺栓	BOLT	1
33	82214M	垫圈	WASHER	1
34	97066M	卡箍	CLAMP	1
35	82066M	护孔环	GROMMET	1
36	94476M	护孔环	GROMMET	1
37	95411M	线束支架	BRACKET HARNESS	1
37	94477M	线束支架	BRACKET HARNESS	1
38	95412M	线束总成	HARNESS ASSEMBLY	1
38	97690M	线束总成	HARNESS ASSEMBLY	1
39	97691M	线束总成	HARNESS ASSEMBLY	1
40	84711M	延长件	EXTENSION	1
41	97692M	线束总成	HARNESS ASSEMBLY	1
42	81522M	保险丝(12V-20A)	FUSE (12V-20 A)	1
43	42436M	支架	BRACKET	1

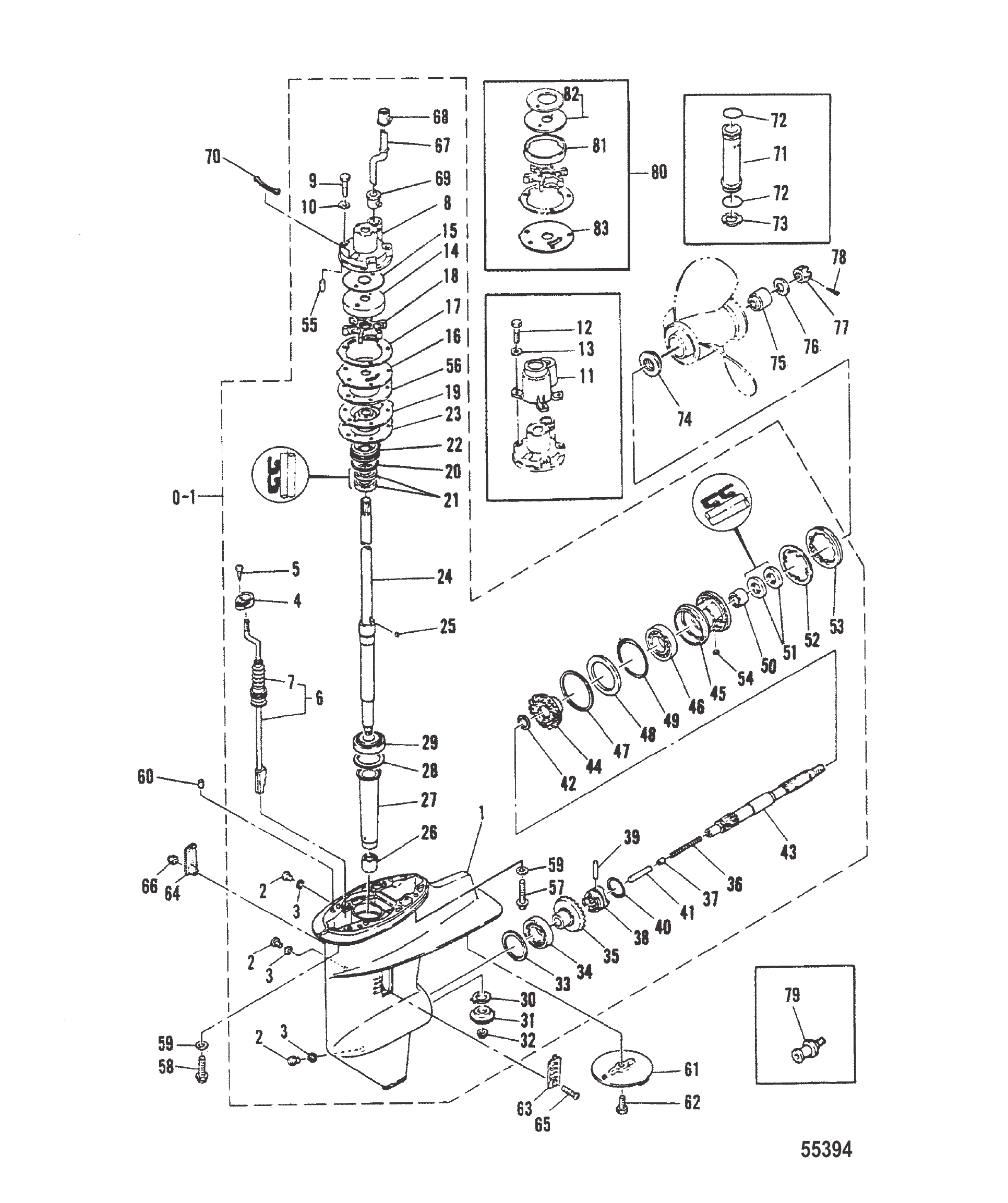

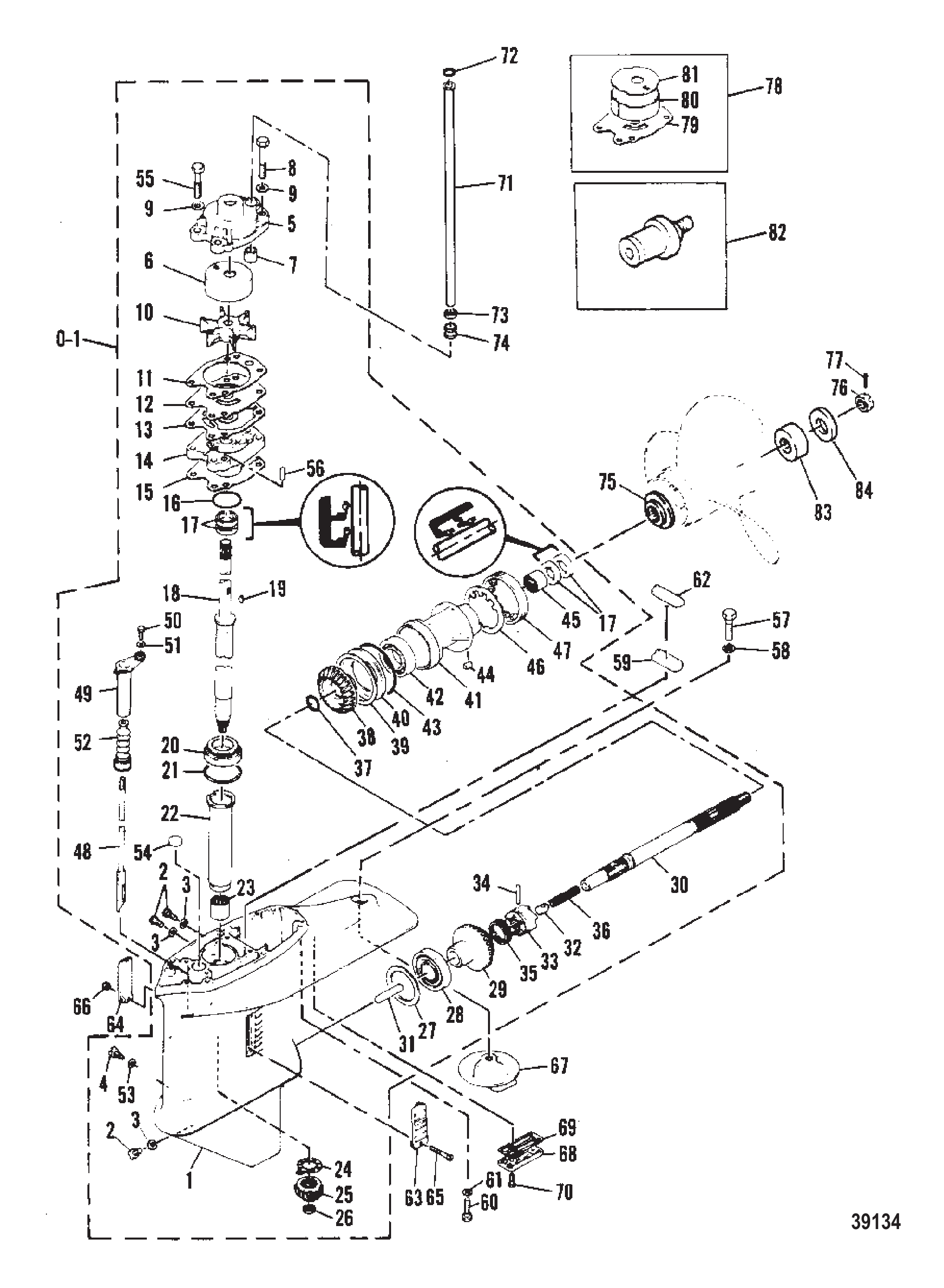

图 19齿轮箱总成 GEARHOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
0-1	9360M	齿轮箱总成(短轴)	GEAR HOUSING ASSEMBLY (SHORT SHAFT)	1
0-1	9361M	齿轮箱总成(长轴及超长轴)	GEAR HOUSING ASSEMBLY (LONG AND ULTRA LONG SHAFT)	1
0-1	9804M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9362M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	塞衬垫	GASKET PLUG	3
3	81987	衬垫	GASKET	3
4	84787M	换档轴固定环	RETAINER SHIFT SHAFT	1
5	84788M	螺钉	SCREW	1
6	83069M	换挡轴总成(短轴)	SHIFT SHAFT ASSEMBLY (SHORT SHAFT)	1
6	83052M	换挡轴总成(长轴)	SHIFT SHAFT ASSEMBLY (LONG SHAFT)	1
6	83805M	换挡轴总成(超长轴)	SHIFT SHAFT ASSEMBLY (ULTRA LONG SHAFT)	1
7	82914M	护套	BOOT	1
8	95651M	水泵壳体	HOUSING WATER PUMP	1
9	84790M	螺栓(短轴)	BOLT (SHORT SHAFT)	3
9	804124	螺栓	BOLT	3
10	84791M	垫片(短轴)	WASHER (SHORT SHAFT)	3
11	84792M	水泵盖(长轴)	COVER WATER PUMP (LONG SHAFT)	1
12	96293M	螺栓(长轴)	BOLT (LONG SHAFT)	3
12	83285M	螺栓	BOLT	3
13	82214M	垫片(长轴)	WASHER (LONG SHAFT)	3
14	95652M	水泵衬套	INSERT WATER PUMP	1
15	95653M	密封件	SEAL	1
16	95654M	底板	BASE PLATE	1
17	41273M	壳体衬垫	GASKET HOUSING	1
17	41273	衬垫	GASKET	1
18	84797M	叶轮	IMPELLER	1
19	95655M	油封保护器	PROTECTOR OIL SEAL	1
19	811173M	保护器	PROTECTOR	1
20	84054M	O型圈	O-RING	1
21	82233M	油封	SEAL Oil	2
21	854017	油封	SEAL Oil	2
22	41271M	油封盖	COVER OIL SEAL	1
23	41272M	保护器衬垫	GASKET PROTECTOR	1
23	84799	衬垫	GASKET	1
24	84800M	驱动轴(短轴)	DRIVESHAFT (SHORT SHAFT)	1
24	84801M	驱动轴(长轴)	DRIVESHAFT (LONG SHAFT)	1
24	84802M	驱动轴(超长轴)	DRIVESHAFT (ULTRA LONG SHAFT)	1
25	81603M	叶轮驱动键	KEY IMPELLER DRIVE	1
26	84803M	滚柱轴承(下)	BEARING ROLLER (LOWER)	1
27	84804M	驱动轴套筒	SLEEVE DRIVE SHAFT	1
28	81638M	驱动轴垫片(0.05毫米)	SHIM DRIVE SHAFT (.05 MM)	AR
28	81639M	驱动轴垫片(0.08毫米)	SHIM DRIVE SHAFT (.08 MM)	AR
28	81640M	传动轴垫片(0.12毫米)	SHIM DRIVE SHAFT (.12 MM)	AR
28	19118M	垫片	SHIM	AR
28	81641M	垫片(0.30毫米)	SHIM (.30 MM)	AR
28	19121M	垫片	SHIM	AR
28	81642M	传动轴垫片(0.50毫米)	SHIM DRIVE SHAFT (.50 MM)	AR
28	19123001	垫片 @5	SHIM @5	AR
29	84805M	圆锥滚子轴承(上部)	BEARING TAPERED ROLLER (UPPER)	1
29	84805T	轴承	BEARING	1
30	81624M	止推垫片	THRUST WASHER	1
31	84806M	小齿轮	GEAR Pinion	1
31	84806T	小齿轮	PINION GEAR	1
32	84807M	螺母	NUT	1
33	81626M	前进齿轮垫片(0.05毫米)	SHIM FORWARD GEAR (.05 MM)	AR
33	81627M	前进齿轮垫片(0.08毫米)	SHIM FORWARD GEAR (.08 MM)	AR
33	81628M	前进齿轮垫片(0.12毫米)	SHIM FORWARD GEAR (.12 MM)	AR
33	18955M	垫片	SHIM	AR
33	81629M	前进齿轮垫片(0.30毫米)	SHIM FORWARD GEAR (.30 MM)	AR
33	18958M	垫片	SHIM	AR
33	81630M	前进齿轮垫片(0.50毫米)	SHIM FORWARD GEAR (.50 MM)	AR
33	18960M	垫片	SHIM	AR
34	82321M	圆锥滚子轴承(前进)	BEARING TAPERED ROLLER (FORWARD)	1
34	82321T	轴承	BEARING	1
35	84808M	前进齿轮	GEAR FORWARD	1
35	84808T	前进齿轮	FORWARD GEAR	1
36	82078M	压缩弹簧	SPRING COMPRESSION	1
37	80679M	滑动弹簧	SLIDE SPRING	1
38	81644M	离合器	CLUTCH	1
38	81644T	离合器	CLUTCH	1
39	81899M	十字销	PIN Cross	1
40	80678M	十字销环	RING CROSS PIN	1
41	80680M	换挡柱塞	PLUNGER SHIFT	1
42	81831M	止推垫圈	WASHER THRUST	1
43	84809M	螺旋桨轴	PROPELLER SHAFT	1
43	19124A1	螺旋桨轴套件	PROPSHAFT KIT	1
44	84810M	倒车齿轮	GEAR REVERSE	1
44	84810T	倒档齿轮	REVERSE GEAR	1
45	84811M	轴承座	CARRIER Bearing	1
45	8M0119783	轴承座	BEARING CARRIER	1
46	82295M	滚子轴承	BEARING ROLLER	1
46	82295T	滚珠轴承	BEARING Ball	1
47	81633M	倒车齿轮垫片(0.05毫米)	SHIM REVERSE GEAR (.05 MM)	AR
47	81634M	倒车齿轮垫片(0.08毫米)	SHIM REVERSE GEAR (.08 MM)	AR
47	81635M	倒车齿轮垫片(0.12毫米)	SHIM REVERSE GEAR (.12 MM)	AR
47	19126M	垫片	SHIM	AR
47	81636M	倒车齿轮垫片(0.30毫米)	SHIM REVERSE GEAR (.30 MM)	AR
47	19129M	垫片	SHIM	AR
47	81637M	倒车齿轮垫片(0.50毫米)	SHIM REVERSE GEAR (.50 MM)	AR
47	19131M	垫片	SHIM	AR
48	81632M	止推垫圈	WASHER THRUST	1
49	84812M	O型圈	O-RING	1
49	811175M	O型圈	O-RING	1
50	82315M	滚子轴承	BEARING ROLLER	1
51	84813M	油封	SEAL Oil	2
52	84814M	止推垫圈	WASHER TAB	1
53	81619M	螺母	NUT	1
53	8M0073430	螺母	NUT	1
54	81916M	键	KEY	1
55	41275M	定位销	PIN Dowel DOWEL	2
56	95656M	水泵衬垫	GASKET WATER PUMP	1
57	94720M	螺栓	BOLT	2
58	81711M	螺栓	BOLT	2
59	82220M	垫圈	WASHER	4
60	82364M	定位销	PIN Dowel DOWEL	2
61	82795M	平衡鳍板	TRIM TAB	1
61	82795T	平衡鳍板	TRIM TAB	1
62	82477M	螺栓	BOLT	1
63	41896M	进水口盖(左舷)	COVER WATER INLET (PORT)	1
64	41897M	进水口盖(右舷)	COVER WATER INLET (STAR BOARD)	1
65	84300M	螺钉	SCREW	1
65	811916M	螺钉	SCREW	1
66	81781M	螺母	NUT	1
66	8528165	螺母	NUT	1
67	81605M	水管(短轴)	TUBE Water (SHORT SHAFT)	1
67	84816M	水管(长轴)	TUBE Water (LONG SHAFT)	1
67	84817M	水管(超长轴)	TUBE Water (ULTRA LONG SHAFT)	1
68	84818M	上部油封	SEAL UPPER	1
69	80239M	下部油封	SEAL LOWER	1
70	84819M	密封件	SEAL	1
71	84820M	水管延长件(长轴和超长轴)(见备注)	EXTENSION Water Tube (LONG AND ULTRA LONG SHAFT) (SEE NOTE)	1
72	84821M	O型圈(长轴和超长轴)	O-RING (LONG AND ULTRA LONG SHAFT)	2
73	41277M	挡板(长轴和超长轴)	PLATE (LONG AND ULTRA LONG SHAFT)	1
74	81650M	前进推力毂	THRUST HUB FORWARD	1
74	859917	止推垫片	THRUST WASHER	1
75	84823M	倒车推力毂	THRUST HUB REVERSE	1
75	859895	推力毂	THRUST HUB	1
76	82222M	垫圈	WASHER	1
76	859905	垫圈	WASHER	1
77	81774M	螺旋桨螺母	NUT PROPELLER	1
78	82131M	开口销	COTTER PIN COTTER	1
78	82132M	开口销	COTTER PIN	1
79	95633M	堵头	PLUG	1
79	8M0121335	堵头	PLUG	1
80	95657M	水泵套件-镀铬	PUMP KIT Water Pump - Chrome	1
81	95658M	滤芯	INSERT CARTRIDGE	1
82	95653M	密封件	SEAL	1
83	95659M	底板	BASE PLATE	1
83	95660M	下部单元垫片组	GASKET SET LOWER UNIT	1
83	95660T	衬垫套件	GASKET SET	1
83	95661M	水泵维修套件	REPAIR KIT WATER PUMP	1
83	95661T	维修套件	REPAIR KIT	1

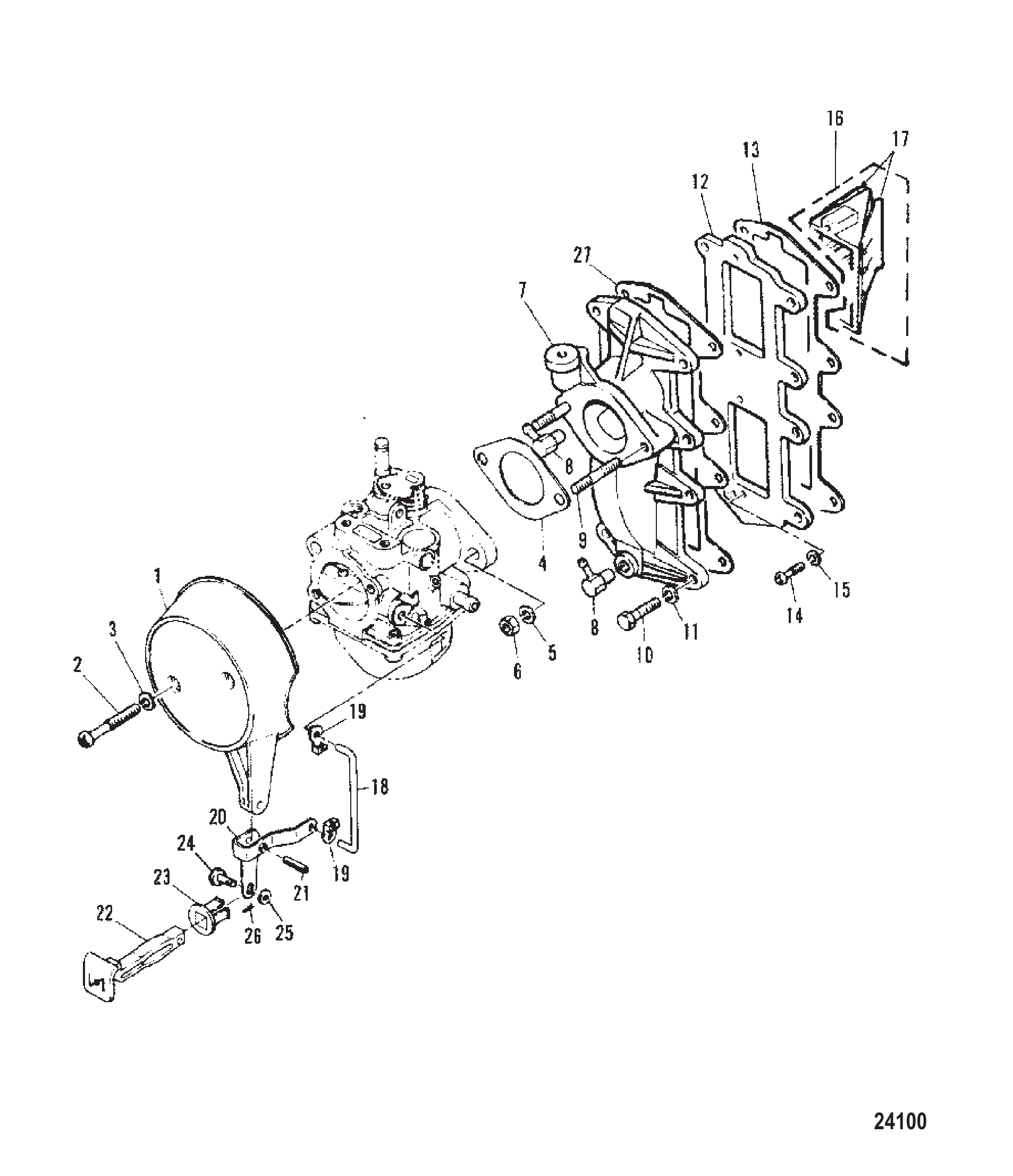

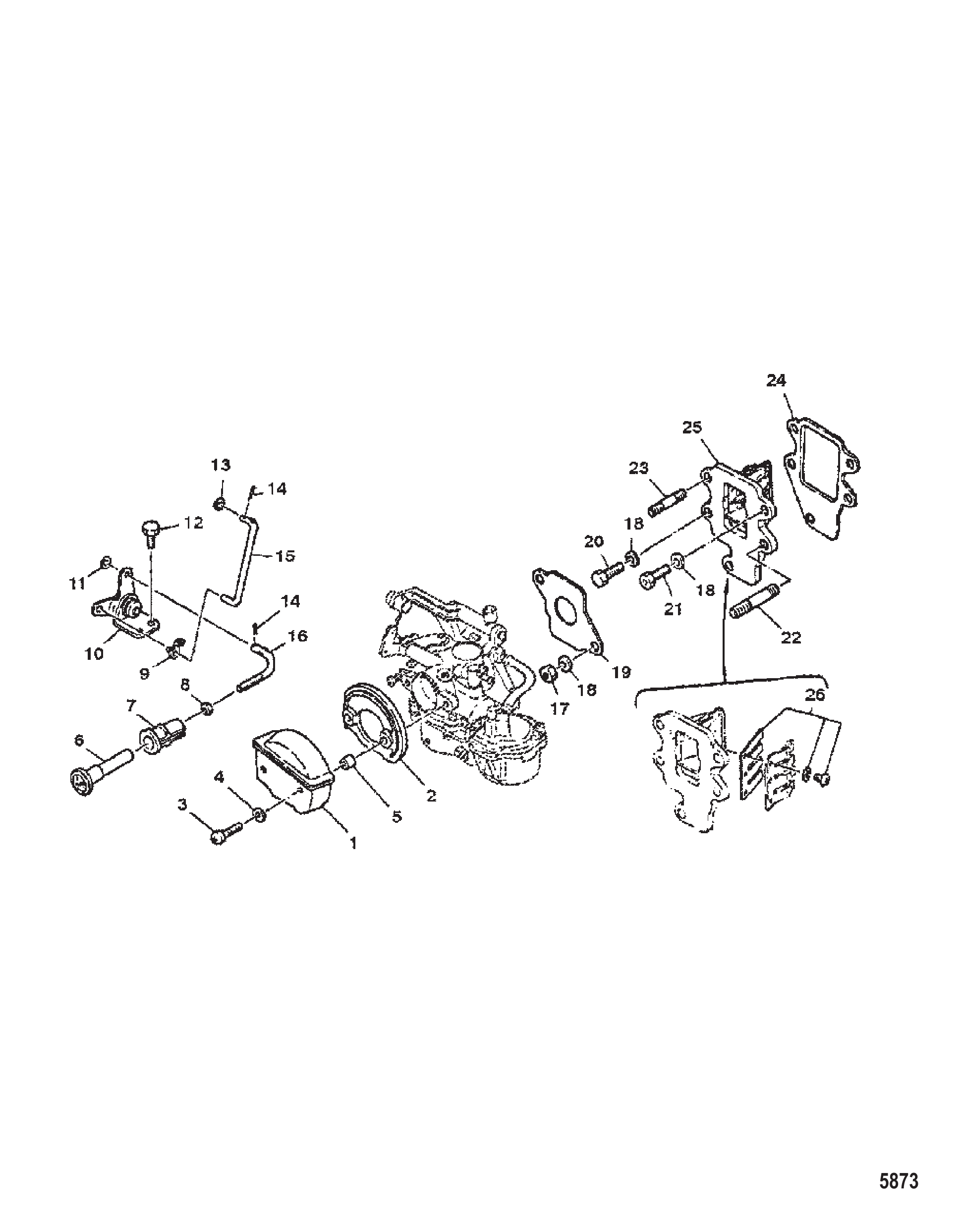

图 20进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	94733M	进气盖(外)	COVER Air Intake (OUTER)	1
2	94734M	进气盖(内)	COVER Air Intake (INNER)	1
3	83108M	螺钉	SCREW	2
4	82211M	垫圈	WASHER	2
5	94765M	轴环	COLLAR	2
6	83287M	阻风门旋钮	KNOB Choke	1
7	80231M	护孔环	GROMMET	1
8	80245M	螺母	NUT	1
9	16333	卡扣拉杆	ROD Snap	1
10	94754M	连杆总成	LINK ASSEMBLY	1
11	82207M	垫圈	WASHER	1
12	91772M	螺栓	BOLT	1
13	82933M	垫圈	WASHER	1
14	82050M	开口销	COTTER PIN	2
15	94755M	连杆	LINK ROD	1
16	94753M	连杆	LINK ROD	1
17	82390M	螺母 (M6)	NUT (M6)	2
18	82214M	垫圈	WASHER	5
19	80734M	衬垫	GASKET	1
20	82423M	螺栓	BOLT	2
21	94766M	螺栓	BOLT	1
22	80232M	螺柱	STUD	1
23	81729M	螺柱	STUD	1
24	83244M	衬垫	GASKET	1
25	94750M	簧片阀总成	REED VALVE ASSEMBLY	1
26	94752M	簧片组	REED SET	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1
-	94756M	化油器维修套件	REPAIR KIT Carburetor	1
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1

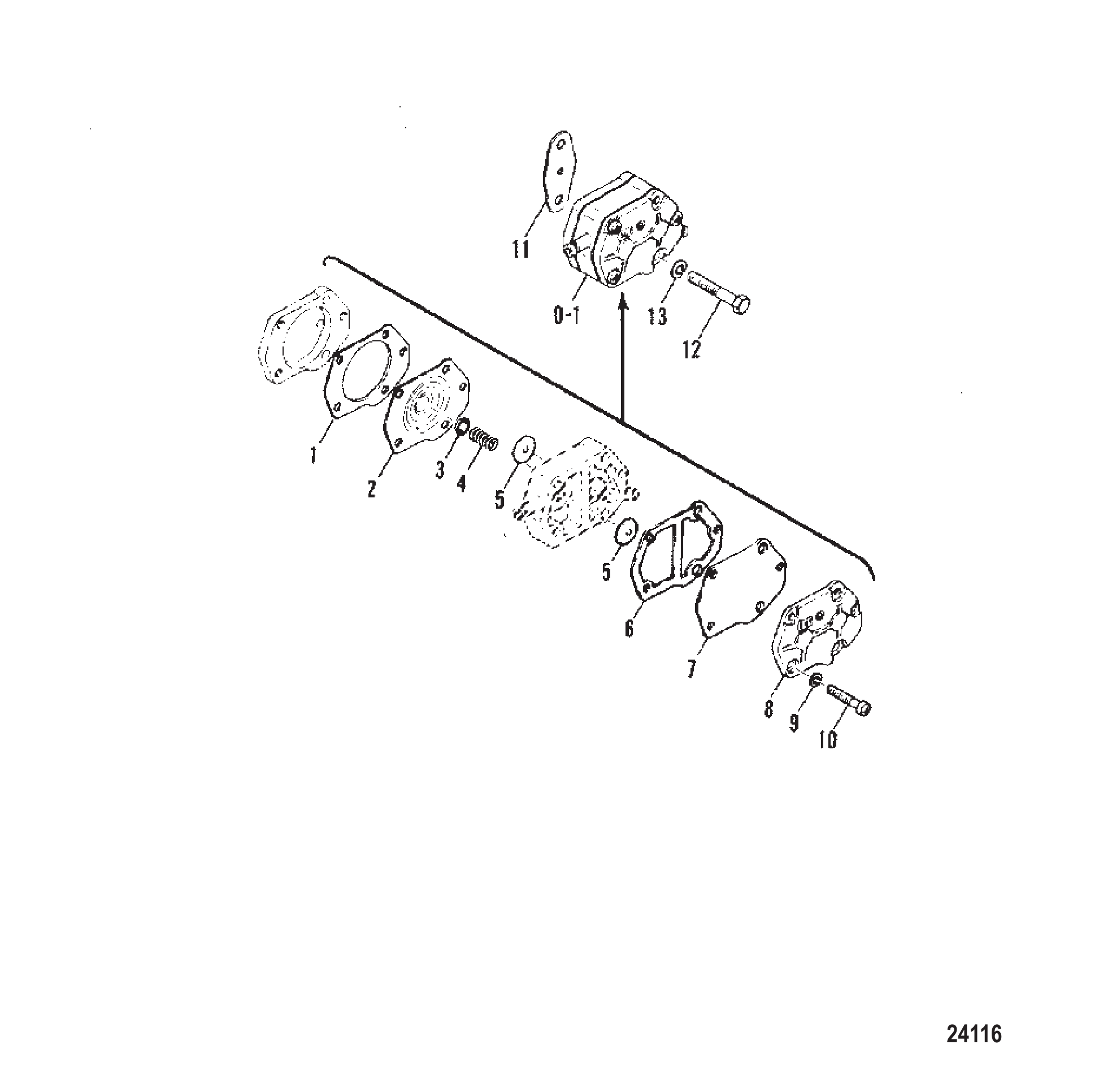

图 21燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	880890T1	燃油泵	PUMP Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	879650	卡箍	CLAMP	2
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543	软管	HOSE	1
16	881543002	油管	TUBING	1
17	881542	支架	BRACKET	1
18	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	8528161	螺母	NUT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	879650	卡箍	CLAMP	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	804260	支架	BRACKET	1
27	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	2
28	804113	定位销	PIN Dowel	2
29	84292M	垫圈	WASHER	2
30	804257	燃油转换杆	LEVER Fuel Change	1
31	881334	轴	SHAFT	1
32	804259	销	PIN	2
32	82738M	滚销	PIN-ROLL	2
33	830757130	管材(.312)(70英寸整卷)裁切至55英寸长度	TUBING (.312) (70.00 Inches Bulk) Cut to 55.00 Inch Length.	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	822769	连接器	CONNECTOR	1
36	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
37	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1

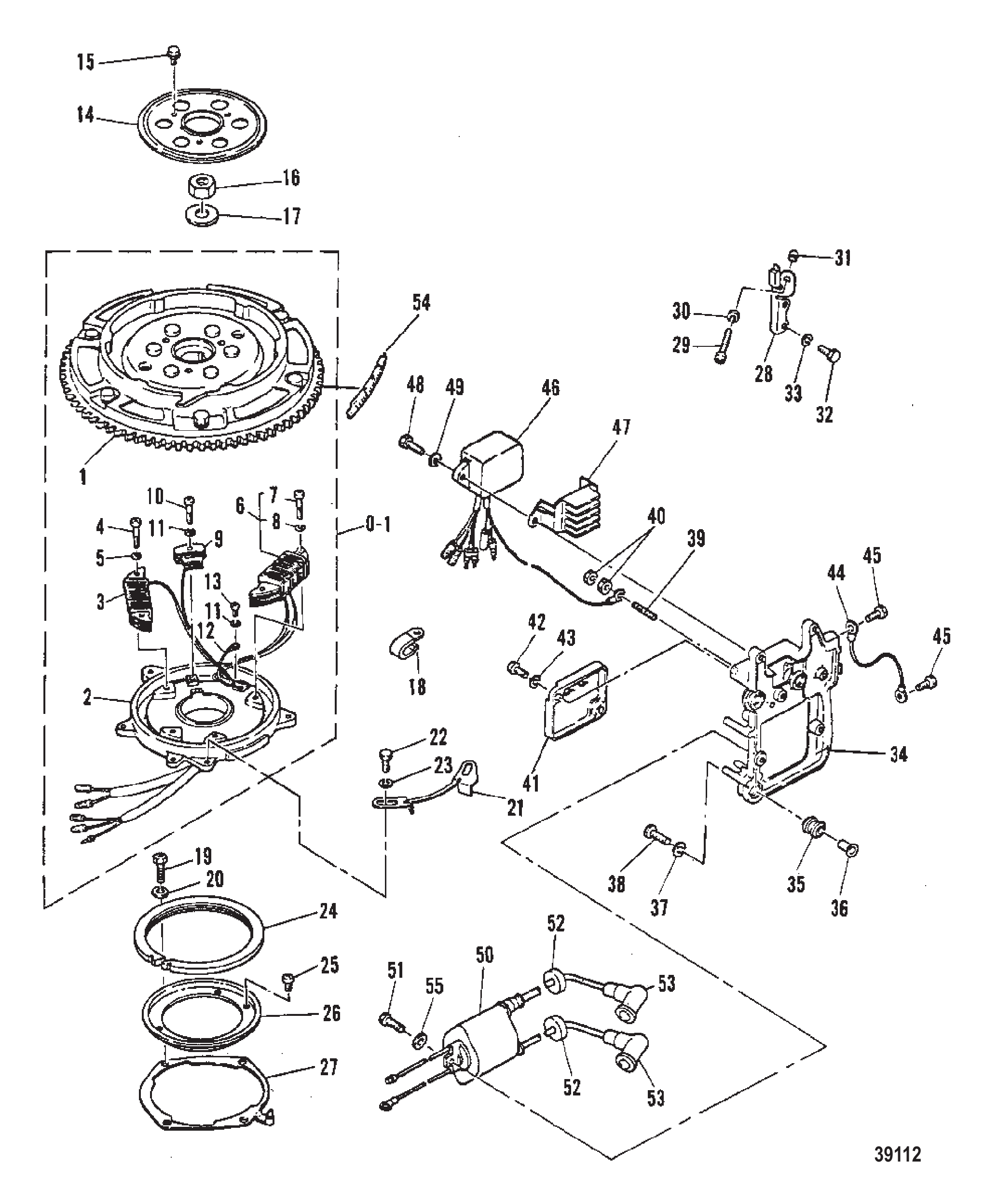

图 22电容放电磁电机点火系统 C.D.I. MAGNETO IGNITION

REF	零件编号	中文名称	英文名称	数量
0-1	7985M	CDI磁电机总成(E和EL型)	CDI MAGNETO ASSEMBLY (E AND EL)	1
0-1	7986M	飞轮磁电机总成(M和ML型)	FLYWHEEL MAGNETO ASSEMBLY (M AND ML)	1
1	7987M	飞轮总成(E和EL型)	FLYWHEEL ASSEMBLY (E AND EL)	1
1	7988M	飞轮总成(M和ML型)	FLYWHEEL ASSEMBLY (M AND ML)	1
2	93108M	磁电机底座总成	BASE ASSEMBLY MAGNETO	1
3	84879M	点火线圈	COIL IGNITION	1
4	84880M	螺钉	SCREW	2
5	82186M	垫圈	WASHER	2
6	93049M	照明线圈总成	COIL ASSEMBLY LIGHTING	1
7	84880M	螺钉	SCREW	2
8	82186M	垫圈	WASHER	2
9	84877M	脉冲发生器	PULSER	1
10	84882M	螺钉	SCREW	2
11	82184M	锁紧垫圈	LOCKWASHER	3
12	84883M	电线	WIRE	1
13	82499M	螺钉	SCREW	1
14	93109M	盖板	COVER	1
15	93110M	螺栓	BOLT	3
16	81773M	螺母	NUT	1
17	84436M	垫圈	WASHER	1
18	82042M	卡箍	CLAMP	2
19	84655M	螺钉	SCREW	4
20	82193M	垫圈	WASHER	4
21	97679M	磁电机底座止动件	STOP MAGNETO BASE	1
22	84315M	螺栓	BOLT	2
23	82212M	锁紧垫圈	LOCKWASHER	2
23	82212M	锁紧垫圈	LOCKWASHER	2
24	83566M	磁电机底座护圈	RETAINER MAGNETO BASE	1
25	42761M	螺钉	SCREW	4
26	83567M	磁电机底座护圈	RETAINER MAGNETO BASE	1
27	83569M	摩擦底板	PLATE BASE FRICTION	1
28	83579M	磁电机底座止动件	STOP MAGNETO BASE	1
29	83924M	螺钉	SCREW	1
30	82381M	螺母	NUT	1
31	81415M	盖帽	CAP	1
32	84247M	螺栓	BOLT	2
33	82212M	锁紧垫圈	LOCKWASHER	2
34	93113M	支架	BRACKET	1
35	93114M	减震器	DAMPER	3
36	82851M	衬套	BUSHING	3
37	82979M	垫圈	WASHER	3
38	82405M	螺栓	BOLT	3
39	84870M	螺柱	STUD	1
40	82380M	螺母	NUT	2
41	93115M	盖板	COVER	1
42	83356M	螺钉	SCREW	2
43	82211M	垫圈	WASHER	2
44	81250M	接地线	WIRE GROUND	1
45	84303M	螺栓	BOLT	2
46	84872M	CDI单元总成	CDI UNIT ASSEMBLY	1
47	93116M	支架	HOLDER	1
48	82405M	螺栓	BOLT	2
49	82214M	垫圈	WASHER	2
50	84874M	点火线圈	COIL Ignition	1
51	82405M	螺栓	BOLT	2
52	82069M	护孔环	GROMMET	2
53	80935M	防噪保护器	PROTECTER NOISE SUPPRESSOR	2
54	84888M	正时标记	DECAL TIMING	1
55	82214M	垫圈	WASHER	2

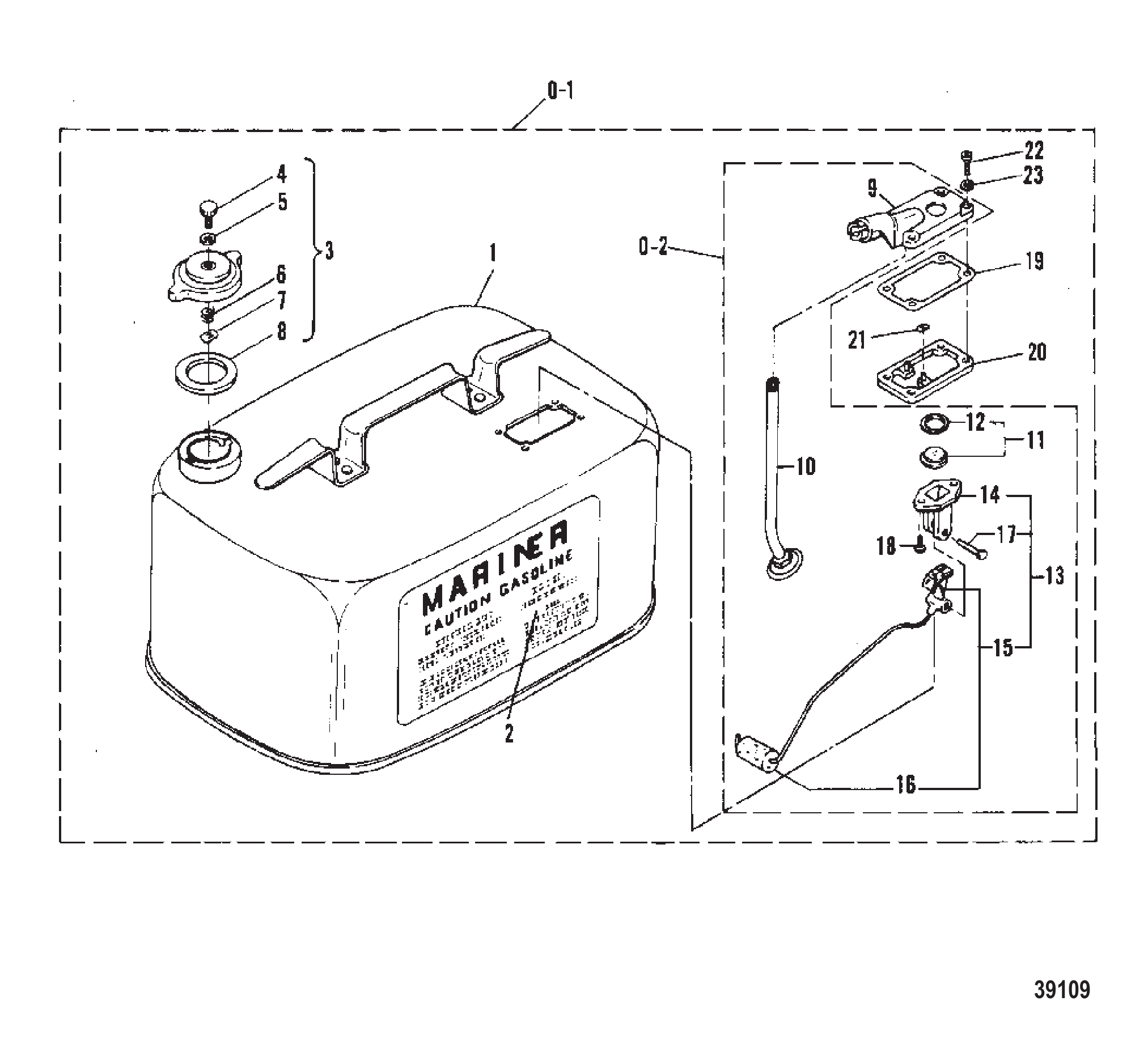

图 23燃油箱总成(非原装油箱) FUEL TANK ASSEMBLY (NOT ORIGINAL EQUIPMENT TANK)

REF	零件编号	中文名称	英文名称	数量
0-1	1529A21	燃油箱总成	TANK ASSEMBLY Fuel	1
1	1529	燃油箱	TANK Fuel	1
2	75881	燃油箱贴花	DECAL FUEL TANK	1
3	25392A2	加注口盖总成	CAP ASSEMBLY Filler	1
4	25575	螺钉通气-加注口盖	SCREW VENT-FILLER CAP	1
5	49221	垫圈(.187 x .500 x .062)氯丁橡胶通气螺钉	WASHER (.187 x .500 x .062) Neoprene VENT SCREW	1
6	22227	张力弹簧-通气螺钉	SPRING TENSION-VENT SCREW	1
7	28587	螺母调速弹簧固定器	NUT SPEED-SPRING RETAINER	1
8	25568	衬垫加注口盖至燃油箱	GASKET FILLER CAP TO FUEL TANK	1
0-2	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COOMPLETE	1
9	64841A3	燃油箱盖	COVER FUEL TANK	1
10	33909A3	管	TUBE	1
11	54920A1	燃油表透镜总成	LENS ASSEMBLY FUEL GAUGE	1
12	54921	衬垫燃油表透镜	GASKET FUEL GAUGE LENS	1
13	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel	1
14	20430	燃油表固定架	RETAINER FUEL GAUGE	1
15	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
16	20427	燃油表浮子	FLOAT FUEL GUAGE	1
17	20426	铆钉指针至固定架	RIVET INDICATOR TO RETAINER	1
18	62568	螺钉(#10-16 x .375) 固定架至燃油箱盖	SCREW (#10-16 x .375) RETAINER TO FUEL TANK COVER	2
19	28862	盖总成至框架衬垫	GASKET COVER ASS'Y TO FRAME	1
20	28860	框架固定件-燃油箱盖	FRAME RETAINING-FUEL TANK COVER	1
21	28903	框架至燃油箱固定螺母	NUT RETAINING FRAM TO FUEL TANK	2
22	20411	螺钉(.190-24 x .62) 燃油箱盖至燃油箱	SCREW (.190-24 x .62) FUEL TANK COVER TO FUEL TANK	4
23	74711	燃油箱盖紧固螺钉垫圈	WASHER FUEL TANK COVER FASTENING SCREW	4

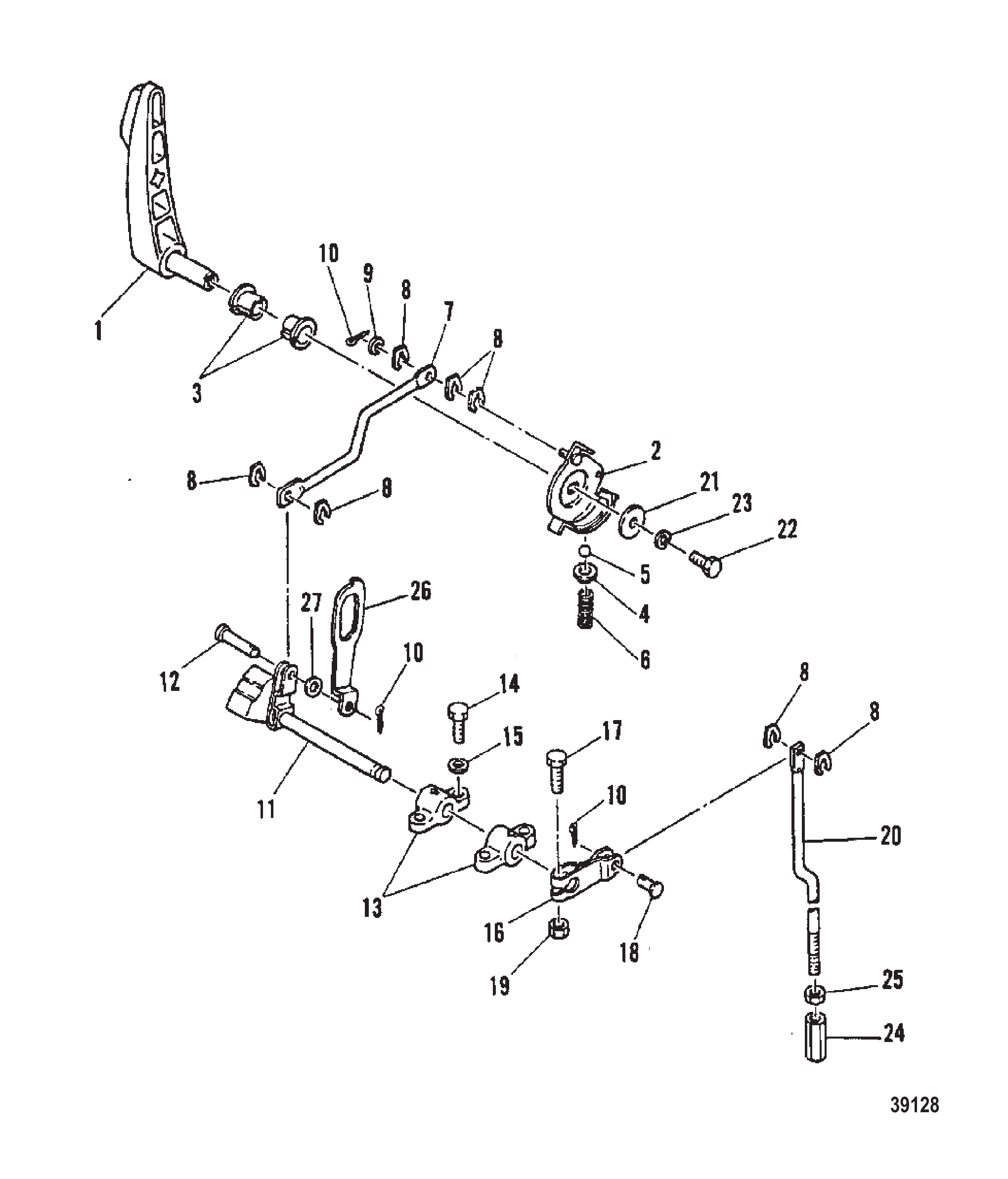

图 24换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	94506M	换挡手柄	HANDLE GEAR SHIFT	1
2	94507M	凸轮板手柄	CAM PLATE PLATE HANDLE	1
3	81952M	衬套	BUSHING	2
3	41823M	衬套	BUSHING	2
4	83531M	衬套	BUSHING	1
5	82348M	钢球	BALL STEEL	1
6	82084M	压缩弹簧	SPRING COMPRESSION	1
7	97743M	杆	ROD	1
8	83533M	垫圈	WASHER	7
9	82211M	垫圈	WASHER	1
10	82125M	开口销	COTTER PIN	3
11	97744M	轴	SHAFT	1
12	97116M	U型销(M和ML型号)	PIN CLEAVIS (M AND ML MODELS)	1
12	83540M	U型销(E和EL型号)	PIN CLEVIS (E AND EL MODELS)	1
13	83537M	支架	BRACKET	2
14	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
15	82214M	垫圈	WASHER	4
16	83538M	换挡拉杆	LEVER SHIFT ROD	1
17	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
17	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
18	83540M	U型销	PIN CLEVIS	1
19	97745M	螺母	NUT	1
20	83542M	换挡杆	ROD SHIFT	1
21	81794M	垫圈	WASHER	1
22	91772M	螺栓	BOLT	1
23	82212M	锁紧垫圈	LOCKWASHER	1
24	80652M	连接器	CONNECTOR	1
25	81767M	螺母	NUT	1
26	97753M	节气门限位挡块(仅M和ML型号)	STOP THROTTLE LIMITER (M AND ML MODELS ONLY)	1
27	82193M	垫片(仅M和ML型号)	WASHER (M AND ML MODELS ONLY)	1
27	82186M	垫圈	WASHER	1

图 25电容放电磁电机点火系统 C.D.I. MAGNETO IGNITION

REF	零件编号	中文名称	英文名称	数量
0-1	7985M	CDI磁电机总成(E和EL型)	CDI MAGNETO ASSEMBLY (E AND EL)	1
0-1	7986M	飞轮磁电机总成(M和ML型)	FLYWHEEL MAGNETO ASSEMBLY (M AND ML)	1
1	7987M	飞轮总成(E和EL型)	FLYWHEEL ASSEMBLY (E AND EL)	1
1	7988M	飞轮总成(M和ML型)	FLYWHEEL ASSEMBLY (M AND ML)	1
2	93108M	磁电机底座总成	BASE ASSEMBLY MAGNETO	1
3	84879M	点火线圈	COIL IGNITION	1
4	84880M	螺钉	SCREW	2
5	82186M	垫圈	WASHER	2
6	93049M	照明线圈总成	COIL ASSEMBLY LIGHTING	1
7	84880M	螺钉	SCREW	2
8	82186M	垫圈	WASHER	2
9	84877M	脉冲发生器	PULSER	1
10	84882M	螺钉	SCREW	2
11	82184M	锁紧垫圈	LOCKWASHER	3
12	84883M	电线	WIRE	1
13	82499M	螺钉	SCREW	1
14	93109M	盖板	COVER	1
15	93110M	螺栓	BOLT	3
16	81773M	螺母	NUT	1
17	84436M	垫圈	WASHER	1
18	82042M	卡箍	CLAMP	2
19	84655M	螺钉	SCREW	4
20	82193M	垫圈	WASHER	4
21	97679M	磁电机底座止动件	STOP MAGNETO BASE	1
22	84315M	螺栓	BOLT	2
23	82212M	锁紧垫圈	LOCKWASHER	2
23	82212M	锁紧垫圈	LOCKWASHER	2
24	83566M	磁电机底座护圈	RETAINER MAGNETO BASE	1
25	42761M	螺钉	SCREW	4
26	83567M	磁电机底座护圈	RETAINER MAGNETO BASE	1
27	83569M	摩擦底板	PLATE BASE FRICTION	1
28	83579M	磁电机底座止动件	STOP MAGNETO BASE	1
29	83924M	螺钉	SCREW	1
30	82381M	螺母	NUT	1
31	81415M	盖帽	CAP	1
32	84247M	螺栓	BOLT	2
33	82212M	锁紧垫圈	LOCKWASHER	2
34	93113M	支架	BRACKET	1
35	93114M	减震器	DAMPER	3
36	82851M	衬套	BUSHING	3
37	82979M	垫圈	WASHER	3
38	82405M	螺栓	BOLT	3
39	84870M	螺柱	STUD	1
40	82380M	螺母	NUT	2
41	93115M	盖板	COVER	1
42	83356M	螺钉	SCREW	2
43	82211M	垫圈	WASHER	2
44	81250M	接地线	WIRE GROUND	1
45	84303M	螺栓	BOLT	2
46	84872M	CDI单元总成	CDI UNIT ASSEMBLY	1
47	93116M	支架	HOLDER	1
48	82405M	螺栓	BOLT	2
49	82214M	垫圈	WASHER	2
50	84874M	点火线圈	COIL Ignition	1
51	82405M	螺栓	BOLT	2
52	82069M	护孔环	GROMMET	2
53	80935M	防噪保护器	PROTECTER NOISE SUPPRESSOR	2
54	84888M	正时标记	DECAL TIMING	1
55	82214M	垫圈	WASHER	2

图 26化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
0-1	7132M	化油器总成	CARBURETOR ASSEMBLY	1
1	83361M	浮子室	FLOAT BOWL	1
2	83362M	O型圈	O-RING	1
3	83363M	浮子	FLOAT	1
4	83364M	进油针阀组件	NEEDLE/SEAT KIT Inlet	1
5	81698M	进油针销	PIN INLET NEEDLE	1
6	83365M	销	PIN	1
7	82781M	卡扣	CLIP	1
8	83887M	主喷嘴	NOZZLE MAIN	1
9	83367M	主量孔(#155)	JET MAIN (# 155)	1
10	83888M	低速量孔(#55)	JET SLOW (# 55)	1
11	83369M	盖帽	CAP	1
12	83370M	轴环	COLLAR	1
13	83371M	螺钉	SCREW	1
14	83372M	垫圈	WASHER	1
15	82378M	螺母	NUT	1
16	83373M	螺钉	SCREW	4
17	83374M	螺钉	SCREW	1
18	83375M	螺钉	SCREW	1
19	83376M	垫圈	WASHER	1
20	81292M	螺钉	SCREW	1
21	82073M	弹簧	SPRING	1
22	83889M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
23	81277M	怠速调节螺钉	SCREW IDLE SPEED	1
24	82080M	弹簧	SPRING	1
-	84167M	衬垫套件	GASKET SET	1
-	84475M	维修套件	REPAIR KIT	1

图 27夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	6996M	旋转支架	BRACKET SWIVEL	1
2	82369M	黄油嘴	FITTING GREASE	4
3	81439M	黄油嘴盖	CAP GREASE FITTING	4
4	8439M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
4	6997M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
5	8440M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
5	6998M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
6	81836M	垫圈	WASHER	2
7	81787M	尼龙螺母	NUT NYLON	2
8	81387M	夹紧支架螺柱	STUD CLAMP BRACKET	1
9	81388M	盖帽	CAP	2
10	84968M	右舷倾斜限位块	STOP TILT (STARBOARD)	1
10	83455M	右舷倾斜限位块	STOP TILT (STARBOARD)	1
11	84969M	左舷倾斜限位块	STOP TILT (PORT)	1
11	83456M	左舷倾斜限位块	STOP TILT (PORT)	1
12	83457M	波形垫圈	WAVE WASHER	2
13	83458M	垫圈	WASHER	1
14	83459M	杠杆回位弹簧	SPRING LEVER RETURN	1
15	83460M	销	PIN	2
16	83461M	卡环	RING Snap	5
17	83462M	垫圈	WASHER	2
18	83463M	销	PIN	1
19	83464M	轴	SHAFT	1
20	83465M	弹簧	SPRING	1
21	82444M	螺栓	BOLT	1
22	83467M	倾斜杆	LEVER TILT	1
23	83468M	锁定杆	ROD LOCK	1
24	83469M	倾斜杆总成	LEVER ASSEMBLY Tilt	1
25	83470M	销	PIN	1
26	83471M	隔套	SPACER	1
27	83472M	螺柱	STUD	1
28	82215M	锁紧垫圈	LOCKWASHER	2
29	82392M	螺母	NUT	2
30	83904M	倾斜销总成	PIN ASSEMBLY Tilt	1
31	84044M	倾斜锁定止动块	STOPPER TILT LOCK	1
32	82145M	滚销	PIN ROLL	1
33	83905M	倾斜锁定支架	BRACKET TILT LOCK	1
34	83906M	倾斜锁定支架	BRACKET TILT LOCK	1
35	83476M	弹簧	SPRING	1
36	82752M	开口销	PIN COTTER	4
37	83477M	销	PIN	1
38	83478M	销	PIN	1
39	83479M	倾斜锁定装置	TILT LOCK	1
40	83480M	隔套	SPACER	1
41	81382M	艉板夹手柄	HANDLE TRANSOM CLAMP	2
42	81889M	销	PIN	2
43	83481M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
44	80638M	艉板夹垫	PAD TRANSOM CLAMP	2
45	81395M	盖板	COVER	1
46	83482M	垫圈	WASHER	1
47	83483M	衬套	BUSHING	1
48	83907M	轴	SHAFT	1
49	83485M	衬套	BUSHING	1
50	83486M	油封	SEAL Oil	1
51	83487M	垫圈	WASHER	1
52	83488M	弹簧	SPRING	1
53	82217M	垫圈	WASHER	1
54	82464M	螺栓	BOLT	1
55	83490M	密封件	SEAL	1
56	80633M	摩擦片	PLATE FRICTION	1
57	82465M	螺栓	BOLT	4
58	82215M	锁紧垫圈	LOCKWASHER	4
59	83491M	下橡胶座壳体	HOUSING LOWER MOUNT RUBBER	1
60	83492M	下橡胶座壳体	HOUSING LOWER MOUNT RUBBER	1
61	82397M	冠形螺母	NUT CROWN	2
62	84429M	垫圈	WASHER	2
63	82368M	定位销	PIN DOWEL	2
64	83493M	垫圈	WASHER	1
65	83494M	弹簧	SPRING	1
66	83495M	铆钉	RIVET	1
67	83909M	压缩弹簧	SPRING COMPRESSION	1
68	83513M	转向支架	BRACKET STEERING	1
69	82465M	螺栓	BOLT	2
70	82215M	锁紧垫圈	LOCKWASHER	4
71	82466M	螺栓	BOLT	2

图 28外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	7103M	顶盖总成	TOP COWL ASSEMBLY	1
2	80601M	橡胶密封件	SEAL RUBBER	1
3	83212M	支架	HOLDER	1
4	83599M	铆钉	RIVET	2
5	83137M	挂钩	HOOK	1
6	83143M	铆钉	RIVET	2
7	83600M	密封件	SEAL	1
8	83601M	前徽标	EMBLEM FRONT	1
9	83602M	后徽标	EMBLEM REAR	1
10	82196M	垫圈	WASHER	8
11	82388M	螺母 (M5)	NUT (M5)	8
12	82866M	贴花	DECAL	1
13	83926M	隔音毯	SOUND BLANKET	1
14	83927M	隔音毯	SOUND BLANCKET	2
15	83928M	隔音毯	SOUND BLANKET	1
16	83929M	隔音毯	SOUND BLANKET	1
17	81202M	换挡指示贴花	DECAL Shift Indicator	1
18	7104M	下罩底部	BOTTOM COWL BOTTOM	1
19	83605M	杠杆夹	LEVER CLAMP	1
20	81869M	波形垫圈	WASHER WAVE	1
21	81949M	衬套	BUSHING	2
22	81145M	卡箍	CLAMP	1
23	81794M	垫圈	WASHER	1
24	82197M	锁紧垫圈	WASHER LOCK	5
25	84315M	螺栓	BOLT	1
26	83606M	密封件	SEAL	1
27	81589M	护孔圈(手动启动型号)	GROMMET (MANUEL START MODEL)	1
28	83607M	护孔环	GROMMET	1
29	83608M	护孔环	GROMMET	1
30	83609M	护孔环	GROMMET	1
31	82065M	护孔环	GROMMET	4
32	83610M	轴环	COLLAR	4
33	81796M	垫圈	WASHER	4
34	84237M	螺栓	BOLT	4
35	83611M	螺母	NUT	4
36	83612M	停止开关总成(手动型号)	SWITCH ASSEMBLY Stop (MANUAL MODEL)	1
37	83613M	盖板	COVER	1
38	84247M	螺栓	BOLT	3
39	82199M	锁紧垫圈	WASHER LOCK	3
40	83616M	接头	FITTING	1
41	83761M	马力标贴	DECAL HP	2
42	83615M	停机开关总成	SWITCH ASSEMBLY Stop	1
43	81531M	止动器	STOPPER	1

图 29曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	6982M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
3	81258M	定位销	PIN DOWEL	2
4	80122M	排水管接头	FITTING DRAIN	1
5	83326M	水管接头	FITTING WATER	1
6	82368M	定位销	PIN DOWEL	2
7	82405M	螺栓	BOLT	9
8	81792M	垫圈	WASHER	9
9	83327M	螺栓	BOLT	6
10	81807M	垫圈	WASHER	6
11	82000M	软管	HOSE	1
12	81999M	软管	HOSE	1
13	82046M	卡箍	CLAMP	4
14	83328M	软管	HOSE	1
15	82046M	卡箍	CLAMP	2
16	83329M	排水管接头	FITTING DRAIN	2
17	81323M	软管	HOSE	1
18	82047M	卡箍	CLAMP	2
19	83330M	阳极块	ANODE	1
20	82168M	螺钉	SCREW	1
21	83331M	发动机吊环	EYE ENGINE	1
22	82439M	螺栓	BOLT	2
23	82200M	锁紧垫圈	WASHER LOCK	2
24	6983M	气缸盖	HEAD CYLINDER	1
25	83332M	气缸盖衬垫	GASKET CYLINDER HEAD	1
26	82408M	螺栓	BOLT	11
27	80564M	垫圈	WASHER	11
28	83333M	气缸盖罩	COVER CYLINDER HEAD	1
29	83334M	缸盖罩垫片	GASKET HEAD COVER	1
30	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
31	82199M	锁紧垫圈	WASHER LOCK	11
32	81098M	节温器	THERMOSTAT	1
33	83335M	节温器盖	COVER THERMOSTAT	1
34	83336M	节温器衬垫	GASKET THERMOSTAT	1
35	84237M	螺栓	BOLT	4
36	82199M	锁紧垫圈	WASHER LOCK	4
37	83337M	排气内罩	INNER COVER EXHAUST	1
38	83338M	排气盖衬垫	GASKET EXHAUST COVER	2
39	83339M	排气外罩	OUTER COVER EXHAUST	1
40	82405M	螺栓	BOLT	16
41	82199M	垫圈	WASHER	16
42	82372M	火花塞(B-8HS)NGK	SPARK PLUG (B-8HS) NGK	2
43	82067M	护孔环	GROMMET	1
44	81267M	压力控制阀	VALVE PRESSURE CONTROL	1
45	83340M	弹簧	SPRING	1
46	84953M	气缸盖罩	COVER CYLINDER HEAD	1
47	81926M	堵头	PLUG	1
48	81990M	塞衬垫	GASKET PLUG	1
-	84133M	动力头总成	POWERHEAD ASSEMBLY	1
-	84167M	衬垫套件	GASKET SET	1

图 30曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	6984M	曲轴	CRANKSHAFT	1
2	83341M	滚针轴承	BEARING NEEDLE	1
3	82249M	油封	SEAL Oil	1
4	82276M	O型圈	O-RING	1
5	82313M	滚针轴承	BEARING NEEDLE	1
6	82304M	轴承	BEARING	1
7	7124M	活塞(标准74.96毫米)	PISTON (STANDARD 74.96 MM)	2
7	7125M	活塞(标准74.97毫米)	PISTON (STANDARD 74.97 MM)	2
7	7126M	活塞(标准74.98毫米)	PISTON (STANDARD 74.98 MM)	2
7	7127M	活塞(第一加大75.25毫米)	PISTON (1ST OVER SIZE 75.25 MM)	2
7	7128M	活塞(第二加大75.50毫米)	PISTON (2ND OVER SIZE 75.50 MM)	2
8	83896M	活塞环组(标准)	RING SET Piston (STANDARD)	2
8	83897M	活塞环组(第一加大)	RING SET Piston (1ST OVER SIZE)	2
8	83898M	活塞环组(第二加大)	RING SET Piston (2ND OVER SIZE)	2
9	83345M	活塞销	PIN PISTON	2
10	81264M	活塞销卡簧	CLIP PISTON PIN	4
11	6860M	连杆总成	CONNECTING ROD ASSEMBLY	2
12	81715M	螺栓	BOLT	4
13	82353M	滚针轴承	BEARING NEEDLE	56
14	82311M	滚针轴承	BEARING NEEDLE	2
15	81831M	垫圈	WASHER	4
16	83346M	油封壳体	HOUSING OIL SEAL	1
17	83347M	油封	SEAL Oil	1
18	82248M	油封	SEAL Oil	1
19	82286M	O型圈	O-RING	1
20	83348M	O型圈	O-RING	1
21	84247M	螺栓	BOLT	3
22	82214M	垫圈	WASHER	3
23	81915M	飞轮键	KEY FLYWHEEL	1
-	84167M	衬垫套件	GASKET SET	1

图 31驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	822154A1	壳体总成 (短) 黑色	HOUSING ASSEMBLY (SHORT) BLACK	1
1	822155A1	壳体总成 (长) 黑色	HOUSING ASSEMBLY (LONG) BLACK	1
1	822154A2	壳体总成 (短) 灰色	HOUSING ASSEMBLY (SHORT) GRAY	1
1	822155A2	壳体总成 (长) 灰色	HOUSING ASSEMBLY (LONG) GRAY	1
2	195992	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
3	421891	支架	MOUNT	4
4	42374F6	安装盖	COVER Mount	2
4	42374F5	安装盖	COVER Mount	2
5	4009238	螺钉(M6x80)安装盖	SCREW (M6 x 80) MOUNT COVER	2
6	400256	锁紧垫圈 (M6) 盖螺钉	LOCKWASHER (M6) COVER SCREW	2
7	400212	螺母(M6)不锈钢盖螺钉	NUT (M6) Stainless Steel COVER SCREW	2
8	40011131	螺钉 (M6 x 35) 不锈钢驱动轴壳体至板	SCREW (M6 x 35) Stainless Steel DRIVE SHAFT HOUSING TO PLATE	4
9	413448	适配板 (无管)	ADAPTER PLATE (NO TUBE)	1
9	41344A3	适配板总成 (1-1/8"内径管)	ADAPTER PLATE ASSEMBLY (1-1/8"I.D.TUBE)	1
10	11287	适配板密封件	SEAL Adapter Plate	1
11	42123	水管(短型)	TUBE Water (SHORT)	1
11	42122	水管(长型)	TUBE Water (LONG)	1
12	42371	水管固定座	HOLDER WATER TUBE	1
13	192012	衬垫	GASKET	1
14	42380	密封件	SEAL	1
15	42465	水管隔套	SPACER WATER TUBE	1
16	400035	螺钉 (M5 x 16) 壳体至适配板	SCREW (M5 x 16) HOUSING TO ADAPTOR PLATE	2
17	445551	轴承座(长型)	BLOCK Bearing (LONG)	1
-	42364A92	发动机垫片组	GASKET SET Engine	1

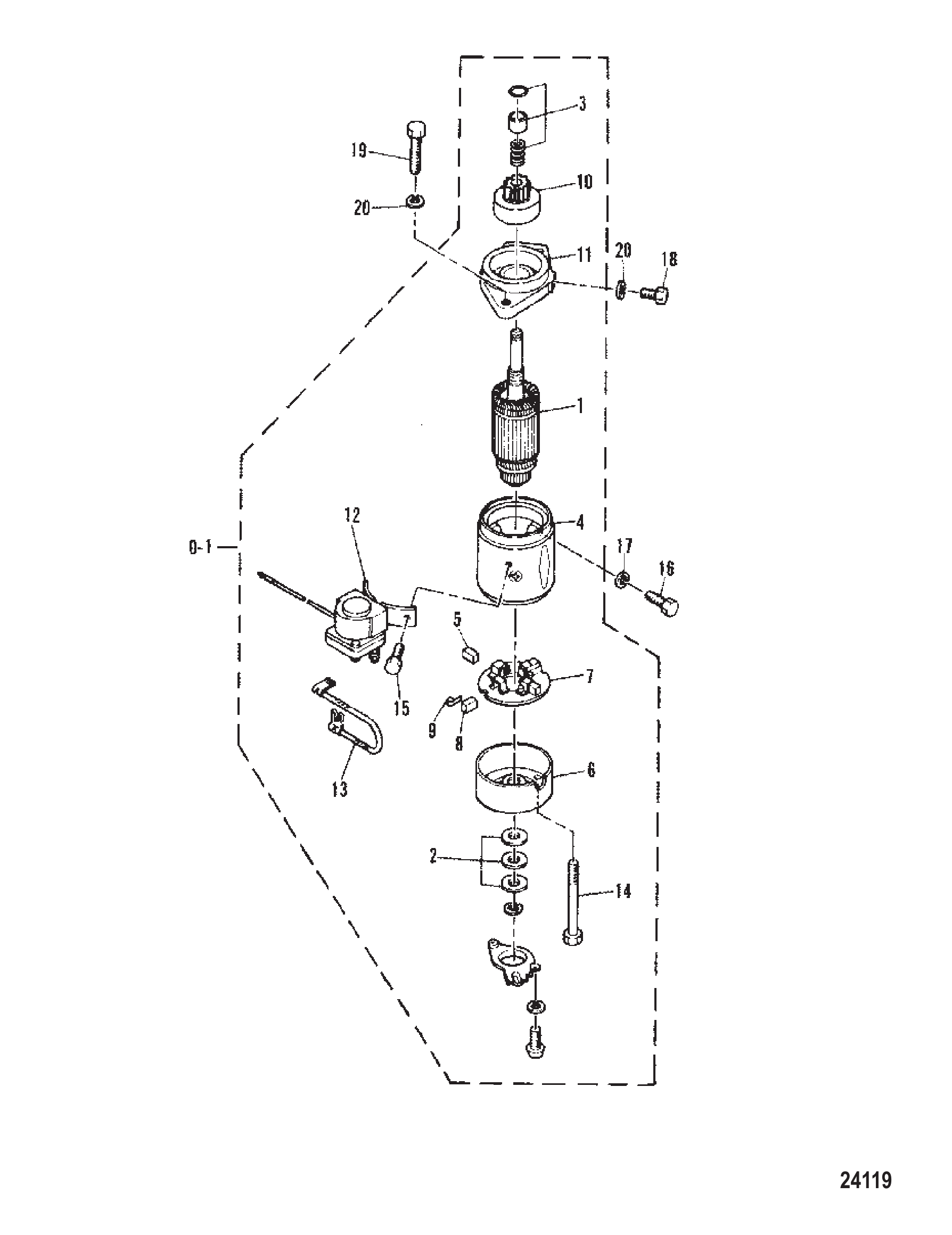

图 32电动启动电机 ELECTRIC STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
0-1	81490M	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	83651M	电枢	ARMATURE	1
2	83652M	垫圈套件	WASHER KIT	1
3	81505M	环	RING	1
4	81493M	定子	STATOR	1
5	81494M	电刷(+)	BRUSH (+)	2
6	81499M	后盖	REAR COVER	1
7	81507M	电刷架	HOLDER Brush	1
8	81495M	电刷(-)	BRUSH (-)	2
9	81496M	电刷弹簧	SPRING BRUSH	4
10	81504M	齿轮	GEAR	1
11	83654M	前支架	BRACKET Front	1
12	81513M	开关	SWITCH	1
13	81497M	导线	WIRE LEAD	1
14	81500M	螺栓	BOLT	1
15	82420M	螺栓	BOLT	2
16	82436M	螺栓	BOLT	1
17	82215M	锁紧垫圈	LOCKWASHER	1
18	84342M	螺栓	BOLT	1
19	82441M	螺栓	BOLT	2
20	82200M	锁紧垫圈	WASHER LOCK	3

图 33电动启动组件 ELECTRIC START COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	95644M	开关面板总成	PANEL ASSEMBLY Switch	1
2	95645M	钥匙开关	KEY SWITCH	1
2	95410M	主开关	MAIN SWITCH	1
2	84943M	钥匙开关	KEY SWITCH	1
3	84944M	阻风门开关	SWITCH Choke	1
4	97682M	停机开关总成	SWITCH ASSEMBLY Stop	1
5	97756M	止动器	STOPPER	1
6	81537M	线夹支架	BRACKET CORD CLAMP	1
7	82487M	螺钉	SCREW	1
8	82184M	锁紧垫圈	LOCKWASHER	1
9	42435M	面板	PANEL	1
10	84946M	螺钉	SCREW	4
10	80164M	螺钉	SCREW	4
11	82377M	螺母	NUT	4
12	82184M	锁紧垫圈	LOCKWASHER	4
12	82208M	锁紧垫圈	WASHER LOCK	4
13	82847M	垫圈	WASHER	4
14	83108M	螺钉	SCREW	1
14	82521M	螺钉	SCREW	1
15	82211M	垫圈	WASHER	1
16	81652M	整流器	RECTIFIER	1
17	84247M	螺栓	BOLT	1
18	82212M	锁紧垫圈	LOCKWASHER	1
19	97683M	支架	BRACKET	1
20	97684M	空挡启动开关总成	SWITCH ASSEMBLY Neutral Start	1
21	97685M	电磁阀总成	SOLENOID ASSEMBLY	1
22	84701M	拉线	WIRE PULL	1
23	84702M	拉线钩	HOOK PULL WIRE	1
24	97686M	电磁阀支架	BRACKET SOLENOID	1
25	84312M	螺钉	SCREW	4
26	97687M	护孔环	GROMMET	1
27	93114M	减震器	DAMPER	2
28	82851M	衬套	BUSHING	2
29	97688M	轴环	COLLAR	1
30	82405M	螺栓	BOLT	2
31	91686M	螺栓	BOLT	1
32	84303M	螺栓	BOLT	1
33	82214M	垫圈	WASHER	1
34	97066M	卡箍	CLAMP	1
35	82066M	护孔环	GROMMET	1
36	94476M	护孔环	GROMMET	1
37	95411M	线束支架	BRACKET HARNESS	1
37	94477M	线束支架	BRACKET HARNESS	1
38	95412M	线束总成	HARNESS ASSEMBLY	1
38	97690M	线束总成	HARNESS ASSEMBLY	1
39	97691M	线束总成	HARNESS ASSEMBLY	1
40	84711M	延长件	EXTENSION	1
41	97692M	线束总成	HARNESS ASSEMBLY	1
42	81522M	保险丝(12V-20A)	FUSE (12V-20 A)	1
43	42436M	支架	BRACKET	1

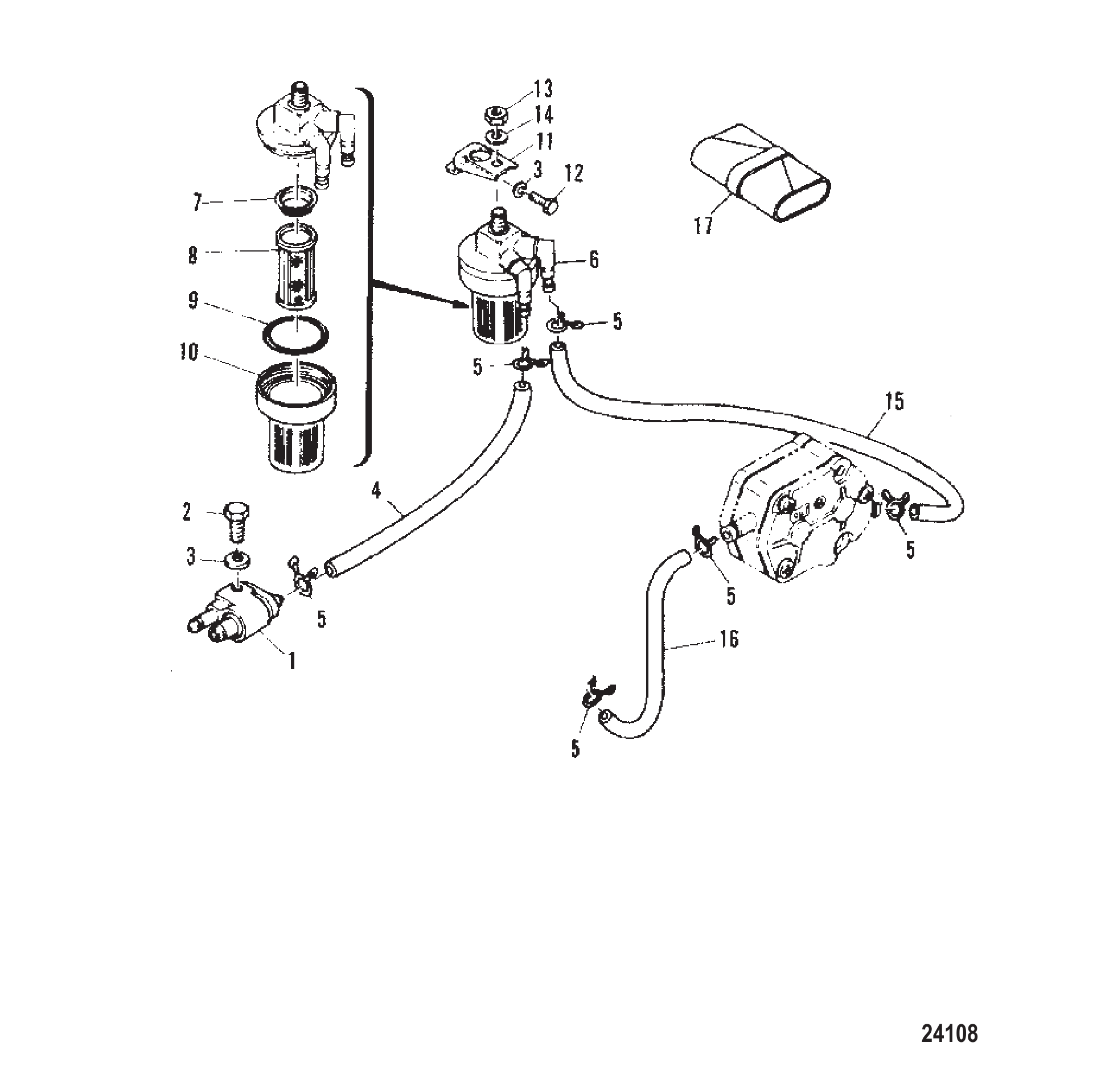

图 34燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	81041M	燃油管接头	CONNECTOR Fuel Pipe Joint	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82197M	锁紧垫圈	WASHER LOCK	2
4	84972M	软管	HOSE	1
4	83619M	软管	HOSE	1
5	82047M	卡箍	CLAMP	6
6	80617M	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
7	82790M	衬垫	GASKET	1
8	82783M	滤芯	ELEMENT FILTER	1
9	82792M	O型圈	O-RING	1
10	82784M	燃油滤清器杯	BOWL Fuel FILTER	1
11	80620M	滤清器支架	BRACKET FILTER	1
12	84247M	螺栓	BOLT	1
13	82382M	螺母	NUT	1
14	82200M	锁紧垫圈	WASHER LOCK	1
15	84973M	软管	HOSE	1
15	83621M	软管	HOSE	1
16	82010M	燃油管	LINE Fuel	1
17	80277M	工具包	TOOL KIT	1
-	84167M	衬垫套件	GASKET SET	1

图 35燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
0-1	84139M	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	80613M	衬垫	GASKET	1
2	80606M	隔膜泵	DIAPHRAGM PUMP	1
3	80611M	板簧导板	PLATE SPRING GUIDE	1
4	80610M	隔膜泵弹簧	SPRING PUMP DIAPHRAGM	1
5	84650M	止回阀	CHECK VALVE	2
6	80614M	衬垫	GASKET	1
7	84141M	隔膜泵	DIAPHRAGM PUMP	1
8	80607M	泵盖	COVER PUMP	1
9	82208M	锁紧垫圈	WASHER LOCK	3
10	82522M	螺钉	SCREW	3
11	80757M	衬垫	GASKET	1
12	82428M	螺栓	BOLT	2
13	82199M	锁紧垫圈	WASHER LOCK	2
-	84167M	衬垫套件	GASKET SET	1

图 36燃油箱油管总成(原装)24升/6.3加仑 FUEL TANK & FUEL LINE ASSY (ORIGINAL) 24 Litre/6.3 Gallons

REF	零件编号	中文名称	英文名称	数量
1	95498M	侧贴花(英文)	DECAL SIDE (ENGLISH)	2
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	2
2	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	14221M	燃油箱盖	CAP Fuel Tank	1
4	95499M	燃油表总成	METER ASSEMBLY Fuel	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	燃油表衬垫总成	GASKET FUEL METER ASS'Y	1
8	95216M	燃油管路总成	LINE ASSEMBLY Fuel	1
9	30185A1	卡口式阀体总成	BAYONET BODY ASSEMBLY	1
10	30187	卡口阀体阀杆	STEM BAYONET BODY	1
11	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
12	30189	卡口阀体弹簧总成	SPRING BAYONET BODY ASS'Y	1
13	30188	盖垫圈	WASHER CAP	1
14	63187	倒刺接头(0.250-18)燃油管	FITTING Barb (.250-18) FUEL LINE	1
15	14210M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
16	14211M	燃油注油器球	BULB Fuel Primer	1
17	14212M	软管	HOSE	1
18	80752M	软管卡箍	CLAMP HOSE	4
19	14213M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
20	82789M	O型圈	O-RING	1
21	81327M	轴环	COLLAR	1

图 37燃油箱总成(非原装油箱) FUEL TANK ASSEMBLY (NOT ORIGINAL EQUIPMENT TANK)

REF	零件编号	中文名称	英文名称	数量
0-1	1529A21	燃油箱总成	TANK ASSEMBLY Fuel	1
1	1529	燃油箱	TANK Fuel	1
2	75881	燃油箱贴花	DECAL FUEL TANK	1
3	25392A2	加注口盖总成	CAP ASSEMBLY Filler	1
4	25575	螺钉通气-加注口盖	SCREW VENT-FILLER CAP	1
5	49221	垫圈(.187 x .500 x .062)氯丁橡胶通气螺钉	WASHER (.187 x .500 x .062) Neoprene VENT SCREW	1
6	22227	张力弹簧-通气螺钉	SPRING TENSION-VENT SCREW	1
7	28587	螺母调速弹簧固定器	NUT SPEED-SPRING RETAINER	1
8	25568	衬垫加注口盖至燃油箱	GASKET FILLER CAP TO FUEL TANK	1
0-2	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COOMPLETE	1
9	64841A3	燃油箱盖	COVER FUEL TANK	1
10	33909A3	管	TUBE	1
11	54920A1	燃油表透镜总成	LENS ASSEMBLY FUEL GAUGE	1
12	54921	衬垫燃油表透镜	GASKET FUEL GAUGE LENS	1
13	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel	1
14	20430	燃油表固定架	RETAINER FUEL GAUGE	1
15	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
16	20427	燃油表浮子	FLOAT FUEL GUAGE	1
17	20426	铆钉指针至固定架	RIVET INDICATOR TO RETAINER	1
18	62568	螺钉(#10-16 x .375) 固定架至燃油箱盖	SCREW (#10-16 x .375) RETAINER TO FUEL TANK COVER	2
19	28862	盖总成至框架衬垫	GASKET COVER ASS'Y TO FRAME	1
20	28860	框架固定件-燃油箱盖	FRAME RETAINING-FUEL TANK COVER	1
21	28903	框架至燃油箱固定螺母	NUT RETAINING FRAM TO FUEL TANK	2
22	20411	螺钉(.190-24 x .62) 燃油箱盖至燃油箱	SCREW (.190-24 x .62) FUEL TANK COVER TO FUEL TANK	4
23	74711	燃油箱盖紧固螺钉垫圈	WASHER FUEL TANK COVER FASTENING SCREW	4

图 38齿轮箱总成 GEARHOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	7994M	齿轮箱总成(M和E型)(见备注)	GEAR HOUSING ASSEMBLY (M AND E) (SEE NOTE)	1
1	7995M	齿轮箱总成(ML和EL型)(见备注)	GEAR HOUSING ASSEMBLY (ML AND EL) (SEE NOTE)	1
1	9383M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	7121M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	衬垫	GASKET	3
4	83392M	螺钉	SCREW	1
5	83396M	水泵盖	COVER WATER PUMP	1
6	83403M	嵌件	INSERT	1
7	81426M	水封	SEAL WATER SEAL	1
8	84057M	螺栓	BOLT	2
9	82217M	垫圈	WASHER	4
10	99971M	叶轮	IMPELLER	1
11	83398M	水泵衬垫	GASKET WATER PUMP	1
12	83400M	面板	FACE PLATE	1
13	83399M	水泵衬垫	GASKET WATER PUMP	1
14	83864M	水泵底座	BASE WATER PUMP	1
15	83865M	水泵衬垫	GASKET WATER PUMP	1
16	82275M	O型圈	O-RING	1
17	83406M	油封	SEAL Oil	4
18	83866M	驱动轴(M和E型)	DRIVESHAFT (M AND E)	1
18	83867M	驱动轴(ML和EL型)	DRIVESHAFT (ML AND EL)	1
18	83895M	驱动轴(SUL型)	DRIVESHAFT (SUL)	1
19	83444M	水泵键	KEY WATER PUMP	1
20	98933M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
21	81467M	小齿轮调整垫片（0.05毫米）	SHIM PINION GEAR ADJUST (0.05 MM)	AR
21	81468M	小齿轮调整垫片（0.08毫米）	SHIM PINION GEAR ADJUST (0.08 MM)	AR
21	81469M	小齿轮调整垫片(0.12mm)	SHIM PINION GEAR ADJUST (0.12MM)	AR
21	81470M	小齿轮调整垫片(0.30mm)	SHIM PINION GEAR ADJUST (0.30 MM)	AR
21	81471M	小齿轮调整垫片（0.50毫米）	SHIM PINION GEAR ADJUST (0.50 MM)	AR
22	83868M	驱动轴套筒	SLEEVE DRIVE SHAFT	1
23	82316M	滚针轴承	BEARING NEEDLE	1
24	81455M	推力轴承	BEARING THRUST	1
25	83869M	小齿轮	GEAR Pinion	1
26	81772M	小齿轮螺母	NUT PINION	1
27	81456M	前进齿轮调整垫片（0.05毫米）	SHIM FORWARD GEAR ADJUST (0.05 MM)	AR
27	81457M	前进齿轮调整垫片（0.08毫米）	SHIM FORWARD GEAR ADJUST (0.08 MM)	AR
27	81458M	前进齿轮调整垫片(0.12mm)	SHIM FORRWARD GEAR ADJUST (0.12 MM)	AR
27	81459M	前进齿轮调整垫片（0.30毫米）	SHIM FORWARD GEAR ADJUST (0.30 MM)	AR
27	81460M	前进齿轮调整垫片(0.50mm)	SHIM FORWARD GEAR ADJUT (0.50 MM)	AR
28	82320M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
29	83877M	前进齿轮	GEAR FORWARD	1
30	94531M	螺旋桨轴	SHAFT PROPELLER	1
31	83419M	凸轮从动件	FOLLOWER Cam	1
32	81475M	换挡滑套	SLIDE SHIFT	1
33	81473M	滑动离合器	CLUTCH SLIDING	1
34	81903M	十字销	PIN CROSS	1
35	81474M	十字销环	RING CROSS PIN	1
36	83429M	压缩弹簧	SPRING COMPRESSION	1
37	81837M	垫圈	WASHER	1
38	83879M	倒车齿轮	GEAR REVERSE	1
39	81462M	倒车齿轮调整垫片（0.05毫米）	SHIM REVERSE GEAR ADJUST (0.05 MM)	AR
39	81463M	倒车齿轮调整垫片（0.08毫米）	SHIM REVERSE GEAR ADJUST (0.08 MM)	AR
39	81464M	倒车齿轮调整垫片（0.12毫米）	SHIM REVERSE GEAR ADJUST (0.12 MM)	AR
39	81465M	倒车齿轮调整垫片（0.30毫米）	SHIM REVERSE GEAR ADJUST (0.30 MM)	AR
39	81466M	倒车齿轮调整垫片(0.50mm)	SHIM REVERSE GEAR ADJUST (0.50 MM)	AR
40	81461M	止推垫圈	WASHER THRUST	1
41	83880M	轴承座	CARRIER Bearing	1
42	82296M	球轴承	BEARING BALL	1
43	82289M	O型圈	O-RING	1
44	81916M	键	KEY	1
45	82317M	滚针轴承	BEARING NEEDLE	1
46	81877M	爪形垫圈	WASHER CLAW	1
47	81450M	螺母	NUT	1
48	83881M	换档凸轮(M和E型)	SHIFT CAM (M AND E)	1
48	83882M	换挡凸轮	SHIFT CAM	1
48	83902M	换档凸轮(SUL型)	SHIFT CAM (SUL)	1
49	83883M	换挡凸轮衬套	BUSHING SHIFT CAM	1
50	82451M	螺栓	BOLT	1
51	82214M	垫圈	WASHER	1
52	82881M	换挡杆护套	BOOT SHIFT ROD	1
53	95610M	衬垫	GASKET	1
54	83857M	堵头	PLUG	1
55	82468M	螺栓	BOLT	2
56	82354M	定位销	PIN DOWEL	2
57	94532M	螺栓	BOLT	1
58	82218M	锁紧垫圈	LOCKWASHER	1
59	81449M	导向密封件	GUIDE SEAL	1
60	95416M	螺栓	BOLT	6
61	82215M	锁紧垫圈	LOCKWASHER	6
62	81448M	密封件	SEAL	1
63	97091M	进水口盖	COVER WATER INLET	1
64	97092M	进水口盖	COVER WATER INLET	1
65	83858M	螺钉	SCREW	1
66	81781M	螺母	NUT	1
67	83859M	平衡鳍板	TRIM TAB	1
68	95417M	安装板	PLATE	1
68	83862M	安装板	PLATE	1
69	95418M	衬垫	GASKET	1
69	83861M	衬垫	GASKET	1
70	83870M	螺钉	SCREW	2
71	83451M	水管(M和E型)	TUBE WATER (M AND E)	1
71	83452M	水管(ML和EL型)	TUBE WATER (ML AND EL)	1
71	83903M	水管(SUL型)	TUBE Water (SUL)	1
72	81852M	垫圈	WASHER	1
73	81989M	O型圈	O-RING	1
74	81427M	水封	SEAL WATER	1
75	73345A1	止推垫片	THRUST WASHER	1
76	81775M	螺旋桨螺母	NUT PROPELLER	1
77	82131M	开口销	COTTER PIN	1
78	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	1
79	83448M	面板	FACE PLATE	1
80	83449M	嵌件	INSERT	1
81	83450M	滤芯内板	INNER PLATE CARTRIDGE	1
82	95633M	堵头	PLUG	1
82	80218M	堵头	PLUG	1
83	84445M	隔套	SPACER	1
84	83700M	垫圈	WASHER	1
-	94533M	下部单元垫片组	GASKET SET LOWER UNIT	1
-	84363M	水泵维修套件	REPAIR KIT WATER PUMP	1

图 39换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	83528M	换挡手柄	HANDLE GEAR SHIFT	1
2	83529M	滚销	PIN ROLL	1
3	83530M	凸轮板手柄	CAM PLATE HANDLE	1
4	81946M	衬套	BUSHING	2
5	83531M	衬套	BUSHING	1
6	82348M	钢球	BALL STEEL	1
7	82084M	压缩弹簧	SPRING COMPRESSION	1
8	83532M	杆	ROD	1
9	83533M	垫圈	WASHER	7
10	82196M	垫圈	WASHER	1
11	82125M	开口销	COTTER PIN	3
12	83534M	轴	SHAFT	1
13	83536M	U型销	PIN CLEVIS	1
14	83537M	支架	BRACKET	2
15	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
16	82199M	锁紧垫圈	WASHER LOCK	4
17	83538M	换挡拉杆	LEVER SHIFT ROD	1
18	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
19	83540M	U型销	PIN CLEVIS	1
20	82380M	螺母	NUT	1
21	83542M	换挡杆	ROD SHIFT	1

图 40进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	83350M	盖板	COVER	1
2	83351M	螺钉	SCREW	2
3	82195M	垫圈	WASHER	2
4	83352M	化油器衬垫	GASKET CARBURETOR	1
5	82197M	锁紧垫圈	WASHER LOCK	2
6	82380M	螺母	NUT	2
7	83353M	进气歧管	MANIFOLD INTAKE	1
8	80727M	止回阀总成	CHECK VALVE ASSEMBLY	2
9	81728M	螺柱	STUD	2
10	82405M	螺栓	BOLT	8
11	82197M	锁紧垫圈	WASHER LOCK	8
12	83354M	进气歧管	MANIFOLD INTAKE	1
13	83355M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
14	83356M	螺钉	SCREW	4
15	82193M	锁紧垫圈	WASHER LOCK	4
16	83357M	簧片阀总成	REED VALVE ASSEMBLY	2
17	84954M	簧片组(不含止动片)	REED SET (REED STOPS NOT INCLUDED)	1
18	83358M	阻风门连杆	ROD CHOKE LINK	1
19	81191M	阻风门杆支架	BRACKET CHOKE LEVER	2
20	83359M	阻风门杠杆	LEVER CHOKE	1
21	82155M	滚销	PIN ROLL	1
22	81578M	阻风门旋钮	KNOB CHOKE	1
23	82063M	护孔环	GROMMET	1
24	81880M	销	PIN	1
25	81865M	波形垫圈	WASHER WAVE	1
26	82051M	开口销	COTTER PIN	1
27	83360M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
-	84167M	衬垫套件	GASKET SET	1

图 41安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	83496M	上减震器橡胶座	DAMPER UPPER MOUNT RUBBER	1
2	83497M	支架	BRACKET	1
3	82453M	螺栓	BOLT	2
4	82389M	螺母	NUT	2
5	83498M	上橡胶座盖	COVER UPPER MOUNT RUBBER	2
6	83499M	上橡胶座盖	COVER UPPER MOUNT RUBBER	2
7	83910M	上侧减震器座	MOUNT DAMPER UPPER SIDE	2
8	83501M	螺栓	BOLT	2
9	83911M	垫圈	WASHER	2
10	83502M	尼龙螺母	NUT NYLON	2
11	83912M	盖帽	CAP	2
12	83504M	垫圈	WASHER	2
13	83505M	橡胶密封件	SEAL RUBBER	2
14	83506M	螺栓	BOLT	4
15	82400M	螺母	NUT	4
16	83507M	卡箍	CLAMP	2
17	83508M	螺母	NUT	2
18	83913M	螺钉	SCREW	2
19	83914M	下侧减震器座	MOUNT DAMPER LOWER SIDE	2
20	81860M	垫圈	WASHER	2
21	83915M	垫圈	WASHER	2
22	83510M	螺栓	BOLT	2
23	83511M	下减震器橡胶座	DAMPER LOWER MOUNT RUBBER	1
24	84429M	垫圈	WASHER	2
25	83512M	下安装盖	COVER LOWER MOUNT	2
26	82465M	螺栓	BOLT	4
27	82215M	锁紧垫圈	LOCKWASHER	4
28	82217M	垫圈	WASHER	4
-	84362M	衬垫套件	GASKET SET	1

图 42可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	93057M	提手	HANDLE CARRYING	1
2	83327M	螺栓	BOLT	2
3	82204M	垫圈	WASHER	2
4	82384M	螺母	NUT	2
0-1	84311M	转速表套件	TACHOMETER KIT	1
5	84476M	转速表总成	TACHOMETER ASSEMBLY	1
6	80007M	灯泡	BULB	1
7	84348M	灯泡插座	SOCKET BULB	1
8	84349M	减震器	DAMPER	2
9	84350M	垫圈	WASHER	2
10	84351M	安装板	PLATE	1
11	84352M	延长导线	EXTENSION LEAD	1
12	84353M	连接器	CONNECTOR	2
13	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
14	80052M	线束总成	HARNESS ASSEMBLY	1
15	84329M	整流器总成	RECTIFIER ASSEMBLY	1
16	81522M	保险丝	FUSE	1
17	82492M	螺钉	SCREW	1
18	84470M	导线延长线	WIRE LEAD EXTENSION	1

图 43螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
-	73146A4	螺旋桨(铝制)(螺距19英寸)	PROPELLER (ALUMINUM)(PITCH 19")	1
-	73144A4	螺旋桨(铝制)(螺距17英寸)	PROPELLER (ALUMINUM)(PITCH 17")	1
-	73142A4	螺旋桨(铝制)(螺距16英寸)	PROPELLER (ALUMINUM)(PITCH 16")	1
-	91818A4	螺旋桨(钢制)(螺距16英寸)	PROPELLER (STEEL)(PITCH 16")	1
-	73140A4	螺旋桨(铝制)(螺距15英寸)	PROPELLER (ALUMINUM)(PITCH 15")	1
-	76232A4	螺旋桨(钢制)(螺距15英寸)	PROPELLER (STEEL)(PITCH 15")	1
-	73138A4	螺旋桨(铝制)(螺距14英寸)	PROPELLER (ALUMINUM)(PITCH 14")	1
-	76230A4	螺旋桨(钢制)(螺距14英寸)	PROPELLER (STEEL)(PITCH 14")	1
-	73136A4	螺旋桨(铝制)(螺距13英寸)	PROPELLER (ALUMINUM)(PITCH 13")	1
-	76228A4	螺旋桨(钢制)(螺距13英寸)	PROPELLER (STEEL)(PITCH 13")	1
-	73134A4	螺旋桨(铝制)(螺距12英寸)	PROPELLER (ALUMINUM)(PITCH 12")	1
-	79792A4	螺旋桨(钢制)(螺距12英寸)	PROPELLER (STEEL)(PITCH 12")	1
-	85632A4	螺旋桨(铝制)(螺距11英寸)	PROPELLER (ALUMINUM)(PITCH 11")	1
-	73132A4	螺旋桨(铝制)(螺距10英寸)	PROPELLER (ALUMINUM)(PITCH 10")	1
-	87818A1	螺旋桨(铝制)(螺距9英寸)	PROPELLER (ALUMINUM)(PITCH 9")	1
-	97868A1	螺旋桨(钢制)(螺距9英寸)	PROPELLER (STEEL)(PITCH 9")	1

图 44反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	7101M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	7102M	壳体	HOUSING	1
3	83583M	启动绳导向器	GUIDE STARTER ROPE	1
4	84247M	螺栓	BOLT	2
5	82197M	锁紧垫圈	WASHER LOCK	2
6	82157M	滚销	PIN ROLL	2
7	83585M	堵头	PLUG	6
8	80063M	启动手柄	HANDLE STARTER	1
9	83587M	启动滑轮	SHEAVE Starter SHEAVE	1
10	83588M	启动器弹簧	SPRING STARTER	1
11	83589M	衬套	BUSHING	1
12	83590M	轴	SHAFT	1
13	81801M	垫圈	WASHER	1
14	84342M	螺栓	BOLT	1
15	82382M	螺母	NUT	1
16	83591M	弹簧	SPRING	1
17	84894M	驱动爪	PAWL DRIVE	1
18	82331M	卡环	RING Snap	1
19	79629A1	启动绳	ROPE Starter	1
20	83629M	左舷支架	BRACKET (PORT)	1
21	83593M	右舷支架	BRACKET (STARBOARD)	1
22	82441M	螺栓	BOLT	4
23	82405M	螺栓	BOLT	3
24	82200M	锁紧垫圈	WASHER LOCK	5
25	82197M	锁紧垫圈	WASHER LOCK	5
26	84237M	螺栓	BOLT	2
27	82380M	螺母	NUT	2
28	84236M	螺栓	BOLT	1
29	82162M	销	PIN	1
30	83594M	启动锁定总成	LOCKOUT ASSEMBLY Starter	1
31	83595M	杆	ROD	1
32	82125M	开口销	COTTER PIN	1
33	83596M	杠杆	LEVER	1
34	83597M	启动停止拉线	CABLE STARTER STOP	1
35	83598M	支架	BRACKET	1
36	81106M	启动停止柱塞	PLUNGER STARTER STOP	1
37	82079M	弹簧	SPRING	1

图 45遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
1	83635M	遥控器安装套件	ATTACHING KIT Remote Control	1
2	83716M	油门杆	LEVER Throttle	1
3	82448M	螺栓	BOLT	1
4	82212M	锁紧垫圈	LOCKWASHER	3
5	83718M	遥控螺栓	BOLT REMOTE CONTROL	1
6	83395M	螺栓	BOLT	2
7	83932M	遥控支架	BRACKET REMOTE CONTROL	1
8	83719M	拉索端头	END Cable	1
9	83720M	拉索端头	END Cable	1
10	82216M	垫圈	WASHER	1
11	83721M	弹簧	SPRING	1
12	83722M	电缆挂钩	HOOK CABLE	1
13	82146M	滚销	PIN ROLL	1
14	83933M	拉索端头	END Cable	1
15	83934M	拉索端头	END Cable	1
16	82216M	垫圈	WASHER	2
17	83725M	弹簧	SPRING	1
18	83726M	电缆挂钩	HOOK CABLE	1
19	82146M	滚销	PIN ROLL	1
20	83698M	机械转向挂钩	HOOK MECHANICAL STEERING	1
21	82474M	螺栓	BOLT	1
22	82218M	锁紧垫圈	LOCKWASHER	1
23	82220M	垫圈	WASHER	1
24	82395M	螺母	NUT	1
25	83728M	护孔环	GROMMET	1

图 46维修与支撑材料 SERVICE AND SUPPORT MATERIAL

REF	零件编号	中文名称	英文名称	数量
-	97668	零件手册40马力	PARTS MANUAL 40 Hp	1

图 47转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
0-1	95419M	转向手柄总成(遥控不可用)	HANDLE ASSEMBLY Steering (NOT USED WITH REMOTE CONTROL)	1
0-1	97746M	转向手柄总成(遥控不可用)	HANDLE ASSEMBLY Steering (NOT USED WITH REMOTE CONTROL)	1
1	84971M	转向手柄	HANDLE STEERING	1
2	81585M	转向手柄握把	GRIP STEERING HANDLE	1
3	95497M	橡胶手柄	HANDLE RUBBER	1
4	97747M	节气门指示器	INDICATOR THROTTLE	1
5	81907M	铆钉	RIVET	1
6	84300M	螺钉	SCREW	1
7	82204M	垫圈	WASHER	1
8	82095M	弹簧	SPRING	1
9	81945M	衬套	BUSHING	1
10	83516M	转向手柄轴	SHAFT STEERING HANDLE	1
11	83517M	支架	BRACKET	1
12	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
13	82214M	垫圈	WASHER	2
14	80778M	齿轮	GEAR	1
15	82151M	滚销	PIN ROLL	1
16	83518M	小齿轮	PINION	1
16	94512M	小齿轮	GEAR Pinion	1
17	82389M	螺母	NUT	1
18	82212M	锁紧垫圈	LOCKWASHER	1
19	97748M	油门拉线	WIRE Throttle	2
20	83521M	线夹	HOLDER WIRE	1
21	83522M	线夹	HOLDER WIRE	1
22	83523M	螺钉	SCREW	2
23	81950M	衬套	BUSHING	1
24	94514M	螺栓	BOLT	1
25	83524M	垫圈	WASHER	1
26	81853M	垫圈	WASHER	2
27	81815M	垫圈	WASHER	2
28	81870M	波形垫圈	WASHER WAVE	1
29	81786M	尼龙螺母	NUT NYLON	1
30	83519M	衬套	BUSHING	1
31	82895M	摩擦片	FRICTION PIECE	1
32	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
33	83056M	螺母	NUT	1

图 48节气门控制器 THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	83917M	凸轮	CAM	1
2	81946M	衬套	BUSHING	1
3	81868M	波形垫圈	WAVE WASHER	1
4	81713M	螺栓	BOLT	1
5	83544M	连杆	LINK ROD	1
6	81225M	连杆端头	END LINK ROD	3
7	82378M	螺母	NUT	2
8	83918M	磁电机控制杆	LEVER MAGNETO CONTROL	1
9	83546M	磁电机控制杆	LEVER MAGNETO CONTROL	1
10	82149M	滚销(18.5毫米)	PIN (18.5 mm) ROLL	4
11	83547M	支架	BRACKET	1
12	82154M	滚销	PIN ROLL	1
13	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
14	82199M	锁紧垫圈	WASHER LOCK	3
15	83548M	磁电机控制杆	LEVER MAGNETO CONTROL	1
16	83549M	弹簧	SPRING	1
17	83919M	滑轮	PULLEY	1
18	83551M	支架	BRACKET	1
19	83537M	支架	BRACKET	1
20	83920M	磁电机控制杆	LEVER MAGNETO CONTROL	1
21	83921M	杆	ROD	1
22	83555M	连接连杆轴	SHAFT LINK CONNECTING	1
23	83526M	油门控制杆	LEVER THROTTLE CONTROL	1
24	82158M	滚销	PIN ROLL	1
25	83527M	油门控制轴	SHAFT THROTTLE CONTROL	1
26	81946M	衬套	BUSHING	3
27	84305M	接头	JOINT	2
