水星 Mercury 40B (THRU PROP. EXHAUST) ML-676-B300101 THRU B302425 - 爆炸图零件明细

两冲程 化油器 · Cat.# 90-84134 · 共 44 个部位 · 1640 条零件

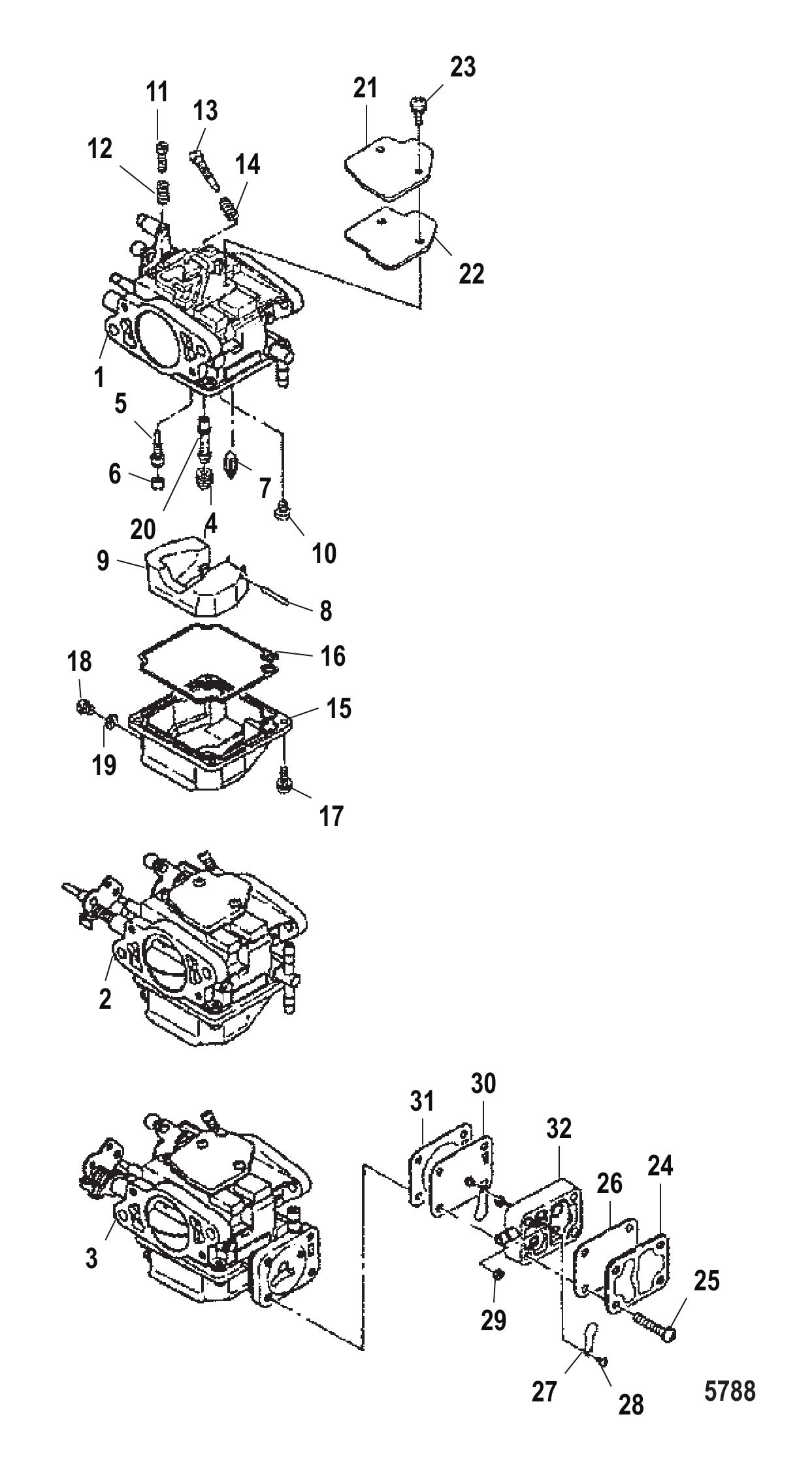

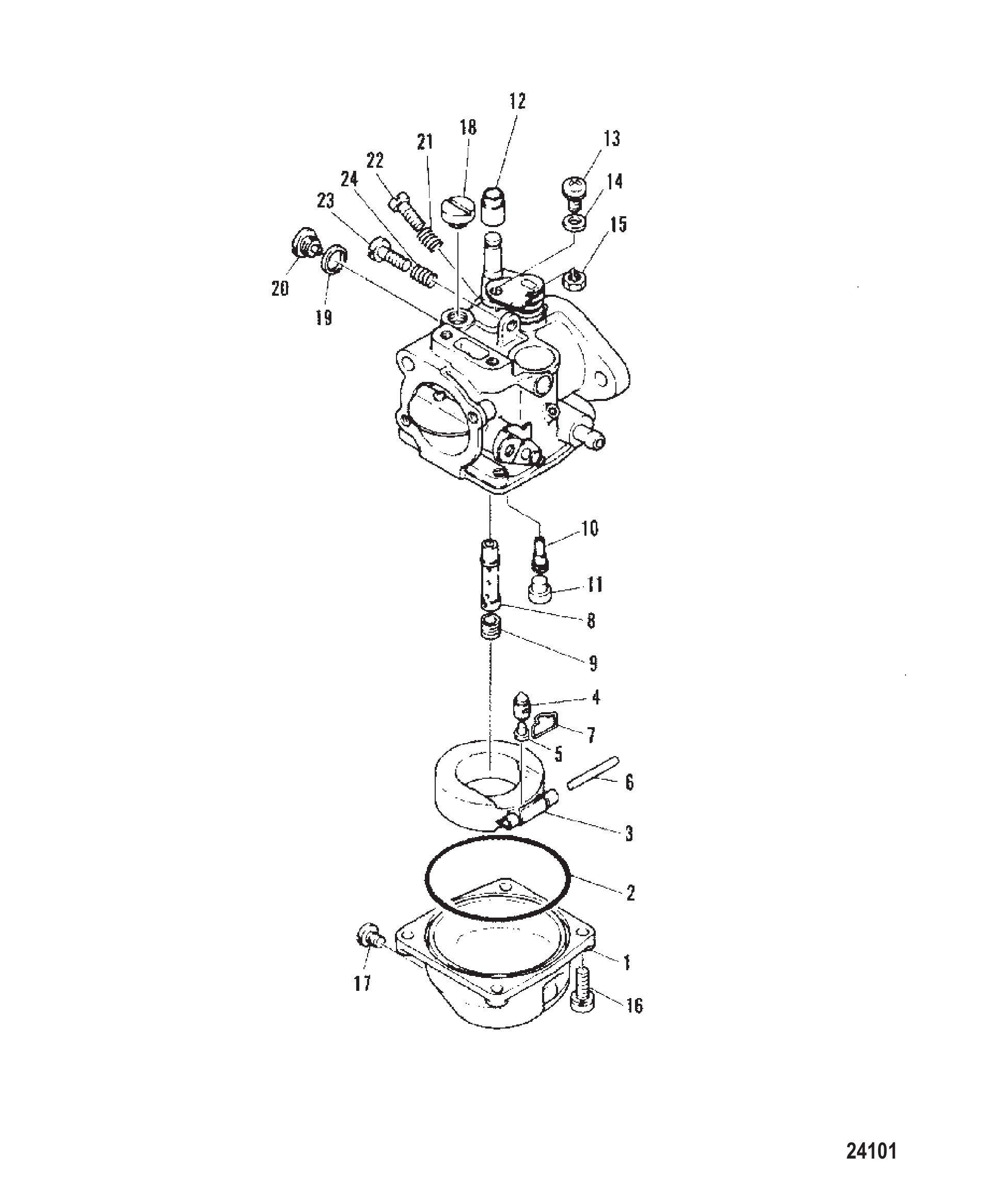

图 1化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	853720A2	化油器	CARBURETOR	1
1	853720A5	化油器	CARBURETOR	1
2	853720A3	化油器	CARBURETOR	1
2	853720A6	化油器	CARBURETOR	1
3	853720A4	化油器	CARBURETOR	1
3	853720A7	化油器	CARBURETOR	1
4	162503	主量孔(#122)	JET Main (#122)	3
4	803883	主量孔(#132)	JET Main (#132)	2
4	162504	主量孔(#135)	JET Main (#135)	1
5	162513	怠速量孔(#66)	JET Pilot (#66)	3
5	162514	怠速量孔(#80)	JET Pilot (#80)	3
6	855566	堵头	PLUG	3
7	162542	浮子针阀	FLOAT NEEDLE	3
8	162561	销	PIN	3
9	162532	浮子	FLOAT	3
10	8536981	螺钉	SCREW	3
11	162631	螺钉(上化油器)	SCREW (Upper Carburetor)	1
12	162641	弹簧(11毫米)(上化油器)	SPRING (11 mm) (Upper Carburetor)	1
13	8129355	怠速调节螺钉	SCREW Idle Adjusting	3
14	162641	弹簧(11毫米)	SPRING (11 mm)	3
15	162583	浮子室(上/中化油器)	FLOAT BOWL (Upper/Center Carburetor)	2
15	162584	浮子室(下化油器)	FLOAT BOWL (Lower Carburetor)	1
16	855567	衬垫	GASKET	3
17	162603	螺钉	SCREW	12
18	162613	放油螺钉	SCREW Drain	3
19	8555671	衬垫	GASKET	3
20	8126502	主喷管	MAIN NOZZLE	3
20	8126503	主喷管	MAIN NOZZLE	3
21	8555401	化油器盖	COVER Carburetor	3
22	8555412	衬垫	GASKET	3
23	8555421	螺钉	SCREW	6
24	855568	盖(下化油器)	COVER (Lower Carburetor)	1
25	162604	螺钉(下化油器)	SCREW (Lower Carburetor)	4
26	855569	衬垫(下化油器)	GASKET (Lower Carburetor)	1
27	851812	止回阀(下化油器)	CHECK VALVE (Lower Carburetor)	2
28	851813	螺钉(下化油器)	SCREW (Lower Carburetor)	2
29	851814	螺母(下化油器)	NUT (Lower Carburetor)	2
30	8537312	膜片(下化油器)	DIAPHRAGM (Lower Carburetor)	1
31	8555691	衬垫(下化油器)	GASKET (Lower Carburetor)	1
32	8537291	泵壳(下化油器)	HOUSING Pump (Lower Carburetor)	1
-	853780A2	化油器维修套件	REPAIR KIT Carburetor	1

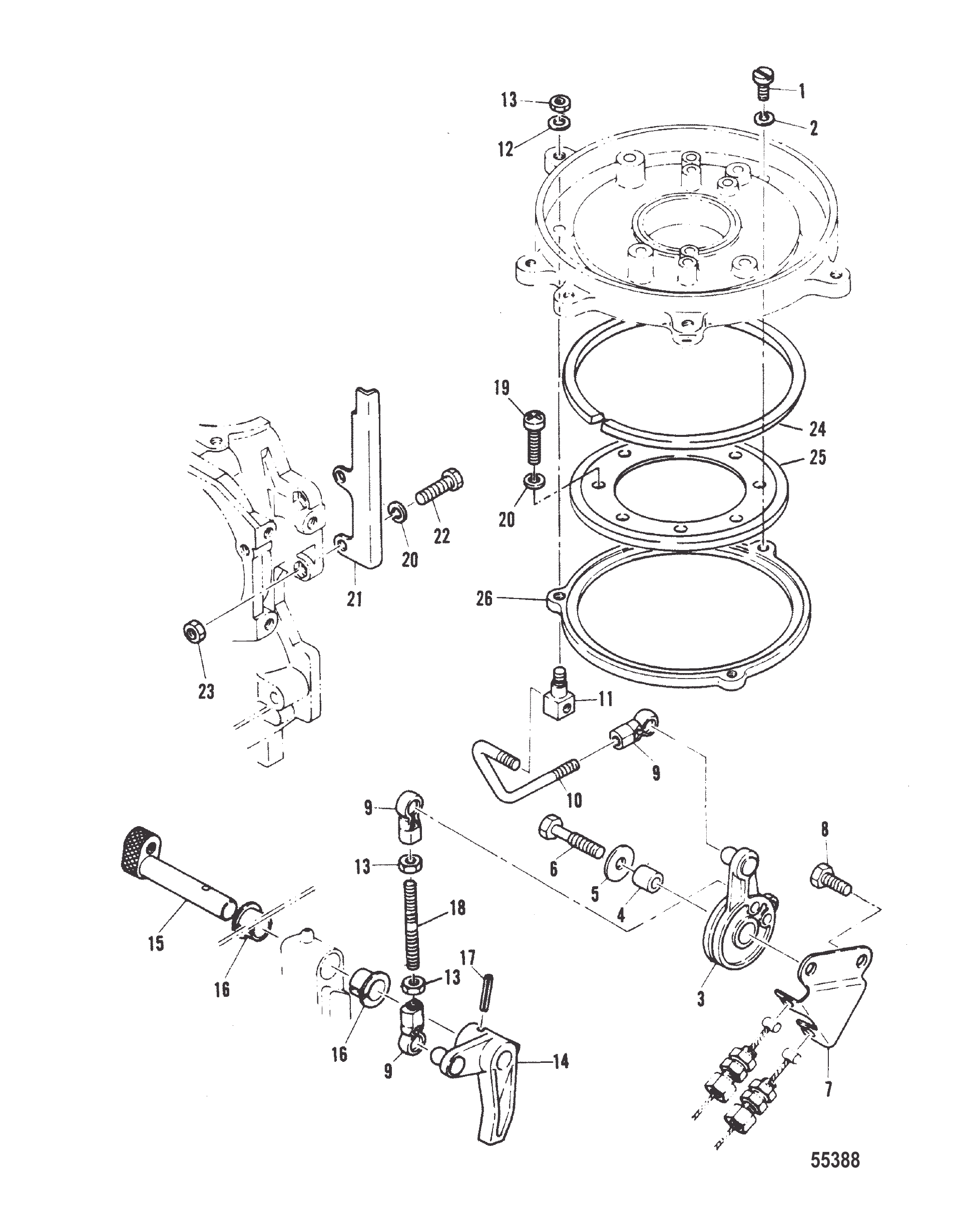

图 2节气门控制器 THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	82490M	底座固定螺钉	SCREW BASE ATTACHING	3
2	82211M	垫圈	WASHER	3
3	81581M	磁电机控制凸轮	CAM MAGENTO CONTROL	1
3	81581T	杠杆	LEVER	1
4	83310M	轴环	COLLAR	1
5	81969M	垫圈	WASHER	1
6	82405M	螺栓	BOLT	1
7	81563M	节气门拉线支架	BRACKET THROTTLE CABLE	1
8	84303M	螺栓	BOLT	1
8	91772M	螺栓	BOLT	1
9	81225M	端盖	END	3
9	16715M	接头	JOINT	3
10	81582M	磁电机控制连杆	LINK ROD MAGNETO CONTROL	1
11	80629M	旋转连杆	SWIVEL LINK ROD	1
12	81789M	垫圈	WASHER	1
13	82378M	螺母	NUT	3
13	82388M	螺母 (M5)	NUT (M5)	3
14	41890M	节流阀轴杆	LEVER THROTTLE SHAFT	1
15	81134M	节流阀轴	SHAFT THROTTLE	1
16	81946M	衬套	BUSHING	2
17	82156M	滚销	PIN ROLL	1
18	81722M	连杆	LINK ROD	1
19	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
19	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
20	82214M	垫圈	WASHER	4
21	96378M	磁电机底座止动件	STOP MAGNETO BASE	1
22	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
22	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
23	82380M	螺母	NUT	2
23	82389M	螺母	NUT	2
24	92572M	摩擦片	PLATE FRICTION	1
25	92573M	磁电机底座护圈(上部)	RETAINER MAGNETO BASE (UPPER)	1
26	96379M	磁电机底座护圈	RETAINER MAGNETO BASE	1

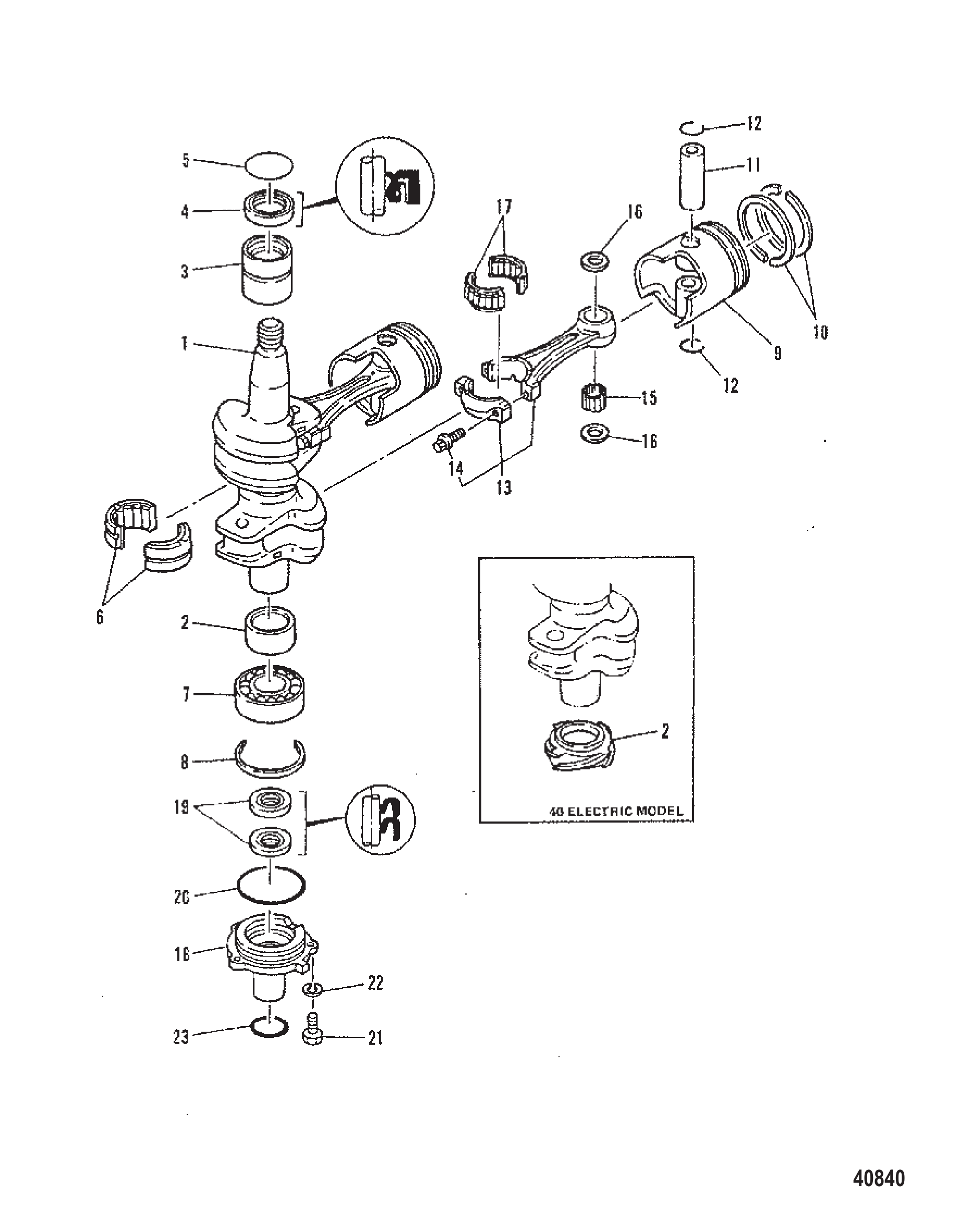

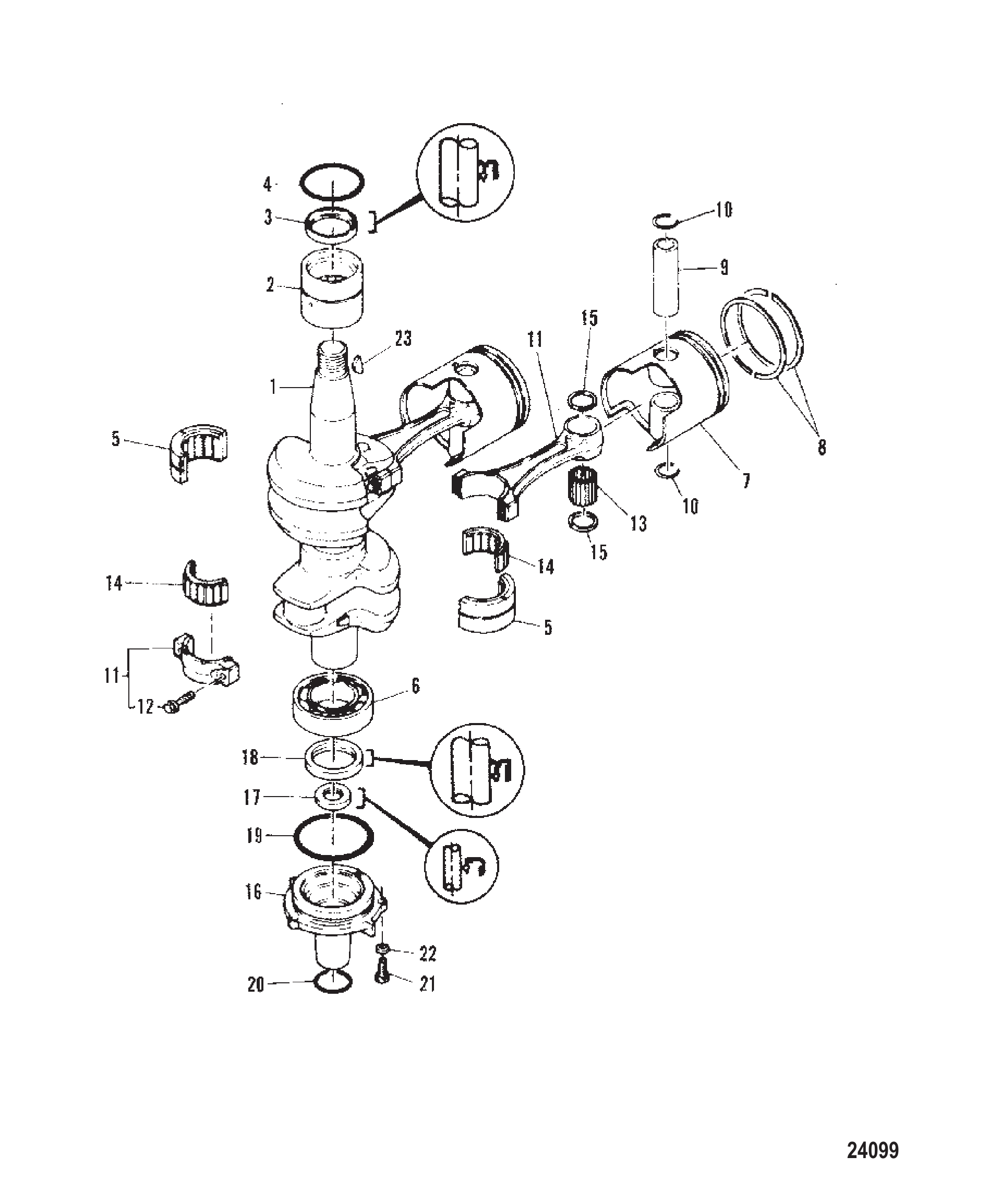

图 3曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	814557M	曲轴	CRANKSHAFT	1
2	814558M	隔套	SPACER	1
2	814559M	齿轮	GEAR	1
3	83341M	轴承	BEARING	1
3	83341T	轴承	BEARING	1
4	82249M	油封	SEAL Oil	1
5	82276M	O型圈	O-RING	1
6	97837M	轴承	BEARING	1
6	97837T	轴承	BEARING	1
7	814560M	滚珠轴承	BEARING Ball	1
7	814560T	滚珠轴承	BALL BEARING	1
8	814561M	卡簧	CIRCLIP	1
9	8563M	活塞	PISTON	2
9	8564M	活塞	PISTON	AR
9	8564T	活塞	PISTON	AR
9	8565M	活塞	PISTON	AR
9	8565T	活塞	PISTON	AR
10	83896M	活塞环组	RING SET Piston	2
10	83896T	活塞环组	PISTON RING SET	2
10	83897M	活塞环组	RING SET Piston	AR
10	83897T	活塞环组	PISTON RING SET	AR
10	83898M	活塞环组	RING SET Piston	AR
10	83898T	活塞环组	PISTON RING SET	AR
9	811828M	活塞	PISTON	2
9	811828T	活塞	PISTON	2
9	811829M	活塞	PISTON	AR
9	811830M	活塞	PISTON	AR
10	822880M	活塞环组	RING SET Piston	2
10	822880T	活塞环组	PISTON RING SET	2
10	822881M	活塞环组	RING SET Piston	AR
10	822882M	活塞环组	RING SET Piston	AR
11	83345M	销	PIN	2
11	83345T	活塞销	PIN-PISTON	2
12	81264M	卡扣	CLIP	4
13	8808M	连杆总成	CONNECTING ROD ASSEMBLY	2
13	8808T	连杆总成	CONN ROD ASSY	2
14	81715M	螺栓	BOLT	2
15	82353M	轴承	BEARING	56
16	81831M	垫圈	WASHER	4
17	97710M	轴承	BEARING	2
18	814562M	壳体	HOUSING	1
19	83347M	油封	SEAL Oil	2
20	82286M	O型圈	O-RING	1
21	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
21	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
22	82214M	垫圈	WASHER	3
23	83348M	O型圈	O-RING	1
-	814556M	动力头衬垫套件	GASKET SET Powerhead	1

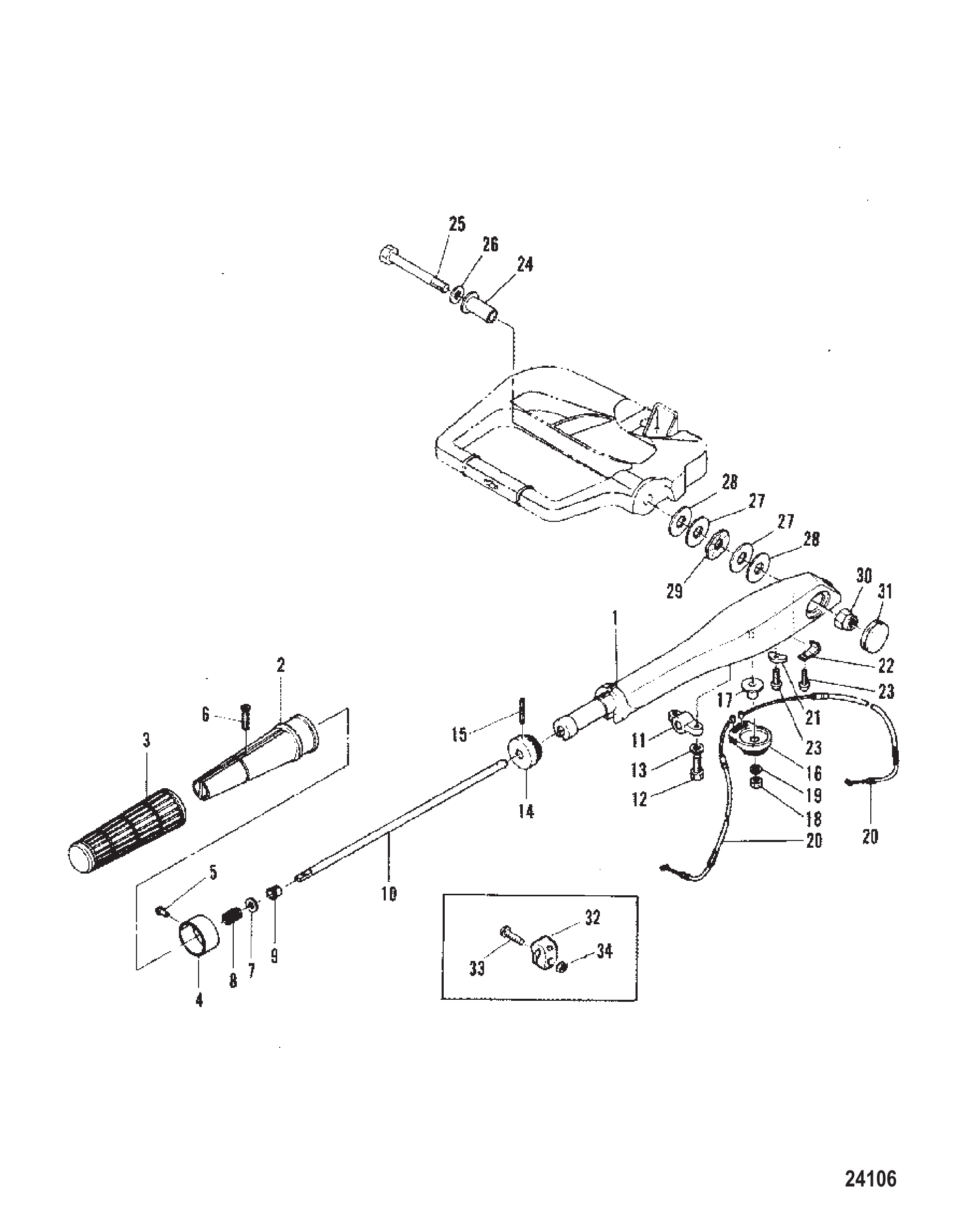

图 4转向手柄(手动启动型号) STEERING HANDLE (MANUAL START MODEL)

REF	零件编号	中文名称	英文名称	数量
0-1	83871M	转向手柄总成	HANDLE ASSEMBLY Steering	1
1	84971M	转向手柄	HANDLE STEERING	1
1	83514M	转向手柄	HANDLE STEERING	1
2	81585M	转向手柄握把	GRIP STEERING HANDLE	1
3	80509M	橡胶手柄	RUBBER HANDLE	1
4	83515M	节气门指示器	INDICATOR THROTTLE	1
5	81907M	铆钉	RIVET	1
6	82483M	螺钉	SCREW	1
7	82204M	垫圈	WASHER	1
8	82095M	弹簧	SPRING	1
9	81945M	衬套	BUSHING	1
10	83516M	转向手柄轴	SHAFT STEERING HANDLE	1
11	83517M	支架	BRACKET	1
12	82452M	螺栓	BOLT	2
13	82214M	垫圈	WASHER	2
14	80778M	齿轮	GEAR	1
15	82151M	滚销	PIN ROLL	1
16	83518M	小齿轮	PINION	1
17	83519M	衬套	BUSHING	1
18	82389M	螺母	NUT	1
19	82212M	锁紧垫圈	LOCKWASHER	1
20	83520M	油门拉线	WIRE Throttle	2
21	83521M	线夹	HOLDER WIRE	1
22	83522M	线夹	HOLDER WIRE	1
23	83523M	螺钉	SCREW	2
24	81950M	衬套	BUSHING	1
25	81710M	螺栓	BOLT	1
26	83524M	垫圈	WASHER	1
27	81853M	垫圈	WASHER	2
28	81815M	垫圈	WASHER	2
29	81870M	波形垫圈	WASHER WAVE	1
30	81786M	尼龙螺母	NUT NYLON	1
31	83525M	盖帽	CAP	1
32	82895M	摩擦片	FRICTION PIECE	1
33	82452M	螺栓	BOLT	1
34	83056M	螺母	NUT	1

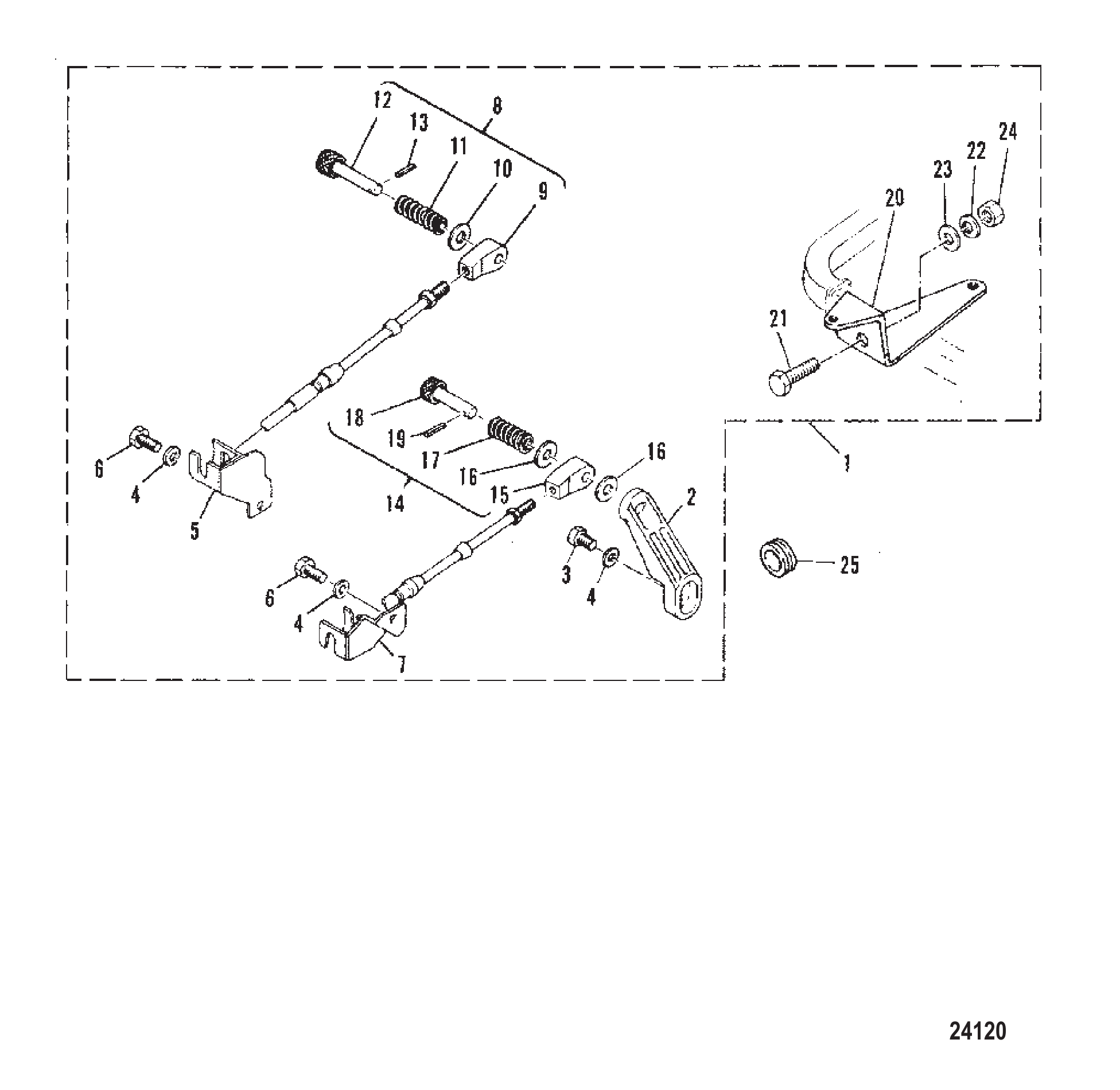

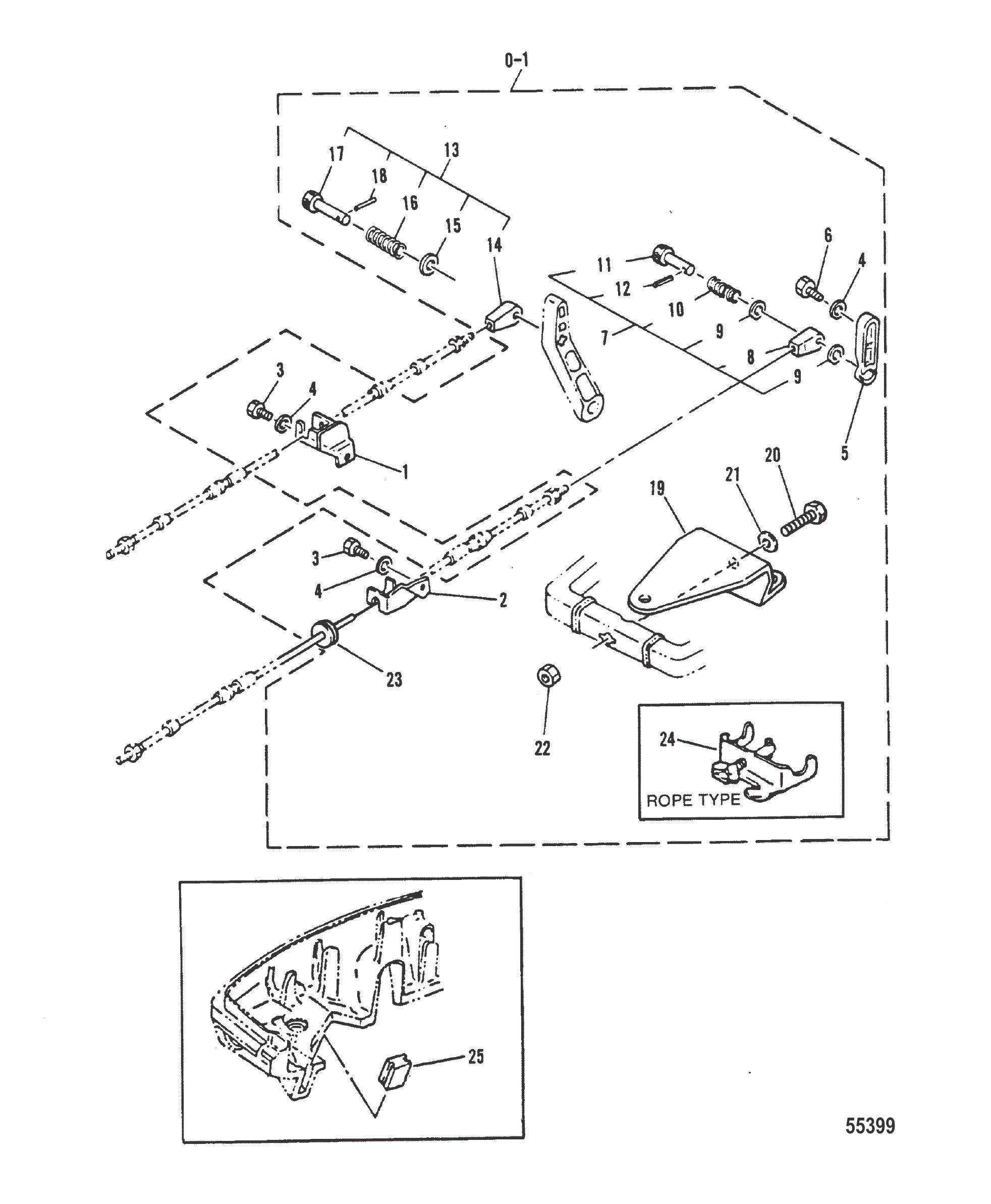

图 5遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
0-1	43991A1	球柱式安装套件	ATTACHING KIT BALL POST TYPE	1
1	84221M	换挡支架	BRACKET GEAR SHIFT	1
2	83717M	节流阀支架	BRACKET THROTTLE	1
3	83395M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
4	82214M	垫圈	WASHER	3
5	84222M	油门杆	LEVER Throttle	1
6	91772M	螺栓	BOLT	1
7	83933M	节流拉索端头	END Cable THROTTLE	1
8	83934M	拉索端头	END Cable	1
9	82216M	垫圈	WASHER	2
10	83725M	弹簧	SPRING	1
11	83726M	挂钩	HOOK	1
11	814499M	挂钩	HOOK	1
12	82146M	滚销	PIN ROLL	1
13	83719M	换挡拉索端头	END Cable SHIFT	1
14	83720M	拉索端头	END Cable	1
15	82216M	垫圈	WASHER	1
16	83721M	弹簧	SPRING	1
17	83722M	挂钩	HOOK	1
17	814500M	挂钩	HOOK	1
18	82146M	滚销	PIN ROLL	1
19	91635M	转向支架(球柱式)	BRACKET STEERING (BALL POST TYPE)	1
20	82474M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
21	82220M	垫圈	WASHER	1
22	81785M	锁紧螺母	LOCKNUT	1
23	97031M	护孔环	GROMMET	1
24	83727M	支架(绳索式)	BRACKET (ROPE TYPE)	1
25	83728M	索环(选配)	GROMMET (OPTIONAL)	1

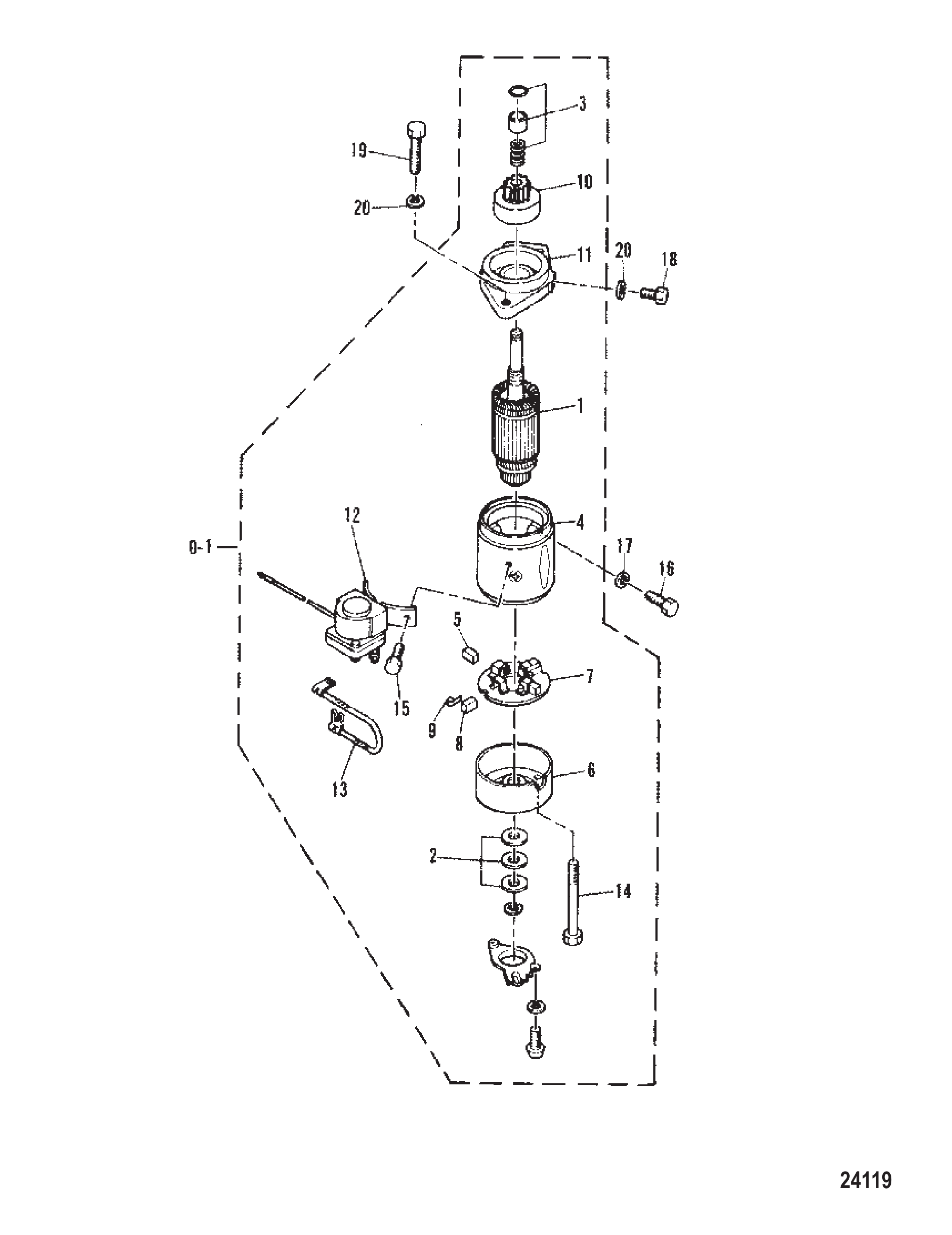

图 6电动启动电机 ELECTRIC STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
0-1	81490M	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	83651M	电枢	ARMATURE	1
2	83652M	垫圈套件	WASHER KIT	1
3	81505M	环	RING	1
4	81493M	定子	STATOR	1
5	81494M	电刷(+)	BRUSH (+)	2
6	81499M	后盖	REAR COVER	1
7	81507M	电刷架	HOLDER Brush	1
8	81495M	电刷(-)	BRUSH (-)	2
9	81496M	电刷弹簧	SPRING BRUSH	4
10	81504M	齿轮	GEAR	1
11	83654M	前支架	BRACKET Front	1
12	81513M	开关	SWITCH	1
13	81497M	导线	WIRE LEAD	1
14	81500M	螺栓	BOLT	1
15	82420M	螺栓	BOLT	2
16	82436M	螺栓	BOLT	1
17	82215M	锁紧垫圈	LOCKWASHER	1
18	84342M	螺栓	BOLT	1
19	82441M	螺栓	BOLT	2
20	82200M	锁紧垫圈	WASHER LOCK	3

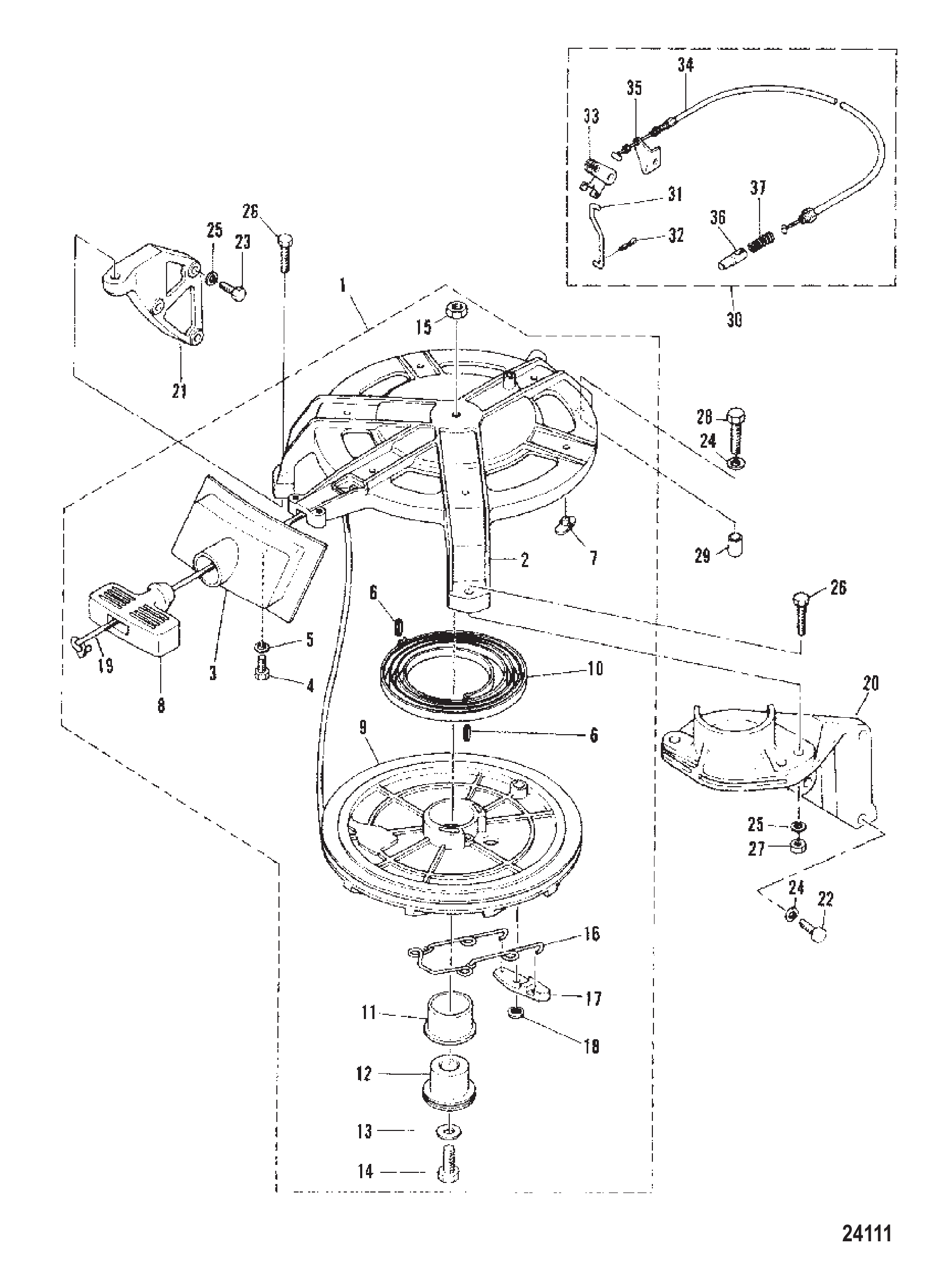

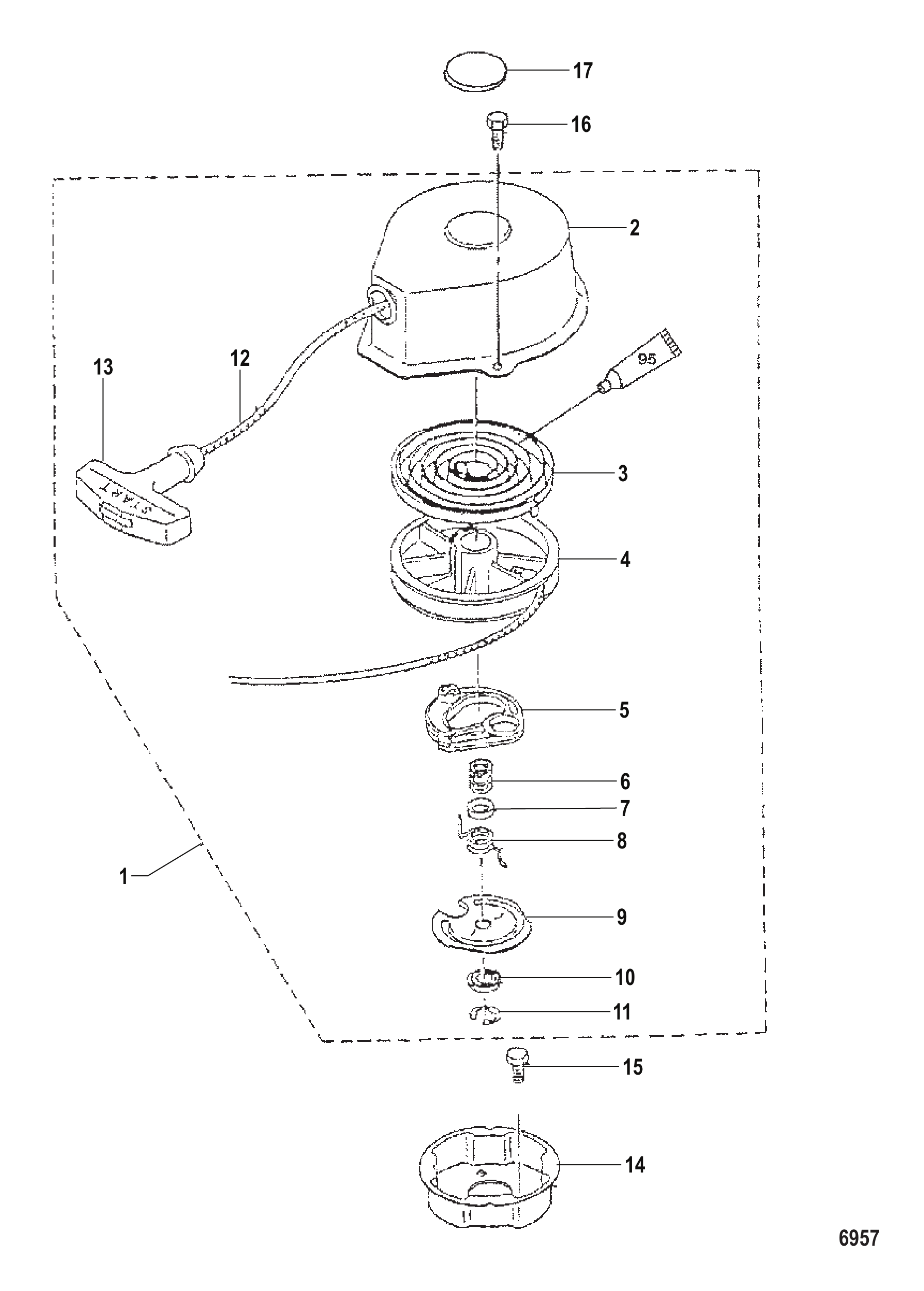

图 7反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	823038	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	815067	启动器壳体	HOUSING Starter	1
3	95284	弹簧	SPRING	1
4	95245	启动滑轮	SHEAVE Starter	1
5	95246	棘轮	RATCHET	1
6	95315	弹簧	SPRING	1
7	95247	盖板	COVER	1
8	95316	弹簧	SPRING	1
9	95248	摩擦片	FRICTION PLATE	1
10	95317	止推垫片	THRUST WASHER	1
11	95318	E型卡环	E RING	1
12	12066Q9	绳索	ROPE	1
12	12066Q10	启动绳@2	ROPE-STARTER@2	1
13	95249	起动手柄	HANDLE Starter	1
14	823039	滑轮	PULLEY	1
15	16828	螺栓	BOLT	3
16	815068	螺栓	BOLT	2
16	16828	螺栓	BOLT	2
17	95251	堵头	PLUG	1

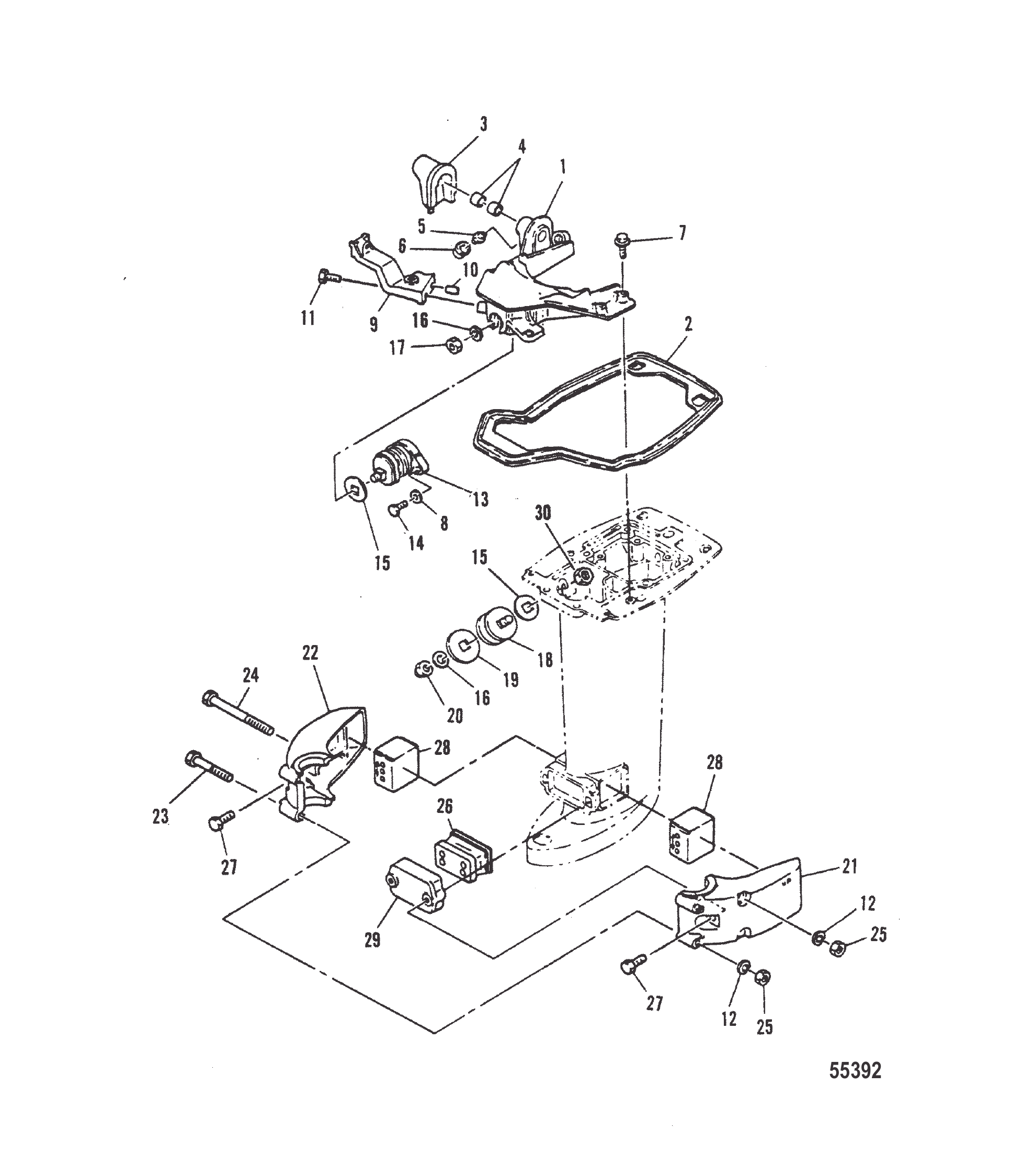

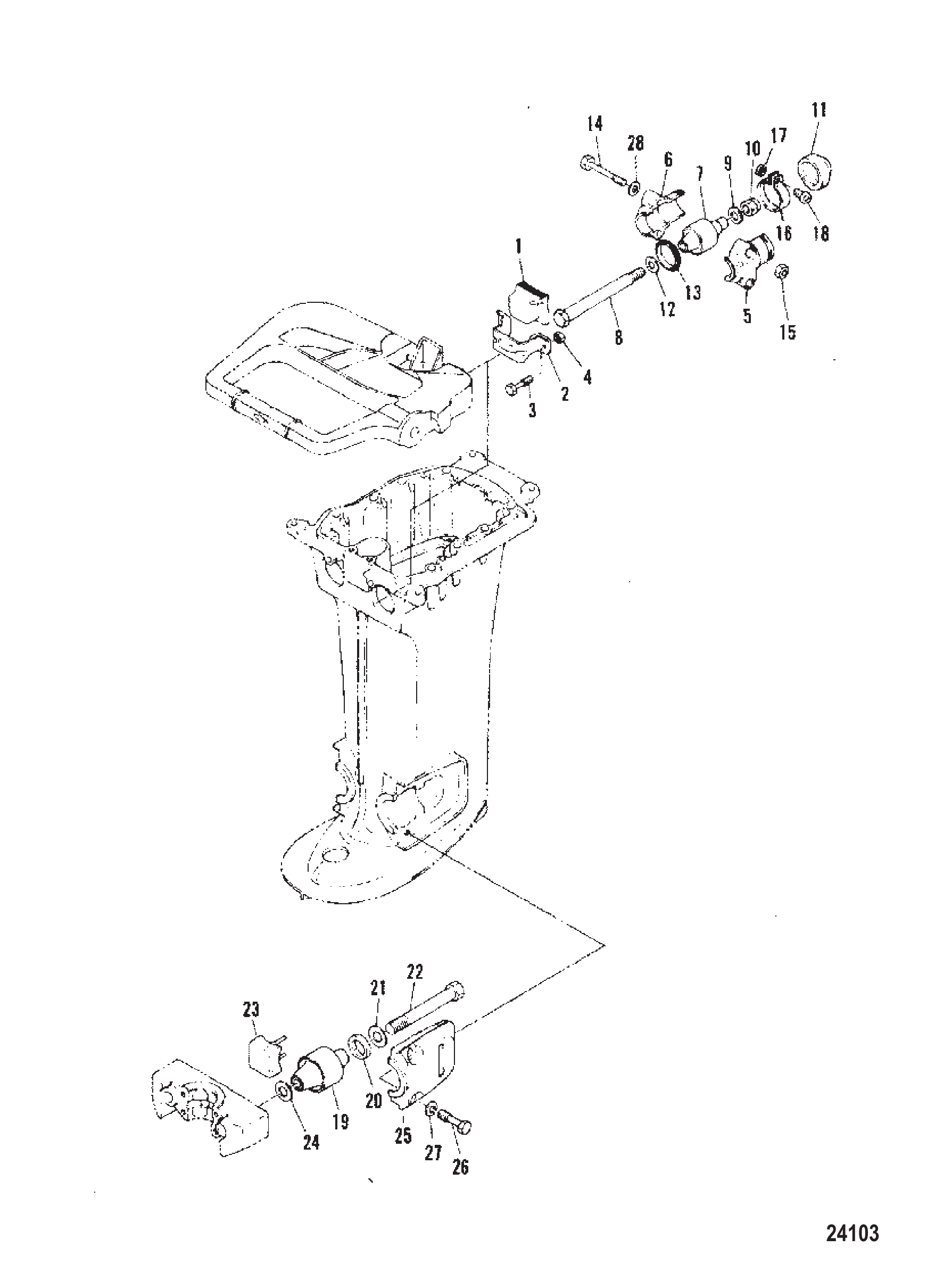

图 8安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	95548M	支架	BRACKET	1
2	84838M	橡胶密封件	SEAL RUBBER	1
3	84840M	橡胶密封件	SEAL RUBBER	1
4	81930M	衬套	BUSHING	2
5	82369M	黄油嘴	FITTING GREASE	1
6	81439M	管帽接头	CAP FITTING	1
7	84839M	螺栓	BOLT	4
8	82214M	垫圈	WASHER	3
9	80657M	支架	BRACKET	1
10	82364M	定位销	PIN Dowel DOWEL	1
11	82451M	螺栓	BOLT	1
11	82423M	螺栓	BOLT	1
12	82217M	垫圈	WASHER	4
13	84841M	上部前支架	MOUNT UPPER FRONT	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
15	80662M	安装垫片	GASKET MOUNT	3
16	82219M	垫圈	WASHER	3
17	82395M	螺母	NUT	1
18	82557M	上部侧支架	MOUNT UPPER SIDE	2
18	8M0121332	支架	MOUNT	2
19	81612M	安装垫片	GASKET MOUNT	2
20	82396M	冠形螺母	NUT CROWN	2
21	84842M	下部壳体	HOUSING LOWER	1
22	84843M	下部壳体	HOUSING LOWER	1
23	84844M	螺栓	BOLT	2
24	41893M	螺栓	BOLT	2
25	82392M	螺母	NUT	4
25	82382M	螺母	NUT	4
26	84846M	下部前支架	MOUNT LOWER FRONT	1
27	82464M	螺栓	BOLT	2
27	43106M	螺栓	BOLT	2
28	84848M	下部侧支架	MOUNT LOWER SIDE	2
29	84847M	下安装盖	COVER LOWER MOUNT	1
30	82395M	螺母	NUT	2

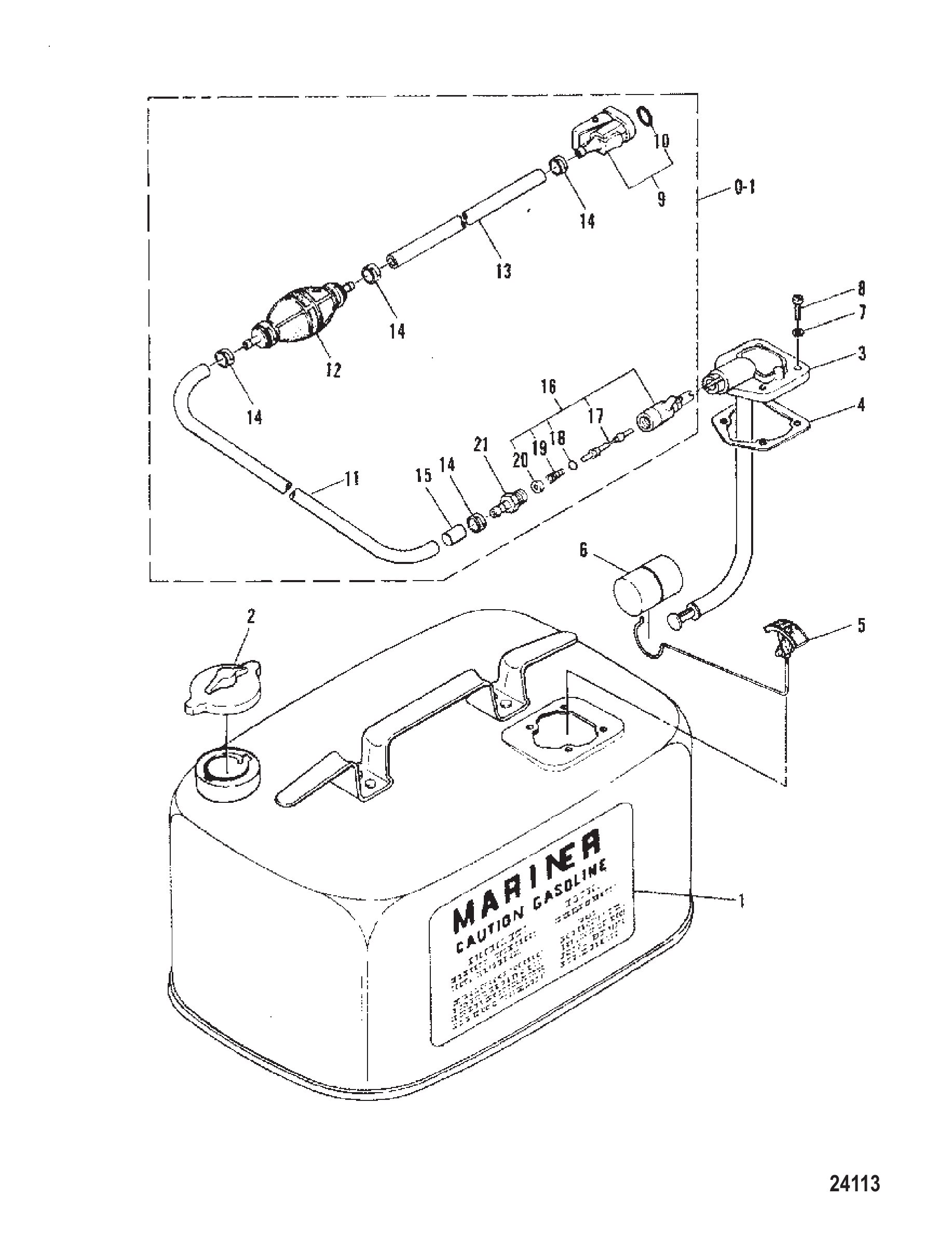

图 9燃油箱(原装) FUEL TANK (ORIGINAL EQUIPMENT)

REF	零件编号	中文名称	英文名称	数量
1	82984M	侧面贴花	DECAL SIDE	1
2	83617M	燃油箱盖	CAP Fuel Tank	1
3	83618M	燃油表总成	METER ASSEMBLY Fuel	1
4	81320M	壳体至油箱衬垫	GASKET HOUSING TO TANK	1
5	81318M	燃油液位指示器	INDICATOR FUEL LEVEL	1
6	81319M	浮子指示器	FLOAT INDICATOR	1
7	80271M	壳体螺钉垫圈	WASHER HOUSING SCREW	4
8	82496M	螺钉	SCREW	4
0-1	83628M	燃油管路总成	LINE ASSEMBLY Fuel	1
9	81042M	发动机端壳体总成	HOUSING ASSEMBLY ENGINE END	1
10	82789M	O型圈	O-RING	1
11	84955M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
12	81325M	手泵	PRIMER BULB PRIMER	1
13	82023M	球头至连接器软管	HOSE BULB TO CONNECTOR	1
14	80752M	软管卡箍	CLAMP HOSE	4
15	81327M	轴环	COLLAR	1
16	30185A1	卡口式阀体总成	BAYONET BODY ASSEMBLY	1
17	30187	卡口阀体阀杆	STEM BAYONET BODY	1
18	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
19	30189	卡口体杆弹簧	SPRING BAYONET BODY STEM	1
20	30188	盖垫圈	WASHER CAP	1
21	63187	倒刺接头(0.250-18)燃油管	FITTING Barb (.250-18) FUEL LINE	1

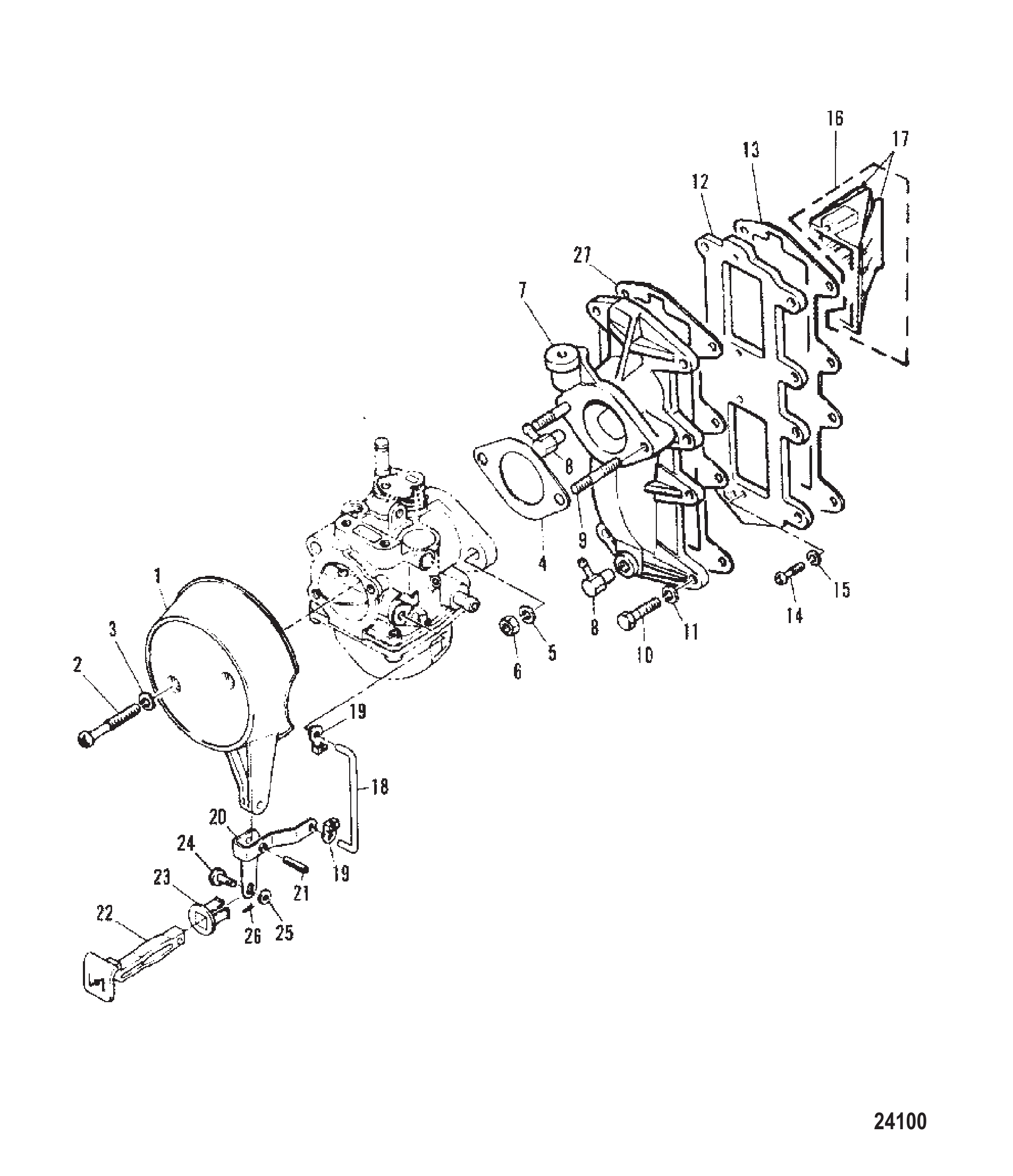

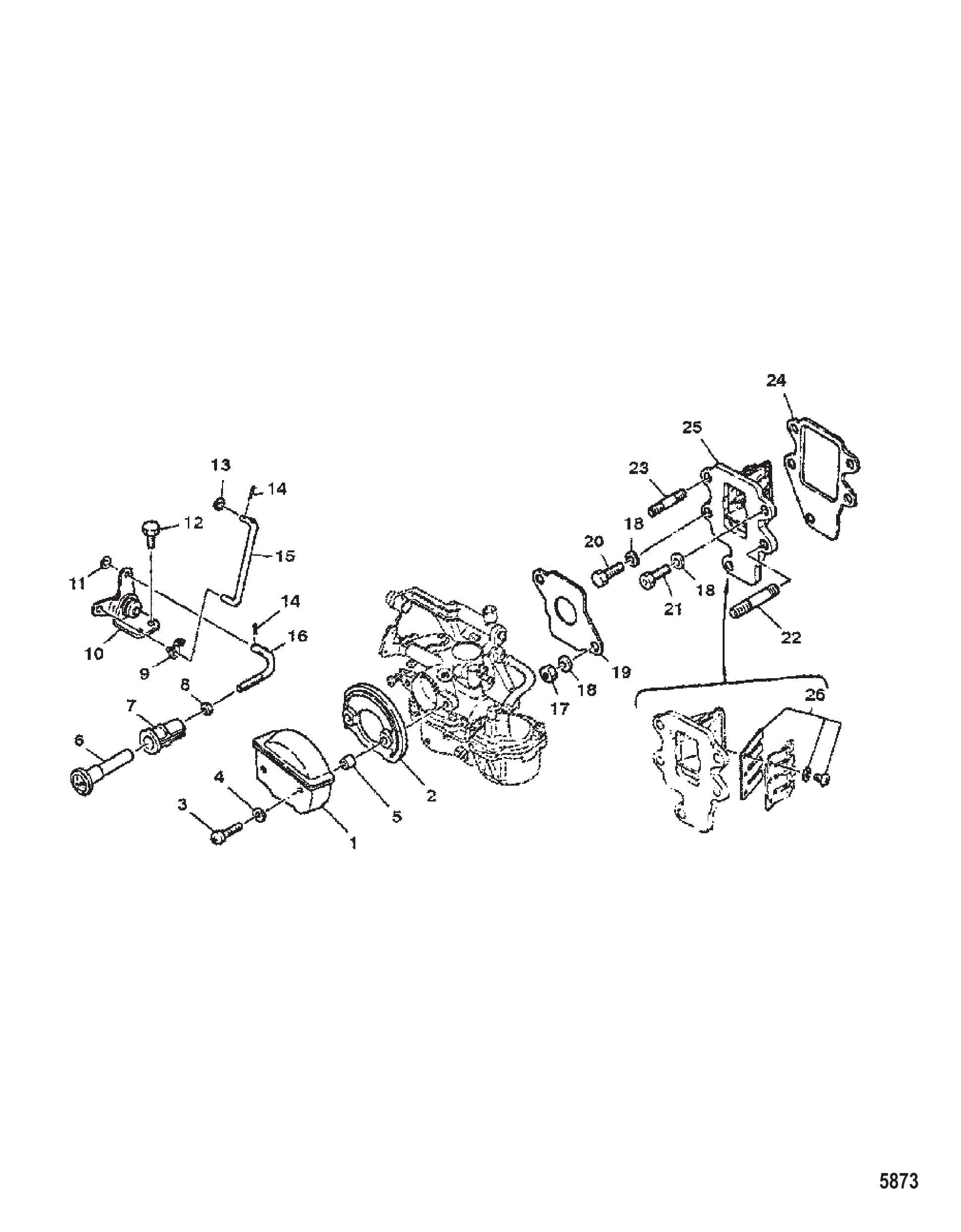

图 10进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	94733M	进气盖(外)	COVER Air Intake (OUTER)	1
2	94734M	进气盖(内)	COVER Air Intake (INNER)	1
3	83108M	螺钉	SCREW	2
4	82211M	垫圈	WASHER	2
5	94765M	轴环	COLLAR	2
6	83287M	阻风门旋钮	KNOB Choke	1
7	80231M	护孔环	GROMMET	1
8	80245M	螺母	NUT	1
9	16333	卡扣拉杆	ROD Snap	1
10	94754M	连杆总成	LINK ASSEMBLY	1
11	82207M	垫圈	WASHER	1
12	91772M	螺栓	BOLT	1
13	82933M	垫圈	WASHER	1
14	82050M	开口销	COTTER PIN	2
15	94755M	连杆	LINK ROD	1
16	94753M	连杆	LINK ROD	1
17	82390M	螺母 (M6)	NUT (M6)	2
18	82214M	垫圈	WASHER	5
19	80734M	衬垫	GASKET	1
20	82423M	螺栓	BOLT	2
21	94766M	螺栓	BOLT	1
22	80232M	螺柱	STUD	1
23	81729M	螺柱	STUD	1
24	83244M	衬垫	GASKET	1
25	94750M	簧片阀总成	REED VALVE ASSEMBLY	1
26	94752M	簧片组	REED SET	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1
-	94756M	化油器维修套件	REPAIR KIT Carburetor	1
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1

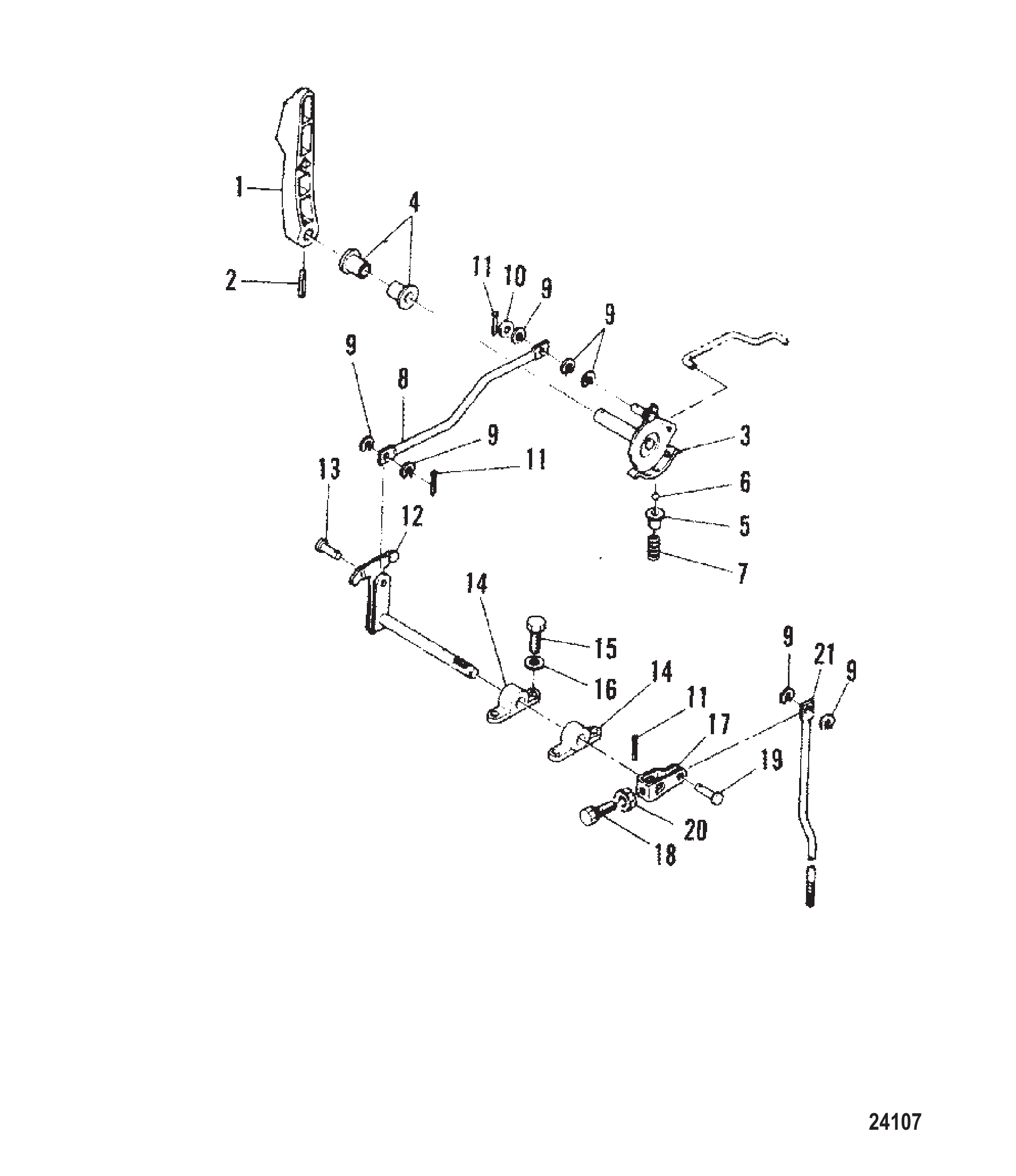

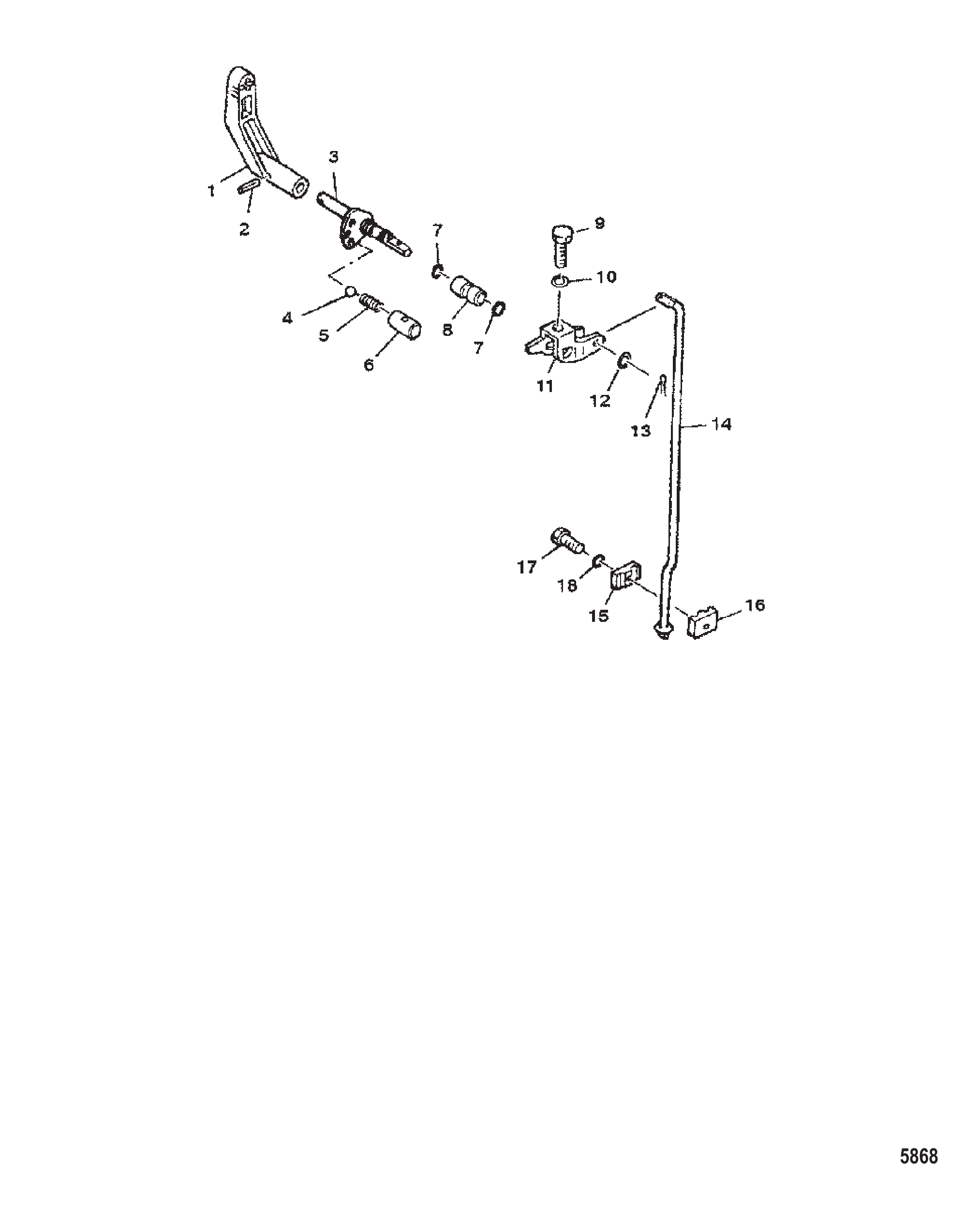

图 11换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	81066M	换挡手柄	GEAR SHIFT HANDLE	1
2	82155M	销	PIN	1
3	81068M	轴	SHAFT	1
4	82348M	钢球	BALL	1
5	82084M	弹簧	SPRING	1
6	81061M	衬套	BUSHING	1
7	814496M	O型圈	O-RING	2
8	83094M	衬套	BUSHING	1
9	82447M	螺栓	BOLT	1
10	82186M	垫圈	WASHER	1
11	81390M	换挡轴杆	LEVER Shift Shaft	1
12	82213M	垫圈	WASHER	1
13	82125M	开口销	COTTER PIN	1
14	82680M	换挡连杆	SHIFT ROD	1
15	80049M	连接器	CONNECTOR	1
16	80050M	连接器	CONNECTOR	1
17	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
18	881379	垫圈	WASHER	1
18	82214M	垫圈	WASHER	1

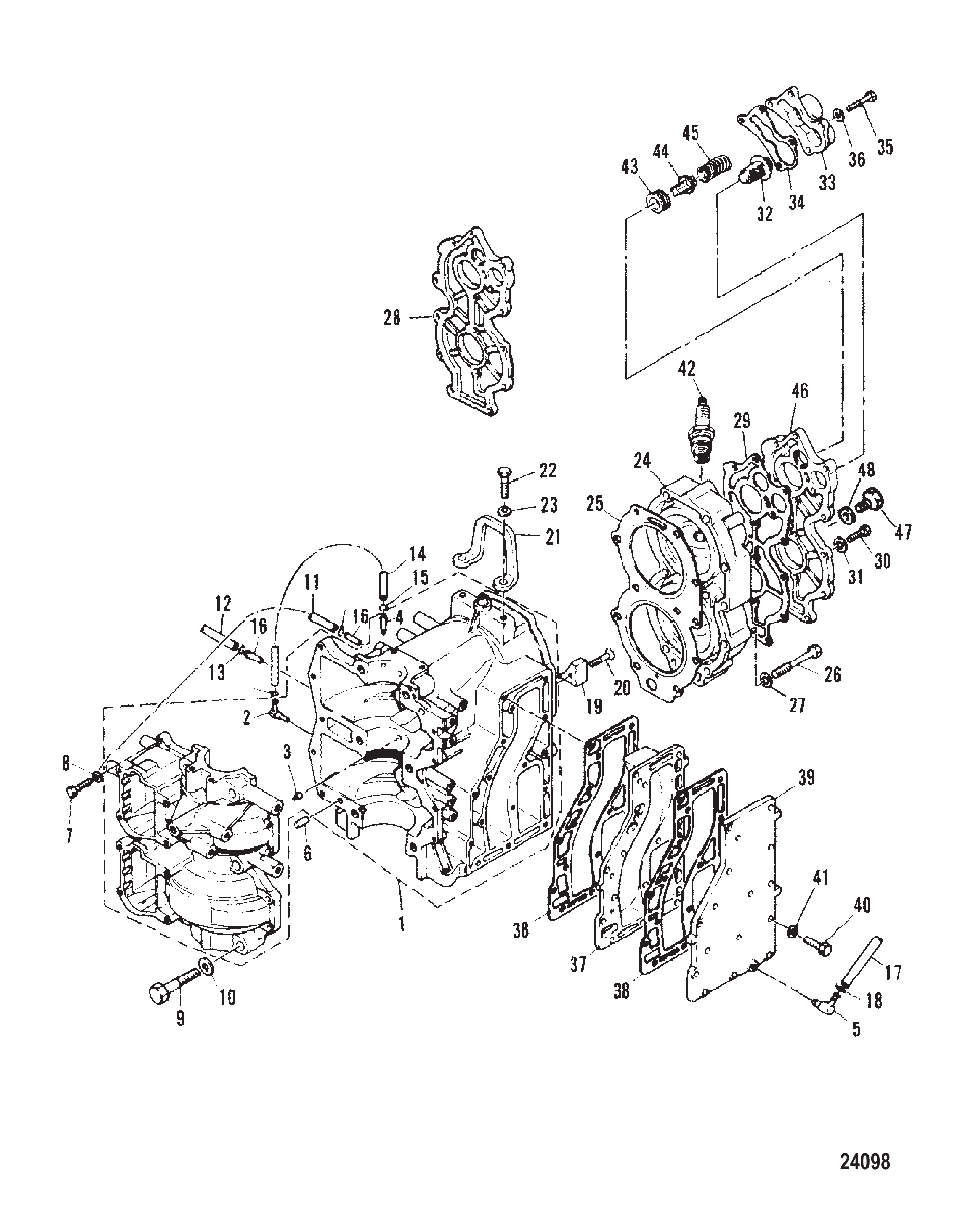

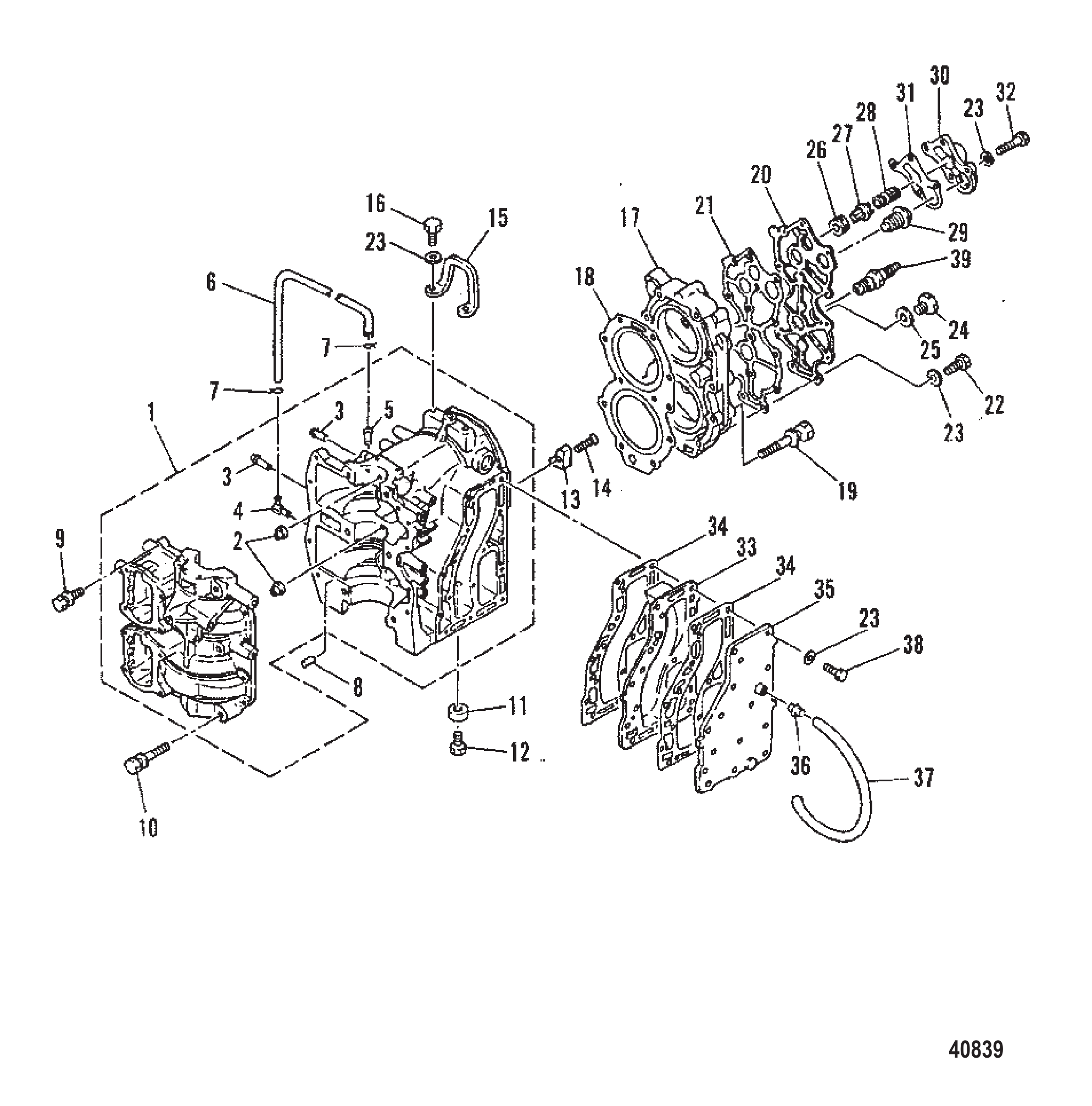

图 12曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	814550M	曲轴箱总成	CRANKCASE ASSEMBLY	1
1	814551M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	81258M	销	PIN	2
3	83329M	接头	FITTING	2
4	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
5	80122M	接头	FITTING	1
6	83328M	软管	HOSE	1
7	82046M	卡箍	CLAMP	2
8	82368M	销	PIN	2
9	41837M	螺栓	BOLT	9
10	41838M	螺栓	BOLT	6
11	83394M	阳极块	ANODE	1
12	84247M	螺栓	BOLT	1
12	826957M	螺栓	BOLT	1
13	83330M	阳极块	ANODE	1
14	82168M	螺钉	SCREW	1
15	814553M	支架	BRACKET	1
16	82439M	螺栓	BOLT	2
17	8562M	气缸盖	HEAD Cylinder	1
18	95414M	衬垫	GASKET	1
18	95414	衬垫	GASKET	1
19	41884M	螺栓(M8×55)	BOLT (M8 x 55)	11
19	8M0101617	螺栓	BOLT	11
20	97703M	盖板	COVER	1
21	97704M	衬垫	GASKET	1
22	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
22	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
23	82214M	垫圈	WASHER	31
24	81926M	堵头	PLUG	1
25	81990M	衬垫	GASKET	1
26	82067M	护孔环	GROMMET	1
27	81267M	阀门	VALVE	1
28	83340M	弹簧	SPRING	1
29	814554M	节温器	THERMOSTAT	1
29	814554T01	节温器	THERMOSTAT	1
30	97705M	盖板	COVER	1
31	814555M	衬垫	GASKET	1
31	814555	衬垫	GASKET	1
32	83285M	螺栓	BOLT	4
33	97707M	内盖	INNER COVER	1
34	83338M	衬垫	GASKET	2
34	83338	衬垫@2	GASKET @2	2
34	83338M	衬垫	GASKET	1
34	83338	衬垫@2	GASKET @2	1
34A	827176M	衬垫	GASKET	1
35	97708M	外盖	OUTER COVER	1
36	80756M	接头	FITTING	1
36	94716M	连接器	CONNECTOR	1
37	94476M	护孔环	GROMMET	1
38	82405M	螺栓	BOLT	16
39	82372M	火花塞	SPARK PLUG	2
39	8M0157387	火花塞BR8HS @4	PLUG BR8HS @4	2
-	822878M	动力总成完整组件	POWERHEAD ASSEMBLY COMPLETE	1
-	822879M	动力总成完整组件	POWERHEAD ASSEMBLY COMPLETE	1
-	814556M	动力头衬垫套件	GASKET SET Powerhead	1
-	94533M	下部单元衬垫套件	GASKET SET Lower Unit	1

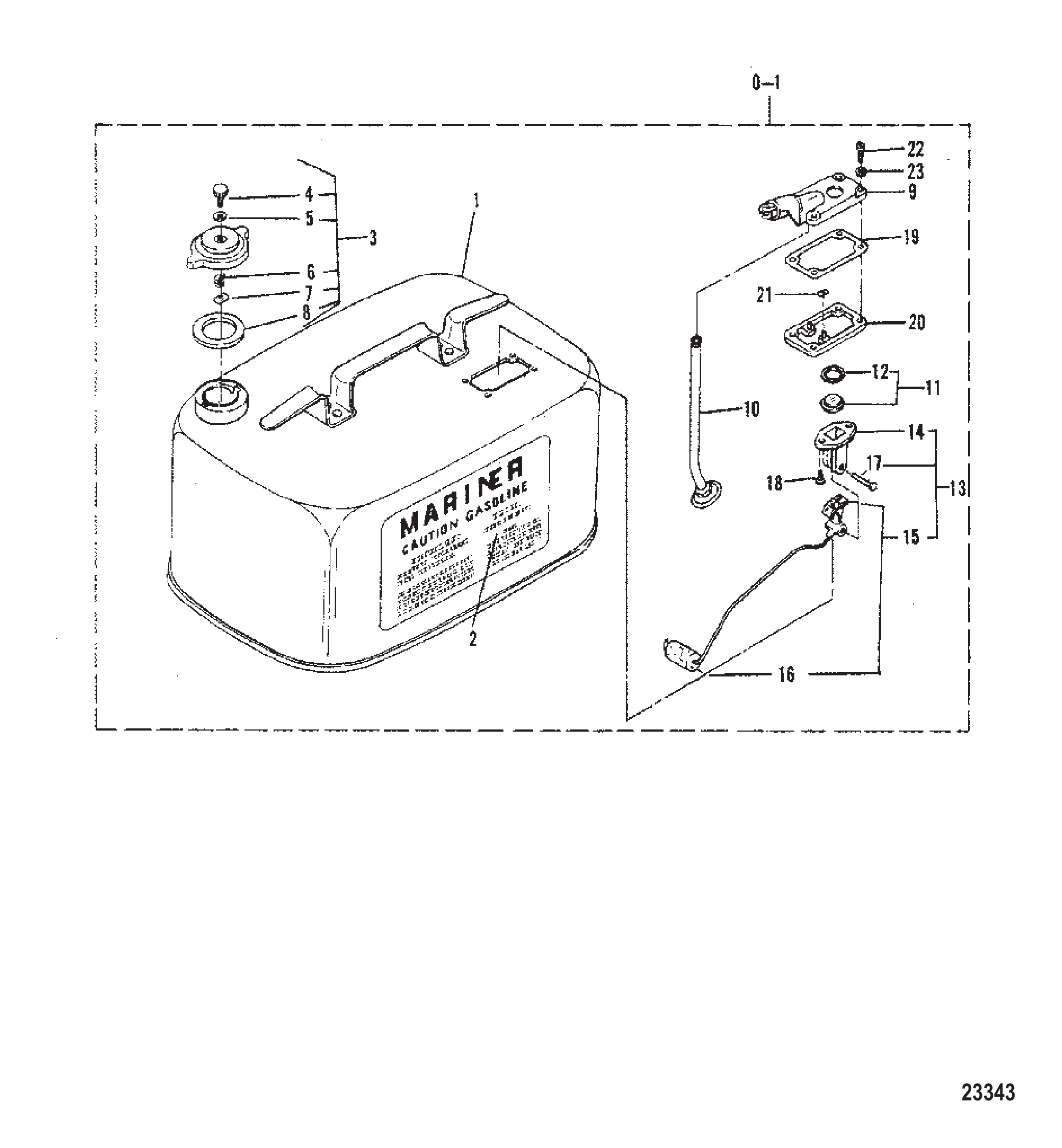

图 13燃油箱替换件/附加油箱 FUEL TANK REPLACEMENT OR ADDITIONAL

REF	零件编号	中文名称	英文名称	数量
0-1	1529A21	燃油箱总成	TANK ASSEMBLY Fuel	1
1	1529	燃油箱	TANK Fuel	1
2	75881	燃油箱贴花	DECAL FUEL TANK	1
3	25392A2	加注口盖总成	CAP ASSEMBLY Filler	1
4	25575	螺钉 通气-加注口盖	SCREW VENT-FILLER CAP	1
5	49221	垫圈(.187 x .500 x .062)氯丁橡胶 通气螺钉	WASHER (.187 x .500 x .062) Neoprene VENT SCREW	1
6	22227	张力弹簧-通气螺钉	SPRING TENSION-VENT SCREW	1
7	28587	螺母 调速弹簧固定器	NUT SPEED-SPRING RETAINER	1
8	25568	衬垫 加注口盖至燃油箱	GASKET FILLER CAP TO FUEL TANK	1
0-2	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COMPLETE	1
9	64841A3	燃油箱盖	COVER FUEL TANK	1
10	33909A3	管	TUBE	1
11	54920A1	燃油表透镜总成	LENS ASSEMBLY FUEL GAUGE	1
12	54921	衬垫 燃油表透镜	GASKET FUEL GAUGE LENS	1
13	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel COMPLETE	1
14	20430	燃油表固定架	RETAINER FUEL GAUGE	1
15	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
16	20427	燃油表浮子	FLOAT FUEL GAUGE	1
17	20426	铆钉 指针至固定架	RIVET INDICATOR TO RETAINER	1
18	62568	螺钉(#10-16 x .375) 固定架至燃油箱盖	SCREW (#10-16 x .375) RETAINER TO FUEL TANK COVER	2
19	28862	衬垫 盖总成至框架	GASKET COVER ASSEMBLY TO FRAME	1
20	28860	框架固定件-燃油箱盖	FRAME RETAINING-FUEL TANK COVER	1
21	28903	螺母 固定框架至燃油箱	NUT RETAINING FRAME TO FUEL TANK	2
22	20411	螺钉(.190-24 x .62) 燃油箱盖至燃油箱	SCREW (.190-24 x .62) FUEL TANK COVER TO FUEL TANK	4
23	74711	燃油箱盖紧固螺钉垫圈	WASHER FUEL TANK COVER FASTENING SCREW	4

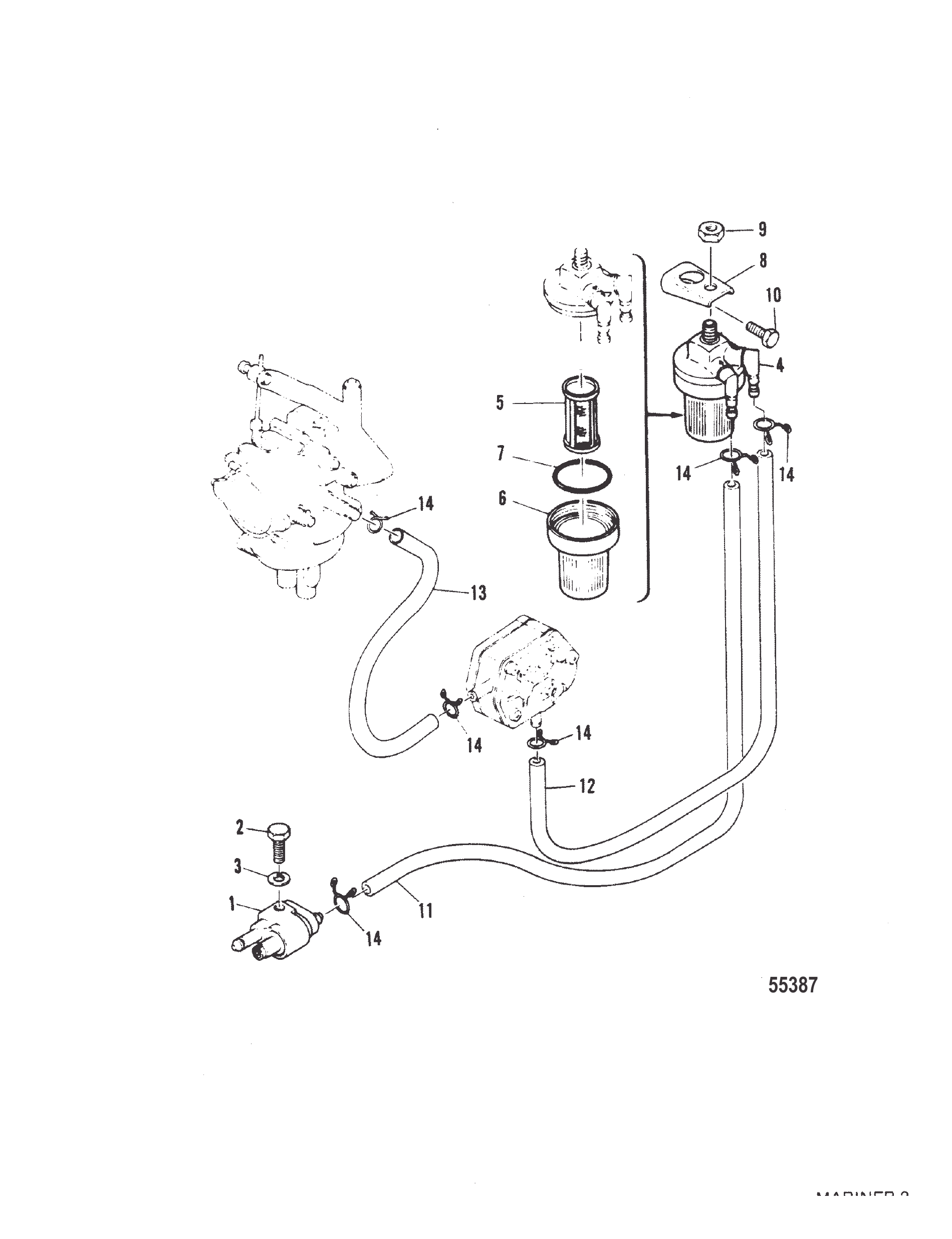

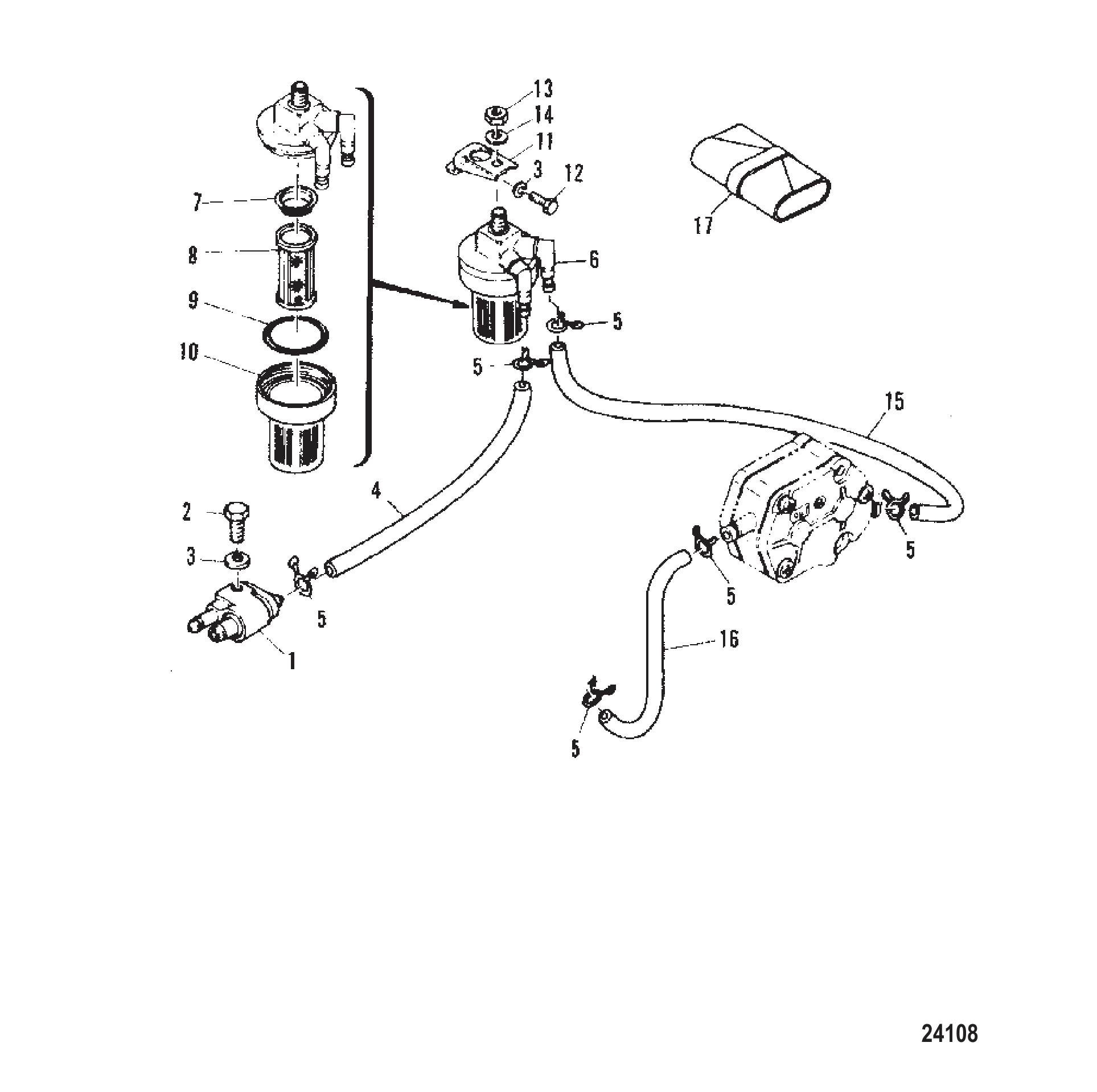

图 14燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	14187M	连接器	CONNECTOR	1
1	95483M	连接器	CONNECTOR	1
1	14187M	连接器	CONNECTOR	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
2	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82214M	垫圈	WASHER	1
4	11931M	滤清器总成	FILTER ASSEMBLY	1
4	826964T	燃油滤清器	FILTER Fuel	1
5	11934M	滤清器	FILTER FILTER	1
5	826965T	燃油滤清器	FILTER-FUEL	1
6	11935M	滤杯	CUP FILTER	1
6	82784M	燃油滤清器杯	BOWL Fuel FILTER	1
6	11935M	杯套	CUP	1
7	84957M	O型圈	O-RING	1
8	80620M	燃油滤清器支架	BRACKET FUEL FILTER	1
9	82382M	螺母	NUT	1
10	84303M	螺栓	BOLT	1
10	91772M	螺栓	BOLT	1
11	84956M	连接器至滤清器燃油管	LINE Fuel CONNECTOR TO FILTER	1
11	82012M	软管	HOSE	1
12	81566M	燃油滤清器至燃油泵油管	LINE Fuel FUEL FILTER TO FUEL PUMP	1
12	81112M	软管	HOSE	1
13	80605M	燃油泵至化油器软管	HOSE FUEL PUMP TO CARBURETOR	1
13	81324M	软管	HOSE	1
14	82047M	软管卡箍	CLAMP HOSE	6

图 15驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

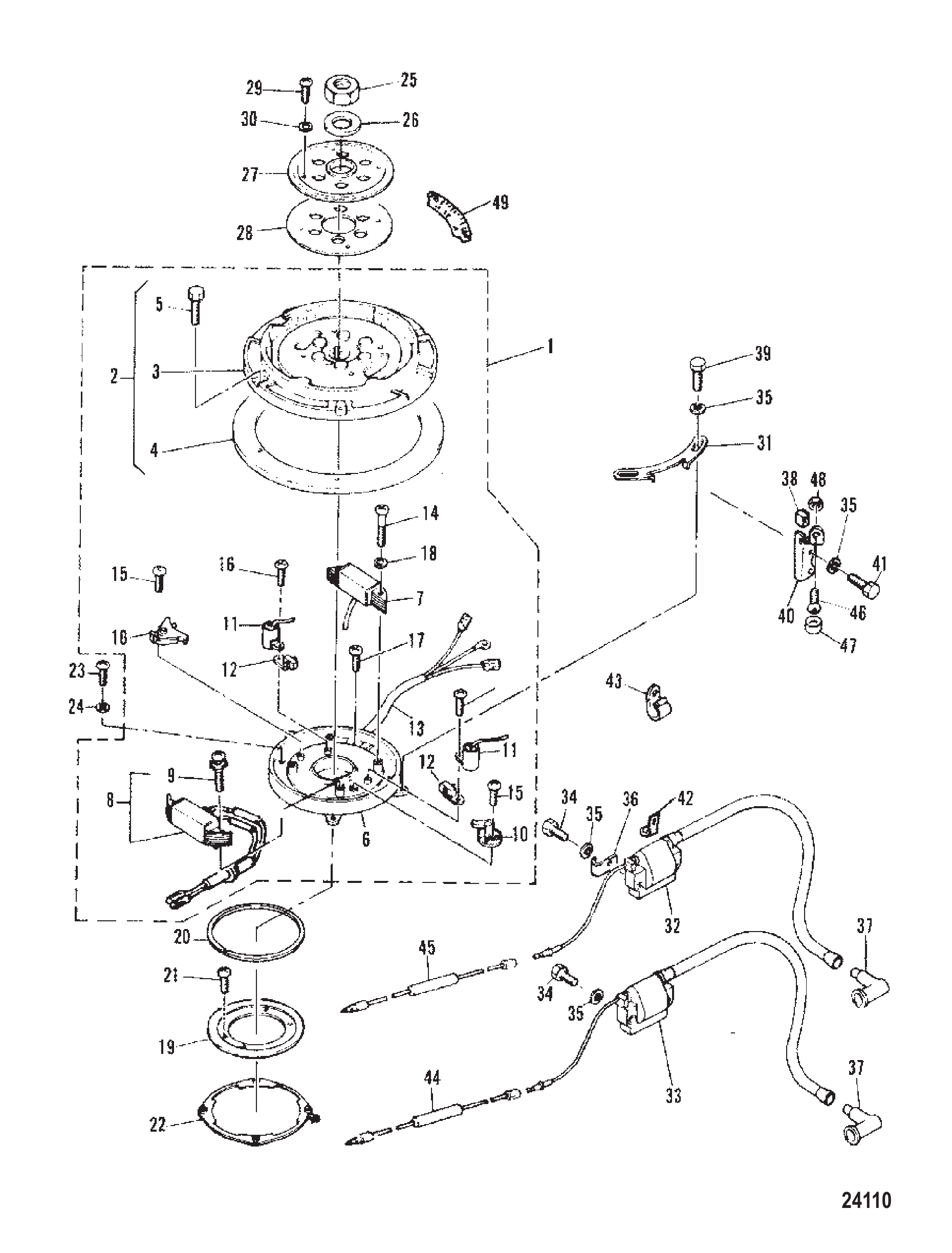

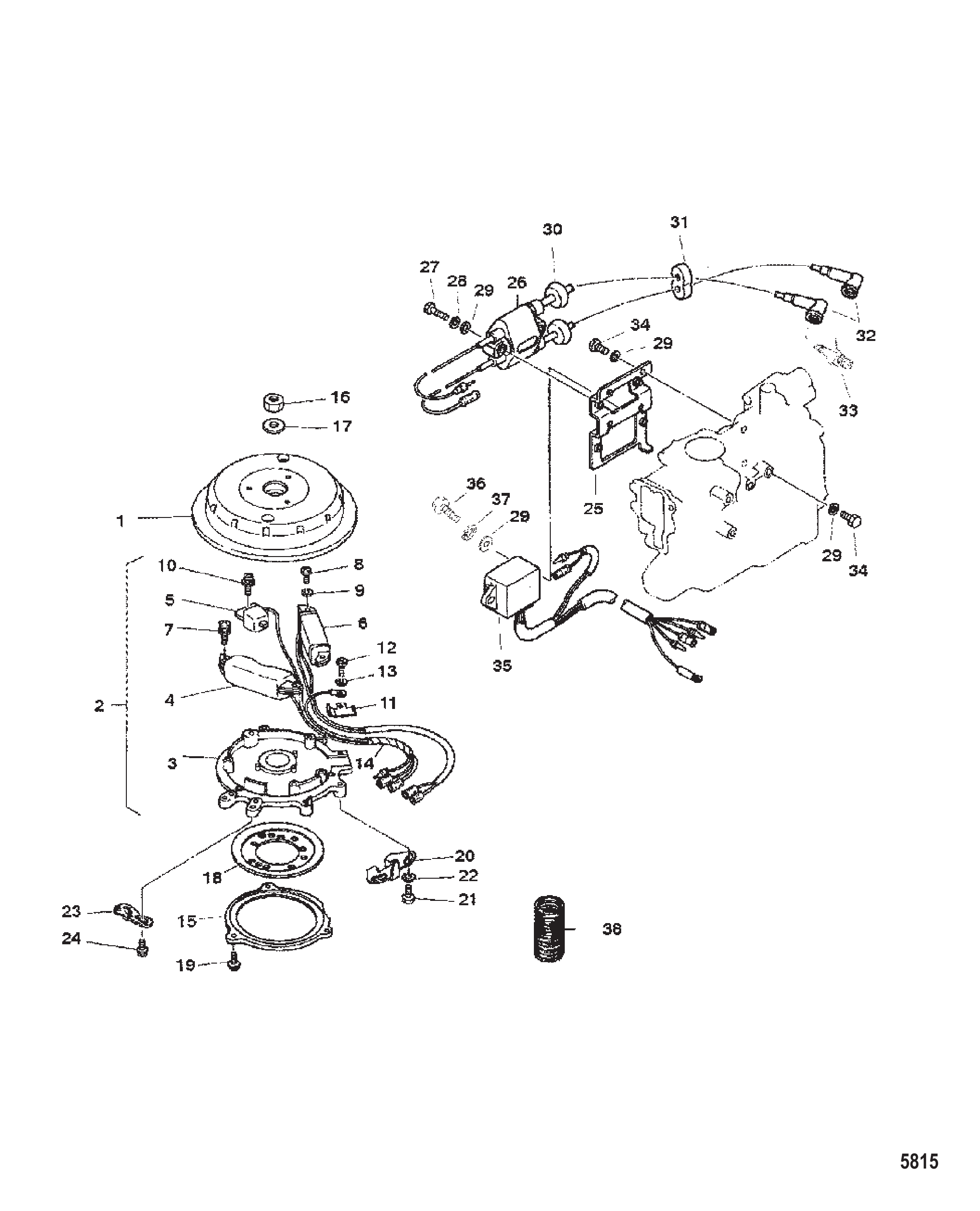

图 16飞轮磁电机 FLYWHEEL MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	9303M	转子总成	ROTOR ASSEMBLY	1
2	827157M	底座总成	BASE ASSEMBLY	1
3	827158M	底座	BASE	1
4	41829M	充电线圈总成	COIL ASSEMBLY Charge	1
4	41829T	线圈	COIL	1
5	41830M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
6	15313M	照明线圈	COIL Lighting	1
7	96346M	螺钉	SCREW	2
8	83108M	螺钉	SCREW	2
9	82186M	垫圈	WASHER	2
10	91691M	螺钉	SCREW	1
11	11437M	卡箍	CLAMP	1
12	82500M	螺钉(M4 x 8)	SCREW (M4 x 8)	1
13	82206M	锁紧垫圈	LOCKWASHER	1
14	11439M	电线	WIRE	1
15	84667M	固定座	RETAINER	1
16	81769M	螺母	NUT	1
17	81805M	垫圈	WASHER	1
18	84668M	固定座	RETAINER	1
19	827160M	螺钉 (M5 x 10)	SCREW (M5 x 10)	3
20	827161M	止动器	STOPPER	1
21	826957M	螺栓	BOLT	2
22	881379	垫圈	WASHER	2
22	82214M	垫圈	WASHER	2
23	94731M	凸轮	CAM	1
24	827162M	螺栓	BOLT	2
25	827163M	支架	BRACKET	1
26	95188T	点火线圈	COIL Ignition	1
27	82405M	螺栓	BOLT	2
28	82212M	锁紧垫圈	LOCKWASHER	2
29	881379	垫圈	WASHER	7
29	82214M	垫圈	WASHER	7
30	82069M	护孔环	GROMMET	2
31	827164M	护孔环	GROMMET	1
32	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
33	82370M1	火花塞	SPARK PLUG	2
33	813472	NGK BR6HS @10	NGK BR6HS @10	2
34	84368M	螺栓	BOLT	5
35	827165M	CDI单元	CDI UNIT	1
36	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
37	82213M	垫圈	WASHER	2
38	827166M	管	TUBE	1

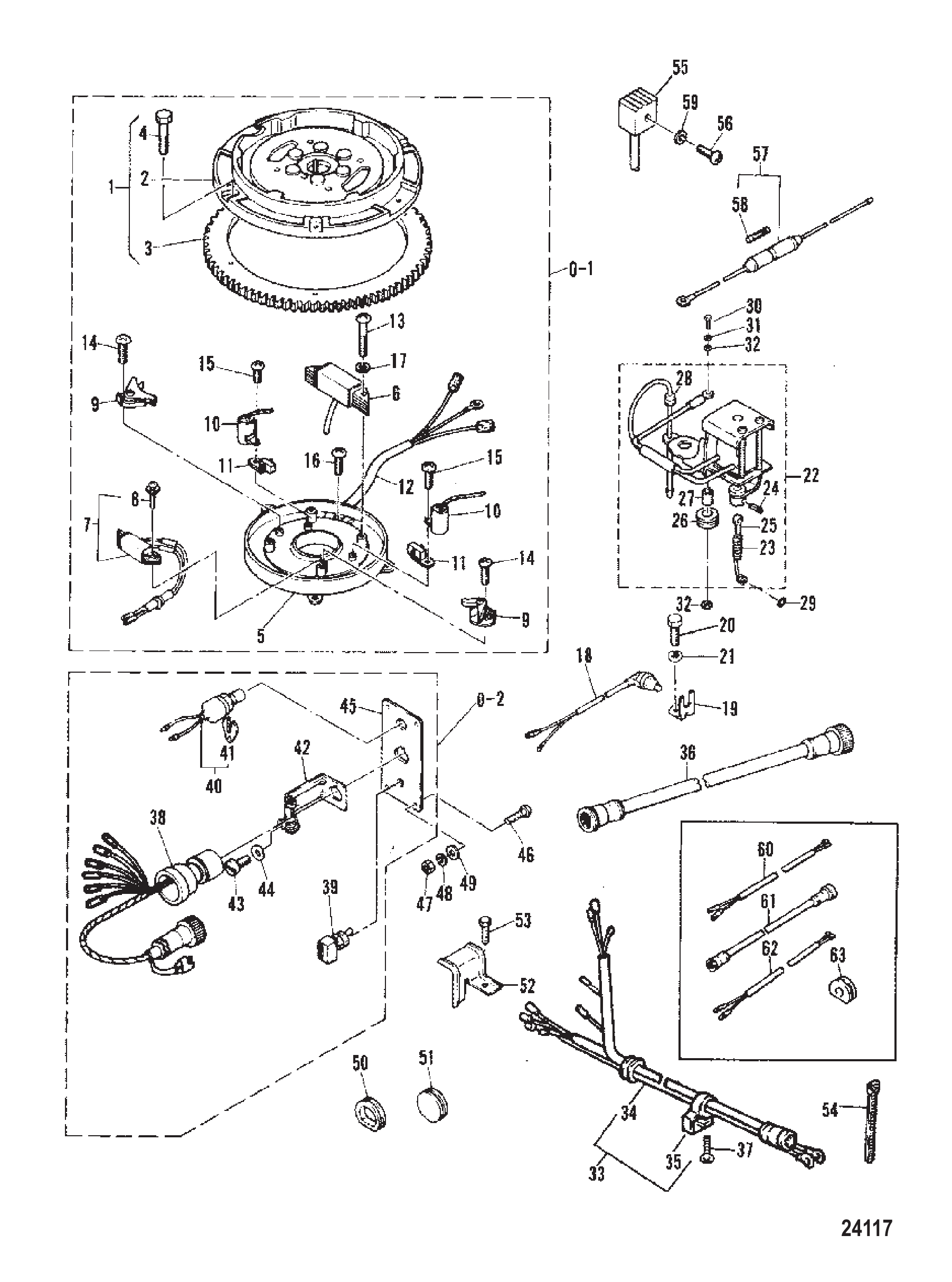

图 17电动启动装置 ELECTRIC START

REF	零件编号	中文名称	英文名称	数量
0-1	7106M	飞轮磁电机总成(电启动)	FLYWHEEL MAGNETO ASSEMBLY (ELECTRIC START)	1
1	7107M	飞轮总成	FLYWHEEL ASSEMBLY	1
2	83556M	齿圈	GEAR RING	1
3	80711M	齿圈	RING GEAR	1
4	83558M	螺栓	BOLT	4
5	83559M	磁电机底座	BASE MAGNETO	1
6	83560M	点火线圈	COIL INGNITION	1
7	83561M	充电线圈	COIL CHARGE	1
8	80557M	螺钉	SCREW	2
9	81021M	断电器	BREAKER	2
10	83562M	电容器	CONDENSER	2
11	80003M	润滑器	LUBRICATOR	2
12	83563M	引线	LEAD WIRE	1
13	83564M	螺钉	SCREW	2
14	80001M	螺钉	SCREW	2
15	80002M	螺钉	SCREW	2
16	83565M	螺钉	SCREW	1
17	82186M	锁紧垫圈	WASHER LOCK	2
18	83633M	空挡启动开关总成	SWITCH ASSEMBLY Neutral Start	1
19	83634M	支架	BRACKET	1
20	84247M	螺栓	BOLT	1
21	82197M	锁紧垫圈	WASHER LOCK	1
22	83636M	电磁线圈	COIL Solenoid	1
23	83637M	电线	WIRE	1
24	82145M	滚销	PIN ROLL	1
25	84411M	拉线钩	HOOK WIRE PULL	1
26	83638M	护孔环	GROMMET	2
27	83639M	轴环	COLLAR	2
28	80726M	护孔环	GROMMET	1
29	82258M	O型圈	O-RING	1
30	82419M	螺栓	BOLT	2
31	82193M	锁紧垫圈	WASHER LOCK	2
32	83640M	垫圈	WASHER	4
33	83641M	发动机线束总成	HARNESS ASSEMBLY ENGINE	1
34	83644M	线束总成	WIRE ASSEMBLY	1
35	82039M	卡箍	CLAMP	1
36	83643M	开关面板至发动机线束总成	HARNESS ASSEMBLY SWITCH PANEL TO ENG HARNESS	1
37	81759M	自攻螺钉	SCREW Tapping	1
0-2	82993M	开关面板总成	SWITCH PANEL ASSEMBLY	1
38	82994M	主开关	MAIN SWITCH	1
39	81534M	阻风门开关	SWITCH CHOKE	1
40	82689M	停机开关总成	SWITCH ASSEMBLY Stop	1
41	81531M	止动器	STOPPER	1
42	81537M	线夹支架	BRACKET CORD CLAMP	1
43	82487M	螺钉	SCREW	1
44	82206M	锁紧垫圈	LOCKWASHER	1
45	81533M	开关面板	SWITCH PANEL	1
46	80164M	螺钉	SCREW	4
47	82377M	螺母	NUT	4
48	82184M	锁紧垫圈	LOCKWASHER	4
49	82799M	垫圈	WASHER	4
50	81590M	护孔环	GROMMET	1
51	82066M	护孔环	GROMMET	1
52	83649M	线束夹	CLAMP HARNESS	1
53	82420M	螺栓	BOLT	1
54	81541M	箍带	BAND	1
55	81652M	整流器	RECTIFIER	1
56	83108M	螺钉	SCREW	1
57	81655M	保险丝支架总成	HOLDER ASSEMBLY Fuse	1
58	81522M	保险丝	FUSE	1
59	82193M	锁紧垫圈	WASHER LOCK	1
60	83642M	延长导线 5米	LEAD EXTENSION LENGTH 5M	1
61	81538M	延长线束总成 2米	HARNESS ASSEMBLY Extension LENGTH 2M	1
62	83645M	延长导线 2米	LEAD EXTENSION LENGTH 2M	1
63	84975M	护孔环	GROMMET	1

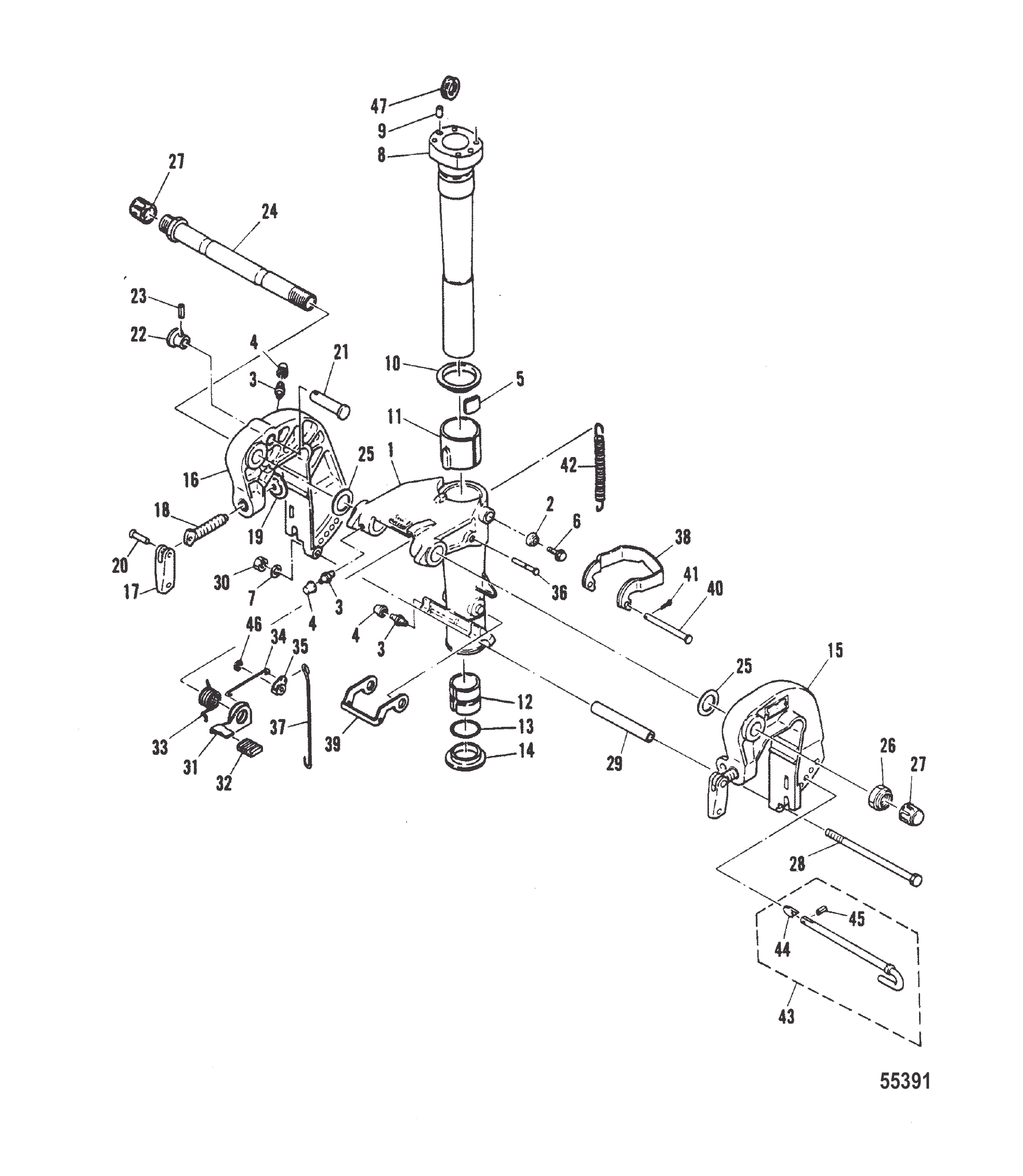

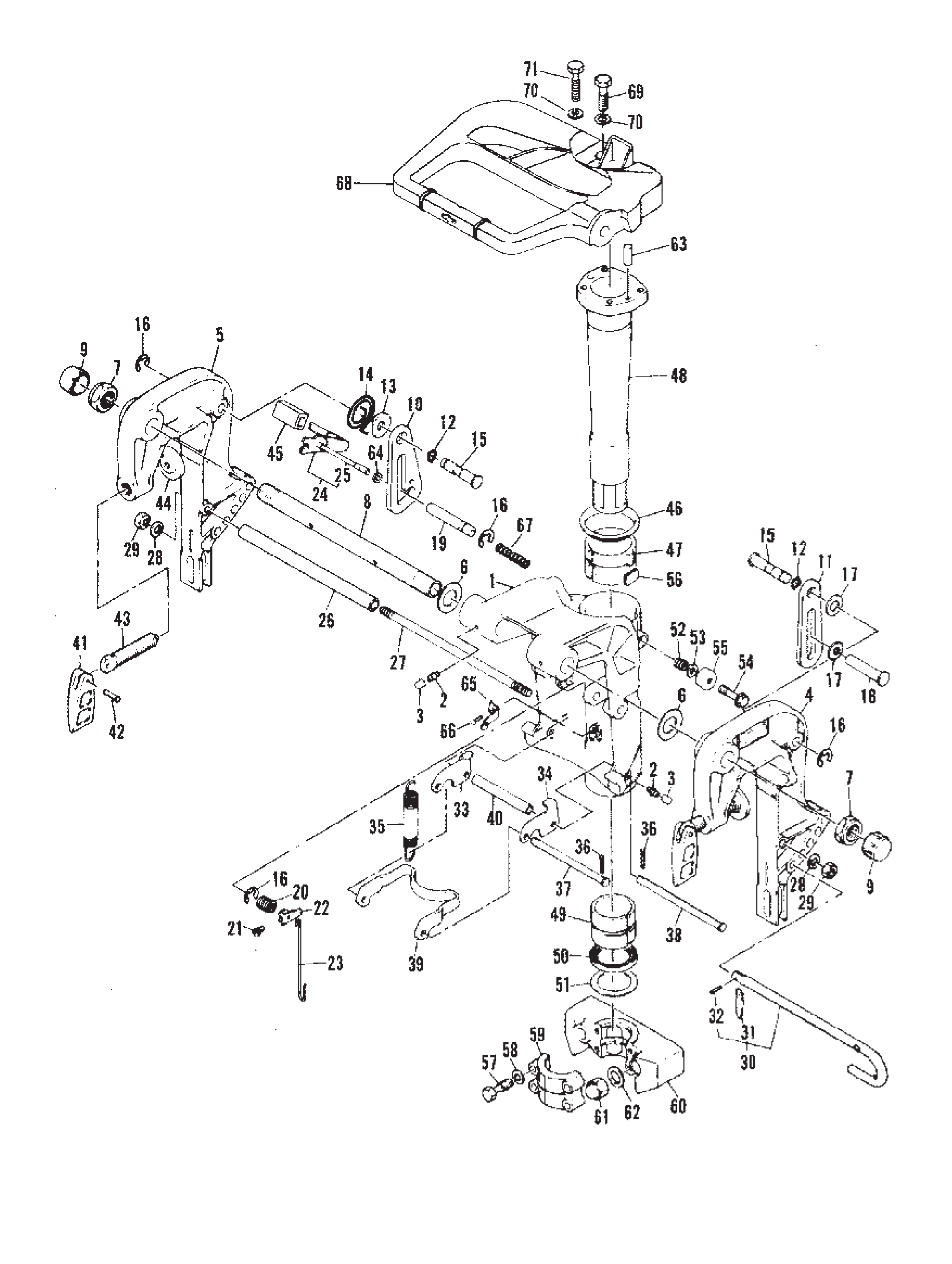

图 18夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	9246M	旋转支架	SWIVEL BRACKET	1
2	91637M	密封件	SEAL	1
3	82369M	黄油嘴	FITTING GREASE	4
4	81439M	黄油嘴盖	CAP GREASE FITTING	4
5	80633M	摩擦片	PLATE FRICTION	1
6	96382M	螺钉	SCREW	1
7	82217M	垫圈	WASHER	1
8	84833M	转向枢轴	SHAFT STEERING PIVOT	1
9	82368M	定位销	PIN DOWEL	2
10	81873M	垫圈	WASHER	1
11	81964M	枢轴上衬套	BUSHING PIVOT SHAFT-UPPER	1
12	81961M	枢轴下衬套	BUSHING PIVOT SHAFT-LOWER	1
13	82274M	枢轴衬套O型圈	O-RING PIVOT SHAFT BUSHING	1
14	81959M	衬套	BUSHING	1
15	8245M	左舷支架	BRACKET PORT	1
15	9797M	支架	BRACKET	1
16	8246M	右舷支架	BRACKET STARBOARD	1
17	80048M	艉板夹紧螺钉手柄	HANDLE TRANSOM CLAMP SCREW	2
17	809959M	手柄	HANDLE	2
18	81756M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
19	80638M	艉板夹紧螺钉垫块	PAD TRANSOM CLAMP SCREW	2
20	81888M	滚销	PIN ROLL	2
21	84835M	倾斜止动轴	SHAFT TILT STOP	1
22	95650M	倾斜止动轴旋钮	KNOB TILT STOP SHAFT	1
23	82148M	滚销	PIN ROLL	1
24	91639M	转向螺栓	BOLT STEERING	1
25	81836M	垫圈	WASHER	2
26	81787M	螺母	NUT	1
26	879172252	螺母	NUT	1
27	81388M	盖帽	CAP	2
27	811914M	盖帽	CAP	2
28	82924M	螺栓	BOLT	1
29	81979M	夹紧支架垫片	SPACER CLAMP BRACKET	1
29	19108M	隔套	SPACER	1
30	82392M	螺母	NUT	1
30	82382M	螺母	NUT	1
31	91640M	锁定/释放杆	LEVER LOCK/RELEASE	1
30	91641M	杆盖	COVER LEVER	1
33	91642M	张力弹簧	SPRING TENSION	1
34	91643M	倒挡锁定杆连杆	LINK REVERSE LOCK LEVER	1
35	80648M	倾斜凸轮	CAM TILT	1
36	91644M	销	PIN	1
36	19109M	销	PIN	1
37	80645M	倒挡锁止杆连杆	ROD REVERSE LOCK LEVER	1
38	84837M	倒挡锁定钩-后	HOOK REVERSE LOCK-REAR	1
39	80643M	倒挡锁定钩-前	HOOK REVERSE LOCK-FRONT	1
40	81882M	销	PIN	1
41	82125M	开口销	COTTER PIN COTTER	1
42	82105M	倒挡锁定弹簧	SPRING REVERSE LOCK	1
42	19110M	弹簧	SPRING	1
43	94569M	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
44	82857M	止动板	PLATE Stopper PLATE	1
45	82144M	滚销	PIN ROLL	1
46	82330M	卡环	RING Snap	1
47	82070M	护孔环	GROMMET	1

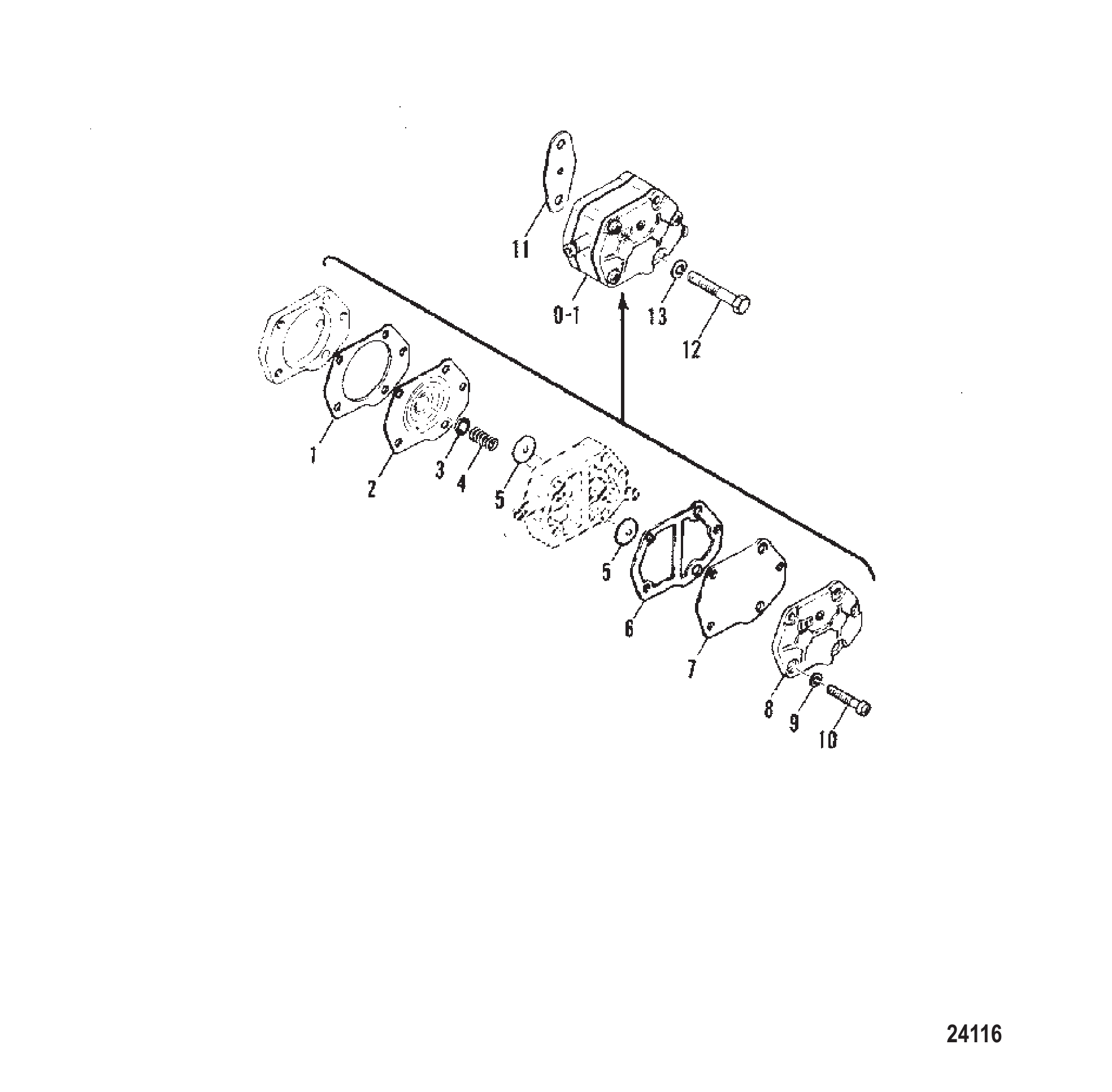

图 19燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	880890T1	燃油泵	PUMP Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	879650	卡箍	CLAMP	2
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543	软管	HOSE	1
16	881543002	油管	TUBING	1
17	881542	支架	BRACKET	1
18	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	8528161	螺母	NUT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	879650	卡箍	CLAMP	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	804260	支架	BRACKET	1
27	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	2
28	804113	定位销	PIN Dowel	2
29	84292M	垫圈	WASHER	2
30	804257	燃油转换杆	LEVER Fuel Change	1
31	881334	轴	SHAFT	1
32	804259	销	PIN	2
32	82738M	滚销	PIN-ROLL	2
33	830757130	管材(.312)(70英寸整卷)裁切至55英寸长度	TUBING (.312) (70.00 Inches Bulk) Cut to 55.00 Inch Length.	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	822769	连接器	CONNECTOR	1
36	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
37	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1

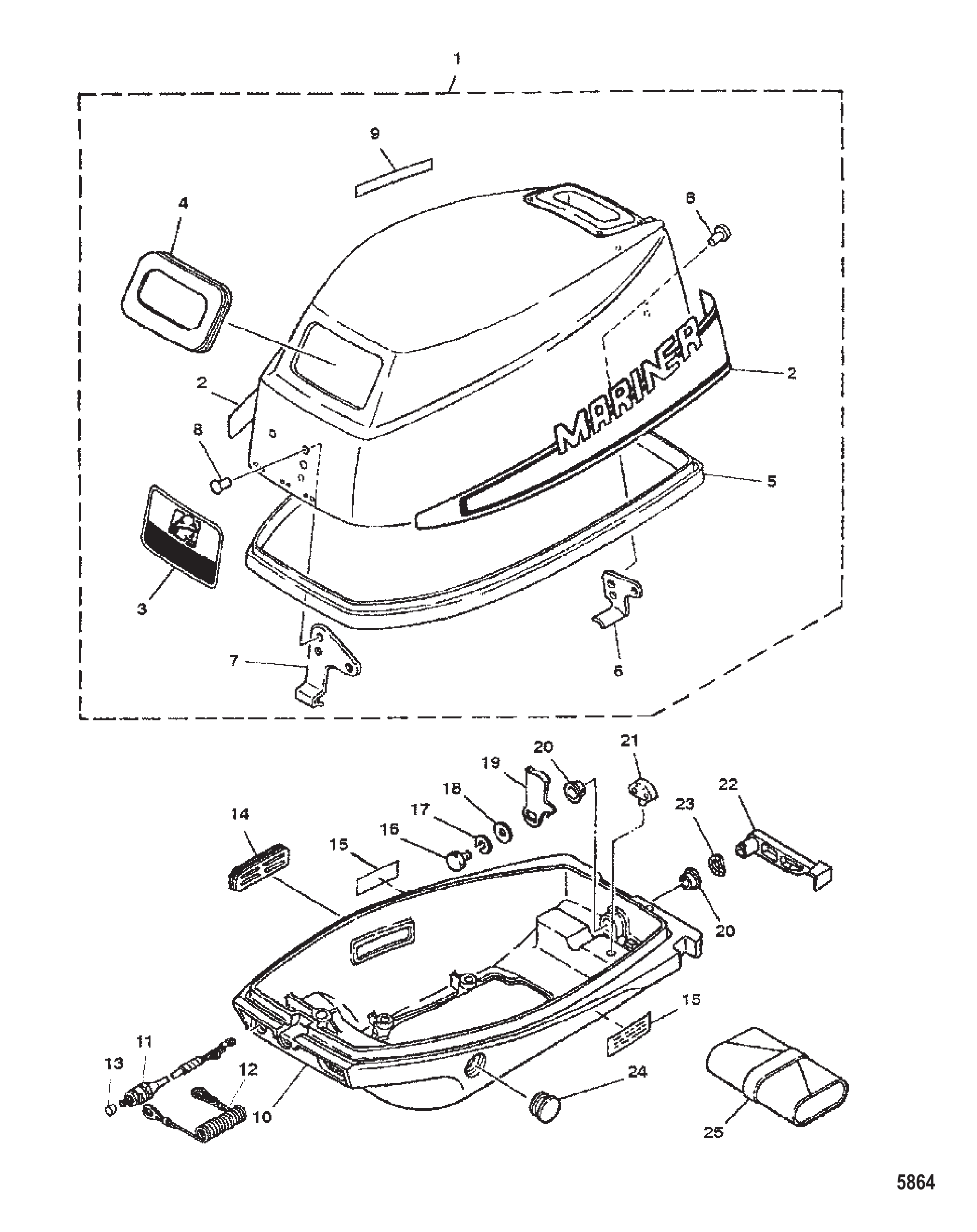

图 20外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	9378M	顶盖总成	TOP COWL ASSEMBLY	1
2	95400M	侧后标贴套装	DECAL SET Side And Rear	1
3	95401M	前贴花	DECAL Front	1
4	91653M	密封件	SEAL	1
5	95587M	密封件	SEAL	1
6	94655M	支架	HOLDER	1
7	94656M	挂钩	HOOK	1
8	814489M	铆钉	RIVET	4
9	81202M	换挡指示贴花	DECAL Shift Indicator	1
10	9394M	下机罩	BOTTOM COWL	1
11	851902M	停机开关总成	SWITCH ASSEMBLY Stop	1
12	97756M	止动器	STOPPER	1
13	852837	盖帽	CAP	1
14	83277M	护孔环	GROMMET	1
15	94730M	侧面标贴	DECAL Side	2
16	91772M	螺栓	BOLT	1
17	82214M	垫圈	WASHER	1
17	881379	垫圈	WASHER	1
17	82214M	垫圈	WASHER	1
18	81794M	垫圈	WASHER	1
18	804339	垫圈	WASHER	1
18	81794M	垫圈	WASHER	1
19	84914M	卡箍	CLAMP	1
19	84914001	杠杆	LEVER	1
20	81949M	衬套	BUSHING	2
21	80033M	支架	HOLDER	1
22	95402M	杠杆	LEVER	1
23	81869M	垫圈	WASHER	1
24	84669M	护孔环	GROMMET	1
25	81669M	工具包	TOOL KIT	1
25	803581	工具包	TOOL KIT	1

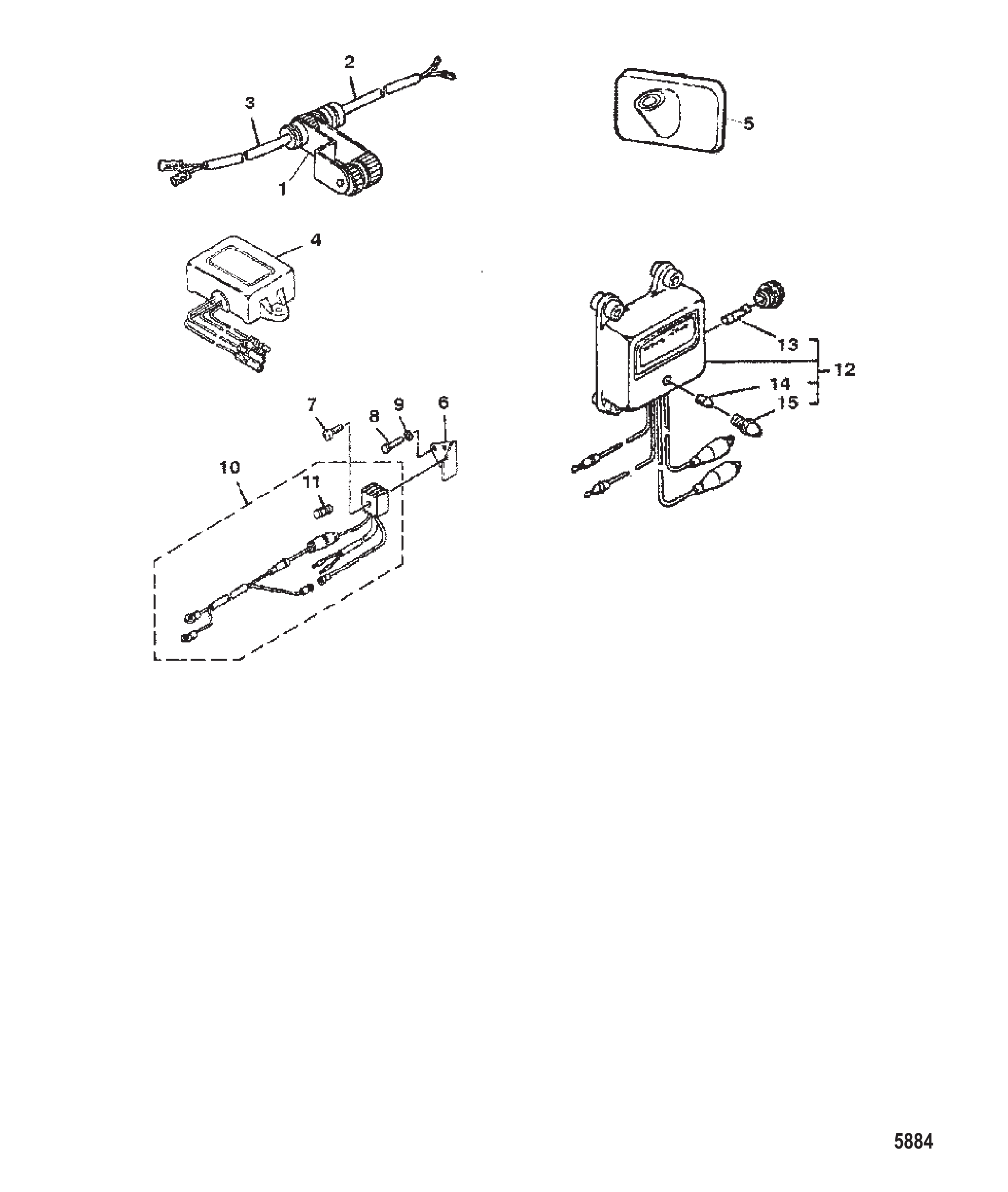

图 21可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	84124M	连接器	CONNECTOR	1
2	99051M	连接器	CONNECTOR	1
3	99052M	连接器	CONNECTOR	1
4	84125T	电压调节器	REGULATOR Voltage	1
5	97130M	导绳器	ROPE GUIDE	1
6	84680M	安装板	PLATE	1
7	83108M	螺钉	SCREW	1
8	8527764	螺栓	BOLT	2
9	82214M	垫圈	WASHER	2
10	84329M	整流器总成	RECTIFIER ASSEMBLY	1
10	8M0060278	整流器	RECTIFIER	1
11	81522M	保险丝	FUSE	1
12	80713M	整流器	RECTIFIER	1
13	83733M	保险丝	FUSE	1
14	83731M	灯泡	BULB	1
15	83732M	透镜	LENS	1

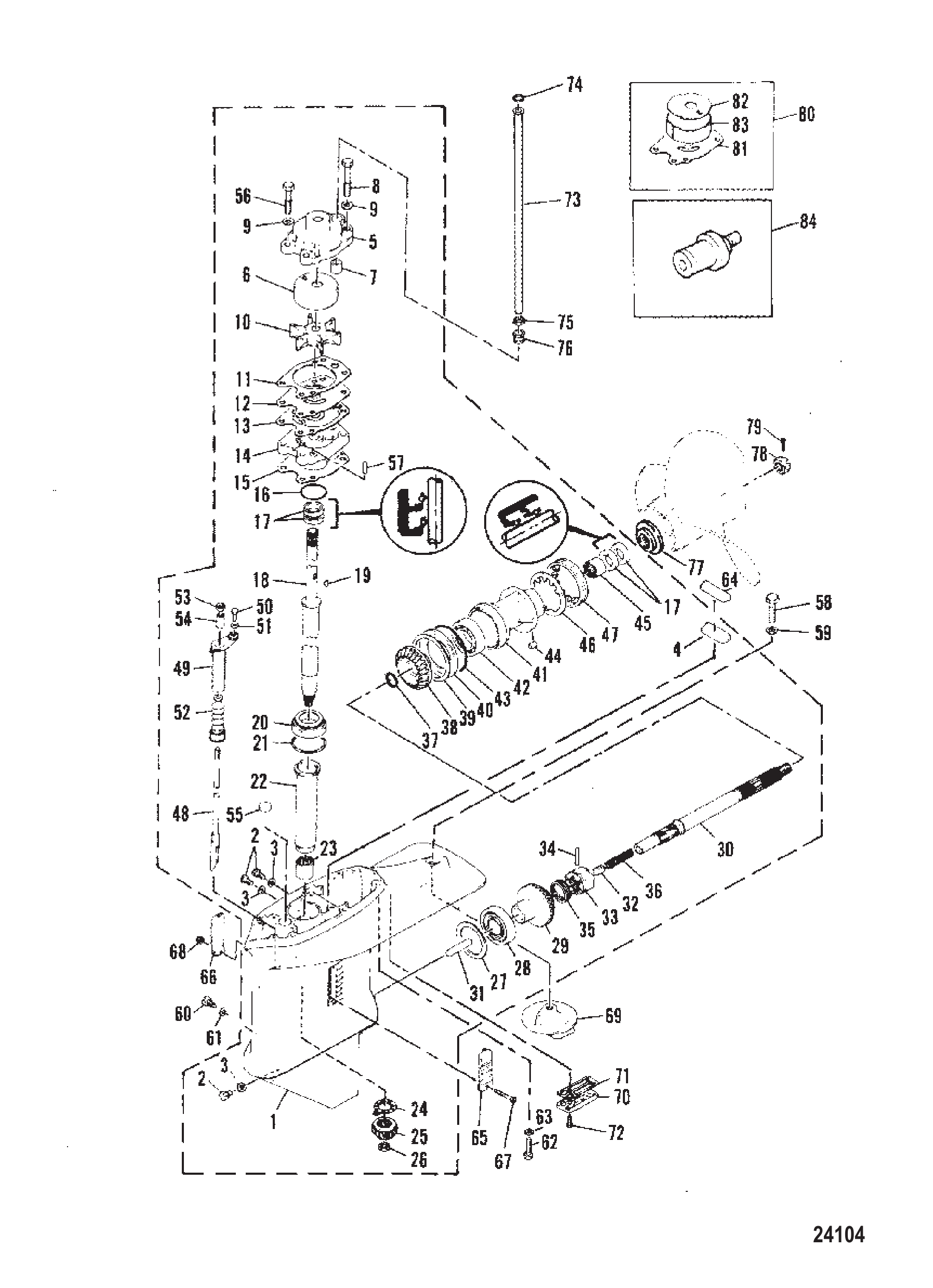

图 22齿轮箱总成 GEARHOUSING ASS'Y

REF	零件编号	中文名称	英文名称	数量
0-1	7122M	齿轮箱总成(短轴)	GEAR HOUSING ASSEMBLY (SHORT SHAFT)	1
0-1	7123M	齿轮箱总成（长轴）	GEAR HOUSING ASSEMBLY (LONG SHAFT)	1
1	7121M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	衬垫	GASKET	3
4	81449M	导向密封件	GUIDE SEAL	1
5	83396M	水泵盖	COVER WATER PUMP	1
6	83403M	嵌件	INSERT	1
7	81426M	密封件	SEAL	1
8	82469M	螺栓	BOLT	2
9	82217M	垫圈	WASHER	4
10	83397M	叶轮	IMPELLER	1
11	83398M	水泵衬垫	GASKET WATER PUMP	1
12	83400M	面板	FACE PLATE	1
13	83399M	水泵衬垫	GASKET WATER PUMP	1
14	83864M	水泵底座	BASE WATER PUMP	1
15	83865M	水泵衬垫	GASKET WATER PUMP	1
16	82275M	O型圈	O-RING	1
17	83406M	油封	SEAL Oil	4
18	83866M	驱动轴(短轴)	DRIVESHAFT (SHORT SHAFT)	1
18	83867M	驱动轴(长轴)	DRIVESHAFT (LONG SHAFT)	1
18	83895M	驱动轴（超长轴）	DRIVESHAFT (SUPER LONG SHAFT)	1
19	83444M	水泵键	KEY WATER PUMP	1
20	82319M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
21	81467M	小齿轮调整垫片（0.05毫米）	SHIM PINION GEAR ADJUST (0.05 MM)	AR
21	81468M	小齿轮调整垫片（0.08毫米）	SHIM PINION GEAR ADJUST (0.08 MM)	AR
21	81469M	小齿轮调整垫片（0.12毫米）	SHIM PINION GEAR ADJUST (0.12 MM)	AR
21	81470M	小齿轮调整垫片（0.30毫米）	SHIM PINION GEAR ADJUST (0.30MM)	AR
21	81471M	小齿轮调整垫片（0.50毫米）	SHIM PINION GEAR ADJUST (0.50 MM)	AR
22	83868M	驱动轴套	SLEEVE DRIVESHAFT	1
23	82316M	滚针轴承	BEARING NEEDLE	1
24	81455M	推力轴承	BEARING THRUST	1
25	83869M	小齿轮	GEAR Pinion GEAR	1
26	81772M	小齿轮螺母	NUT PINION	1
27	81456M	前进齿轮调整垫片（0.05毫米）	SHIM FORWARD GEAR ADJUST (0.05 MM)	AR
27	81457M	前进齿轮调整垫片（0.08毫米）	SHIM FORWARD GEAR ADJUST (0.08 MM)	AR
27	81458M	前进齿轮调整垫片（0.12毫米）	SHIM FORWARD GEAR ADJUST (0.12 MM)	AR
27	81459M	前进齿轮调整垫片（0.30毫米）	SHIM FORWARD GEAR ADJUST (0.30 MM)	AR
27	81460M	前进齿轮调整垫片（0.50毫米）	SHIM FORWARD GEAR ADJUST (0.50 MM)	AR
28	82320M	圆锥滚子轴承	BEARING TAPERED ROLLER	1
29	83877M	前进齿轮	GEAR FORWARD	1
30	83878M	螺旋桨轴	SHAFT PROPELLER	1
31	83419M	凸轮从动件	FOLLOWER Cam	1
32	81475M	换挡滑套	SLIDE SHIFT	1
33	81473M	滑动离合器	CLUTCH SLIDING	1
34	81903M	十字销	PIN CROSS	1
35	81474M	十字销环	RING CROSS PIN	1
36	83429M	压缩弹簧	SPRING COMPRESSION	1
37	81837M	垫圈	WASHER	1
38	83879M	倒车齿轮	GEAR REVERSE	1
39	81462M	倒车齿轮调整垫片（0.05毫米）	SHIM REVERSE GEAR ADJUST (0.05 MM)	AR
39	81463M	倒车齿轮调整垫片（0.08毫米）	SHIM REVERSE GEAR ADJUST (0.08 MM)	AR
39	81464M	倒车齿轮调整垫片（0.12毫米）	SHIM REVERSE GEAR ADJUST (0.12 MM)	AR
39	81465M	倒车齿轮调整垫片（0.30毫米）	SHIM REVERSE GEAR ADJUST (0.30 MM)	AR
39	81461M	倒车齿轮调整垫圈（0.50毫米）	WASHER REVERSE GEAR ADJUST (0.50 MM)	AR
40	81461M	止推垫圈	WASHER THRUST	1
41	83880M	轴承座	CARRIER Bearing	1
42	82296M	球轴承	BEARING BALL	1
43	82289M	O型圈	O-RING	1
44	81916M	键	KEY	1
45	82317M	滚针轴承	BEARING NEEDLE	1
46	81877M	爪形垫圈	WASHER CLAW	1
47	81450M	螺母	NUT	1
48	83881M	换挡凸轮（短轴）	SHIFT CAM (SHORT SHAFT)	1
48	83882M	换挡凸轮（长轴）	SHIFT CAM (LONG SHAFT)	1
48	83902M	换挡凸轮（超长轴）	SHIFT CAM (SUPER LONG SHAFT)	1
49	83883M	换挡凸轮衬套	BUSHING SHIFT CAM	1
50	82451M	螺栓	BOLT	1
51	82214M	垫圈	WASHER	1
52	82881M	换挡杆护套	BOOT SHIFT ROD	1
53	81767M	螺母	NUT	1
54	80652M	换挡杆连接器	CONNECTOR SHIFT ROD	1
55	83857M	堵头	PLUG	1
56	82468M	螺栓	BOLT	2
57	82354M	定位销	PIN DOWEL	2
58	83860M	螺栓	BOLT	1
59	82218M	锁紧垫圈	LOCKWASHER	1
60	83392M	螺钉	SCREW	1
61	81986M	衬垫	GASKET	1
62	82465M	螺栓	BOLT	6
63	82215M	锁紧垫圈	LOCKWASHER	6
64	81448M	密封件	SEAL	1
65	81443M	进水口盖	COVER WATER INLET	1
66	81444M	进水口盖	COVER WATER INLET	1
67	83858M	螺钉	SCREW	1
68	81781M	螺母	NUT	1
69	83859M	平衡鳍板	TRIM TAB	1
70	83862M	安装板	PLATE	1
71	83861M	衬垫	GASKET	1
72	83870M	螺钉	SCREW	2
73	83451M	水管（短轴）	TUBE WATER (SHORT SHAFT)	1
73	83452M	水管（长轴）	TUBE WATER (LONG SHAFT)	1
73	83903M	水管（超长轴）	TUBE Water WATER (SUPER LONG SHAFT)	1
74	81852M	垫圈	WASHER	1
75	81989M	O型圈	O-RING	1
76	81427M	密封件	SEAL	1
77	73345	止推垫片	THRUST WASHER	1
78	81775M	螺旋桨螺母	NUT PROPELLER	1
79	84428M	开口销	PIN COTTER	1
80	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	1
81	83448M	面板	FACE PLATE	1
82	83449M	嵌件	INSERT	1
83	83450M	滤芯内板	INNER PLATE CARTRIDGE	1
84	80218M	堵头	PLUG	1
-	84362M	衬垫套件	GASKET SET	1
-	84363M	维修套件	REPAIR KIT	1

图 23化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
0-1	7132M	化油器总成	CARBURETOR ASSEMBLY	1
1	83361M	浮子室	FLOAT BOWL	1
2	83362M	O型圈	O-RING	1
3	83363M	浮子	FLOAT	1
4	83364M	进油针阀组件	NEEDLE/SEAT KIT Inlet	1
5	81698M	进油针销	PIN INLET NEEDLE	1
6	83365M	销	PIN	1
7	82781M	卡扣	CLIP	1
8	83887M	主喷嘴	NOZZLE MAIN	1
9	83367M	主量孔(#155)	JET MAIN (# 155)	1
10	83888M	低速量孔(#55)	JET SLOW (# 55)	1
11	83369M	盖帽	CAP	1
12	83370M	轴环	COLLAR	1
13	83371M	螺钉	SCREW	1
14	83372M	垫圈	WASHER	1
15	82378M	螺母	NUT	1
16	83373M	螺钉	SCREW	4
17	83374M	螺钉	SCREW	1
18	83375M	螺钉	SCREW	1
19	83376M	垫圈	WASHER	1
20	81292M	螺钉	SCREW	1
21	82073M	弹簧	SPRING	1
22	83889M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
23	81277M	怠速调节螺钉	SCREW IDLE SPEED	1
24	82080M	弹簧	SPRING	1
-	84167M	衬垫套件	GASKET SET	1
-	84475M	维修套件	REPAIR KIT	1

图 24夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	6996M	旋转支架	BRACKET SWIVEL	1
2	82369M	黄油嘴	FITTING GREASE	4
3	81439M	黄油嘴盖	CAP GREASE FITTING	4
4	8439M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
4	6997M	夹紧支架(左舷)	BRACKET CLAMP (PORT)	1
5	8440M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
5	6998M	夹紧支架(右舷)	BRACKET CLAMP (STARBOARD)	1
6	81836M	垫圈	WASHER	2
7	81787M	尼龙螺母	NUT NYLON	2
8	81387M	夹紧支架螺柱	STUD CLAMP BRACKET	1
9	81388M	盖帽	CAP	2
10	84968M	右舷倾斜限位块	STOP TILT (STARBOARD)	1
10	83455M	右舷倾斜限位块	STOP TILT (STARBOARD)	1
11	84969M	左舷倾斜限位块	STOP TILT (PORT)	1
11	83456M	左舷倾斜限位块	STOP TILT (PORT)	1
12	83457M	波形垫圈	WAVE WASHER	2
13	83458M	垫圈	WASHER	1
14	83459M	杠杆回位弹簧	SPRING LEVER RETURN	1
15	83460M	销	PIN	2
16	83461M	卡环	RING Snap	5
17	83462M	垫圈	WASHER	2
18	83463M	销	PIN	1
19	83464M	轴	SHAFT	1
20	83465M	弹簧	SPRING	1
21	82444M	螺栓	BOLT	1
22	83467M	倾斜杆	LEVER TILT	1
23	83468M	锁定杆	ROD LOCK	1
24	83469M	倾斜杆总成	LEVER ASSEMBLY Tilt	1
25	83470M	销	PIN	1
26	83471M	隔套	SPACER	1
27	83472M	螺柱	STUD	1
28	82215M	锁紧垫圈	LOCKWASHER	2
29	82392M	螺母	NUT	2
30	83904M	倾斜销总成	PIN ASSEMBLY Tilt	1
31	84044M	倾斜锁定止动块	STOPPER TILT LOCK	1
32	82145M	滚销	PIN ROLL	1
33	83905M	倾斜锁定支架	BRACKET TILT LOCK	1
34	83906M	倾斜锁定支架	BRACKET TILT LOCK	1
35	83476M	弹簧	SPRING	1
36	82752M	开口销	PIN COTTER	4
37	83477M	销	PIN	1
38	83478M	销	PIN	1
39	83479M	倾斜锁定装置	TILT LOCK	1
40	83480M	隔套	SPACER	1
41	81382M	艉板夹手柄	HANDLE TRANSOM CLAMP	2
42	81889M	销	PIN	2
43	83481M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
44	80638M	艉板夹垫	PAD TRANSOM CLAMP	2
45	81395M	盖板	COVER	1
46	83482M	垫圈	WASHER	1
47	83483M	衬套	BUSHING	1
48	83907M	轴	SHAFT	1
49	83485M	衬套	BUSHING	1
50	83486M	油封	SEAL Oil	1
51	83487M	垫圈	WASHER	1
52	83488M	弹簧	SPRING	1
53	82217M	垫圈	WASHER	1
54	82464M	螺栓	BOLT	1
55	83490M	密封件	SEAL	1
56	80633M	摩擦片	PLATE FRICTION	1
57	82465M	螺栓	BOLT	4
58	82215M	锁紧垫圈	LOCKWASHER	4
59	83491M	下橡胶座壳体	HOUSING LOWER MOUNT RUBBER	1
60	83492M	下橡胶座壳体	HOUSING LOWER MOUNT RUBBER	1
61	82397M	冠形螺母	NUT CROWN	2
62	84429M	垫圈	WASHER	2
63	82368M	定位销	PIN DOWEL	2
64	83493M	垫圈	WASHER	1
65	83494M	弹簧	SPRING	1
66	83495M	铆钉	RIVET	1
67	83909M	压缩弹簧	SPRING COMPRESSION	1
68	83513M	转向支架	BRACKET STEERING	1
69	82465M	螺栓	BOLT	2
70	82215M	锁紧垫圈	LOCKWASHER	4
71	82466M	螺栓	BOLT	2

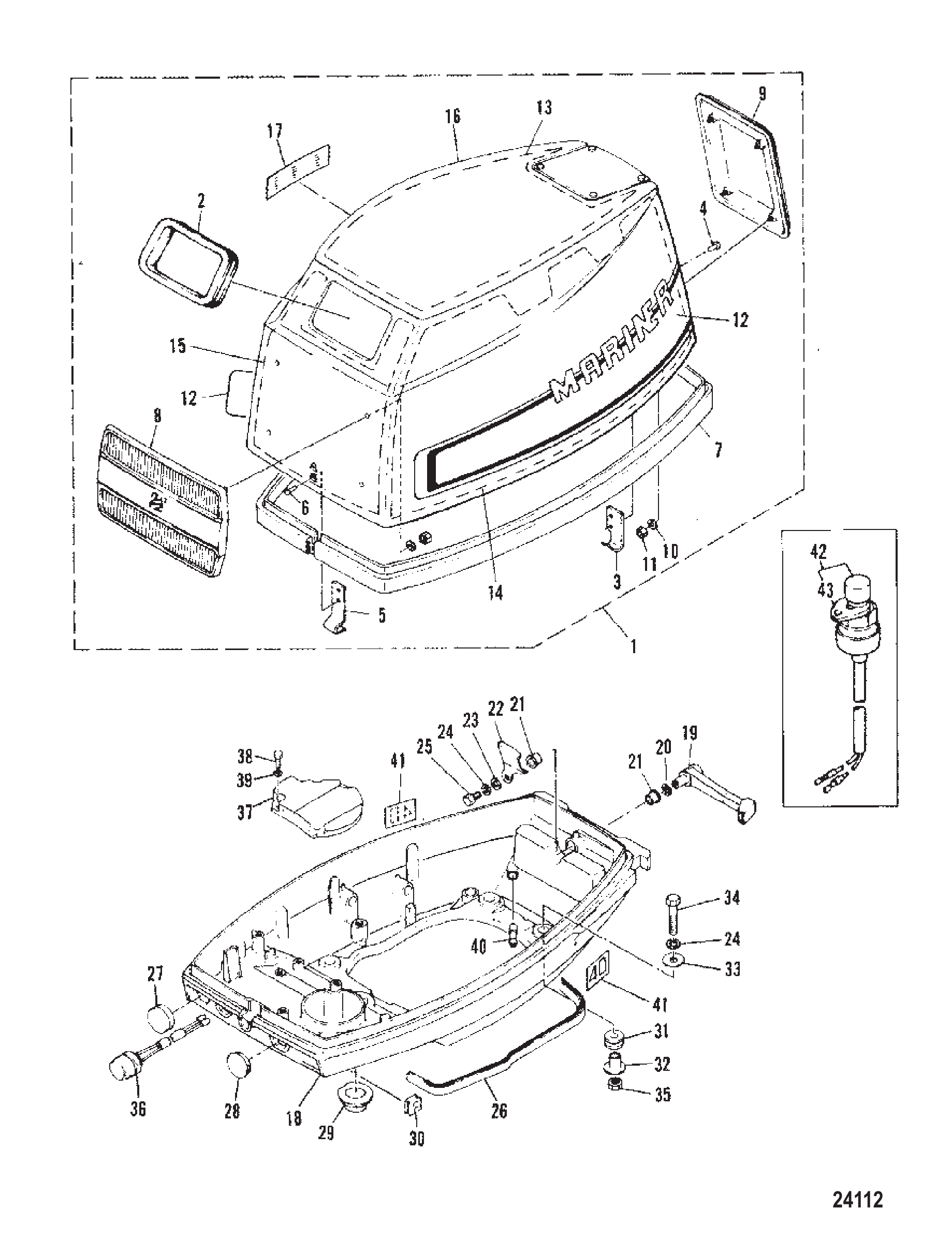

图 25外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	7103M	顶盖总成	TOP COWL ASSEMBLY	1
2	80601M	橡胶密封件	SEAL RUBBER	1
3	83212M	支架	HOLDER	1
4	83599M	铆钉	RIVET	2
5	83137M	挂钩	HOOK	1
6	83143M	铆钉	RIVET	2
7	83600M	密封件	SEAL	1
8	83601M	前徽标	EMBLEM FRONT	1
9	83602M	后徽标	EMBLEM REAR	1
10	82196M	垫圈	WASHER	8
11	82388M	螺母 (M5)	NUT (M5)	8
12	82866M	贴花	DECAL	1
13	83926M	隔音毯	SOUND BLANKET	1
14	83927M	隔音毯	SOUND BLANCKET	2
15	83928M	隔音毯	SOUND BLANKET	1
16	83929M	隔音毯	SOUND BLANKET	1
17	81202M	换挡指示贴花	DECAL Shift Indicator	1
18	7104M	下罩底部	BOTTOM COWL BOTTOM	1
19	83605M	杠杆夹	LEVER CLAMP	1
20	81869M	波形垫圈	WASHER WAVE	1
21	81949M	衬套	BUSHING	2
22	81145M	卡箍	CLAMP	1
23	81794M	垫圈	WASHER	1
24	82197M	锁紧垫圈	WASHER LOCK	5
25	84315M	螺栓	BOLT	1
26	83606M	密封件	SEAL	1
27	81589M	护孔圈(手动启动型号)	GROMMET (MANUEL START MODEL)	1
28	83607M	护孔环	GROMMET	1
29	83608M	护孔环	GROMMET	1
30	83609M	护孔环	GROMMET	1
31	82065M	护孔环	GROMMET	4
32	83610M	轴环	COLLAR	4
33	81796M	垫圈	WASHER	4
34	84237M	螺栓	BOLT	4
35	83611M	螺母	NUT	4
36	83612M	停止开关总成(手动型号)	SWITCH ASSEMBLY Stop (MANUAL MODEL)	1
37	83613M	盖板	COVER	1
38	84247M	螺栓	BOLT	3
39	82199M	锁紧垫圈	WASHER LOCK	3
40	83616M	接头	FITTING	1
41	83761M	马力标贴	DECAL HP	2
42	83615M	停机开关总成	SWITCH ASSEMBLY Stop	1
43	81531M	止动器	STOPPER	1

图 26曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	6982M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
3	81258M	定位销	PIN DOWEL	2
4	80122M	排水管接头	FITTING DRAIN	1
5	83326M	水管接头	FITTING WATER	1
6	82368M	定位销	PIN DOWEL	2
7	82405M	螺栓	BOLT	9
8	81792M	垫圈	WASHER	9
9	83327M	螺栓	BOLT	6
10	81807M	垫圈	WASHER	6
11	82000M	软管	HOSE	1
12	81999M	软管	HOSE	1
13	82046M	卡箍	CLAMP	4
14	83328M	软管	HOSE	1
15	82046M	卡箍	CLAMP	2
16	83329M	排水管接头	FITTING DRAIN	2
17	81323M	软管	HOSE	1
18	82047M	卡箍	CLAMP	2
19	83330M	阳极块	ANODE	1
20	82168M	螺钉	SCREW	1
21	83331M	发动机吊环	EYE ENGINE	1
22	82439M	螺栓	BOLT	2
23	82200M	锁紧垫圈	WASHER LOCK	2
24	6983M	气缸盖	HEAD CYLINDER	1
25	83332M	气缸盖衬垫	GASKET CYLINDER HEAD	1
26	82408M	螺栓	BOLT	11
27	80564M	垫圈	WASHER	11
28	83333M	气缸盖罩	COVER CYLINDER HEAD	1
29	83334M	缸盖罩垫片	GASKET HEAD COVER	1
30	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
31	82199M	锁紧垫圈	WASHER LOCK	11
32	81098M	节温器	THERMOSTAT	1
33	83335M	节温器盖	COVER THERMOSTAT	1
34	83336M	节温器衬垫	GASKET THERMOSTAT	1
35	84237M	螺栓	BOLT	4
36	82199M	锁紧垫圈	WASHER LOCK	4
37	83337M	排气内罩	INNER COVER EXHAUST	1
38	83338M	排气盖衬垫	GASKET EXHAUST COVER	2
39	83339M	排气外罩	OUTER COVER EXHAUST	1
40	82405M	螺栓	BOLT	16
41	82199M	垫圈	WASHER	16
42	82372M	火花塞(B-8HS)NGK	SPARK PLUG (B-8HS) NGK	2
43	82067M	护孔环	GROMMET	1
44	81267M	压力控制阀	VALVE PRESSURE CONTROL	1
45	83340M	弹簧	SPRING	1
46	84953M	气缸盖罩	COVER CYLINDER HEAD	1
47	81926M	堵头	PLUG	1
48	81990M	塞衬垫	GASKET PLUG	1
-	84133M	动力头总成	POWERHEAD ASSEMBLY	1
-	84167M	衬垫套件	GASKET SET	1

图 27曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	6984M	曲轴	CRANKSHAFT	1
2	83341M	滚针轴承	BEARING NEEDLE	1
3	82249M	油封	SEAL Oil	1
4	82276M	O型圈	O-RING	1
5	82313M	滚针轴承	BEARING NEEDLE	1
6	82304M	轴承	BEARING	1
7	7124M	活塞(标准74.96毫米)	PISTON (STANDARD 74.96 MM)	2
7	7125M	活塞(标准74.97毫米)	PISTON (STANDARD 74.97 MM)	2
7	7126M	活塞(标准74.98毫米)	PISTON (STANDARD 74.98 MM)	2
7	7127M	活塞(第一加大75.25毫米)	PISTON (1ST OVER SIZE 75.25 MM)	2
7	7128M	活塞(第二加大75.50毫米)	PISTON (2ND OVER SIZE 75.50 MM)	2
8	83896M	活塞环组(标准)	RING SET Piston (STANDARD)	2
8	83897M	活塞环组(第一加大)	RING SET Piston (1ST OVER SIZE)	2
8	83898M	活塞环组(第二加大)	RING SET Piston (2ND OVER SIZE)	2
9	83345M	活塞销	PIN PISTON	2
10	81264M	活塞销卡簧	CLIP PISTON PIN	4
11	6860M	连杆总成	CONNECTING ROD ASSEMBLY	2
12	81715M	螺栓	BOLT	4
13	82353M	滚针轴承	BEARING NEEDLE	56
14	82311M	滚针轴承	BEARING NEEDLE	2
15	81831M	垫圈	WASHER	4
16	83346M	油封壳体	HOUSING OIL SEAL	1
17	83347M	油封	SEAL Oil	1
18	82248M	油封	SEAL Oil	1
19	82286M	O型圈	O-RING	1
20	83348M	O型圈	O-RING	1
21	84247M	螺栓	BOLT	3
22	82214M	垫圈	WASHER	3
23	81915M	飞轮键	KEY FLYWHEEL	1
-	84167M	衬垫套件	GASKET SET	1
