水星 Mercury 40 (TWIN CARB) (W/OIL INJECTION) 6E9-450001 THRU 09785866 - 爆炸图零件明细

两冲程化油器 · Belgium - Cat.# 90-814840 · 共 52 个部位 · 2211 条零件

1化油器 2下部齿轮箱总成 3进气歧管 4燃油泵、油管及滤清器 5换挡联动装置 6倾斜杆/销 7节气门控制器 8下部罩壳 9电气部件(启动继电器总成)10夹紧旋转支架 11螺旋桨图表 12转向手柄 13曲轴箱和气缸盖 14电气部件(熄火开关总成)15机油泵 16曲轴与活塞 17驱动轴壳体 18反冲启动器 19齿轮箱总成 20塑料燃油箱及油管 21维修/支撑材料 22上部罩壳 23原装燃油箱及油管 24遥控附件套件 25磁电机 26启动马达 27下部罩壳 28化油器 29夹紧旋转支架 30曲轴箱和气缸盖 31曲轴与活塞 32驱动轴壳体 33电气部件(熄火开关总成)34电气部件(启动继电器总成)35燃油泵、油管及滤清器 36塑料燃油箱及油管 37原装燃油箱及油管 38齿轮箱总成 39换挡联动装置 40进气歧管 41下部齿轮箱总成 42磁电机 43机油泵 44螺旋桨图表 45反冲启动器 46遥控附件套件 47维修/支撑材料 48启动马达 49转向手柄 50节气门控制器 51倾斜杆/销 52上部罩壳

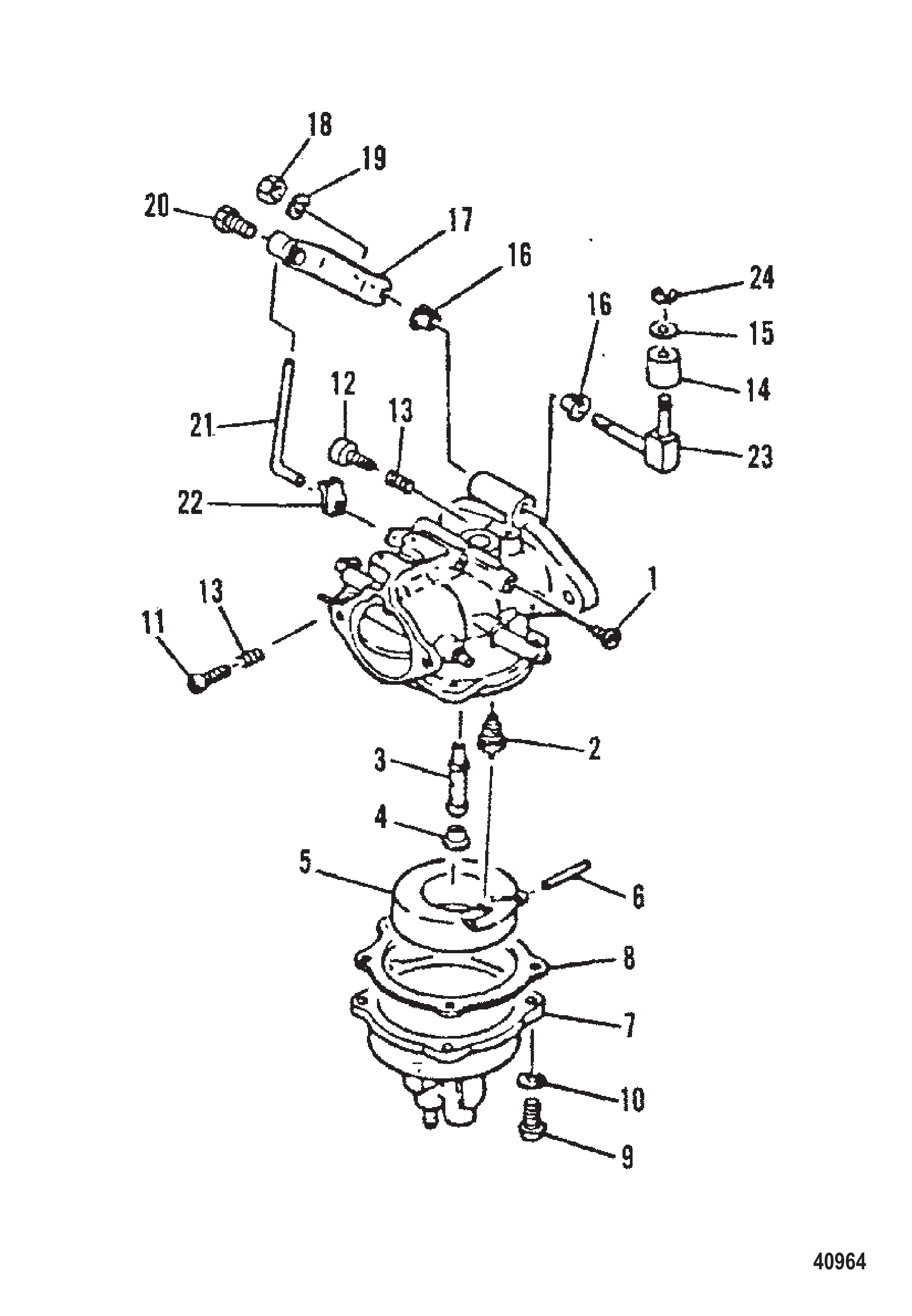

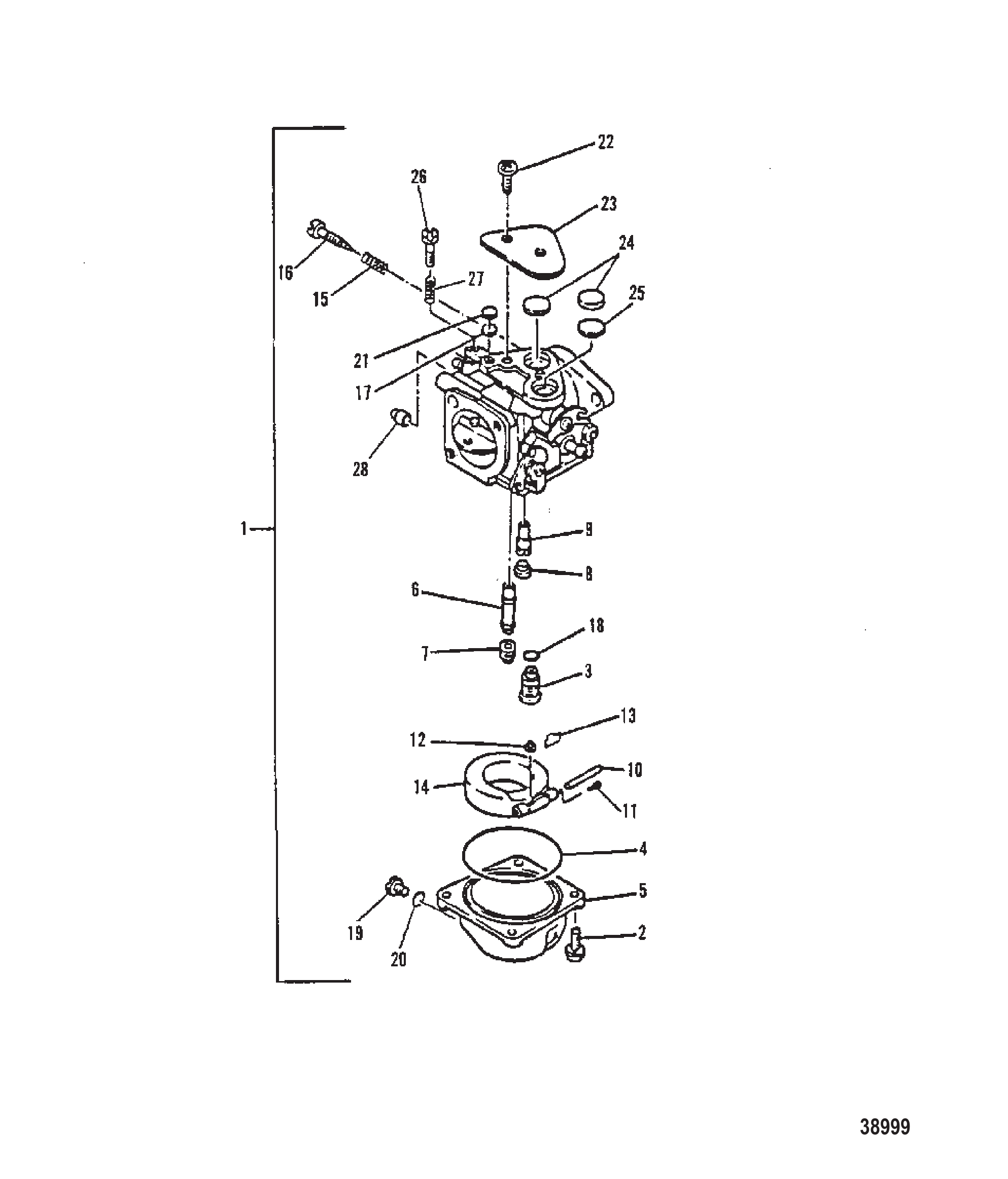

图 1化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	9660M	化油器总成	CARBURETOR ASSEMBLY	1
1	9676M	化油器总成	CARBURETOR ASSEMBLY	1
1	814564M	化油器	CARBURETOR	1
1	814565M	化油器	CARBURETOR	1
1	811361M	化油器	CARBURETOR	1
1	811363M	化油器	CARBURETOR	1
1	811362M	化油器	CARBURETOR	1
1	811364M	化油器	CARBURETOR	1
2	814566M	螺钉	SCREW	8
2	11796M	螺钉(M4 x 14)	SCREW (M4 x 14)	8
3	17050M	针阀组	NEEDLE VALVE SET	2
4	83362M	O型圈	O-RING	2
5	94495M	本体	BODY	2
6	97727M	喷嘴	NOZZLE	2
7	42437M	量孔(#170)	JET (#170)	2
8	83369M	盖帽	CAP	2
8	8M0080455	堵头	PLUG	2
9	42438M	量孔(#75)	JET (#75)	2
10	97730M	销	PIN	2
11	82500M	螺钉(M4 x 8)	SCREW (M4 x 8)	2
12	92639M	浮子销	PIN Float	2
13	82781M	卡扣	CLIP	2
13	8M0120624	卡箍@2	CLIP @2	2
14	83363M	浮子	FLOAT	2
14	891730A01	浮子套件	FLOAT KIT	2
15	94499M	弹簧	SPRING	2
16	17067M	螺钉	SCREW	2
17	97732M	安装板	PLATE	2
18	97070M	O型圈	O-RING	2
19	81293M	放油螺钉	SCREW Drain	2
20	94498M	O型圈	O-RING	2
21	97733M	填料	PACKING	2
22	19147M	螺钉	SCREW	4
23	97734M	安装板	PLATE	2
24	97735M	衬垫	GASKET	4
25	97736M	安装板	PLATE	2
26	81277M	螺钉(下部)	SCREW (LOWER)	1
27	82080M	弹簧(下部)	SPRING (LOWER)	1
28	19233M	轴套(下部)	COLLAR (LOWER)	1
-	17068M	化油器维修套件	REPAIR KIT Carburetor	1

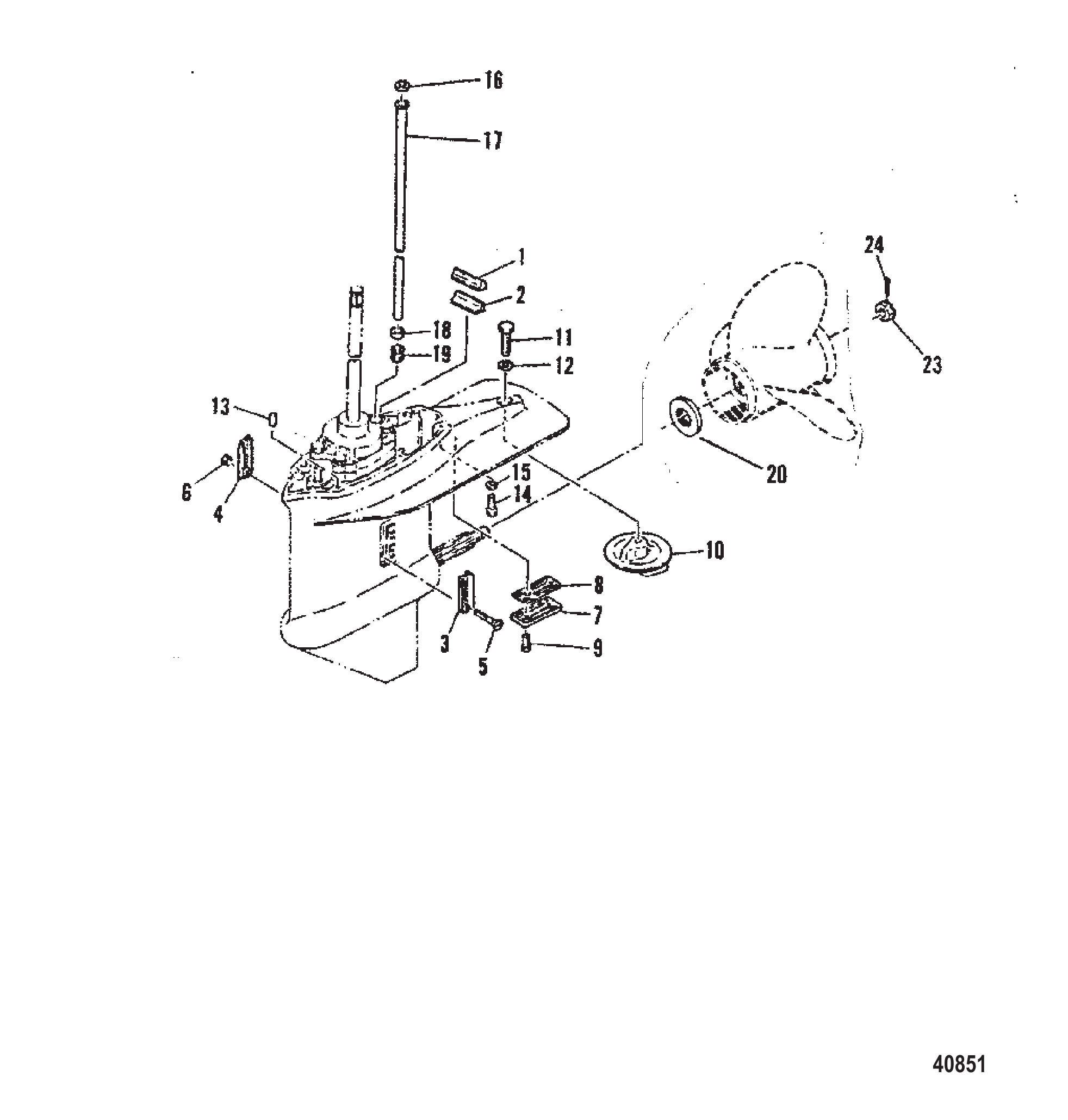

图 2下部齿轮箱总成 LOWER GEAR HOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	81448M	密封件	SEAL	1
2	81449M	导套	GUIDE	1
3	19166M	盖板	COVER	1
4	19167M	盖板	COVER	1
5	83858M	螺钉	SCREW	1
6	81781M	螺母	NUT	1
6	8528165	螺母	NUT	1
7	95417M	安装板	PLATE	1
7	835081M	安装板	PLATE	1
8	95418M	衬垫	GASKET	1
8	835082M	衬垫	GASKET	1
9	83870M	螺钉	SCREW	2
9	83870M	螺钉	SCREW	1
10	83859M	平衡鳍板	TRIM TAB	1
10	83859T	平衡鳍板	TRIM TAB	1
11	94532M	螺栓	BOLT	1
12	82218M	锁紧垫圈	LOCKWASHER	1
13	82364M	定位销	PIN Dowel	2
14	95416M	螺栓	BOLT	6
15	82215M	锁紧垫圈	LOCKWASHER	6
16	81852M	垫圈	WASHER	1
17	83451M	管	TUBE	1
17	83452M	管	TUBE	1
18	81989M	O型圈	O-RING	1
19	81427M	密封件	SEAL	1
20	73345A1	止推垫片	THRUST WASHER	1
20	92647M	止推垫片	THRUST WASHER	1
20	73345A1	止推垫片	THRUST WASHER	1
21	84445M	隔套	SPACER	1
21	84445T	隔套	SPACER	1
22	83700M	垫圈	WASHER	1
23	81775M	螺母	NUT	1
23	859935	螺旋桨螺母	PROP NUT	1
24	82132M	开口销	COTTER PIN	1
24	89961	销	PIN	1
-	94533M	衬垫套件	GASKET SET	1

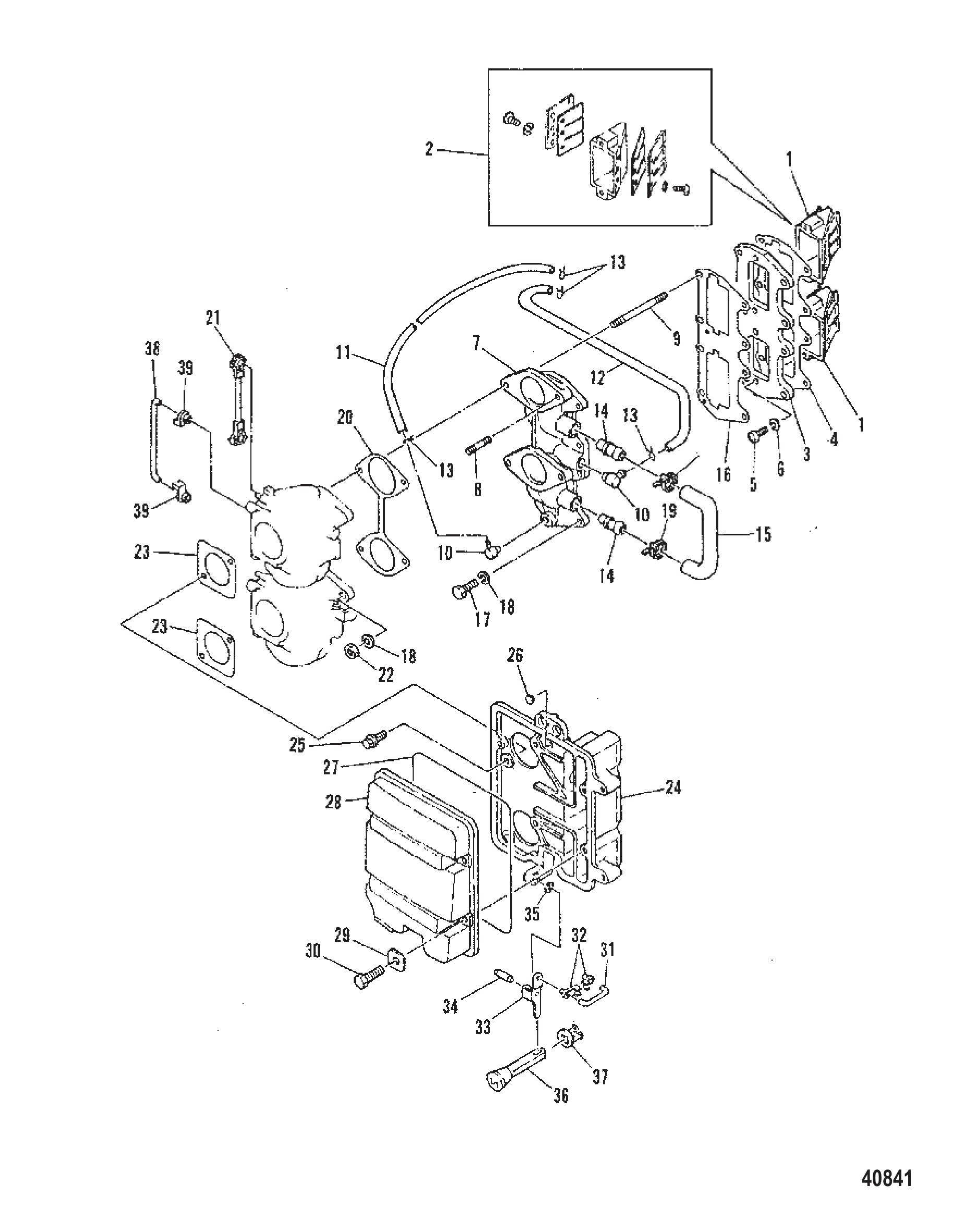

图 3进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	94493M	簧片阀总成	REED VALVE ASSEMBLY	2
2	84954M	簧片组	REED SET	1
3	83354M	歧管	MANIFOLD	1
4	83355M	衬垫	GASKET	1
4	83355	衬垫@2	GASKET @2	1
5	83356M	螺钉	SCREW	4
6	82208M	垫圈	WASHER	4
6	82186M	垫圈	WASHER	4
7	97720M	歧管	MANIFOLD	1
8	81728M	螺柱	STUD	2
8	811028M	螺柱	STUD	2
9	97721M	螺柱	STUD	2
10	80717M	止回阀总成	CHECK VALVE ASSEMBLY	2
11	811045M	软管	HOSE	1
12	811045M	软管	HOSE	1
13	82046M	卡箍	CLAMP	4
14	97722M	管道	PIPE	2
15	97723M	软管	HOSE	1
16	83355M	衬垫	GASKET	1
16	83355	衬垫@2	GASKET @2	1
17	82405M	螺栓	BOLT	6
18	82214M	垫圈	WASHER	10
19	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
20	97725M	衬垫	GASKET	1
20	97725	衬垫	GASKET	1
21	97844M	杆	ROD	1
21	810939M	杆	ROD	1
22	82389M	螺母	NUT	4
23	97716M	衬垫	GASKET	2
23	97716	衬垫	GASKET	2
24	814563M	盖板	COVER	1
25	91686M	螺栓	BOLT	4
26	97726M	护孔环	GROMMET	1
27	97714M	密封件	SEAL	1
28	97715M	盖板	COVER	1
29	97717M	垫圈	WASHER	4
30	84247M	螺栓	BOLT	4
30	826957M	螺栓	BOLT	4
31	97718M	杆	ROD	1
32	81191M	支架	BRACKET	2
32	16333	卡扣拉杆	ROD Snap	2
33	97719M	杠杆	LEVER	1
34	82155M	销	PIN	1
35	81865M	垫圈	WASHER	1
36	83960M	旋钮	KNOB	1
37	84760M	护孔环	GROMMET	1
38	810938M	杆	ROD	1
39	81191M	支架	BRACKET	2
39	16333	卡扣拉杆	ROD Snap	2
-	814556M	动力头衬垫套件	GASKET SET Powerhead	1
-	17068M	化油器维修套件	REPAIR KIT Carburetor	1

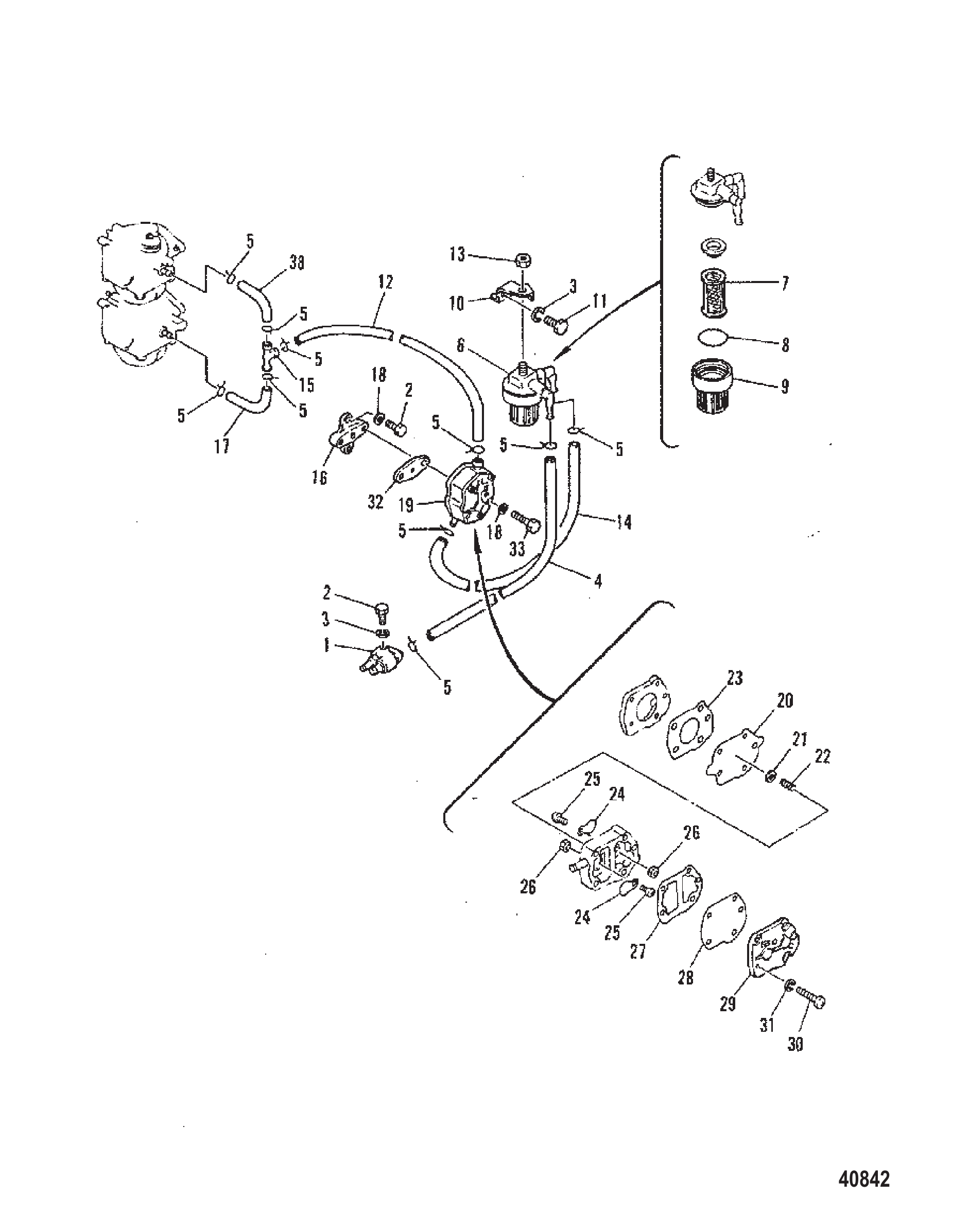

图 4燃油泵、油管及滤清器 FUEL PUMP, LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	14187M	连接器	CONNECTOR	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
2	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
3	82214M	垫圈	WASHER	2
4	82012M	软管	HOSE	1
5	82047M	卡箍	CLAMP	10
6	11931M	滤清器总成	FILTER ASSEMBLY	1
6	826964T	燃油滤清器	FILTER Fuel	1
6	826964M	滤清器总成	FILTER ASSEMBLY	1
6	826964T	燃油滤清器	FILTER Fuel	1
7	11934M	滤清器	FILTER	1
7	826965T	燃油滤清器	FILTER-FUEL	1
7	826965M	滤清器	FILTER	1
7	826965T	燃油滤清器	FILTER-FUEL	1
8	84957M	O型圈	O-RING	1
8	826966M	O型圈	O-RING	1
8	826966T	O型圈	O RING	1
9	11935M	杯套	CUP	1
9	826967M	杯套	CUP	1
10	814568M	支架	BRACKET	1
11	84247M	螺栓	BOLT	1
11	826957M	螺栓	BOLT	1
12	82012M	软管	HOSE	1
13	82382M	螺母	NUT	1
14	11841M	软管	HOSE	1
14	82012M	软管	HOSE	1
14	82012M	软管	HOSE	1
15	97083M	三通接头	TEE FITTING	1
16	814569M	支架	BRACKET	1
17	82012M	软管	HOSE	2
18	82214M	垫圈	WASHER	4
19	43113M	燃油泵总成	PUMP ASSEMBLY Fuel	1
19	43113T	燃油泵	FUEL PUMP	1
20	80606M	隔膜	DIAPHRAGM	1
21	80611M	安装板	PLATE	1
22	80610M	弹簧	SPRING	1
23	80613M	衬垫	GASKET	1
23	80613	衬垫	GASKET	1
24	41888M	止回阀	CHECK VALVE	2
25	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
26	82537M	螺母	NUT	2
27	80614M	衬垫	GASKET	1
27	80614	衬垫	GASKET	1
28	84141M	隔膜	DIAPHRAGM	1
29	80607M	盖板	COVER	1
30	82522M	螺钉	SCREW	3
31	82208M	垫圈	WASHER	3
31	82186M	垫圈	WASHER	3
32	80757M	衬垫	GASKET	2
32	80757	衬垫	GASKET	2
33	82428M	螺栓	BOLT	2
33	827043M	螺栓	BOLT	2
-	814556M	动力头衬垫套件	GASKET SET Powerhead	1

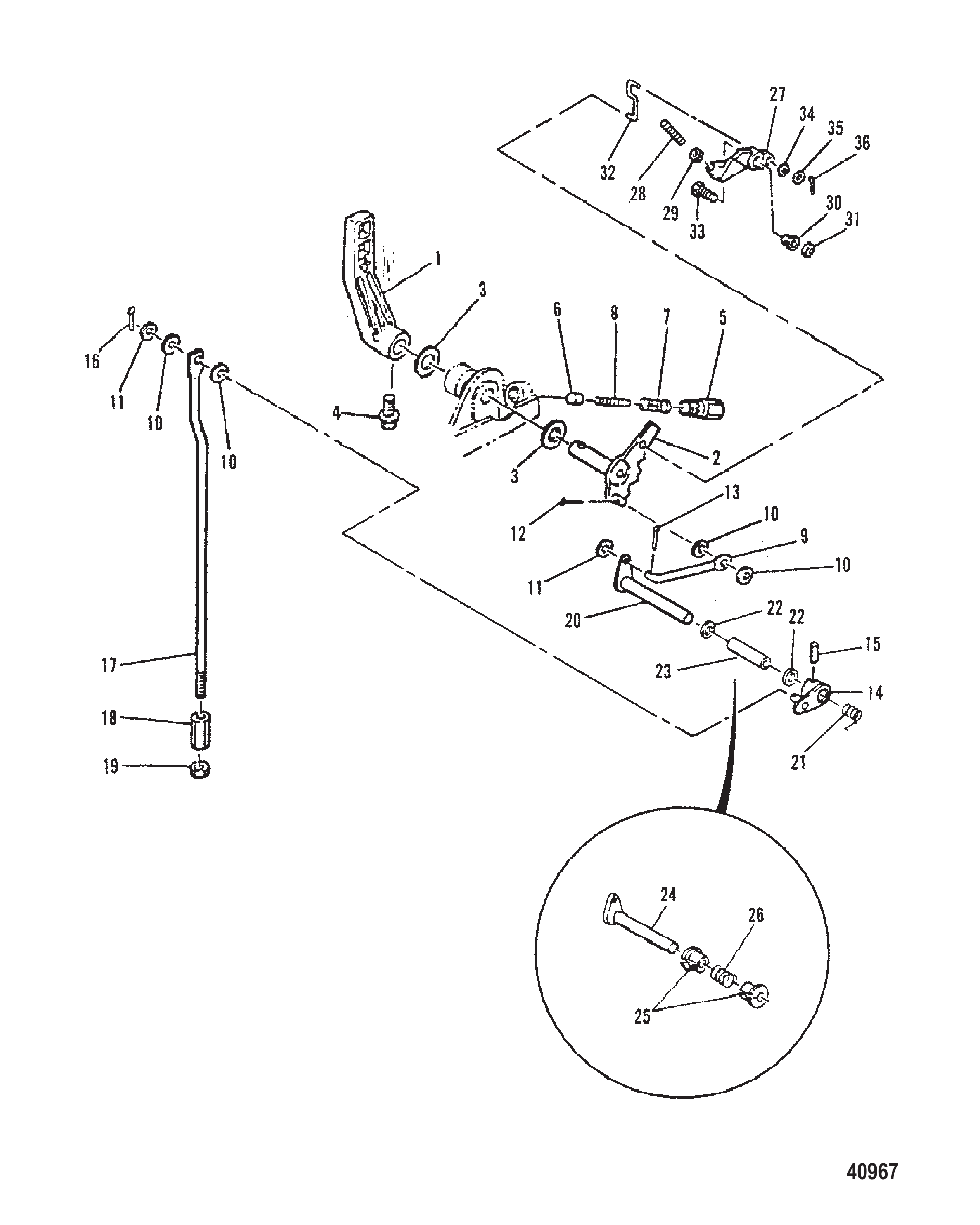

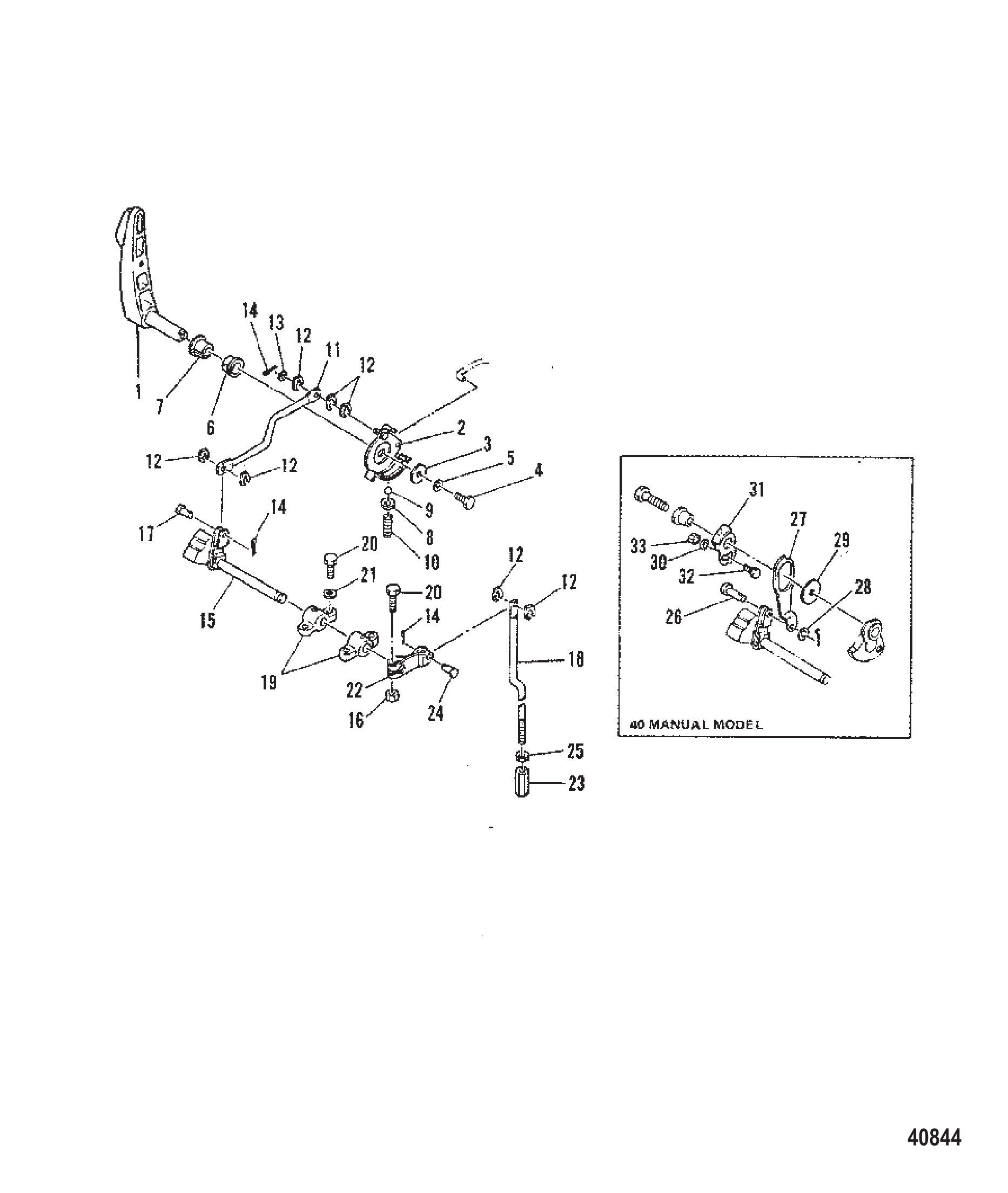

图 5换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	814485M	换挡手柄	GEAR SHIFT HANDLE	1
2	94507M	凸轮板	CAM PLATE	1
3	81794M	垫圈	WASHER	1
4	91772M	螺栓	BOLT	1
5	82212M	锁紧垫圈	LOCKWASHER	1
6	41823M	衬套	BUSHING	1
7	814572M	衬套	BUSHING	1
8	83531M	衬套	BUSHING	1
9	82348M	钢球	BALL	1
10	82084M	弹簧	SPRING	1
11	97743M	杆	ROD	1
12	83533M	垫圈	WASHER	7
13	82211M	垫圈	WASHER	1
14	82125M	开口销	COTTER PIN	3
15	97744M	轴	SHAFT	1
16	97745M	螺母	NUT	1
17	83540M	销	PIN	1
18	83542M	杆	ROD	1
19	83537M	支架	BRACKET	2
20	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	5
20	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	5
21	82214M	垫圈	WASHER	4
22	83538M	杠杆	LEVER	1
23	80652M	连接器	CONNECTOR	1
24	83540M	销	PIN	1
25	81767M	螺母	NUT	1
26	97116M	销	PIN	1
27	97753M	停机开关	STOP	1
28	82208M	垫圈	WASHER	1
28	82186M	垫圈	WASHER	1
29	81796M	垫圈	WASHER	1
30	82211M	垫圈	WASHER	1
31	97758M	油门限位器	LIMITER Throttle	1
32	82417M	螺栓	BOLT	1
33	82388M	螺母 (M5)	NUT (M5)	1

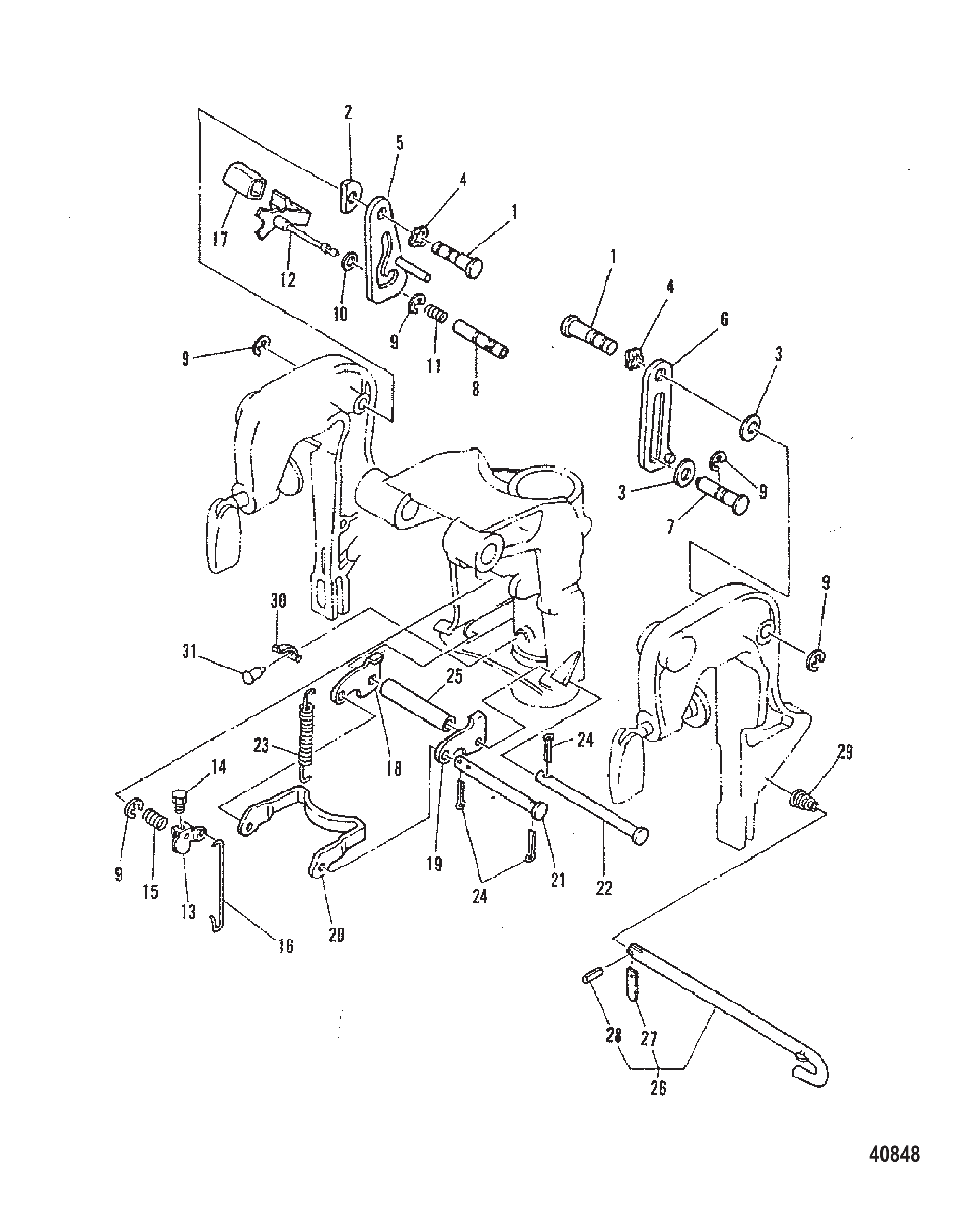

图 6倾斜杆/销 TILT LEVER/PIN

REF	零件编号	中文名称	英文名称	数量
1	83460M	销	PIN	2
1	19257M	销	PIN	2
2	83458M	垫圈	WASHER	1
3	83462M	垫圈	WASHER	2
4	83457M	波形垫圈	WAVE WASHER	2
5	14278M	停机开关	STOP	1
6	42441M	停机开关	STOP	1
7	83463M	销	PIN	1
7	95450M	销	PIN	1
8	83464M	轴	SHAFT	1
9	83461M	卡环	RING Snap	5
10	83493M	垫圈	WASHER	1
11	83909M	弹簧	SPRING	1
12	14260M	倾斜杆总成	LEVER ASSEMBLY Tilt	1
13	83467M	杠杆	LEVER	1
14	82444M	螺栓	BOLT	1
14	84313M	螺栓	BOLT	1
15	83465M	弹簧	SPRING	1
16	83468M	杆	ROD	1
17	81395M	盖板	COVER	1
18	83905M	支架	BRACKET	1
19	83906M	支架	BRACKET	1
20	83479M	倾斜锁定装置	TILT LOCK	1
21	83477M	销	PIN	1
22	83478M	销	PIN	1
23	83476M	弹簧	SPRING	2
24	82128M	销	PIN	4
25	83480M	隔套	SPACER	1
26	814972M	倾斜销总成	PIN ASSEMBLY Tilt	1
26	814972T	倾斜销	PIN-TILT	1
27	84044M	止动器	STOPPER	1
28	82146M	销	PIN	1
29	814973M	弹簧	SPRING	1
30	83494M	弹簧	SPRING	1
31	83495M	铆钉	RIVET	1

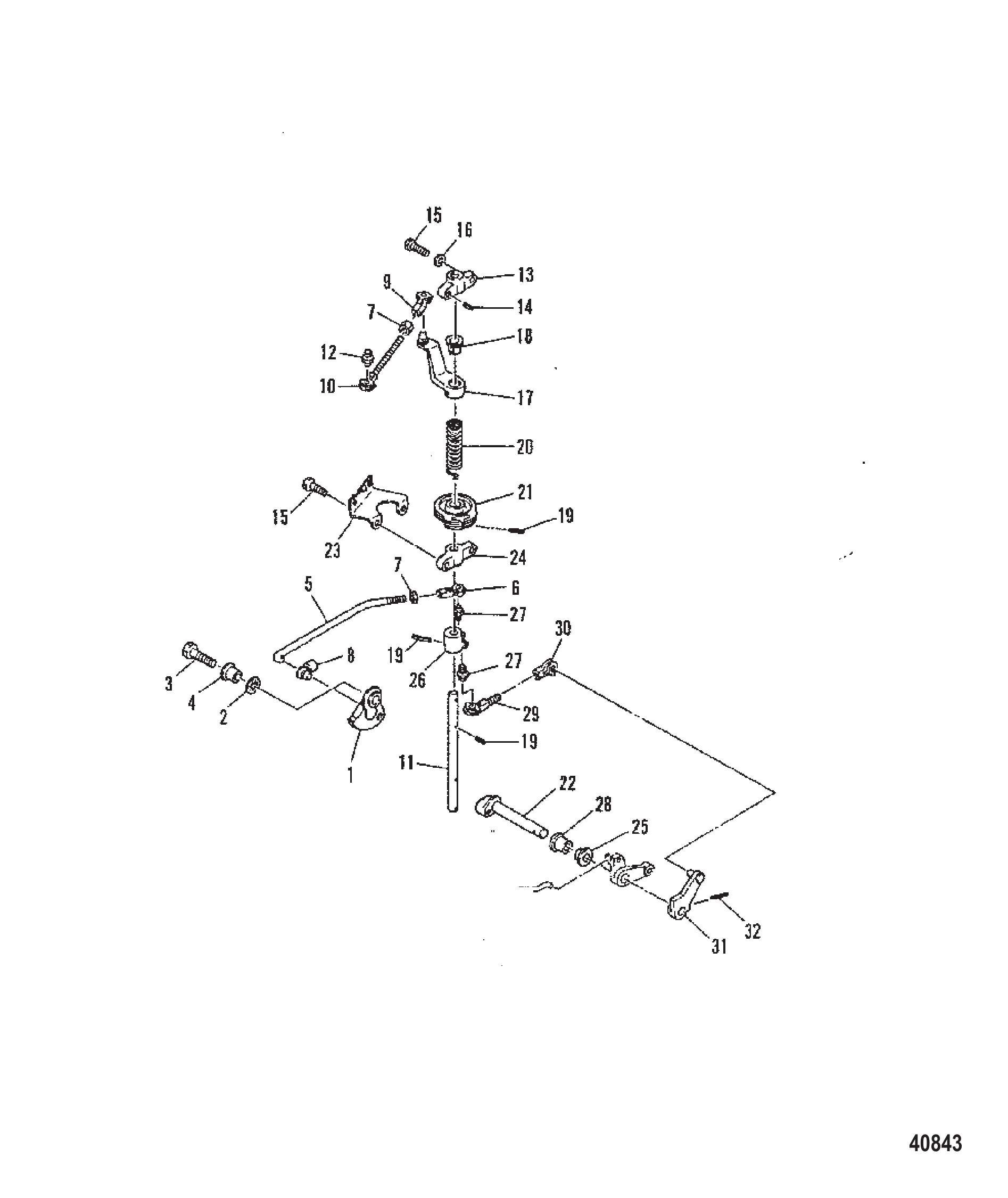

图 7节气门控制器 THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	97740M	凸轮	CAM	1
2	81868M	波形垫圈	WAVE WASHER	1
3	83285M	螺栓	BOLT	1
4	94503M	轴环	COLLAR	1
5	97741M	连接杆	LINK	1
6	16715M	接头	JOINT	1
7	82388M	螺母 (M5)	NUT (M5)	2
8	97742M	连接杆	LINK	1
9	83957M	连接杆	LINK	1
9	84101M	杆	ROD	1
10	84100M	固定座	RETAINER	1
11	83555M	轴	SHAFT	1
12	84305M	接头	JOINT	1
13	83547M	支架	BRACKET	1
14	82154M	销	PIN	1
15	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
15	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
16	82214M	垫圈	WASHER	1
17	811365M	磁电机控制杆	LEVER Magneto Control	1
17	83548M	杠杆	LEVER	1
18	81946M	衬套	BUSHING	1
19	82149M	销(18.5毫米)	PIN (18.5 mm)	3
20	83549M	弹簧	SPRING	1
21	83919M	滑轮	PULLEY	1
22	814573M	油门控制轴	SHAFT Throttle Control	1
23	83551M	支架	BRACKET	1
24	83537M	支架	BRACKET	1
25	81946M	衬套	BUSHING	1
26	97739M	杠杆	LEVER	1
27	84305M	接头	JOINT	2
28	814574M	衬套	BUSHING	1
29	83921M	杆	ROD	1
30	16715M	接头	JOINT	1
31	83526M	杠杆	LEVER	1
32	82158M	销	PIN	1

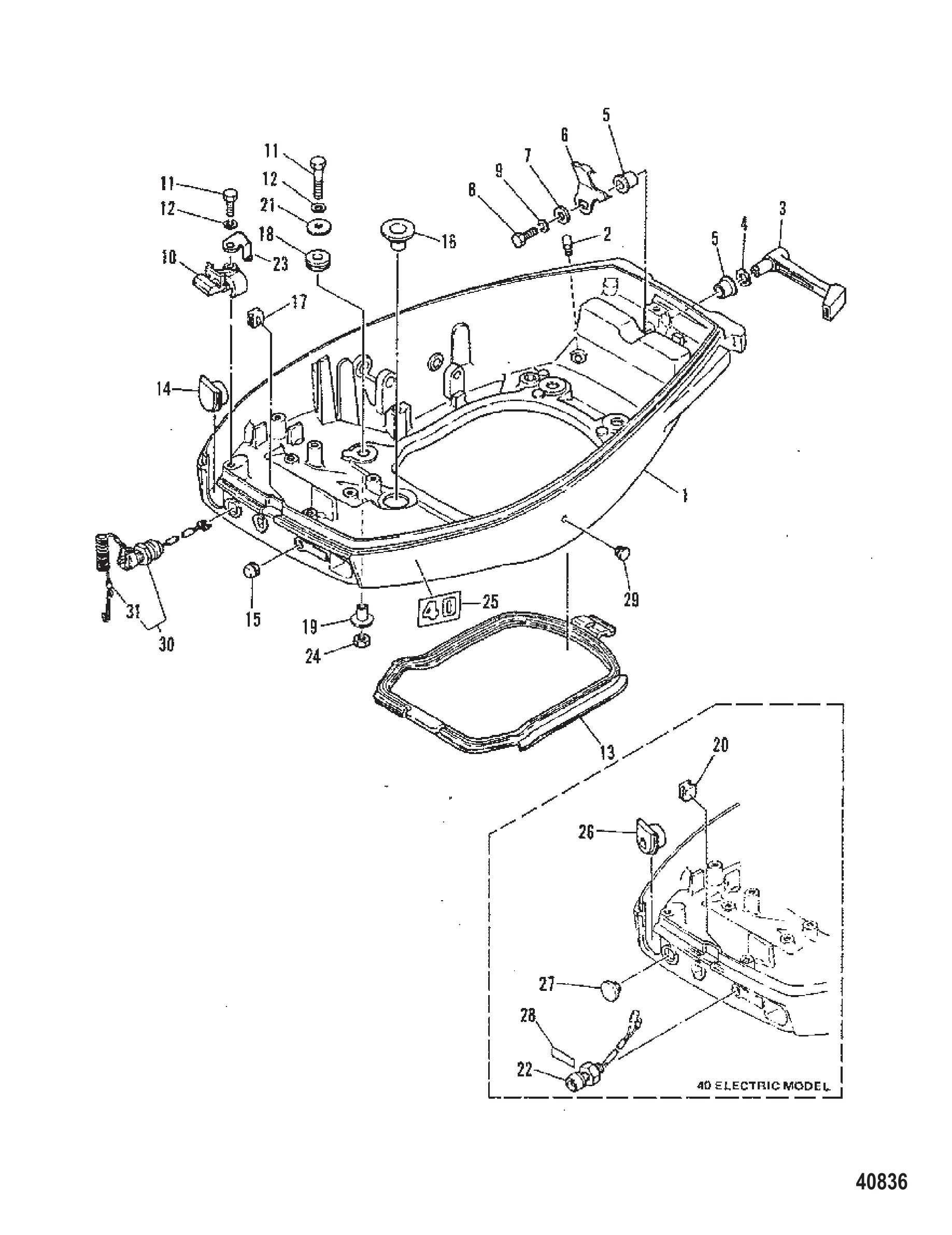

图 8下部罩壳 BOTTOM COWLING

REF	零件编号	中文名称	英文名称	数量
1	814524M	下机罩	BOTTOM COWL	1
1	814525M	下机罩	BOTTOM COWL	1
2	83616M	接头	FITTING	1
3	95409M	杠杆	LEVER	1
4	81869M	垫圈	WASHER	1
5	81949M	衬套	BUSHING	2
6	84914M	卡箍	CLAMP	1
7	81794M	垫圈	WASHER	1
8	84315M	螺栓	BOLT	1
8	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
9	82212M	锁紧垫圈	LOCKWASHER	1
10	93104M	安装板	PLATE	1
11	83285M	螺栓	BOLT	5
12	82214M	垫圈	WASHER	5
13	97674M	密封件	SEAL	1
14	93100M	护孔环	GROMMET	1
15	814526M	护孔环	GROMMET	1
16	83608M	护孔环	GROMMET	1
17	83609M	护孔环	GROMMET	1
18	97675M	护孔环	GROMMET	4
19	97676M	衬套	BUSHING	4
20	83728M	护孔环(非手动转向型)	GROMMET (W/O MANUAL STEERING)	1
21	81796M	垫圈	WASHER	4
22	41308M	指示灯(电动型)	INDICATOR (ELECTRIC)	1
23	42436M	支架	BRACKET	1
24	82389M	螺母	NUT	4
25	83761M	贴花	DECAL	2
26	94476M	护孔环(电动型)	GROMMET (ELECTRIC)	1
27	82066M	护孔环(电动型)	GROMMET (ELECTRIC)	1
28	814527M	标贴(电动型)	DECAL (ELECTRIC)	1
29	97726M	护孔环(电动型)	GROMMET (ELECTRIC)	1
30	14222M	点火开关总成(带安全绳)	SWITCH ASSEMBLY Ignition - With Lanyard	1
31	97756M	止动器	STOPPER	1

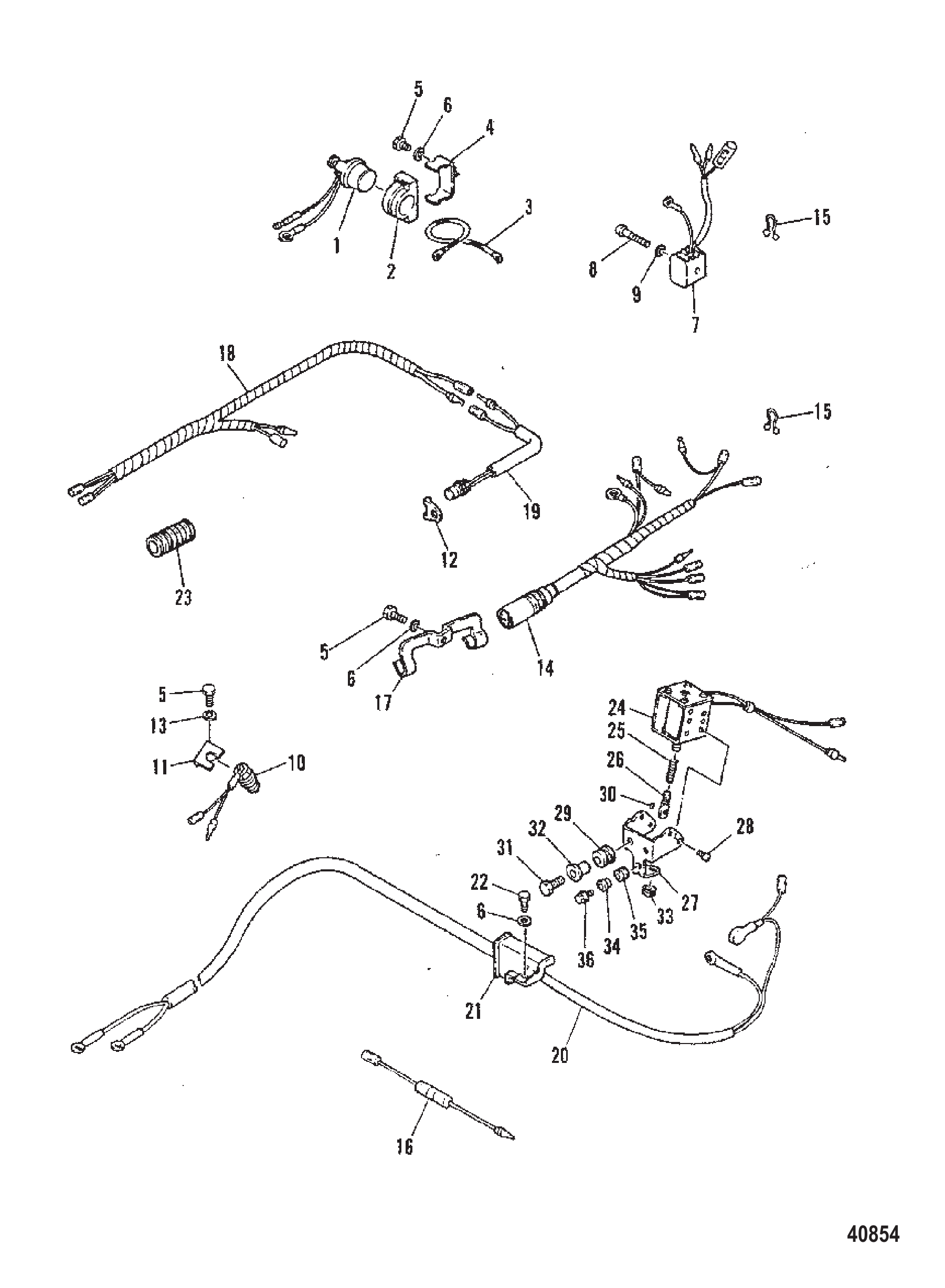

图 9电气部件(启动继电器总成) ELECTRICAL (STARTER RELAY ASSEMBLY)

REF	零件编号	中文名称	英文名称	数量
1	95642M	电磁阀	SOLENOID	1
1	825096T01	启动电磁阀	SOLENOID Starter	1
2	814992M	支架	BRACKET	1
3	814993M	引线	LEAD WIRE	1
4	814994M	安装板	PLATE	1
5	84247M	螺栓	BOLT	3
5	826957M	螺栓	BOLT	3
6	82214M	垫圈	WASHER	3
7	814995M	整流器	RECTIFIER	1
8	82521M	螺钉	SCREW	1
8	83108M	螺钉	SCREW	1
9	82211M	垫圈	WASHER	1
10	97684M	空挡启动开关总成	SWITCH ASSEMBLY Neutral Start	1
11	97683M	支架	BRACKET	1
12	815004M	安装板	PLATE	1
13	82212M	锁紧垫圈	LOCKWASHER	1
14	814996M	线束总成	HARNESS ASSEMBLY	1
15	814997M	卡箍	CLAMP	3
16	814998M	引线	LEAD WIRE	1
17	814999M	支架	BRACKET	1
18	815001M	延长件	EXTENSION	1
19	815003M	温控开关	THERMO SWITCH	1
20	815000M	线束总成	HARNESS ASSEMBLY	1
21	97066M	卡箍	CLAMP	1
22	813477M	螺栓	BOLT	1
22	91772M	螺栓	BOLT	1
23	815002M	绝缘体	INSULATOR	1
24	97685M	电磁阀总成	SOLENOID ASSEMBLY	1
24	97685T	电磁阀	SOLENOID	1
25	84701M	电线	WIRE	1
26	84702M	挂钩	HOOK	1
27	97686M	支架	BRACKET	1
28	17661M	螺钉	SCREW	4
29	93114M	减震器	DAMPER	2
29	881304	护孔环	GROMMET	2
30	82258M	O型圈	O-RING	1
31	82405M	螺栓	BOLT	2
32	82851M	衬套	BUSHING	2
32	804344003	轴环	COLLAR	2
33	82060M	护孔环	GROMMET	1
34	97688M	轴环	COLLAR	1
35	97687M	护孔环	GROMMET	1
36	91686M	螺栓	BOLT	1

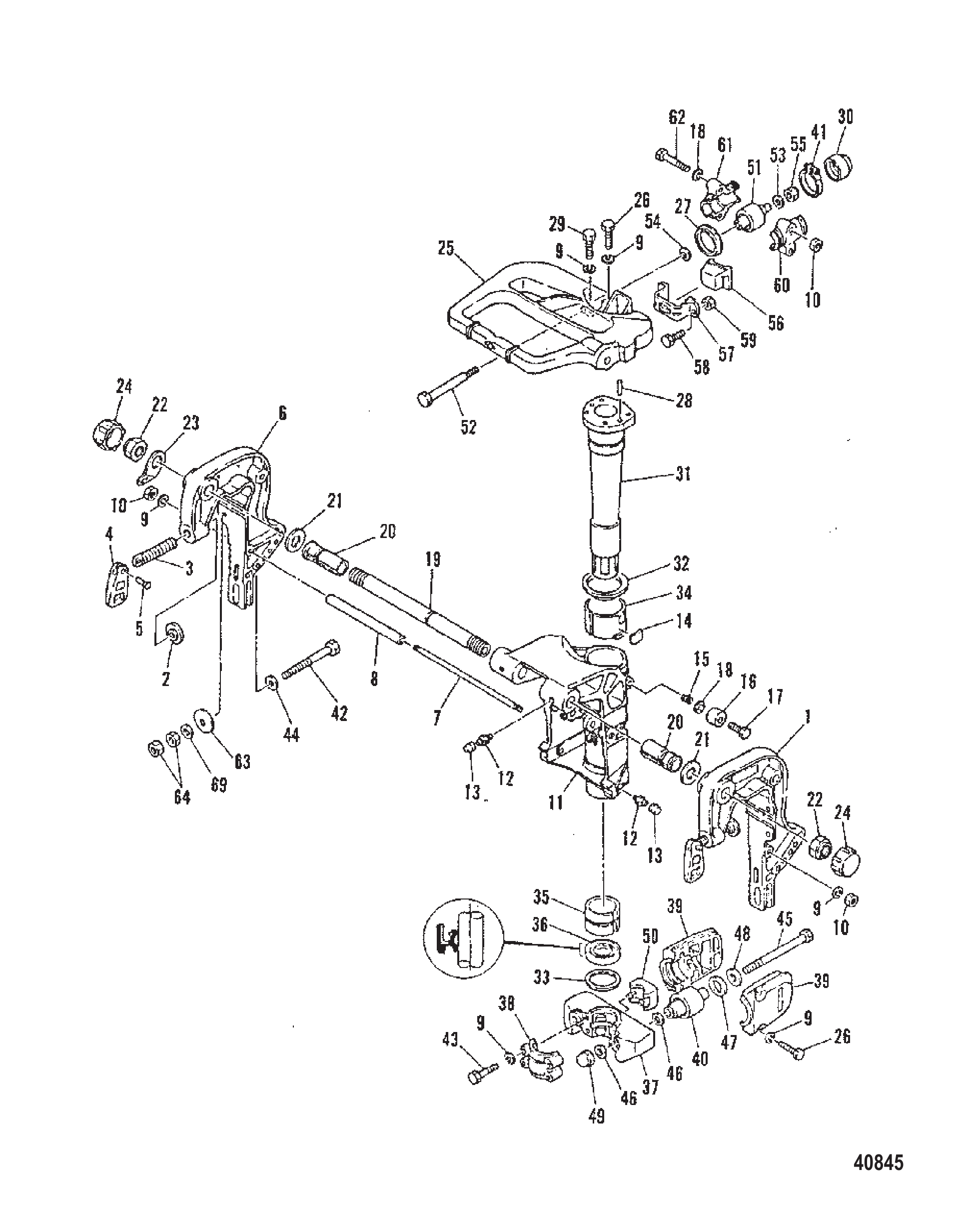

图 10夹紧旋转支架 CLAMP AND SWIVEL BRACKET

REF	零件编号	中文名称	英文名称	数量
1	9822M	左舷夹紧支架	CLAMP BRACKET Port	1
2	80638M	垫	PAD	2
3	83481M	螺钉	SCREW	2
4	11868M	手柄	HANDLE	2
5	81889M	销	PIN	2
6	9823M	右舷夹紧支架	CLAMP BRACKET Starboard	1
7	83472M	螺柱	STUD	1
8	19258M	隔套	SPACER	1
9	82215M	锁紧垫圈	LOCKWASHER	14
10	82382M	螺母	NUT	4
11	9821M	支架	BRACKET	1
12	82369M	接头	FITTING	4
13	81439M	盖帽	CAP	4
14	80633M	安装板	PLATE	1
15	83488M	弹簧	SPRING	1
16	83490M	密封件	SEAL	1
17	43106M	螺栓	BOLT	1
18	82217M	垫圈	WASHER	5
19	18974M	螺栓	BOLT	1
20	41313M	衬套	BUSHING	2
21	81836M	垫圈	WASHER	2
22	81787M	螺母	NUT	2
22	879172252	螺母	NUT	2
23	19111M	安装板	PLATE	1
24	81388M	盖帽	CAP	2
24	811914M	盖帽	CAP	2
24	811914M	盖帽	CAP	2
25	83513M	支架	BRACKET	1
25	8M0057160	支架	BRACKET	1
26	95416M	螺栓	BOLT	6
27	83505M	密封件	SEAL	2
28	82368M	销	PIN	2
29	814575M	螺栓	BOLT	2
29	82442M	螺栓	BOLT	2
30	83912M	盖帽	CAP	2
31	83907M	轴	SHAFT	1
32	83482M	垫圈	WASHER	1
33	83487M	垫圈	WASHER	1
34	83483M	衬套	BUSHING	1
35	83485M	衬套	BUSHING	1
36	83486M	油封	SEAL Oil	1
37	83492M	壳体	HOUSING	1
37	83492T	壳体	HOUSING	1
38	83491M	壳体	HOUSING	1
39	83512M	盖板	COVER	2
40	83914M	安装减震器	MOUNT DAMPER	2
40	8M0050006	支架	MOUNT	2
41	83507M	卡箍	CLAMP	2
41	827148M	卡箍	CLAMP	2
42	84970M	螺栓	BOLT	4
43	82468M	螺栓	BOLT	4
43	85277614	螺栓	BOLT	4
44	814576M	垫圈	WASHER	8
44	82220M	垫圈	WASHER	8
45	83510M	螺栓	BOLT	2
46	84429M	垫圈	WASHER	4
47	81860M	垫圈	WASHER	2
48	83915M	垫圈	WASHER	2
49	82397M	螺母	NUT	2
50	83511M	减震器	DAMPER	1
51	83910M	安装减震器	MOUNT DAMPER	2
51	8M0121495	支架	MOUNT	2
52	83501M	螺栓	BOLT	2
53	83911M	垫圈	WASHER	2
54	83504M	垫圈	WASHER	2
55	84295M	螺母	NUT	2
56	83496M	减震器	DAMPER	1
57	83497M	支架	BRACKET	1
58	82405M	螺栓	BOLT	2
59	82389M	螺母	NUT	2
60	83498M	盖板	COVER	2
61	83499M	盖板	COVER	2
62	83506M	螺栓	BOLT	4
63	81812M	垫圈	WASHER	4
64	82395M	螺母	NUT	8

图 11螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
-	73146A40	螺旋桨(19"螺距)	PROPELLER (19" PITCH)	1
-	73146A45	BLMX 10X19	BLMX 10X19	1
-	73144A40	螺旋桨总成(17"螺距)	PROPELLER ASSEMBLY (17" PITCH)	1
-	73144A45	BLMX 10X17	BLMX 10X17	1
-	91818A5	螺旋桨(16"螺距)	PROPELLER (16" PITCH)	1
-	73142A40	螺旋桨(16"螺距)	PROPELLER (16" PITCH)	1
-	73142A45	BLMX 10X16	BLMX 10X16	1
-	76232A5	螺旋桨(15"螺距)	PROPELLER (15" PITCH)	1
-	855862A46	VENG S 15 RH	VENG S 15 RH	1
-	73140A40	螺旋桨总成(15"螺距)	PROPELLER ASSEMBLY (15" PITCH)	1
-	73140A45	BLMX 10.1X15	BLMX 10.1X15	1
-	76230A5	螺旋桨(14"螺距)	PROPELLER (14" PITCH)	1
-	855860A46	VENG S 14 RH	VENG S 14 RH	1
-	73138A40	螺旋桨总成(14"螺距)	PROPELLER ASSEMBLY (14" PITCH)	1
-	73138A45	BLMX 10.3X14	BLMX 10.3X14	1
-	76228A5	螺旋桨(13"螺距)	PROPELLER (13" PITCH)	1
-	855858A46	VENG S 13 RH	VENG S 13 RH	1
-	73136A40	螺旋桨总成(13"螺距)	PROPELLER ASSEMBLY (13" PITCH)	1
-	73136A45	BLMX 10.4X13	BLMX 10.4X13	1
-	79792A5	螺旋桨(12"螺距)	PROPELLER (12" PITCH)	1
-	855856A46	VENG S 12 RH	VENG S 12 RH	1
-	73134A40	螺旋桨总成(12"螺距)	PROPELLER ASSEMBLY (12" PITCH)	1
-	73134A45	BLMX 10.6X12	BLMX 10.6X12	1
-	85632A40	螺旋桨(11"螺距)	PROPELLER (11" PITCH)	1
-	85632A45	BLMX 10.9X11	BLMX 10.9X11	1
-	42740A10	螺旋桨(10-1/2"螺距)	PROPELLER (10-1/2" PITCH)	1
-	42740A45	BLMX 12X10.5	BLMX 12X10.5	1
-	73132A40	螺旋桨总成	PROPELLER ASSEMBLY	1
-	73132A45	BLMX 11.3X10	BLMX 11.3X10	1
-	97868A5	螺旋桨	PROPELLER	1
-	97868A46	VENG M 9 RH	VENG M 9 RH	1
-	87818A10	螺旋桨(9"螺距)	PROPELLER (9" PITCH)	1
-	87818A45	BLMX 12.3X9	BLMX 12.3X9	1
-	42738A10	螺旋桨(8"螺距)	PROPELLER (8" PITCH)	1
-	42738A45	BLMX 12.5X8	BLMX 12.5X8	1

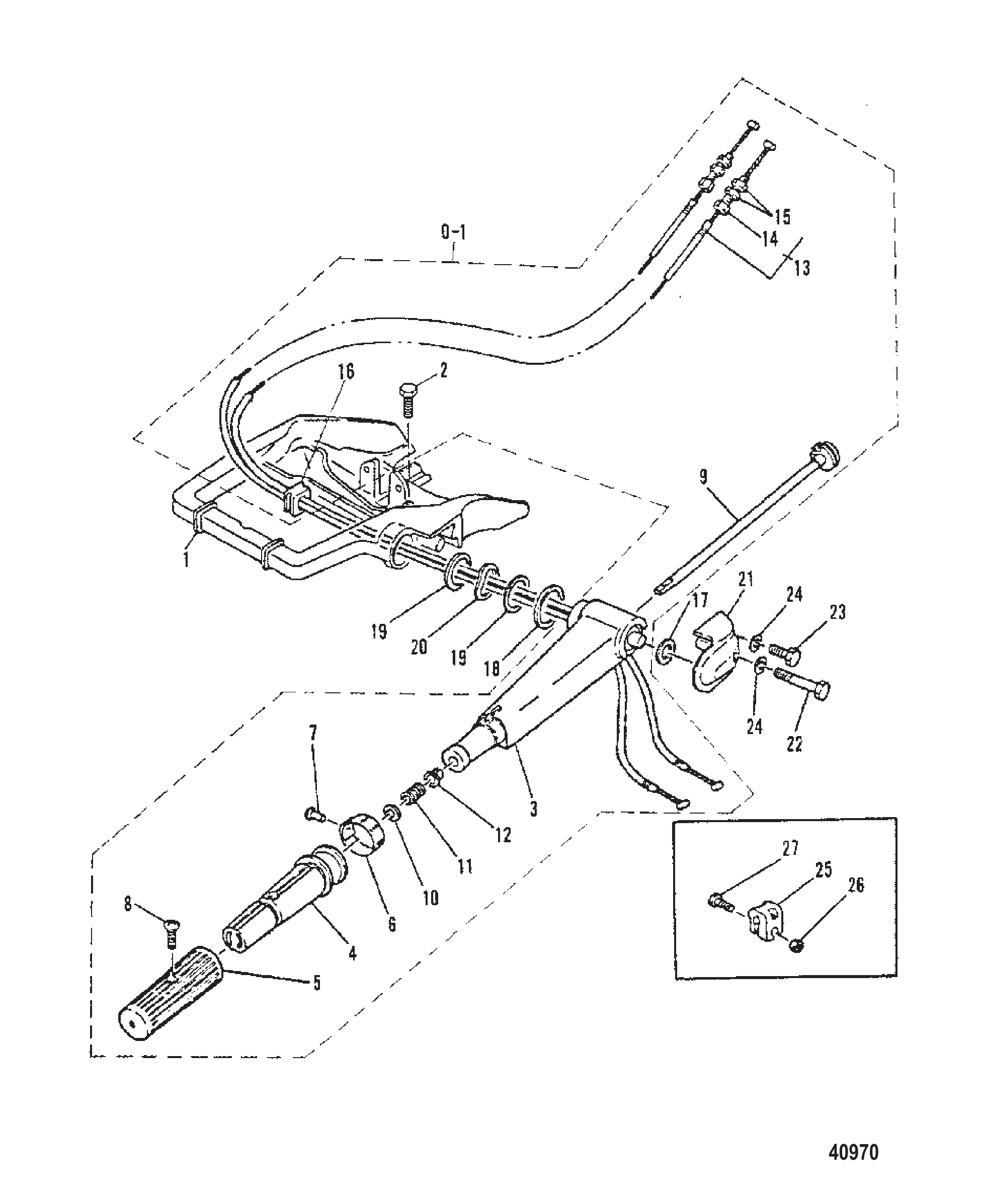

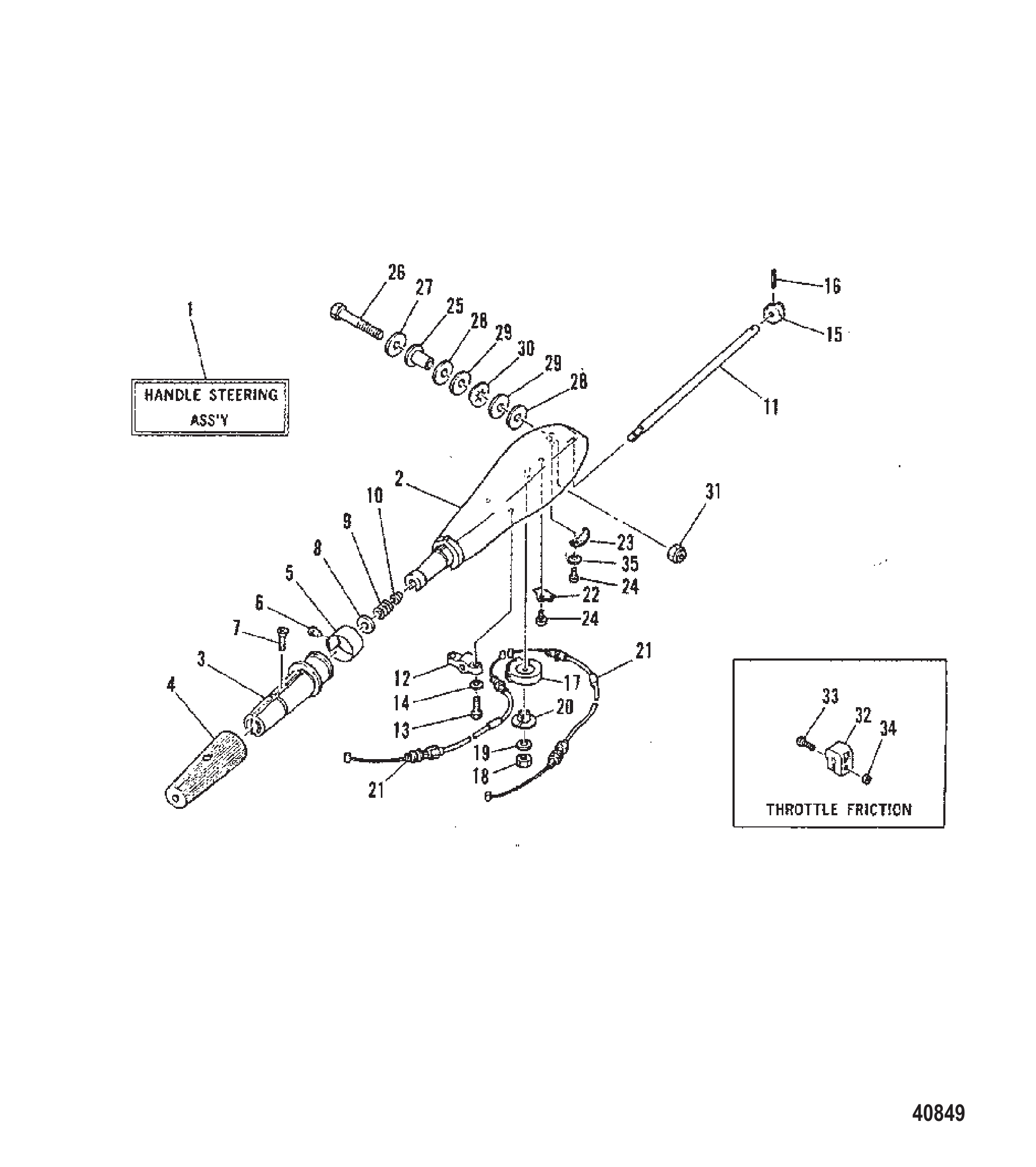

图 12转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	95419A1	转向手柄总成	HANDLE ASSEMBLY Steering	1
2	84971M	手柄	HANDLE	1
3	81585M	握把	GRIP	1
4	95497M	橡胶手柄	HANDLE RUBBER	1
4	8M0080456	握把	GRIP	1
5	97747M	指示器	INDICATOR	1
6	81907M	铆钉	RIVET	1
7	18847M	螺钉	SCREW	1
7	811916M	螺钉	SCREW	1
8	82220M	垫圈	WASHER	1
9	82095M	弹簧	SPRING	1
10	81945M	衬套	BUSHING	1
11	83516M	轴	SHAFT	1
12	83517M	支架	BRACKET	1
13	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
14	82214M	垫圈	WASHER	2
15	80778M	齿轮	GEAR	1
16	82151M	销	PIN	1
17	83518M	小齿轮	PINION	1
18	82389M	螺母	NUT	1
19	82212M	锁紧垫圈	LOCKWASHER	1
20	83519M	衬套	BUSHING	1
21	97748M	油门拉线	WIRE Throttle	2
22	83521M	支架	HOLDER	1
23	83522M	支架	HOLDER	1
24	84313M	螺栓	BOLT	2
25	81950M	衬套	BUSHING	1
26	94514M	螺栓	BOLT	1
27	83524M	垫圈	WASHER	1
28	81853M	垫圈	WASHER	2
29	81815M	垫圈	WASHER	2
30	81870M	垫圈	WASHER	1
31	81786M	螺母	NUT	1
32	82895M	摩擦片	FRICTION PIECE	1
33	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
34	83056M	螺母	NUT	1
35	82211M	垫圈	WASHER	2

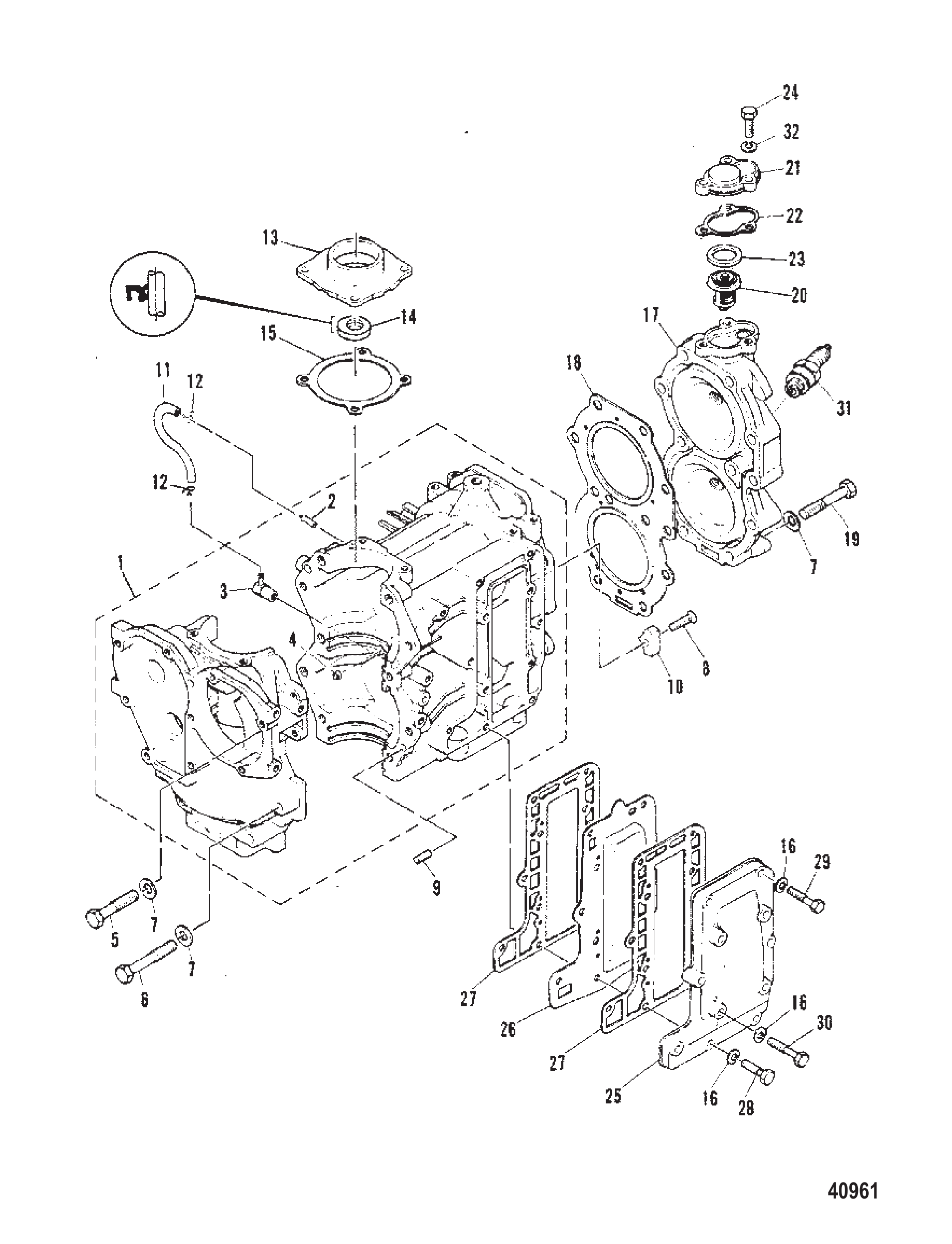

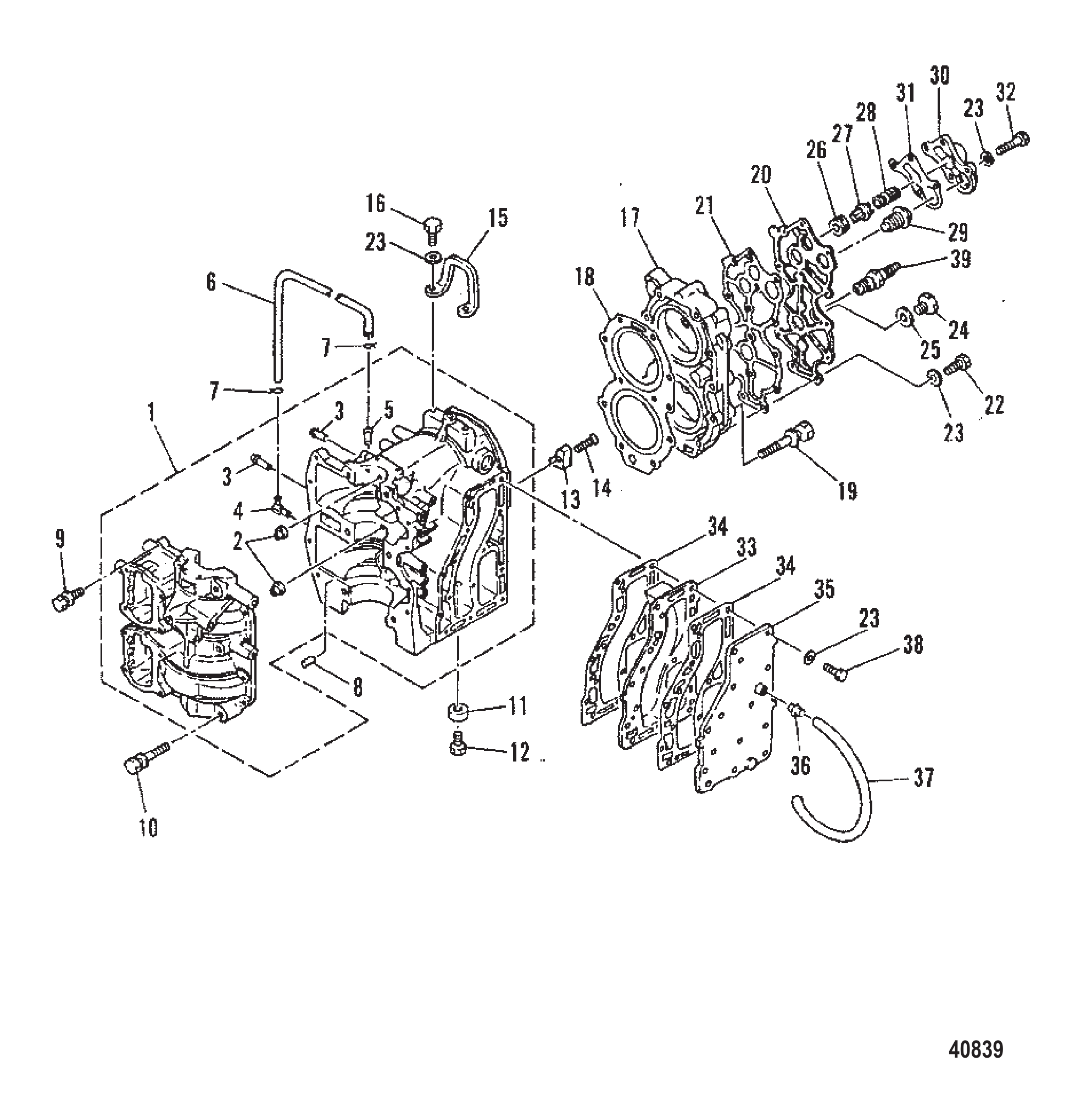

图 13曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	814550M	曲轴箱总成	CRANKCASE ASSEMBLY	1
1	814551M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	81258M	销	PIN	2
3	83329M	接头	FITTING	2
4	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
5	80122M	接头	FITTING	1
6	83328M	软管	HOSE	1
7	82046M	卡箍	CLAMP	2
8	82368M	销	PIN	2
9	41837M	螺栓	BOLT	9
10	41838M	螺栓	BOLT	6
11	83394M	阳极块	ANODE	1
12	84247M	螺栓	BOLT	1
12	826957M	螺栓	BOLT	1
13	83330M	阳极块	ANODE	1
14	82168M	螺钉	SCREW	1
15	814553M	支架	BRACKET	1
16	82439M	螺栓	BOLT	2
17	8562M	气缸盖	HEAD Cylinder	1
18	95414M	衬垫	GASKET	1
18	95414	衬垫	GASKET	1
19	41884M	螺栓(M8×55)	BOLT (M8 x 55)	11
19	8M0101617	螺栓	BOLT	11
20	97703M	盖板	COVER	1
21	97704M	衬垫	GASKET	1
22	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
22	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	11
23	82214M	垫圈	WASHER	31
24	81926M	堵头	PLUG	1
25	81990M	衬垫	GASKET	1
26	82067M	护孔环	GROMMET	1
27	81267M	阀门	VALVE	1
28	83340M	弹簧	SPRING	1
29	814554M	节温器	THERMOSTAT	1
29	814554T01	节温器	THERMOSTAT	1
30	97705M	盖板	COVER	1
31	814555M	衬垫	GASKET	1
31	814555	衬垫	GASKET	1
32	83285M	螺栓	BOLT	4
33	97707M	内盖	INNER COVER	1
34	83338M	衬垫	GASKET	2
34	83338	衬垫@2	GASKET @2	2
34	83338M	衬垫	GASKET	1
34	83338	衬垫@2	GASKET @2	1
34A	827176M	衬垫	GASKET	1
35	97708M	外盖	OUTER COVER	1
36	80756M	接头	FITTING	1
36	94716M	连接器	CONNECTOR	1
37	94476M	护孔环	GROMMET	1
38	82405M	螺栓	BOLT	16
39	82372M	火花塞	SPARK PLUG	2
39	8M0157387	火花塞BR8HS @4	PLUG BR8HS @4	2
-	822878M	动力总成完整组件	POWERHEAD ASSEMBLY COMPLETE	1
-	822879M	动力总成完整组件	POWERHEAD ASSEMBLY COMPLETE	1
-	814556M	动力头衬垫套件	GASKET SET Powerhead	1
-	94533M	下部单元衬垫套件	GASKET SET Lower Unit	1

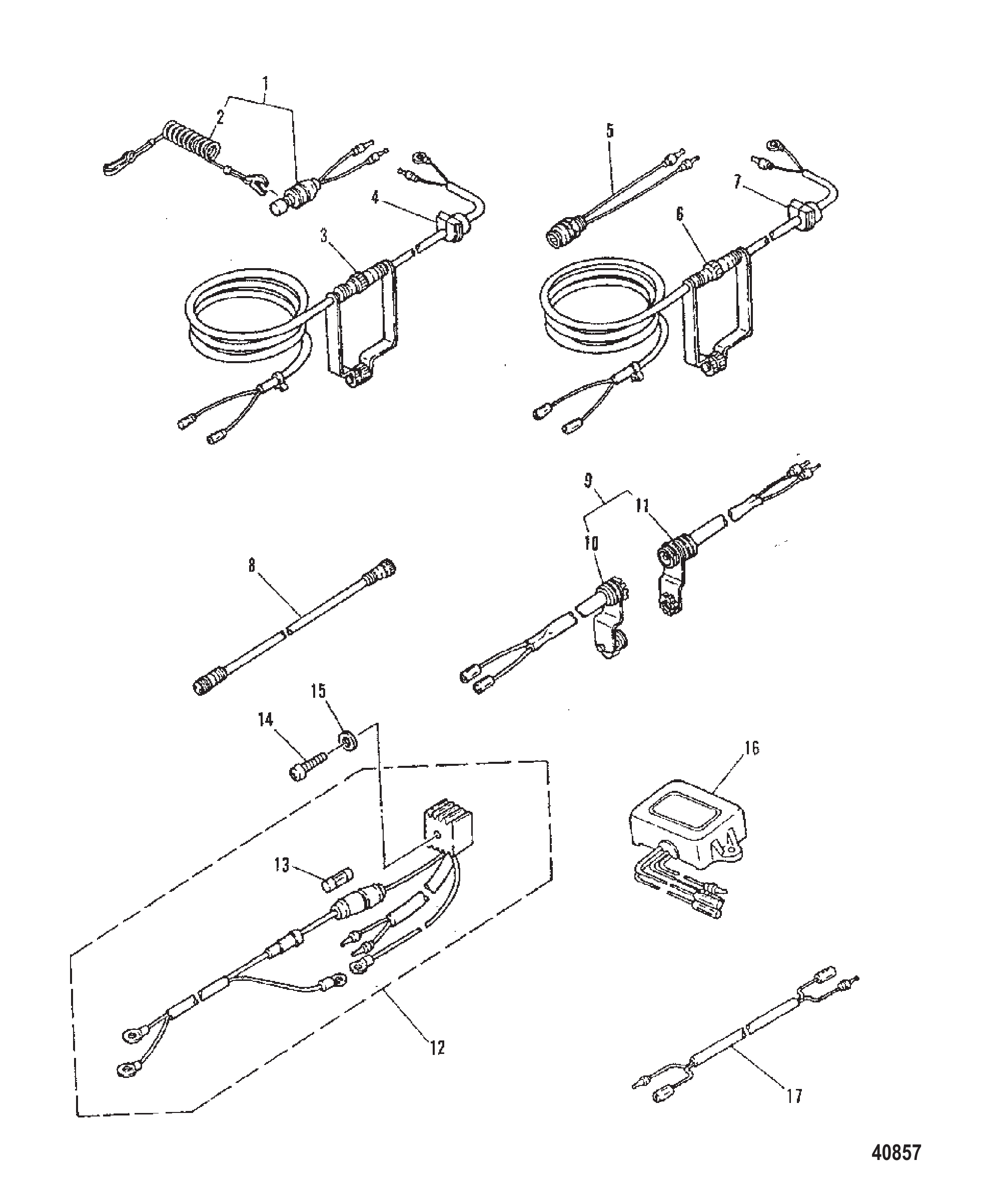

图 14电气部件(熄火开关总成) ELECTRICAL (KILL SWITCH ASSEMBLY)

REF	零件编号	中文名称	英文名称	数量
1	97755M	停机开关总成	SWITCH ASSEMBLY Stop	1
1	97765M	停机开关总成	SWITCH ASSEMBLY Stop	1
2	97756M	止动器	STOPPER	1
3	93053M	延长件	EXTENSION	1
4	94536M	护孔环	GROMMET	1
5	97754M	停机开关总成	SWITCH ASSEMBLY Stop	1
6	93053M	延长件	EXTENSION	1
7	94536M	护孔环	GROMMET	1
8	84959M	延长件	EXTENSION	1
9	84124M	连接器	CONNECTOR	1
10	99051M	连接器	CONNECTOR	1
11	99052M	连接器	CONNECTOR	1
12	84329M	整流器总成	RECTIFIER ASSEMBLY	1
12	8M0060278	整流器	RECTIFIER	1
13	81522M	保险丝	FUSE	1
14	82521M	螺钉	SCREW	1
14	83108M	螺钉	SCREW	1
15	82211M	垫圈	WASHER	1
16	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
16	84125T	电压调节器	REGULATOR Voltage	1
17	14773M	引线	LEAD WIRE	1

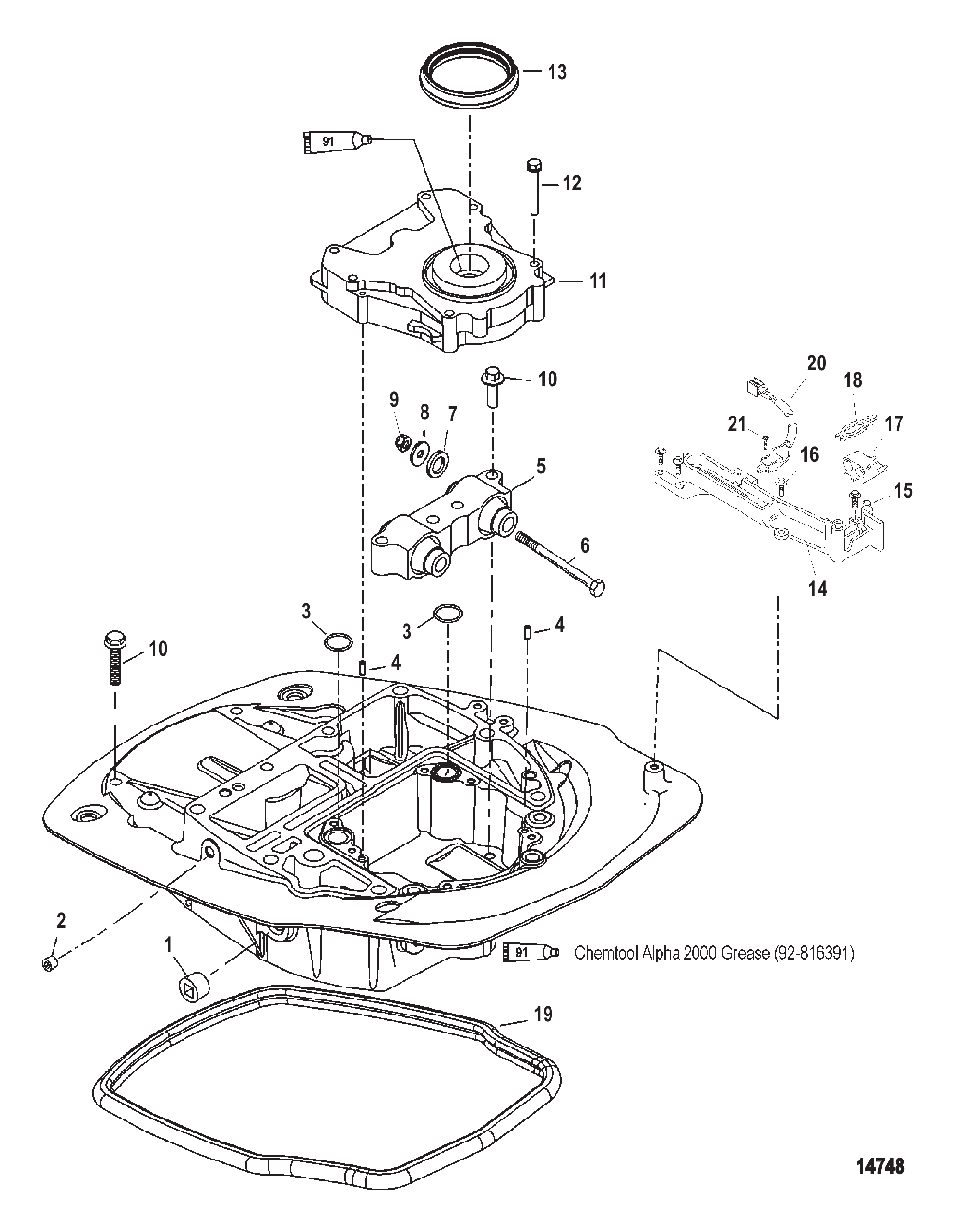

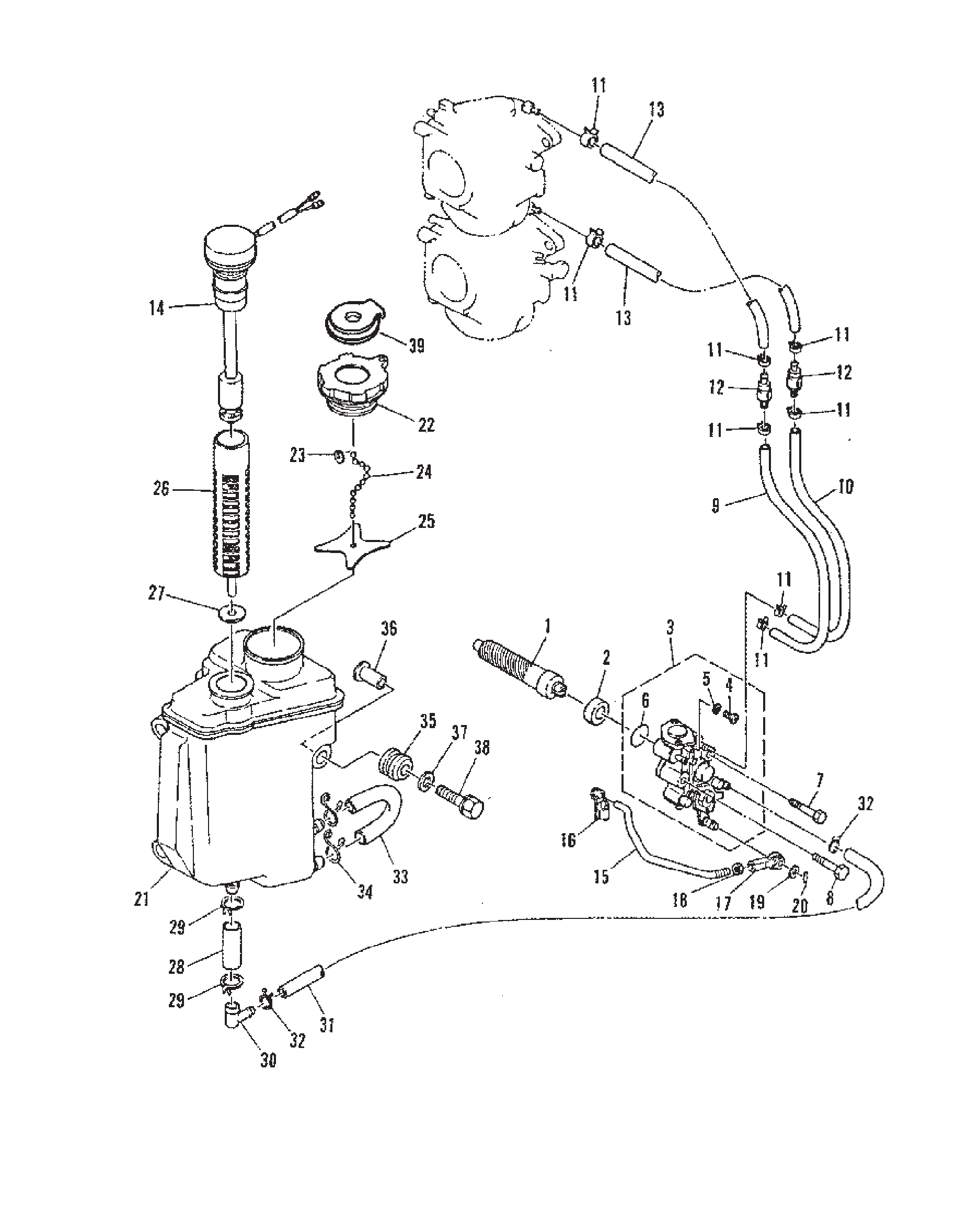

图 15机油泵 OIL PUMP

REF	零件编号	中文名称	英文名称	数量
1	384073	管塞(.500-14)	PLUG Pipe (.500-14)	1
2	479452	堵头	PLUG	1
3	858581	O型圈	O-RING	2
3	62705001	O型圈	O-RING	2
4	858580	定位销	PIN Dowel	2
4	41275M	定位销	PIN Dowel	2
5	881900T	支架	MOUNT	1
5	881900T03	支架	MOUNT	1
6	42974	螺栓(M12×175)	BOLT (M12 x 175)	2
6	8M0238139	螺钉	SCREW	2
7	934161	氯丁橡胶垫圈	WASHER Neoprene	2
7	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
8	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
8	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
9	859129	螺母(M12)	NUT (M12)	2
9	896963	螺母(M12)	NUT (M12)	2
10	4010750	螺钉(M8 x 50)	SCREW (M8 x 50)	8
11	858579T3	油泵	PUMP Oil	1
12	858719	螺栓(M6 x 45)	BOLT (M6 x 45)	6
12	8M0052670	螺钉	SCREW	6
13	804349	密封件	SEAL	1
14	878562T2	换挡连杆支架	BRACKET Shift Linkage	1
14	878562T8	支架	BRACKET	1
15	42975	传动螺钉	DRIVE SCREW	2
16	82130020	螺钉 (M6 x 20)	SCREW (M6 x 20)	3
17	878560	杯套	CUP	1
18	98889	闩锁	LATCH	1
19	8238053	密封件	SEAL	1
19	8M0043168	密封件	SEAL	1
20	879996A1	开关	SWITCH	1
20	8M0052930	开关总成	SWITCH ASSEMBLY	1
21	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2

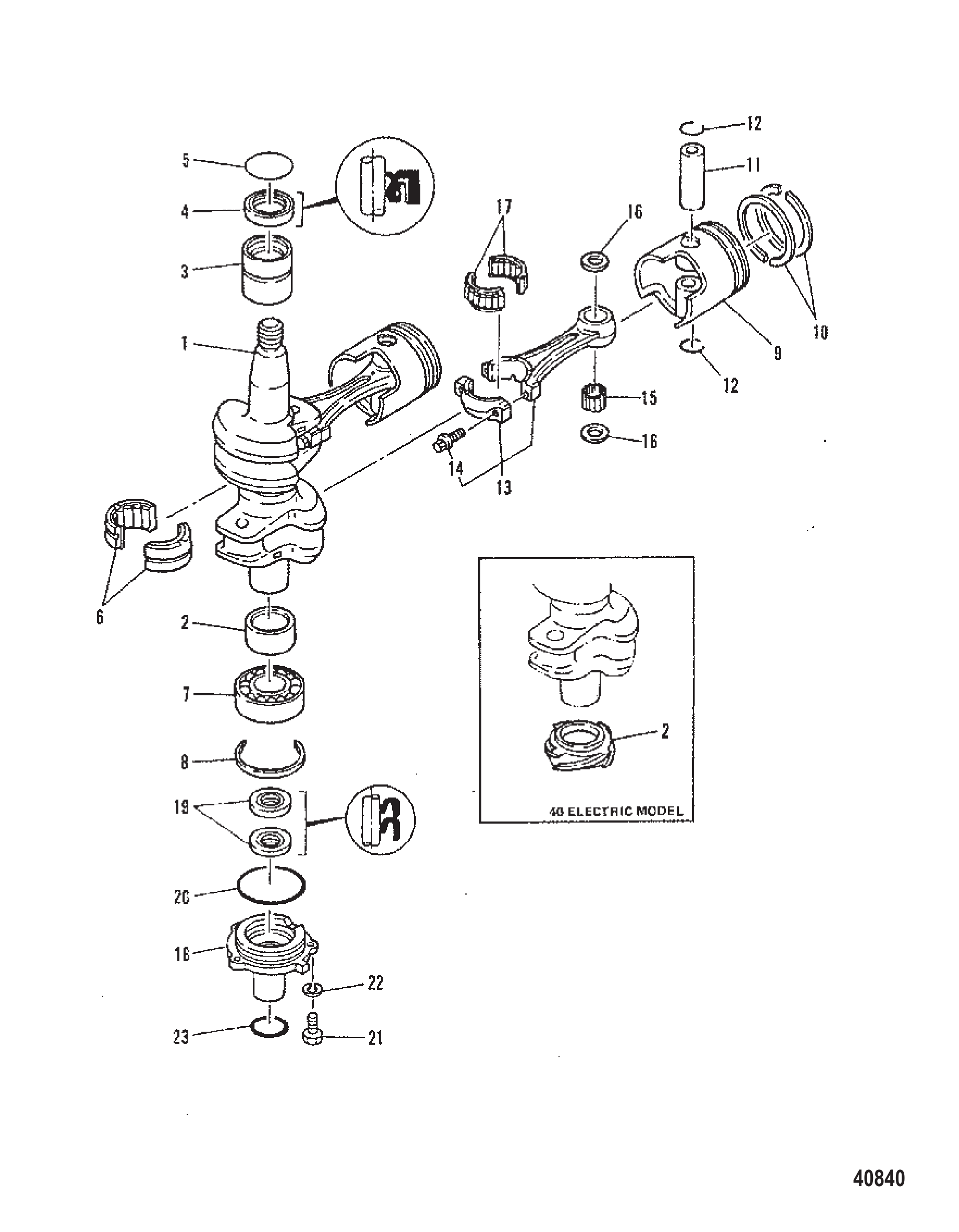

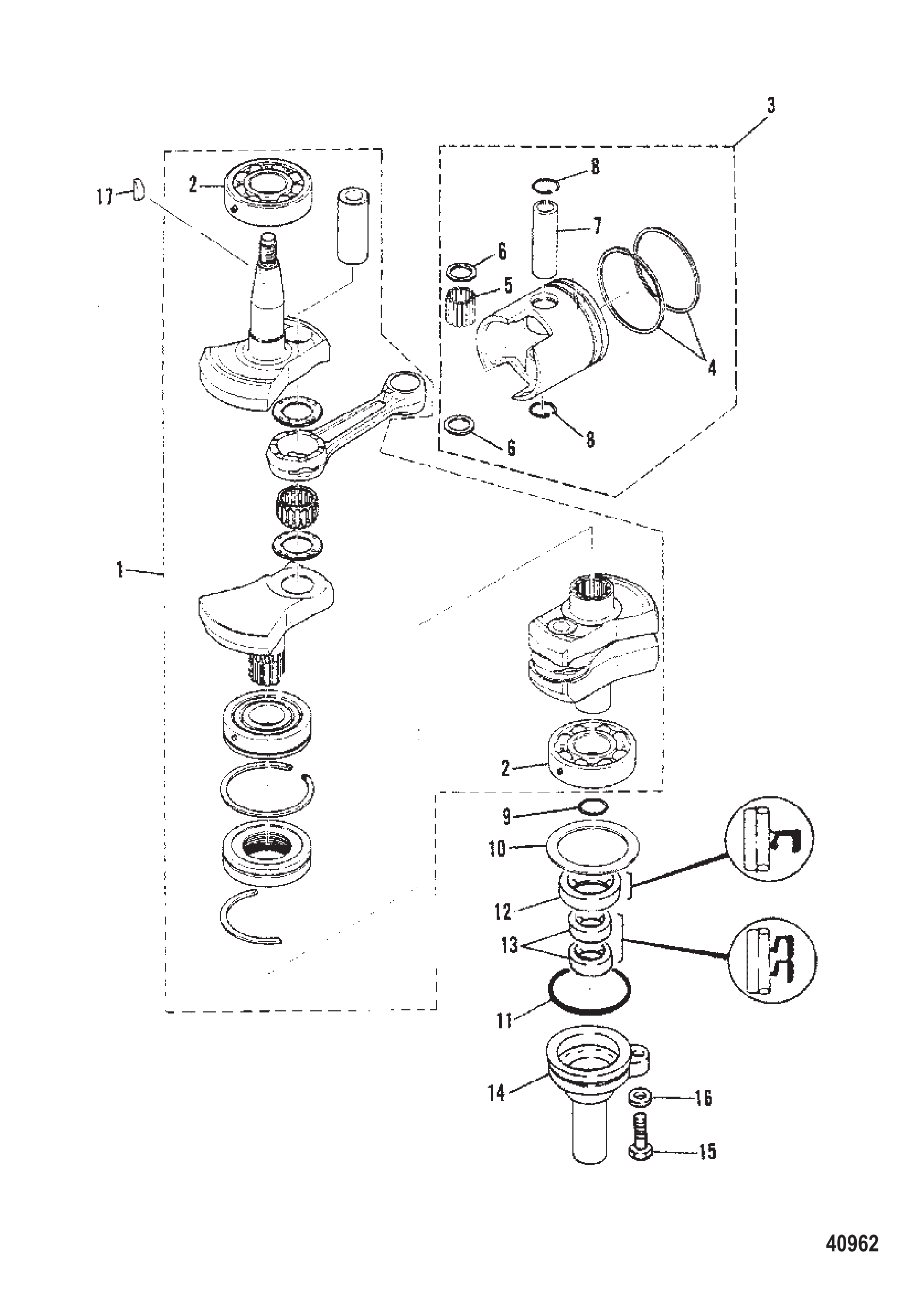

图 16曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	814557M	曲轴	CRANKSHAFT	1
2	814558M	隔套	SPACER	1
2	814559M	齿轮	GEAR	1
3	83341M	轴承	BEARING	1
3	83341T	轴承	BEARING	1
4	82249M	油封	SEAL Oil	1
5	82276M	O型圈	O-RING	1
6	97837M	轴承	BEARING	1
6	97837T	轴承	BEARING	1
7	814560M	滚珠轴承	BEARING Ball	1
7	814560T	滚珠轴承	BALL BEARING	1
8	814561M	卡簧	CIRCLIP	1
9	8563M	活塞	PISTON	2
9	8564M	活塞	PISTON	AR
9	8564T	活塞	PISTON	AR
9	8565M	活塞	PISTON	AR
9	8565T	活塞	PISTON	AR
10	83896M	活塞环组	RING SET Piston	2
10	83896T	活塞环组	PISTON RING SET	2
10	83897M	活塞环组	RING SET Piston	AR
10	83897T	活塞环组	PISTON RING SET	AR
10	83898M	活塞环组	RING SET Piston	AR
10	83898T	活塞环组	PISTON RING SET	AR
9	811828M	活塞	PISTON	2
9	811828T	活塞	PISTON	2
9	811829M	活塞	PISTON	AR
9	811830M	活塞	PISTON	AR
10	822880M	活塞环组	RING SET Piston	2
10	822880T	活塞环组	PISTON RING SET	2
10	822881M	活塞环组	RING SET Piston	AR
10	822882M	活塞环组	RING SET Piston	AR
11	83345M	销	PIN	2
11	83345T	活塞销	PIN-PISTON	2
12	81264M	卡扣	CLIP	4
13	8808M	连杆总成	CONNECTING ROD ASSEMBLY	2
13	8808T	连杆总成	CONN ROD ASSY	2
14	81715M	螺栓	BOLT	2
15	82353M	轴承	BEARING	56
16	81831M	垫圈	WASHER	4
17	97710M	轴承	BEARING	2
18	814562M	壳体	HOUSING	1
19	83347M	油封	SEAL Oil	2
20	82286M	O型圈	O-RING	1
21	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
21	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
22	82214M	垫圈	WASHER	3
23	83348M	O型圈	O-RING	1
-	814556M	动力头衬垫套件	GASKET SET Powerhead	1

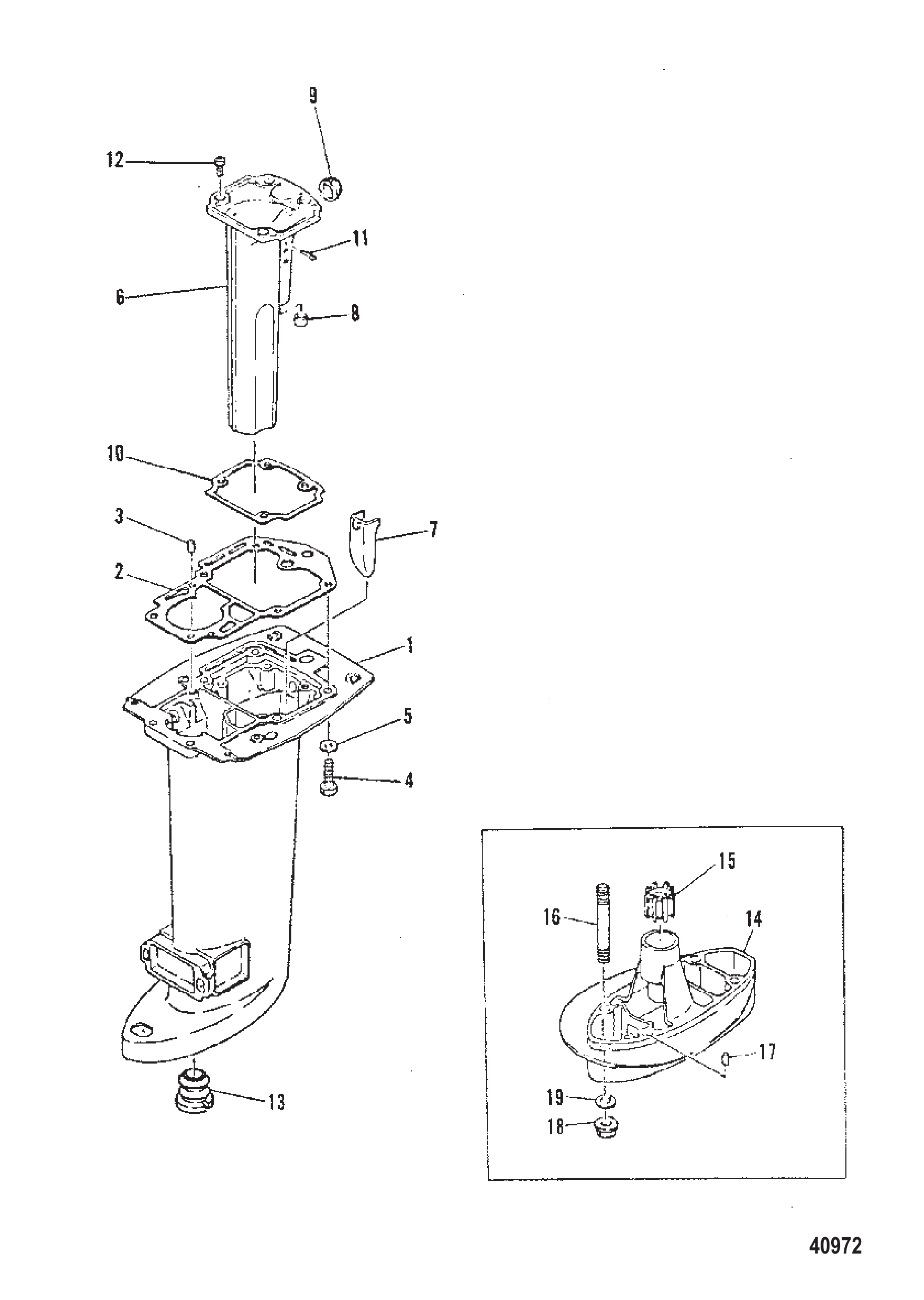

图 17驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

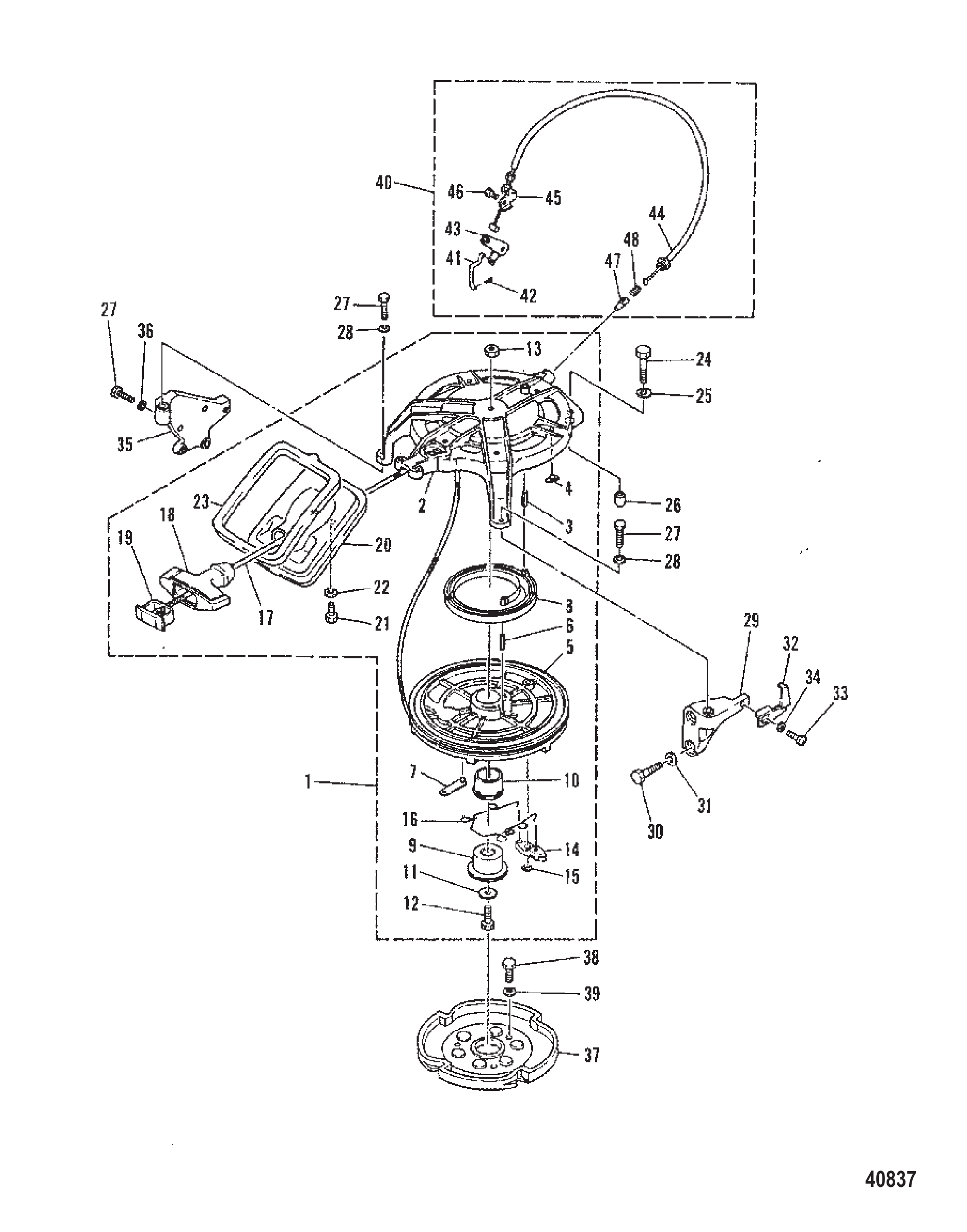

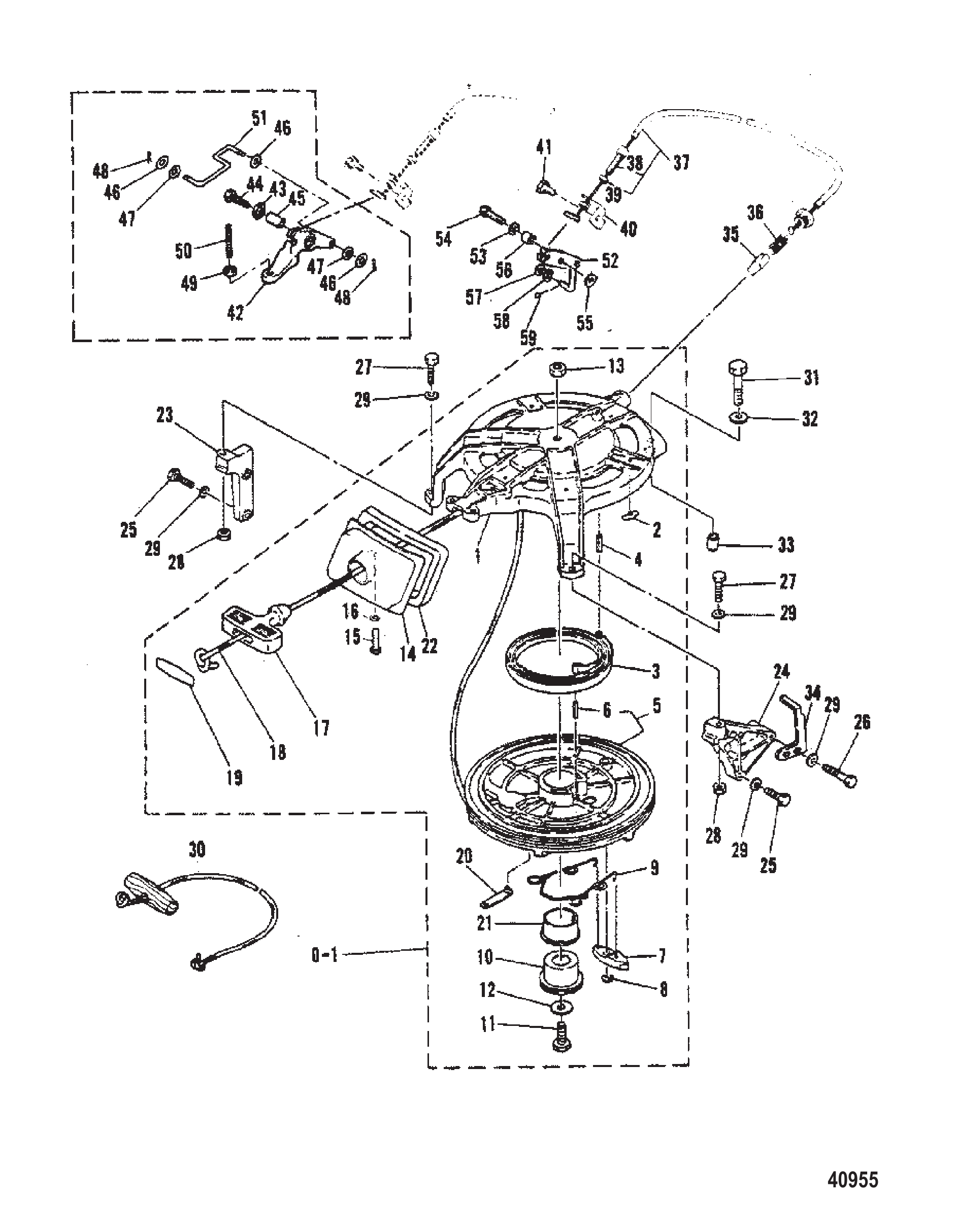

图 18反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	814528M	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	7102M	壳体	HOUSING	1
2	811912M	壳体	HOUSING	1
2	811912M	壳体	HOUSING	1
3	82157M	销	PIN	1
4	83585M	堵头	PLUG	6
5	83587M	启动滑轮	SHEAVE Starter	1
6	82157M	销	PIN	1
7	84893M	卡扣	CLIP	1
8	83588M	弹簧	SPRING	1
9	83590M	轴	SHAFT	1
10	83589M	衬套	BUSHING	1
11	81801M	垫圈	WASHER	1
12	84342M	螺栓	BOLT	1
13	82382M	螺母	NUT	1
14	84894M	棘爪	PAWL	1
15	84895M	卡环	RING Snap	1
16	83591M	弹簧	SPRING	1
17	12066A9	绳索	ROPE	1
17	12066Q10	启动绳@2	ROPE-STARTER@2	1
18	814491M	手柄	HANDLE	1
19	814492M	盖板	COVER	1
20	814531M	导套	GUIDE	1
21	84247M	螺栓	BOLT	2
21	826957M	螺栓	BOLT	2
22	82212M	锁紧垫圈	LOCKWASHER	2
23	814532M	密封件	SEAL	1
24	97749M	螺栓	BOLT	1
25	82215M	锁紧垫圈	LOCKWASHER	1
26	14229M	销	PIN	1
27	82405M	螺栓	BOLT	5
28	82212M	锁紧垫圈	LOCKWASHER	2
29	814533M	支架	BRACKET	1
30	82441M	螺栓	BOLT	2
31	82217M	垫圈	WASHER	2
32	814534M	臂	ARM	1
33	83523M	螺钉	SCREW	1
34	82211M	垫圈	WASHER	1
35	814535M	支架	BRACKET	1
36	82214M	垫圈	WASHER	3
37	814536M	滑轮	PULLEY	1
38	82438M	螺栓	BOLT	3
39	82217M	垫圈	WASHER	3
40	93105M	安全锁止总成	LOCKOUT ASSEMBLY Safety	1
41	83595M	杆	ROD	1
42	82125M	开口销	COTTER PIN	1
43	83596M	杠杆	LEVER	1
44	83597M	电缆	CABLE	1
45	93106M	支架	BRACKET	1
46	813477M	螺栓	BOLT	1
46	91772M	螺栓	BOLT	1
47	81106M	柱塞	PLUNGER	1
48	82079M	弹簧	SPRING	1

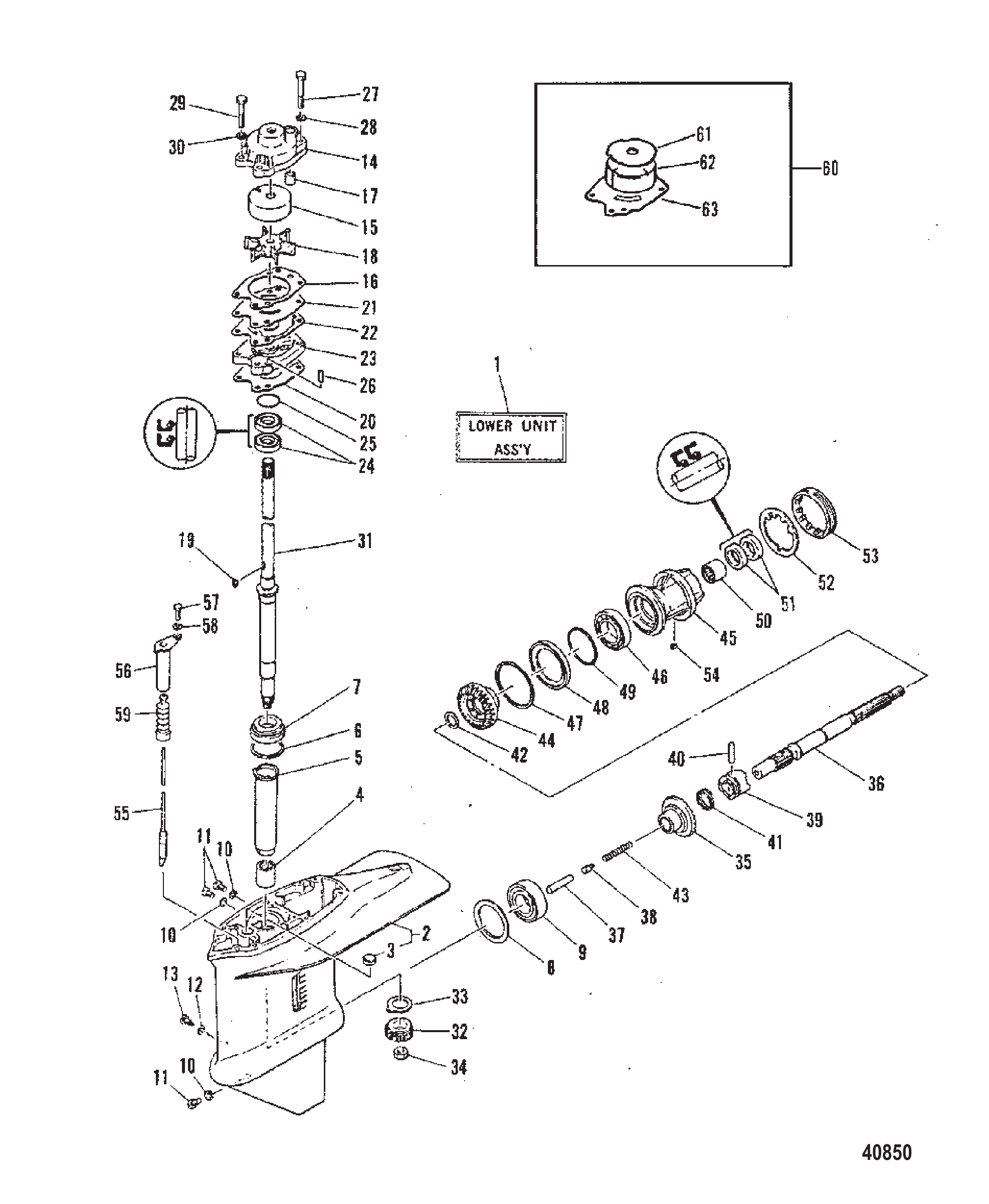

图 19齿轮箱总成 GEAR HOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	9680M	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY COMPLETE	1
1	9681M	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY COMPLETE	1
2	9573M	齿轮箱总成(基础)	GEAR HOUSING ASSEMBLY BASIC	1
3	83857M	堵头	PLUG	1
4	82316M	轴承	BEARING	1
4	82316T	轴承	BEARING	1
5	83868M	套筒	SLEEVE	1
6	19148M	垫片(0.10MM)	SHIM (0.10MM)	AR
6	81469M	垫片(0.12MM)	SHIM (0.12MM)	AR
6	19148002	垫片 @5	SHIM @5	AR
6	19149M	垫片(0.15MM)	SHIM (0.15MM)	AR
6	19150M	垫片(0.18MM)	SHIM (0.18MM)	AR
6	19151M	垫片(0.30MM)	SHIM (0.30MM)	AR
6	19148004	垫片 @5	SHIM @5	AR
6	19152M	垫片(0.40MM)	SHIM (0.40MM)	AR
6	19153M	垫片(0.50MM)	SHIM (0.50MM)	AR
7	98933M	轴承	BEARING	1
7	82319T	轴承	BEARING	1
8	19154M	垫片(0.10MM)	SHIM (0.10MM)	AR
8	19155M	垫片(0.12MM)	SHIM (0.12MM)	AR
8	19148003	垫片 @5	SHIM @5	AR
8	19156M	垫片(0.15MM)	SHIM (0.15MM)	AR
8	19157M	垫片(0.18MM)	SHIM (0.18MM)	AR
8	19158M	垫片(0.30MM)	SHIM (0.30MM)	AR
8	19159M	垫片(0.40MM)	SHIM (0.40MM)	AR
8	81460M	垫片(0.50MM)	SHIM (0.50MM)	AR
9	82320M	轴承	BEARING	1
9	82320T	轴承	BEARING	1
10	81987M	衬垫	GASKET	3
10	81987	衬垫	GASKET	3
11	81924M	堵头	PLUG	3
12	95610M	衬垫	GASKET	1
12	95610	衬垫	GASKET	1
13	83392M	螺钉	SCREW	1
14	83396M	盖板	COVER	1
15	83403M	嵌件	INSERT	1
16	83398M	衬垫	GASKET	1
16	83398	衬垫	GASKET	1
17	81426M	密封件	SEAL	1
18	99971M	叶轮	IMPELLER	1
19	83444M	键	KEY	1
20	83865M	衬垫	GASKET	1
20	83865	衬垫	GASKET	1
21	83400M	面板	FACE PLATE	1
22	83399M	衬垫	GASKET	1
22	83399	衬垫@2	GASKET @2	1
23	83864M	底座	BASE	1
23	8M0070508	水泵	WATER PUMP	1
24	82233M	油封	SEAL Oil	2
24	854017	油封	SEAL Oil	2
25	82275M	O型圈	O-RING	1
26	82354M	销	PIN	2
27	84057M	螺栓	BOLT	2
28	82217M	垫圈	WASHER	2
29	82468M	螺栓	BOLT	2
29	85277614	螺栓	BOLT	2
30	82217M	垫圈	WASHER	2
31	83866M	驱动轴	DRIVESHAFT	1
31	83867M	驱动轴	DRIVESHAFT	1
32	83869M	小齿轮	GEAR Pinion	1
32	83869T	小齿轮	PINION GEAR	1
33	81455M	轴承	BEARING	1
34	81772M	螺母	NUT	1
35	83877M	齿轮	GEAR	1
35	83877T	齿轮	GEAR	1
36	94531M	轴	SHAFT	2
37	83419M	凸轮从动件	FOLLOWER Cam	1
38	81475M	滑块	SLIDE	1
39	81473M	离合器	CLUTCH	1
39	81473T	离合器	CLUTCH	1
40	81903M	销	PIN	1
41	81474M	环	RING	1
42	81837M	垫圈	WASHER	1
43	83429M	弹簧	SPRING	1
44	83879M	齿轮	GEAR	1
44	83879T	齿轮	GEAR	1
45	83880M	轴承座	CARRIER Bearing	1
45	8M0121494	壳体	HOUSING	1
46	82296M	轴承	BEARING	1
46	82296T	滚珠轴承	BALL BEARING	1
47	19160M	垫片(0.10MM)	SHIM (0.10MM)	AR
47	81464M	垫片(0.12MM)	SHIM (0.12MM)	AR
47	19163002	垫片 @5	SHIM @5	AR
47	19161M	垫片(0.15MM)	SHIM (0.15MM)	AR
47	19162M	垫片(0.18MM)	SHIM (0.18MM)	AR
47	19163M	垫片(0.30MM)	SHIM (0.30MM)	AR
47	19163001	垫片 @5	SHIM @5	AR
47	19164M	垫片(0.40MM)	SHIM (0.40MM)	AR
47	19165M	垫片(0.50MM)	SHIM (0.50MM)	AR
48	81461M	垫圈	WASHER	1
49	82289M	O型圈	O-RING	1
50	82317M	轴承	BEARING	1
51	82233M	油封	SEAL Oil	2
51	854017	油封	SEAL Oil	2
52	81877M	垫圈	WASHER	1
53	81450M	螺母	NUT	1
53	8M0059031	螺母	NUT	1
54	81916M	键	KEY	1
55	83881M	换挡凸轮	SHIFT CAM	1
55	83882M	换挡凸轮	SHIFT CAM	1
56	83883M	衬套	BUSHING	1
57	82451M	螺栓	BOLT	1
57	82423M	螺栓	BOLT	1
58	82214M	垫圈	WASHER	1
59	82881M	护套	BOOT	1
60	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	1
61	83449M	嵌件	INSERT	1
62	83450M	内板	INNER PLATE	1
63	83448M	面板	FACE PLATE	1
-	94533M	下部单元垫片组	GASKET SET LOWER UNIT	1
-	84363M	水泵维修套件	REPAIR KIT WATER PUMP	1
-	84363T	维修套件	REPAIR KIT	1

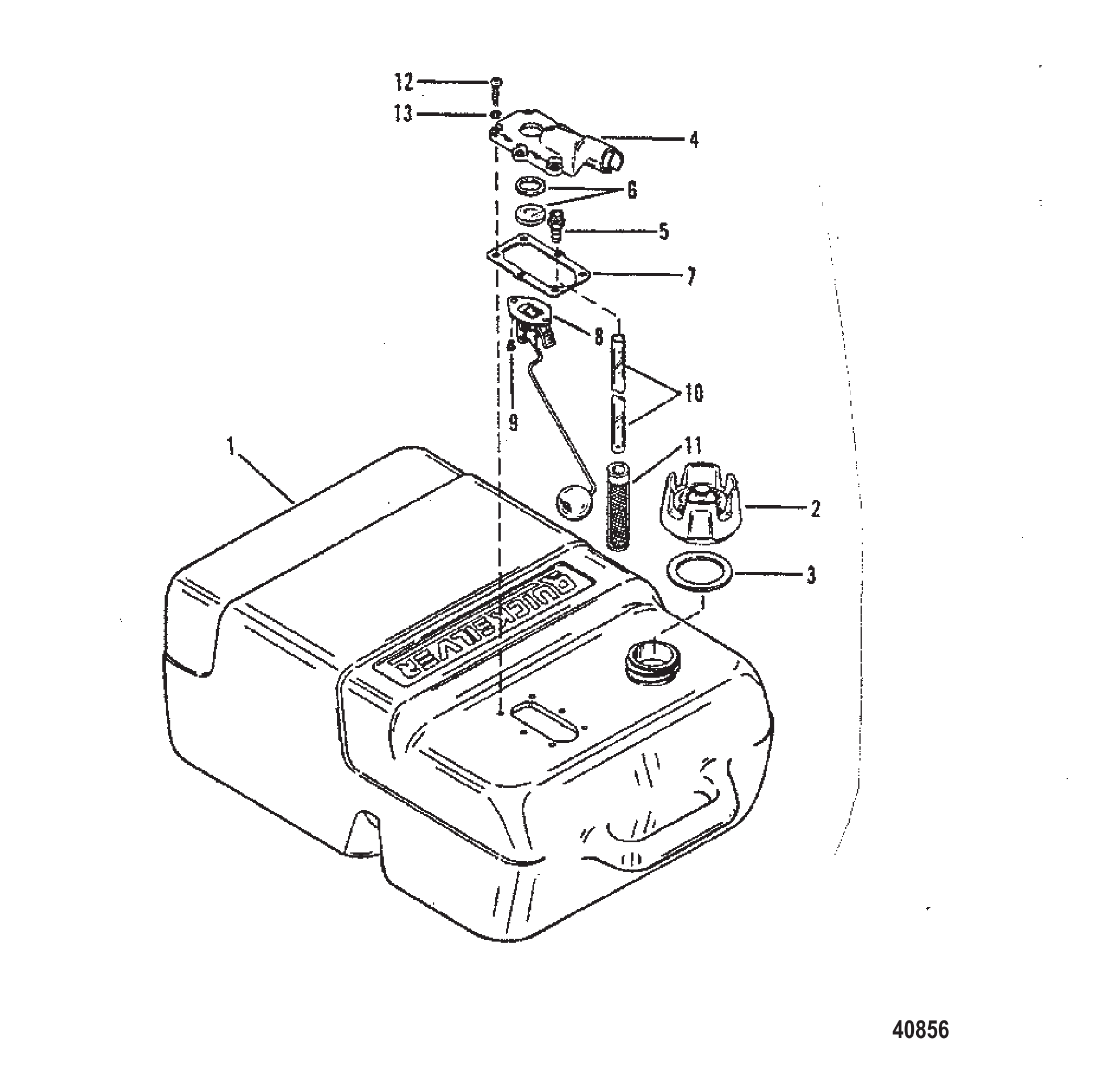

图 20塑料燃油箱及油管 FUEL TANK AND FUEL LINE (PLASTIC)

REF	零件编号	中文名称	英文名称	数量
1	812410A1	燃油箱总成(塑料-6.6加仑)	TANK ASSEMBLY Fuel (PLASTIC-6.6 GALLONS)	1
2	816976A1	燃油盖总成	CAP ASSEMBLY Fuel	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	816977	燃油盖衬垫	GASKET Fuel Cap	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	17792A1	浮子组件总成	BODY ASSEMBLY PickUp	1
5	18030	适配器	ADAPTER	1
5	826178	连接器	CONNECTOR	1
6	98542A1	观察窗总成	WINDOW ASSEMBLY	1
7	18026	衬垫	GASKET	1
8	17971A2	燃油表总成	GAUGE ASSEMBLY Fuel	1
9	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
10	18028	软管	HOSE	1
10	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
11	18029	滤清器	FILTER	1
11	823534	滤网	SCREEN	1
12	18027	螺钉(.190-24)	SCREW (.190-24)	6
13	29070	垫圈	WASHER	6

图 21维修/支撑材料 Service/Support Material

零件编号	中文名称	英文名称	数量
88183801	零件手册-115EFI(四冲程)	PARTS MANUAL 115 EFI (4-Stroke) Parts Manual	1
881980	维修手册	SERVICE MANUAL	1
881980R03	SM O/B 115 EFI 4S	SM O/B 115 EFI 4S	1
10225030	用户手册	OWNERS MANUAL	1
858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
8M0038610	带注油球的燃油软管总成(9英尺)	HOSE ASSEMBLY Fuel (9 Feet) With Primer Bulb	1
880177	组合扳手工具(10毫米)	SCRENCH TOOL (10 mm)	1
881828	星形头工具套件	STARBIT TOOL KIT	1
881649A01	贴花套件	DECAL SET	1
881649A05	贴花套件	DECAL SET	1
881840A01	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A05	贴花套件	DECAL SET	1
881650A01	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881702A01	贴花套件	DECAL SET	1
881839A01	EPA标签信息贴花	DECAL EPA Label Information	1
881839A02	EPA标签信息贴花	Decal EPA Label Information	1
881839A03	EPA标签信息贴花	DECAL EPA Label Information	1
816834A1	转速表	TACHOMETER	1
816932A1	温度表	TEMPERATURE GAUGE	1
86306	适配器	ADAPTER	1
86306A01	适配器	ADAPTER	1
817054A3	水压表总成	GAUGE ASSEMBLY Water Pressure	1
821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
8M0074845	ORD 8M0098264	ORD 8M0098264	1
92876A8	转向安装套件	ATTACHING KIT Steering	1
92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
883040A1	转速表模块套件	TACH MODULE KIT	1

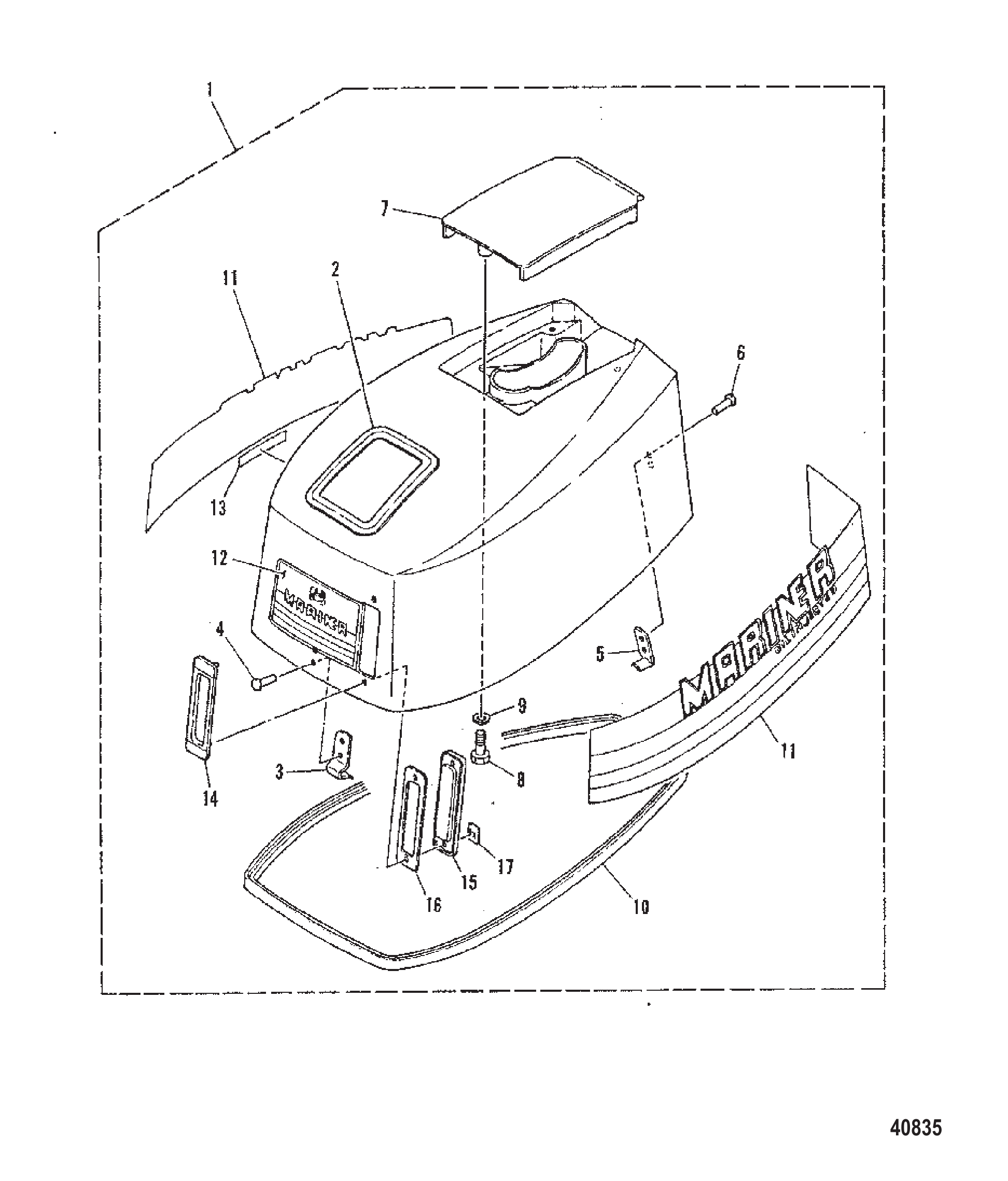

图 22上部罩壳 TOP COWLING

REF	零件编号	中文名称	英文名称	数量
1	811860M	顶盖总成	TOP COWL ASSEMBLY	1
1	811989M	顶盖总成	TOP COWL ASSEMBLY	1
1	811860M	顶盖总成	TOP COWL ASSEMBLY	1
1	814495M	顶盖CWOL	TOP CWOL
1	811860M	顶盖总成	TOP COWL ASSEMBLY
1	811861M	顶盖总成	TOP COWL ASSEMBLY	1
1	811988M	顶盖总成	TOP COWL ASSEMBLY	1
1	811861M	顶盖总成	TOP COWL ASSEMBLY	1
1	814503M	顶盖总成	TOP COWL ASSEMBLY	1
1	811861M	顶盖总成	TOP COWL ASSEMBLY	1
2	84900M	密封件	SEAL	1
3	814513M	支架	BRACKET	1
4	814489M	铆钉	RIVET	2
5	83212M	支架	HOLDER	1
6	84903M	铆钉	RIVET	2
7	814515M	模制件	MOLDING	1
8	84247M	螺栓	BOLT	3
8	826957M	螺栓	BOLT	3
9	82214M	垫圈	WASHER	3
10	83600M	密封件	SEAL	1
11	810935A92	贴花套装(手动/电动)	DECAL SET (MANUAL/ELECTRIC)	1
12	N.S.S.	DECAL-FRONT不单独销售(37-810935A92部件)	Not Sold Separate DECAL-FRONT (PART OF 37-810935A92)	1
11	814516M	贴花套件	DECAL SET	1
11	95445M	侧贴标组	DECAL SET Side	1
11	814517M	贴花套件	DECAL SET	1
12	814518M	前标牌	DECAL FRONT	1
13	81202M	换挡指示贴花	DECAL Shift Indicator	1
14	814519M	框架	FRAME	1
15	814520M	视窗	WINDOW	1
15	814521M	视窗	WINDOW	1
16	814522M	密封件	SEAL	1
17	814523M	快速螺母	SPEED NUT	2

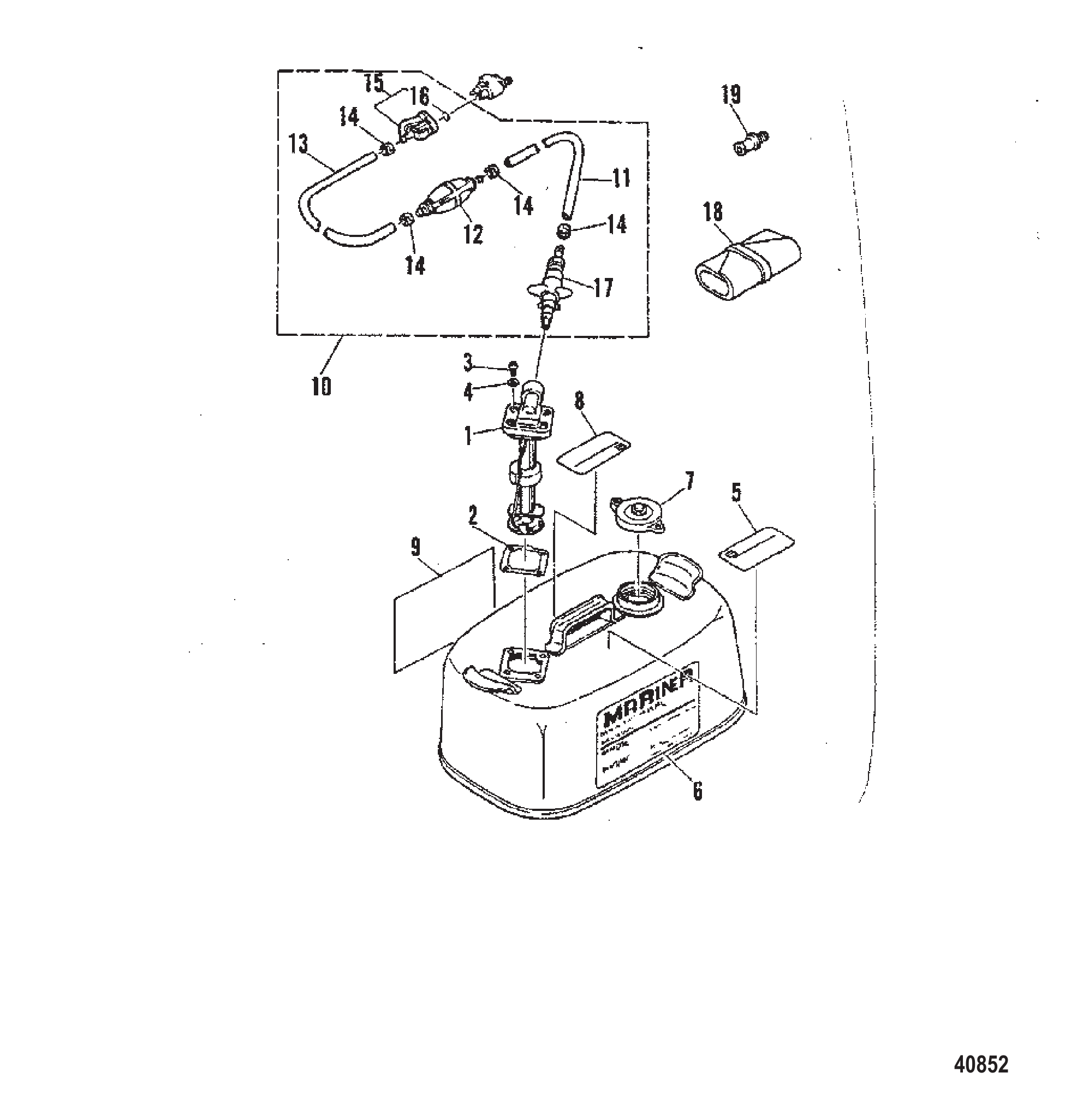

图 23原装燃油箱及油管 FUEL TANK AND LINE (ORIGINAL EQUIPMENT)

REF	零件编号	中文名称	英文名称	数量
1	95499M	燃油表总成	METER ASSEMBLY Fuel	1
2	95500M	衬垫	GASKET	1
3	95502M	螺钉	SCREW	4
4	95501M	密封件	SEAL	4
5	95489M	顶部标贴(手动型)	DECAL TOP (MANUAL)	1
6	14617M	侧面贴花	DECAL SIDE	1
7	18962M	燃油箱盖	CAP Fuel Tank	1
8	95503M	顶部标贴(手动型)	DECAL TOP (MANUAL)	1
9	95504M	侧面贴花	DECAL SIDE	1
10	822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
10	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
11	16571M	软管	HOSE	1
12	17149M	灯泡	BULB	1
12	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
13	16571M	软管	HOSE	1
14	18855M	卡箍	CLAMP	4
14	16574M	卡箍	CLAMP	4
15	16609M	燃油连接器	CONNECTOR Fuel	1
15	13563Q3	发动机端快速接头(水星)	QUICK DISCONNECT Engine End (Quicksilver)	1
16	82789M	O型圈	O-RING	1
17	30185A3	燃油卡口总成	BAYONET ASSEMBLY Fuel	1
17	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
18	81669M	工具包	TOOL KIT	1
18	803581	工具包	TOOL KIT	1
19	95633M	堵头	PLUG	1
19	8M0121335	堵头	PLUG	1

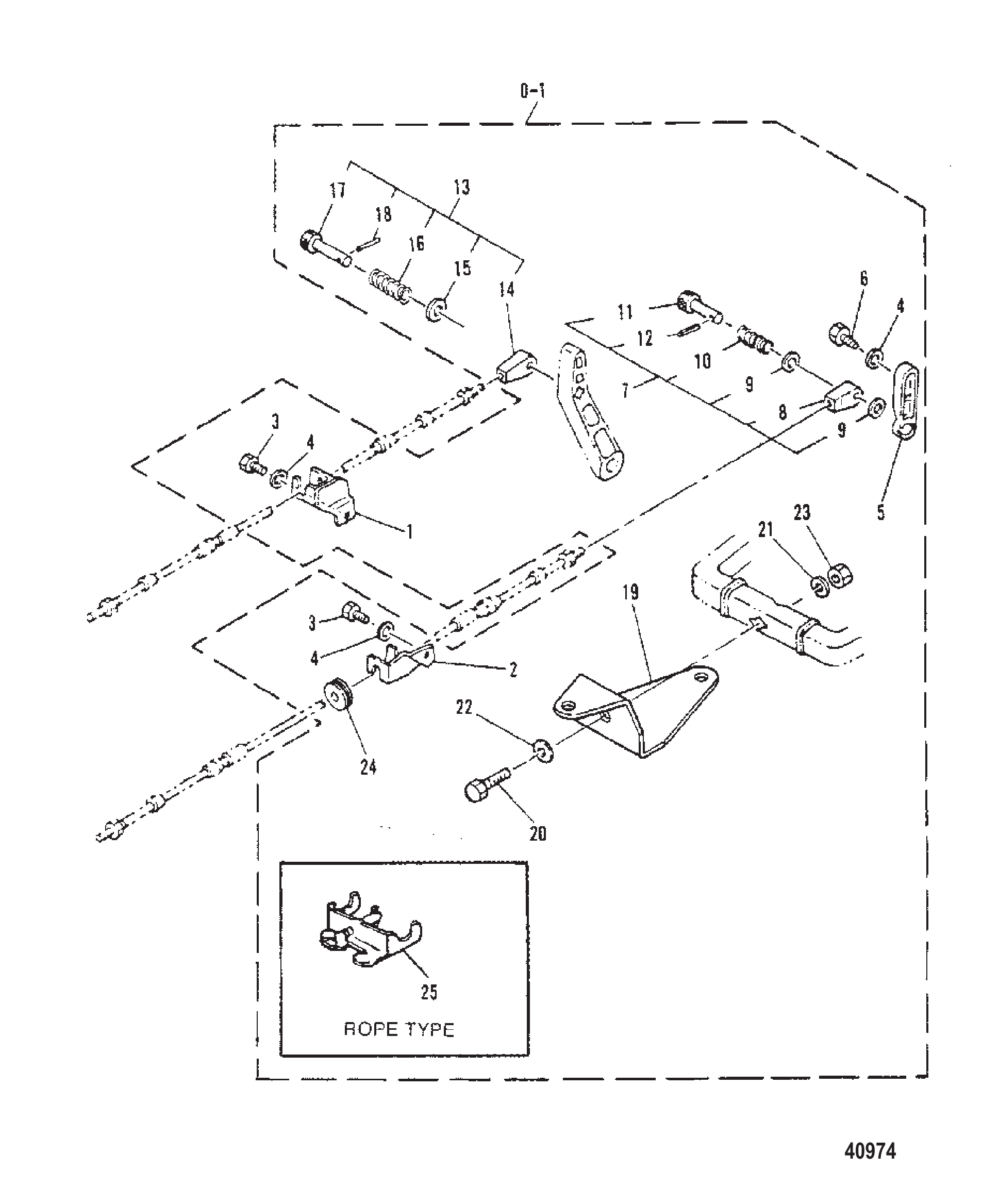

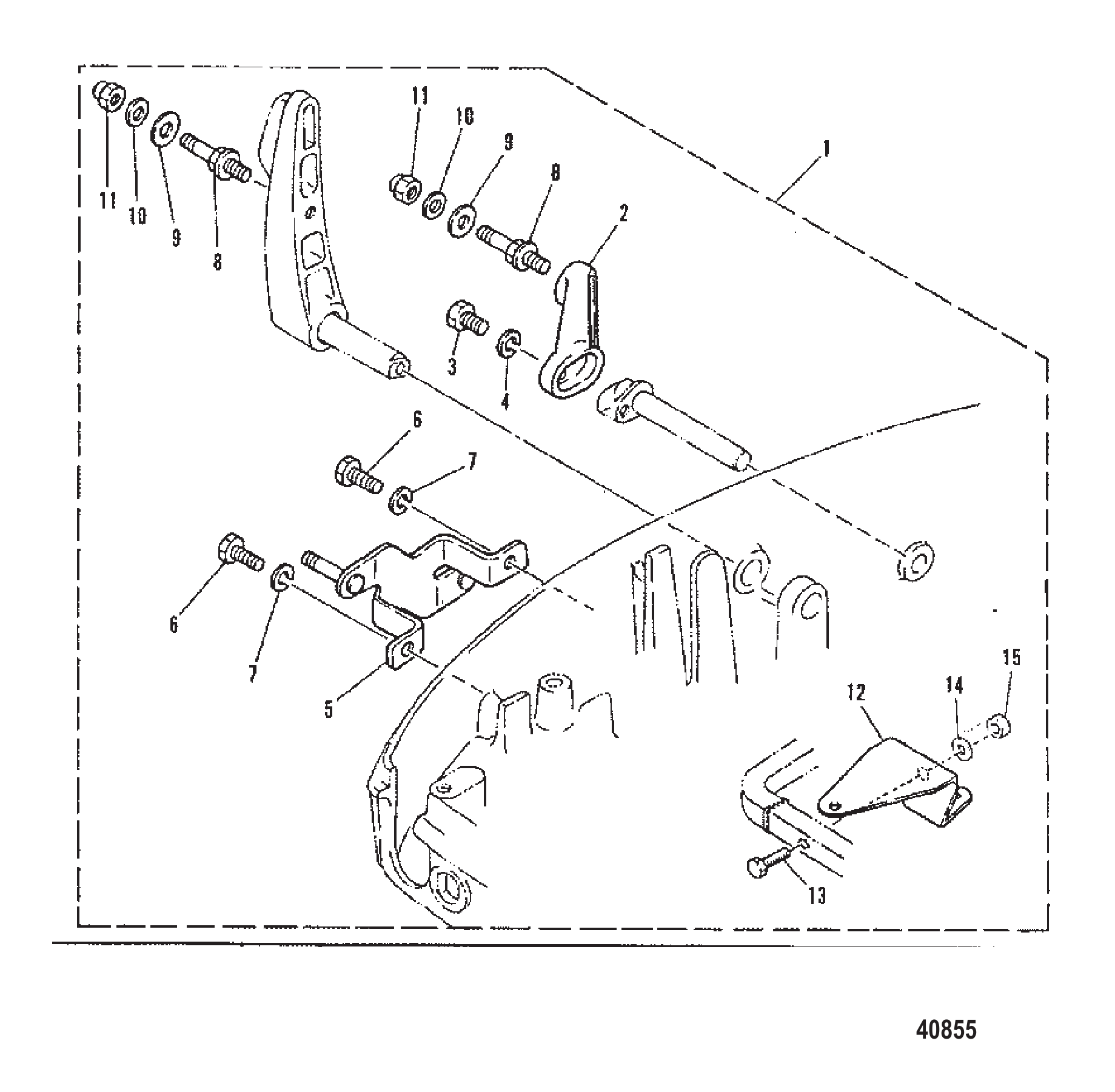

图 24遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
1	814484A1	安装套件	ATTACHING KIT	1
2	814974M	油门杆	LEVER Throttle	1
3	84247M	螺栓	BOLT	1
3	826957M	螺栓	BOLT	1
4	82212M	锁紧垫圈	LOCKWASHER	1
5	814975M	支架	BRACKET	1
6	84247M	螺栓	BOLT	2
6	826957M	螺栓	BOLT	2
7	82212M	锁紧垫圈	LOCKWASHER	2
8	814976M	挂钩	HOOK	2
9	814977M	垫圈	WASHER	4
10	814978M	垫圈	WASHER	4
11	814979M	螺母	NUT	4
12	83698M	挂钩	HOOK	1
13	91636M	螺栓	BOLT	1
14	82220M	垫圈	WASHER	1
15	82395M	螺母	NUT	1

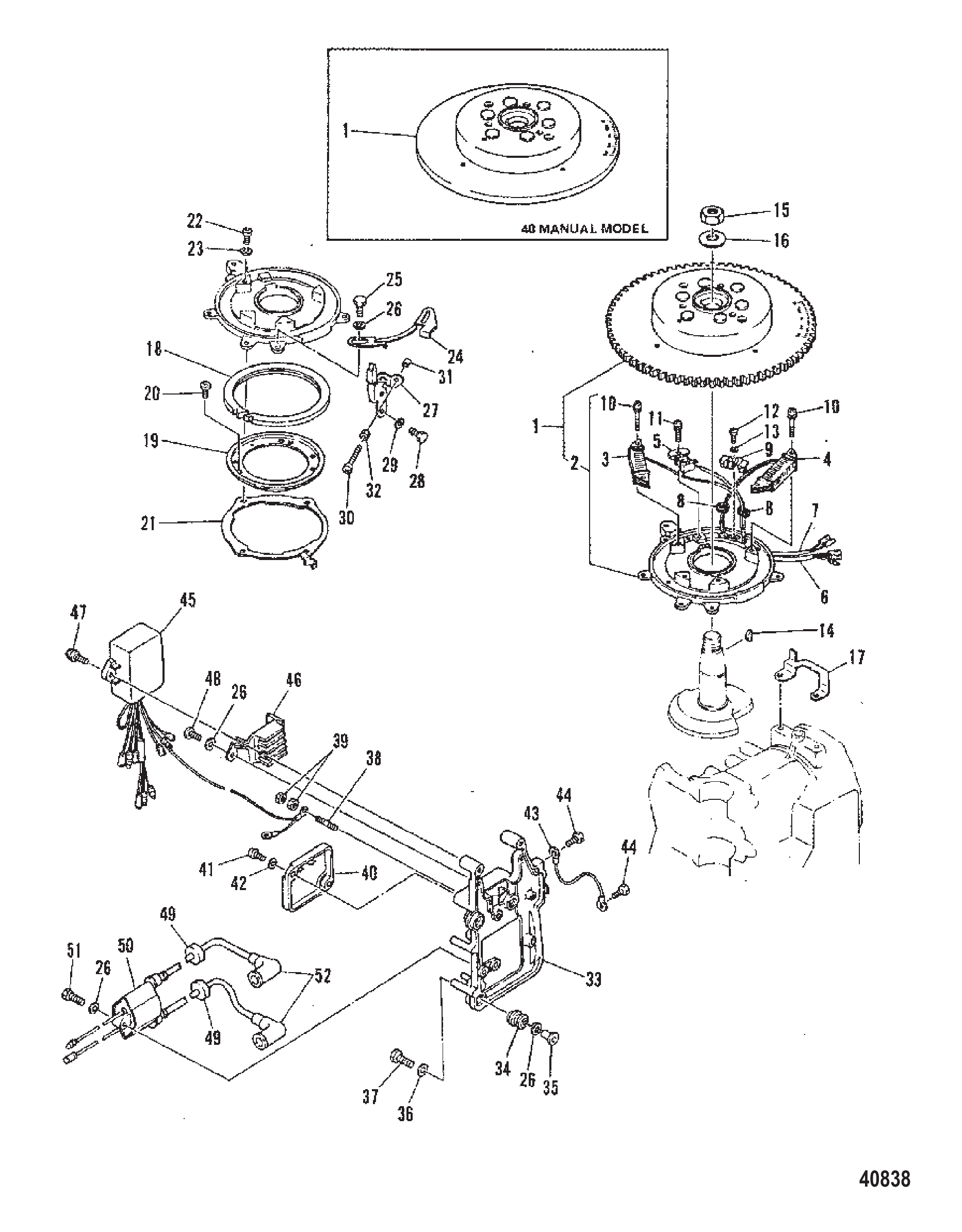

图 25磁电机 MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	814537M	飞轮总成	FLYWHEEL ASSEMBLY	1
1	814538M	飞轮总成	FLYWHEEL ASSEMBLY	1
1	814538M	飞轮总成	FLYWHEEL ASSEMBLY	1
2	814539M	底座总成	BASE ASSEMBLY	1
3	814540M	充电线圈总成	COIL ASSEMBLY Charge	1
4	814541M	照明线圈总成	COIL ASSEMBLY Lighting	1
5	814542M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
6	814543M	引线总成	LEAD WIRE ASSEMBLY	1
7	814544M	引线总成	LEAD WIRE ASSEMBLY	1
8	814545M	护孔环	GROMMET	2
9	814546M	卡箍	CLAMP	1
10	97803M	螺钉	SCREW	4
11	811177M	螺钉	SCREW	2
12	82499M	螺钉	SCREW	1
13	82184M	锁紧垫圈	LOCKWASHER	1
13	82206M	锁紧垫圈	LOCKWASHER	1
14	81915M	键	KEY	1
15	81773M	螺母	NUT	1
15	893789	螺母	NUT	1
16	84436M	垫圈	WASHER	1
16	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
17	814547M	支架	BRACKET	1
18	83566M	固定座	RETAINER	1
19	19139M	固定座	RETAINER	1
20	11832M	螺钉	SCREW	4
21	83569M	安装板	PLATE	1
22	14232M	螺钉	SCREW	4
23	82208M	垫圈	WASHER	4
23	82186M	垫圈	WASHER	4
24	814570M	止动器	STOPPER	1
25	84315M	螺栓	BOLT	2
25	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
26	82214M	垫圈	WASHER	9
27	814571M	止动器	STOPPER	1
28	84247M	螺栓	BOLT	2
28	826957M	螺栓	BOLT	2
29	82212M	锁紧垫圈	LOCKWASHER	2
30	83924M	螺钉	SCREW	1
31	81415M	盖帽	CAP	1
32	82381M	螺母	NUT	1
32	82390M	螺母 (M6)	NUT (M6)	1
33	814986M	支架	BRACKET	1
34	93114M	减震器	DAMPER	3
34	881304	护孔环	GROMMET	3
35	82851M	衬套	BUSHING	3
35	804344003	轴环	COLLAR	3
36	83769M	垫圈	WASHER	3
37	83285M	螺栓	BOLT	3
38	84870M	螺柱	STUD	1
39	82389M	螺母	NUT	2
40	93115M	盖板	COVER	1
41	83356M	螺钉	SCREW	2
42	82211M	垫圈	WASHER	2
43	81250M	电线	WIRE	1
44	813477M	螺栓	BOLT	2
44	91772M	螺栓	BOLT	2
45	814987M	CDI单元总成	CDI UNIT ASSEMBLY	1
45	814988M	CDI单元总成	CDI UNIT ASSEMBLY	1
45	822884T	CDI单元	CDI UNIT	1
45	822884M	CDI单元总成	CDI UNIT ASSEMBLY	1
45	822884T	CDI单元	CDI UNIT	1
46	93116M	支架	HOLDER	1
47	814989M	螺栓	BOLT	2
48	11832M	螺钉	SCREW	2
49	82069M	护孔环	GROMMET	2
50	814990M	点火线圈	COIL Ignition	1
50	814990T	点火线圈	IGNITION COIL	1
51	83285M	螺栓	BOLT	2
52	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
52	814991M	火花塞帽	PLUG CAP	2
52	815119M	火花塞帽	CAP Spark Plug	2

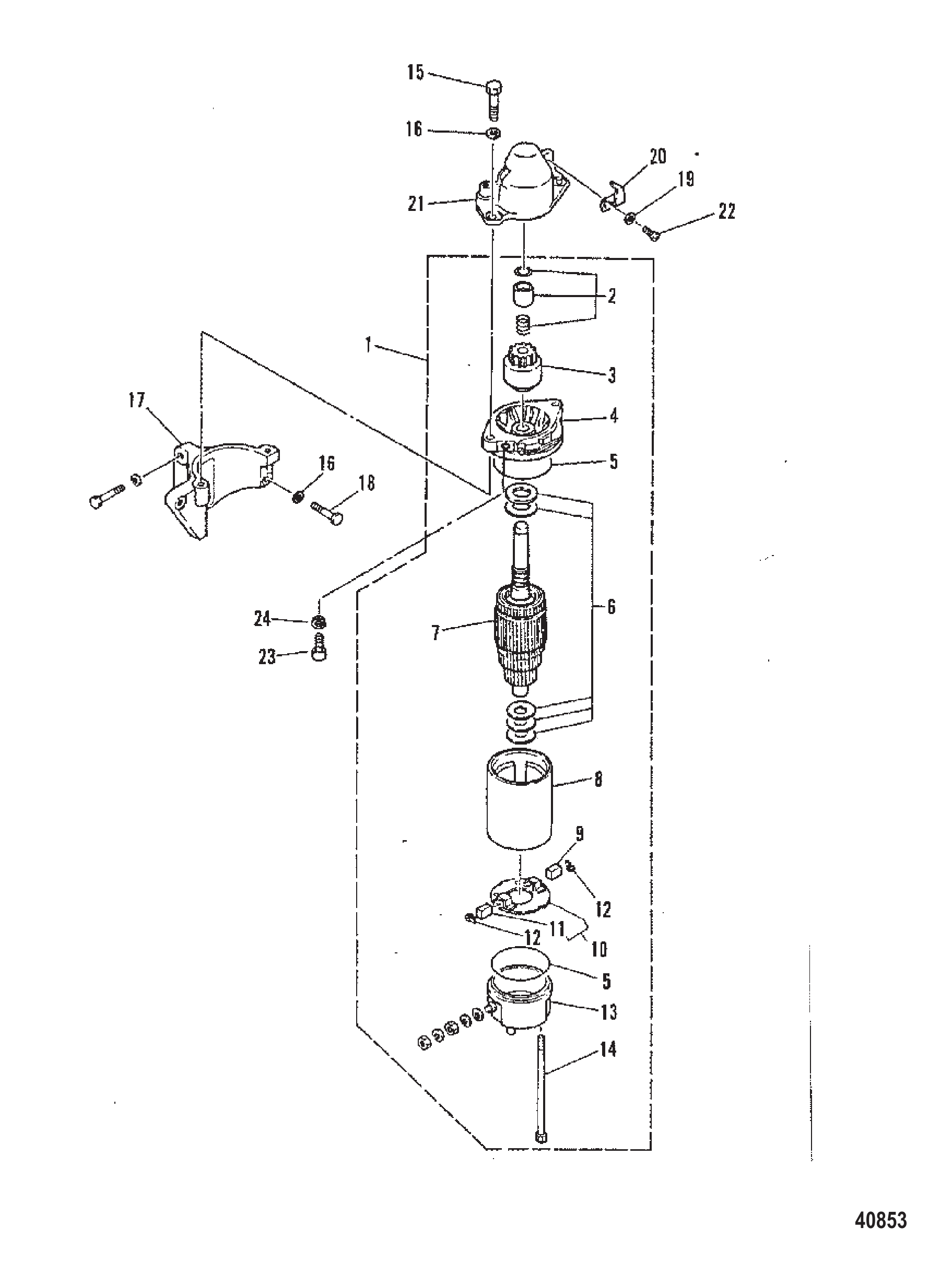

图 26启动马达 STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
-	881368T1	启动电机总成	STARTER MOTOR ASSEMBLY	1
-	881368T2	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	804314T	定子	STATOR	1
2	804313T	电枢	ARMATURE	1
3	881369T1	电刷支架总成	HOLDER ASSEMBLY Brush	1
4	804316	电刷组	BRUSH SET	1
5	804317	弹簧	SPRING	4
6	881370T	支架	BRACKET	1
7	804337	螺钉(M4×16)	SCREW (M4 x 16)	2
8	804335	贯穿螺栓(M6×120)	THRU BOLT (M6 x 120)	2
9	804321T1	齿轮套件	GEAR KIT	1
10	804322	离合器	CLUTCH	1
11	804330	垫圈套件	WASHER KIT	1
12	804324	支架	BRACKET	1
13	804326	齿圈	RING GEAR	1
14	804327	衬垫	GASKET	1
15	804325	轴承	BEARING	1
16	804323	小齿轮轴	SHAFT Pinion	1
17	804329	惰轮	IDLER GEAR	3
17	804329001	惰轮	GEAR Idler	3
18	804328	支架	BRACKET	1
19	804331T	盖板	COVER	1
20	804336	螺栓(M6×52)	BOLT (M6 x 52)	2
21	804319	小齿轮	PINION	1
22	804320	小齿轮止动组	STOP SET Pinion	1
23	804332	杠杆套件	LEVER KIT	1
24	804334	盖板	COVER	1
25	881371T	启动继电器	RELAY Starter	1
25	881371T1	启动继电器	RELAY Starter	1
25	881371T1	启动继电器	RELAY Starter	1
26	804605	螺栓(M8×45)	BOLT (M8 x 45)	3
27	881373	接线端子	TERMINAL	1
28	881377	锁紧垫圈	LOCKWASHER	1
29	82382M	螺母	NUT	1
30	881372	螺母	NUT	1
31	881374	盖板	COVER	1

图 27下部罩壳 BOTTOM COWLING

REF	零件编号	中文名称	英文名称	数量
1	814524M	下机罩	BOTTOM COWL	1
1	814525M	下机罩	BOTTOM COWL	1
2	83616M	接头	FITTING	1
3	95409M	杠杆	LEVER	1
4	81869M	垫圈	WASHER	1
5	81949M	衬套	BUSHING	2
6	84914M	卡箍	CLAMP	1
7	81794M	垫圈	WASHER	1
8	84315M	螺栓	BOLT	1
8	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
9	82212M	锁紧垫圈	LOCKWASHER	1
10	93104M	安装板	PLATE	1
11	83285M	螺栓	BOLT	5
12	82214M	垫圈	WASHER	5
13	97674M	密封件	SEAL	1
14	93100M	护孔环	GROMMET	1
15	814526M	护孔环	GROMMET	1
16	83608M	护孔环	GROMMET	1
17	83609M	护孔环	GROMMET	1
18	97675M	护孔环	GROMMET	4
19	97676M	衬套	BUSHING	4
20	83728M	护孔环(非手动转向型)	GROMMET (W/O MANUAL STEERING)	1
21	81796M	垫圈	WASHER	4
22	41308M	指示灯(电动型)	INDICATOR (ELECTRIC)	1
23	42436M	支架	BRACKET	1
24	82389M	螺母	NUT	4
25	83761M	贴花	DECAL	2
26	94476M	护孔环(电动型)	GROMMET (ELECTRIC)	1
27	82066M	护孔环(电动型)	GROMMET (ELECTRIC)	1
28	814527M	标贴(电动型)	DECAL (ELECTRIC)	1
29	97726M	护孔环(电动型)	GROMMET (ELECTRIC)	1
30	14222M	点火开关总成(带安全绳)	SWITCH ASSEMBLY Ignition - With Lanyard	1
31	97756M	止动器	STOPPER	1

图 28化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
0-1	7952M	化油器总成	CARBURETOR ASSEMBLY	1
1	80578M	低速量孔(#60)	JET LOW SPEED (#60)	1
2	80593M	进油阀/阀座组件	VALVE/SEAT KIT Inlet	1
3	80576M	主喷嘴	NOZZLE MAIN	1
4	80582M	主量孔(#140)	JET MAIN (#140)	1
4	82580M	主量孔板(#145)	PLATE MAIN (#145)	1
5	80591M	浮子	FLOAT	1
6	80592M	浮子销	PIN FLOAT	1
6	84765M	浮子螺母	NUT FLOAT	1
6	11794M	销	PIN	1
7	83200M	浮子室	FLOAT BOWL
8	80590M	浮子室衬垫	GASKET FLOAT BOWL	1
9	82515M	螺钉	SCREW	4
10	82206M	锁紧垫圈	LOCKWASHER	4
11	82623M	怠速调节螺钉	SCREW IDLE SPEED	1
11	83509M	螺钉（M4×10）	SCREW (M4 x 10)	1
12	80573M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
13	80575M	弹簧	SPRING	2
14	84454M	节气门轴衬套	BUSHING THROTTLE SHAFT	1
15	82209M	垫圈	WASHER	1
16	81941M	节气门轴衬套	BUSHING THROTTLE SHAFT	2
17	80622M	节流阀杆	LEVER THROTTLE	1
18	82379M	螺母	NUT	1
18	83763M	螺母	NUT	1
19	82208M	锁紧垫圈	WASHER LOCK	1
19	82186M	垫圈	WASHER	1
20	81558M	节气门杆定位螺钉	SET SCREW THROTTLE LEVER	1
20	83112M	螺钉	SCREW	1
21	83160M	节气门连杆	LINK ROD THROTTLE LEVER	1
22	81191M	支架	BRACKET	1
22	16333	卡扣拉杆	ROD Snap	1
23	84772M	节气门臂	ARM Throttle	1
23	811037M	节气门摇臂	THROTTLE ARM	1
24	82328M	卡环	RING Snap	1
-	84773M	化油器维修套件	REPAIR KIT Carburetor	1
-	811038M	化油器修理包	REPAIR KIT-CARB	1
-	92575M	衬垫套件	GASKET SET	1

图 29夹紧旋转支架 CLAMP AND SWIVEL BRACKET

REF	零件编号	中文名称	英文名称	数量
1	9822M	左舷夹紧支架	CLAMP BRACKET Port	1
2	80638M	垫	PAD	2
3	83481M	螺钉	SCREW	2
4	11868M	手柄	HANDLE	2
5	81889M	销	PIN	2
6	9823M	右舷夹紧支架	CLAMP BRACKET Starboard	1
7	83472M	螺柱	STUD	1
8	19258M	隔套	SPACER	1
9	82215M	锁紧垫圈	LOCKWASHER	14
10	82382M	螺母	NUT	4
11	9821M	支架	BRACKET	1
12	82369M	接头	FITTING	4
13	81439M	盖帽	CAP	4
14	80633M	安装板	PLATE	1
15	83488M	弹簧	SPRING	1
16	83490M	密封件	SEAL	1
17	43106M	螺栓	BOLT	1
18	82217M	垫圈	WASHER	5
19	18974M	螺栓	BOLT	1
20	41313M	衬套	BUSHING	2
21	81836M	垫圈	WASHER	2
22	81787M	螺母	NUT	2
22	879172252	螺母	NUT	2
23	19111M	安装板	PLATE	1
24	81388M	盖帽	CAP	2
24	811914M	盖帽	CAP	2
24	811914M	盖帽	CAP	2
25	83513M	支架	BRACKET	1
25	8M0057160	支架	BRACKET	1
26	95416M	螺栓	BOLT	6
27	83505M	密封件	SEAL	2
28	82368M	销	PIN	2
29	814575M	螺栓	BOLT	2
29	82442M	螺栓	BOLT	2
30	83912M	盖帽	CAP	2
31	83907M	轴	SHAFT	1
32	83482M	垫圈	WASHER	1
33	83487M	垫圈	WASHER	1
34	83483M	衬套	BUSHING	1
35	83485M	衬套	BUSHING	1
36	83486M	油封	SEAL Oil	1
37	83492M	壳体	HOUSING	1
37	83492T	壳体	HOUSING	1
38	83491M	壳体	HOUSING	1
39	83512M	盖板	COVER	2
40	83914M	安装减震器	MOUNT DAMPER	2
40	8M0050006	支架	MOUNT	2
41	83507M	卡箍	CLAMP	2
41	827148M	卡箍	CLAMP	2
42	84970M	螺栓	BOLT	4
43	82468M	螺栓	BOLT	4
43	85277614	螺栓	BOLT	4
44	814576M	垫圈	WASHER	8
44	82220M	垫圈	WASHER	8
45	83510M	螺栓	BOLT	2
46	84429M	垫圈	WASHER	4
47	81860M	垫圈	WASHER	2
48	83915M	垫圈	WASHER	2
49	82397M	螺母	NUT	2
50	83511M	减震器	DAMPER	1
51	83910M	安装减震器	MOUNT DAMPER	2
51	8M0121495	支架	MOUNT	2
52	83501M	螺栓	BOLT	2
53	83911M	垫圈	WASHER	2
54	83504M	垫圈	WASHER	2
55	84295M	螺母	NUT	2
56	83496M	减震器	DAMPER	1
57	83497M	支架	BRACKET	1
58	82405M	螺栓	BOLT	2
59	82389M	螺母	NUT	2
60	83498M	盖板	COVER	2
61	83499M	盖板	COVER	2
62	83506M	螺栓	BOLT	4
63	81812M	垫圈	WASHER	4
64	82395M	螺母	NUT	8

图 30曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	8399M	曲轴箱总成	CRANKCASE ASSEMBLY	1
1	9369M	气缸体	CYLINDER BLOCK	1
1	7871M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	80122M	曲轴箱放油接头	FITTING CRANKCASE DRAIN	1
3	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
4	80107M	止回阀	VALVE CHECK	1
5	41885M	带垫圈螺栓	BOLT W/WASHER	2
5	82406M	带垫圈螺栓	BOLT W/WASHER	2
6	41884M	螺栓(M8×55)带垫圈	BOLT (M8 x 55) W/WASHER	8
6	8M0101617	螺栓	BOLT	8
6	82408M	螺栓	BOLT	8
7	80564M	垫圈	WASHER	21
8	95209M	螺钉	SCREW	1
8	82167M	螺钉	SCREW	1
8	95209M	螺钉	SCREW	1
9	82364M	定位销	PIN Dowel	2
10	84732M	阳极块	ANODE	1
11	82000M	软管	HOSE	1
11	811045M	软管	HOSE	1
12	82046M	软管卡箍	CLAMP HOSE	2
13	81564M	油封壳体(上)	HOUSING OIL SEAL (UPPER)	1
14	82245M	曲轴上油封	SEAL Oil CRANKSHAFT (UPPER)	1
15	81565M	油封壳体衬垫	GASKET OIL SEAL HOUSING	1
16	82199M	锁紧垫圈	WASHER LOCK	4
16	82214M	垫圈	WASHER	4
17	8400M	气缸盖	HEAD CYLINDER	1
18	81555M	气缸盖衬垫	GASKET CYLINDER HEAD	1
18	81555	衬垫	GASKET	1
19	41885M	带垫圈螺栓	BOLT W/WASHER	11
19	82407M	螺栓	BOLT	11
20	81098M	节温器	THERMOSTAT	1
20	99080M	节温器	THERMOSTAT	1
21	81030M	节温器盖	COVER THERMOSTAT	1
22	81031M	节温器盖衬垫	GASKET THERMOSTAT COVER	1
22	81031	衬垫	GASKET	1
23	81835M	垫圈	WASHER	1
24	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
24	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
25	81569M	排气外罩	COVER EXHAUST-OUTER	1
26	81568M	排气内罩	COVER EXHAUST-INNER	1
27	81570M	排气盖衬垫	GASKET EXHAUST COVER	2
27	81570	衬垫	GASKET	2
28	82453M	螺栓	BOLT	1
28	82405M	螺栓	BOLT	1
28	84239M	螺栓	BOLT	1
28	82405M	螺栓	BOLT	1
29	96293M	螺栓	BOLT	4
29	83285M	螺栓	BOLT	4
29	84488M	螺栓	BOLT	4
29	83285M	螺栓	BOLT	4
30	92523M	螺栓	BOLT	6
30	83285M	螺栓	BOLT	6
31	82371M	火花塞B-7HS(NGK)	SPARK PLUG B-7HS (NGK)	2
31	8M0114739	火花塞B7HS-82 @4	SP B7HS-82 @4	2
32	82197M	垫圈	WASHER	3
32	82212M	锁紧垫圈	LOCKWASHER	3
-	96586M	动力头总成(完整件)(见备注)	POWERHEAD ASSEMBLY COMPLETE (SEE NOTE)	1
-	18969M	船用动力头	POWERHEAD MARINE	1
-	92574M	动力头总成(完整件)(见备注)	POWERHEAD ASSEMBLY COMPLETE (SEE NOTE)	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 31曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	9245M	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	6849M	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	9245M	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	82307M	曲轴轴承	BEARING CRANKSHAFT	2
2	82307T	滚珠轴承	BALL BEARING	2
3	8375M	活塞总成	PISTON ASSEMBLY	2
3	8376M	活塞总成	PISTON ASSEMBLY	AR
3	8377M	活塞总成	PISTON ASSEMBLY	AR
4	81095M	活塞环组	RING SET Piston	2
4	81095T	活塞环组	PISTON RING SET	2
4	81096M	活塞环组	RING SET Piston	AR
4	81096T	活塞环组	PISTON RING SET	AR
4	81097M	活塞环组	RING SET Piston	AR
4	81097T	活塞环组	PISTON RING SET	AR
5	84452M	滚针轴承	BEARING NEEDLE	62
6	81829M	连杆轴承垫片	WASHER CONNECTING ROD BEARING	4
7	80565M	活塞销	PIN PISTON	2
8	82345M	卡环	RING Snap	4
9	82268M	曲轴至驱动轴O型圈	O-RING CRANKSHAFT TO DRIVESHAFT	1
10	81842M	内轴承垫片	SPACER INNER BEARING	1
11	84751M	油封壳体O型圈	O-RING OIL SEAL HOUSING	1
11	84089M	O型圈	O-RING	1
12	43111M	大油封	SEAL Oil LARGE	1
12	84752M	油封	SEAL Oil	1
12	84752M	大油封	SEAL Oil LARGE	1
13	83347M	小油封	SEAL Oil SMALL	2
14	84753M	油封壳体(下)	HOUSING OIL SEAL (LOWER)	1
14	8M0059029	壳体	HOUSING	1
15	94526M	螺栓	BOLT	1
15	82453M	螺栓	BOLT	1
15	82405M	螺栓	BOLT	1
16	82214M	垫圈	WASHER	1
17	81914M	曲轴至飞轮键	KEY CRANKSHAFT TO FLYWHEEL	1
17	8M0057164	键@2	KEY @2	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 32驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	9244M	驱动轴壳体	HOUSING Driveshaft	1
1	7842M	驱动轴壳体	HOUSING Driveshaft	1
1	7843M	驱动轴壳体	HOUSING Driveshaft	1
2	84775M	衬垫	GASKET	1
2	84775	衬垫	GASKET	1
3	82364M	定位销	PIN Dowel	2
4	82465M	螺栓	BOLT	6
4	95416M	螺栓	BOLT	6
5	82217M	垫圈	WASHER	6
6	83306M	歧管	MANIFOLD	1
7	84776M	排气导流管	GUIDE Exhaust	1
7	84777M	排气导流管	GUIDE Exhaust	1
8	81574M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
9	81572M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
10	81573M	排气歧管衬垫	GASKET EXHAUST MANIFOLD	1
10	826991M	衬垫	GASKET	1
11	82131M	开口销	COTTER PIN	1
11	82132M	开口销	COTTER PIN	1
12	83870M	螺钉	SCREW	4
13	43114M	密封件	SEAL	1
14	84783M	超长轴延伸件	EXTENSION (ULTRA LONG SHAFT)	1
15	84784M	衬套	BUSHING	1
16	84785M	螺柱	STUD	4
17	82364M	定位销	PIN Dowel	2
18	84786M	螺母	NUT	4
19	82220M	垫圈	WASHER	4
-	41899M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	84828M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	41899M	衬垫套件	GASKET SET	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 33电气部件(熄火开关总成) ELECTRICAL (KILL SWITCH ASSEMBLY)

REF	零件编号	中文名称	英文名称	数量
1	97755M	停机开关总成	SWITCH ASSEMBLY Stop	1
1	97765M	停机开关总成	SWITCH ASSEMBLY Stop	1
2	97756M	止动器	STOPPER	1
3	93053M	延长件	EXTENSION	1
4	94536M	护孔环	GROMMET	1
5	97754M	停机开关总成	SWITCH ASSEMBLY Stop	1
6	93053M	延长件	EXTENSION	1
7	94536M	护孔环	GROMMET	1
8	84959M	延长件	EXTENSION	1
9	84124M	连接器	CONNECTOR	1
10	99051M	连接器	CONNECTOR	1
11	99052M	连接器	CONNECTOR	1
12	84329M	整流器总成	RECTIFIER ASSEMBLY	1
12	8M0060278	整流器	RECTIFIER	1
13	81522M	保险丝	FUSE	1
14	82521M	螺钉	SCREW	1
14	83108M	螺钉	SCREW	1
15	82211M	垫圈	WASHER	1
16	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
16	84125T	电压调节器	REGULATOR Voltage	1
17	14773M	引线	LEAD WIRE	1

图 34电气部件(启动继电器总成) ELECTRICAL (STARTER RELAY ASSEMBLY)

REF	零件编号	中文名称	英文名称	数量
1	95642M	电磁阀	SOLENOID	1
1	825096T01	启动电磁阀	SOLENOID Starter	1
2	814992M	支架	BRACKET	1
3	814993M	引线	LEAD WIRE	1
4	814994M	安装板	PLATE	1
5	84247M	螺栓	BOLT	3
5	826957M	螺栓	BOLT	3
6	82214M	垫圈	WASHER	3
7	814995M	整流器	RECTIFIER	1
8	82521M	螺钉	SCREW	1
8	83108M	螺钉	SCREW	1
9	82211M	垫圈	WASHER	1
10	97684M	空挡启动开关总成	SWITCH ASSEMBLY Neutral Start	1
11	97683M	支架	BRACKET	1
12	815004M	安装板	PLATE	1
13	82212M	锁紧垫圈	LOCKWASHER	1
14	814996M	线束总成	HARNESS ASSEMBLY	1
15	814997M	卡箍	CLAMP	3
16	814998M	引线	LEAD WIRE	1
17	814999M	支架	BRACKET	1
18	815001M	延长件	EXTENSION	1
19	815003M	温控开关	THERMO SWITCH	1
20	815000M	线束总成	HARNESS ASSEMBLY	1
21	97066M	卡箍	CLAMP	1
22	813477M	螺栓	BOLT	1
22	91772M	螺栓	BOLT	1
23	815002M	绝缘体	INSULATOR	1
24	97685M	电磁阀总成	SOLENOID ASSEMBLY	1
24	97685T	电磁阀	SOLENOID	1
25	84701M	电线	WIRE	1
26	84702M	挂钩	HOOK	1
27	97686M	支架	BRACKET	1
28	17661M	螺钉	SCREW	4
29	93114M	减震器	DAMPER	2
29	881304	护孔环	GROMMET	2
30	82258M	O型圈	O-RING	1
31	82405M	螺栓	BOLT	2
32	82851M	衬套	BUSHING	2
32	804344003	轴环	COLLAR	2
33	82060M	护孔环	GROMMET	1
34	97688M	轴环	COLLAR	1
35	97687M	护孔环	GROMMET	1
36	91686M	螺栓	BOLT	1

图 35燃油泵、油管及滤清器 FUEL PUMP, LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	14187M	连接器	CONNECTOR	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
2	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
3	82214M	垫圈	WASHER	2
4	82012M	软管	HOSE	1
5	82047M	卡箍	CLAMP	10
6	11931M	滤清器总成	FILTER ASSEMBLY	1
6	826964T	燃油滤清器	FILTER Fuel	1
6	826964M	滤清器总成	FILTER ASSEMBLY	1
6	826964T	燃油滤清器	FILTER Fuel	1
7	11934M	滤清器	FILTER	1
7	826965T	燃油滤清器	FILTER-FUEL	1
7	826965M	滤清器	FILTER	1
7	826965T	燃油滤清器	FILTER-FUEL	1
8	84957M	O型圈	O-RING	1
8	826966M	O型圈	O-RING	1
8	826966T	O型圈	O RING	1
9	11935M	杯套	CUP	1
9	826967M	杯套	CUP	1
10	814568M	支架	BRACKET	1
11	84247M	螺栓	BOLT	1
11	826957M	螺栓	BOLT	1
12	82012M	软管	HOSE	1
13	82382M	螺母	NUT	1
14	11841M	软管	HOSE	1
14	82012M	软管	HOSE	1
14	82012M	软管	HOSE	1
15	97083M	三通接头	TEE FITTING	1
16	814569M	支架	BRACKET	1
17	82012M	软管	HOSE	2
18	82214M	垫圈	WASHER	4
19	43113M	燃油泵总成	PUMP ASSEMBLY Fuel	1
19	43113T	燃油泵	FUEL PUMP	1
20	80606M	隔膜	DIAPHRAGM	1
21	80611M	安装板	PLATE	1
22	80610M	弹簧	SPRING	1
23	80613M	衬垫	GASKET	1
23	80613	衬垫	GASKET	1
24	41888M	止回阀	CHECK VALVE	2
25	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
26	82537M	螺母	NUT	2
27	80614M	衬垫	GASKET	1
27	80614	衬垫	GASKET	1
28	84141M	隔膜	DIAPHRAGM	1
29	80607M	盖板	COVER	1
30	82522M	螺钉	SCREW	3
31	82208M	垫圈	WASHER	3
31	82186M	垫圈	WASHER	3
32	80757M	衬垫	GASKET	2
32	80757	衬垫	GASKET	2
33	82428M	螺栓	BOLT	2
33	827043M	螺栓	BOLT	2
-	814556M	动力头衬垫套件	GASKET SET Powerhead	1

图 36塑料燃油箱及油管 FUEL TANK AND FUEL LINE (PLASTIC)

REF	零件编号	中文名称	英文名称	数量
1	812410A1	燃油箱总成(塑料-6.6加仑)	TANK ASSEMBLY Fuel (PLASTIC-6.6 GALLONS)	1
2	816976A1	燃油盖总成	CAP ASSEMBLY Fuel	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	816977	燃油盖衬垫	GASKET Fuel Cap	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	17792A1	浮子组件总成	BODY ASSEMBLY PickUp	1
5	18030	适配器	ADAPTER	1
5	826178	连接器	CONNECTOR	1
6	98542A1	观察窗总成	WINDOW ASSEMBLY	1
7	18026	衬垫	GASKET	1
8	17971A2	燃油表总成	GAUGE ASSEMBLY Fuel	1
9	62568	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	2
10	18028	软管	HOSE	1
10	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
11	18029	滤清器	FILTER	1
11	823534	滤网	SCREEN	1
12	18027	螺钉(.190-24)	SCREW (.190-24)	6
13	29070	垫圈	WASHER	6

图 37原装燃油箱及油管 FUEL TANK AND LINE (ORIGINAL EQUIPMENT)

REF	零件编号	中文名称	英文名称	数量
1	95499M	燃油表总成	METER ASSEMBLY Fuel	1
2	95500M	衬垫	GASKET	1
3	95502M	螺钉	SCREW	4
4	95501M	密封件	SEAL	4
5	95489M	顶部标贴(手动型)	DECAL TOP (MANUAL)	1
6	14617M	侧面贴花	DECAL SIDE	1
7	18962M	燃油箱盖	CAP Fuel Tank	1
8	95503M	顶部标贴(手动型)	DECAL TOP (MANUAL)	1
9	95504M	侧面贴花	DECAL SIDE	1
10	822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
10	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
11	16571M	软管	HOSE	1
12	17149M	灯泡	BULB	1
12	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
13	16571M	软管	HOSE	1
14	18855M	卡箍	CLAMP	4
14	16574M	卡箍	CLAMP	4
15	16609M	燃油连接器	CONNECTOR Fuel	1
15	13563Q3	发动机端快速接头(水星)	QUICK DISCONNECT Engine End (Quicksilver)	1
16	82789M	O型圈	O-RING	1
17	30185A3	燃油卡口总成	BAYONET ASSEMBLY Fuel	1
17	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
18	81669M	工具包	TOOL KIT	1
18	803581	工具包	TOOL KIT	1
19	95633M	堵头	PLUG	1
19	8M0121335	堵头	PLUG	1

图 38齿轮箱总成 GEAR HOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	9680M	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY COMPLETE	1
1	9681M	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY COMPLETE	1
2	9573M	齿轮箱总成(基础)	GEAR HOUSING ASSEMBLY BASIC	1
3	83857M	堵头	PLUG	1
4	82316M	轴承	BEARING	1
4	82316T	轴承	BEARING	1
5	83868M	套筒	SLEEVE	1
6	19148M	垫片(0.10MM)	SHIM (0.10MM)	AR
6	81469M	垫片(0.12MM)	SHIM (0.12MM)	AR
6	19148002	垫片 @5	SHIM @5	AR
6	19149M	垫片(0.15MM)	SHIM (0.15MM)	AR
6	19150M	垫片(0.18MM)	SHIM (0.18MM)	AR
6	19151M	垫片(0.30MM)	SHIM (0.30MM)	AR
6	19148004	垫片 @5	SHIM @5	AR
6	19152M	垫片(0.40MM)	SHIM (0.40MM)	AR
6	19153M	垫片(0.50MM)	SHIM (0.50MM)	AR
7	98933M	轴承	BEARING	1
7	82319T	轴承	BEARING	1
8	19154M	垫片(0.10MM)	SHIM (0.10MM)	AR
8	19155M	垫片(0.12MM)	SHIM (0.12MM)	AR
8	19148003	垫片 @5	SHIM @5	AR
8	19156M	垫片(0.15MM)	SHIM (0.15MM)	AR
8	19157M	垫片(0.18MM)	SHIM (0.18MM)	AR
8	19158M	垫片(0.30MM)	SHIM (0.30MM)	AR
8	19159M	垫片(0.40MM)	SHIM (0.40MM)	AR
8	81460M	垫片(0.50MM)	SHIM (0.50MM)	AR
9	82320M	轴承	BEARING	1
9	82320T	轴承	BEARING	1
10	81987M	衬垫	GASKET	3
10	81987	衬垫	GASKET	3
11	81924M	堵头	PLUG	3
12	95610M	衬垫	GASKET	1
12	95610	衬垫	GASKET	1
13	83392M	螺钉	SCREW	1
14	83396M	盖板	COVER	1
15	83403M	嵌件	INSERT	1
16	83398M	衬垫	GASKET	1
16	83398	衬垫	GASKET	1
17	81426M	密封件	SEAL	1
18	99971M	叶轮	IMPELLER	1
19	83444M	键	KEY	1
20	83865M	衬垫	GASKET	1
20	83865	衬垫	GASKET	1
21	83400M	面板	FACE PLATE	1
22	83399M	衬垫	GASKET	1
22	83399	衬垫@2	GASKET @2	1
23	83864M	底座	BASE	1
23	8M0070508	水泵	WATER PUMP	1
24	82233M	油封	SEAL Oil	2
24	854017	油封	SEAL Oil	2
25	82275M	O型圈	O-RING	1
26	82354M	销	PIN	2
27	84057M	螺栓	BOLT	2
28	82217M	垫圈	WASHER	2
29	82468M	螺栓	BOLT	2
29	85277614	螺栓	BOLT	2
30	82217M	垫圈	WASHER	2
31	83866M	驱动轴	DRIVESHAFT	1
31	83867M	驱动轴	DRIVESHAFT	1
32	83869M	小齿轮	GEAR Pinion	1
32	83869T	小齿轮	PINION GEAR	1
33	81455M	轴承	BEARING	1
34	81772M	螺母	NUT	1
35	83877M	齿轮	GEAR	1
35	83877T	齿轮	GEAR	1
36	94531M	轴	SHAFT	2
37	83419M	凸轮从动件	FOLLOWER Cam	1
38	81475M	滑块	SLIDE	1
39	81473M	离合器	CLUTCH	1
39	81473T	离合器	CLUTCH	1
40	81903M	销	PIN	1
41	81474M	环	RING	1
42	81837M	垫圈	WASHER	1
43	83429M	弹簧	SPRING	1
44	83879M	齿轮	GEAR	1
44	83879T	齿轮	GEAR	1
45	83880M	轴承座	CARRIER Bearing	1
45	8M0121494	壳体	HOUSING	1
46	82296M	轴承	BEARING	1
46	82296T	滚珠轴承	BALL BEARING	1
47	19160M	垫片(0.10MM)	SHIM (0.10MM)	AR
47	81464M	垫片(0.12MM)	SHIM (0.12MM)	AR
47	19163002	垫片 @5	SHIM @5	AR
47	19161M	垫片(0.15MM)	SHIM (0.15MM)	AR
47	19162M	垫片(0.18MM)	SHIM (0.18MM)	AR
47	19163M	垫片(0.30MM)	SHIM (0.30MM)	AR
47	19163001	垫片 @5	SHIM @5	AR
47	19164M	垫片(0.40MM)	SHIM (0.40MM)	AR
47	19165M	垫片(0.50MM)	SHIM (0.50MM)	AR
48	81461M	垫圈	WASHER	1
49	82289M	O型圈	O-RING	1
50	82317M	轴承	BEARING	1
51	82233M	油封	SEAL Oil	2
51	854017	油封	SEAL Oil	2
52	81877M	垫圈	WASHER	1
53	81450M	螺母	NUT	1
53	8M0059031	螺母	NUT	1
54	81916M	键	KEY	1
55	83881M	换挡凸轮	SHIFT CAM	1
55	83882M	换挡凸轮	SHIFT CAM	1
56	83883M	衬套	BUSHING	1
57	82451M	螺栓	BOLT	1
57	82423M	螺栓	BOLT	1
58	82214M	垫圈	WASHER	1
59	82881M	护套	BOOT	1
60	83884M	水泵套件-镀铬	PUMP KIT Water - Chrome	1
61	83449M	嵌件	INSERT	1
62	83450M	内板	INNER PLATE	1
63	83448M	面板	FACE PLATE	1
-	94533M	下部单元垫片组	GASKET SET LOWER UNIT	1
-	84363M	水泵维修套件	REPAIR KIT WATER PUMP	1
-	84363T	维修套件	REPAIR KIT	1

图 39换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	84865M	换挡手柄	HANDLE GEAR SHIFT	1
2	84653M	凸轮轴	CAM SHAFT	1
3	81851M	垫圈	WASHER	2
4	84830M	螺栓	BOLT	1
5	84459M	换挡定位器	RETAINER SHIFT DETENT	1
6	84460M	换挡凸轮柱塞	PLUNGER SHIFT CAM	1
7	84461M	压缩弹簧	SPRING COMPRESSION	1
8	84462M	压缩弹簧	SPRING COMPRESSION	1
9	81595M	换挡连杆	LINK ROD SHIFT	1
10	81843M	垫圈	WASHER	4
11	82211M	垫圈	WASHER	2
12	82125M	开口销	COTTER PIN	1
13	82124M	开口销	COTTER PIN	1
13	16189	开口销	COTTER PIN	1
13	82125M	开口销	COTTER PIN	1
14	84867M	换挡拉杆	LEVER SHIFT ROD	1
15	82155M	滚销	PIN ROLL	1
16	82127M	开口销	COTTER PIN	1
17	81596M	上换挡杆	SHIFT ROD UPPER	1
18	80652M	换挡连接器	CONNECTOR SHIFT	1
19	81767M	螺母	NUT	1
20	97139M	换挡拉杆	LEVER SHIFT ROD	1
21	97140M	张力弹簧	SPRING TENSION	1
22	81846M	垫圈	WASHER	2
23	97142M	轴环	COLLAR	1
24	84866M	换挡拉杆	LEVER SHIFT ROD	1
25	81946M	衬套	BUSHING	2
26	82108M	张力弹簧	SPRING TENSION	1
27	91648M	臂	ARM	1
28	41883M	螺柱	STUD	1
29	82378M	螺母	NUT	1
29	82388M	螺母 (M5)	NUT (M5)	1
30	83310M	轴环	COLLAR	1
31	81969M	垫圈	WASHER	1
32	91650M	连接杆	LINK	1
33	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
33	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
34	81865M	波形垫圈	WASHER WAVE	2
35	82196M	垫圈	WASHER	2
35	82211M	垫圈	WASHER	2
36	82125M	开口销	COTTER PIN	2

图 40进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	92576M	进气盖(内)	COVER AIR INTAKE (INNER)	1
2	92577M	进气盖(外)	COVER AIR INTAKE (OUTER)	1
3	92578M	盖衬垫	GASKET COVER	1
3	84757M	O型圈	O-RING	1
4	84245M	螺钉	SCREW	2
4	82522M	螺钉	SCREW	2
5	82196M	垫圈	WASHER	2
5	82211M	垫圈	WASHER	2
6	80570M	进气歧管	MANIFOLD INTAKE	1
6	80570002	进气歧管	MANIFOLD Intake	1
7	91735M	化油器安装螺柱	STUD CARBURETOR ATTACHING	2
8	80569M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
9	80571M	簧片阀垫片	GASKET REED VALVE	1
10	82405M	螺栓	BOLT	2
11	83285M	螺栓	BOLT	7
12	82199M	锁紧垫圈	WASHER LOCK	9
12	82214M	垫圈	WASHER	9
13	82380M	螺母	NUT	2
13	82389M	螺母	NUT	2
14	82199M	垫圈	WASHER	2
14	82214M	垫圈	WASHER	2
15	84758M	簧片阀总成	REED VALVE ASSEMBLY	1
15	811027M	簧片阀	REED VALVE	1
16	84759M	簧片组(不含止动片)	REED SET (REED STOPS NOT INCLUDED)	1
17	80572M	化油器歧管垫片	GASKET CARBURETOR MANIFOLD	1
17	80572	衬垫	GASKET	1
18	83960M	阻风门旋钮	KNOB CHOKE	1
19	84760M	阻风门旋钮护圈	GROMMET CHOKE KNOB	1
20	84761M	阻风门杠杆	LEVER CHOKE	1
21	84762M	滚销	PIN ROLL	1
22	92579M	阻风门拉杆	ROD CHOKE	1
23	81191M	支架	BRACKET	1
23	16333	卡扣拉杆	ROD Snap	1
24	82034M	软管卡箍	CLAMP HOSE	1
24	96348M	卡箍	CLAMP	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1
-	84773M	化油器维修套件	REPAIR KIT Carburetor	1
-	811038M	化油器修理包	REPAIR KIT-CARB	1

图 41下部齿轮箱总成 LOWER GEAR HOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
1	81448M	密封件	SEAL	1
2	81449M	导套	GUIDE	1
3	19166M	盖板	COVER	1
4	19167M	盖板	COVER	1
5	83858M	螺钉	SCREW	1
6	81781M	螺母	NUT	1
6	8528165	螺母	NUT	1
7	95417M	安装板	PLATE	1
7	835081M	安装板	PLATE	1
8	95418M	衬垫	GASKET	1
8	835082M	衬垫	GASKET	1
9	83870M	螺钉	SCREW	2
9	83870M	螺钉	SCREW	1
10	83859M	平衡鳍板	TRIM TAB	1
10	83859T	平衡鳍板	TRIM TAB	1
11	94532M	螺栓	BOLT	1
12	82218M	锁紧垫圈	LOCKWASHER	1
13	82364M	定位销	PIN Dowel	2
14	95416M	螺栓	BOLT	6
15	82215M	锁紧垫圈	LOCKWASHER	6
16	81852M	垫圈	WASHER	1
17	83451M	管	TUBE	1
17	83452M	管	TUBE	1
18	81989M	O型圈	O-RING	1
19	81427M	密封件	SEAL	1
20	73345A1	止推垫片	THRUST WASHER	1
20	92647M	止推垫片	THRUST WASHER	1
20	73345A1	止推垫片	THRUST WASHER	1
21	84445M	隔套	SPACER	1
21	84445T	隔套	SPACER	1
22	83700M	垫圈	WASHER	1
23	81775M	螺母	NUT	1
23	859935	螺旋桨螺母	PROP NUT	1
24	82132M	开口销	COTTER PIN	1
24	89961	销	PIN	1
-	94533M	衬垫套件	GASKET SET	1

图 42磁电机 MAGNETO

REF	零件编号	中文名称	英文名称	数量
1	814537M	飞轮总成	FLYWHEEL ASSEMBLY	1
1	814538M	飞轮总成	FLYWHEEL ASSEMBLY	1
1	814538M	飞轮总成	FLYWHEEL ASSEMBLY	1
2	814539M	底座总成	BASE ASSEMBLY	1
3	814540M	充电线圈总成	COIL ASSEMBLY Charge	1
4	814541M	照明线圈总成	COIL ASSEMBLY Lighting	1
5	814542M	脉冲线圈总成	COIL ASSEMBLY Pulser	1
6	814543M	引线总成	LEAD WIRE ASSEMBLY	1
7	814544M	引线总成	LEAD WIRE ASSEMBLY	1
8	814545M	护孔环	GROMMET	2
9	814546M	卡箍	CLAMP	1
10	97803M	螺钉	SCREW	4
11	811177M	螺钉	SCREW	2
12	82499M	螺钉	SCREW	1
13	82184M	锁紧垫圈	LOCKWASHER	1
13	82206M	锁紧垫圈	LOCKWASHER	1
14	81915M	键	KEY	1
15	81773M	螺母	NUT	1
15	893789	螺母	NUT	1
16	84436M	垫圈	WASHER	1
16	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
17	814547M	支架	BRACKET	1
18	83566M	固定座	RETAINER	1
19	19139M	固定座	RETAINER	1
20	11832M	螺钉	SCREW	4
21	83569M	安装板	PLATE	1
22	14232M	螺钉	SCREW	4
23	82208M	垫圈	WASHER	4
23	82186M	垫圈	WASHER	4
24	814570M	止动器	STOPPER	1
25	84315M	螺栓	BOLT	2
25	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
26	82214M	垫圈	WASHER	9
27	814571M	止动器	STOPPER	1
28	84247M	螺栓	BOLT	2
28	826957M	螺栓	BOLT	2
29	82212M	锁紧垫圈	LOCKWASHER	2
30	83924M	螺钉	SCREW	1
31	81415M	盖帽	CAP	1
32	82381M	螺母	NUT	1
32	82390M	螺母 (M6)	NUT (M6)	1
33	814986M	支架	BRACKET	1
34	93114M	减震器	DAMPER	3
34	881304	护孔环	GROMMET	3
35	82851M	衬套	BUSHING	3
35	804344003	轴环	COLLAR	3
36	83769M	垫圈	WASHER	3
37	83285M	螺栓	BOLT	3
38	84870M	螺柱	STUD	1
39	82389M	螺母	NUT	2
40	93115M	盖板	COVER	1
41	83356M	螺钉	SCREW	2
42	82211M	垫圈	WASHER	2
43	81250M	电线	WIRE	1
44	813477M	螺栓	BOLT	2
44	91772M	螺栓	BOLT	2
45	814987M	CDI单元总成	CDI UNIT ASSEMBLY	1
45	814988M	CDI单元总成	CDI UNIT ASSEMBLY	1
45	822884T	CDI单元	CDI UNIT	1
45	822884M	CDI单元总成	CDI UNIT ASSEMBLY	1
45	822884T	CDI单元	CDI UNIT	1
46	93116M	支架	HOLDER	1
47	814989M	螺栓	BOLT	2
48	11832M	螺钉	SCREW	2
49	82069M	护孔环	GROMMET	2
50	814990M	点火线圈	COIL Ignition	1
50	814990T	点火线圈	IGNITION COIL	1
51	83285M	螺栓	BOLT	2
52	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
52	814991M	火花塞帽	PLUG CAP	2
52	815119M	火花塞帽	CAP Spark Plug	2

图 43机油泵 OIL PUMP

REF	零件编号	中文名称	英文名称	数量
1	814577M	从动齿轮	GEAR Driven	1
2	814578M	衬套	BUSHING	1
3	814579M	机油喷射泵总成	PUMP ASSEMBLY Oil Injection	1
4	814580M	放油螺塞	SCREW Drain Plug	1
5	814581M	衬垫	GASKET	1
6	814582M	O型圈	O-RING	1
7	814583M	螺栓	BOLT	1
8	814584M	螺栓	BOLT	1
9	811045M	软管	HOSE	1
10	811045M	软管	HOSE	1
11	814585M	卡扣	CLIP	8
12	814586M	止回阀	CHECK VALVE	2
13	814587M	软管	HOSE	2
14	814968M	油位计总成	GAUGE ASSEMBLY Oil Level	1
14	822883M	油位计总成	GAUGE ASSEMBLY Oil Level	1
14	822883M	油位计总成	GAUGE ASSEMBLY Oil Level	1
15	814588M	杆	ROD	1
16	97742M	连接杆	LINK	1
17	16715M	接头	JOINT	1
18	82379M	螺母	NUT	1
18	83763M	螺母	NUT	1
19	83768M	垫圈	WASHER	1
20	814589M	卡箍	CLAMP	1
21	814590M	机油箱	TANK Oil	1
22	814591M	盖帽	CAP	1
23	814592M	垫圈	WASHER	2
24	814593M	链条	CHAIN	1
25	814594M	安装板	PLATE	1
26	814595M	机油滤网	STRAINER Oil	1
27	814596M	衬垫	GASKET	1
28	811142M	软管	HOSE	1
29	814598M	卡扣	CLIP	2
30	814599M	连接器	CONNECTOR	1
31	814600M	软管	HOSE	1
32	82047M	卡箍	CLAMP	2
33	814966M	软管	HOSE	1
34	814967M	卡扣	CLIP	2
35	93114M	减震器	DAMPER	3
35	881304	护孔环	GROMMET	3
36	82851M	衬套	BUSHING	3
36	804344003	轴环	COLLAR	3
37	83769M	垫圈	WASHER	3
38	83285M	螺栓	BOLT	3
39	811015M	挂钩	HOOK	1

图 44螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
--	84977M	螺旋桨(14"螺距)(铝制)	PROPELLER (PITCH 14") (ALUMINUM)	1
--	82827M	螺旋桨(13"螺距)(铝制)	PROPELLER (PITCH 13") (ALUMINUM)	1
--	QA3814R	BLKDI 9 7/8R13	BLKDI 9 7/8R13	1
--	88168A4	螺旋桨(12"螺距)(钢制)	PROPELLER (PITCH 12") (STEEL)	1
--	82826M	螺旋桨(12"螺距)(铝制)	PROPELLER (PITCH 12") (ALUMINUM)	1
--	QA3812R	BLKD 9.9 R12P	BLKD 9.9 R12P	1
--	84976M	螺旋桨(11-1/4"螺距)(铝制)	PROPELLER (PITCH 11-1/4") (ALUMINUM)	1
--	QA3810R	BLKD 9.9 R11P	BLKD 9.9 R11P	1
--	81649M	螺旋桨(10-1/2"螺距)(铝制)	PROPELLER (PITCH 10-1/2") (ALUMINUM)	1
--	QA3808R	BLKD 9.9 R10P	BLKD 9.9 R10P	1
-	88166A4	螺旋桨(9"螺距)(钢制)	PROPELLER (PITCH 9") (STEEL)	1
--	81647M	螺旋桨(9"螺距)(铝制)	PROPELLER (PITCH 9") (ALUMINUM)	1
--	8M0057165	BLMX 9.9X9	BLMX 9.9X9	1
--	81648M	螺旋桨(8"螺距)(铝制)	PROPELLER (PITCH 8") (ALUMINUM)	1
--	8M0050007	BLMX 9 7/8R8	BLMX 9 7/8R8	1

图 45反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
0-1	92597M	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	7102M	启动器外壳	HOUSING STARTER	1
1	811912M	壳体	HOUSING	1
2	83585M	启动器壳体塞	PLUG STARTER HOUSING	6
3	83588M	启动器弹簧	SPRING STARTER	1
4	82157M	销	PIN	1
5	83587M	启动滑轮	SHEAVE Starter	1
6	82157M	滚销	PIN ROLL	1
7	84894M	启动器棘爪	PAWL STARTER	1
8	84895M	卡环	RING Snap	1
9	83591M	棘爪弹簧	SPRING PAWL	1
10	83590M	滑轮轴	SHAFT SHEAVE	1
11	84342M	螺栓	BOLT	1
12	81801M	垫圈	WASHER	1
13	82382M	螺母	NUT	1
14	80600M	启动绳导向器	GUIDE STARTER ROPE	1
15	84247M	螺栓	BOLT	2
15	826957M	螺栓	BOLT	2
16	82199M	锁紧垫圈	WASHER LOCK	2
16	82214M	垫圈	WASHER	2
17	80063M	启动手柄	HANDLE STARTER	1
17	814491A1	手柄	HANDLE	1
18	79629A1	启动绳	ROPE Starter	1
18	12066Q10	启动绳@2	ROPE-STARTER@2	1
19	41882M	盖板	COVER	1
19	814491A1	手柄	HANDLE	1
19	84892M	盖板	COVER	1
19	41882M	盖板	COVER	1
20	84893M	卡扣	CLIP	1
21	83589M	衬套	BUSHING	1
22	93107M	密封件	SEAL	1
23	84465M	启动器壳体支架(右舷)	BRACKET STARTER HSG (STARBOARD)	1
24	84466M	启动器壳体支架(左舷手动)	BRACKET STARTER HSG (PORT MANUAL)	1
25	82405M	螺栓	BOLT	4
26	82428M	螺栓	BOLT	1
26	827043M	螺栓	BOLT	1
27	84237M	螺栓	BOLT	2
27	83285M	螺栓	BOLT	2
28	82380M	螺母	NUT	2
28	82389M	螺母	NUT	2
29	82199M	锁紧垫圈	WASHER LOCK	7
29	82214M	垫圈	WASHER	7
30	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
30	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
31	84236M	螺栓	BOLT	1
31	82442M	螺栓	BOLT	1
32	82202M	垫圈	WASHER	1
32	82217M	垫圈	WASHER	1
33	82162M	定位销	PIN DOWEL	1
33	14229M	销	PIN	1
34	96341M	正时板	PLATE TIMING	1
35	81106M	启动器锁定柱塞	PLUNGER STARTER LOCKOUT	1
36	82079M	启动器锁定弹簧	SPRING STARTER LOCKOUT	1
37	81108M	启动器锁定拉索	CABLE STARTER LOCKOUT	1
38	81746M	螺栓	BOLT	1
39	82380M	螺母	NUT	2
39	82389M	螺母	NUT	2
40	81109M	启动器锁定支架	BRACKET STARTER LOCKOUT	1
41	84315M	螺栓	BOLT	1
41	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
42	91648M	启动器锁定臂	ARM STARTER LOCKOUT	1
43	81969M	垫圈	WASHER	1
44	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
44	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
45	83310M	轴环	COLLAR	1
46	82196M	垫圈	WASHER	3
46	82211M	垫圈	WASHER	3
47	81865M	波形垫圈	WASHER WAVE	2
48	82125M	开口销	COTTER PIN	1
49	82378M	螺母	NUT	2
49	82388M	螺母 (M5)	NUT (M5)	2
50	41883M	螺柱	STUD	1
50	91649M	螺柱	STUD	1
51	91650M	连接杆	LINK	1
52	81107M	启动停止连杆	LINK STARTER STOP	1
53	81867M	波形垫圈	WASHER WAVE	1
54	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
54	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
55	82199M	垫圈	WASHER	1
55	82214M	垫圈	WASHER	1
56	82929M	轴环	COLLAR	1
57	82196M	垫圈	WASHER	1
57	82211M	垫圈	WASHER	1
58	81866M	垫圈	WASHER	1
59	82125M	开口销	COTTER PIN	1

图 46遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
0-1	43991A1	球柱式安装套件	ATTACHING KIT (BALL POST TYPE)	1
0-1	43990A1	遥控器安装套件	ATTACHING KIT Remote Control	1
0-1	8M0116998	遥控安装套件	R/C ATTACHING KIT	1
1	84221M	换挡支架	BRACKET GEAR SHIFT	1
2	83717M	节流阀支架	BRACKET THROTTLE	1
3	91725M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
3	83395M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
4	82214M	垫圈	WASHER	3
5	84222M	油门杆	LEVER Throttle	1
6	91772M	螺栓	BOLT	1
7	83933M	节流拉索端头	END Cable THROTTLE	1
7	83723M	节流拉索端头	END Cable THROTTLE	1
8	83934M	拉索端头	END Cable	1
8	83724M	拉索端头	END Cable	1
9	82216M	垫圈	WASHER	2
10	83725M	弹簧	SPRING	1
11	83726M	挂钩	HOOK	1
11	814499M	挂钩	HOOK	1
12	82146M	滚销	PIN ROLL	1
13	83719M	换挡拉索端头	END Cable SHIFT	1
14	83720M	拉索端头	END Cable	1
15	82216M	垫圈	WASHER	1
16	83721M	弹簧	SPRING	1
17	83722M	挂钩	HOOK	1
17	814500M	挂钩	HOOK	1
18	82146M	滚销	PIN ROLL	1
19	91635M	转向支架	BRACKET STEERING	1
19	84220M	转向支架	BRACKET STEERING	1
19	11670T	支架	BRACKET	1
20	82474M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
21	82248M	油封	SEAL Oil	1
22	82220M	垫圈	WASHER	1
23	81785M	锁紧螺母	LOCKNUT	1
23	82395M	螺母	NUT	1
24	97031M	护孔环	GROMMET	1
25	83727M	绳索式转向支架	BRACKET STEERING (ROPE TYPE)	1

图 47维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	18583	零件手册 20马力/25马力 SEA PRO/MARATHON 25 SUPER 15	PARTS MANUAL 20 H.P /25 H.P. SEA PRO /MARATHON 25 SUPER 15
-	11044940	用户指南(黑色)	OWNERS GUIDE (BLACK)
-	11046940	用户指南(灰色)	OWNERS GUIDE (GRAY)
-	816756940	用户指南（SEA PRO 25）	OWNERS GUIDE (SEA PRO 25)
-	816758940	用户指南（MARATHON 25）	OWNERS GUIDE (MARATHON 25)
-	13480A88	贴花套装(BLACK-20)设计I	DECAL SET (BLACK-20) DESIGN I
-	13239A88	贴花套装(BLACK-25)设计I	DECAL SET (BLACK-25) DESIGN I
-	811304A91	贴花套装(SeaPro 25)设计I	DECAL SET (SeaPro 25) DESIGN I
-	821574A92	贴花套装(Black-Super 15)	DECAL SET (Black-Super 15)
-	810461A92	贴花套装(Gray 20/25)	DECAL SET (Gray 20/25)	1
-	824091A94	贴花套装(BLACK-20)设计II	DECAL SET (BLACK-20) DESIGN II
-	824091A00	贴花套装(Black 20/Jet 20)	DECAL SET (Black 20/Jet 20)
-	808499A94	贴花套装(BLACK-25)设计II	DECAL SET (BLACK-25) DESIGN II
-	808499A00	贴花套装(Black 25)	DECAL SET (Black 25)
-	821574A94	贴花套装(BLACK-SUPER 15)设计II	DECAL SET (BLACK-SUPER 15) DESIGN II
-	826307A95	贴花套装 Black - Super 15/Seapro 15 XD	DECAL SET Black - Super 15/Seapro 15 XD
-	811304A94	贴花套装(BLACK SEA PRO 25)设计II	DECAL SET (BLACK SEA PRO 25) DESIGN II
-	811304A00	贴花套装(Black Seapro 25)	DECAL SET (Black Seapro 25)
-	824092A94	贴花套装(GRAY-20)设计II	DECAL SET (GRAY-20) DESIGN II
-	824092A03	贴花套装(Gray 20)	DECAL SET (Gray 20)
-	824088A94	贴花套装(GRAY-25)设计II	DECAL SET (GRAY-25) DESIGN II
-	824088A03	贴花套装(Gray 25)	DECAL SET (Gray 25)
-	811305A91	贴花套装(MARATHON 25)	DECAL SET (MARATHON 25)
-	8588361	贴花套装 Gray - Super 15/Marathon 15 XD/Marathon 25	DECAL SET Gray - Super 15/Marathon 15 XD/Marathon 25
-	821401A92	贴花套装(GRAY-SUPER 15)	DECAL SET (GRAY-SUPER 15)
-	8588361	贴花套装 Gray - Super 15/Marathon 15 XD/Marathon 25	DECAL SET Gray - Super 15/Marathon 15 XD/Marathon 25
-	13480A93	贴花套装(25 AMERICA)	DECAL SET (25 AMERICA)
-	824731A94	贴花套装(TRACKER 25)	DECAL SET (TRACKER 25)

图 48启动马达 STARTER MOTOR

REF	零件编号	中文名称	英文名称	数量
1	814980M	启动电机总成	STARTING MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	814981M	支架(前)	BRACKET (FRONT)	1
5	814982M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96366M	定子	STATOR	1
9	96368M	电刷	BRUSH	1
10	96367M	电刷架	HOLDER Brush	1
11	96369M	电刷	BRUSH	1
12	84927M	弹簧	SPRING	2
13	96370M	后盖	COVER (REAR)	1
14	84929M	螺栓	BOLT	2
15	82442M	螺栓	BOLT	2
16	82217M	垫圈	WASHER	4
17	814983M	支架	BRACKET	1
18	82441M	螺栓	BOLT	2
19	82211M	垫圈	WASHER	1
20	814984M	正时板	TIMING PLATE	1
21	814985M	盖板	COVER	1
22	83523M	螺钉	SCREW	1
23	96371M	螺栓	BOLT	1
24	82215M	锁紧垫圈	LOCKWASHER	1

图 49转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	81138M	转向支架	BRACKET STEERING	1
1	19113M	支架	BRACKET	1
2	84830M	螺栓	BOLT	4
0-1	92570M	转向手柄总成	HANDLE ASSEMBLY Steering	1
0-1	95673M	转向手柄	STEERING HANDLE	1
3	84849M	转向手柄	STEERIG HANDLE	1
3	96664M	手柄	HANDLE	1
4	81585M	节气门握把	GRIP THROTTLE	1
5	95497M	橡胶手柄	HANDLE RUBBER	1
5	8M0080456	握把	GRIP	1
5	84854M	橡胶手柄	RUBBER HANDLE	1
5	8M0080456	握把	GRIP	1
6	42432M	节气门指示器	INDICATOR THROTTLE	1
6	97773M	节气门指示器	INDICATOR THROTTLE	1
6	92586M	节气门指示器	INDICATOR THROTTLE	1
6	97773M	指示器	INDICATOR	1
7	81907M	铆钉	RIVET	1
8	82483M	螺钉	SCREW	1
8	811916M	螺钉	SCREW	1
9	84856M	节流阀杆	LEVER THROTTLE	1
10	82204M	节气门轴垫圈	WASHER THROTTLE SHAFT	1
10	82220M	垫圈	WASHER	1
11	82095M	弹簧	SPRING	1
12	81945M	转向臂衬套	BUSHING STEERING ARM	1
13	41892M	油门拉索总成	CABLE ASSEMBLY Throttle	2
14	81747M	线缆螺栓	BOLT CABLE	2
14	815139M	螺栓	BOLT	2
15	81765M	螺母	NUT	4
16	82064M	护孔环	GROMMET	1
17	82119M	隔套	SPACER	1
18	81861M	隔套	SPACER	1
19	84850M	垫圈	WASHER	2
20	84851M	波形垫圈	WASHER WAVE	1
21	84852M	固定座	RETAINER	1
22	84853M	螺栓	BOLT	1
22	84931M	螺栓	BOLT	1
23	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
24	82214M	垫圈	WASHER	2
25	82895M	摩擦片	FRICTION PIECE	OPT
26	83056M	螺母	NUT	OPT
27	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	OPT

图 50节气门控制器 THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
1	82490M	底座固定螺钉	SCREW BASE ATTACHING	3
1	83523M	螺钉	SCREW	3
2	82196M	垫圈	WASHER	3
2	82211M	垫圈	WASHER	3
3	81581M	磁电机控制凸轮	CAM MAGNETO CONTROL	1
3	81581T	杠杆	LEVER	1
4	83310M	轴环	COLLAR	1
5	81969M	垫圈	WASHER	1
6	82405M	螺栓	BOLT	1
7	81563M	节气门拉线支架	BRACKET THROTTLE CABLE	1
8	84303M	螺栓	BOLT	1
8	91772M	螺栓	BOLT	1
9	81225M	端盖	END	3
9	16715M	接头	JOINT	3
10	81582M	磁电机控制连杆	LINK ROD MAGNETO CONTROL	1
11	80629M	旋转连杆	SWIVEL LINK ROD	1
12	81789M	垫圈	WASHER	1
13	82378M	螺母	NUT	3
13	82388M	螺母 (M5)	NUT (M5)	3
14	91651M	节流阀轴杆	LEVER THROTTLE SHAFT	1
14	92589M	节流阀轴杆	LEVER THROTTLE SHAFT	1
15	81134M	节流阀轴	SHAFT THROTTLE	1
16	81946M	衬套	BUSHING	2
17	82156M	滚销	PIN ROLL	1
18	81722M	连杆	LINK ROD	1
19	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
19	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
20	82199M	垫圈	WASHER	4
20	82214M	垫圈	WASHER	4
21	96378M	磁电机底座止动件	STOP MAGNETO BASE	1
21	80628M	磁电机底座止动件	STOP MAGNETO BASE	1
22	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
22	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
23	82380M	螺母	NUT	2
23	82389M	螺母	NUT	2
24	82199M	垫圈	WASHER	4
24	82214M	垫圈	WASHER	4
25	92572M	摩擦片	PLATE FRICTION	1
26	92573M	磁电机底座护圈(上部)	RETAINER MAGNETO BASE (UPPER)	1
27	96379M	磁电机底座护圈	RETAINER MAGNETO BASE	1
27	83199M	磁电机底座护圈	RETAINER MAGNETO BASE	1

图 51倾斜杆/销 TILT LEVER/PIN

REF	零件编号	中文名称	英文名称	数量
1	83460M	销	PIN	2
1	19257M	销	PIN	2
2	83458M	垫圈	WASHER	1
3	83462M	垫圈	WASHER	2
4	83457M	波形垫圈	WAVE WASHER	2
5	14278M	停机开关	STOP	1
6	42441M	停机开关	STOP	1
7	83463M	销	PIN	1
7	95450M	销	PIN	1
8	83464M	轴	SHAFT	1
9	83461M	卡环	RING Snap	5
10	83493M	垫圈	WASHER	1
11	83909M	弹簧	SPRING	1
12	14260M	倾斜杆总成	LEVER ASSEMBLY Tilt	1
13	83467M	杠杆	LEVER	1
14	82444M	螺栓	BOLT	1
14	84313M	螺栓	BOLT	1
15	83465M	弹簧	SPRING	1
16	83468M	杆	ROD	1
17	81395M	盖板	COVER	1
18	83905M	支架	BRACKET	1
19	83906M	支架	BRACKET	1
20	83479M	倾斜锁定装置	TILT LOCK	1
21	83477M	销	PIN	1
22	83478M	销	PIN	1
23	83476M	弹簧	SPRING	2
24	82128M	销	PIN	4
25	83480M	隔套	SPACER	1
26	814972M	倾斜销总成	PIN ASSEMBLY Tilt	1
26	814972T	倾斜销	PIN-TILT	1
27	84044M	止动器	STOPPER	1
28	82146M	销	PIN	1
29	814973M	弹簧	SPRING	1
30	83494M	弹簧	SPRING	1
31	83495M	铆钉	RIVET	1

图 52上部罩壳 TOP COWLING

REF	零件编号	中文名称	英文名称	数量
1	811860M	顶盖总成	TOP COWL ASSEMBLY	1
1	811989M	顶盖总成	TOP COWL ASSEMBLY	1
1	811860M	顶盖总成	TOP COWL ASSEMBLY	1
1	814495M	顶盖CWOL	TOP CWOL
1	811860M	顶盖总成	TOP COWL ASSEMBLY
1	811861M	顶盖总成	TOP COWL ASSEMBLY	1
1	811988M	顶盖总成	TOP COWL ASSEMBLY	1
1	811861M	顶盖总成	TOP COWL ASSEMBLY	1
1	814503M	顶盖总成	TOP COWL ASSEMBLY	1
1	811861M	顶盖总成	TOP COWL ASSEMBLY	1
2	84900M	密封件	SEAL	1
3	814513M	支架	BRACKET	1
4	814489M	铆钉	RIVET	2
5	83212M	支架	HOLDER	1
6	84903M	铆钉	RIVET	2
7	814515M	模制件	MOLDING	1
8	84247M	螺栓	BOLT	3
8	826957M	螺栓	BOLT	3
9	82214M	垫圈	WASHER	3
10	83600M	密封件	SEAL	1
11	810935A92	贴花套装(手动/电动)	DECAL SET (MANUAL/ELECTRIC)	1
12	N.S.S.	DECAL-FRONT不单独销售(37-810935A92部件)	Not Sold Separate DECAL-FRONT (PART OF 37-810935A92)	1
11	814516M	贴花套件	DECAL SET	1
11	95445M	侧贴标组	DECAL SET Side	1
11	814517M	贴花套件	DECAL SET	1
12	814518M	前标牌	DECAL FRONT	1
13	81202M	换挡指示贴花	DECAL Shift Indicator	1
14	814519M	框架	FRAME	1
15	814520M	视窗	WINDOW	1
15	814521M	视窗	WINDOW	1
16	814522M	密封件	SEAL	1
17	814523M	快速螺母	SPEED NUT	2
