水星 Mercury 40 (International) 0N056165 & Up - 爆炸图零件明细

两冲程化油器 · Cat.# 90-802638006 · 共 38 个部位 · 1675 条零件

1附件 2水星配件贴花 3空气消声器 4底罩0N134078及以下 5底罩0N134079及以上 6化油器 7曲轴、活塞及连杆 8气缸体序列号0N495904及以下 9气缸体序列号0N495905及以上 10驱动轴壳体 11电气组件 12电气部件(电动型号)13飞轮 14燃油管 15燃油箱（塑料-6.6加仑）16齿轮箱驱动轴序列号0N116270及以下 17齿轮箱驱动轴序列号0N116271及以上 18齿轮箱螺旋桨轴序列号0N116270及以下 19齿轮箱螺旋桨轴序列号0N116271及以上 20进气歧管及簧片阀组 21手动倾斜装置序列号0N096057及以下 22手动倾斜装置序列号0N096058及以上 23机油喷射组件 24动力升降 25动力升降倾斜组件 26反冲启动器序列号0N252805及以下 27反冲启动器序列号0N252806至0N468474 28反冲启动器序列号0N468475及以上 29维修/支撑材料 30换挡部件 31启动电机 32转向拉杆部件 33转向手柄 34节气门联动装置 35工具 36顶罩 37艉板转轴支架(手动)38艉板转轴支架(动力升降)

图 1附件 Accessories

REF	零件编号	中文名称	英文名称	数量
-	62351A10	蓄电池充电套件	CHARGING KIT Battery	1
-	828155A7	化油器防冰套件	ANTI-ICING KIT Carburetor	1
-	825294A2	罩装启动按钮改装套件	CONVERSION KIT Cowl Mounted Start Button	1
-	812497A2	二极管总成双引擎	DIODE ASSEMBLY Dual Engine	1
-	898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
-	822462A4	起动机转换套件	CONVERSION KIT Starter Motor	1
-	812432T5	发动机安装套件夹紧螺钉安装	MOUNTING KIT Engine Clamp Screw Mounting	1
-	824072A3	延长套件 (22.5) (黑色)	EXTENSION KIT (22.5) (Black)	1
-	44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	1
-	877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
-	858109Q12	燃油软管总成(12英尺)-带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect	1
-	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
-	858104Q08	燃油软管总成(8英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (8 Feet) - With Quick Disconnect Engine End Only	1
-	877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
-	858106Q12	燃油软管总成(12英尺)-仅发动机端带快速接头	HOSE ASSEMBLY Fuel (12 Feet) - With Quick Disconnect Engine End Only	1
-	877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
-	858108Q12	燃油软管总成(8英尺)-无接头	HOSE ASSEMBLY Fuel (8 Feet) - No Fittings	1
-	877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
-	8M0044836	燃油软管总成(8英尺)Quicksilver品牌	HOSE ASSEMBLY Fuel (8 Feet) Quicksilver Branded	1
-	827387A2	马力限制套件 40降至35马力-电动型号	HORSEPOWER RESTRICTOR KIT 40 TO 35 HP - Electric Models	1
-	15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
-	19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
-	95845A5	照明调节器套件	REGULATOR KIT Lighting	1
-	88334A2	防腐电极套件	MERCATHODE KIT	1
-	8M0180081	防腐电极套件	MERCATHODE KIT	1
-	813960A4	开关总成	SWITCH ASSEMBLY	1
-	822573A12	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
-	822344A11	动力调整套件	POWER TRIM KIT	1
-	18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
-	826557A1	遥控器安装套件	ATTACHING KIT Remote Control	1
-	824477A3	遥控与加浓线束套件	HARNESS KIT Remote Control And Enrichener	1
-	826304A1	线束总成	HARNESS ASSEMBLY	1
-	816667A2	转向支架总成	BRACKET ASSEMBLY Steering	1
-	821455T8	舵柄套件	TILLER HANDLE KIT	1

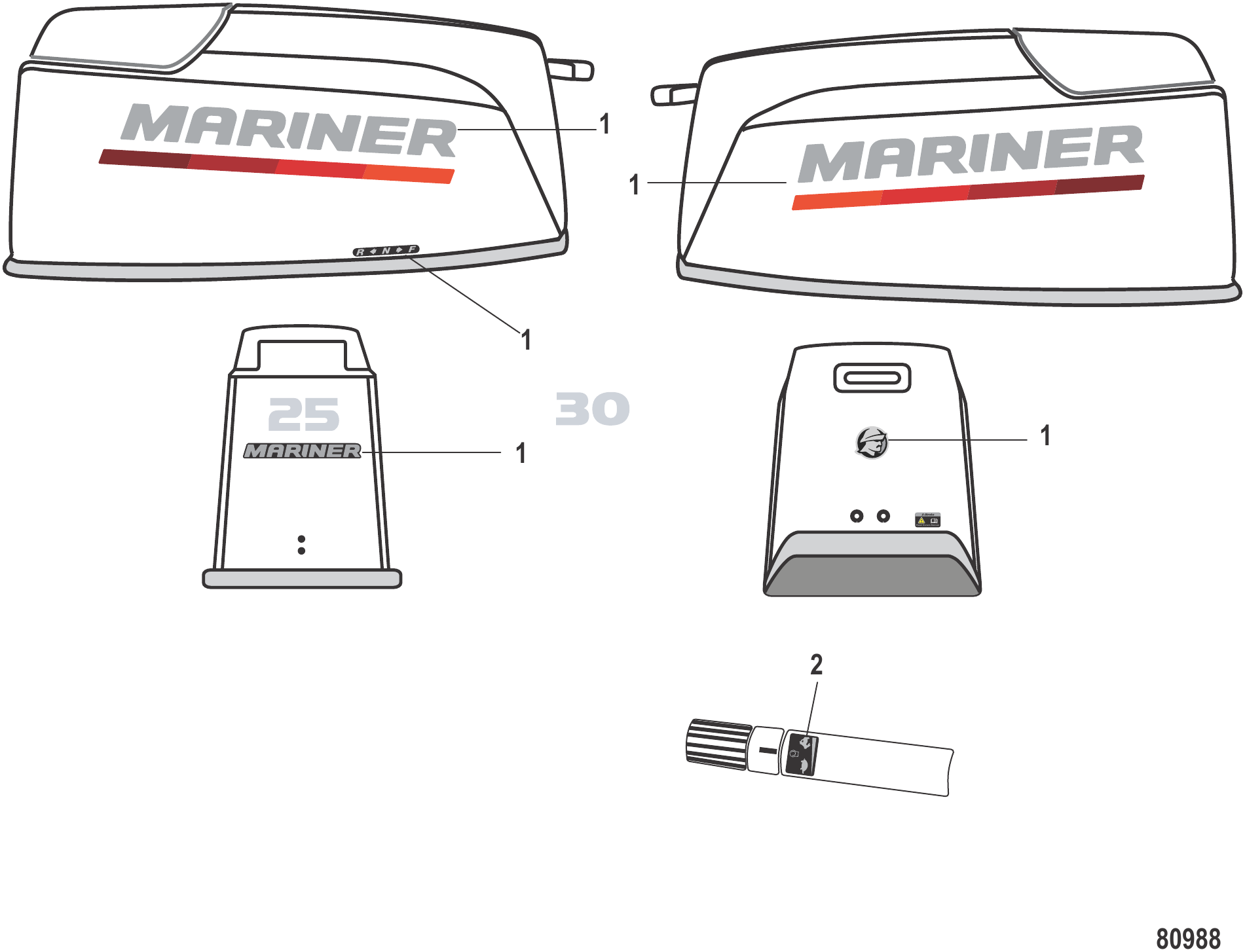

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242338	水手15-30贴花套装	DECAL SET Mariner 15 - 30	1
2	8M0097201	舵柄贴花	DECAL Tiller	1

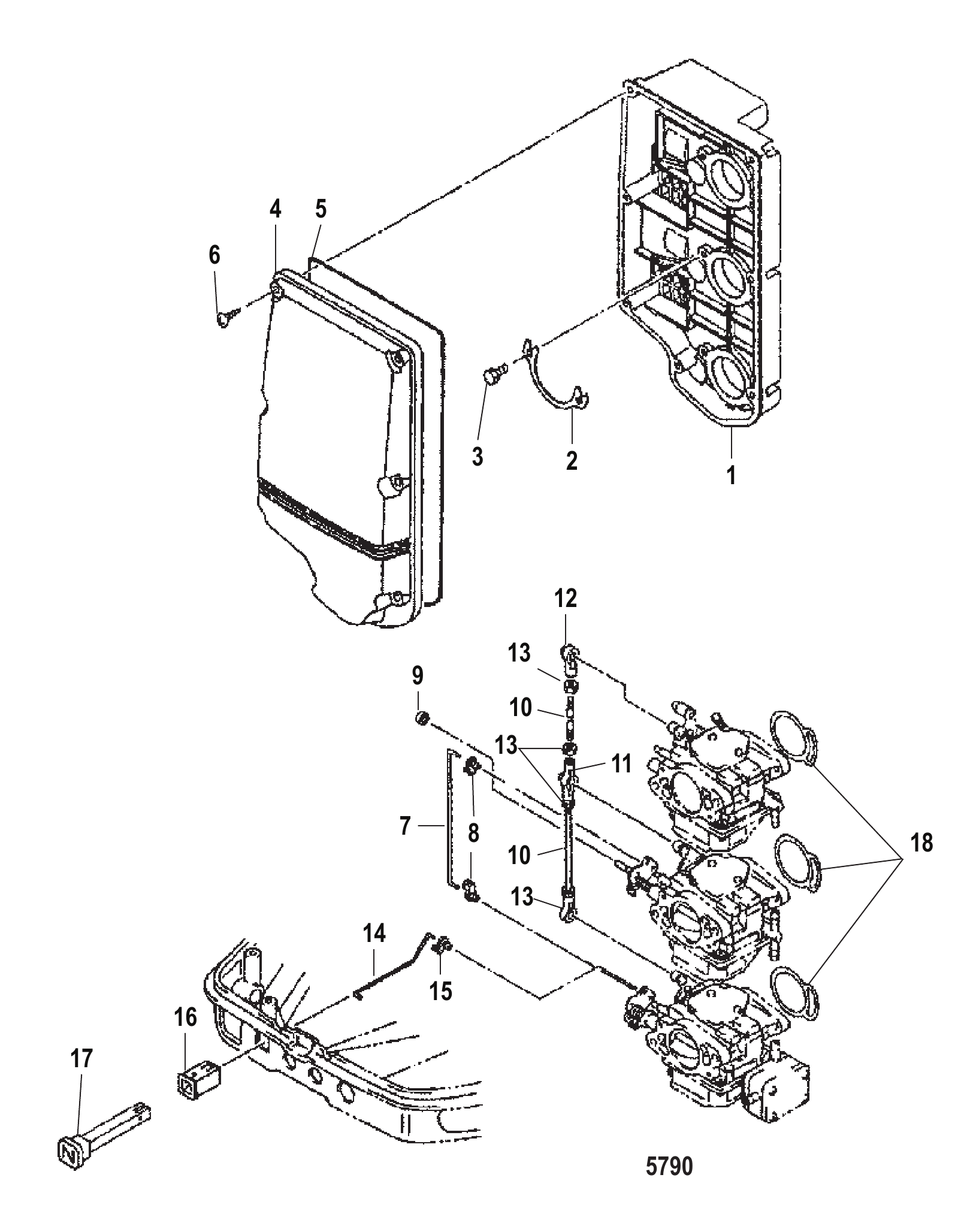

图 3空气消声器 Air Silencer

REF	零件编号	中文名称	英文名称	数量
1	855556	空气消声器	AIR SILENCER	1
1	8555561	空气消声器	AIR SILENCER	1
2	855557	锁紧板	LOCK PLATE	3
3	855558	螺钉(M5×16)	SCREW (M5 x 16)	6
4	855559	盖板	COVER	1
5	855560	橡胶密封件	SEAL Rubber	1
6	162572	自攻螺钉	SCREW Tapping	7
7	855561	C型连接环	C-LINK	1
7	8M0163143	C型连接环	C LINK	1
8	16333	卡扣拉杆	ROD Snap	2
9	855562	止动器(电动)	STOPPER (Electric)	1
10	855563	连杆	LINK ROD	2
10	855563001	连杆	LINK ROD	2
11	855564	盖帽	CAP	1
12	853745	盖帽	CAP	2
13	8537225	螺母	NUT	4
13	16081	不锈钢螺母	NUT Stainless Steel	4
14	8555611	杆	ROD	1
15	16333	卡扣拉杆	ROD Snap	1
16	851858005	衬套	BUSHING	1
16	8M0231329	衬套	BUSHING	1
17	855565001	阻风门旋钮	KNOB Choke	1
17	8M0155127	阻风门拉杆	ROD CHOKE	1
18	161783	O型圈	O-RING	3
18	802807	衬垫	GASKET	3
-	853780A2	化油器维修套件	REPAIR KIT Carburetor	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

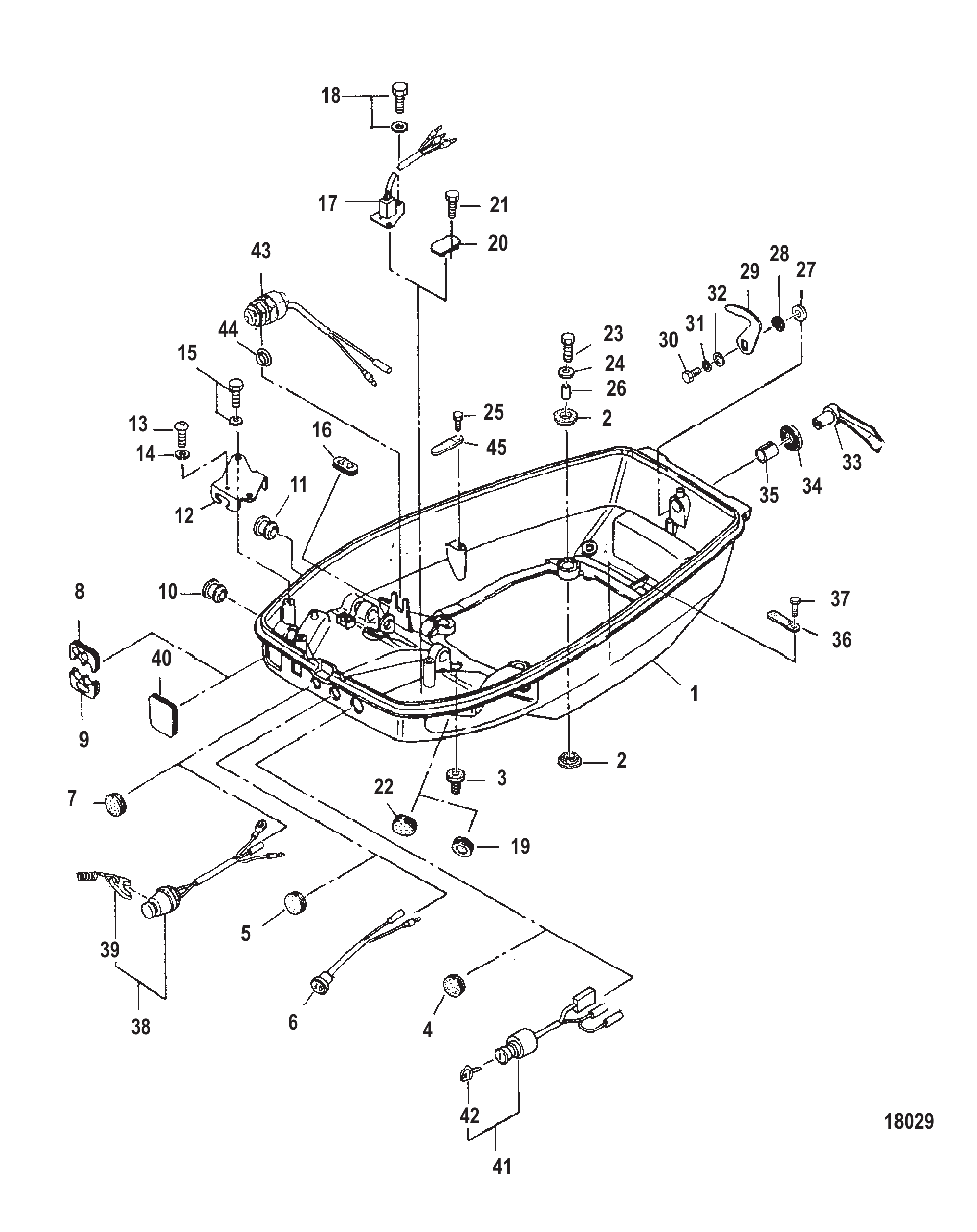

图 4底罩0N134078及以下 Bottom Cowl 0N134078 and below

REF	零件编号	中文名称	英文名称	数量
1	8537773	下机罩	BOTTOM COWL	1
2	8537437	橡胶支座	MOUNT Rubber	8
3	16823	护孔环	GROMMET	1
4	162263	衬套(手动)	GROMMET (Manual)	1
5	16226	衬套(非喷油型)	GROMMET (Non-Oil Injection)	1
6	804057	指示灯(喷油型)	PILOT LAMP (Oil Injection)	1
7	16226	护孔环	GROMMET	1
8	8518502	护孔环	GROMMET	1
9	8518503	护孔环	GROMMET	1
10	162284	护孔环	GROMMET	1
11	855549	堵头	PLUG	1
12	8518364	支架	BRACKET	1
13	823042075	螺钉	SCREW	1
14	168181	锁紧垫圈	LOCKWASHER	1
15	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	8518506	衬套(手柄)	GROMMET (Handle)	1
16	8518504	衬套(遥控)	GROMMET (Remote Control)	1
17	851883	开关(动力升降)	SWITCH (Power Trim)	1
18	82304234	螺栓(动力升降)	BOLT (Power Trim)	2
18	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
19	953871	衬套(动力升降)	GROMMET (Power Trim)	1
20	8518507	衬套(动力升降)	GROMMET (Power Trim)	1
21	168288	螺栓(手动倾斜)	BOLT (Manual Tilt)	2
22	16226	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
23	823042044	螺栓	BOLT	4
23	16830	螺栓	BOLT	4
24	161404	垫圈	WASHER	4
25	162231	螺栓(手柄)	BOLT (Handle)	1
26	8537154	隔套	SPACER	4
26	853715007	隔套	SPACER	4
27	953922	垫圈	WASHER	1
28	16221	波形垫圈	WAVE WASHER	1
29	162222	盖钩	COVER HOOK	1
29	8M0146267	盖钩	COVER HOOK	1
30	8107552	螺栓	BOLT	1
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
31	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
32	895118002	垫圈	WASHER	1
32	953921	不锈钢垫圈	WASHER Stainless Steel	1
33	162184	挂钩杆	HOOK LEVER	1
34	16219	密封件	SEAL	1
35	16220	衬套	BUSHING	1
36	95306	卡箍(动力升降)	CLAMP (Power Trim)	1
36	8M0130961	卡箍	CLAMP	1
37	823042064	螺钉(动力升降)	SCREW (Power Trim)	1
37	879194247	螺钉	SCREW	1
38	804051A1	拉绳开关(手柄)	LANYARD SWITCH (Handle)	1
39	823054	拉绳(手柄)	LANYARD (Handle)	1
40	8518505	护孔环	GROMMET	1
41	804052A1	主开关(电动)	MAIN SWITCH (Electric)	1
42	802989	钥匙(电动)	KEY (Electric)	1
42	8029891	钥匙(电动)	KEY (Electric)	1
42	8029892	钥匙(电动)	KEY (Electric)	1
43	804054	空档开关(电动)	NEUTRAL SWITCH (Electric)	1
43	8M0127937	空档开关	SWITCH Neutral	1
44	9539211	垫片(电动)	WASHER (Electric)	1
45	95306	卡箍(手柄)	CLAMP (Handle)	1
45	8M0130961	卡箍	CLAMP	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

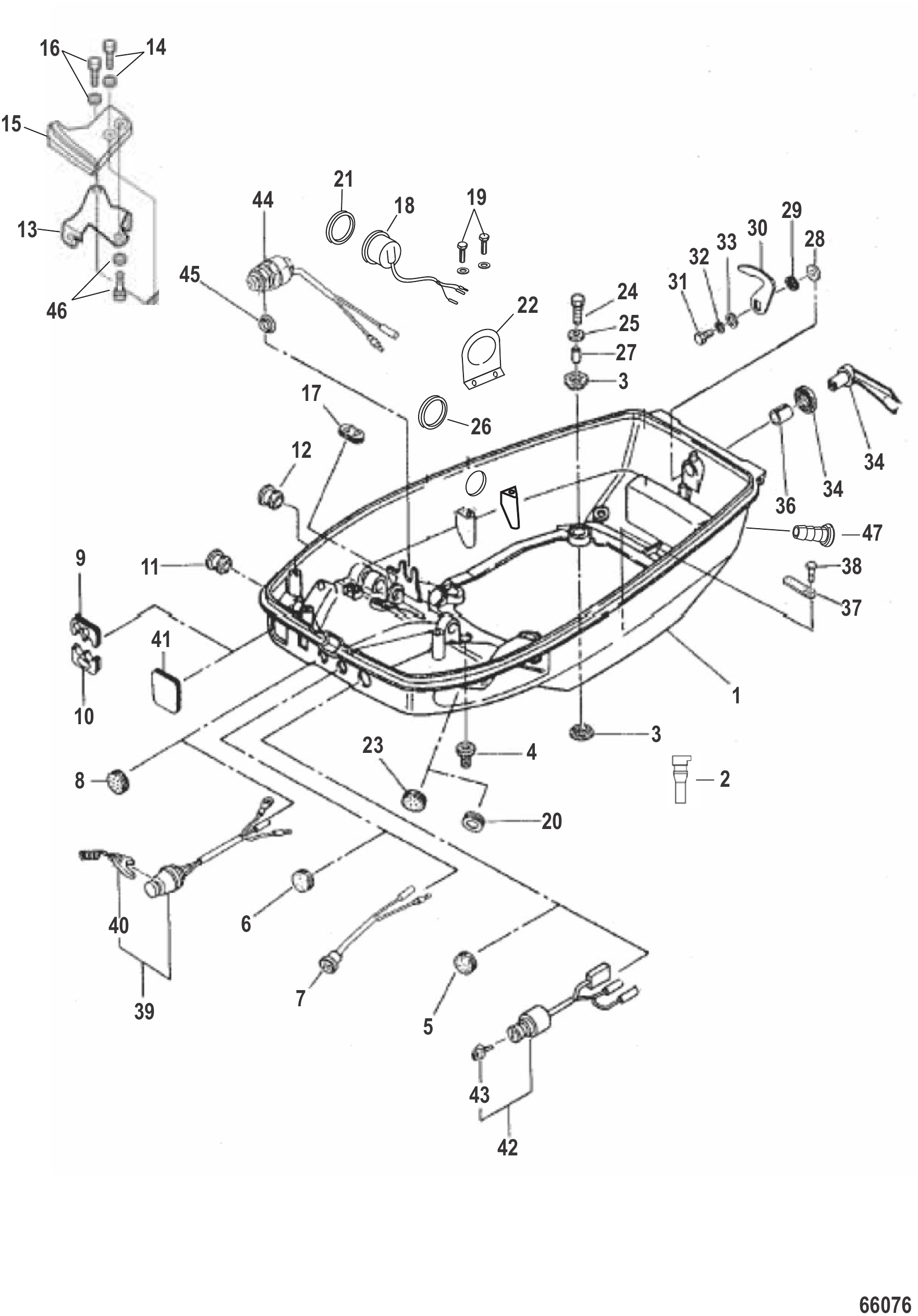

图 5底罩0N134079及以上 Bottom Cowl 0N134079 and up

REF	零件编号	中文名称	英文名称	数量
1	8M0057107	下机罩	BOTTOM COWL	1
1	8M0143843	下罩总成	BOTTOM COWL ASSEMBLY	1
1	8M0143845	下罩总成	BOTTOM COWL ASSEMBLY	1
2	8M0143846	放油塞	PLUG Drain	4
3	8537437	橡胶支座	MOUNT Rubber	8
4	16823	护孔环	GROMMET	1
5	162263	衬套(手动)	GROMMET (Manual)	1
6	16226	衬套(非喷油型)	GROMMET (Non-Oil Injection)	1
7	804057	指示灯(喷油型)	PILOT LAMP (Oil Injection)	1
8	16226	护孔环	GROMMET	1
9	8518502	护孔环	GROMMET	1
10	8518503	护孔环	GROMMET	1
11	162284	护孔环	GROMMET	1
12	855549	堵头	PLUG	1
13	8M0085709	支架	BRACKET	1
13	8M0056387	支架	BRACKET	1
14	823042075	螺钉	SCREW	1
15	8M0085710	卡箍	CLAMP	1
16	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
17	8518506	衬套(手柄)	GROMMET (Handle)	1
17	8518504	衬套(遥控)	GROMMET (Remote Control)	1
18	8M0057108	开关(动力升降)	SWITCH Power Trim	1
19	162234	螺栓(动力升降)	BOLT (Power Trim)	2
20	953871	衬套(动力升降)	GROMMET (Power Trim)	1
21	898101145	O型圈(动力升降)	O-RING (Power Trim)	1
22	8M0057109	支架(动力升降)	BRACKET (Power Trim)	2
23	16226	衬套(手动倾斜)	GROMMET (Manual Tilt)	1
24	823042044	螺栓	BOLT	4
24	16830	螺栓	BOLT	4
25	161404	垫圈	WASHER	4
26	8M0085706	衬套(动力升降)	GROMMET (Power Trim)	1
26	898101088	护孔环	GROMMET	1
27	8537154	隔套	SPACER	4
27	853715007	隔套	SPACER	4
28	953922	垫圈	WASHER	1
29	16221	波形垫圈	WAVE WASHER	1
30	162222	盖钩	COVER HOOK	1
30	8M0146267	盖钩	COVER HOOK	1
31	8107552	螺栓	BOLT	1
31	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
32	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
33	895118002	垫圈	WASHER	1
33	953921	不锈钢垫圈	WASHER Stainless Steel	1
34	162184	挂钩杆	HOOK LEVER	1
35	16219	密封件	SEAL	1
36	16220	衬套	BUSHING	1
37	95306	卡箍(动力升降)	CLAMP (Power Trim)	1
37	8M0130961	卡箍	CLAMP	1
38	823042064	螺钉(动力升降)	SCREW (Power Trim)	1
38	879194247	螺钉	SCREW	1
39	804051A1	拉绳开关(手柄)	LANYARD SWITCH (Handle)	1
40	823054	拉绳(手柄)	LANYARD (Handle)	1
41	8518505	护孔环	GROMMET	1
42	804052A1	主开关(电动)	MAIN SWITCH (Electric)	1
43	802989	钥匙(电动)	KEY (Electric)	1
43	8029891	钥匙(电动)	KEY (Electric)	1
43	8029892	钥匙(电动)	KEY (Electric)	1
44	804054	空档开关(电动)	NEUTRAL SWITCH (Electric)	1
44	8M0127937	空档开关	SWITCH Neutral	1
45	9539211	垫片(电动)	WASHER (Electric)	1
46	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
47	8M0057111	管接头	NIPPLE	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

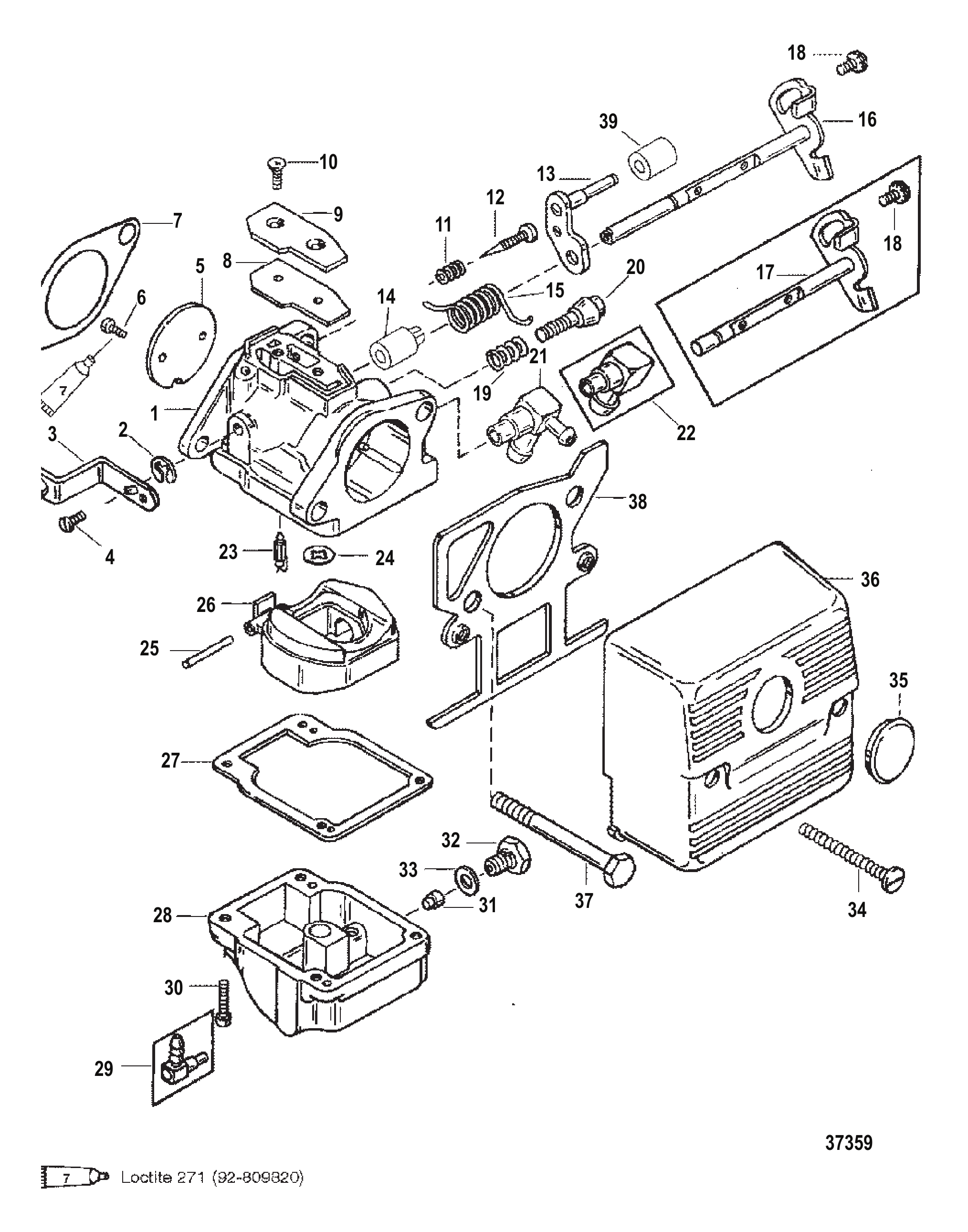

图 6化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	821383A3	化油器	CARBURETOR	1
1	821383T17	化油器(WME 98)	CARBURETOR (WME 98)	1
1	821383A4	化油器	CARBURETOR	1
1	821383T18	化油器(WME 99)	CARBURETOR (WME 99)	1
1	823799A10	化油器	CARBURETOR	1
1	823799A44	化油器维修包	CARBURETOR KIT	1
1	823799A11	化油器	CARBURETOR	1
1	823799T38	化油器(WME 97)	CARBURETOR (WME 97)	1
1	823799A12	化油器	CARBURETOR	1
1	823799T12	化油器	CARBURETOR	1
2	NSS	不单独销售挡圈	NOT SOLD SEPARATE RETAINING RING	1
3	8113521	油泵杆(电动)	LEVER Oil Pump (ELECTRIC)	1
4	8086121	杆固定螺钉	SCREW Lever Retainer	1
5	8236371	油门阀	VALVE Throttle	1
6	NSS	节流阀螺钉(不单独销售)	NOT SOLD SEPARATE SCREW, Throttel Valve	2
7	8144461	法兰衬垫	GASKET Flange	1
8	NA	盖板衬垫(无库存)	NOT AVAILABLE GASKET, Cover Plate	1
9	811221	盖板	COVER PLATE	1
10	811220	盖板螺丝	SCREW Cover Plate	2
11	NSS	怠速针弹簧(不单独销售)	NOT SOLD SEPARATE SPRING, Idle Needle	1
12	NSS	不单独销售怠速针	NOT SOLD SEPARATE IDLE NEEDLE	1
13	808746	杠杆	LEVER	1
14	808743	节气门轴衬套	BUSHING Throttle Shaft	1
14	8087431	节气门轴衬套	BUSHING Throttle Shaft	1
15	NSS	节气门回位弹簧(不单独销售)	NOT SOLD SEPARATE SPRING, Throttel Return	1
16	8236331	油门轴	SHAFT Throttle	1
17	8236323	油门轴	SHAFT Throttle	1
18	823634	螺钉	SCREW	1
19	96321	怠速调节弹簧	SPRING Idle Adjustment	1
20	808739	怠速螺钉	SCREW Idle Speed	1
20	8087392	怠速螺钉	SCREW Idle Speed	1
21	NSS	非单独销售配件(属于参考号1)	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
22	NSS	非单独销售配件(属于参考号1)	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
23	879194011	进油阀	VALVE Inlet	1
24	808738	衬垫	GASKET	1
25	NSS	不单独销售浮子轴	NOT SOLD SEPARATE FLOAT SHAFT	1
26	9594	浮子	FLOAT	1
27	NSS		NOT SOLD SEPARATE GASKET, Fuel Bowl	1
28	811695	燃油杯	BOWL Fuel	1
28	811693	燃油杯	BOWL Fuel	1
29	NSS	非单独销售配件(属于1395-811695)	NOT SOLD SEPARATE FITTING (PART OF 1395-811695)	1
30	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	4
31	4215	燃油主量孔(.066)	JET Main Fuel (.066)	1
31	5225	主量孔(.054)	JET Main (.054)	1
32	811694	塞套件	PLUG KIT	1
33	802731	油封组(含4个油封)	SEAL (CONSISTS OF 4 SEALS)	1
34	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	2
35	815784	盖帽	CAP	1
36	8235871	化油器盖	COVER Carburetor	1
36	823587T02	化油器盖总成	COVER ASY-CARB	1
37	4000363	螺钉(M8x100 六角头)	SCREW (M8 x 100) HEX HEAD CAP	2
38	823586	化油器板	PLATE Carburetor	1
38	8235862	化油器板	PLATE Carburetor	1
39	67748	滚轮	ROLLER	1
-	8236354	化油器维修套件	REPAIR KIT Carburetor	1
-	8112231	化油器衬垫组	GASKET SET Carburetor	1
-	822420A94	衬垫套件	GASKET SET	1
-	808569A97	动力头总成	POWERHEAD ASSEMBLY	1
-	808569T02	动力头总成	POWERHEAD ASSEMBLY	1

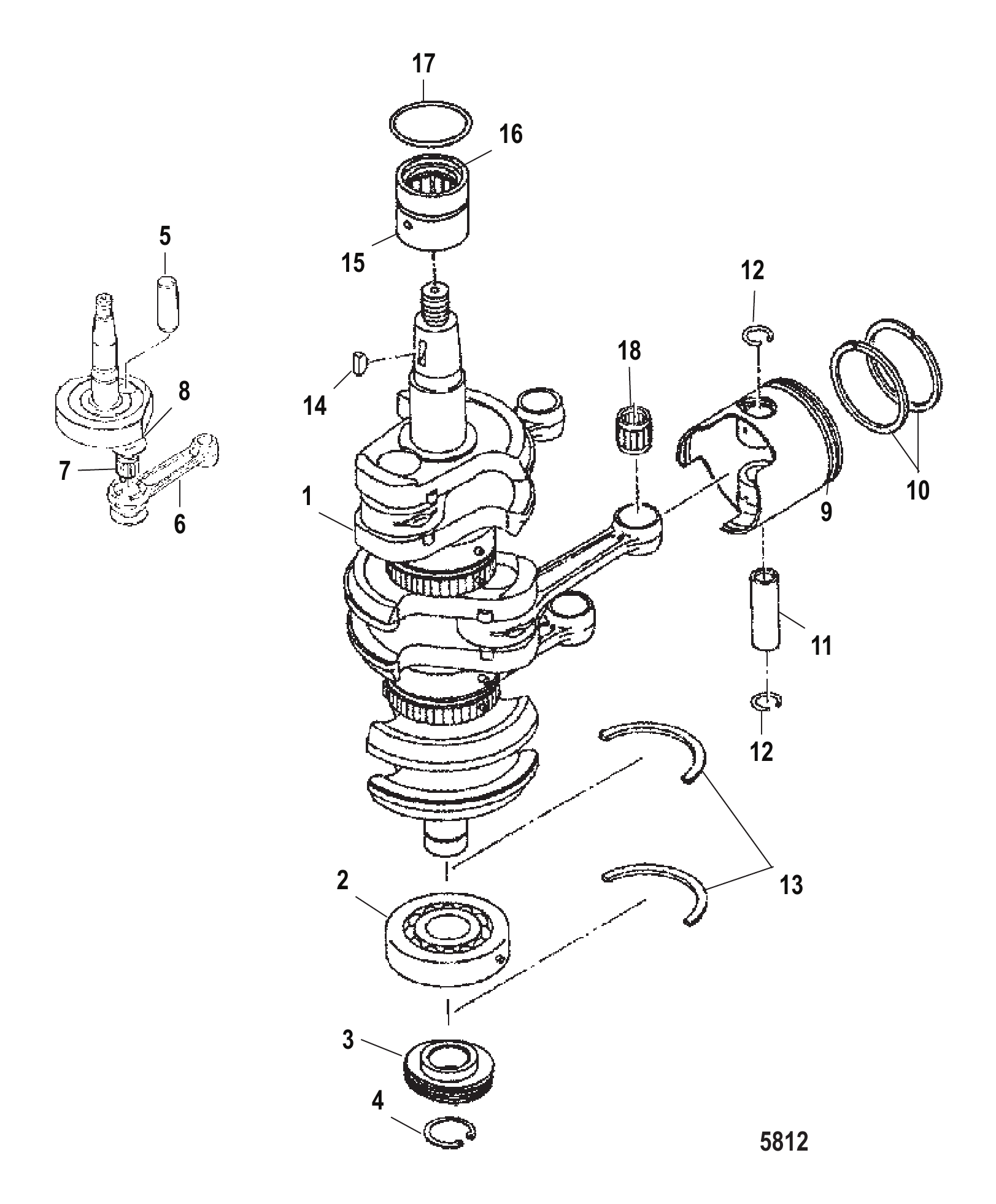

图 7曲轴、活塞及连杆 Crankshaft, Piston and Connecting Rods

REF	零件编号	中文名称	英文名称	数量
1	9614A2	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	8M0046560	曲轴总成	CRANKSHAFT ASSY	1
2	160492	滚珠轴承	BEARING Ball	1
2	16049T02	滚珠轴承	BEARING-BALL	1
3	855552	驱动齿轮	GEAR Drive	1
4	853714	C形卡环	C CLIP	1
5	880810	活塞销	PIN Piston	2
6	880855	连杆	CONNECTING ROD	2
7	880856	滚针轴承	BEARING Needle	2
8	880857	垫圈	WASHER	4
9	96152	活塞	PISTON	3
9	9615T02	活塞-标准	PISTON-STD	3
9	879194	活塞	PISTON	AR
-	8M0103794	活塞总成标准型	PISTON ASSEMBLY Standard	1
-	8M0103792	活塞总成(加大0.5)	PISTON ASSEMBLY .5 Oversize	1
-	8M0082176	活塞总成	PISTON ASSEMBLY	3
-	8M0082177	活塞总成	PISTON ASSEMBLY	AR
10	16054A5	活塞环组	RING SET Piston	1
10	8M0080349	活塞环组	RING SET Piston	3
10	16055A5	活塞环组	RING SET Piston	AR
10	8M0080348	活塞环组	RING SET Piston	AR
10	8M0080348	活塞环组	RING SET Piston	AR
11	160561	活塞销	PIN Piston	3
11	803680003	活塞销	PIN-PISTON	3
12	160571	卡扣	CLIP	6
13	853712	推力环	THRUST RING	2
14	160531	键	KEY	1
15	855553	主轴承(上)	BEARING Main (Upper)	1
16	803879	油封	SEAL Oil	1
17	855554	O型圈	O-RING	1
17	855554004	O型圈	O RING	1
18	8130483	滚针轴承	BEARING Needle	3
-	851886A06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

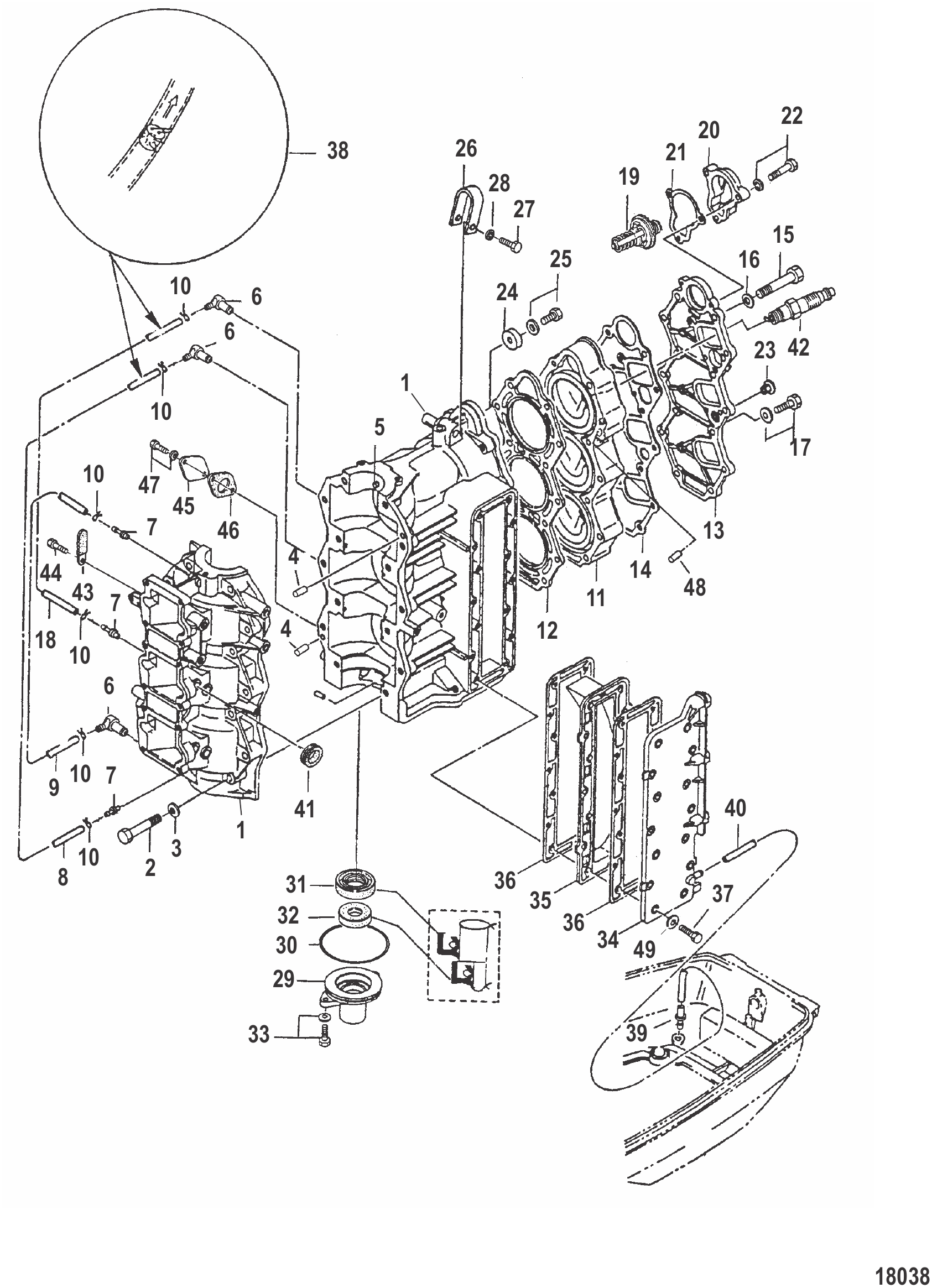

图 8气缸体序列号0N495904及以下 Cylinder Block Serial 0N495904 and Below

REF	零件编号	中文名称	英文名称	数量
1	815013A11	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
1	815013A4	气缸体	CYLINDER BLOCK	1
1	8M0082198	气缸体	CYLINDER BLOCK	1
2	166951	螺栓	BOLT	14
3	4002217	垫圈	WASHER	14
4	16119	定位销	PIN Dowel	2
5	9521812	定位销	PIN Dowel	1
6	853696	泄放阀	BLEED VALVE	3
6	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	3
7	812960	连接器	CONNECTOR	3
7	8M0064617	管接头	NIPPLE	3
8	95223009	管材(220毫米)	TUBING (220 mm)	1
8	879194473	油管	TUBING	1
9	898101227	橡胶软管(330毫米)	HOSE Rubber (330 mm)	1
10	95332002	卡扣	CLIP	6
11	96305	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	1
12	81293910	衬垫	GASKET	1
12	8M0062091	衬垫	GASKET	1
13	855548	盖板	COVER	1
13	8M0231776	盖板	COVER	1
14	81293911	衬垫	GASKET	1
14	8M0115016	衬垫	GASKET	1
15	166982	螺栓	BOLT	14
15	8M0106717	螺栓	BOLT	14
16	162381	垫圈	WASHER	14
16	8M0106725	垫圈	WASHER	14
17	16695007	螺钉	SCREW	4
17	898101953	螺栓	BOLT	4
18	812940010	管(160毫米)	TUBING (160 mm)	1
18	879194473	油管	TUBING	1
19	8537041	节温器	THERMOSTAT	1
20	8537051	盖板	COVER	1
21	8537024	衬垫	GASKET	1
22	825702002	不锈钢螺栓	BOLT Stainless Steel	3
22	823042	螺栓	BOLT	3
23	855549	堵头	PLUG	1
24	823913Q	阳极块	ANODE	1
25	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
26	855550	吊环	LIFTING EYE	1
26	8M0137792	吊环	LIFTING EYE	1
27	168304	螺栓	BOLT	1
28	4002217	垫圈	WASHER	1
29	8537131	下端盖	END CAP Lower	1
30	8537091	O型圈	O-RING	1
31	8537077	油封	SEAL Oil	1
31	8M0056308	油封	OIL SEAL	1
32	8537078	油封	SEAL Oil	1
33	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
34	8537061	排气罩	COVER Exhaust	1
34	8M0081401	排气罩	COVER Exhaust	1
35	8537062	排气罩	COVER Exhaust	1
36	8129395	衬垫	GASKET	2
36	812939020	衬垫	GASKET	2
37	825009026	螺栓	BOLT	14
38	42657A3	止回阀	CHECK VALVE	3
39	8129603	管接头	NIPPLE	1
39	898101961	管接头	NIPPLE	1
40	851848005	软管(260毫米)	HOSE (260 mm)	1
40	879194470	软管	HOSE	1
41	855551	电线护圈	GROMMET (Electric)	1
42	41263M	火花塞	SPARK PLUG	3
42	8M0181925	火花塞	SPARK PLUG	3
42	828942	火花塞(NGK# BR7HS-10)	SPARK PLUG (NGK# BR7HS-10)	Opt.
42	8M0181925	火花塞	SPARK PLUG	Opt.
42	84409M	堵头	PLUG	3
42	8M0181926	火花塞	SPARK PLUG	3
42	8244068	火花塞	SPARK PLUG	Opt.
42	8M0181926	火花塞	SPARK PLUG	Opt.
43	95306	卡箍	CLAMP	1
43	8M0130961	卡箍	CLAMP	1
44	823042064	螺钉	SCREW	1
44	879194247	螺钉	SCREW	1
45	803992	盖板(手动)	COVER PLATE (Manual)	1
46	8555692	垫片(手动)	GASKET (Manual)	1
46	8M0081613	衬垫	GASKET	1
47	162233	螺钉(手动)	SCREW (Manual)	2
48	16119	定位销	PIN Dowel	2
49	879194338	垫圈	WASHER	14
49	16826	不锈钢垫圈	WASHER Stainless Steel	14
-	851886A06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

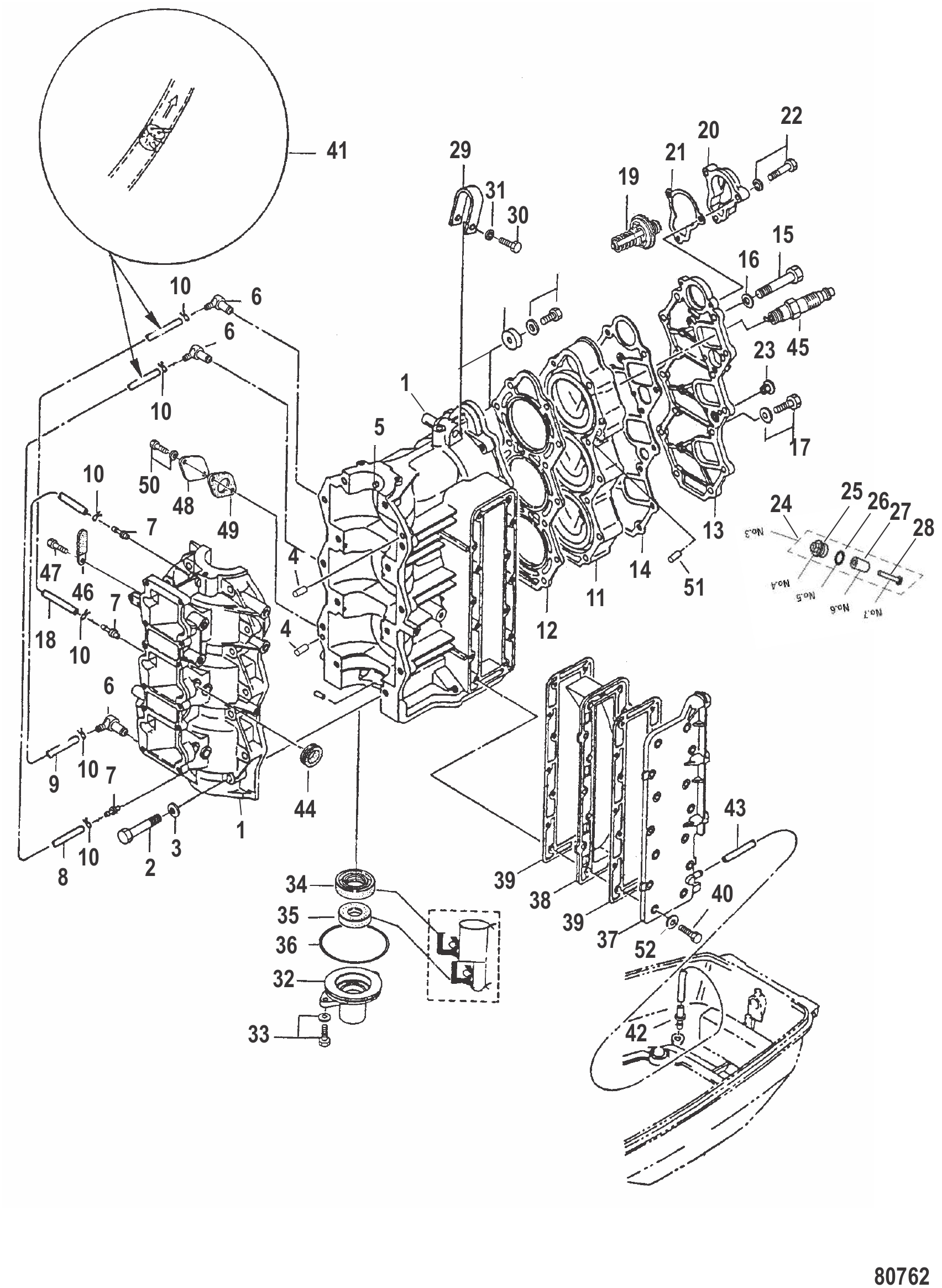

图 9气缸体序列号0N495905及以上 Cylinder Block Serial 0N495905 and Up

REF	零件编号	中文名称	英文名称	数量
1	8M0242292	气缸体	CYLINDER BLOCK	1
1	8M0242294	气缸体	CYLINDER BLOCK	1
2	166951	螺栓	BOLT	14
3	4002217	垫圈	WASHER	14
4	16119	定位销	PIN Dowel	2
5	9521812	定位销	PIN Dowel	1
6	812960A01	管接头/止回阀套件	NIPPLE/CHECK VALVE KIT	3
NS	812960006	管接头	NIPPLE	1
7	8M0064617	管接头	NIPPLE	1
8	879194473	油管	TUBING	1
9	NSS	不单独销售	NOT SOLD SEPARATE	1
10	95332002	卡扣	CLIP	6
11	96305	气缸盖	CYLINDER HEAD	1
-	898101264	韦尔奇塞	WELCH PLUG	1
12	8M0062091	衬垫	GASKET	1
13	8M0231776	盖板	COVER	1
14	8M0115016	衬垫	GASKET	1
15	8M0106717	螺栓	BOLT	14
16	8M0106725	垫圈	WASHER	14
17	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
18	879194473	油管	TUBING	1
19	8537041	节温器	THERMOSTAT	1
20	8537051	盖板	COVER	1
21	8537024	衬垫	GASKET	1
22	823042	螺栓	BOLT	3
23	855549	堵头	PLUG	1
24	8M0135965	阳极塞总成	ANODE PLUG ASSEMBLY	1
25	8M0065071	阳极塞	ANODE PLUG	1
26	804840010	O型圈	O-RING	1
27	8M0065073	阳极块	ANODE	1
28	888786	螺钉	SCREW	1
29	8M0137792	吊环	LIFTING EYE	1
30	168304	螺栓	BOLT	1
31	4002217	垫圈	WASHER	1
32	8537131	下端盖	END CAP Lower	1
33	8537091	O型圈	O-RING	1
34	8M0101648	密封件	SEAL	1
35	8537078	油封	SEAL Oil	1
36	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
37	8M0081401	排气罩	COVER Exhaust	1
38	8537062	排气罩	COVER Exhaust	1
39	812939020	衬垫	GASKET	2
40	825009026	螺栓	BOLT	14
41	42657A3	止回阀	CHECK VALVE	3
42	898101961	管接头	NIPPLE	1
43	8M0057113	油管	TUBING	1
44	855551	电线护圈	GROMMET (Electric)	1
45	8M0181925	火花塞	SPARK PLUG	3
45	8M0181926	火花塞	SPARK PLUG	3
46	8M0130961	卡箍	CLAMP	1
47	879194247	螺钉	SCREW	1
48	803992	盖板(手动)	COVER PLATE (Manual)	1
49	8M0081613	垫片(手动)	GASKET (Manual)	1
50	162233	螺钉(手动)	SCREW (Manual)	2
51	16119	定位销	PIN Dowel	2
52	16826	不锈钢垫圈	WASHER Stainless Steel	14
-	8M0242296	短缸体	SHORT BLOCK	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	8M0081614	衬垫套件	GASKET SET	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

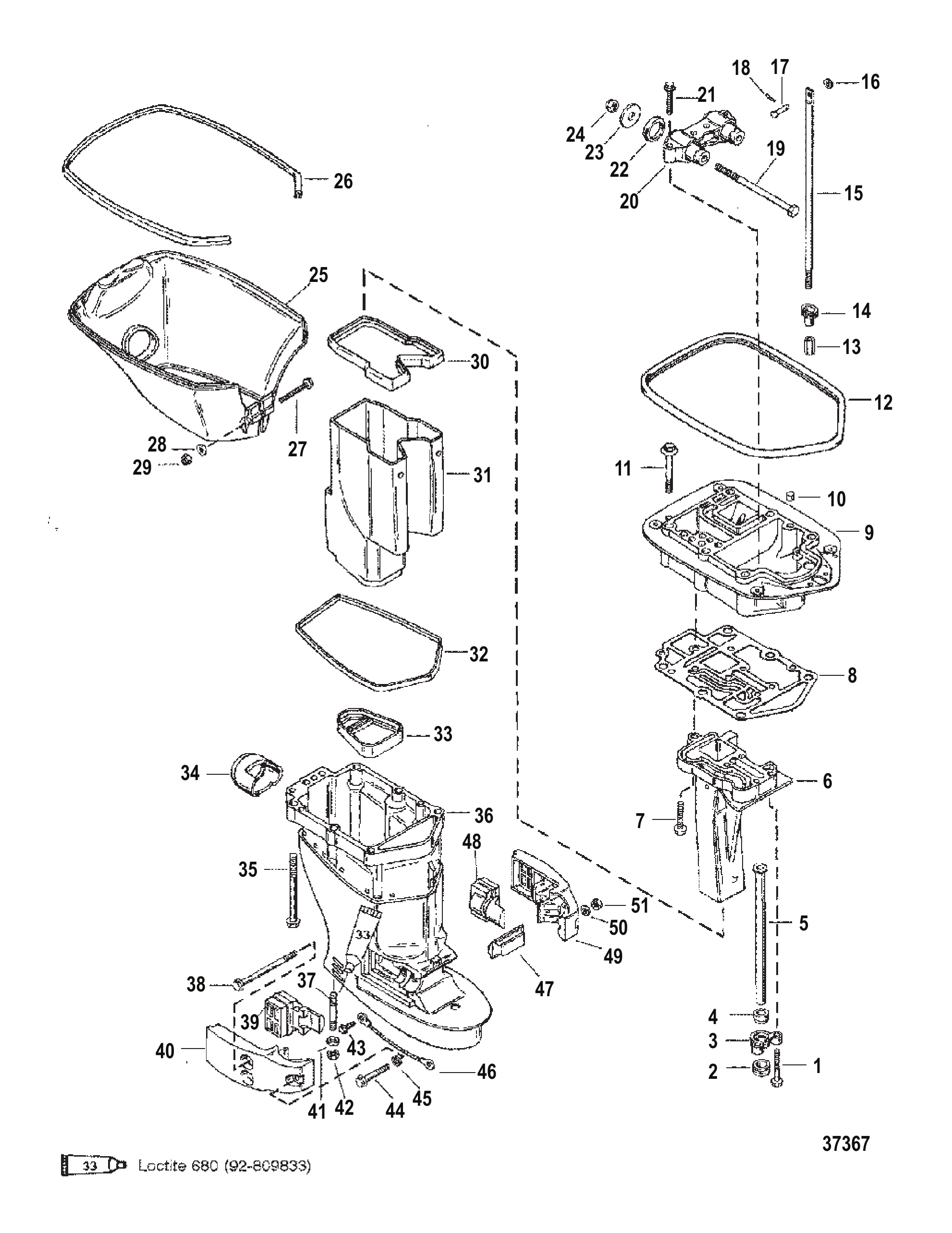

图 10驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	40011155	不锈钢螺钉(M8x55)	SCREW (M8 x 55) Stainless Steel	2
2	93221	护孔环	GROMMET	1
2	93221002	护孔环	GROMMET	1
3	99019	卡箍	CLAMP	1
4	42941	水管密封件	SEAL Water Tube	1
4	42941001	水管密封件	SEAL Water Tube	1
5	430144	水管	TUBE Water	1
5	8M0042795	短型水管	TUBE-WATER-SHORT	1
5	430143	水管	TUBE Water	1
5	8M0042794	大型水管	TUBE-WATER-LG	1
6	8246971	排气管	TUBE Exhaust	1
6	8M0046061	排气管	TUBE-EXHAUST	1
7	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
8	821446	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
8	8M0000821	衬垫	GASKET	1
9	821439A4	适配板总成	ADAPTER PLATE ASSEMBLY	1
9	821439T4	适配板	ADAPTER PLATE	1
9	821439A1	适配板总成	ADAPTER PLATE ASSEMBLY	1
9	821439T4	适配板	ADAPTER PLATE	1
9	821439A2	适配板总成	ADAPTER PLATE ASSEMBLY	1
9	821439T4	适配板	ADAPTER PLATE	1
10	23784	定位销	PIN Dowel	4
11	4010875	不锈钢六角法兰螺钉(M10x75)	SCREW (M10 x 75) Hex Flange - Stainless Steel	1
12	821510	底罩密封条	SEAL Bottom Cowl	1
12	8M0043148	底罩密封件	SEAL-BOTTOM COWL	1
13	822419	联轴器	COUPLER	1
14	822408	护孔环	GROMMET	1
14	822408001	护孔环	GROMMET	1
15	822418	换挡轴(上部)	SHIFT SHAFT (UPPER)	1
15	880042	换档轴	SHIFT SHAFT	1
16	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	1
17	822417	销	PIN	1
18	21071	开口销	COTTER PIN	1
18	210711	开口销	COTTER PIN	1
19	822396	螺钉(M12x162)	SCREW (M12 x 162)	2
19	8M0000520	螺栓	BOLT	2
20	821441	支架	MOUNT	1
20	8M4501487	上部安装总成	MOUNT UPPER ASM	1
21	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	4
22	934161	氯丁橡胶垫圈	WASHER Neoprene	2
22	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
23	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
23	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
24	90099	螺母(M12)	NUT (M12)	2
24	896963	螺母(M12)	NUT (M12)	2
25	821512A4	配平盖	TRIM COVER	1
25	821512A5	配平盖	TRIM COVER	1
25	821512A4	配平盖	TRIM COVER	1
26	822421	缓冲垫	BUMPER	1
26	8M0043155	上部配平缓冲器	BUMPER-UPPER TRIM	1
27	826173	螺钉(M5x0.8x60)	SCREW (M5 x .8 x 60)	1
28	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	1
29	400263	螺母 (M5)	NUT (M5)	1
-	822420A94	衬垫套件	GASKET SET	1

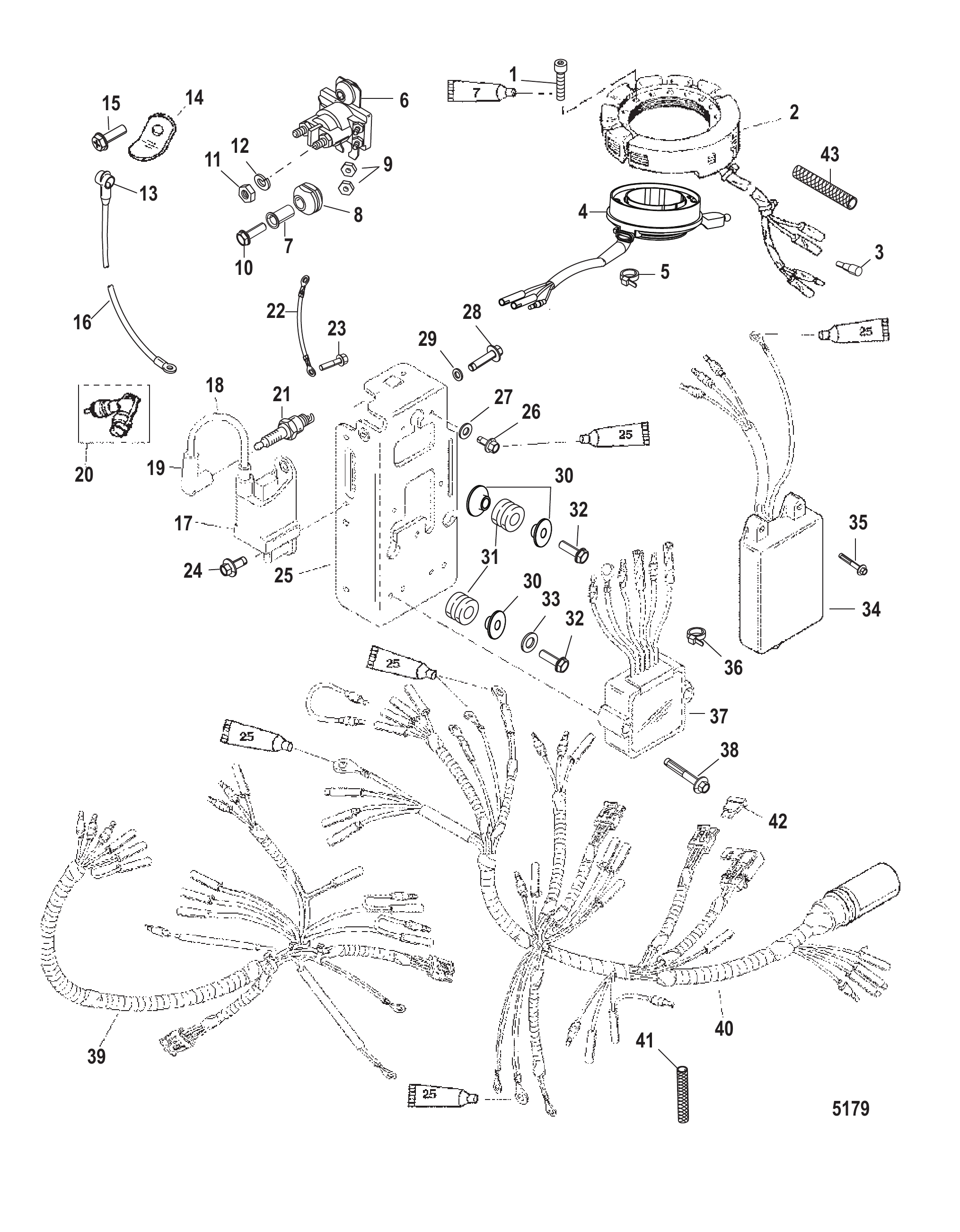

图 11电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	5
2	832074A11	定子总成	STATOR ASSEMBLY	1
-	11149A26	线缆总成（双母头）	CABLE ASSEMBLY (2 Female Ends)	1
-	11149A25	线缆总成（1公1母）	CABLE ASSEMBLY (1 Male/1 Female)	1
3	13541	公插头	PLUG Male	2
4	853960T	触发器	TRIGGER	1
5	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	3
6	850187T1	电磁阀总成	SOLENOID ASSEMBLY	1
6	8M0185146	电磁阀总成	SOLENOID ASSEMBLY	1
7	818968	衬套	BUSHING	2
7	8M0214955	衬套	BUSHING	2
8	818967	护孔环	GROMMET	2
8	8M0207785	护孔环	GROMMET	2
9	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
10	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
11	64015	螺母 (.250-20)	NUT (.250-20)	2
12	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
13	830233	红色绝缘护套	BOOT Insulator - Red	1
14	8275101	固定座	RETAINER	1
15	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
16	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
17	827509T7	CDM模块总成	CDM MODULE ASSEMBLY	2
18	857124A1	高压线总成	CABLE ASSEMBLY Hi-Tension	2
19	857074A1	护套/端子套件	BOOT/TERMINAL KIT	2
20	815119M	火花塞帽	CAP Spark Plug	2
21	8167372	火花塞	SPARK PLUG	2
21	816737Q	NGK BP8HN-10@10	NGK BP8HN-10@10	2
21	8168372	火花塞	SPARK PLUG	2
21	938	SP #QL78YC @4	SP #QL78YC @4	2
22	88807A44	拉线总成	CABLE ASSEMBLY	1
23	81893412	螺钉（M8×12）	SCREW (M8 x 12)	1
24	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	4
25	8302361	电气板	PLATE Electrical	1
26	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
27	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	1
28	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
29	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
29	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
30	8318701	衬套	BUSHING	6
31	822002	护孔环	GROMMET	3
32	40011130	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	3
33	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
33	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
34	821889A49	转速限制器	REV LIMITER	1
34	821889A50	转速限制器	REV LIMITER	1
35	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
36	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
37	883072T	电压调节器	REGULATOR Voltage	1
37	8M0084173	电压调节器	VOLTAGE REGULATOR	1
38	82129135	螺钉(M6x35)	SCREW (M6 x 35)	2
39	854323A2	发动机线束总成	HARNESS ASSEMBLY Engine	1
40	854322A2	发动机线束总成	HARNESS ASSEMBLY Engine	1
41	828547353	导管 (.350内径 x 3.00英尺散装)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk)	1
42	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
43	828547T	导管(内径1.00英寸 x 3.00英尺散装)	CONDUIT (1.00 Inside Diameter x 3.00 Feet Bulk)	1
-	808569T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0063311	动力头总成	POWERHEAD ASSEMBLY	1

图 12电气部件(电动型号) Electrical Components (Electric Models)

REF	零件编号	中文名称	英文名称	数量
1	8538112	整流器	RECTIFIER	1
1	853811003	整流器	RECTIFIER	1
2	8555443	螺钉	SCREW	2
3	853829A1	阻风门电磁阀总成	SOLENOID ASSEMBLY Choke	1
4	853830	柱塞	PLUNGER	1
5	162454	螺钉	SCREW	3
6	8518363	支架	BRACKET	1
6	8M0098603	支架	BRACKET	1
7	162233	螺钉	SCREW	2
8	8555615	挂钩	HOOK	1
9	952189	定位销	PIN Dowel	1
10	85374011	线束总成	HARNESS ASSEMBLY	1
11	8537406	保险丝线	WIRE Fuse	1
12	851839	电磁开关	SOLENOID SWITCH	1
13	8518391	电磁开关	SOLENOID SWITCH	1
14	8537407	电缆	CABLE	1
15	8537408	黑色电缆	CABLE Black	1
16	8537409	电缆	CABLE	1
17	85374010	电缆	CABLE	1
18	8538161	盖帽	CAP	6
19	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
20	802808A1	过热蜂鸣器总成	BUZZER ASSEMBLY Overheat	1
21	802809A1	过热传感器总成	SENSOR ASSEMBLY Overheat	1
21	8M0235301	过热传感器	SENSOR OVERHEAT	1
22	8107532	止动器	STOPPER	1
23	82304217	螺栓	BOLT	1
23	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
24	85374012	线束总成（手柄）	HARNESS ASSEMBLY (Handle)	1
-	804056A1	启动电机套件	STARTER MOTOR KIT	1
-	8M0188346	电动启动器套件	ELECTRIC STARTER KIT	1

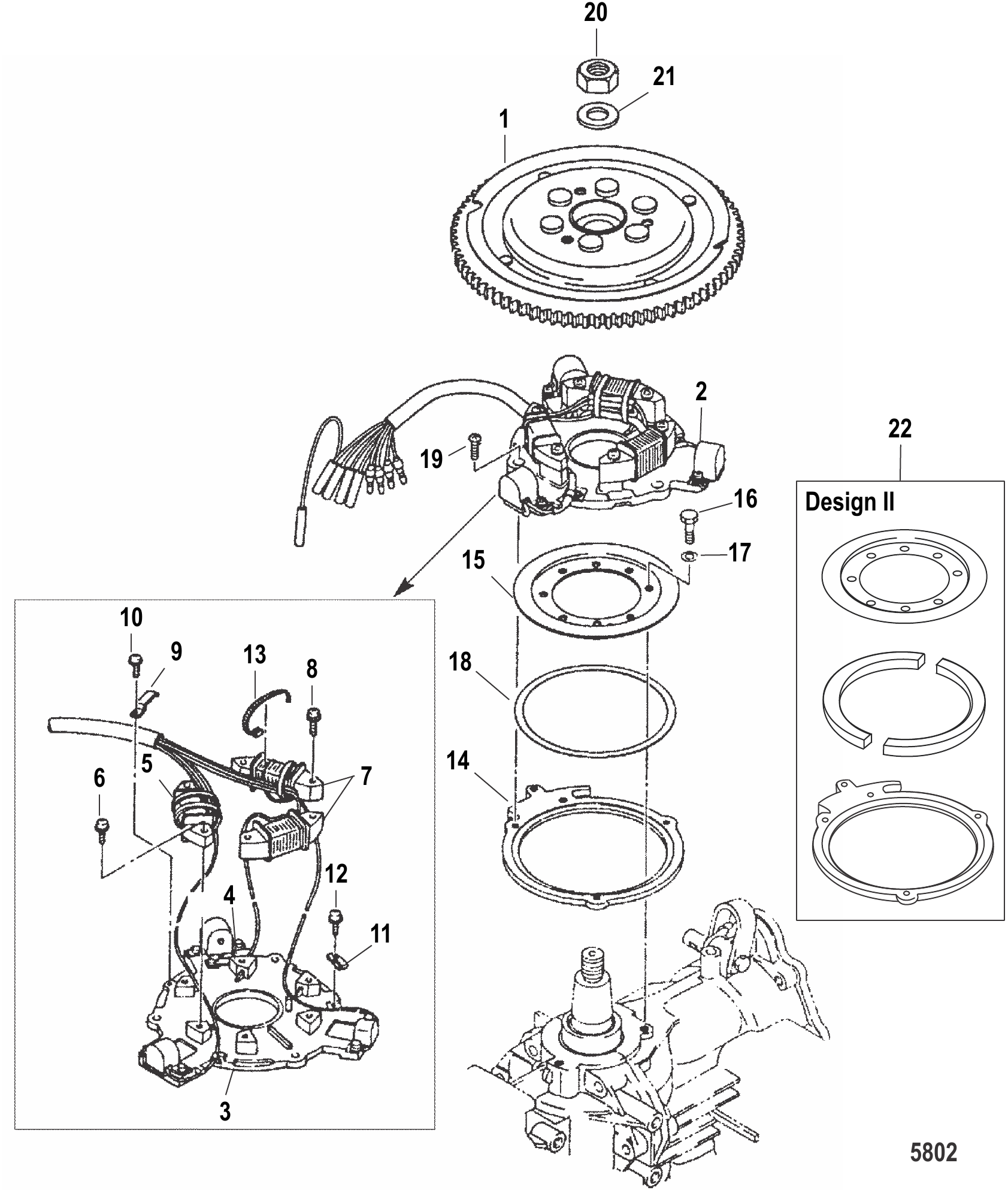

图 13飞轮 Flywheel

REF	零件编号	中文名称	英文名称	数量
1	8150242	飞轮	FLYWHEEL	1
2	853737A2	线圈板总成	PLATE ASSEMBLY Coil	1
2	8M0109038	集电板盒	COL PLATE BOX	1
3	160663	触发器	TRIGGER	1
4	8537381	脉冲支架	PULSE HOLDER	1
5	160582	定子	STATOR	1
6	8230318	螺钉	SCREW	2
7	160742	线圈充电器（套）	COIL Charger (Set)	1
8	8230318	螺钉	SCREW	4
9	8537382	导线导向器	WIRE GUIDE	1
10	851816	螺钉	SCREW	2
10	8M0135299	螺钉	SCREW	2
11	851817	卡箍	CLAMP	2
12	8518161	螺钉	SCREW	2
12	8230314	螺钉	SCREW	2
13	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
14	8537101	正时板	TIMING PLATE	1
14	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
15	853711	导板	GUIDE PLATE	1
15	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1
16	166954	螺栓	BOLT	3
17	16818	锁紧垫圈	LOCKWASHER	3
18	8537951	垫片	SHIM	AR
18	8537952	垫片	SHIM	AR
18	8537953	垫片	SHIM	AR
19	8555441	螺钉	SCREW	3
20	851832	螺母	NUT	1
21	8539911	垫圈	WASHER	1
22	8M0107454	导板总成	GUIDE PLATE ASSEMBLY	1

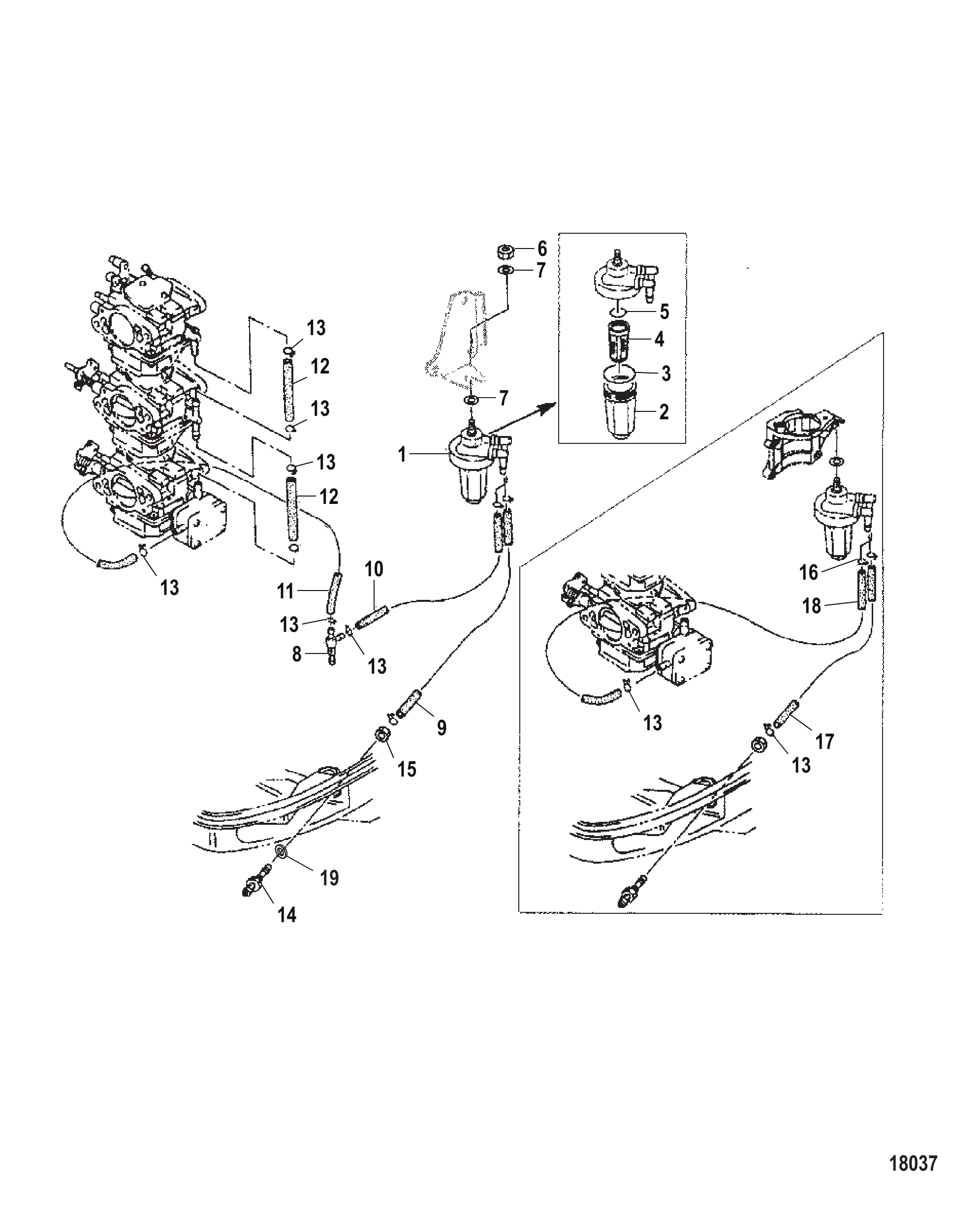

图 14燃油管 Fuel Line

REF	零件编号	中文名称	英文名称	数量
1	853733A2	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
1	8M0088825	燃油滤清器套件	FUEL FILTER KIT	1
1	853733T03	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
1	8M0088825	燃油滤清器套件	FUEL FILTER KIT	1
2	8537351	杯套	CUP	1
2	853735002	杯套	CUP	1
3	851815	O型圈	O-RING	1
3	851815006	O型圈	O-RING	1
4	8537331	燃油滤清器	FILTER Fuel	1
4	853733002	滤清器	FILTER	1
5	8518151	O型圈	O-RING	1
6	8537223	螺母	NUT	1
6	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
7	16192	垫圈	WASHER	2
8	8518121	止回阀（喷油）	CHECK VALVE (Oil Injection)	1
9	95394013	油管（215毫米）（喷油）	TUBING (215 mm) (Oil Injection)	1
9	879194470	软管	HOSE	1
10	851848011	油管（300毫米）（喷油）	TUBING (300 mm) (Oil Injection)	1
10	879194470	软管	HOSE	1
11	95394014	油管（200毫米）（喷油）	TUBING (200 mm) (Oil Injection)	1
11	879194470	软管	HOSE	1
12	95394015	油管（80毫米）（喷油）	TUBING (80 mm) (Oil Injection)	2
12	879194470	软管	HOSE	2
13	95395	不锈钢卡箍（喷油）	CLIP Stainless Steel (Oil Injection)	10
14	853736	燃油连接器	CONNECTOR Fuel	1
15	17480	螺母	NUT	1
16	95395	不锈钢卡箍（非喷油）	CLIP Stainless Steel (Non-Oil Injection)	8
17	851848014	油管（350毫米）（非喷油）	TUBING (350 mm) (Non-Oil Injection)	1
17	879194470	软管	HOSE	1
18	95394016	油管（530毫米）（非喷油）	TUBING (530 mm) (Non-Oil Injection)	1
18	879194470	软管	HOSE	1
19	803663017	衬垫	GASKET	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

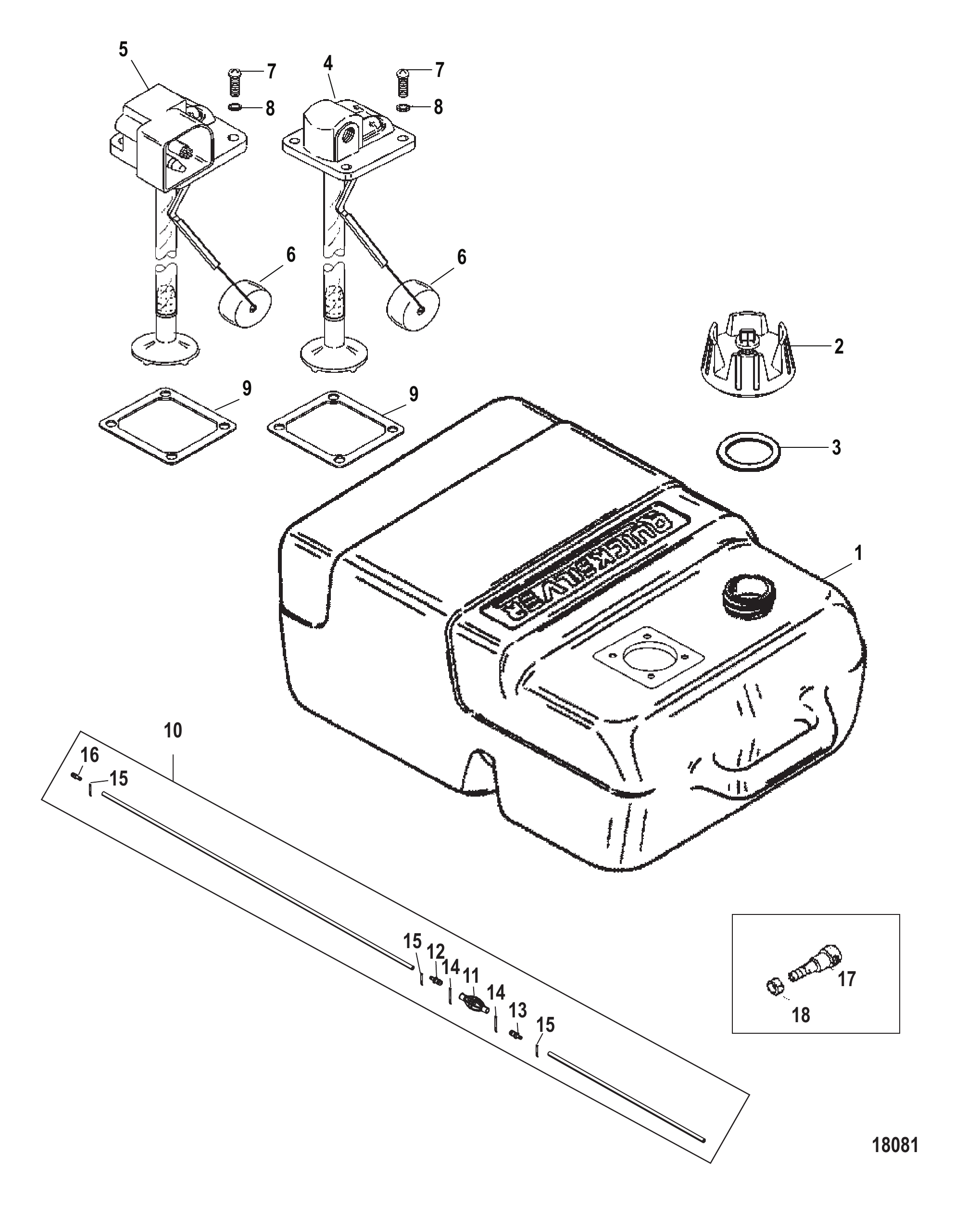

图 15燃油箱（塑料-6.6加仑） Fuel Tank (Plastic- 6.6 Gallon)

REF	零件编号	中文名称	英文名称	数量
1	859063A1	燃油箱总成(螺纹连接)	TANK ASSEMBLY Fuel (Threaded Connection)	1
1	859063A2	燃油箱总成(快速连接)	TANK ASSEMBLY Fuel (Quick Connect)	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	859059A2	燃油吸油总成(螺纹连接)	PICK UP ASSEMBLY Fuel (Threaded Connection)	1
5	859066A2	燃油吸油总成(快速连接)	PICK UP ASSEMBLY Fuel (Quick Connect)
5	8M0084089	吸油总成	PICK UP ASSY
6	859056	浮子	FLOAT	1
7	40056107	螺钉(M5×16)	SCREW (M5 x 16)	4
8	859080	垫圈	WASHER	4
9	859072	衬垫	GASKET	1
10	858610A37	燃油软管总成	HOSE ASSEMBLY Fuel	1
10	8M0044638	燃油管路@40	FUEL LINE @40	1
10	8M0038616	燃油软管总成	HOSE ASSEMBLY Fuel	1
10	8M0172378	燃油管路总成	FUEL LINE ASSY	1
11	13330Q5	注油泵总成	BULB ASSEMBLY Primer	1
11	13330Q07	注油泵总成 - Quicksilver品牌	BULB ASSEMBLY Primer - Quicksilver Brand	1
12	13331A3	止回阀总成	CHECK VALVE ASSEMBLY	1
13	13331A4	止回阀总成	CHECK VALVE ASSEMBLY	1
14	NSS	不单独销售卡箍	NOT SOLD SEPARATE Clamp	2
15	NSS	不单独销售卡箍	NOT SOLD SEPARATE Clamp	3
16	897712	连接器(.250-18)	CONNECTOR (.250-18)	1
16	89771Q2	连接器(.250-18)	CONNECTOR (.250-18)	1
17	8537361	燃油连接器	CONNECTOR Fuel	1
17	8M0120628	燃油接头	FUEL CONNECTOR	1
18	853798	卡箍	CLAMP	1

图 16齿轮箱驱动轴序列号0N116270及以下 Gear Housing Driveshaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
-	825132A24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A26	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
2	8130487	滚针轴承	BEARING Needle	1
3	82304212	螺栓	BOLT	6
3	879194274	螺栓	BOLT	6
4	953683	堵头	PLUG	2
4	8M0229353	堵头	PLUG	2
5	95220	衬垫	GASKET	2
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
6	8537631	滤水器套件	STRAINER Water Set	1
6	853763003	滤清器套件	STRAINER SET	1
7	8555444	螺丝（2件装）	SCREW 2 Pack	1
8	85372216	螺母	NUT	1
8	85372210	螺母	NUT	1
9	8537632	滤水器	STRAINER Water	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	953682	放油螺钉	SCREW Drain	1
11	8M0242591	水塞	PLUG-WATER	1
12	952209	衬垫	GASKET	1
12	95220011	衬垫	GASKET	1
13	161366	驱动轴	DRIVESHAFT	1
13	161365	驱动轴	DRIVESHAFT	1
13	16136007	驱动轴	DRIVESHAFT	1
14	161283	滚珠轴承	BEARING Ball	2
15	953836	弹簧	SPRING	1
16	16138004	小齿轮	GEAR Pinion	1
17	85372217	螺母	NUT	1
18	851855001	垫片	SHIM	AR
18	8M0224379	垫片	SHIM	AR
18	851855003	垫片	SHIM	AR
18	851855005	垫片	SHIM	AR
18	851855015	垫片	SHIM	AR
19	161542	叶轮	IMPELLER	1
20	161551	键	KEY	1
21	161563	水泵上壳体	HOUSING Upper Water Pump	1
21	8M0048865	水泵壳体修理套件	W/P HOUSE REPR KT	1
22	161573	嵌件	INSERT	1
23	161583	衬垫	GASKET	1
23	16158017	衬垫	GASKET	1
24	851857	导板	GUIDE PLATE	1
25	161584	衬垫	GASKET	1
25	8M0155405	衬垫	GASKET	1
26	8260532	水泵下壳体	HOUSING Water Pump Lower	1
27	952188	定位销	PIN Dowel	2
28	8537079	油封	SEAL Oil	2
29	8537954	垫片	SHIM	1
30	16131	O型圈	O-RING	1
31	82304214	螺栓	BOLT	4
31	879194276	螺栓	BOLT	4
32	161682	密封件	SEAL	1
33	161705	水管	TUBE Water	1
33	161704	水管	TUBE Water	1
33	16170007	水管	TUBE Water	1
34	161712	密封件	SEAL	1
35	9528615	轴环	COLLAR	1
36	8537074	密封件	SEAL	1
37	161722	凸轮	CAM	1
37	8M0172382	离合器凸轮	CLUTCH CAM	1
38	16179	销	PIN	2
39	161865	凸轮杆	CAM ROD	1
39	161863	凸轮杆	CAM ROD	1
39	16186006	凸轮杆	CAM ROD	1
40	161762	衬套	BUSHING	1
41	161772	O型圈	O-RING	1
42	161782	O型圈	O-RING	1
43	8107532	止动器	STOPPER	1
44	162111	螺栓	BOLT	1
44	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
45	851859	连接器	CONNECTOR	1
46	952189	定位销	PIN Dowel	2
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1
-	853792A3	水泵维修套件	REPAIR KIT Water Pump	1
-	853792A10	维修套件	REPAIR KIT	1
-	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
-	8M0127367	延长套件	EXTENSION KIT	1

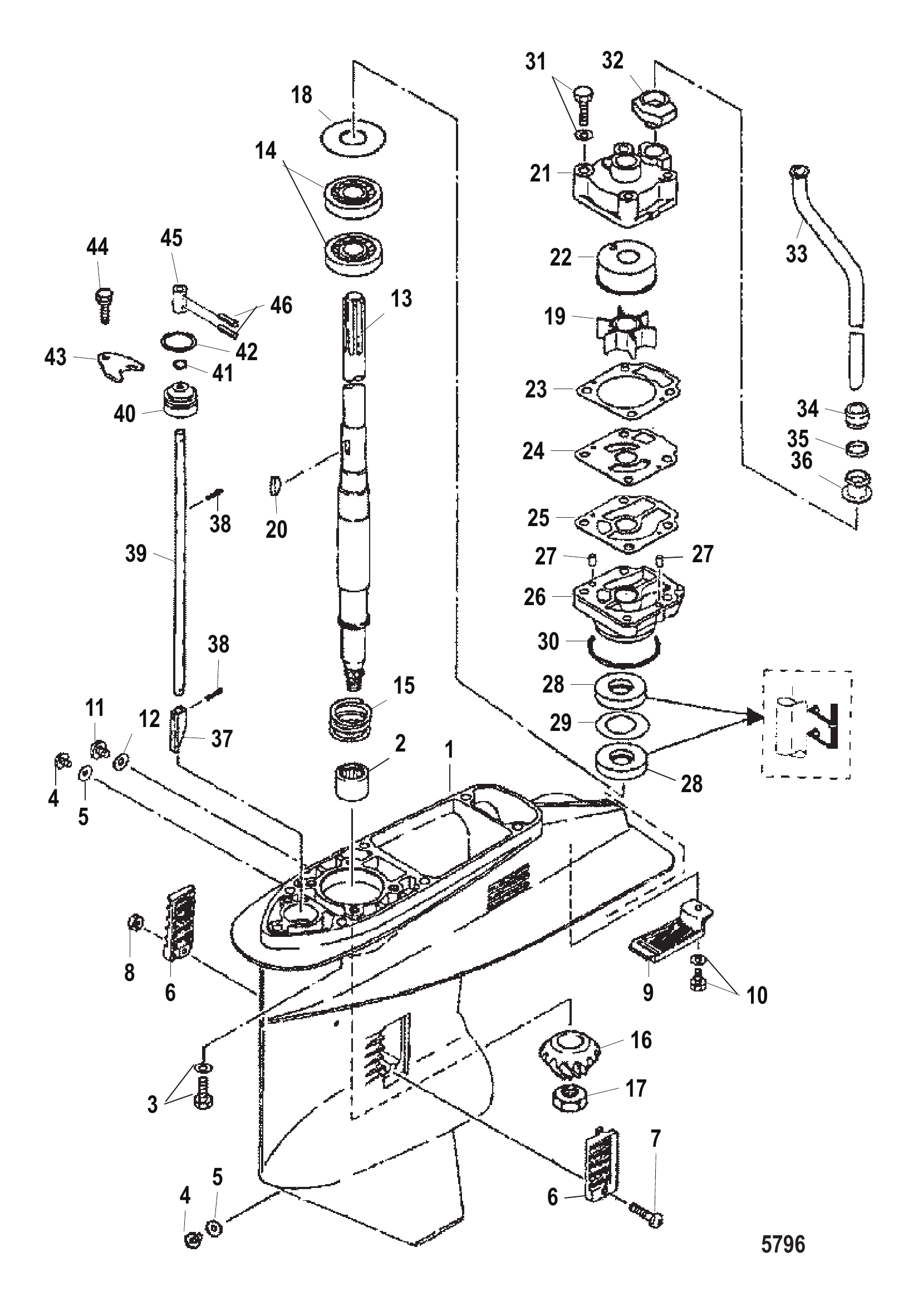

图 17齿轮箱驱动轴序列号0N116271及以上 Gear Housing Driveshaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0119566	ORD 8M0127365	ORD 8M0127365	1
-	8M0046099	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
2	8130487	滚针轴承	BEARING Needle	1
3	82304212	螺栓	BOLT	6
3	879194274	螺栓	BOLT	6
4	953683	堵头	PLUG	2
4	8M0229353	堵头	PLUG	2
5	95220	衬垫	GASKET	2
5	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
6	8537631	滤水器套件	STRAINER Water Set	1
6	853763003	滤清器套件	STRAINER SET	1
7	8555444	螺丝（2件装）	SCREW 2 Pack	1
8	85372216	螺母	NUT	1
8	85372210	螺母	NUT	1
9	8537632	滤水器	STRAINER Water	1
10	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	1
11	953682	放油螺钉	SCREW Drain	1
11	8M0242591	水塞	PLUG-WATER	1
12	952209	衬垫	GASKET	1
12	95220011	衬垫	GASKET	1
13	161366	驱动轴	DRIVESHAFT	1
13	161365	驱动轴	DRIVESHAFT	1
13	16136007	驱动轴	DRIVESHAFT	1
14	161283	滚珠轴承	BEARING Ball	2
15	953836	弹簧	SPRING	1
16	16138004	小齿轮	GEAR Pinion	1
17	85372217	螺母	NUT	1
18	851855001	垫片	SHIM	AR
18	8M0224379	垫片	SHIM	AR
18	851855003	垫片	SHIM	AR
18	851855005	垫片	SHIM	AR
18	851855015	垫片	SHIM	AR
19	161542	叶轮	IMPELLER	1
20	161551	键	KEY	1
21	16156004	水泵上壳体	HOUSING Upper Water Pump	1
22	16157005	水泵衬套	INSERT Water Pump	1
23	16158011	衬垫	GASKET	1
24	851857	导板	GUIDE PLATE	1
25	161584	衬垫	GASKET	1
25	8M0155405	衬垫	GASKET	1
26	8260532	水泵下壳体	HOUSING Water Pump Lower	1
27	952188	定位销	PIN Dowel	2
28	8537079	油封	SEAL Oil	2
29	8537954	垫片	SHIM	1
30	16131	O型圈	O-RING	1
31	82304214	螺栓	BOLT	4
31	879194276	螺栓	BOLT	4
32	161682	密封件	SEAL	1
33	161705	水管	TUBE Water	1
33	161704	水管	TUBE Water	1
33	16170007	水管	TUBE Water	1
34	161712	密封件	SEAL	1
35	9528615	轴环	COLLAR	1
36	8537074	密封件	SEAL	1
37	161722	凸轮	CAM	1
37	8M0172382	离合器凸轮	CLUTCH CAM	1
38	16179	销	PIN	2
39	161865	凸轮杆	CAM ROD	1
39	161863	凸轮杆	CAM ROD	1
39	16186006	凸轮杆	CAM ROD	1
40	161762	衬套	BUSHING	1
41	161772	O型圈	O-RING	1
42	161782	O型圈	O-RING	1
43	8107532	止动器	STOPPER	1
44	162111	螺栓	BOLT	1
44	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
45	851859	连接器	CONNECTOR	1
46	952189	定位销	PIN Dowel	2
-	8M0046095	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0243083	衬垫套件	GASKET SET	1
-	8M0046094	水泵维修套件	REPAIR KIT Water Pump	1
-	853783A03	壳体套件XL延长	HOUSING KIT XL Extension	1
-	8M0127367	延长套件	EXTENSION KIT	1

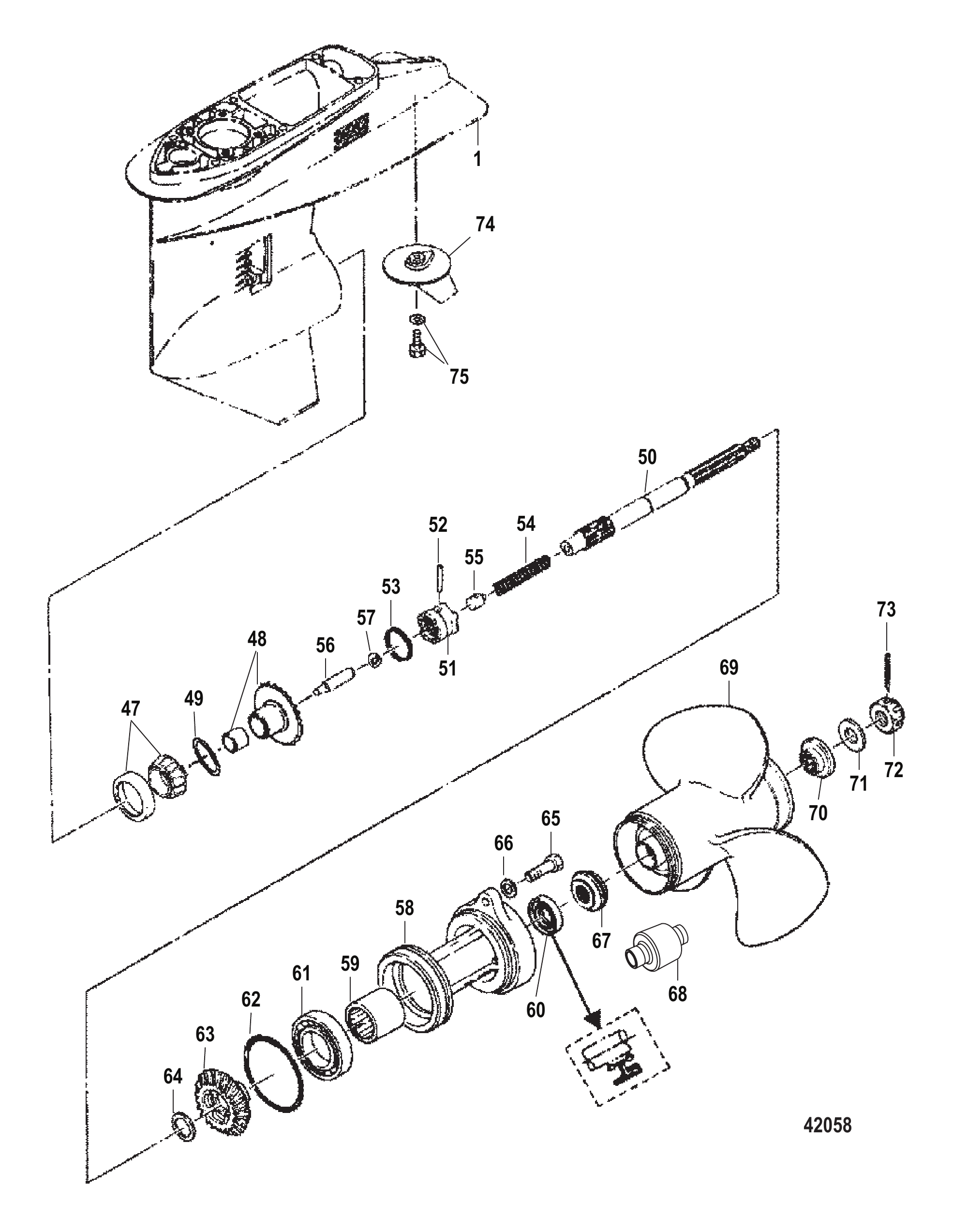

图 18齿轮箱螺旋桨轴序列号0N116270及以下 Gear Housing Propeller Shaft, Serial 0N116270 and Below

REF	零件编号	中文名称	英文名称	数量
-	825132A24	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A25	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132A26	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161521	凸轮从动件	FOLLOWER Cam	1
57	161322	钢球	BALL Steel	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	895106	不锈钢垫圈	WASHER Stainless Steel	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
68	879150151	轮毂	HUB	1
69	802628003	螺旋桨（10）	PROPELLER (10)	OPT
69	QA2064X	BLKDIA 11.25X10R	BLKDIA 11.25X10R	OPT
69	802628002	螺旋桨（11）	PROPELLER (11)	OPT
69	802628T04	ORD QA2070X	ORD QA2070X	OPT
69	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
69	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
69	802621T06	ORD QA2080X	ORD QA2080X	OPT
69	802621T08	螺旋桨（12）	PROPELLER (12)	OPT
69	816702A45	BLMX 10.8X12	BLMX 10.8X12	OPT
69	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
69	802621T08	螺旋桨（12）	PROPELLER (12)	1
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
70	851861	推力毂（后）	THRUST HUB (Rear)	1
71	161409	垫圈	WASHER	1
72	161472	螺旋桨螺母	PROP NUT	1
73	8150265	开口销	COTTER PIN	1
74	853762	平衡鳍板	TRIM TAB	1
75	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	851887A98	下部单元衬垫套件	GASKET SET Lower Unit	1
-	851887A08	衬垫	GASKET	1

图 19齿轮箱螺旋桨轴序列号0N116271及以上 Gear Housing Propeller Shaft, Serial 0N116271 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0046098	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825132T39	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0119566	ORD 8M0127365	ORD 8M0127365	1
-	8M0046099	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	8M0121551	齿轮箱组件	GEAR HOUSING COMP	1
1	825132A10	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127360	GC BASIC 40 2S	GC BASIC 40 2S	1
1	825132A19	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	8M0127361	齿轮箱基础	GEAR HSING BASIC	1
47	8130488	滚针轴承	BEARING Needle	1
48	8129442	前进齿轮	GEAR Forward	1
49	851860003	垫片	SHIM	AR
49	851860015	垫片	SHIM	AR
49	851860001	垫片	SHIM	AR
50	195132	螺旋桨轴	PROPELLER SHAFT	1
51	812946003	离合器	CLUTCH	1
52	161502	离合器销	PIN Clutch	1
53	8126456	弹簧	SPRING	1
54	176673	弹簧	SPRING	1
55	8537641	弹簧支架	HOLDER Spring	1
56	161521	凸轮从动件	FOLLOWER Cam	1
57	161322	钢球	BALL Steel	1
58	825119A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
58	8M0119562	轴承座	BEARING CARRIER	1
59	8130487	滚针轴承	BEARING Needle	1
60	161302	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
60	8M0119560	油封	SEAL Oil	1
61	161323	滚珠轴承	BEARING Ball	1
62	161312	O型圈	O-RING	1
63	8129453	倒挡齿轮	GEAR Reverse	1
64	161408	垫圈	WASHER	1
65	162634	螺栓	BOLT	2
65	8M0086977	螺栓	BOLT	2
66	895106	不锈钢垫圈	WASHER Stainless Steel	2
66	16826	不锈钢垫圈	WASHER Stainless Steel	2
67	161453	推力毂	THRUST HUB	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
67	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
68	879150151	轮毂	HUB	1
69	802628003	螺旋桨（10）	PROPELLER (10)	OPT
69	QA2064X	BLKDIA 11.25X10R	BLKDIA 11.25X10R	OPT
69	802628002	螺旋桨（11）	PROPELLER (11)	OPT
69	802628T04	ORD QA2070X	ORD QA2070X	OPT
69	802621004	螺旋桨（13.5）	PROPELLER (13.5)	1
69	802621003	螺旋桨（14.5）	PROPELLER (14.5)	OPT
69	802621T06	ORD QA2080X	ORD QA2080X	OPT
69	802621T08	螺旋桨（12）	PROPELLER (12)	OPT
69	816702A45	BLMX 10.8X12	BLMX 10.8X12	OPT
69	802621005	螺旋桨（12.5）	PROPELLER (12.5)	1
69	802621T08	螺旋桨（12）	PROPELLER (12)	1
-	879782002	橡胶衬套	RUBBER HUB	1
-	8M0075316	橡胶衬套	HUB-RUBBER	1
70	851861	推力毂（后）	THRUST HUB (Rear)	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
70	8M0088039	硬件套件 Reflex Suzuki	HARDWARE KIT Reflex Suzuki	1
71	161409	垫圈	WASHER	1
72	161472	螺旋桨螺母	PROP NUT	1
73	8150265	开口销	COTTER PIN	1
74	853762	平衡鳍板	TRIM TAB	1
75	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
-	8M0046095	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0243083	衬垫套件	GASKET SET	1

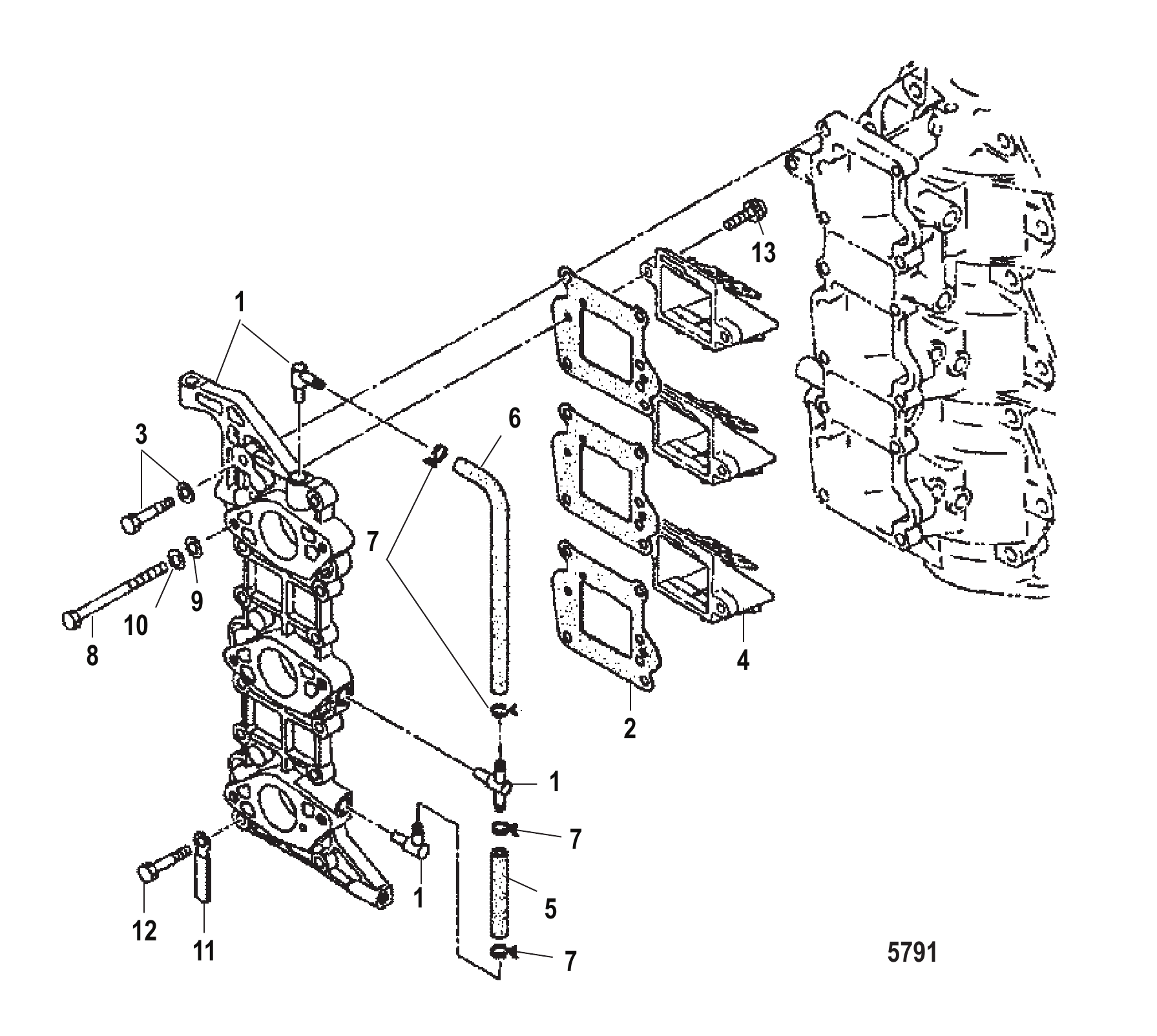

图 20进气歧管及簧片阀组 Inlet Manifold and Reed Block

REF	零件编号	中文名称	英文名称	数量
1	853717A2	进气歧管总成	MANIFOLD ASSEMBLY Inlet	1
1	802810A1	进气歧管总成	MANIFOLD ASSEMBLY Intake	1
2	855555	衬垫	GASKET	3
2	8M0047033	衬垫	GASKET	3
3	823042	螺栓	BOLT	11
4	8537191	簧片阀组	REED BLOCK	3
4	8537192	簧片阀组	REED BLOCK	3
5	95394011	油管（65毫米）	TUBING (65 mm)	1
5	879194470	软管	HOSE	1
6	95394012	油管（155毫米）	TUBING (155 mm)	1
6	879194470	软管	HOSE	1
7	95395	不锈钢卡扣	CLIP Stainless Steel	4
8	16329002	螺栓	BOLT	6
8	855809003	螺栓	BOLT	6
9	809931044	垫圈	WASHER	6
10	16818	锁紧垫圈	LOCKWASHER	6
11	95306	卡箍	CLAMP	1
11	8M0130961	卡箍	CLAMP	1
12	16166	不锈钢螺栓	BOLT Stainless Steel	1
12	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
13	8230317	螺钉	SCREW	6
-	851886A06	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242296	短缸体	SHORT BLOCK	1
-	802806A99	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0242298	短缸体	SHORT BLOCK	1
-	812937A02	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0081614	衬垫套件	GASKET SET	1

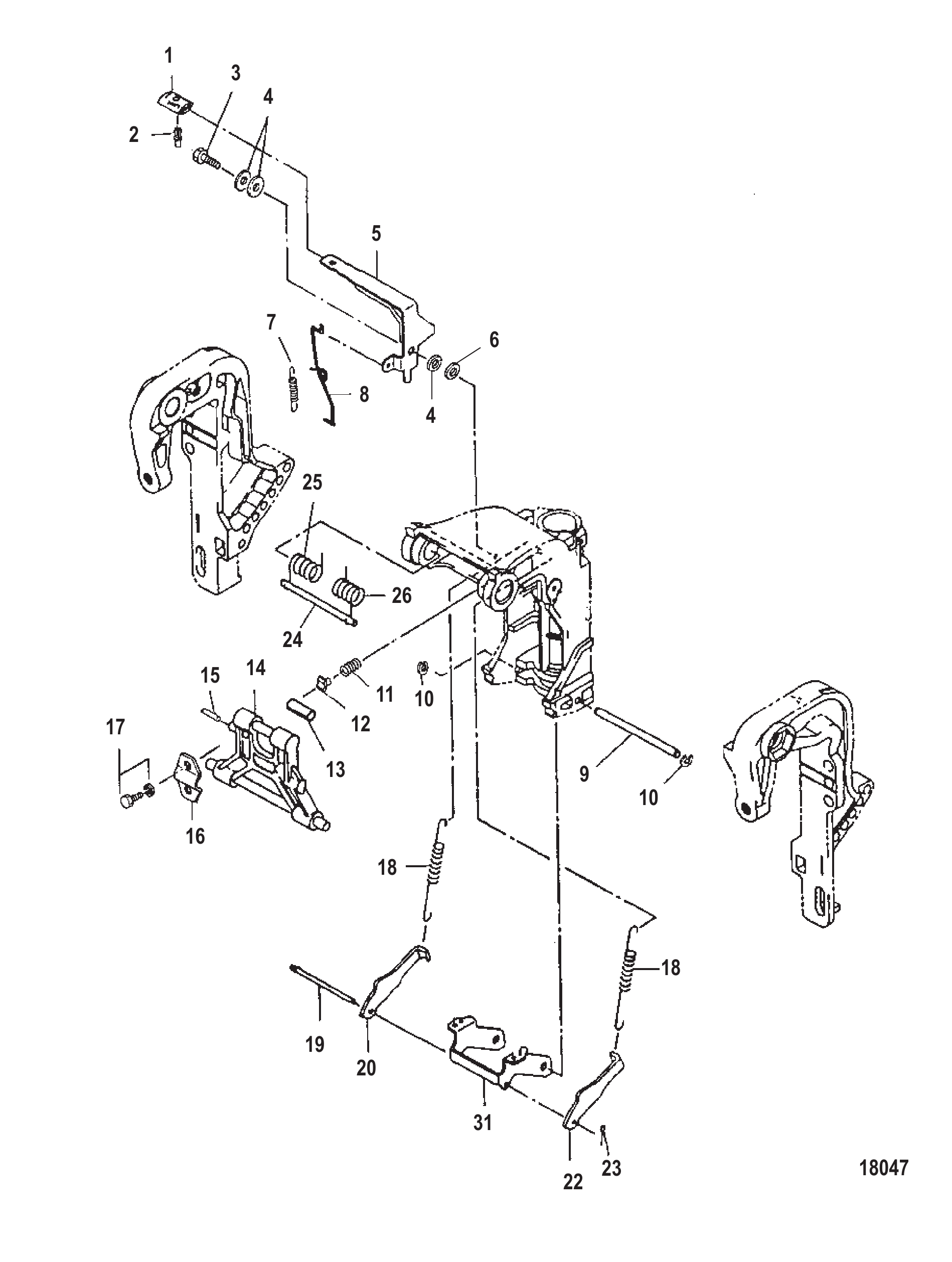

图 21手动倾斜装置序列号0N096057及以下 Manual Tilt Serial Number 0N096057 and Below

REF	零件编号	中文名称	英文名称	数量
1	853775	握把	GRIP	1
2	853776	按钮	BUTTON	1
2	8M0245322	止动器	STOPPER	1
3	804049	轴/螺栓倒车锁杆	SHAFT/BOLT Reverse Lock Lever	1
3	803790001	肩螺栓	BOLT Shoulder	1
4	16826	不锈钢垫圈	WASHER Stainless Steel	3
5	804048	倾斜止动杆	LEVER Tilt Stopper	1
5	8M0059835	倾斜止动杆	LEVER TILT STOP	1
6	895118002	垫圈	WASHER	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	8040246	弹簧	SPRING	1
8	804050	连接杆	LINK	1
9	804046003	倒挡锁定轴	SHAFT Reverse Lock	1
10	160572	E型卡环	E RING	2
11	953832	弹簧	SPRING	1
12	853774	停机开关	STOP	1
13	8251131	支架	BRACKET	1
14	825112006	倾斜止动块	STOPPER Tilt	1
14	8M0230676	倾斜止动器	TILT STOPPER	1
15	9521813	弹簧销	PIN Spring	1
16	162101	定位板	SET PLATE	1
16	879194006	定位板	SET PLATE	1
17	823042052	螺栓	BOLT	2
17	8M0098607	螺栓	BOLT	2
18	8040244	弹簧	SPRING	2
18	8040245	弹簧	SPRING	2
19	804047	倒车锁杆	ROD Reverse Lock	1
20	804044	倒车锁（右舷）	LOCK Reverse (Starboard)	1
21	804045004	倒车锁臂	ARM Reverse Lock	1
22	8040441	倒车锁（左舷）	LOCK Reverse (Port)	1
23	8150261	开口销	COTTER PIN	1
24	804049001	轴	SHAFT	1
25	804024009	弹簧	SPRING	1
25	824024012	弹簧	SPRING	1
26	804024010	弹簧	SPRING	1
26	824024011	弹簧	SPRING	1

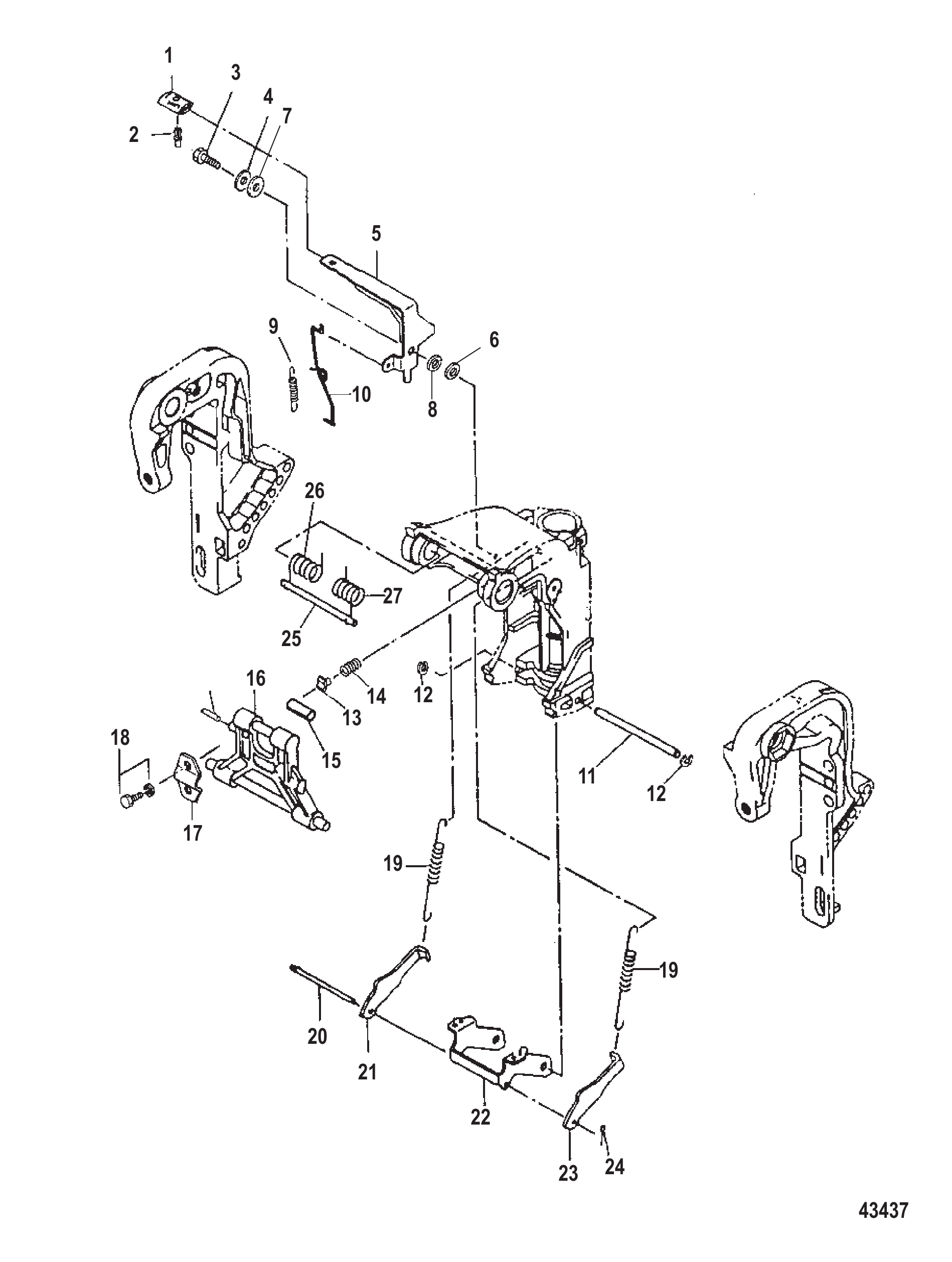

图 22手动倾斜装置序列号0N096058及以上 Manual Tilt Serial Number 0N096058 and Up

REF	零件编号	中文名称	英文名称	数量
1	853775	握把	GRIP	1
2	853776	按钮	BUTTON	1
2	8M0245322	止动器	STOPPER	1
3	803790001	肩螺栓	BOLT Shoulder	1
4	16826	不锈钢垫圈	WASHER Stainless Steel	1
5	879288263	倾斜止动杆	LEVER Tilt Stopper	1
6	895118002	垫圈	WASHER	1
6	953921	不锈钢垫圈	WASHER Stainless Steel	1
7	953925	垫圈	WASHER	1
8	898103107	衬套	BUSHING	1
9	8040246	弹簧	SPRING	1
10	804050	连接杆	LINK	1
11	804046003	倒挡锁定轴	SHAFT Reverse Lock	1
12	160572	E型卡环	E RING	2
13	953832	弹簧	SPRING	1
14	853774	停机开关	STOP	1
15	8251131	支架	BRACKET	1
16	825112008	倾斜止动块	STOPPER Tilt	1
16	8M0230676	倾斜止动器	TILT STOPPER	1
17	162101	定位板	SET PLATE	1
17	879194006	定位板	SET PLATE	1
18	823042052	螺栓	BOLT	2
18	8M0098607	螺栓	BOLT	2
19	8040244	弹簧	SPRING	2
19	8040245	弹簧	SPRING	2
20	804047	倒车锁杆	ROD Reverse Lock	1
21	804044	倒车锁（右舷）	LOCK Reverse (Starboard)	1
22	804045004	倒车锁臂	ARM Reverse Lock	1
23	8040441	倒车锁（左舷）	LOCK Reverse (Port)	1
24	8150261	开口销	COTTER PIN	1
25	804049001	轴	SHAFT	1
26	804024009	弹簧	SPRING	1
26	824024012	弹簧	SPRING	1
27	804024010	弹簧	SPRING	1
27	824024011	弹簧	SPRING	1

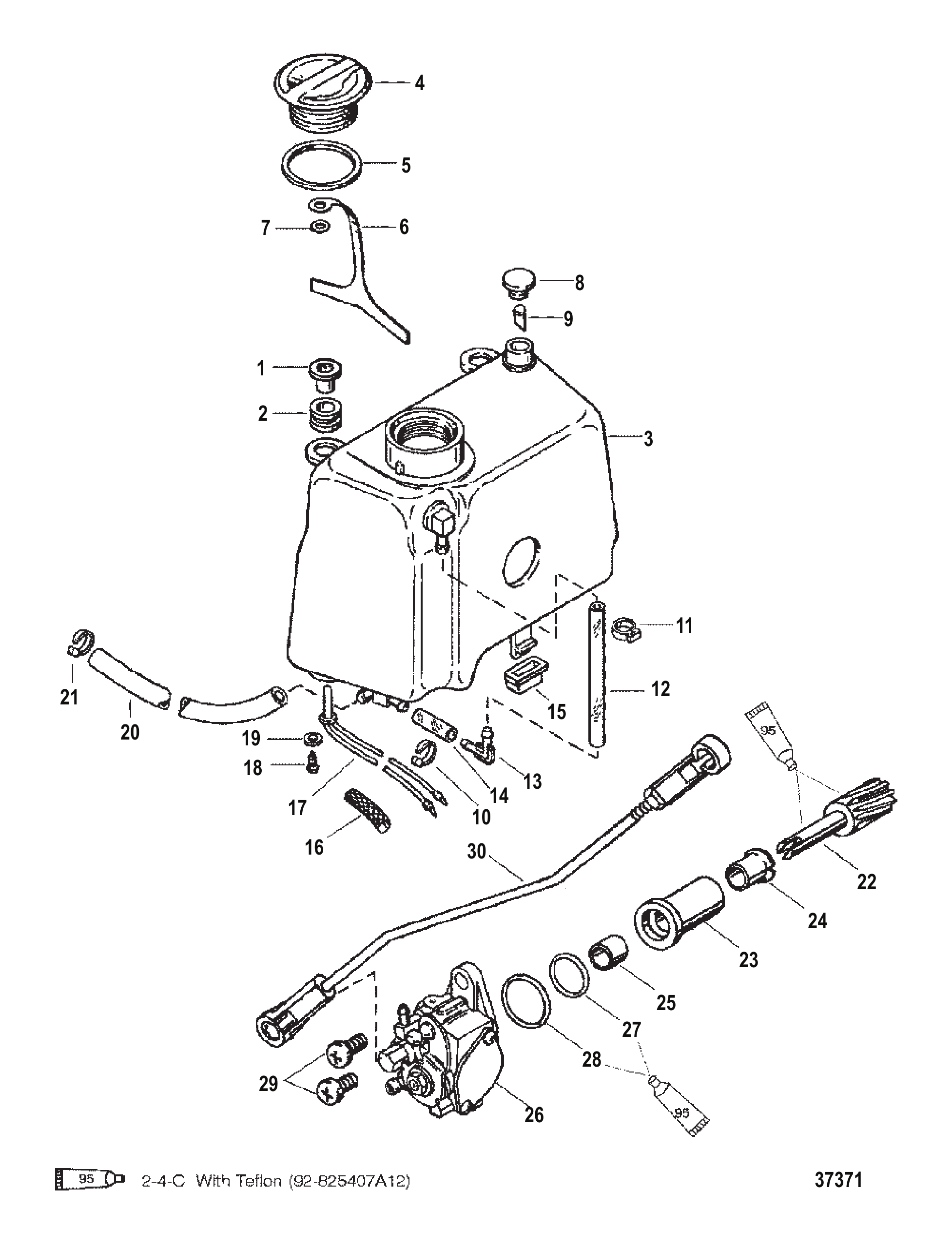

图 23机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	822003	衬套	BUSHING	2
2	822002	护孔环	GROMMET	2
3	822514A2	油箱总成	TANK ASSEMBLY Oil	1
3	8M0219215	油箱总成-机油	TANK ASSY-OIL	1
4	828765A1	盖总成	CAP ASSEMBLY	1
5	828766	衬垫	GASKET	1
6	NSS		NOT SOLD SEPARATE RETAINER	1
7	821285	压入式螺母	PUSH NUT	1
8	19299A1	通风组件	VENT ASSEMBLY	1
9	64871	阀门	VALVE	1
10	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
11	814200	卡箍	CLAMP	2
12	9004934	管材（14.50英寸散装）（裁切至4-3/4英寸）	TUBING (14.50 Inches Bulk) (Cut to 4-3/4 IN.)	1
12	82381455	油管（25.00英寸散装）	TUBING (25.00 Inches Bulk)	1
13	826083	弯头	ELBOW	1
14	82381451	管材（1-1/4英寸）	TUBING (1-1/4 IN.)	1
14	82381455	油管（25.00英寸散装）	TUBING (25.00 Inches Bulk)	1
15	823770	护孔环	GROMMET	1
15	823770001	护孔环	GROMMET	1
16	826084	隔套	SPACER	1
17	12886A6	开关总成	SWITCH ASSEMBLY	1
18	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
19	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
20	82381329	管材（12.00英寸散装）（裁切至10英寸）	TUBING (12.00 Inches Bulk) (Cut to 10 IN.)	1
20	82381335	油管(15.00英寸散装)	TUBING (15.00 Inches Bulk)	1
21	816311	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
22	826143	从动齿轮	GEAR Driven	1
23	19278A2	轴承总成	BEARING ASSEMBLY	1
24	17597	衬套（带法兰）	BUSHING (FLANGED)	1
25	17596	衬套	BUSHING	1
26	818902A2	机油喷射泵总成	PUMP ASSEMBLY Oil Injection	1
27	36390	O型圈	O-RING	1
28	62705	O型圈	O-RING	1
28	8M0204667	O型圈×2	O RING @2	1
29	40011108	不锈钢螺钉 (M5 x 20)	SCREW (M5 x 20) Stainless Steel	2
30	826581A1	连接杆	LINK	1
30	826581T01	连接杆	LINK	1
-	822420A94	衬垫套件	GASKET SET	1

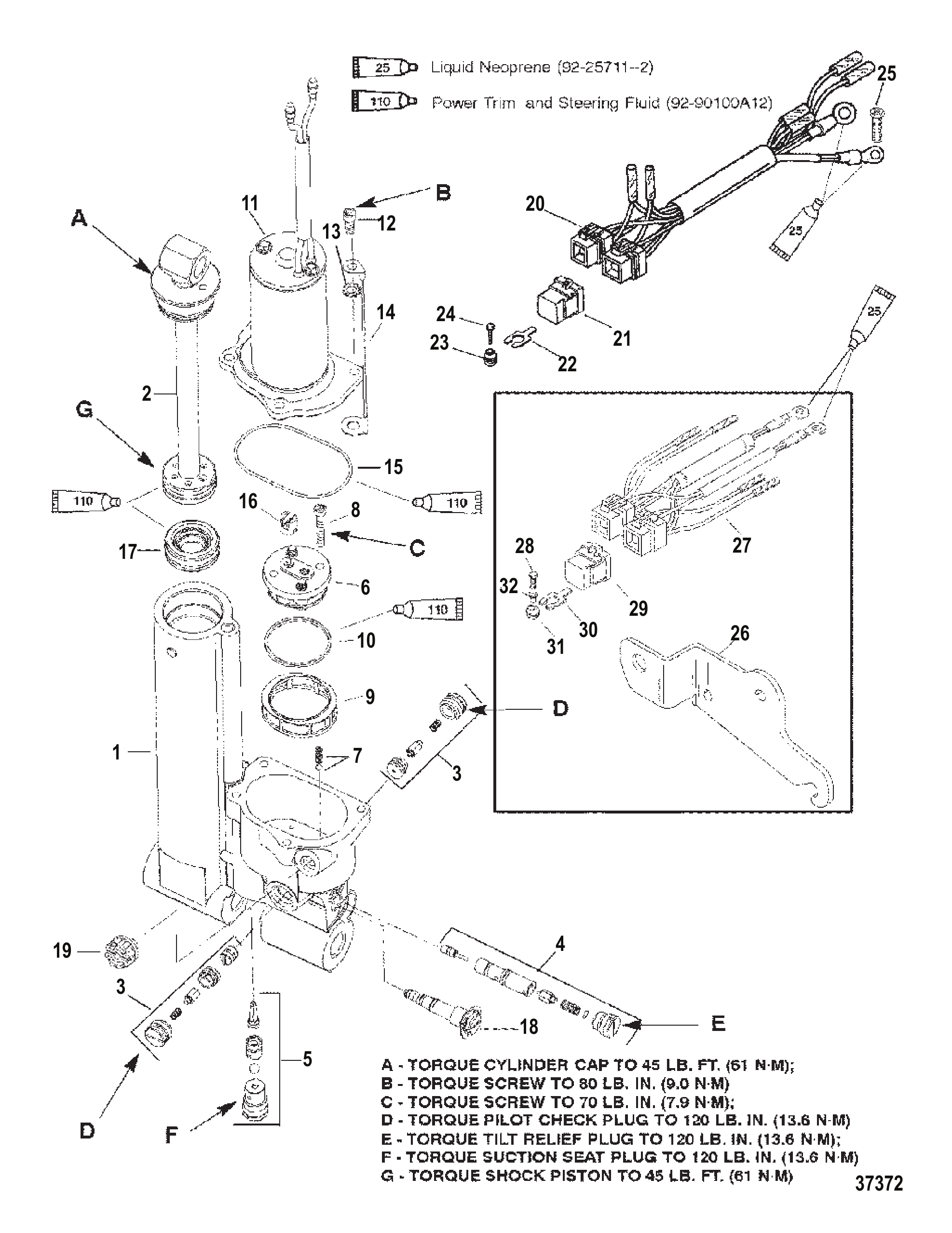

图 24动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
1	822344A3	动力微调	POWER TRIM	1
1	822344T14	动力升降总成	POWER TRIM ASSEMBLY	1
1	822344A5	动力微调	POWER TRIM	1
1	822344T14	动力升降总成	POWER TRIM ASSEMBLY	1
-	827668A1	O型圈套件	O-RING KIT	1
2	827670A2	减震杆总成	SHOCK ROD ASSEMBLY	1
2	893931A01	减震杆总成	SHOCK ROD ASSY	1
3	827671A1	先导止回阀总成	PILOT CHECK ASSEMBLY	1
4	827672A1	倾斜泄压阀总成	TILT RELIEF VALVE ASSEMBLY	1
5	827673A1	吸入阀座总成	SEAT ASSEMBLY Suction	1
6	827674A1	泵总成	PUMP ASSEMBLY	1
7	NSS	球与弹簧不单独销售	NOT SOLD SEPARATE BALL AND SPRING	1
8	NSS		NOT SOLD SEPARATE SCREW	1
9	NSS	过滤器不单独销售	NOT SOLD SEPARATE FILTER	1
10	NSS		NOT SOLD SEPARATE O-RING	1
11	827675A1	电机总成	MOTOR ASSEMBLY	1
12	NSS		NOT SOLD SEPARATE SCREW	4
13	NSS		NOT SOLD SEPARATE WASHER	4
14	88238A15	拉线总成	CABLE ASSEMBLY	1
15	NSS		NOT SOLD SEPARATE O-RING	1
16	NSS	耦合器不单独销售	NOT SOLD SEPARATE COUPLER	1
17	827676	活塞记忆	PISTON Memory	1
18	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
18	893929A01	安全阀套件	VALVE KIT Relief	1
19	811613	塞子总成	PLUG ASSEMBLY	1
-	819514A57	升降线束总成	HARNESS ASSEMBLY Trim	1
20	819514A58	升降线束总成	HARNESS ASSEMBLY Trim	1
21	821509	继电器	RELAY	2
21	821509T01	继电器	RELAY	2
22	821382	支架	BRACKET	2
22	828151A1	继电器总成	RELAY ASSEMBLY	2
23	818967	护孔环	GROMMET	2
23	8M0207785	护孔环	GROMMET	2
24	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
25	8128321	螺钉（#10-16 x 0.600）（自攻）	SCREW (#10-16 x .600) (SELF-TAP)	1
25	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
26	830238T	支架	BRACKET	1
27	826802A9	升降线束总成	HARNESS ASSEMBLY Trim	1
28	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
29	828151A1	继电器总成	RELAY ASSEMBLY	2
29	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
30	828102	支架	BRACKET	2
30	8M0207771	安装支架	BRACKET Mounting	2
31	818967	护孔环	GROMMET	2
31	8M0207785	护孔环	GROMMET	2
32	818968	衬套	BUSHING	2
32	8M0214955	衬套	BUSHING	2

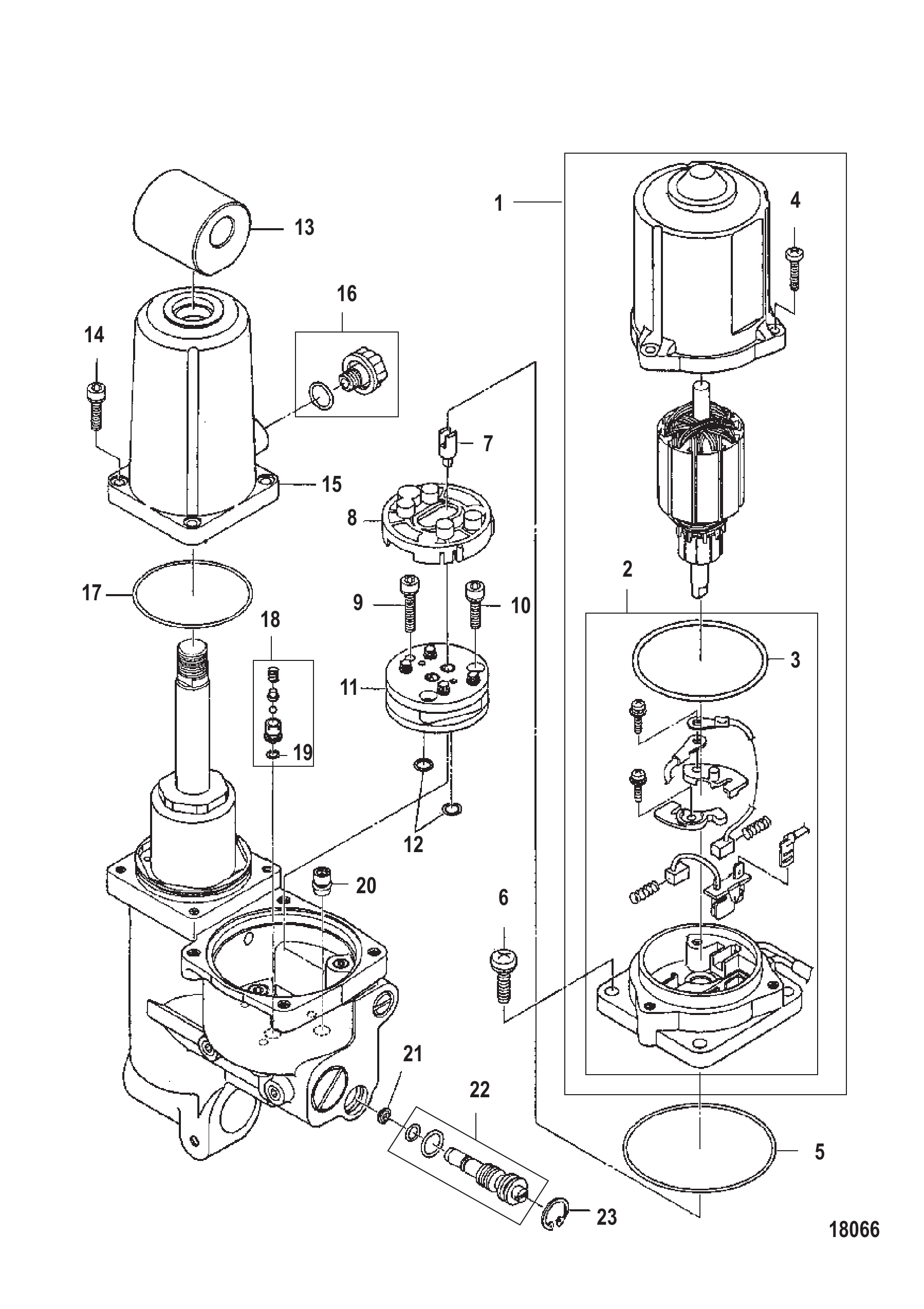

图 25动力升降倾斜组件 Power Trim Components

REF	零件编号	中文名称	英文名称	数量
-	851873A04	动力升降总成	POWER TRIM ASSEMBLY	1
-	8M0219173	动力调整总成	POWER TRIM ASSY	1
1	827675002	马达	MOTOR	1
1	8M0234862	电机总成	MOTOR ASSY	1
2	898101259	支架	BRACKET	1
3	16131014	O型圈（O型圈套件组件）	O-RING (Component of O-Ring Set)	1
4	16078	螺钉	SCREW	3
5	161315	O型圈	O-RING	1
6	851866013	螺钉	SCREW	4
7	851877002	联轴器	COUPLING	1
8	851876	滤清器	FILTER	1
9	8518663	螺栓	BOLT	1
10	8518664	螺栓	BOLT	2
11	827674002	泵	PUMP	1
12	161314	O型圈	O-RING	2
13	853768001	接头（金属）	JOINT (Metal)	1
14	851866014	螺钉	SCREW	4
15	896443	储液罐	TANK Reservoir	1
15	8M0131044	储液罐	TANK - RESERVOIR	1
16	896440A01	盖总成	CAP ASSEMBLY	1
17	16131A05	O型圈套件	O-RING SET	1
18	827672A05	安全阀总成	RELIEF VALVE ASSEMBLY	1
19	NSS	O型圈(不单独销售，属O型圈组部件)	NOT SOLD SEPARATE O-Ring (Component of O-Ring Set)	1
20	813442A04	阀门总成	VALVE ASSEMBLY	1
21	95392015	密封垫圈	WASHER Sealing	1
21	898101245	密封件	SEAL	1
22	813442A03	手动阀总成	MANUAL VALVE ASSEMBLY	1
23	804027004	C形环	C RING	1
23	804027002	C形环	C RING	1

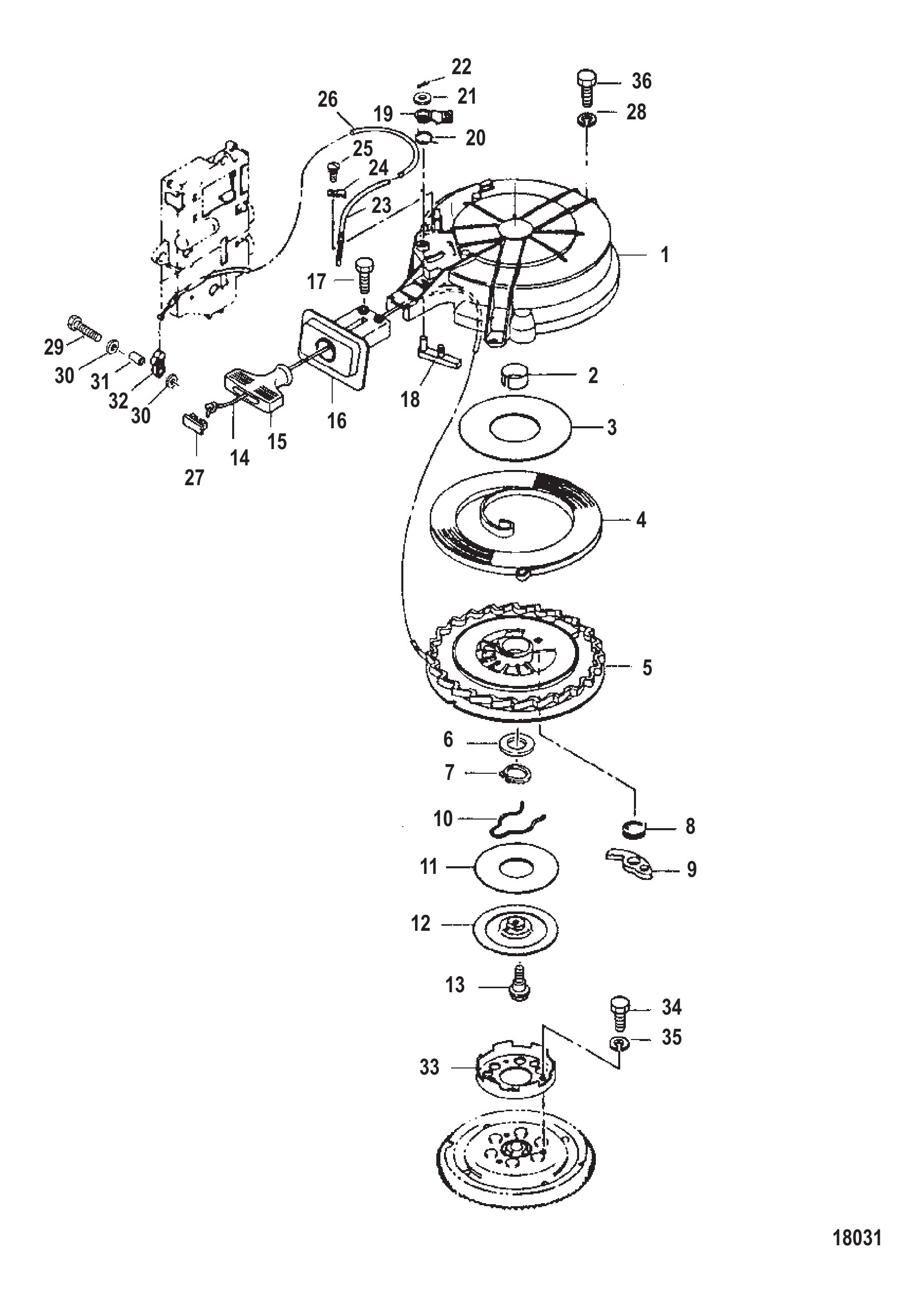

图 26反冲启动器序列号0N252805及以下 Recoil Starter Serial 0N252805 and Below

REF	零件编号	中文名称	英文名称	数量
1	804021A1	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	8518583	衬套	BUSHING	1
3	804026	滑动板	SLIDING PLATE	1
4	804024	启动弹簧	SPRING Starter	1
5	804022	卷轴	REEL	1
6	9539212	垫圈	WASHER	1
7	804027	C形环	C RING	1
8	8040242	回位弹簧	SPRING Return	1
9	804023	棘轮	RATCHET	1
10	8040241	摩擦弹簧	SPRING Friction	1
11	8040261	滑动板	SLIDING PLATE	1
12	804025	摩擦片	FRICTION PLATE	1
13	162637	螺栓	BOLT	1
14	804028	启动绳	ROPE Starter	1
15	804029	起动手柄	HANDLE Starter	1
16	804030	导套	GUIDE	1
16	8M0054758	导套	GUIDE	1
17	162637	螺栓	BOLT	2
18	804031	卷轴挡块	STOPPER Reel	1
19	804032	臂挡块	ARM Stopper	1
20	8040243	弹簧挡块	SPRING Stopper	1
21	9539213	垫圈	WASHER	1
22	81502611	开口销	COTTER PIN	1
23	85374013	电线	WIRE	1
24	804033	电缆固定座	HOLDER Cable	1
25	804034	螺钉	SCREW	1
26	8113683	套筒	SLEEVE	1
27	853755002	启动手柄盖	CAP Starter Handle	1
28	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
29	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
29	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
30	16826	不锈钢垫圈	WASHER Stainless Steel	2
31	9528624	轴环(9.3 mm)	COLLAR (9.3 mm)	1
31	8M0021168	轴环	COLLAR	1
32	804036	启动器锁臂	LOCK ARM Starter	1
33	804035	启动器滑轮	PULLEY Starter	1
33	8M0231222	启动器滑轮	PULLEY Starter	1
34	168307	螺栓	BOLT	3
35	17025	锁紧垫圈	LOCKWASHER	3
36	4000330	螺钉(M6x25)	SCREW (M6 x 25)	3
36	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	3

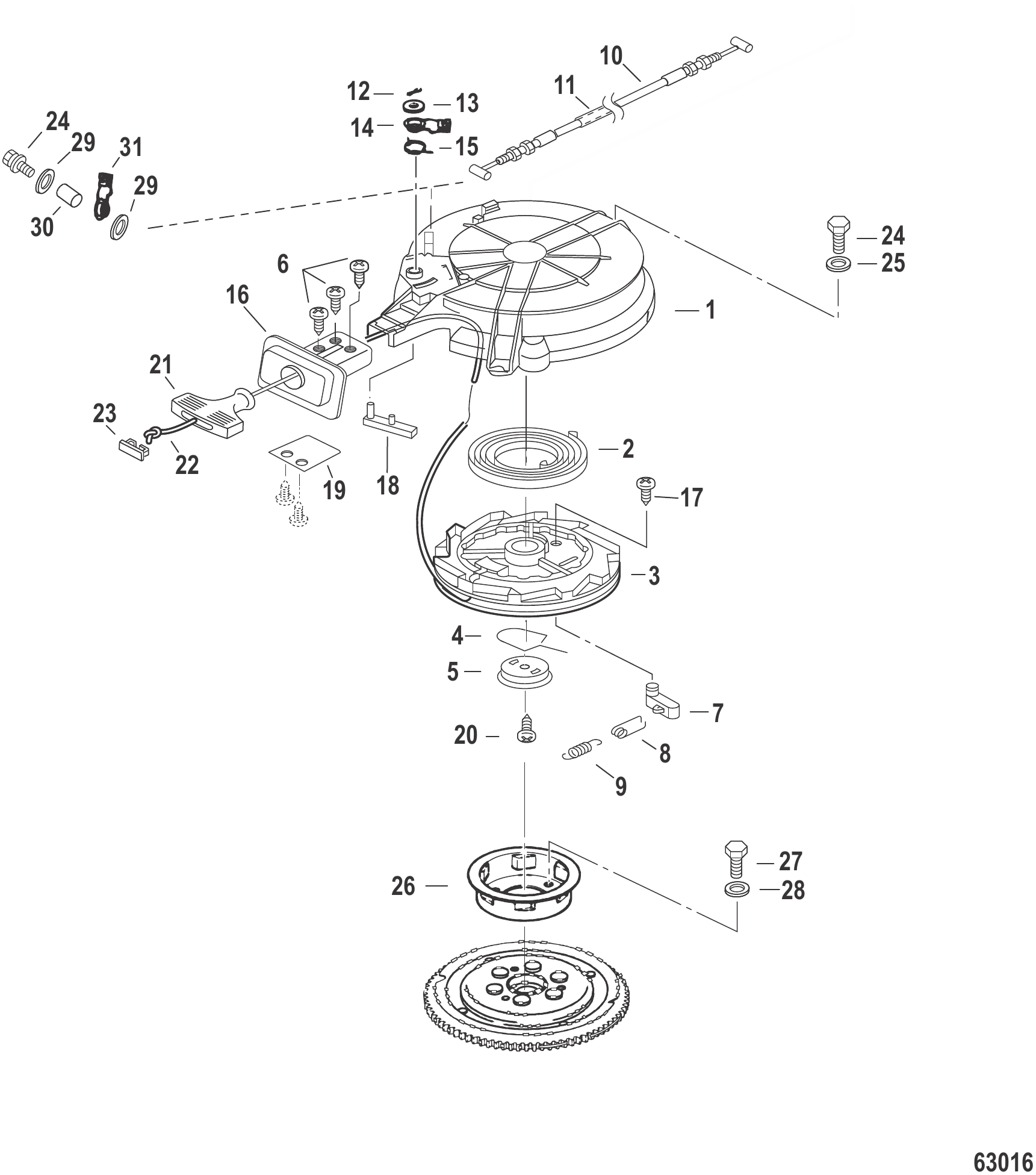

图 27反冲启动器序列号0N252806至0N468474 Recoil Starter Serial 0N252806 to 0N468474

REF	零件编号	中文名称	英文名称	数量
-	8M0129212	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0129194	启动器壳体	STARTER CASE	1
2	8M0129206	启动弹簧	SPRING Starter	1
3	8M0129197	卷轴	REEL	1
4	8M0129207	摩擦弹簧	SPRING Friction	1
5	8M0129210	摩擦片	PLATE Friction	1
6	8M0129201	螺钉	SCREW	3
7	812635T03	棘轮	RATCHET	1
8	8M0129198	回位弹簧	SPRING Return	1
9	8M0129209	回位弹簧	SPRING Return	1
10	85374013	电线	WIRE	1
11	8113683	套筒	SLEEVE	1
12	81502611	开口销	COTTER PIN	1
13	9539213	垫圈	WASHER	1
14	804032	臂挡块	ARM Stopper	1
15	8040243	弹簧挡块	SPRING Stopper	1
16	8M0129205	导绳器	GUIDE Rope	1
17	8M0129200	螺钉	SCREW	3
18	804031	卷轴挡块	STOPPER Reel	1
19	8M0129202	盖板	COVER	1
20	8M0129199	螺钉	SCREW	1
21	804029	起动手柄	HANDLE Starter	1
22	8M0129204	启动绳	ROPE Starter	1
23	853755002	启动手柄盖	CAP Starter Handle	1
24	4000330	螺钉(M6x25)	SCREW (M6 x 25)	4
24	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	4
25	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
26	8M0129216	启动器滑轮	PULLEY Starter	1
26	8M0231222	启动器滑轮	PULLEY Starter	1
27	168307	螺栓	BOLT	3
28	17025	锁紧垫圈	LOCKWASHER	3
29	16826	不锈钢垫圈	WASHER Stainless Steel	2
30	8M0021168	轴环	COLLAR	1
31	804036	启动器锁臂	LOCK ARM Starter	1

图 28反冲启动器序列号0N468475及以上 Recoil Starter Serial 0N468475 and Up

REF	零件编号	中文名称	英文名称	数量
-	8M0225922	手拉启动器总成	STARTER ASSEMBLY Recoil	1
1	8M0129194	启动器壳体	STARTER CASE	1
2	8M0129206	启动弹簧	SPRING Starter	1
3	8M0129197	卷轴	REEL	1
4	8M0129207	摩擦弹簧	SPRING Friction	1
5	8M0129210	摩擦片	PLATE Friction	1
6	8M0129199	螺钉	SCREW	4
7	812635T03	棘轮	RATCHET	1
8	8M0129198	回位弹簧	SPRING Return	1
9	8M0129209	回位弹簧	SPRING Return	1
10	85374013	电线	WIRE	1
11	8113683	套筒	SLEEVE	1
12	81502611	开口销	COTTER PIN	1
13	9539213	垫圈	WASHER	1
14	804032	臂挡块	ARM Stopper	1
15	8040243	弹簧挡块	SPRING Stopper	1
16	8M0129205	导绳器	GUIDE Rope	1
17	8M0129200	螺钉	SCREW	3
18	804031	卷轴挡块	STOPPER Reel	1
19	804029	起动手柄	HANDLE Starter	1
20	8M0129204	启动绳	ROPE Starter	1
21	853755002	启动手柄盖	CAP Starter Handle	1
22	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	4
23	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	3
-	8M0231227	启动器滑轮	STARTER PULLEY	1
24	8M0231222	启动器滑轮	PULLEY Starter	1
24	8M0231227	启动器滑轮	STARTER PULLEY	1
25	8M0231224	螺栓	BOLT	3
26	8M0231226	启动器滑轮板	PLATE Starter Pulley	3
26	8M0231227	启动器滑轮	STARTER PULLEY	3
27	16826	不锈钢垫圈	WASHER Stainless Steel	2
28	8M0021168	轴环	COLLAR	1
29	804036	启动器锁臂	LOCK ARM Starter	1

图 29维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	803018001	零件手册 30/40 (2缸) 二冲程	PARTS MANUAL 30/40 (2 Cylinder) 2-Stroke	1
-	826148R03	维修手册 30/40（二冲程）	SERVICE MANUAL 30/40 (2-Stroke)	1
-	10116050	用户手册（30/40马力，美国版）	OWNERS MANUAL 30/40 (USA)	1
-	10116060	用户手册（30/40马力，美国版）	OWNERS MANUAL (30/40)(USA)	1
-	8M0119014	用户手册（40马力，美国版）	OWNERS MANUAL (40)(USA)	1
-	8M0133629	用户手册	MANUAL-OWNERS	1
-	10116D50	用户手册（30/40马力，二冲程）	OWNERS MANUAL 30/40 2-Stroke	1
-	10116D60	用户手册（30/40马力，二冲程）	OWNERS MANUAL 30/40 2-Stroke	1
-	10116J50	用户手册（30/40马力，二冲程）	OWNERS MANUAL 30/40 2-Stroke	1
-	10116J60	用户手册（30/40马力，二冲程）	OWNERS MANUAL 30/40 2-Stroke	1
-	10116V50	用户手册（30/40马力，比利时版）	OWNERS MANUAL 30/40 (Belgium)	1
-	10116V60	用户手册（30/40马力，比利时版）	OWNERS MANUAL 30/40 (Belgium)	1
-	10148050	用户手册（30/40马力，SeaPro/Marathon版）	OWNERS MANUAL 30/40 SeaPro/Marathon	1
-	10148060	用户手册（30/40马力，SeaPro/Marathon版）	OWNERS MANUAL (30/40 SeaPro/Marathon)	1
-	808616A00	贴花套件	DECAL SET	1
-	8M0112703	二冲程 30 40	2 STROKE 30 40	1
-	897510A01	贴纸套装（水星30马力）	DECAL SET (Mercury 30)	1
-	8M0112703	二冲程 30 40	2 STROKE 30 40	1
-	824093A00	贴花套件	DECAL SET	1
-	897510A02	贴纸套装（水星40马力）	DECAL SET (Mercury 40)	1
-	8M0112703	二冲程 30 40	2 STROKE 30 40	1
-	8M0094901	贴花套装 40/60	DECAL SET 40/60	1
-	8582522	贴花套件	DECAL SET	1
-	804705A00	贴花套件	DECAL SET	1
-	808615A01	贴花套件	DECAL SET	1
-	8M0114989	服务套件贴纸	DECAL-SERVICE KIT	1
-	808682A03	贴花套件	DECAL SET	1
-	824094A03	贴花套件	DECAL SET	1
-	54321A03	贴花套件	DECAL SET	1
-	804664A05	EPA信息标签（2005）	DECAL EPA Label Information (2005)	1
-	804664A06	EPA信息标签（2006）	DECAL EPA Label Information (2006)	1

图 30换挡部件 Shift Components

REF	零件编号	中文名称	英文名称	数量
1	161864	换挡连杆	SHIFT ROD	1
2	161843	换挡杆	LEVER Shift Rod	1
3	851862	换挡臂	SHIFT ARM	1
4	163361	衬套	BUSHING	2
5	8537234	波形垫圈	WAVE WASHER	1
6	851863	卡扣	CLIP	1
7	851864	止动器	STOPPER	1
7	8M0138736	换挡定位弹簧	SPRING SHIFT DETE	1
8	8107551	螺栓	BOLT	1
9	8518641	卡箍	CLAMP	1
9	8M0138737	换挡检测支架	SUPPORT SHIFT DET	1
10	851865	换档轴	SHIFT SHAFT	1
11	953925	垫圈	WASHER	1
12	851863	卡扣	CLIP	1
13	853745003	插座	SOCKET	1
13	8M0079131	插座	SOCKET	1
14	953925	垫圈	WASHER	1
15	8150262	开口销	COTTER PIN	1
16	804037	换挡杆(手柄)	LEVER Shift (Handle)	1
17	16219	手柄密封件	SEAL (Handle)	1
18	16826	不锈钢垫圈	WASHER Stainless Steel	1

图 31启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	822462	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	893890T	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	965661	贯穿螺栓	THRU BOLT	1
3	90643	驱动套件	DRIVE KIT	1
4	68575	驱动总成	DRIVE ASSEMBLY	1
4	685753	驱动总成	DRIVE ASSEMBLY	1
5	823639	驱动端盖	DRIVE CAP	1
5	8236392	驱动端盖	DRIVE CAP	1
6	965651	电枢	ARMATURE	1
7	8119011	换向器端盖	CAP Commutator	1
8	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	61787	支架	HOLDER	1
9	898265014	电刷支架	HOLDER-BRUSH	1
10	F15158	螺钉	SCREW	2
11	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
12	64015	螺母 (.250-20)	NUT (.250-20)	1
13	88439A9	电缆总成-电池正极（5/16）	CABLE ASSEMBLY Battery - Positive (5/16)	1
14	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
15	88807A33	电缆总成（黑色-6英寸-1/4英寸端子）	CABLE ASSEMBLY (BLACK-6 IN. - 1/4 IN. TERMINALS)	1

图 32转向拉杆部件 Steering Drag Link Components

REF	零件编号	中文名称	英文名称	数量
-	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
1	853825	盖帽	CAP	1
2	8538241	拉杆	ROD Drag Link	1
2	853824A2	转向拉杆套件	DRAG LINK KIT Steering	1
3	9528621	轴环	COLLAR	1
4	9539210	垫圈	WASHER	2
5	161473	尼龙螺母	NUT Nylon	2
6	9528622	轴环	COLLAR	1
7	8518666	螺栓	BOLT	1
8	8150267	开口销	COTTER PIN	1
9	853745003	插座	SOCKET	2
9	8M0079131	插座	SOCKET	2
10	953925	垫圈	WASHER	2
11	8150262	开口销	COTTER PIN	2

图 33转向手柄 Steering Handle

REF	零件编号	中文名称	英文名称	数量
-	803996A1	手柄套件	HANDLE KIT	1
-	8M0133053	手柄套件	HANDLE KIT	1
-	803996T09	手柄套件	HANDLE KIT	1
-	8M0133053	手柄套件	HANDLE KIT	1
1	803996004	转向手柄	HANDLE Steering	1
1	803996T04	手柄	HANDLE	1
1	8M0047218	转向手柄	HANDLE Steering	1
2	16090	贴花	DECAL	1
2	8M0097201	舵柄贴花	DECAL Tiller	1
3	160861	握把	GRIP	1
4	8150461	螺钉	SCREW	1
5	8518582	衬套	BUSHING	1
6	8518581	衬套	BUSHING	1
7	804017	波形垫圈	WAVE WASHER	1
8	804508	垫圈	WASHER	1
9	803997A1	转向手柄固定座总成	HOLDER ASSEMBLY Steering Handle	1
9	8M0077708	舵柄固定座	HOLDER, TILLER	1
10	8116533	螺柱	STUD	1
10	879194300	螺柱	STUD	1
11	168261	垫圈	WASHER	1
12	85372215	螺母	NUT	1
13	804018	油门拉线	WIRE Throttle	2
13	804018001	节气门拉索	CABLE-THROTTLE	2
14	813026	摩擦片	FRICTION PIECE	1
15	16087	调节螺钉	SCREW Adjusting	1
16	16826	不锈钢垫圈	WASHER Stainless Steel	1
17	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
18	803998	油门轴	SHAFT Throttle	1
19	16336	衬套	BUSHING	1
20	16191	隔套	SPACER	1
21	8537152	隔套	SPACER	1
22	8150263	开口销	COTTER PIN	1
23	804055	支撑托架	BRACKET Support	1
24	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
25	811654002	螺柱	STUD	2
25	879194297	螺柱	STUD	2
25	8M0074787	螺柱	STUD	2
26	16192	垫圈	WASHER	2
26	8M0074789	垫圈	WASHER	2
27	95374	尼龙螺母	NUT Nylon	2
27	8M0074788	螺母	NUT	2
28	804019005	转向支架	BRACKET Steering	1
28	8M0074786	转向支架	BRACKET Steering	1
29	162636	螺栓	BOLT	1
30	810755003	螺钉	SCREW	1
30	85554410	螺钉	SCREW	1
31	895118002	垫圈	WASHER	1
31	953921	不锈钢垫圈	WASHER Stainless Steel	1
32	953951	卡箍	CLAMP	1
33	82304234	螺栓	BOLT	1
33	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
34	8537392	油门连杆支架	BRACKET Throttle Link	1
35	16223	螺栓(M6x14)	BOLT (M6 x 14)	2
36	895106	不锈钢垫圈	WASHER Stainless Steel	2
36	16826	不锈钢垫圈	WASHER Stainless Steel	2
37	898101311	摩擦片	FRICTION PIECE	1
38	892776	螺母	NUT	1
38	8M0051383	螺母	NUT	1
39	892777	不锈钢弹簧	SPRING Stainless Steel	1
39	8M0051384	不锈钢弹簧	SPRING Stainless Steel	1
40	879194250	螺栓	BOLT	1
40	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1

图 34节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	822458	油门限位缓冲块	BUMPER Throttle Stop	1
2	42980	垫圈	WASHER	1
3	822458	油门限位缓冲块	BUMPER Throttle Stop	1
4	8213851	节气门控制杆	LEVER Throttle Control	1
4	8M0041742	油门杆	LEVER-THROTTLE	1
5	8235695	螺纹球头	BALL Threaded	1
6	812930A1	衬套	BUSHING	1
7	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	1
8	4007180	螺丝(M10 x 45)	SCREW (M10 x 45)	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
11	822459	线缆固定座	RETAINER Cable	1
12	42927	嵌件	INSERT	1
13	8224561	销	PIN	1
14	881227A4	油门控制连杆	LINK Throttle Control	1
15	817428	插座	SOCKET	2
16	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
17	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
18	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
19	8214943	油门线支架	BRACKET Throttle Cable	1
20	853926	火花臂	SPARK ARM	1
21	853925	节气门凸轮	CAM Throttle	1
22	42164	弹簧	SPRING	1
23	823807	衬套	BUSHING	1
24	99611	波形垫圈	WAVE WASHER	1
25	4000332	螺钉(M6x35)	SCREW (M6 x 35)	1
26	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
27	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
28	881227A05	火花控制连杆	SPARK CONTROL LINK	1
29	817428	插座	SOCKET	2
30	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1

图 35工具 Tools

REF	零件编号	中文名称	英文名称	数量
1	8539966	弹簧销工具	TOOL Spring Pin	1
2	8539968	弹簧销工具	TOOL Spring Pin	1
3	80313314	离合器销卡扣工具	SNAP TOOL Clutch Pin	1
4	9528623	轴环	COLLAR	1
5	161773	O型圈	O-RING	1
6	80313310	轴测量工具	MEASURING TOOL SHAFT	1
7	80313311	轴承拉拔器	PULLER TOOL Bearing	1
7	8M0050354	工具	TOOL	1
8	1614011	垫圈	WASHER	1
9	85372221	螺母	NUT	1
10	80313312	背隙测量夹具	CLAMP TOOL Backlash Measuring	1
11	803134	螺栓	BOLT	4
12	80313313	百分表安装板	PLATE TOOL Dial Gauge	1
13	8539964	轴承拉拔器	PULLER TOOL Bearing	1
13	8M0060180	锥齿轮轴承	BEVEL GEAR BRG	1
14	85372220	螺母	NUT	1
15	1614010	垫圈	WASHER	1
16	8031332	法兰	FLANGE	1
17	8031338	轴止动工具	STOPPER TOOL Shaft	1
18	8031333	轴	SHAFT	1
19	8031334	导向工具	GUIDE TOOL	1
20	8031335	固定工具	RETAINER TOOL	1
21	8031336	法兰	FLANGE	1
22	8031339	轴止动工具	STOPPER TOOL Shaft	1
23	8031337	导向工具	GUIDE TOOL	1
24	85399612	扳手工具	WRENCH TOOL	1
25	8031331	套筒工具	SOCKET TOOL	1
26	80313315	扳手工具	WRENCH TOOL	1
26	8M0101491	扳手工具	WRENCH TOOL	1
27	8539962	活塞销拆装工具	INSTALL/REMOVER TOOL Piston Pin	1
28	803133	活塞环安装工具	INSTALLER TOOL Piston Ring	1
29	804761	飞轮拉拔器套件	FLYWHEEL PULLER KIT	1
-	895212	轴承外圈压杆工具	TOOL Bearing Outer Press Rod	1
-	895213	轴承外圈压板工具	TOOL Bearing Outer Press Plate	1
-	895214	轴承外压导具	TOOL Bearing Outer Press Guide	1
-	895215001	锥齿轮A组套	TOOL Bevel Gear A Set	1
-	895217	锥形弹簧工具, D=12	TOOL Conedisk Spring, D=12	1
-	895218001	垫片规	TOOL Shimming Gauge	1
-	895219	厚度规	TOOL Thickness Gauge	1
-	804552001	工具	TOOL	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
-	895220	飞轮剥离工具	TOOL Flywheel Stripper	1
-	8M0059838	飞轮固定/拉拔工具	HOLDER/PULLER TOOL Flywheel	1
-	803799A1	点火检测器	IGNITION CHECKER	1

图 36顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	821528A5	顶盖总成	TOP COWL ASSEMBLY	1
1	821528T5	顶盖总成	TOP COWL ASSEMBLY	1
1	821528A11	顶盖总成	TOP COWL ASSEMBLY	1
1	821528T11	顶盖总成	TOP COWL ASSEMBLY	1
2	821528A7	顶盖总成	TOP COWL ASSEMBLY	1
2	821528T7	顶盖总成	TOP COWL ASSEMBLY	1
2	821528A8	顶盖总成	TOP COWL ASSEMBLY	1
2	821528T8	顶盖总成	TOP COWL ASSEMBLY	1
3	825742F1	闩锁	LATCH	1
3	825742F2	闩锁	LATCH	1
3	825742F3	闩锁	LATCH	1
3	825742F1	闩锁	LATCH	1
4	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
5	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
6	8237515	螺母(M4)	NUT (M4)	2
7	8260761	罩盖密封件	SEAL Cowl	1
7	8M0043406	外罩密封件	SEAL, COWL	1
8	821530A1	隔音毯套件（顶部/侧面）（热熔胶粘合）	SOUND BLANKET KIT (Top/Side)(Hot Glue Adhesive)	1
8	821530A02	隔音毯套件（顶部/侧面）（预涂压敏胶）	SOUND BLANKET KIT (Top/Side)(Pre-Applied Pressure Sensitive Adhesive)	1
9	NSS	不单独销售隔音毯（前部）	NOT SOLD SEPARATE SOUND BLANKET (FRONT)	1
10	NSS	不单独销售隔音毯（侧/后部）	NOT SOLD SEPARATE SOUND BLANKET (SIDE/REAR)	1
11	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
11	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
12	18173	锁扣滚轮支架总成	BRACKET ASSEMBLY Latch Roller	1
12	893763	滚轮锁扣支架	BRACKET Roller Latch	1
13	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
14	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
15	8224261	支架	BRACKET	1
15	8M0038412	外罩支架	BRACKET-COWL	1
16	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
17	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
18	8237515	螺母(M4)	NUT (M4)	3
19	NSS	不单独销售进气管	NOT SOLD SEPARATE DUCT-AIR INLNET	1
20	815784	盖帽	CAP	2
21	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
22	NSS	不单独销售胶带（双面）	NOT SOLD SEPARATE TAPE (DOUBLE SIDED)	1
23	821529F1	进气口护罩	SHIELD Air Inlet	1
23	8M0053822	进气口护罩	SHIELD-AIR INLET	1
23	821529F2	进气口护罩	SHIELD Air Inlet	1
23	821529T3	进气口护罩	SHIELD Air Inlet	1
23	821529F3	进气口护罩	SHIELD Air Inlet	1
23	821529T3	进气口护罩	SHIELD Air Inlet	1
24	NSS	不单独销售油位观察窗	NOT SOLD SEPARATE WINDOW-OIL SITE GAUGE	1
25	8555776	EPA标签信息贴花（顶盖内侧）	DECAL EPA Label Information (INSIDE TOP COWL)	1
25	855577A6	REF SOB 09-18	REF SOB 09-18	1

图 37艉板转轴支架(手动) Transom and Swivel Brackets (Manual)

REF	零件编号	中文名称	英文名称	数量
1	804038	夹箍支架	CLAMP BRACKET	1
1	8M0151529	右舷夹紧支架	CLAMP BRKT STBD	1
2	804039	夹箍支架	CLAMP BRACKET	1
2	8M0151531	左舷夹紧支架	CLAMP BRKT PORT	1
3	853769	倾斜管	TILT TUBE	1
3	898101191	倾斜管总成	TILT TUBE ASSEMBLY	1
4	85372214	手柄盖螺母	CAP NUT (Handle)	2
5	853722029	尼龙螺母	NUT Nylon	1
6	8537435	衬套	BUSHING	2
7	8113681	衬套	BUSHING	1
8	16263009	螺钉	SCREW	1
9	804040001	间隔块	DISTANCE PIECE	1
10	895106001	垫圈	WASHER	1
10	16192	垫圈	WASHER	1
11	853722023	螺母	NUT	1
11	879194337	螺母	NUT	1
12	804042A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
12	8M0060118	夹紧螺钉套件	CLAMP SCREW KIT	2
13	95379	垫	PAD	2
14	804041	推力杆	THRUST ROD	1
15	8126455	弹簧	SPRING	1
16	851872	盖帽	CAP	1
16	8M0222196	黑色端盖	CAP BLACK	1
17	82304212	螺栓	BOLT	3
17	879194274	螺栓	BOLT	3
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	8537713	橡胶件	RUBBER	2
21	8M0079616	支架	MOUNT	2
22	8M0075037	旋转管	SWIVEL TUBE	1
22	8M0161233	旋转管	SWIVEL TUBE	1
22	853770007	旋转管	SWIVEL TUBE	1
22	8M0075036	旋转管	SWIVEL TUBE	1
23	162041	上推力板	THRUST PLATE Upper	1
24	8537436	衬套	BUSHING	2
25	162052	摩擦片	FRICTION PLATE	1
26	813029A12	旋转支架	SWIVEL BRACKET	1
27	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
28	953831	弹簧	SPRING	1
29	8537401	接地线	GROUND WIRE	1
29	898101089	接地线	WIRE Ground	1
30	82304234	螺栓	BOLT	2
30	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
31	823912002	阳极块	ANODE	1
32	82304234	螺栓	BOLT	1
32	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	1
33	162232	螺栓	BOLT	2
34	161313	O型圈	O-RING	1
34	16109003	O型圈	O-RING	1
35	16204004	推力板	THRUST PLATE	1
36	851866012	螺钉	SCREW	2
37	953928	垫圈	WASHER	2
38	851867	垫圈	WASHER	2
39	8537712	支架	MOUNT	2
39	8M0075315	支架	MOUNT	2
40	851868	垫圈	WASHER	4
40	879194343	垫圈	WASHER	4
41	853786007	下轭架	YOKE Bottom	1
41	8M0064214	下轭架	BOTTOM YOKE	1
42	8537142	C形环	C-RING	1
43	8537732	橡胶减震器	RUBBER DAMPER	1
44	85372218	螺母	NUT	2
45	851869	盖板	COVER	2
46	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
47	8537405	接地线	GROUND WIRE	1
48	16826	不锈钢垫圈	WASHER Stainless Steel	1
49	824969	润滑脂接头	FITTING Grease	1
50	878357	接地线总成	CABLE ASSEMBLY Ground	1
50	898101091	接地线	WIRE Ground	1
51	804043	阳极块	ANODE	1
52	82304230	螺栓	BOLT	1
52	8M0147119	螺栓	BOLT	1

图 38艉板转轴支架(动力升降) Transom and Swivel Brackets (Power Trim)

REF	零件编号	中文名称	英文名称	数量
1	803856001	右舷夹紧支架	CLAMP BRACKET Starboard	1
2	803856002	左舷夹紧支架	CLAMP BRACKET Port	1
3	851866011	螺栓总成	BOLT ASSEMBLY	1
3	853769001	倾斜管	TILT TUBE	1
4	853722029	尼龙螺母	NUT Nylon	1
5	85372214	手柄盖螺母	CAP NUT (Handle)	1
6	161764	衬套	BUSHING	2
7	16198003	推力杆	THRUST ROD	1
8	8150266	开口销	COTTER PIN	1
9	162635	夹具螺丝	CLAMP SCREW	2
9	8M0060119	夹紧螺钉套件	CLAMP SCREW KIT	2
10	95379	垫	PAD	2
11	813029019	旋转支架	SWIVEL BRACKET	1
11	8M0122057	旋转支架	SWIVEL BRACKET	1
12	853770006	旋转管	SWIVEL TUBE	1
12	8M0075038	旋转管	SWIVEL TUBE	1
13	16336007	衬套	BUSHING	2
14	162052	摩擦片	FRICTION PLATE	1
15	803774004	推力板	THRUST PLATE	2
16	16109002	O型圈	O-RING	1
17	8537713	橡胶件	RUBBER	2
17	8M0079616	支架	MOUNT	2
18	8129356	螺栓	BOLT	2
19	879194012	锁紧板	PLATE-LOCKING	1
20	851870	护孔环	GROMMET	2
21	851872	盖帽	CAP	1
21	8M0222196	黑色端盖	CAP BLACK	1
22	82304212	螺栓	BOLT	3
22	879194274	螺栓	BOLT	3
23	824969	润滑脂接头	FITTING Grease	3
24	823042045	螺栓	BOLT	1
24	879194254	螺栓	BOLT	1
25	953831	弹簧	SPRING	1
26	95286027	轴环	COLLAR	2
27	8537401	接地线	GROUND WIRE	1
27	898101089	接地线	WIRE Ground	1
28	82304234	螺栓	BOLT	2
28	8230427	螺栓总成(M6 x 12)	BOLT ASSEMBLY (M6 x 12)	2
29	823912002	阳极块	ANODE	1
30	162232	螺栓	BOLT	2
31	8537405	接地线	GROUND WIRE	1
32	802619	螺栓	BOLT	4
33	953928	垫圈	WASHER	4
34	898101216	垫圈	WASHER	4
34	879194341	垫圈	WASHER	4
35	802620	螺母	NUT	4
36	815094005	倾斜止动块	STOPPER Tilt	1
37	16208	握把	GRIP	1
37	16207A3	倾斜止动套件	TILT STOP KIT	1
38	95218017	弹簧销	PIN Spring	1
39	95383010	弹簧	SPRING	1
40	853786005	下轭架	YOKE Bottom	1
41	804027001	C形环	C-RING	1
42	8537732	橡胶减震器	RUBBER DAMPER	1
43	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
44	851869	盖板	COVER	2
45	8537712	支架	MOUNT	2
45	8M0075315	支架	MOUNT	2
46	851866012	螺钉	SCREW	2
47	953928	垫圈	WASHER	2
48	851867	垫圈	WASHER	2
49	95392014	垫圈	WASHER	4
49	879194343	垫圈	WASHER	4
50	85372218	螺母	NUT	2
