水星 Mercury 40 2 CYL 0P325500 THRU 0P391625 - 爆炸图零件明细

两冲程化油器 · Belgium - Cat.# 90-803018001 · 共 33 个部位 · 1195 条零件

图 1附件 Accessories

零件编号	中文名称	英文名称	数量
62351A10	蓄电池充电套件	CHARGING KIT Battery	1
828155A2	化油器防冰套件	ANTI-ICING KIT Carburetor	1
828155A7	化油器防冰套件	ANTI-ICING KIT Carburetor	1
825294A2	罩装启动按钮改装套件	CONVERSION KIT Cowl Mounted Start Button	1
812497A2	二极管总成(双引擎)	DIODE ASSEMBLY (DUAL ENGINE)	1
898289A72	双拉绳二极管套件	DIODE KIT-LANYARD Dual	1
822462A1	电启动改装套件	CONVERSION KIT Electric Start	1
822462A4	起动机转换套件	CONVERSION KIT Starter Motor	1
812432A5	发动机安装套件(夹紧螺钉安装)	ENGINE MOUNTING KIT (CLAMP SCREW MOUNTING)	1
812432T5	发动机安装套件	MOUNTING KIT Engine	1
824072A3	延长套件(22.5)	EXTENSION KIT (22.5)	1
824072A4	延长套件(22.5)	EXTENSION KIT (22.5)	1
824072A3	延长套件(22.5)	EXTENSION KIT (22.5)	1
44357A2	冲洗附件	FLUSHING ATTACHMENT	1
44357Q2	冲洗附件	FLUSHING ATTACHMENT	1
827927A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877680Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
827927A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877680Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
17146A8	燃油管路总成(8英尺)	LINE ASSEMBLY Fuel (8 Feet)	1
877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
17146A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877681Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
822379A12	燃油管路总成(12英尺)	LINE ASSEMBLY Fuel (12 Feet)	1
877683Q12	燃油软管总成(12英尺)	HOSE ASSEMBLY Fuel (12 Feet)	1
827387A2	马力限制套件	HORSEPOWER RESTRICTOR KIT	1
827606A2	马力限制套件	HORSEPOWER RESTRICTOR KIT	1
15000A1	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
15000A7	钥匙开关套件远程点火	KEY SWITCH KIT Remote Ignition	1
19674A2	开关/拉绳套件	SWITCH/LANYARD KIT	1
19674Q2	开关/拉绳套件	SWITCH/LANYARD KIT	1
95845A5	照明调节器套件	REGULATOR KIT Lighting	1
88334A2	防腐电极套件	MERCATHODE KIT	1
8M0180081	防腐电极套件	MERCATHODE KIT	1
86300A5	防腐电极监测器	MERCATHODE MONITOR	1
813960A4	开关总成	SWITCH ASSEMBLY	1
822573A11	动力升降仪表传感器套件	SENDER KIT Power Trim Gauge	1
822573A12	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
822344A6	动力调整套件	POWER TRIM KIT	1
822344A11	动力调整套件	POWER TRIM KIT	1
18286A18	升降开关套件(10.00英尺)	SWITCH KIT Trim (10.00 Feet)	1
826557A1	遥控器安装套件	ATTACHING KIT Remote Control	1
824477A3	遥控与加浓线束套件	HARNESS KIT Remote Control And Enrichener	1
822465A1	转向支架总成	BRACKET ASSEMBLY Steering	1
822465A2	转向支架总成	BRACKET ASSEMBLY Steering	1
816667A2	转向支架总成	BRACKET ASSEMBLY Steering	1
821455A8	30/40二冲程舵柄套件	TILLER HANDLE KIT 30/40 2-Stroke	1
821455T8	舵柄套件	TILLER HANDLE KIT	1
821455A9	30/40二冲程舵柄套件	TILLER HANDLE KIT 30/40 2-Stroke	1
821455T9	ORD 821455T 8	ORD 821455T 8	1

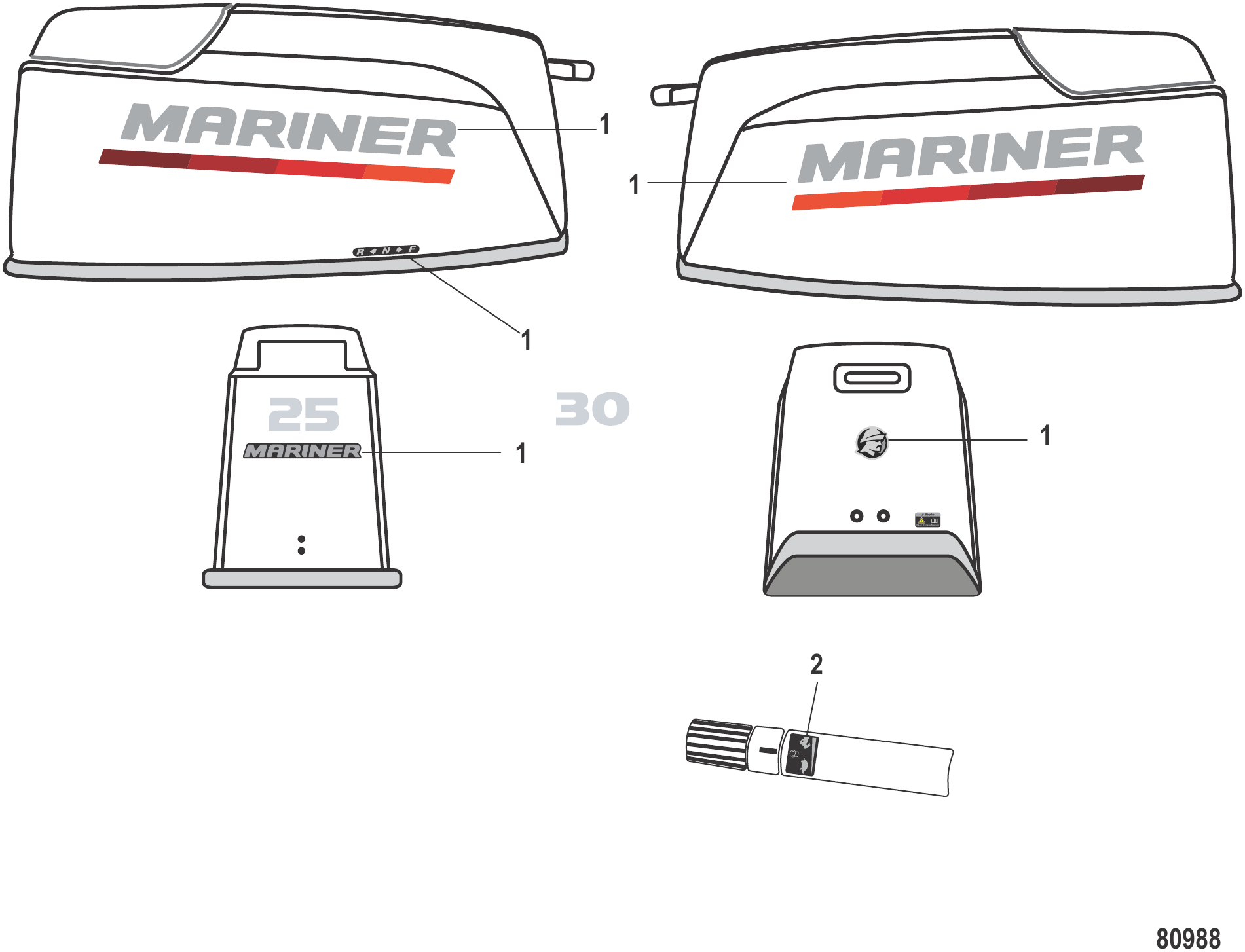

图 2水星配件贴花 Accessories Decals Mariner

REF	零件编号	中文名称	英文名称	数量
1	8M0242338	水手15-30贴花套装	DECAL SET Mariner 15 - 30	1
2	8M0097201	舵柄贴花	DECAL Tiller	1

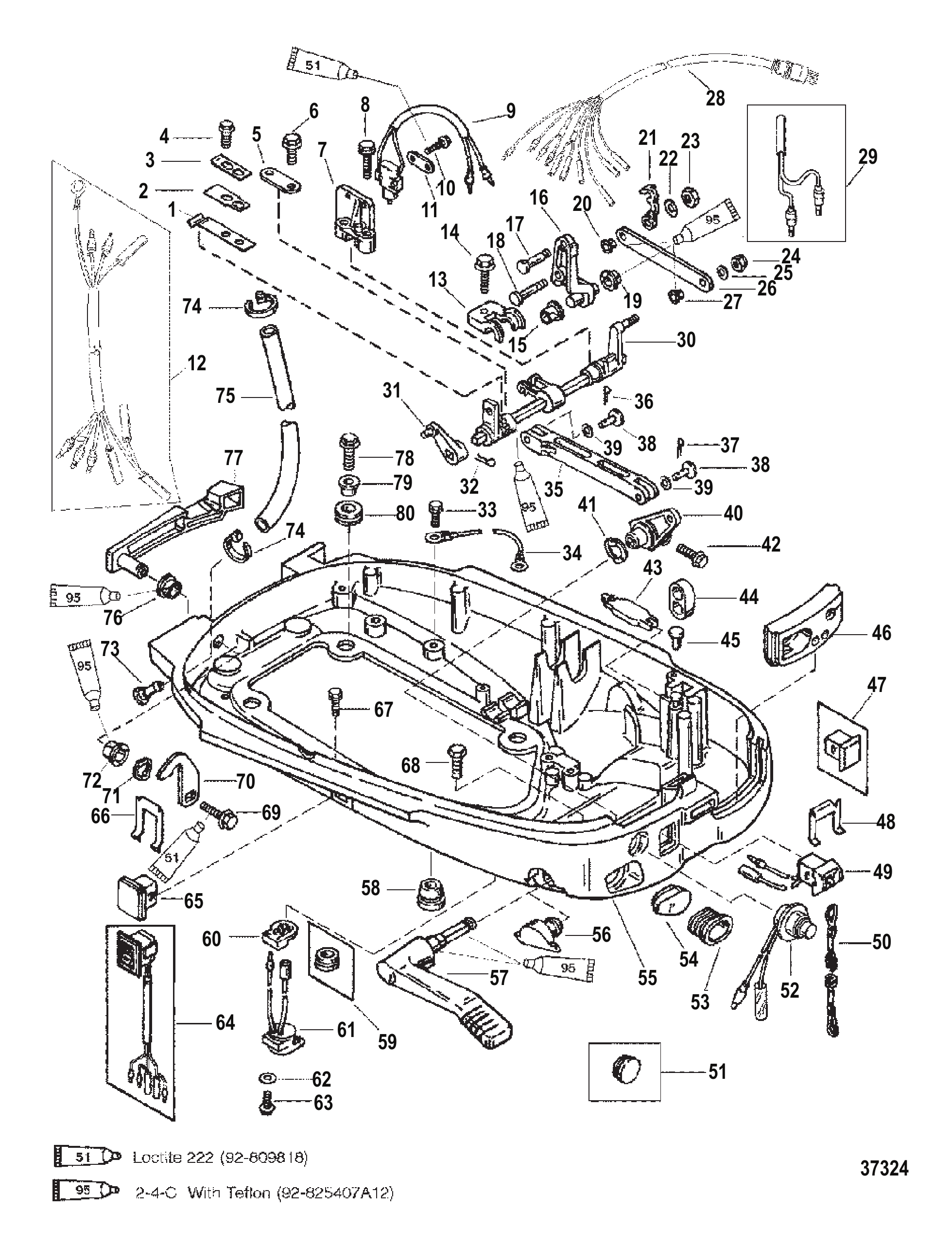

图 3下罩 Bottom Cowl

REF	零件编号	中文名称	英文名称	数量
1	824992	定位弹簧	SPRING Detent	1
2	824993	背衬弹簧	SPRING Backing	2
3	824994	板簧	SPRING Plate	1
4	82191916	螺钉(M5×14)	SCREW (M5 x 14)	2
5	8280471	绑带	STRAP	1
6	40011127	螺钉 (M6 x 16) 不锈钢	SCREW (M6 x 16) Stainless Steel	1
6	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
7	8220081	卡箍	CLAMP	1
7	8M0039049	换档轴夹	CLAMP-SHIFT SHAFT	1
8	40011130	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	2
9	813960A3	开关	SWITCH	1
9	8M0052927	开关总成	SWITCH ASSY	1
10	4001168	不锈钢螺丝(M3.5 x 20)	SCREW (M3.5 x 20) Stainless Steel	2
10	88075020	螺丝(M3 x 20)	SCREW (M3 x 20)	2
11	824923	安装板	PLATE	1
12	852375A4	线束总成	HARNESS ASSEMBLY	1
13	822469	盖帽	CAP	1
13	8M0036802	中间盖	CAP-INTERMEDIATE	1
14	40011127	螺钉 (M6 x 16) 不锈钢	SCREW (M6 x 16) Stainless Steel	1
14	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
15	26954	衬套	BUSHING	1
16	8224671	杠杆	LEVER	1
16	8M0041741	中间杆	LEVER-INTERMEDIAT	1
17	42927	嵌件	INSERT	1
18	822456	销	PIN	1
18	8224561	销	PIN	1
19	26954	衬套	BUSHING	1
20	48475	衬套	BUSHING	1
21	822459	固定座	RETAINER	1
22	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
23	8268336	螺母 (M6)	NUT (M6)	1
23	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
24	8268336	螺母 (M6)	NUT (M6)	1
24	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
25	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
26	822470	换挡连杆	SHIFT LINK	1
27	48475	衬套	BUSHING	1
28	827310A2	线束总成	HARNESS ASSEMBLY	1
28	850203A2	线束总成	HARNESS ASSY	1
29	11149A21	适配器线束总成	HARNESS ASSEMBLY Adapter	1
30	821483A6	水平换挡轴	SHIFT SHAFT Horizontal	1
31	821487	杠杆	LEVER	1
32	27769	开口销	COTTER PIN	1
32	26811	开口销	COTTER PIN	1
33	817626	自攻螺钉(#10-16×0.380)	SCREW (#10-16 x .380) (SELF TAP)	1
33	878607	螺钉（#10-16 x 0.375）	SCREW (#10-16 x .375)	1
34	88807A28	线缆总成(黑色-7.5英寸)	CABLE ASSEMBLY (BLACK-7 1/2 IN.)	1
35	8251751	换挡连杆	SHIFT ROD	1
35	8M0037997	换档杆	ROD-SHIFT	1
36	269531	开口销	COTTER PIN	1
36	210711	开口销	COTTER PIN	1
37	21071	开口销	COTTER PIN	1
37	210711	开口销	COTTER PIN	1
38	8251851	销	PIN	2
39	827418	锁紧垫圈	LOCKWASHER	2
40	822011	换挡杆	LEVER Shift	1
41	825273	波形垫圈	WAVE WASHER	1
42	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
43	98889	闩锁	LATCH	1
44	39519	杯套	CUP	1
45	42975	传动螺钉	DRIVE SCREW	2
46	8224231	密封件	SEAL	1
46	822423002	密封件	SEAL	1

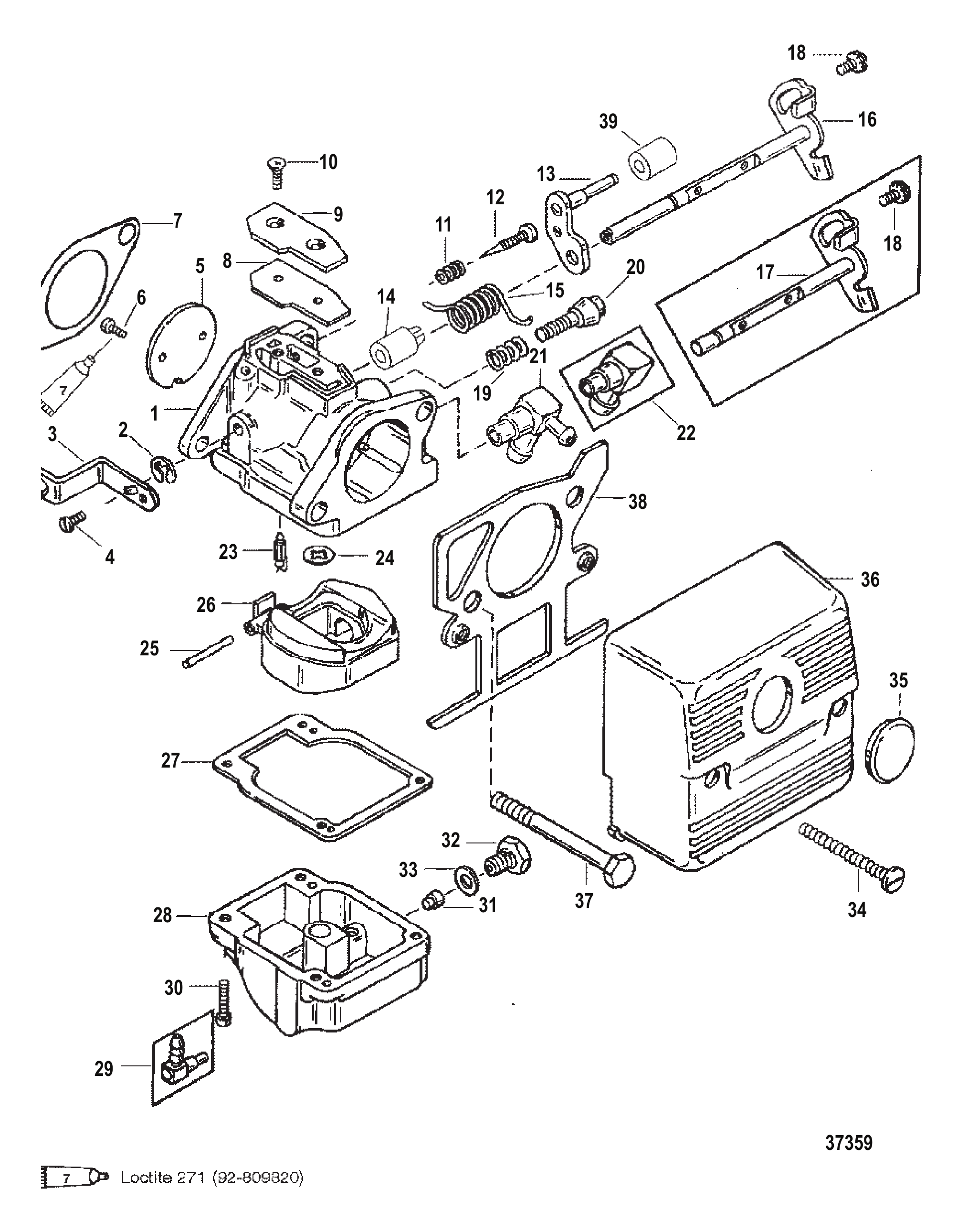

图 4化油器 Carburetor

REF	零件编号	中文名称	英文名称	数量
1	821383A3	化油器	CARBURETOR	1
1	821383T17	化油器(WME 98)	CARBURETOR (WME 98)	1
1	821383A4	化油器	CARBURETOR	1
1	821383T18	化油器(WME 99)	CARBURETOR (WME 99)	1
1	823799A10	化油器	CARBURETOR	1
1	823799A44	化油器维修包	CARBURETOR KIT	1
1	823799A11	化油器	CARBURETOR	1
1	823799T38	化油器(WME 97)	CARBURETOR (WME 97)	1
1	823799A12	化油器	CARBURETOR	1
1	823799T12	化油器	CARBURETOR	1
2	NSS	不单独销售挡圈	NOT SOLD SEPARATE RETAINING RING	1
3	8113521	油泵杆(电动)	LEVER Oil Pump (ELECTRIC)	1
4	8086121	杆固定螺钉	SCREW Lever Retainer	1
5	8236371	油门阀	VALVE Throttle	1
6	NSS	节流阀螺钉(不单独销售)	NOT SOLD SEPARATE SCREW, Throttel Valve	2
7	8144461	法兰衬垫	GASKET Flange	1
8	NA	盖板衬垫(无库存)	NOT AVAILABLE GASKET, Cover Plate	1
9	811221	盖板	COVER PLATE	1
10	811220	盖板螺丝	SCREW Cover Plate	2
11	NSS	怠速针弹簧(不单独销售)	NOT SOLD SEPARATE SPRING, Idle Needle	1
12	NSS	不单独销售怠速针	NOT SOLD SEPARATE IDLE NEEDLE	1
13	808746	杠杆	LEVER	1
14	808743	节气门轴衬套	BUSHING Throttle Shaft	1
14	8087431	节气门轴衬套	BUSHING Throttle Shaft	1
15	NSS	节气门回位弹簧(不单独销售)	NOT SOLD SEPARATE SPRING, Throttel Return	1
16	8236331	油门轴	SHAFT Throttle	1
17	8236323	油门轴	SHAFT Throttle	1
18	823634	螺钉	SCREW	1
19	96321	怠速调节弹簧	SPRING Idle Adjustment	1
20	808739	怠速螺钉	SCREW Idle Speed	1
20	8087392	怠速螺钉	SCREW Idle Speed	1
21	NSS	非单独销售配件(属于参考号1)	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
22	NSS	非单独销售配件(属于参考号1)	NOT SOLD SEPARATE FITTING (PART OF REF # 1)	1
23	879194011	进油阀	VALVE Inlet	1
24	808738	衬垫	GASKET	1
25	NSS	不单独销售浮子轴	NOT SOLD SEPARATE FLOAT SHAFT	1
26	9594	浮子	FLOAT	1
27	NSS		NOT SOLD SEPARATE GASKET, Fuel Bowl	1
28	811695	燃油杯	BOWL Fuel	1
28	811693	燃油杯	BOWL Fuel	1
29	NSS	非单独销售配件(属于1395-811695)	NOT SOLD SEPARATE FITTING (PART OF 1395-811695)	1
30	808612	螺钉及垫圈 (#8-32 x .750)	SCREW AND WASHER (#8-32 x .750)	4
31	4215	燃油主量孔(.066)	JET Main Fuel (.066)	1
31	5225	主量孔(.054)	JET Main (.054)	1
32	811694	塞套件	PLUG KIT	1
33	802731	油封组(含4个油封)	SEAL (CONSISTS OF 4 SEALS)	1
34	814776	调节螺钉(M6 x 55)	SCREW Adjusting (M6 x 55)	2
35	815784	盖帽	CAP	1
36	8235871	化油器盖	COVER Carburetor	1
36	823587T02	化油器盖总成	COVER ASY-CARB	1
37	4000363	螺钉(M8x100 六角头)	SCREW (M8 x 100) HEX HEAD CAP	2
38	823586	化油器板	PLATE Carburetor	1
38	8235862	化油器板	PLATE Carburetor	1
39	67748	滚轮	ROLLER	1
-	8236354	化油器维修套件	REPAIR KIT Carburetor	1
-	8112231	化油器衬垫组	GASKET SET Carburetor	1
-	822420A94	衬垫套件	GASKET SET	1
-	808569A97	动力头总成	POWERHEAD ASSEMBLY	1
-	808569T02	动力头总成	POWERHEAD ASSEMBLY	1

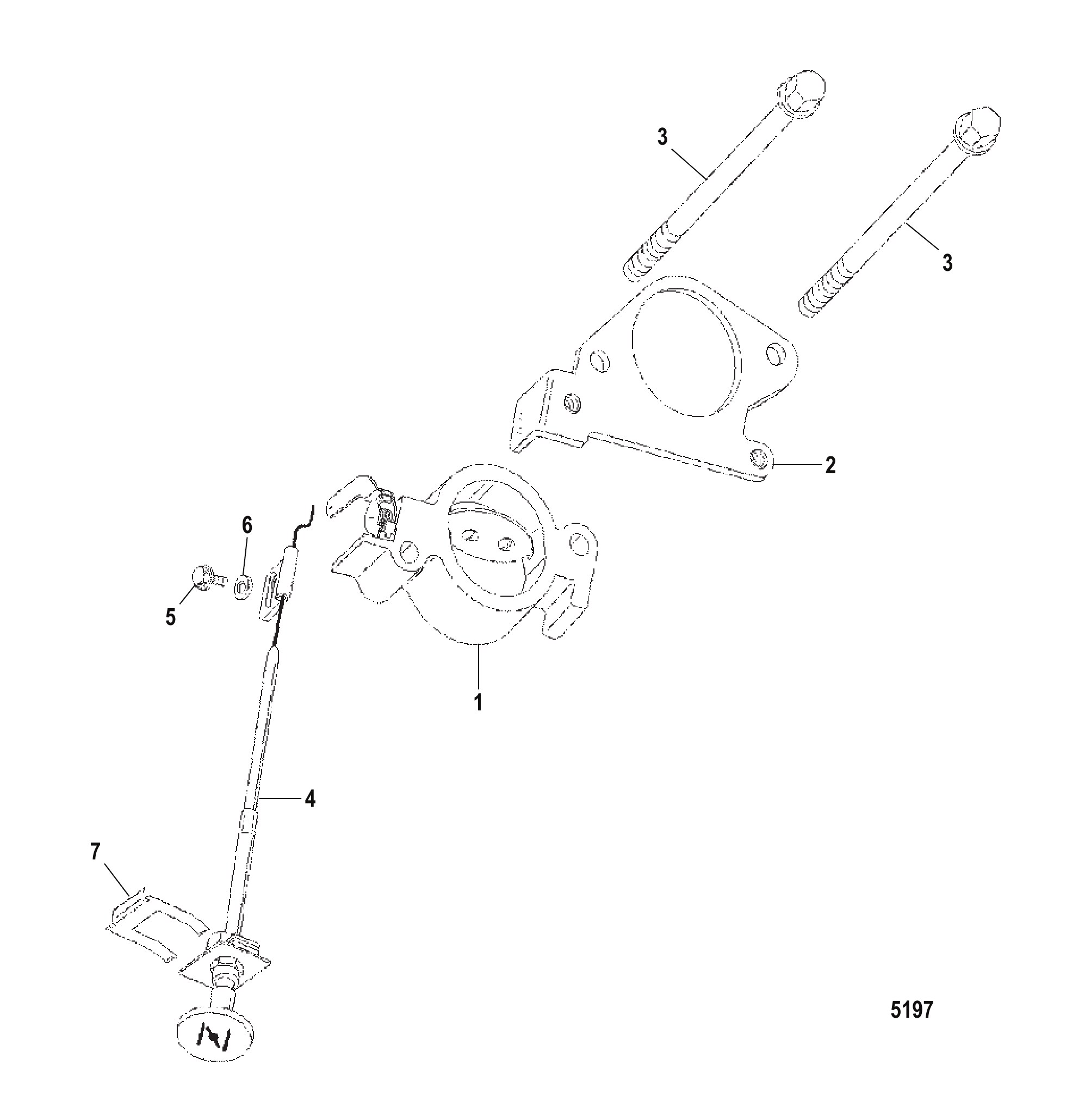

图 5阻风门套件 Choke Kit

REF	零件编号	中文名称	英文名称	数量
-	856116A1	阻风门套件	CHOKE KIT	1
1	856116	阻风门	CHOKE	1
2	856766	安装板	PLATE	1
3	824459120	螺钉（M8 x 120 不锈钢）	SCREW (M8 x 120) Stainless Steel	2
4	856155	阻风门拉索	CABLE Choke	1
5	16122	螺钉（10-16 X 0.625）	SCREW (10-16 X .625)	1
5	823042067	螺钉	SCREW	1
6	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	1
7	120441	黄铜开关固定座	RETAINER Brass Switch	1
7	8M0032846	黄铜固定座	RETAINER Brass	1

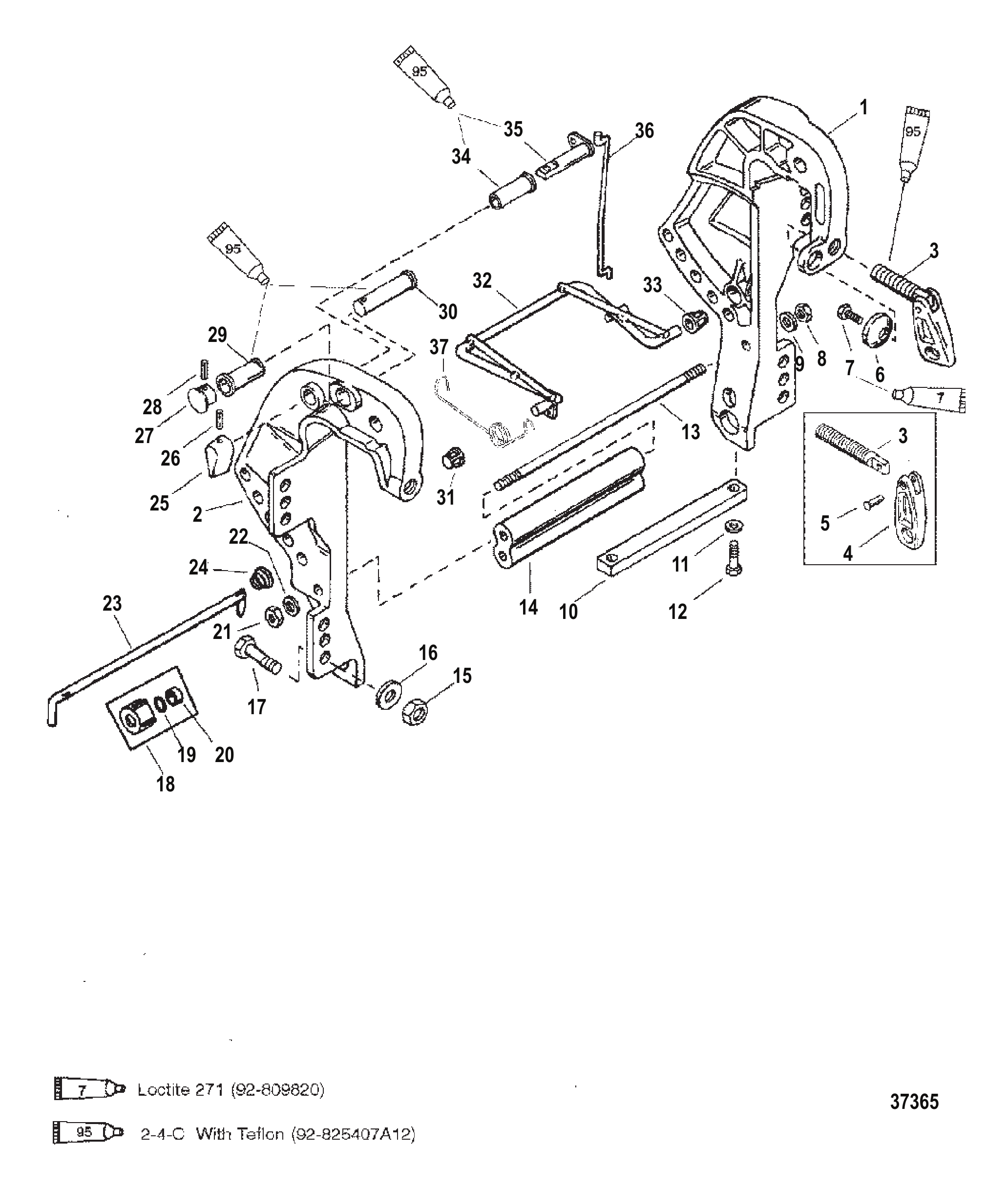

图 6夹紧支架 Clamp Bracket

REF	零件编号	中文名称	英文名称	数量
1	821773A3	夹箍支架	CLAMP BRACKET	1
1	821773A4	夹箍支架	CLAMP BRACKET	1
1	821773A1	夹箍支架	CLAMP BRACKET	1
1	821773T1	夹箍支架	CLAMP BRACKET	1
1	821773A2	夹箍支架	CLAMP BRACKET	1
2	821774A3	夹箍支架	CLAMP BRACKET	1
2	821774T6	夹箍支架	CLAMP BRACKET	1
2	821774A4	夹箍支架	CLAMP BRACKET	1
2	821774T7	卡箍支架套件	BRKT KIT-CLAMP-GR	1
2	821774A1	夹箍支架	CLAMP BRACKET	1
2	821774T8	夹箍支架	CLAMP BRACKET	1
2	821774A2	夹箍支架	CLAMP BRACKET	1
2	821774T9	夹箍支架	CLAMP BRACKET	1
3	818883A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
4	NSS		NOT SOLD SEPARATE HANDLE	2
5	NSS		NOT SOLD SEPARATE RIVET	2
6	818884	垫圈	WASHER	2
7	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
8	13914	螺母(M10)	NUT (M10)	1
8	40140	螺母(M10)	NUT (M10)	1
9	4002319	垫圈	WASHER	1
10	825271	阳极块	ANODE	1
10	8252711	阳极块	ANODE	1
11	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
11	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
12	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
12	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
13	823656	双头螺柱(M10x277)	STUD (M10 x 277)	1
13	8M0034459	螺柱	STUD	1
14	824952	隔套	SPACER	1
15	8M0027784	螺母	NUT	4
15	82671117	螺母(.500-20)	NUT (.500-20)	4
15	8M0027784	螺母	NUT	2
15	82671117	螺母(.500-20)	NUT (.500-20)	2
15	4011910	螺母(M10)	NUT (M10)	2
15	4013710	螺母(M10)	NUT (M10)	2
16	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
16	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
16	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
16	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
16	4002319	垫圈	WASHER	2
17	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	4
17	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	2
17	826110	螺钉	SCREW	2
18	19624A1	密封套件	SEAL KIT	1
19	29619	O型圈(0.583×0.103)	O-RING (.583 x .103)	1
20	78861	隔套	SPACER	1
21	13914	螺母(M10)	NUT (M10)	1
21	40140	螺母(M10)	NUT (M10)	1
22	4002319	垫圈	WASHER	1
23	821457A1	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
23	8M0026103	倾斜锁止销总成	PIN ASY-TILT LOCK	1
24	821461	弹簧	SPRING	1
25	822409	杠杆	LEVER	1
26	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
27	822401	盖帽	CAP	1
28	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
29	823589	衬套	BUSHING	1
30	8224001	销	PIN	1
31	824858	衬套(塑料)	BUSHING (PLASTIC)	1
32	8224141	浅水驱动杆	ROD Shallow Water Drive	1
32	878580	塑料杆	ROD Plastic	1
33	824858	衬套(塑料)	BUSHING (PLASTIC)	1
34	823812	衬套	BUSHING	1
35	822411	臂	ARM	1
36	8224122	连杆	LINK ROD	1
36	878563	连杆	LINK ROD	1
37	832085A1	弹簧	SPRING	1

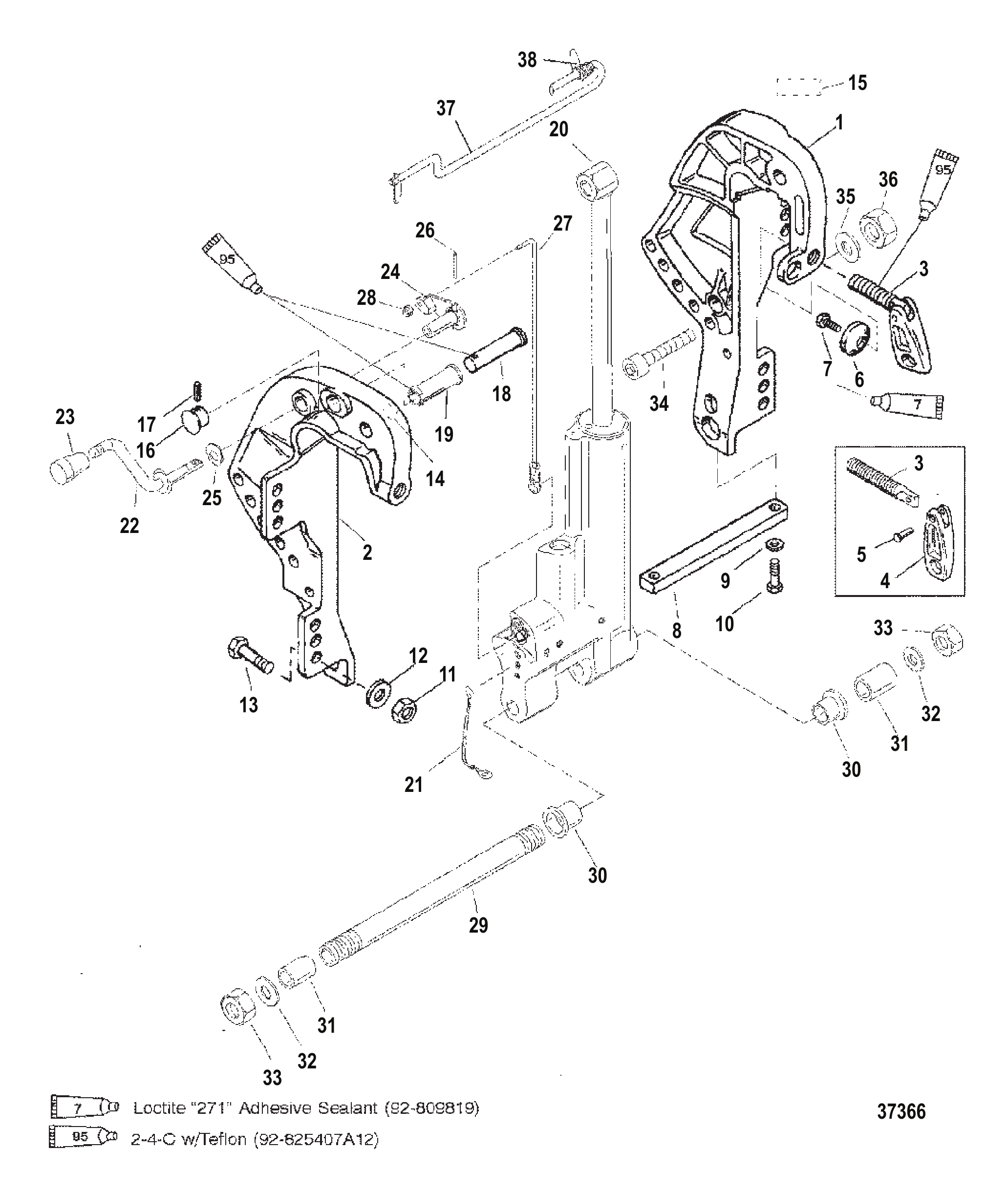

图 7夹紧支架(气体辅助调整) Clamp Bracket (Gas Assist Trim)

REF	零件编号	中文名称	英文名称	数量
1	821773A1	夹箍支架	CLAMP BRACKET	1
1	821773T1	夹箍支架	CLAMP BRACKET	1
1	821773A2	夹箍支架	CLAMP BRACKET	1
2	821774A1	夹箍支架	CLAMP BRACKET	1
2	821774T8	夹箍支架	CLAMP BRACKET	1
2	821774A2	夹箍支架	CLAMP BRACKET	1
2	821774T9	夹箍支架	CLAMP BRACKET	1
3	818883A1	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
4	NSS		NOT SOLD SEPARATE HANDLE	2
5	NSS		NOT SOLD SEPARATE RIVET	2
6	818884	垫圈	WASHER	2
7	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2
8	825271	阳极块	ANODE	1
8	8252711	阳极块	ANODE	1
9	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
9	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
10	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
10	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	2
11	8M0027784	螺母	NUT	2
11	82671117	螺母(.500-20)	NUT (.500-20)	2
12	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
12	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
13	814259	螺钉 (.500-20 x 4.00)	SCREW (.500-20 x 4.00)	2
14	NSS	非单独销售贴纸(倾斜锁止)	NOT SOLD SEPARATE DECAL, Tilt Lock	1
15	NSS	非单独销售贴纸(警告)	NOT SOLD SEPARATE DECAL, Warning	1
16	822401	盖帽	CAP	1
17	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
18	823589	衬套	BUSHING	1
19	8224001	销	PIN	1
20	828533A1	液压辅助配平	TRIM HYDRAULIC ASSIST	1
20	828533T1	配平装置	TRIM	1
21	88238A11	拉线总成	CABLE ASSEMBLY	1
22	828924	倾斜杆	LEVER Tilt	1
23	19621	倾斜旋钮	TILT KNOB	1
23	8M0007469	倾斜旋钮	KNOB Tilt	1
24	828930	杠杆臂	ARM Lever	1
25	31030	波形垫圈	WAVE WASHER	1
26	25319	销钉(.125 x 0.75英寸)	PIN (.125 x 0.75 Inches)	1
27	8289961	连接杆	LINK	1
28	46438	螺母 (#10-32)	NUT (#10-32)	1
29	822481	锚定销(14毫米)	PIN Anchor (14 mm)	1
29	822481001	销(14毫米)	PIN (14 mm)	1
30	822482	衬套	BUSHING	2
31	822484	衬套	BUSHING	2
32	825190	垫圈	WASHER	2
33	4013414	螺母(M14)	NUT (M14)	2
33	826712	螺母	NUT	2
34	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
35	4002319	垫圈	WASHER	2
36	4011910	螺母(M10)	NUT (M10)	2
36	4013710	螺母(M10)	NUT (M10)	2
37	853923A1	销	PIN	1
38	821461	弹簧	SPRING	1

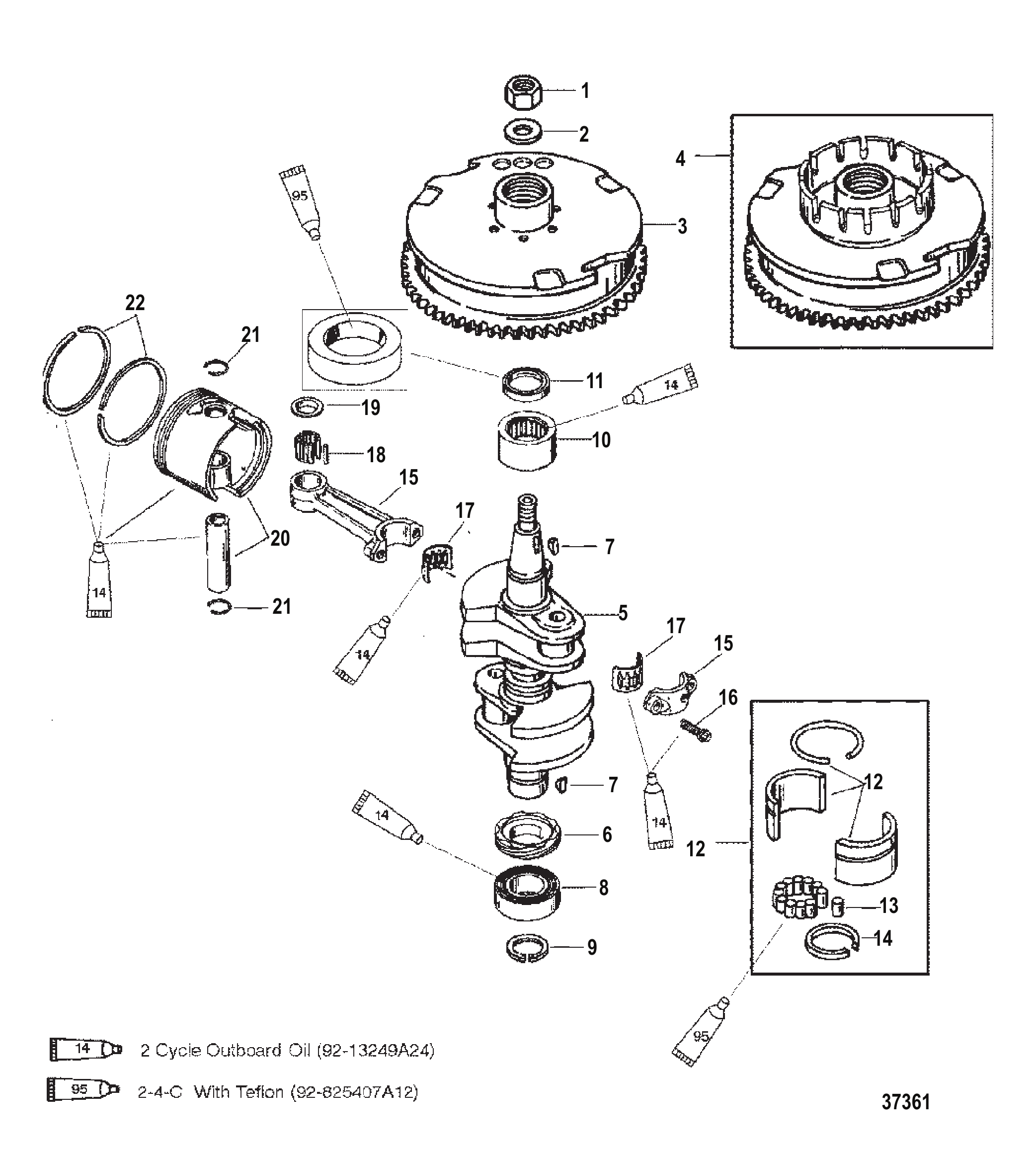

图 8曲轴/活塞/飞轮 Crankshaft/Piston/Flywheel

REF	零件编号	中文名称	英文名称	数量
1	42979	螺母(M16)	NUT (M16)	1
2	68229	垫圈(.641 x 1.250 x .190)	WASHER (.641 x 1.250 x .190)	1
2	33001	垫圈	WASHER	1
3	9008A70	飞轮	FLYWHEEL	1
3	859233T23	飞轮	FLYWHEEL	1
3	823760A4	飞轮	FLYWHEEL	1
3	859233T26	飞轮总成	FLYWHEEL ASY	1
4	9008A68	飞轮	FLYWHEEL	1
4	859233T24	飞轮	FLYWHEEL	1
4	9008A38	飞轮	FLYWHEEL	1
4	859233T25	飞轮总成	FLYWHEEL ASSY	1
5	821369A1	曲轴总成	CRANKSHAFT ASSEMBLY	1
5	821369T01	曲轴总成	CRANKSHAFT ASSY	1
6	43019A2	齿轮总成(驱动)	GEAR ASSEMBLY (DRIVER)	1
7	91800	半圆键	KEY Woodruff	2
8	63742	滚珠轴承	BEARING Ball	1
8	63742T	滚珠轴承	BEARING Ball	1
9	812877	挡圈	RING Retaining	1
10	818889A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
11	8173971	油封	SEAL Oil	1
12	827955A2	轴承总成	BEARING ASSEMBLY	1
13	NSS		NOT SOLD SEPARATE ROLLER	14
14	NSS	非单独销售密封环	NOT SOLD SEPARATE RING, Seal	1
15	9612A2	连杆总成	CONNECTING ROD ASSEMBLY	2
15	9612A6	连杆总成	CONNECTING ROD ASSEMBLY	2
16	91012	螺钉(0.250-28特殊)	SCREW (.250-28 Special)	4
17	17514A2	轴承套件	BEARING KIT	2
17	8M0234886	轴承保持架	CAGE BEARING	2
18	47270	轴承	BEARING	58
18	8M0214934	滚针轴承@200	BRG-NEEDLE @200	58
19	812876	垫圈	WASHER	4
19	8M0012298	止推垫片	THRUST WASHER	4
20	850026A3	活塞总成	PISTON ASSEMBLY	2
20	850026T3	活塞	PISTON	2
20	850026A2	活塞总成	PISTON ASSEMBLY	AR
20	850026T2	活塞	PISTON	AR
20	821368A1	活塞总成	PISTON ASSEMBLY	2
20	850026T3	活塞	PISTON	2
20	821368A2	活塞总成	PISTON ASSEMBLY	AR
20	850026T2	活塞	PISTON	AR
21	52035	锁环	RING Lock	4
21	857196	锁紧环	LOCK RING	4
22	821695A4	活塞环组	RING SET Piston	1
22	821695A1	活塞环组	RING SET Piston	AR
-	808569A97	动力头总成	POWERHEAD ASSEMBLY	1
-	808569T02	动力头总成	POWERHEAD ASSEMBLY	1

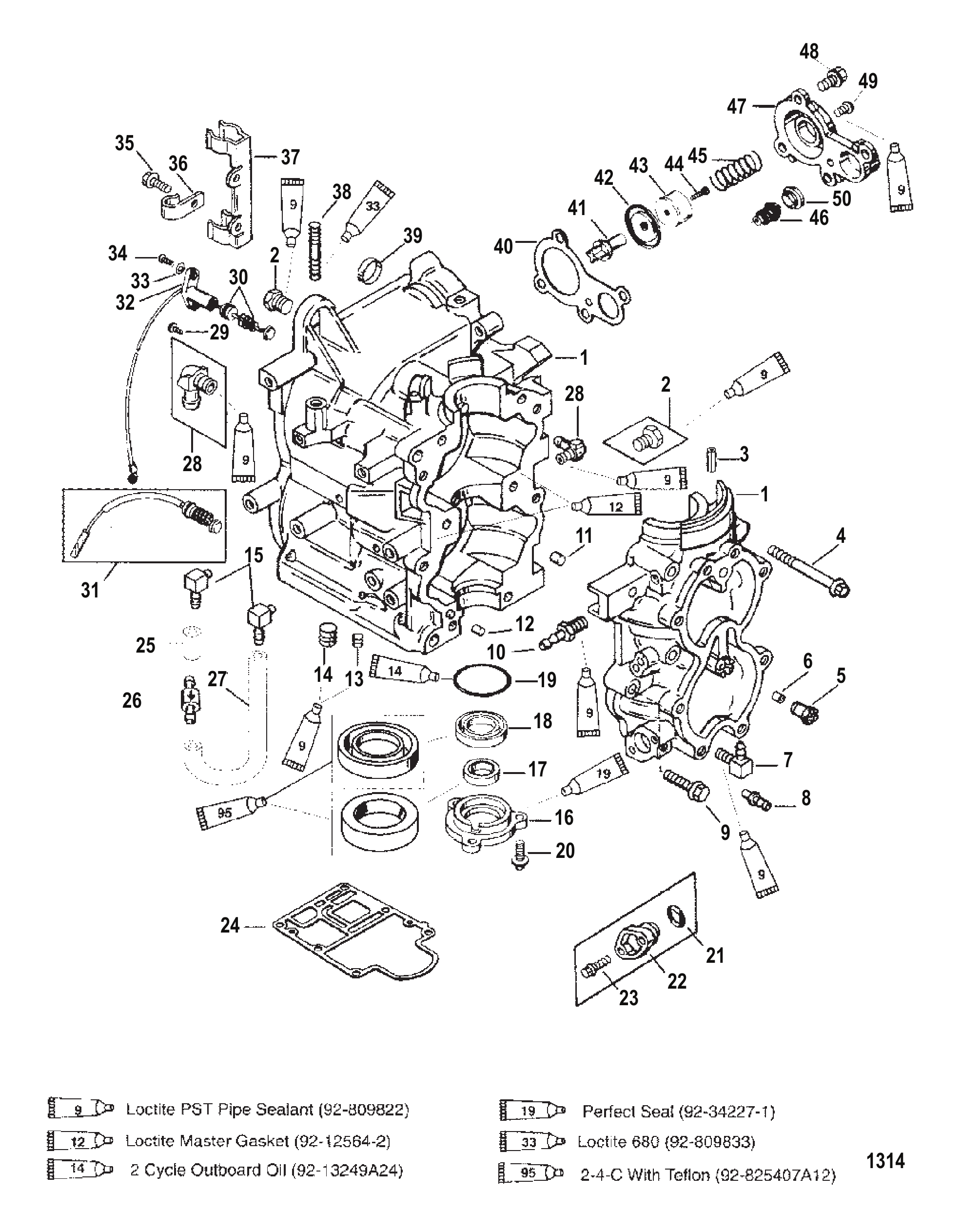

图 9气缸体 Cylinder Block

REF	零件编号	中文名称	英文名称	数量
1	821358A5	气缸体	CYLINDER BLOCK	1
1	821358T5	气缸体	CYLINDER BLOCK	1
2	328021	管塞(.125-27 六角黄铜头)	PLUG Pipe (.125-27) (HEX HEAD-BRASS)	2
2	328022	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	2
3	824864	滚销(适用处使用)	PIN Roll (USE WHERE APPLICABLE)	1
4	81742780	螺钉(M8x80 六角法兰头)	SCREW (M8 x 80) (HEX FLANGE HEAD)	6
5	812888A1	托架总成	CARRIER ASSEMBLY	1
6	42657A3	止回阀	CHECK VALVE	1
7	828218	止回阀	CHECK VALVE	1
7	8282182	止回阀	CHECK VALVE	1
8	65857	连接器(倒刺式-电气)	CONNECTOR (BARBED-ELECTRIC)	1
8	56759	倒钩接头	FITTING Barbed	1
9	81742740	螺钉(M8x40 六角法兰头)	SCREW (M8 x 40) (HEX FLANGE HEAD)	4
10	85439	公头连接器	CONNECTOR Male	1
10	85439001	公头连接器	CONNECTOR Male	1
11	812870	中心主销	PIN Center Main	2
11	8M0084653	定位销	PIN - DOWEL	2
12	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
13	39072	黄铜塞(1/8英寸)	PLUG (1/8 Inch Brass) (1/8 IN.-BRASS)	1
13	390721	黄铜管塞 (.125-27)	PLUG Pipe (.125-27) Brass	1
14	18598	管塞(3/8-18)	PIPE PLUG (3/8-18)	1
14	185981	管塞(.375-18)	PLUG Pipe (.375-18)	1
15	15133	接头	FITTING	2
16	9812A4	端盖	END CAP	1
16	9812A8	端盖总成	END CAP ASSEMBLY	1
17	828932	油封	SEAL Oil	1
18	41953	密封件	SEAL	1
19	90011	O型圈(2.175 x 0.175)	O-RING (2.175 x .175)	1
19	8M0142854	O型圈(2.175 x 0.103)	O-RING (2.175 x .103)	1
20	81742720	螺钉(M8x20 六角法兰头)	SCREW (M8 x 20) (HEX FLANGE HEAD)	3
-	822420A94	衬垫套件	GASKET SET	1
-	808569A97	动力头总成	POWERHEAD ASSEMBLY	1
-	808569T02	动力头总成	POWERHEAD ASSEMBLY	1

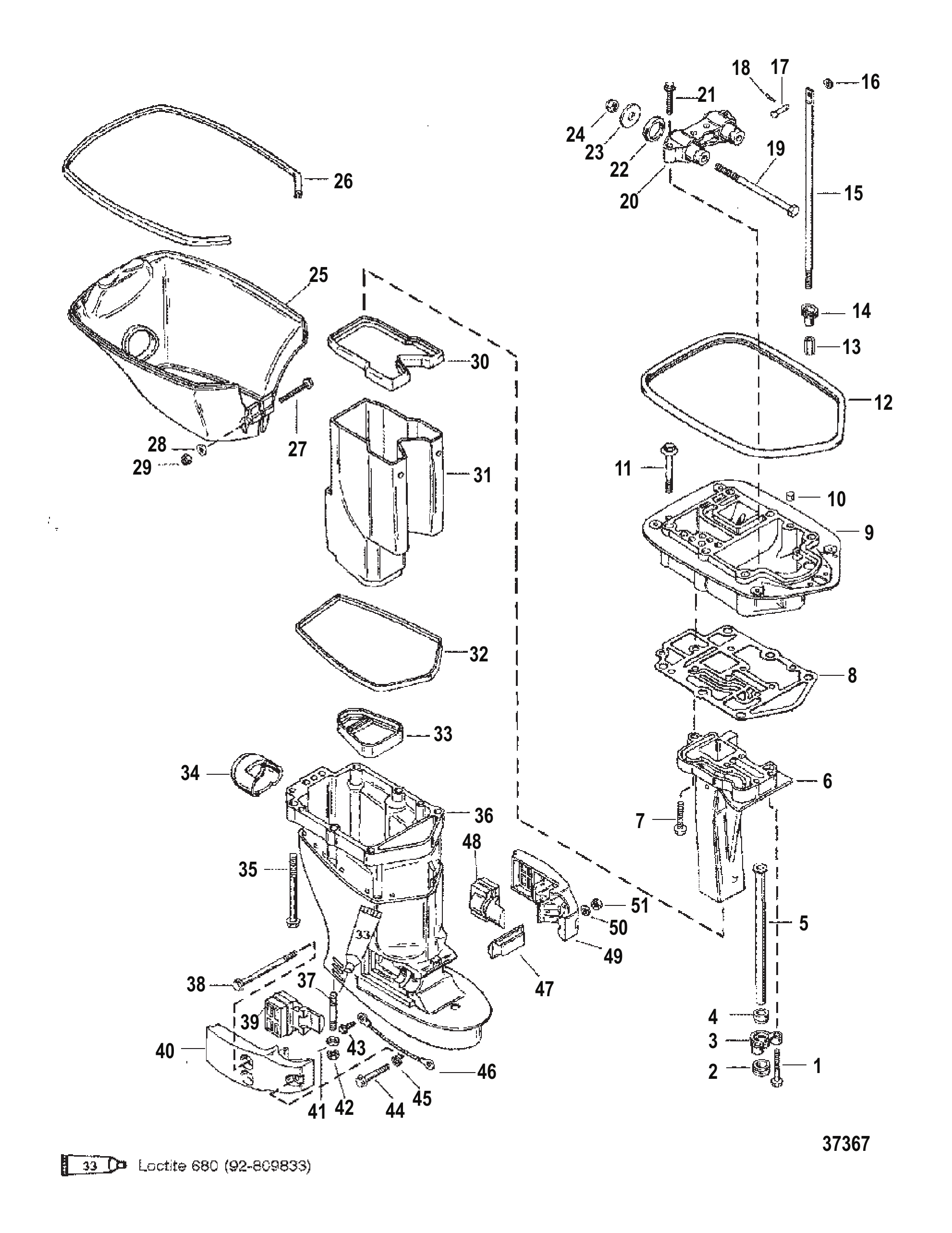

图 10驱动轴壳体 Driveshaft Housing

REF	零件编号	中文名称	英文名称	数量
1	40011155	不锈钢螺钉(M8x55)	SCREW (M8 x 55) Stainless Steel	2
2	93221	护孔环	GROMMET	1
2	93221002	护孔环	GROMMET	1
3	99019	卡箍	CLAMP	1
4	42941	水管密封件	SEAL Water Tube	1
4	42941001	水管密封件	SEAL Water Tube	1
5	430144	水管	TUBE Water	1
5	8M0042795	短型水管	TUBE-WATER-SHORT	1
5	430143	水管	TUBE Water	1
5	8M0042794	大型水管	TUBE-WATER-LG	1
6	8246971	排气管	TUBE Exhaust	1
6	8M0046061	排气管	TUBE-EXHAUST	1
7	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
8	821446	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
8	8M0000821	衬垫	GASKET	1
9	821439A4	适配板总成	ADAPTER PLATE ASSEMBLY	1
9	821439T4	适配板	ADAPTER PLATE	1
9	821439A1	适配板总成	ADAPTER PLATE ASSEMBLY	1
9	821439T4	适配板	ADAPTER PLATE	1
9	821439A2	适配板总成	ADAPTER PLATE ASSEMBLY	1
9	821439T4	适配板	ADAPTER PLATE	1
10	23784	定位销	PIN Dowel	4
11	4010875	不锈钢六角法兰螺钉(M10x75)	SCREW (M10 x 75) Hex Flange - Stainless Steel	1
12	821510	底罩密封条	SEAL Bottom Cowl	1
12	8M0043148	底罩密封件	SEAL-BOTTOM COWL	1
13	822419	联轴器	COUPLER	1
14	822408	护孔环	GROMMET	1
14	822408001	护孔环	GROMMET	1
15	822418	换挡轴(上部)	SHIFT SHAFT (UPPER)	1
15	880042	换档轴	SHIFT SHAFT	1
16	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	1
17	822417	销	PIN	1
18	21071	开口销	COTTER PIN	1
18	210711	开口销	COTTER PIN	1
19	822396	螺钉(M12x162)	SCREW (M12 x 162)	2
19	8M0000520	螺栓	BOLT	2
20	821441	支架	MOUNT	1
20	8M4501487	上部安装总成	MOUNT UPPER ASM	1
21	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	4
22	934161	氯丁橡胶垫圈	WASHER Neoprene	2
22	32834	垫圈(0.9375x1.750x0.172)	WASHER (.9375 x 1.750 x .172)	2
23	28421	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
23	8M0204648	垫圈(1.5x3.05x0.13)不锈钢	WASHER (1.5 x 3.05 x 0.13) Stainless Steel	2
24	90099	螺母(M12)	NUT (M12)	2
24	896963	螺母(M12)	NUT (M12)	2
25	821512A4	配平盖	TRIM COVER	1
25	821512A5	配平盖	TRIM COVER	1
25	821512A4	配平盖	TRIM COVER	1
26	822421	缓冲垫	BUMPER	1
26	8M0043155	上部配平缓冲器	BUMPER-UPPER TRIM	1
27	826173	螺钉(M5x0.8x60)	SCREW (M5 x .8 x 60)	1
28	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	1
29	400263	螺母 (M5)	NUT (M5)	1
-	822420A94	衬垫套件	GASKET SET	1

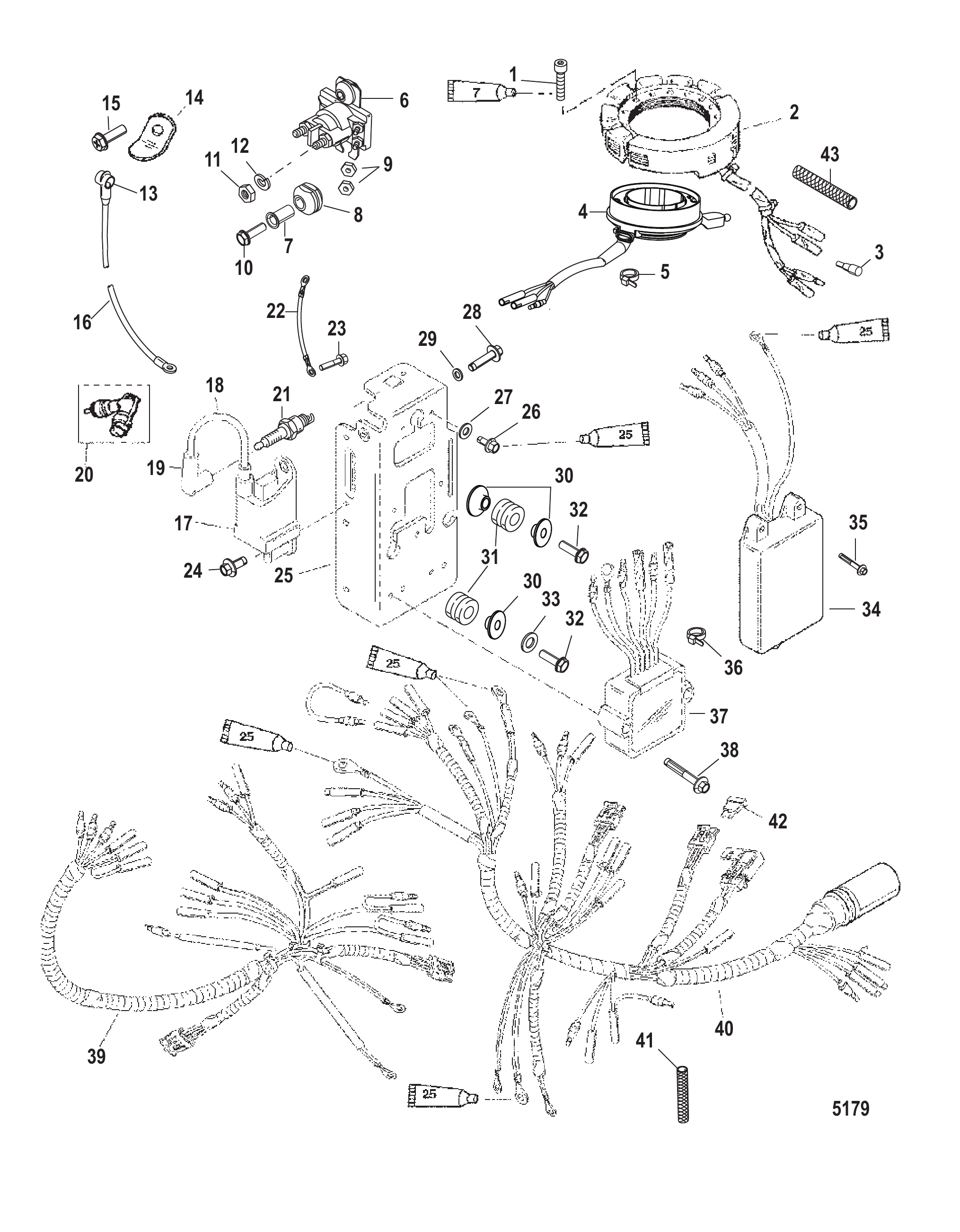

图 11电气组件 Electrical Components

REF	零件编号	中文名称	英文名称	数量
1	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	5
2	832074A11	定子总成	STATOR ASSEMBLY	1
-	11149A26	线缆总成（双母头）	CABLE ASSEMBLY (2 Female Ends)	1
-	11149A25	线缆总成（1公1母）	CABLE ASSEMBLY (1 Male/1 Female)	1
3	13541	公插头	PLUG Male	2
4	853960T	触发器	TRIGGER	1
5	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	3
6	850187T1	电磁阀总成	SOLENOID ASSEMBLY	1
6	8M0185146	电磁阀总成	SOLENOID ASSEMBLY	1
7	818968	衬套	BUSHING	2
7	8M0214955	衬套	BUSHING	2
8	818967	护孔环	GROMMET	2
8	8M0207785	护孔环	GROMMET	2
9	26419	黄铜螺母 (#8-32)	NUT (#8-32) Brass	2
10	40011129	不锈钢螺钉(M6x25)	SCREW (M6 x 25) Stainless Steel	2
11	64015	螺母 (.250-20)	NUT (.250-20)	2
12	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	2
13	830233	红色绝缘护套	BOOT Insulator - Red	1
14	8275101	固定座	RETAINER	1
15	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
16	88439A4	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
17	827509T7	CDM模块总成	CDM MODULE ASSEMBLY	2
18	857124A1	高压线总成	CABLE ASSEMBLY Hi-Tension	2
19	857074A1	护套/端子套件	BOOT/TERMINAL KIT	2
20	815119M	火花塞帽	CAP Spark Plug	2
21	8167372	火花塞	SPARK PLUG	2
21	816737Q	NGK BP8HN-10@10	NGK BP8HN-10@10	2
21	8168372	火花塞	SPARK PLUG	2
21	938	SP #QL78YC @4	SP #QL78YC @4	2
22	88807A44	拉线总成	CABLE ASSEMBLY	1
23	81893412	螺钉（M8×12）	SCREW (M8 x 12)	1
24	82129116	螺钉(M6 x 16)	SCREW (M6 x 16)	4
25	8302361	电气板	PLATE Electrical	1
26	82239312	螺钉(M5 x 12)	SCREW (M5 x 12)	1
27	89302	垫圈(0.203×0.406×0.040)	WASHER (.203 x .406 x .040)	1
28	82129114	螺钉 (M6 x 14)	SCREW (M6 x 14)	1
29	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
29	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
30	8318701	衬套	BUSHING	6
31	822002	护孔环	GROMMET	3
32	40011130	不锈钢螺钉(M6x30)	SCREW (M6 x 30) Stainless Steel	3
33	4002316	垫圈(6.60 X 17.0 X 1.5不锈钢)	WASHER (6.60 X 17.0 X 1.5SS)	1
33	8M0214930	垫圈6.60 x 17.0 x 1.5	WASHER 6.60 x 17.0 x 1.5	1
34	821889A49	转速限制器	REV LIMITER	1
34	821889A50	转速限制器	REV LIMITER	1
35	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
36	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	4
37	883072T	电压调节器	REGULATOR Voltage	1
37	8M0084173	电压调节器	VOLTAGE REGULATOR	1
38	82129135	螺钉(M6x35)	SCREW (M6 x 35)	2
39	854323A2	发动机线束总成	HARNESS ASSEMBLY Engine	1
40	854322A2	发动机线束总成	HARNESS ASSEMBLY Engine	1
41	828547353	导管 (.350内径 x 3.00英尺散装)	CONDUIT (.350 Inside Diameter x 3.00 Feet Bulk)	1
42	812619	黄色保险丝-20安培	FUSE Yellow - 20 Ampere	1
43	828547T	导管(内径1.00英寸 x 3.00英尺散装)	CONDUIT (1.00 Inside Diameter x 3.00 Feet Bulk)	1
-	808569T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0063311	动力头总成	POWERHEAD ASSEMBLY	1

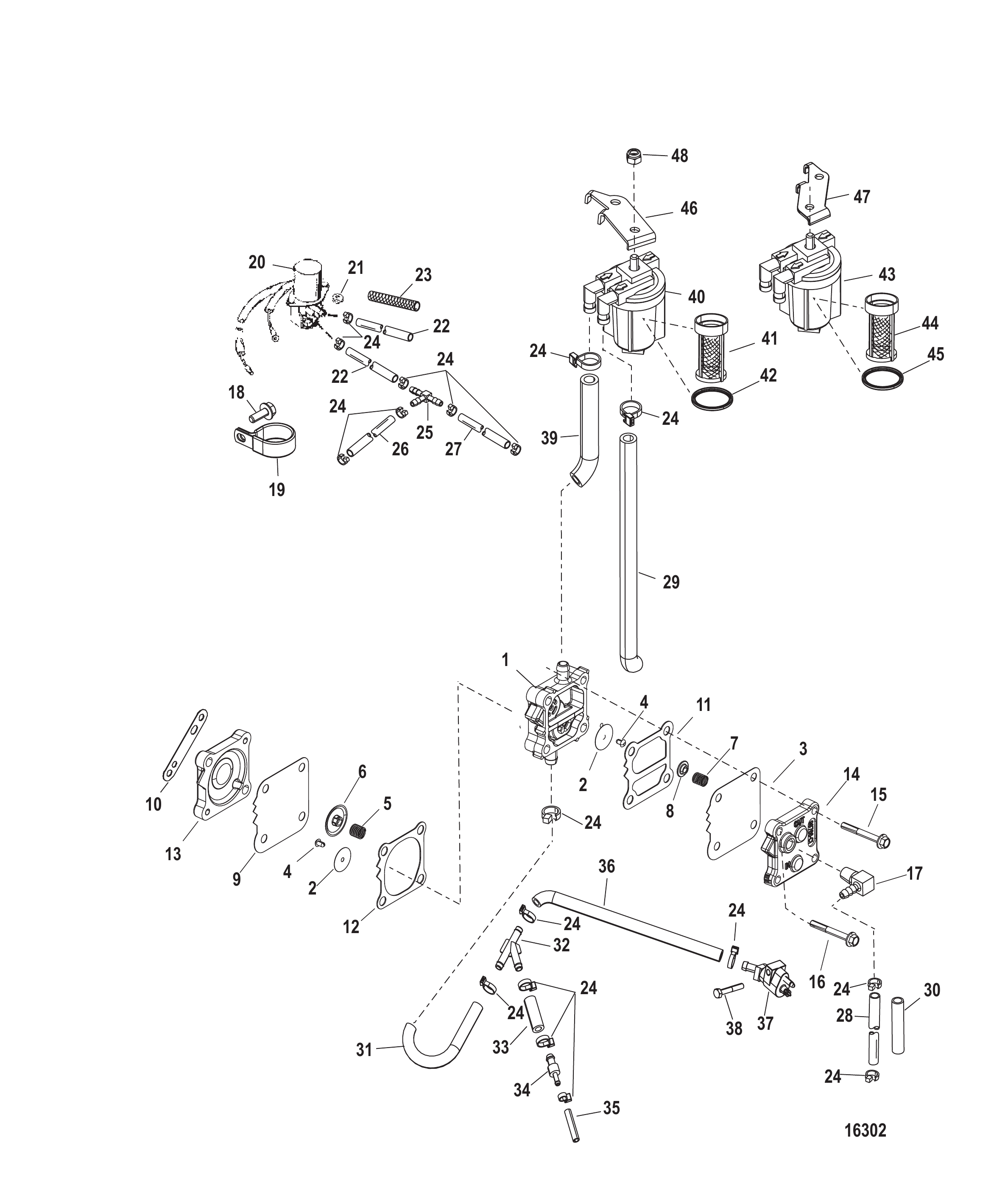

图 12燃油泵(电动) Fuel Pump (Electric)

REF	零件编号	中文名称	英文名称	数量
-	14360A78	燃油泵套件	PUMP KIT Fuel	1
1	NSS	不单独销售燃油泵	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	膜片组件	DIAPHRAGM KIT	2
3	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
4	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
5	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
6	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
7	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
8	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	987691	衬垫	GASKET	1
10	8M0204705	衬垫@2	GASKET @2	1
11	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
12	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
13	144303	底座	BASE	1
14	987752	安装板	PLATE	1
15	82104540	螺钉（M5 x 40 泵用）	SCREW (M5 x 40) Pump	2
16	82130050	螺钉(M6×50)泵至曲轴箱	SCREW (M6 x 50) Pump to Crankcase	2
17	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
18	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
19	633003	卡箍	CLAMP	1
20	819503A5	加浓阀电磁阀套件	SOLENOID KIT Enrichner Valve	1
21	F694504	护孔环	GROMMET	1
22	9912688	管材（36英寸整卷）（裁切为11.5英寸长度）	TUBING (36.00 Inches Bulk) (Cut to 11.50 Inch Length)	2
23	82538115	套管(0.500 x 5.00)	SLEEVE (.500 x 5.00)	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
24	69355	扎带(5.50英寸)	TIE STRAP (5.50 Inches)	AR
24	8M0214940	扎带	TIE STRAP	AR
25	59169003	三通接头	FITTING Tee	1
26	892024122	管材（240英寸整卷）（裁切为4英寸长度）	TUBING (240.00 Inches Bulk) (Cut to 4.00 Inch Length)	1
27	9912688	管材（36英寸整卷）（裁切为3.25英寸长度）	TUBING (36.00 Inches Bulk) (Cut to 3.25 Inch Length)	1
28	9912878	软管（0.187）（26英寸整卷）（裁切为3.25英寸长度）	HOSE (.187) (26.00 Inches Bulk) (Cut to 3.25 Inch Length)	1
29	892040	成型软管	HOSE Molded	1
30	8507051	绝缘体	INSULATOR	1
31	892039	成型软管	HOSE Molded	1
32	818992	连接器	CONNECTOR	1
33	830757130	管材（0.312）（70英寸整卷）（裁切为1.5英寸长度）	TUBING (.312) (70.00 Inches Bulk) (Cut to 1.50 Inch Length)	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	8189941	止回阀	CHECK VALVE	1
35	82381335	管材（15英寸整卷）（裁切为1.5英寸长度）	TUBING (15.00 Inches Bulk) (Cut to 1.50 Inch Length)	1
36	892040	成型软管	HOSE Molded	1
37	816856A1	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
37	816856T01	燃油接头	CONNECTOR-FUEL	1
38	4000332	螺钉(M6x35)	SCREW (M6 x 35)	1
39	892236	成型软管	HOSE Molded	1
39	892037	成型软管	HOSE Molded	1
40	889527T02	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
40	889527T02	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
41	896375Q01	滤清器套件	FILTER KIT	1
41	896375K01	滤清器套件	FILTER KIT	1
42	98277001	密封件	SEAL	1
43	891642T03	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
43	8M0063726	燃油滤清器总成	FILTER ASSY-FUEL	1
43	891642T03	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
43	8M0063726	燃油滤清器总成	FILTER ASSY-FUEL	1
44	87946Q04	燃油滤清器套件	FILTER KIT Fuel	1
44	87946K04	燃油滤清器套件	FILTER KIT Fuel	1
45	897536	密封件	SEAL	1
46	889625002	支架	BRACKET	1
47	822387	支架	BRACKET	1
48	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
-	822420A94	发动机大修垫片套装	GASKET SET Engine Overhaul	1
-	808569T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0063311	动力头总成	POWERHEAD ASSEMBLY	1

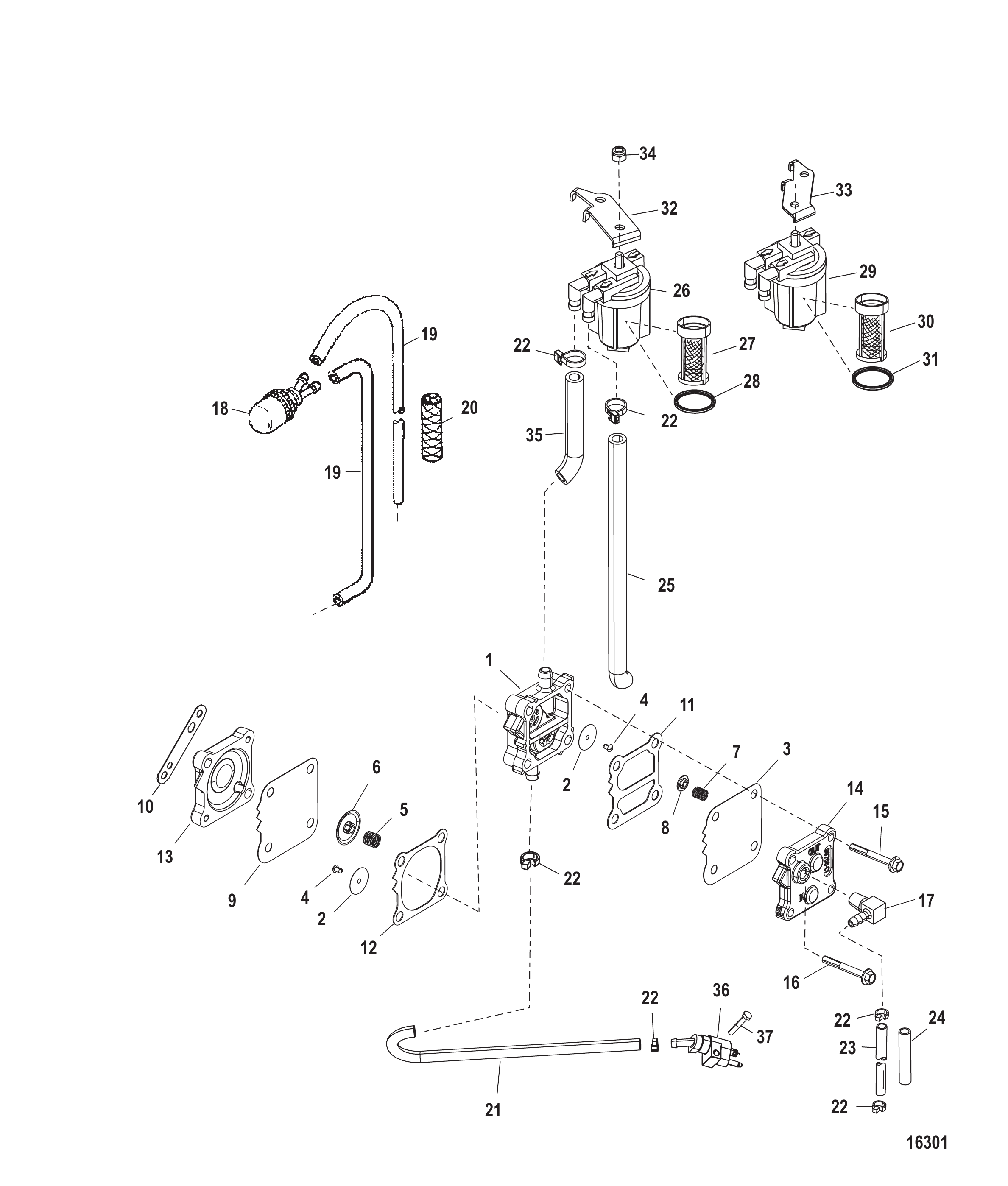

图 13燃油泵(手动) Fuel Pump (Manual)

REF	零件编号	中文名称	英文名称	数量
-	14360A78	燃油泵套件	PUMP KIT Fuel	1
1	NSS	不单独销售燃油泵	NOT SOLD SEPARATE Fuel Pump	1
2	857005A1	膜片组件	DIAPHRAGM KIT	2
3	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
4	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
5	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
6	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
7	NSS	弹簧(不单独销售)	NOT SOLD SEPARATE Spring	1
8	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	987691	衬垫	GASKET	1
10	8M0204705	衬垫@2	GASKET @2	1
11	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
12	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
13	144303	底座	BASE	1
14	987752	安装板	PLATE	1
15	82104540	螺钉（M5 x 40 泵用）	SCREW (M5 x 40) Pump	2
16	82130050	螺钉(M6×50)泵至曲轴箱	SCREW (M6 x 50) Pump to Crankcase	2
17	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
18	858763	注油球	PRIMER BULB	1
19	892024122	管材（240英寸整卷）（裁切为9.5英寸长度）	TUBING (240.00 Inches Bulk) (Cut to 9.50 Inch Length)	2
20	82538115	套管(0.500 x 5.00)	SLEEVE (.500 x 5.00)	1
21	892038	成型软管	HOSE Molded	1
22	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
23	9912878	软管（0.187）（26英寸整卷）（裁切为3.25英寸长度）	HOSE (.187) (26.00 Inches Bulk) (Cut to 3.25 Inch Length)	1
24	8507051	绝缘体	INSULATOR	1
25	892040	成型软管	HOSE Molded	1
26	889527T02	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
26	889527T02	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
27	896375Q01	滤清器套件	FILTER KIT	1
27	896375K01	滤清器套件	FILTER KIT	1
28	98277001	密封件	SEAL	1
29	891642T03	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
29	8M0063726	燃油滤清器总成	FILTER ASSY-FUEL	1
30	87946Q04	燃油滤清器套件	FILTER KIT Fuel	1
30	87946K04	燃油滤清器套件	FILTER KIT Fuel	1
31	897536	密封件	SEAL	1
32	889625002	支架	BRACKET	1
33	822387	支架	BRACKET	1
34	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
35	892236	成型软管	HOSE Molded	1
35	892037	成型软管	HOSE Molded	1
36	816856A1	燃油接头总成	CONNECTOR ASSEMBLY Fuel	1
36	816856T01	燃油接头	CONNECTOR-FUEL	1
37	4000332	螺钉(M6x35)	SCREW (M6 x 35)	1
-	822420A94	发动机大修垫片套装	GASKET SET Engine Overhaul	1
-	808569T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0063311	动力头总成	POWERHEAD ASSEMBLY	1

图 14发动机大修衬垫组件 Gasket Set Components Engine Overhaul

REF	零件编号	中文名称	英文名称	数量
-	822420A94	发动机大修垫片套装	GASKET SET Engine Overhaul	1
-	857005A1	燃油泵膜片维修包	DIAPHRAGM KIT Fuel Pump	1
-	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	2
-	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	2
-	NSS	不单独销售主弹簧	NOT SOLD SEPARATE Spring-Main	1
-	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
-	NSS	增压弹簧(不单独销售)	NOT SOLD SEPARATE Spring-Boost	1
-	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
-	987691	燃油泵衬垫	GASKET Fuel Pump	1
-	NSS	增压垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Boost	1
-	NSS	脉冲垫片(不单独销售)	NOT SOLD SEPARATE Gasket-Pulse	1
-	8144461	法兰衬垫	GASKET Flange	1
-	828766	油箱盖垫片	GASKET Tank Cap	1
-	36390	喷油泵O型圈	O-RING Oil Injection Pump	1
-	62705	喷油泵O型圈	O-RING Oil Injection Pump	1
-	90011	O型圈（2.175 x 0.175 端盖用）	O-RING (2.175 x .175) End Cap	1
-	48462	O型圈（0.614 x 0.070 曲轴箱盖用）	O-RING (.614 x .070) Cover Crankcase	1
-	828553	衬垫	GASKET	1
-	8128672	提升阀垫片	GASKET Poppet	1
-	812887002	提升阀膜片	DIAPHRAGM Poppet	1
-	62386001	节温器衬垫	GASKET Thermostat	1
-	42941001	水管密封件	SEAL Water Tube	1
-	821446	驱动轴壳体衬垫	GASKET Driveshaft Housing	1
-	21836	O型圈（0.796 x 0.139 水管延长用）	O-RING (.796 x .139) Water Tube Extension	1
-	191833	密封件	SEAL Sealing	2
-	8M0027721	叶轮垫圈	WASHER Impeller	2
-	822189	水泵上壳体总成上部垫片	GASKET Upper Water Pump Water Pump Upper Housing Assembly (Upper)	1
-	822217	水泵上壳体总成下部垫片	GASKET Lower Water Pump Water Pump Upper Housing Assembly (Lower)	1
-	MTM14201	水泵底座总成紧定螺钉	SET SCREW Water Pump Base Assembly	1
-	26855	O型圈（1.609 x 0.139 换挡轴固定座用）	O-RING (1.609 x .139) Retainer (Shift Shaft)	1
-	85594		O-RING (.239 x .174) Shift Shaft	1
-	823942	水管衬垫	GASKET Water Tube	1
-	815460	轴承座O型圈	O-RING Bearing Carrier	1
-	62457	O型圈	O-RING	1
-	821370	进气歧管垫片	GASKET Induction Manifold	1

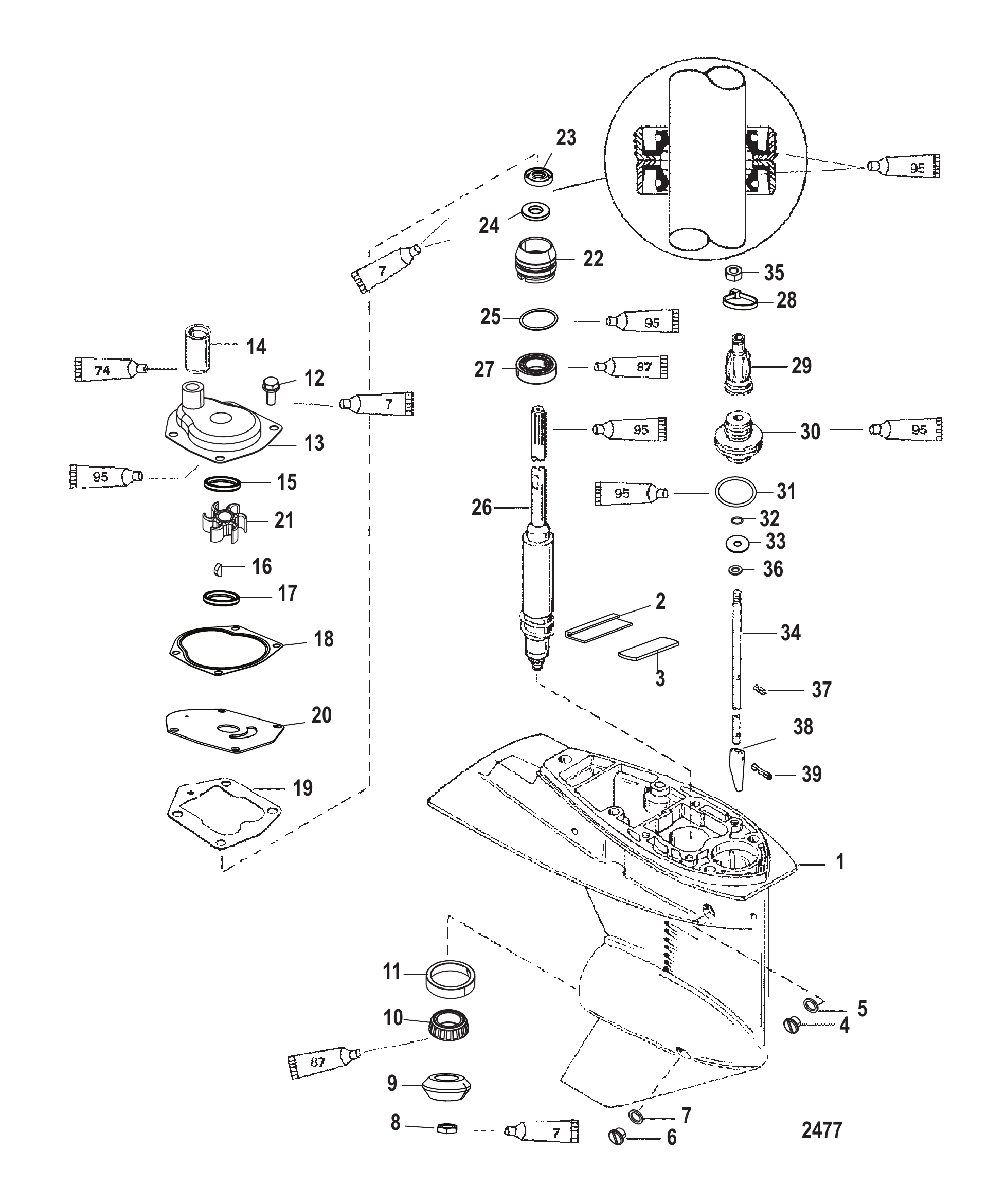

图 15齿轮箱（驱动轴）（2.00:1齿轮比） Gear Housing (Driveshaft)(2.00:1 Gear Ratio)

REF	零件编号	中文名称	英文名称	数量
-	821306T8	齿轮箱总成（短型）	GEAR HOUSING ASSEMBLY (Short)	1
-	821306A55	齿轮箱总成（SL型）	GEAR HOUSING ASSEMBLY (SL)	1
-	821306T6	齿轮箱总成 (长型)	GEAR HOUSING ASSEMBLY (Long)	1
-	821306A10	齿轮箱总成（LL型）	GEAR HOUSING ASSEMBLY (LL)	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
2	818226A1	密封/板套件	SEAL/PLATE KIT	1
3	NSS		NOT SOLD SEPARATE Plate	1
4	79953Q2	螺丝套件（0.375-16×0.250，放油螺丝）	SCREW KIT (.375-16 x .250) Drain (.375-16 X .25)	1
5	191833	密封件	SEAL	1
6	79953Q2	排水螺钉套件(.375-16 x .250)	SCREW KIT (.375-16 x .250) Drain	1
6	67892A05	磁性放油塞套件	PLUG KIT Drain (Magnetic) Magnetic	1
7	191833	密封件	SEAL	1
8	55910	螺母(.437-20)	NUT (.437-20)	1
9	821326T1	小齿轮-13齿	GEAR Pinion - 13 Teeth	1
10	821321A2	滚柱轴承总成	BEARING ASSEMBLY Roller	1
11	NSS	杯状件（不单独销售，参考10的组成部分）	NOT SOLD SEPARATE Cup (Part of Reference #10)	1
12	8248324	螺钉(M6 x 16)	SCREW (M6 x 16)	4
13	821351A3	水泵上壳体总成	HOUSING ASSEMBLY Water Pump Upper	1
14	8235471	水管密封件	SEAL Water Tube	1
15	8M0027721	垫圈	WASHER	1
16	85119	键	KEY	1
17	8M0027721	垫圈	WASHER	1
18	822189	水泵上衬垫	GASKET Upper Water Pump	1
19	822217	水泵下部衬垫	GASKET Lower Water Pump Lower	1
20	8213542	面板	FACE PLATE	1
21	8508910	叶轮	IMPELLER	1
22	821307A2	水泵底座总成	BASE ASSEMBLY Water Pump	1
23	821309	油封	SEAL Oil	1
24	821310	油封	SEAL Oil	1
25	821308	O型圈(1.421 x 0.139)	O-RING (1.421 x .139)	1
26	822466A1	驱动轴	DRIVESHAFT	1
26	858399A1	驱动轴总成	DRIVESHAFT ASSEMBLY	1
26	822159T1	驱动轴	DRIVESHAFT	1
26	822552A1	驱动轴	DRIVESHAFT	1
27	821311	滚珠轴承	BEARING Ball	1
28	823548T	扎带	TIE STRAP	1
29	822158	护套	BOOT	1
30	821827	固定座	RETAINER	1
31	26855	O型圈(1.609 x 0.139)	O-RING (1.609 x .139)	1
32	85594	O型圈(.239 x .174)	O-RING (.239 x .174)	1
33	814803	垫圈	WASHER	1
34	822453A1	换档轴	SHIFT SHAFT	1
34	858401A1	换档轴	SHIFT SHAFT	1
34	821319A1	换档轴	SHIFT SHAFT	1
34	822543A1	换档轴	SHIFT SHAFT	1
35	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
36	29245	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	1
37	85593	销(.078 x .437)	PIN (.078 x .437)	1
38	8213161	换档凸轮	CAM Shift	1
39	822369	销(0.125 x 0.625)	PIN (.125 x .625)	1
-	822420A94	衬垫套件	GASKET SET	1
-	823547A2	密封套件	SEAL KIT	1
-	821354A2	水泵维修套件	REPAIR KIT Water Pump	1

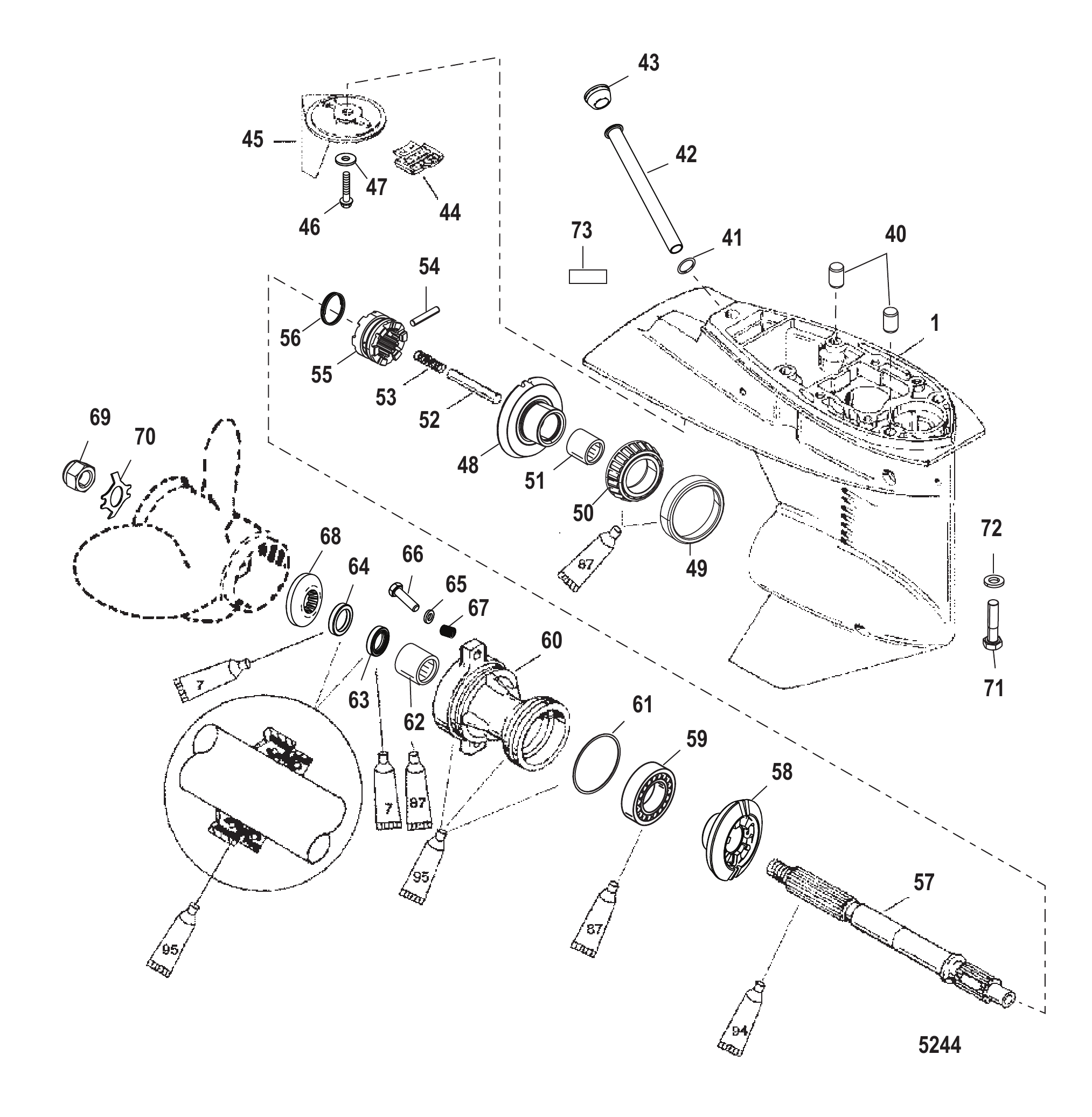

图 16齿轮箱螺旋桨轴-2.00:1齿轮比 Gear Housing Propeller Shaft - 2.00:1 Gear Ratio

REF	零件编号	中文名称	英文名称	数量
-	821306T8	齿轮箱总成（短型）	GEAR HOUSING ASSEMBLY (Short)	1
-	821306A55	齿轮箱总成（SL型，仅出口）	GEAR HOUSING ASSEMBLY (SL-Export Only)	1
-	821306T6	齿轮箱总成 (长型)	GEAR HOUSING ASSEMBLY (Long)	1
-	821306A10	齿轮箱总成（LL型）	GEAR HOUSING ASSEMBLY (LL)	1
1	821306T12	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
40	821327	定位销	PIN Dowel	2
41	823942	衬垫	GASKET	1
42	821828	管	TUBE	1
43	824928001	橡胶塞	PLUG Rubber	1
44	821829	滤网	SCREEN	1
45	822157T2	平衡鳍板	TRIM TAB	1
46	82497020	螺钉(M8 x 20)	SCREW (M8 x 20)	1
47	72397	垫圈	WASHER	1
48	821315T1	前进齿轮总成-26齿	GEAR ASSEMBLY Forward - 26 Teeth	1
49	99328A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
50	NSS	杯状件(不单独销售)	NOT SOLD SEPARATE Cup	1
51	41326	滚柱轴承	BEARING Roller	1
52	821578	凸轮从动件	FOLLOWER Cam	1
53	8261991	弹簧	SPRING	1
54	85093	销	PIN	1
55	821314T	离合器	CLUTCH	1
56	38114	弹簧	SPRING	1
57	8215772	螺旋桨轴	PROPELLER SHAFT	1
58	821312T1	倒档齿轮-26齿	GEAR Reverse - 26 Teeth	1
59	20839T	滚珠轴承	BEARING Ball	1
60	19291A3	轴承座总成	CARRIER ASSEMBLY Bearing	1
61	815460	O型圈	O-RING	1
62	21700	滚针轴承	BEARING Needle	1
63	69188	油封	SEAL Oil	1
64	69189	油封	SEAL Oil	1
65	855941	垫圈(.323 x .590 x .112)不锈钢	WASHER (.323 x .590 x .112) Stainless Steel	2
66	85594030	螺钉 (M8 x 30)	SCREW (M8 x 30)	2
67	8227731	螺纹嵌件	INSERT Threaded	2
68	73345A1	止推垫片	THRUST WASHER	1
69	69578Q1	螺旋桨螺母套件	PROP NUT KIT	1
70	76281	锁紧垫圈	TAB WASHER	1
71	4000380	螺钉（M10 x 45 短/长）	SCREW (M10 x 45) Short/Long	4
72	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	4
73	NSS	不单独出售齿轮比贴纸	NOT SOLD SEPARATE Decal-Gear Ratio	1
-	822420A94	衬垫套件	GASKET SET	1
-	823547A2	密封套件	SEAL KIT	1

图 17加热器歧管 Heater Manifold

REF	零件编号	中文名称	英文名称	数量
1	828155A1	加热器歧管总成	MANIFOLD ASSEMBLY Heater	1
2	826138	衬垫	GASKET	1
3	20597	螺钉 (#8-32 x 0.380)	SCREW (#8-32 x .380)	2
4	9912878	软管 (0.187) (26.00英寸整卷) (裁切至17英寸)	HOSE (.187) (26.00 Inches Bulk) (Cut to 17 Inch Length)	1
5	33373001	90度弯头	ELBOW 90 Degree	1
6	9912878	软管 (.187) (26.00英寸散装)	HOSE (.187) (26.00 Inches Bulk)	1
7	828167	接头	FITTING	1
8	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
9	15026	盖帽	CAP	2

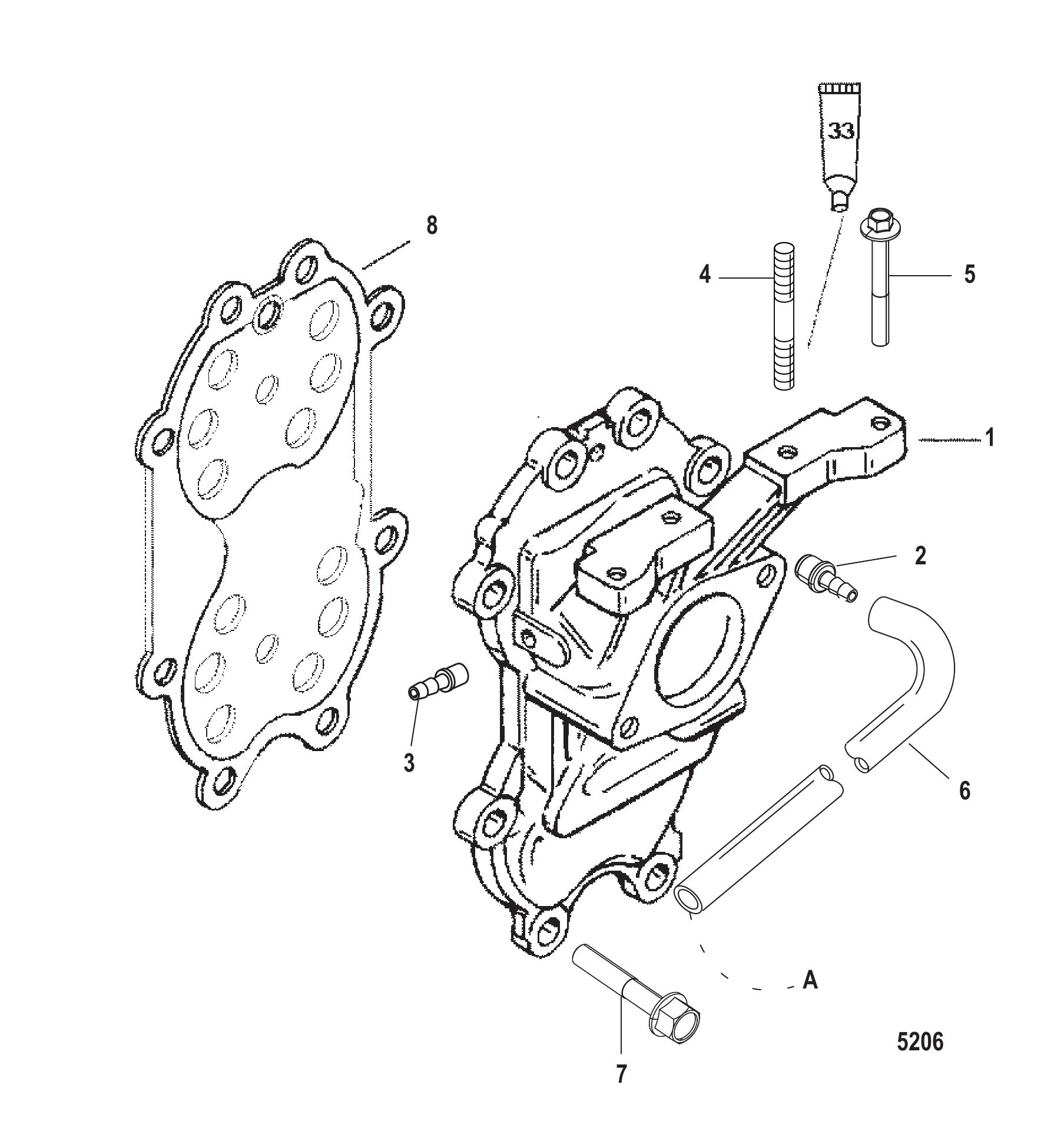

图 18进气歧管 Induction Manifold

REF	零件编号	中文名称	英文名称	数量
1	821371A2	进气歧管总成	MANIFOLD ASSEMBLY Induction	1
2	426233	止回阀	CHECK VALVE	1
3	823563	倒钩接头	FITTING Barbed	1
4	8161949	双头螺柱(M6 x 44)	STUD (M6 x 44)	2
5	82130040	螺钉(M6 x 40)	SCREW (M6 x 40)	2
6	892024122	管材（240英寸整卷，裁切为12.5英寸长度）	TUBING (240.00 Inches Bulk) (Cut to 12.50 Inch Length)	1
7	81742730	螺钉 (M8 x 30)	SCREW (M8 x 30)	8
8	830246T2	簧片阀	REED VALVE	1
8	830246T3	簧片阀	REED VALVE	1
-	808569T02	动力头总成	POWERHEAD ASSEMBLY	1
-	8M0063311	动力头总成	POWERHEAD ASSEMBLY	1

图 19润滑图表 Lube Chart

REF	零件编号	中文名称	英文名称	数量
NOPART	NO PARTS LIST

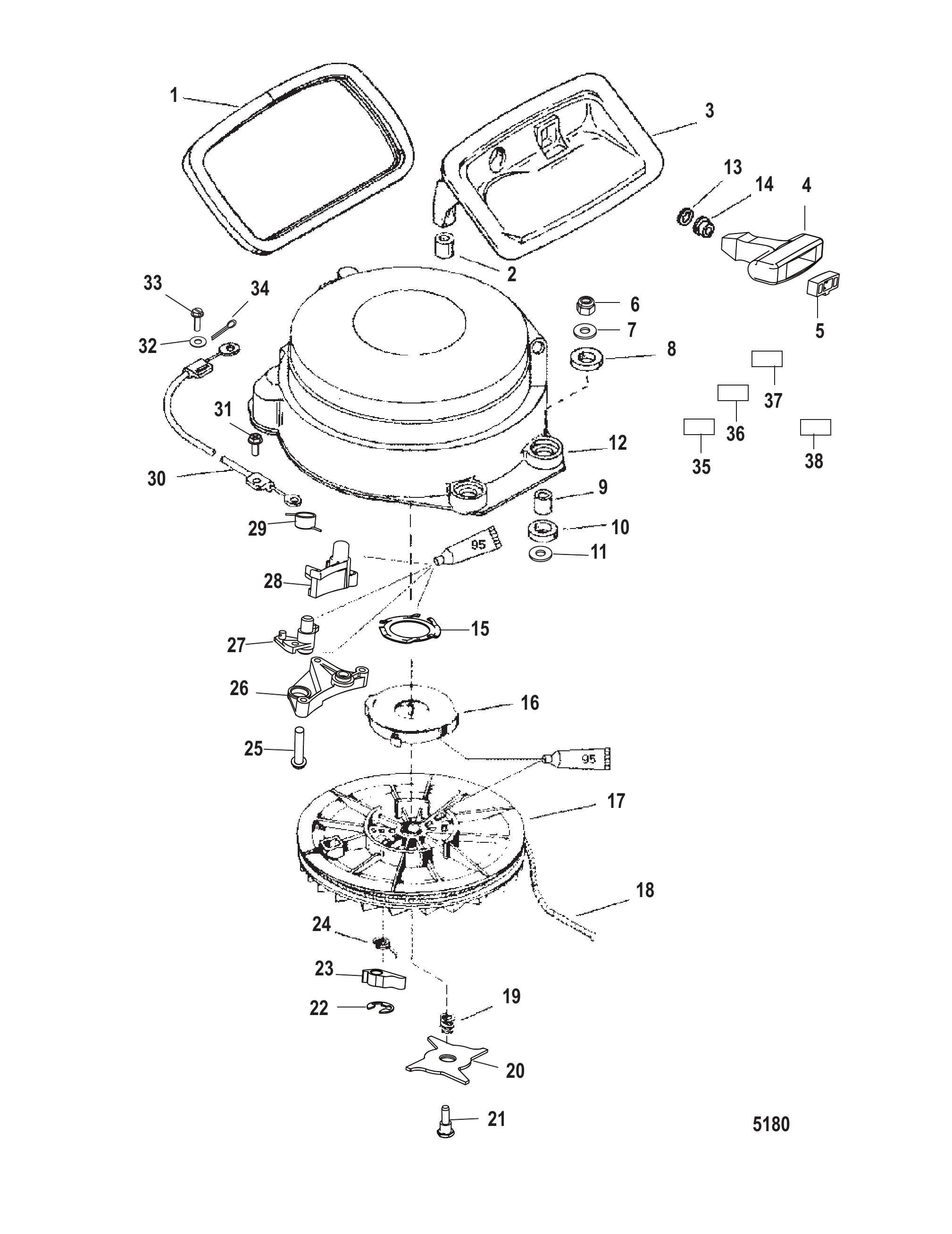

图 20手动启动组件 Manual Start Components

REF	零件编号	中文名称	英文名称	数量
1	8249951	手柄支架密封件	SEAL Handle Rest	1
2	822392	手柄支架垫片	SPACER Handle Rest	2
3	8217882	启动手柄支架	REST Starter Handle	1
4	85174A1	手柄总成	HANDLE ASSEMBLY	1
5	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	1
6	401366	螺母(M6)不锈钢	NUT (M6) Stainless Steel	4
7	858779	垫圈（0.265×0.750×0.048）	WASHER (.265 x .750 x .048)	4
8	8157951	护孔环	GROMMET	4
9	816086	衬套	BUSHING	4
10	8157951	护孔环	GROMMET	4
11	858779	垫圈（0.265×0.750×0.048）	WASHER (.265 x .750 x .048)	4
-	816728T14	手拉启动器总成	STARTER ASSEMBLY Recoil	1
12	8167285	壳体	HOUSING	1
13	818853	挡圈	RING Retaining	1
14	42690	衬套	BUSHING	1
15	826229	锁紧垫圈	LOCKWASHER	1
16	868571	弹簧	SPRING	1
17	825269A1	启动滑轮	SHEAVE Starter	1
18	12066Q9	绳索	ROPE	1
19	868523	弹簧	SPRING	1
20	868531	凸轮	CAM	1
21	826253	螺钉(.250-20 x .625)	SCREW (.250-20 x .625)	1
22	868491	挡圈	RING Retaining	2
23	868501	凸轮	CAM	2
24	868512	弹簧	SPRING	2
25	8182491	螺钉(#10-16 x 1.00)	SCREW (#10-16 x 1.00)	3
26	816711	固定座	RETAINER	1
27	8167121	凸轮	CAM	1
28	8166903	杠杆	LEVER	1
29	826791	弹簧	SPRING	1
30	8567542	互锁线缆	CABLE Interlock Interlock	1
31	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
32	73288	垫圈(.220 x .500 x .030)不锈钢	WASHER (.220 x .500 x .030) Stainless Steel	1
33	8214281	螺钉(#10-16x0.625)	SCREW (#10-16 x .625)	1
34	26811	开口销	COTTER PIN	1
35	804664A05	EPA信息标签（2005）	DECAL EPA Label Information (2005)	1
35	804664A06	EPA信息标签（2006）	DECAL EPA Label Information (2006)	1
36	8272822	高压警告标贴	DECAL Warning High Voltage	1
37	NSS	空档怠速警告贴纸（不单独销售）	NOT SOLD SEPARATE Decal-Caution in Gear Idle	1
38	NSS	正时贴纸（不单独销售）	NOT SOLD SEPARATE Decal-Timing	1

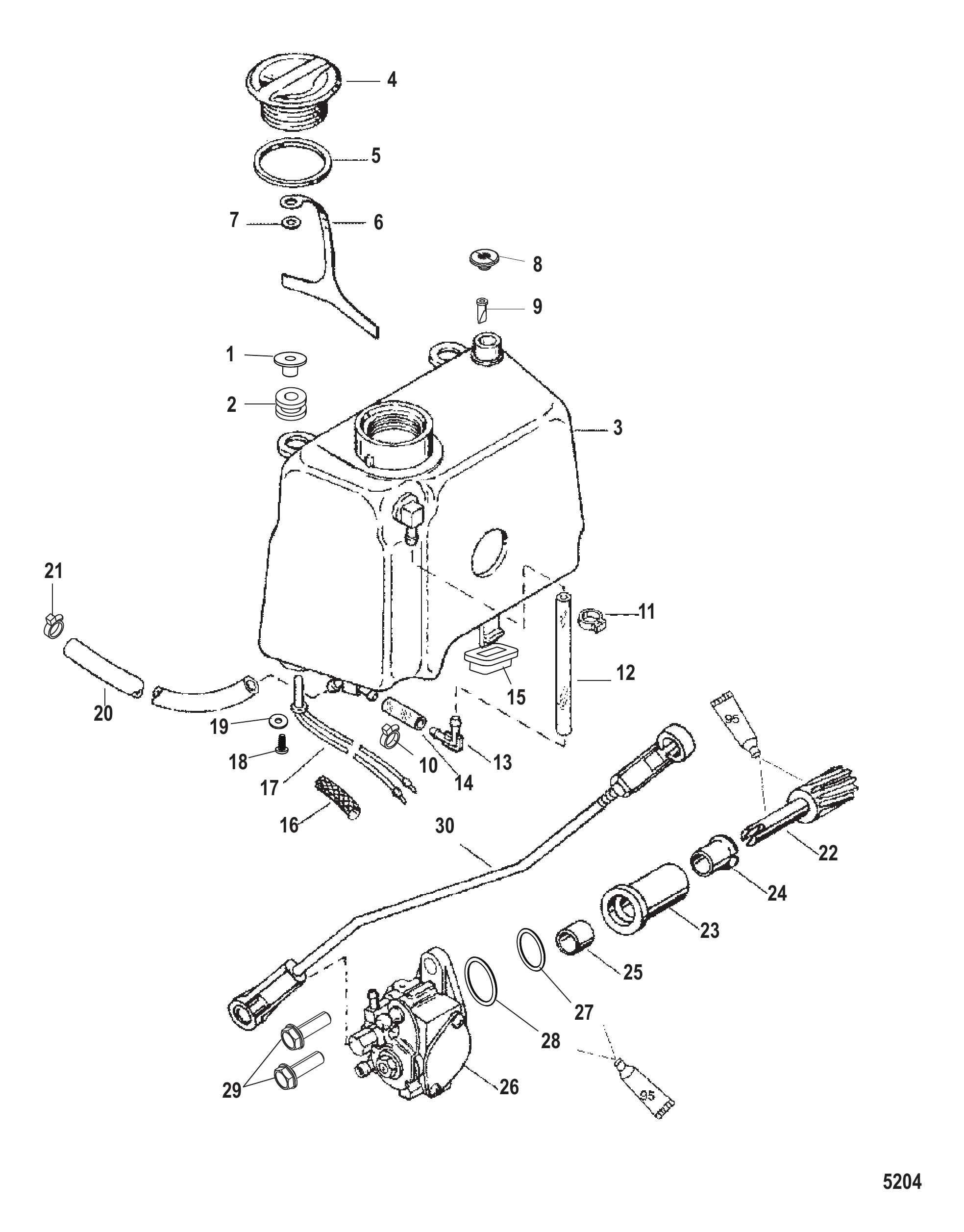

图 21机油喷射组件 Oil Injection Components

REF	零件编号	中文名称	英文名称	数量
1	822003	衬套	BUSHING	2
2	822002	护孔环	GROMMET	2
3	822514A2	油箱总成	TANK ASSEMBLY Oil	1
3	8M0219215	油箱总成-机油	TANK ASSY-OIL	1
4	828765A1	盖总成	CAP ASSEMBLY	1
5	828766	衬垫	GASKET	1
6	NSS	固定座(不单独销售)	NOT SOLD SEPARATE Retainer	1
7	821285	压入式螺母	PUSH NUT	1
8	19299A1	通风组件	VENT ASSEMBLY	1
9	64871	阀门	VALVE	1
10	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2
11	814200	卡箍	CLAMP	2
12	9004934	管材（14.5英寸整卷，裁切为4.75英寸长度）	TUBING (14.50 Inches Bulk) (Cut to 4.75 Inch Length)	1
12	82381455	油管（25.00英寸散装）	TUBING (25.00 Inches Bulk)	1
13	826083	弯头	ELBOW	1
14	82381455	管材（25英寸整卷，裁切为1.25英寸长度）	TUBING (25.00 Inches Bulk) (Cut to 1.25 Inch Length)	1
15	823770001	护孔环	GROMMET	1
16	826084	隔套	SPACER	1
17	12886A6	开关总成	SWITCH ASSEMBLY	1
18	58376	螺钉(.164-18 x .375)	SCREW (.164-18 x .375)	1
19	72761	不锈钢垫圈(.203 x .562 x .060)	WASHER (.203 x .562 x .060) Stainless Steel	1
20	82381335	管材（15英寸整卷，裁切为10英寸长度）	TUBING (15.00 Inches Bulk) (Cut to 10.00 Inch Length)	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
22	826143	从动齿轮	GEAR Driven	1
23	19278A2	轴承总成	BEARING ASSEMBLY	1
24	17597	法兰衬套	BUSHING Flanged	1
25	17596	衬套	BUSHING	1
26	818902A2	机油喷射泵总成	PUMP ASSEMBLY Oil Injection	1
27	36390	O型圈	O-RING	1
28	62705	O型圈	O-RING	1
28	8M0204667	O型圈×2	O RING @2	1
29	40011108	不锈钢螺钉 (M5 x 20)	SCREW (M5 x 20) Stainless Steel	2
30	826581A1	连接杆	LINK	1
30	826581T01	连接杆	LINK	1
-	822420A94	衬垫套件	GASKET SET	1

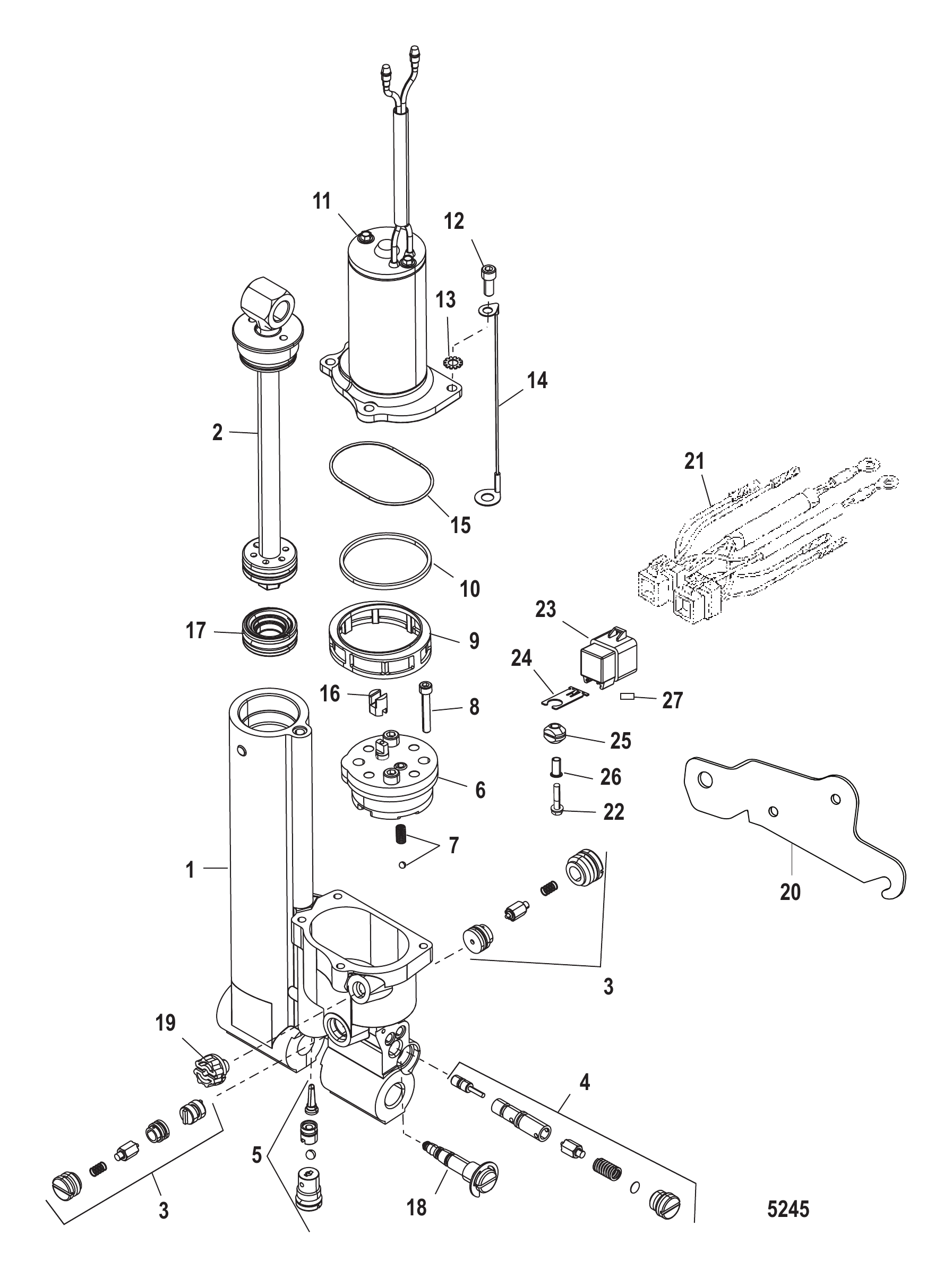

图 22动力升降 Power Trim

REF	零件编号	中文名称	英文名称	数量
1	822344T10	动力升降总成	POWER TRIM ASSEMBLY	1
1	822344T14	动力升降总成	POWER TRIM ASSEMBLY	1
1	822344T14	动力升降总成	POWER TRIM ASSEMBLY	1
-	827668A1	O型圈套件	O-RING KIT	1
2	827670A2	减震杆总成	SHOCK ROD ASSEMBLY	1
2	893931A01	减震杆总成	SHOCK ROD ASSY	1
3	827671A1	先导止回阀总成	PILOT CHECK ASSEMBLY	1
4	827672A1	倾斜泄压阀总成	TILT RELIEF VALVE ASSEMBLY	1
5	827673A1	吸入阀座总成	SEAT ASSEMBLY Suction	1
6	827674A1	泵总成	PUMP ASSEMBLY	1
7	NSS		NOT SOLD SEPARATE Ball and Spring	1
8	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	1
9	NSS		NOT SOLD SEPARATE Filter	1
10	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
11	827675A1	电机总成	MOTOR ASSEMBLY	1
12	NSS	螺丝(不单独销售)	NOT SOLD SEPARATE Screw	4
13	NSS	不单独销售垫圈	NOT SOLD SEPARATE Washer	4
14	88238A15	拉线总成	CABLE ASSEMBLY	1
15	NSS	O型圈（不单独销售）	NOT SOLD SEPARATE O Ring	1
16	NSS		NOT SOLD SEPARATE Coupler	1
17	827676	活塞记忆	PISTON Memory	1
18	813442A2	手动释放总成	MANUAL RELEASE ASSEMBLY	1
18	893929A01	安全阀套件	VALVE KIT Relief	1
19	811613	塞子总成	PLUG ASSEMBLY	1
20	830238T	支架	BRACKET	1
21	826802A9	配平线束总成	HARNESS ASSEMBLY Trim Trim	1
22	82129125	螺丝(M6 x 25毫米)	SCREW (M6 x 25 mm)	2
23	882751A1	继电器总成	RELAY ASSEMBLY	2
23	8M0207773	调整继电器总成	RELAY ASSEMBLY Trim	2
24	828102	支架	BRACKET	2
24	8M0207771	安装支架	BRACKET Mounting	2
25	818967	护孔环	GROMMET	2
25	8M0207785	护孔环	GROMMET	2
26	818968	衬套	BUSHING	2
26	8M0214955	衬套	BUSHING	2
27	NSS	微调继电器标识贴(不单独销售)	NOT SOLD SEPARATE Decal-Trim Relay	2

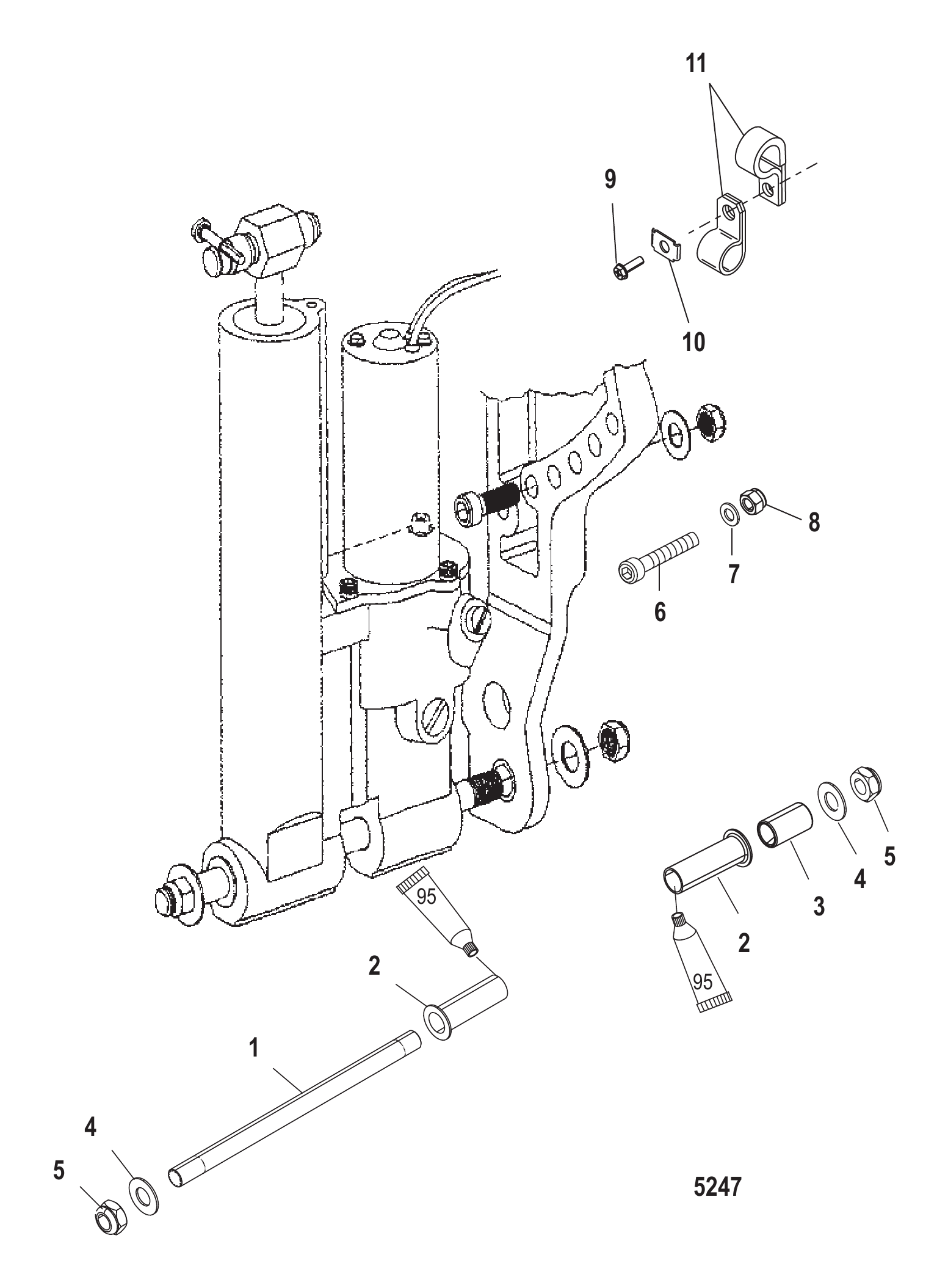

图 23动力升降安装座 Power Trim Mounting

REF	零件编号	中文名称	英文名称	数量
1	822481001	销(14毫米)	PIN (14 mm)	1
2	822482	衬套	BUSHING	2
3	822484	衬套	BUSHING	2
4	825190	垫圈	WASHER	2
5	826712	螺母	NUT	2
6	4009040	不锈钢螺钉(M10x40)	SCREW (M10 x 40) Stainless Steel	2
7	4002319	垫圈	WASHER	2
8	40140	螺母(M10)	NUT (M10)	2
9	878609	螺钉 (#10-16 x .600)	SCREW (#10-16 x .600)	1
10	69205	C形垫圈	C WASHER	1
11	22740	卡扣	CLIP	2

图 24维修/支撑材料 Service/Support Material

REF	零件编号	中文名称	英文名称	数量
-	803018001	零件手册 30/40 (2缸) 二冲程	PARTS MANUAL 30/40 (2 Cylinder) 2-Stroke	1
-	826148R03	维修手册 30/40（二冲程）	SERVICE MANUAL 30/40 (2-Stroke)	1
-	10116050	用户手册（30/40马力，美国版）	OWNERS MANUAL 30/40 (USA)	1
-	10116060	用户手册（30/40马力，美国版）	OWNERS MANUAL (30/40)(USA)	1
-	8M0119014	用户手册（40马力，美国版）	OWNERS MANUAL (40)(USA)	1
-	8M0133629	用户手册	MANUAL-OWNERS	1
-	10116D50	用户手册（30/40马力，二冲程）	OWNERS MANUAL 30/40 2-Stroke	1
-	10116D60	用户手册（30/40马力，二冲程）	OWNERS MANUAL 30/40 2-Stroke	1
-	10116J50	用户手册（30/40马力，二冲程）	OWNERS MANUAL 30/40 2-Stroke	1
-	10116J60	用户手册（30/40马力，二冲程）	OWNERS MANUAL 30/40 2-Stroke	1
-	10116V50	用户手册（30/40马力，比利时版）	OWNERS MANUAL 30/40 (Belgium)	1
-	10116V60	用户手册（30/40马力，比利时版）	OWNERS MANUAL 30/40 (Belgium)	1
-	10148050	用户手册（30/40马力，SeaPro/Marathon版）	OWNERS MANUAL 30/40 SeaPro/Marathon	1
-	10148060	用户手册（30/40马力，SeaPro/Marathon版）	OWNERS MANUAL (30/40 SeaPro/Marathon)	1
-	808616A00	贴花套件	DECAL SET	1
-	8M0112703	二冲程 30 40	2 STROKE 30 40	1
-	897510A01	贴纸套装（水星30马力）	DECAL SET (Mercury 30)	1
-	8M0112703	二冲程 30 40	2 STROKE 30 40	1
-	824093A00	贴花套件	DECAL SET	1
-	897510A02	贴纸套装（水星40马力）	DECAL SET (Mercury 40)	1
-	8M0112703	二冲程 30 40	2 STROKE 30 40	1
-	8M0094901	贴花套装 40/60	DECAL SET 40/60	1
-	8582522	贴花套件	DECAL SET	1
-	804705A00	贴花套件	DECAL SET	1
-	808615A01	贴花套件	DECAL SET	1
-	8M0114989	服务套件贴纸	DECAL-SERVICE KIT	1
-	808682A03	贴花套件	DECAL SET	1
-	824094A03	贴花套件	DECAL SET	1
-	54321A03	贴花套件	DECAL SET	1
-	804664A05	EPA信息标签（2005）	DECAL EPA Label Information (2005)	1
-	804664A06	EPA信息标签（2006）	DECAL EPA Label Information (2006)	1

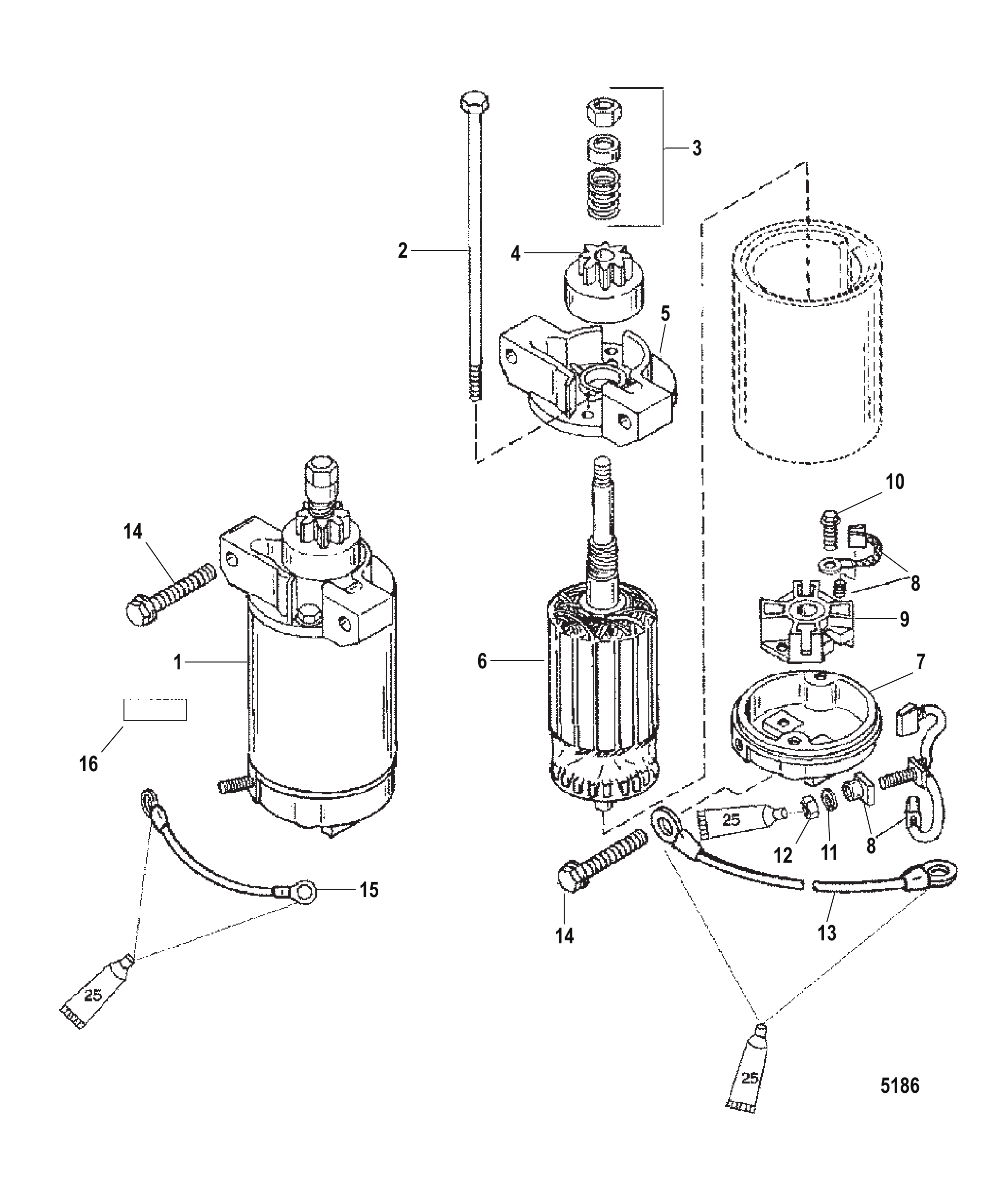

图 25启动电机 Starter Motor

REF	零件编号	中文名称	英文名称	数量
1	822462T1	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	893890T	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	893890T	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	965661	贯穿螺栓	THRU BOLT	1
3	90643	驱动套件	DRIVE KIT	1
4	685753	驱动总成	DRIVE ASSEMBLY	1
5	8236392	驱动端盖	DRIVE CAP	1
6	965651	电枢	ARMATURE	1
7	8119011	换向器端盖	CAP Commutator	1
8	75384	电刷/弹簧套件	BRUSH/SPRING KIT	1
8	898265016	电刷/弹簧套件	BRUSH/SPRING KIT	1
9	61787	支架	HOLDER	1
9	898265014	电刷支架	HOLDER-BRUSH	1
10	F15158	螺钉	SCREW	2
11	26992	锁紧垫圈(.250)不锈钢	LOCKWASHER (.250) Stainless Steel	1
12	64015	螺母 (.250-20)	NUT (.250-20)	1
13	88439A9	电缆总成蓄电池正极 (0.3125)	CABLE ASSEMBLY Battery - Positive (.3125)	1
14	40011153	不锈钢螺钉(M8x45)	SCREW (M8 x 45) Stainless Steel	3
15	88807A33	电缆总成黑色 (6.25英寸端子)	CABLE ASSEMBLY Black (6.25 Inch Terminals)	1
16	8272822	高压警告标贴	DECAL Warning High Voltage	1

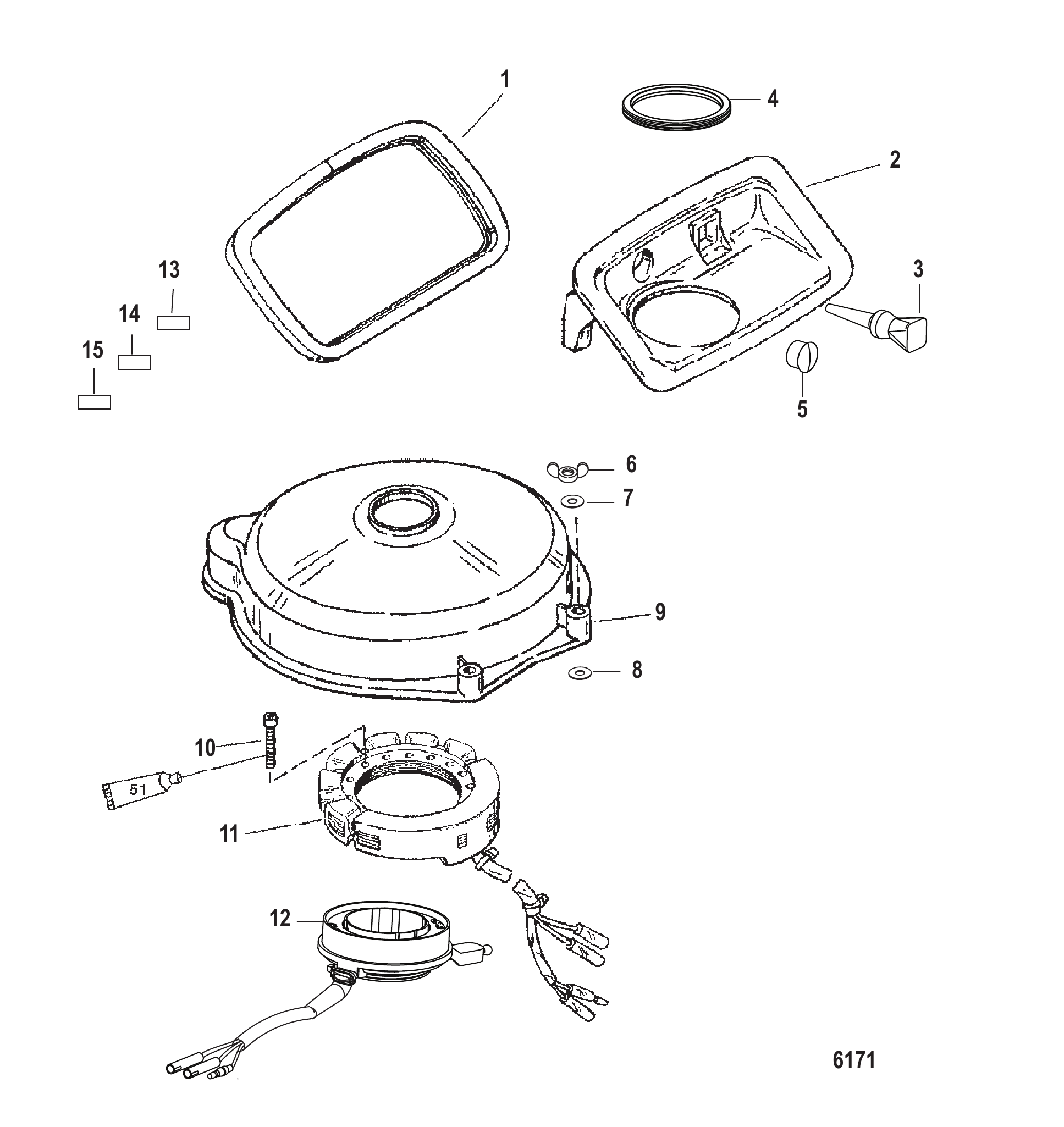

图 26定子/触发器(电动型号) Stator/Trigger (Electric Models)

REF	零件编号	中文名称	英文名称	数量
1	8249951	密封件	SEAL	1
2	821788A1	支架套件机油喷射	REST KIT Oil Injection	1
3	822513002	启动手柄塞	PLUG Starter Handle	1
4	823771001	衬套机油箱	GROMMET Oil Tank	1
5	822464	堵头	PLUG	1
6	816872	蝶形螺母	WING NUT	4
7	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	4
8	49221	垫圈 (0.187 x 0.500 x 0.062) 氯丁橡胶	WASHER (.187 x .500 x .062) Neoprene Neoprene	4
9	812777T1	盖总成	COVER ASSEMBLY	1
10	4013930	螺丝(M5 x 30)	SCREW (M5 x 30)	5
11	832075A21	定子总成	STATOR ASSEMBLY	1
-	11149A27	拉线总成	CABLE ASSEMBLY	1
12	853960T	触发器	TRIGGER	1
13	804664A05	EPA信息标签（2005）	DECAL EPA Label Information (2005)	1
13	804664A06	EPA信息标签（2006）	DECAL EPA Label Information (2006)	1
14	NSS	空档怠速警告贴纸（不单独销售）	NOT SOLD SEPARATE Decal-Caution in Gear Idle	1
15	NSS	正时贴纸（不单独销售）	NOT SOLD SEPARATE Decal-Timing	1

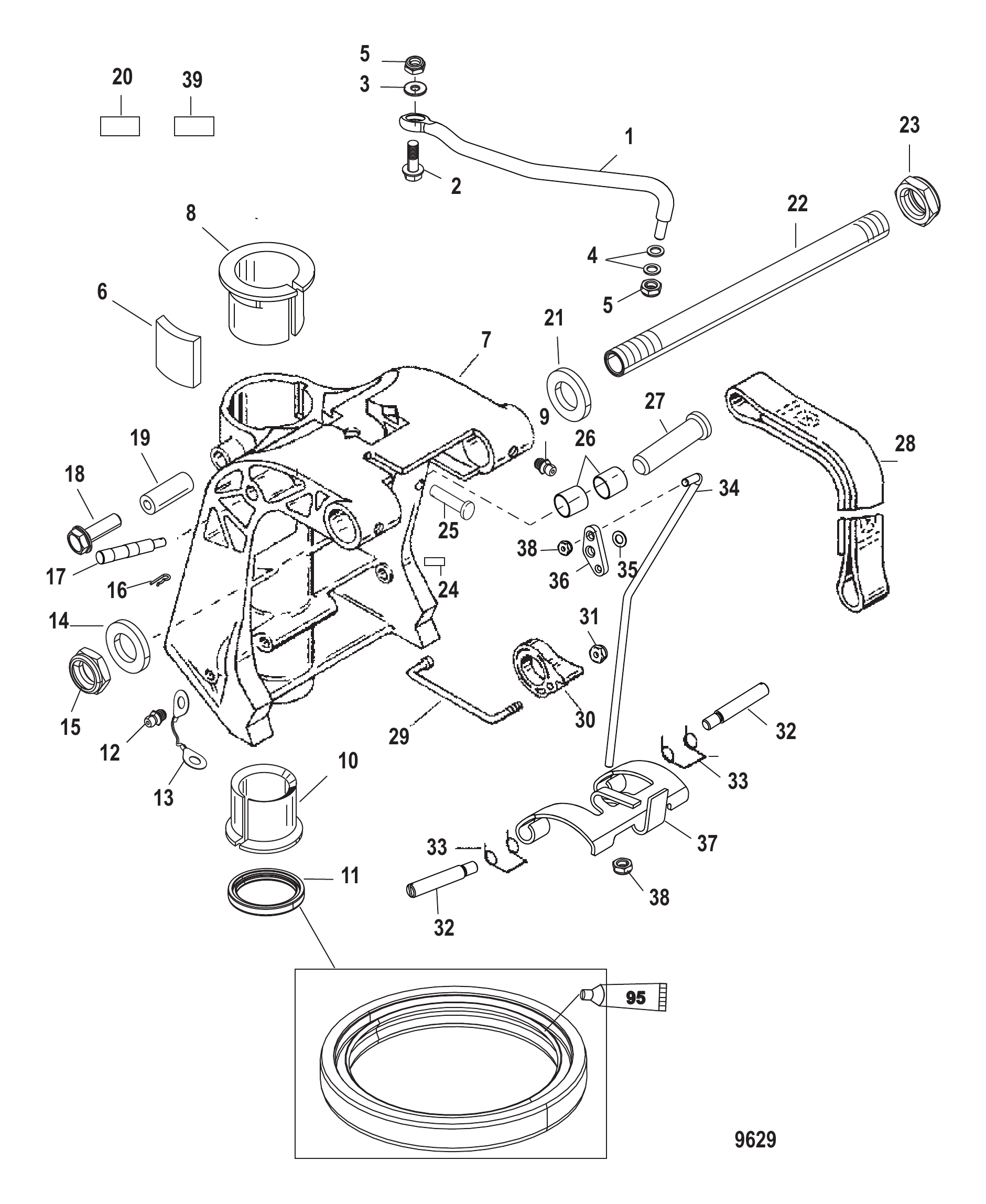

图 27旋转支架 Swivel Bracket

REF	零件编号	中文名称	英文名称	数量
1	19608A14	发动机转向安装套件	ATTACHING KIT Engine Steering	1
2	823919	螺钉（0.375-24 x 1.500）	SCREW (.375-24 x 1.500)	1
3	71970	垫圈(0.390×0.546×0.12)	WASHER (.390 x .546 x .12)	1
3	8M0109680	垫圈(0.39×0.546×0.12)	WASHER (.39 X .546 X.12)	1
4	37828	不锈钢垫圈 (.390 x .625 x .062)	WASHER (.390 x .625 x .062) Stainless Steel	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
5	8M0042636	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
6	822397	滑块副驾驶	PUCK Co-Pilot	1
7	830104T1	旋转支架	SWIVEL BRACKET	1
7	827402T5	旋转支架	SWIVEL BRACKET	1
8	8217711	衬套上部	BUSHING Upper	1
9	74036	润滑脂接头	FITTING Grease	3
9	8M0169589	润滑脂接头	FITTING Grease	3
10	821777	下轴套	BUSHING Lower	1
11	822404	密封件	SEAL	1
11	8M0205512	密封件	SEAL	1
12	74036	润滑脂接头	FITTING Grease	1
12	8M0169589	润滑脂接头	FITTING Grease	1
13	88238A11	拉线总成	CABLE ASSEMBLY	1
14	19619	垫圈	WASHER	1
15	858869	螺母 (.875-14)	NUT (.875-14)	1
16	26811	开口销	COTTER PIN	1
17	8217991	销轴倒挡锁	PIN Pivot Reverse Lock	1
17	821799002	枢轴销	PIN Pivot	1
18	4008910	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
18	40011149	螺钉 (M8 x 25) 不锈钢	SCREW (M8 x 25) Stainless Steel	1
19	8282451	密封件	SEAL	1
20	NSS	浅水驱动贴纸（不单独销售）	NOT SOLD SEPARATE Decal-Shallow Water Drive	1
21	19619	垫圈	WASHER	1
22	196141	倾斜管	TILT TUBE	1
22	8M0041938	倾斜管	TILT TUBE	1
23	858869	螺母 (.875-14)	NUT (.875-14)	1
24	8237011	副驾驶贴花	DECAL Co-Pilot	1
25	821539	三叶销	PIN Trilobe	1
26	823507	衬套	BUSHING	2
27	822480	销轴上部	PIN Pivot Upper	1
28	8217751	拉带倾斜止动	STRAP Tilt Stop	1
29	821800	连杆上部倒挡锁	LINK Upper-Reverse Lock	1
30	8217981	倒车锁杆	LEVER Reverse Lock	1
31	F1669	螺母（#6-32）	NUT (#6-32)	1
31	8M0207777	不锈钢螺母	NUT-SS	1
32	826578	销倒挡锁	PIN Reverse Lock	2
33	F366300	倒挡锁弹簧	SPRING Reverse Lock	2
34	8218052	倒车锁连杆	LINK Reverse Lock	1
34	8M0026107	倒车锁连杆	LINK-REVERSE LOCK	1
35	71055	垫圈	WASHER	1
36	8251811	倒车锁臂	ARM Reverse Lock	1
36	825181003	倒车锁臂	ARM-REVERSE LOCK	1
37	8289861	倒车锁	LOCK Reverse	1
38	826709106	螺母 (#10-32) 不锈钢	NUT (#10-32) Stainless Steel	2
38	8M0204718	螺母	NUT	2
39	NSS	不单独销售-序列号覆膜标贴	NOT SOLD SEPARATE Decal-Serial Overlaminate	1

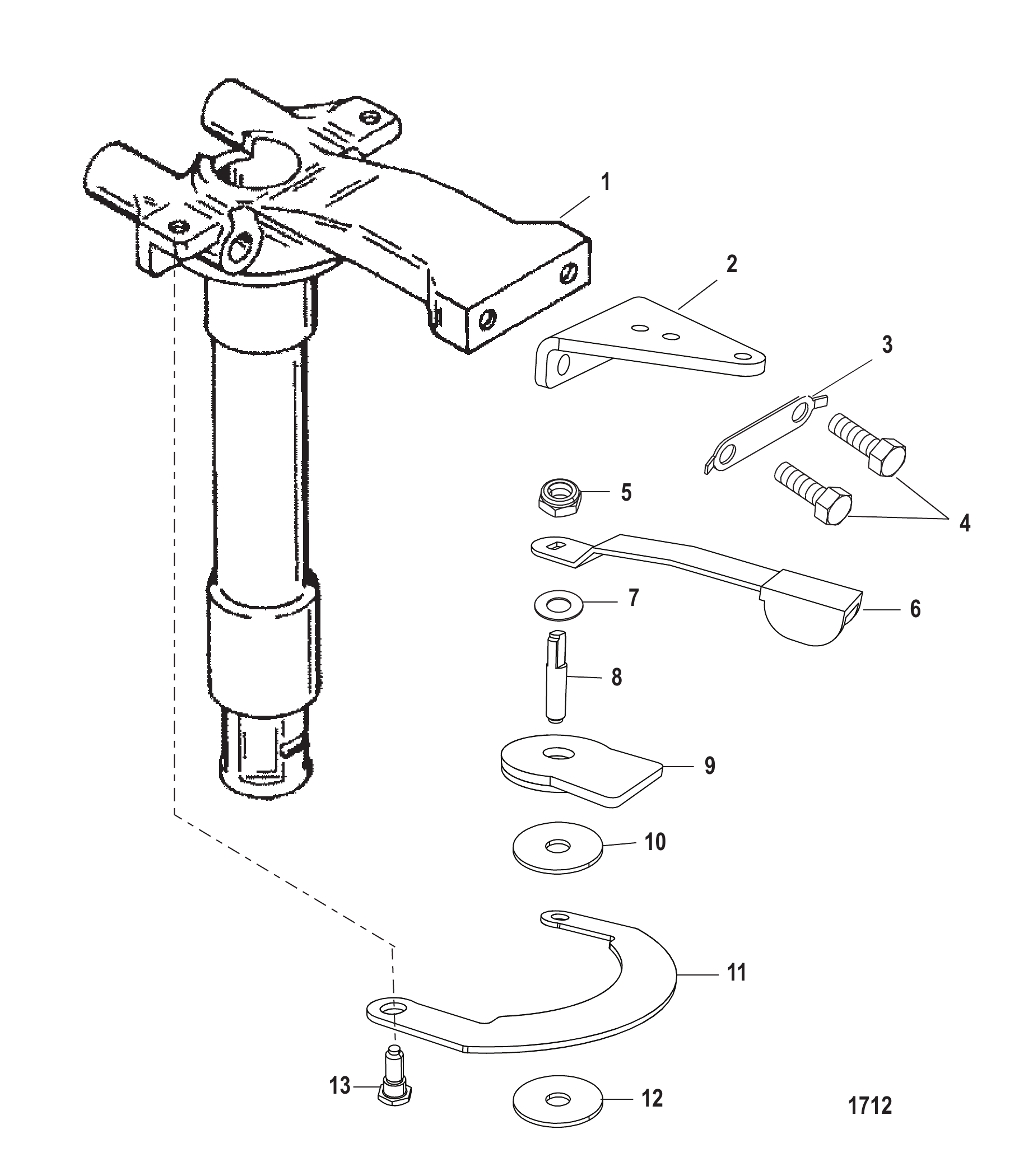

图 28旋转管 Swivel Tube

REF	零件编号	中文名称	英文名称	数量
1	821769T1	旋转管头-黑色	SWIVEL TUBE HEAD Black	1
1	821769T2	旋转管头-灰色	SWIVEL TUBE HEAD Gray	1
1	821769T1	旋转管头-黑色	SWIVEL TUBE HEAD Black	1
2	816667A2	转向支架总成	BRACKET ASSEMBLY Steering	1
3	816669F1	锁紧垫圈	TAB WASHER	1
3	8M0009820	锁紧垫圈	TAB WASHER	1
4	4000377	螺钉 (M10 x 30)	SCREW (M10 x 30)	2
5	826709113	不锈钢螺母 (.375-24)	NUT (.375-24) Stainless Steel	1
5	8M0204726	黄铜螺母 (.375-24)	NUT (.375-24) Brass	1
6	823792	杠杆副驾驶	LEVER Co-Pilot	1
7	29330	垫圈	WASHER	1
8	821961	杆螺纹	ROD Threaded	1
9	821957	制动板	BRAKE PLATE	1
10	8165621	圆盘	DISC	1
11	823791	旋转头板	PLATE Swivel Head	1
11	8M0007471	旋转头板	PLATE Swivel Head	1
12	8165621	圆盘	DISC	1
13	768042	六角凸肩螺钉	SHOULDER SCREW Hex	2

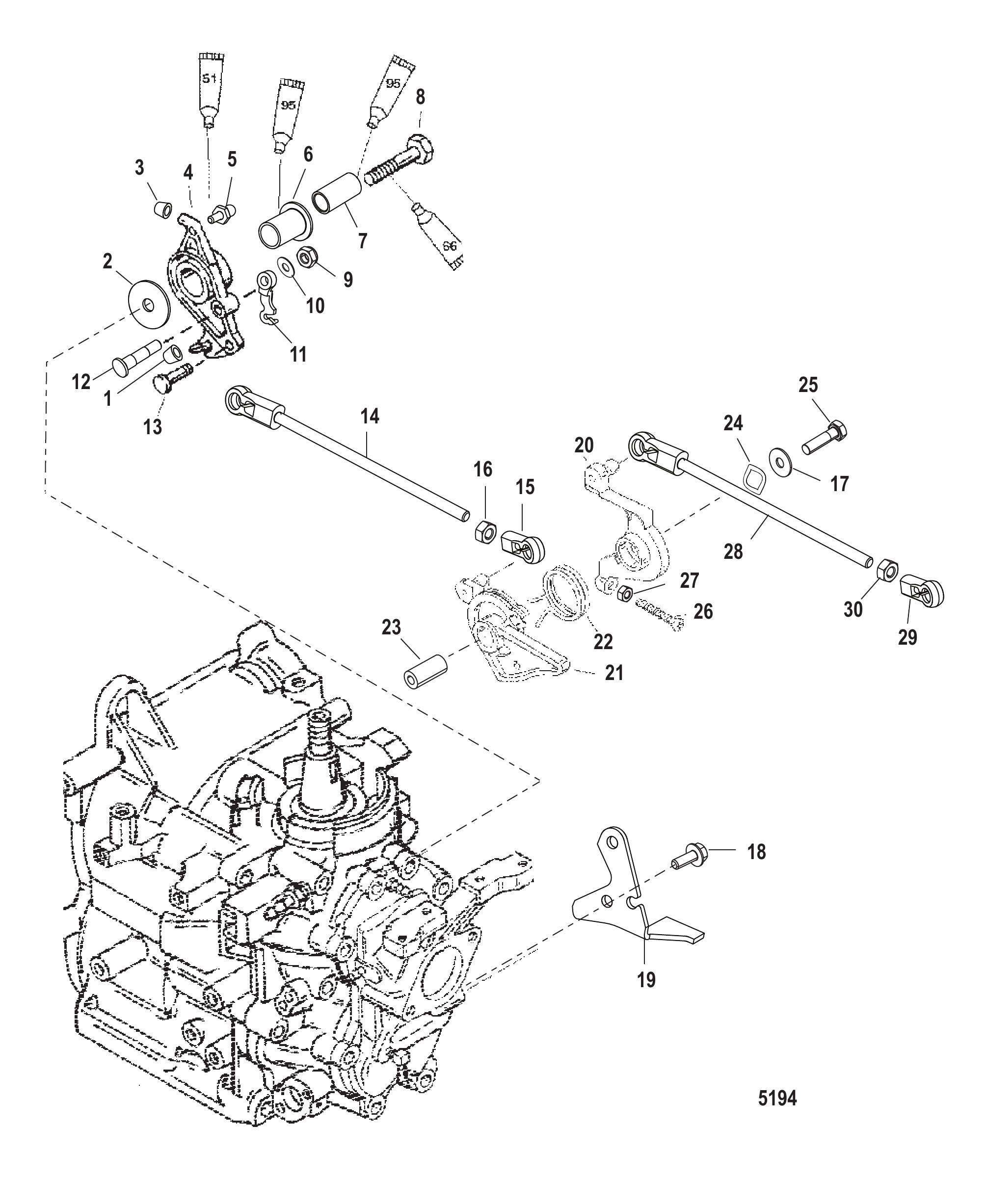

图 29节气门联动装置 Throttle Linkage

REF	零件编号	中文名称	英文名称	数量
1	822458	油门限位缓冲块	BUMPER Throttle Stop	1
2	42980	垫圈	WASHER	1
3	822458	油门限位缓冲块	BUMPER Throttle Stop	1
4	8213851	节气门控制杆	LEVER Throttle Control	1
4	8M0041742	油门杆	LEVER-THROTTLE	1
5	8235695	螺纹球头	BALL Threaded	1
6	812930A1	衬套	BUSHING	1
7	NSS	不单独销售嵌件	NOT SOLD SEPARATE Insert	1
8	4007180	螺丝(M10 x 45)	SCREW (M10 x 45)	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	69056	垫圈(.255 x .620 x .030) 不锈钢	WASHER (.255 x .620 x .030) Stainless Steel	1
11	822459	线缆固定座	RETAINER Cable	1
12	42927	嵌件	INSERT	1
13	8224561	销	PIN	1
14	881227A4	油门控制连杆	LINK Throttle Control	1
15	817428	插座	SOCKET	2
16	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1
17	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	1
18	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	1
19	8214943	油门线支架	BRACKET Throttle Cable	1
20	853926	火花臂	SPARK ARM	1
21	853925	节气门凸轮	CAM Throttle	1
22	42164	弹簧	SPRING	1
23	823807	衬套	BUSHING	1
24	99611	波形垫圈	WAVE WASHER	1
25	4000332	螺钉(M6x35)	SCREW (M6 x 35)	1
26	40019111	螺钉 (M5 x 35)	SCREW (M5 x 35)	1
27	400211	不锈钢螺母(M5)	NUT (M5) Stainless Steel	1
28	881227A05	火花控制连杆	SPARK CONTROL LINK	1
29	817428	插座	SOCKET	2
30	45076	黄铜螺母(#10-32)	NUT (#10-32) Brass	1

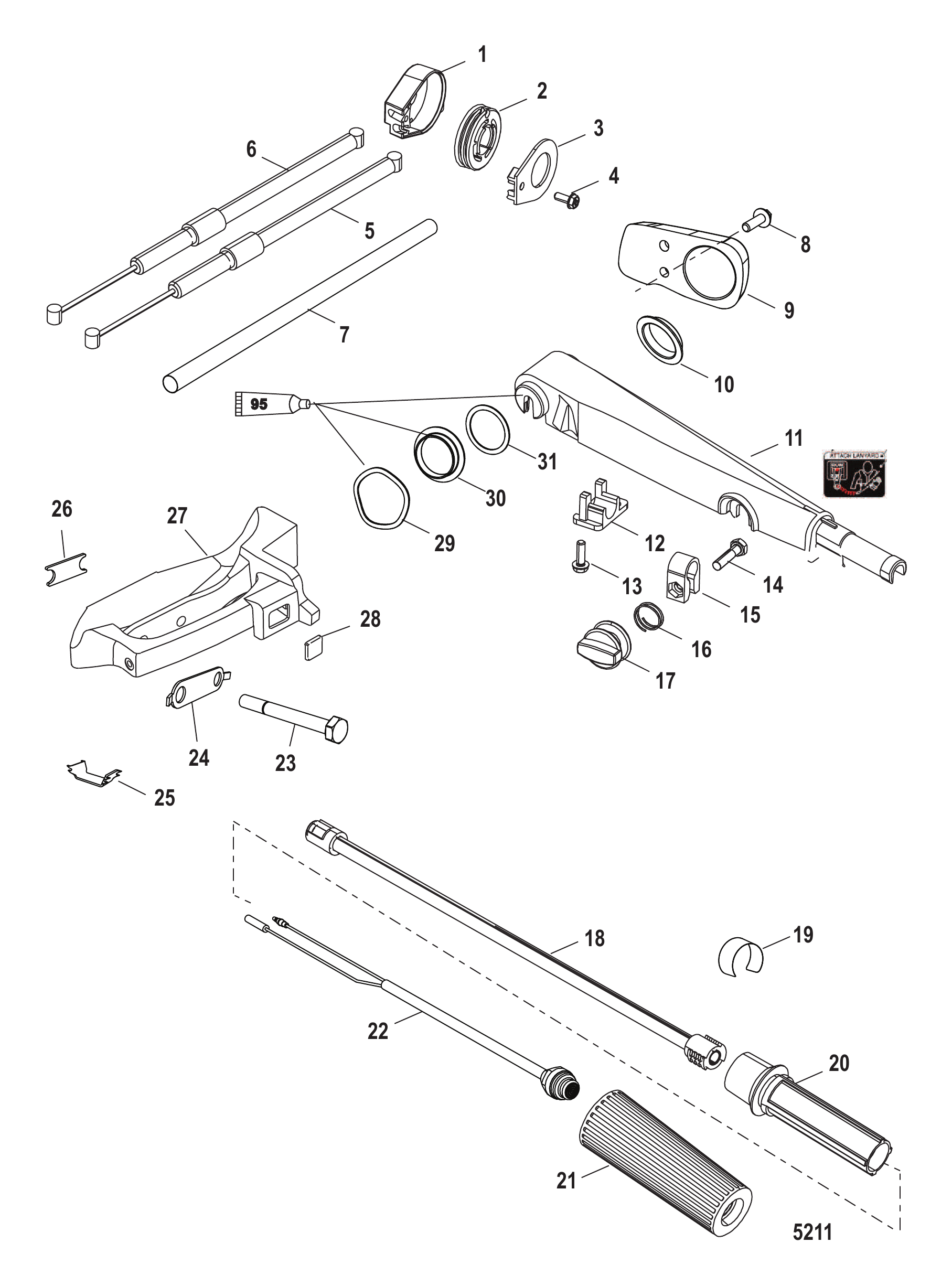

图 30舵柄手柄 Tiller Handle

REF	零件编号	中文名称	英文名称	数量
1	822148A1	盖板套件	COVER KIT	1
2	822150	滑轮	PULLEY	1
3	NSS	不单独销售外壳	NOT SOLD SEPARATE Case	1
4	878608	螺钉(#10-16 x 0.500)	SCREW (#10-16 x .500)	1
5	432425	节气门拉索	CABLE Throttle	1
6	432427	节气门拉索	CABLE Throttle	1
7	960099	套管(12.00英寸)	SLEEVE (12.00 Inches)	1
8	82526225	螺钉 (M8 x 25毫米)	SCREW (M8 x 25 mm)	2
9	822407F1	盖板	COVER	1
9	8M0072298	盖板	COVER	1
10	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
11	822325T1	转向手柄臂	ARM Steering Handle	1
11	828813T1	转向手柄臂	ARM Steering Handle	1
-	8M0032728	黑色安全绳贴纸	DECAL Lanyard, Black	1
12	822441	固定座	RETAINER	1
13	40011107	不锈钢螺钉(M5x16)	SCREW (M5 x 16) Stainless Steel	1
14	4000330	螺钉(M6x25)	SCREW (M6 x 25)	1
14	8M0204707	不锈钢六角大帽螺钉(M6x25)	SCREW M6 x 25 HX HD CAP SS	1
15	892995	节气门锁	LOCK Throttle	1
16	96203	弹簧	SPRING	1
17	821972	节气门旋钮	KNOB Throttle	1
17	821972T	节气门旋钮	KNOB Throttle	1
18	821463A1	舵柄管	TILLER TUBE	1
18	821463T01	舵柄管	TUBE-TILLER	1
18	821463A2	舵柄管	TILLER TUBE	1
18	8M0138696	舵柄管	TILLER TUBE	1
19	8242004	贴花	DECAL	1
20	821465	节气门手柄	HANDLE Throttle	1
21	99589	握把	GRIP	1
21	8M0221732	外握把	GRIP OUTER	1
22	823609A2	停止开关	SWITCH Stop	1
22	8M0104611	开关总成	SWITCH ASSY	1
22	823609A13	开关总成	SWITCH ASSEMBLY	1
22	8M0104614	停止开关	SWITCH Stop	1
23	82484890	螺钉 (M10 x 90)	SCREW (M10 x 90)	2
24	816669F1	锁紧垫圈	TAB WASHER	1
24	8M0009820	锁紧垫圈	TAB WASHER	1
25	823687	卡扣	CLIP	1
26	826658	缓冲垫	BUMPER	1
26	8M0156878	缓冲垫	BUMPER	1
27	821455A4	舵柄支架	BRACKET Tiller	1
28	17230	停机开关堵头	PLUG Stop Switch	1
29	826792	波形垫圈	WAVE WASHER	1
30	821477	衬套（内径1.485-1.475）	BUSHING 1.485-1.475 Inside Diameter	1
31	827314	垫圈	WASHER	1

图 31专用工具 Tools Special

REF	零件编号	中文名称	英文名称	数量
-	8226086	模块	CARTRIDGE	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	99750A1	万用表	MULTI METER	1
-	59339	维修用转速表	SERVICE TACHOMETER	1
-	892647A01	DMT万用表套件	MULTI-METER KIT DMT	1
-	850439T1		TESTER Eight Chamber Eight Chamber	1
-	63998A1		GAP TOOL Single Chamber Single Chamber	1
-	825824A2	转速表接口模块	TACH INTERFACE MODULE	1
-	99379	正时灯	TIMING LIGHT	1
-	825207A1	TPI/CDM测试线束总成	HARNESS ASSEMBLY TPI/CDM Test	1
-	825207A2	线束总成	HARNESS ASSEMBLY	1
-	NSS	不单独出售卡扣收集器 (快装式-CG41-14)	NOT SOLD SEPARATE Collect (Snap-On - CG41-14)	1
-	NSS	不单独出售膨胀杆 (快装式-CG41-11)	NOT SOLD SEPARATE Expanding Rod (Snap-On - CG41-11)	1
-	822778A3	下压力套件	DOWN PRESSURE KIT	1
-	74951	扳手	SPANNER WRENCH	1
-	63209	加热灯	HEAT LAMP	1
-	29287	量规工具	GAUGE TOOL	1
-	55919	驱动头	DRIVER HEAD	1
-	52344	飞轮固定器工具(齿型)	FLYWHEEL HOLDER TOOL Teeth Type	1
-	849154T1	拉拔器总成	PULLER ASSEMBLY	1
-	90455T1	吊环	LIFTING EYE	1
-	904551	吊环	LIFTING EYE	1
-	77109A3	安装工具套件	INSTALLER KIT	1
-	52952T1	活塞销锁环拆卸工具	REMOVAL TOOL Piston Pin Lock Ring	1
-	74607A3	活塞销安装套件	INSTALLER KIT Piston Pin	1
-	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	827001A1	动力头支架工具	STAND TOOL Powerhead	1
-	24161	飞轮拉拔器盖工具	CAP TOOL Flywheel Puller	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	85560	推力轴承	BEARING Thrust	1
-	817007T	密封安装工具	INSTALLER TOOL Seal	1
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
-	24156	螺母(0.625-18)	NUT (.625-18)	1
-	29310	安装板	PLATE	1
-	34961	垫圈	WASHER	1
-	36571T	导向垫圈	PILOT WASHER	1
-	37312T	传动轴轴承驱动器	DRIVESHAFT BEARING DRIVER	1
-	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
-	13779	轴承拆卸工具	REMOVER TOOL Bearing	1
-	825196	传动轴固定工具	HOLDING TOOL Driveshaft	1
-	826872	轴承安装工具	INSTALLER TOOL Bearing	1
-	825197T	油封安装工具	INSTALLER TOOL Oil Seal	1
-	825198	心轴	MANDREL	1
-	817011T	滚针轴承安装工具	INSTALLER TOOL Needle Bearing	1
-	825199	导向器	PILOT	1
-	27780		PULLER Water Pump	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
-	825200A1	弹簧钩具	HOOK TOOL Spring	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	817383A1	工具包	TOOL BAG	1

图 32顶罩 Top Cowl

REF	零件编号	中文名称	英文名称	数量
1	821528T5	顶盖总成	TOP COWL ASSEMBLY	1
1	821528T11	顶盖总成	TOP COWL ASSEMBLY	1
2	821528T7	顶盖总成	TOP COWL ASSEMBLY	1
2	821528T8	顶盖总成	TOP COWL ASSEMBLY	1
3	825742F1	闩锁	LATCH	1
3	825742F3	闩锁	LATCH	1
3	825742F1	闩锁	LATCH	1
4	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	2
5	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	2
6	8237515	螺母(M4)	NUT (M4)	2
7	8260761	罩盖密封件	SEAL Cowl	1
7	8M0043406	外罩密封件	SEAL, COWL	1
8	821530A1	隔音毯套件（顶部/侧面）（热熔胶粘合）	SOUND BLANKET KIT (Top/Side)(Hot Glue Adhesive)	1
8	821530A02	隔音毯套件（顶部/侧面）（预涂压敏胶）	SOUND BLANKET KIT (Top/Side)(Pre-Applied Pressure Sensitive Adhesive)	1
8	821530A02	隔音毯套件（顶部/侧面）（预涂压敏胶）	SOUND BLANKET KIT (Top/Side)(Pre-Applied Pressure Sensitive Adhesive)	1
9	NSS	不单独出售前部隔音毯	NOT SOLD SEPARATE Front Sound Blanket	1
10	NSS	不单独出售侧/后隔音毯	NOT SOLD SEPARATE Side/Rear Sound Blanket	1
11	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
12	NSS	不单独出售绳索	NOT SOLD SEPARATE Rope	1
13	NSS	不单独出售信封袋	NOT SOLD SEPARATE Envelope	1
14	18173	滚轮锁扣支架总成	BRACKET ASSEMBLY Latch Roller Roller Latch	1
14	893763	滚轮锁扣支架	BRACKET Roller Latch	1
15	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
16	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
17	8224261	支架	BRACKET	1
17	8M0038412	外罩支架	BRACKET-COWL	1
18	8231871	螺钉(M4×14.5)	SCREW (M4 x 14.5)	3
19	26995	防松垫圈(#8不锈钢)	LOCKWASHER (#8) Stainless Steel	3
20	8237515	螺母(M4)	NUT (M4)	3
21	NSS	不单独出售进气管道	NOT SOLD SEPARATE Duct-Air Inlet	1
22	815784	堵盖	CAP Plug	2
23	4006731	螺钉(M6 x 16)	SCREW (M6 x 16)	2
24	NSS	不单独出售双面件	NOT SOLD SEPARATE Double Sided	1
25	821529F1	进气口护罩	SHIELD Air Inlet	1
25	8M0053822	进气口护罩	SHIELD-AIR INLET	1
25	821529T3	进气口护罩	SHIELD Air Inlet	1
26	NSS	不单独出售油位观察窗	NOT SOLD SEPARATE Window-Oil Sight Gauge	1
27	82409316	前进-空档-倒档换挡贴纸	DECAL F-N-R Shift	1

图 33加长部件 X-Long Components

REF	零件编号	中文名称	英文名称	数量
1	40140	螺母(M10)	NUT (M10)	4
2	8168665	双头螺柱（M10 x 130）	STUD (M10 x 130)	2/4
2	8168661	双头螺柱 (M10 x 120)	STUD (M10 x 120)	4
2	8M0034425	双头螺柱 (M10 x 120)	STUD (M10 x 120)	4
3	824072A1	驱动轴壳体延长垫片	SPACER Driveshaft Housing Extension	1
4	821327	定位销	PIN Dowel	2
5	824082A1	延长型水管总成	TUBE ASSEMBLY Water - Extension	1
6	21836	O型圈(.796 x .139)	O-RING (.796 x .139)	1
6	8M0204645	O型圈(.796 x .139)	O-RING (.796 x .139)	1
7	824084	密封件	SEAL	1
-	823547A2	密封套件	SEAL KIT	1
