水星 Mercury 30A ARCHIVE CAT 81115590 - 爆炸图零件明细

两冲程 化油器 · ARCHIVE CAT 81115590 · 共 27 个部位 · 1023 条零件

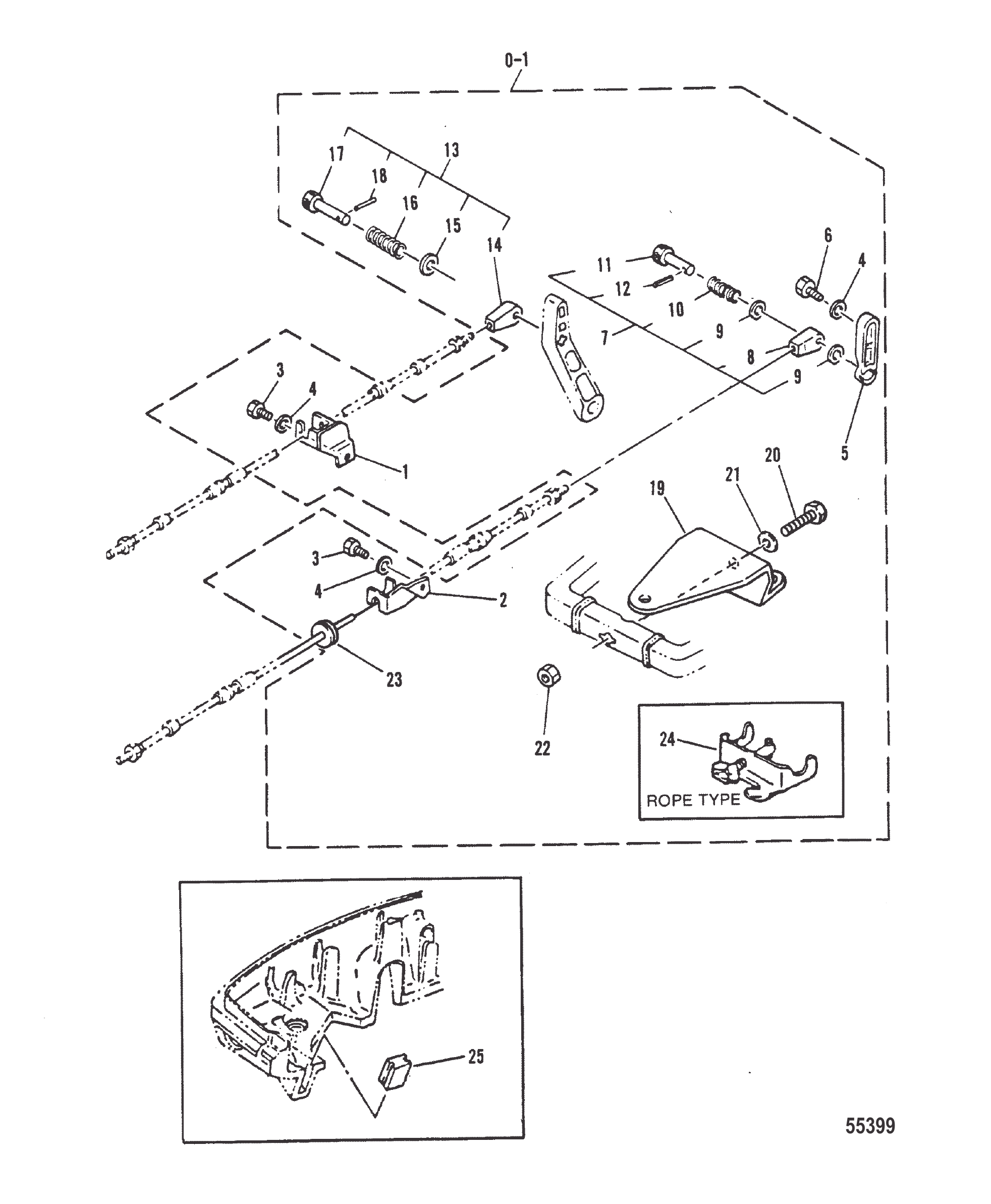

图 1遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
0-1	43991A1	球柱式安装套件	ATTACHING KIT BALL POST TYPE	1
1	84221M	换挡支架	BRACKET GEAR SHIFT	1
2	83717M	节流阀支架	BRACKET THROTTLE	1
3	83395M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
4	82214M	垫圈	WASHER	3
5	84222M	油门杆	LEVER Throttle	1
6	91772M	螺栓	BOLT	1
7	83933M	节流拉索端头	END Cable THROTTLE	1
8	83934M	拉索端头	END Cable	1
9	82216M	垫圈	WASHER	2
10	83725M	弹簧	SPRING	1
11	83726M	挂钩	HOOK	1
11	814499M	挂钩	HOOK	1
12	82146M	滚销	PIN ROLL	1
13	83719M	换挡拉索端头	END Cable SHIFT	1
14	83720M	拉索端头	END Cable	1
15	82216M	垫圈	WASHER	1
16	83721M	弹簧	SPRING	1
17	83722M	挂钩	HOOK	1
17	814500M	挂钩	HOOK	1
18	82146M	滚销	PIN ROLL	1
19	91635M	转向支架(球柱式)	BRACKET STEERING (BALL POST TYPE)	1
20	82474M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
21	82220M	垫圈	WASHER	1
22	81785M	锁紧螺母	LOCKNUT	1
23	97031M	护孔环	GROMMET	1
24	83727M	支架(绳索式)	BRACKET (ROPE TYPE)	1
25	83728M	索环(选配)	GROMMET (OPTIONAL)	1

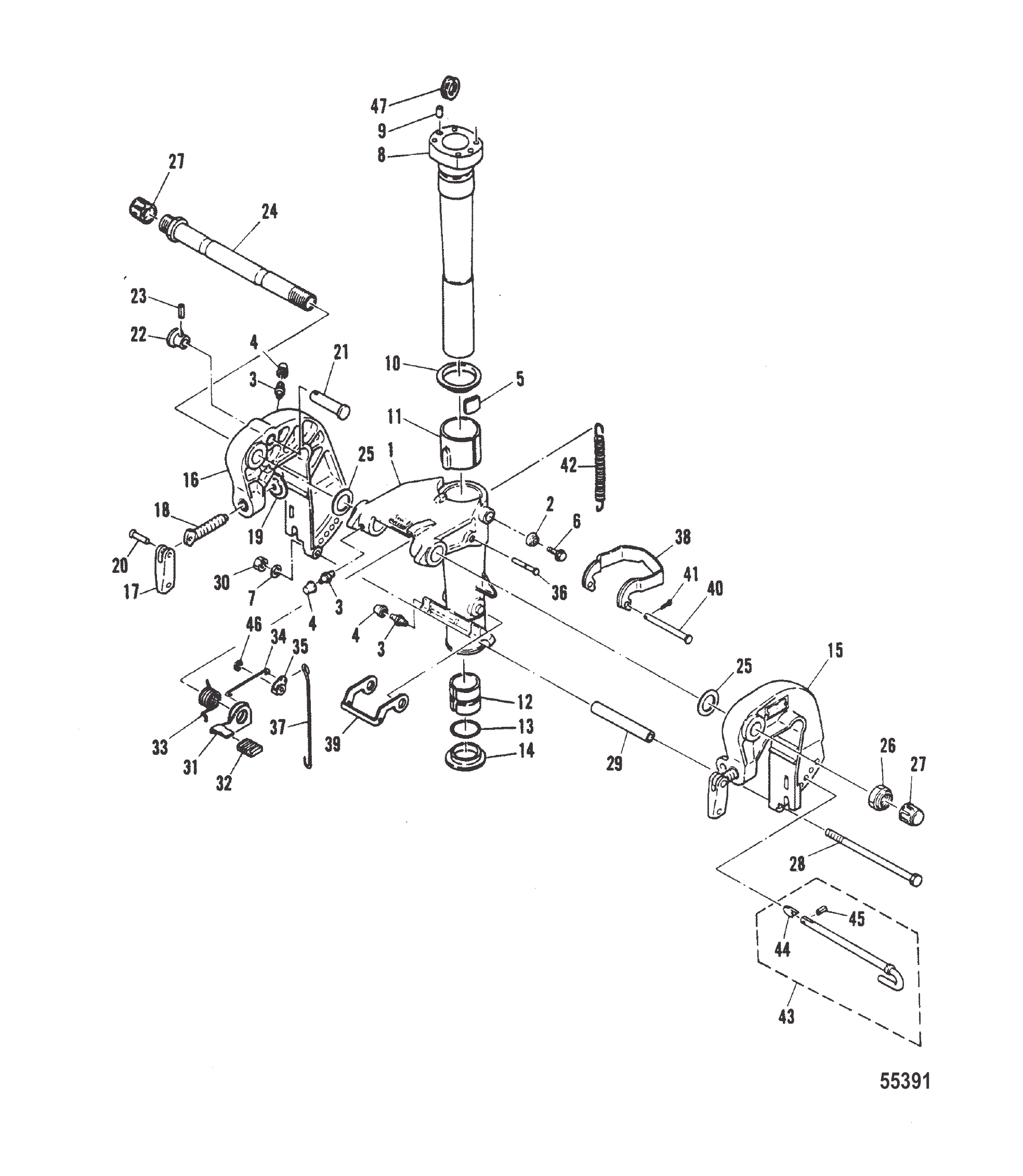

图 2夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	9246M	旋转支架	SWIVEL BRACKET	1
2	91637M	密封件	SEAL	1
3	82369M	黄油嘴	FITTING GREASE	4
4	81439M	黄油嘴盖	CAP GREASE FITTING	4
5	80633M	摩擦片	PLATE FRICTION	1
6	96382M	螺钉	SCREW	1
7	82217M	垫圈	WASHER	1
8	84833M	转向枢轴	SHAFT STEERING PIVOT	1
9	82368M	定位销	PIN DOWEL	2
10	81873M	垫圈	WASHER	1
11	81964M	枢轴上衬套	BUSHING PIVOT SHAFT-UPPER	1
12	81961M	枢轴下衬套	BUSHING PIVOT SHAFT-LOWER	1
13	82274M	枢轴衬套O型圈	O-RING PIVOT SHAFT BUSHING	1
14	81959M	衬套	BUSHING	1
15	8245M	左舷支架	BRACKET PORT	1
15	9797M	支架	BRACKET	1
16	8246M	右舷支架	BRACKET STARBOARD	1
17	80048M	艉板夹紧螺钉手柄	HANDLE TRANSOM CLAMP SCREW	2
17	809959M	手柄	HANDLE	2
18	81756M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
19	80638M	艉板夹紧螺钉垫块	PAD TRANSOM CLAMP SCREW	2
20	81888M	滚销	PIN ROLL	2
21	84835M	倾斜止动轴	SHAFT TILT STOP	1
22	95650M	倾斜止动轴旋钮	KNOB TILT STOP SHAFT	1
23	82148M	滚销	PIN ROLL	1
24	91639M	转向螺栓	BOLT STEERING	1
25	81836M	垫圈	WASHER	2
26	81787M	螺母	NUT	1
26	879172252	螺母	NUT	1
27	81388M	盖帽	CAP	2
27	811914M	盖帽	CAP	2
28	82924M	螺栓	BOLT	1
29	81979M	夹紧支架垫片	SPACER CLAMP BRACKET	1
29	19108M	隔套	SPACER	1
30	82392M	螺母	NUT	1
30	82382M	螺母	NUT	1
31	91640M	锁定/释放杆	LEVER LOCK/RELEASE	1
30	91641M	杆盖	COVER LEVER	1
33	91642M	张力弹簧	SPRING TENSION	1
34	91643M	倒挡锁定杆连杆	LINK REVERSE LOCK LEVER	1
35	80648M	倾斜凸轮	CAM TILT	1
36	91644M	销	PIN	1
36	19109M	销	PIN	1
37	80645M	倒挡锁止杆连杆	ROD REVERSE LOCK LEVER	1
38	84837M	倒挡锁定钩-后	HOOK REVERSE LOCK-REAR	1
39	80643M	倒挡锁定钩-前	HOOK REVERSE LOCK-FRONT	1
40	81882M	销	PIN	1
41	82125M	开口销	COTTER PIN COTTER	1
42	82105M	倒挡锁定弹簧	SPRING REVERSE LOCK	1
42	19110M	弹簧	SPRING	1
43	94569M	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
44	82857M	止动板	PLATE Stopper PLATE	1
45	82144M	滚销	PIN ROLL	1
46	82330M	卡环	RING Snap	1
47	82070M	护孔环	GROMMET	1

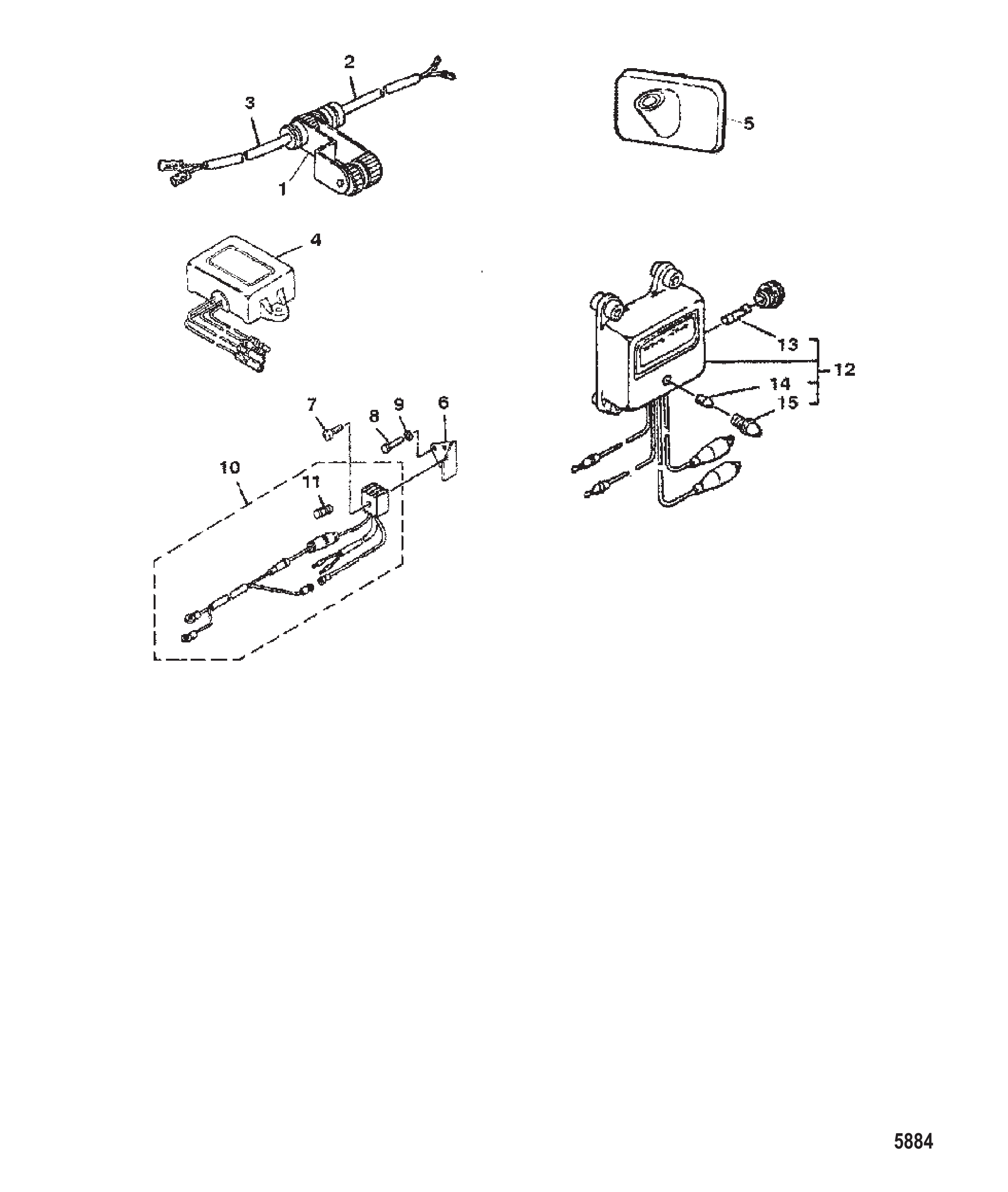

图 3可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	84124M	连接器	CONNECTOR	1
2	99051M	连接器	CONNECTOR	1
3	99052M	连接器	CONNECTOR	1
4	84125T	电压调节器	REGULATOR Voltage	1
5	97130M	导绳器	ROPE GUIDE	1
6	84680M	安装板	PLATE	1
7	83108M	螺钉	SCREW	1
8	8527764	螺栓	BOLT	2
9	82214M	垫圈	WASHER	2
10	84329M	整流器总成	RECTIFIER ASSEMBLY	1
10	8M0060278	整流器	RECTIFIER	1
11	81522M	保险丝	FUSE	1
12	80713M	整流器	RECTIFIER	1
13	83733M	保险丝	FUSE	1
14	83731M	灯泡	BULB	1
15	83732M	透镜	LENS	1

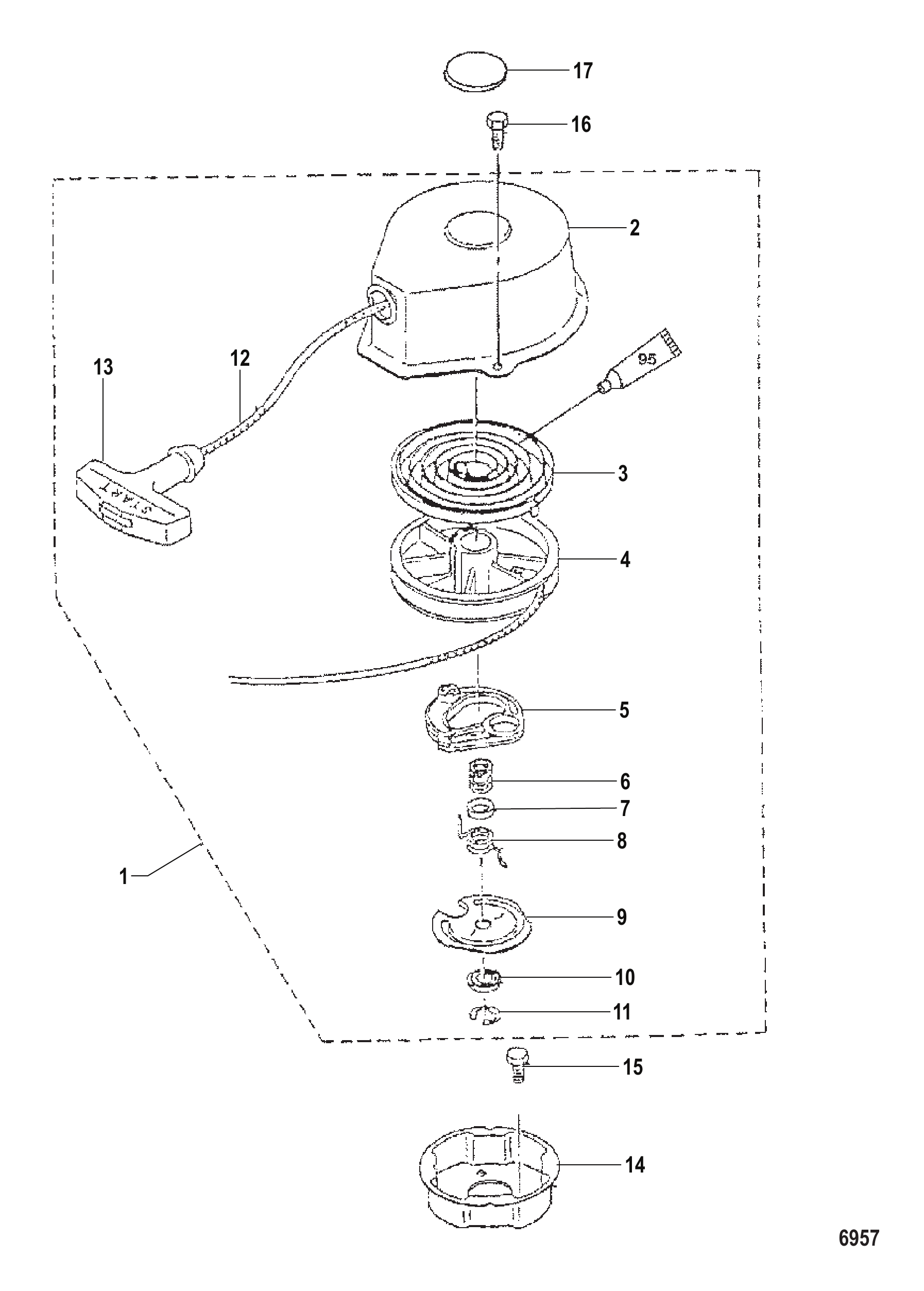

图 4反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	823038	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	815067	启动器壳体	HOUSING Starter	1
3	95284	弹簧	SPRING	1
4	95245	启动滑轮	SHEAVE Starter	1
5	95246	棘轮	RATCHET	1
6	95315	弹簧	SPRING	1
7	95247	盖板	COVER	1
8	95316	弹簧	SPRING	1
9	95248	摩擦片	FRICTION PLATE	1
10	95317	止推垫片	THRUST WASHER	1
11	95318	E型卡环	E RING	1
12	12066Q9	绳索	ROPE	1
12	12066Q10	启动绳@2	ROPE-STARTER@2	1
13	95249	起动手柄	HANDLE Starter	1
14	823039	滑轮	PULLEY	1
15	16828	螺栓	BOLT	3
16	815068	螺栓	BOLT	2
16	16828	螺栓	BOLT	2
17	95251	堵头	PLUG	1

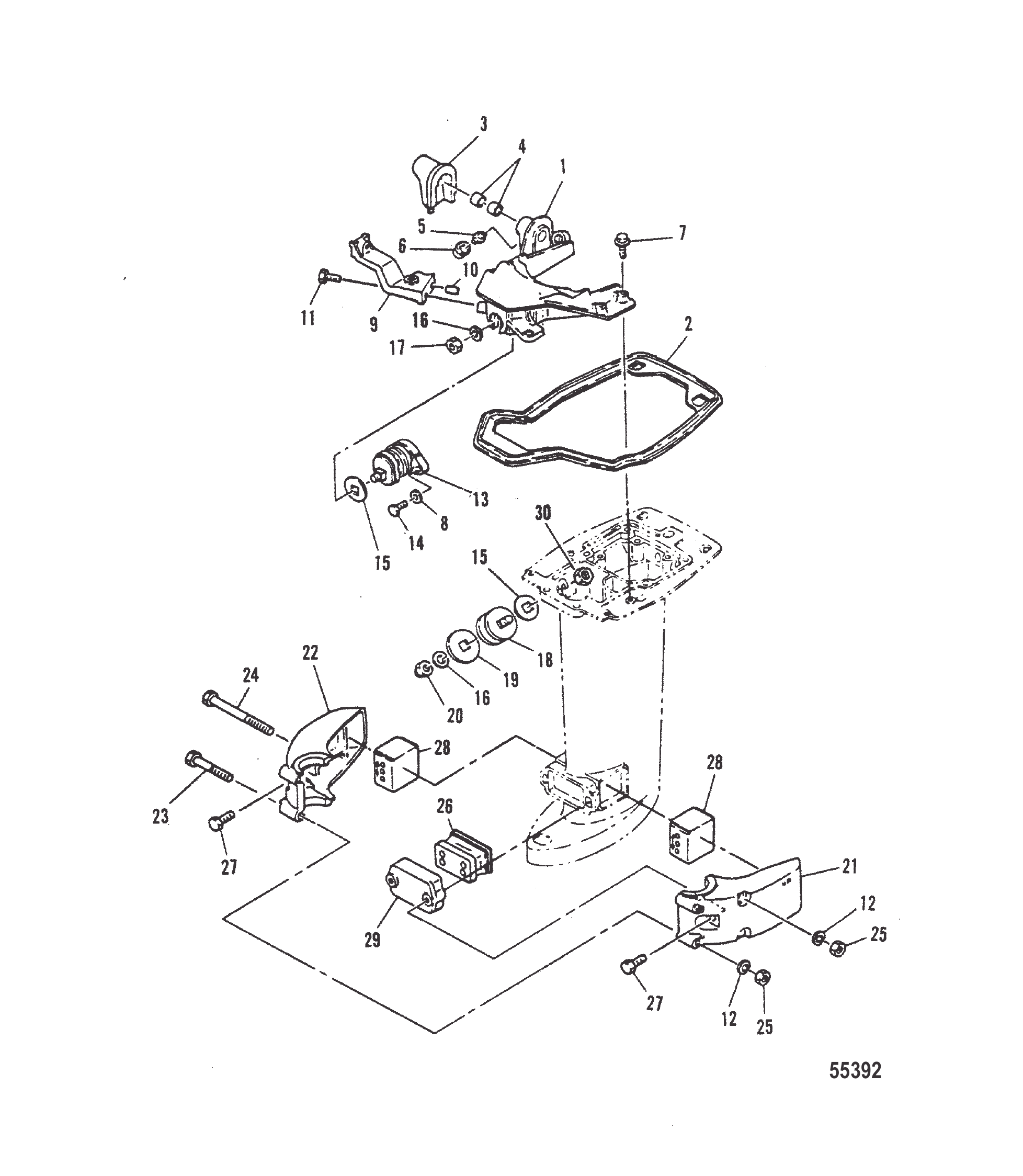

图 5安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	95548M	支架	BRACKET	1
2	84838M	橡胶密封件	SEAL RUBBER	1
3	84840M	橡胶密封件	SEAL RUBBER	1
4	81930M	衬套	BUSHING	2
5	82369M	黄油嘴	FITTING GREASE	1
6	81439M	管帽接头	CAP FITTING	1
7	84839M	螺栓	BOLT	4
8	82214M	垫圈	WASHER	3
9	80657M	支架	BRACKET	1
10	82364M	定位销	PIN Dowel DOWEL	1
11	82451M	螺栓	BOLT	1
11	82423M	螺栓	BOLT	1
12	82217M	垫圈	WASHER	4
13	84841M	上部前支架	MOUNT UPPER FRONT	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
15	80662M	安装垫片	GASKET MOUNT	3
16	82219M	垫圈	WASHER	3
17	82395M	螺母	NUT	1
18	82557M	上部侧支架	MOUNT UPPER SIDE	2
18	8M0121332	支架	MOUNT	2
19	81612M	安装垫片	GASKET MOUNT	2
20	82396M	冠形螺母	NUT CROWN	2
21	84842M	下部壳体	HOUSING LOWER	1
22	84843M	下部壳体	HOUSING LOWER	1
23	84844M	螺栓	BOLT	2
24	41893M	螺栓	BOLT	2
25	82392M	螺母	NUT	4
25	82382M	螺母	NUT	4
26	84846M	下部前支架	MOUNT LOWER FRONT	1
27	82464M	螺栓	BOLT	2
27	43106M	螺栓	BOLT	2
28	84848M	下部侧支架	MOUNT LOWER SIDE	2
29	84847M	下安装盖	COVER LOWER MOUNT	1
30	82395M	螺母	NUT	2

图 6服务/支持材料 SERVICE/SUPPORT MATERIAL

REF	零件编号	中文名称	英文名称	数量
0	88183801	零件手册-115EFI(四冲程)	PARTS MANUAL 115 EFI (4-Stroke) Parts Manual	1
0	881980	维修手册	SERVICE MANUAL	1
0	881980R03	SM O/B 115 EFI 4S	SM O/B 115 EFI 4S	1
0	10225030	用户手册	OWNERS MANUAL	1
0	858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
0	8M0038610	带注油球的燃油软管总成(9英尺)	HOSE ASSEMBLY Fuel (9 Feet) With Primer Bulb	1
0	880177	组合扳手工具(10毫米)	SCRENCH TOOL (10 mm)	1
0	881828	星形头工具套件	STARBIT TOOL KIT	1
0	881649A01	贴花套件	DECAL SET	1
0	881649A05	贴花套件	DECAL SET	1
0	881840A01	贴花套件	DECAL SET	1
0	881840A03	贴花套件	DECAL SET	1
0	881840A03	贴花套件	DECAL SET	1
0	881840A05	贴花套件	DECAL SET	1
0	881650A01	贴花套件	DECAL SET	1
0	881650A03	贴花套件	DECAL SET	1
0	881650A03	贴花套件	DECAL SET	1
0	881702A01	贴花套件	DECAL SET	1
0	881839A01	EPA标签信息贴花	DECAL EPA Label Information	1
0	881839A02	EPA标签信息贴花	Decal EPA Label Information	1
0	881839A03	EPA标签信息贴花	DECAL EPA Label Information	1
0	816834A1	转速表	TACHOMETER	1
0	816932A1	温度表	TEMPERATURE GAUGE	1
0	86306	适配器	ADAPTER	1
0	86306A01	适配器	ADAPTER	1
0	817054A3	水压表总成	GAUGE ASSEMBLY Water Pressure	1
0	821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
0	8M0074845	ORD 8M0098264	ORD 8M0098264	1
0	92876A8	转向安装套件	ATTACHING KIT Steering	1
0	92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
0	883040A1	转速表模块套件	TACH MODULE KIT	1

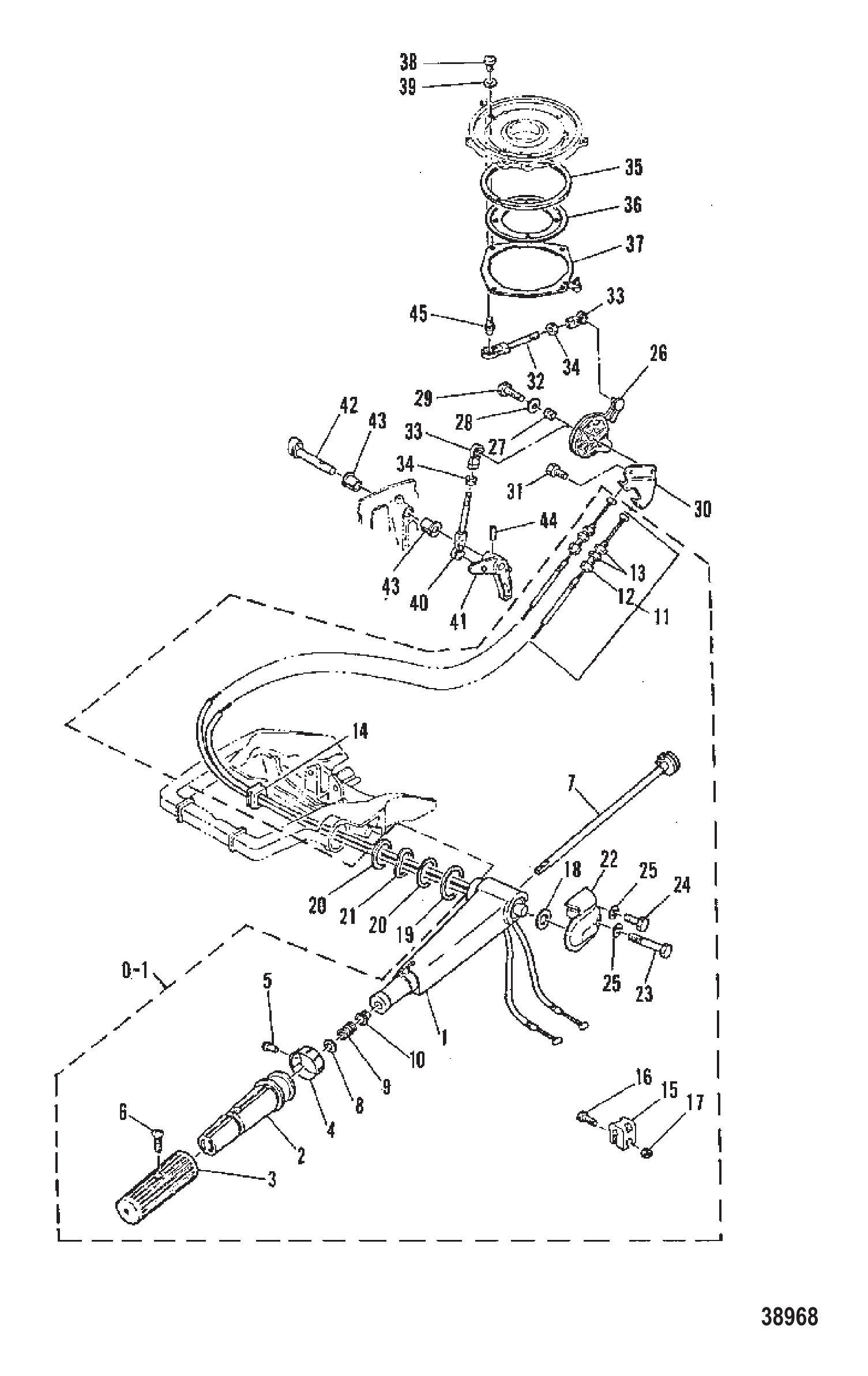

图 7转向手柄与油门控制 STEERING HANDLE AND THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
-	95420M	转向手柄总成	HANDLE ASSEMBLY Steering	1
1	96664M	手柄	HANDLE	1
2	81585M	扭转握把	GRIP TWIST	1
3	95497M	橡胶扭转手柄	HANDLE RUBBER TWIST GRIP	1
3	8M0080456	握把	GRIP	1
4	97137M	节气门指示器	INDICATOR THROTTLE	1
5	81907M	铆钉	RIVET	1
6	18847M	螺钉	SCREW	1
6	811916M	螺钉	SCREW	1
6	84300M	螺钉	SCREW	1
6	811916M	螺钉	SCREW	1
7	84856M	节流阀杆	LEVER THROTTLE	1
8	82220M	垫圈	WASHER	1
9	82095M	压缩弹簧	SPRING COMPRESSION	1
10	81945M	衬套	BUSHING	1
11	41892M	油门拉索总成	CABLE ASSEMBLY Throttle	2
12	815139M	螺栓	BOLT	1
12	81747M	螺栓	BOLT	1
12	815139M	螺栓	BOLT	1
13	84765M	螺母	NUT	2
13	11794M	销	PIN	2
14	82064M	护孔环	GROMMET	1
15	82895M	摩擦片	FRICTION PIECE	1
16	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
17	83056M	螺母	NUT	1
18	82119M	隔套	SPACER	1
19	81861M	隔套	SPACER	1
20	84850M	垫圈	WASHER	2
21	84851M	波形垫圈	WASHER WAVE	1
22	84852M	转向手柄固定座	RETAINER STEERING HANDLE	1
23	84931M	螺栓	BOLT	1
24	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
25	82214M	垫圈	WASHER	2
26	84858M	磁电机控制杆	LEVER MAGNETO CONTROL	1
27	83310M	轴环	COLLAR	1
28	81969M	垫圈	WASHER	1
29	82405M	螺栓	BOLT	1
30	84859M	油门线固定座	RETAINER THROTTLE CABLE	1
31	84303M	螺栓	BOLT	1
31	91772M	螺栓	BOLT	1
32	84860M	磁电机控制杆	ROD MAGNETO CONTROL	1
32	811168M	杆	ROD	1
33	16715M	杆端接头	JOINT ROD END	2
34	82378M	螺母	NUT	2
34	82388M	螺母 (M5)	NUT (M5)	2
35	83566M	磁电机底座护圈	RETAINER MAGNETO BASE	1
36	19139M	磁电机底座护圈	RETAINER MAGNETO BASE	1
36	84861M	磁电机底座护圈	RETAINER MAGNETO BASE	1
36	19139M	固定座	RETAINER	1
37	83569M	基板	PLATE BASE	1
38	14232M	螺钉	SCREW	4
39	82211M	垫圈	WASHER	4
40	14238M	接头	JOINT	1
40	84862M	接头	JOINT	1
40	14238M	接头	JOINT	1
41	94646M	油门控制杆	LEVER THROTTLE CONTROL	1
41	97138M	油门控制杆	LEVER THROTTLE CONTROL	1
42	81134M	油门控制轴	SHAFT THROTTLE CONTROL	1
43	81946M	衬套	BUSHING	2
44	82156M	滚销	PIN ROLL	1
45	84305M	球头接头	JOINT BALL	1

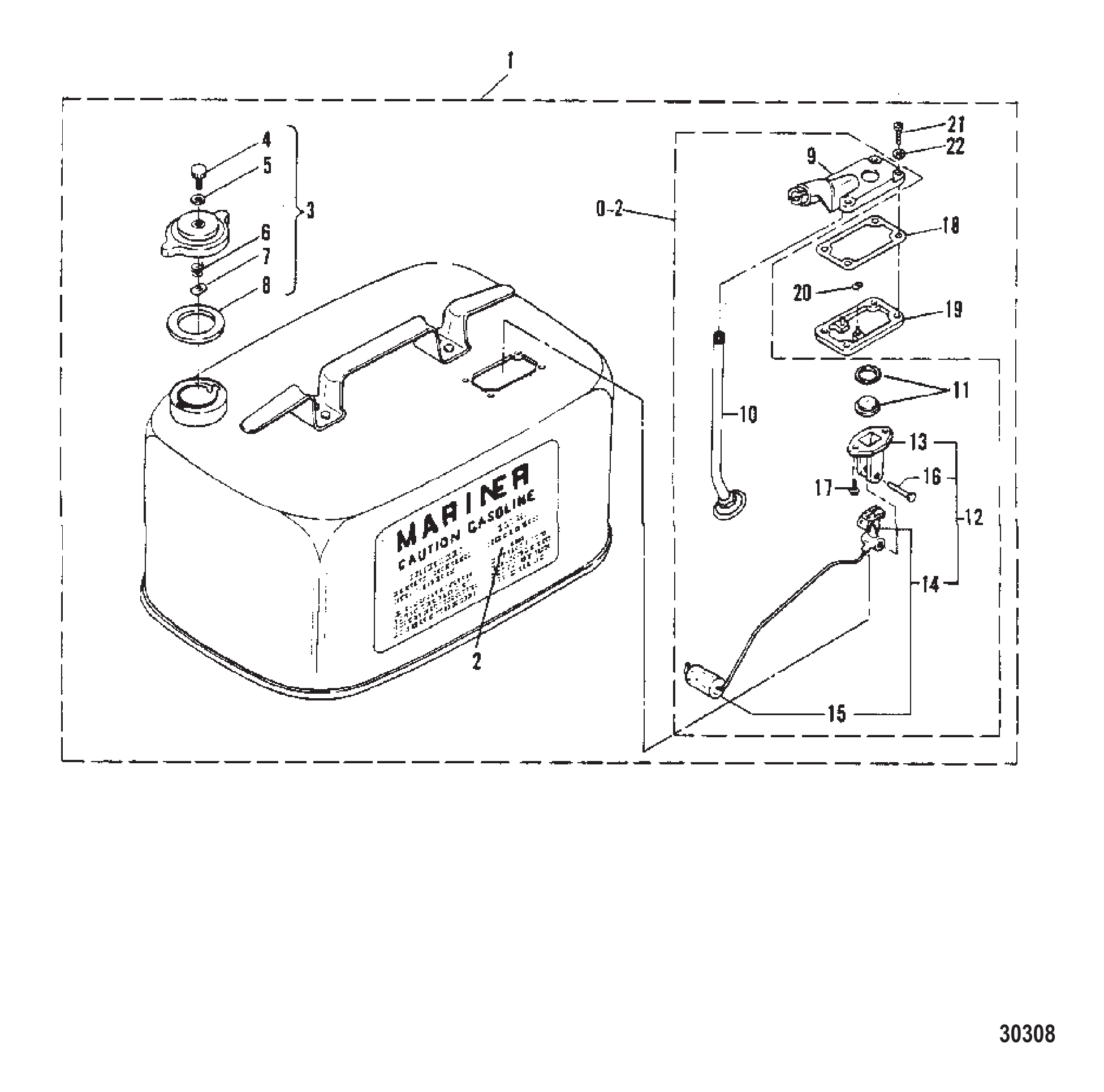

图 8燃油箱总成(非原装油箱) FUEL TANK ASSEMBLY (NOT ORIGINAL EQUIPMENT TANK)

REF	零件编号	中文名称	英文名称	数量
1	1529A26	燃油箱总成(6加仑)	TANK ASSEMBLY Fuel COMPLETE (6 GALLON)	1
2	13921	燃油箱贴花	DECAL FUEL TANK	1
3	14223M	油箱盖总成	CAP ASSEMBLY Fuel Tank	1
4	25575	螺钉 通气-加注口盖	SCREW VENT-FILLER CAP	1
5	492211	通气螺钉垫圈	WASHER VENT SCREW	1
6	22227	张力弹簧-通气螺钉	SPRING TENSION-VENT SCREW	1
7	28587	螺母 调速弹簧固定器	NUT SPEED-SPRING RETAINER	1
8	41065	衬垫 加注口盖至燃油箱	GASKET FILLER CAP TO FUEL TANK	1
0-2	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COMPLETE	1
9	64841A3	燃油箱盖	COVER FUEL TANK	1
10	75239	管	TUBE	1
11	98542A1	燃油表视窗总成	WINDOW ASSEMBLY FUEL GAUGE	1
12	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel COMPLETE	1
13	20430	燃油表固定架	RETAINER FUEL GAUGE	1
14	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
15	99274	燃油表浮子	FLOAT FUEL GAUGE	1
16	20426	铆钉 指针至固定架	RIVET INDICATOR TO RETAINER	1
17	62568	螺钉(#10-16 x .375) 固定架至燃油箱盖	SCREW (#10-16 x .375) RETAINER TO FUEL TANK COVER	2
18	28862	衬垫 盖总成至框架	GASKET COVER ASSEMBLY TO FRAME	1
19	28860	框架固定件-燃油箱盖	FRAME RETAINING-FUEL TANK COVER	1
20	28903	螺母 固定框架至燃油箱	NUT RETAINING FRAME TO FUEL TANK	2
21	20411	螺钉(.190-24 x .62) 燃油箱盖至燃油箱	SCREW (.190-24 x .62) FUEL TANK COVER TO FUEL TANK	4
22	29070	燃油箱盖紧固螺钉垫圈	WASHER FUEL TANK COVER FASTENING SCREW	4

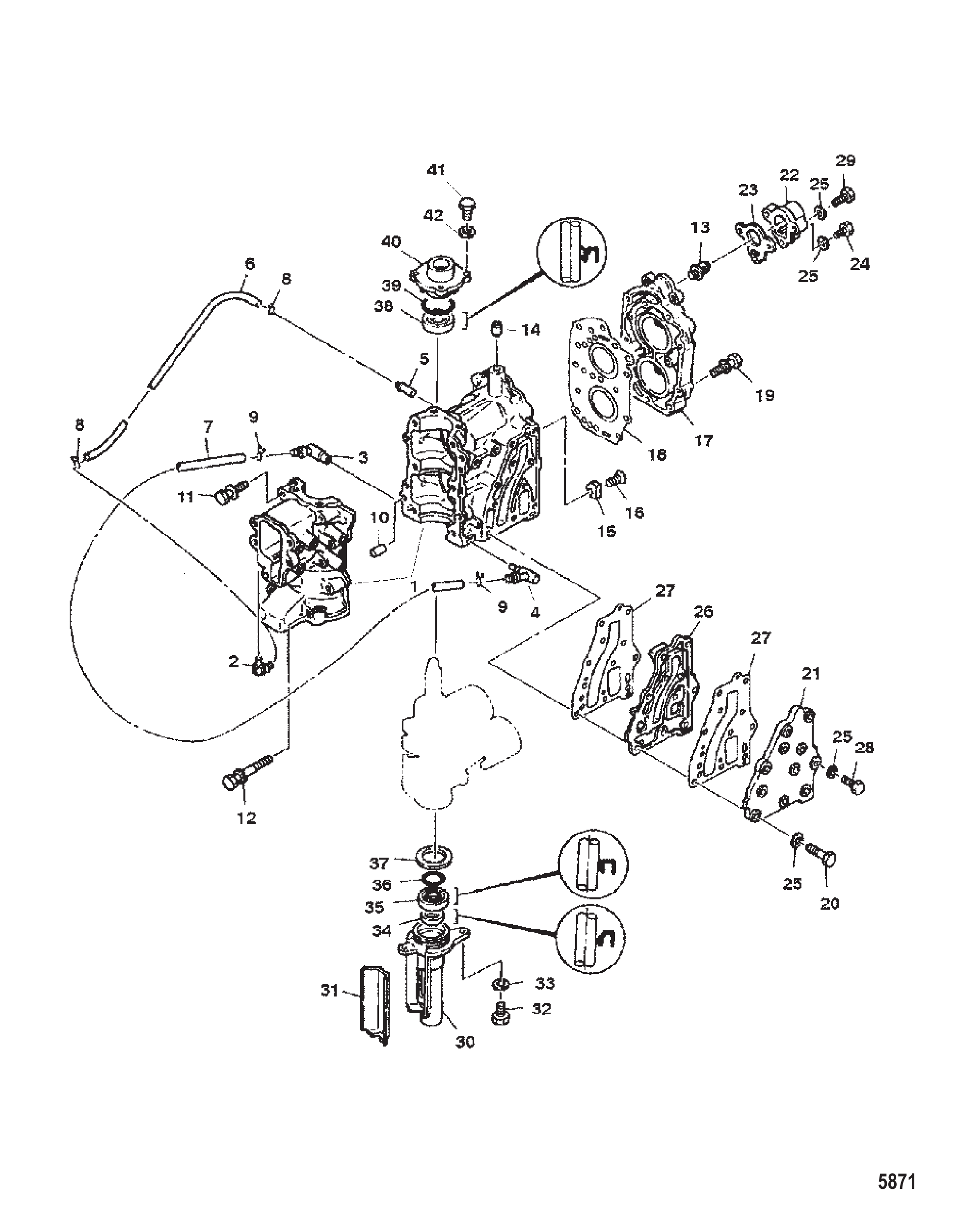

图 9曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	827168M	曲轴箱	CRANKCASE	1
2	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
3	84661M	放油接头	FITTING Drain	1
4	83326M	接头	FITTING	1
5	80122M	接头	FITTING	1
6	811045M	软管	HOSE	1
7	82012M	软管	HOSE	1
8	82046M	卡箍	CLAMP	2
9	98974M	卡扣	CLIP	2
10	82359M	定位销	PIN Dowel	2
11	95592M	螺栓	BOLT	8
12	95593M	螺栓	BOLT	2
13	11919M	节温器	THERMOSTAT	1
13	11919001	节温器	THERMOSTAT	1
14	14214M	定位销	PIN Dowel	1
15	84732M	阳极块	ANODE	1
16	95594M	螺钉	SCREW	1
17	8213M	气缸盖	CYLINDER HEAD	1
18	95595M	衬垫	GASKET	1
18	95595	衬垫	GASKET	1
19	43092M	螺栓(M6x14)	BOLT (M6 x 14)	13
20	804124	螺栓	BOLT	10
21	95598M	排气外盖	COVER Exhaust (OUTER)	1
22	83241M	盖板	COVER	1
23	83242M	衬垫	GASKET	1
23	83242	衬垫	GASKET	1
24	82405M	螺栓	BOLT	1
25	82214M	垫圈	WASHER	14
26	95596M	排气内盖	COVER Exhaust (INNER)	1
27	95597	衬垫	GASKET	2
28	826957M	螺栓	BOLT	1
29	14262M	螺栓	BOLT	2
30	814493M	下壳体	HOUSING (LOWER)	1
31	94762M	密封件	SEAL	1
32	826957M	螺栓	BOLT	2
33	881379	垫圈	WASHER	2
33	82214M	垫圈	WASHER	2
34	82165M	油封	SEAL Oil	1
35	18843M	油封	SEAL Oil	1
36	95602M	O型圈	O-RING	1
37	81841M	垫圈	WASHER	1
38	14195M	油封	SEAL Oil	1
39	82276M	O型圈	O-RING	1
40	83246M	上壳体	HOUSING (UPPER)	1
41	852776	螺栓	BOLT	4
42	881379	垫圈	WASHER	4
42	82214M	垫圈	WASHER	4
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1

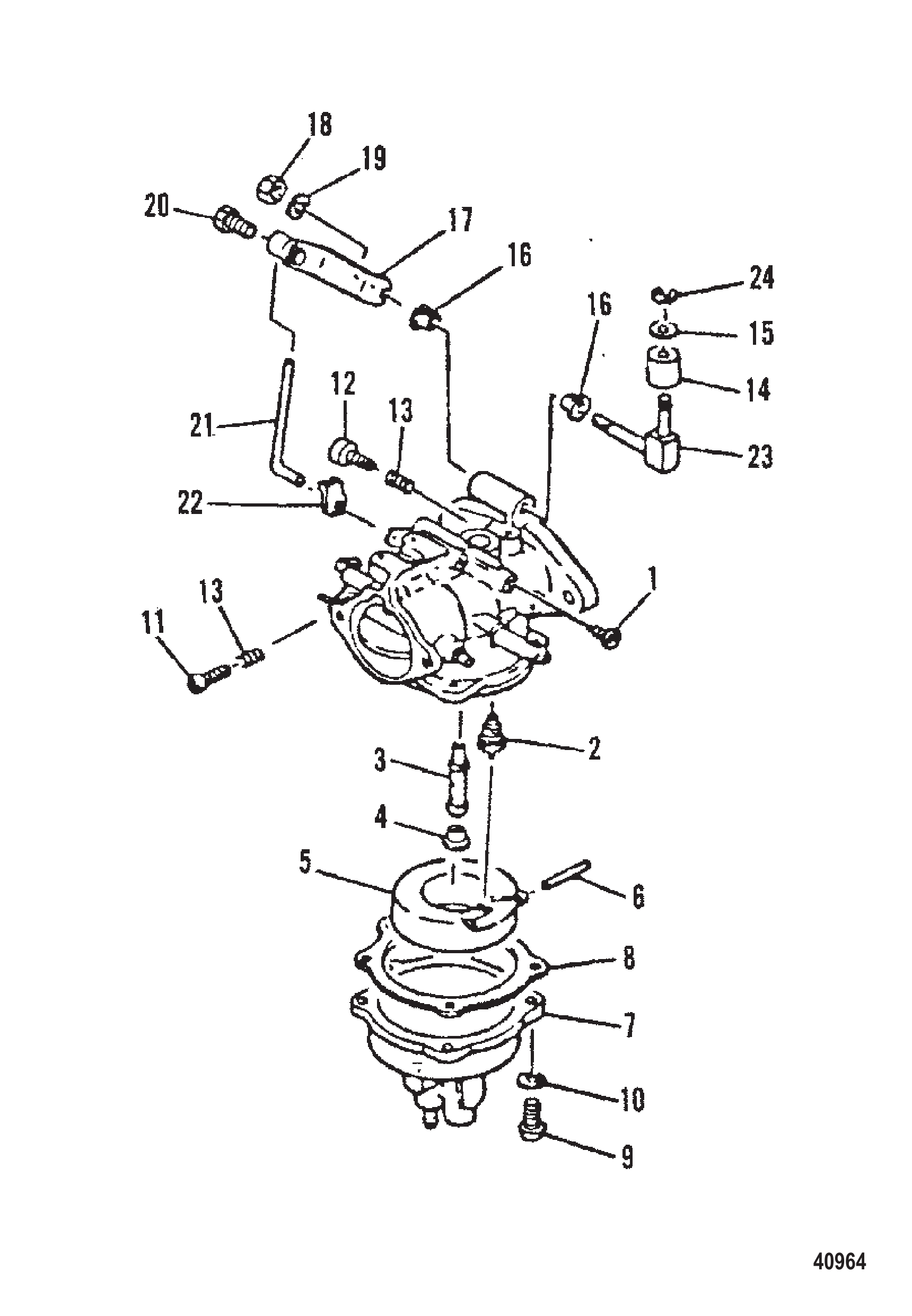

图 10化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
0-1	7952M	化油器总成	CARBURETOR ASSEMBLY	1
1	80578M	低速量孔(#60)	JET LOW SPEED (#60)	1
2	80593M	进油阀/阀座组件	VALVE/SEAT KIT Inlet	1
3	80576M	主喷嘴	NOZZLE MAIN	1
4	80582M	主量孔(#140)	JET MAIN (#140)	1
4	82580M	主量孔板(#145)	PLATE MAIN (#145)	1
5	80591M	浮子	FLOAT	1
6	80592M	浮子销	PIN FLOAT	1
6	84765M	浮子螺母	NUT FLOAT	1
6	11794M	销	PIN	1
7	83200M	浮子室	FLOAT BOWL
8	80590M	浮子室衬垫	GASKET FLOAT BOWL	1
9	82515M	螺钉	SCREW	4
10	82206M	锁紧垫圈	LOCKWASHER	4
11	82623M	怠速调节螺钉	SCREW IDLE SPEED	1
11	83509M	螺钉（M4×10）	SCREW (M4 x 10)	1
12	80573M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
13	80575M	弹簧	SPRING	2
14	84454M	节气门轴衬套	BUSHING THROTTLE SHAFT	1
15	82209M	垫圈	WASHER	1
16	81941M	节气门轴衬套	BUSHING THROTTLE SHAFT	2
17	80622M	节流阀杆	LEVER THROTTLE	1
18	82379M	螺母	NUT	1
18	83763M	螺母	NUT	1
19	82208M	锁紧垫圈	WASHER LOCK	1
19	82186M	垫圈	WASHER	1
20	81558M	节气门杆定位螺钉	SET SCREW THROTTLE LEVER	1
20	83112M	螺钉	SCREW	1
21	83160M	节气门连杆	LINK ROD THROTTLE LEVER	1
22	81191M	支架	BRACKET	1
22	16333	卡扣拉杆	ROD Snap	1
23	84772M	节气门臂	ARM Throttle	1
23	811037M	节气门摇臂	THROTTLE ARM	1
24	82328M	卡环	RING Snap	1
-	84773M	化油器维修套件	REPAIR KIT Carburetor	1
-	811038M	化油器修理包	REPAIR KIT-CARB	1
-	92575M	衬垫套件	GASKET SET	1

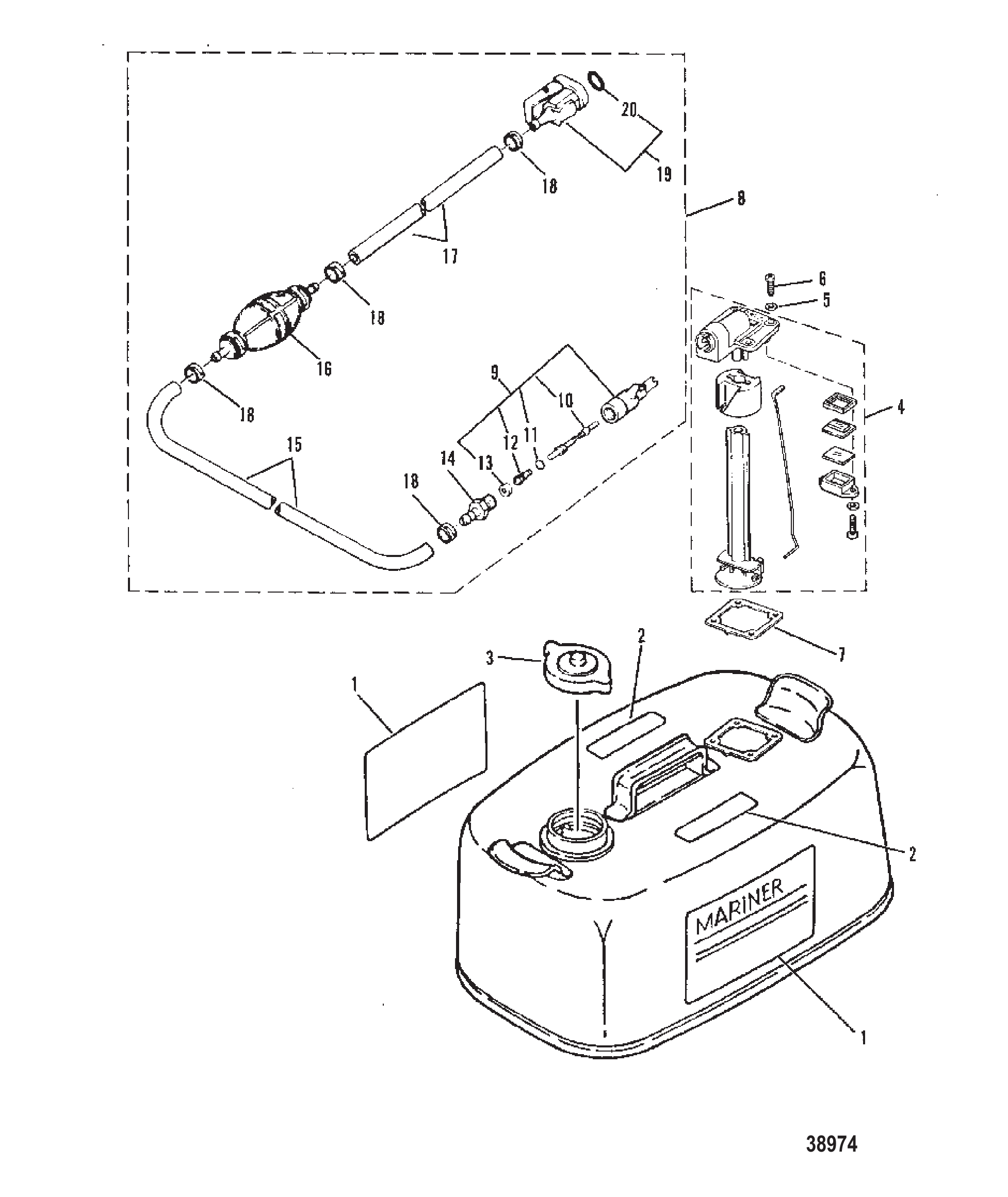

图 11燃油箱与燃油管路总成(原装设备)24升 FUEL TANK AND FUEL LINE ASSEMBLY (ORIGINAL EQUIPMENT) 24 LIT

REF	零件编号	中文名称	英文名称	数量
1	14617M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	95504M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	14617M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	1
2	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
3	14223M	油箱盖总成	CAP ASSEMBLY Fuel Tank	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
4	95499M	燃油表总成	METER ASSEMBLY Fuel	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	燃油表衬垫总成	GASKET FUEL METER ASS"Y	1
8	18925M	燃油管路总成	LINE ASSEMBLY Fuel	1
8	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
8	16570M	燃油管路总成	LINE ASSEMBLY Fuel	1
8	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
9	30185A3	燃油卡口总成	BAYONET ASSEMBLY Fuel	1
9	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
10	30187	卡口阀体阀杆	STEM BAYONET BODY	1
10	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
11	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
11	16524	燃油接头O型圈	O-RING Fuel Connector	1
12	30189	弹簧	SPRING	1
13	30188	盖垫圈	WASHER CAP	1
14	63187	倒刺接头(0.250-18)燃油管	FITTING Barb (.250-18) FUEL LINE	1
15	16571M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
15	14210M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
15	94727M	软管	HOSE	1
15	84955M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
15	94727M	软管	HOSE	1
16	16572M	注油泵球	BULB PRIMER	1
16	89396Q01	注油球@4	PRIMER BULB @4	1
16	14211M	燃油手泵	BULB Fuel Primer PRIMER	1
16	89396Q01	注油球@4	PRIMER BULB @4	1
17	14212M	手泵至发动机连接软管	HOSE BULB TO ENGINE CONNECTOR	1
17	94727M	软管	HOSE	1
17	82023M	手泵至发动机连接软管	HOSE BULB TO ENGINE CONNECTOR	1
17	94727M	软管	HOSE	1
18	18855M	软管卡箍	CLAMP HOSE	4
18	16574M	卡箍	CLAMP	4
18	16574M	软管卡箍	CLAMP HOSE	4
18	80752M	软管卡箍	CLAMP HOSE	4
18	16725M	卡箍	CLAMP	4
19	16609M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
19	13563Q3	发动机端快速接头(水星)	QUICK DISCONNECT Engine End (Quicksilver)	1
19	16610M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
19	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
19	14213M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
19	14213Q	燃油接头@2	FITTING-FUEL@2	1
20	82789M	O型圈	O-RING	1

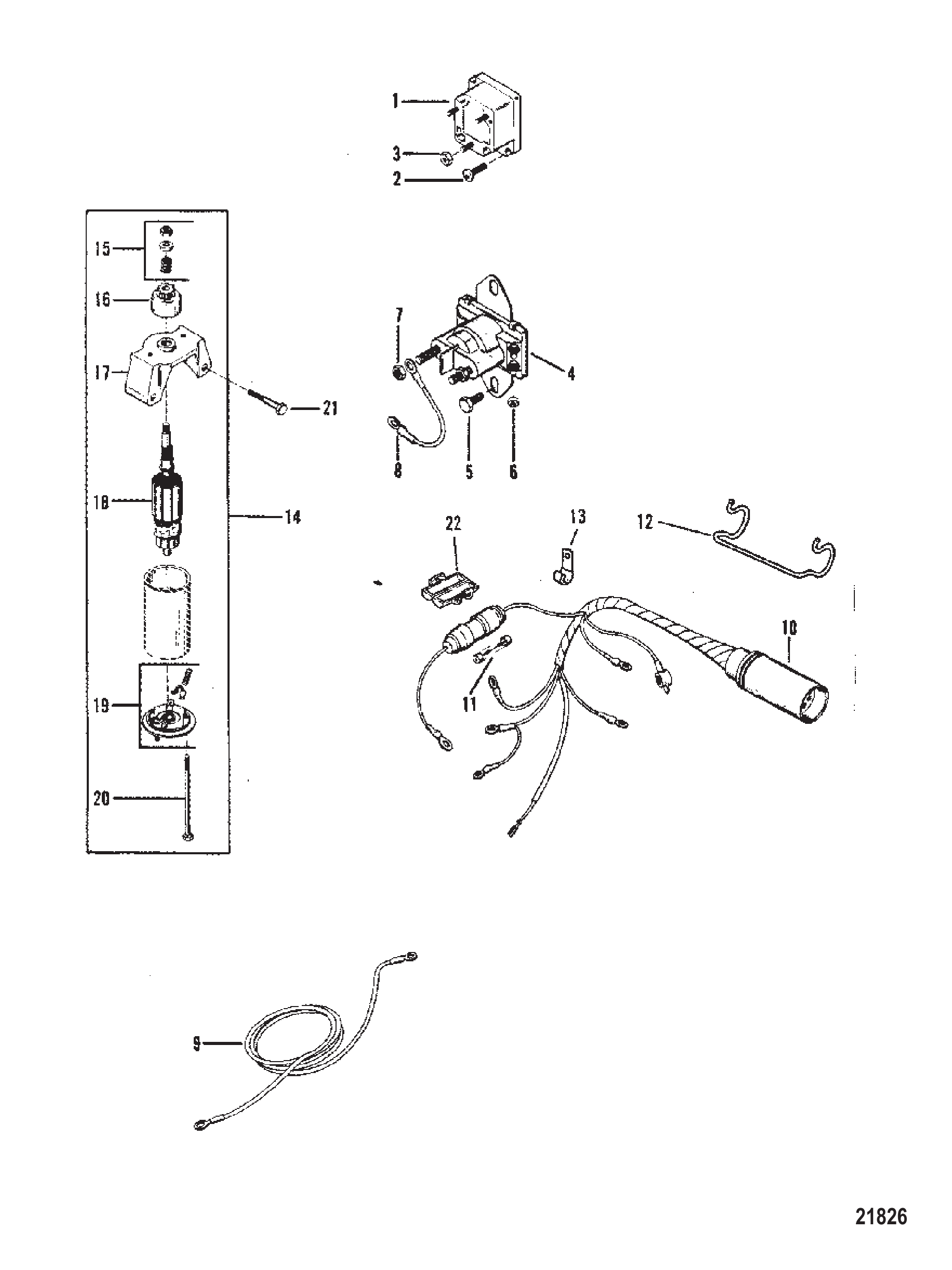

图 12电动启动组件 ELECTRIC START COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	816770	整流器	RECTIFIER	1
2	48409	螺丝(#10-16 x .625)不锈钢整流器至气缸体	SCREW (#10-16 x .625) Stainless Steel RECTIFIER TO CYLINDER BLOCK	2
3	45076	螺母(#10-32)黄铜整流器端子	NUT (#10-32) Brass RECTIFIER TERMINALS	3
4	96054	启动电磁阀总成	SOLENOID ASSEMBLY Starter	1
4	8M0185149	启动电磁阀	SOLENOID START	1
5	4000327	螺钉(M6 x 14) 起动机电磁阀至曲轴箱	SCREW (M6 x 14) STARTER SOLENOID TO CRANKCASE	2
6	26419	螺母(#8-32)黄铜启动电磁阀端子	NUT (#8-32) Brass STARTER SOLENOID TERMINAL	2
7	64015	螺母(.250-20)启动电磁阀端子	NUT (.250-20) STARTER SOLENOID TERMINAL	2
8	88809A5	电线总成（黄色）	WIRE ASSEMBLY (YELLOW)	1
9	88439A8	电池电缆总成(红色)	CABLE ASSEMBLY Battery (RED)	1
9	88439A27	电缆总成红色-电池	CABLE ASSEMBLY Red - Battery	1
9	88439A6	电池电缆总成(黑色)	CABLE ASSEMBLY Battery (BLACK)	1
9	88439A28	电缆总成电池-黑色	CABLE ASSEMBLY Battery - Black	1
10	92436A5	发动机线束总成	HARNESS ASSEMBLY ENGINE	1
11	79091	保险丝20安培	FUSE 20 Ampere	1
11	8M0207796	保险丝20安培	FUSE 20 AMP	1
12	92753	固定座	RETAINER	1
13	55098	J型卡扣	J CLIP	1
13	8M0024808	J型夹	J-CLIP	1
14	90983A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
14	8M0033984	启动马达	STARTER MOTOR	1
15	96561	驱动套件	DRIVE KIT	1
16	96562	驱动器	DRIVE	1
17	96563	端盖	END CAP	1
17	96563T	端盖	END CAP	1
18	96565	电枢	ARMATURE	1
19	96564	端盖	END CAP	1
19	96564T	端盖	END CAP	1
20	96566	贯穿螺栓	THRU BOLT	1
21	421251	螺钉(M8 x 55) 起动机固定	SCREW (M8 x 55) STARTER MOTOR ATTACHING	2
21	42125	螺钉(M8x55)	SCREW (M8 x 55)	2
22	134731	保险丝座(旧设计)	HOLDER Fuse (OLD DESIGN)	1

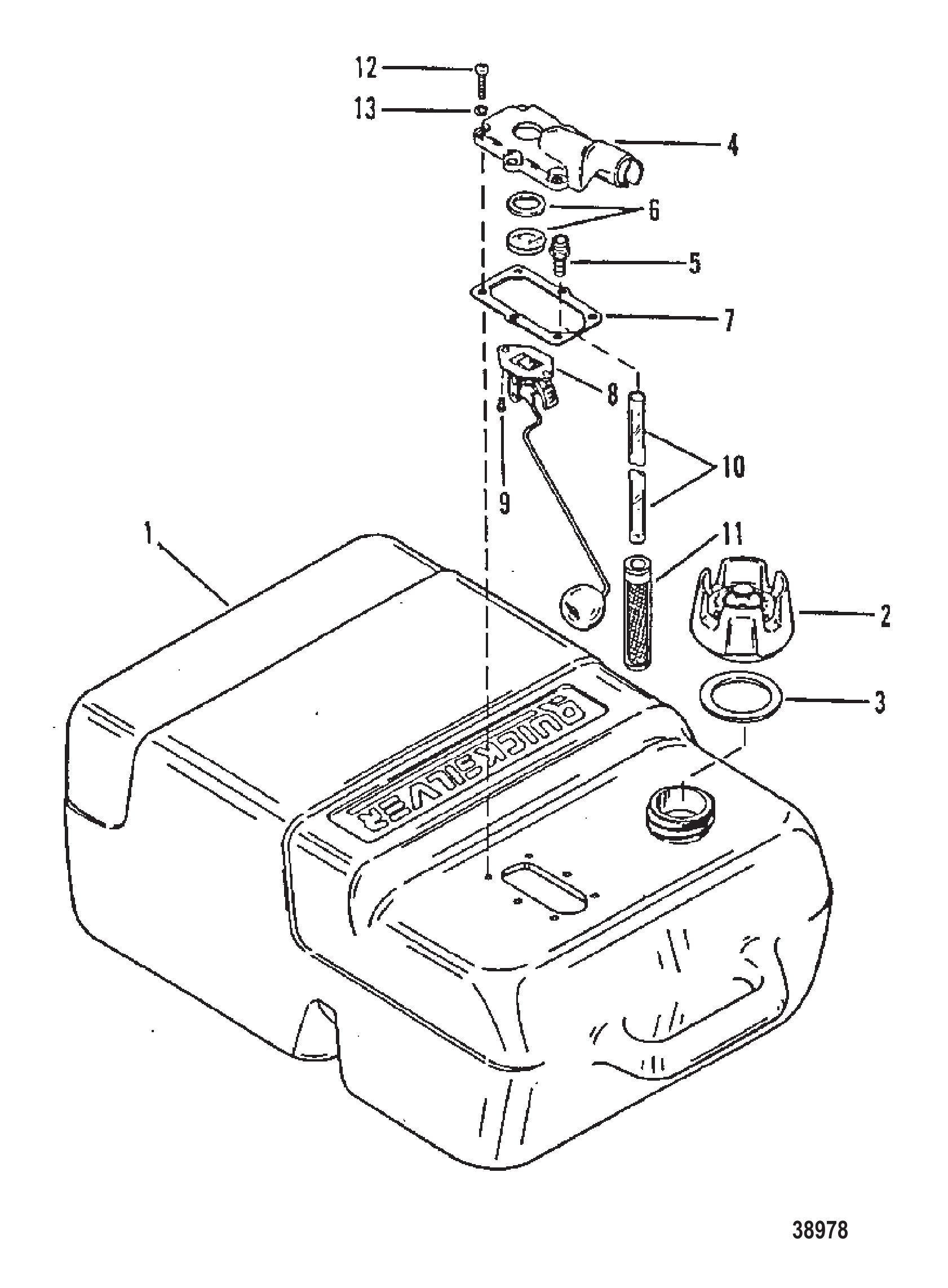

图 13燃油箱(塑料-6.6加仑-非原装油箱) FUEL TANK (PLASTIC-6.6 GALLON-NOT ORIGINAL EQUIPMENT TANK)

REF	零件编号	中文名称	英文名称	数量
1	9728	燃油箱总成(塑料-6.6加仑)	TANK ASSEMBLY Fuel (PLASTIC-6.6 GAL.)	1
2	18031A1	燃油盖总成	CAP ASSEMBLY Fuel	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	18032	加油口盖衬垫	GASKET FILLER CAP	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	17792A1	浮子组件总成	BODY ASSEMBLY PickUp	1
5	18030	适配器	ADAPTER	1
5	826178	连接器	CONNECTOR	1
6	98542A1	观察窗总成	WINDOW ASSEMBLY	1
7	18026	吸油体衬垫	GASKET PICK-UP BODY	1
8	17971A2	燃油表总成	GAUGE ASSEMBLY Fuel	1
9	62568	燃油表螺钉(#10-16 x .375)	SCREW (#10-16 x .375) FUEL GAUGE	2
10	18028	软管	HOSE	1
10	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
11	18029	滤清器	FILTER	1
11	823534	滤网	SCREEN	1
12	18027	吸油体螺钉(.190-24)	SCREW (.190-24) PICK-UP BODY	6
13	29070	吸油体螺钉垫圈	WASHER PICK-UP BODY SCREW	6

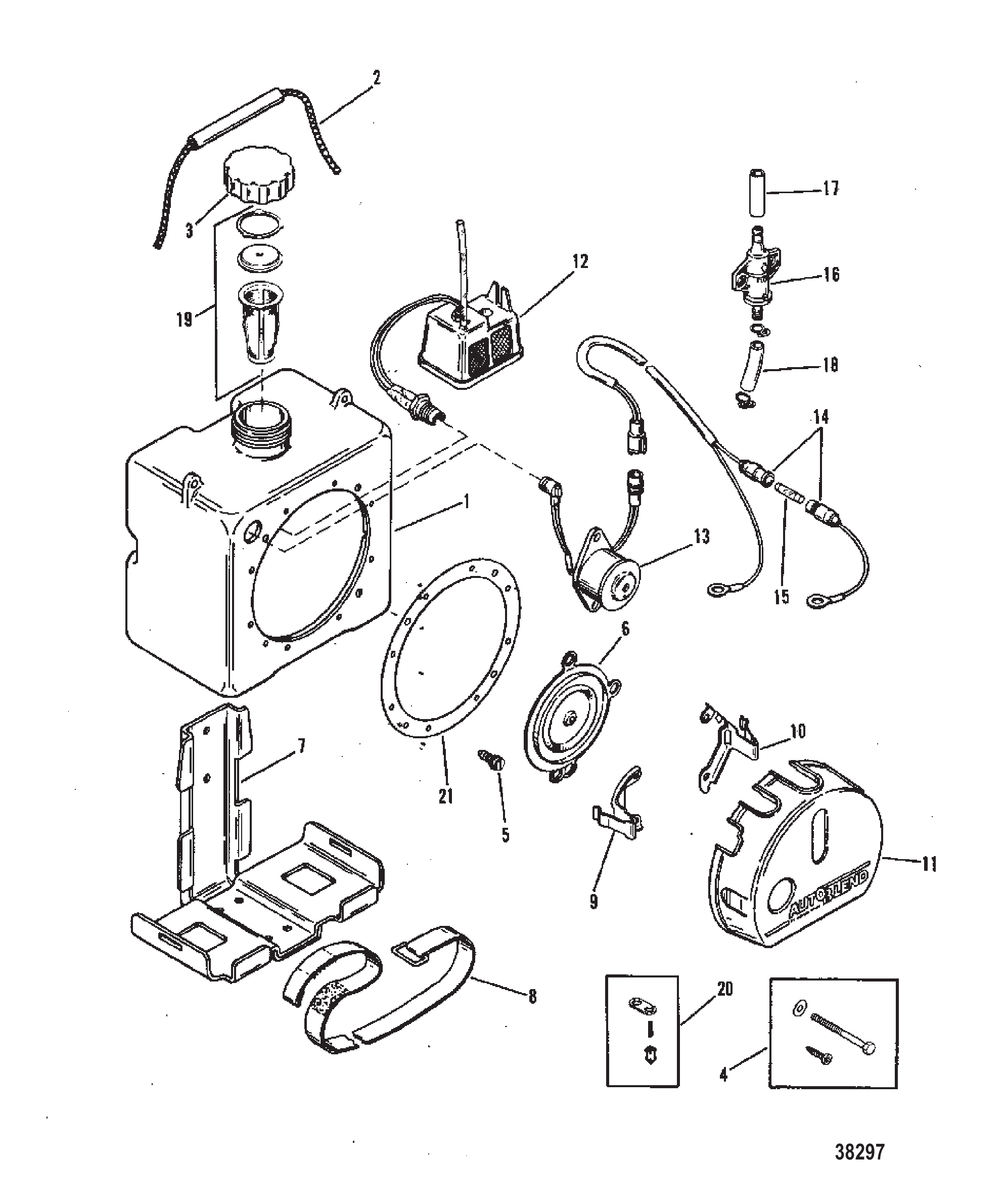

图 14自动混合器 AUTO-BLEND

REF	零件编号	中文名称	英文名称	数量
-	1301930	自动混合器	AUTO-BLEND	1
1	13982	油箱套件 机油	TANK KIT Oil	1
1	16612	油箱套件 机油	TANK KIT Oil	1
2	13996	手柄套件	HANDLE KIT	1
3	13986	机油箱盖	CAP OIL TANK	1
4	13994	五金件套件	HARDWARE KIT	1
4	16614	五金件套件	HARDWARE KIT	1
5	13979	放油塞套件	PLUG KIT Drain	1
6	16611	膜片组件	DIAPHRAGM KIT	1
7	13990	支架	BRACKET	1
8	13993	箍带	BAND	1
9	13983	支架(左)	BRACKET (LEFT)	1
10	13984	支架(右)	BRACKET (RIGHT)	1
11	13991	盖板	COVER	1
11	16613	盖板	COVER	1
12	13985	机油滤清器/传感器套件	FILTER/SENSOR KIT Oil	1
13	13987	喇叭套件	HORN KIT	1
14	13988	线束总成	HARNESS ASSEMBLY	1
15	13989	保险丝(0.5安培)	FUSE (.5 AMP)	1
16	13981	燃油滤清器套件	FILTER KIT Fuel	1
16	18089	燃油滤清器套件	FILTER KIT Fuel	1
17	13992	乙烯基软管	VINYL TUBE	1
18	13995	燃油管套件	TUBE KIT Fuel	1
19	15387A1	机油滤网总成	STRAINER ASSEMBLY Oil	1
20	16615	止回阀套件	CHECK VALVE KIT	1
21	16616	衬垫套件	GASKET KIT	1

图 15驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

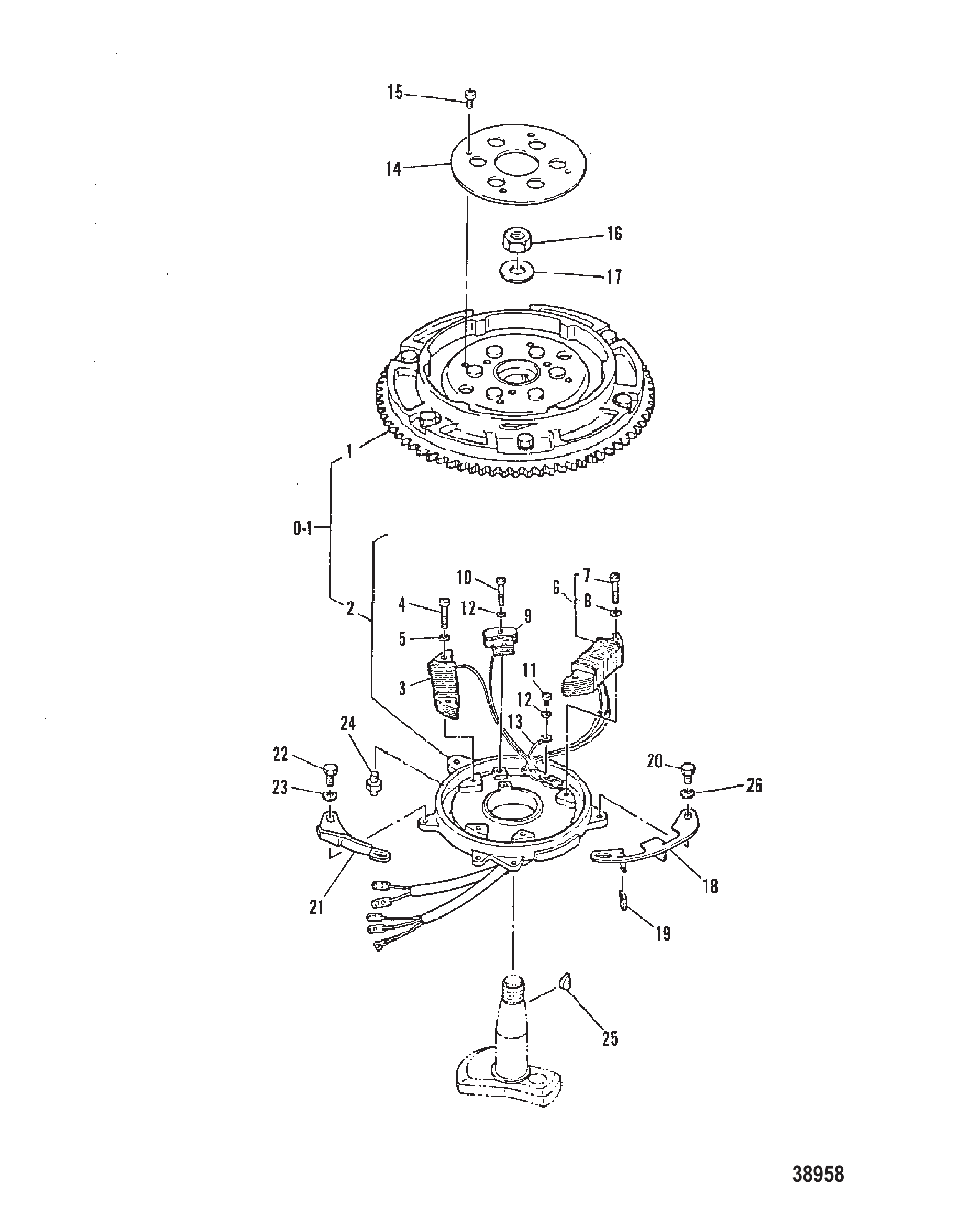

图 16C.D.I.磁电机总成 C.D.I. MAGNETO ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
-	8926M	CDI磁电机总成	CDI MAGNETO ASSEMBLY	1
-	8483M	CDI磁电机总成	CDI MAGNETO ASSEMBLY	1
1	8482M	飞轮	FLYWHEEL	1
1	8927M	飞轮	FLYWHEEL	1
1	8482M	飞轮	FLYWHEEL	1
2	84878M	底座总成	BASE ASSEMBLY	1
2	811176M	NL	NL	1
3	84879M	点火线圈	COIL IGNITION	1
3	84879T	线圈	COIL	1
4	84880M	螺钉	SCREW	2
4	83108M	螺钉	SCREW	2
5	82186M	垫圈	WASHER	2
6	84881M	照明线圈总成(80W)	COIL ASSEMBLY Lighting (80W)	1
7	84880M	螺钉	SCREW	2
7	83108M	螺钉	SCREW	2
8	82186M	垫圈	WASHER	2
9	84877M	脉冲发生器	PULSER	1
10	84882M	螺钉	SCREW	2
11	82499M	螺钉	SCREW	1
12	82184M	锁紧垫圈	LOCKWASHER	3
12	82206M	锁紧垫圈	LOCKWASHER	3
13	84883M	接地线	WIRE GROUND	1
14	96649M	盖板	COVER	1
15	82436M	螺栓	BOLT	3
16	96650M	螺母(M16)飞轮	NUT (M16) FLYWHEEL	1
17	96651M	垫圈	WASHER	1
18	84885M	磁电机底座止动件	STOP MAGNETO BASE	1
19	84886M	盖帽	CAP	1
20	84315M	螺栓	BOLT	2
20	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
21	84887M	节气门加速凸轮	CAM THROTTLE ACCELERATOR	1
22	84313M	螺栓	BOLT	2
23	82211M	垫圈	WASHER	2
24	84305M	接头	JOINT	1
25	81915M	飞轮键	KEY FLYWHEEL	1
26	82214M	垫圈	WASHER	2

图 17转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	83093M	转向手柄	HANDLE Steering	1
2	82895M	摩擦片	FRICTION PIECE	1
3	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
4	83056M	螺母	NUT	1
5	80504M	握把	GRIP	1
6	811916M	螺钉	SCREW	1
7	80509M	橡胶件	RUBBER	1
8	95606M	指示器	INDICATOR	1
9	82220M	垫圈	WASHER	1
10	82095M	弹簧	SPRING	1
11	81945M	衬套	BUSHING	1
12	81280M	杠杆	LEVER	1
13	95614M	盖帽	CAP	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
15	881379	垫圈	WASHER	2
15	82214M	垫圈	WASHER	2
16	80506M	隔套	SPACER	1
16	80507M	隔套	SPACER	1
16	898103217	垫片 @5	SPACER @5	1
16	80508M	隔套	SPACER	1
17	82118M	隔套	SPACER	1
18	82121M	隔套	SPACER	1
19	82272M	O型圈	O-RING	1
20	95405M	油门拉索总成	CABLE ASSEMBLY Throttle	2
21	81778M	螺母	NUT	2
22	81761M	螺母	NUT	6
23	81037M	撑杆	STAY	1
24	81373M	护孔环	GROMMET	1
25	81054M	转向支架	BRACKET Steering	1
26	80510M	隔套	SPACER	2
27	80515M	护孔环	GROMMET	4
28	804159	螺栓 (M8 x 35)	BOLT (M8 x 35)	2
29	82956M	衬套	BUSHING	2
30	827043M	螺栓	BOLT	1

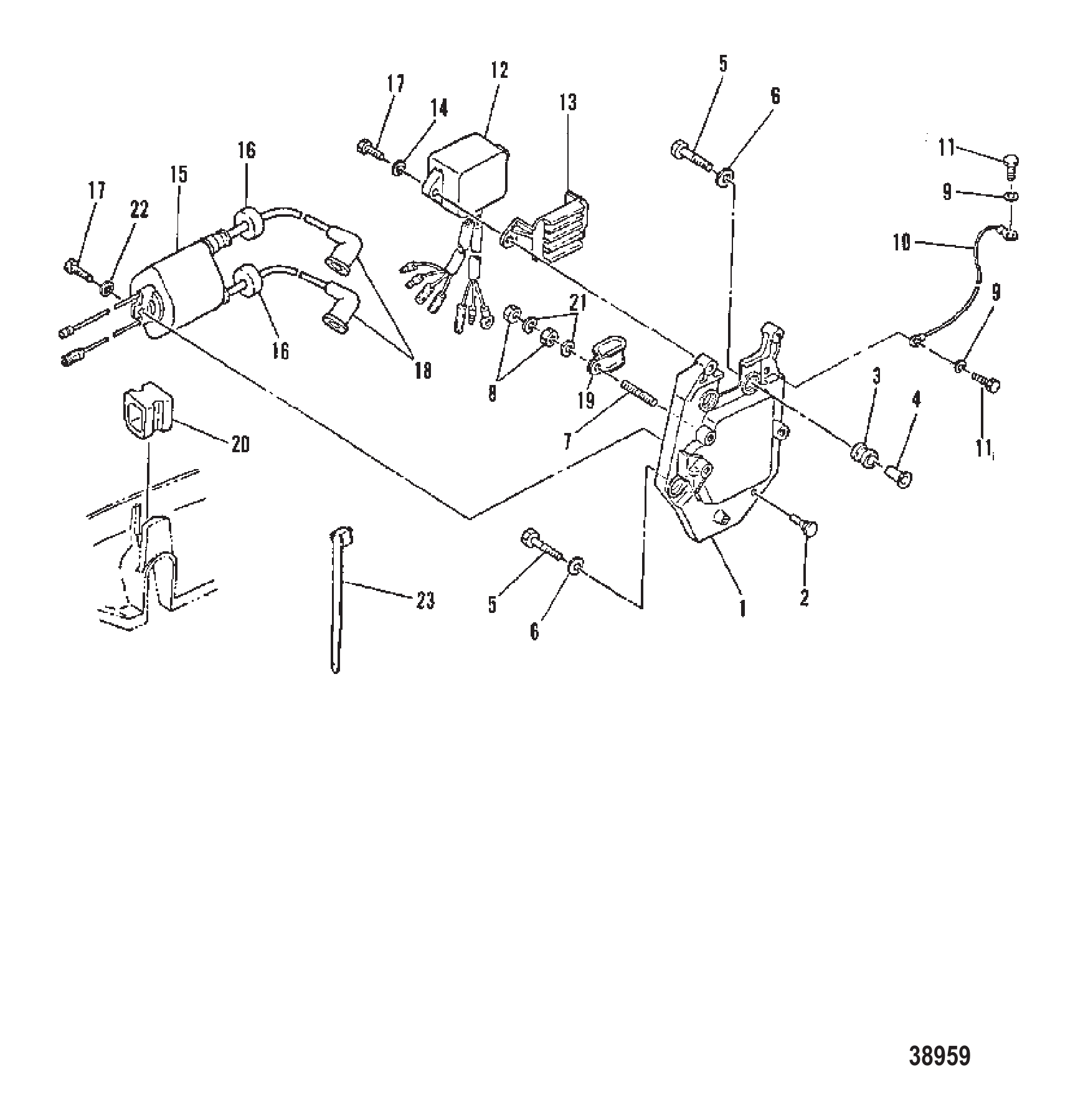

图 18C.D.I.点火组件 C.D.I. IGNITION COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	84868M	CDI单元安装支架	BRACKET C.D.I. UNIT MOUNTING	1
2	84869M	减震器	DAMPER	1
3	93114M	减震器	DAMPER	3
3	881304	护孔环	GROMMET	3
3	81523M	减震器	DAMPER	3
4	82851M	衬套	BUSHING	3
4	804344003	轴环	COLLAR	3
5	82405M	螺栓	BOLT	5
6	82979M	垫圈	WASHER	3
6	83769M	垫圈	WASHER	3
7	84870M	螺柱	STUD	1
8	82380M	螺母	NUT	2
8	82389M	螺母	NUT	2
9	82212M	锁紧垫圈	LOCKWASHER	2
10	84871M	接地线	WIRE GROUND	1
11	84303M	螺栓	BOLT	2
11	91772M	螺栓	BOLT	2
12	84872M	CDI单元总成	CDI UNIT ASSEMBLY	1
12	84872T	开关盒	SWITCH BOX	1
13	84873M	CDI单元支架	BRACKET C.D.I. UNIT	1
14	82214M	垫圈	WASHER	2
15	84874M	点火线圈	COIL Ignition	1
15	84874T	点火线圈	IGNITION COIL	1
16	82069M	护孔环	GROMMET	2
17	82405M	螺栓	BOLT	2
18	815119M	火花塞防噪帽	CAP Spark Plug NOISE SUPPRESSOR	2
18	80935M	防噪保护器	PROTECTER NOISE SUPPRESSOR	2
18	815119M	火花塞帽	CAP Spark Plug	2
18	82788M	火花塞帽总成	CAP ASSEMBLY Spark Plug	2
18	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
19	96653M	线夹	CLAMP WIRE	1
20	84876M	护孔环	GROMMET	1
21	82212M	锁紧垫圈	LOCKWASHER	2
22	82214M	垫圈	WASHER	1
23	81541M	开关线束带	BAND SWITCH CORD	1

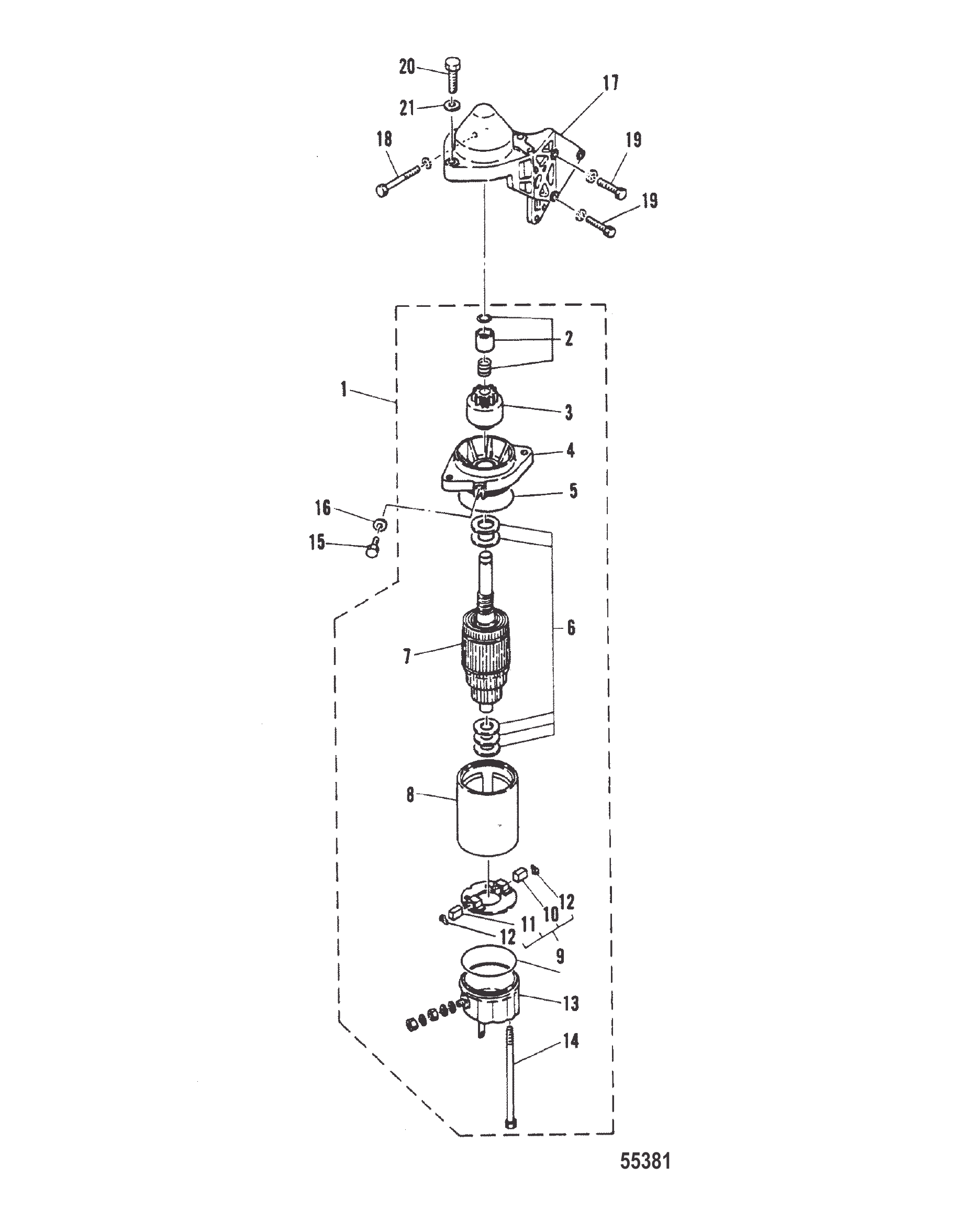

图 19电动启动马达 ELECTRIC START MOTOR

REF	零件编号	中文名称	英文名称	数量
1	97693M	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	96362M	盖板	COVER	1
5	96363M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96366M	定子	STATOR	1
9	96367M	电刷架	HOLDER Brush	1
10	96369M	电刷(-)	BRUSH (-)	1
11	96368M	电刷(+)	BRUSH (+)	1
12	84927M	电刷弹簧	SPRING BRUSH	2
13	96370M	盖板	COVER	1
14	84929M	螺栓	BOLT	2
15	96371M	螺栓	BOLT	1
16	82217M	垫圈	WASHER	1
17	92609M	支架	BRACKET	1
18	84853M	螺栓	BOLT	1
18	84931M	螺栓	BOLT	1
19	92523M	螺栓	BOLT	2
19	83285M	螺栓	BOLT	2
20	95416M	螺栓	BOLT	2
21	82217M	垫圈	WASHER	2

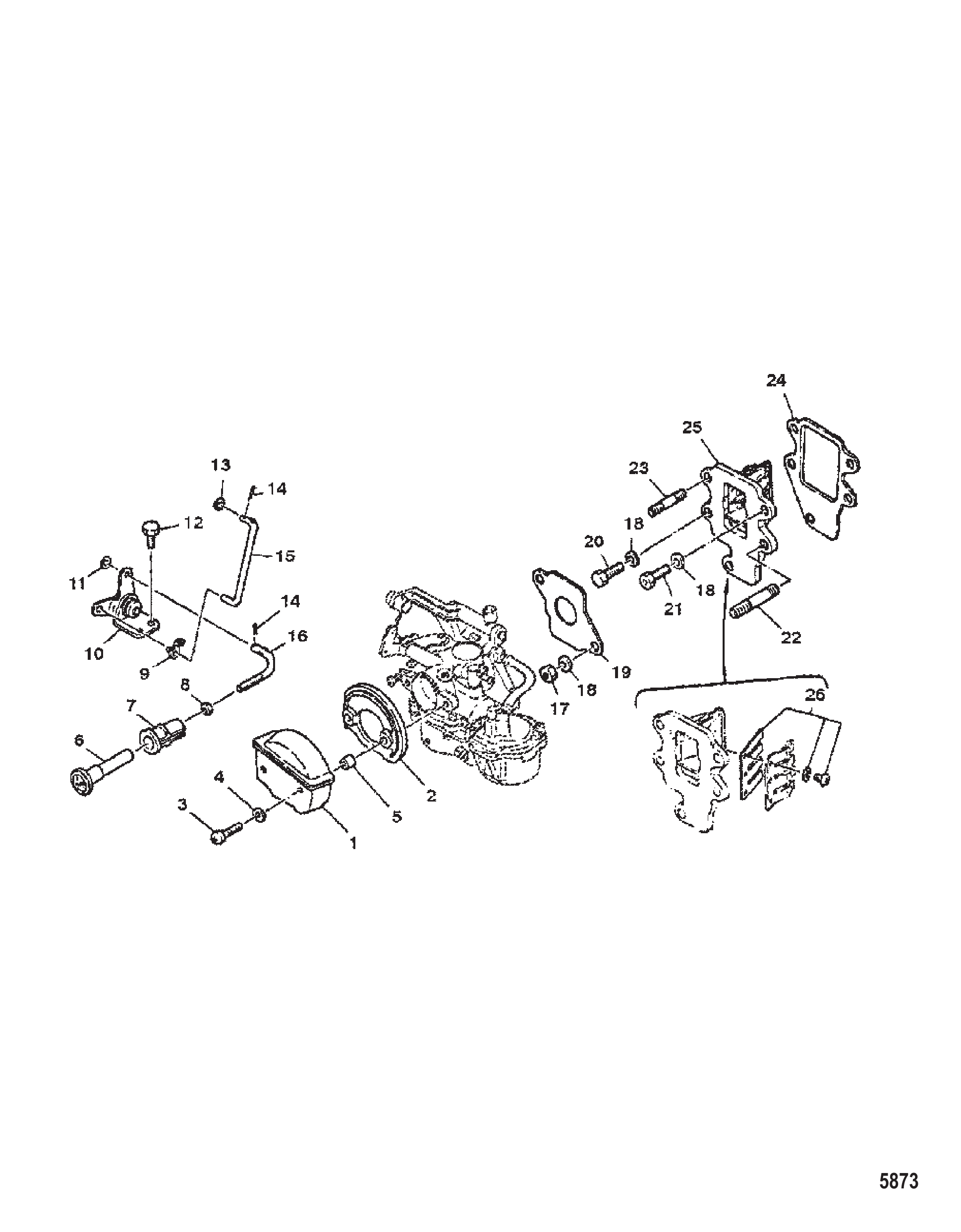

图 20进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	94733M	进气盖(外)	COVER Air Intake (OUTER)	1
2	94734M	进气盖(内)	COVER Air Intake (INNER)	1
3	83108M	螺钉	SCREW	2
4	82211M	垫圈	WASHER	2
5	94765M	轴环	COLLAR	2
6	83287M	阻风门旋钮	KNOB Choke	1
7	80231M	护孔环	GROMMET	1
8	80245M	螺母	NUT	1
9	16333	卡扣拉杆	ROD Snap	1
10	94754M	连杆总成	LINK ASSEMBLY	1
11	82207M	垫圈	WASHER	1
12	91772M	螺栓	BOLT	1
13	82933M	垫圈	WASHER	1
14	82050M	开口销	COTTER PIN	2
15	94755M	连杆	LINK ROD	1
16	94753M	连杆	LINK ROD	1
17	82390M	螺母 (M6)	NUT (M6)	2
18	82214M	垫圈	WASHER	5
19	80734M	衬垫	GASKET	1
20	82423M	螺栓	BOLT	2
21	94766M	螺栓	BOLT	1
22	80232M	螺柱	STUD	1
23	81729M	螺柱	STUD	1
24	83244M	衬垫	GASKET	1
25	94750M	簧片阀总成	REED VALVE ASSEMBLY	1
26	94752M	簧片组	REED SET	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1
-	94756M	化油器维修套件	REPAIR KIT Carburetor	1
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1

图 21燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	880890T1	燃油泵	PUMP Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	879650	卡箍	CLAMP	2
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543	软管	HOSE	1
16	881543002	油管	TUBING	1
17	881542	支架	BRACKET	1
18	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	8528161	螺母	NUT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	879650	卡箍	CLAMP	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	804260	支架	BRACKET	1
27	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	2
28	804113	定位销	PIN Dowel	2
29	84292M	垫圈	WASHER	2
30	804257	燃油转换杆	LEVER Fuel Change	1
31	881334	轴	SHAFT	1
32	804259	销	PIN	2
32	82738M	滚销	PIN-ROLL	2
33	830757130	管材(.312)(70英寸整卷)裁切至55英寸长度	TUBING (.312) (70.00 Inches Bulk) Cut to 55.00 Inch Length.	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	822769	连接器	CONNECTOR	1
36	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
37	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1

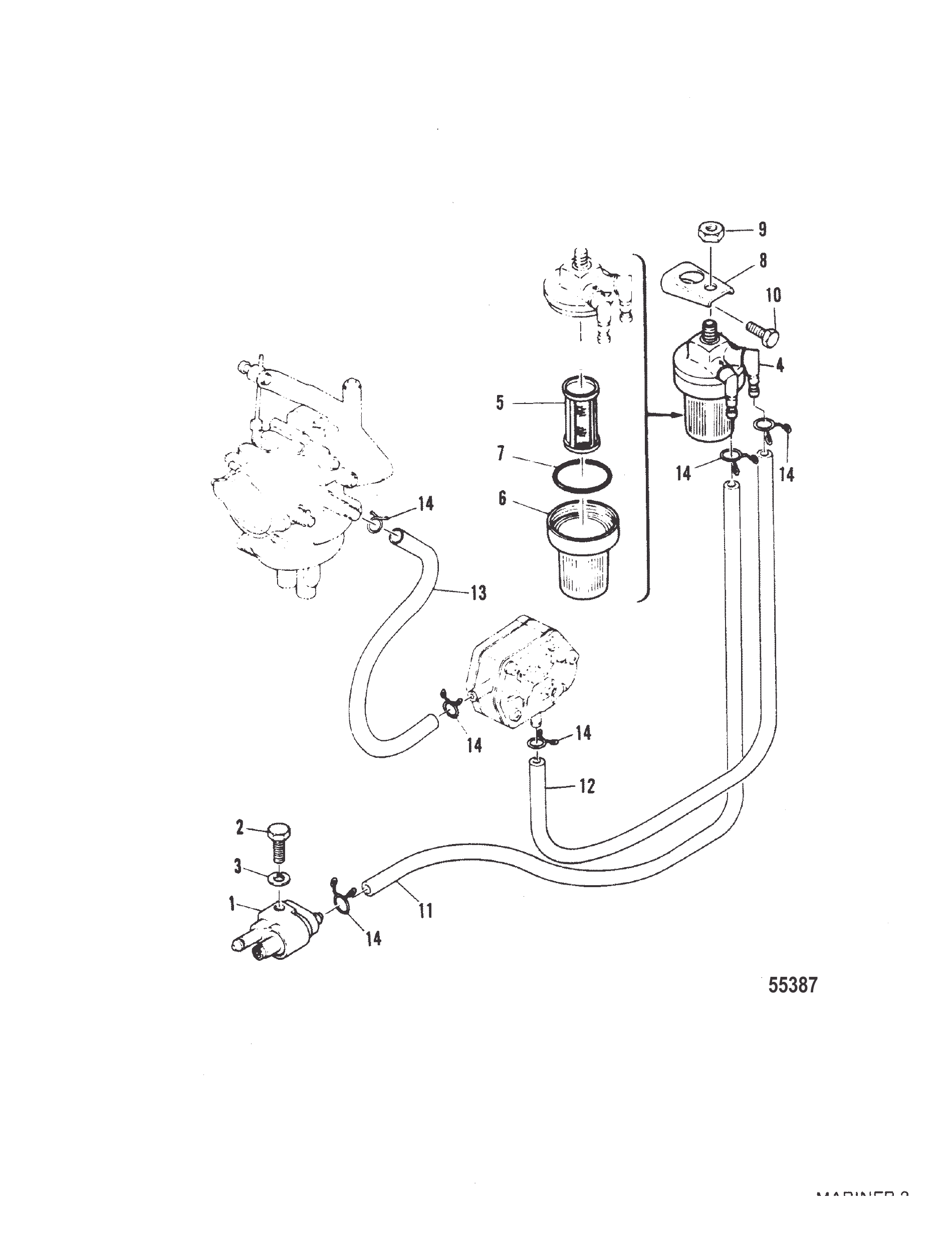

图 22燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	14187M	连接器	CONNECTOR	1
1	95483M	连接器	CONNECTOR	1
1	14187M	连接器	CONNECTOR	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
2	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82214M	垫圈	WASHER	1
4	11931M	滤清器总成	FILTER ASSEMBLY	1
4	826964T	燃油滤清器	FILTER Fuel	1
5	11934M	滤清器	FILTER FILTER	1
5	826965T	燃油滤清器	FILTER-FUEL	1
6	11935M	滤杯	CUP FILTER	1
6	82784M	燃油滤清器杯	BOWL Fuel FILTER	1
6	11935M	杯套	CUP	1
7	84957M	O型圈	O-RING	1
8	80620M	燃油滤清器支架	BRACKET FUEL FILTER	1
9	82382M	螺母	NUT	1
10	84303M	螺栓	BOLT	1
10	91772M	螺栓	BOLT	1
11	84956M	连接器至滤清器燃油管	LINE Fuel CONNECTOR TO FILTER	1
11	82012M	软管	HOSE	1
12	81566M	燃油滤清器至燃油泵油管	LINE Fuel FUEL FILTER TO FUEL PUMP	1
12	81112M	软管	HOSE	1
13	80605M	燃油泵至化油器软管	HOSE FUEL PUMP TO CARBURETOR	1
13	81324M	软管	HOSE	1
14	82047M	软管卡箍	CLAMP HOSE	6

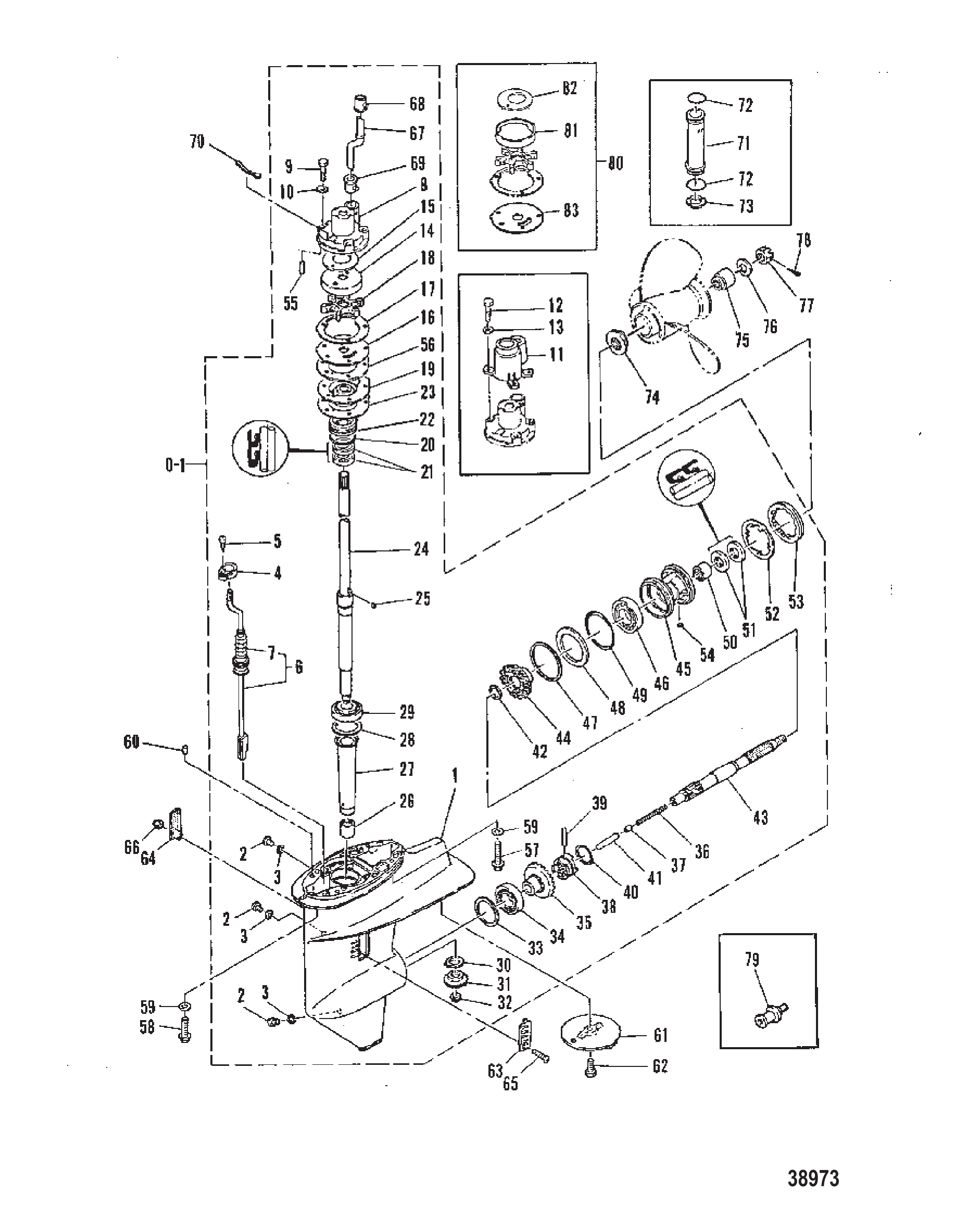

图 23齿轮箱 GEARHOUSING

REF	零件编号	中文名称	英文名称	数量
-	9360M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9804M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9362M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	塞衬垫	GASKET PLUG	3
3	81987	衬垫	GASKET	3
4	84787M	换档轴固定环	RETAINER SHIFT SHAFT	1
5	84788M	螺钉	SCREW	1
6	19114M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	83069M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	19115M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	83052M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	19116M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	83805M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
7	82914M	护套	BOOT	1
8	95651M	水泵壳体	HOUSING WATER PUMP	1
9	84790M	螺栓	BOLT	3
9	804124	螺栓	BOLT	3
10	84791M	垫圈	WASHER
11	84792M	水泵盖	COVER WATER PUMP	1
12	96293M	螺栓	BOLT	3
12	83285M	螺栓	BOLT	3
13	82214M	垫圈	WASHER	3
14	95658M	水泵衬套	INSERT WATER PUMP	1
14	95652M	水泵衬套	INSERT WATER PUMP	1
15	95653M	密封件	SEAL	1
16	95659M	底板	BASE PLATE	1
16	95654M	底板	BASE PLATE	1
17	41273M	壳体衬垫	GASKET HOUSING	1
17	41273	衬垫	GASKET	1
18	84797M	叶轮	IMPELLER	1
19	95655M	油封保护器	PROTECTOR OIL SEAL	1
19	811173M	保护器	PROTECTOR	1
20	84054M	O型圈	O-RING	1
21	82233M	油封	SEAL Oil	2
21	854017	油封	SEAL Oil	2
22	41271M	油封盖	COVER OIL SEAL	1
23	41272M	衬垫	GASKET	1
23	84799	衬垫	GASKET	1
24	84800M	驱动轴	DRIVESHAFT	1
24	84801M	驱动轴	DRIVESHAFT	1
24	84802M	驱动轴	DRIVESHAFT	1
25	81603M	叶轮驱动键	KEY IMPELLER DRIVE	1
26	84803M	滚柱轴承(下)	BEARING ROLLER (LOWER)	1
27	84804M	驱动轴套	SLEEVE DRIVESHAFT	1
28	19117M	驱动轴垫片(0.10MM)	SHIM DRIVESHAFT (0.10MM)	AR
28	81638M	驱动轴垫片(0.05MM)	SHIM DRIVESHAFT (0.05MM)	AR
28	81640M	驱动轴垫片(0.12MM)	SHIM DRIVESHAFT (0.12MM)	AR
28	19118M	垫片	SHIM	AR
28	81639M	驱动轴垫片(0.08MM)	SHIM DRIVESHAFT (0.08MM)	AR
28	19119M	驱动轴垫片(0.15MM)	SHIM DRIVESHAFT (0.15MM)	AR
28	19118M	驱动轴垫片(0.12MM)	SHIM DRIVESHAFT (0.12MM)	AR
28	19120M	驱动轴垫片(0.18MM)	SHIM DRIVESHAFT (0.18MM)	AR
28	19121M	驱动轴垫片(0.30MM)	SHIM DRIVESHAFT (0.30MM)	AR
28	19122M	驱动轴垫片(0.40MM)	SHIM DRIVESHAFT (0.40MM)	AR
28	19122001	垫片 @5	SHIM @5	AR
28	81642M	驱动轴垫片(0.50MM)	SHIM DRIVESHAFT (0.50MM)	AR
28	19123001	垫片 @5	SHIM @5	AR
28	19123M	驱动轴垫片(0.50MM)	SHIM DRIVESHAFT (0.50MM)	AR
28	19123001	垫片 @5	SHIM @5	AR
29	84805M	圆锥滚子轴承(上部)	BEARING TAPERED ROLLER (UPPER)	1
29	84805T	轴承	BEARING	1
30	81624M	止推垫片	THRUST WASHER	1
31	84806M	小齿轮	GEAR Pinion	1
31	84806T	小齿轮	PINION GEAR	1
32	84807M	螺母	NUT	1
33	18954M	前进齿轮垫片(0.10MM)	SHIM FORWARD GEAR (0.10MM)	AR
33	81626M	前进齿轮垫片(0.05MM)	SHIM FORWARD GEAR (0.05MM)	AR
33	81628M	前进齿轮垫片(0.12MM)	SHIM FORWARD GEAR (0.12MM)	AR
33	18955M	垫片	SHIM	AR
33	81627M	前进齿轮垫片(0.08MM)	SHIM FORWARD GEAR (0.08MM)	AR
33	18956M	前进齿轮垫片(0.15MM)	SHIM FORWARD GEAR (0.15MM)	AR
33	18955M	前进齿轮垫片(0.12MM)	SHIM FORWARD GEAR (0.12MM)	AR
33	18957M	前进齿轮垫片(0.18MM)	SHIM FORWARD GEAR (0.18MM)	AR
33	18958M	前进齿轮垫片(0.30MM)	SHIM FORWARD GEAR (0.30MM)	AR
33	81629M	前进齿轮垫片(0.30MM)	SHIM FORWARD GEAR (0.30MM)	AR
33	18958M	垫片	SHIM	AR
33	18959M	前进齿轮垫片(0.40MM)	SHIM FORWARD GEAR (0.40MM)	AR
33	18960M	前进齿轮垫片(0.50MM)	SHIM FORWARD GEAR (0.50MM)	AR
33	81630M	前进齿轮垫片(0.50MM)	SHIM FORWARD GEAR (0.50MM)	AR
33	18960M	垫片	SHIM	AR
34	82321M	圆锥滚子轴承(前进)	BEARING TAPERED ROLLER (FORWARD)	1
34	82321T	轴承	BEARING	1
35	84808M	前进齿轮	GEAR FORWARD	1
35	84808T	前进齿轮	FORWARD GEAR	1
36	82078M	压缩弹簧	SPRING COMPRESSION	1
37	80679M	滑动弹簧	SLIDE SPRING	1
38	81644M	离合器	CLUTCH	1
38	81644T	离合器	CLUTCH	1
39	81899M	十字销	PIN Cross	1
40	80678M	十字销环	RING CROSS PIN	1
41	80680M	换挡柱塞	PLUNGER SHIFT	1
42	81831M	止推垫圈	WASHER THRUST	1
43	19124M	螺旋桨轴	PROPELLER SHAFT	1
43	19124A1	螺旋桨轴套件	PROPSHAFT KIT	1
44	84810M	倒车齿轮	GEAR REVERSE	1
44	84810T	倒档齿轮	REVERSE GEAR	1
45	84811M	轴承座	CARRIER Bearing	1
45	8M0119783	轴承座	BEARING CARRIER	1
46	82295M	滚子轴承	BEARING ROLLER	1
46	82295T	滚珠轴承	BEARING Ball	1
47	19125M	倒车齿轮垫片(0.10MM)	SHIM REVERSE GEAR (0.10MM)	AR
47	81633M	倒车齿轮垫片(0.05MM)	SHIM REVERSE GEAR (0.05MM)	AR
47	19126M	倒车齿轮垫片(0.12MM)	SHIM REVERSE GEAR (0.12MM)	AR
47	81634M	倒车齿轮垫片(0.08MM)	SHIM REVERSE GEAR (0.08MM)	AR
47	19127M	倒车齿轮垫片(0.15MM)	SHIM REVERSE GEAR (0.15MM)	AR
47	19128M	倒车齿轮垫片(0.18MM)	SHIM REVERSE GEAR (0.18MM)	AR
47	81636M	倒车齿轮垫片(0.30MM)	SHIM REVERSE GEAR (0.30MM)	AR
47	19129M	垫片	SHIM	AR
47	19129M	倒车齿轮垫片(0.30MM)	SHIM REVERSE GEAR (0.30MM)	AR
47	19130M	倒车齿轮垫片(0.40MM)	SHIM REVERSE GEAR (0.40MM)	AR
47	81637M	倒车齿轮垫片(0.50MM)	SHIM REVERSE GEAR (0.50MM)	AR
47	19131M	垫片	SHIM	AR
47	19131M	倒车齿轮垫片(0.50MM)	SHIM REVERSE GEAR (0.50MM)	AR
48	81632M	止推垫圈	WASHER THRUST	1
49	84812M	O型圈	O-RING	1
49	811175M	O型圈	O-RING	1
50	82315M	滚子轴承	BEARING ROLLER	1
51	84813M	油封	SEAL Oil	2
52	84814M	止推垫圈	WASHER TAB	1
53	81619M	螺母	NUT	1
53	8M0073430	螺母	NUT	1
54	81916M	键	KEY	1
55	41275M	定位销	PIN Dowel	2
56	95656M	保护器衬垫	GASKET PROTECTOR	1
57	94720M	螺栓	BOLT	2
58	81711M	螺栓	BOLT	2
59	82220M	垫圈	WASHER	4
60	82364M	定位销	PIN Dowel	2
61	82795M	平衡鳍板	TRIM TAB	1
61	82795T	平衡鳍板	TRIM TAB	1
62	82477M	螺栓	BOLT	1
63	41896M	进水口盖(左舷)	COVER WATER INLET (PORT)	1
64	41897M	进水口盖(右舷)	COVER WATER INLET (STARBOARD)	1
65	84300M	螺钉	SCREW	1
65	811916M	螺钉	SCREW	1
66	81781M	螺母	NUT	1
66	8528165	螺母	NUT	1
67	81605M	水管	TUBE Water	1
67	84816M	水管	TUBE Water	1
67	84817M	水管	TUBE Water	1
68	84818M	上部油封	SEAL UPPER	1
69	80239M	下部油封	SEAL LOWER	1
70	84819M	密封件	SEAL	1
71	84820M	水管延长件	EXTENSION Water Tube	1
72	84821M	O型圈	O-RING	2
73	41277M	安装板	PLATE	1
74	81650M	前进推力毂	THRUST HUB FORWARD	1
74	859917	止推垫片	THRUST WASHER	1
75	84823M	倒车推力毂	THRUST HUB REVERSE	1
75	859895	推力毂	THRUST HUB	1
76	82222M	垫圈	WASHER	1
76	859905	垫圈	WASHER	1
77	81774M	螺旋桨螺母	NUT PROPELLER	1
78	82132M	开口销	COTTER PIN	1
78	89961	销	PIN	1
79	95633M	冲洗塞	PLUG FLUSH	1
79	8M0121335	堵头	PLUG	1
80	95657M	水泵套件-镀铬	PUMP KIT Water Pump - Chrome	1
81	95658M	滤芯	INSERT CARTRIDGE	1
82	95653M	密封件	SEAL	1
83	95659M	底板	BASE PLATE	1
-	95660M	下部单元垫片组	GASKET SET LOWER UNIT	1
-	95660T	衬垫套件	GASKET SET	1
-	95661M	水泵维修套件	REPAIR KIT WATER PUMP	1
-	95661T	维修套件	REPAIR KIT	1

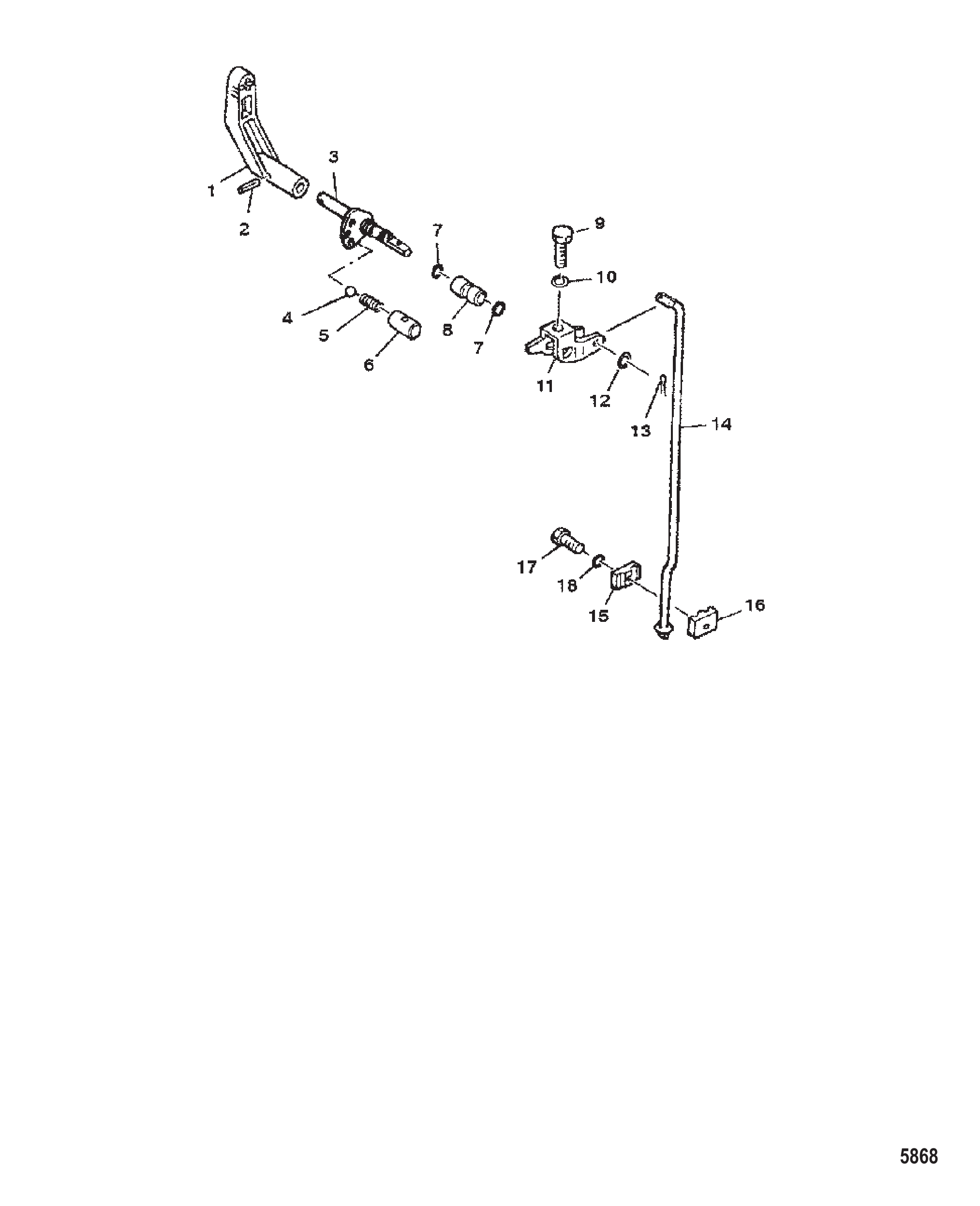

图 24换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	81066M	换挡手柄	GEAR SHIFT HANDLE	1
2	82155M	销	PIN	1
3	81068M	轴	SHAFT	1
4	82348M	钢球	BALL	1
5	82084M	弹簧	SPRING	1
6	81061M	衬套	BUSHING	1
7	814496M	O型圈	O-RING	2
8	83094M	衬套	BUSHING	1
9	82447M	螺栓	BOLT	1
10	82186M	垫圈	WASHER	1
11	81390M	换挡轴杆	LEVER Shift Shaft	1
12	82213M	垫圈	WASHER	1
13	82125M	开口销	COTTER PIN	1
14	82680M	换挡连杆	SHIFT ROD	1
15	80049M	连接器	CONNECTOR	1
16	80050M	连接器	CONNECTOR	1
17	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
18	881379	垫圈	WASHER	1
18	82214M	垫圈	WASHER	1

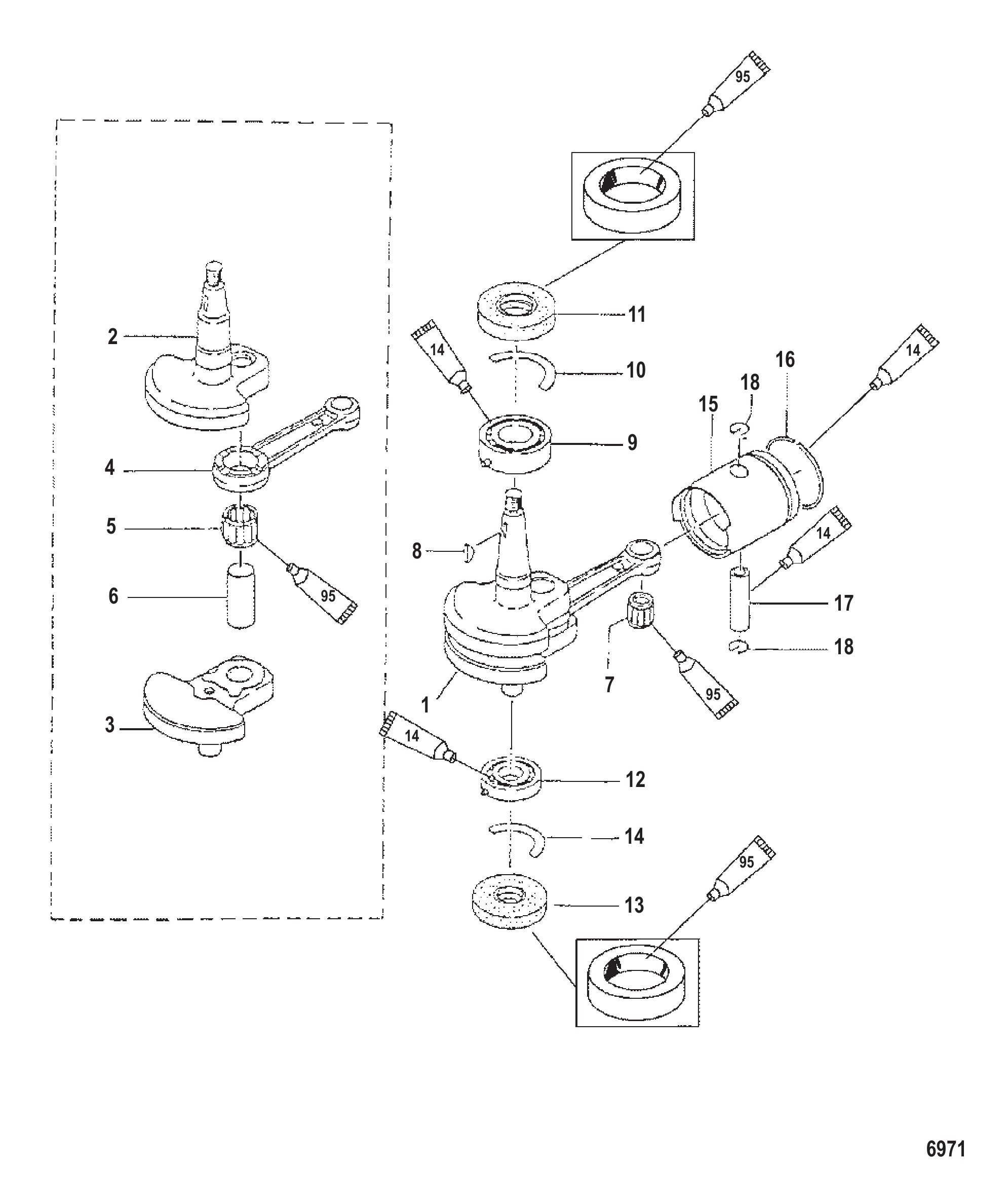

图 25曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	879147T16	曲轴总成	CRANKSHAFT ASSY	1
1	822892	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	822892T02	曲轴总成	CRANKSHAFT ASSY	1
2	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
3	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
4	813269	连杆	CONNECTING ROD	1
5	813270	轴承	BEARING	1
6	813271	曲轴销	PIN Crank	1
6	813271001	曲轴销-TH	CRANK PIN-TH	1
7	95227	滚柱轴承	BEARING Roller	1
8	95229	键	KEY	1
9	95228	滚珠轴承	BEARING Ball	1
9	898101936	轴承	BEARING	1
10	95230	安装板	PLATE	1
11	95232	油封	SEAL Oil	1
12	95307	滚珠轴承	BEARING Ball	1
12	95307	滚珠轴承	BEARING Ball	1
12	822894	滚珠轴承	BEARING Ball	1
13	95308	油封	SEAL Oil	1
13	95308	油封	SEAL Oil	1
13	822897	油封	SEAL Oil	1
14	822896	下部推力板	THRUST PLATE Lower	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103754	活塞总成	PISTON ASSY	1
15	9183A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103753	活塞总成	PISTON ASSY	1
15	9154	活塞	PISTON	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	9183	活塞	PISTON	AR
16	95234	活塞环	RING Piston	1
16	95309	活塞环	RING Piston	AR
17	95235	活塞销	PIN Piston	1
17	898101917	活塞销	PIN-PISTON	1
18	952366	卡扣	CLIP	2
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	815076A2	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0203727	衬垫套件 P/H	GASKET SET P/H	1

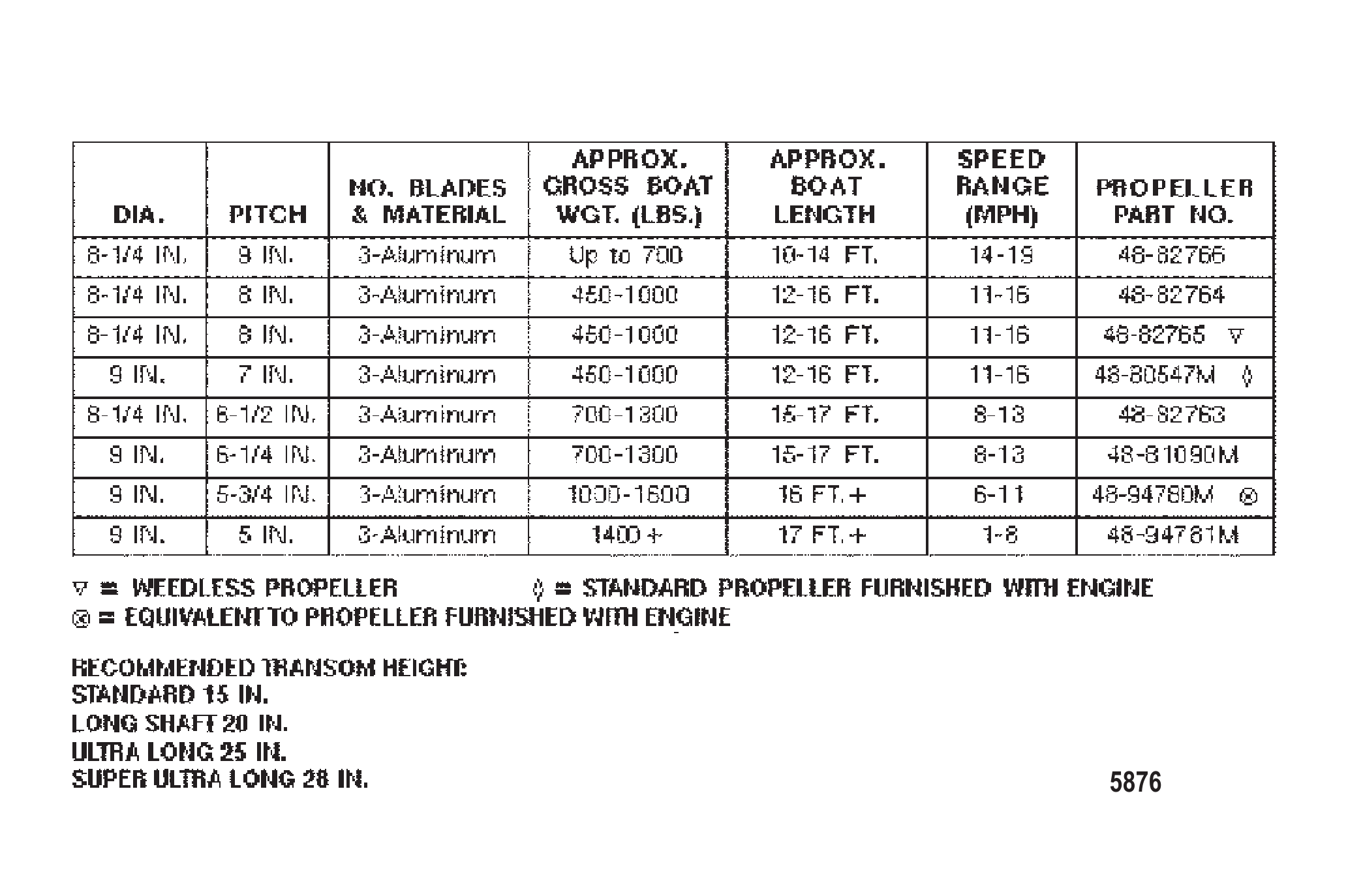

图 26螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
-	82766	螺旋桨	PROPELLER	1
-	82764	螺旋桨	PROPELLER	1
-	82765	螺旋桨	PROPELLER	1
-	80547M	螺旋桨	PROPELLER	1
-	82763	螺旋桨	PROPELLER	1
-	81090M	螺旋桨	PROPELLER	1
-	94780M	螺旋桨	PROPELLER	1
-	94781M	螺旋桨	PROPELLER	1

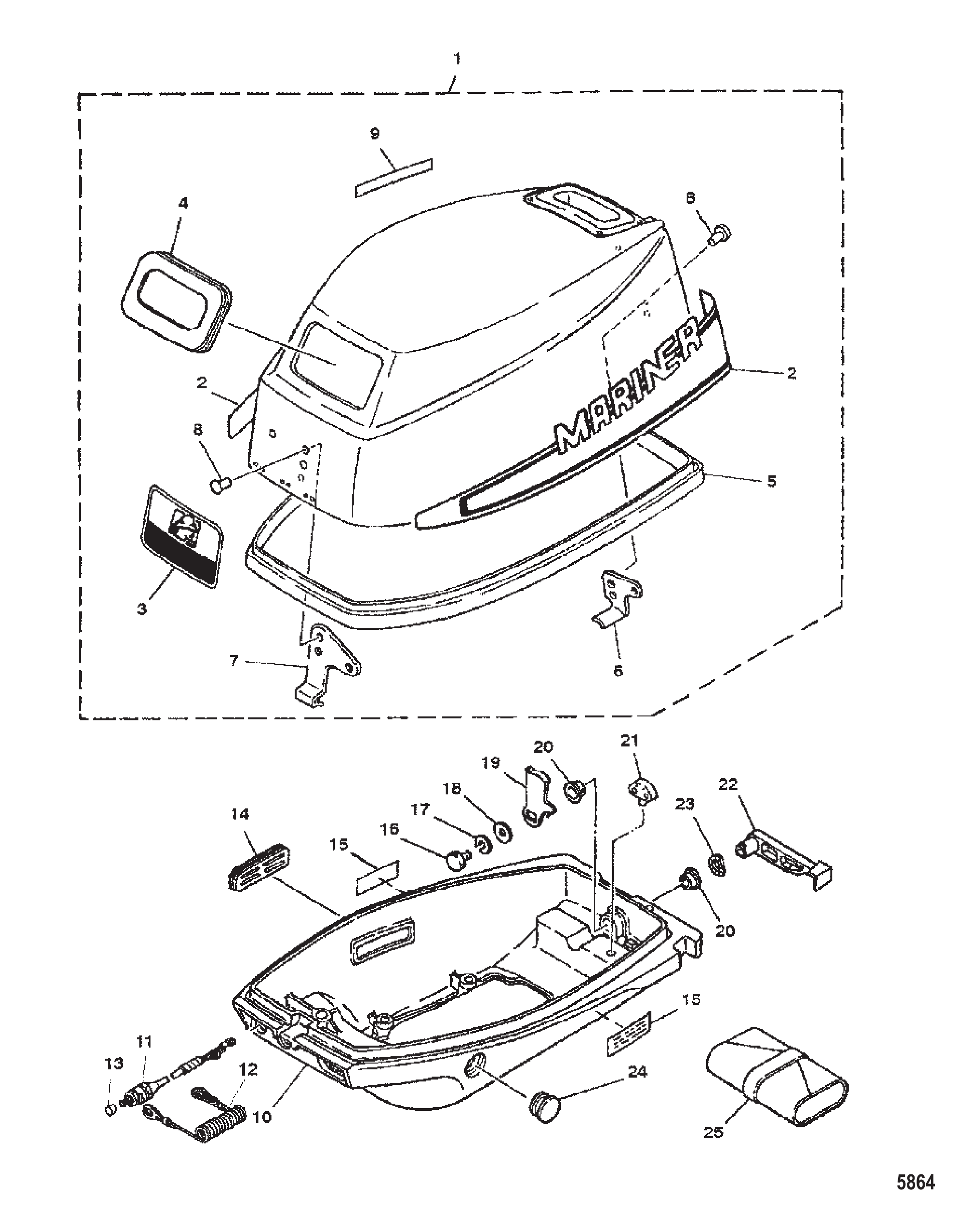

图 27外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	9378M	顶盖总成	TOP COWL ASSEMBLY	1
2	95400M	侧后标贴套装	DECAL SET Side And Rear	1
3	95401M	前贴花	DECAL Front	1
4	91653M	密封件	SEAL	1
5	95587M	密封件	SEAL	1
6	94655M	支架	HOLDER	1
7	94656M	挂钩	HOOK	1
8	814489M	铆钉	RIVET	4
9	81202M	换挡指示贴花	DECAL Shift Indicator	1
10	9394M	下机罩	BOTTOM COWL	1
11	851902M	停机开关总成	SWITCH ASSEMBLY Stop	1
12	97756M	止动器	STOPPER	1
13	852837	盖帽	CAP	1
14	83277M	护孔环	GROMMET	1
15	94730M	侧面标贴	DECAL Side	2
16	91772M	螺栓	BOLT	1
17	82214M	垫圈	WASHER	1
17	881379	垫圈	WASHER	1
17	82214M	垫圈	WASHER	1
18	81794M	垫圈	WASHER	1
18	804339	垫圈	WASHER	1
18	81794M	垫圈	WASHER	1
19	84914M	卡箍	CLAMP	1
19	84914001	杠杆	LEVER	1
20	81949M	衬套	BUSHING	2
21	80033M	支架	HOLDER	1
22	95402M	杠杆	LEVER	1
23	81869M	垫圈	WASHER	1
24	84669M	护孔环	GROMMET	1
25	81669M	工具包	TOOL KIT	1
25	803581	工具包	TOOL KIT	1
