水星 Mercury 30A 689-100251 THRU 105324 - 爆炸图零件明细

两冲程化油器 · USA - Cat.# 90-84952 · 共 54 个部位 · 2260 条零件

1遥控附件套件 2夹紧和旋转支架/倒挡锁 3可选零件 4反冲启动器 5安装系统 6服务/支持材料 7转向手柄与油门控制 8燃油箱总成(非原装油箱)9曲轴箱和气缸盖 10化油器 11燃油箱与燃油管路总成(原装设备)24升 12电动启动组件 13燃油箱(塑料-6.6加仑-非原装油箱)14自动混合器 15驱动轴壳体 16C.D.I.磁电机总成 17转向手柄 18C.D.I.点火组件 19电动启动马达 20进气歧管 21燃油泵 22燃油管路和滤清器 23齿轮箱 24换挡联动装置 25曲轴与活塞 26螺旋桨图表 27外罩 28支架(M-007185/ML-308700/E-101515/EL-404000及以下)29支架(M-007186/ML-308701/E-101516/EL-404001及以上)30C.D.I点火组件 31C.D.I磁电机总成 32化油器 33外罩 34曲轴箱和气缸盖 35曲轴与活塞 36驱动轴壳体 37电动启动组件 38燃油管路和滤清器 39燃油泵 40燃油箱(M-019155/ML-318599/E-104325/EL-409500)41燃油箱(M-019156/ML-318600/E-104326/EL-409501及以上)42燃油箱总成(非原装油箱)43齿轮箱 44换挡联动装置 45进气歧管 46安装系统 47可选零件 48螺旋桨图表 49反冲启动器 50遥控附件套件 51服务/支持材料 52启动电机(E-101515/EL-404000及以下)53启动电机(E-101516/EL-404001及以上)54转向手柄

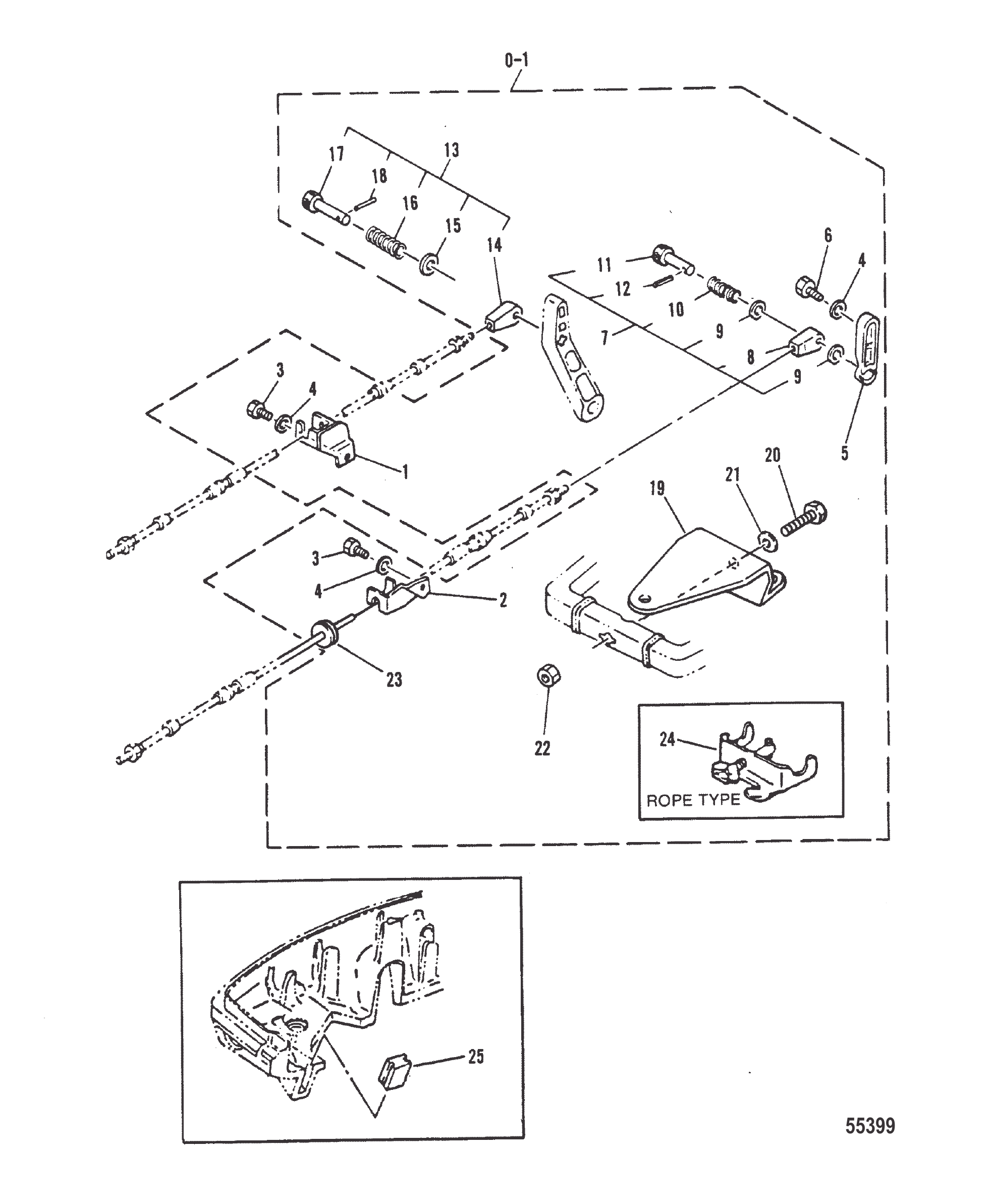

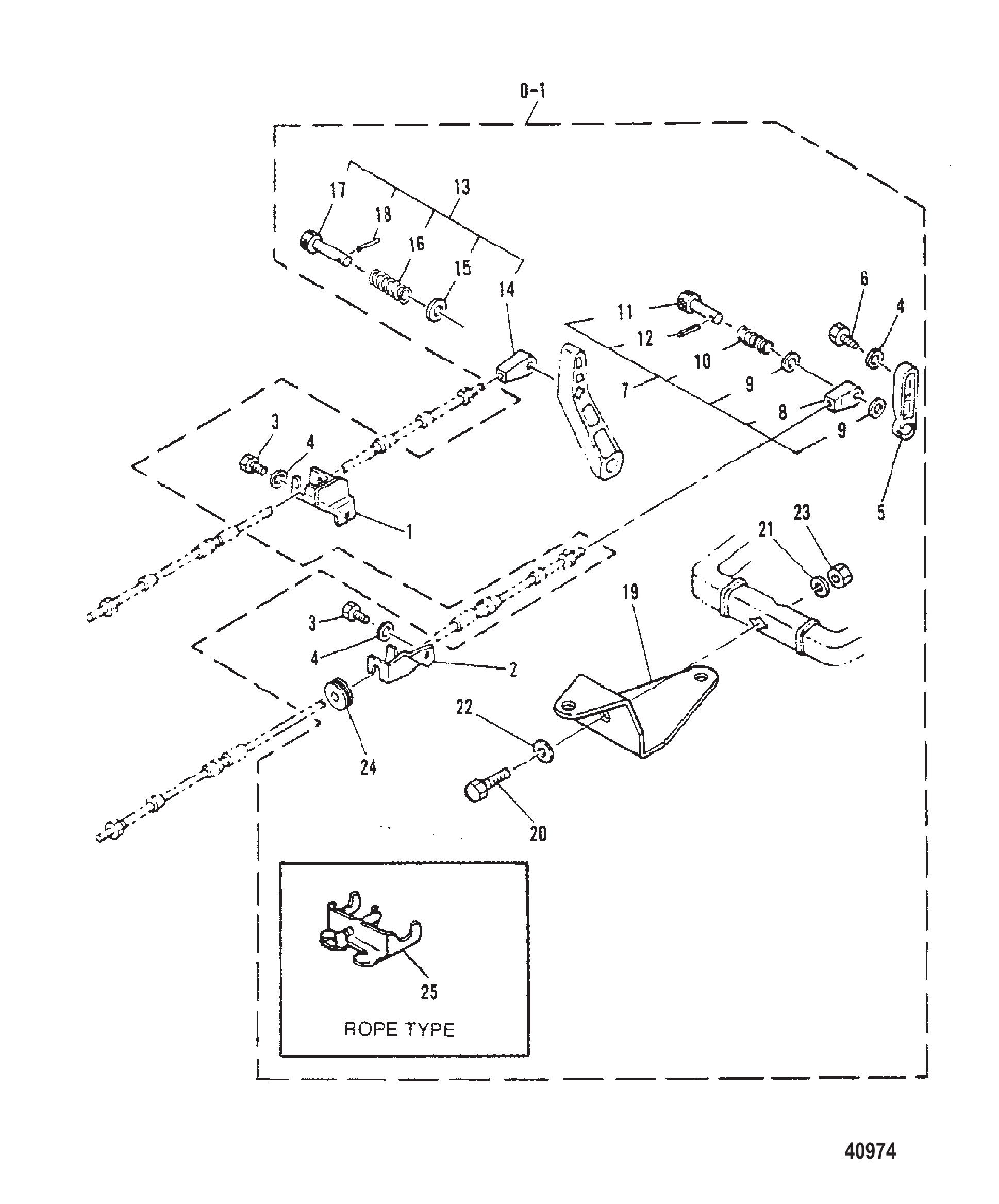

图 1遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
0-1	43991A1	球柱式安装套件	ATTACHING KIT BALL POST TYPE	1
1	84221M	换挡支架	BRACKET GEAR SHIFT	1
2	83717M	节流阀支架	BRACKET THROTTLE	1
3	83395M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
4	82214M	垫圈	WASHER	3
5	84222M	油门杆	LEVER Throttle	1
6	91772M	螺栓	BOLT	1
7	83933M	节流拉索端头	END Cable THROTTLE	1
8	83934M	拉索端头	END Cable	1
9	82216M	垫圈	WASHER	2
10	83725M	弹簧	SPRING	1
11	83726M	挂钩	HOOK	1
11	814499M	挂钩	HOOK	1
12	82146M	滚销	PIN ROLL	1
13	83719M	换挡拉索端头	END Cable SHIFT	1
14	83720M	拉索端头	END Cable	1
15	82216M	垫圈	WASHER	1
16	83721M	弹簧	SPRING	1
17	83722M	挂钩	HOOK	1
17	814500M	挂钩	HOOK	1
18	82146M	滚销	PIN ROLL	1
19	91635M	转向支架(球柱式)	BRACKET STEERING (BALL POST TYPE)	1
20	82474M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
21	82220M	垫圈	WASHER	1
22	81785M	锁紧螺母	LOCKNUT	1
23	97031M	护孔环	GROMMET	1
24	83727M	支架(绳索式)	BRACKET (ROPE TYPE)	1
25	83728M	索环(选配)	GROMMET (OPTIONAL)	1

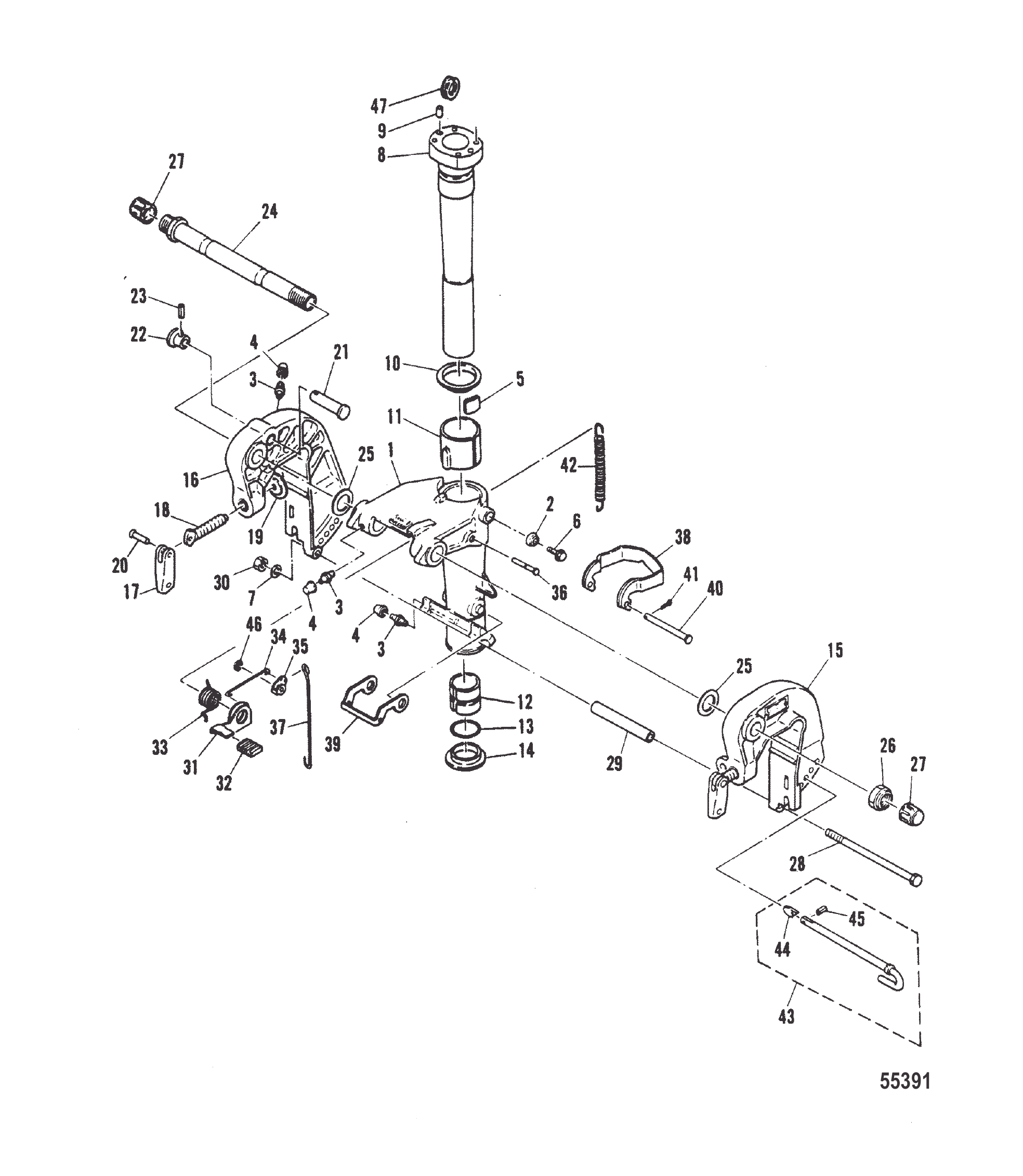

图 2夹紧和旋转支架/倒挡锁 CLAMP AND SWIVEL BRACKET/REVERSE LOCK

REF	零件编号	中文名称	英文名称	数量
1	9246M	旋转支架	SWIVEL BRACKET	1
2	91637M	密封件	SEAL	1
3	82369M	黄油嘴	FITTING GREASE	4
4	81439M	黄油嘴盖	CAP GREASE FITTING	4
5	80633M	摩擦片	PLATE FRICTION	1
6	96382M	螺钉	SCREW	1
7	82217M	垫圈	WASHER	1
8	84833M	转向枢轴	SHAFT STEERING PIVOT	1
9	82368M	定位销	PIN DOWEL	2
10	81873M	垫圈	WASHER	1
11	81964M	枢轴上衬套	BUSHING PIVOT SHAFT-UPPER	1
12	81961M	枢轴下衬套	BUSHING PIVOT SHAFT-LOWER	1
13	82274M	枢轴衬套O型圈	O-RING PIVOT SHAFT BUSHING	1
14	81959M	衬套	BUSHING	1
15	8245M	左舷支架	BRACKET PORT	1
15	9797M	支架	BRACKET	1
16	8246M	右舷支架	BRACKET STARBOARD	1
17	80048M	艉板夹紧螺钉手柄	HANDLE TRANSOM CLAMP SCREW	2
17	809959M	手柄	HANDLE	2
18	81756M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
19	80638M	艉板夹紧螺钉垫块	PAD TRANSOM CLAMP SCREW	2
20	81888M	滚销	PIN ROLL	2
21	84835M	倾斜止动轴	SHAFT TILT STOP	1
22	95650M	倾斜止动轴旋钮	KNOB TILT STOP SHAFT	1
23	82148M	滚销	PIN ROLL	1
24	91639M	转向螺栓	BOLT STEERING	1
25	81836M	垫圈	WASHER	2
26	81787M	螺母	NUT	1
26	879172252	螺母	NUT	1
27	81388M	盖帽	CAP	2
27	811914M	盖帽	CAP	2
28	82924M	螺栓	BOLT	1
29	81979M	夹紧支架垫片	SPACER CLAMP BRACKET	1
29	19108M	隔套	SPACER	1
30	82392M	螺母	NUT	1
30	82382M	螺母	NUT	1
31	91640M	锁定/释放杆	LEVER LOCK/RELEASE	1
30	91641M	杆盖	COVER LEVER	1
33	91642M	张力弹簧	SPRING TENSION	1
34	91643M	倒挡锁定杆连杆	LINK REVERSE LOCK LEVER	1
35	80648M	倾斜凸轮	CAM TILT	1
36	91644M	销	PIN	1
36	19109M	销	PIN	1
37	80645M	倒挡锁止杆连杆	ROD REVERSE LOCK LEVER	1
38	84837M	倒挡锁定钩-后	HOOK REVERSE LOCK-REAR	1
39	80643M	倒挡锁定钩-前	HOOK REVERSE LOCK-FRONT	1
40	81882M	销	PIN	1
41	82125M	开口销	COTTER PIN COTTER	1
42	82105M	倒挡锁定弹簧	SPRING REVERSE LOCK	1
42	19110M	弹簧	SPRING	1
43	94569M	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
44	82857M	止动板	PLATE Stopper PLATE	1
45	82144M	滚销	PIN ROLL	1
46	82330M	卡环	RING Snap	1
47	82070M	护孔环	GROMMET	1

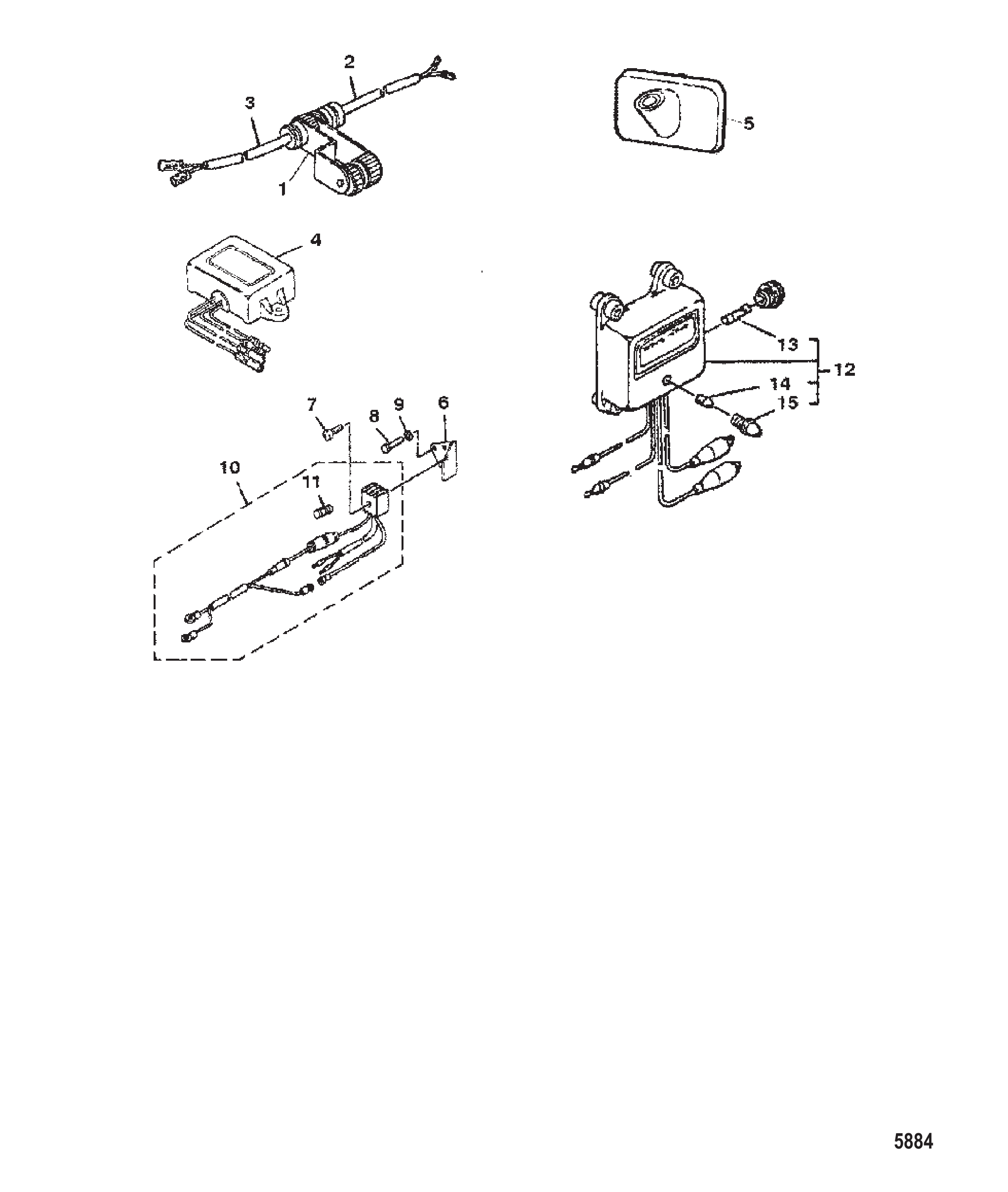

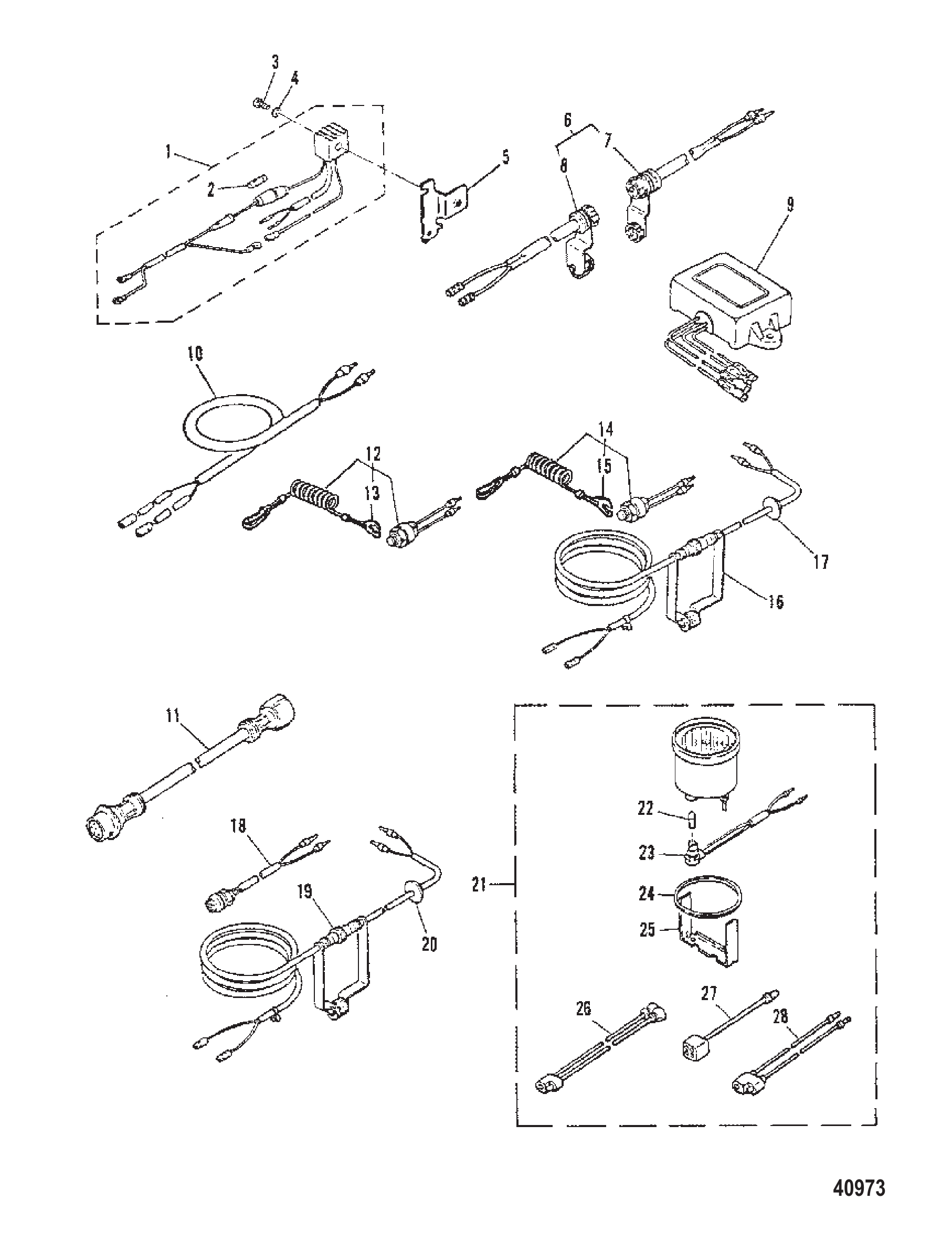

图 3可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	84124M	连接器	CONNECTOR	1
2	99051M	连接器	CONNECTOR	1
3	99052M	连接器	CONNECTOR	1
4	84125T	电压调节器	REGULATOR Voltage	1
5	97130M	导绳器	ROPE GUIDE	1
6	84680M	安装板	PLATE	1
7	83108M	螺钉	SCREW	1
8	8527764	螺栓	BOLT	2
9	82214M	垫圈	WASHER	2
10	84329M	整流器总成	RECTIFIER ASSEMBLY	1
10	8M0060278	整流器	RECTIFIER	1
11	81522M	保险丝	FUSE	1
12	80713M	整流器	RECTIFIER	1
13	83733M	保险丝	FUSE	1
14	83731M	灯泡	BULB	1
15	83732M	透镜	LENS	1

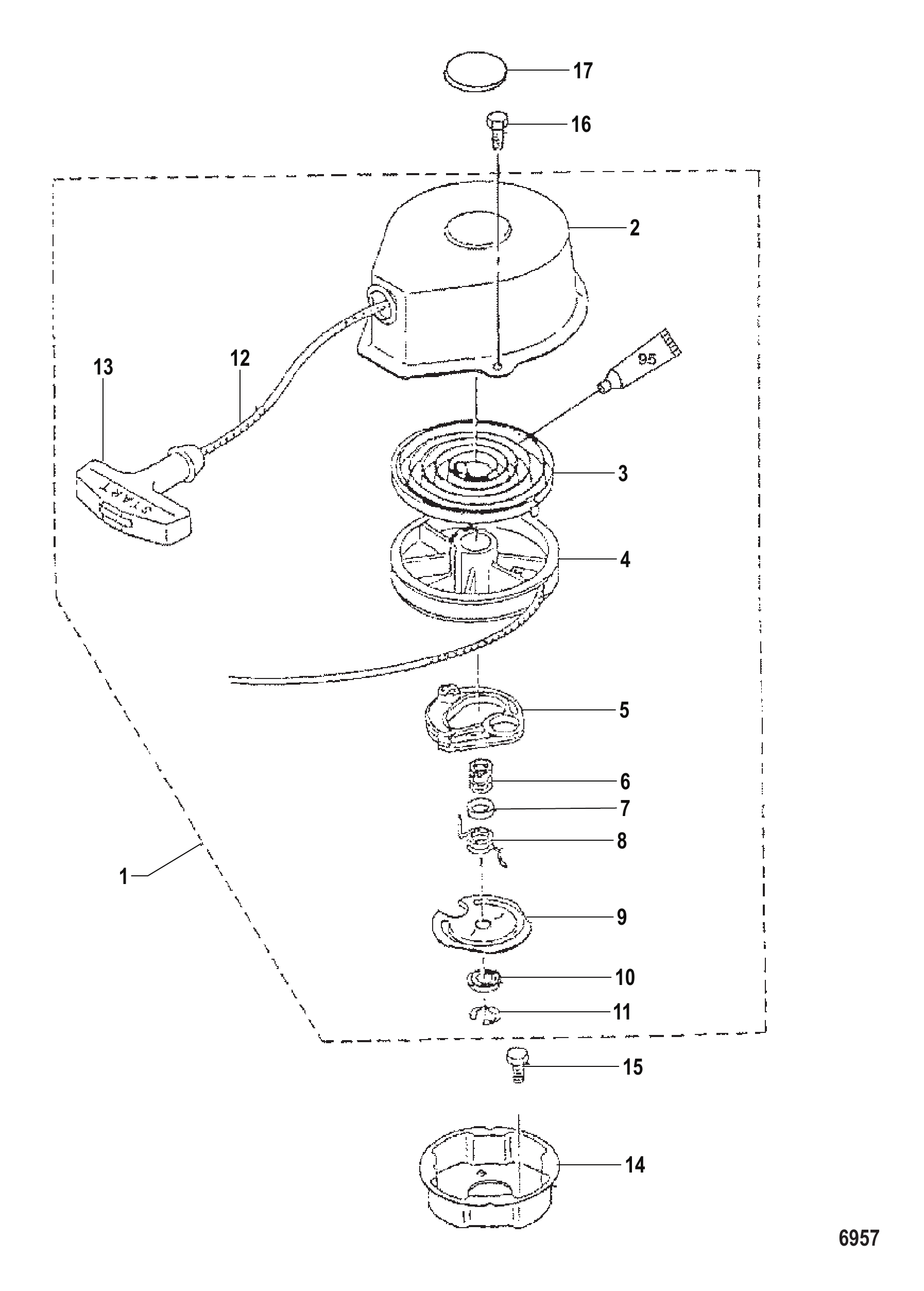

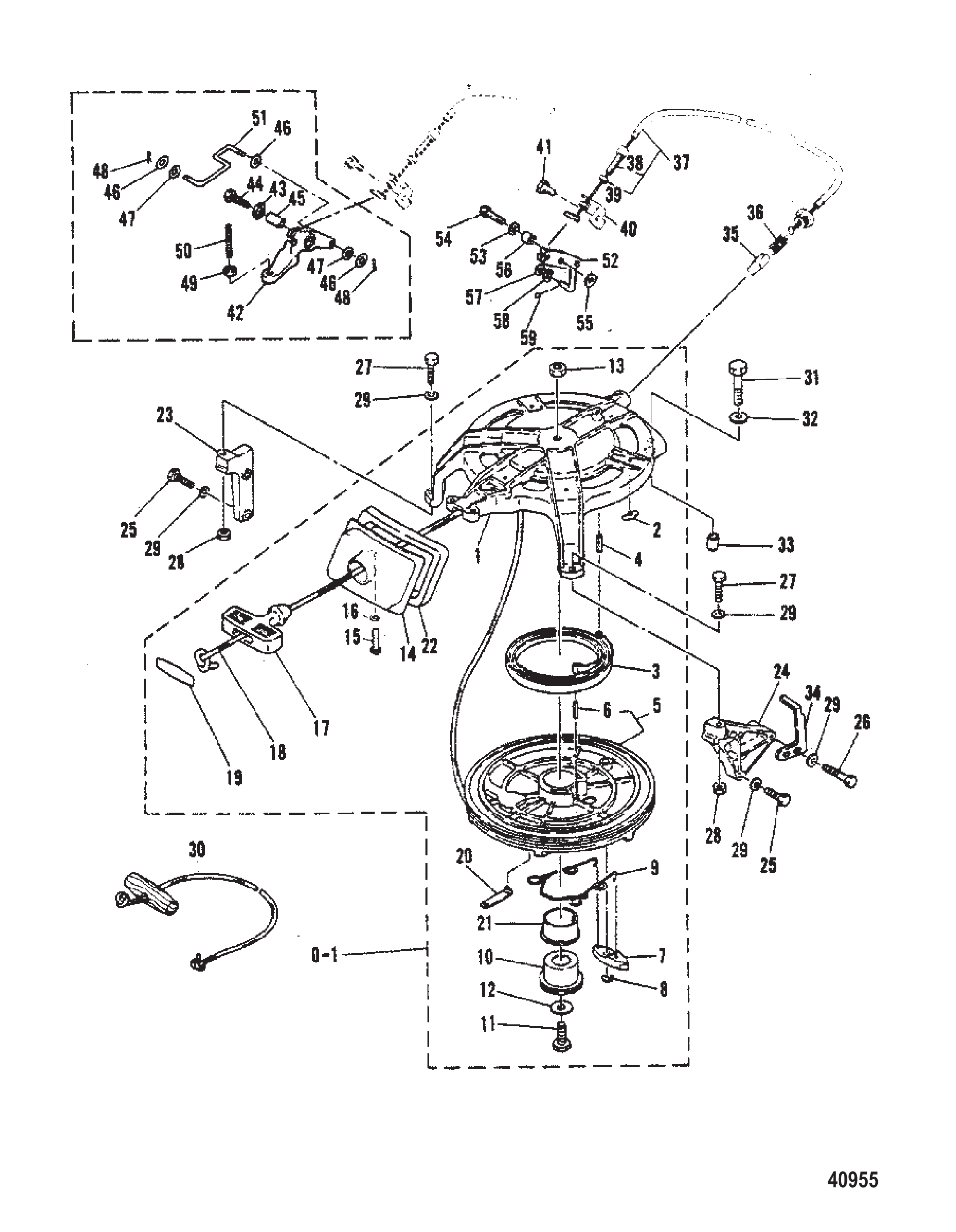

图 4反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
1	823038	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	815067	启动器壳体	HOUSING Starter	1
3	95284	弹簧	SPRING	1
4	95245	启动滑轮	SHEAVE Starter	1
5	95246	棘轮	RATCHET	1
6	95315	弹簧	SPRING	1
7	95247	盖板	COVER	1
8	95316	弹簧	SPRING	1
9	95248	摩擦片	FRICTION PLATE	1
10	95317	止推垫片	THRUST WASHER	1
11	95318	E型卡环	E RING	1
12	12066Q9	绳索	ROPE	1
12	12066Q10	启动绳@2	ROPE-STARTER@2	1
13	95249	起动手柄	HANDLE Starter	1
14	823039	滑轮	PULLEY	1
15	16828	螺栓	BOLT	3
16	815068	螺栓	BOLT	2
16	16828	螺栓	BOLT	2
17	95251	堵头	PLUG	1

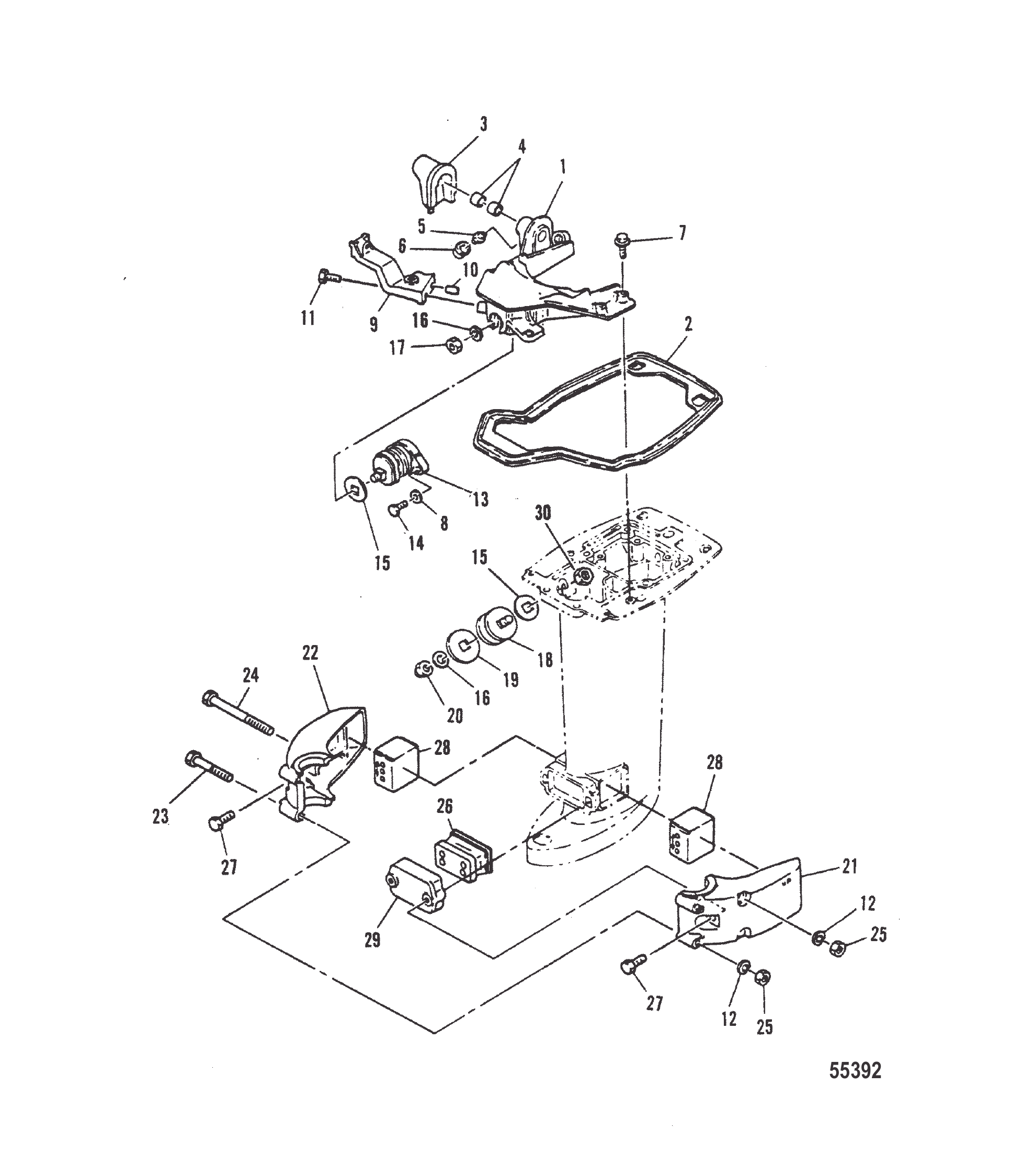

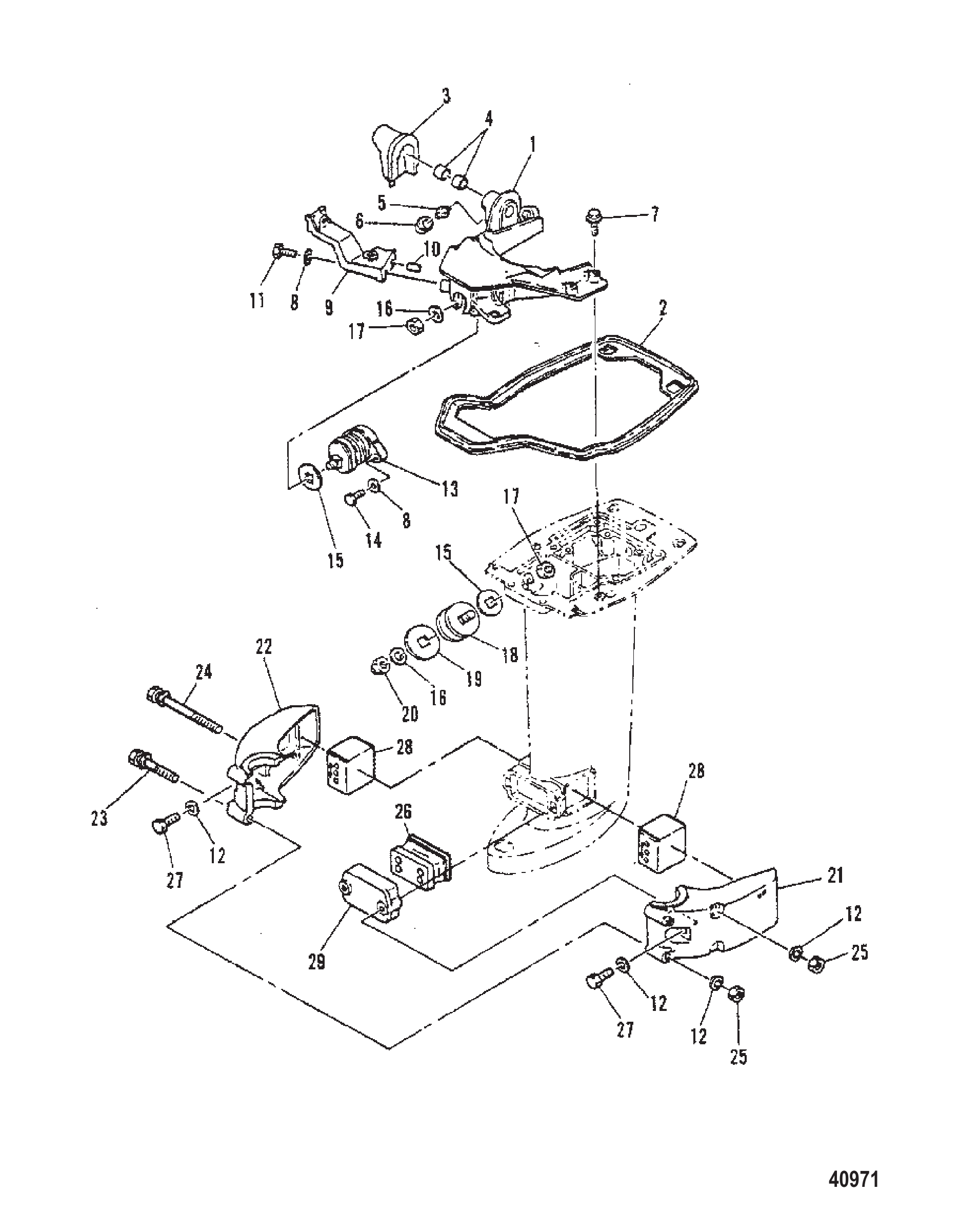

图 5安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	95548M	支架	BRACKET	1
2	84838M	橡胶密封件	SEAL RUBBER	1
3	84840M	橡胶密封件	SEAL RUBBER	1
4	81930M	衬套	BUSHING	2
5	82369M	黄油嘴	FITTING GREASE	1
6	81439M	管帽接头	CAP FITTING	1
7	84839M	螺栓	BOLT	4
8	82214M	垫圈	WASHER	3
9	80657M	支架	BRACKET	1
10	82364M	定位销	PIN Dowel DOWEL	1
11	82451M	螺栓	BOLT	1
11	82423M	螺栓	BOLT	1
12	82217M	垫圈	WASHER	4
13	84841M	上部前支架	MOUNT UPPER FRONT	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
15	80662M	安装垫片	GASKET MOUNT	3
16	82219M	垫圈	WASHER	3
17	82395M	螺母	NUT	1
18	82557M	上部侧支架	MOUNT UPPER SIDE	2
18	8M0121332	支架	MOUNT	2
19	81612M	安装垫片	GASKET MOUNT	2
20	82396M	冠形螺母	NUT CROWN	2
21	84842M	下部壳体	HOUSING LOWER	1
22	84843M	下部壳体	HOUSING LOWER	1
23	84844M	螺栓	BOLT	2
24	41893M	螺栓	BOLT	2
25	82392M	螺母	NUT	4
25	82382M	螺母	NUT	4
26	84846M	下部前支架	MOUNT LOWER FRONT	1
27	82464M	螺栓	BOLT	2
27	43106M	螺栓	BOLT	2
28	84848M	下部侧支架	MOUNT LOWER SIDE	2
29	84847M	下安装盖	COVER LOWER MOUNT	1
30	82395M	螺母	NUT	2

图 6服务/支持材料 SERVICE/SUPPORT MATERIAL

零件编号	中文名称	英文名称	数量
88183801	零件手册-115EFI(四冲程)	PARTS MANUAL 115 EFI (4-Stroke) Parts Manual	1
881980	维修手册	SERVICE MANUAL	1
881980R03	SM O/B 115 EFI 4S	SM O/B 115 EFI 4S	1
10225030	用户手册	OWNERS MANUAL	1
858610A31	燃油软管总成	HOSE ASSEMBLY Fuel	1
8M0038610	带注油球的燃油软管总成(9英尺)	HOSE ASSEMBLY Fuel (9 Feet) With Primer Bulb	1
880177	组合扳手工具(10毫米)	SCRENCH TOOL (10 mm)	1
881828	星形头工具套件	STARBIT TOOL KIT	1
881649A01	贴花套件	DECAL SET	1
881649A05	贴花套件	DECAL SET	1
881840A01	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A03	贴花套件	DECAL SET	1
881840A05	贴花套件	DECAL SET	1
881650A01	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881650A03	贴花套件	DECAL SET	1
881702A01	贴花套件	DECAL SET	1
881839A01	EPA标签信息贴花	DECAL EPA Label Information	1
881839A02	EPA标签信息贴花	Decal EPA Label Information	1
881839A03	EPA标签信息贴花	DECAL EPA Label Information	1
816834A1	转速表	TACHOMETER	1
816932A1	温度表	TEMPERATURE GAUGE	1
86306	适配器	ADAPTER	1
86306A01	适配器	ADAPTER	1
817054A3	水压表总成	GAUGE ASSEMBLY Water Pressure	1
821400A2	动力升降倾斜传感器套件	SENDER KIT Power Trim	1
8M0074845	ORD 8M0098264	ORD 8M0098264	1
92876A8	转向安装套件	ATTACHING KIT Steering	1
92876A9	双机延长套件	EXTENSION KIT Dual Engine	1
883040A1	转速表模块套件	TACH MODULE KIT	1

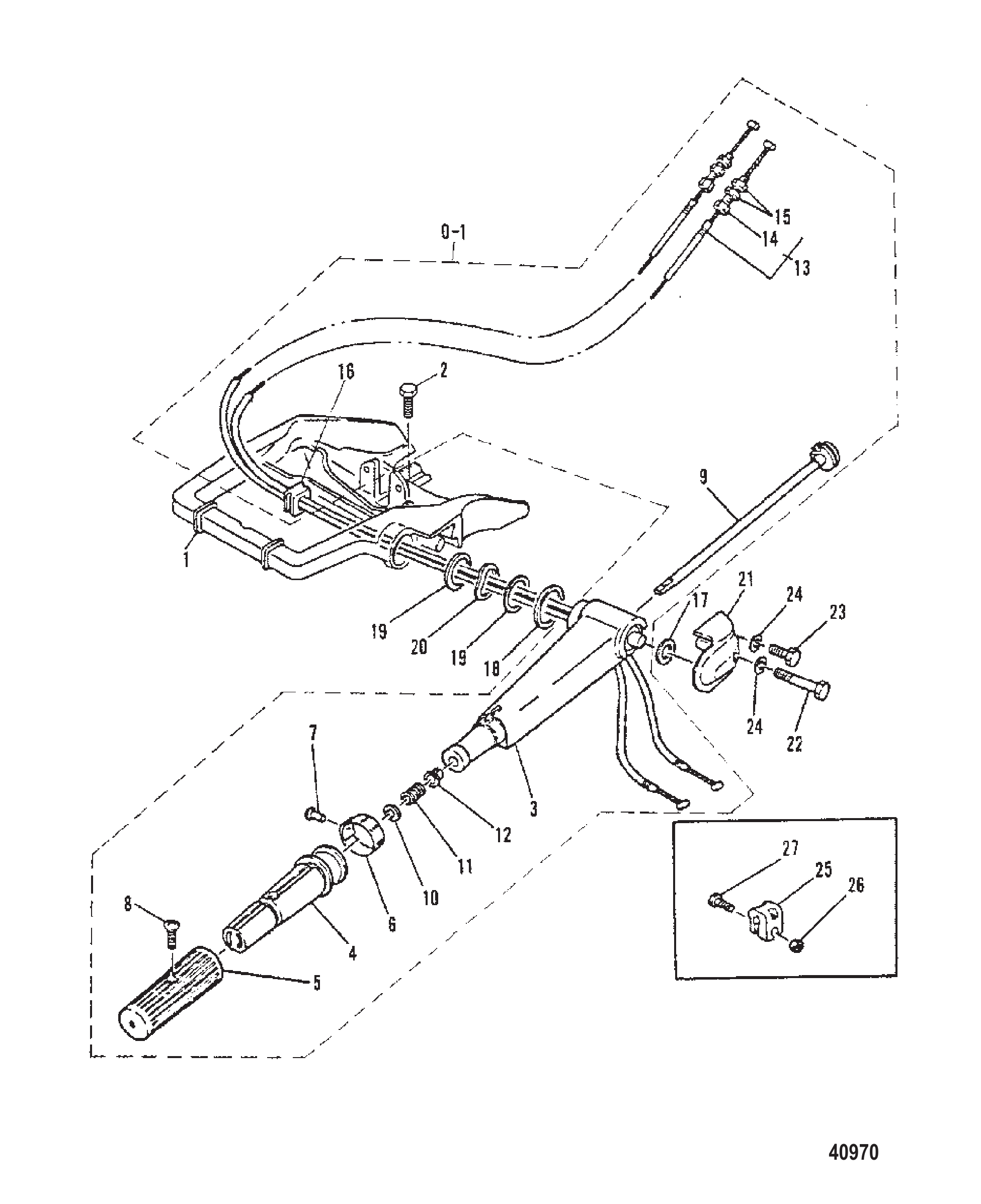

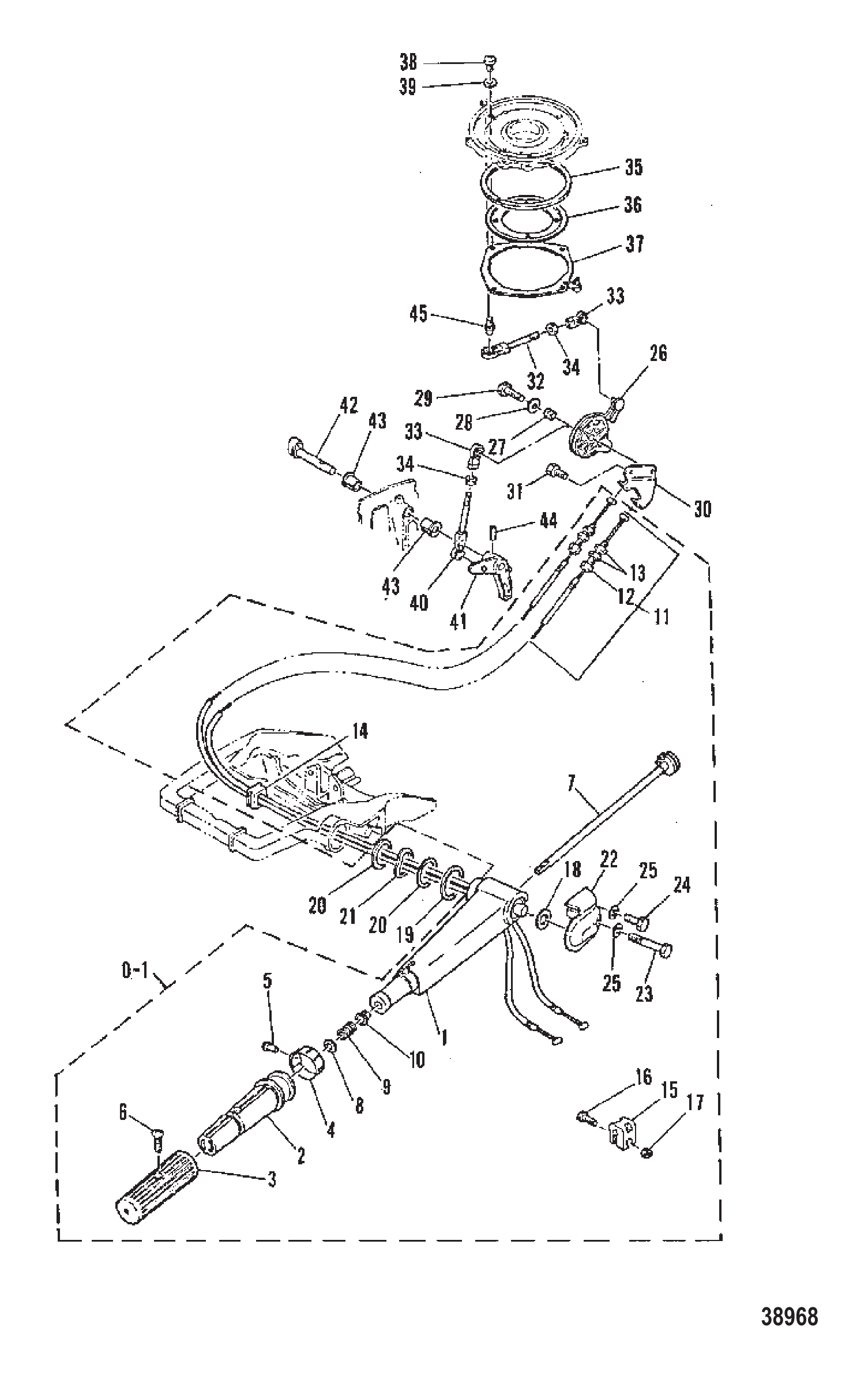

图 7转向手柄与油门控制 STEERING HANDLE AND THROTTLE CONTROL

REF	零件编号	中文名称	英文名称	数量
-	95420M	转向手柄总成	HANDLE ASSEMBLY Steering	1
1	96664M	手柄	HANDLE	1
2	81585M	扭转握把	GRIP TWIST	1
3	95497M	橡胶扭转手柄	HANDLE RUBBER TWIST GRIP	1
3	8M0080456	握把	GRIP	1
4	97137M	节气门指示器	INDICATOR THROTTLE	1
5	81907M	铆钉	RIVET	1
6	18847M	螺钉	SCREW	1
6	811916M	螺钉	SCREW	1
6	84300M	螺钉	SCREW	1
6	811916M	螺钉	SCREW	1
7	84856M	节流阀杆	LEVER THROTTLE	1
8	82220M	垫圈	WASHER	1
9	82095M	压缩弹簧	SPRING COMPRESSION	1
10	81945M	衬套	BUSHING	1
11	41892M	油门拉索总成	CABLE ASSEMBLY Throttle	2
12	815139M	螺栓	BOLT	1
12	81747M	螺栓	BOLT	1
12	815139M	螺栓	BOLT	1
13	84765M	螺母	NUT	2
13	11794M	销	PIN	2
14	82064M	护孔环	GROMMET	1
15	82895M	摩擦片	FRICTION PIECE	1
16	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
17	83056M	螺母	NUT	1
18	82119M	隔套	SPACER	1
19	81861M	隔套	SPACER	1
20	84850M	垫圈	WASHER	2
21	84851M	波形垫圈	WASHER WAVE	1
22	84852M	转向手柄固定座	RETAINER STEERING HANDLE	1
23	84931M	螺栓	BOLT	1
24	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
25	82214M	垫圈	WASHER	2
26	84858M	磁电机控制杆	LEVER MAGNETO CONTROL	1
27	83310M	轴环	COLLAR	1
28	81969M	垫圈	WASHER	1
29	82405M	螺栓	BOLT	1
30	84859M	油门线固定座	RETAINER THROTTLE CABLE	1
31	84303M	螺栓	BOLT	1
31	91772M	螺栓	BOLT	1
32	84860M	磁电机控制杆	ROD MAGNETO CONTROL	1
32	811168M	杆	ROD	1
33	16715M	杆端接头	JOINT ROD END	2
34	82378M	螺母	NUT	2
34	82388M	螺母 (M5)	NUT (M5)	2
35	83566M	磁电机底座护圈	RETAINER MAGNETO BASE	1
36	19139M	磁电机底座护圈	RETAINER MAGNETO BASE	1
36	84861M	磁电机底座护圈	RETAINER MAGNETO BASE	1
36	19139M	固定座	RETAINER	1
37	83569M	基板	PLATE BASE	1
38	14232M	螺钉	SCREW	4
39	82211M	垫圈	WASHER	4
40	14238M	接头	JOINT	1
40	84862M	接头	JOINT	1
40	14238M	接头	JOINT	1
41	94646M	油门控制杆	LEVER THROTTLE CONTROL	1
41	97138M	油门控制杆	LEVER THROTTLE CONTROL	1
42	81134M	油门控制轴	SHAFT THROTTLE CONTROL	1
43	81946M	衬套	BUSHING	2
44	82156M	滚销	PIN ROLL	1
45	84305M	球头接头	JOINT BALL	1

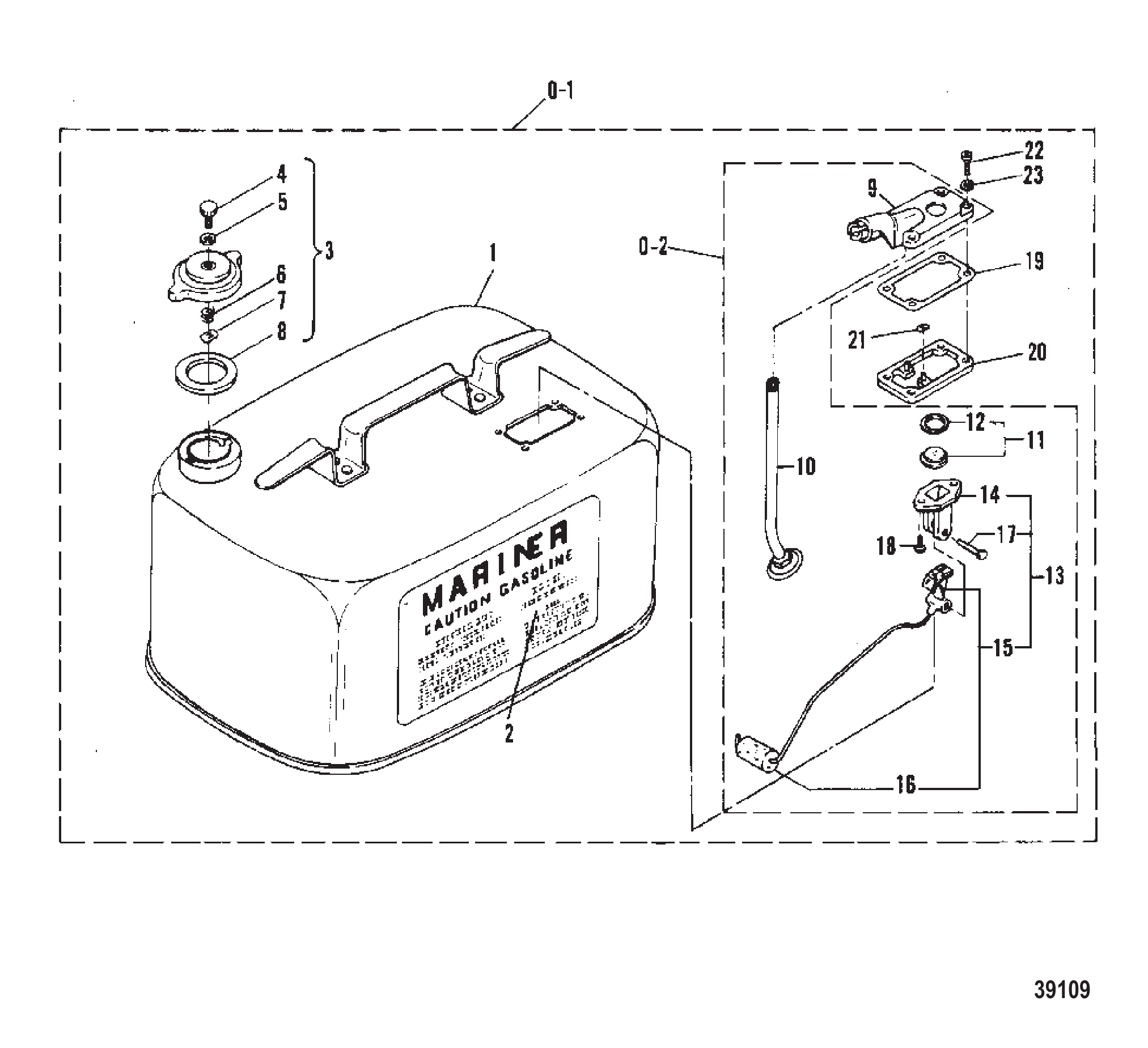

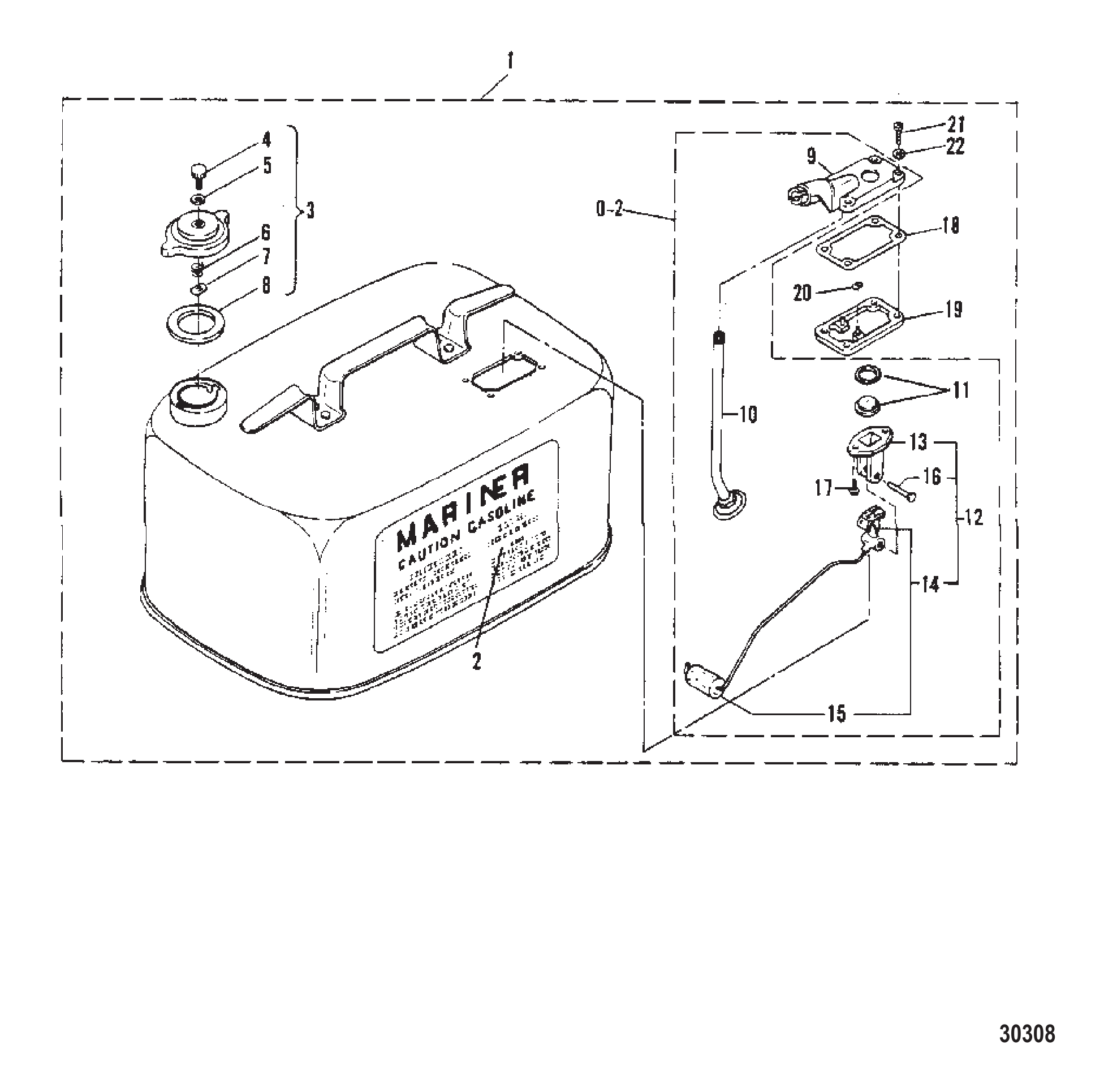

图 8燃油箱总成(非原装油箱) FUEL TANK ASSEMBLY (NOT ORIGINAL EQUIPMENT TANK)

REF	零件编号	中文名称	英文名称	数量
1	1529A26	燃油箱总成(6加仑)	TANK ASSEMBLY Fuel COMPLETE (6 GALLON)	1
2	13921	燃油箱贴花	DECAL FUEL TANK	1
3	14223M	油箱盖总成	CAP ASSEMBLY Fuel Tank	1
4	25575	螺钉通气-加注口盖	SCREW VENT-FILLER CAP	1
5	492211	通气螺钉垫圈	WASHER VENT SCREW	1
6	22227	张力弹簧-通气螺钉	SPRING TENSION-VENT SCREW	1
7	28587	螺母调速弹簧固定器	NUT SPEED-SPRING RETAINER	1
8	41065	衬垫加注口盖至燃油箱	GASKET FILLER CAP TO FUEL TANK	1
0-2	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COMPLETE	1
9	64841A3	燃油箱盖	COVER FUEL TANK	1
10	75239	管	TUBE	1
11	98542A1	燃油表视窗总成	WINDOW ASSEMBLY FUEL GAUGE	1
12	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel COMPLETE	1
13	20430	燃油表固定架	RETAINER FUEL GAUGE	1
14	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
15	99274	燃油表浮子	FLOAT FUEL GAUGE	1
16	20426	铆钉指针至固定架	RIVET INDICATOR TO RETAINER	1
17	62568	螺钉(#10-16 x .375) 固定架至燃油箱盖	SCREW (#10-16 x .375) RETAINER TO FUEL TANK COVER	2
18	28862	衬垫盖总成至框架	GASKET COVER ASSEMBLY TO FRAME	1
19	28860	框架固定件-燃油箱盖	FRAME RETAINING-FUEL TANK COVER	1
20	28903	螺母固定框架至燃油箱	NUT RETAINING FRAME TO FUEL TANK	2
21	20411	螺钉(.190-24 x .62) 燃油箱盖至燃油箱	SCREW (.190-24 x .62) FUEL TANK COVER TO FUEL TANK	4
22	29070	燃油箱盖紧固螺钉垫圈	WASHER FUEL TANK COVER FASTENING SCREW	4

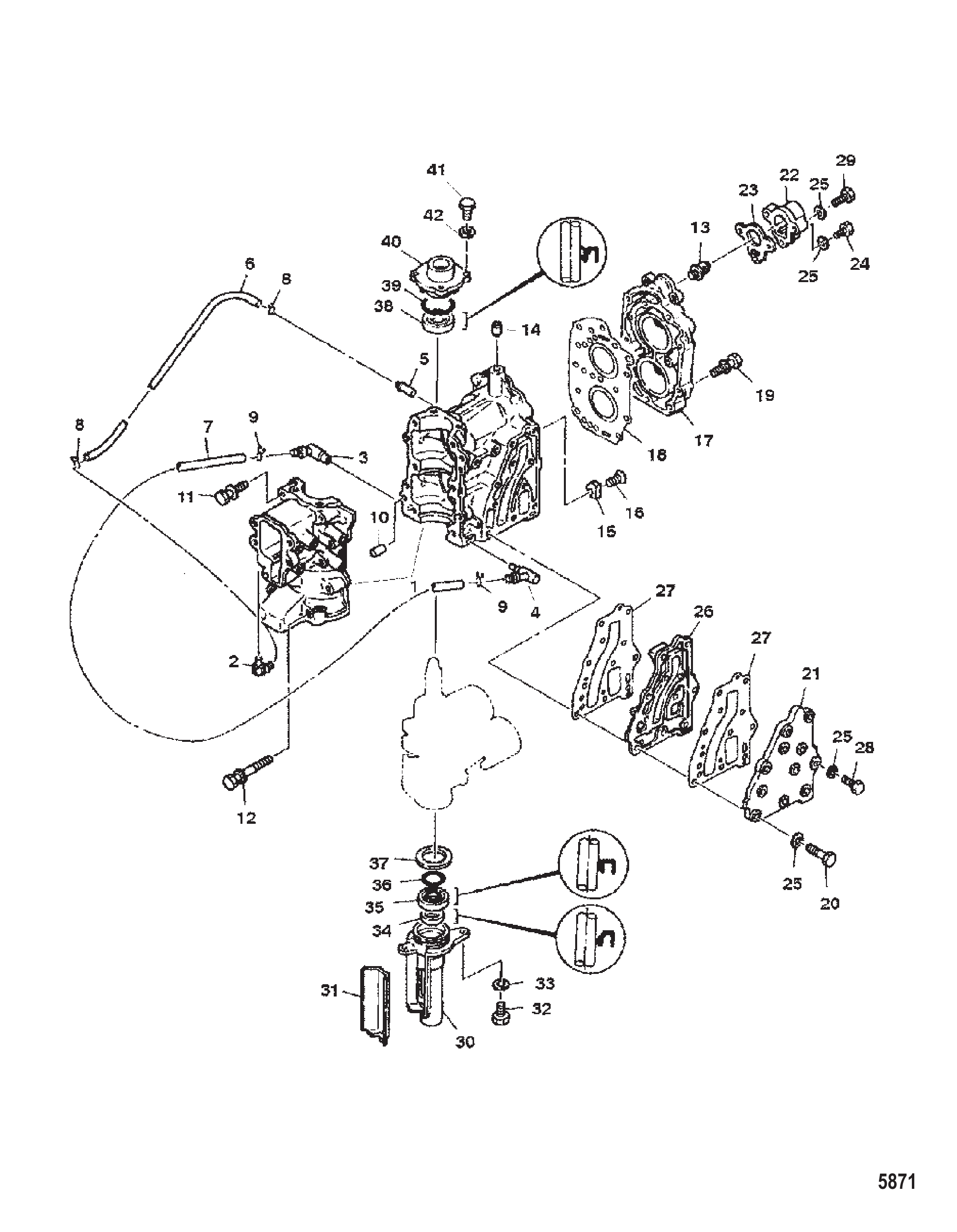

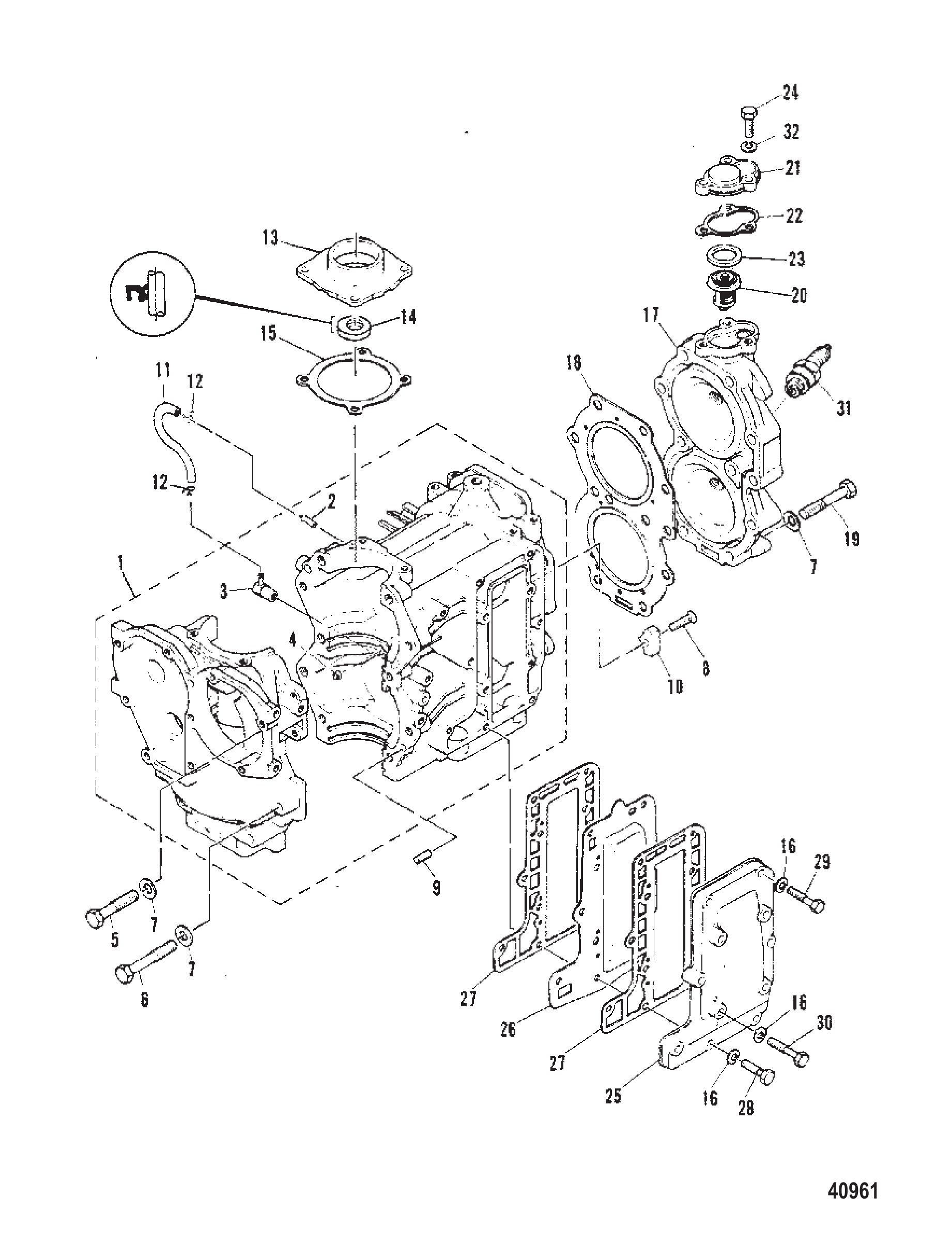

图 9曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	827168M	曲轴箱	CRANKCASE	1
2	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
3	84661M	放油接头	FITTING Drain	1
4	83326M	接头	FITTING	1
5	80122M	接头	FITTING	1
6	811045M	软管	HOSE	1
7	82012M	软管	HOSE	1
8	82046M	卡箍	CLAMP	2
9	98974M	卡扣	CLIP	2
10	82359M	定位销	PIN Dowel	2
11	95592M	螺栓	BOLT	8
12	95593M	螺栓	BOLT	2
13	11919M	节温器	THERMOSTAT	1
13	11919001	节温器	THERMOSTAT	1
14	14214M	定位销	PIN Dowel	1
15	84732M	阳极块	ANODE	1
16	95594M	螺钉	SCREW	1
17	8213M	气缸盖	CYLINDER HEAD	1
18	95595M	衬垫	GASKET	1
18	95595	衬垫	GASKET	1
19	43092M	螺栓(M6x14)	BOLT (M6 x 14)	13
20	804124	螺栓	BOLT	10
21	95598M	排气外盖	COVER Exhaust (OUTER)	1
22	83241M	盖板	COVER	1
23	83242M	衬垫	GASKET	1
23	83242	衬垫	GASKET	1
24	82405M	螺栓	BOLT	1
25	82214M	垫圈	WASHER	14
26	95596M	排气内盖	COVER Exhaust (INNER)	1
27	95597	衬垫	GASKET	2
28	826957M	螺栓	BOLT	1
29	14262M	螺栓	BOLT	2
30	814493M	下壳体	HOUSING (LOWER)	1
31	94762M	密封件	SEAL	1
32	826957M	螺栓	BOLT	2
33	881379	垫圈	WASHER	2
33	82214M	垫圈	WASHER	2
34	82165M	油封	SEAL Oil	1
35	18843M	油封	SEAL Oil	1
36	95602M	O型圈	O-RING	1
37	81841M	垫圈	WASHER	1
38	14195M	油封	SEAL Oil	1
39	82276M	O型圈	O-RING	1
40	83246M	上壳体	HOUSING (UPPER)	1
41	852776	螺栓	BOLT	4
42	881379	垫圈	WASHER	4
42	82214M	垫圈	WASHER	4
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1

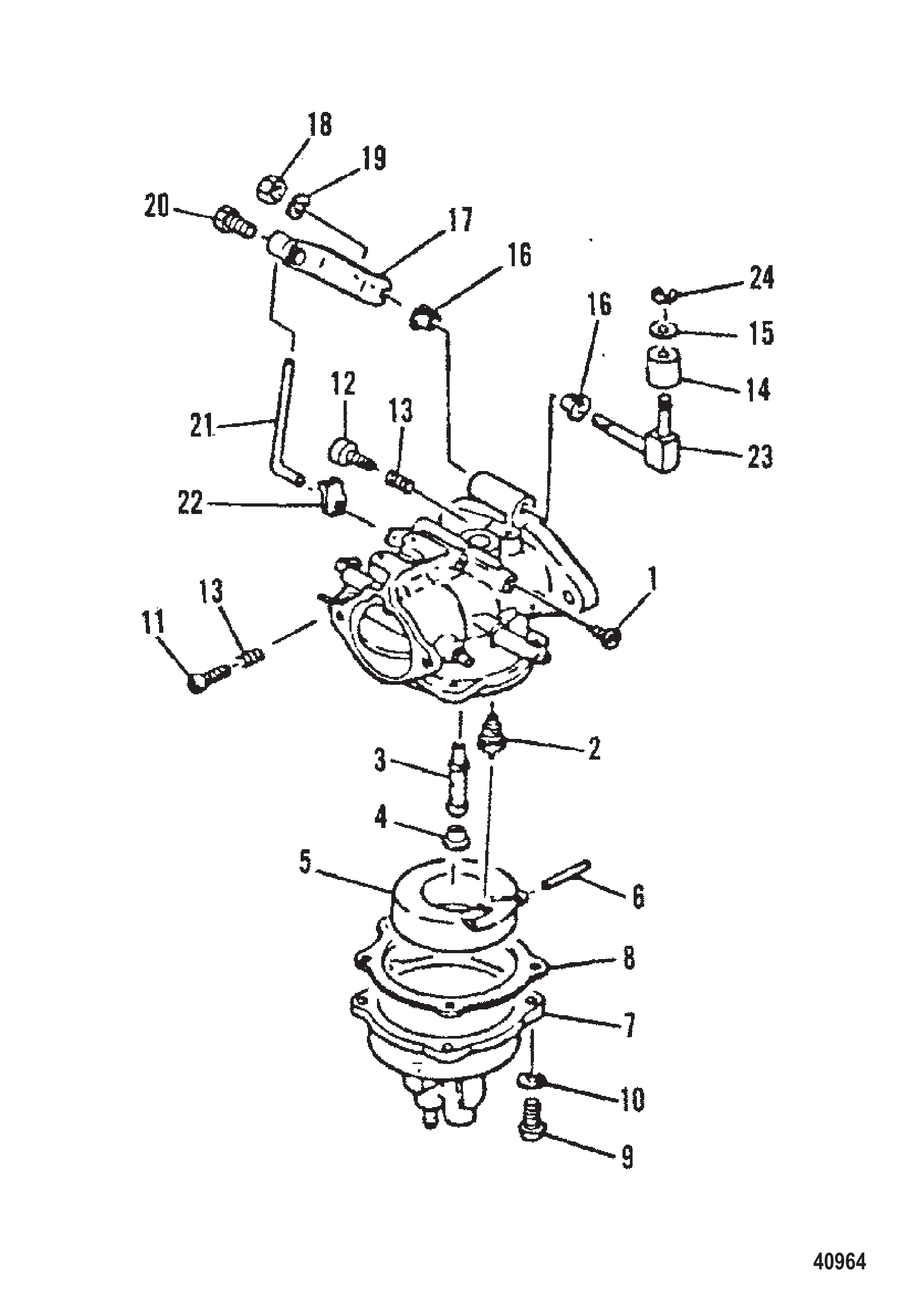

图 10化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
0-1	7952M	化油器总成	CARBURETOR ASSEMBLY	1
1	80578M	低速量孔(#60)	JET LOW SPEED (#60)	1
2	80593M	进油阀/阀座组件	VALVE/SEAT KIT Inlet	1
3	80576M	主喷嘴	NOZZLE MAIN	1
4	80582M	主量孔(#140)	JET MAIN (#140)	1
4	82580M	主量孔板(#145)	PLATE MAIN (#145)	1
5	80591M	浮子	FLOAT	1
6	80592M	浮子销	PIN FLOAT	1
6	84765M	浮子螺母	NUT FLOAT	1
6	11794M	销	PIN	1
7	83200M	浮子室	FLOAT BOWL
8	80590M	浮子室衬垫	GASKET FLOAT BOWL	1
9	82515M	螺钉	SCREW	4
10	82206M	锁紧垫圈	LOCKWASHER	4
11	82623M	怠速调节螺钉	SCREW IDLE SPEED	1
11	83509M	螺钉（M4×10）	SCREW (M4 x 10)	1
12	80573M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
13	80575M	弹簧	SPRING	2
14	84454M	节气门轴衬套	BUSHING THROTTLE SHAFT	1
15	82209M	垫圈	WASHER	1
16	81941M	节气门轴衬套	BUSHING THROTTLE SHAFT	2
17	80622M	节流阀杆	LEVER THROTTLE	1
18	82379M	螺母	NUT	1
18	83763M	螺母	NUT	1
19	82208M	锁紧垫圈	WASHER LOCK	1
19	82186M	垫圈	WASHER	1
20	81558M	节气门杆定位螺钉	SET SCREW THROTTLE LEVER	1
20	83112M	螺钉	SCREW	1
21	83160M	节气门连杆	LINK ROD THROTTLE LEVER	1
22	81191M	支架	BRACKET	1
22	16333	卡扣拉杆	ROD Snap	1
23	84772M	节气门臂	ARM Throttle	1
23	811037M	节气门摇臂	THROTTLE ARM	1
24	82328M	卡环	RING Snap	1
-	84773M	化油器维修套件	REPAIR KIT Carburetor	1
-	811038M	化油器修理包	REPAIR KIT-CARB	1
-	92575M	衬垫套件	GASKET SET	1

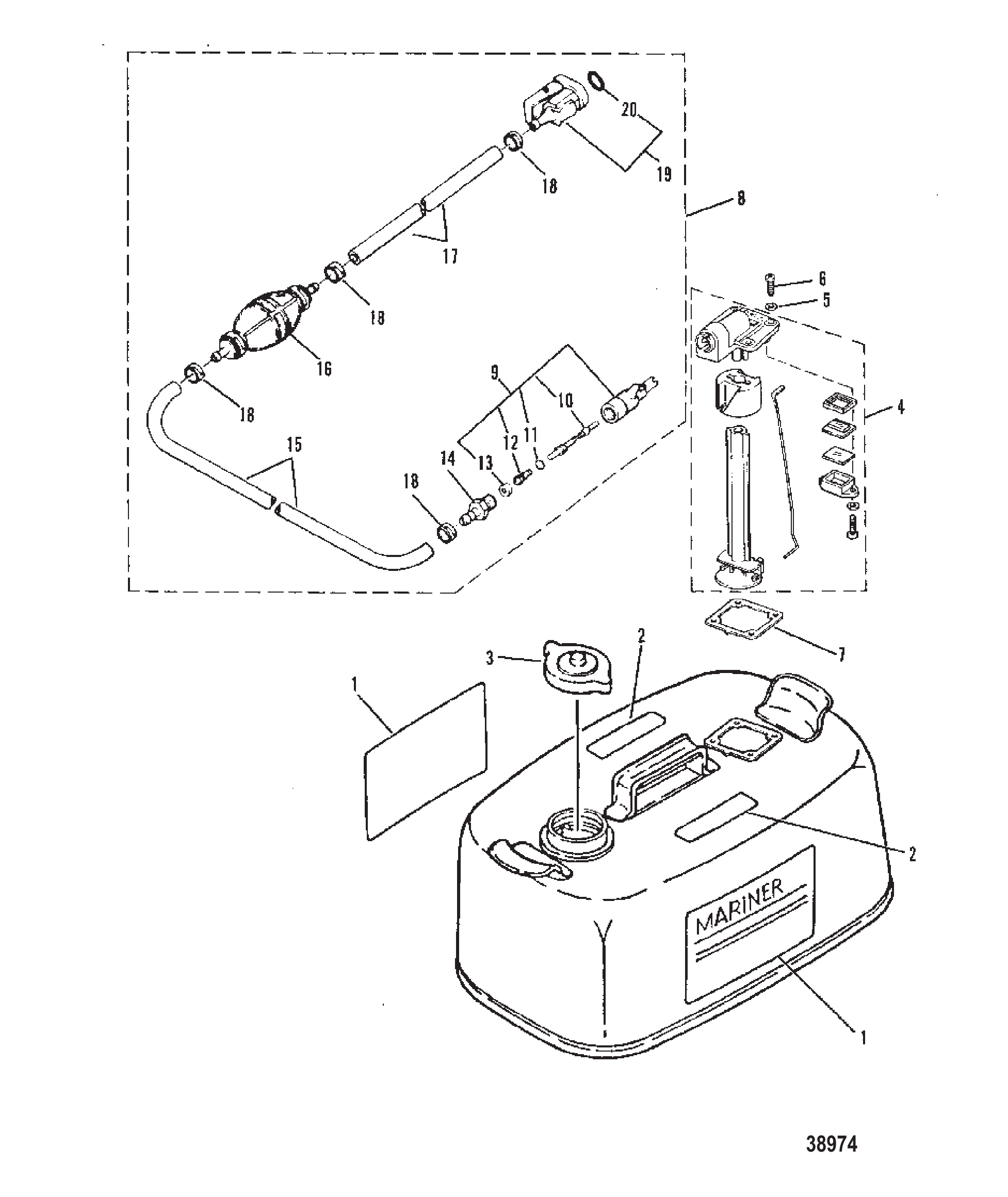

图 11燃油箱与燃油管路总成(原装设备)24升 FUEL TANK AND FUEL LINE ASSEMBLY (ORIGINAL EQUIPMENT) 24 LIT

REF	零件编号	中文名称	英文名称	数量
1	14617M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	95504M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	14617M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	1
2	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
3	14223M	油箱盖总成	CAP ASSEMBLY Fuel Tank	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
4	95499M	燃油表总成	METER ASSEMBLY Fuel	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	燃油表衬垫总成	GASKET FUEL METER ASS"Y	1
8	18925M	燃油管路总成	LINE ASSEMBLY Fuel	1
8	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
8	16570M	燃油管路总成	LINE ASSEMBLY Fuel	1
8	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
9	30185A3	燃油卡口总成	BAYONET ASSEMBLY Fuel	1
9	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
10	30187	卡口阀体阀杆	STEM BAYONET BODY	1
10	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
11	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
11	16524	燃油接头O型圈	O-RING Fuel Connector	1
12	30189	弹簧	SPRING	1
13	30188	盖垫圈	WASHER CAP	1
14	63187	倒刺接头(0.250-18)燃油管	FITTING Barb (.250-18) FUEL LINE	1
15	16571M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
15	14210M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
15	94727M	软管	HOSE	1
15	84955M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
15	94727M	软管	HOSE	1
16	16572M	注油泵球	BULB PRIMER	1
16	89396Q01	注油球@4	PRIMER BULB @4	1
16	14211M	燃油手泵	BULB Fuel Primer PRIMER	1
16	89396Q01	注油球@4	PRIMER BULB @4	1
17	14212M	手泵至发动机连接软管	HOSE BULB TO ENGINE CONNECTOR	1
17	94727M	软管	HOSE	1
17	82023M	手泵至发动机连接软管	HOSE BULB TO ENGINE CONNECTOR	1
17	94727M	软管	HOSE	1
18	18855M	软管卡箍	CLAMP HOSE	4
18	16574M	卡箍	CLAMP	4
18	16574M	软管卡箍	CLAMP HOSE	4
18	80752M	软管卡箍	CLAMP HOSE	4
18	16725M	卡箍	CLAMP	4
19	16609M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
19	13563Q3	发动机端快速接头(水星)	QUICK DISCONNECT Engine End (Quicksilver)	1
19	16610M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
19	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
19	14213M	发动机端燃油连接器	CONNECTOR Fuel ENGINE END	1
19	14213Q	燃油接头@2	FITTING-FUEL@2	1
20	82789M	O型圈	O-RING	1

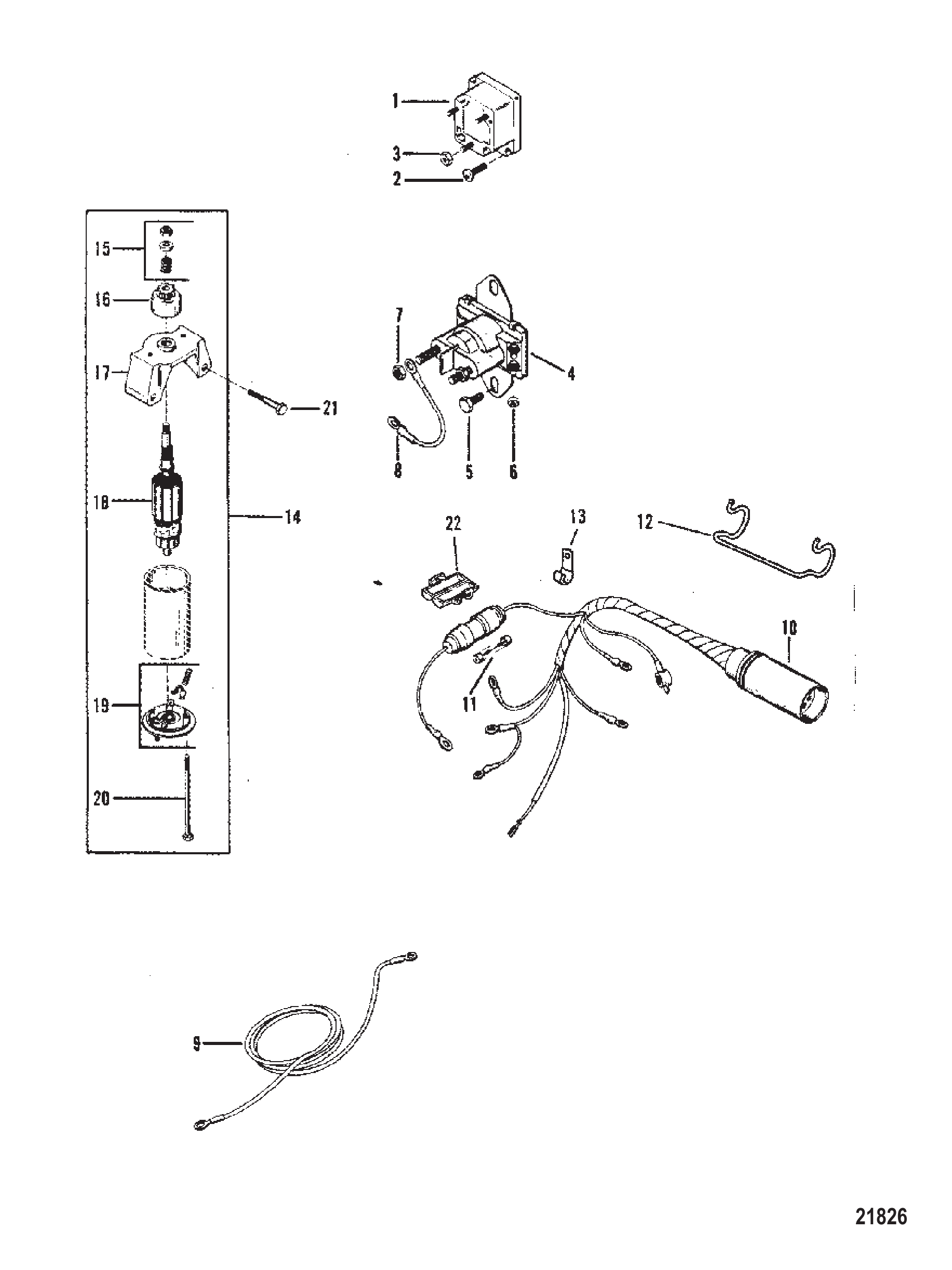

图 12电动启动组件 ELECTRIC START COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	816770	整流器	RECTIFIER	1
2	48409	螺丝(#10-16 x .625)不锈钢整流器至气缸体	SCREW (#10-16 x .625) Stainless Steel RECTIFIER TO CYLINDER BLOCK	2
3	45076	螺母(#10-32)黄铜整流器端子	NUT (#10-32) Brass RECTIFIER TERMINALS	3
4	96054	启动电磁阀总成	SOLENOID ASSEMBLY Starter	1
4	8M0185149	启动电磁阀	SOLENOID START	1
5	4000327	螺钉(M6 x 14) 起动机电磁阀至曲轴箱	SCREW (M6 x 14) STARTER SOLENOID TO CRANKCASE	2
6	26419	螺母(#8-32)黄铜启动电磁阀端子	NUT (#8-32) Brass STARTER SOLENOID TERMINAL	2
7	64015	螺母(.250-20)启动电磁阀端子	NUT (.250-20) STARTER SOLENOID TERMINAL	2
8	88809A5	电线总成（黄色）	WIRE ASSEMBLY (YELLOW)	1
9	88439A8	电池电缆总成(红色)	CABLE ASSEMBLY Battery (RED)	1
9	88439A27	电缆总成红色-电池	CABLE ASSEMBLY Red - Battery	1
9	88439A6	电池电缆总成(黑色)	CABLE ASSEMBLY Battery (BLACK)	1
9	88439A28	电缆总成电池-黑色	CABLE ASSEMBLY Battery - Black	1
10	92436A5	发动机线束总成	HARNESS ASSEMBLY ENGINE	1
11	79091	保险丝20安培	FUSE 20 Ampere	1
11	8M0207796	保险丝20安培	FUSE 20 AMP	1
12	92753	固定座	RETAINER	1
13	55098	J型卡扣	J CLIP	1
13	8M0024808	J型夹	J-CLIP	1
14	90983A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
14	8M0033984	启动马达	STARTER MOTOR	1
15	96561	驱动套件	DRIVE KIT	1
16	96562	驱动器	DRIVE	1
17	96563	端盖	END CAP	1
17	96563T	端盖	END CAP	1
18	96565	电枢	ARMATURE	1
19	96564	端盖	END CAP	1
19	96564T	端盖	END CAP	1
20	96566	贯穿螺栓	THRU BOLT	1
21	421251	螺钉(M8 x 55) 起动机固定	SCREW (M8 x 55) STARTER MOTOR ATTACHING	2
21	42125	螺钉(M8x55)	SCREW (M8 x 55)	2
22	134731	保险丝座(旧设计)	HOLDER Fuse (OLD DESIGN)	1

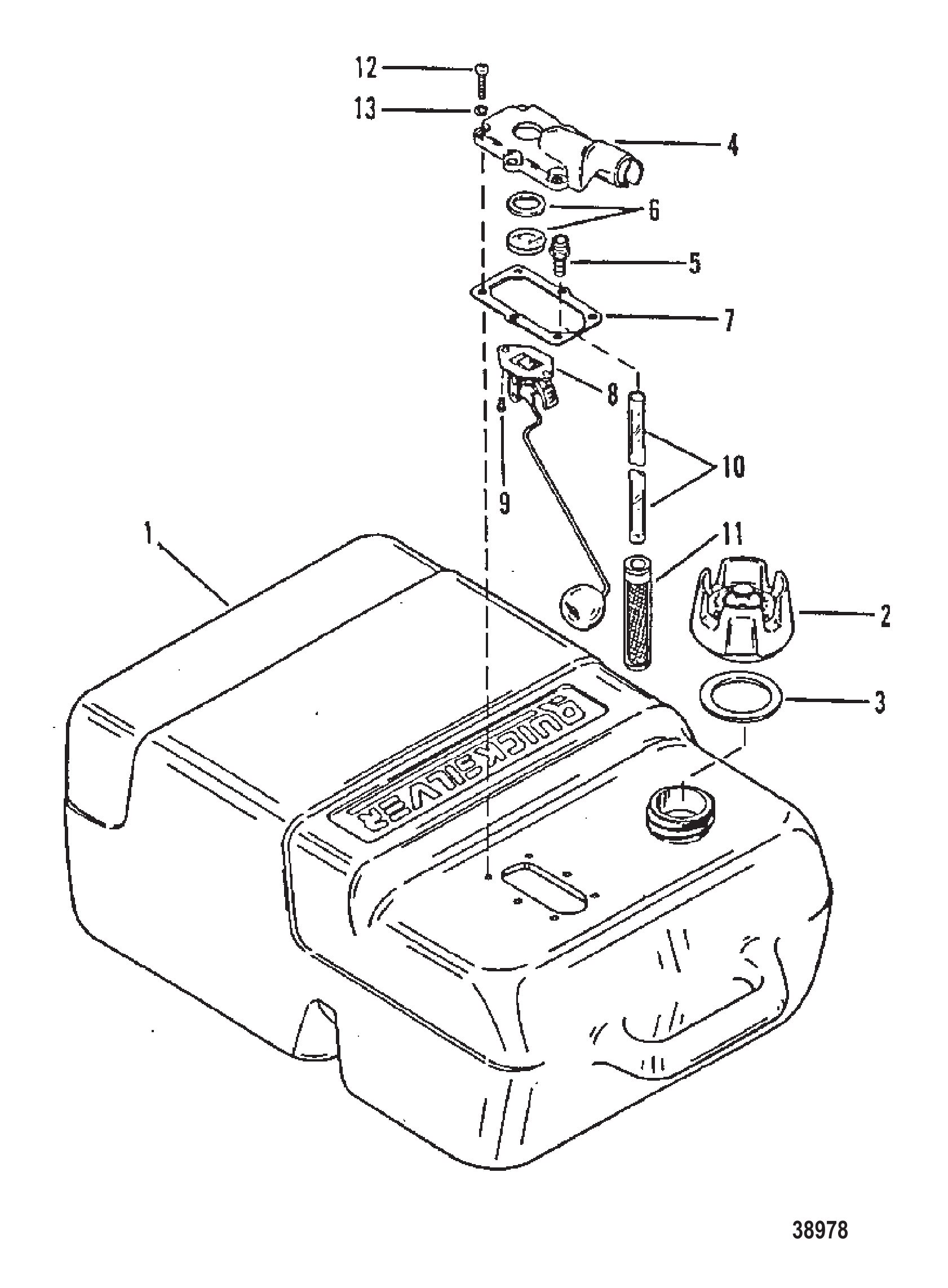

图 13燃油箱(塑料-6.6加仑-非原装油箱) FUEL TANK (PLASTIC-6.6 GALLON-NOT ORIGINAL EQUIPMENT TANK)

REF	零件编号	中文名称	英文名称	数量
1	9728	燃油箱总成(塑料-6.6加仑)	TANK ASSEMBLY Fuel (PLASTIC-6.6 GAL.)	1
2	18031A1	燃油盖总成	CAP ASSEMBLY Fuel	1
2	816976Q1	燃油手动通气盖总成	CAP ASSEMBLY Fuel-Manual Vent	1
3	18032	加油口盖衬垫	GASKET FILLER CAP	1
3	8169771	燃油盖衬垫	GASKET Fuel Cap	1
4	17792A1	浮子组件总成	BODY ASSEMBLY PickUp	1
5	18030	适配器	ADAPTER	1
5	826178	连接器	CONNECTOR	1
6	98542A1	观察窗总成	WINDOW ASSEMBLY	1
7	18026	吸油体衬垫	GASKET PICK-UP BODY	1
8	17971A2	燃油表总成	GAUGE ASSEMBLY Fuel	1
9	62568	燃油表螺钉(#10-16 x .375)	SCREW (#10-16 x .375) FUEL GAUGE	2
10	18028	软管	HOSE	1
10	8M0175544	燃油连接套件3.2	CONN KIT FUEL 3.2	1
11	18029	滤清器	FILTER	1
11	823534	滤网	SCREEN	1
12	18027	吸油体螺钉(.190-24)	SCREW (.190-24) PICK-UP BODY	6
13	29070	吸油体螺钉垫圈	WASHER PICK-UP BODY SCREW	6

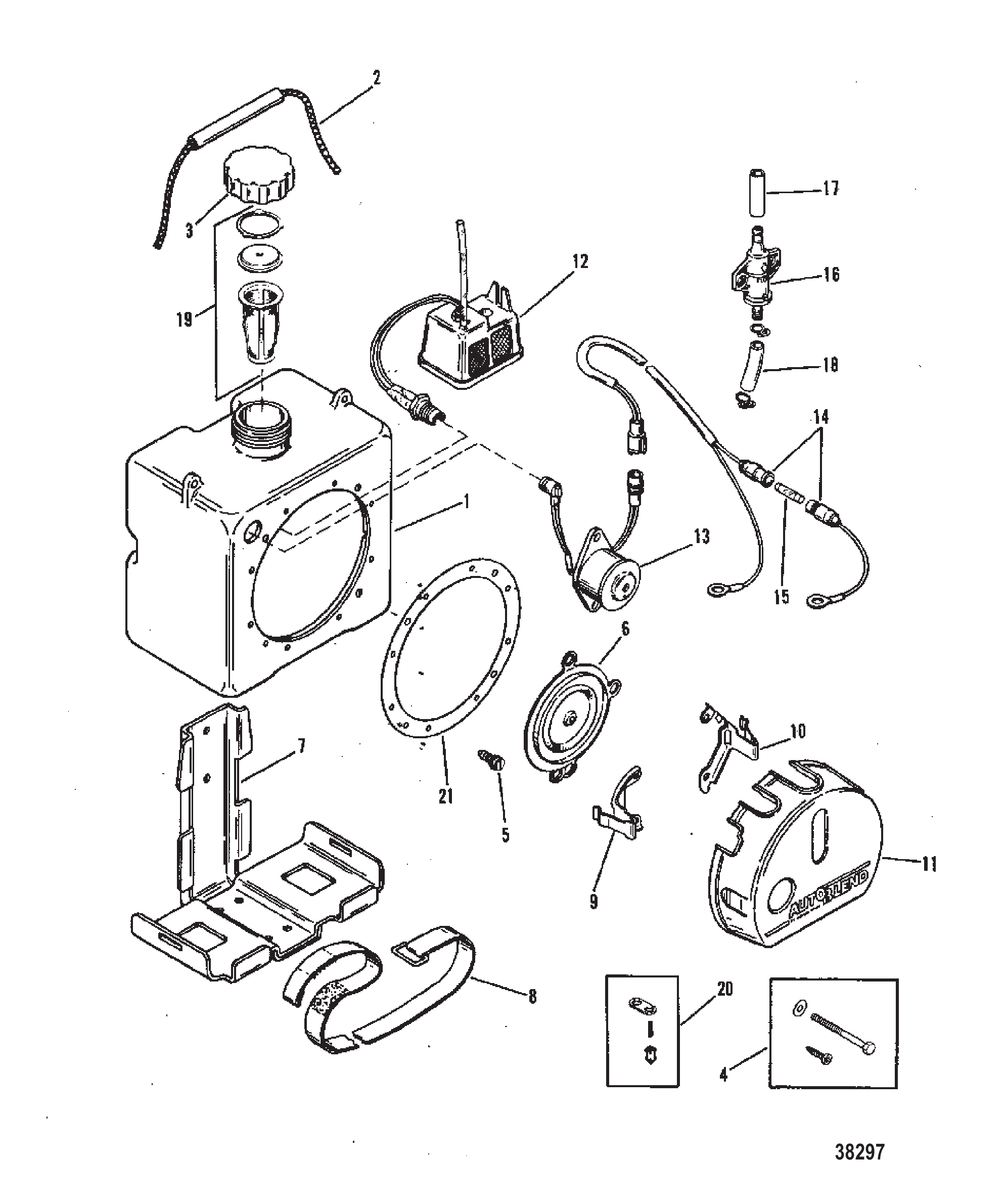

图 14自动混合器 AUTO-BLEND

REF	零件编号	中文名称	英文名称	数量
-	1301930	自动混合器	AUTO-BLEND	1
1	13982	油箱套件机油	TANK KIT Oil	1
1	16612	油箱套件机油	TANK KIT Oil	1
2	13996	手柄套件	HANDLE KIT	1
3	13986	机油箱盖	CAP OIL TANK	1
4	13994	五金件套件	HARDWARE KIT	1
4	16614	五金件套件	HARDWARE KIT	1
5	13979	放油塞套件	PLUG KIT Drain	1
6	16611	膜片组件	DIAPHRAGM KIT	1
7	13990	支架	BRACKET	1
8	13993	箍带	BAND	1
9	13983	支架(左)	BRACKET (LEFT)	1
10	13984	支架(右)	BRACKET (RIGHT)	1
11	13991	盖板	COVER	1
11	16613	盖板	COVER	1
12	13985	机油滤清器/传感器套件	FILTER/SENSOR KIT Oil	1
13	13987	喇叭套件	HORN KIT	1
14	13988	线束总成	HARNESS ASSEMBLY	1
15	13989	保险丝(0.5安培)	FUSE (.5 AMP)	1
16	13981	燃油滤清器套件	FILTER KIT Fuel	1
16	18089	燃油滤清器套件	FILTER KIT Fuel	1
17	13992	乙烯基软管	VINYL TUBE	1
18	13995	燃油管套件	TUBE KIT Fuel	1
19	15387A1	机油滤网总成	STRAINER ASSEMBLY Oil	1
20	16615	止回阀套件	CHECK VALVE KIT	1
21	16616	衬垫套件	GASKET KIT	1

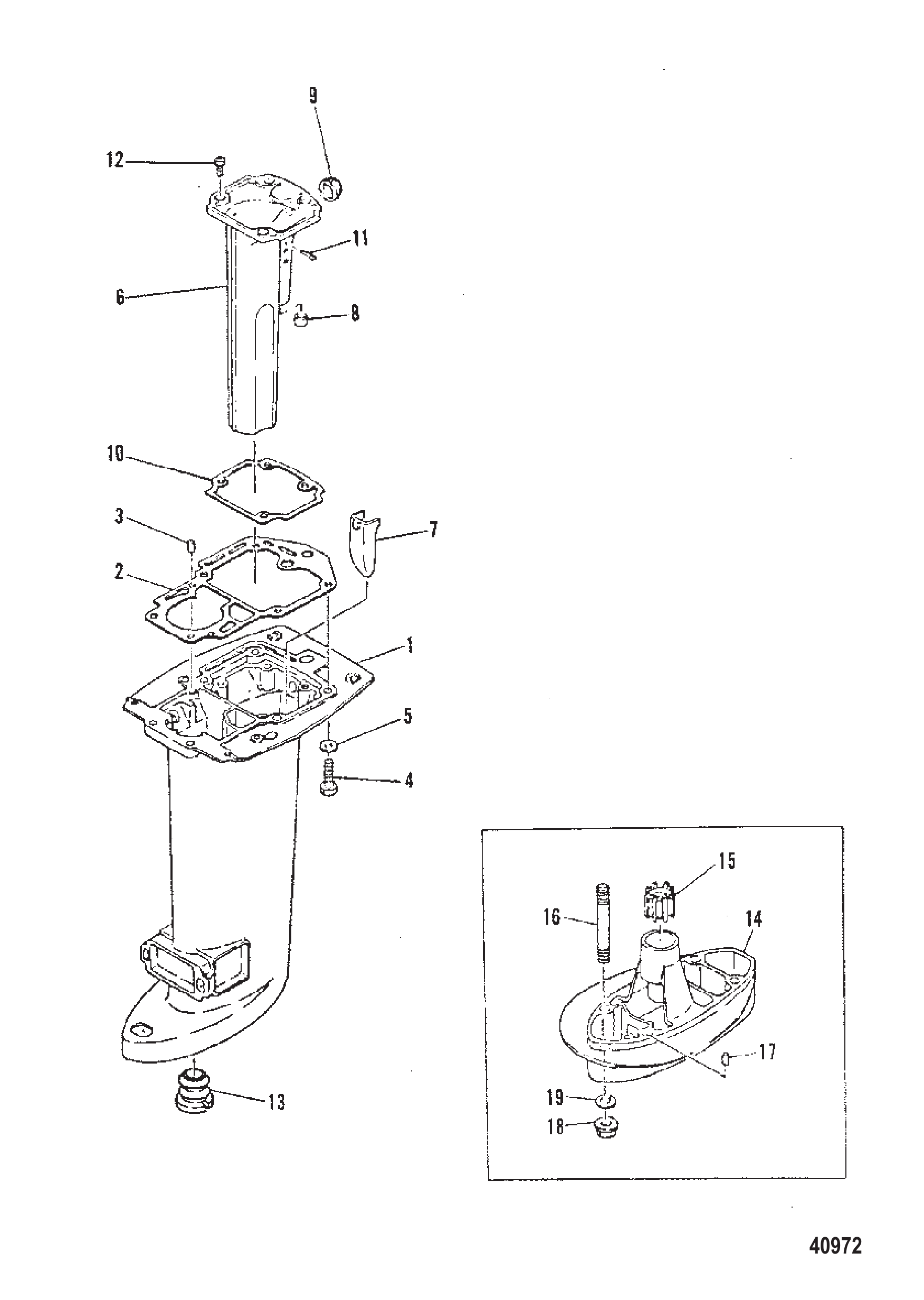

图 15驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	858576T03	驱动轴壳体总成	HOUSING ASSEMBLY Driveshaft	1
2	903501	双头螺柱(M10×100)	STUD (M10 x 100)	1
2	9035015	双头螺柱(M10×227)	STUD (M10 x 227)	1
3	9035012	双头螺柱(M10×63)	STUD (M10 x 63)	4
3	9035016	双头螺柱(M10×190)	STUD (M10 x 190)	4
3	8M0034462	双头螺柱(M10×190)	STUD (M10 x 190)	4
4	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	5
4	8M0214963	垫圈	WASHER	5
5	40140	螺母(M10)	NUT (M10)	5
6	85822A15	速度计传感器总成	PICKUP ASSEMBLY Speedometer	1
7	43335	90度接头(.125-27)尼龙	CONNECTOR 90 Degree (.125-27) Nylon	1
7	433351	90度接头-带防振密封	CONNECTOR 90 Degree - With Vibraseal	1
8	85822	直通接头	CONNECTOR Straight	1
8	85822T	直通接头	CONNECTOR Straight	1
9	44343T1	支架	MOUNT	2
10	42973	螺栓(M12×154)	BOLT (M12 x 154)	2
10	898835001	螺钉(M12 x 154)	SCREW (M12 x 154)	2
11	30119	垫圈(外径0.875英寸)	WASHER (.875 Inch Outside Diameter)	2
12	43528	螺母(M12)	NUT (M12)	2
12	8M0204662	螺母	NUT	2
13	88238A10	接地线总成	CABLE ASSEMBLY Ground	2
14	41508	螺钉(0.250-20×0.500)不锈钢	SCREW (.250-20 x .500) Stainless Steel	1
15	858916T	卡箍	CLAMP	2
16	4010725	螺钉 (M8 x 25)	SCREW (M8 x 25)	4
17	858745	盖帽	CAP	4
17	8M0142713	支撑盖帽	CAP Chap Support	4
18	859550	衬套	BUSHING	1
19	24873	定位销	PIN Alignment	1
20	855622	接头	FITTING	1
21	12092A3	隔套套件	SPACER KIT	1
22	43043	定位销-带孔(0.375×0.625)	PIN Dowel - With Hole (.375 x .625)	1
22	8M0084244	定位销 0.375x0.620	PIN Dowel, .375 x .620	1
22	43044	定位销-无孔(.375 x .625)	PIN Dowel - Without Hole (.375 x .625)	1
23	813745	隔套	SPACER	1
24	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	2

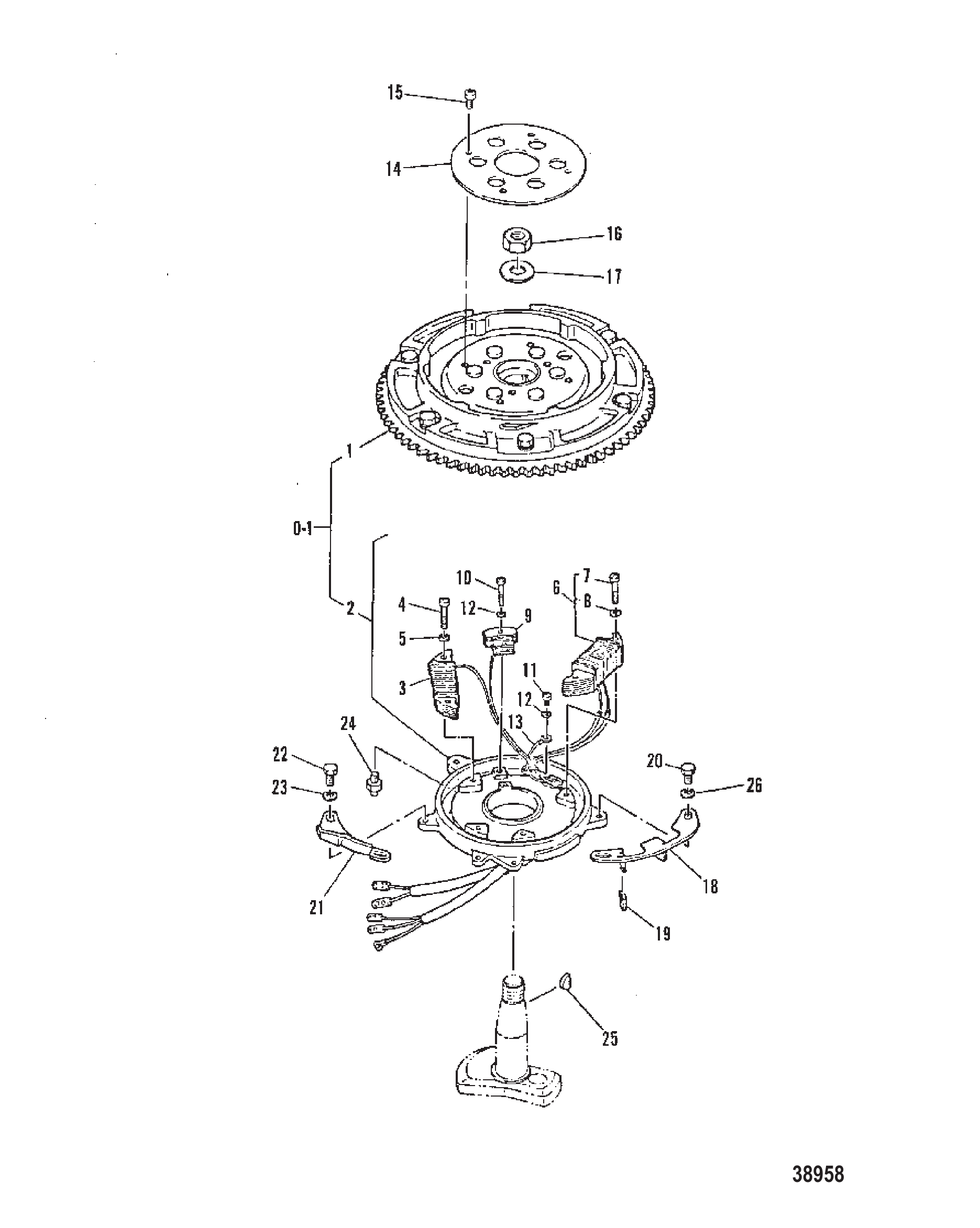

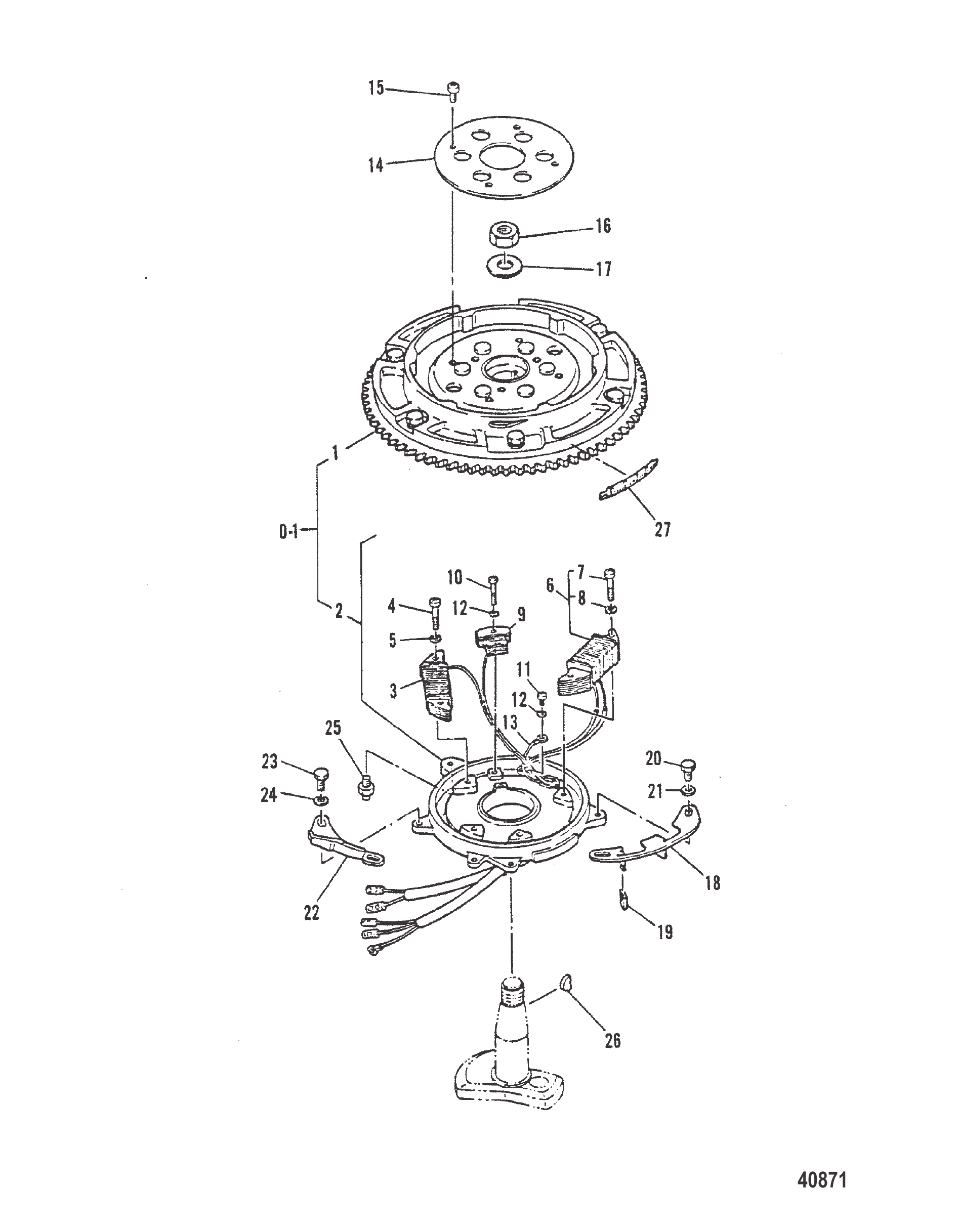

图 16C.D.I.磁电机总成 C.D.I. MAGNETO ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
-	8926M	CDI磁电机总成	CDI MAGNETO ASSEMBLY	1
-	8483M	CDI磁电机总成	CDI MAGNETO ASSEMBLY	1
1	8482M	飞轮	FLYWHEEL	1
1	8927M	飞轮	FLYWHEEL	1
1	8482M	飞轮	FLYWHEEL	1
2	84878M	底座总成	BASE ASSEMBLY	1
2	811176M	NL	NL	1
3	84879M	点火线圈	COIL IGNITION	1
3	84879T	线圈	COIL	1
4	84880M	螺钉	SCREW	2
4	83108M	螺钉	SCREW	2
5	82186M	垫圈	WASHER	2
6	84881M	照明线圈总成(80W)	COIL ASSEMBLY Lighting (80W)	1
7	84880M	螺钉	SCREW	2
7	83108M	螺钉	SCREW	2
8	82186M	垫圈	WASHER	2
9	84877M	脉冲发生器	PULSER	1
10	84882M	螺钉	SCREW	2
11	82499M	螺钉	SCREW	1
12	82184M	锁紧垫圈	LOCKWASHER	3
12	82206M	锁紧垫圈	LOCKWASHER	3
13	84883M	接地线	WIRE GROUND	1
14	96649M	盖板	COVER	1
15	82436M	螺栓	BOLT	3
16	96650M	螺母(M16)飞轮	NUT (M16) FLYWHEEL	1
17	96651M	垫圈	WASHER	1
18	84885M	磁电机底座止动件	STOP MAGNETO BASE	1
19	84886M	盖帽	CAP	1
20	84315M	螺栓	BOLT	2
20	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
21	84887M	节气门加速凸轮	CAM THROTTLE ACCELERATOR	1
22	84313M	螺栓	BOLT	2
23	82211M	垫圈	WASHER	2
24	84305M	接头	JOINT	1
25	81915M	飞轮键	KEY FLYWHEEL	1
26	82214M	垫圈	WASHER	2

图 17转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	83093M	转向手柄	HANDLE Steering	1
2	82895M	摩擦片	FRICTION PIECE	1
3	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
4	83056M	螺母	NUT	1
5	80504M	握把	GRIP	1
6	811916M	螺钉	SCREW	1
7	80509M	橡胶件	RUBBER	1
8	95606M	指示器	INDICATOR	1
9	82220M	垫圈	WASHER	1
10	82095M	弹簧	SPRING	1
11	81945M	衬套	BUSHING	1
12	81280M	杠杆	LEVER	1
13	95614M	盖帽	CAP	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
15	881379	垫圈	WASHER	2
15	82214M	垫圈	WASHER	2
16	80506M	隔套	SPACER	1
16	80507M	隔套	SPACER	1
16	898103217	垫片 @5	SPACER @5	1
16	80508M	隔套	SPACER	1
17	82118M	隔套	SPACER	1
18	82121M	隔套	SPACER	1
19	82272M	O型圈	O-RING	1
20	95405M	油门拉索总成	CABLE ASSEMBLY Throttle	2
21	81778M	螺母	NUT	2
22	81761M	螺母	NUT	6
23	81037M	撑杆	STAY	1
24	81373M	护孔环	GROMMET	1
25	81054M	转向支架	BRACKET Steering	1
26	80510M	隔套	SPACER	2
27	80515M	护孔环	GROMMET	4
28	804159	螺栓 (M8 x 35)	BOLT (M8 x 35)	2
29	82956M	衬套	BUSHING	2
30	827043M	螺栓	BOLT	1

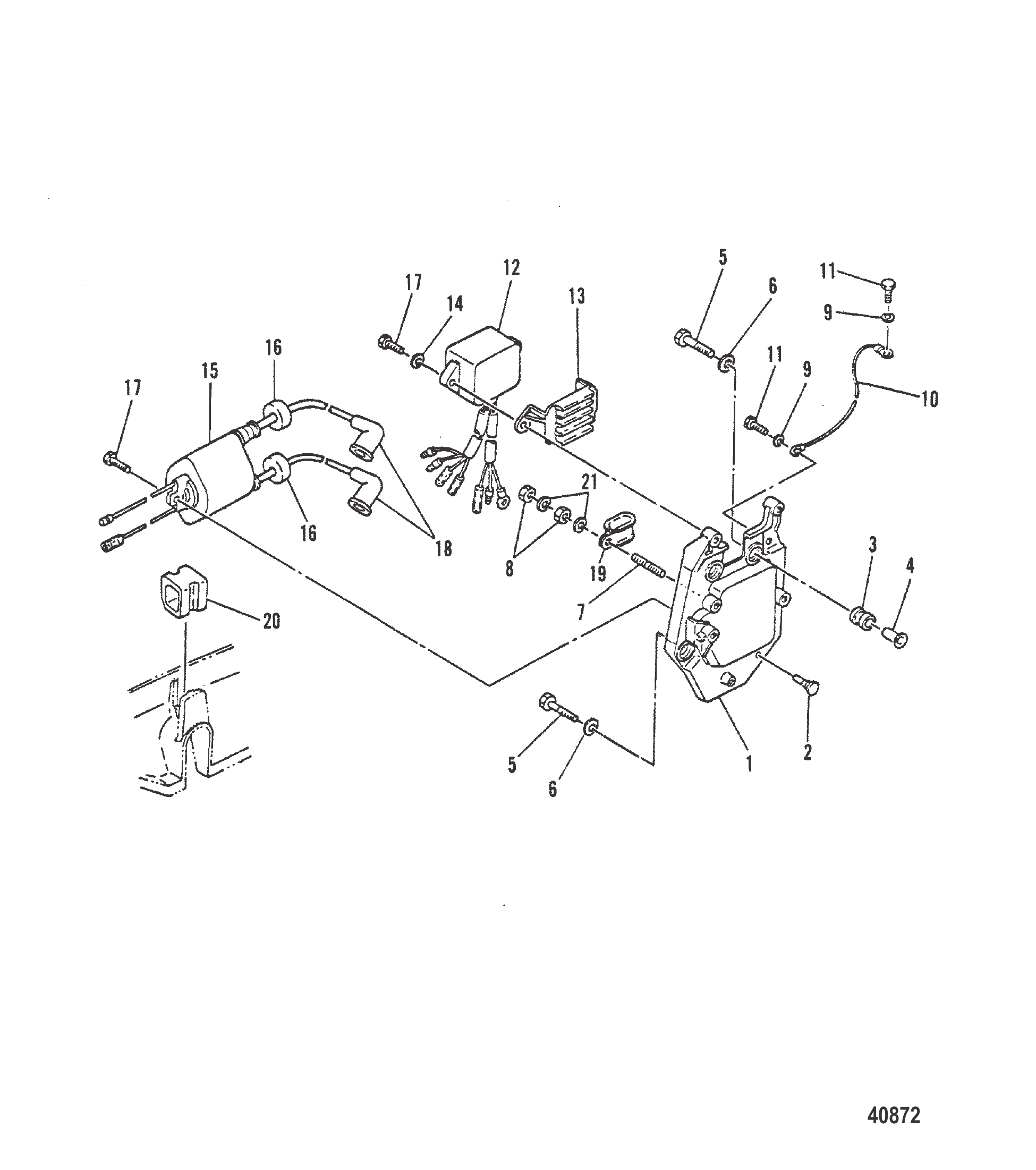

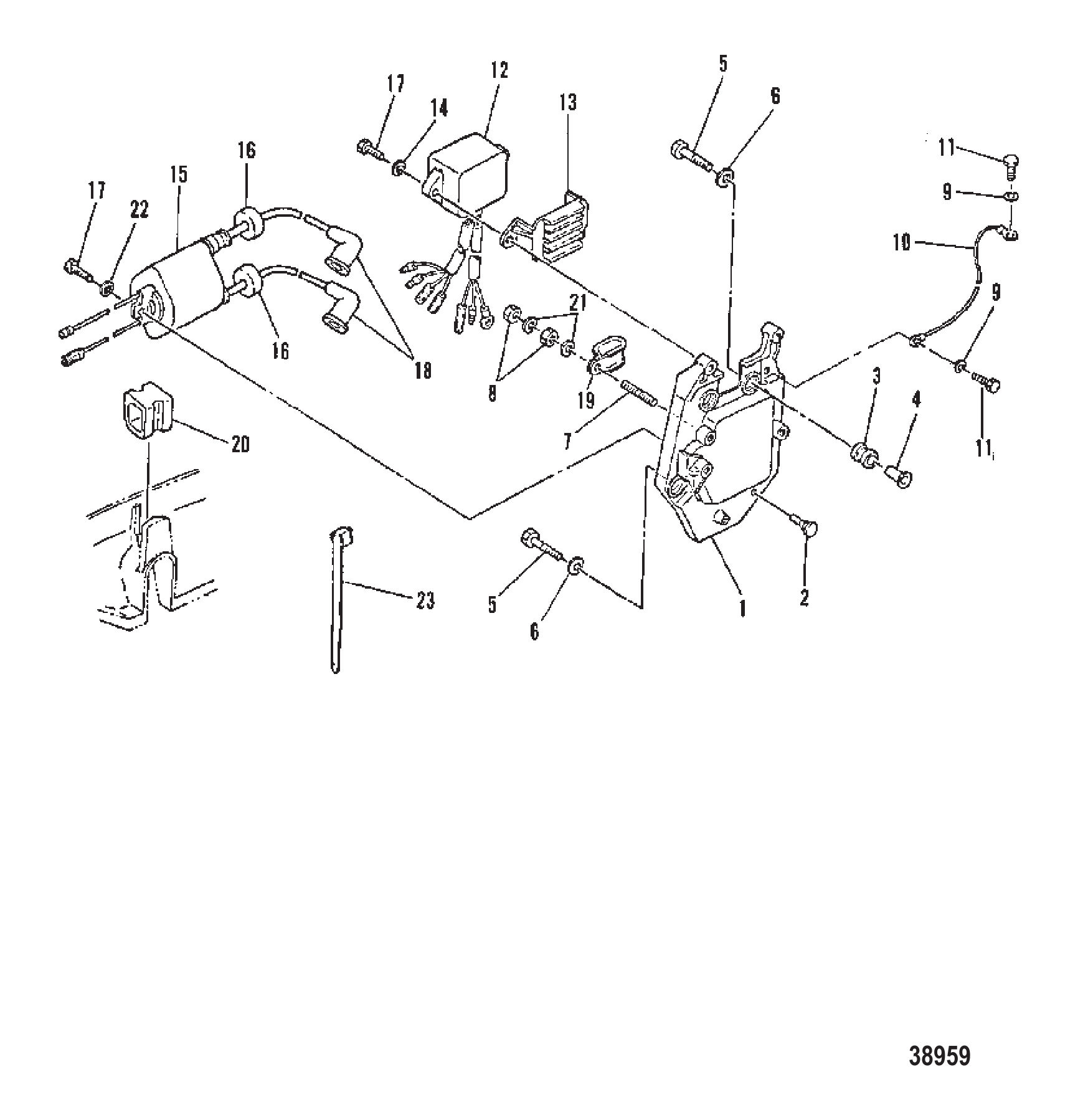

图 18C.D.I.点火组件 C.D.I. IGNITION COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	84868M	CDI单元安装支架	BRACKET C.D.I. UNIT MOUNTING	1
2	84869M	减震器	DAMPER	1
3	93114M	减震器	DAMPER	3
3	881304	护孔环	GROMMET	3
3	81523M	减震器	DAMPER	3
4	82851M	衬套	BUSHING	3
4	804344003	轴环	COLLAR	3
5	82405M	螺栓	BOLT	5
6	82979M	垫圈	WASHER	3
6	83769M	垫圈	WASHER	3
7	84870M	螺柱	STUD	1
8	82380M	螺母	NUT	2
8	82389M	螺母	NUT	2
9	82212M	锁紧垫圈	LOCKWASHER	2
10	84871M	接地线	WIRE GROUND	1
11	84303M	螺栓	BOLT	2
11	91772M	螺栓	BOLT	2
12	84872M	CDI单元总成	CDI UNIT ASSEMBLY	1
12	84872T	开关盒	SWITCH BOX	1
13	84873M	CDI单元支架	BRACKET C.D.I. UNIT	1
14	82214M	垫圈	WASHER	2
15	84874M	点火线圈	COIL Ignition	1
15	84874T	点火线圈	IGNITION COIL	1
16	82069M	护孔环	GROMMET	2
17	82405M	螺栓	BOLT	2
18	815119M	火花塞防噪帽	CAP Spark Plug NOISE SUPPRESSOR	2
18	80935M	防噪保护器	PROTECTER NOISE SUPPRESSOR	2
18	815119M	火花塞帽	CAP Spark Plug	2
18	82788M	火花塞帽总成	CAP ASSEMBLY Spark Plug	2
18	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
19	96653M	线夹	CLAMP WIRE	1
20	84876M	护孔环	GROMMET	1
21	82212M	锁紧垫圈	LOCKWASHER	2
22	82214M	垫圈	WASHER	1
23	81541M	开关线束带	BAND SWITCH CORD	1

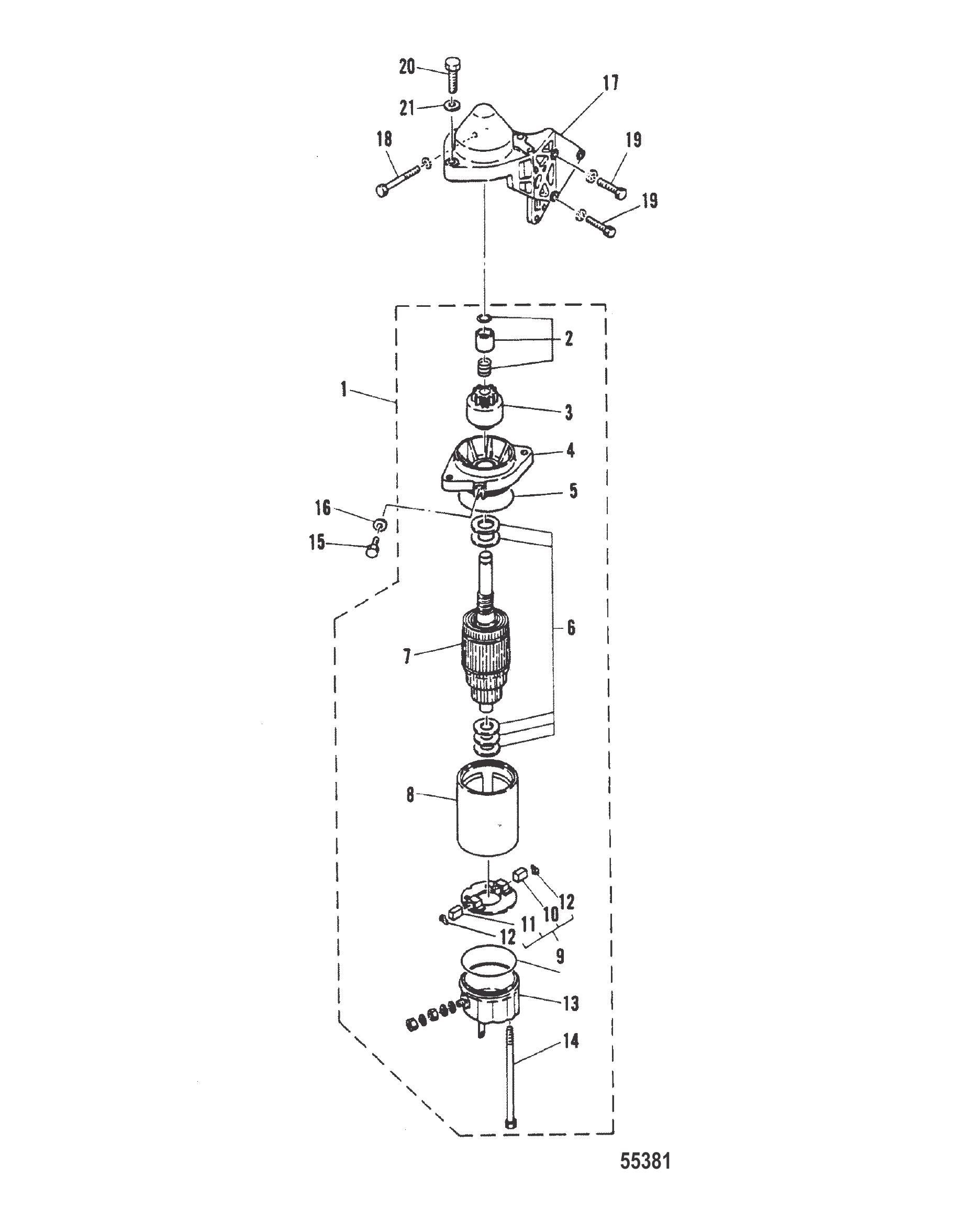

图 19电动启动马达 ELECTRIC START MOTOR

REF	零件编号	中文名称	英文名称	数量
1	97693M	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	96362M	盖板	COVER	1
5	96363M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96366M	定子	STATOR	1
9	96367M	电刷架	HOLDER Brush	1
10	96369M	电刷(-)	BRUSH (-)	1
11	96368M	电刷(+)	BRUSH (+)	1
12	84927M	电刷弹簧	SPRING BRUSH	2
13	96370M	盖板	COVER	1
14	84929M	螺栓	BOLT	2
15	96371M	螺栓	BOLT	1
16	82217M	垫圈	WASHER	1
17	92609M	支架	BRACKET	1
18	84853M	螺栓	BOLT	1
18	84931M	螺栓	BOLT	1
19	92523M	螺栓	BOLT	2
19	83285M	螺栓	BOLT	2
20	95416M	螺栓	BOLT	2
21	82217M	垫圈	WASHER	2

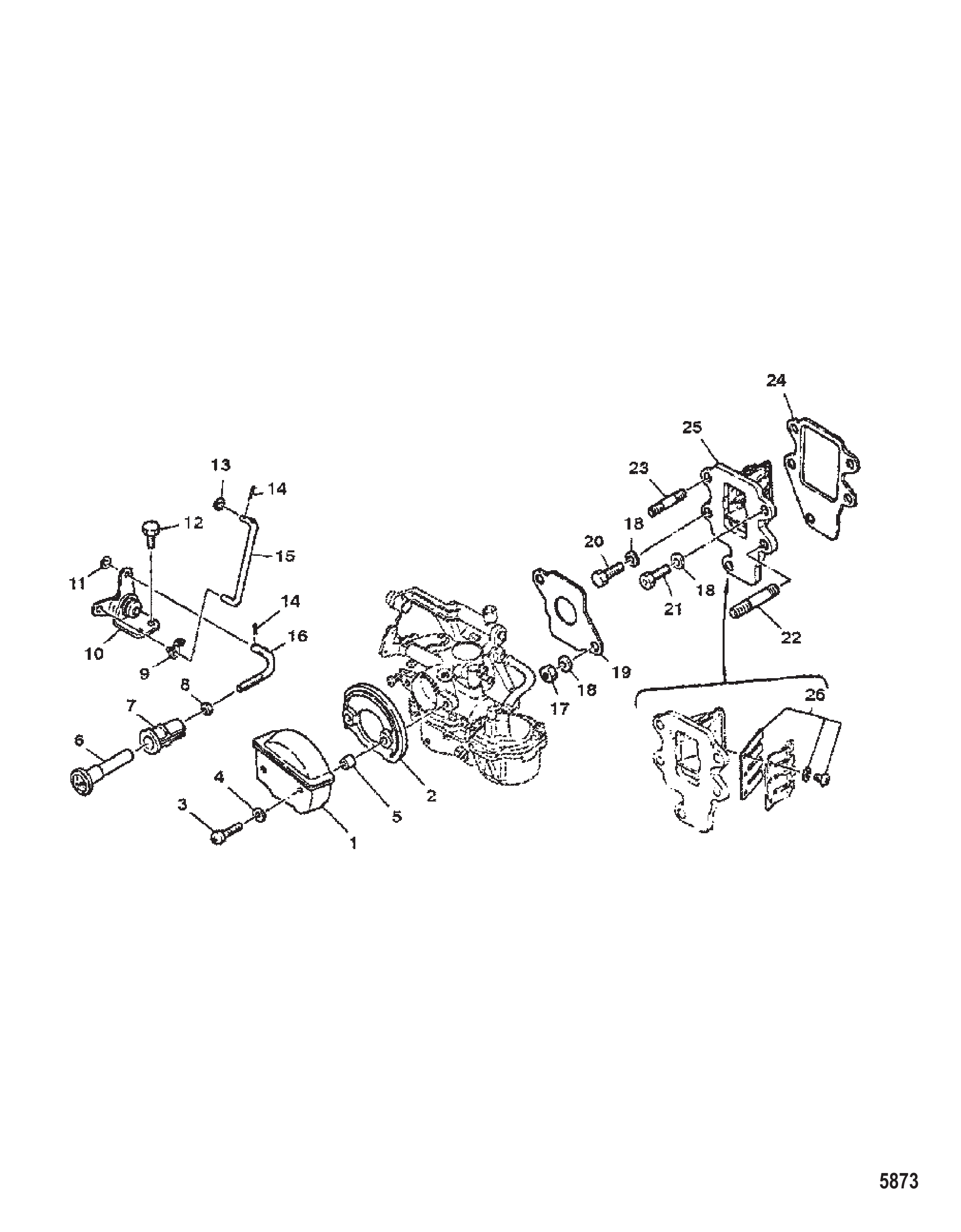

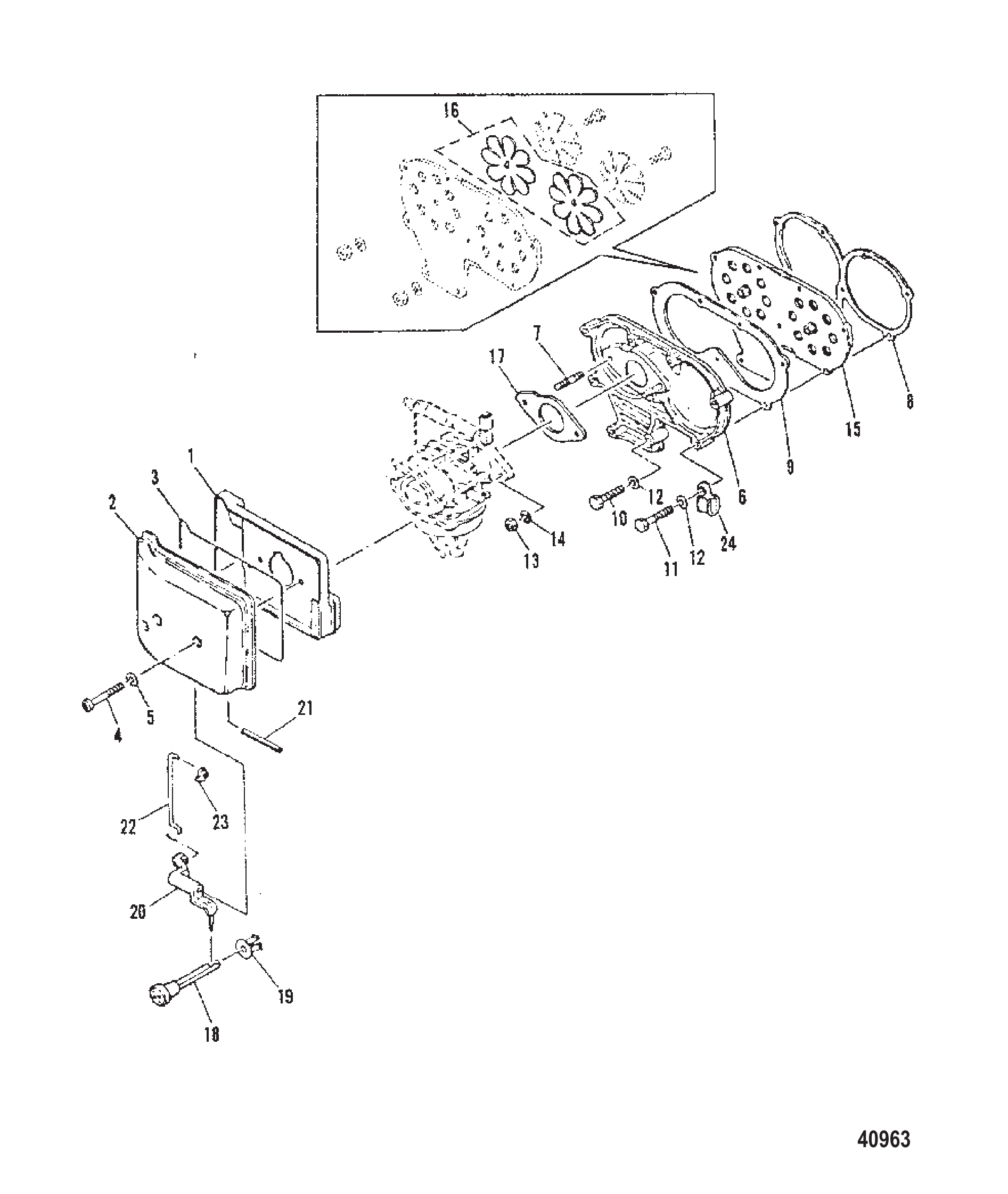

图 20进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	94733M	进气盖(外)	COVER Air Intake (OUTER)	1
2	94734M	进气盖(内)	COVER Air Intake (INNER)	1
3	83108M	螺钉	SCREW	2
4	82211M	垫圈	WASHER	2
5	94765M	轴环	COLLAR	2
6	83287M	阻风门旋钮	KNOB Choke	1
7	80231M	护孔环	GROMMET	1
8	80245M	螺母	NUT	1
9	16333	卡扣拉杆	ROD Snap	1
10	94754M	连杆总成	LINK ASSEMBLY	1
11	82207M	垫圈	WASHER	1
12	91772M	螺栓	BOLT	1
13	82933M	垫圈	WASHER	1
14	82050M	开口销	COTTER PIN	2
15	94755M	连杆	LINK ROD	1
16	94753M	连杆	LINK ROD	1
17	82390M	螺母 (M6)	NUT (M6)	2
18	82214M	垫圈	WASHER	5
19	80734M	衬垫	GASKET	1
20	82423M	螺栓	BOLT	2
21	94766M	螺栓	BOLT	1
22	80232M	螺柱	STUD	1
23	81729M	螺柱	STUD	1
24	83244M	衬垫	GASKET	1
25	94750M	簧片阀总成	REED VALVE ASSEMBLY	1
26	94752M	簧片组	REED SET	1
-	95600M	动力头衬垫套件	GASKET SET Powerhead	1
-	94756M	化油器维修套件	REPAIR KIT Carburetor	1
-	827167M	动力头总成	POWERHEAD ASSEMBLY	1

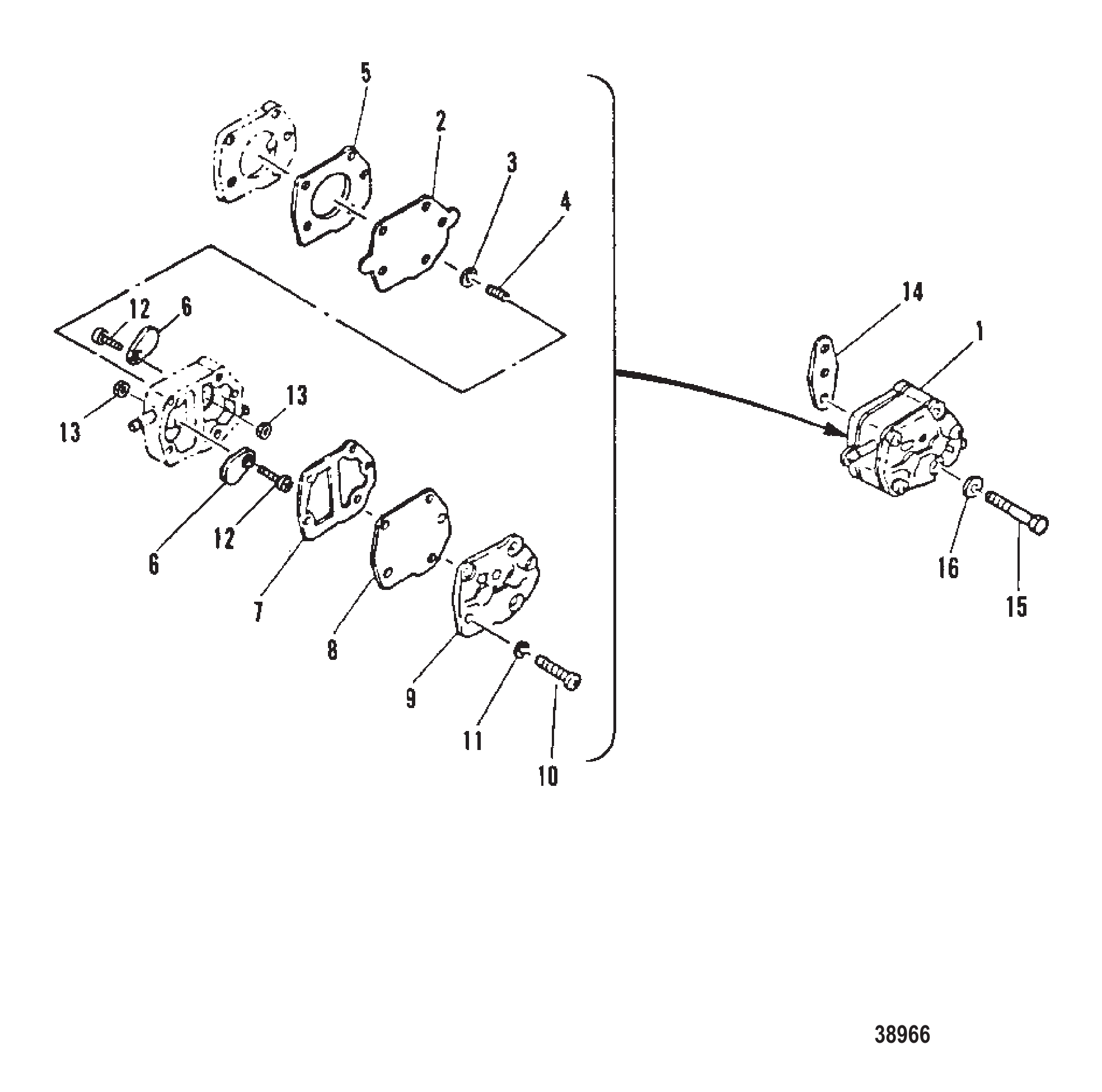

图 21燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	880890T1	燃油泵	PUMP Fuel	1
2	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
3	881544	弹簧	SPRING	1
4	881545	柱塞	PLUNGER	1
5	881546	弹簧	SPRING	1
6	881547	隔膜	DIAPHRAGM	1
7	881548	销	PIN	1
8	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
9	NSS	膜片(不单独销售)	NOT SOLD SEPARATE Diaphragm	1
10	NSS	不单独销售本体	NOT SOLD SEPARATE Body	1
11	881550	螺钉	SCREW	3
12	881333	螺母	NUT	3
13	804255	O型圈	O-RING	1
13	8M0050719	O型圈	O-RING	1
14	879650	卡箍	CLAMP	2
14	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
15	804256	螺栓 (M6 x 30)	BOLT (M6 x 30)	2
16	881543	软管	HOSE	1
16	881543002	油管	TUBING	1
17	881542	支架	BRACKET	1
18	8527768	螺栓(M6 x 16)	BOLT (M6 x 16)	1
18	811188T	螺栓	BOLT	1
19	8528161	螺母	NUT	1
19	82382M	螺母	NUT	1
20	881538T1	滤清器总成	FILTER ASSEMBLY	1
20	881538T02	燃油滤清器总成	FILTER ASSY-FUEL	1
21	881540	滤芯1.75英寸	ELEMENT 1.75 Inches	1
21	8M0168897	燃油滤清器	FUEL FILTER	1
21	8M0101436	滤芯1.50英寸	ELEMENT 1.50 Inches	1
21	8M0117705	燃油滤清器	FILTER-FUEL	1
22	826966M	O型圈	O-RING	1
22	826966T	O型圈	O RING	1
23	881541	浮子	FLOAT	1
24	881539	杯套	CUP	1
24	8M0101437	杯套	CUP	1
24	8M0137185	燃油杯	CUP FUEL	1
25	879650	卡箍	CLAMP	2
25	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	2
26	804260	支架	BRACKET	1
27	804112	螺栓(M7 x 48)	BOLT (M7 x 48)	2
28	804113	定位销	PIN Dowel	2
29	84292M	垫圈	WASHER	2
30	804257	燃油转换杆	LEVER Fuel Change	1
31	881334	轴	SHAFT	1
32	804259	销	PIN	2
32	82738M	滚销	PIN-ROLL	2
33	830757130	管材(.312)(70英寸整卷)裁切至55英寸长度	TUBING (.312) (70.00 Inches Bulk) Cut to 55.00 Inch Length.	1
33	8M0108349	软管 (70英寸散装)	HOSE (70 Inches Bulk)	1
34	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
35	822769	连接器	CONNECTOR	1
36	NSS	盖帽(不单独销售)	NOT SOLD SEPARATE Cap	1
37	828547T1	导管(.500内径 x 3英尺整卷)	CONDUIT (.500 Inside Diameter x 3.00 Feet Bulk)	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881310T1	气缸盖总成	CYLINDER HEAD ASSEMBLY	1
-	881310T09	气缸盖	HEAD-CYLINDER	1

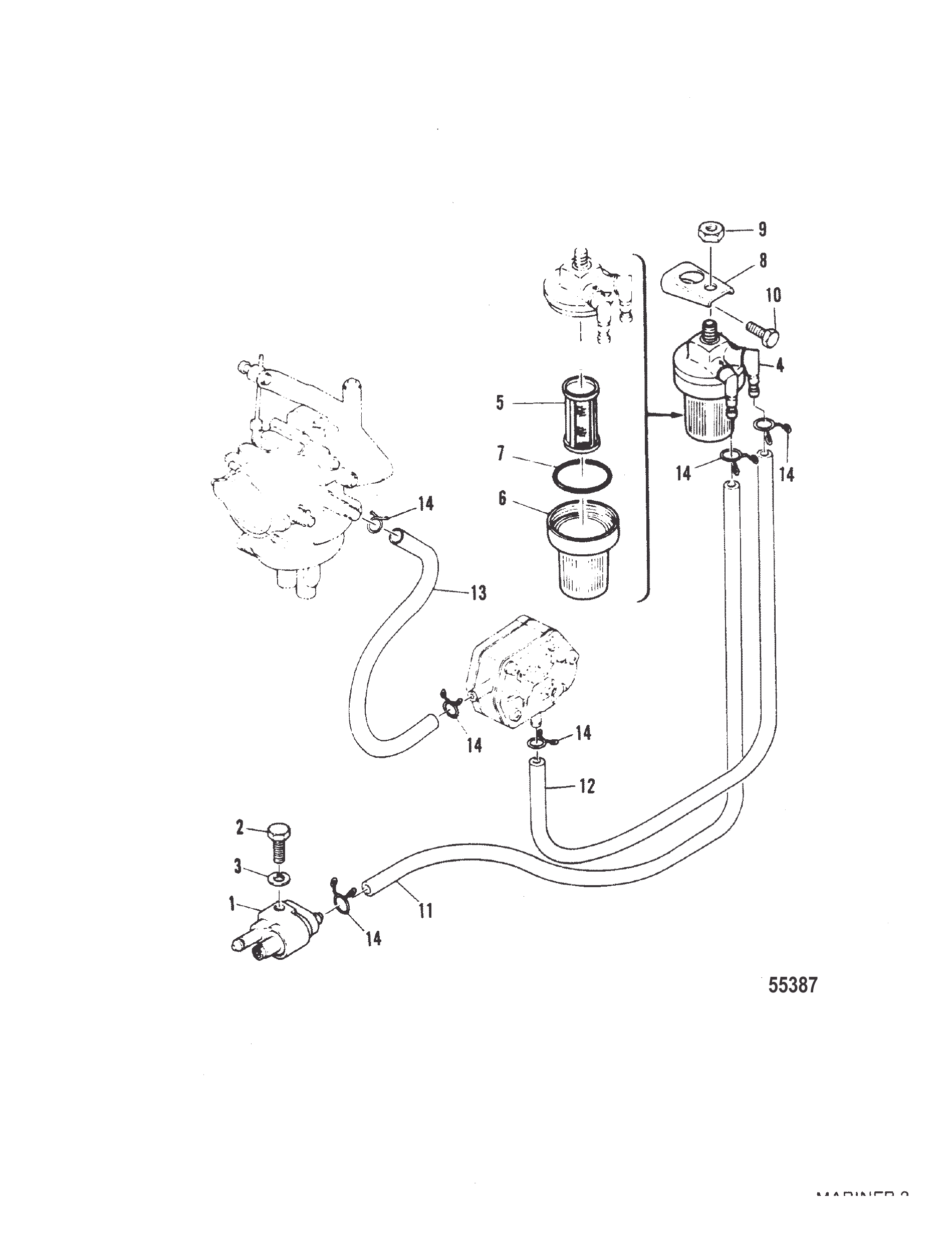

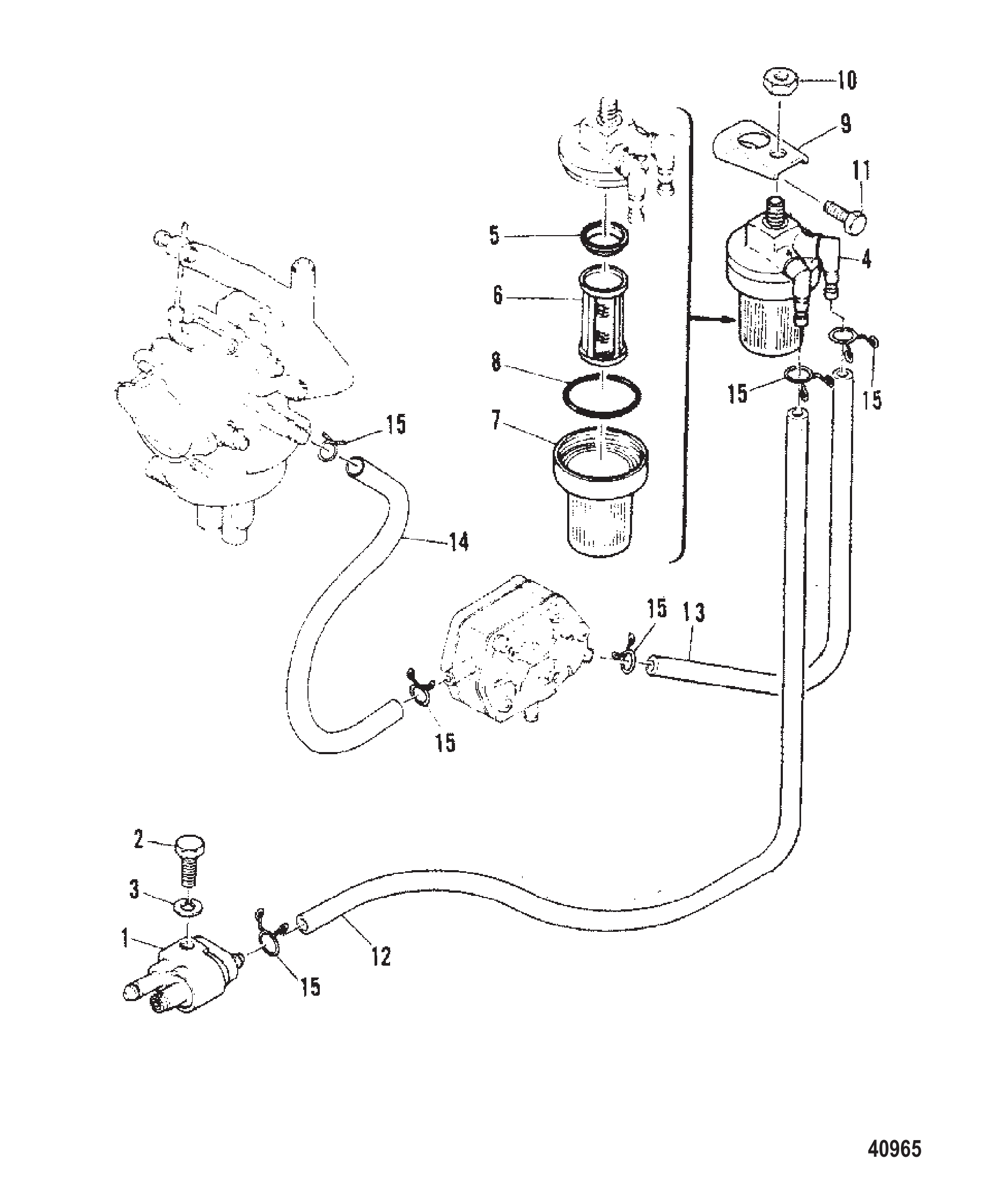

图 22燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	14187M	连接器	CONNECTOR	1
1	95483M	连接器	CONNECTOR	1
1	14187M	连接器	CONNECTOR	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
2	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82214M	垫圈	WASHER	1
4	11931M	滤清器总成	FILTER ASSEMBLY	1
4	826964T	燃油滤清器	FILTER Fuel	1
5	11934M	滤清器	FILTER FILTER	1
5	826965T	燃油滤清器	FILTER-FUEL	1
6	11935M	滤杯	CUP FILTER	1
6	82784M	燃油滤清器杯	BOWL Fuel FILTER	1
6	11935M	杯套	CUP	1
7	84957M	O型圈	O-RING	1
8	80620M	燃油滤清器支架	BRACKET FUEL FILTER	1
9	82382M	螺母	NUT	1
10	84303M	螺栓	BOLT	1
10	91772M	螺栓	BOLT	1
11	84956M	连接器至滤清器燃油管	LINE Fuel CONNECTOR TO FILTER	1
11	82012M	软管	HOSE	1
12	81566M	燃油滤清器至燃油泵油管	LINE Fuel FUEL FILTER TO FUEL PUMP	1
12	81112M	软管	HOSE	1
13	80605M	燃油泵至化油器软管	HOSE FUEL PUMP TO CARBURETOR	1
13	81324M	软管	HOSE	1
14	82047M	软管卡箍	CLAMP HOSE	6

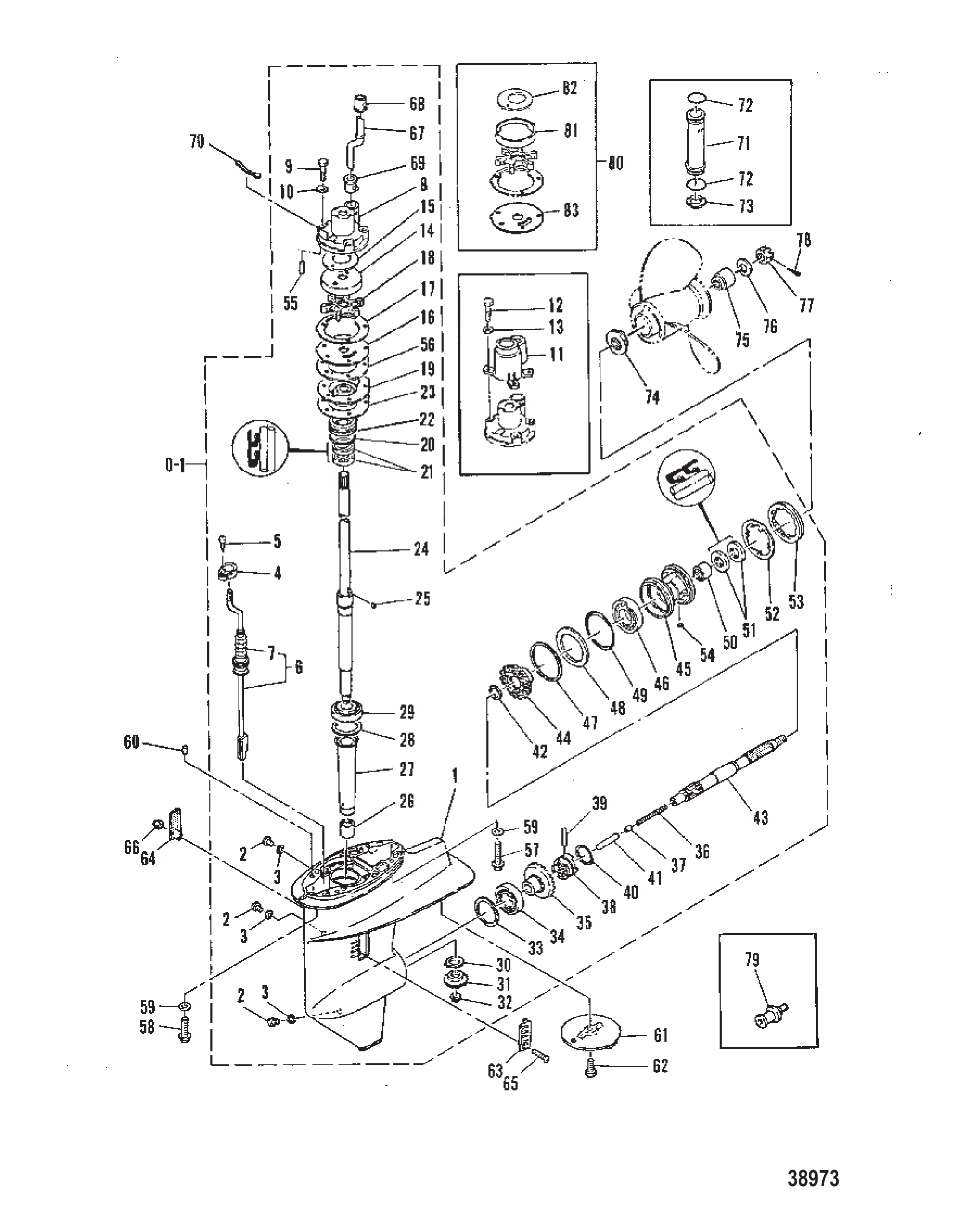

图 23齿轮箱 GEARHOUSING

REF	零件编号	中文名称	英文名称	数量
-	9360M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9804M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9362M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	塞衬垫	GASKET PLUG	3
3	81987	衬垫	GASKET	3
4	84787M	换档轴固定环	RETAINER SHIFT SHAFT	1
5	84788M	螺钉	SCREW	1
6	19114M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	83069M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	19115M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	83052M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	19116M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	83805M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
7	82914M	护套	BOOT	1
8	95651M	水泵壳体	HOUSING WATER PUMP	1
9	84790M	螺栓	BOLT	3
9	804124	螺栓	BOLT	3
10	84791M	垫圈	WASHER
11	84792M	水泵盖	COVER WATER PUMP	1
12	96293M	螺栓	BOLT	3
12	83285M	螺栓	BOLT	3
13	82214M	垫圈	WASHER	3
14	95658M	水泵衬套	INSERT WATER PUMP	1
14	95652M	水泵衬套	INSERT WATER PUMP	1
15	95653M	密封件	SEAL	1
16	95659M	底板	BASE PLATE	1
16	95654M	底板	BASE PLATE	1
17	41273M	壳体衬垫	GASKET HOUSING	1
17	41273	衬垫	GASKET	1
18	84797M	叶轮	IMPELLER	1
19	95655M	油封保护器	PROTECTOR OIL SEAL	1
19	811173M	保护器	PROTECTOR	1
20	84054M	O型圈	O-RING	1
21	82233M	油封	SEAL Oil	2
21	854017	油封	SEAL Oil	2
22	41271M	油封盖	COVER OIL SEAL	1
23	41272M	衬垫	GASKET	1
23	84799	衬垫	GASKET	1
24	84800M	驱动轴	DRIVESHAFT	1
24	84801M	驱动轴	DRIVESHAFT	1
24	84802M	驱动轴	DRIVESHAFT	1
25	81603M	叶轮驱动键	KEY IMPELLER DRIVE	1
26	84803M	滚柱轴承(下)	BEARING ROLLER (LOWER)	1
27	84804M	驱动轴套	SLEEVE DRIVESHAFT	1
28	19117M	驱动轴垫片(0.10MM)	SHIM DRIVESHAFT (0.10MM)	AR
28	81638M	驱动轴垫片(0.05MM)	SHIM DRIVESHAFT (0.05MM)	AR
28	81640M	驱动轴垫片(0.12MM)	SHIM DRIVESHAFT (0.12MM)	AR
28	19118M	垫片	SHIM	AR
28	81639M	驱动轴垫片(0.08MM)	SHIM DRIVESHAFT (0.08MM)	AR
28	19119M	驱动轴垫片(0.15MM)	SHIM DRIVESHAFT (0.15MM)	AR
28	19118M	驱动轴垫片(0.12MM)	SHIM DRIVESHAFT (0.12MM)	AR
28	19120M	驱动轴垫片(0.18MM)	SHIM DRIVESHAFT (0.18MM)	AR
28	19121M	驱动轴垫片(0.30MM)	SHIM DRIVESHAFT (0.30MM)	AR
28	19122M	驱动轴垫片(0.40MM)	SHIM DRIVESHAFT (0.40MM)	AR
28	19122001	垫片 @5	SHIM @5	AR
28	81642M	驱动轴垫片(0.50MM)	SHIM DRIVESHAFT (0.50MM)	AR
28	19123001	垫片 @5	SHIM @5	AR
28	19123M	驱动轴垫片(0.50MM)	SHIM DRIVESHAFT (0.50MM)	AR
28	19123001	垫片 @5	SHIM @5	AR
29	84805M	圆锥滚子轴承(上部)	BEARING TAPERED ROLLER (UPPER)	1
29	84805T	轴承	BEARING	1
30	81624M	止推垫片	THRUST WASHER	1
31	84806M	小齿轮	GEAR Pinion	1
31	84806T	小齿轮	PINION GEAR	1
32	84807M	螺母	NUT	1
33	18954M	前进齿轮垫片(0.10MM)	SHIM FORWARD GEAR (0.10MM)	AR
33	81626M	前进齿轮垫片(0.05MM)	SHIM FORWARD GEAR (0.05MM)	AR
33	81628M	前进齿轮垫片(0.12MM)	SHIM FORWARD GEAR (0.12MM)	AR
33	18955M	垫片	SHIM	AR
33	81627M	前进齿轮垫片(0.08MM)	SHIM FORWARD GEAR (0.08MM)	AR
33	18956M	前进齿轮垫片(0.15MM)	SHIM FORWARD GEAR (0.15MM)	AR
33	18955M	前进齿轮垫片(0.12MM)	SHIM FORWARD GEAR (0.12MM)	AR
33	18957M	前进齿轮垫片(0.18MM)	SHIM FORWARD GEAR (0.18MM)	AR
33	18958M	前进齿轮垫片(0.30MM)	SHIM FORWARD GEAR (0.30MM)	AR
33	81629M	前进齿轮垫片(0.30MM)	SHIM FORWARD GEAR (0.30MM)	AR
33	18958M	垫片	SHIM	AR
33	18959M	前进齿轮垫片(0.40MM)	SHIM FORWARD GEAR (0.40MM)	AR
33	18960M	前进齿轮垫片(0.50MM)	SHIM FORWARD GEAR (0.50MM)	AR
33	81630M	前进齿轮垫片(0.50MM)	SHIM FORWARD GEAR (0.50MM)	AR
33	18960M	垫片	SHIM	AR
34	82321M	圆锥滚子轴承(前进)	BEARING TAPERED ROLLER (FORWARD)	1
34	82321T	轴承	BEARING	1
35	84808M	前进齿轮	GEAR FORWARD	1
35	84808T	前进齿轮	FORWARD GEAR	1
36	82078M	压缩弹簧	SPRING COMPRESSION	1
37	80679M	滑动弹簧	SLIDE SPRING	1
38	81644M	离合器	CLUTCH	1
38	81644T	离合器	CLUTCH	1
39	81899M	十字销	PIN Cross	1
40	80678M	十字销环	RING CROSS PIN	1
41	80680M	换挡柱塞	PLUNGER SHIFT	1
42	81831M	止推垫圈	WASHER THRUST	1
43	19124M	螺旋桨轴	PROPELLER SHAFT	1
43	19124A1	螺旋桨轴套件	PROPSHAFT KIT	1
44	84810M	倒车齿轮	GEAR REVERSE	1
44	84810T	倒档齿轮	REVERSE GEAR	1
45	84811M	轴承座	CARRIER Bearing	1
45	8M0119783	轴承座	BEARING CARRIER	1
46	82295M	滚子轴承	BEARING ROLLER	1
46	82295T	滚珠轴承	BEARING Ball	1
47	19125M	倒车齿轮垫片(0.10MM)	SHIM REVERSE GEAR (0.10MM)	AR
47	81633M	倒车齿轮垫片(0.05MM)	SHIM REVERSE GEAR (0.05MM)	AR
47	19126M	倒车齿轮垫片(0.12MM)	SHIM REVERSE GEAR (0.12MM)	AR
47	81634M	倒车齿轮垫片(0.08MM)	SHIM REVERSE GEAR (0.08MM)	AR
47	19127M	倒车齿轮垫片(0.15MM)	SHIM REVERSE GEAR (0.15MM)	AR
47	19128M	倒车齿轮垫片(0.18MM)	SHIM REVERSE GEAR (0.18MM)	AR
47	81636M	倒车齿轮垫片(0.30MM)	SHIM REVERSE GEAR (0.30MM)	AR
47	19129M	垫片	SHIM	AR
47	19129M	倒车齿轮垫片(0.30MM)	SHIM REVERSE GEAR (0.30MM)	AR
47	19130M	倒车齿轮垫片(0.40MM)	SHIM REVERSE GEAR (0.40MM)	AR
47	81637M	倒车齿轮垫片(0.50MM)	SHIM REVERSE GEAR (0.50MM)	AR
47	19131M	垫片	SHIM	AR
47	19131M	倒车齿轮垫片(0.50MM)	SHIM REVERSE GEAR (0.50MM)	AR
48	81632M	止推垫圈	WASHER THRUST	1
49	84812M	O型圈	O-RING	1
49	811175M	O型圈	O-RING	1
50	82315M	滚子轴承	BEARING ROLLER	1
51	84813M	油封	SEAL Oil	2
52	84814M	止推垫圈	WASHER TAB	1
53	81619M	螺母	NUT	1
53	8M0073430	螺母	NUT	1
54	81916M	键	KEY	1
55	41275M	定位销	PIN Dowel	2
56	95656M	保护器衬垫	GASKET PROTECTOR	1
57	94720M	螺栓	BOLT	2
58	81711M	螺栓	BOLT	2
59	82220M	垫圈	WASHER	4
60	82364M	定位销	PIN Dowel	2
61	82795M	平衡鳍板	TRIM TAB	1
61	82795T	平衡鳍板	TRIM TAB	1
62	82477M	螺栓	BOLT	1
63	41896M	进水口盖(左舷)	COVER WATER INLET (PORT)	1
64	41897M	进水口盖(右舷)	COVER WATER INLET (STARBOARD)	1
65	84300M	螺钉	SCREW	1
65	811916M	螺钉	SCREW	1
66	81781M	螺母	NUT	1
66	8528165	螺母	NUT	1
67	81605M	水管	TUBE Water	1
67	84816M	水管	TUBE Water	1
67	84817M	水管	TUBE Water	1
68	84818M	上部油封	SEAL UPPER	1
69	80239M	下部油封	SEAL LOWER	1
70	84819M	密封件	SEAL	1
71	84820M	水管延长件	EXTENSION Water Tube	1
72	84821M	O型圈	O-RING	2
73	41277M	安装板	PLATE	1
74	81650M	前进推力毂	THRUST HUB FORWARD	1
74	859917	止推垫片	THRUST WASHER	1
75	84823M	倒车推力毂	THRUST HUB REVERSE	1
75	859895	推力毂	THRUST HUB	1
76	82222M	垫圈	WASHER	1
76	859905	垫圈	WASHER	1
77	81774M	螺旋桨螺母	NUT PROPELLER	1
78	82132M	开口销	COTTER PIN	1
78	89961	销	PIN	1
79	95633M	冲洗塞	PLUG FLUSH	1
79	8M0121335	堵头	PLUG	1
80	95657M	水泵套件-镀铬	PUMP KIT Water Pump - Chrome	1
81	95658M	滤芯	INSERT CARTRIDGE	1
82	95653M	密封件	SEAL	1
83	95659M	底板	BASE PLATE	1
-	95660M	下部单元垫片组	GASKET SET LOWER UNIT	1
-	95660T	衬垫套件	GASKET SET	1
-	95661M	水泵维修套件	REPAIR KIT WATER PUMP	1
-	95661T	维修套件	REPAIR KIT	1

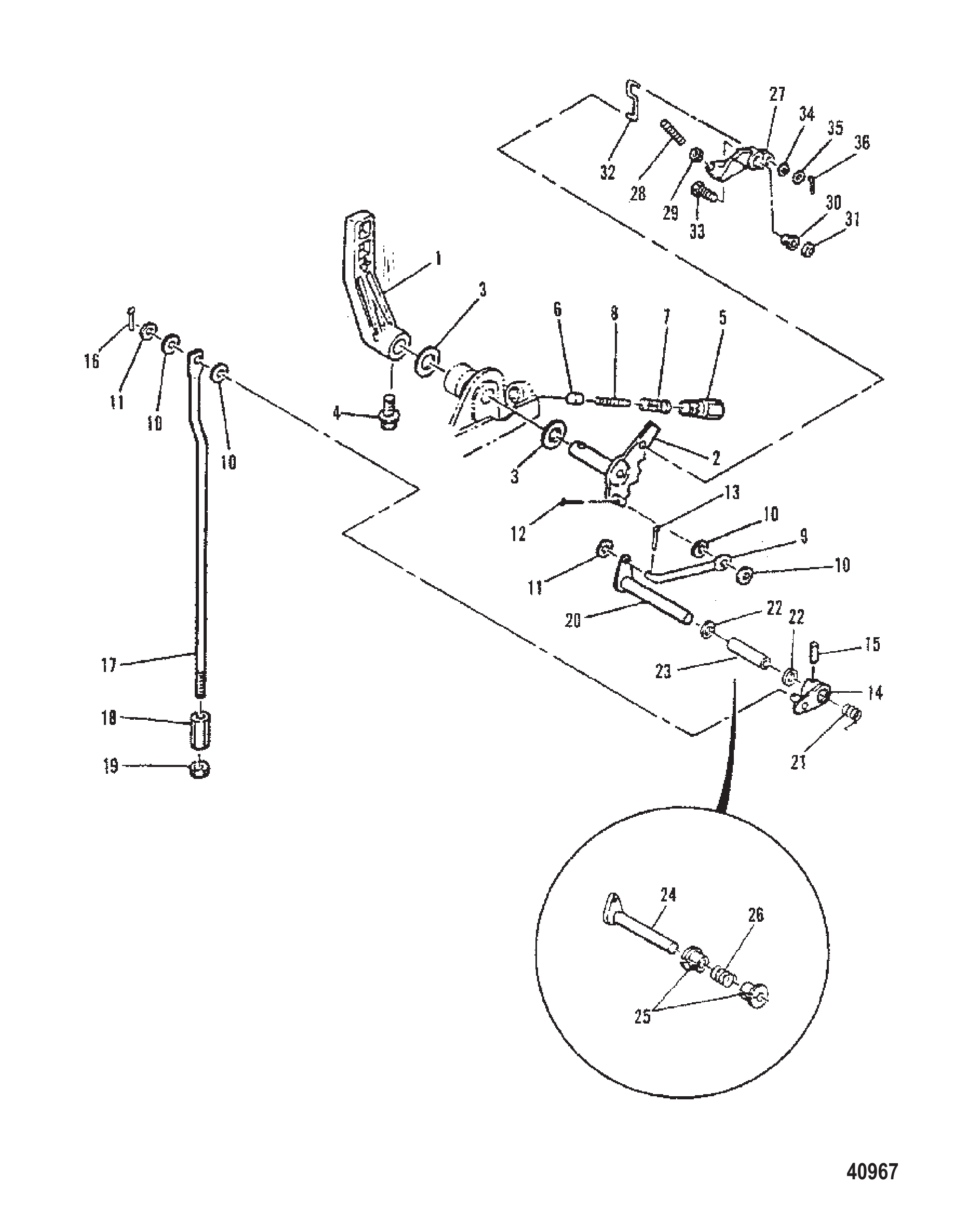

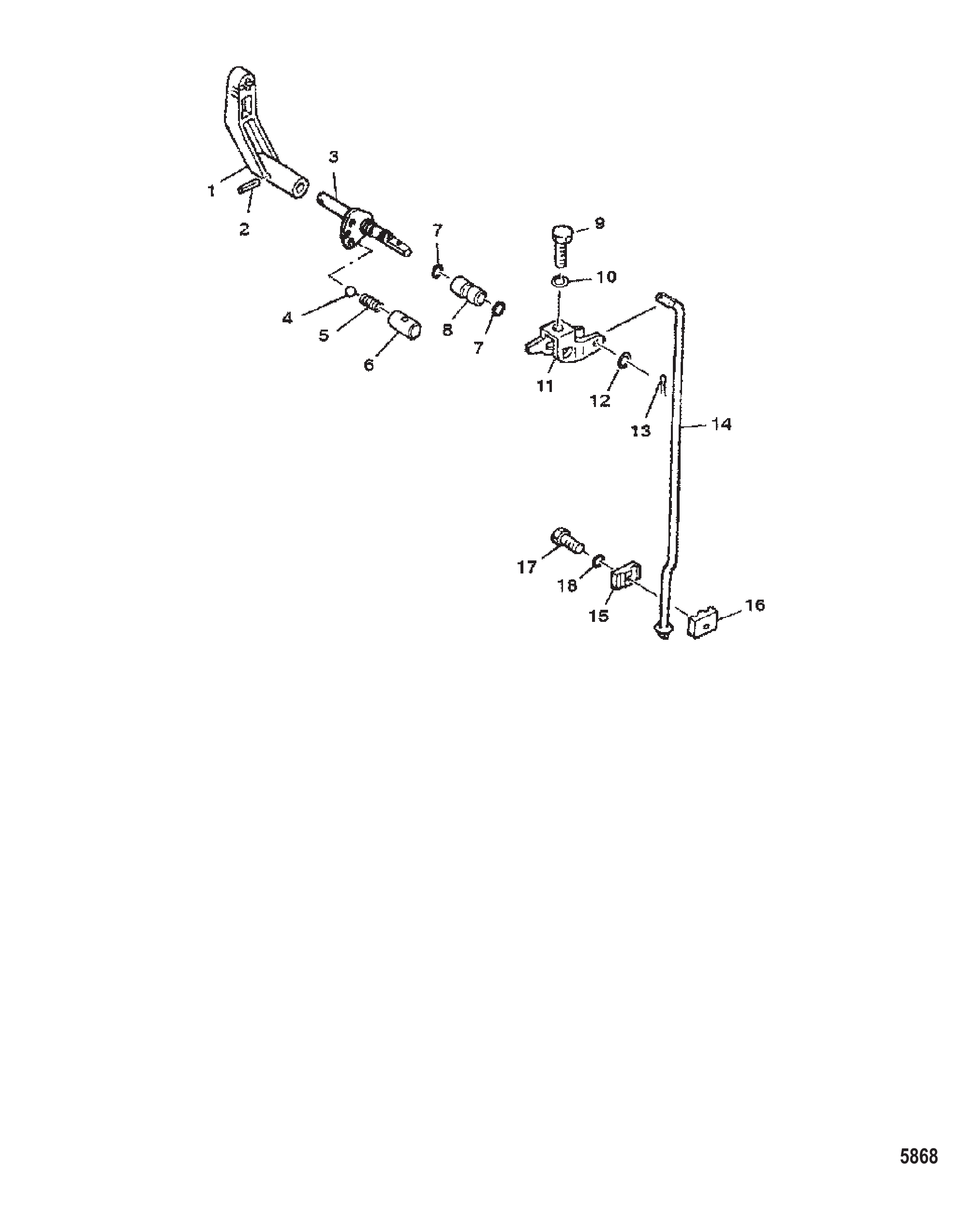

图 24换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	81066M	换挡手柄	GEAR SHIFT HANDLE	1
2	82155M	销	PIN	1
3	81068M	轴	SHAFT	1
4	82348M	钢球	BALL	1
5	82084M	弹簧	SPRING	1
6	81061M	衬套	BUSHING	1
7	814496M	O型圈	O-RING	2
8	83094M	衬套	BUSHING	1
9	82447M	螺栓	BOLT	1
10	82186M	垫圈	WASHER	1
11	81390M	换挡轴杆	LEVER Shift Shaft	1
12	82213M	垫圈	WASHER	1
13	82125M	开口销	COTTER PIN	1
14	82680M	换挡连杆	SHIFT ROD	1
15	80049M	连接器	CONNECTOR	1
16	80050M	连接器	CONNECTOR	1
17	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
18	881379	垫圈	WASHER	1
18	82214M	垫圈	WASHER	1

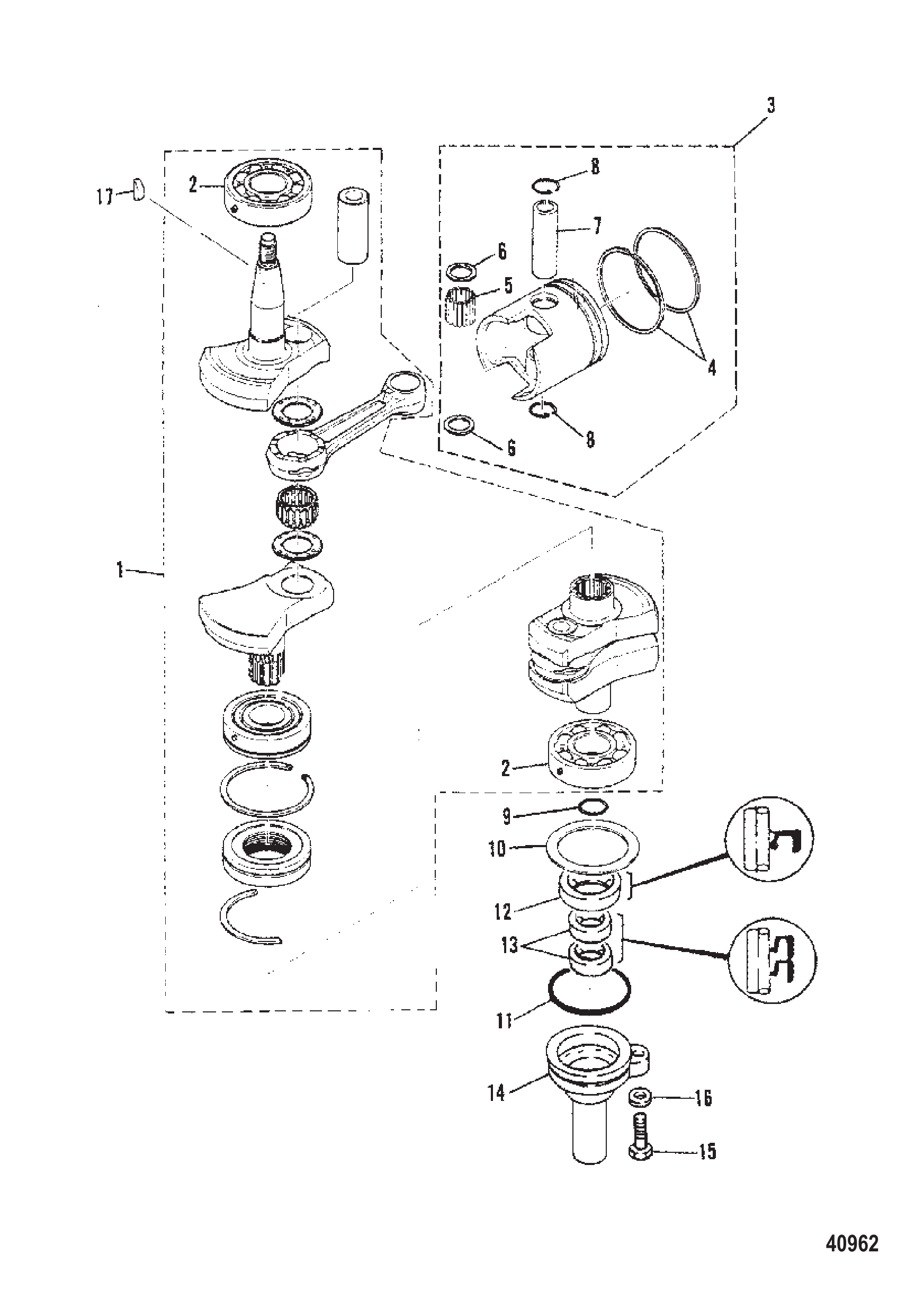

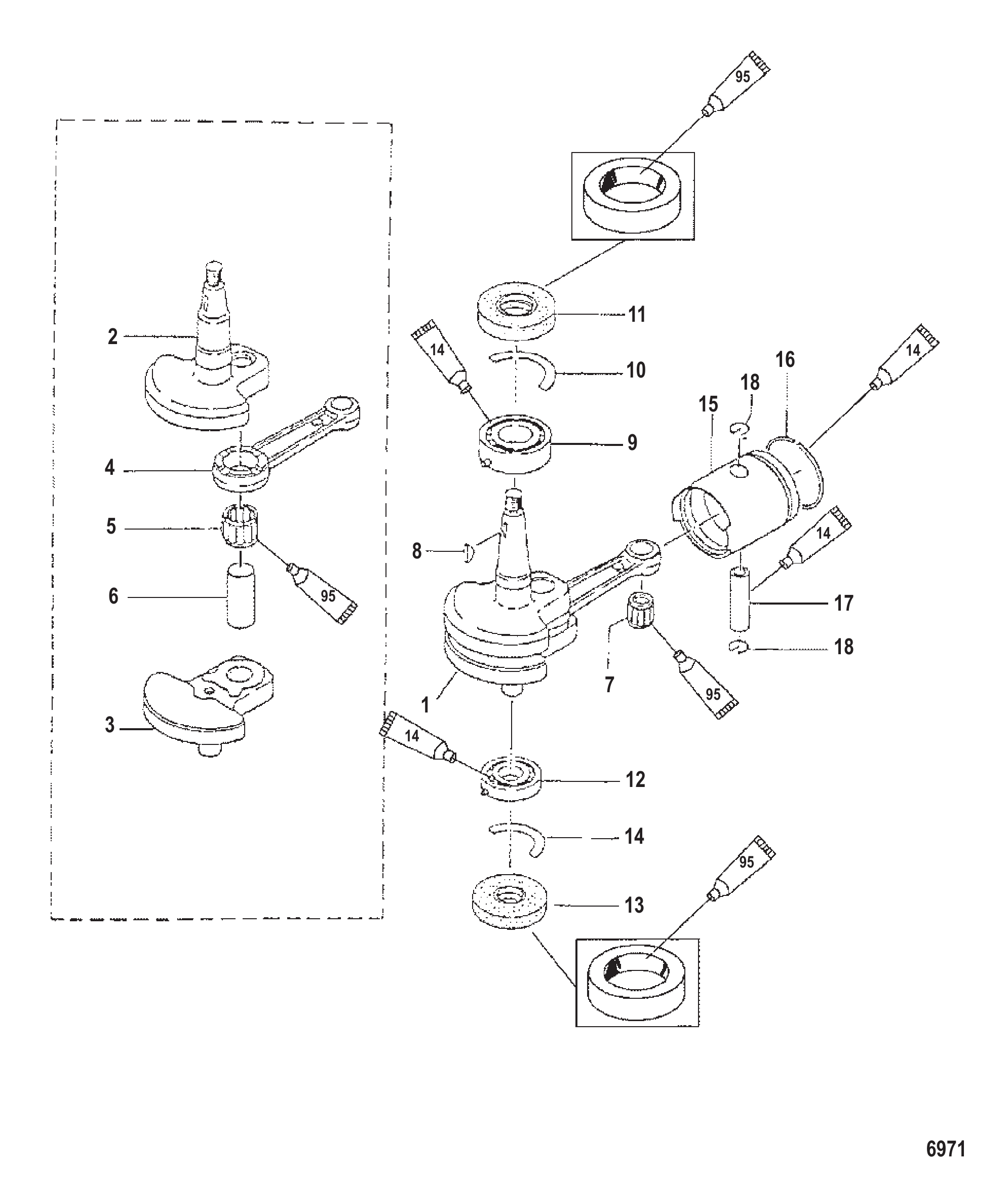

图 25曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	879147T16	曲轴总成	CRANKSHAFT ASSY	1
1	822892	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	822892T02	曲轴总成	CRANKSHAFT ASSY	1
2	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
3	NSS	曲轴不单独销售	NOT SOLD SEPARATE Crankshaft	1
4	813269	连杆	CONNECTING ROD	1
5	813270	轴承	BEARING	1
6	813271	曲轴销	PIN Crank	1
6	813271001	曲轴销-TH	CRANK PIN-TH	1
7	95227	滚柱轴承	BEARING Roller	1
8	95229	键	KEY	1
9	95228	滚珠轴承	BEARING Ball	1
9	898101936	轴承	BEARING	1
10	95230	安装板	PLATE	1
11	95232	油封	SEAL Oil	1
12	95307	滚珠轴承	BEARING Ball	1
12	95307	滚珠轴承	BEARING Ball	1
12	822894	滚珠轴承	BEARING Ball	1
13	95308	油封	SEAL Oil	1
13	95308	油封	SEAL Oil	1
13	822897	油封	SEAL Oil	1
14	822896	下部推力板	THRUST PLATE Lower	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103754	活塞总成	PISTON ASSY	1
15	9183A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	8M0103753	活塞总成	PISTON ASSY	1
15	9154	活塞	PISTON	1
15	9154A01	完整活塞总成	PISTON ASSEMBLY Complete	1
15	9183	活塞	PISTON	AR
16	95234	活塞环	RING Piston	1
16	95309	活塞环	RING Piston	AR
17	95235	活塞销	PIN Piston	1
17	898101917	活塞销	PIN-PISTON	1
18	952366	卡扣	CLIP	2
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	95220A5	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1
-	815076A2	动力头衬垫套件	GASKET SET Powerhead	1
-	8M0203727	衬垫套件 P/H	GASKET SET P/H	1

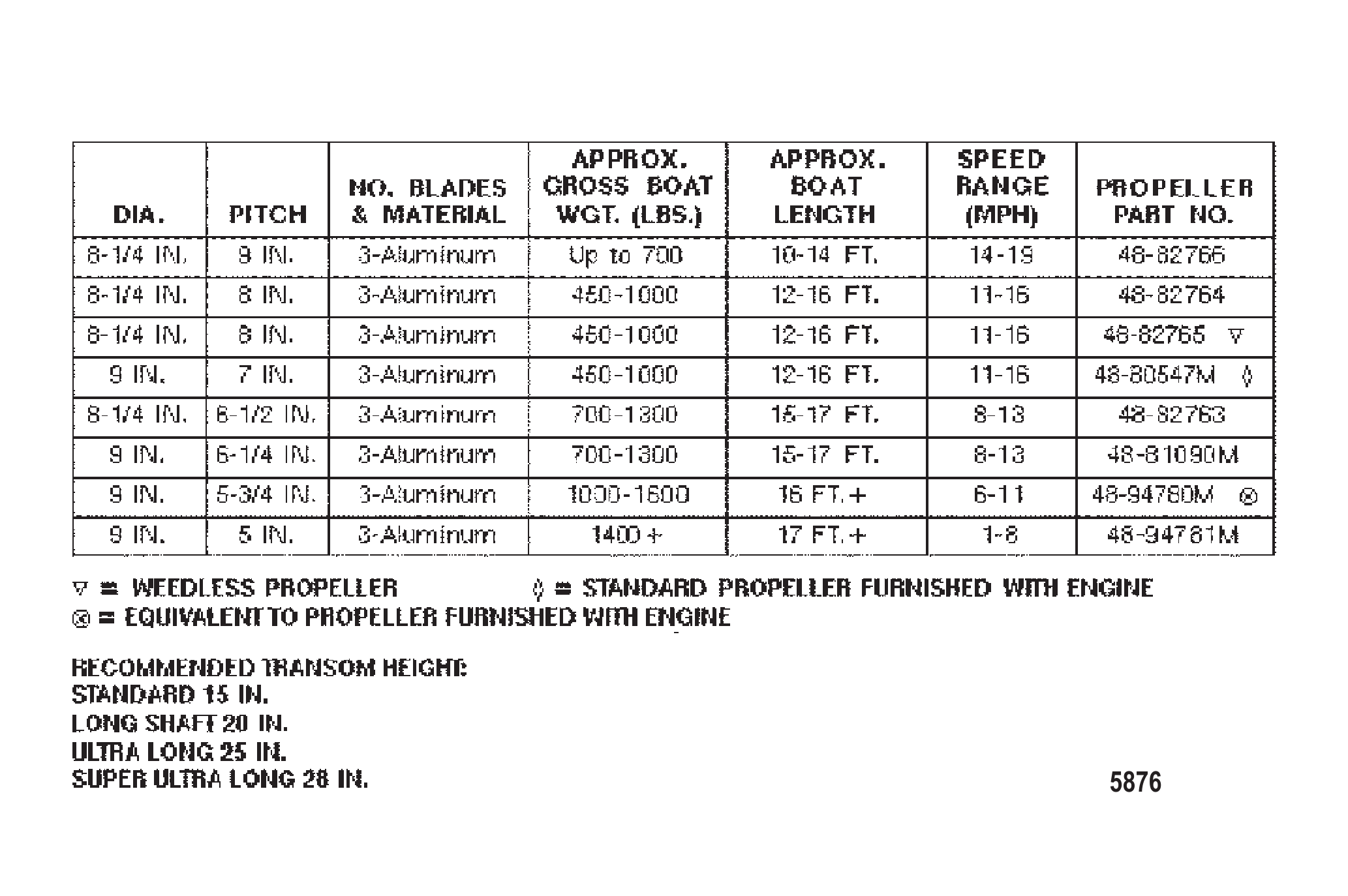

图 26螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
-	82766	螺旋桨	PROPELLER	1
-	82764	螺旋桨	PROPELLER	1
-	82765	螺旋桨	PROPELLER	1
-	80547M	螺旋桨	PROPELLER	1
-	82763	螺旋桨	PROPELLER	1
-	81090M	螺旋桨	PROPELLER	1
-	94780M	螺旋桨	PROPELLER	1
-	94781M	螺旋桨	PROPELLER	1

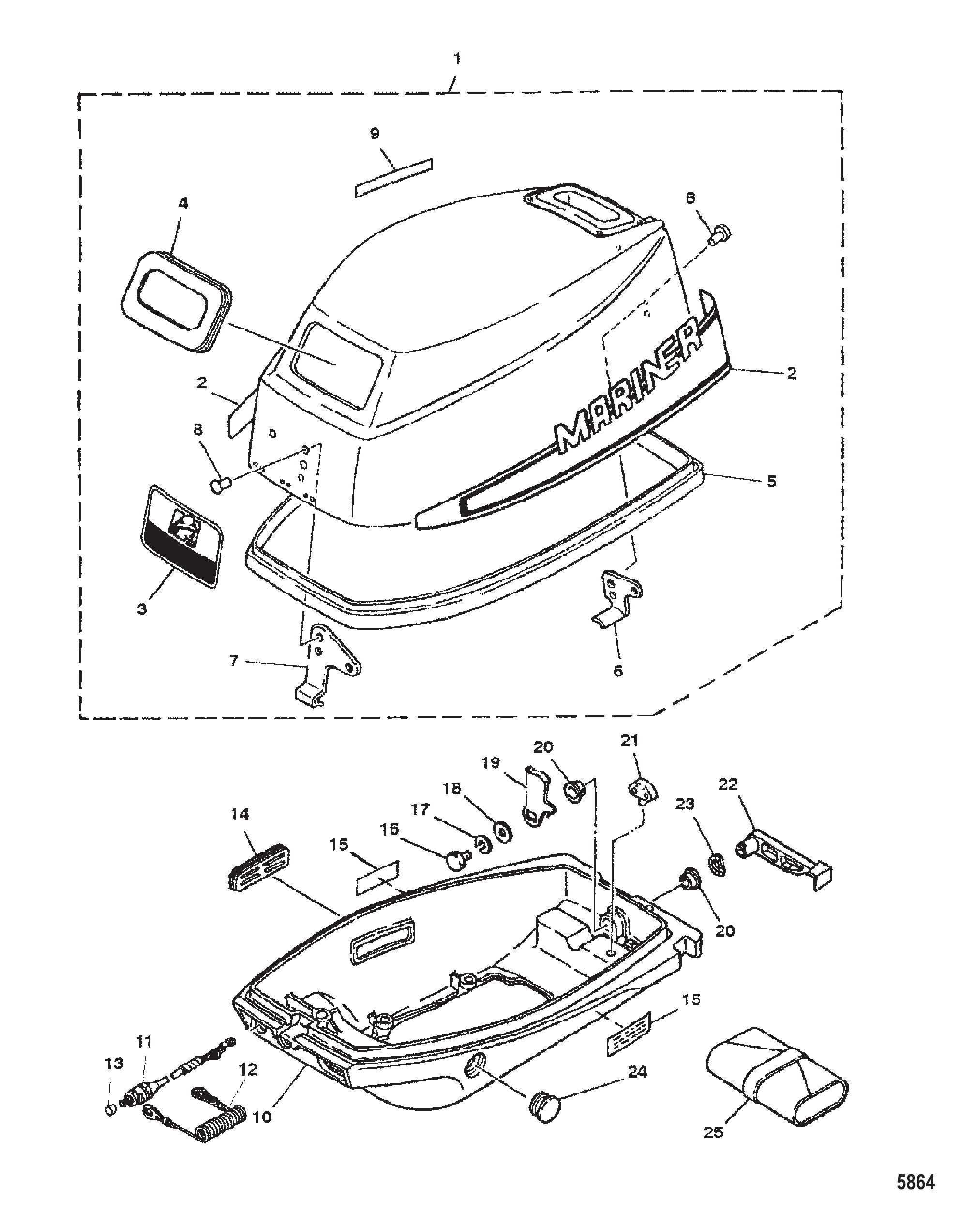

图 27外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	9378M	顶盖总成	TOP COWL ASSEMBLY	1
2	95400M	侧后标贴套装	DECAL SET Side And Rear	1
3	95401M	前贴花	DECAL Front	1
4	91653M	密封件	SEAL	1
5	95587M	密封件	SEAL	1
6	94655M	支架	HOLDER	1
7	94656M	挂钩	HOOK	1
8	814489M	铆钉	RIVET	4
9	81202M	换挡指示贴花	DECAL Shift Indicator	1
10	9394M	下机罩	BOTTOM COWL	1
11	851902M	停机开关总成	SWITCH ASSEMBLY Stop	1
12	97756M	止动器	STOPPER	1
13	852837	盖帽	CAP	1
14	83277M	护孔环	GROMMET	1
15	94730M	侧面标贴	DECAL Side	2
16	91772M	螺栓	BOLT	1
17	82214M	垫圈	WASHER	1
17	881379	垫圈	WASHER	1
17	82214M	垫圈	WASHER	1
18	81794M	垫圈	WASHER	1
18	804339	垫圈	WASHER	1
18	81794M	垫圈	WASHER	1
19	84914M	卡箍	CLAMP	1
19	84914001	杠杆	LEVER	1
20	81949M	衬套	BUSHING	2
21	80033M	支架	HOLDER	1
22	95402M	杠杆	LEVER	1
23	81869M	垫圈	WASHER	1
24	84669M	护孔环	GROMMET	1
25	81669M	工具包	TOOL KIT	1
25	803581	工具包	TOOL KIT	1

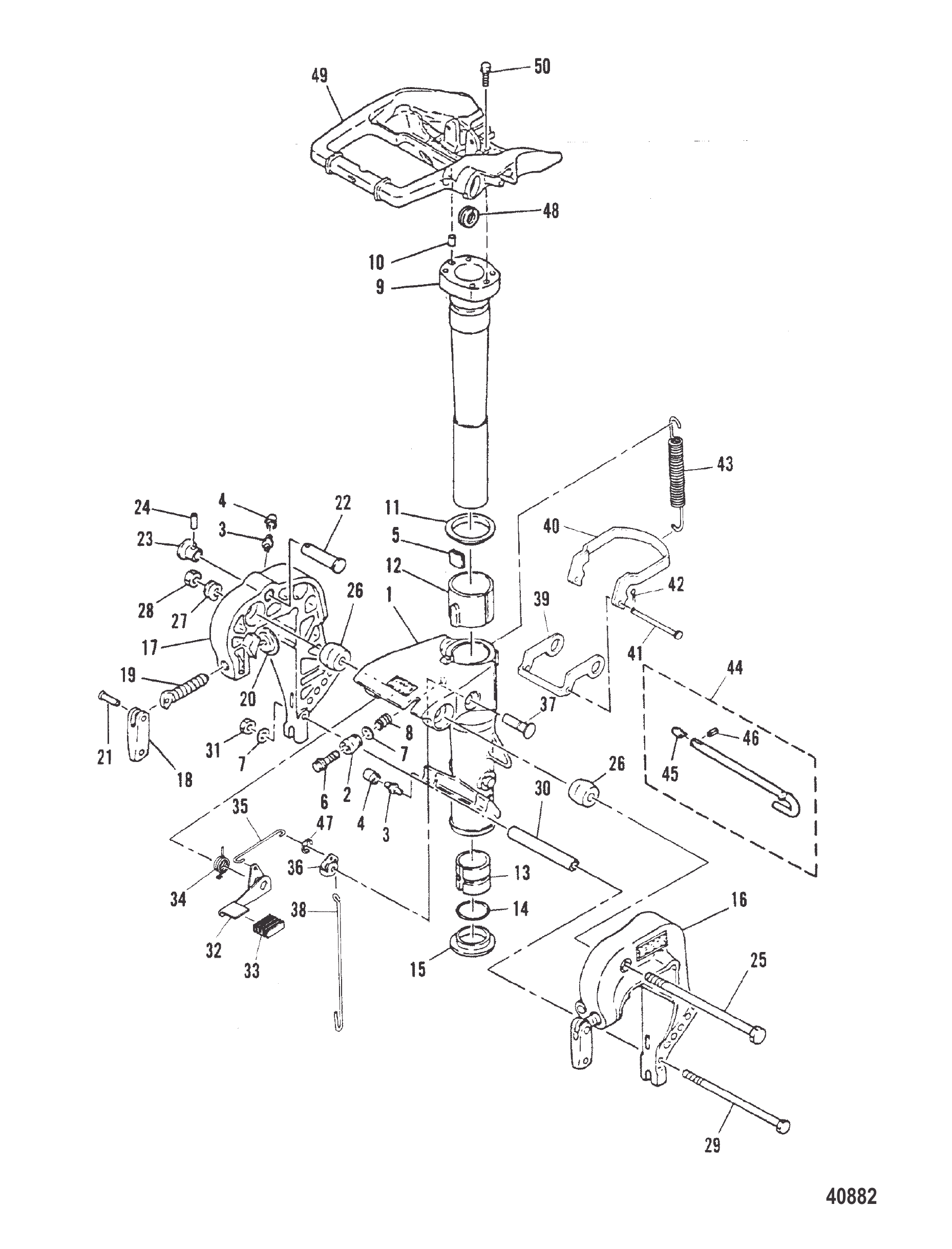

图 28支架(M-007185/ML-308700/E-101515/EL-404000及以下) BRACKETS (M-007185/ML-308700/E-101515/EL-404000 and Below)

REF	零件编号	中文名称	英文名称	数量
1	7855M	旋转支架	BRACKET SWIVEL	1
2	84832M	橡胶密封件	SEAL RUBBER	1
3	82369M	黄油嘴	FITTING GREASE	2
4	81439M	黄油嘴盖	CAP GREASE NIPPLE	2
5	80633M	摩擦片	PLATE FRICTION	1
6	81754M	螺钉	SCREW	1
7	82217M	垫圈	WASHER	2
8	82088M	弹簧	SPRING	1
9	84833M	转向枢轴	SHAFT STEERING PIVOT	1
10	82368M	销	PIN	2
11	81873M	垫圈	WASHER	1
12	81964M	衬套	BUSHING	1
13	81961M	衬套	BUSHING	1
14	82274M	O型圈	O-RING	1
15	81959M	衬套	BUSHING	1
16	7847M	左舷支架	BRACKET (PORT)	1
17	7848M	右舷支架	BRACKET (STARBOARD)	1
18	80048M	艉板夹手柄	HANDLE TRANSOM CLAMP	2
18	809959M	手柄	HANDLE	2
19	81756M	螺钉	SCREW	2
20	80638M	艉板夹垫	PAD TRANSOM CLAMP	2
21	81888M	销	PIN	2
22	84835M	轴挡块	SHAFT STOPPER	1
23	84836M	旋钮挡块	KNOB STOPPER	1
23	95650M	旋钮	KNOB	1
24	82148M	弹簧销	PIN SPRING	1
25	84834M	螺栓	BOLT	1
26	80639M	摩擦座	MOUNT FRICTION	2
27	82101M	弹簧	SPRING	1
28	82395M	螺母	NUT	1
29	82924M	螺栓	BOLT	1
30	81979M	隔套	SPACER	1
30	19108M	隔套	SPACER	1
31	82392M	螺母	NUT	1
31	82382M	螺母	NUT	1
32	80646M	倾斜杆	LEVER TILT	1
33	80647M	倾斜杆盖	COVER TILT LEVER	1
34	82109M	扭力弹簧	SPRING TORSION	1
35	80644M	倾斜锁连杆	LINK TILT LOCK	1
36	80648M	倾斜凸轮	CAM TILT	1
37	81895M	销	PIN	1
38	80645M	倾斜锁杆	ROD TILT LOCK	1
39	80643M	前倾锁钩	HOOK TILT LOCK-FRONT	1
40	84837M	后倾斜锁定钩	HOOK TILT LOCK-REAR	1
41	81882M	销	PIN	1
42	82125M	开口销	COTTER PIN	1
43	82105M	弹簧	SPRING	1
43	19110M	弹簧	SPRING	1
44	94569M	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
45	82857M	止动板	PLATE Stopper	1
46	82144M	弹簧销	PIN SPRING	1
47	82330M	卡环	RING Snap	1
48	82070M	护孔环	GROMMET	1
49	81138M	转向支架	BRACKET STEERING	1
49	19113M	支架	BRACKET	1
50	84830M	螺栓	BOLT	4

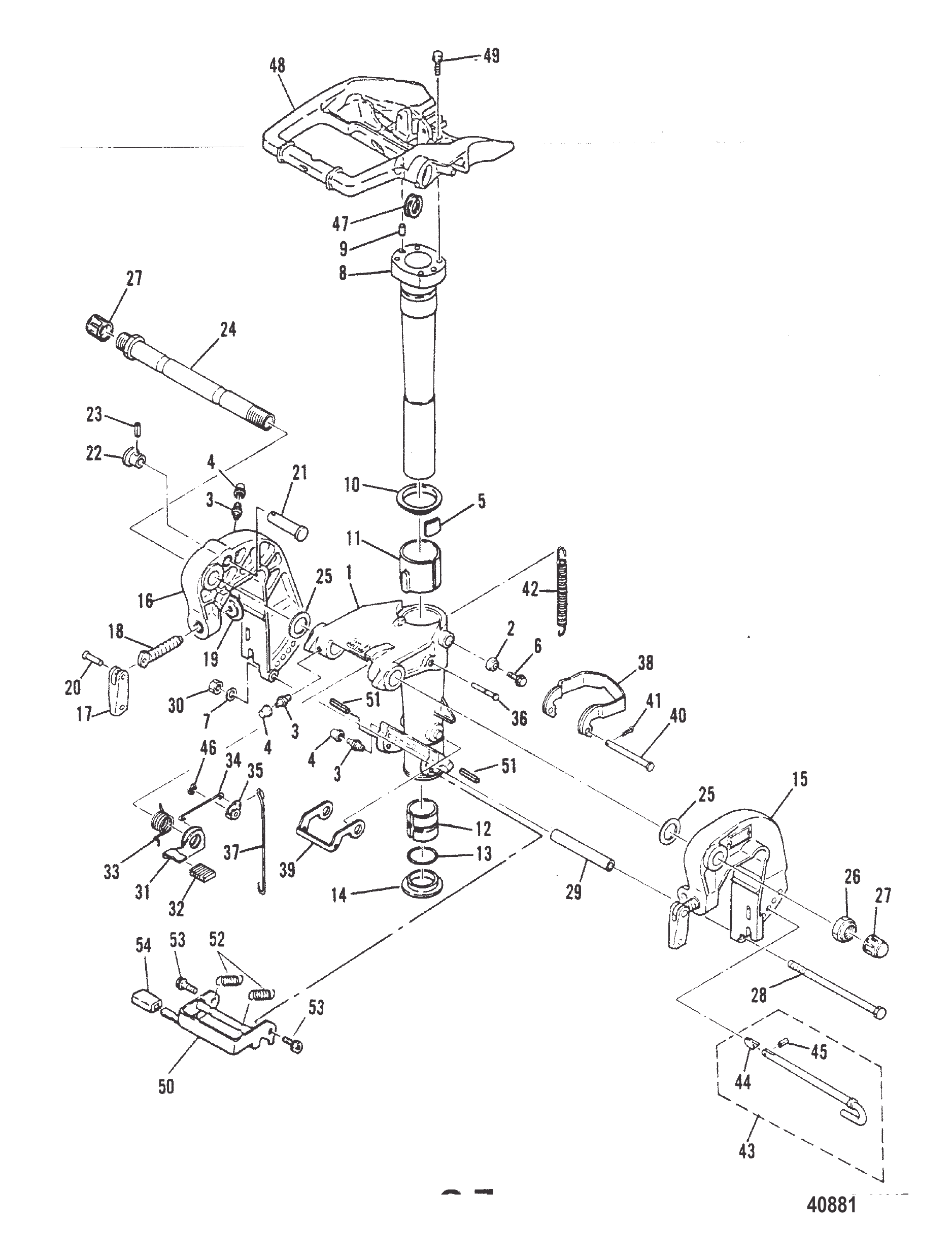

图 29支架(M-007186/ML-308701/E-101516/EL-404001及以上) BRACKETS (M-007186/ML-308701/E-101516/EL-404001 and Up)

REF	零件编号	中文名称	英文名称	数量
1	9246M	旋转支架	SWIVEL BRACKET	1
1	8244M	旋转支架	SWIVEL BRACKET	1
1	9246M	旋转支架	SWIVEL BRACKET	1
2	91637M	密封件	SEAL	1
3	82369M	黄油嘴	FITTING GREASE	4
4	81439M	黄油嘴盖	CAP GREASE FITTING	4
5	80633M	摩擦片	PLATE FRICTION	1
1	96382M	螺钉	SCREW	1
7	82217M	锁紧垫圈	WASHER LOCK	1
8	84833M	转向枢轴	SHAFT STEERING PIVOT	1
9	82368M	定位销	PIN DOWEL	2
10	81873M	垫圈	WASHER	1
11	81964M	枢轴上衬套	BUSHING PIVOT SHAFT-UPPER	1
12	81961M	枢轴下衬套	BUSHING PIVOT SHAFT-LOWER	1
13	82274M	枢轴衬套O型圈	O-RING PIVOT SHAFT BUSHING	1
14	81959M	衬套	BUSHING	1
15	8245M	左舷支架	BRACKET PORT	1
15	9797M	支架	BRACKET	1
16	8246M	右舷支架	BRACKET STARBOARD	1
17	80048M	艉板夹紧螺钉手柄	HANDLE TRANSOM CLAMP SCREW	2
17	809959M	手柄	HANDLE	2
18	81756M	艉板夹紧螺钉	SCREW TRANSOM CLAMP	2
19	80638M	艉板夹紧螺钉垫块	PAD TRANSOM CLAMP SCREW	2
20	81888M	滚销	PIN ROLL	2
21	84835M	倾斜止动轴	SHAFT TILT STOP	1
22	84836M	倾斜止动轴旋钮	KNOB TILT STOP SHAFT	1
22	95650M	旋钮	KNOB	1
23	82148M	滚销	PIN ROLL	1
24	91639M	转向螺栓	BOLT STEERING	1
25	81836M	垫圈	WASHER	2
26	81787M	螺母	NUT	1
26	879172252	螺母	NUT	1
27	81388M	盖帽	CAP	2
27	811914M	盖帽	CAP	2
28	82924M	螺栓	BOLT	1
29	81979M	夹紧支架垫片	SPACER CLAMP BRACKET	1
29	19108M	隔套	SPACER	1
30	82392M	螺母	NUT	1
30	82382M	螺母	NUT	1
31	91640M	锁定/释放杆	LEVER LOCK/RELEASE	1
32	91641M	杆盖	COVER LEVER	1
33	91642M	张力弹簧	SPRING TENSION	1
34	91643M	倒挡锁定杆连杆	LINK REVERSE LOCK LEVER	1
35	80648M	倾斜凸轮	CAM TILT	1
36	91644M	销	PIN	1
36	19109M	销	PIN	1
37	80645M	倒挡锁止杆连杆	ROD REVERSE LOCK LEVER	1
38	84837M	倒挡锁定钩-后	HOOK REVERSE LOCK-REAR	1
39	80643M	倒挡锁定钩-前	HOOK REVERSE LOCK-FRONT	1
40	81882M	销	PIN	1
41	82125M	开口销	COTTER PIN	1
42	82105M	倒挡锁定弹簧	SPRING REVERSE LOCK	1
42	19110M	弹簧	SPRING	1
43	94569M	倾斜锁销总成	PIN ASSEMBLY Tilt Lock	1
44	82857M	止动板	PLATE Stopper	1
45	82144M	滚销	PIN ROLL	1
46	82330M	卡环	RING Snap	1
47	82070M	护孔环	GROMMET	1
48	81138M	转向支架	BRACKET STEERING	1
48	19113M	支架	BRACKET	1
49	84830M	螺栓	BOLT	4
50	95551M	浅水驱动杆	LEVER SHALLOW WATER DRIVE	1
51	95552M	销	PIN	2
52	95553M	弹簧	SPRING	2
53	95554M	螺栓	BOLT	2
54	84298M	盖板	COVER	1
54	11932M	盖板	COVER	1

图 30C.D.I点火组件 C.D.I IGNITION COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	84868M	CDI单元安装支架	BRACKET C.D.I UNIT MOUNTING	1
2	84869M	减震器	DAMPER	1
3	81523M	减震器	DAMPER	3
4	82851M	衬套	BUSHING	3
4	804344003	轴环	COLLAR	3
5	82405M	螺栓	BOLT	5
6	82979M	垫圈	WASHER	3
6	83769M	垫圈	WASHER	3
7	84870M	螺柱	STUD	1
8	82380M	螺母	NUT	2
8	82389M	螺母	NUT	2
9	82197M	锁紧垫圈	WASHER LOCK	2
9	82212M	锁紧垫圈	LOCKWASHER	2
10	84871M	电线	WIRE	1
11	84303M	螺栓	BOLT	2
11	91772M	螺栓	BOLT	2
12	84872M	CDI单元总成	CDI UNIT ASSEMBLY	1
12	84872T	开关盒	SWITCH BOX	1
13	84873M	支架	BRACKET	1
14	82199M	锁紧垫圈	WASHER LOCK	2
14	82214M	垫圈	WASHER	2
15	84874M	点火线圈	COIL Ignition	1
15	84874T	点火线圈	IGNITION COIL	1
16	82069M	护孔环	GROMMET	2
17	82405M	螺栓	BOLT	2
17	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
17	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
18	80935M	防噪保护器	PROTECTER NOISE SUPPRESSOR	2
18	815119M	火花塞帽	CAP Spark Plug	2
18	82788M	火花塞帽总成	CAP ASSEMBLY Spark Plug	2
18	63709A1	护套/端子套件	BOOT/TERMINAL KIT	2
19	96653M	线夹	CLAMP WIRE	1
19	84875M	线夹	CLAMP WIRE	1
19	96653M	卡箍	CLAMP	1
20	84876M	护孔环	GROMMET	1
21	82199M	垫圈	WASHER	2
21	82214M	垫圈	WASHER	2

图 31C.D.I磁电机总成 C.D.I MAGNETO ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
0-1	8483M	CDI磁电机总成	CDI MAGNETO ASSEMBLY	1
0-1	7850M	磁电机总成	MAGNETO ASSEMBLY	1
0-1	8926M	CDI磁电机总成	CDI MAGNETO ASSEMBLY	1
0-1	8483M	CDI磁电机总成	CDI MAGNETO ASSEMBLY	1
1	8482M	飞轮	FLYWHEEL	1
1	8927M	飞轮	FLYWHEEL	1
1	8482M	飞轮	FLYWHEEL	1
1	7851M	飞轮	FLYWHEEL	1
2	84878M	底座总成	BASE ASSEMBLY	1
2	811176M	NL	NL	1
2	84878M	底座总成	BASE ASSEMBLY	1
2	811176M	NL	NL	1
3	84879M	点火线圈	COIL IGNITION	1
3	84879T	线圈	COIL	1
4	84880M	螺钉	SCREW	2
4	83108M	螺钉	SCREW	2
5	82186M	锁紧垫圈	WASHER LOCK	2
6	84881M	照明线圈总成	COIL ASSEMBLY Lighting	1
7	84880M	螺钉	SCREW	2
7	83108M	螺钉	SCREW	2
8	82186M	锁紧垫圈	WASHER LOCK	2
9	84877M	脉冲发生器	PULSER	1
10	8482M	飞轮	FLYWHEEL	2
11	82499M	螺钉	SCREW	1
12	82184M	锁紧垫圈	LOCKWASHER LOCK	3
12	82206M	锁紧垫圈	LOCKWASHER	3
13	84883M	接地线	WIRE GROUND	1
14	96649M	盖板	COVER	1
15	82436M	螺栓	BOLT	3
15	83523M	螺钉	SCREW	4
16	96650M	螺母(M16)飞轮	NUT (M16) FLYWHEEL	1
16	81773M	飞轮螺母	NUT FLYWHEEL	1
16	893789	螺母	NUT	1
17	96651M	垫圈	WASHER	1
17	84436M	垫圈	WASHER	1
17	893762	垫圈(18×36×3)	WASHER (18 X 36 X 3)	1
18	84885M	磁电机底座止动件	STOP MAGNETO BASE	1
18	94652M	磁电机底座止动件	STOP MAGNETO BASE	1
19	84886M	盖帽	CAP	1
20	84315M	螺栓	BOLT	2
20	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	2
21	82199M	锁紧垫圈	WASHER LOCK	2
21	82214M	垫圈	WASHER	2
22	84887M	节气门加速凸轮	CAM THROTTLE ACCEL	1
23	84313M	螺栓	BOLT	2
24	82196M	垫圈	WASHER	2
24	82211M	垫圈	WASHER	2
25	84305M	接头	JOINT	1
26	81915M	飞轮键	KEY FLYWHEEL	1
27	84888M	正时标记贴花	DECAL TIMING MARK	1

图 32化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
0-1	7952M	化油器总成	CARBURETOR ASSEMBLY	1
1	80578M	低速量孔(#60)	JET LOW SPEED (#60)	1
2	80593M	进油阀/阀座组件	VALVE/SEAT KIT Inlet	1
3	80576M	主喷嘴	NOZZLE MAIN	1
4	80582M	主量孔(#140)	JET MAIN (#140)	1
4	82580M	主量孔板(#145)	PLATE MAIN (#145)	1
5	80591M	浮子	FLOAT	1
6	80592M	浮子销	PIN FLOAT	1
6	84765M	浮子螺母	NUT FLOAT	1
6	11794M	销	PIN	1
7	83200M	浮子室	FLOAT BOWL
8	80590M	浮子室衬垫	GASKET FLOAT BOWL	1
9	82515M	螺钉	SCREW	4
10	82206M	锁紧垫圈	LOCKWASHER	4
11	82623M	怠速调节螺钉	SCREW IDLE SPEED	1
11	83509M	螺钉（M4×10）	SCREW (M4 x 10)	1
12	80573M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
13	80575M	弹簧	SPRING	2
14	84454M	节气门轴衬套	BUSHING THROTTLE SHAFT	1
15	82209M	垫圈	WASHER	1
16	81941M	节气门轴衬套	BUSHING THROTTLE SHAFT	2
17	80622M	节流阀杆	LEVER THROTTLE	1
18	82379M	螺母	NUT	1
18	83763M	螺母	NUT	1
19	82208M	锁紧垫圈	WASHER LOCK	1
19	82186M	垫圈	WASHER	1
20	81558M	节气门杆定位螺钉	SET SCREW THROTTLE LEVER	1
20	83112M	螺钉	SCREW	1
21	83160M	节气门连杆	LINK ROD THROTTLE LEVER	1
22	81191M	支架	BRACKET	1
22	16333	卡扣拉杆	ROD Snap	1
23	84772M	节气门臂	ARM Throttle	1
23	811037M	节气门摇臂	THROTTLE ARM	1
24	82328M	卡环	RING Snap	1
-	84773M	化油器维修套件	REPAIR KIT Carburetor	1
-	811038M	化油器修理包	REPAIR KIT-CARB	1
-	92575M	衬垫套件	GASKET SET	1

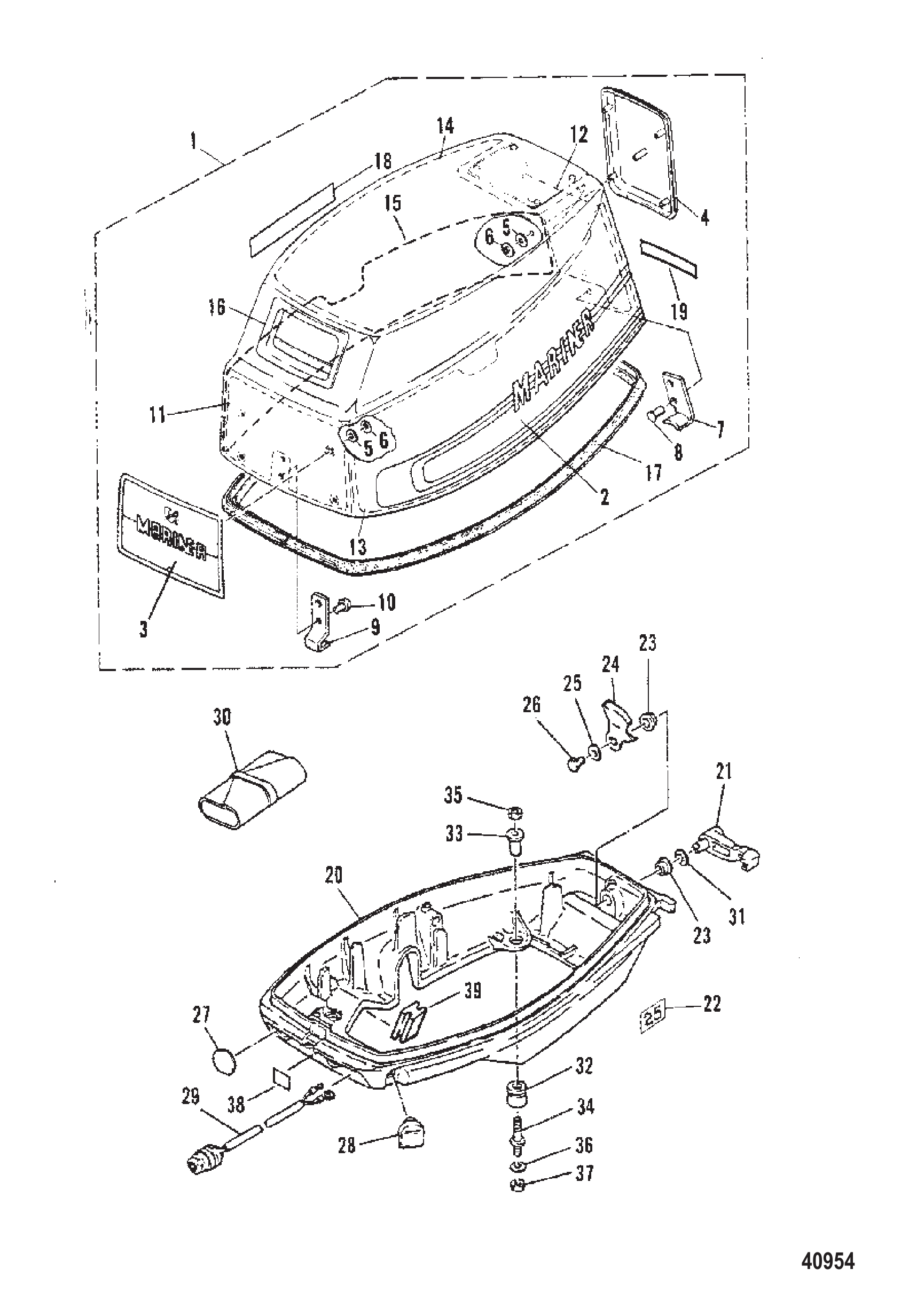

图 33外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	8587M	顶盖总成	TOP COWL ASSEMBLY	1
1	9387M	顶罩	TOP COWL	1
1	6793M	顶盖总成	TOP COWL ASSEMBLY	1
1	9387M	顶罩	TOP COWL	1
2	97766M	侧后贴花套装	DECAL SIDE AND REAR SET	1
2	95670M	贴花套件	DECAL SET	1
2	81114M	侧面贴花套装	DECAL SIDE SET	1
3	97767M	前徽标	EMBLEM FRONT	1
3	95641M	徽标	EMBLEM	1
3	82898M	前饰板	APPLIQUE FRONT	1
4	82899M	后饰板	APPLIQUE REAR	1
5	80884M	饰板螺母垫圈	WASHER APPLIQUE NUT	10
6	82927M	饰板安装螺母	NUT APPLIQUE ATTACHING	10
7	83212M	卡箍固定架	HOLDER CLAMP BAND	1
8	84903M	铆钉	RIVET	2
9	83137M	挂钩	HOOK	1
10	83140M	铆钉	RIVET	2
11	83319M	隔音毯	SOUND BLANKET	1
11	84323M	隔音毯	SOUND BLANKET	1
12	83320M	后隔音毯	SOUND BLANKET REAR	1
12	84323M	隔音毯	SOUND BLANKET	1
13	83321M	右舷隔音毯	SOUND BLANKET STARBOARD	1
13	83125M	隔音毯	SOUND BLANKET	1
14	83322M	顶部隔音毯	SOUND BLANKET TOP	1
14	83232M	覆盖件	BLANKET	1
15	95506M	左舷隔音毯	SOUND BLANKET PORT	1
15	83125M	隔音毯	SOUND BLANKET	1
16	80601M	启动器橡胶密封	SEAL RUBBER-STARTER	1
17	84901M	顶罩密封	SEAL TOP COWL	1
18	81202M	换挡指示贴花	DECAL Shift Indicator	1
19	95547M	贴花	DECAL	1
20	7854M	下机罩	BOTTOM COWL	1
20	9349M	下机罩	BOTTOM COWL	1
21	84913M	顶罩夹杆	LEVER COWL CLAMP	1
22	82900M	侧边马力标识	GRAPHIC SIDE (HP)	2
23	81949M	顶罩夹杆衬套	BUSHING COWL CLAMP LEVER	2
24	84914M	顶罩夹	CLAMP COWL	1
25	81794M	垫圈	WASHER	1
26	84315M	螺栓	BOLT	1
26	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
27	83988M	底罩护孔圈	GROMMET BOTTOM COWL	1
28	84915M	底罩护孔圈	GROMMET BOTTOM COWL	1
28	826981M	护孔环	GROMMET	1
29	84916M	停机开关总成	SWITCH ASSEMBLY Stop	1
29	93102M	停机开关总成	SWITCH ASSEMBLY Stop	1
29	92600M	停机开关总成	SWITCH ASSEMBLY Stop	1
29	91622M	开关	SWITCH	1
30	81669M	工具包	TOOL KIT	1
30	803581	工具包	TOOL KIT	1
31	81869M	波形垫圈	WASHER WAVE	1
32	84910M	护孔环	GROMMET	4
33	84911M	轴环	COLLAR	4
34	84912M	专用螺柱	STUD SPECIAL	4
34	95505M	螺柱	STUD	4
35	82383M	螺母	NUT	4
36	82217M	垫圈	WASHER	4
37	82393M	螺母	NUT	4
37	82383M	螺母	NUT	4
38	95570M	贴花	DECAL	1
39	83728M	护孔环	GROMMET	OPT

图 34曲轴箱和气缸盖 CRANKCASE AND CYLINDER HEAD

REF	零件编号	中文名称	英文名称	数量
1	8399M	曲轴箱总成	CRANKCASE ASSEMBLY	1
1	9369M	气缸体	CYLINDER BLOCK	1
1	7871M	曲轴箱总成	CRANKCASE ASSEMBLY	1
2	80122M	曲轴箱放油接头	FITTING CRANKCASE DRAIN	1
3	80727M	止回阀总成	CHECK VALVE ASSEMBLY	1
4	80107M	止回阀	VALVE CHECK	1
5	41885M	带垫圈螺栓	BOLT W/WASHER	2
5	82406M	带垫圈螺栓	BOLT W/WASHER	2
6	41884M	螺栓(M8×55)带垫圈	BOLT (M8 x 55) W/WASHER	8
6	8M0101617	螺栓	BOLT	8
6	82408M	螺栓	BOLT	8
7	80564M	垫圈	WASHER	21
8	95209M	螺钉	SCREW	1
8	82167M	螺钉	SCREW	1
8	95209M	螺钉	SCREW	1
9	82364M	定位销	PIN Dowel	2
10	84732M	阳极块	ANODE	1
11	82000M	软管	HOSE	1
11	811045M	软管	HOSE	1
12	82046M	软管卡箍	CLAMP HOSE	2
13	81564M	油封壳体(上)	HOUSING OIL SEAL (UPPER)	1
14	82245M	曲轴上油封	SEAL Oil CRANKSHAFT (UPPER)	1
15	81565M	油封壳体衬垫	GASKET OIL SEAL HOUSING	1
16	82199M	锁紧垫圈	WASHER LOCK	4
16	82214M	垫圈	WASHER	4
17	8400M	气缸盖	HEAD CYLINDER	1
18	81555M	气缸盖衬垫	GASKET CYLINDER HEAD	1
18	81555	衬垫	GASKET	1
19	41885M	带垫圈螺栓	BOLT W/WASHER	11
19	82407M	螺栓	BOLT	11
20	81098M	节温器	THERMOSTAT	1
20	99080M	节温器	THERMOSTAT	1
21	81030M	节温器盖	COVER THERMOSTAT	1
22	81031M	节温器盖衬垫	GASKET THERMOSTAT COVER	1
22	81031	衬垫	GASKET	1
23	81835M	垫圈	WASHER	1
24	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
24	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	3
25	81569M	排气外罩	COVER EXHAUST-OUTER	1
26	81568M	排气内罩	COVER EXHAUST-INNER	1
27	81570M	排气盖衬垫	GASKET EXHAUST COVER	2
27	81570	衬垫	GASKET	2
28	82453M	螺栓	BOLT	1
28	82405M	螺栓	BOLT	1
28	84239M	螺栓	BOLT	1
28	82405M	螺栓	BOLT	1
29	96293M	螺栓	BOLT	4
29	83285M	螺栓	BOLT	4
29	84488M	螺栓	BOLT	4
29	83285M	螺栓	BOLT	4
30	92523M	螺栓	BOLT	6
30	83285M	螺栓	BOLT	6
31	82371M	火花塞B-7HS(NGK)	SPARK PLUG B-7HS (NGK)	2
31	8M0114739	火花塞B7HS-82 @4	SP B7HS-82 @4	2
32	82197M	垫圈	WASHER	3
32	82212M	锁紧垫圈	LOCKWASHER	3
-	96586M	动力头总成(完整件)(见备注)	POWERHEAD ASSEMBLY COMPLETE (SEE NOTE)	1
-	18969M	船用动力头	POWERHEAD MARINE	1
-	92574M	动力头总成(完整件)(见备注)	POWERHEAD ASSEMBLY COMPLETE (SEE NOTE)	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 35曲轴与活塞 CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	9245M	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	6849M	曲轴总成	CRANKSHAFT ASSEMBLY	1
1	9245M	曲轴总成	CRANKSHAFT ASSEMBLY	1
2	82307M	曲轴轴承	BEARING CRANKSHAFT	2
2	82307T	滚珠轴承	BALL BEARING	2
3	8375M	活塞总成	PISTON ASSEMBLY	2
3	8376M	活塞总成	PISTON ASSEMBLY	AR
3	8377M	活塞总成	PISTON ASSEMBLY	AR
4	81095M	活塞环组	RING SET Piston	2
4	81095T	活塞环组	PISTON RING SET	2
4	81096M	活塞环组	RING SET Piston	AR
4	81096T	活塞环组	PISTON RING SET	AR
4	81097M	活塞环组	RING SET Piston	AR
4	81097T	活塞环组	PISTON RING SET	AR
5	84452M	滚针轴承	BEARING NEEDLE	62
6	81829M	连杆轴承垫片	WASHER CONNECTING ROD BEARING	4
7	80565M	活塞销	PIN PISTON	2
8	82345M	卡环	RING Snap	4
9	82268M	曲轴至驱动轴O型圈	O-RING CRANKSHAFT TO DRIVESHAFT	1
10	81842M	内轴承垫片	SPACER INNER BEARING	1
11	84751M	油封壳体O型圈	O-RING OIL SEAL HOUSING	1
11	84089M	O型圈	O-RING	1
12	43111M	大油封	SEAL Oil LARGE	1
12	84752M	油封	SEAL Oil	1
12	84752M	大油封	SEAL Oil LARGE	1
13	83347M	小油封	SEAL Oil SMALL	2
14	84753M	油封壳体(下)	HOUSING OIL SEAL (LOWER)	1
14	8M0059029	壳体	HOUSING	1
15	94526M	螺栓	BOLT	1
15	82453M	螺栓	BOLT	1
15	82405M	螺栓	BOLT	1
16	82214M	垫圈	WASHER	1
17	81914M	曲轴至飞轮键	KEY CRANKSHAFT TO FLYWHEEL	1
17	8M0057164	键@2	KEY @2	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 36驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	9244M	驱动轴壳体	HOUSING Driveshaft	1
1	7842M	驱动轴壳体	HOUSING Driveshaft	1
1	7843M	驱动轴壳体	HOUSING Driveshaft	1
2	84775M	衬垫	GASKET	1
2	84775	衬垫	GASKET	1
3	82364M	定位销	PIN Dowel	2
4	82465M	螺栓	BOLT	6
4	95416M	螺栓	BOLT	6
5	82217M	垫圈	WASHER	6
6	83306M	歧管	MANIFOLD	1
7	84776M	排气导流管	GUIDE Exhaust	1
7	84777M	排气导流管	GUIDE Exhaust	1
8	81574M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
9	81572M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
10	81573M	排气歧管衬垫	GASKET EXHAUST MANIFOLD	1
10	826991M	衬垫	GASKET	1
11	82131M	开口销	COTTER PIN	1
11	82132M	开口销	COTTER PIN	1
12	83870M	螺钉	SCREW	4
13	43114M	密封件	SEAL	1
14	84783M	超长轴延伸件	EXTENSION (ULTRA LONG SHAFT)	1
15	84784M	衬套	BUSHING	1
16	84785M	螺柱	STUD	4
17	82364M	定位销	PIN Dowel	2
18	84786M	螺母	NUT	4
19	82220M	垫圈	WASHER	4
-	41899M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	84828M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	41899M	衬垫套件	GASKET SET	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 37电动启动组件 ELECTRIC START COMPONENTS

REF	零件编号	中文名称	英文名称	数量
1	816770	整流器	RECTIFIER	1
2	48409	螺丝(#10-16 x .625)不锈钢整流器至气缸体	SCREW (#10-16 x .625) Stainless Steel RECTIFIER TO CYLINDER BLOCK	2
3	45076	螺母(#10-32)黄铜整流器端子	NUT (#10-32) Brass RECTIFIER TERMINALS	3
4	96054	启动电磁阀总成	SOLENOID ASSEMBLY Starter	1
4	8M0185149	启动电磁阀	SOLENOID START	1
5	4000327	螺钉(M6 x 14) 起动机电磁阀至曲轴箱	SCREW (M6 x 14) STARTER SOLENOID TO CRANKCASE	2
6	26419	螺母(#8-32)黄铜启动电磁阀端子	NUT (#8-32) Brass STARTER SOLENOID TERMINAL	2
7	64015	螺母(.250-20)启动电磁阀端子	NUT (.250-20) STARTER SOLENOID TERMINAL	2
8	88809A5	电线总成（黄色）	WIRE ASSEMBLY (YELLOW)	1
9	88439A8	电池电缆总成(红色)	CABLE ASSEMBLY Battery (RED)	1
9	88439A27	电缆总成红色-电池	CABLE ASSEMBLY Red - Battery	1
9	88439A6	电池电缆总成(黑色)	CABLE ASSEMBLY Battery (BLACK)	1
9	88439A28	电缆总成电池-黑色	CABLE ASSEMBLY Battery - Black	1
10	92436A5	发动机线束总成	HARNESS ASSEMBLY ENGINE	1
11	79091	保险丝20安培	FUSE 20 Ampere	1
11	8M0207796	保险丝20安培	FUSE 20 AMP	1
12	92753	固定座	RETAINER	1
13	55098	J型卡扣	J CLIP	1
13	8M0024808	J型夹	J-CLIP	1
14	90983A1	启动电机总成	STARTER MOTOR ASSEMBLY	1
14	8M0033984	启动马达	STARTER MOTOR	1
15	96561	驱动套件	DRIVE KIT	1
16	96562	驱动器	DRIVE	1
17	96563	端盖	END CAP	1
17	96563T	端盖	END CAP	1
18	96565	电枢	ARMATURE	1
19	96564	端盖	END CAP	1
19	96564T	端盖	END CAP	1
20	96566	贯穿螺栓	THRU BOLT	1
21	421251	螺钉(M8 x 55) 起动机固定	SCREW (M8 x 55) STARTER MOTOR ATTACHING	2
21	42125	螺钉(M8x55)	SCREW (M8 x 55)	2
22	134731	保险丝座(旧设计)	HOLDER Fuse (OLD DESIGN)	1

图 38燃油管路和滤清器 FUEL LINES AND FILTER

REF	零件编号	中文名称	英文名称	数量
1	95483M	连接器	CONNECTOR	1
1	14187M	连接器	CONNECTOR	1
1	93099M	燃油管路连接器总成	CONNECTOR ASSEMBLY Fuel Line	1
1	14187M	连接器	CONNECTOR	1
2	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
2	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
3	82199M	锁紧垫圈	WASHER LOCK	1
3	82214M	垫圈	WASHER	1
4	80617M	燃油滤清器总成	FILTER ASSEMBLY Fuel	1
4	826964T	燃油滤清器	FILTER Fuel	1
5	82790M	衬垫	GASKET	1
6	82783M	滤芯	ELEMENT FILTER	1
6	826965T	燃油滤清器	FILTER-FUEL	1
7	82784M	燃油杯	BOWL Fuel	1
7	11935M	杯套	CUP	1
8	84957M	O型圈	O-RING	1
9	80620M	燃油滤清器支架	BRACKET FUEL FILTER	1
10	82382M	螺母	NUT	1
11	84303M	螺栓	BOLT	1
11	91772M	螺栓	BOLT	1
12	84956M	连接器至滤清器燃油管	LINE Fuel CONNECTOR TO FILTER	1
12	82012M	软管	HOSE	1
13	81566M	燃油滤清器至燃油泵油管	LINE Fuel FUEL FILTER TO FUEL PUMP	1
13	81112M	软管	HOSE	1
14	80605M	燃油泵至化油器软管	HOSE FUEL PUMP TO CARBURETOR	1
14	81324M	软管	HOSE	1
15	82047M	软管卡箍	CLAMP HOSE	6
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 39燃油泵 FUEL PUMP

REF	零件编号	中文名称	英文名称	数量
1	43113M	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	43113T	燃油泵	FUEL PUMP	1
1	94799M	燃油泵总成	PUMP ASSEMBLY Fuel	1
1	43113T	燃油泵	FUEL PUMP	1
2	80606M	隔膜	DIAPHRAGM	1
3	80611M	板簧导板	PLATE SPRING GUIDE	1
4	80610M	弹簧	SPRING	1
5	80613M	机体至底座衬垫	GASKET BODY TO BASE	1
5	80613	衬垫	GASKET	1
6	41888M	止回阀	CHECK VALVE	2
6	94800M	止回阀	CHECK VALVE	2
6	41888M	止回阀	CHECK VALVE	2
6	84650M	止回阀	CHECK VALVE	1
7	43095M	机体至盖板衬垫	GASKET BODY TO COVER	1
7	80614M	机体至盖板衬垫	GASKET BODY TO COVER	1
7	80614	衬垫	GASKET	1
8	84141M	隔膜	DIAPHRAGM	1
9	43096M	盖板	COVER	1
9	80607M	盖板	COVER	1
9	80607M	盖板	COVER	1
10	82522M	螺钉	SCREW	3
11	82208M	锁紧垫圈	WASHER LOCK	3
11	82186M	垫圈	WASHER	3
12	41889M	螺钉 (M3 x 5)	SCREW (M3 x 5)	2
12	94801M	螺钉	SCREW	2
12	813484M	螺钉	SCREW	2
13	82537M	螺母	NUT	2
14	80757M	燃油泵至曲轴箱衬垫	GASKET FUEL PUMP TO CRANKCASE	1
14	80757	衬垫	GASKET	1
15	82428M	螺栓	BOLT	2
15	827043M	螺栓	BOLT	2
16	82199M	锁紧垫圈	WASHER LOCK	2
16	82214M	垫圈	WASHER	2
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

图 40燃油箱(M-019155/ML-318599/E-104325/EL-409500) FUEL TANK (M-019155/ML-318599/E-104325/EL-409500

REF	零件编号	中文名称	英文名称	数量
1	82984M	侧面贴花	DECAL SIDE	2
2	83617M	燃油箱盖	CAP Fuel Tank	1
2	18962M	燃油箱盖	CAP Fuel Tank	1
3	83618M	燃油表总成	METER ASSEMBLY Fuel	1
4	83764M	吸油管卡箍	CLAMP PICKUP HOSE	1
5	83626M	吸油软管	HOSE PICKUP	1
5	94727M	软管	HOSE	1
6	80269M	指示器透镜	LENS INDICATOR	1
7	80268M	指示器支架	BRACKET INDICATOR	1
8	80270M	壳体至指示器透镜衬垫	GASKET HOUSING TO LENS INDICATOR	1
8	17540M	衬垫	GASKET	1
9	82518M	螺钉	SCREW	2
9	83523M	螺钉	SCREW	2
10	81320M	壳体至油箱衬垫	GASKET HOUSING TO TANK	1
11	81318M	燃油液位指示器	INDICATOR FUEL LEVEL	1
12	81319M	浮子指示器	FLOAT INDICATOR	1
13	80271M	壳体螺钉垫圈	WASHER HOUSING SCREW	4
13	95501M	密封件	SEAL	4
14	82496M	壳体固定螺钉	SCREW HOUSING ATTACHING	4
0-1	83628M	燃油管路总成	LINE ASSEMBLY Fuel	1
0-1	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
15	81042M	发动机端壳体总成	HOUSING ASSEMBLY ENGINE END	1
15	14213Q	燃油接头@2	FITTING-FUEL@2	1
16	82789M	O型圈	O-RING	1
17	84955M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
17	94727M	软管	HOSE	1
18	81325M	注油球	PRIMER BULB	1
18	89396Q01	注油球@4	PRIMER BULB @4	1
19	82023M	球头至连接器软管	HOSE BULB TO CONNECTOR	1
19	94727M	软管	HOSE	1
20	80752M	软管卡箍	CLAMP HOSE	4
20	16725M	卡箍	CLAMP	4
21	81327M	轴环	COLLAR	1
22	30185A1	卡口式阀体总成	BAYONET BODY ASSEMBLY	1
22	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
23	30187	卡口阀体阀杆	STEM BAYONET BODY	1
23	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
24	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
24	16524	燃油接头O型圈	O-RING Fuel Connector	1
25	30189	卡口体杆弹簧	SPRING BAYONET BODY STEM	1
26	30188	盖垫圈	WASHER CAP	1
27	63187	倒钩接头(.250-18)	FITTING Barb (.250-18)	1

图 41燃油箱(M-019156/ML-318600/E-104326/EL-409501及以上) FUEL TANK (M-019156/ML-318600/E-104326/EL-409501 and Up)

REF	零件编号	中文名称	英文名称	数量
1	95498M	侧贴花(英文)	DECAL SIDE (ENGLISH)	1
1	95504M	侧贴花(法文)	DECAL SIDE (FRENCH)	1
2	95489M	顶部贴花(英文)	DECAL TOP (ENGLISH)	1
2	95503M	顶部贴花(法文)	DECAL TOP (FRENCH)	1
3	95490M	燃油箱盖	CAP Fuel Tank	1
3	18962M	燃油箱盖	CAP Fuel Tank	1
4	95499M	燃油表总成	METER ASSEMBLY Fuel	1
5	95501M	密封件	SEAL	4
6	95502M	螺钉	SCREW	4
7	95500M	燃油表衬垫总成	GASKET FUEL METER ASS'Y	1
8	95216M	燃油管路总成	LINE ASSEMBLY Fuel	1
8	877681Q8	燃油软管总成(8英尺)	HOSE ASSEMBLY Fuel (8 Feet)	1
9	30185A1	卡口式阀体总成	BAYONET BODY ASSEMBLY	1
9	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
10	30187	刺刀式阀杆体	STEM BAYNONET BODY	1
10	30185Q3	油箱端快速断开总成-卡口式	QUICK DISCONNECT ASSEMBLY Tank End - Bayonet Style	1
11	20415	卡口阀体阀杆O型圈	O-RING BAYONET BODY STEM	1
11	16524	燃油接头O型圈	O-RING Fuel Connector	1
12	30189	卡口阀体弹簧总成	SPRING BAYONET BODY ASS'Y	1
13	30188	盖垫圈	WASHER CAP	1
14	63187	倒刺接头(0.250-18)燃油管	FITTING Barb (.250-18) FUEL LINE	1
15	84955M	壳体至手泵软管连接器	HOSE CONNECTOR HOUSING TO BULB	1
15	94727M	软管	HOSE	1
16	81325M	注油球	PRIMER BULB	1
16	89396Q01	注油球@4	PRIMER BULB @4	1
17	82023M	手泵至发动机连接软管	HOSE BULB TO ENGINE CONNECTOR	1
17	94727M	软管	HOSE	1
18	80752M	软管卡箍	CLAMP HOSE	4
18	16725M	卡箍	CLAMP	4
19	81042M	发动机端壳体总成	HOUSING ASSEMBLY ENGINE END	1
19	14213Q	燃油接头@2	FITTING-FUEL@2	1
20	82789M	O型圈	O-RING	1
21	81327M	轴环	COLLAR	1

图 42燃油箱总成(非原装油箱) FUEL TANK ASSEMBLY (NOT ORIGINAL EQUIPMENT TANK)

REF	零件编号	中文名称	英文名称	数量
0-1	1529A21	燃油箱总成	TANK ASSEMBLY Fuel	1
1	1529	燃油箱	TANK Fuel	1
2	75881	燃油箱贴花	DECAL FUEL TANK	1
3	25392A2	加注口盖总成	CAP ASSEMBLY Filler	1
4	25575	螺钉通气-加注口盖	SCREW VENT-FILLER CAP	1
5	49221	垫圈(.187 x .500 x .062)氯丁橡胶通气螺钉	WASHER (.187 x .500 x .062) Neoprene VENT SCREW	1
6	22227	张力弹簧-通气螺钉	SPRING TENSION-VENT SCREW	1
7	28587	螺母调速弹簧固定器	NUT SPEED-SPRING RETAINER	1
8	25568	衬垫加注口盖至燃油箱	GASKET FILLER CAP TO FUEL TANK	1
0-2	64841A1	连接器/仪表总成	CONNECTOR/GAUGE ASSEMBLY COOMPLETE	1
9	64841A3	燃油箱盖	COVER FUEL TANK	1
10	33909A3	管	TUBE	1
11	54920A1	燃油表透镜总成	LENS ASSEMBLY FUEL GAUGE	1
12	54921	衬垫燃油表透镜	GASKET FUEL GAUGE LENS	1
13	28897A2	燃油表总成	GAUGE ASSEMBLY Fuel	1
14	20430	燃油表固定架	RETAINER FUEL GAUGE	1
15	28897A1	指针与浮子总成	INDICATOR AND FLOAT ASSEMBLY	1
16	20427	燃油表浮子	FLOAT FUEL GUAGE	1
17	20426	铆钉指针至固定架	RIVET INDICATOR TO RETAINER	1
18	62568	螺钉(#10-16 x .375) 固定架至燃油箱盖	SCREW (#10-16 x .375) RETAINER TO FUEL TANK COVER	2
19	28862	盖总成至框架衬垫	GASKET COVER ASS'Y TO FRAME	1
20	28860	框架固定件-燃油箱盖	FRAME RETAINING-FUEL TANK COVER	1
21	28903	框架至燃油箱固定螺母	NUT RETAINING FRAM TO FUEL TANK	2
22	20411	螺钉(.190-24 x .62) 燃油箱盖至燃油箱	SCREW (.190-24 x .62) FUEL TANK COVER TO FUEL TANK	4
23	74711	燃油箱盖紧固螺钉垫圈	WASHER FUEL TANK COVER FASTENING SCREW	4

图 43齿轮箱 GEARHOUSING

REF	零件编号	中文名称	英文名称	数量
-	9360M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	9804M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	9362M	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	81924M	堵头	PLUG	3
3	81987M	塞衬垫	GASKET PLUG	3
3	81987	衬垫	GASKET	3
4	84787M	换档轴固定环	RETAINER SHIFT SHAFT	1
5	84788M	螺钉	SCREW	1
6	19114M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	83069M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	19115M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	83052M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	19116M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
6	83805M	换挡轴总成	SHIFT SHAFT ASSEMBLY	1
7	82914M	护套	BOOT	1
8	95651M	水泵壳体	HOUSING WATER PUMP	1
9	84790M	螺栓	BOLT	3
9	804124	螺栓	BOLT	3
10	84791M	垫圈	WASHER
11	84792M	水泵盖	COVER WATER PUMP	1
12	96293M	螺栓	BOLT	3
12	83285M	螺栓	BOLT	3
13	82214M	垫圈	WASHER	3
14	95658M	水泵衬套	INSERT WATER PUMP	1
14	95652M	水泵衬套	INSERT WATER PUMP	1
15	95653M	密封件	SEAL	1
16	95659M	底板	BASE PLATE	1
16	95654M	底板	BASE PLATE	1
17	41273M	壳体衬垫	GASKET HOUSING	1
17	41273	衬垫	GASKET	1
18	84797M	叶轮	IMPELLER	1
19	95655M	油封保护器	PROTECTOR OIL SEAL	1
19	811173M	保护器	PROTECTOR	1
20	84054M	O型圈	O-RING	1
21	82233M	油封	SEAL Oil	2
21	854017	油封	SEAL Oil	2
22	41271M	油封盖	COVER OIL SEAL	1
23	41272M	衬垫	GASKET	1
23	84799	衬垫	GASKET	1
24	84800M	驱动轴	DRIVESHAFT	1
24	84801M	驱动轴	DRIVESHAFT	1
24	84802M	驱动轴	DRIVESHAFT	1
25	81603M	叶轮驱动键	KEY IMPELLER DRIVE	1
26	84803M	滚柱轴承(下)	BEARING ROLLER (LOWER)	1
27	84804M	驱动轴套	SLEEVE DRIVESHAFT	1
28	19117M	驱动轴垫片(0.10MM)	SHIM DRIVESHAFT (0.10MM)	AR
28	81638M	驱动轴垫片(0.05MM)	SHIM DRIVESHAFT (0.05MM)	AR
28	81640M	驱动轴垫片(0.12MM)	SHIM DRIVESHAFT (0.12MM)	AR
28	19118M	垫片	SHIM	AR
28	81639M	驱动轴垫片(0.08MM)	SHIM DRIVESHAFT (0.08MM)	AR
28	19119M	驱动轴垫片(0.15MM)	SHIM DRIVESHAFT (0.15MM)	AR
28	19118M	驱动轴垫片(0.12MM)	SHIM DRIVESHAFT (0.12MM)	AR
28	19120M	驱动轴垫片(0.18MM)	SHIM DRIVESHAFT (0.18MM)	AR
28	19121M	驱动轴垫片(0.30MM)	SHIM DRIVESHAFT (0.30MM)	AR
28	19122M	驱动轴垫片(0.40MM)	SHIM DRIVESHAFT (0.40MM)	AR
28	19122001	垫片 @5	SHIM @5	AR
28	81642M	驱动轴垫片(0.50MM)	SHIM DRIVESHAFT (0.50MM)	AR
28	19123001	垫片 @5	SHIM @5	AR
28	19123M	驱动轴垫片(0.50MM)	SHIM DRIVESHAFT (0.50MM)	AR
28	19123001	垫片 @5	SHIM @5	AR
29	84805M	圆锥滚子轴承(上部)	BEARING TAPERED ROLLER (UPPER)	1
29	84805T	轴承	BEARING	1
30	81624M	止推垫片	THRUST WASHER	1
31	84806M	小齿轮	GEAR Pinion	1
31	84806T	小齿轮	PINION GEAR	1
32	84807M	螺母	NUT	1
33	18954M	前进齿轮垫片(0.10MM)	SHIM FORWARD GEAR (0.10MM)	AR
33	81626M	前进齿轮垫片(0.05MM)	SHIM FORWARD GEAR (0.05MM)	AR
33	81628M	前进齿轮垫片(0.12MM)	SHIM FORWARD GEAR (0.12MM)	AR
33	18955M	垫片	SHIM	AR
33	81627M	前进齿轮垫片(0.08MM)	SHIM FORWARD GEAR (0.08MM)	AR
33	18956M	前进齿轮垫片(0.15MM)	SHIM FORWARD GEAR (0.15MM)	AR
33	18955M	前进齿轮垫片(0.12MM)	SHIM FORWARD GEAR (0.12MM)	AR
33	18957M	前进齿轮垫片(0.18MM)	SHIM FORWARD GEAR (0.18MM)	AR
33	18958M	前进齿轮垫片(0.30MM)	SHIM FORWARD GEAR (0.30MM)	AR
33	81629M	前进齿轮垫片(0.30MM)	SHIM FORWARD GEAR (0.30MM)	AR
33	18958M	垫片	SHIM	AR
33	18959M	前进齿轮垫片(0.40MM)	SHIM FORWARD GEAR (0.40MM)	AR
33	18960M	前进齿轮垫片(0.50MM)	SHIM FORWARD GEAR (0.50MM)	AR
33	81630M	前进齿轮垫片(0.50MM)	SHIM FORWARD GEAR (0.50MM)	AR
33	18960M	垫片	SHIM	AR
34	82321M	圆锥滚子轴承(前进)	BEARING TAPERED ROLLER (FORWARD)	1
34	82321T	轴承	BEARING	1
35	84808M	前进齿轮	GEAR FORWARD	1
35	84808T	前进齿轮	FORWARD GEAR	1
36	82078M	压缩弹簧	SPRING COMPRESSION	1
37	80679M	滑动弹簧	SLIDE SPRING	1
38	81644M	离合器	CLUTCH	1
38	81644T	离合器	CLUTCH	1
39	81899M	十字销	PIN Cross	1
40	80678M	十字销环	RING CROSS PIN	1
41	80680M	换挡柱塞	PLUNGER SHIFT	1
42	81831M	止推垫圈	WASHER THRUST	1
43	19124M	螺旋桨轴	PROPELLER SHAFT	1
43	19124A1	螺旋桨轴套件	PROPSHAFT KIT	1
44	84810M	倒车齿轮	GEAR REVERSE	1
44	84810T	倒档齿轮	REVERSE GEAR	1
45	84811M	轴承座	CARRIER Bearing	1
45	8M0119783	轴承座	BEARING CARRIER	1
46	82295M	滚子轴承	BEARING ROLLER	1
46	82295T	滚珠轴承	BEARING Ball	1
47	19125M	倒车齿轮垫片(0.10MM)	SHIM REVERSE GEAR (0.10MM)	AR
47	81633M	倒车齿轮垫片(0.05MM)	SHIM REVERSE GEAR (0.05MM)	AR
47	19126M	倒车齿轮垫片(0.12MM)	SHIM REVERSE GEAR (0.12MM)	AR
47	81634M	倒车齿轮垫片(0.08MM)	SHIM REVERSE GEAR (0.08MM)	AR
47	19127M	倒车齿轮垫片(0.15MM)	SHIM REVERSE GEAR (0.15MM)	AR
47	19128M	倒车齿轮垫片(0.18MM)	SHIM REVERSE GEAR (0.18MM)	AR
47	81636M	倒车齿轮垫片(0.30MM)	SHIM REVERSE GEAR (0.30MM)	AR
47	19129M	垫片	SHIM	AR
47	19129M	倒车齿轮垫片(0.30MM)	SHIM REVERSE GEAR (0.30MM)	AR
47	19130M	倒车齿轮垫片(0.40MM)	SHIM REVERSE GEAR (0.40MM)	AR
47	81637M	倒车齿轮垫片(0.50MM)	SHIM REVERSE GEAR (0.50MM)	AR
47	19131M	垫片	SHIM	AR
47	19131M	倒车齿轮垫片(0.50MM)	SHIM REVERSE GEAR (0.50MM)	AR
48	81632M	止推垫圈	WASHER THRUST	1
49	84812M	O型圈	O-RING	1
49	811175M	O型圈	O-RING	1
50	82315M	滚子轴承	BEARING ROLLER	1
51	84813M	油封	SEAL Oil	2
52	84814M	止推垫圈	WASHER TAB	1
53	81619M	螺母	NUT	1
53	8M0073430	螺母	NUT	1
54	81916M	键	KEY	1
55	41275M	定位销	PIN Dowel	2
56	95656M	保护器衬垫	GASKET PROTECTOR	1
57	94720M	螺栓	BOLT	2
58	81711M	螺栓	BOLT	2
59	82220M	垫圈	WASHER	4
60	82364M	定位销	PIN Dowel	2
61	82795M	平衡鳍板	TRIM TAB	1
61	82795T	平衡鳍板	TRIM TAB	1
62	82477M	螺栓	BOLT	1
63	41896M	进水口盖(左舷)	COVER WATER INLET (PORT)	1
64	41897M	进水口盖(右舷)	COVER WATER INLET (STARBOARD)	1
65	84300M	螺钉	SCREW	1
65	811916M	螺钉	SCREW	1
66	81781M	螺母	NUT	1
66	8528165	螺母	NUT	1
67	81605M	水管	TUBE Water	1
67	84816M	水管	TUBE Water	1
67	84817M	水管	TUBE Water	1
68	84818M	上部油封	SEAL UPPER	1
69	80239M	下部油封	SEAL LOWER	1
70	84819M	密封件	SEAL	1
71	84820M	水管延长件	EXTENSION Water Tube	1
72	84821M	O型圈	O-RING	2
73	41277M	安装板	PLATE	1
74	81650M	前进推力毂	THRUST HUB FORWARD	1
74	859917	止推垫片	THRUST WASHER	1
75	84823M	倒车推力毂	THRUST HUB REVERSE	1
75	859895	推力毂	THRUST HUB	1
76	82222M	垫圈	WASHER	1
76	859905	垫圈	WASHER	1
77	81774M	螺旋桨螺母	NUT PROPELLER	1
78	82132M	开口销	COTTER PIN	1
78	89961	销	PIN	1
79	95633M	冲洗塞	PLUG FLUSH	1
79	8M0121335	堵头	PLUG	1
80	95657M	水泵套件-镀铬	PUMP KIT Water Pump - Chrome	1
81	95658M	滤芯	INSERT CARTRIDGE	1
82	95653M	密封件	SEAL	1
83	95659M	底板	BASE PLATE	1
-	95660M	下部单元垫片组	GASKET SET LOWER UNIT	1
-	95660T	衬垫套件	GASKET SET	1
-	95661M	水泵维修套件	REPAIR KIT WATER PUMP	1
-	95661T	维修套件	REPAIR KIT	1

图 44换挡联动装置 GEAR SHIFT LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	84865M	换挡手柄	HANDLE GEAR SHIFT	1
2	84653M	凸轮轴	CAM SHAFT	1
3	81851M	垫圈	WASHER	2
4	84830M	螺栓	BOLT	1
5	84459M	换挡定位器	RETAINER SHIFT DETENT	1
6	84460M	换挡凸轮柱塞	PLUNGER SHIFT CAM	1
7	84461M	压缩弹簧	SPRING COMPRESSION	1
8	84462M	压缩弹簧	SPRING COMPRESSION	1
9	81595M	换挡连杆	LINK ROD SHIFT	1
10	81843M	垫圈	WASHER	4
11	82211M	垫圈	WASHER	2
12	82125M	开口销	COTTER PIN	1
13	82124M	开口销	COTTER PIN	1
13	16189	开口销	COTTER PIN	1
13	82125M	开口销	COTTER PIN	1
14	84867M	换挡拉杆	LEVER SHIFT ROD	1
15	82155M	滚销	PIN ROLL	1
16	82127M	开口销	COTTER PIN	1
17	81596M	上换挡杆	SHIFT ROD UPPER	1
18	80652M	换挡连接器	CONNECTOR SHIFT	1
19	81767M	螺母	NUT	1
20	97139M	换挡拉杆	LEVER SHIFT ROD	1
21	97140M	张力弹簧	SPRING TENSION	1
22	81846M	垫圈	WASHER	2
23	97142M	轴环	COLLAR	1
24	84866M	换挡拉杆	LEVER SHIFT ROD	1
25	81946M	衬套	BUSHING	2
26	82108M	张力弹簧	SPRING TENSION	1
27	91648M	臂	ARM	1
28	41883M	螺柱	STUD	1
29	82378M	螺母	NUT	1
29	82388M	螺母 (M5)	NUT (M5)	1
30	83310M	轴环	COLLAR	1
31	81969M	垫圈	WASHER	1
32	91650M	连接杆	LINK	1
33	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
33	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
34	81865M	波形垫圈	WASHER WAVE	2
35	82196M	垫圈	WASHER	2
35	82211M	垫圈	WASHER	2
36	82125M	开口销	COTTER PIN	2

图 45进气歧管 INTAKE MANIFOLD

REF	零件编号	中文名称	英文名称	数量
1	92576M	进气盖(内)	COVER AIR INTAKE (INNER)	1
2	92577M	进气盖(外)	COVER AIR INTAKE (OUTER)	1
3	92578M	盖衬垫	GASKET COVER	1
3	84757M	O型圈	O-RING	1
4	84245M	螺钉	SCREW	2
4	82522M	螺钉	SCREW	2
5	82196M	垫圈	WASHER	2
5	82211M	垫圈	WASHER	2
6	80570M	进气歧管	MANIFOLD INTAKE	1
6	80570002	进气歧管	MANIFOLD Intake	1
7	91735M	化油器安装螺柱	STUD CARBURETOR ATTACHING	2
8	80569M	进气歧管垫片	GASKET INTAKE MANIFOLD	1
9	80571M	簧片阀垫片	GASKET REED VALVE	1
10	82405M	螺栓	BOLT	2
11	83285M	螺栓	BOLT	7
12	82199M	锁紧垫圈	WASHER LOCK	9
12	82214M	垫圈	WASHER	9
13	82380M	螺母	NUT	2
13	82389M	螺母	NUT	2
14	82199M	垫圈	WASHER	2
14	82214M	垫圈	WASHER	2
15	84758M	簧片阀总成	REED VALVE ASSEMBLY	1
15	811027M	簧片阀	REED VALVE	1
16	84759M	簧片组(不含止动片)	REED SET (REED STOPS NOT INCLUDED)	1
17	80572M	化油器歧管垫片	GASKET CARBURETOR MANIFOLD	1
17	80572	衬垫	GASKET	1
18	83960M	阻风门旋钮	KNOB CHOKE	1
19	84760M	阻风门旋钮护圈	GROMMET CHOKE KNOB	1
20	84761M	阻风门杠杆	LEVER CHOKE	1
21	84762M	滚销	PIN ROLL	1
22	92579M	阻风门拉杆	ROD CHOKE	1
23	81191M	支架	BRACKET	1
23	16333	卡扣拉杆	ROD Snap	1
24	82034M	软管卡箍	CLAMP HOSE	1
24	96348M	卡箍	CLAMP	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1
-	84773M	化油器维修套件	REPAIR KIT Carburetor	1
-	811038M	化油器修理包	REPAIR KIT-CARB	1

图 46安装系统 MOUNTING SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	95548M	安装支架	BRACKET MOUNTING	1
1	8111651	支架	BRACKET	1
1	80654M	安装支架	BRACKET MOUNTING	1
2	84838M	底碗密封件	SEAL BOTTOM BOWL	1
3	84840M	换挡支架密封件	SEAL SHIFT BRACKET	1
4	81930M	换挡杆衬套	BUSHING SHIFT ROD LEVER	2
5	82369M	黄油嘴	FITTING GREASE	1
6	81439M	黄油嘴盖	CAP GREASE FITTING	1
7	84839M	螺栓	BOLT	4
8	82214M	垫圈	WASHER	3
9	80657M	拉索固定支架	BRACKET CABLE ANCHOR	1
10	82364M	定位销	PIN Dowel	1
11	82451M	螺栓	BOLT	1
11	82423M	螺栓	BOLT	1
12	82217M	垫圈	WASHER	4
13	84841M	前上橡胶支座	MOUNT RUBBER-UPPER FRONT	1
14	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
15	80662M	衬垫	GASKET	3
16	82219M	垫圈	WASHER	3
17	95207M	螺母	NUT	3
17	82395M	螺母	NUT	3
17	82394M	螺母	NUT	3
17	82395M	螺母	NUT	3
18	82557M	上部侧支架	MOUNT UPPER SIDE	2
18	8M0121332	支架	MOUNT	2
19	81612M	衬垫	GASKET	2
20	82183M	螺母	NUT	2
20	82396M	螺母	NUT	2
21	84842M	下部安装壳体-左舷	HOUSING LOWER MOUNT-PORT	1
22	84843M	下部安装壳体-右舷	HOUSING LOWER MOUNT-STARBOARD	1
23	84844M	带垫圈螺栓	BOLT W/WASHER	2
24	41893M	带垫圈螺栓	BOLT W/WASHER	2
24	84845M	螺栓	BOLT	2
25	82392M	螺母	NUT	4
25	82382M	螺母	NUT	4
26	84846M	前下橡胶支座	MOUNT RUBBER-LOWER FRONT	1
27	82464M	螺栓	BOLT	2
27	43106M	螺栓	BOLT	2
28	84848M	壳体橡胶支座	MOUNT RUBBER-HOUSING	2
29	84847M	下安装盖	COVER LOWER MOUNT	1

图 47可选零件 OPTIONAL PARTS

REF	零件编号	中文名称	英文名称	数量
1	84329M	整流器总成	RECTIFIER ASSEMBLY	1
2	81522M	保险丝	FUSE	1
3	82492M	螺钉	SCREW	1
3	83108M	螺钉	SCREW	1
4	82196M	垫圈	WASHER	1
4	82211M	垫圈	WASHER	1
5	92603M	整流器安装板	PLATE RECTIFIER MOUNTING	1
6	84124M	2线连接器	CONNECTOR 2 WIRE	1
7	99051M	连接器	CONNECTOR	1
8	99052M	连接器	CONNECTOR	1
9	84125M	电压调节器总成	REGULATOR ASSEMBLY Voltage	1
9	84125T	电压调节器	REGULATOR Voltage	1
10	84959M	停止开关延长线(2米)	EXTENSION (2M) FOR STOP SWITCH	1
10	83645M	停机开关延长线(2米)	LEAD EXTENSION (2M) FOR STOP SWITCH	1
11	84960M	开关面板延长线(2米)	EXTENSION (2M) FOR SWITCH PANEL	1
12	97774M	发动机安装式停止开关总成	SWITCH ASSEMBLY Stop MOTOR MOUNT	1
12	92611M	发动机安装式停止开关总成	SWITCH ASSEMBLY Stop MOTOR MOUNT	1
12	97765M	停机开关总成	SWITCH ASSEMBLY Stop	1
13	97756M	止动器	STOPPER	1
13	81531M	止动器	STOPPER	1
13	97756M	止动器	STOPPER	1
14	97755M	遥控停止开关总成(5米)	SWITCH ASSEMBLY Stop REMOTE (5M)	1
14	97765M	停机开关总成	SWITCH ASSEMBLY Stop	1
14	97777M	遥控停止开关总成(5米)	SWITCH ASSEMBLY Stop REMOTE (5M)	1
14	97765M	停机开关总成	SWITCH ASSEMBLY Stop	1
15	97756M	止动器	STOPPER	1
15	81531M	止动器	STOPPER	1
15	97756M	止动器	STOPPER	1
16	84964M	延长线(5米)	EXTENSION (5M)	1
16	92613M	延长线(5米)	EXTENSION (5M)	1
17	84967M	护孔环	GROMMET	1
17	84915M	护孔环	GROMMET	1
17	826981M	护孔环	GROMMET	1
18	97754M	遥控停止开关总成(5米)	SWITCH ASSEMBLY Stop REMOTE (5M)	1
18	92614M	遥控停止开关总成(5米)	SWITCH ASSEMBLY Stop REMOTE (5M)	1
18	97754M	停机开关总成	SWITCH ASSEMBLY Stop	1
19	84964M	延长线(5米)	EXTENSION (5M)	1
19	92613M	延长件	EXTENSION	1
20	84967M	护孔环	GROMMET	1
21	43984A1	转速表套件	TACHOMETER KIT	1
22	99055M	灯泡	BULB	1
23	99056M	灯泡插座	SOCKET BULB	1
23	99056A1	故障指示灯	MALFUNCTION INDICATOR LAMP	1
24	99057M	减震器	DAMPER	1
25	99058M	安装板	PLATE	1
26	99059M	电线	WIRE	1
27	84353M	连接器	CONNECTOR	1
28	84352M	延长导线	EXTENSION LEAD	1

图 48螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
--	84977M	螺旋桨(14"螺距)(铝制)	PROPELLER (PITCH 14") (ALUMINUM)	1
--	82827M	螺旋桨(13"螺距)(铝制)	PROPELLER (PITCH 13") (ALUMINUM)	1
--	QA3814R	BLKDI 9 7/8R13	BLKDI 9 7/8R13	1
--	88168A4	螺旋桨(12"螺距)(钢制)	PROPELLER (PITCH 12") (STEEL)	1
--	82826M	螺旋桨(12"螺距)(铝制)	PROPELLER (PITCH 12") (ALUMINUM)	1
--	QA3812R	BLKD 9.9 R12P	BLKD 9.9 R12P	1
--	84976M	螺旋桨(11-1/4"螺距)(铝制)	PROPELLER (PITCH 11-1/4") (ALUMINUM)	1
--	QA3810R	BLKD 9.9 R11P	BLKD 9.9 R11P	1
--	81649M	螺旋桨(10-1/2"螺距)(铝制)	PROPELLER (PITCH 10-1/2") (ALUMINUM)	1
--	QA3808R	BLKD 9.9 R10P	BLKD 9.9 R10P	1
-	88166A4	螺旋桨(9"螺距)(钢制)	PROPELLER (PITCH 9") (STEEL)	1
--	81647M	螺旋桨(9"螺距)(铝制)	PROPELLER (PITCH 9") (ALUMINUM)	1
--	8M0057165	BLMX 9.9X9	BLMX 9.9X9	1
--	81648M	螺旋桨(8"螺距)(铝制)	PROPELLER (PITCH 8") (ALUMINUM)	1
--	8M0050007	BLMX 9 7/8R8	BLMX 9 7/8R8	1

图 49反冲启动器 RECOIL STARTER

REF	零件编号	中文名称	英文名称	数量
0-1	92597M	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	7102M	启动器外壳	HOUSING STARTER	1
1	811912M	壳体	HOUSING	1
2	83585M	启动器壳体塞	PLUG STARTER HOUSING	6
3	83588M	启动器弹簧	SPRING STARTER	1
4	82157M	销	PIN	1
5	83587M	启动滑轮	SHEAVE Starter	1
6	82157M	滚销	PIN ROLL	1
7	84894M	启动器棘爪	PAWL STARTER	1
8	84895M	卡环	RING Snap	1
9	83591M	棘爪弹簧	SPRING PAWL	1
10	83590M	滑轮轴	SHAFT SHEAVE	1
11	84342M	螺栓	BOLT	1
12	81801M	垫圈	WASHER	1
13	82382M	螺母	NUT	1
14	80600M	启动绳导向器	GUIDE STARTER ROPE	1
15	84247M	螺栓	BOLT	2
15	826957M	螺栓	BOLT	2
16	82199M	锁紧垫圈	WASHER LOCK	2
16	82214M	垫圈	WASHER	2
17	80063M	启动手柄	HANDLE STARTER	1
17	814491A1	手柄	HANDLE	1
18	79629A1	启动绳	ROPE Starter	1
18	12066Q10	启动绳@2	ROPE-STARTER@2	1
19	41882M	盖板	COVER	1
19	814491A1	手柄	HANDLE	1
19	84892M	盖板	COVER	1
19	41882M	盖板	COVER	1
20	84893M	卡扣	CLIP	1
21	83589M	衬套	BUSHING	1
22	93107M	密封件	SEAL	1
23	84465M	启动器壳体支架(右舷)	BRACKET STARTER HSG (STARBOARD)	1
24	84466M	启动器壳体支架(左舷手动)	BRACKET STARTER HSG (PORT MANUAL)	1
25	82405M	螺栓	BOLT	4
26	82428M	螺栓	BOLT	1
26	827043M	螺栓	BOLT	1
27	84237M	螺栓	BOLT	2
27	83285M	螺栓	BOLT	2
28	82380M	螺母	NUT	2
28	82389M	螺母	NUT	2
29	82199M	锁紧垫圈	WASHER LOCK	7
29	82214M	垫圈	WASHER	7
30	47341A1	手动/应急启动绳柄套件	ROPE AND HANDLE KIT Manual/Emergency Start	1
30	47341A11	手动启动绳柄套件	ROPE AND HANDLE KIT Manual Starting	1
31	84236M	螺栓	BOLT	1
31	82442M	螺栓	BOLT	1
32	82202M	垫圈	WASHER	1
32	82217M	垫圈	WASHER	1
33	82162M	定位销	PIN DOWEL	1
33	14229M	销	PIN	1
34	96341M	正时板	PLATE TIMING	1
35	81106M	启动器锁定柱塞	PLUNGER STARTER LOCKOUT	1
36	82079M	启动器锁定弹簧	SPRING STARTER LOCKOUT	1
37	81108M	启动器锁定拉索	CABLE STARTER LOCKOUT	1
38	81746M	螺栓	BOLT	1
39	82380M	螺母	NUT	2
39	82389M	螺母	NUT	2
40	81109M	启动器锁定支架	BRACKET STARTER LOCKOUT	1
41	84315M	螺栓	BOLT	1
41	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
42	91648M	启动器锁定臂	ARM STARTER LOCKOUT	1
43	81969M	垫圈	WASHER	1
44	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
44	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
45	83310M	轴环	COLLAR	1
46	82196M	垫圈	WASHER	3
46	82211M	垫圈	WASHER	3
47	81865M	波形垫圈	WASHER WAVE	2
48	82125M	开口销	COTTER PIN	1
49	82378M	螺母	NUT	2
49	82388M	螺母 (M5)	NUT (M5)	2
50	41883M	螺柱	STUD	1
50	91649M	螺柱	STUD	1
51	91650M	连接杆	LINK	1
52	81107M	启动停止连杆	LINK STARTER STOP	1
53	81867M	波形垫圈	WASHER WAVE	1
54	83539M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
54	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
55	82199M	垫圈	WASHER	1
55	82214M	垫圈	WASHER	1
56	82929M	轴环	COLLAR	1
57	82196M	垫圈	WASHER	1
57	82211M	垫圈	WASHER	1
58	81866M	垫圈	WASHER	1
59	82125M	开口销	COTTER PIN	1

图 50遥控附件套件 REMOTE CONTROL ATTACHING KIT

REF	零件编号	中文名称	英文名称	数量
0-1	43991A1	球柱式安装套件	ATTACHING KIT (BALL POST TYPE)	1
0-1	43990A1	遥控器安装套件	ATTACHING KIT Remote Control	1
0-1	8M0116998	遥控安装套件	R/C ATTACHING KIT	1
1	84221M	换挡支架	BRACKET GEAR SHIFT	1
2	83717M	节流阀支架	BRACKET THROTTLE	1
3	91725M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
3	83395M	螺栓	BOLT	2
3	826957M	螺栓	BOLT	2
4	82214M	垫圈	WASHER	3
5	84222M	油门杆	LEVER Throttle	1
6	91772M	螺栓	BOLT	1
7	83933M	节流拉索端头	END Cable THROTTLE	1
7	83723M	节流拉索端头	END Cable THROTTLE	1
8	83934M	拉索端头	END Cable	1
8	83724M	拉索端头	END Cable	1
9	82216M	垫圈	WASHER	2
10	83725M	弹簧	SPRING	1
11	83726M	挂钩	HOOK	1
11	814499M	挂钩	HOOK	1
12	82146M	滚销	PIN ROLL	1
13	83719M	换挡拉索端头	END Cable SHIFT	1
14	83720M	拉索端头	END Cable	1
15	82216M	垫圈	WASHER	1
16	83721M	弹簧	SPRING	1
17	83722M	挂钩	HOOK	1
17	814500M	挂钩	HOOK	1
18	82146M	滚销	PIN ROLL	1
19	91635M	转向支架	BRACKET STEERING	1
19	84220M	转向支架	BRACKET STEERING	1
19	11670T	支架	BRACKET	1
20	82474M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
20	91636M	螺栓	BOLT	1
21	82248M	油封	SEAL Oil	1
22	82220M	垫圈	WASHER	1
23	81785M	锁紧螺母	LOCKNUT	1
23	82395M	螺母	NUT	1
24	97031M	护孔环	GROMMET	1
25	83727M	绳索式转向支架	BRACKET STEERING (ROPE TYPE)	1

图 51服务/支持材料 SERVICE/SUPPORT MATERIAL

REF	零件编号	中文名称	英文名称	数量
-	18583	零件手册 20马力/25马力 SEA PRO/MARATHON 25 SUPER 15	PARTS MANUAL 20 H.P /25 H.P. SEA PRO /MARATHON 25 SUPER 15
-	11044940	用户指南(黑色)	OWNERS GUIDE (BLACK)
-	11046940	用户指南(灰色)	OWNERS GUIDE (GRAY)
-	816756940	用户指南（SEA PRO 25）	OWNERS GUIDE (SEA PRO 25)
-	816758940	用户指南（MARATHON 25）	OWNERS GUIDE (MARATHON 25)
-	13480A88	贴花套装(BLACK-20)设计I	DECAL SET (BLACK-20) DESIGN I
-	13239A88	贴花套装(BLACK-25)设计I	DECAL SET (BLACK-25) DESIGN I
-	811304A91	贴花套装(SeaPro 25)设计I	DECAL SET (SeaPro 25) DESIGN I
-	821574A92	贴花套装(Black-Super 15)	DECAL SET (Black-Super 15)
-	810461A92	贴花套装(Gray 20/25)	DECAL SET (Gray 20/25)	1
-	824091A94	贴花套装(BLACK-20)设计II	DECAL SET (BLACK-20) DESIGN II
-	824091A00	贴花套装(Black 20/Jet 20)	DECAL SET (Black 20/Jet 20)
-	808499A94	贴花套装(BLACK-25)设计II	DECAL SET (BLACK-25) DESIGN II
-	808499A00	贴花套装(Black 25)	DECAL SET (Black 25)
-	821574A94	贴花套装(BLACK-SUPER 15)设计II	DECAL SET (BLACK-SUPER 15) DESIGN II
-	826307A95	贴花套装 Black - Super 15/Seapro 15 XD	DECAL SET Black - Super 15/Seapro 15 XD
-	811304A94	贴花套装(BLACK SEA PRO 25)设计II	DECAL SET (BLACK SEA PRO 25) DESIGN II
-	811304A00	贴花套装(Black Seapro 25)	DECAL SET (Black Seapro 25)
-	824092A94	贴花套装(GRAY-20)设计II	DECAL SET (GRAY-20) DESIGN II
-	824092A03	贴花套装(Gray 20)	DECAL SET (Gray 20)
-	824088A94	贴花套装(GRAY-25)设计II	DECAL SET (GRAY-25) DESIGN II
-	824088A03	贴花套装(Gray 25)	DECAL SET (Gray 25)
-	811305A91	贴花套装(MARATHON 25)	DECAL SET (MARATHON 25)
-	8588361	贴花套装 Gray - Super 15/Marathon 15 XD/Marathon 25	DECAL SET Gray - Super 15/Marathon 15 XD/Marathon 25
-	821401A92	贴花套装(GRAY-SUPER 15)	DECAL SET (GRAY-SUPER 15)
-	8588361	贴花套装 Gray - Super 15/Marathon 15 XD/Marathon 25	DECAL SET Gray - Super 15/Marathon 15 XD/Marathon 25
-	13480A93	贴花套装(25 AMERICA)	DECAL SET (25 AMERICA)
-	824731A94	贴花套装(TRACKER 25)	DECAL SET (TRACKER 25)

图 52启动电机(E-101515/EL-404000及以下) STARTER MOTOR (E-101515/EL-404000 and Below)

REF	零件编号	中文名称	英文名称	数量
0-1	84917M	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	84918M	小齿轮止动组	STOP SET Pinion	1
2	84919M	小齿轮	GEAR Pinion	1
3	84920M	前盖	COVER FRONT	1
4	84921M	垫圈套件	WASHER KIT	1
5	84922M	电枢	ARMATURE	1
6	84923M	定子	STATOR	1
7	84925M	正极电刷	BRUSH POSITIVE	1
8	84924M	电刷架	HOLDER Brush	1
9	84926M	负极电刷	BRUSH NEGATIVE	1
10	84927M	电刷弹簧	SPRING BRUSH	2
11	84928M	后盖	COVER REAR	1
12	84929M	螺栓	BOLT	2
13	82501M	螺钉	SCREW	2
14	82184M	锁紧垫圈	LOCKWASHER	2
14	82206M	锁紧垫圈	LOCKWASHER	2
15	82381M	螺母	NUT	2
15	82390M	螺母 (M6)	NUT (M6)	2
16	82197M	锁紧垫圈	WASHER LOCK	2
16	82212M	锁紧垫圈	LOCKWASHER	2
17	82436M	螺栓	BOLT	1
18	82202M	垫圈	WASHER	1
18	82217M	垫圈	WASHER	1
19	92609M	电机安装支架	BRACKET MOTOR MOUNTING	1
20	84931M	螺栓	BOLT	1
21	84237M	螺栓	BOLT	2
21	83285M	螺栓	BOLT	2
22	82441M	螺栓	BOLT	2
23	82202M	垫圈	WASHER	3
23	82217M	垫圈	WASHER	3
24	82439M	螺栓	BOLT	1

图 53启动电机(E-101516/EL-404001及以上) STARTER MOTOR (E-101516/EL-404001 and Up)

REF	零件编号	中文名称	英文名称	数量
1	97693M	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	96359M	启动电机总成	STARTER MOTOR ASSEMBLY	1
1	97693M	启动电机总成	STARTER MOTOR ASSEMBLY	1
2	96360M	小齿轮止动器套件	STOPPER KIT Pinion	1
3	97694M	小齿轮	PINION	1
3	97694T	小齿轮	PINION	1
4	96362M	前盖	COVER FRONT	1
5	96363M	O型圈	O-RING	2
6	96364M	垫圈套件	WASHER KIT	1
7	96365M	电枢	ARMATURE	1
8	96365M	电枢	ARMATURE	1
9	96368M	正极电刷	BRUSH POSITIVE	1
10	96367M	电刷架	HOLDER Brush	1
11	96369M	负极电刷	BRUSH NEGATIVE	1
12	84927M	电刷弹簧	SPRING BRUSH	2
13	96370M	后盖	COVER REAR	1
14	84929M	螺栓	BOLT	2
15	82436M	螺栓	BOLT	1
15	96371M	螺栓	BOLT	1
16	82202M	垫圈	WASHER	1
16	82217M	垫圈	WASHER	1
17	84930M	电机安装支架	BRACKET MOTOR MOUNTING	2
17	92609M	电机安装支架	BRACKET MOTOR MOUNTING	2
18	84931M	螺栓	BOLT	1
18	84853M	螺栓	BOLT	1
18	84931M	螺栓	BOLT	1
19	84237M	螺栓	BOLT	2
19	83285M	螺栓	BOLT	2
19	81412M	盖帽	CAP	2
19	92657M	固定座	RETAINER	2
20	82441M	螺栓	BOLT	2
20	82465M	螺栓	BOLT	2
20	95416M	螺栓	BOLT	2
21	82202M	垫圈	WASHER	3
21	82217M	垫圈	WASHER	3
22	82439M	螺栓	BOLT	1
23	82199M	垫圈	WASHER	3
23	82214M	垫圈	WASHER	3

图 54转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	81138M	转向支架	BRACKET STEERING	1
1	19113M	支架	BRACKET	1
2	84830M	螺栓	BOLT	4
0-1	92570M	转向手柄总成	HANDLE ASSEMBLY Steering	1
0-1	95673M	转向手柄	STEERING HANDLE	1
3	84849M	转向手柄	STEERIG HANDLE	1
3	96664M	手柄	HANDLE	1
4	81585M	节气门握把	GRIP THROTTLE	1
5	95497M	橡胶手柄	HANDLE RUBBER	1
5	8M0080456	握把	GRIP	1
5	84854M	橡胶手柄	RUBBER HANDLE	1
5	8M0080456	握把	GRIP	1
6	42432M	节气门指示器	INDICATOR THROTTLE	1
6	97773M	节气门指示器	INDICATOR THROTTLE	1
6	92586M	节气门指示器	INDICATOR THROTTLE	1
6	97773M	指示器	INDICATOR	1
7	81907M	铆钉	RIVET	1
8	82483M	螺钉	SCREW	1
8	811916M	螺钉	SCREW	1
9	84856M	节流阀杆	LEVER THROTTLE	1
10	82204M	节气门轴垫圈	WASHER THROTTLE SHAFT	1
10	82220M	垫圈	WASHER	1
11	82095M	弹簧	SPRING	1
12	81945M	转向臂衬套	BUSHING STEERING ARM	1
13	41892M	油门拉索总成	CABLE ASSEMBLY Throttle	2
14	81747M	线缆螺栓	BOLT CABLE	2
14	815139M	螺栓	BOLT	2
15	81765M	螺母	NUT	4
16	82064M	护孔环	GROMMET	1
17	82119M	隔套	SPACER	1
18	81861M	隔套	SPACER	1
19	84850M	垫圈	WASHER	2
20	84851M	波形垫圈	WASHER WAVE	1
21	84852M	固定座	RETAINER	1
22	84853M	螺栓	BOLT	1
22	84931M	螺栓	BOLT	1
23	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
24	82214M	垫圈	WASHER	2
25	82895M	摩擦片	FRICTION PIECE	OPT
26	83056M	螺母	NUT	OPT
27	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	OPT
