水星 Mercury 3 HP 0A855097 THRU 0G710612 - 爆炸图零件明细

两冲程 化油器 · Belgium - Cat.# 90-815127 · 共 11 个部位 · 395 条零件

图 1附件 ACCESSORIES

REF	零件编号	中文名称	英文名称	数量
-	14171A1	电机锁	MOTOR LOCK	1

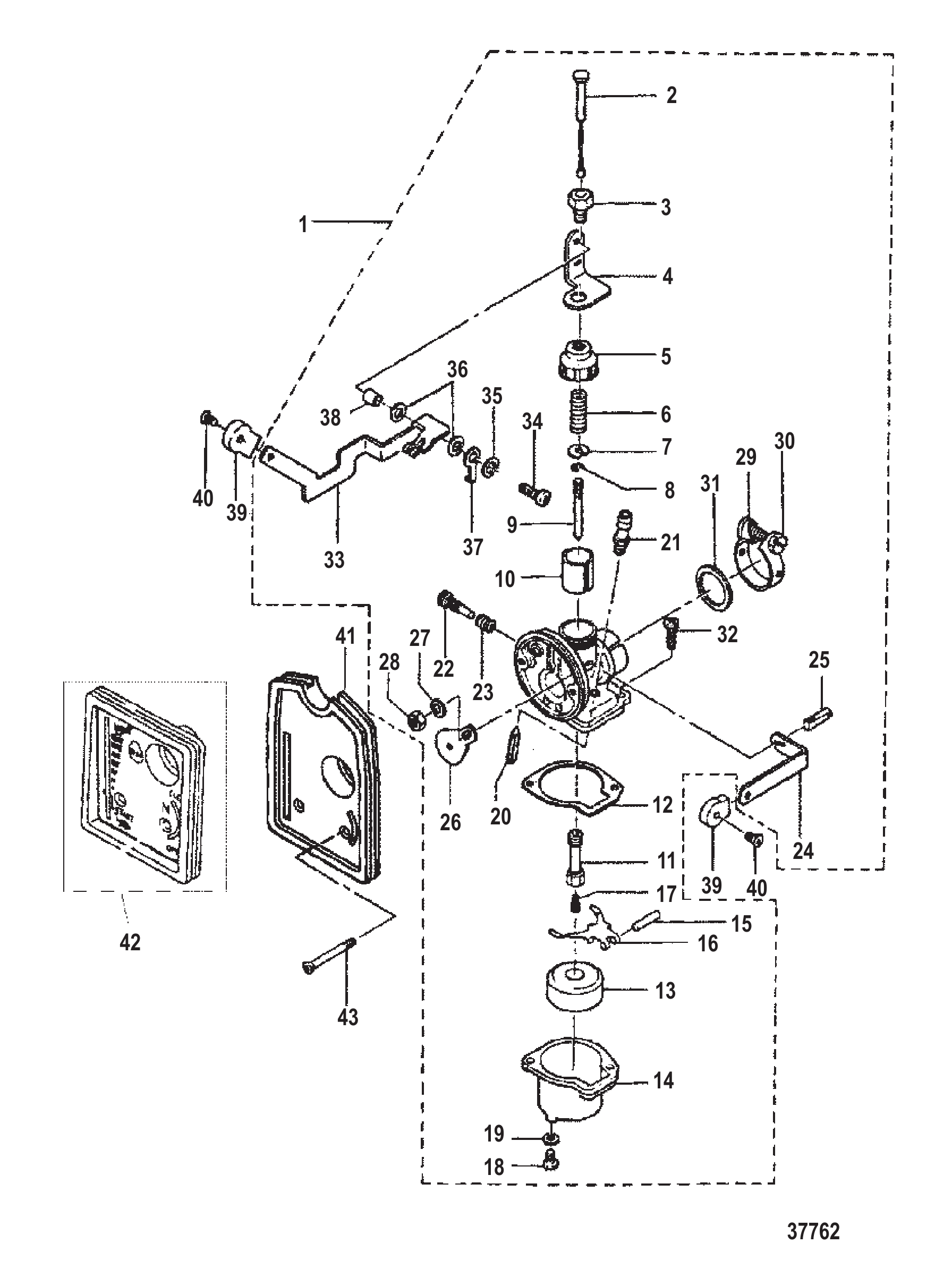

图 2化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
1	8231752	化油器总成	CARBURETOR ASSEMBLY	1
1	8230402	化油器总成	CARBURETOR ASSEMBLY	1
1	823040A2	化油器	CARBURETOR	1
1	8M0203718	化油器	CARBURETOR	1
2	95252	油门拉线	WIRE Throttle	1
3	95321	螺栓	BOLT	1
4	95253	支架	BRACKET	1
5	95254	盖帽	CAP	1
6	95322	弹簧	SPRING	1
7	95255	安装板	PLATE	1
8	95323	E型卡环	E RING	1
9	815126A1	量孔针阀	JET NEEDLE	1
9	823041	量孔针阀	JET NEEDLE	1
9	8151262	量孔针阀	JET NEEDLE	1
9	8151263	量孔针阀	JET NEEDLE	1
9	8151261	量孔针阀	JET NEEDLE	1
10	95257	油门阀	VALVE Throttle	1
10	952573	油门阀	VALVE Throttle	1
11	815126A1	量孔针阀	JET NEEDLE	1
12	95324	衬垫	GASKET	1
13	95259	浮子	FLOAT	1
14	95260	浮子室	FLOAT BOWL	1
15	95327	铰链销	PIN Hinge	1
16	952621	铰链	HINGE	1
17	815029	主量孔(#92)	MAIN JET (#92)	1
17	8150291	主量孔(#80)	MAIN JET (#80)	1
18	95325	螺钉	SCREW	1
18	953251	放油螺钉	SCREW Drain	1
19	95326	衬垫	GASKET	1
19	953261	衬垫	GASKET	1
19	95326	衬垫	GASKET	1
20	95263	针阀	VALVE Needle	1
20	95263A1	针阀套件	NEEDLE VALVE KIT	1
20	952631	针阀	NEEDLE VALVE	1
21	95264	阀座	SEAT	1
21	95263A1	针阀套件	NEEDLE VALVE KIT	1
21	952641	针阀座	SEAT Needle Valve	1
21	8M0171808	阀座	SEAT VALVE	1
22	95328	螺钉	SCREW	1
23	95329	弹簧	SPRING	1
24	95266	阻风门杠杆	LEVER Shutter	1
25	95331	螺钉	SCREW	1
26	95265	阻风门板	PLATE Choke	1
27	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	1
28	95330	螺母	NUT	1
29	95332	卡箍	CLAMP	1
30	95333	螺钉	SCREW	1
31	811601	O型圈	O-RING	1
32	815071	螺钉	SCREW	2
33	95268	油门杆	LEVER Throttle	1
34	815072	螺钉	SCREW	1
35	95238	锁紧垫圈	LOCKWASHER	1
36	95336	衬垫	GASKET	2
37	95286	轴环	COLLAR	1
37	952672	支架	BRACKET	1
37	952867	轴环	COLLAR	1
38	95267	支架	BRACKET	1
38	952867	轴环	COLLAR	1
38	952672	支架	BRACKET	1
39	95269	旋钮	KNOB	2
40	95338	螺钉	SCREW	2
41	815073	盖板	COVER	1
41	815132	盖板	COVER	1
41	8151321	盖板	COVER	1
41	815073	盖板	COVER	1
42	8150731	盖板	COVER	1
42	8150732	盖板	COVER	1
43	95339	螺钉	SCREW	1
-	95263A1	针阀套件	NEEDLE VALVE KIT	1
-	855546A2	化油器维修套件	REPAIR KIT Carburetor	1
-	8M0171816	化油器修理包	CARB REPAIR KIT	1
-	815076A1	动力头衬垫套件	GASKET SET Powerhead	1
-	898101928	衬垫套装-PH	GASKET SET-PH	1

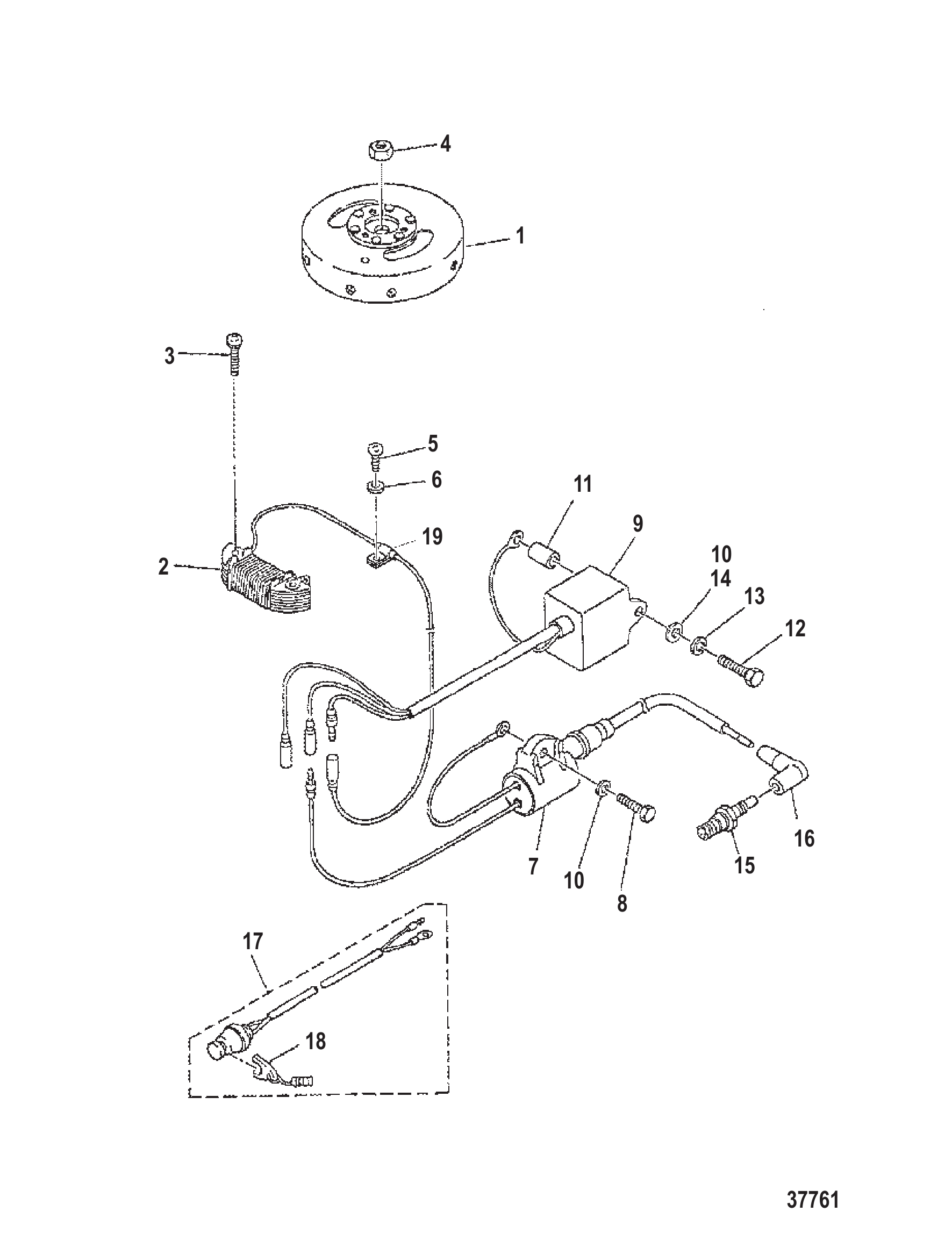

图 3CD点火系统 CD IGNITION

REF	零件编号	中文名称	英文名称	数量
-	822899A1	飞轮磁电机总成	FLYWHEEL MAGNETO ASSEMBLY	1
1	822899	飞轮	FLYWHEEL	1
2	8230301	励磁线圈	COIL Exciter	1
3	16059	螺钉	SCREW	2
4	95233	螺母	NUT	1
5	823031	螺钉	SCREW	1
6	823032	锁紧垫圈	LOCKWASHER	1
7	823033	点火线圈	COIL Ignition	1
8	16705	螺栓	BOLT	1
9	823034	CD单元	CD UNIT	1
10	16818	锁紧垫圈	LOCKWASHER	1
11	823035	隔套	SPACER	1
12	823036	螺栓	BOLT	1
13	16818	锁紧垫圈	LOCKWASHER	1
14	809931044	垫圈	WASHER	1
10	953921	不锈钢垫圈	WASHER Stainless Steel	2
12	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
15	12127	火花塞	SPARK PLUG	1
15	19796	火花塞	SPARK PLUG	1
16	95282A1	盖套件	CAP KIT	1
17	823037A1	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1
18	823054	拉绳	LANYARD	1
19	160601	卡箍	CLAMP	1

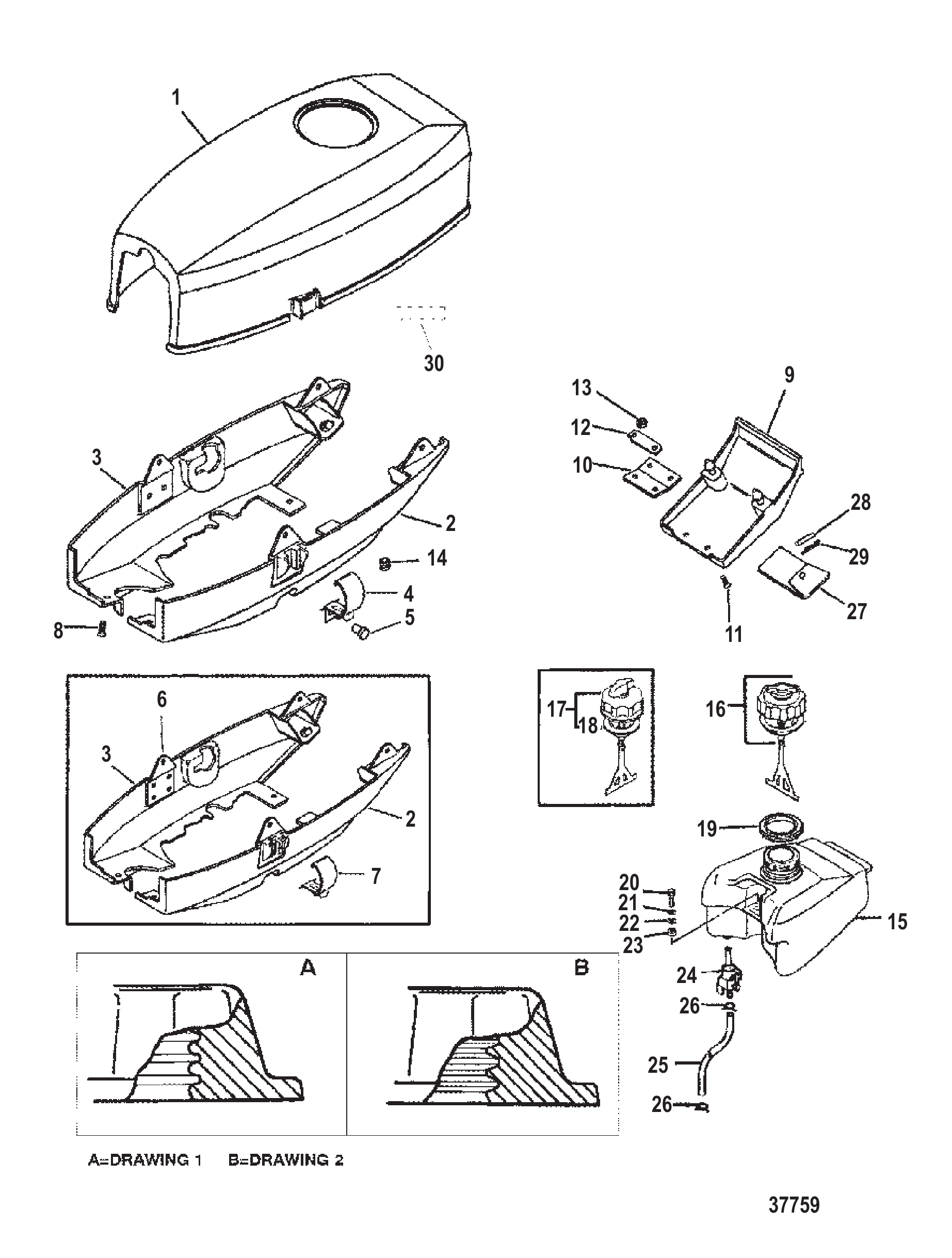

图 4罩和燃油箱 COWL AND FUEL TANK

REF	零件编号	中文名称	英文名称	数量
1	815098A3	顶盖总成	TOP COWL ASSEMBLY	1
1	815098A4	顶盖总成	TOP COWL ASSEMBLY	1
1	815098A2	顶盖总成	TOP COWL ASSEMBLY	1
2	824926A1	下机罩	BOTTOM COWL	1
2	824926A2	下机罩	BOTTOM COWL	1
2	824926A3	下机罩	BOTTOM COWL	1
3	824927A1	下机罩	BOTTOM COWL	1
3	824927A2	下机罩	BOTTOM COWL	1
3	824927A3	下机罩	BOTTOM COWL	1
4	824931A1	锁扣套件	LATCH KIT	2
5	825829	铆钉	RIVET	4
6	817015A1	锁扣套件	LATCH KIT	1
7	817015	闩锁	LATCH	2
8	16827	螺钉	SCREW	6
9	815103	盖板	COVER	1
9	815104	盖板	COVER	1
9	8151041	盖板	COVER	1
10	815105	后铰链	HINGE Rear	1
11	95386	螺栓	BOLT	4
12	95280	安装板	PLATE	2
13	95385	螺母	NUT	4
14	95387	护孔环	GROMMET	2
15	824963A2	燃油箱总成	TANK ASSEMBLY Fuel	1
16	824961A2	盖帽	CAP	1
17	NLA	No Longer Available CAP	No Longer Available CAP	1
17	812952	盖帽	CAP	1
18	815087	衬垫	GASKET	1
19	815109	密封件	SEAL	1
20	95391	螺钉	SCREW	2
21	16818	锁紧垫圈	LOCKWASHER	2
22	95392	垫圈	WASHER	2
23	95390	隔套	SPACER	2
24	95393	阀门	VALVE	1
25	95394	燃油管(250毫米)	LINE Fuel (250 mm)	1
26	95395	不锈钢卡扣	CLIP Stainless Steel	2
27	95399	工具包	TOOL KIT	1
28	8151111	黄铜销	PIN Brass	1
29	95295	开口销	COTTER PIN	1
30	8555771	EPA信息标签(顶部机罩内侧)	DECAL EPA Label Information (INSIDE TOP COVER)	1

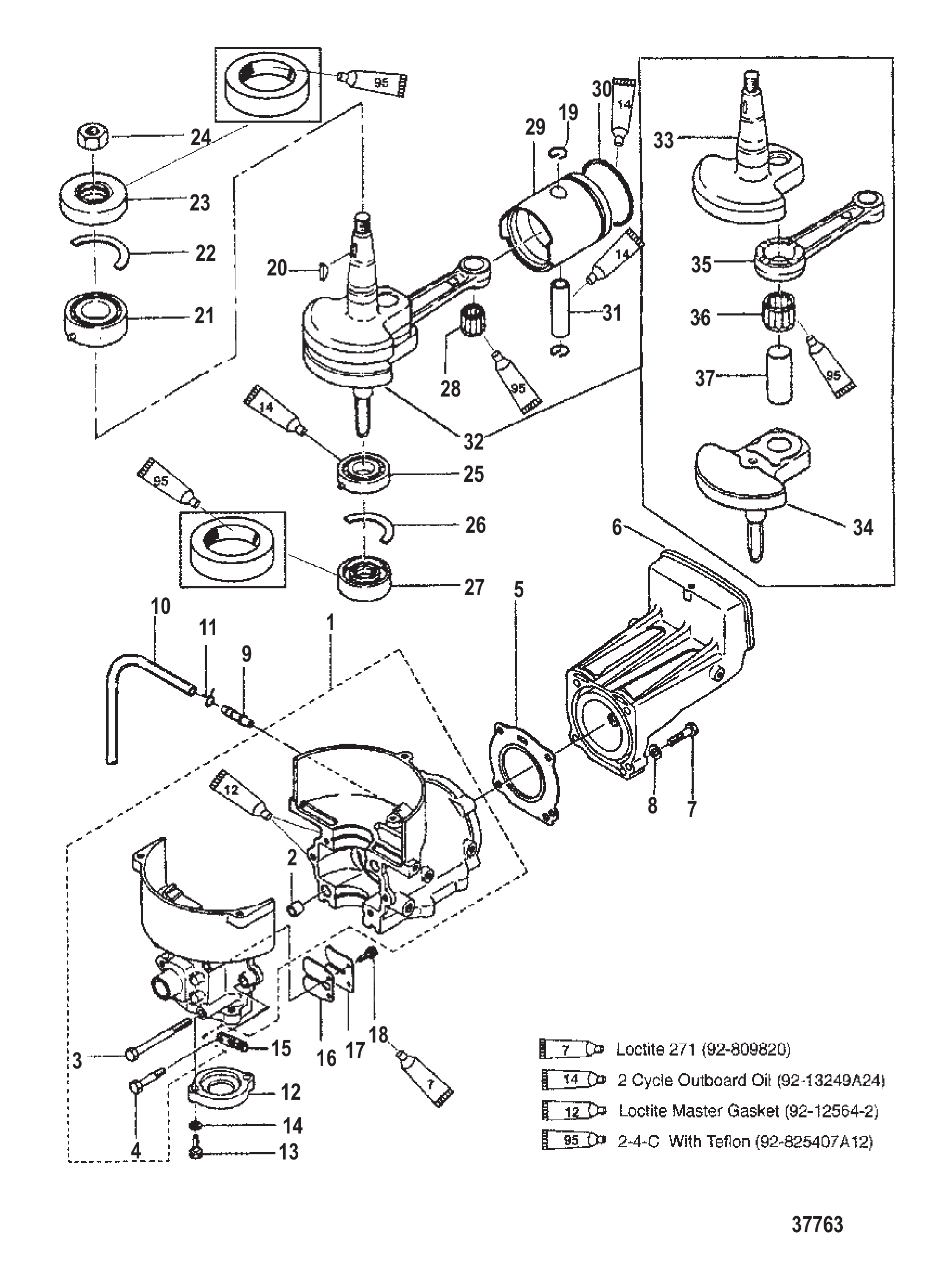

图 5气缸体、曲轴和活塞 CYLINDER BLOCK, CRANKSHAFT AND PISTON

REF	零件编号	中文名称	英文名称	数量
1	91512	气缸体/曲轴箱	CYLINDER BLOCK/CRANKCASE	1
2	95218	定位销	PIN Dowel	2
3	95221	螺栓	BOLT	4
4	95298	螺栓	BOLT	2
5	95299	衬垫	GASKET	1
6	91523	气缸盖	CYLINDER HEAD	1
6	91522	气缸盖	CYLINDER HEAD	1
6	8150622	气缸盖	CYLINDER HEAD	1
7	815063	螺钉	SCREW	4
8	809931044	垫圈	WASHER	4
9	812960	连接器	CONNECTOR	1
10	95223	软管 (150 mm)	HOSE (150 mm)	1
11	95224	卡扣	CLIP	1
12	952251	气缸盖	HEAD	1
13	815065	螺钉	SCREW	2
14	16826	不锈钢垫圈	WASHER Stainless Steel	2
15	95306	卡箍	CLAMP	1
16	95226	簧片阀	REED VALVE	1
17	95304	停机开关	STOP	1
18	16067	螺钉	SCREW	2
19	952366	卡扣	CLIP	2
19	95236	卡扣	CLIP	2
20	95229	键	KEY	1
21	95228	球轴承(上部)	BEARING Ball (UPPER)	1
22	95230	上板	PLATE (UPPER)	1
23	95232	油封(上)	SEAL Oil (UPPER)	1
24	95233	螺母	NUT	1
25	95307	球轴承(下部)	BEARING Ball (LOWER)	1
26	95231	下板	PLATE (LOWER)	1
27	95308	油封(下)	SEAL Oil (LOWER)	1
28	95227	滚柱轴承	BEARING Roller	1
29	9154	活塞	PISTON	1
29	9183	活塞	PISTON	AR
30	95234	活塞环	RING Piston	1
30	95309	活塞环	RING Piston	AR
31	95235	活塞销	PIN Piston	1
32	91531	曲轴总成	CRANKSHAFT ASSEMBLY	1
32	9153	曲轴总成	CRANKSHAFT ASSEMBLY	1
33	813049	曲轴	CRANKSHAFT	1
33	8130491	曲轴	CRANKSHAFT	1
34	813268	曲轴	CRANKSHAFT	1
35	813269	连杆	CONNECTING ROD	1
36	813270	轴承	BEARING	1
37	813271	曲轴销	PIN Crank	1
-	815089A1	动力头总成	POWERHEAD ASSEMBLY	1
-	8150891	动力头总成	POWERHEAD ASSEMBLY	1
-	8151291	动力头总成	POWERHEAD ASSEMBLY	1
-	815076A1	动力头衬垫套件	GASKET SET Powerhead	1

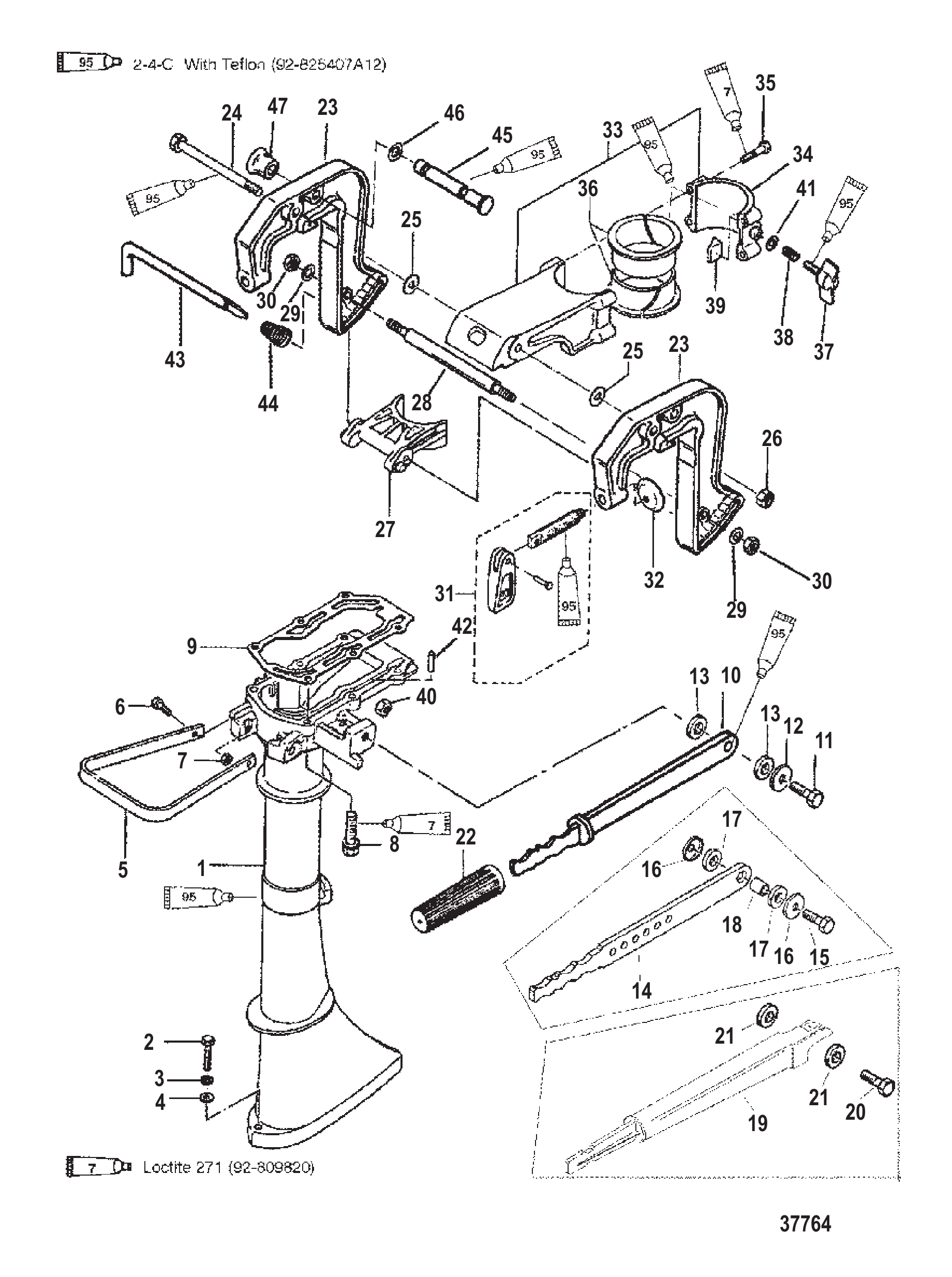

图 6驱动轴壳体和夹紧支架 DRIVESHAFT HOUSING AND CLAMP BRACKETS

REF	零件编号	中文名称	英文名称	数量
1	825130	驱动轴壳体	HOUSING Driveshaft	1
1	825131	驱动轴壳体	HOUSING Driveshaft	1
1	8251312	驱动轴壳体	HOUSING Driveshaft	1
2	16830	螺栓	BOLT	2
3	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
4	16826	不锈钢垫圈	WASHER Stainless Steel	2
5	95276	提手	CARRYING HANDLE	1
5	815082	提手	CARRYING HANDLE	1
5	8150821	提手	CARRYING HANDLE	1
6	4000330	螺钉(M6x25)	SCREW (M6 x 25)	2
7	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
8	823042	螺栓	BOLT	6
9	815076	衬垫	GASKET	1
10	8150801	转向手柄	HANDLE Steering	1
10	815081A1	转向手柄总成	HANDLE ASSEMBLY Steering	1
11	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
12	16192	垫圈	WASHER	1
13	95364	减震器	DAMPER	2
14	823162A3	转向手柄总成	HANDLE ASSEMBLY Steering	1
14	823163A2	转向手柄总成	HANDLE ASSEMBLY Steering	1
14	823162A4	转向手柄总成	HANDLE ASSEMBLY Steering	1
15	4000354	螺钉 (M8 x 30)	SCREW (M8 x 30)	1
16	823047	垫圈	WASHER	2
17	823045	减震器	DAMPER	2
18	823046	隔套	SPACER	1
19	823162A3	转向手柄总成	HANDLE ASSEMBLY Steering	1
19	823163A2	转向手柄总成	HANDLE ASSEMBLY Steering	1
19	823162A4	转向手柄总成	HANDLE ASSEMBLY Steering	1
20	40011151	不锈钢螺钉(M8×35)	SCREW (M8 x 35) Stainless Steel	1
21	95364	减震器	DAMPER	2
22	95274	握把	GRIP	1
23	8150851	夹箍支架	CLAMP BRACKET	2
23	8150862	夹箍支架	CLAMP BRACKET	2
23	8150863	夹箍支架	CLAMP BRACKET	2
23	8150852	夹箍支架	CLAMP BRACKET	2
23	8150864	夹箍支架	CLAMP BRACKET	2
24	95373	螺栓	BOLT	1
25	95375	垫圈	WASHER	2
26	815088	螺母 (M8)	NUT (M8)	1
27	95278	支架	BRACKET	1
27	815090	支架	BRACKET	1
27	8150901	支架	BRACKET	1
28	815091	距离杆	DISTANCE ROD	1
29	400256	锁紧垫圈 (M6)	LOCKWASHER (M6)	2
30	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
31	16200	夹紧螺钉总成	CLAMP SCREW ASSEMBLY	2
31	815032	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
31	8150321	蝶形螺钉总成	THUMB SCREW ASSEMBLY	2
32	95379	垫	PAD	2
33	9160A1	旋转支架	SWIVEL BRACKET	1
33	815112A2	旋转支架	SWIVEL BRACKET	1
33	815112A3	旋转支架	SWIVEL BRACKET	1
34	8112041	旋转支架	SWIVEL BRACKET	1
34	8112052	旋转支架	SWIVEL BRACKET	1
34	8112053	旋转支架	SWIVEL BRACKET	1
35	16830	螺栓	BOLT	4
36	95381	衬套	BUSHING	2
37	16206	螺钉	SCREW	1
37	815034	调节螺钉	SCREW Adjusting	1
37	8150341	调节螺钉	SCREW Adjusting	1
38	95383	弹簧	SPRING	1
39	952791	摩擦垫	FRICTION PAD	1
40	400213	不锈钢螺母(M8)(适用处使用)	NUT (M8) Stainless Steel (USE WHERE APPLICABLE)	1
41	16826	不锈钢垫圈	WASHER Stainless Steel	1
42	16119	定位销	PIN Dowel	2
43	815092	推力杆	THRUST ROD	1
44	815093	弹簧	SPRING	1
45	815094	倾斜止动块	STOPPER Tilt	1
46	NLA	No Longer Available O-RING	No Longer Available O-RING	1
47	815096	旋钮	KNOB	1

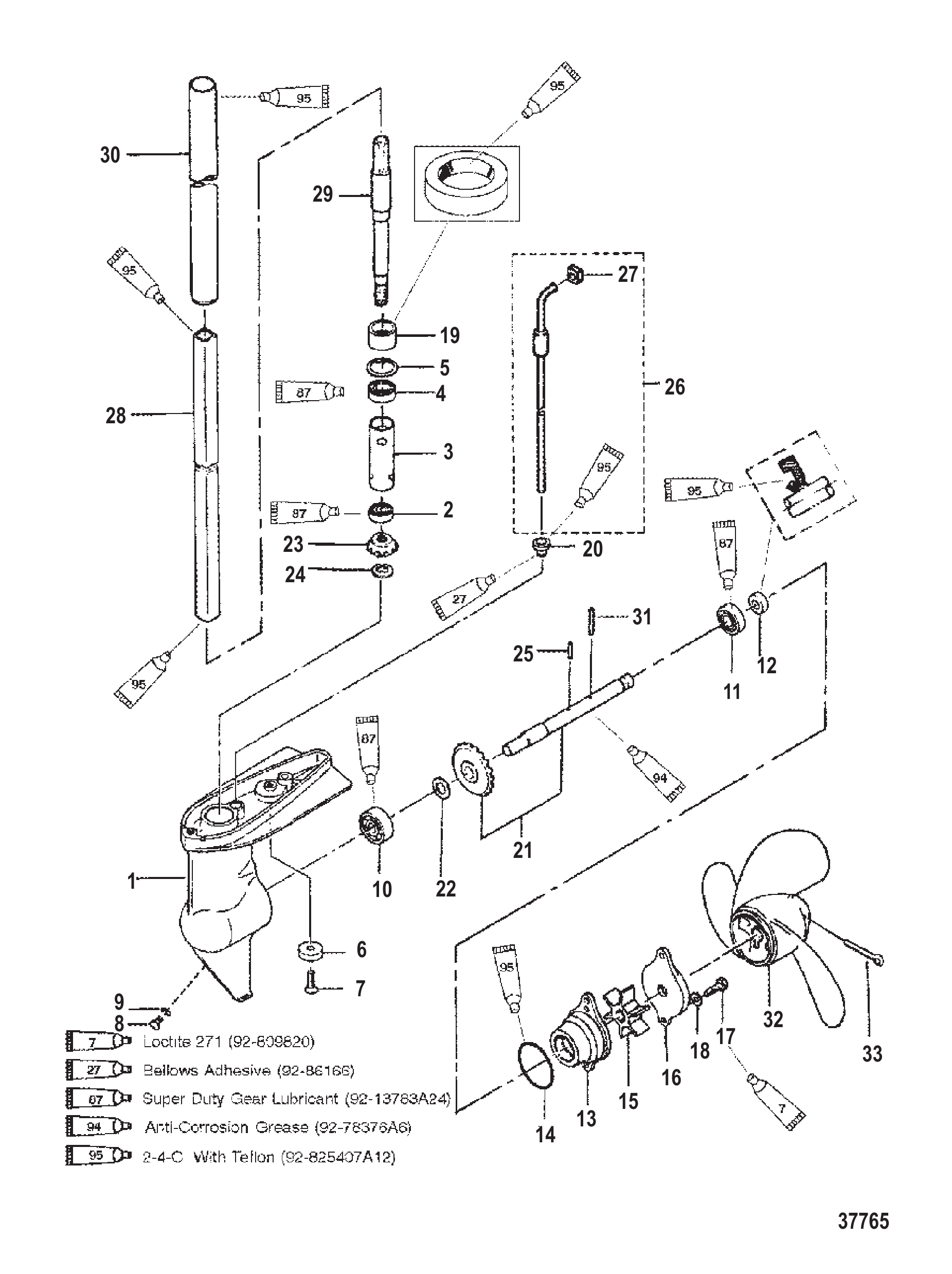

图 7齿轮箱总成 GEAR HOUSING ASSEMBLY

REF	零件编号	中文名称	英文名称	数量
-	825122A2	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY Complete	1
-	825123A3	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
-	825123A4	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	825122A1	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	825122T1	基础齿轮箱总成	GEAR HOUSING ASSEMBLY Basic	1
1	825123A1	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
1	825123A2	齿轮箱总成	GEAR HOUSING ASSEMBLY	1
2	95342	滚珠轴承	BEARING Ball	1
3	95343	隔套	SPACER	1
4	95344	滚珠轴承	BEARING Ball	1
5	95345	卡环	RING Snap	1
6	823913	阳极块	ANODE	1
6	823913Q	阳极块	ANODE	1
7	16832	螺栓(M6 x 16)	BOLT (M6 x 16)	1
8	953681	放油螺钉	SCREW Drain	2
8	8M0229353	堵头	PLUG	2
9	95220	衬垫	GASKET	2
9	8M0082880	放油塞密封套件	SEAL KIT Drain Plug	2
10	95347	轴承	BEARING	1
11	95344	滚珠轴承	BEARING Ball	1
12	95348	油封	SEAL Oil	1
13	952871	水泵	PUMP Water	1
13	8150782	水泵	PUMP Water	1
13	8150783	水泵	PUMP Water	1
14	95288	O型圈	O-RING	1
15	95289	叶轮	IMPELLER	1
15	952892	叶轮	IMPELLER	1
16	825114	盖板	COVER	1
16	825115	盖板	COVER	1
16	8251151	盖板	COVER	1
17	167051	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
17	16705	螺栓	BOLT	2
18	16826	不锈钢垫圈	WASHER Stainless Steel	2
19	95350	油封	SEAL Oil	1
20	95361	衬套	BUSHING	1
21	95291A1	螺旋桨轴	PROPELLER SHAFT	1
22	811647A1	垫片	SHIM	AR
23	95293	小齿轮	GEAR Pinion	1
24	815066	卡环	RING Snap	1
25	95371	键	KEY	1
26	95359	水管总成	TUBE ASSEMBLY Water	1
27	953601	护孔环	GROMMET	1
28	95290	驱动轴	DRIVESHAFT	1
29	95369	驱动轴	DRIVESHAFT	1
30	95277	管道	PIPE	1
31	8151111	黄铜销	PIN Brass	1
31	815111Q02	剪切销套件	SHEAR PIN KIT	1
31	815111	不锈钢剪切销	SHEAR PIN Stainless Steel	1
31	815111Q02	剪切销套件	SHEAR PIN KIT	1
32	815083	螺旋桨(3叶×7.4×5.7)(塑料)	PROPELLER (3 x 7.4 x 5.7)(Plastic)	1
32	815083A01	BLMX 7.4X6	BLMX 7.4X6	1
32	815084	铝制螺旋桨(3叶×7.4×6)	PROPELLER Aluminum (3 x 7.4 x 6)	OPT
32	815084A01	BLMX 7.4X6	BLMX 7.4X6	OPT
32	8150841	铝制螺旋桨(3叶×7.4×7)	PROPELLER Aluminum (3 x 7.4 x 7)	OPT
32	815084A02	BLMX 7.4X7	BLMX 7.4X7	OPT
33	95295	开口销	COTTER PIN	1
-	95220A3	下部单元衬垫套件	GASKET SET Lower Unit	1
-	8M0082878	衬垫套件	GASKET SET	1

图 8杂项信息 MISCELLANEOUS INFORMATION

REF	零件编号	中文名称	英文名称	数量
0	815127	零件手册2.5/3马力(非换挡)	PARTS MANUAL 2.5/3 HP(NON-SHIFT)	1
0	444771	维修手册	SERVICE MANUAL	1
0	816013A90	贴花套件	DECAL SET	1
0	816013A94	贴花套件	DECAL SET	1
0	816014A96	贴花套件	DECAL SET	1
0	816014A94	贴花套件	DECAL SET	1
0	816014A97	贴花套件	DECAL SET	1
0	818027A92	贴花套件	DECAL SET	1
0	10100980	用户指南	OWNERS GUIDE	1

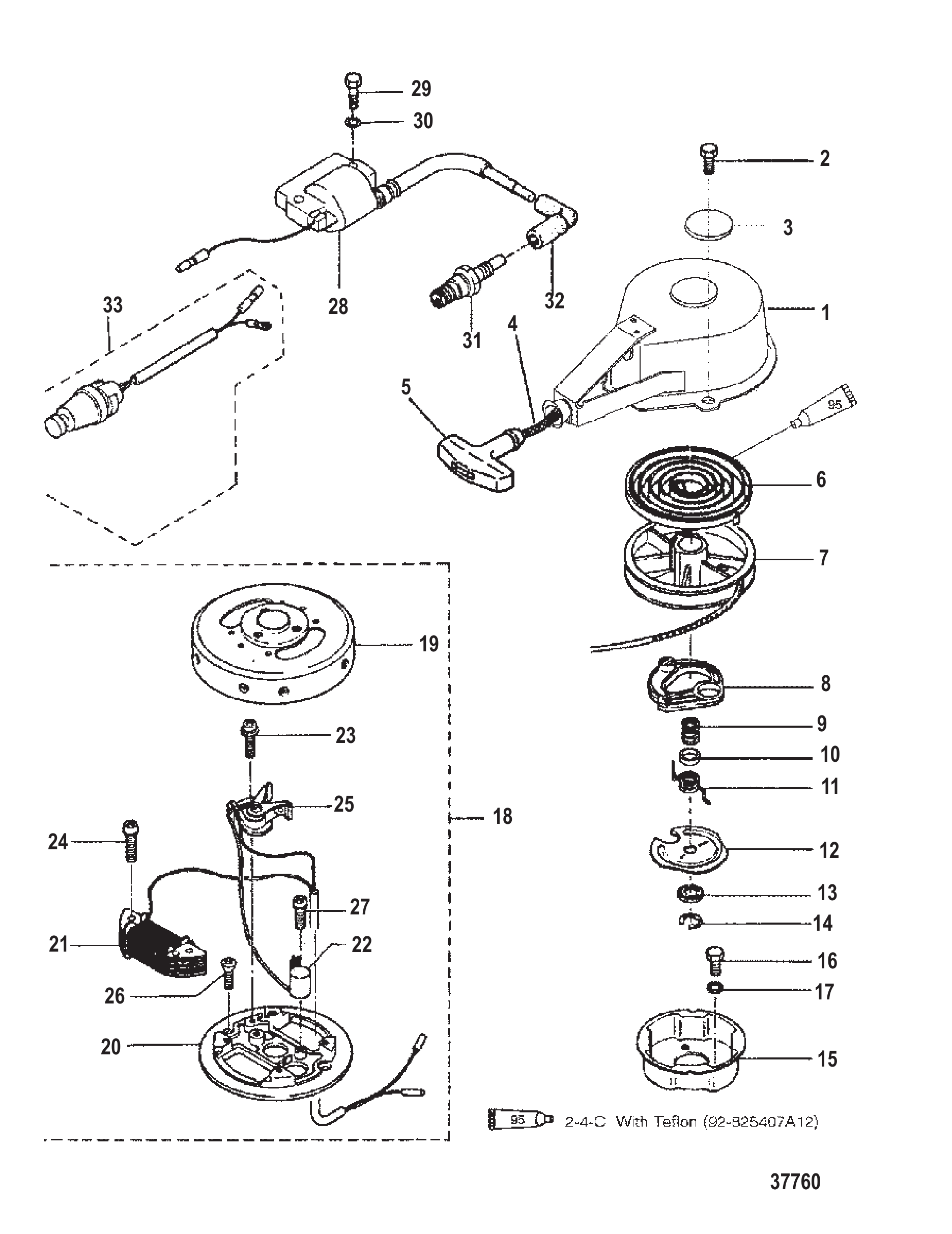

图 9反冲和点火组件（断电器点火） RECOIL AND IGNITION COMPONENTS (BREAKER POINT IGNITION)

REF	零件编号	中文名称	英文名称	数量
1	815067	启动器壳体	HOUSING Starter	1
1	95244	启动器壳体	HOUSING Starter	1
2	815068	螺栓	BOLT	1
3	95251	堵头	PLUG	1
4	12066A9	绳索	ROPE	1
5	95249	起动手柄	HANDLE Starter	1
6	95284	弹簧	SPRING	1
7	95245	启动滑轮	SHEAVE Starter	1
8	95246	棘轮	RATCHET	1
9	95315	弹簧	SPRING	1
10	95247	盖板	COVER	1
11	95316	弹簧	SPRING	1
12	95248	摩擦片	FRICTION PLATE	1
13	95317	止推垫片	THRUST WASHER	1
14	95318	E型卡环	E RING	1
15	95250	滑轮	PULLEY	1
16	16828	螺栓	BOLT	3
17	16818	锁紧垫圈	LOCKWASHER	3
18	9155	飞轮磁电机总成	FLYWHEEL MAGNETO ASSEMBLY	1
19	9184	飞轮	FLYWHEEL	1
20	95239	底座	BASE	1
21	95241	励磁线圈	COIL Exciter	1
22	95240	电容器	CONDENSER	1
18	811595	飞轮磁电机	FLYWHEEL MAGNETO	1
19	811596	飞轮	FLYWHEEL	1
20	811597	底座	BASE	1
21	811599	励磁线圈	COIL Exciter	1
22	811598	电容器	CONDENSER	1
23	95311	螺钉	SCREW	1
24	95313	螺钉	SCREW	1
25	95237	断电器	BREAKER	1
26	95310	螺钉	SCREW	2
27	16821	螺钉	SCREW	1
28	95242	点火线圈	COIL Ignition	1
29	95314	螺钉	SCREW	2
30	16818	锁紧垫圈	LOCKWASHER	2
31	19796	火花塞	SPARK PLUG	1
32	95282A1	盖套件	CAP KIT	1
33	823037A1	紧急停止开关总成	SWITCH ASSEMBLY Emergency Stop	1

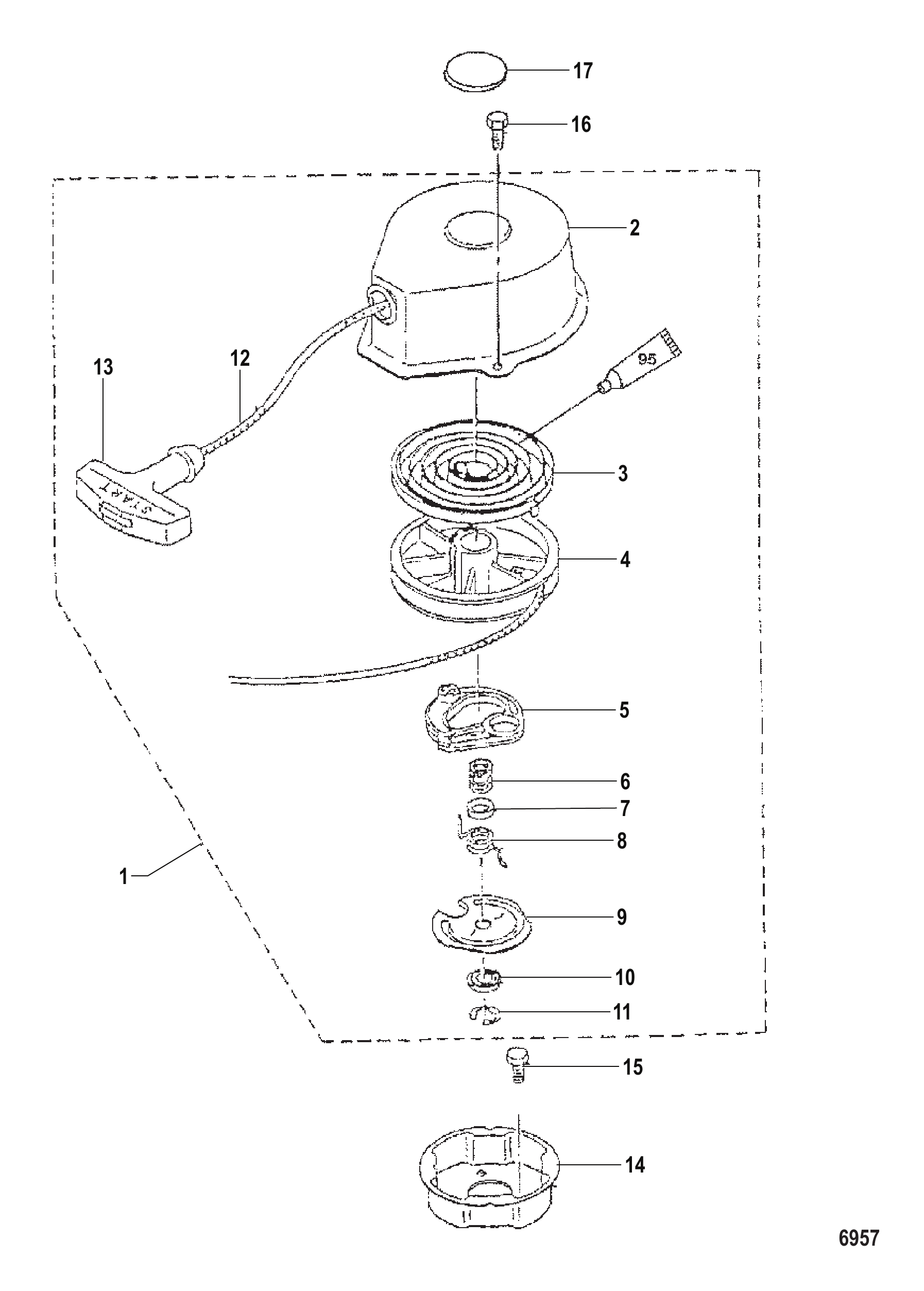

图 10反冲启动器（CD点火） RECOIL STARTER (CD IGNITION)

REF	零件编号	中文名称	英文名称	数量
1	823038	手拉启动器总成	STARTER ASSEMBLY Recoil	1
2	815067	启动器壳体	HOUSING Starter	1
3	95284	弹簧	SPRING	1
4	95245	启动滑轮	SHEAVE Starter	1
5	95246	棘轮	RATCHET	1
6	95315	弹簧	SPRING	1
7	95247	盖板	COVER	1
8	95316	弹簧	SPRING	1
9	95248	摩擦片	FRICTION PLATE	1
10	95317	止推垫片	THRUST WASHER	1
11	95318	E型卡环	E RING	1
12	12066A9	绳索	ROPE	1
13	95249	起动手柄	HANDLE Starter	1
14	823039	滑轮	PULLEY	1
15	16828	螺栓	BOLT	3
16	815068	螺栓	BOLT	2
17	95251	堵头	PLUG	1

图 11专用工具 TOOLS SPECIAL

REF	零件编号	中文名称	英文名称	数量
-	31229A7	轴承拉拔器套件	PULLER KIT Bearing	1
-	37312	驱动头工具	DRIVER HEAD TOOL	1
-	37323	滚针轴承导杆工具	DRIVER ROD TOOL Needle Bearings	1
-	38628	轴承安装工具	INSTALLATION TOOL Bearing	1
-	NSS	不单独出售夹头爪(SNAP ON #CG40-9)	NOT SOLD SEPARATE COLLET JAWS (SNAP ON #CG40-9)	1
-	NSS	不单独出售夹头爪(SNAP ON #CG41-13)	NOT SOLD SEPARATE COLLET JAWS (SNAP ON #CG41-13)	1
-	NSS	不单独出售膨胀杆(SNAP ON #CG40-4)	NOT SOLD SEPARATE EXPANDING ROD (SNAP ON #CG40-4)	1
-	NSS	不单独出售膨胀杆(SNAP ON #CG41-11)	NOT SOLD SEPARATE EXPANDING ROD (SNAP ON #CG41-11)	1
-	83163M	飞轮固定工具	HOLDER TOOL Flywheel	1
-	83164M	飞轮拉拔器	FLYWHEEL PULLER	1
-	37429	垫圈	WASHER	1
-	24697	活塞环扩张工具	EXPANDER TOOL Piston Ring	1
-	29287	量规工具	GAUGE TOOL	1
-	34569A1	滑动锤拉拔器总成	PULLER ASSEMBLY Slide Hammer	1
-	850439T1	八腔测试仪	TESTER Eight Chamber	1
-	63998A1	单腔间隙工具	GAP TOOL Single Chamber	1
-	66274	扭矩扳手(0-150磅英寸)	TORQUE WRENCH (0-150 lb-in)	1
-	37241	通用拉拔板	PULLER PLATE Universal	1
