水星 Mercury 25 K ARCHIVE CAT 97032 - 爆炸图零件明细

两冲程 化油器 · ARCHIVE CAT 97032 · 共 11 个部位 · 458 条零件

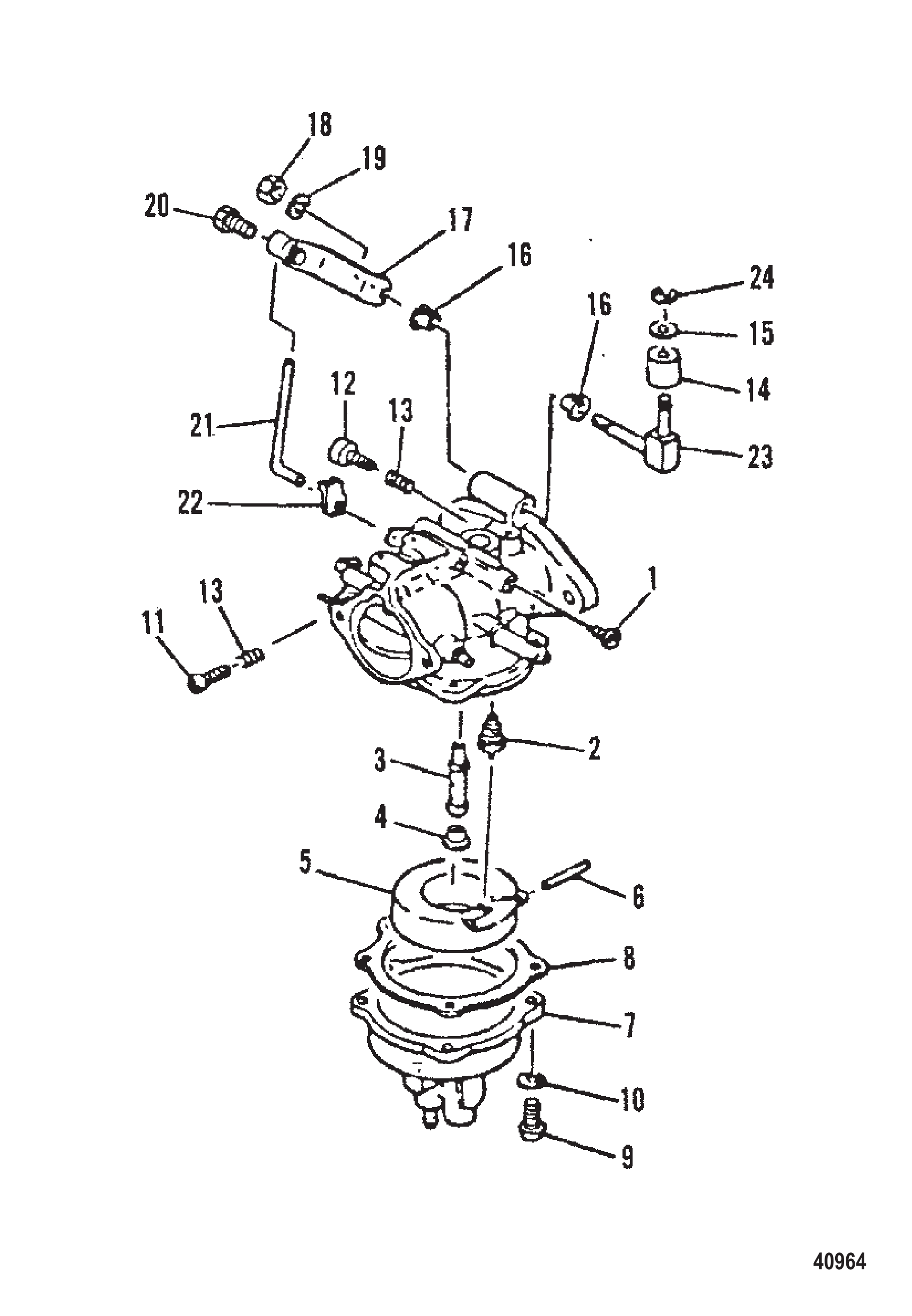

图 1化油器 CARBURETOR

REF	零件编号	中文名称	英文名称	数量
0-1	7952M	化油器总成	CARBURETOR ASSEMBLY	1
1	80578M	低速量孔(#60)	JET LOW SPEED (#60)	1
2	80593M	进油阀/阀座组件	VALVE/SEAT KIT Inlet	1
3	80576M	主喷嘴	NOZZLE MAIN	1
4	80582M	主量孔(#140)	JET MAIN (#140)	1
4	82580M	主量孔板(#145)	PLATE MAIN (#145)	1
5	80591M	浮子	FLOAT	1
6	80592M	浮子销	PIN FLOAT	1
6	84765M	浮子螺母	NUT FLOAT	1
6	11794M	销	PIN	1
7	83200M	浮子室	FLOAT BOWL
8	80590M	浮子室衬垫	GASKET FLOAT BOWL	1
9	82515M	螺钉	SCREW	4
10	82206M	锁紧垫圈	LOCKWASHER	4
11	82623M	怠速调节螺钉	SCREW IDLE SPEED	1
11	83509M	螺钉（M4×10）	SCREW (M4 x 10)	1
12	80573M	怠速混合气螺钉	SCREW IDLE MIXTURE	1
13	80575M	弹簧	SPRING	2
14	84454M	节气门轴衬套	BUSHING THROTTLE SHAFT	1
15	82209M	垫圈	WASHER	1
16	81941M	节气门轴衬套	BUSHING THROTTLE SHAFT	2
17	80622M	节流阀杆	LEVER THROTTLE	1
18	82379M	螺母	NUT	1
18	83763M	螺母	NUT	1
19	82208M	锁紧垫圈	WASHER LOCK	1
19	82186M	垫圈	WASHER	1
20	81558M	节气门杆定位螺钉	SET SCREW THROTTLE LEVER	1
20	83112M	螺钉	SCREW	1
21	83160M	节气门连杆	LINK ROD THROTTLE LEVER	1
22	81191M	支架	BRACKET	1
22	16333	卡扣拉杆	ROD Snap	1
23	84772M	节气门臂	ARM Throttle	1
23	811037M	节气门摇臂	THROTTLE ARM	1
24	82328M	卡环	RING Snap	1
-	84773M	化油器维修套件	REPAIR KIT Carburetor	1
-	811038M	化油器修理包	REPAIR KIT-CARB	1
-	92575M	衬垫套件	GASKET SET	1

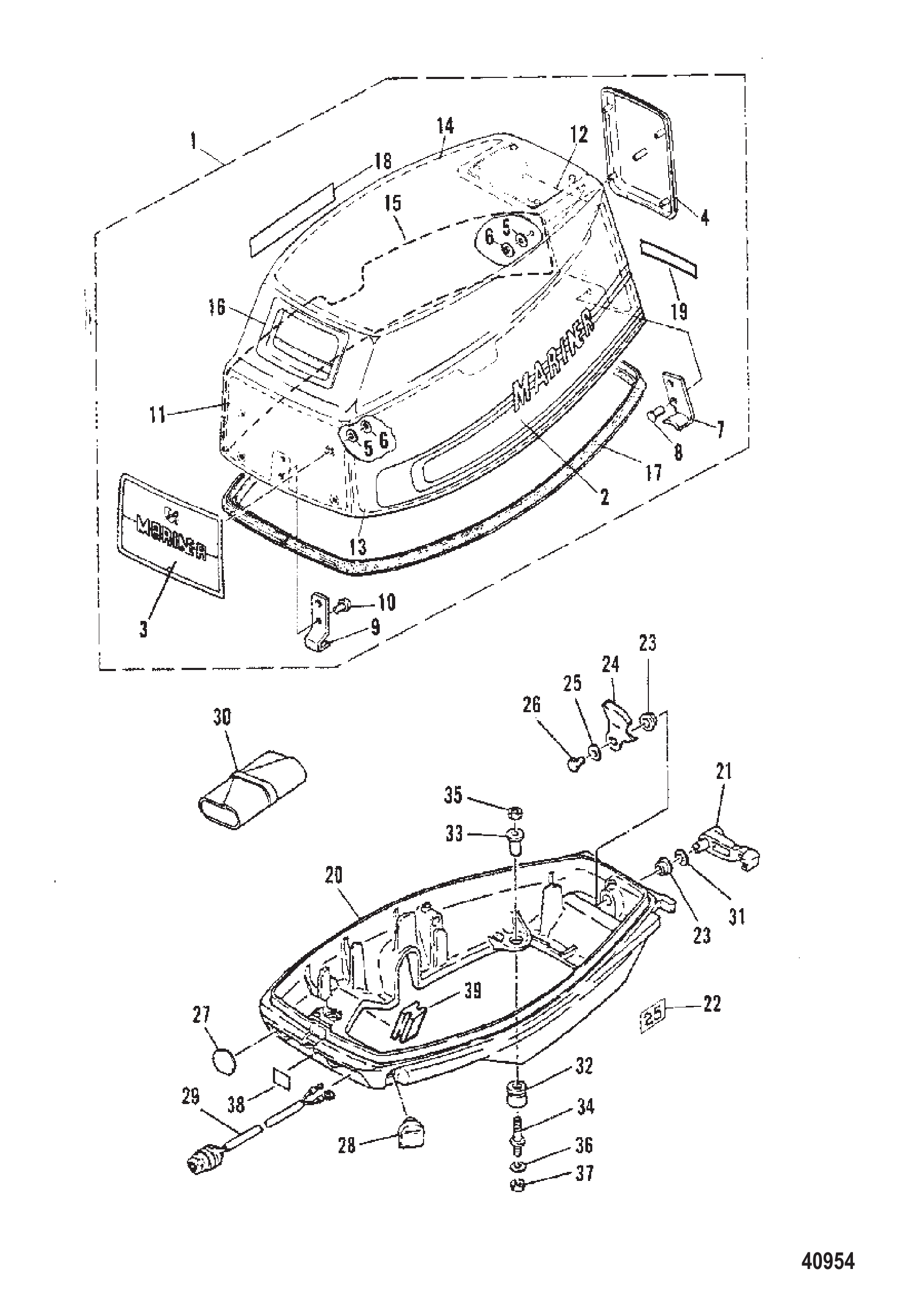

图 2外罩 COWLING

REF	零件编号	中文名称	英文名称	数量
1	8587M	顶盖总成	TOP COWL ASSEMBLY	1
1	9387M	顶罩	TOP COWL	1
1	6793M	顶盖总成	TOP COWL ASSEMBLY	1
1	9387M	顶罩	TOP COWL	1
2	97766M	侧后贴花套装	DECAL SIDE AND REAR SET	1
2	95670M	贴花套件	DECAL SET	1
2	81114M	侧面贴花套装	DECAL SIDE SET	1
3	97767M	前徽标	EMBLEM FRONT	1
3	95641M	徽标	EMBLEM	1
3	82898M	前饰板	APPLIQUE FRONT	1
4	82899M	后饰板	APPLIQUE REAR	1
5	80884M	饰板螺母垫圈	WASHER APPLIQUE NUT	10
6	82927M	饰板安装螺母	NUT APPLIQUE ATTACHING	10
7	83212M	卡箍固定架	HOLDER CLAMP BAND	1
8	84903M	铆钉	RIVET	2
9	83137M	挂钩	HOOK	1
10	83140M	铆钉	RIVET	2
11	83319M	隔音毯	SOUND BLANKET	1
11	84323M	隔音毯	SOUND BLANKET	1
12	83320M	后隔音毯	SOUND BLANKET REAR	1
12	84323M	隔音毯	SOUND BLANKET	1
13	83321M	右舷隔音毯	SOUND BLANKET STARBOARD	1
13	83125M	隔音毯	SOUND BLANKET	1
14	83322M	顶部隔音毯	SOUND BLANKET TOP	1
14	83232M	覆盖件	BLANKET	1
15	95506M	左舷隔音毯	SOUND BLANKET PORT	1
15	83125M	隔音毯	SOUND BLANKET	1
16	80601M	启动器橡胶密封	SEAL RUBBER-STARTER	1
17	84901M	顶罩密封	SEAL TOP COWL	1
18	81202M	换挡指示贴花	DECAL Shift Indicator	1
19	95547M	贴花	DECAL	1
20	7854M	下机罩	BOTTOM COWL	1
20	9349M	下机罩	BOTTOM COWL	1
21	84913M	顶罩夹杆	LEVER COWL CLAMP	1
22	82900M	侧边马力标识	GRAPHIC SIDE (HP)	2
23	81949M	顶罩夹杆衬套	BUSHING COWL CLAMP LEVER	2
24	84914M	顶罩夹	CLAMP COWL	1
25	81794M	垫圈	WASHER	1
26	84315M	螺栓	BOLT	1
26	84088M	螺丝 (M6 x 10)	SCREW (M6 x 10)	1
27	83988M	底罩护孔圈	GROMMET BOTTOM COWL	1
28	84915M	底罩护孔圈	GROMMET BOTTOM COWL	1
28	826981M	护孔环	GROMMET	1
29	84916M	停机开关总成	SWITCH ASSEMBLY Stop	1
29	93102M	停机开关总成	SWITCH ASSEMBLY Stop	1
29	92600M	停机开关总成	SWITCH ASSEMBLY Stop	1
29	91622M	开关	SWITCH	1
30	81669M	工具包	TOOL KIT	1
30	803581	工具包	TOOL KIT	1
31	81869M	波形垫圈	WASHER WAVE	1
32	84910M	护孔环	GROMMET	4
33	84911M	轴环	COLLAR	4
34	84912M	专用螺柱	STUD SPECIAL	4
34	95505M	螺柱	STUD	4
35	82383M	螺母	NUT	4
36	82217M	垫圈	WASHER	4
37	82393M	螺母	NUT	4
37	82383M	螺母	NUT	4
38	95570M	贴花	DECAL	1
39	83728M	护孔环	GROMMET	OPT

图 3气缸体 CYLINDER BLOCK

REF	零件编号	中文名称	英文名称	数量
1	881422T1	气缸体	CYLINDER BLOCK	1
1	881422T05	气缸体总成	CYLINDER BLOCK ASSEMBLY	1
2	82364M	定位销	PIN Dowel	10
3	8587321	衬垫	GASKET	1
3	858732002	气缸体衬垫	GASKET Cylinder Block	1
4	881423	螺栓(M8×55)	BOLT (M8 x 55)	10
4	8M0101617	螺栓	BOLT	10
5	804072	螺栓 (M10 x 135)	BOLT (M10 x 135)	10
6	855690	护孔环	GROMMET	1
7	804073	吊环	LIFTING EYE	2
8	8257021	螺栓 (M6 x 20)	BOLT (M6 x 20)	4
9	825953	塞子 (M14 x 12)	PLUG (M14 x 12)	1
10	81990M	衬垫	GASKET	1
11	822626Q2	机油滤清器	FILTER Oil	1
11	8M0162830	机油滤清器	FILTER OIL	1
12	804097	螺栓	BOLT	1
13	881424T	外排气罩	COVER Outer Exhaust	1
13	881424T02	排气盖	COVER-EXHAUST	1
14	804076	衬垫	GASKET	1
14	804076003	衬垫	GASKET	1
15	881427	螺栓 (M6 x 30)	BOLT (M6 x 30)	18
16	881425	螺钉	SCREW	1
17	881426	衬垫	GASKET	1
18	NSS	阳极 (不单独销售)	NOT SOLD SEPARATE Anode	1
19	804086	护孔环	GROMMET	1
20	804085	盖板	COVER	1
20	804085A01	罩盖/阳极套件	COVER/ANODE KIT	1
21	8524741	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
22	827207	螺栓 (M8 x 25)	BOLT (M8 x 25)	2
23	804082	护孔环	GROMMET	1
24	804080	压力控制阀	VALVE Pressure Control	1
24	804080001	阀门	VALVE	1
25	804081	弹簧	SPRING	1
26	804084	衬垫	GASKET	1
27	804083	盖板	COVER	1
27	804083001	盖板	COVER	1
28	881428	螺栓(M6 x 16)	BOLT (M6 x 16)	3
29	804089	卡扣	CLIP	1
30	804088	软管	HOSE	1
31	879650	卡箍	CLAMP	1
31	56762	扎带(4.00英寸)	TIE STRAP (4.00 Inches)	1
32	8587331	螺柱	STUD	6
33	856774	垫圈(0.406×0.750×0.105)不锈钢	WASHER (.406 x .750 x .105) Stainless Steel	6
33	8M0214963	垫圈	WASHER	6
34	40140	螺母(M10)	NUT (M10)	6
35	81893435	螺钉(M8×35)	SCREW (M8 x 35)	2
35	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	2
36	881600	橡胶盖	CAP Rubber	1
-	858732T01	衬垫套件	GASKET SET	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	858732T02	动力头衬垫套件	GASKET SET Powerhead	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

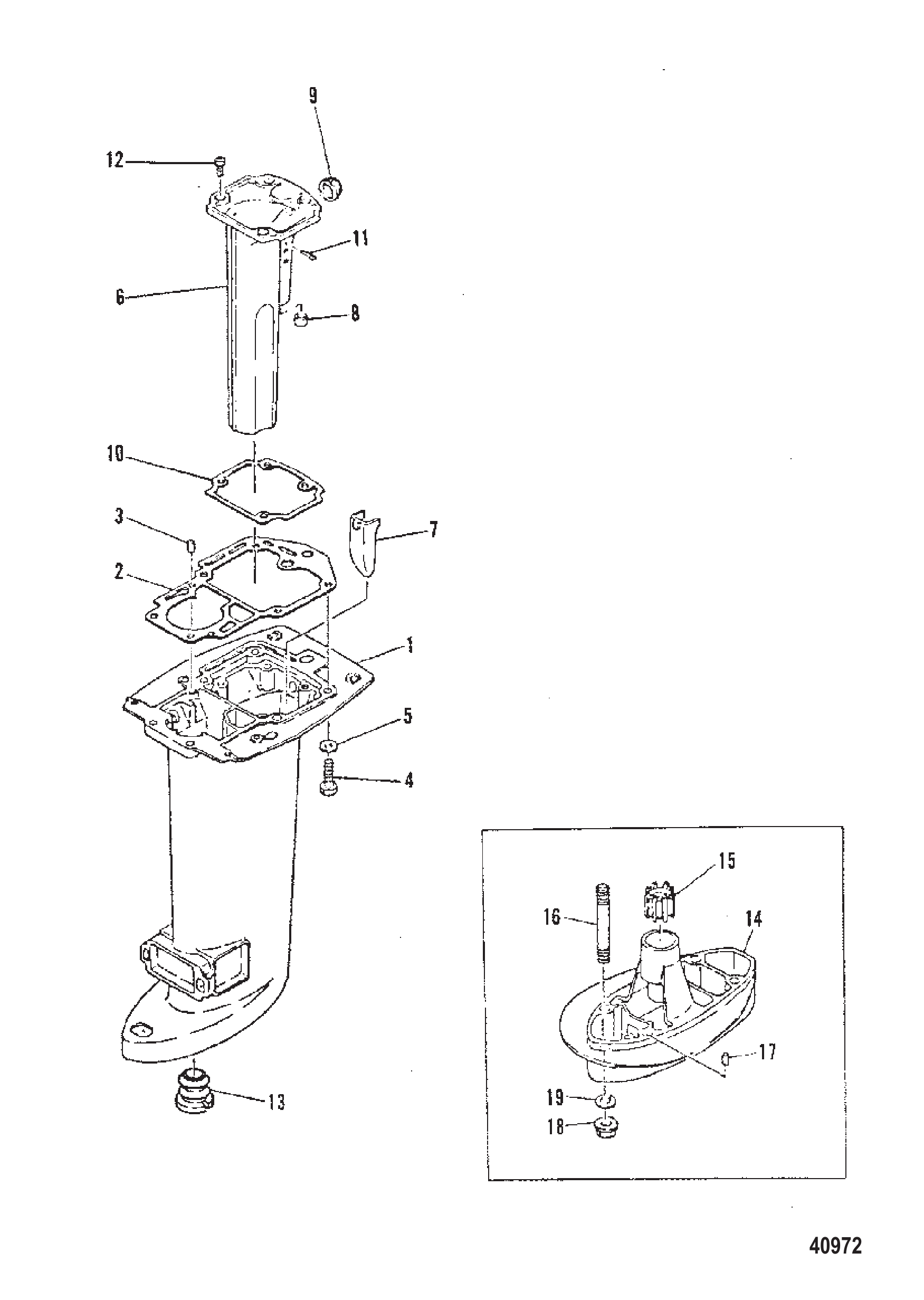

图 4驱动轴壳体 DRIVESHAFT HOUSING

REF	零件编号	中文名称	英文名称	数量
1	9244M	驱动轴壳体	HOUSING Driveshaft	1
1	7842M	驱动轴壳体	HOUSING Driveshaft	1
1	7843M	驱动轴壳体	HOUSING Driveshaft	1
2	84775M	衬垫	GASKET	1
2	84775	衬垫	GASKET	1
3	82364M	定位销	PIN Dowel	2
4	82465M	螺栓	BOLT	6
4	95416M	螺栓	BOLT	6
5	82217M	垫圈	WASHER	6
6	83306M	歧管	MANIFOLD	1
7	84776M	排气导流管	GUIDE Exhaust	1
7	84777M	排气导流管	GUIDE Exhaust	1
8	81574M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
9	81572M	排气歧管密封件	SEAL EXHAUST MANIFOLD	1
10	81573M	排气歧管衬垫	GASKET EXHAUST MANIFOLD	1
10	826991M	衬垫	GASKET	1
11	82131M	开口销	COTTER PIN	1
11	82132M	开口销	COTTER PIN	1
12	83870M	螺钉	SCREW	4
13	43114M	密封件	SEAL	1
14	84783M	超长轴延伸件	EXTENSION (ULTRA LONG SHAFT)	1
15	84784M	衬套	BUSHING	1
16	84785M	螺柱	STUD	4
17	82364M	定位销	PIN Dowel	2
18	84786M	螺母	NUT	4
19	82220M	垫圈	WASHER	4
-	41899M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	84828M	下部单元衬垫套件	GASKET SET Lower Unit	1
-	41899M	衬垫套件	GASKET SET	1
-	92575M	动力头衬垫套件	GASKET SET POWERHEAD	1

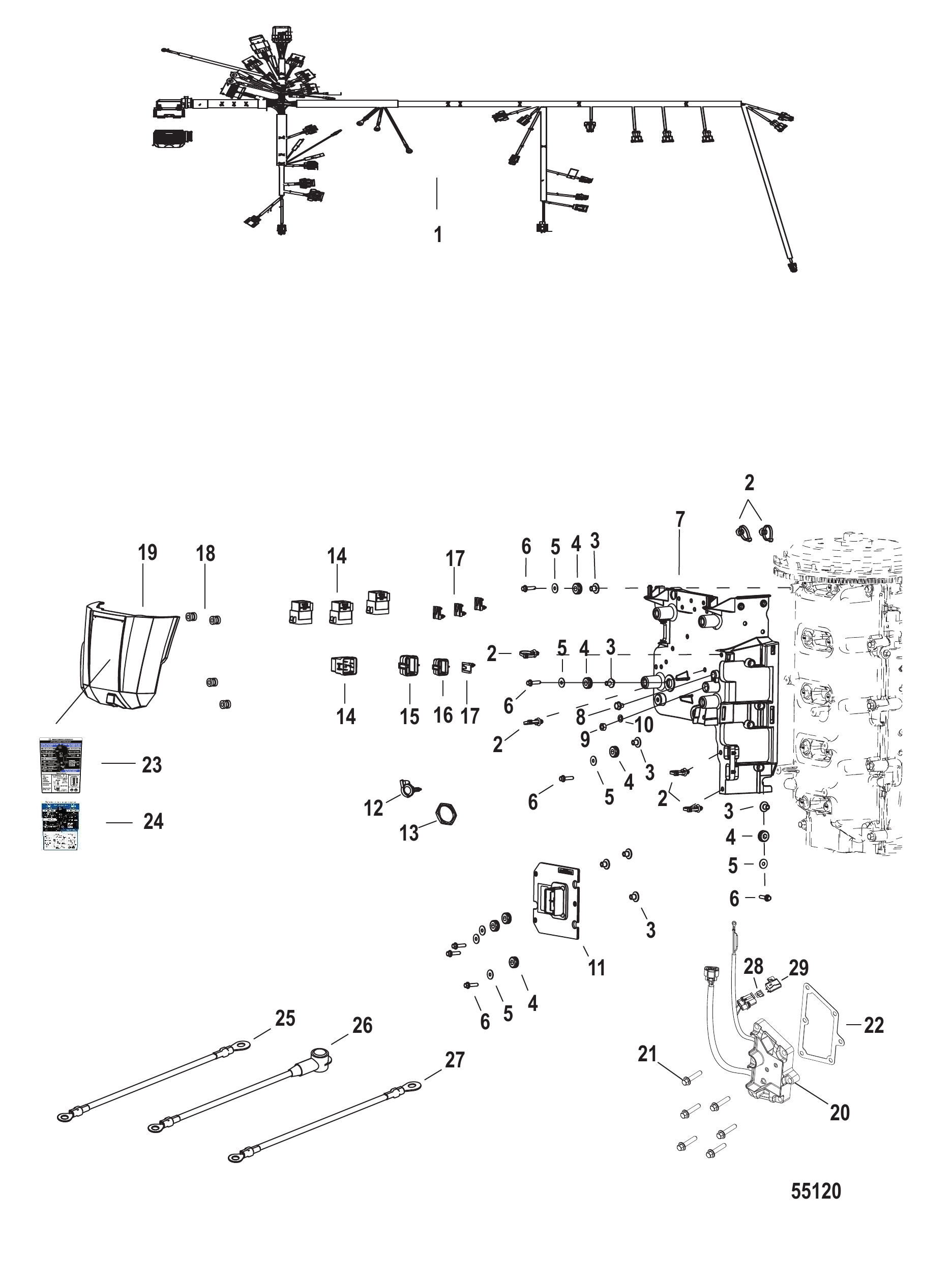

图 5电气系统 ELECTRICAL

REF	零件编号	中文名称	英文名称	数量
1	8M0088060	主线束	WIRING HARNESS - MAIN	1
2	899145	绑带夹	CLIP Tie Strap	6
3	856954	衬套	BUSHING	7
4	834985	护孔环	GROMMET	7
4	8M0190980	护孔环	GROMMET	7
5	65567	不锈钢垫圈(0.265x0.750x0.048)	WASHER (.265 x .750 x .048) Stainless Steel	7
6	88552525	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
6	8M0103807	不锈钢螺钉 (M6 x 25毫米)	SCREW (M6 x 25 mm) Stainless Steel	7
7	8M0092349	电气板	PLATE - ELECTRICAL	1
8	40011145	螺钉（M8 X 10）不锈钢	SCREW (M8 x 10) Stainless Steel	1
9	400213	不锈钢螺母 (M8)	NUT (M8) Stainless Steel	1
10	26993	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
10	8M0204647	锁紧垫圈 (.312)	LOCKWASHER (.312)	1
11	8M0116532	ECM 65HP 四冲程喷泵	ECM 65HP 4S Jet	1
11	8M0168135	ECM-65HP FS JET	ECM-65HP FS JET	1
11	8M0088061	ECM 75HP 四冲程	ECM 75HP 4S	1
11	8M0168130	ECM-75HP FS	ECM-75HP FS	1
11	8M0098622	ECM 75HP 四冲程 SeaPro	ECM 75HP 4S SeaPro	1
11	8M0168127	ECM-75HP FS SEAPR	ECM-75HP FS SEAPR	1
11	8M0098515	ECM 80HP 四冲程	ECM 80HP 4S	1
11	8M0168131	ECM-80HP FS	ECM-80HP FS	1
11	8M0116533	ECM 80HP 四冲程喷泵	ECM 80HP 4S Jet	1
11	8M0168136	ECM-80HP FS JET	ECM-80HP FS JET	1
11	8M0088062	ECM 90HP 四冲程	ECM 90HP 4S	1
11	8M0168132	ECM-90HP FS	ECM-90HP FS	1
11	8M0098623	ECM 90HP 四冲程 SeaPro	ECM 90HP 4S SeaPro	1
11	8M0168128	ECM-90HP FS SEAPR	ECM-90HP FS SEAPR	1
11	8M0098517	ECM 100HP 四冲程	ECM 100HP 4S	1
11	8M0168133	ECM-100HP FS	ECM-100HP FS	1
11	8M0088063	ECM 115HP 四冲程	ECM 115HP 4S	1
11	8M0168134	ECM-115HP FS	ECM-115HP FS	1
11	8M0098624	ECM 115HP 四冲程 SeaPro	ECM 115HP 4S SeaPro	1
11	8M0168129	ECM-115HP FS SEAP	ECM-115HP FS SEAP	1
12	858954	卡箍(0.625英寸)	CLIP (.625)	1
13	889664	螺母(1.500-18)尼龙黑	NUT (1.500-18) Black Nylon	1
14	882751	继电器	RELAY	4
14	8M0219830	继电器	RELAY	4
15	8M0047885	保险丝盖(含备件)	FUSE COVER With Spares	1
16	858754	保险丝盖	COVER Fuse	1
17	8M6001733	继电器双钉卡扣	CLIP - RELAY, DOUBLE NAIL	4
18	821555001	护孔环	GROMMET	4
18	8M0153609	护孔环	GROMMET	4
19	8M0072821	电气板盖	COVER Electrical Plate	1
19	8M0163127	电气盖	COVER ELECTRIC	1
19	8M0100266	电气板盖	COVER, Electrical Plate	1
19	8M0163128	电气盖	COVER ELECTRICAL	1
20	8M0088351	电压调节器	VOLTAGE REGULATOR	1
20	8M0133642	电压调节器	VOLTAGE REGULATOR	1
21	88552530	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
21	8M0103808	螺丝(M6×30毫米)不锈钢	SCREW (M6 x 30 mm) Stainless Steel	6
22	8M0072790	电压调节器衬垫	GASKET Voltage Regulator	1
23	8M0098218	维护周期标贴	DECAL Maintenance Schedule	1
24	8M0094686	维护周期标贴	DECAL Maintenance Schedule	1
25	8M2100378	启动线束	HARNESS Starter	1
26	88439A35	电缆总成 蓄电池-正极	CABLE ASSEMBLY Battery - Positive	1
27	88439A26	蓄电池负极电缆总成	CABLE ASSEMBLY Battery - Negative	1
28	8M6001923	40安保险丝	FUSE 40 AMP	1
29	828054	保险丝盖	COVER Fuse	1

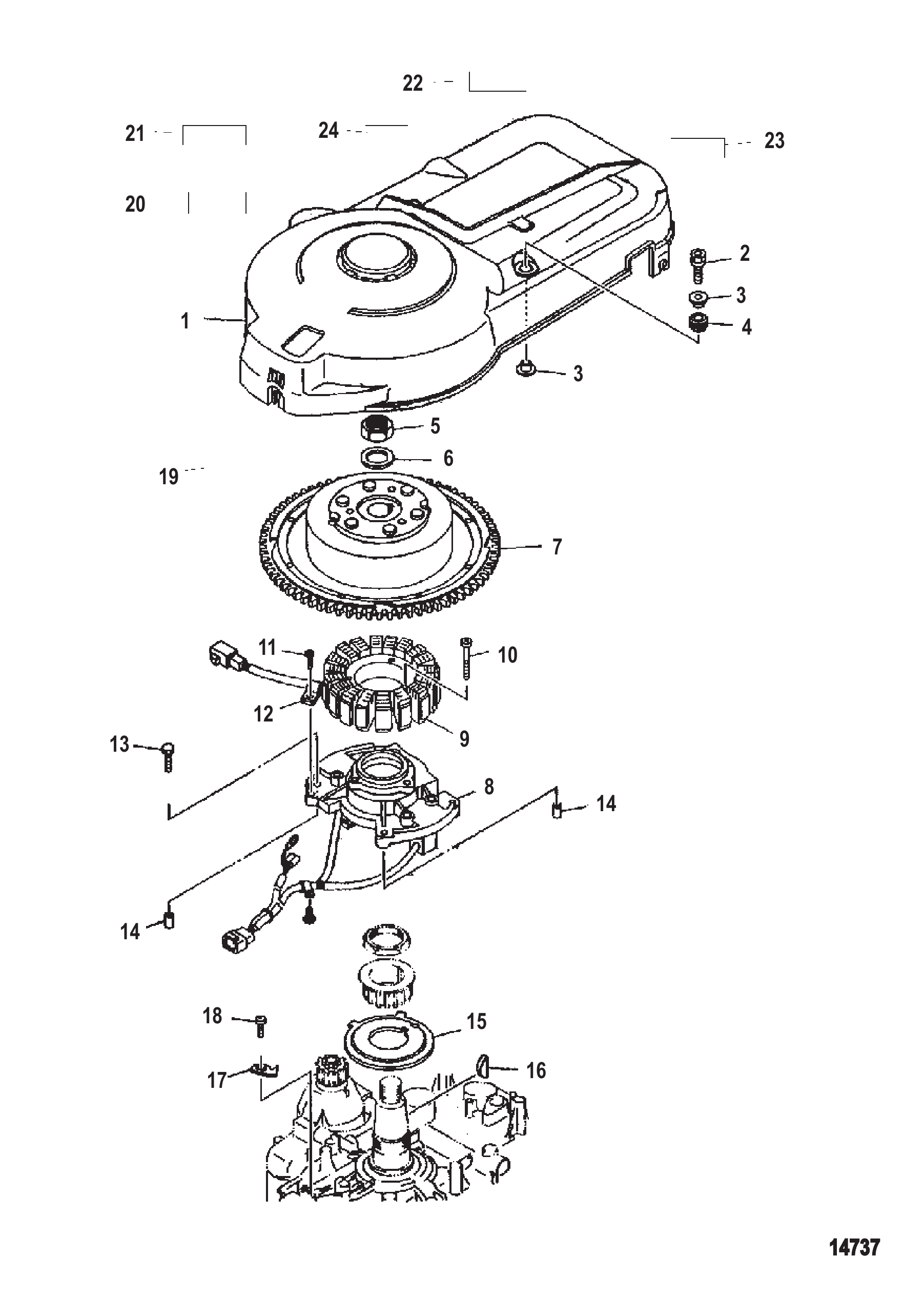

图 6飞轮 FLYWHEEL

REF	零件编号	中文名称	英文名称	数量
1	881343T1	飞轮盖	FLYWHEEL COVER	1
2	804348	螺栓 (M6 x 20)	BOLT (M6 x 20)	2
3	825665	轴环	COLLAR	4
4	11416M	护孔环	GROMMET	2
4	11416T	护孔环	GROMMET	2
5	804265	六角螺母(36毫米)	NUT Hex (36 mm)	1
5	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
5	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
6	8042641	平板垫圈	WASHER Plate	1
6	804264	垫圈	WASHER	1
6	804265A1	六角螺母/垫片套件(36毫米)	NUT/WASHER KIT Hex (36 mm)	1
7	881335T	飞轮	FLYWHEEL	1
-	881336T1	定子套件	STATOR KIT	1
8	881337T	脉冲线圈	COIL Pulser	1
9	881336T2	定子	STATOR	1
10	881338	螺丝(M6×28)	SCREW (M6 x 28)	3
11	881339	螺钉(M4 x 8)	SCREW (M4 x 8)	1
11	881339002	螺钉	SCREW	1
12	881340	卡箍	CLAMP	1
13	804603	螺栓 (M6 x 30)	BOLT (M6 x 30)	4
14	825010	定位销	PIN Dowel	2
15	881341	转子	ROTOR	1
16	881342	键	KEY	1
17	804266	正时板	TIMING PLATE	1
17	804266001	正时板	PLATE Timing	1
18	804267	螺钉	SCREW	1
19	NSS	非单独销售标贴-空挡警告	NOT SOLD SEPARATE Decal, Warning Neutral	1
20	NSS	非单独销售标贴-飞轮旋转警告	NOT SOLD SEPARATE Decal, Warning Spinning Flywheel	1
21	NSS	非单独销售标贴-维修指引	NOT SOLD SEPARATE Decal, Servicing Referral	1
22	NSS	非单独销售标贴-机油阀门	NOT SOLD SEPARATE Decal, Engine Oil, Valve	1
23	NSS	非单独销售标贴-紧急启动	NOT SOLD SEPARATE Decal, Emergency Starting	1
24	881839A01	EPA标签信息贴花	DECAL EPA Label Information	1
24	881839A02	EPA标签信息贴花	Decal EPA Label Information	1
24	881839A03	EPA标签信息贴花	DECAL EPA Label Information	1
-	881421T01	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T02	动力头总成	POWERHEAD ASSEMBLY	1
-	881421T04	动力头总成	POWERHEAD ASSEMBLY	1

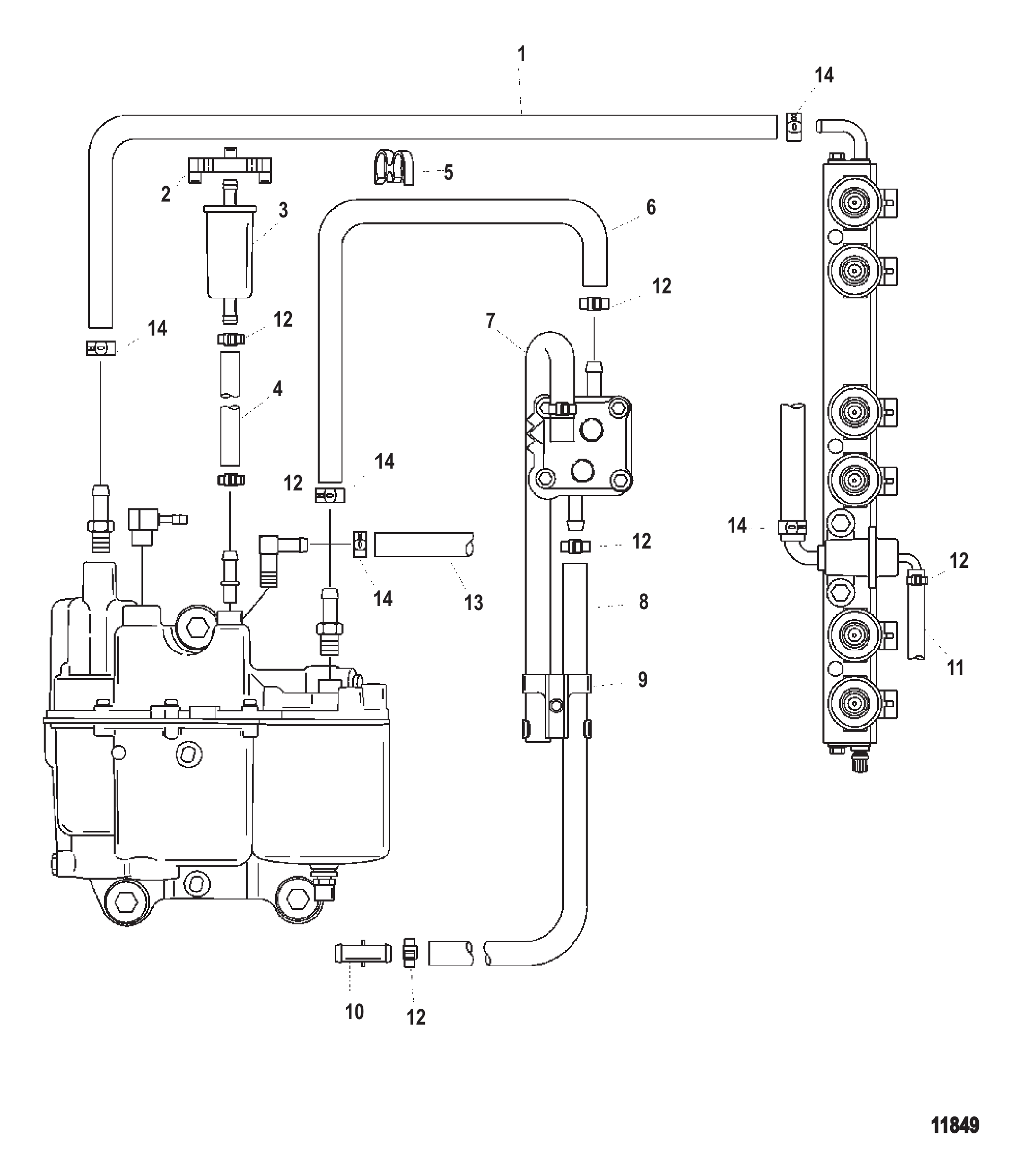

图 7燃油系统 FUEL SYSTEM

REF	零件编号	中文名称	英文名称	数量
1	840429	软管	HOSE	1
2	840437	卡扣	CLIP	1
3	855896T	滤清器	FILTER	1
4	830756109	软管 (57.00英寸整卷) (裁切为3.50英寸长度)	HOSE (57.00 Inches Bulk) (Cut to 3.50 Inch Length)	1
4	8M0108355	软管(57英寸 散装)	HOSE (57 Inches Bulk)	1
5	840436	卡扣	CLIP	1
6	840435	软管	HOSE	1
7	826544A1	管件套件	TUBING KIT	1
8	8568172	软管	HOSE	1
8	8M0064778	软管	HOSE	1
9	8583253	卡箍	CLAMP	1
10	822769	连接器	CONNECTOR	1
11	85583463	管材 (33.00英寸整卷) (裁切为15.00英寸长度)	TUBING (33.00 Inches Bulk) (Cut to 15.00 Inch Length)	1
11	85583464	管材 (34.00英寸整卷)	TUBING (34.00 Inches Bulk)	1
12	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	AR
13	774572	软管 (48.00英寸整卷) (裁切为15.00英寸长度)	HOSE (48.00 Inches Bulk) (Cut to 15.00 Inch Length)	1
14	13791	卡箍(15.7)	CLAMP (15.7)	3
14	8M0214911	卡箍@5	CLAMP @5	3
14	856880	软管卡箍（15.3）	CLAMP Hose (15.3)	2
14	8M0214964	卡箍	CLAMP	2
-	840756A01	动力头总成	POWERHEAD ASSEMBLY	1
-	840756A04	动力头总成	POWERHEAD ASSEMBLY	1

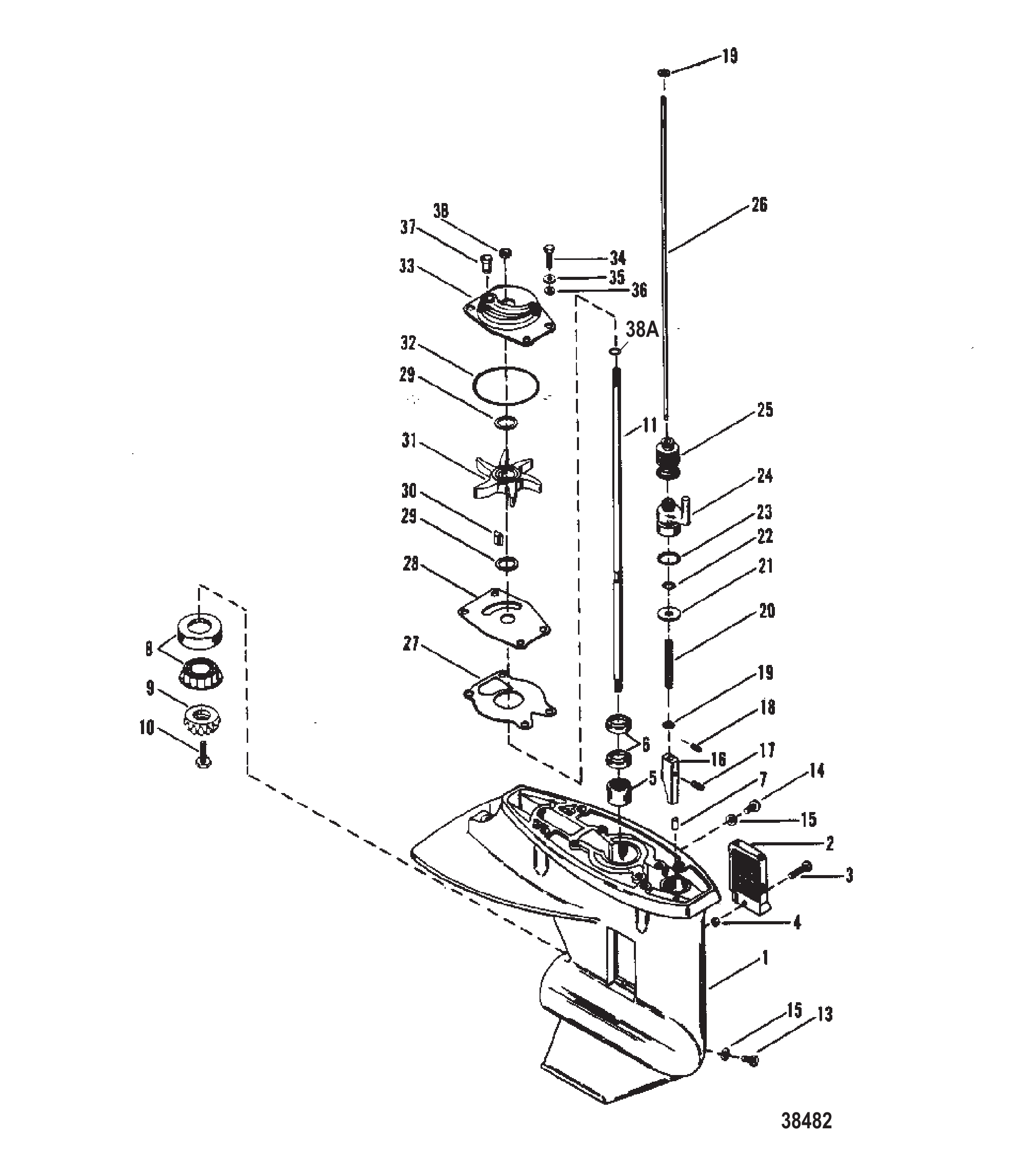

图 8齿轮箱（驱动轴） GEAR HOUSING (DRIVESHAFT)

REF	零件编号	中文名称	英文名称	数量
-	8669A11	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY COMPLETE	1
-	8669T13	齿轮箱外壳SH-BLK	GEAR HSG. SH-BLK	1
-	8669A12	完整齿轮箱壳体	GEAR HOUSNIG COMPLETE	1
-	8669T14	GC 20/25 2S LG	GC 20/25 2S LG	1
-	8669A7	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY COMPLETE	1
-	8669T13	齿轮箱外壳SH-BLK	GEAR HSG. SH-BLK	1
-	8669A9	齿轮箱总成(完整)	GEAR HOUSING ASSEMBLY COMPLETE	1
-	8669T16	ORD 1665-8669T14	ORD 1665-8669T14	1
1	8669A10	Mercury基础齿轮箱总成	GEAR HOUSING ASSEMBLY Mercury BASIC
1	8M0083538	GC BASIC 25 2S	GC BASIC 25 2S
1	8669A8	Mariner基础齿轮箱总成	GEAR HOUSING ASSEMBLY Mariner BASIC	1
1	8669A22	齿轮箱总成基础型-灰色	GEAR HOUSING ASSEMBLY Basic-Gray	1
2	41134	进水口滤网	SCREEN WATER INLET	1
2	41133	进水口滤网	SCREEN Water Inlet Port WATER INLET	1
3	40031112	螺钉(M5 x 40)滤网至齿轮箱	SCREW (M5 x 40) SCREEN TO GEAR HOUSING	1
4	400263	滤网螺钉螺母(M5)	NUT (M5) SCREEEN SCREW	1
5	41326	滚柱轴承上	BEARING Roller UPPER	1
6	99325	齿轮箱密封件	SEAL GEAR HOUSING	2
7	85500		PIN Dowel (.187 x .530) GEAR HOUSING	2
7	8M0084726	定位销	PIN Dowel	2
8	98294A1	滚柱轴承总成	BEARING ASSEMBLY Roller	1
9	98302	小齿轮	GEAR Pinion	1
10	49908	小齿轮螺钉(0.250-28x0.75英寸)	SCREW (.250-28 x .750) PINION GEAR	1
11	99199	驱动轴	DRIVESHAFT	1
11	99198	驱动轴	DRIVESHAFT	1
13	67892		SCREW Magnetic DRAIN	1
13	8M0058389	放油螺钉套件	SCREW KIT Drain	1
14	79953		SCREW (.375-16 x .250) GREASE FILLER	1
14	79953Q04	放油螺钉套件	SCREW KIT Drain	1
15	20260	放油/注油螺丝垫圈	WASHER DRAIN AND FILLER SCREW	2
15	8M0187157	蓝色密封件@15	SEAL-BLUE @15	2
16	85562A1	换档凸轮总成	CAM ASSEMBLY SHIFT	1
17	85096	换档凸轮驱动销	PIN Drive SHIFT CAM	1
18	85593	换档轴销(.078 x .437)	PIN (.078 x .437) SHIFT SHAFT	1
19	29245	不锈钢换档轴垫圈(.281 x .500 x .060)	WASHER (.281 x .500 x .060) Stainless Steel SHIFT SHAFT	2
19	8M0204649	不锈钢垫圈(0.281x0.500x0.060)	WASHER (.281 x .500 x .060) Stainless Steel	2
20	93007	换档轴弹簧	SPRING SHIFT SHAFT	1
21	85091	换档轴垫圈	WASHER SHIFT SHAFT	1
22	85594	轴套O型圈(0.239x0.174英寸)	O-RING (.239 x .174) SHIRT SHAFT	1
23	35276	O型圈(.734 x .139)换挡轴固定器	O-RING (.734 x .139) SHIFT SHAFT RETAINER	1
24	93878	换档轴固定环	RETAINER SHIFT SHAFT	1
25	85552	换档轴防尘罩	BOOT SHIFT SHAFT	1
25	85552001	护套	BOOT	1
26	85126	换档轴	SHIFT SHAFT	1
26	86293	换档轴	SHIFT SHAFT	1
27	99326	水泵衬垫	GASKET WATER PUMP	1
27	993261	衬垫	GASKET	1
28	85083	面板	FACE PLATE	1
29	86645	叶轮垫圈	WASHER IMPELLER	2
29	8M0204722	垫圈	WASHER	2
30	85119	叶轮驱动键	KEY IMPELLER DRIVE	1
30	8M0214993	键@5	KEY @5	1
31	850891	叶轮	IMPELLER	1
31	8M0204712	叶轮	IMPELLER	1
31	8508920	叶轮(冷水型)	IMPELLER (COLD WATER)	OPT
31	8M0204712	叶轮	IMPELLER	OPT
32	69202	水泵O型圈	O-RING WATER PUMP	1
33	99157A1	水泵总成	PUMP ASSEMBLY Water	1
33	99157A02	水泵总成	PUMP ASSEMBLY Water	1
34	400035	水泵至齿轮箱螺丝(M5 x 16)	SCREW (M5 x 16) WATER PUMP TO GEAR HOUSING	4
35	89302	垫圈(.203 x .406 x .040)水泵螺丝	WASHER (.203 x .406 x .040) WATER PUMP SCEW	4
36	85095	水泵螺丝衬套	BUSHING WATER PUMP SCREW	4
36	8M0214959	衬套@5	BUSHING @5	4
37	85090	水管密封件	SEAL WATER TUBE	1
37	85090001	密封件	SEAL	1
38	86203	O型圈-传动轴橡胶件	O-RING DRIVESHAFT - RUBBER	1
38A	99691	O型圈	O-RING	1
-	99157A2	水泵维修套件	REPAIR KIT Water Pump	1
-	99157T2	水泵套件	PUMP KIT Water	1
-	85090A2	密封套件	SEAL KIT	1
-	41499A87	衬垫套件	GASKET SET	1
-	41499A88	衬垫套件	GASKET SET	1

图 9螺旋桨图表 PROP CHART

REF	零件编号	中文名称	英文名称	数量
--	84977M	螺旋桨(14"螺距)(铝制)	PROPELLER (PITCH 14") (ALUMINUM)	1
--	82827M	螺旋桨(13"螺距)(铝制)	PROPELLER (PITCH 13") (ALUMINUM)	1
--	QA3814R	BLKDI 9 7/8R13	BLKDI 9 7/8R13	1
--	88168A4	螺旋桨(12"螺距)(钢制)	PROPELLER (PITCH 12") (STEEL)	1
--	82826M	螺旋桨(12"螺距)(铝制)	PROPELLER (PITCH 12") (ALUMINUM)	1
--	QA3812R	BLKD 9.9 R12P	BLKD 9.9 R12P	1
--	84976M	螺旋桨(11-1/4"螺距)(铝制)	PROPELLER (PITCH 11-1/4") (ALUMINUM)	1
--	QA3810R	BLKD 9.9 R11P	BLKD 9.9 R11P	1
--	81649M	螺旋桨(10-1/2"螺距)(铝制)	PROPELLER (PITCH 10-1/2") (ALUMINUM)	1
--	QA3808R	BLKD 9.9 R10P	BLKD 9.9 R10P	1
-	88166A4	螺旋桨(9"螺距)(钢制)	PROPELLER (PITCH 9") (STEEL)	1
--	81647M	螺旋桨(9"螺距)(铝制)	PROPELLER (PITCH 9") (ALUMINUM)	1
--	8M0057165	BLMX 9.9X9	BLMX 9.9X9	1
--	81648M	螺旋桨(8"螺距)(铝制)	PROPELLER (PITCH 8") (ALUMINUM)	1
--	8M0050007	BLMX 9 7/8R8	BLMX 9 7/8R8	1

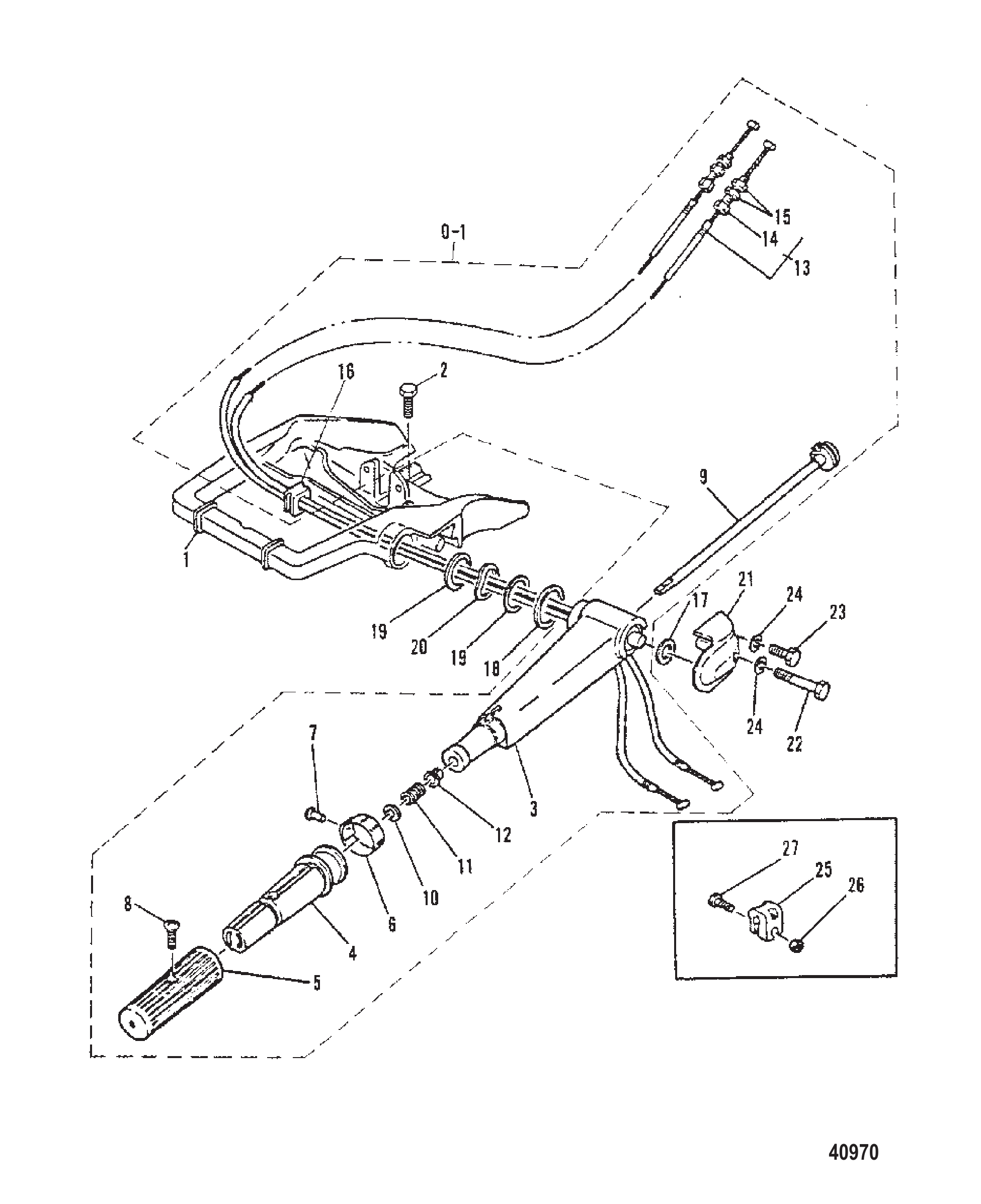

图 10转向手柄 STEERING HANDLE

REF	零件编号	中文名称	英文名称	数量
1	81138M	转向支架	BRACKET STEERING	1
1	19113M	支架	BRACKET	1
2	84830M	螺栓	BOLT	4
0-1	92570M	转向手柄总成	HANDLE ASSEMBLY Steering	1
0-1	95673M	转向手柄	STEERING HANDLE	1
3	84849M	转向手柄	STEERIG HANDLE	1
3	96664M	手柄	HANDLE	1
4	81585M	节气门握把	GRIP THROTTLE	1
5	95497M	橡胶手柄	HANDLE RUBBER	1
5	8M0080456	握把	GRIP	1
5	84854M	橡胶手柄	RUBBER HANDLE	1
5	8M0080456	握把	GRIP	1
6	42432M	节气门指示器	INDICATOR THROTTLE	1
6	97773M	节气门指示器	INDICATOR THROTTLE	1
6	92586M	节气门指示器	INDICATOR THROTTLE	1
6	97773M	指示器	INDICATOR	1
7	81907M	铆钉	RIVET	1
8	82483M	螺钉	SCREW	1
8	811916M	螺钉	SCREW	1
9	84856M	节流阀杆	LEVER THROTTLE	1
10	82204M	节气门轴垫圈	WASHER THROTTLE SHAFT	1
10	82220M	垫圈	WASHER	1
11	82095M	弹簧	SPRING	1
12	81945M	转向臂衬套	BUSHING STEERING ARM	1
13	41892M	油门拉索总成	CABLE ASSEMBLY Throttle	2
14	81747M	线缆螺栓	BOLT CABLE	2
14	815139M	螺栓	BOLT	2
15	81765M	螺母	NUT	4
16	82064M	护孔环	GROMMET	1
17	82119M	隔套	SPACER	1
18	81861M	隔套	SPACER	1
19	84850M	垫圈	WASHER	2
20	84851M	波形垫圈	WASHER WAVE	1
21	84852M	固定座	RETAINER	1
22	84853M	螺栓	BOLT	1
22	84931M	螺栓	BOLT	1
23	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	1
24	82214M	垫圈	WASHER	2
25	82895M	摩擦片	FRICTION PIECE	OPT
26	83056M	螺母	NUT	OPT
27	84058M	螺栓 (M6 x 20)	BOLT (M6 x 20)	OPT

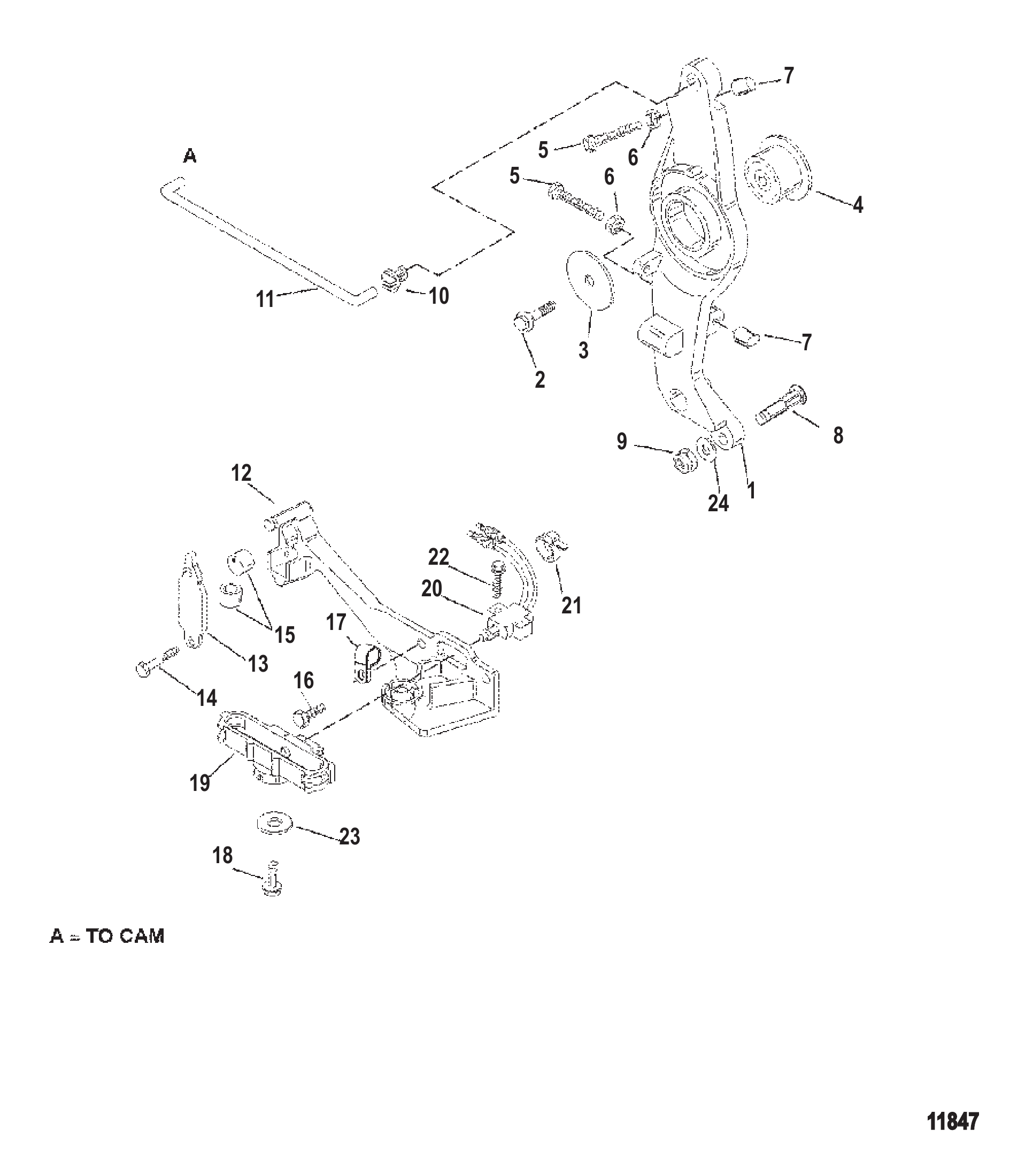

图 11节气门联动装置 THROTTLE LINKAGE

REF	零件编号	中文名称	英文名称	数量
1	8252681	节气门控制杆	LEVER Throttle Control	1
1	8M0040987	杠杆	LEVER	1
2	81893435	螺钉(M8×35)	SCREW (M8 x 35)	1
2	8M0103814	螺钉 (M8 x 35 毫米)	SCREW (M8 x 35 MM)	1
3	36042	垫圈	WASHER	1
4	821113	衬套	BUSHING	1
5	40124	螺钉 (M6 x 55)	SCREW (M6 x 55)	2
6	400212	螺母(M6)不锈钢	NUT (M6) Stainless Steel	2
7	42942	盖帽	CAP	2
8	42927	嵌件	INSERT	1
9	401386	螺母(M6)不锈钢	NUT (M6) Stainless Steel	1
10	932481	衬套	BUSHING	1
10	8M0215006	旋转衬套	BUSHING Swivel	1
11	8583542	连接杆	LINK	1
12	8240102	支架	BRACKET	1
12	824010T05	支架	BRACKET	1
13	824016	闩锁	LATCH	1
14	42975	传动螺钉	DRIVE SCREW	2
15	824015	筒形保持杯	CUP Barrel Retainer	2
16	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	2
17	859172	卡箍	CLAMP	1
18	82155025	螺丝(M8 x 25 mm)不锈钢	SCREW (M8 x 25 mm) Stainless Steel	1
19	8546531	导向滚轮	GUIDE Roller	1
19	8M0039052	滑动支架	BRACKET Slide	1
20	814281A2	开关	SWITCH	1
20	8M0052931	开关	SWITCH	1
21	816311T	捆扎带 (8.00英寸)	TIE STRAP (8.00 Inches)	1
22	82470620	螺钉 (M3.5 x 20)	SCREW (M3.5 x 20)	2
23	43430	垫圈	WASHER	1
24	35459	垫圈	WASHER	1
